ＭｃＩｎｔｏｓｈ　ＭＣ２２５５．　３台目修理記録

同時修理機器　　ＭＣ２２５５　２台目　　Ｃ２９　２台目　　平成２０年２月２８日持込　　４月１４日完成

Ａ．　修理前の状況 オーバーホール修理依頼。 Ｔ．　修理前点検測定 Ｂ．　原因 経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 ステンレスシャーシ裏の錆取。 Ｄ．　使用部品 電解コンデンサ−　　　　　３９個ミューズ使用。 ＯＰ−ＡＭＰ　　　　　　　　　２個。 フイルム・コンデンサ−　　１２個。 半固定ＶＲ　　　　　　　　　　６個。 Ｅ．　調整・測定 Ｆ．　修理費　　９８，０００円　　　オーバーホール修理。 Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

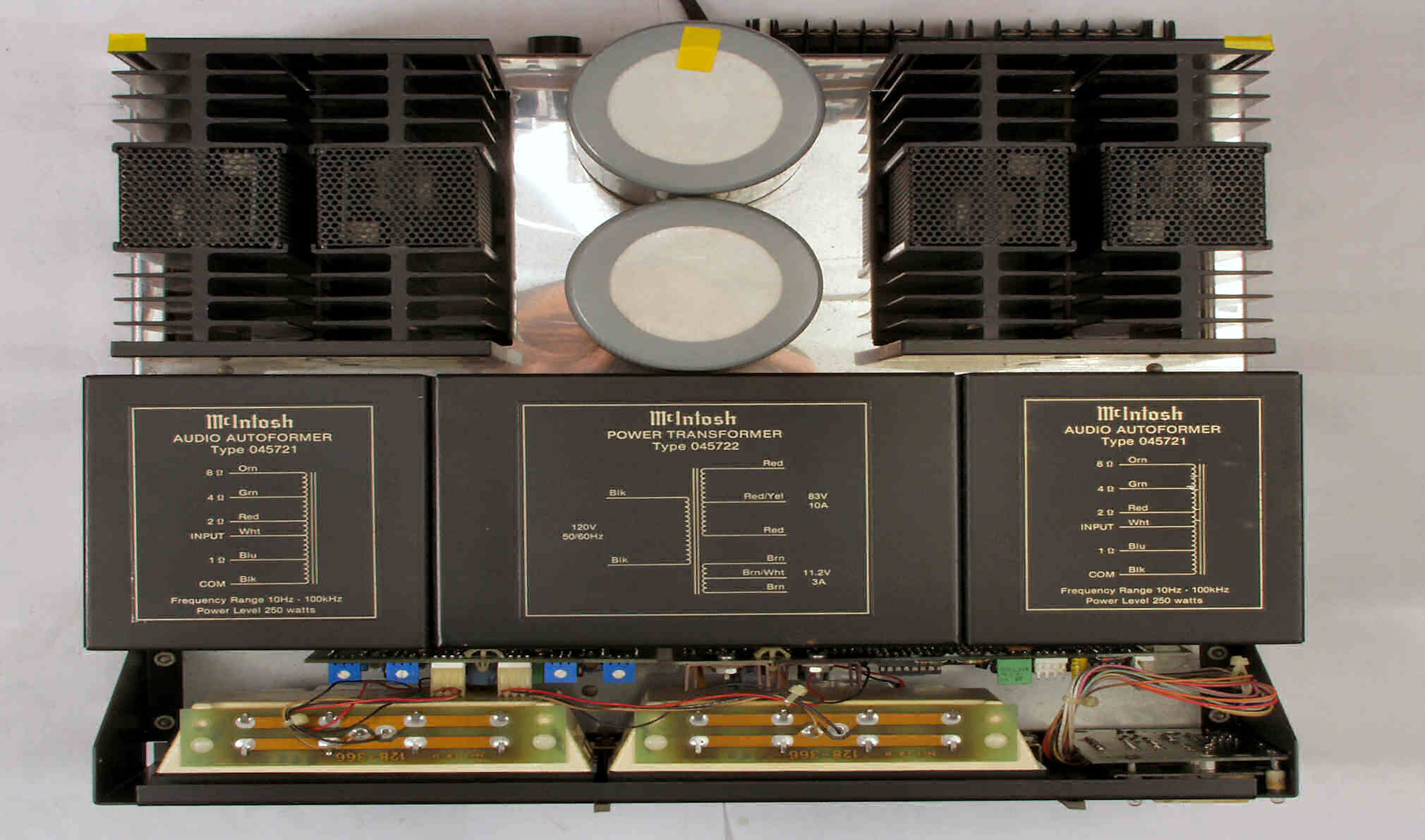

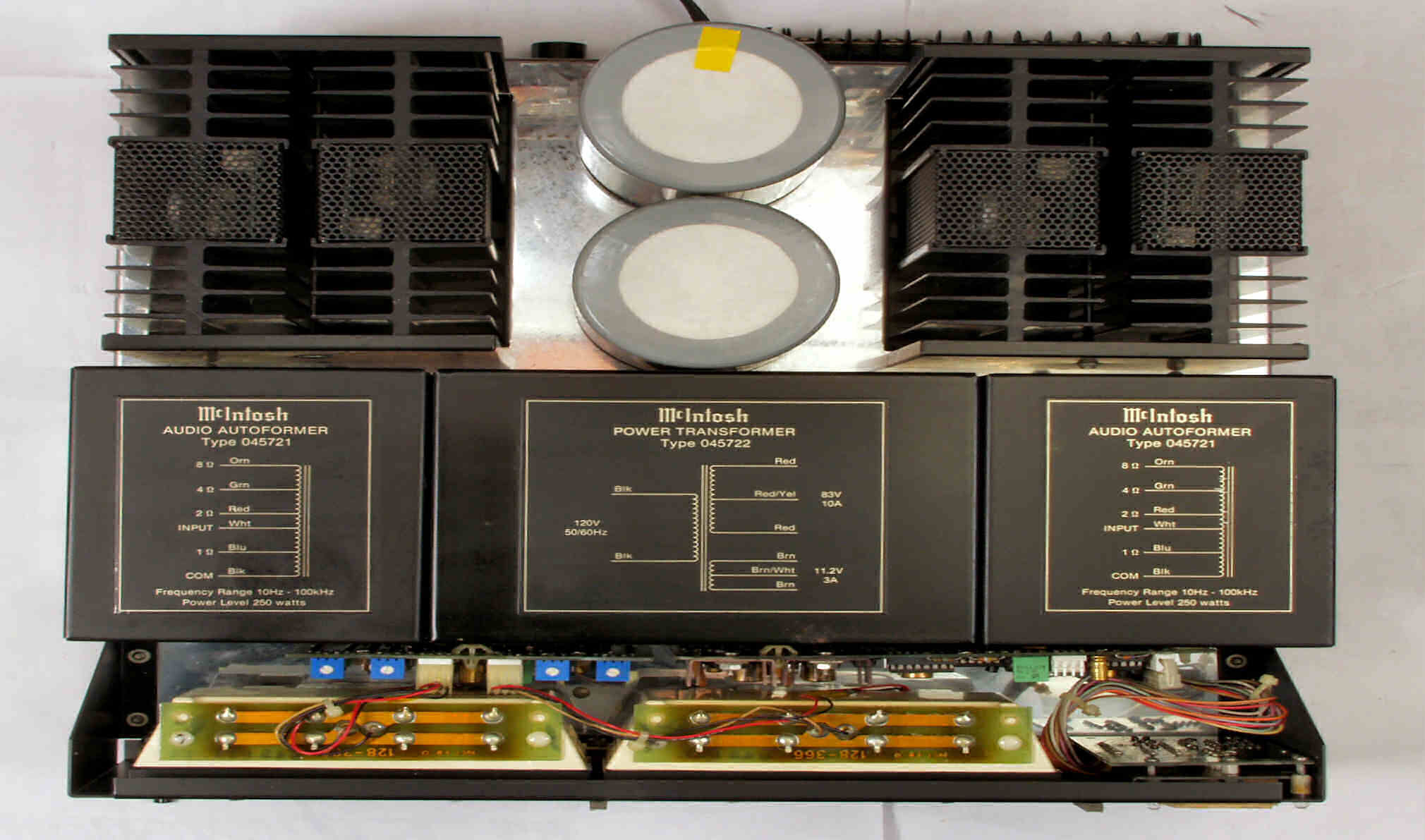

Ａ．　修理前の状況 Ａ１．　修理前点検中　　メーターカバーを取り、上から見る、黄色テープは識別の為

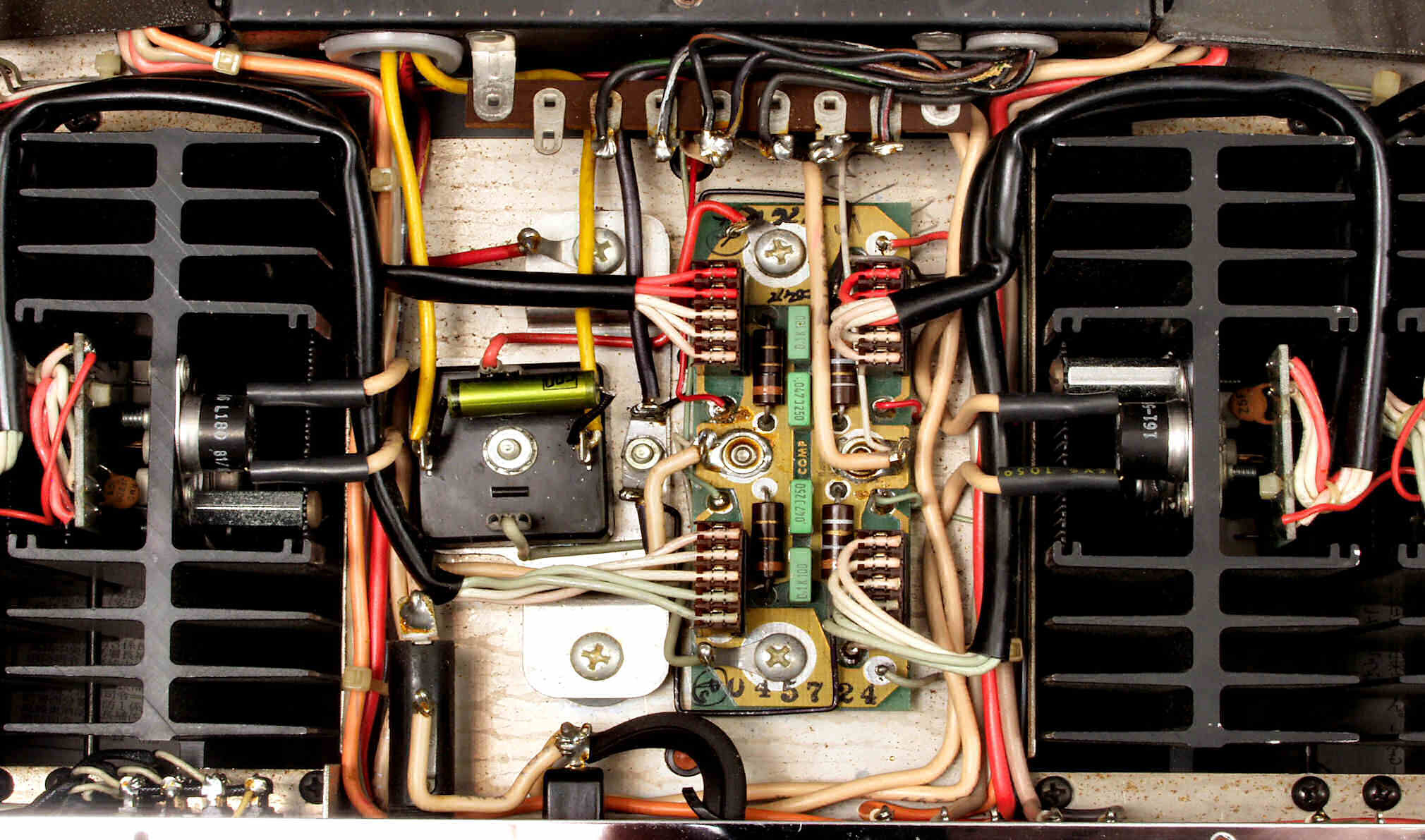

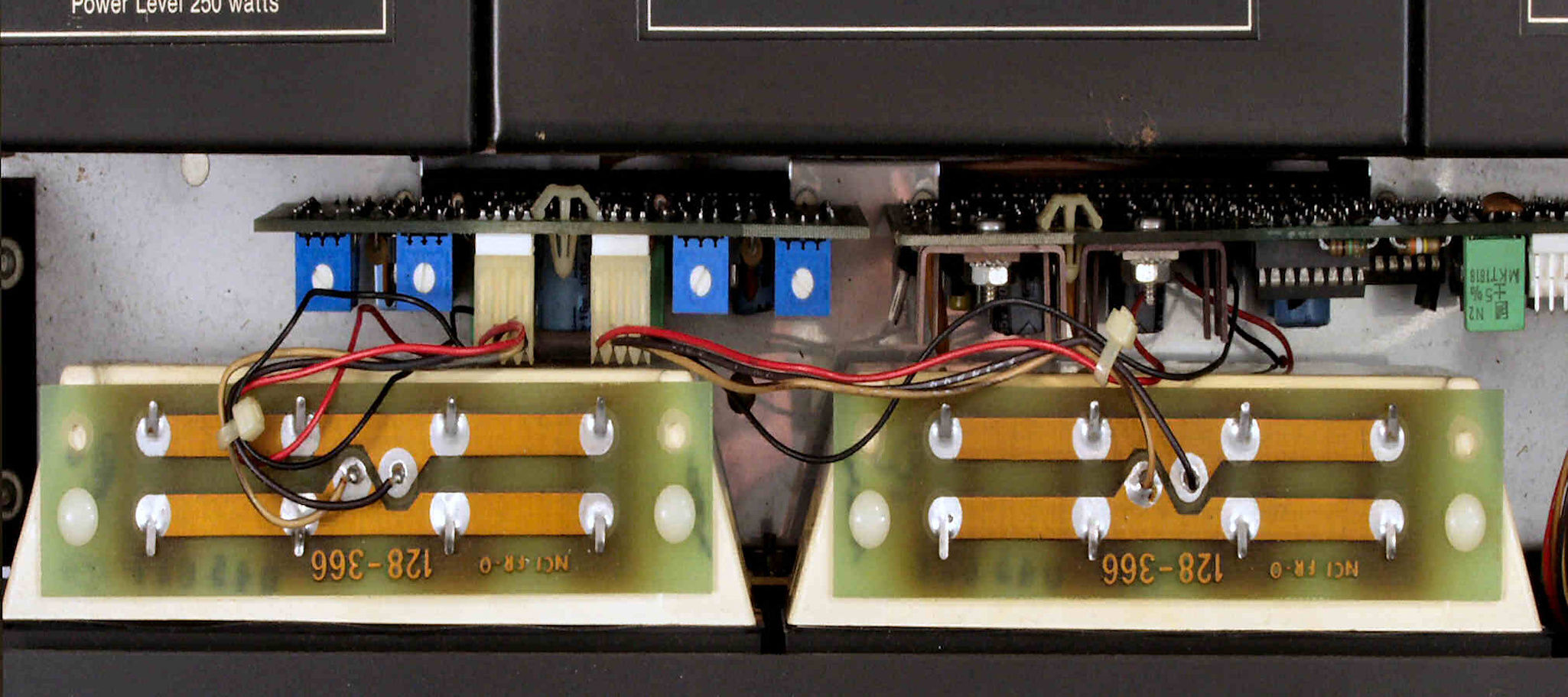

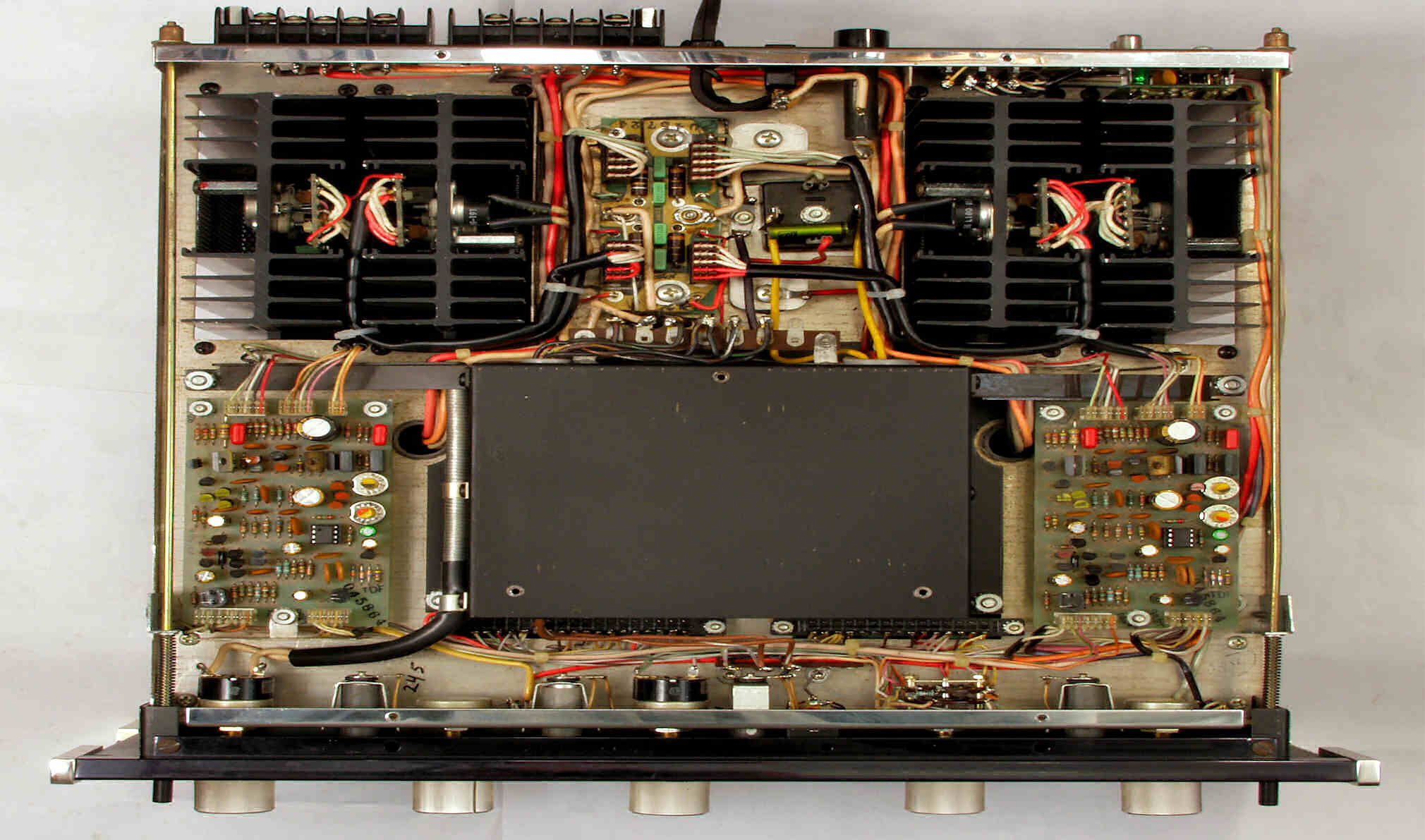

Ａ２．　修理前点検中　下ケースと全面パネルを取り、下から見る

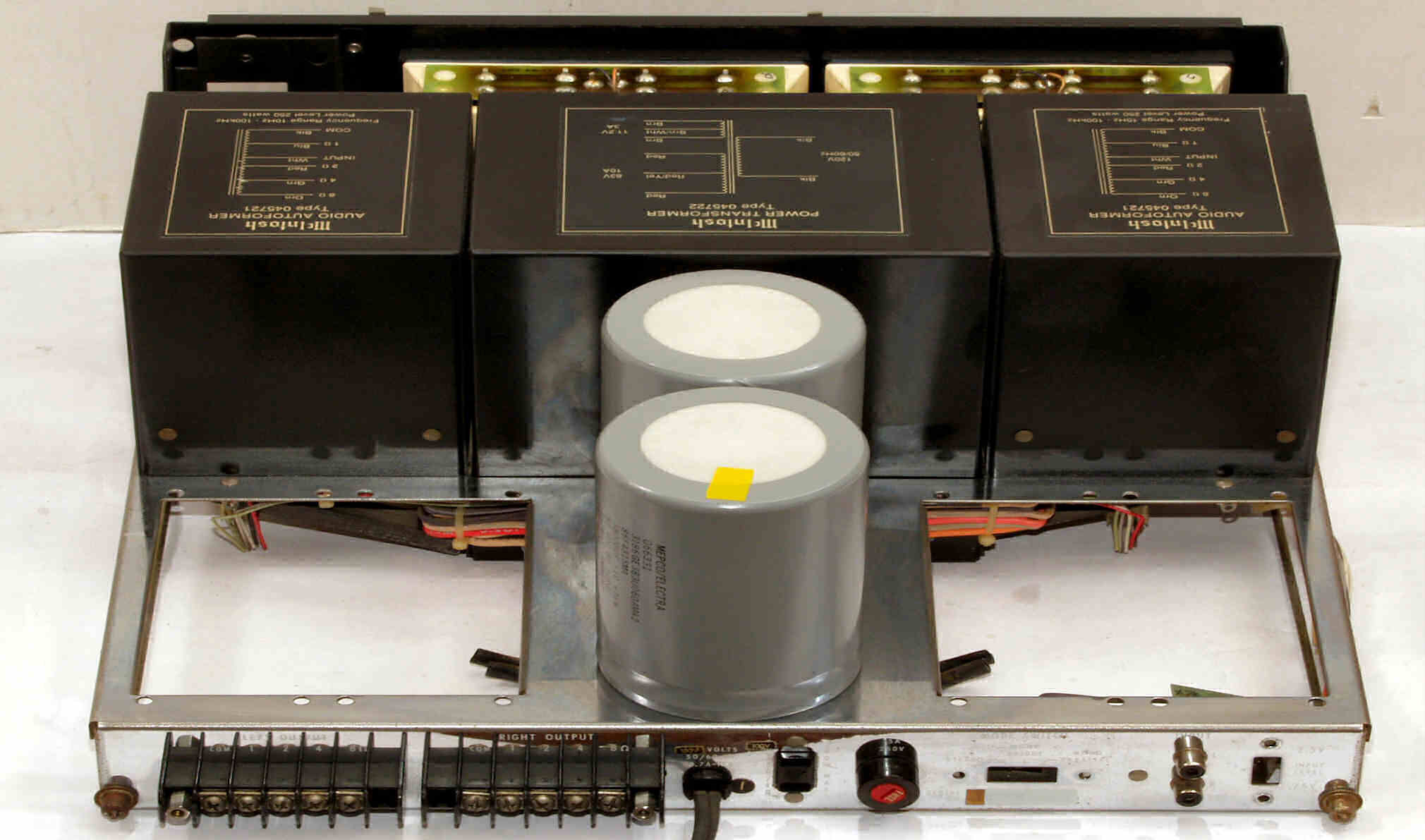

Ａ３．　修理前点検中　電源・整流部分

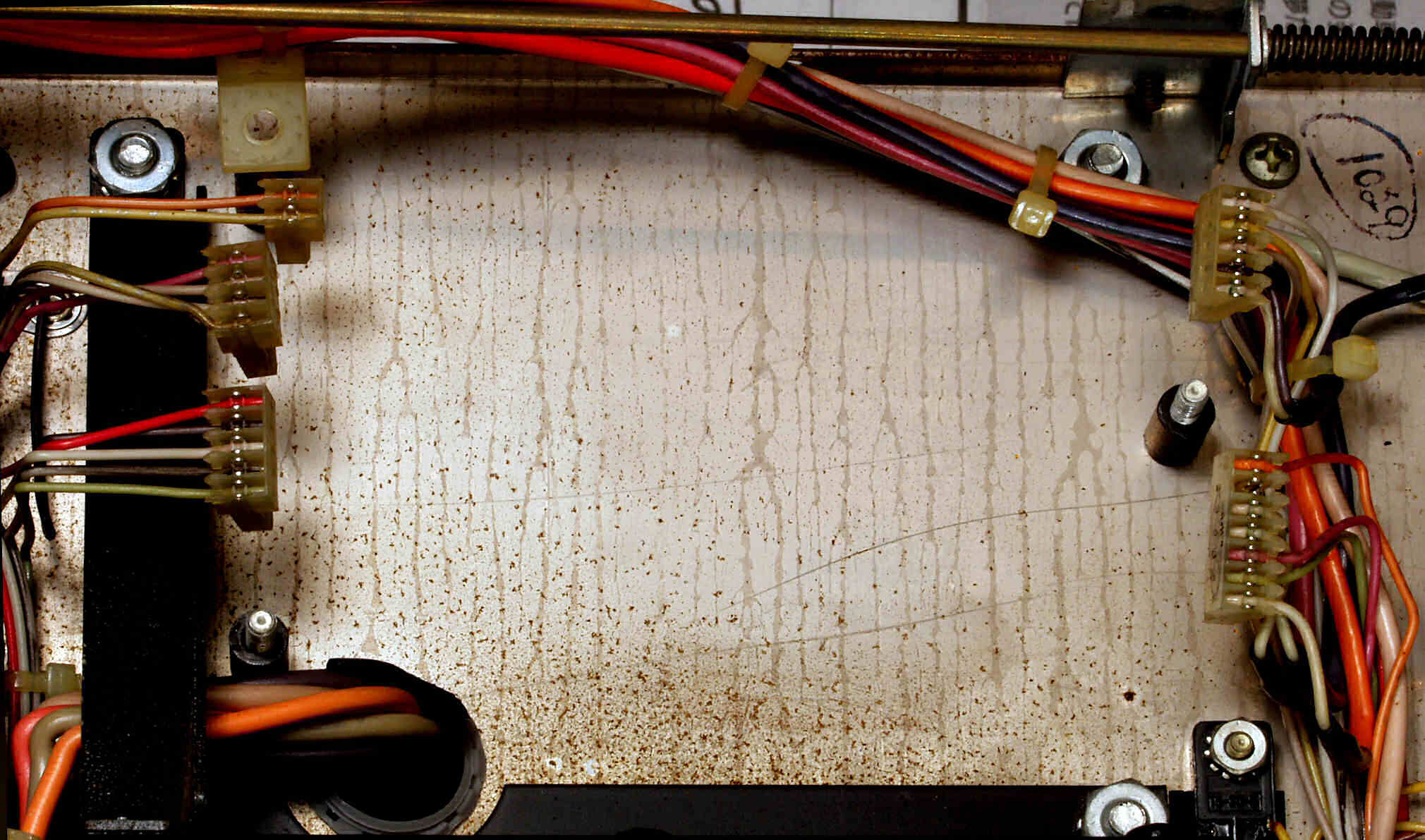

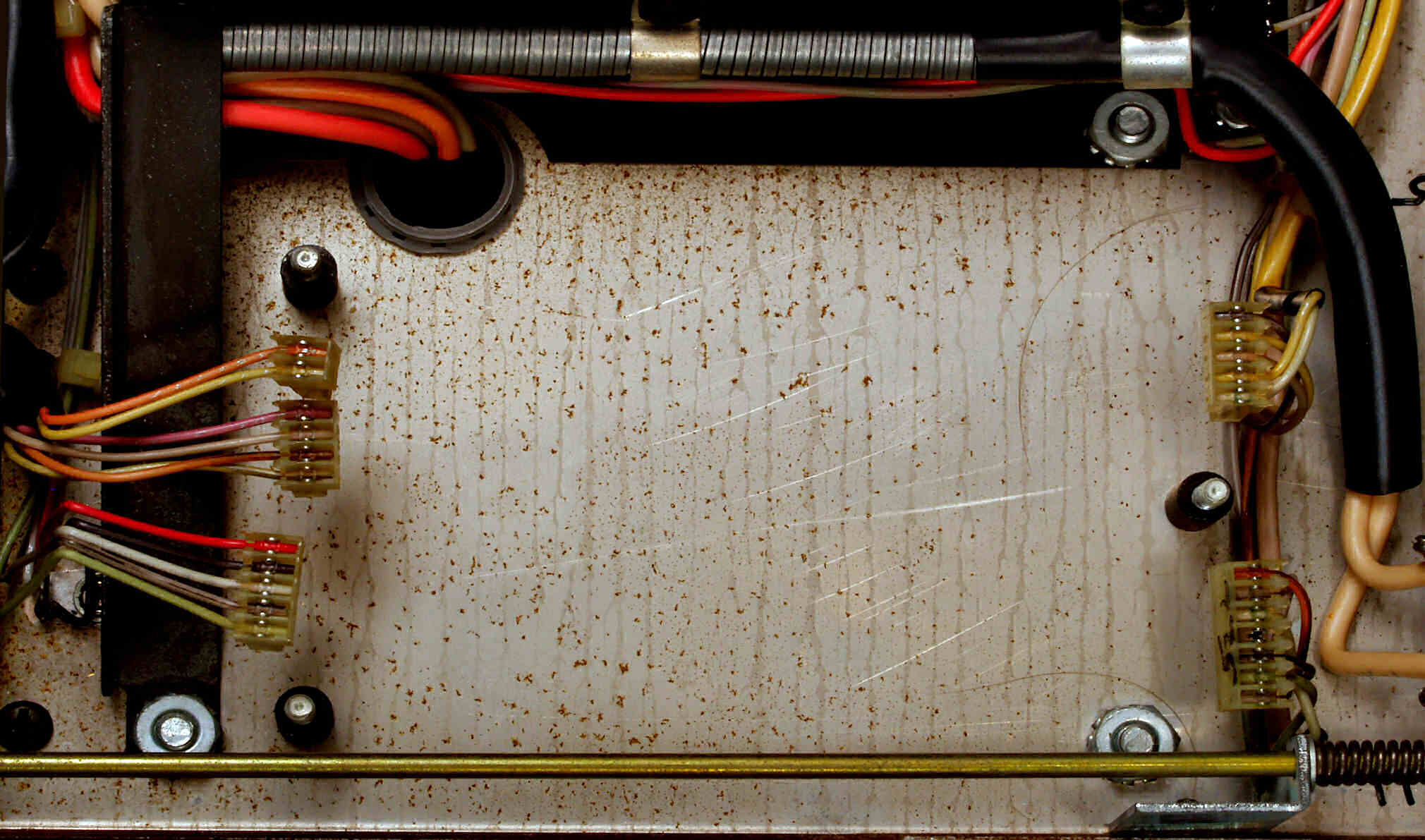

Ａ４．　修理前点検中　Ｒ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する

Ａ５．　修理前点検中　Ｌ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する

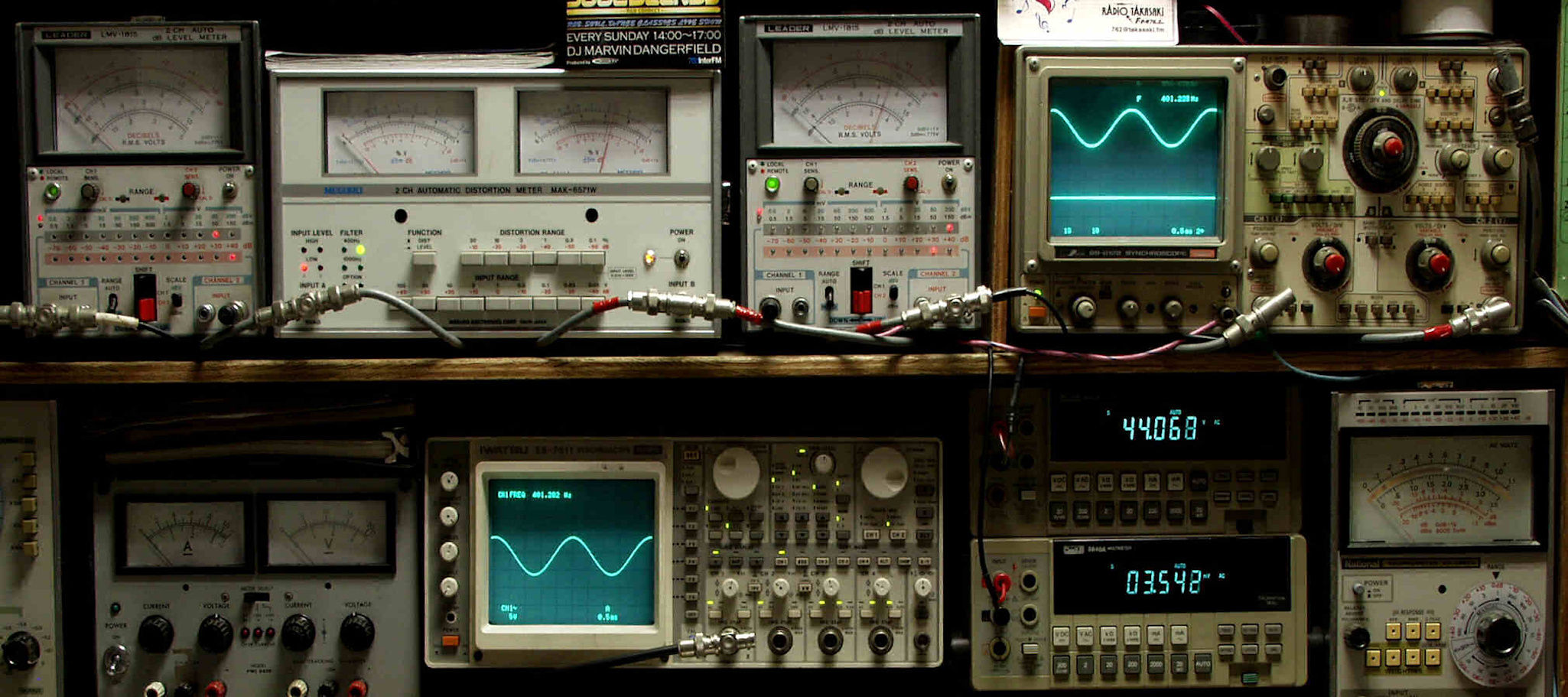

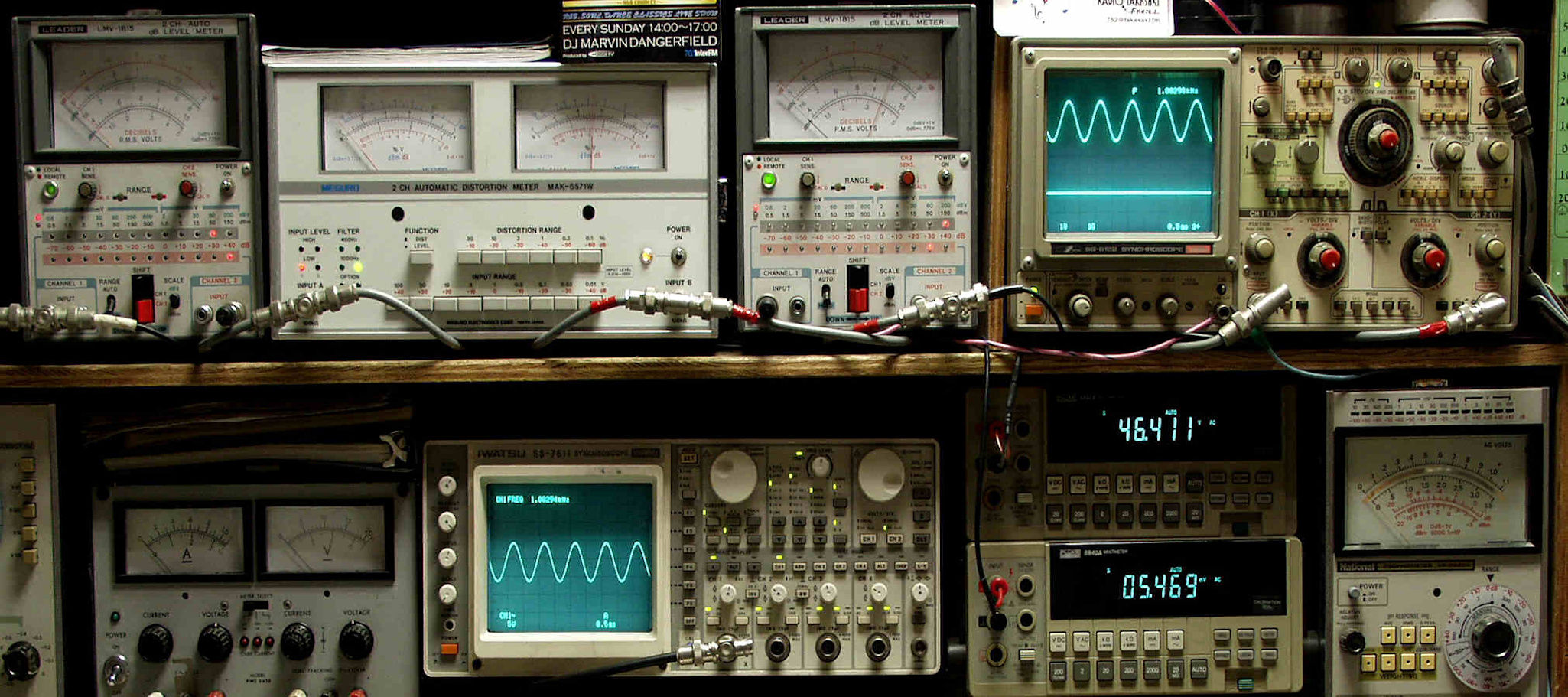

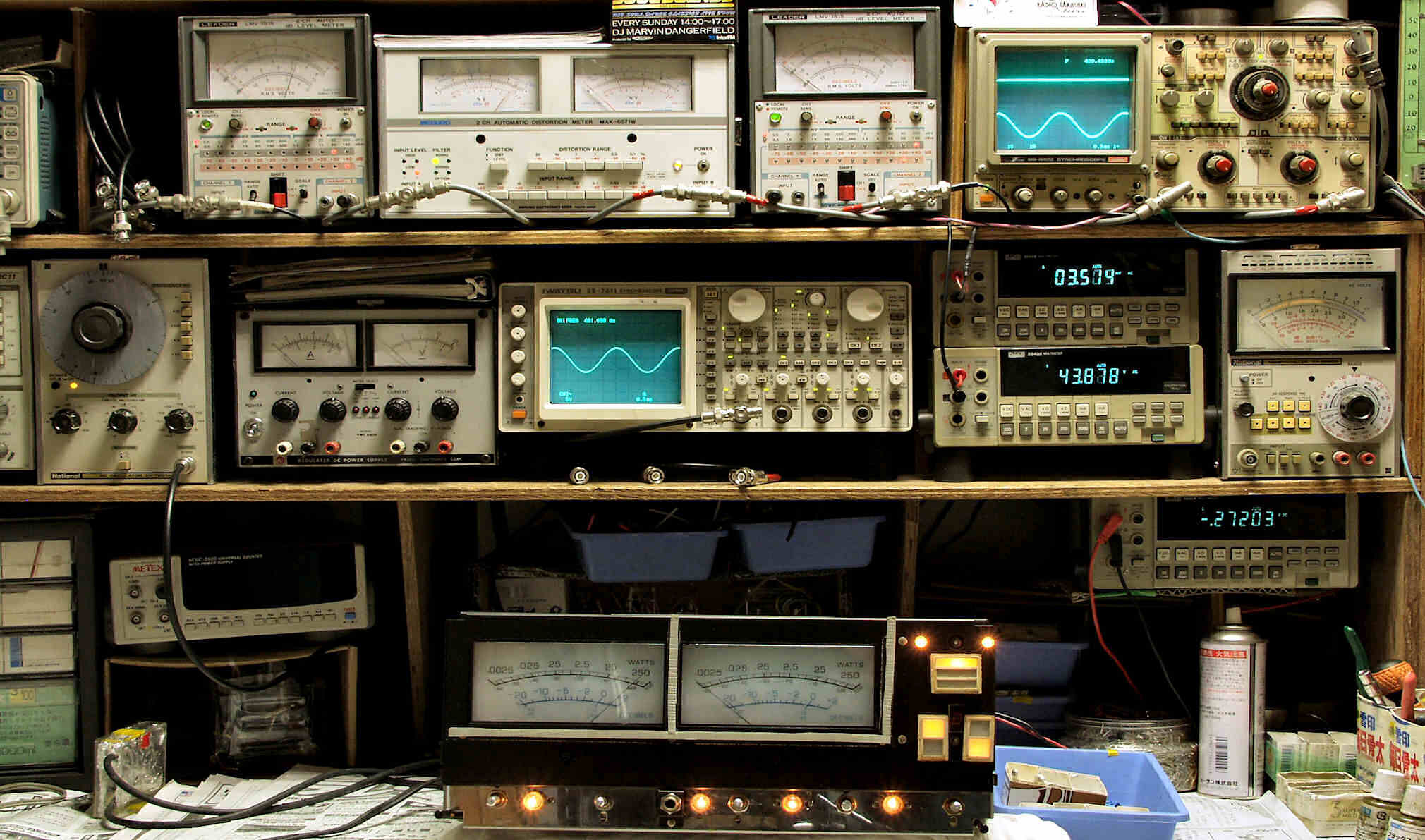

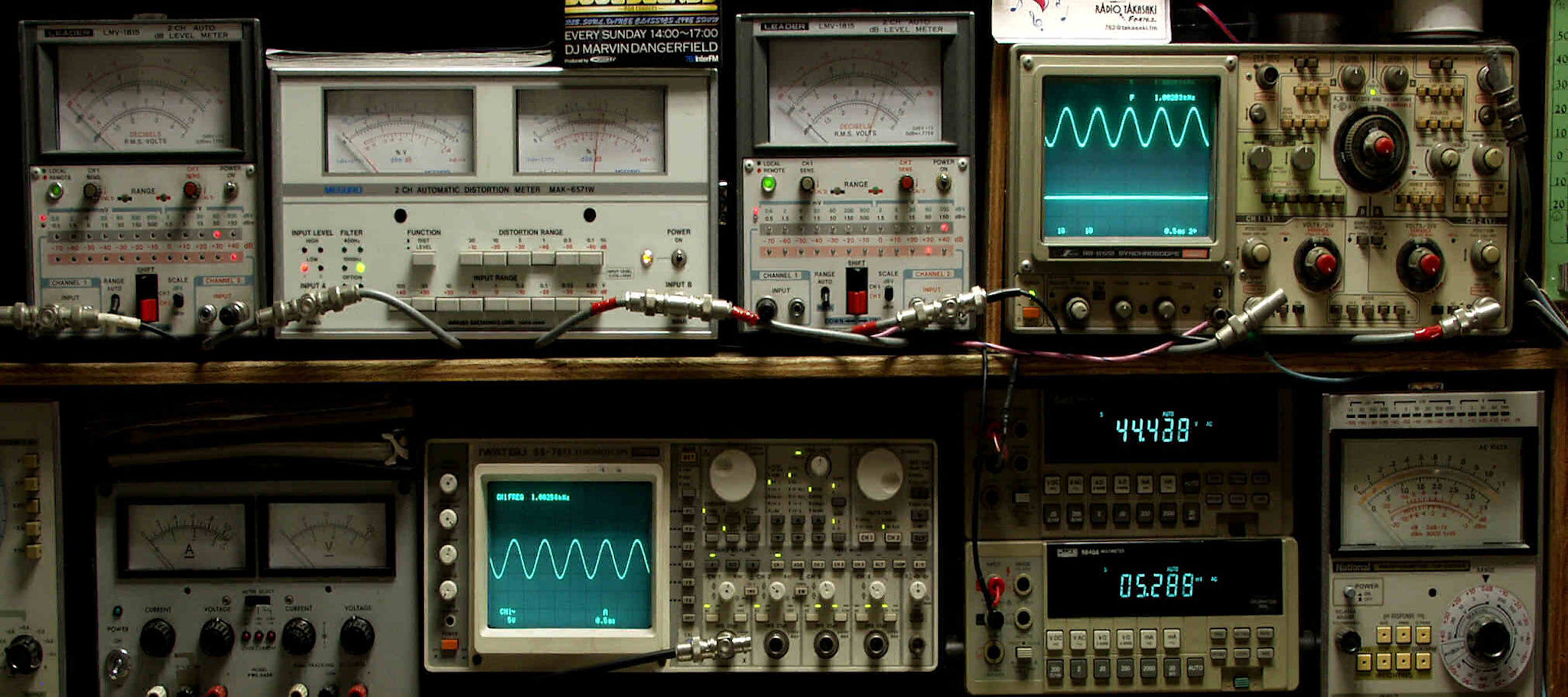

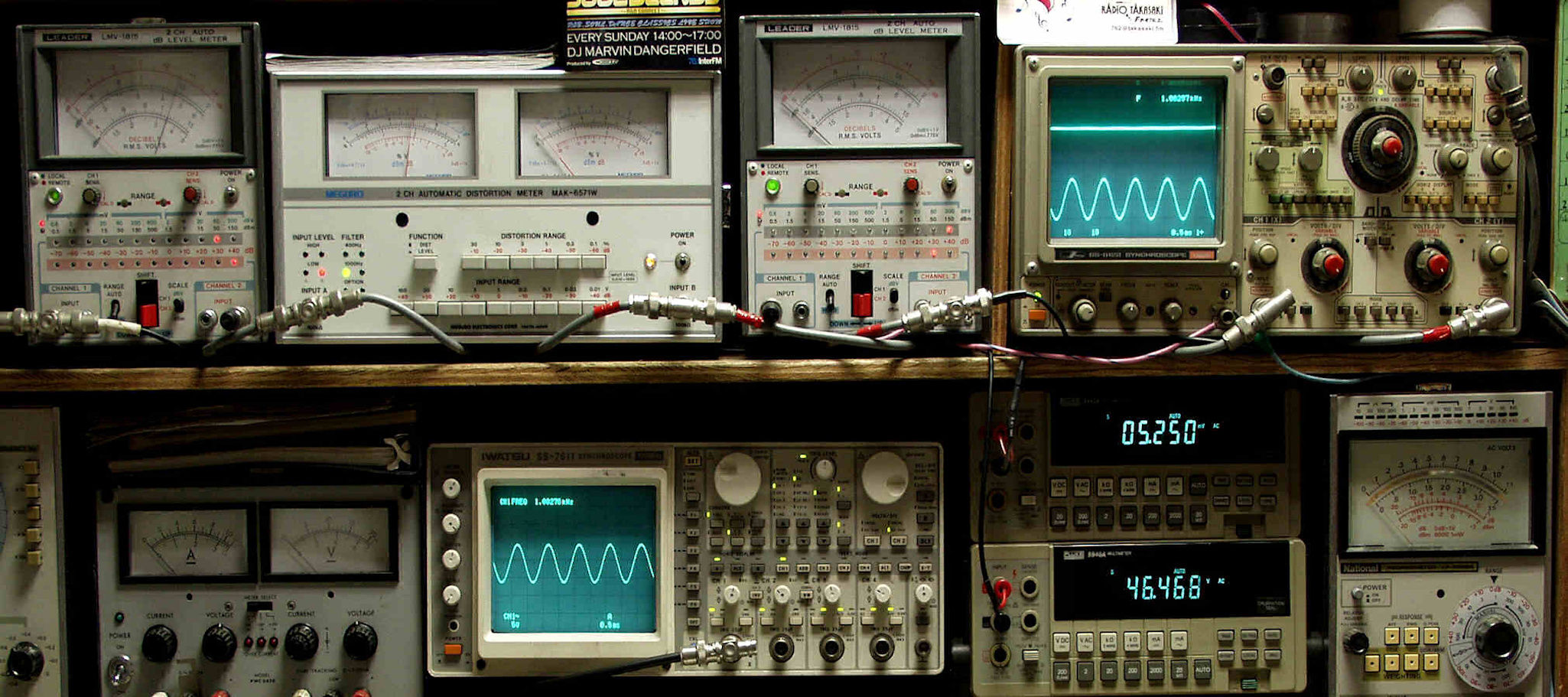

T．　修理前測定 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２．　Ｒ−ＳＰ出力４４Ｖ＝２４２Ｗ。　０．６％歪み（１％レンジ）　１０００ＨＺ。

Ｔ３．　Ｒ−ＳＰ出力４５Ｖ＝２５３Ｗ。　０．７％歪み（１％レンジ）　４００ＨＺ。

Ｔ４．　Ｌ−ＳＰ出力４５Ｖ＝２５３Ｗ。　０．７％歪み（１％レンジ）　１０００ＨＺ

Ｔ５．　Ｌ−ＳＰ出力４５Ｖ＝２５３Ｗ。　０．９％歪み（１％レンジ）　４００ＨＺ。

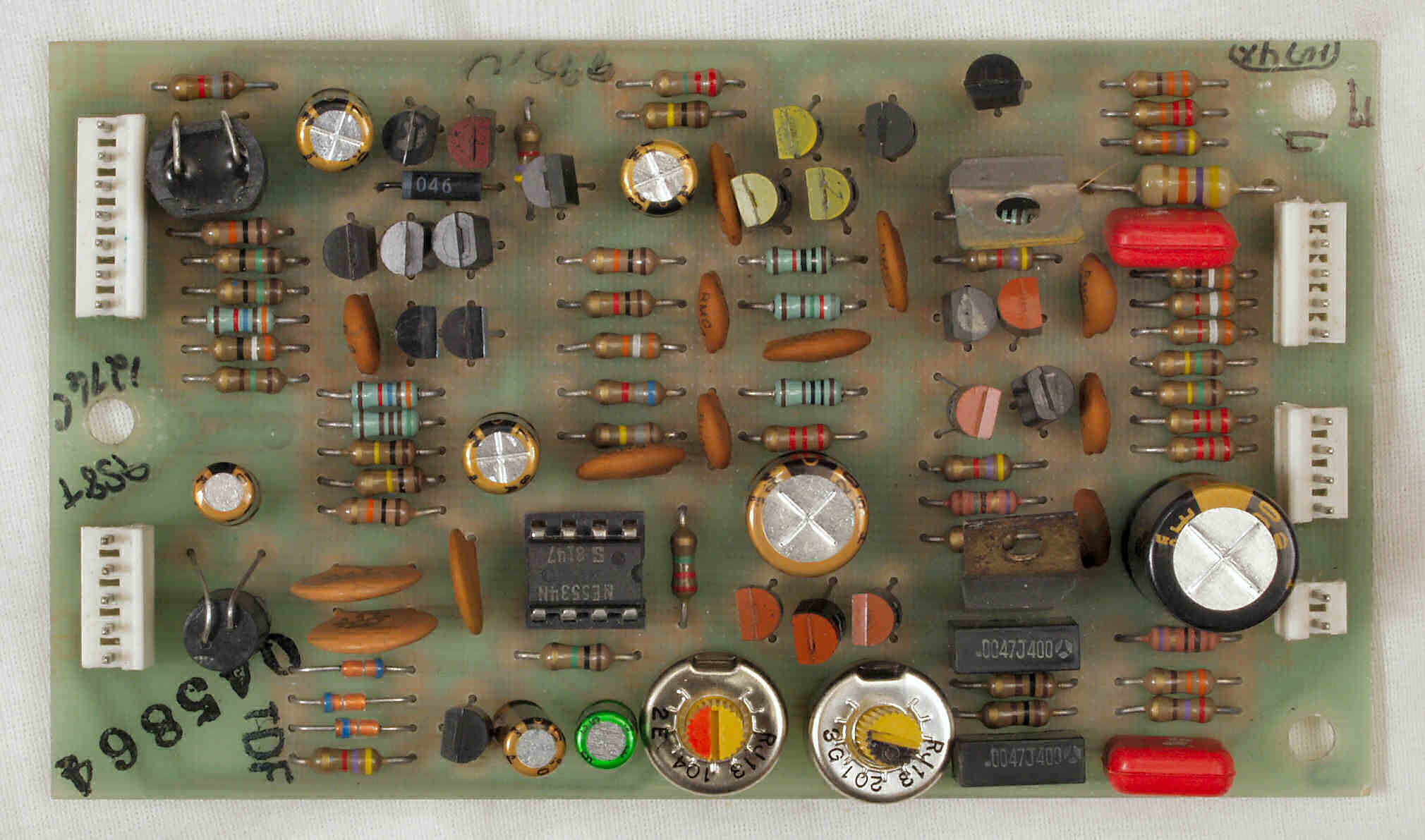

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ−ＡＭＰ基板

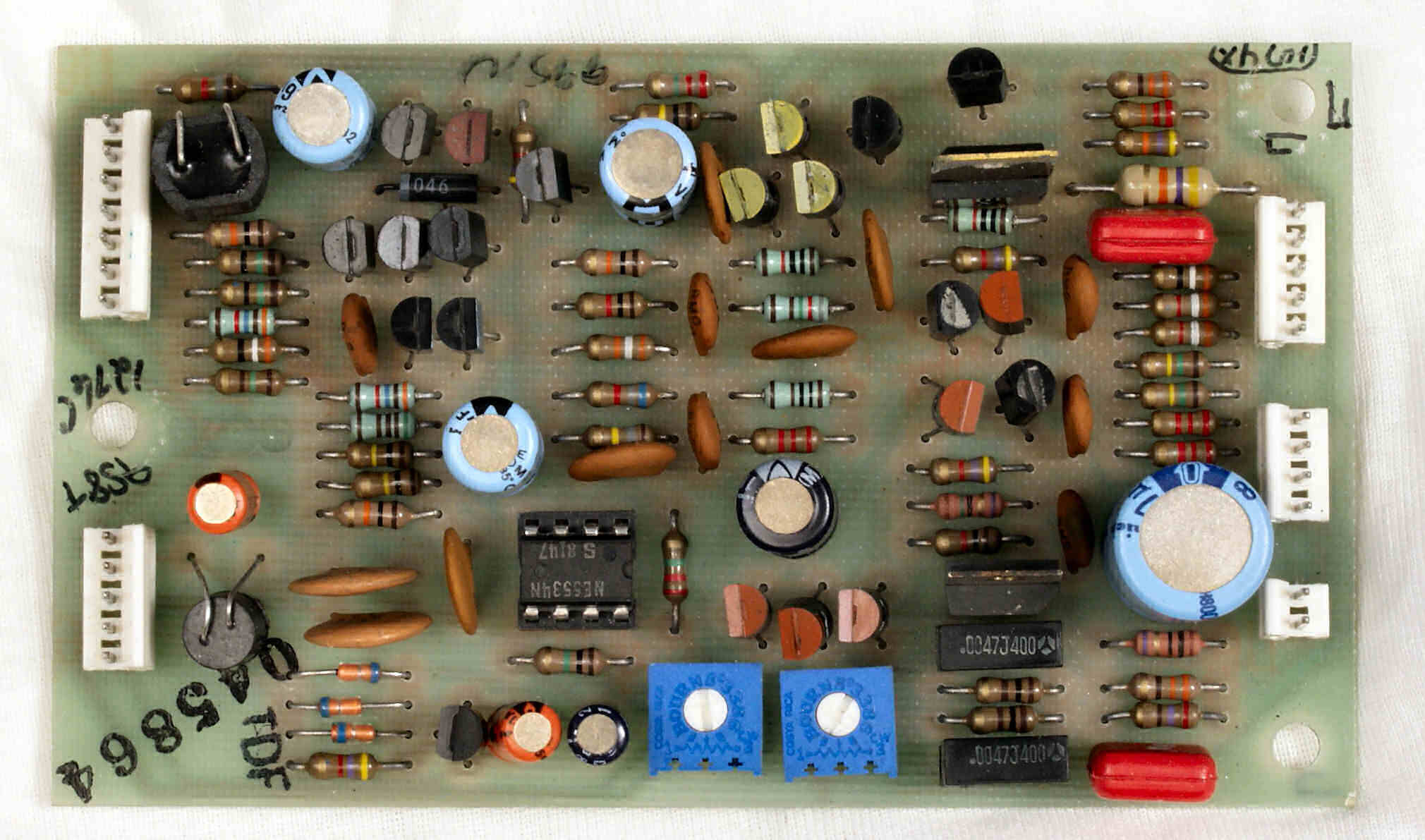

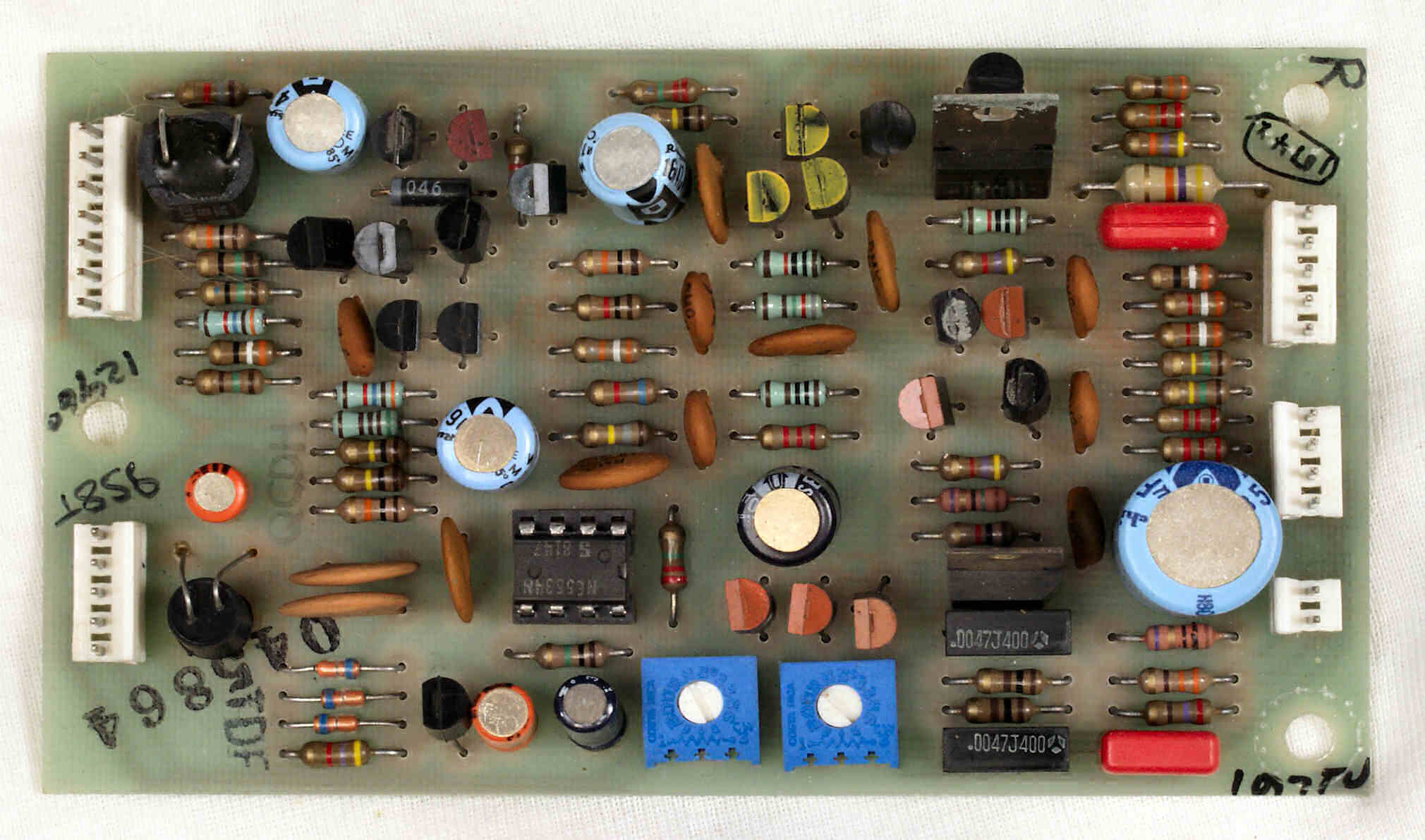

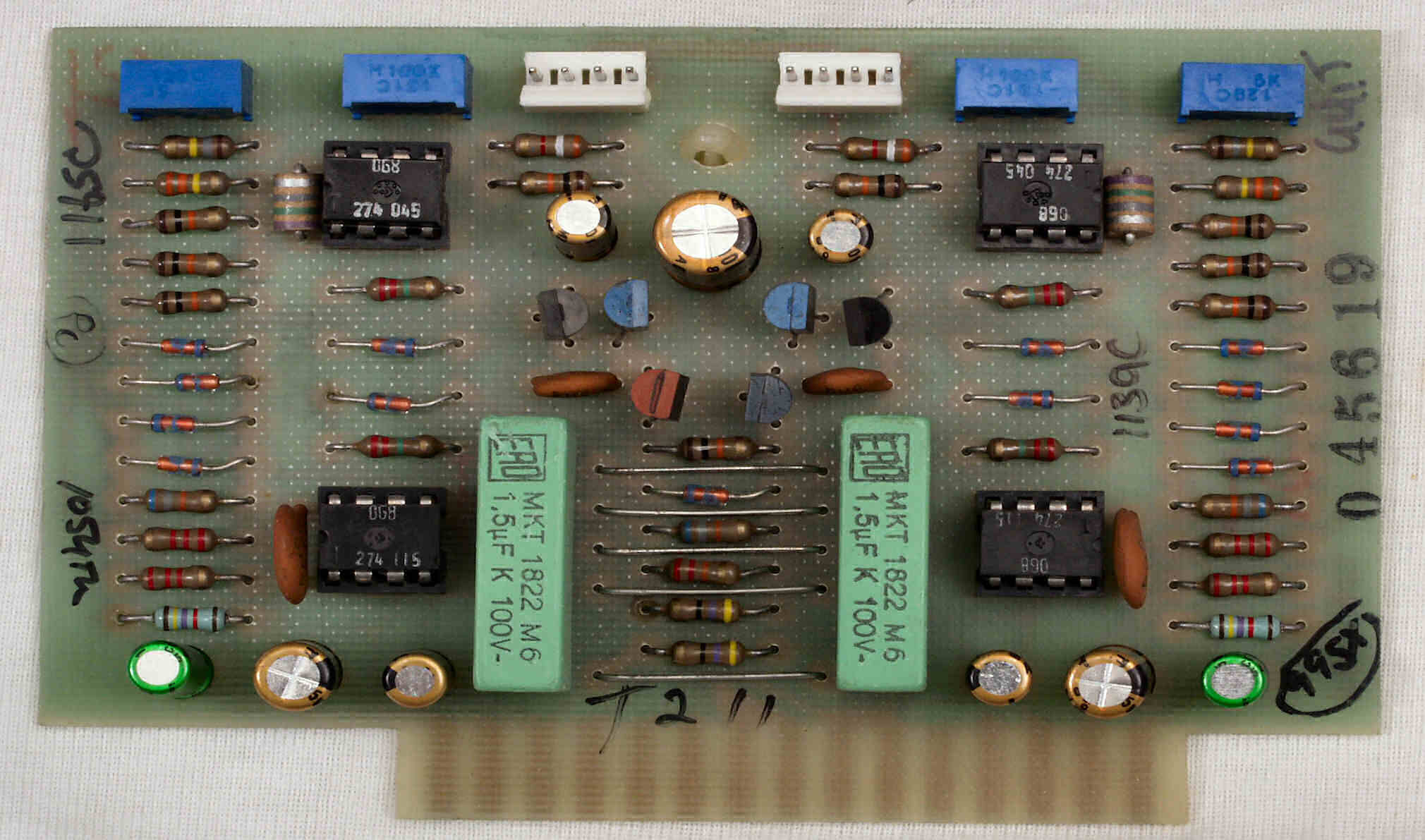

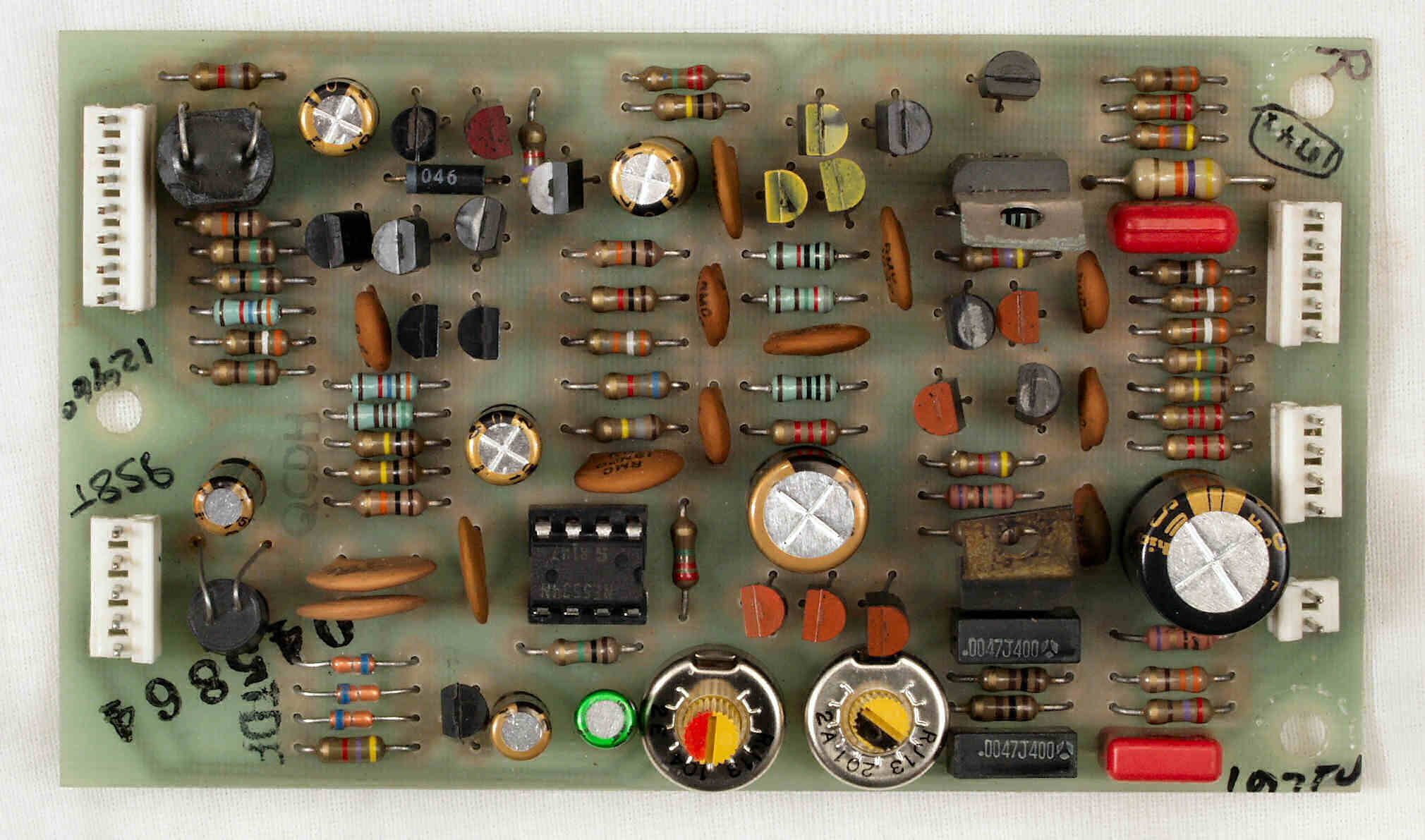

Ｃ１２．　修理後　Ｒ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

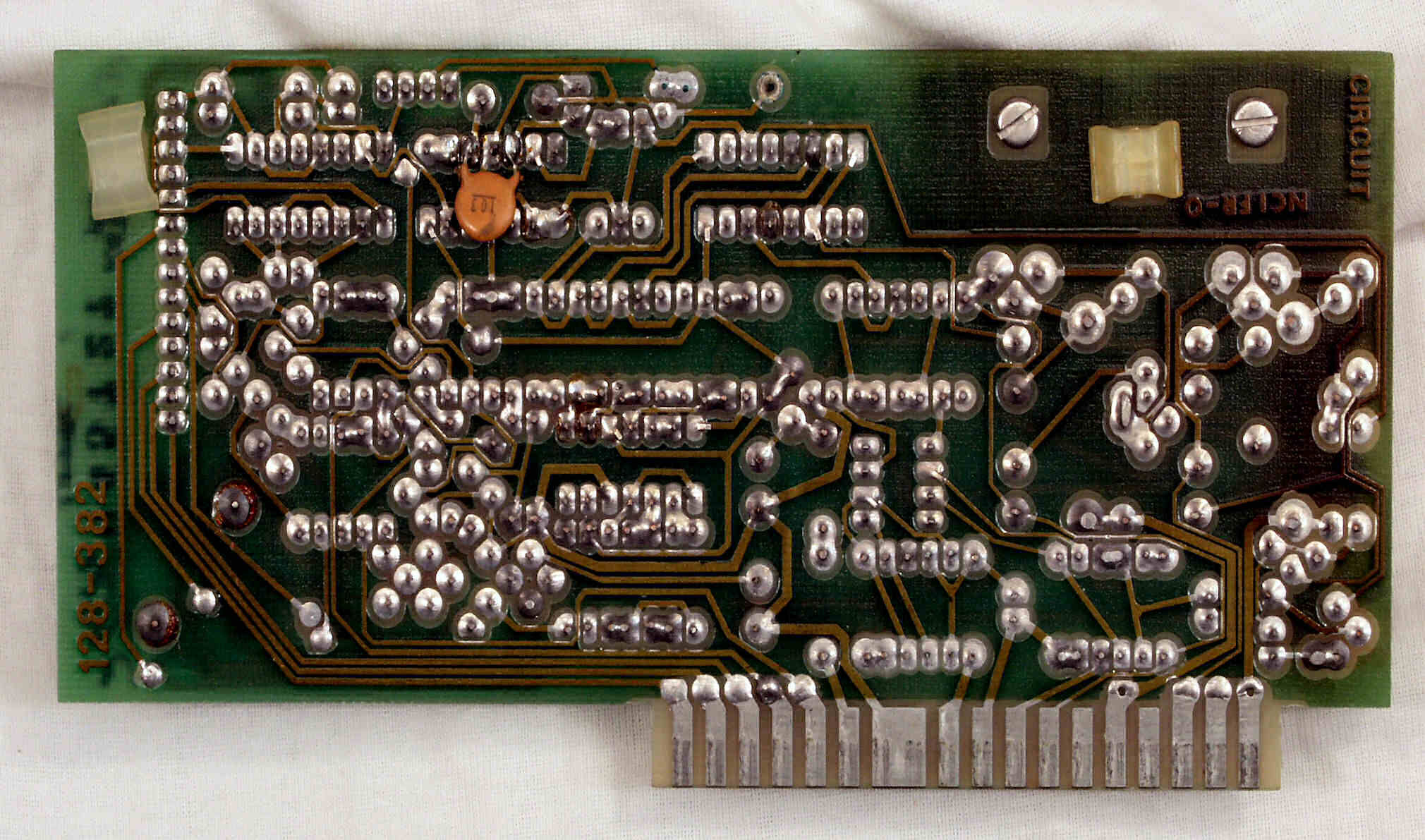

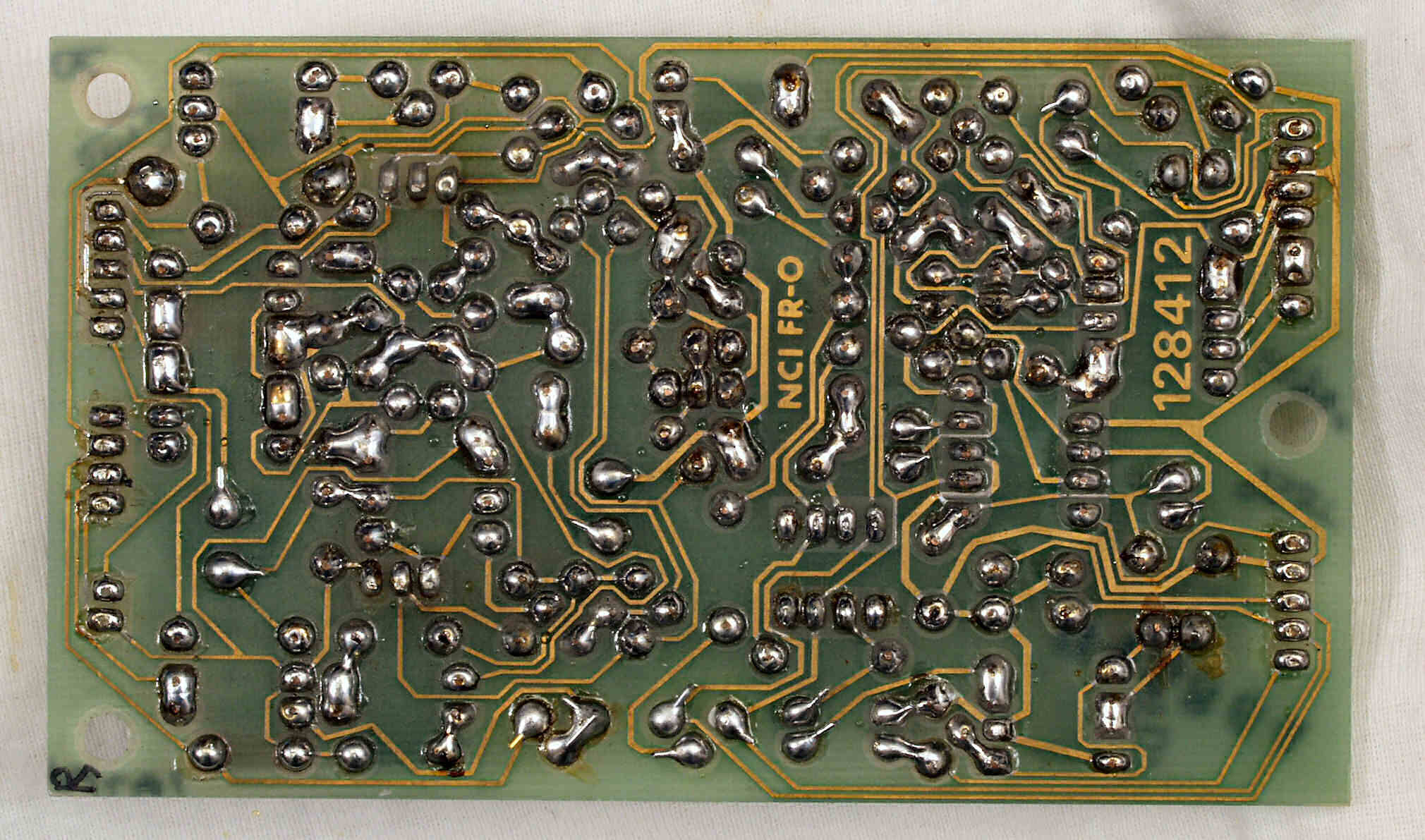

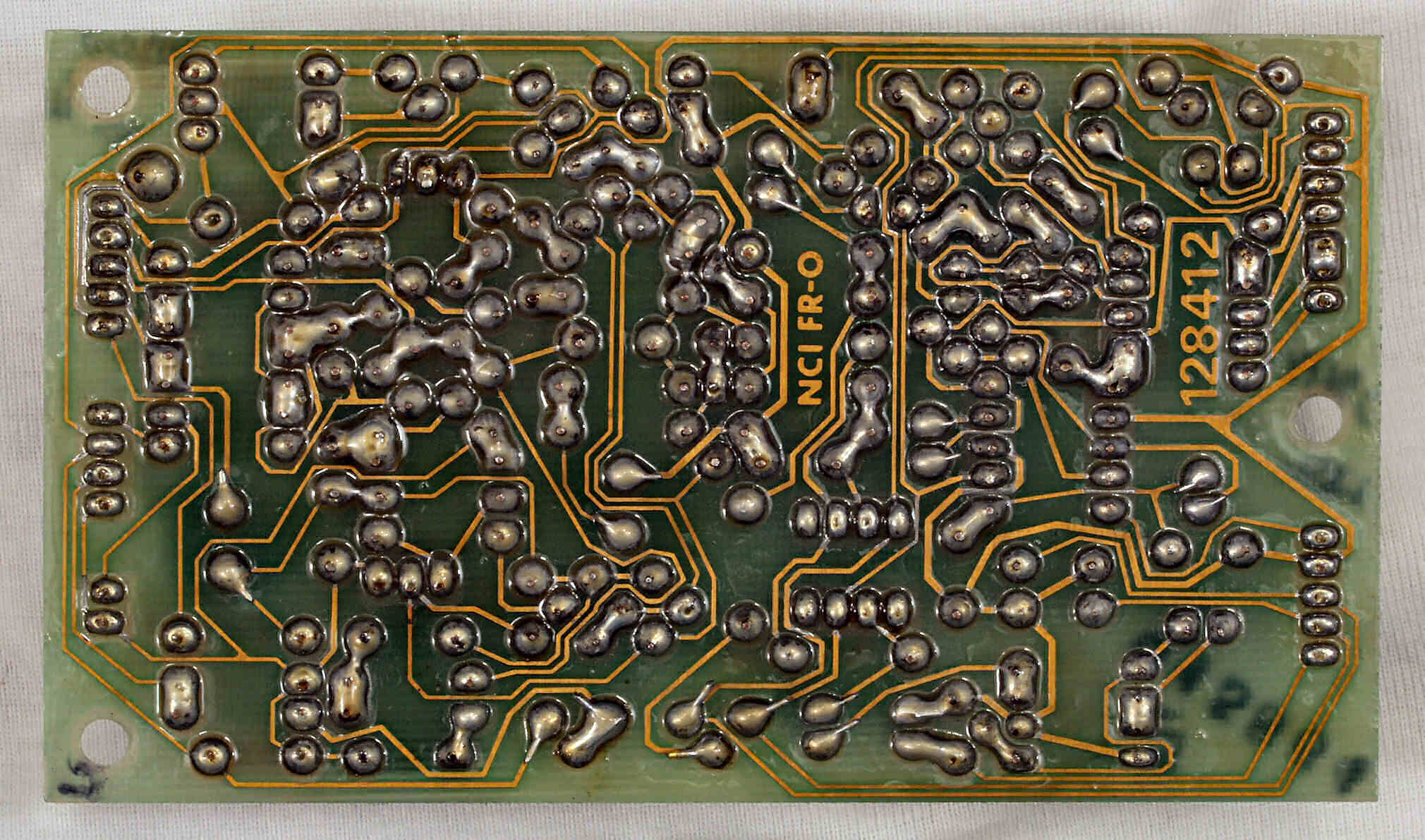

Ｃ１３．　修理前　Ｒ−ＡＭＰ基板裏

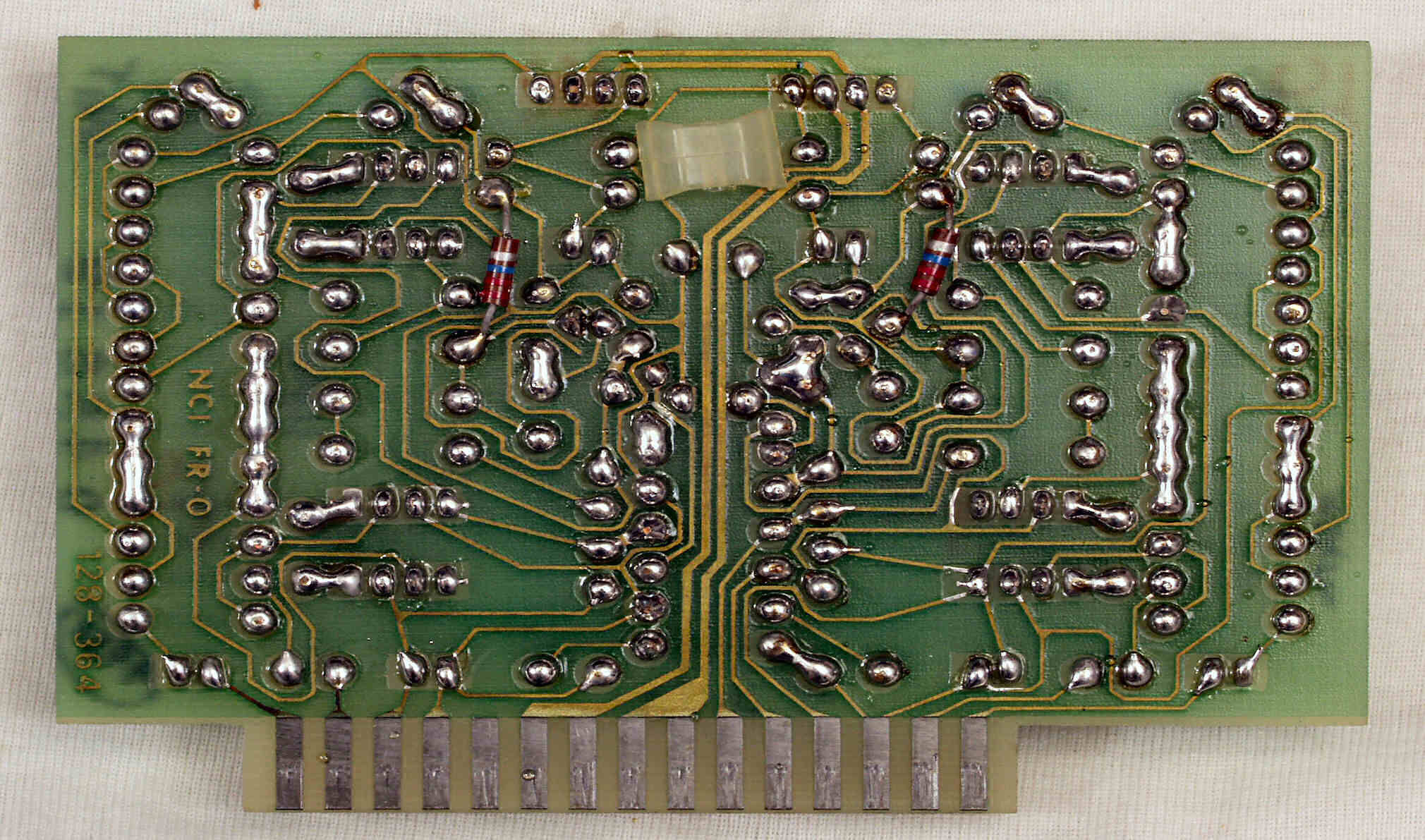

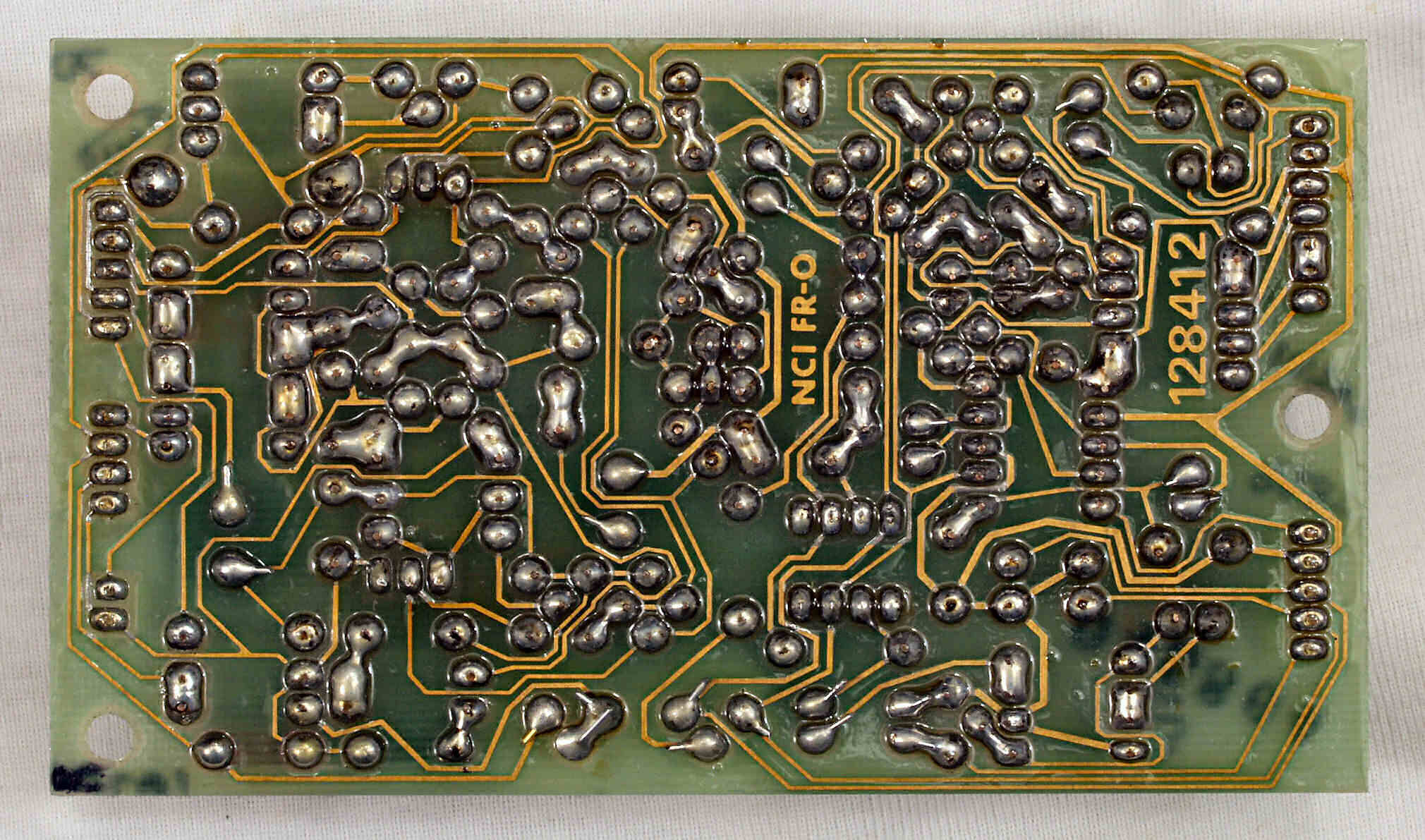

Ｃ１４．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ１５．　完成Ｒ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

Ｃ２１．　修理前　Ｌ−ＡＭＰ基板

Ｃ２２．　修理後　Ｌ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ２３．　修理前　Ｌ−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ２５．　完成Ｌ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

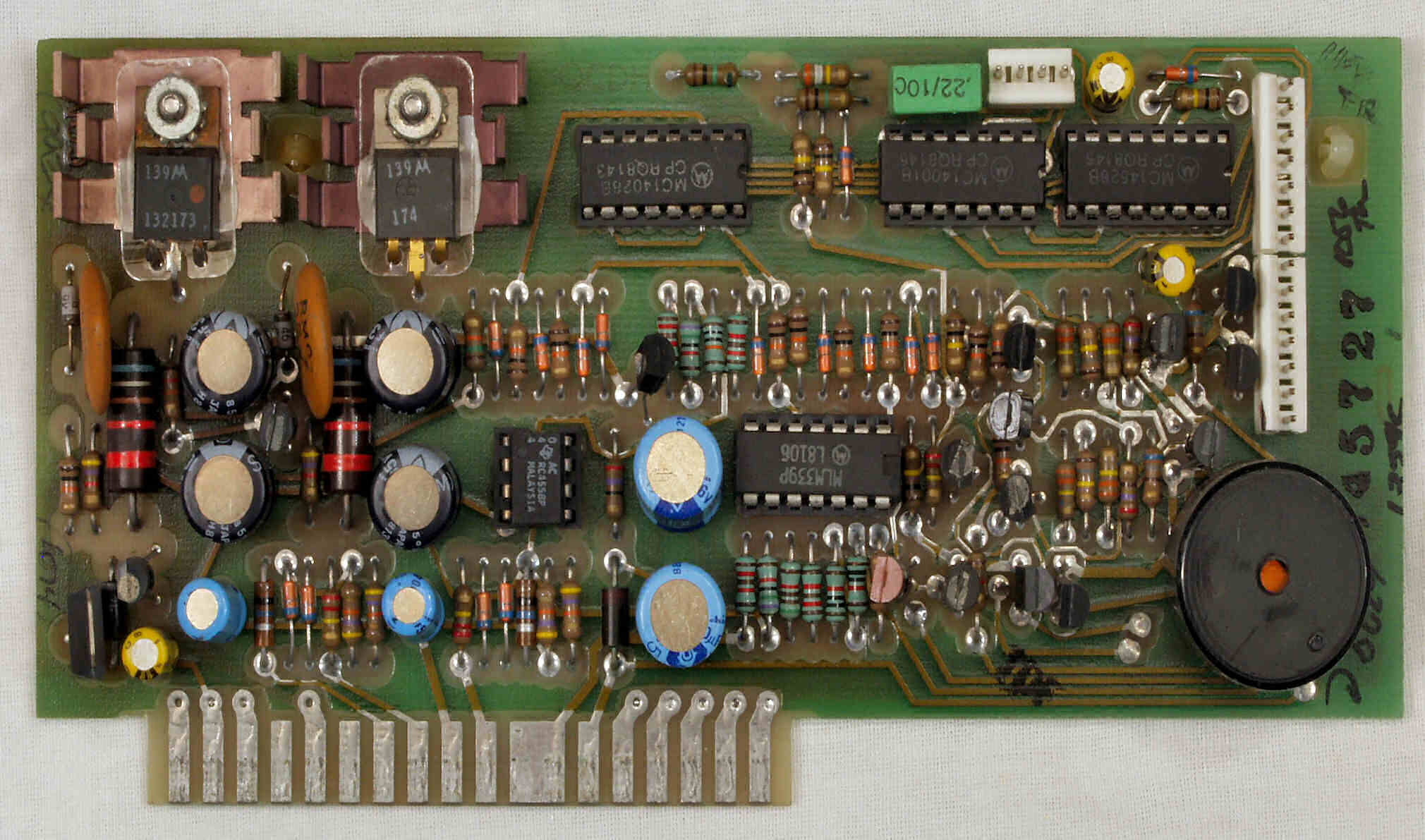

Ｃ３１．　修理前　定電圧・制御基板

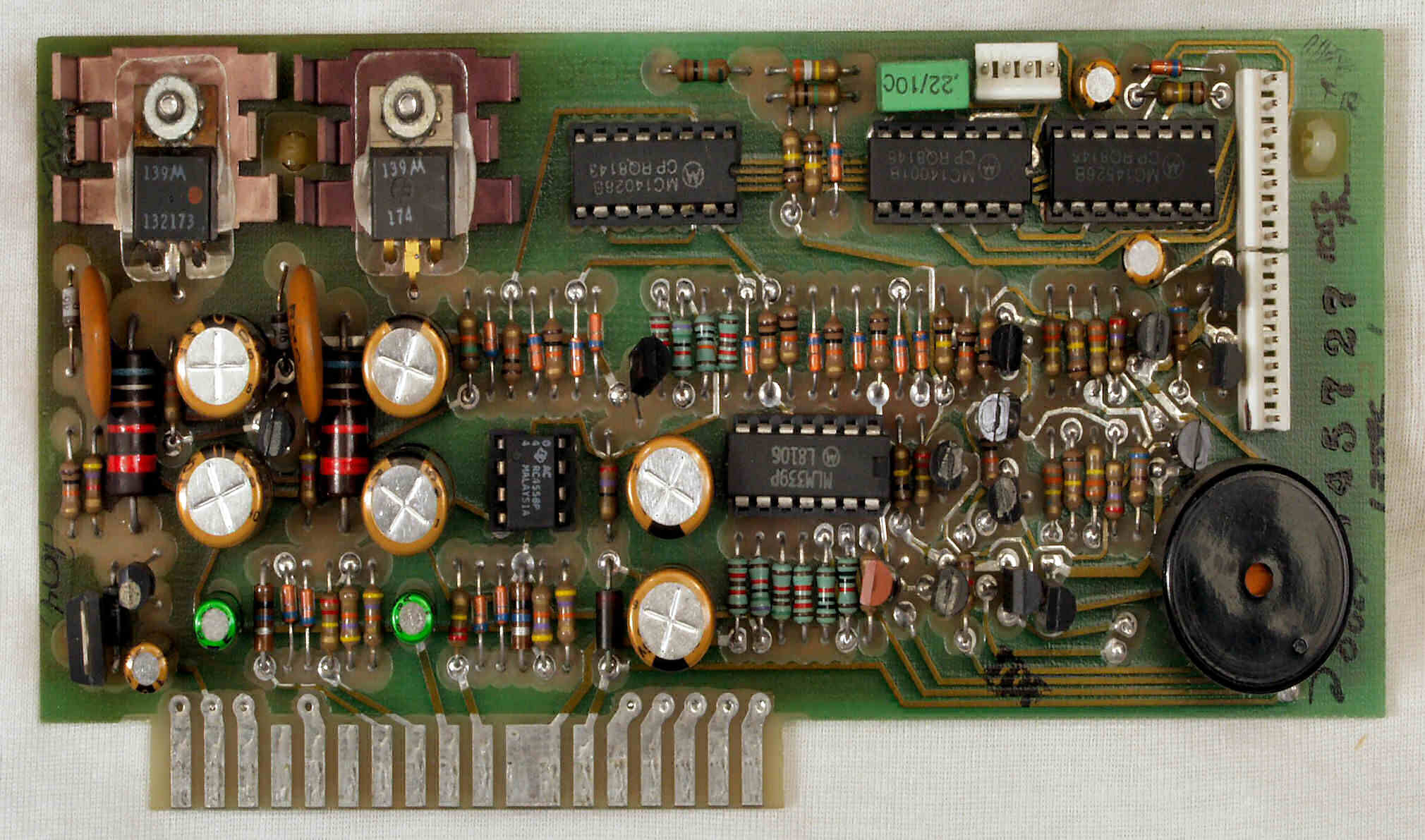

Ｃ３２．　修理後　定電圧・制御基板　電解コンデンサー１１個交換

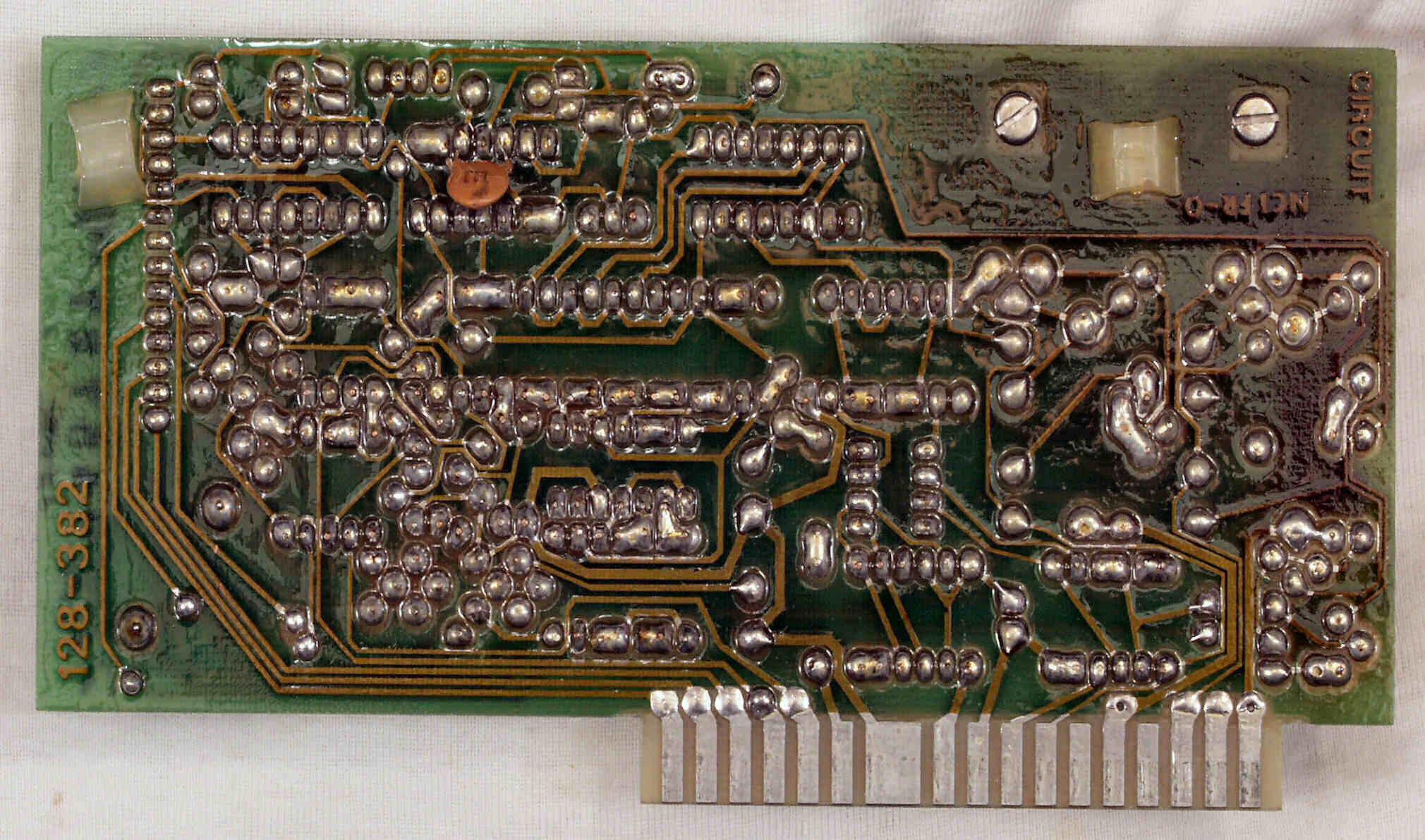

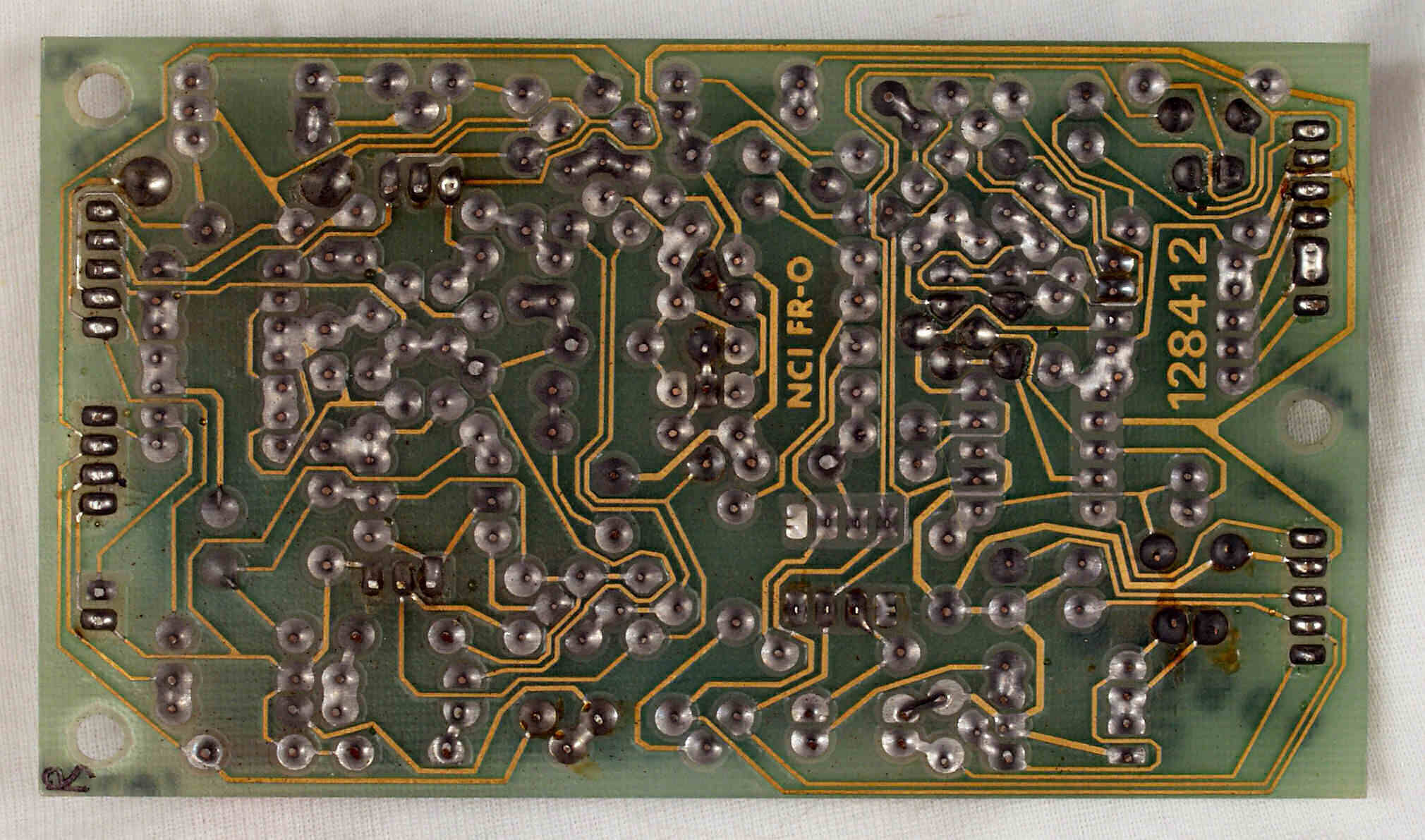

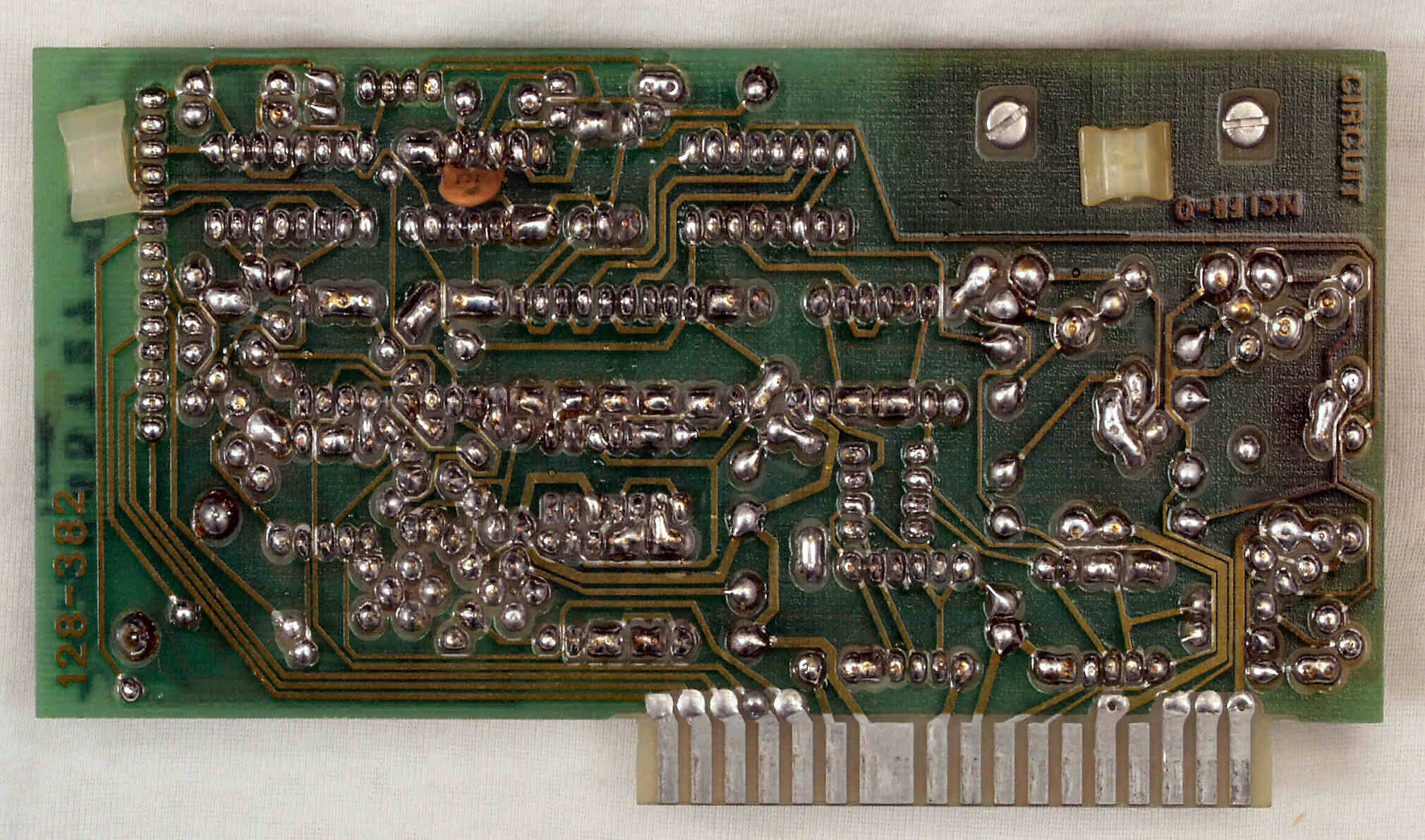

Ｃ３３．　修理前　定電圧・制御基板裏

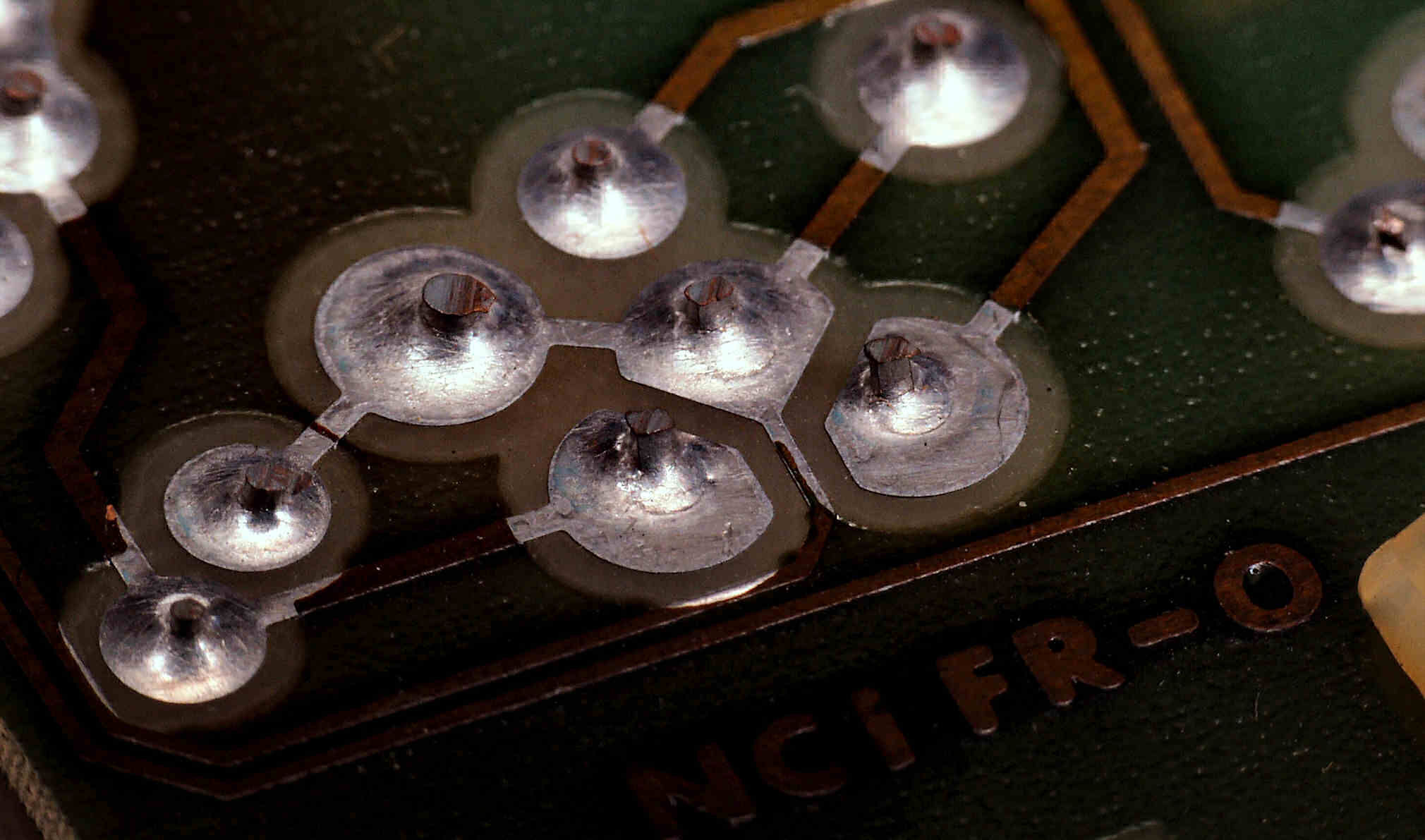

Ｃ３３１．　修理前　定電圧・制御基板裏、半田不良

Ｃ３３２．　修理前　定電圧・制御基板裏、半田不良２

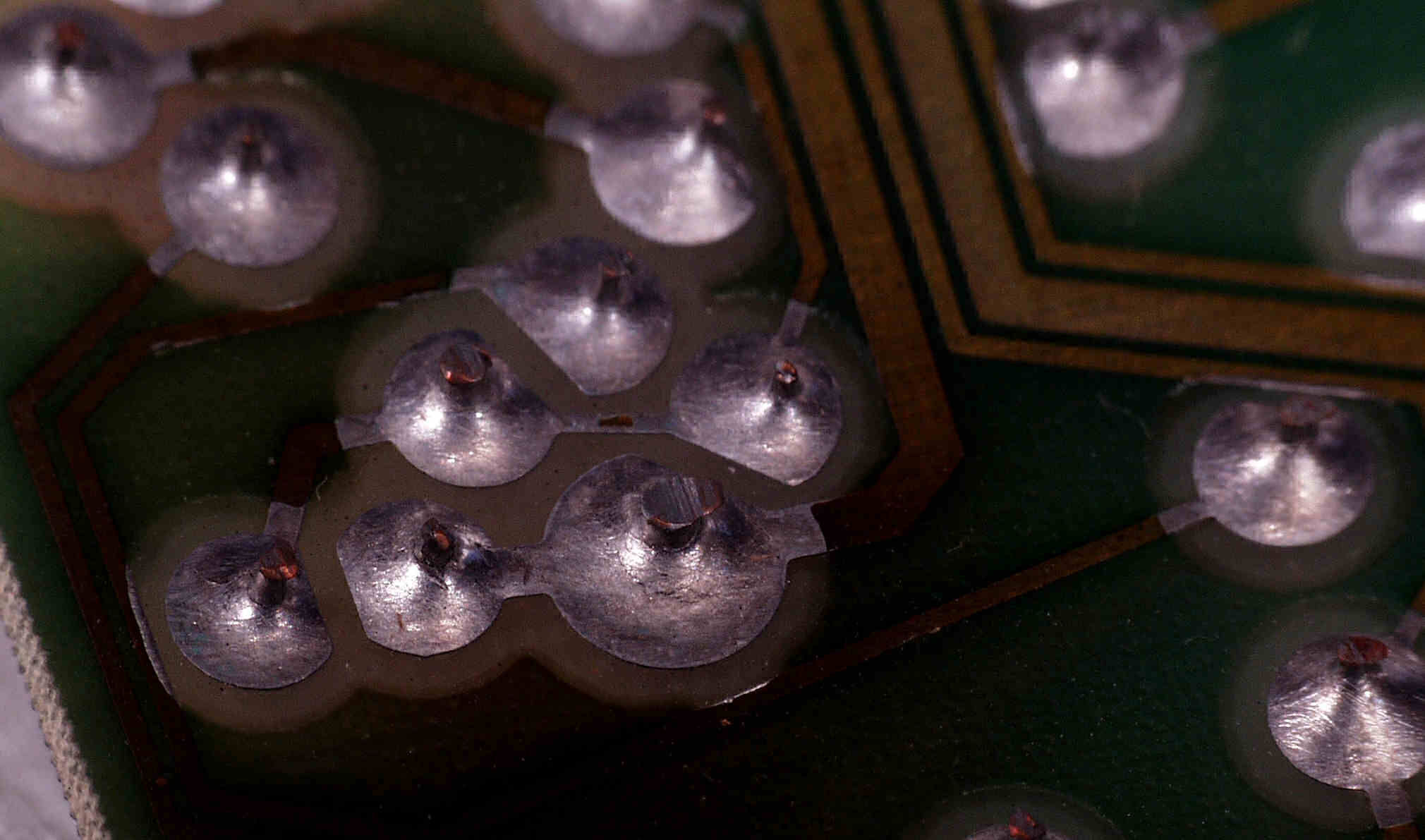

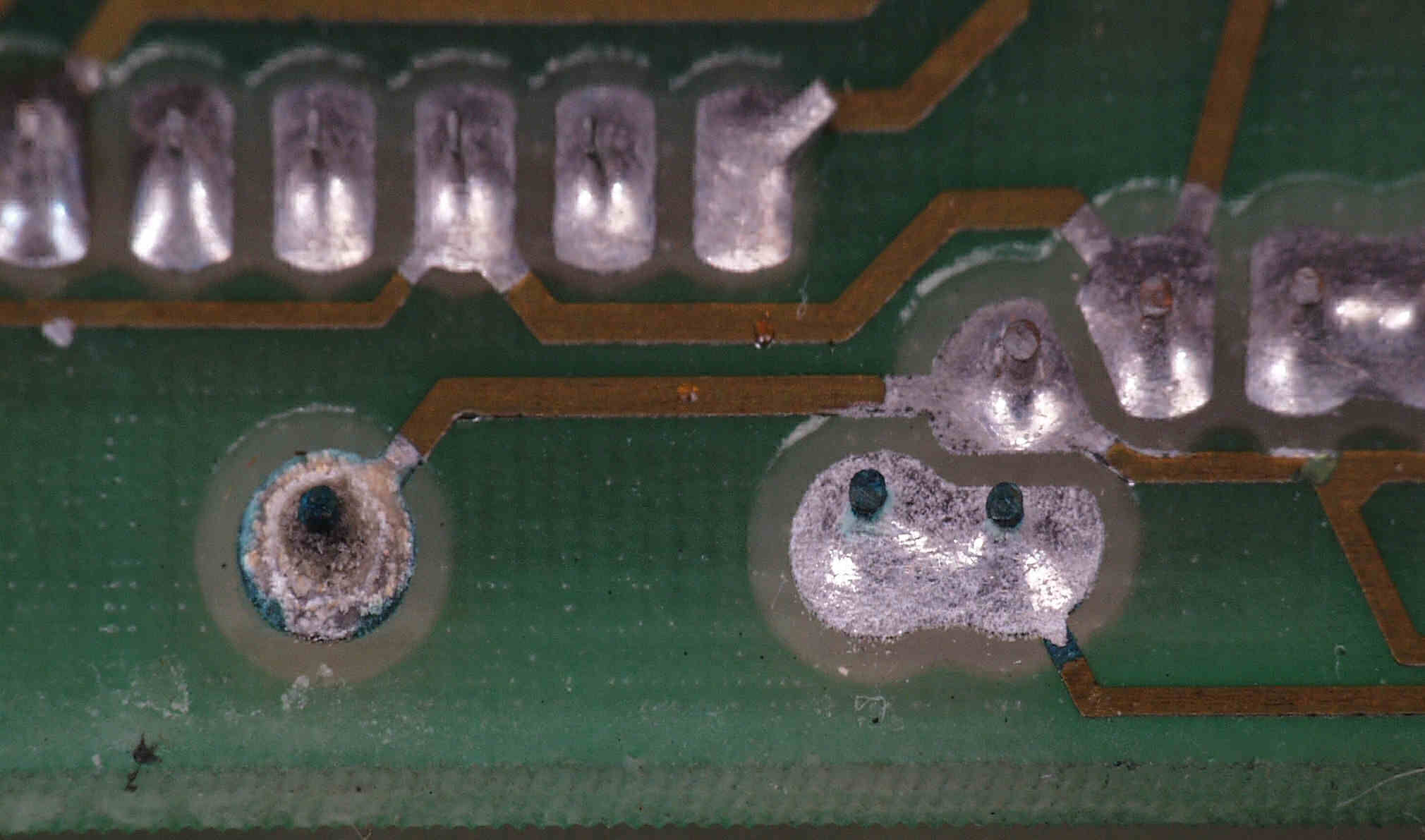

Ｃ３３３．　修理前　定電圧・制御基板裏、洗浄不足が原因の半田腐食、やがて接触不良になる

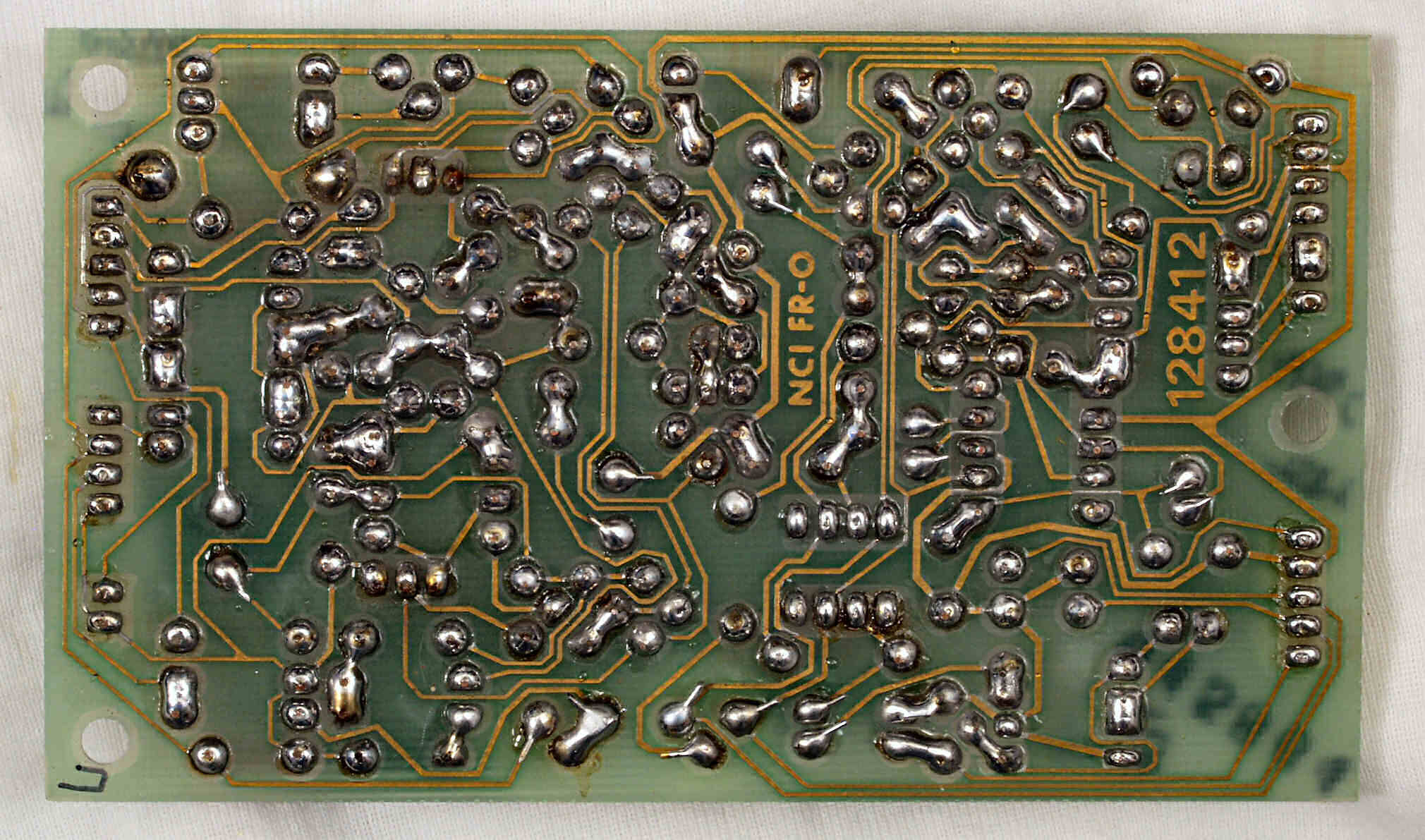

Ｃ３４．　修理（半田補正）後　定電圧・制御基板裏。　全半田やり直す。

Ｃ３５．　完成定電圧・制御基板裏。　洗浄後、防湿剤を塗布。

Ｃ４１．　修理前　ＶＵ−ＡＭＰ基板

Ｃ４２．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー９個交換

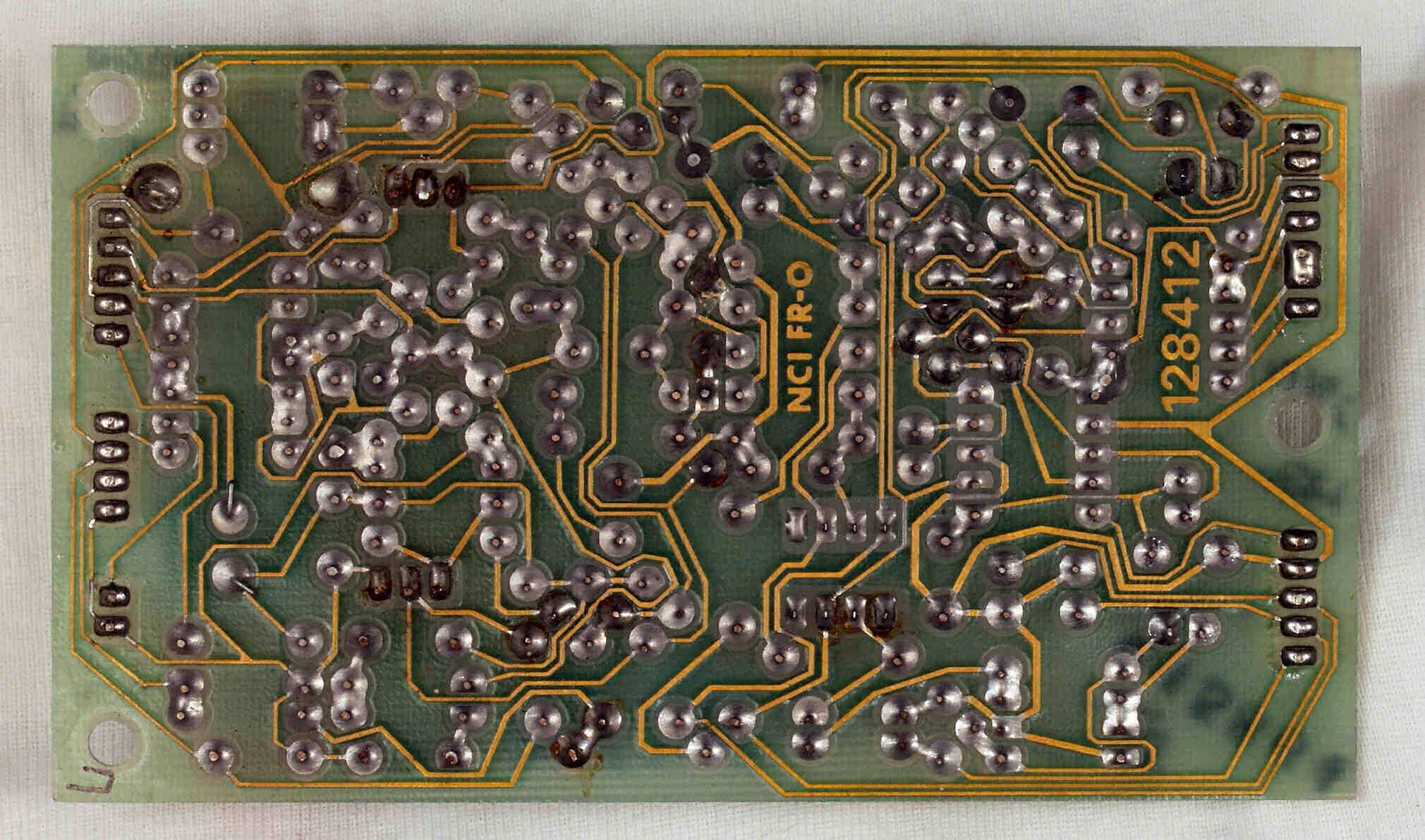

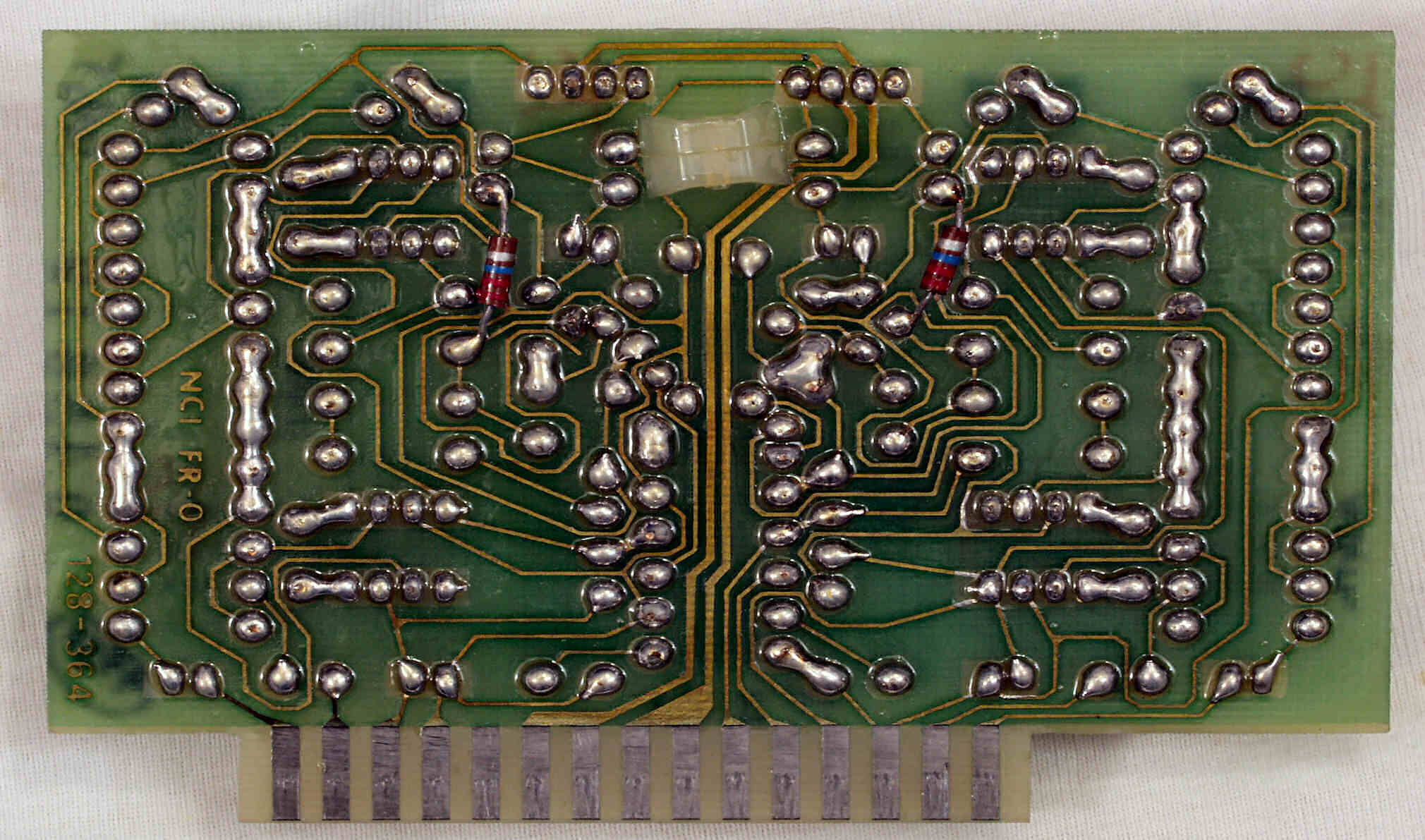

Ｃ４３．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏。　基板銅箔を補修し、全半田やり直す。

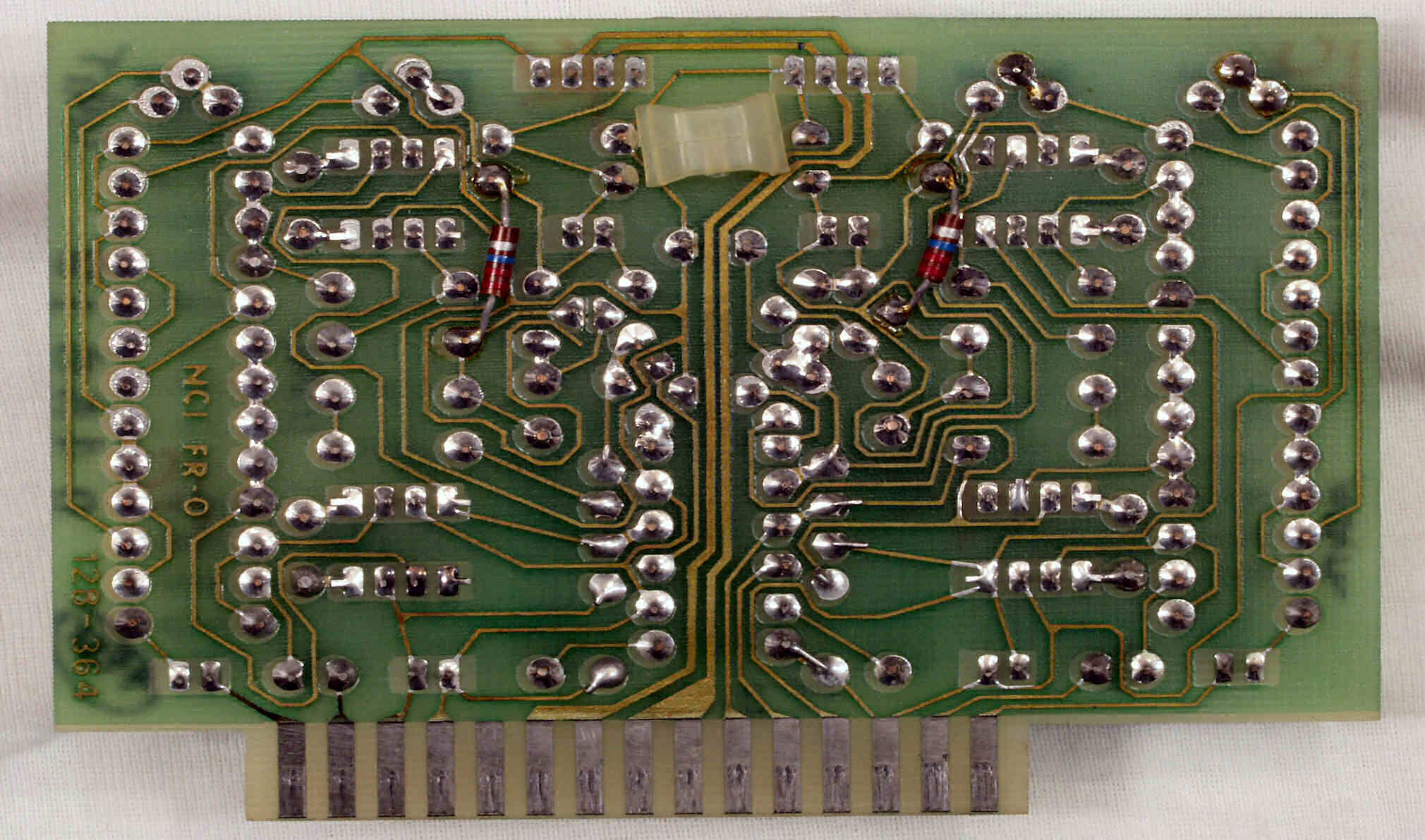

Ｃ４５．　完成ＶＵ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

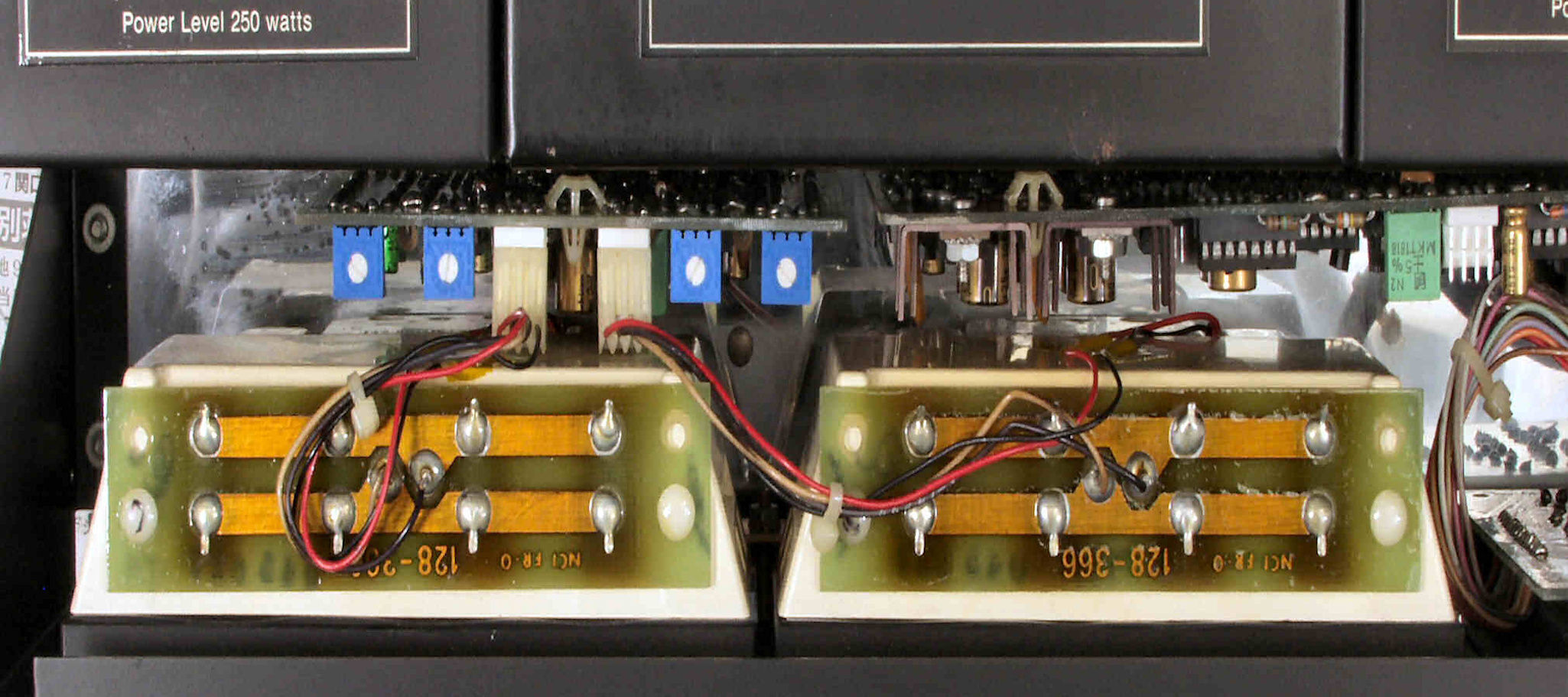

Ｃ５１．　修理中　前パネル・上蓋を取り、メータ・イルミネーション・ランプやＬＥＤ表示基板修理

Ｃ５２．　修理後　メータ・イルミネーション・ランプ

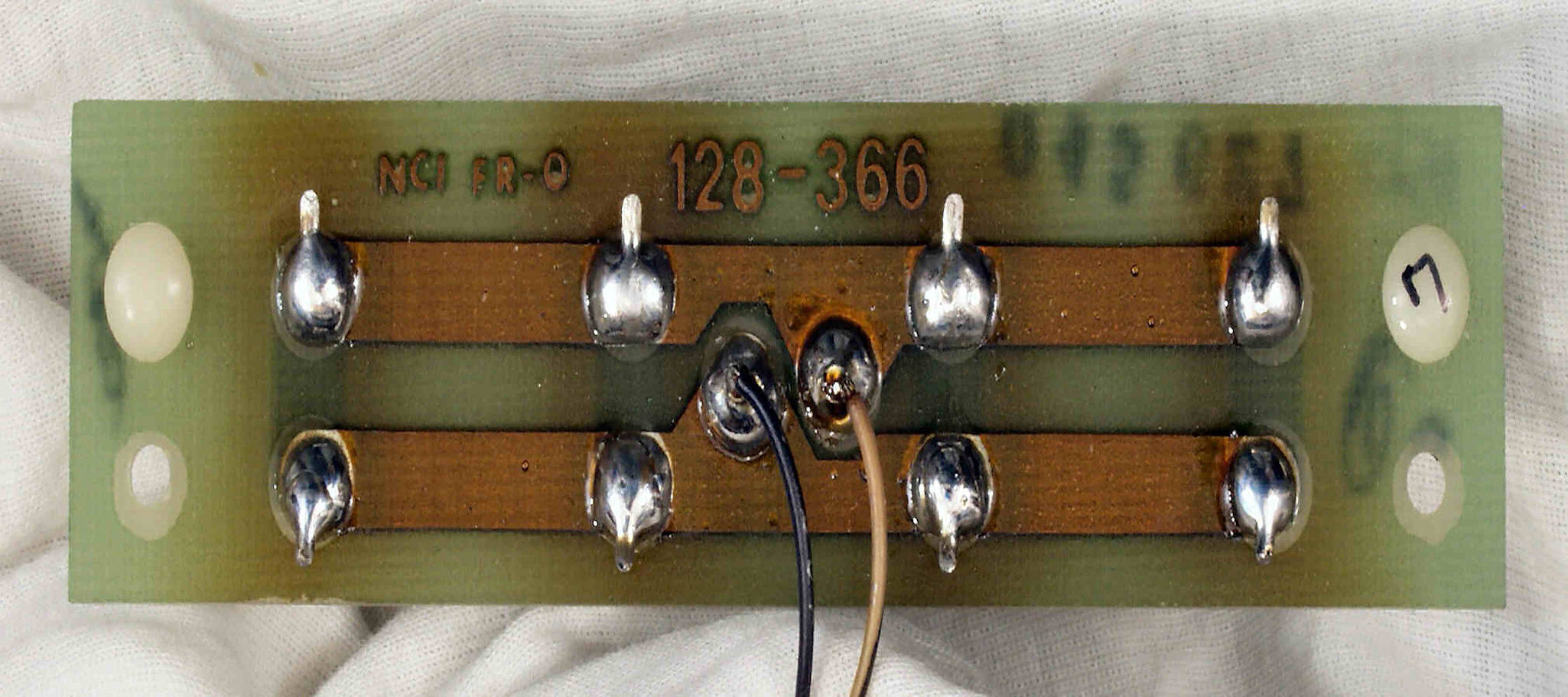

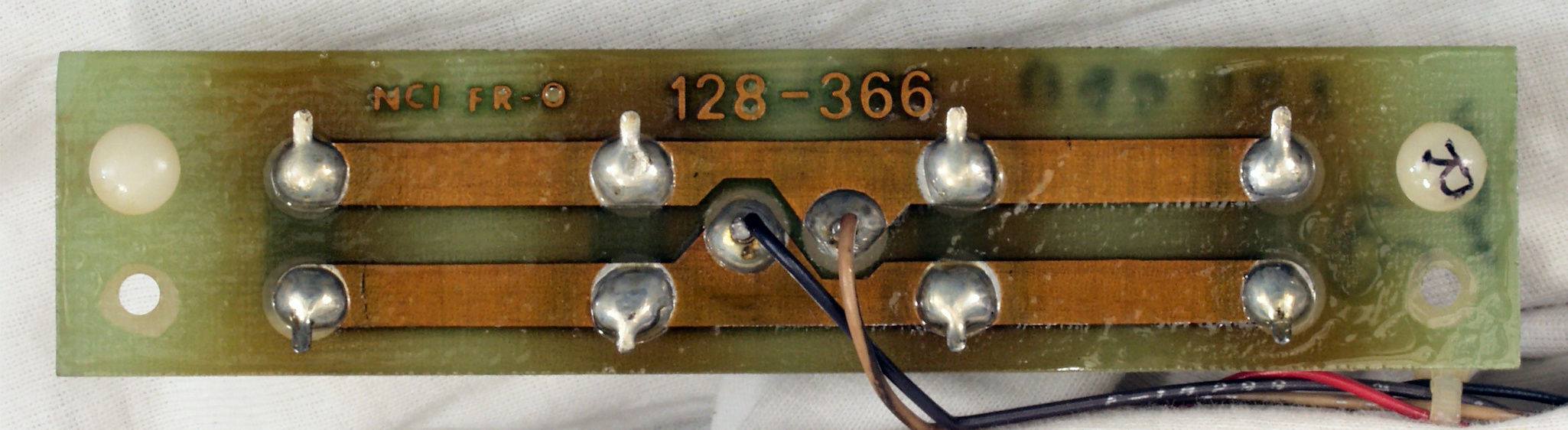

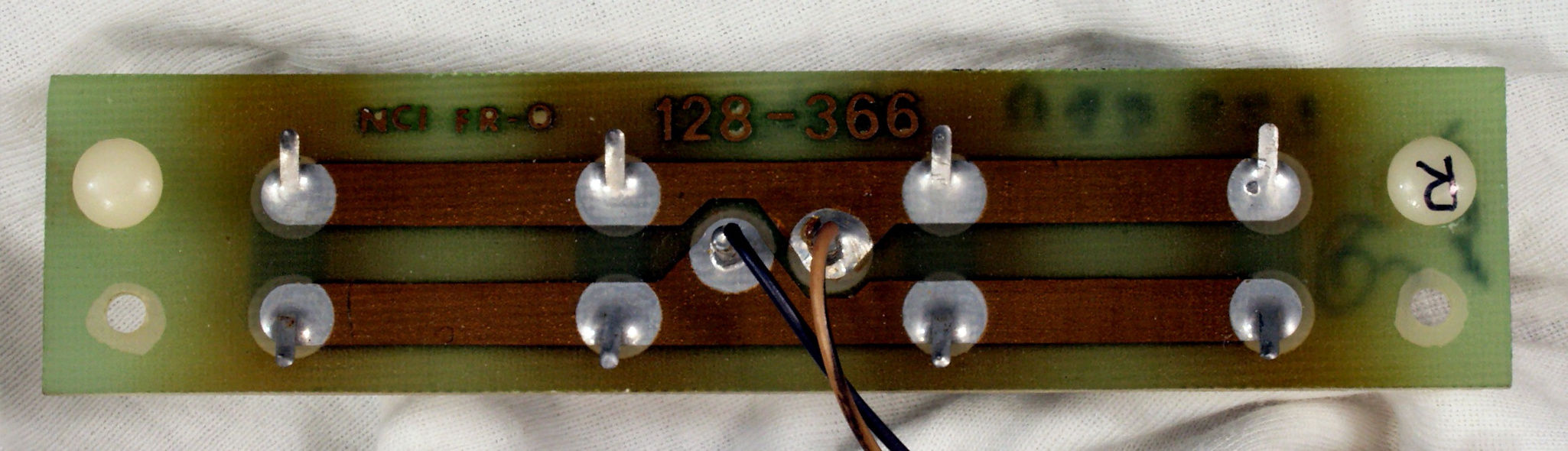

Ｃ５３．　修理前　　Ｒ側メータ・イルミネーション・ランプ基板裏

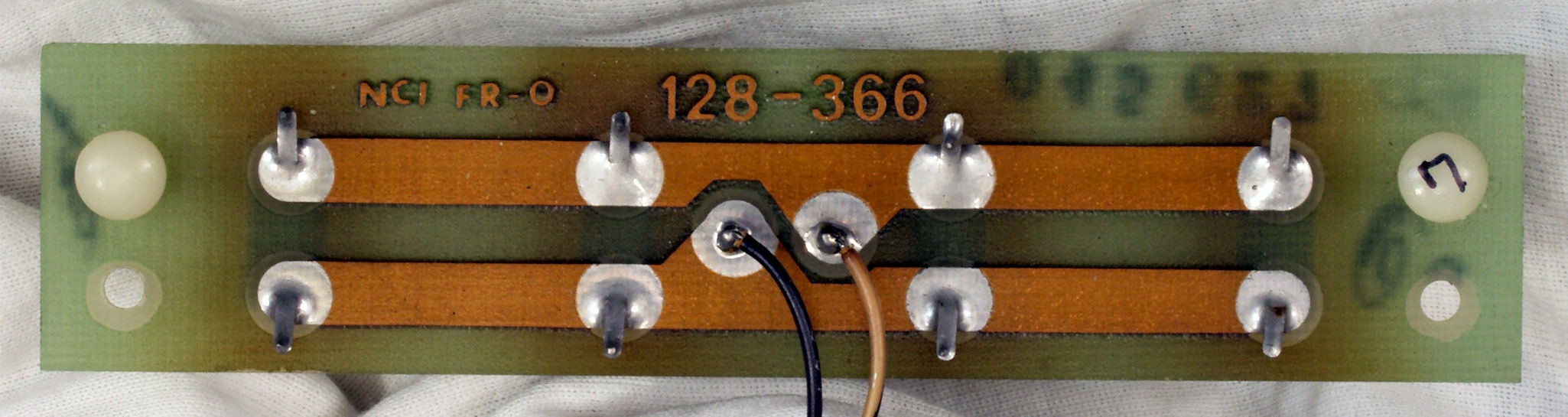

Ｃ５４．　修理（半田補正）後　　Ｒ側メータ・イルミネーション・ランプ基板裏。　全半田やり直す。

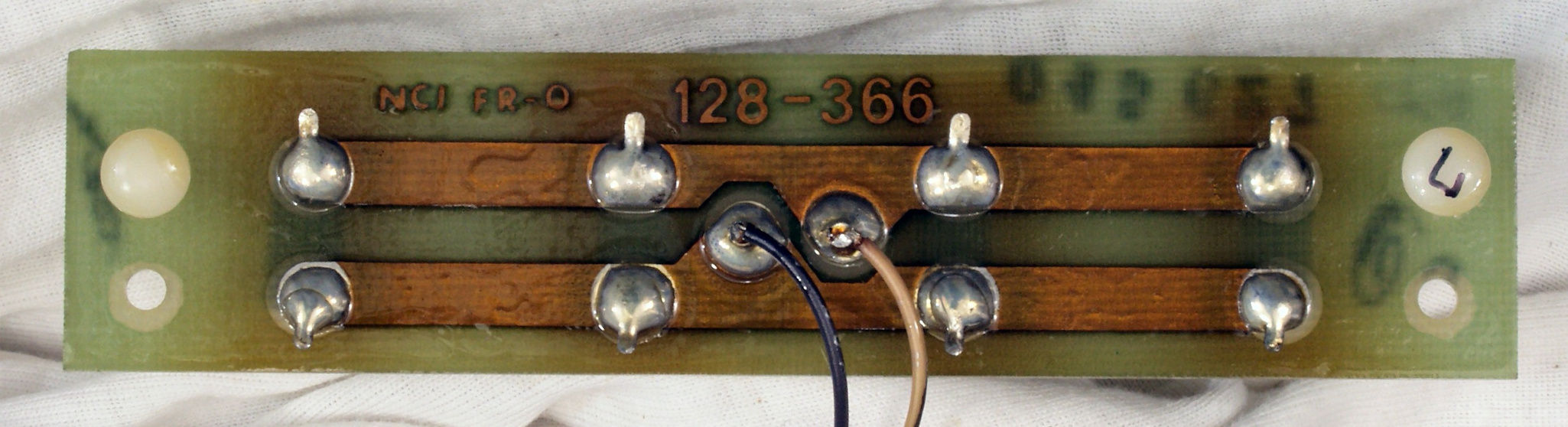

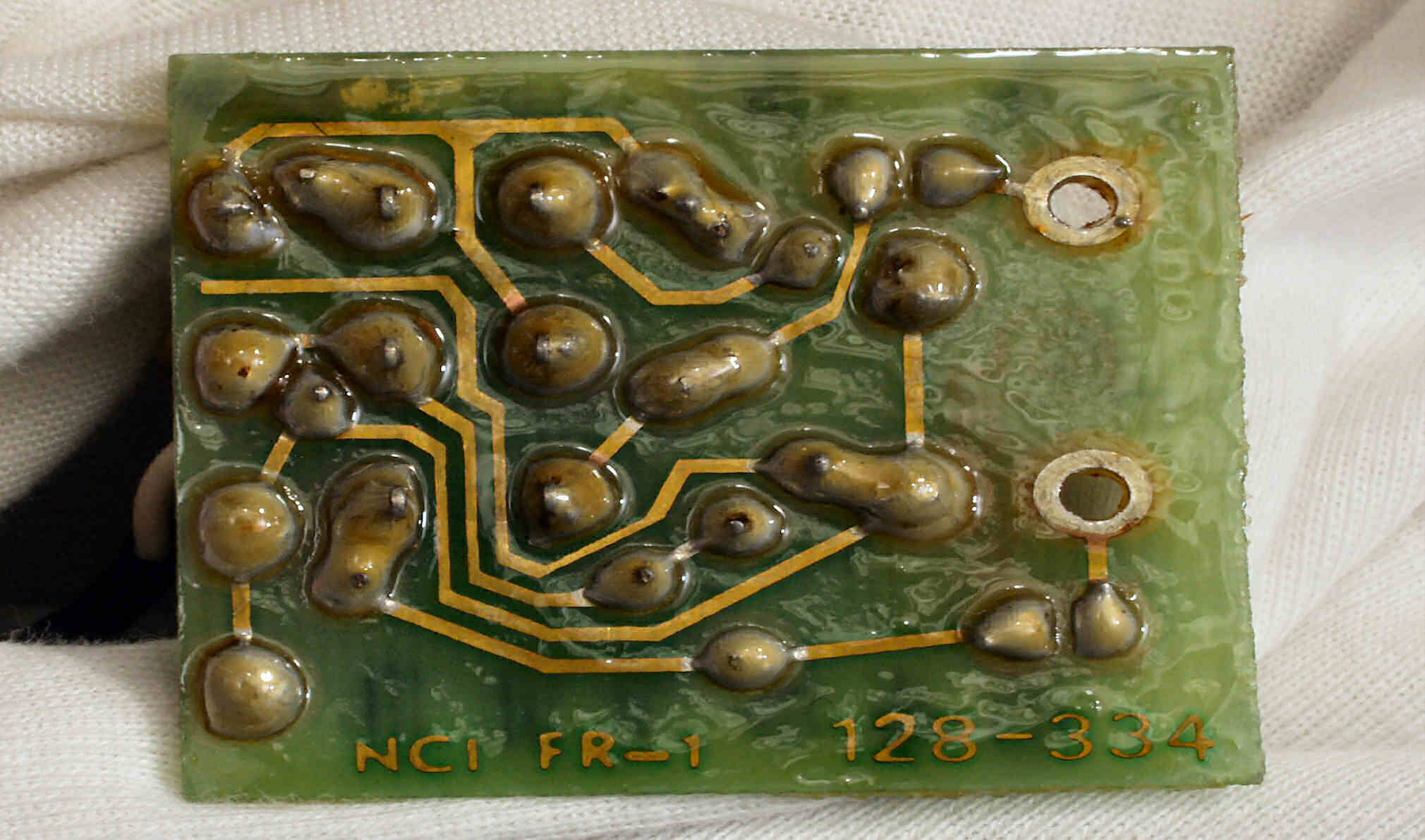

Ｃ５５．　完成Ｒ側メータ・イルミネーション・ランプ基板裏。　洗浄後、防湿剤を塗布。

Ｃ５６．　修理前　　Ｌ側メータ・イルミネーション・ランプ基板裏

Ｃ５７．　修理（半田補正）後　　Ｌ側メータ・イルミネーション・ランプ基板裏。　全半田やり直す。

Ｃ５８．　完成Ｌ側メータ・イルミネーション・ランプ基板裏。　洗浄後、防湿剤を塗布。

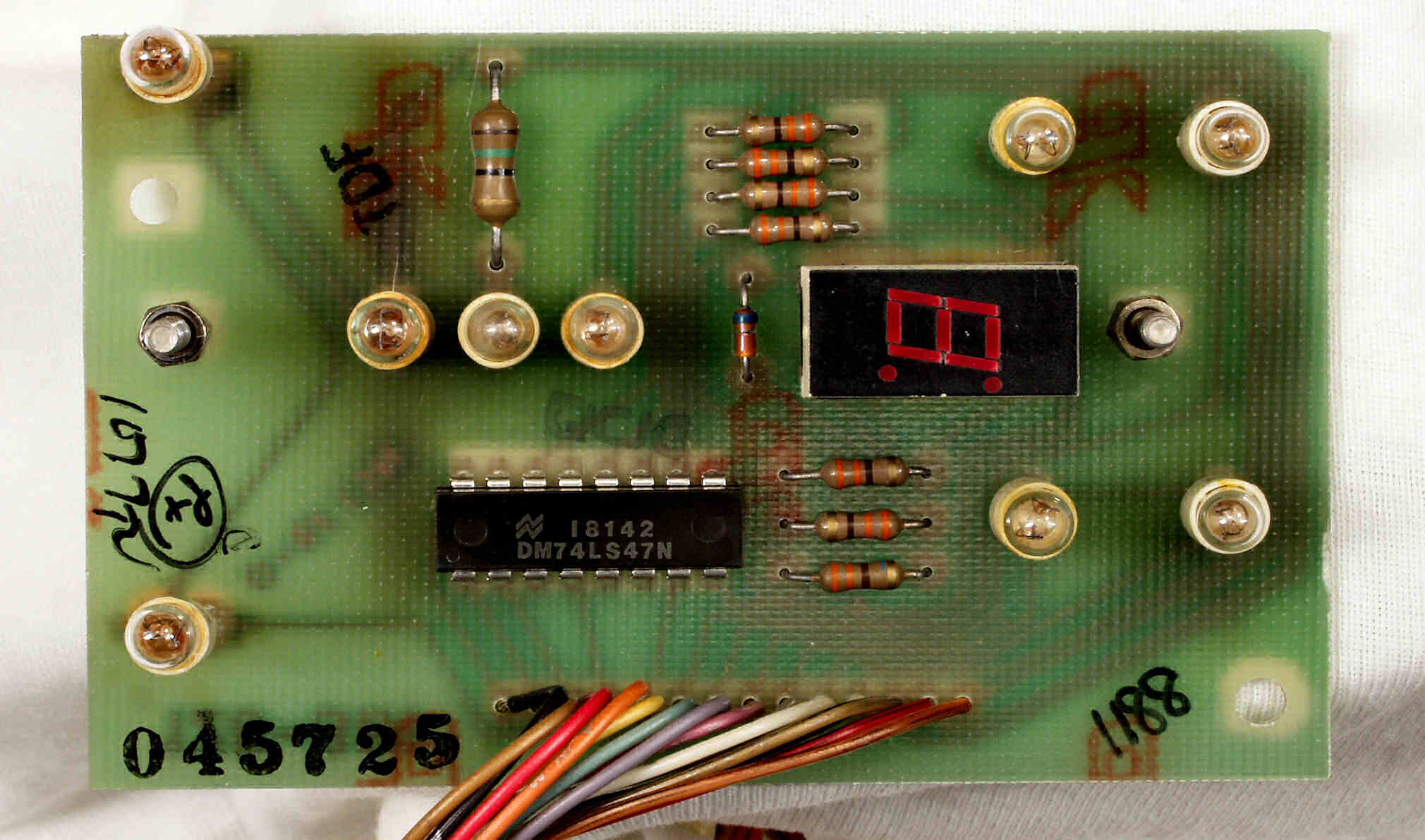

Ｃ６１．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板

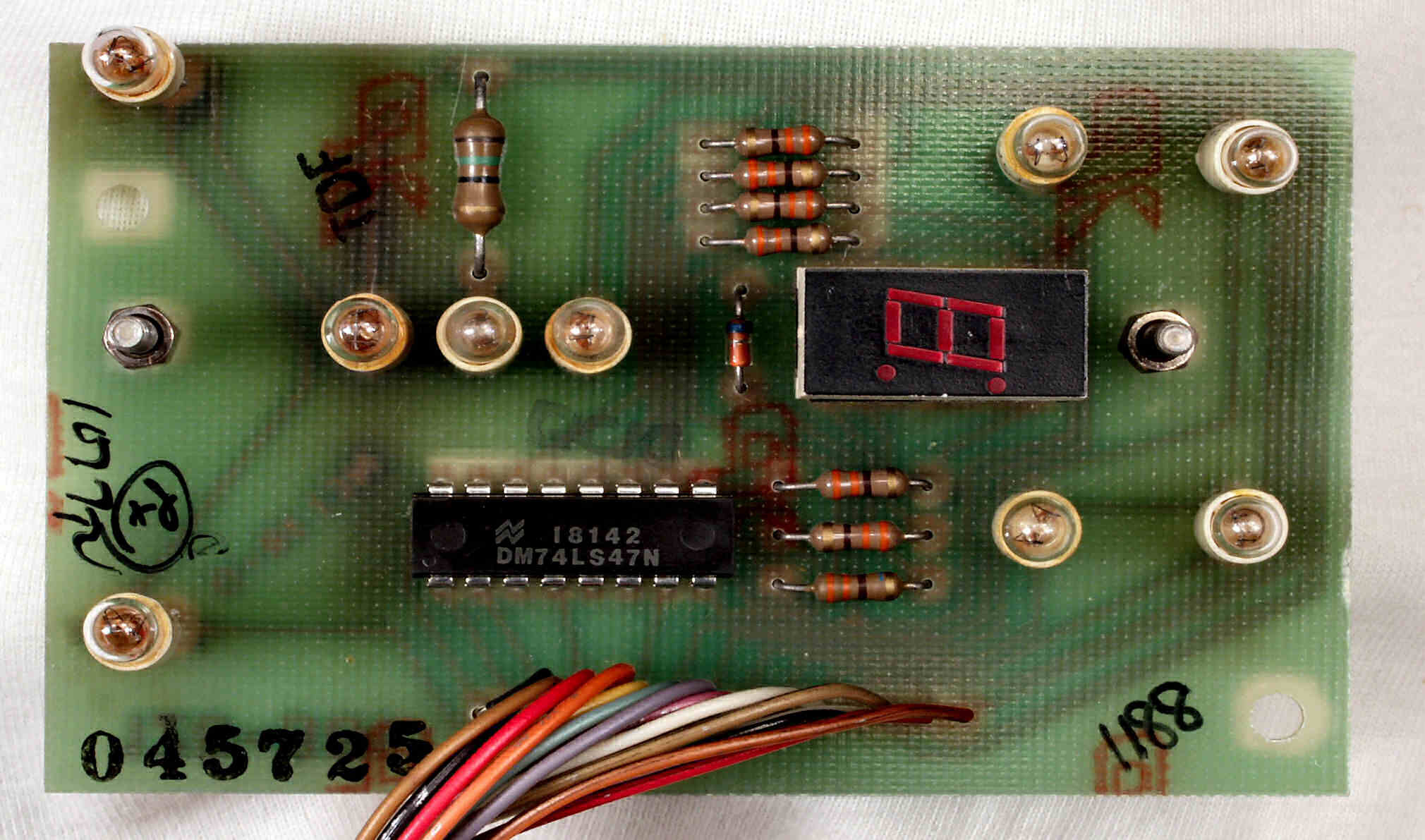

Ｃ６２．　修理後　Ｓｔａｔｕｓ・ＬＥＤ表示基板

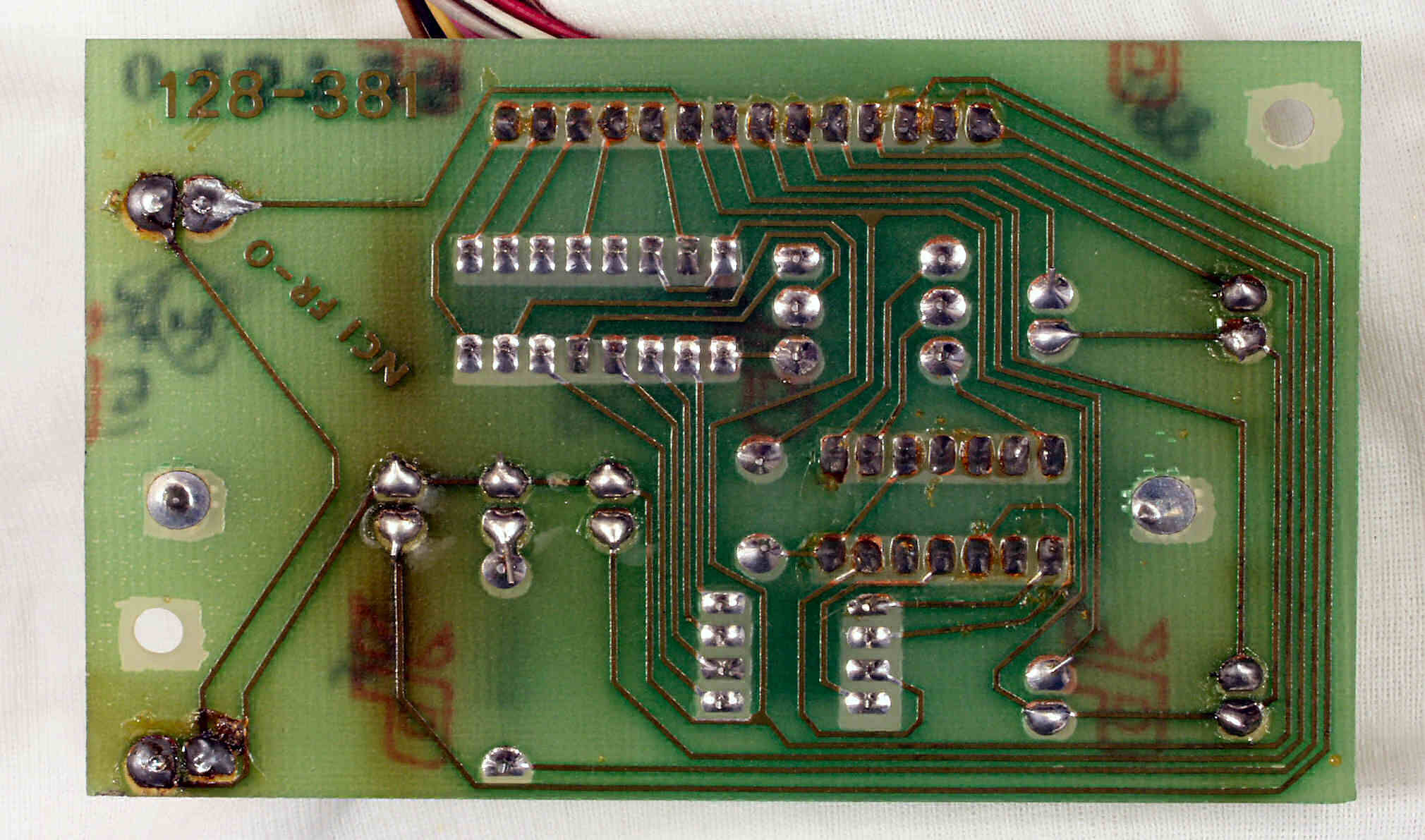

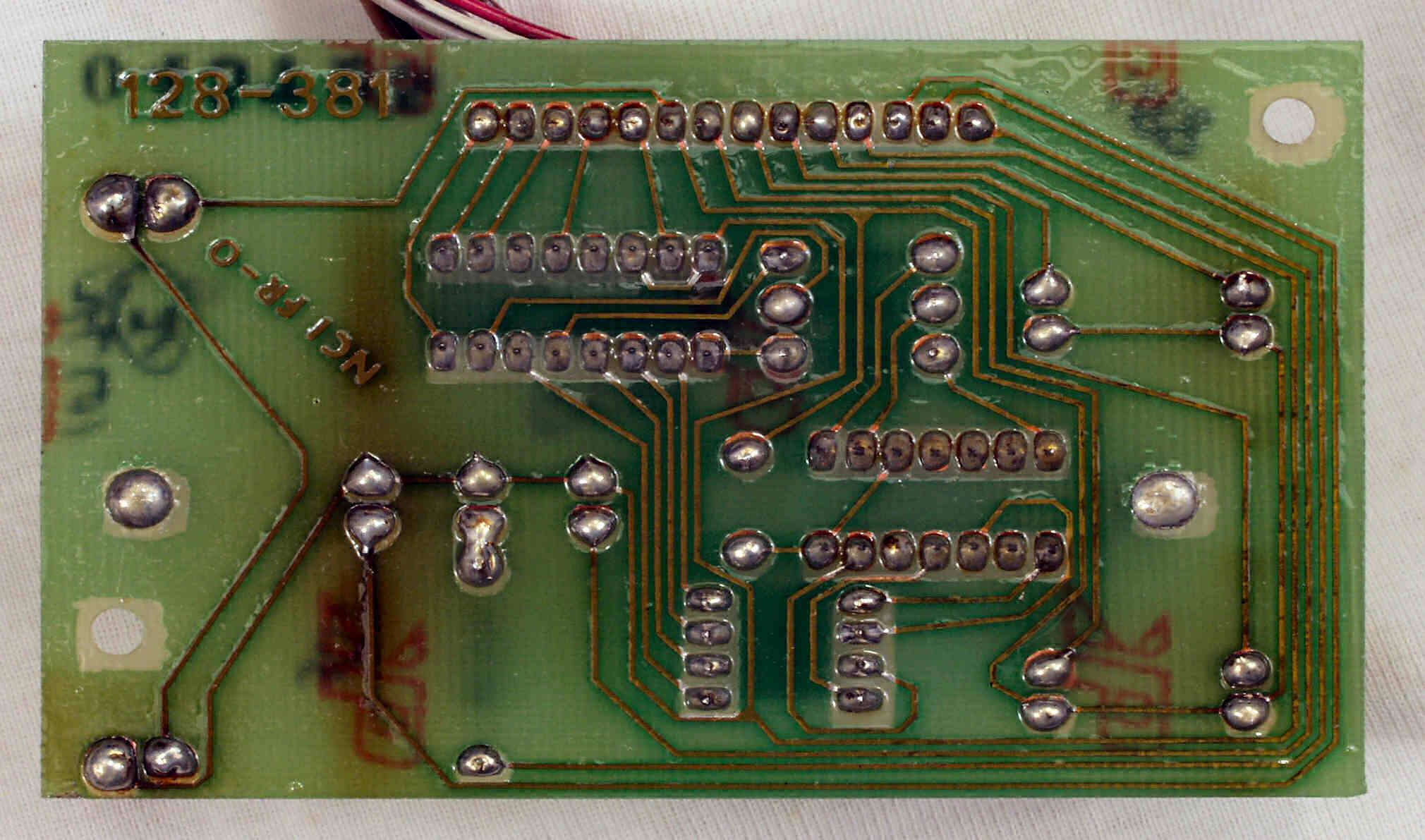

Ｃ６３．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏

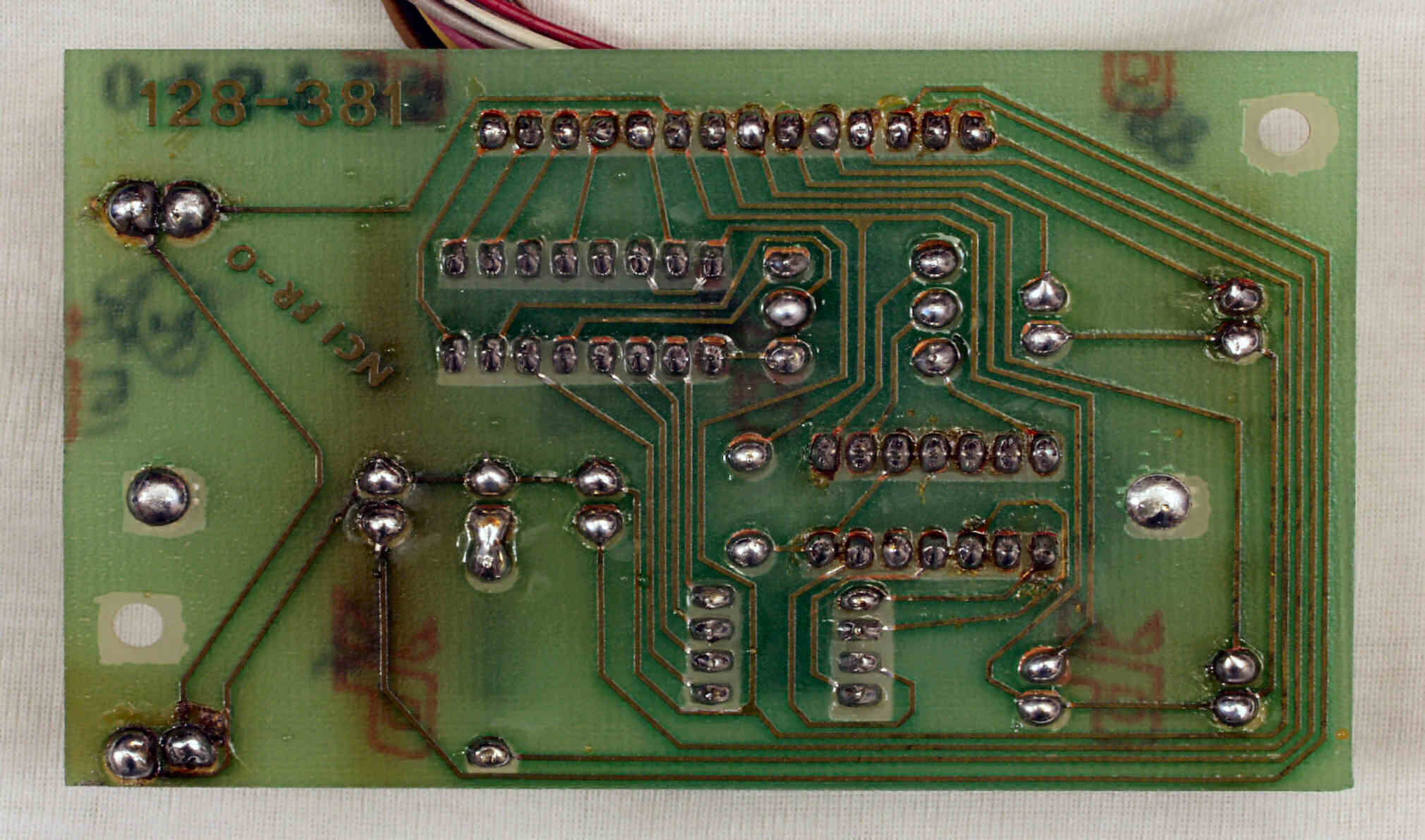

Ｃ６４．　修理（半田補正）後　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　全半田やり直す。

Ｃ６５．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　洗浄後、防湿剤を塗布。

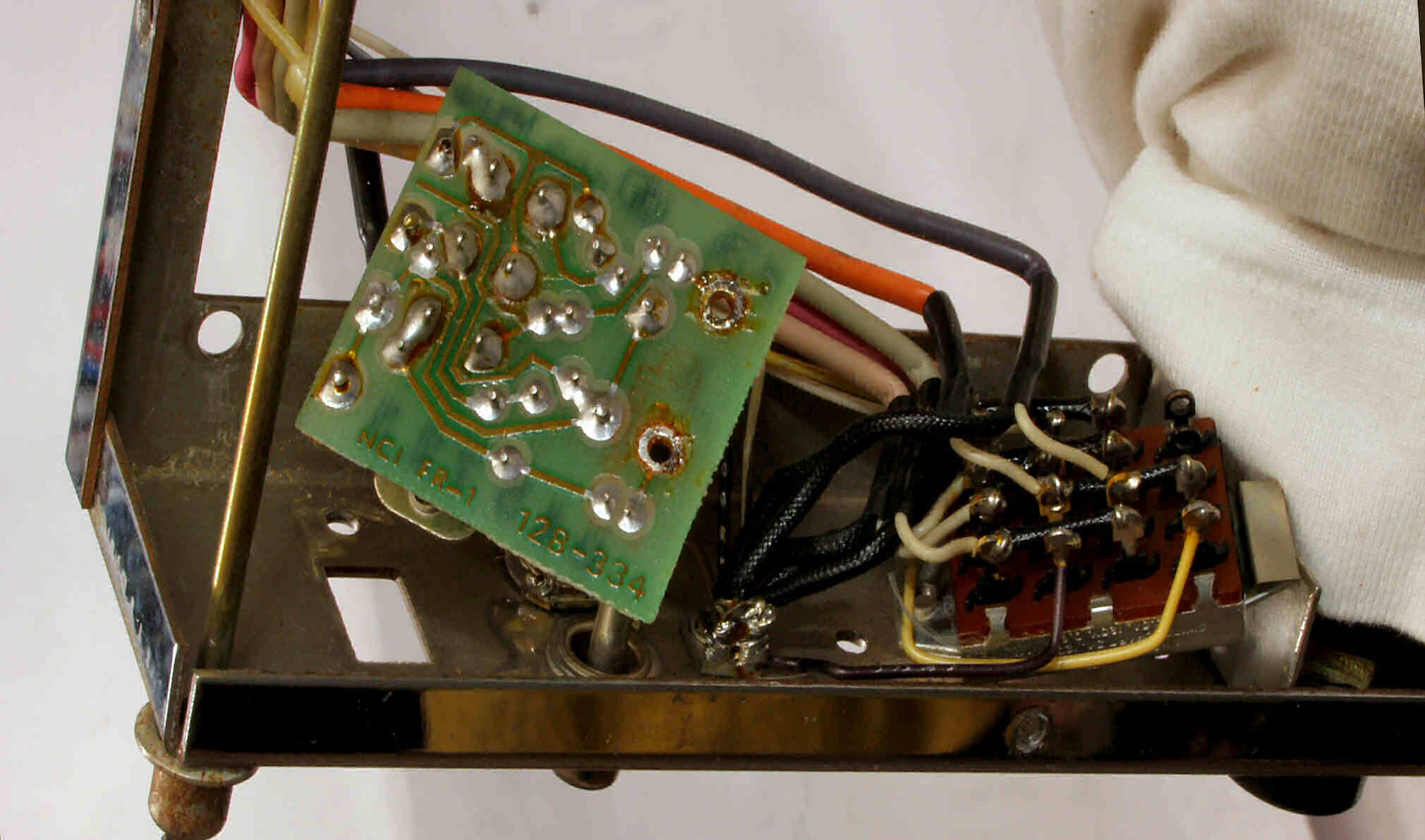

Ｃ７１．　修理中　入力切替SW

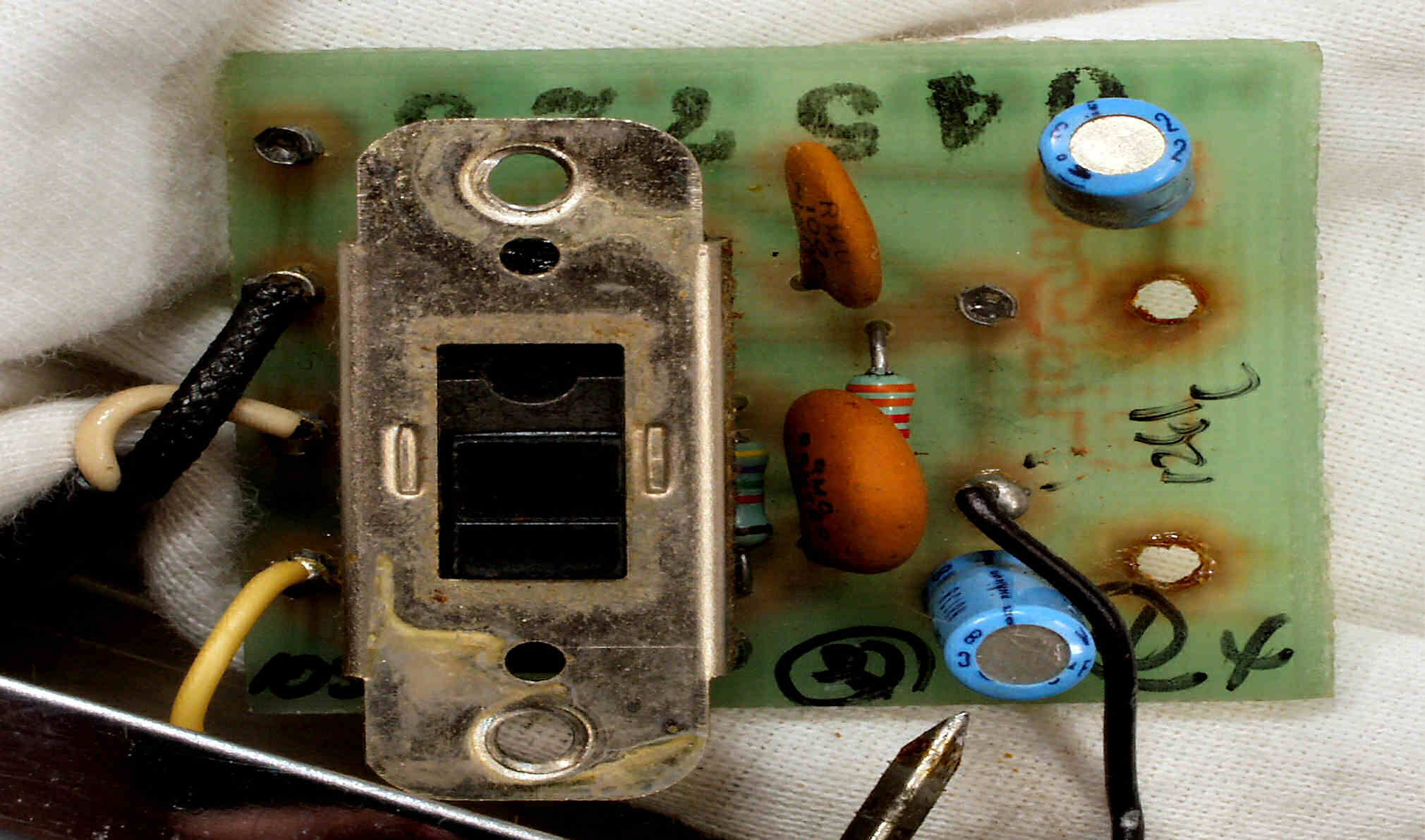

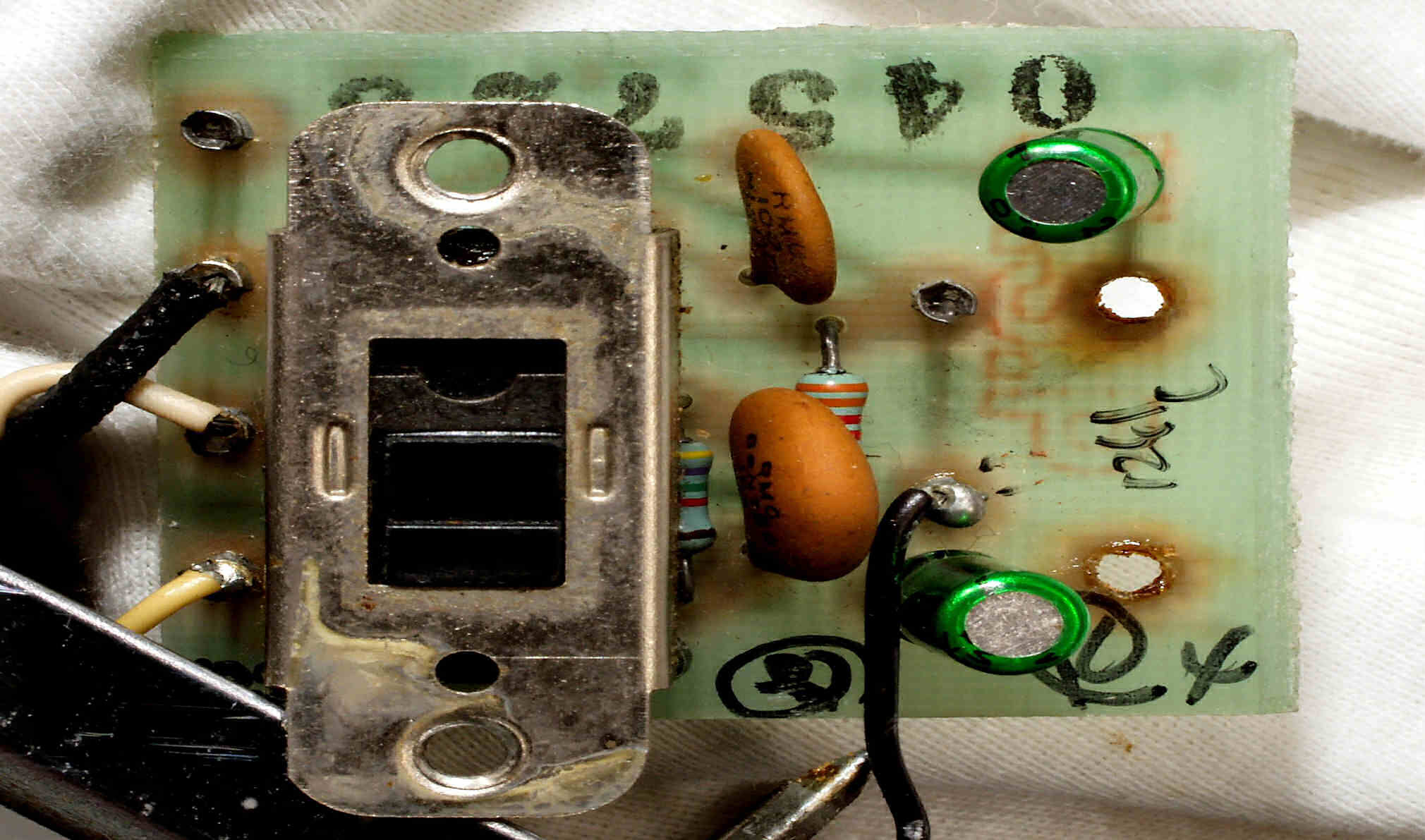

Ｃ７２．　修理前　入力切替SW基盤

Ｃ７３．　修理後　入力切替SW基盤　電解コンデンサー２個交換

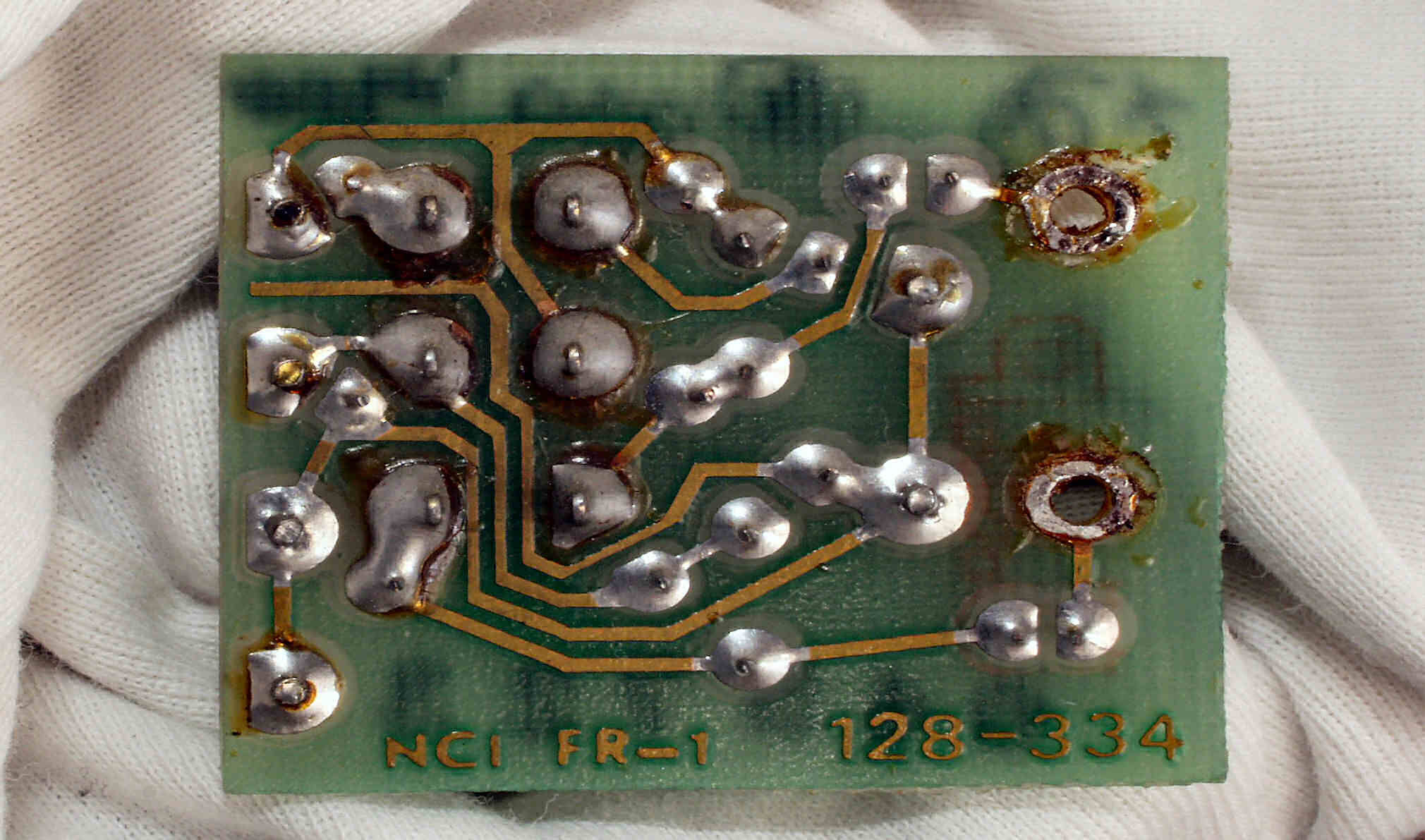

Ｃ７４．　修理前　入力切替SW基盤裏

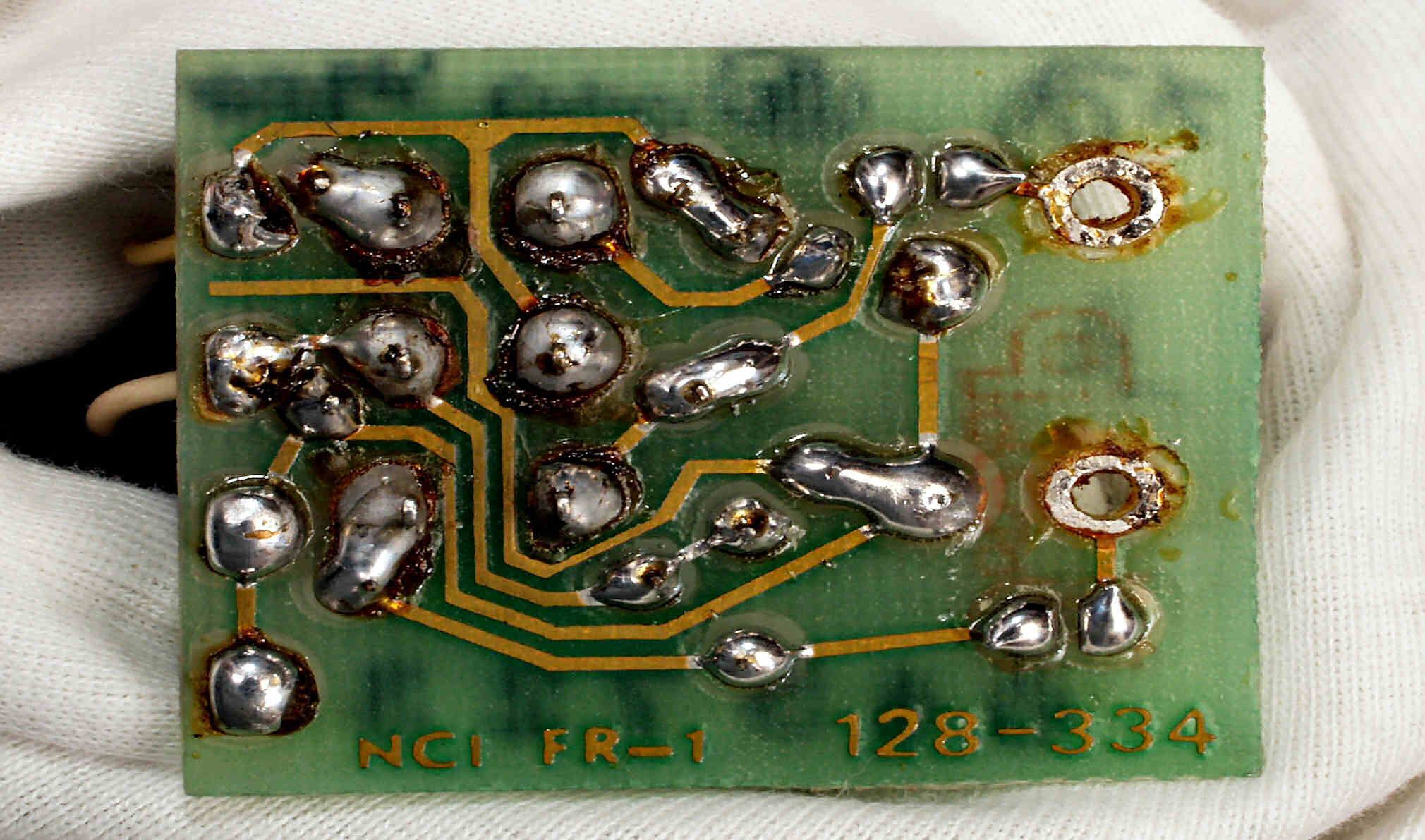

Ｃ７５．　修理（半田補正）後　入力切替SW基盤裏。　全半田やり直す。

Ｃ７６．　完成入力切替SW基盤裏。　洗浄後、防湿剤を塗布。

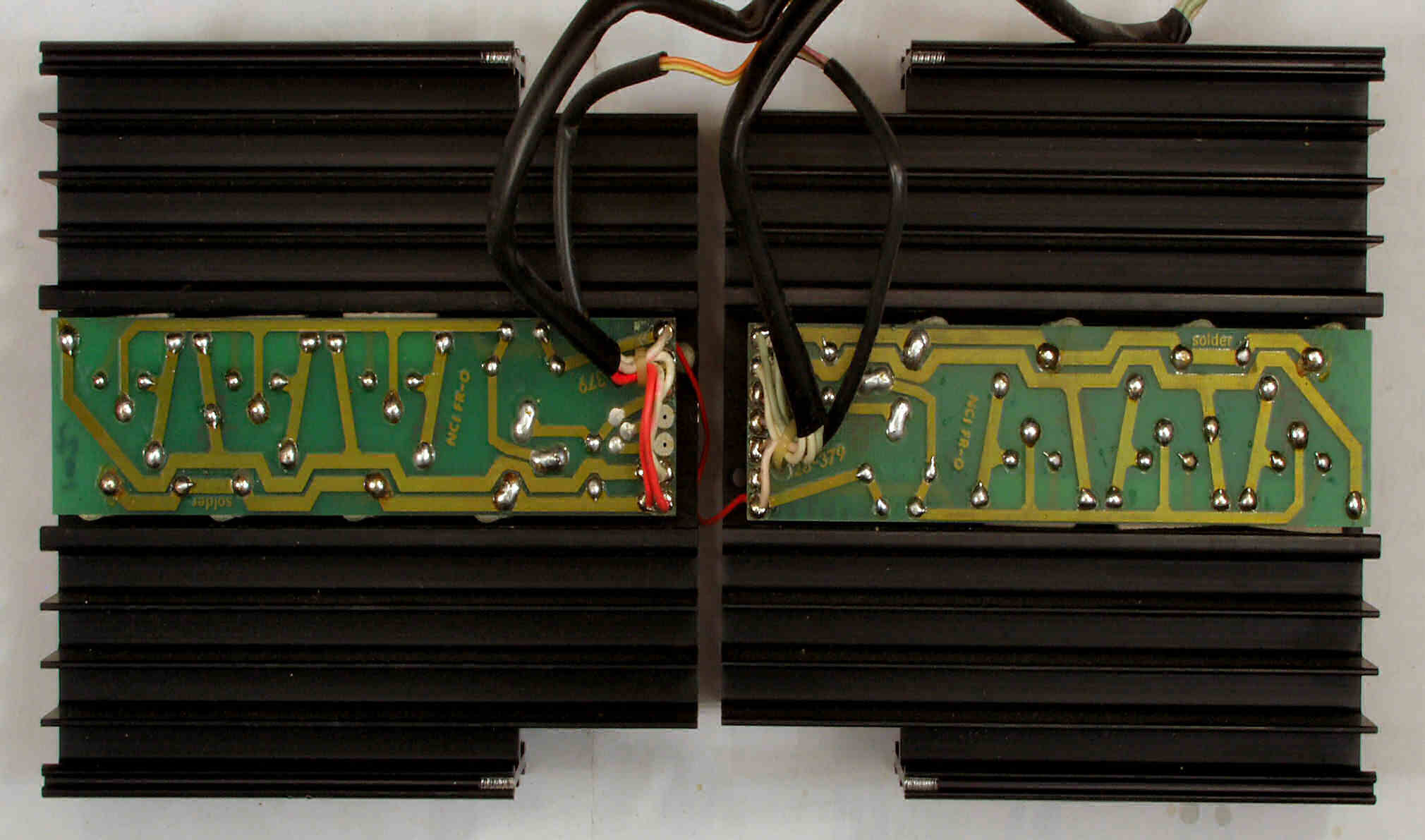

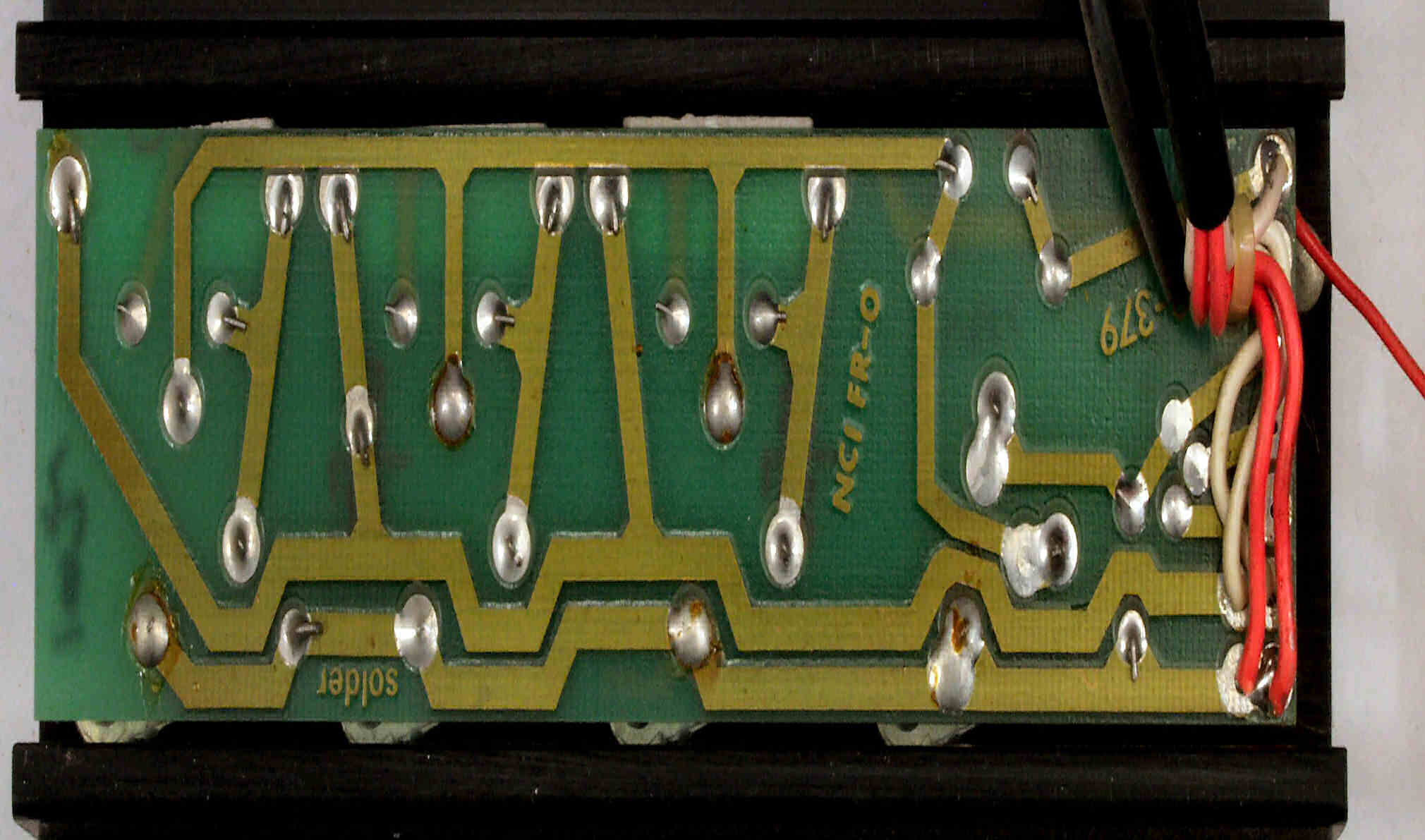

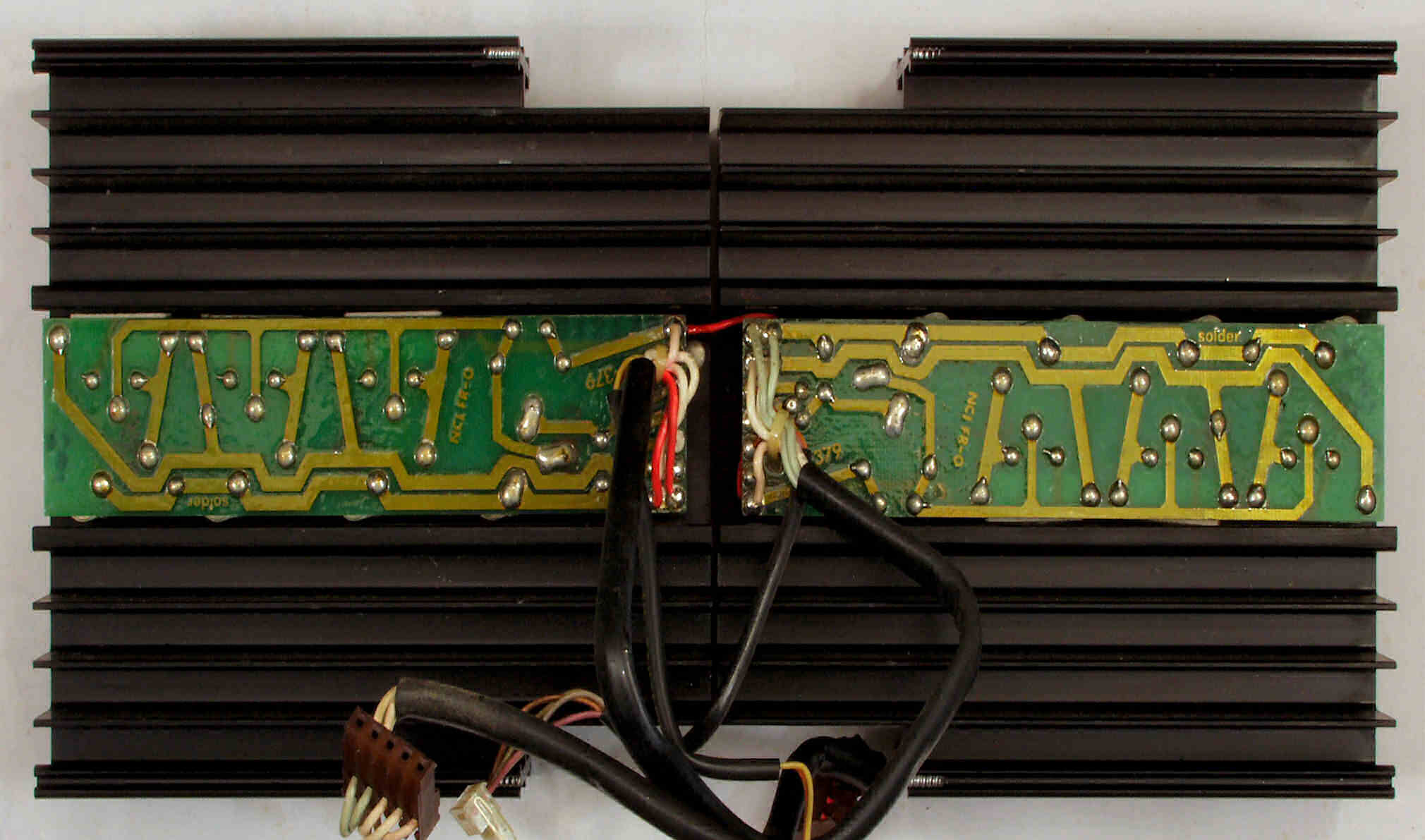

Ｃ８１．　終段ユニット修理中

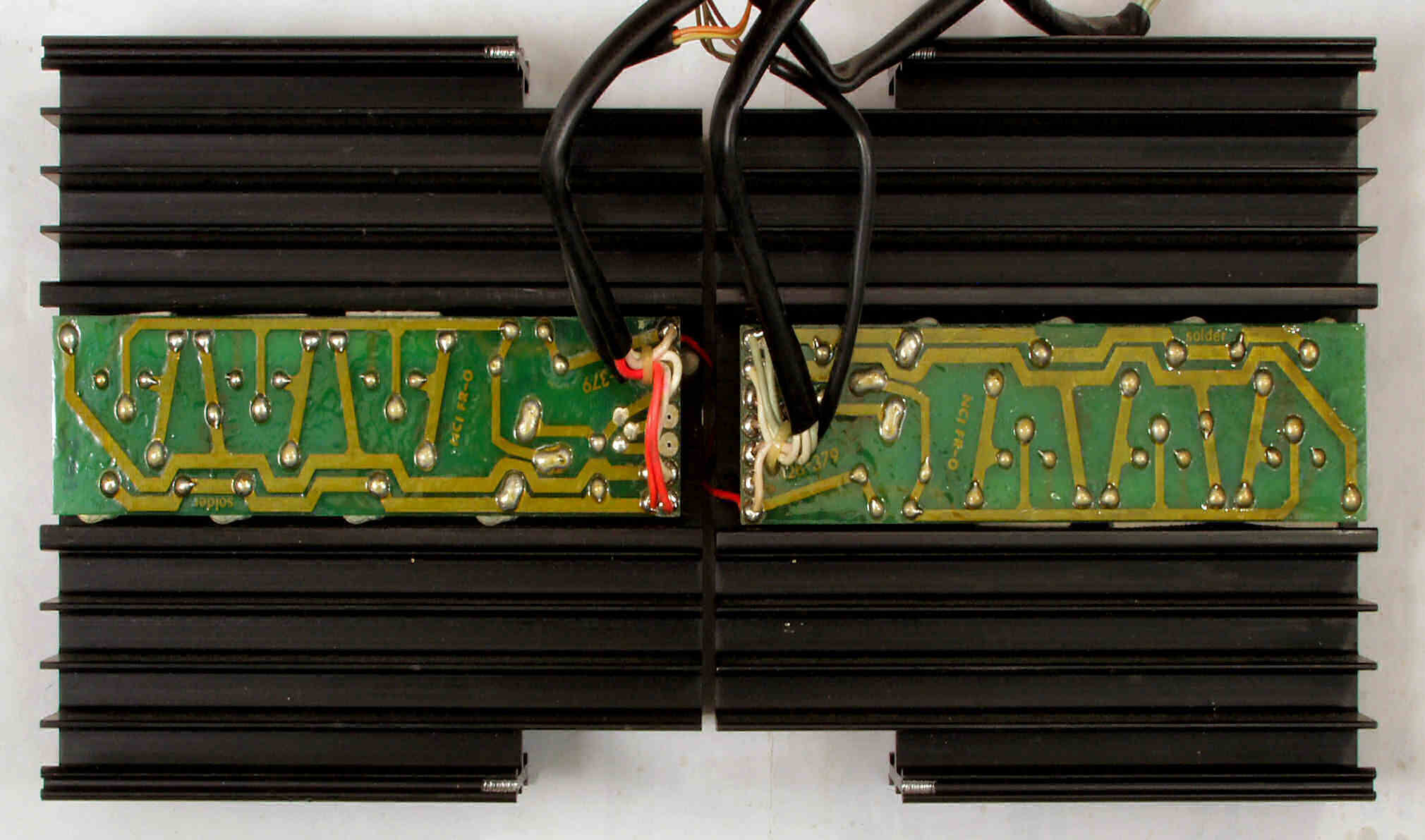

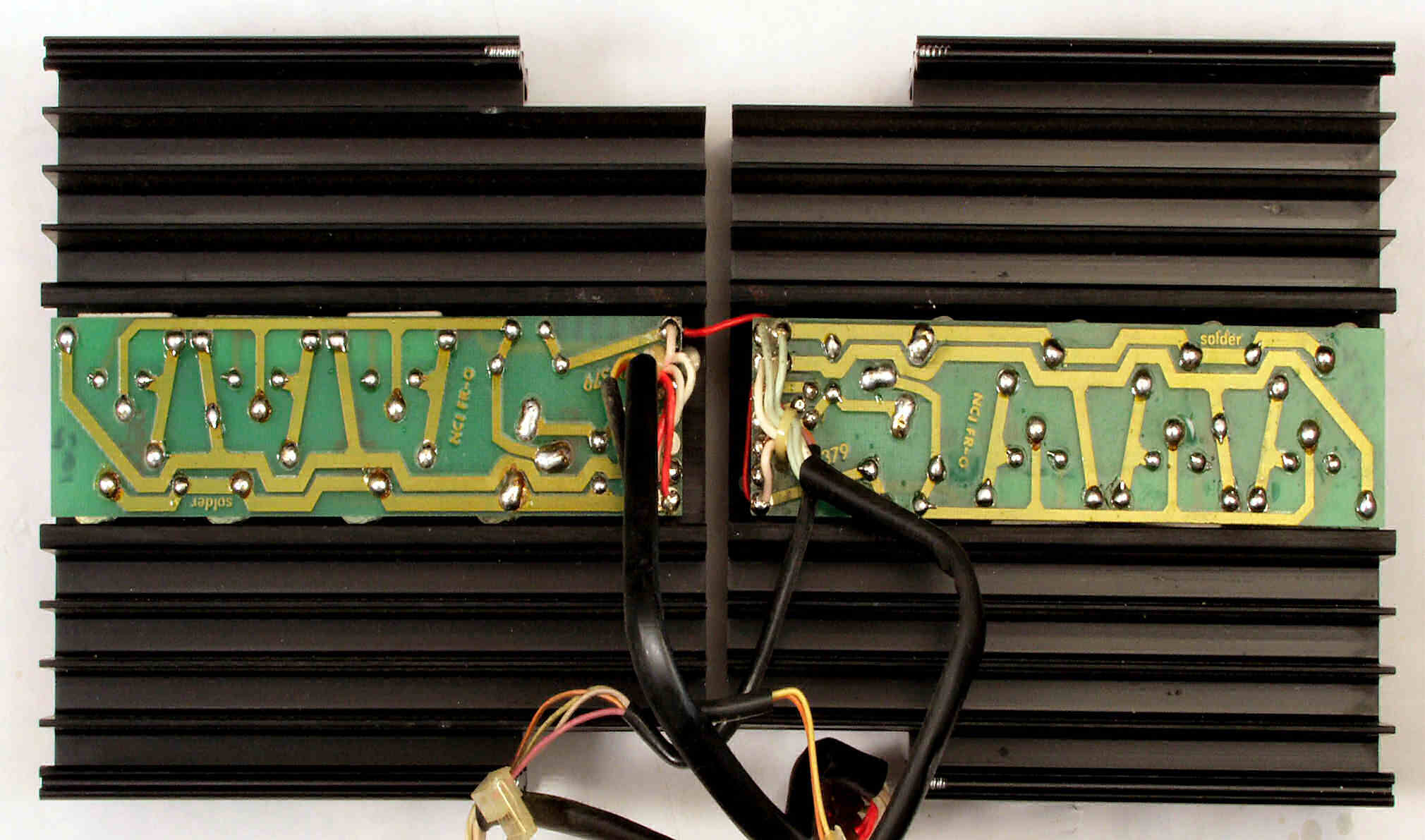

Ｃ８２．　修理前　Ｒ側終段ユニット

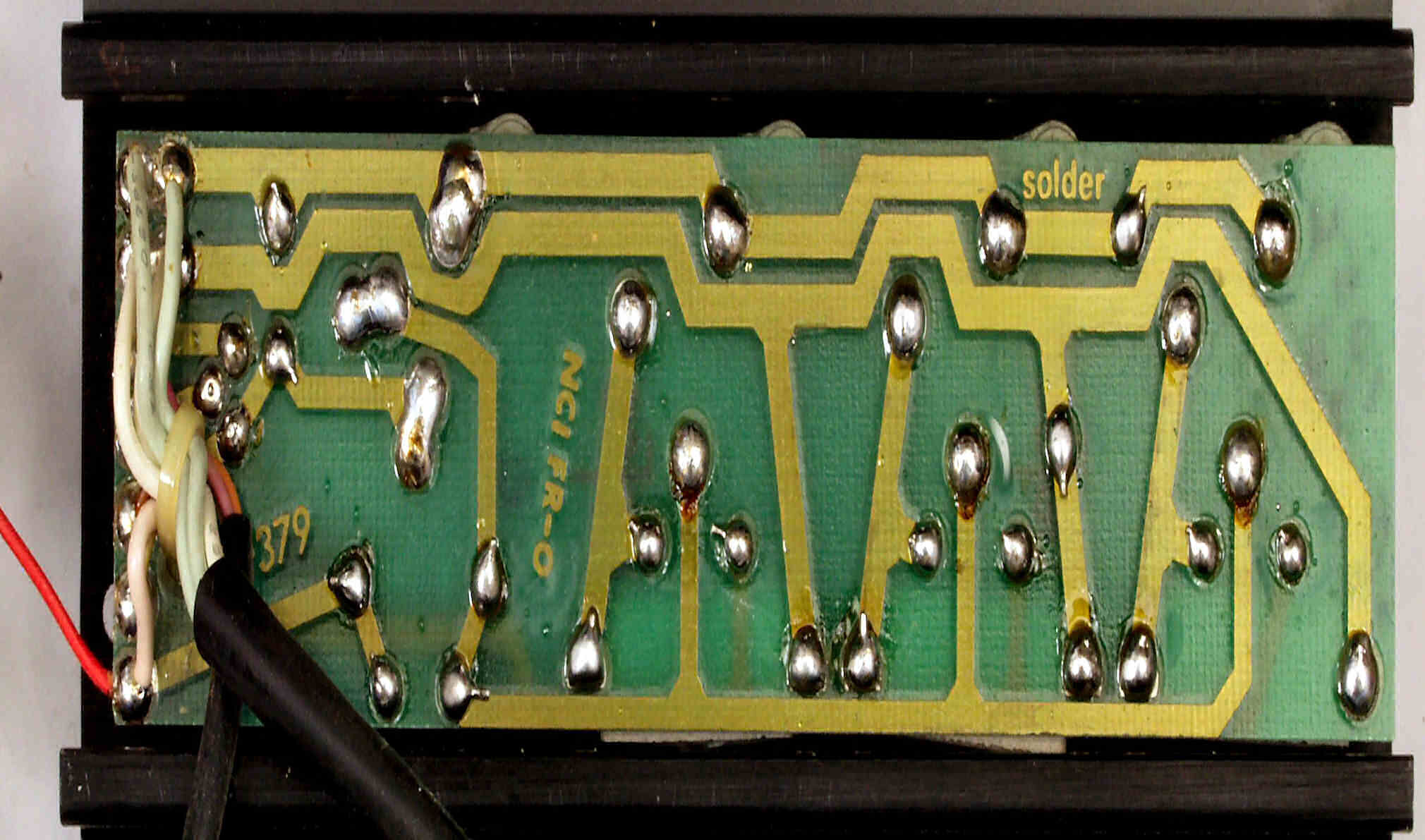

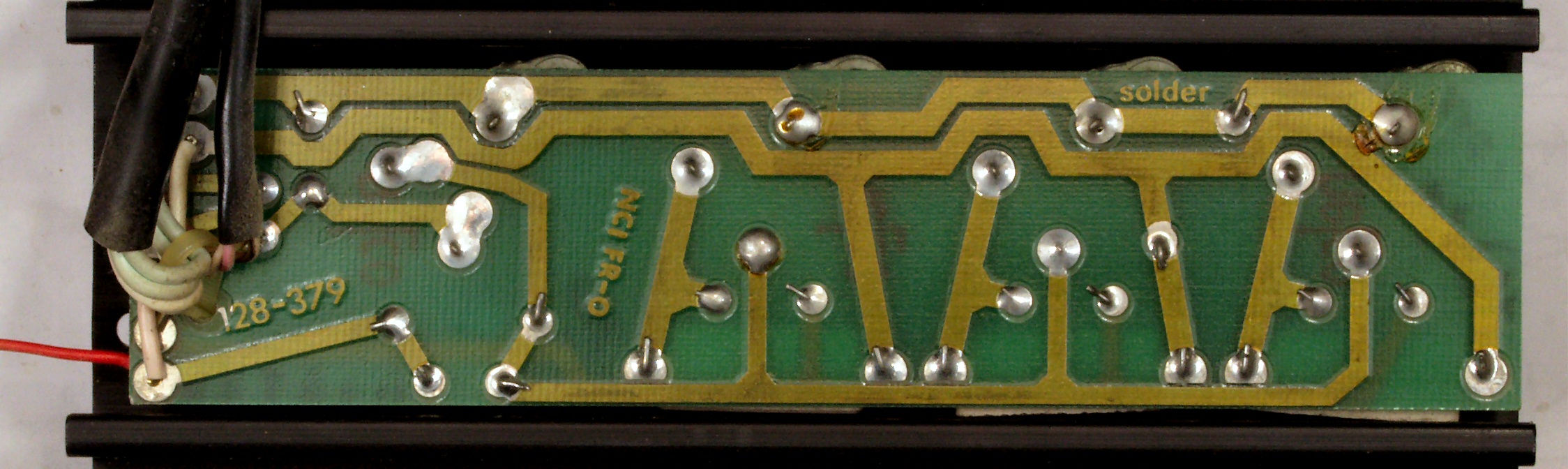

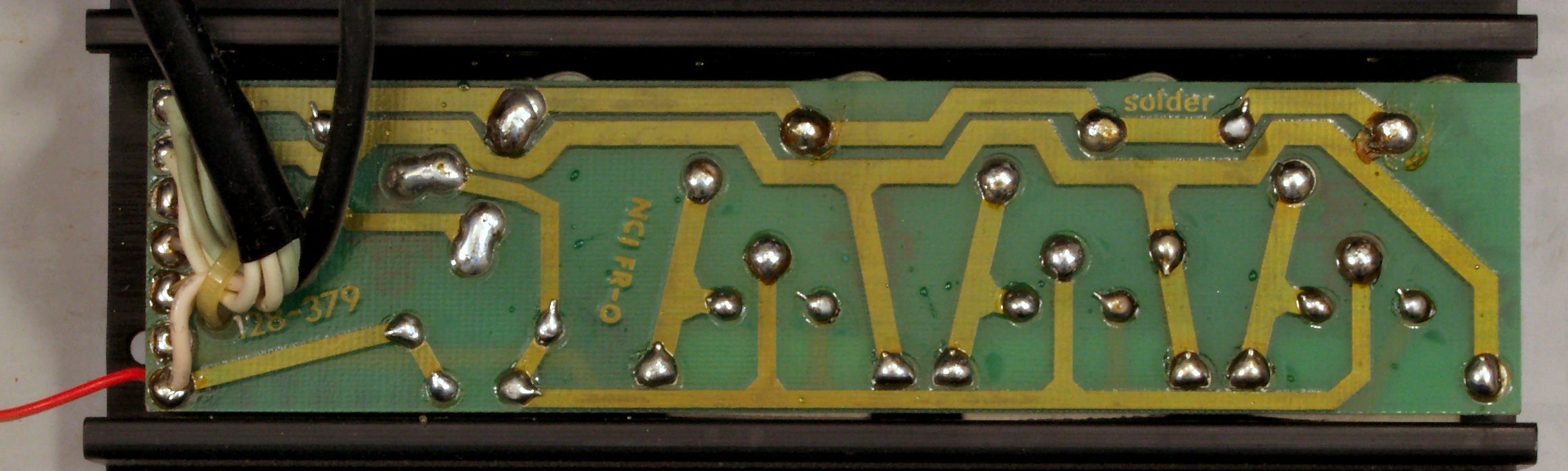

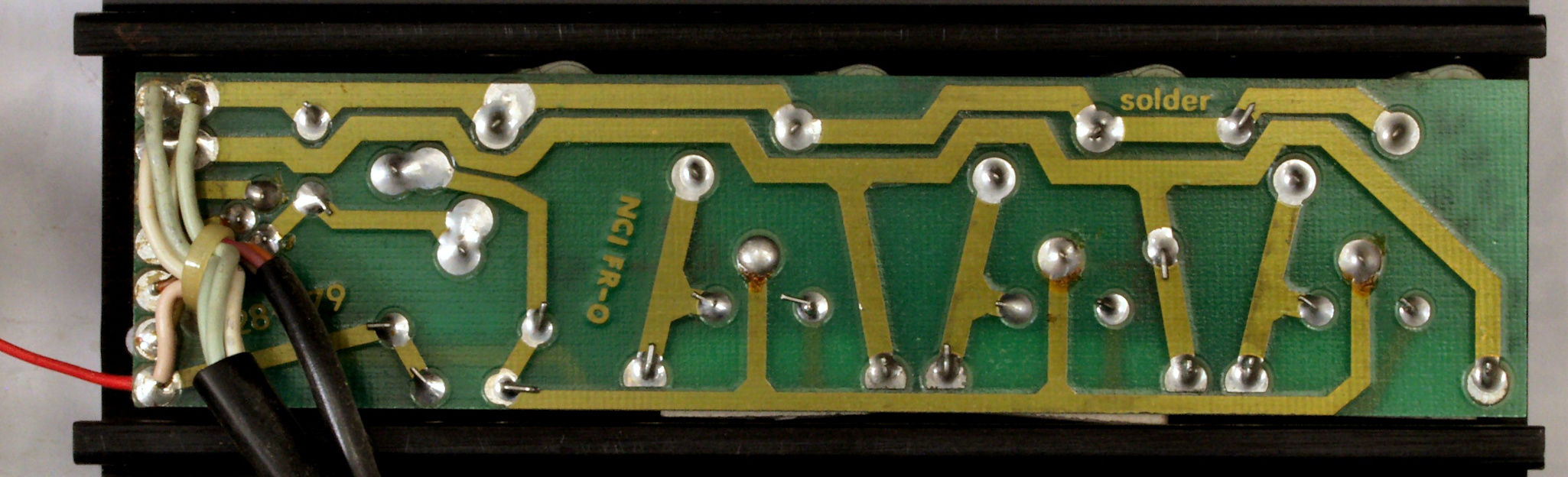

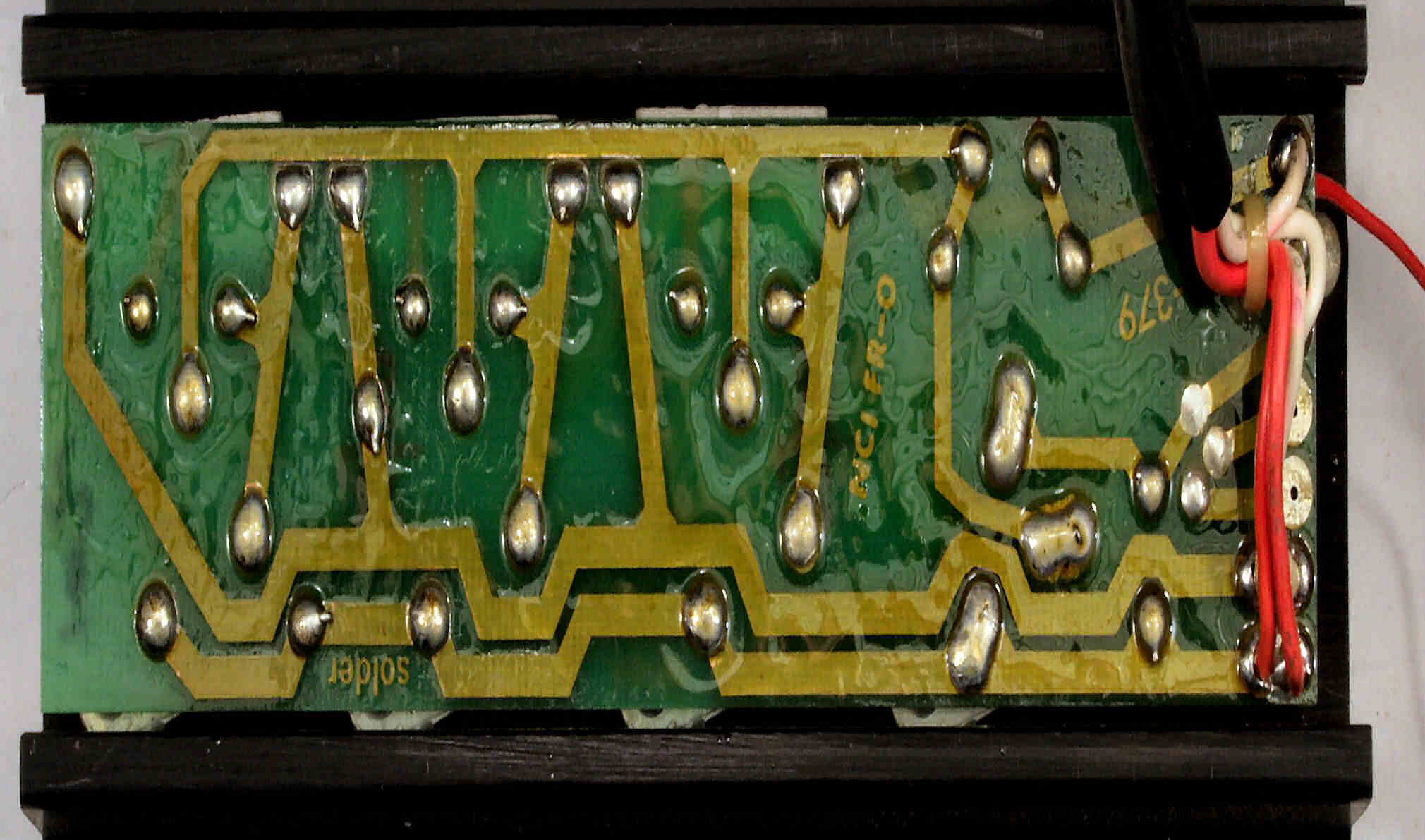

Ｃ８３．　修理（半田補正）後　Ｒ側終段ユニット。　全半田やり直す。

Ｃ８４．　完成Ｒ側終段ユニット。　洗浄後、防湿剤を塗布。

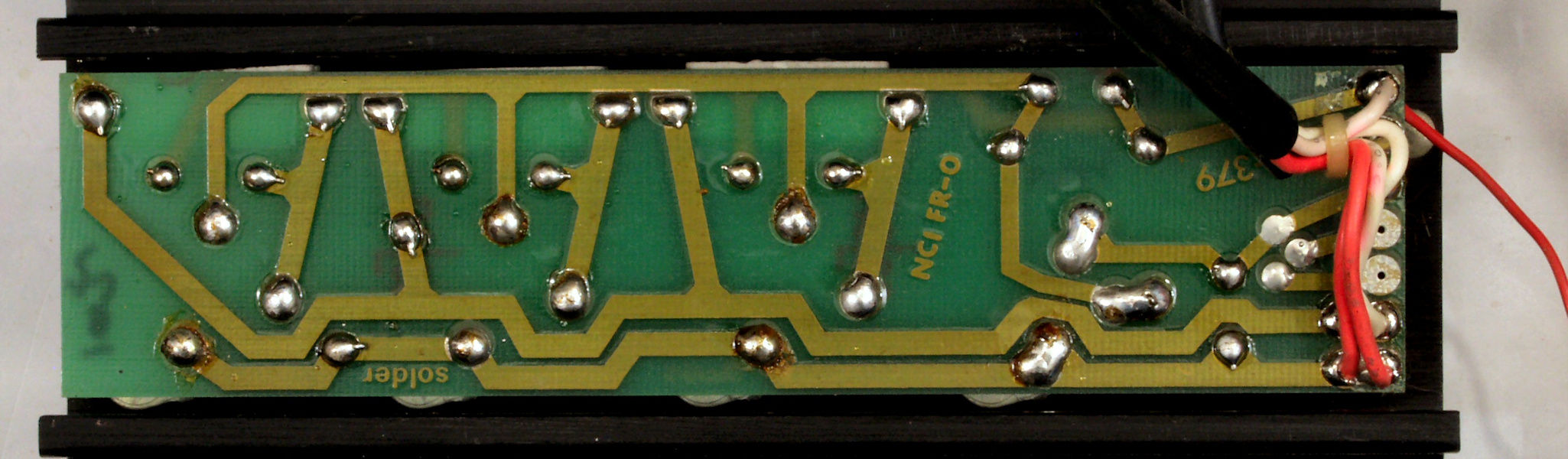

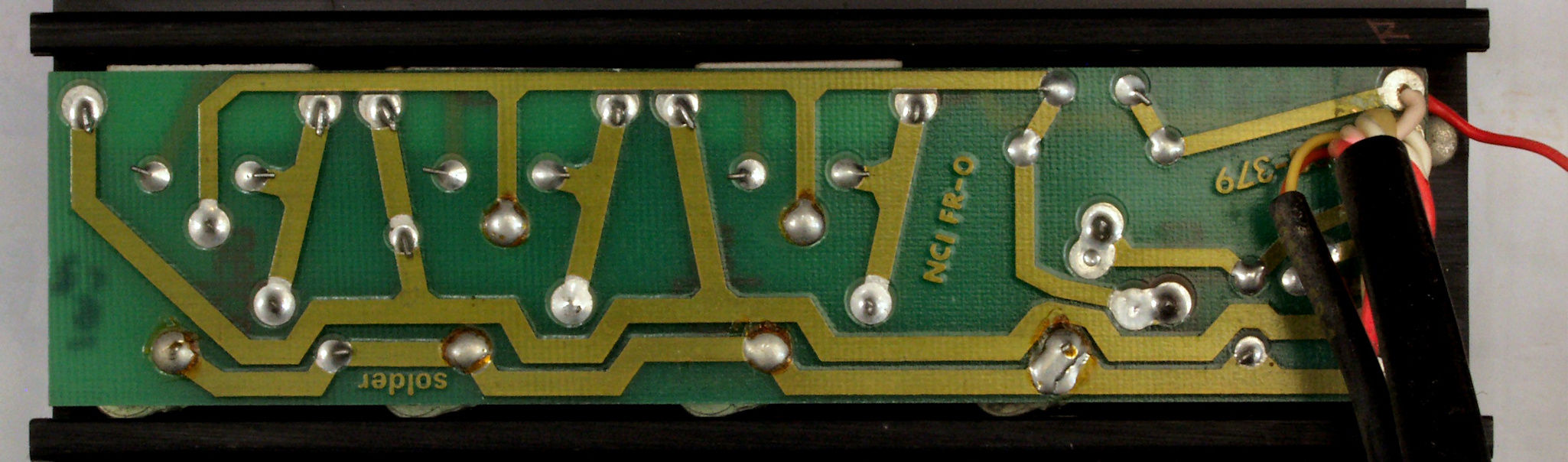

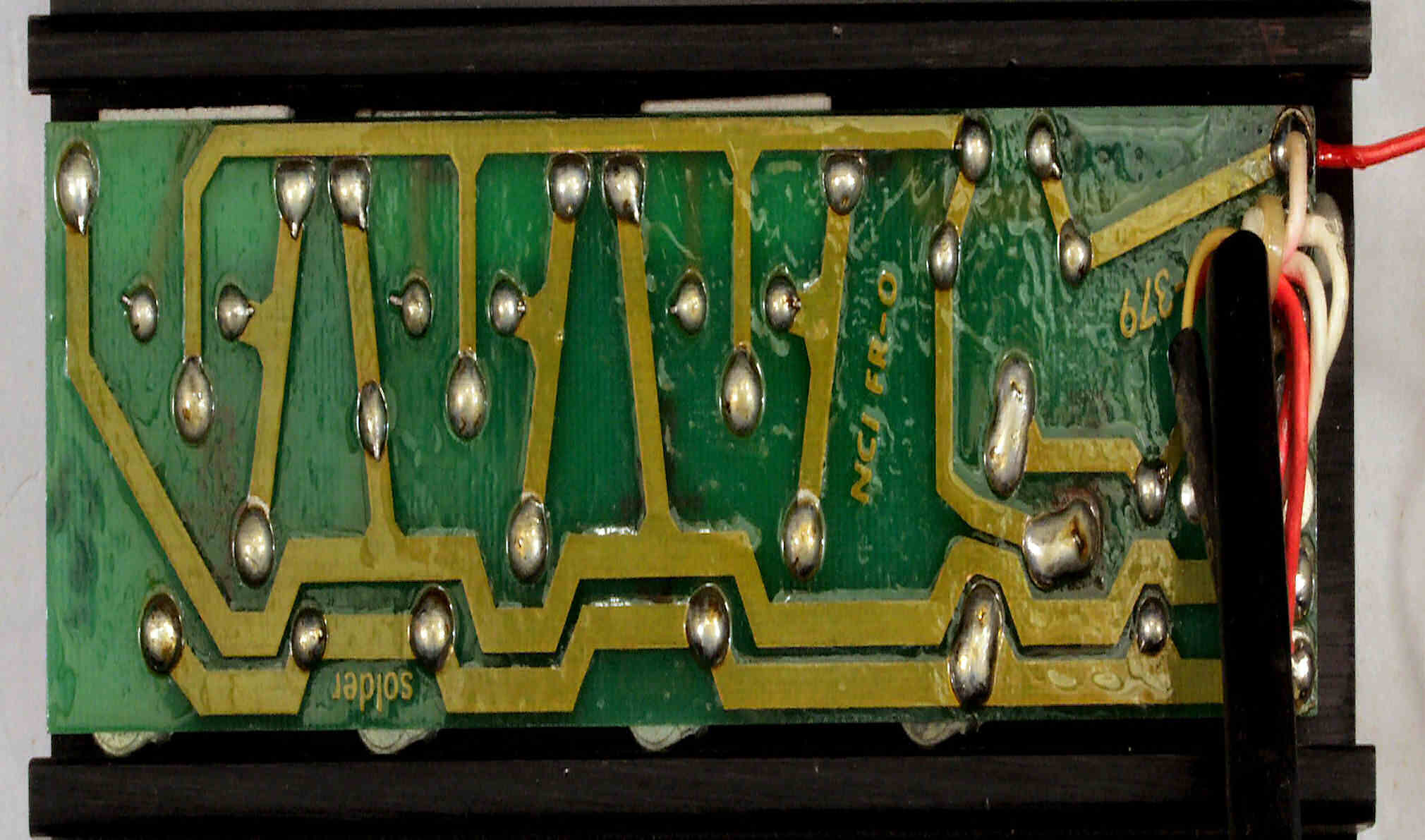

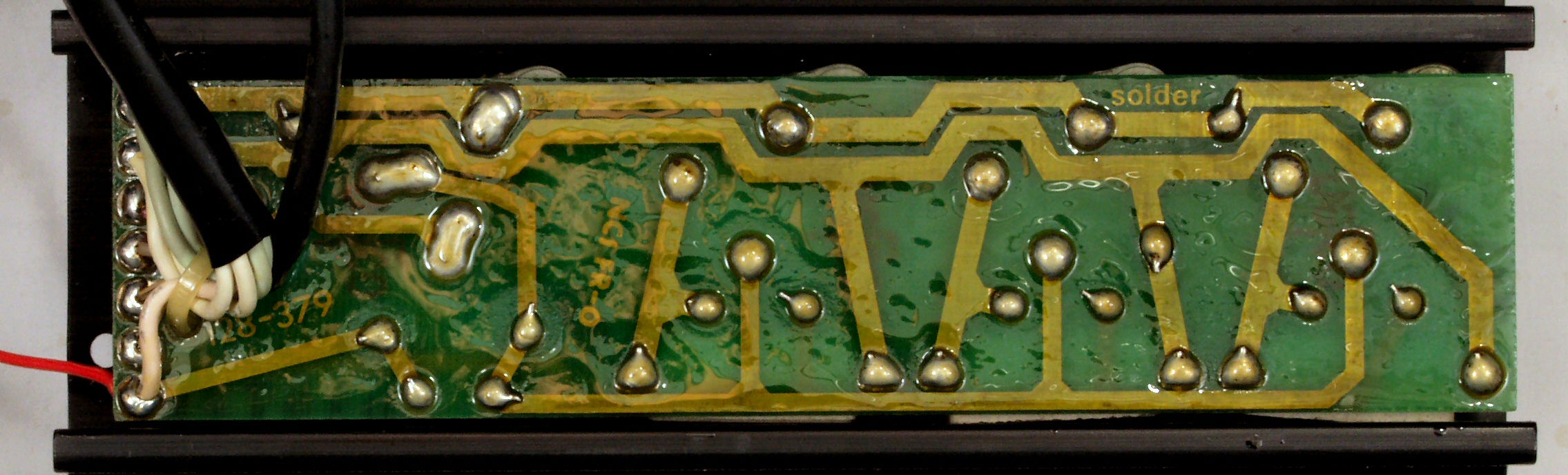

Ｃ８５．　修理前　Ｒ側終段ユニット１

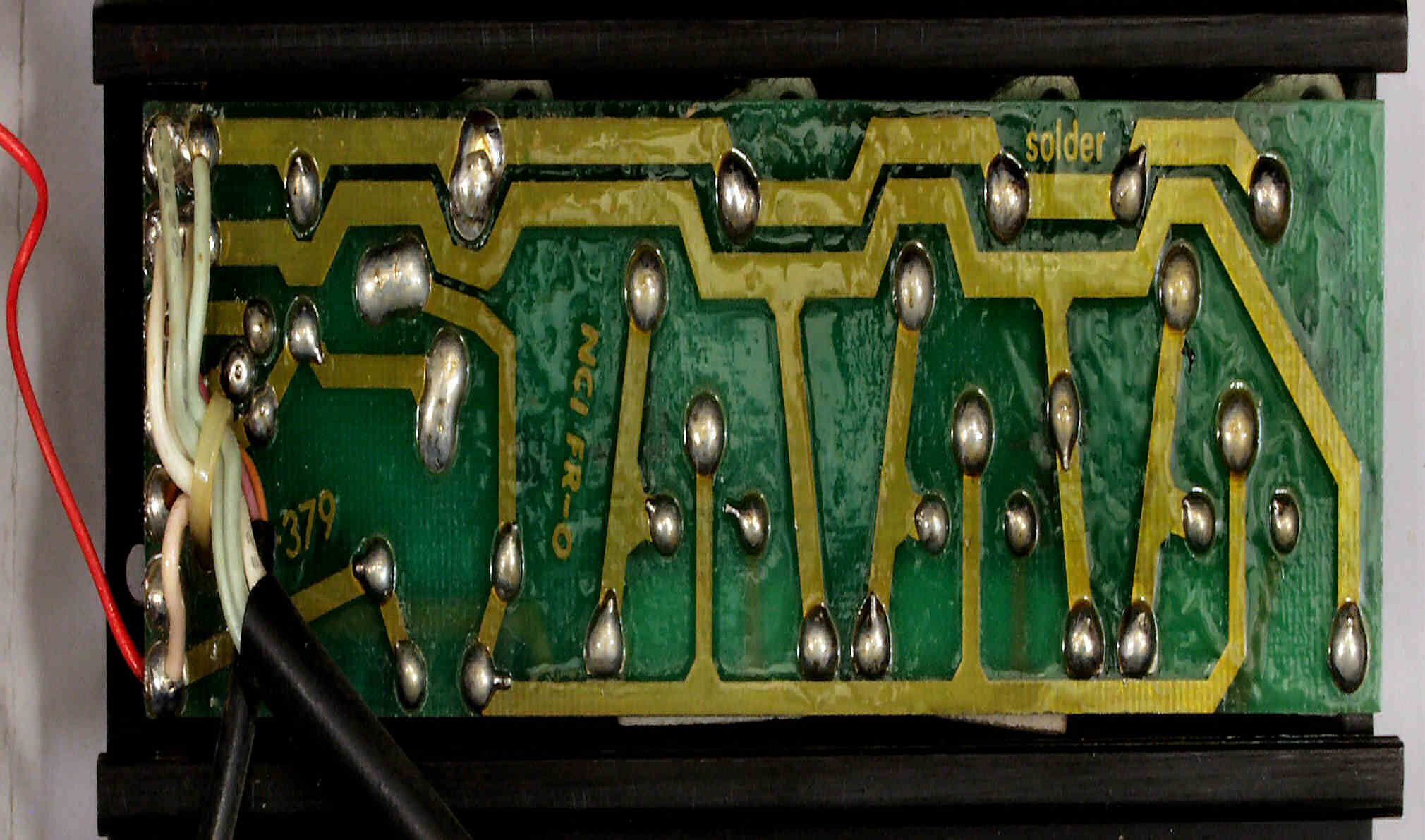

Ｃ８６．　修理（半田補正）後　Ｒ側終段ユニット１。　全半田やり直す。

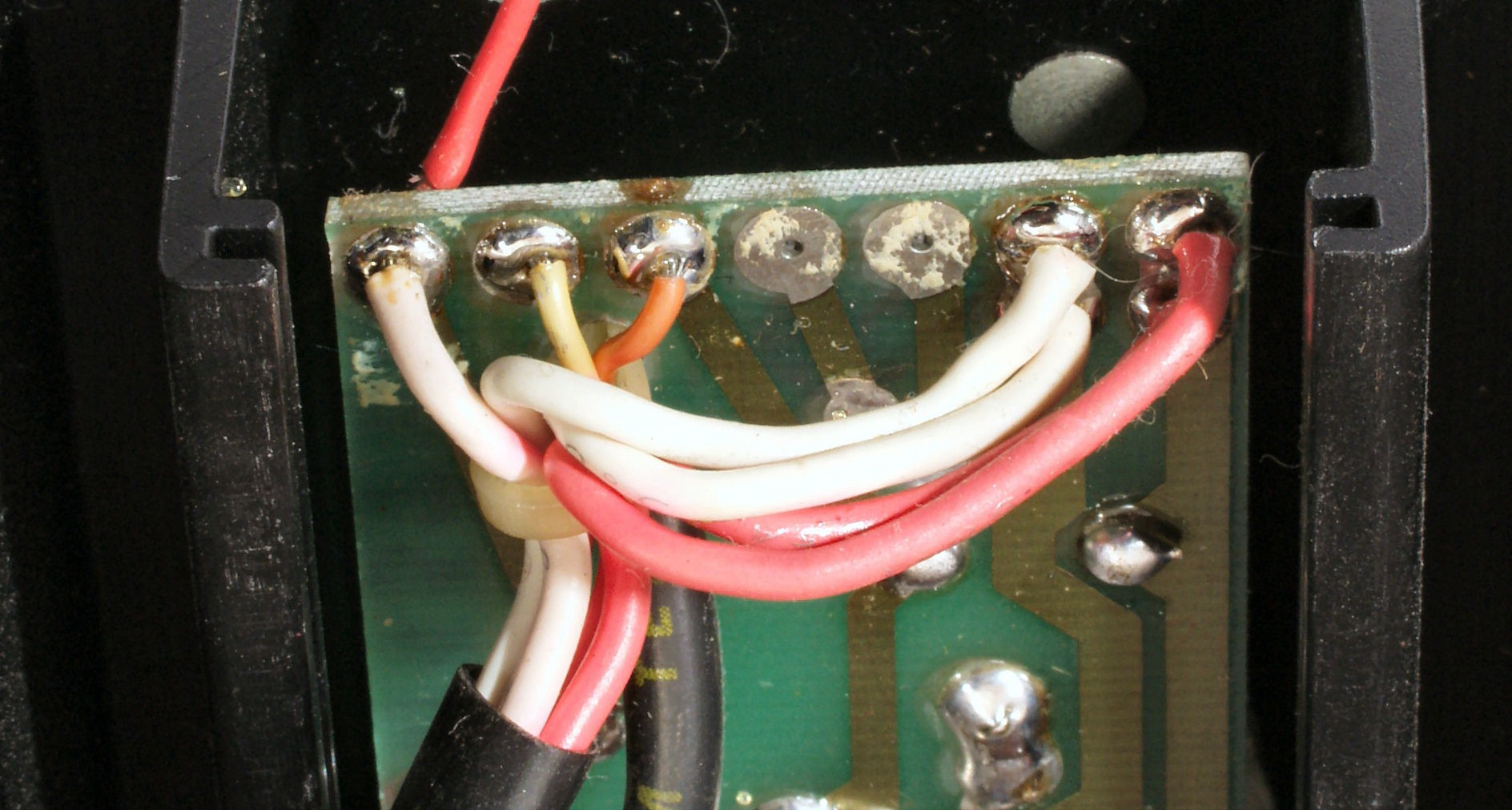

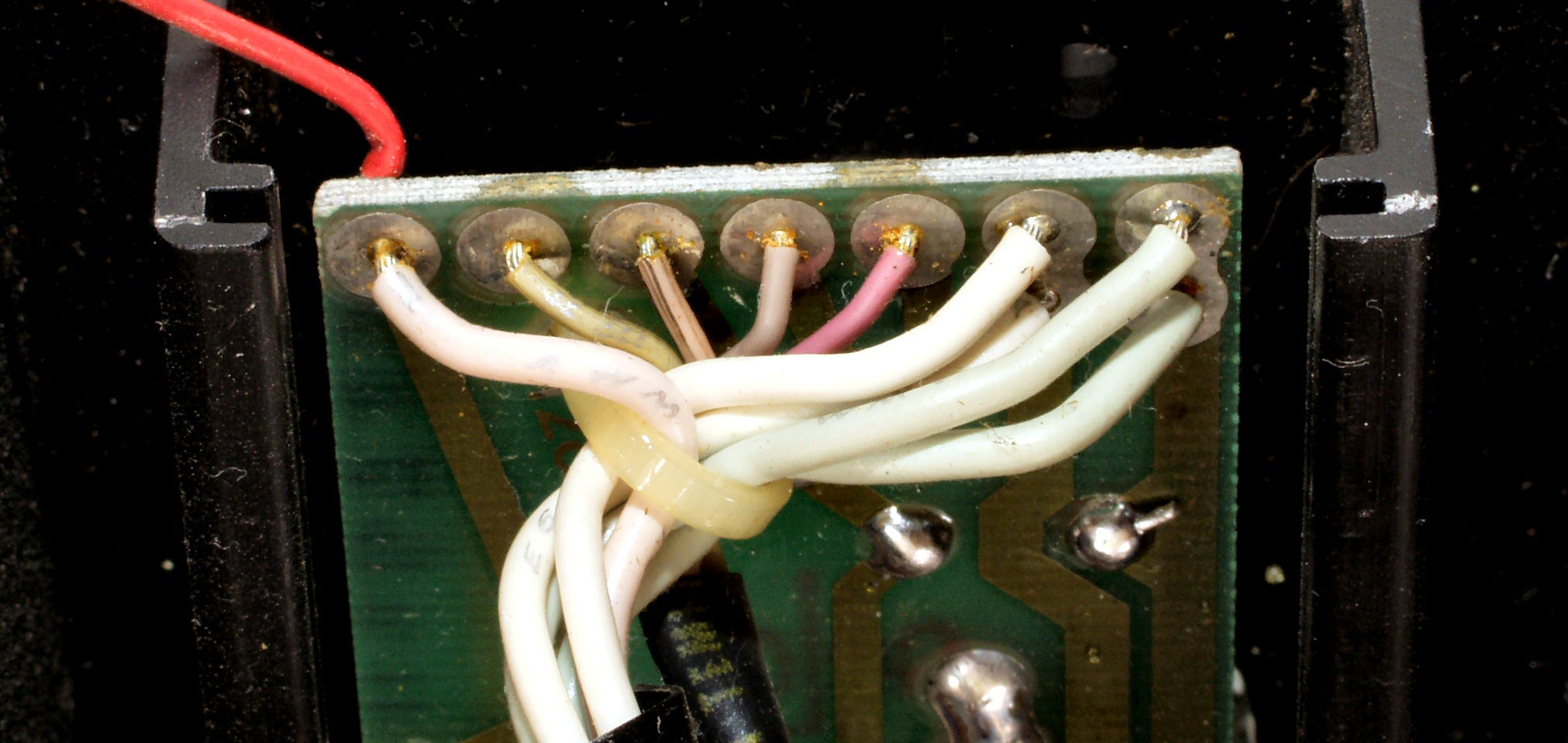

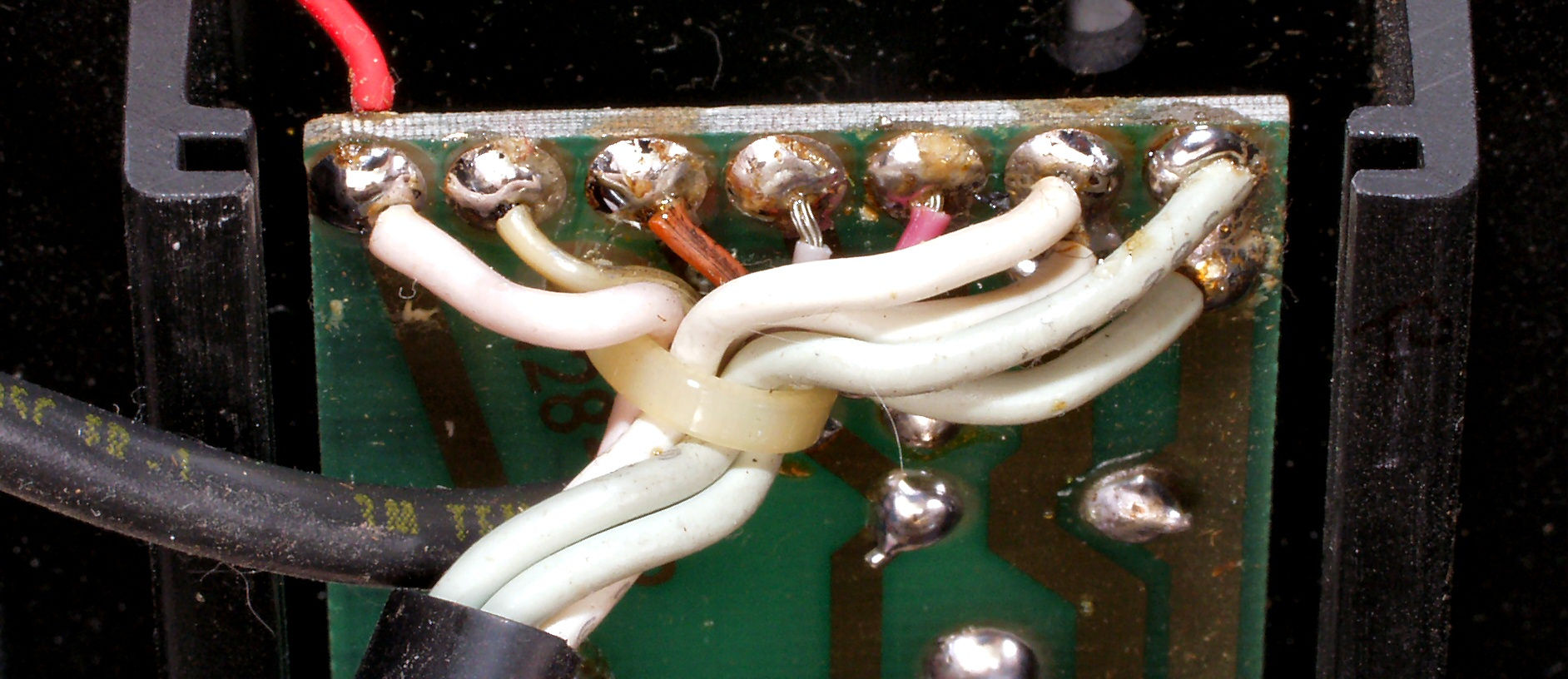

Ｃ８６１．　修理（半田補正）後　Ｒ側終段ユニット１、引き出し線

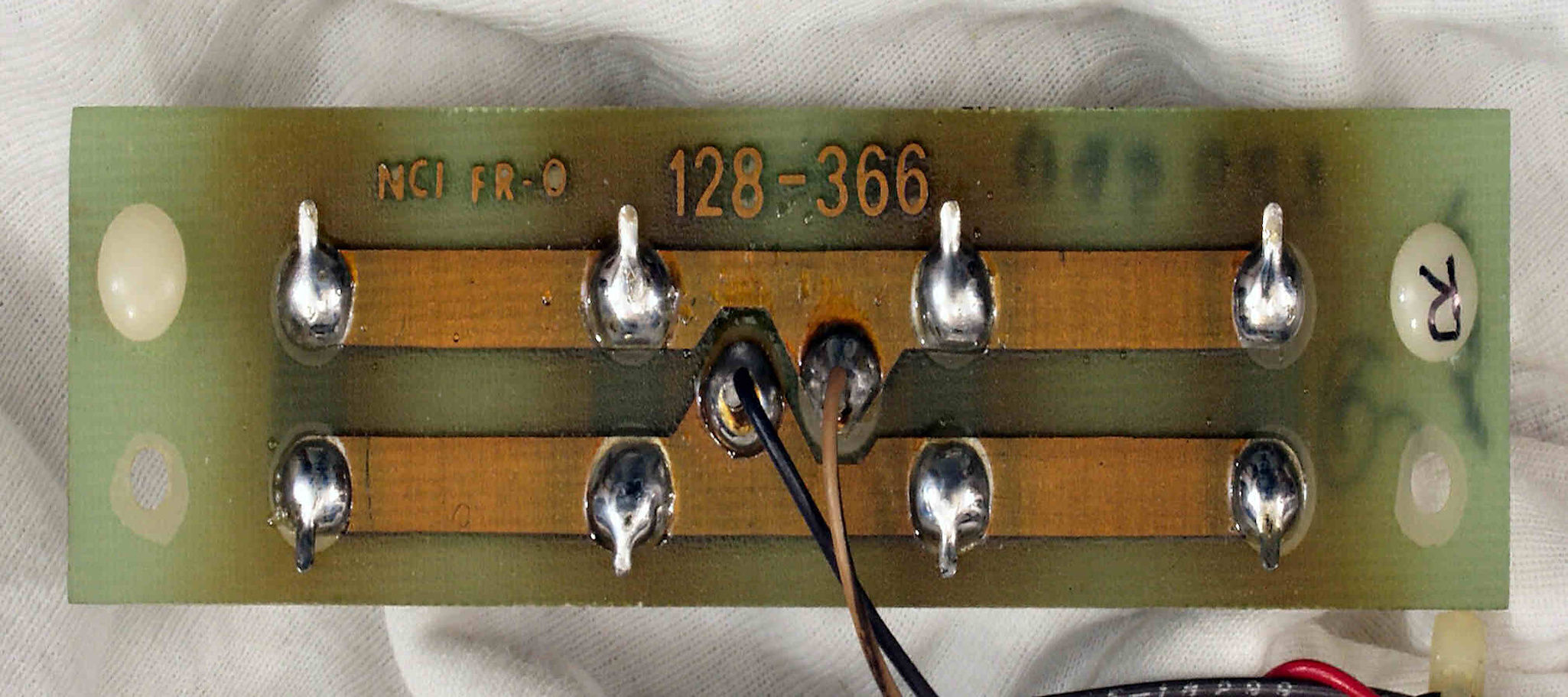

Ｃ８７．　完成Ｒ側終段ユニット１。　洗浄後、防湿剤を塗布。

Ｃ８８．　修理前　Ｒ側終段ユニット２

Ｃ８９．　修理（半田補正）後　Ｒ側終段ユニット２。　全半田やり直す。

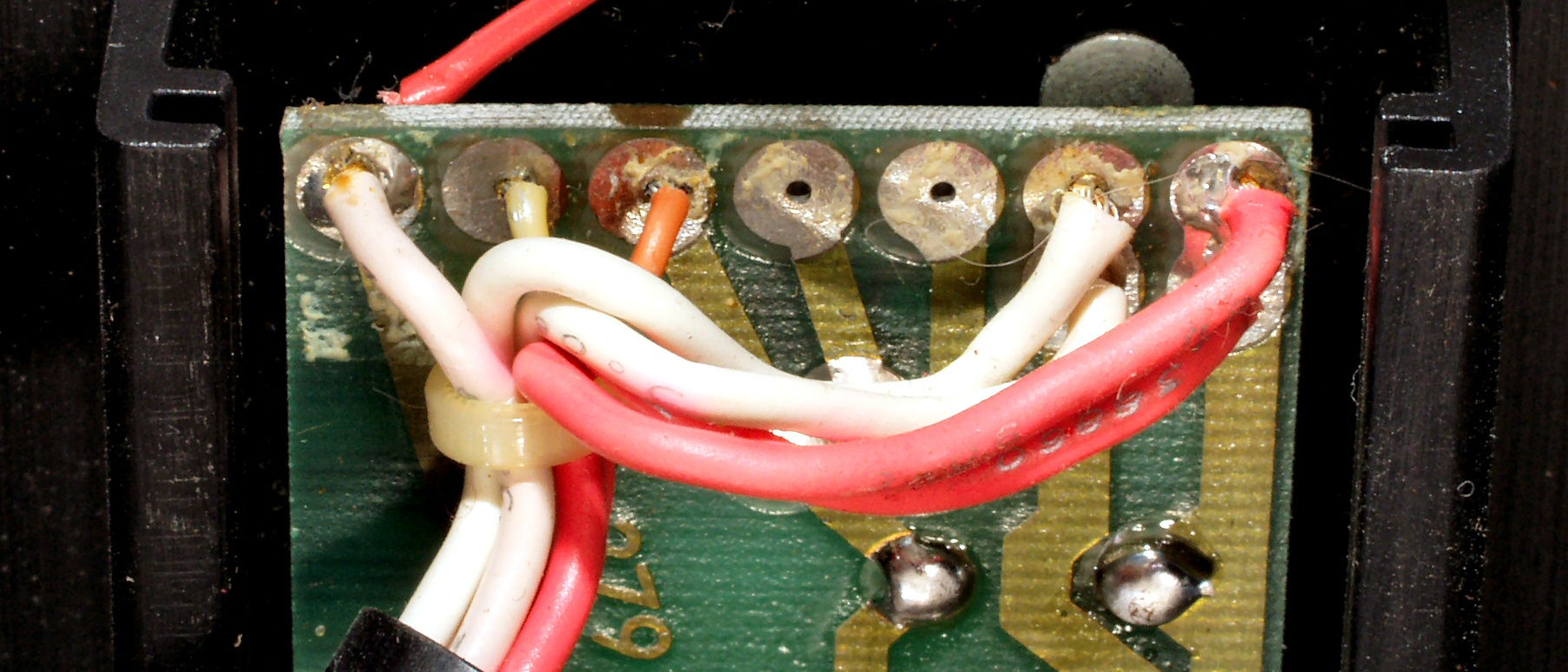

Ｃ８９１．　修理（半田補正）後　Ｒ側終段ユニット２、引き出し線

Ｃ８A．　完成Ｒ側終段ユニット２。　洗浄後、防湿剤を塗布。

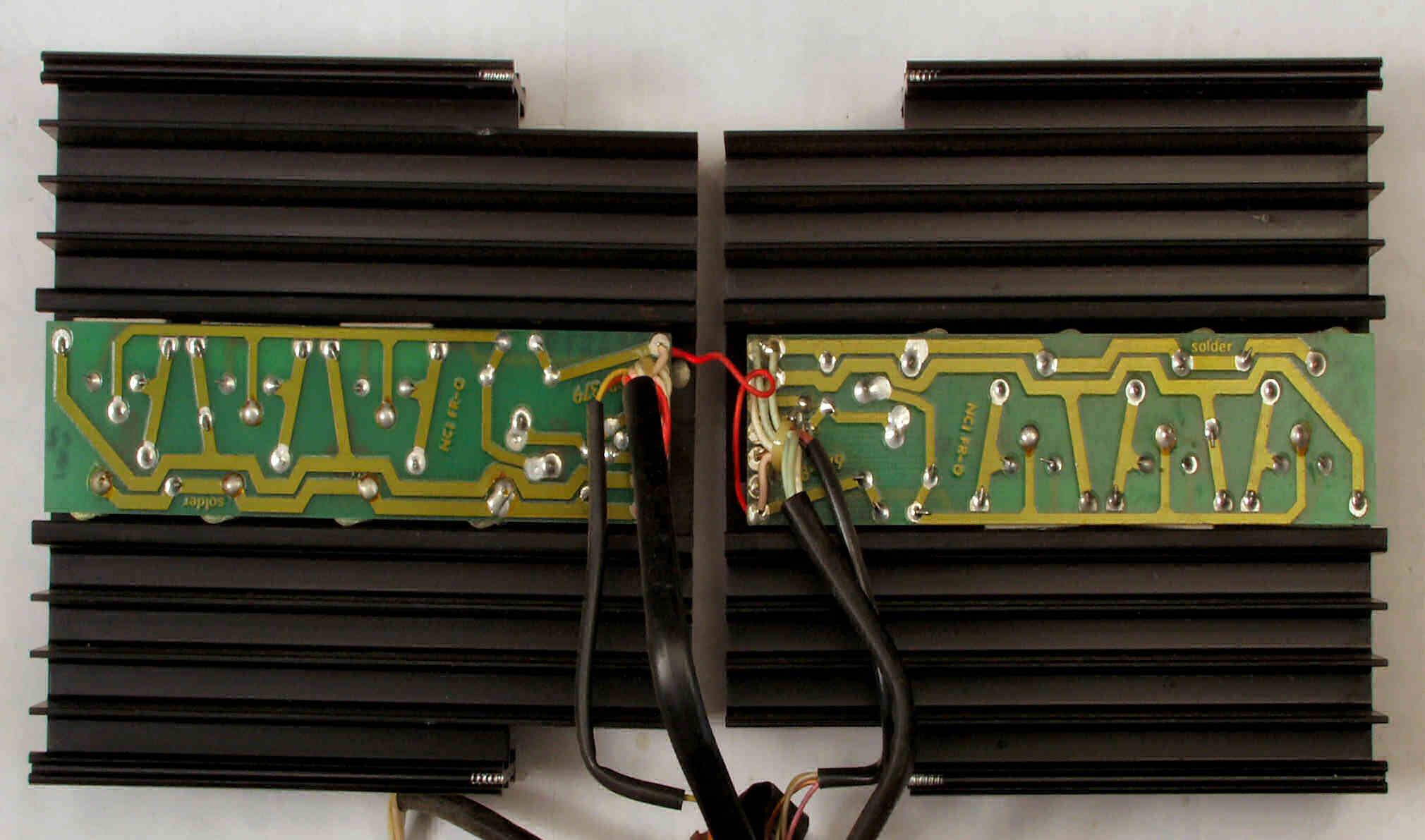

Ｃ９１．　修理前　Ｌ側終段ユニット

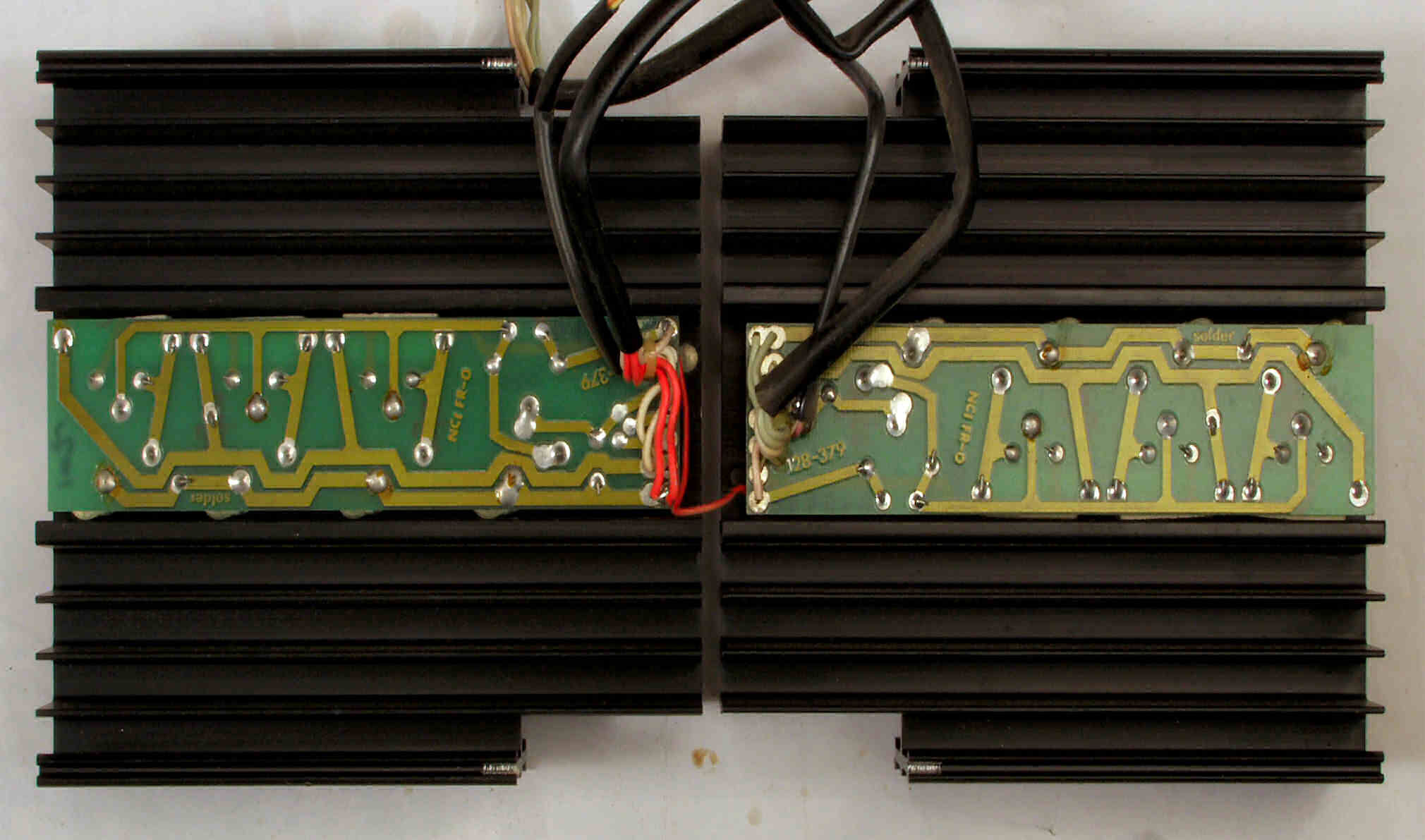

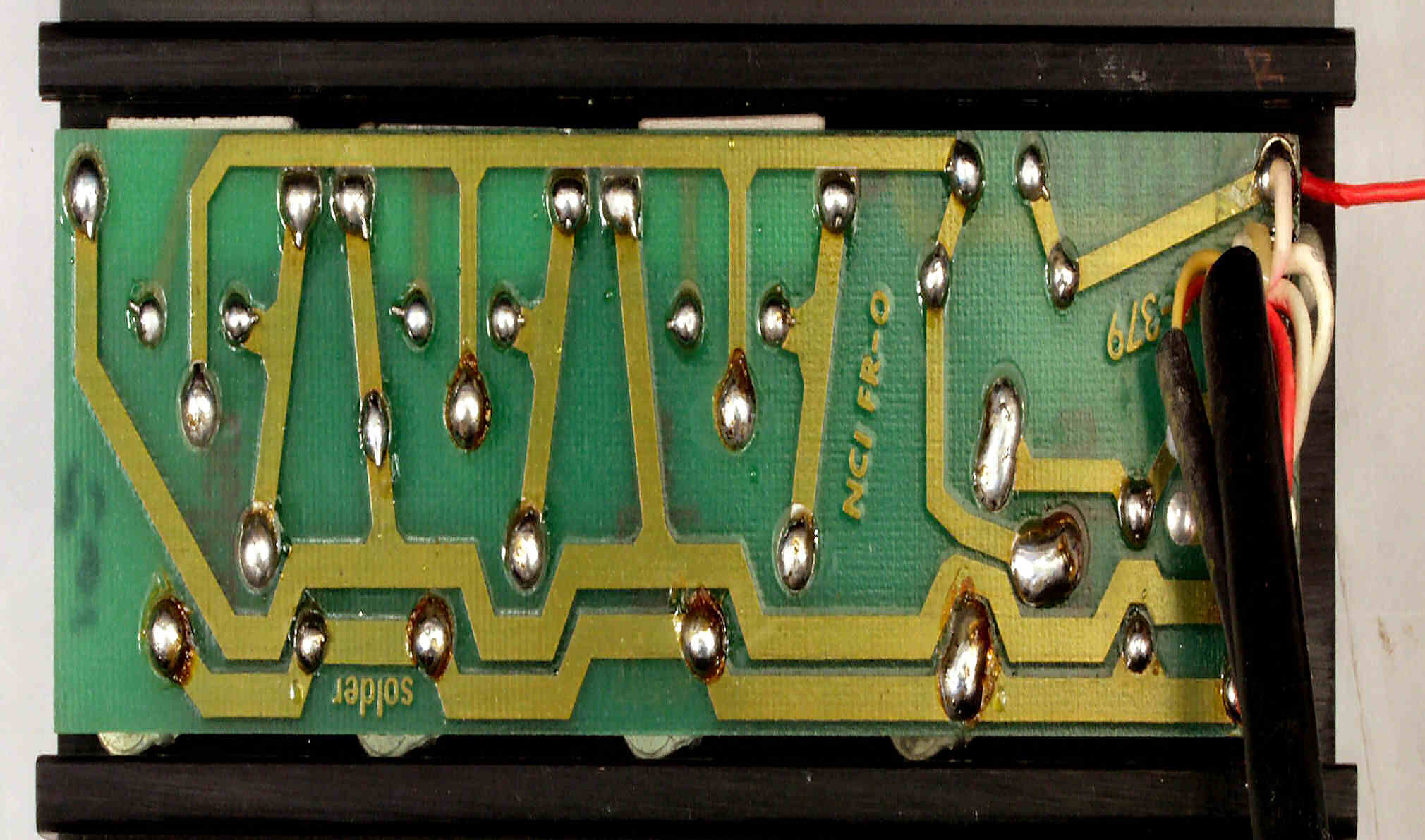

Ｃ９２．　修理（半田補正）後　L側終段ユニット。　全半田やり直す。

Ｃ９３．　完成Ｌ側終段ユニット。　洗浄後、防湿剤を塗布。

Ｃ９４．　修理前　Ｌ側終段ユニット１

Ｃ９５．　修理（半田補正）後　Ｌ側終段ユニット１。　全半田やり直す。

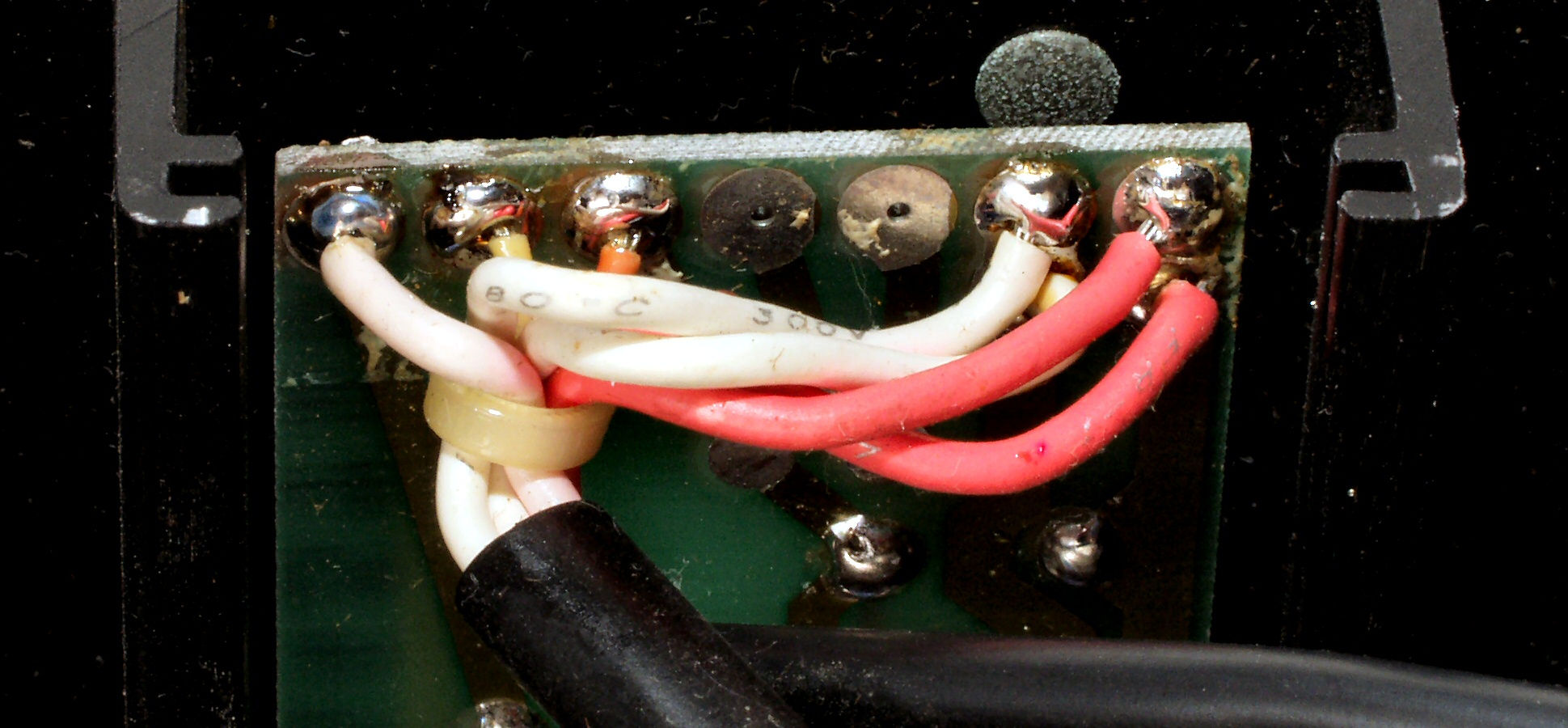

Ｃ９５１．　修理前　Ｌ側終段ユニット１、引き出し線

Ｃ９５２．　修理（半田補正）後　Ｌ側終段ユニット１、引き出し線

Ｃ９６．　完成Ｌ側終段ユニット１。　洗浄後、防湿剤を塗布。

Ｃ９７．　修理前　Ｌ側終段ユニット２

Ｃ９８．　修理（半田補正）後　Ｌ側終段ユニット２。　全半田やり直す。

Ｃ９８１．　修理（半田補正）後　Ｌ側終段ユニット２、引き出し線

Ｃ９８２．　修理（半田補正）後　Ｌ側終段ユニット２、引き出し線

Ｃ９A．　完成Ｌ側終段ユニット２。　洗浄後、防湿剤を塗布。

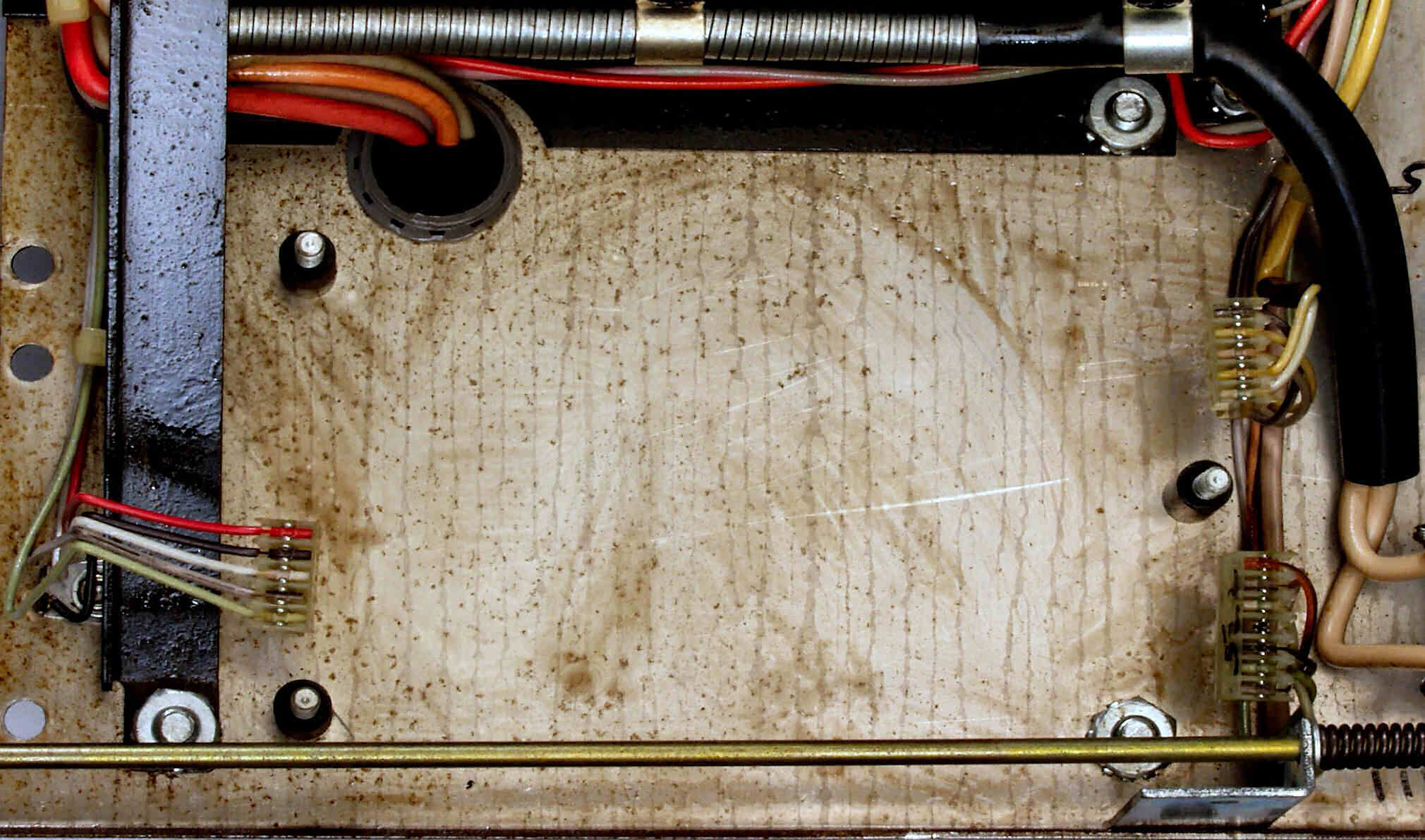

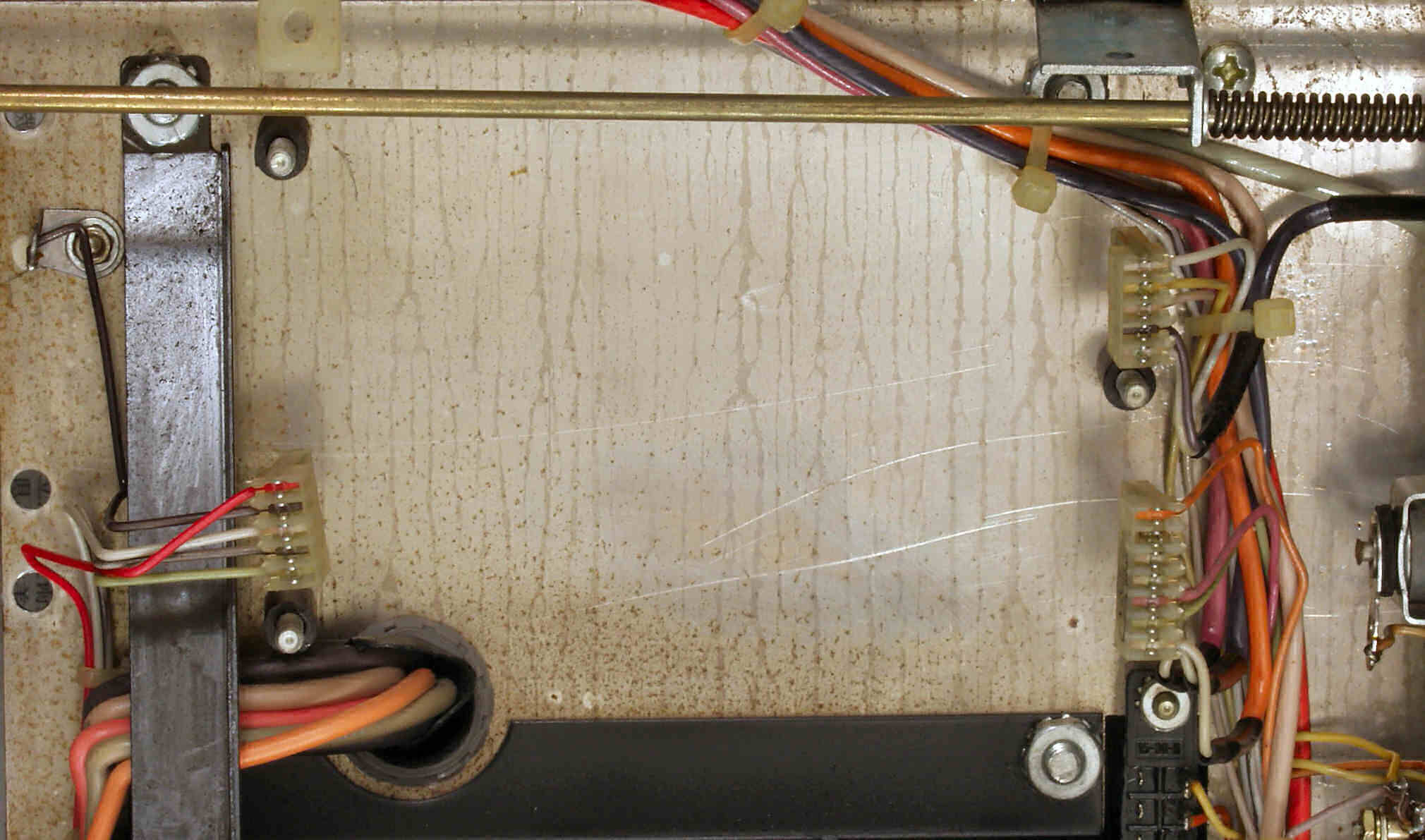

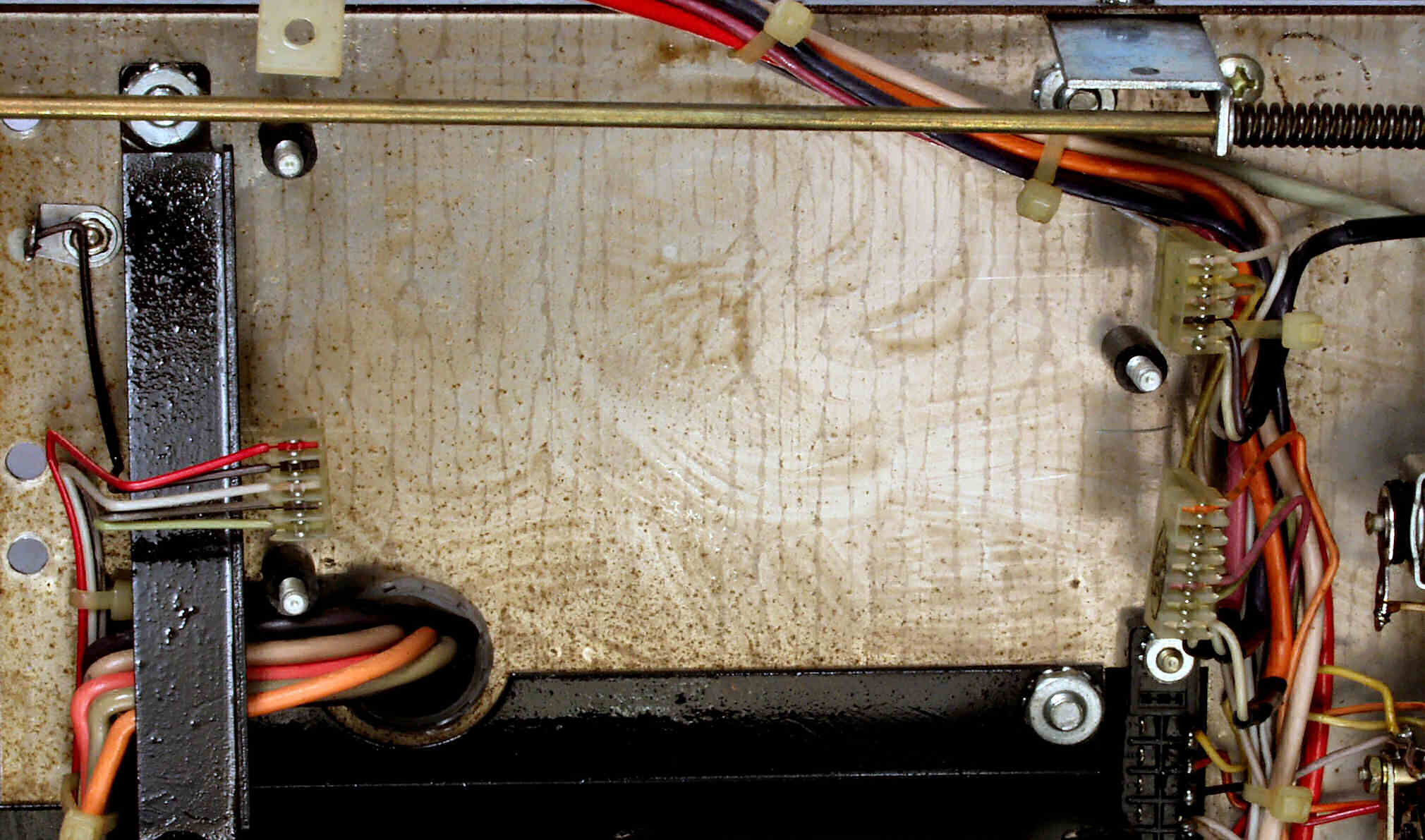

ＣＢ１．　修理前　Ｒ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する

ＣＢ２．　修理（清掃）中　ＣＲＣで吹くと少しは落ちる、これで錆の増殖が止まると良いのだが？

ＣＢ３．　修理（清掃）後　ＣＲＣではこの程度の効果

ＣＢ４．　修理前　Ｌ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する

ＣＢ５．　修理（清掃）中　ＣＲＣで吹くと少しは落ちる、これで錆の増殖が止まると良いのだが？

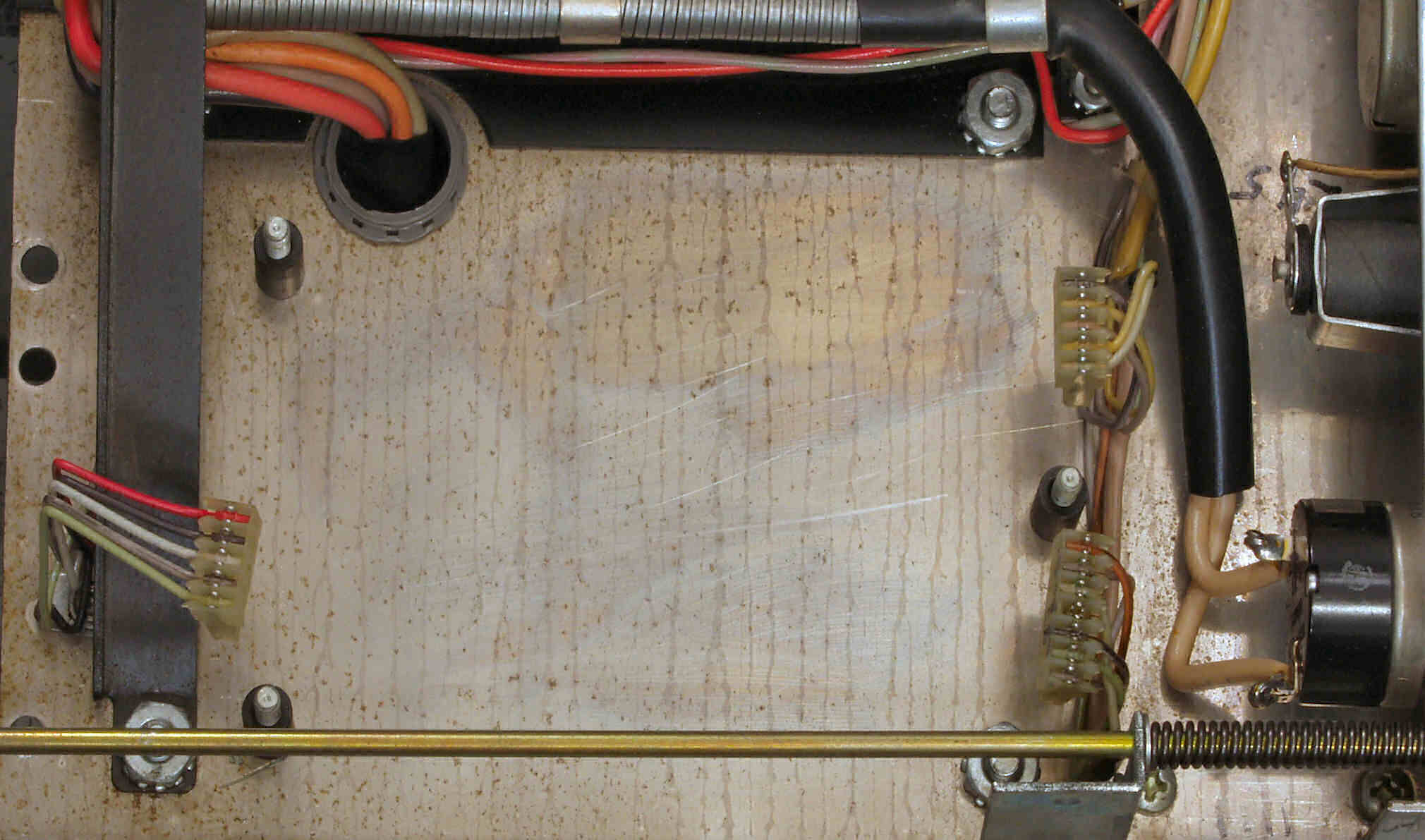

ＣＢ６．　修理（清掃）後　ＣＲＣではこの程度の効果

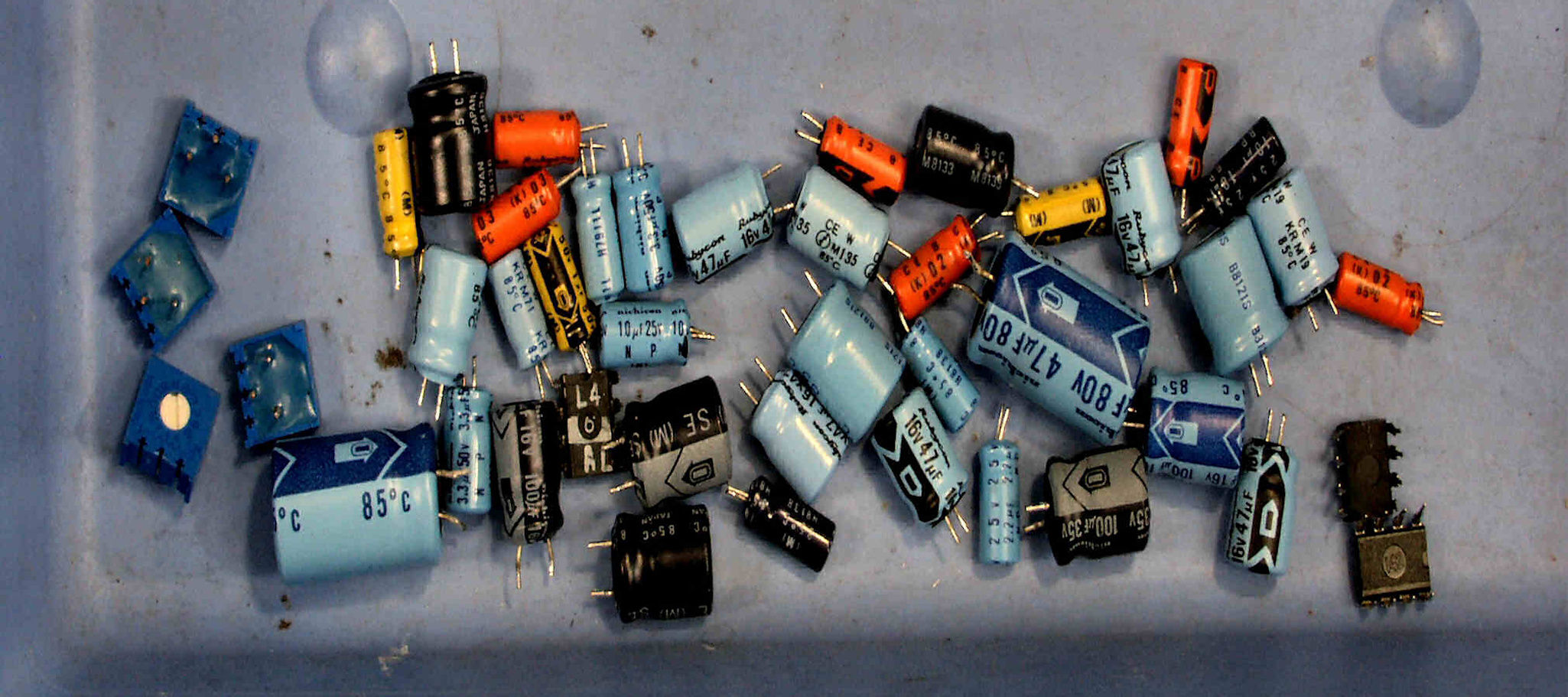

ＣＣ．　交換部品

ＣＤ１．　修理前　上から見る

ＣＤ２．　修理後　上から見る

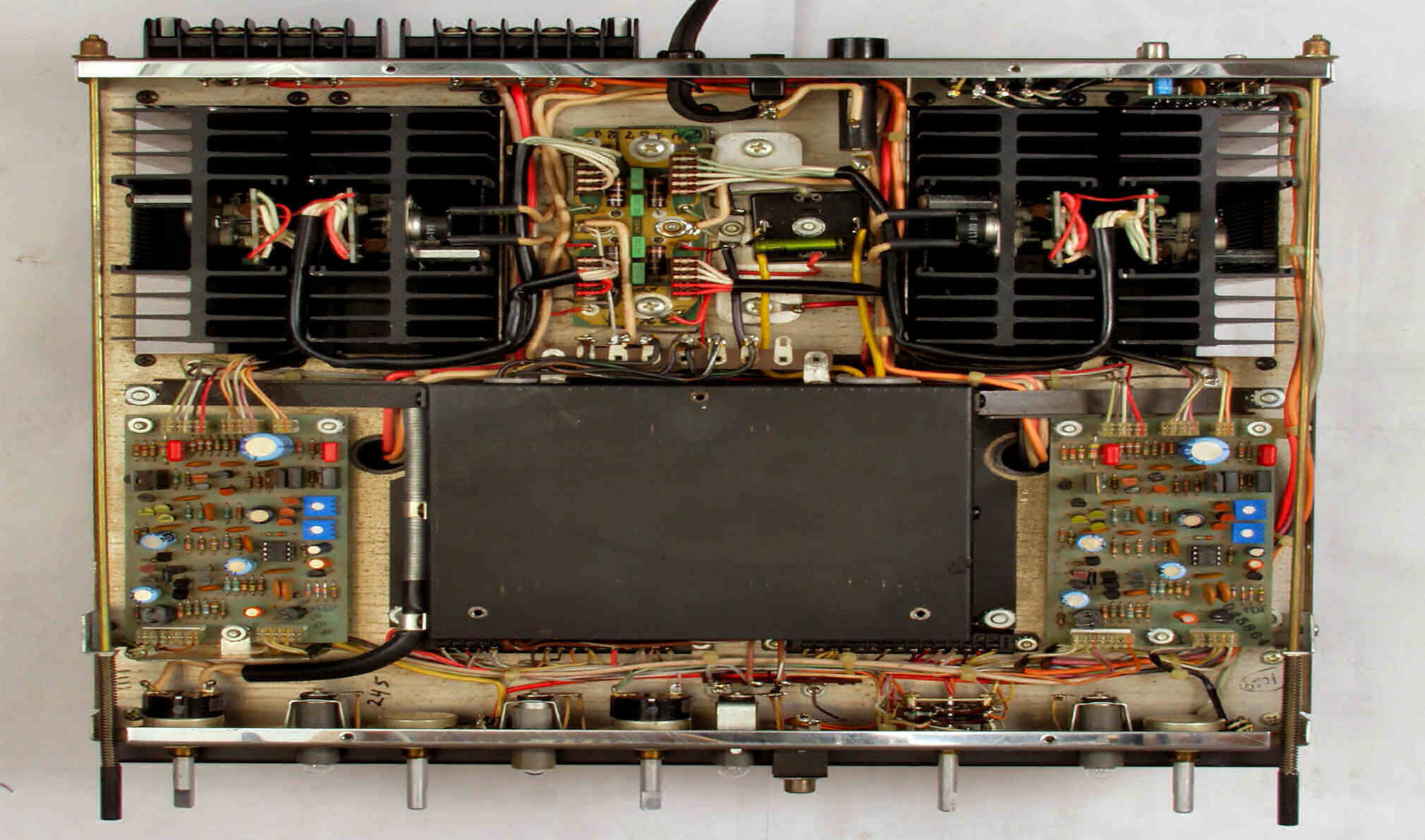

ＣＤ３．　修理前　下から見る

ＣＤ４．　修理後　下から見る

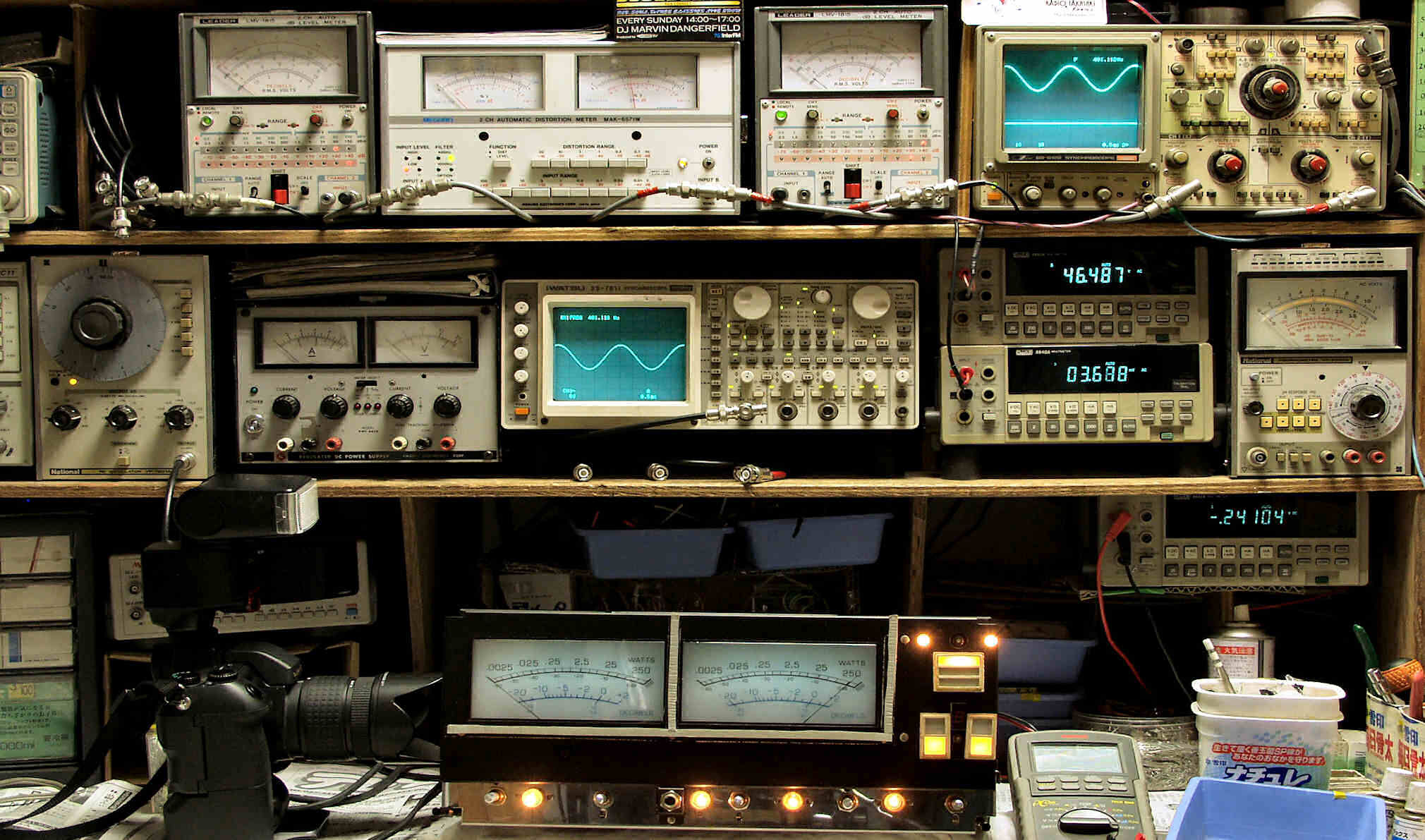

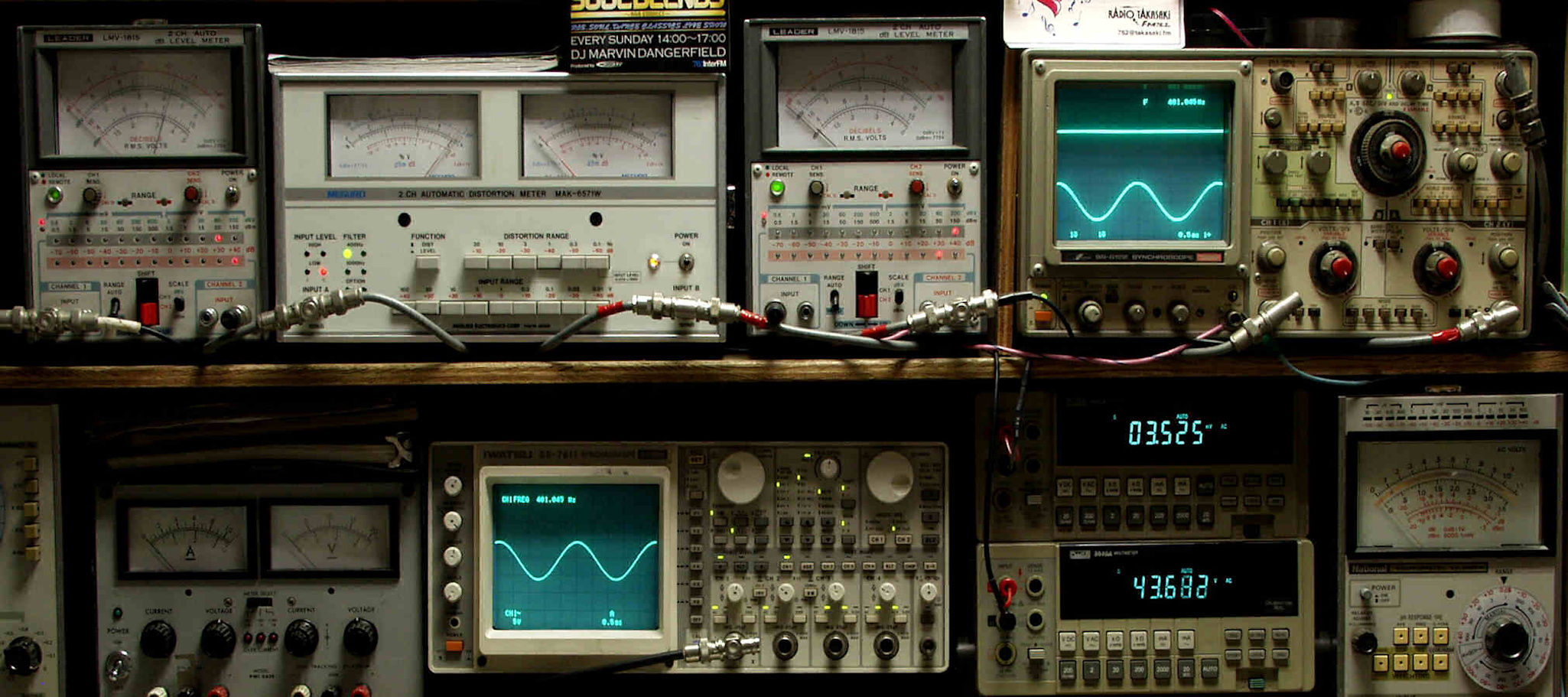

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０５％歪み（０．１％レンジ）　１０００ＨＺ。

Ｅ２Ｂ．　Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０４％歪み（０．１％レンジ）　４００ＨＺ。

Ｅ３Ａ．　Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０４％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ３Ｂ．　Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０４％歪み（０．１％レンジ）　４００ＨＺ。

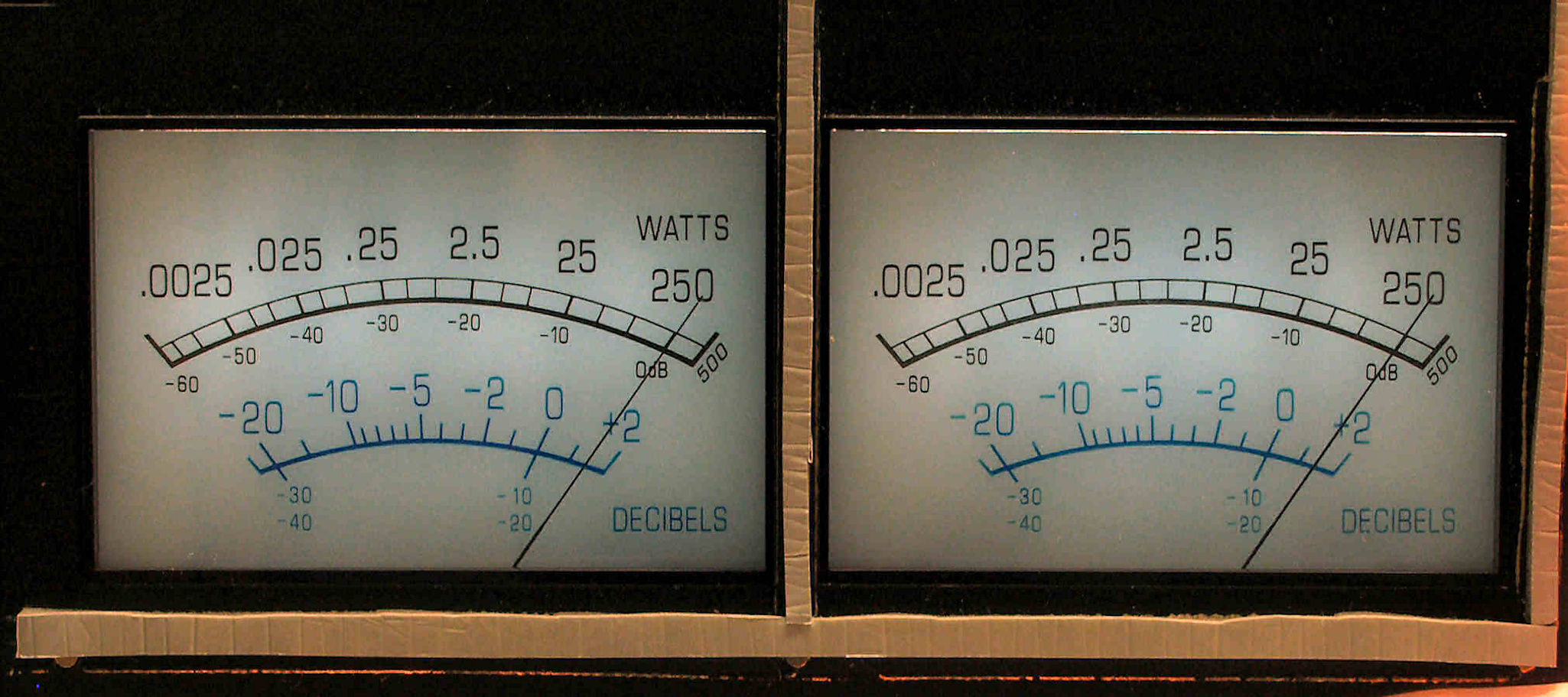

Ｅ４．　その時の出力メータ

Ｅ７．　完成　２４時間エージング　右は、ＭｃＩｎｔｏｓｈ　Ｃ２９　２台目

Ｓ．　ＭＣ２２５５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＭＣ２２５５ 実効出力 stereo＝250W＋250W（1Ω〜8Ω） mono ＝500W（0.5Ω〜16Ω） 入力感度/インピーダンス 750mV、2.5V/50kΩ（切換可） 入力レベル調整 左右独立連続可変 全高調波歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 混変調歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 周波数特性 20Hz〜20kHz +0 -0.25dB SN比 95dB ダンピングファクター 30以上 入力インピーダンス 50kΩ 入力感度 0.5V〜2.5V調整可 パワーガード 2％以下（1kHz、20dB） 電源 AC100V、50Hz/60Hz 消費電力 1.4kW（実効出力時） 外形寸法 幅411×高さ181×奥行368mm 重量 37.2kg 価格 1,098,000、1981年6月発売
