ＭｃＩｎｔｏｓｈ　Ｃ２９．　２台目修理記録

平成２０年２月２８日持込　　４月２３日完成

Ａ．　修理前の状況 オーバーホール修理 Ｔ．　修理前点検測定 Ｂ．　原因 経年変化による劣化 Ｃ．　修理状況 ＯＰ−ＡＭＰ（オペアンプ）交換。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 出力遅延装置修理。 ＷＢＴ　ＲＣＡ端子に交換（ＡＵＸ１、ＰＨ１、ＭＡＩＮ×２） Ｄ．　使用部品 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　６個。 電解コンデンサ−　　　　　　　　　　　４０個ミューズ使用。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　４組（定価で工賃込み） Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｆ．　修理費　　１２９，５００円　　　オーバーホール修理 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２９　の仕様（マニアル・カタログより）

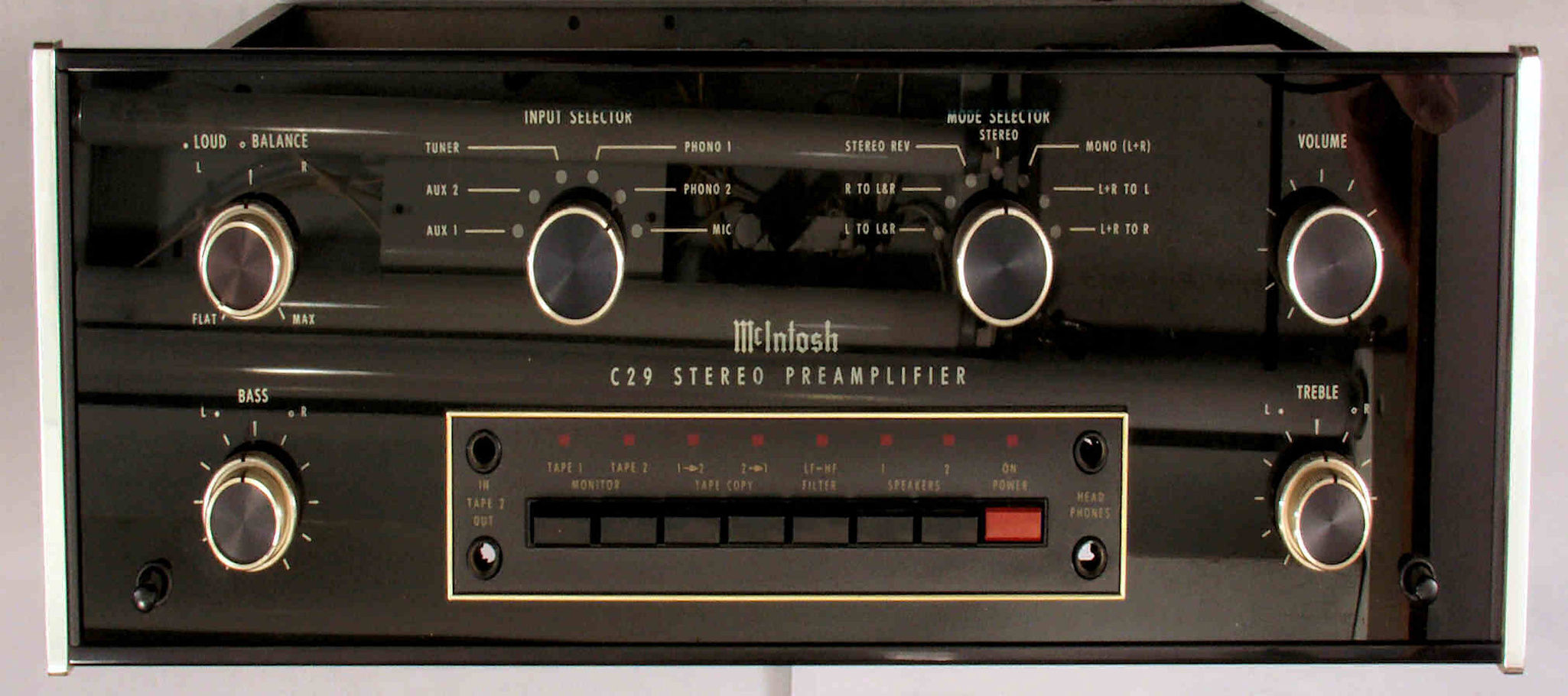

Ａ．　修理前の状況 Ａ１Ａ．　点検中　前から見る

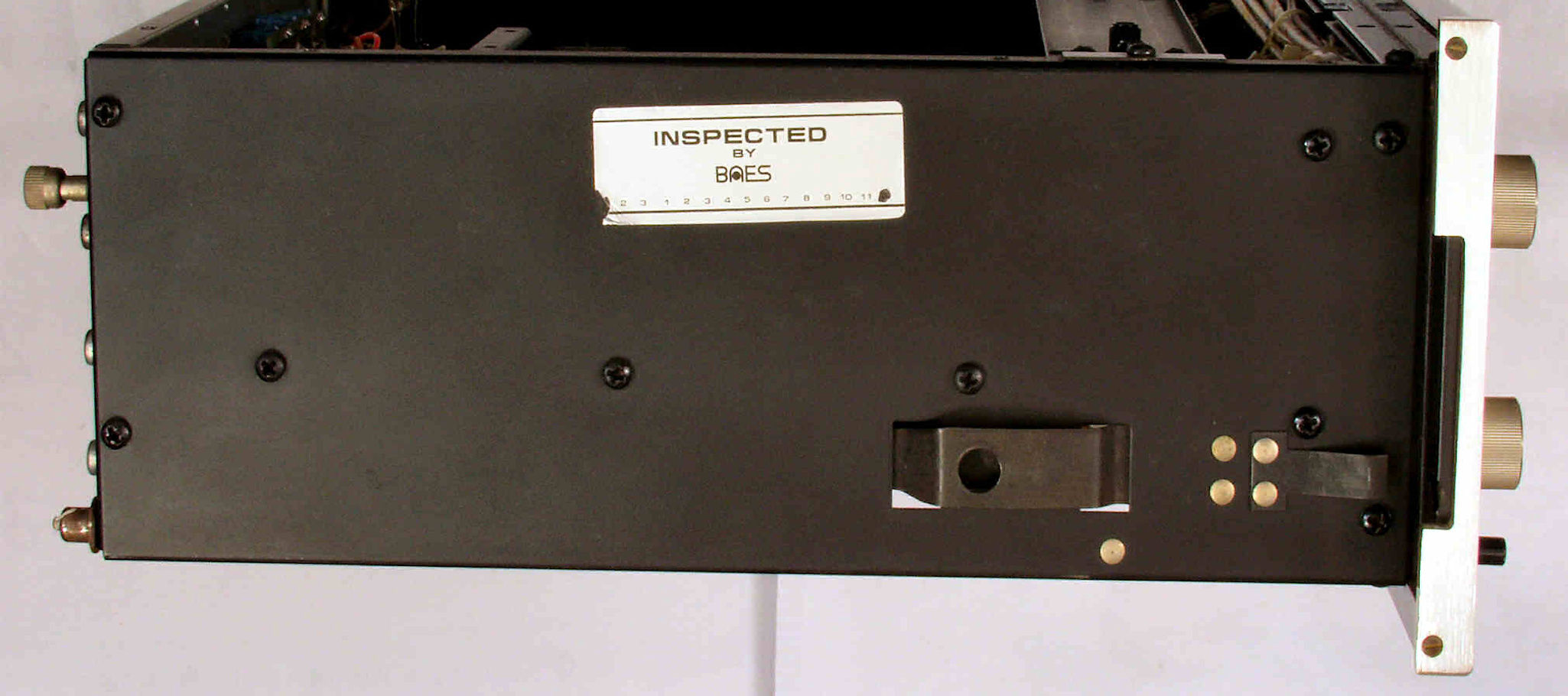

Ａ１Ｂ．　点検中　横から見る　輸入元は「ＢＡＥＳ」

Ａ２．　点検中　上蓋、シールドを取り、上から見る

Ａ３．　点検中　電源トランス見る　２００Ｖに変更できる

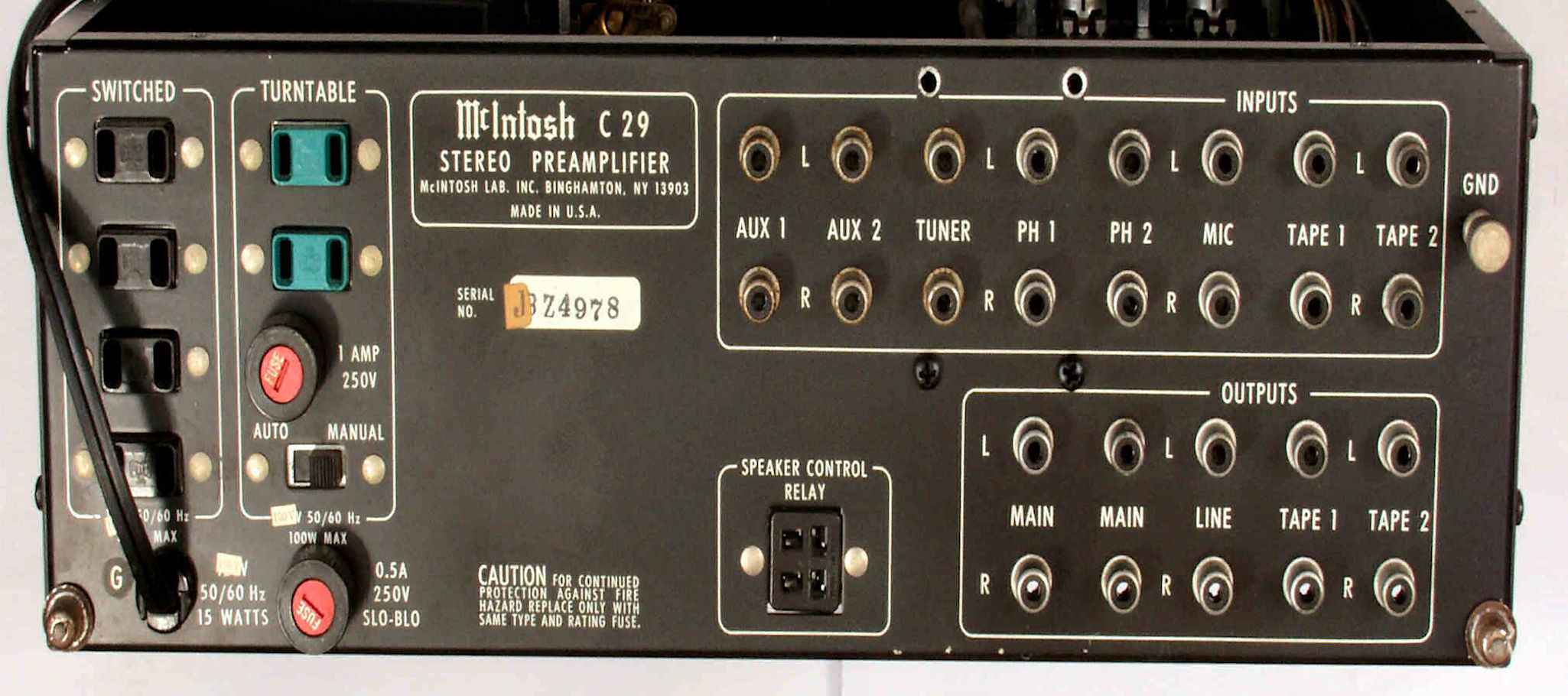

Ａ４．　点検中　後から見る

Ａ５．　点検中　後から見る、入出力ＲＣＡ端子郡

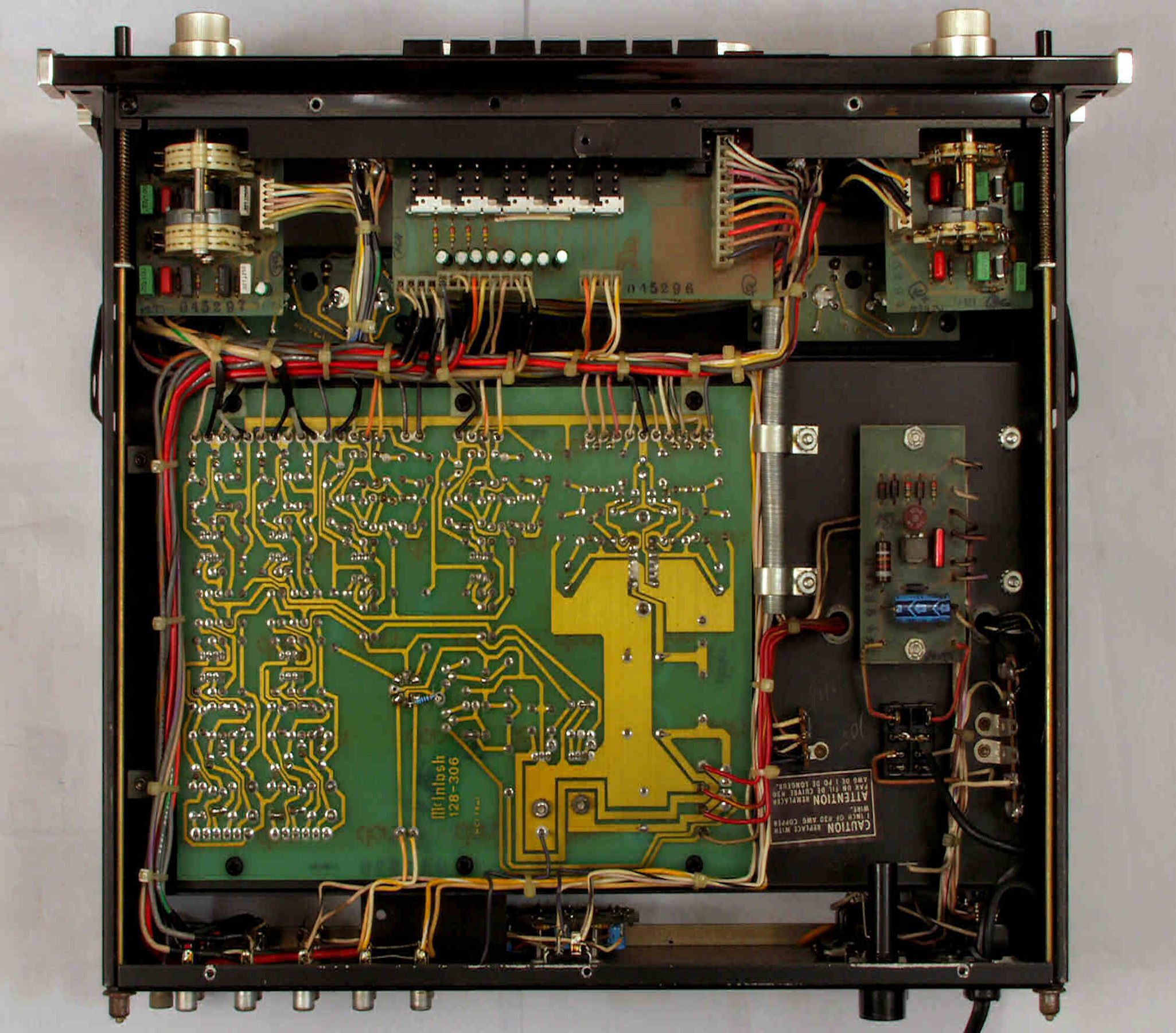

Ａ６．　点検中　下蓋を取り、下から見る

Ａ７．　点検中　電源電解コンデンサー比較、　左＝付いている物、　右＝交換する物

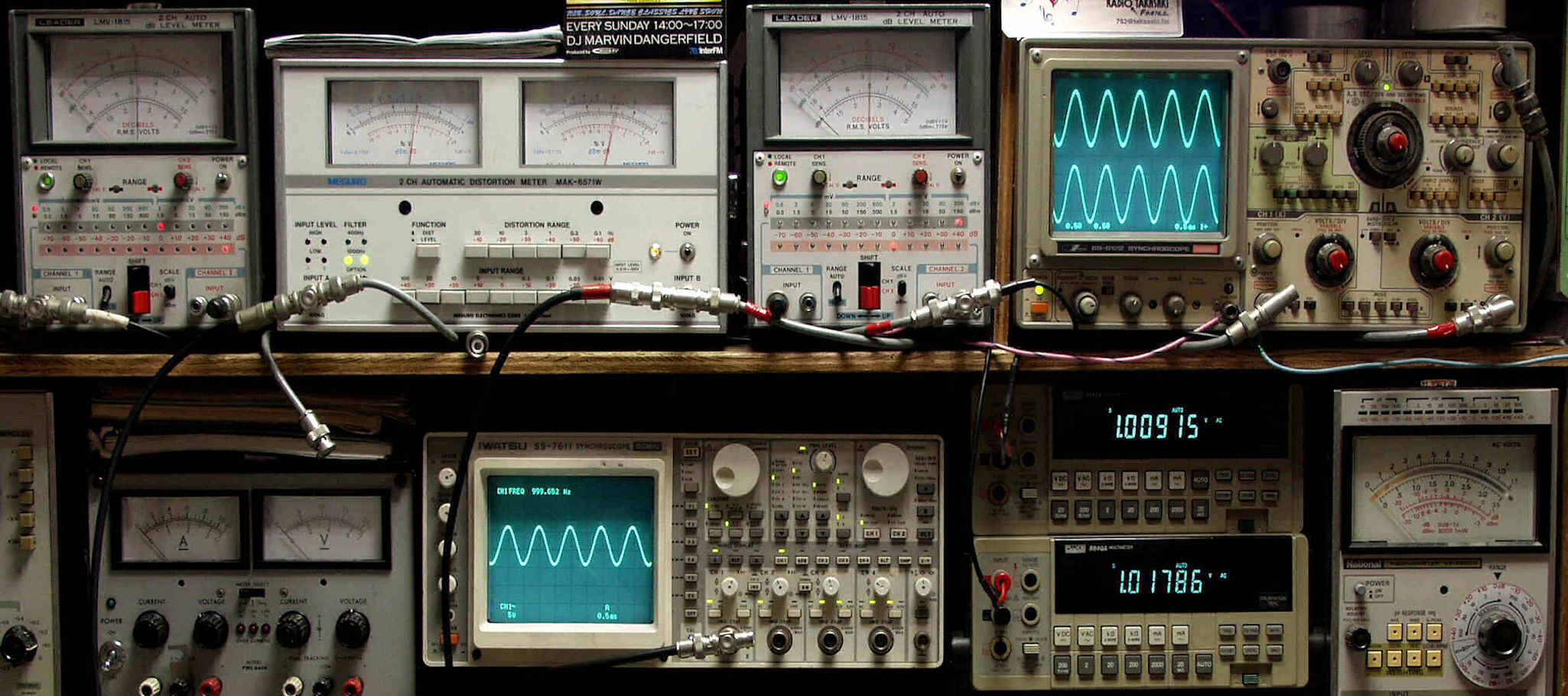

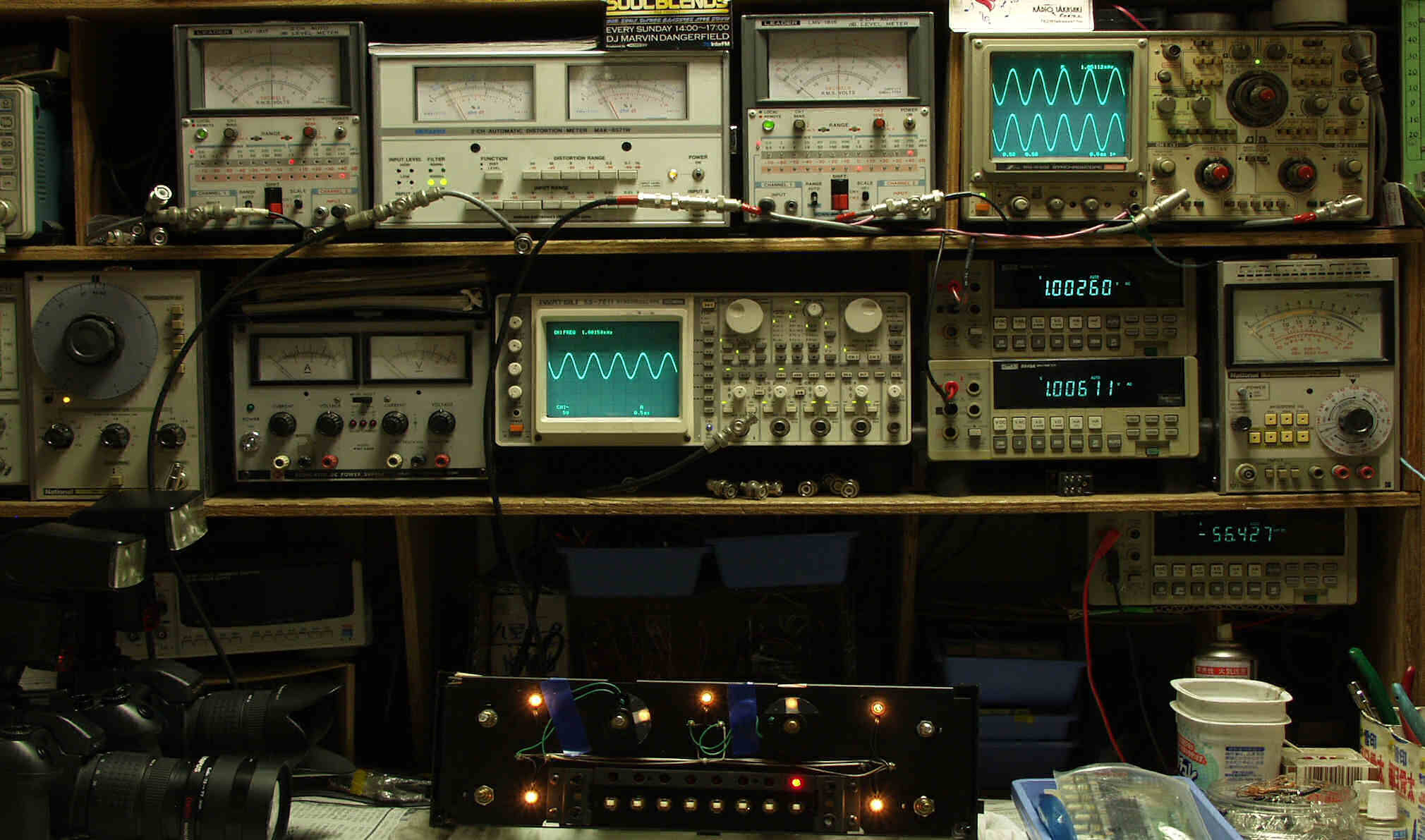

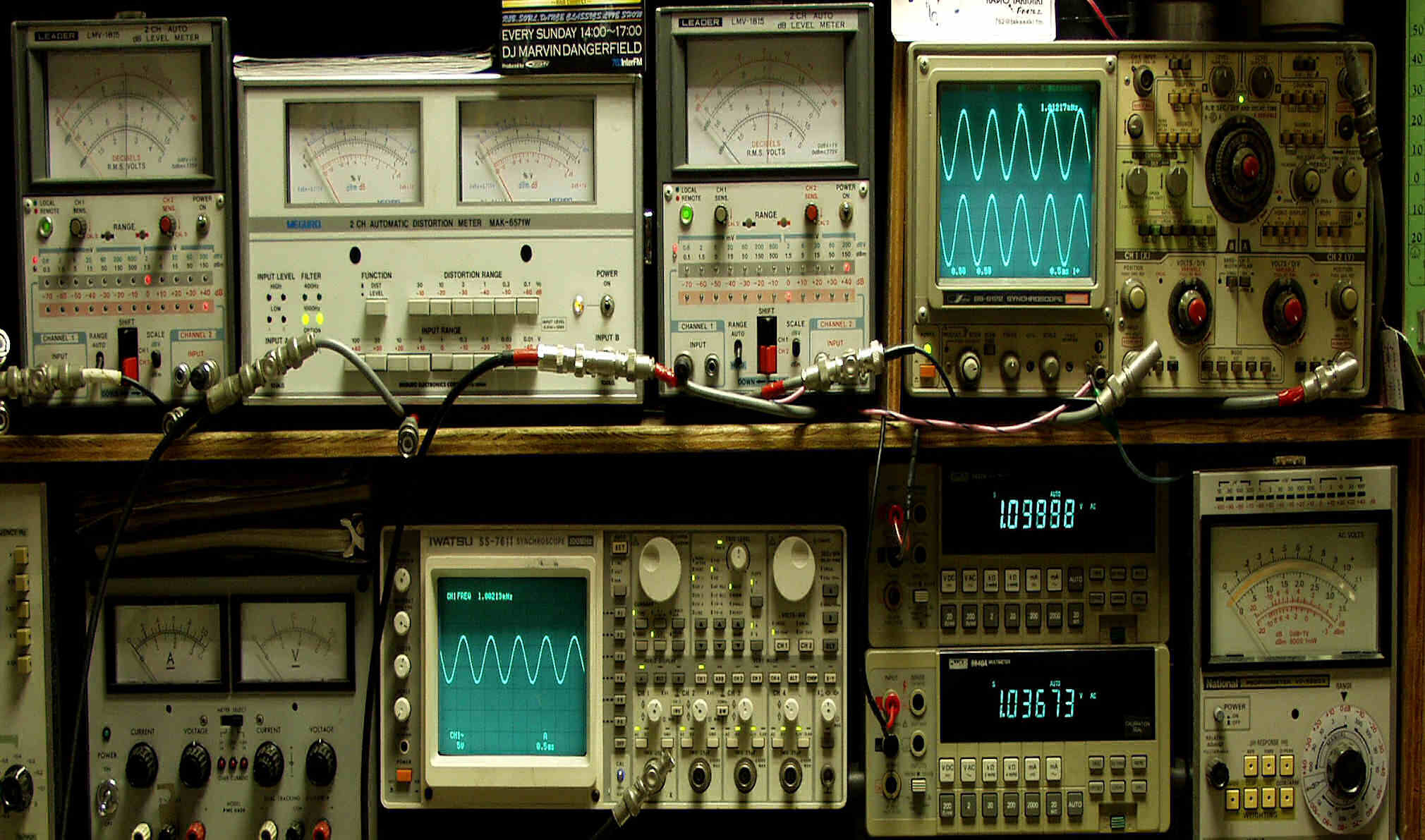

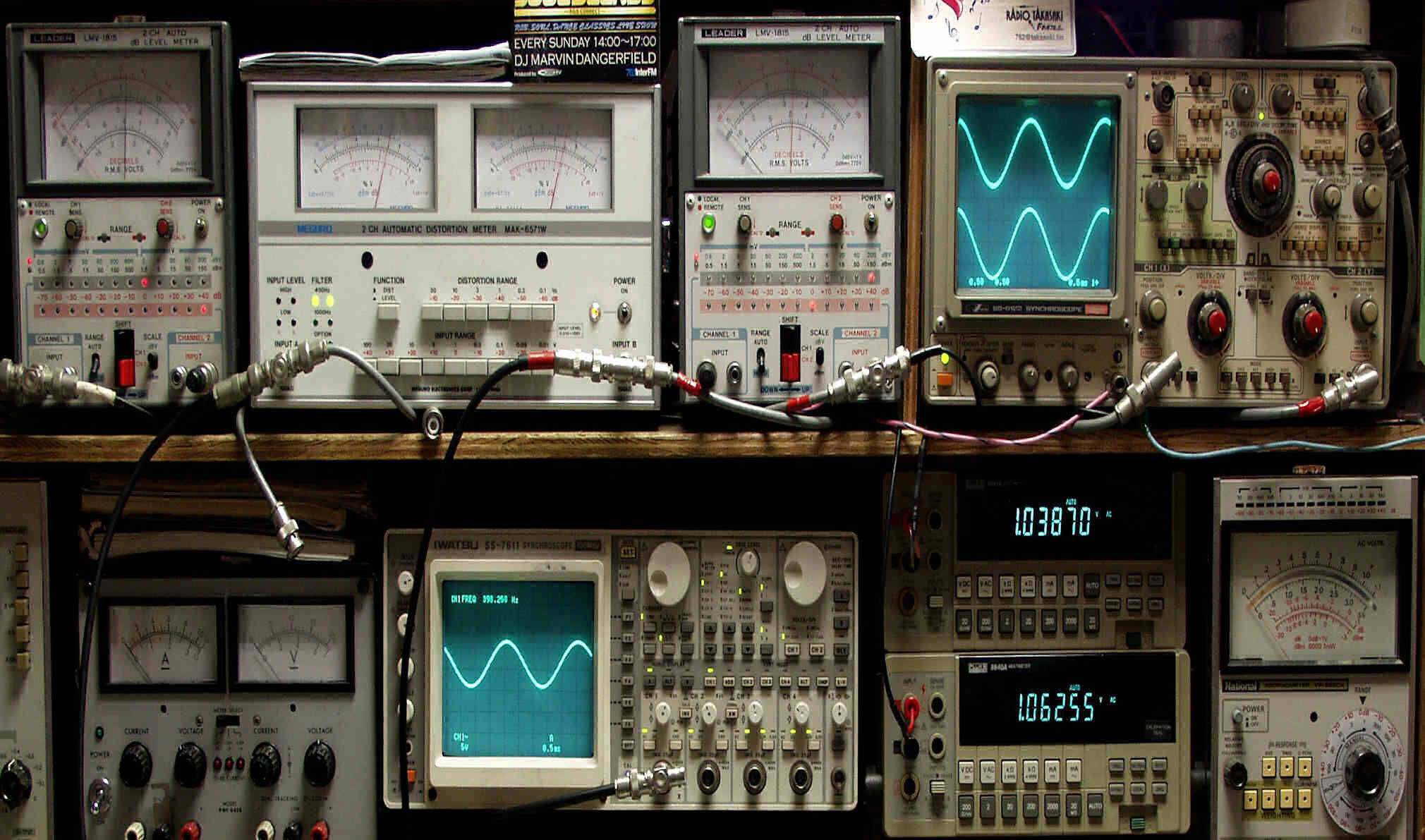

Ｔ．　修理前点検測定 Ｔ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２Ａ．　出力電圧１Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　ＡＵＸ入力　１０００ＨＺ

Ｔ２Ｂ．　出力電圧１Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　ＡＵＸ入力　１０００ＨＺ

Ｔ３Ａ．　出力電圧１Ｖ　歪み率＝０．６％　測定レンジ＝１％　ＭＭ入力　１０００ＨＺ

Ｔ３Ｂ．　出力電圧１Ｖ　歪み率＝０．７％　測定レンジ＝１％　ＭＭ入力　１０００ＨＺ

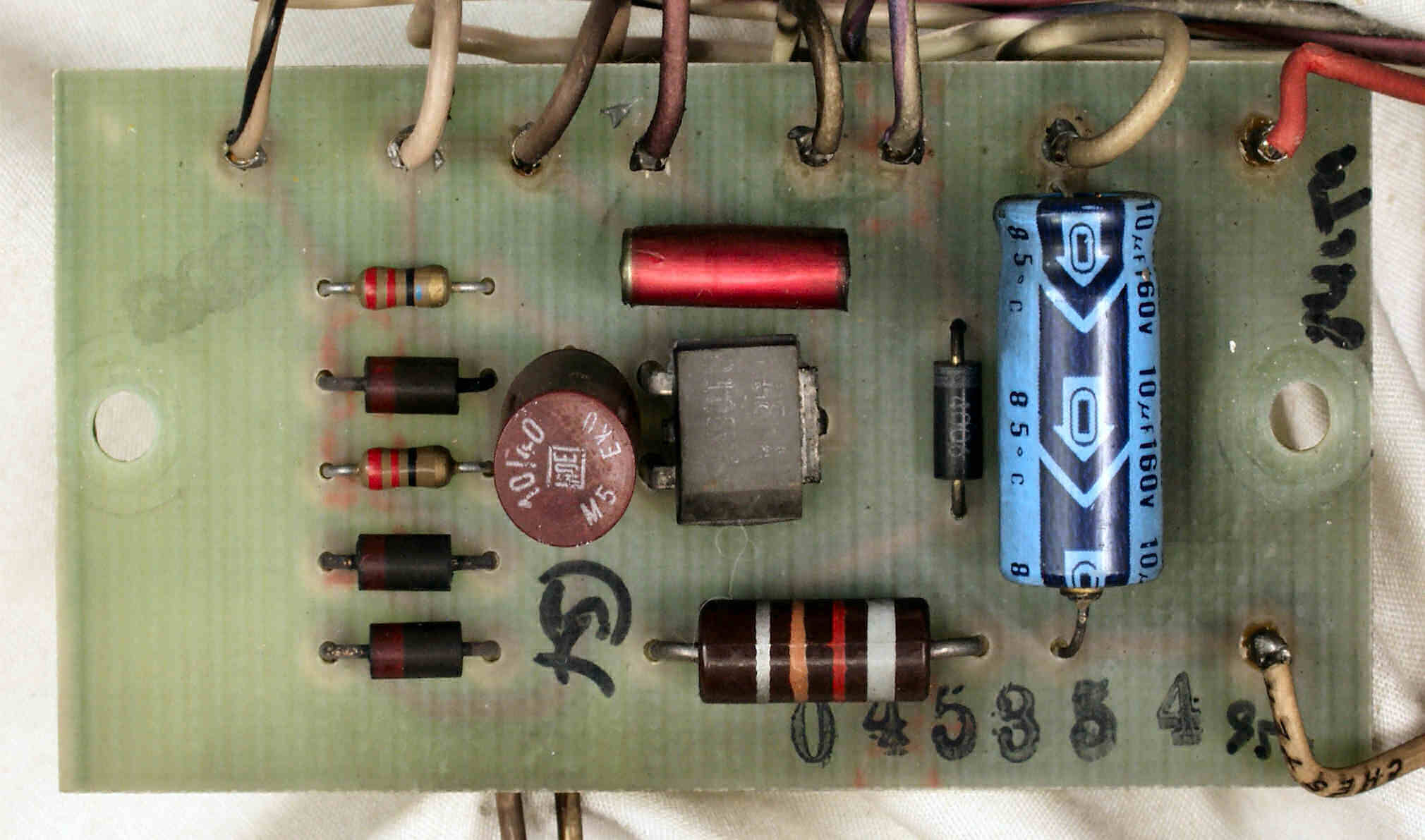

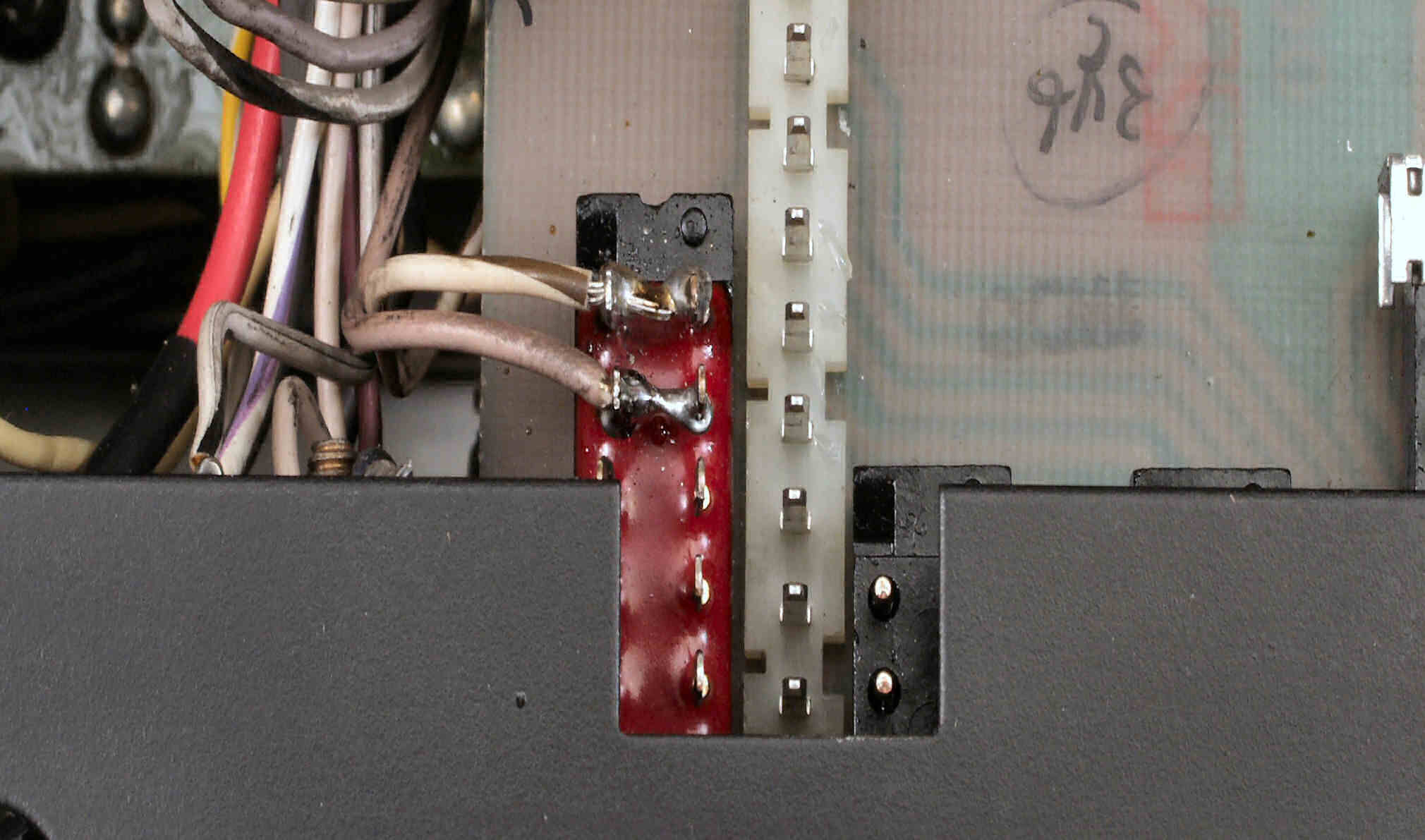

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源SW基板

Ｃ１B．　修理後　電源SW基板　電解コンデンサ−２個交換

Ｃ１C．　修理前　電源SW基板裏

Ｃ１D．　修理（半田補正）後　電源SW基板裏。　半田を全部やり直す。

Ｃ１Ｅ．　完成電源SW基板裏。　洗浄後防湿材を塗る。

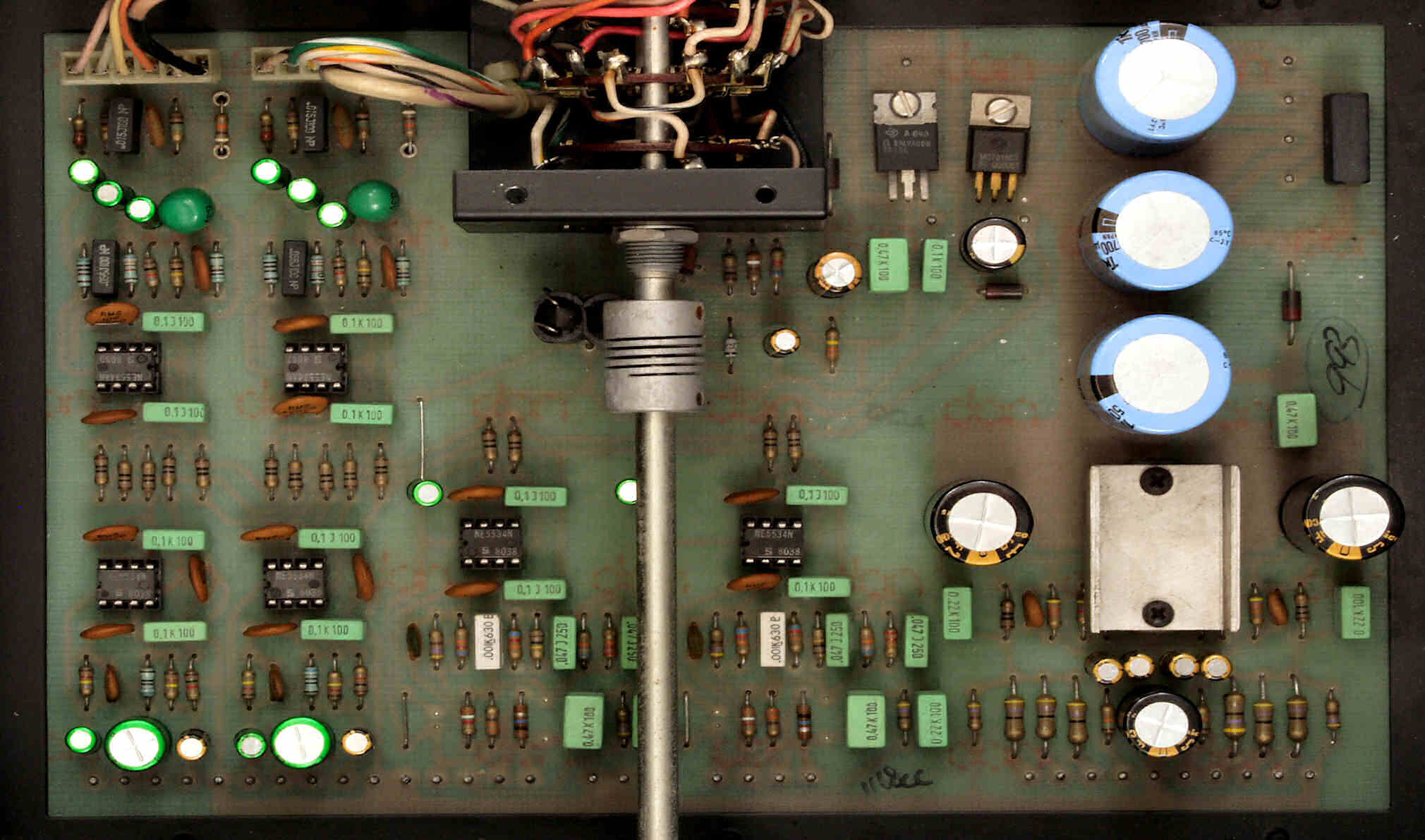

Ｃ２Ａ．　修理前　メイン基板

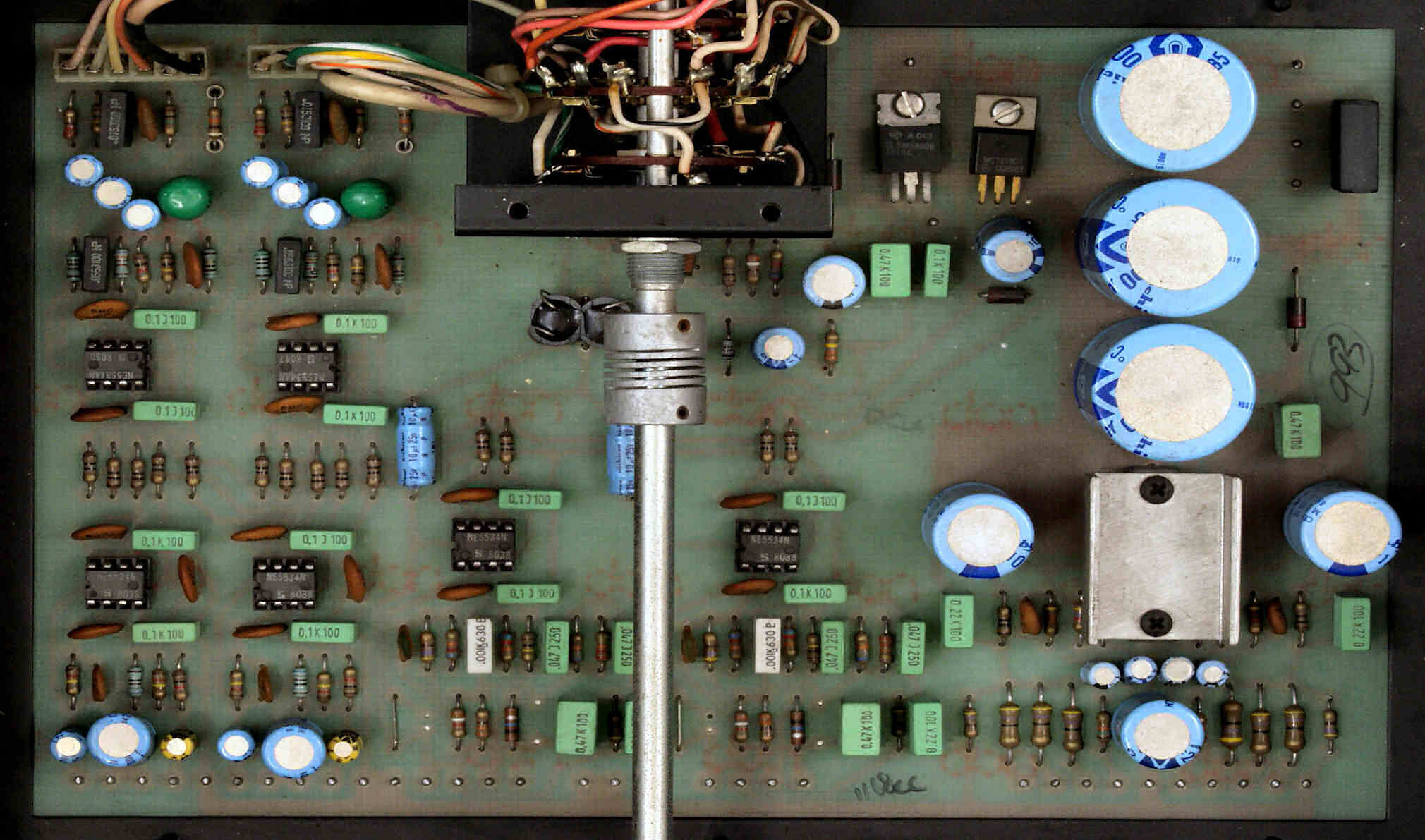

Ｃ２Ｂ．　修理後　メイン基板　　電解コンデンサ−２３個交換

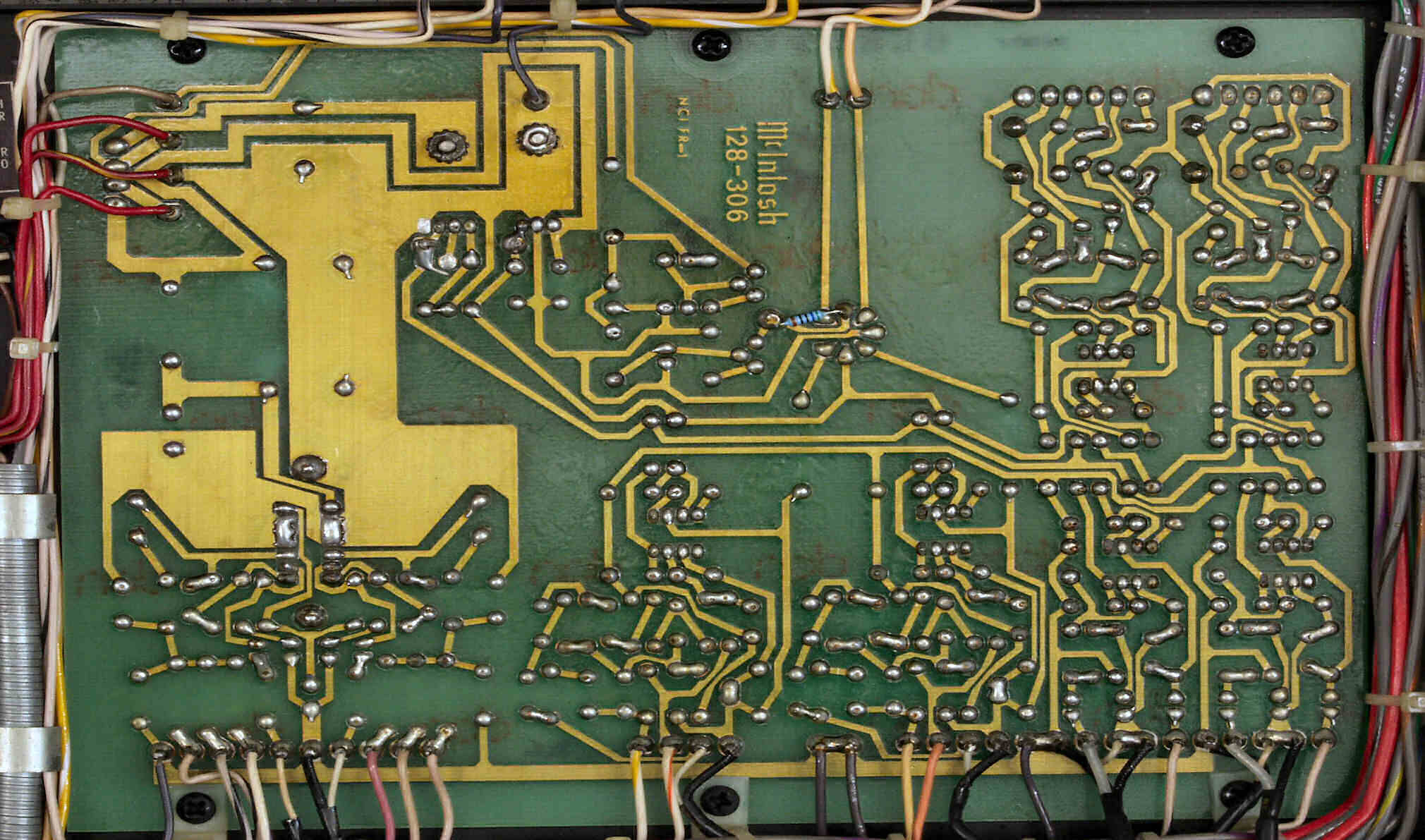

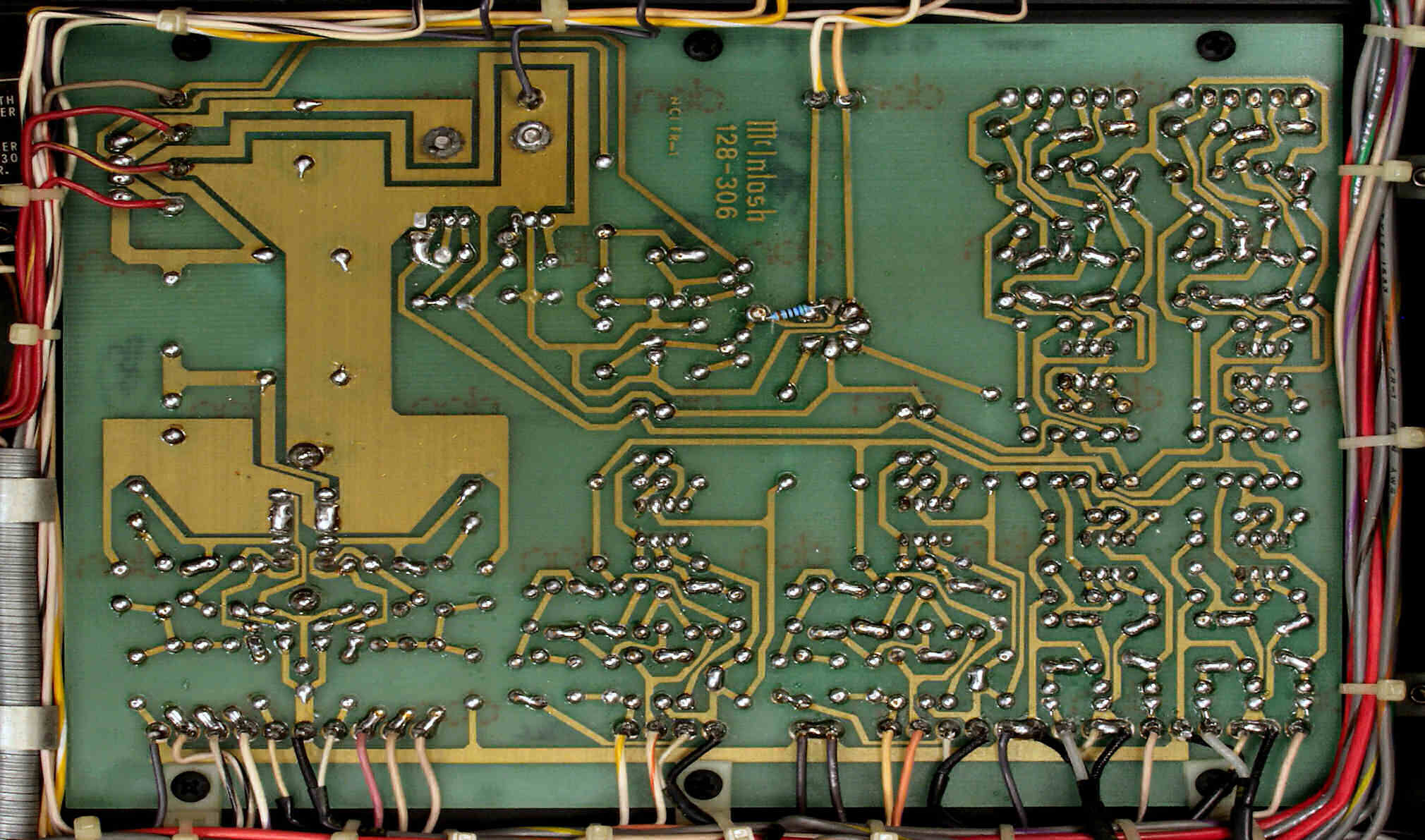

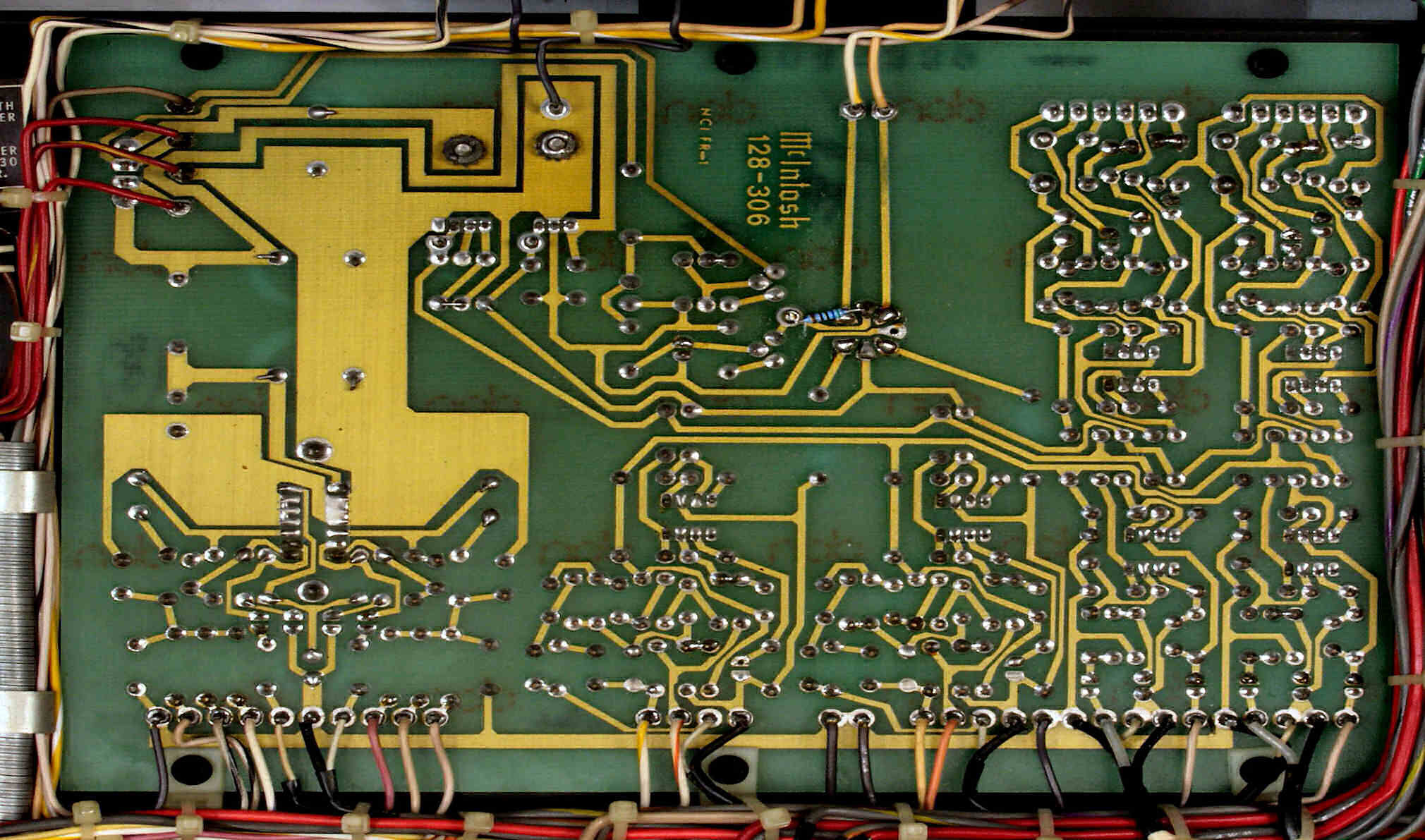

Ｃ２Ｃ．　修理前　メイン基板裏

Ｃ２Ｄ．　修理（半田補正）後　　メイン基板裏。　半田を全部やり直す。

Ｃ２Ｅ．　完成メイン基板裏。　洗浄後防湿材を塗る。

Ｃ３Ａ．　修理前　付いていたＳＷ基板

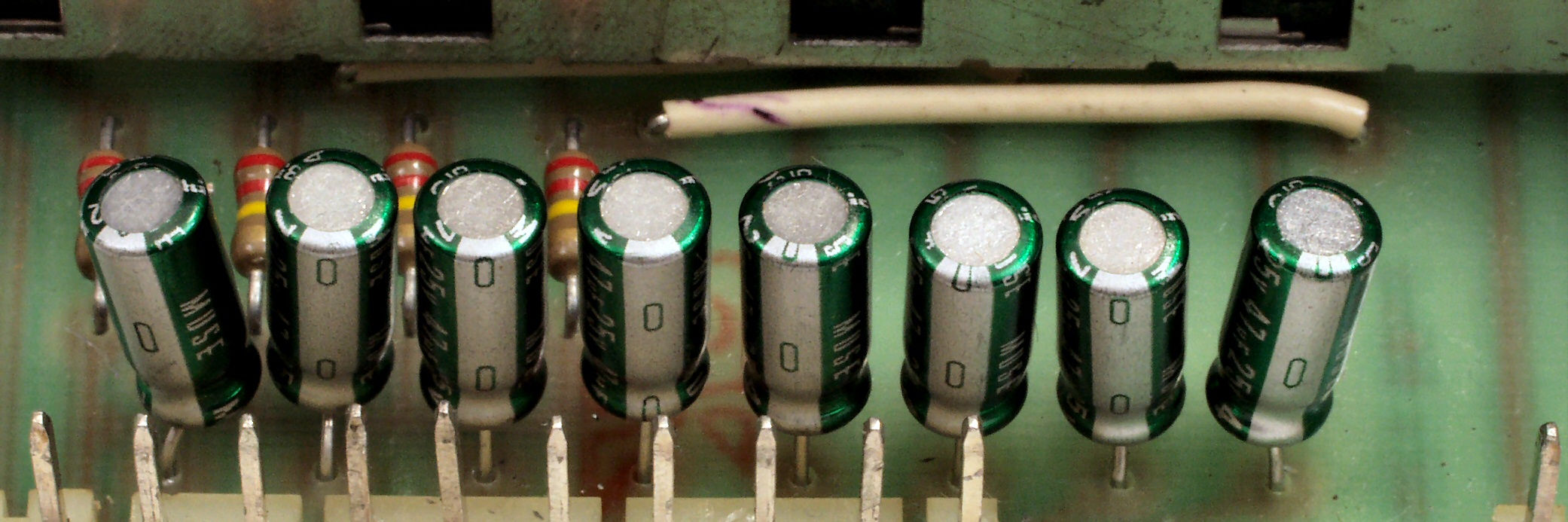

Ｃ３Ａ１．　修理前　付いていたＳＷ基板の電解コンデンサー 　　　　　　　　　　　　　　　本来はＢＰ仕様が普通の電解コンデンサーに交換されている。　色は似ている！

Ｃ３Ａ２．　修理前　支給品のＳＷ基板

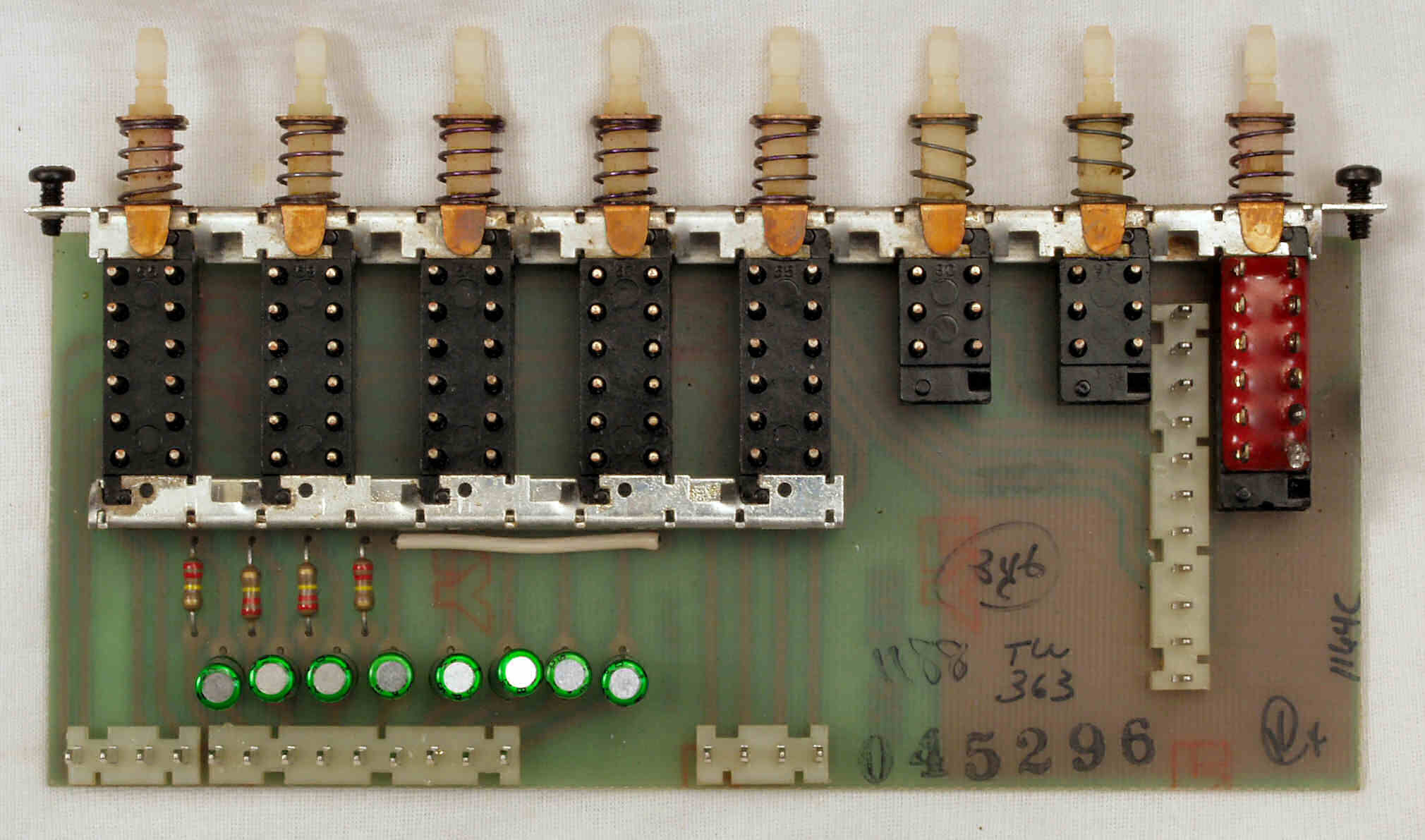

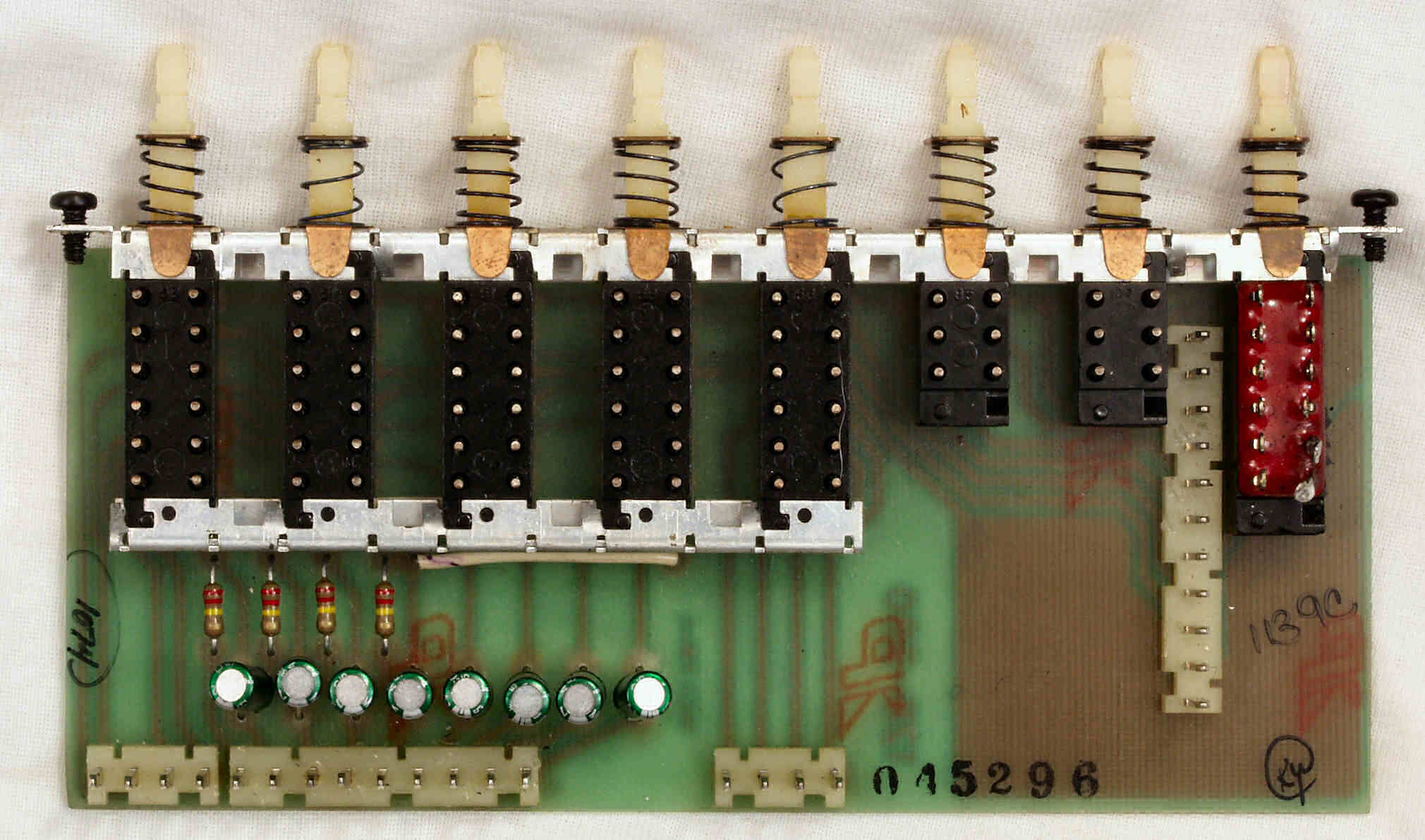

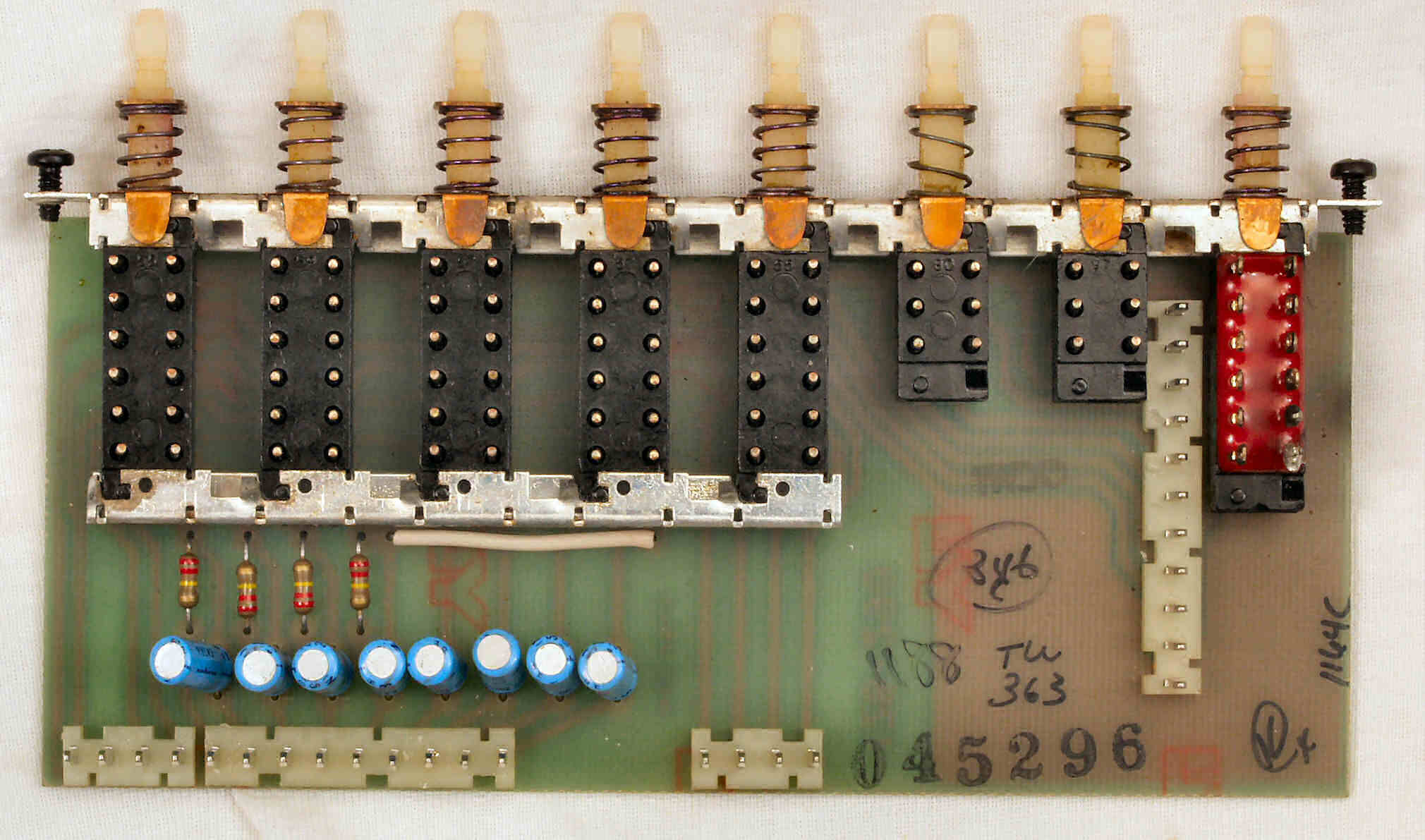

Ｃ３Ｂ．　修理後　ＳＷ基板　電解コンデンサー８個交換

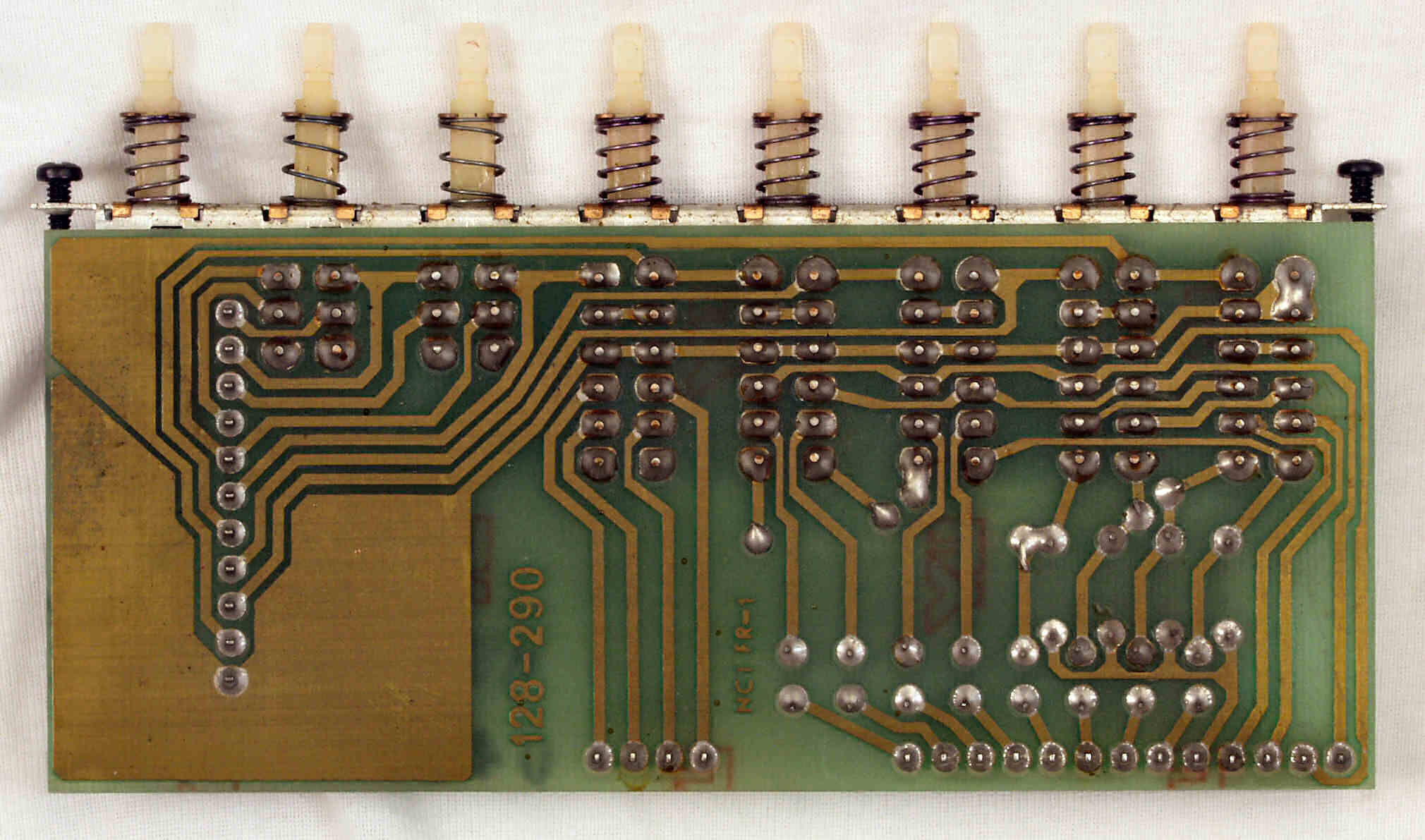

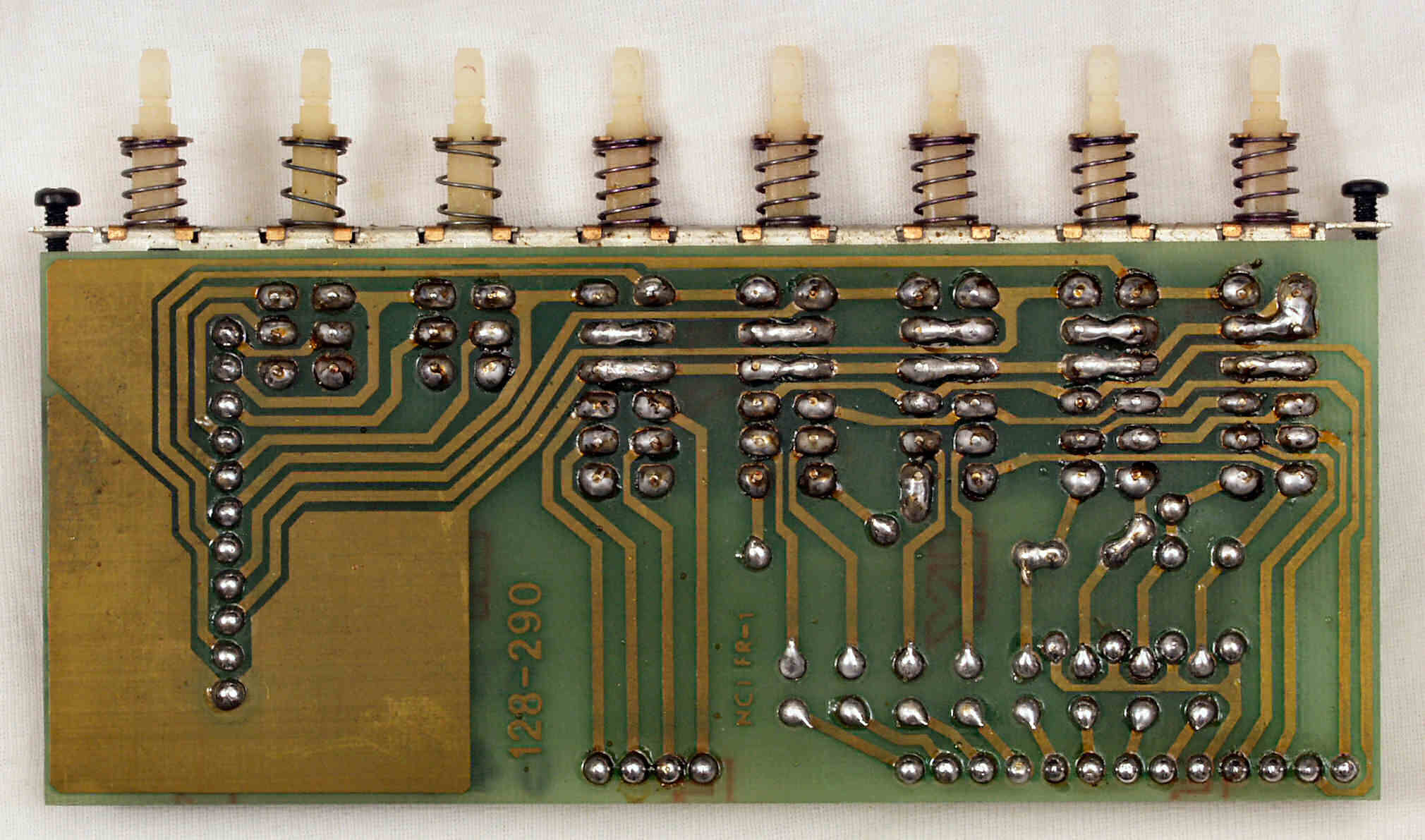

Ｃ３Ｃ．　修理前　ＳＷ基板裏

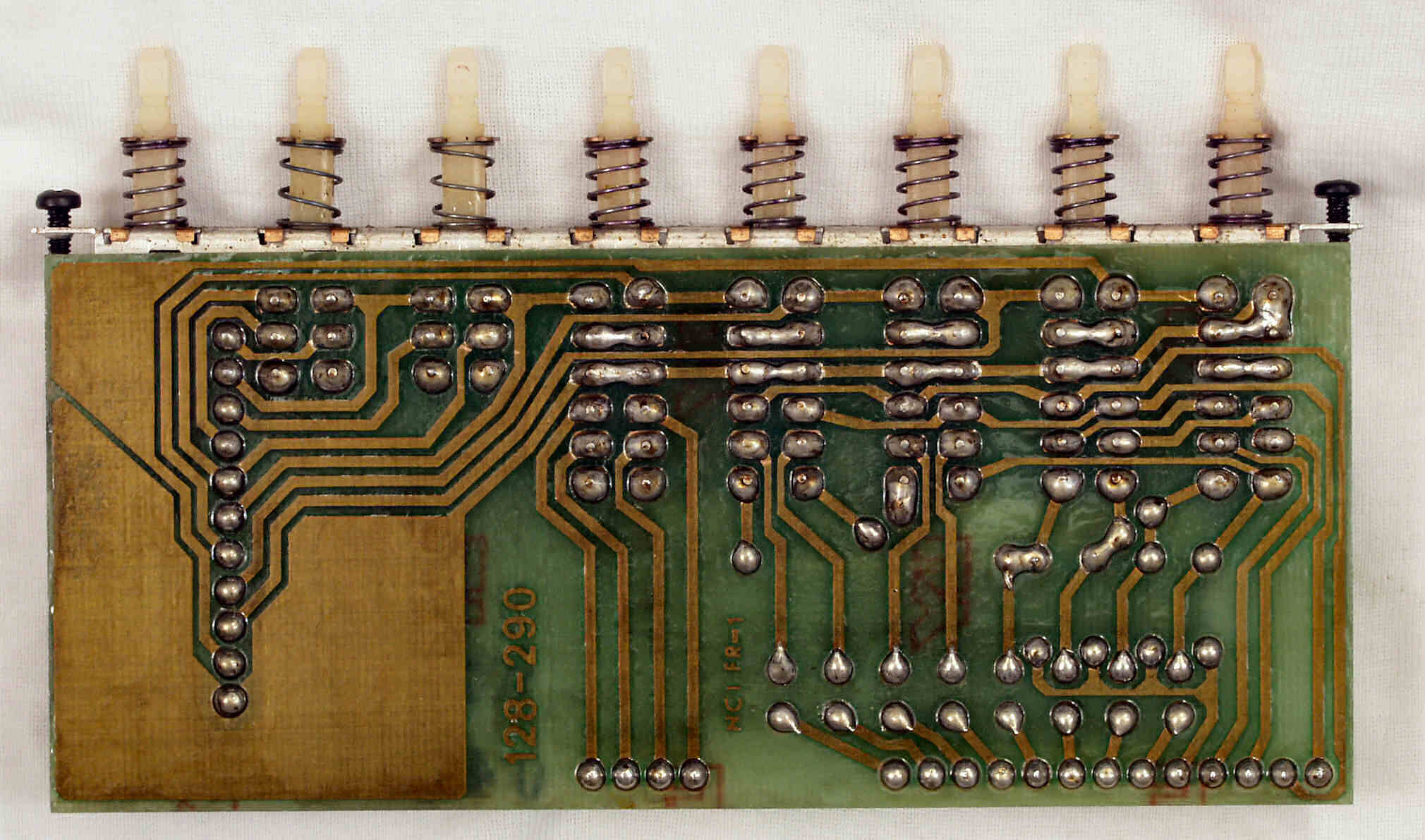

Ｃ３Ｄ．　修理（半田補正）後　ＳＷ基板。　半田を全部やり直す。

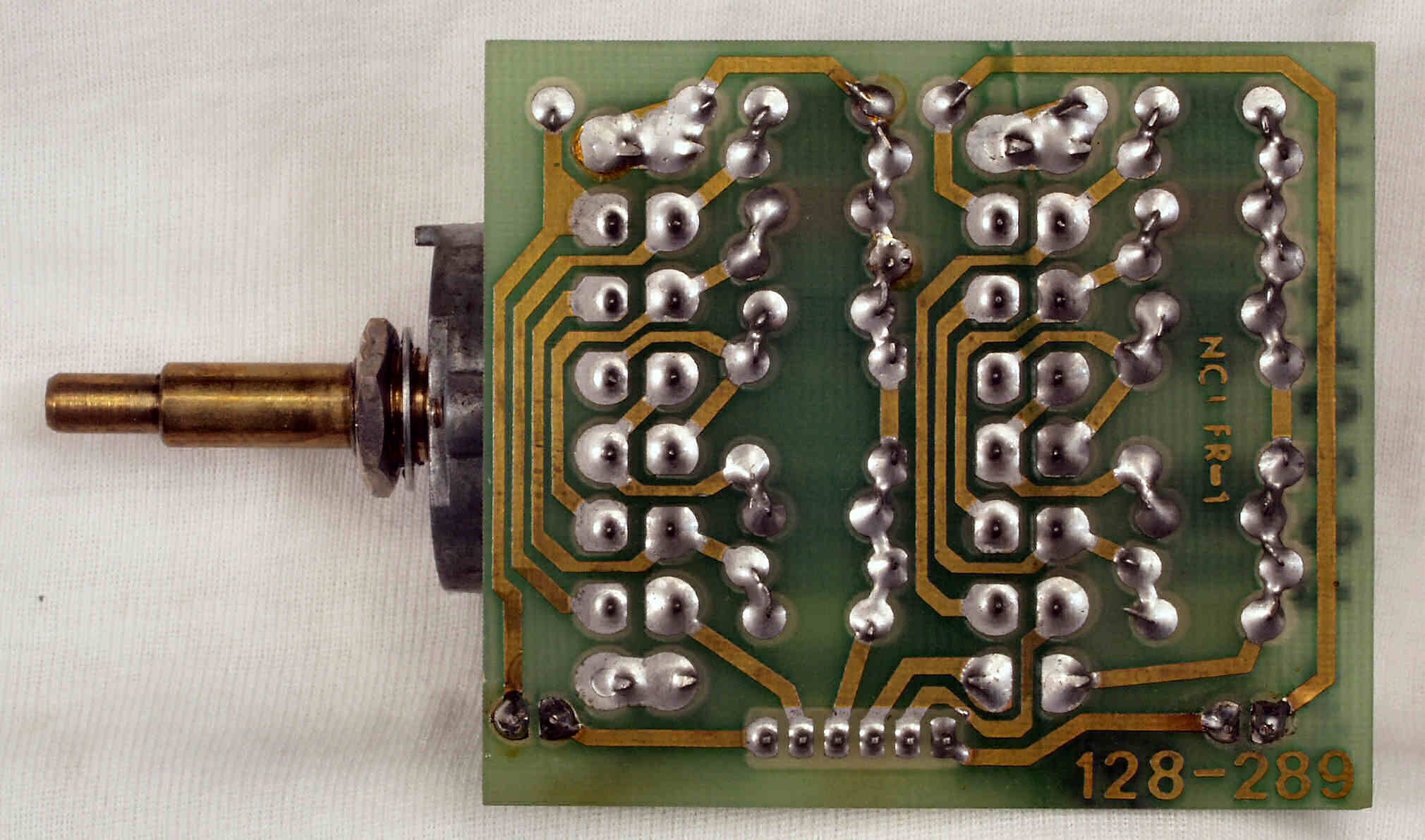

Ｃ３Ｅ．　完成ＳＷ基板裏。　洗浄後防湿材を塗る。

Ｃ３Ｆ．　修理後　ＳＷ基板、電源ＳＷはＷ接点にする

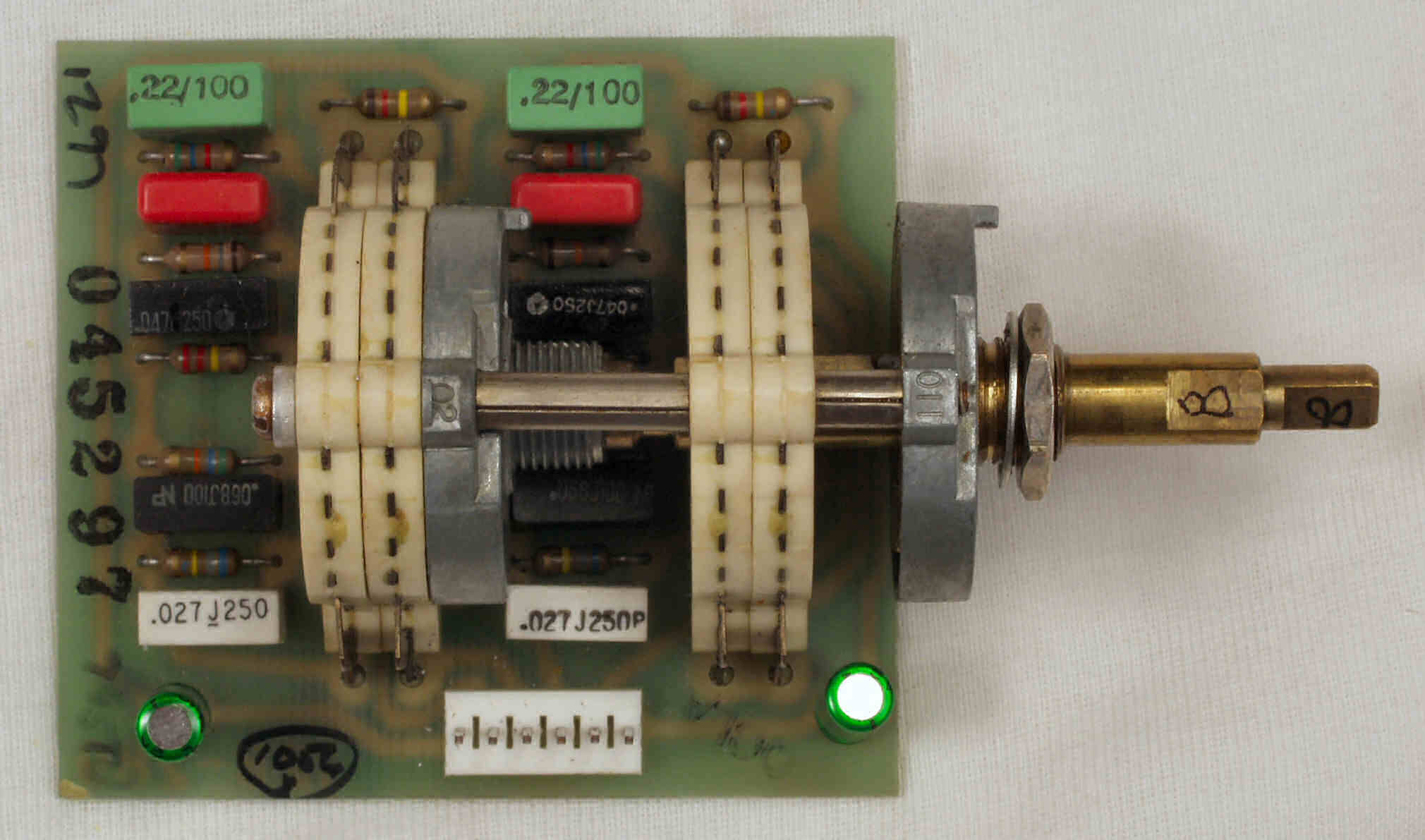

Ｃ５Ａ．　修理前　ＢＡＳＳコントロール基板、本来はＢＰ仕様が普通の電解コンデンサーに交換されている。　色は似ている！

Ｃ５Ｂ．　修理後　ＢＡＳＳコントロール基板　電解コンデンサー２個交換

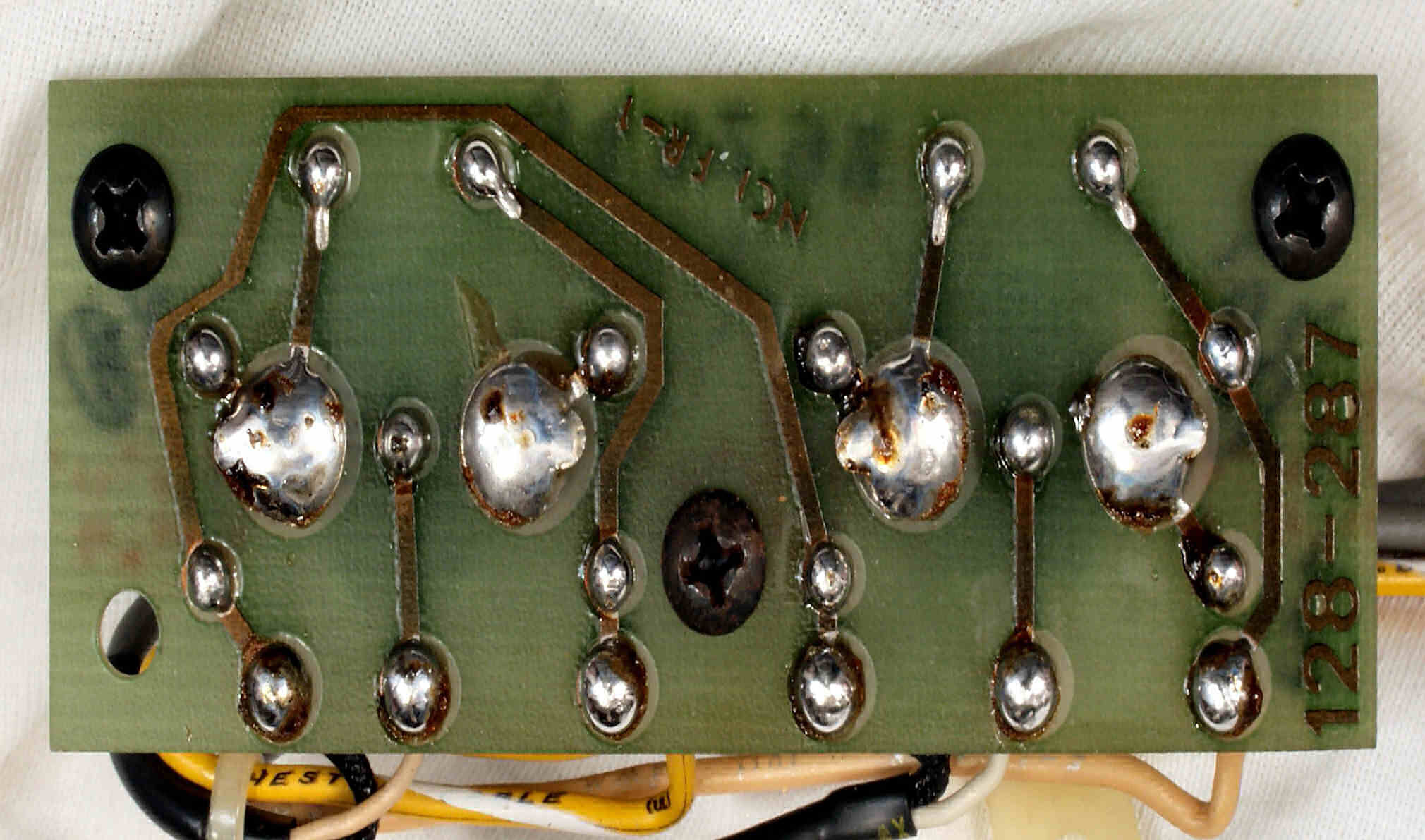

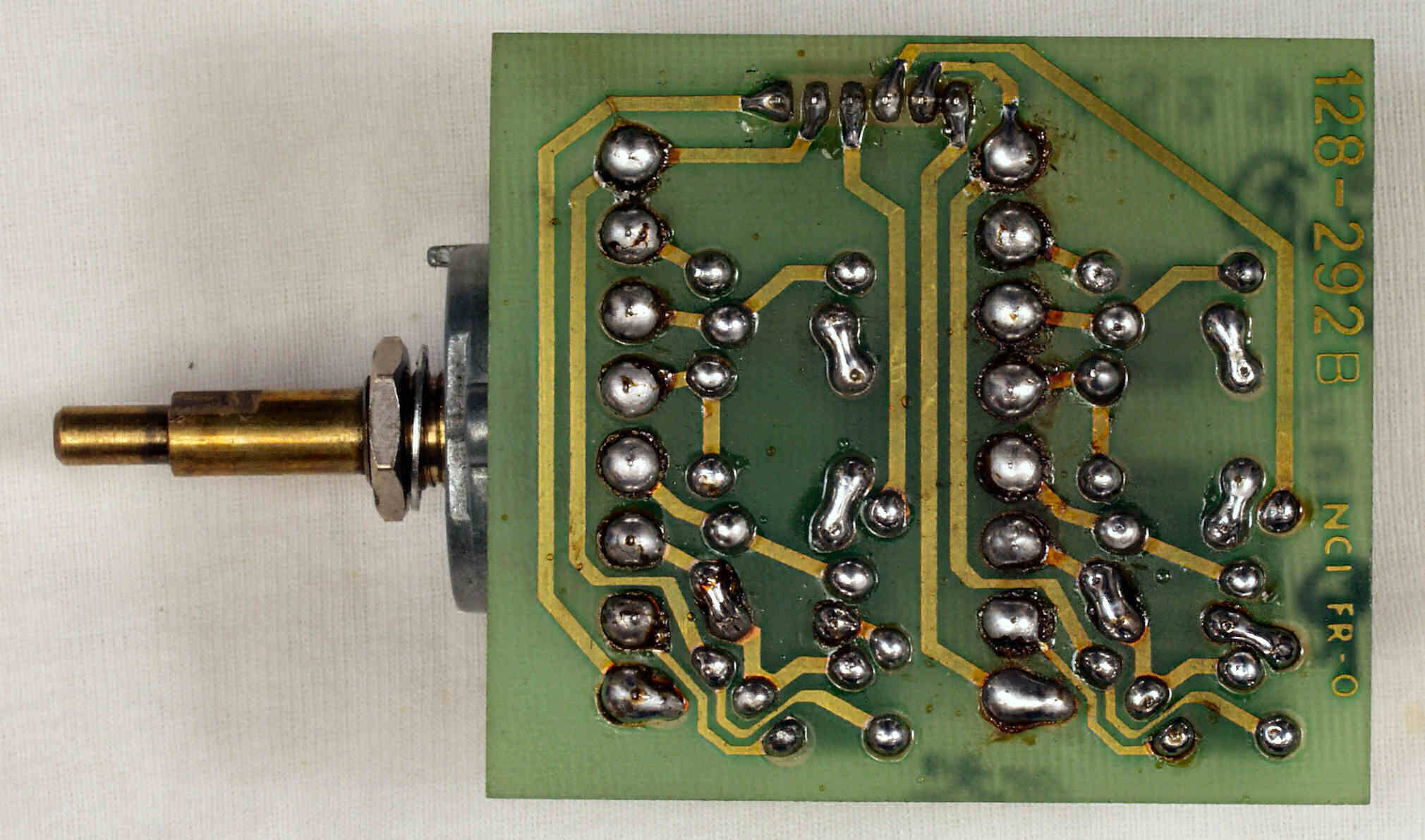

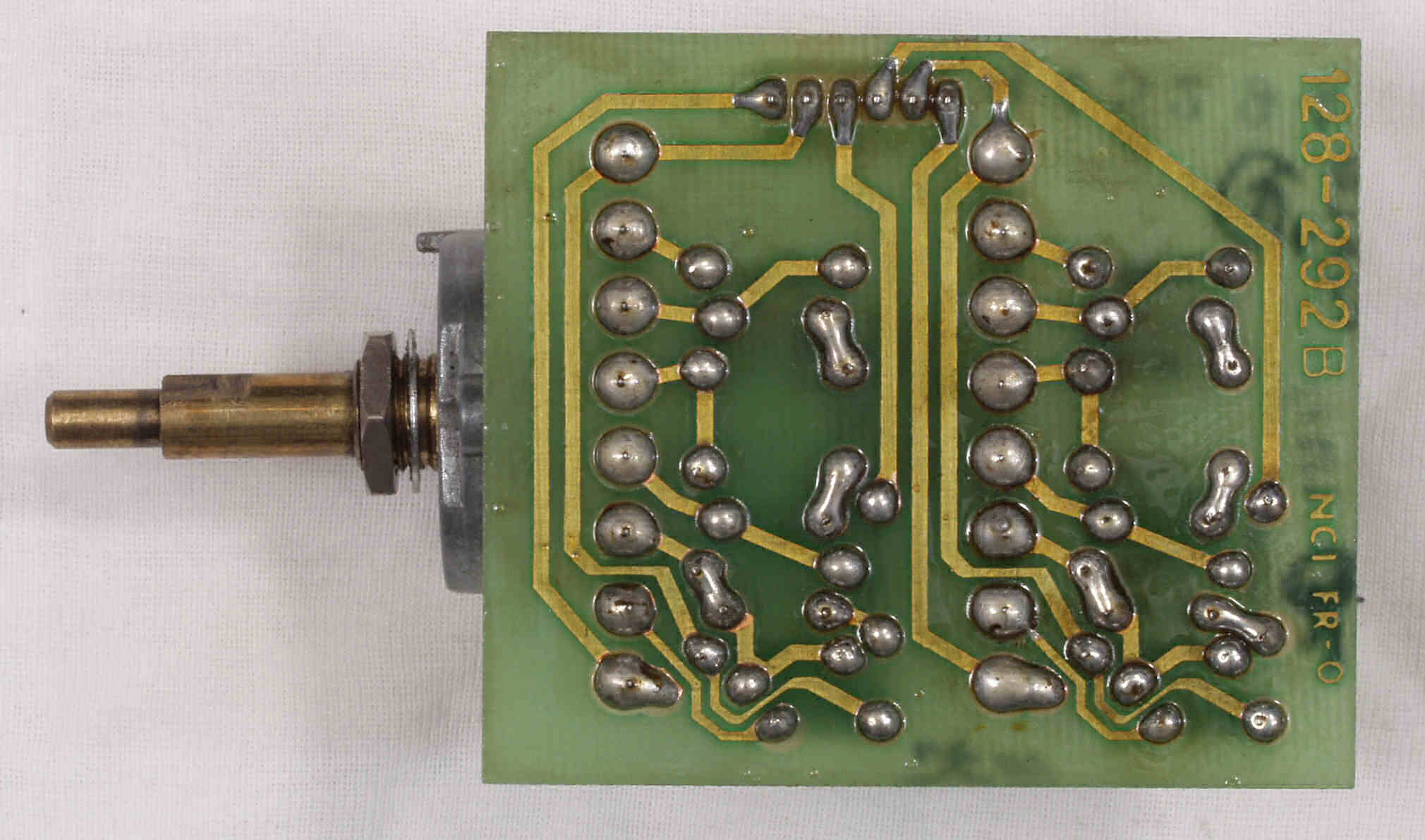

Ｃ５Ｃ．　修理前　ＢＡＳＳコントロール基板裏

Ｃ５Ｄ．　修理（半田補正）後　ＢＡＳＳコントロール基板裏

写真紛失

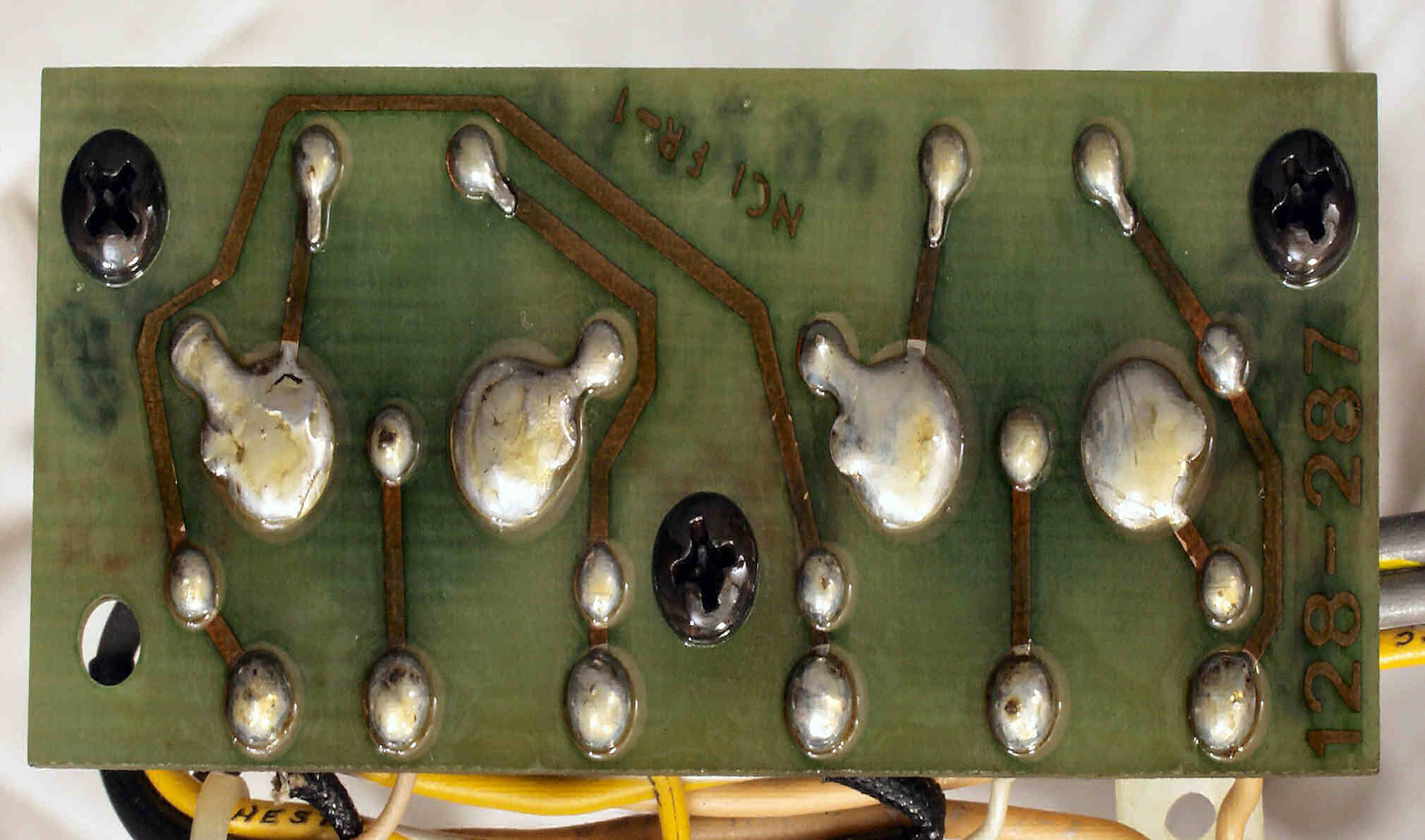

Ｃ５Ｅ．　完成ＢＡＳＳコントロール基板裏。　洗浄後防湿材を塗る。

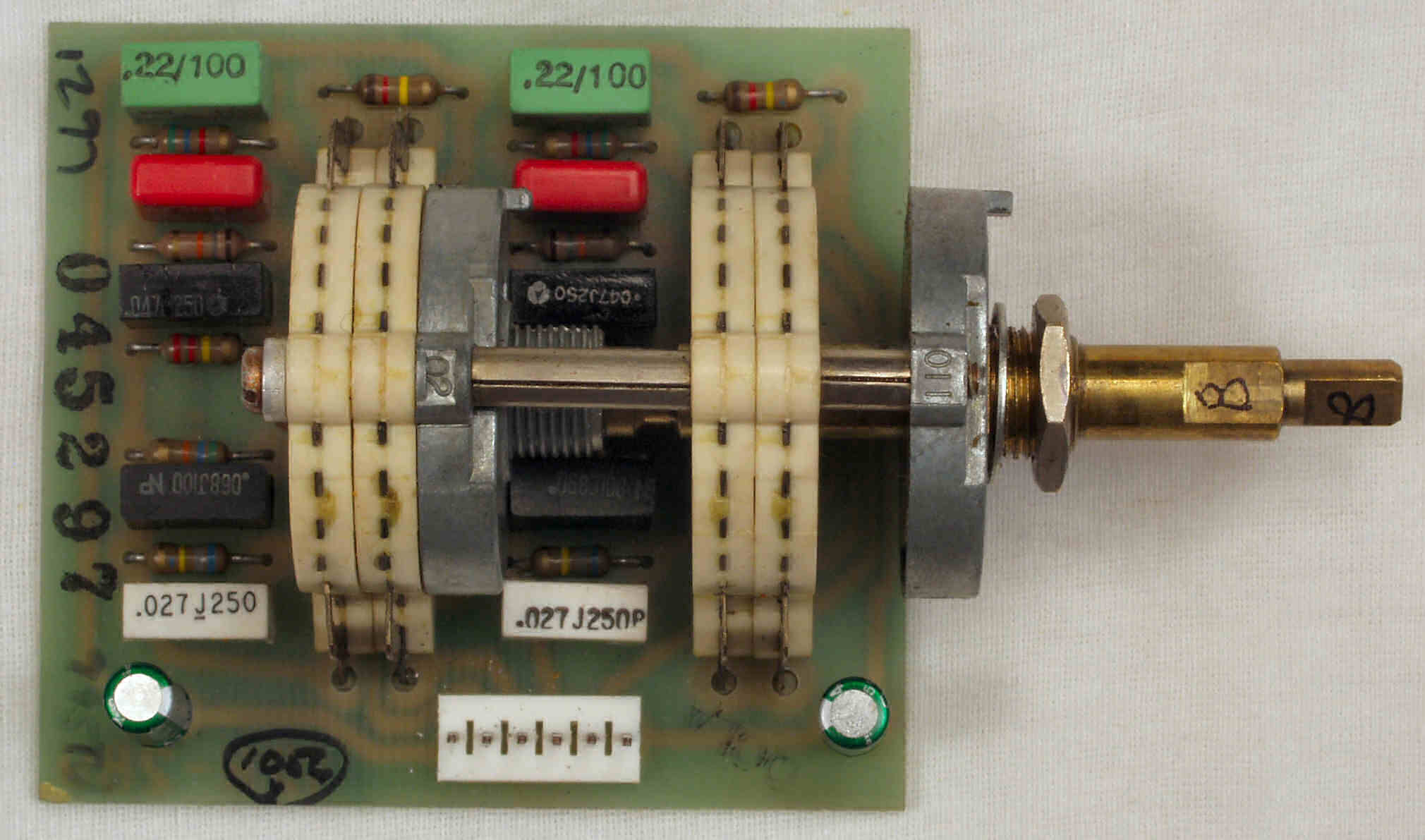

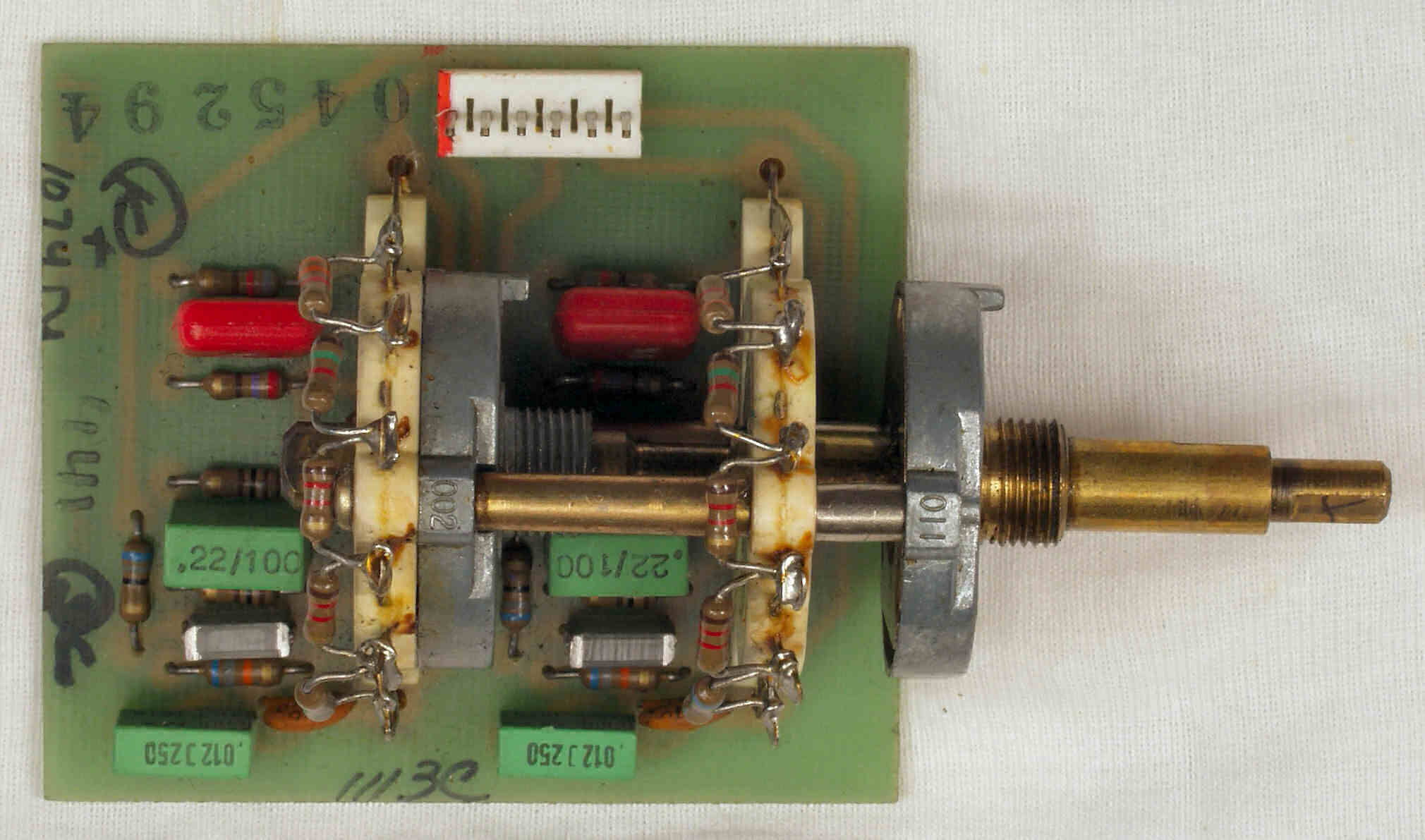

Ｃ６Ａ．　修理前　ＴＲＥＢＬコントロール基板

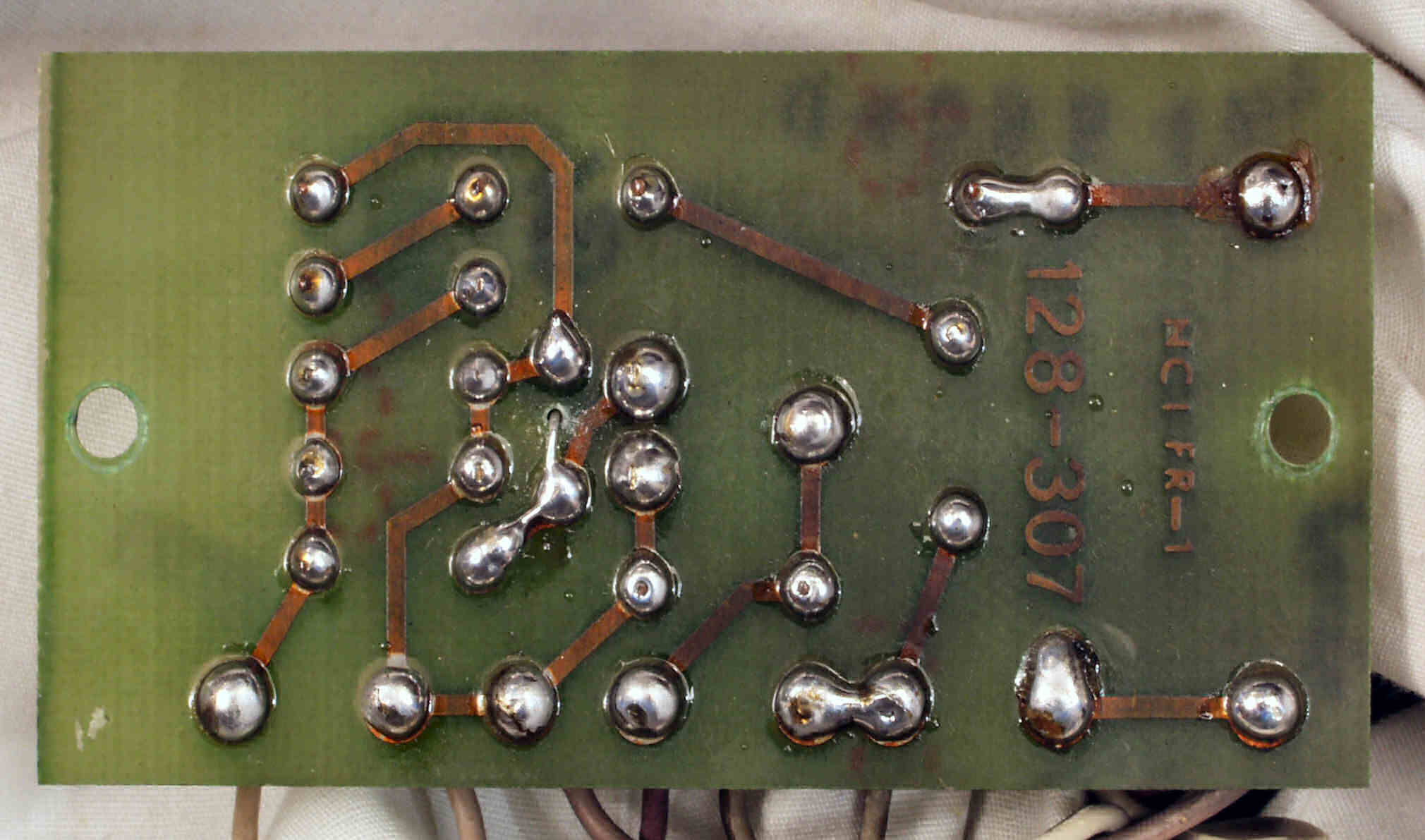

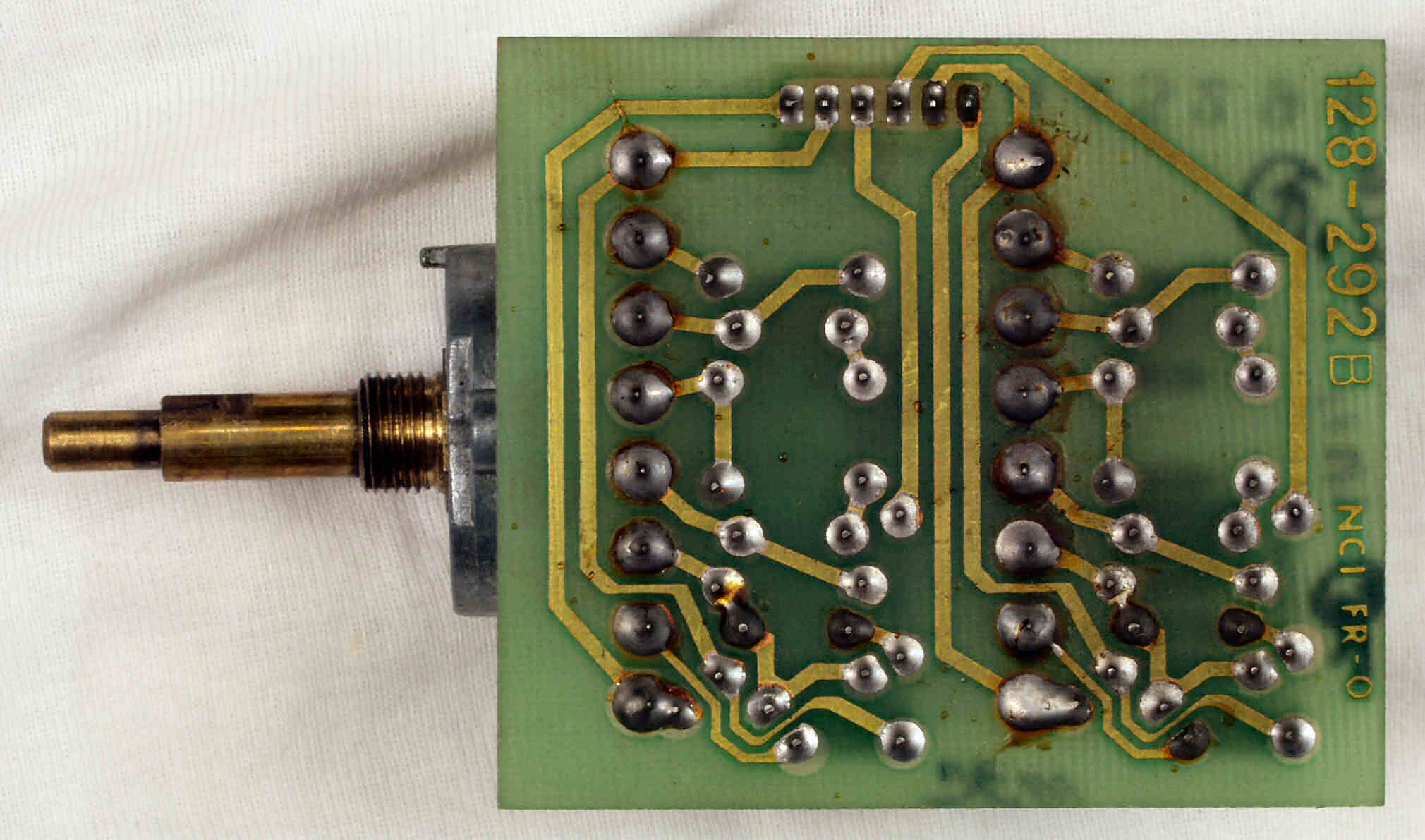

Ｃ６Ｃ．　修理前　ＴＲＥＢＬコントロール基板裏

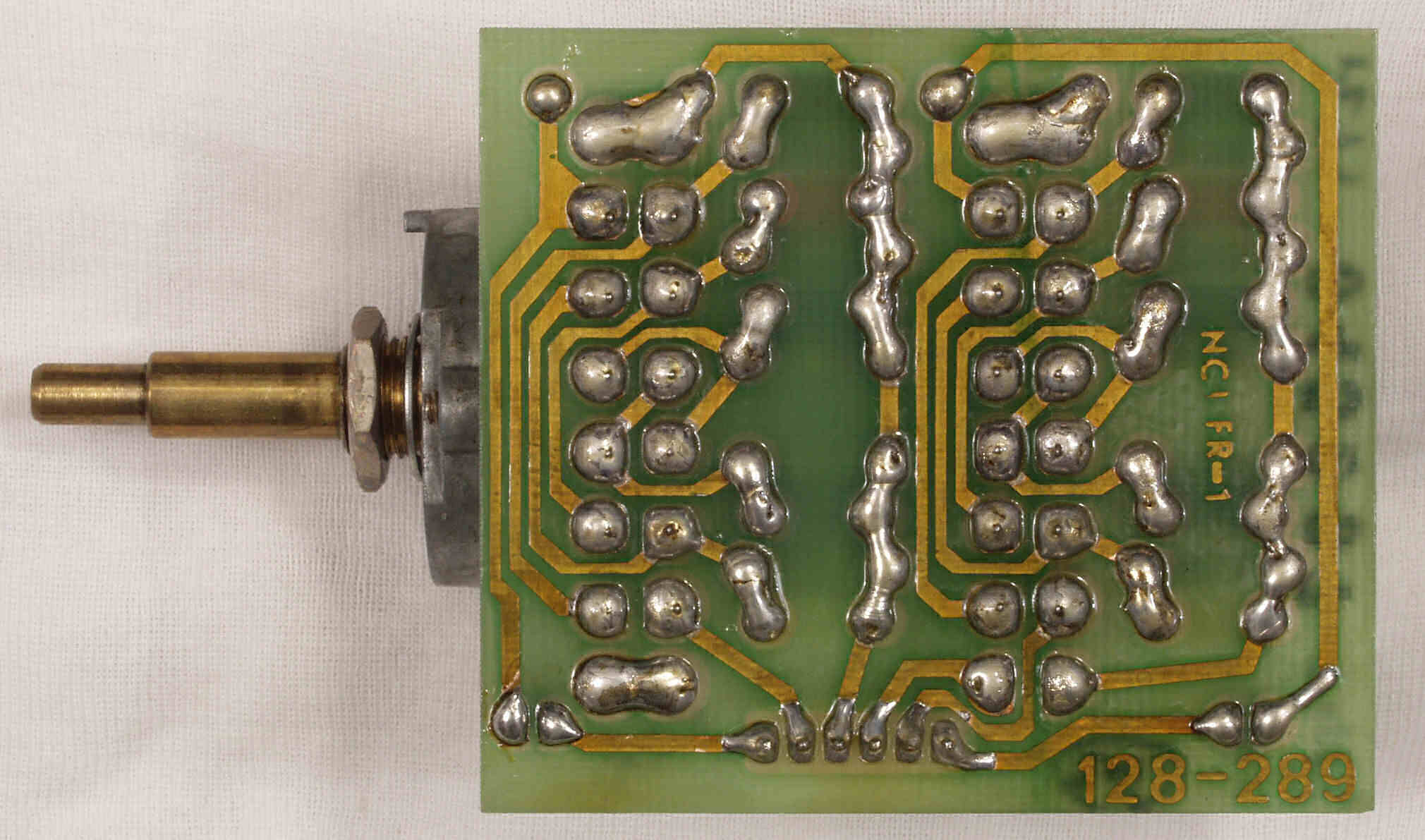

Ｃ６Ｄ．　修理修理（半田補正）後　ＴＲＥＢＬコントロール基板裏。　半田を全部やり直す。

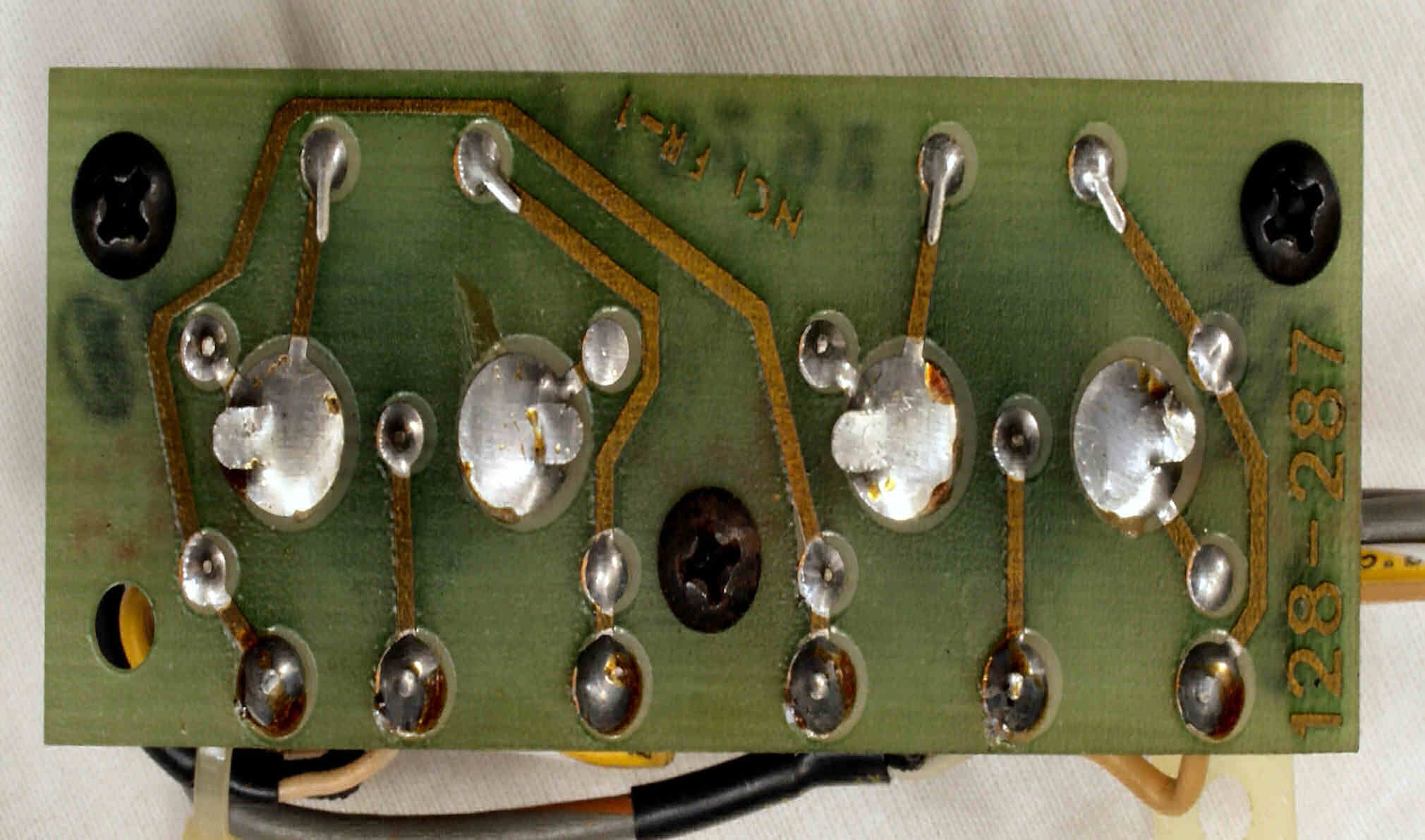

Ｃ６Ｅ．　完成ＴＲＥＢＬコントロール基板裏。　洗浄後防湿材を塗る。

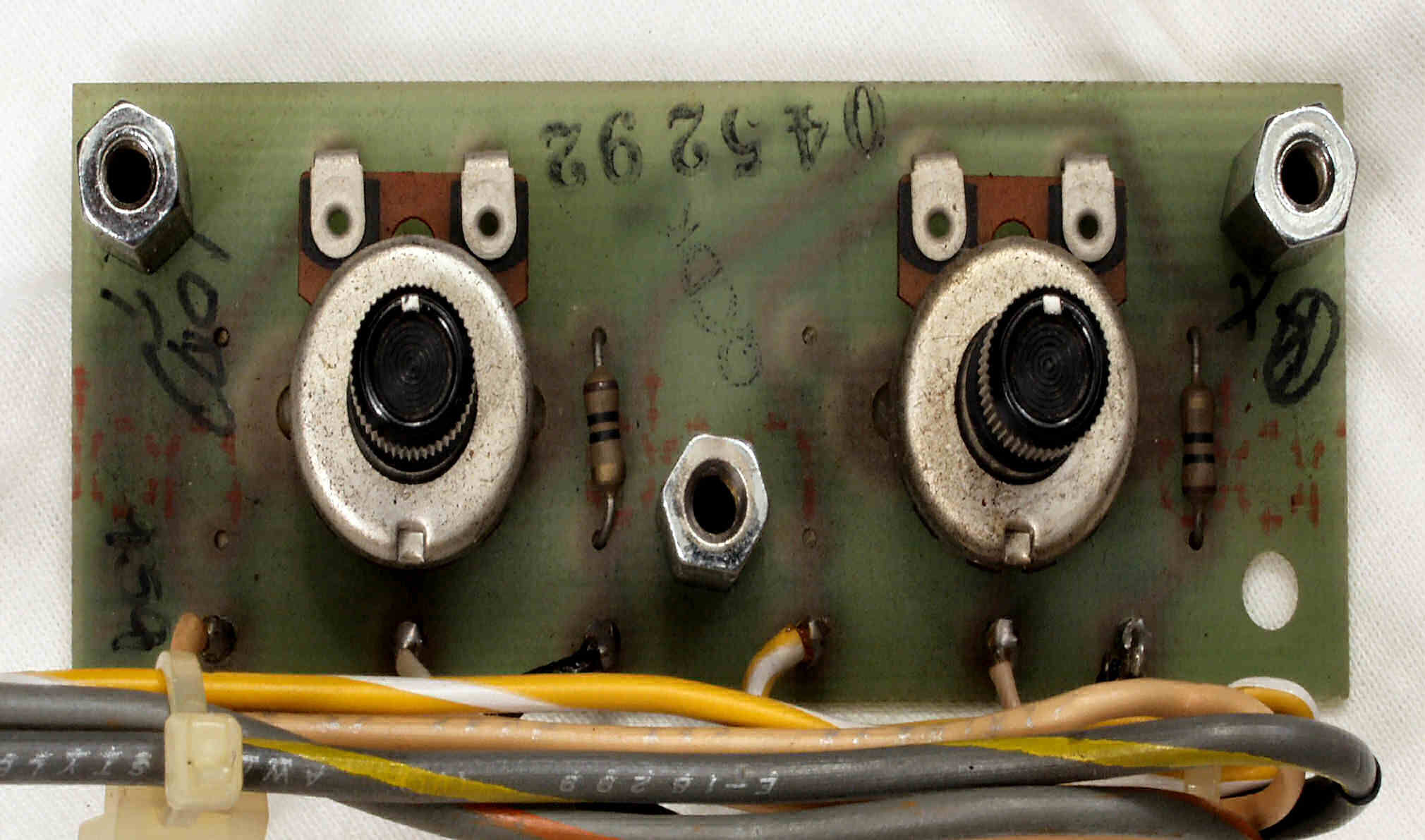

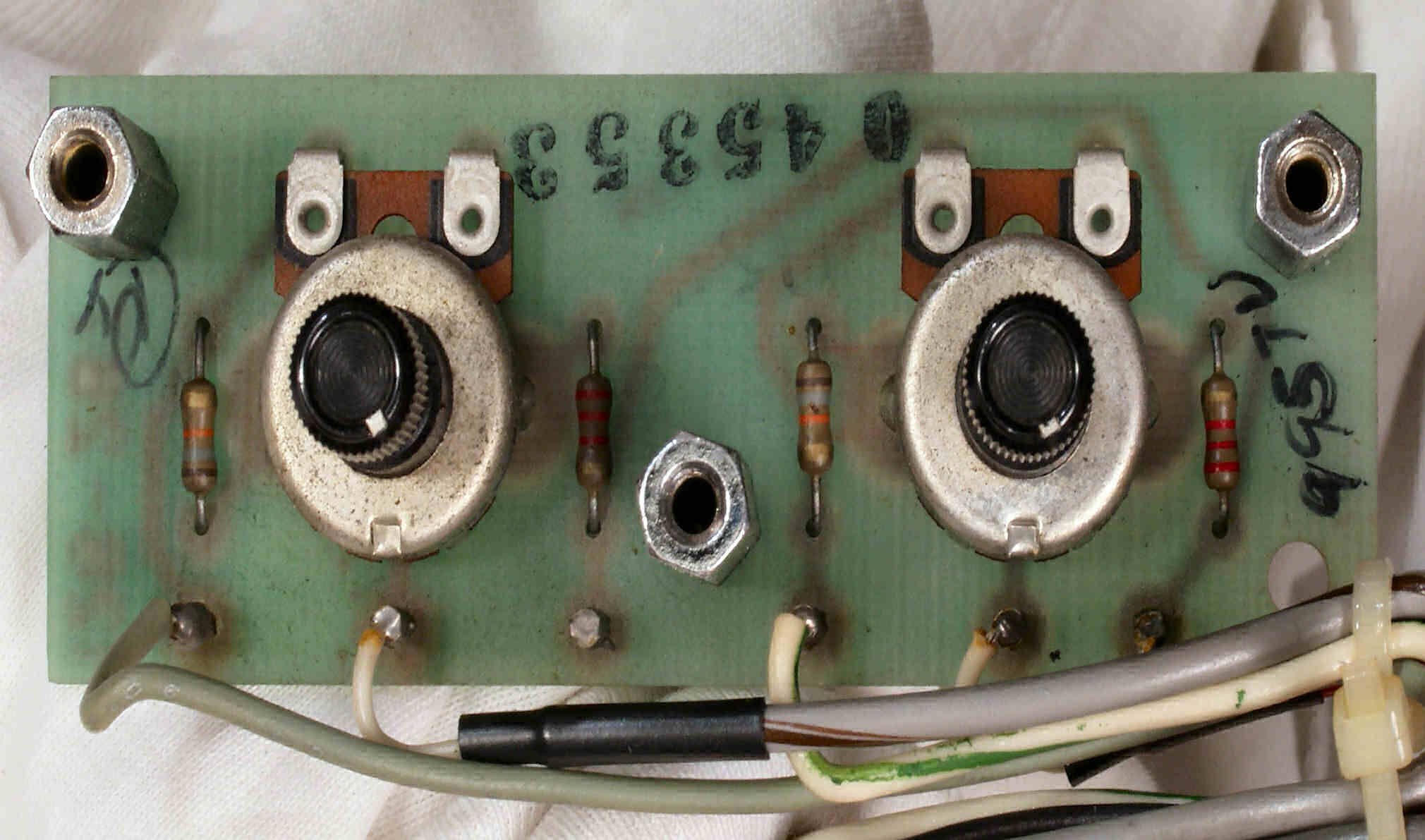

Ｃ７Ａ．　修理前　ＭＡＩＮ　ＯＵＴＰＵＴ　ＬＥＶＥＬ　ＶＲ基板

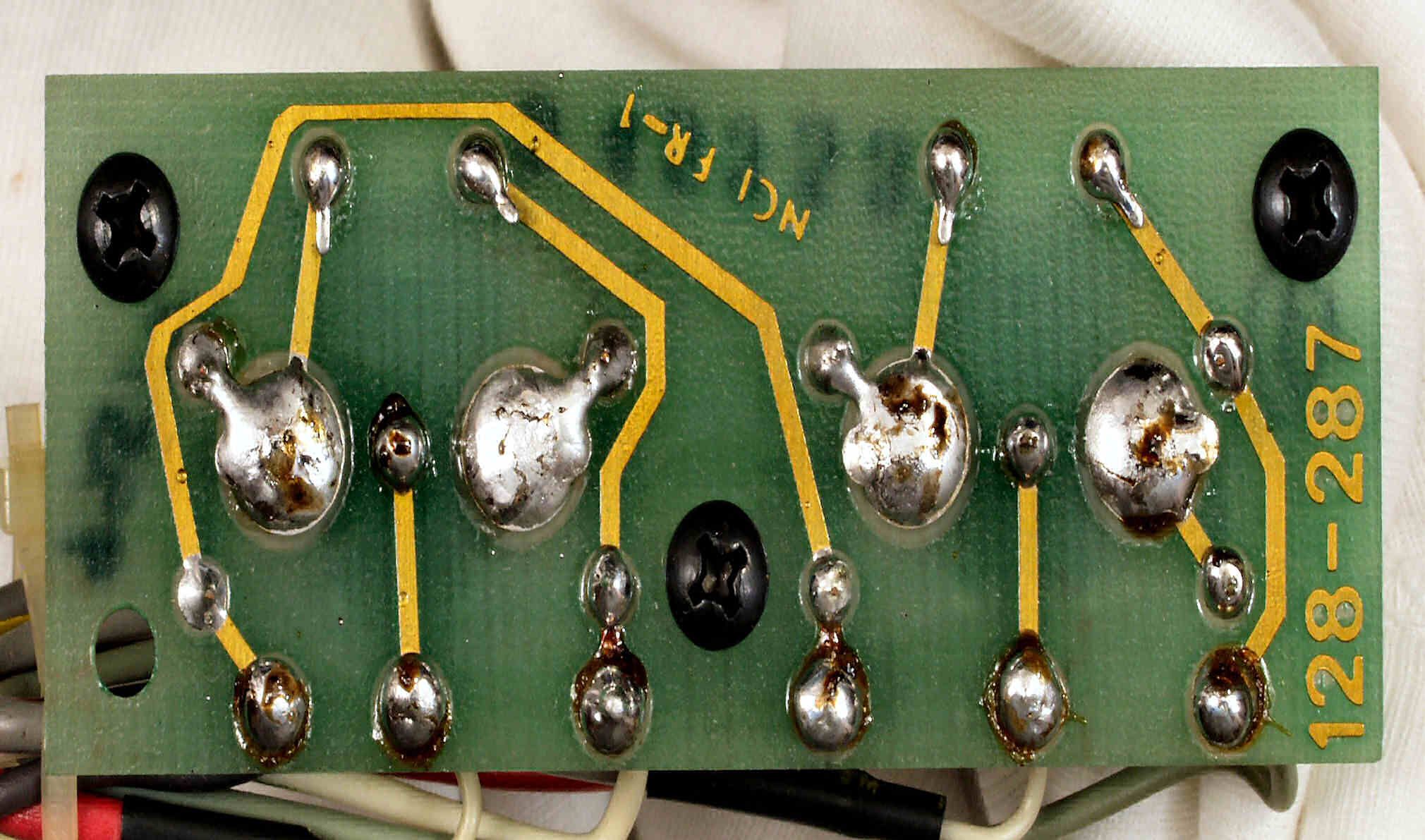

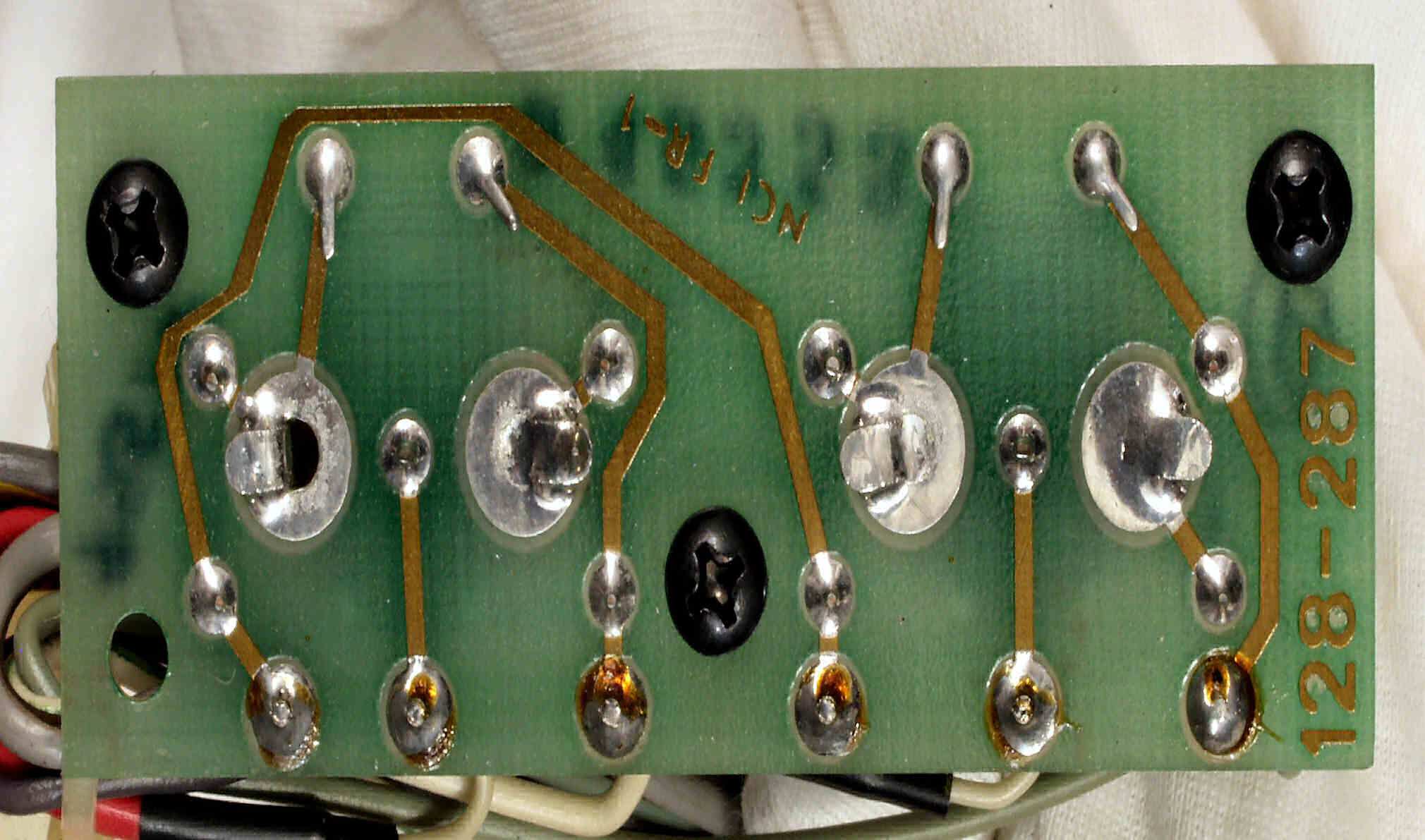

Ｃ７Ｃ．　修理前　ＭＡＩＮ　ＯＵＴＰＵＴ　ＬＥＶＥＬ　ＶＲ基板裏

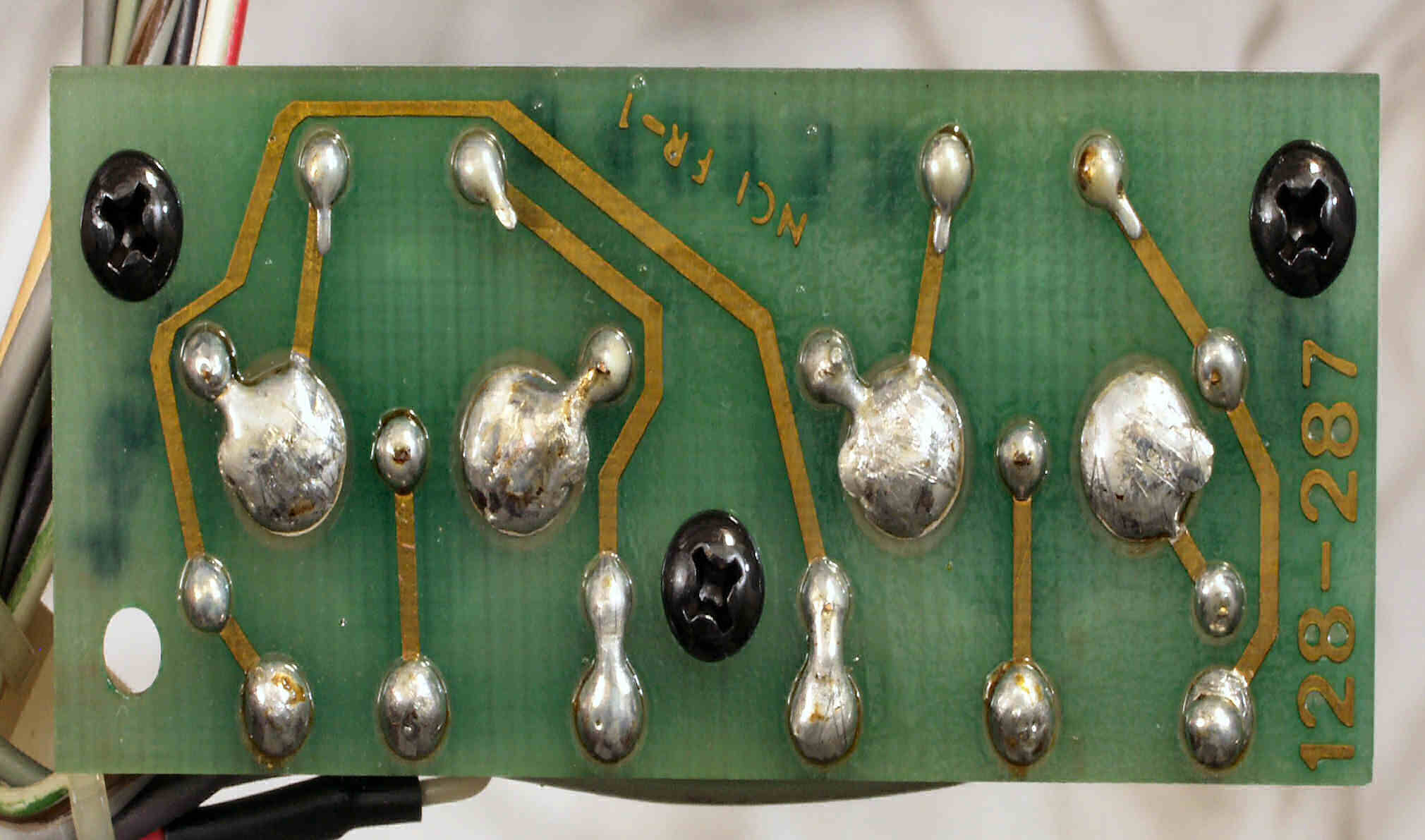

Ｃ７Ｄ．　修理修理（半田補正）後　ＭＡＩＮ　ＯＵＴＰＵＴ　ＬＥＶＥＬ　ＶＲ基板裏。　半田を全部やり直す。

Ｃ７Ｅ．　完成ＭＡＩＮ　ＯＵＴＰＵＴ　ＬＥＶＥＬ　ＶＲ基板裏。　洗浄後防湿材を塗る。

Ｃ８Ａ．　修理前　ＨＥＡＤＰＨＯＮＥ　＆　ＬＩＮＥ　ＯＵＴＰＵＴ　ＶＲ基板

Ｃ８Ｃ．　修理前　ＨＥＡＤＰＨＯＮＥ　＆　ＬＩＮＥ　ＯＵＴＰＵＴ　ＶＲ基板裏

Ｃ８Ｄ．　修理修理（半田補正）後　ＨＥＡＤＰＨＯＮＥ　＆　ＬＩＮＥ　ＯＵＴＰＵＴ　ＶＲ基板裏。　半田を全部やり直す。

Ｃ８Ｅ．　完成ＨＥＡＤＰＨＯＮＥ　＆　ＬＩＮＥ　ＯＵＴＰＵＴ　ＶＲ基板裏。　洗浄後防湿材を塗る。

Ｃ９Ａ．　修理（交換）前　入出力ＲＡＣ端子郡

Ｃ９Ｂ．　修理（交換）後　入出力ＲＡＣ端子郡、（ＡＵＸ１、ＰＨ１、ＭＡＩＮ×２）をＷＢＴ　ＲＣＡ端子に交換

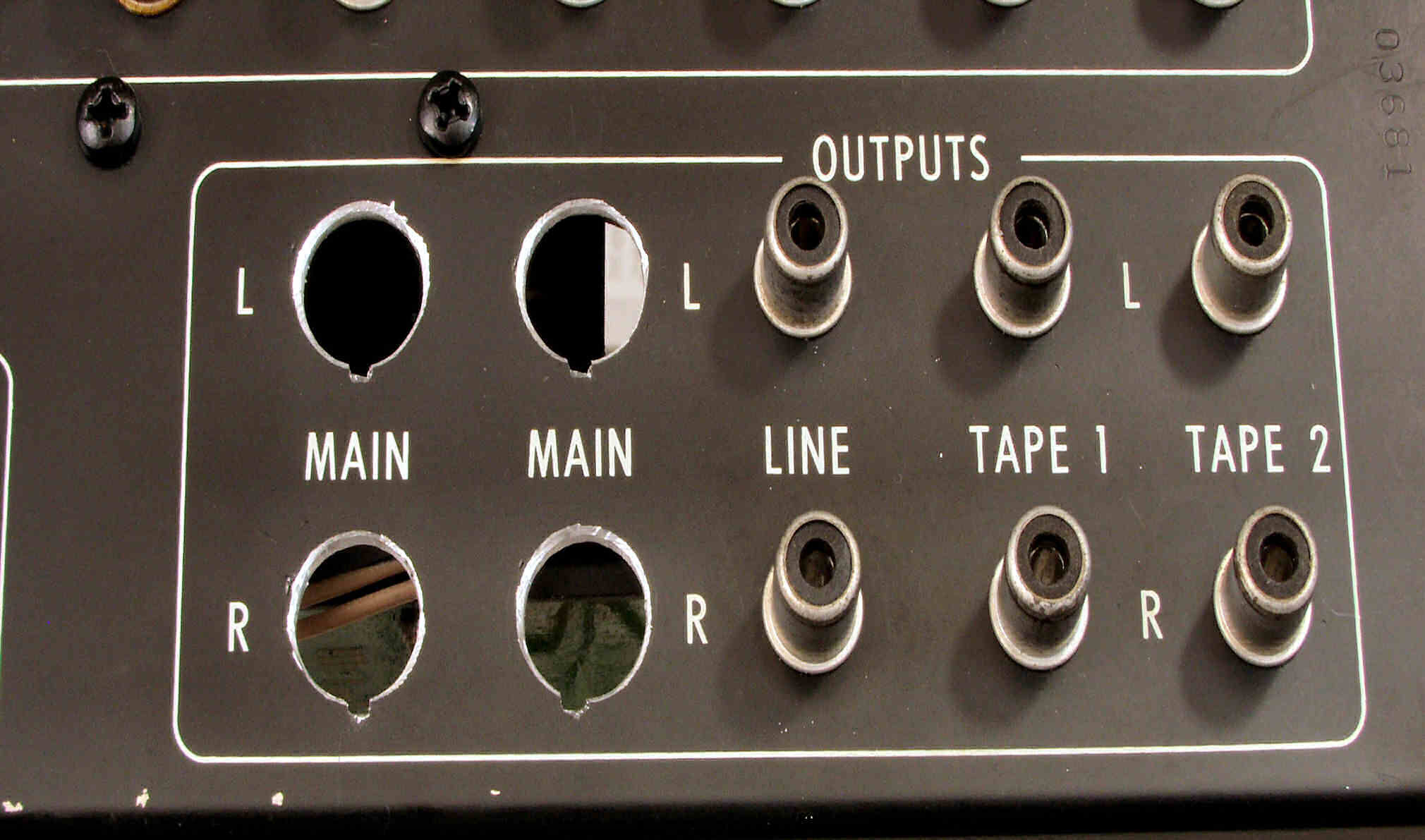

Ｃ９Ｃ．　修理中　出力ＲＡＣ端子（ＭＡＩＮ）の穴開け

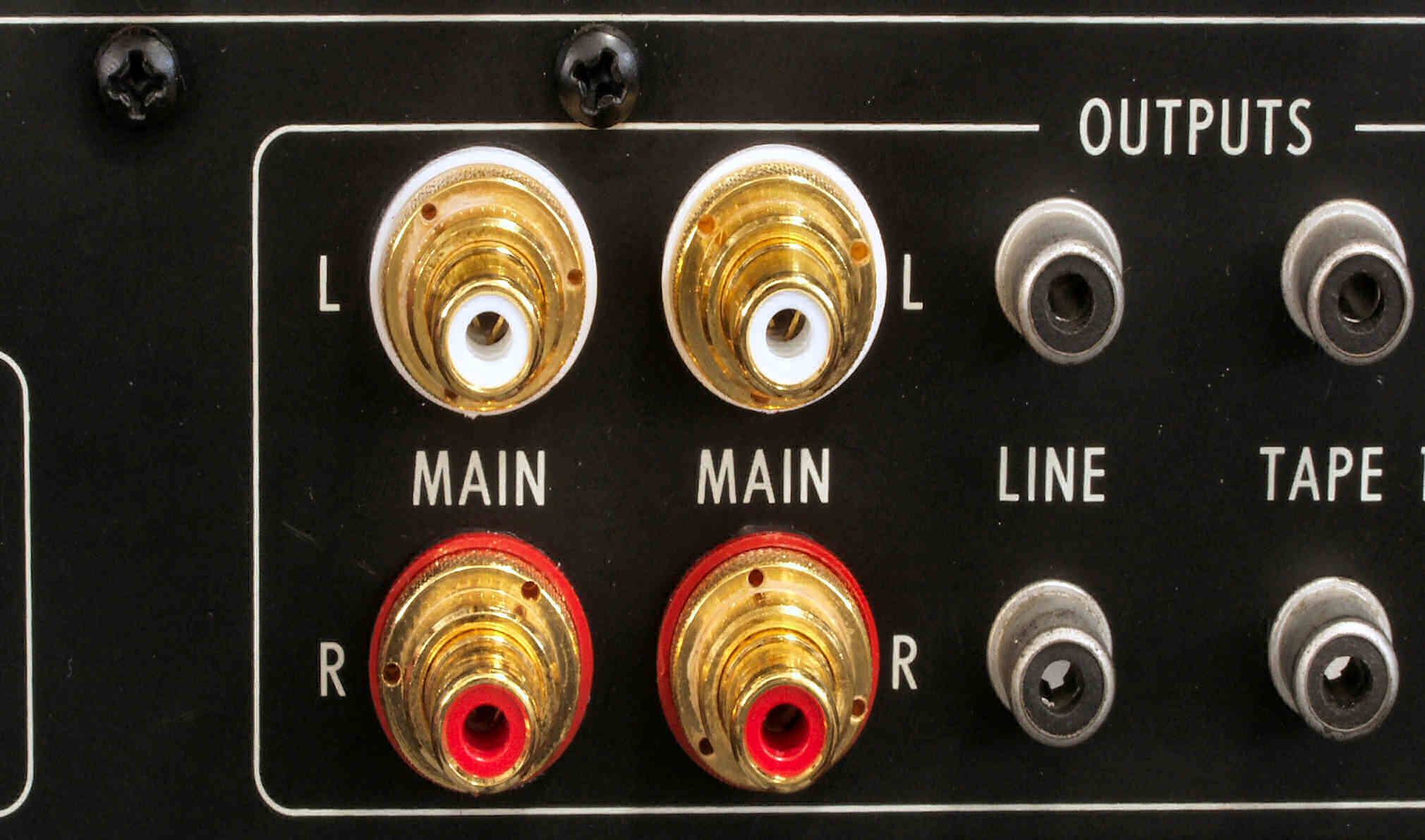

Ｃ９Ｄ．　修理（交換）後　出力ＲＡＣ端子（ＭＡＩＮ）、　ＷＢＴ　ＲＣＡ端子に交換

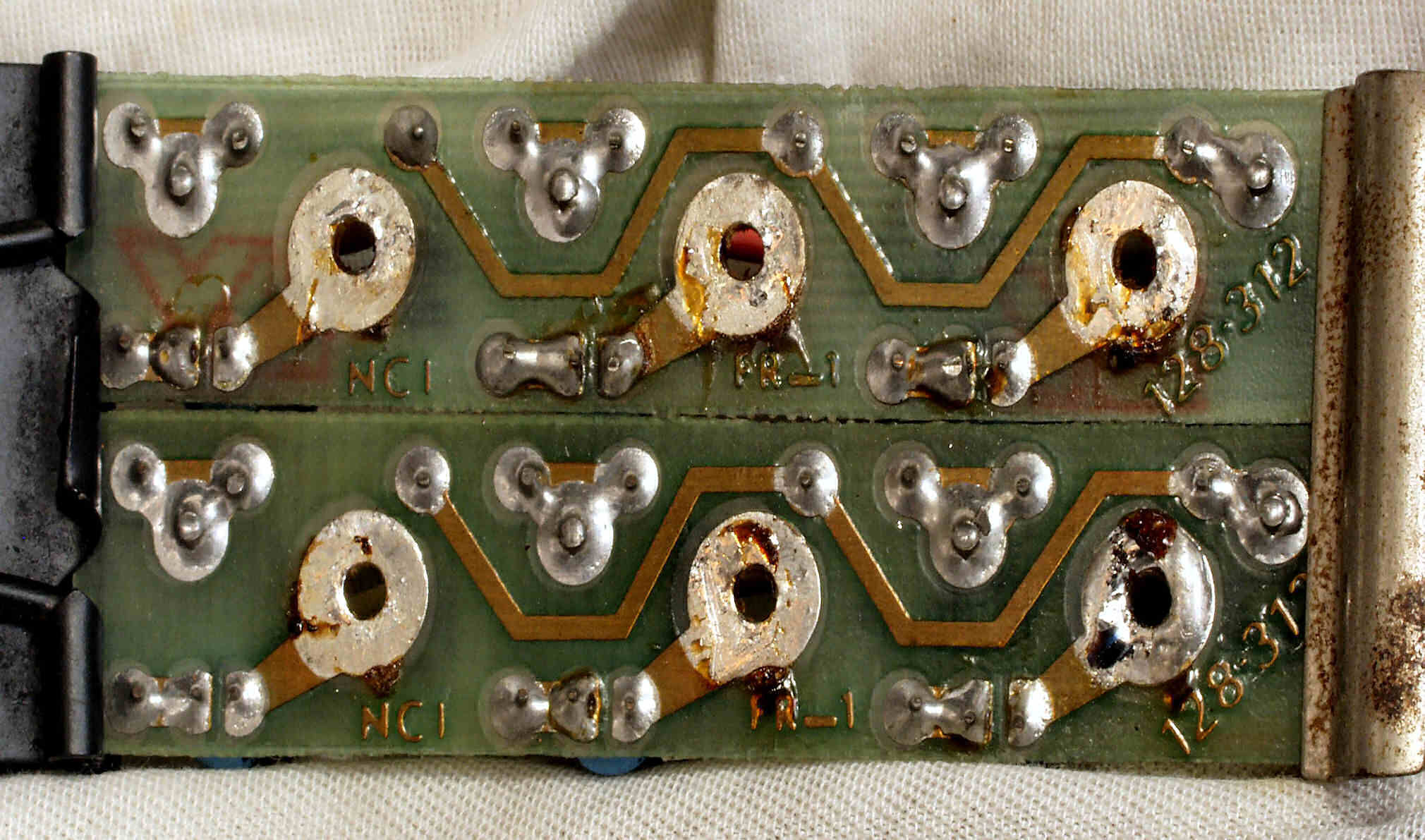

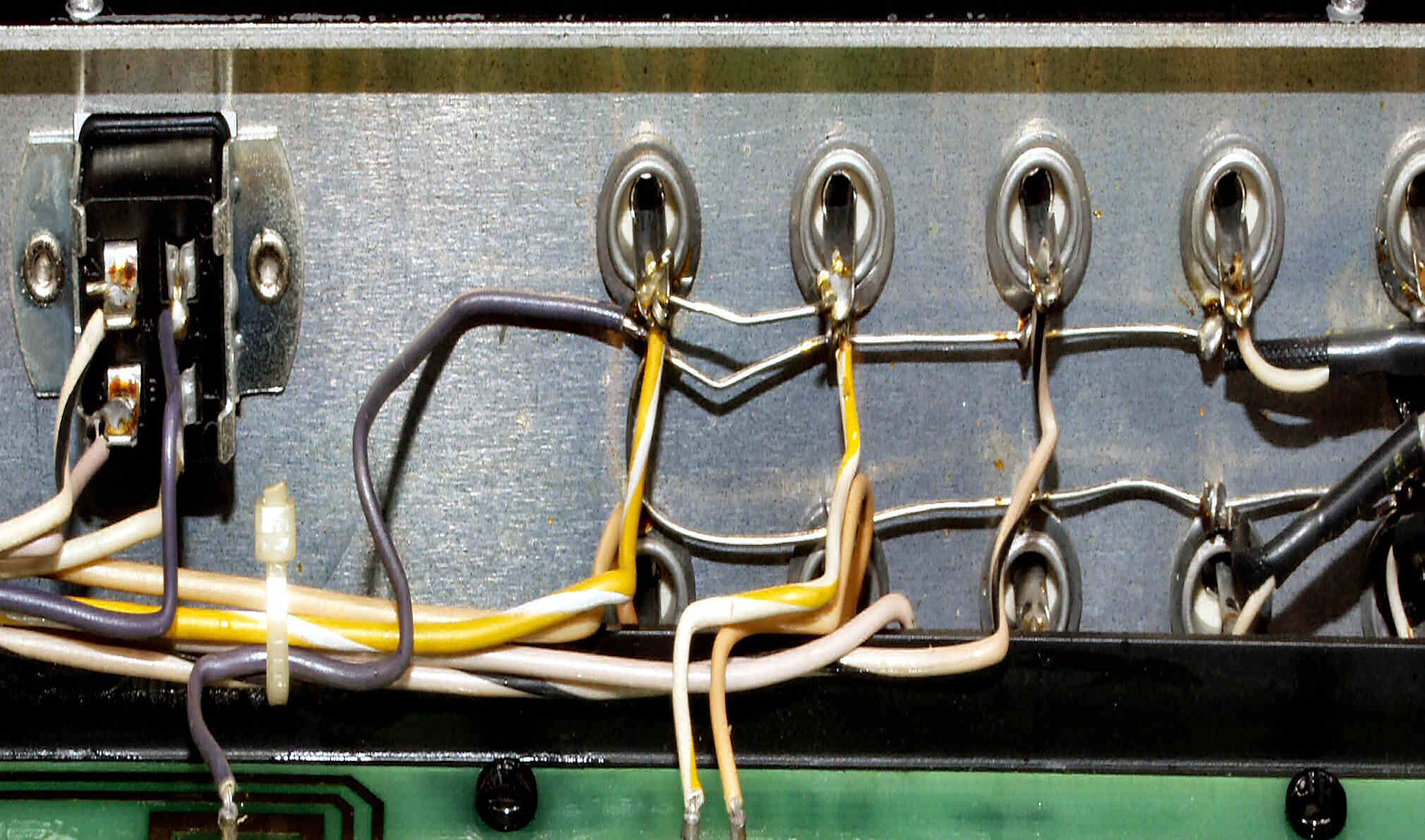

Ｃ９Ｅ．　修理前　出力ＲＡＣ端子郡裏

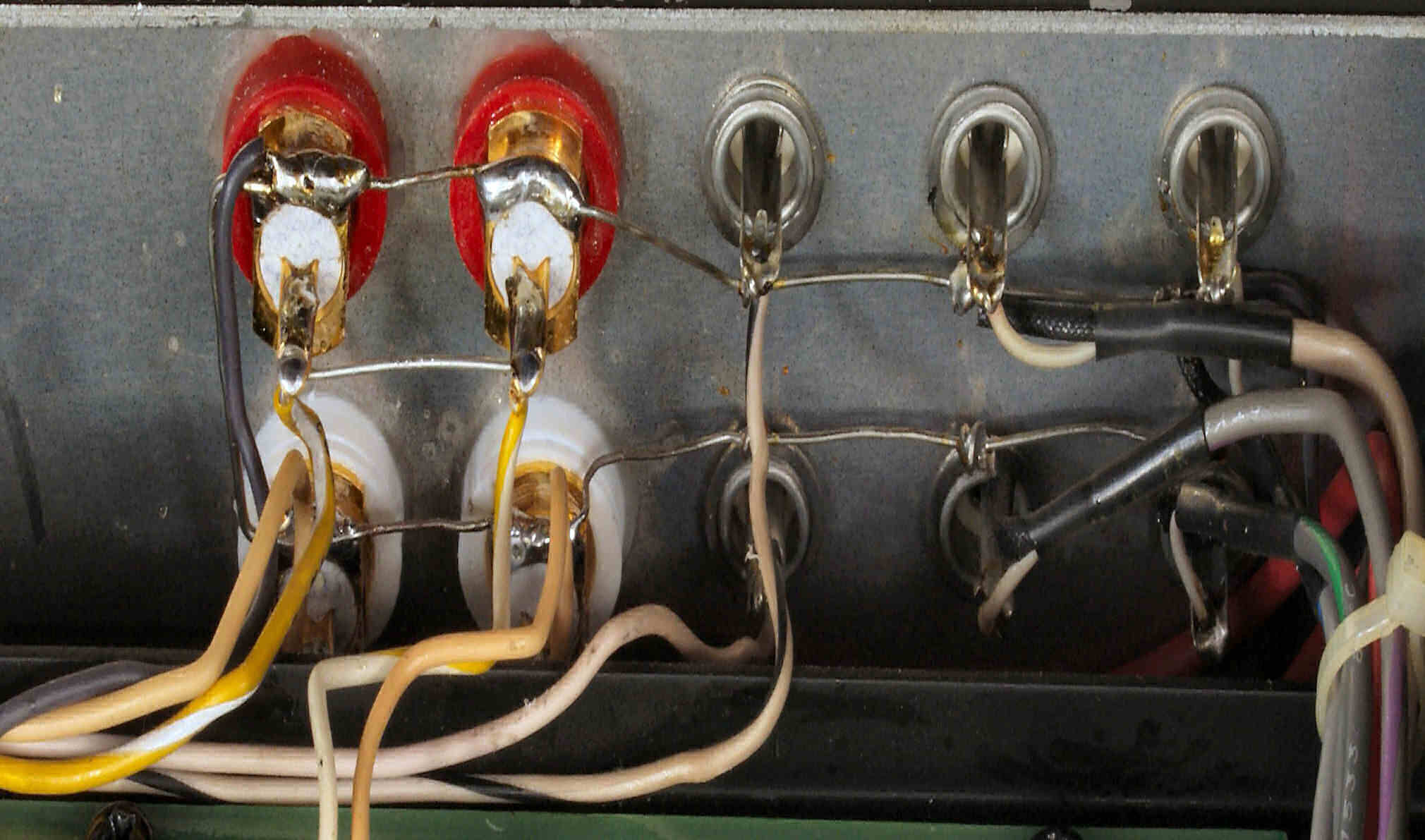

Ｃ９Ｆ．　修理後　出力ＲＡＣ端子郡裏

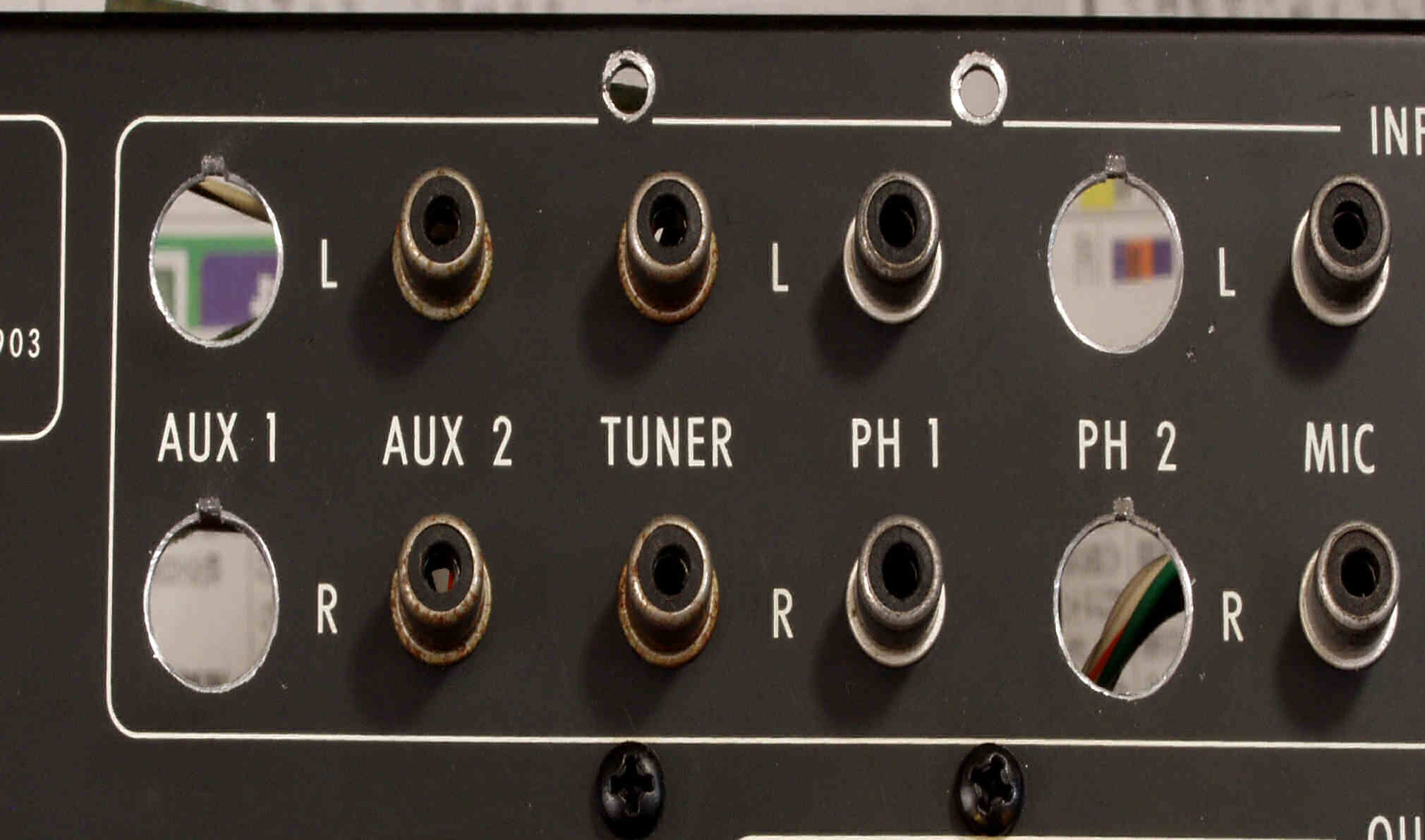

Ｃ９Ｇ．　修理中　入力ＲＡＣ端子（ＡＵＸ１・ＰＨ２）の穴開け

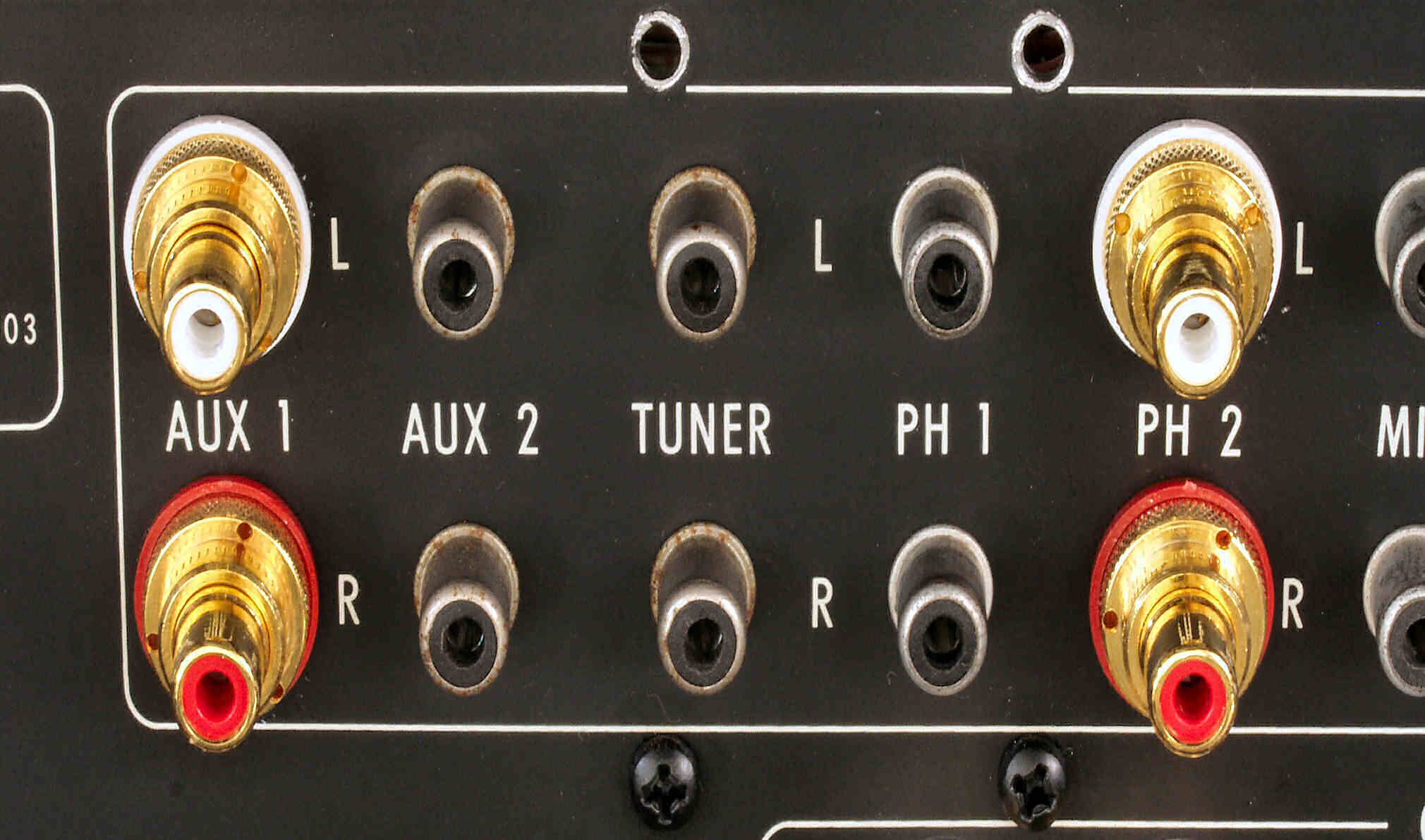

Ｃ９Ｈ．　修理（交換）後　入力ＲＡＣ端子（ＡＵＸ１・ＰＨ２）、　ＷＢＴ　ＲＣＡ端子に交換

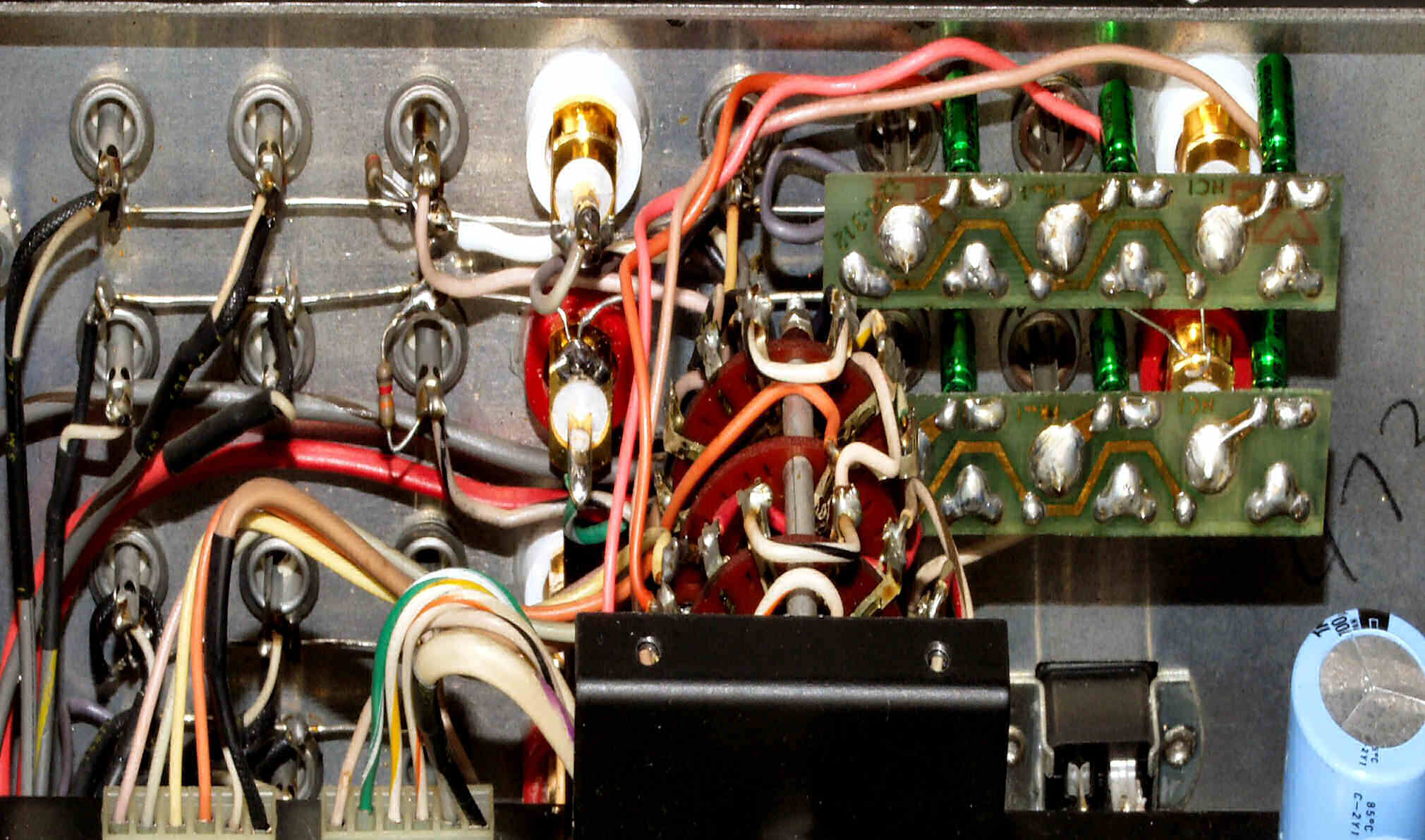

Ｃ９Ｉ．　修理前　入出力ＲＡＣ端子郡裏

Ｃ９Ｊ．　修理後　入出力ＲＡＣ端子郡裏

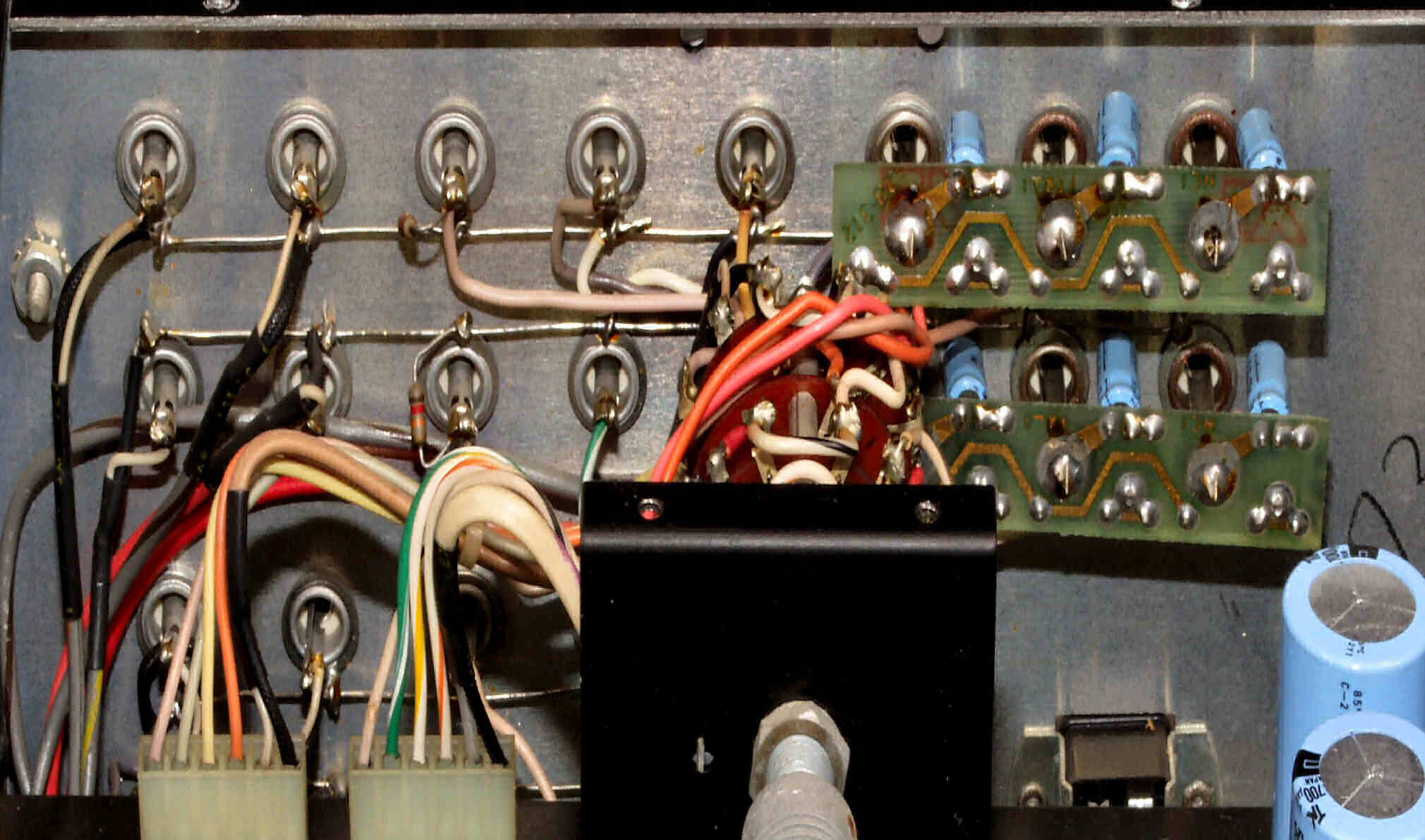

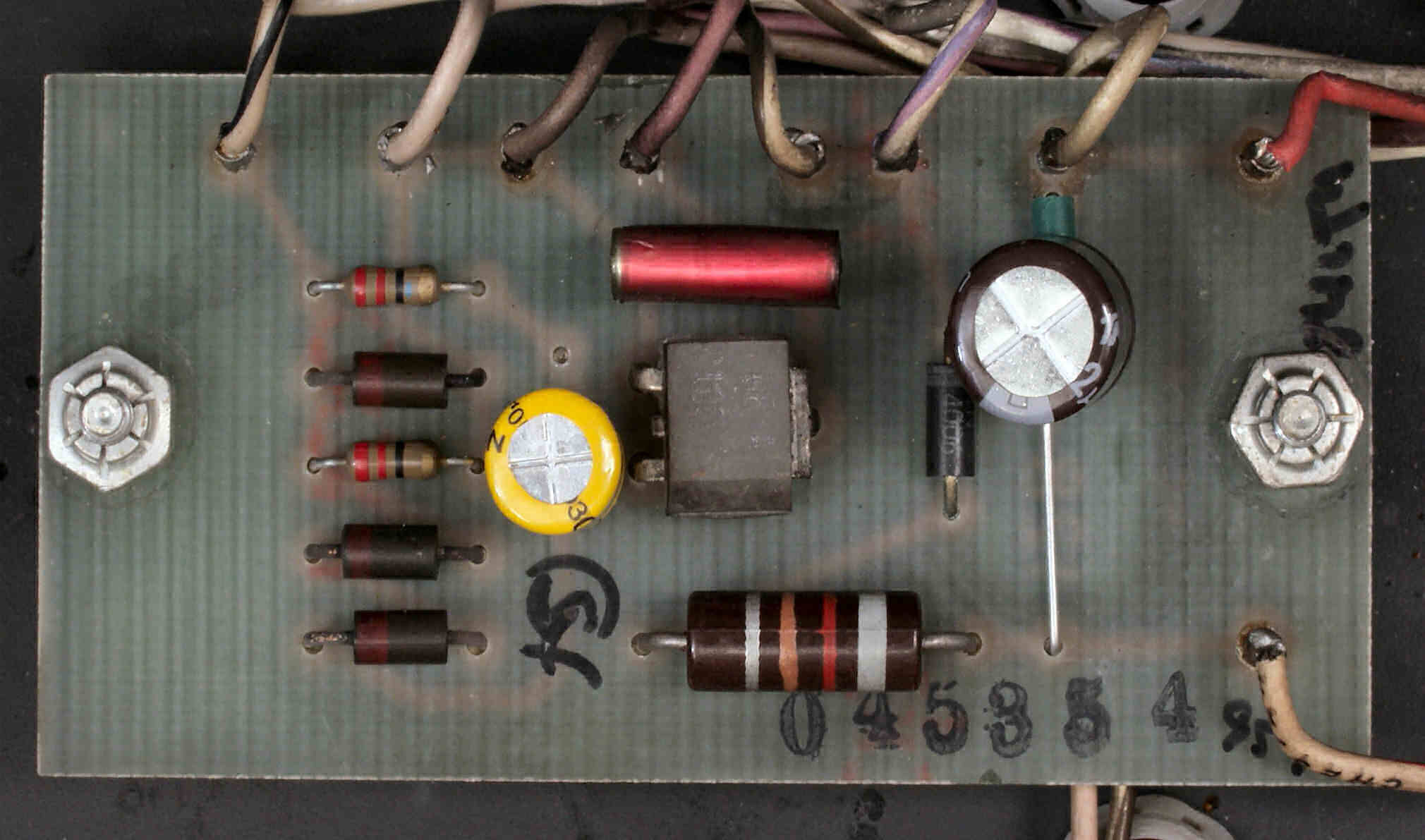

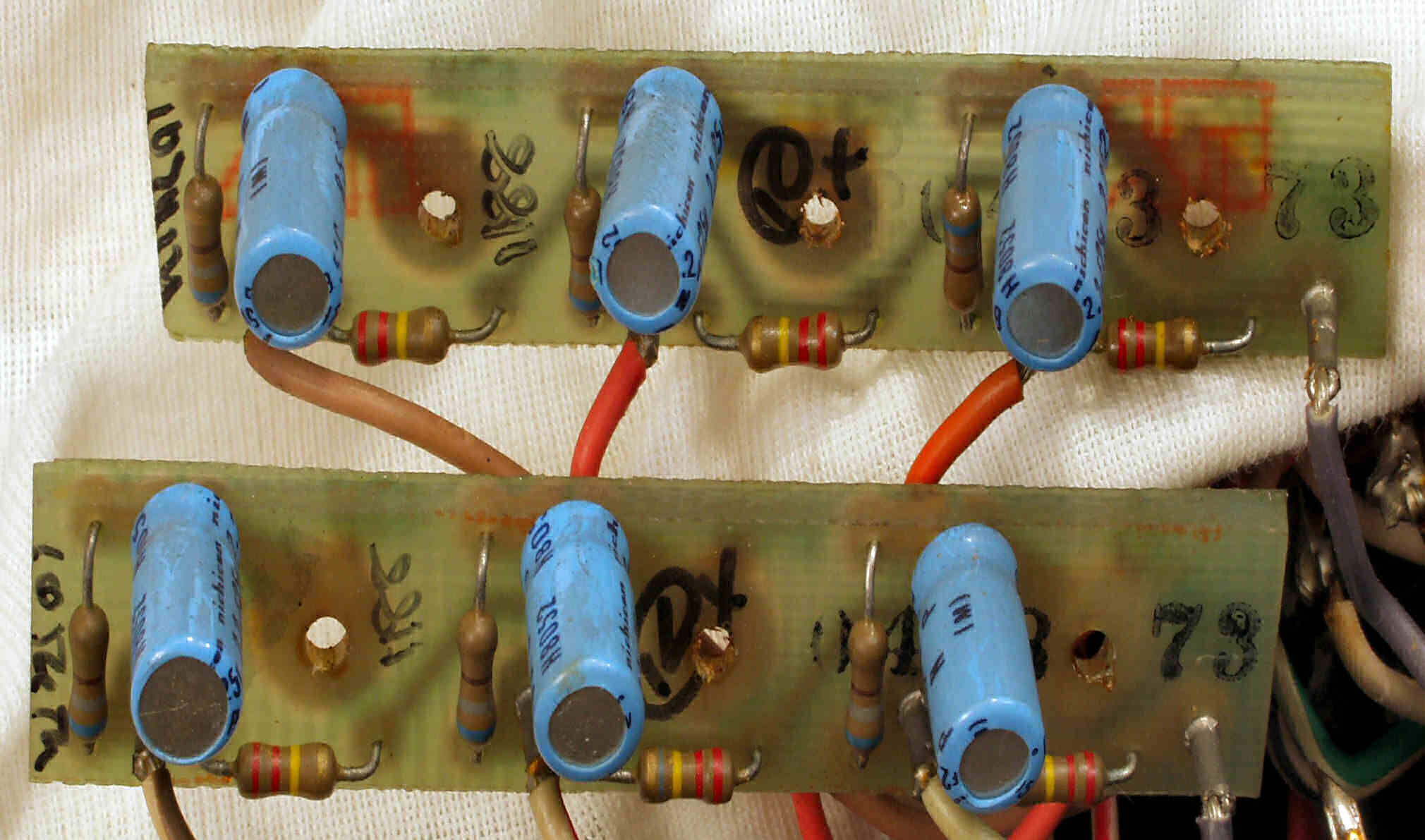

Ｃ９Ｋ．　修理前　入出力ＲＡＣ端子郡裏、ＤＣカットコンデンサー基板

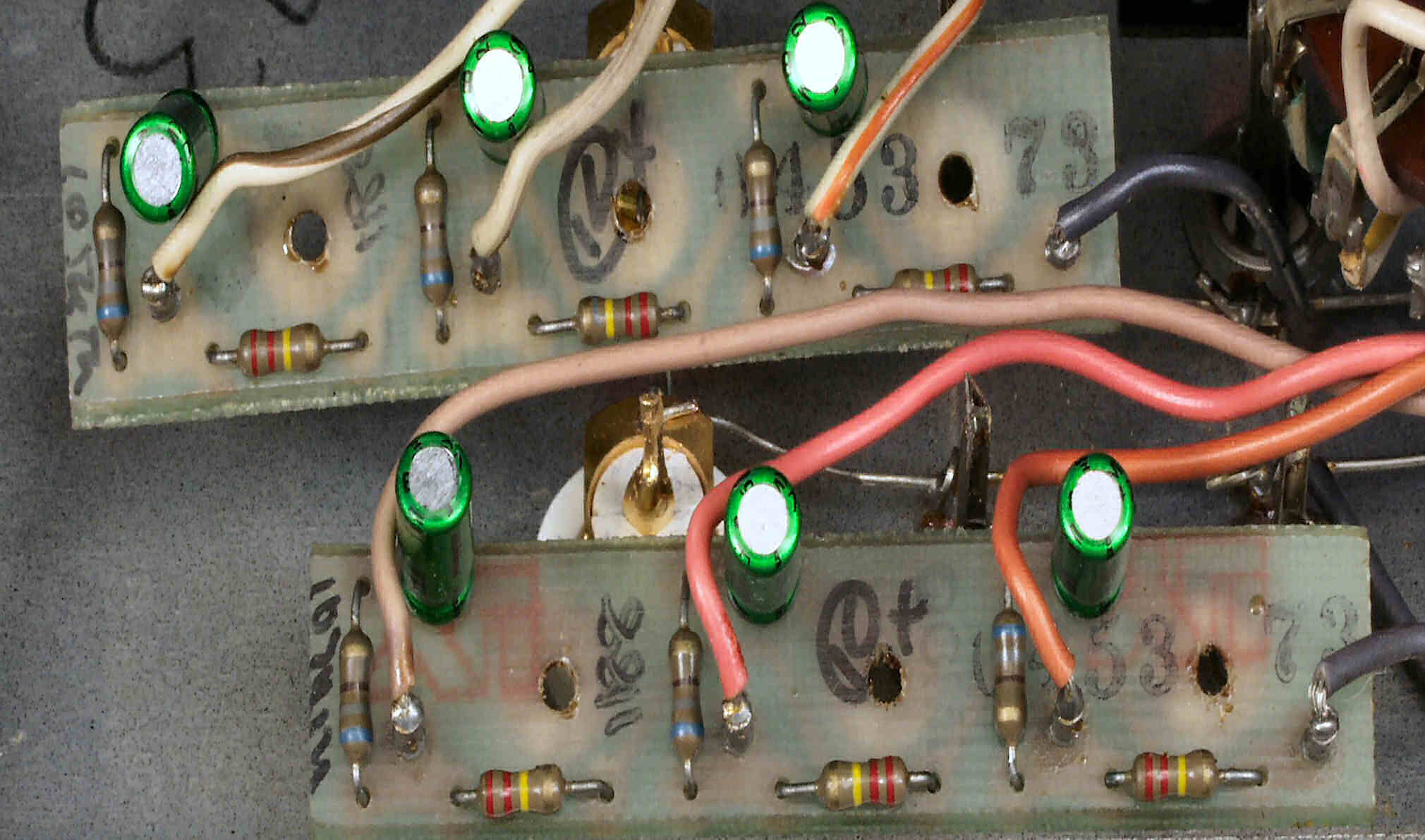

Ｃ９Ｌ．　修理後　入出力ＲＡＣ端子郡裏、ＤＣカットコンデンサー基板。　電解コンデンサー６個交換

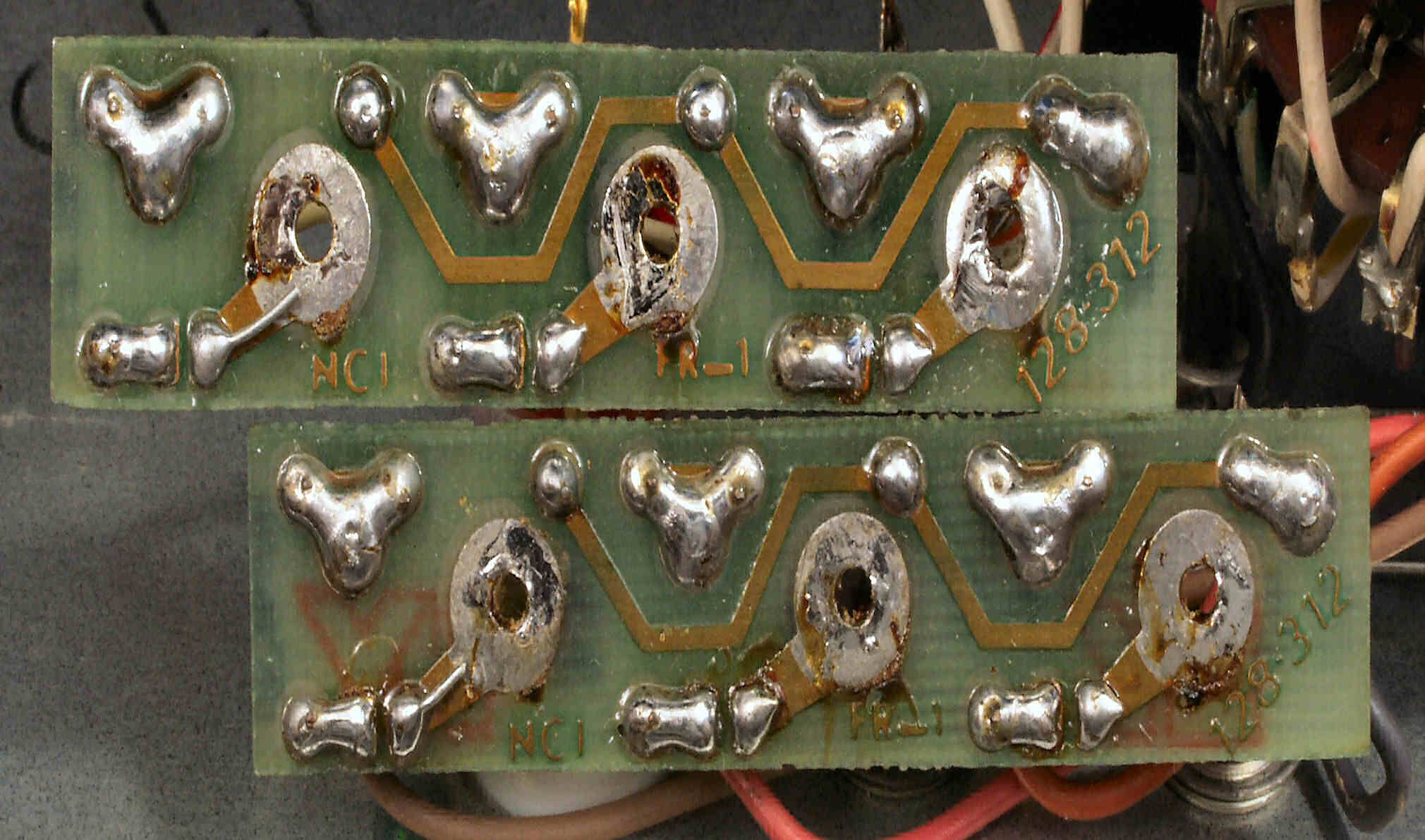

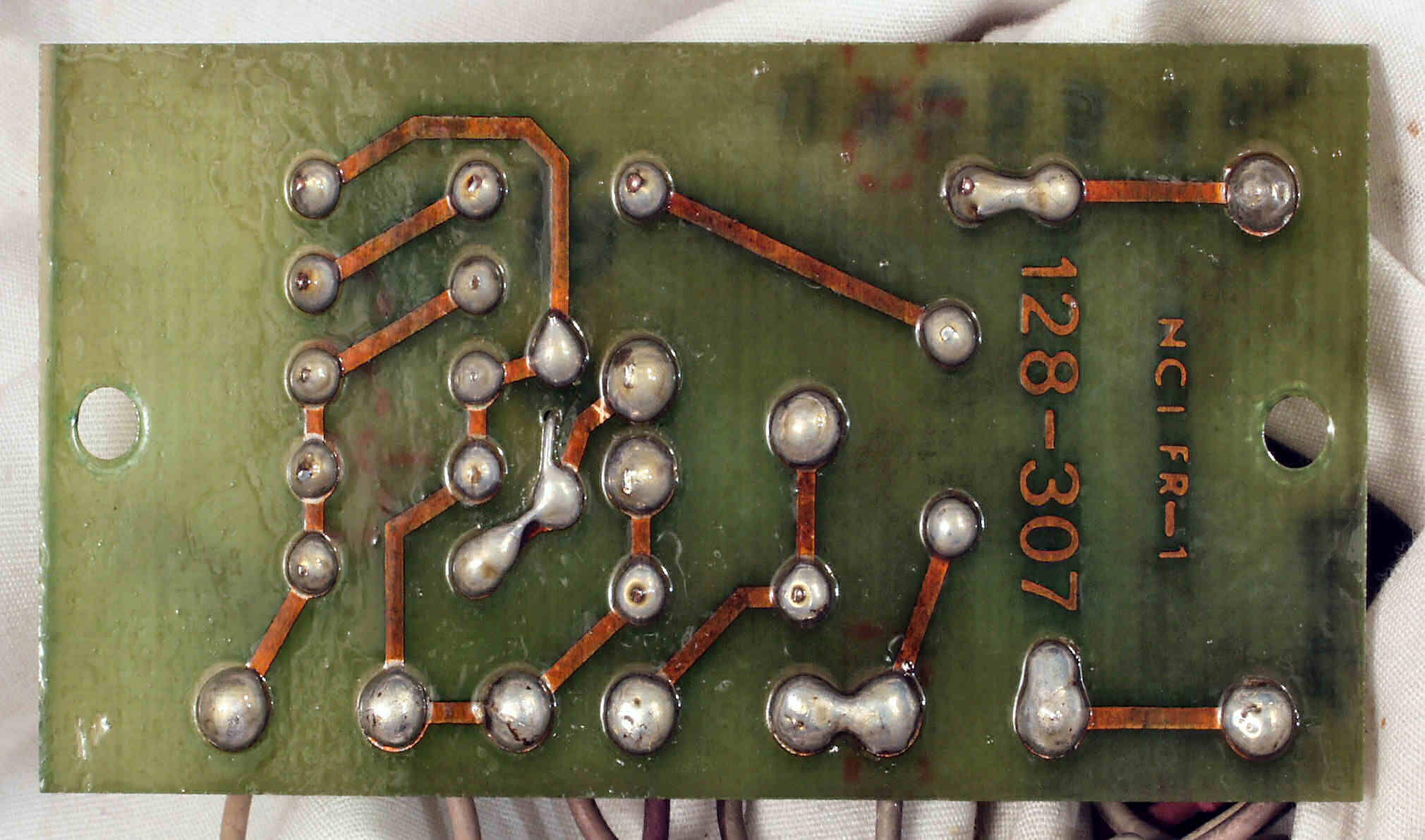

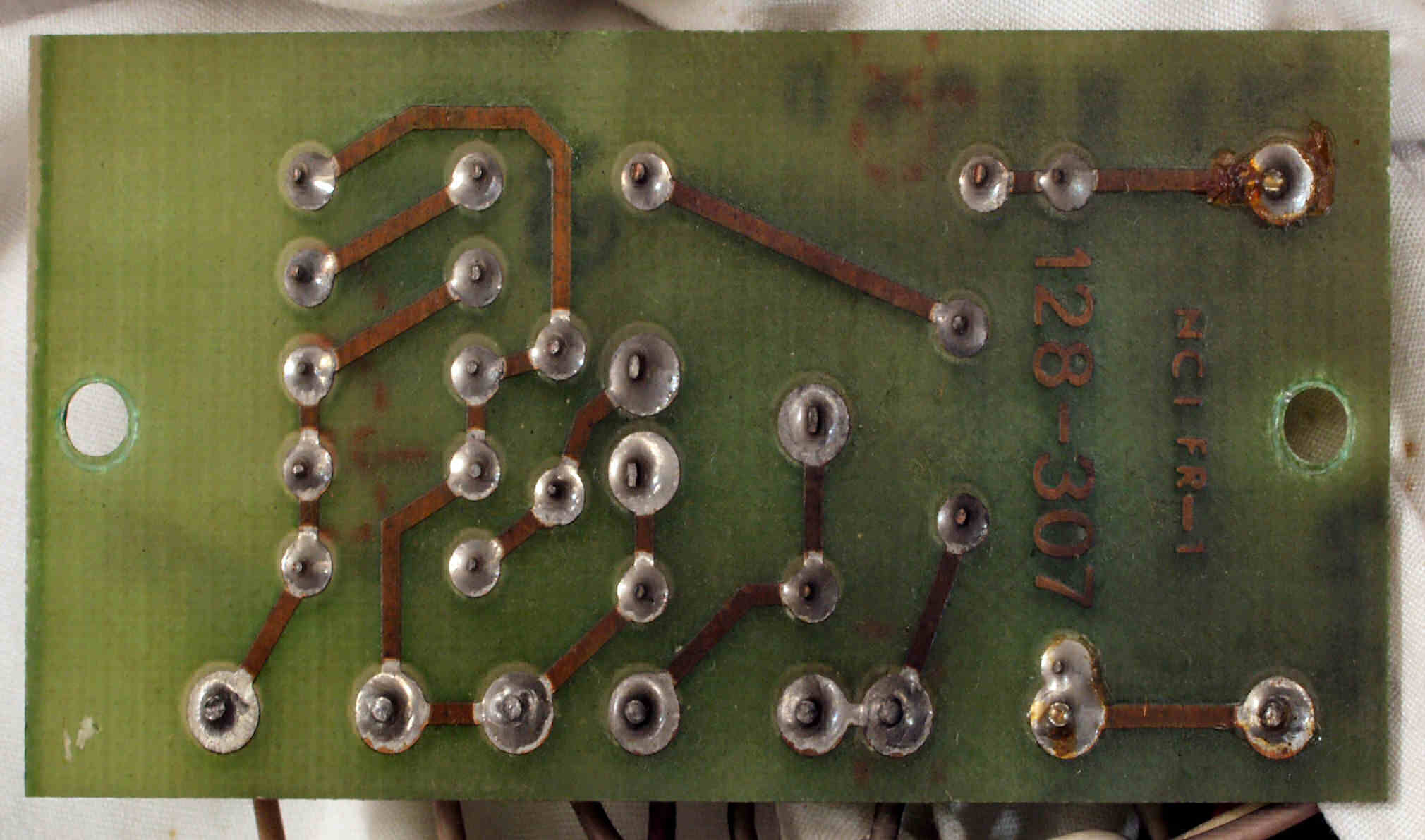

Ｃ９Ｍ．　修理前　入出力ＲＡＣ端子郡裏、ＤＣカットコンデンサー基板裏

Ｃ９Ｎ．　修理後　入出力ＲＡＣ端子郡裏、ＤＣカットコンデンサー基板裏。　半田を全部やり直す。

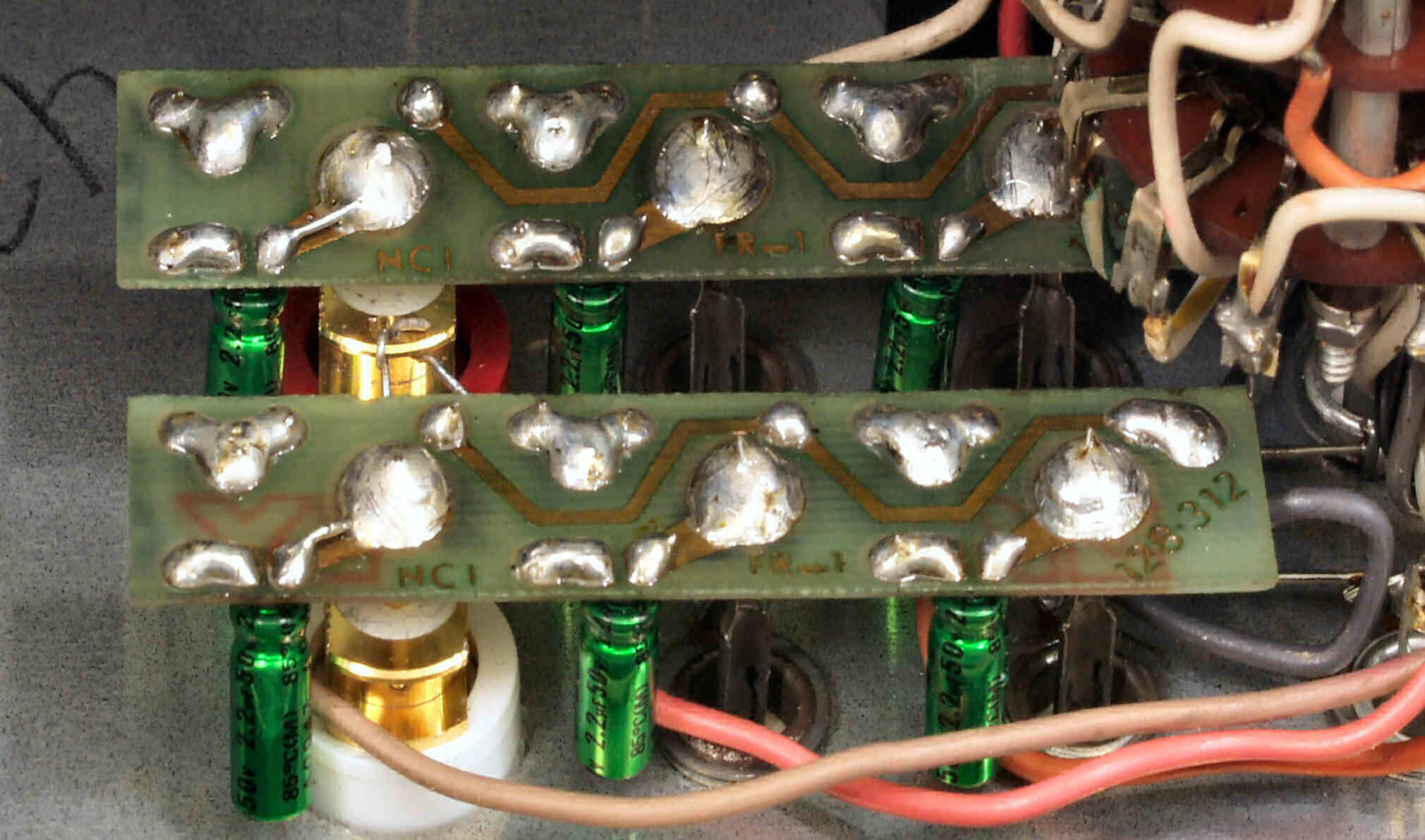

Ｃ９Ｏ．　完成入出力ＲＡＣ端子郡裏、ＤＣカットコンデンサー基板裏　洗浄後

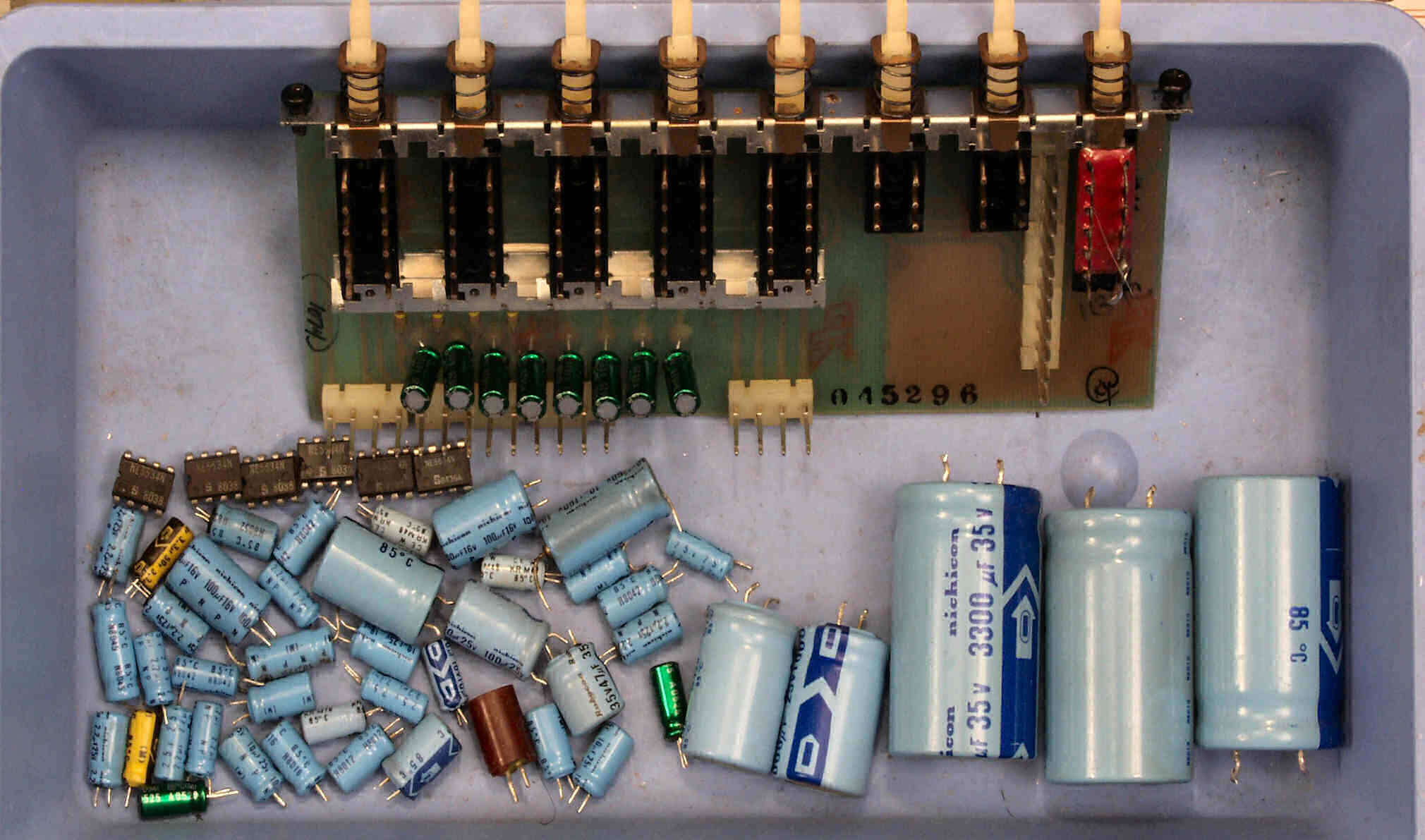

ＣＡ．　交換部品

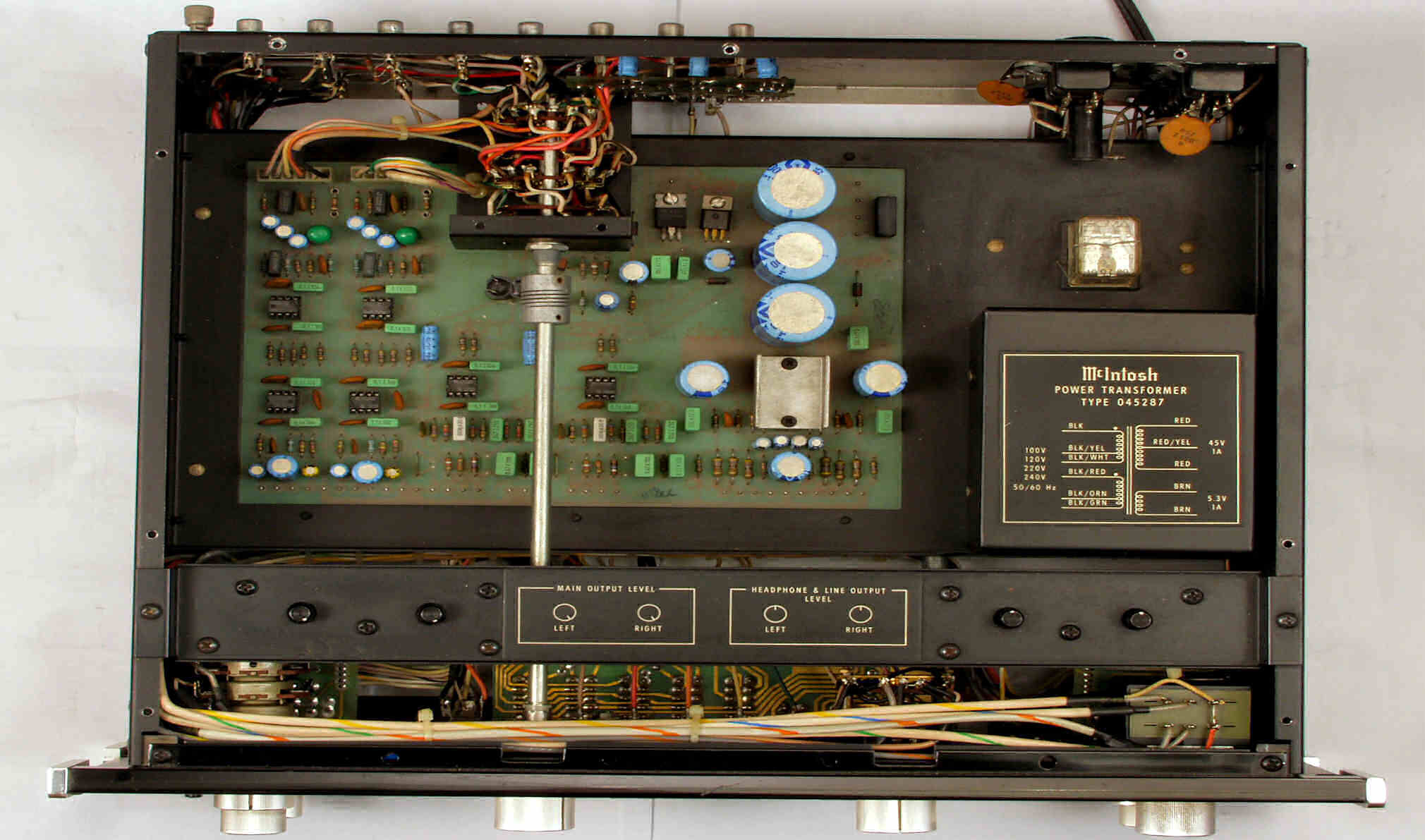

ＣＢＡ．　修理前　上から見る

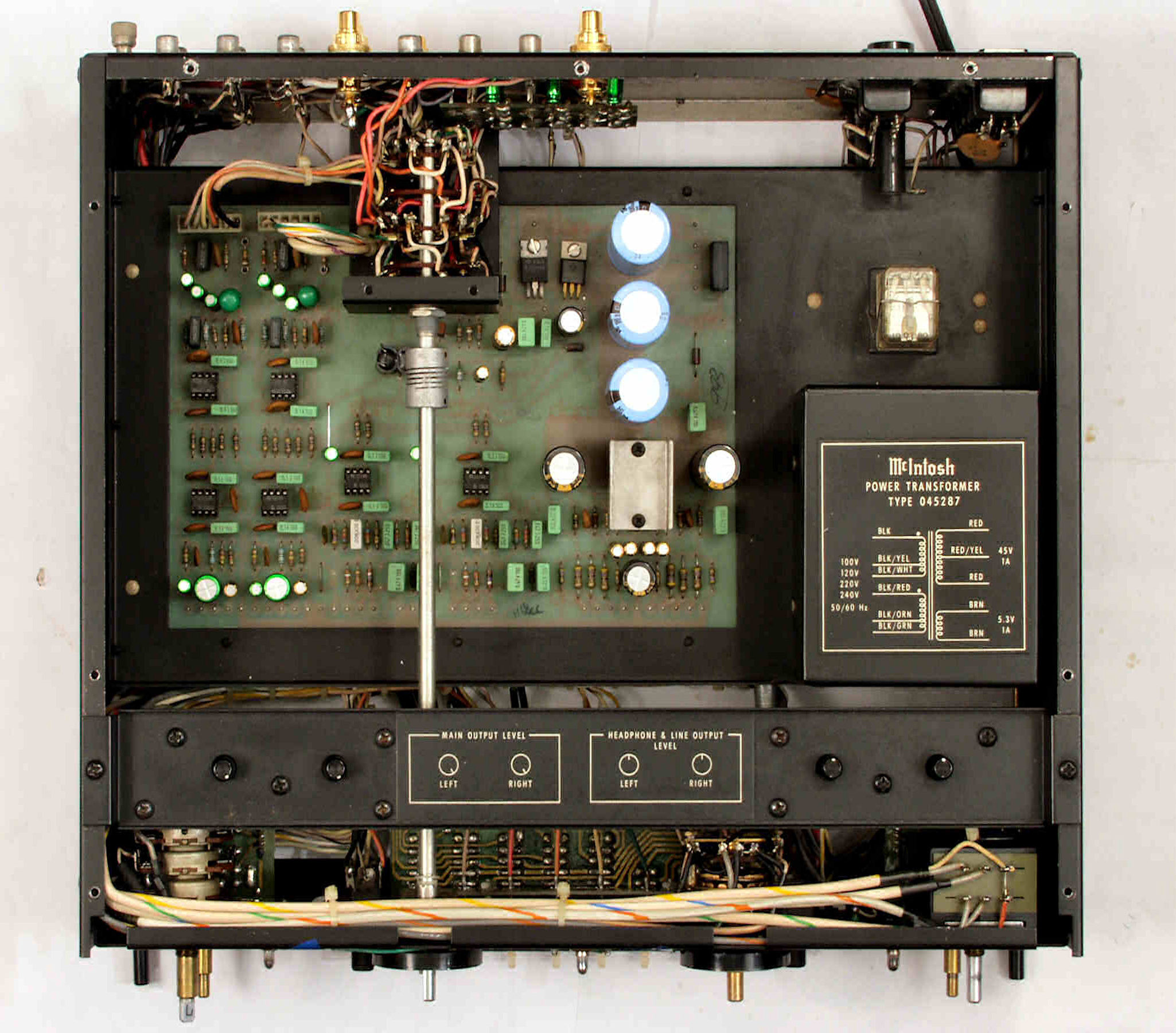

ＣＢＢ．　修理後　上から見る

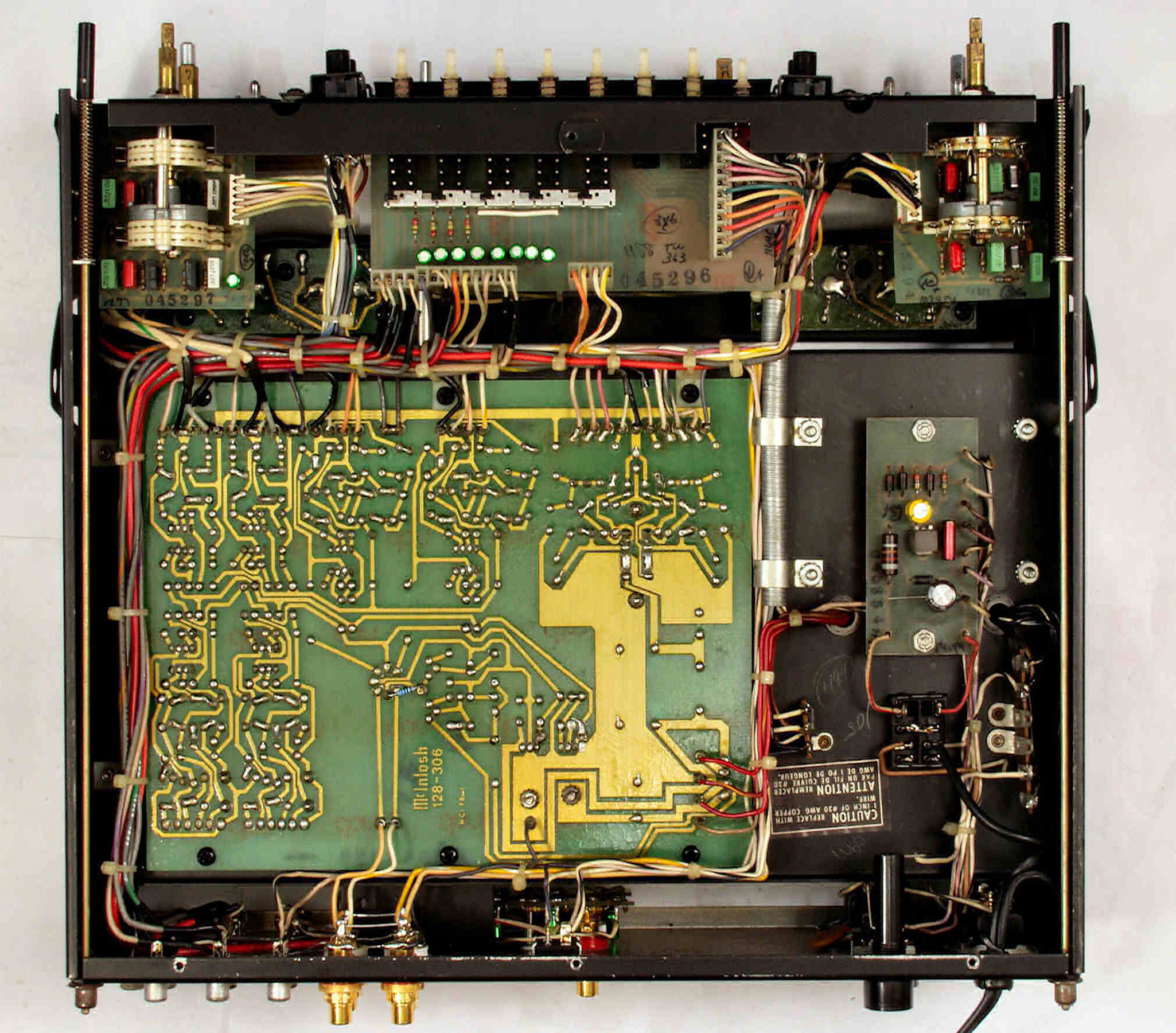

ＣＢＣ．　修理前　下から見る

ＣＢＤ．　修理後　下から見る

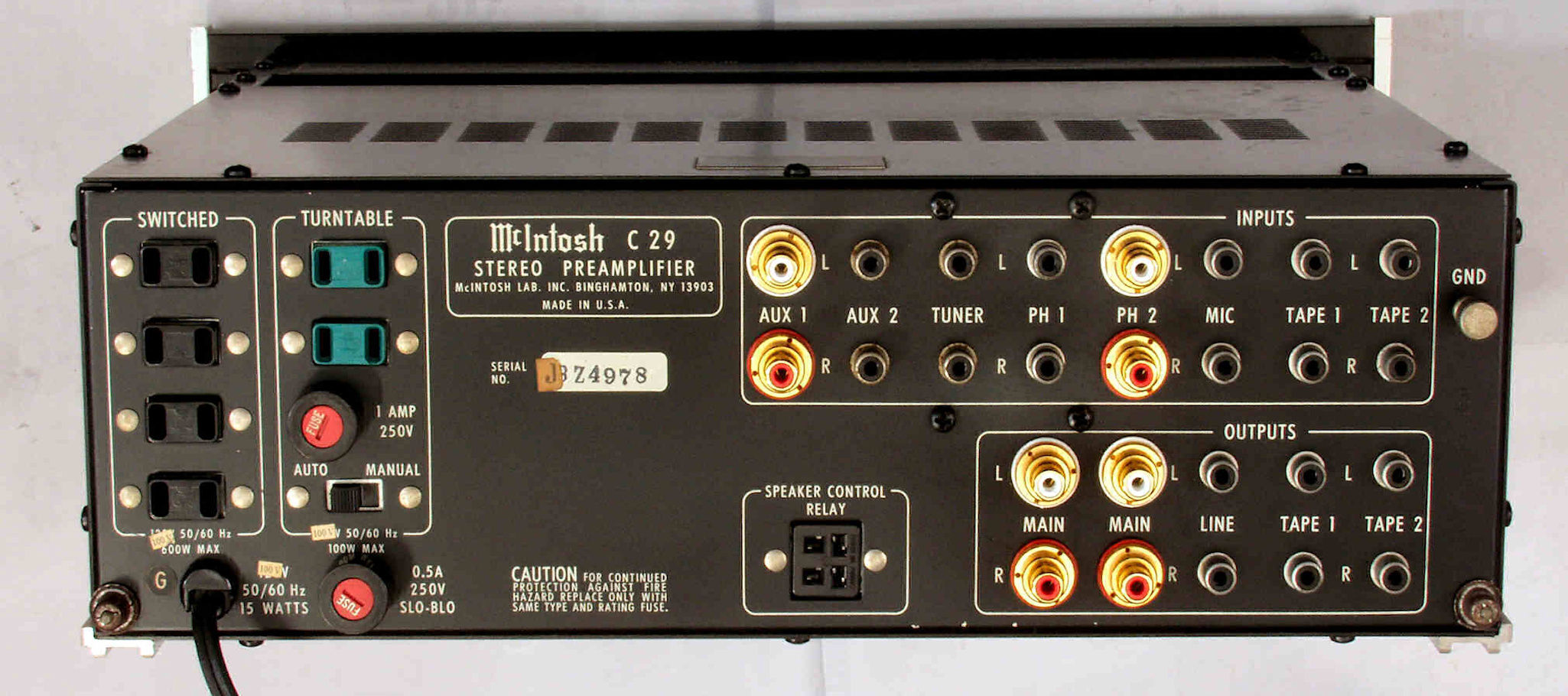

ＣＢＥ．　修理後　後から見る

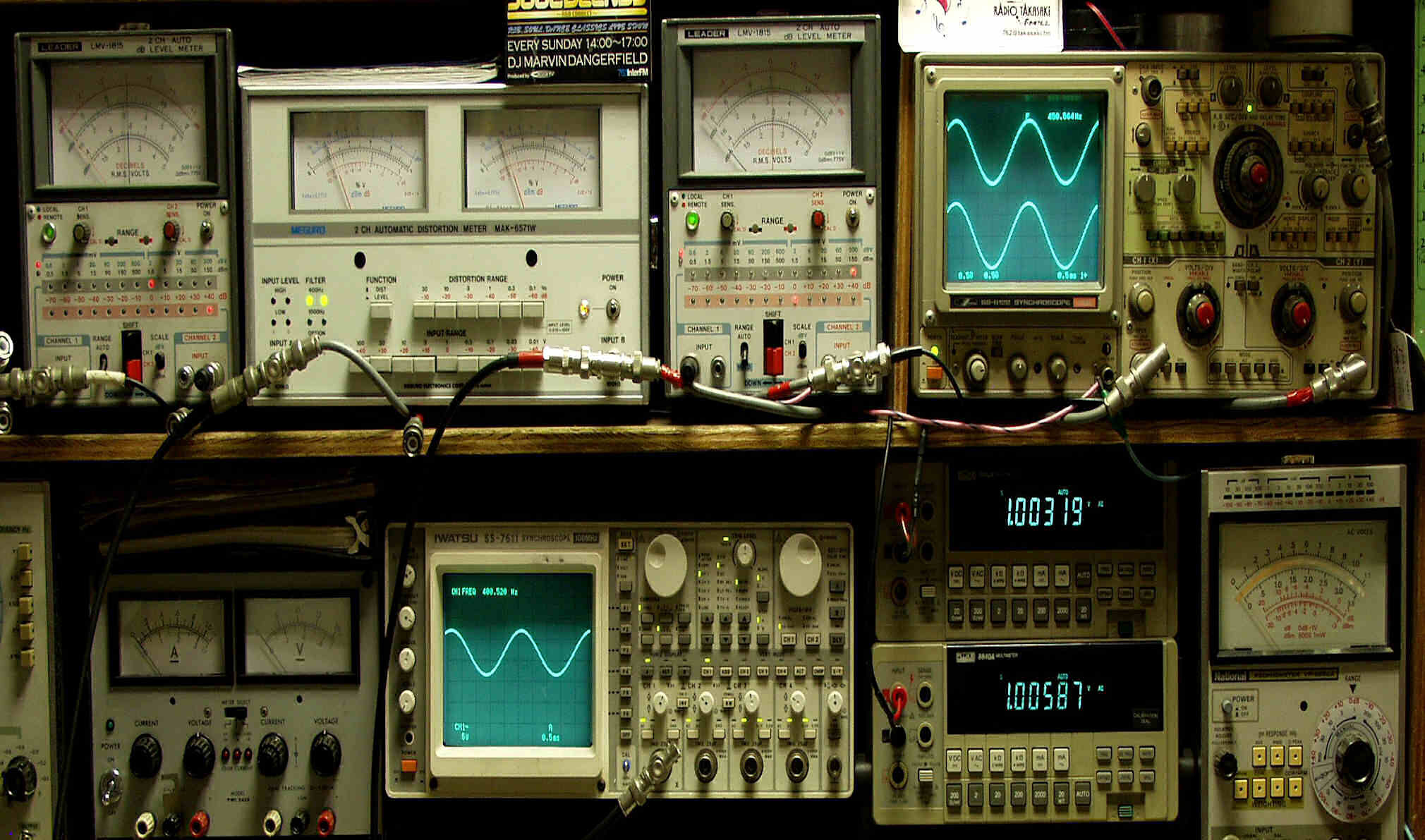

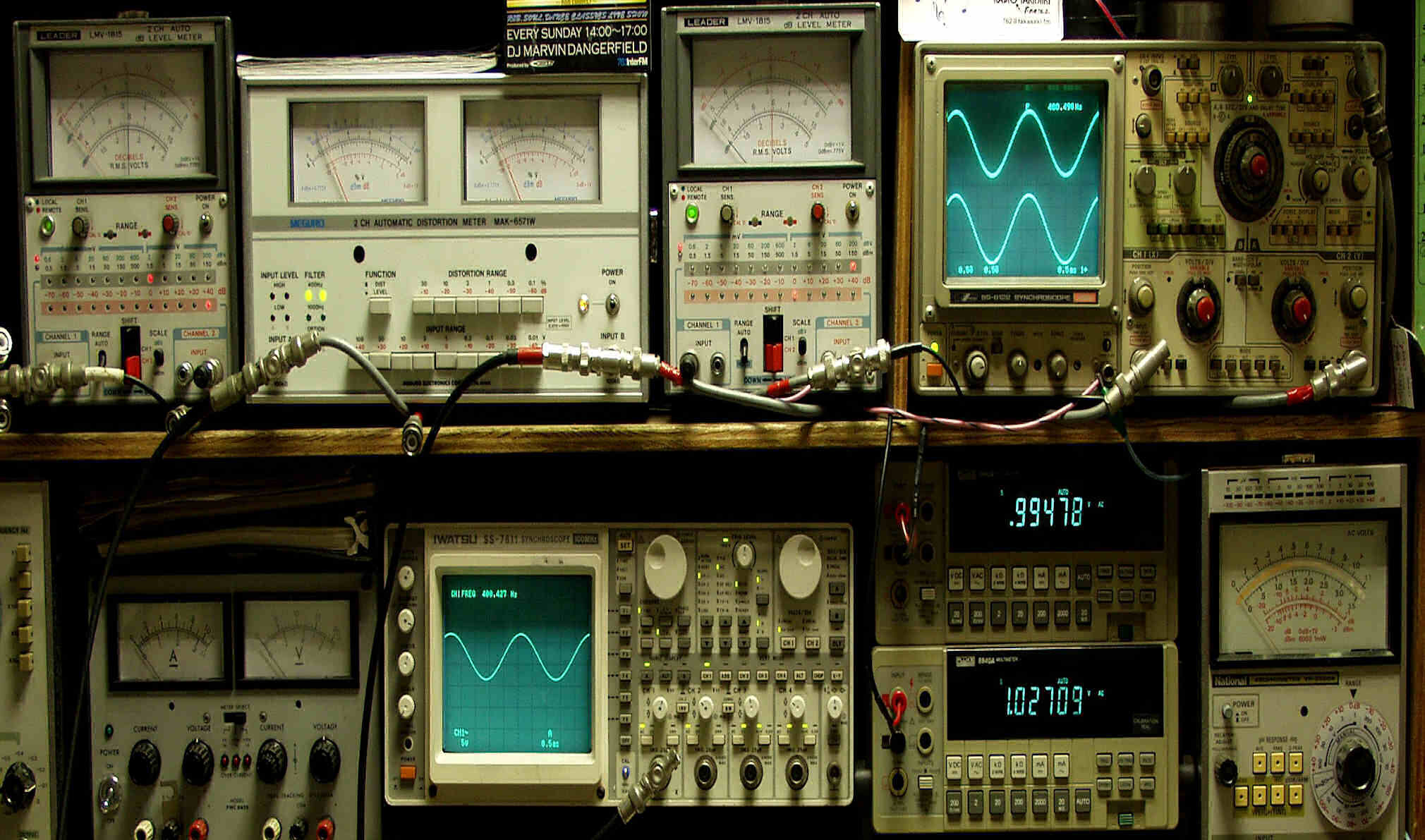

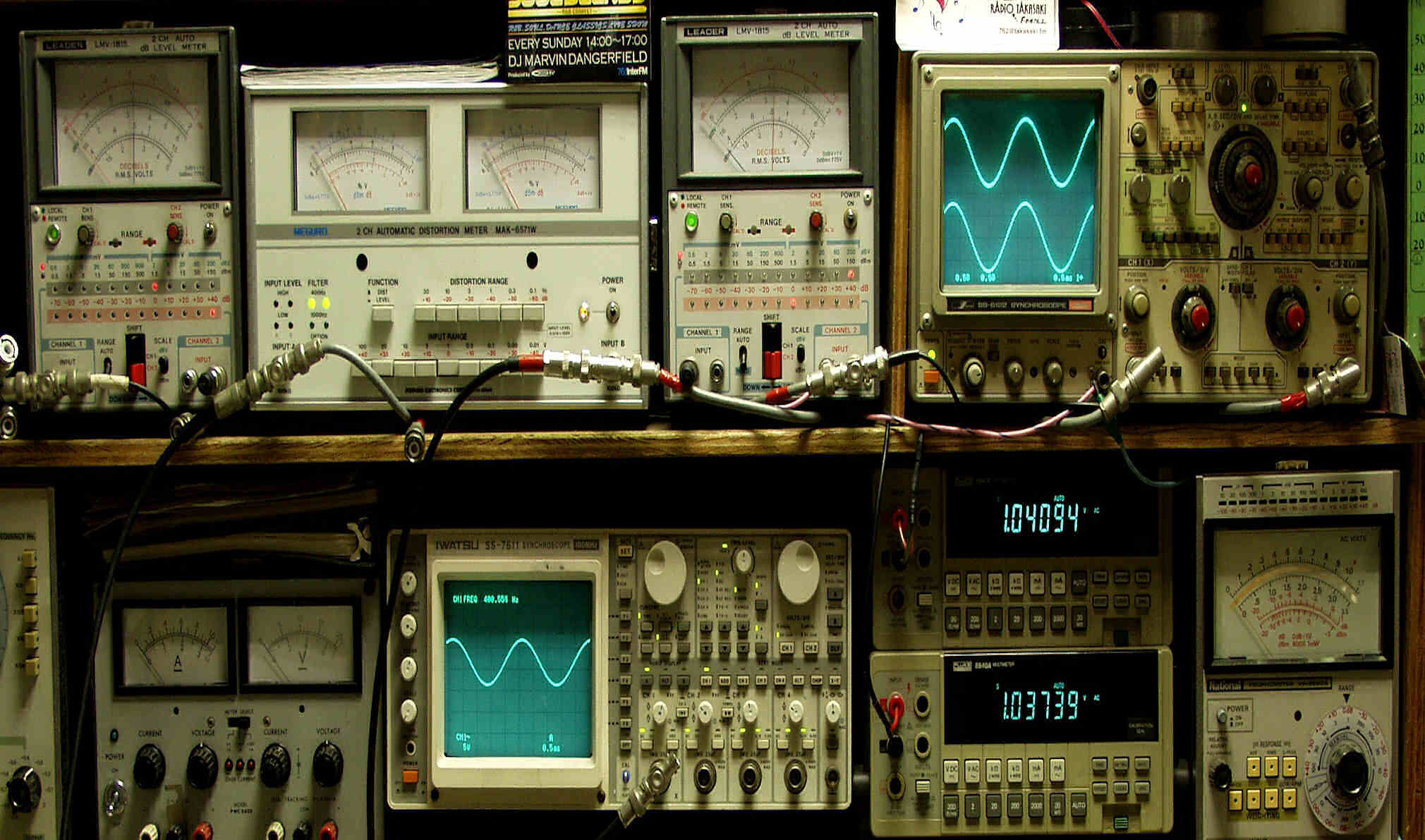

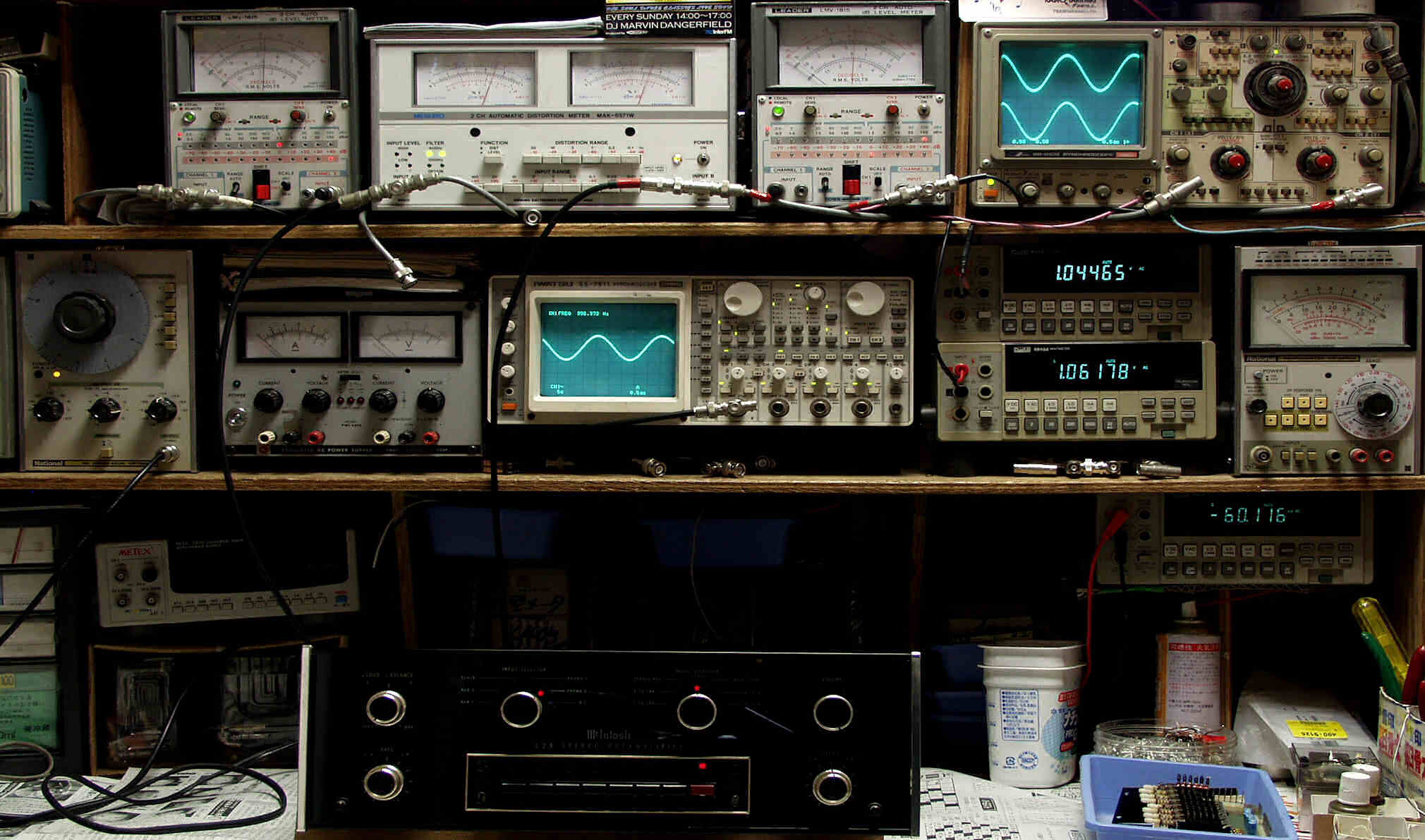

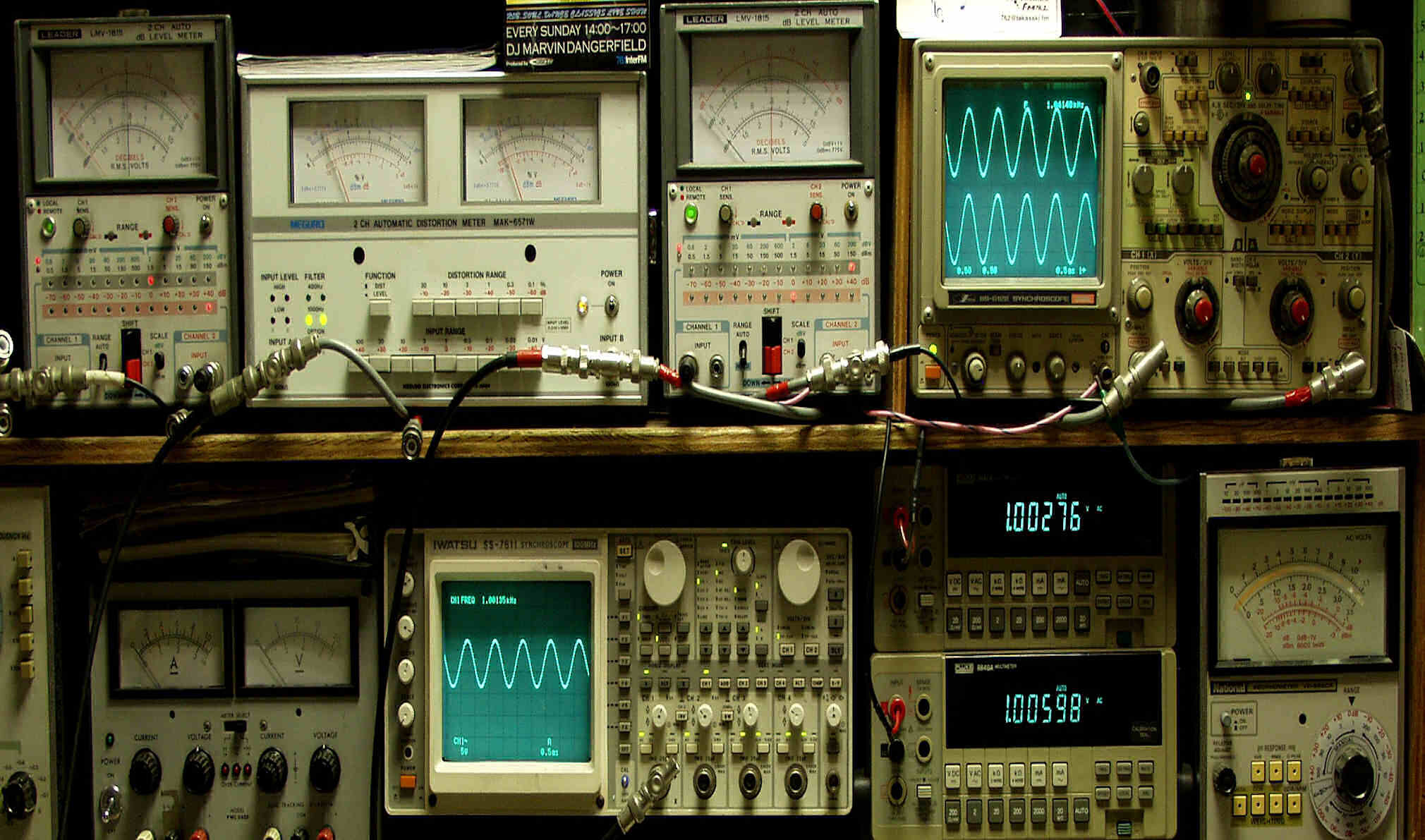

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ。

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ。

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＩＣ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＩＣ入力　４００ＨＺ

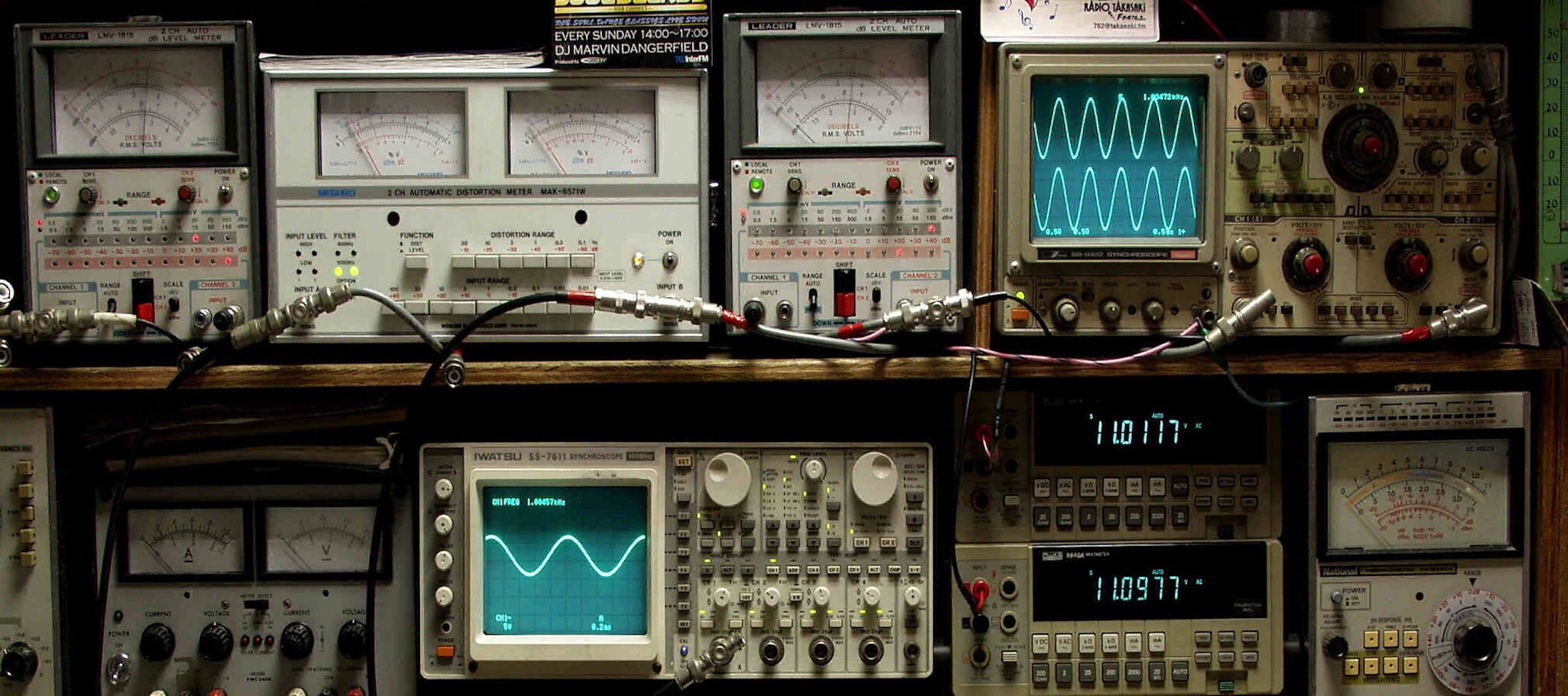

Ｅ５Ａ．　出力電圧１１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ。　この上で飽和する。

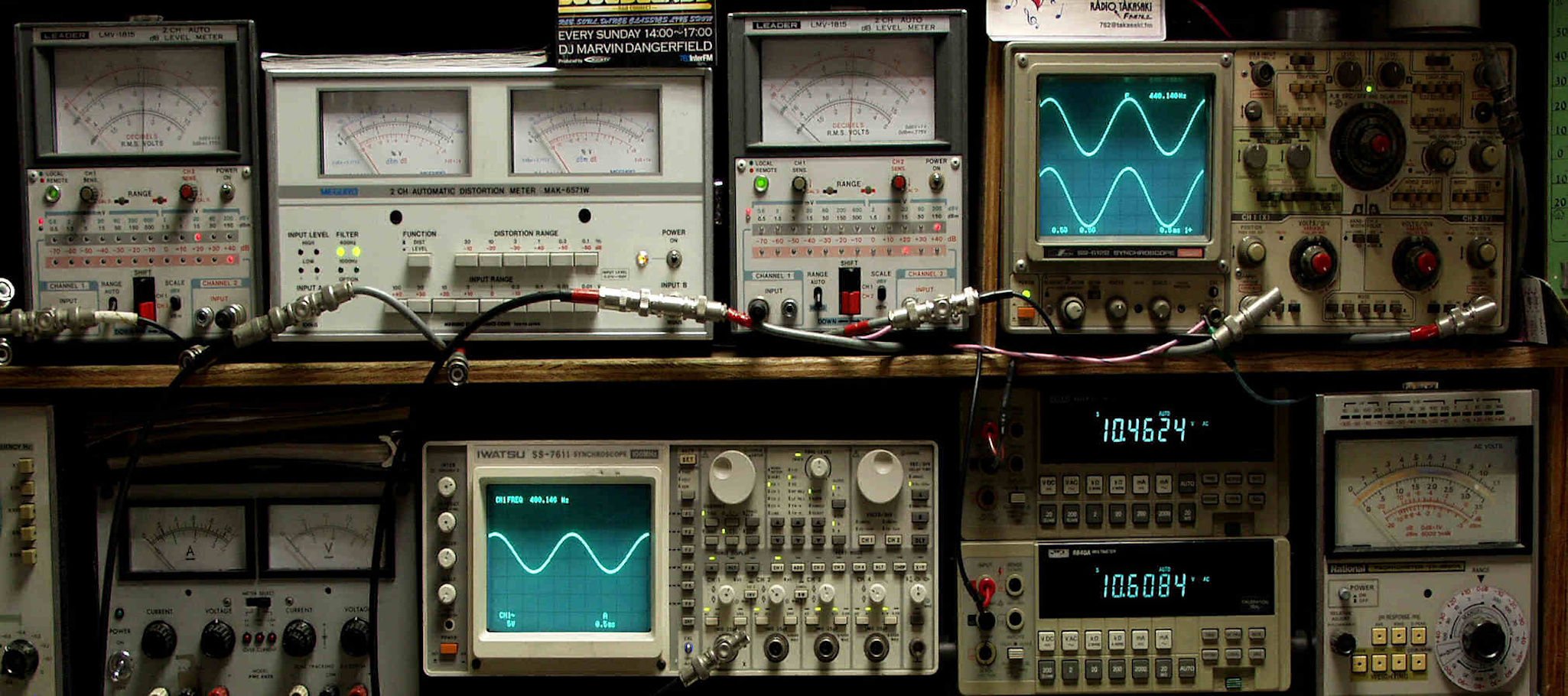

Ｅ５Ｂ．　出力電圧１１Ｖ　歪み率＝０．０１％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ。　この上で飽和する。

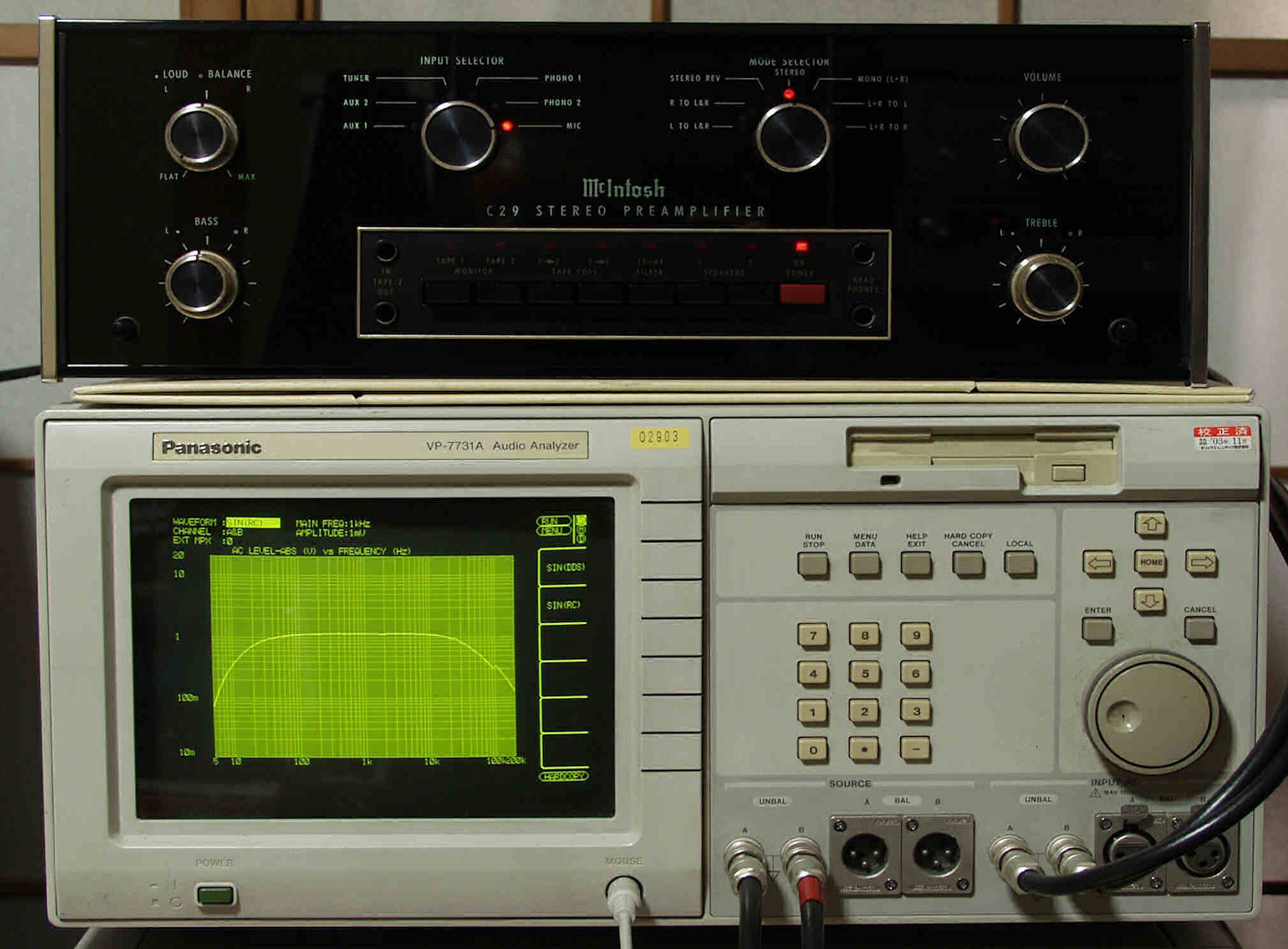

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

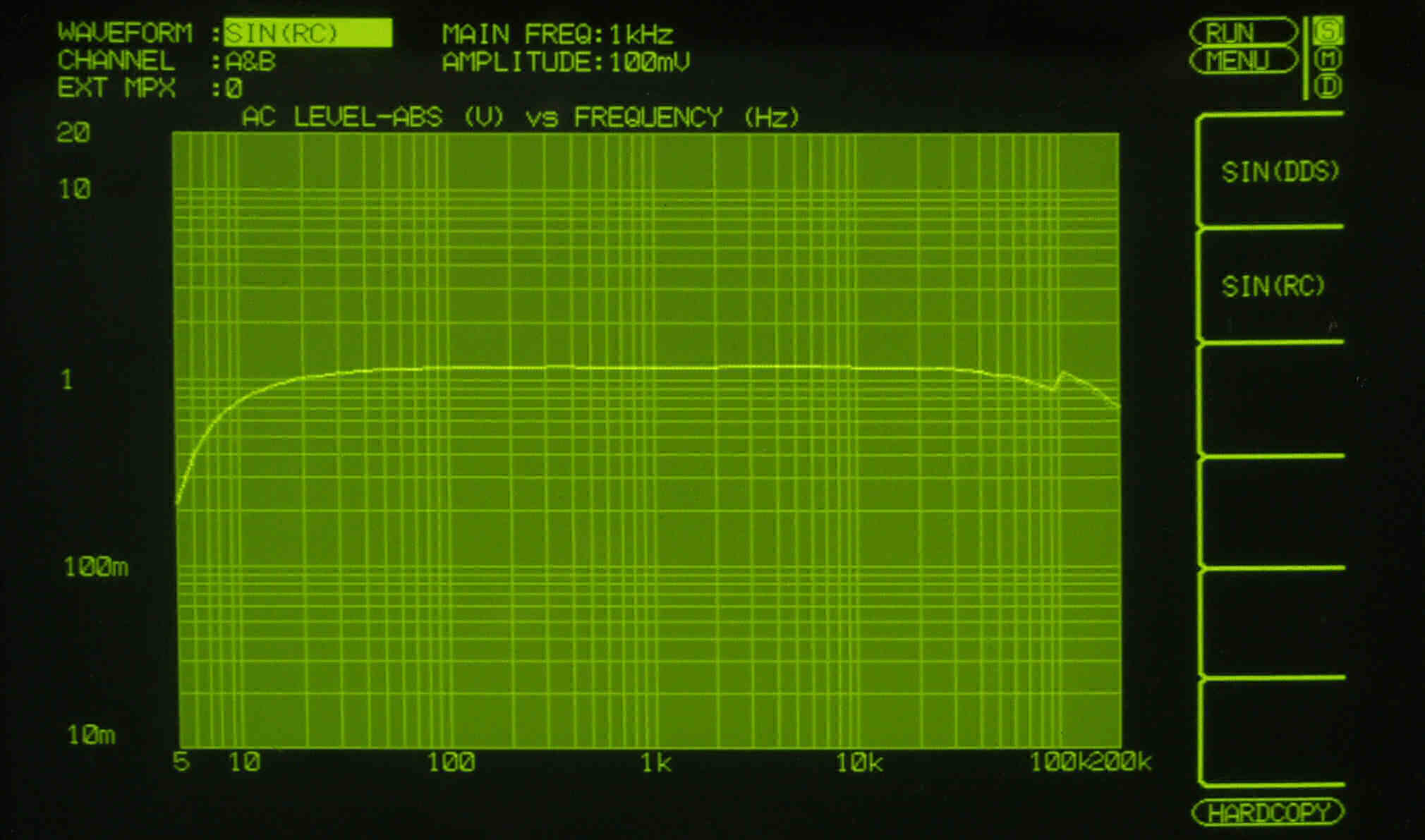

Ｆ２Ａ．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２Ｂ．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

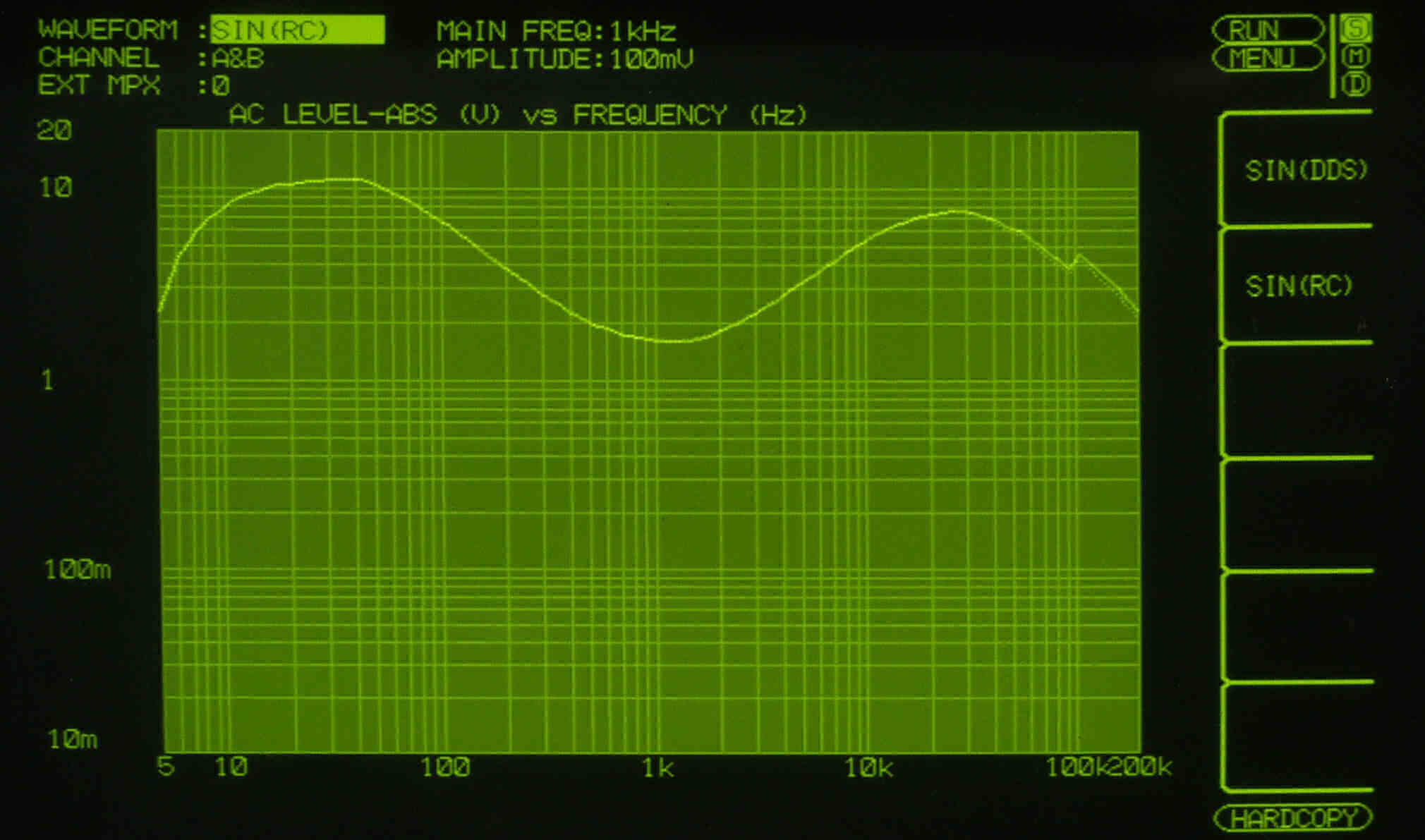

Ｆ２Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２Ｄ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

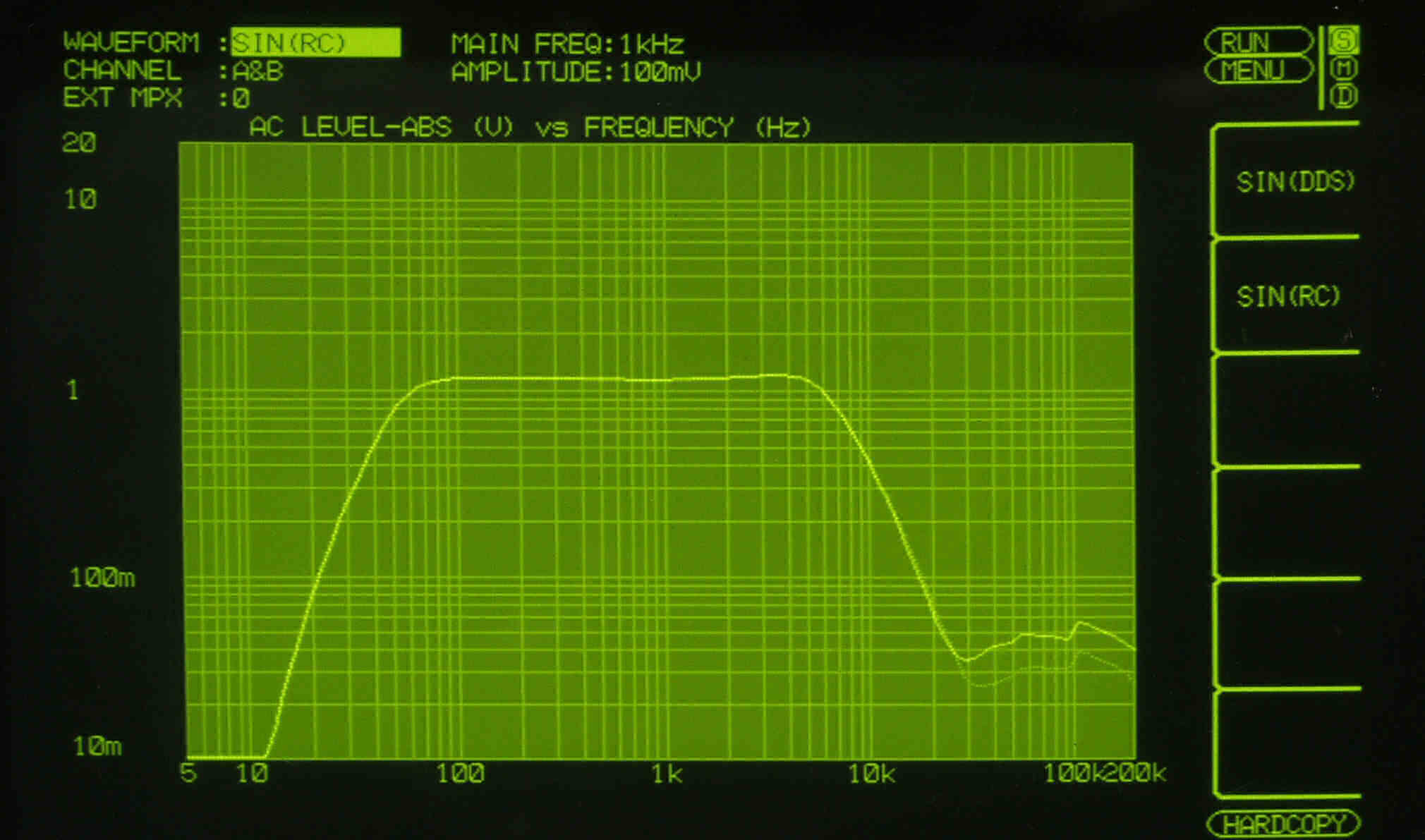

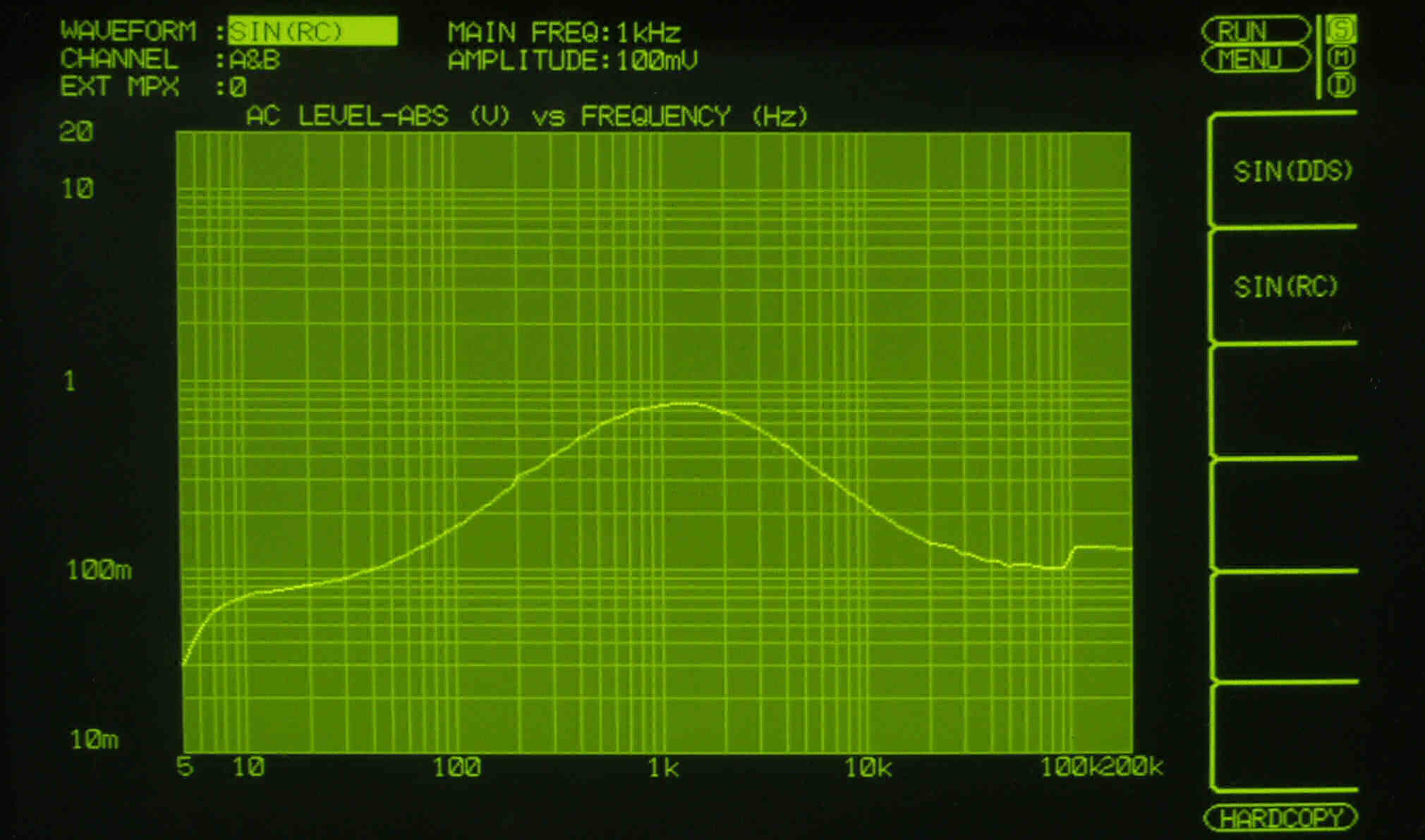

Ｆ２Ｄ．　入出力特性測定（AUX入力）　Ｆｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

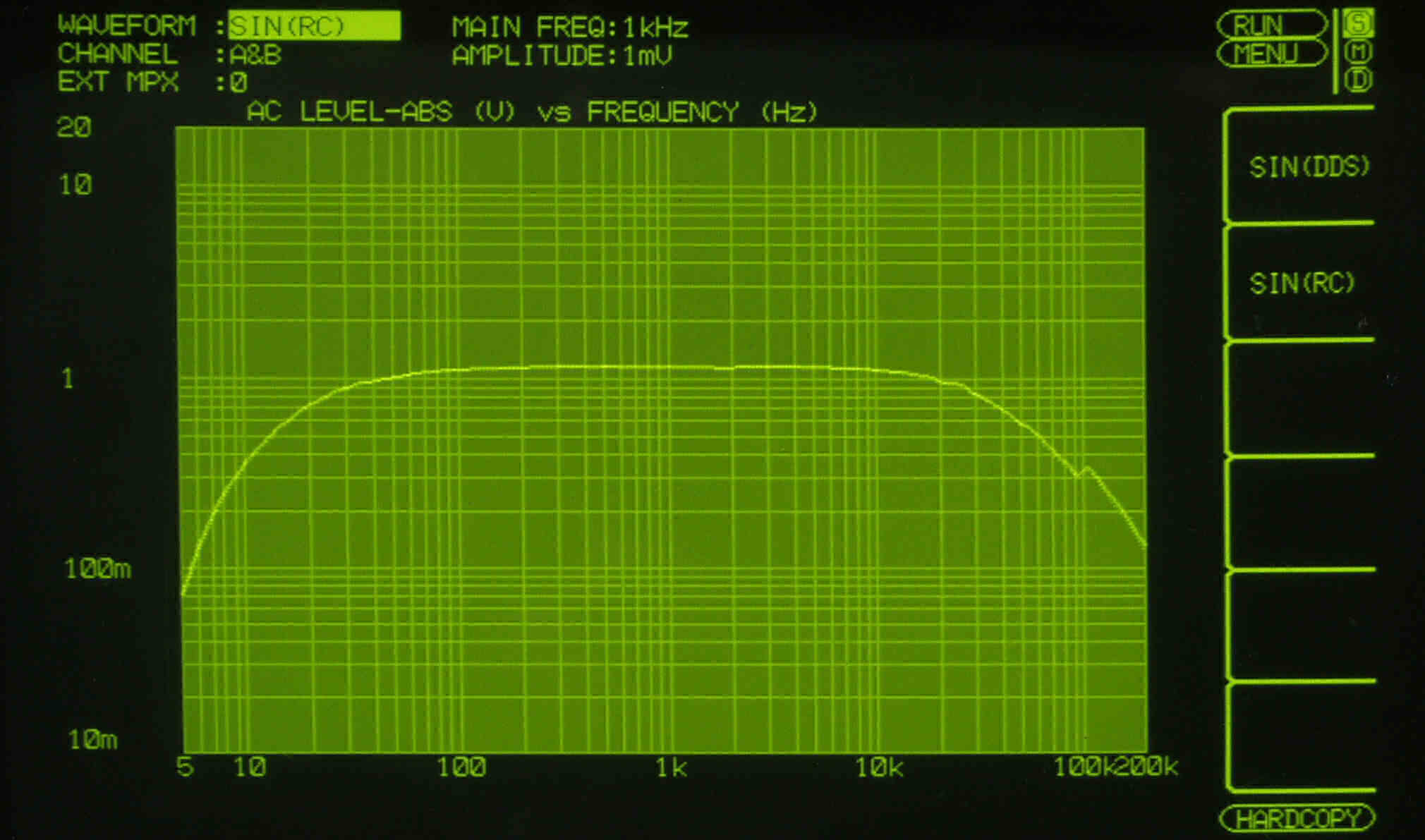

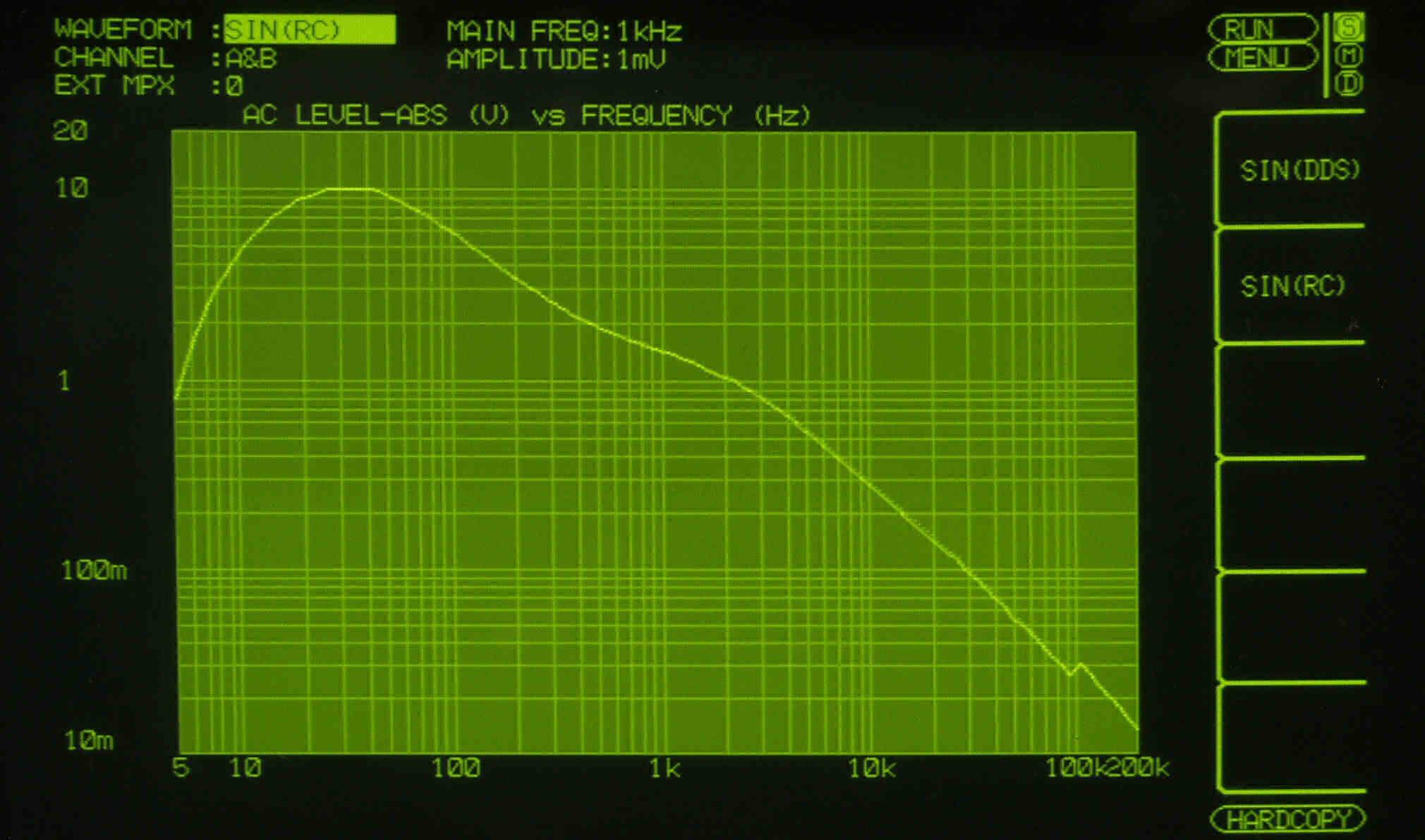

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（MＩＣ入力）＝ＭＩＣ 　　　　　　　Ｍｉｃ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

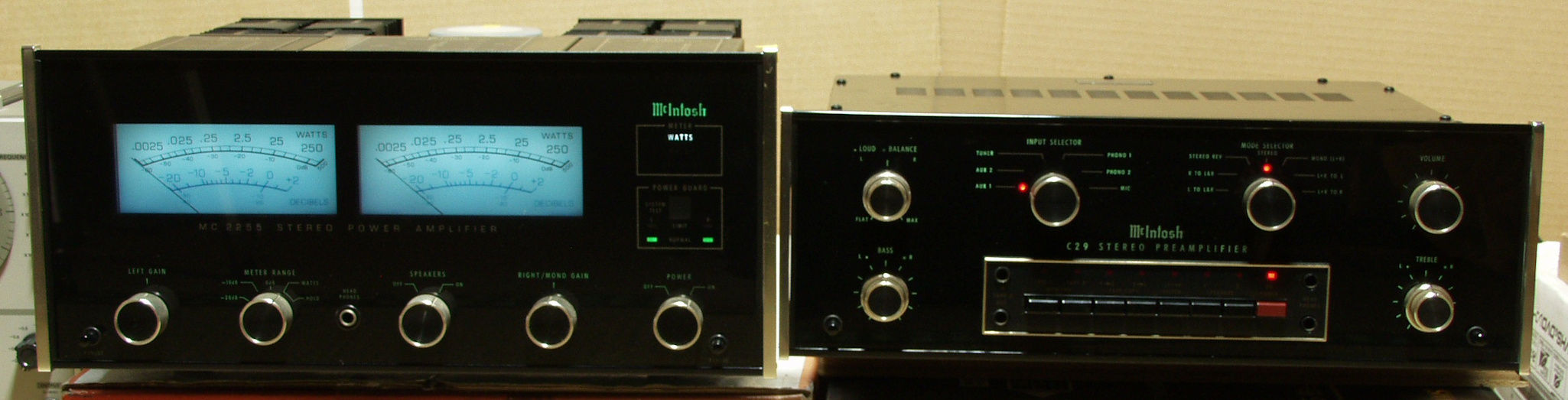

Ｅ５．　引き続き２４時間エージング　左は、ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　３台目

Ｓ．ＭｃＩｎｔｏｓｈ　Ｃ２９　の仕様（マニアル・カタログより）

型式 Ｃ２９　ステレオプリアンプ 周波数特性 20Hz〜20kHz +0 -0.5dB 歪率 0.02％以下（20Hz〜20kHz、定格出力時） 入力感度/インピーダンス Phono1、2= 2mV（1kHz）/47kΩ（65pF） AUX、Tuner、Tape1、2= 0.25V/250kΩ MIC= 2.5mV/500kΩ ハム及びノイズ AUX、Tuner、Tape1、2= IHF 100dB、90dB（聴感補正無し） Phono1、2= IHF 90dB、80dB（10mV入力時） 出力レベル/インピーダンス Main出力= 2.5V/10kΩ（定格入力時） Tape出力= 0.25V/10kΩ（定格入力時） Headphone、Line出力= 0.75V（8Ω）、2.5V/600Ω LF-HFフィルター 50Hz以下、7kHz以上（12dB/oct） 電圧増幅度（dB） 入力 Main Tape Headphone、Line AUX、Tuner、Tape1、2 20dB 0dB 30dB Phono1、2 62dB 42dB 72dB MIC 60dB 40dB 70dB 使用半導体 トランジスタ=2個、IC=9個、シリコンダイオード=11個、LED=8個、SCR=1個、LDR=1個 Bassコントロール +20dB〜-20dB（20Hz）、11段切換 Trebleコントロール +18dB〜-18dB（20kHz）、11段切換 Volumeコントロール 0dB〜-70dB、連続可変 電源 AC120V、50Hz/60Hz 消費電力 45W 外形寸法 本体=幅375×高さ122×奥行330mm 重量 8.6kg
