ＭｃＩｎｔｏｓｈ　Ｃ２６　修理記録

accuphase Ｃ−２２０．７台目、ＭＣ２１０５．３台目　ユーザー。　　　２０２０／３／１５到着　　１０／１５完成

Ａ．　修理前の状況 状態は、左右の出力（バランス）がずれている。左チャンネルのレベルが弱い。 爆音（右チャンネル）がしたことがある。 音質が以前と違い、フイルターがかかったようで、メリハリが無い感じです。 修理内容は、一般修理でおねがいします。 入出力端子、電源ケーブルは、現状のままでと考えています。 Ｔ．　修理前点検測定。 歪み多い Ｂ．　原因 経年変化による劣化。 メインＶＲに多量の接点復活材使用により電源ＳＷからのハム誘導多し。 対策として、リレーで電源ＳＷ駆動。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 １部フイルムコンデンサー交換・追加。 パネル照明ランプ追加。 ＢＡＳＳコントロールＳＷ清掃、ＴＲＥＢＬコントロールＳＷ清掃。 フェーズＳＷ、モードＳＷ清掃。 ラウドネスＶＲ、バランスＶＲ洗浄。 プッシュＳＷの遮光材交換。 電源ＳＷをリレーに交換。 Ｄ．　使用部品 電解コンデンサ−　　　　　１１個。 フイルムコンデンサー　　　　６個。 パイロットランプ　　　　　　　４個。 抵抗　　　　　　　　　　　　　　２個。 電源トランス 　　　　　　　　　１個。 リレー 　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１０５，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２６　の仕様（マニアル・カタログより）

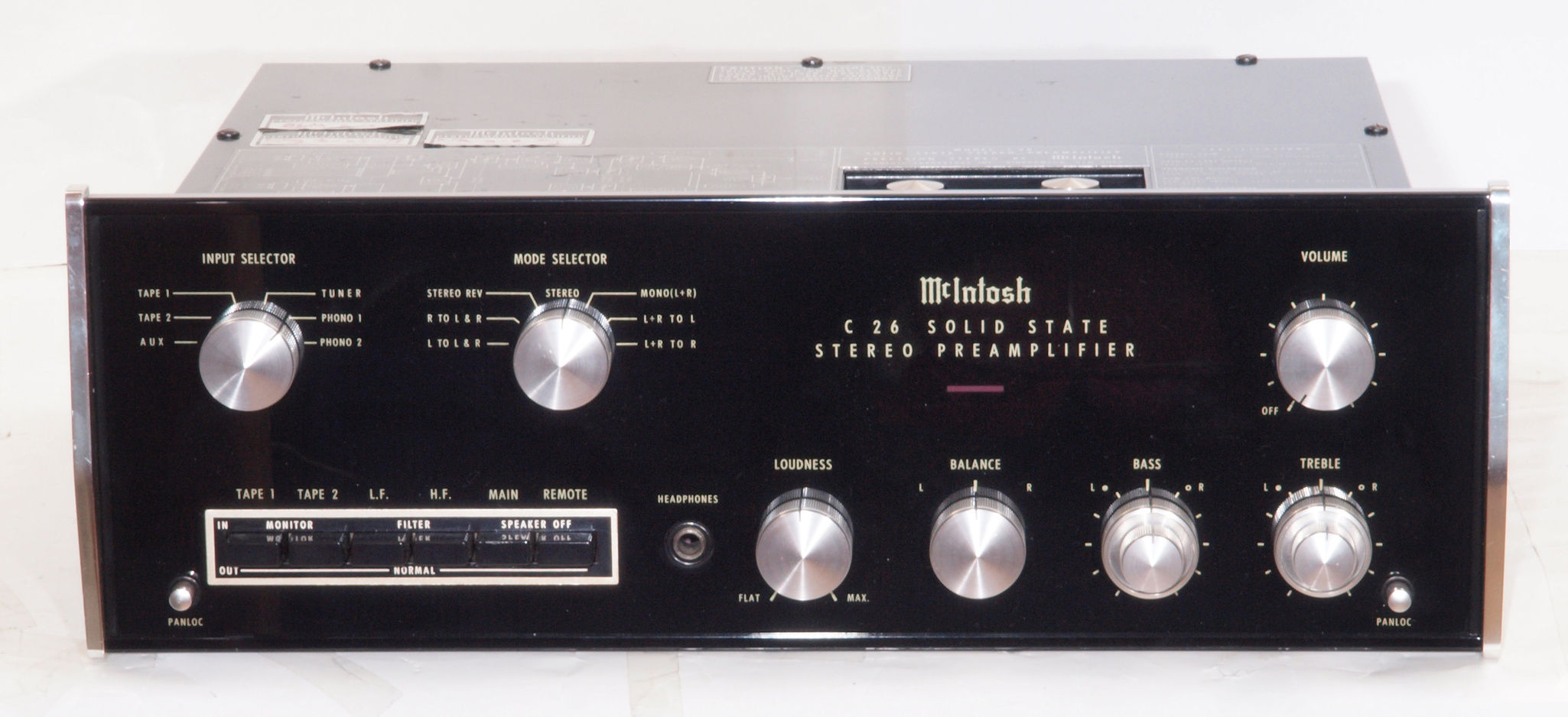

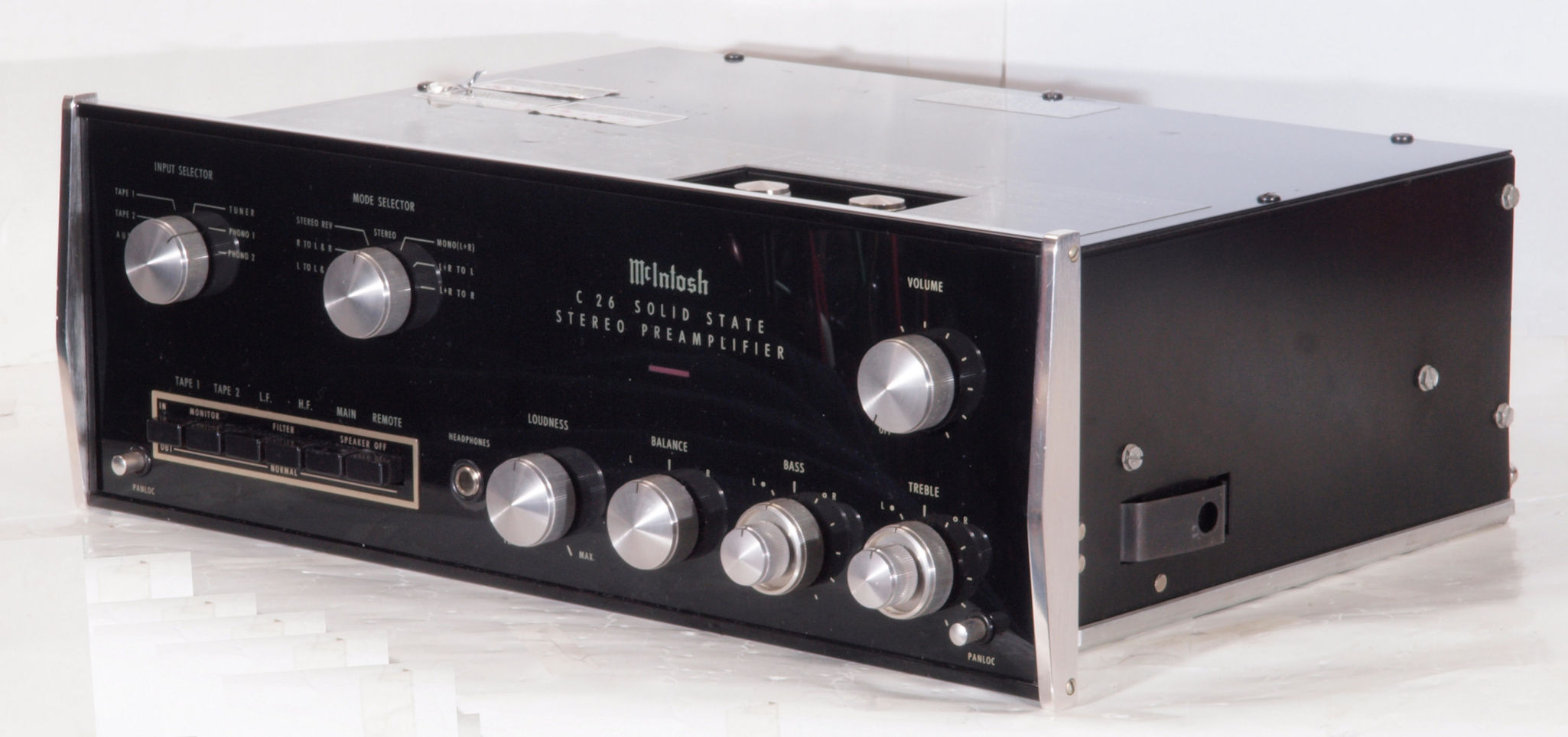

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中、　前右から見る。

Ａ１３．　点検中　後から見る

Ａ１４．　点検中、　後左から見る。

Ａ１５．　点検中、　上から見る

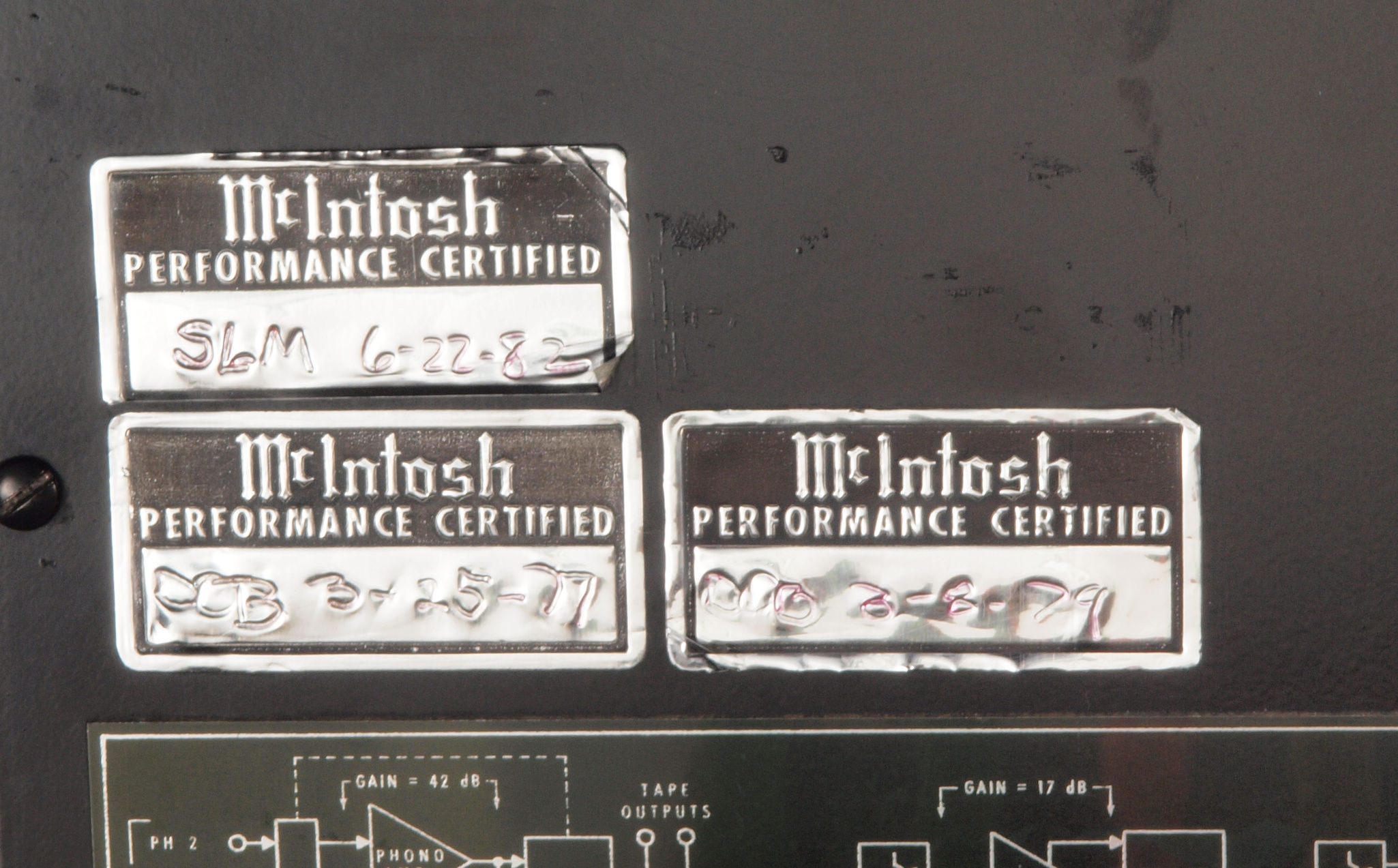

Ａ１６．　点検中　修理票、７７／３／２５、　７９／３／８、　８２／６／２２。平行輸入品。

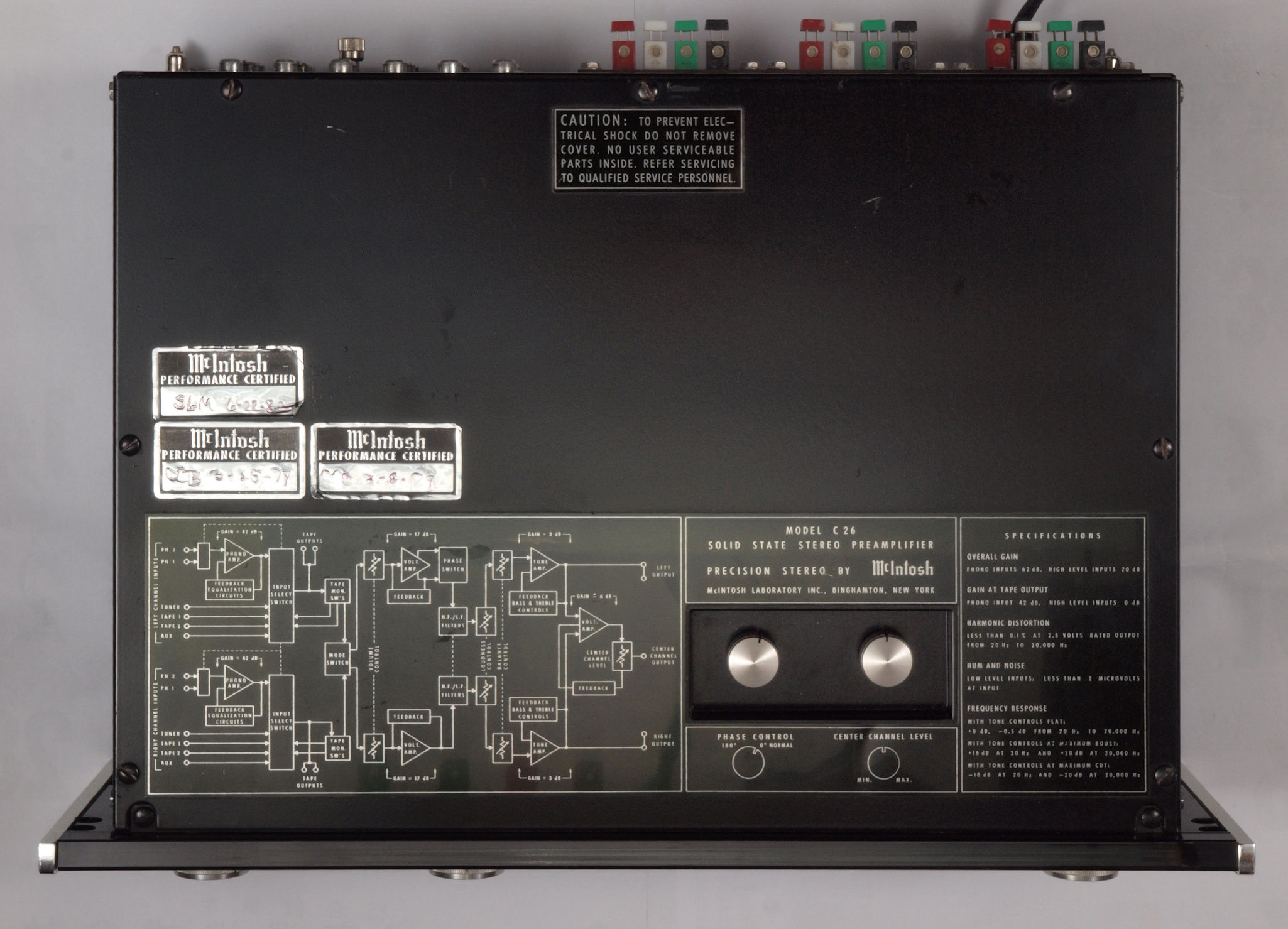

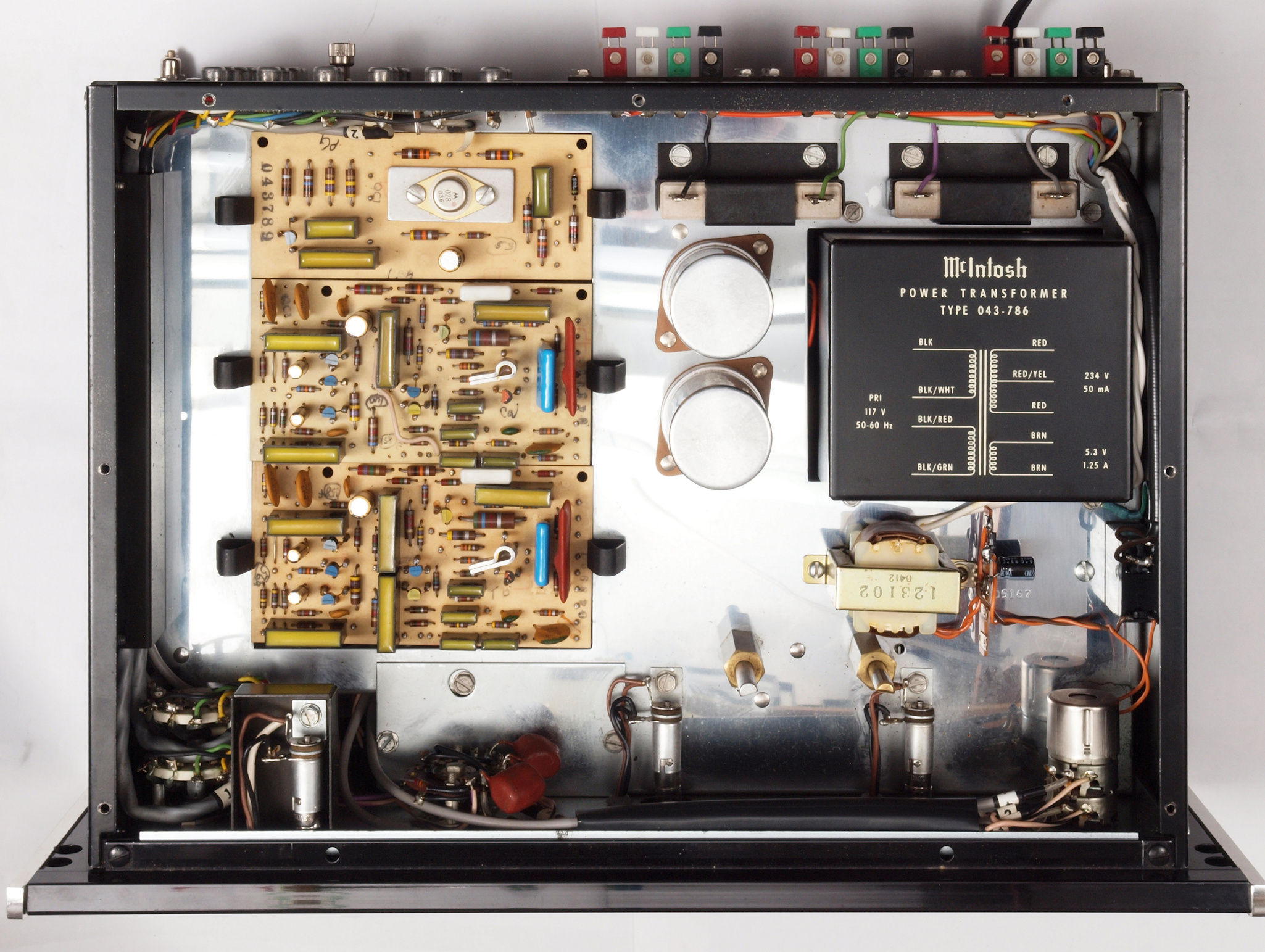

Ａ１７．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中、　下前から見る。

Ａ２２．　点検中、　下前左から見る。

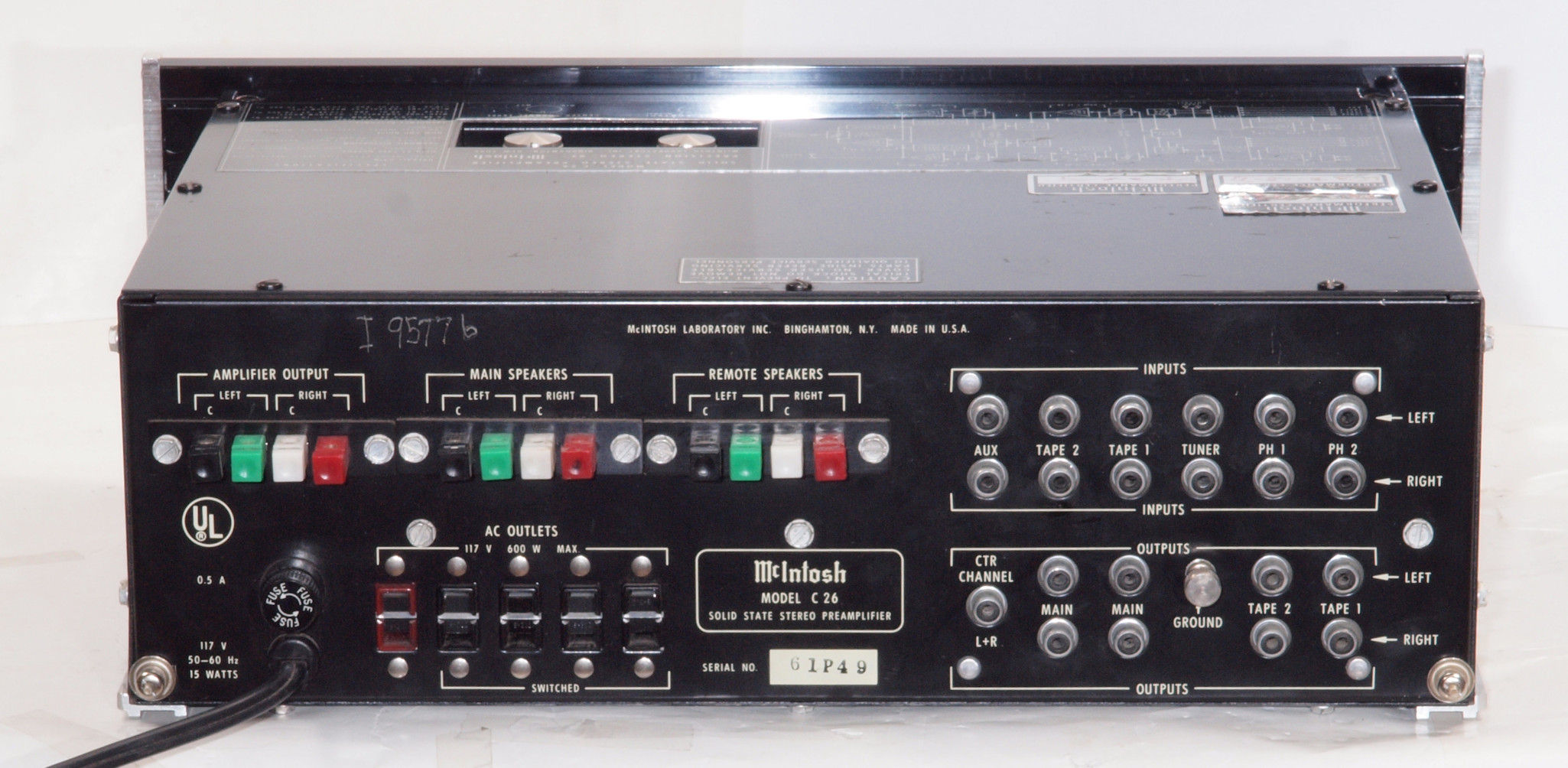

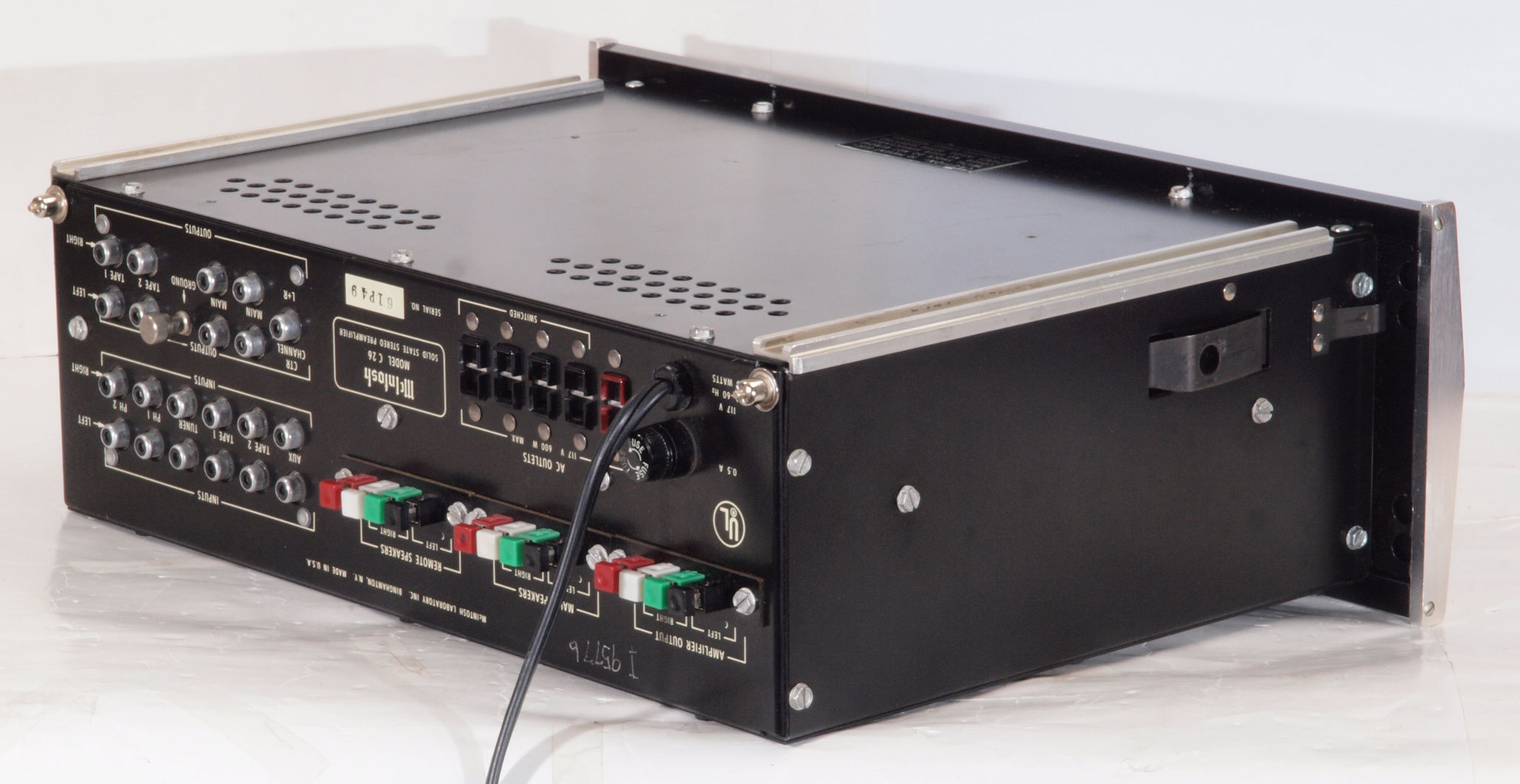

Ａ２３．　点検中、　下後から見る。

Ａ２４．　点検中、　下後右から見る。

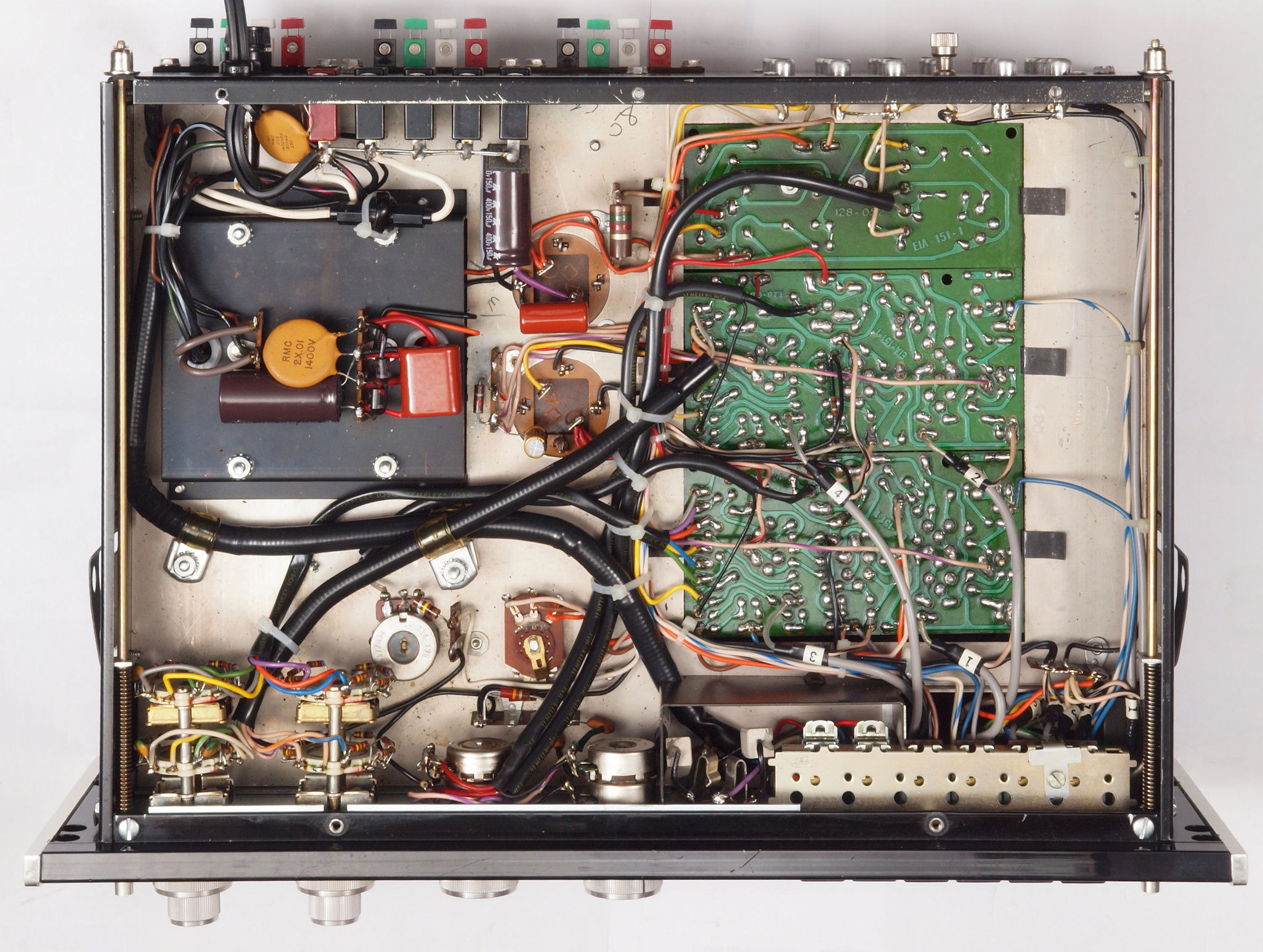

Ａ２５．　点検中、　下から見る。

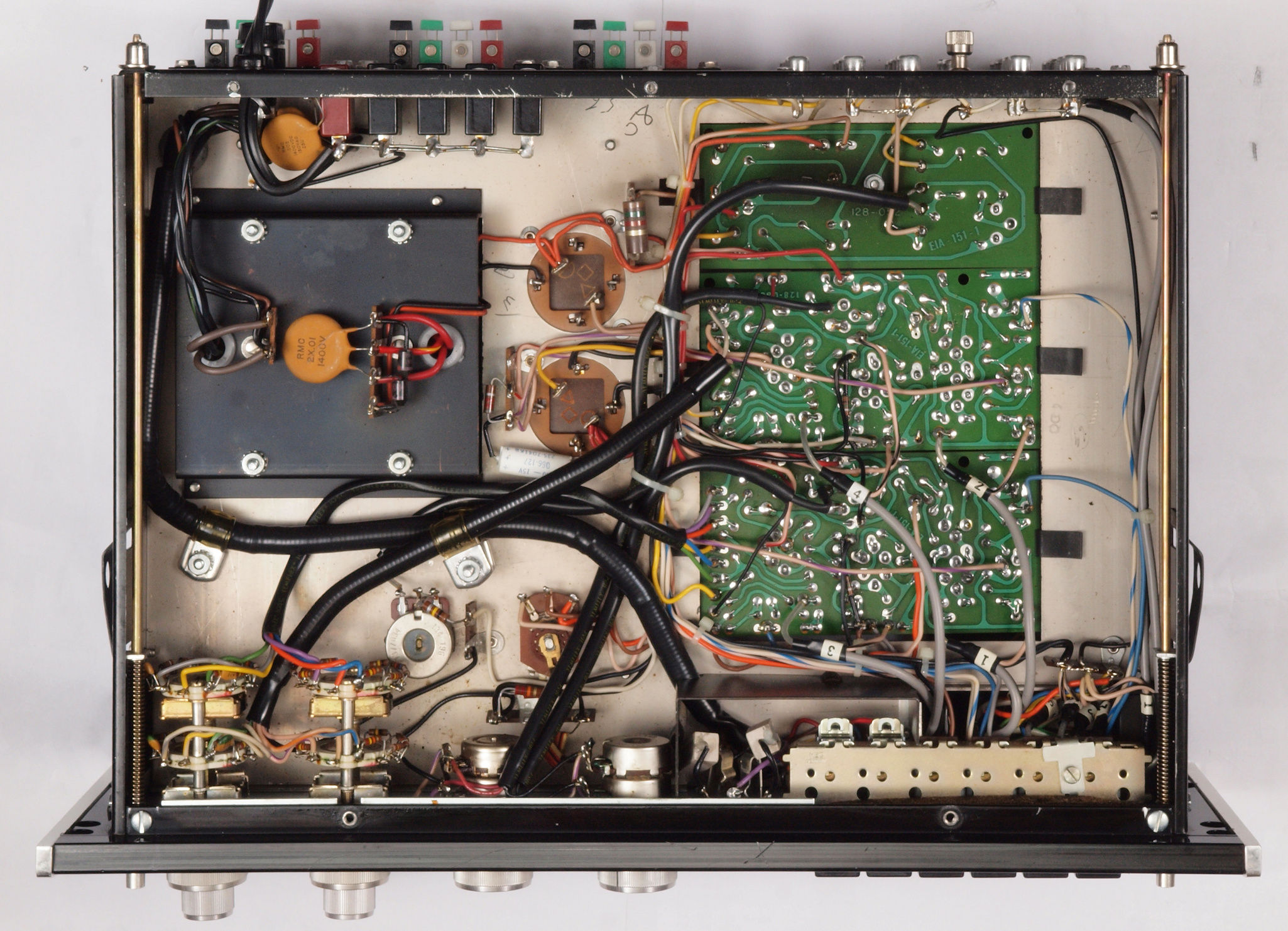

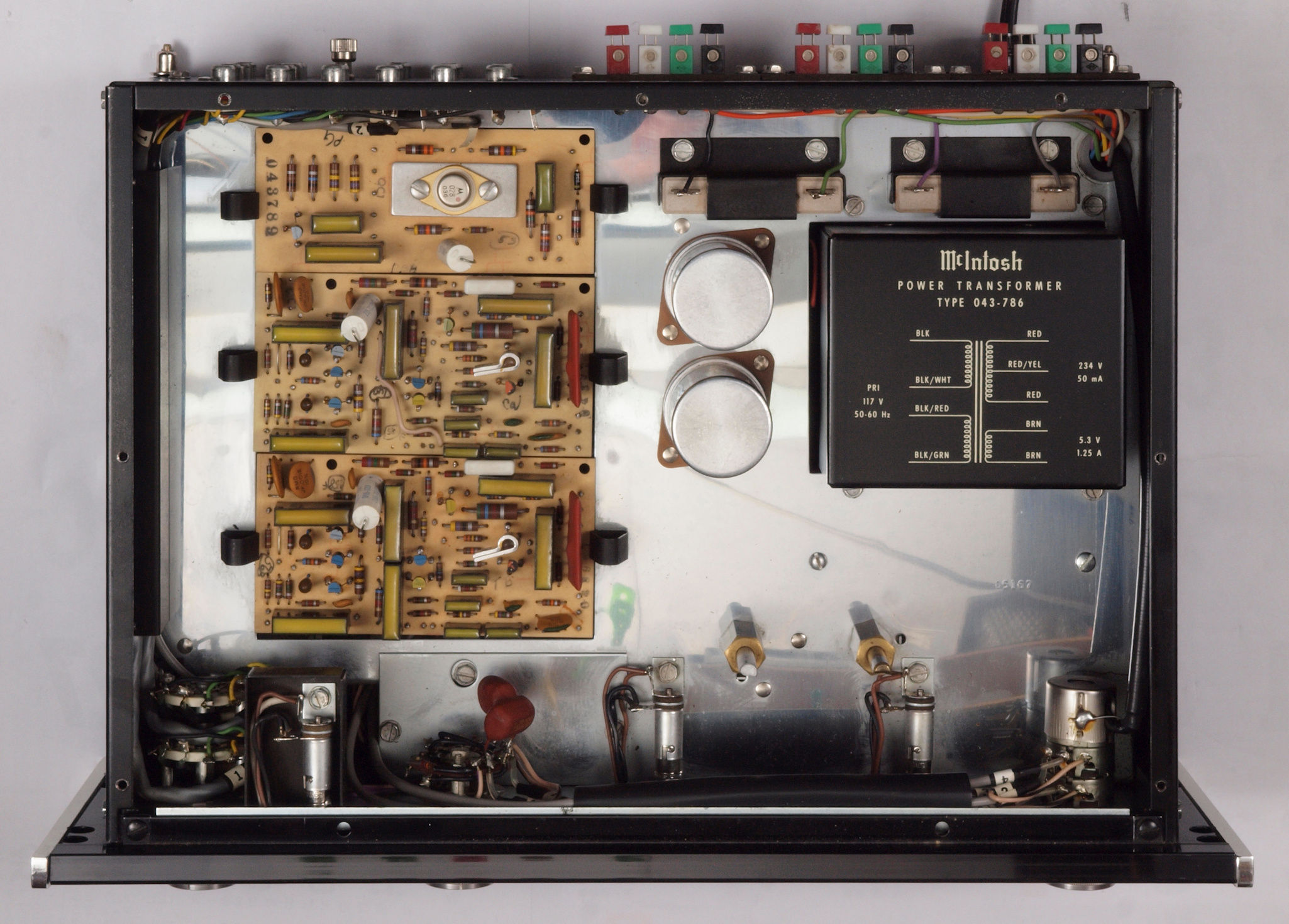

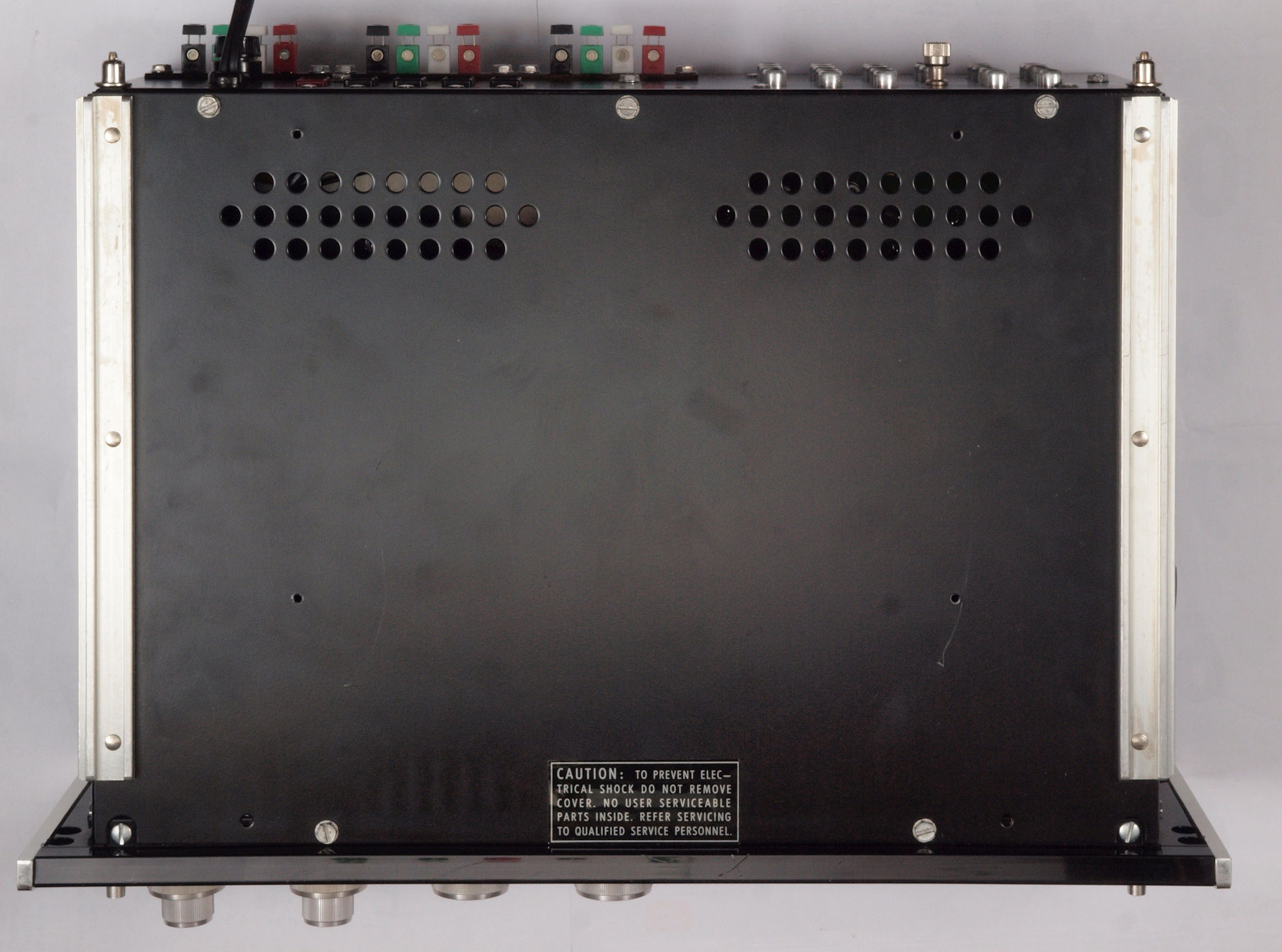

Ａ２６．　点検中　下蓋を取り、下から見る

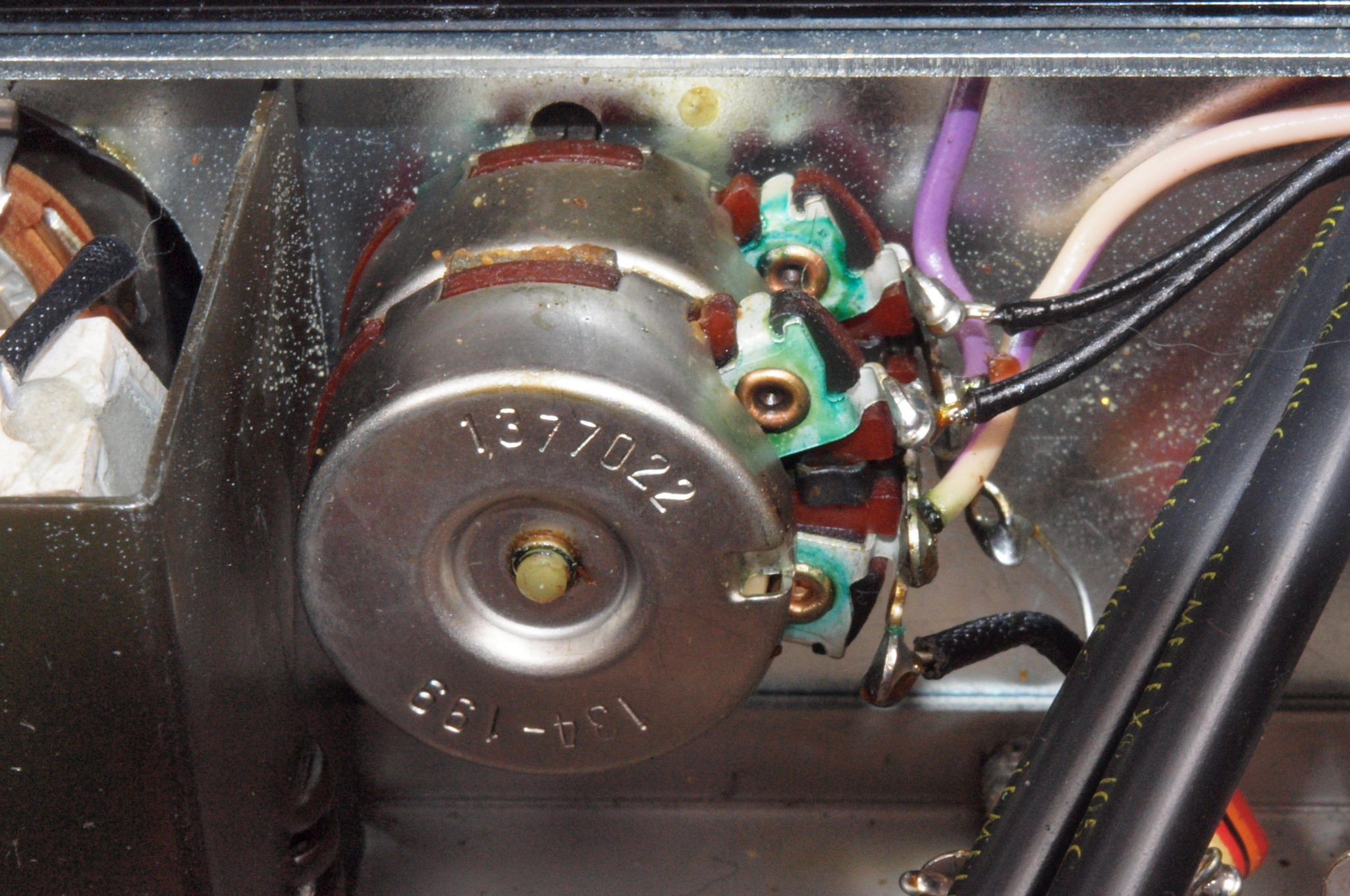

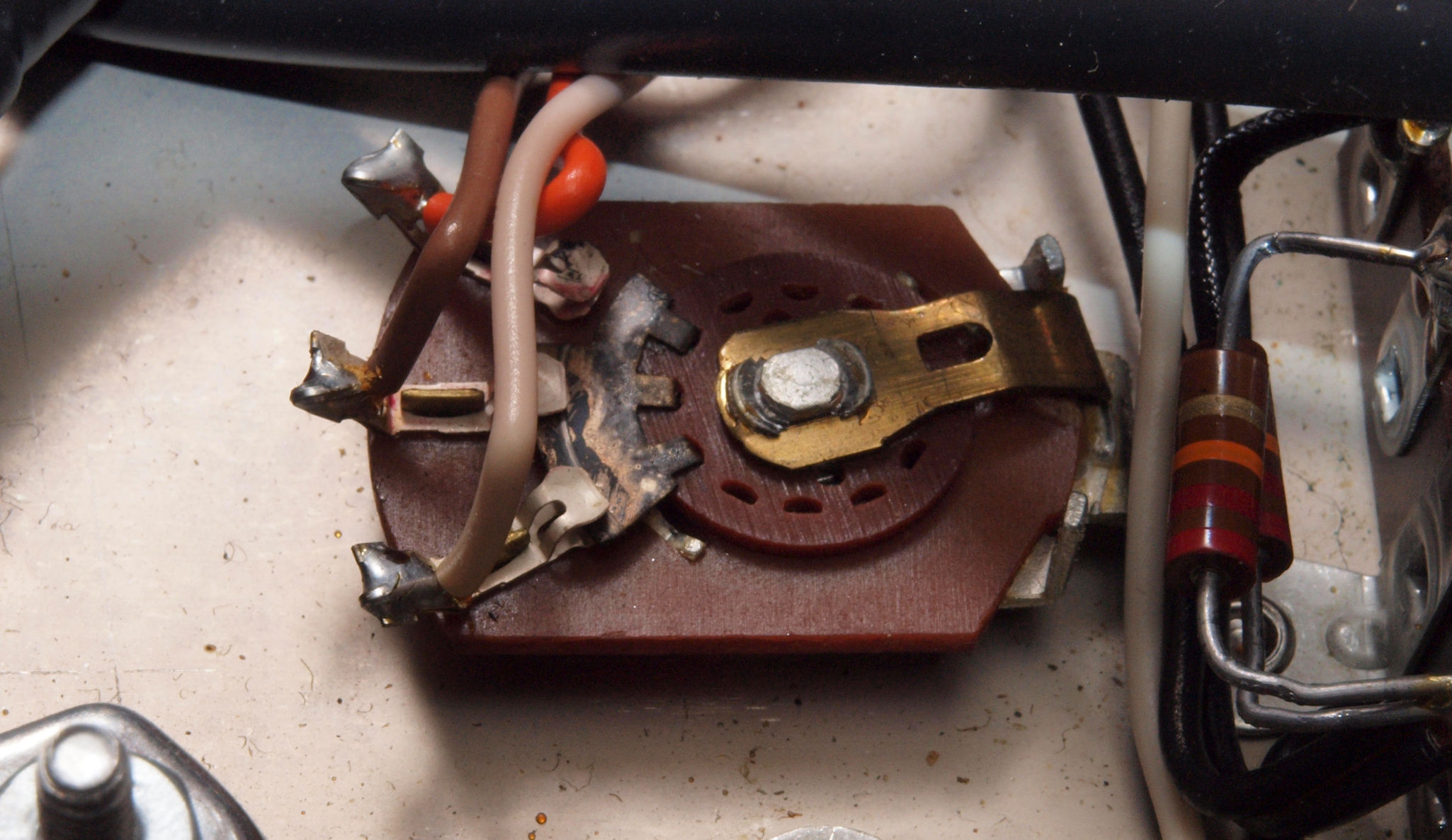

Ａ３１．　点検中　接点復活材使用による、メインＶＲの緑青発生。

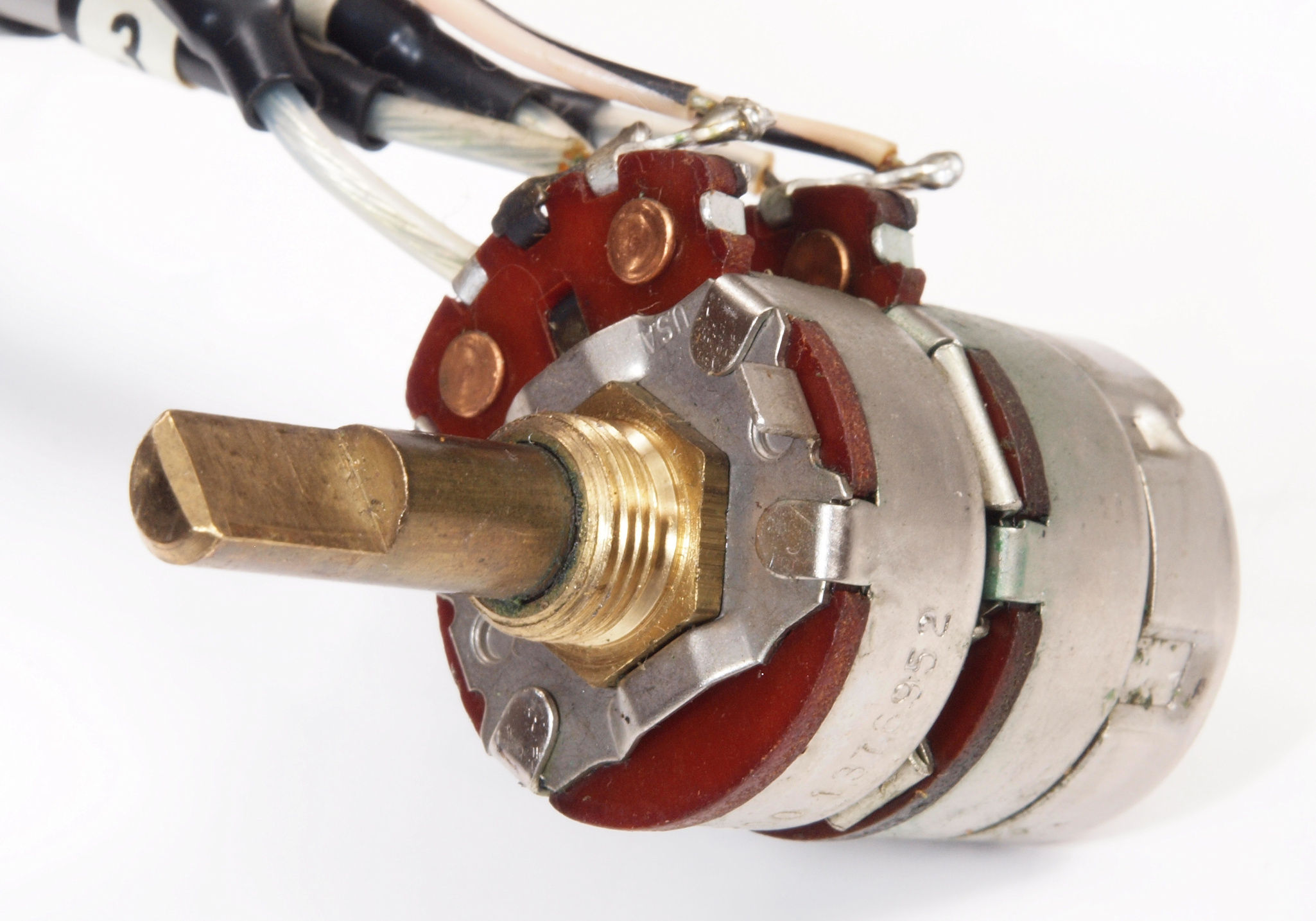

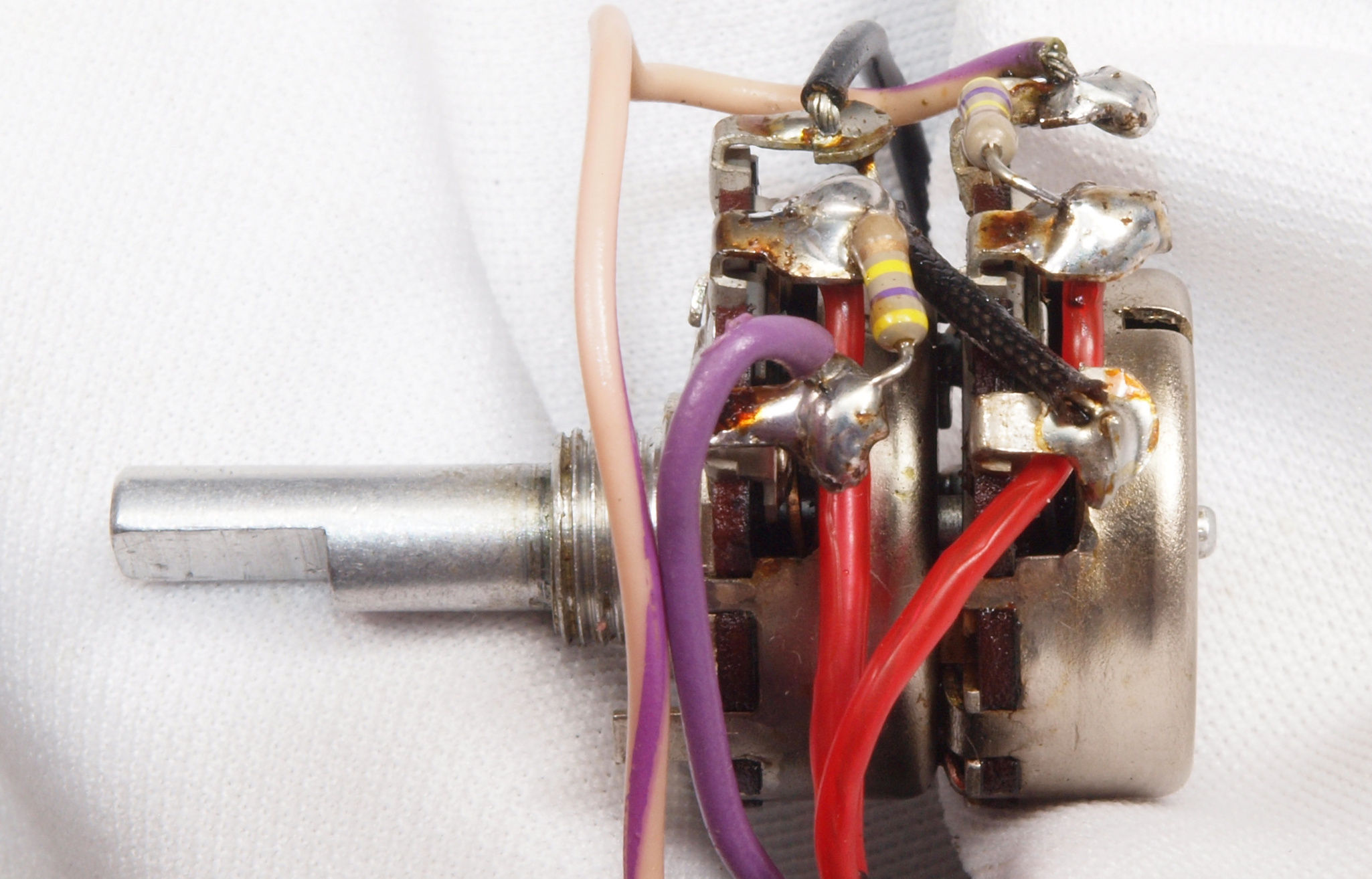

Ａ３２．　点検中　カシメを緩め分解修理形跡のあるメインＶＲ。　２度目はツメが折れるので分解不可。

Ａ３２．　点検中　接点復活材使用による、バランスＶＲの緑青発生。。

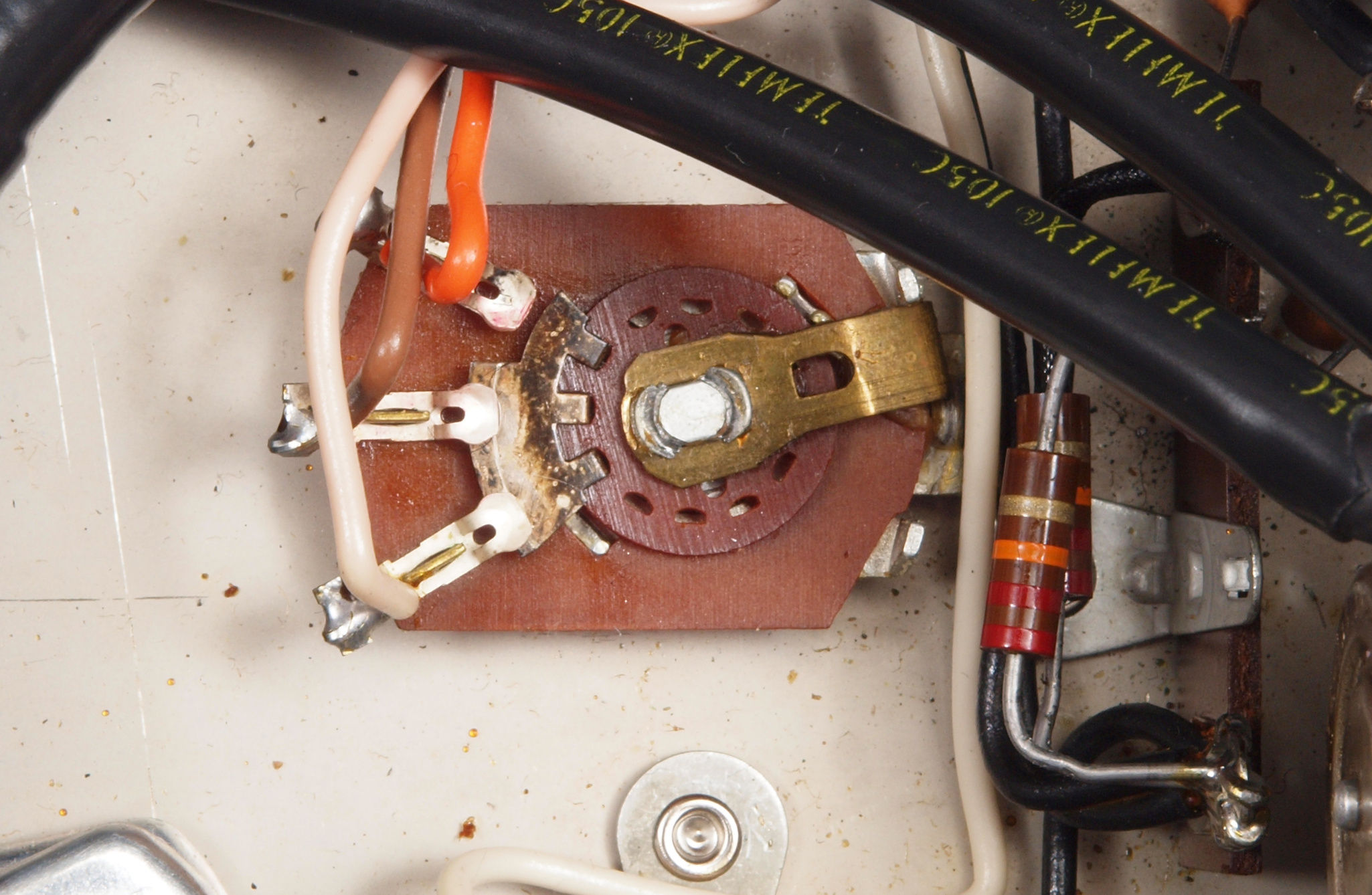

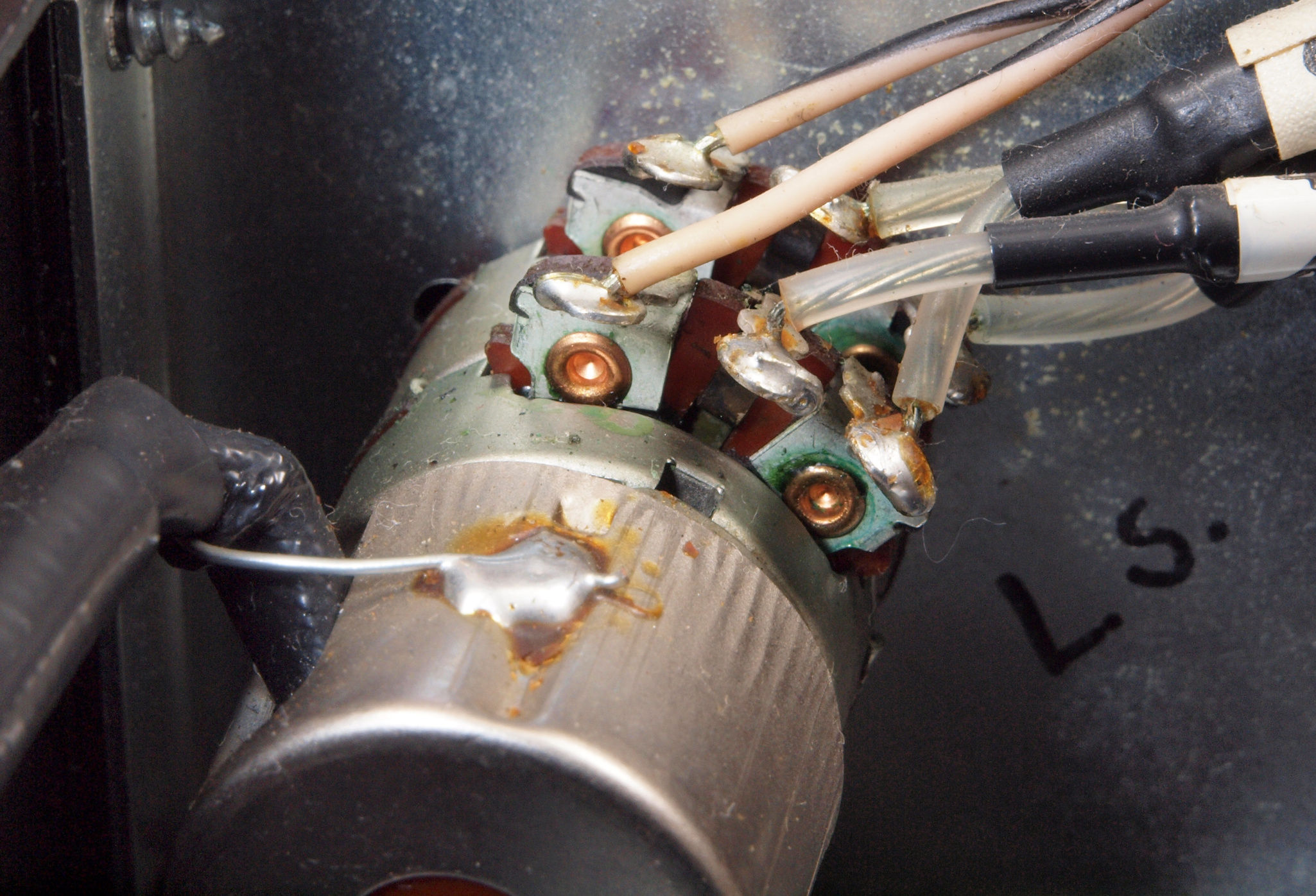

Ａ３３．　点検中　モードＳＷの接点の腐食。

Ａ３４．　点検中　フェーズＳＷの接点の腐食。

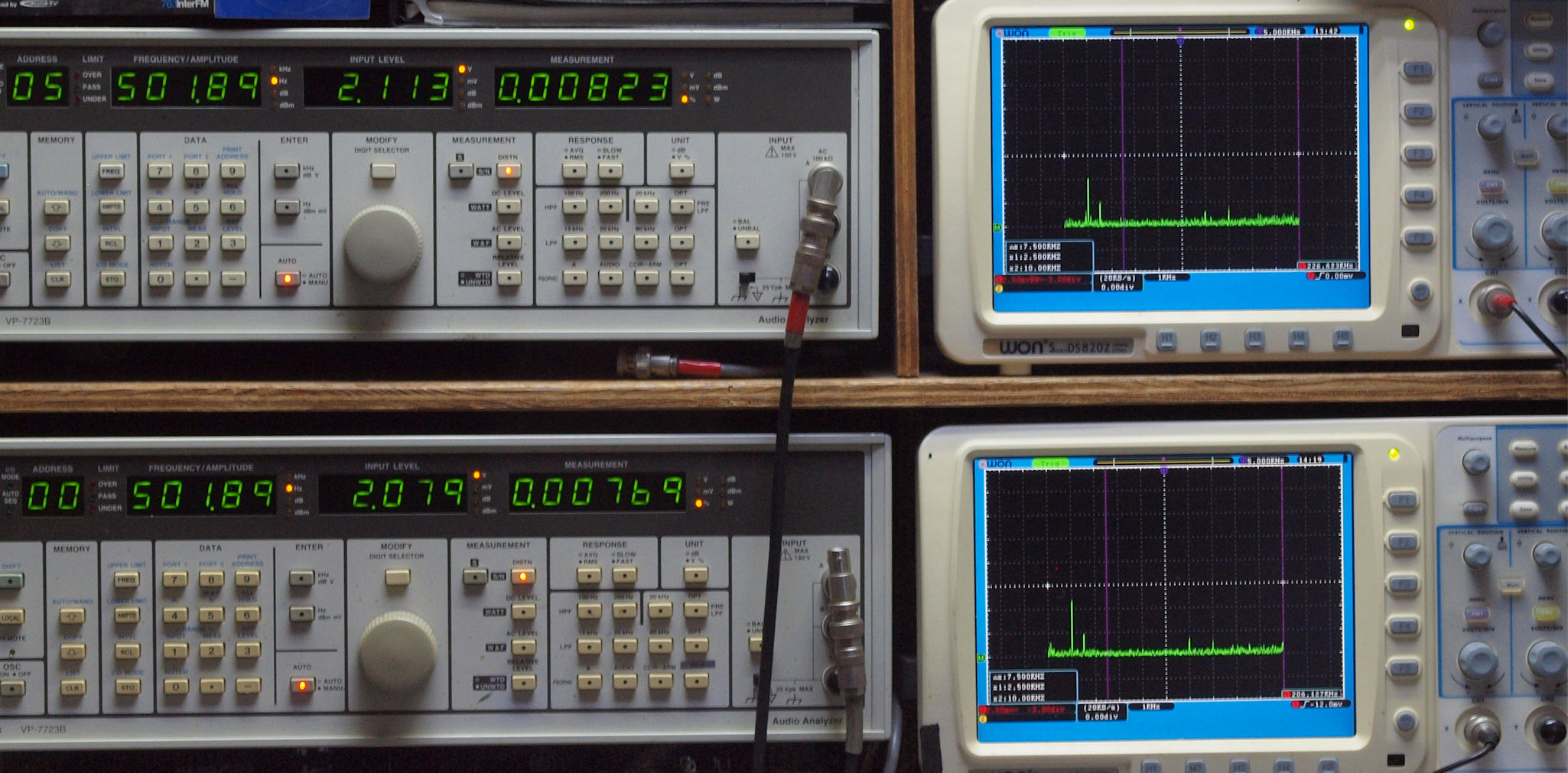

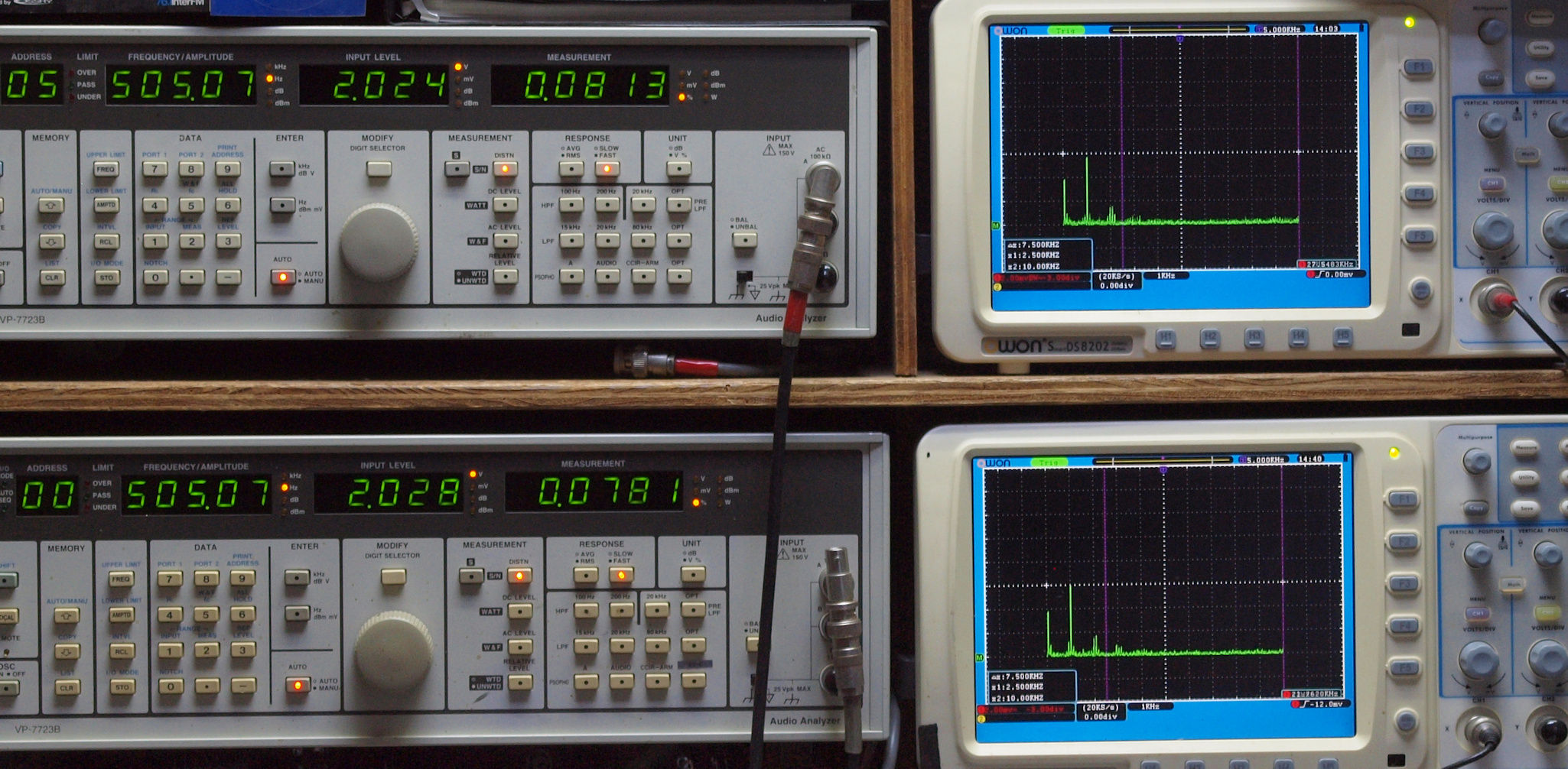

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整、「平行輸入品なので、電源電圧は５０ＨＺ　１１５Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

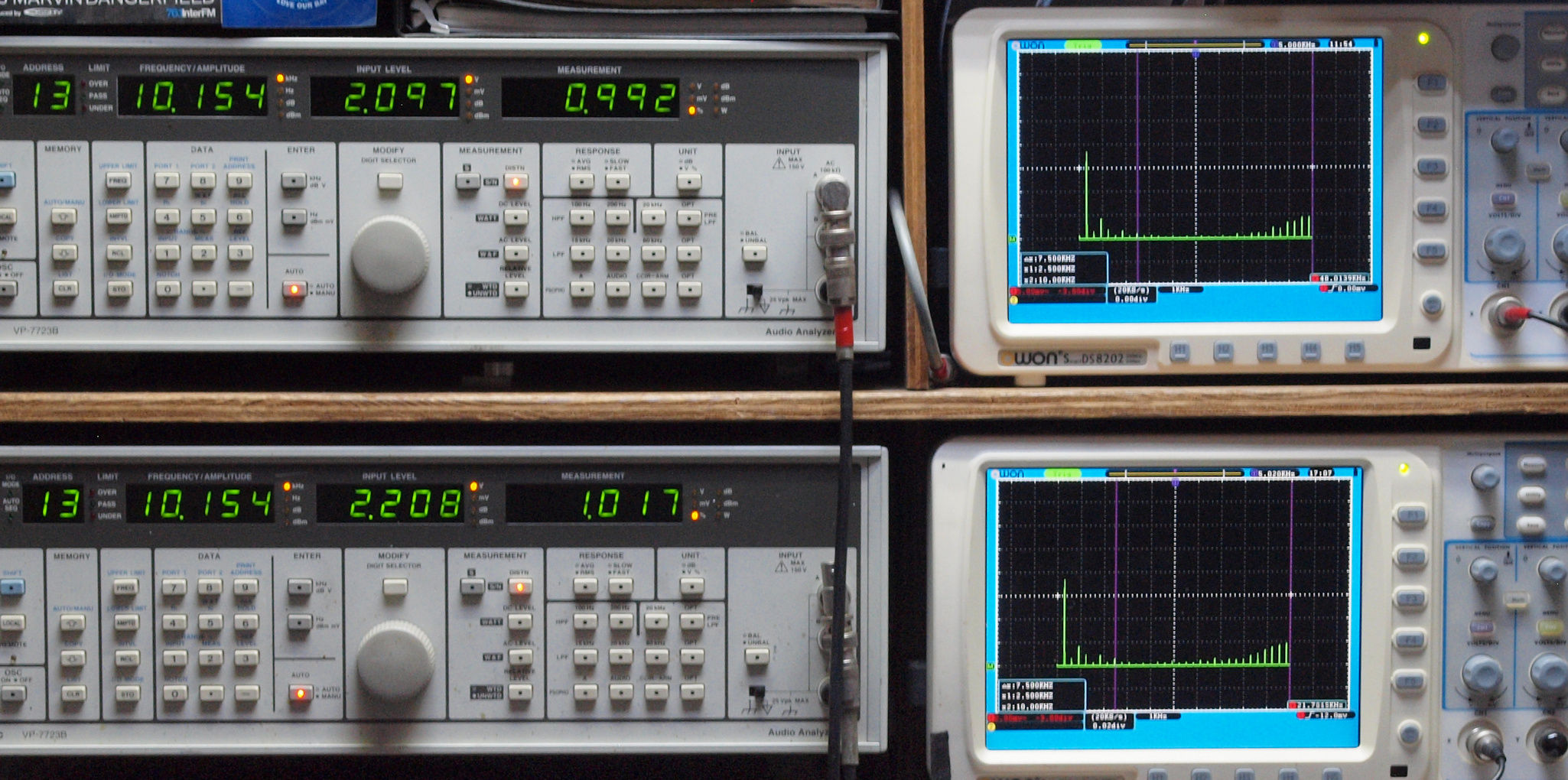

Ｔ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．９９７％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　１．０１７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

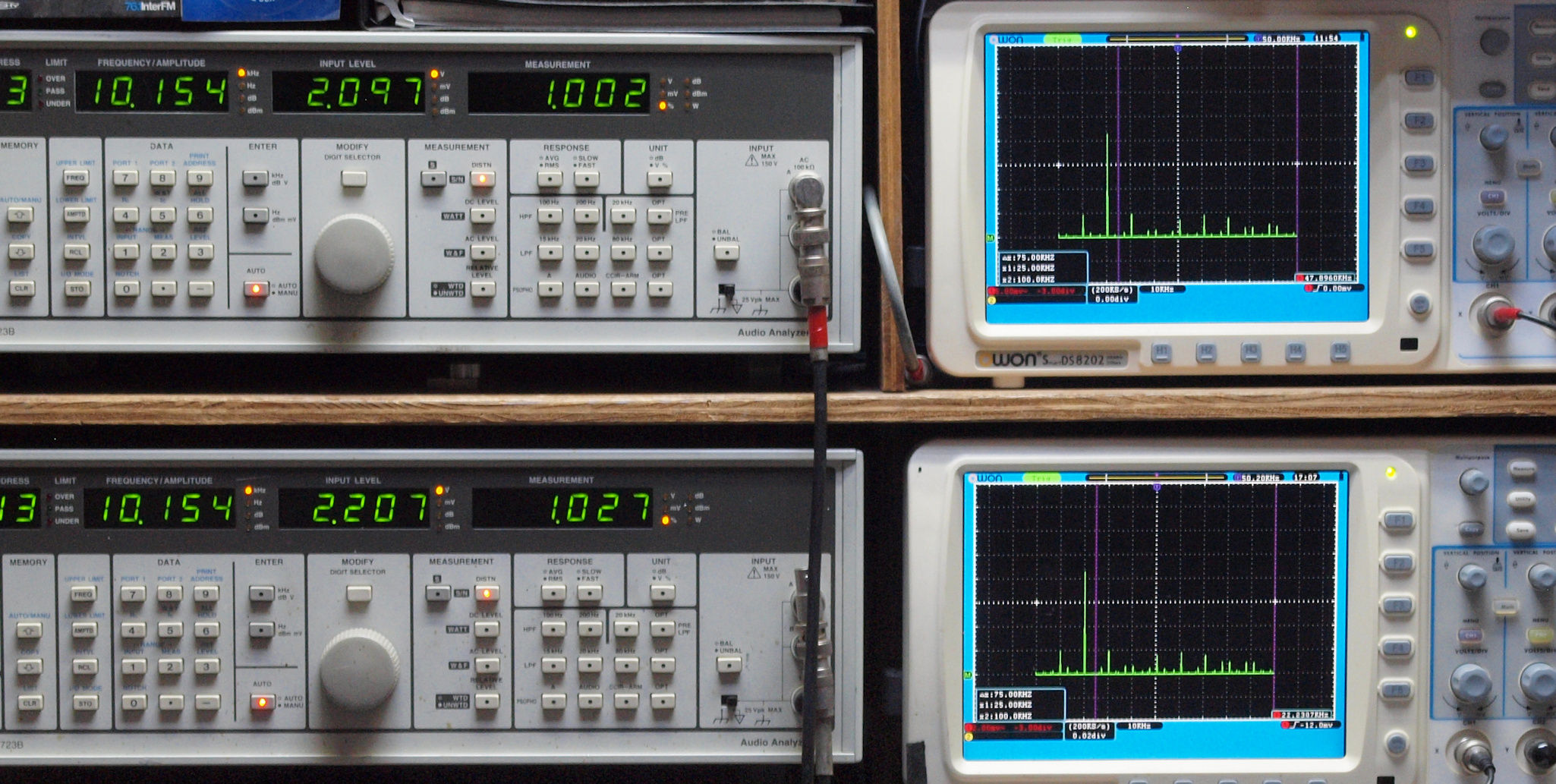

Ｔ２．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　１．００２％歪み。 　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　１．０２７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

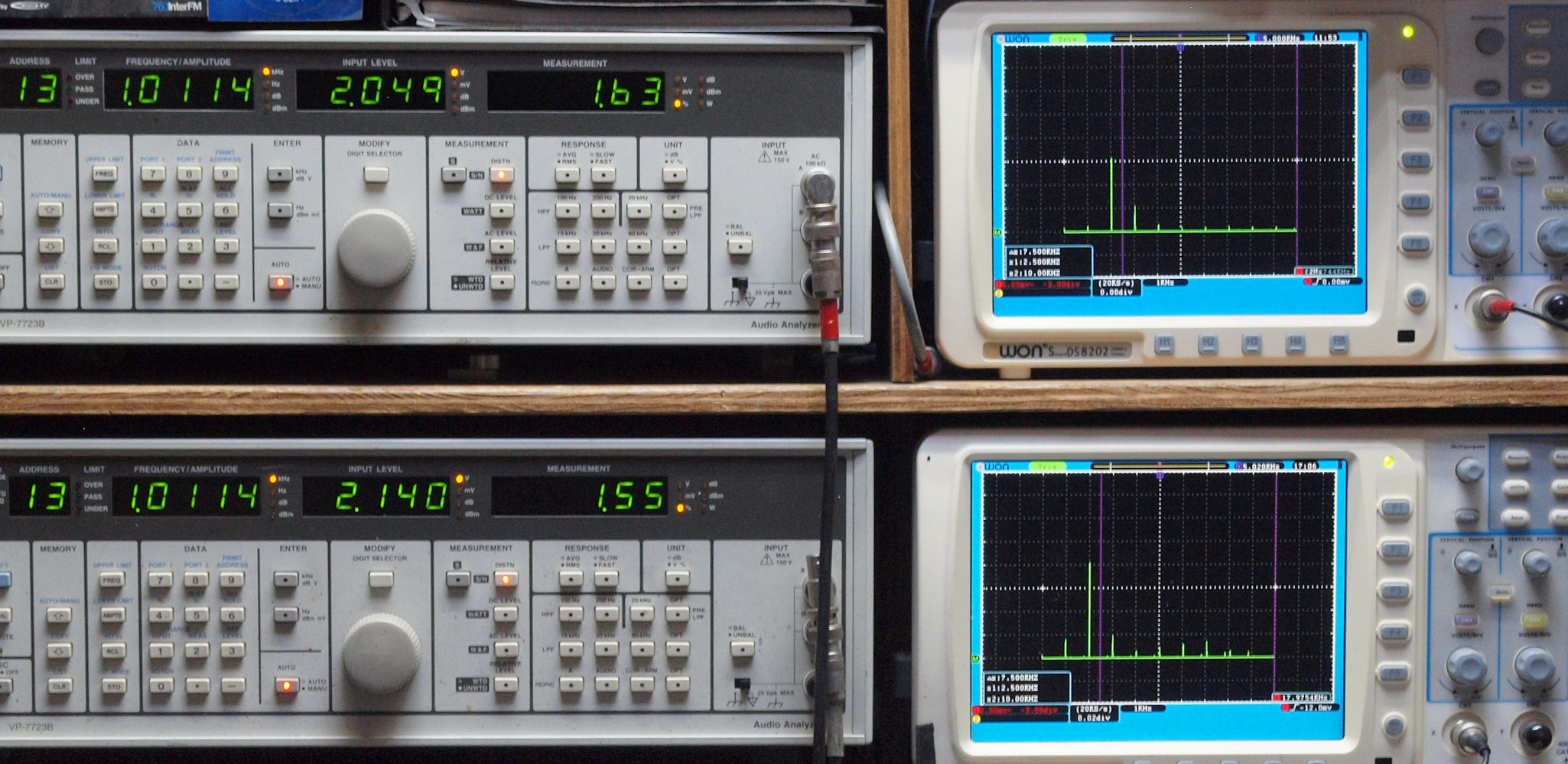

Ｔ３．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　１．６３％歪み。 　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　１．５５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

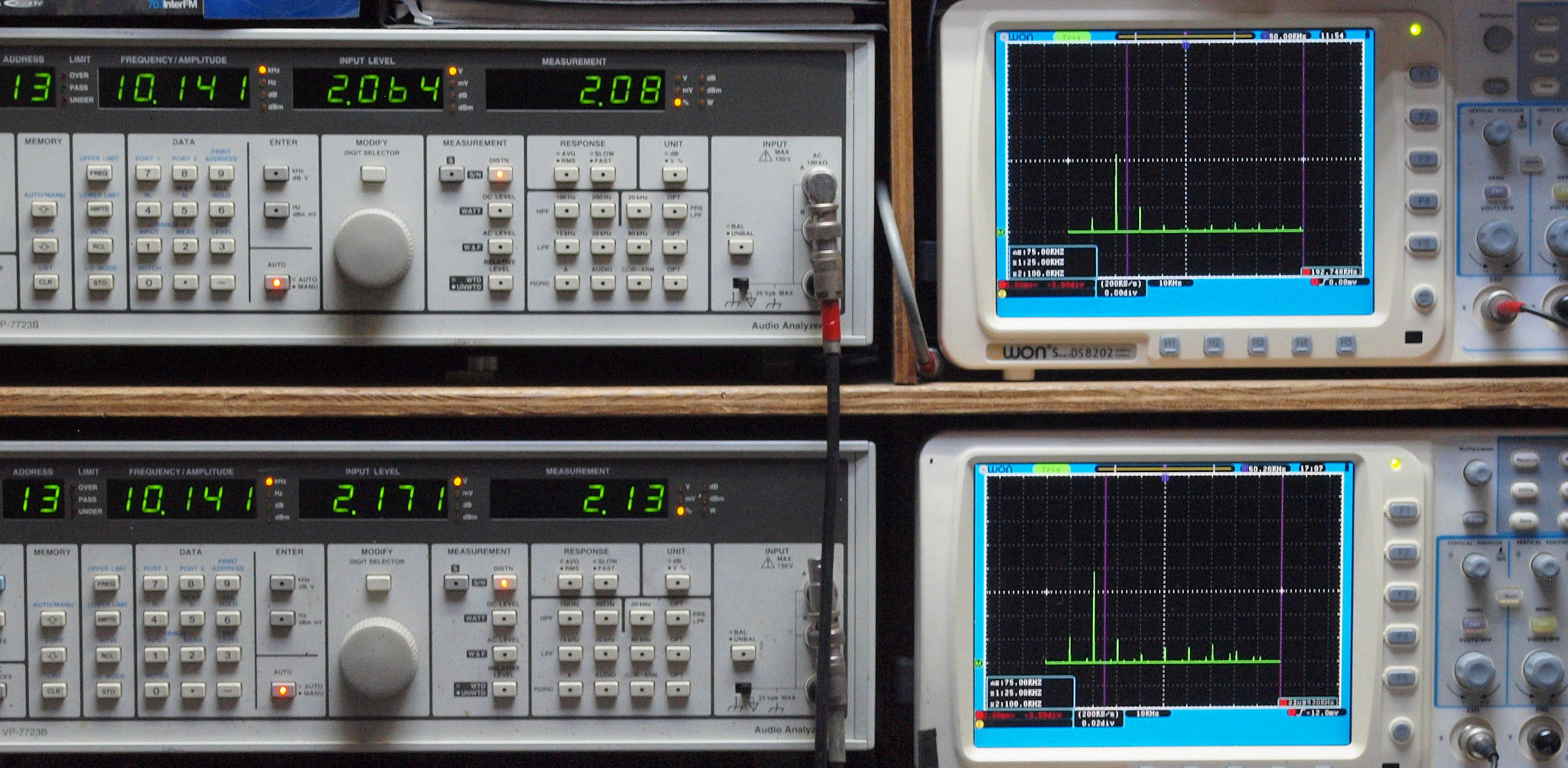

Ｔ４．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　２．０８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　２．１３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理前　前パネルを取り修理中

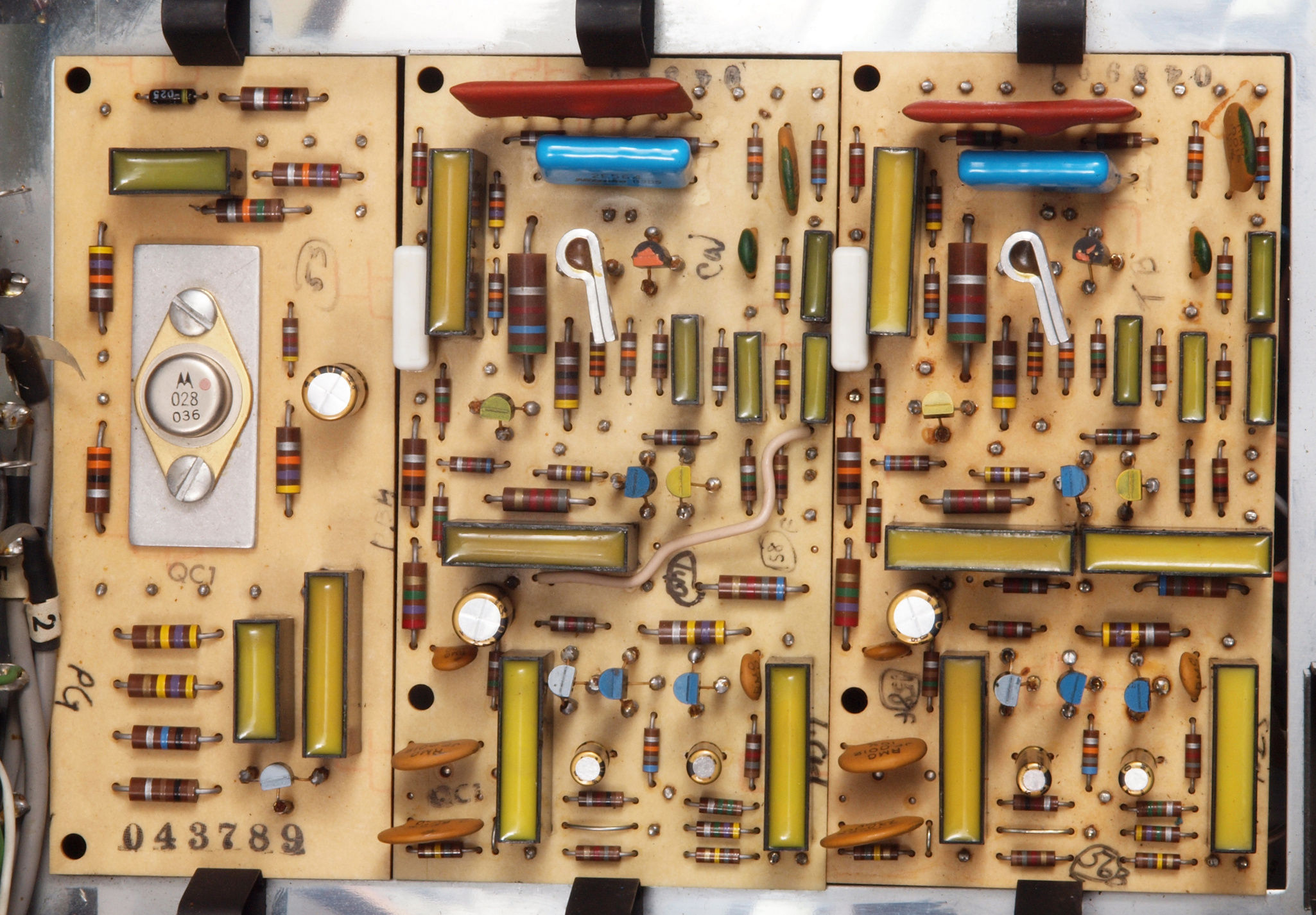

Ｃ１１．　修理前　メイン基板

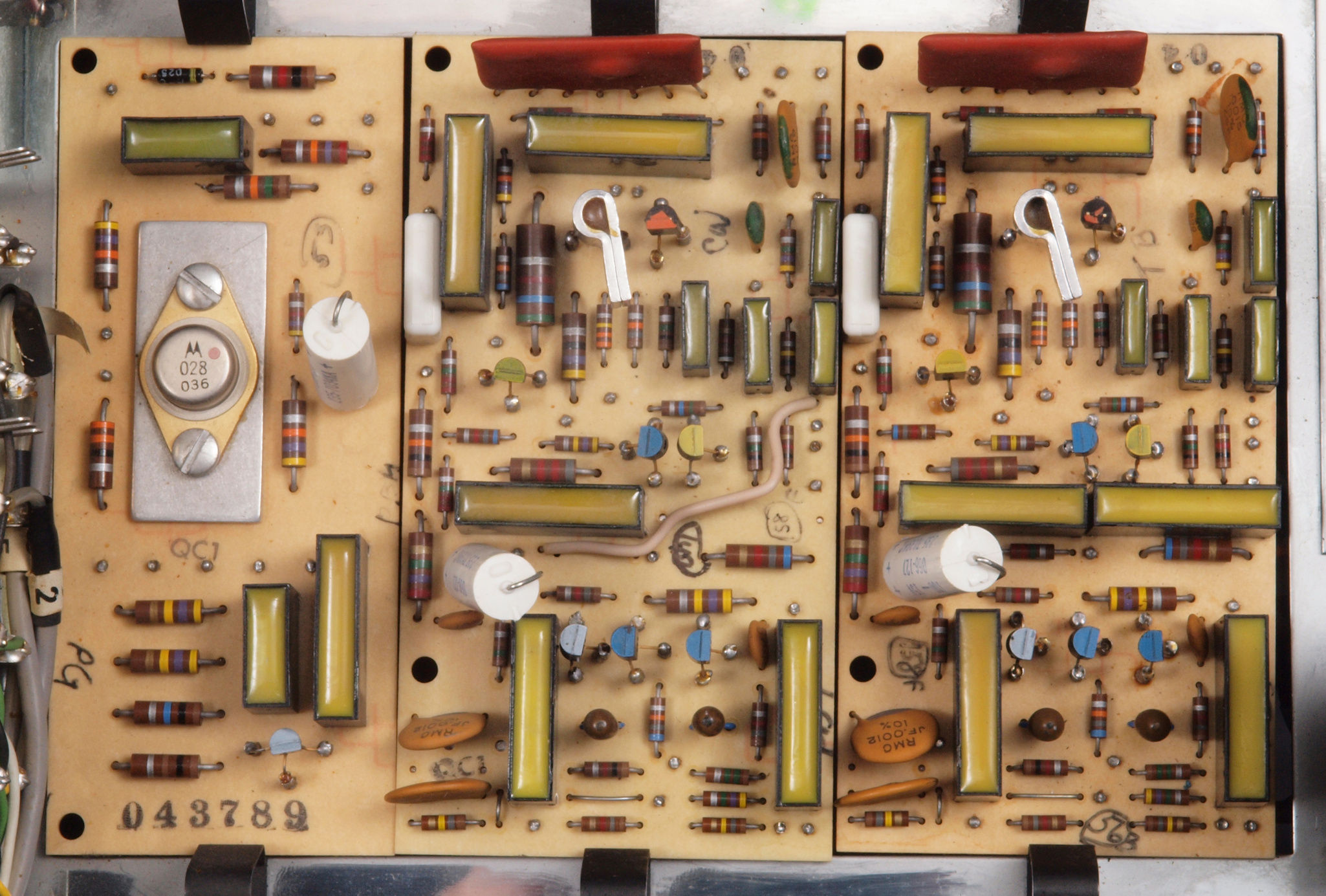

Ｃ１２．　修理後　メイン基板　　電解コンデンサ−７個、フイルムコンデンサー２個交換

Ｃ１３．　修理前　メイン基板裏

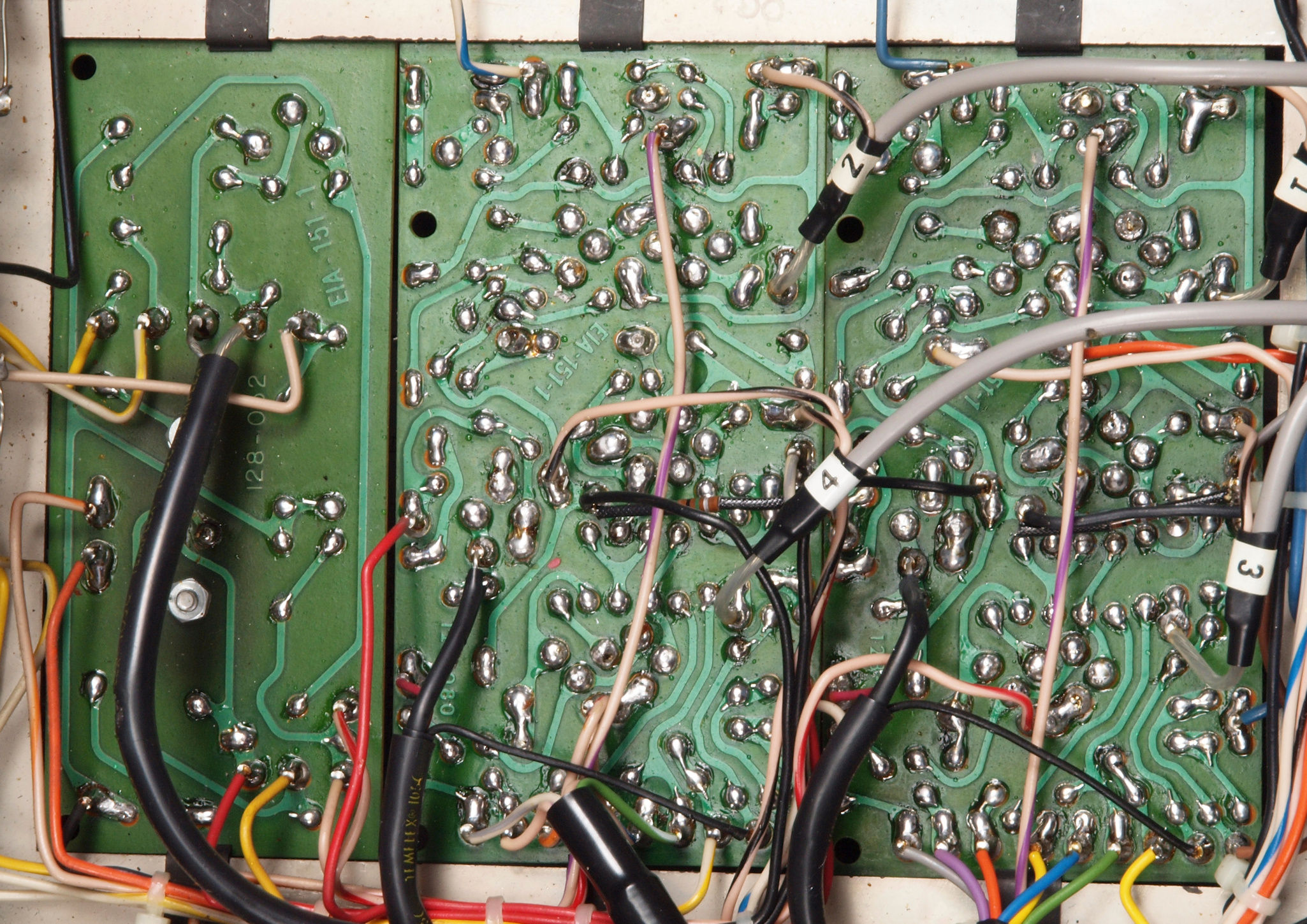

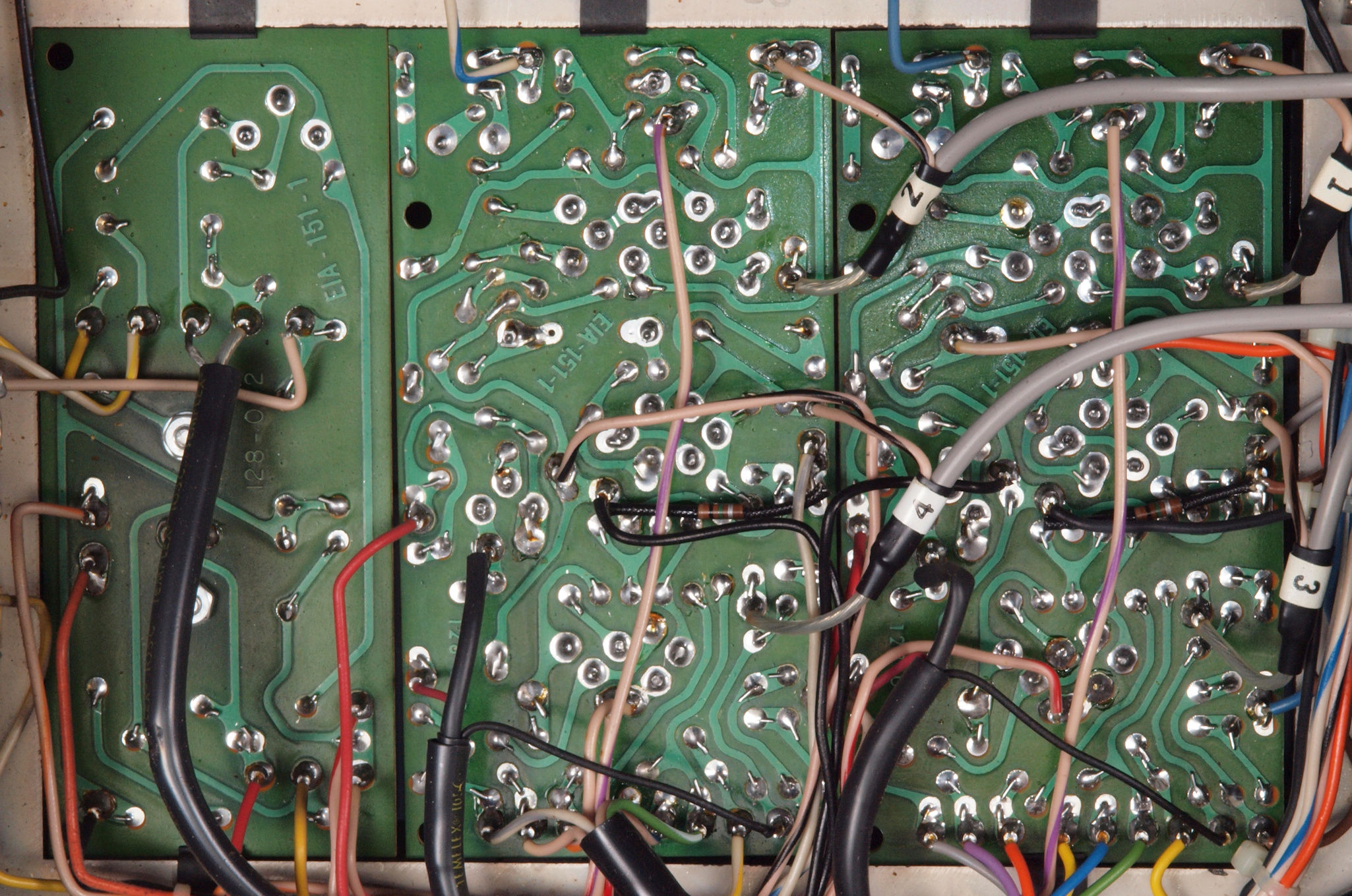

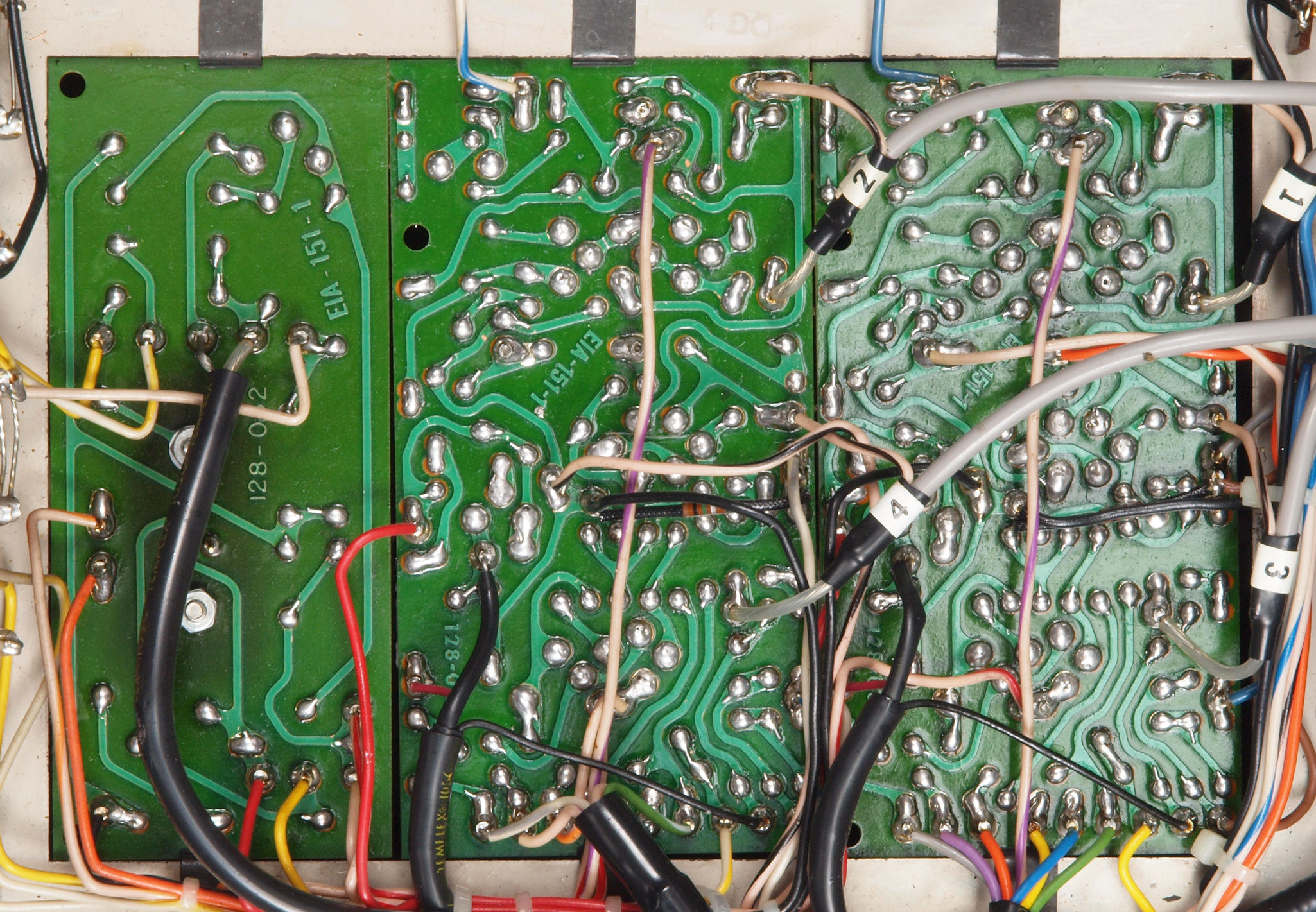

Ｃ１４．　修理（半田補正）後　　メイン基板裏。　半田を全部やり直す。

Ｃ１５．　完成メイン基板裏　絶縁コーテング材を塗る、　フイルムコンデンサー３個追加。

Ｃ２１．　修理前　センターチャネルＶＲ

Ｃ２２．　修理（半田補正）後　センターチャネルＶＲ。

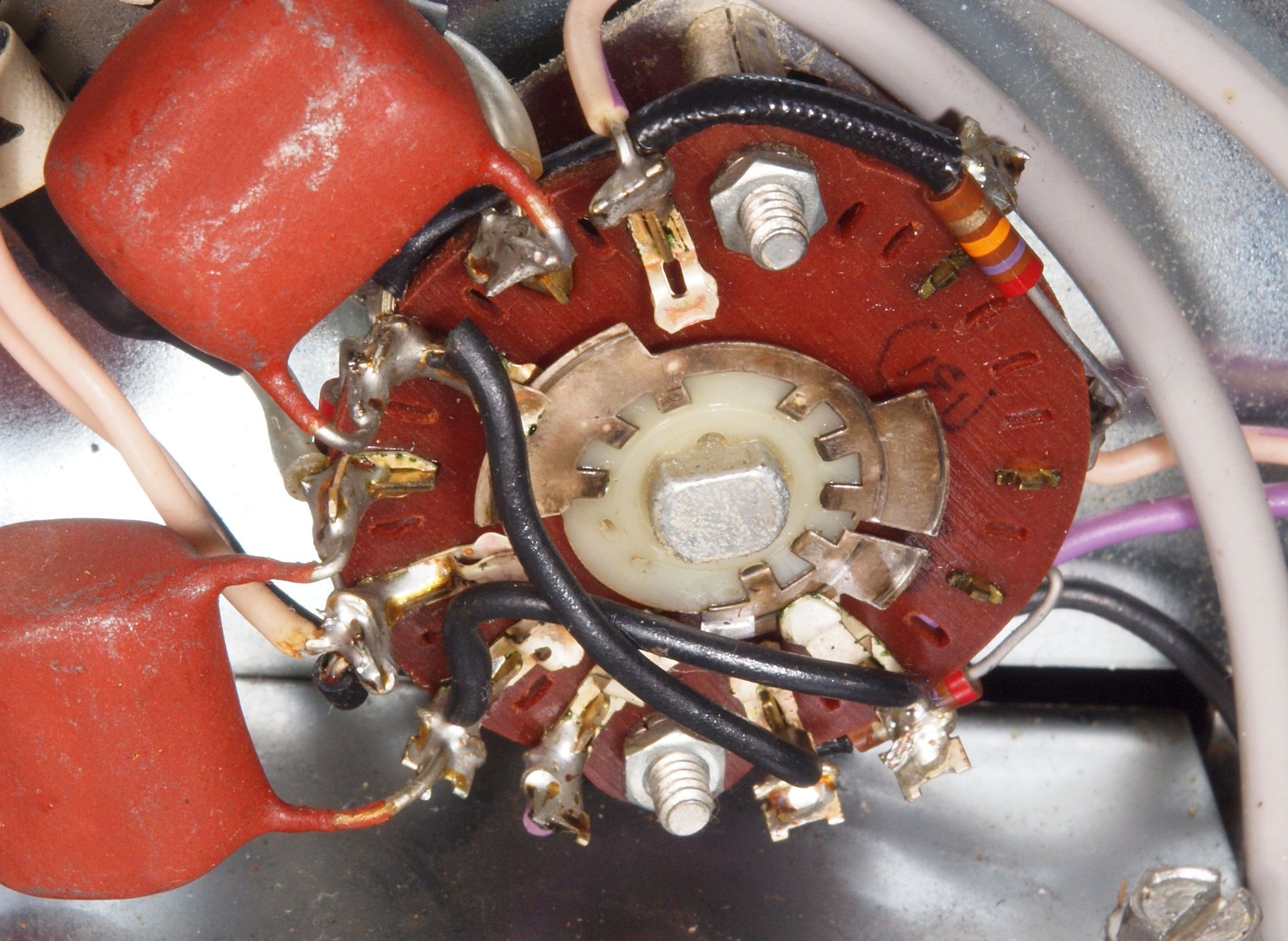

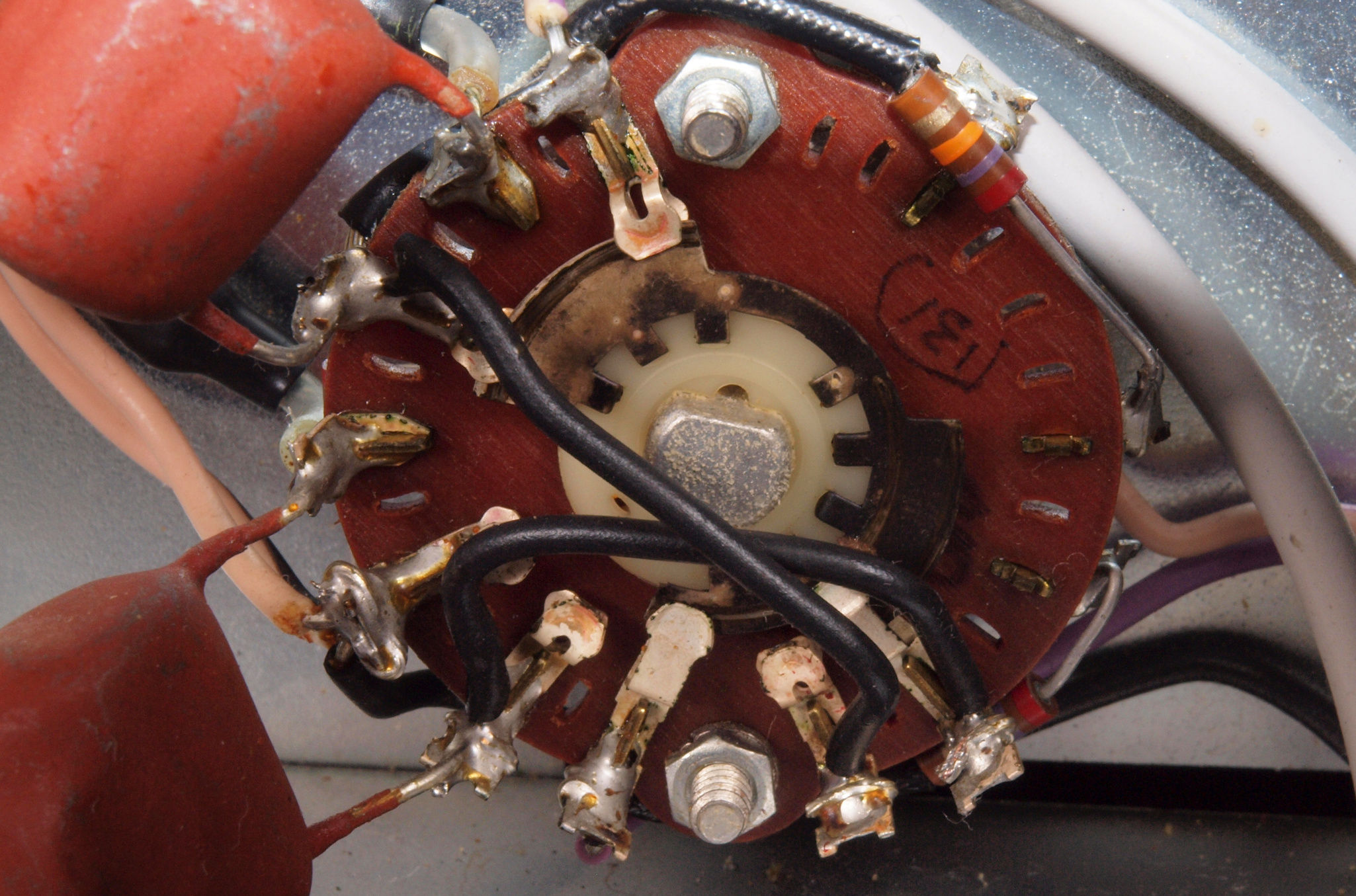

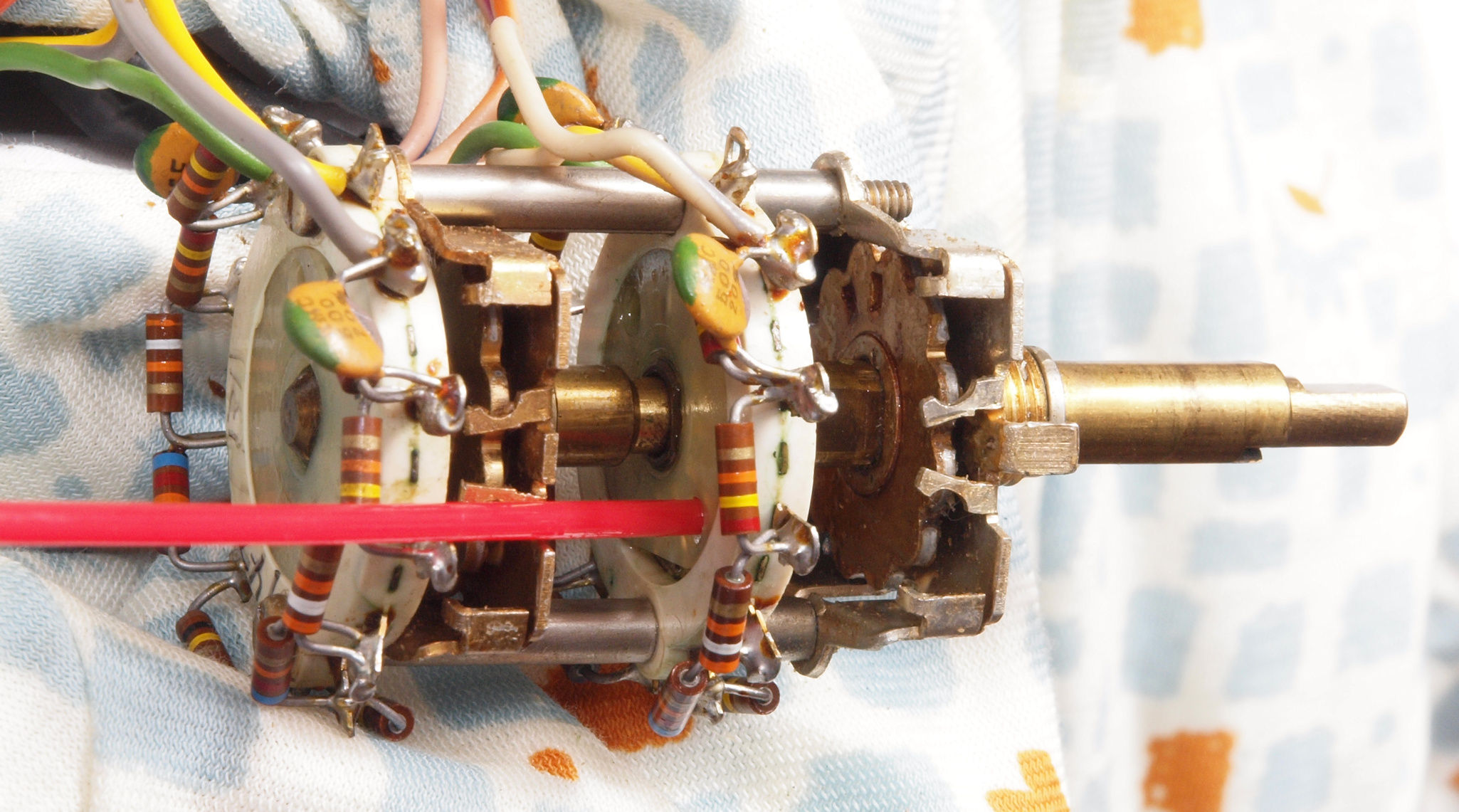

Ｃ３１．　修理前　フエーズＳＷ。

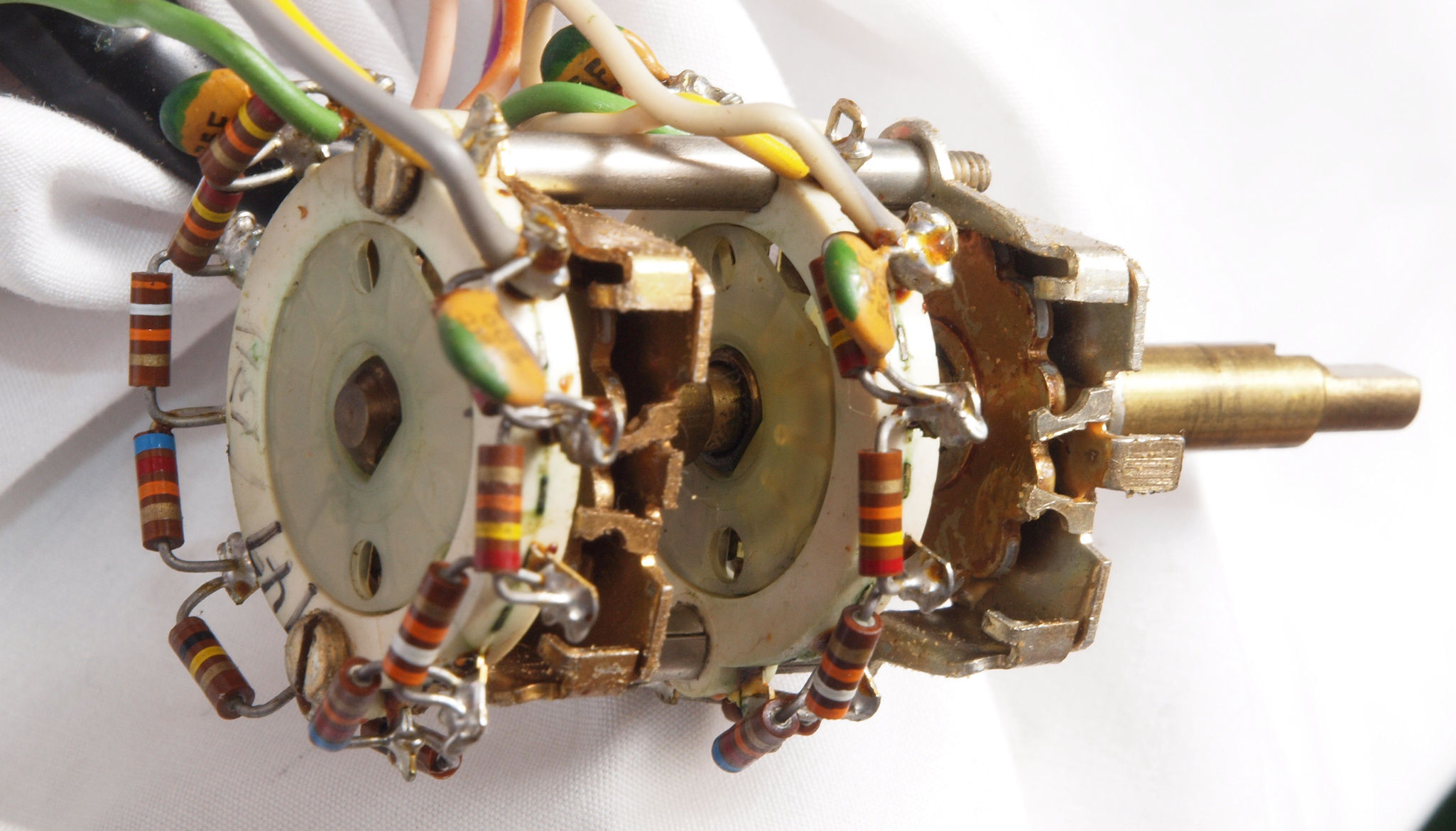

Ｃ３２．　修理（清掃後）後　フエーズＳＷ。

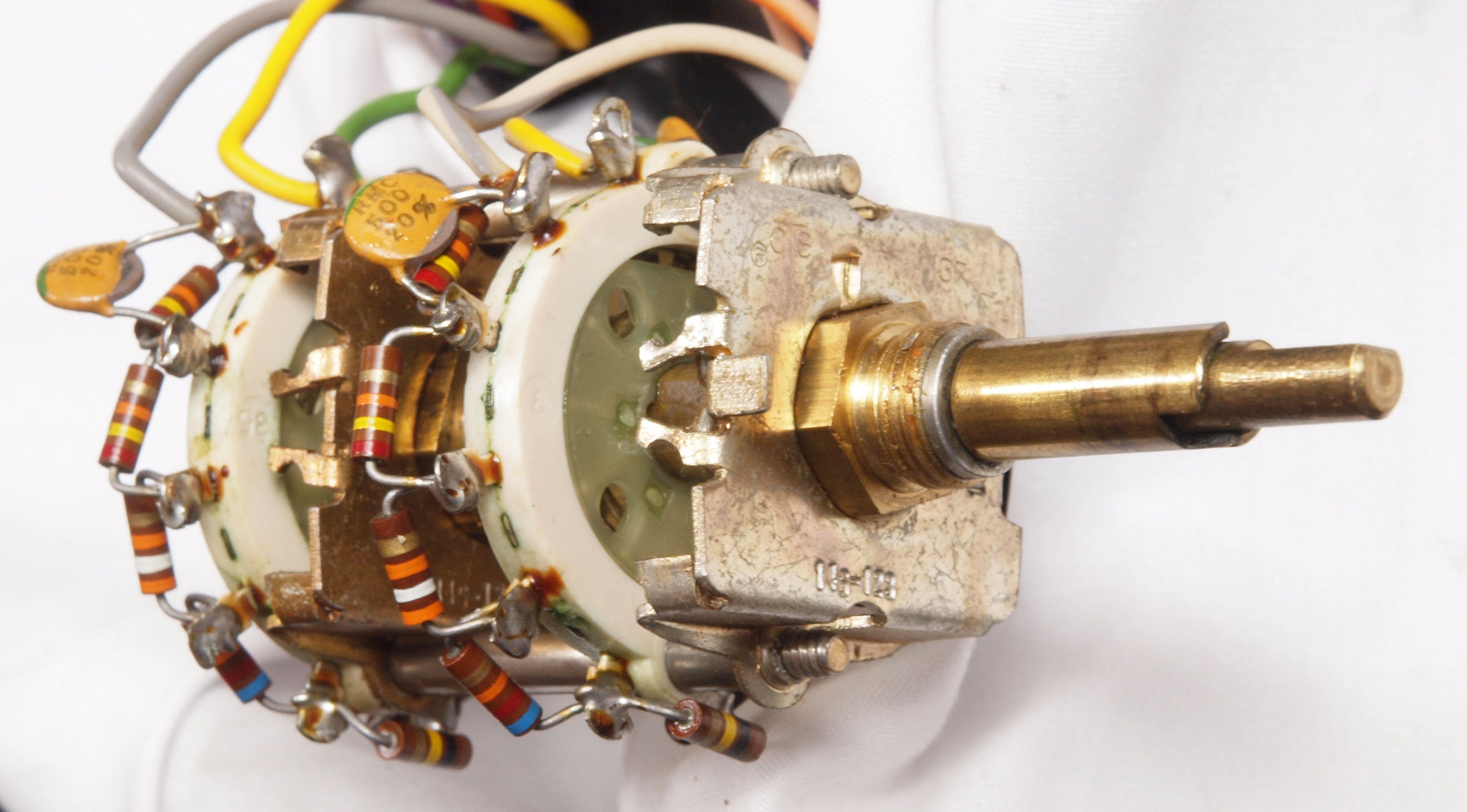

Ｃ３３．　修理前　モードＳＷ。

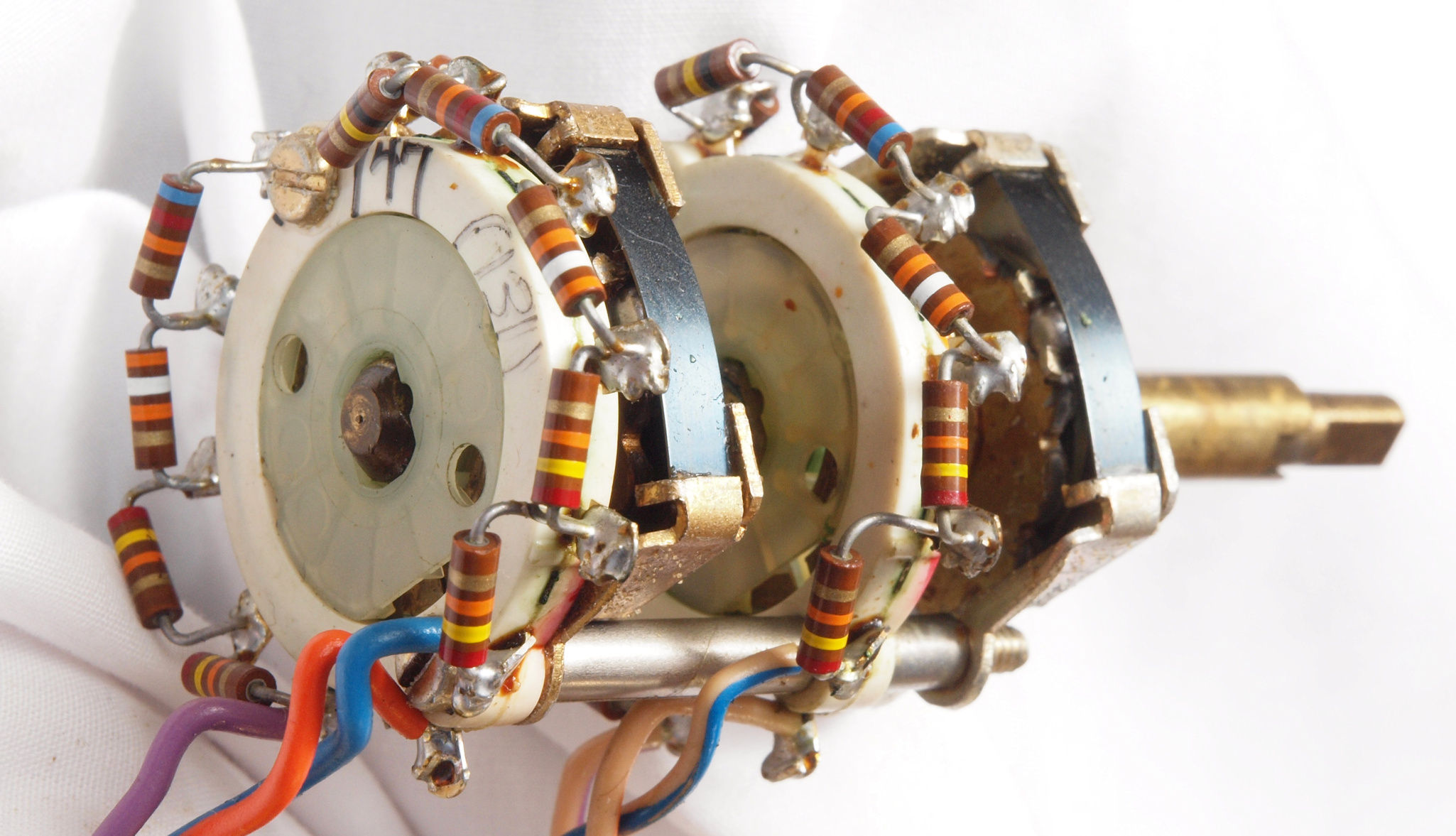

Ｃ３４．　修理（清掃後）後　モードＳＷ。

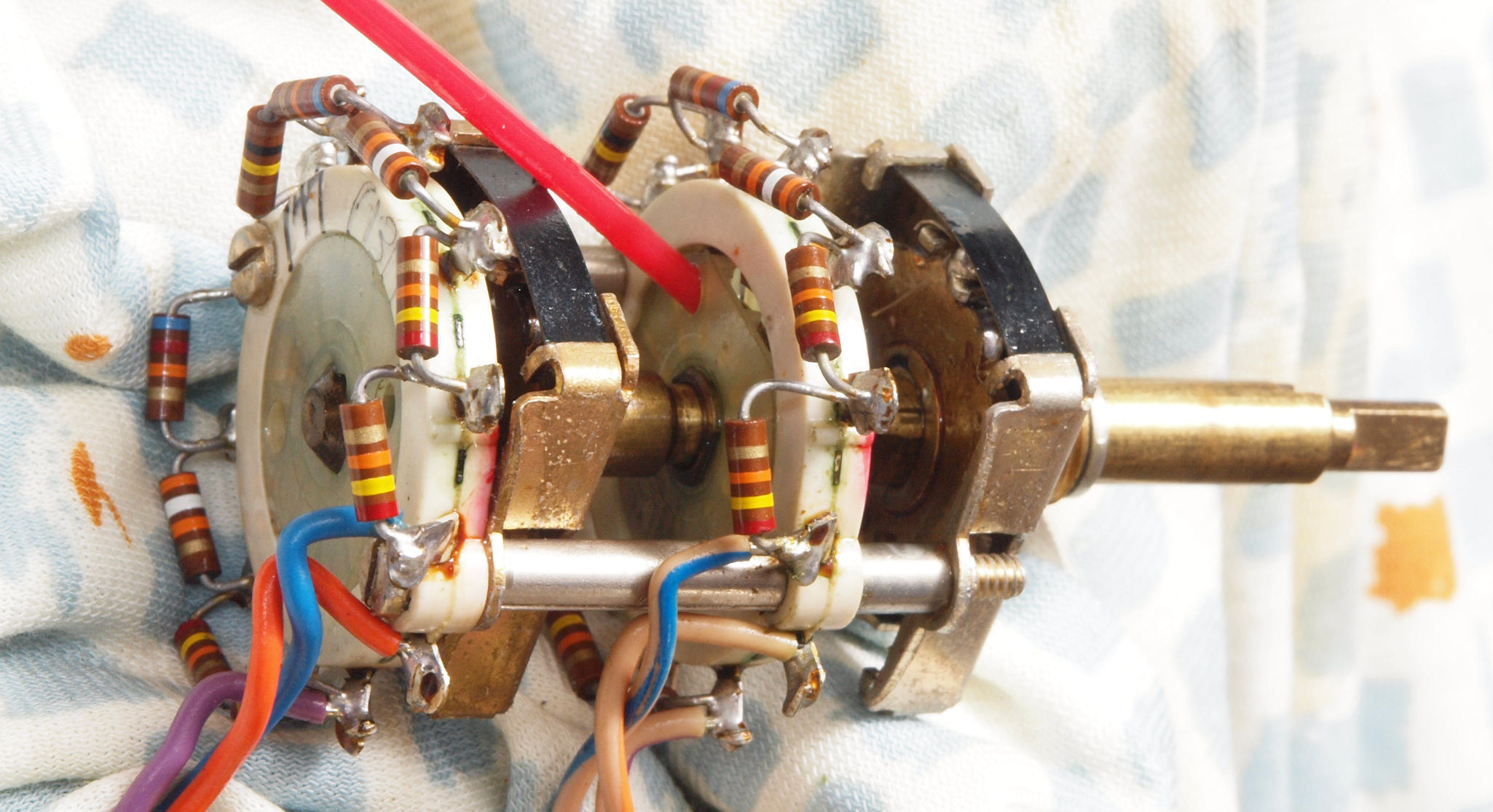

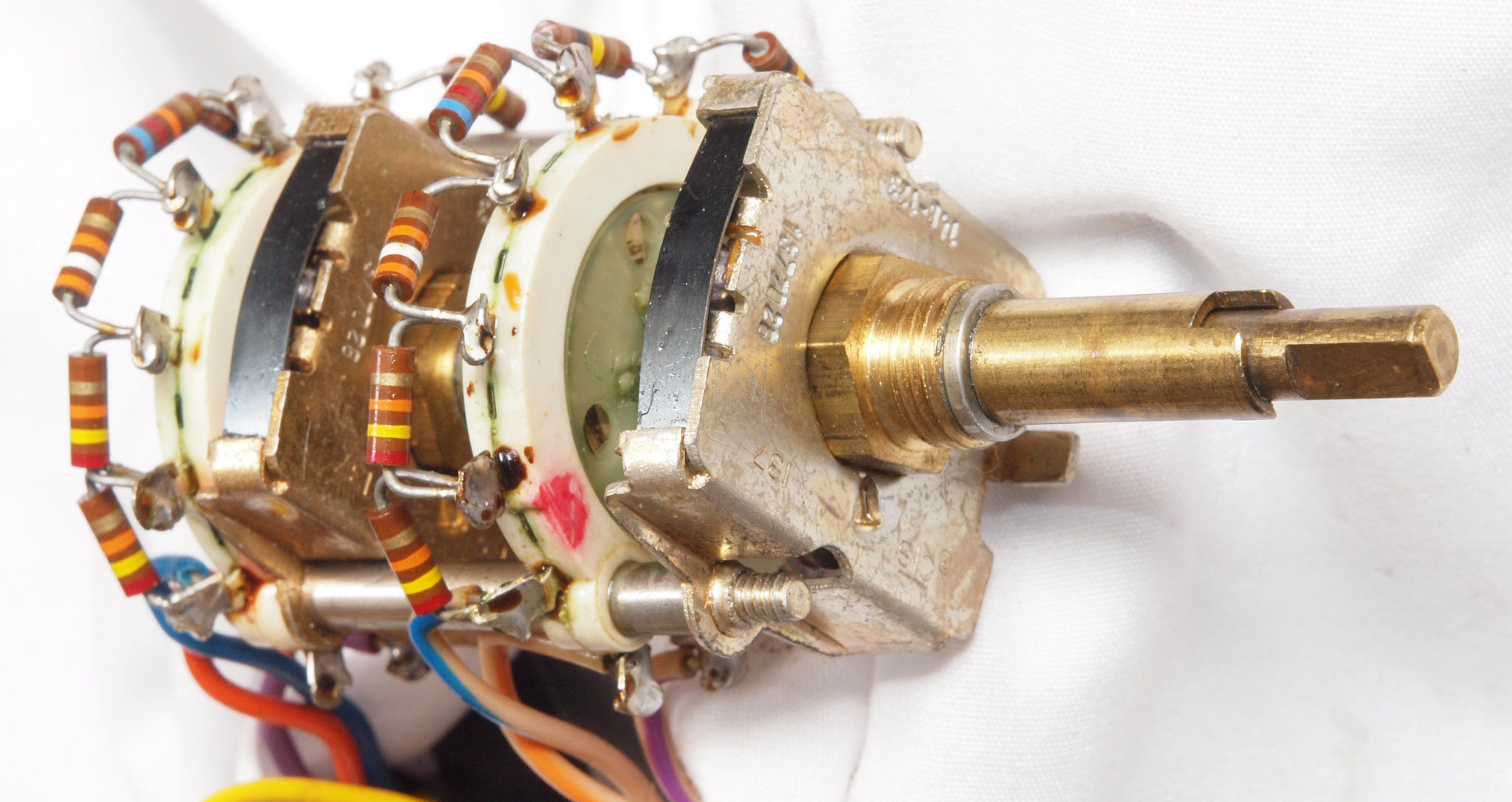

Ｃ４１．　修理前　ＢＡＳＳコントロールＳＷ。

Ｃ４２．　修理中　ＢＡＳＳコントロールＳＷ。　メカ部分にタレないように接点復活材使用。

Ｃ４３．　修理後　ＢＡＳＳコントロールＳＷ。　余計な接点復活材を拭った後。

Ｃ４４．　修理後　ＢＡＳＳコントロールＳＷ、反対側。　余計な接点復活材を拭った後。

Ｃ５１．　修理前　ＴＲＥＢＬコントロールＳＷ。

Ｃ５２．　修理中　ＴＲＥＢＬコントロールＳＷ。　メカ部分にタレないように接点復活材使用。

Ｃ５３．　修理後　ＴＲＥＢＬコントロールＳＷ。　余計な接点復活材を拭った後。

Ｃ５４．　修理後　ＴＲＥＢＬコントロールＳＷ、反対側。　余計な接点復活材を拭った後。

Ｃ６１．　修理前　ラウドネスＶＲ　＆　バランスＶＲ。

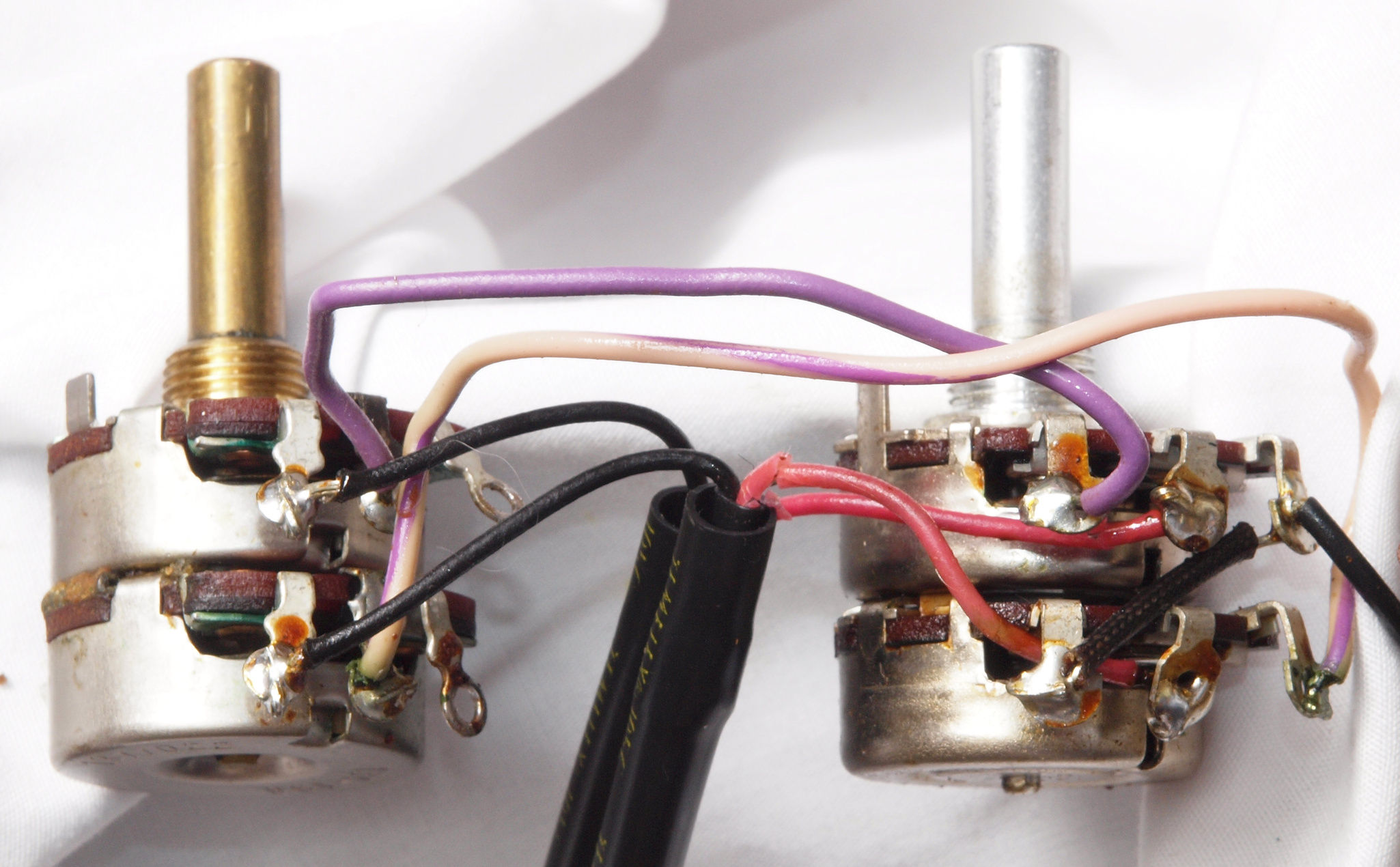

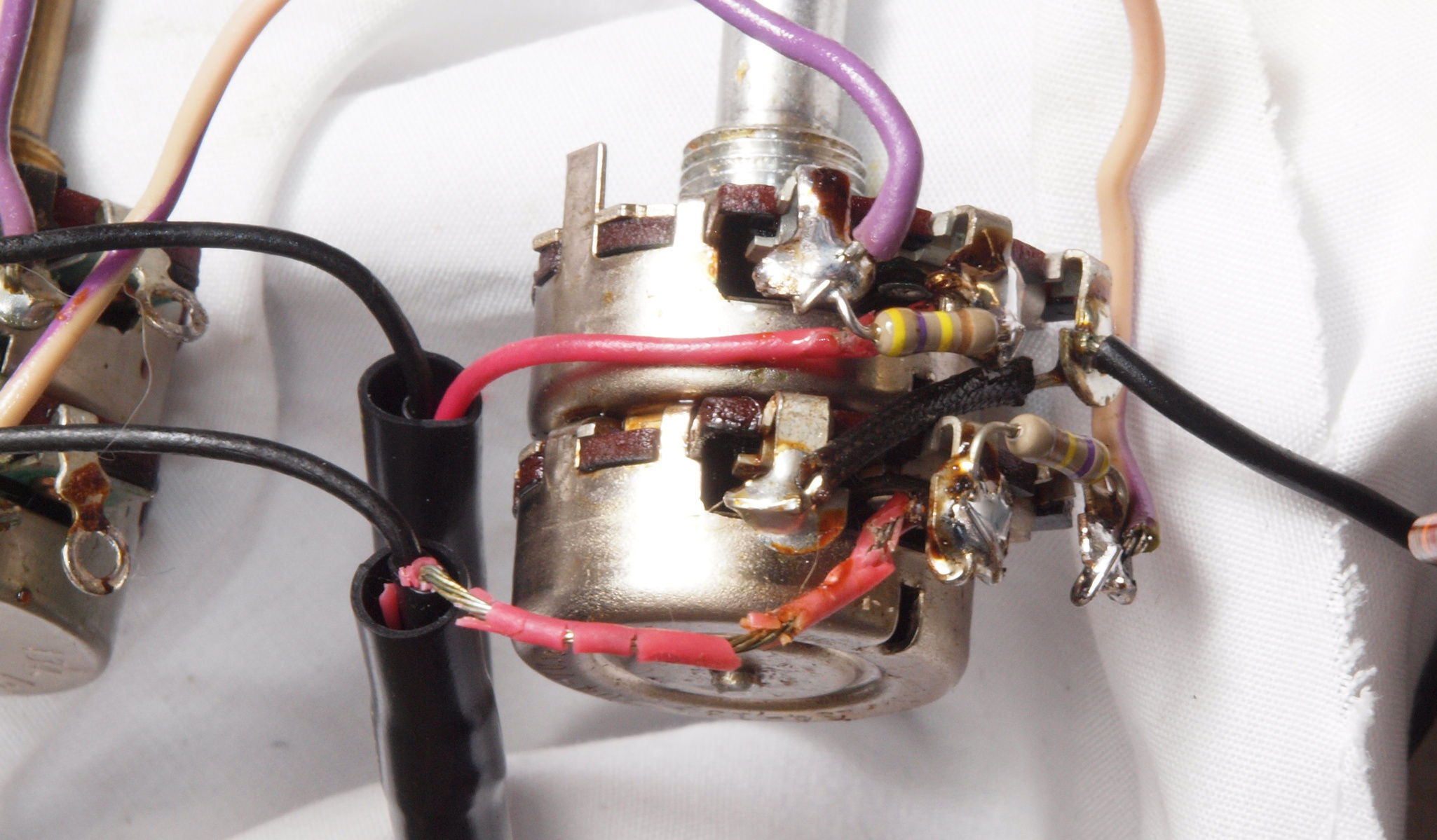

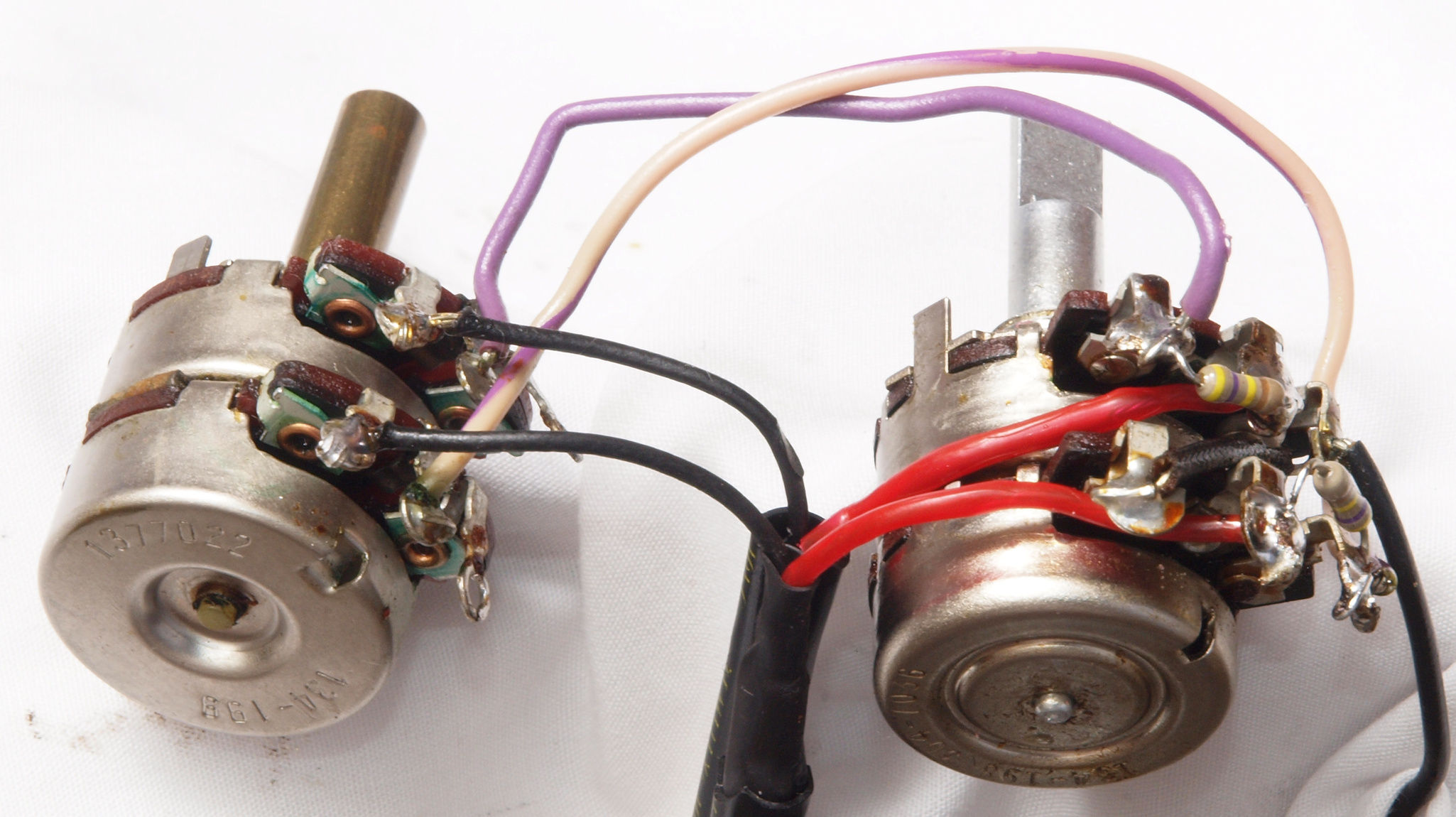

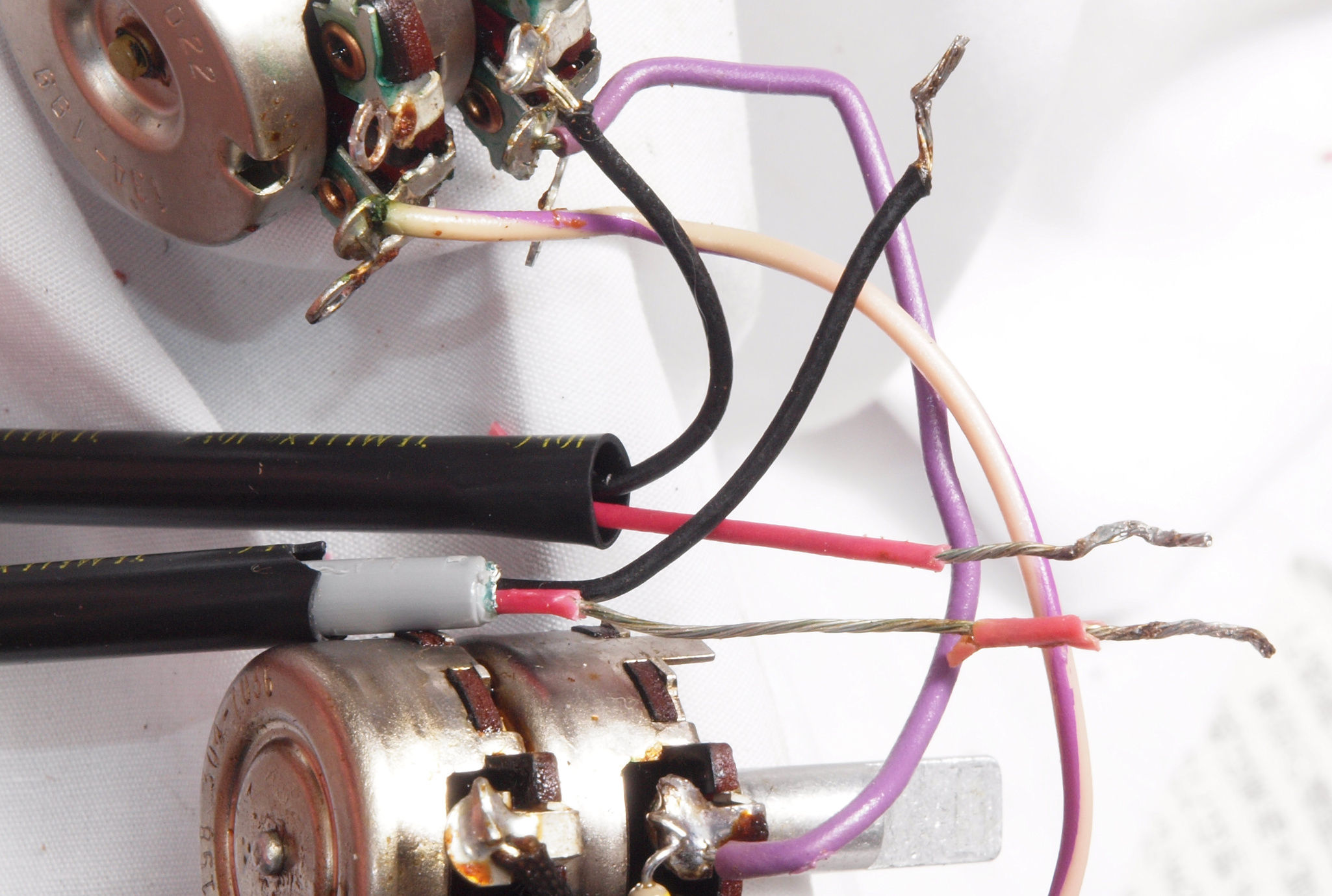

Ｃ６２．　修理中　バランスＶＲの配線被覆が強力な接点復活材使用でボロボロ。

Ｃ６３．　修理中　バランスＶＲの配線被覆が強力な接点復活材使用でボロボロ。

Ｃ６４．　完成　ラウドネスＶＲ　＆　バランスＶＲ。

Ｃ６５．　完成　バランスＶＲ。

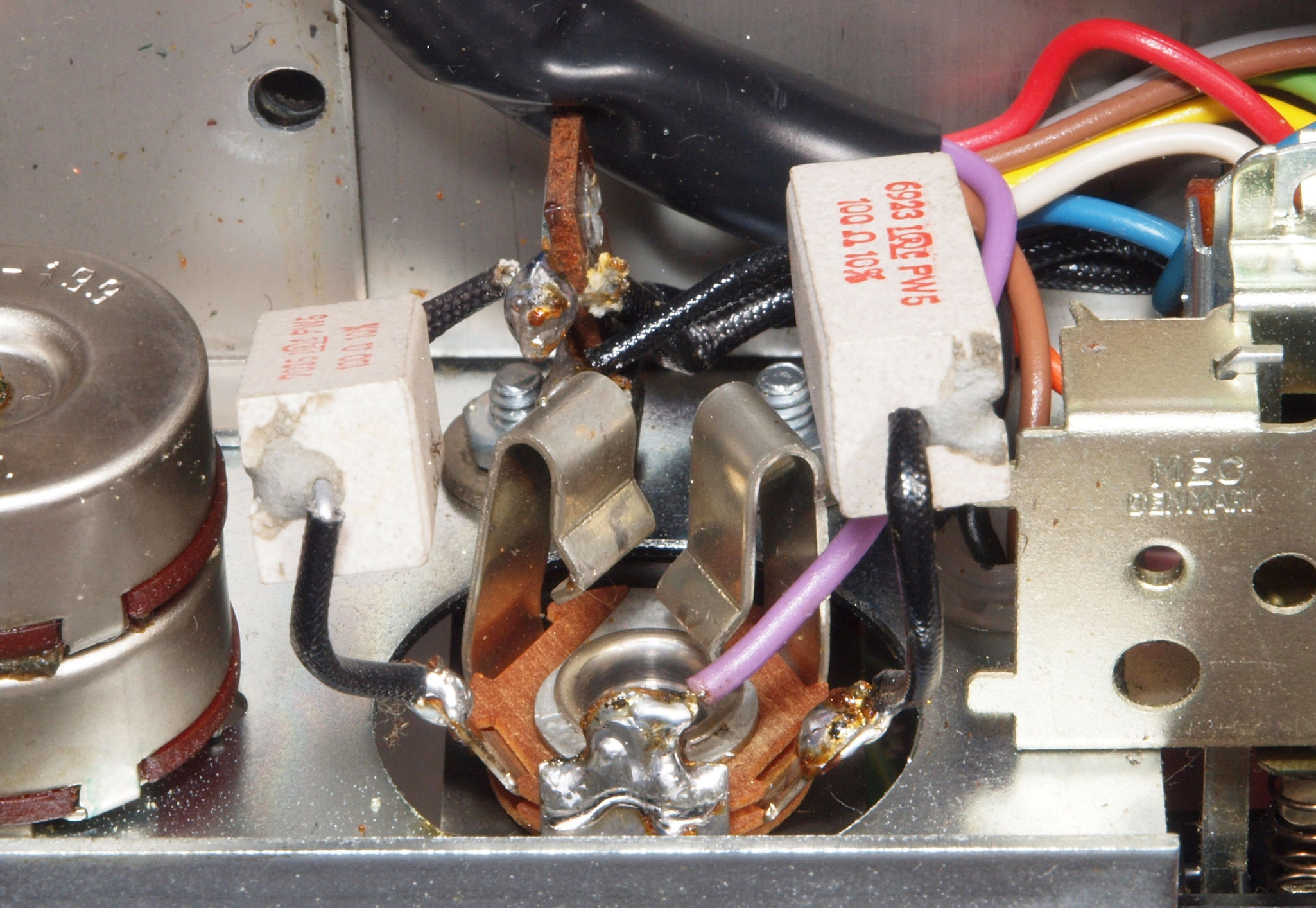

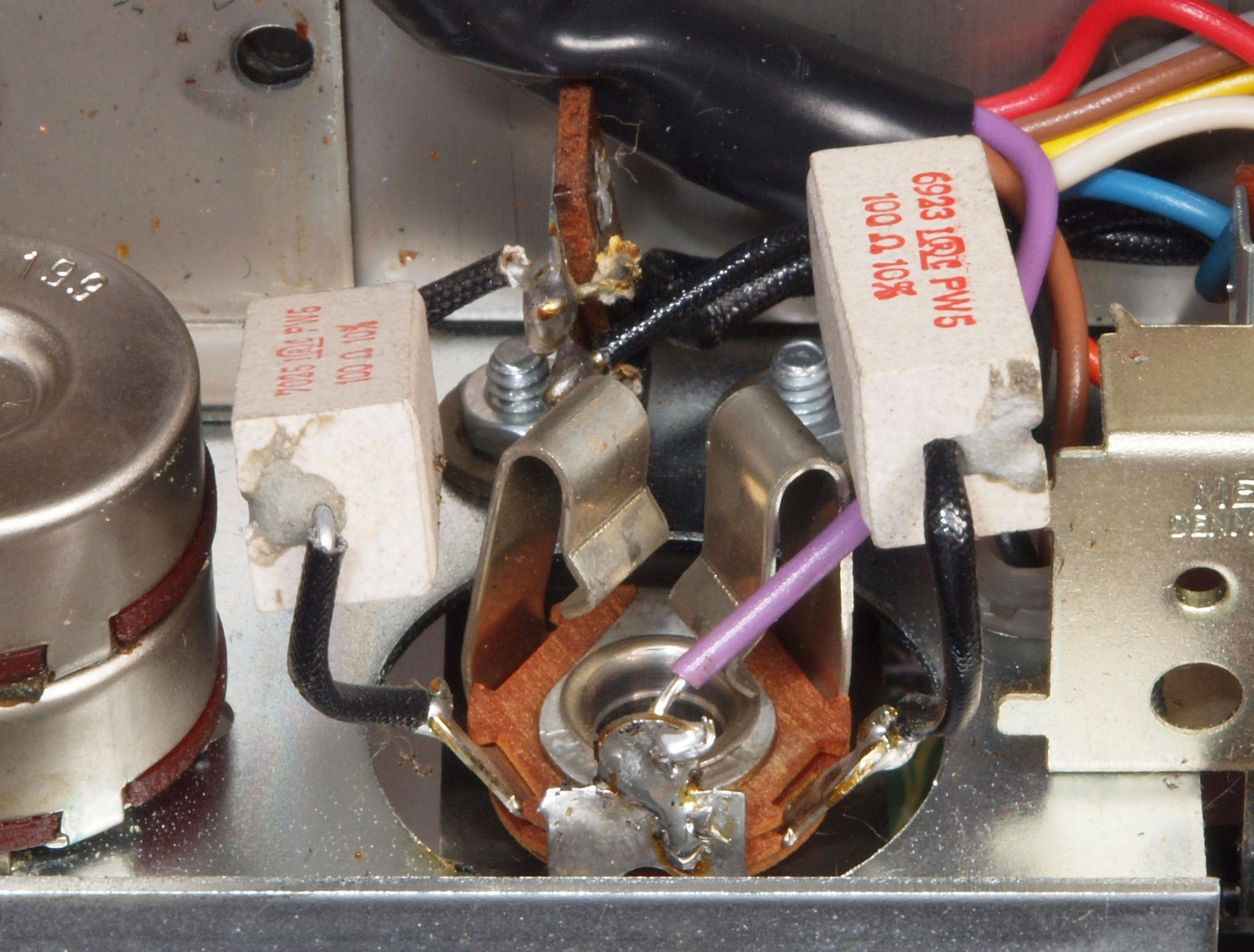

Ｃ７１．　修理前　ＨＥＡＤＰＨＯＮＥジャック

Ｃ７２．　修理修理（半田補正）後　ＨＥＡＤＰＨＯＮＥジャック。

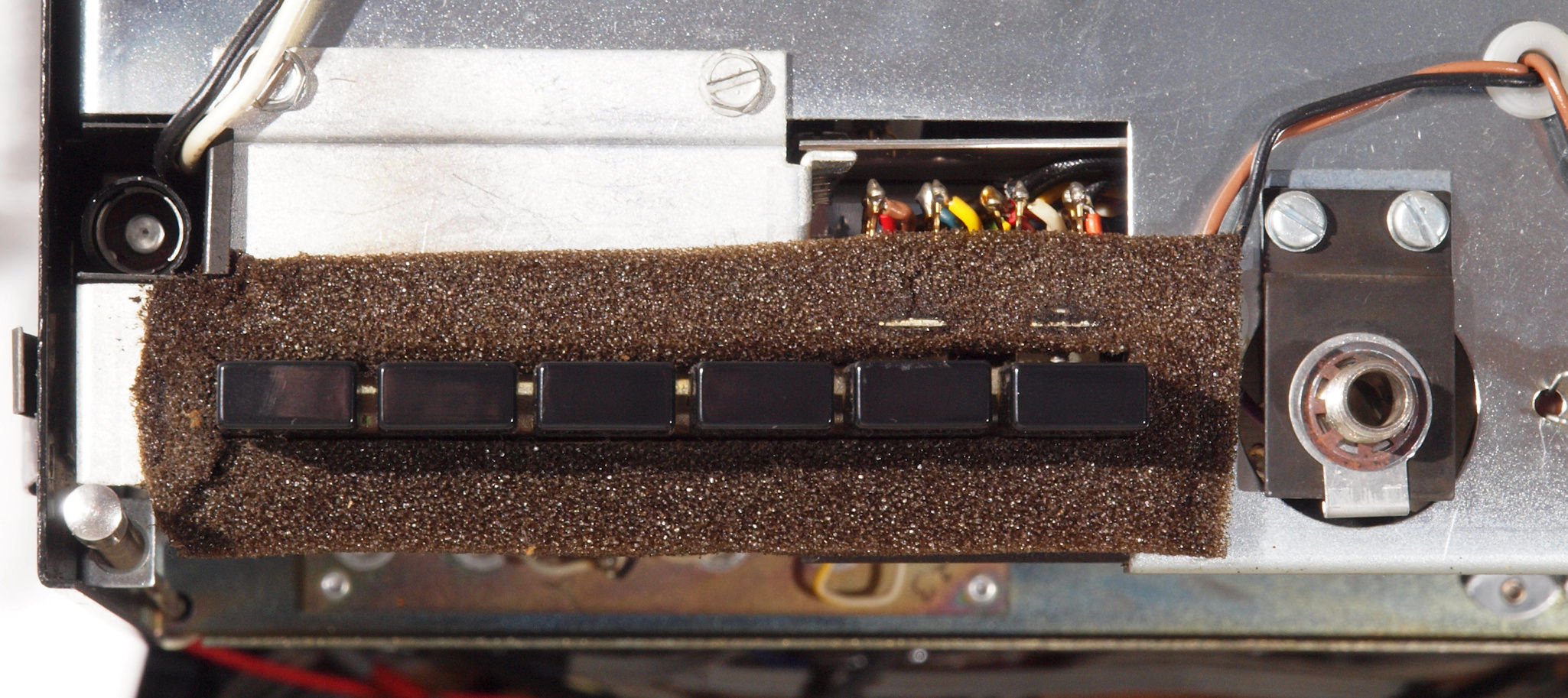

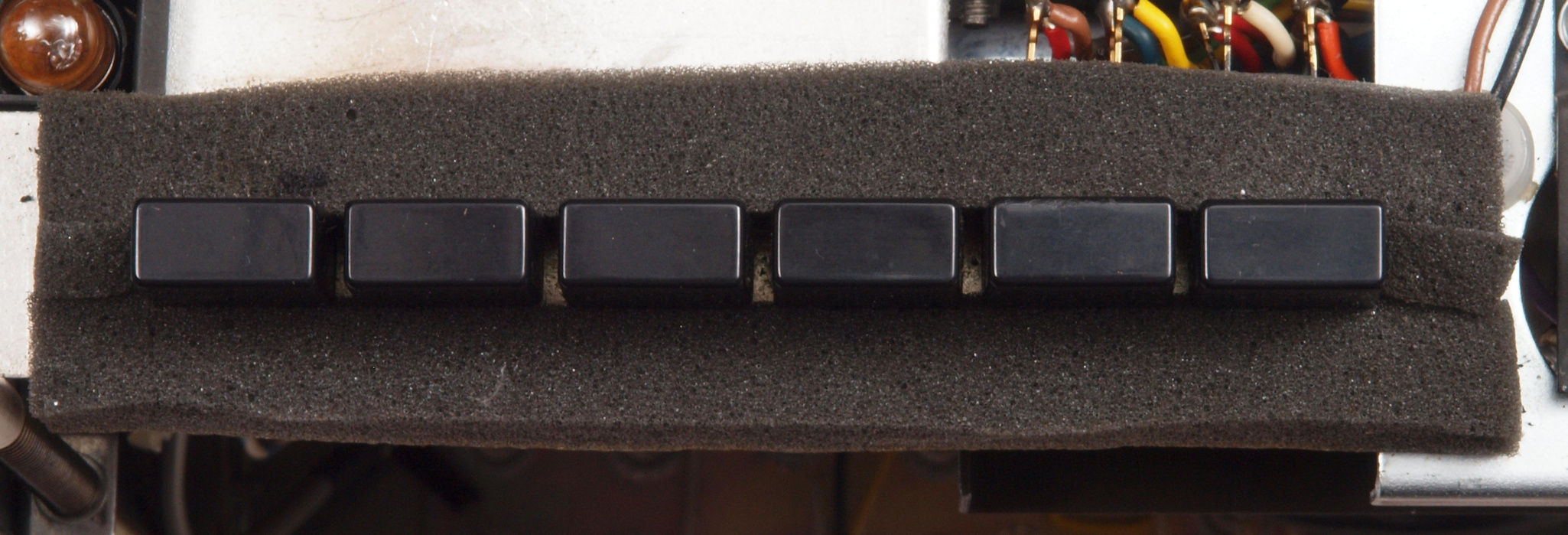

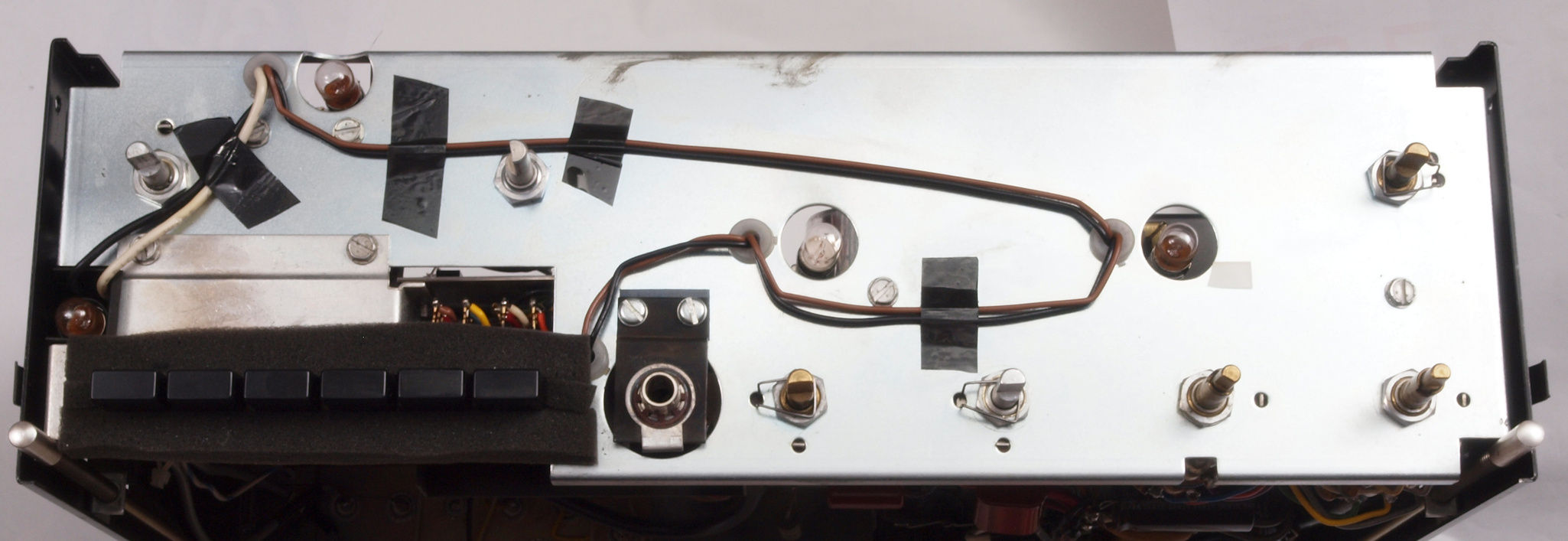

Ｃ８１　修理前　プッシュＳＷの遮光材が経年劣化でボロボロ、パイロットランプも無。

Ｃ８２　修理後　プッシュＳＷの遮光材を交換。　パイロットランプ１個追加。

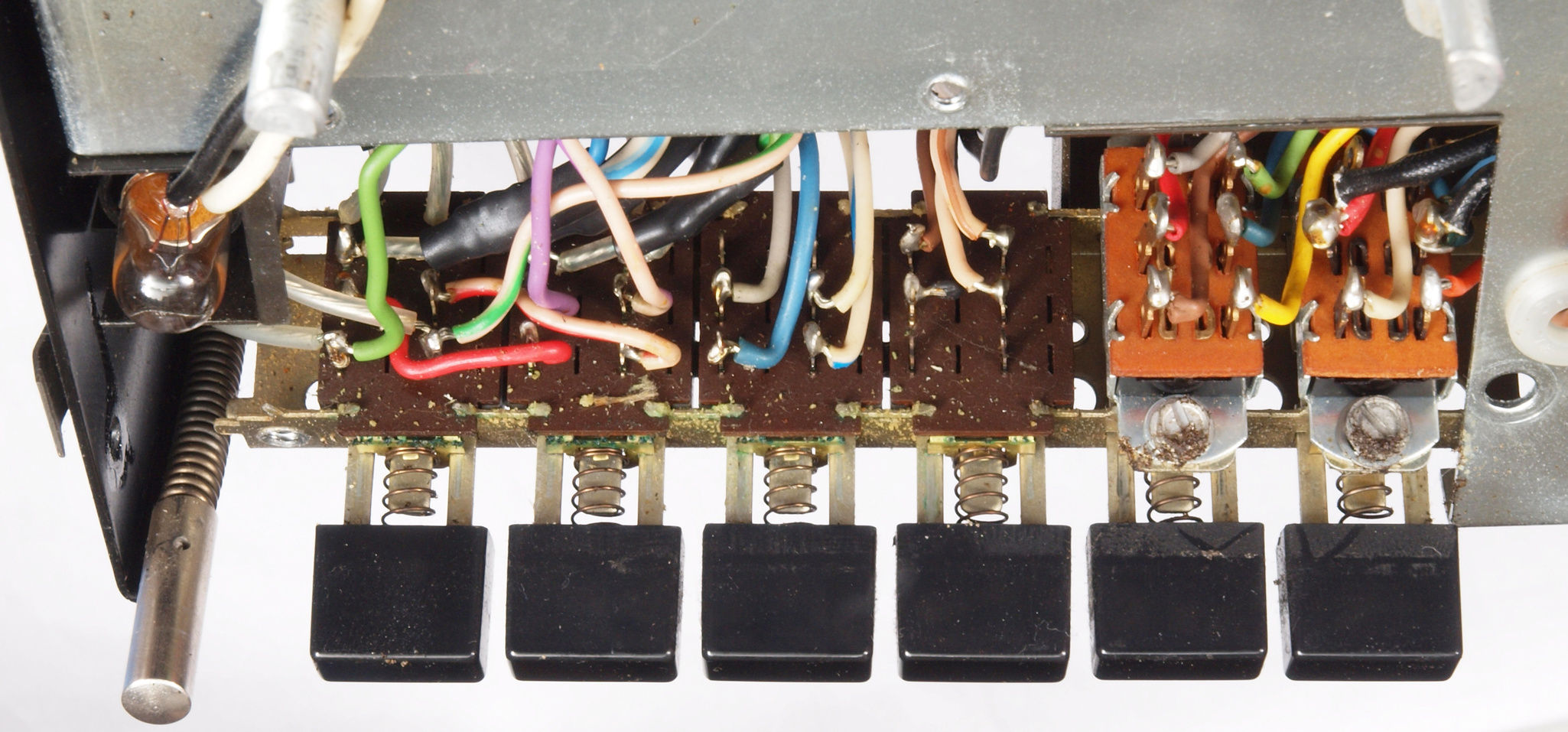

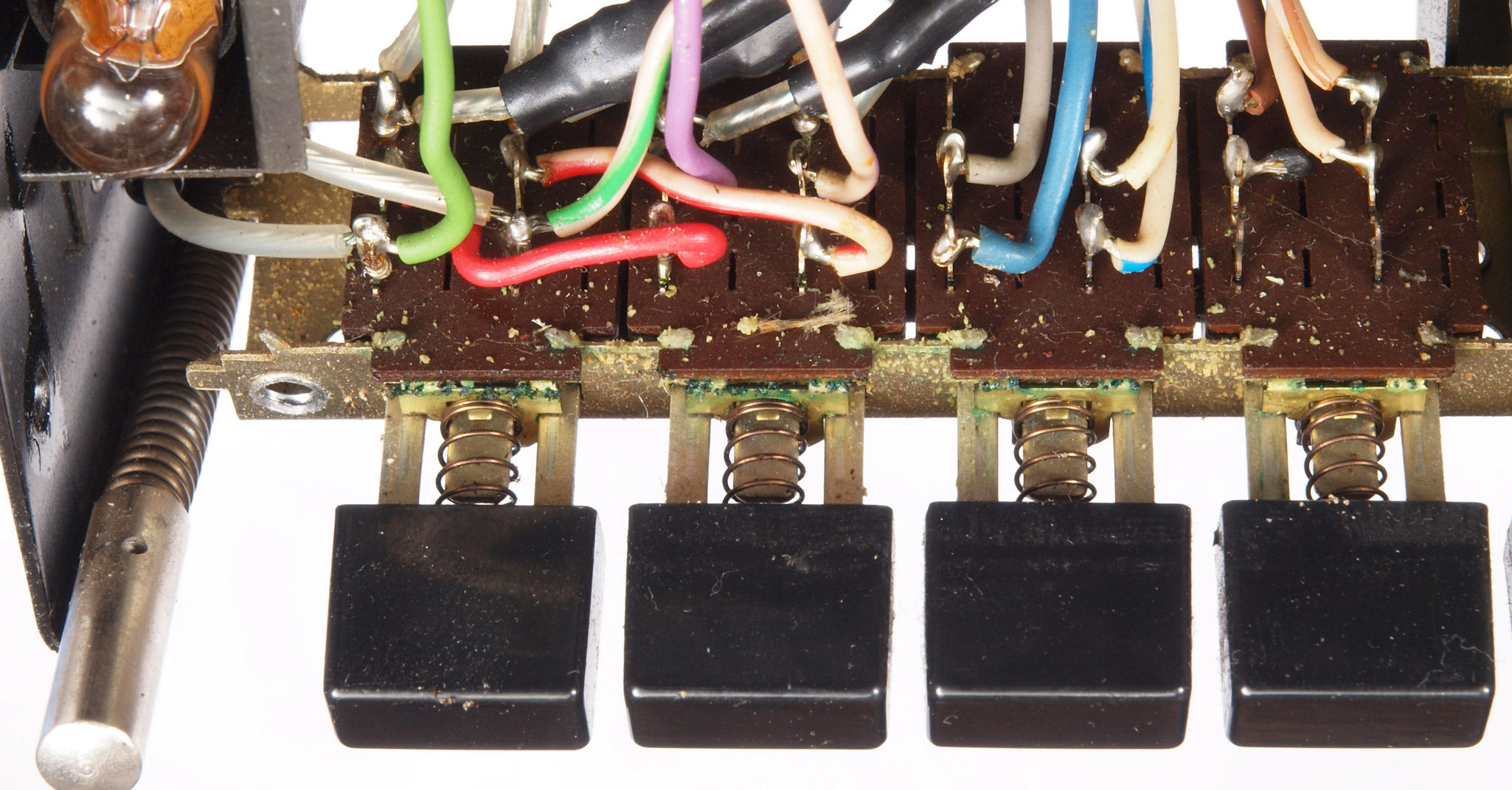

Ｃ９１　修理前　プッシュＳＷ。

Ｃ９２　修理中　　プッシュＳＷ。強力な接点復活材使用で緑青が発生。

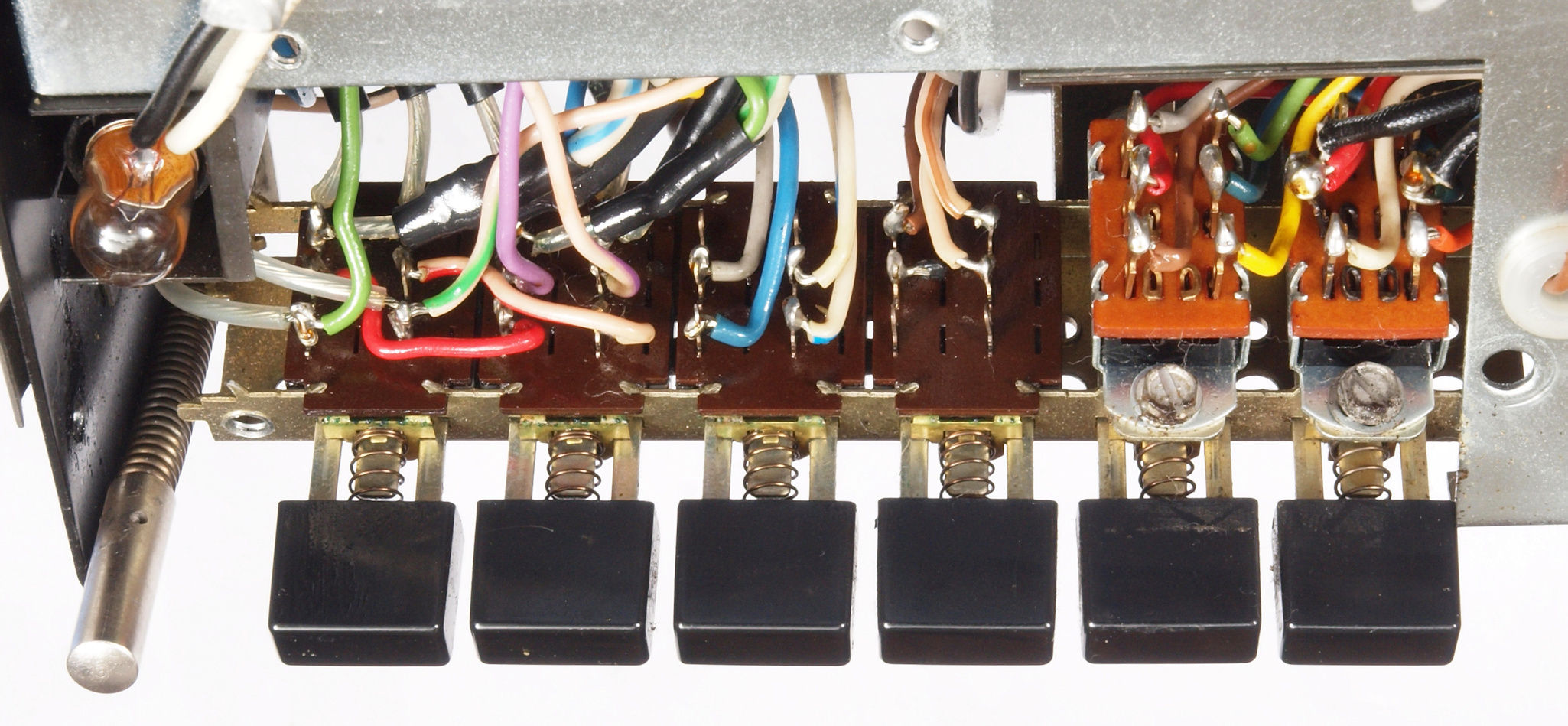

Ｃ９３　修理（清掃）後　プッシュＳＷ。

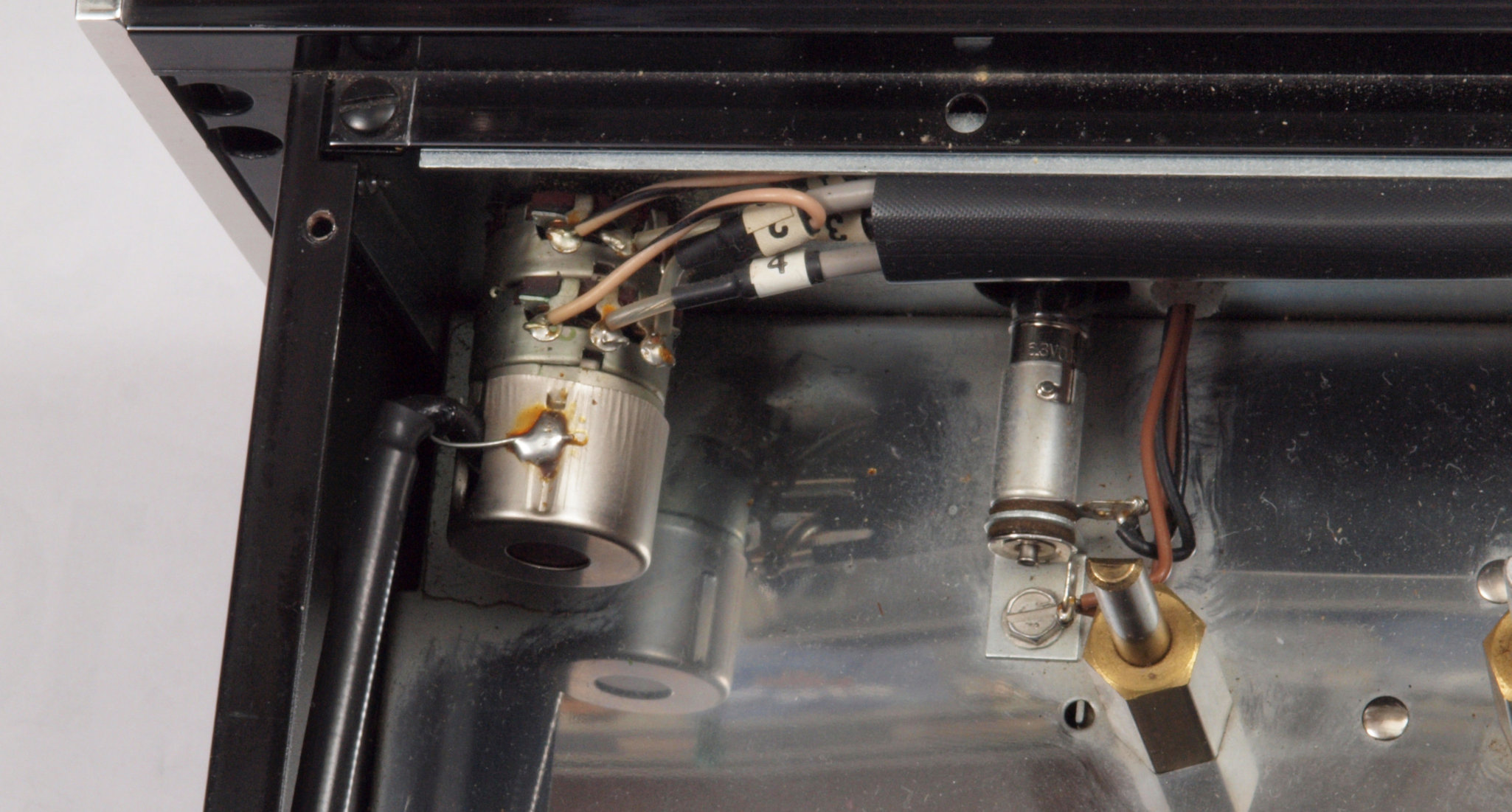

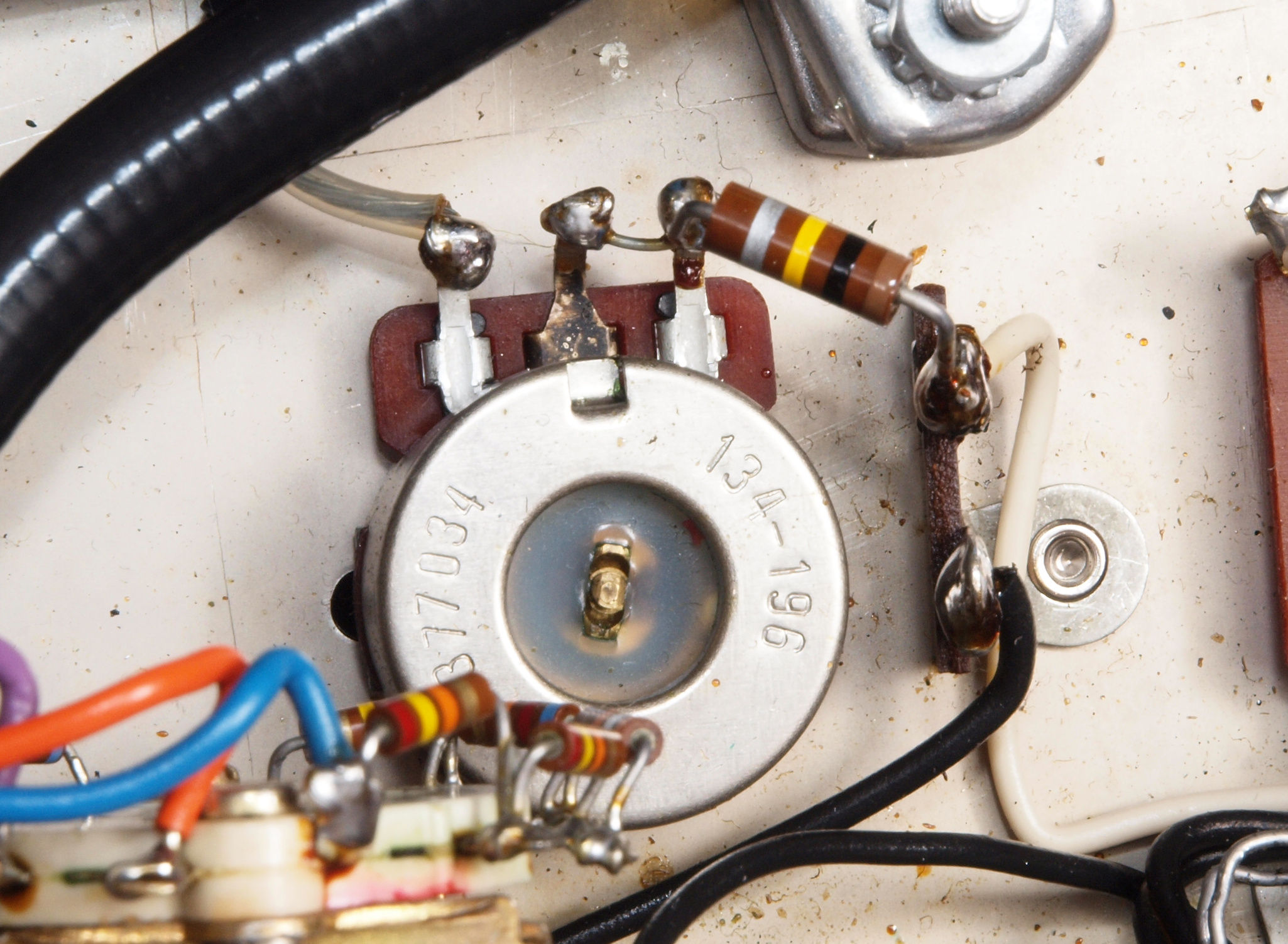

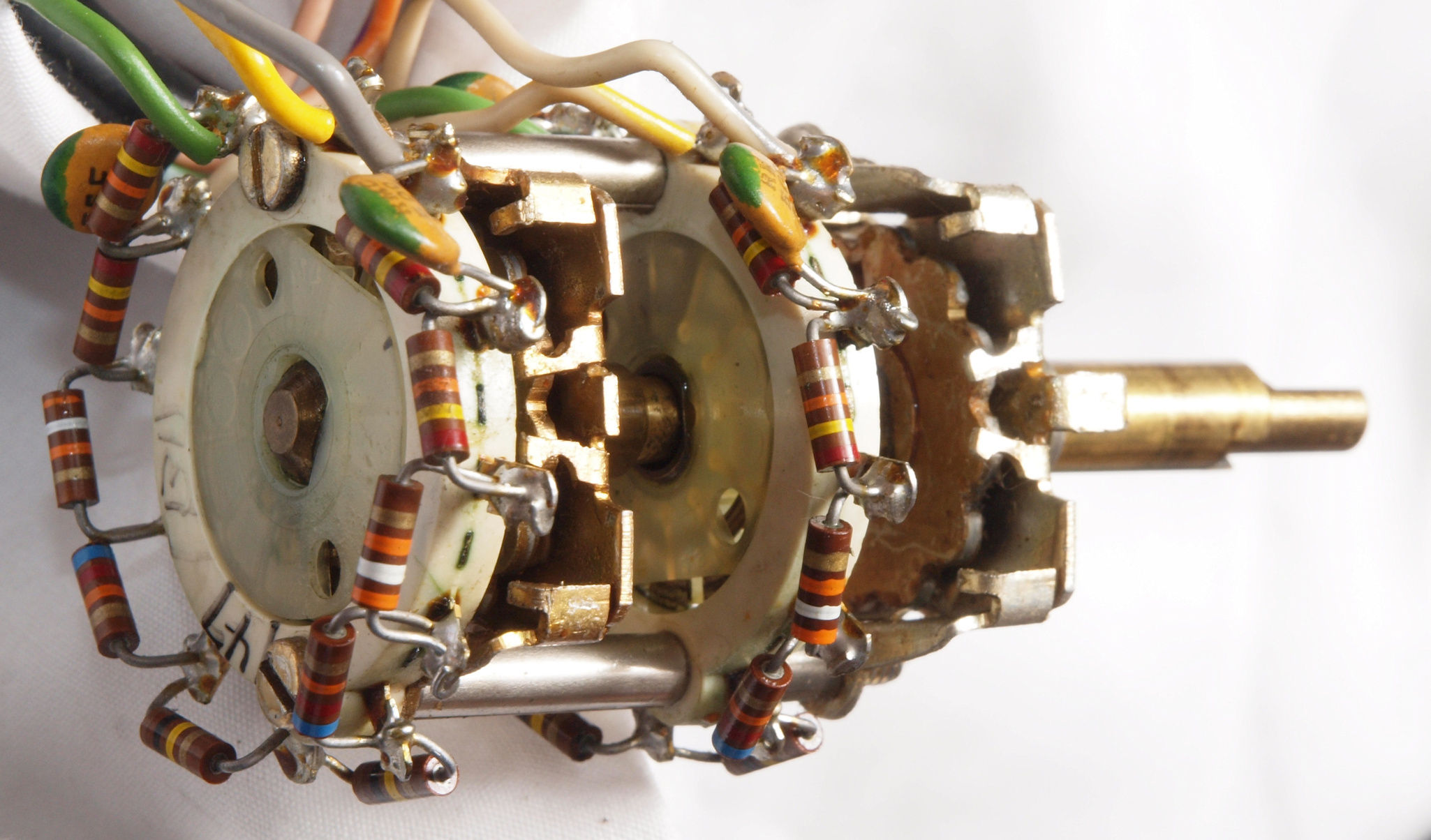

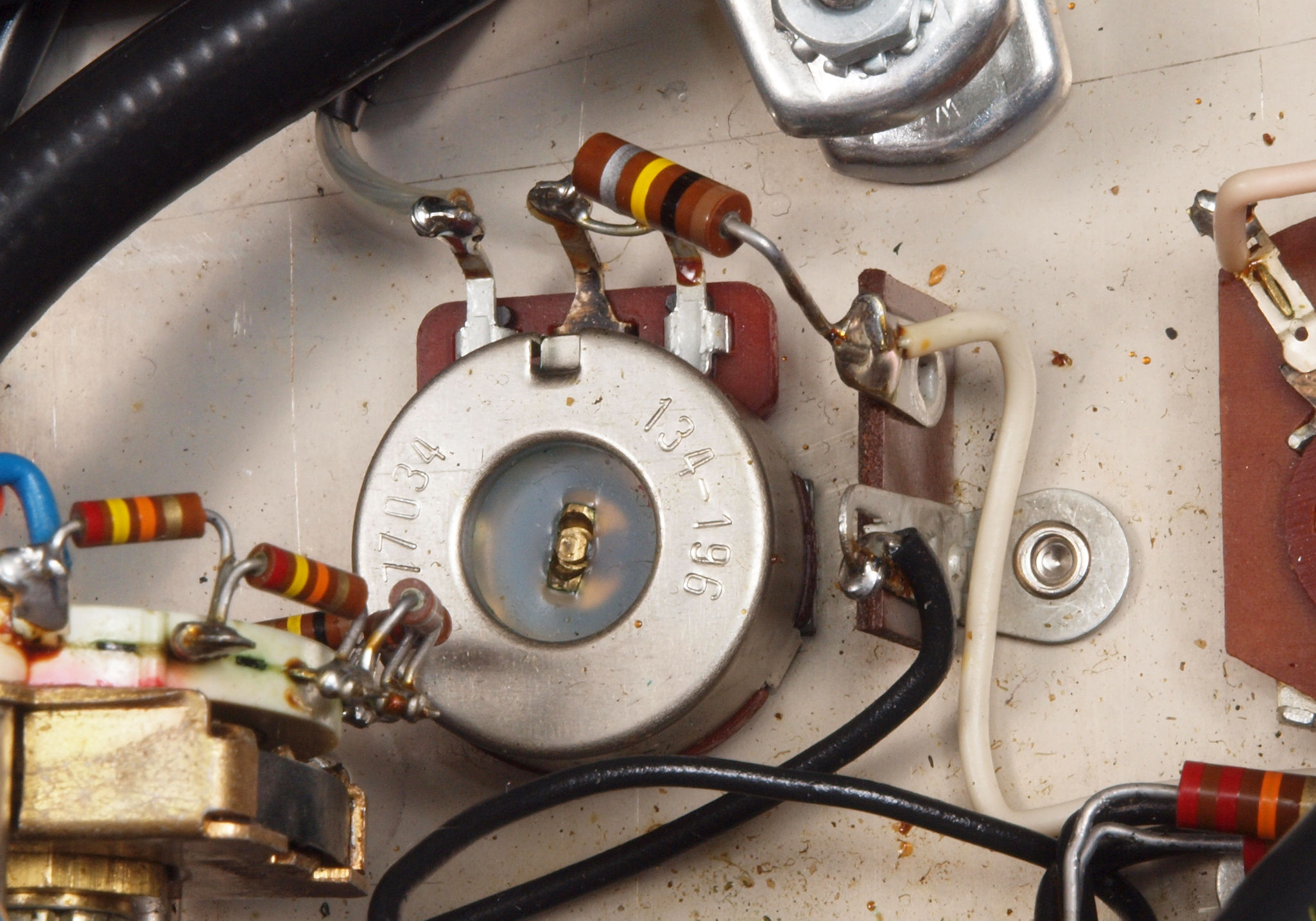

ＣＡ１．　修理前　メインＶＲ。

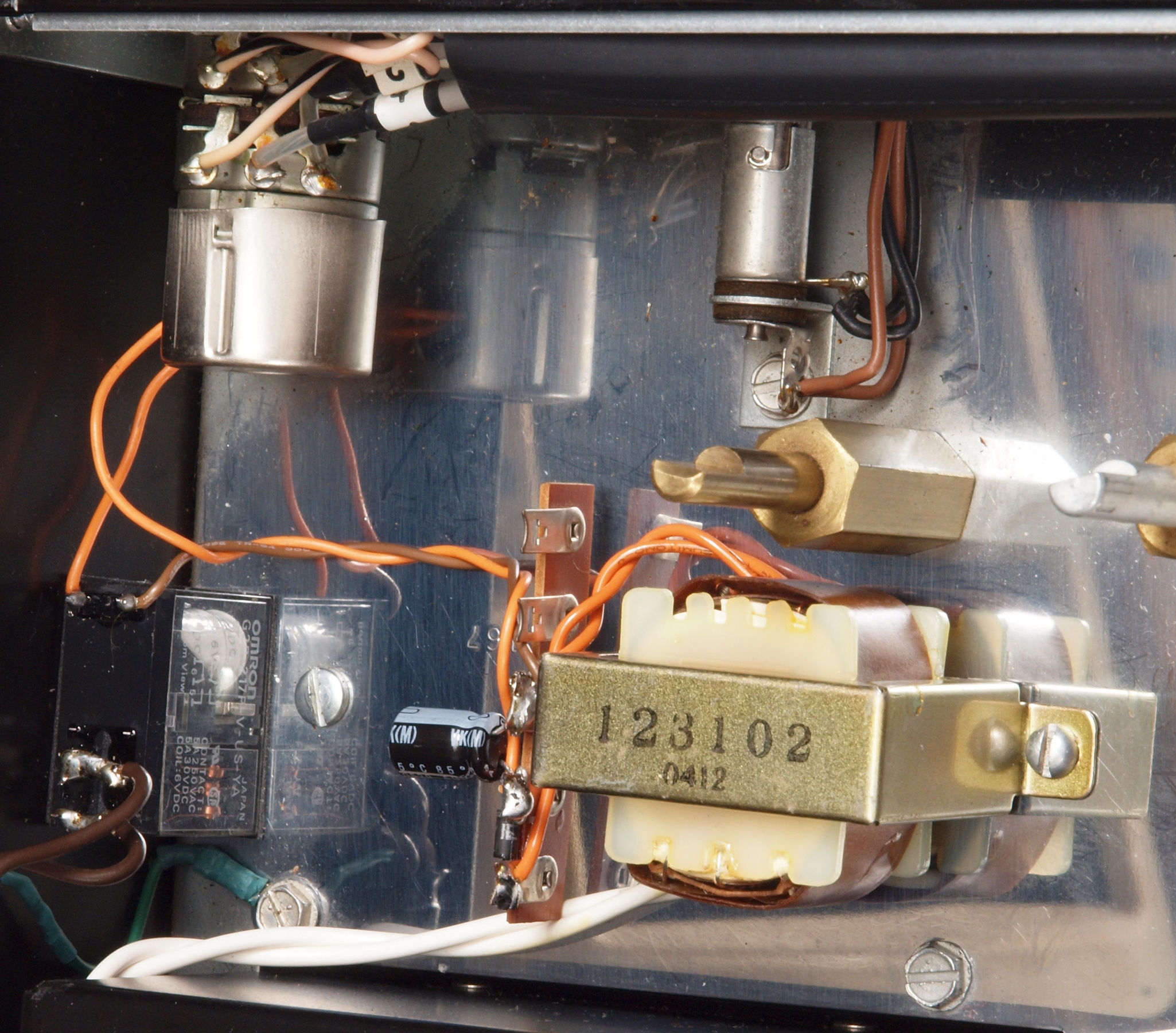

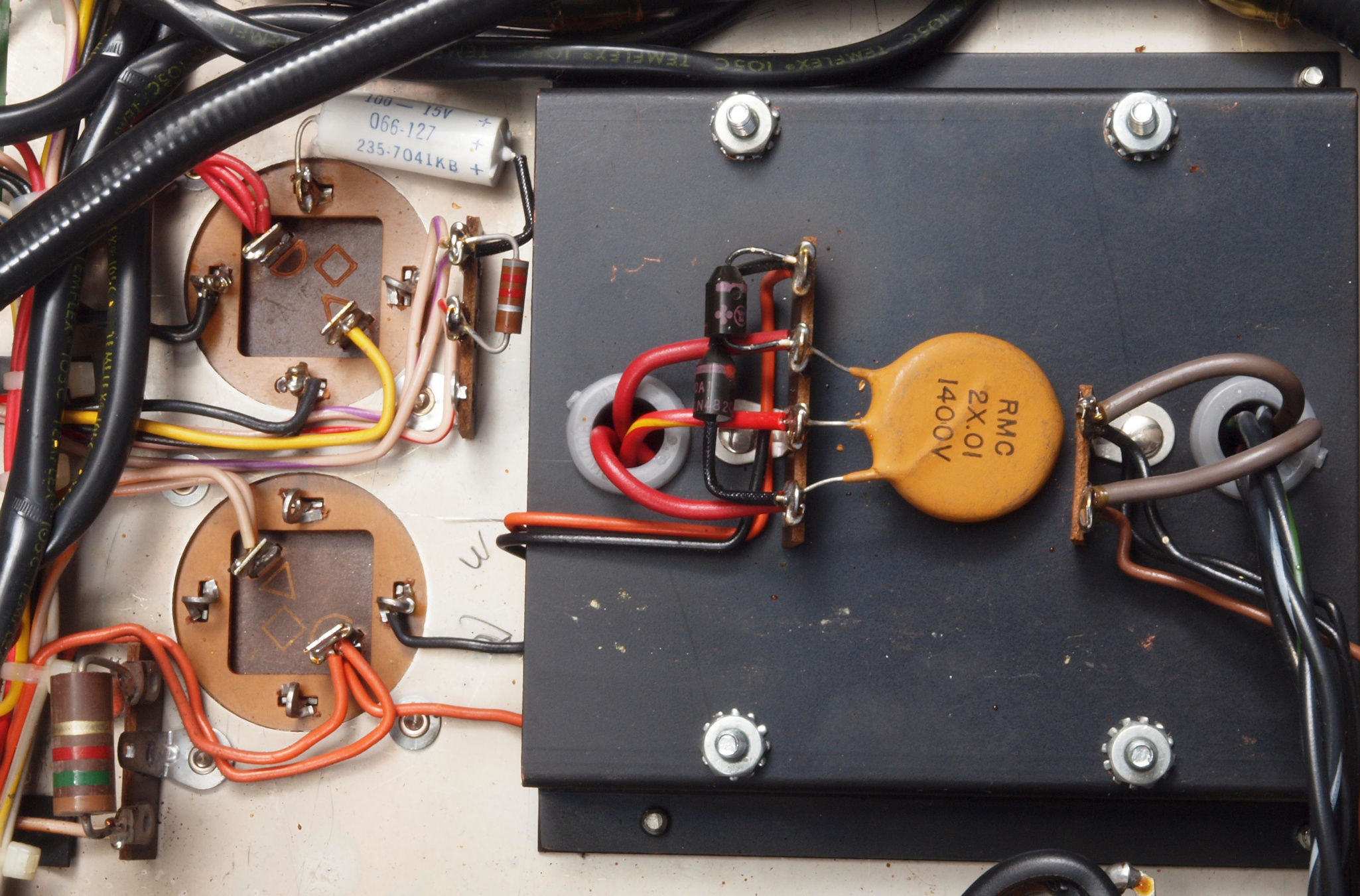

ＣＡ２．　修理後　電源投入トランス＆リレー増設。

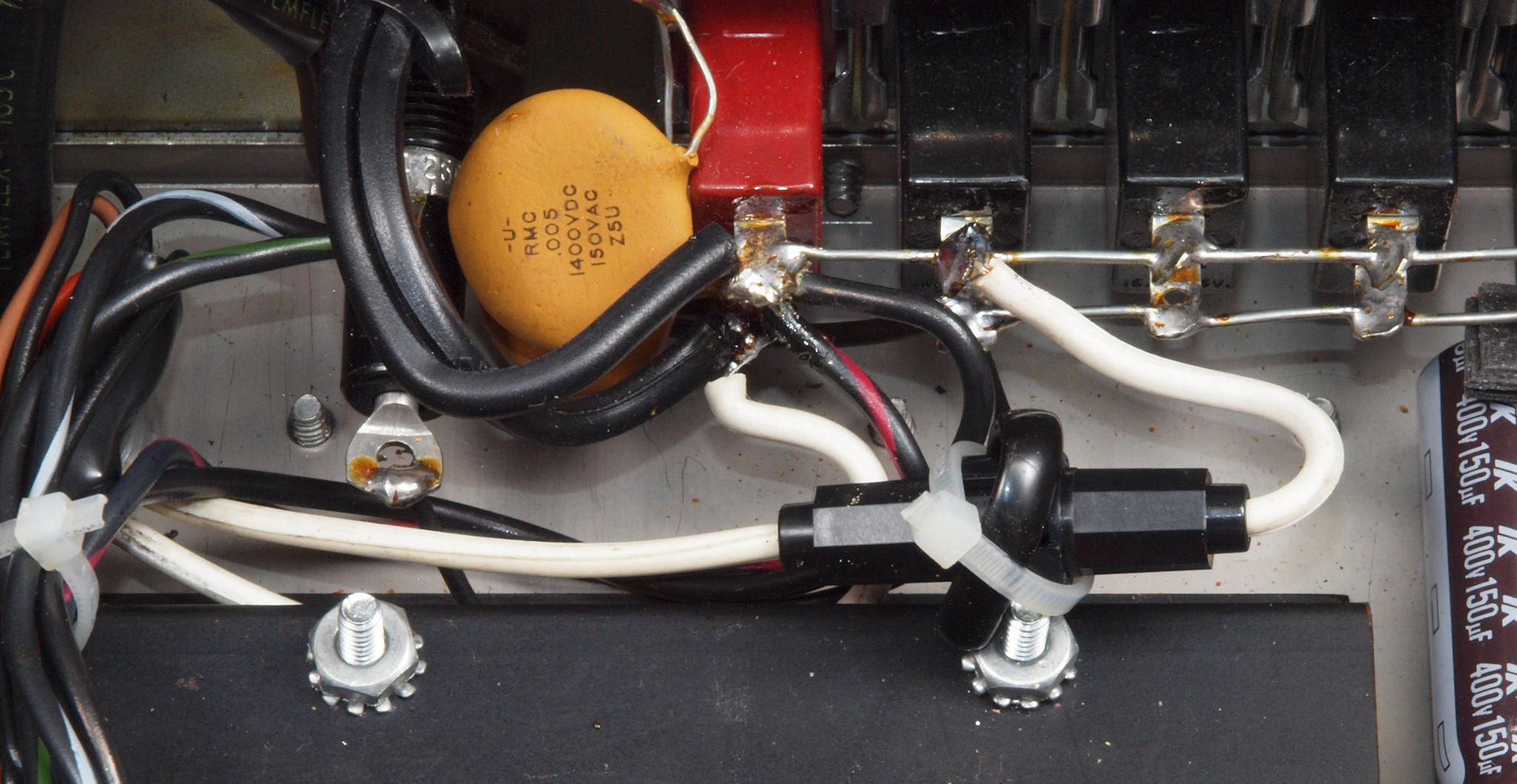

ＣＡ３．　修理後　電源投入トランス用フューズ増設。

ＣＢ１．　修理前　電源ブロック電解コンデンサー下配線。

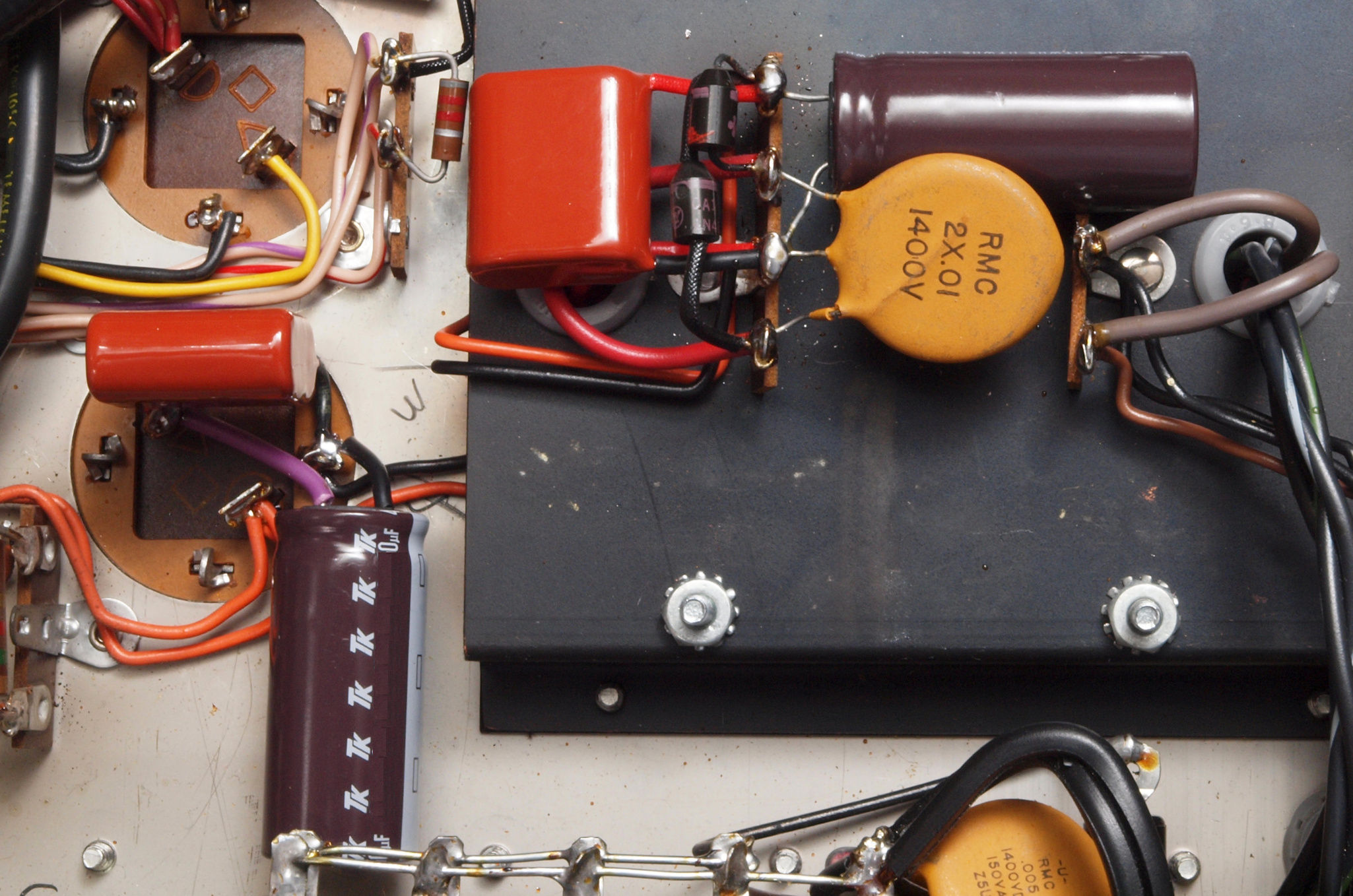

ＣＢ２．　修理後　電源ブロック電解コンデンサー下配線。電解コンデンサー２個、フイルムコンデンサー２個追加。

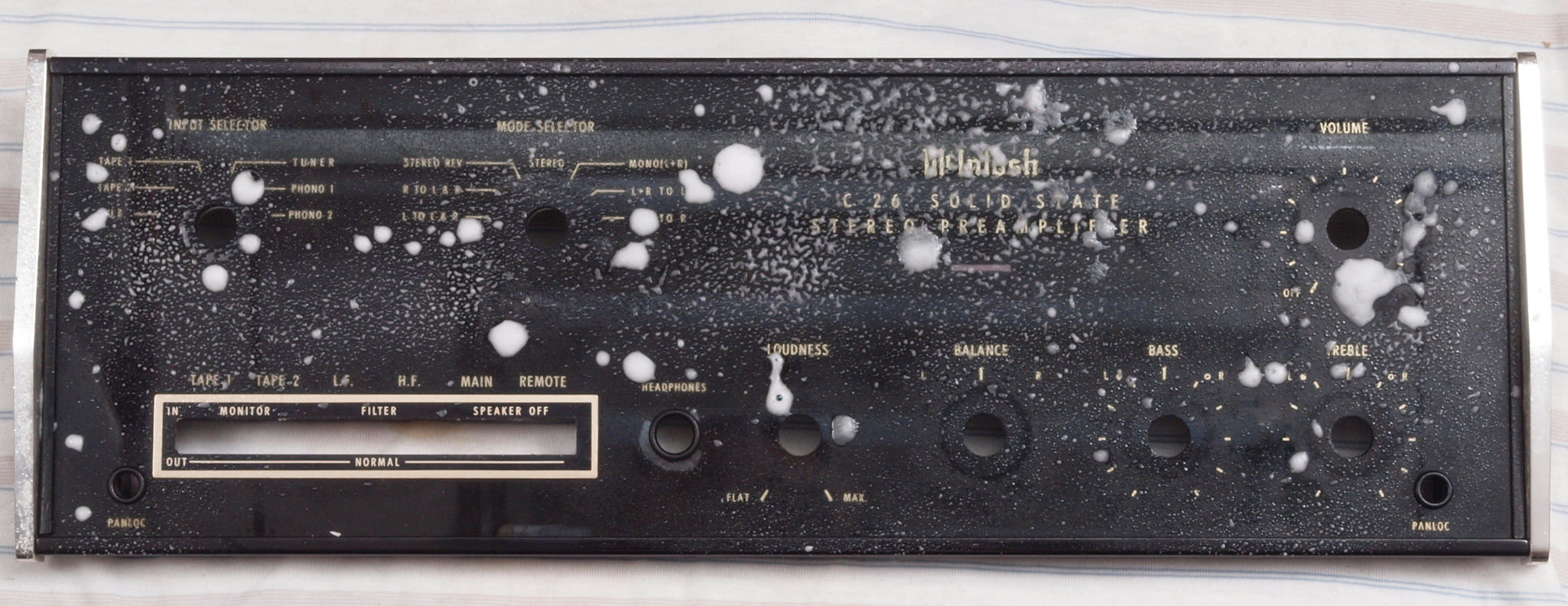

ＣＣ１．　修理中　前面パネル清掃、合わせ構造なので、ウエスで清掃する。

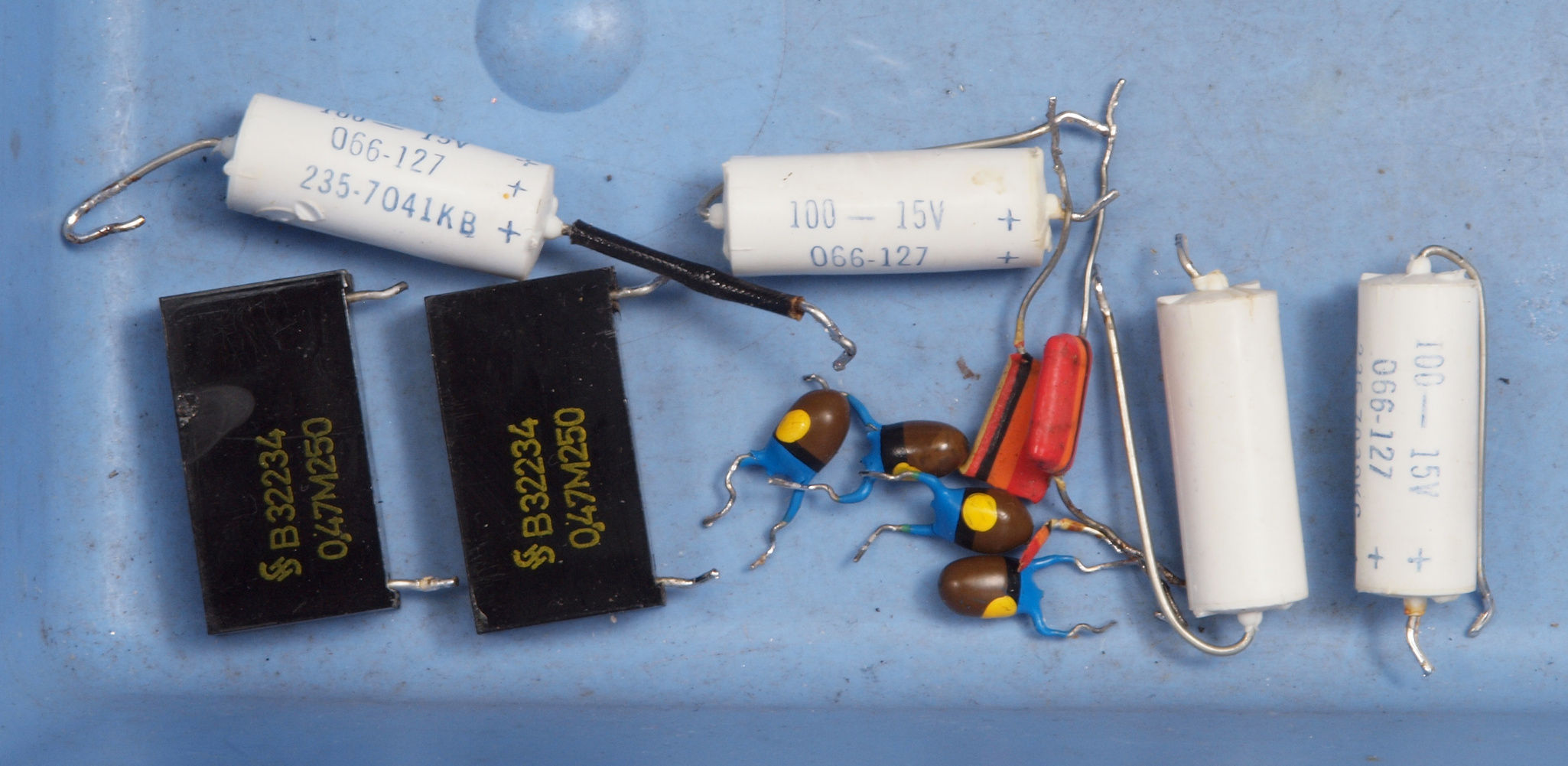

ＣＤ．　交換部品

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

ＣＥ３．　修理前　下から見る

ＣＥ４．　修理後　下から見る

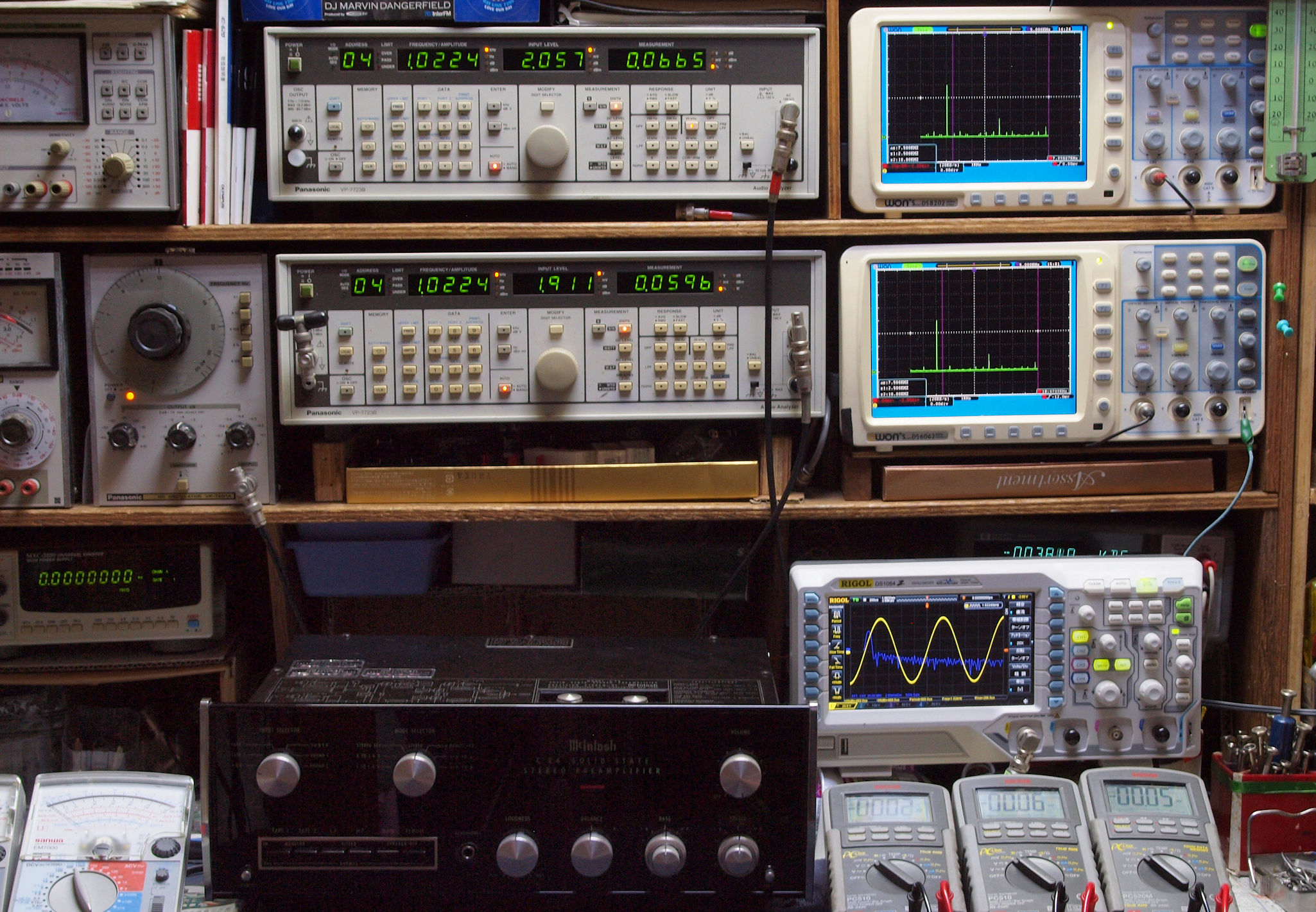

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９１１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７８６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９４１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８０５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８３２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７６９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

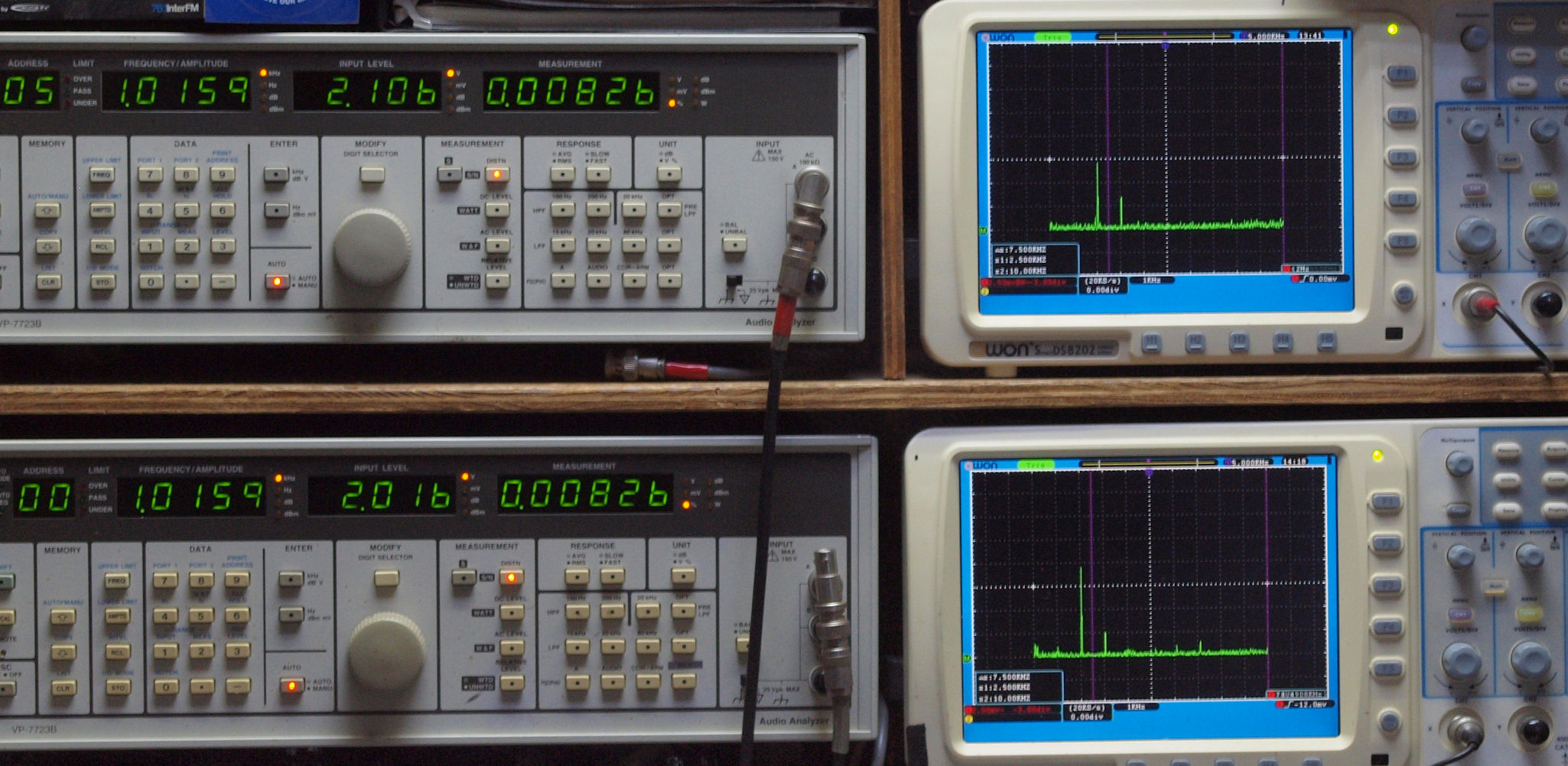

Ｅ１４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８２６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８２９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

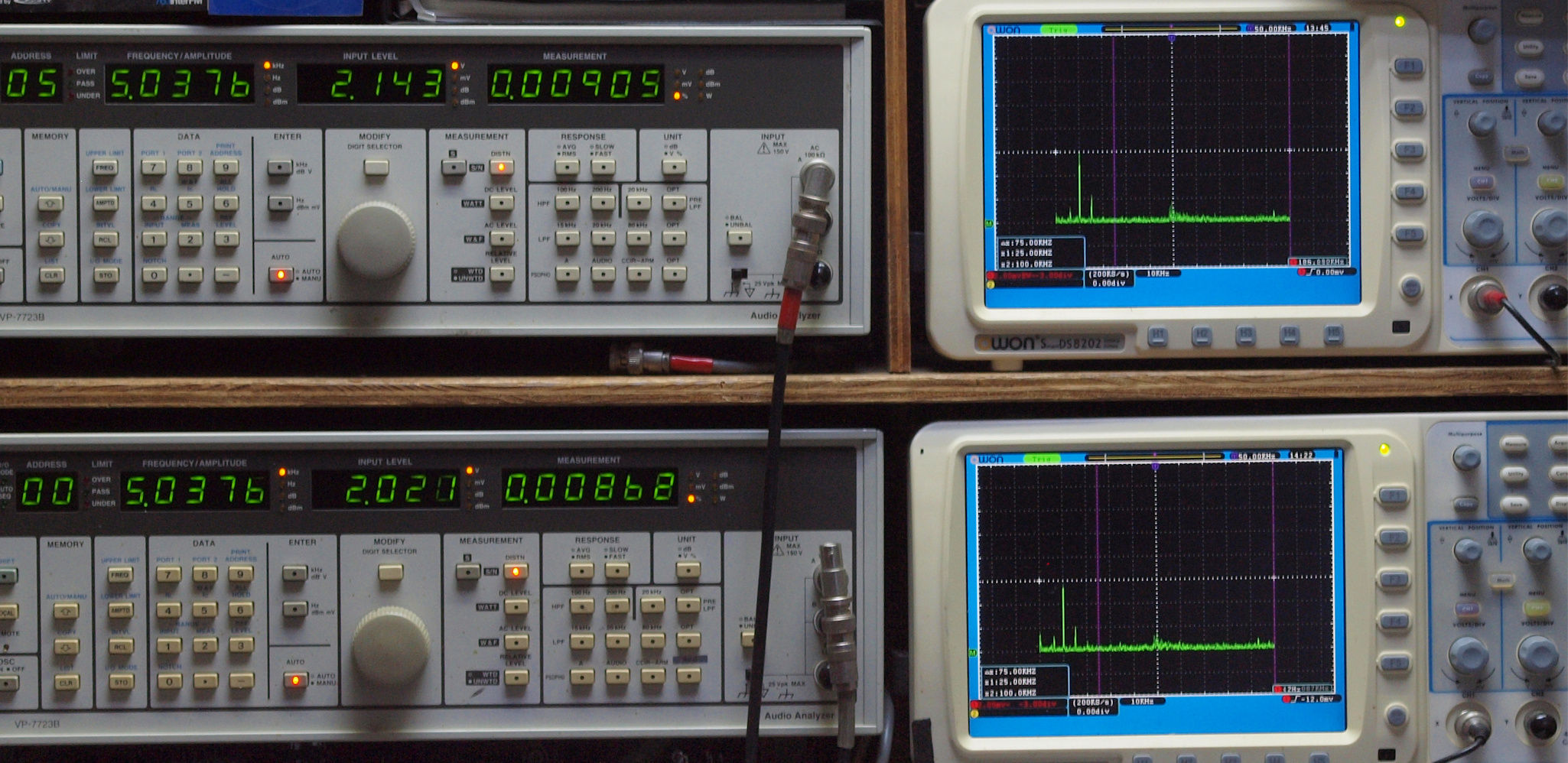

Ｅ１５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９０５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

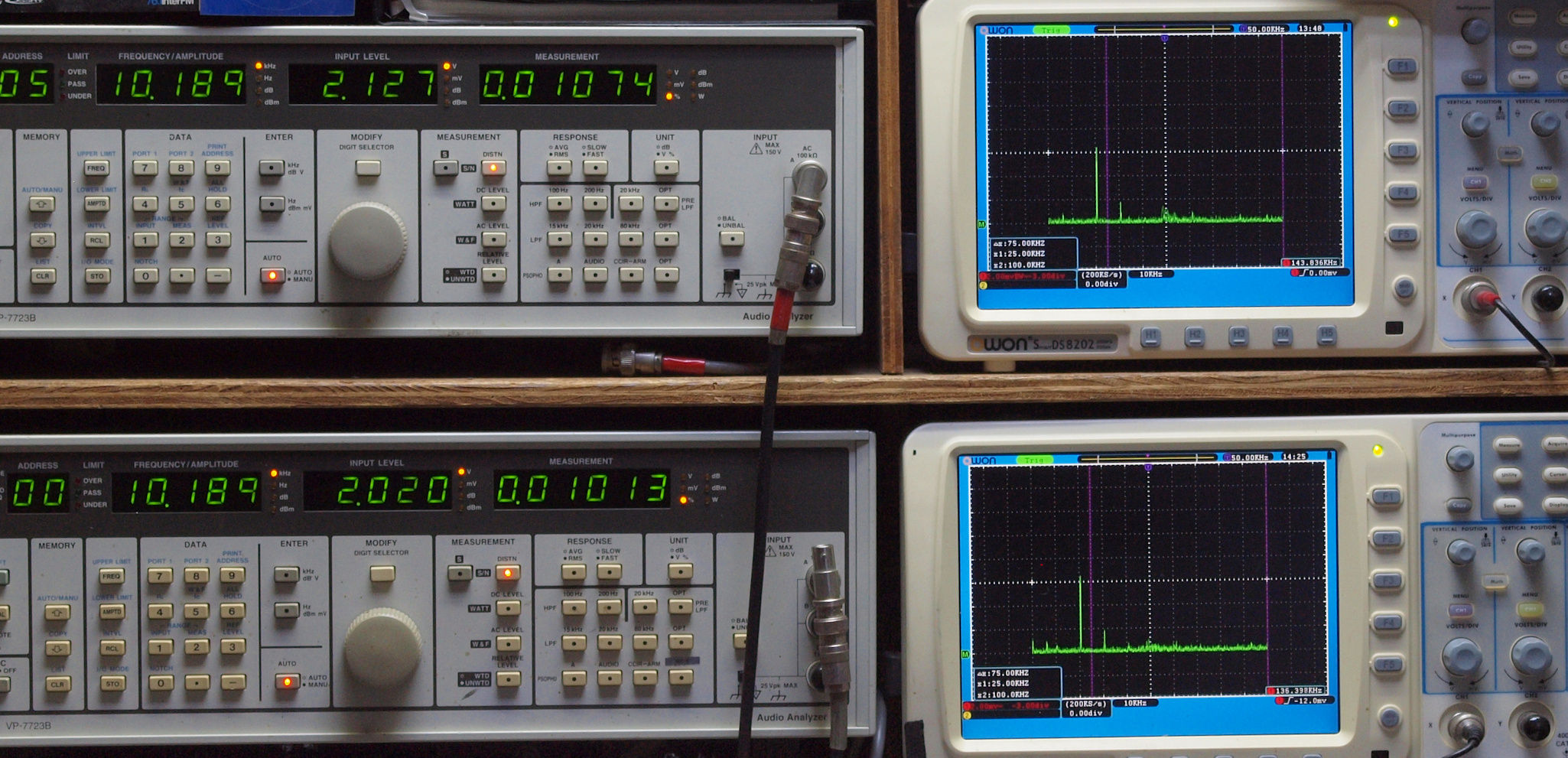

Ｅ１６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０７４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１０１３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝１．９Ｖ、　０．０５３６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．９Ｖ、　０．０４８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　真空管ＡＭＰの組み合わせの為か、この下の周波数（３０ｋＨｚ）からフイルターが効いている。

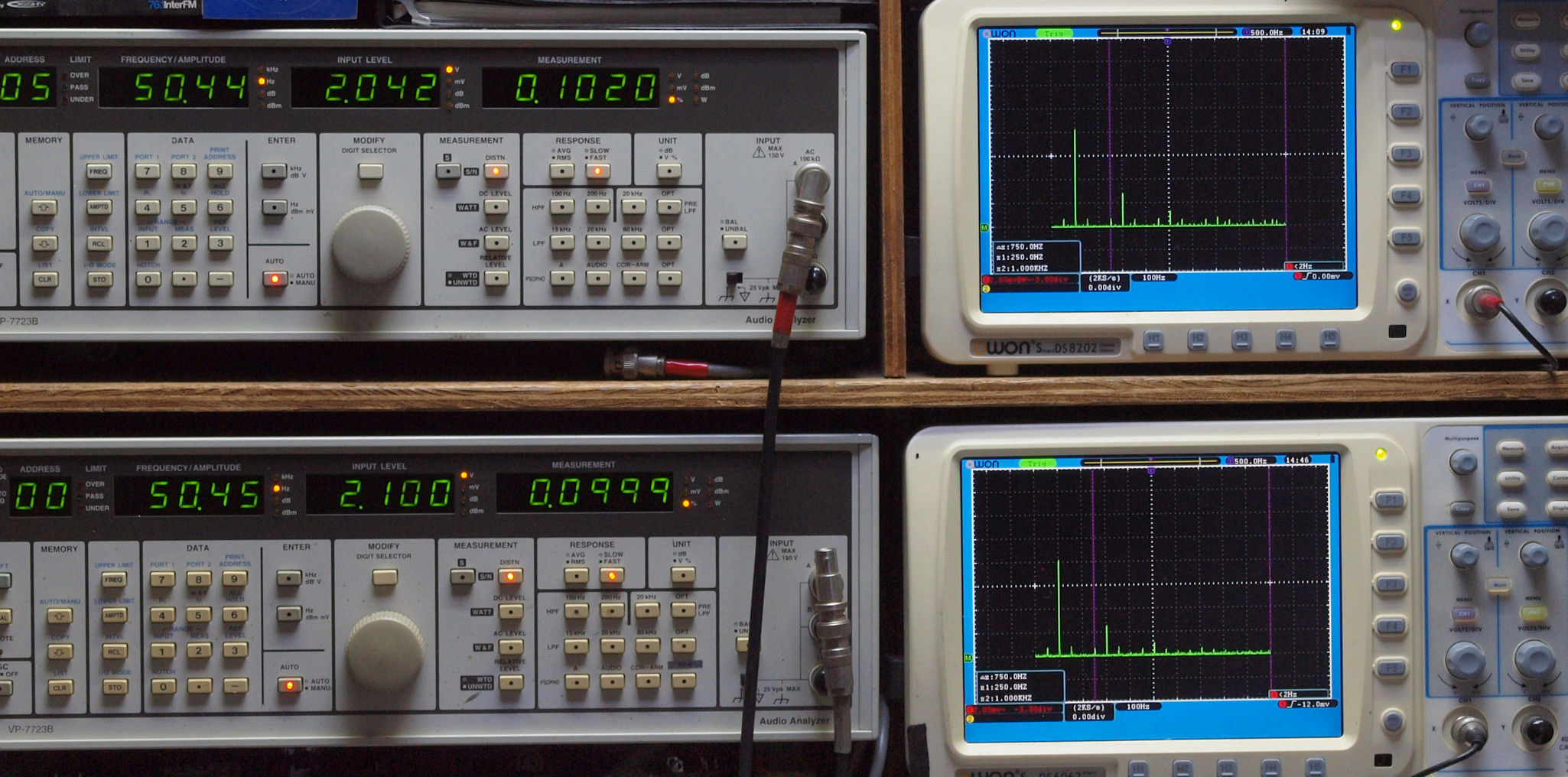

Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１０２０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０９９９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

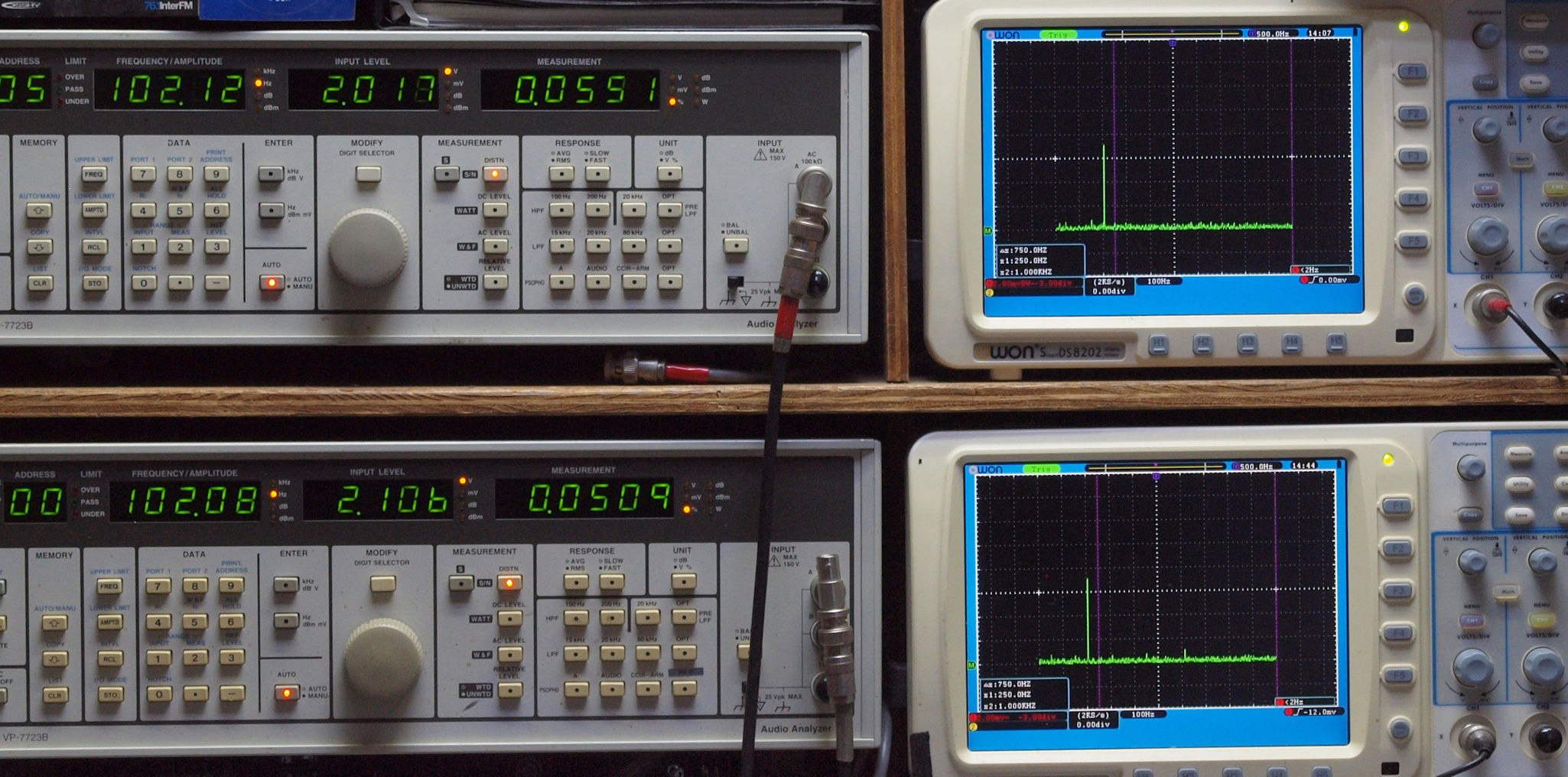

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５５１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５０９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８１３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７８１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

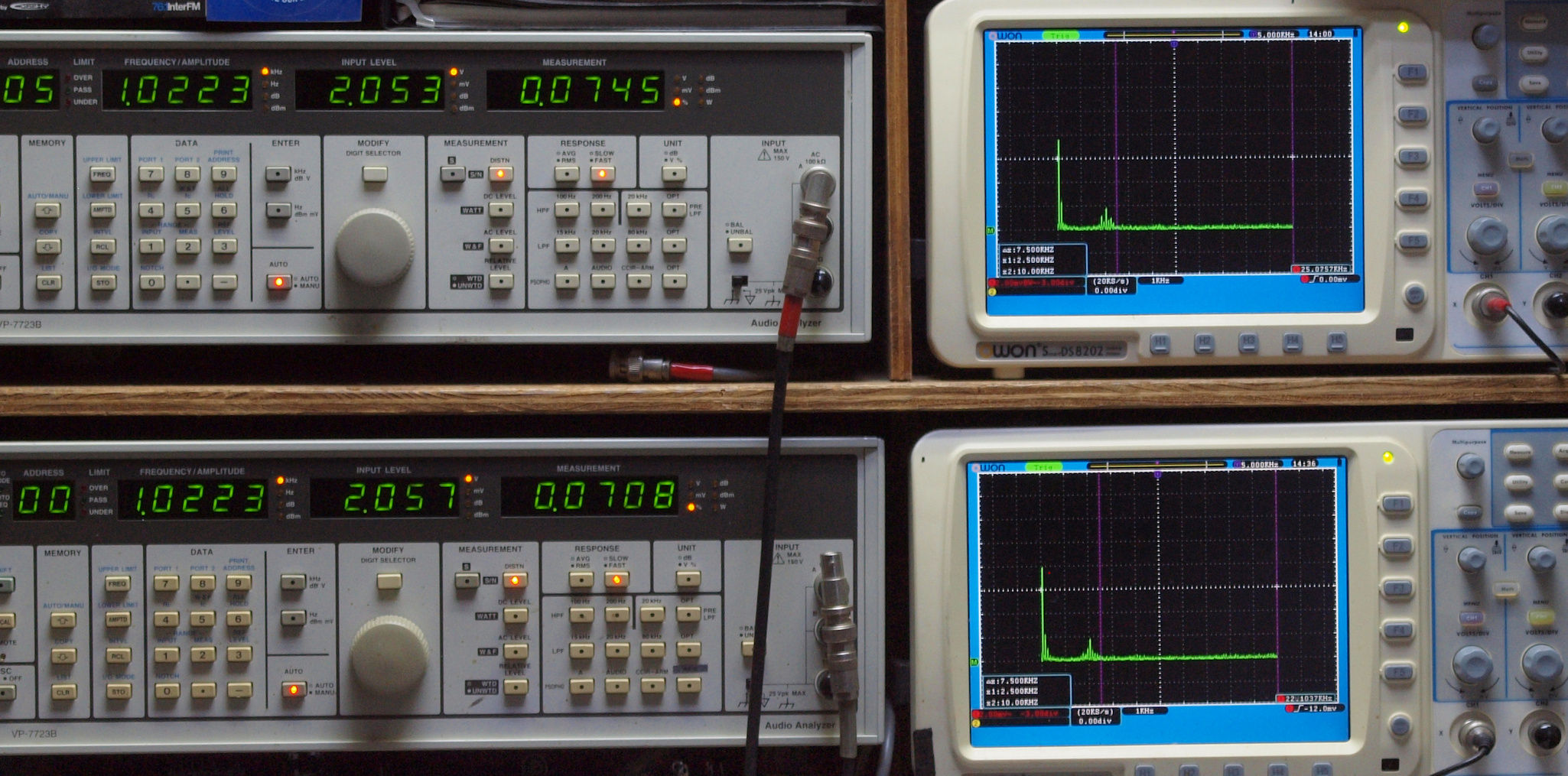

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０７４５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７０８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

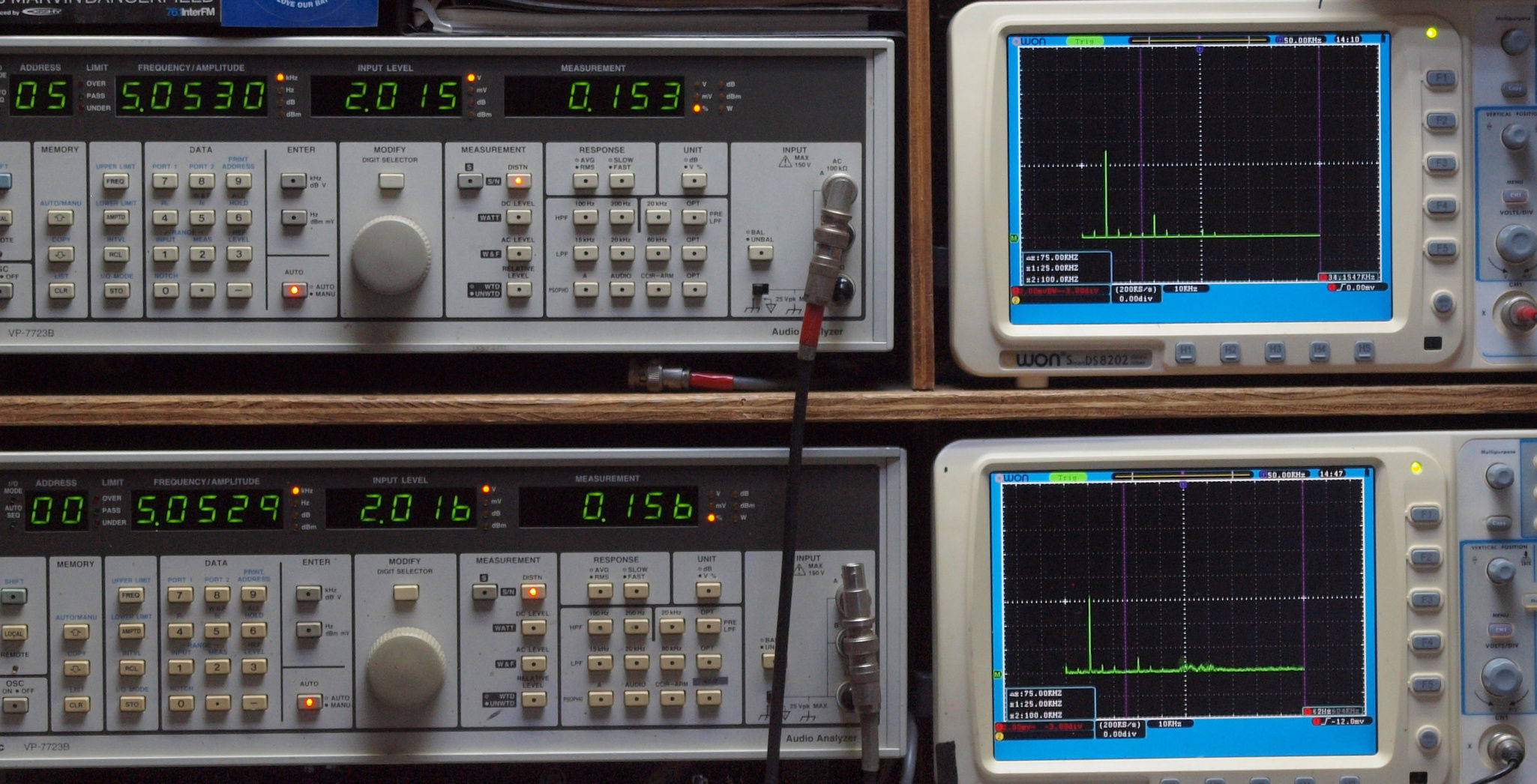

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１５３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．１５６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１４９１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．１６６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

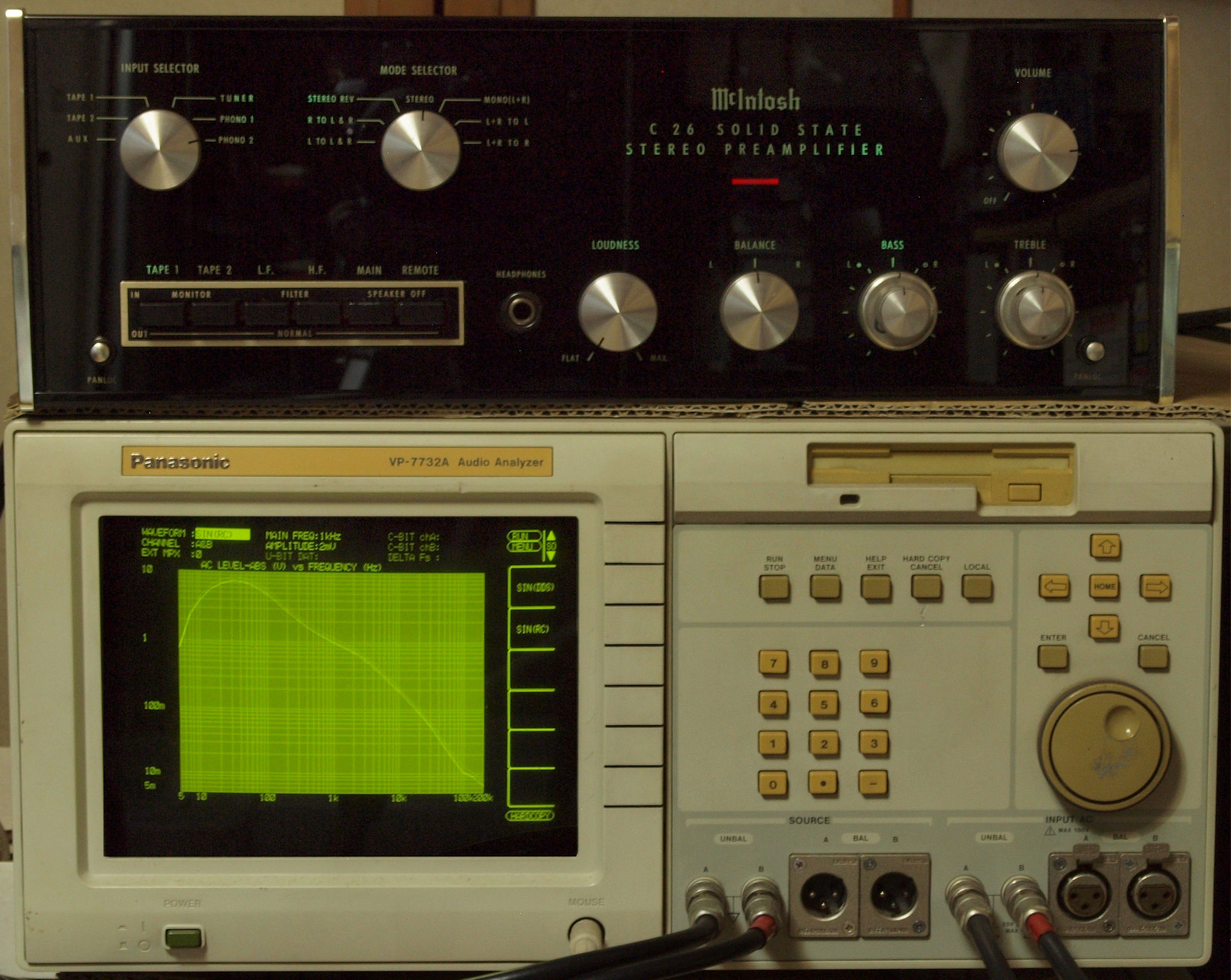

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

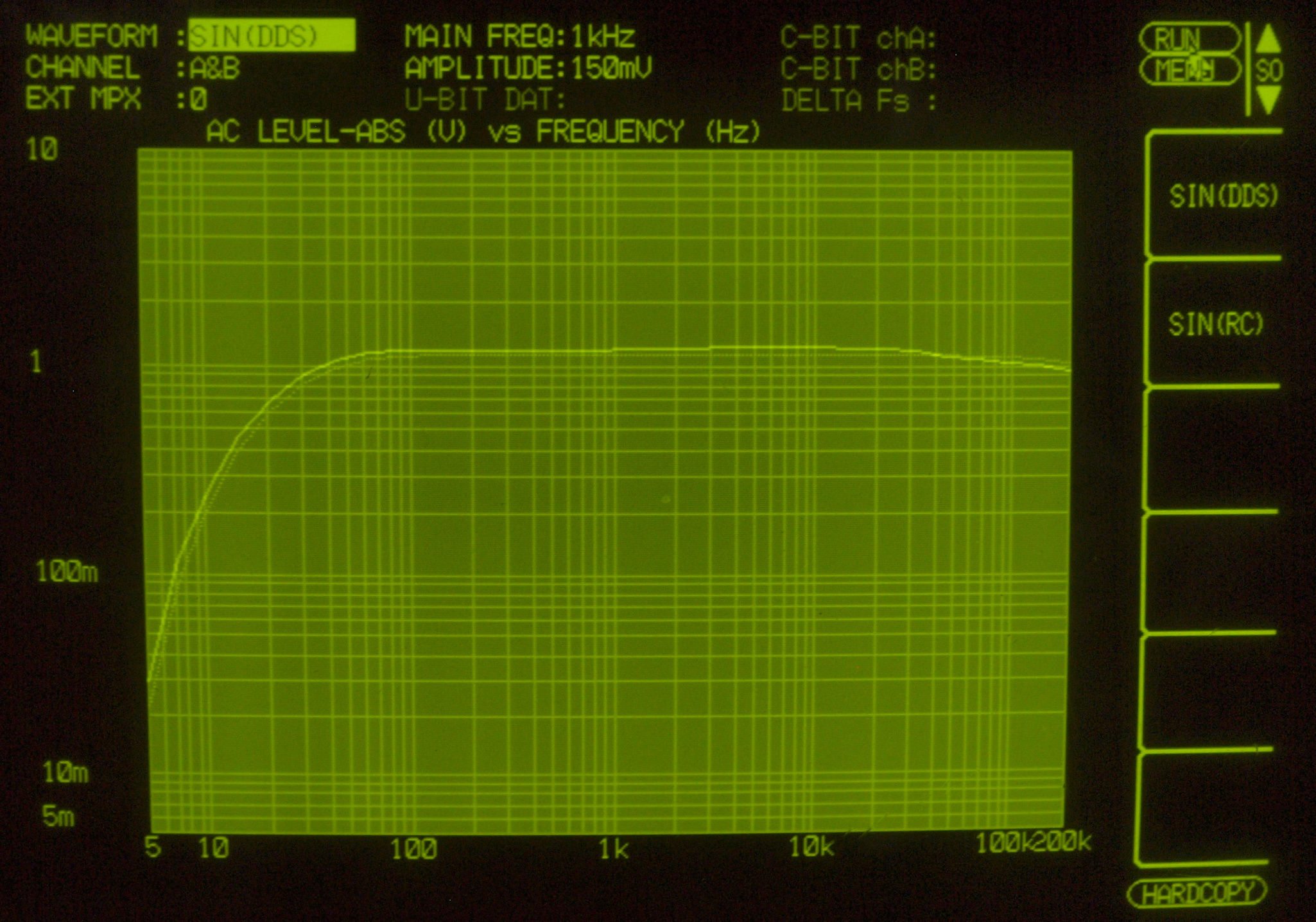

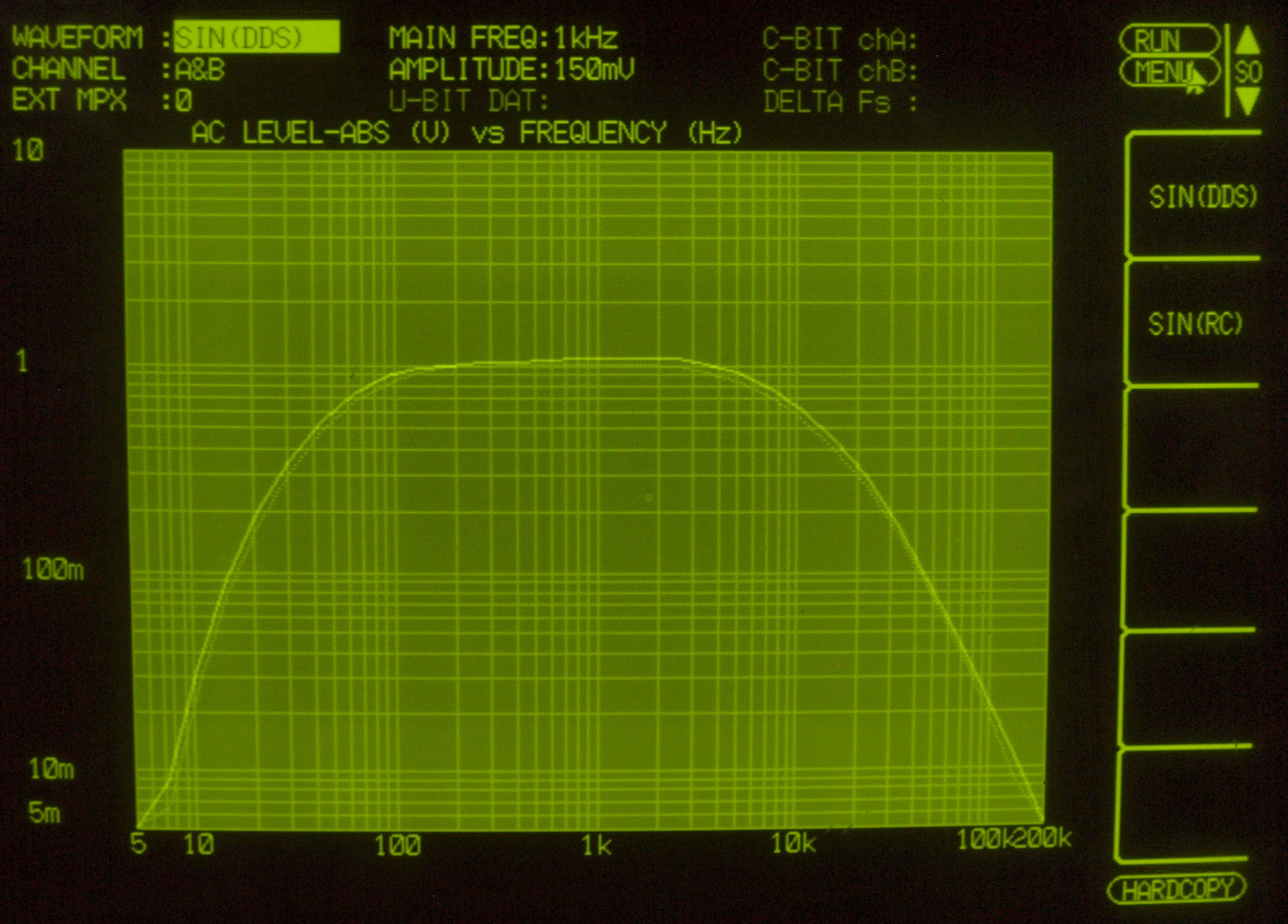

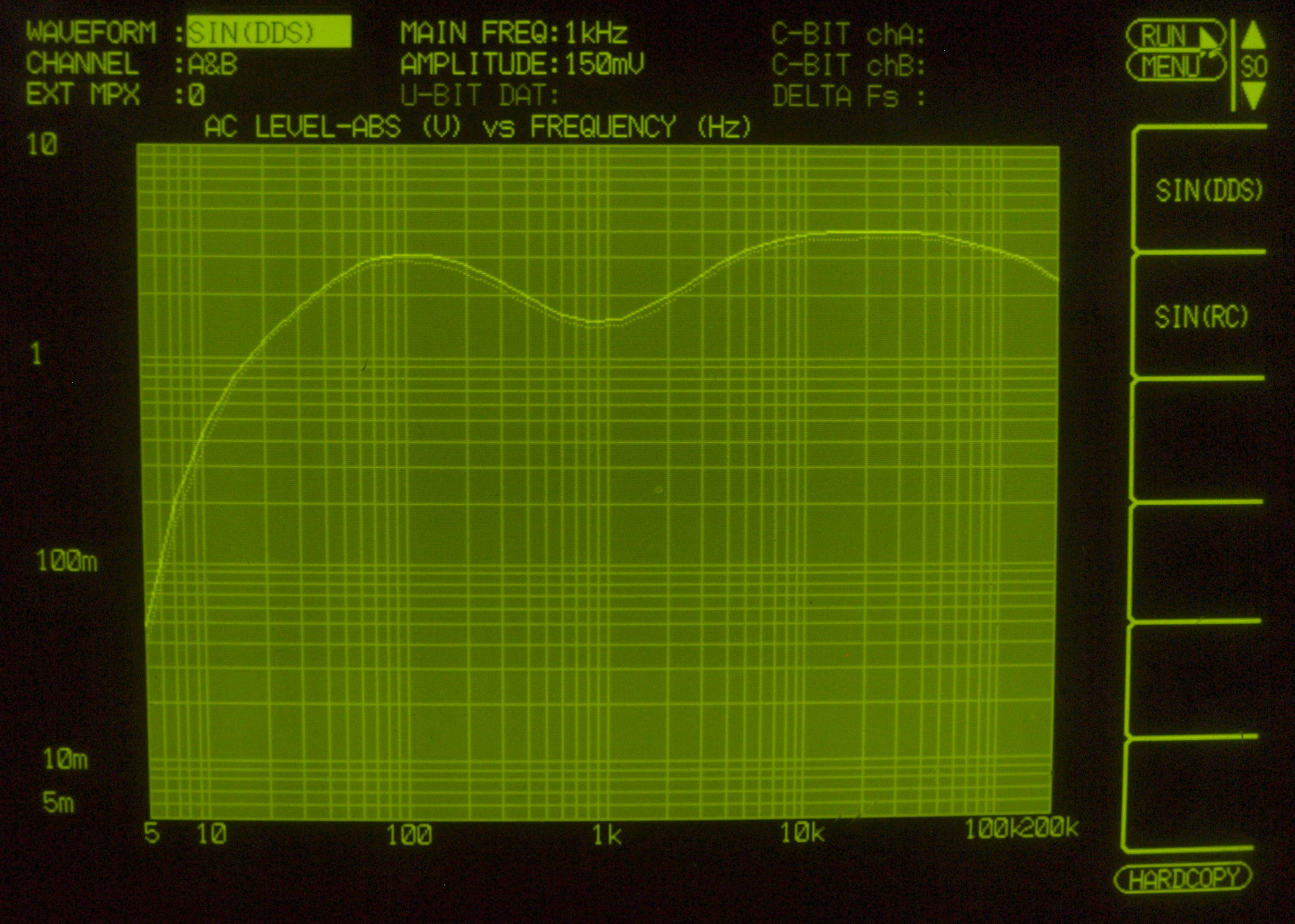

Ｆ１1．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１．２Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４.　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

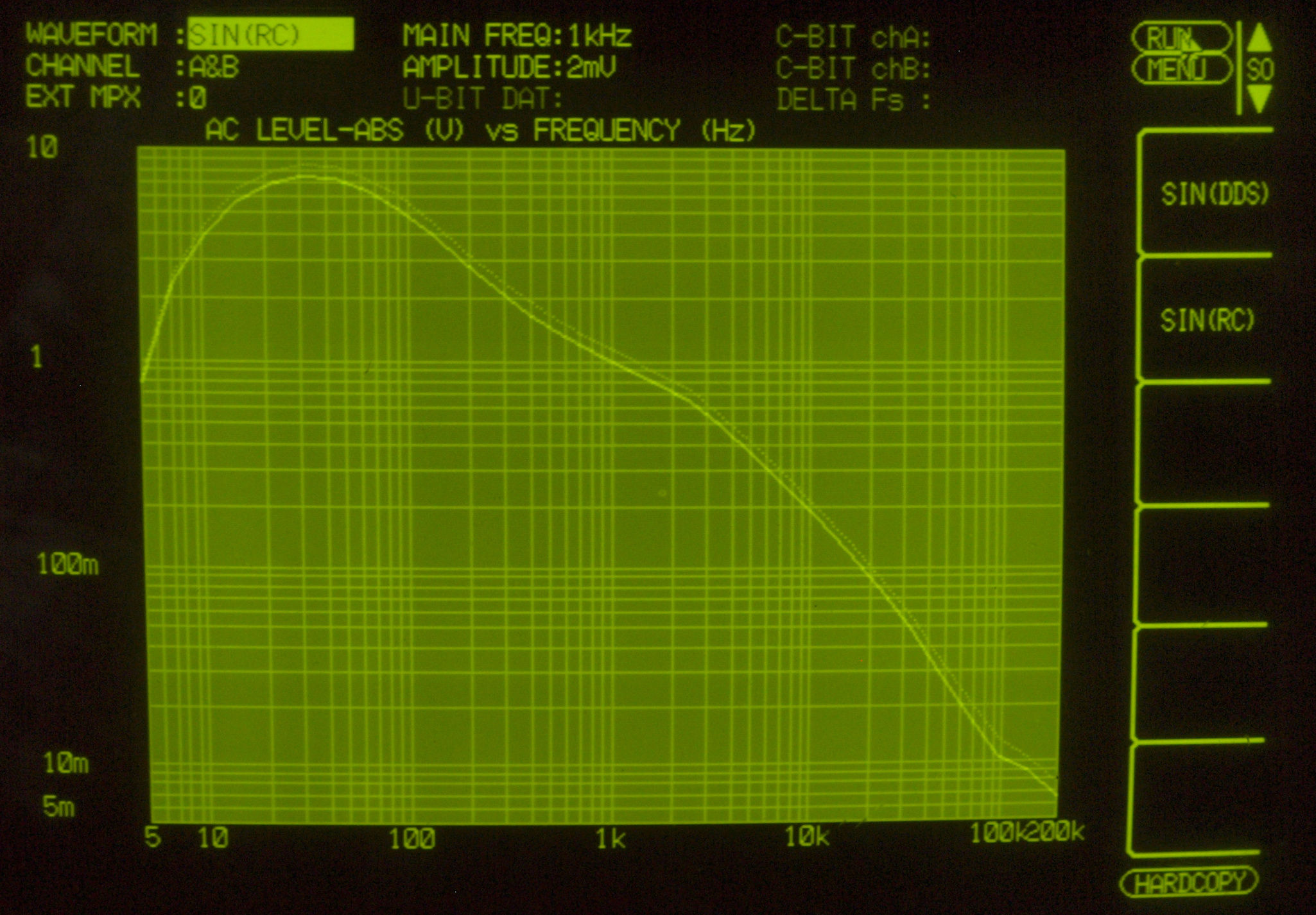

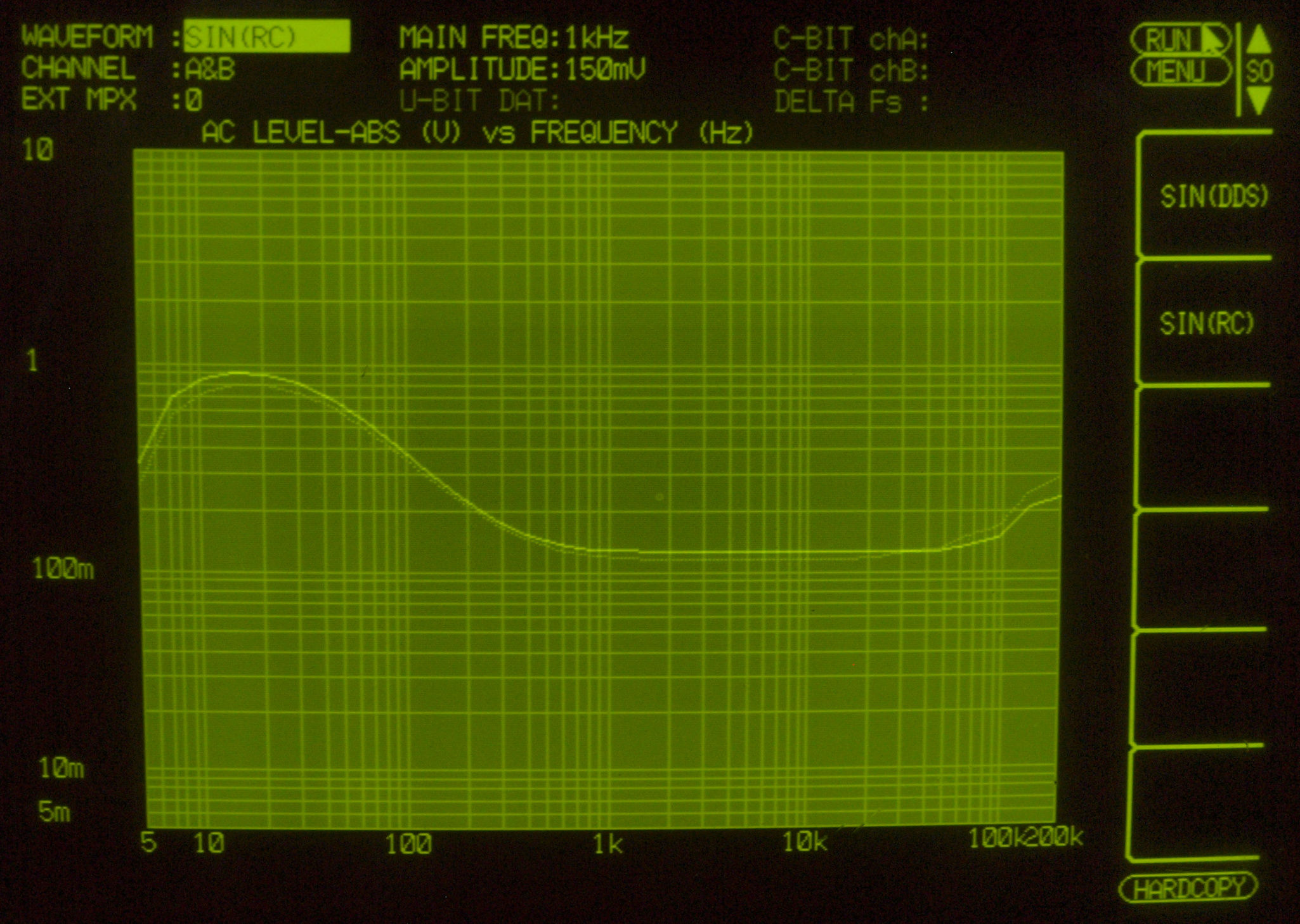

Ｆ１５．　入出力特性測定（AUX入力）　Ｆｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１６．　入出力特性測定（AUX入力）　LoudＮｅｓｓ　Ｍａｘ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

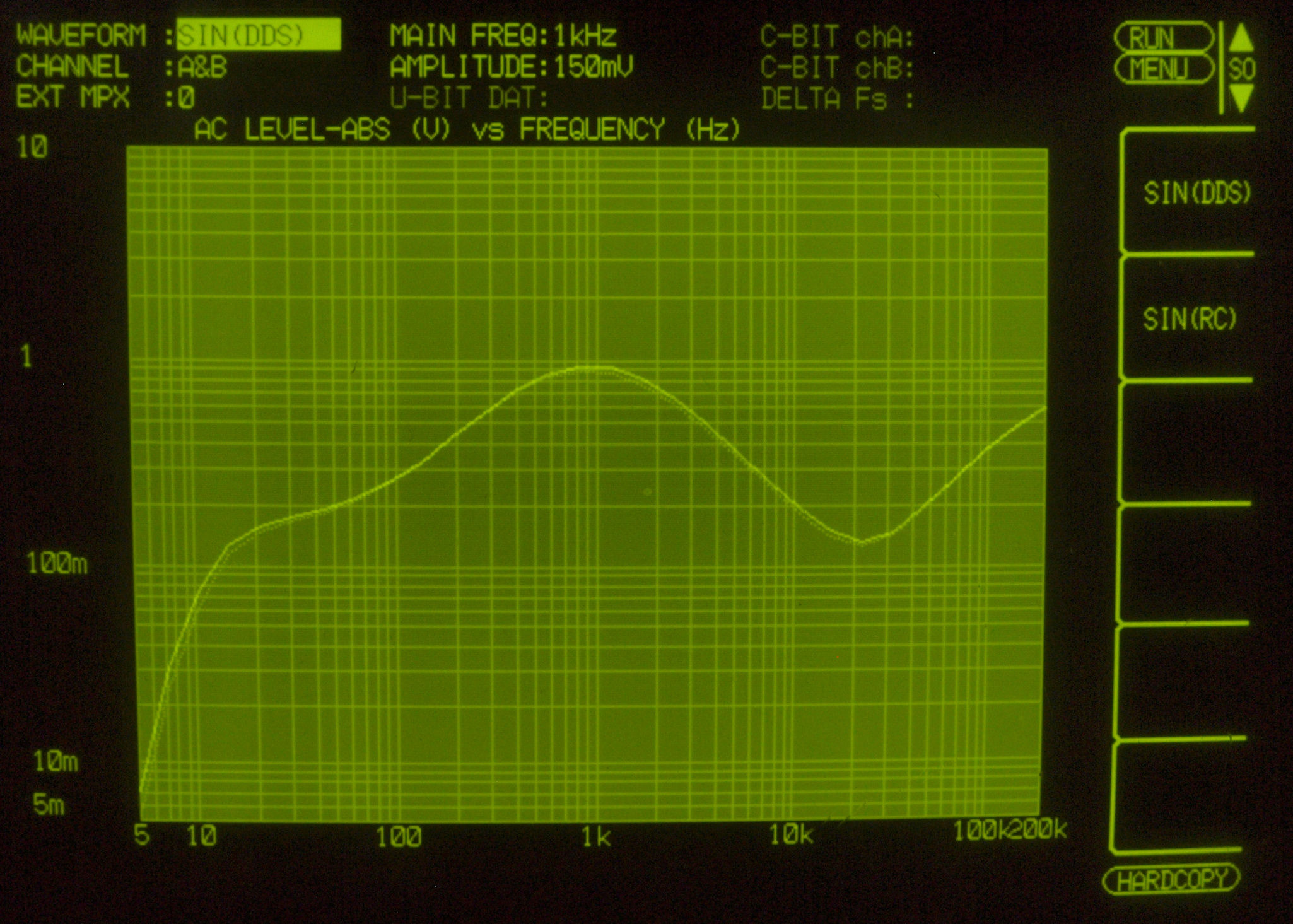

Ｆ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｓ．ＭｃＩｎｔｏｓｈ　Ｃ２６　の仕様（マニアル・カタログより）
