ＡｃｃｕｐｈａｓｅＣ－２２０．　７台目修理記録

ＭＣ２１０５．　３台目、McIntosh Ｃ２６　ユ－ザー。　　　平成２１年１０月１４日到着　　　１１月１６日完成　

寸評。

ＥＱ－ＡＭＰのみで、このゴッツイ装置です。
レコードを聴く人はあこがれの機械でしょう。
メーカー修理不能機器に成ったのは、残念な事です。

Ａ．　修理前の状況

オーバーホール修理。

Ｔ．　仮修理での測定

リレーを交換。

Ｂ．　原因・現状

経年変化による劣化。

Ｃ．　修理状況

全電解コンデンサー交換。
半固定ＶＲ交換。
フイルムコンデンサー交換。
リレ－交換。
電源プラグ交換。
電源表示ランプ交換。
DISC1　DISC2　の２入力端子をＷＢＴ－０２０１端子へ交換。

D．　使用部品

オーディオ用電解コンデンサー　　　　　　　２０個（ニチコン・ミューズ使用）。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　７個。
リレー　　　　　　　　　　　　　　　　　　　　　　　６個。
フイルムコンデンサー　　　　　　　　　　　　　８個。
３Ｐインレットプラグ　　　　　　　　　　　　　　　１個。
電源表示ランプ
ＷＢＴ　ＲＣＡ端子　ＷＢＴ－０２０１　　　　　　２組（定価で工賃込み）。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

F．　修理費（改造費）　　１２０，７５０円　　　オーバーホール修理

Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（マニアルより）

Ａ．　修理前の点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

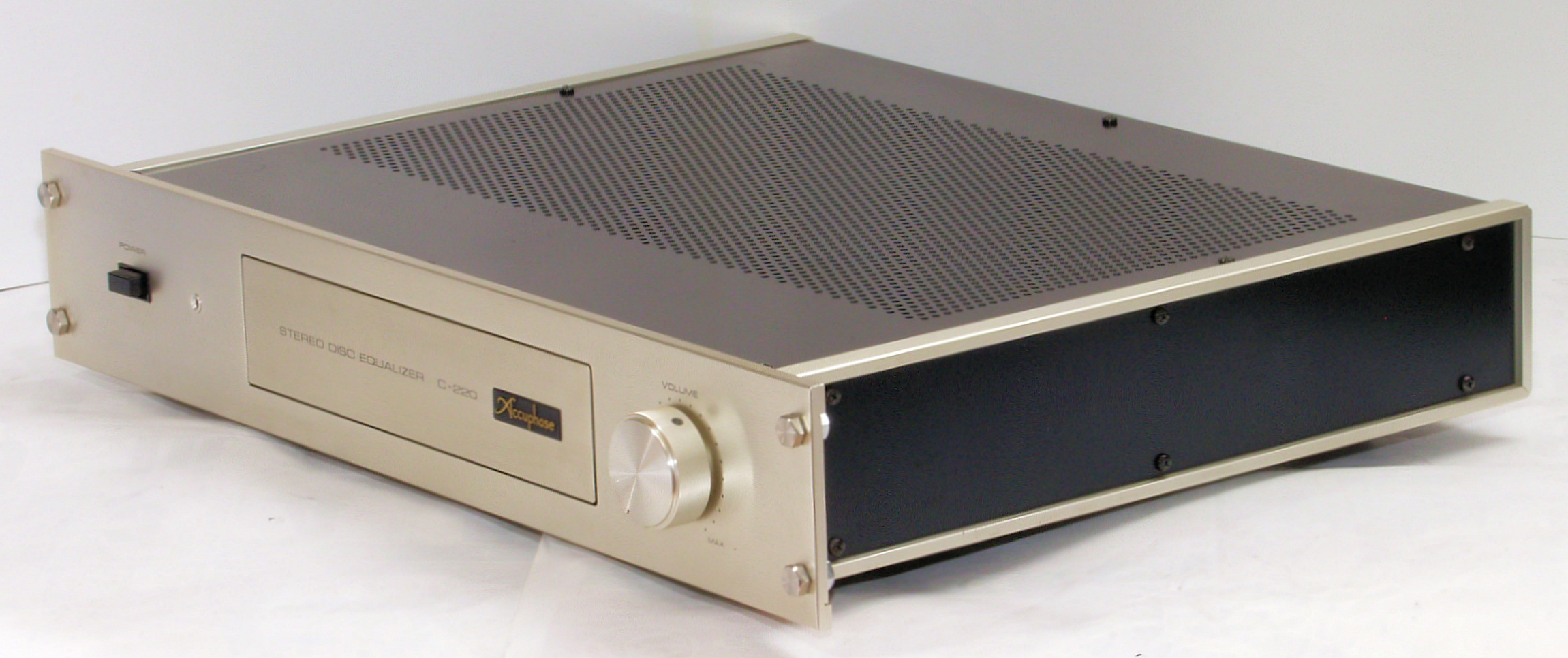

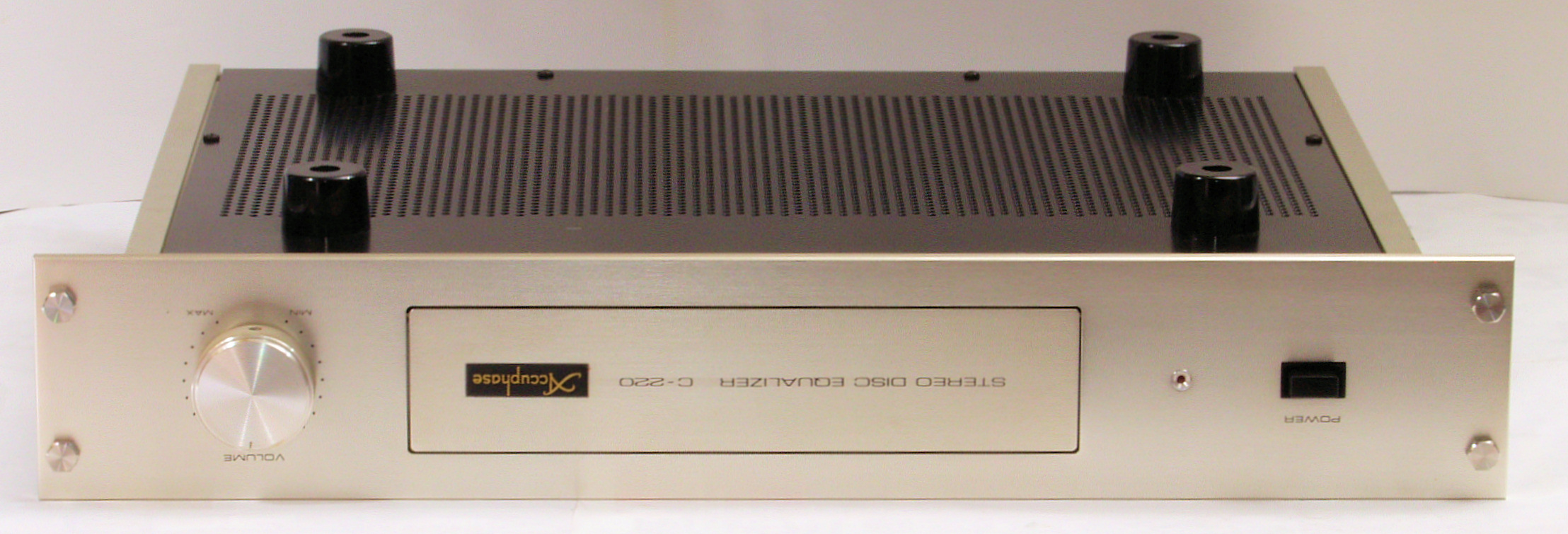

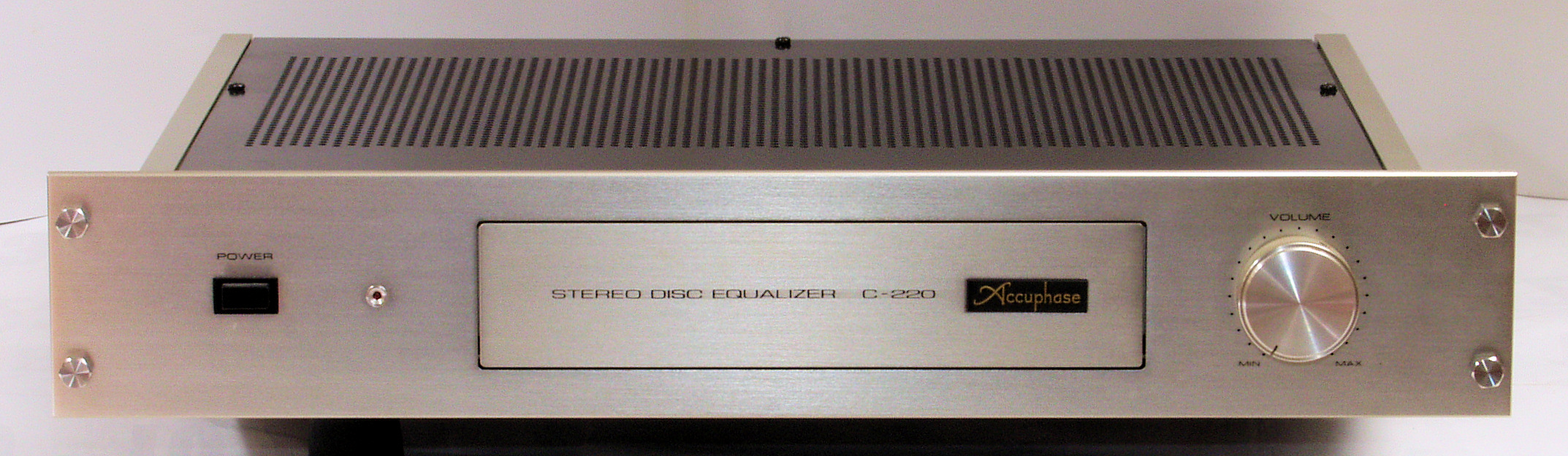

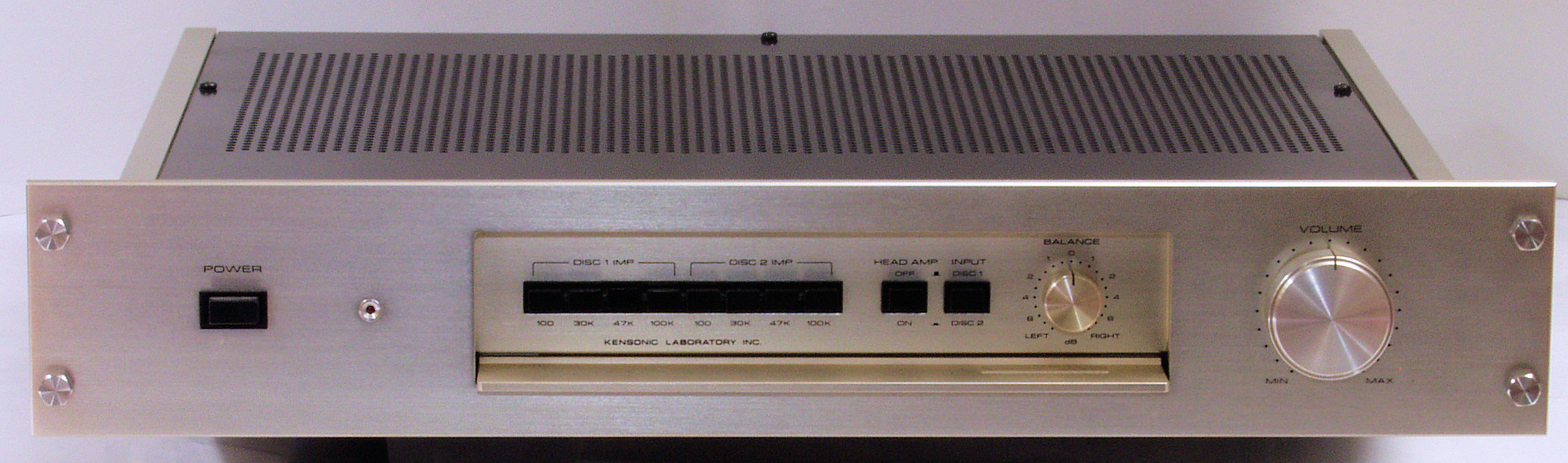

Ａ１１．　外観　前から見る

Ａ１１１．　外観　トレーを開け、前から見る

Ａ１２．　外観　前右から見る

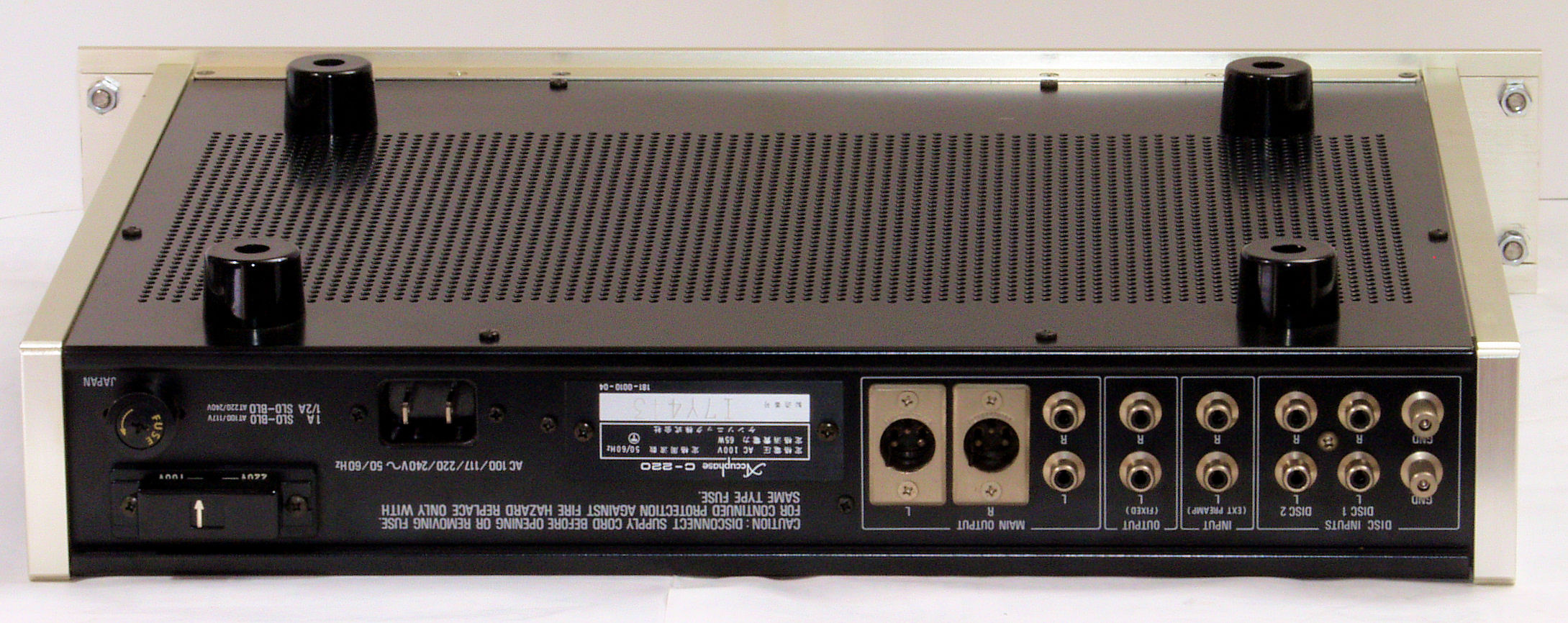

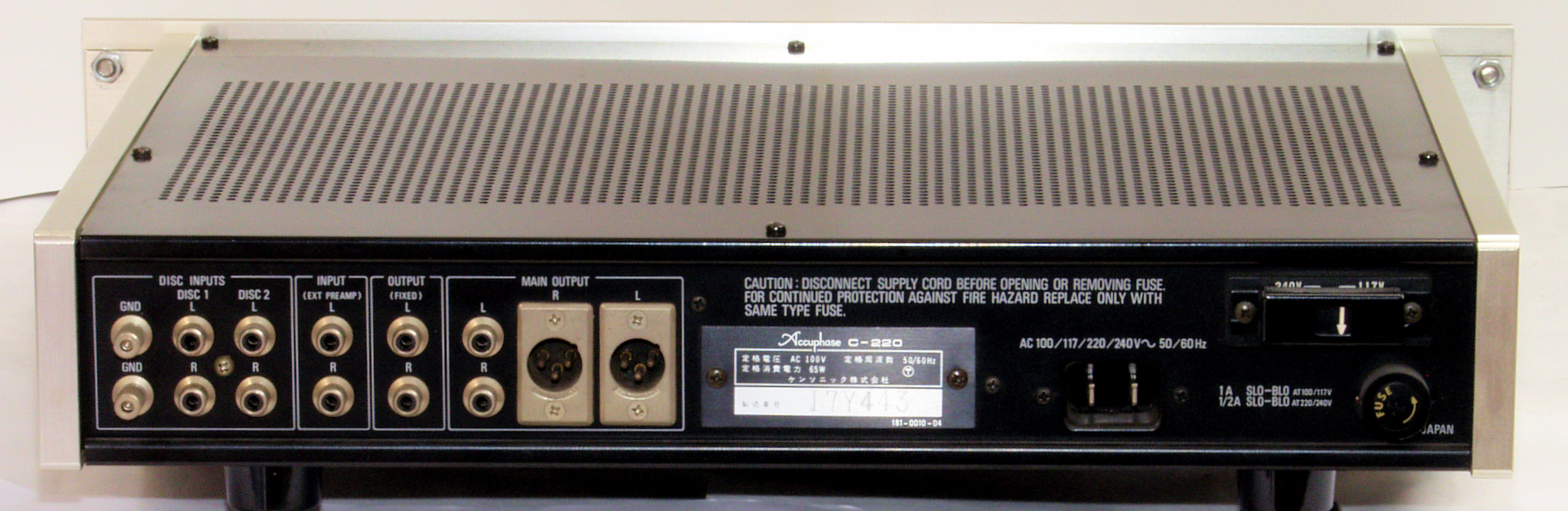

Ａ１３．　外観　後から見る

Ａ１４．　外観　後左から見る

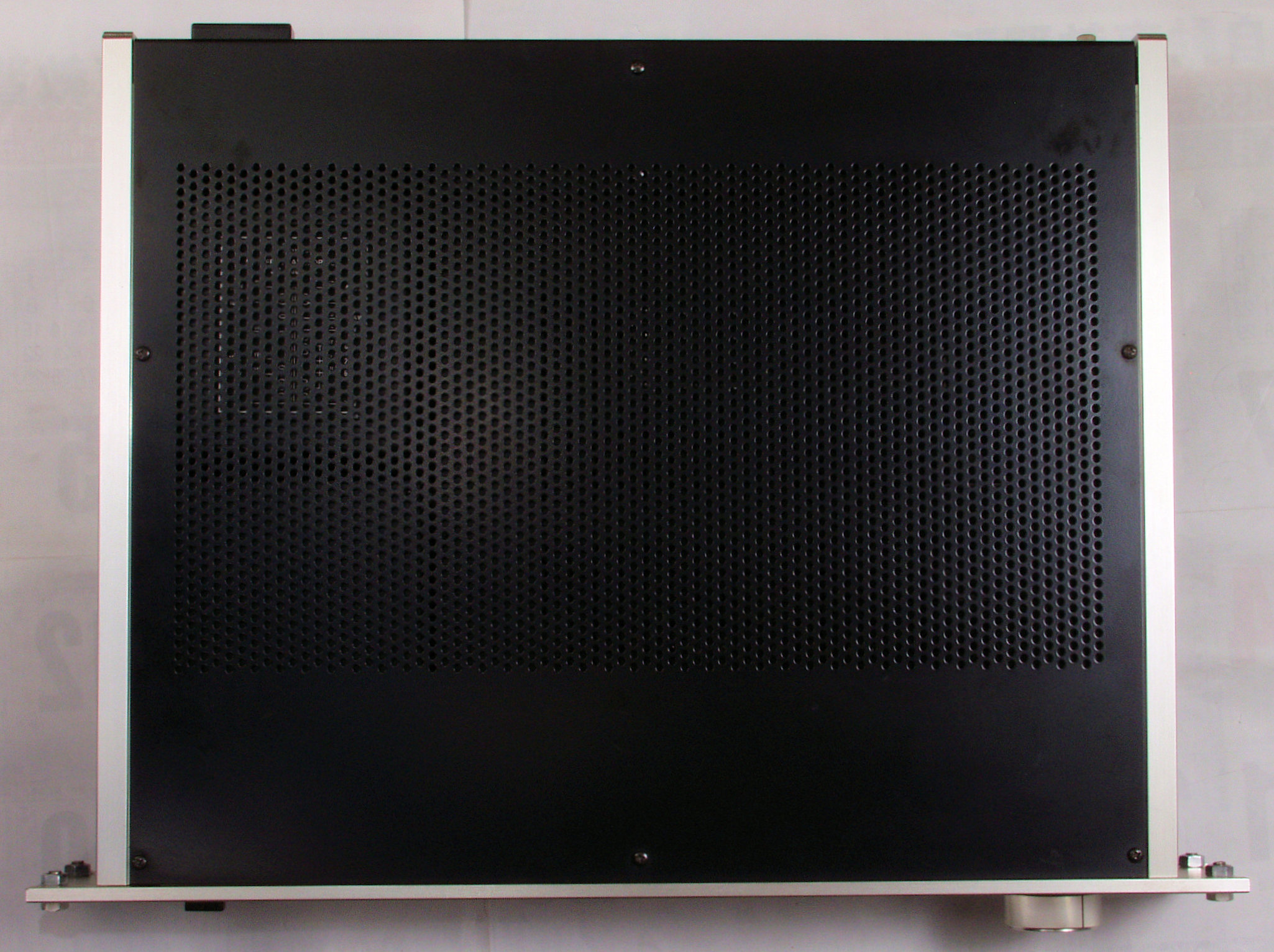

Ａ１５．　外観　上から見る

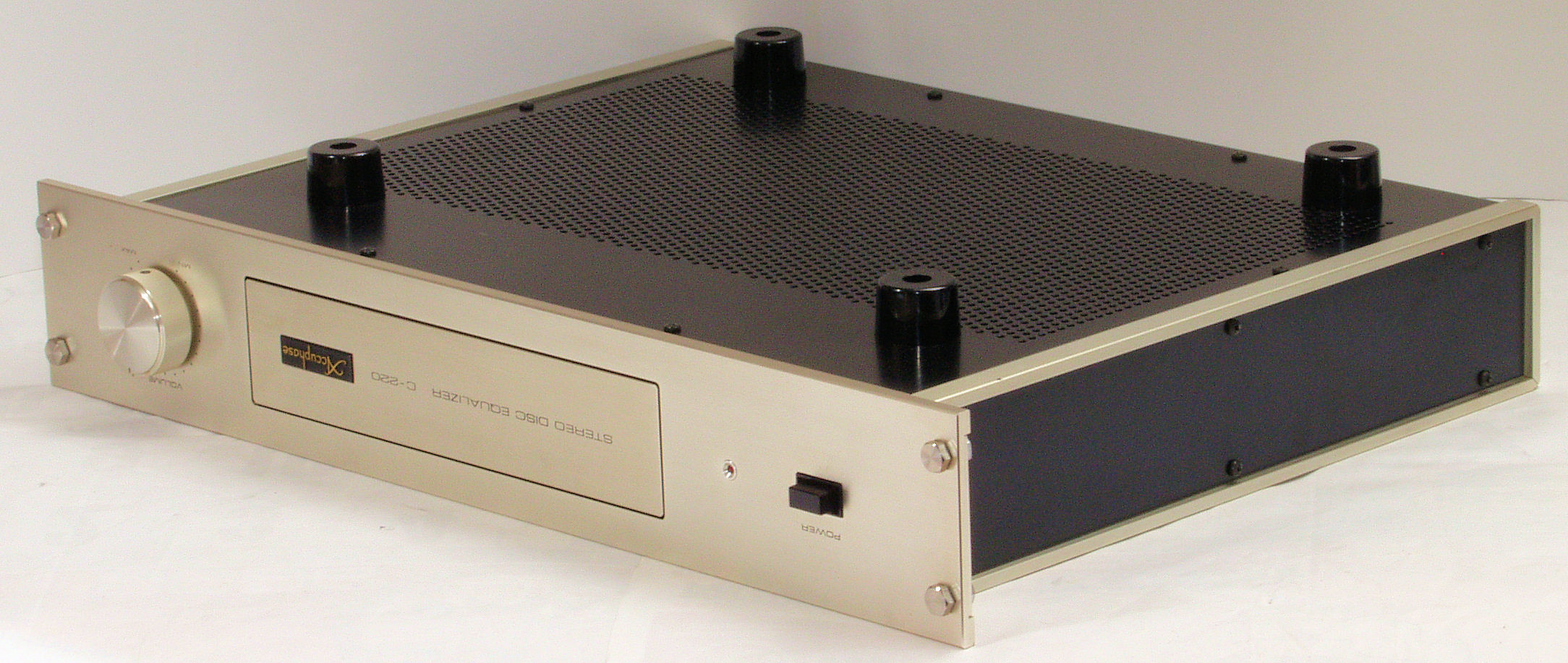

Ａ２１．　外観　下前から見る

Ａ２２．　外観　下前左から見る

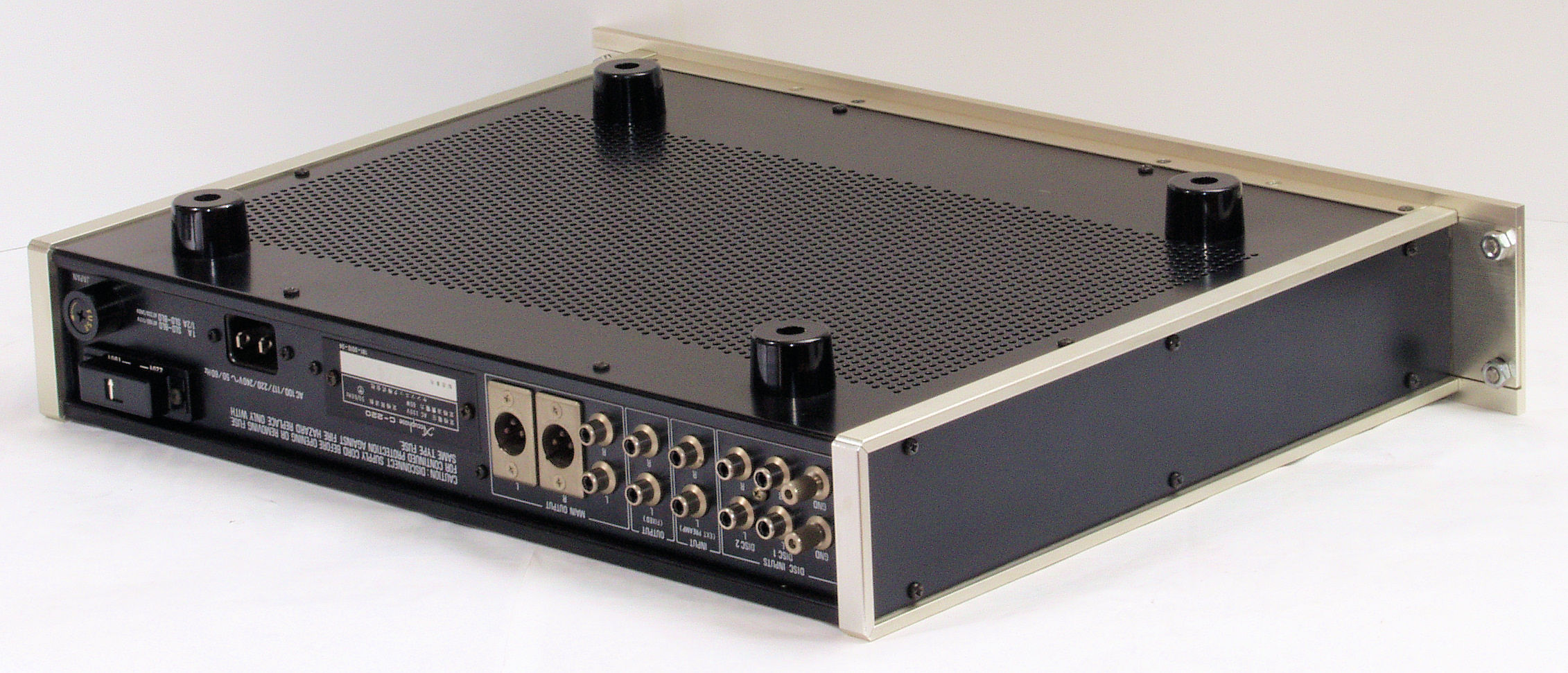

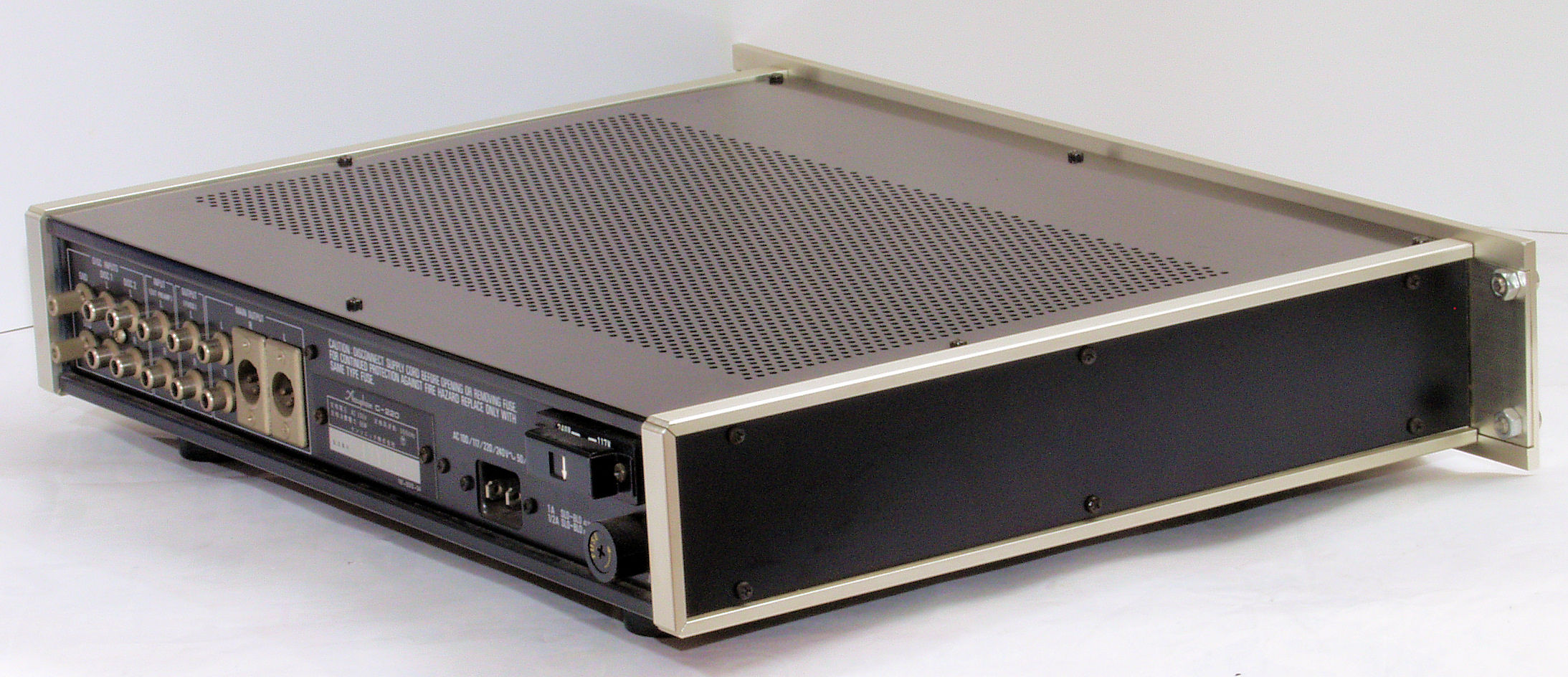

Ａ２３．　外観　下後から見る

Ａ２４．　外観　下後右から見る

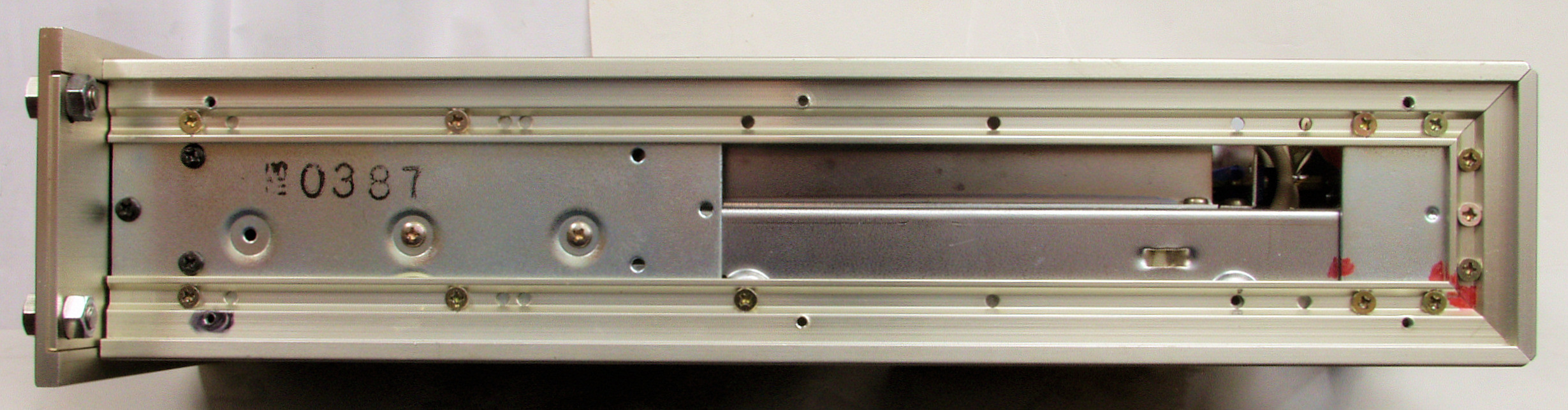

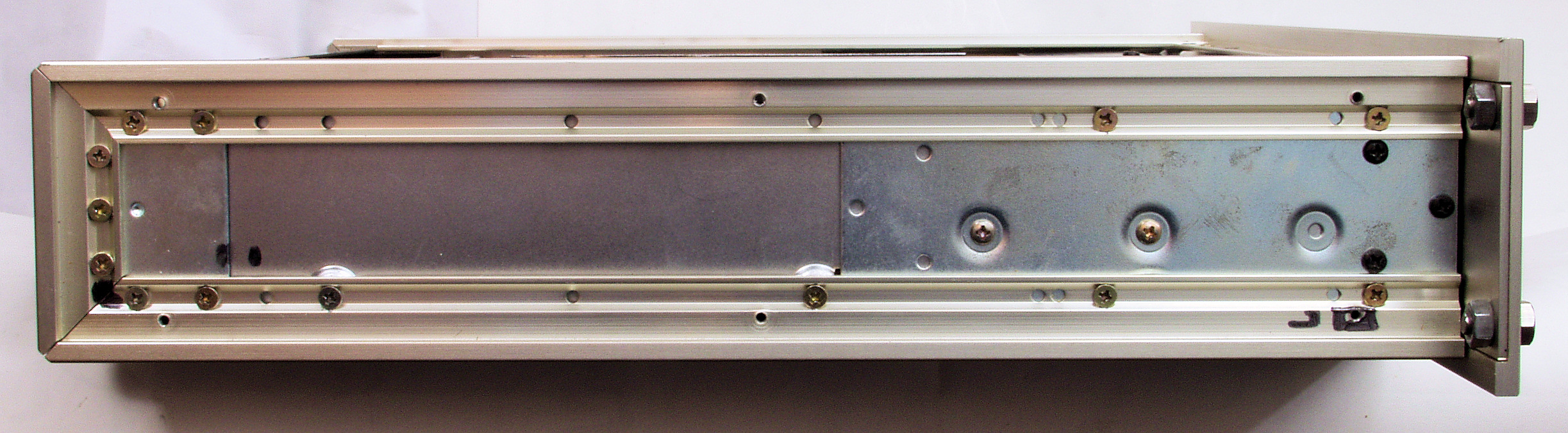

Ａ２５．　外観　下から見る

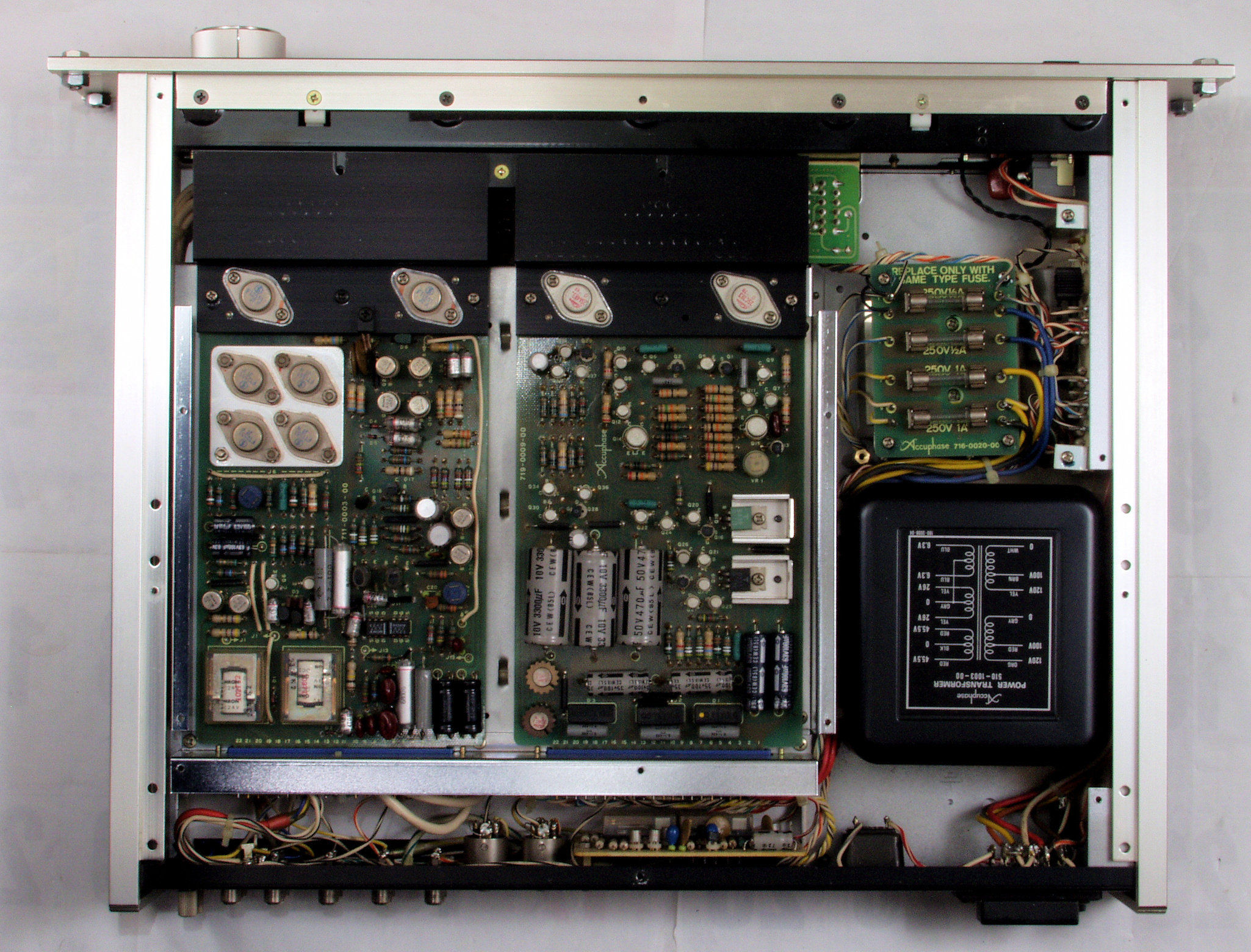

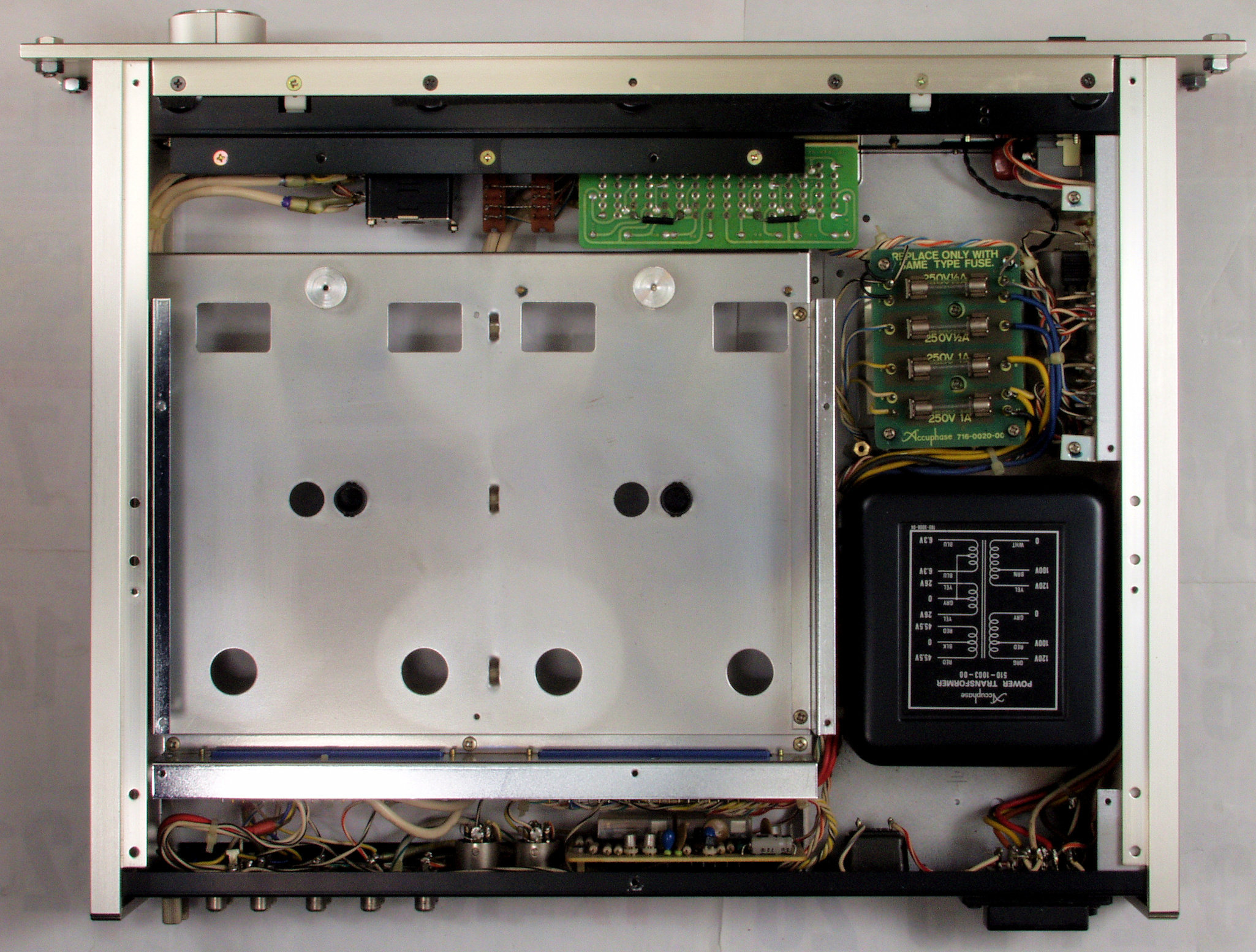

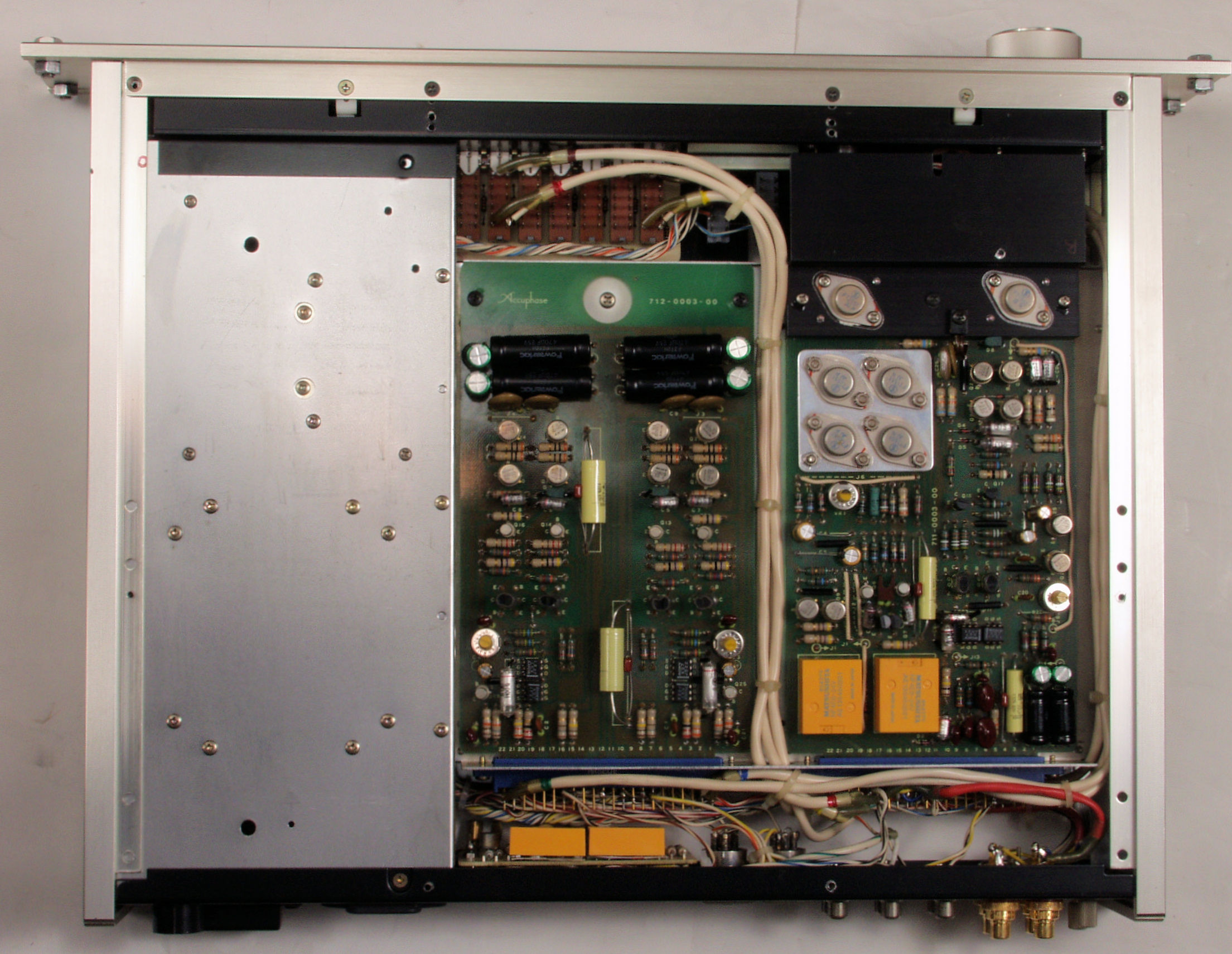

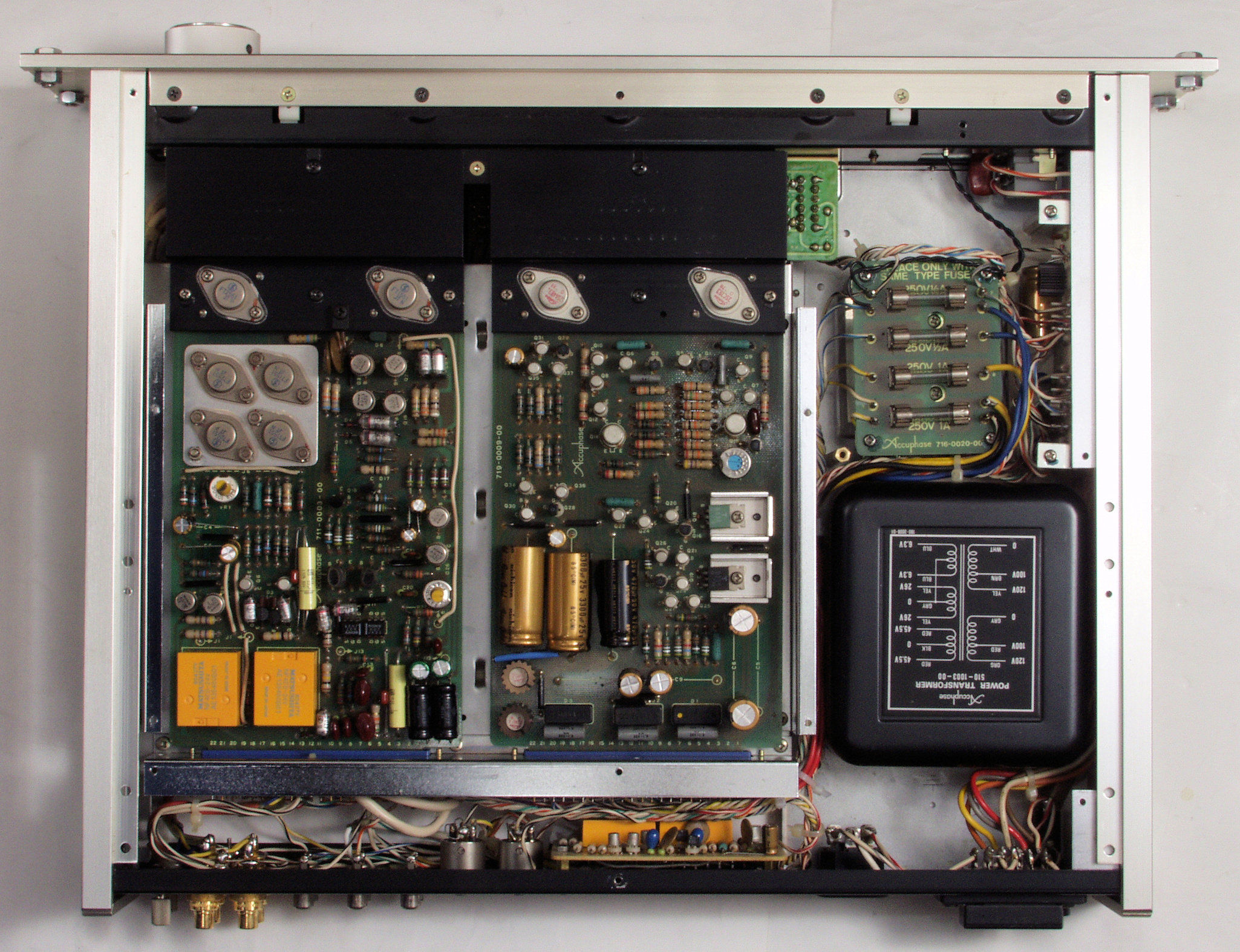

Ａ３１．　点検中　上蓋を取り、上から見。　シールドがある！

Ａ３２．　点検中　さらにシールドを取り、上から見る。

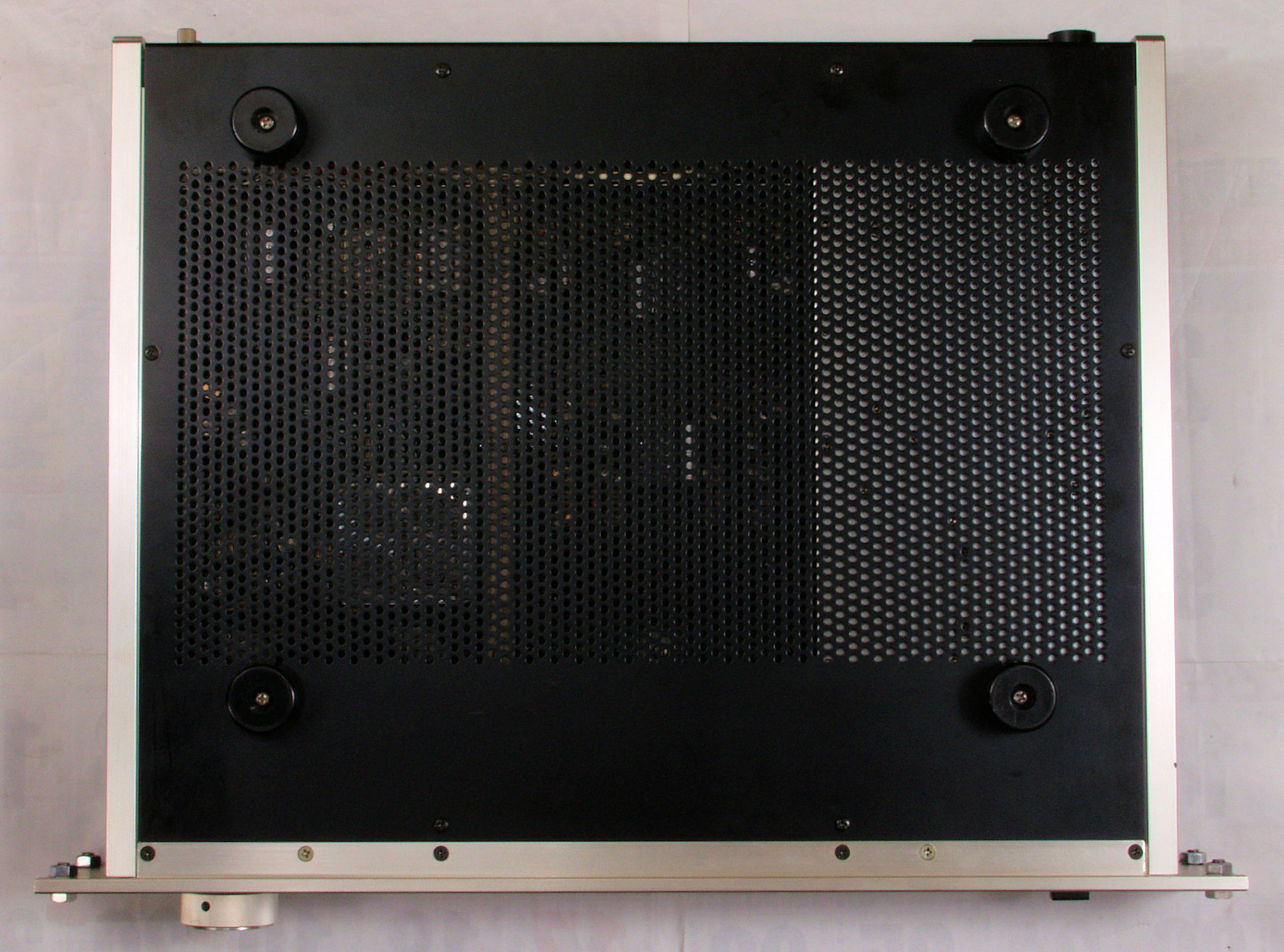

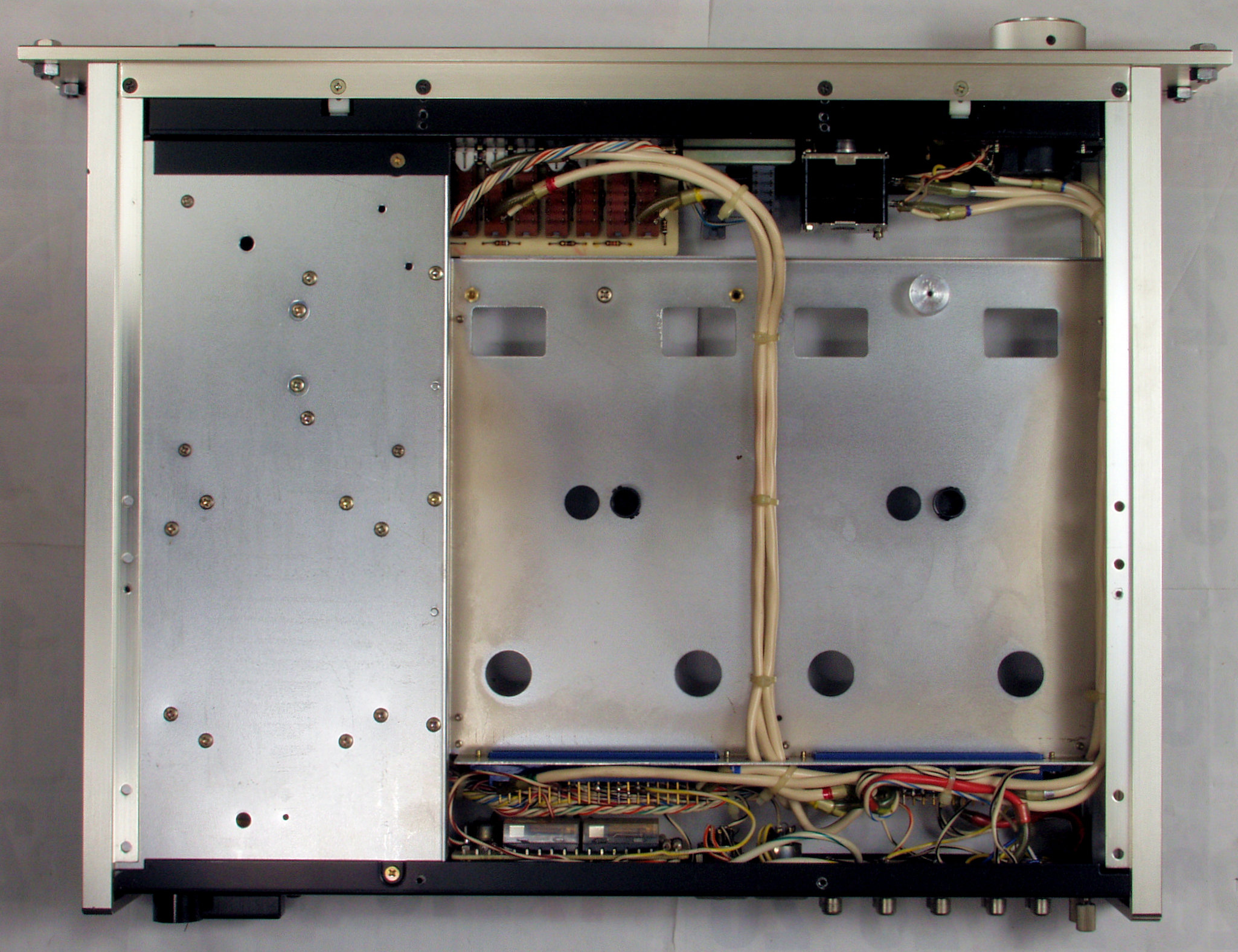

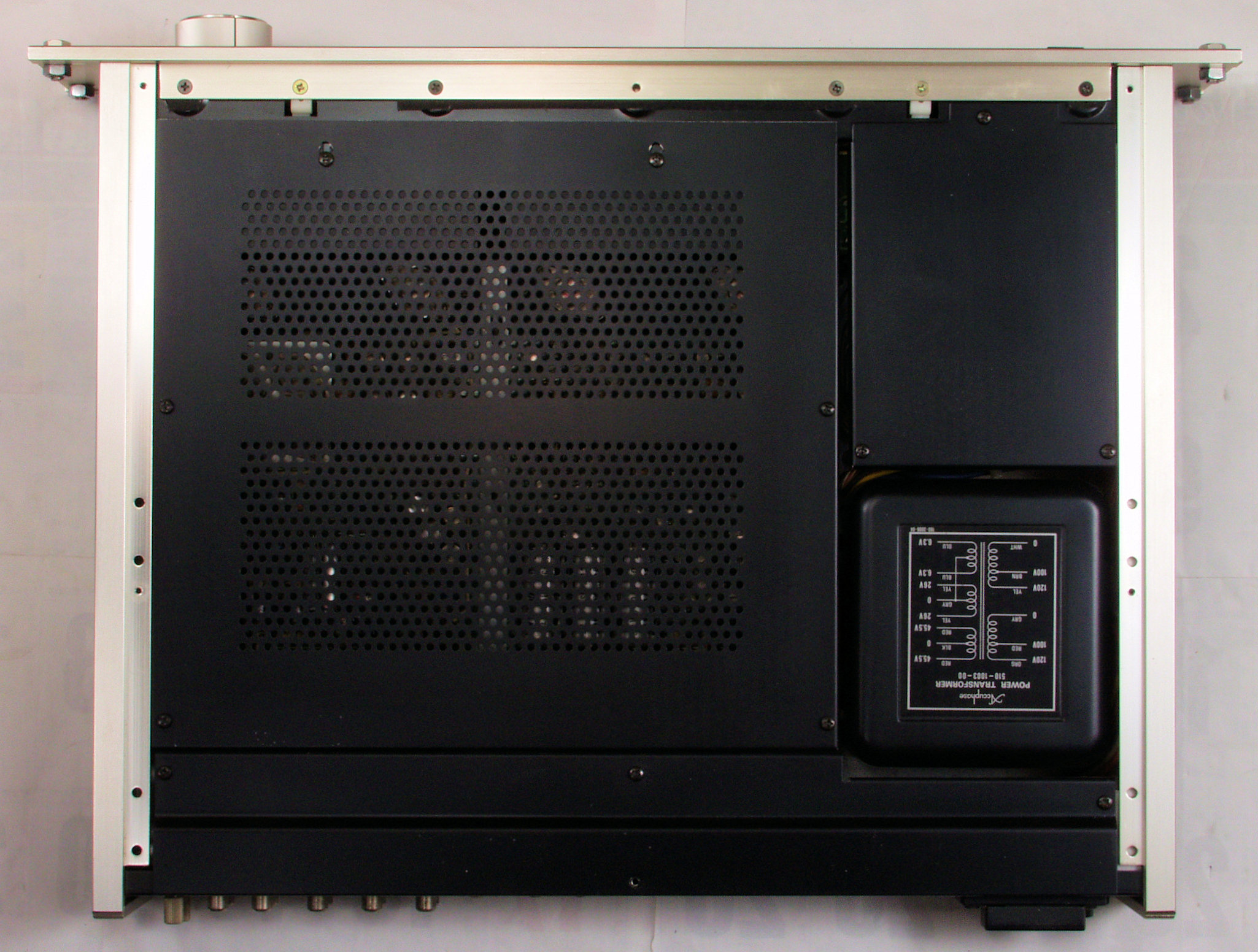

Ａ４１．　点検中　下蓋を取り、下から見。

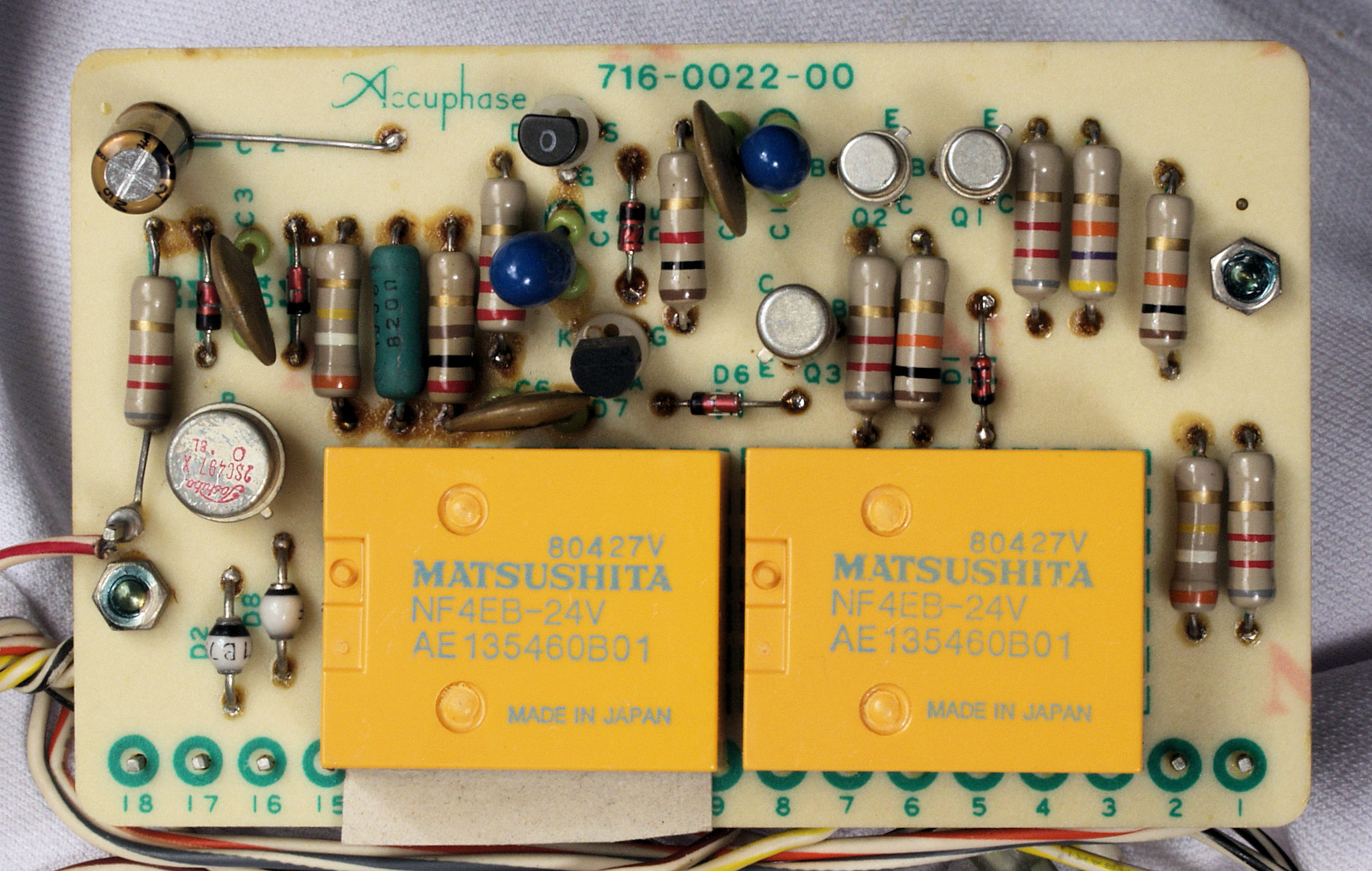

Ａ５１．　点検中　交換するリレー、左＝付いている物、右＝交換する密閉型

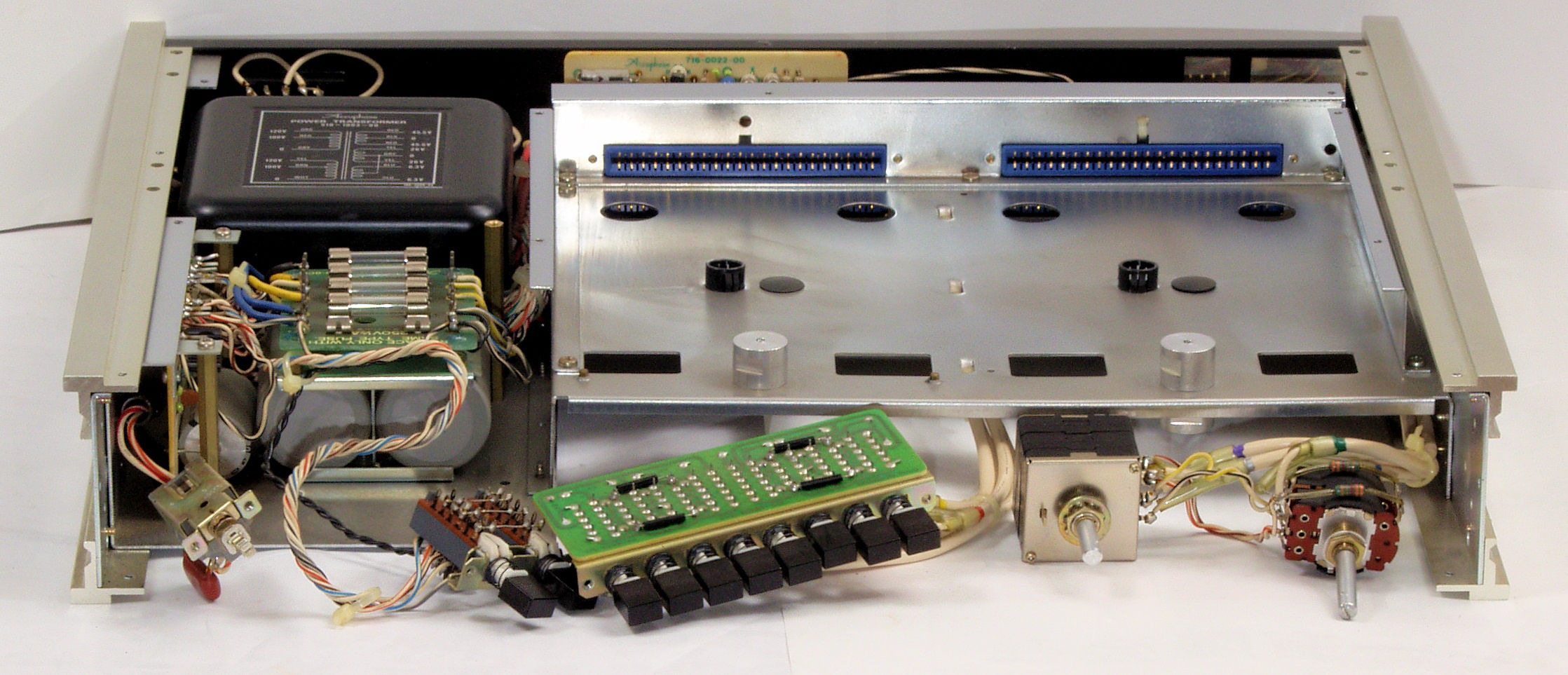

Ａ５２．　点検中　出力切り替え基板。
　　　　　　　　　　使用されていた同型の物は市場になく、電気的互換の製品に置き換える

Ａ５３．　点検中　入出力端子郡　キャンノンコネクターは未使用？

Ａ５４．　点検中　折角キャンノンコネクター仕様なので、下記の様なケーブルを使用したい

Ａ６１．　点検中　ＢｕｆｆｅｒＡＭＰ基板の高価な貫通電解コンデンサー

Ａ６２．　点検中　Ｒ側・Ｌ側－ＡＭＰ基板の高価な貫通電解コンデンサー

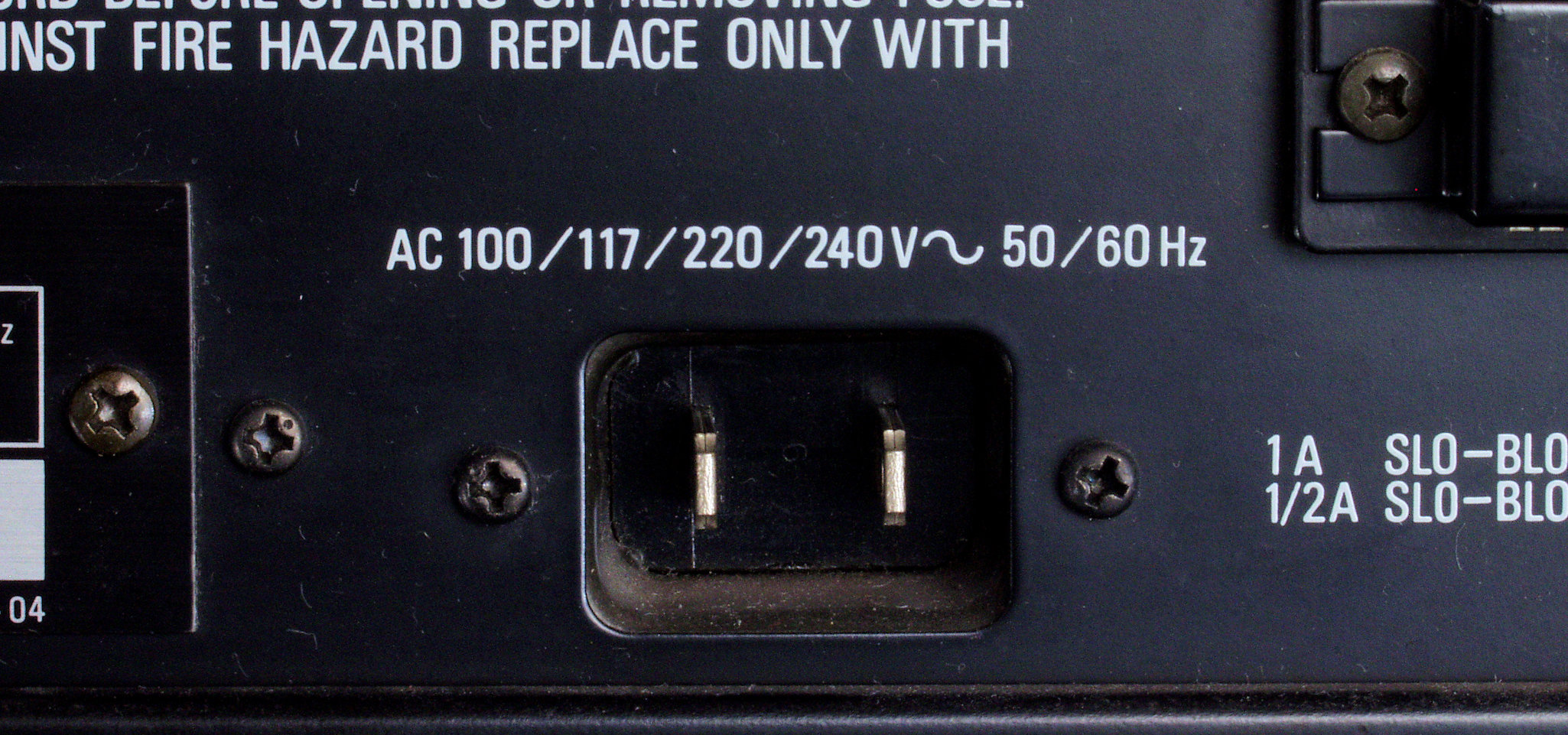

Ａ７１．　点検中　電源プラグ、場所があるので、３Ｐインレットプラグに交換

Ａ８１．　点検中　基板を取り外し、上から見る。

Ａ８２．　点検中　基板を取り外し、下から見る。

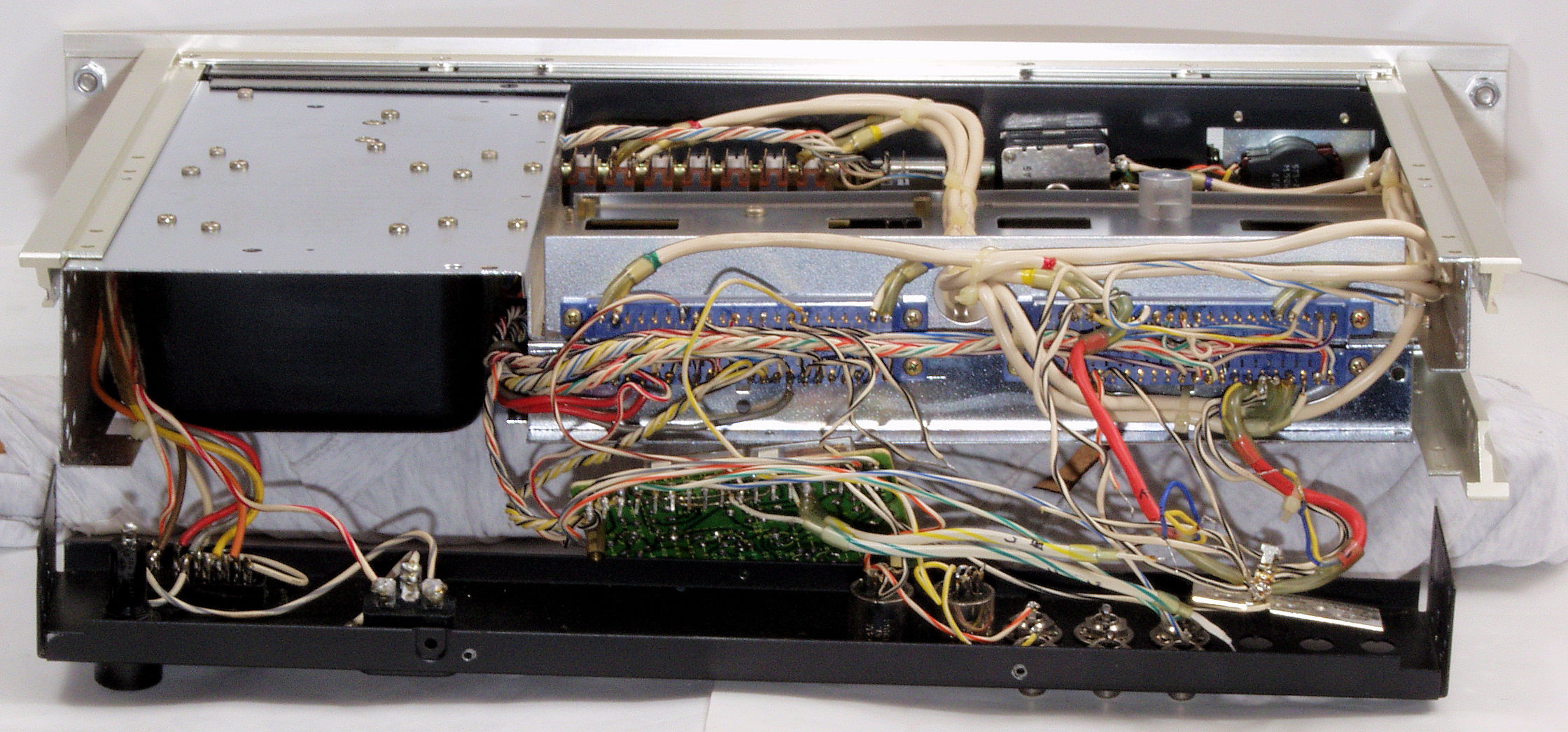

Ａ９1．　点検中　殆ど手作りのシャーシやフレ－ム、右側。

Ａ９２．　点検中　殆ど手作りのシャーシやフレ－ム、左側。

Ｔ．　仮修理での測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

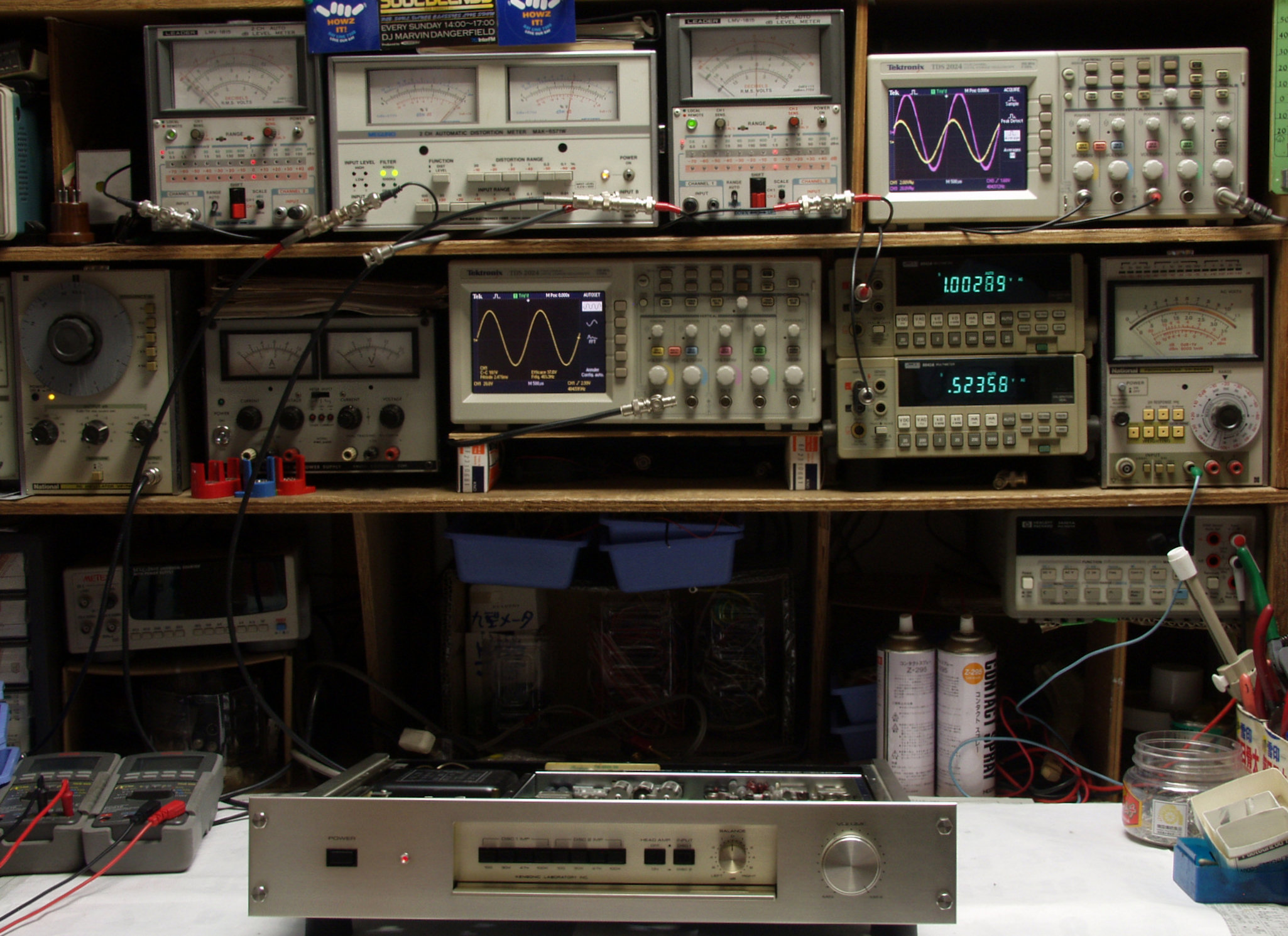

Ｔ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定。　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形、上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。　
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

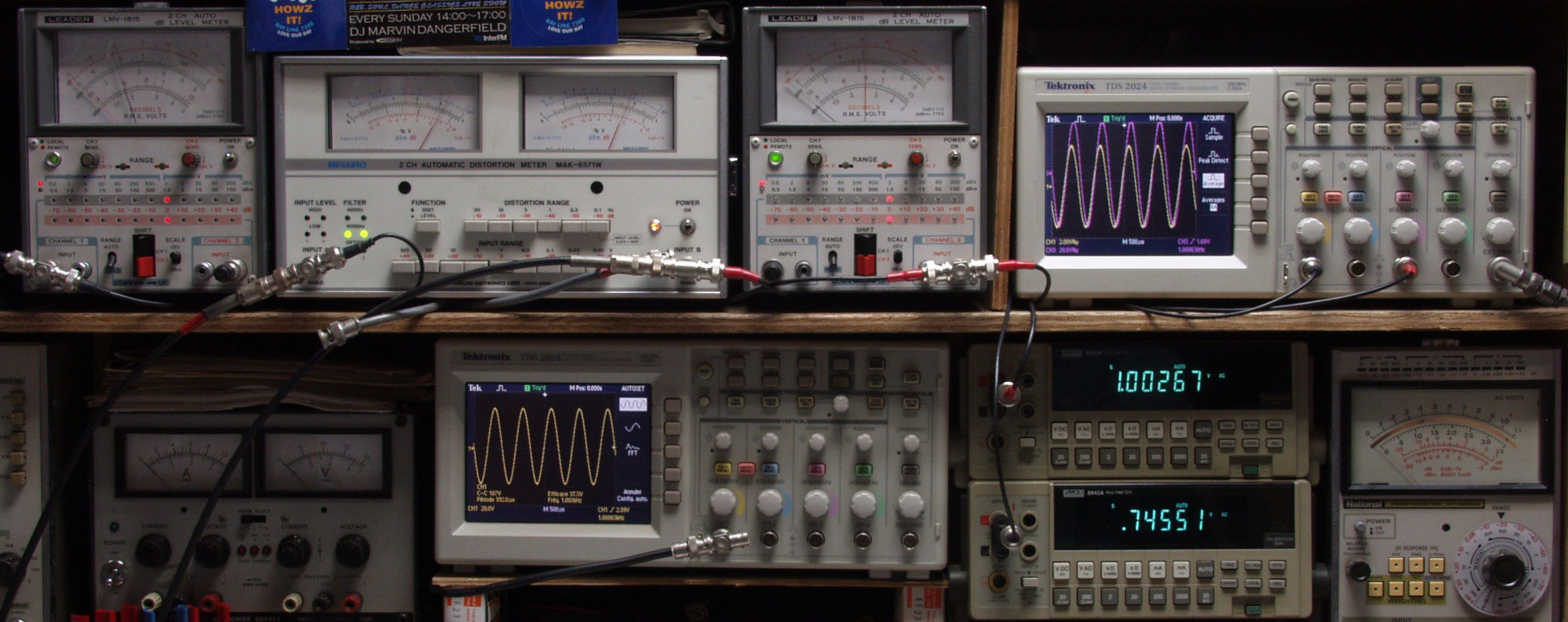

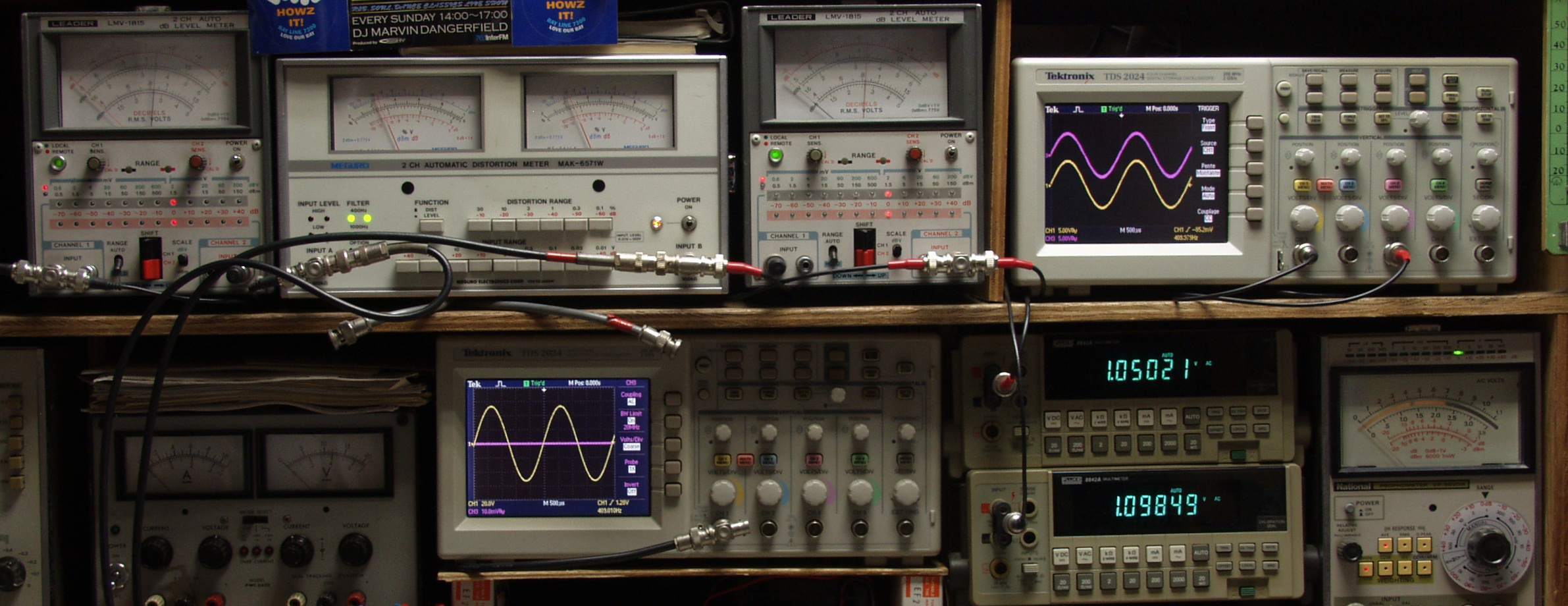

Ｔ２１．　出力電圧Ｒ＝１Ｖ、Ｌ＝０．５Ｖ。　歪み率Ｌ＝０．７５％、Ｒ＝０．４５％　測定レンジ＝１％。　ＭＭ入力　４００ＨＺ。

Ｔ２２．　出力電圧Ｒ＝１Ｖ、Ｌ＝０．７Ｖ。　歪み率Ｌ＝０．５％、Ｒ＝０．５％　測定レンジ＝１％。　ＭＭ入力　１０００ＨＺ。

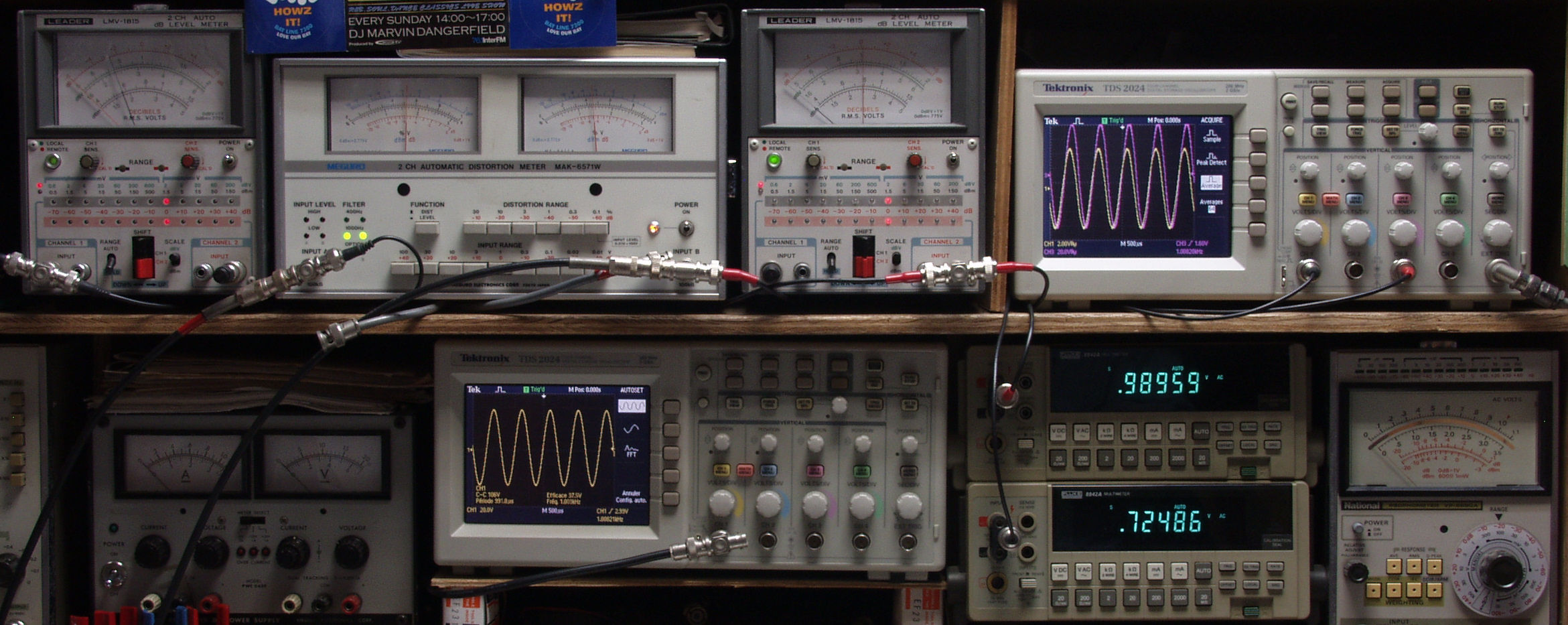

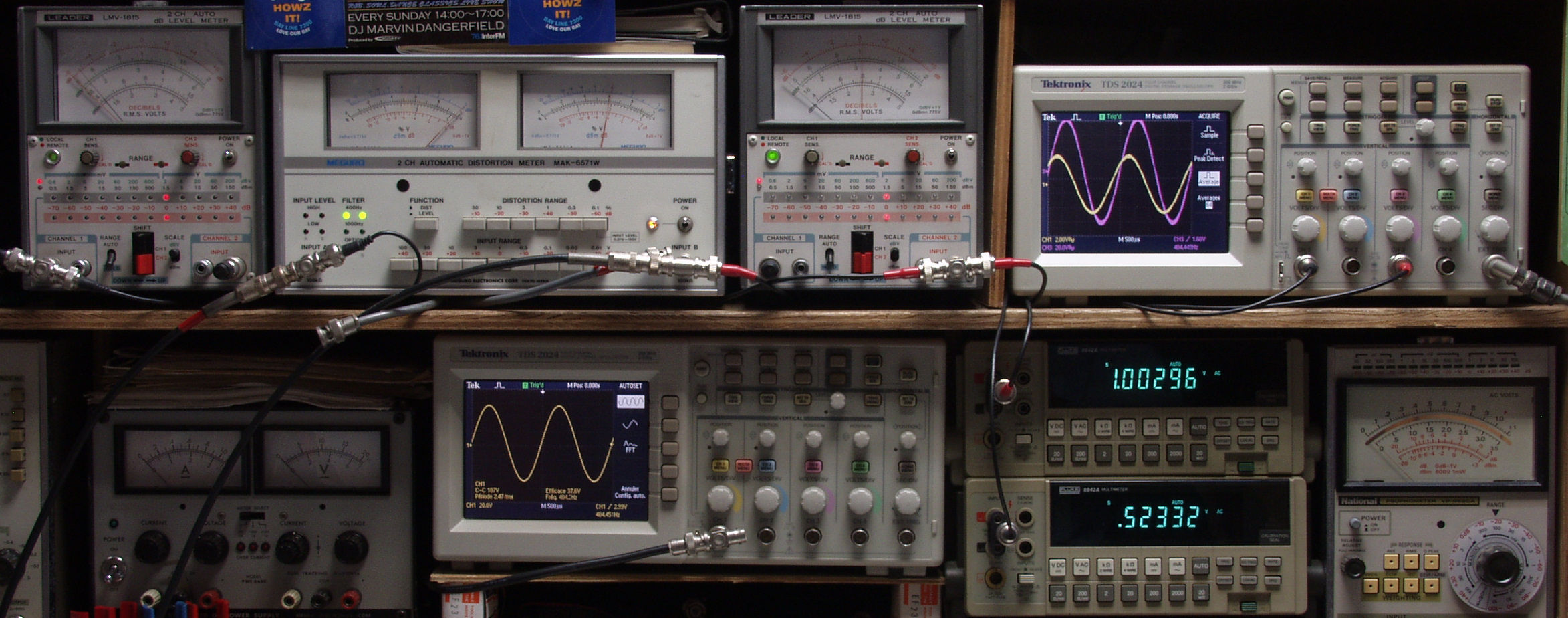

Ｔ３１．　出力電圧Ｒ＝１Ｖ、Ｌ＝０．５Ｖ。　歪み率Ｌ＝１％、Ｒ＝０．６％　測定レンジ＝１％。　ＭＭ入力　４００ＨＺ。

Ｔ３２．　出力電圧Ｒ＝１Ｖ、Ｌ＝０．７Ｖ。　歪み率Ｌ＝０．８％、Ｒ＝０．８％　測定レンジ＝１％。　ＭＭ入力　１０００ＨＺ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

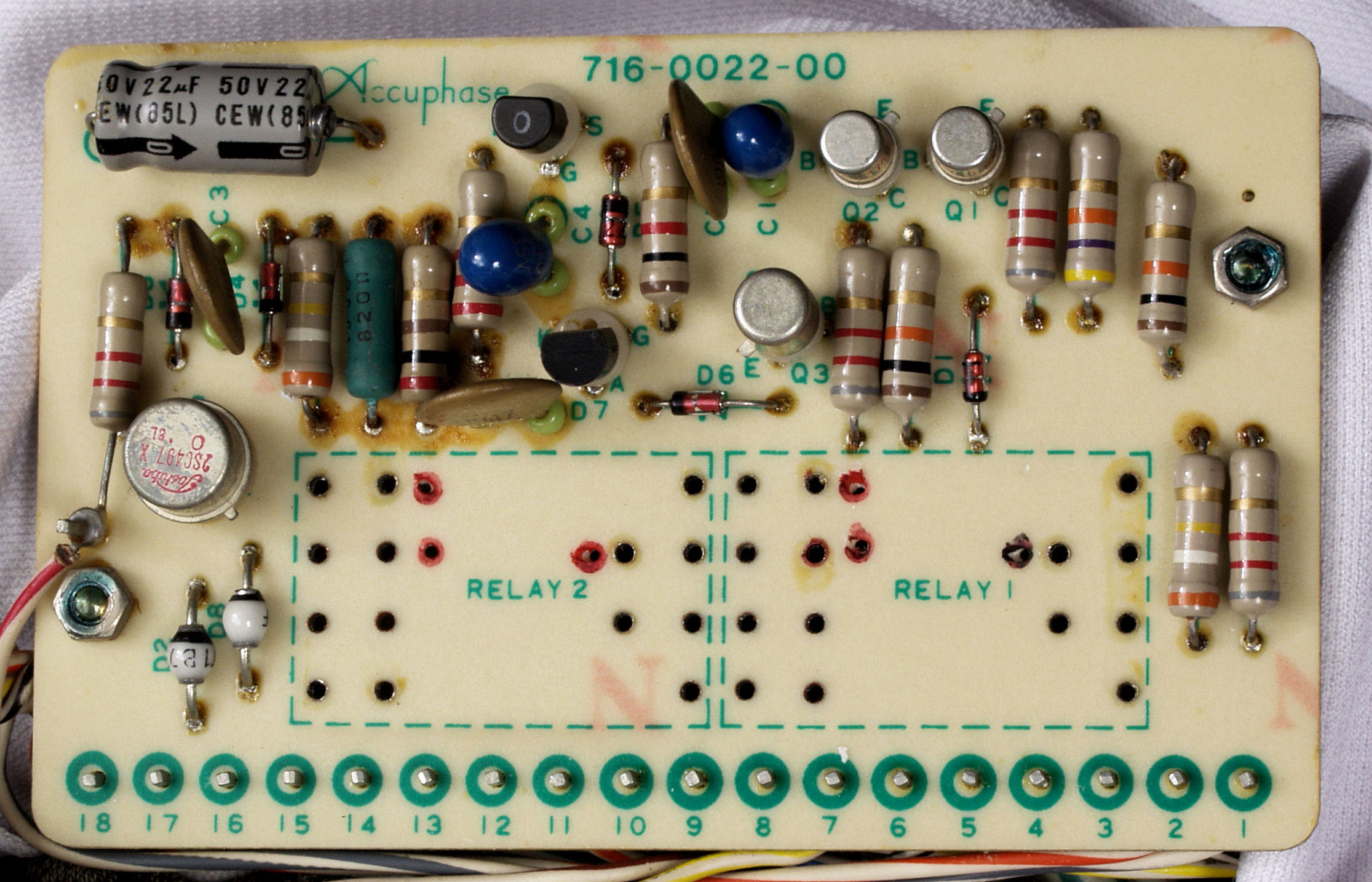

Ｃ１１．　修理前　定電圧基板

Ｃ１２．　修理後　定電圧基板　電解コンデンサー９個、半固定ＶＲ１個交換

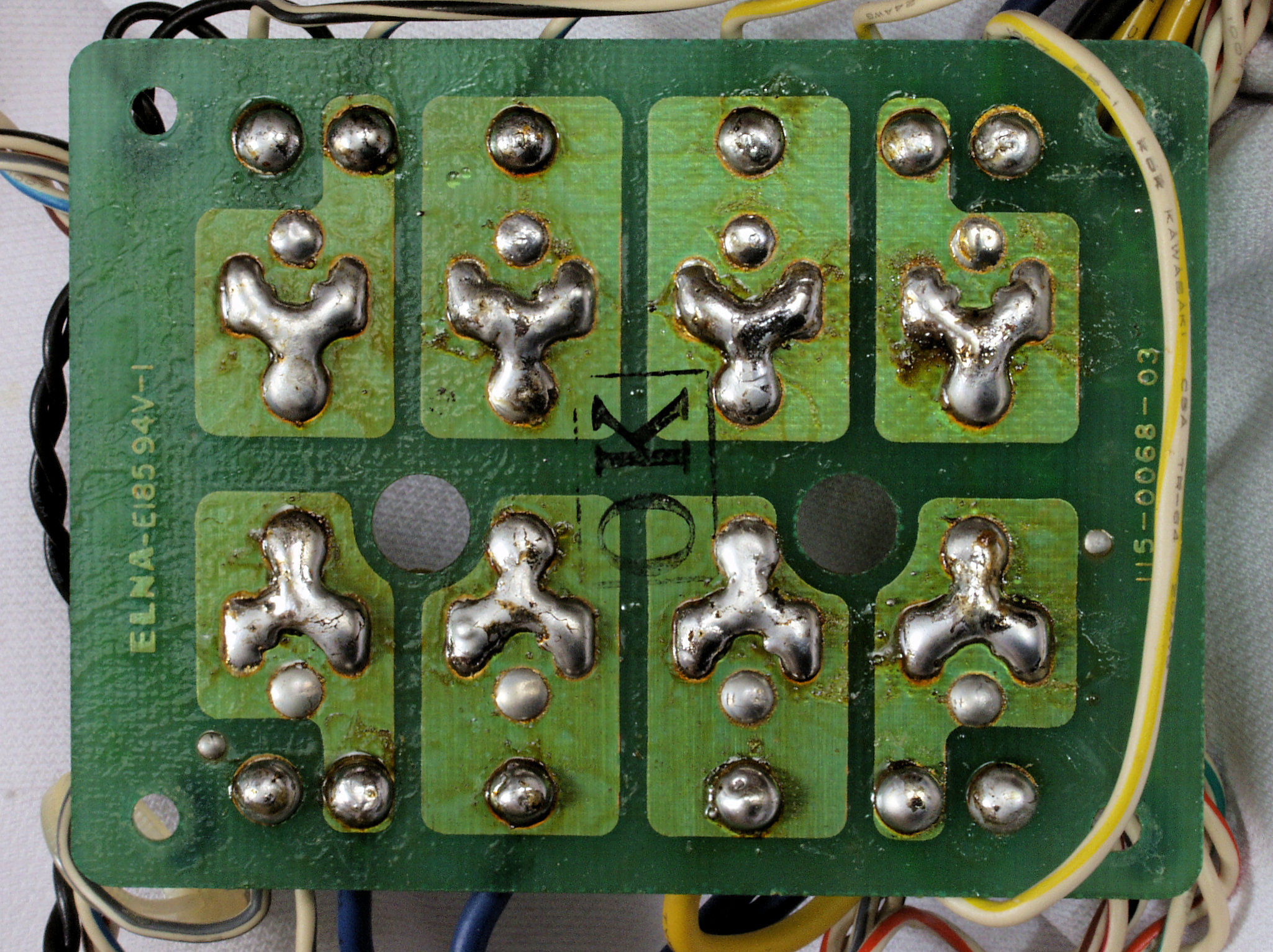

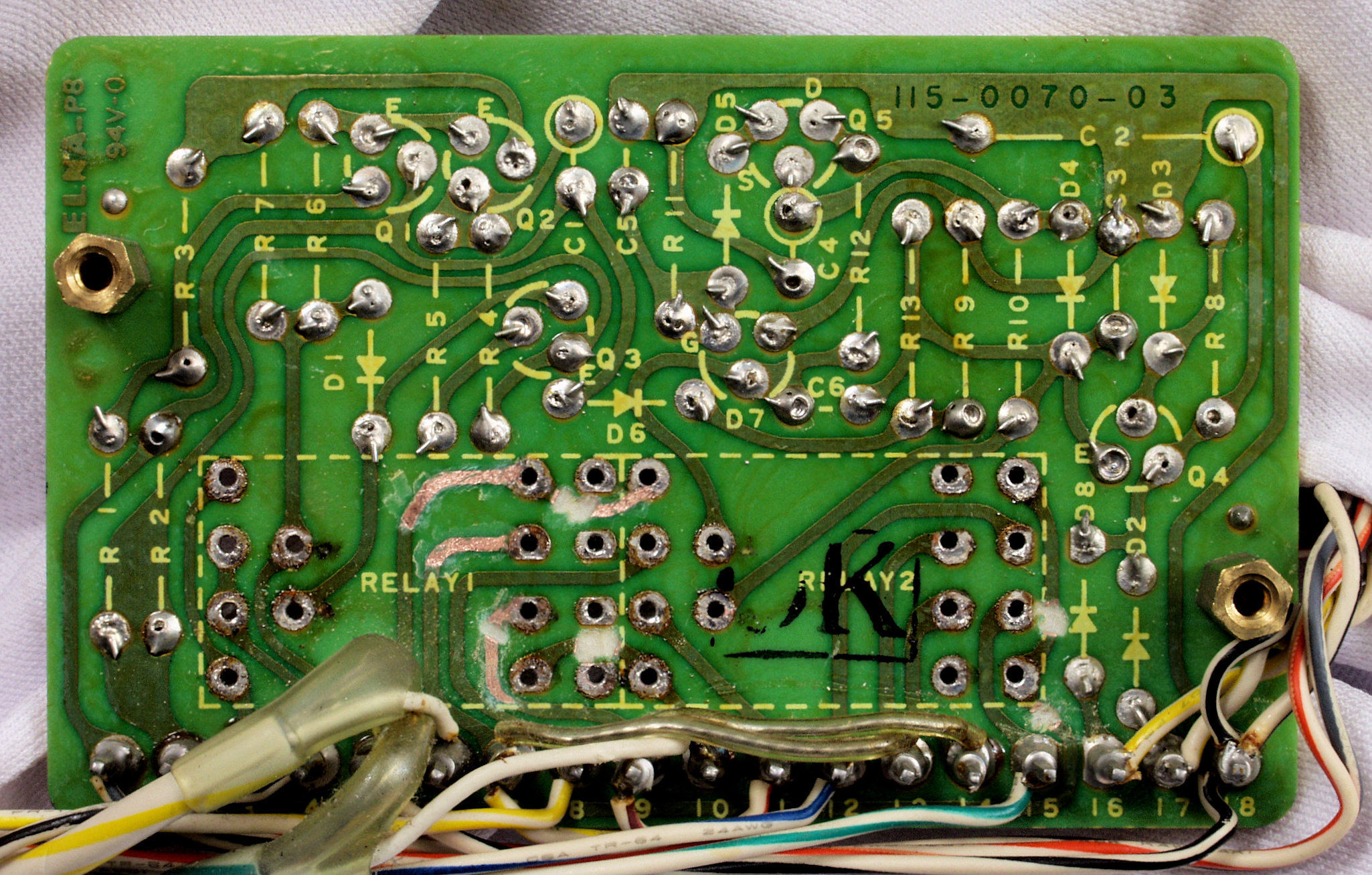

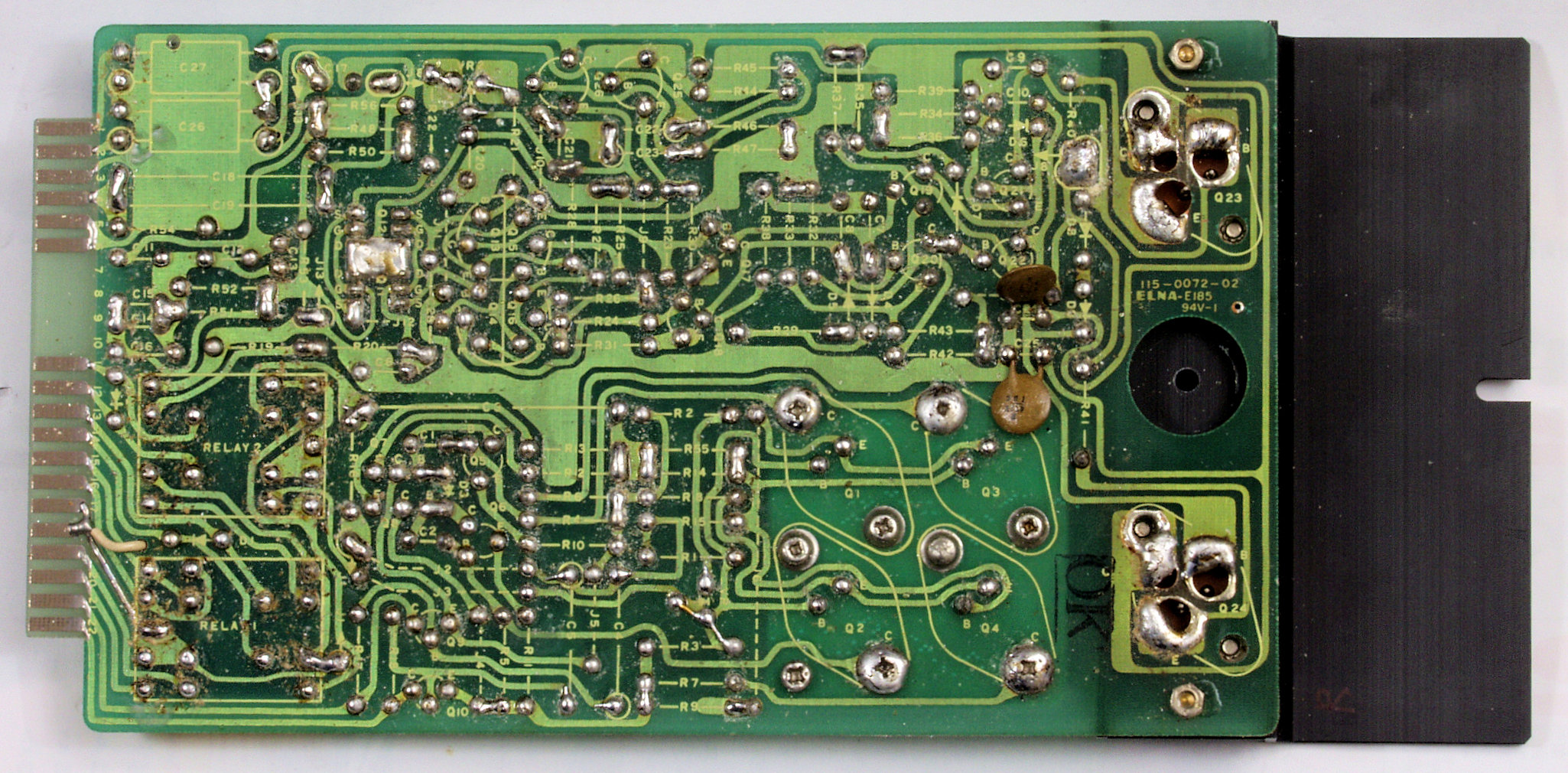

Ｃ１３．　修理前　　定電圧基板裏

Ｃ１４．　修理（半田補正）後　　定電圧基板裏　全ての半田をやり修す

Ｃ１５．　余分なフラックスを落とした、定電圧基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ１６．　完成定電圧基板裏　洗浄後

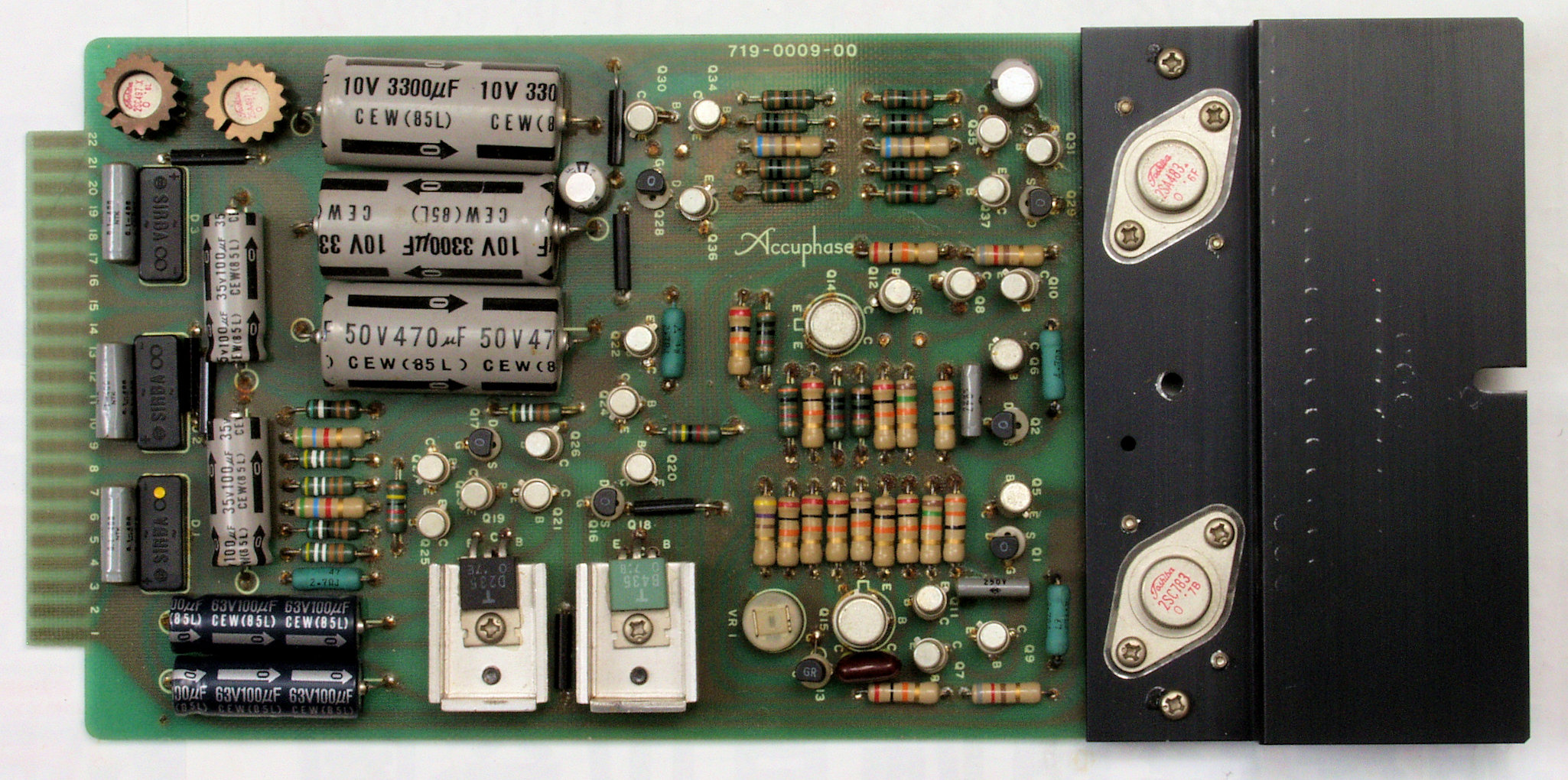

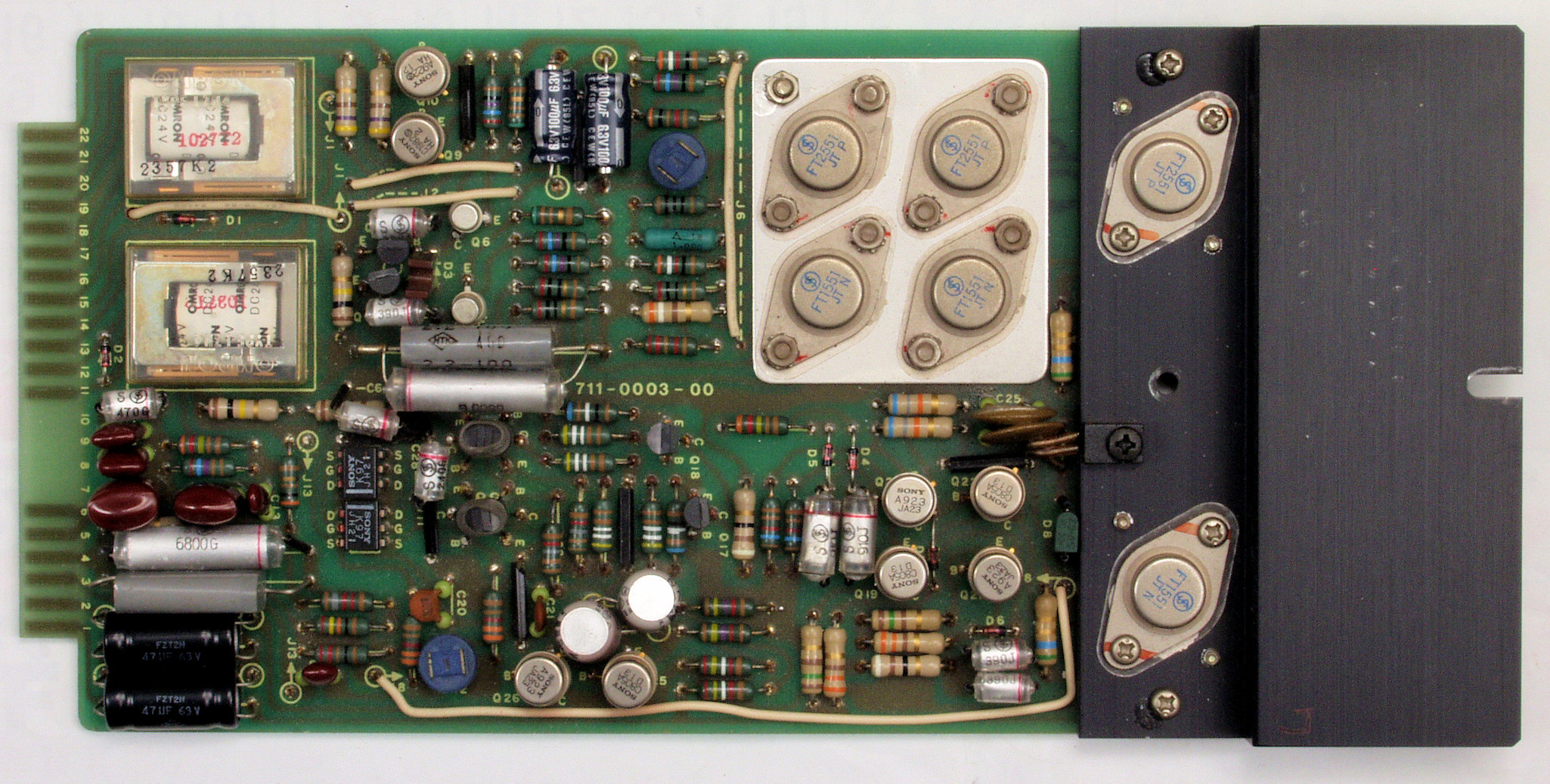

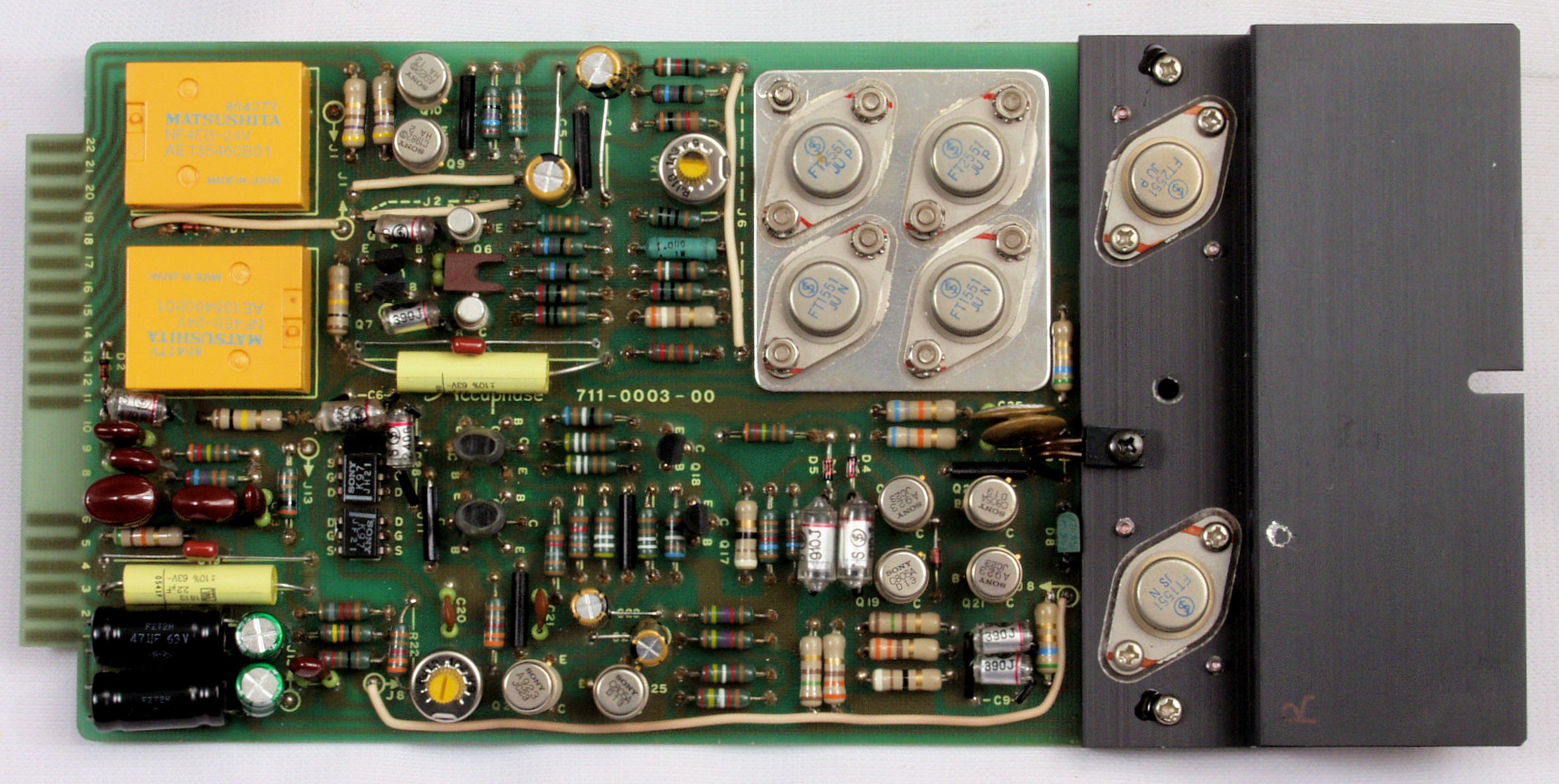

Ｃ２１．　修理前　Ｒ側－ＡＭＰ

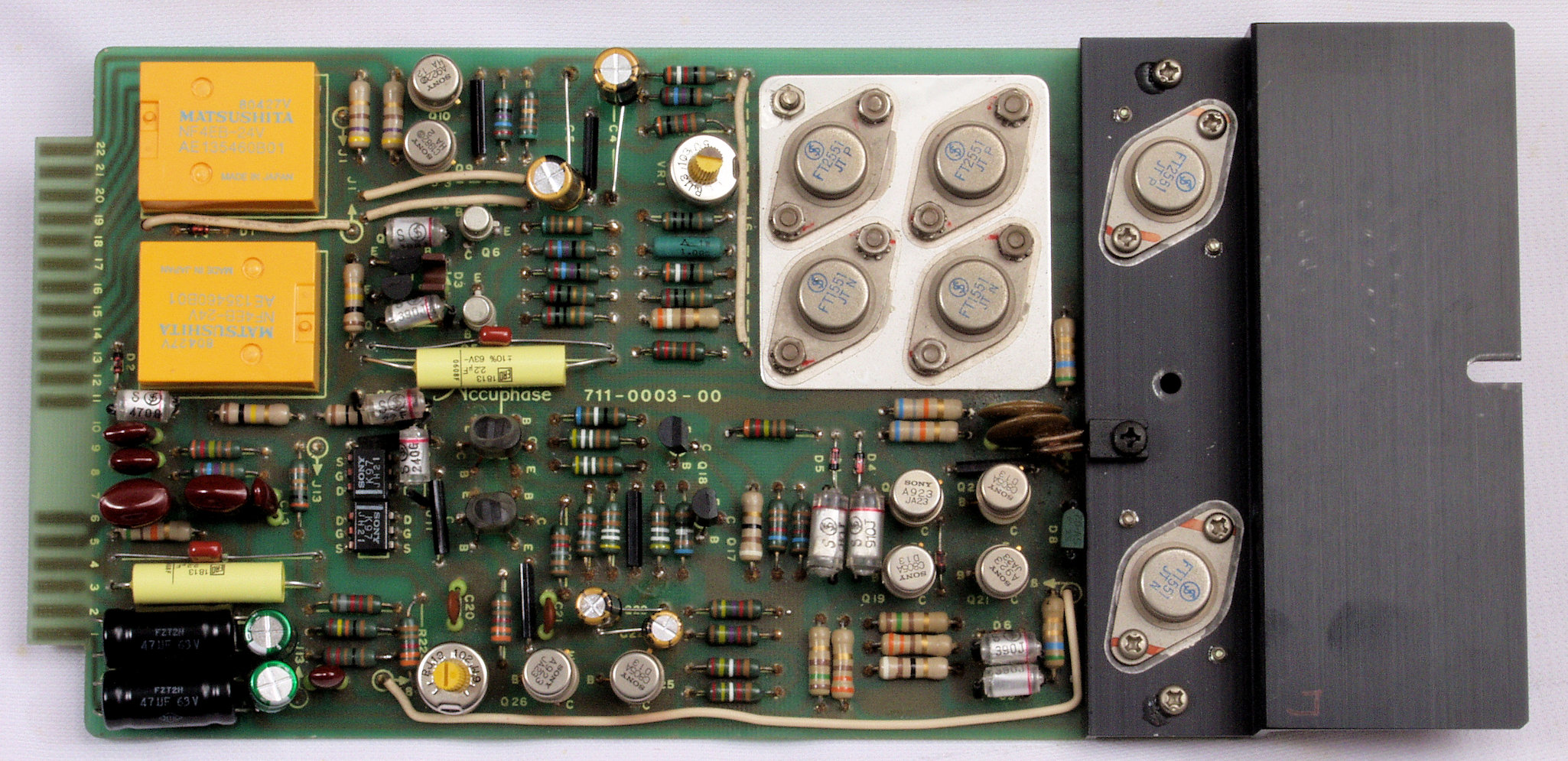

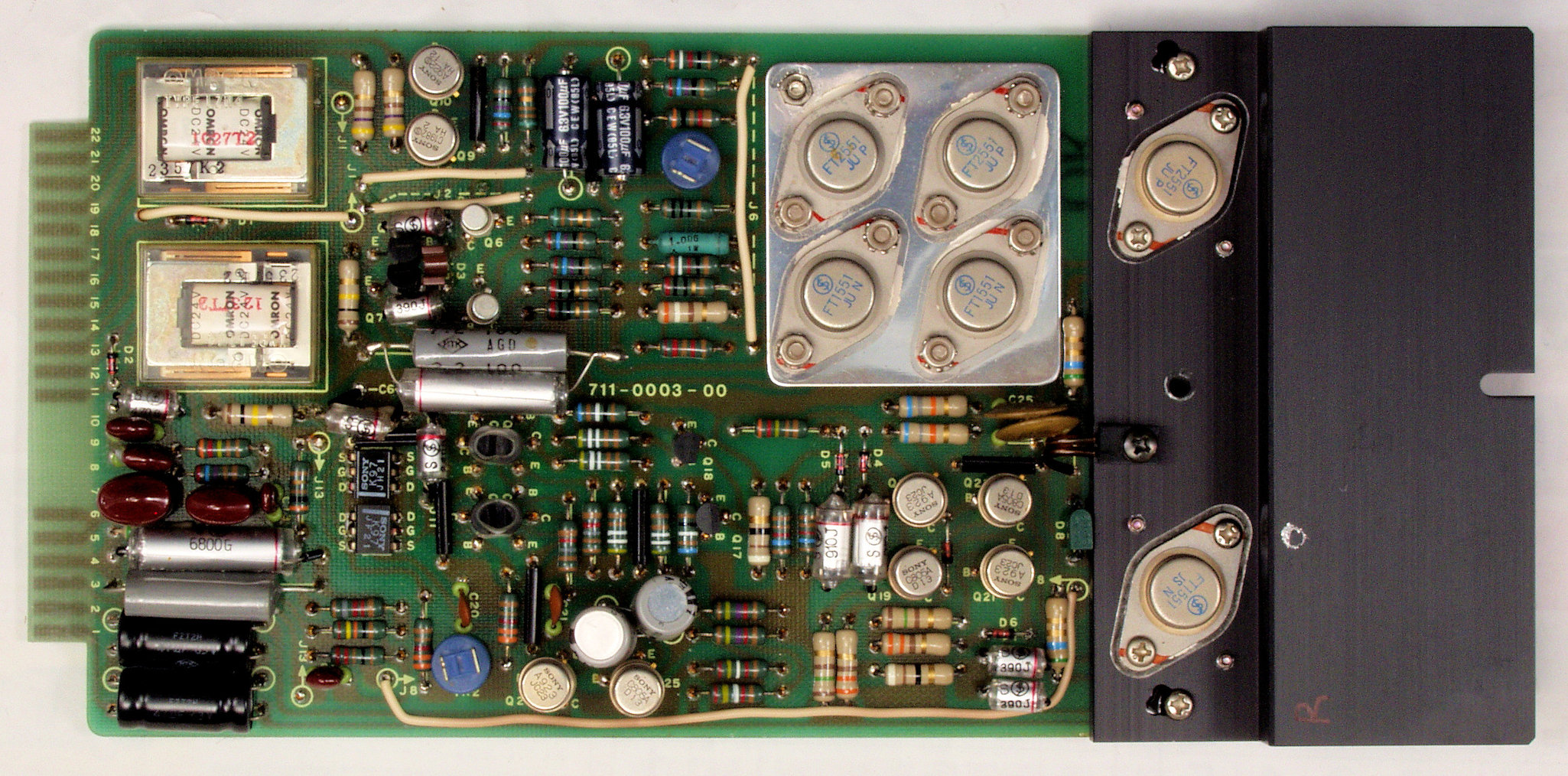

Ｃ２２．　修理後　Ｒ側－ＡＭＰ基板　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個、リレー２個交換
　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、フイルムコンデンサー２個追加

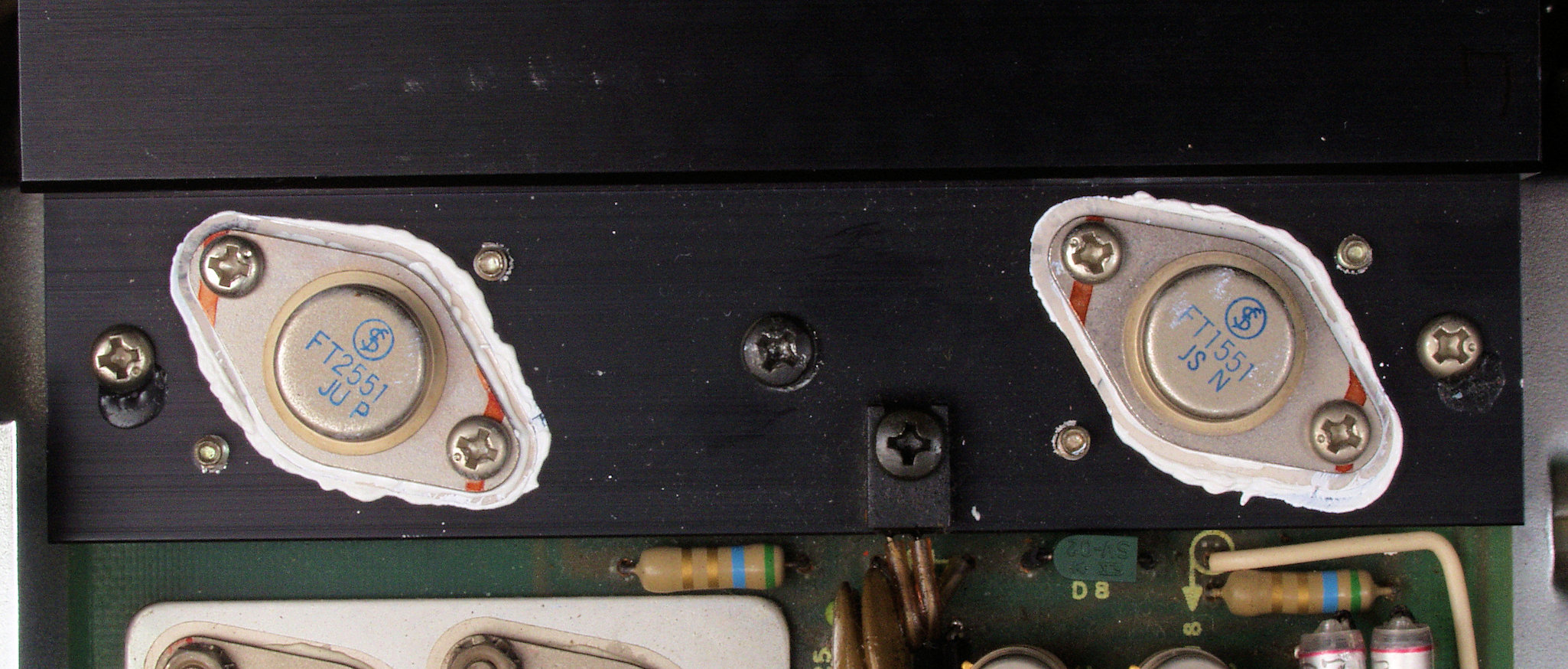

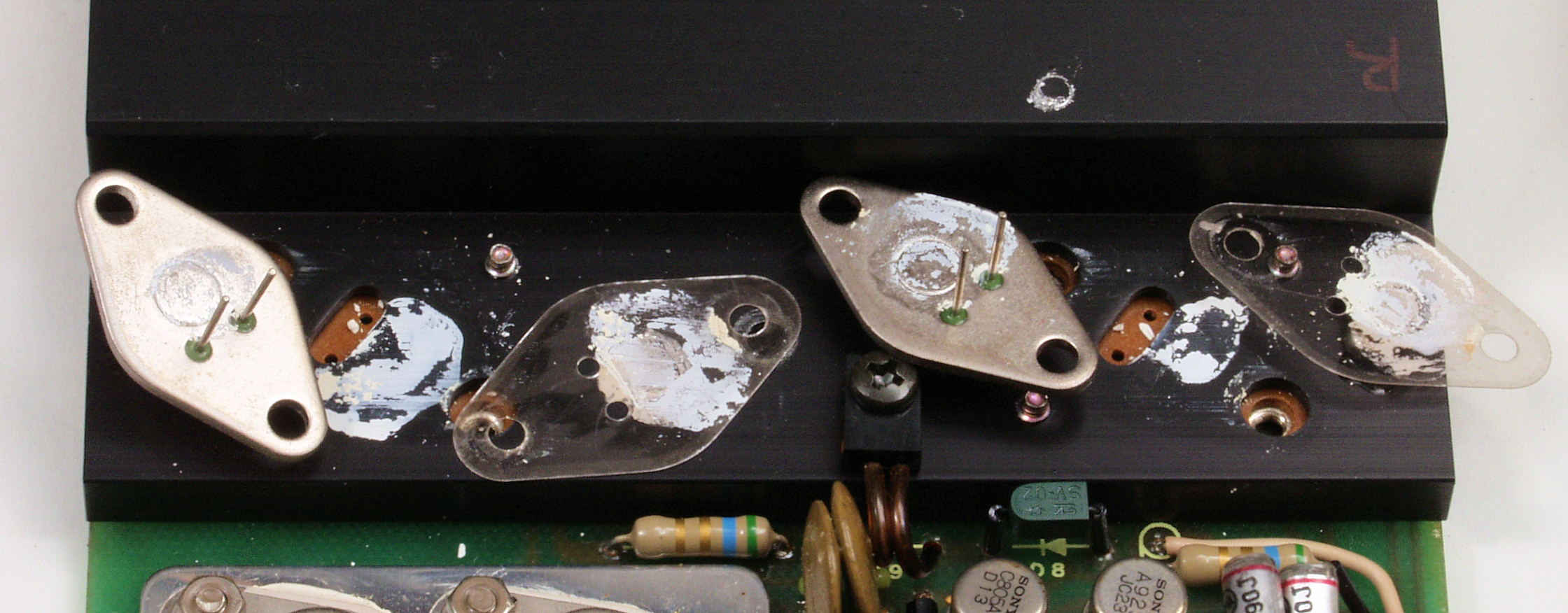

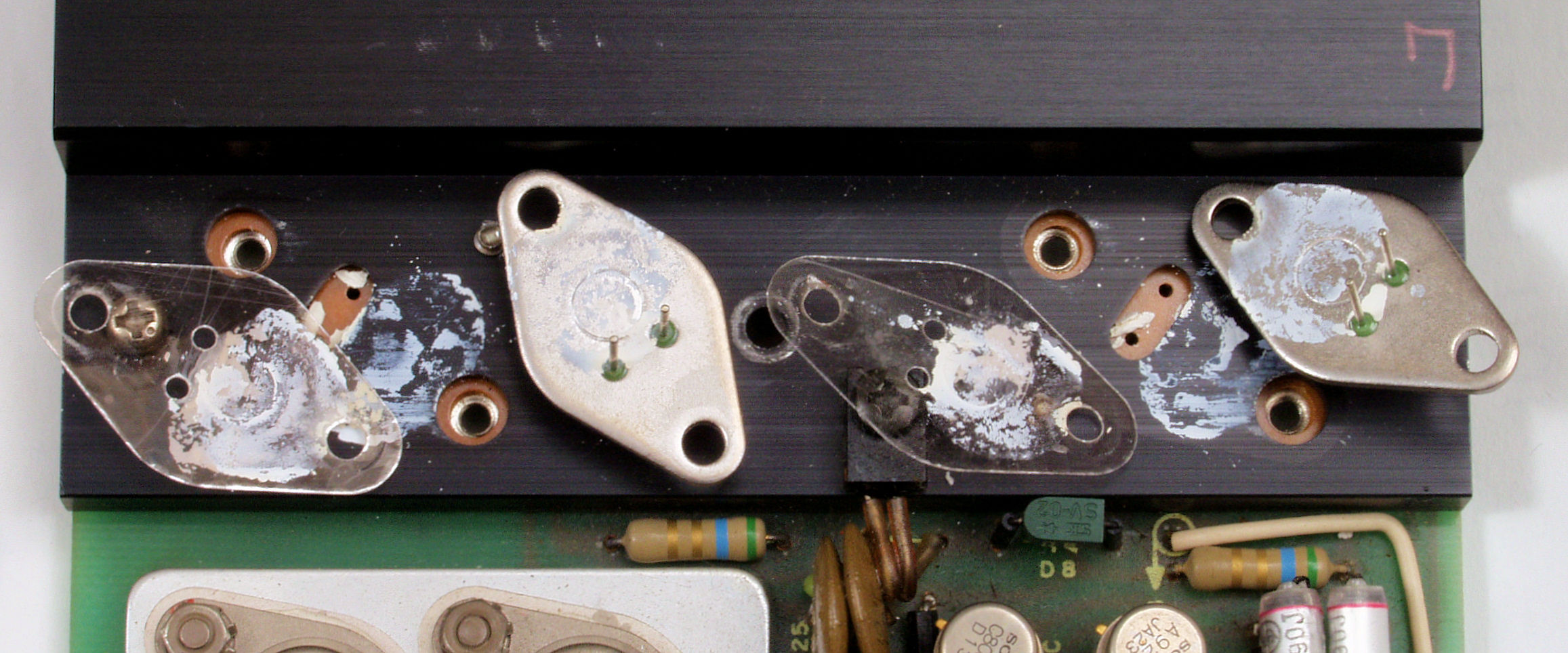

Ｃ２３．　修理中　Ｌ側－ＡＭＰ基板、放熱シリコンが無い

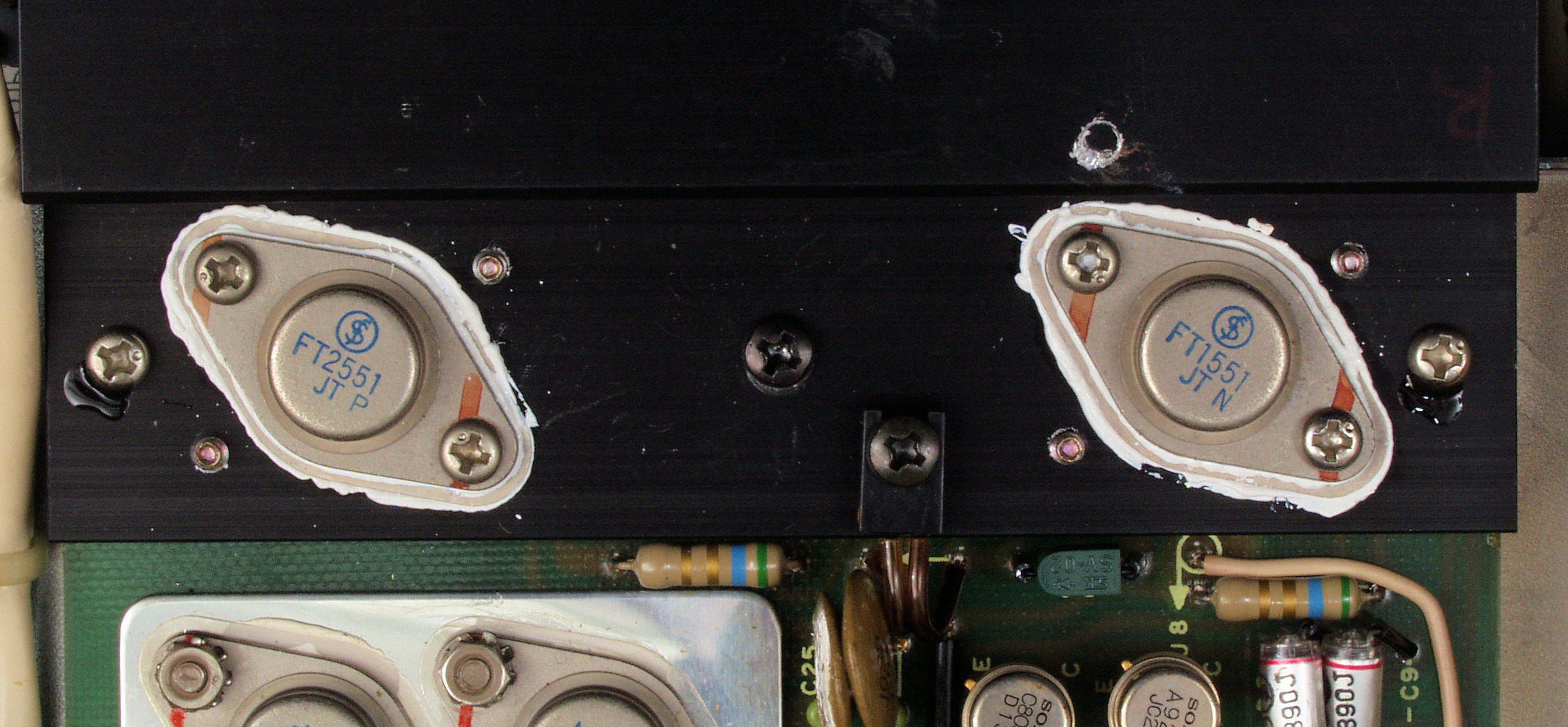

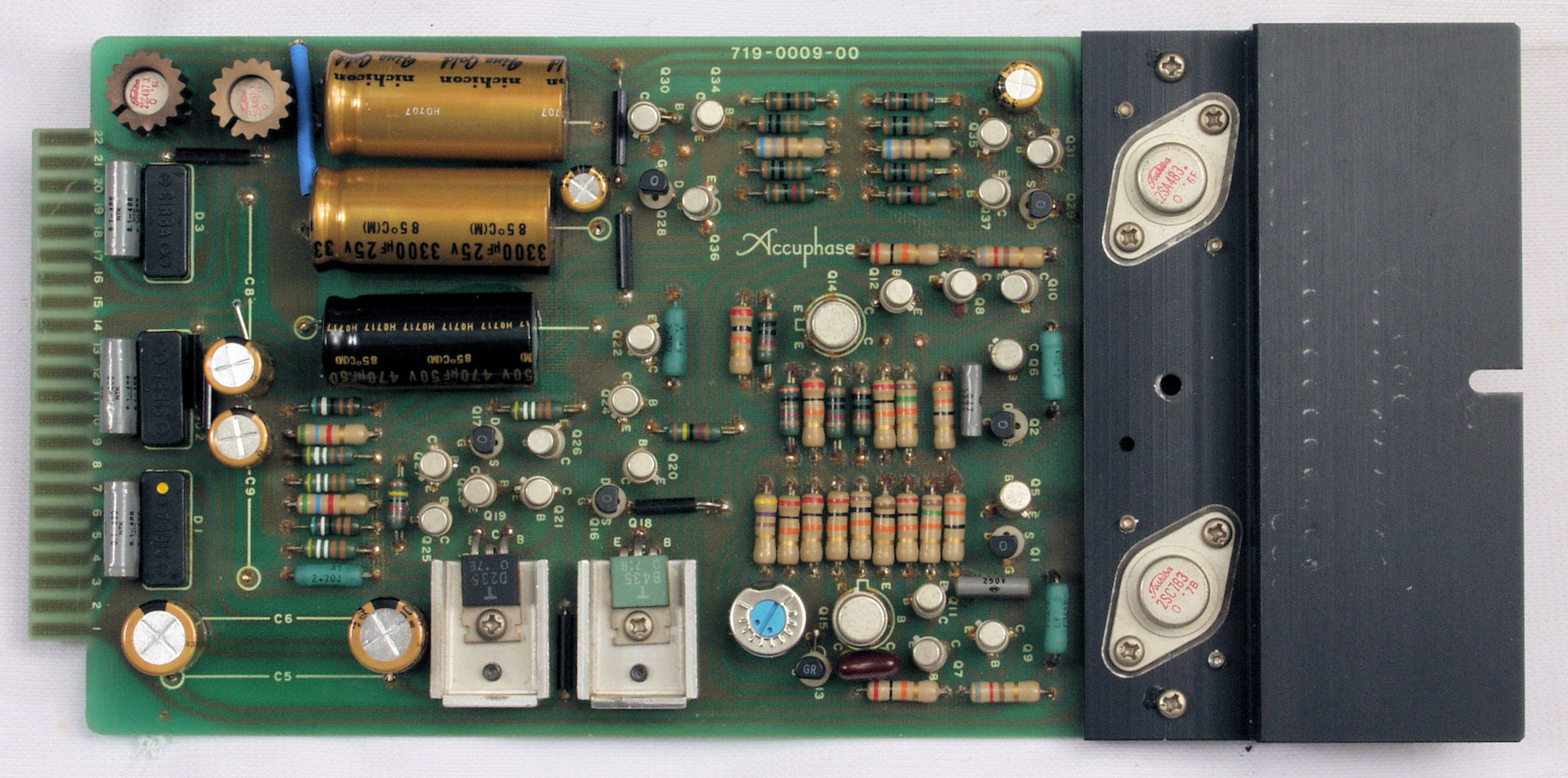

Ｃ２４．　修理後　Ｌ側－ＡＭＰ基板

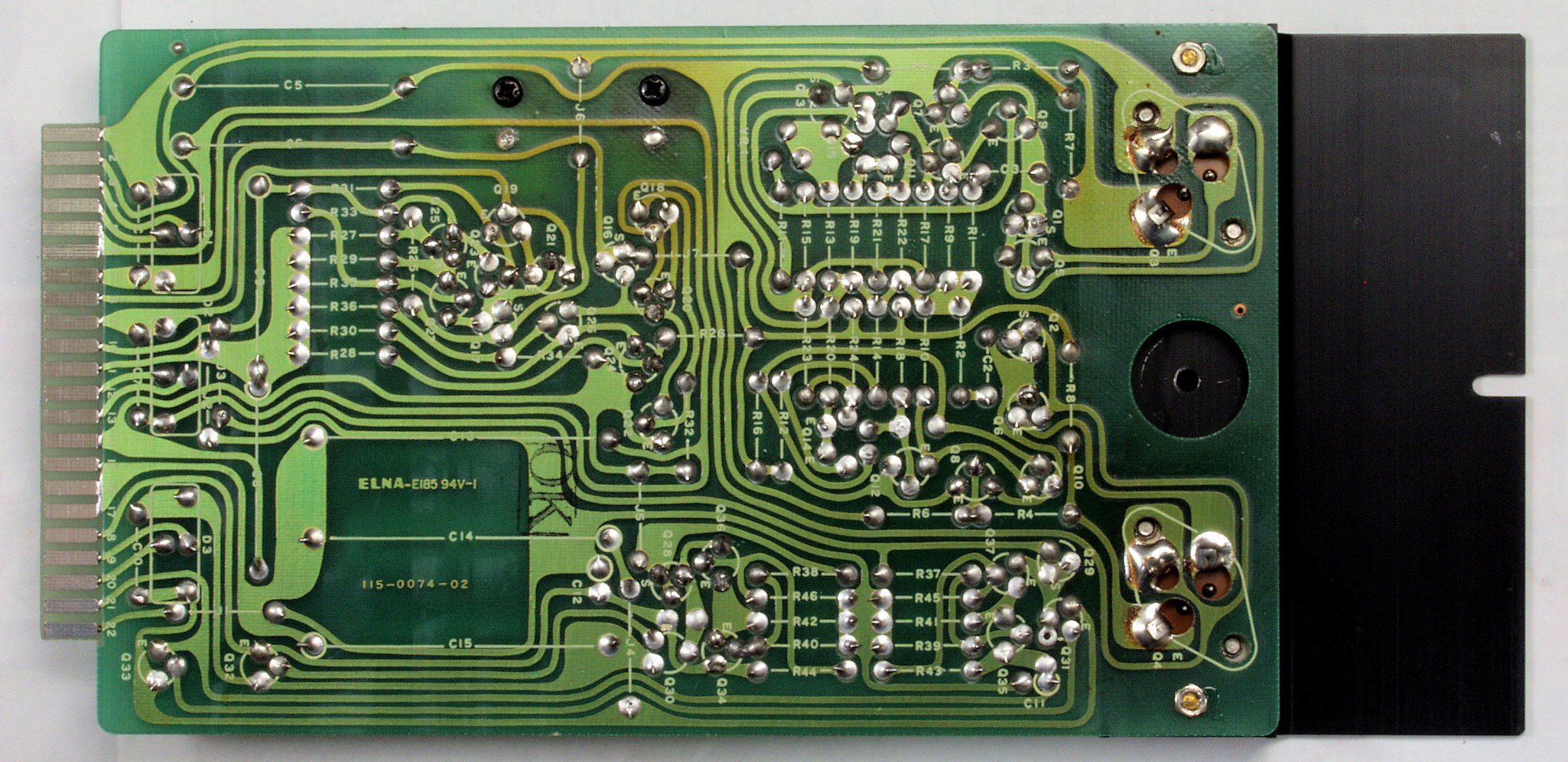

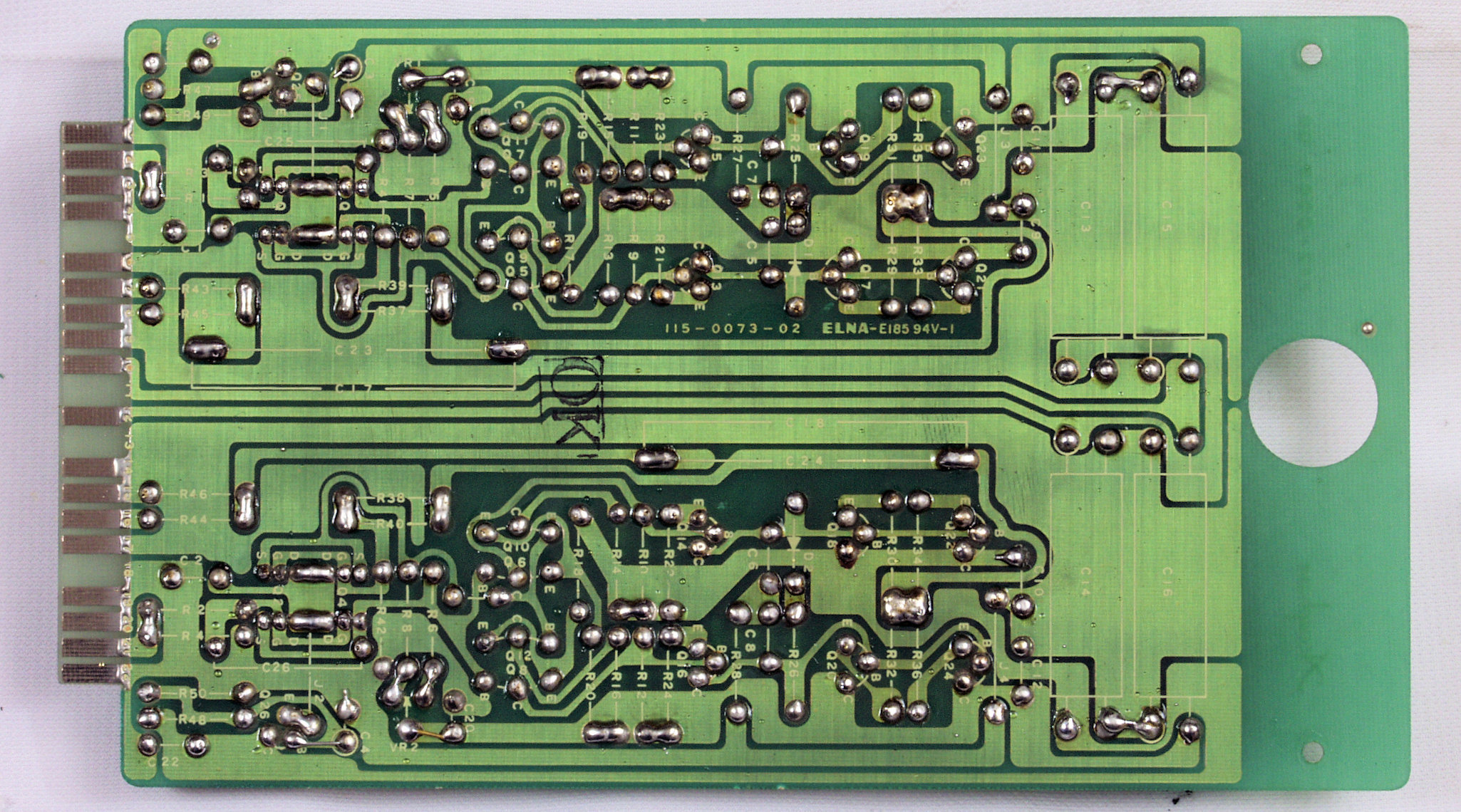

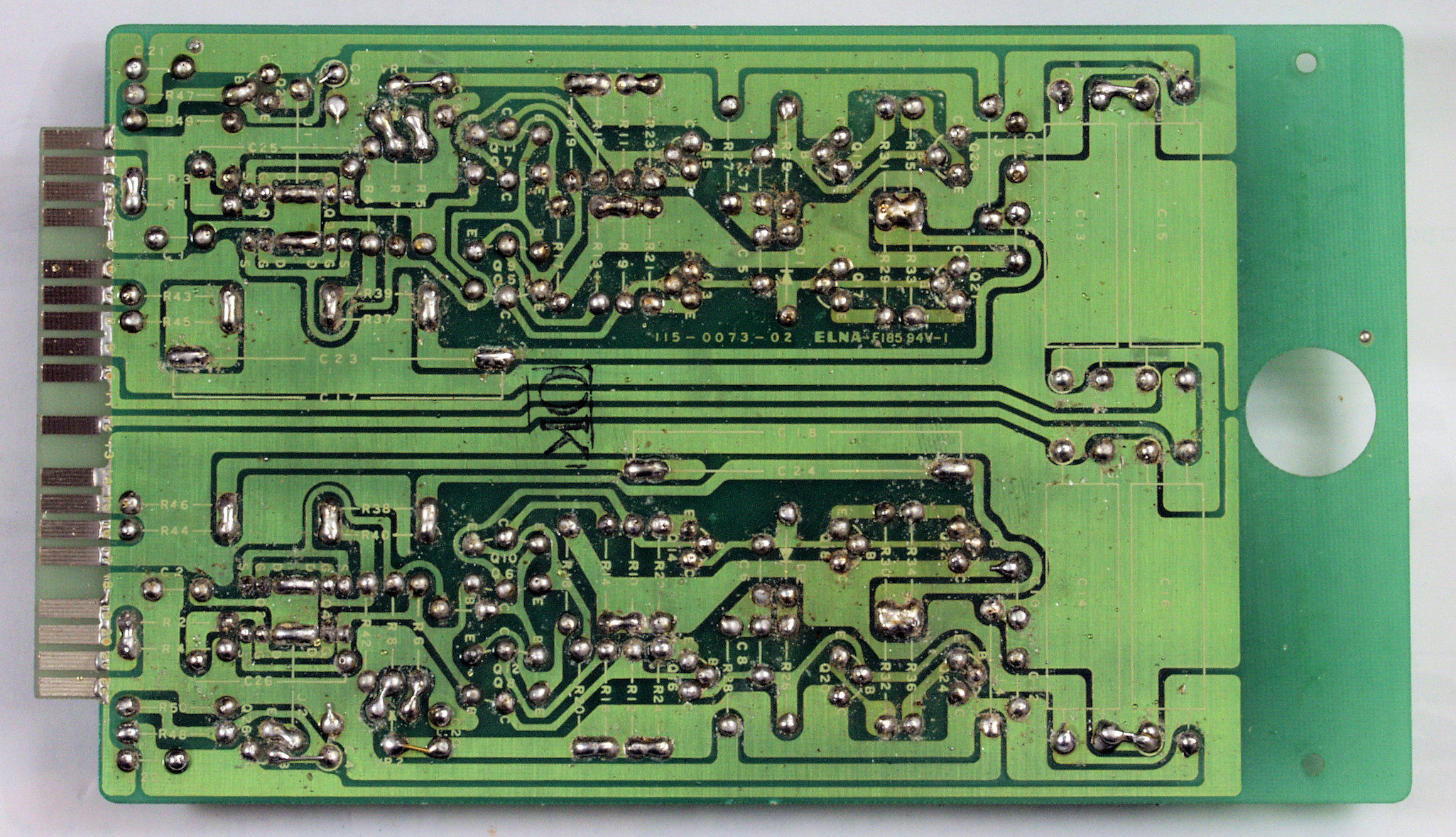

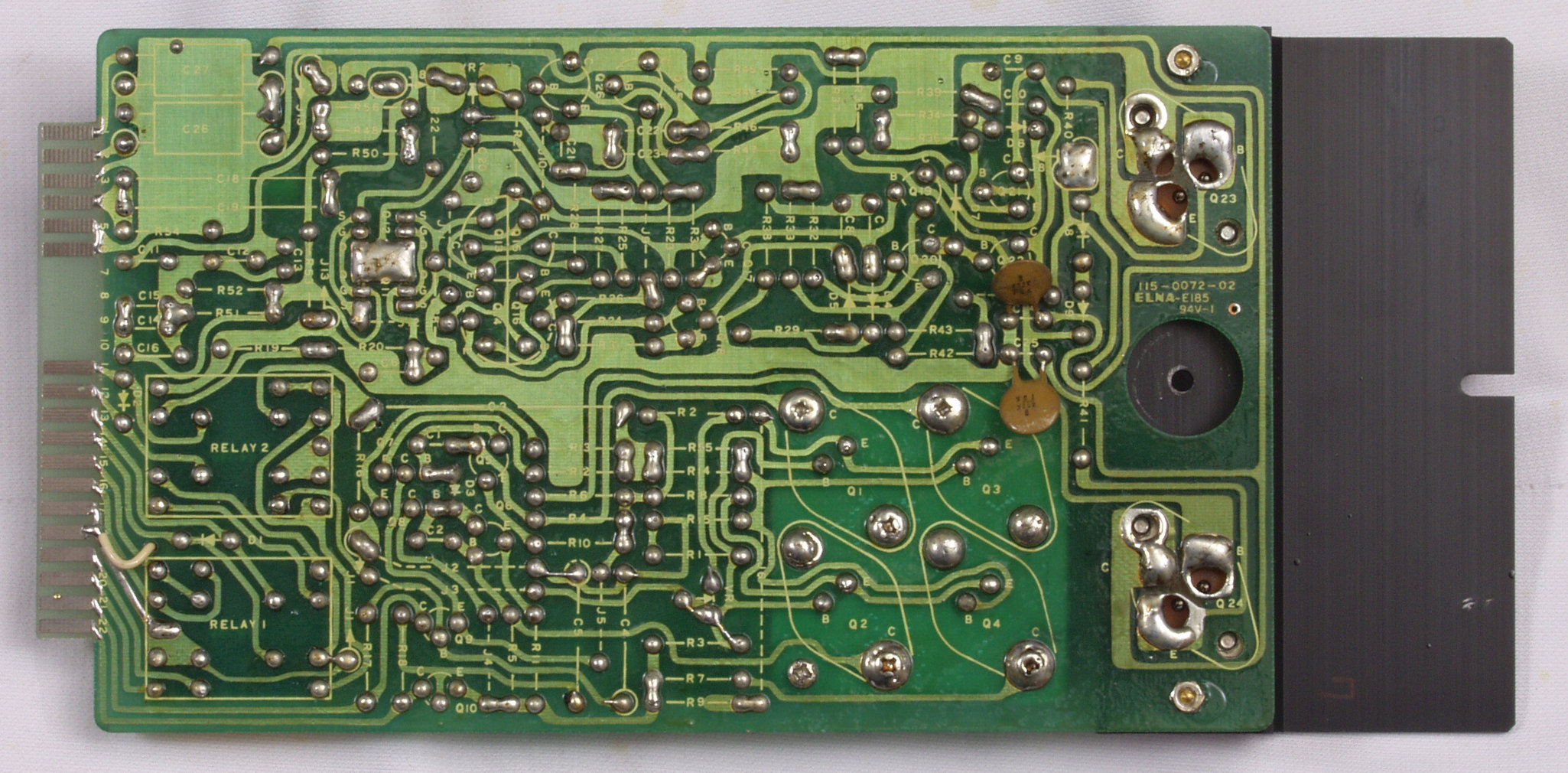

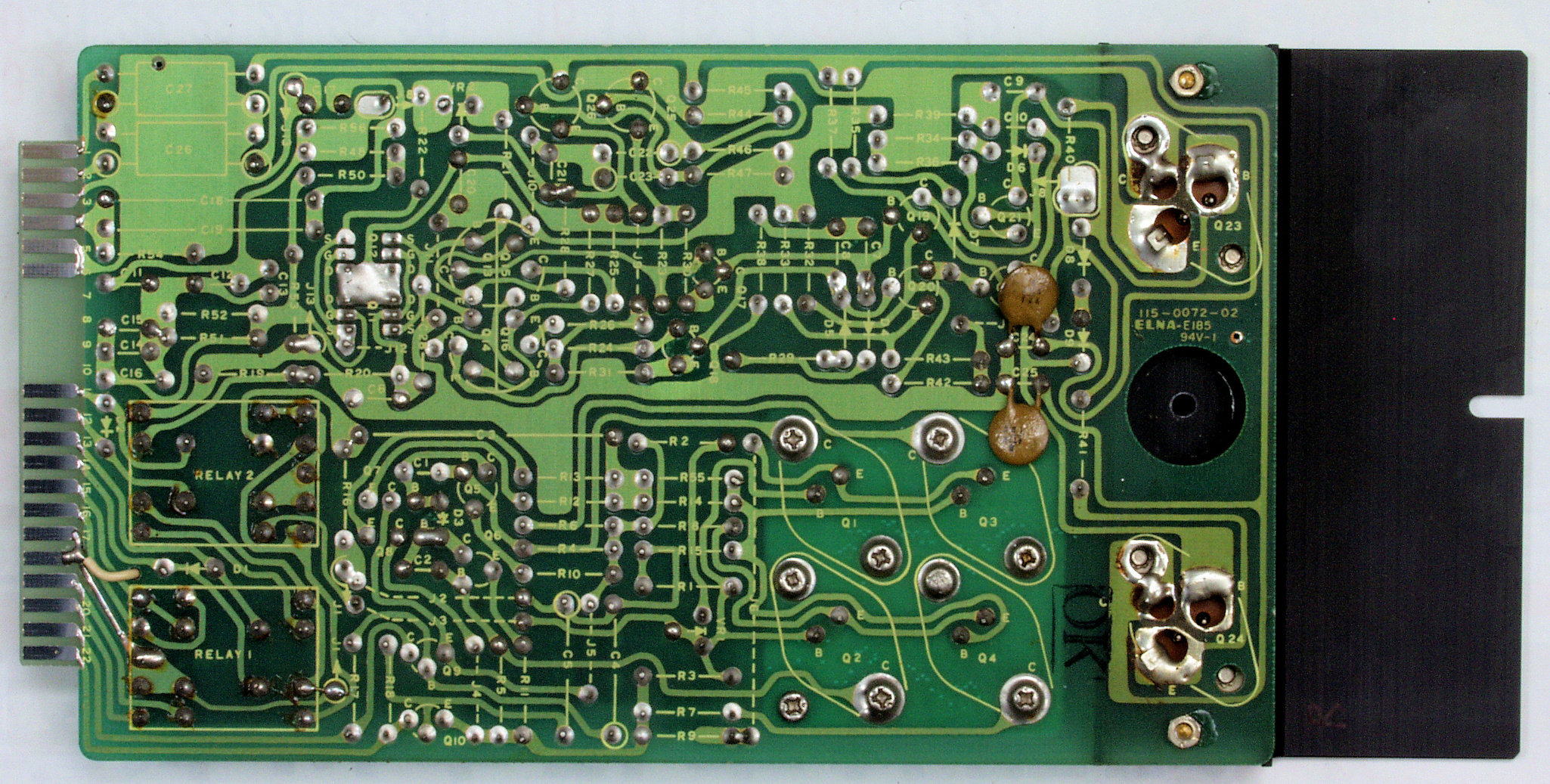

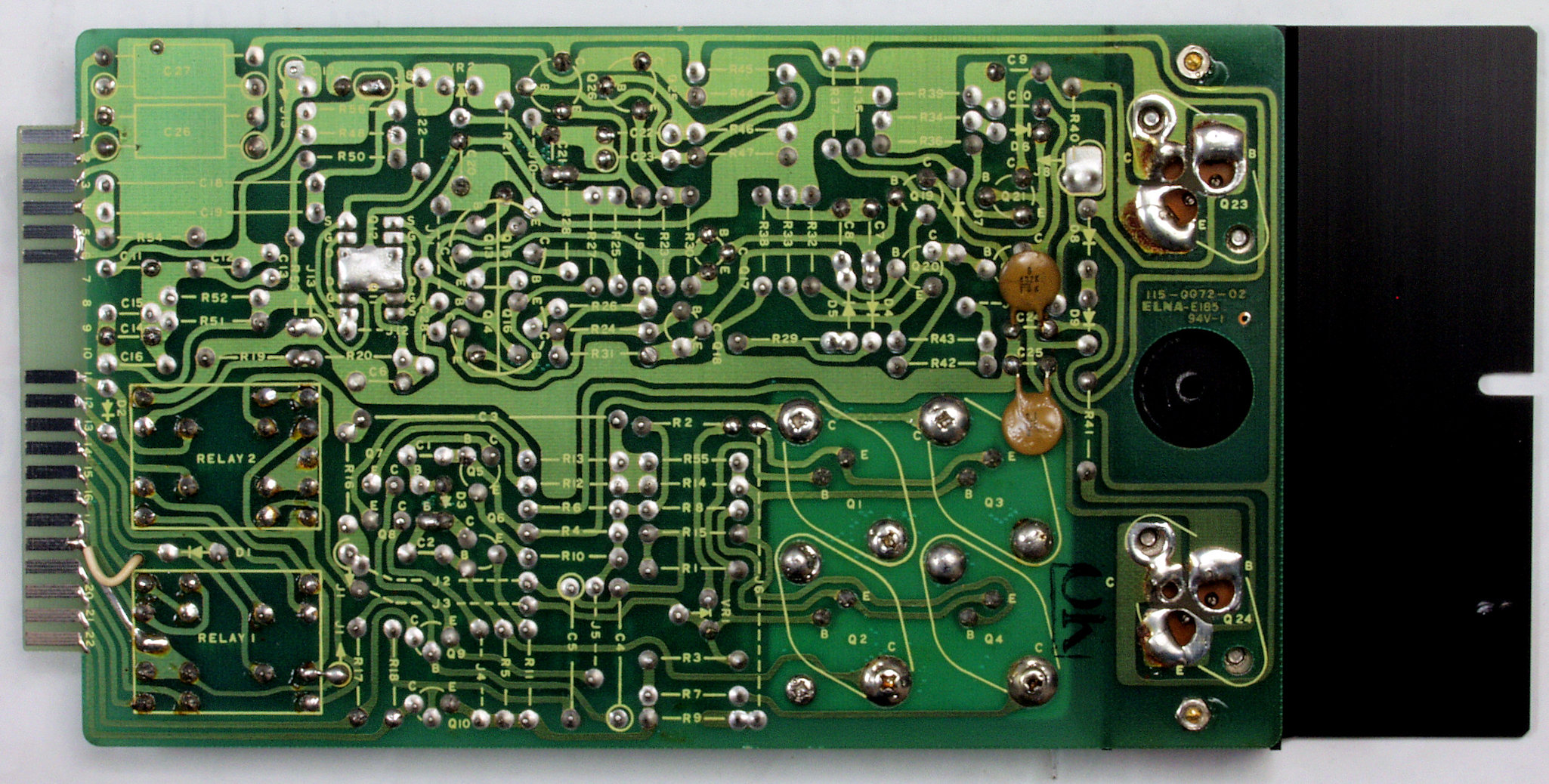

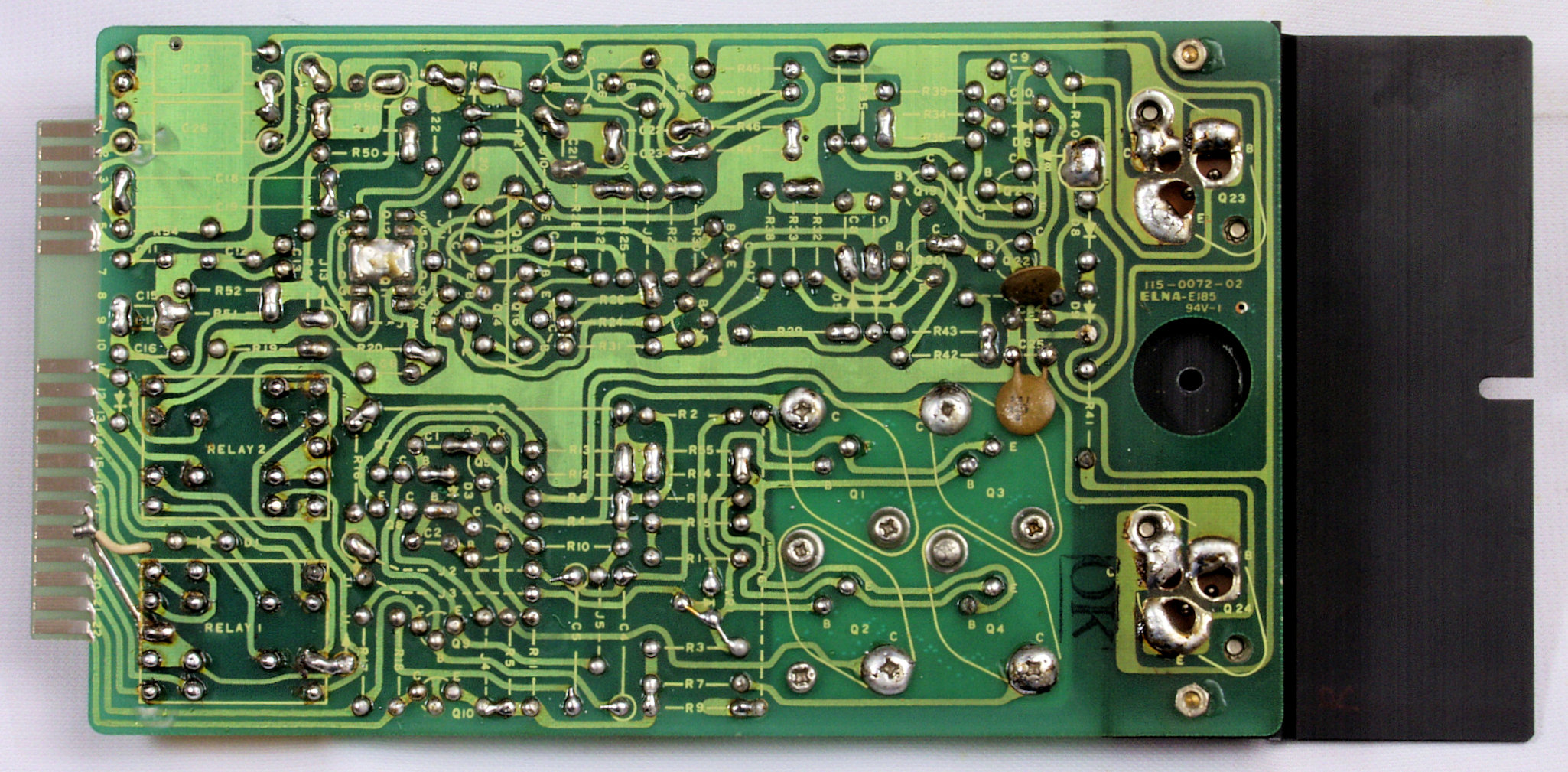

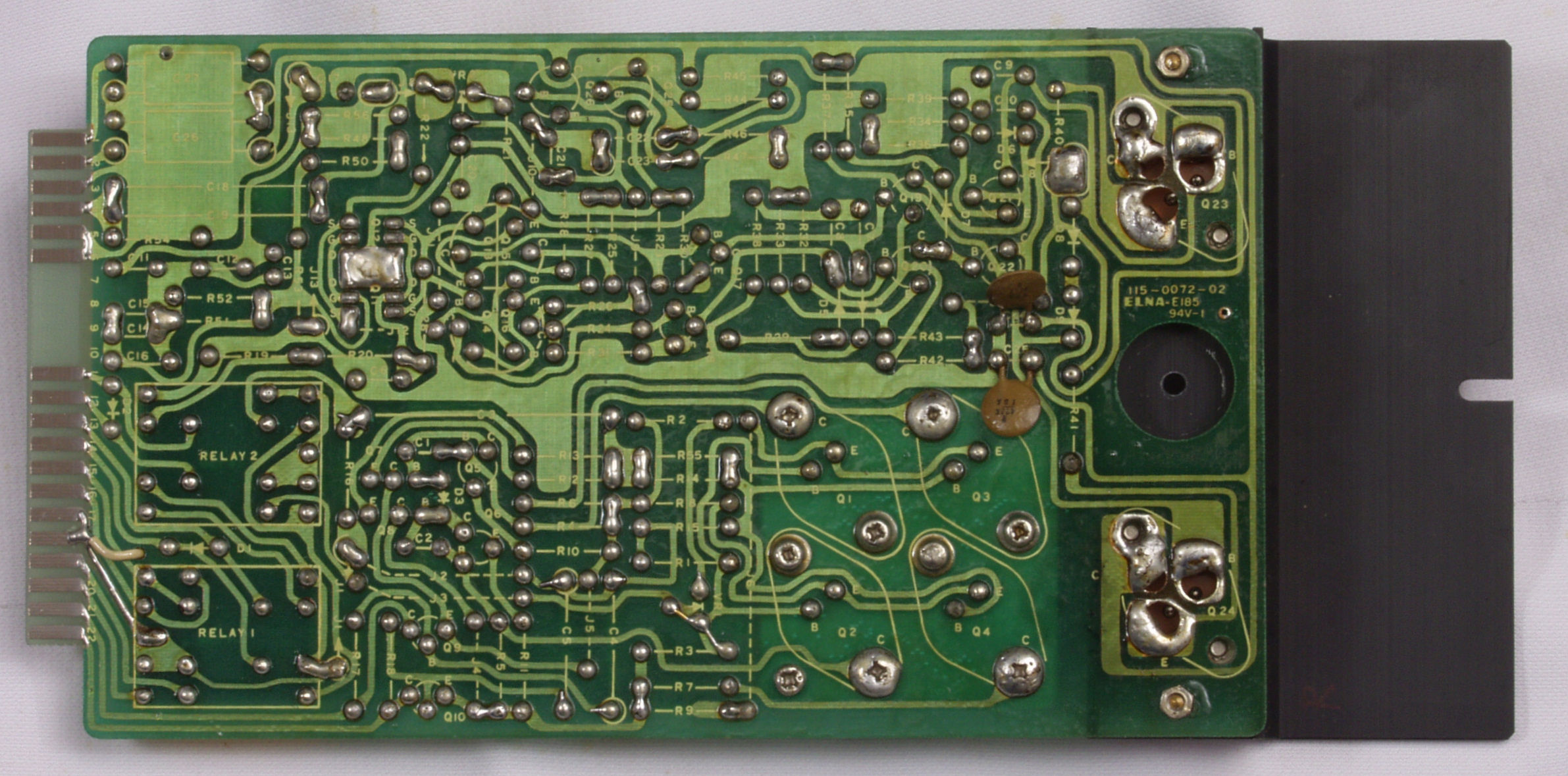

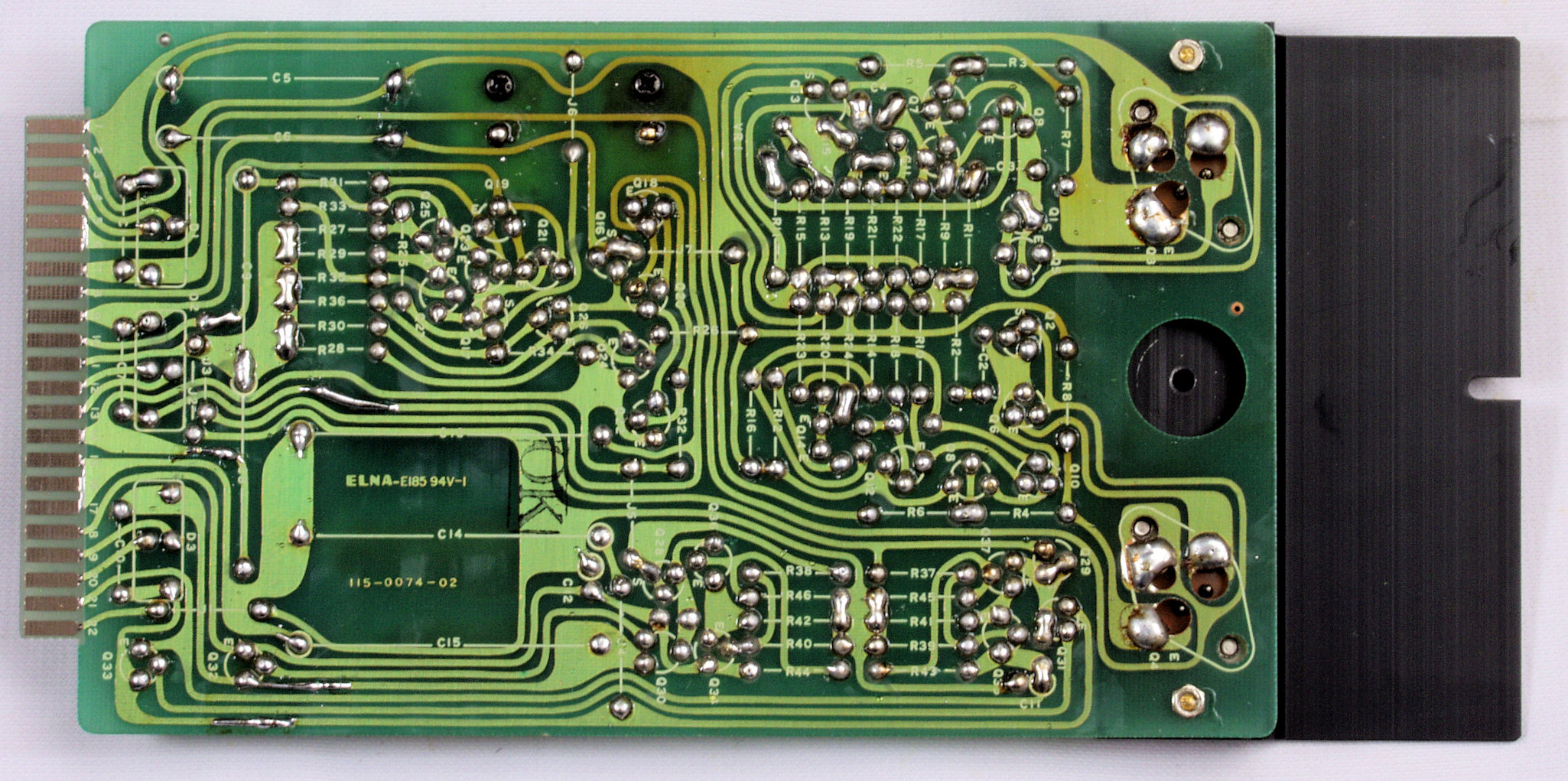

Ｃ２５．　修理前　Ｒ側－ＡＭＰ基板裏

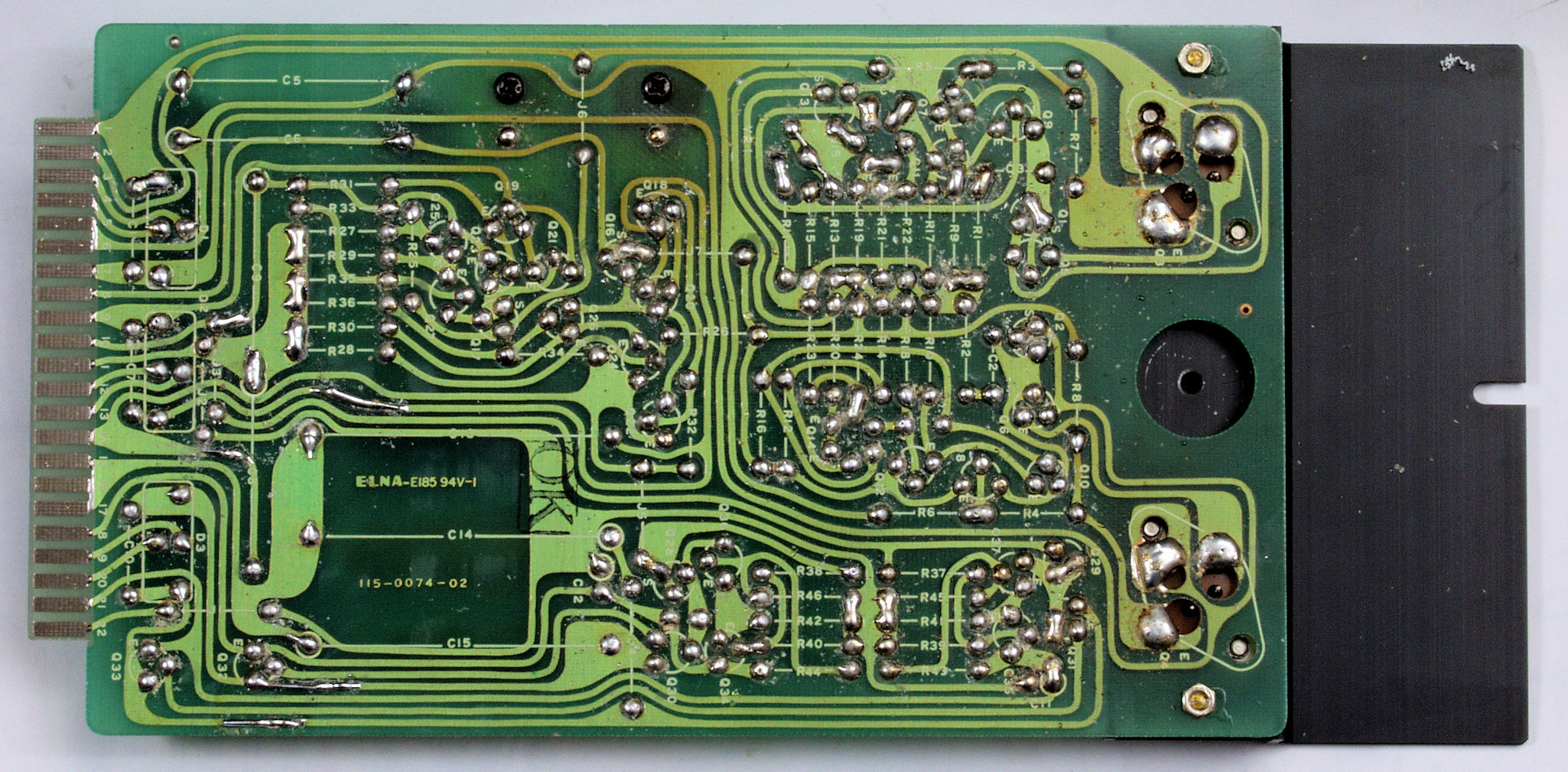

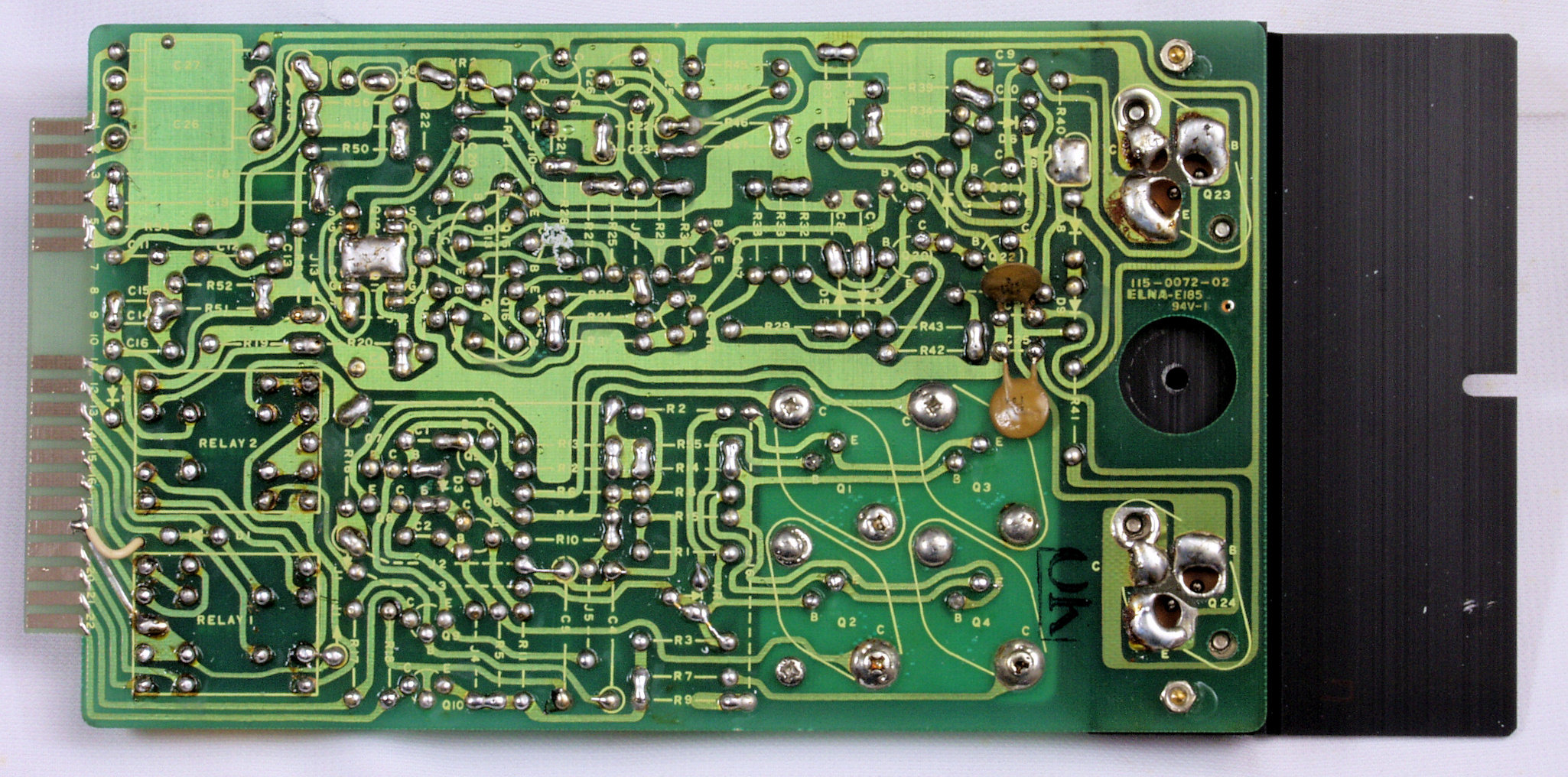

Ｃ２６．　修理（半田補正）後　Ｒ側－ＡＭＰ基板裏　全ての半田をやり修す

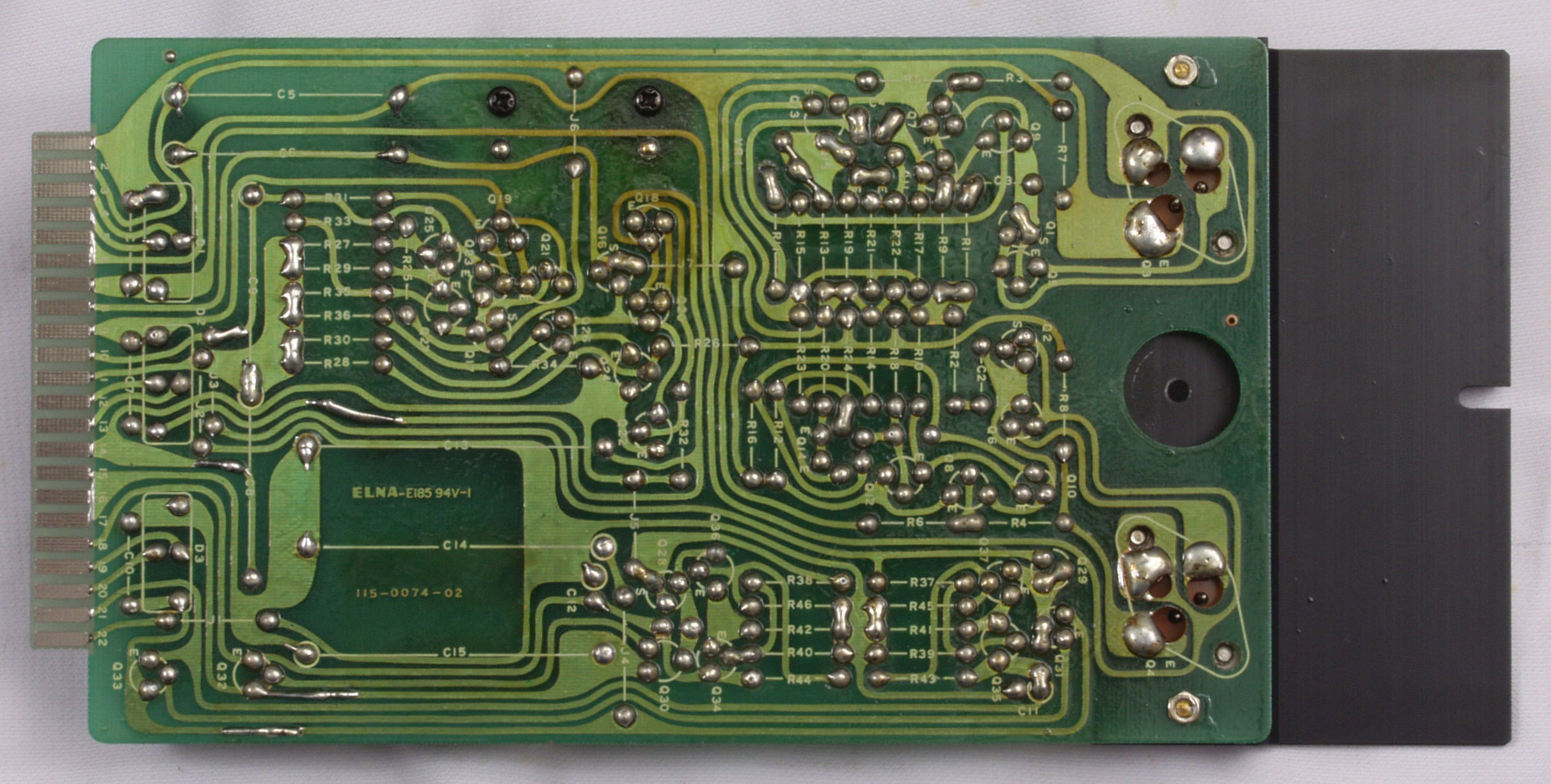

Ｃ２７．　余分なフラックスを落とした、Ｒ側－ＡＭＰ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ２８．　完成Ｒ側－ＡＭＰ基板裏　洗浄後＋コーテング材を塗る。

Ｃ３１．　修理前　Ｌ側－ＡＭＰ基板

Ｃ３２．　修理後　Ｌ側－ＡＭＰ基板　　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個、リレー２個交換
　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、フイルムコンデンサー２個追加

Ｃ３３．　修理中　Ｌ側－ＡＭＰ基板、放熱シリコンが無い

Ｃ３４．　修理後　Ｌ側－ＡＭＰ基板、

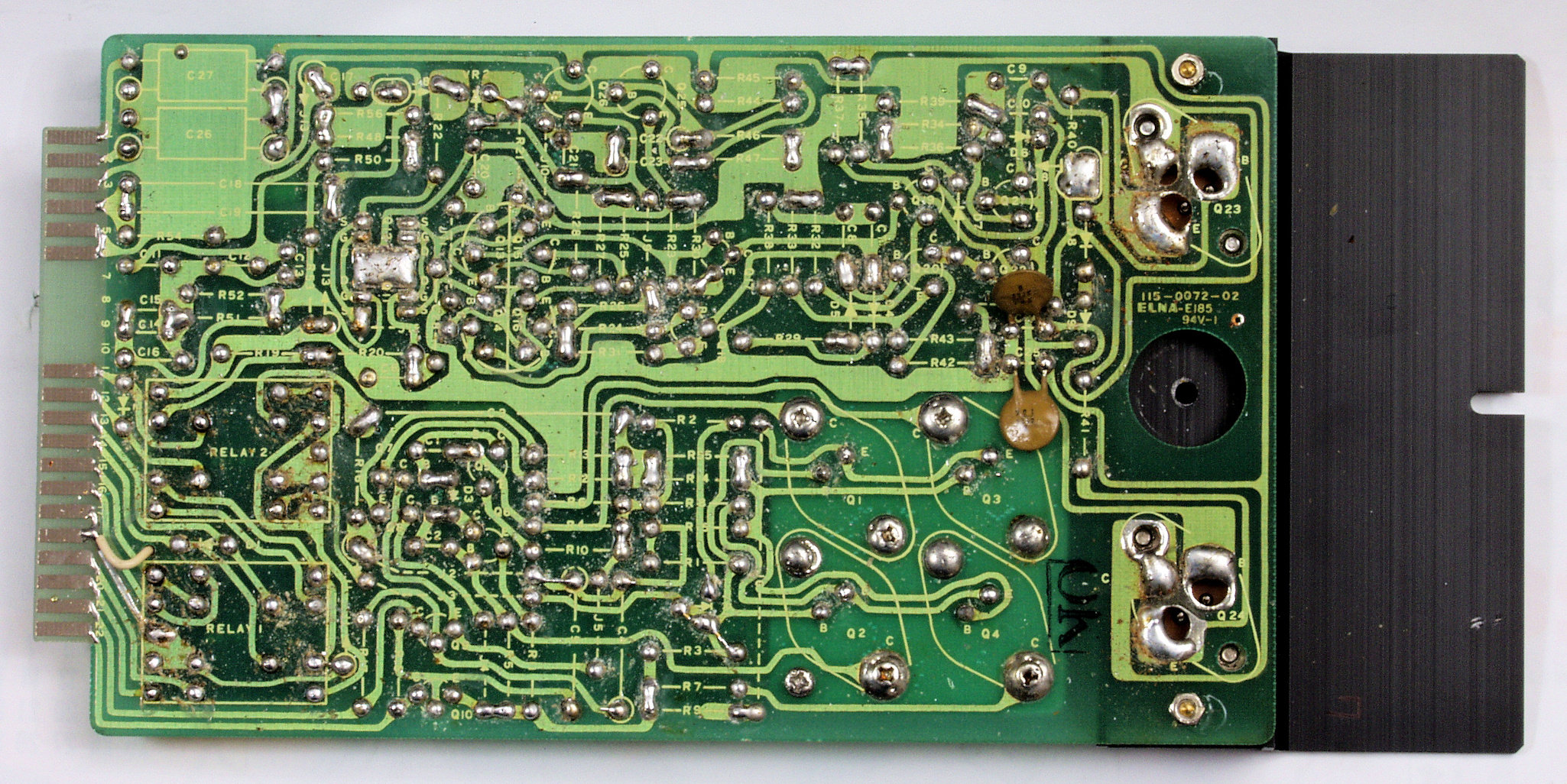

Ｃ３５．　修理前　Ｌ側－ＡＭＰ基板裏

Ｃ３６．　修理（半田補正）後　Ｌ側－ＡＭＰ基板裏　全ての半田をやり修す

Ｃ３７．　余分なフラックスを落とした、Ｌ側－ＡＭＰ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ３８．　完成Ｌ側－ＡＭＰ裏　洗浄後＋コーテング材を塗る。

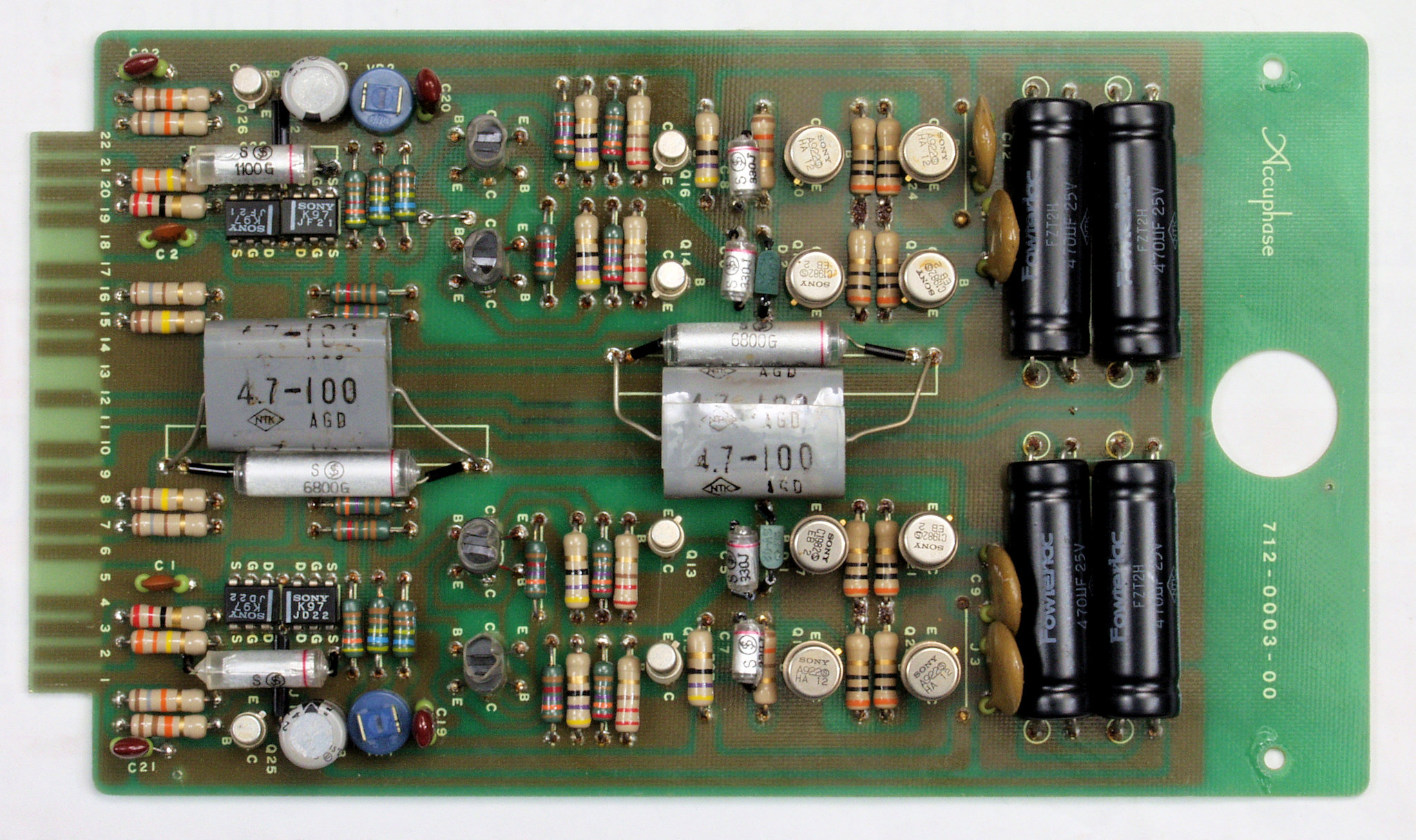

Ｃ４１．　修理前　ＢｕｆｆｅｒＡＭＰ基板

Ｃ４２．　修理後　ＢｕｆｆｅｒＡＭＰ基板　電解コンデンサー２個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー４個、フイルムコンデンサー２個追加　

Ｃ４３．　修理前　ＢｕｆｆｅｒＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　ＢｕｆｆｅｒＡＭＰ基板裏　全ての半田をやり修す

Ｃ４５．　余分なフラックスを落とした、ＢｕｆｆｅＡＭＰ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ４６．　完成ＢｕｆｆｅｒＡＭＰ裏　洗浄後＋コーテング材を塗る。

Ｃ５０．　修理中　入出力切り替え基板を取り出すのに、左右側板及び同飾り金具４本を、取り外さないと取れない、出來の悪さ！

Ｃ５１．　修理中　出力切り替え基板、リレー形状が異なる為、基板加工中。

Ｃ５２．　修理後　出力切り替え基板　電解コンデンサー１個、リレー２個交換

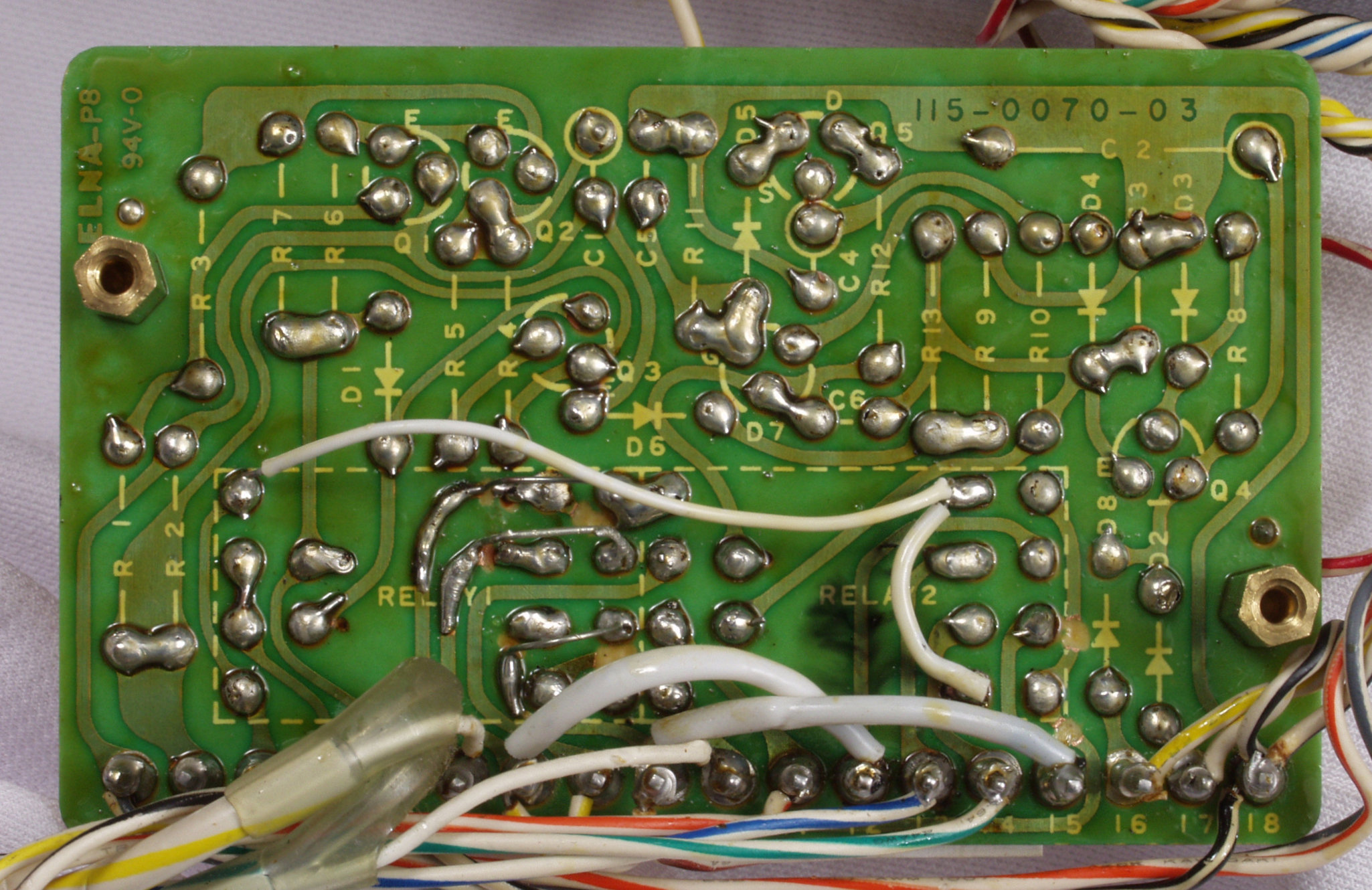

Ｃ５３．　修理中　　出力切り替え基板裏、リレー形状が異なる為、基板銅箔加工中。

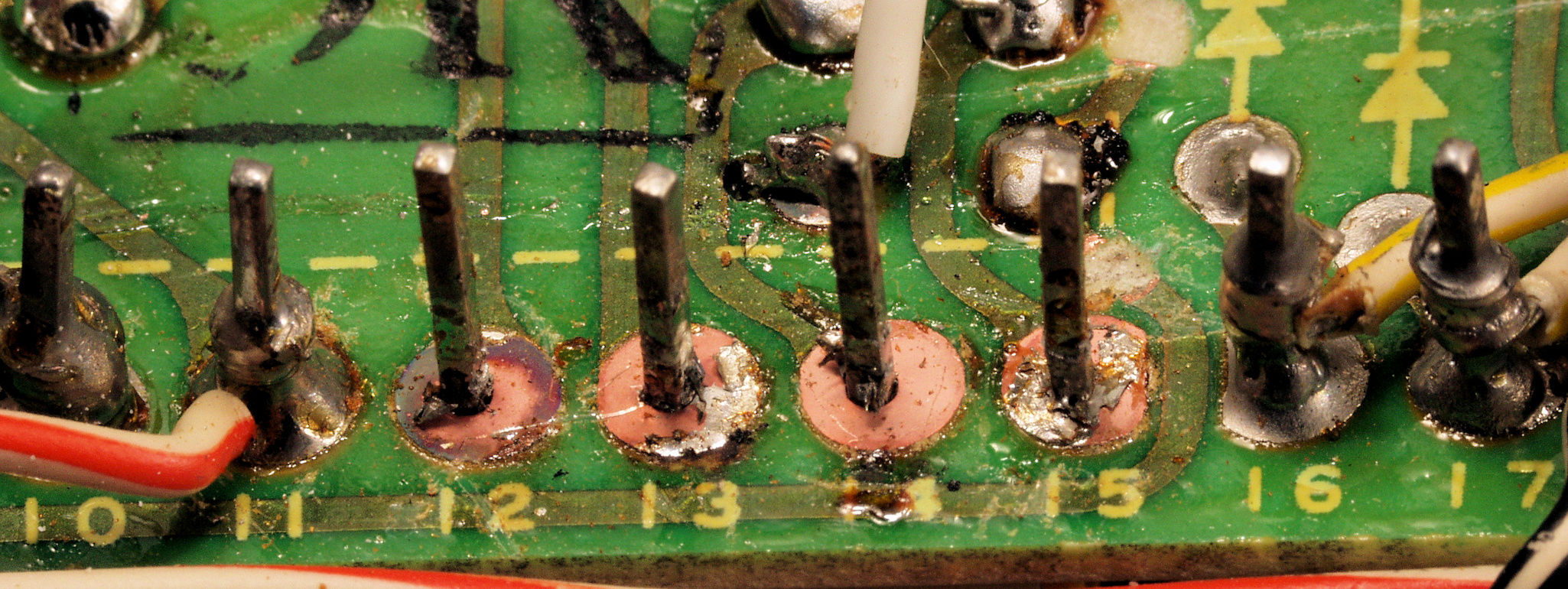

Ｃ５３１．　修理中　出力切り替え基板裏　製作時の半田が、全く銅箔に付着していない！

Ｃ５４．　修理（半田補正）後　　出力切り替え基板裏　全ての半田をやり修す

Ｃ５５．　完成出力切り替え基板裏　洗浄後＋コーテング材を塗る。

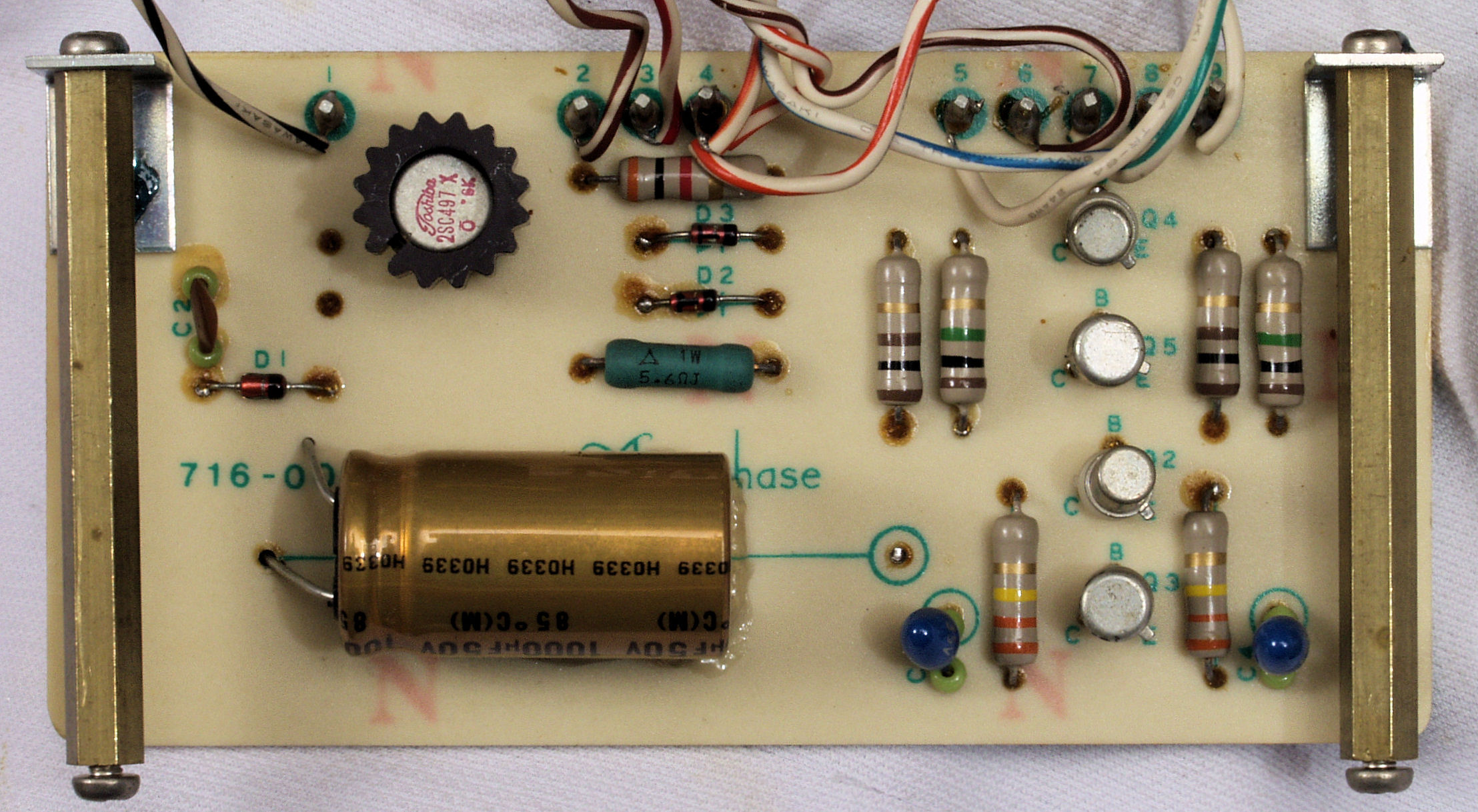

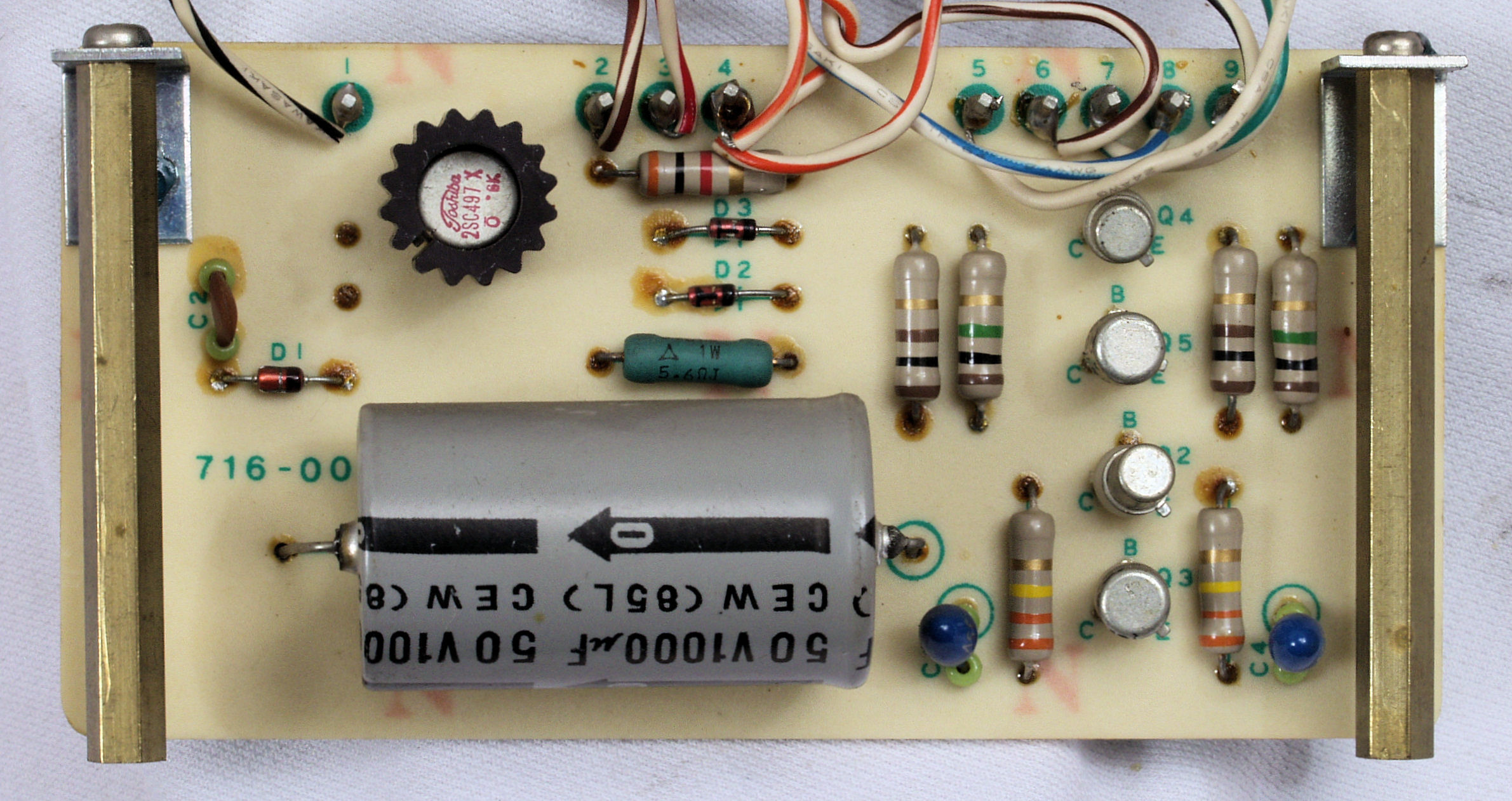

Ｃ６１．　修理前　電源基板

Ｃ６２．　修理後　電源基板　電解コンデンサー交換

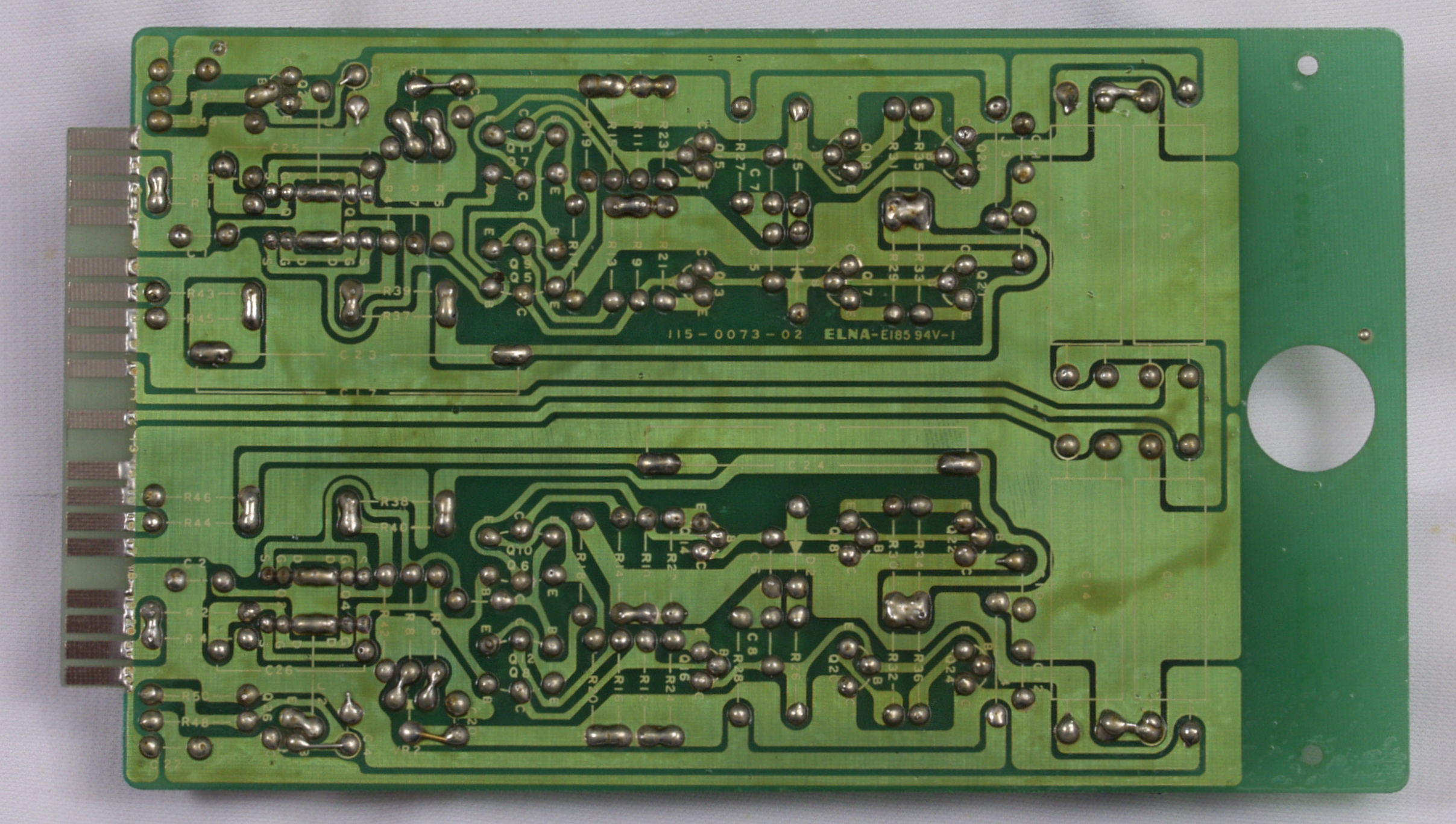

Ｃ６３．　修理前　　電源基板裏

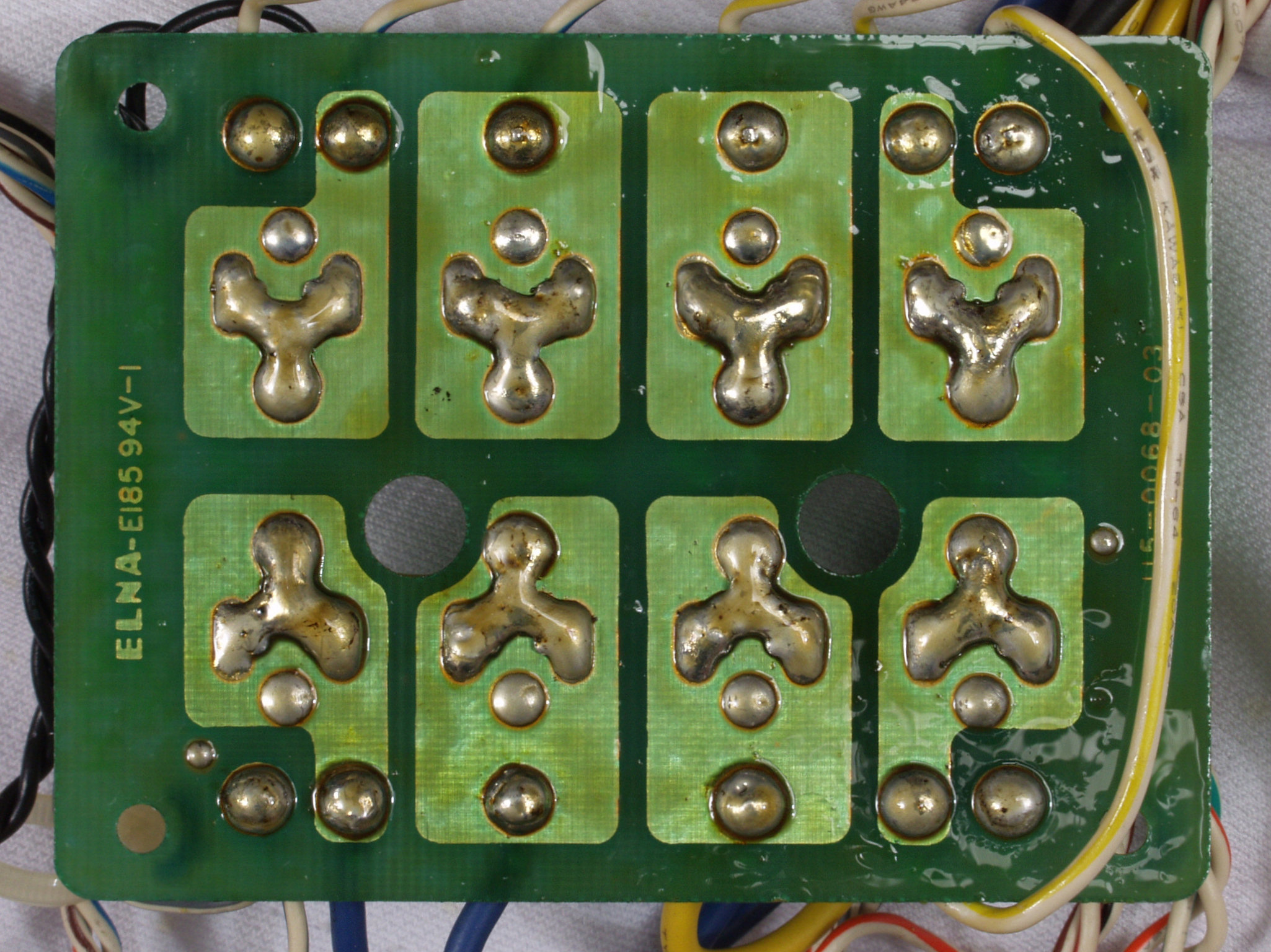

Ｃ６４．　修理（半田補正）後　　電源基板裏　全ての半田をやり修す

Ｃ６５．　完成電源基板裏　洗浄後＋コーテング材を塗る。

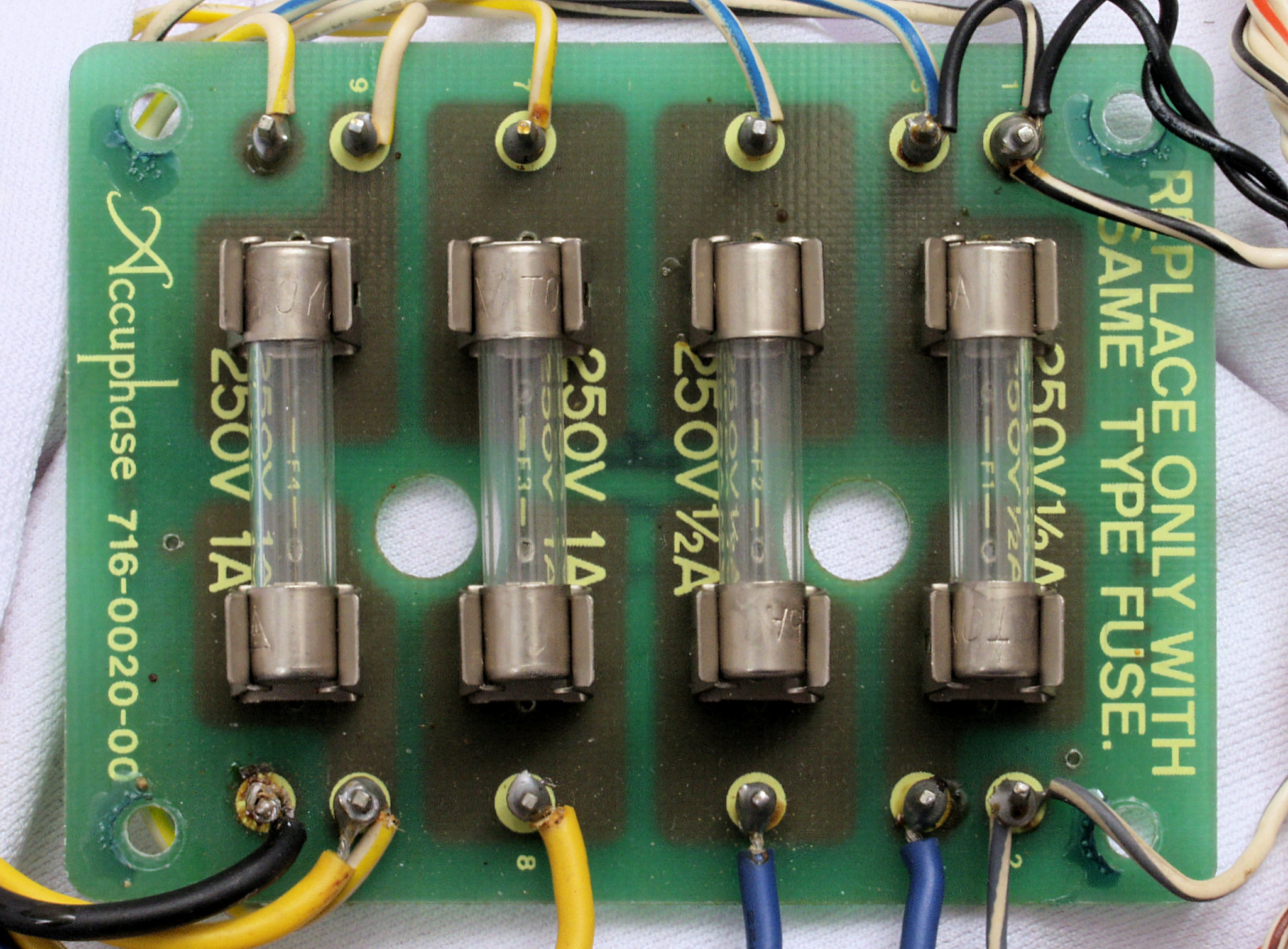

Ｃ７１．　修理前　ヒューズ基板

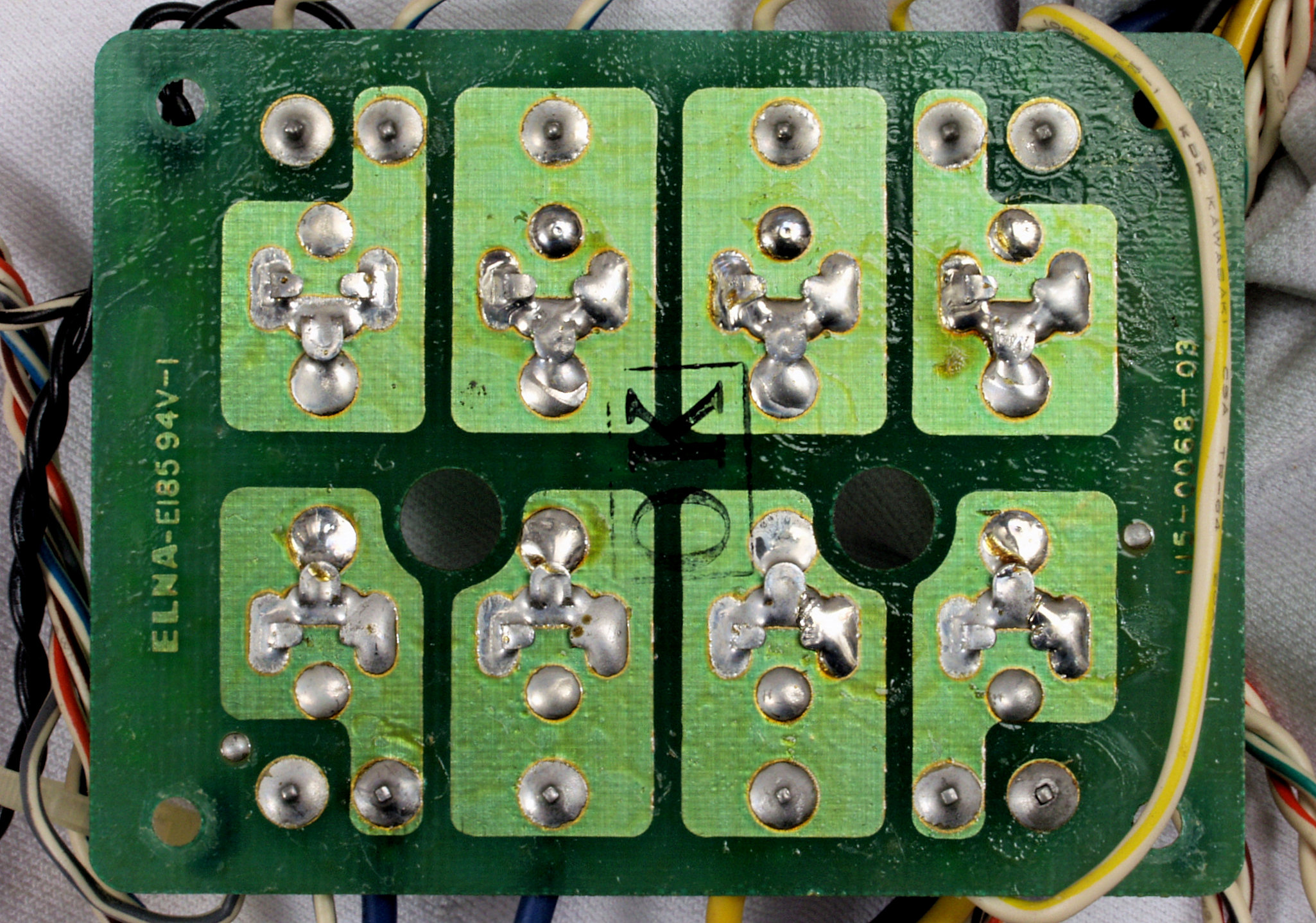

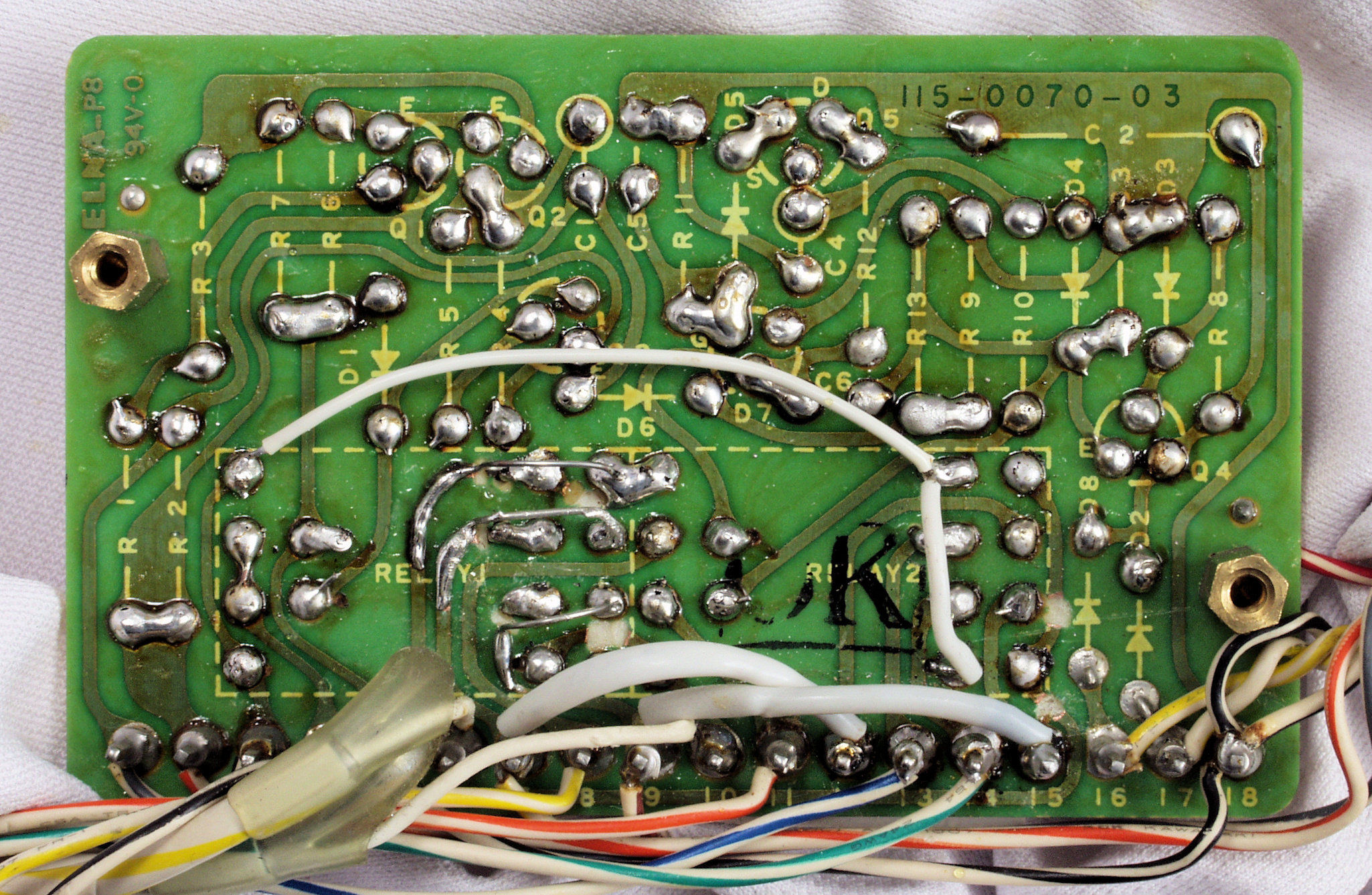

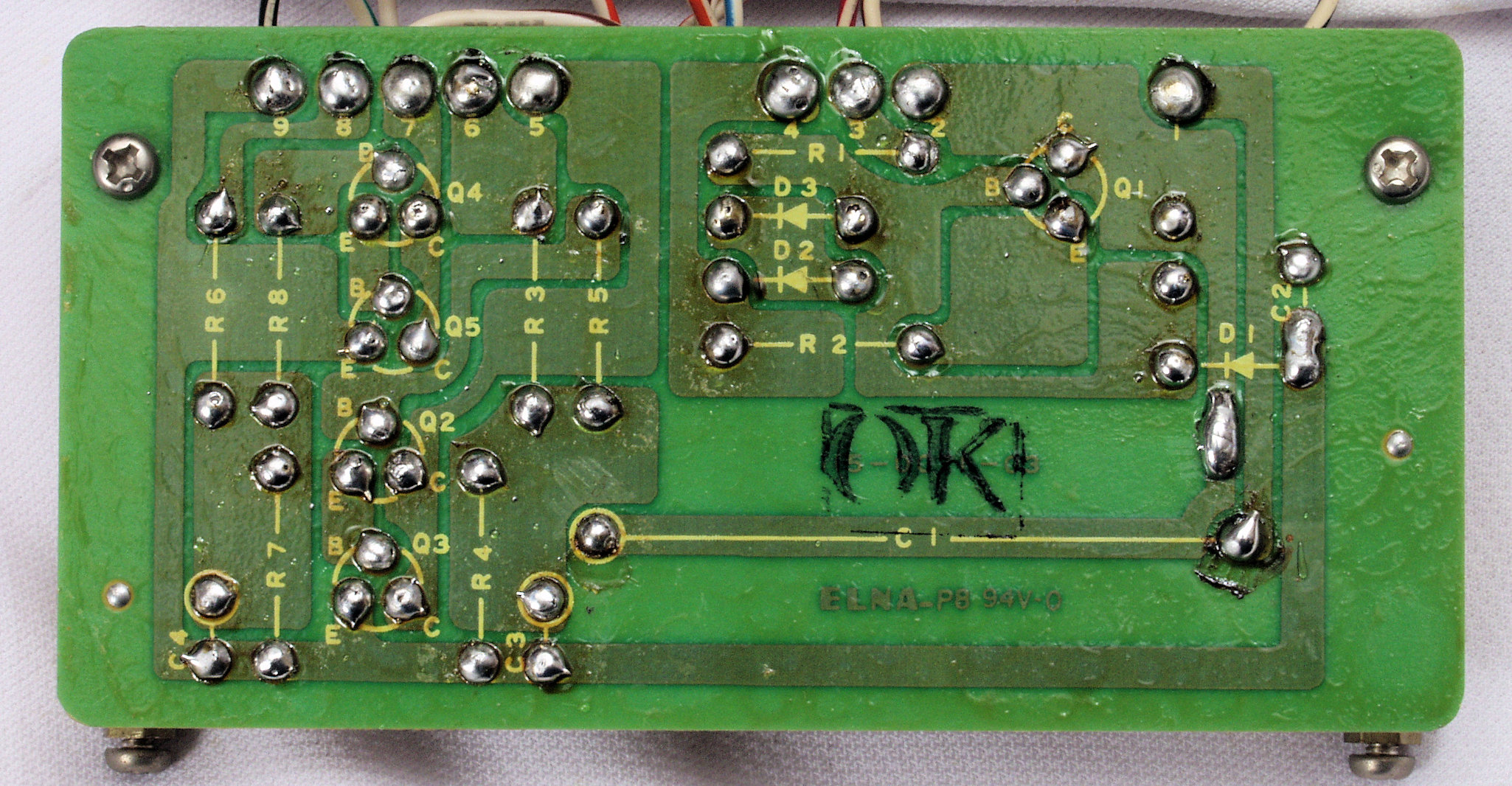

Ｃ７３．　修理前　　ヒューズ基板裏

Ｃ７４．　修理（半田補正）後　　ヒューズ基板裏　全ての半田をやり修す

Ｃ７５．　完成ヒューズ基板裏　洗浄後＋コーテング材を塗る。

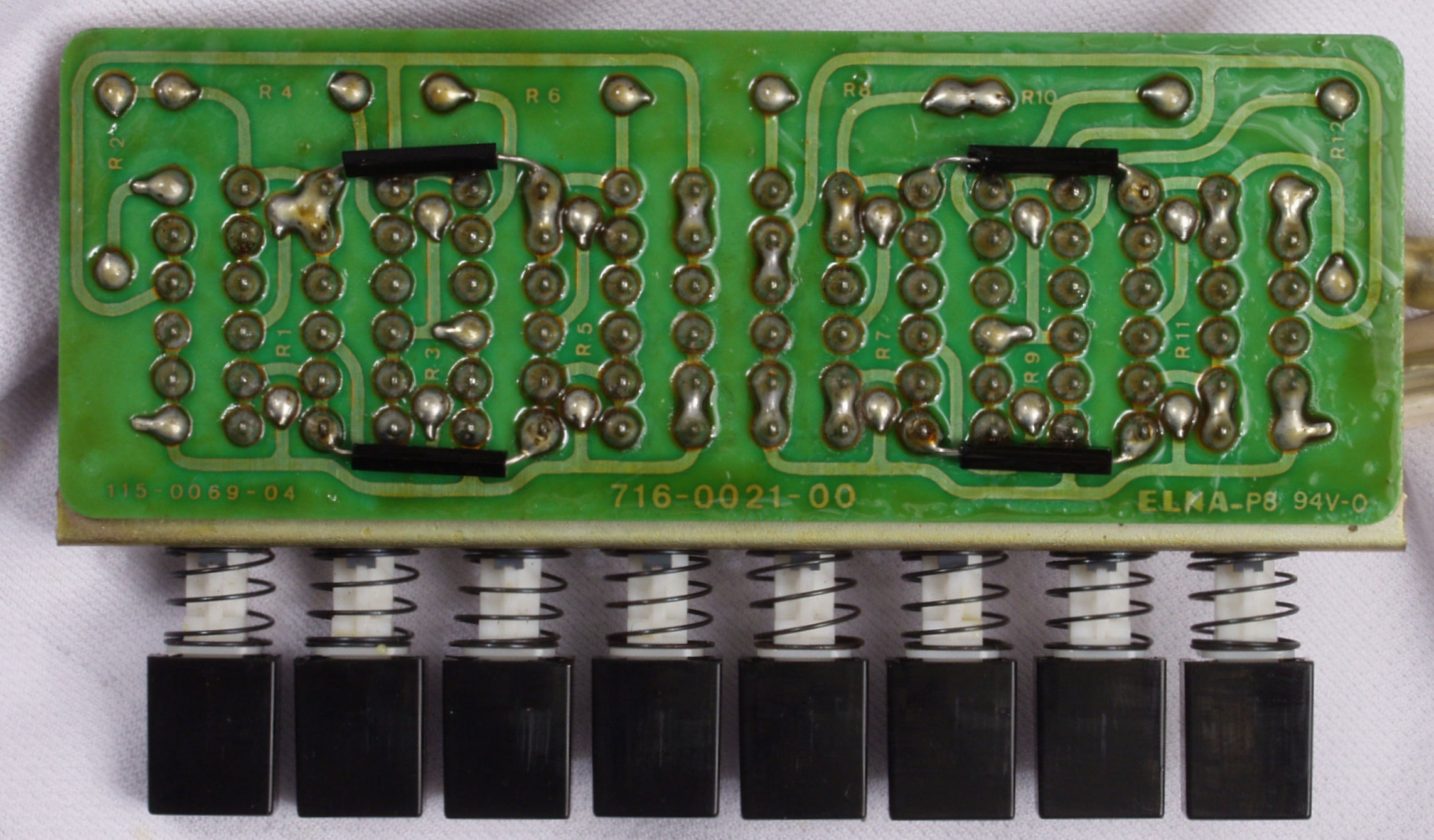

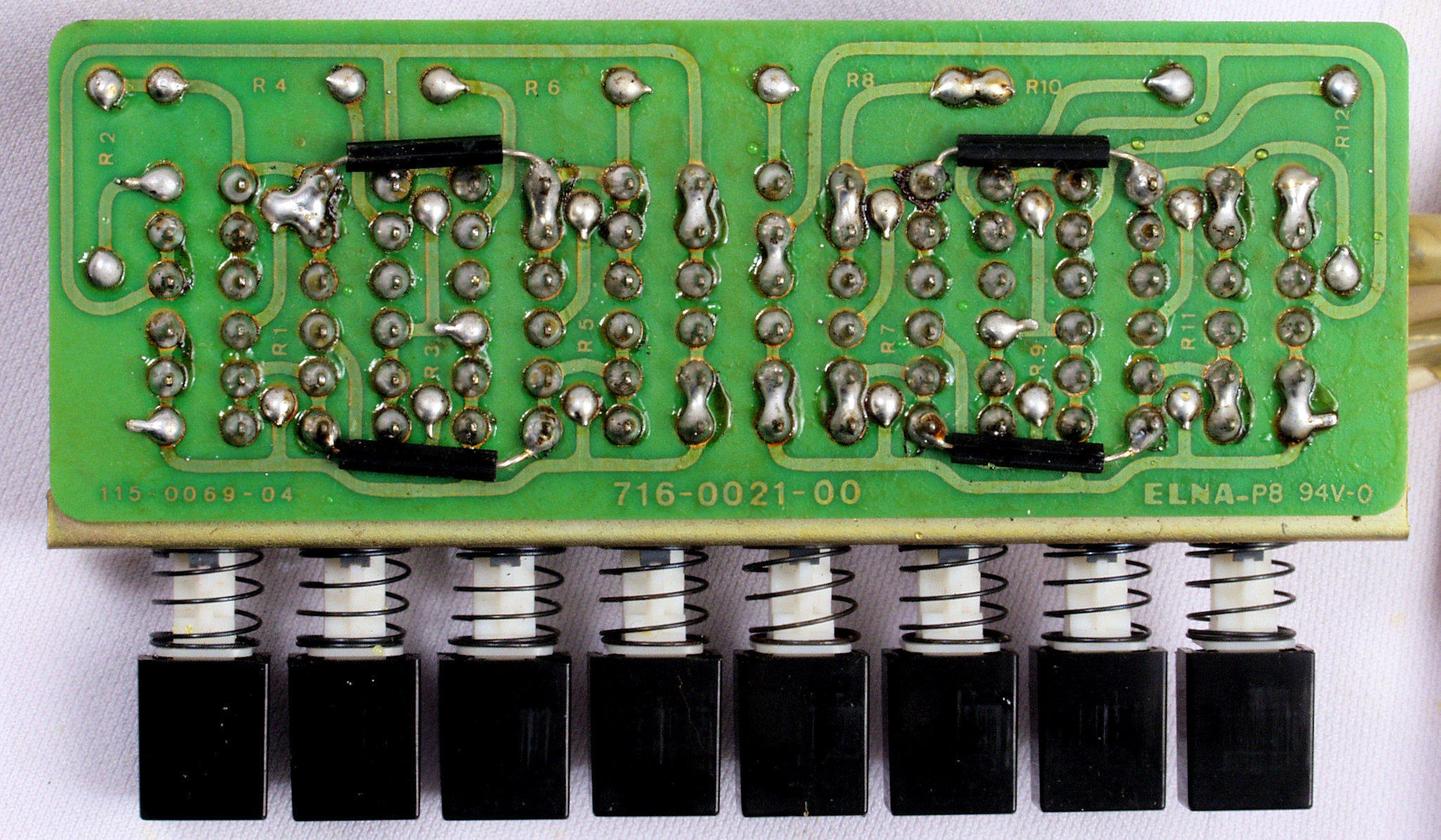

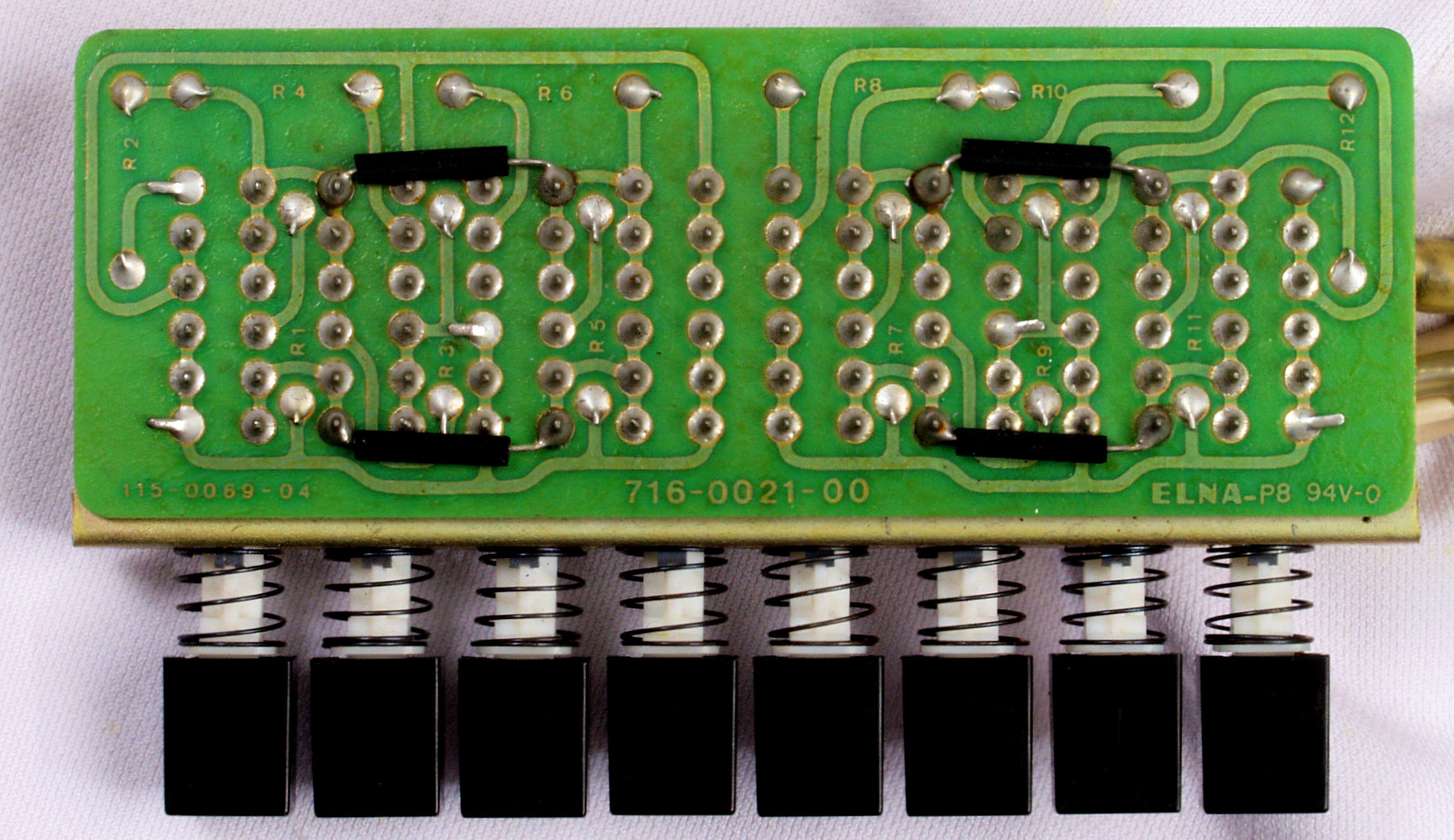

Ｃ８１．　修理前　　入力抵抗切り替えＳＷ基板裏

Ｃ８２．　修理（半田補正）後　　入力抵抗切り替えＳＷ基板裏　全ての半田をやり修す

Ｃ８３．　完成　入力抵抗切り替えＳＷ基板裏　洗浄後＋コーテング材を塗る。

Ｃ９１．　修理前　電源プラグ

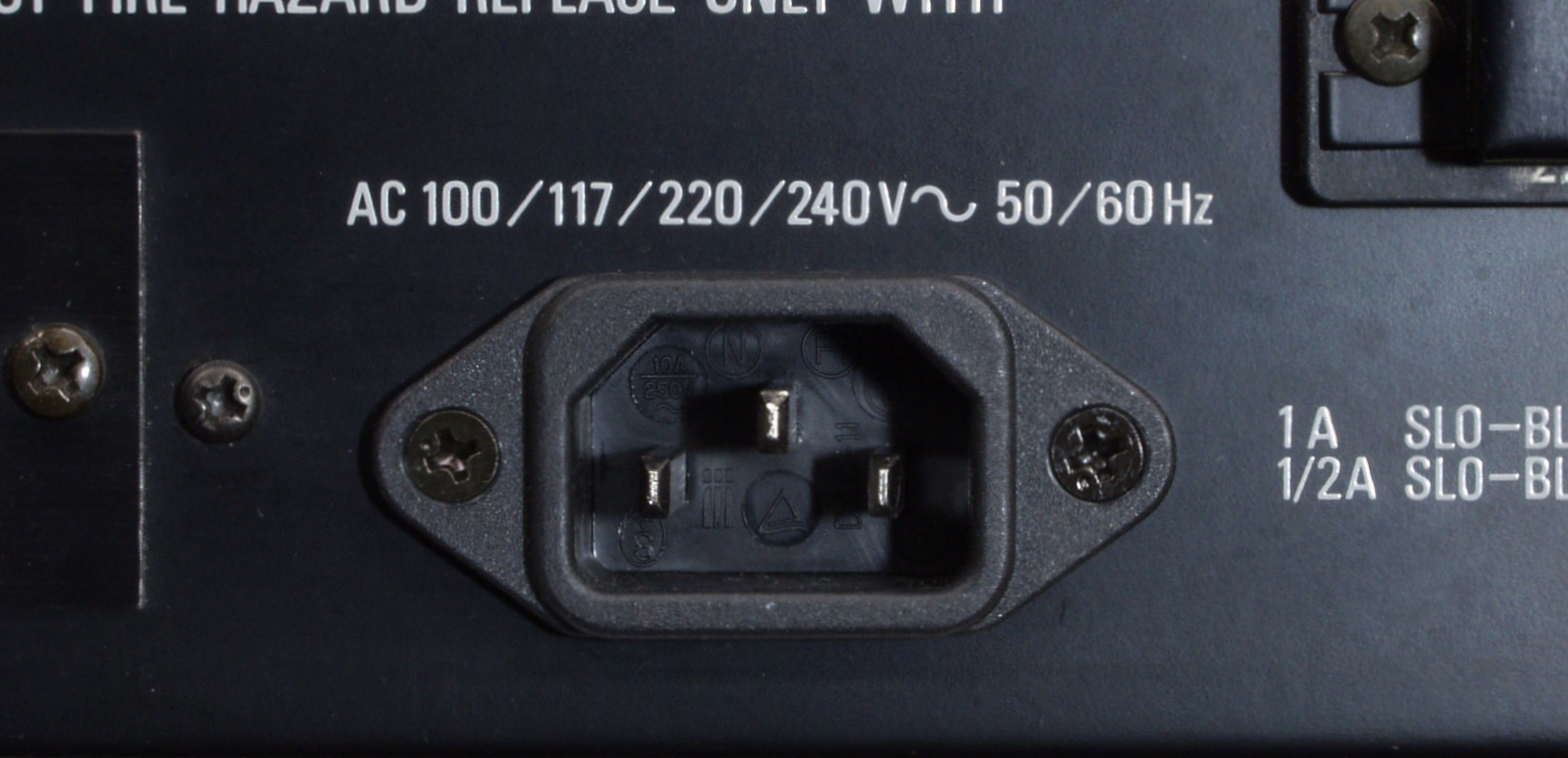

Ｃ９２．　修理後　電源プラグ、場所があるので、３Ｐインレットプラグに交換

Ｃ９３．　修理前　入出力端子郡

Ｃ９４．　修理中　入出力端子郡、　取り付け穴を拡大する

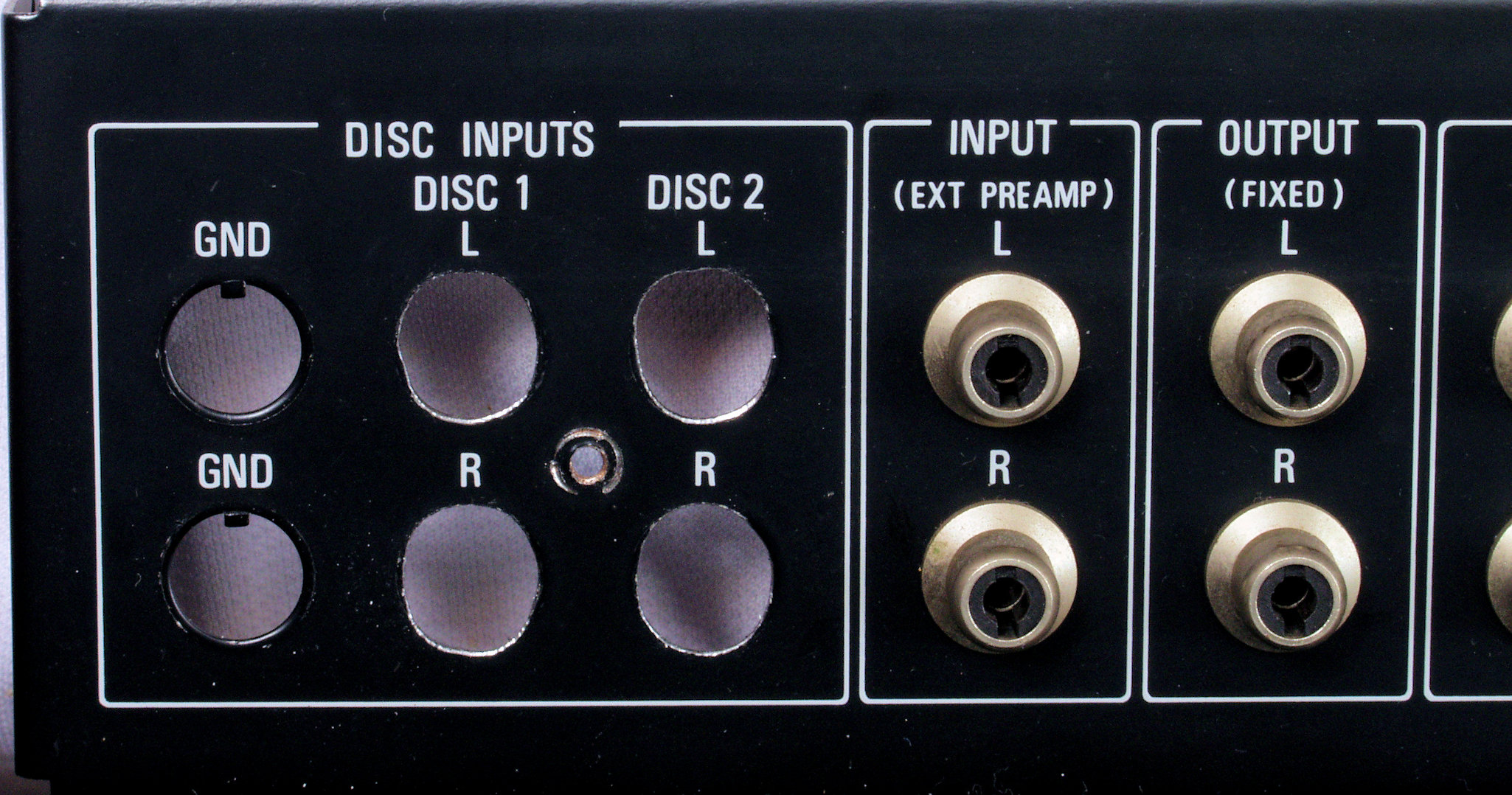

Ｃ９５．　修理後　入出力端子郡　DISC1　DISC2　の２入力端子をＷＢＴ－０２０１端子へ交換

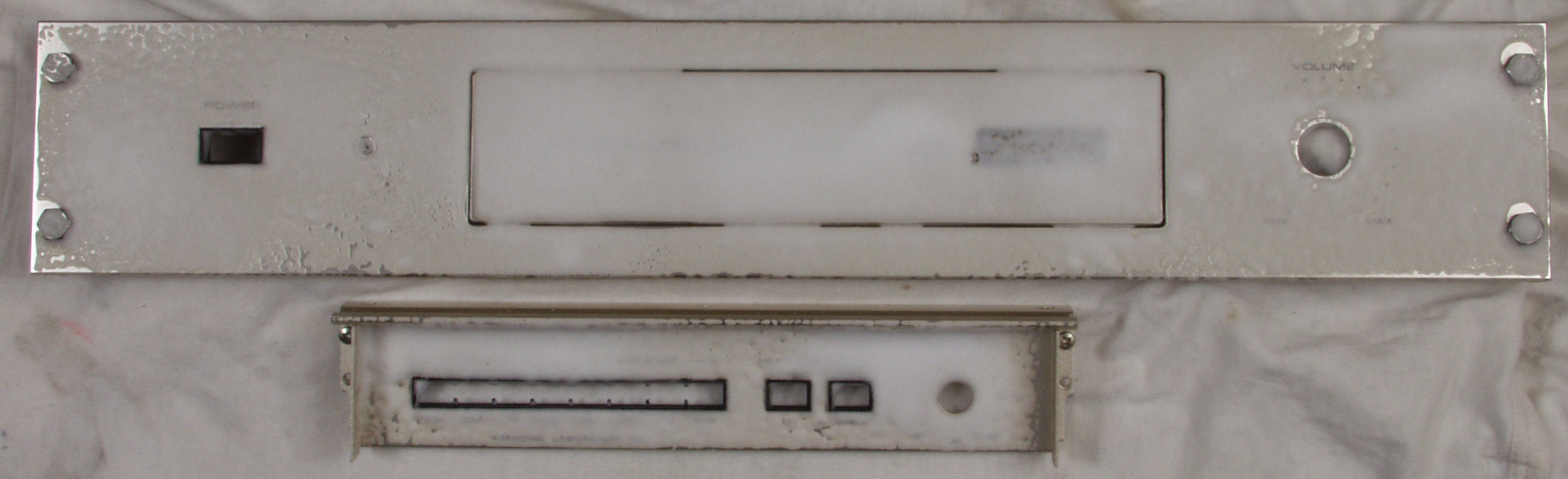

ＣＡ１．　前パネルを取り、修理・清掃中。

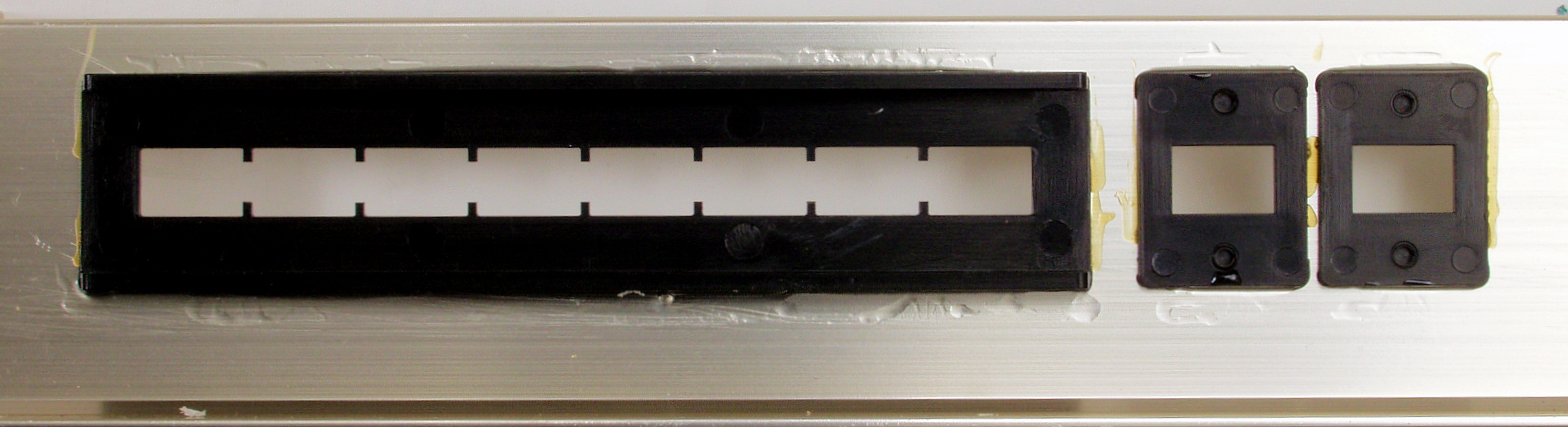

ＣＡ２．　パネル清掃

ＣＡ３．　パネル裏　モールの接着材が劣化しているので、接着材を流し込む

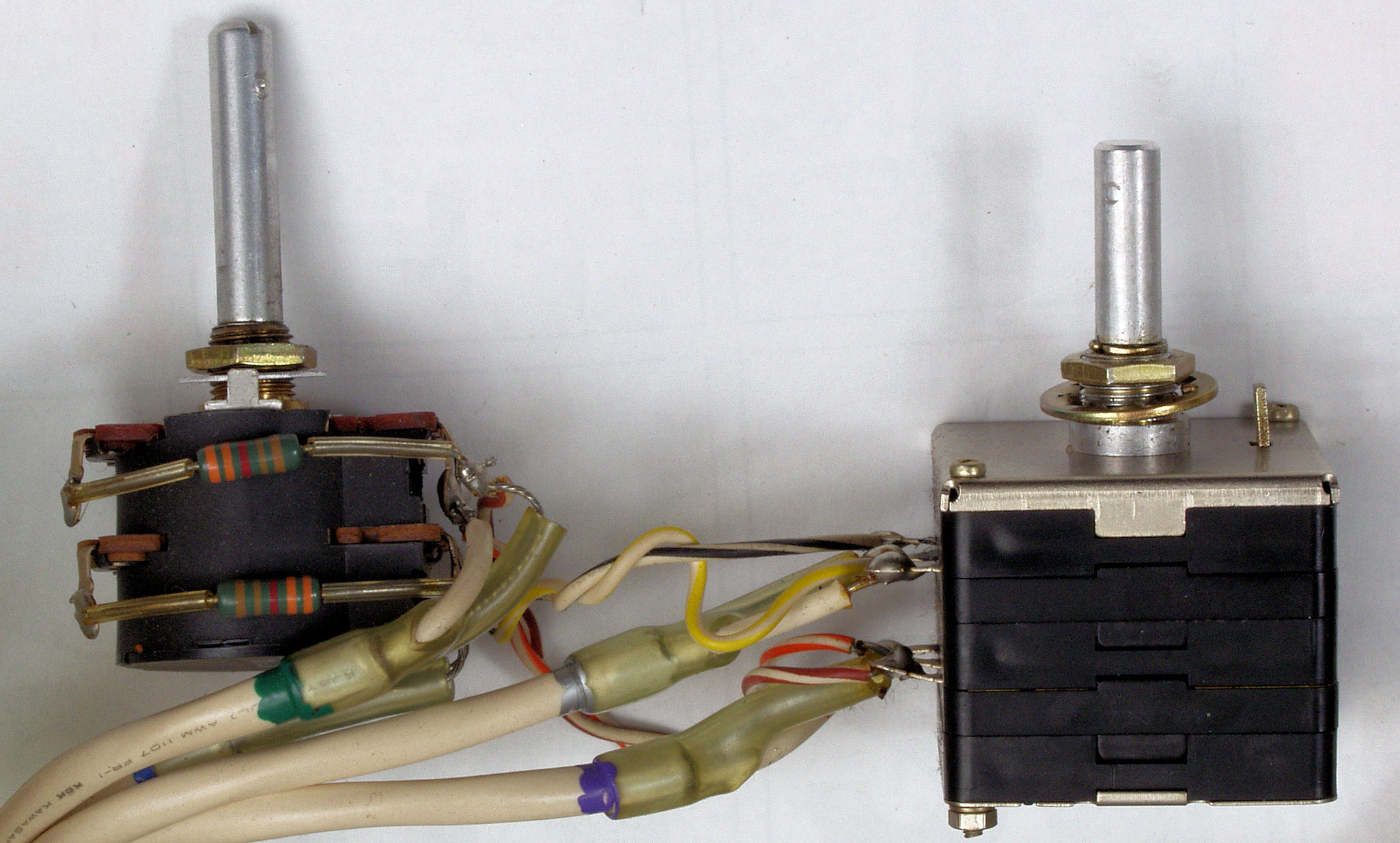

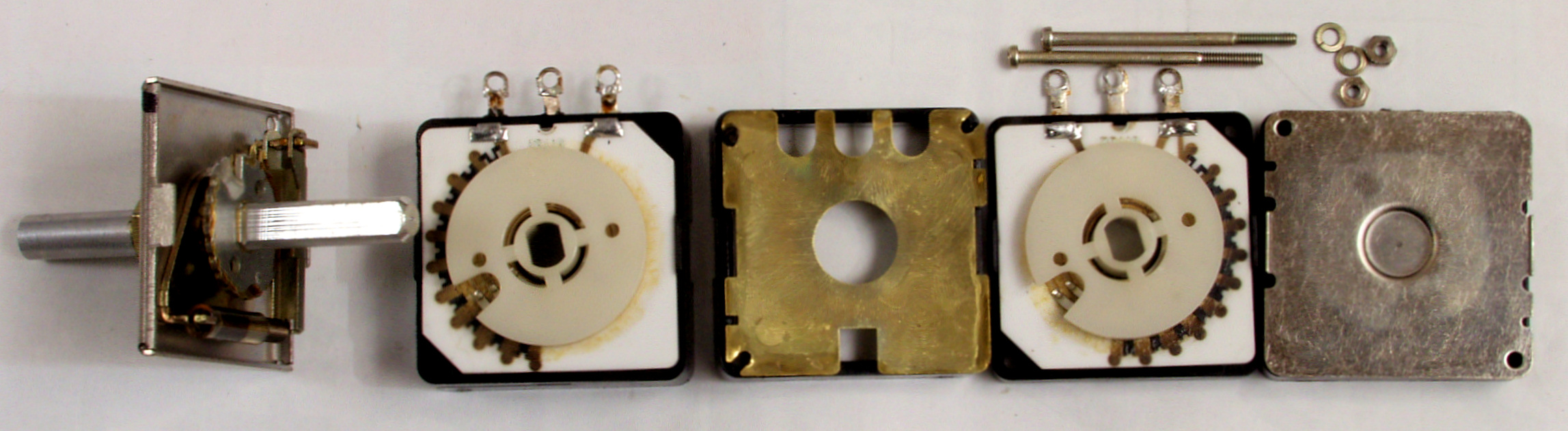

ＣＢ１．　バランスＶＲ清掃の為分解した所

ＣＢ２．　バランスＶＲ清掃前

ＣＢ３．　バランスＶＲ清掃後

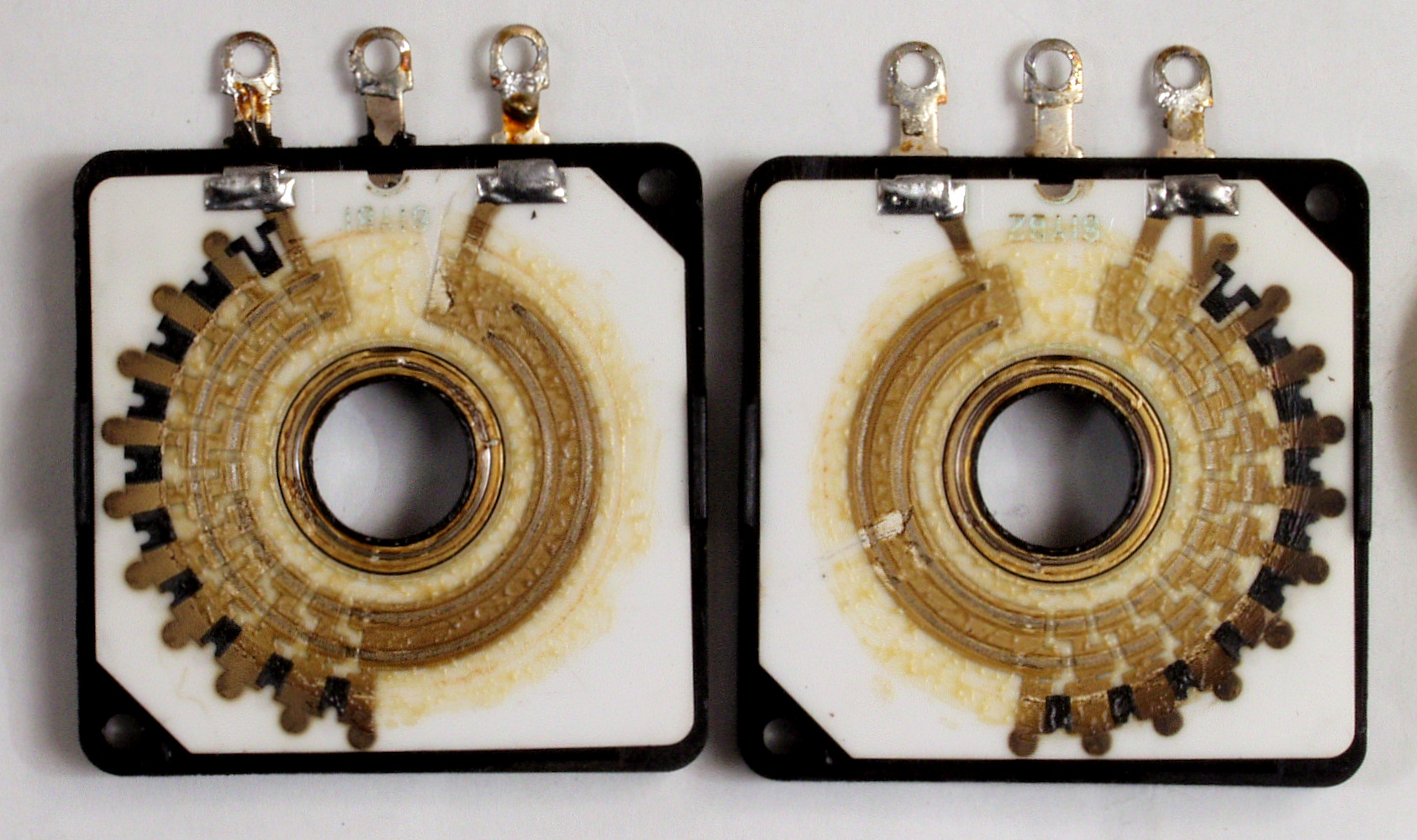

ＣＤ１．　メインＶＲ（左側）は分解出来ない為、接点復活剤で清掃

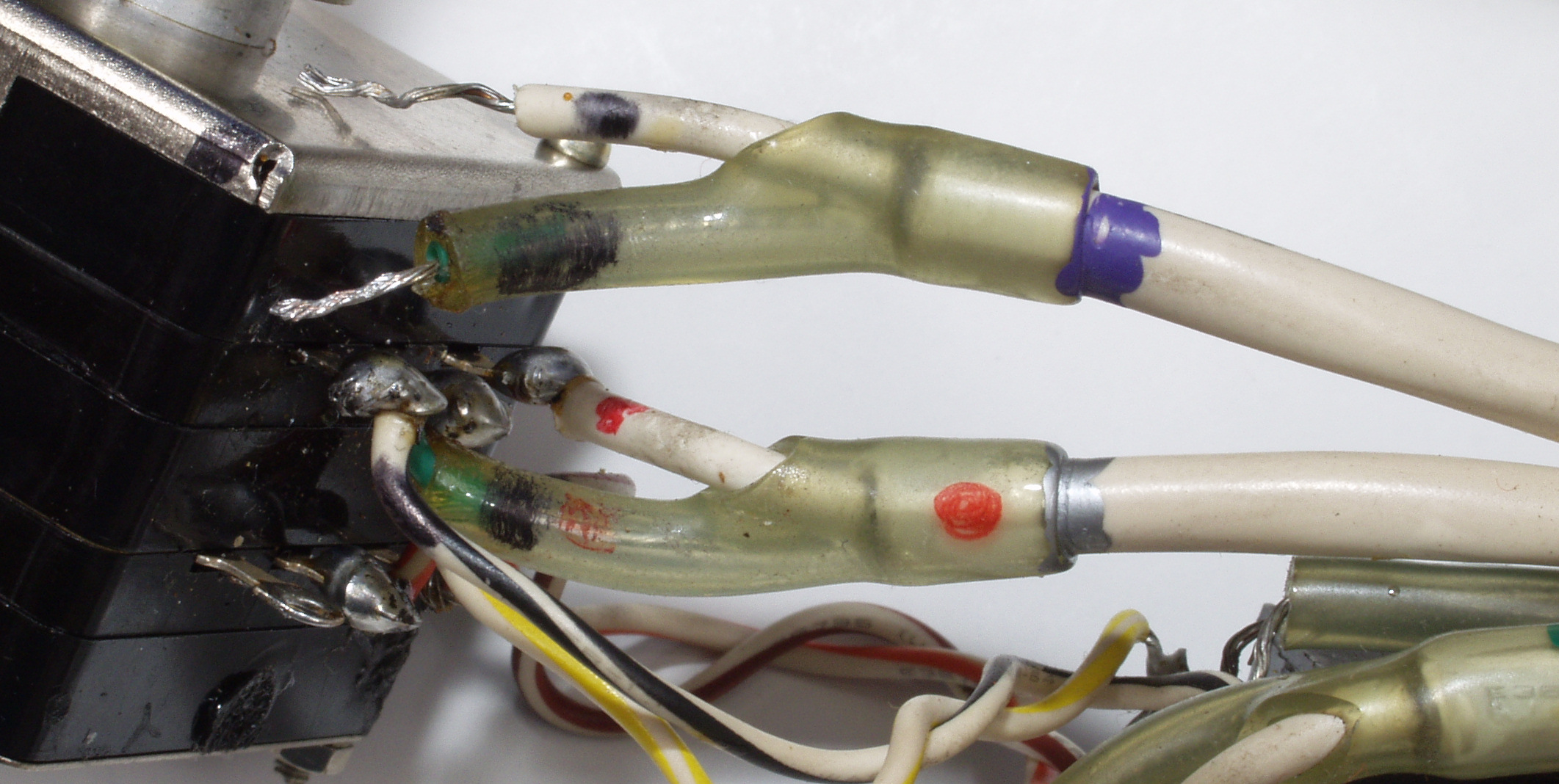

ＣＤ２．　バランスＶＲへの配線、単線は熱で被服（透明）が切れるので、耐熱チューブ（緑色）を挿入する。

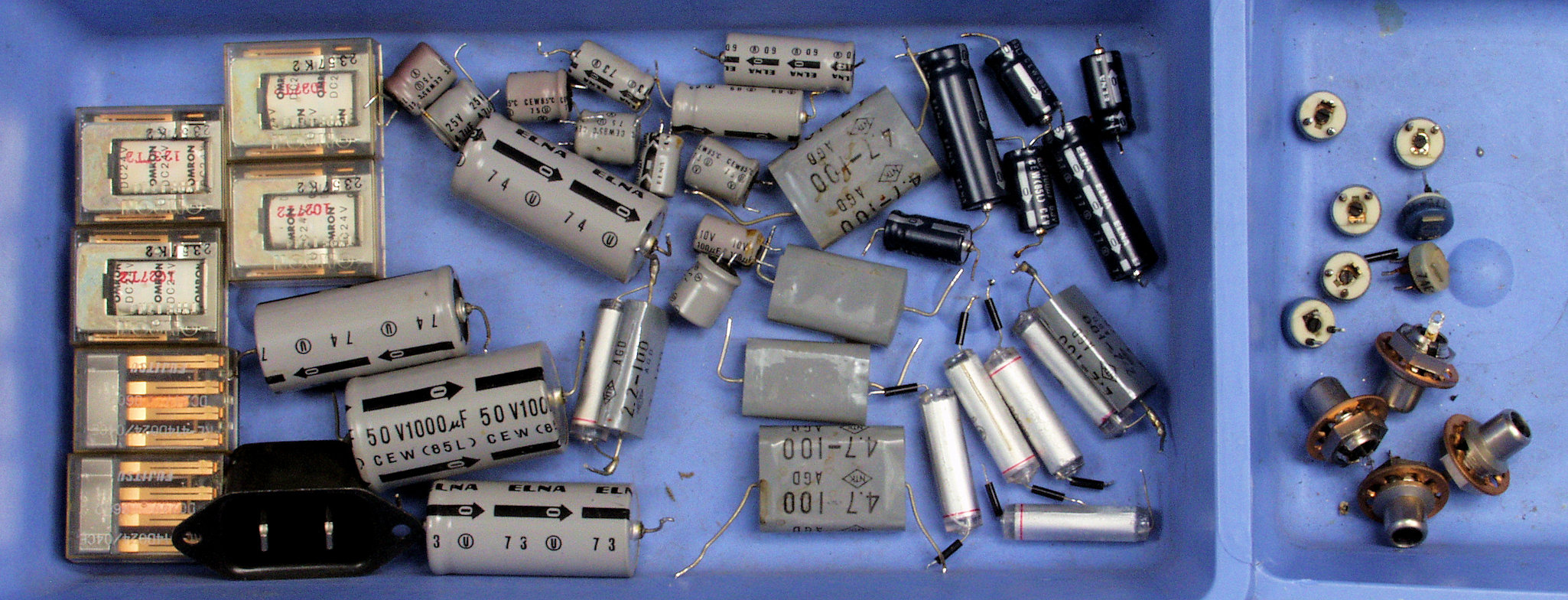

ＣＥ１．　交換部品

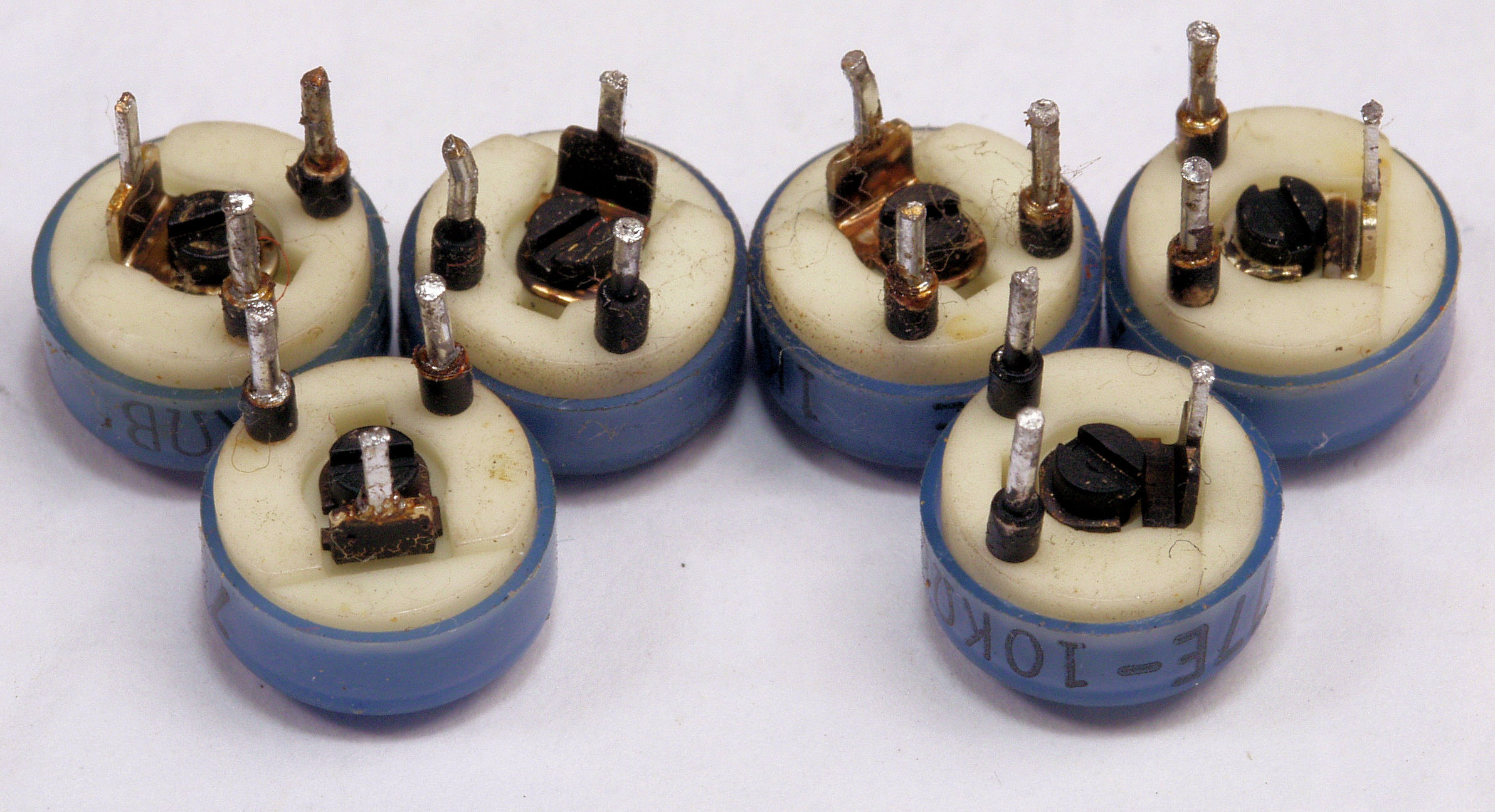

ＣＥ２．　交換部品、交換した半固定ＶＲ。

ＣＦ１．　修理前　上から

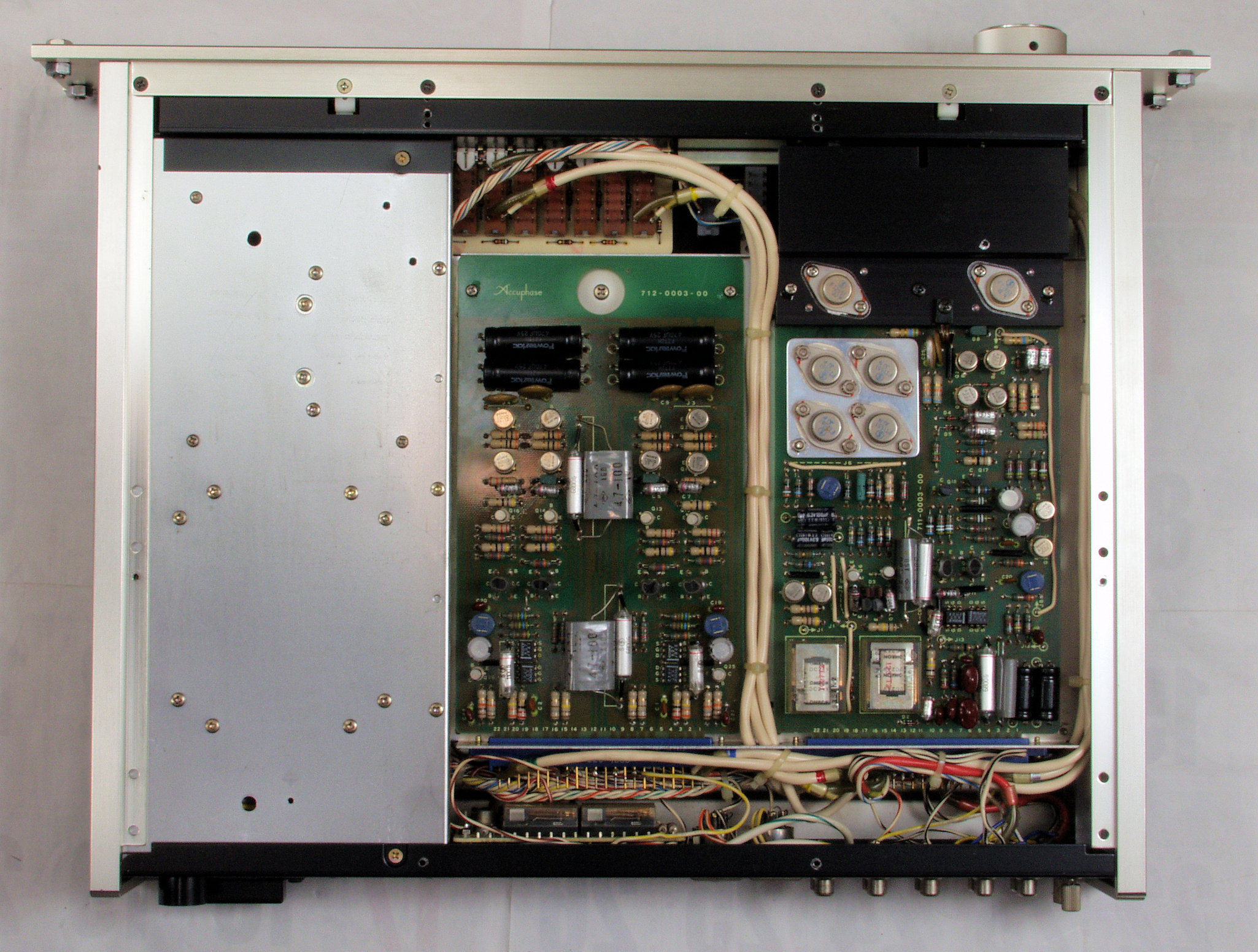

ＣＦ２．　修理後　上から

ＣＦ３．　修理前　下から

ＣＦ４．　修理後　下から

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定。　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形、上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。　
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

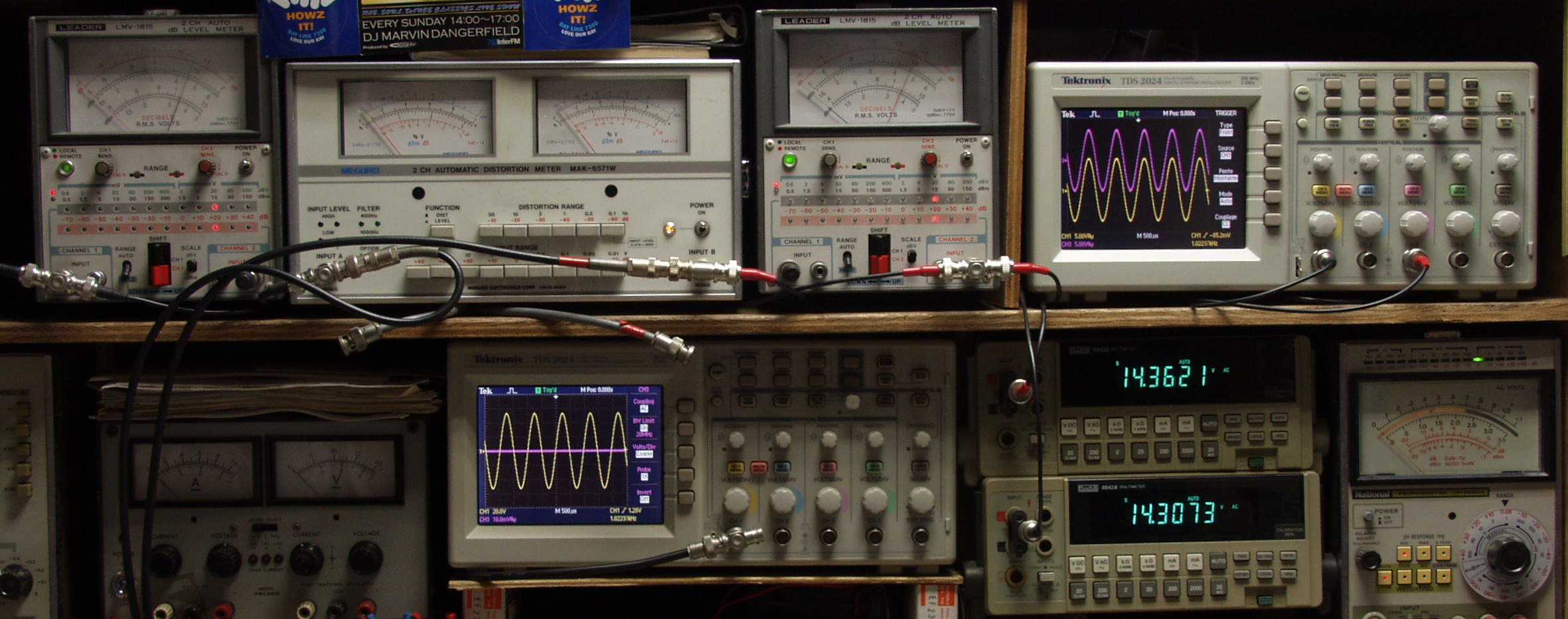

Ｅ２１．　出力電圧１４Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　１０００ＨＺ
　　　　　　　　　　　　　　未だ飽和していないので、過大入力には十分注意する

Ｅ２２．　出力電圧14Ｖ　歪み率＝０．０2％　測定レンジ＝０．１％　４００ＨＺ
　　　　　　　　　　　　　　未だ飽和していないので、過大入力には十分注意する

Ｅ３１．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ３２．　出力電圧１Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４１．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ　

Ｅ４２．　出力電圧１Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｆ．上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

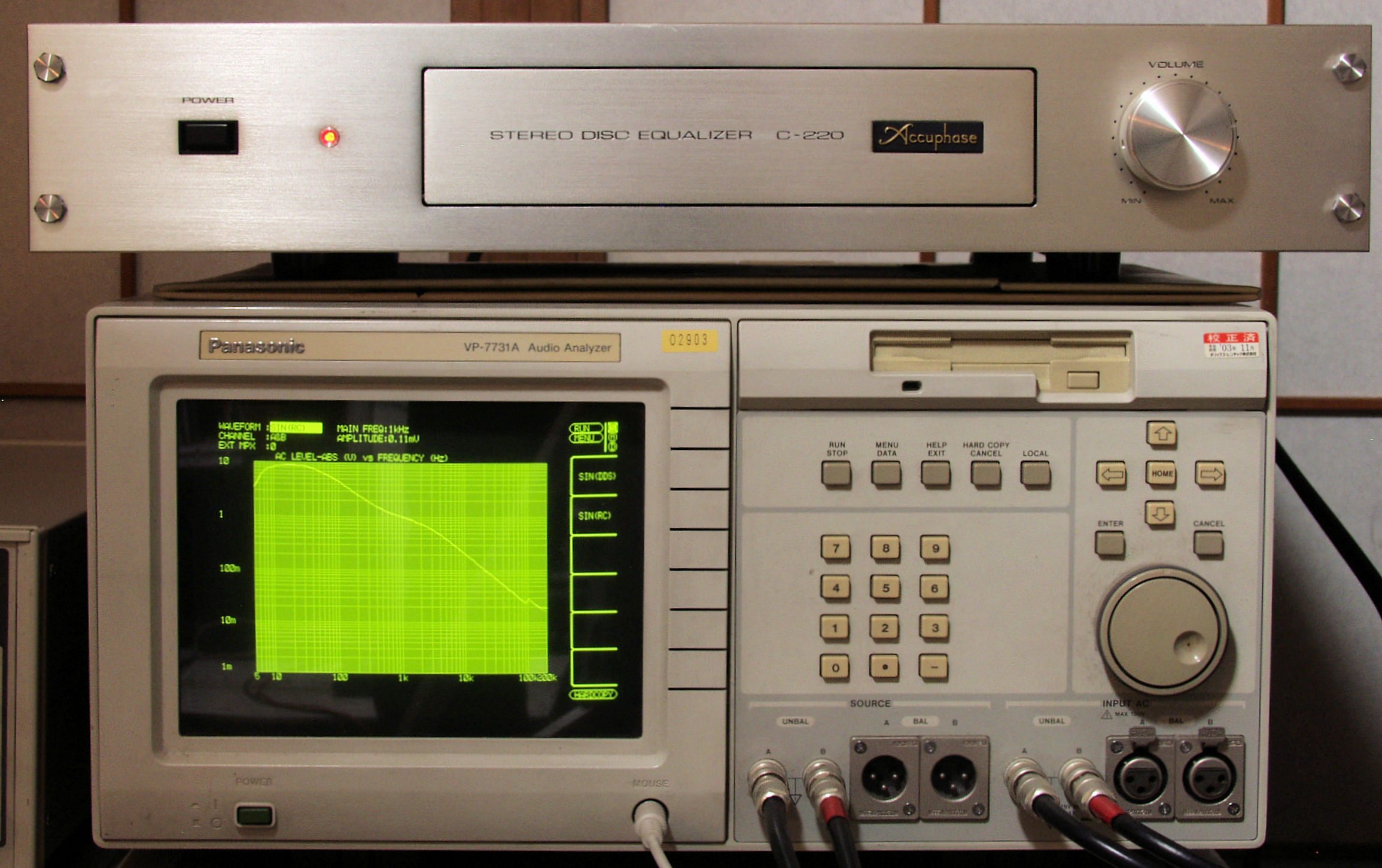

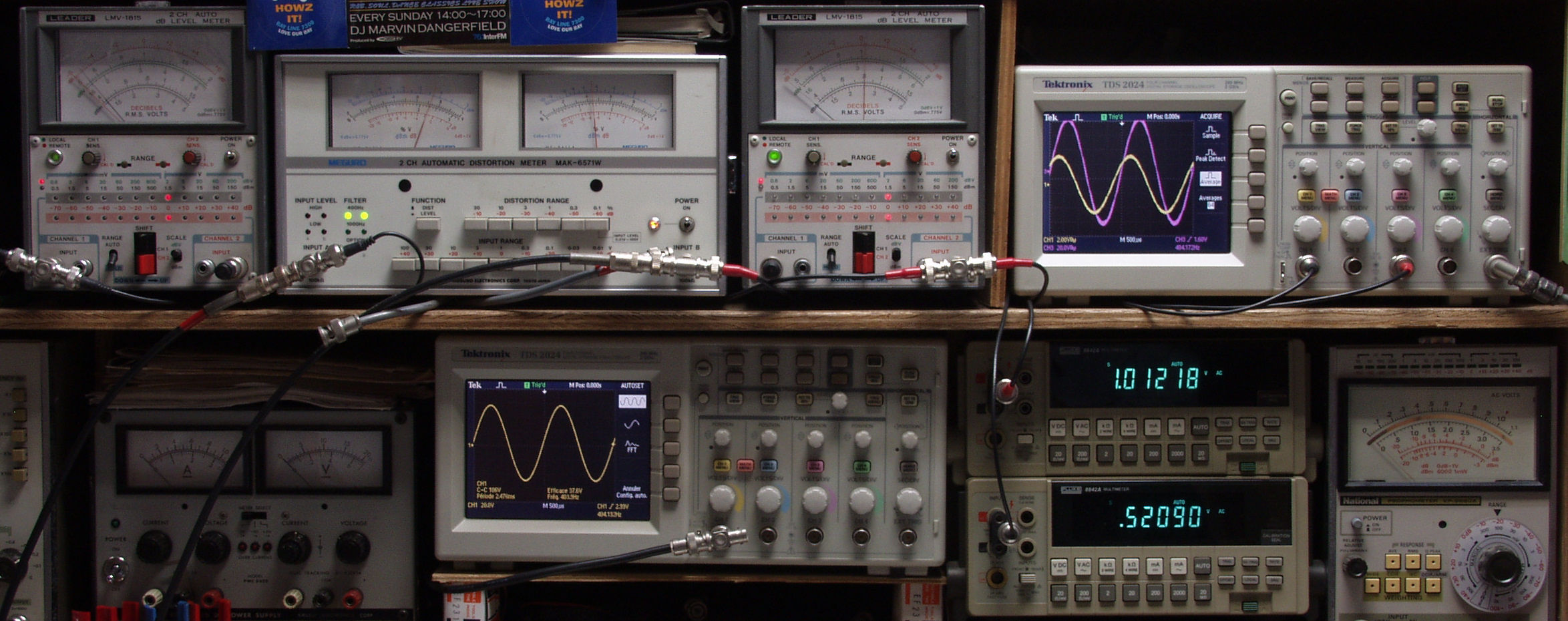

Ｆ０．　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。

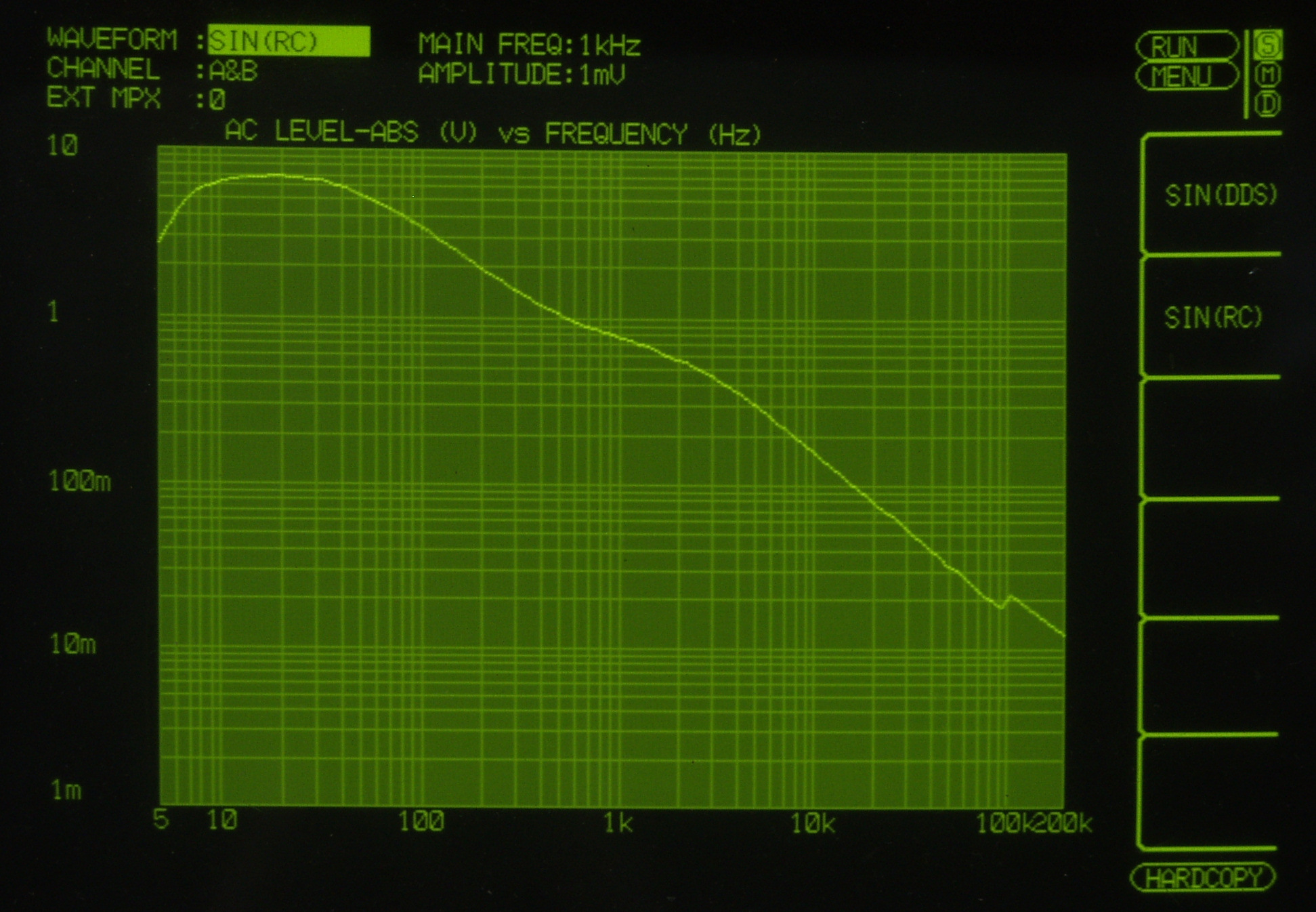

Ｆ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

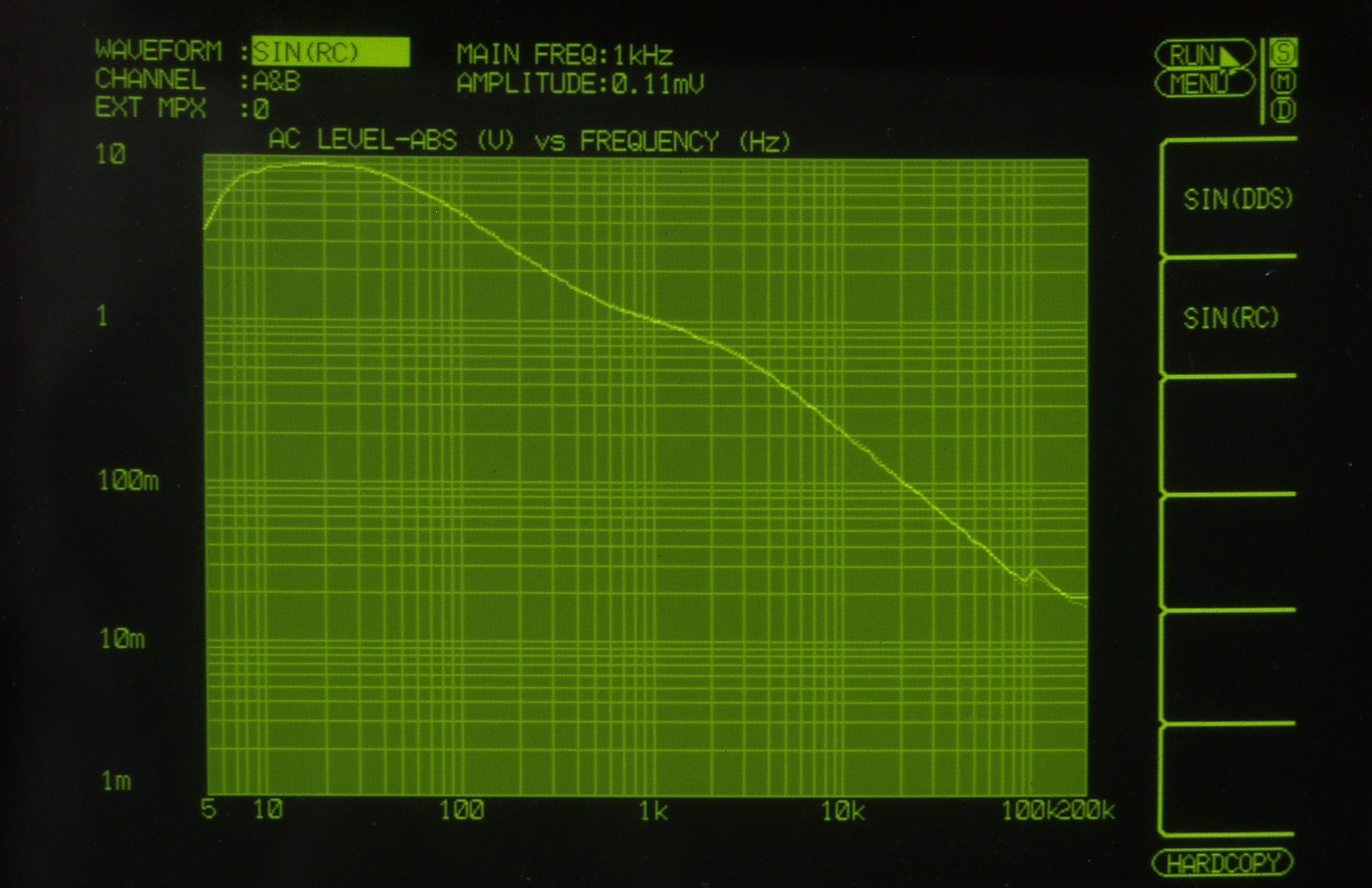

Ｆ３．　入出力特性測定（ＨｅａｄＡＭＰ－ＯＮ入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

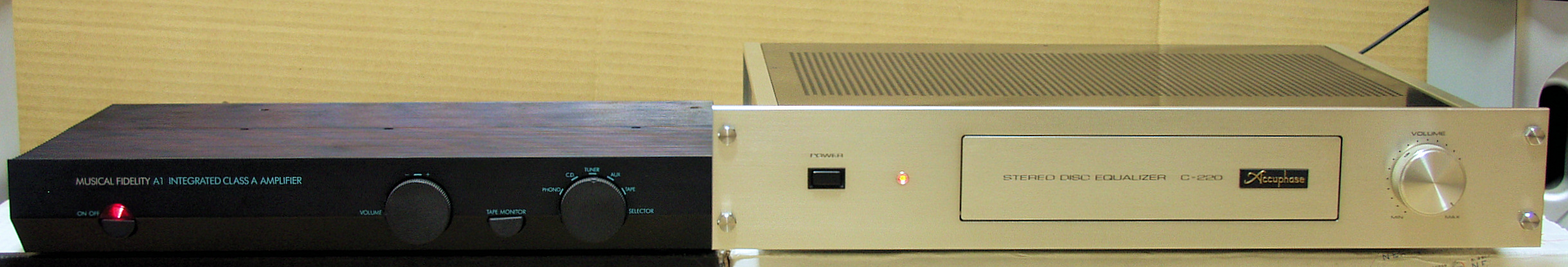

Ｅ５．　引き続き２４時間エージング。　左は「ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ－１．　９台目」

Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（カタログ・マニアルより）

型式	ディスク専用プリアンプ　C-220
周波数特性	20Hz～20kHz ±0.2dB
高調波歪率（20Hz～20kHz、定格出力）	0.01％
定格入力/インピーダンス	DISC1、2（Head amp off）=2.0mV/100Ω、30kΩ、47kΩ、100kΩ DISC1、2（Head amp on）=0.1mV/100Ω
定格出力/インピーダンス	Main output=2.0V/50Ω（Volume最大、定格入力） Fixed output=150mV/200Ω
最小負荷インピーダンス	Main output=5.0kΩ Fixed output=10.0kΩ
S/N（入力ショート、 IHF-Aカーブ、定格入力時）	Head amp off=85dB Head amp on=72dB
入力換算雑音（入力ショート、IHF-Aカーブ）	Head amp off=-139dBV Head amp on=-152dBV
最大入力（1kHz、歪率0.01％）	Head amp off=400mVrms Head amp on=20mVrms
最小入力レベル	10Vrms（20Hz～20kHz、歪率0.01％）
ゲイン（DISC input→Main output）	Head amp off=60dB Head amp on=86dB
音量調整連動誤差	1dB以内
バランス調整（左右共に）	0、-0.5、-1.0、-1.5、-2.0、-3.0、-4.0、-5.0、-6.0、-7.0dB、-∞
使用半導体	トランジスタ=109個 FET=16個ダイオード=34個
電源電圧	AC100V/117V/220V/240V（切換プラグ変更）、50Hz/60Hz
消費電力	65W
外形寸法	A型=幅482×高さ82×奥行345mm B型=幅445×高さ82×奥行349mm
重量	10.7kg
価格	22万円　1977年6月発売
