ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．　６台目修理記録
平成２２年４月７日到着　　　　平成２４年２月２２日完成
寸評
　　　GAS−AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。
　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、
　　　ネットワークの無いのは注意。
改造への寸評
  • １．トロイダルトランスに交換すると、電解コンデンサーへの「ラッシュカーレント」が問題になるが、未対策。
    　　その為、電源ヒューズが１５Ａにせざるを得ない、電源関係の故障には容量が大きすぎる。　このままでは、電解コンデンサーの寿命が短くなる。
  • ２．電解コンデンサーの取り付け方法に問題が。
  • ３．無意味な前段ＴＲ（トランジスター）の放熱器の増量。
  • ４．抵抗を大きくし、冷却しても、無意味。
Ａ．　修理前の状況
  • ＰＬ法に不合格な改造品です。

Ｔ．　修理前点検測定

Ｂ．　原因
  • 経年劣化。

Ｃ．　修理状況
  • 電解コンデンサー交換。
    半固定ＶＲ交換。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    ＯＰ−ＡＭＰ交換（ユーザ支給）。
    無意味な改造を元に戻す。
    ファンガード取付。
    温度感知のフアン・コントロール制御組込。
    ３Pインレット交換（ユーザ支給）。
    チューニングの為、抵抗、コンデンサー交換（ユーザ支給）。
    電源SW交換（ユーザ支給）。
    ＳＰ出力保護・温度感知サーマルスイッチ取り付け。



Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　１６個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　６個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　４個（ユーザ支給）。
    ダイオード　　　　　　　　　　　　　　　　　　　　　　　１個。
    ファンガード。
    ファン・コントロール制御。
    ３Pインレット（ユーザ支給）。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　殆ど全て（殆どユーザ支給）。
    電源SW（ユーザ支給）。
    サーマルスイッチ　　　　　　　　　　　　　　　　　　　２個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　　　　　　　　１８５，０００円　　　　　オーバーホール修理。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況

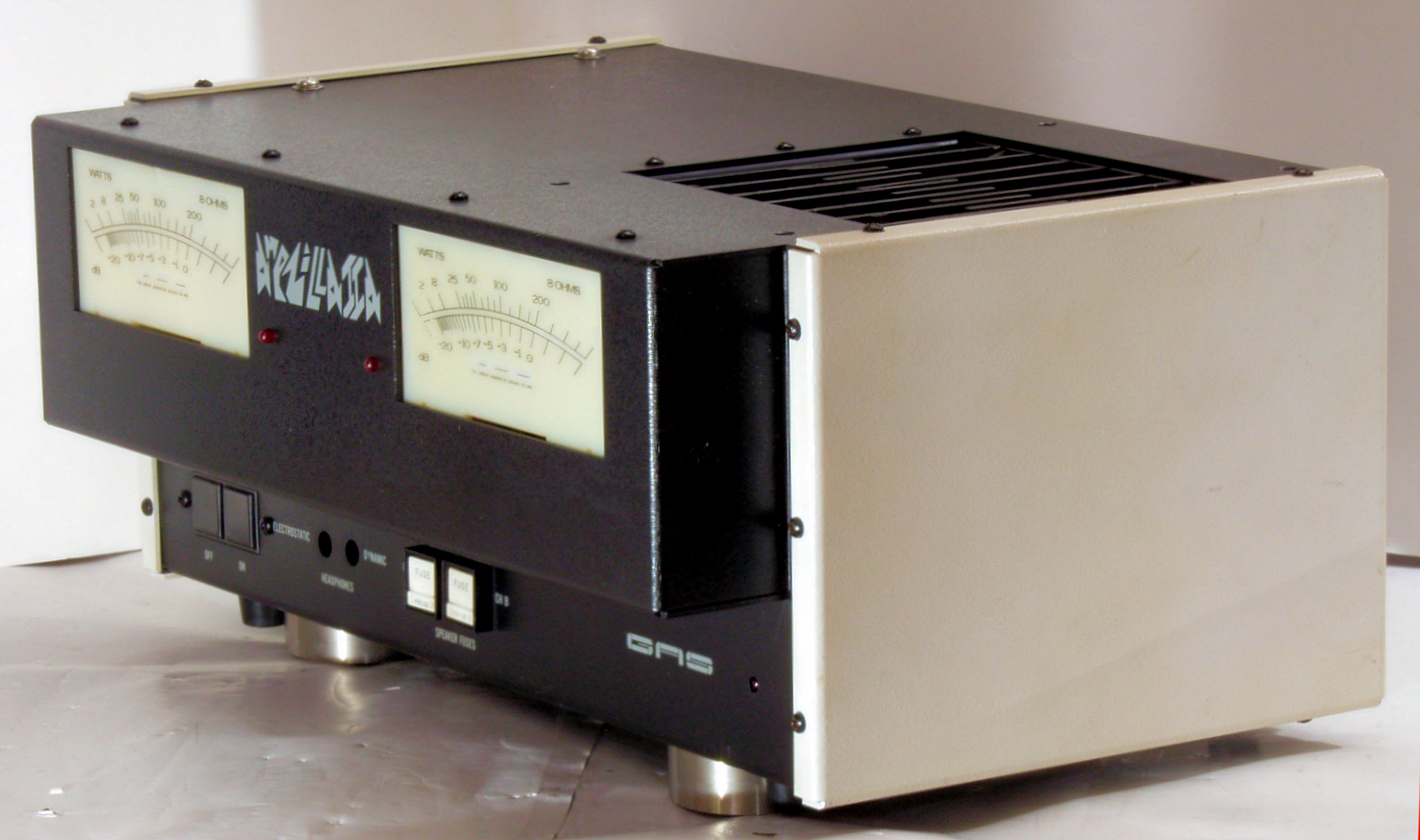

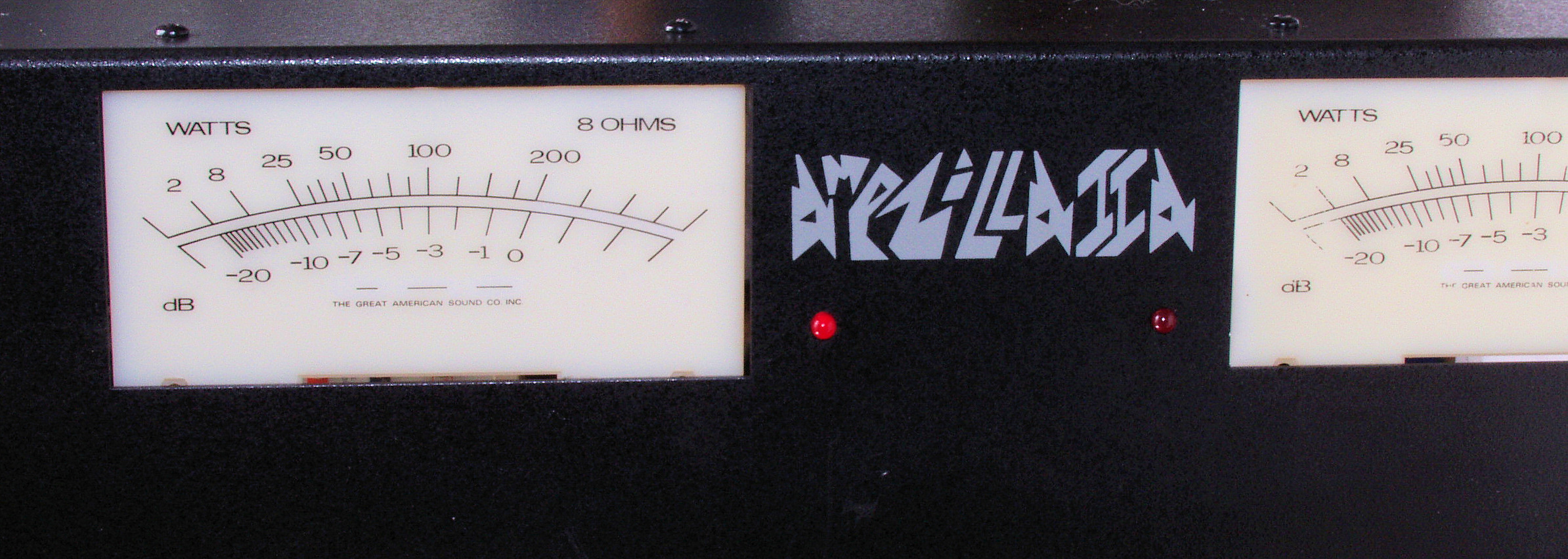

Ａ１０．　点検中　前から見る、VUメータ機能は取り除かれている、パネルのみ取り付け。
Ａ１１．　点検中　前右から見る

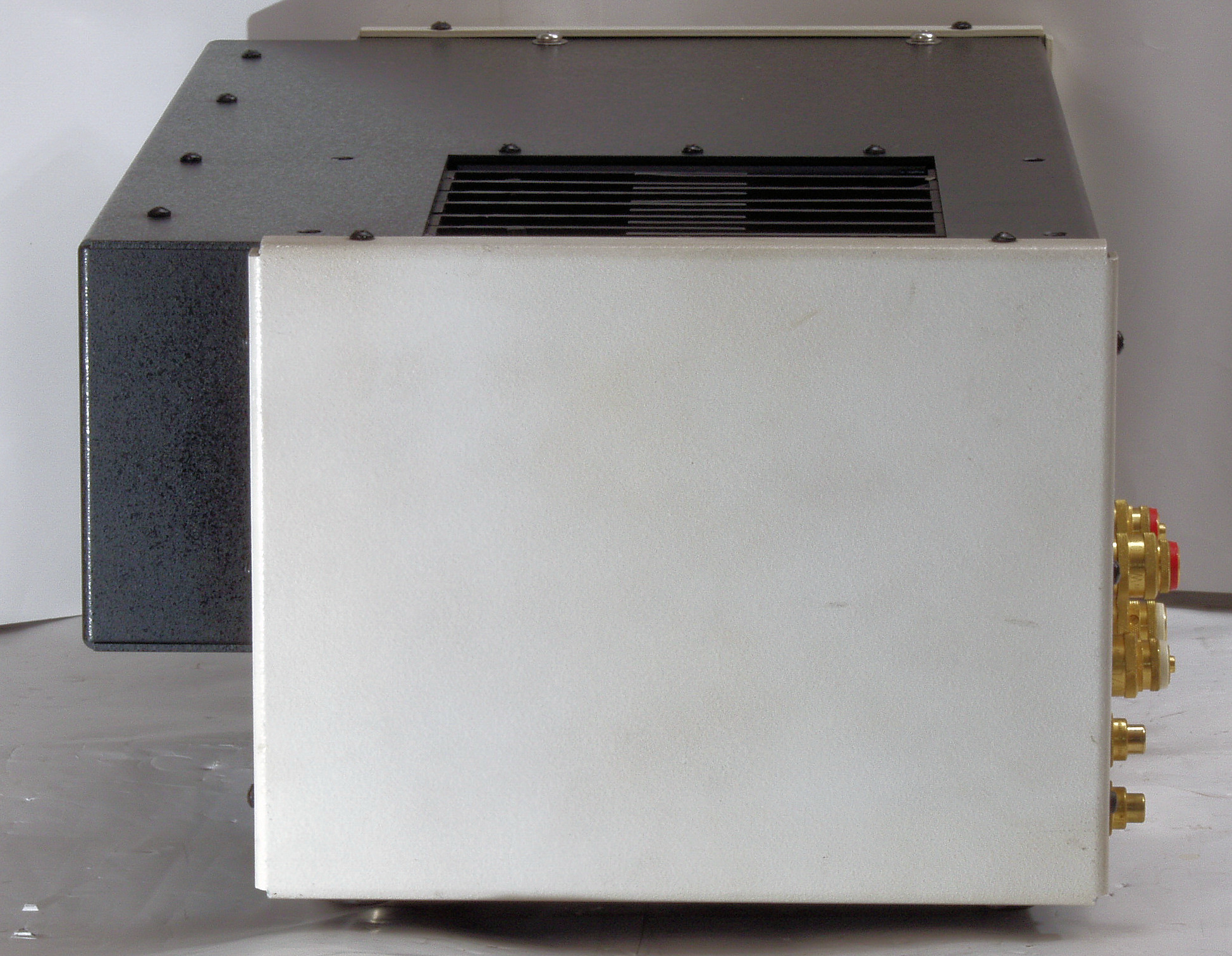

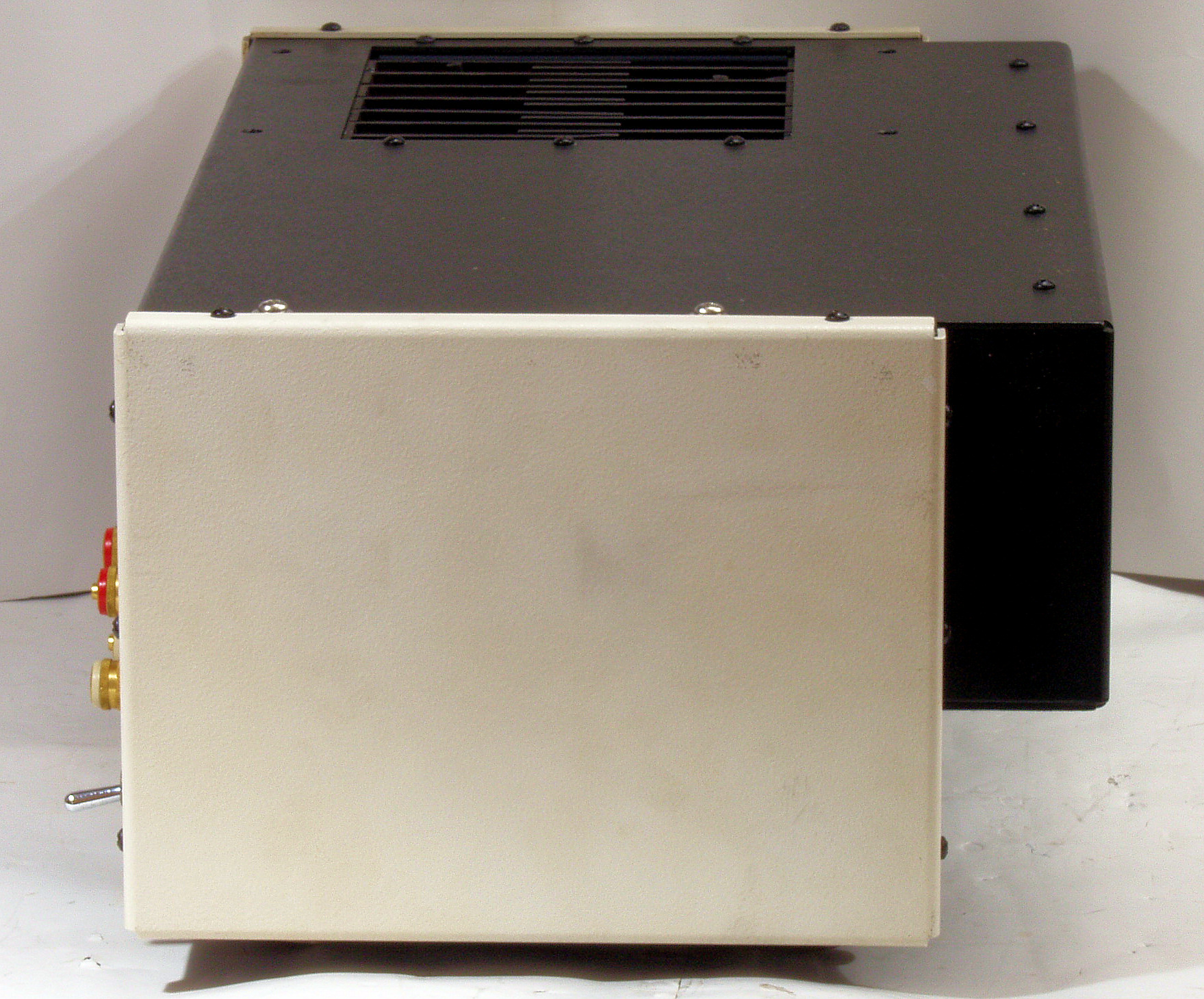

Ａ１２．　点検中　右から見る

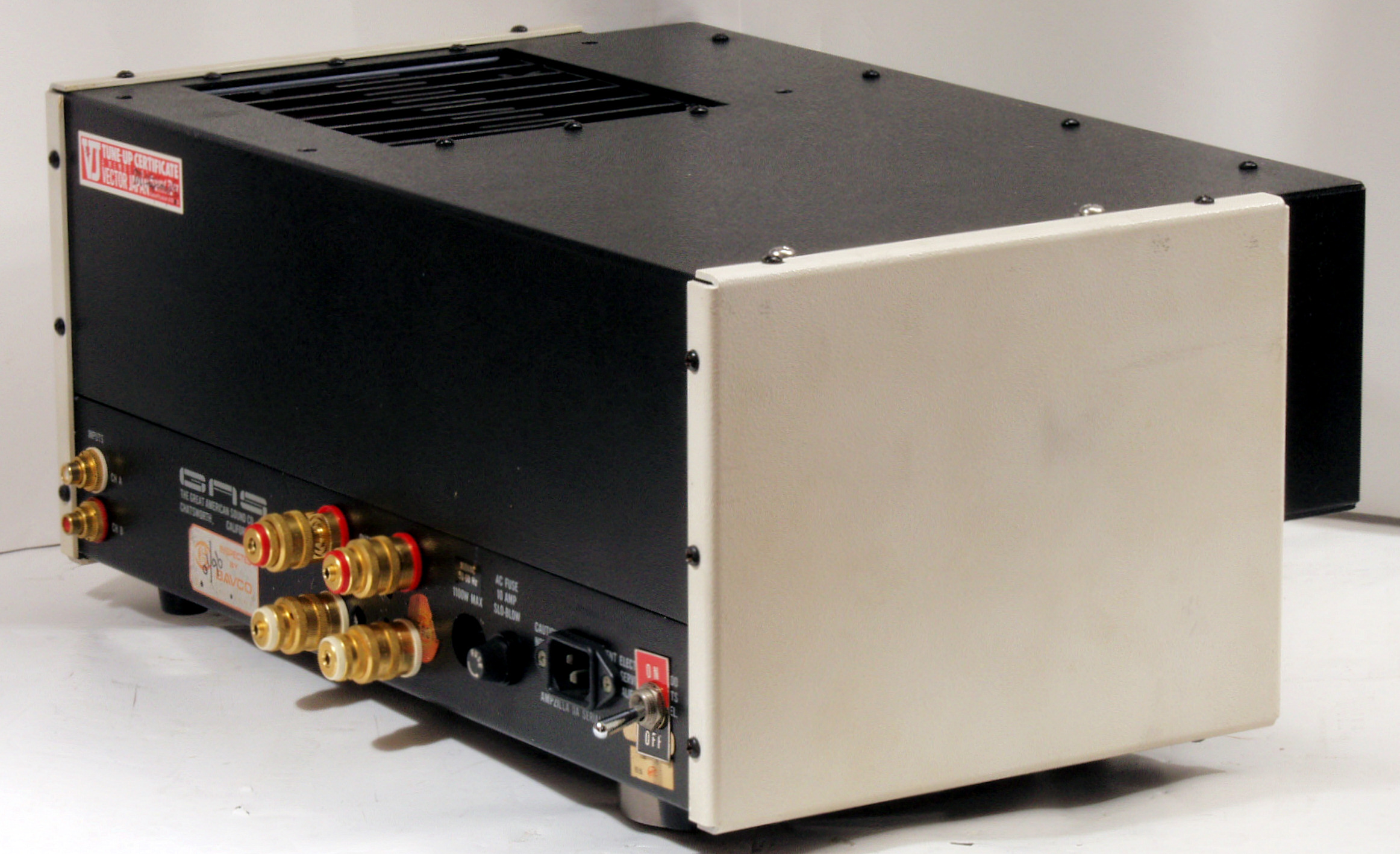

Ａ１３．　点検中　後から見る

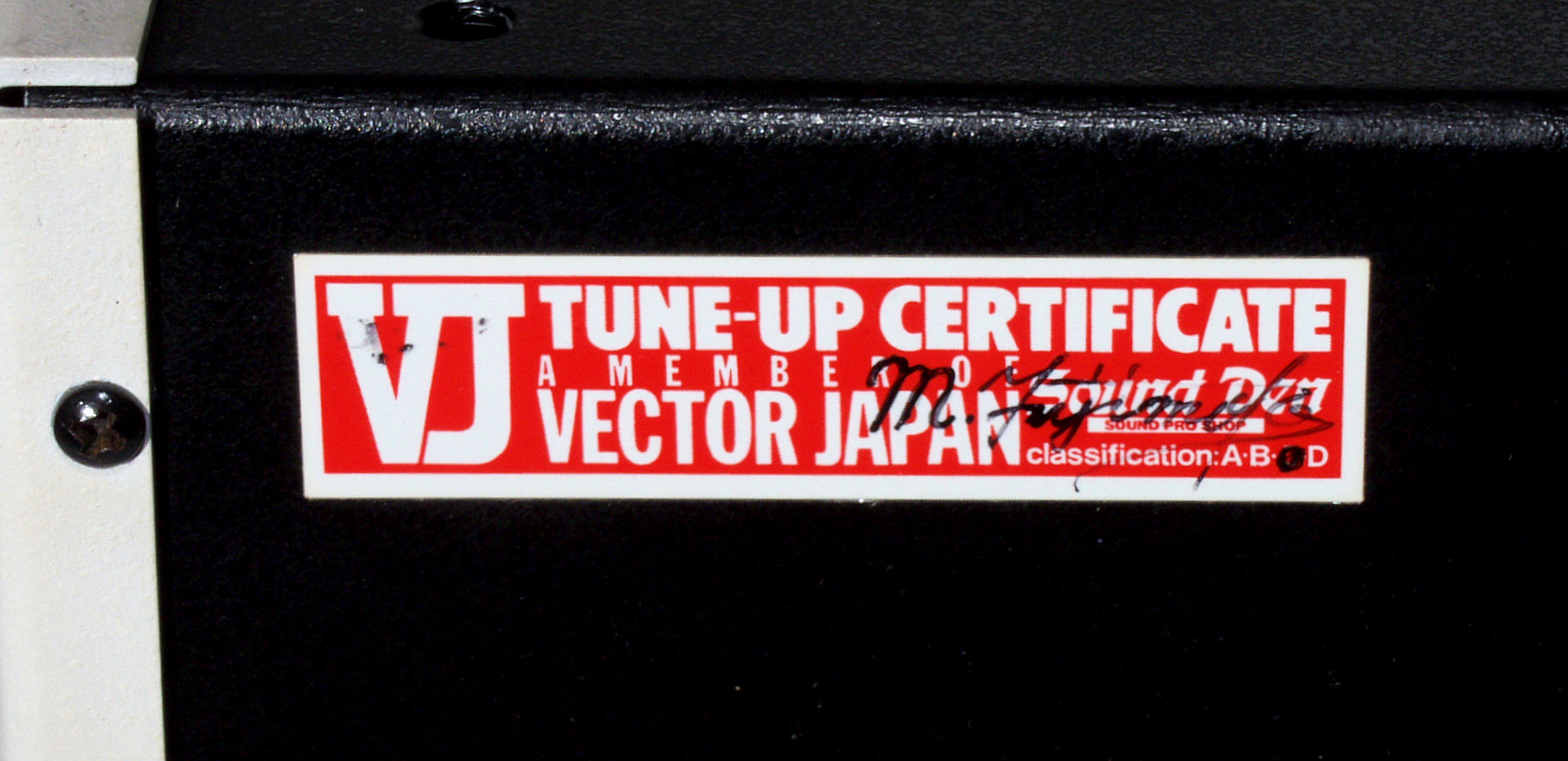

Ａ１４．　点検中　後から見る、　改造者のサイン。

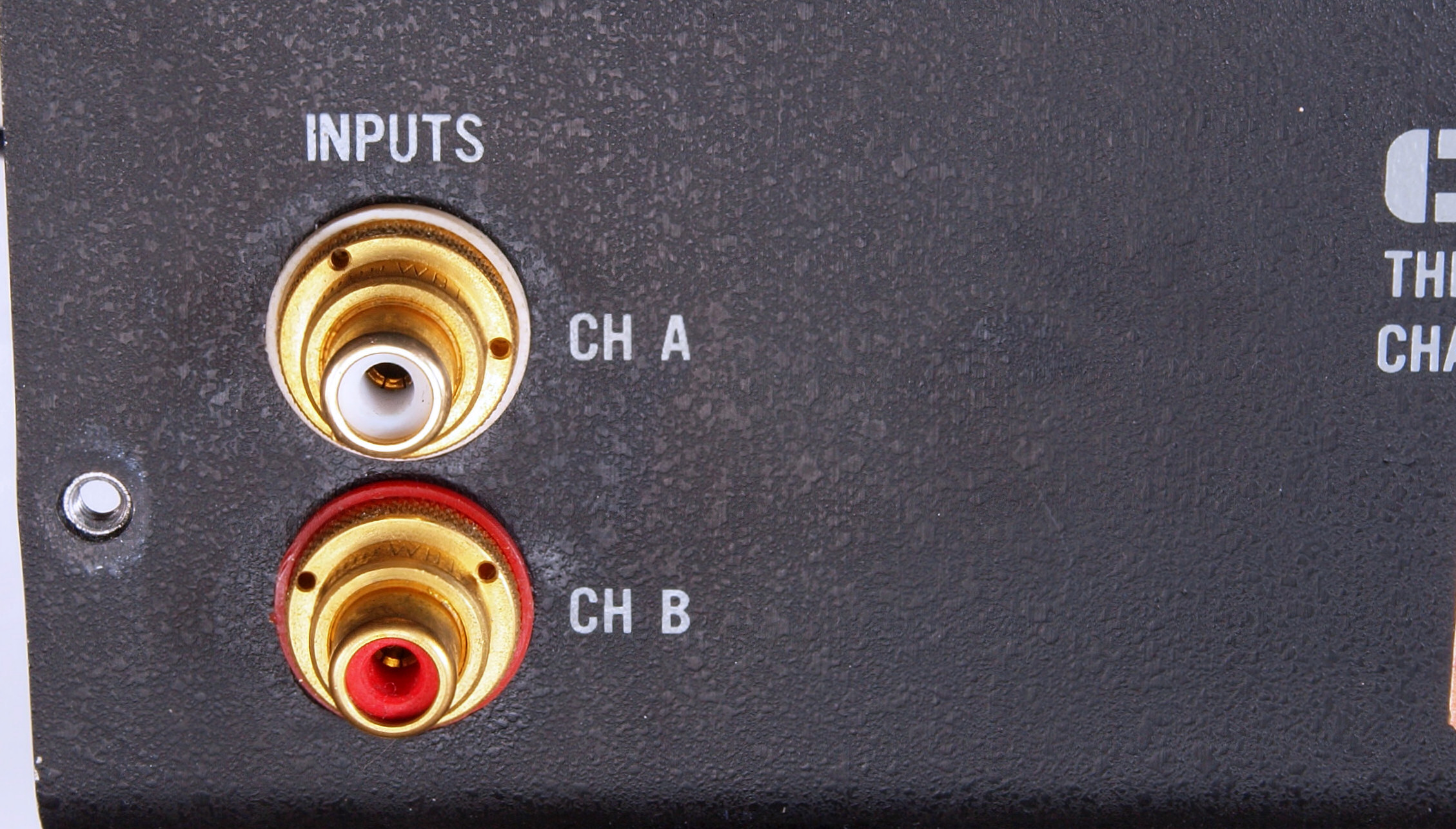

Ａ１５．　点検中　後から見る、　交換したＲＣＡ端子。
Ａ１６．　点検中　後から見る、　交換したSP接続端子、旧端子穴、電源ケーブル穴はそのまま。

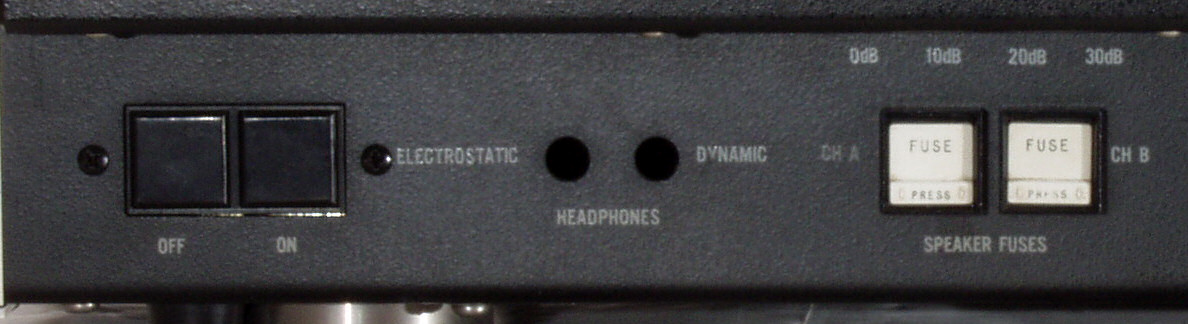

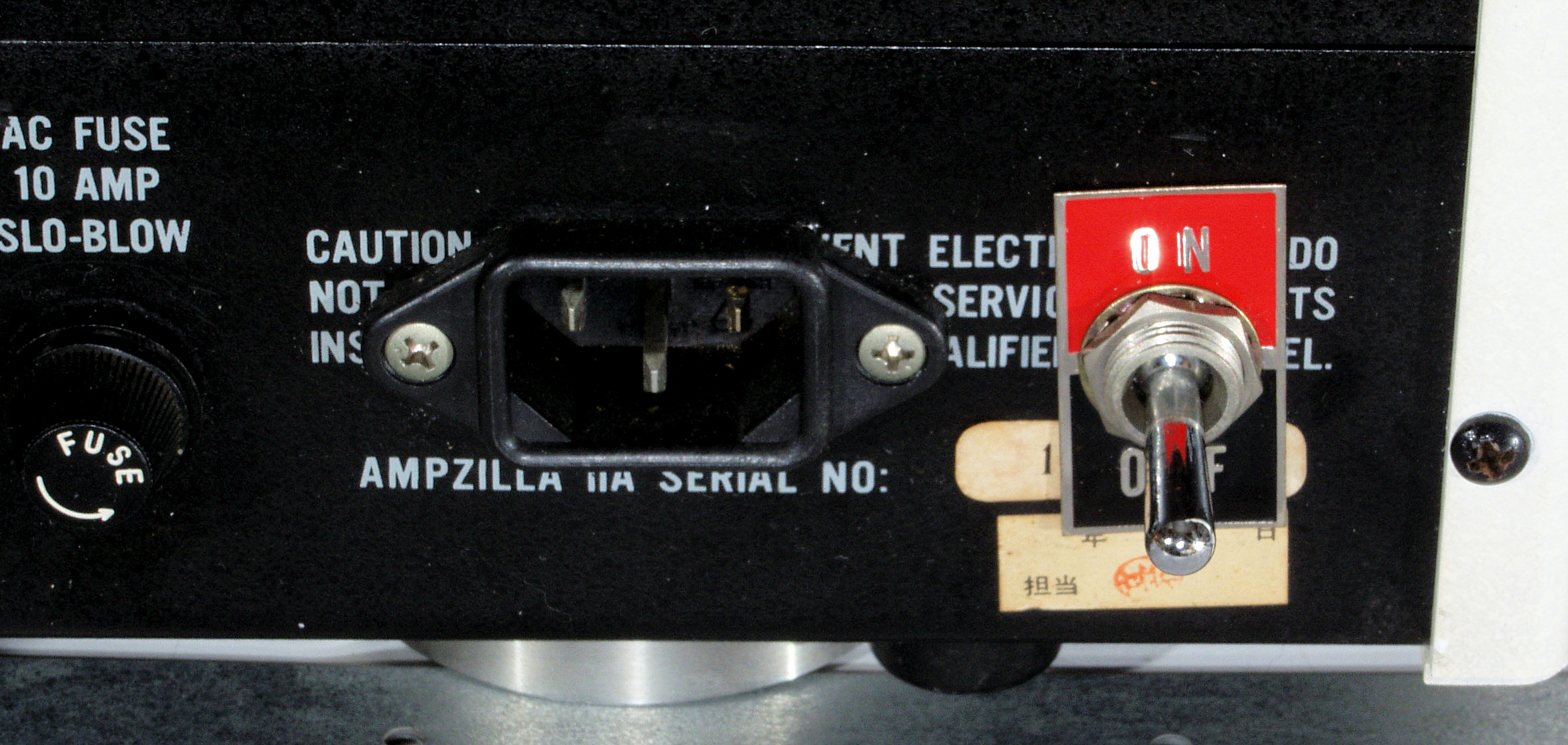

Ａ１７．　点検中　後から見る、　３Pインレットに交換、増設された電源SW。
Ａ１８．　点検中　後左から見る
Ａ１９．　点検中　左から見る
Ａ２１．　点検中　上から見る

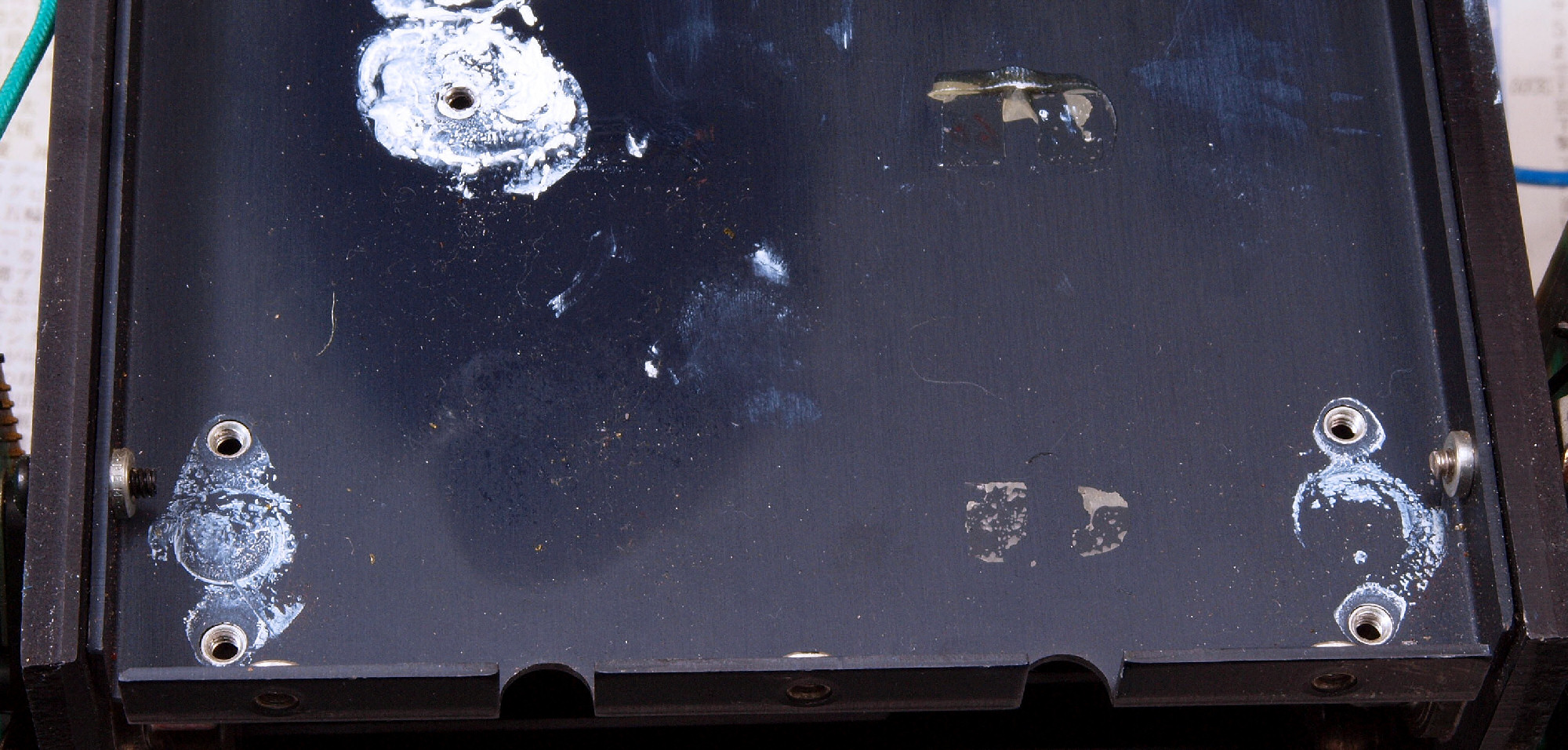

Ａ２２．　点検中　下から見る、　旧部品の取り付け穴がそのまま。
Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下前左から見る
Ａ３３．　点検中　下後から見る
Ａ３４．　点検中　下後右から見る

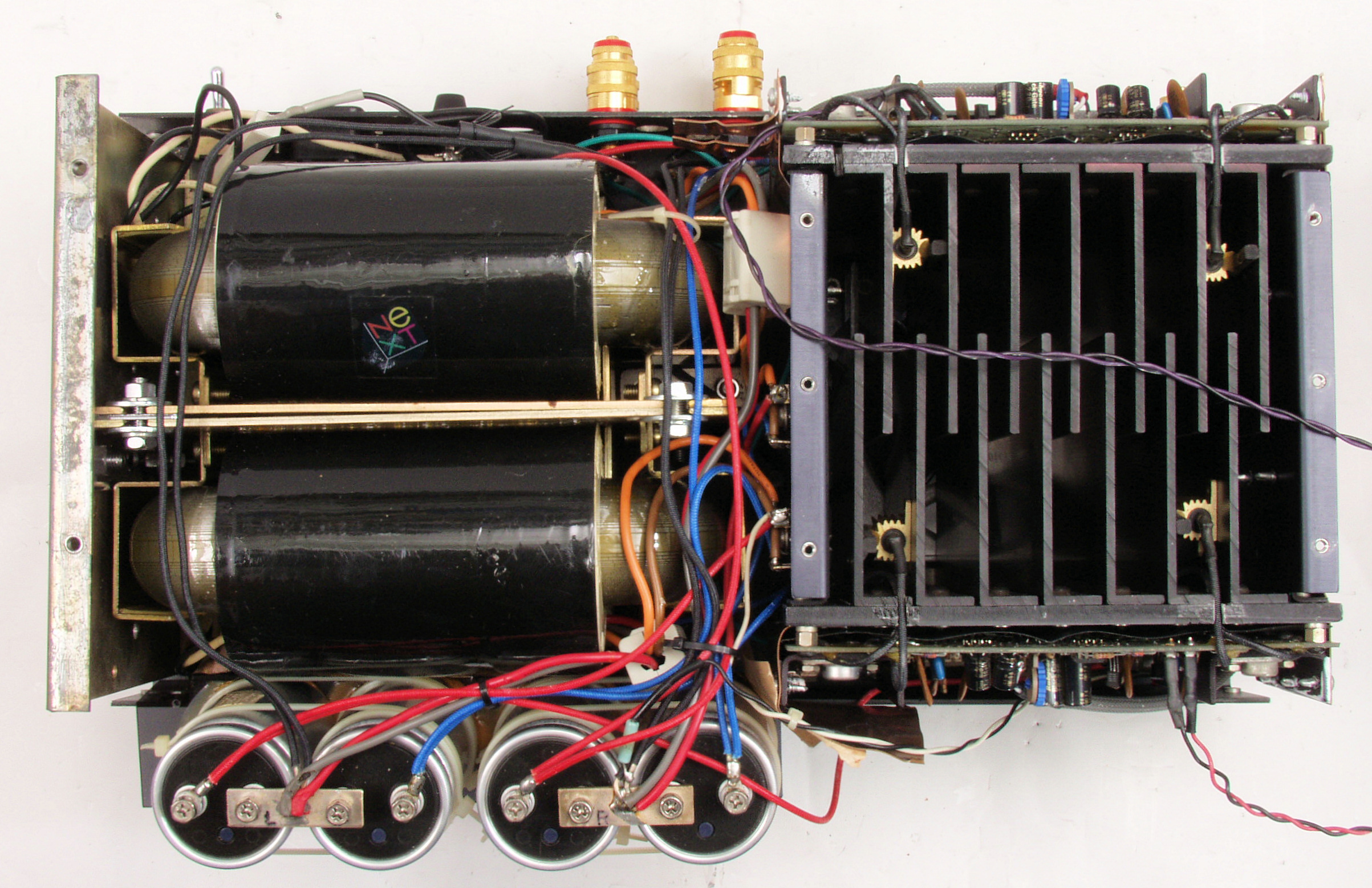

Ａ４１．　点検中　上、側面カバーを取り、上から見る。
Ａ４２．　点検中　側面カバーに書かれた回路図。

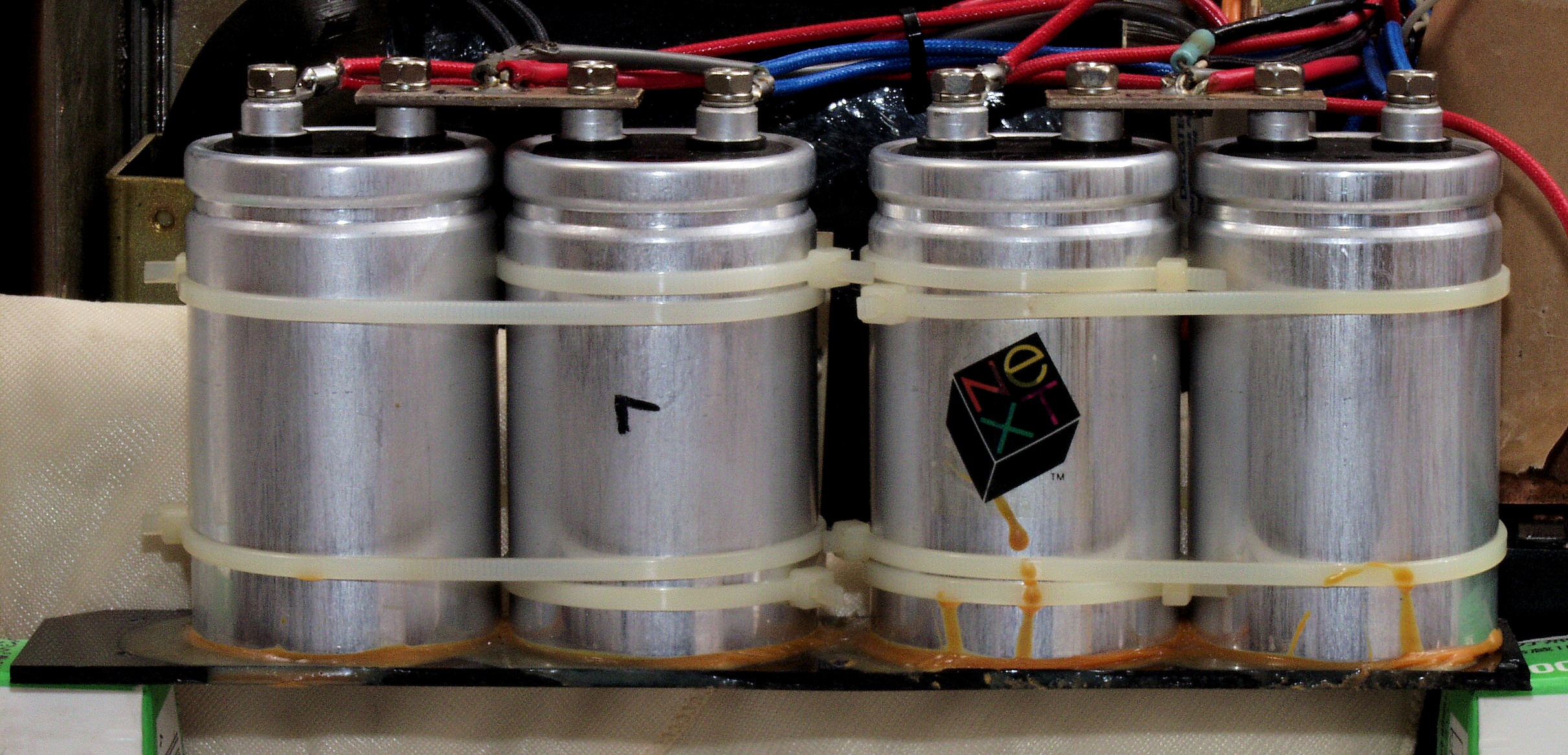

Ａ４３．　点検中　メータがあった場所に移動した電解コンデンサー、銀線が使用されている。
Ａ４４．　点検中　電解コンデンサーの外ケースは「−」電極と同電位が常識なのだが？　このコンデンサーは特別かな？
Ａ４５．　点検中　L側電解コンデンサー配線、　高価な銀線を使用したのだから、絶縁チューブも２重にしたい。
　　　　　　　　　　　例えば、下に耐熱テフロンチューブ（白色のみ）＋カラーチューブ
Ａ４６．　点検中　L側電解コンデンサー配線、　高価な銀線を使用したのだから、絶縁チューブも２重にしたい。

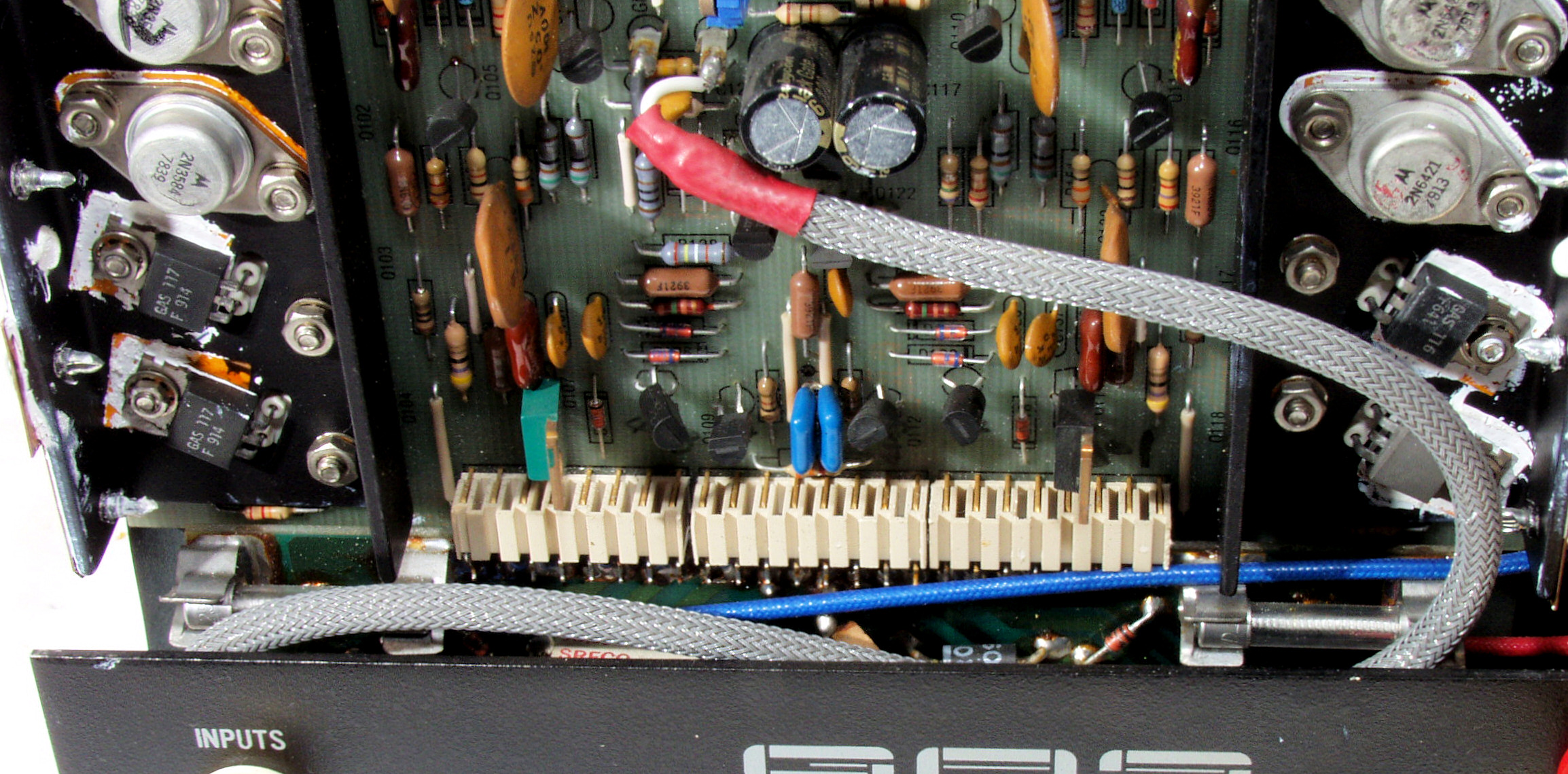

Ａ５１．　点検中　R側入力ケーブル。　多分銀線？
Ａ５２．　点検中　L側入力ケーブル。　多分銀線？

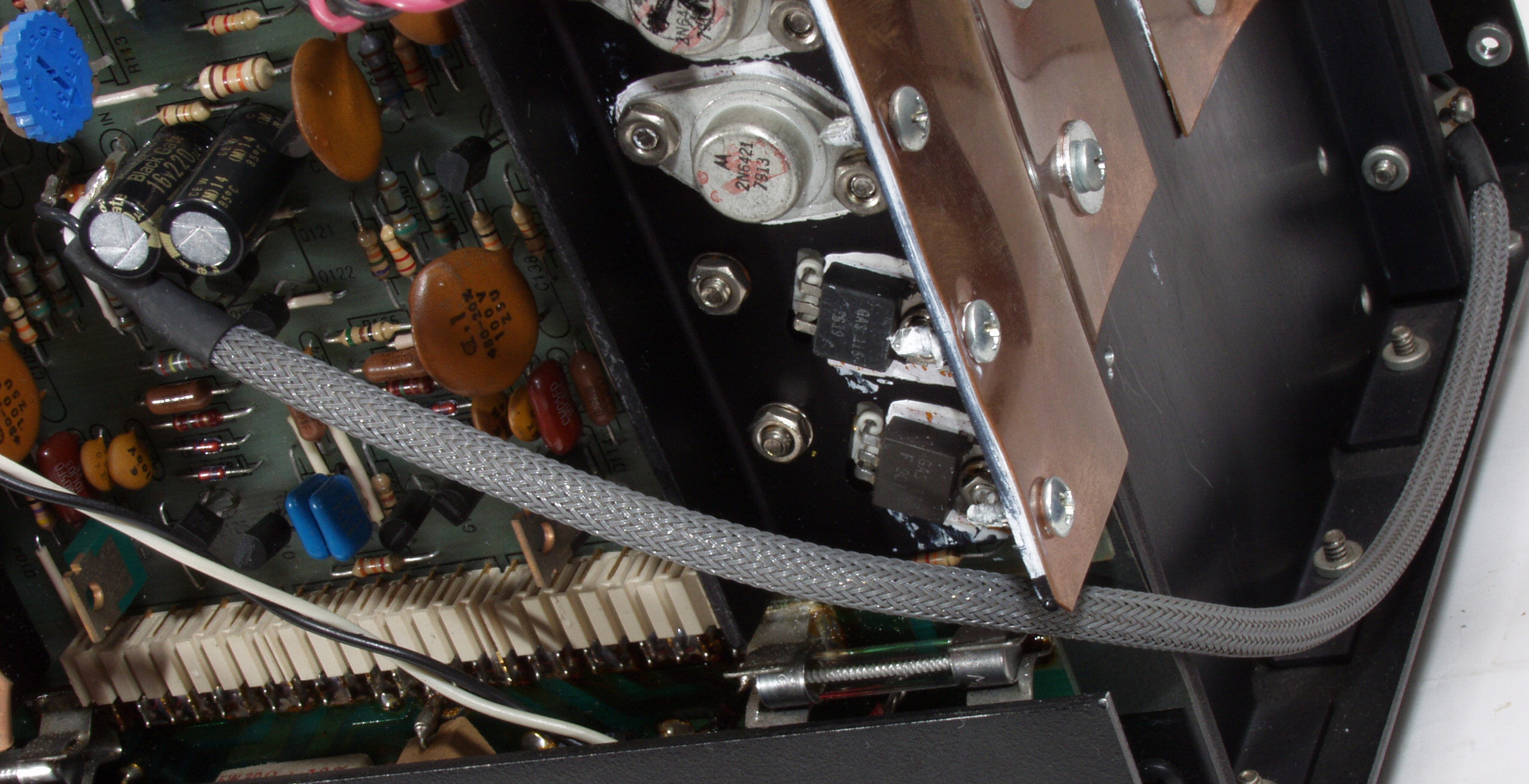

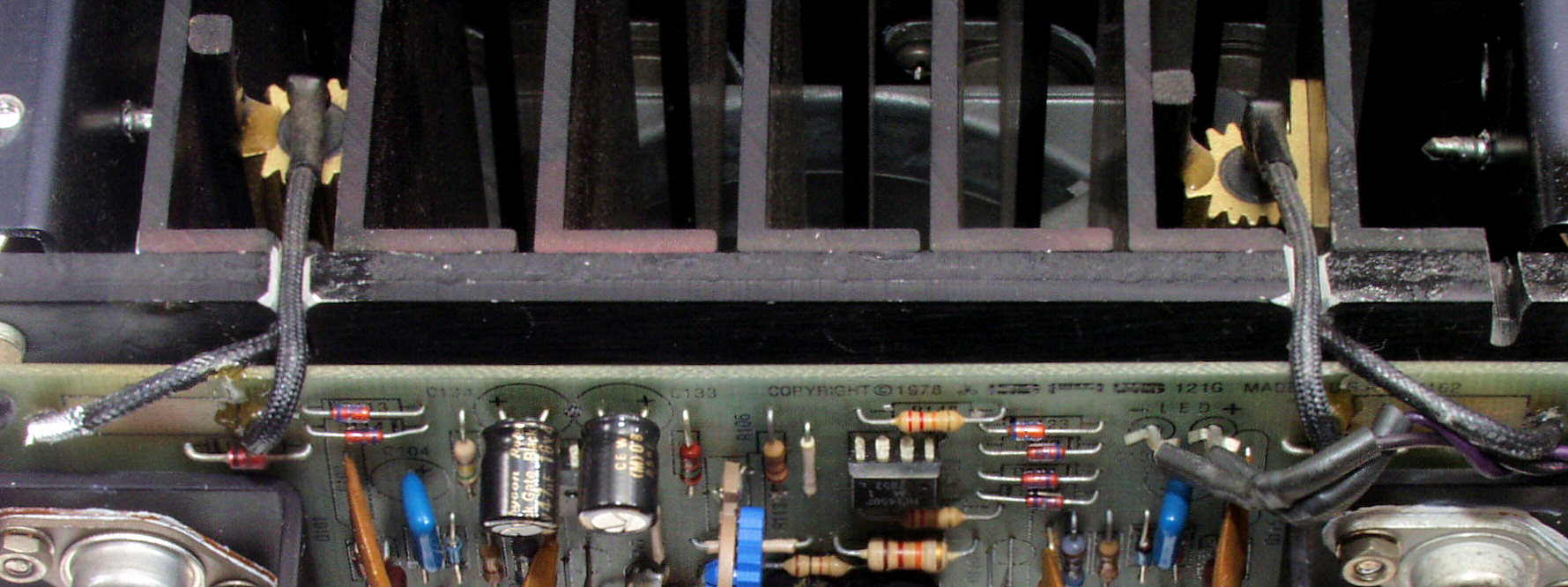

Ａ６１．　点検中　ドライブＴＲ（トランジスター）の放熱補強？
Ａ６２．　点検中　Ｌ側ドライブＴＲ（トランジスター）の放熱補強？
Ａ６３．　点検中　Ｌ側ドライブＴＲ（トランジスター）の放熱補強？

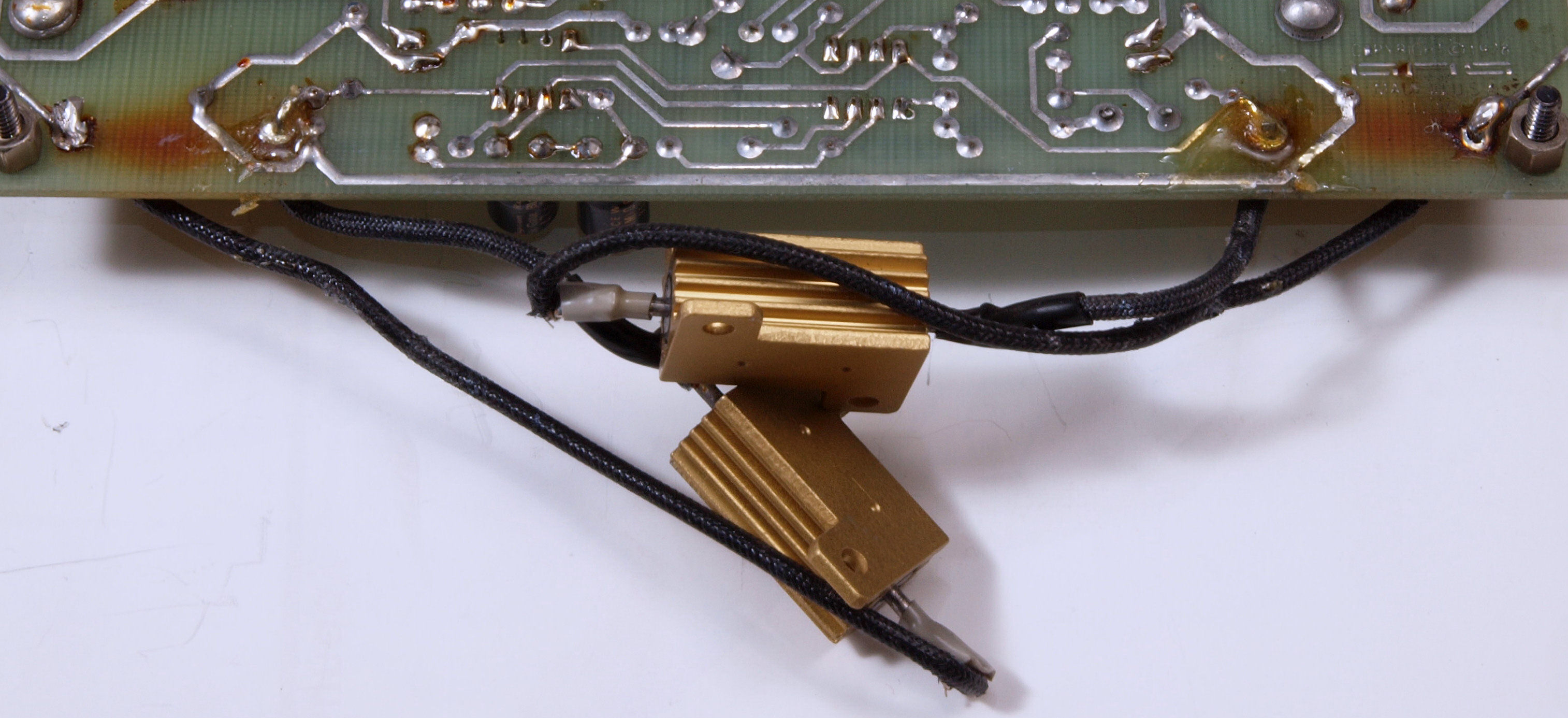

Ａ６４．　点検中　Ｒ側交換され、放熱器に移動した電源降下抵抗。
Ａ６５．　点検中　Ｌ側交換され、放熱器に移動した電源降下抵抗。
Ａ６６．　点検中　終段ＴＲ（トランジスター）基板からの引き出し線、　銅箔側ではない方が常識では？
Ａ６７．　点検中　終段ＴＲ（トランジスター）基板からの引き出し線、　銅箔側ではない方が常識では？
Ａ７０．　点検中　巨大なＲコアトランスに交換した為、１５Ａの電源フューズ。
Ａ７１．　点検中　ＳＰ出力保護・温度感知サーマルスイッチが取り除かれている。

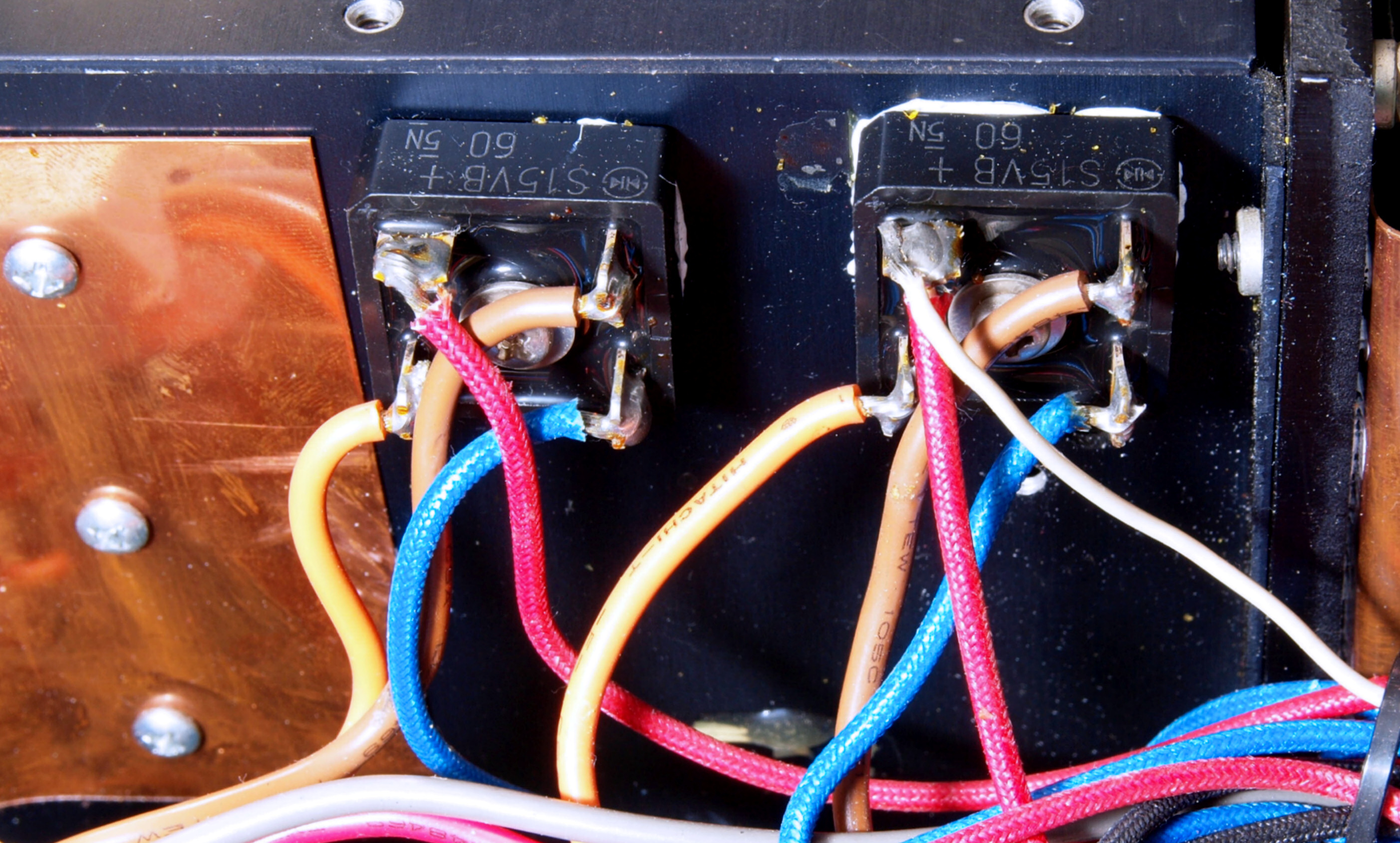

Ａ７２．　点検中　交換された整流ブロックは１５Ａ／６００Ｖ。
Ａ７３．　点検中　交換されたた電源降下用メタルクラッド抵抗は割り箸で固定！
Ｔ．　調整・測定

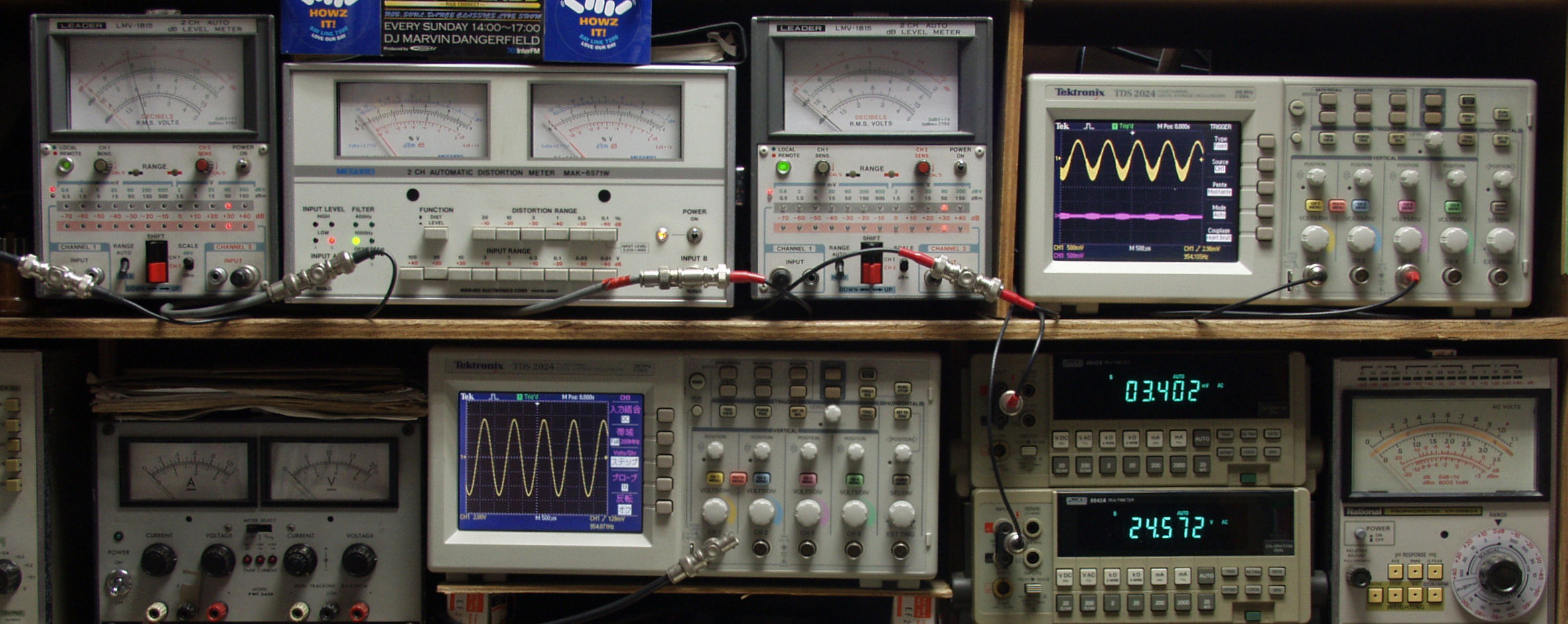

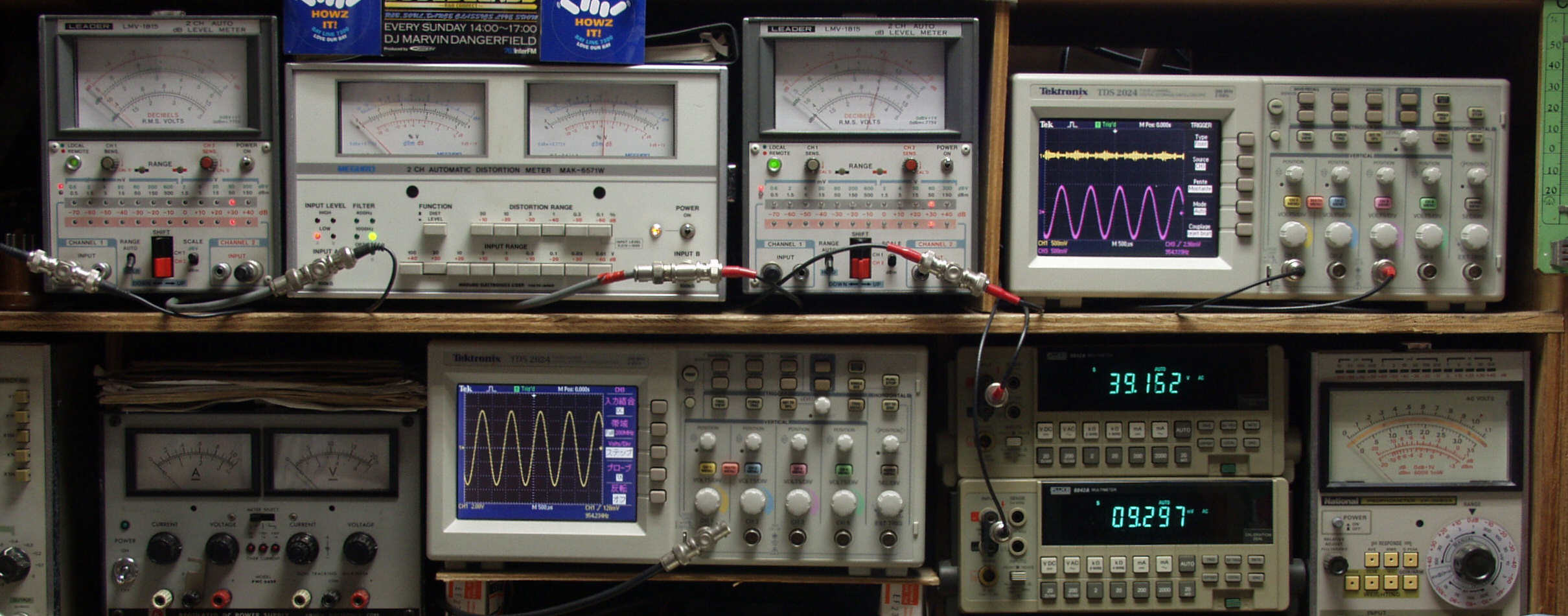

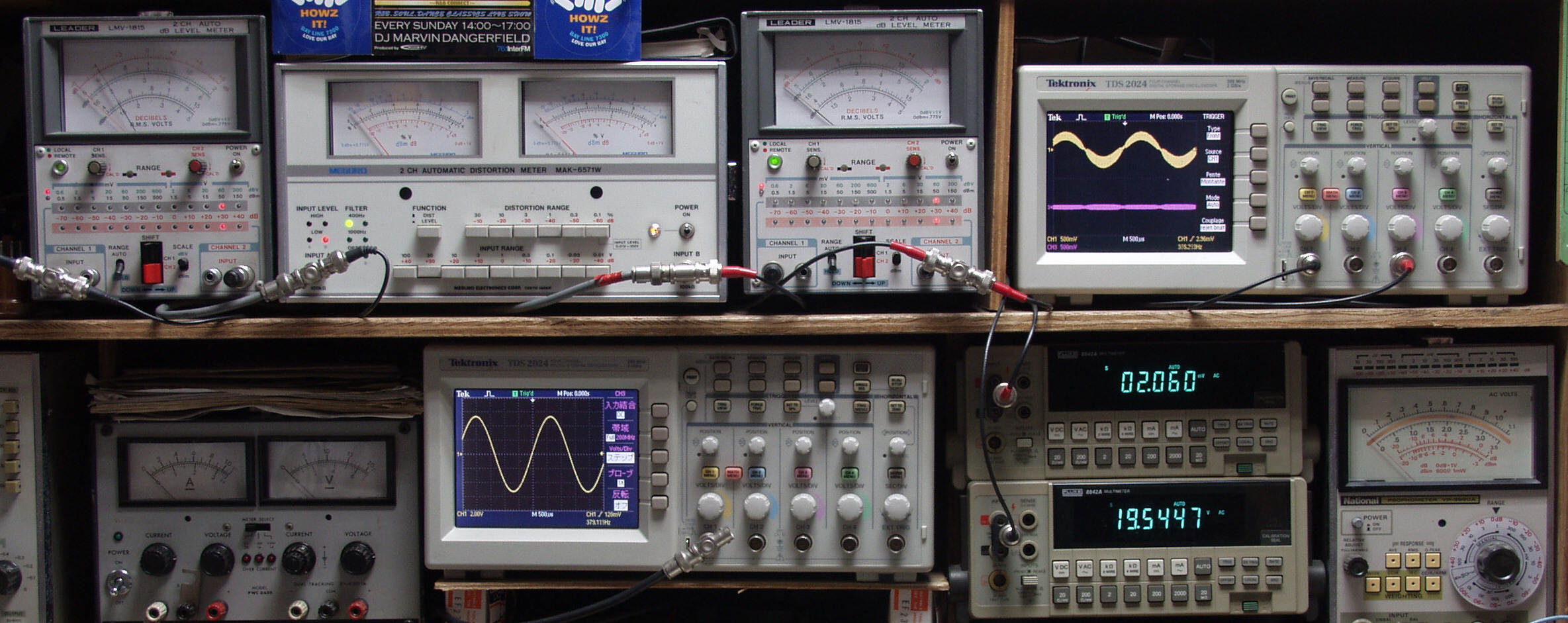

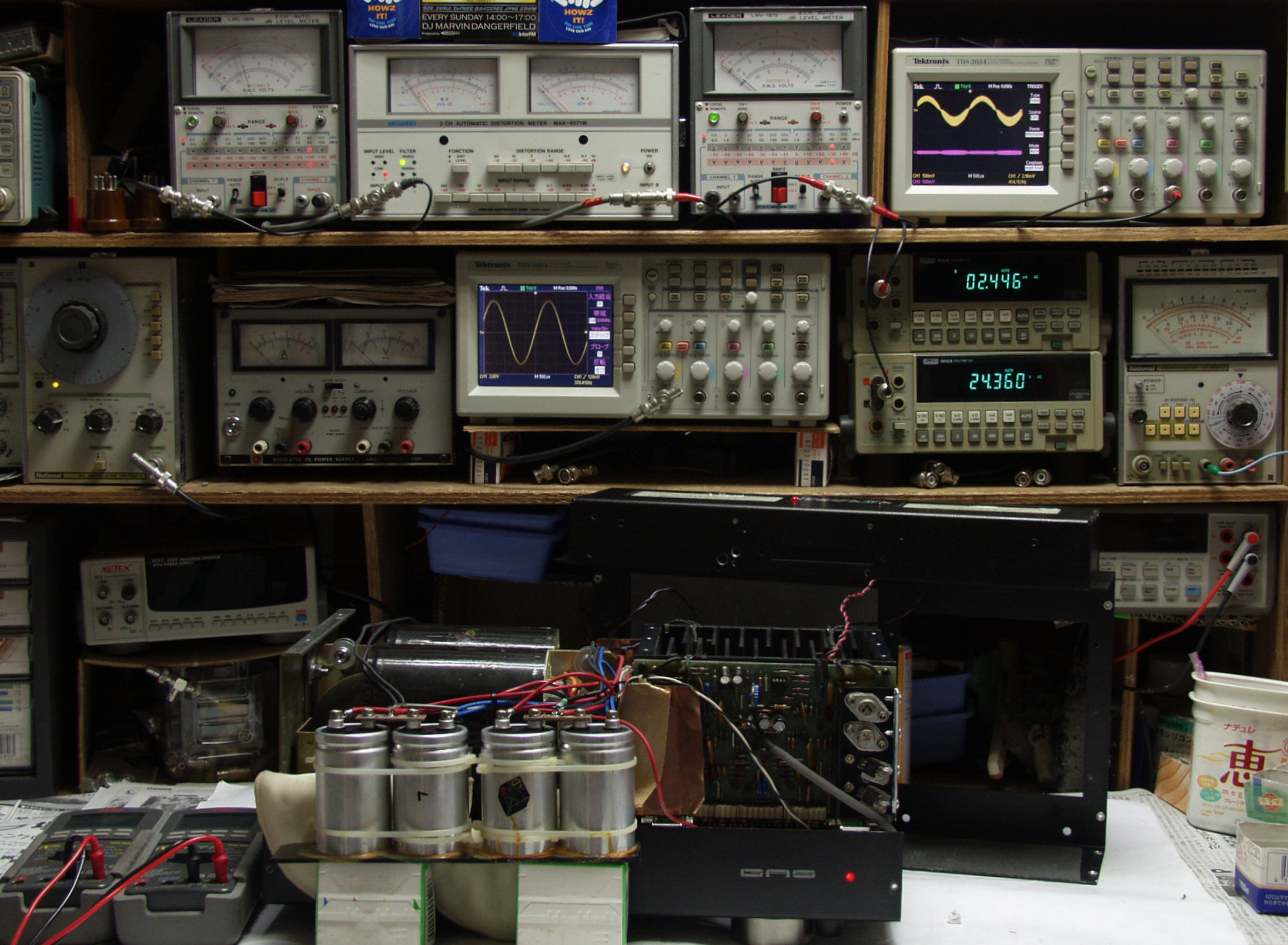

Ｔ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定
Ｔ２１．　Ａ側ＳＰ電圧３９Ｖ＝１９０Ｗ出力　０．５％歪み（１％レンジ）　１０００ＨＺ
Ｔ２２．　「Ｂ」側ＳＰ電圧２４Ｖ＝７２Ｗ出力　％歪み（１％レンジ）　１０００ＨＺ、”寄生発振で測定中止”

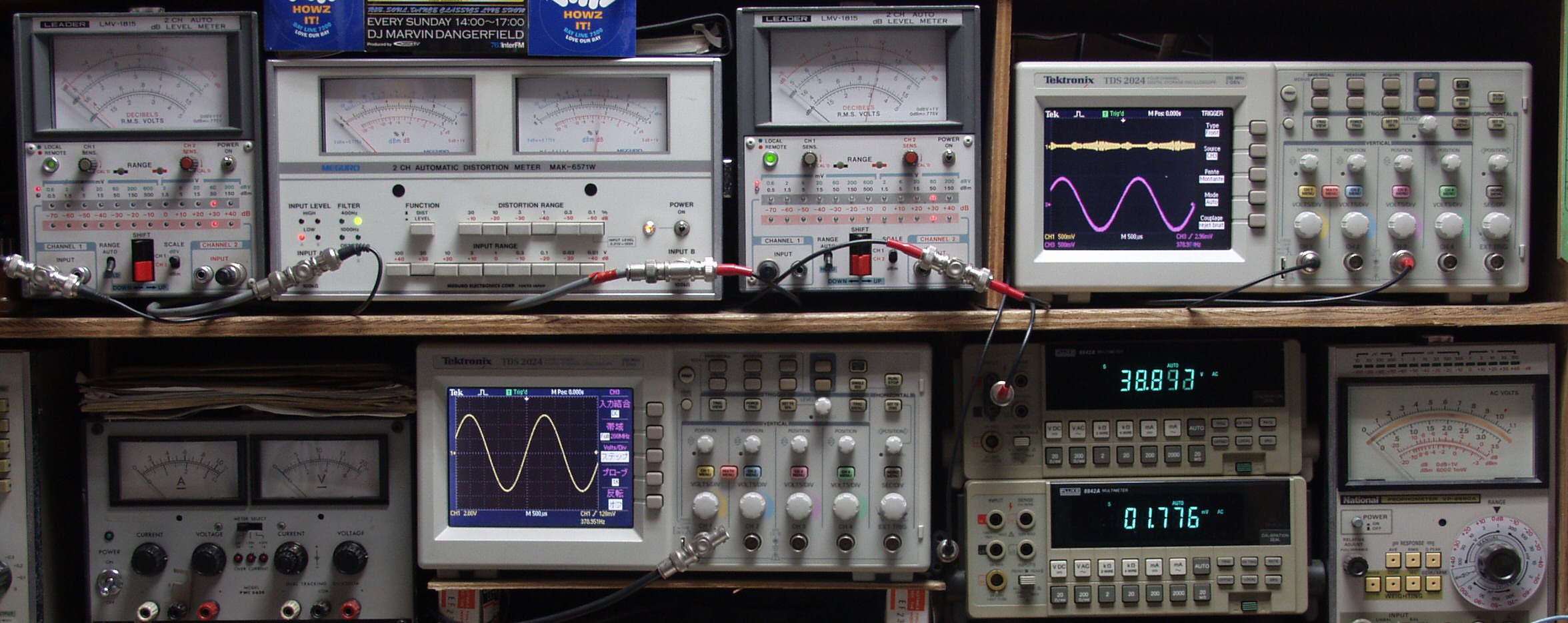

Ｔ３１．　「Ａ」側ＳＰ電圧３８Ｖ＝１８０Ｗ出力　０．６％歪み（１％レンジ）　４００ＨＺ
Ｔ３２．　「Ｂ」側ＳＰ電圧１９Ｖ＝４５Ｗ出力　％歪み（１％レンジ）　４００ＨＺ、”寄生発振で測定中止”
Ｔ４．　　オーバーロードＬＥＤ点灯表示
Ｃ．　修理状況

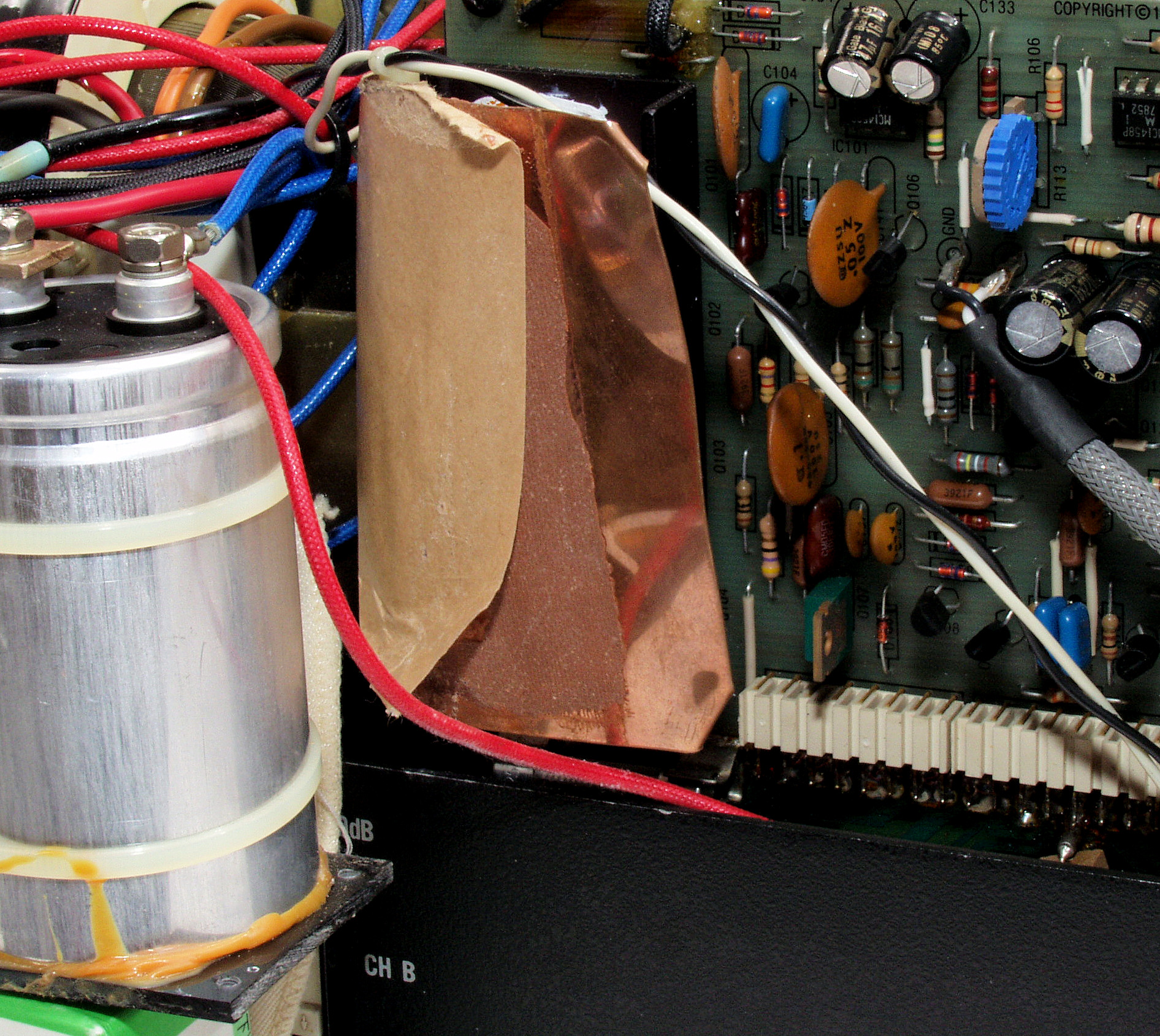

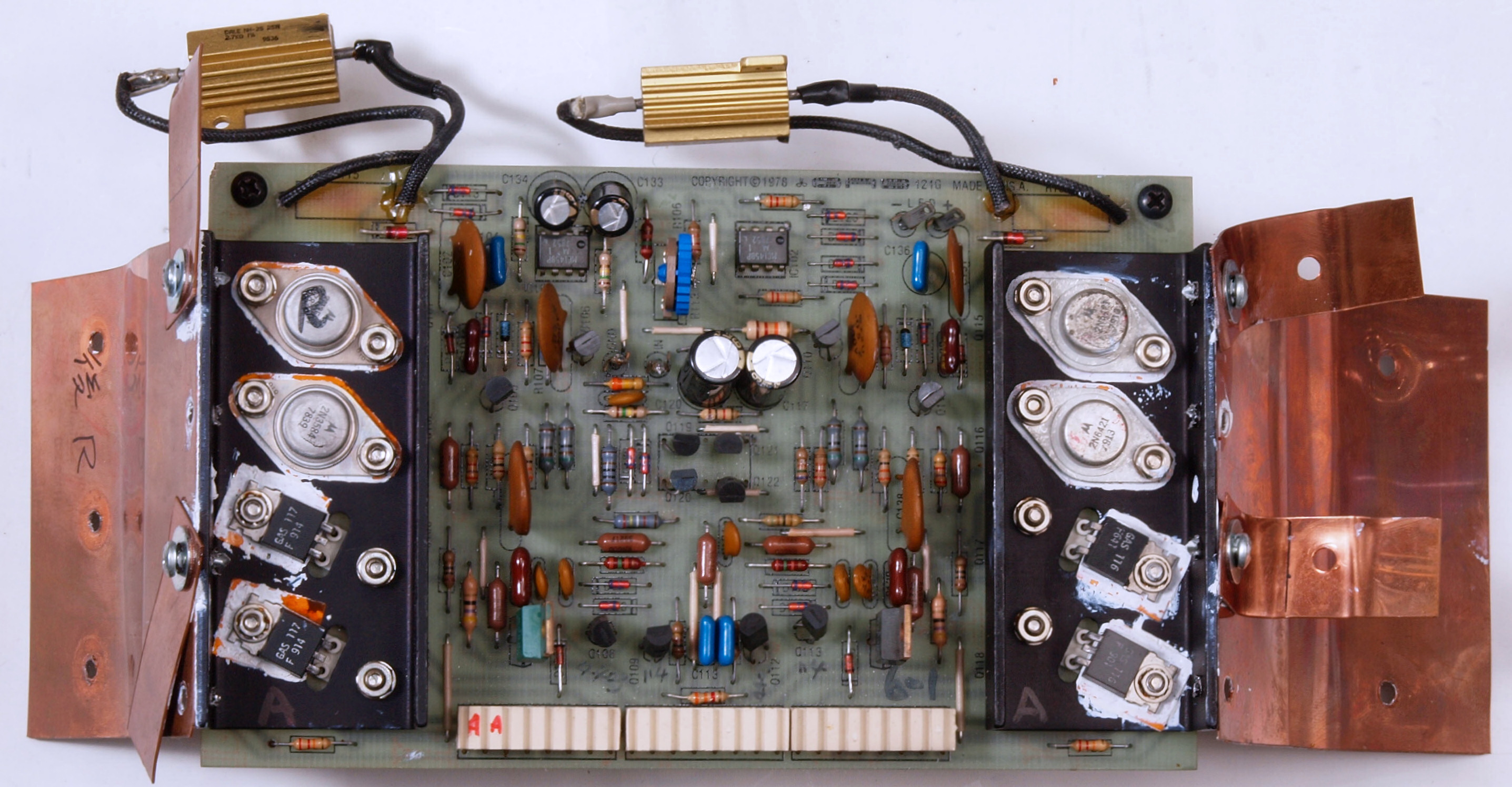

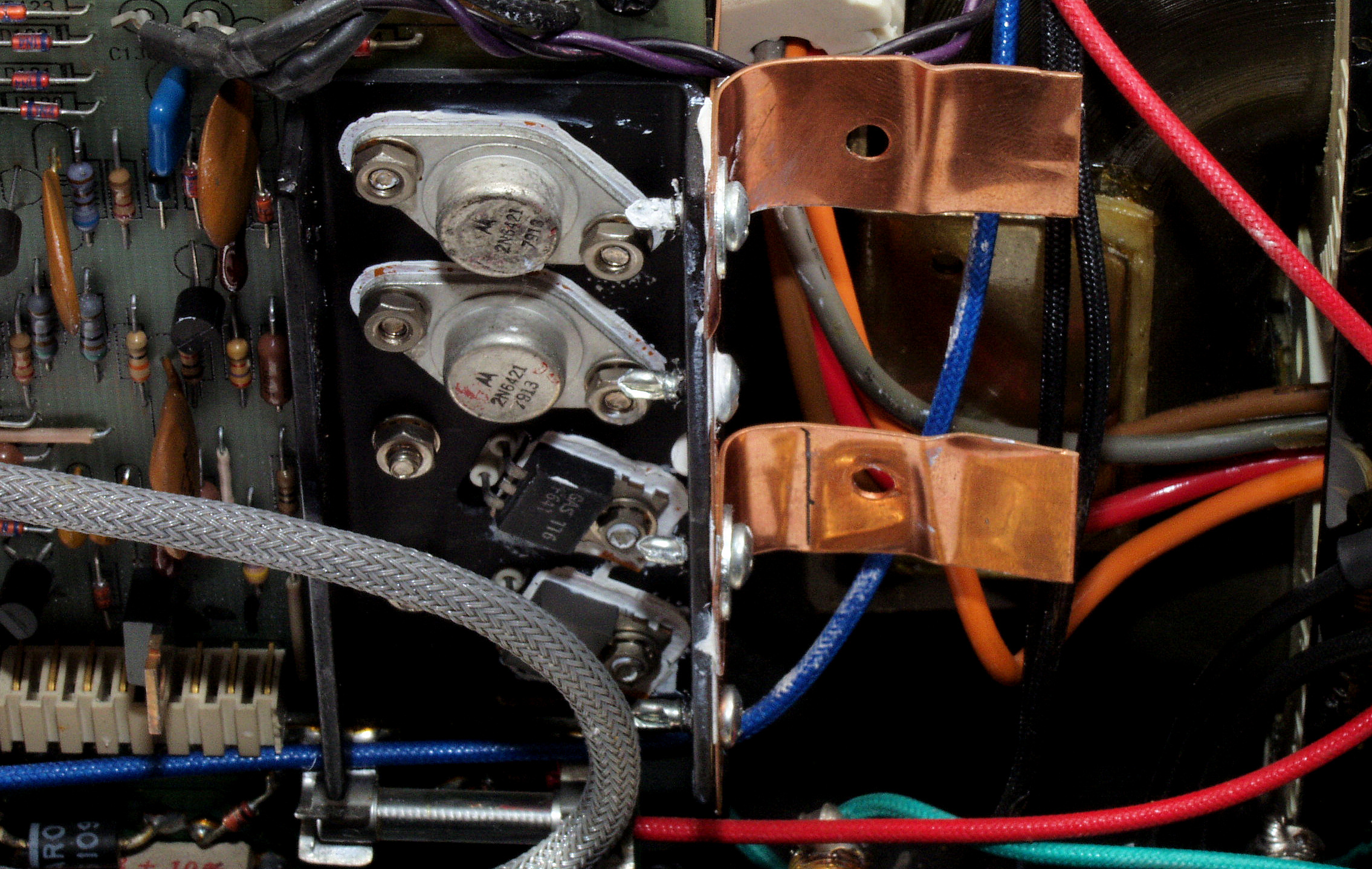

Ｃ１１．　修理前　Ａ側−ＡＭＰ基板＋放熱銅板、意味が無いので撤去する。
　　　　　　　　　　意味の無い「前段ＴＲ（トランジスター）の放熱器」を「終段ＴＲ（トランジスター）放熱器」へ連結する為の銅板が取り付けられている。
　　　　　　　　　　このＡＭＰの回路が解れば、決して行わない。
Ｃ１１２．　修理中　Ａ側−ＡＭＰ基板。電圧降下用の抵抗がメタルクラッド抵抗に交換されている、意味が無いので撤去。

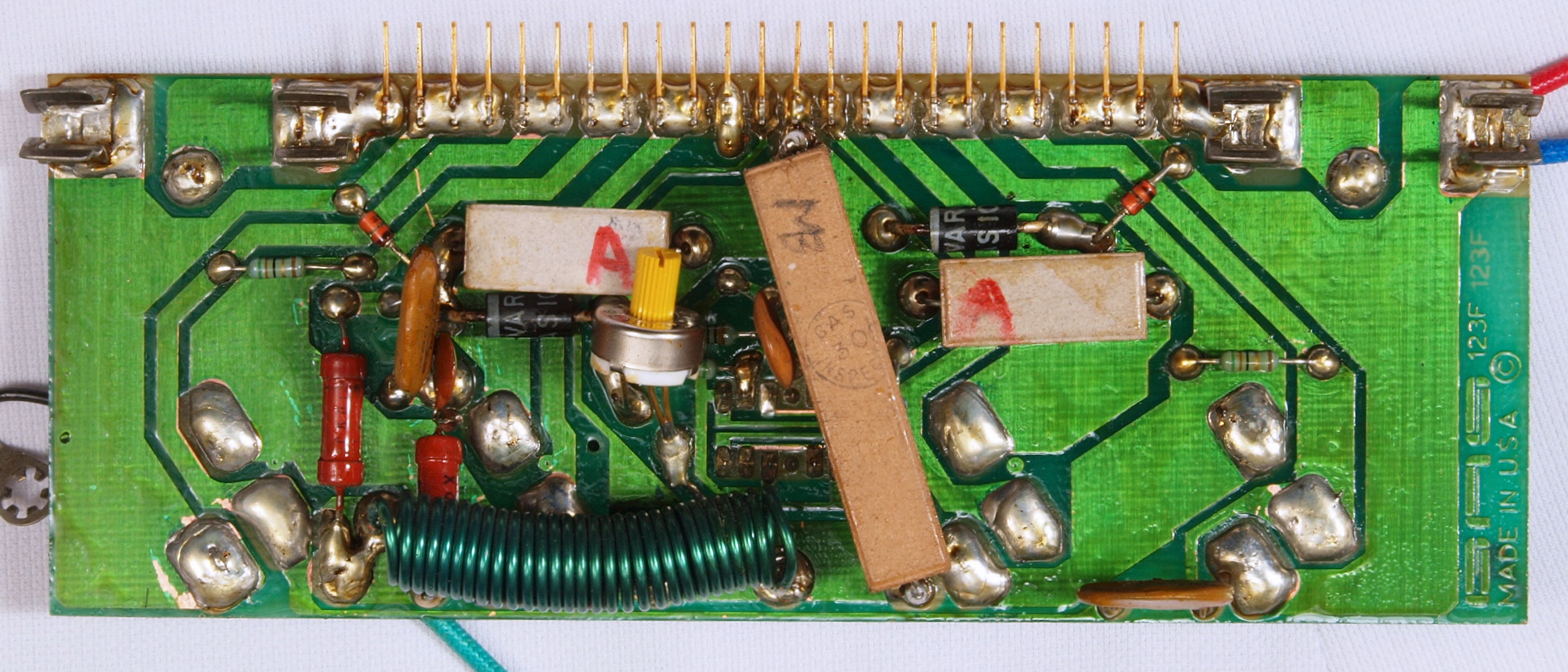

Ｃ１２．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１、抵抗全部、ＯＰ−ＡＭＰ２個交換。

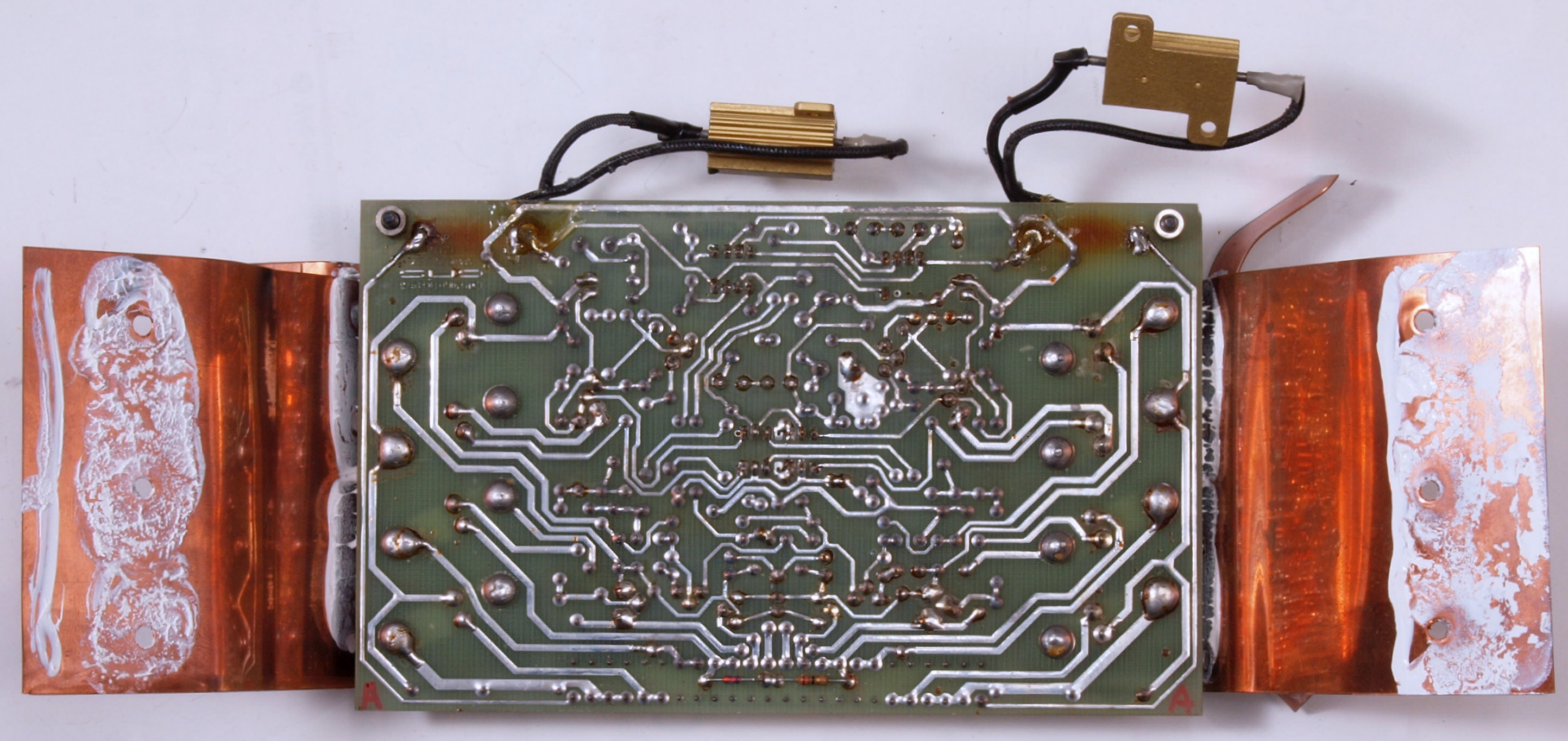

Ｃ１３．　修理前　Ａ側−ＡＭＰ基板裏＋放熱銅板。
Ｃ１３２．　修理中　Ａ側−ＡＭＰ基板裏
Ｃ１３３．　修理中　Ａ側−ＡＭＰ基板裏。電圧降下用の抵抗がメタルクラッド抵抗に交換されている、意味が無いので撤去。
　　　　　　　　　　　　　　　　　　　　　　　　　銅箔はく離で、アラルダイドで補強されている！
Ｃ１５．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す。
Ｃ１６．　完成Ａ側−ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｂ側−ＡＭＰ基板＋放熱銅板、意味が無いので撤去する。
　　　　　　　　　　意味の無い「前段ＴＲ（トランジスター）の放熱器」を「終段ＴＲ（トランジスター）放熱器」へ連結する為の銅板が取り付けられている。
　　　　　　　　　　このＡＭＰの回路が解れば、決して行わない。

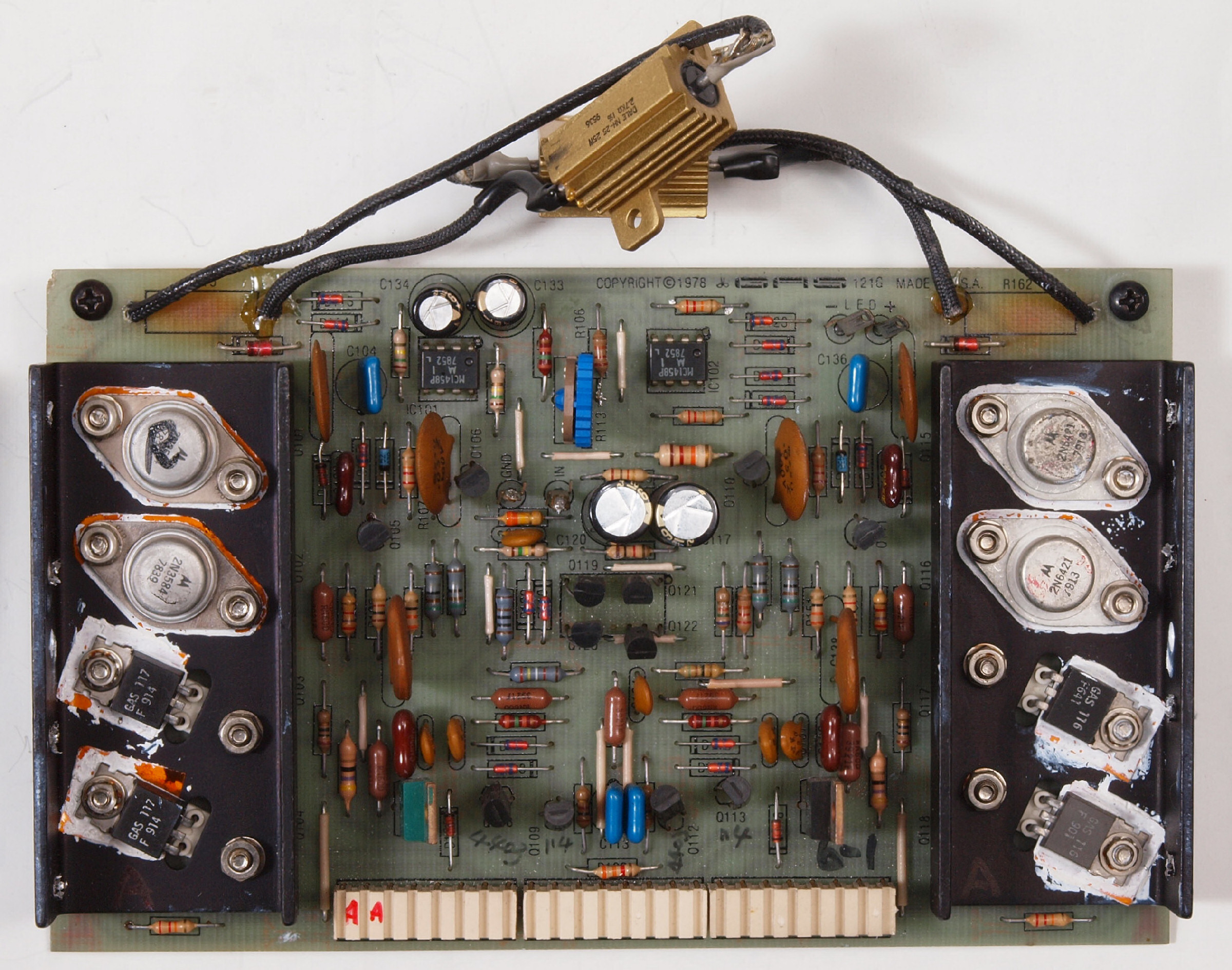

Ｃ２１２．　修理中　Ｂ側−ＡＭＰ基板。電圧降下用の抵抗がメタルクラッド抵抗に交換されている、意味が無いので撤去。
Ｃ２２．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１個、抵抗全部、ＯＰ−ＡＭＰ２個交換。
Ｃ２３．　修理前　Ｂ側−ＡＭＰ基板裏＋放熱銅板。
Ｃ２３２．　修理中　Ｂ側−ＡＭＰ基板裏

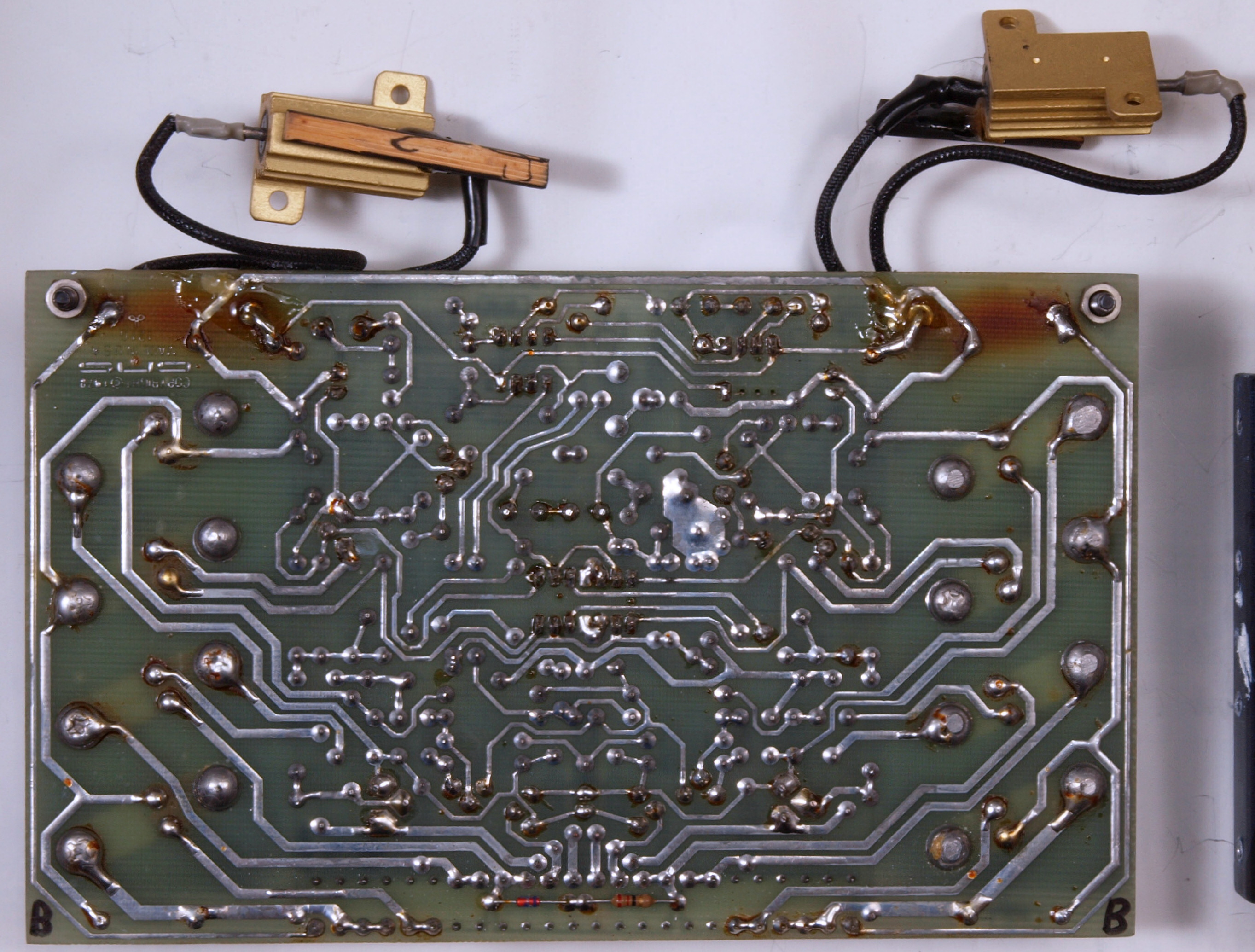

Ｃ２３３．　修理中　Ａ側−ＡＭＰ基板裏。電圧降下用の抵抗がメタルクラッド抵抗に交換されている、意味が無いので撤去。
　　　　　　　　　　　　　　　　　　　　　　　　　銅箔はく離で、アラルダイドで補強されている！
Ｃ２４．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す、セラミックコンデンサー１個追加
Ｃ２５．　完成Ｂ−ＡＭＰ基板裏、　洗浄後防湿材を塗る。

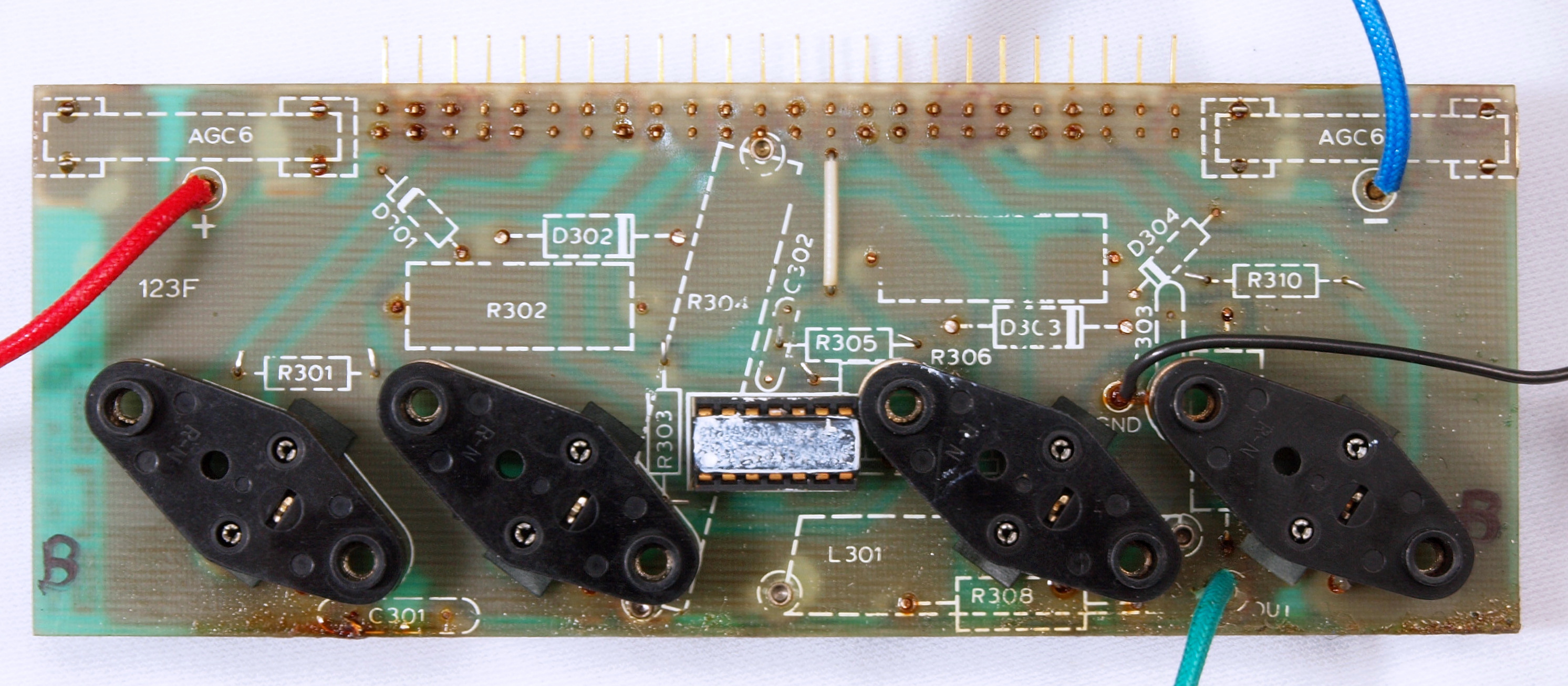

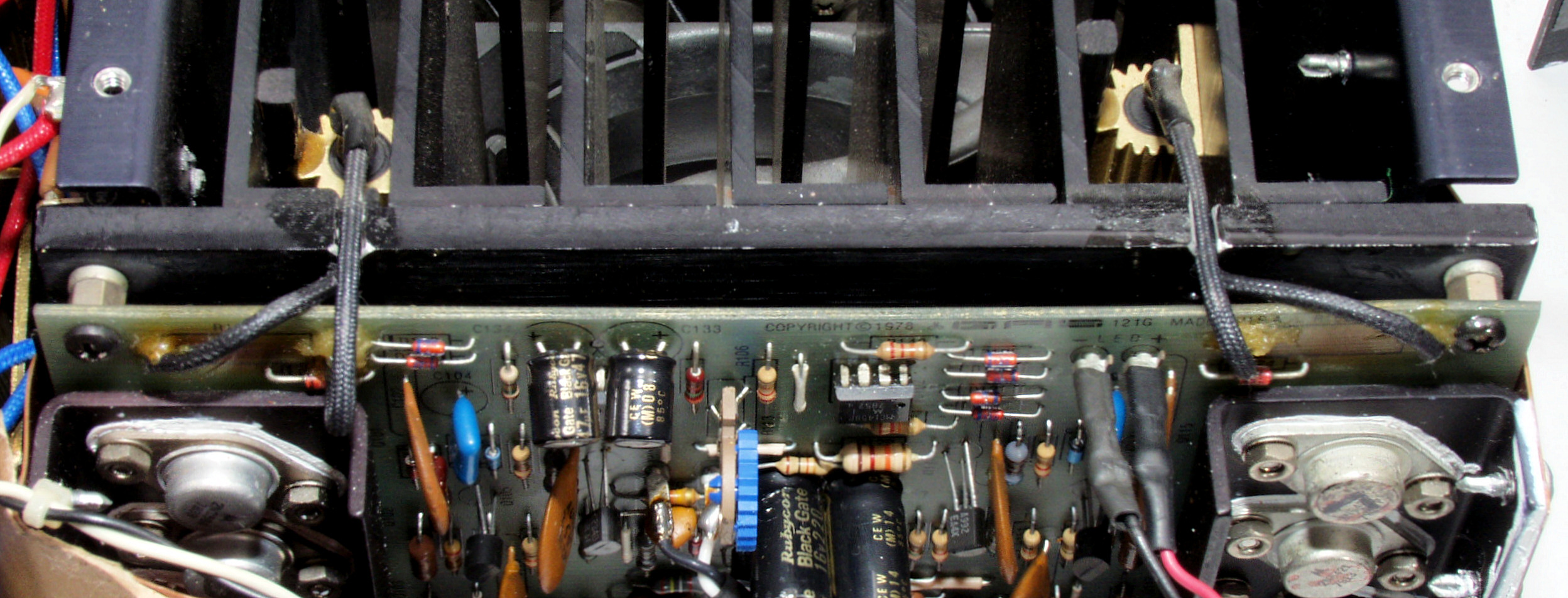

Ｃ３１．　修理前　Ａ側−終段基板
Ｃ３２．　修理（半田補正）後　Ａ側−終段基板。　半固定VR１個、抵抗５個交換、　全ハンダやり直す。
Ｃ３３．　完成Ａ側−終段基板裏、　洗浄後防湿材を塗る。
Ｃ３４．　修理中　Ａ側−終段基板裏
Ｃ４１．　修理前　Ｂ側−終段基板
Ｃ４２．　修理（半田補正）後　Ｂ側−終段基板裏。　半固定VR１個、抵抗５個交換、　全ハンダやり直す。
Ｃ４３．　完成Ｂ−終段基板裏、　洗浄後防湿材を塗る。
Ｃ４４．　修理中　Ｂ側−終段基板裏

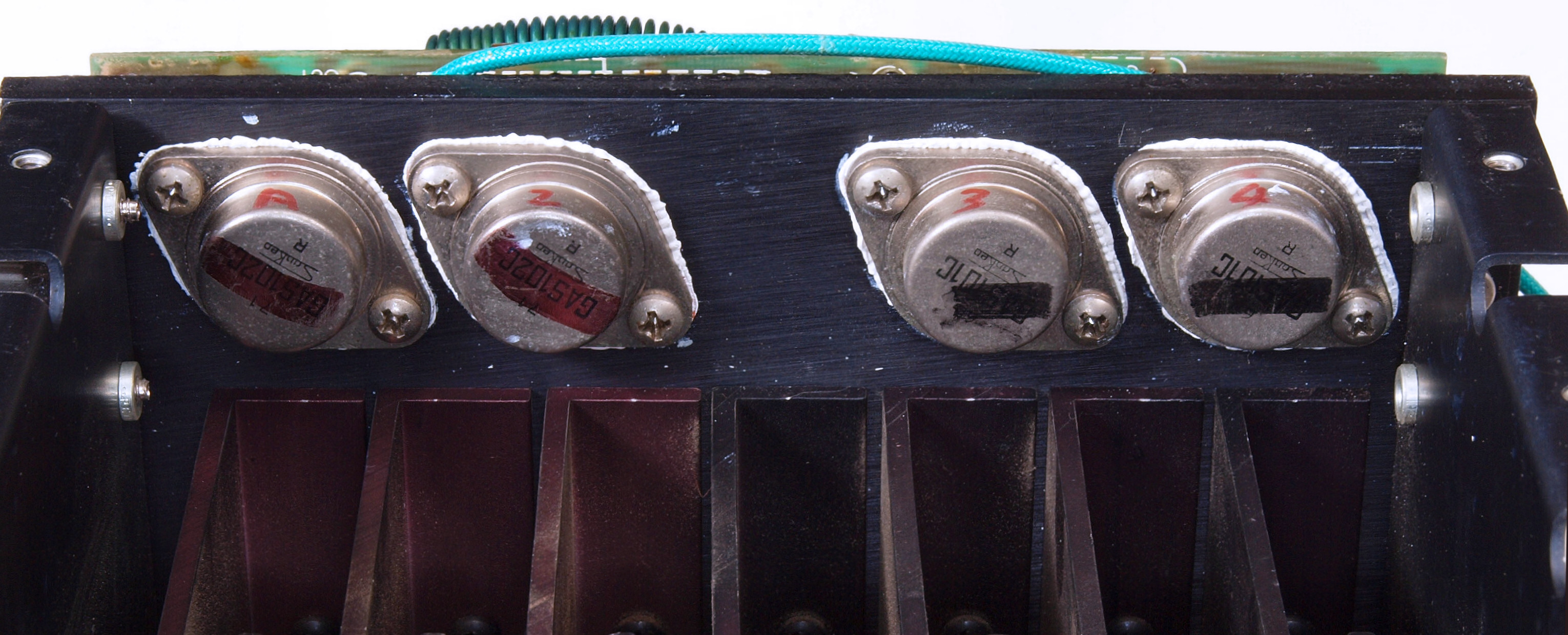

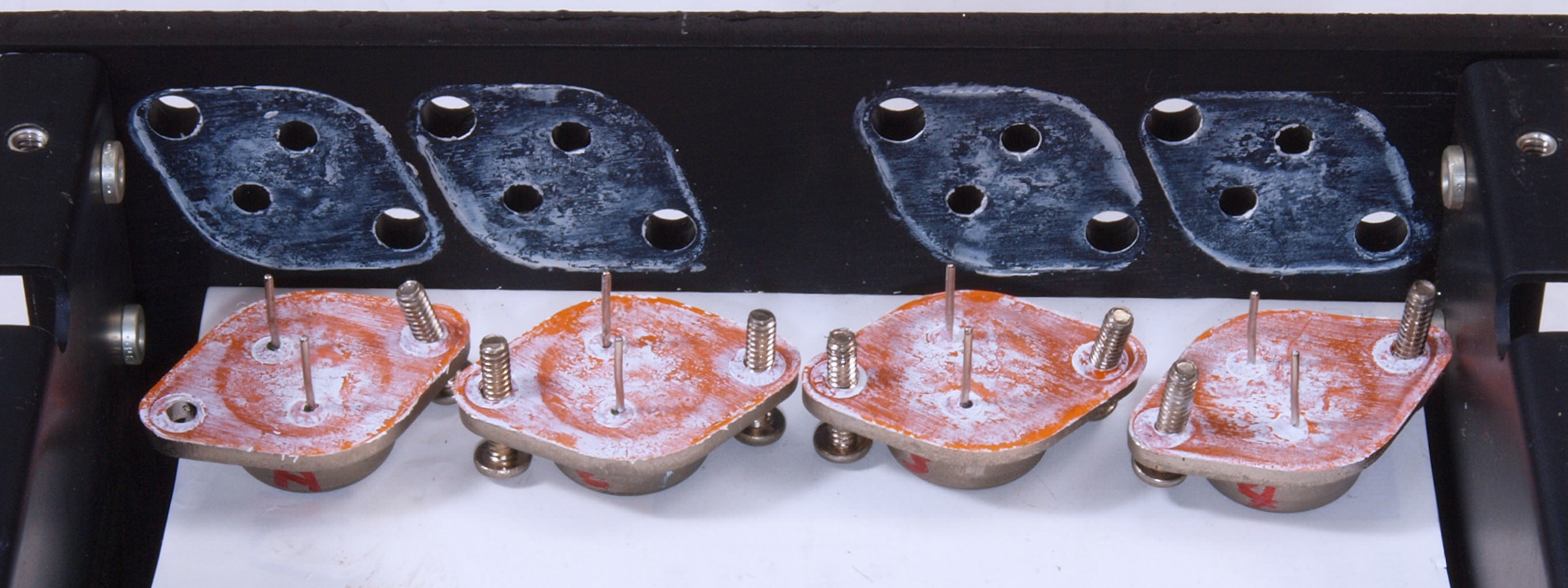

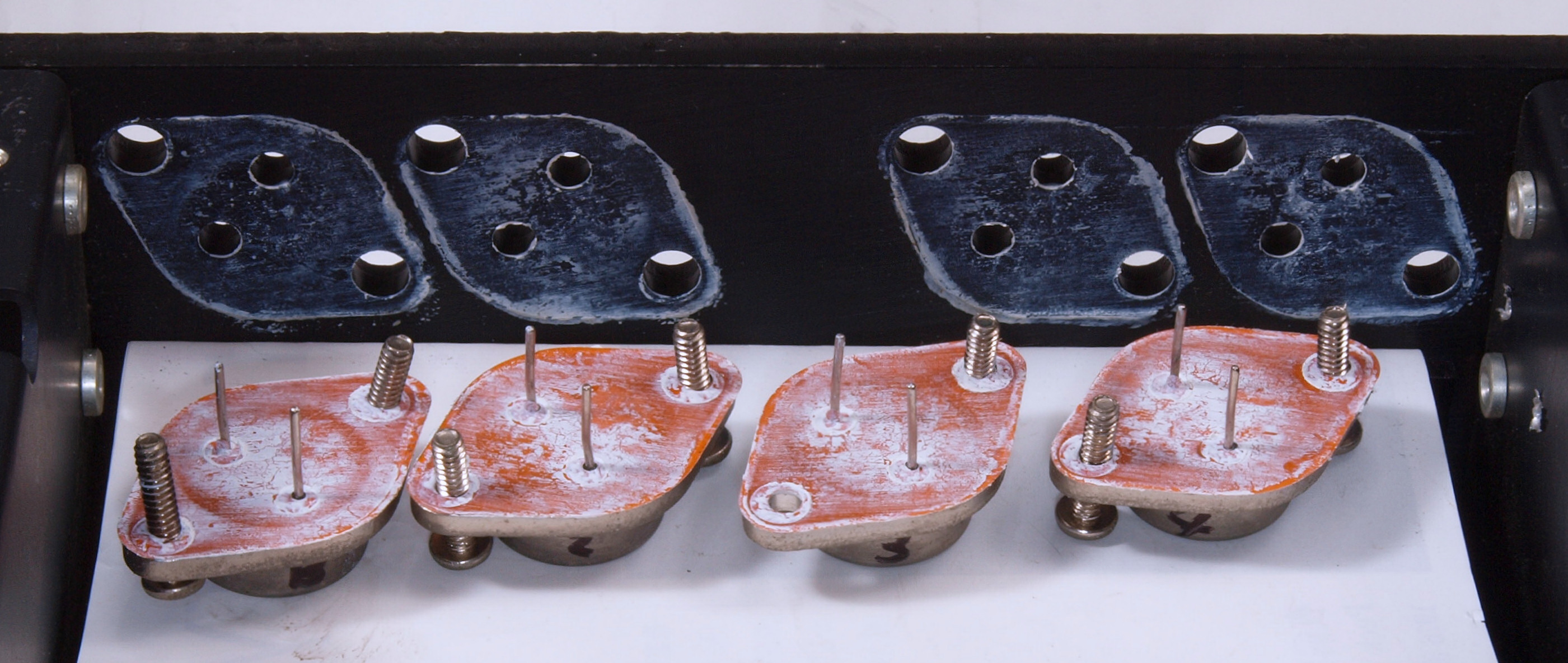

Ｃ５１．　修理前　Ａ側終段ＴＲ（トランジスタ−）、　温度感知サミスターを取り除いた為、高熱にさらされ、変色した放熱器。

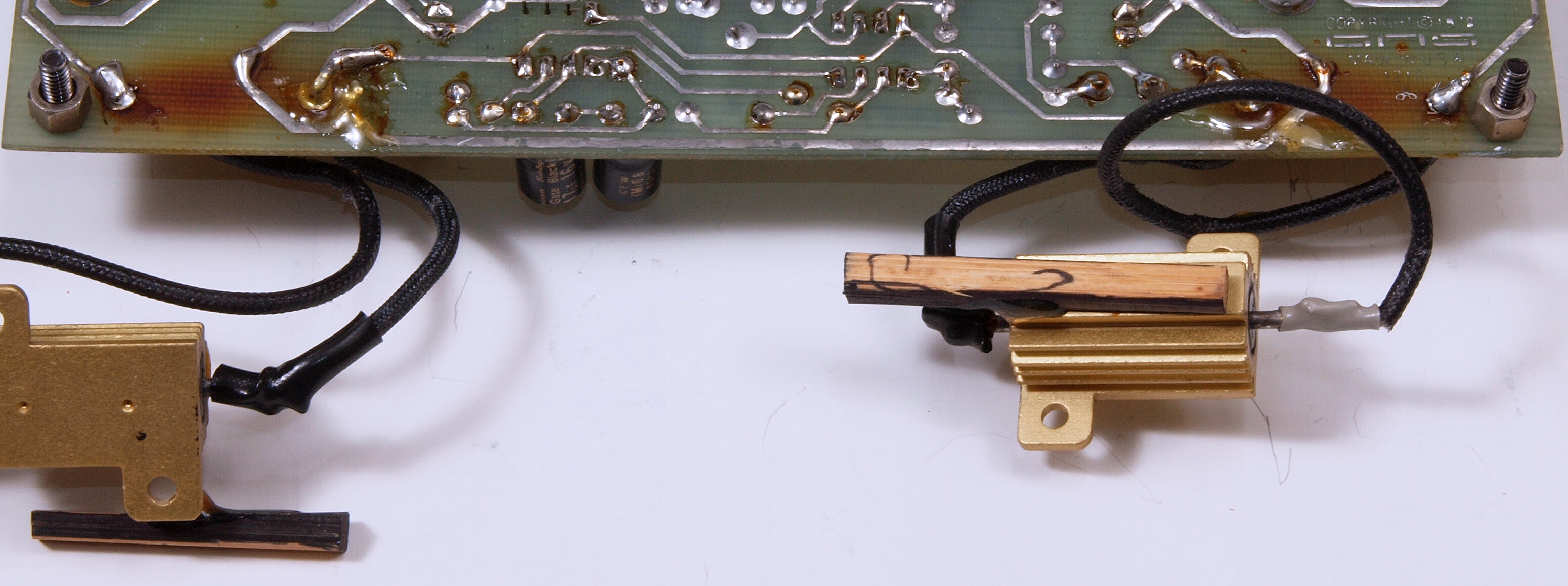

Ｃ５２．　修理中　Ａ側終段ＴＲ（トランジスタ−）
Ｃ５３．　修理後　Ａ側終段ＴＲ（トランジスタ−）
Ｃ５４．　修理前　Ｂ側終段ＴＲ（トランジスタ−）
Ｃ５５．　修理中　Ｂ側終段ＴＲ（トランジスタ−）
Ｃ５６．　修理後　Ｂ側終段ＴＲ（トランジスタ−）
Ｃ５７．　修理前　ＳＰ出力保護・温度感知サミスターが取り除かれている。

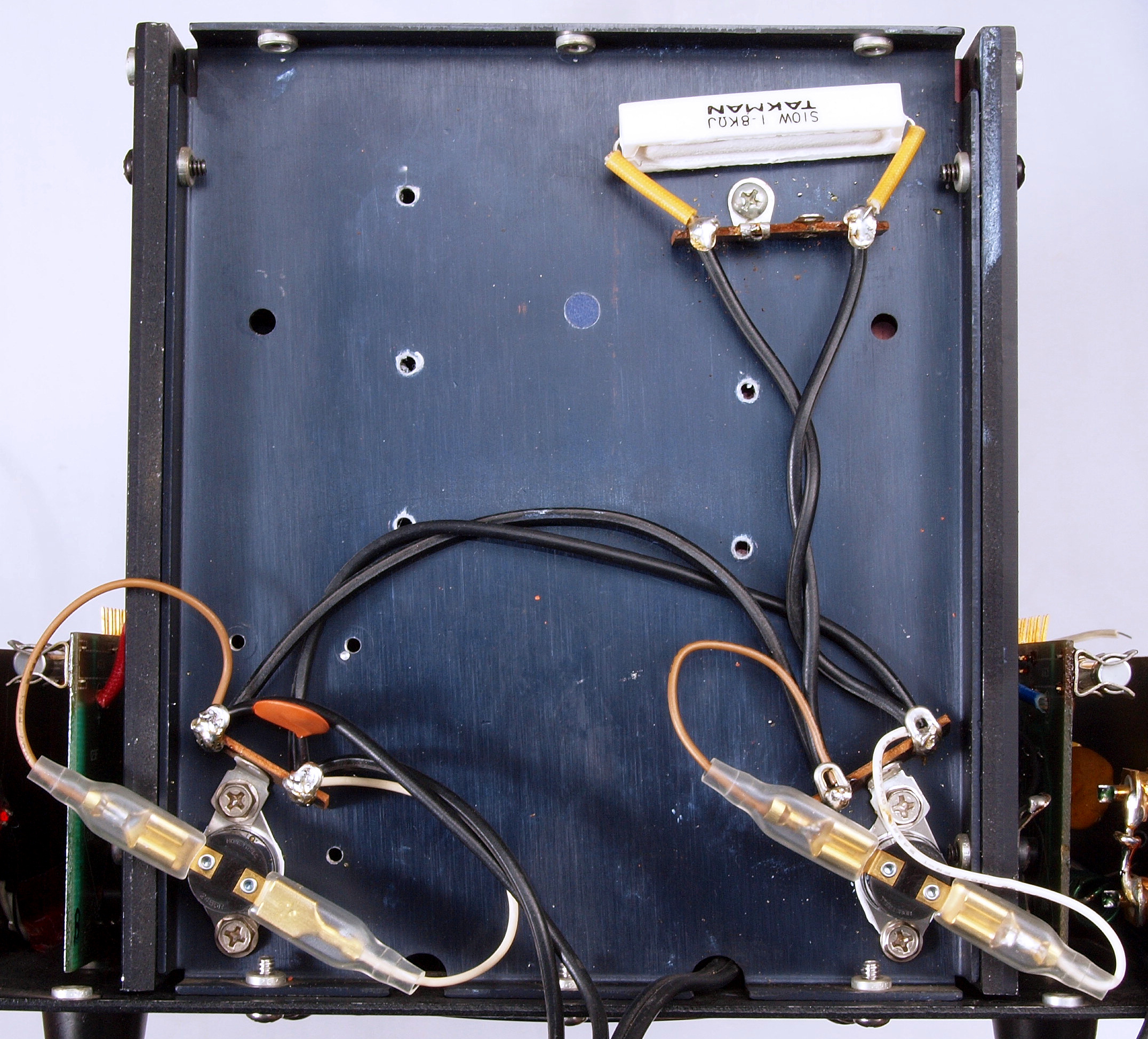

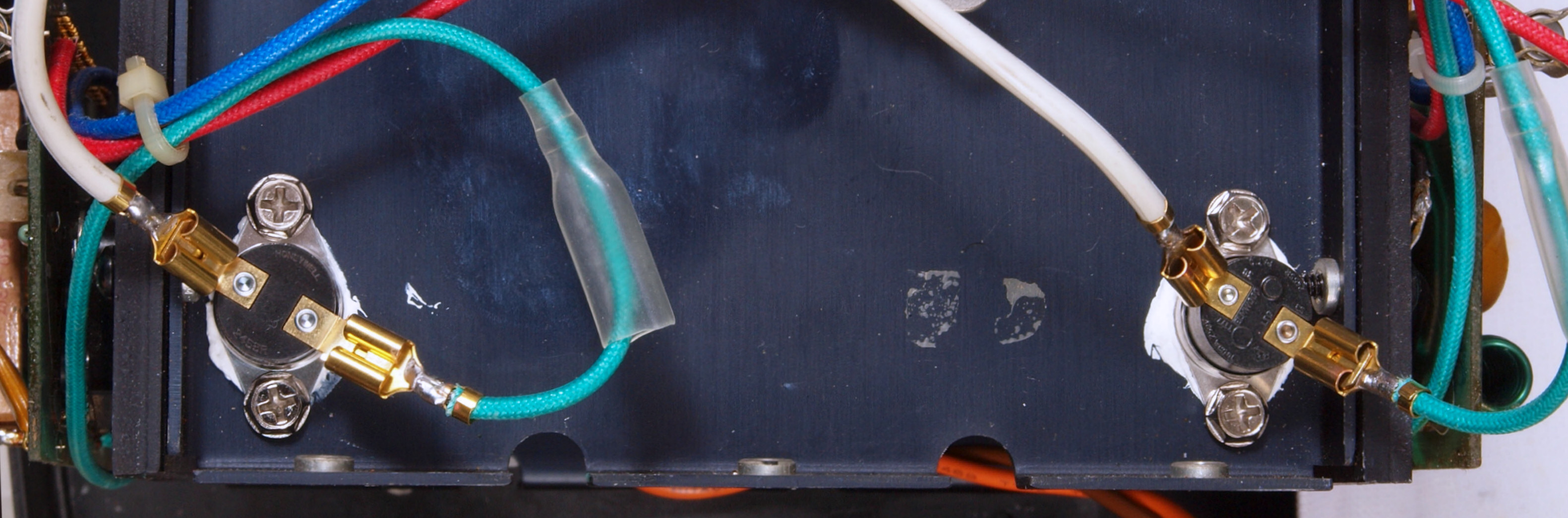

Ｃ５８．　修理後　ＳＰ出力保護・温度感知サーマルスイッチ取り付け。　Ｈｏｎｅｙｅｗｅｌｌ製品には半田ラグは無！
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　端子保護は撮影のため外して（ずらして）あります。

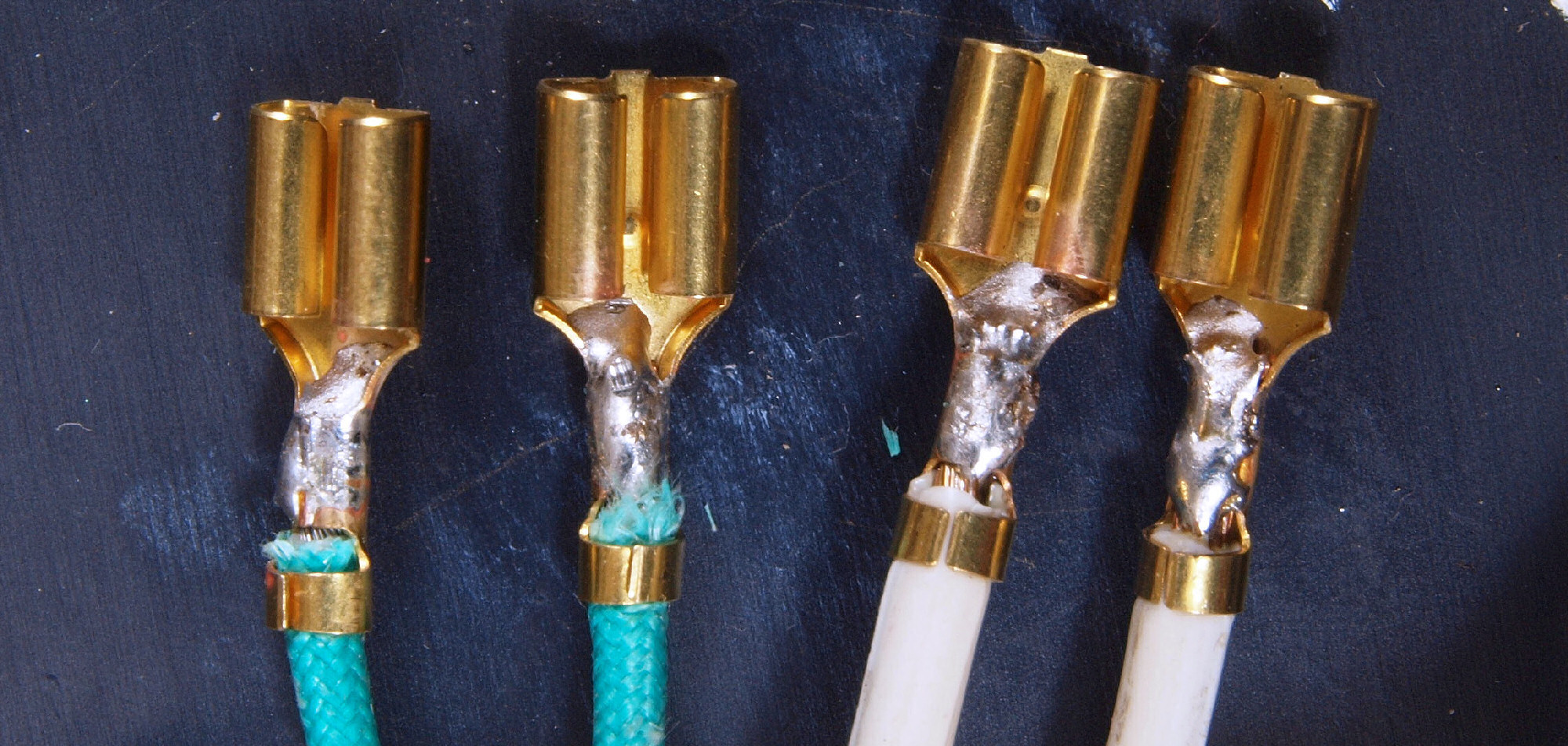

Ｃ５９．　修理中　差し込み端子への電線接続は、圧着の上に半田を染み込ませる。
Ｃ５Ａ．　修理後　　フアンコントロール用のサーマルスイッチ。　Ｈｏｎｅｙｅｗｅｌｌ製品には半田ラグは無！

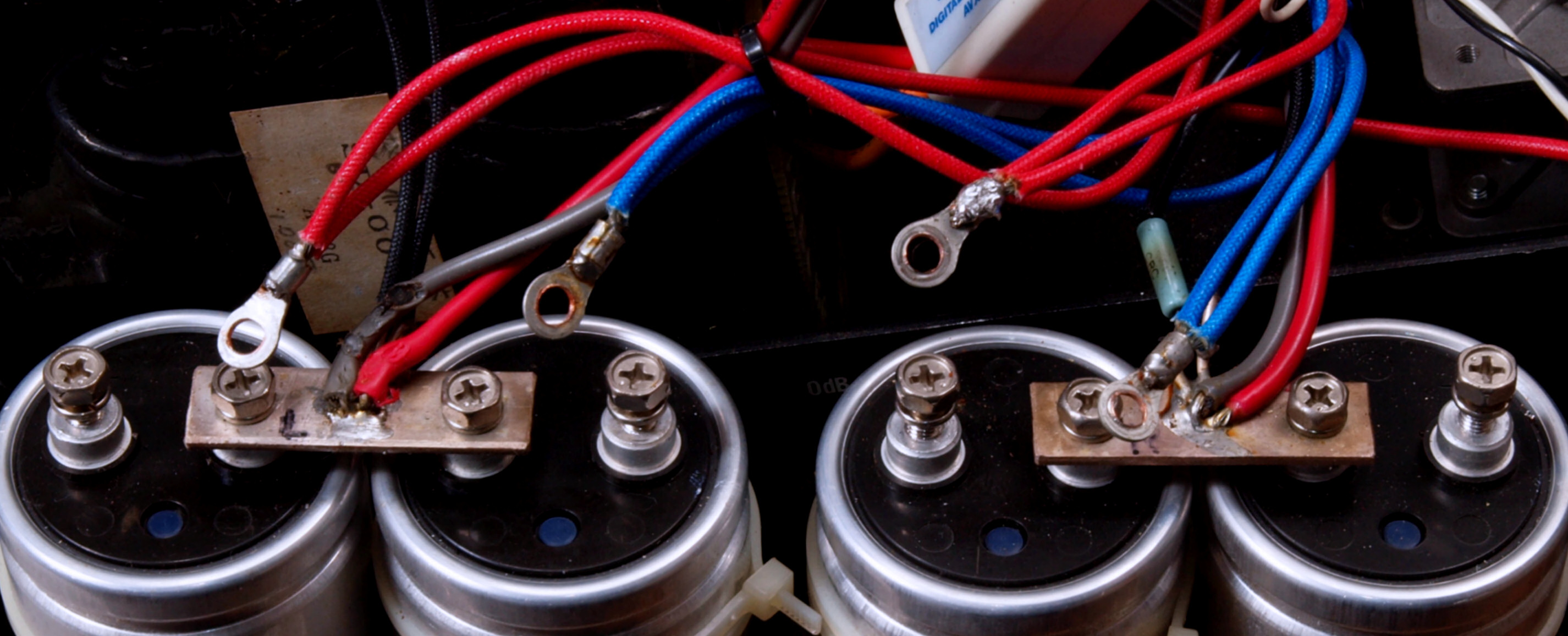

Ｃ６１．　修理中　電解コンデンサーへの配線、タマゴ型圧着端子は小さい穴を加工して使用！
Ｃ６２．　修理中　電解コンデンサーへの配線、タマゴ型圧着端子の拡大。

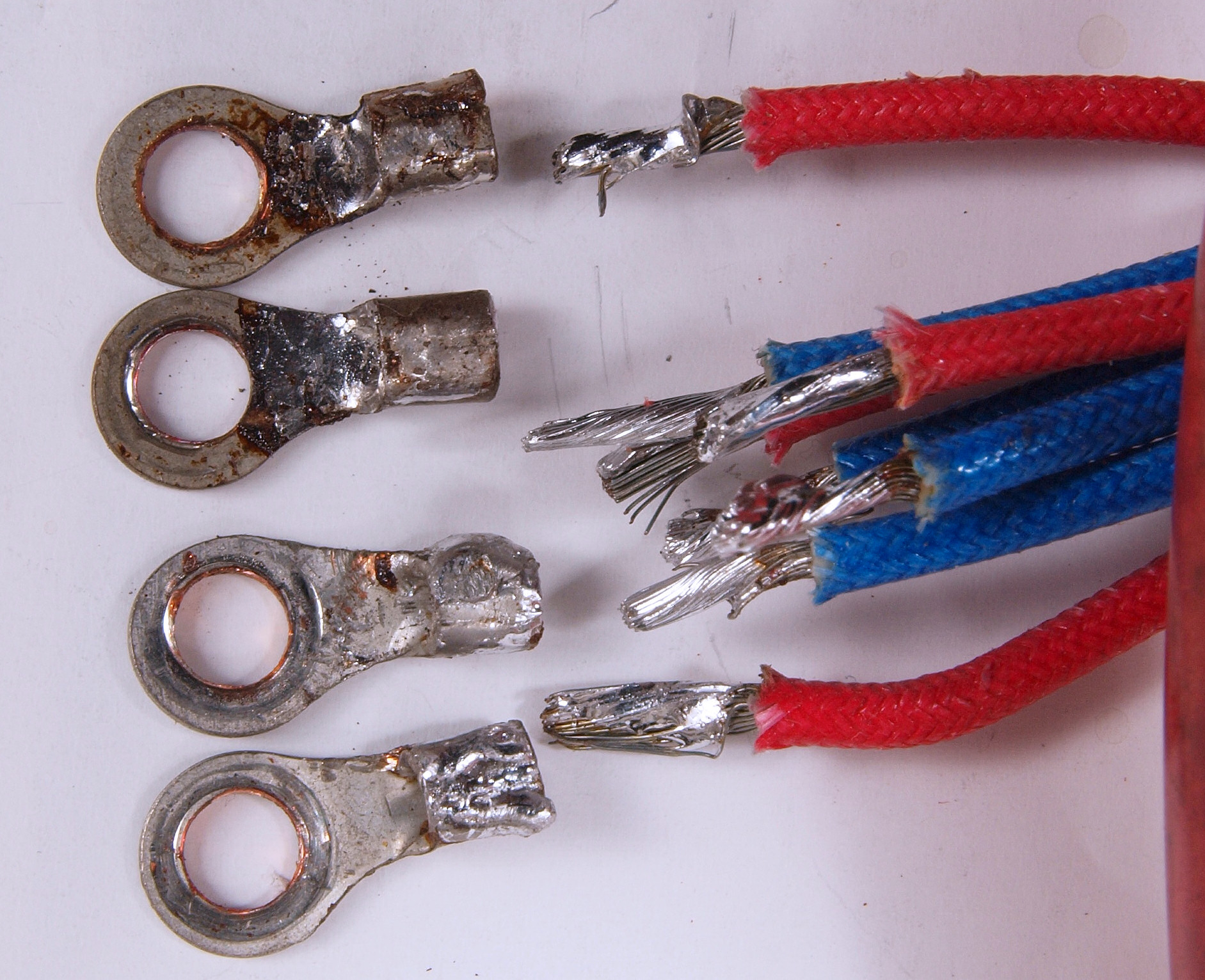

Ｃ６３．　修理中　電解コンデンサーへの配線、タマゴ型圧着端子への線は半田付けで圧着していない！
Ｃ６４．　修理中　電解コンデンサーへの配線、配線はタマゴ型圧着端子を使用し、圧着の上に半田を染み込ませる。
Ｃ６５．　修理後　電解コンデンサーへの配線。
Ｃ６６．　修理前　整流ブロック。
Ｃ６７．　修理後　整流ブロック。

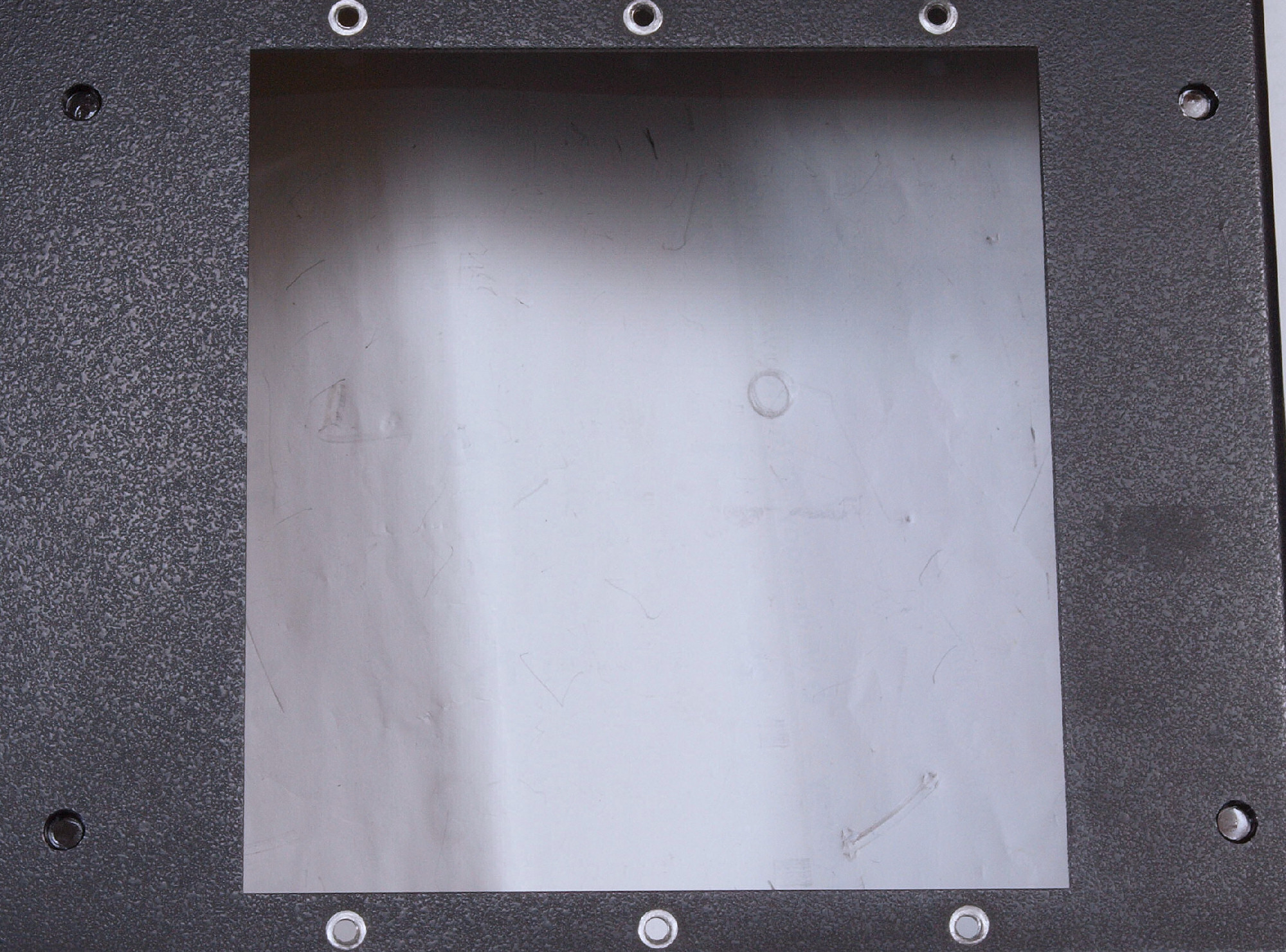

Ｃ７０．　修理中　部品をはずした、シャーシ。

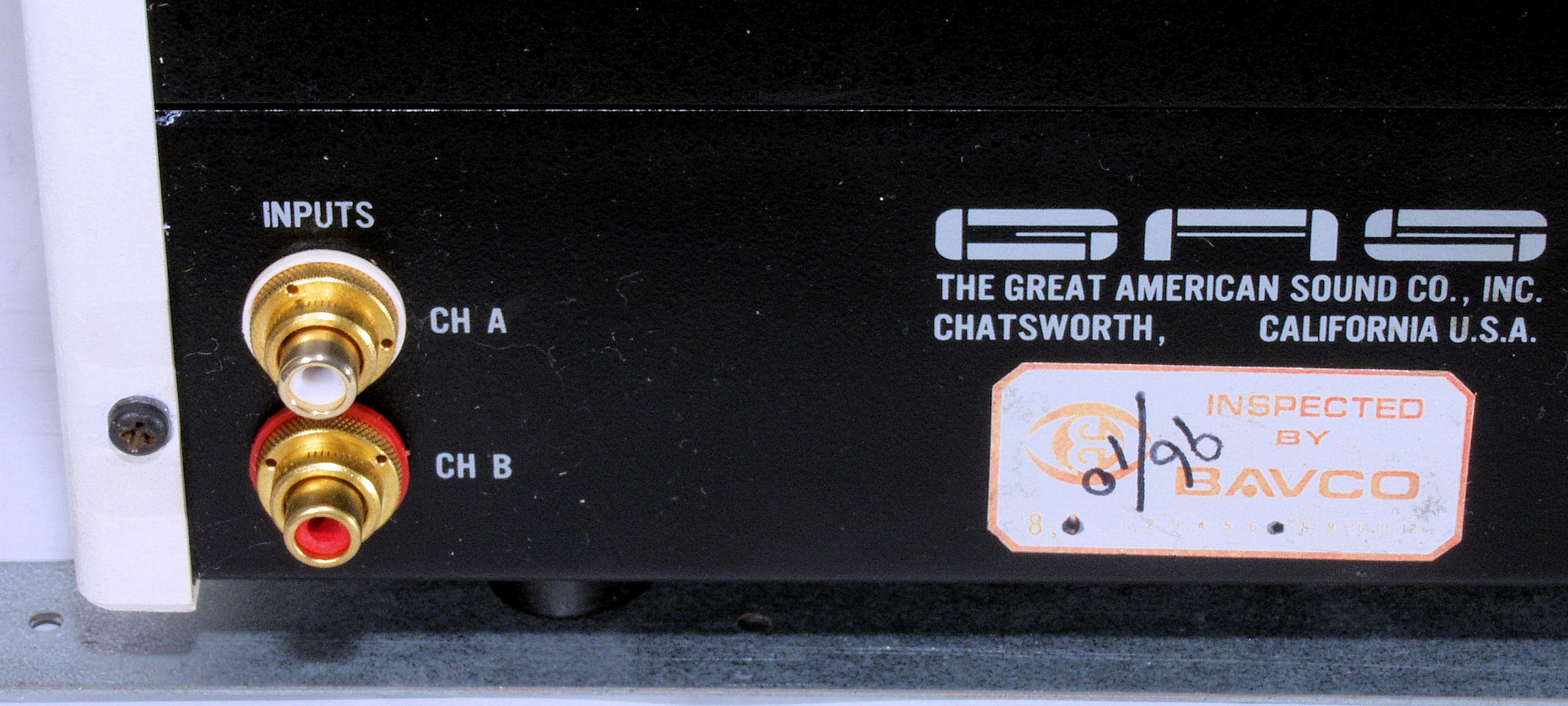

Ｃ７１．　修理前　ＲＣＡ端子裏
Ｃ７２．　修理後　ＲＣＡ端子、　接着材を併用する。
Ｃ７３．　修理前　ＲＣＡ端子裏
Ｃ７４．　修理後　ＲＣＡ端子裏
Ｃ８１．　修理前　SP接続端子
Ｃ８２．　修理中　SP接続端子裏配線

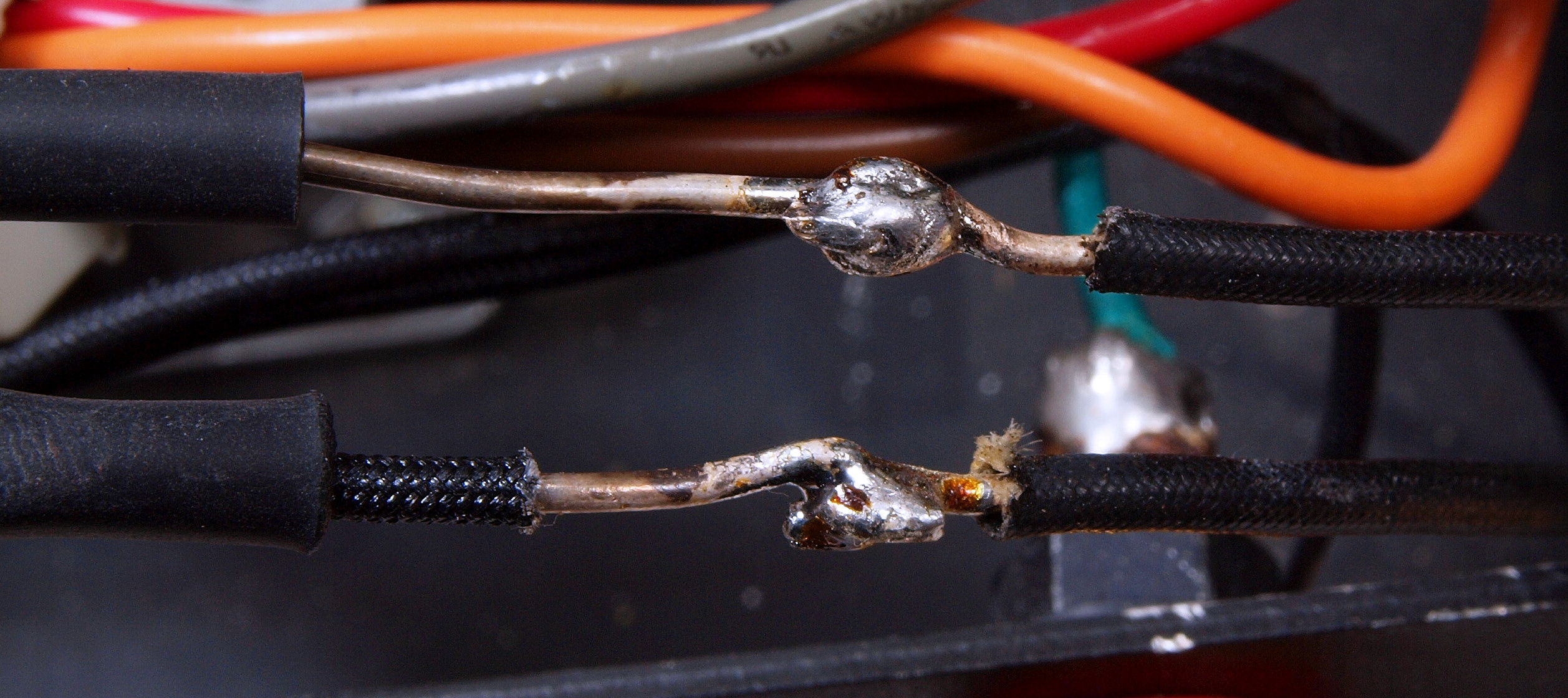

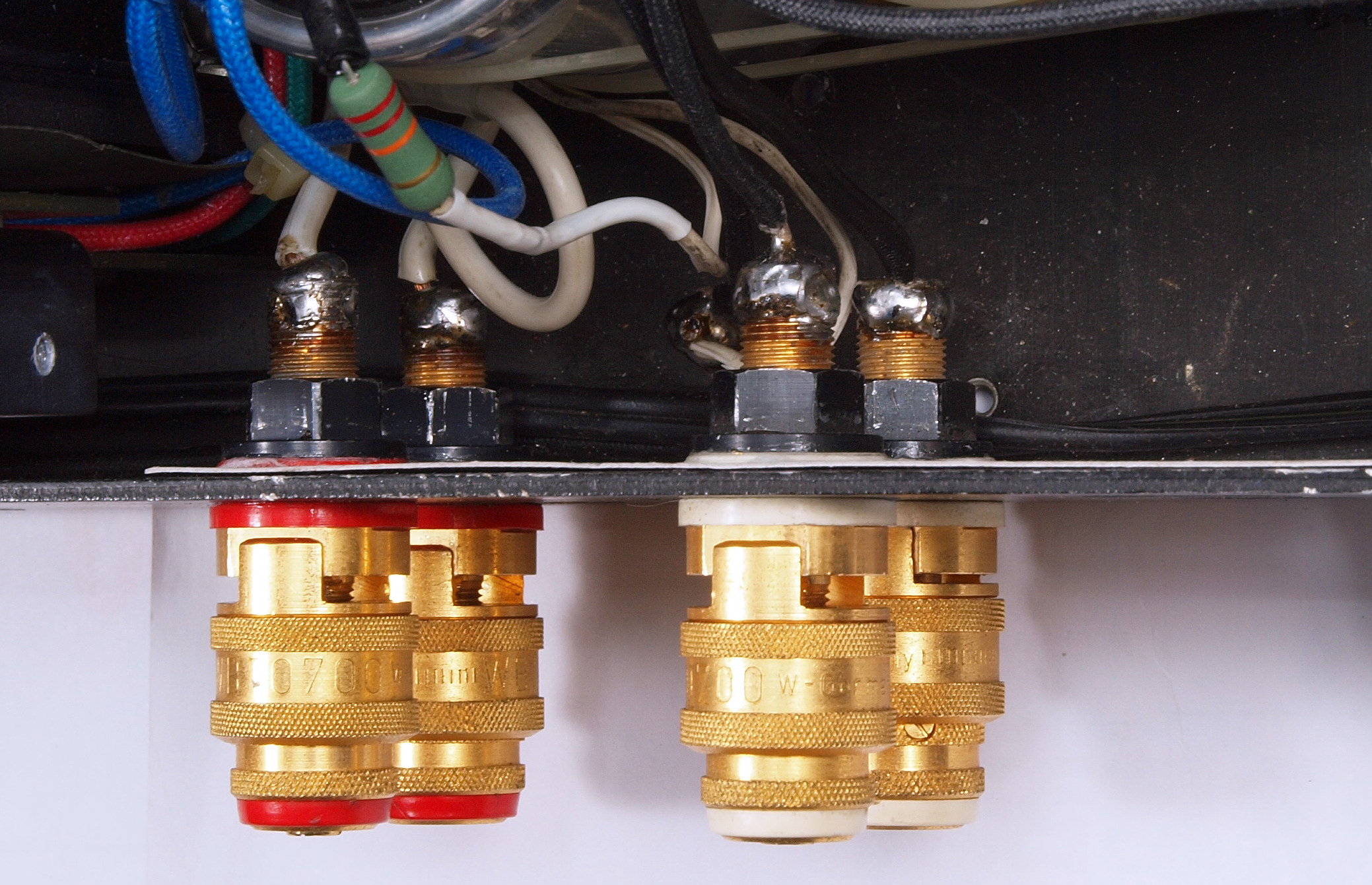

Ｃ８３．　修理中　SP接続端子裏配線、　銀線が半田付けで接続されている。
Ｃ８４．　修理中　SP接続端子裏配線、　拡大。
Ｃ８５．　修理中　SP接続端子取付け穴、　バリが取っていない。
Ｃ８６．　修理後　SP接続端子、　不要穴は塞ぐ。
Ｃ８７．　修理後　SP接続端子裏配線。
Ｃ９１．　修理前　３Pインレットに交換、増設された電源SW。
Ｃ９２．　修理中　３Pインレット取付け穴、増設された電源SW取付け穴。

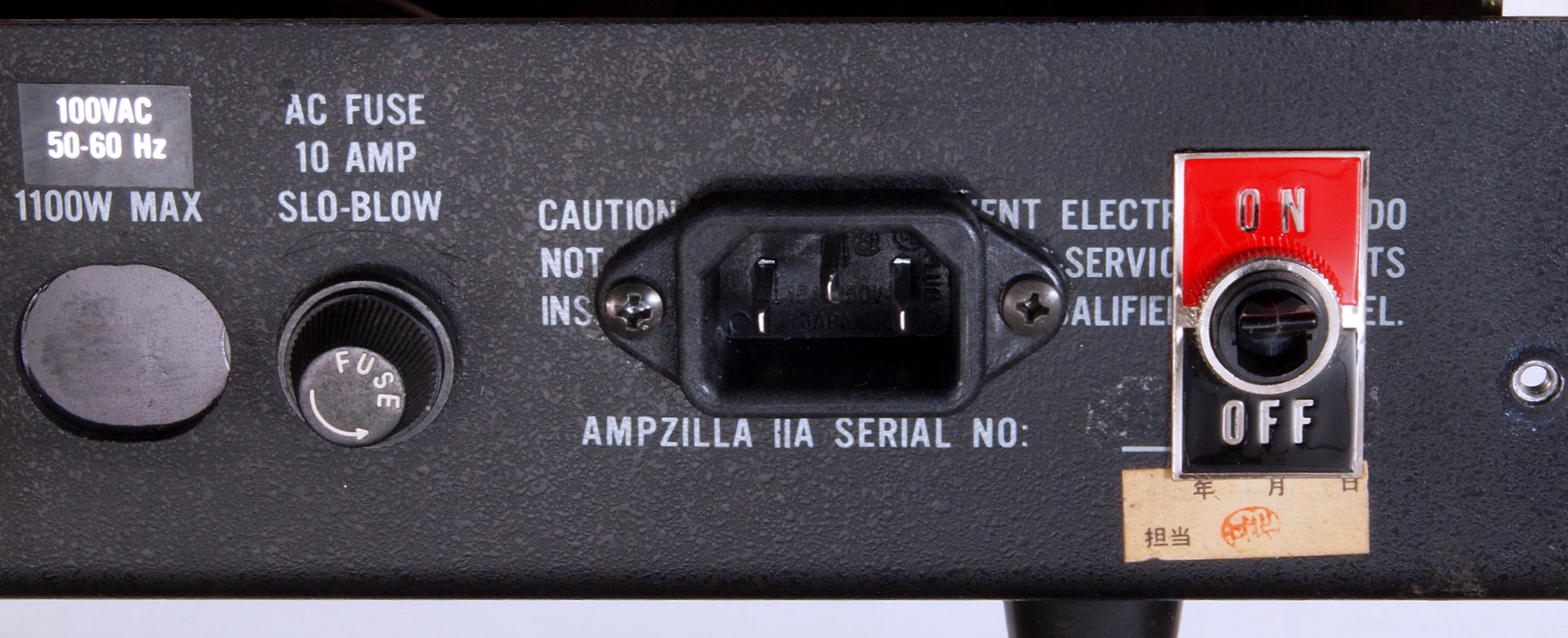

Ｃ９３．　修理後　３Pインレット交換、電源SW交換。
Ｃ９４．　修理後　３Pインレット、　電源SW、　フユーズ裏配線。

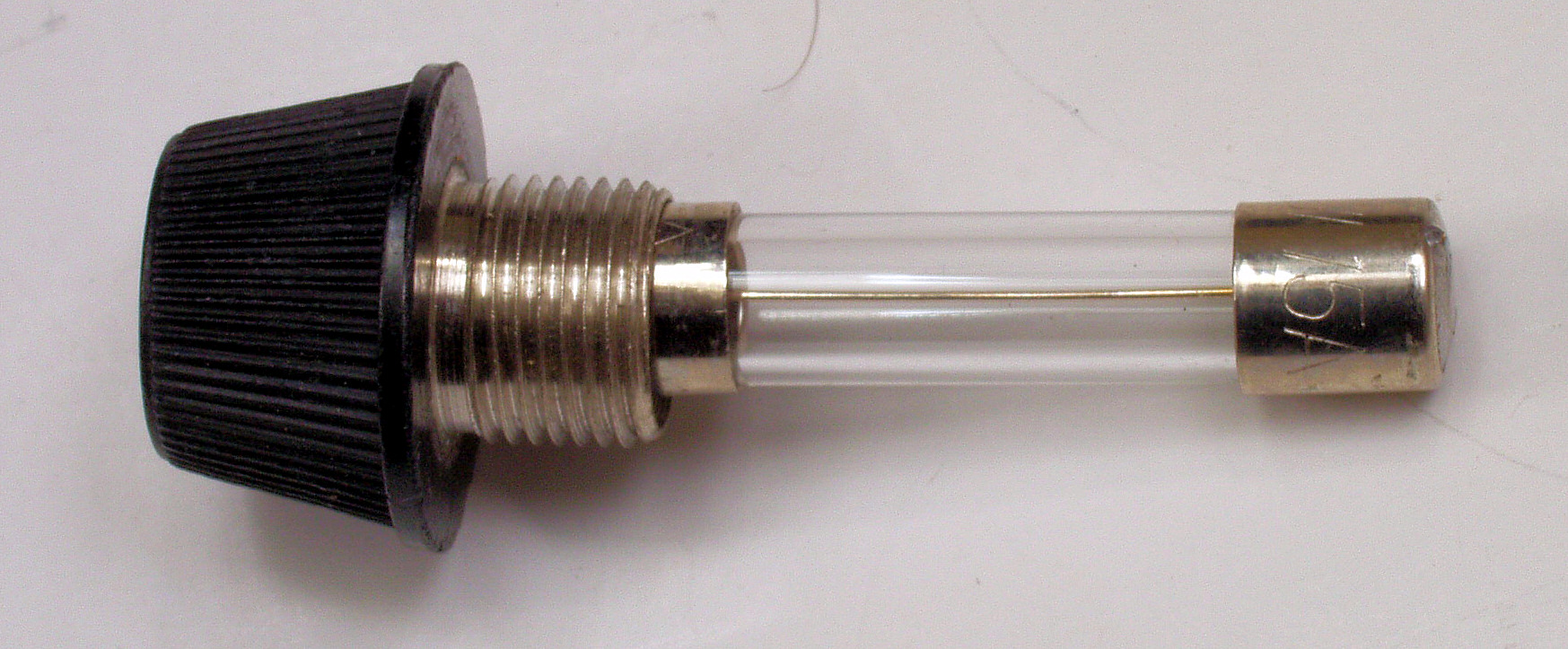

ＣＡ１．　修理前　SP保護ヒューズホルダー、裏側は外されている。

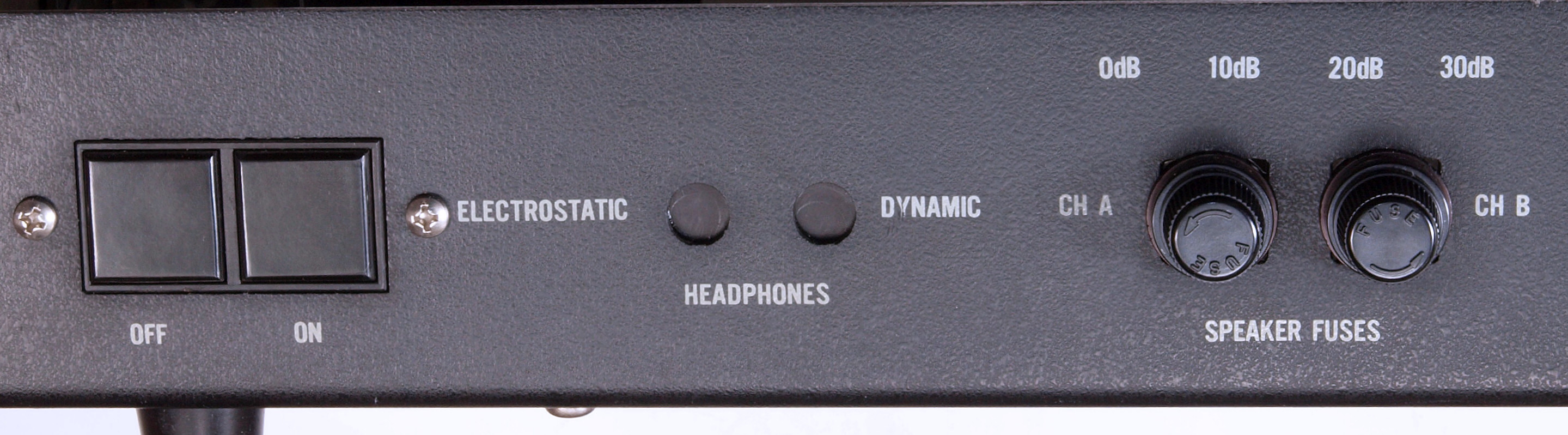

ＣＡ２．　修理後　SP保護ヒューズホルダー取付け、ホーンジャック取付け穴は塞ぐ。
ＣＢ１．　修理後　上ケースに空けられた４個の穴

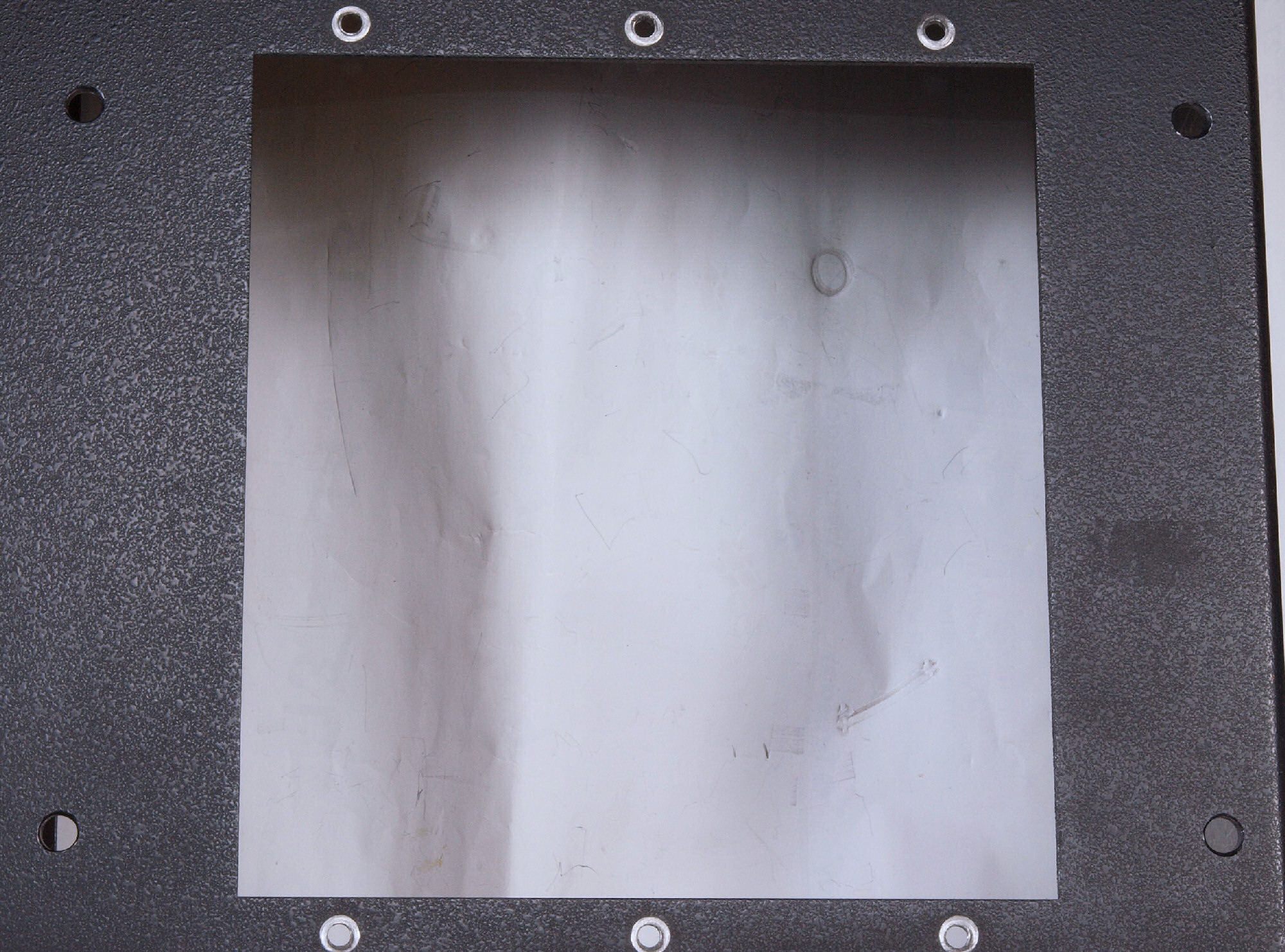

ＣＢ２．　修理後　上ケースに空けられた４個の穴、　簡単に塞ぐ。

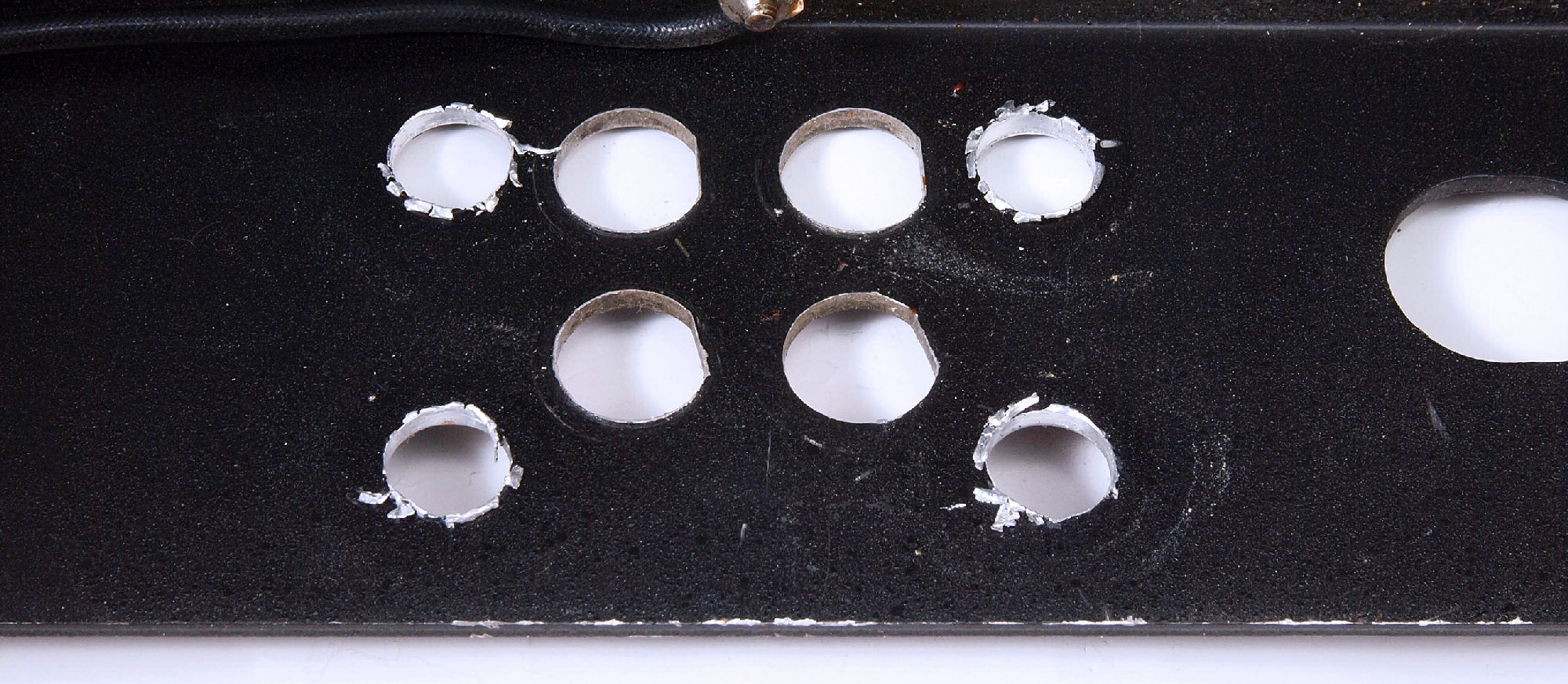

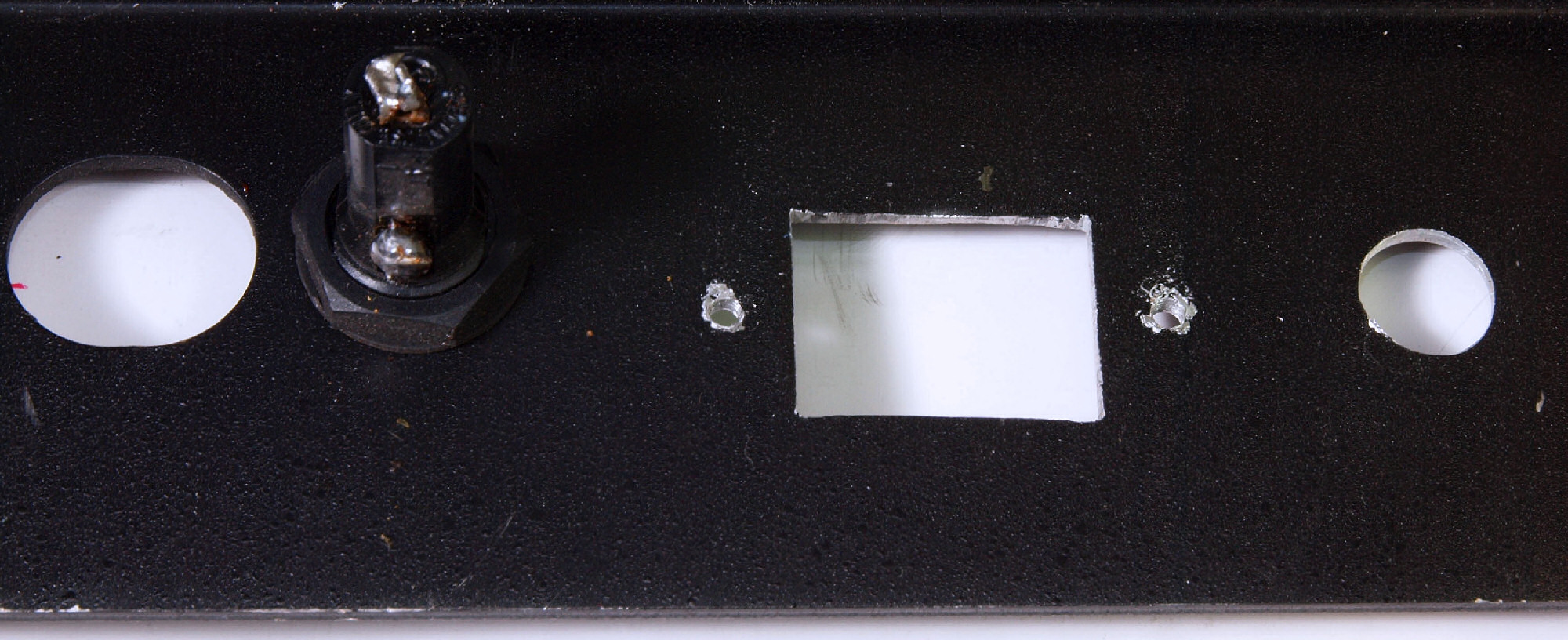

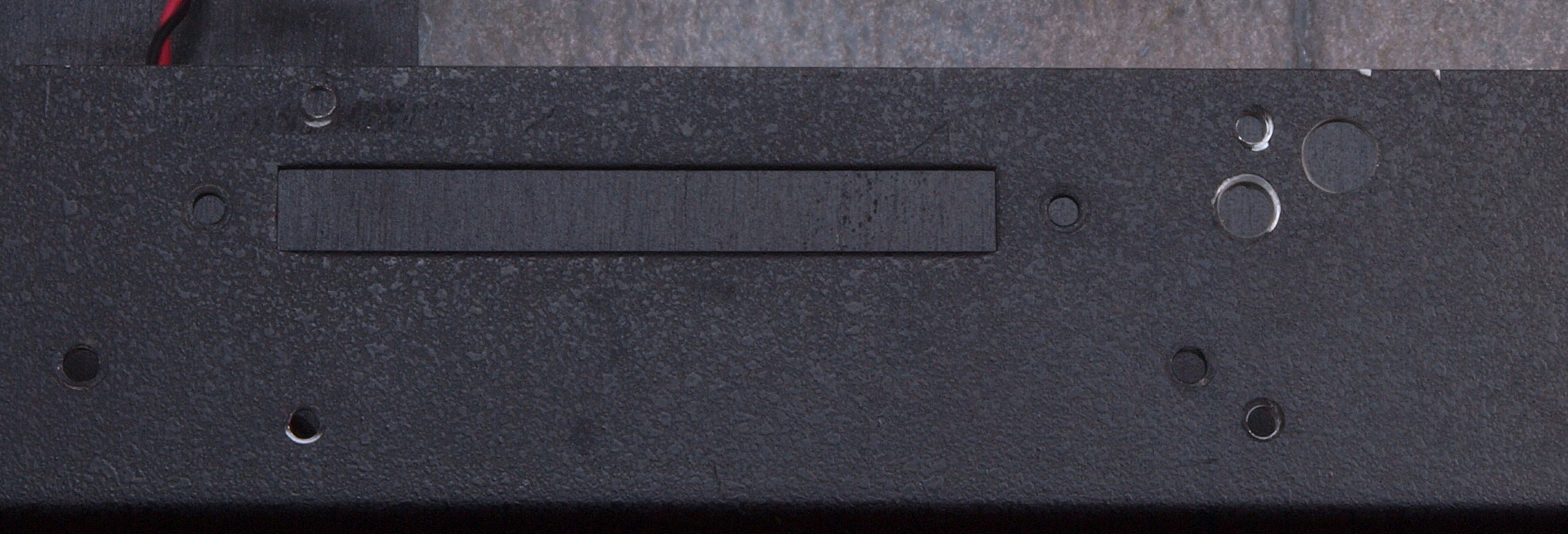

ＣＢ３．　修理前　上ケースのＶＵメータ感度切り換え穴等

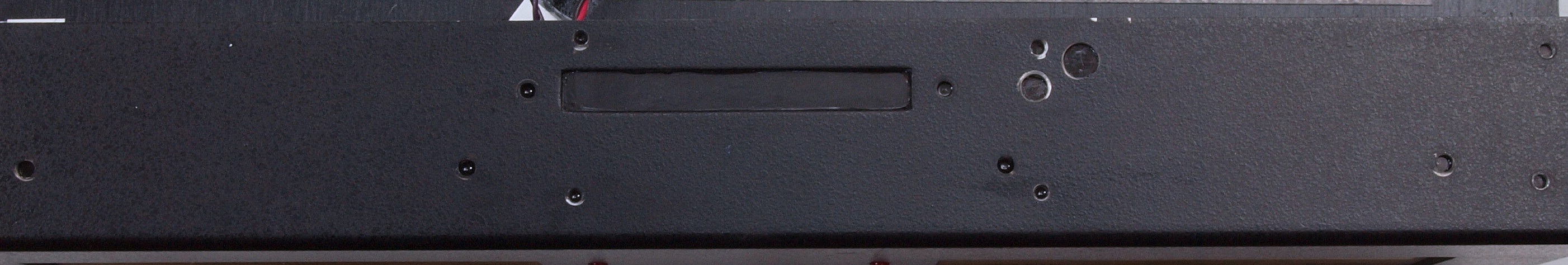

ＣＢ４．　修理後　上ケースのＶＵメータ感度切り換え穴等、　簡単に塞ぐ。
ＣＣ１．　修理中　冷却フアン、日本製に交換されている。
ＣC２．　修理後　冷却フアン、　ガード取り付ける、止めネジはステンレス製品。
ＣD．　交換部品
ＣＦ１．　修理前　上から見る
ＣＦ２．　修理後　上から見る
ＣＦ３．　修理前　下から見る
ＣＦ４．　修理後　下から見る、　重い足は外してあります。
Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　５０Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２１％歪み。
　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０１９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
　　　　　　　　　　　　　電源トランスが１KVAなので低域での力が違います。
Ｅ２２．　１００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２８％歪み。
　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２９％歪み。
　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０２６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０４１％歪み。
　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０３６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

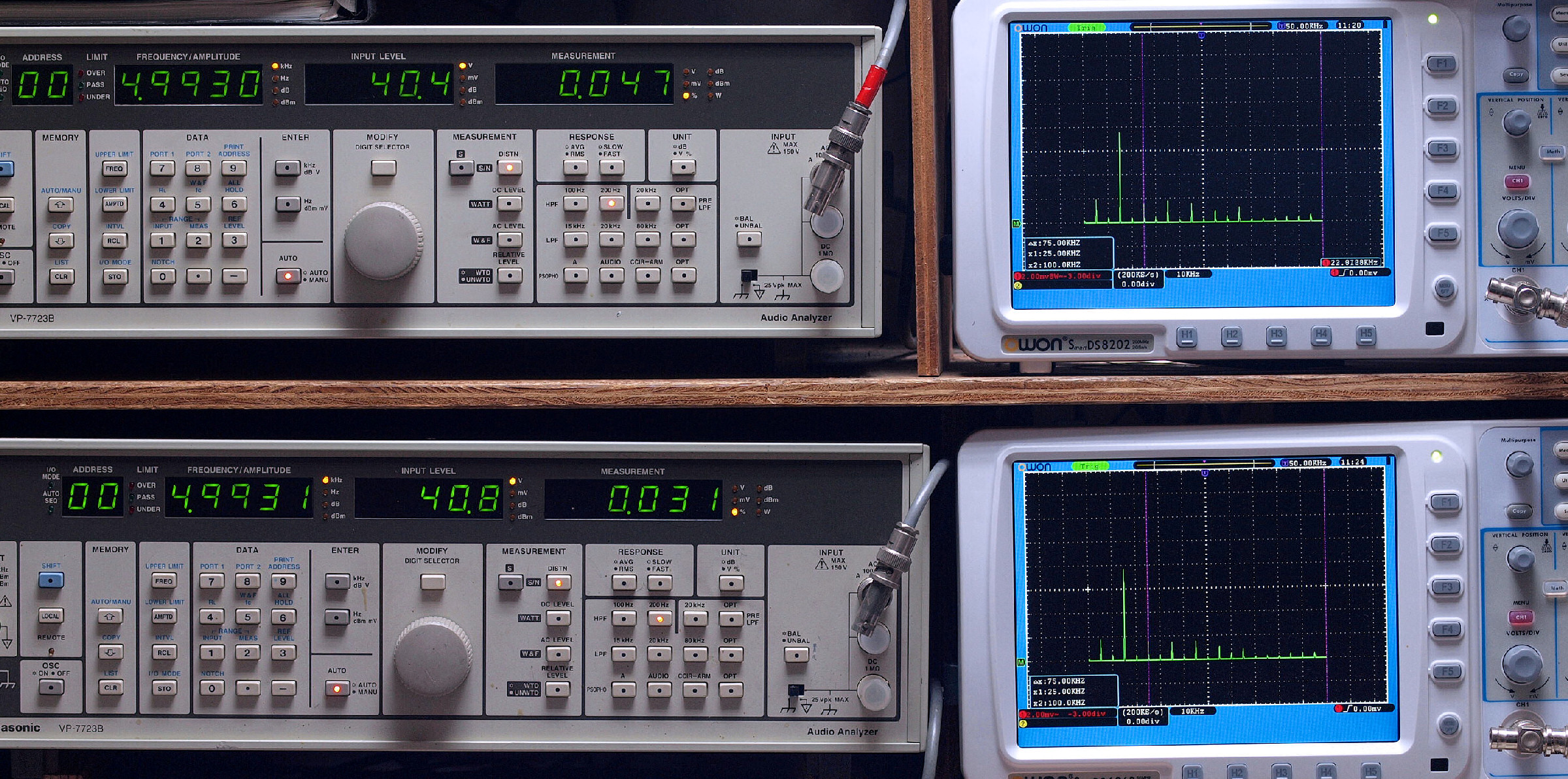

Ｅ２５．　５ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０４７％歪み。
　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０３１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０４９％歪み。
　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０３１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　５０ｋＨｚ入力、Ａ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．０５１％歪み。
　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４９Ｖ＝１９０Ｗ、　０．０４８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２８．　１００ｋＨｚ入力、Ａ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ、　０．０６％歪み。
　　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ、　０．０５２％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

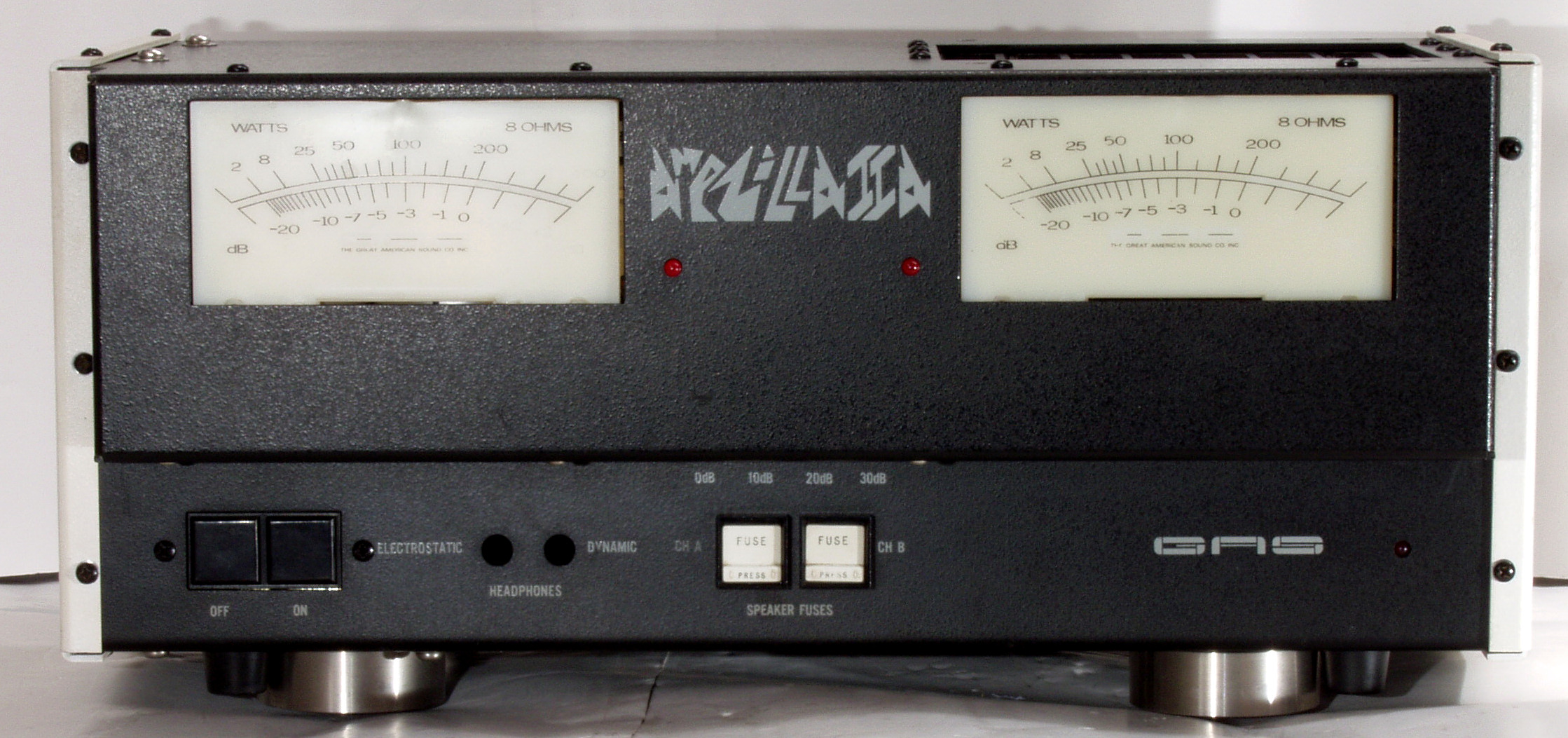

Ｅ６．完成　　２４時間エージング。　右は、Ｓｏｎｙ　ＳＴ−５０００Ｆ．　３台目。
Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）
型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ
実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷）
全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
入力感度 1.6V R.M.S.（定格出力時8Ω負荷）
入力インピーダンス 75kΩ
周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB
8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB
立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz）
スルー・レイト 40V/μsec
ダンピング・ファクター 150(20Hz〜１kHz)
ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時）
外形寸法 幅445×高さ178×奥行229mm
重量 22.7kg
