ＧＡＳ ＡＭＰＺＩＬＬＡ．　５台目修理記録

平成２２年３月１７日持込　　　　９月２３日完成

寸評 　　　GAS−AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。 　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 　　　ネットワークの無いのは注意

Ａ．　修理前の状況 以前から時々ノイズが出ましたが、昨年9月の引越し以来常時出るようになってしまいました。 Ｂ．　原因 経年劣化 Ｃ．　修理状況 電解コンデンサー交換 半固定ＶＲ交換 配線手直し、補強 経年劣化による各部ハンダ補正 ＯＰ−ＡＭＰ交換 ＳＰ端子（ＷＢＴ　ＳＰ端子）に交換 ＲＣＡ端子（ＷＢＴ　ＲＣＡ端子）に交換 ＶＵメーター表示ランプ交換 ３Ｐインレット・ソケット交換 冷却フアン清掃・注油 L側ＶＵメーター修理 Ｋ．　ケース等清掃状況 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　８個 電解コンデンサー　　　　　　　　　　　　　　　　　　３４個 フイルムコンデンサー　　　　　　　　　　　　　　　　　２個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　４個 ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０PL　　　　　　　　　１組（定価で工賃込み） ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　１組（定価で工賃込み） ＶＵメーター表示ランプ　　　　　　　　　　　　　　　　６個 ダイオード　　　　　　　　　　　　　　　　　　　　　　　１個 ３Ｐインレット・ソケット　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　１５８，０００円 Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

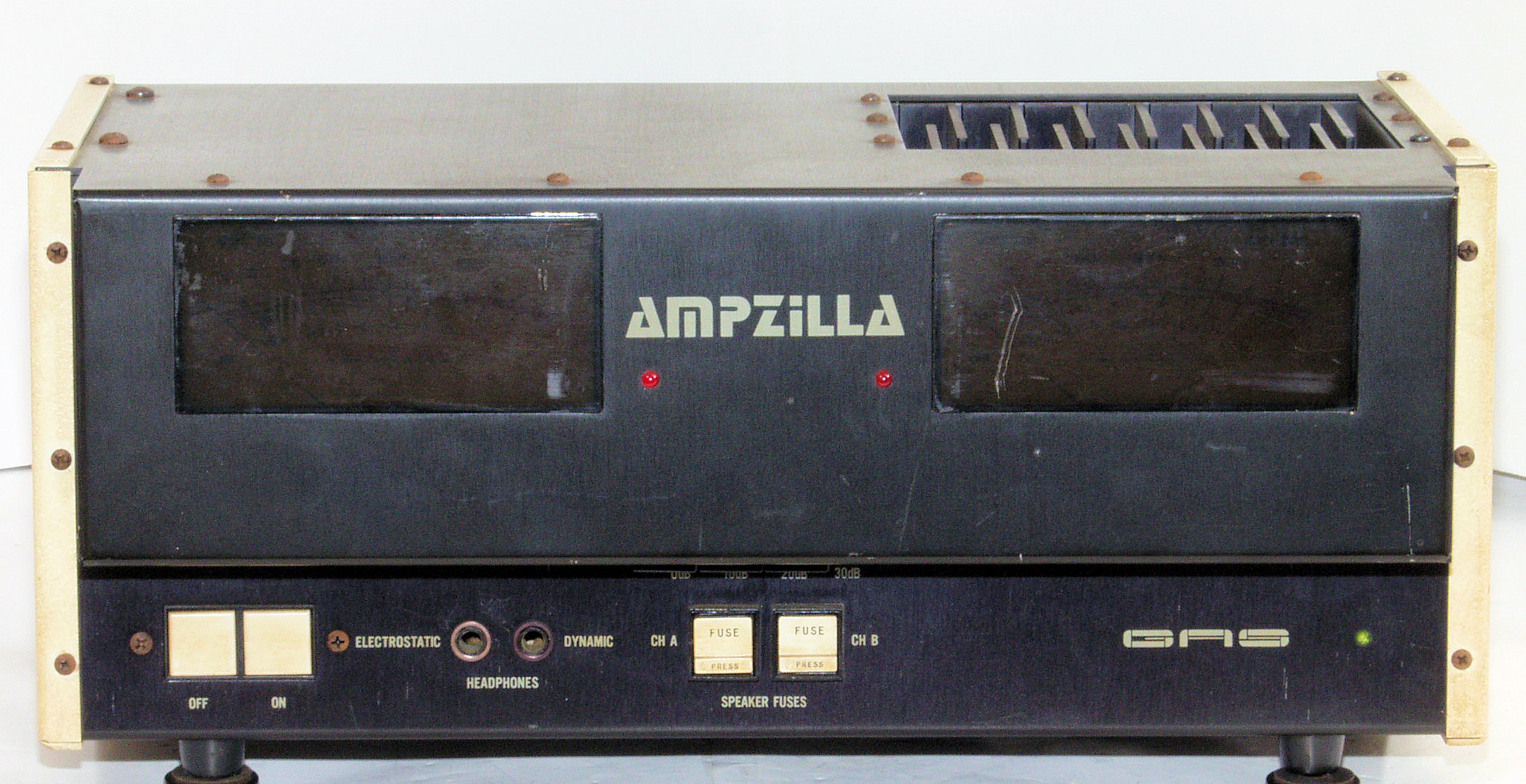

Ａ．　修理前の状況 Ａ１０．　点検中　前から見る

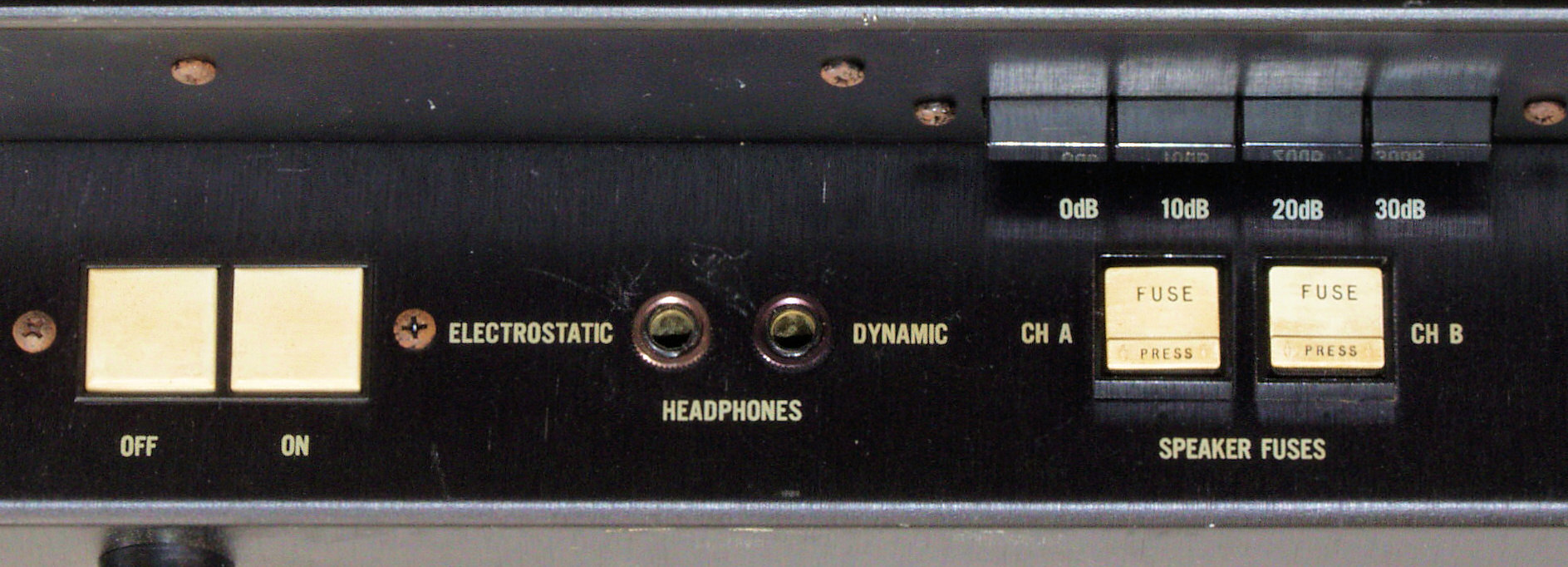

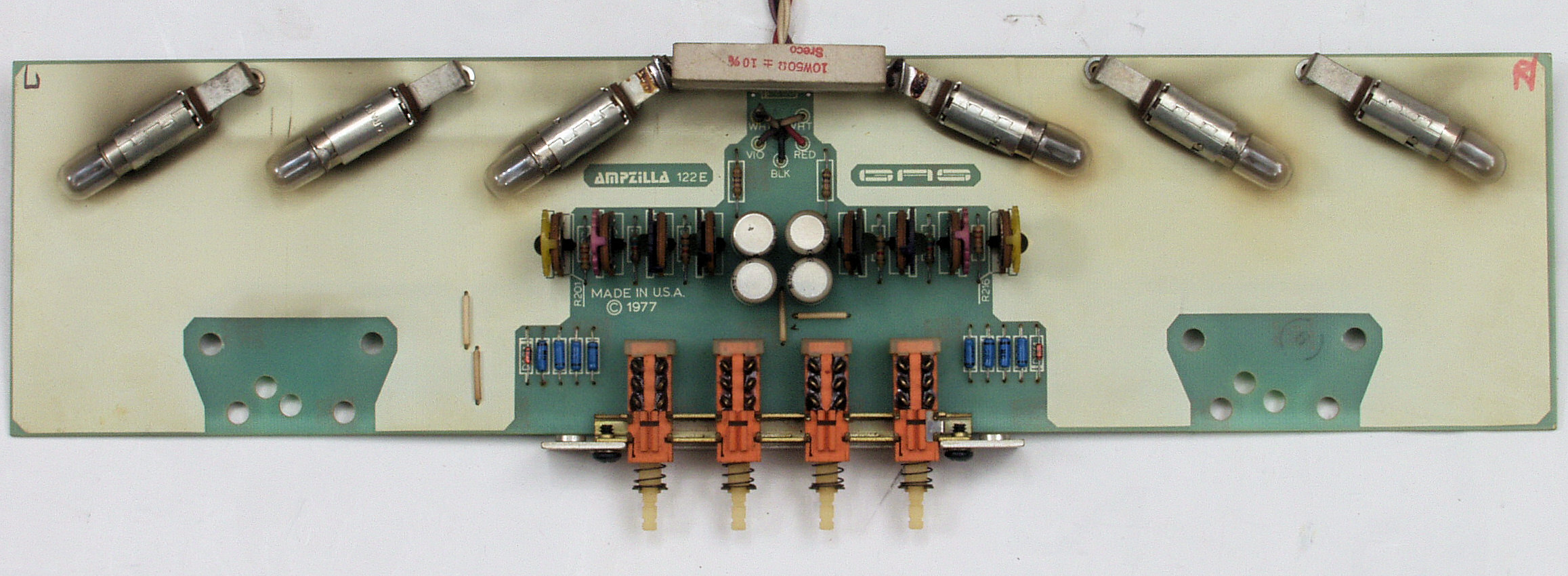

Ａ１１．　点検中　前の操作部を見る。

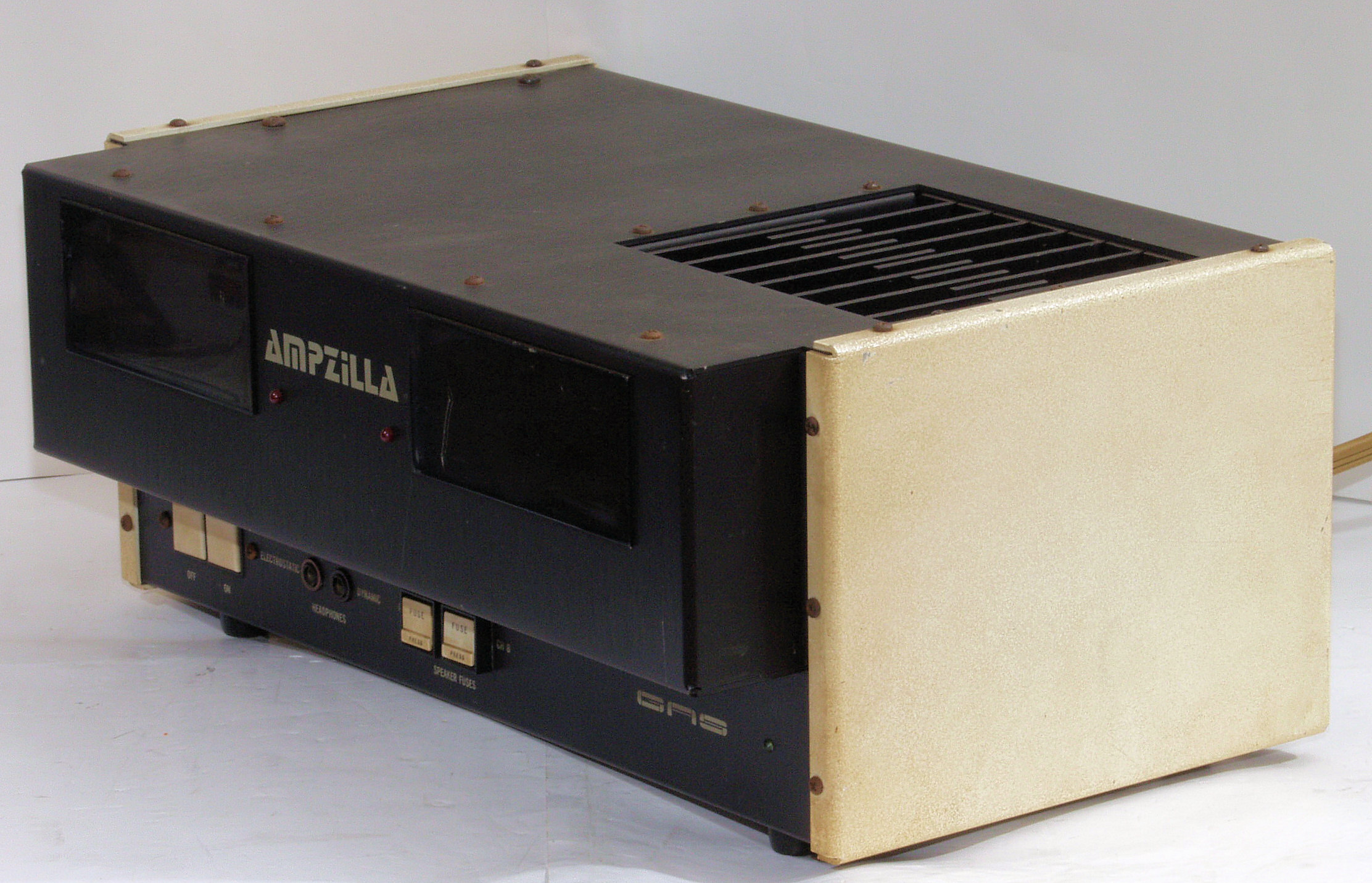

Ａ１２．　点検中　前右から見る

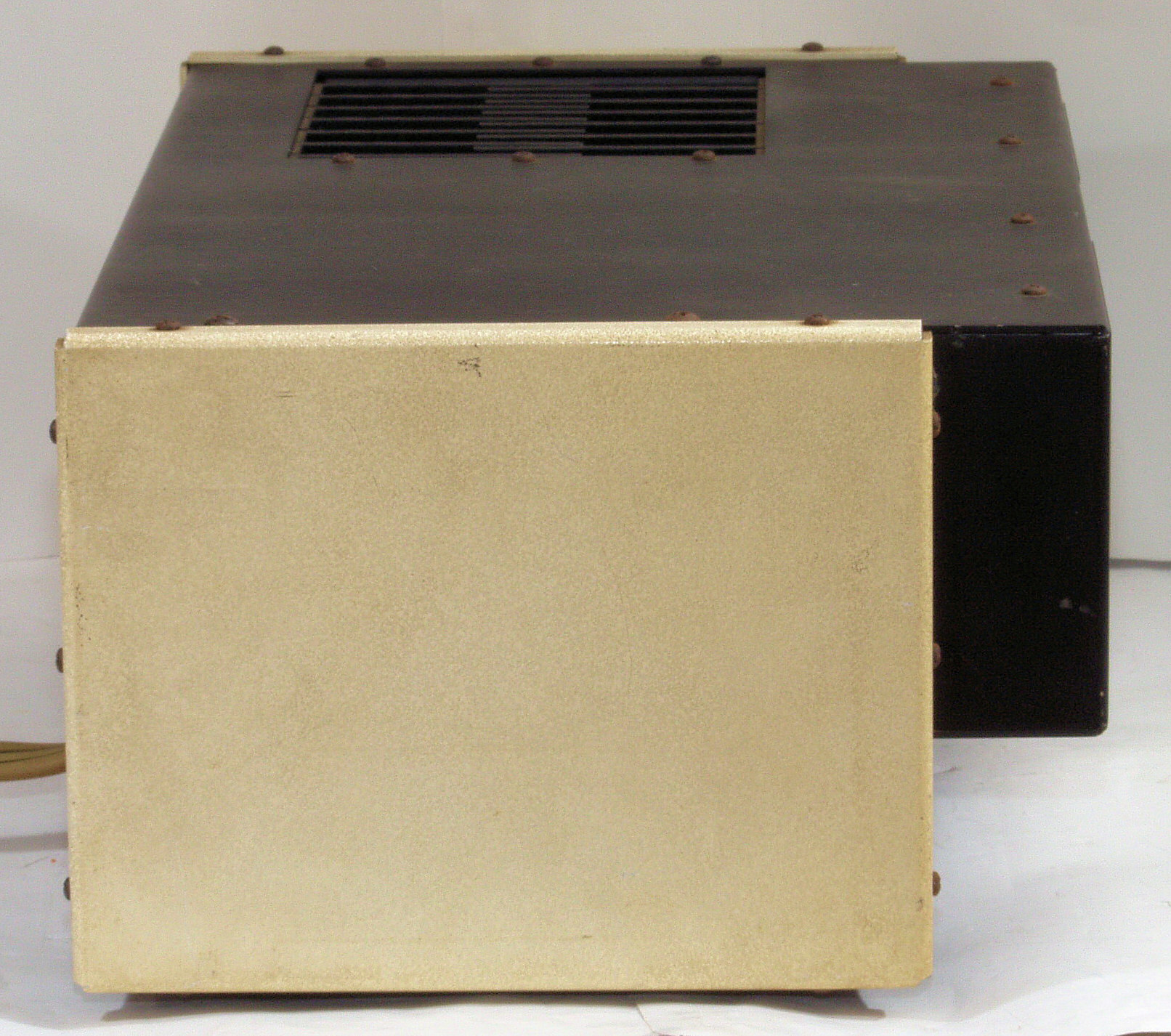

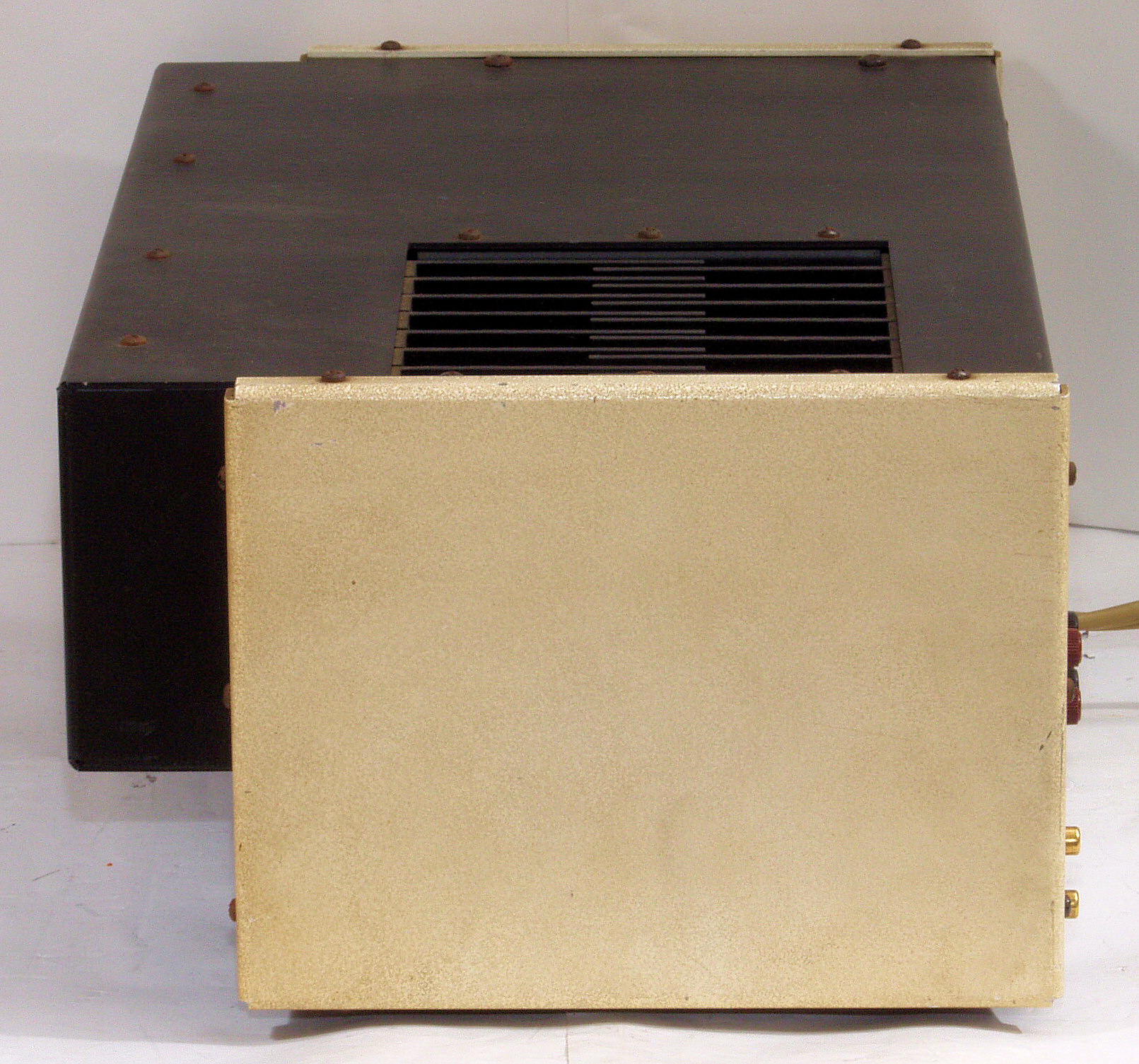

Ａ１３．　点検中　右から見る

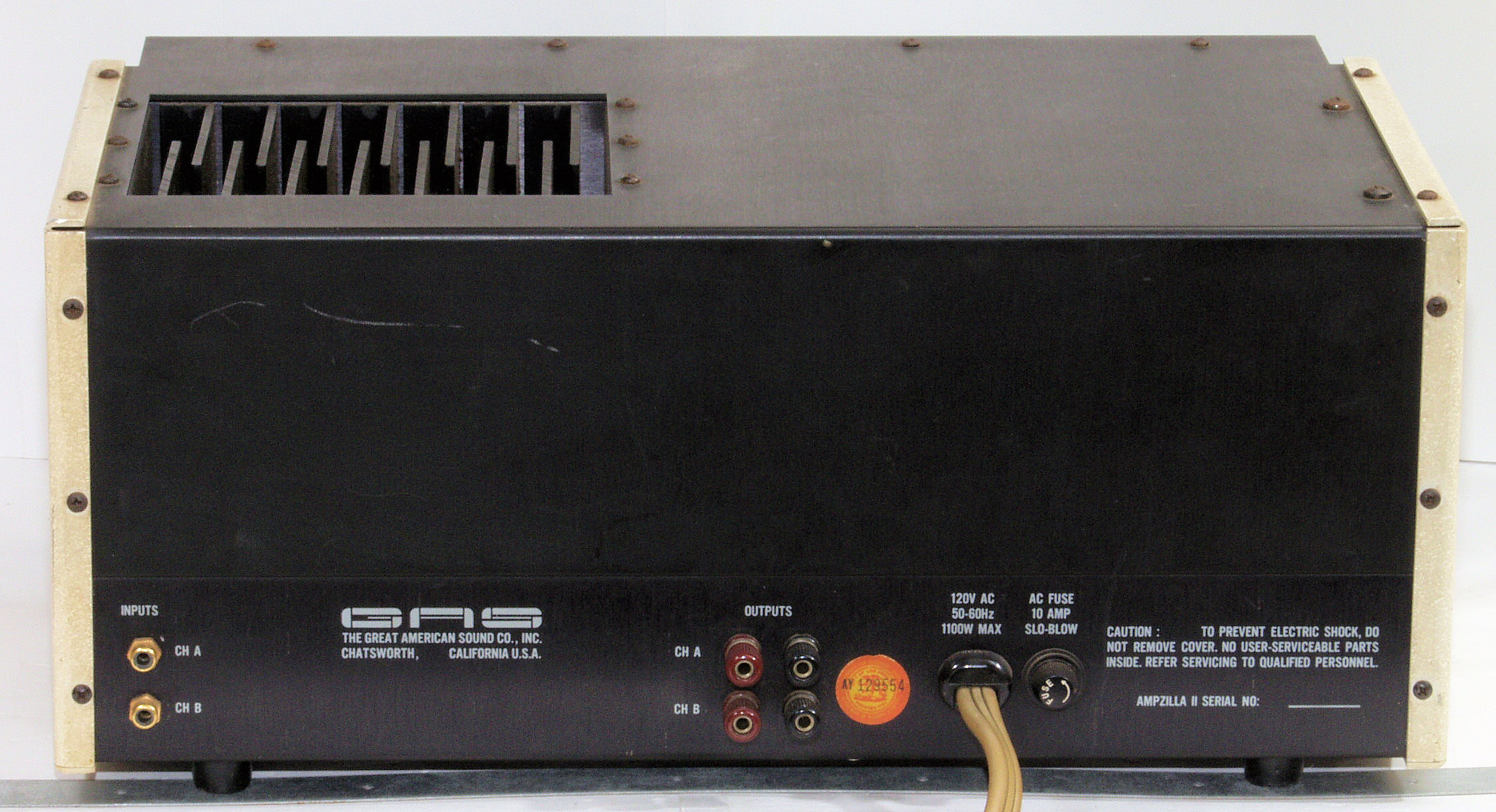

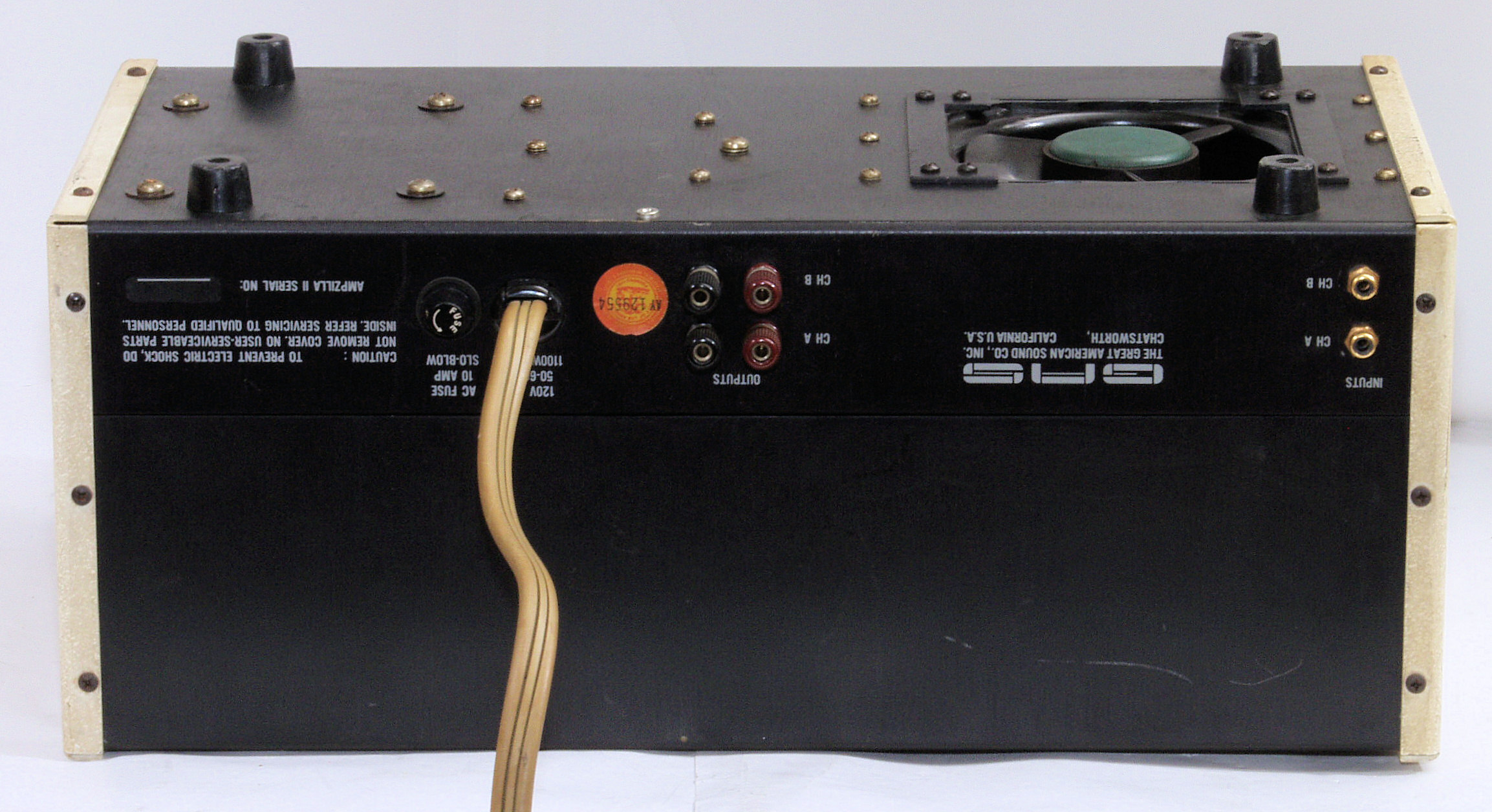

Ａ１４．　点検中　後から見る

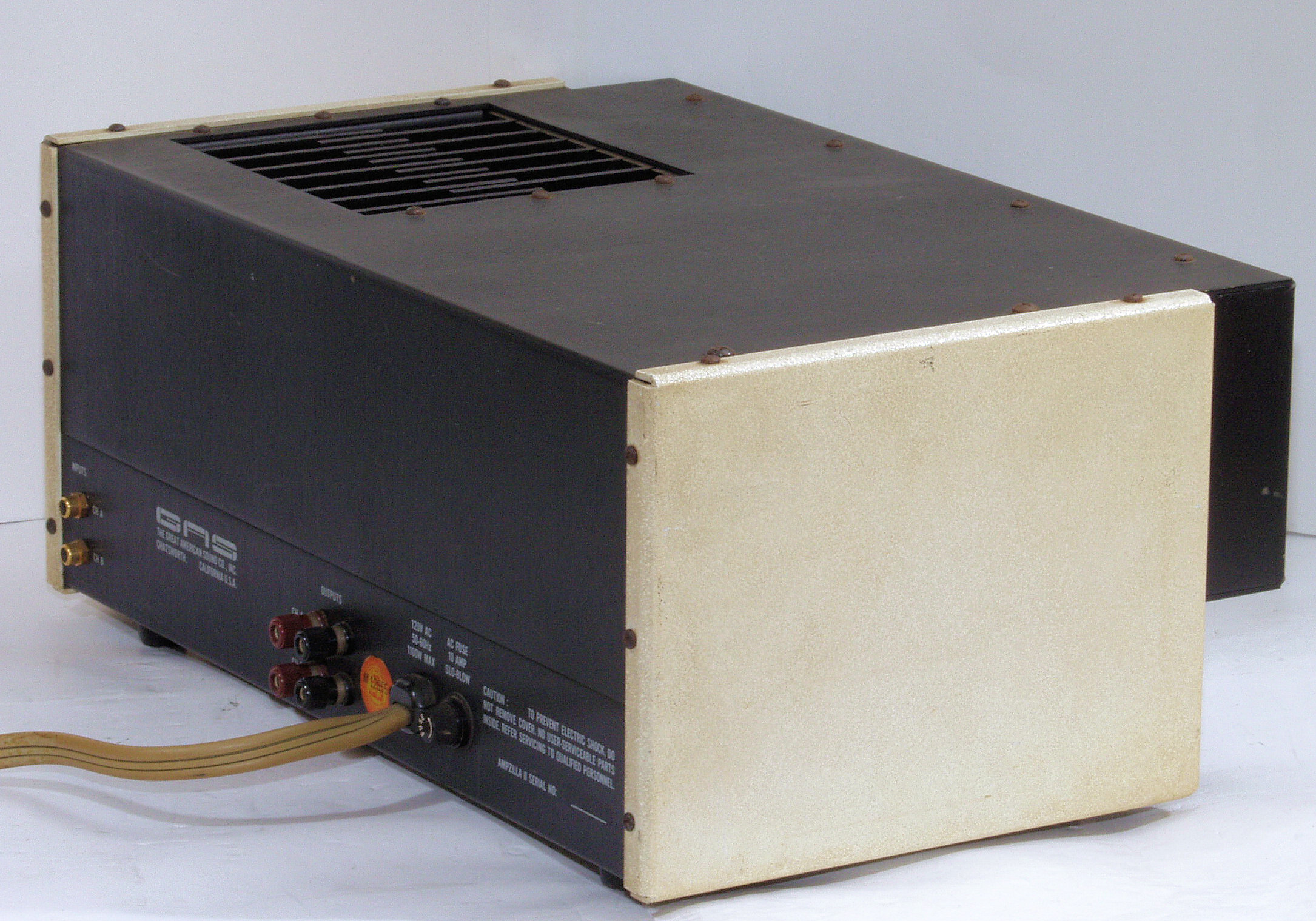

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　放熱器埃、前から後へ、上から見る。

Ａ２３．　点検中　放熱器埃、後から前へ、上から見る。

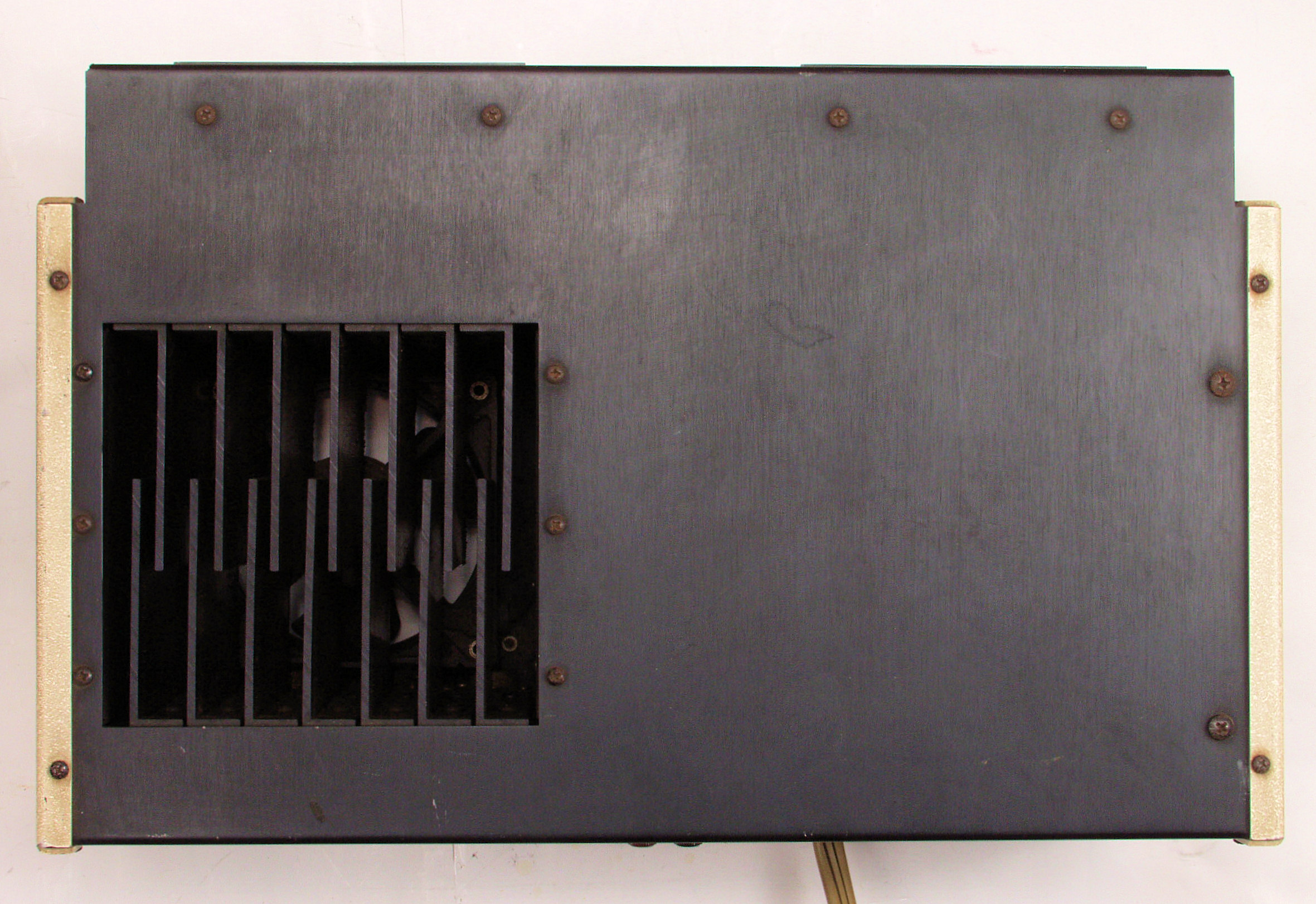

Ａ３１．　点検中　下から見る

Ａ３２．　点検中　下から、フアンを見る、放熱器に埃が沢山付いている。

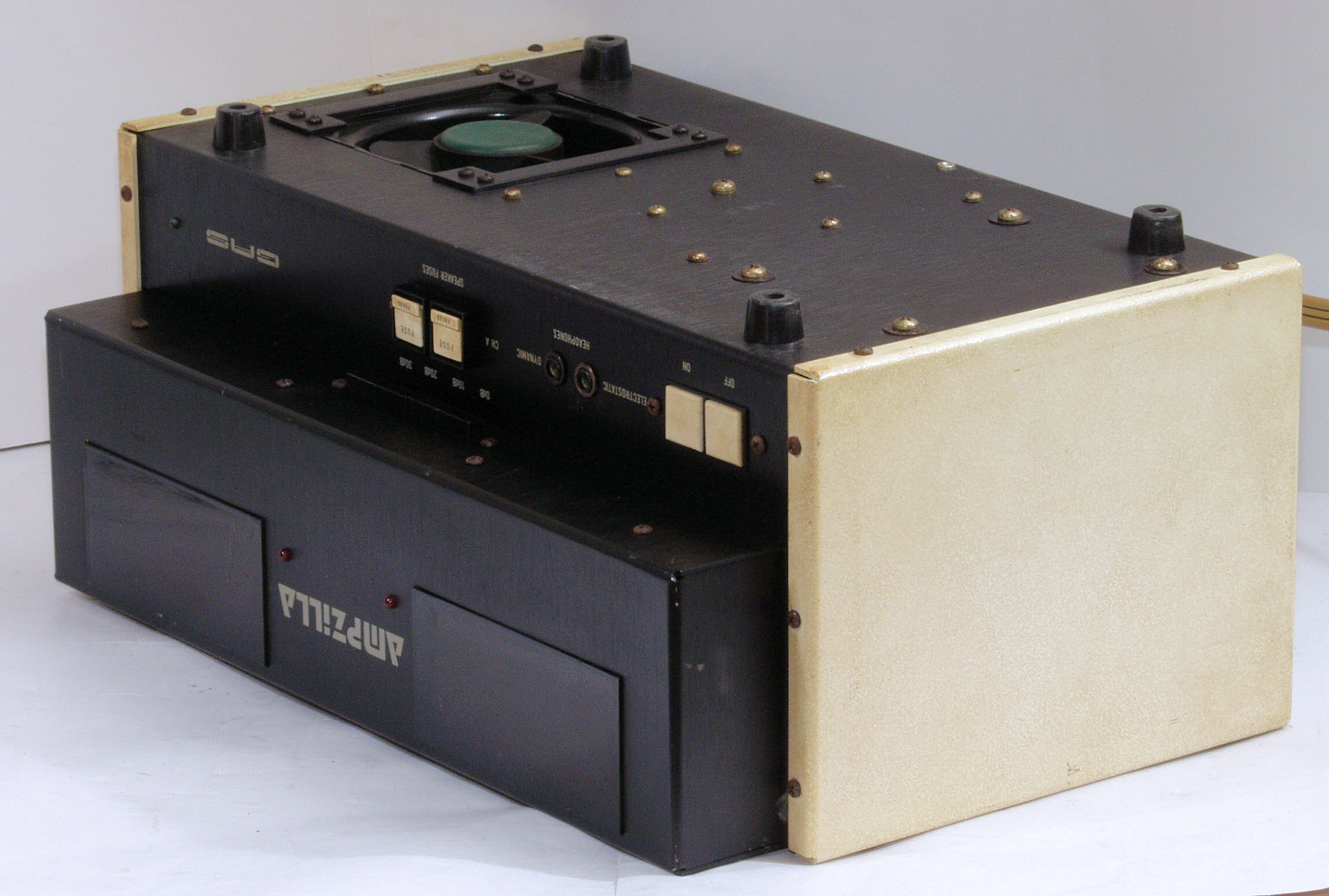

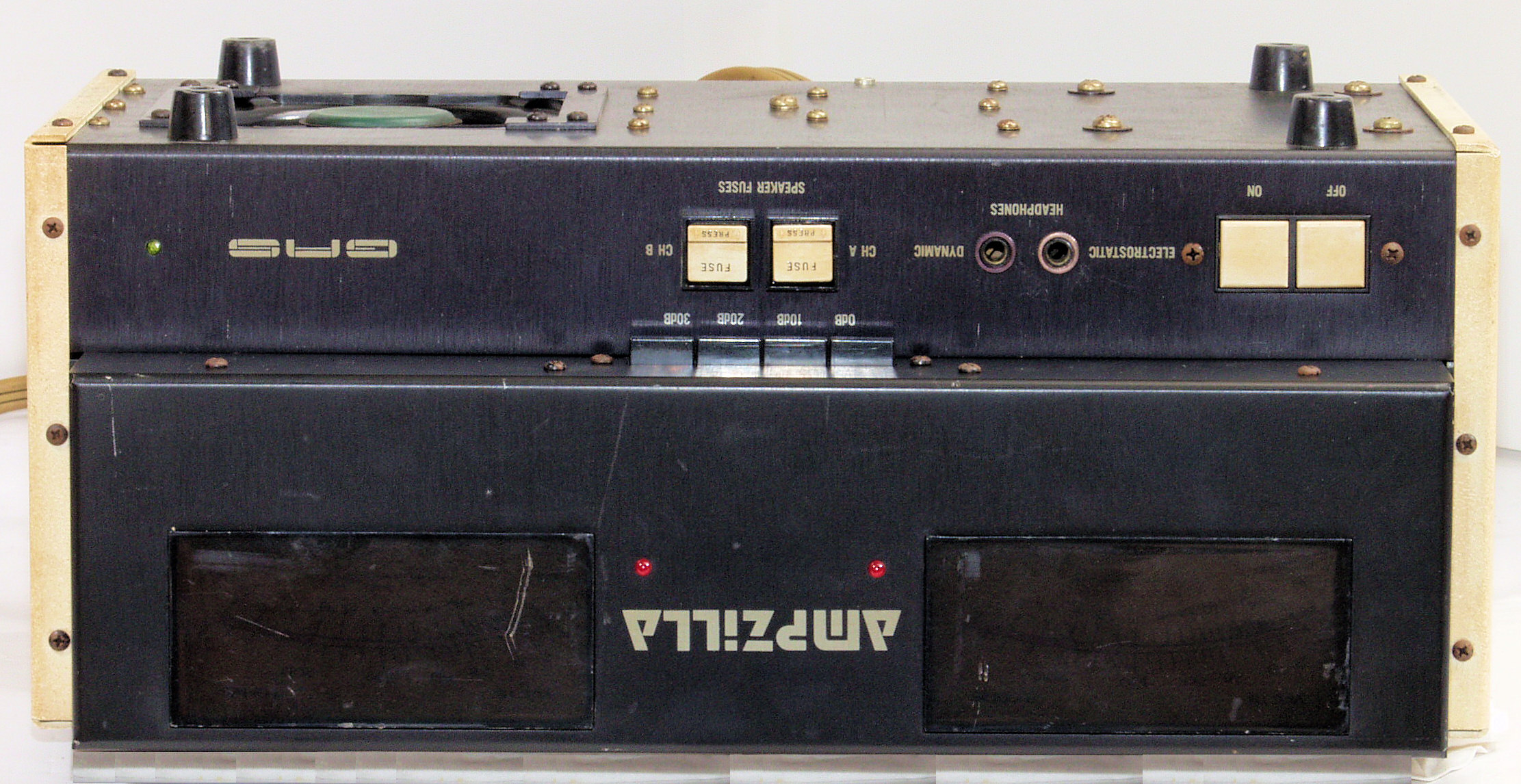

Ａ４１．　点検中　下前から見る

Ａ４２．　点検中　下前左から見る

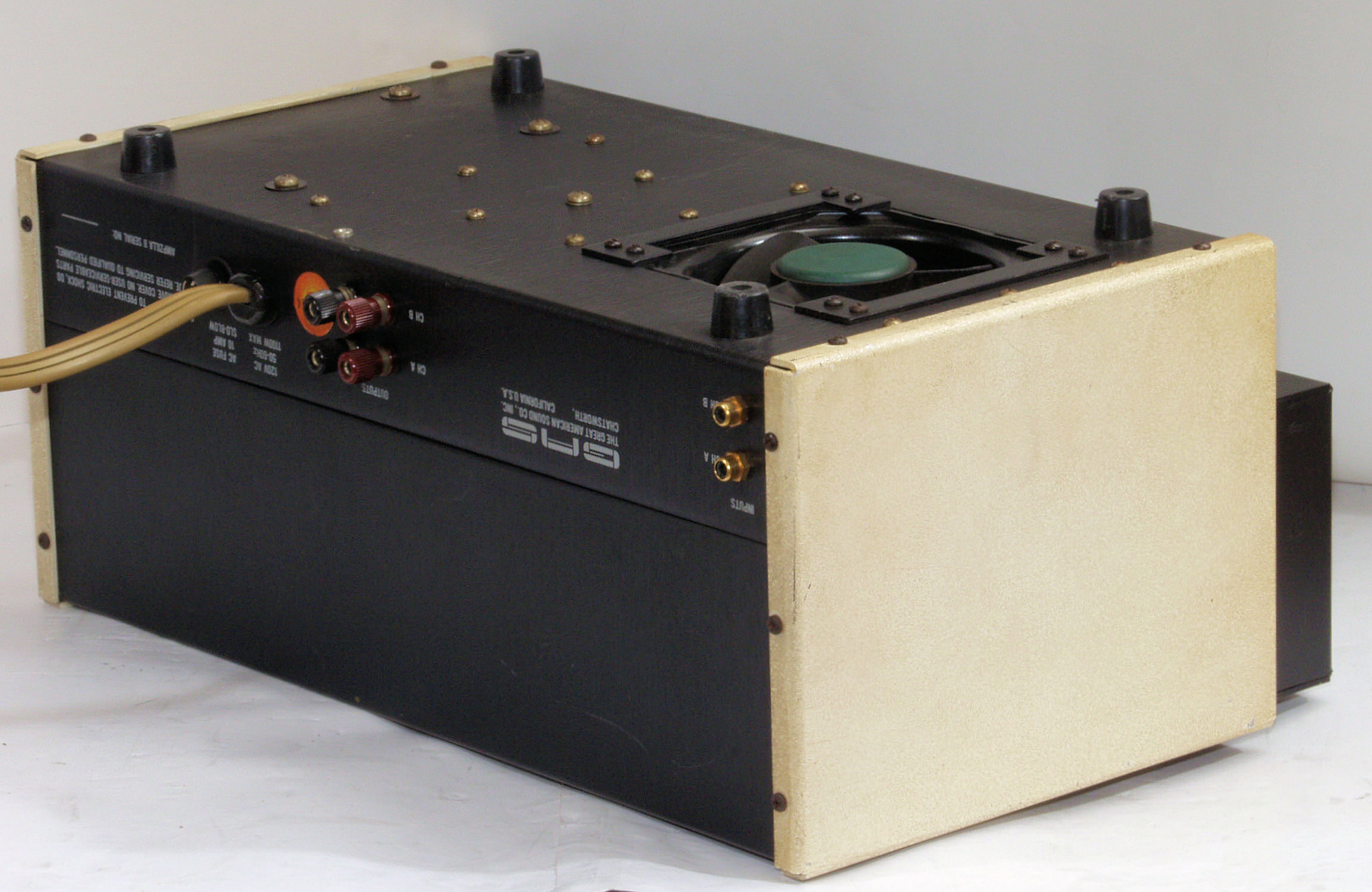

Ａ４３．　点検中　下後から見る

Ａ４４．　点検中　下後右から見る

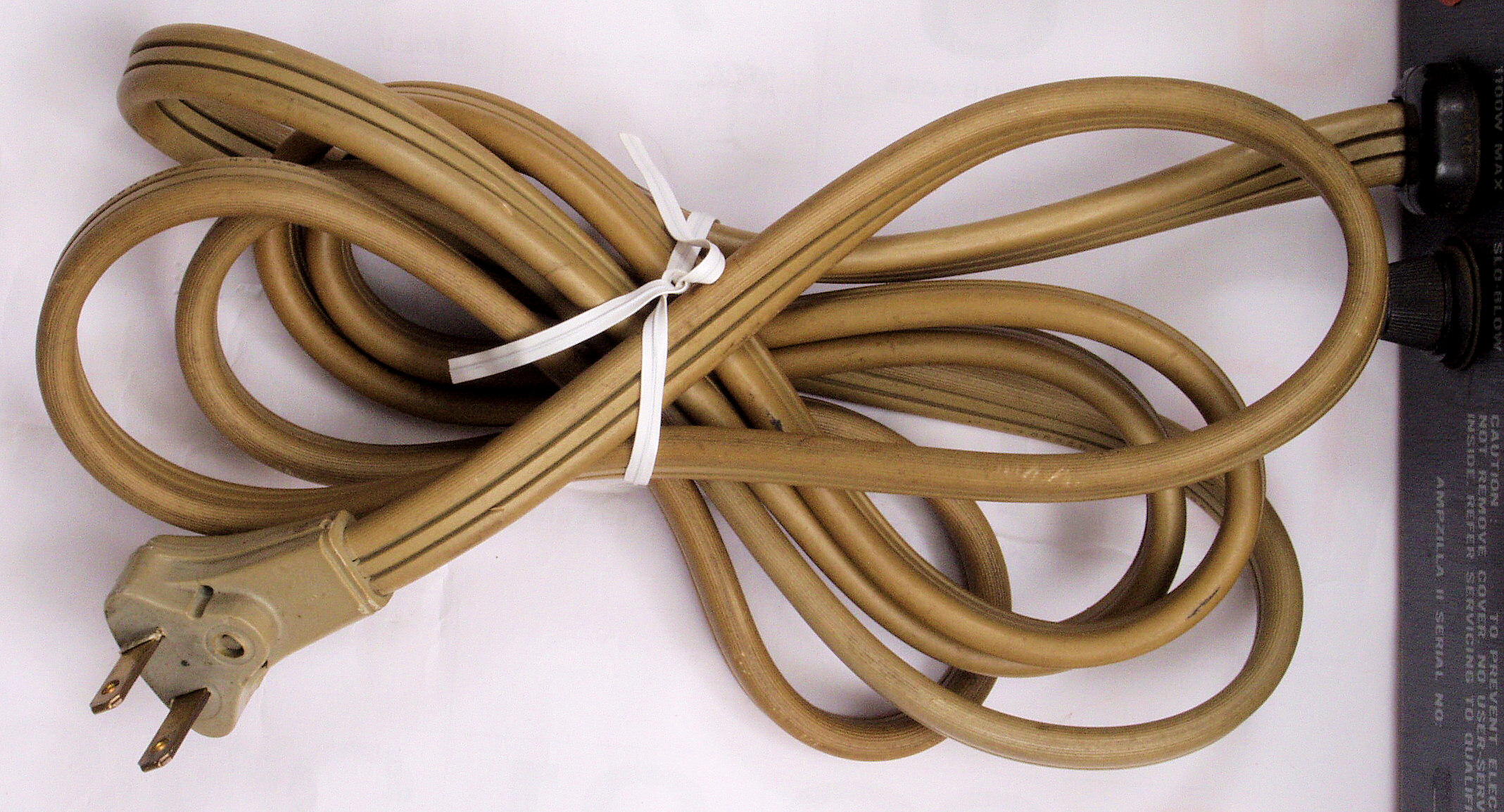

Ａ５１．　点検中　タバコの脂を十分吸い込んだ、ACコード。

Ａ５２．　点検中　ACコードから３Pインレット・プラグに交換できる。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ａ５３．　点検中　ＳＰ端子は交換可能。ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０PL

Ａ５４．　点検中　ＲＣＡ端子はテフロン製に交換可能。ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１

Ａ６１．　点検中　上・左右ケース取り、上から見る。

Ａ６２．　点検中　熱でビニールが後退した電解コンデンサー、Ｆ側。

Ａ６３．　点検中　熱でビニールが後退した電解コンデンサー、Ｂ側。

Ｃ．　修理状況 Ｃ１０．　修理中

Ｃ１１．　修理前　Ａ側−ＡＭＰ基板

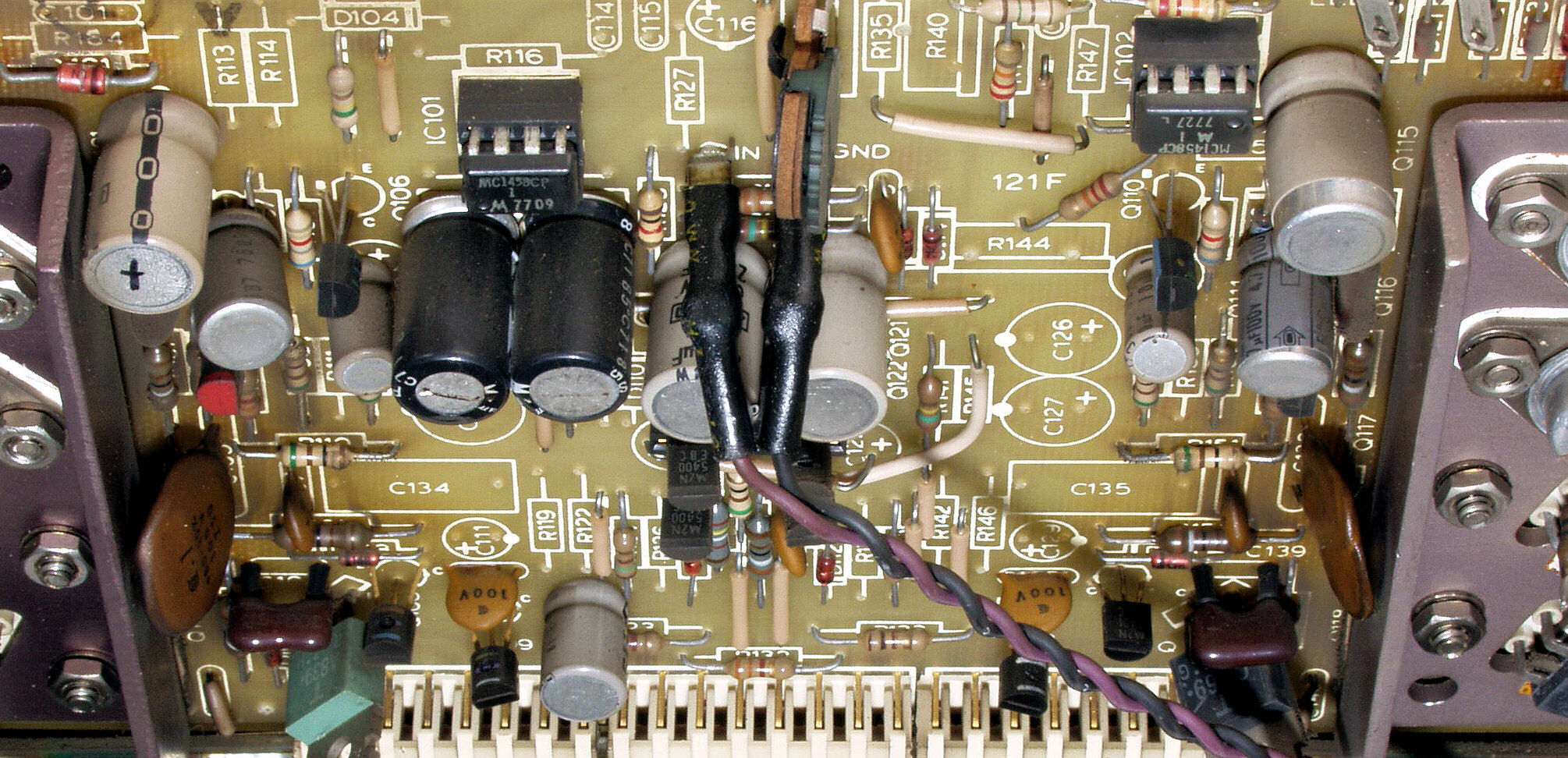

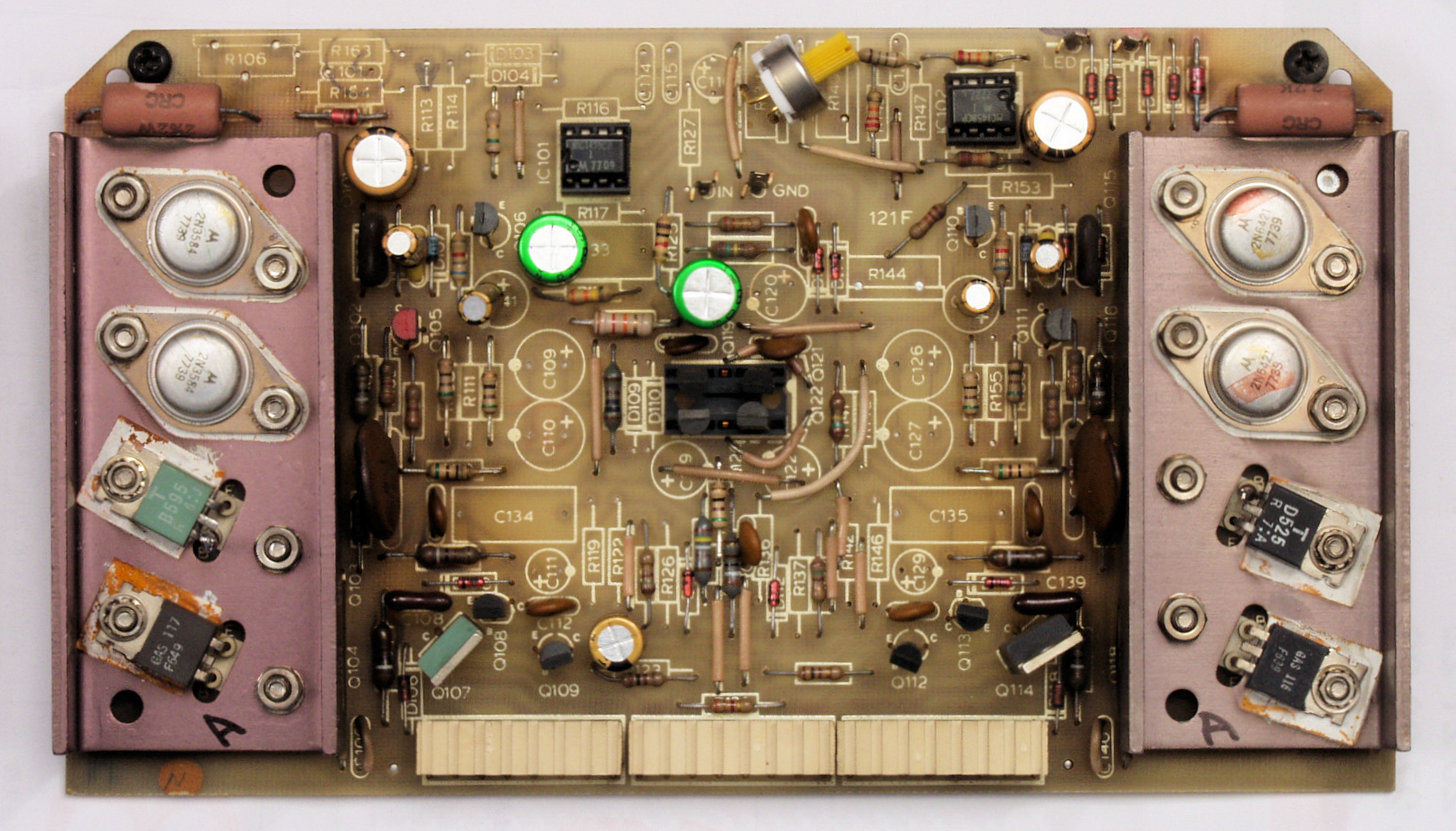

Ｃ１２．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ１、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）、入力の接続端子も４個交換

Ｃ１３．　修理前　Ａ側−ＡＭＰ基板裏

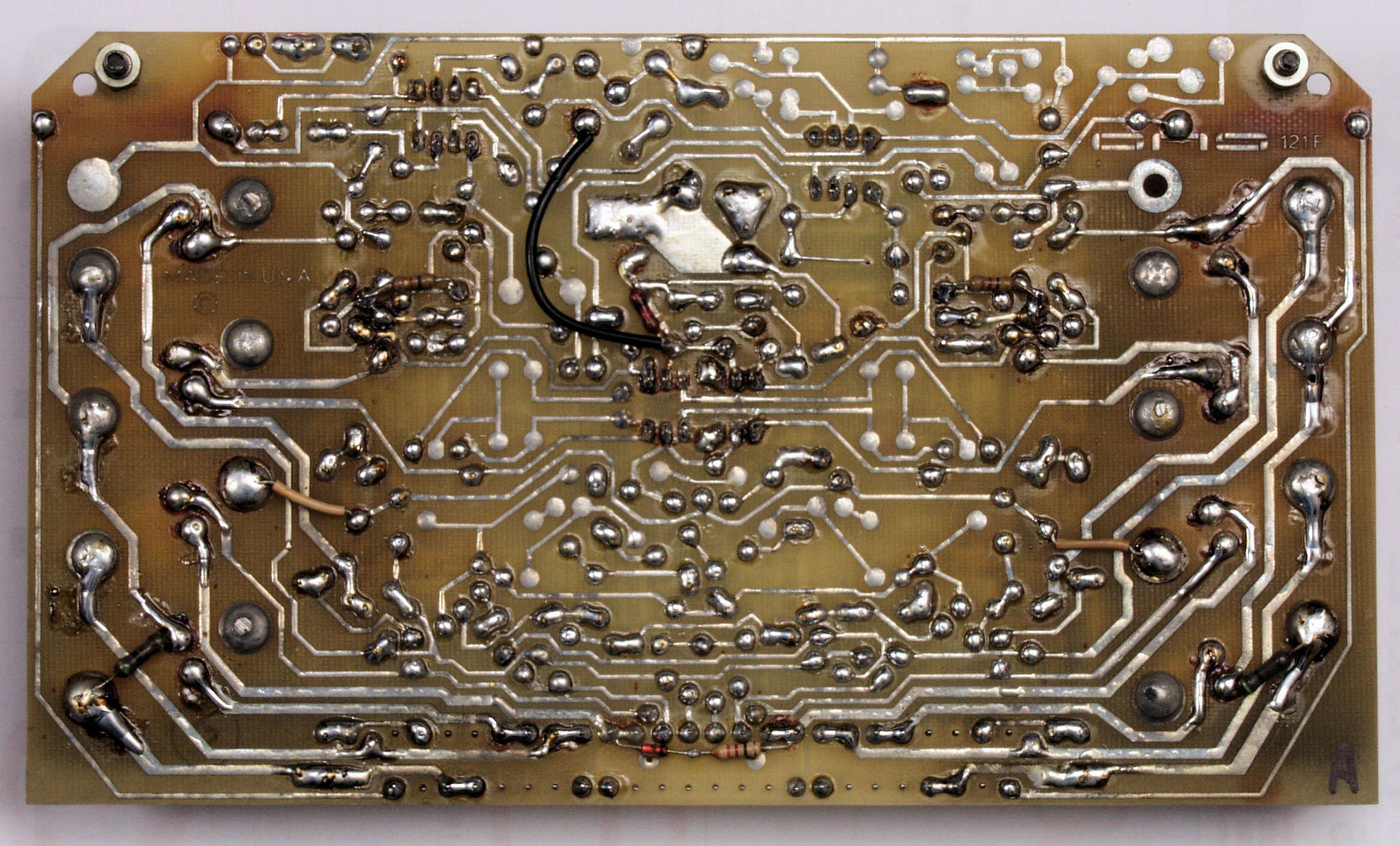

Ｃ１４．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す

Ｃ１５．　完成Ａ側−ＡＭＰ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ２１．　修理前　Ｂ側−ＡＭＰ基板

Ｃ２２．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ１個、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）

Ｃ２３．　修理前　Ｂ側−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す

Ｃ２５．　完成Ｂ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

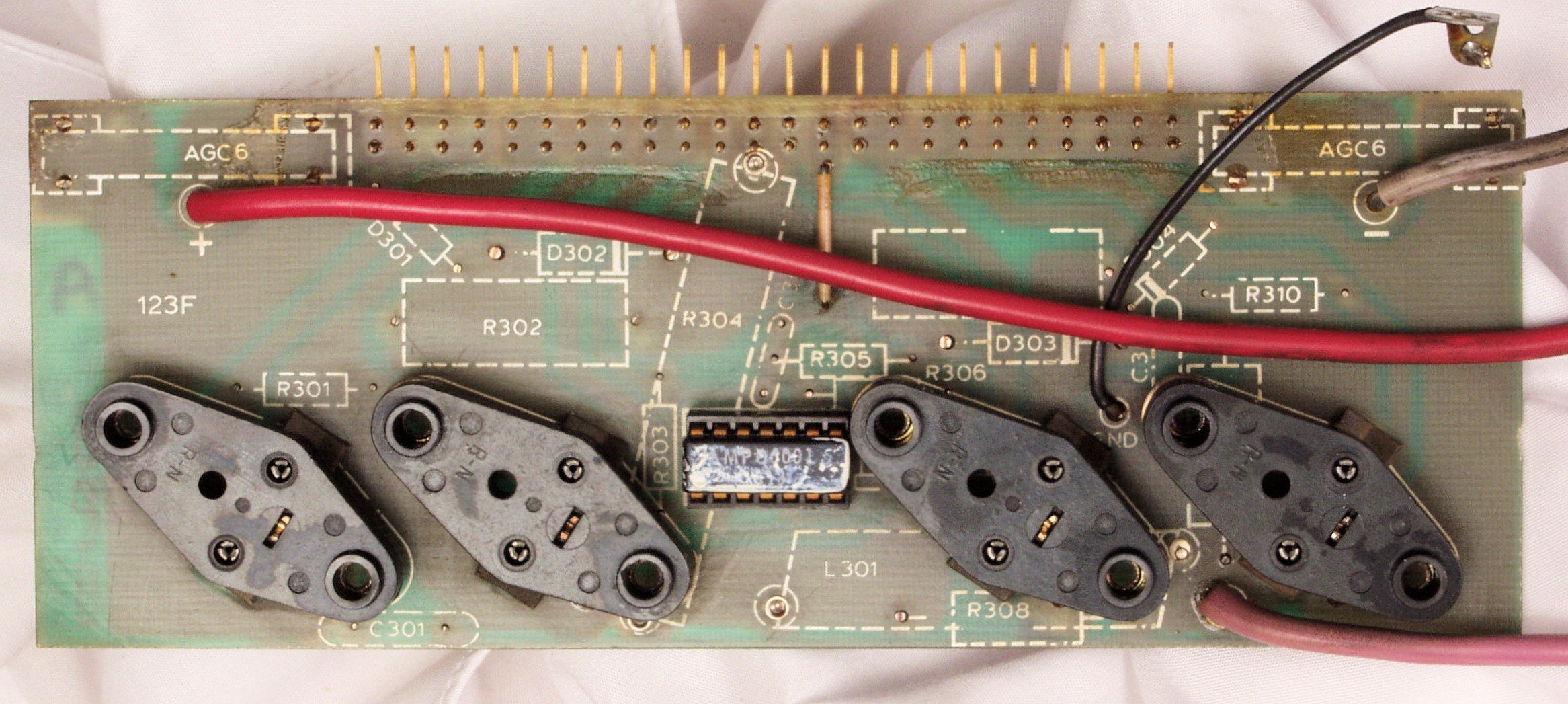

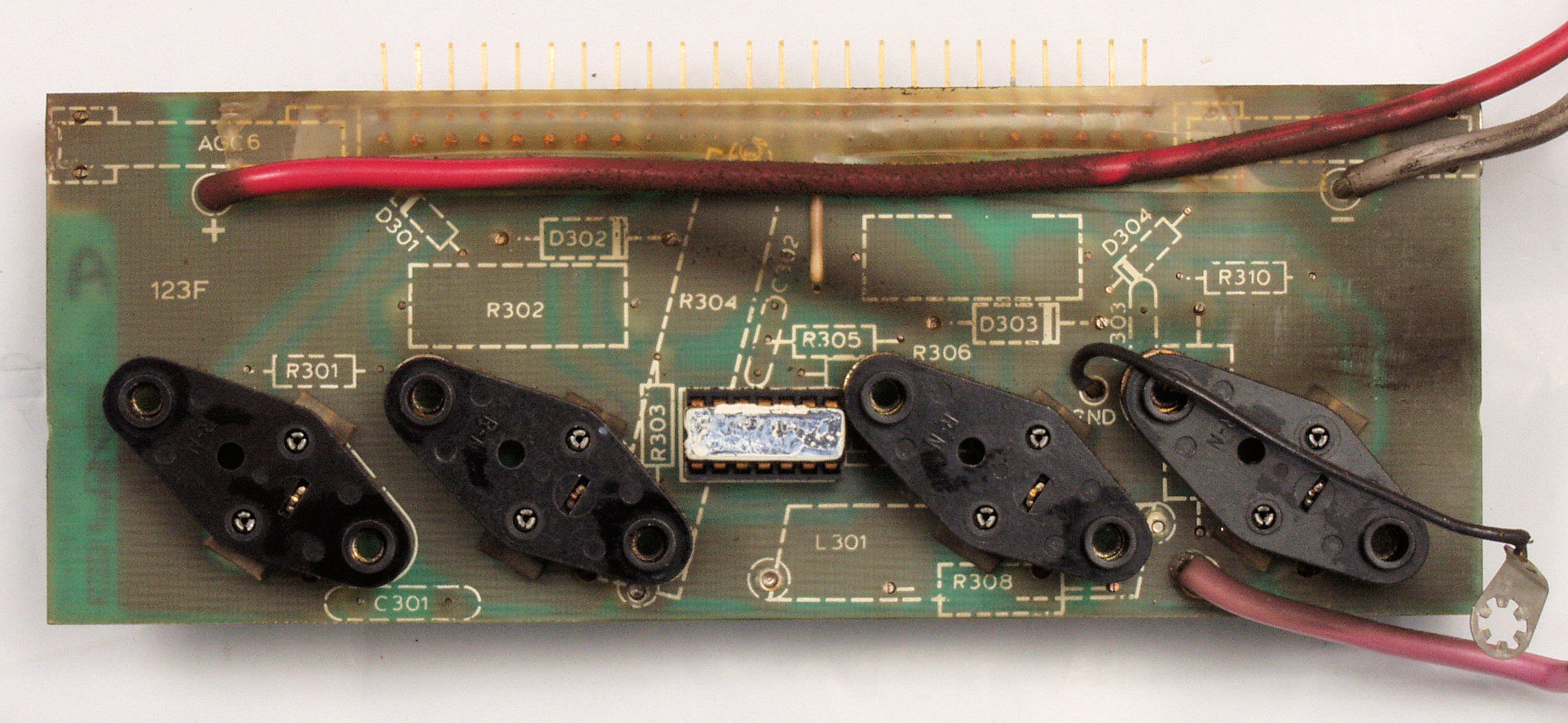

Ｃ３１．　修理前　Ａ側−終段基板

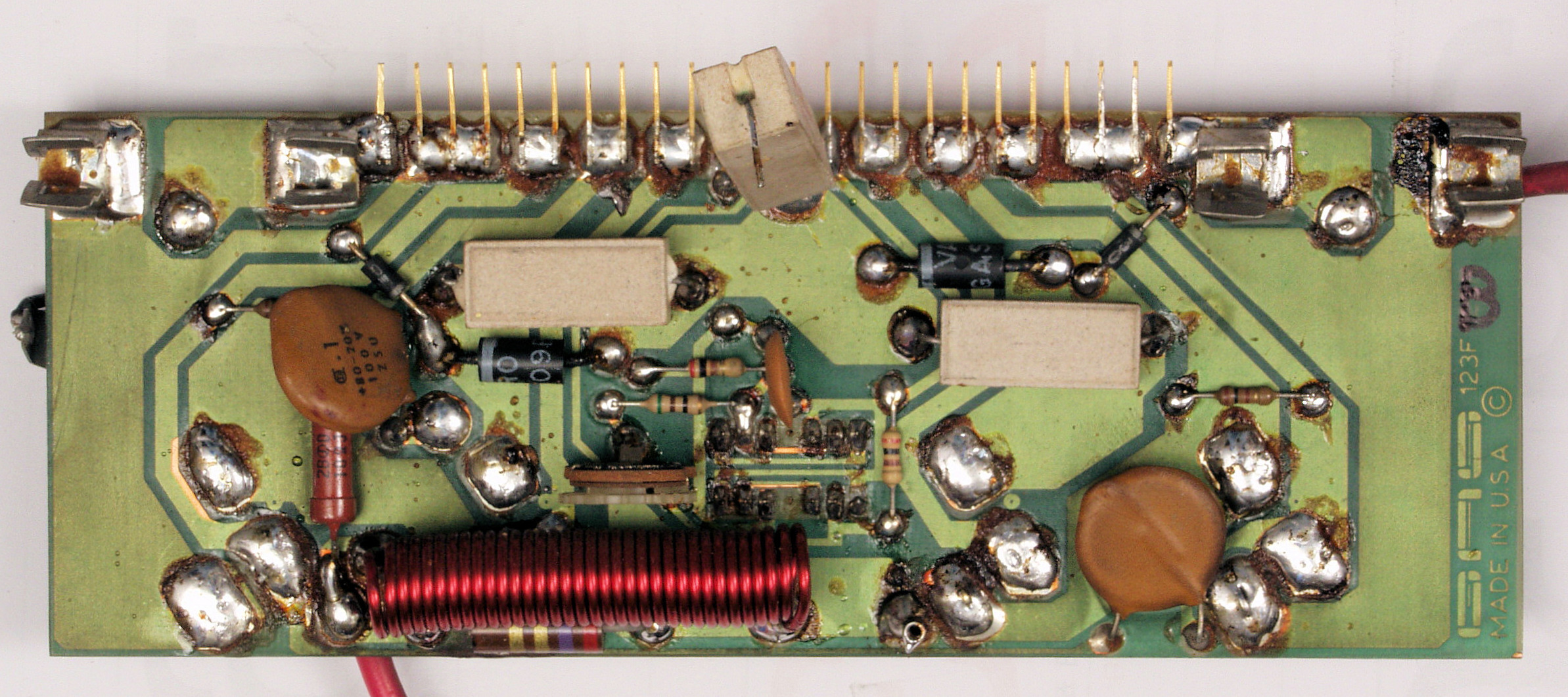

Ｃ３２．　修理（半田補正）後　Ａ側−終段基板　全ハンダやり直す

Ｃ３３．　完成Ａ側−終段基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

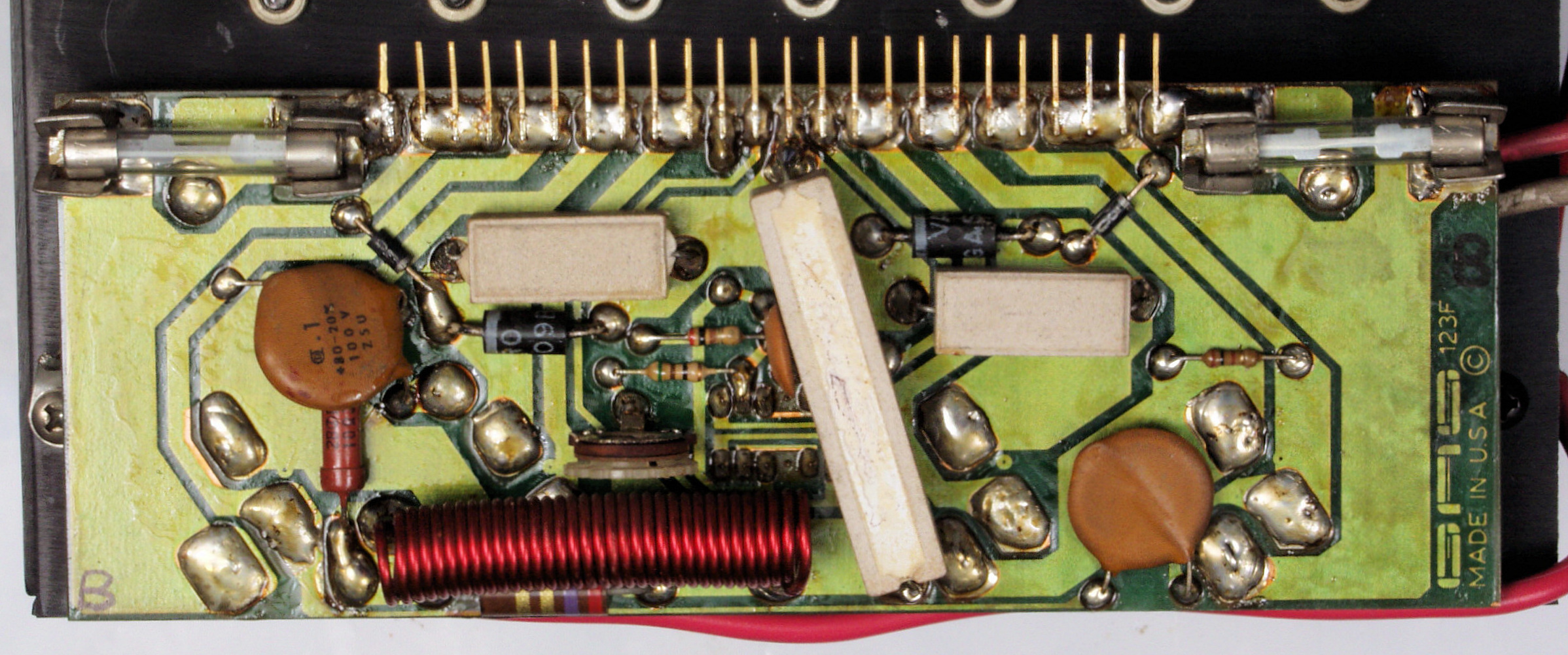

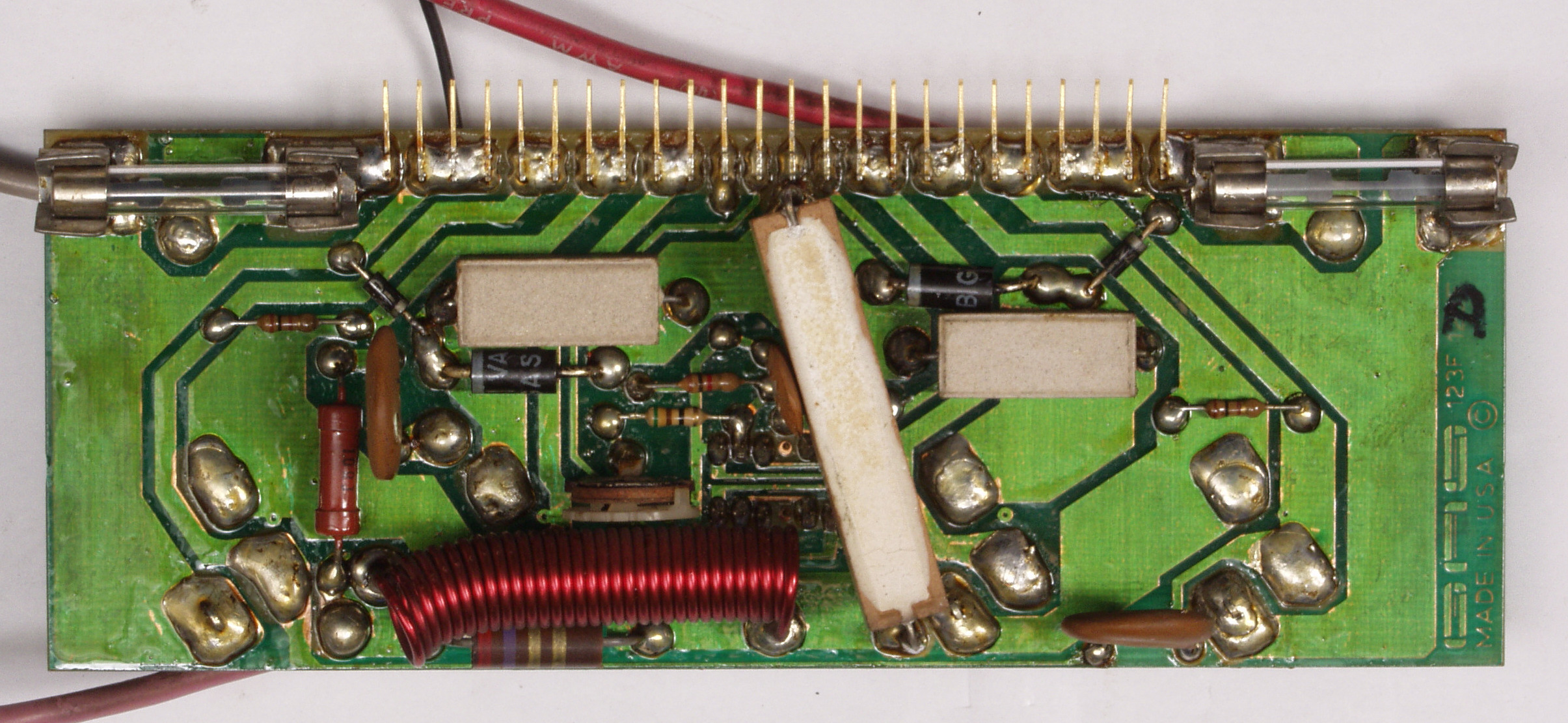

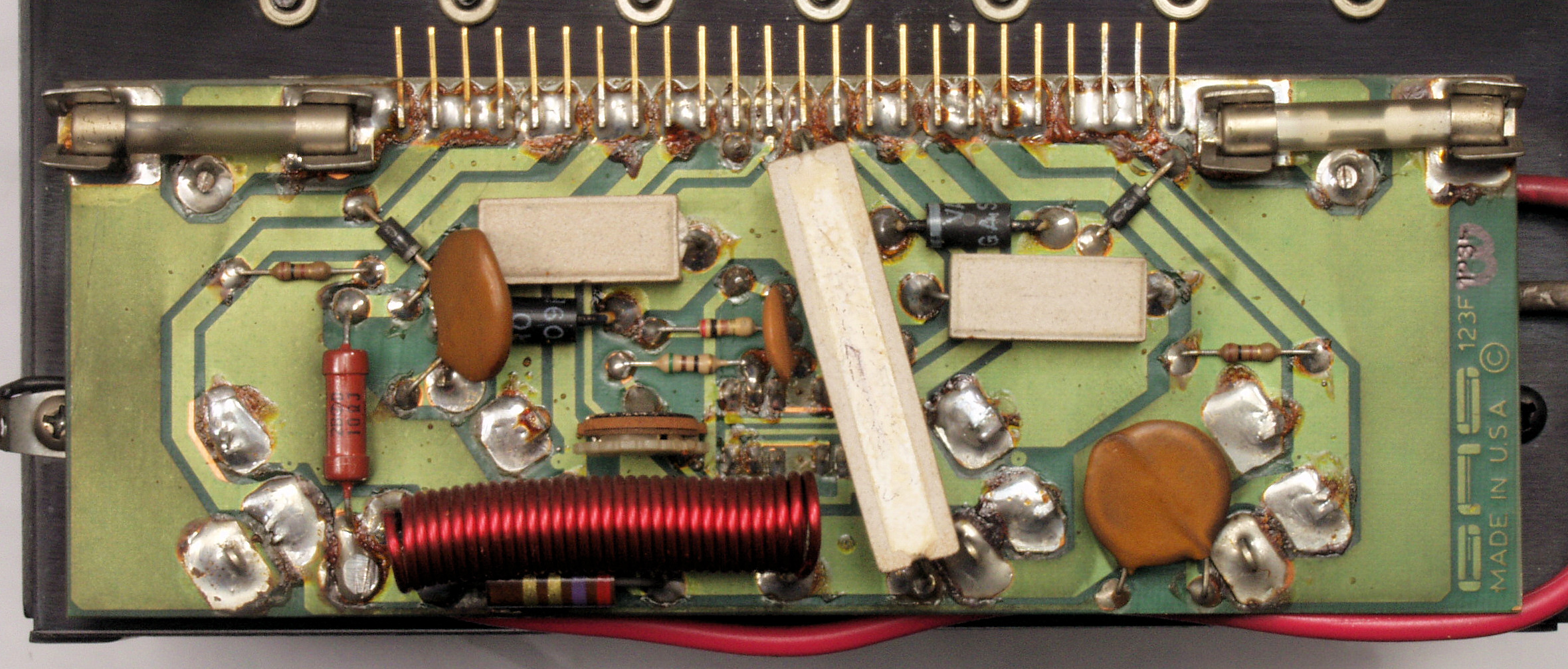

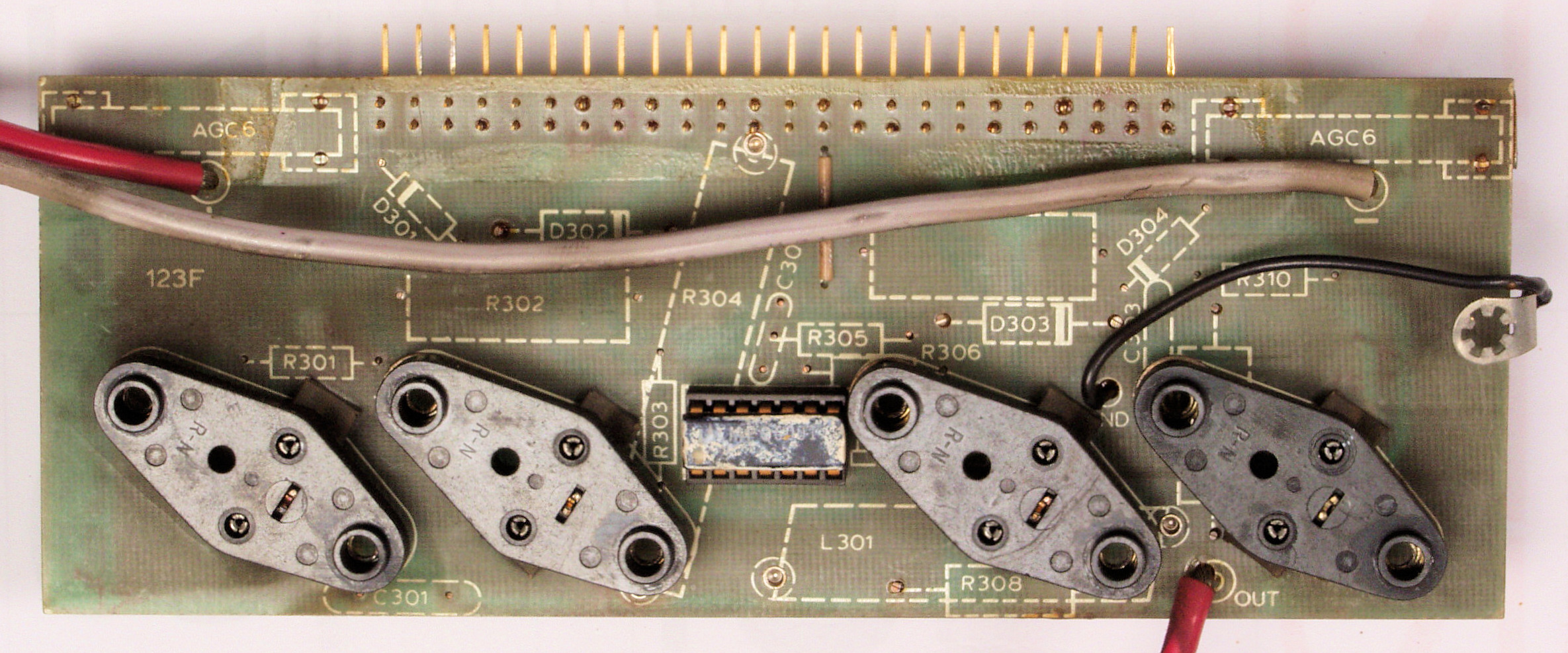

Ｃ３４．　修理前　Ａ側−終段基板裏

Ｃ３５．　完成Ｂ−終段基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ４１．　修理前　Ｂ側−終段基板

Ｃ４２．　修理（半田補正）後　Ｂ側−終段基板裏　全ハンダやり直す

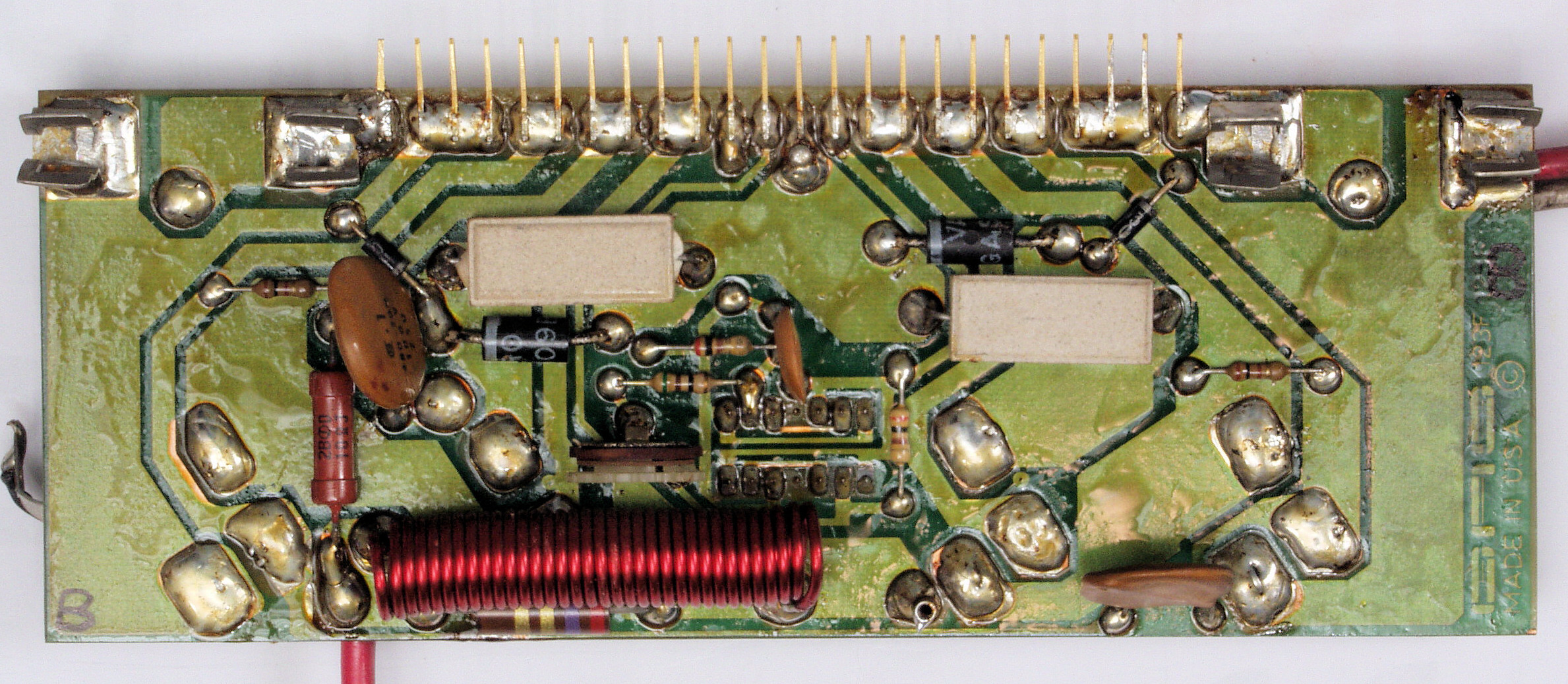

Ｃ４３．　完成Ｂ−終段基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ４４．　完成Ｂ−終段基板裏　抵抗を取り付ける

Ｃ４５．　修理前　Ｂ側−終段基板裏

Ｃ４６．　完成Ｂ−終段基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

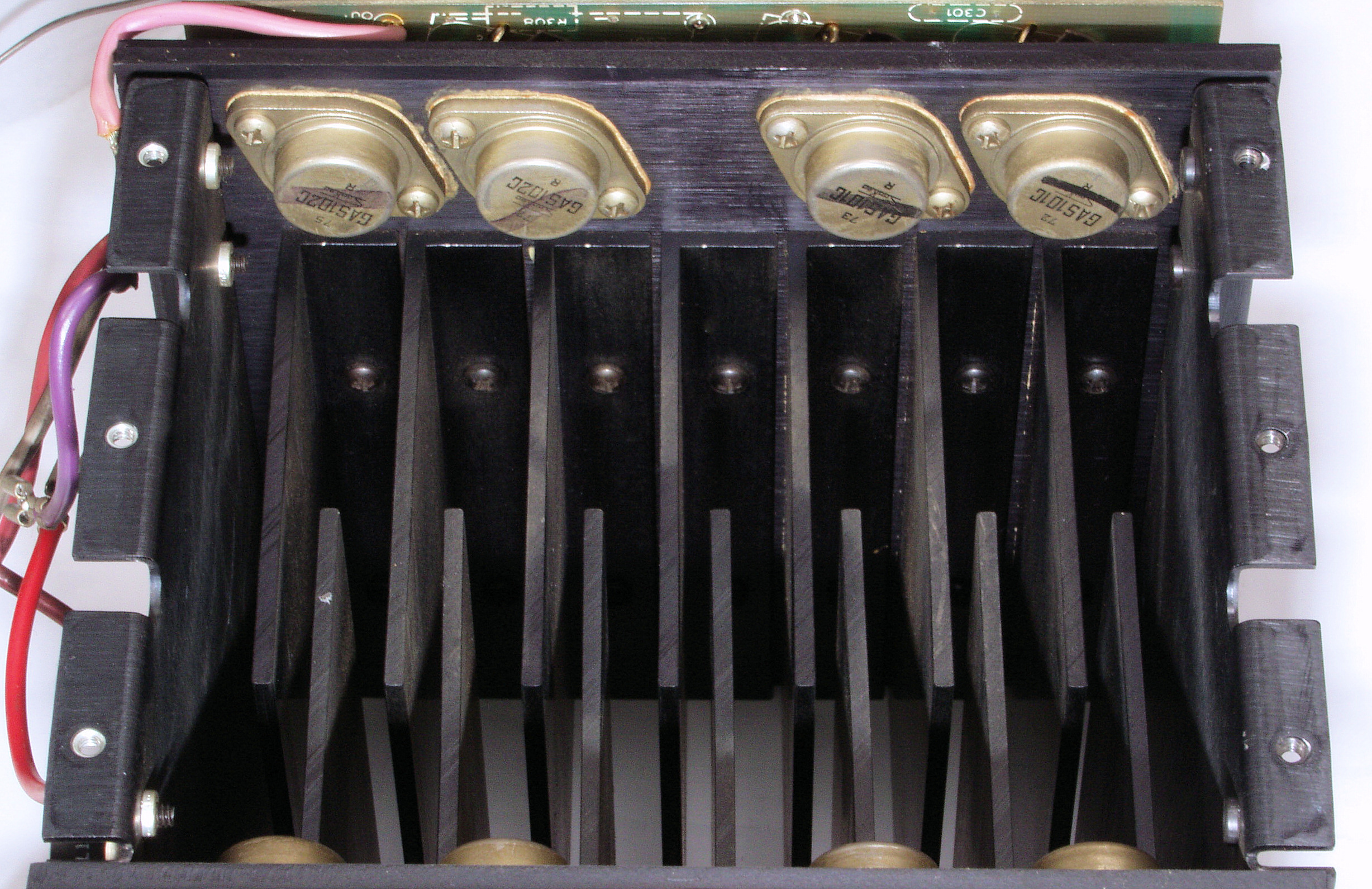

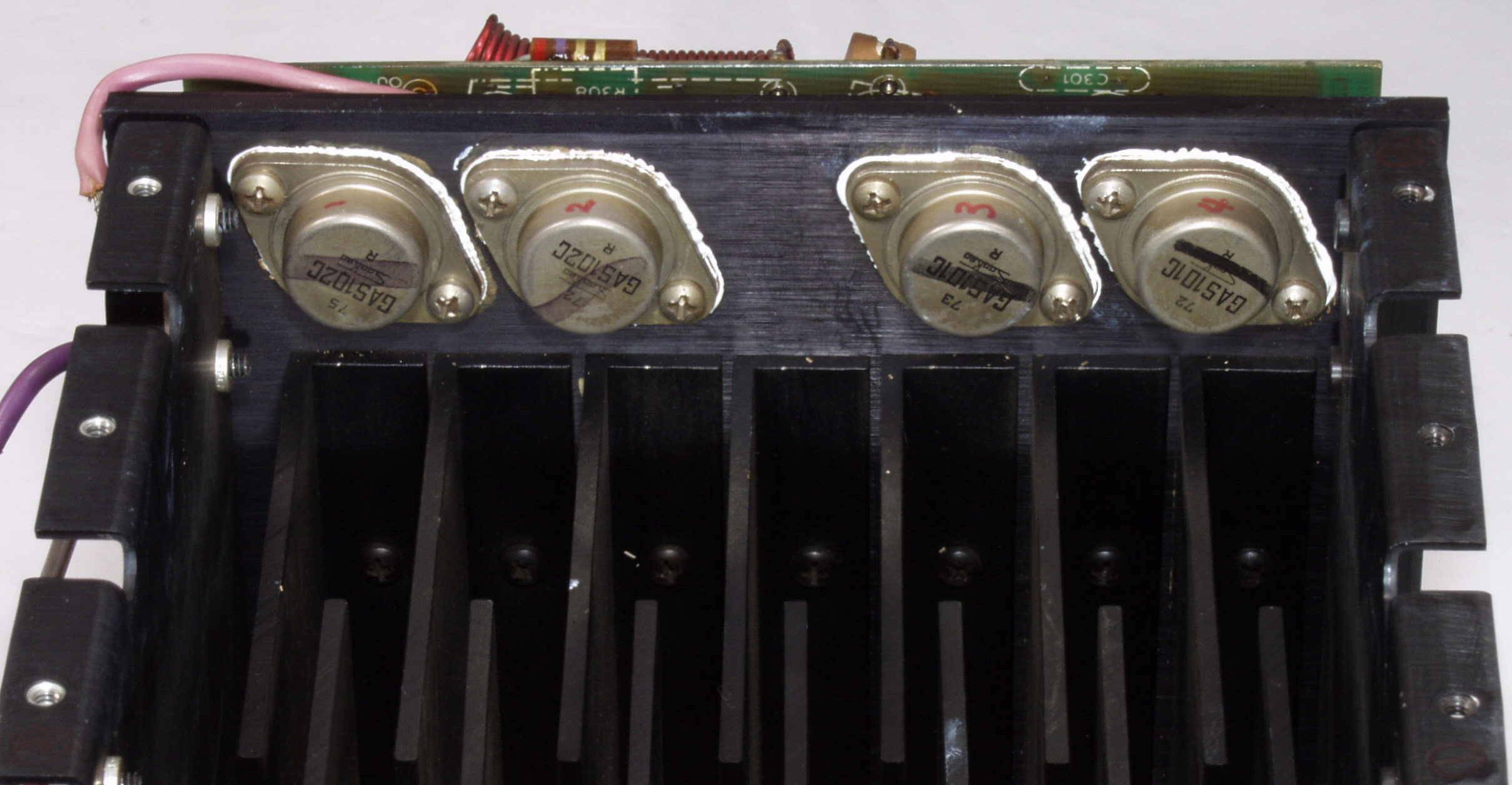

Ｃ５１．　修理前　終段ＴＲ（トランジスタ−）Ａ側

Ｃ５２．　修理（清掃）中　終段ＴＲ（トランジスタ−）Ａ側

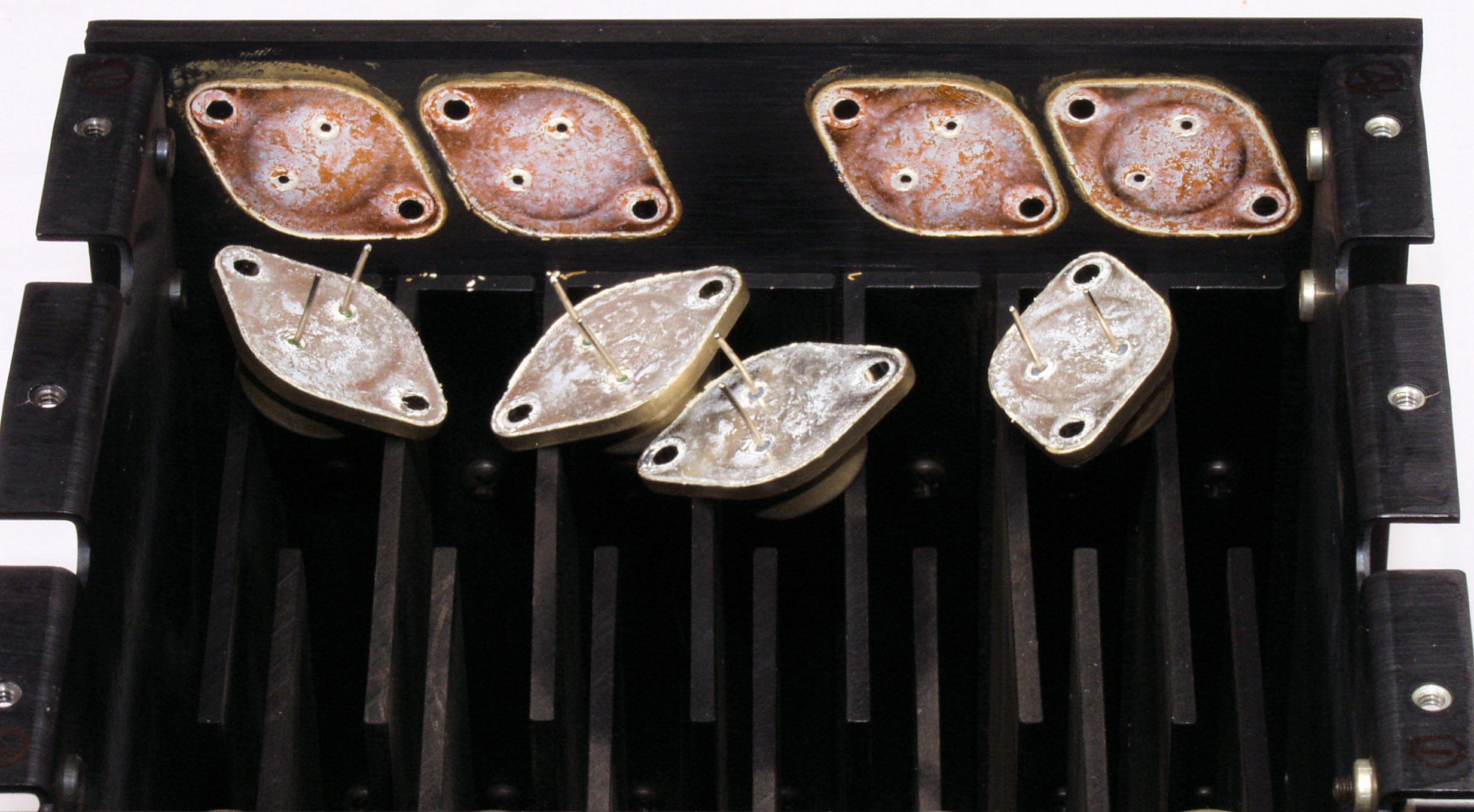

Ｃ５２．　修理中　終段ＴＲ（トランジスタ−）Ａ側、シリコングリスが殆ど無い

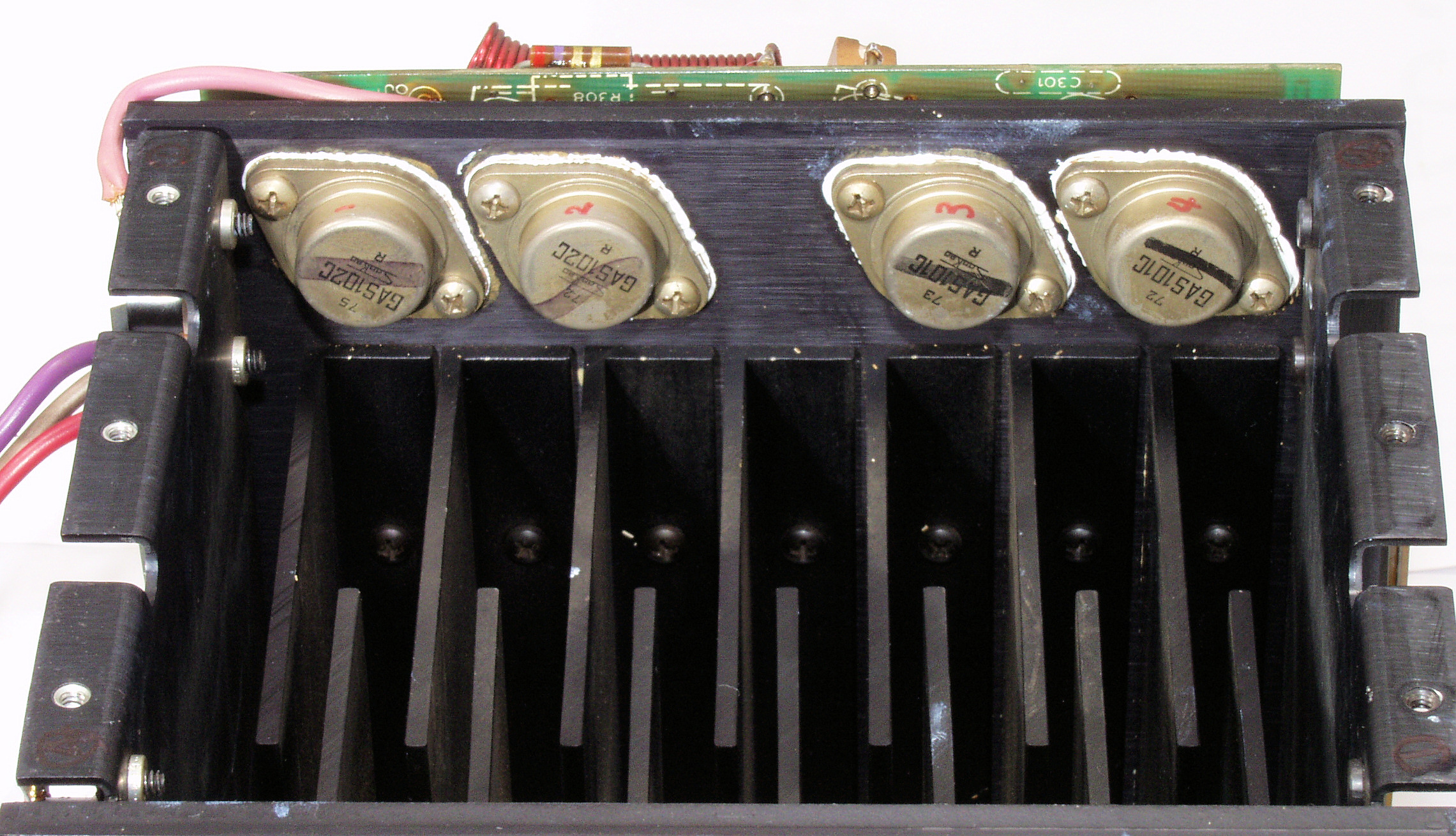

Ｃ５３．　修理後　終段ＴＲ（トランジスタ−）Ａ側

Ｃ６１．　修理前　終段ＴＲ（トランジスタ−）Ｂ側

Ｃ６２．　修理（清掃）中　終段ＴＲ（トランジスタ−）B側

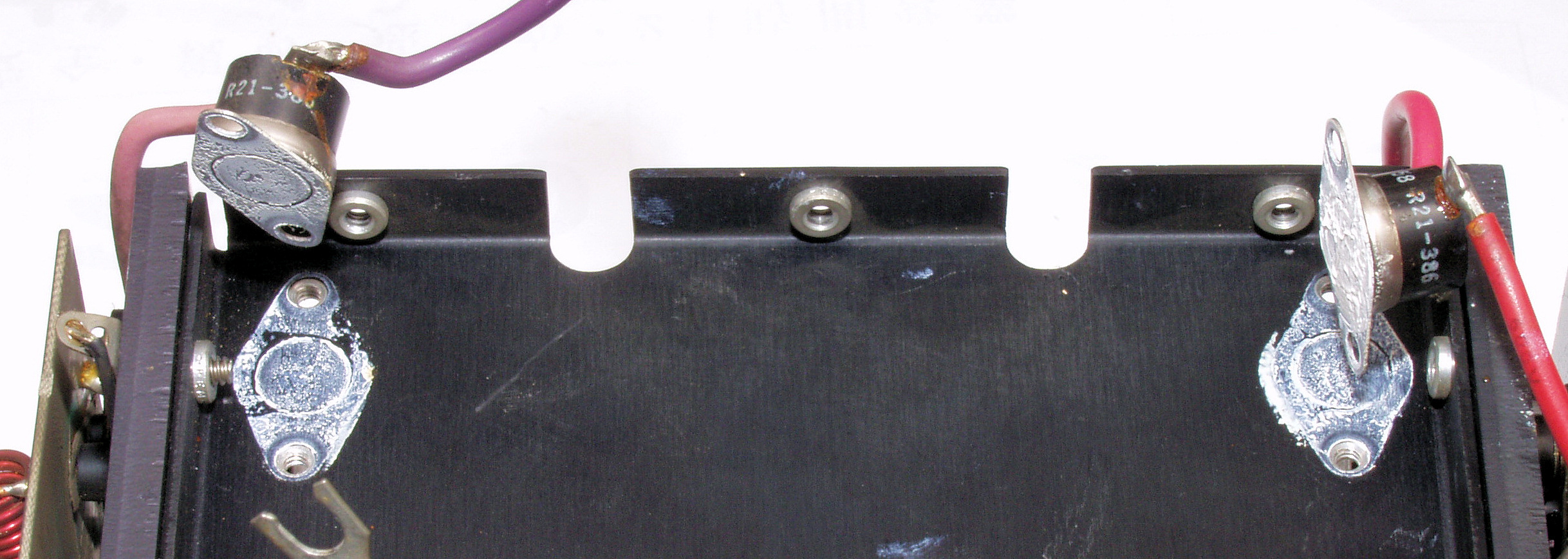

Ｃ６３．　修理中　終段ＴＲ（トランジスタ−）B側、シリコングリスが殆ど無い

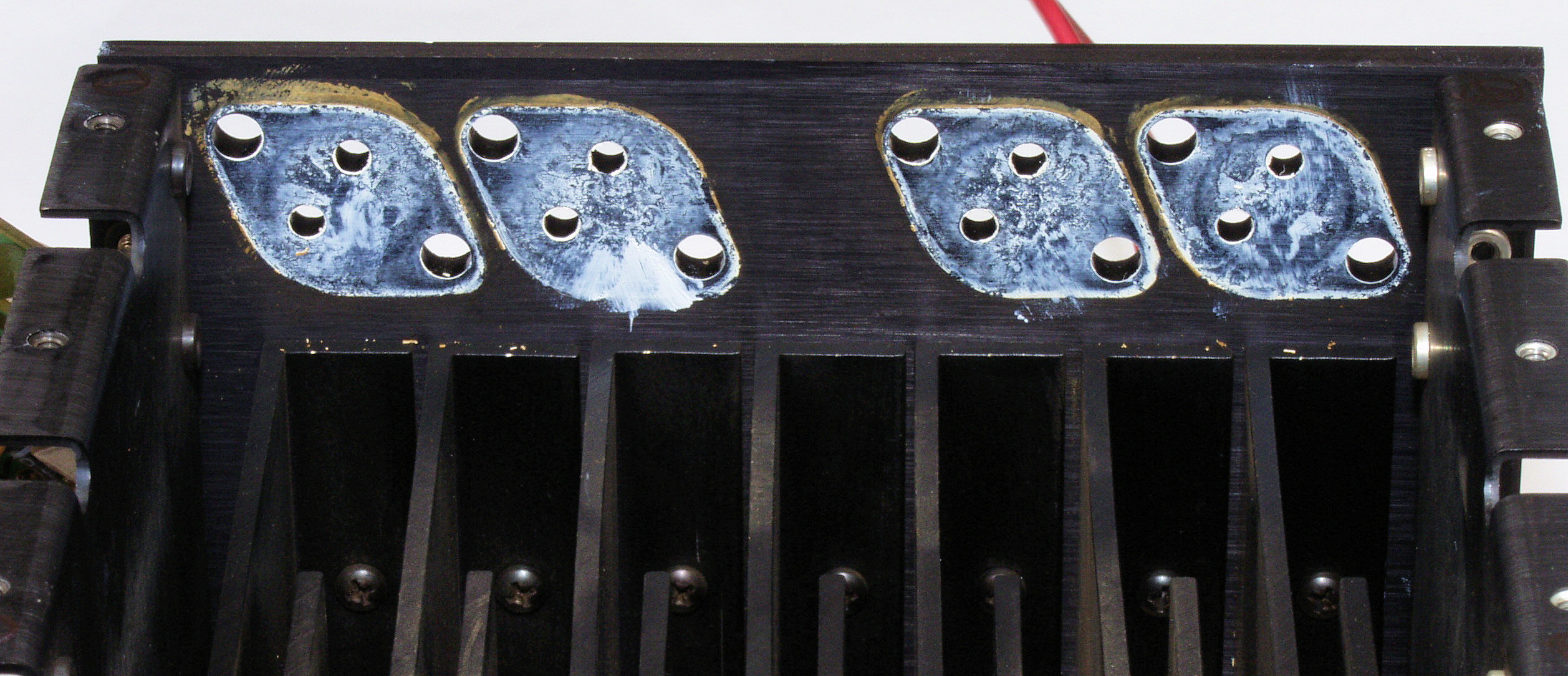

Ｃ６４．　修理中　終段ＴＲ（トランジスタ−）B側、放熱器側、シリコングリスが殆ど無い

Ｃ６５．　修理中　終段放熱器の組み付けビス増締め

Ｃ６６．　修理後　終段ＴＲ（トランジスタ−）B側

Ｃ６９．　修理中　終段ＴＲ（トランジスタ−）放熱器温度感知素子点検、シリコングリス塗布。

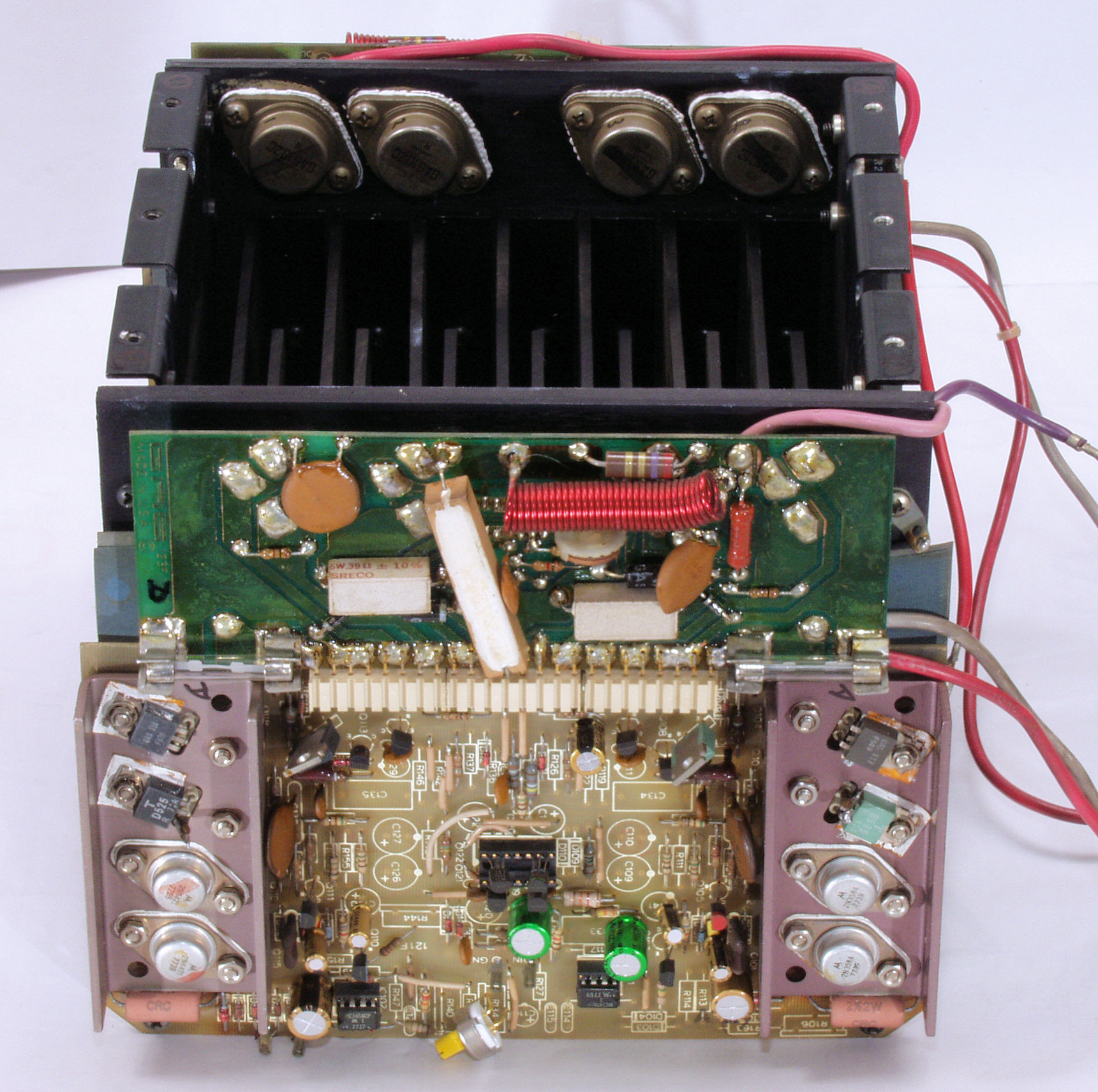

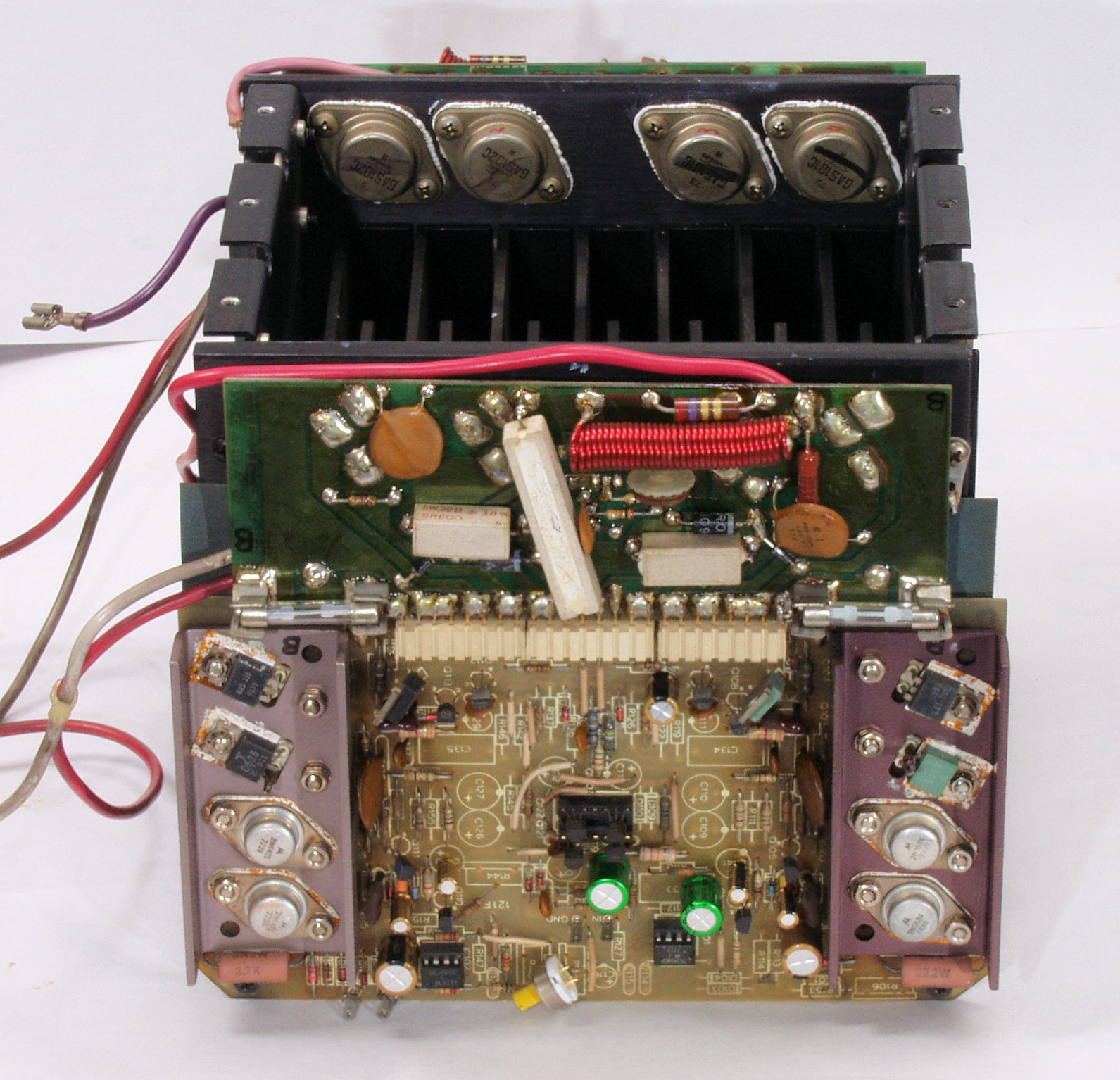

Ｃ６Ａ．　完成　ＡＭＰユニット。

Ｃ６Ｂ．　完成　ＡＭＰユニット。

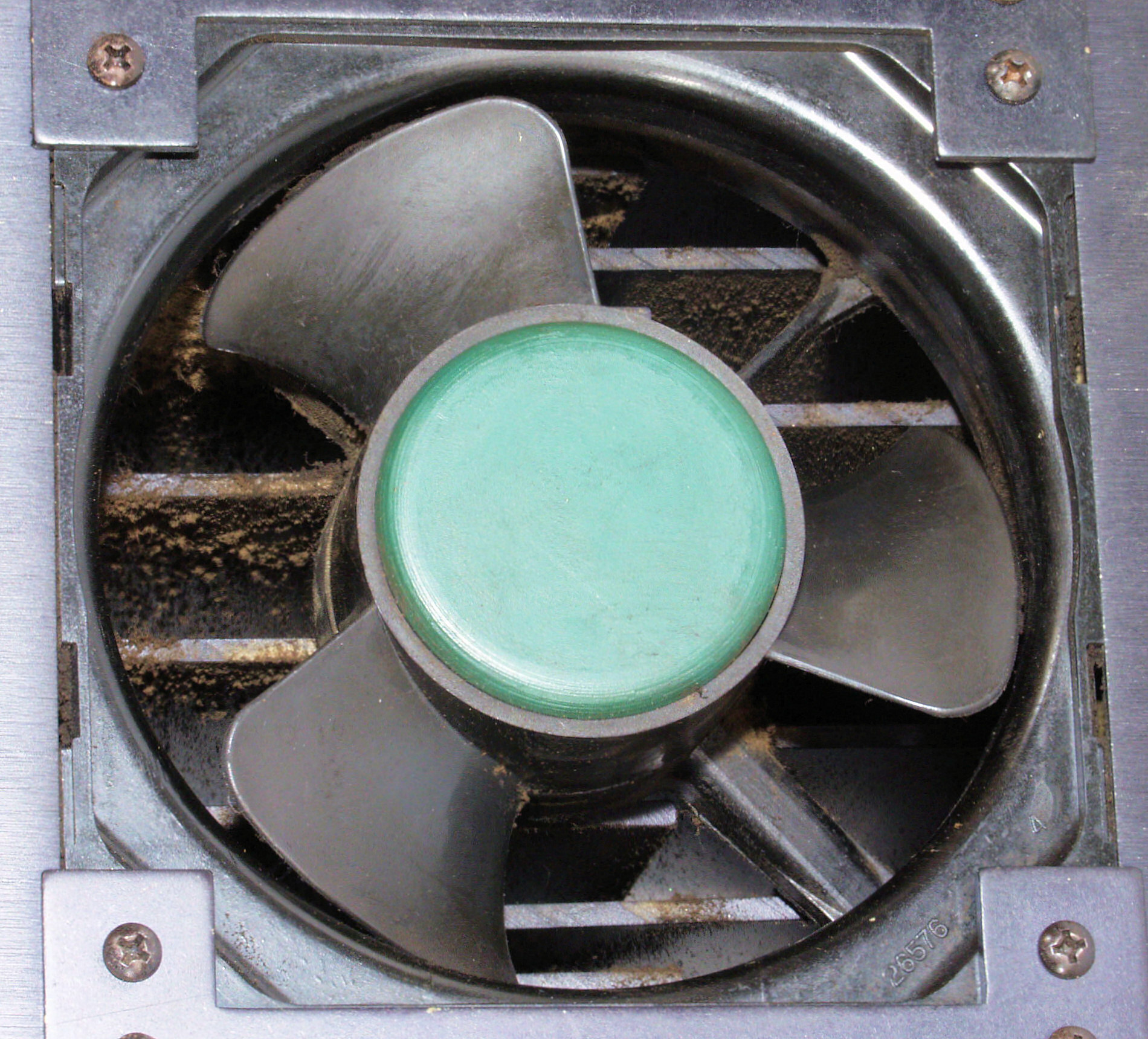

Ｃ７１．　修理中　冷却フアン

Ｃ７２．　修理（清掃）後　冷却フアン

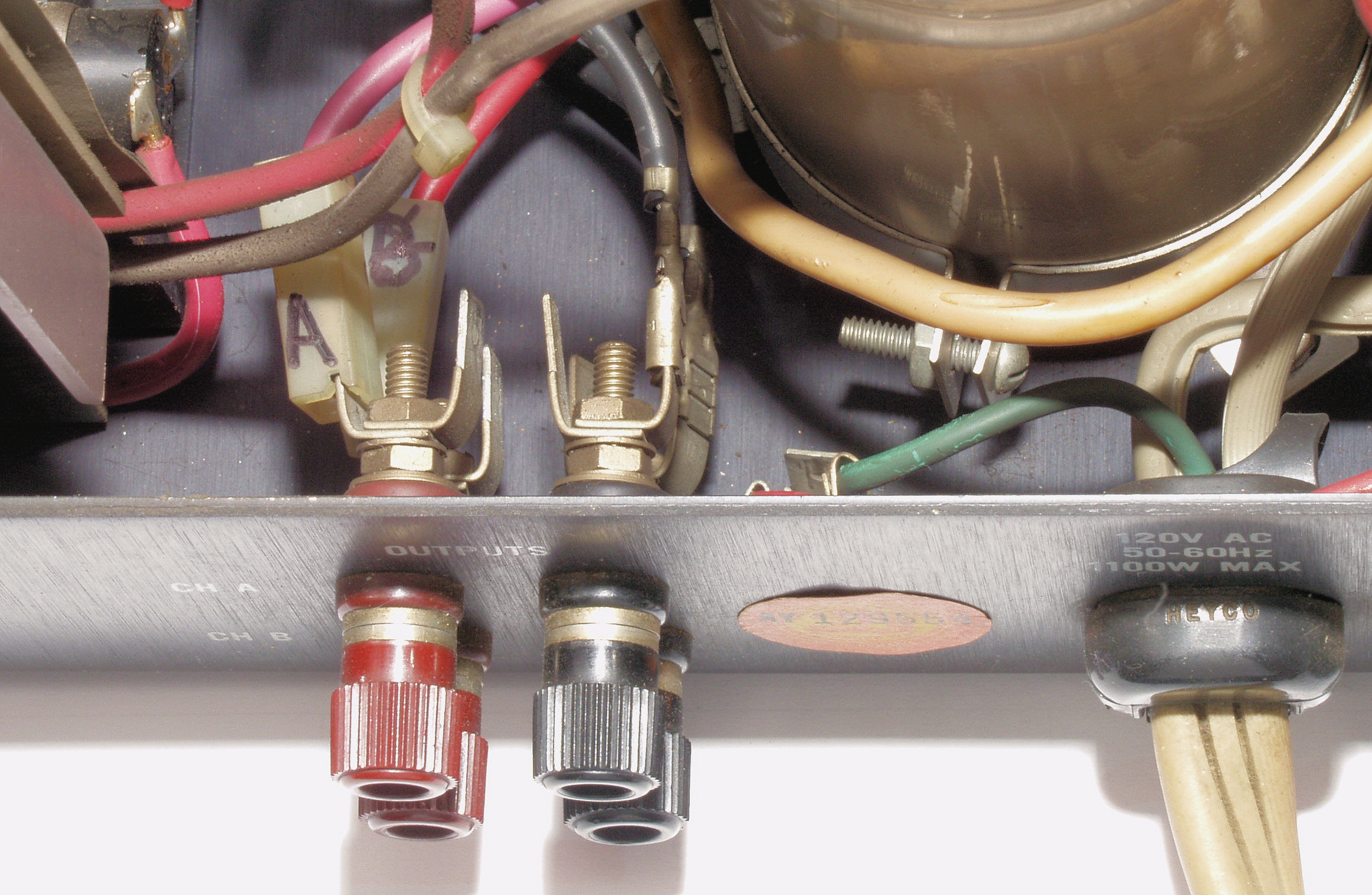

Ｃ８１．　修理前ＳＰ端子と電源コード引きだし部

Ｃ８２．　修理中　ＳＰ端子、　３Pインレット・プラグ、穴あけの加工終了

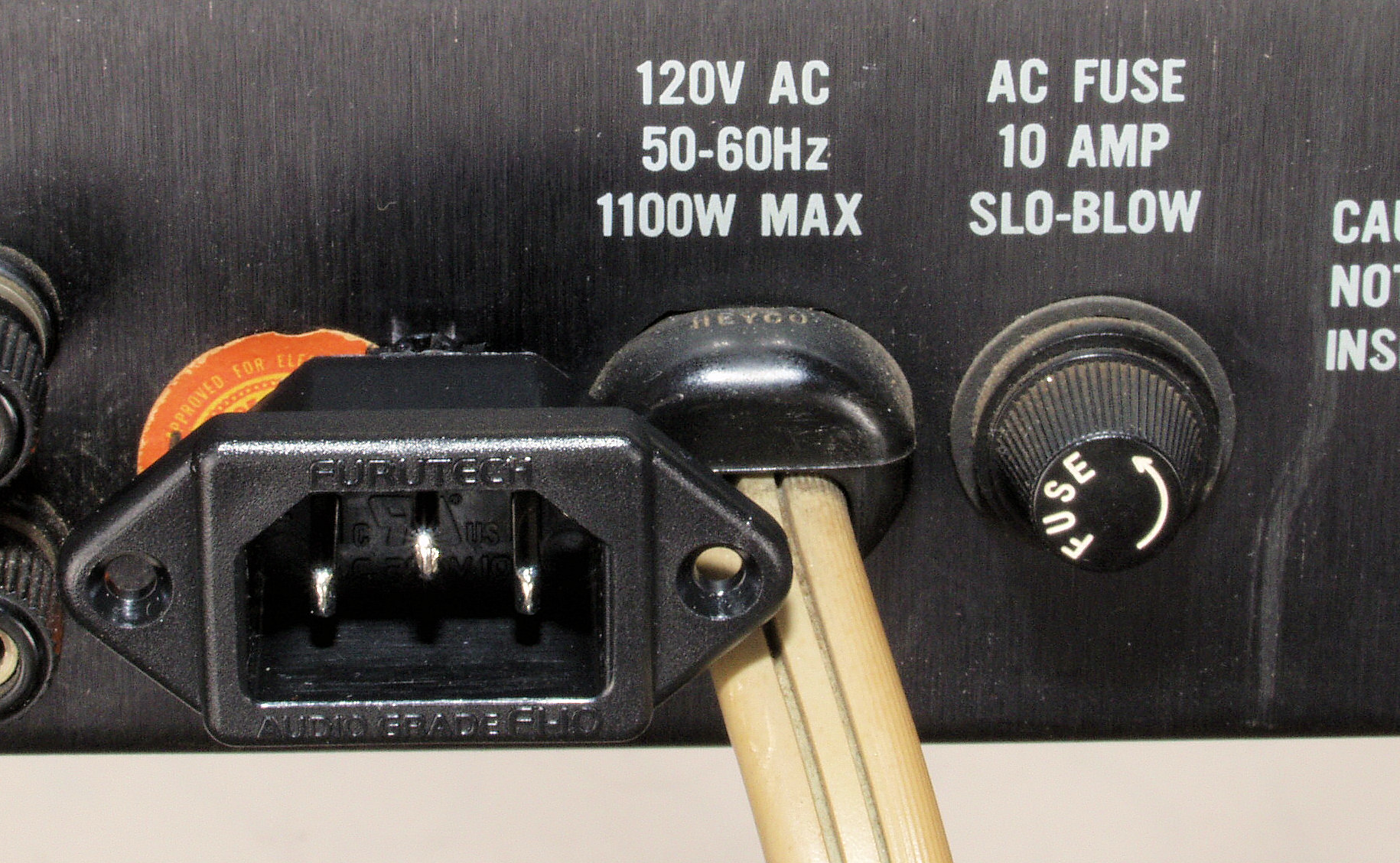

Ｃ８３．　修理後　ＳＰ端子、　３Pインレット取り付け。　　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０PLを使用、FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ８４．　修理前　ＳＰ端子裏配線

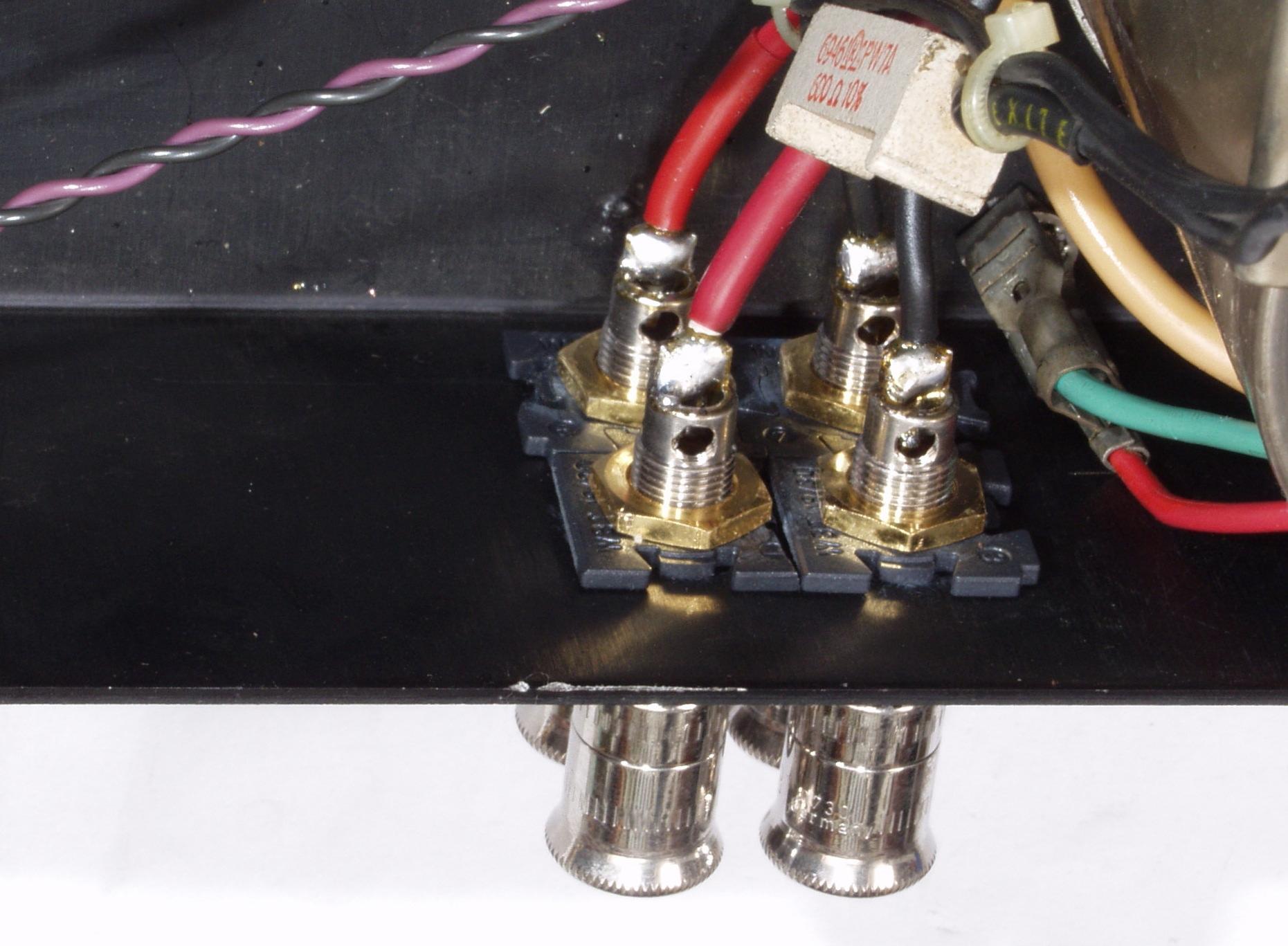

Ｃ８５．　修理後　ＳＰ端子裏配線

Ｃ８８．　修理中　ＳＰ接続ライン・フューズホルダー修理

Ｃ９１．　修理前　ＲＣＡ端子

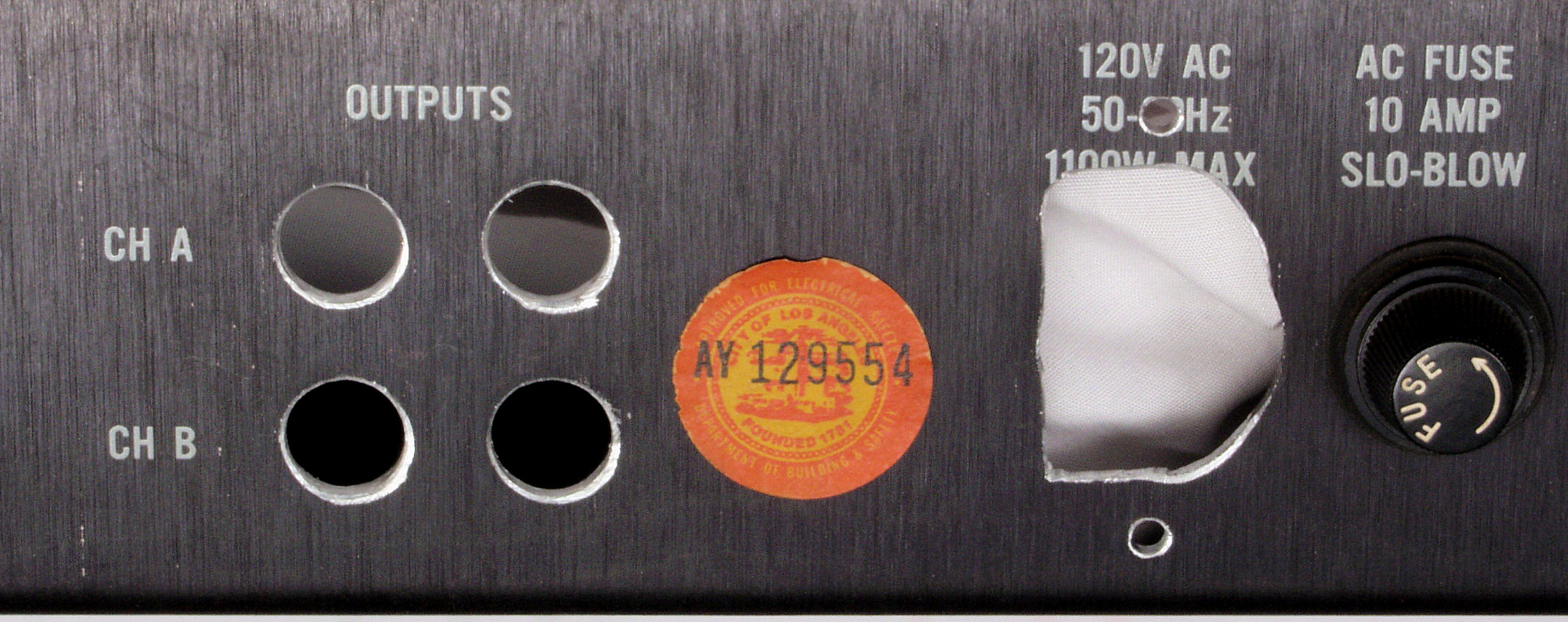

Ｃ９２．　修理中　ＲＣＡ端子、穴あけの加工終了

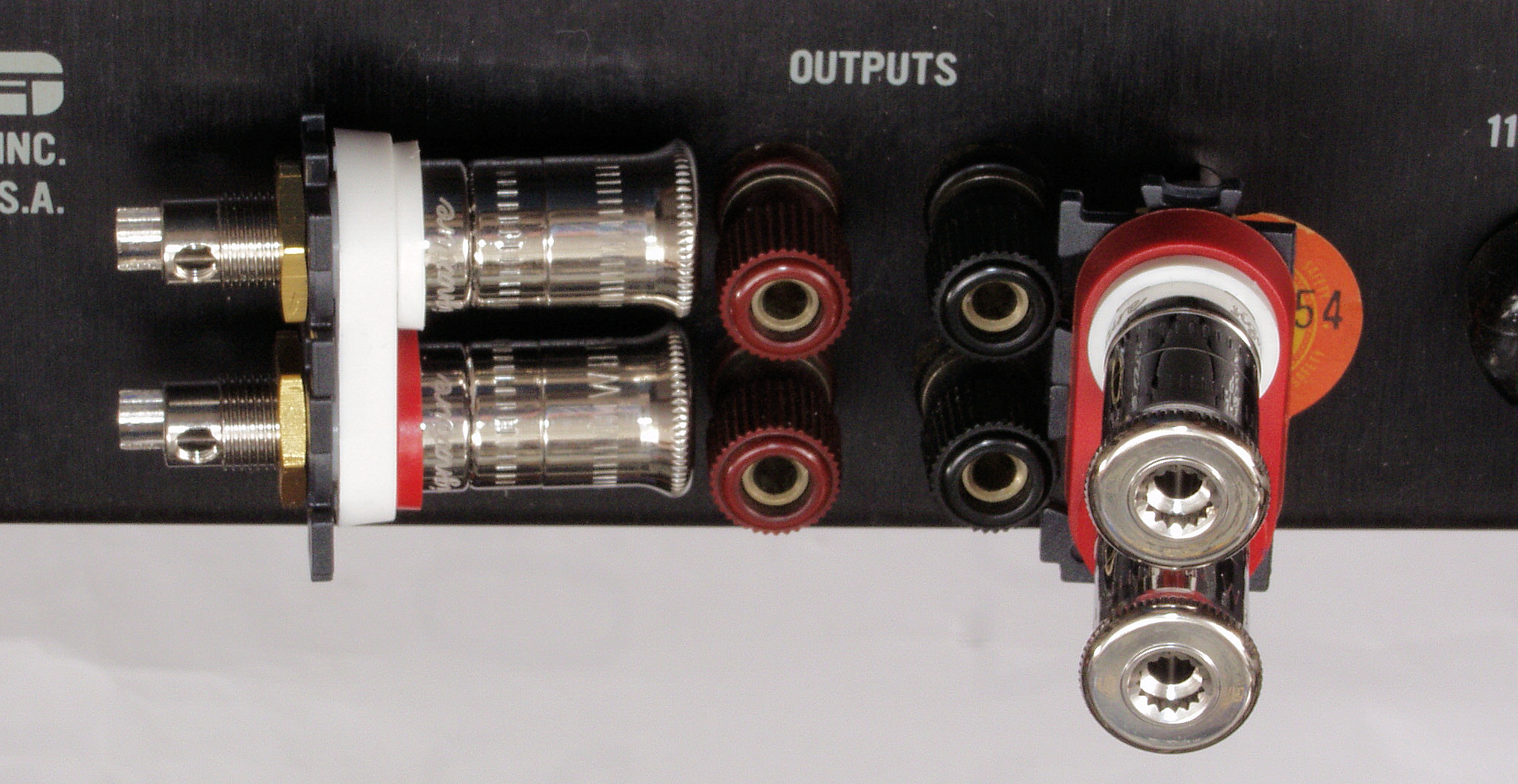

Ｃ９３．　修理後　ＲＣＡ端子　　　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１使用

Ｃ９４．　修理後　電源等完成、完成。　ＡＭＰユニットを乗せる前。

Ｃ９５．　修理中　ＤＣ電源配線、ラグ端子は半田を流し込み、熱收縮チューブで絶縁し、補強する。

Ｃ９６．　修理中　ＤＣ電源＋側配線、ラグ端子は半田を流し込み、熱收縮チューブで絶縁し、補強する。

ＣA１．　修理中　ＶＵメータ

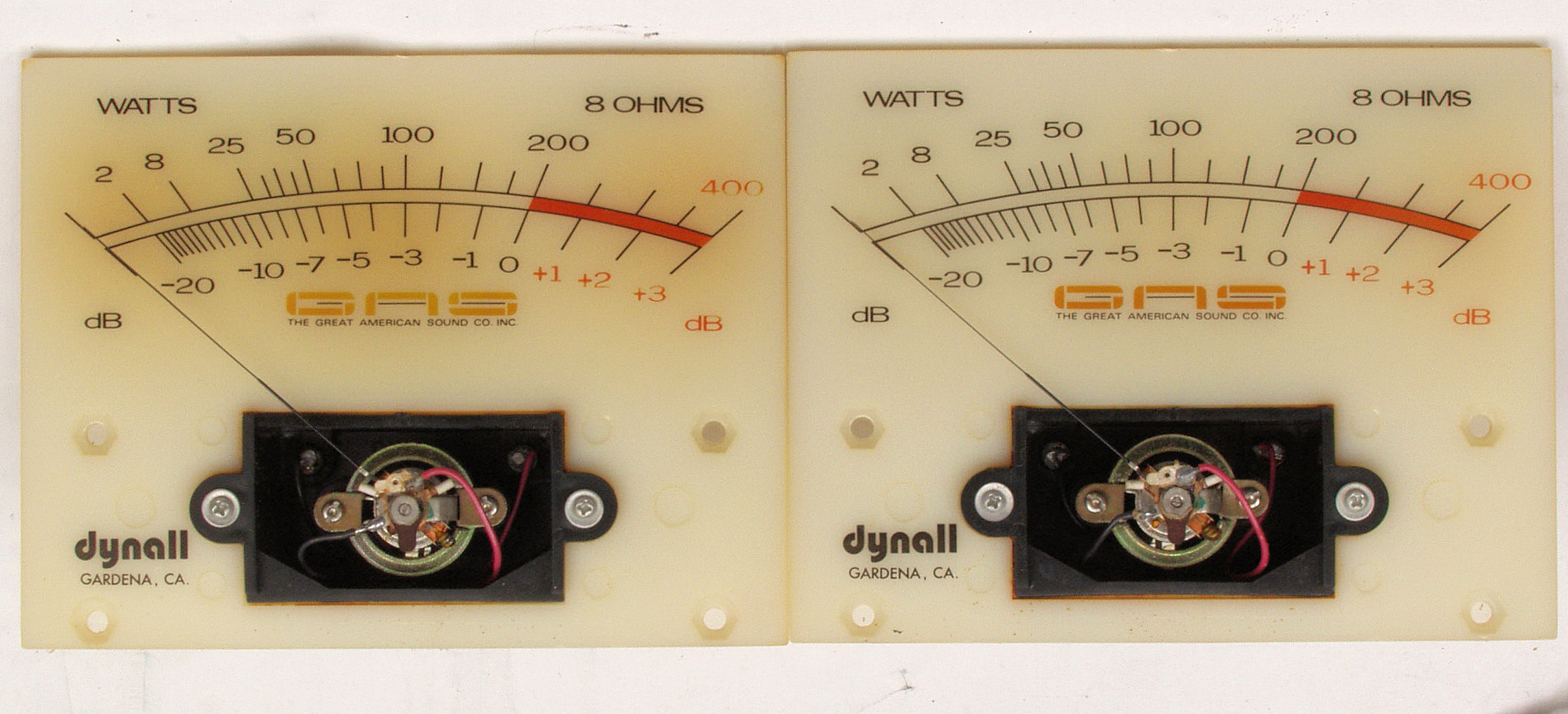

ＣA２．　修理中　ＶＵメータ内部

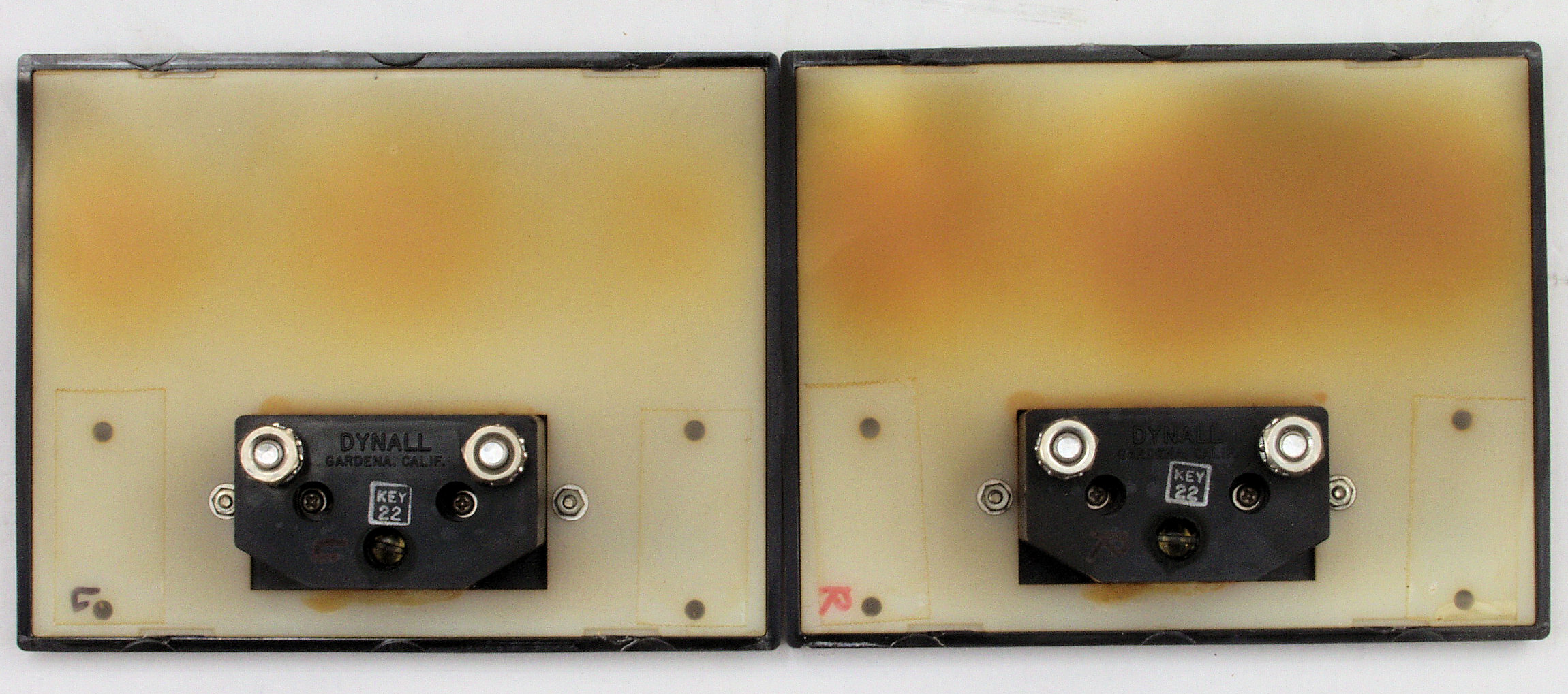

ＣA３．　修理中　ＶＵメータ裏

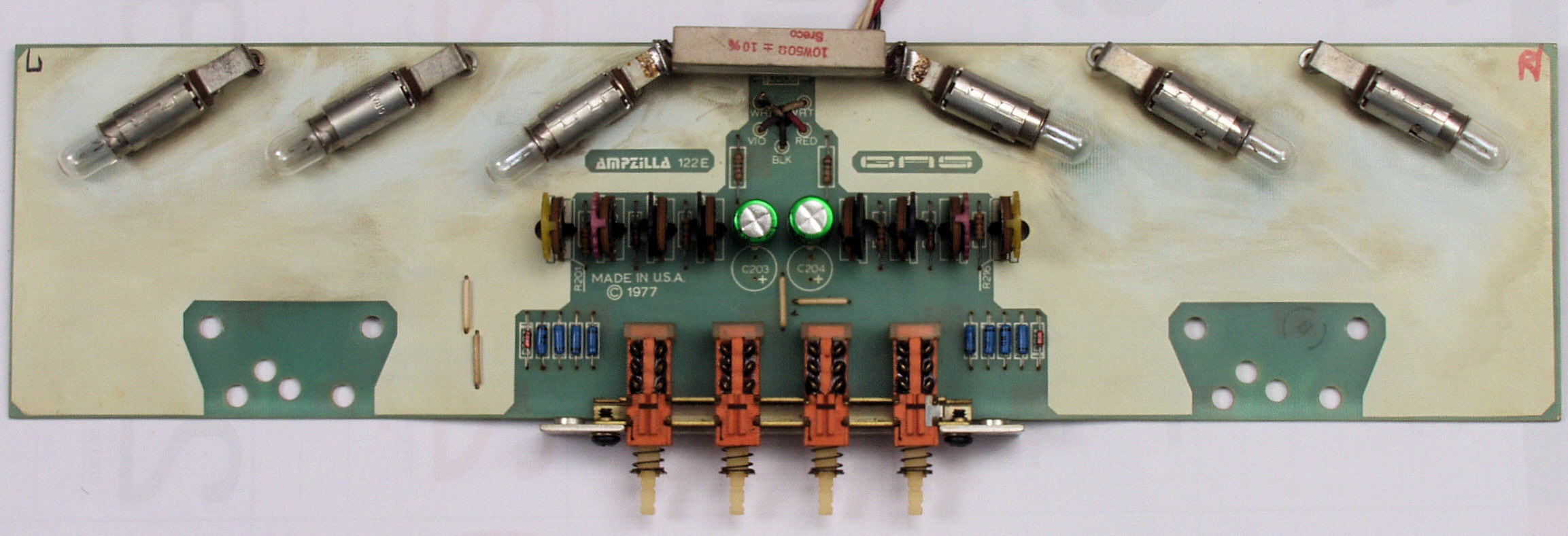

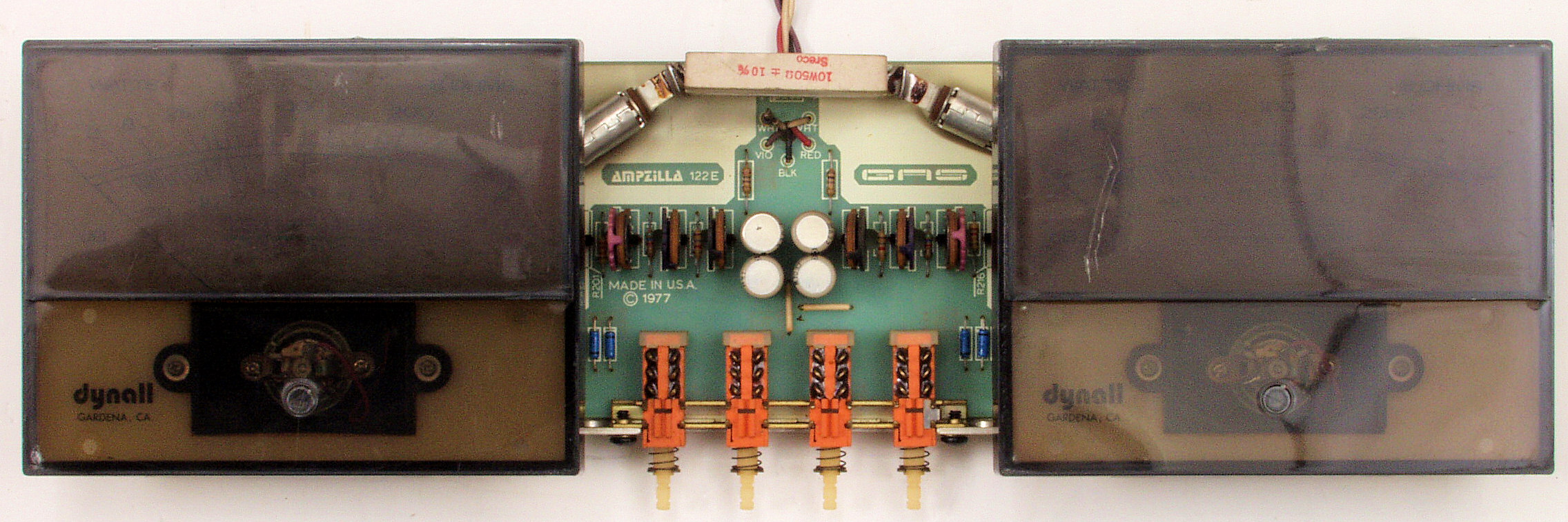

ＣA４．　修理前　ＶＵ−ＡＭＰ基板

ＣA５．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサ−４個交換（高いノンポール電解コンデンサーを使用したので２個→１個）

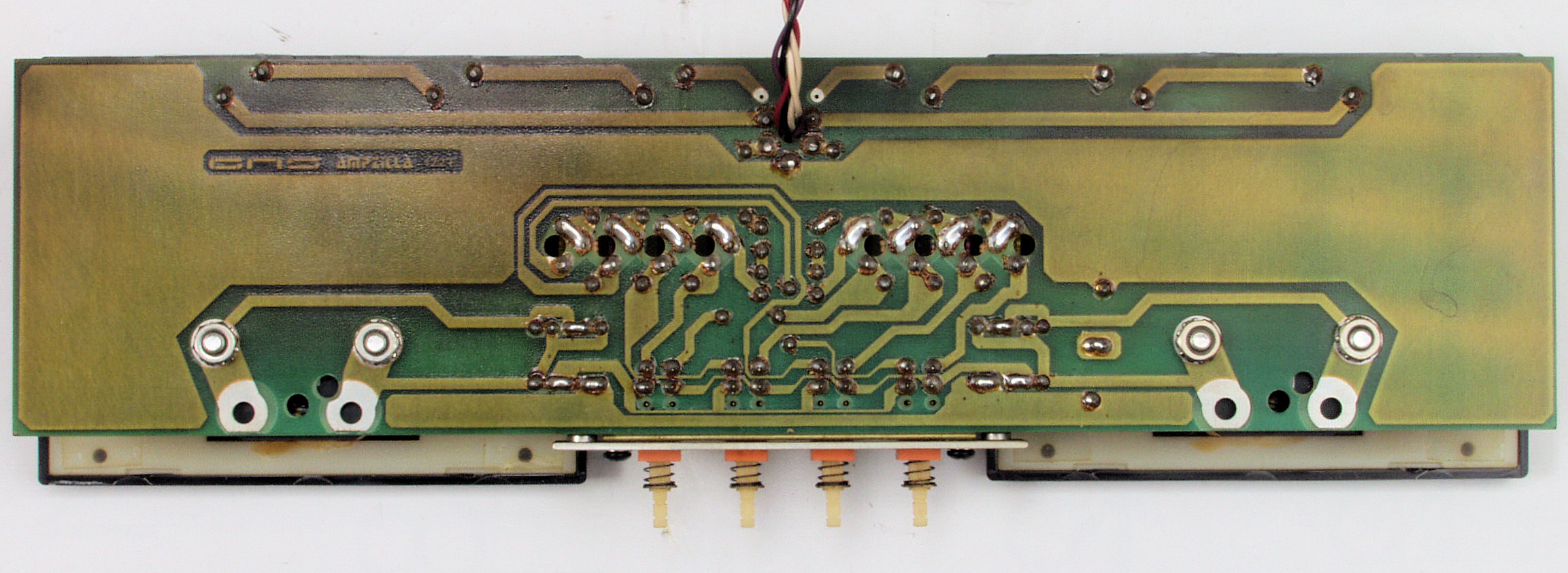

ＣA６．　修理前　ＶＵ−ＡＭＰ基板裏

ＣA７．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

ＣA８．　完成ＶＵ−ＡＭＰ基板裏　洗浄し、コート液を塗布する。

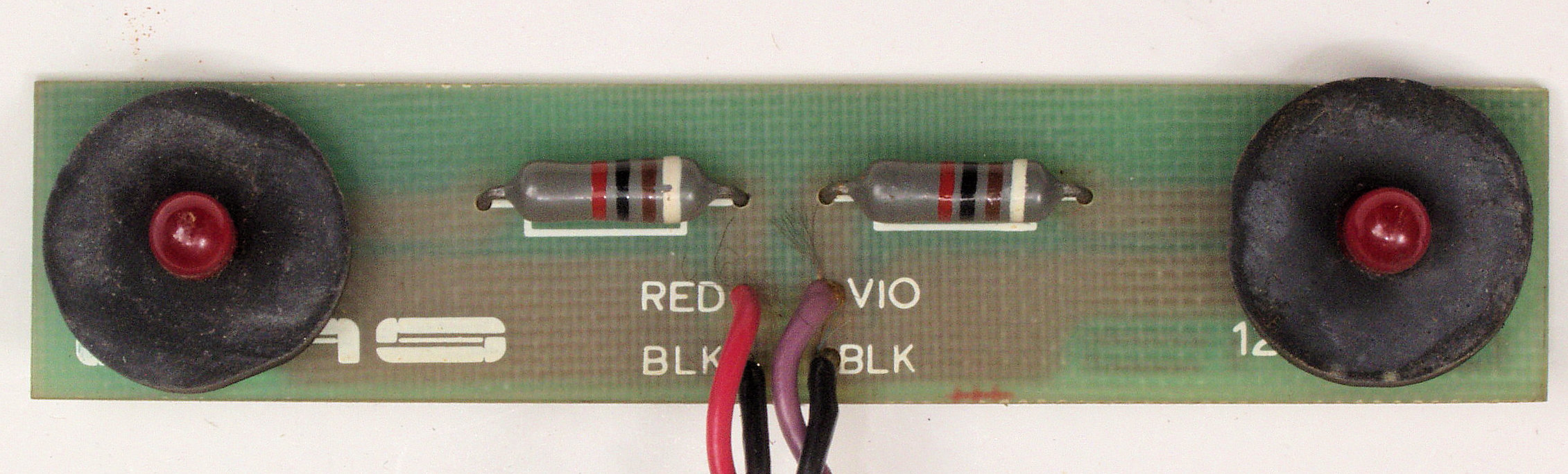

ＣA９．　修理前　ピークＬＥＤ表示基板

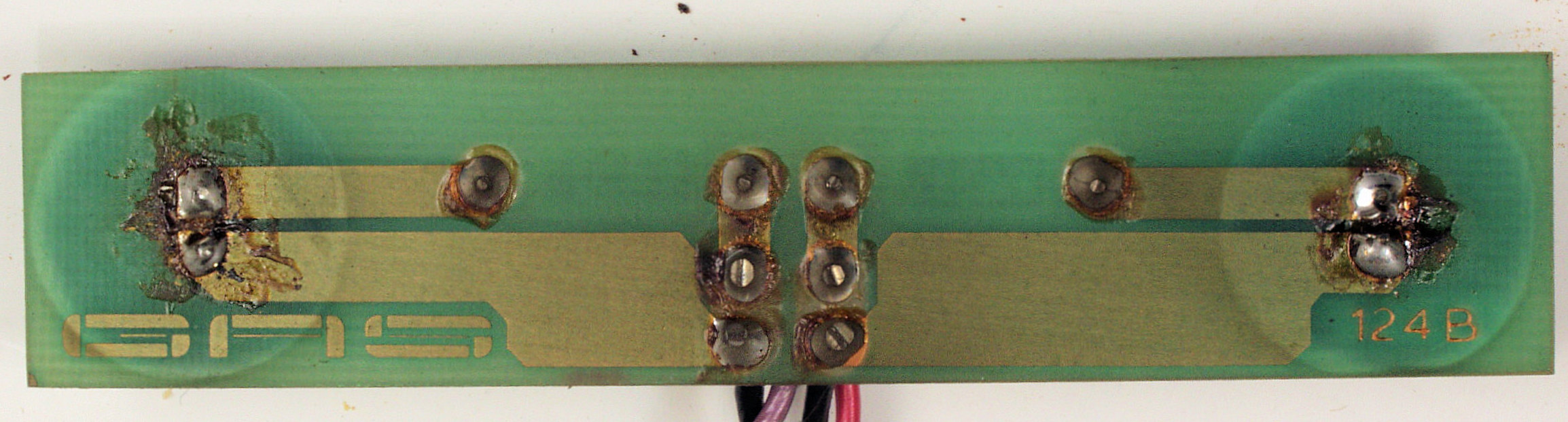

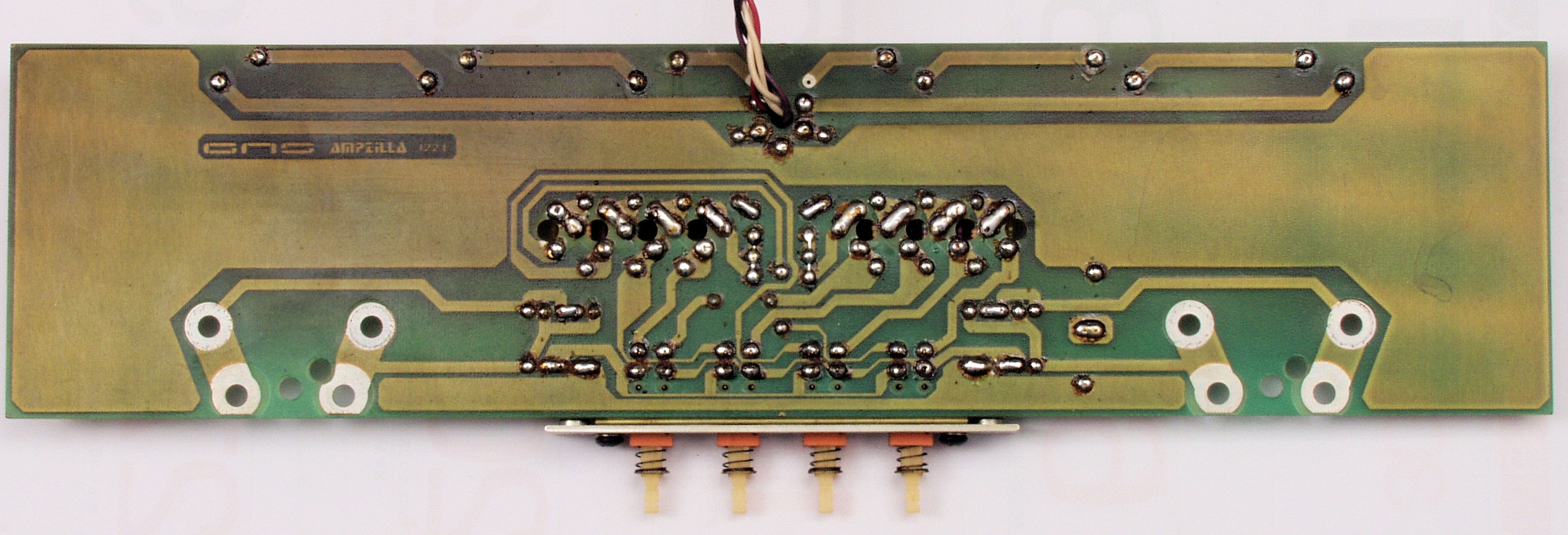

ＣAＡ．　修理前　ピークＬＥＤ表示基板裏

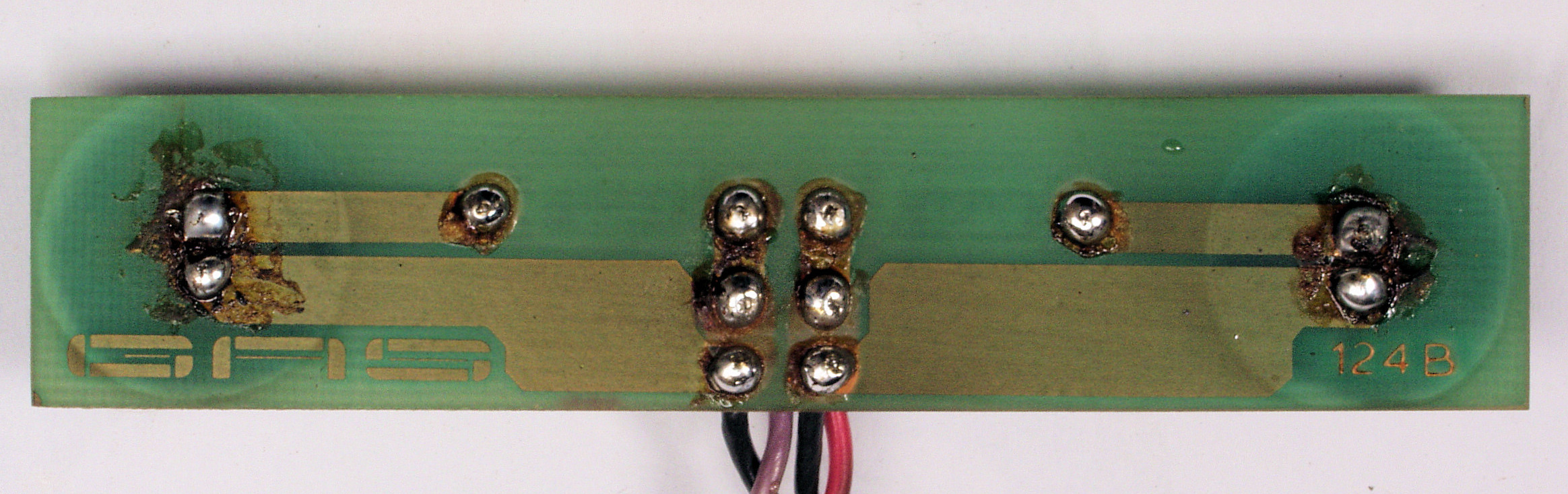

ＣAＢ．　修理（半田補正）後　ピークＬＥＤ表示基板裏　全ハンダやり直す

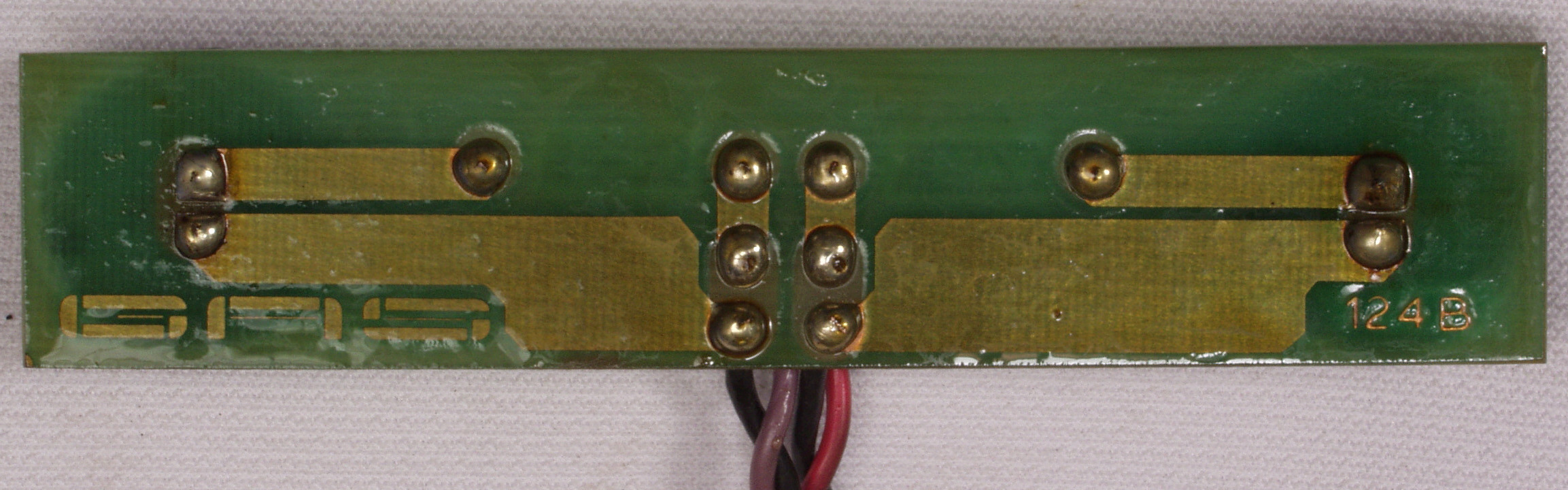

ＣAＣ．　完成　ピークＬＥＤ表示基板裏　洗浄し、コート液を塗布する。

ＣＢ１．　修理（塗装）中　各種止めビスの頭に錆が発生しているので、塗装する。 　　　　　　　　　　　　　　　　塗装でネジ山が潰れないように紙に夾む。　又、十時のドライバー穴にも塗装過ぎに注意。

ＣＢ２．　修理（塗装）中　１回目塗装。　乾燥後数回塗装する。

ＣC．　交換部品

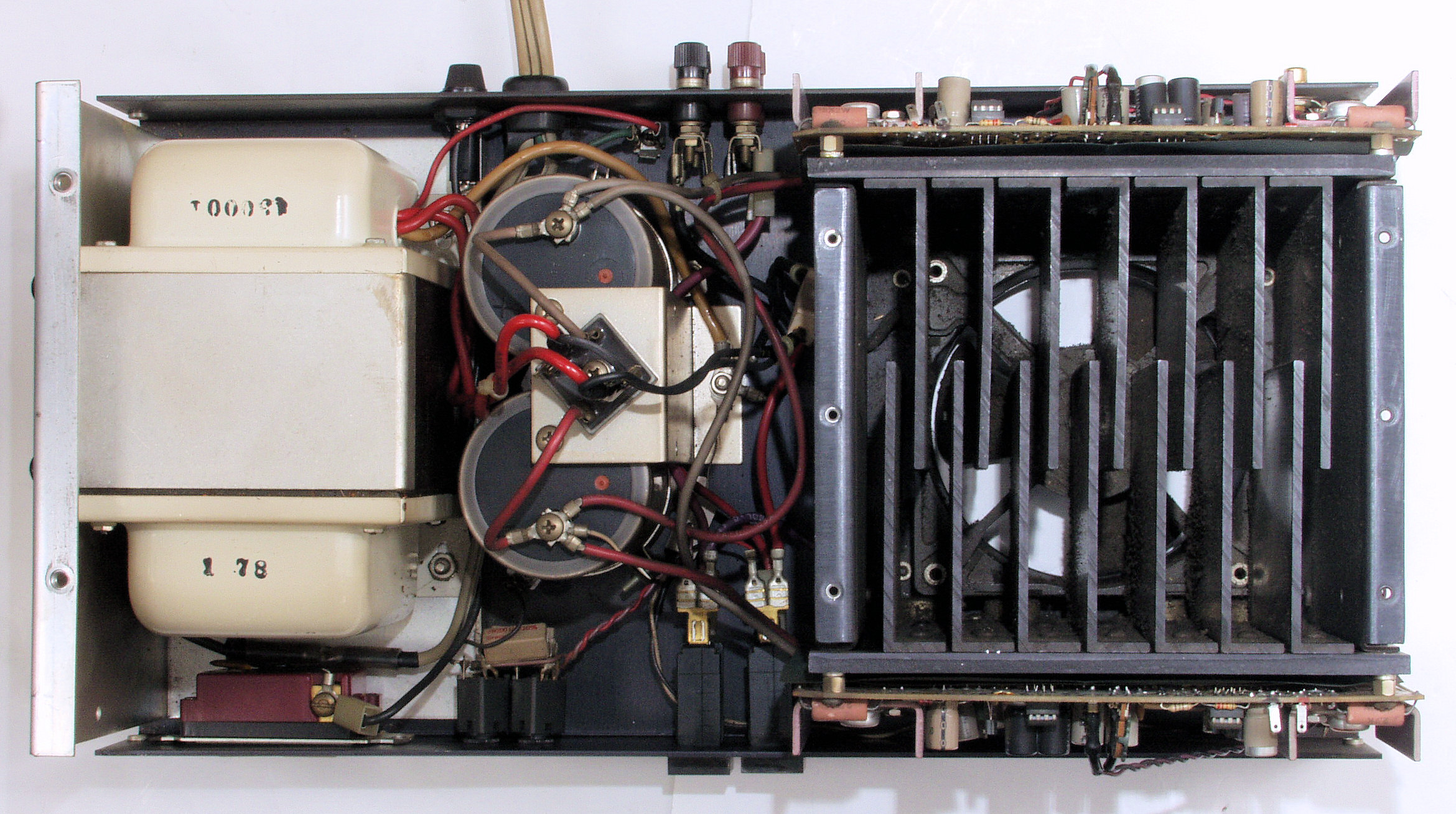

ＣD１．　修理前　上から見る

ＣD２．　修理後　上から見る

ＣD３．　修理前　下から見る

ＣD４．　修理後　下から見る

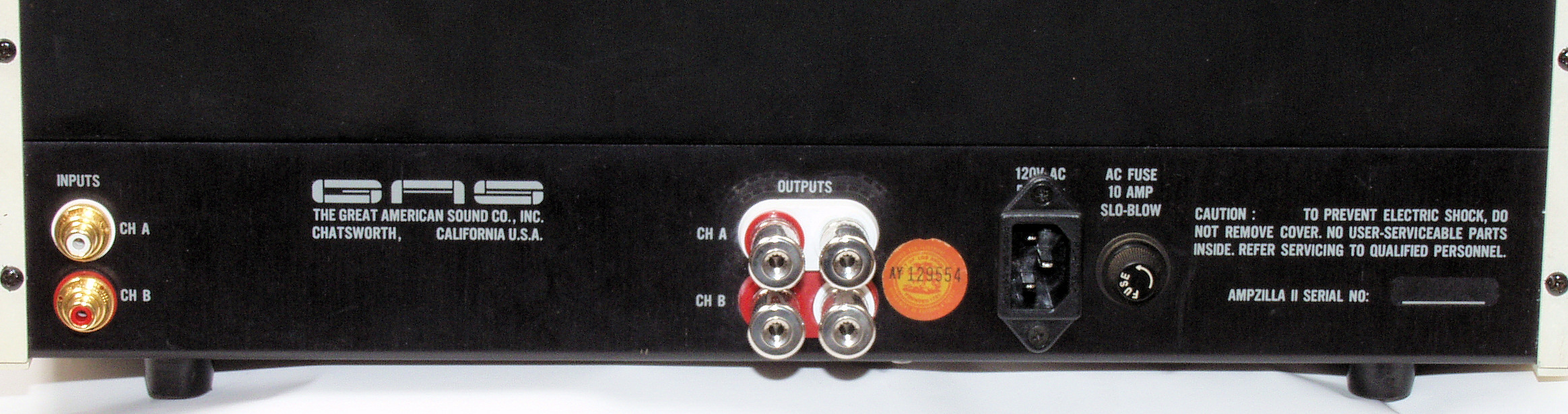

ＣD５．　完成　綺麗なお尻で帰ります

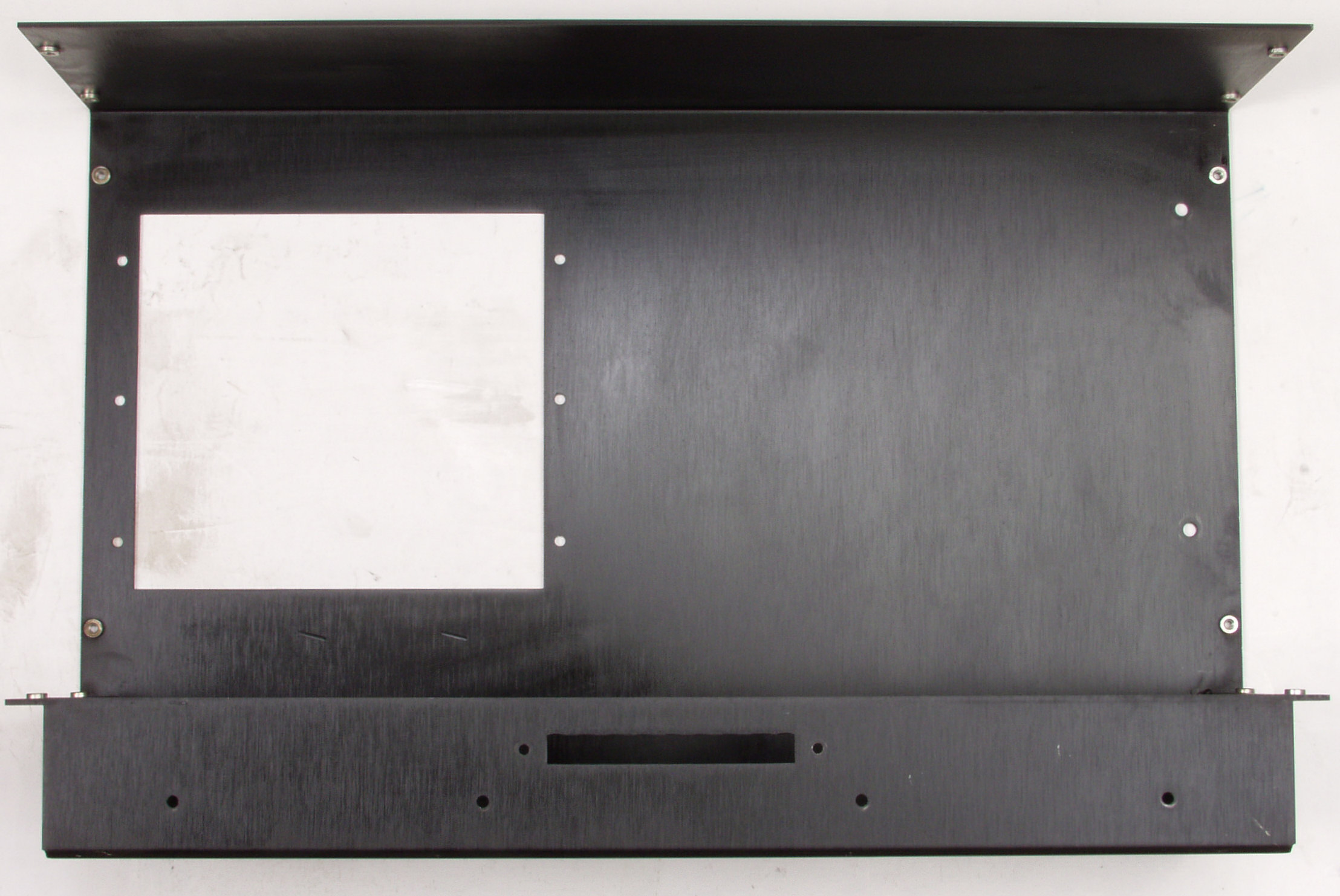

Ｋ．　ケース等清掃状況 Ｋ１１．　清掃前　上ケース裏の埃。

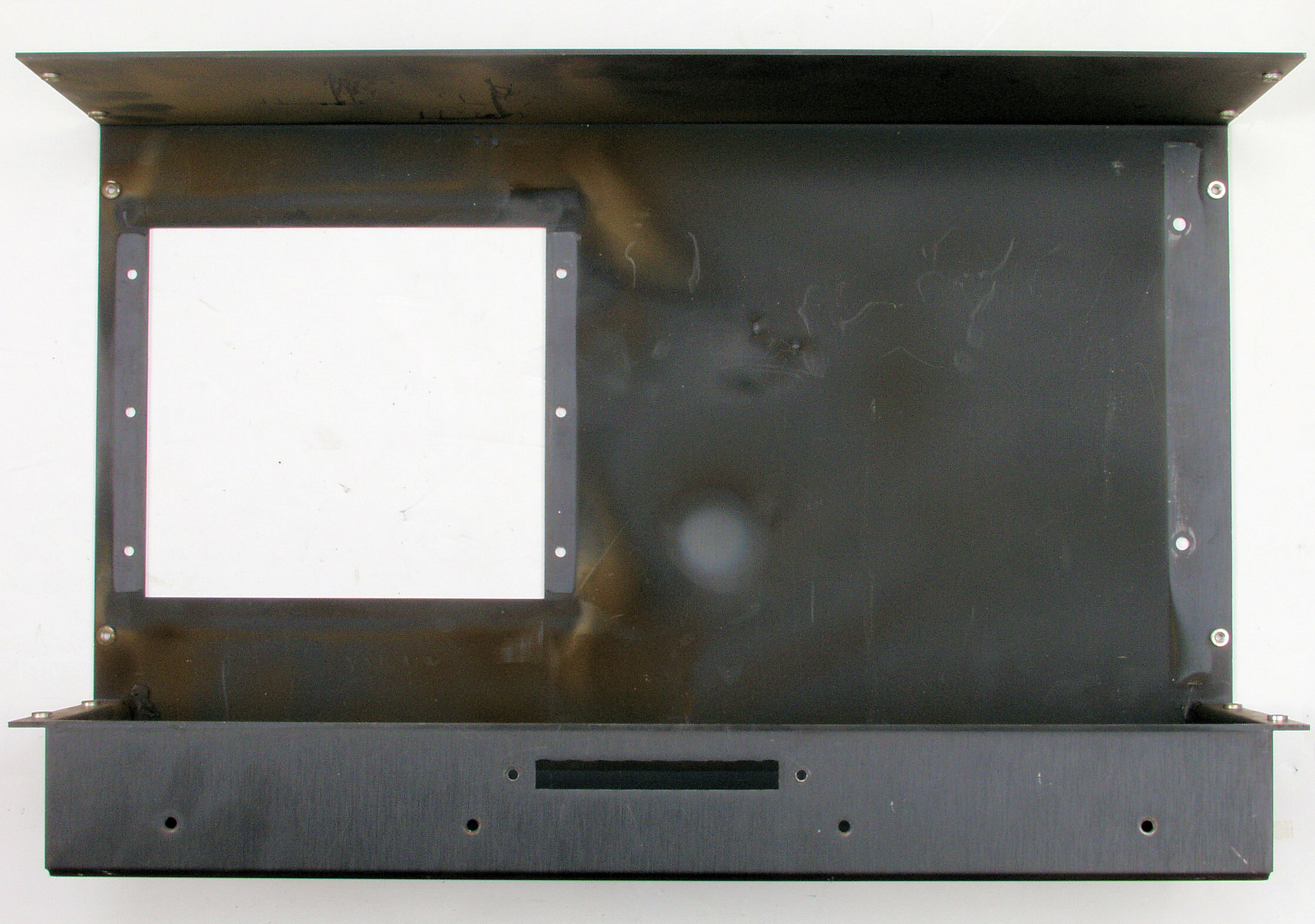

Ｋ１２．　清掃後　上ケース裏。

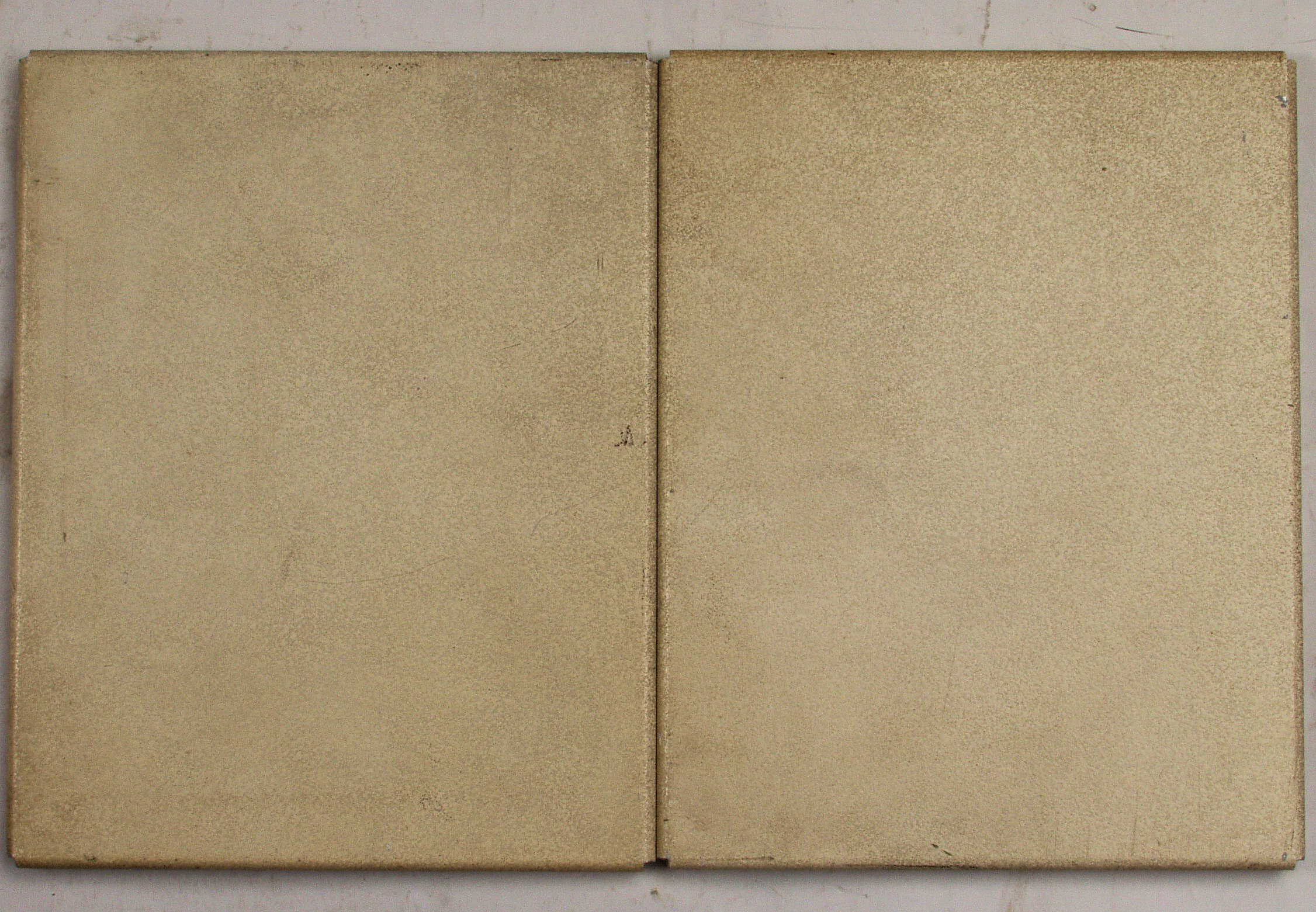

Ｋ１３．　清掃前　左右横ケース。

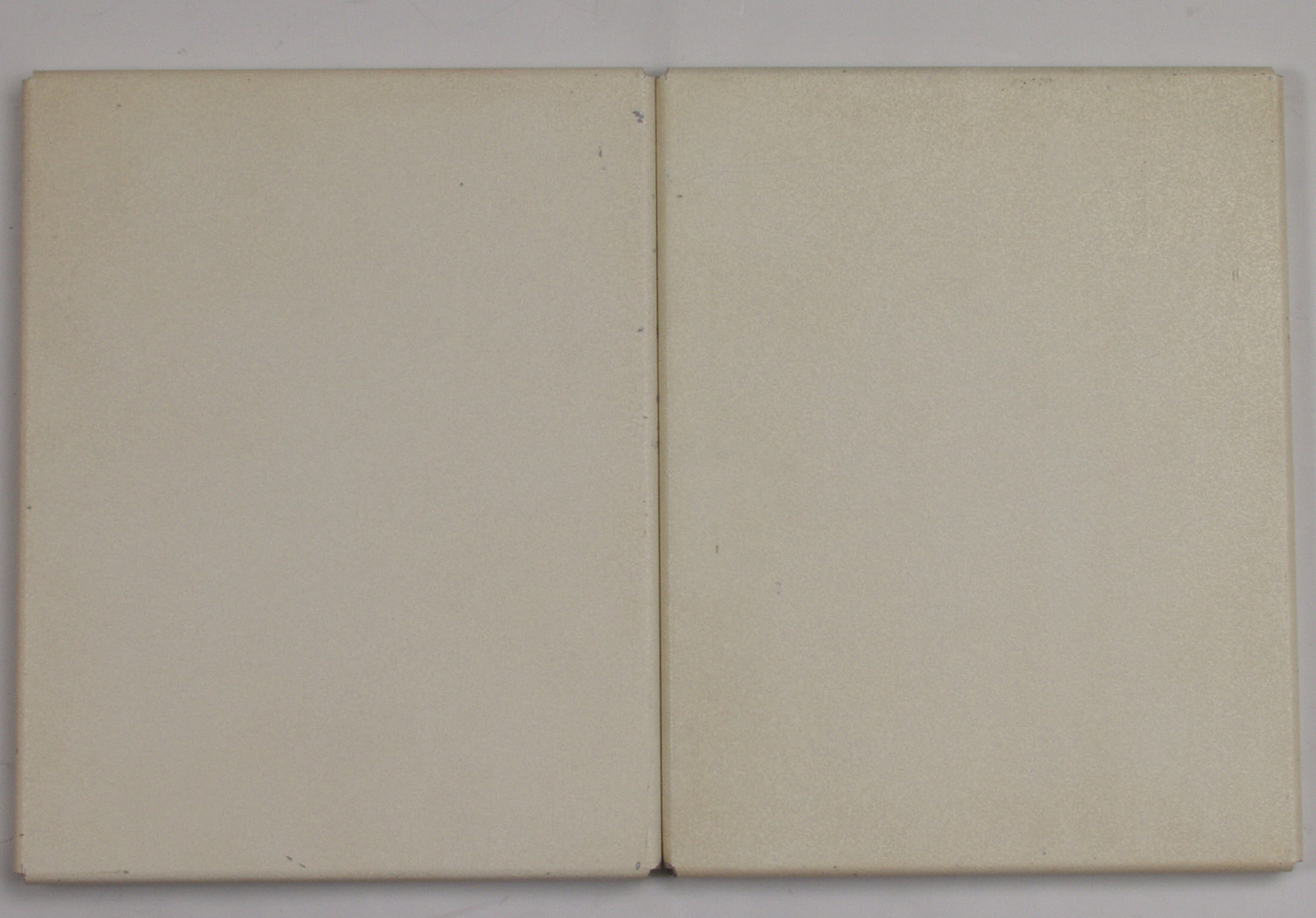

Ｋ１４．　清掃後　左右横ケース。

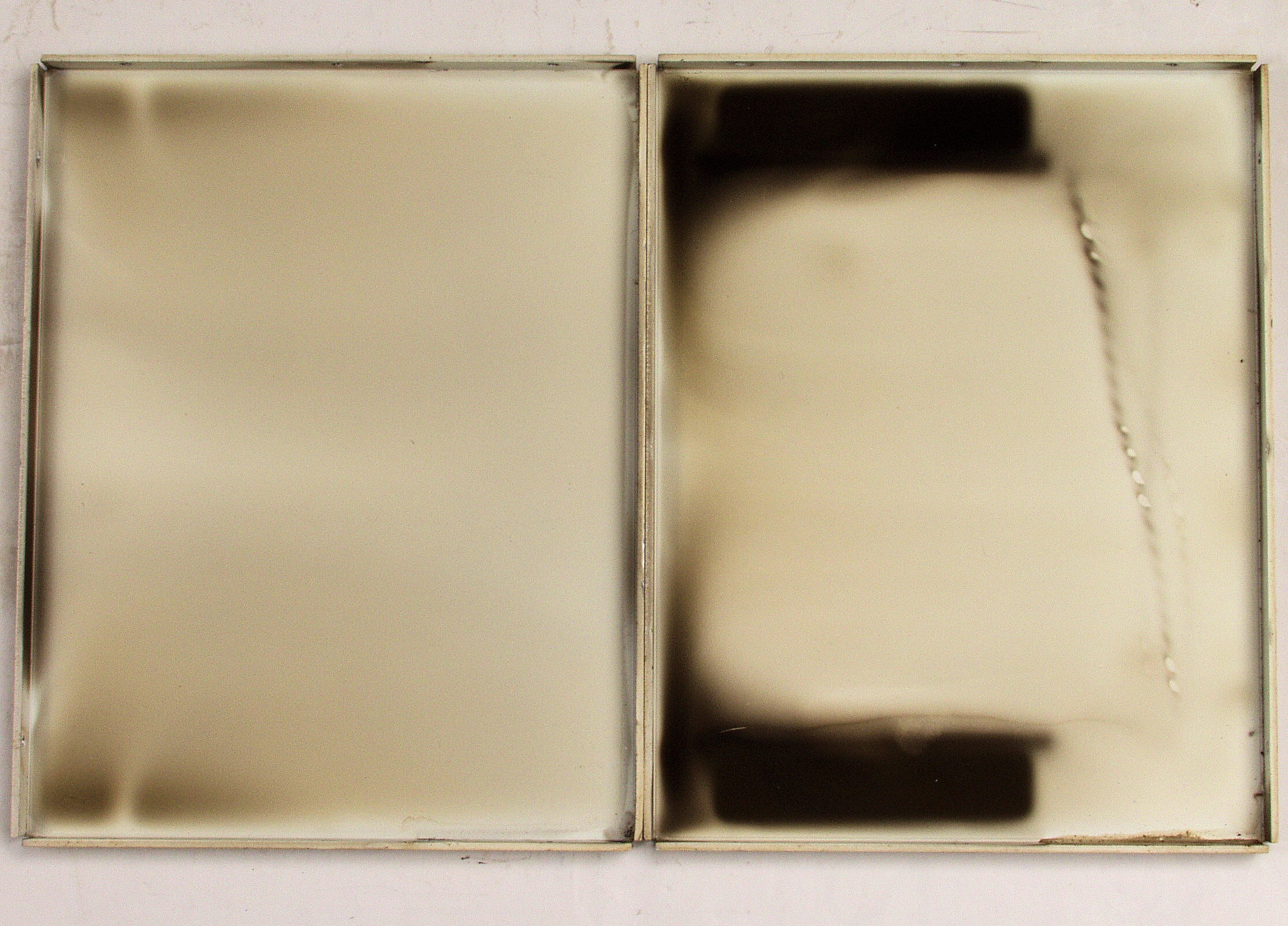

Ｋ１５．　清掃前　左右横ケース裏の埃。

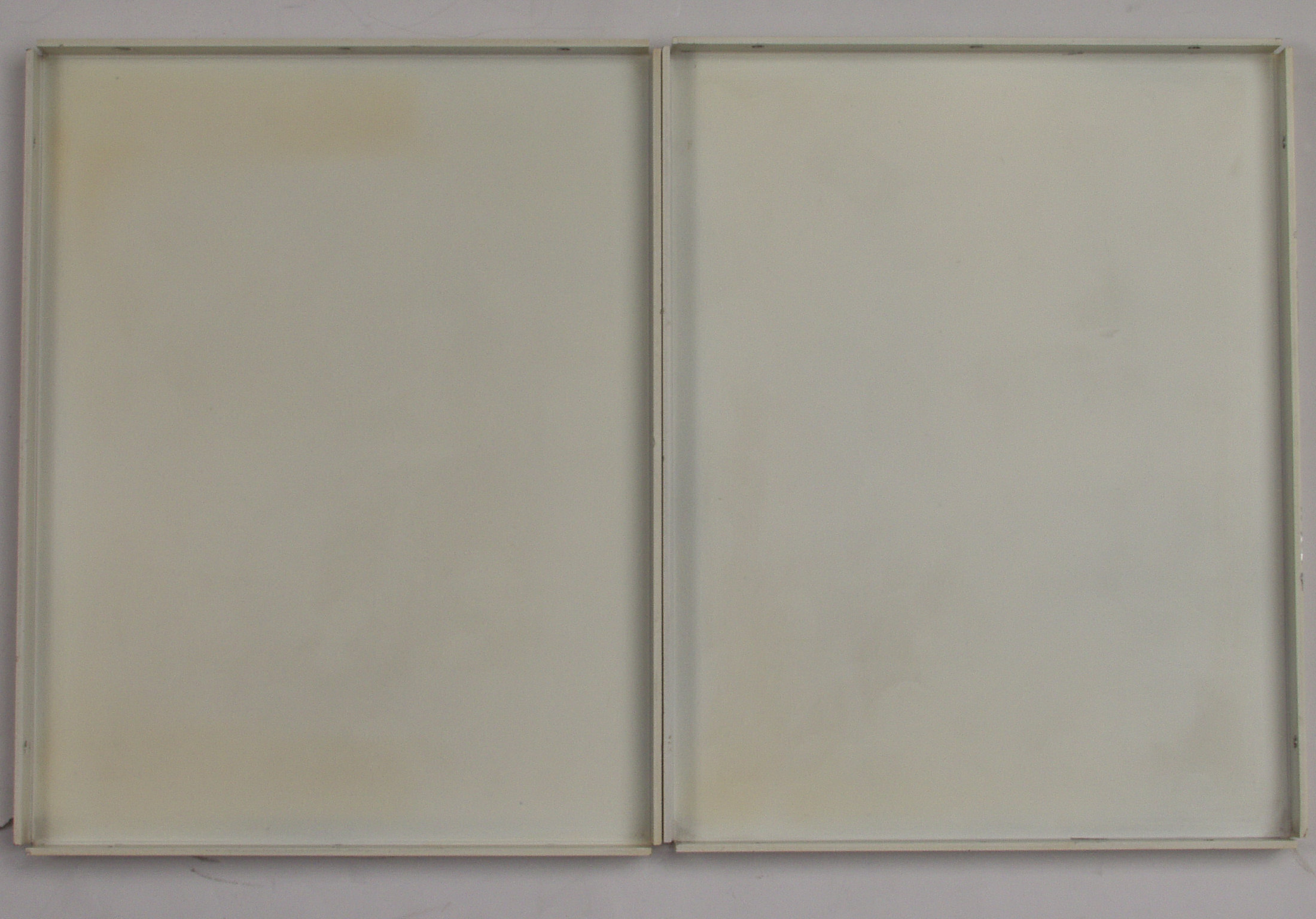

Ｋ１６．　清掃後　左右横ケース裏。

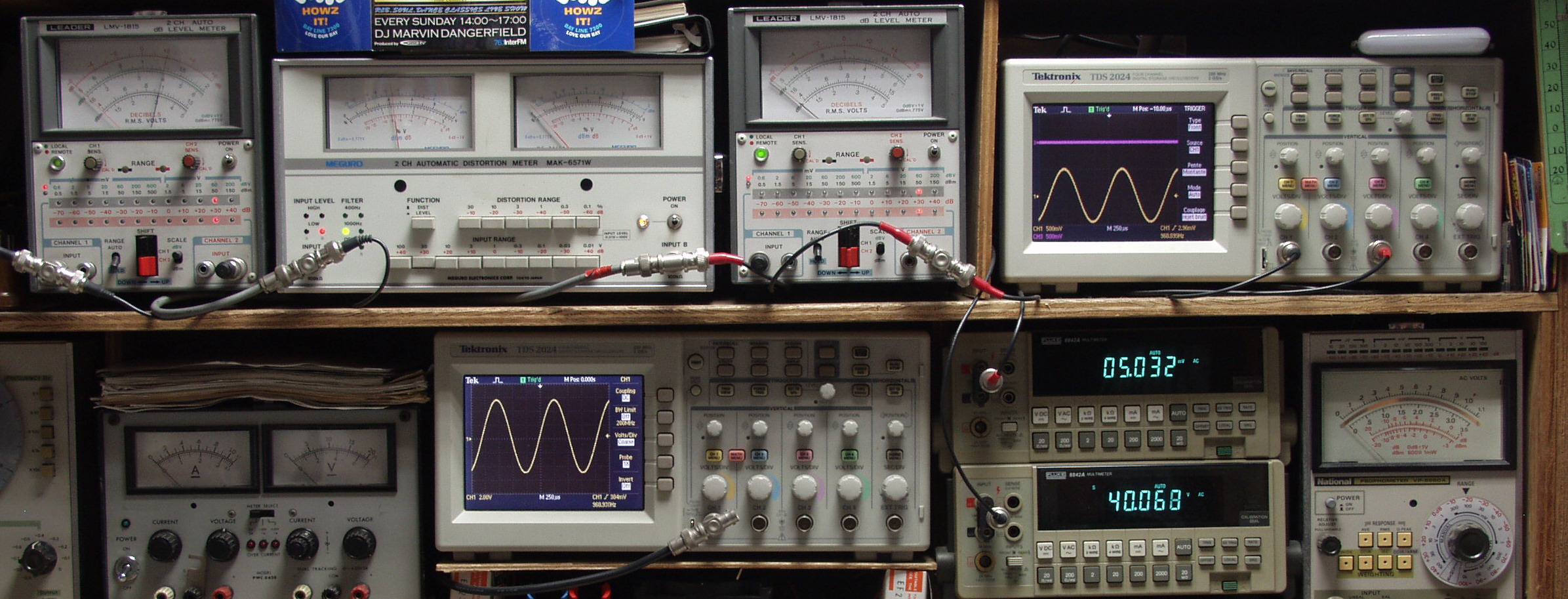

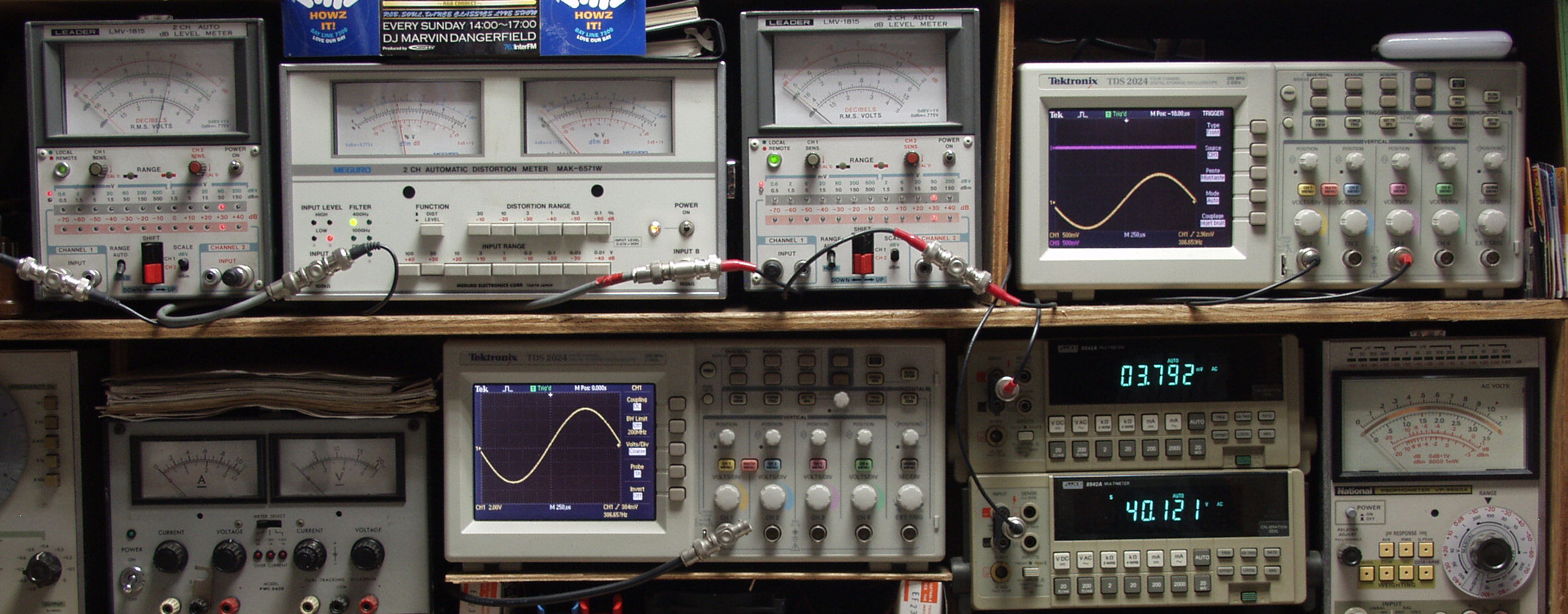

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　Ａ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０４％歪み　１０００ＨＺ

Ｅ２２．　「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０４％歪み　４００ＨＺ

Ｅ３１．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ３２．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　４００ＨＺ

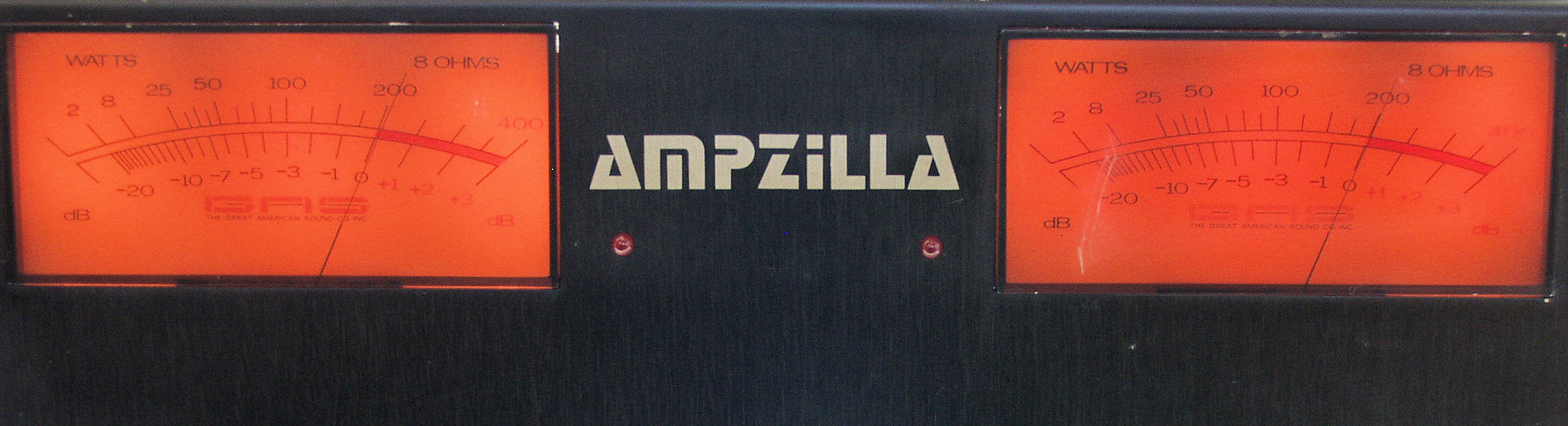

Ｅ４．　その時の本体ＶＵメ−タ＝２００Ｗ

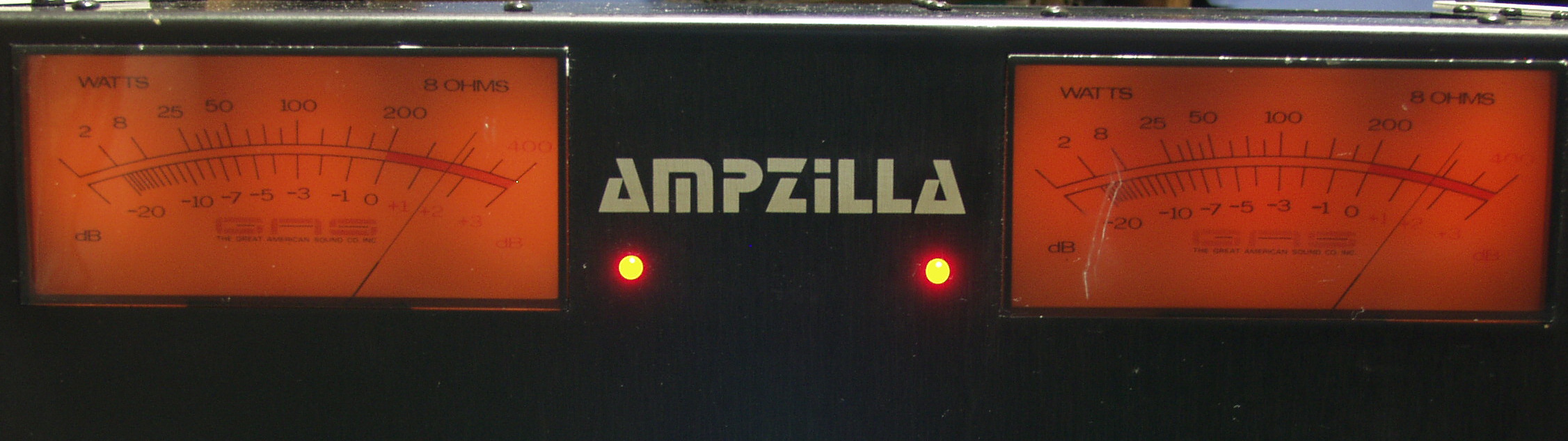

Ｅ５．　　２４０ＷくらいでオーバーロードＬＥＤ表示

Ｅ６．完成　　２４時間エージング、 左は　　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ 実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷） 全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 入力感度 1.6V R.M.S.（定格出力時8Ω負荷） 入力インピーダンス 75kΩ 周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB 8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB 立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz） スルー・レイト 40V/μsec ダンピング・ファクター 150(20Hz〜１kHz) ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時） 外形寸法 幅445×高さ178×奥行229mm 重量 22.7kg
