Acoustic Research ＡＭＰ．４台目修理記録

平成２６年４月到着　　　　５月２４日完成

注意 このAMPは電源SW＿OFF時にもドリフトを防ぐ為、ドライブAMPに通電しています。 節電の為にいきなり通電しないで下さい。 使用する５分前には、電源コンセントを差し込んで置いて下さい。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況 オーバーホール修理。 Ｔ．　修理前の測定 B．　原因 各部劣化。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用） フイルムコンデンサー交換。 配線手直し、補強。 電源投入リレー増設。 SP接続端子交換。 電源ブロック電解コンデンサー交換 Ｇ．　前パネル、上ケース塗装　 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　１２個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　１２個。 半固定VR　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　１６個。 ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。 SP接続端子（ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５）　　　　　　　１組（定価で工賃込み） 電源ブロック電解コンデンサー　　　　　　　　　　　　　　　　２本、Elna Cerafine 使用。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１５５，５００円　　オーバーホール修理。 Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

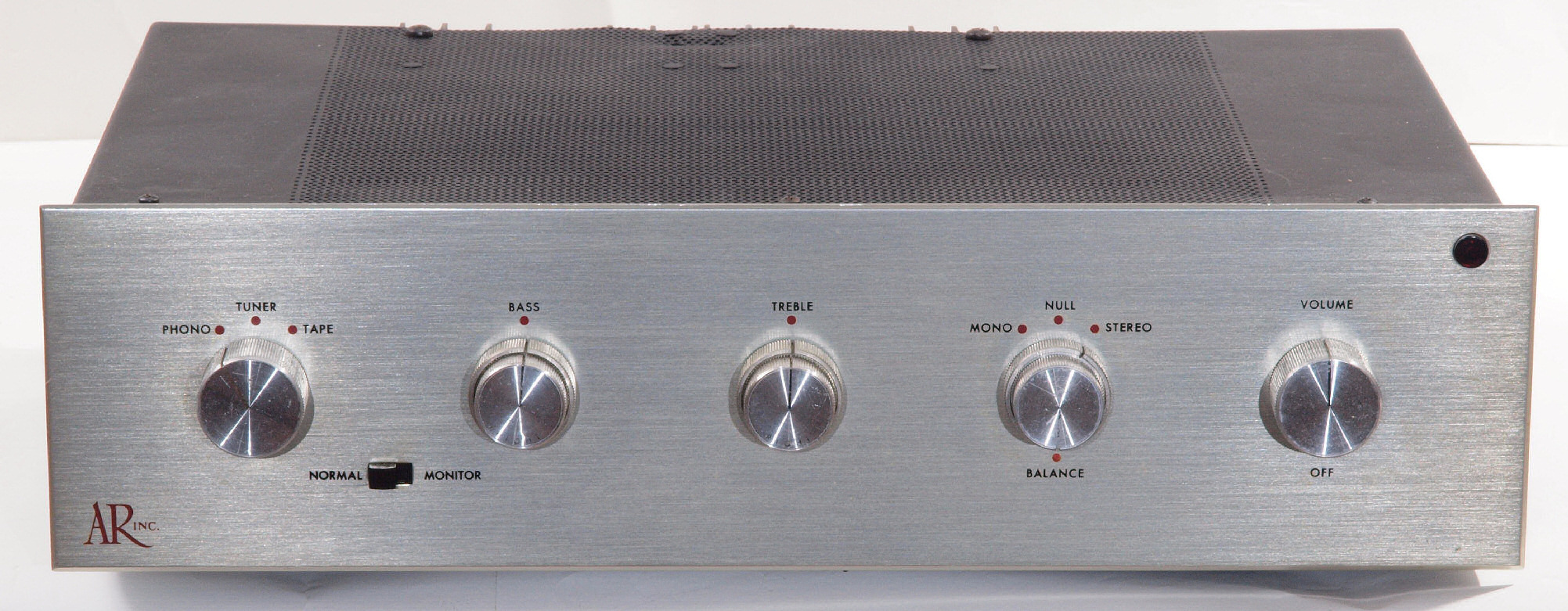

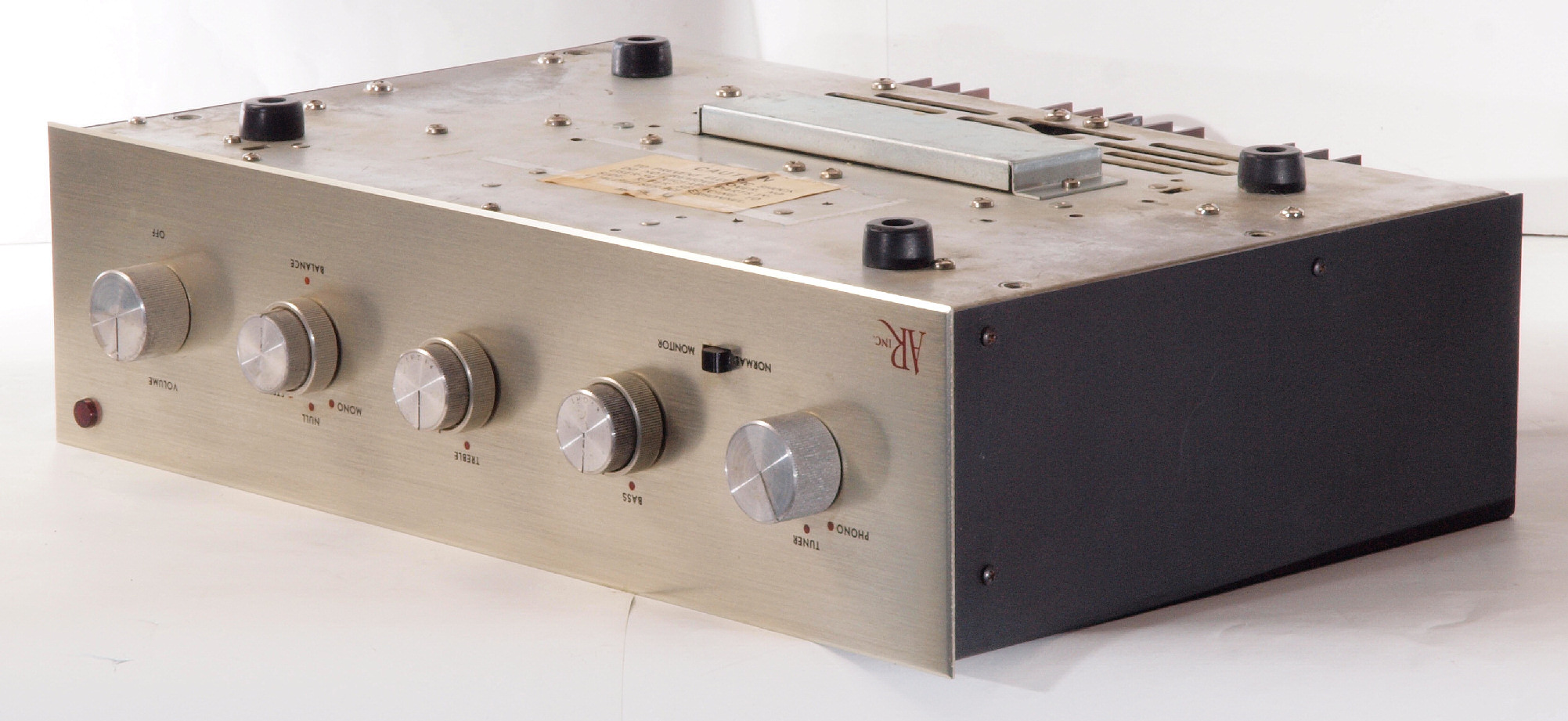

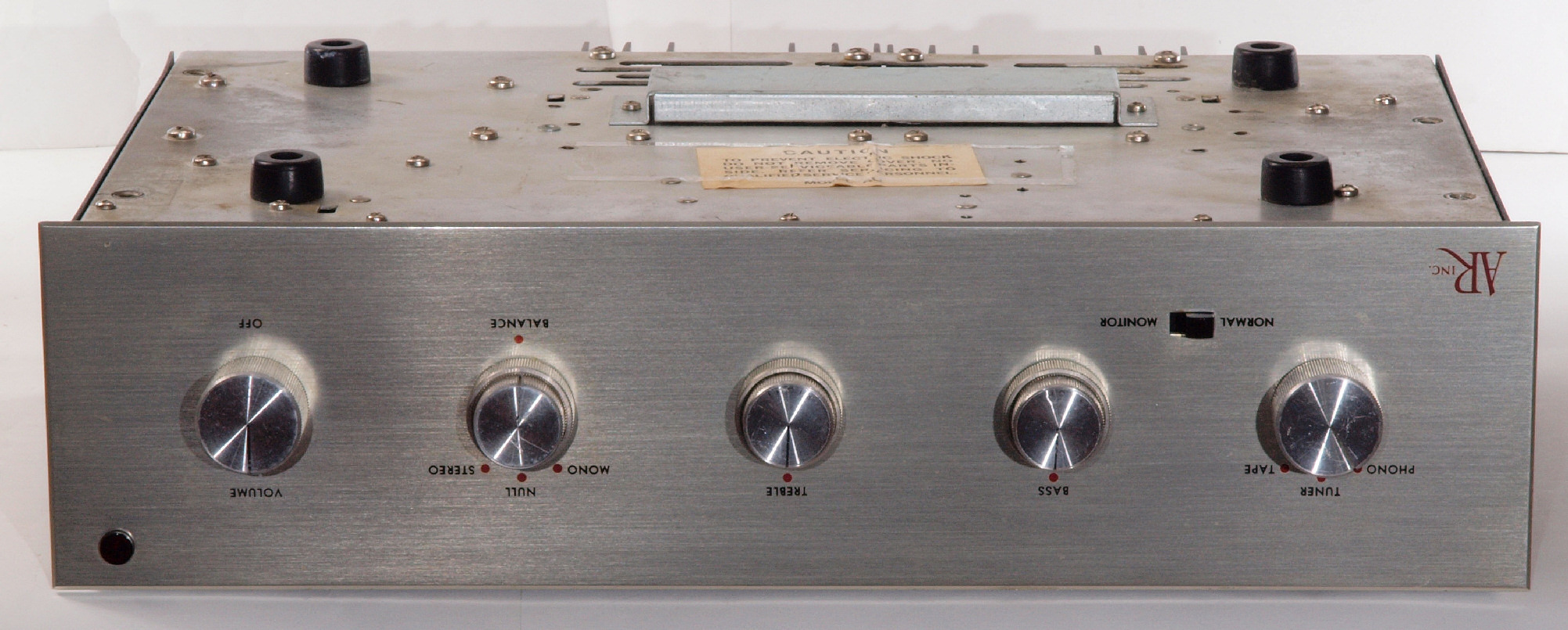

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

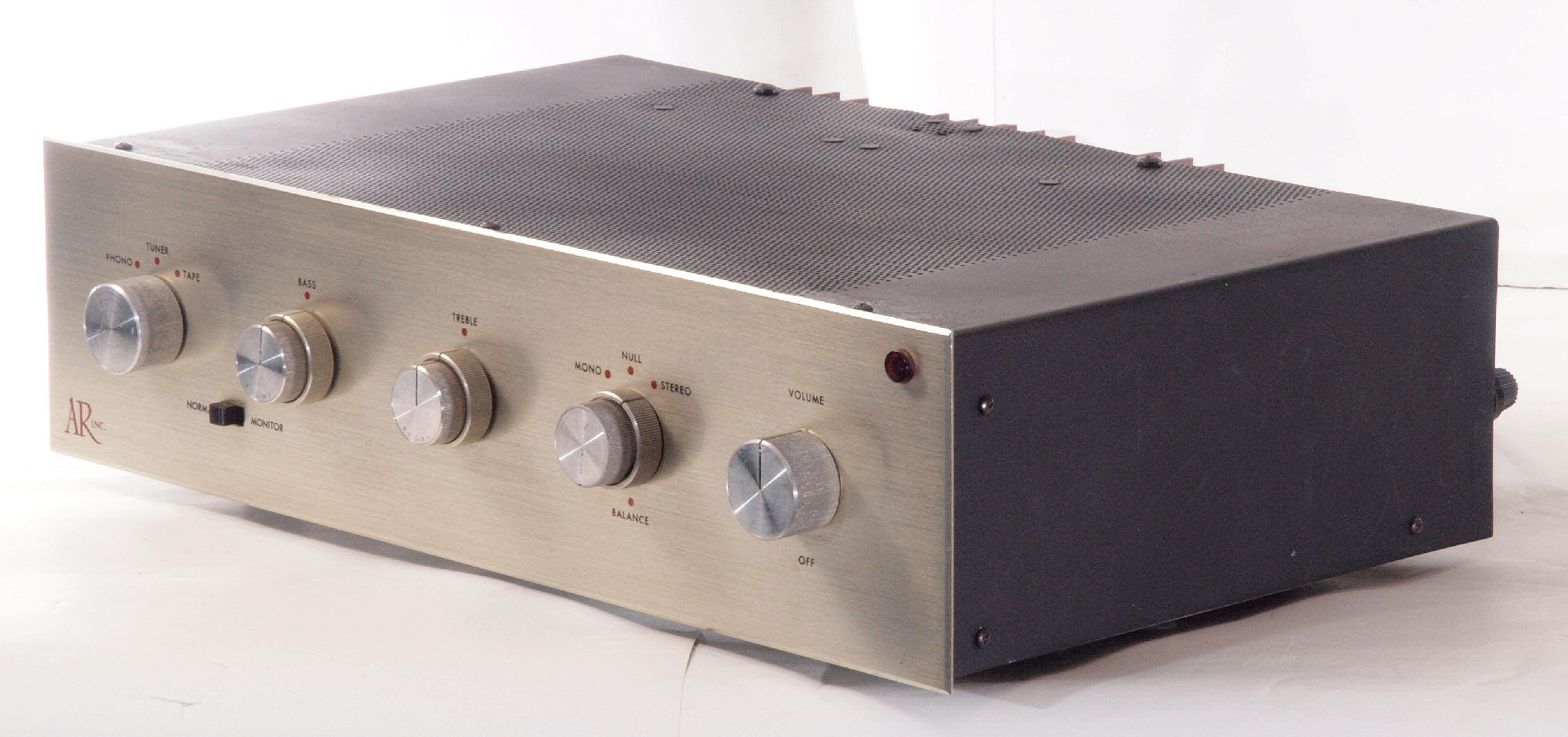

Ａ１２．　点検中　前右から見る

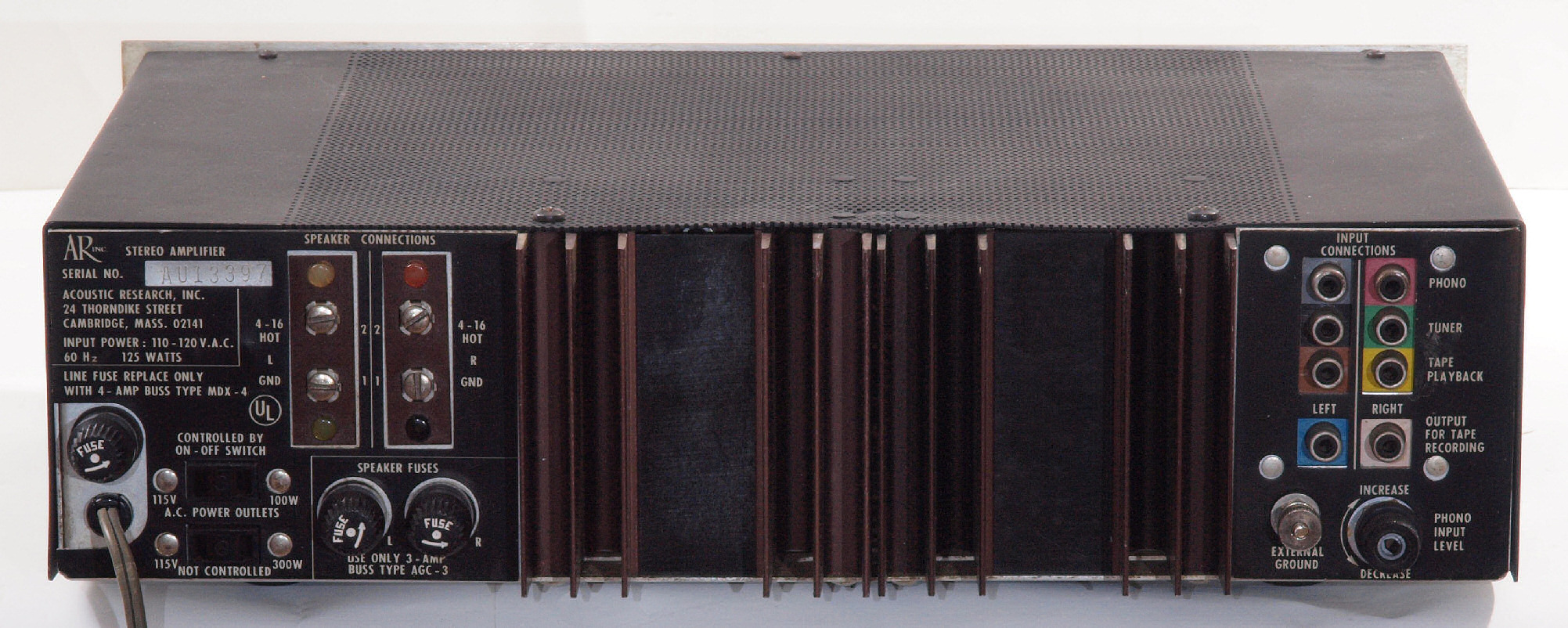

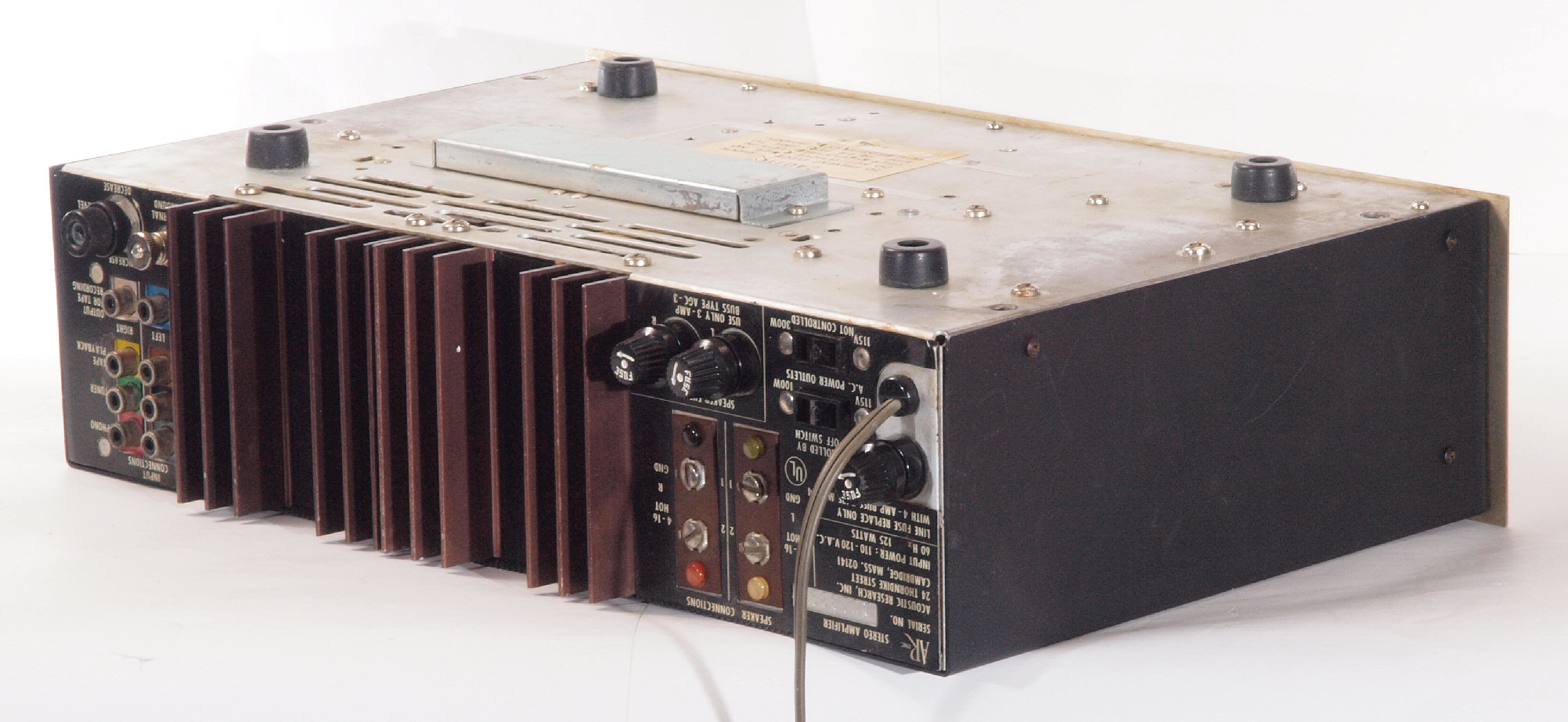

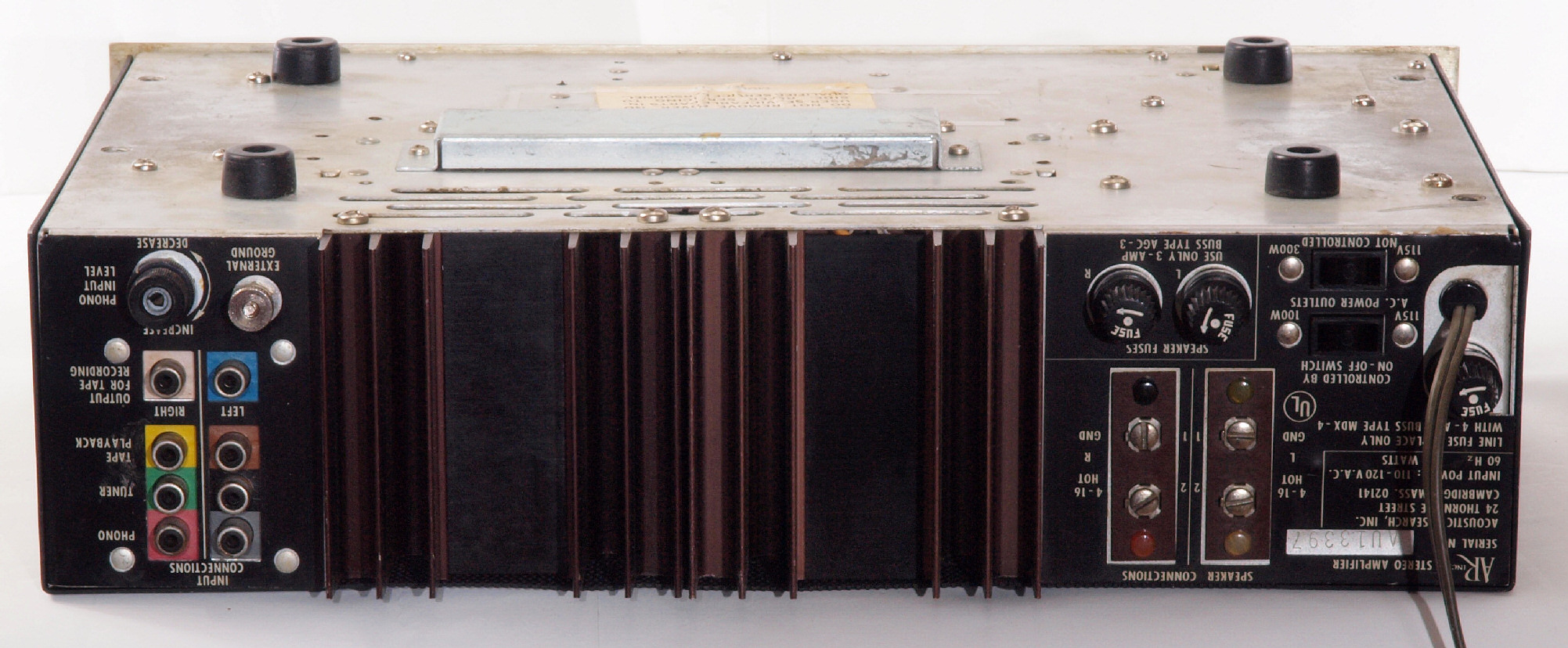

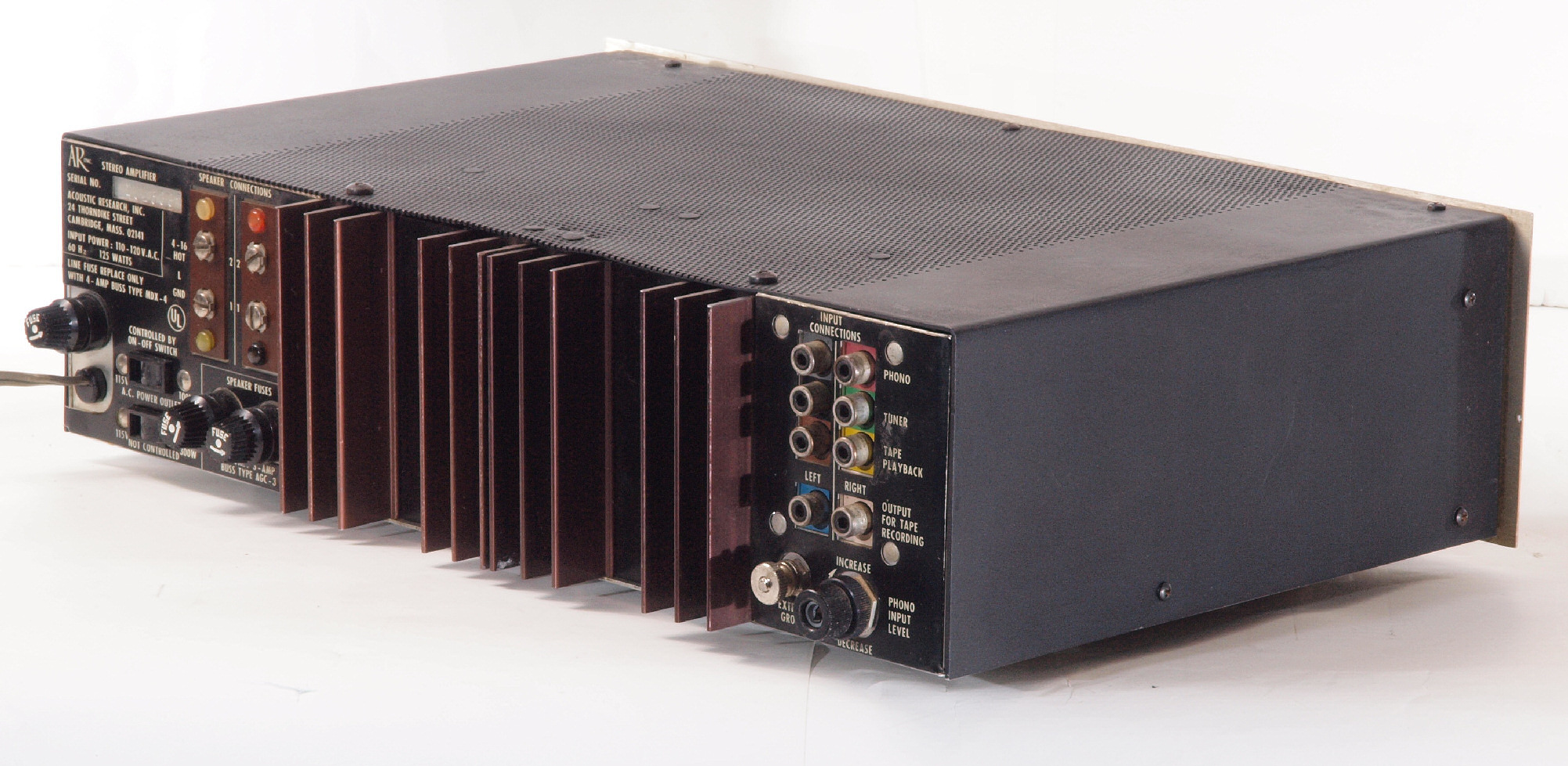

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋・シールドを取り、　上から見る

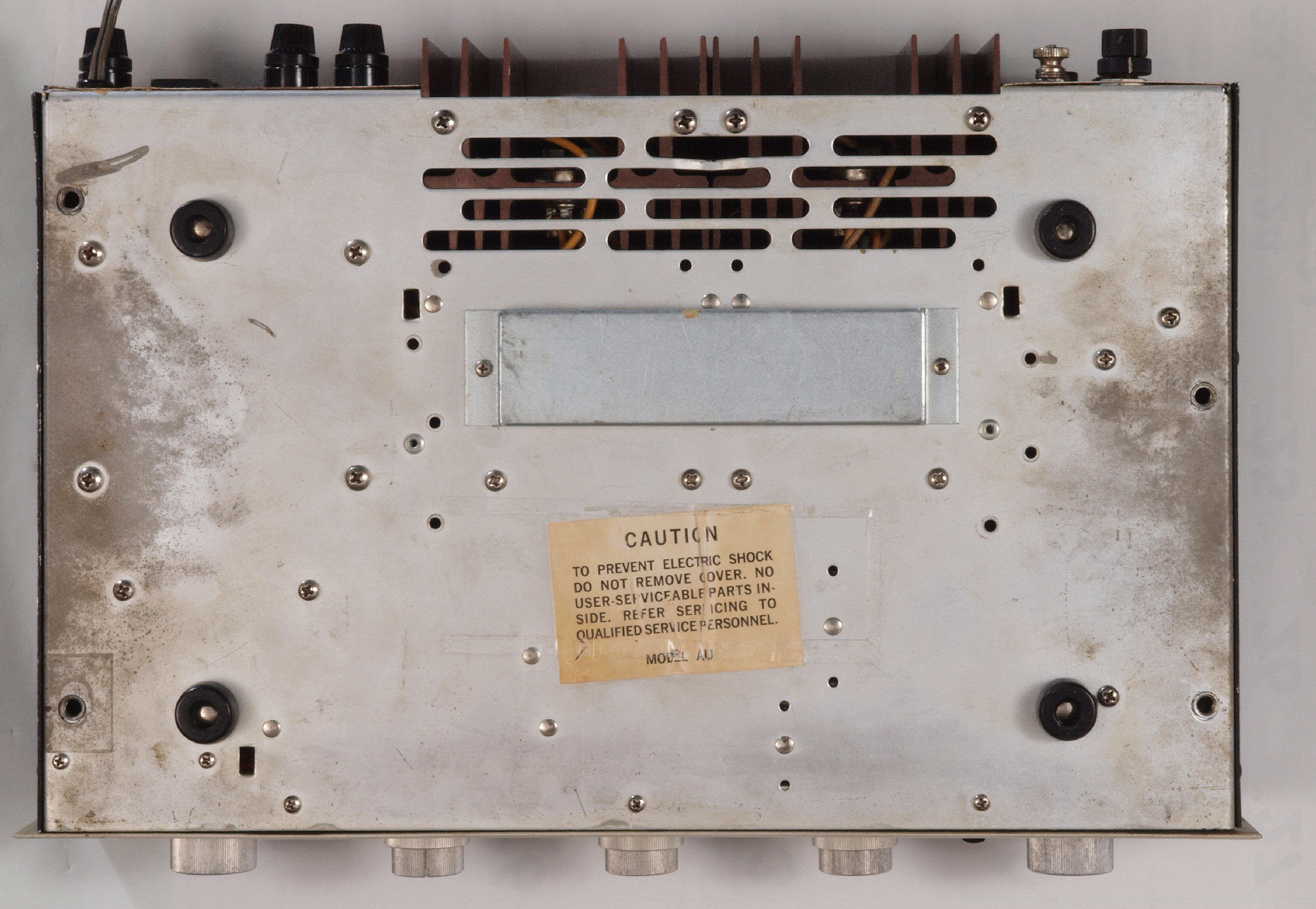

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ２７．　点検中　ドライブＴＲ（トランジスター）

Ａ３１．　点検中　SP接続端子周り。

Ａ３２．　点検中　SP接続端子交換検討。 　　　　　　　　　　　　　　　　左＝絶縁型、　右＝ＷＢＴ　ＷＢＴ−０７３０ＰＬ＋ＷＢＴ　０６８１Ｃｕが使用可。

Ａ３３．　点検中　SP接続端子、交換検討２。 　　　　　　　　　　　　　　　　　　　　左＝絶縁型、　右＝ＷＢＴ　ＷＢＴ−０７３０ＰＬ＋ＷＢＴ　０６８１Ｃｕが使用可。

Ａ３４．　点検中　SP接続端子交換検討３。 　　　　　　　　　　　　　　　ＷＢＴ　ＷＢＴ−０７３５の場合ＷＢＴ　０６８１Ｃｕは放熱器に当たり使用不可。

Ａ４１．　点検中　入出力ＲＣＡ端子周り

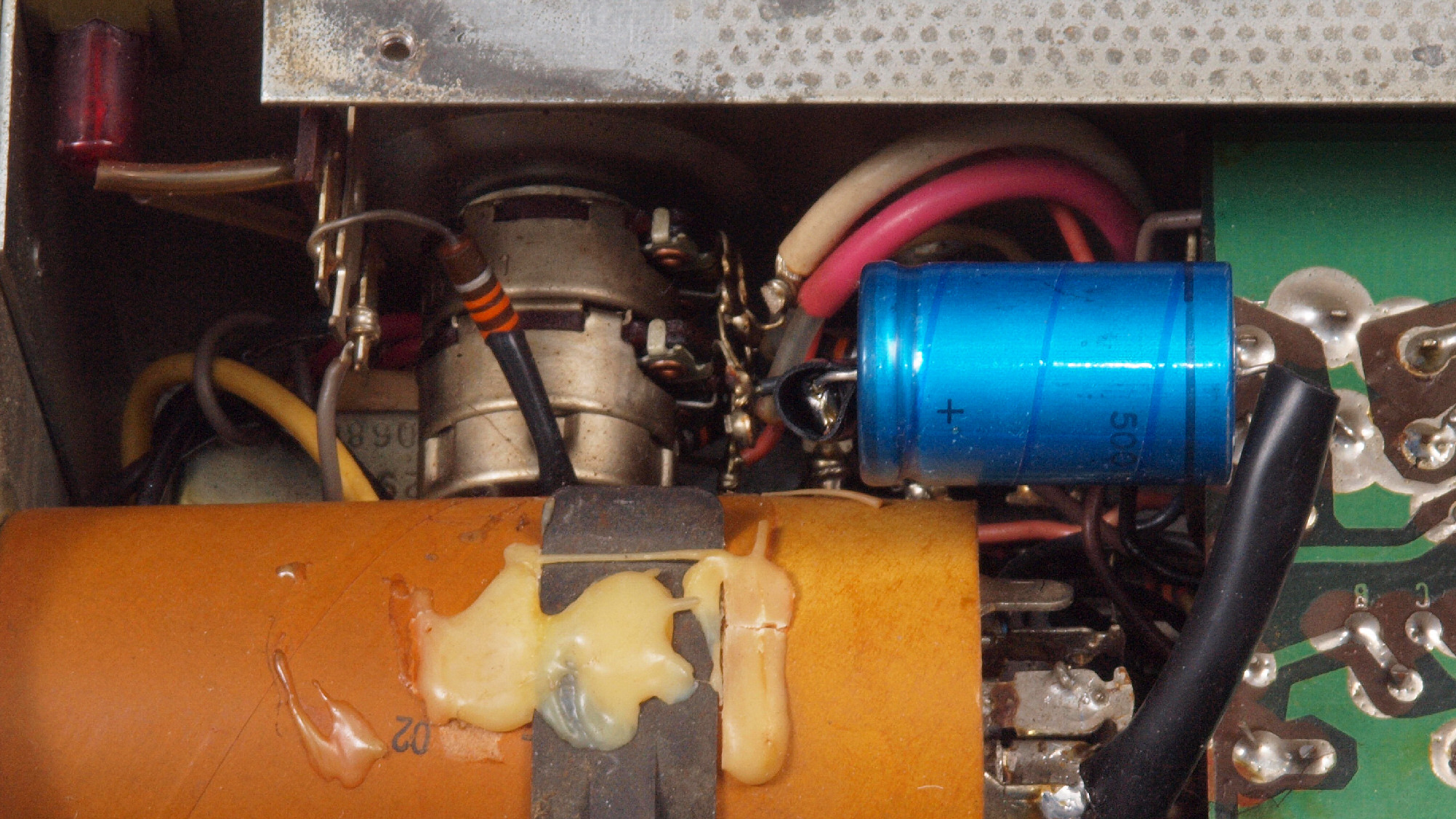

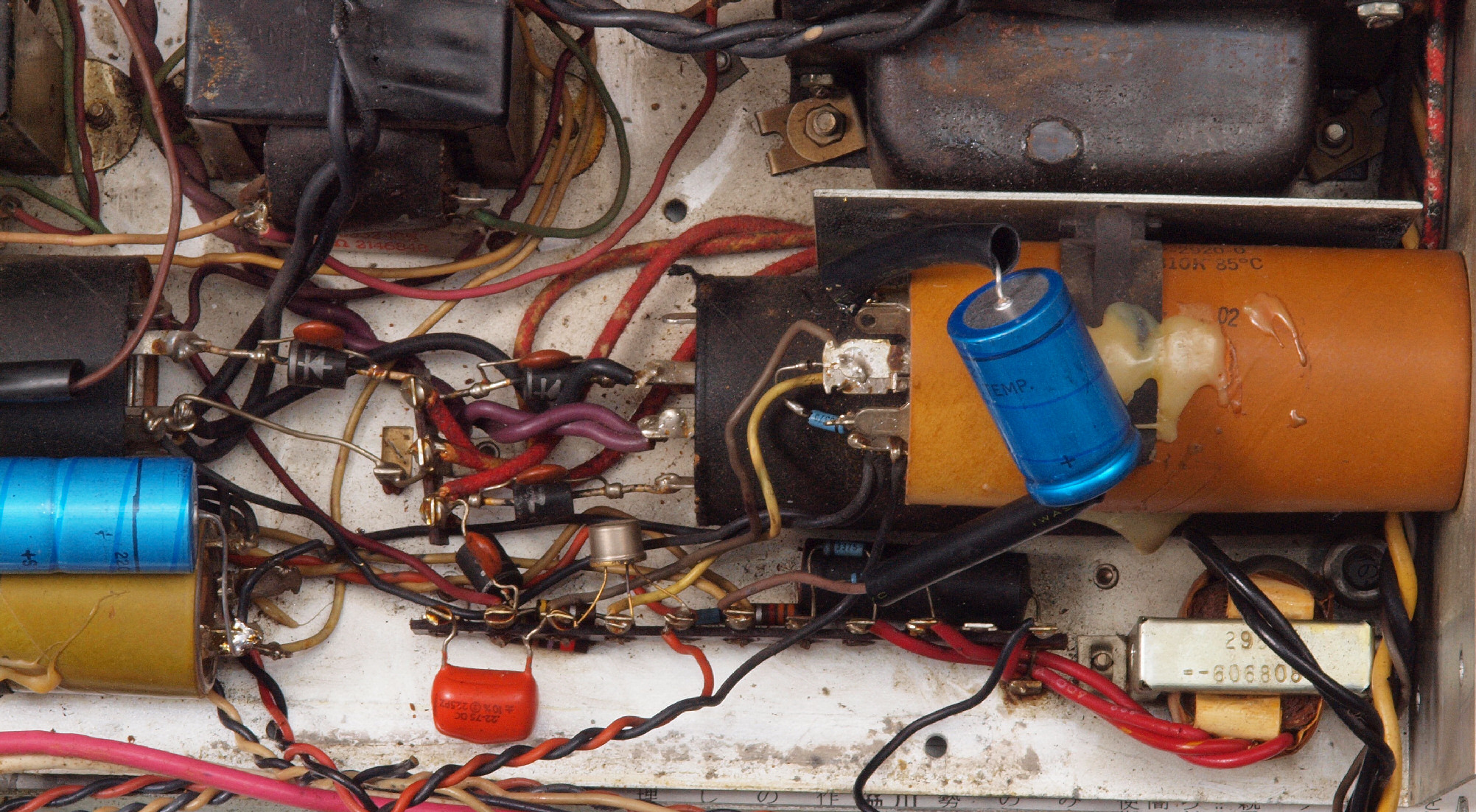

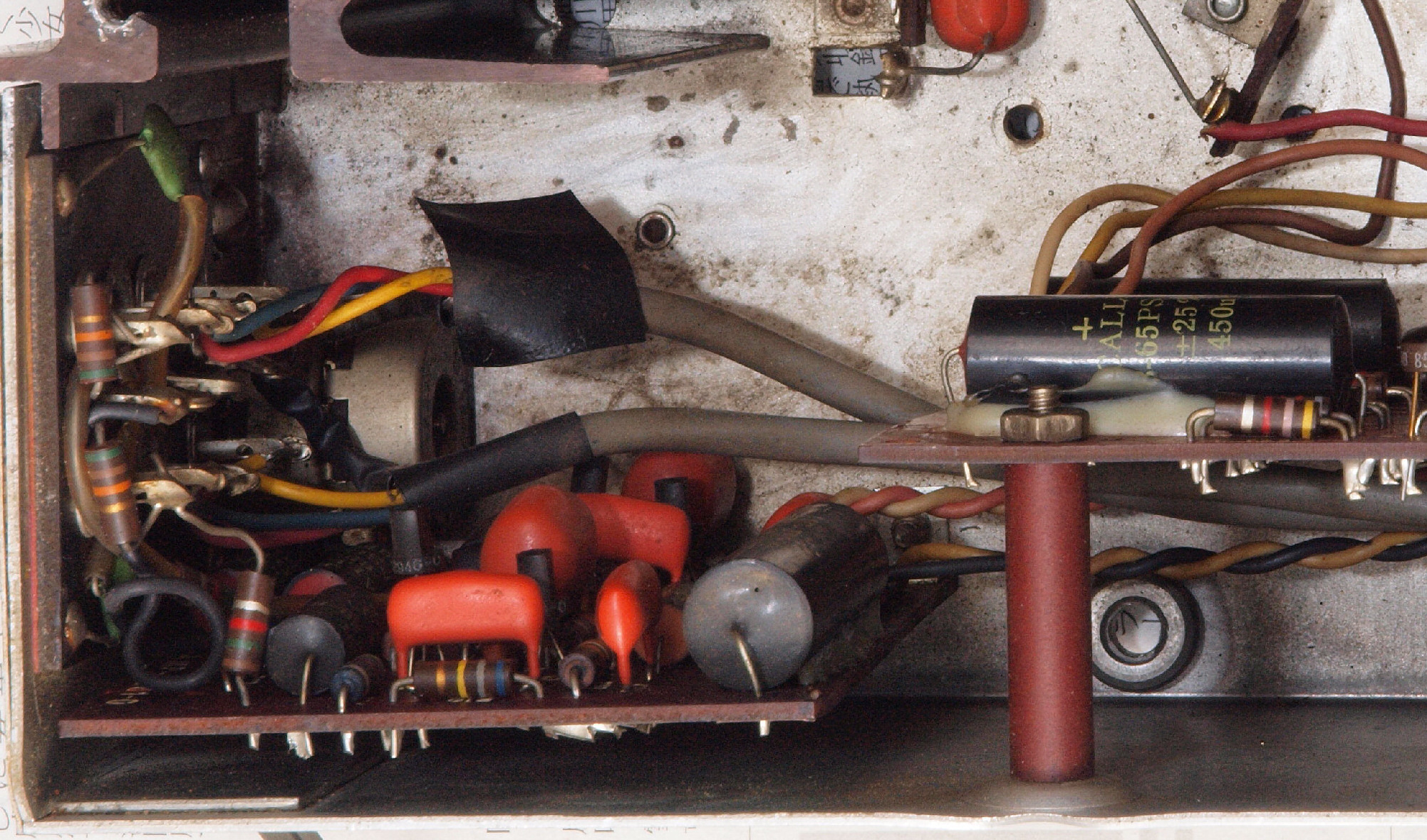

Ａ５１．　点検中　本等の中ブラ電解コンデンサー

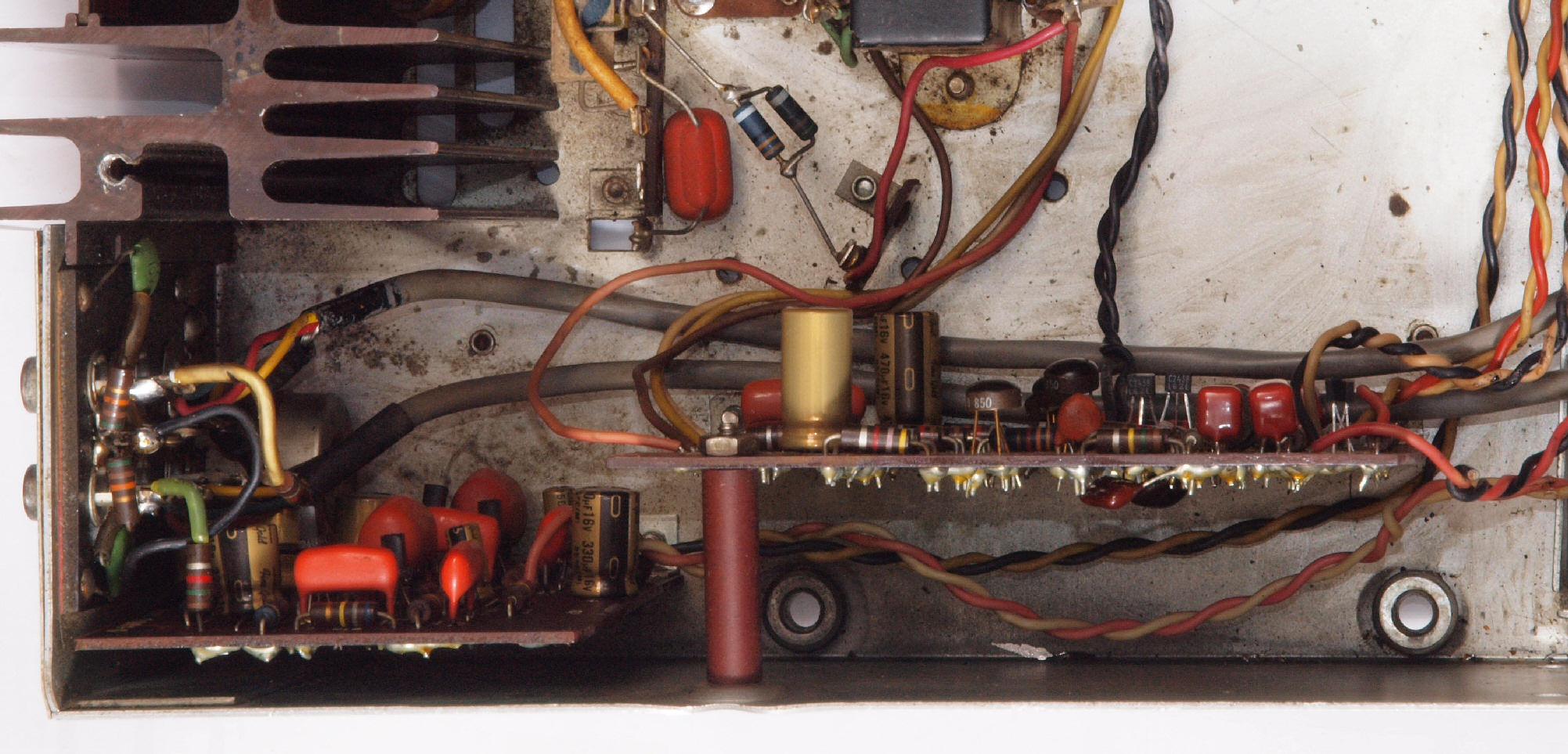

Ａ５２．　点検中　配線が、ビニールテープで固定

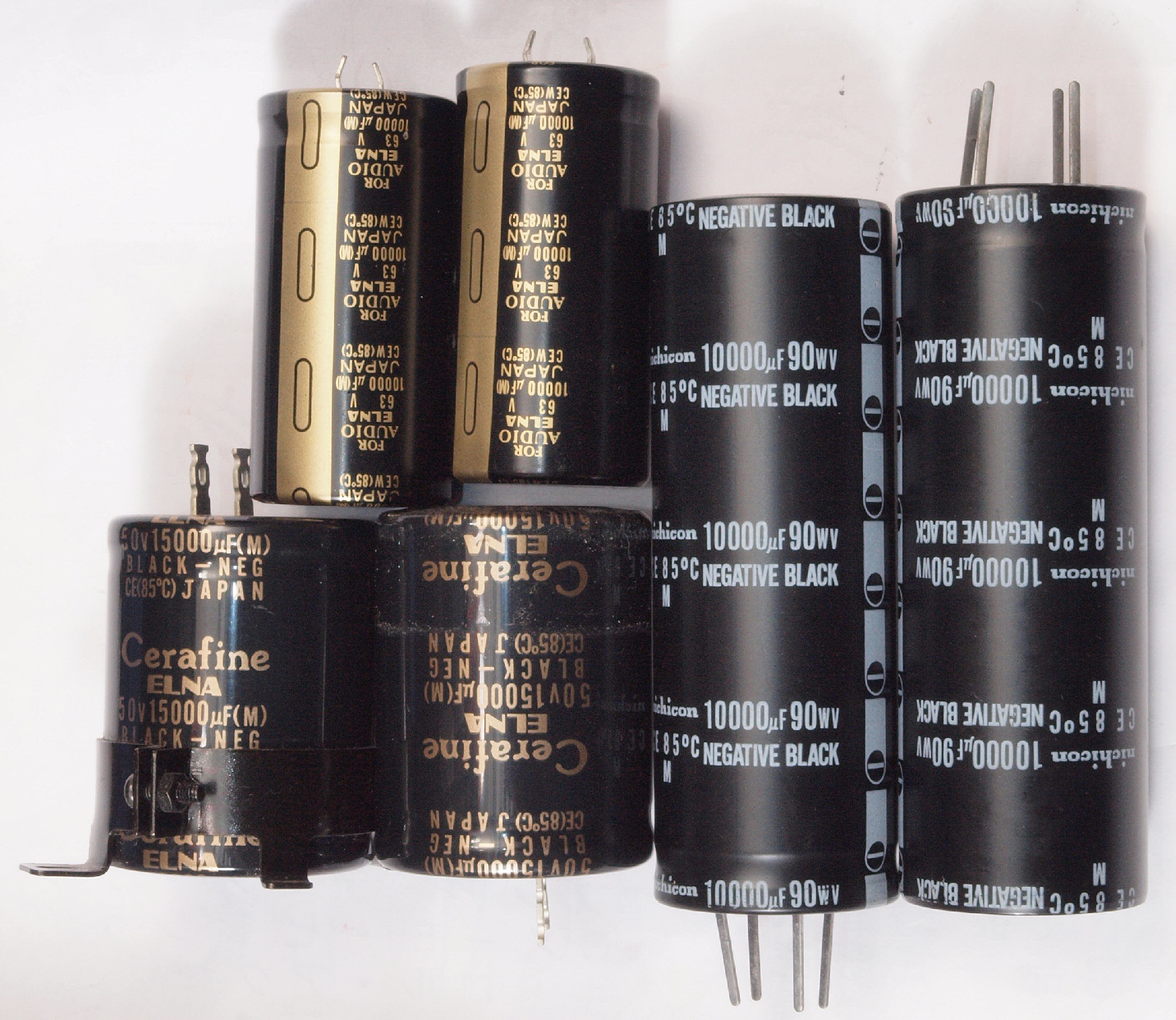

Ａ６１．　点検中　交換する電源ブロック電解コンデンサー、　ＥＬＮＡ　Ｃｅｒａｆｉｎ　使用。

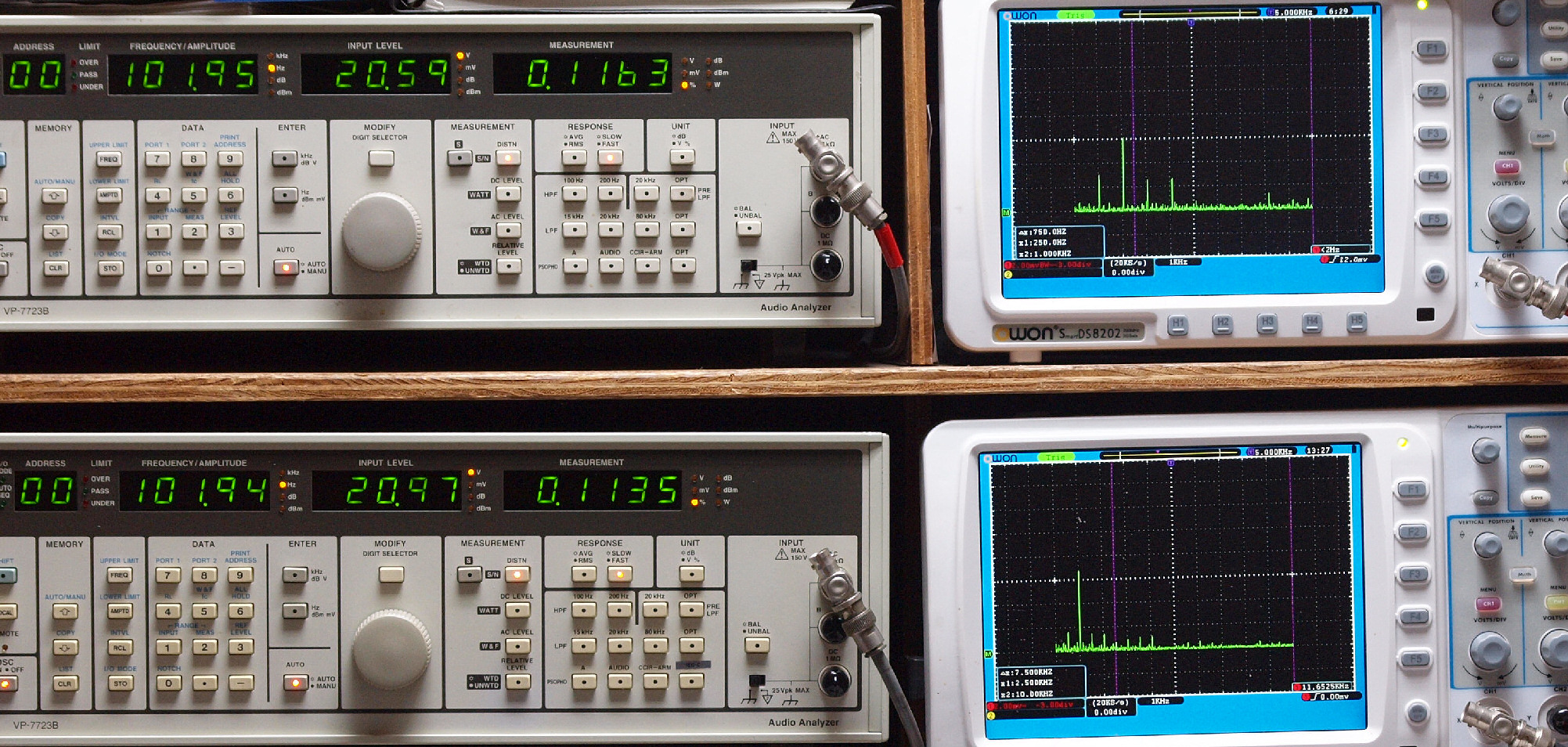

Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

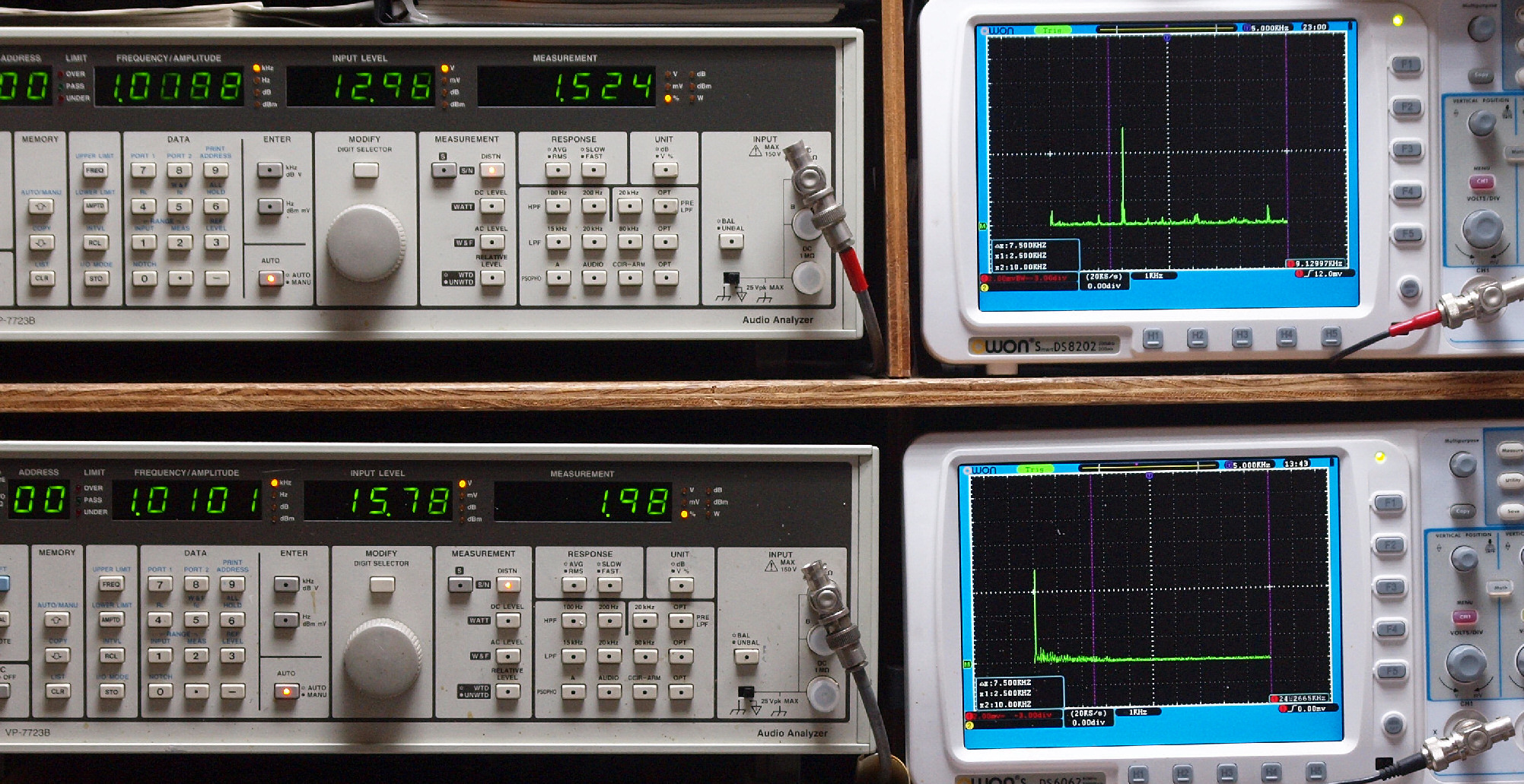

Ｔ２．　１ｋＨｚ入力、ＣＨ１側ＳＰ出力電圧１３Ｖ＝２１Ｗ出力、　１．５２％歪み。 　　　　　　　　　　 　 ＣＨ２側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　１．９８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 　　　　　　　　　　　　この上でクリープする。

Ｃ．　修理状況 Ｃ１０．　修理中　前パネルを倒して、修理する。

Ｃ１１．　修理前　電源トランス付近

Ｃ１２．　修理後　電源トランス付近

Ｃ１３．　修理前　整流、定電圧付近

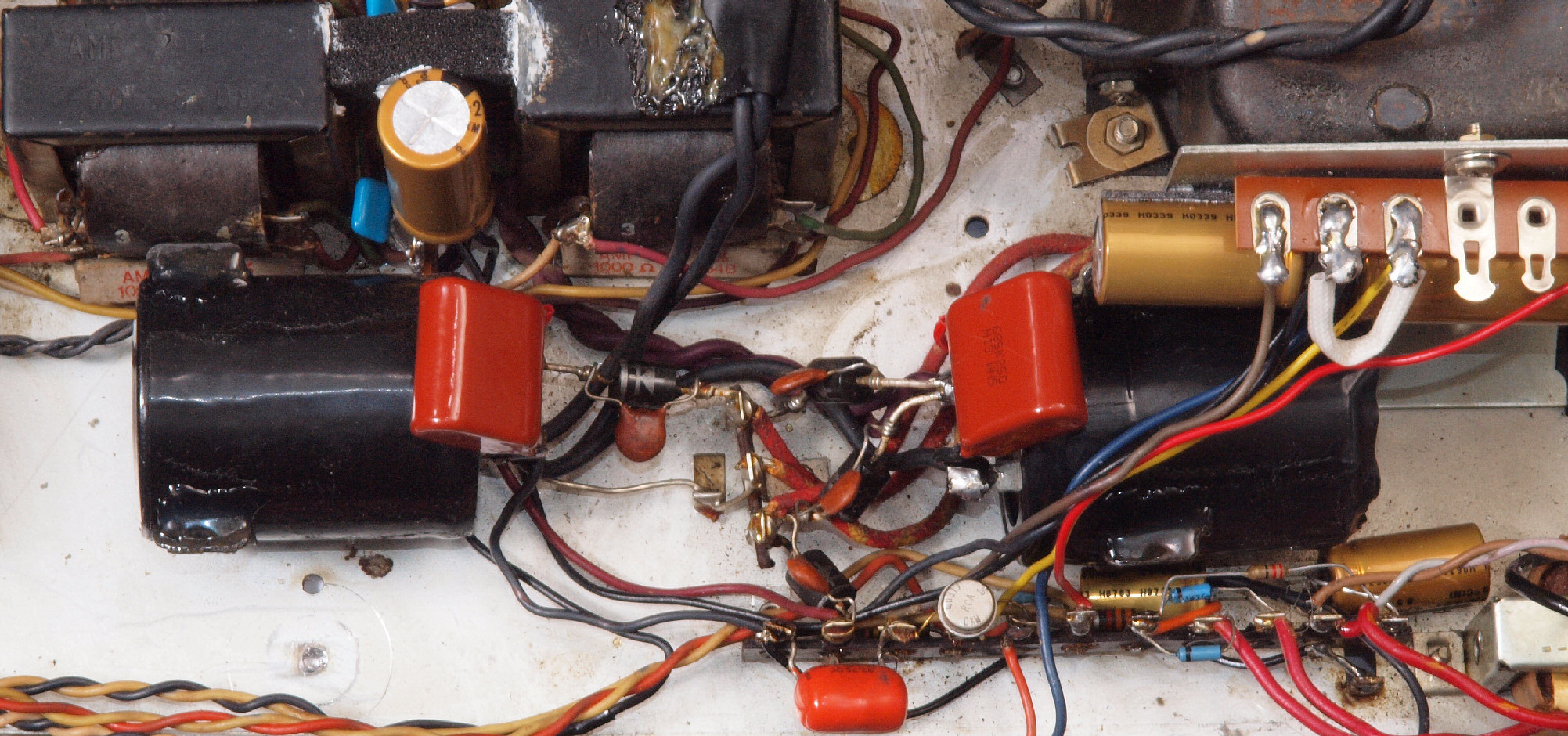

Ｃ１４．　修理後　整流、定電圧付近。　電源ブロック電解コンデンサー交換（Elna Cerafine 使用） 　　　　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個追加。

Ｃ１５．　修理前　ドライブトランス付近

Ｃ１６．　修理後　ドライブトランス付近

Ｃ１７．　修理前　ドライブ＋ＥＱ付近。

Ｃ１８．　修理後　ドライブ＋ＥＱ付近

Ｃ２１．　修理前　ドライブ基板

Ｃ２２．　修理後　ドライブ基板、　フイルムコンデンサー４個、電解コンデンサー２個、ＴＲ（トランジスター）４個交換

Ｃ２２２．　修理後　ドライブ基板、　さらに、抵抗１０個、ＴＲ（トランジスター）４個交換

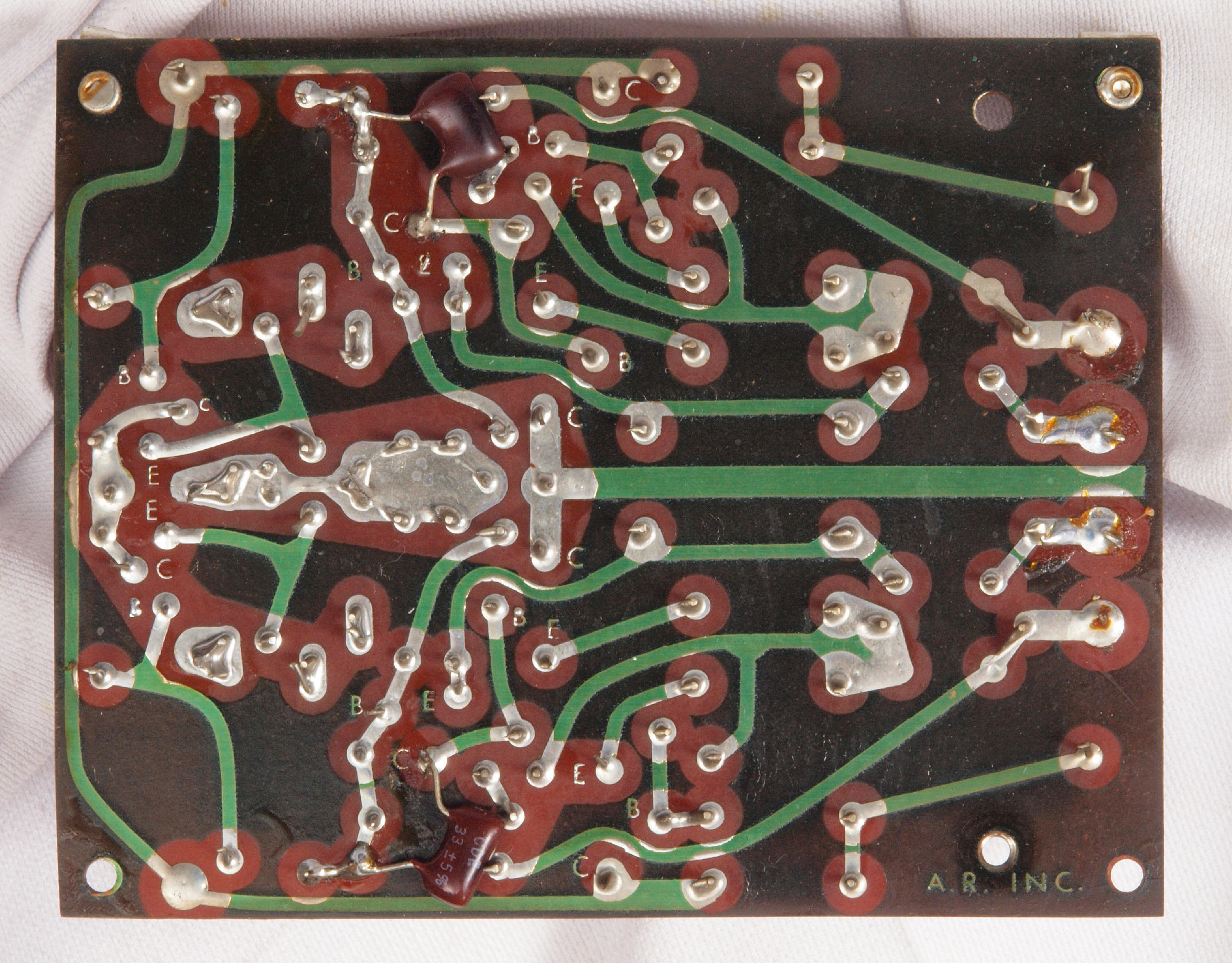

Ｃ２３．　修理前　ドライブ基板裏

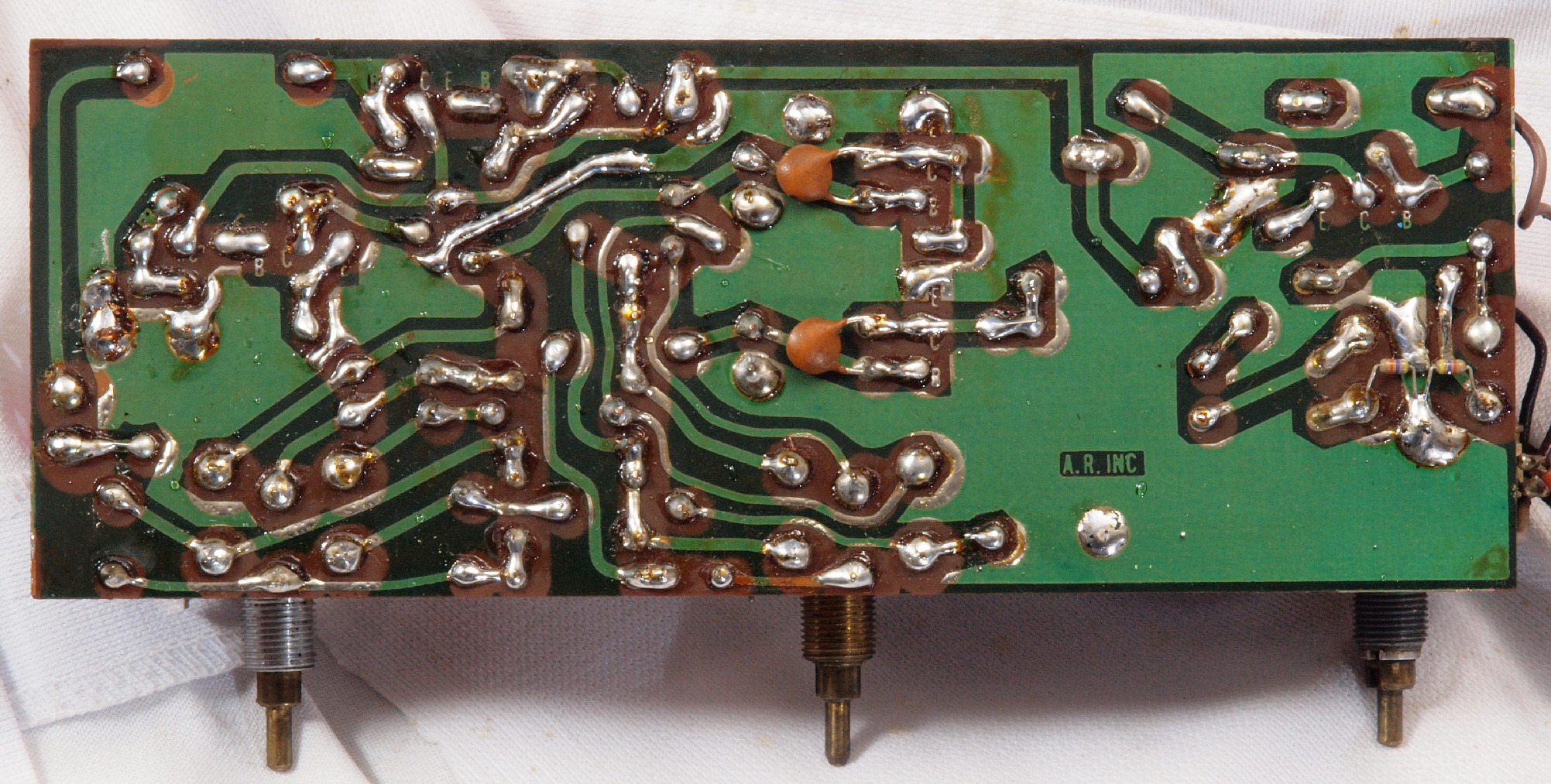

Ｃ２４．　修理（半田補正）後　ドライブ基板裏、　半田を全部やり直す。フイルムコンデンサー１個追加。

Ｃ２５．　完成ドライブ基板裏、　洗浄後に防湿材を塗る。

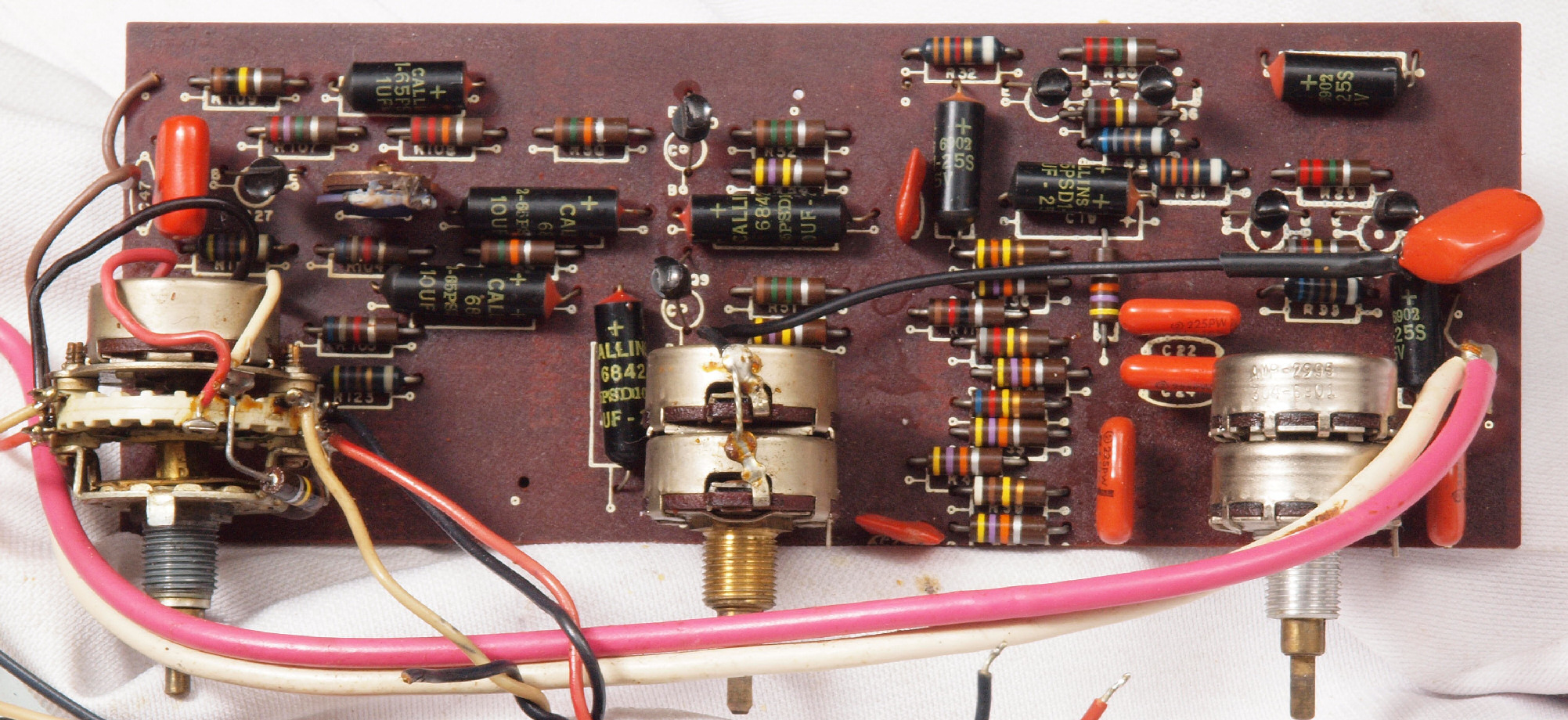

Ｃ３１．　修理前　トーン基板

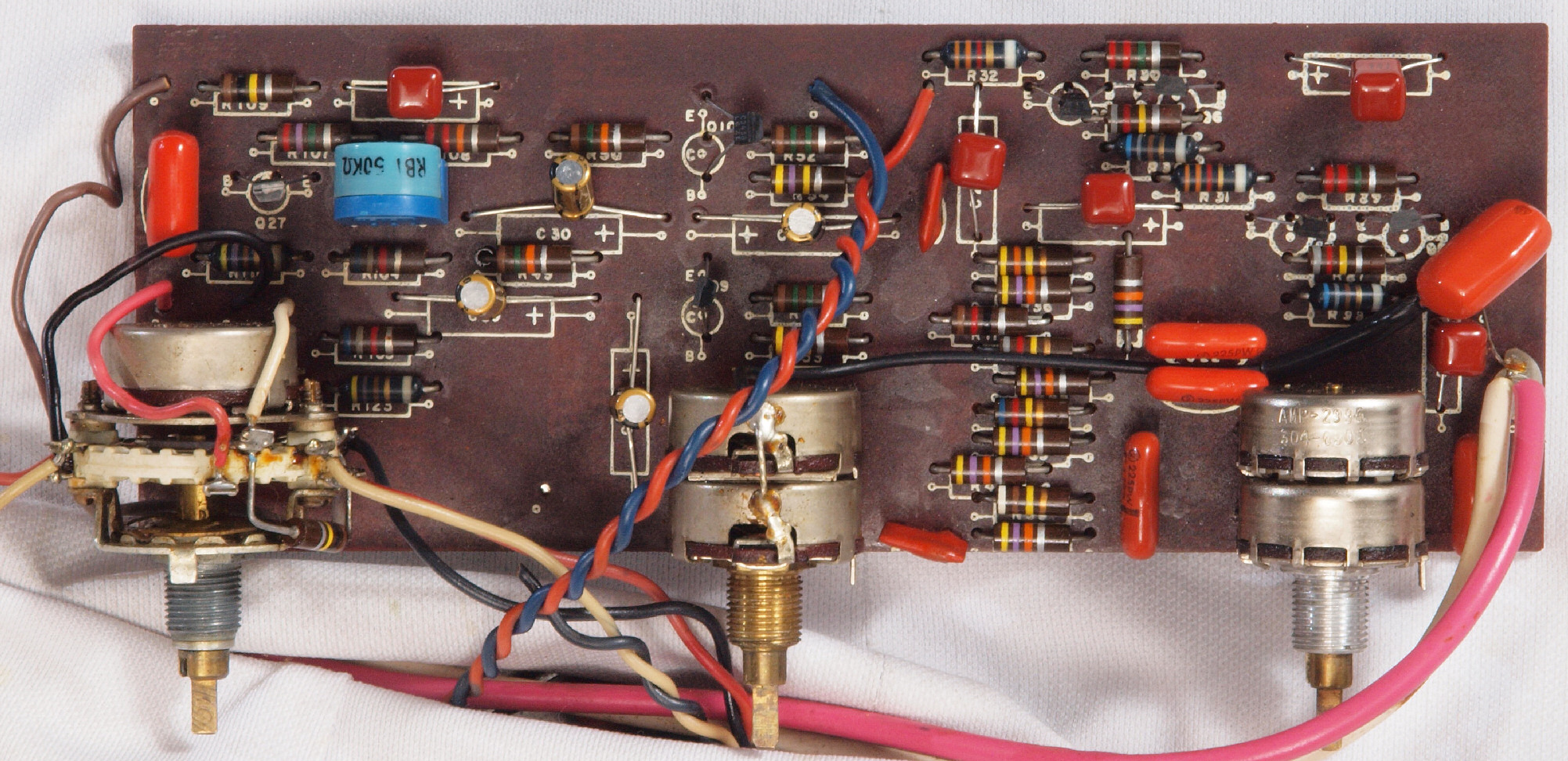

Ｃ３２．　修理後　トーン基板、　フイルムコンデンサー４個、電解コンデンサー２個、半固定ＶＲ１個、ＴＲ（トランジスター）７個交換

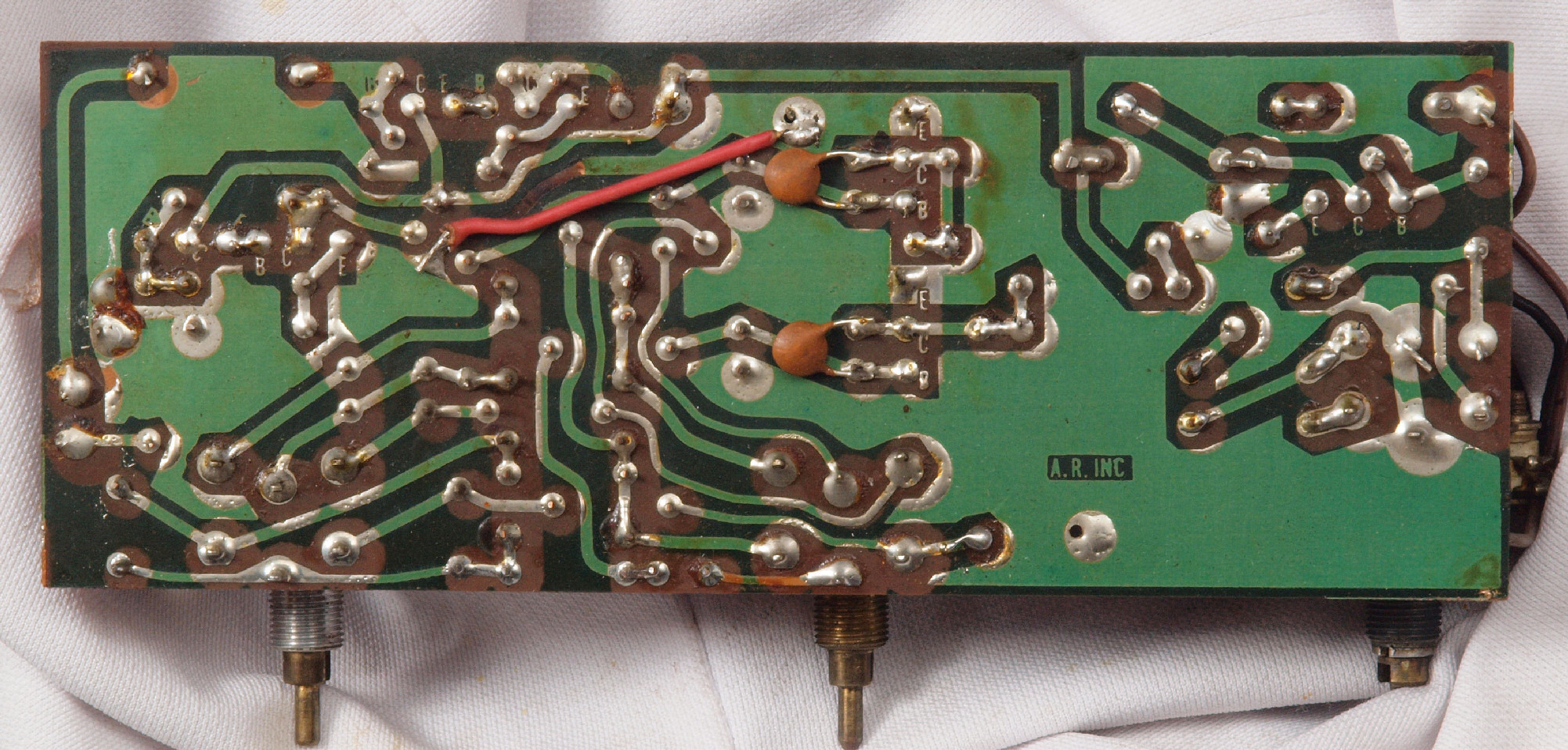

Ｃ３３．　修理前　トーン基板裏

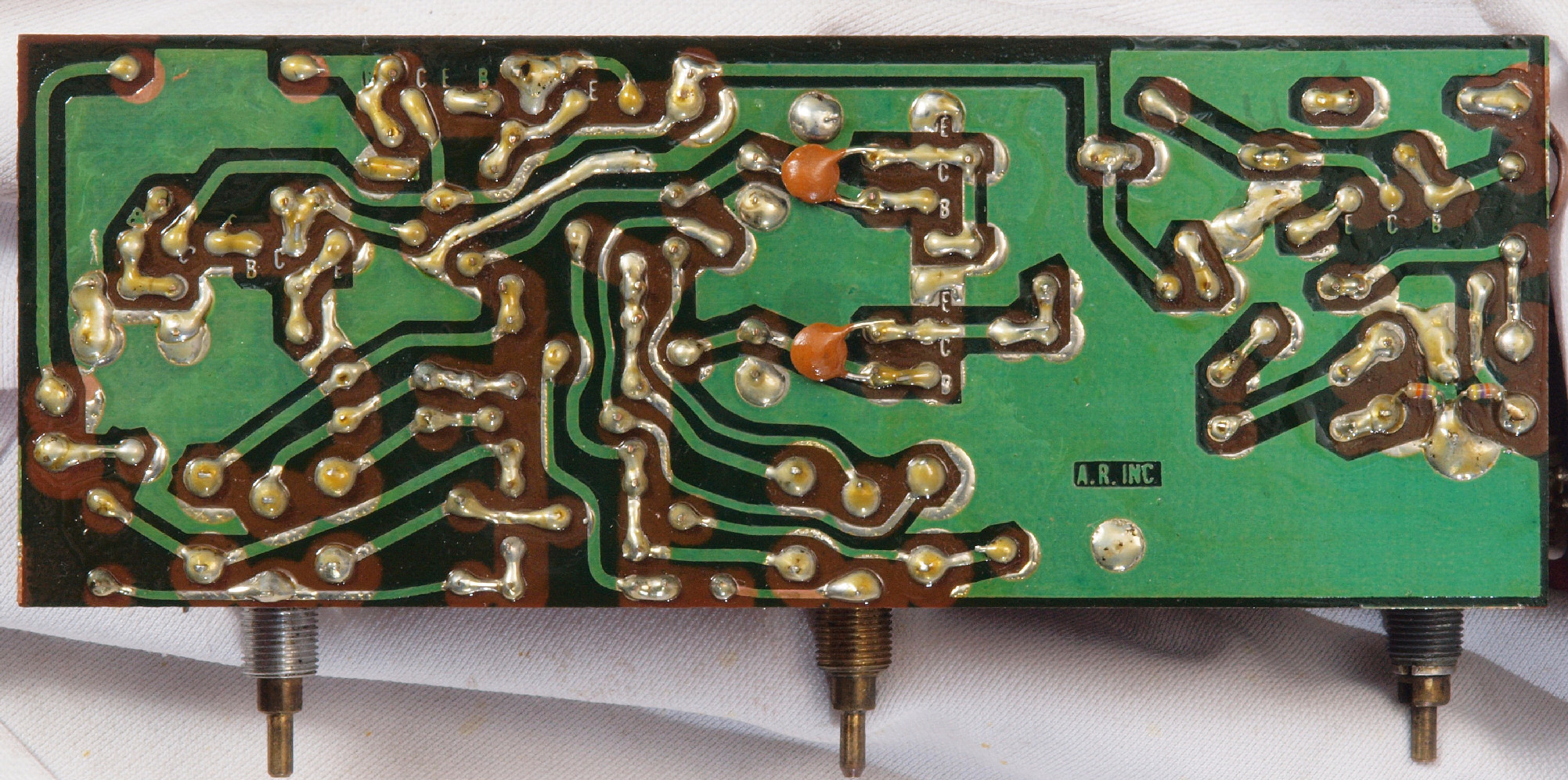

Ｃ３４．　修理（半田補正）後　トーン基板裏、　半田を全部やり直す。

Ｃ３５．　完成トーン基板裏、　洗浄後に防湿材を塗る。

Ｃ４１．　修理前　ＥＱ基板

Ｃ４２．　修理後　ＥＱ基板、　電解コンデンサー７個、ＴＲ（トランジスター）４個交換

Ｃ４３．　修理前　ＥＱ基板裏

Ｃ４４．　修理（半田補正）後　ＥＱ基板裏、　半田を全部やり直す。。フイルムコンデンサー１個追加。

Ｃ４５．　修理中　ＥＱ基板裏、　洗浄後。　見た目には非常に綺麗だが、今後の腐食に弱い。

Ｃ４６．　完成ＥＱ基板裏、　洗浄乾燥後に防湿材を塗る。

Ｃ５１．　修理前　メインＶＲ＋電源ＳＷ、　接点復活材が染み込でいる、　ＳＷにはＡＣ１００Ｖが通電している。

Ｃ５２．　修理後　メインＶＲ＋電源ＳＷ、　電源投入リレーを増設、　ＳＷにはＤＣ２４Ｖが通電している。

Ｃ６１．　修理前　ドライブＴＲ（トランジスター）

Ｃ６２．　修理中　ドライブＴＲ（トランジスター）

Ｃ６３．　修理後　ドライブＴＲ（トランジスター）、シリコンを塗布して組み付ける。

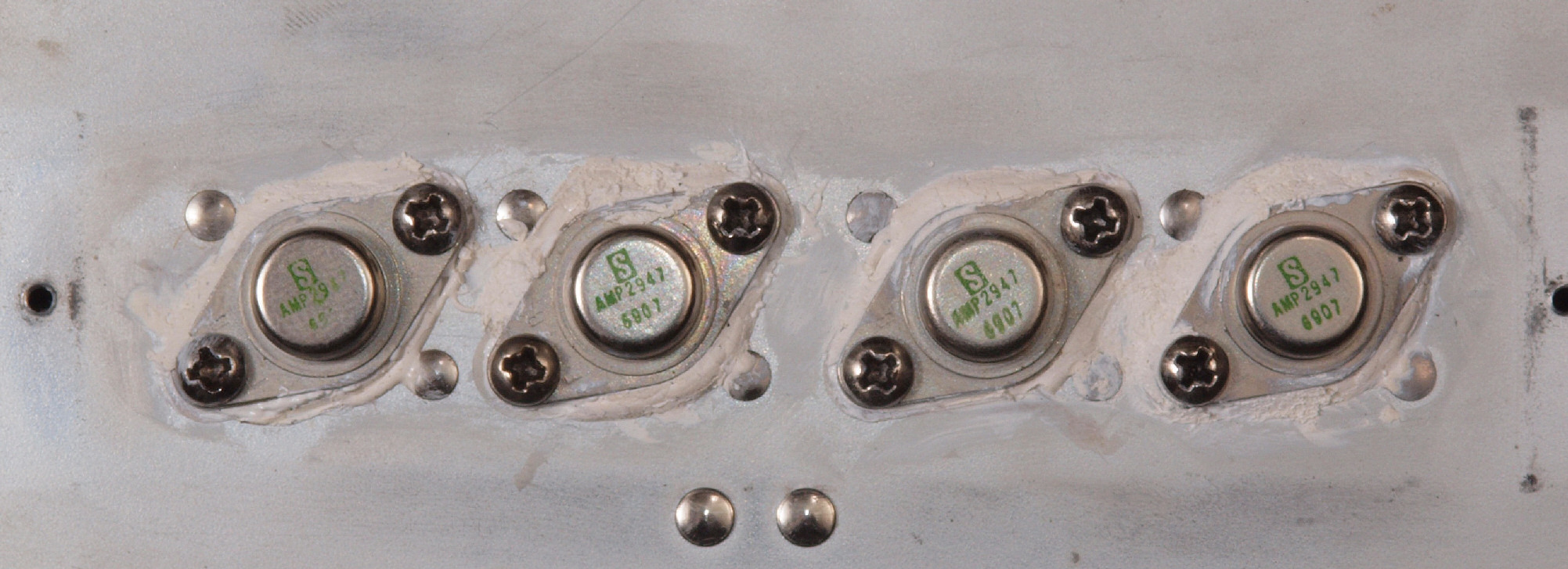

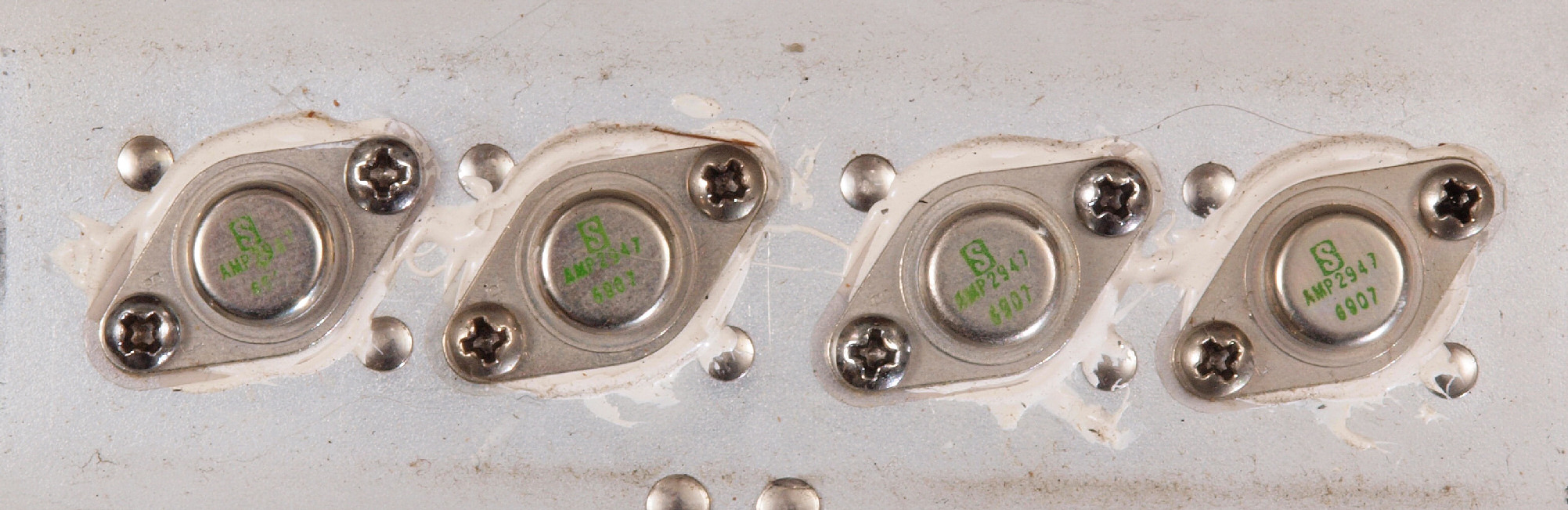

Ｃ７１．　修理中　終段ＴＲ（トランジスター）

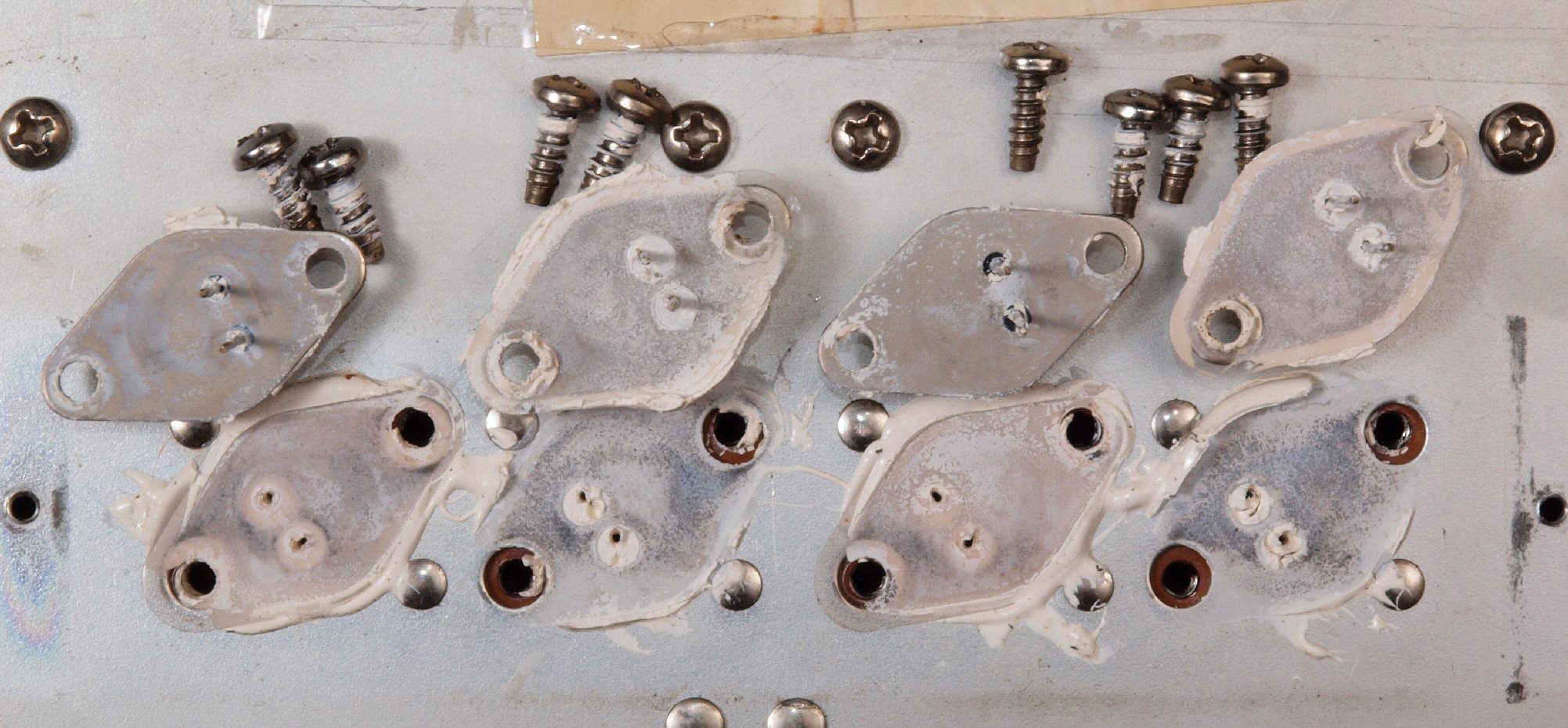

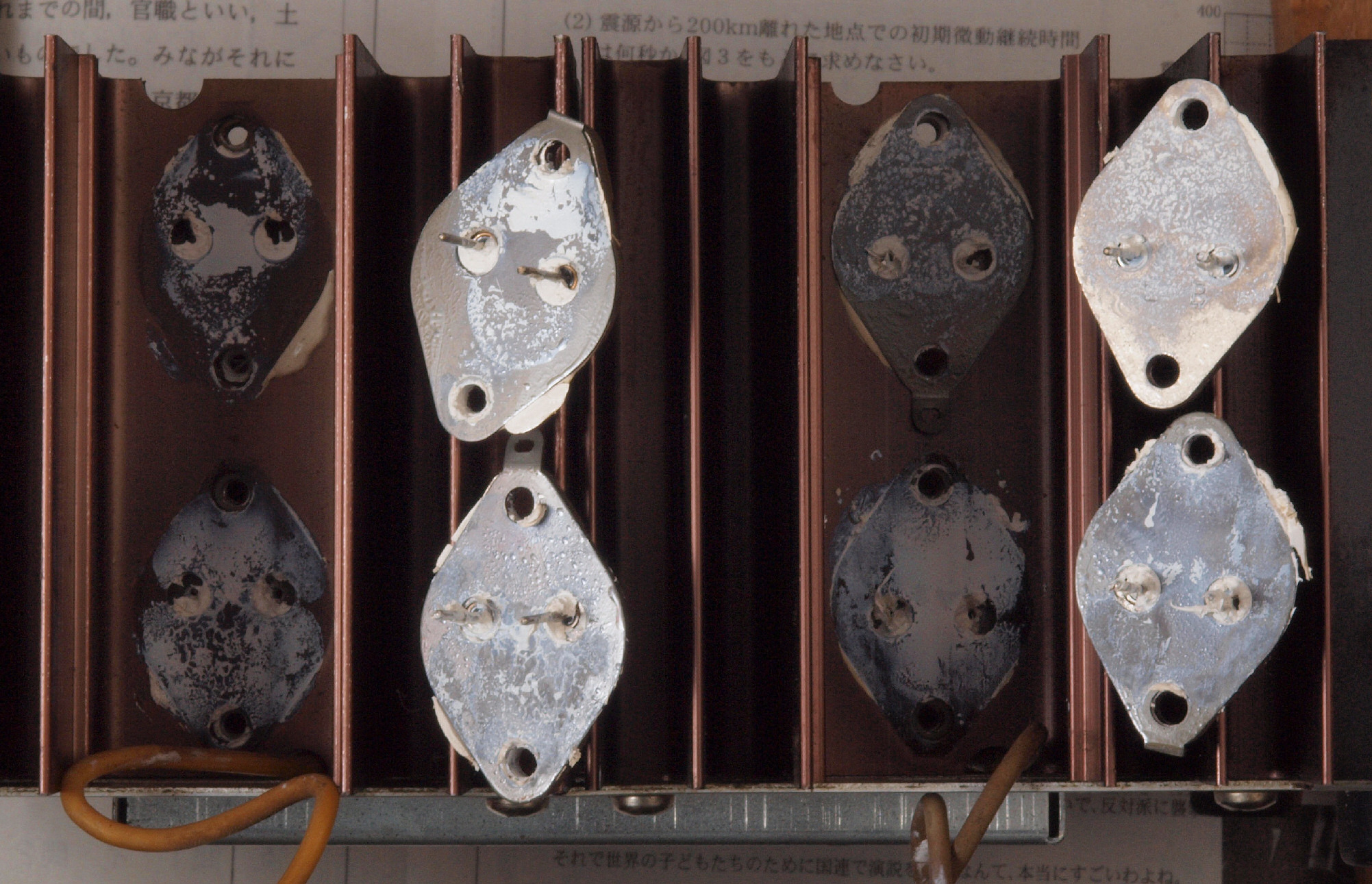

Ｃ７２．　修理中　終段ＴＲ（トランジスター）

Ｃ７３．　修理後　終段ＴＲ（トランジスター）、シリコンを塗布して組み付ける。

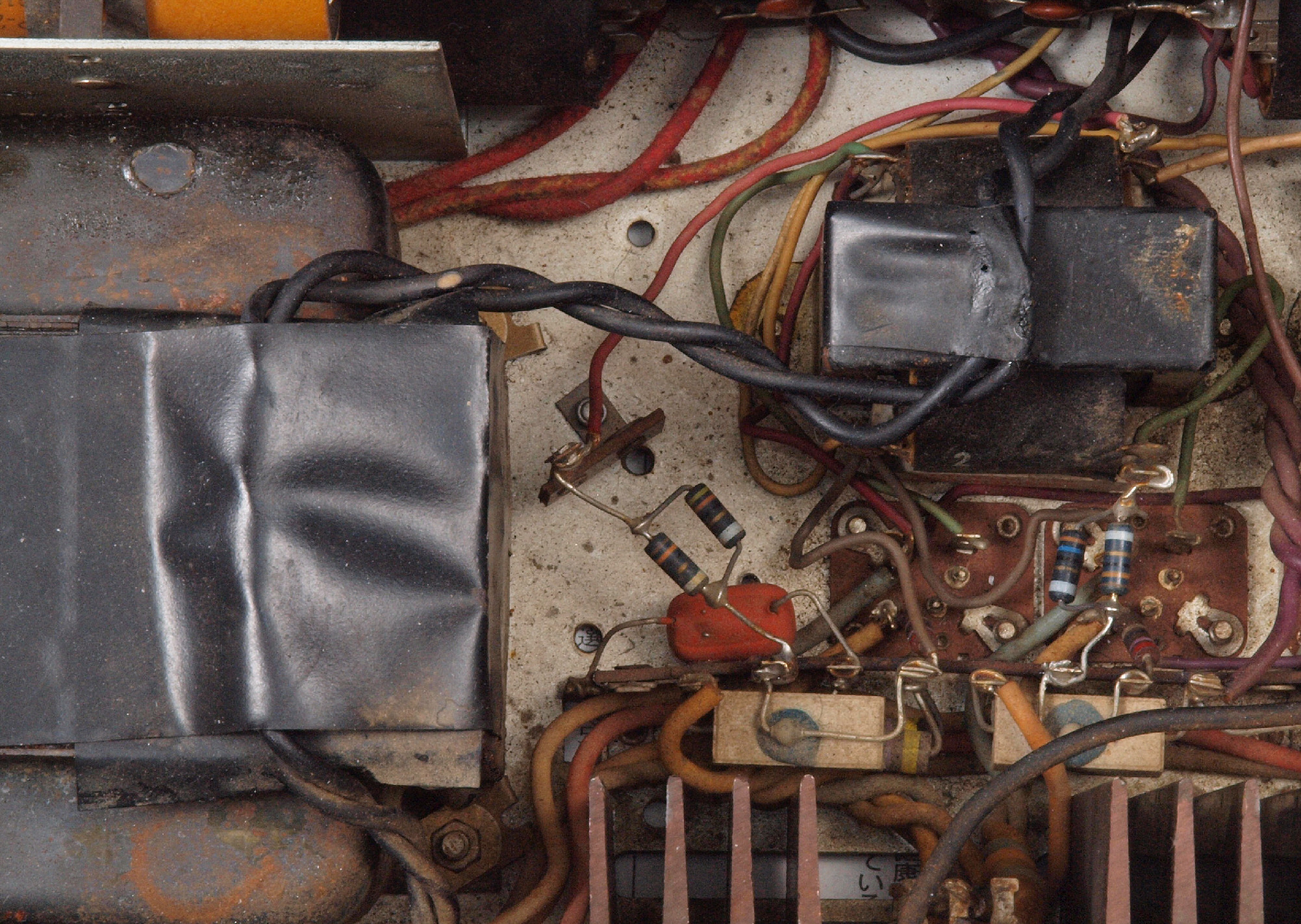

Ｃ７１．　修理（交換）前　電源コード

Ｃ７２．　修理（交換）後　電源コード

Ｃ８１．　修理（交換）前　SP接続端子

Ｃ８２．　修理（交換）後　SP接続端子。　 SP接続端子（ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５）使用。

Ｃ９１．　修理中　裏パネルエスカッションプレート接着。

Ｃ９２．　修理中　裏パネルエスカッションプレート接着。

ＣＡ．　交換した部品

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

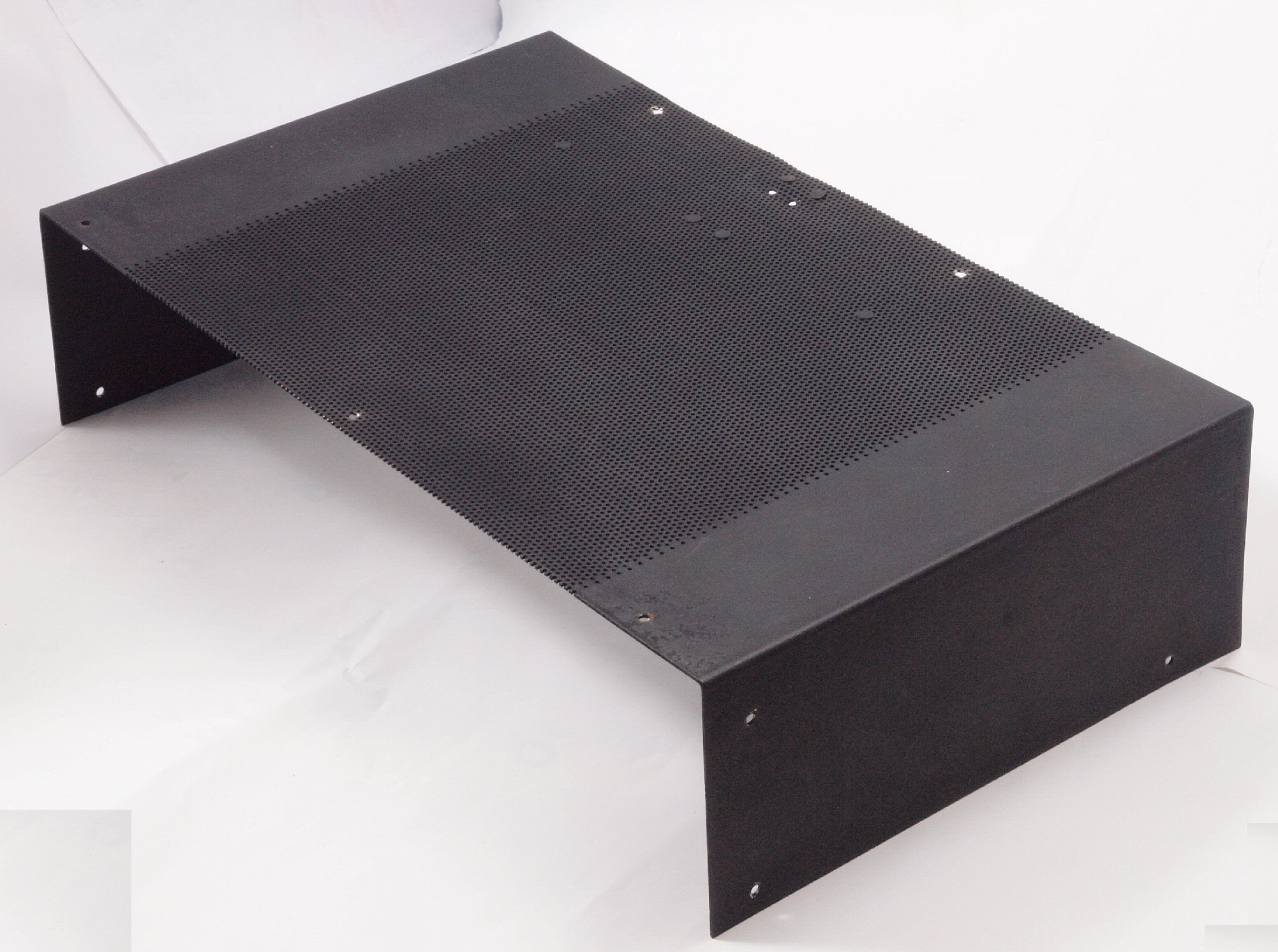

Ｇ．　前パネル、上ケース塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１１．　修理（塗装）前　上ケース

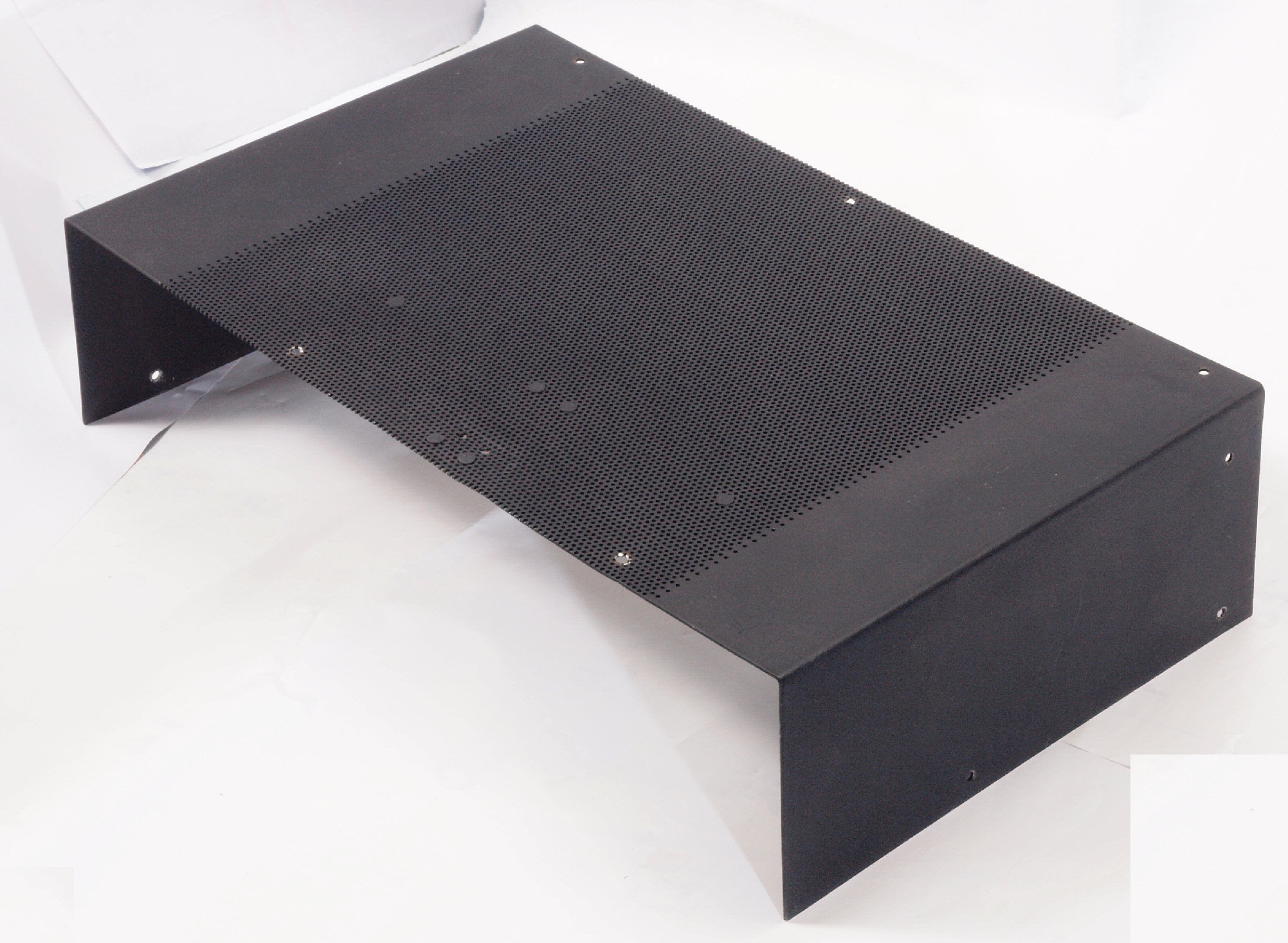

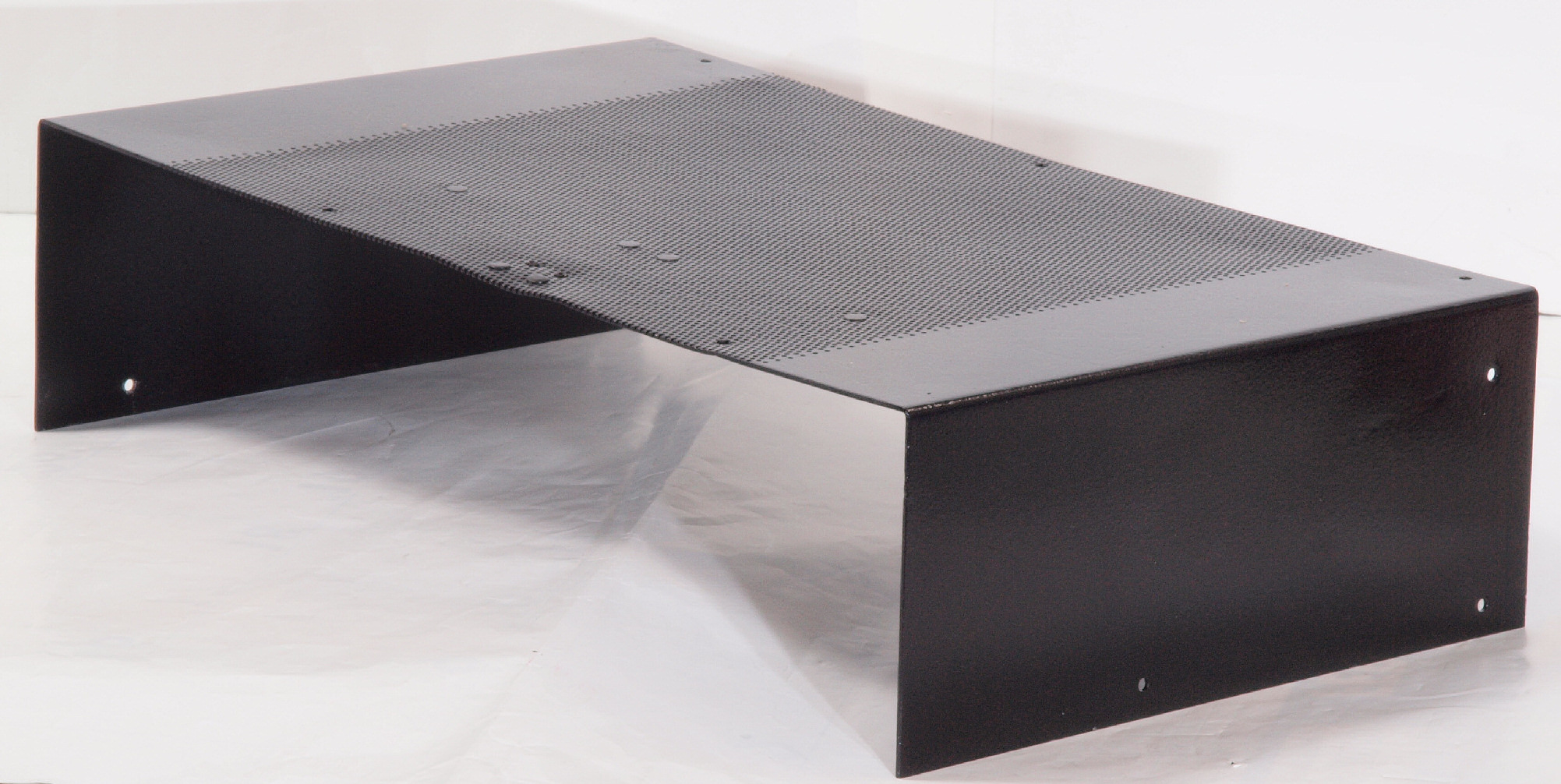

Ｇ１２．　修理（塗装）後　上ケース

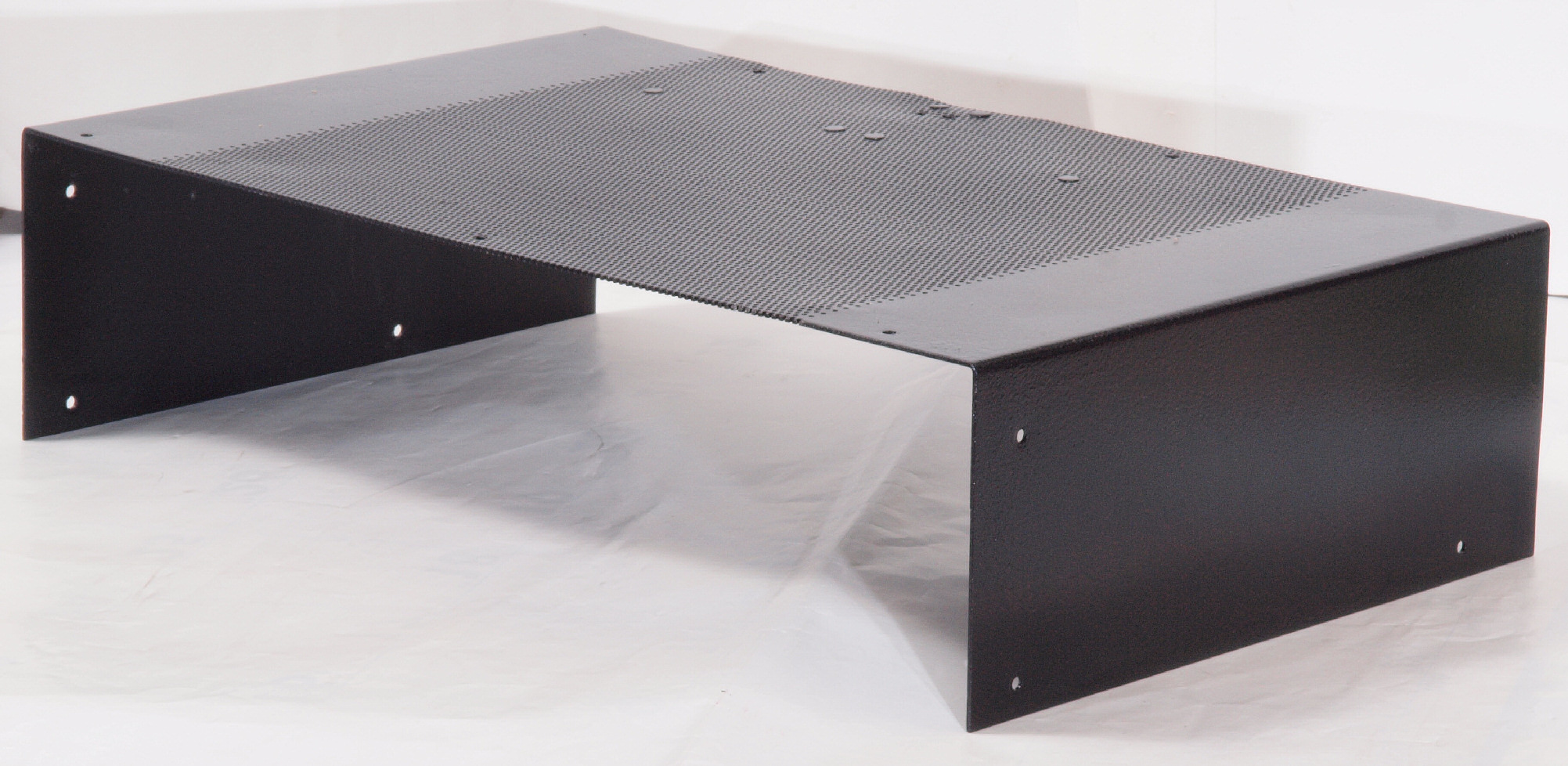

Ｇ２１．　修理（塗装）前　前右ケース

Ｇ２１．　修理（塗装）後　前右ケース

Ｇ３１．　修理（塗装）前　後左ケース

Ｇ３１．　修理（塗装）後　後左ケース

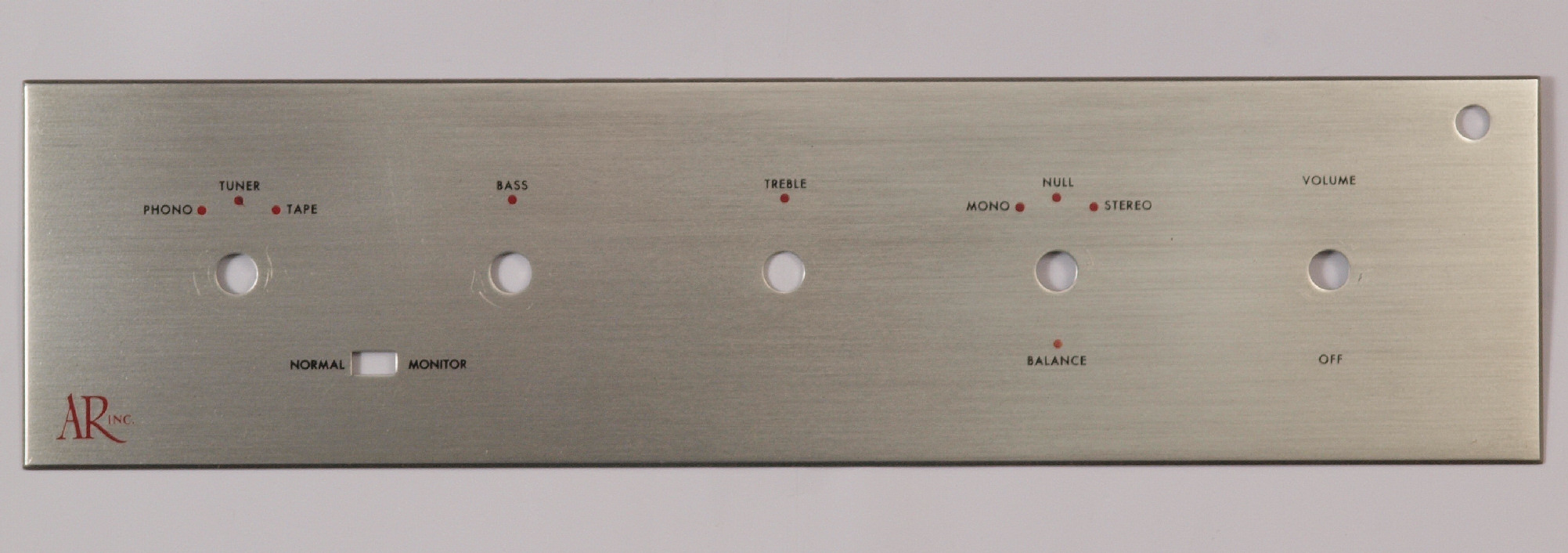

Ｇ４１．　修理（塗装）前　前パネル

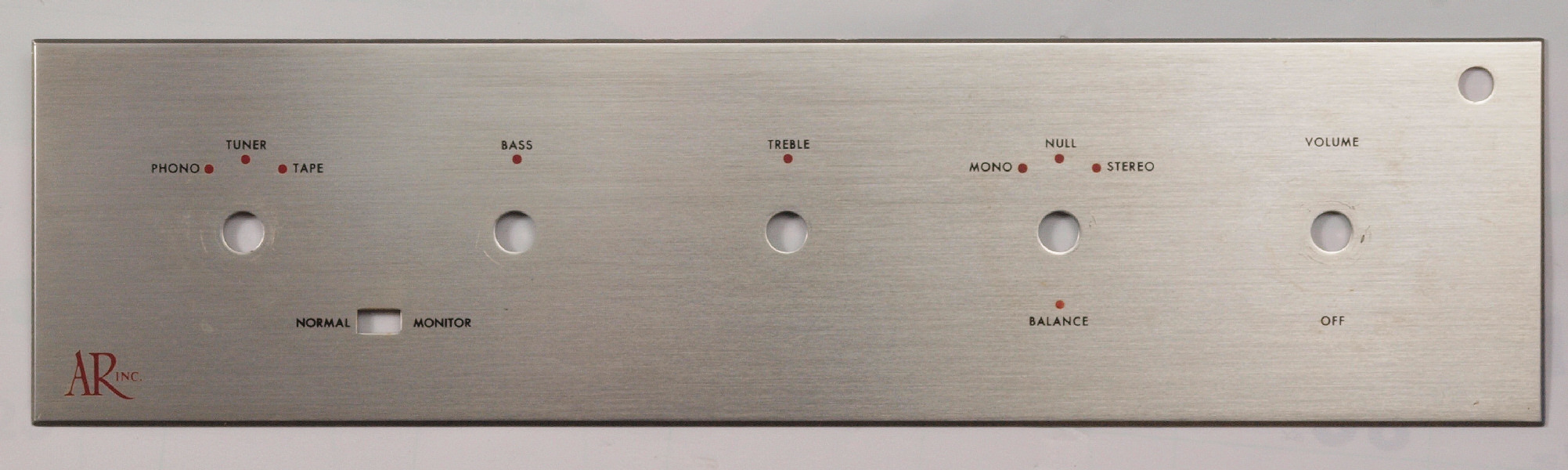

Ｇ４１．　修理（塗装）後　前パネル。　これで文字が消えにくく成る。

Ｐ５１．　修理（乾燥）中　炎天下にさらし、焼き付ける。　右側ＡＲ ＡＭＰ　３台目

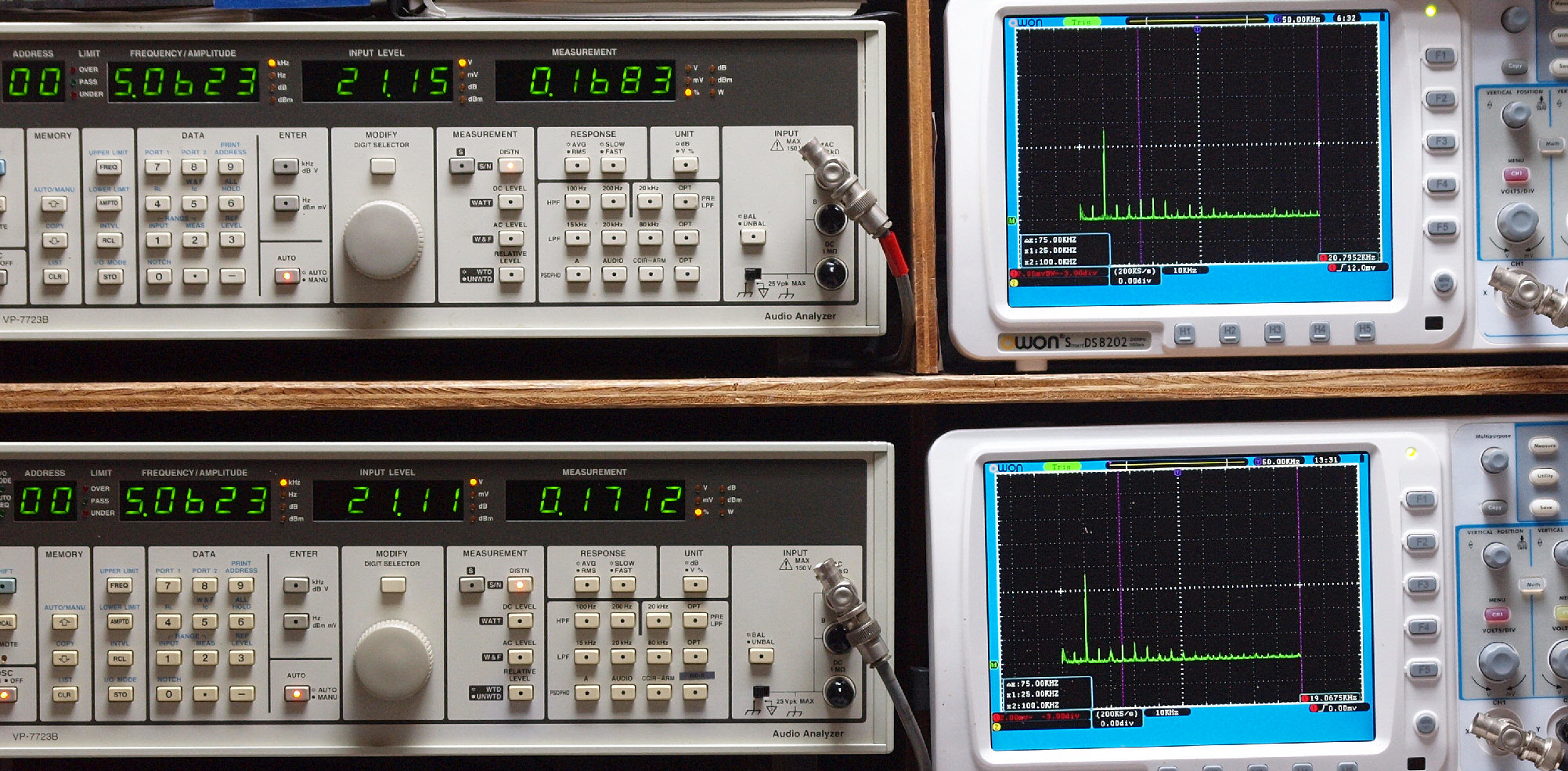

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。　ユーザの使用環境が電源ＡＣ１２０Ｖなので１２０Ｖ電源で測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

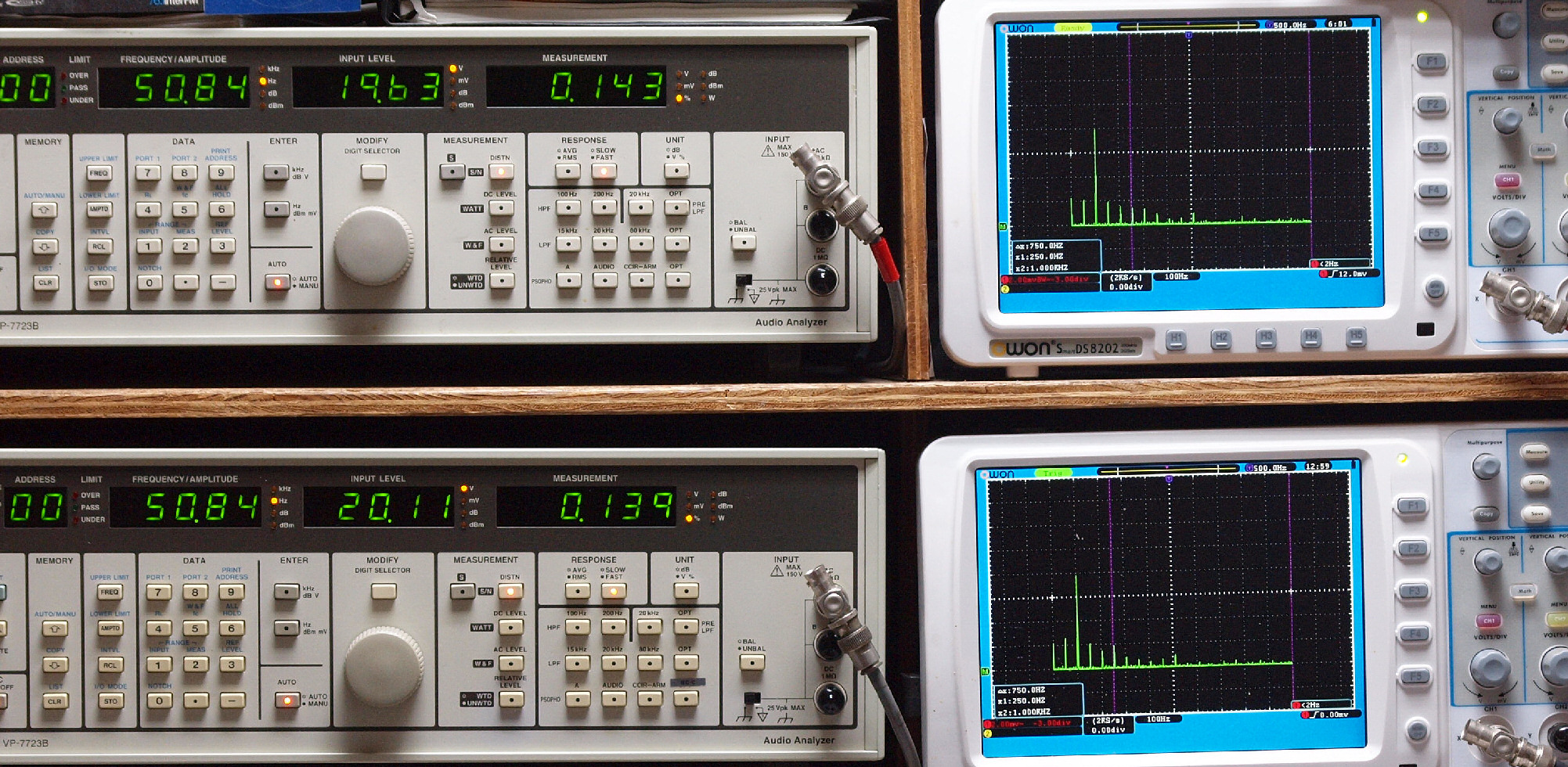

Ｅ２１．　Ｔｕｎｅｒ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１４％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　Ｔｕｎｅｒ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１２％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　Ｔｕｎｅｒ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０３８％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０４１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　Ｔｕｎｅｒ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０４０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

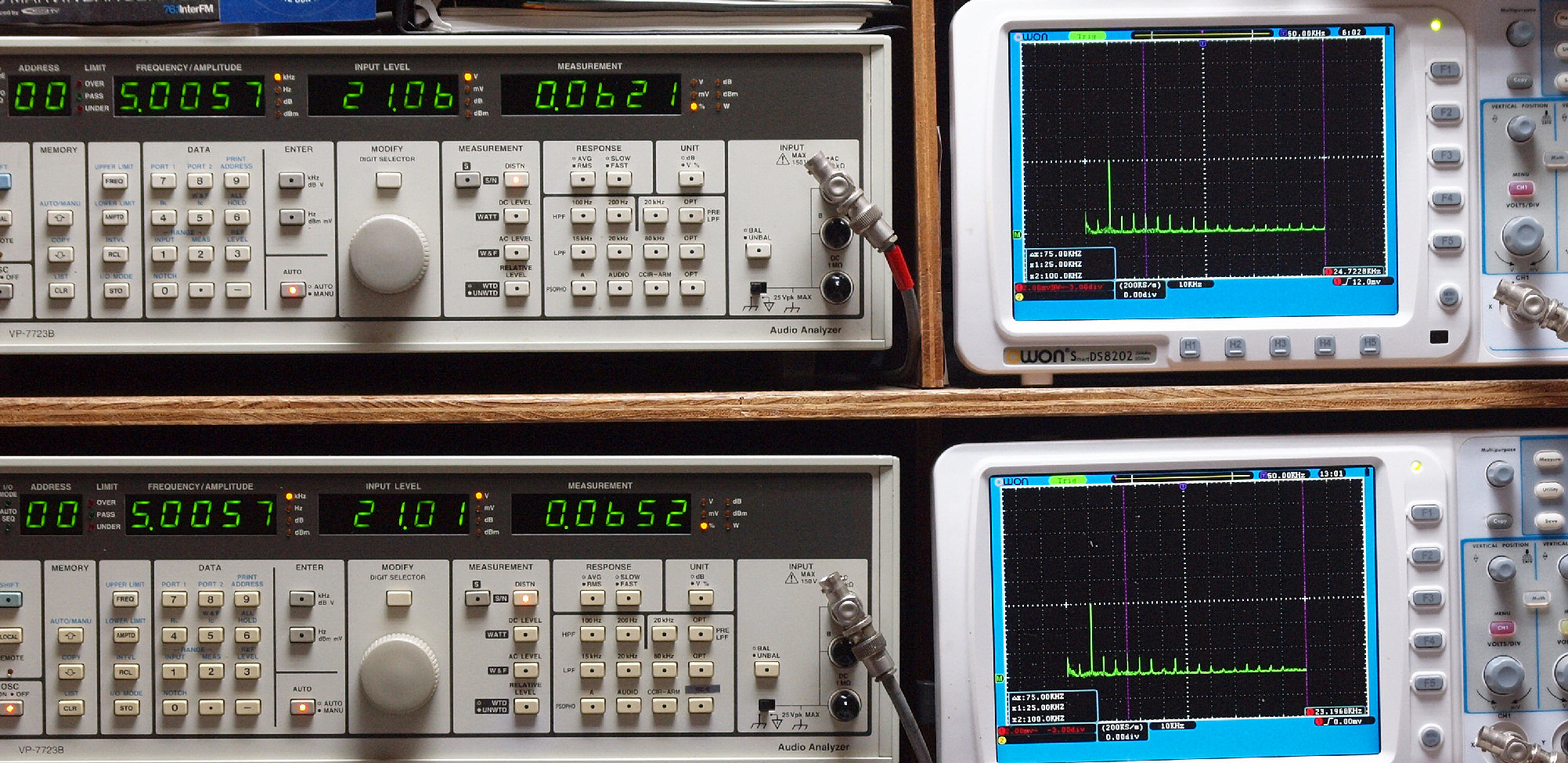

Ｅ２５．　Ｔｕｎｅｒ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５０Ｗ、　０．０６２％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５０Ｗ、　０．０６５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

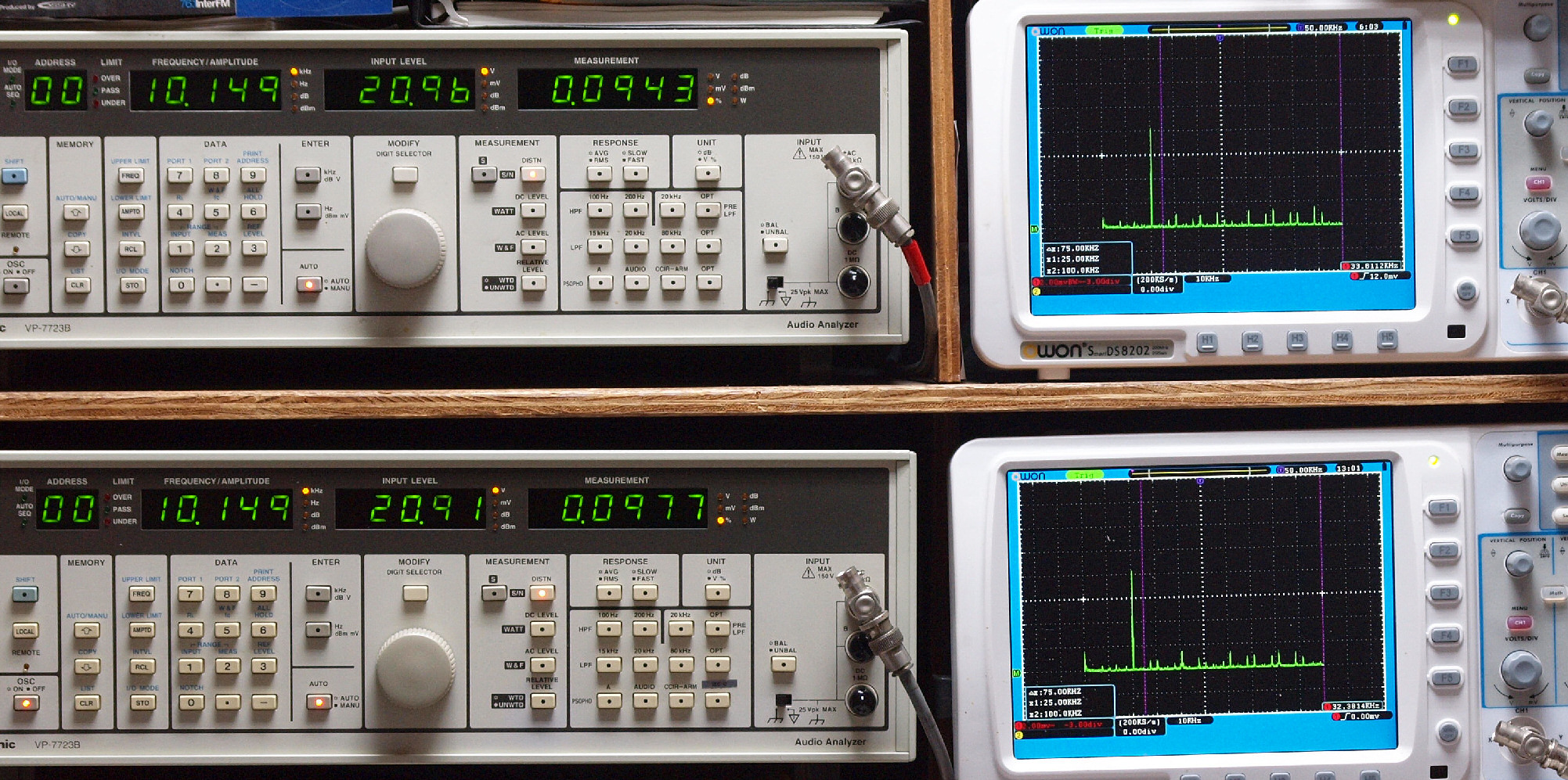

Ｅ２６．　Ｔｕｎｅｒ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０９４％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．０９８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

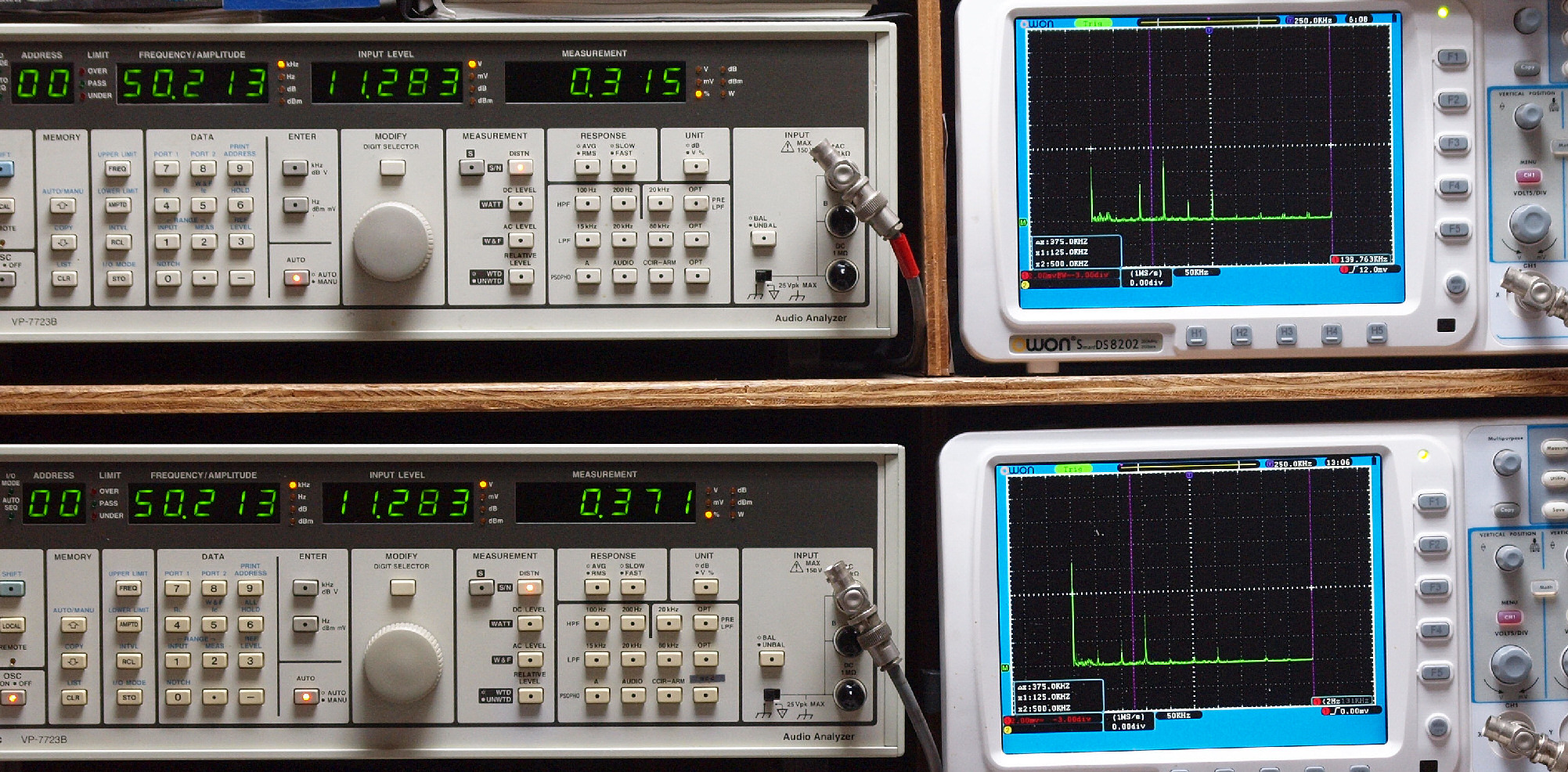

Ｅ２７．　Ｔｕｎｅｒ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．３１５％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．３７１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

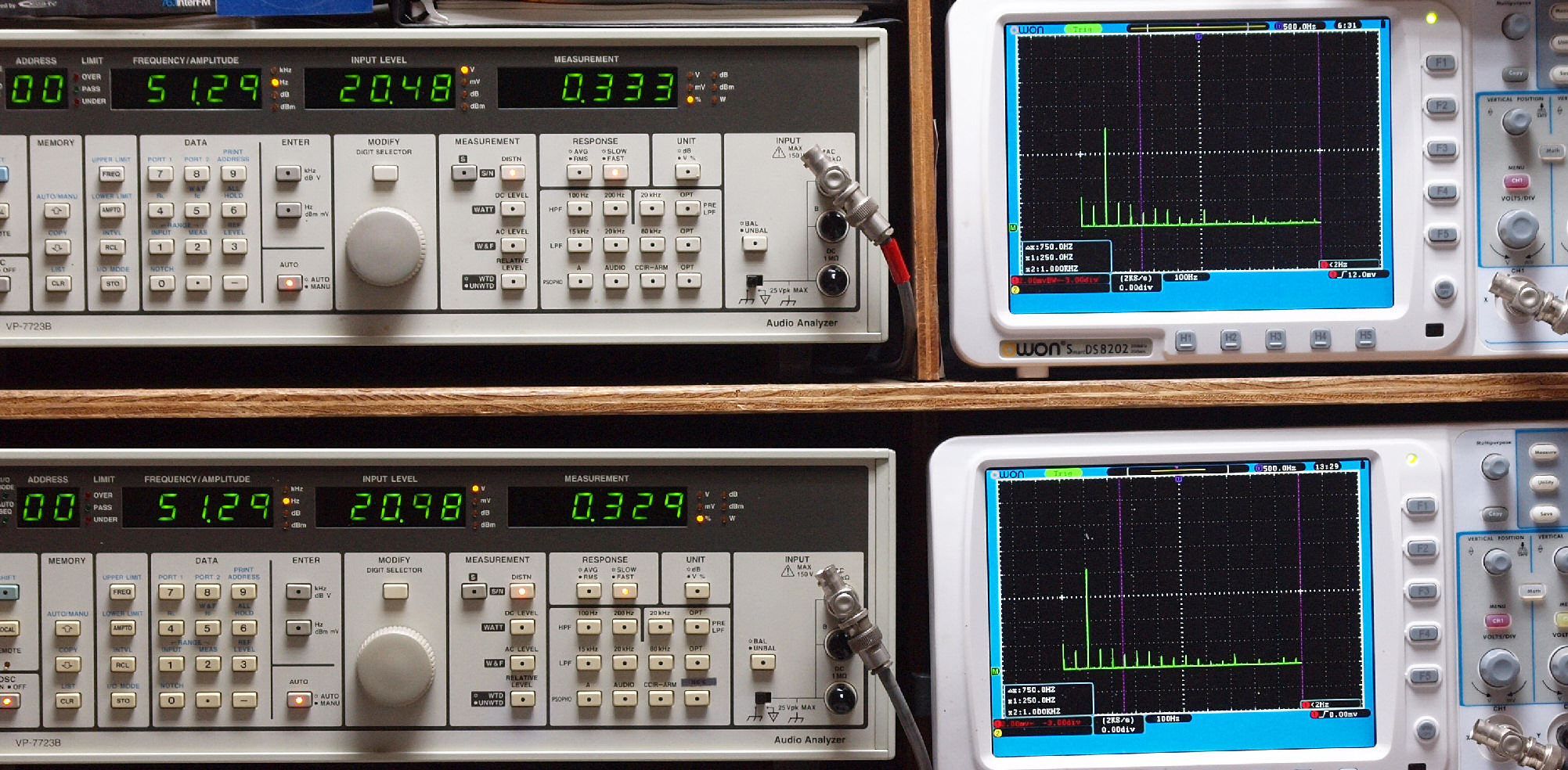

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．３３％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

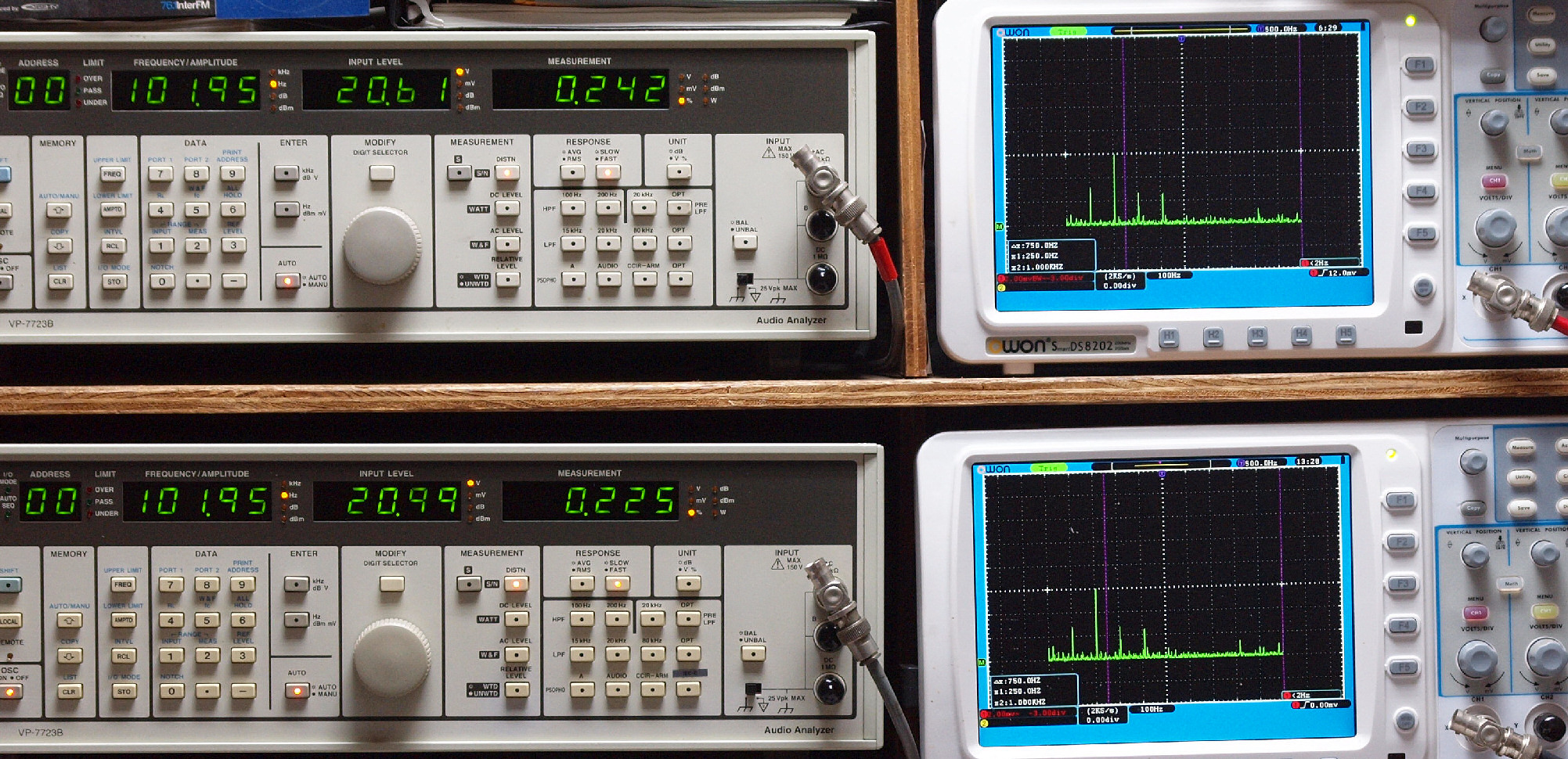

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．２４％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１２％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

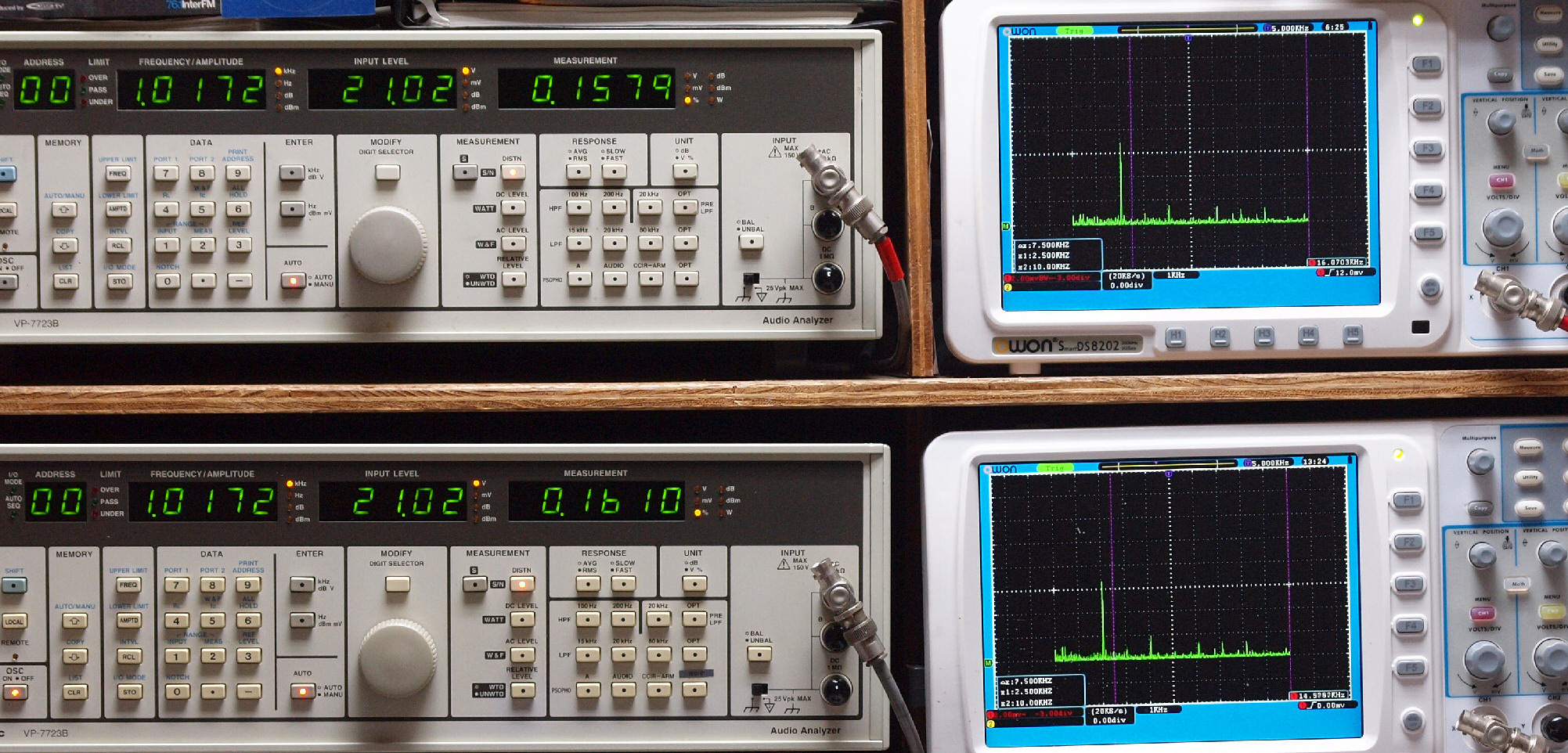

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１５８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１６１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１６８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１７１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

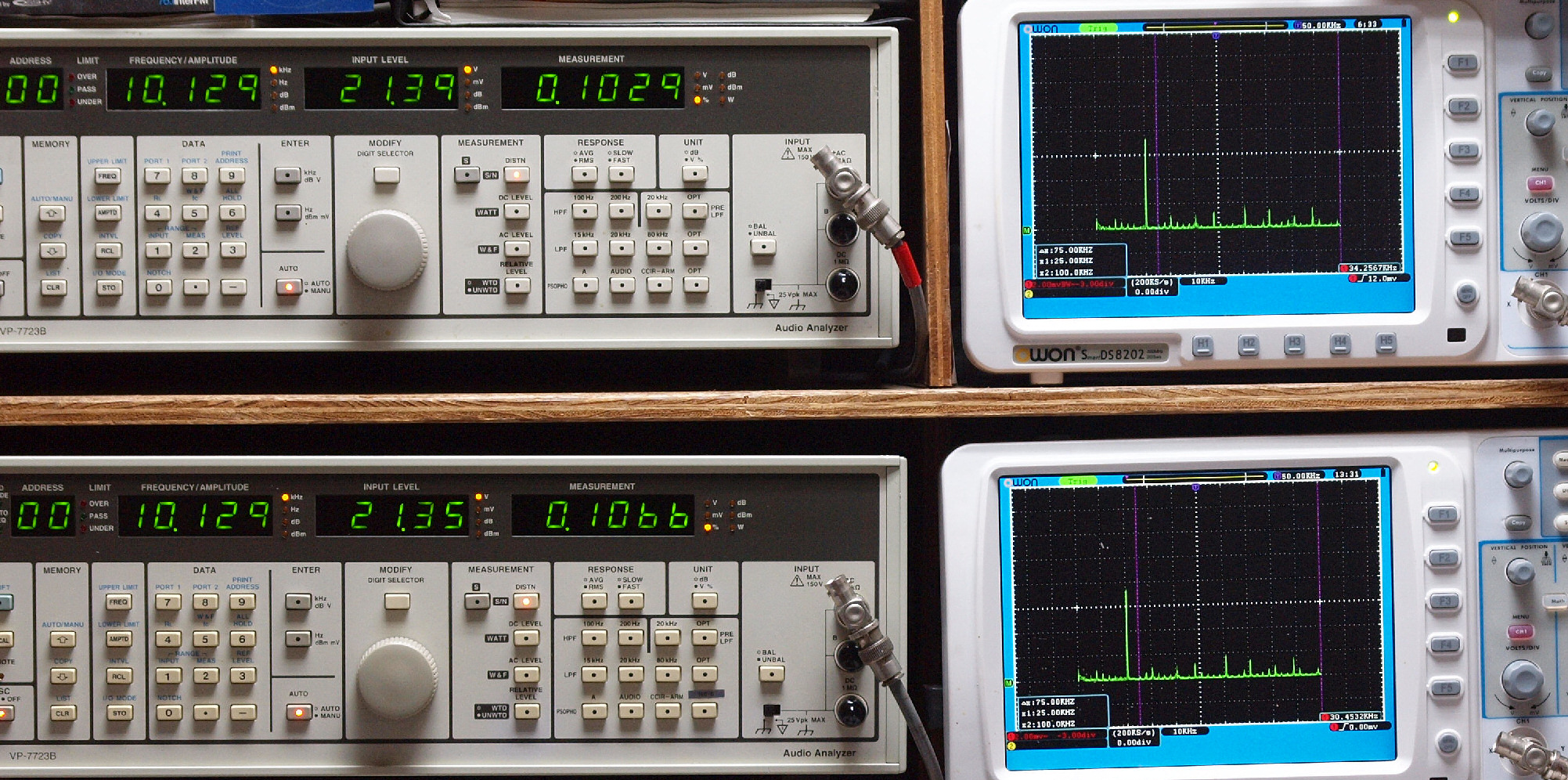

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１０％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ、　０．１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１２Ｖ＝１８Ｗ、　０．３５７％歪み。 　　　　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧１２Ｖ＝１８Ｗ、　０．３７０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

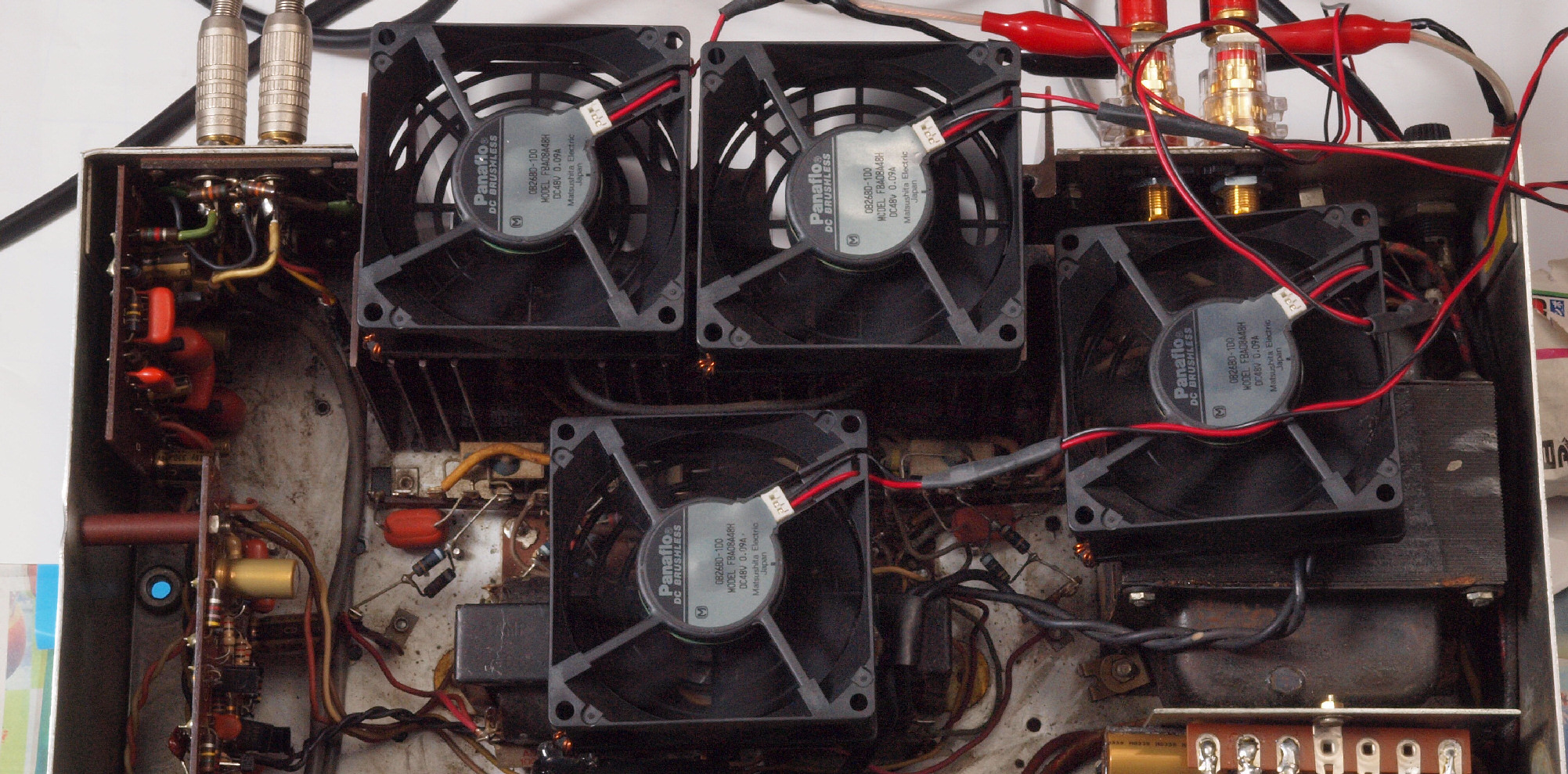

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

型式 プリメインアンプ 出力（r.m.s、チャンネル当り） 4Ω=60W、　8Ω=50W、　16Ω=30W 周波数特性 20Hz〜20kHz ±1dB（定格最大出力時） 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 4Ω=8〜20、　8Ω=16〜40、　16Ω=32〜80 入力感度 Phono=2〜5mV感度調整可能 Tuner、Tape=200mV トーンコントロール 同軸型で高低、左右別に調整可能 モード stereo、mono、null 消費電力 無音時＝125W 最大出力時＝500W 外形寸法 幅384×高さ110×奥行254mm 重量 8.64kg 価格 \147,000（1966年発売時） \135,000（1973年頃） 別売 ウッドケース（\4,000）
