Acoustic Research ＡＭＰ．　３台目修理記録

平成２５年１０月到着　　　　平成２６年５月１８日完成

注意 このAMPは電源SW＿OFF時にもドリフトを防ぐ為、ドライブAMPに通電しています。 節電の為にいきなり通電しないで下さい。 使用する５分前には、電源コンセントを差し込んで置いて下さい。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況 最近Acoustic Research社のAR Ampを入手しました。 音色が大変気にいって、AR-4ｘという同社のスピーカとも相性がよく長く使用してみたくなりましたが、 スピーカから音量に関係なくボソボソと小さな音が出ていて、福岡の某業者に相談し修理に出しました。 　修理後帰ってきて、音が力強くなった気はしますが肝心の症状は何も改善されておりません。 修理は、部品を数個交換した様子です。 　交換部品は小さなコンデンサ？個。 　トランジスタ？が８個 修理費は８万円近くかかっています。 クレームで再度送って診てもらいましたが再現しない、 問題ないとのことで、念のためハンダを裏打ちしたということで 戻ってきました。 最初の修理段階で症状が出ていたのか？という当方の問いに対して、 古いアンプで本来の性能が出ていないからそれどころでは・・・ とか、はっきりしたことを言ってもらえませんでした。 測定機でも何の問題もない、と一点張りでした。 当方の環境では、入力セレクタに関係なく、 またアンプからピンコードを抜いてもスピーカから相変わらずボソボソ、ブツブツ と音が出ています。 B．　原因 修理不十分！ 初段ＴＲ（トランジスター）経年劣化。 「ボソボソ、ブツブツ」の原因は初段〜中断のＴＲ（トランジスター）劣化が原因。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用） フイルムコンデンサー交換。 配線手直し、補強。 電源投入リレー増設。 SP接続端子交換。 Ｇ．　上ケース塗装　 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　１２個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　１２個。 半固定VR　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　１６個。 ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 SP接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　　１組。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１０５，０００円　　オーバーホール修理。 Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

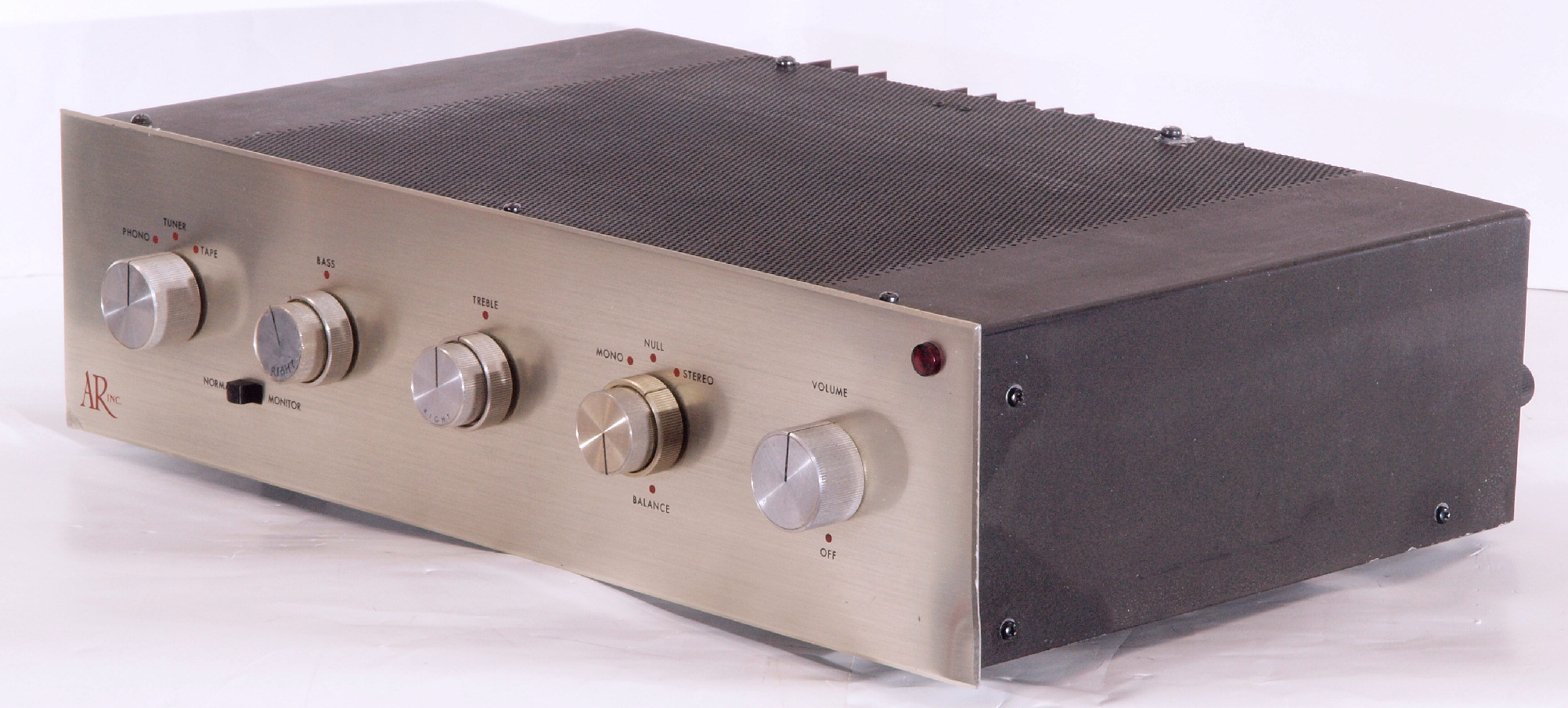

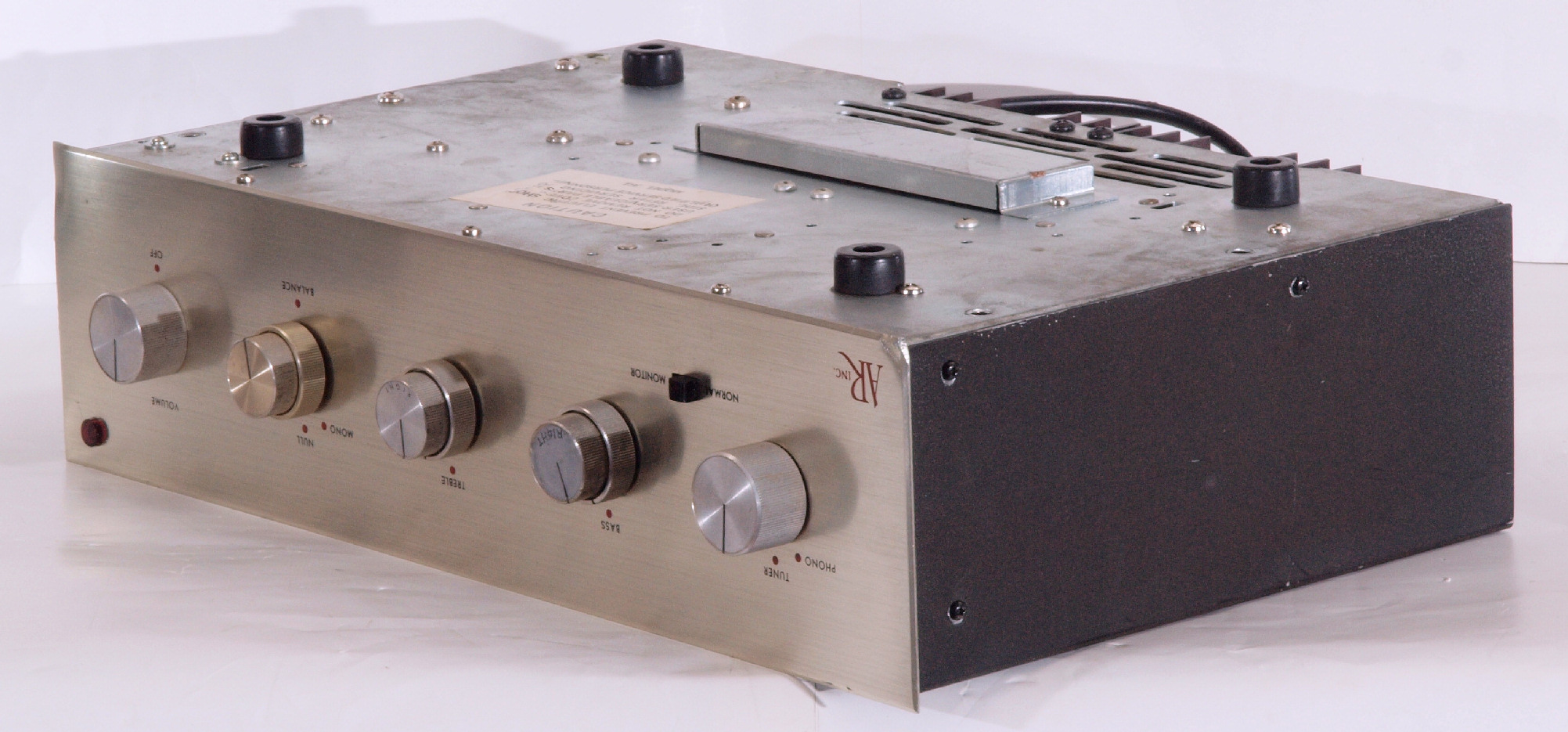

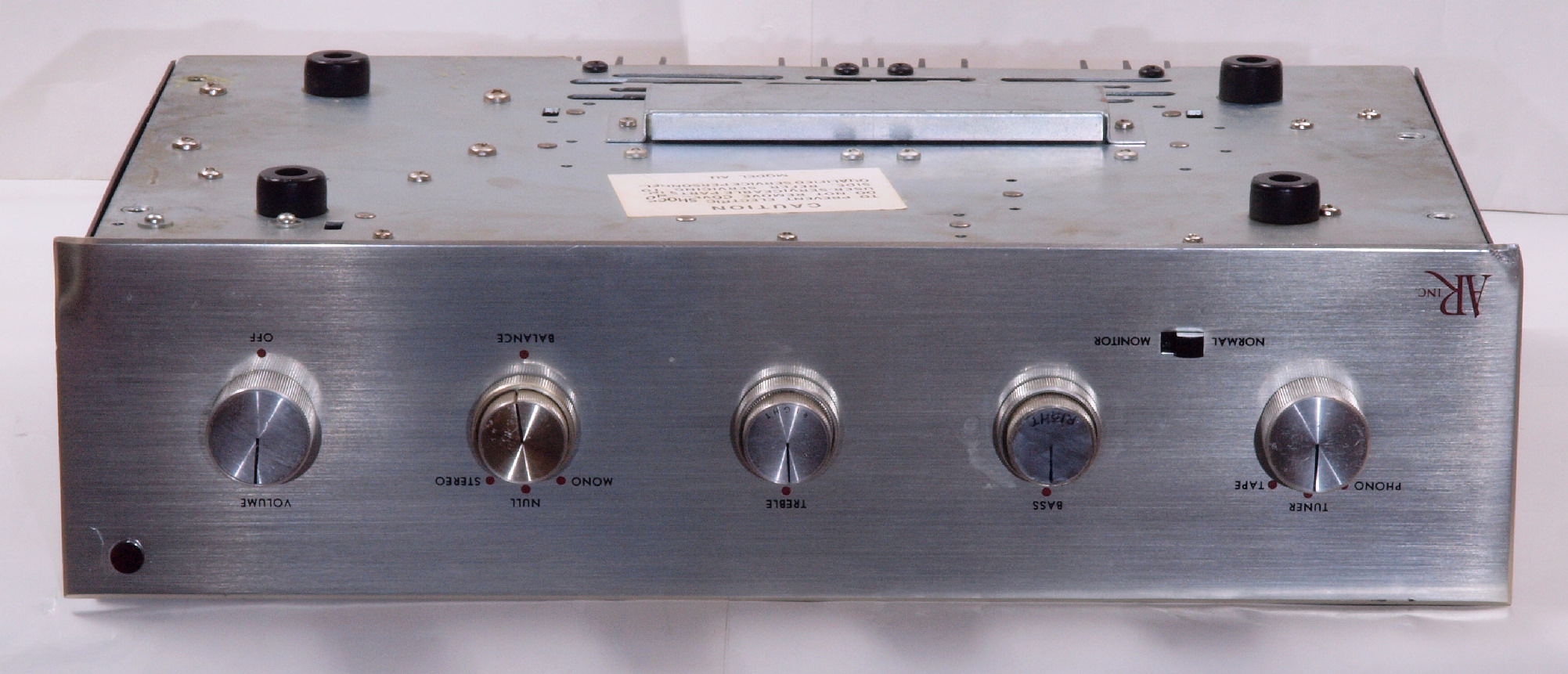

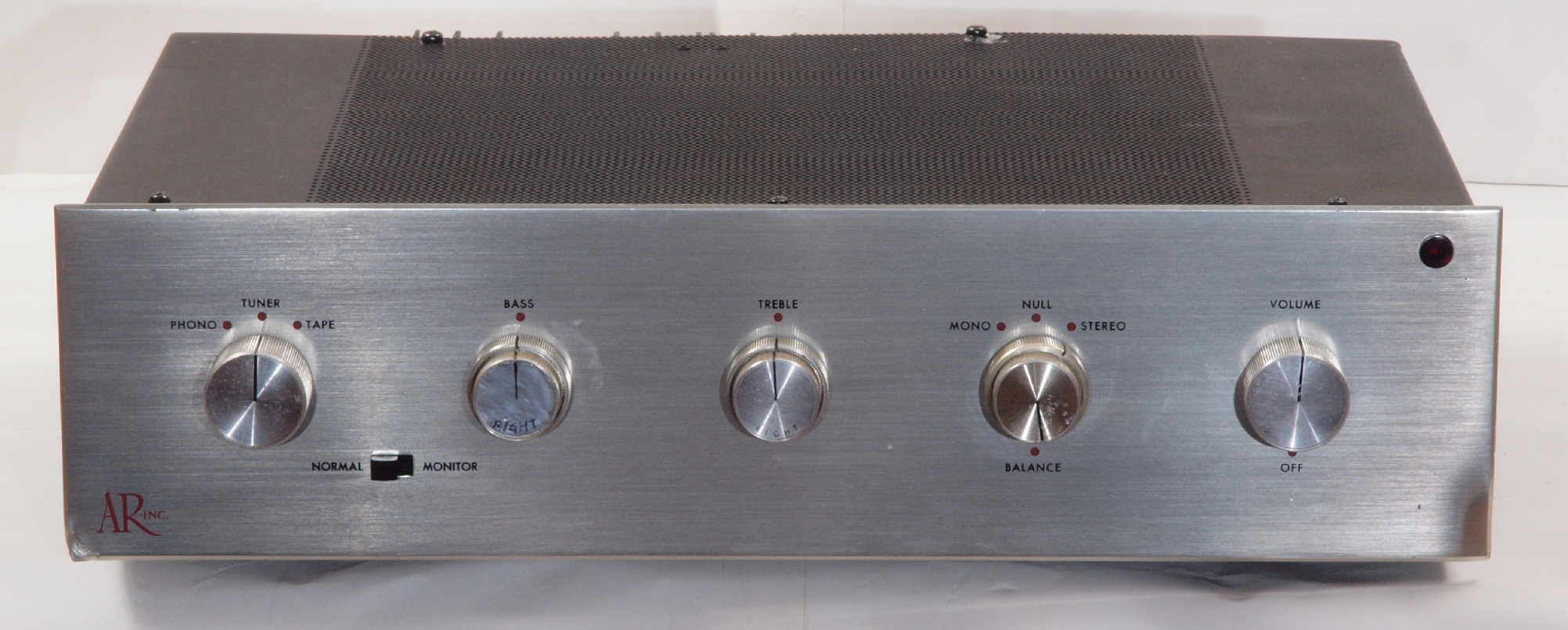

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

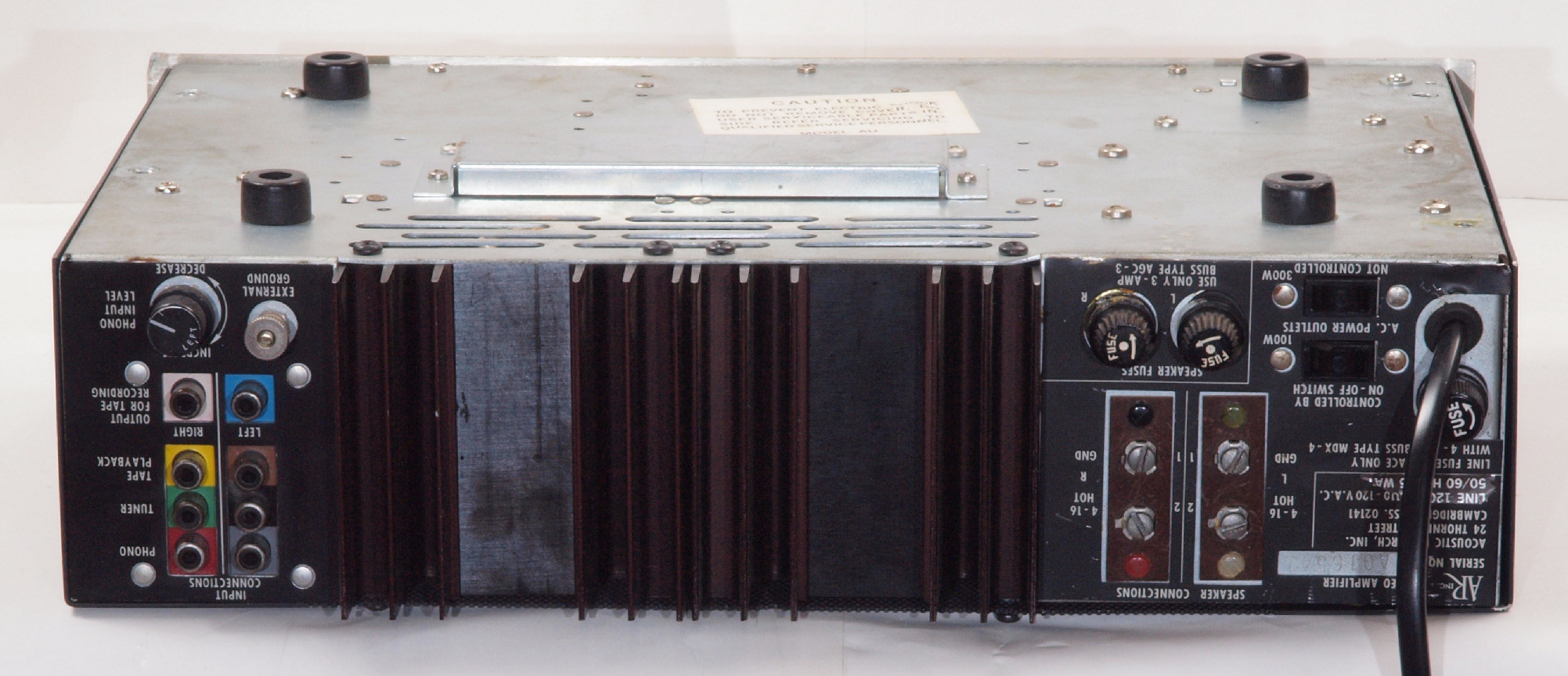

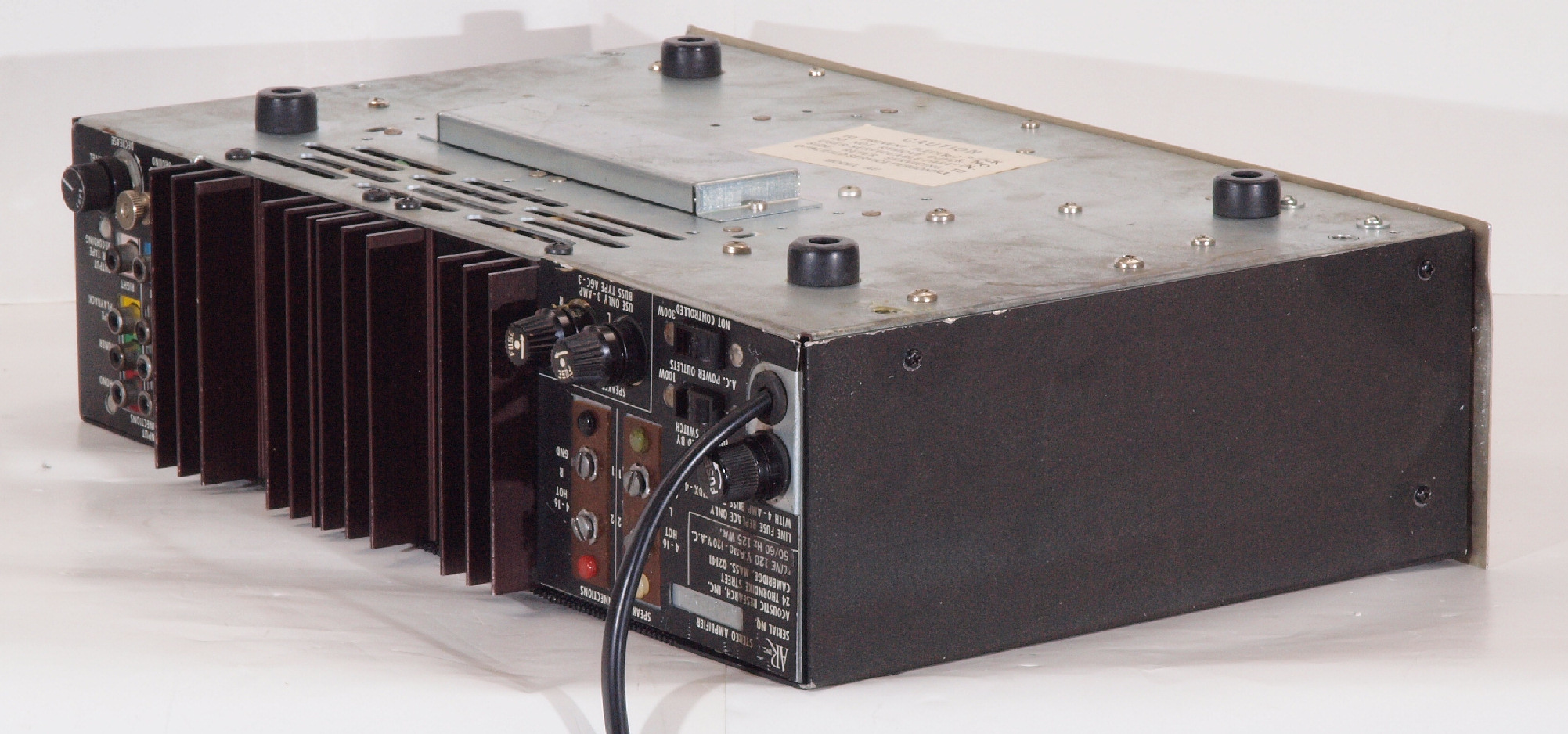

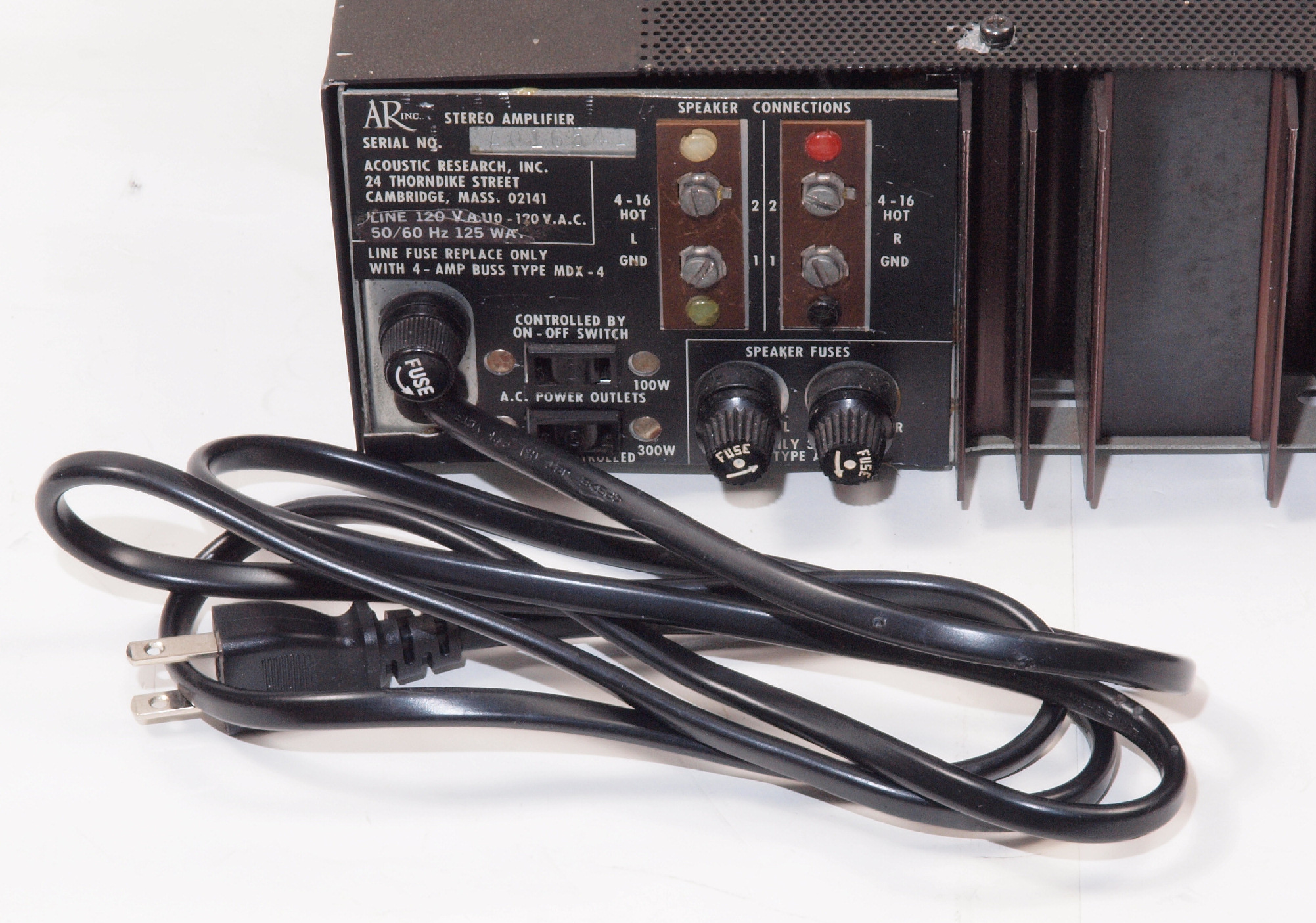

Ａ１３２．　点検中　後から見る、　電源コードが交換されています。

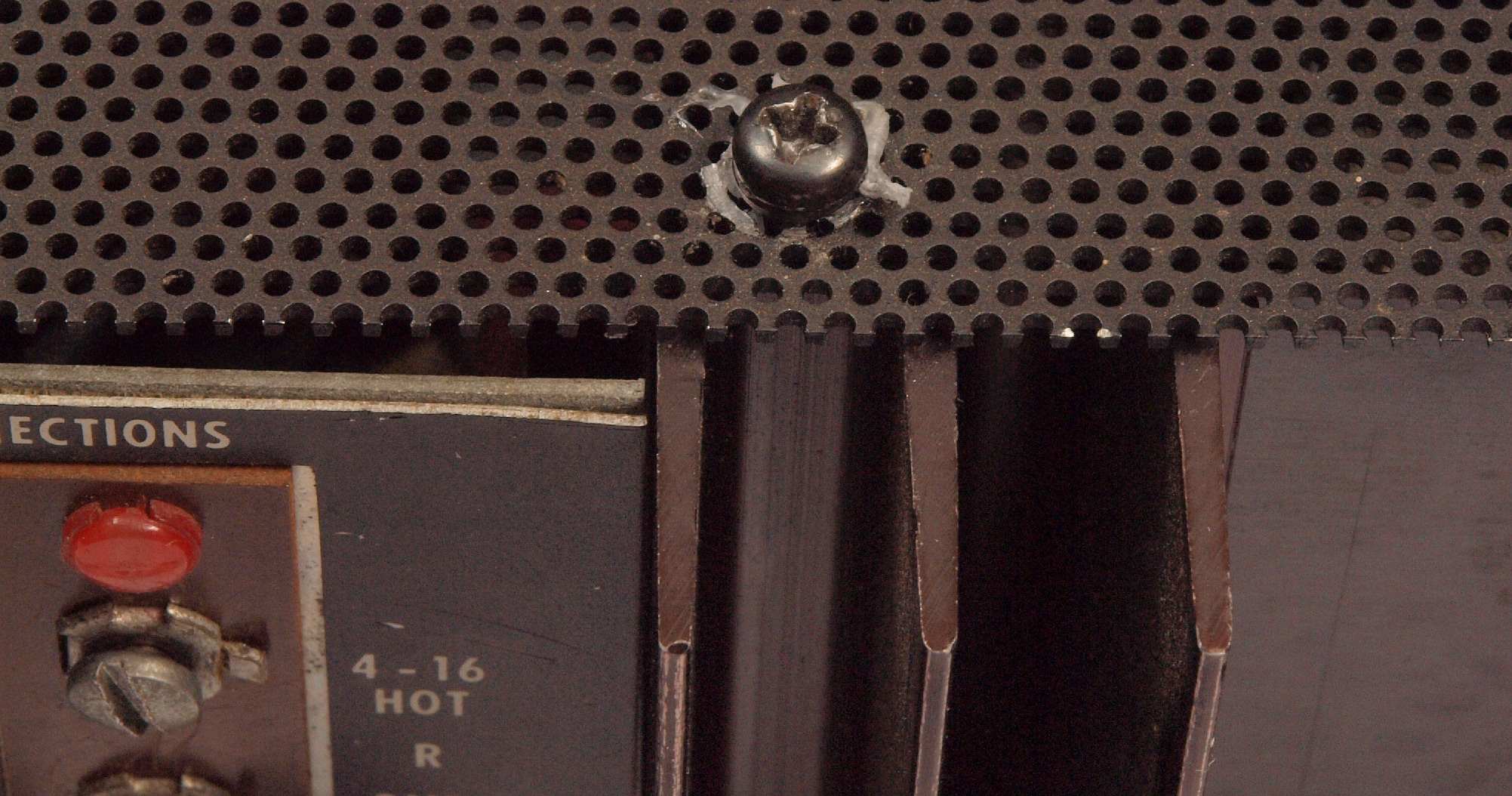

Ａ１３３．　点検中　後から見る、　ビスが「ホットボンド」で固定されている。

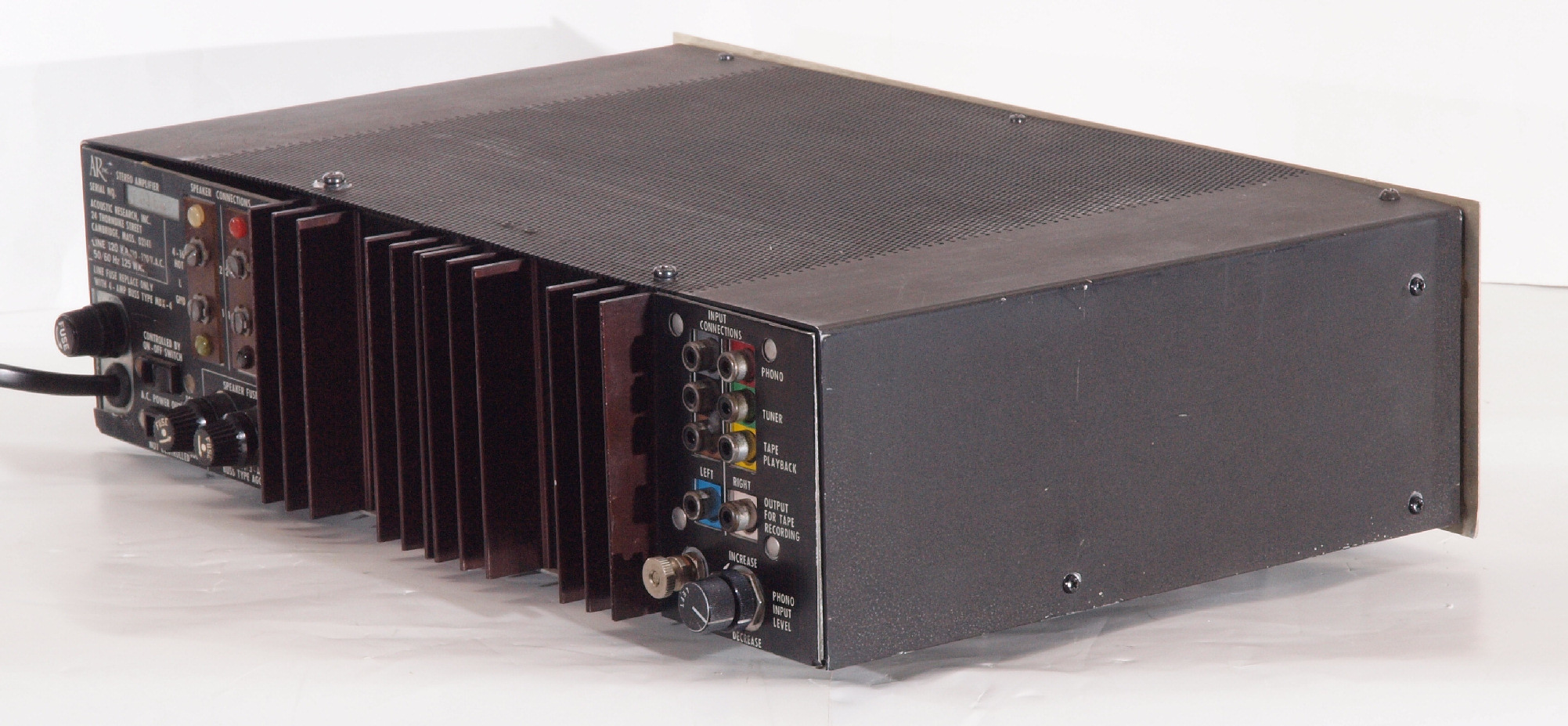

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋・シールドを取り、　上から見る

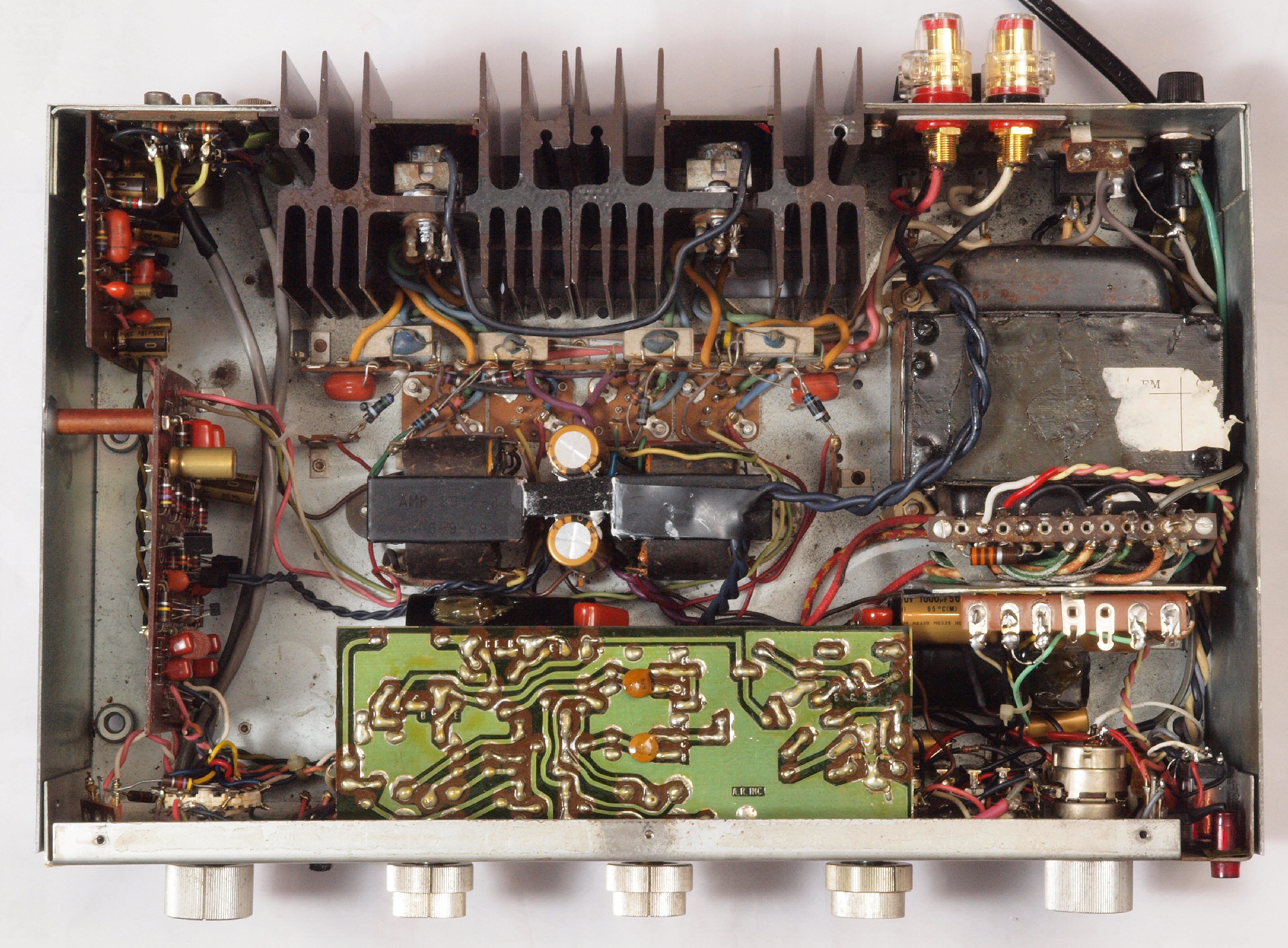

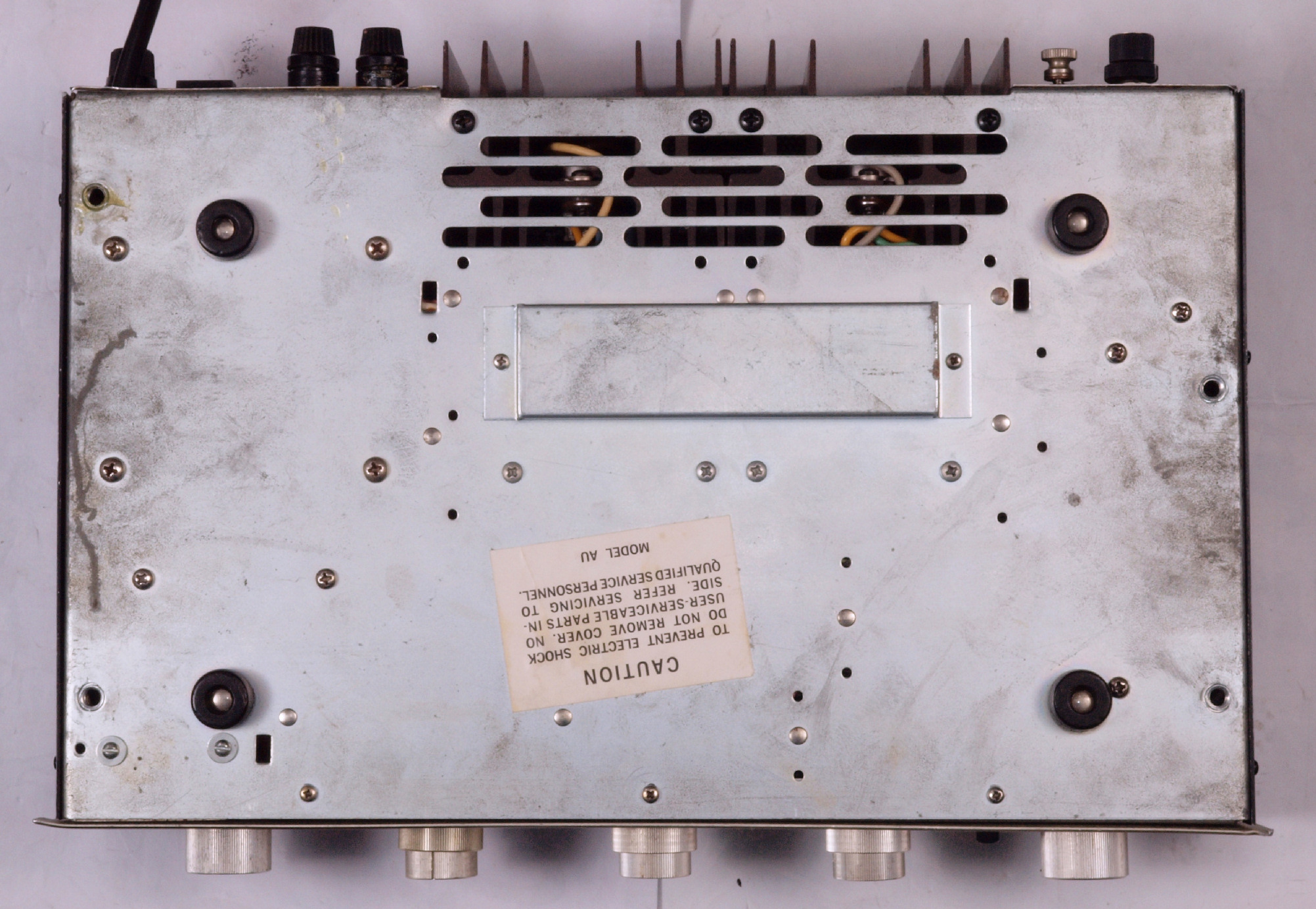

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２２２．　点検中　下前から見る、　左下角の前パネルが曲がっている

Ａ２２３．　点検中　下前から見る、　右下角の前パネルが曲がっている

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ２７．　点検中　ドライブＴＲ（トランジスター）

Ａ３１．　点検中　SP接続端子周り。

Ａ４１．　点検中　入出力ＲＣＡ端子周り

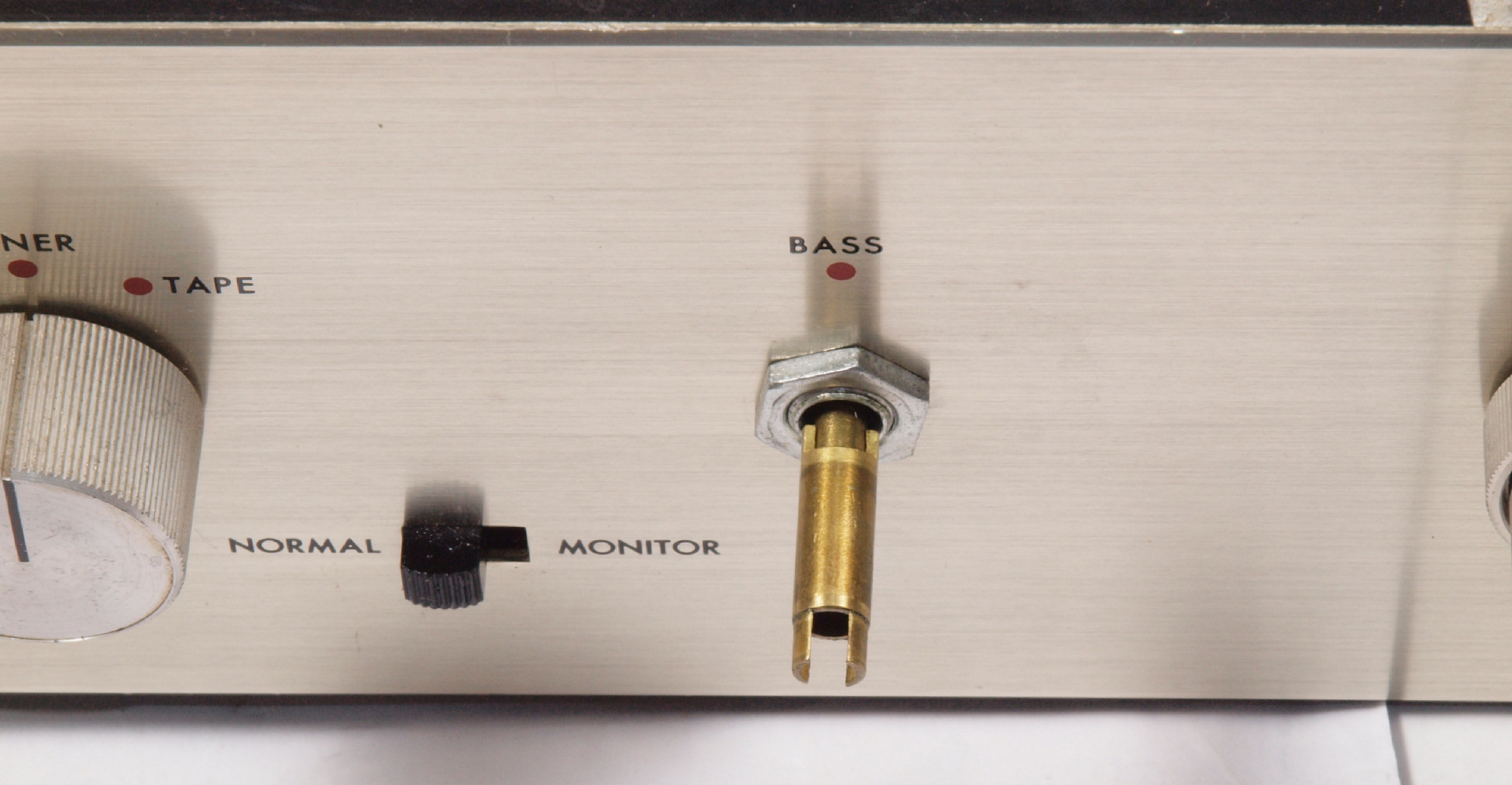

Ａ５１．　点検中　BASS　VRの外側軸が固定されていない！

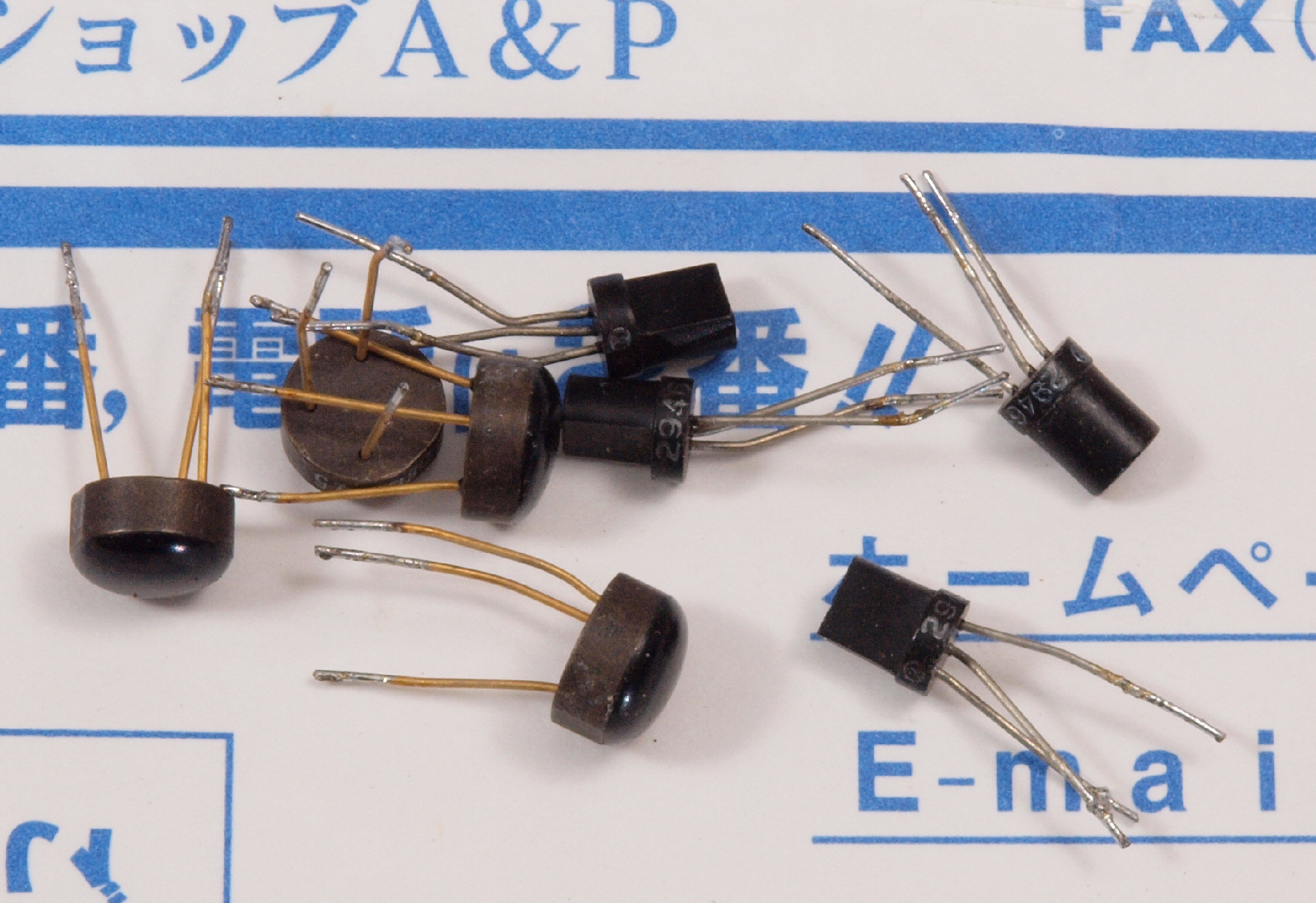

Ａ５１．　点検中　修理で交換された部品

Ａ６１．　点検中　SP接続端子、　左＝絶縁型、　右＝ＷＢＴ−０７３０ＰＬ＋ＷＢＴ　０６８１Ｃｕが使用可。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　前パネルを倒す

Ｃ１１．　修理前　電源トランス付近

Ｃ１２．　修理後　電源トランス付近

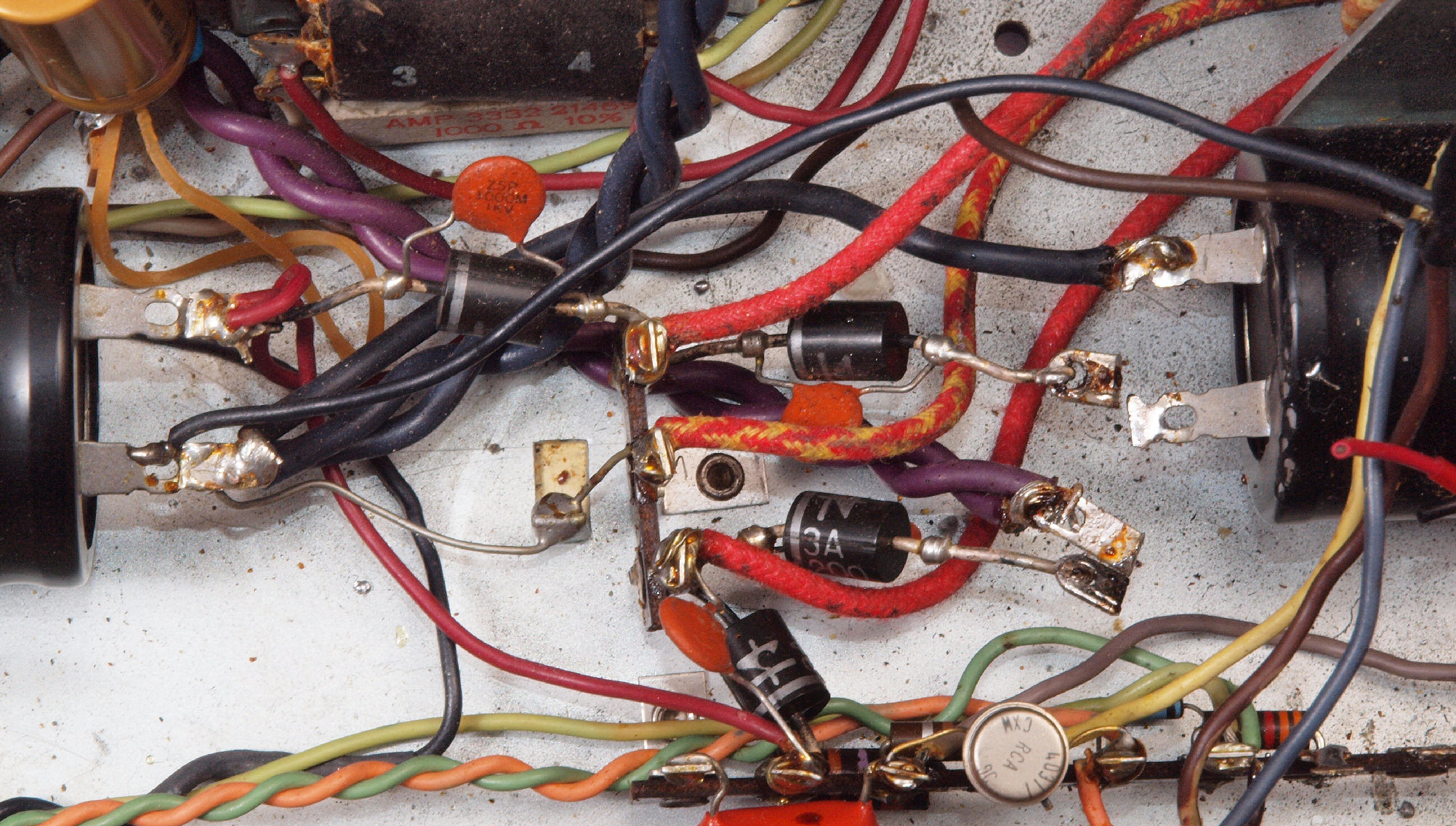

Ｃ１３．　修理前　整流、定電圧付近

Ｃ１３２．　修理中　整流、定電圧付近。電解コンデンサーへの配線が手抜き！

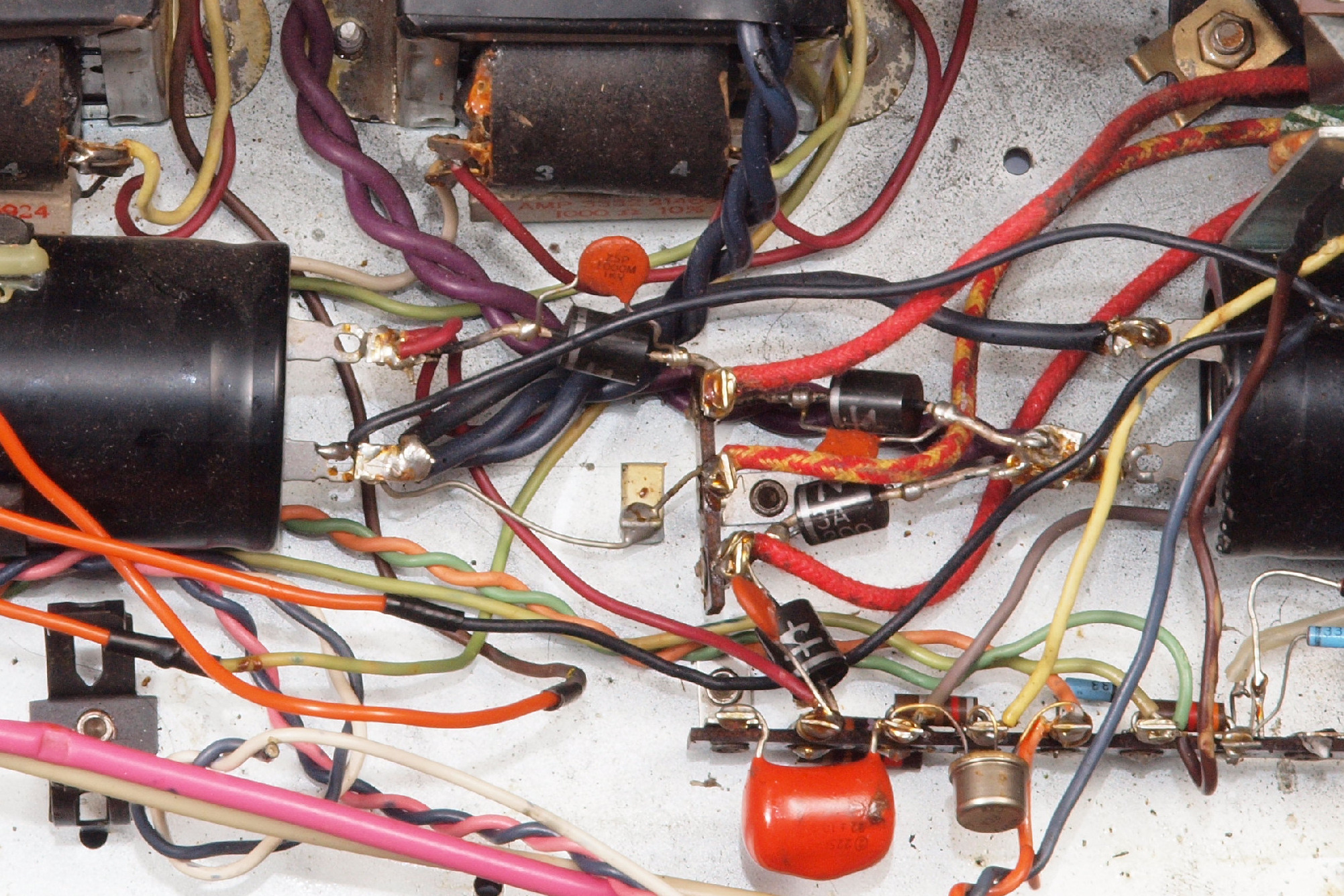

Ｃ１４．　修理後　整流、定電圧付近。　ＴＲ（トランジスター）、ダイオード交換、　フイルムコンデンサー２個追加。

Ｃ１５．　修理前　ドライブトランス付近

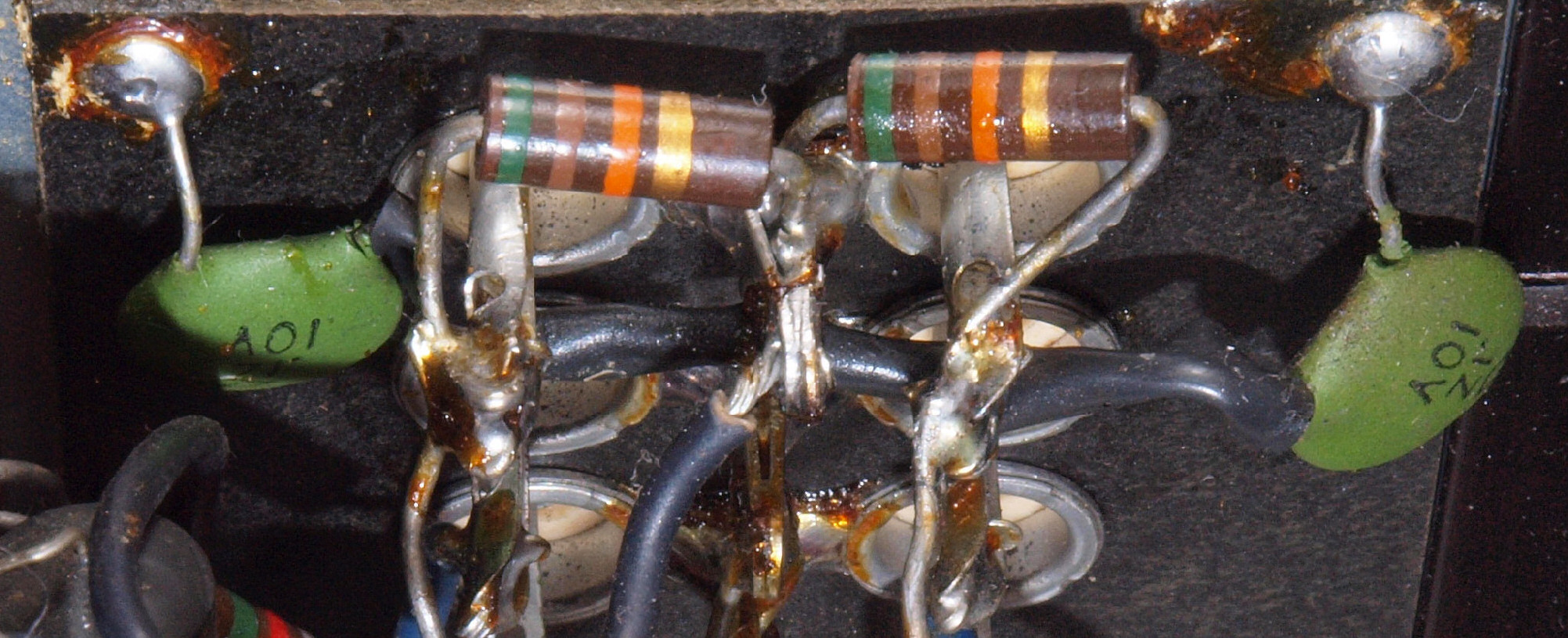

Ｃ１５２．　修理前　ドライブ段の出力パスコン。　２２００μ電解コンデンサー　＋　０．１μセラミックコンデンサー

Ｃ１５３．　修理後　ドライブ段の出力パスコン。　２２００μ電解コンデンサー　＋　２．２μフイルムコンデンサー

Ｃ１６．　修理後　ドライブトランス付近

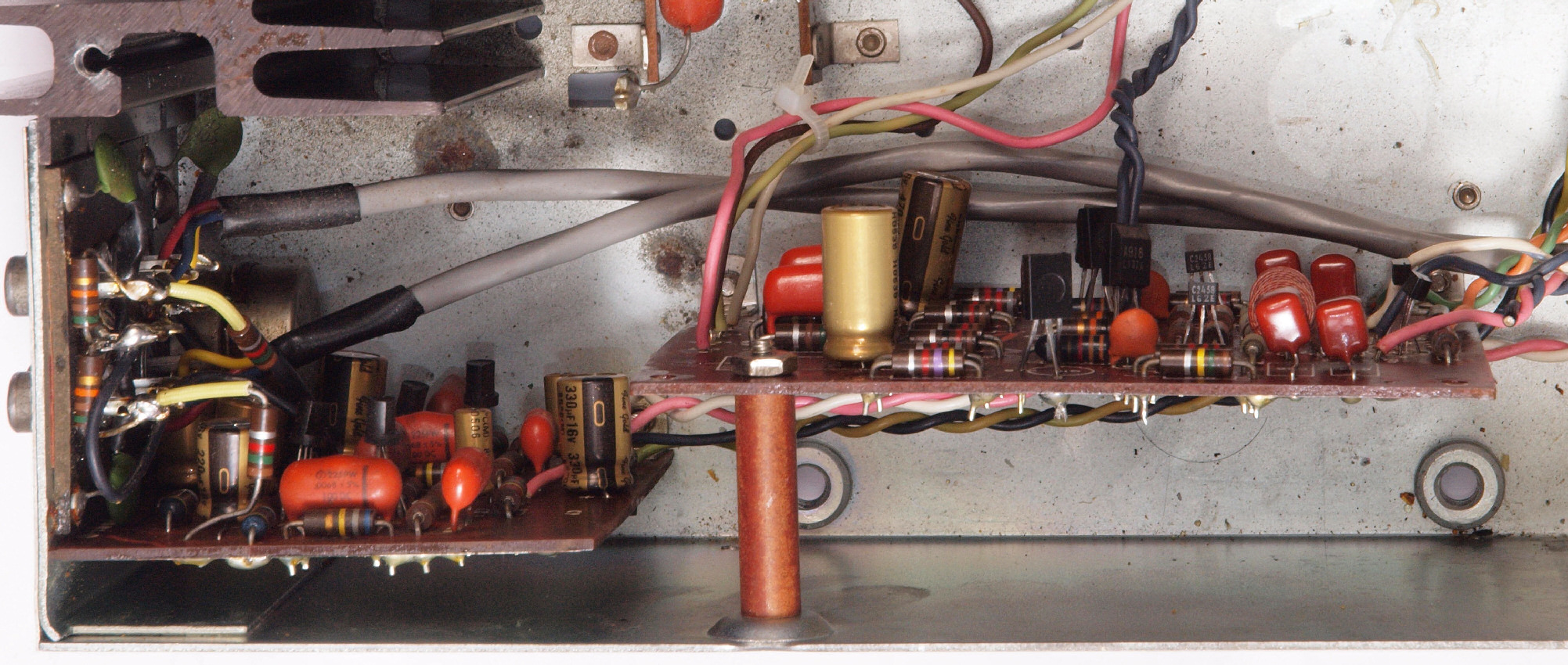

Ｃ１７．　修理前　ドライブ＋ＥＱ付近、　ドライブのＴＲ（トランジスター）は交換されている。

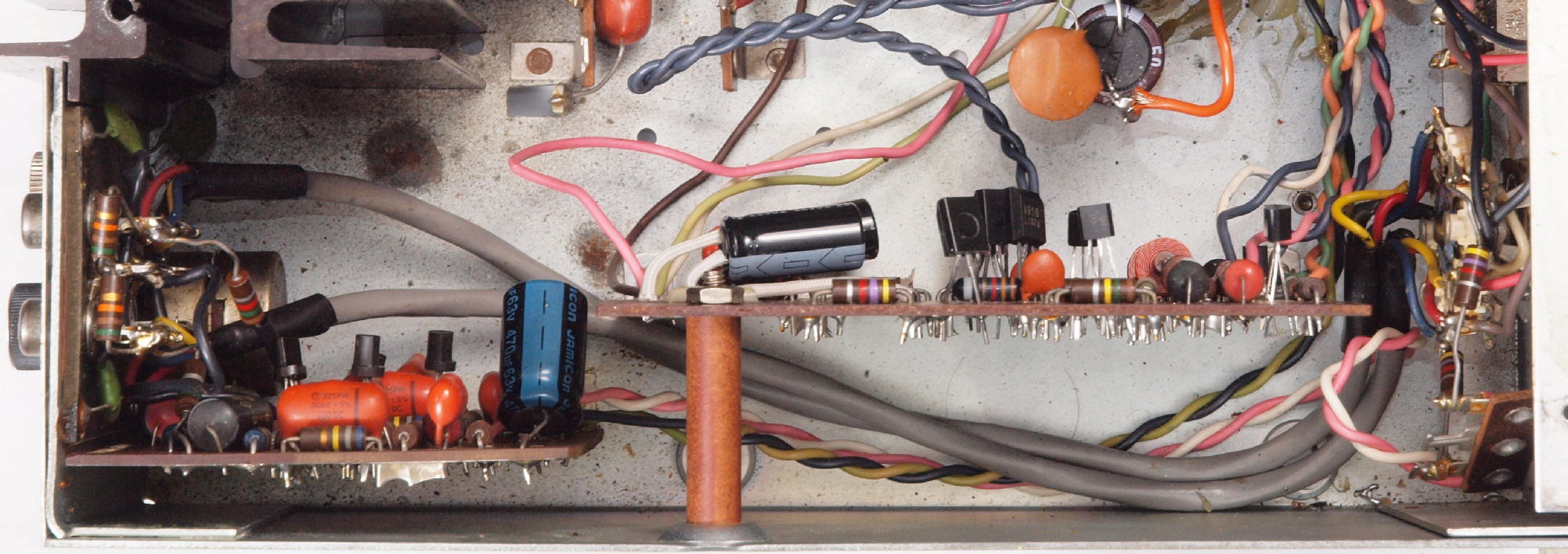

Ｃ１８．　修理後　ドライブ＋ＥＱ付近

Ｃ２１．　修理前　ドライブ基板

Ｃ２１２．　修理中　ドライブ基板、　パスコンの電解コンデンサーは足長？？

Ｃ２２．　修理後　ドライブ基板、　フイルムコンデンサー４個、電解コンデンサー２個、ＴＲ（トランジスター）４個交換

Ｃ２３．　修理前　ドライブ基板裏

Ｃ２４．　修理（半田補正）後　ドライブ基板裏、　半田を全部やり直す。フイルムコンデンサー１個追加。

Ｃ２５．　完成ドライブ基板裏、　洗浄後に防湿材を塗る。

Ｃ３１．　修理前　トーン基板

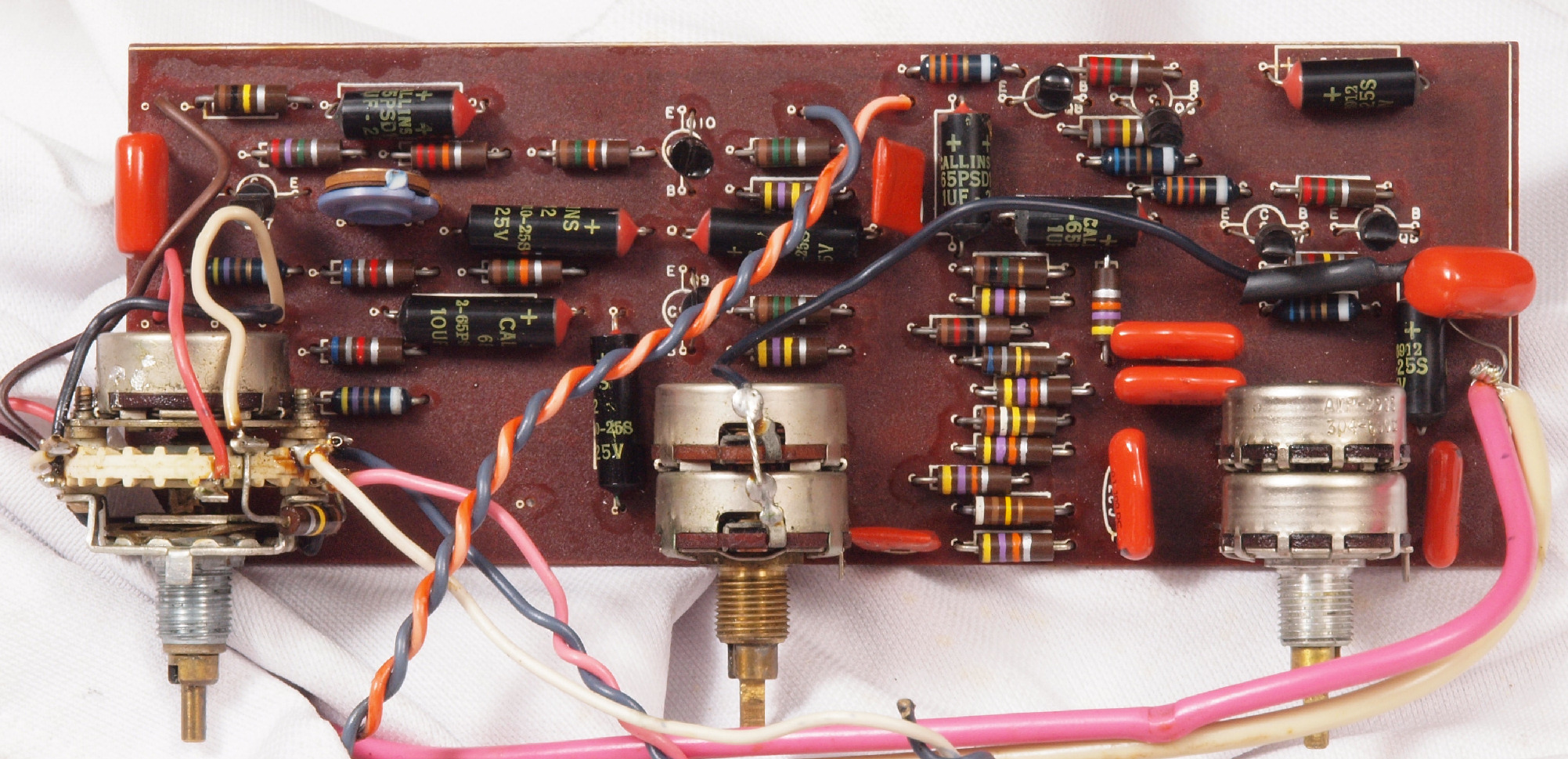

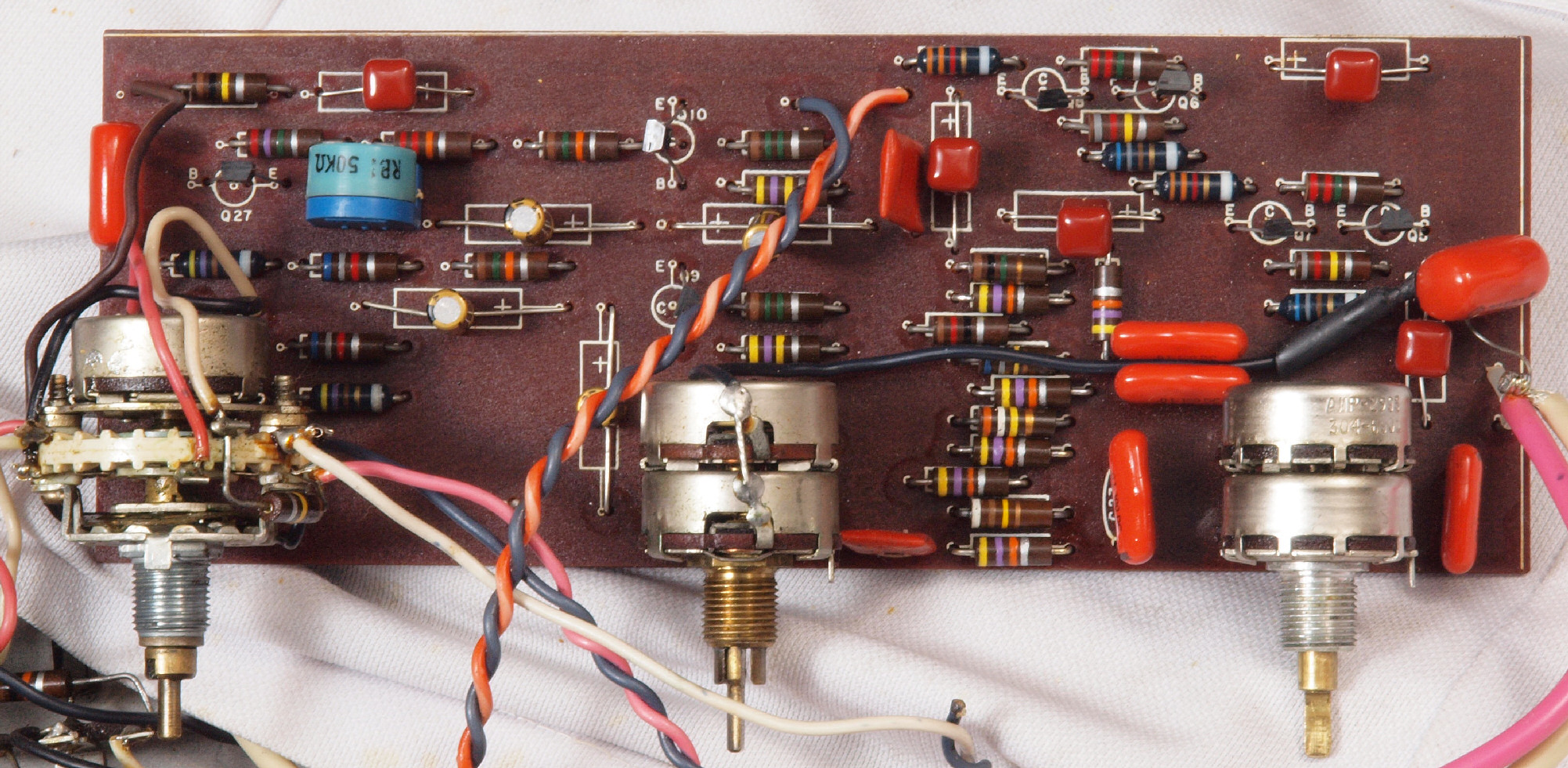

Ｃ３２．　修理後　トーン基板、　フイルムコンデンサー４個、電解コンデンサー２個、半固定ＶＲ１個、ＴＲ（トランジスター）７個交換

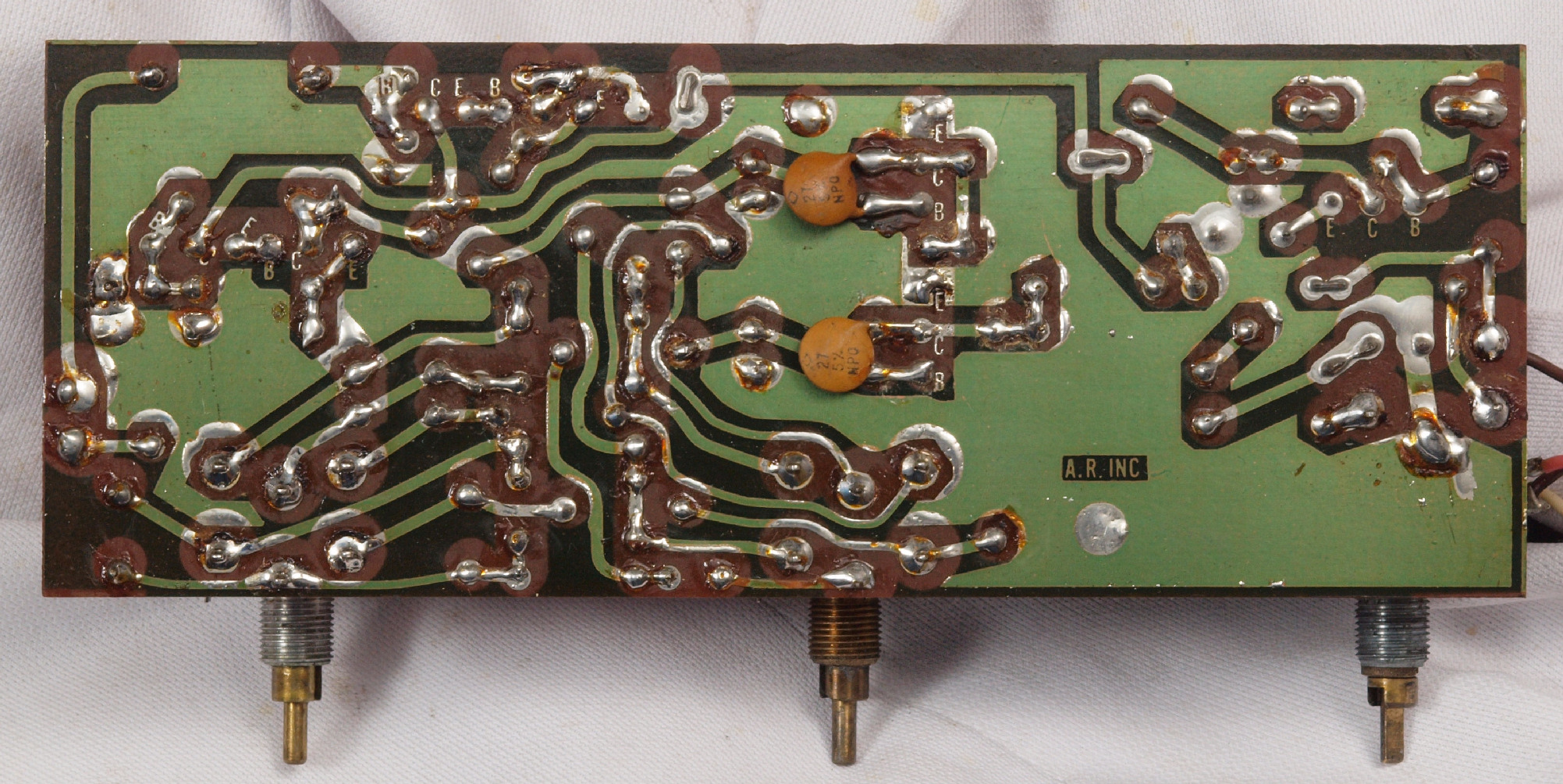

Ｃ３３．　修理前　トーン基板裏

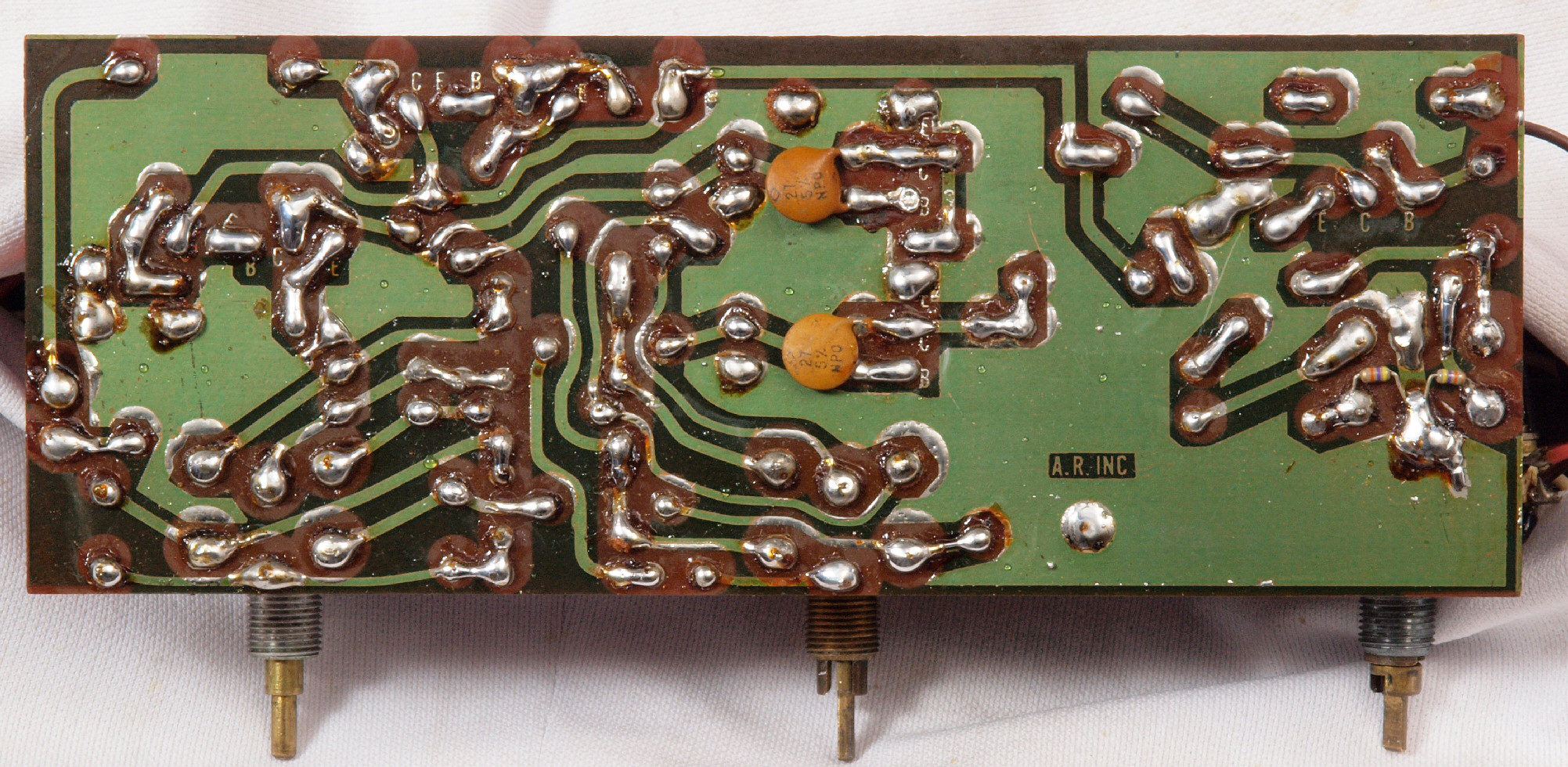

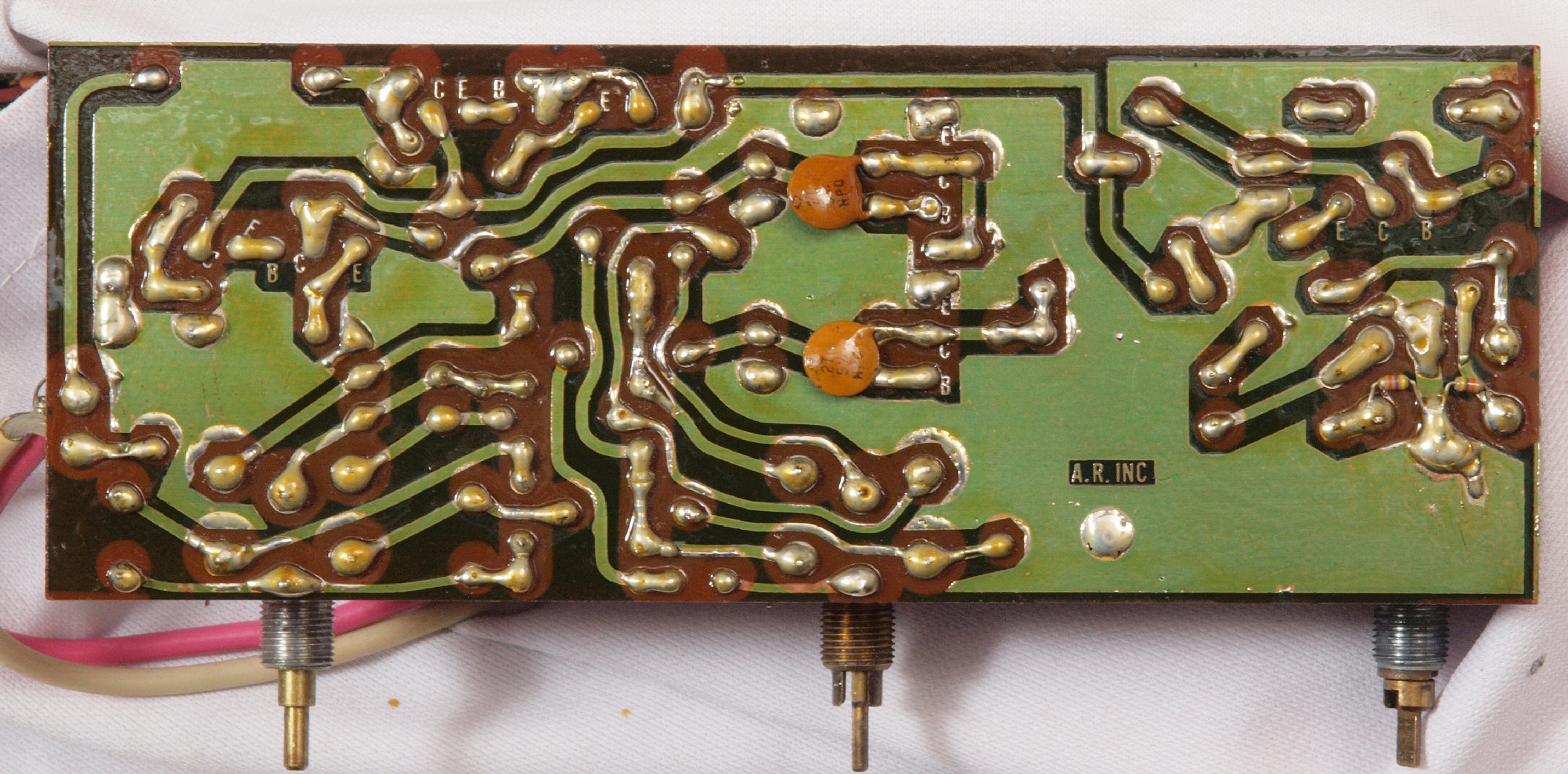

Ｃ３４．　修理（半田補正）後　トーン基板裏、　半田を全部やり直す。

Ｃ３５．　完成トーン基板裏、　洗浄後に防湿材を塗る。

Ｃ４１．　修理前　ＥＱ基板

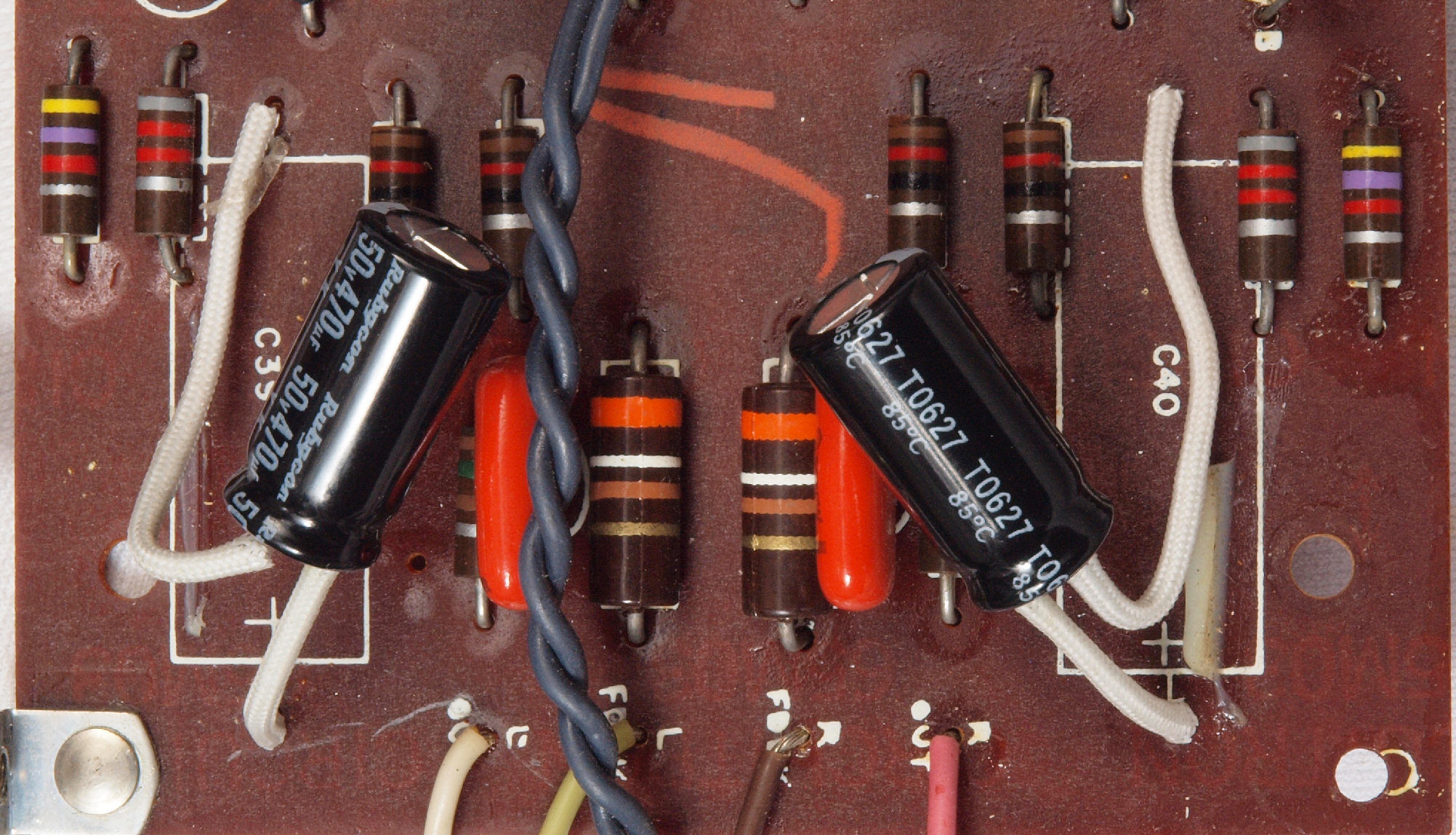

Ｃ４２．　修理後　ＥＱ基板、　電解コンデンサー７個、ＴＲ（トランジスター）４個交換

Ｃ４３．　修理前　ＥＱ基板裏

Ｃ４３２．　修理前　ＥＱ基板裏、　半田不良ケ所。

Ｃ４４．　修理（半田補正）後　ＥＱ基板裏、　半田を全部やり直す。。フイルムコンデンサー１個追加。

Ｃ４５．　完成ＥＱ基板裏、　洗浄後に防湿材を塗る。

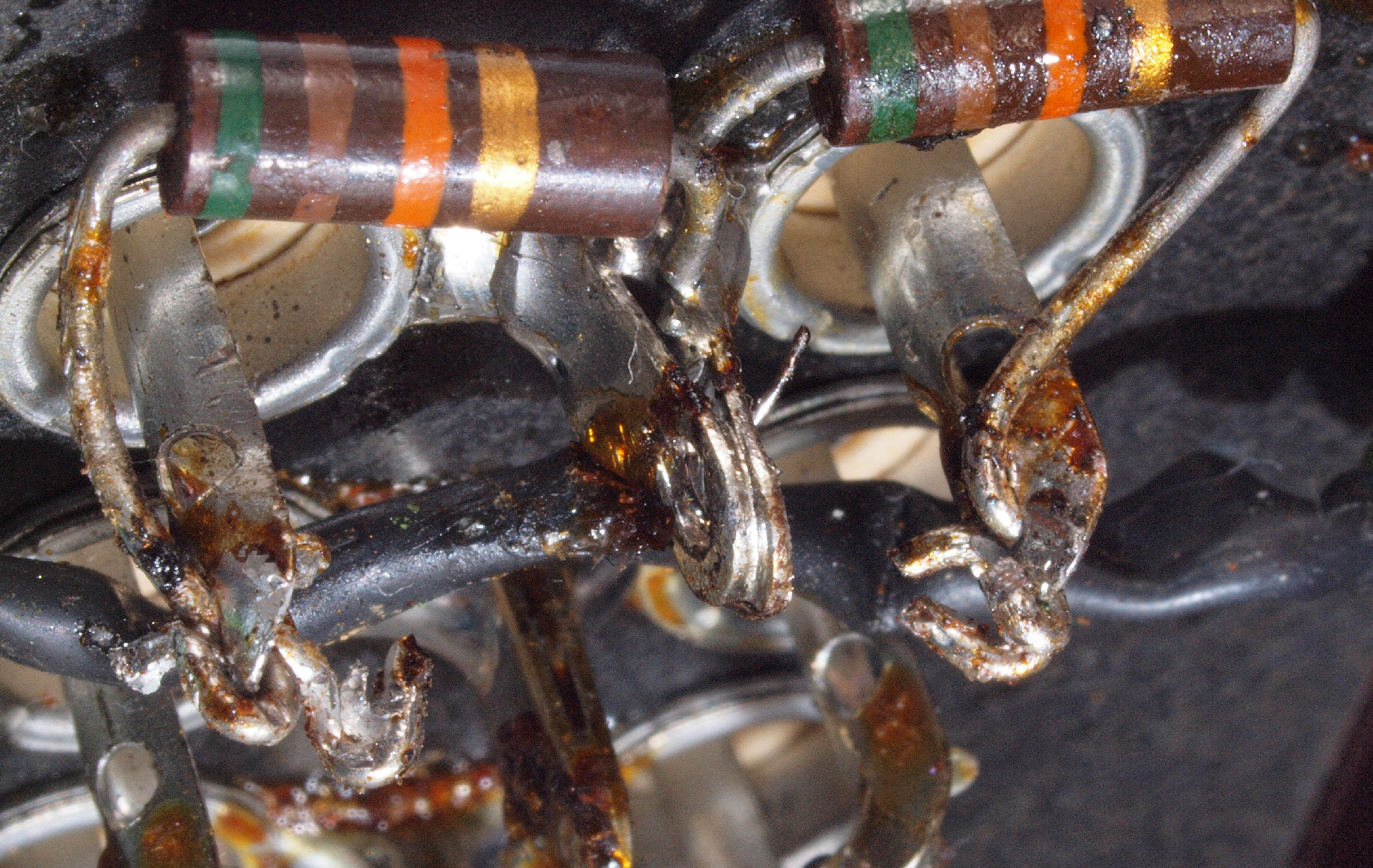

Ｃ４６．　修理前　ＥＱ基板から　入力ＲＣＡ端子へ抵抗配線（接続）ケ所。

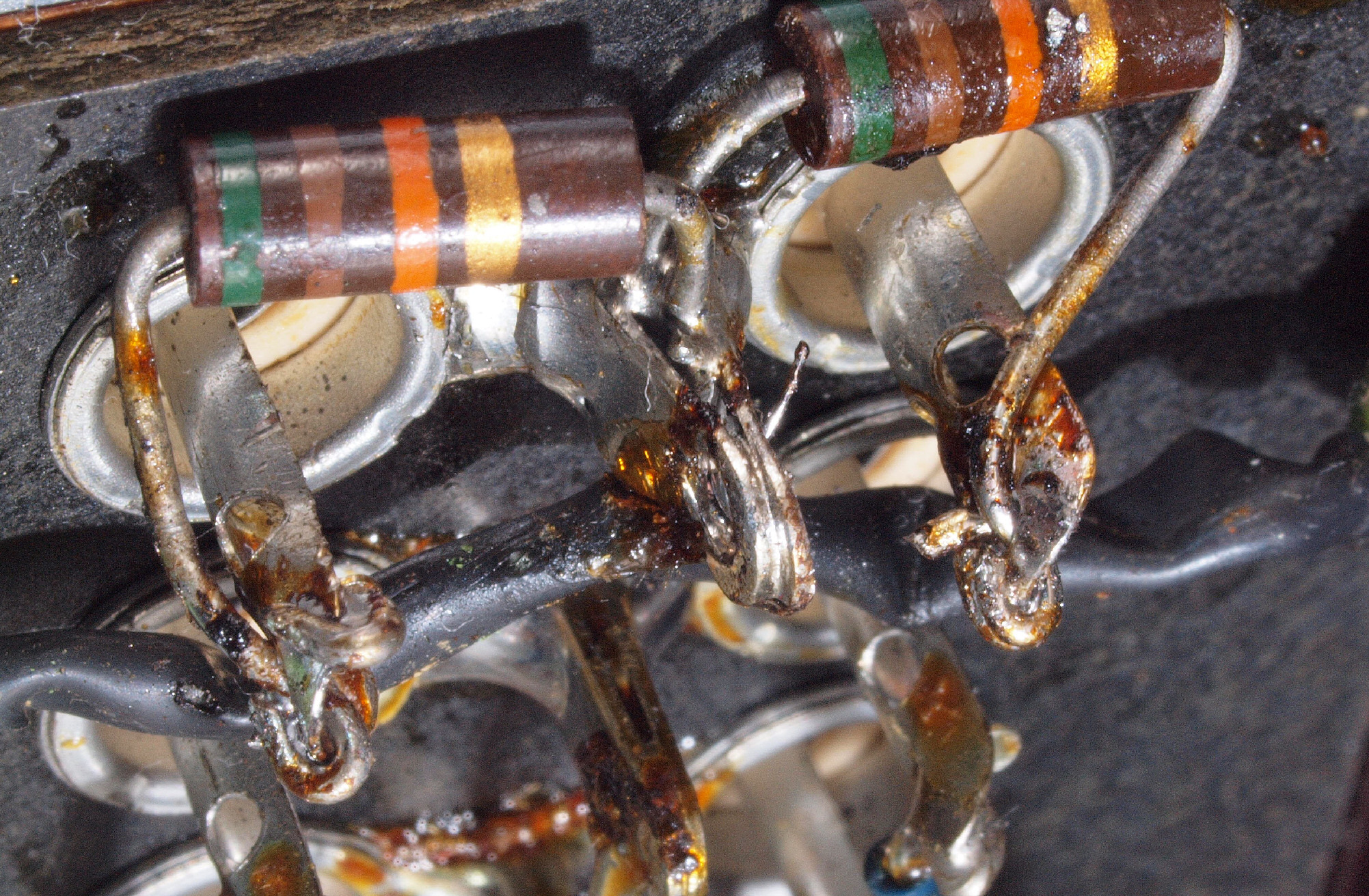

Ｃ４７．　修理中　ＥＱ基板から　入力ＲＣＡ端子へ抵抗配線（接続）ケ所。　抵抗を外す時、巻き付配線を取らず切断！

Ｃ４８．　修理中　ＥＱ基板から　入力ＲＣＡ端子へ抵抗配線（接続）ケ所。　巻き付配線を引き出し。

Ｃ４９．　修理中　ＥＱ基板から　入力ＲＣＡ端子へ抵抗配線（接続）ケ所。　巻き付配線を取る。

Ｃ５１．　修理前　メインＶＲ＋電源ＳＷ、　接点復活材が染み込でいる、　ＳＷにはＡＣ１００Ｖが通電している。

Ｃ５２．　修理後　メインＶＲ＋電源ＳＷ、　電源投入リレーを増設、　ＳＷにはＤＣ１２Ｖが通電している。

Ｃ６１．　修理前　ドライブＴＲ（トランジスター）

Ｃ６２．　修理中　ドライブＴＲ（トランジスター）

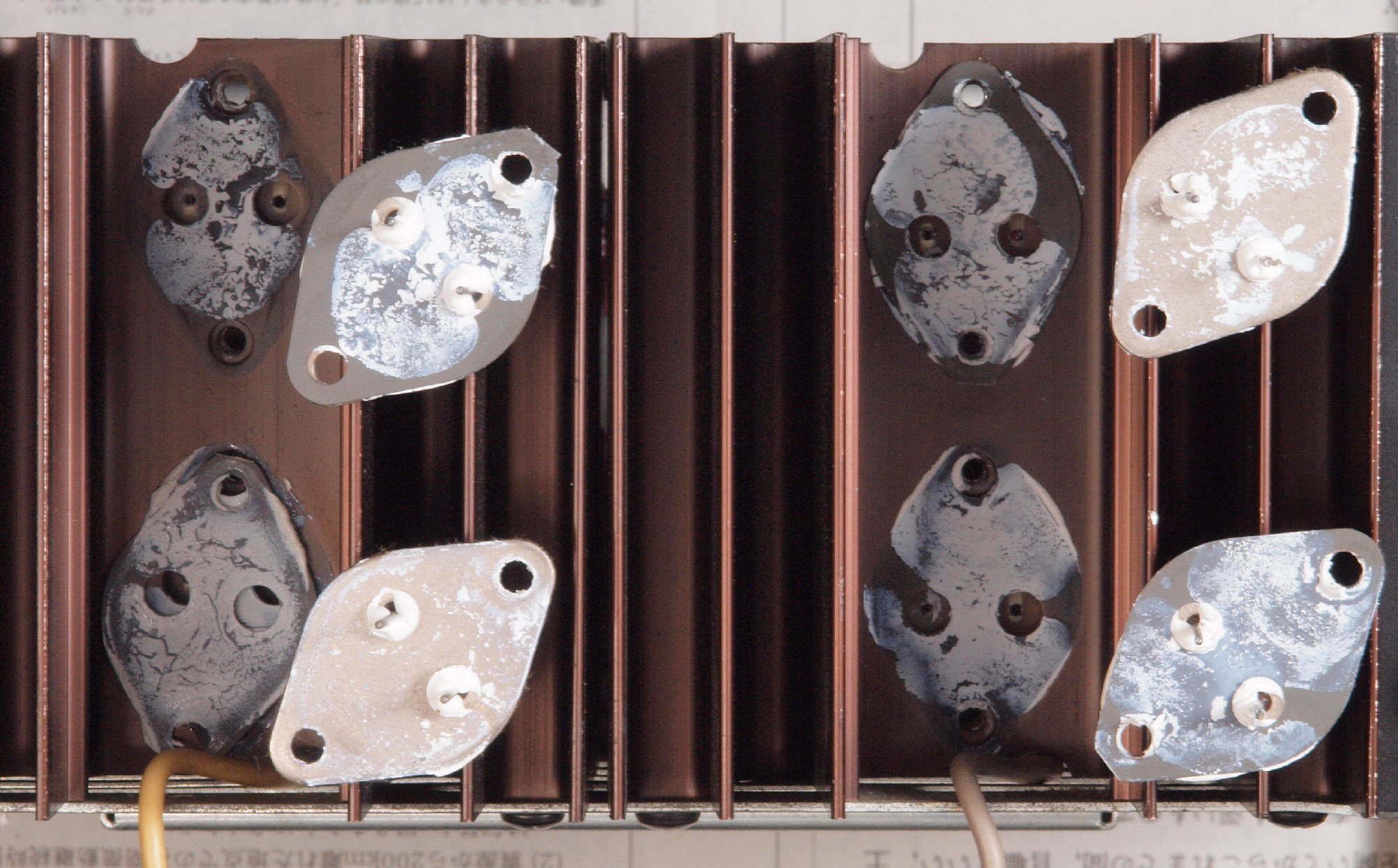

Ｃ５３．　修理後　ドライブＴＲ（トランジスター）、シリコンを塗布して組み付ける。

Ｃ６１．　修理前　終段ＴＲ（トランジスター）

Ｃ６２．　修理中　終段ＴＲ（トランジスター）

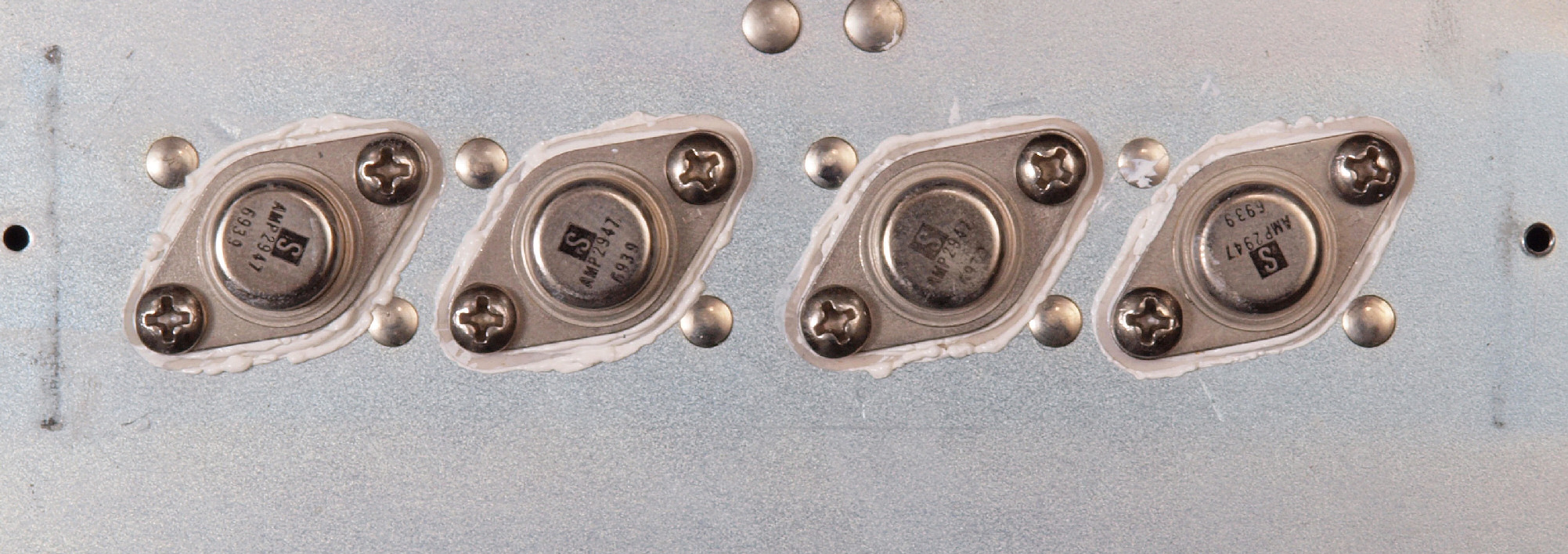

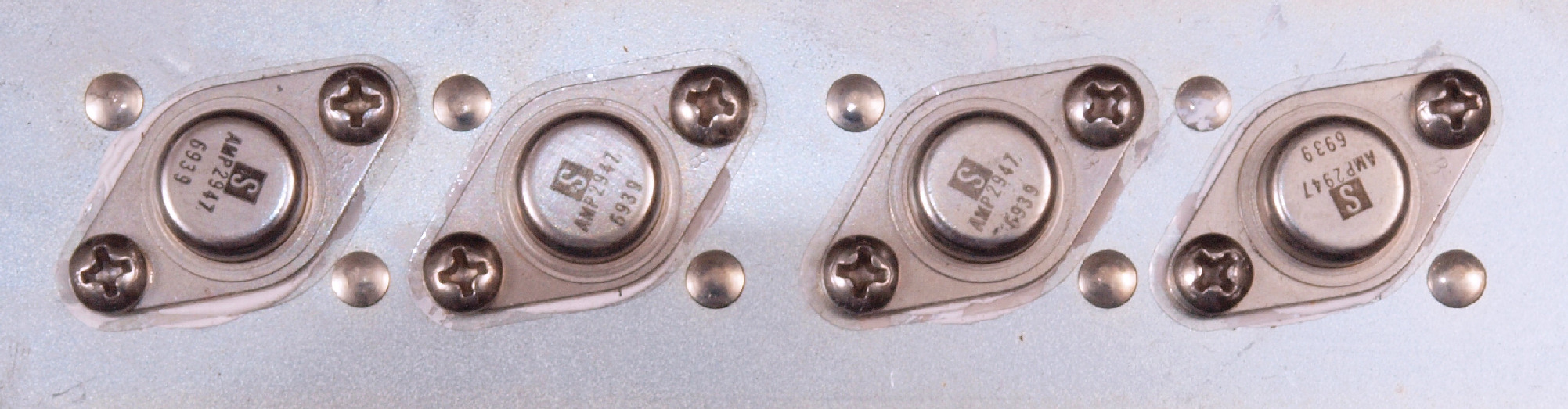

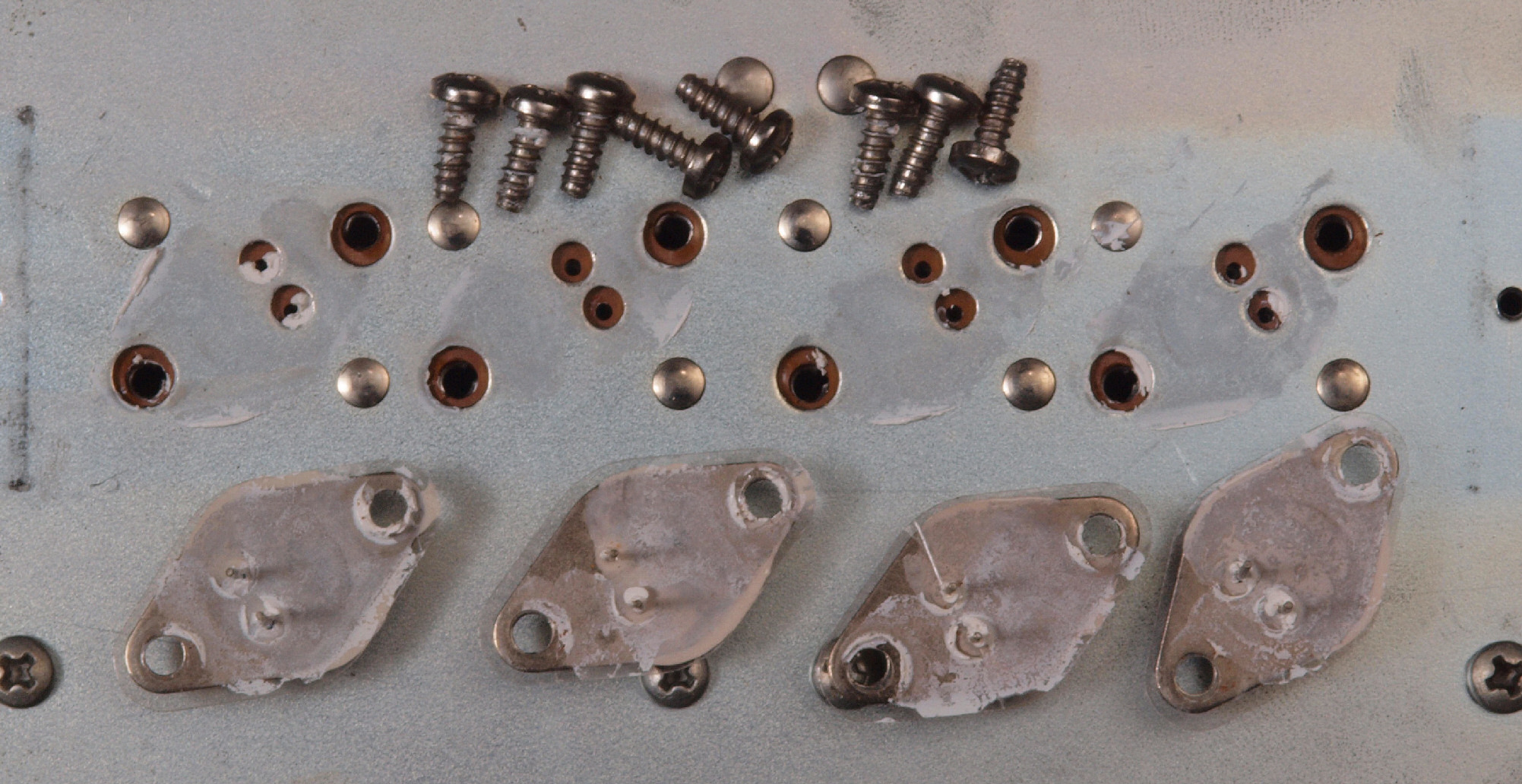

Ｃ６３．　修理後　終段ＴＲ（トランジスター）、シリコンを塗布して組み付ける。

Ｃ８１．　修理（交換）前　SP接続端子

Ｃ８２．　修理（交換）後　SP接続端子。

Ｃ９１．　修理中　裏パネルエスカッションプレート接着。

Ｃ９２．　修理中　裏パネルエスカッションプレート接着。

Ｃ９３．　修理前　上カバー止めネジ穴　ホットボンドで止めて有る。

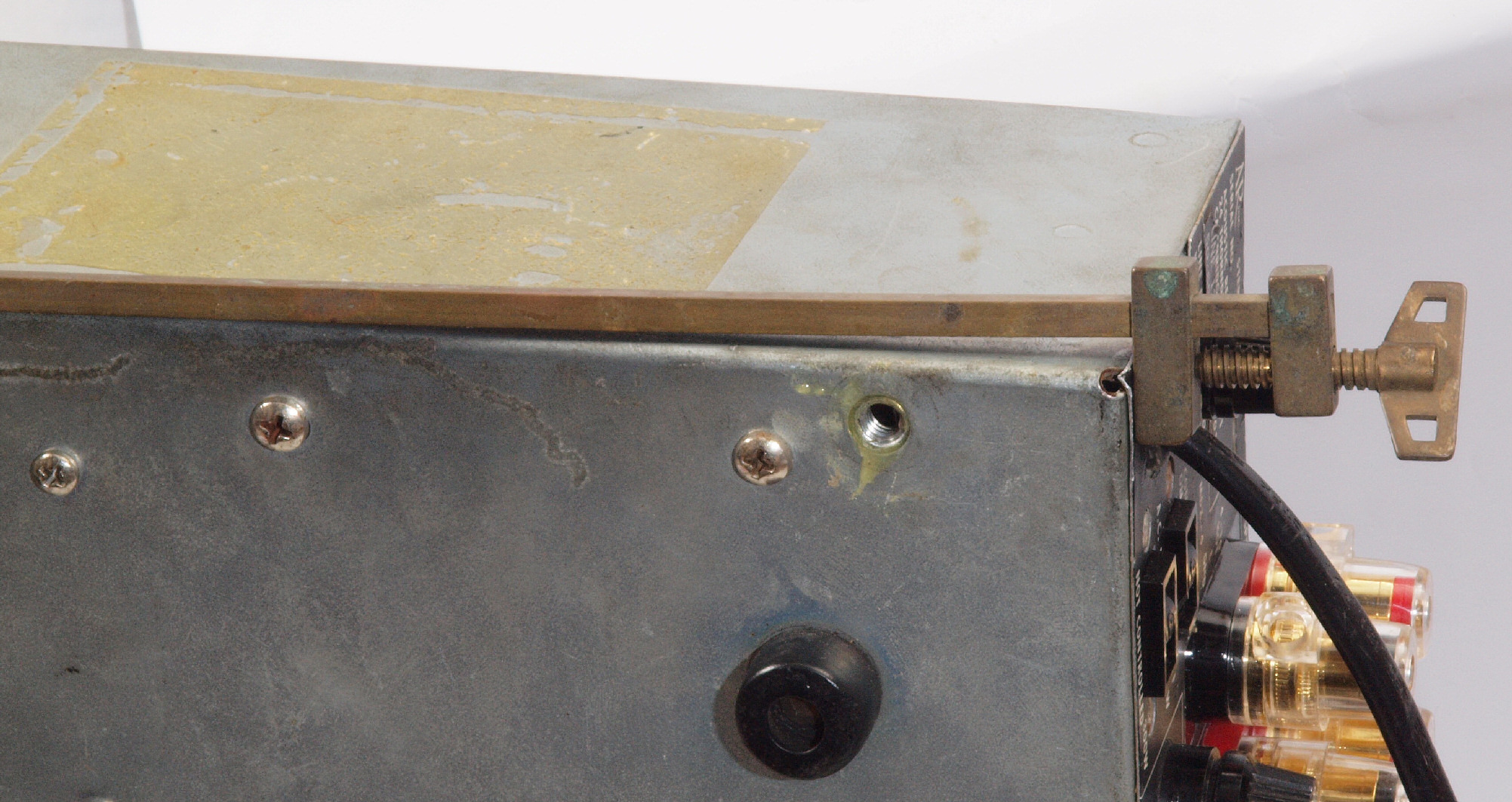

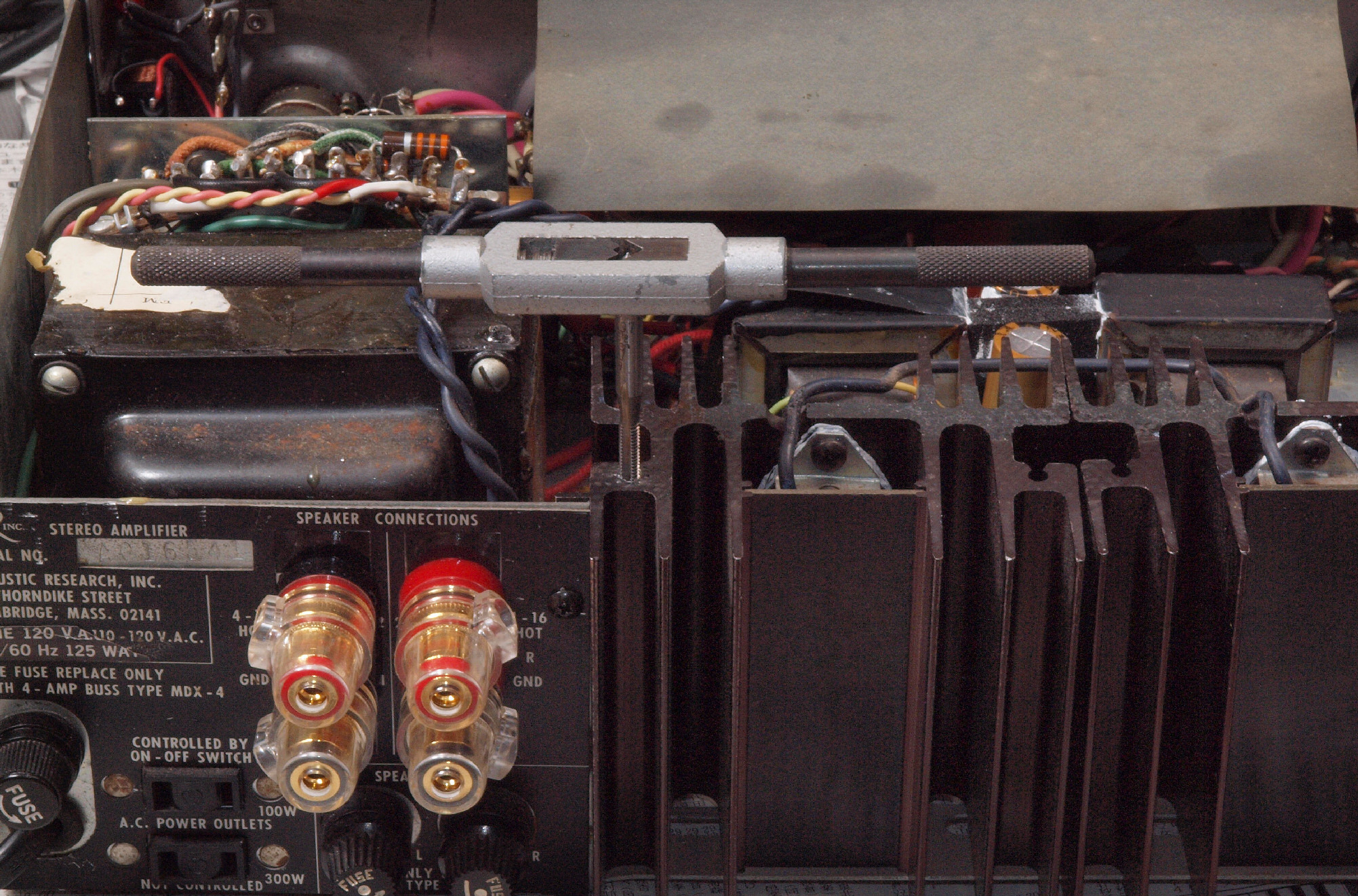

Ｃ９４．　修理中　上カバー止めネジ穴　タップを立てる。

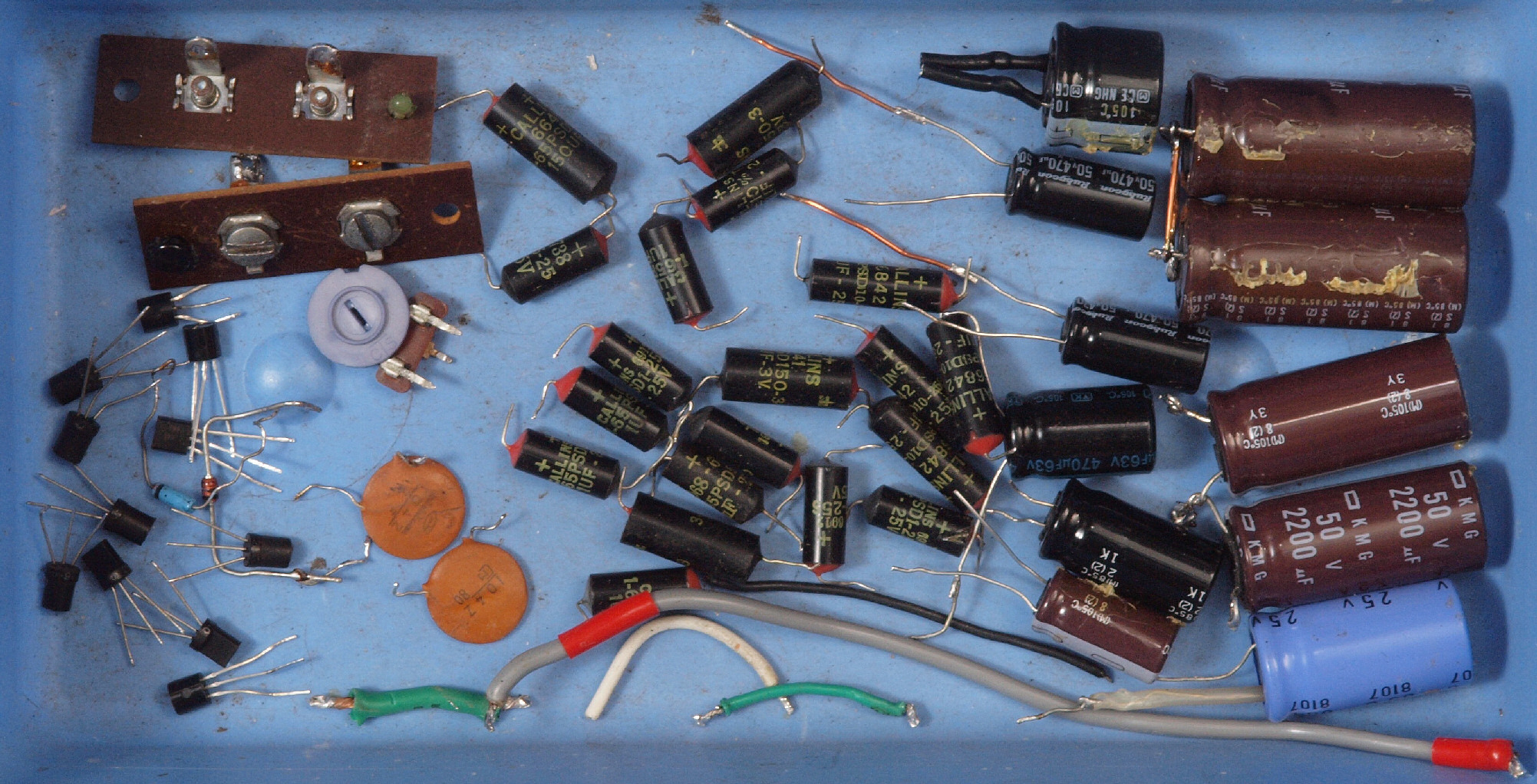

ＣＡ．　交換した部品

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

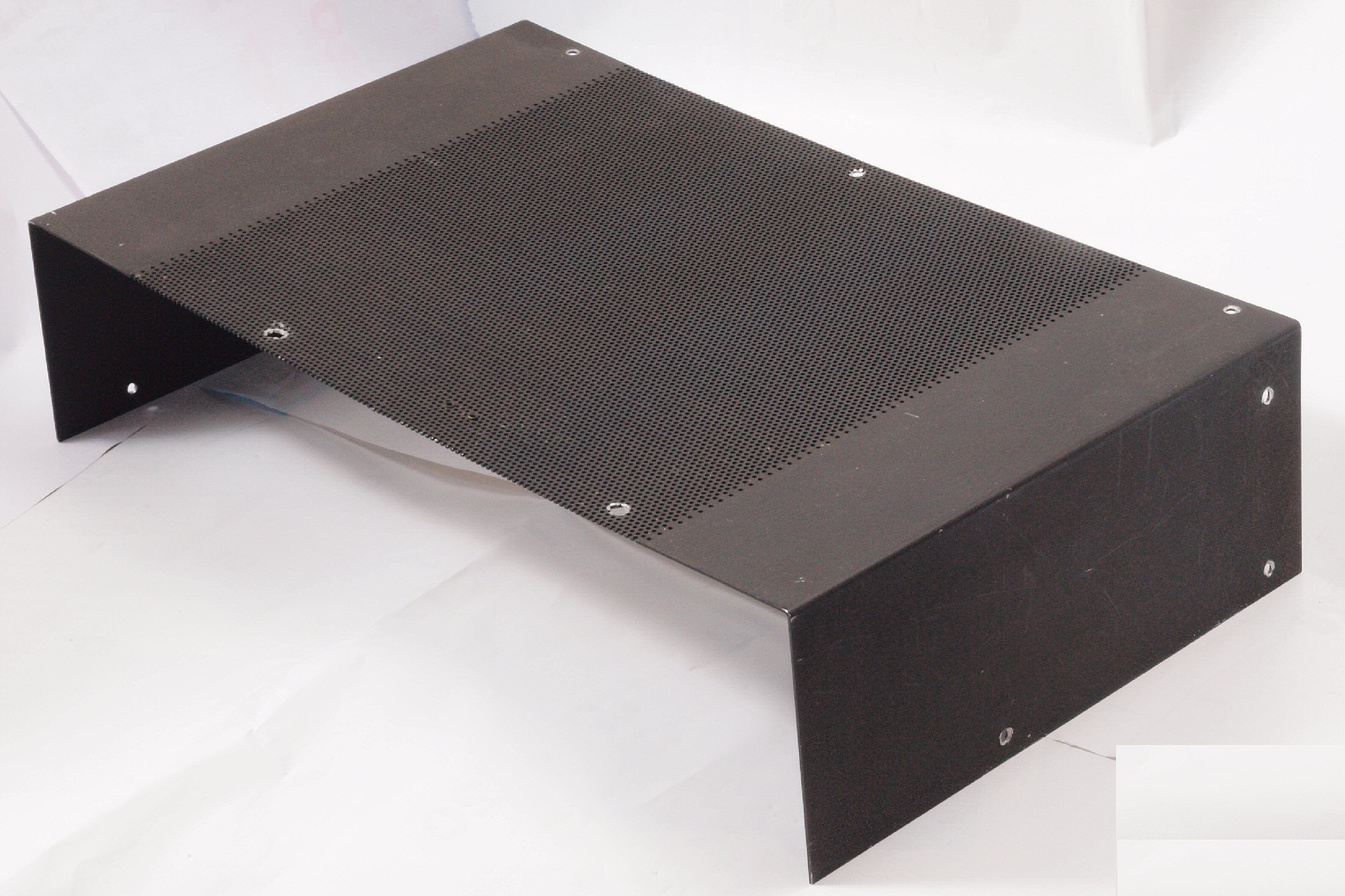

Ｇ．　上ケース塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１１．　修理（塗装）前　上ケース

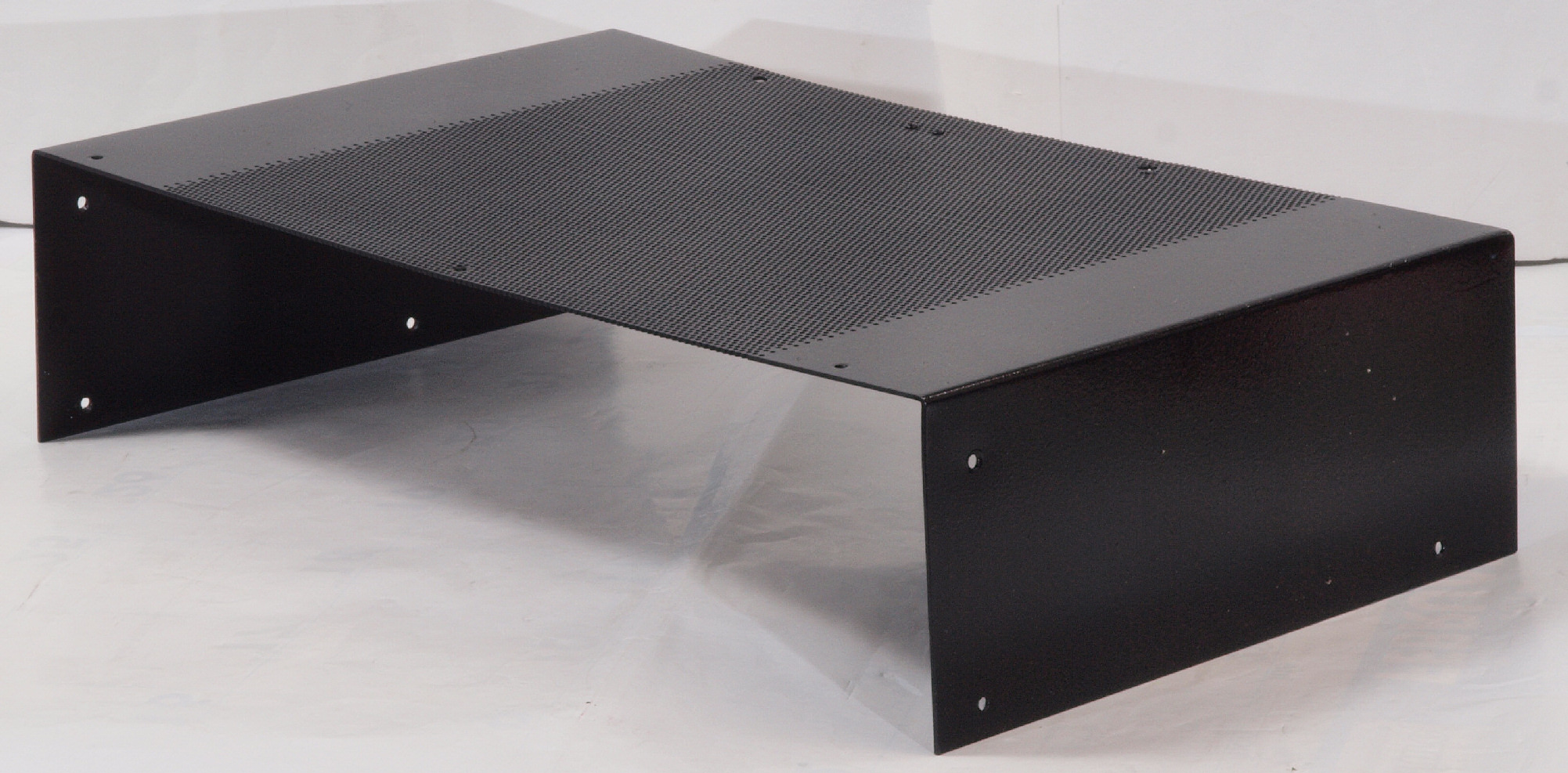

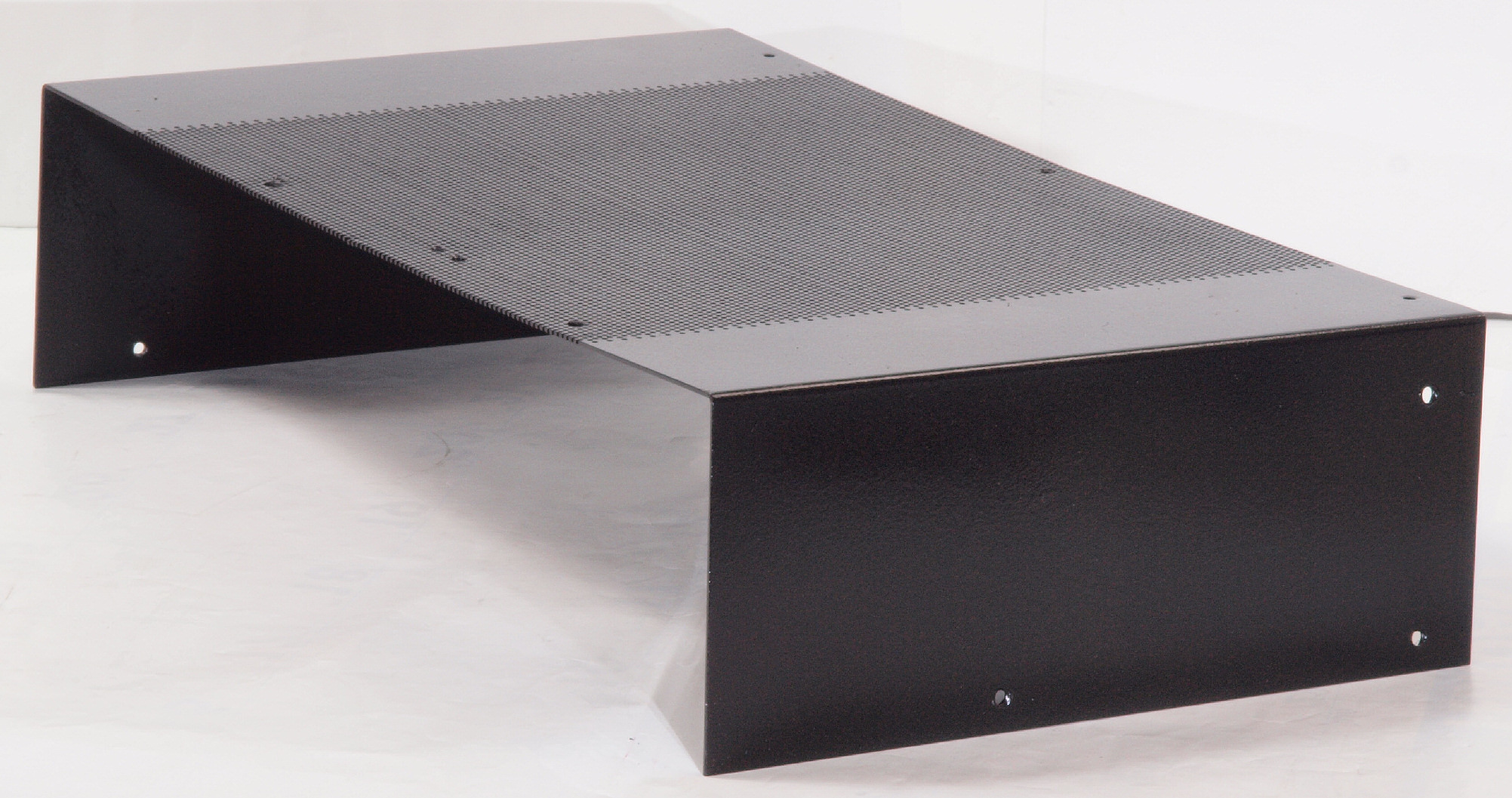

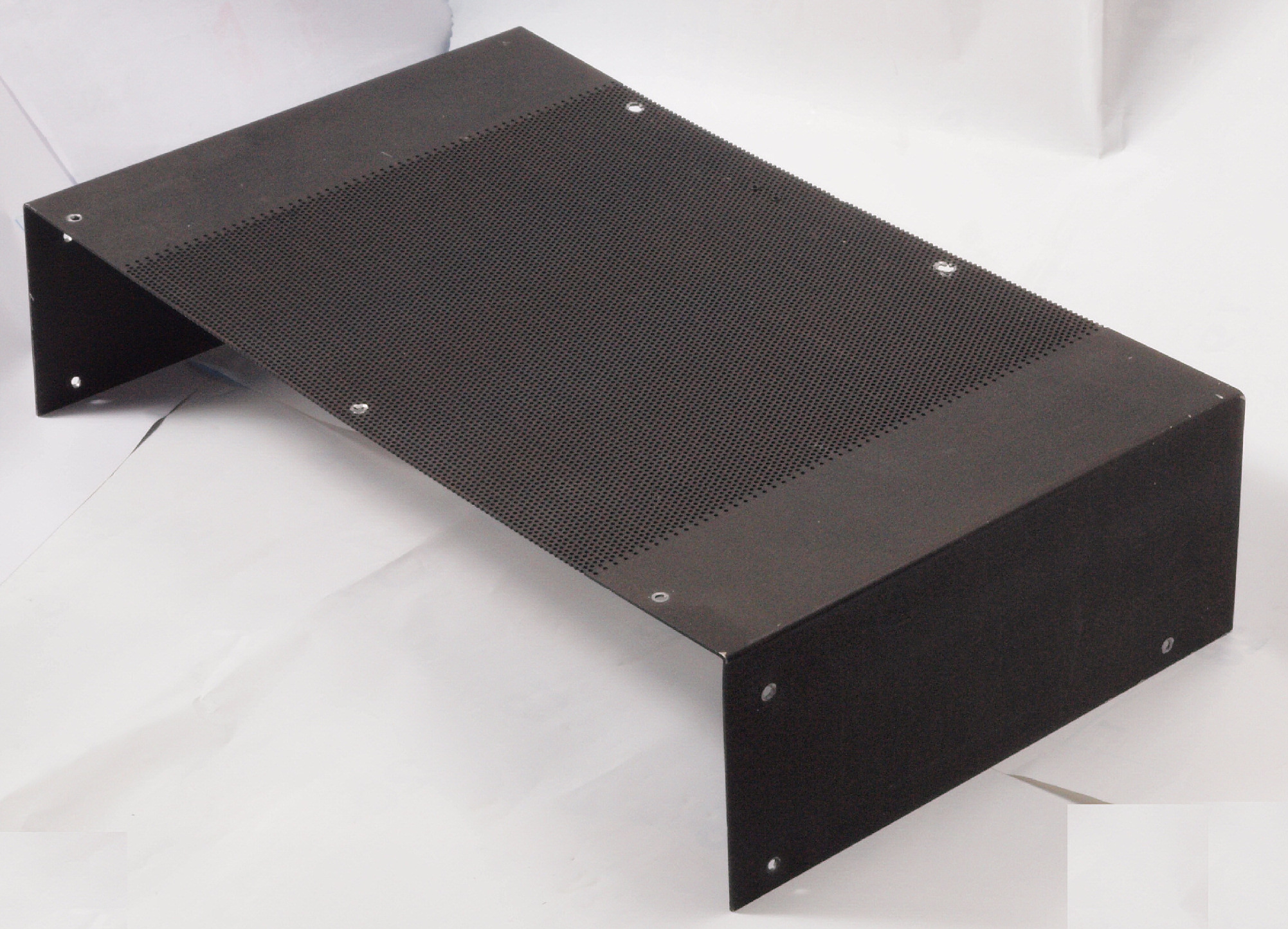

Ｇ１２．　修理（塗装）後　上ケース

Ｇ２１．　修理（塗装）前　前右ケース

Ｇ２２．　修理（塗装）後　前右ケース

Ｇ３１．　修理（塗装）前　後左ケース

Ｇ３２．　修理（塗装）後　後左ケース

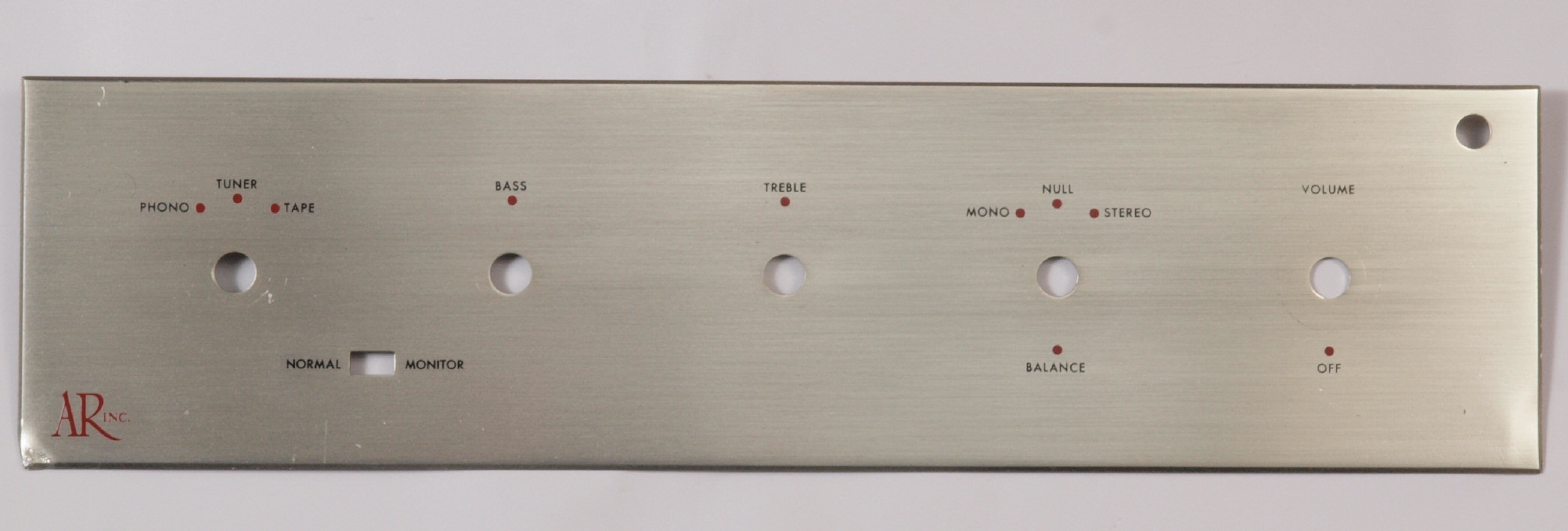

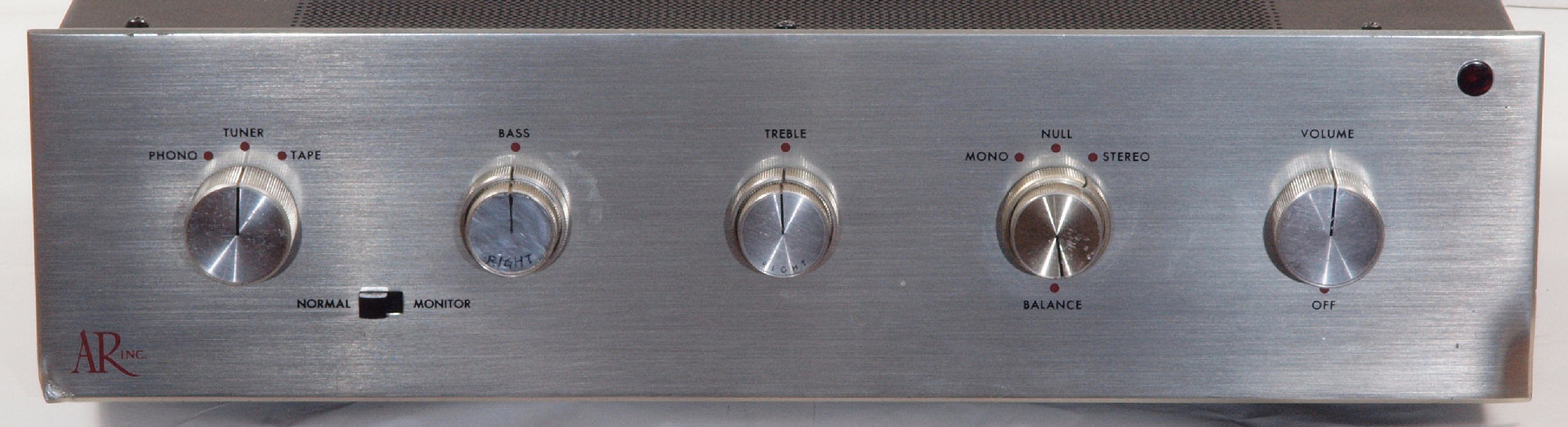

Ｇ４１．　修理（塗装）前　前パネル

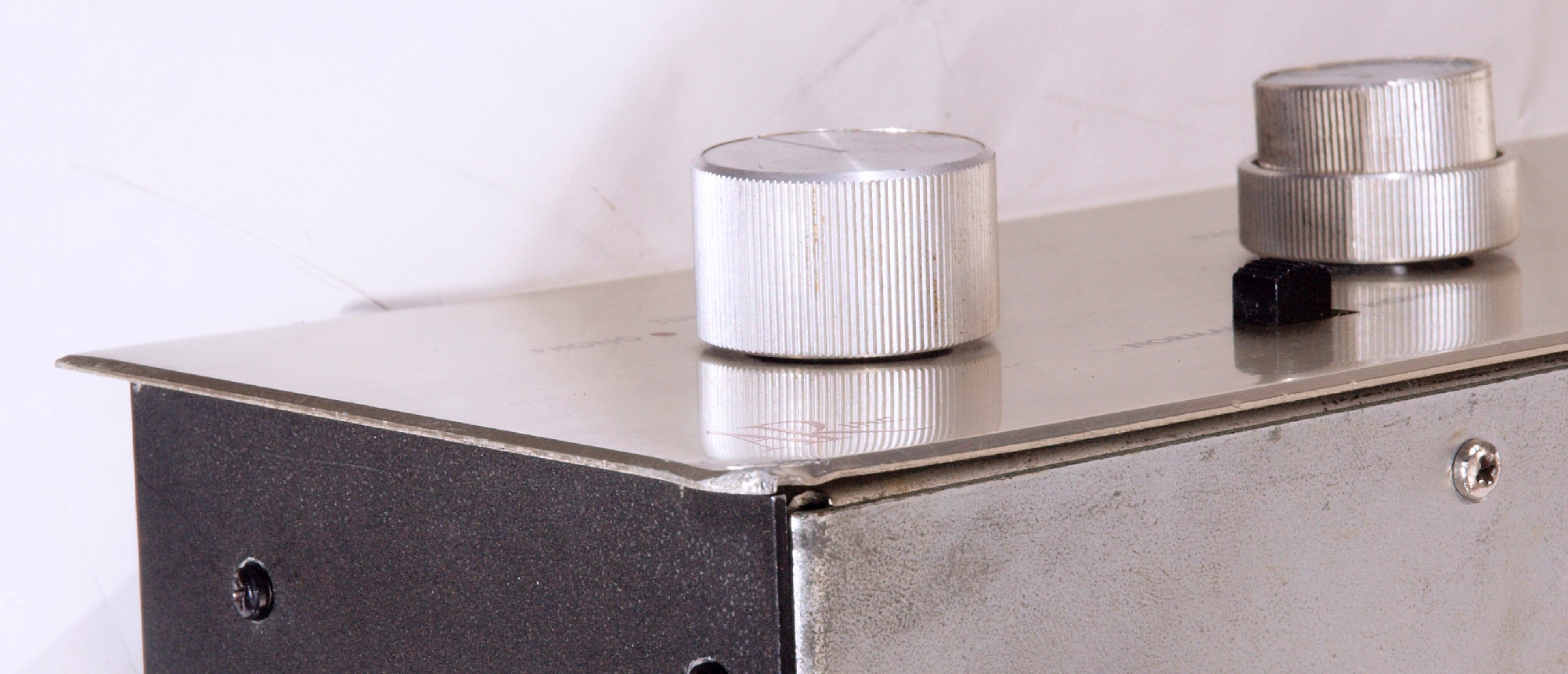

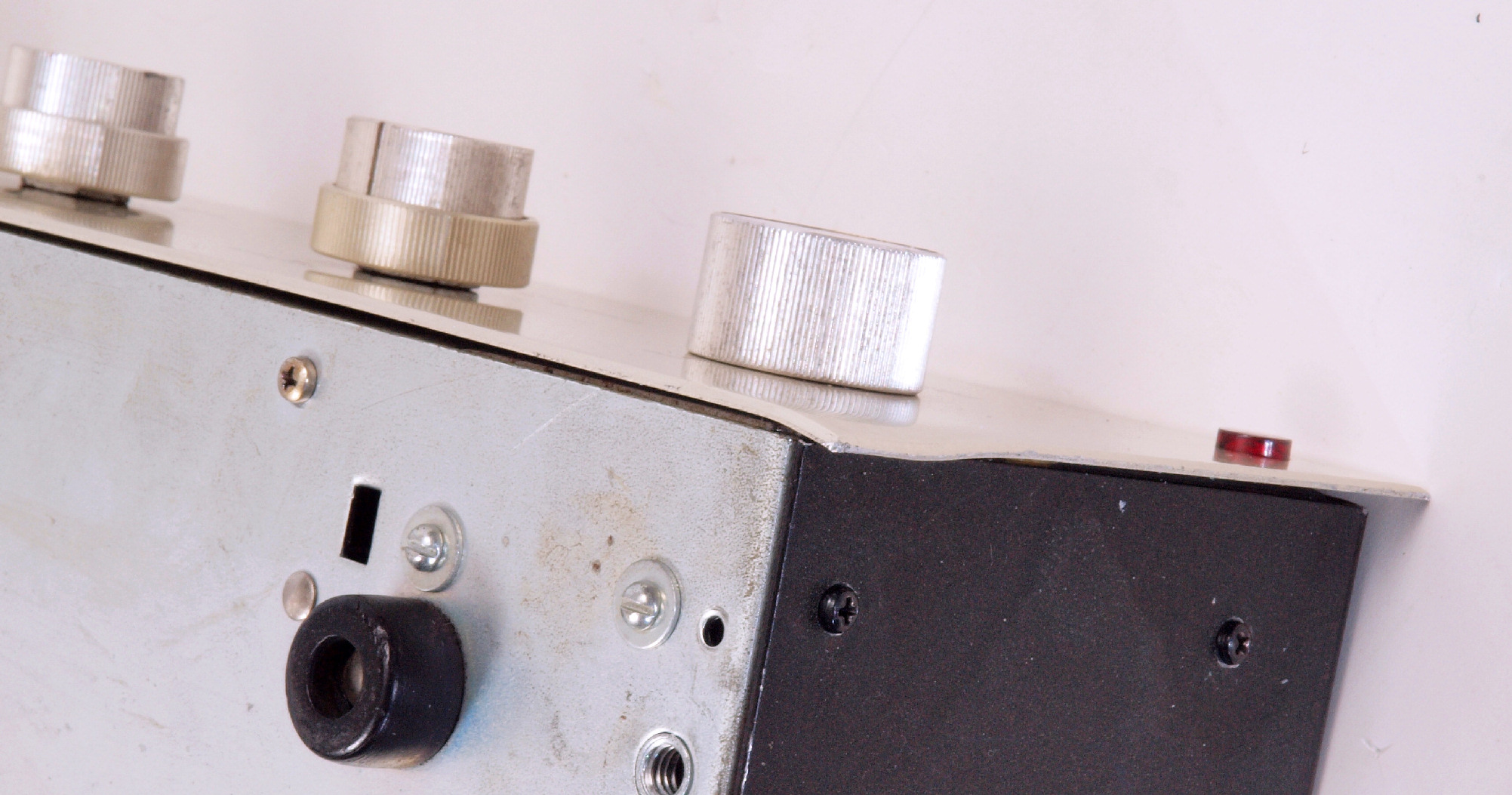

Ｇ４２．　修理（塗装）後　前パネル。　これで文字が消えにくく成る。

Ｐ５１．　修理（乾燥）中　炎天下にさらし、焼き付ける。　左側ＡＲ ＡＭＰ　４台目

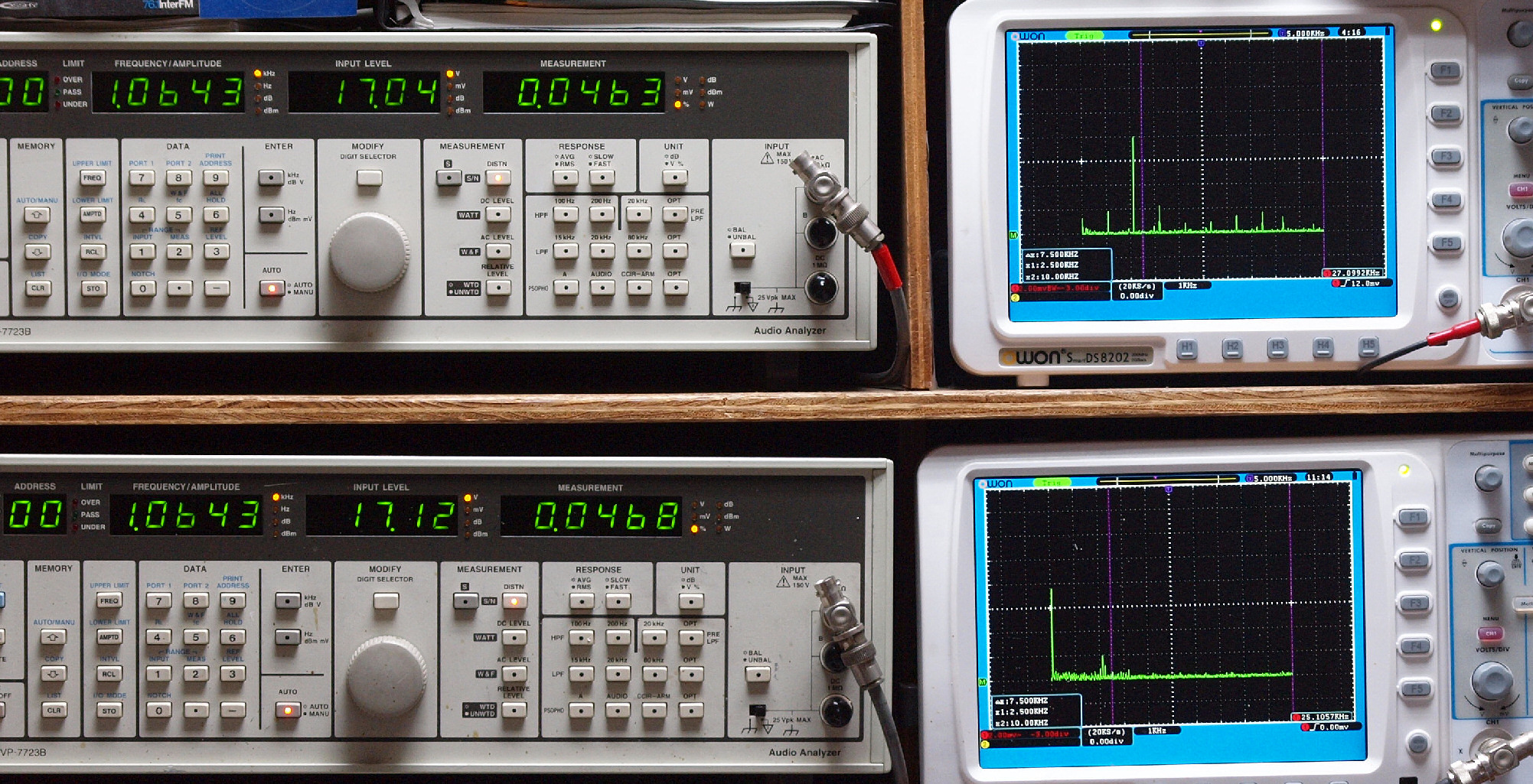

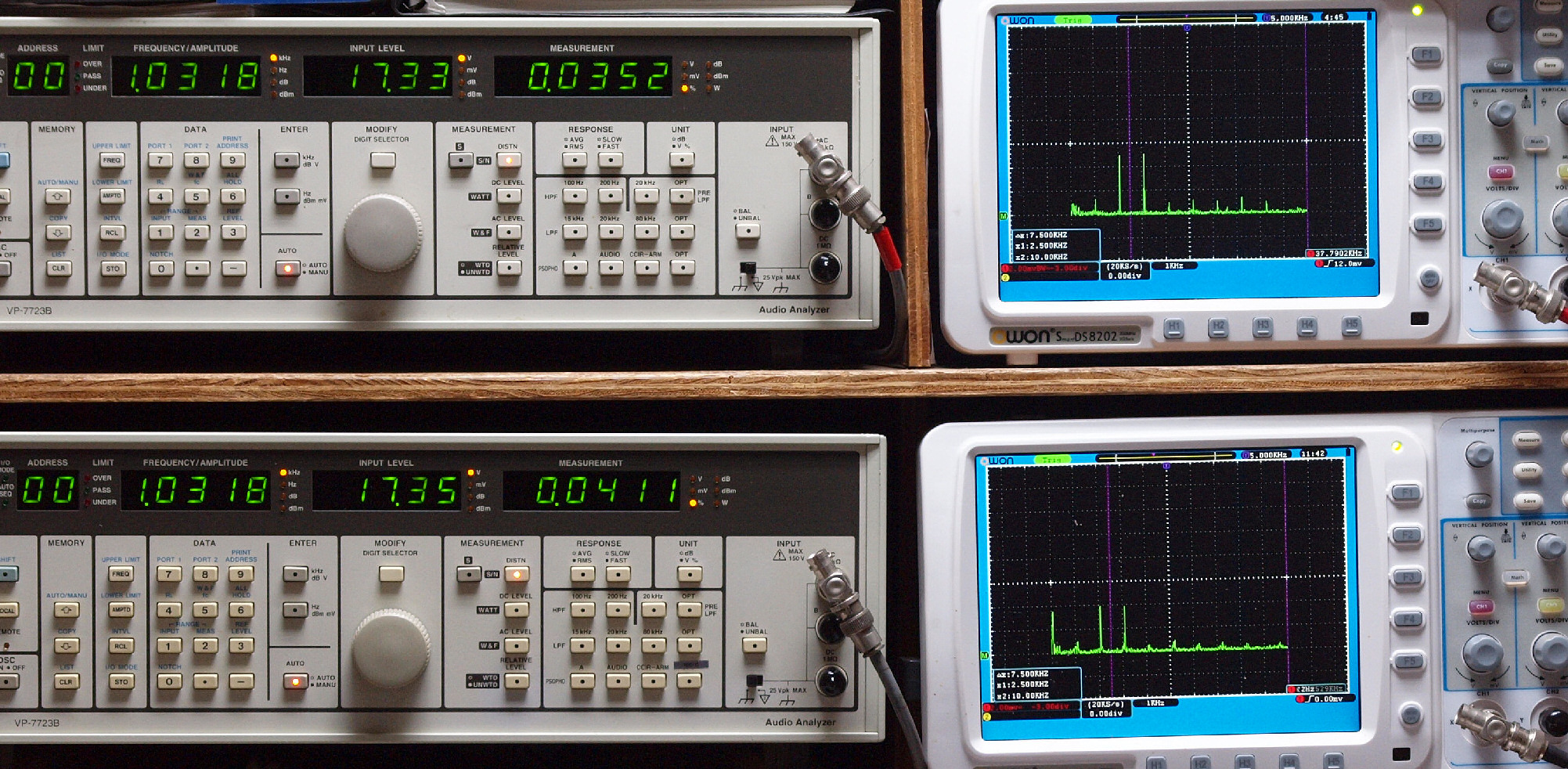

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。　ユーザの使用環境が電源ＡＣ１００Ｖなので１００Ｖ電源で測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

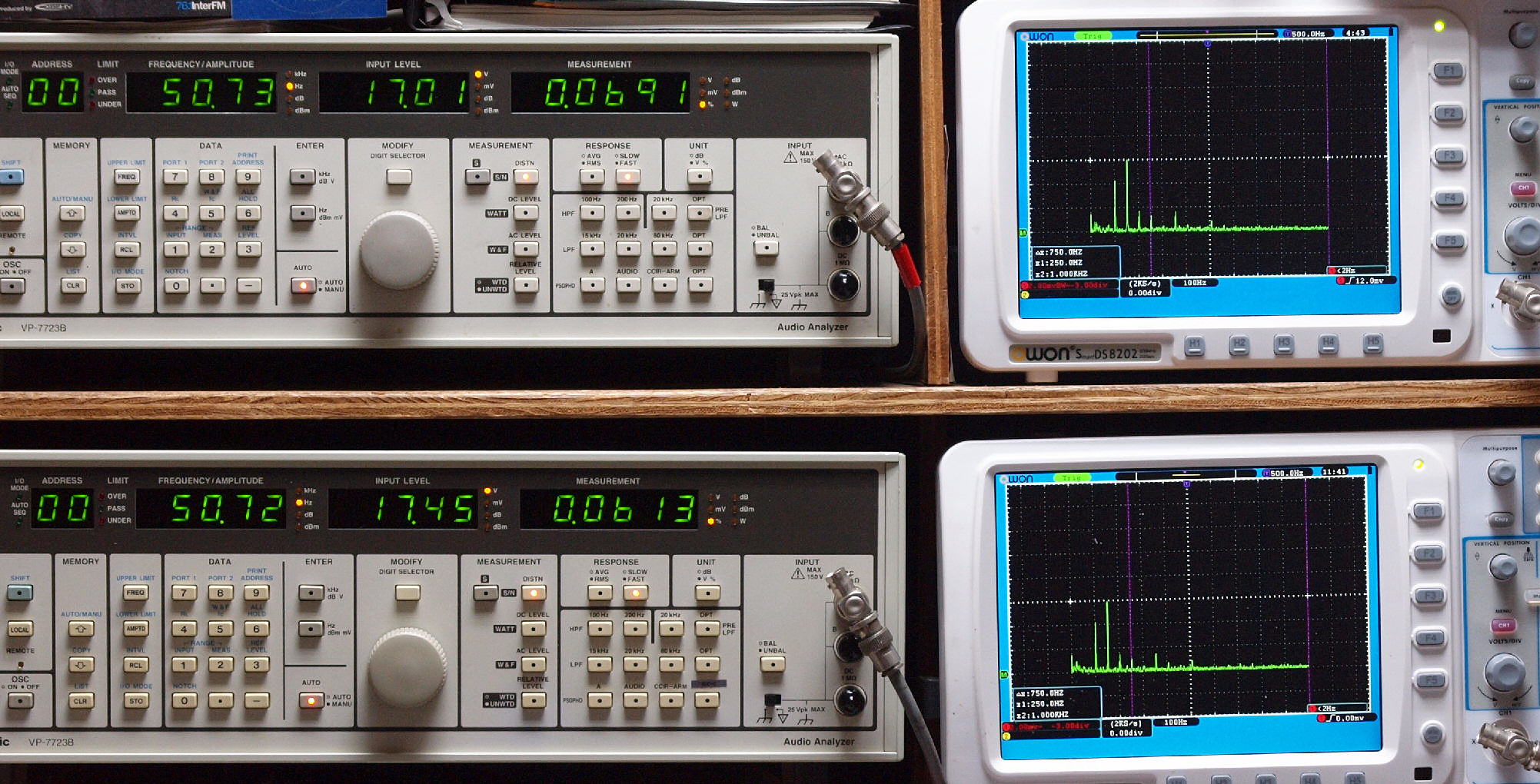

Ｅ２１．　Ｔｕｎｅｒ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０６９％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０６１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

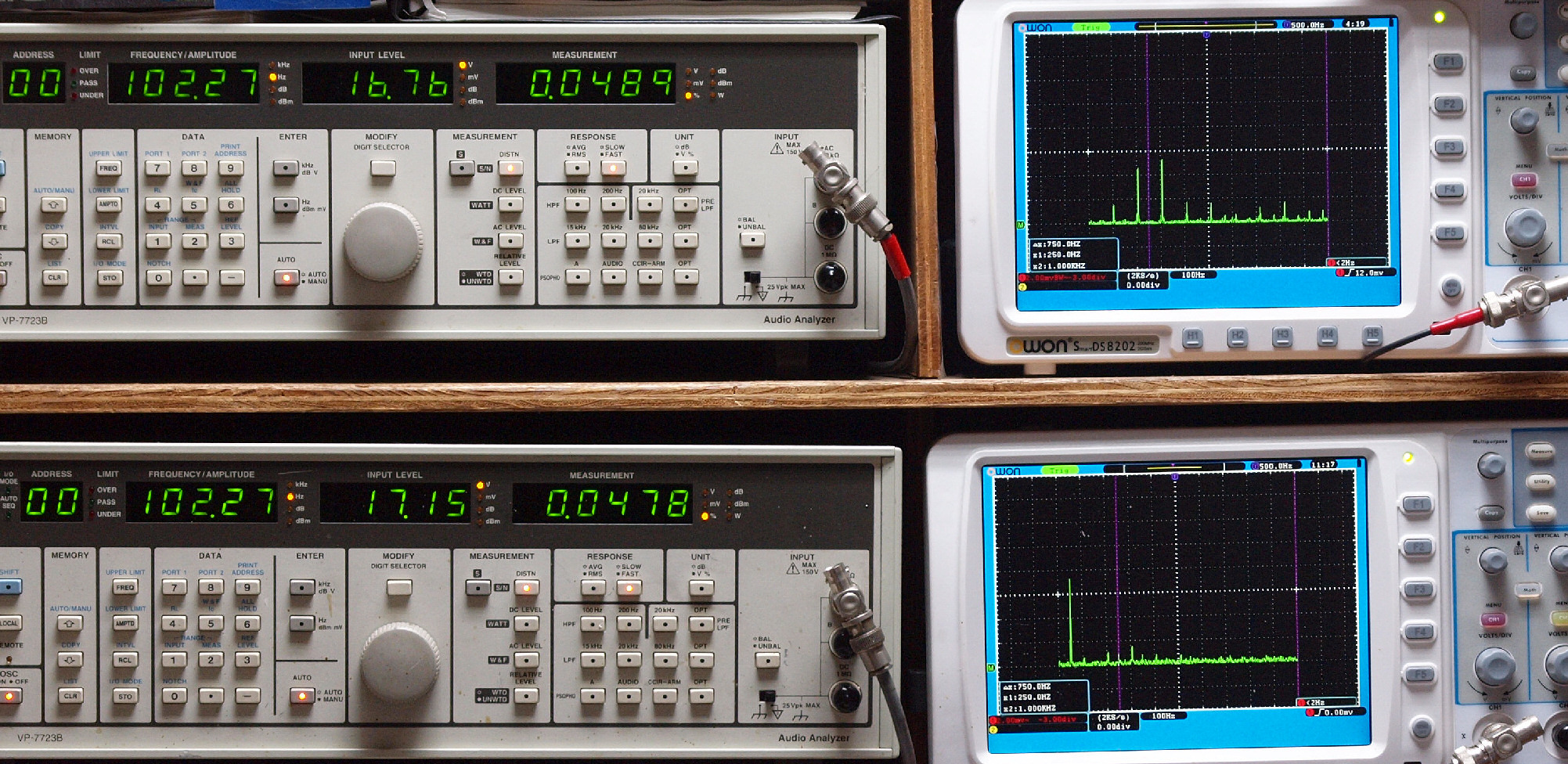

Ｅ２２．　Ｔｕｎｅｒ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４４％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

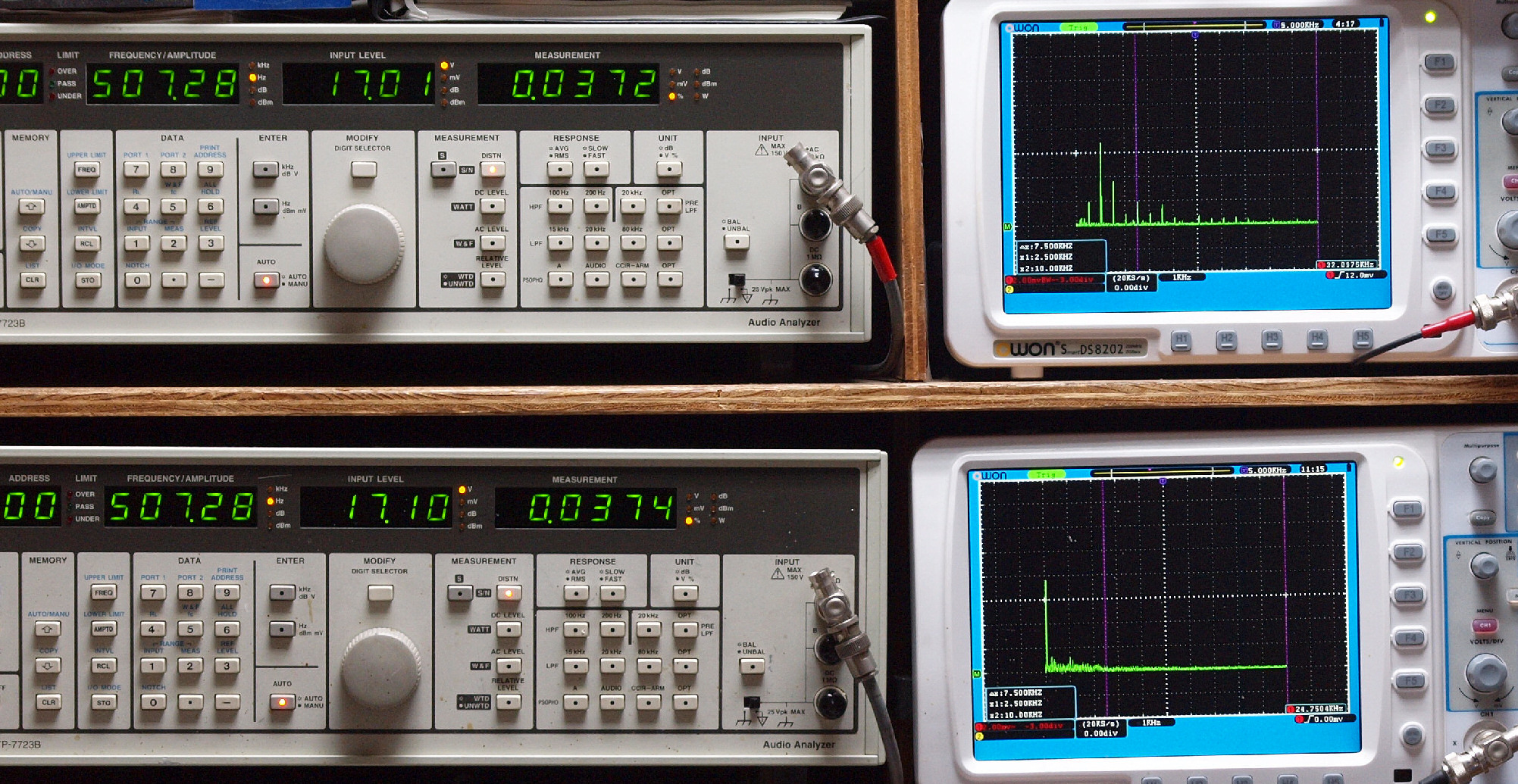

Ｅ２３．　Ｔｕｎｅｒ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　Ｔｕｎｅｒ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０３５％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　Ｔｕｎｅｒ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１０％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１０９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

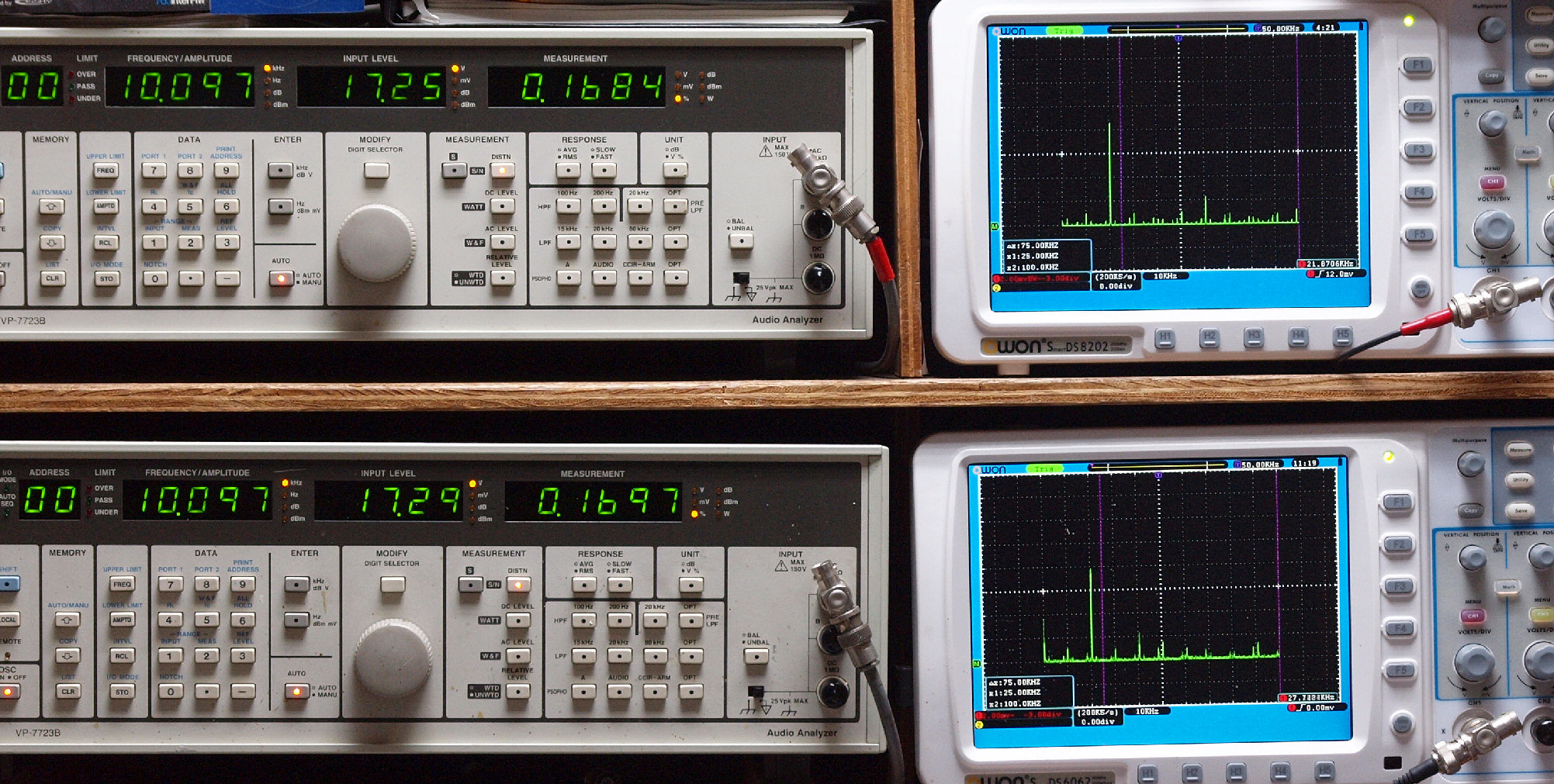

Ｅ２６．　Ｔｕｎｅｒ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１１％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　Ｔｕｎｅｒ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

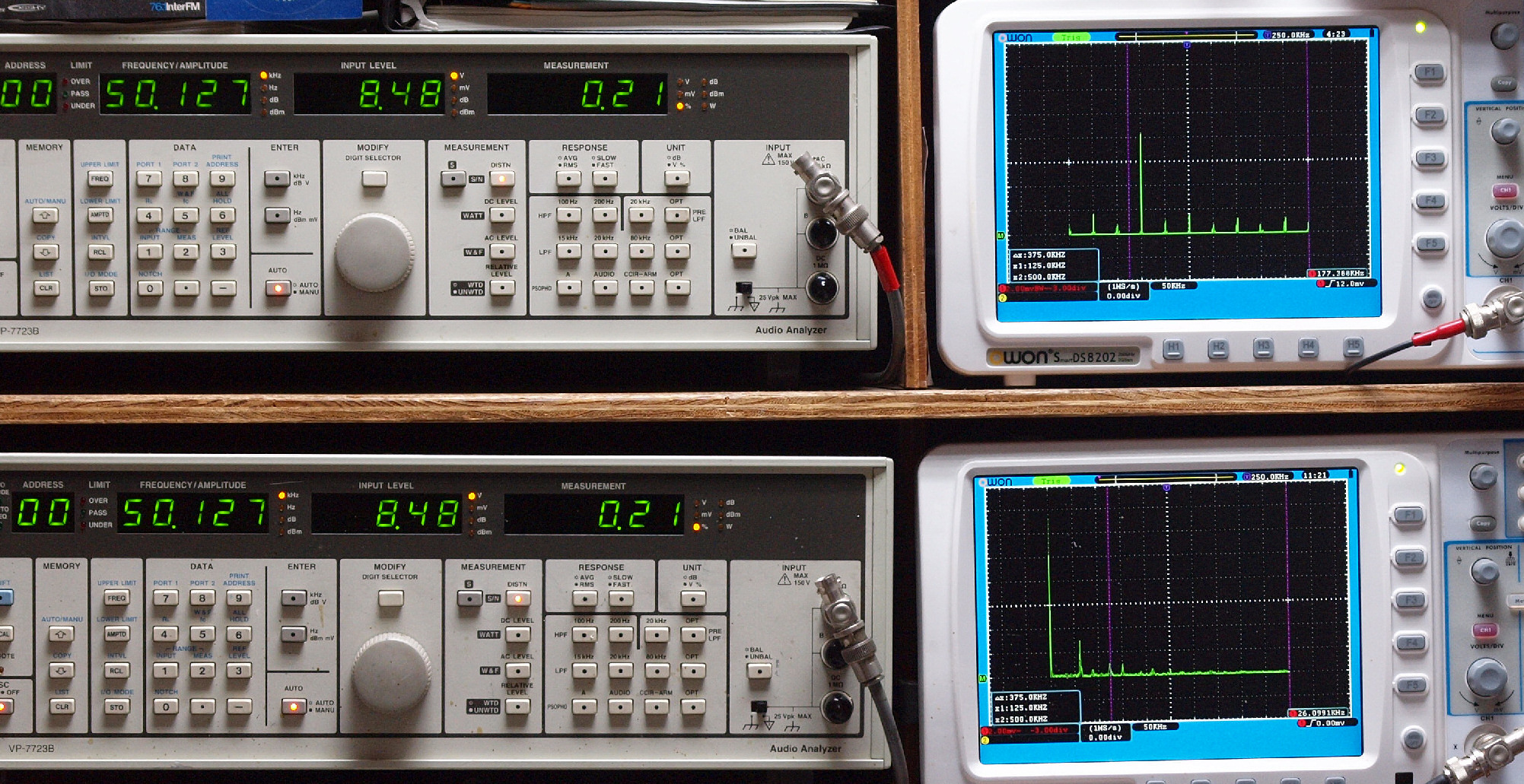

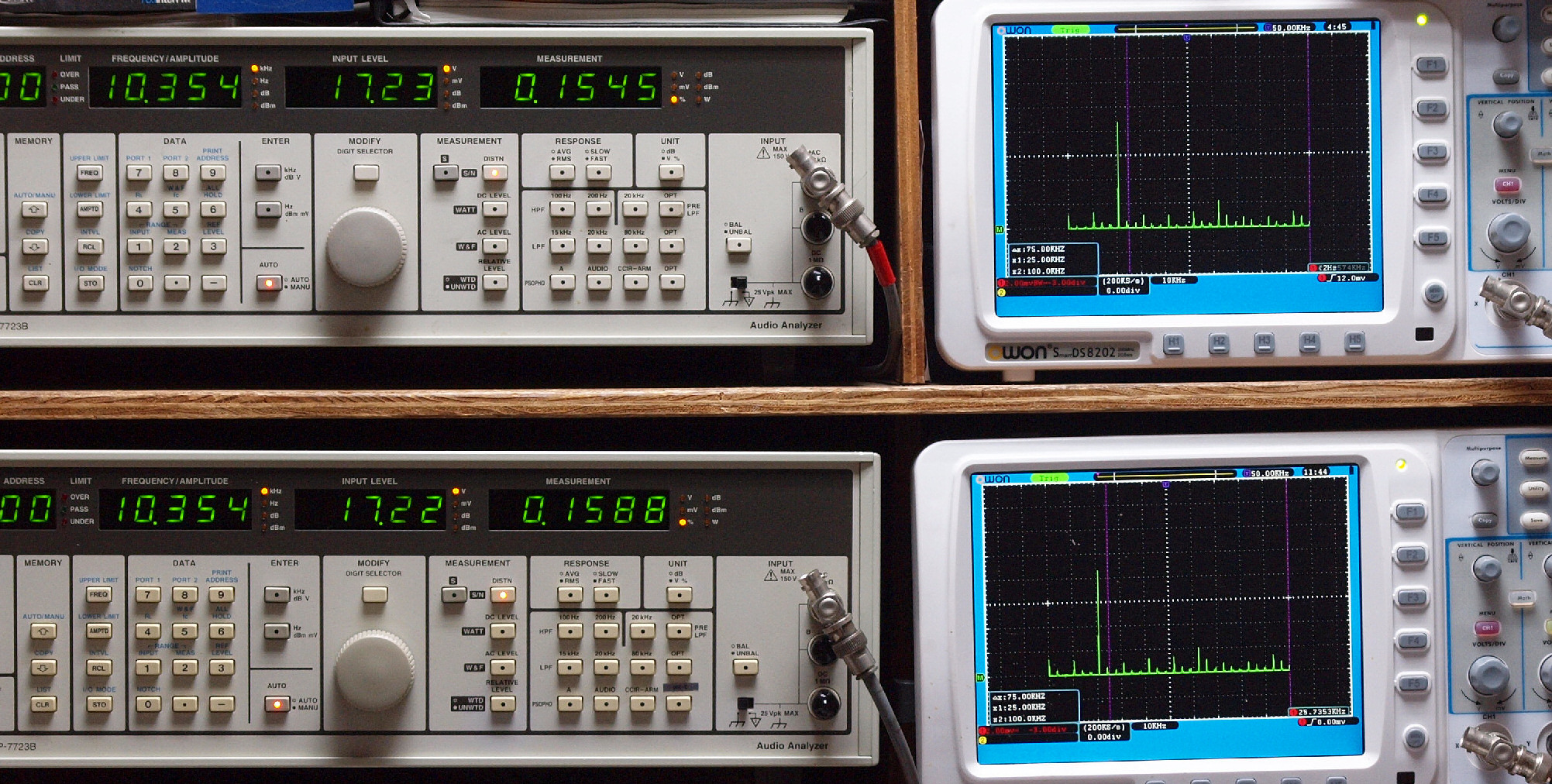

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１２９％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１２６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４９％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

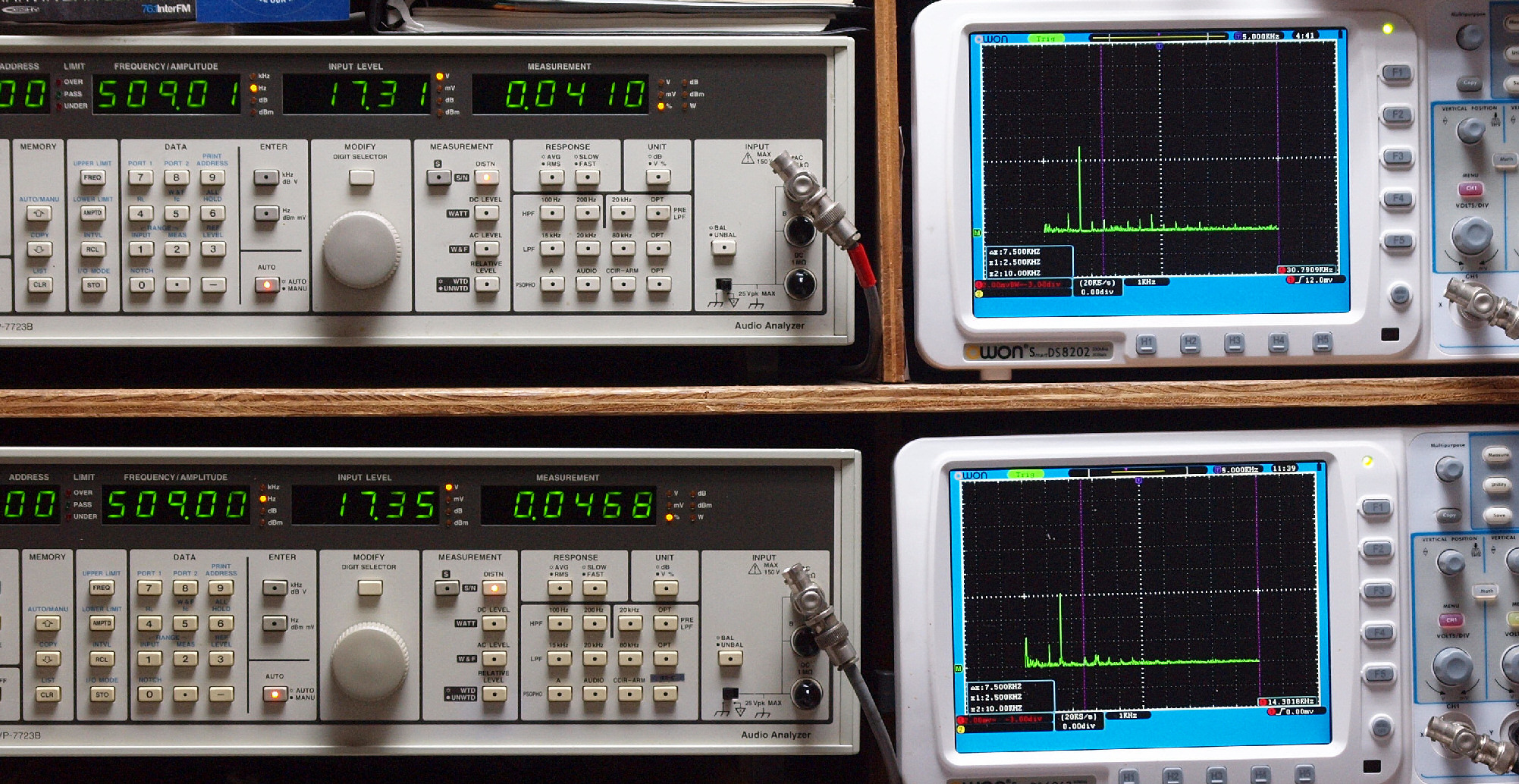

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４１％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

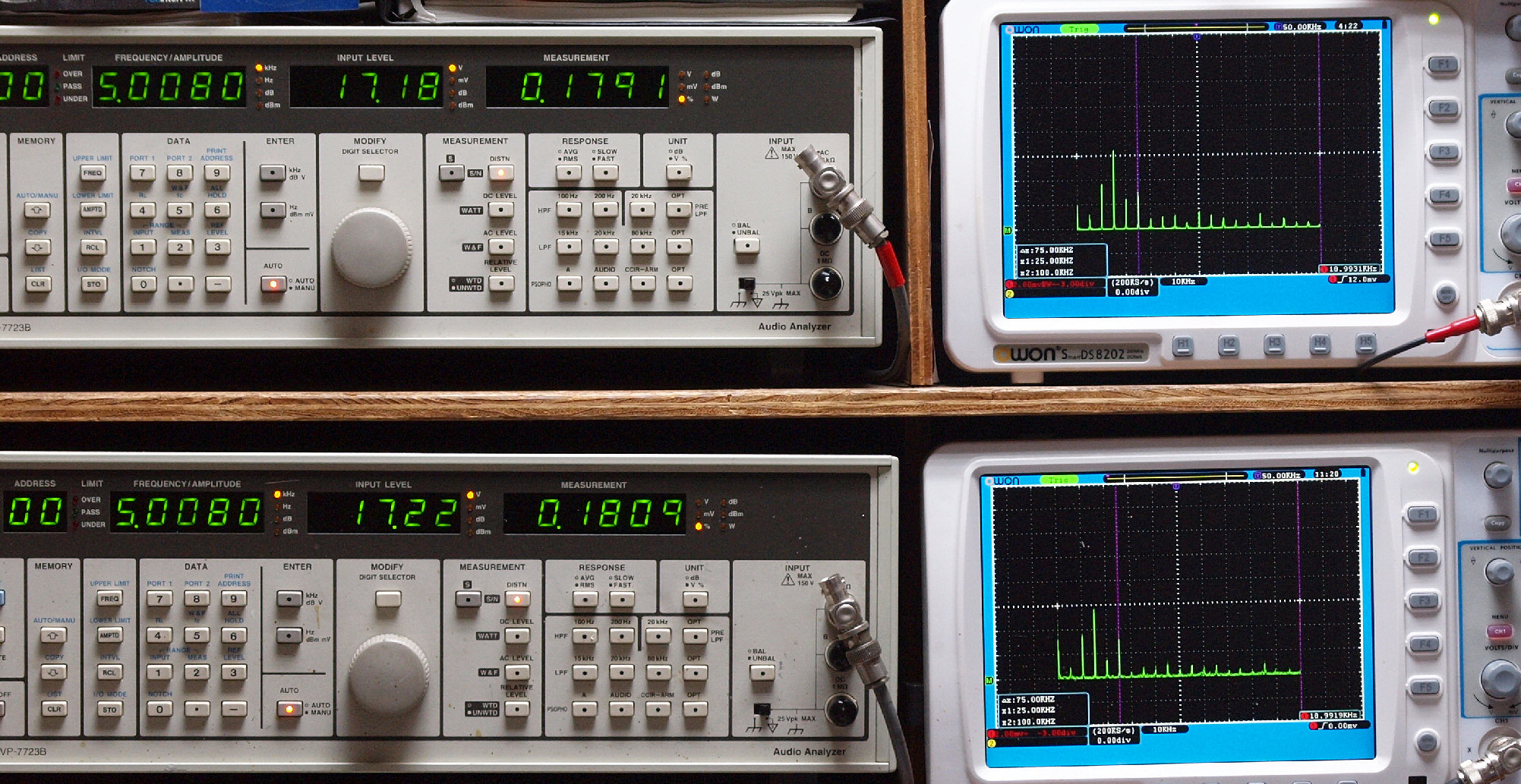

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１７９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１８１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１６８％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１６９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

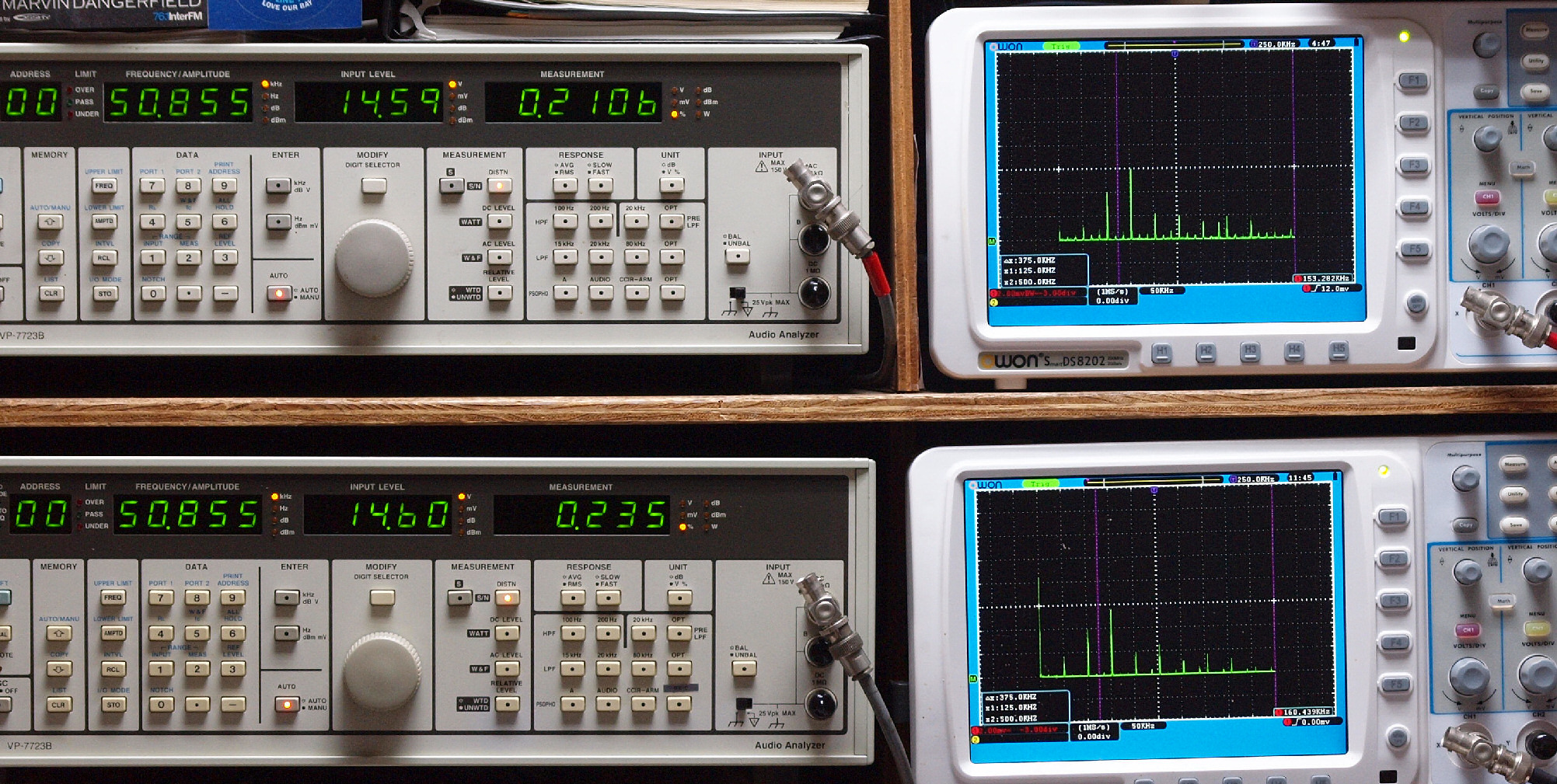

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧８．５Ｖ＝９Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧８．５Ｖ＝９Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

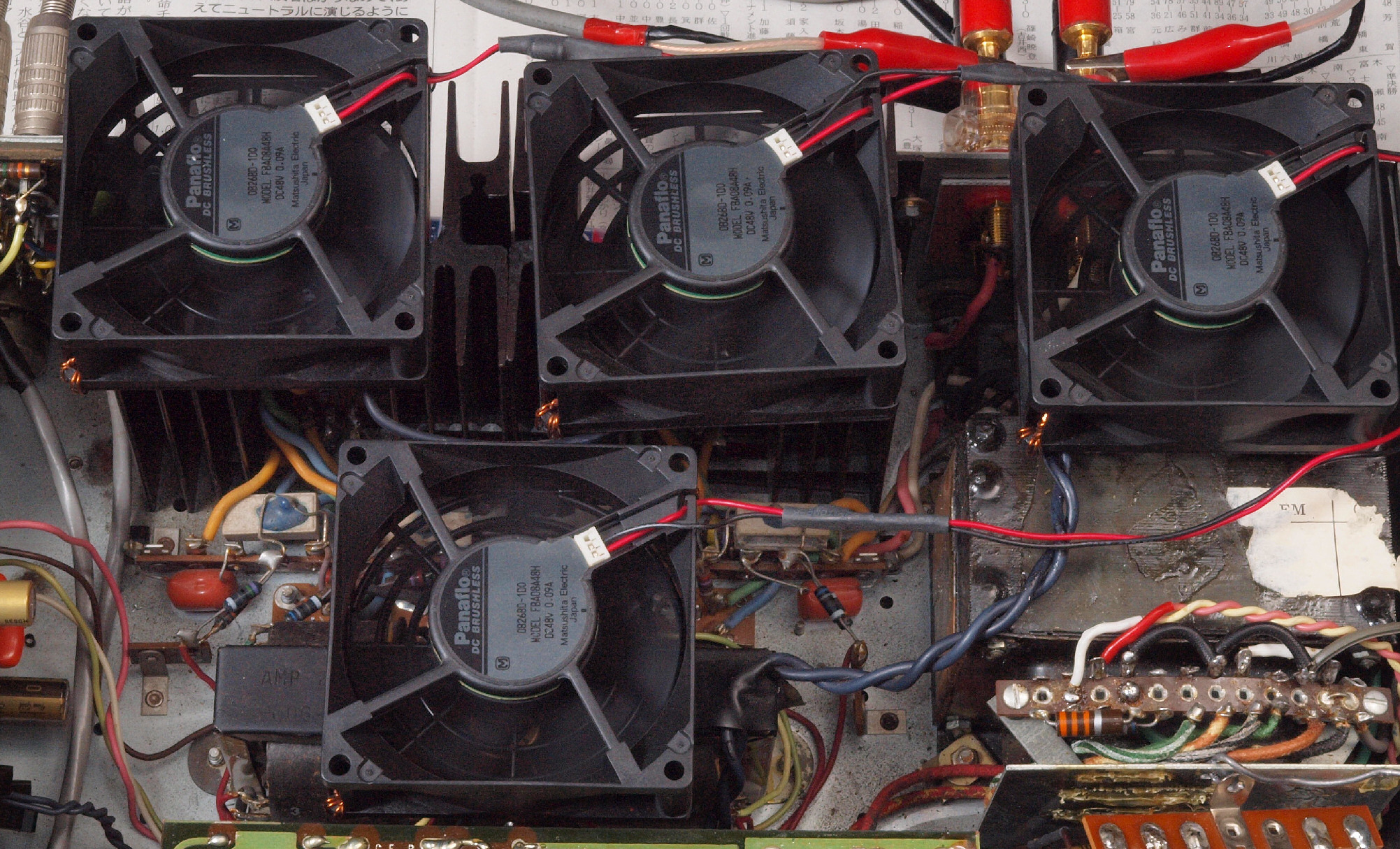

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

型式 プリメインアンプ 出力（r.m.s、チャンネル当り） 4Ω=60W、　8Ω=50W、　16Ω=30W 周波数特性 20Hz〜20kHz ±1dB（定格最大出力時） 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 4Ω=8〜20、　8Ω=16〜40、　16Ω=32〜80 入力感度 Phono=2〜5mV感度調整可能 Tuner、Tape=200mV トーンコントロール 同軸型で高低、左右別に調整可能 モード stereo、mono、null 消費電力 無音時＝125W 最大出力時＝500W 外形寸法 幅384×高さ110×奥行254mm 重量 8.64kg 価格 \147,000（1966年発売時） \135,000（1973年頃） 別売 ウッドケース（\4,000）
