ＰＲＡ−２０００Ｚ．　２台目修理用部品取用

本体修理機器ＰＲＡ−２０００Ｚ．　２台目　同時修理機器ＨＭＡ−９５００ｍｋ�U．　４５台目 平成２３年７月２５持込１１月４日完成

Ａ．　修理前の状況 　　　オークションで購入する。 Ｔ．　修理前点検測定 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００Ｚ　の仕様（マニアル・カタログより）

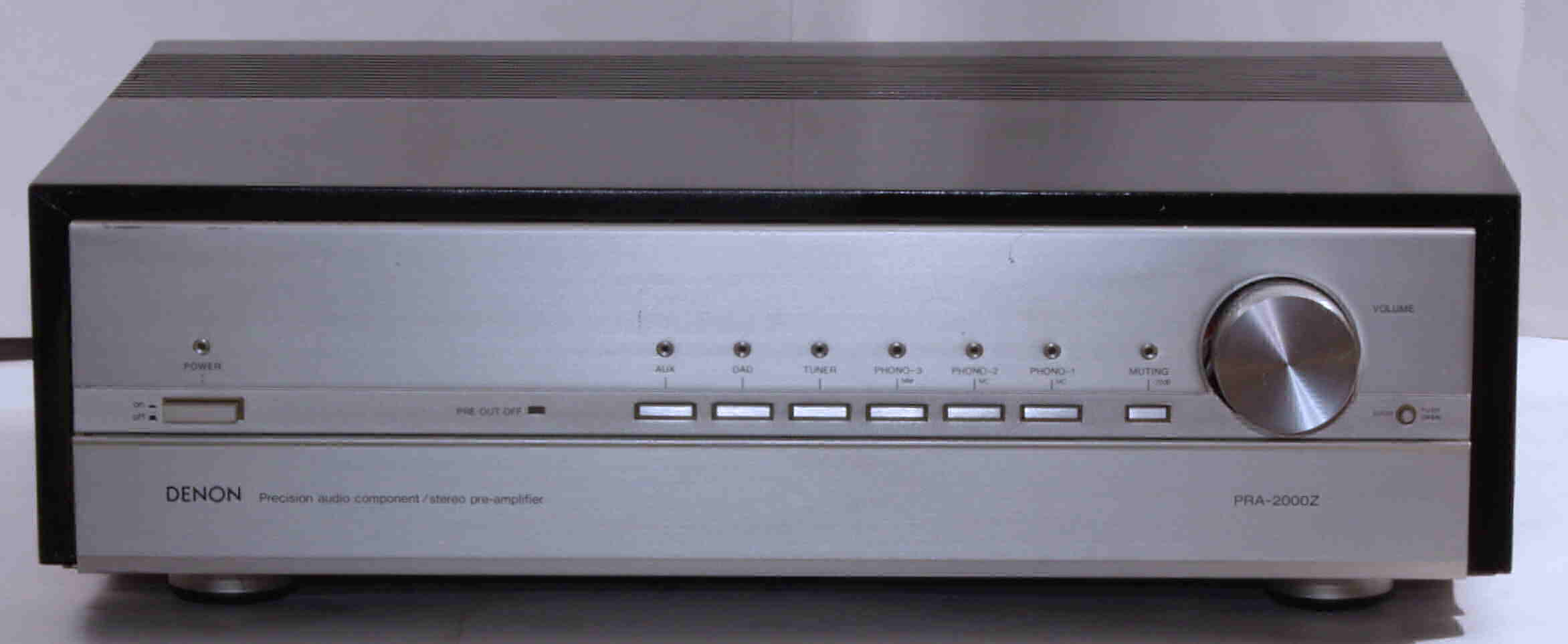

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る。

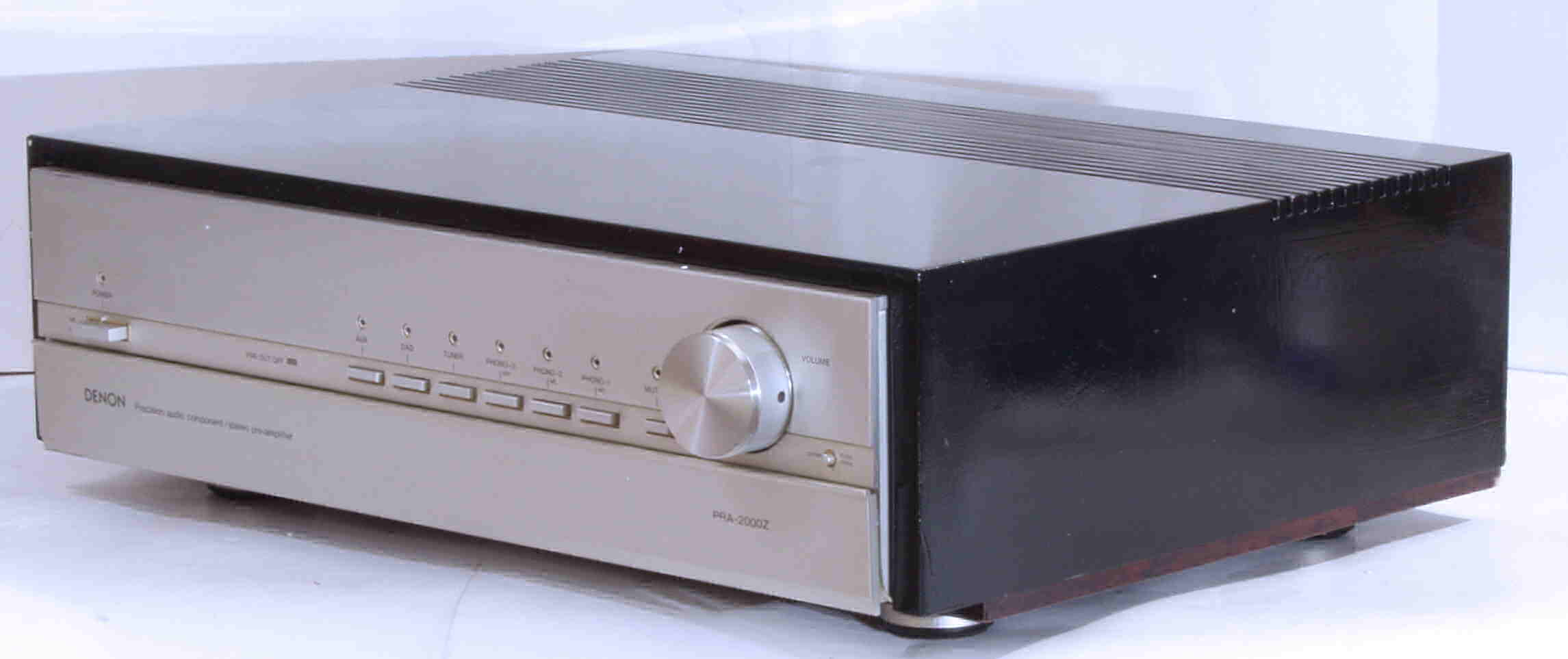

Ａ１２．　点検中　前右から見る

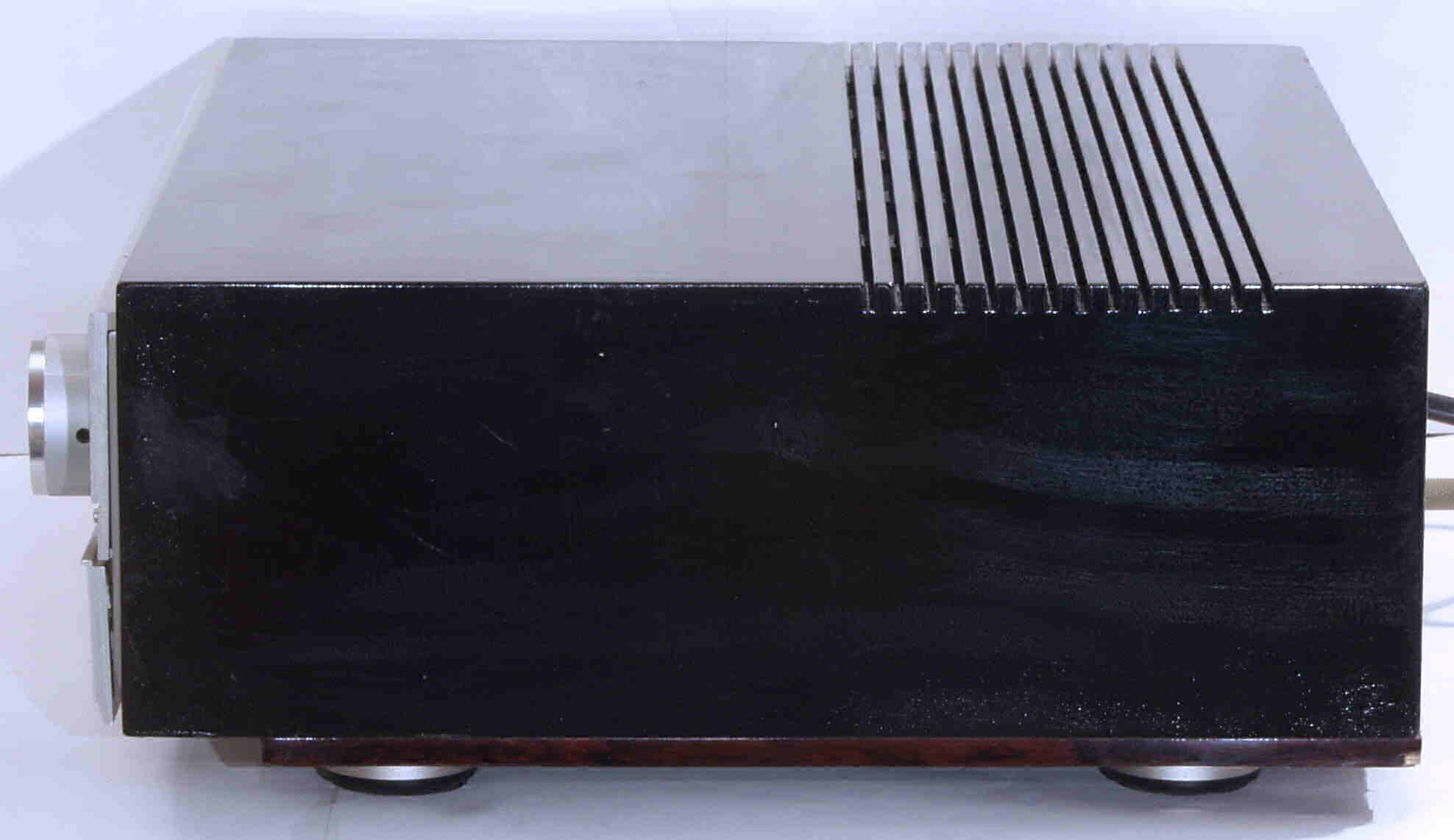

Ａ１３．　点検中　右から見る

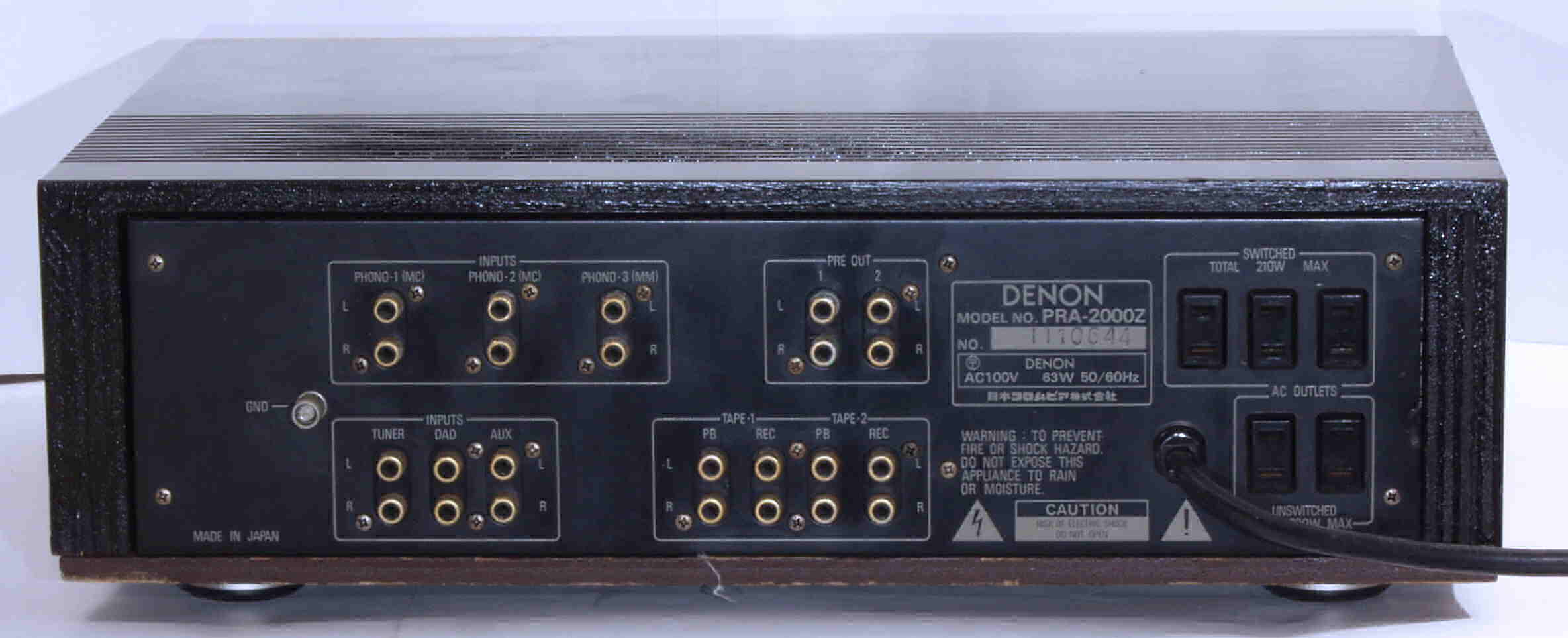

Ａ１４．　点検中　後から見る

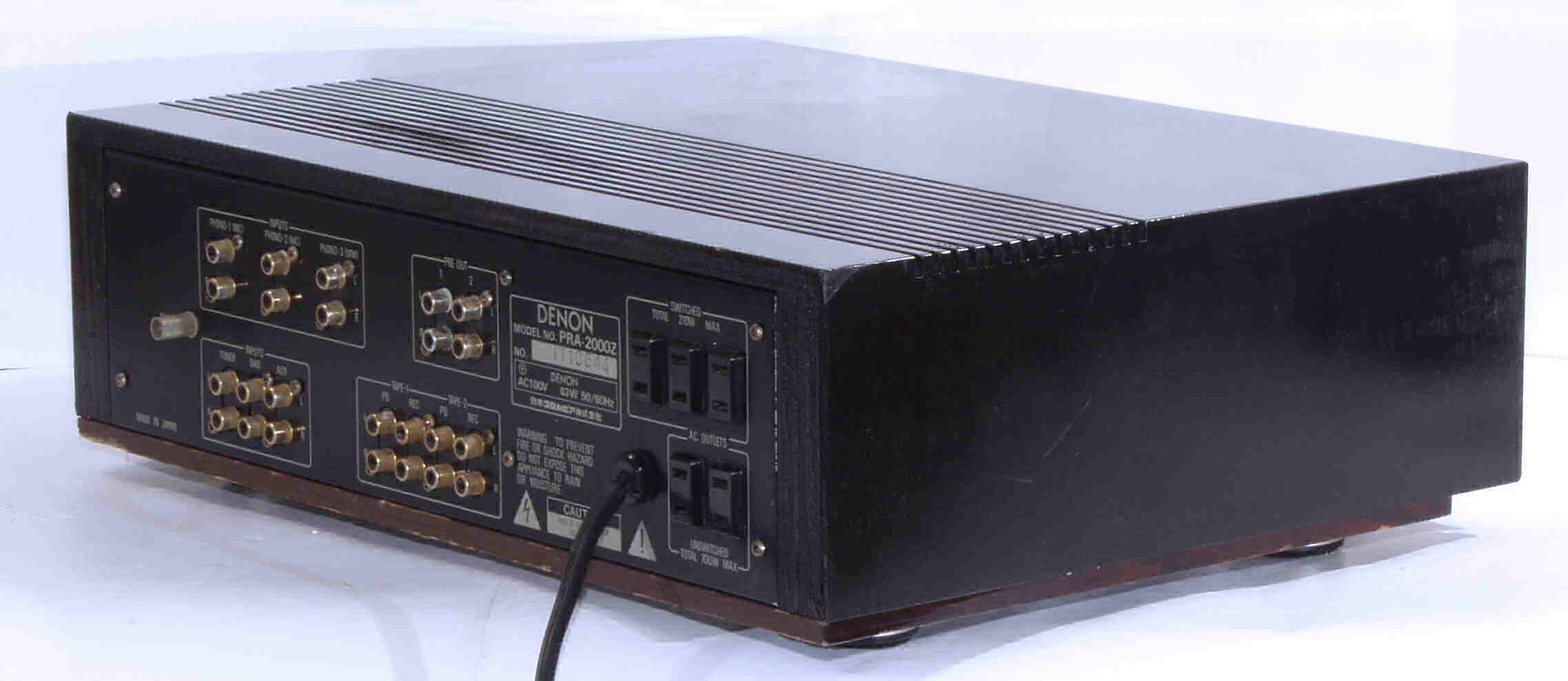

Ａ１５．　点検中　後左から見る

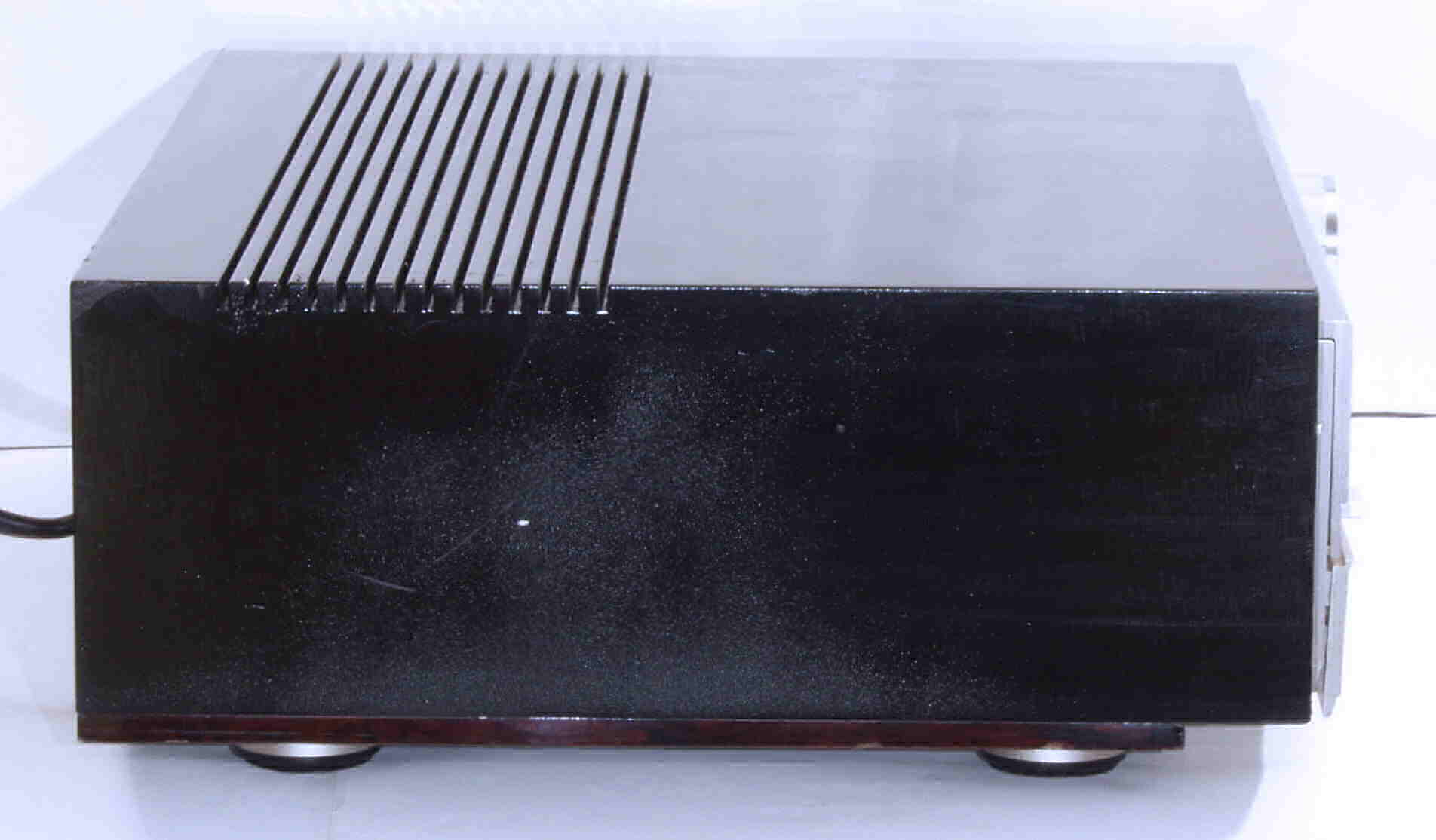

Ａ１６．　点検中　左から見る

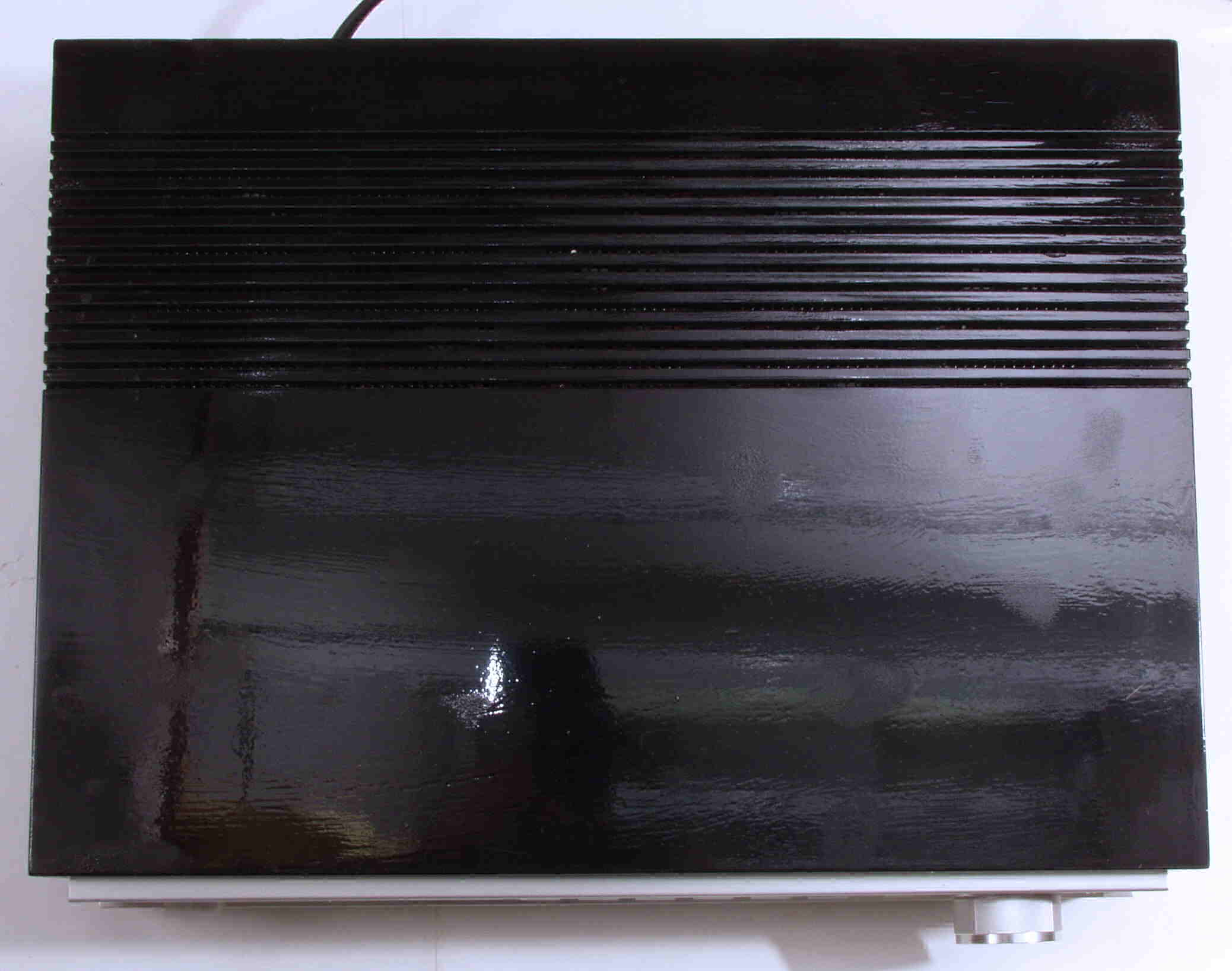

Ａ１７．　点検中　上から見る

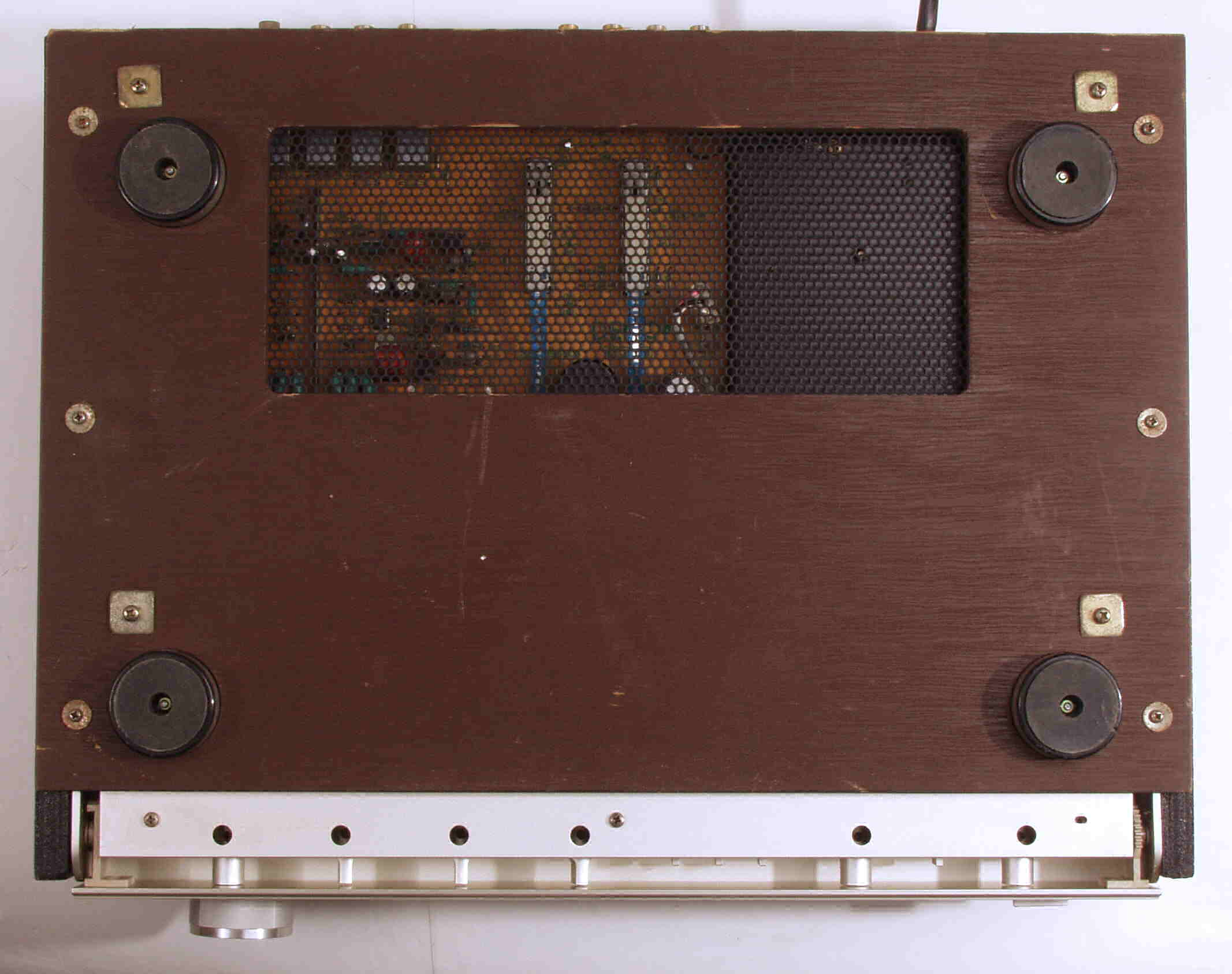

Ａ２１．　点検中　下から見る

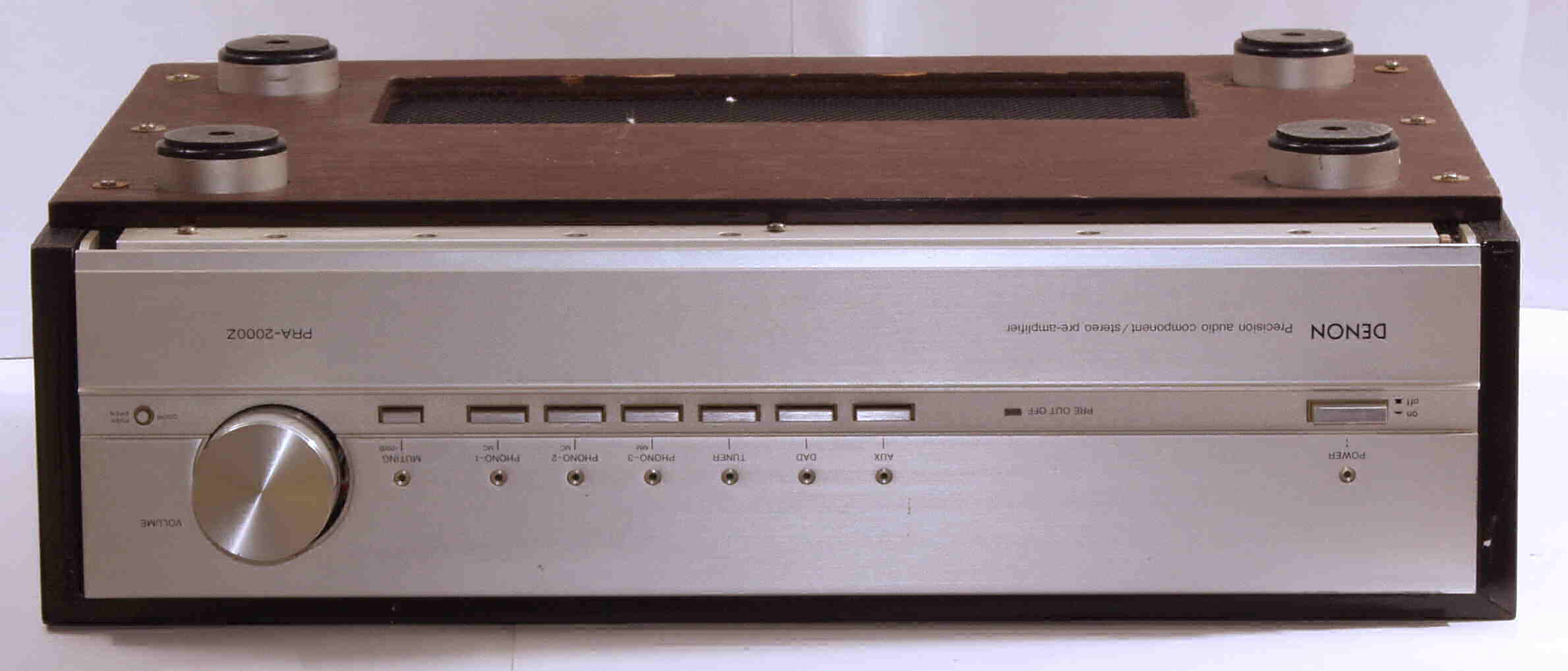

Ａ２２．　点検中　下前から見る

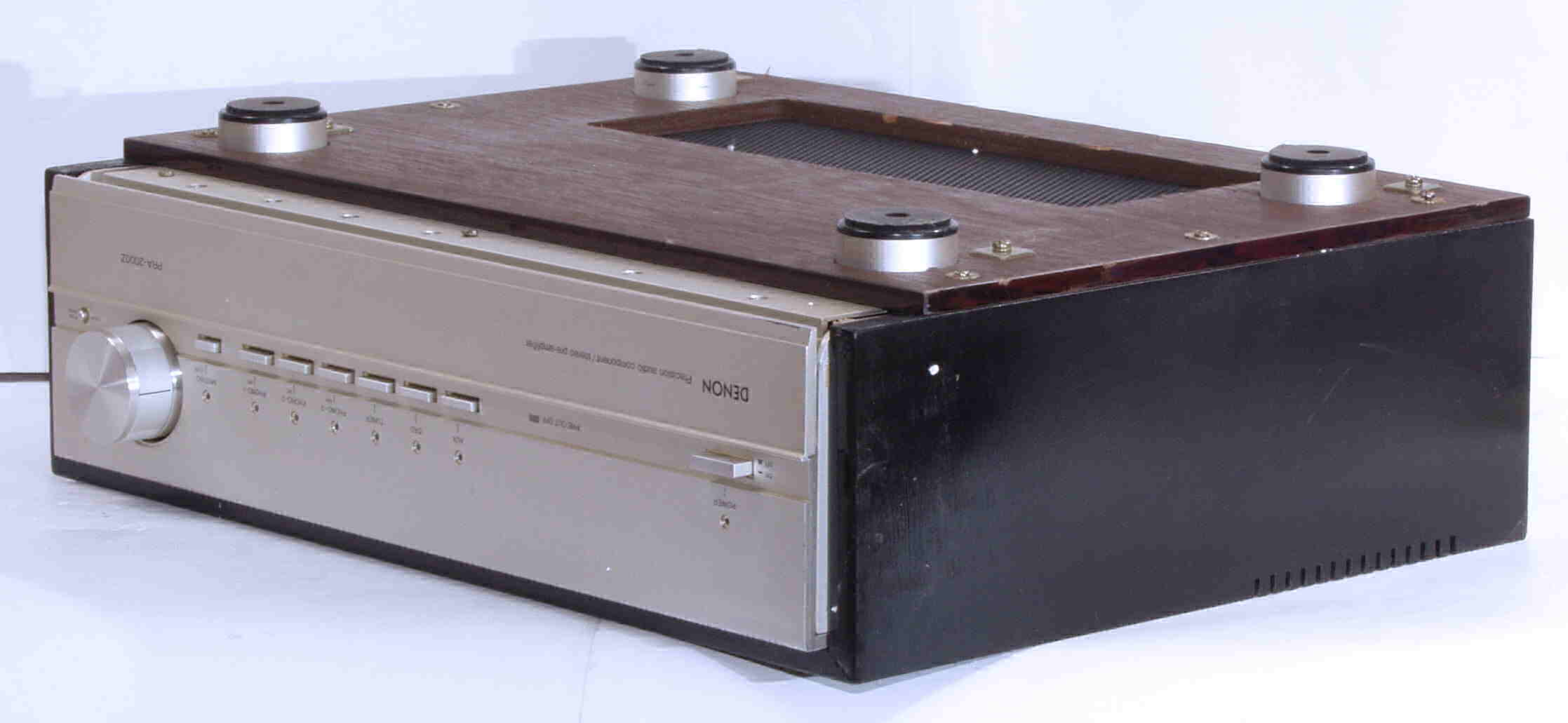

Ａ２３．　点検中　下前左から見る

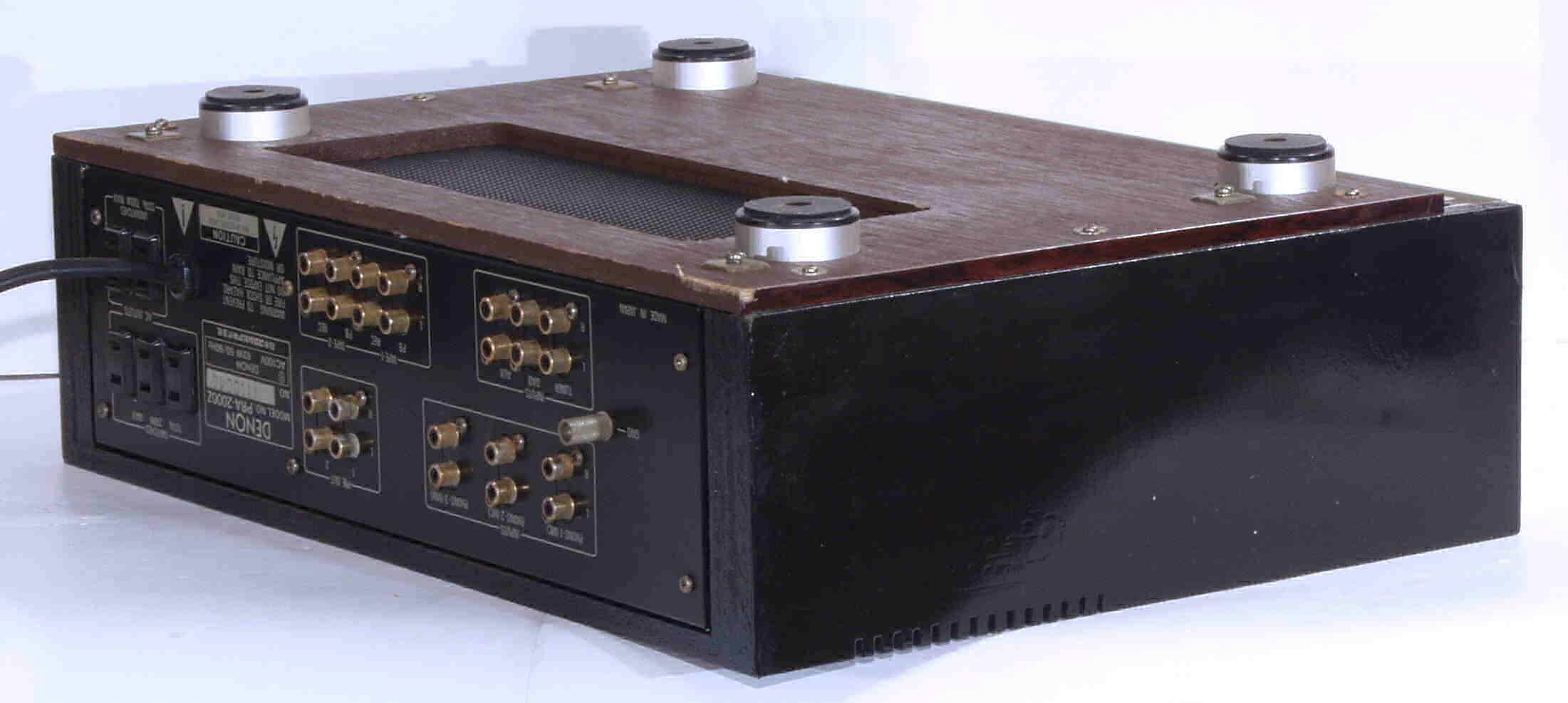

Ａ２５．　点検中　下後右から見る

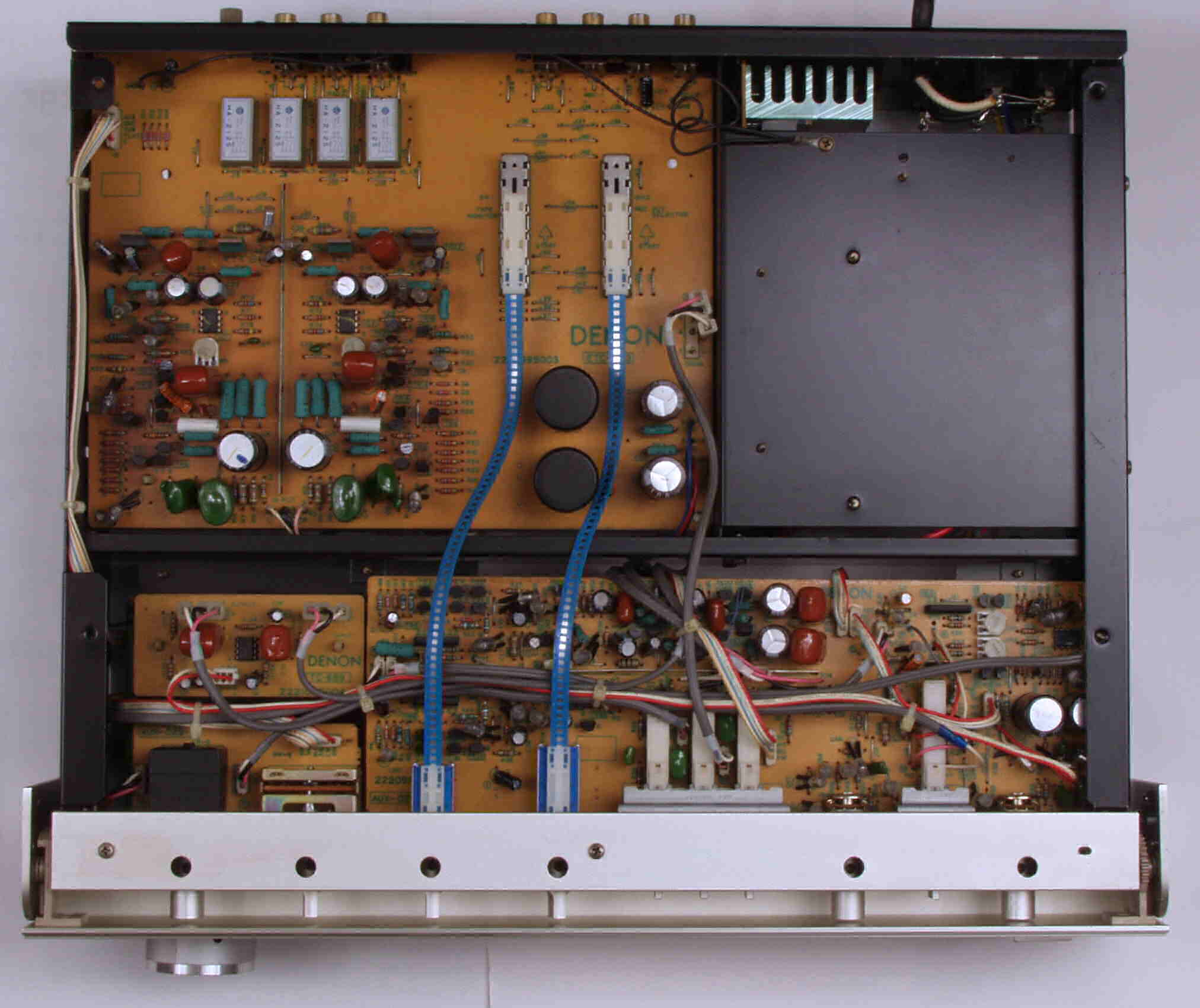

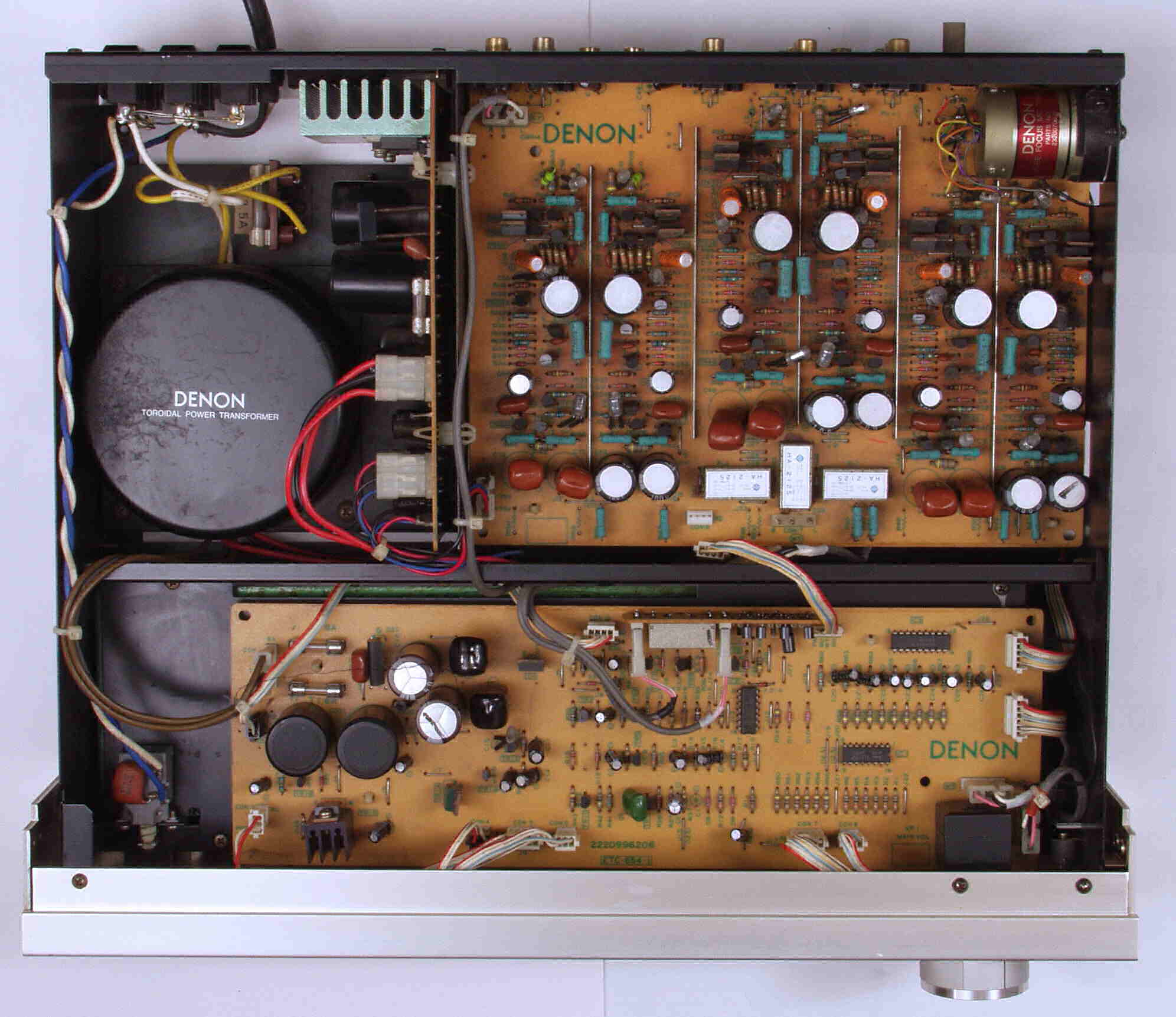

Ａ３１．　点検中　上・下蓋を取り、上から見る、　コネクターが2個外してある。

Ａ３２．　点検中　上・下蓋を取り、上から見る、　コネクターが1個外してある。

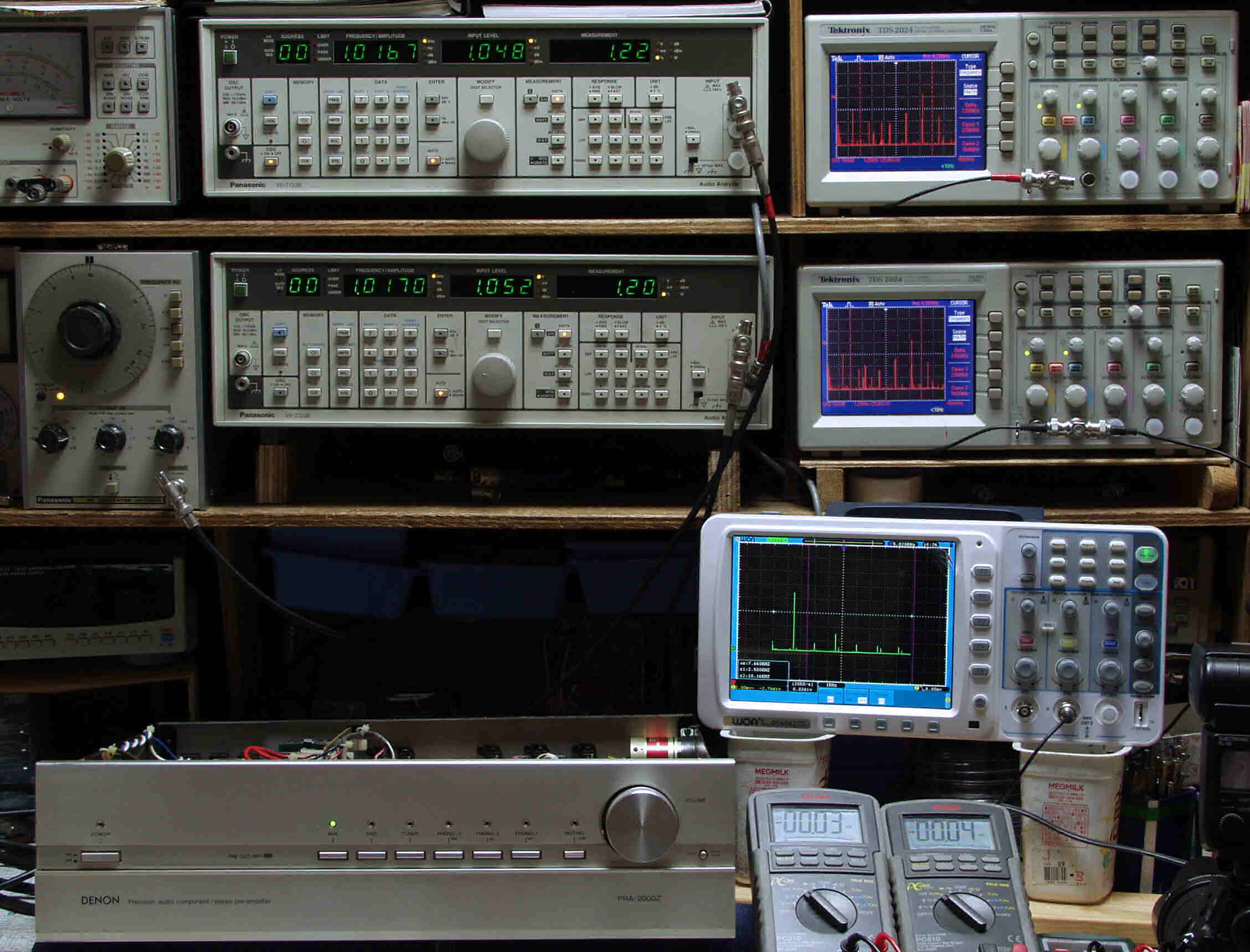

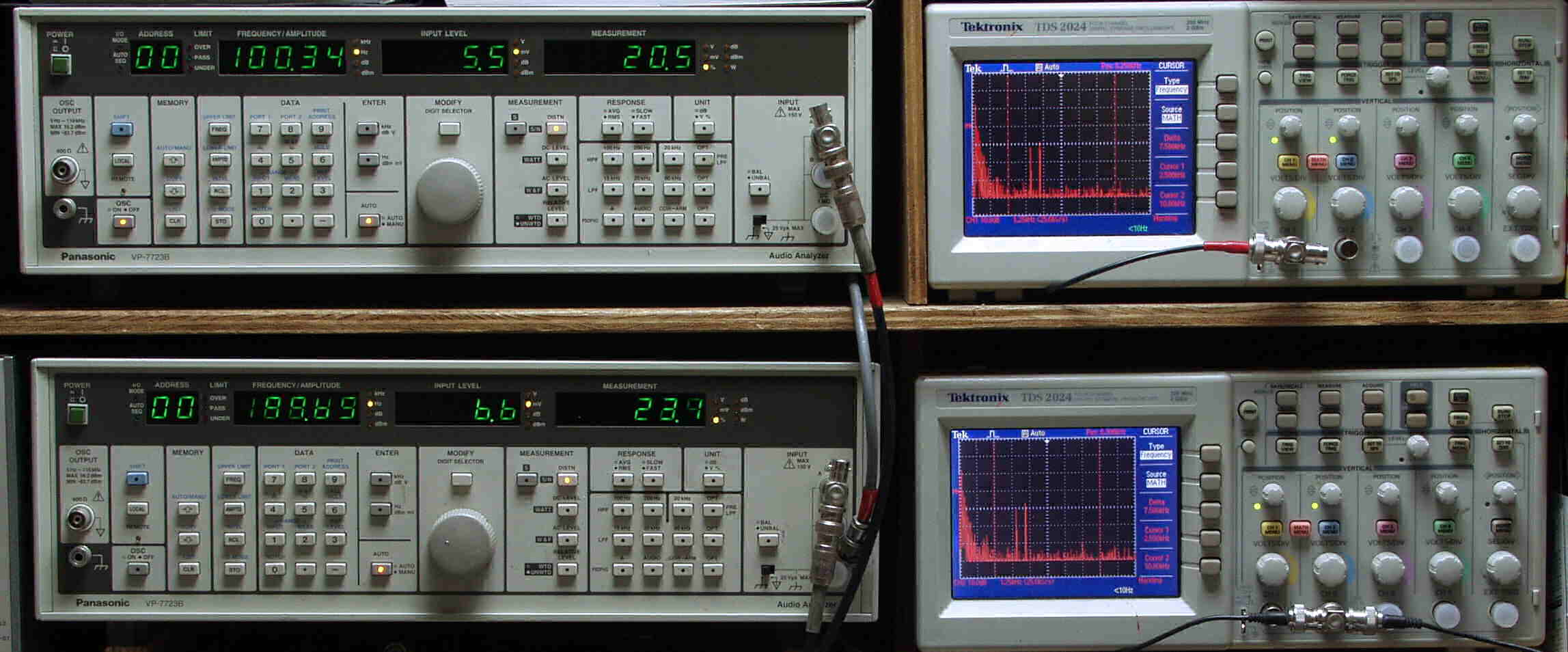

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

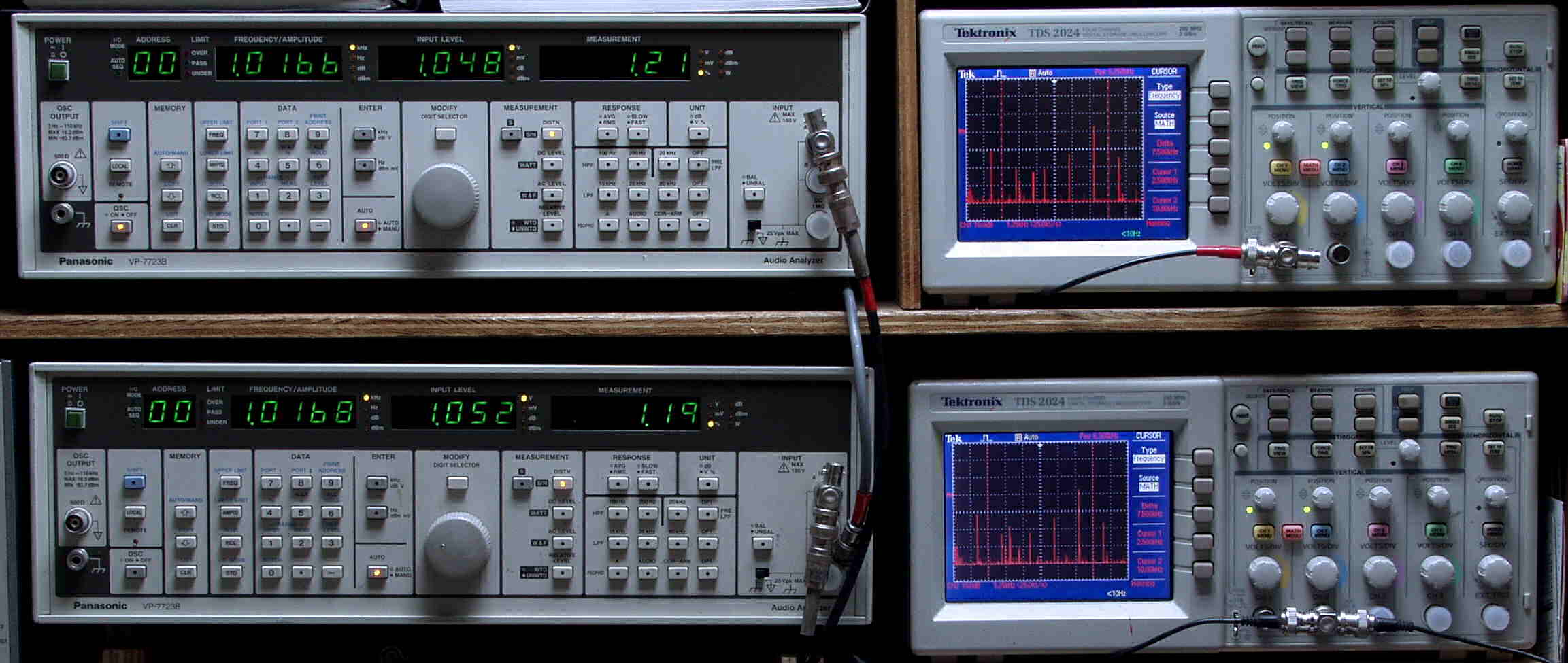

Ｔ２１．　ＡＵＸ入力、　１ｋＨＺ 　　　　　Ｒ側出力電圧＝１Ｖ、　１．２％歪み。 　　　　　Ｌ側出力電圧＝１Ｖ、　１．２％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２２．　ＰＨＯＮＯ３（ＭＭ入力）、　１ｋＨＺ 　　　　　Ｒ側出力電圧＝１Ｖ、　３．２％歪み。 　　　　　Ｌ側出力電圧＝１Ｖ、　３．５％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

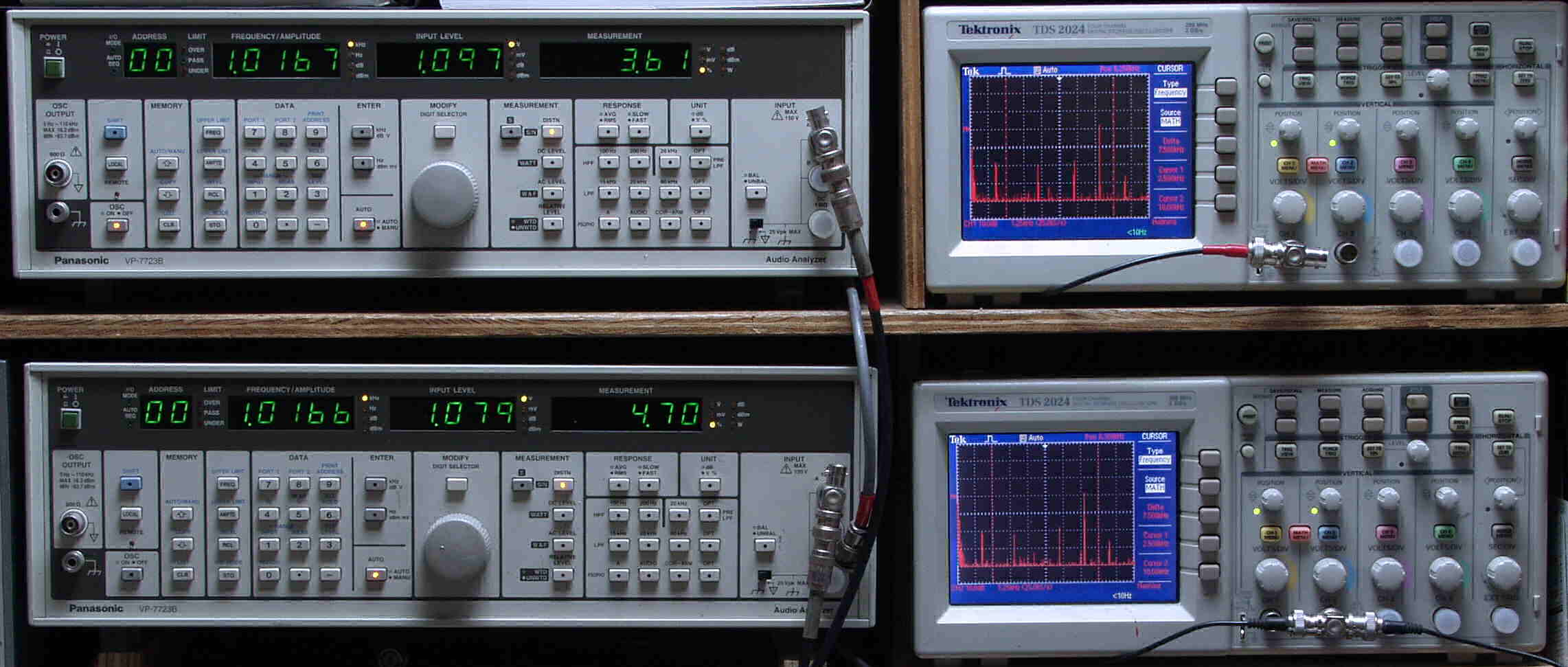

Ｔ２３．　ＰＨＯＮＯ２（ＭＭ入力）、　１ｋＨＺ 　　　　　Ｒ側出力電圧＝１Ｖ、　３．６％歪み。 　　　　　Ｌ側出力電圧＝１Ｖ、　４．７％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２４．　ＰＨＯＮＯ１（ＭＣ入力）、　１ｋＨＺ。　故障で出力せず、ハムが出ている。 　　　　　Ｒ側出力電圧＝１Ｖ、　０．％歪み。 　　　　　Ｌ側出力電圧＝１Ｖ、　０．％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００Ｚ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg
