ＨＭＡ－９５００ｍｋⅡ．　４５台目　修理記録

同時修理　ＰＲＡ－２０００Ｚ．　２台目　　平成２３年６月１５日持込　　　７月２７日完成　

注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

HMA-9500MKⅡ＆PRA-2000Zでモーツアルトを楽しんでおります。
最近、LPの情報量がめっきり少なくばかりか、曇り空のようにかすんだモーツアルトしか耳にできません。
接点不良やアンプの経年劣化が原因かと気をもみさらにいつ致命的な故障になるかと気をもんでいた昨今でした。
yahooオークションでPRA-2000Zを格安で手にいれましたが、ねじの錆やパーツに付着したほこりがあまりにひどく素人には手に負えないことがわかりました。
オーディオメーカーが技術の推移を競って次々にアンプを世に出していた頃とは打って変わり手頃な値段で機器が入手できない昨今、これかも引き続きモーツアルトが堪能できるオーバーホールを切に懇願するところであります。

B．　原因

プロテクト解除しない。

Ｃ．　修理状況

ＳＰ接続リレー交換。
初段ＦＥＴ（電界効果トランジスター）交換。
ＲＬバイアス／バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）。
全ヒューズ入抵抗交換。
整流ダイオード交換。
配線手直し、補強。
モジュール修理。
ＳＰ接続端子交換。

Ｄ．　使用部品

ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　２個。
バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　６個。
ヒューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　３０個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　３１個。
フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個。
整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。
ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　９８，０００円

Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）

Ａ．　修理前の状況

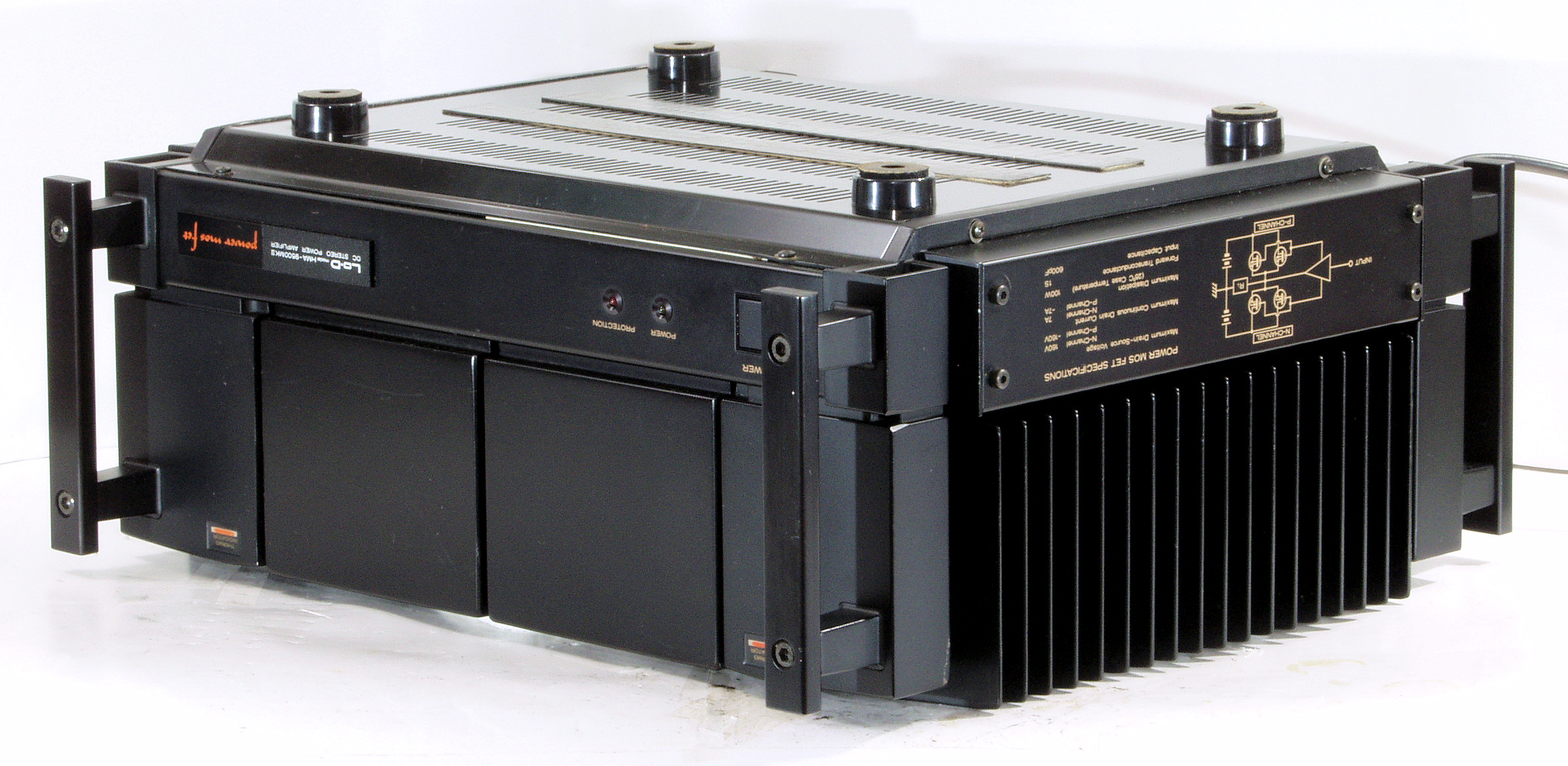

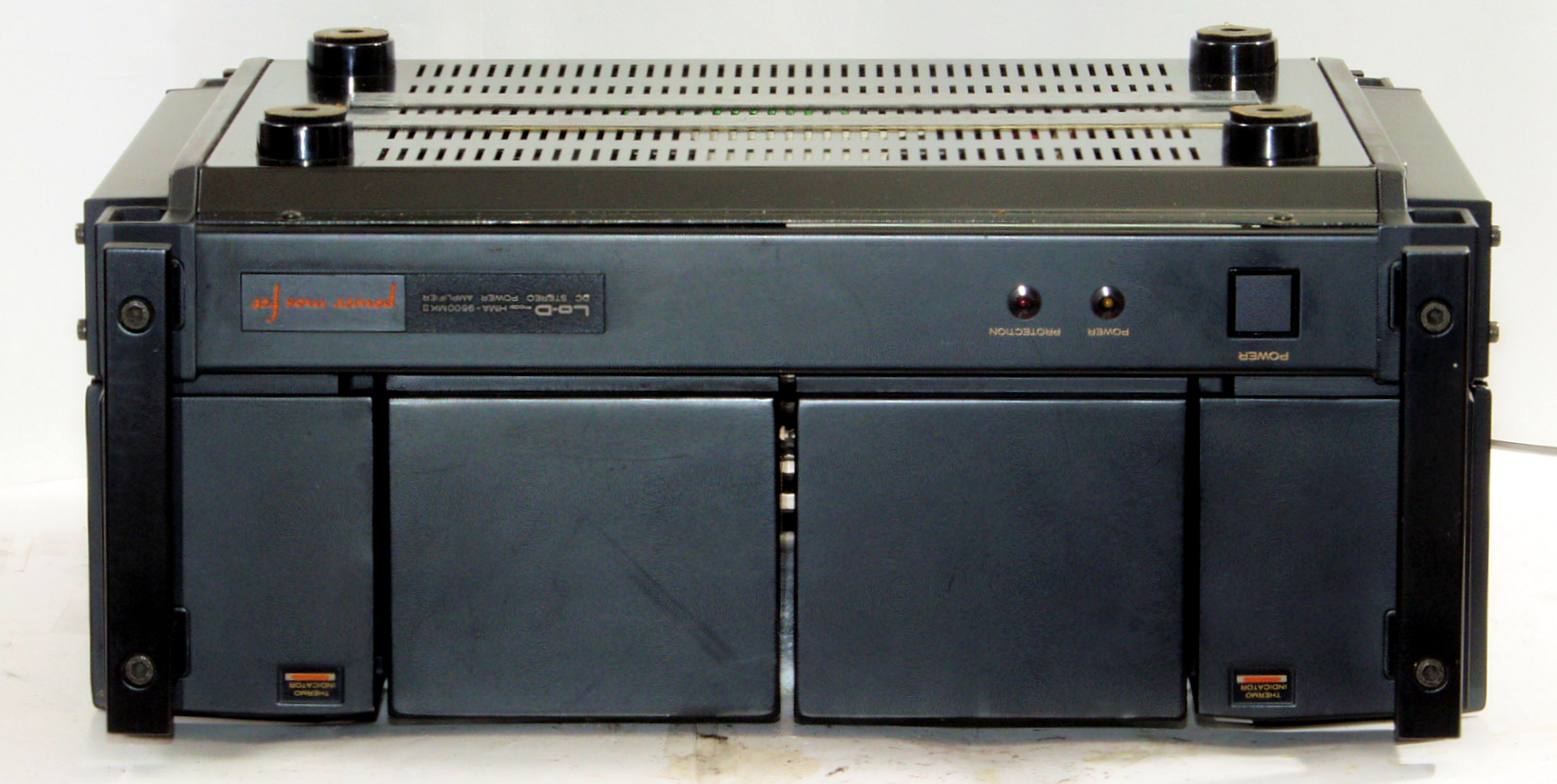

Ａ１１．　点検中　前から見る

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　右から見る

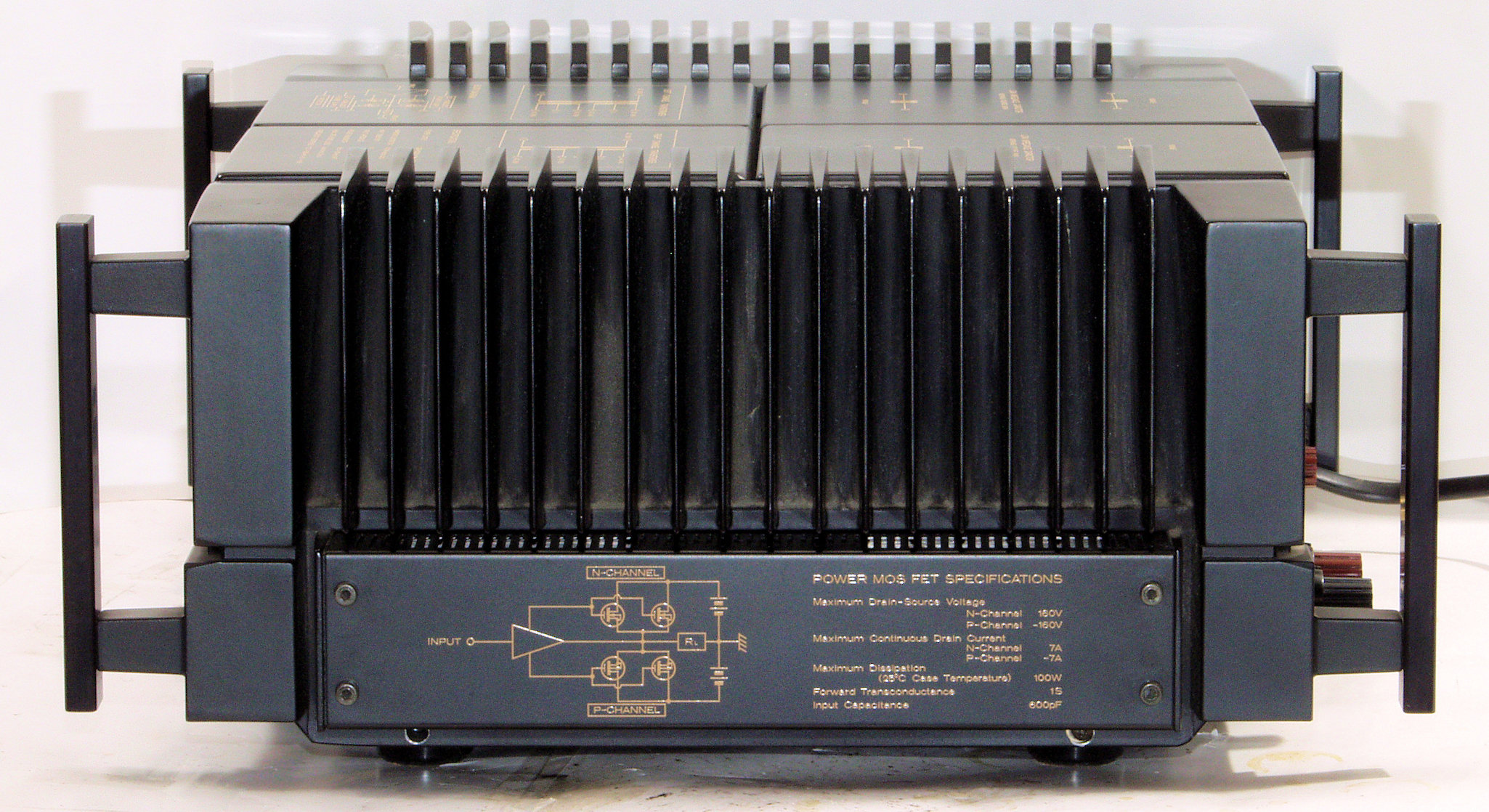

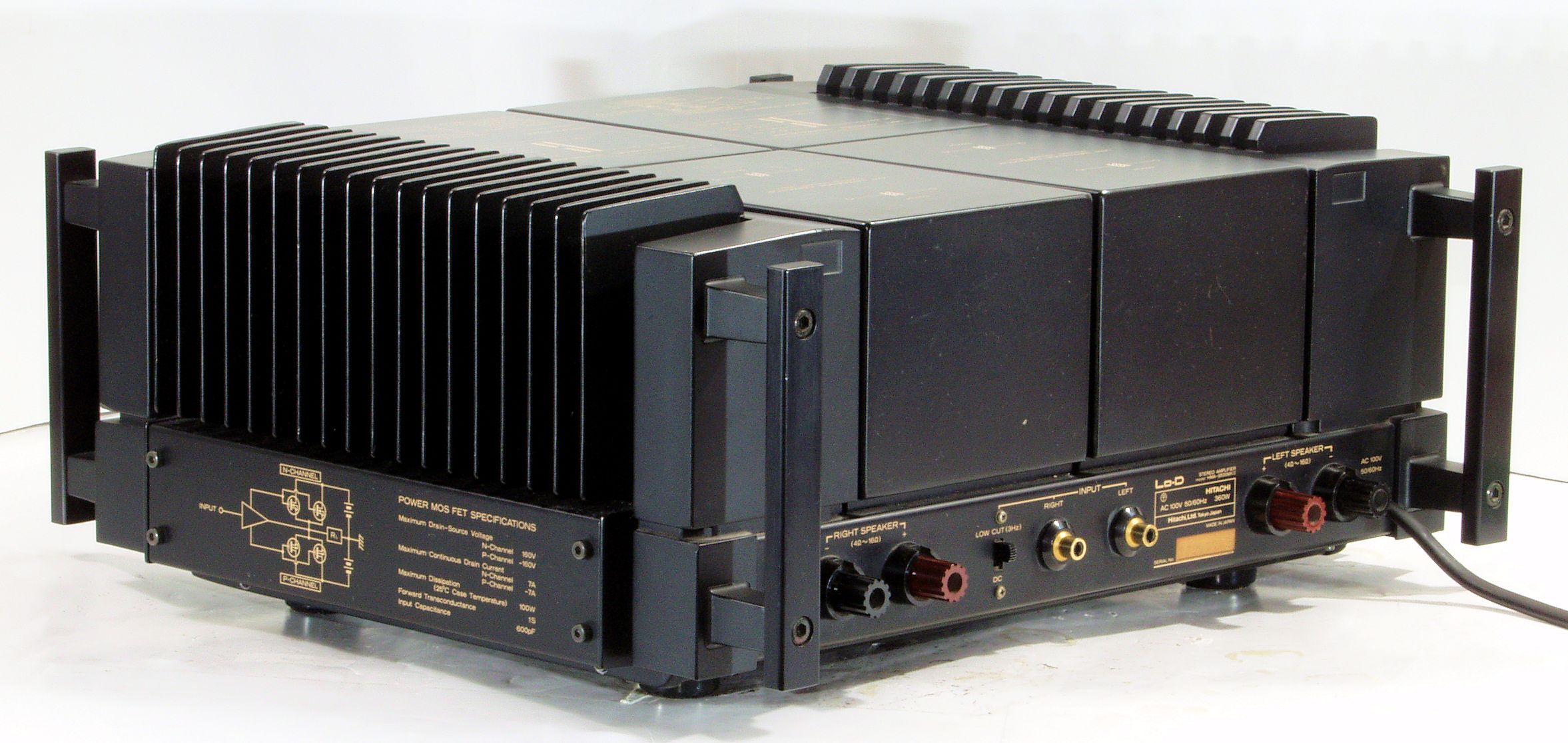

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

Ａ１７．　点検中　左から見る

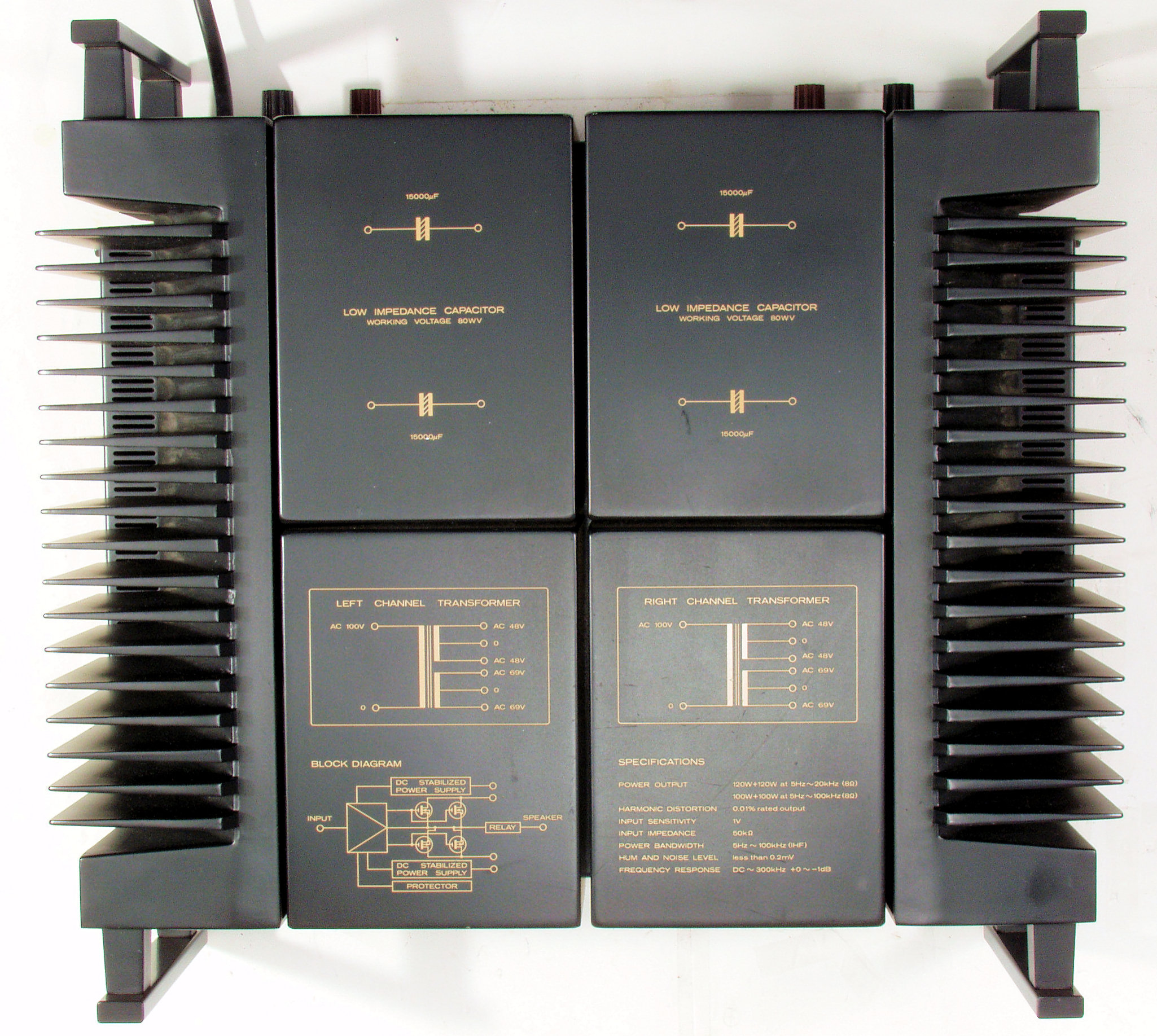

Ａ１８．　点検中　上から見る

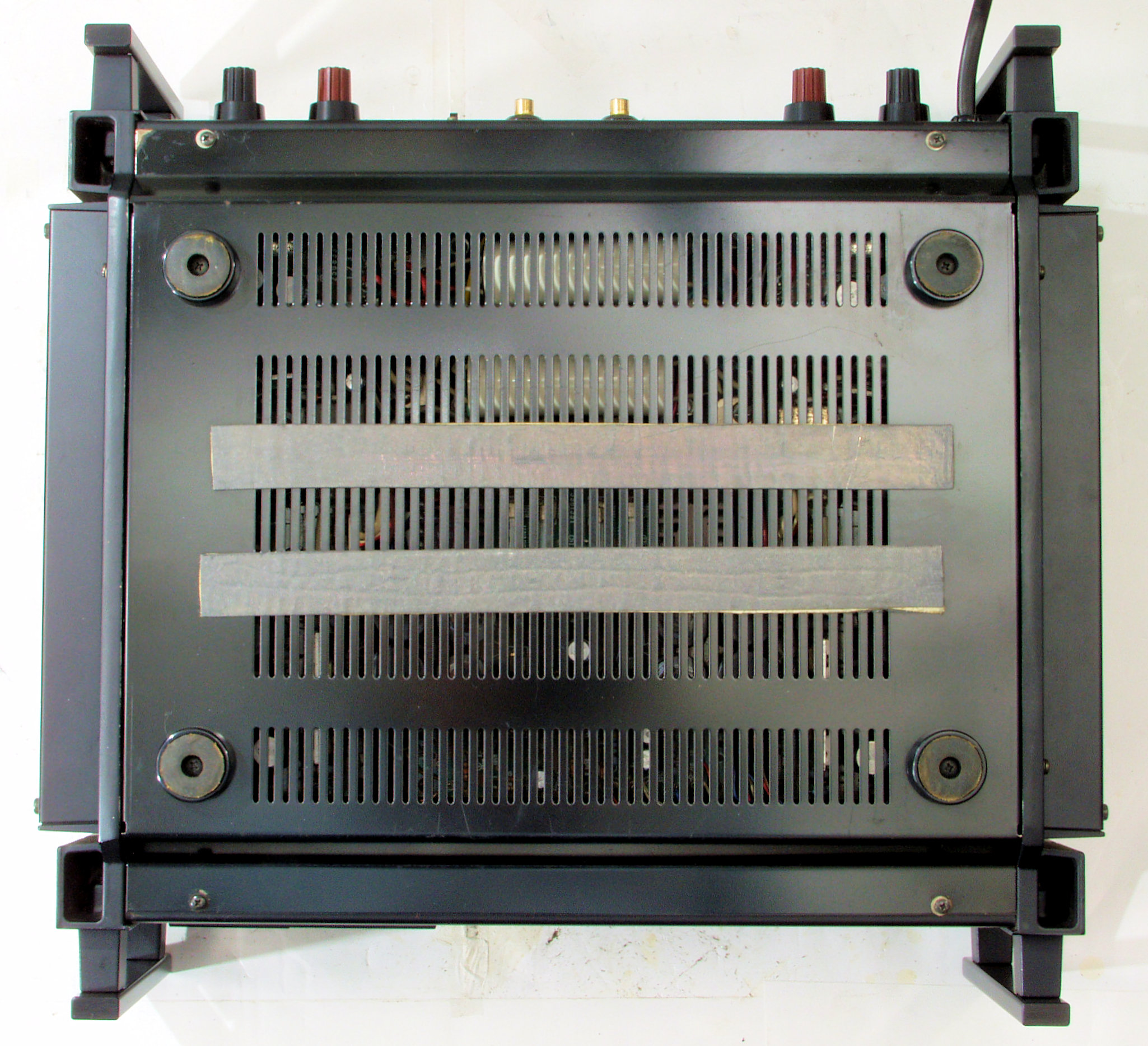

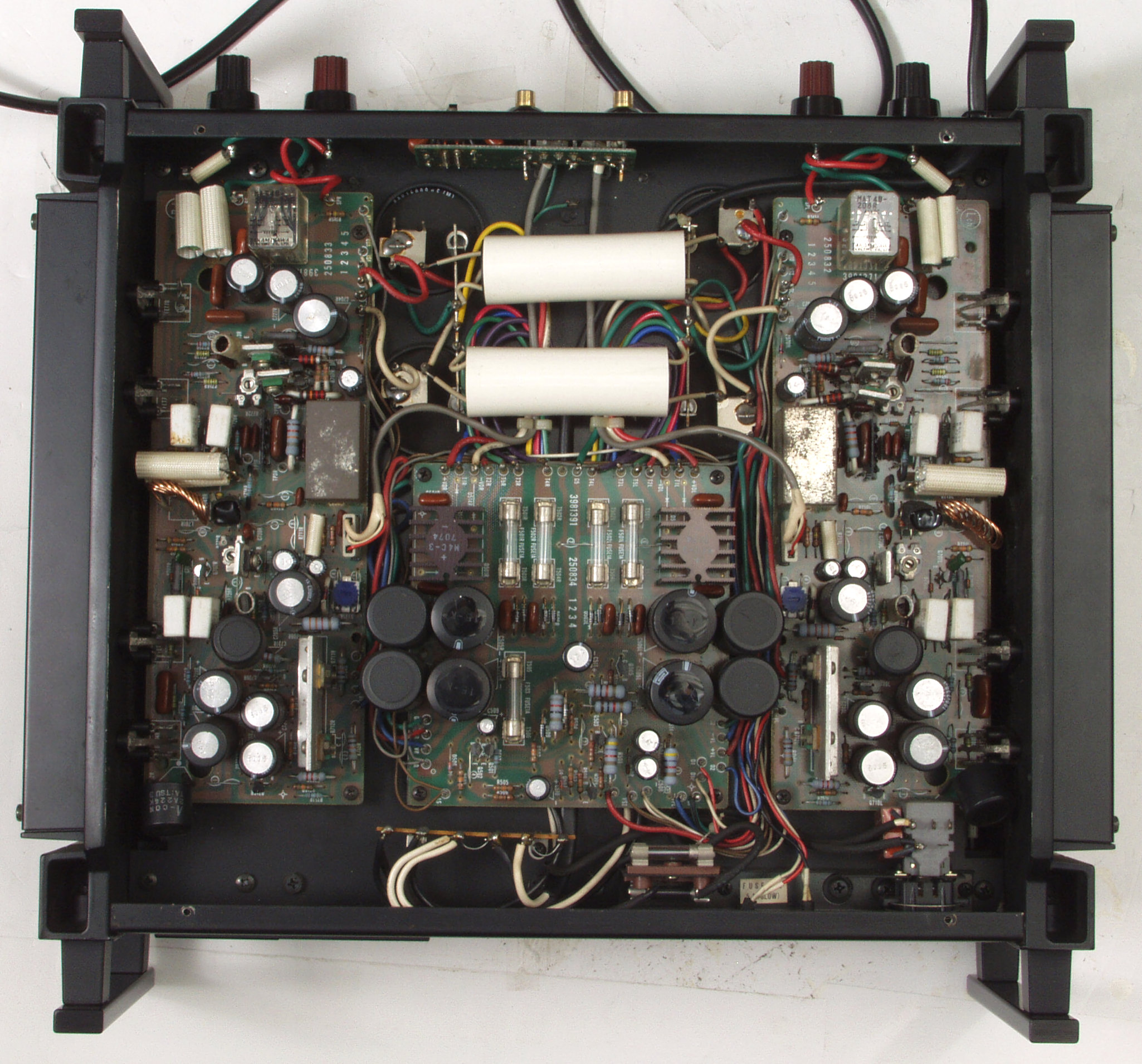

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ２６．　点検中　下から見る

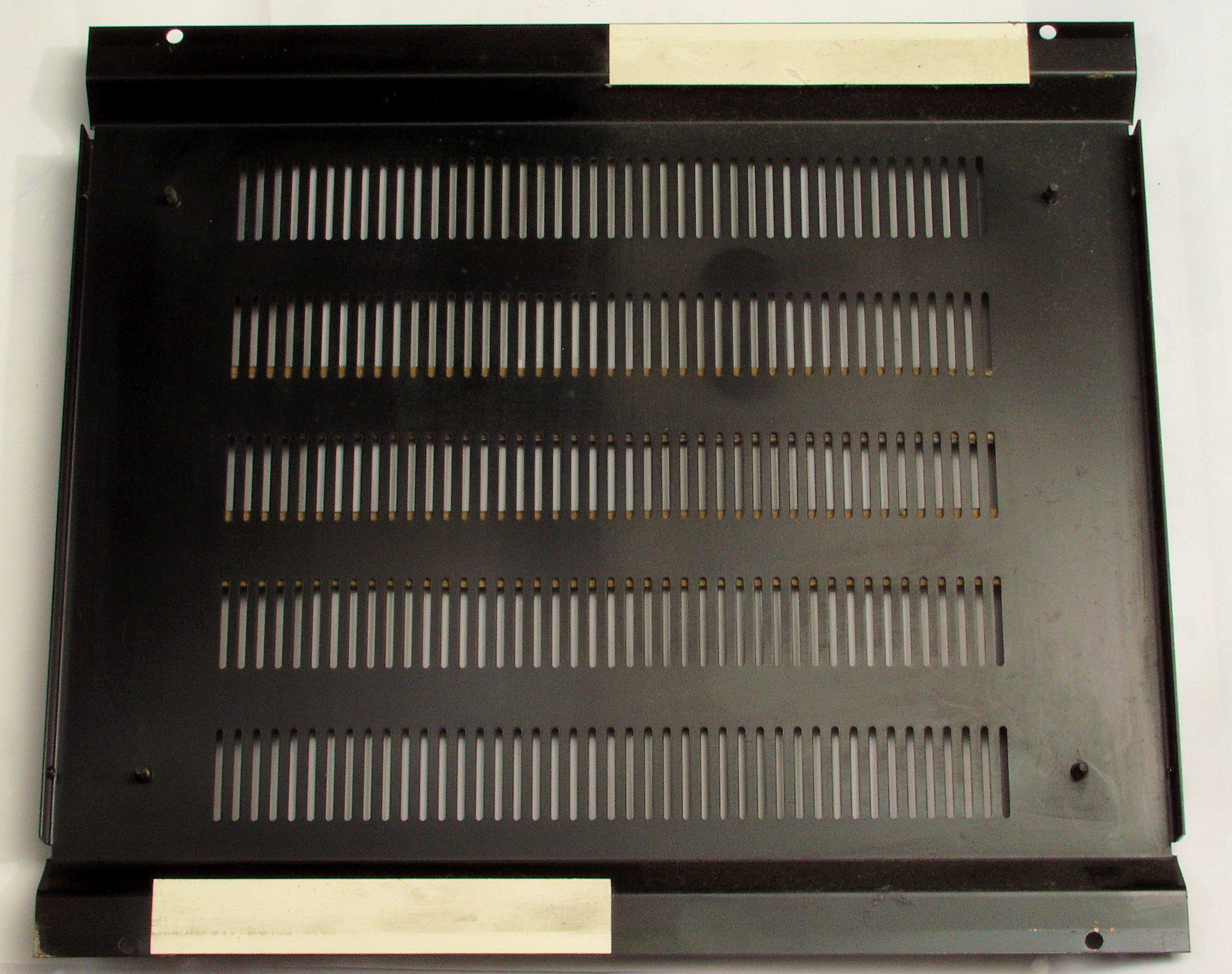

Ａ３１．　点検中　下蓋裏の埃、左半分は清掃済み。

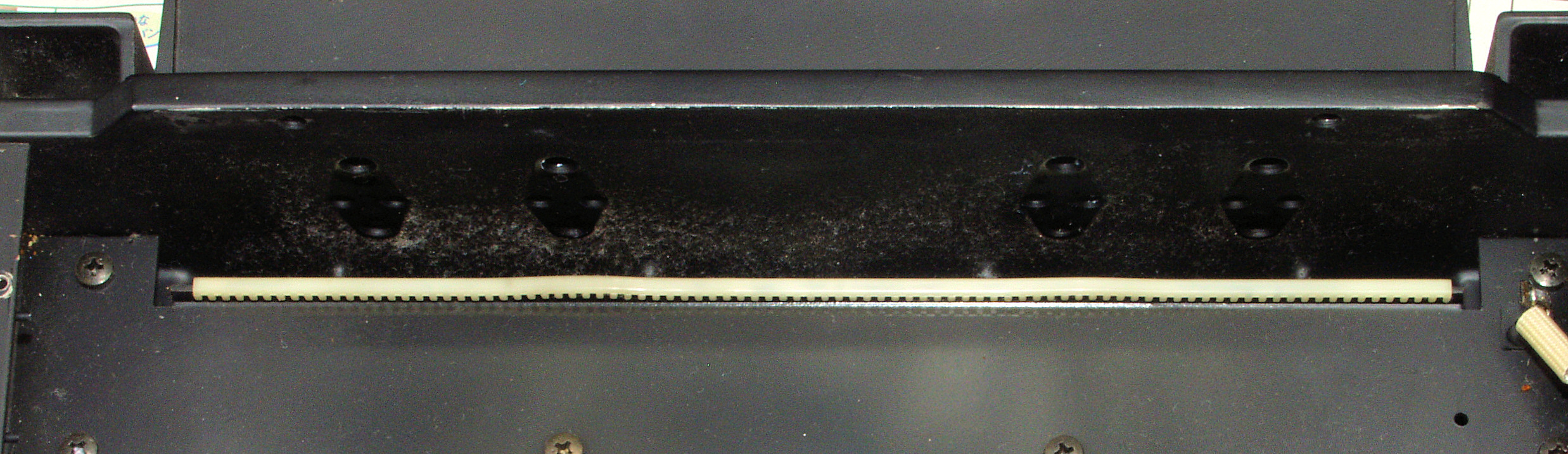

Ａ３２．　点検中　右放熱器裏埃。

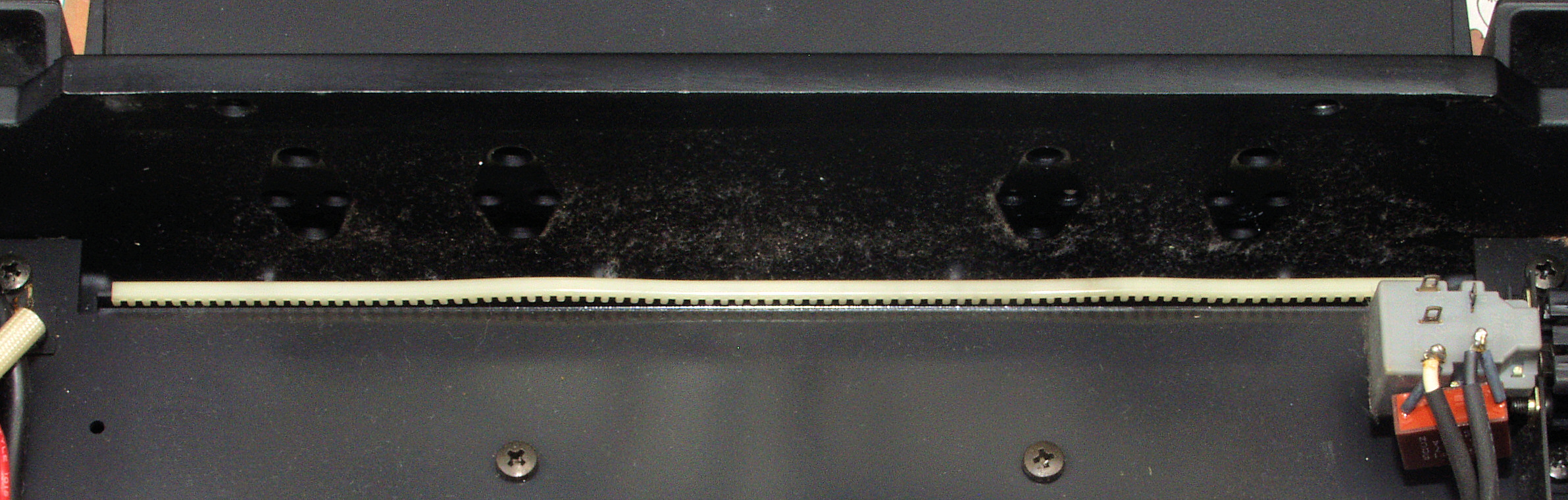

Ａ３３．　点検中　左放熱器裏埃。

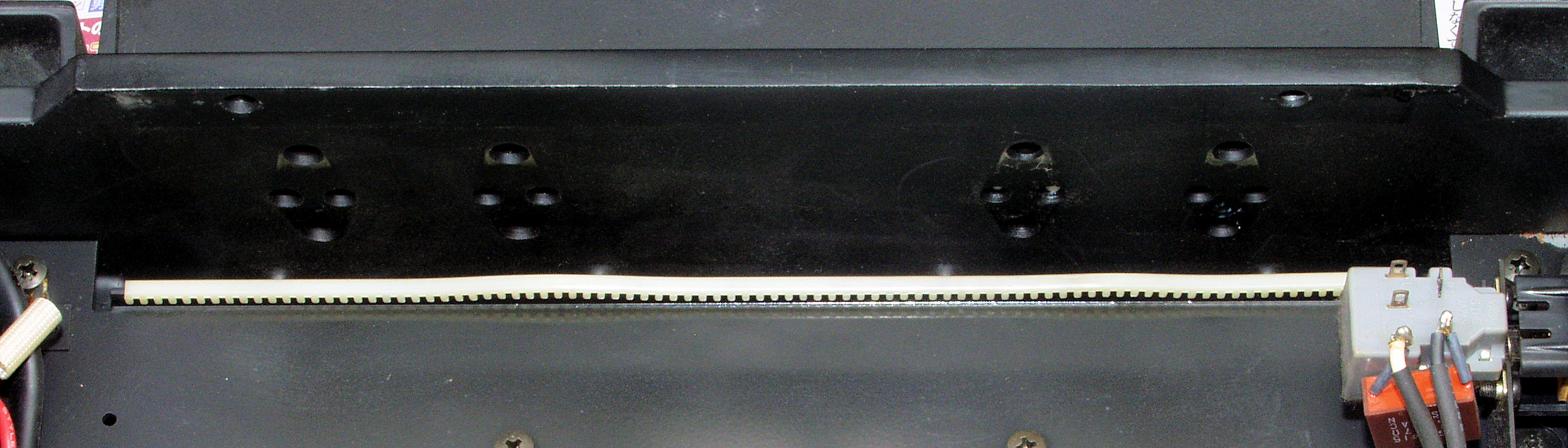

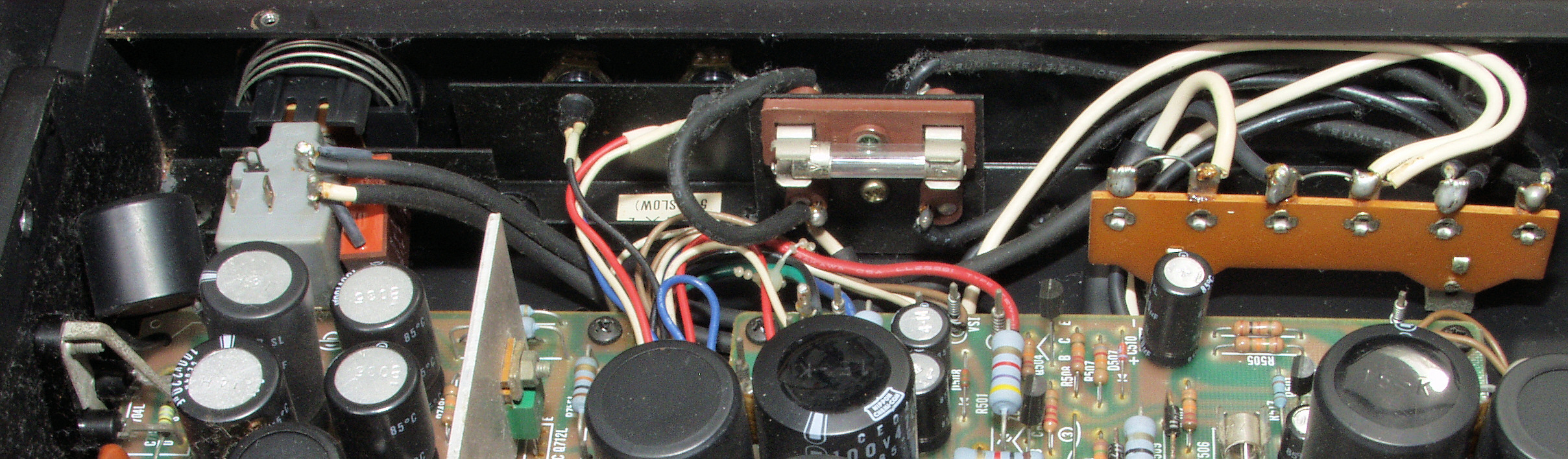

Ａ３４．　点検中　電源ＳＷ周りの埃。

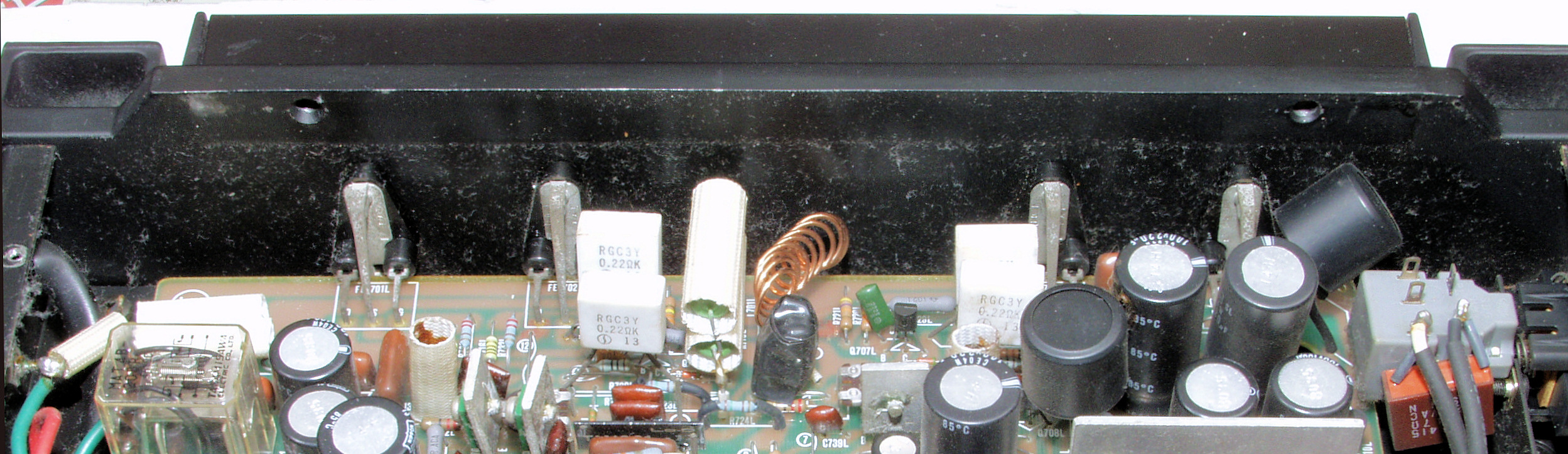

Ａ３５．　点検中　後ＲＣＡ端子裏の埃。

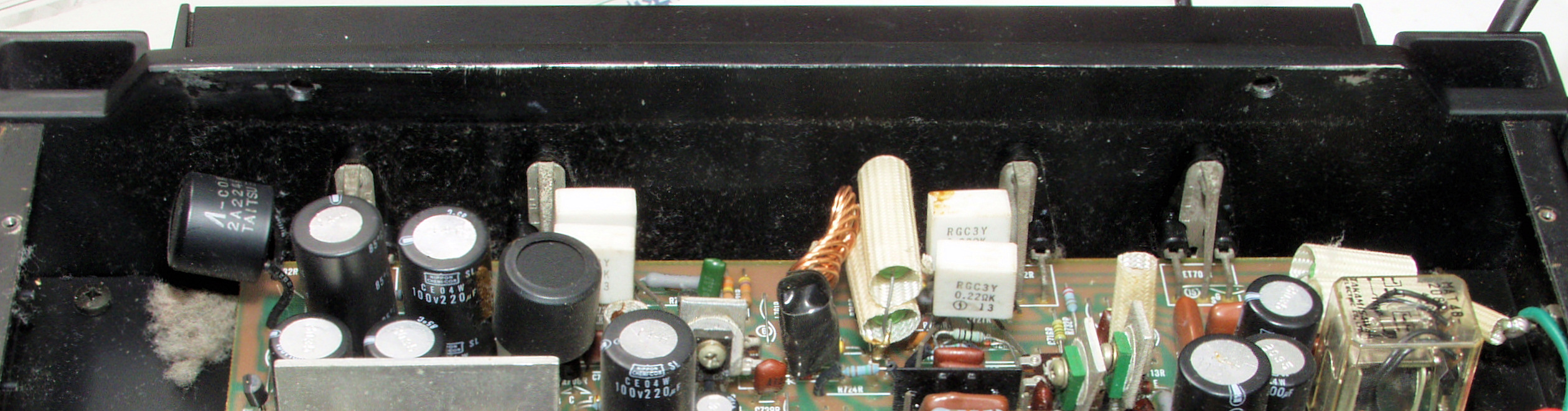

Ａ４１．　点検中　Ｒ側放熱器裏の埃。

Ａ４２．　点検中　清掃後Ｒ側放熱器裏。

Ａ４３．　点検中　Ｌ側放熱器裏の埃。

Ａ４４．　点検中　清掃後Ｌ側放熱器裏。

Ａ５１．　点検中　交換するSP接続端子

Ｃ．　修理状況

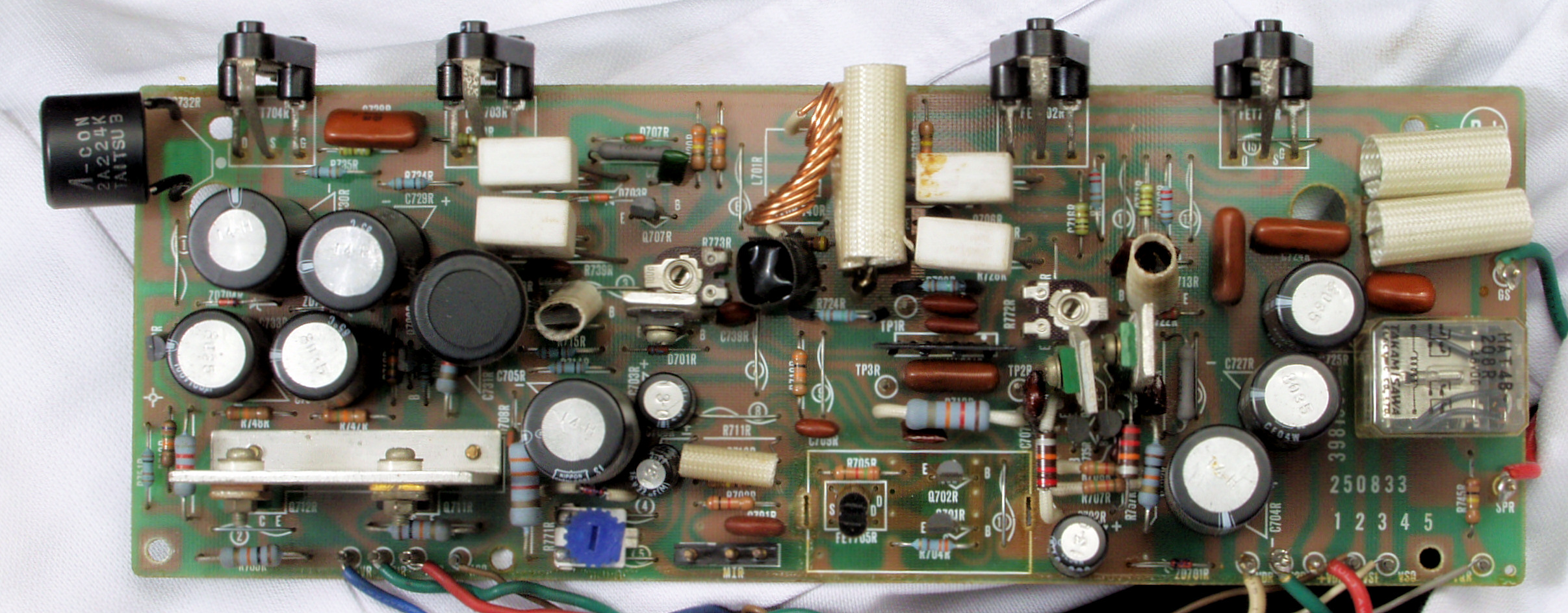

Ｃ１１．　修理前　Ｒ側ドライブ基板

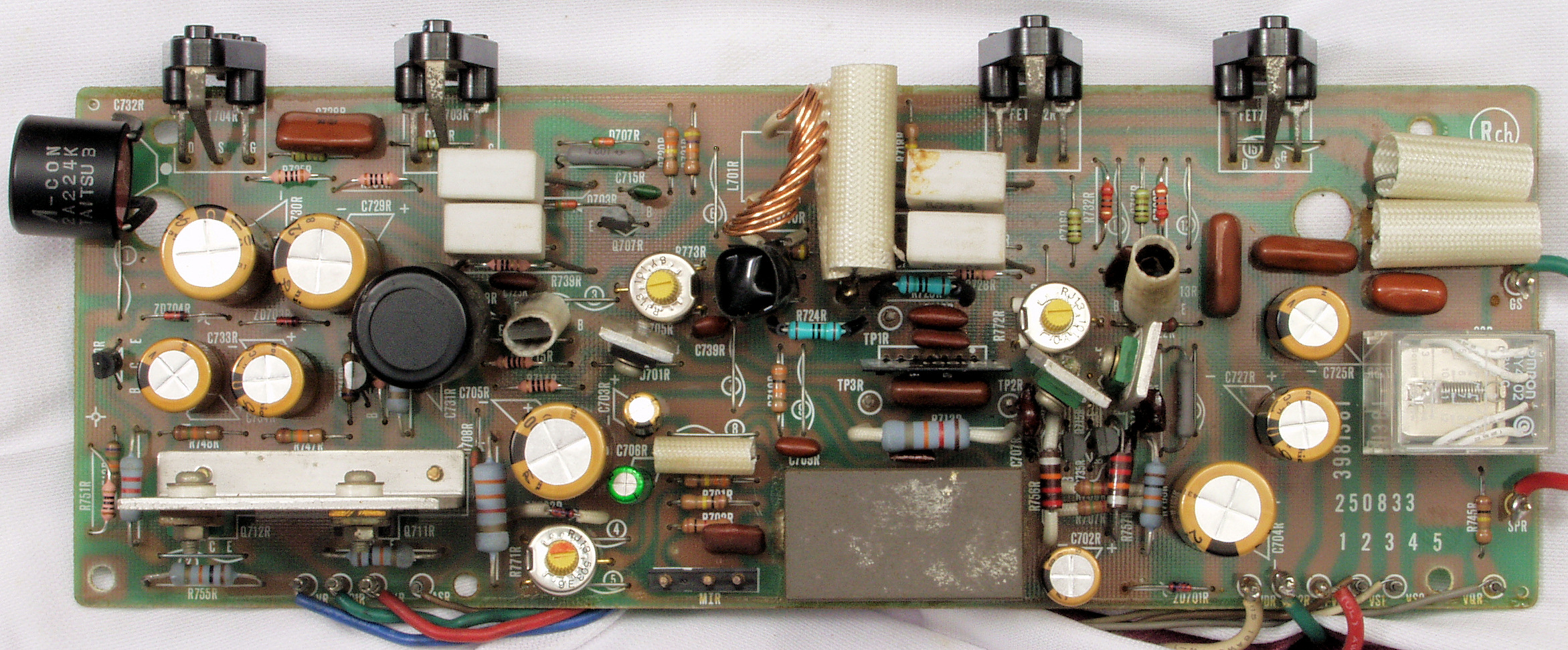

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

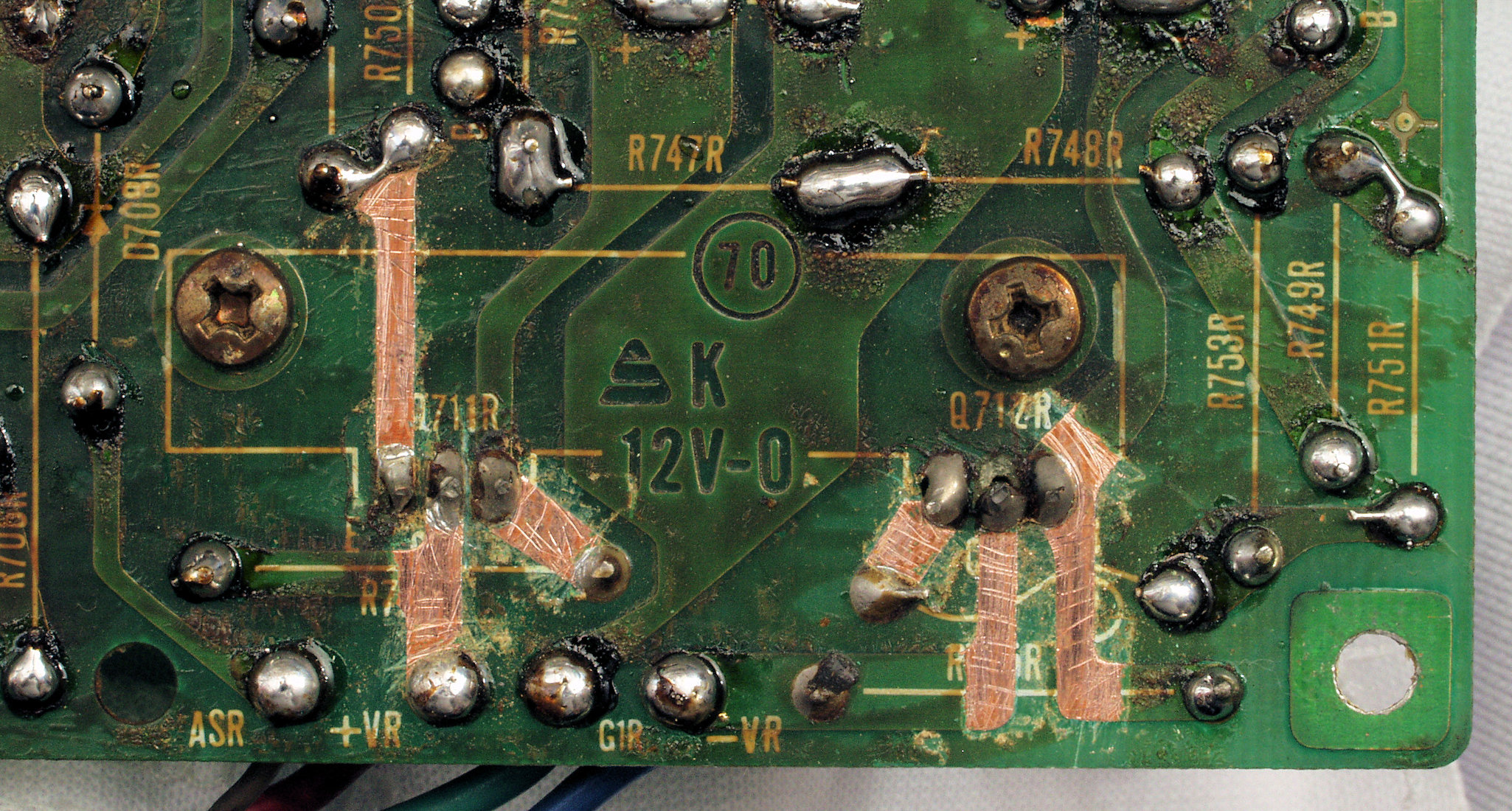

Ｃ１３２．　修理中　Ｒ側ドライブ基板裏、　銅箔を広げる。

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後

Ｃ２１．　修理前　Ｌ側ドライブ基板

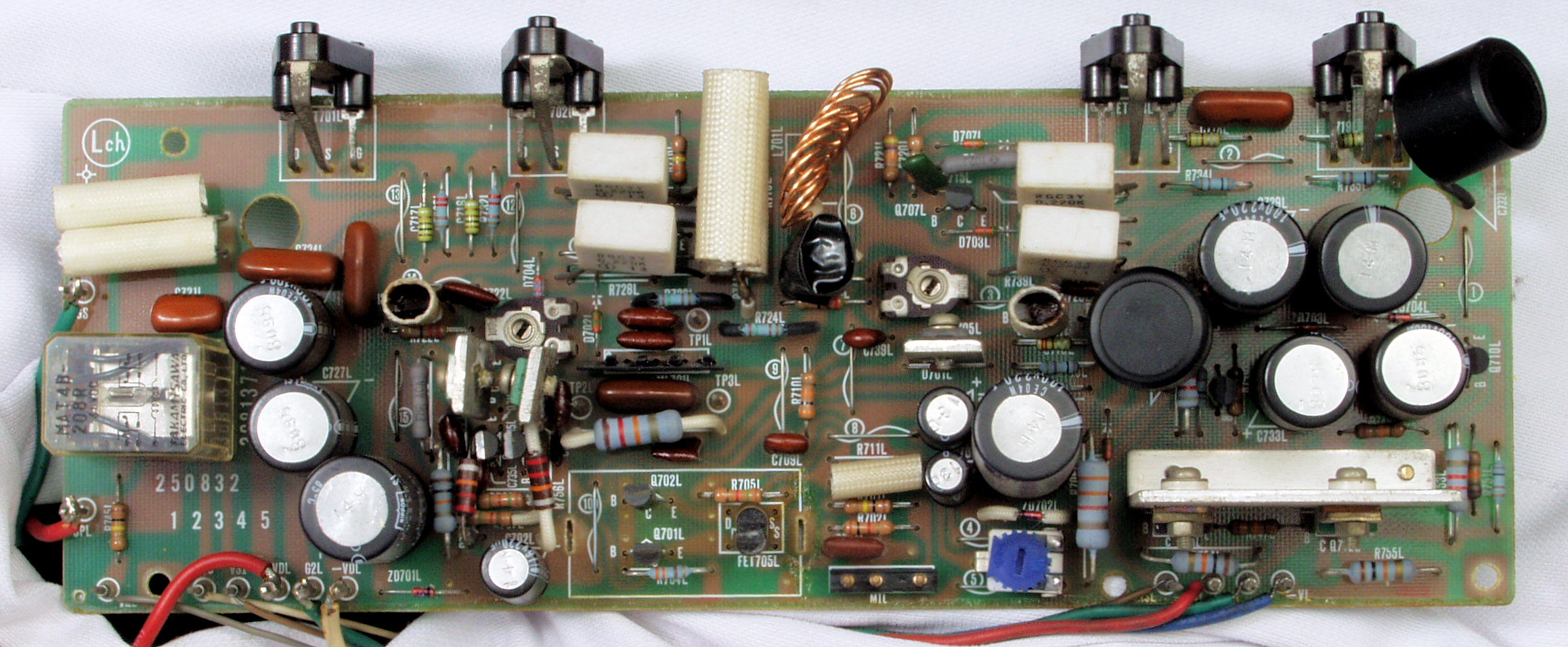

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

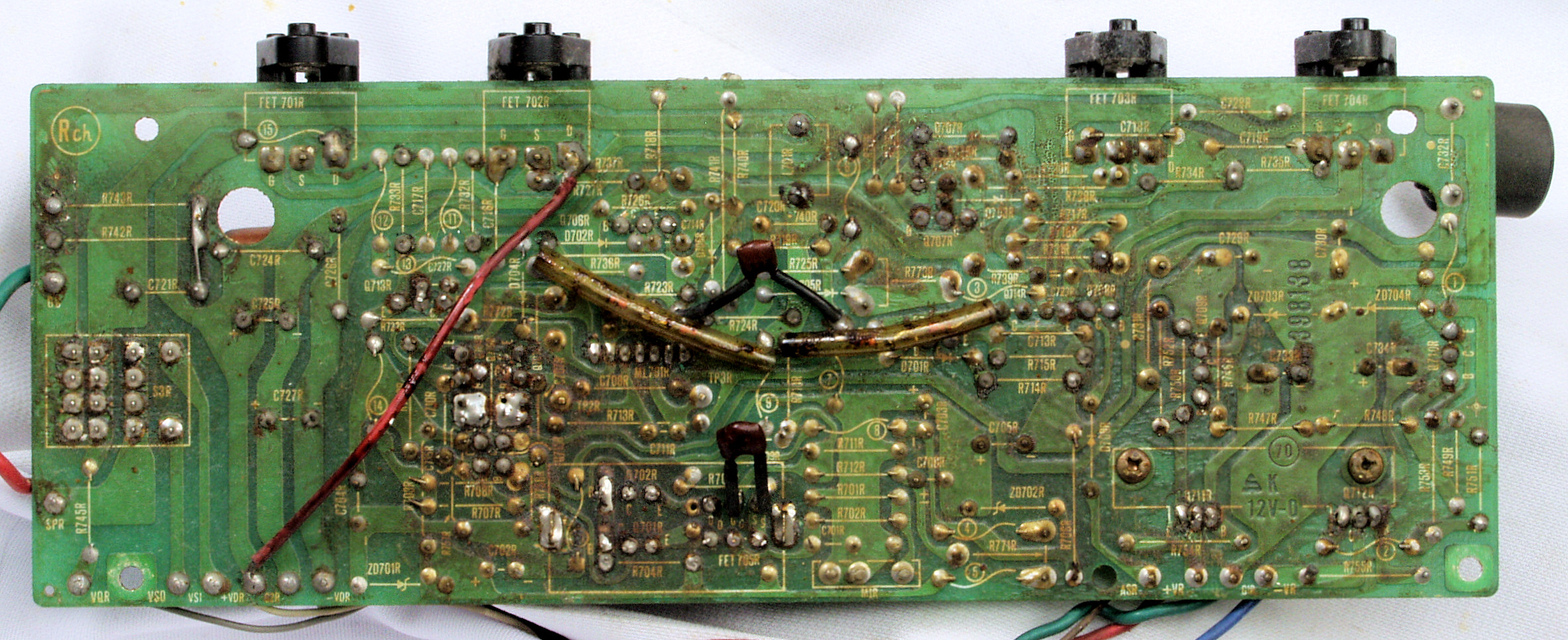

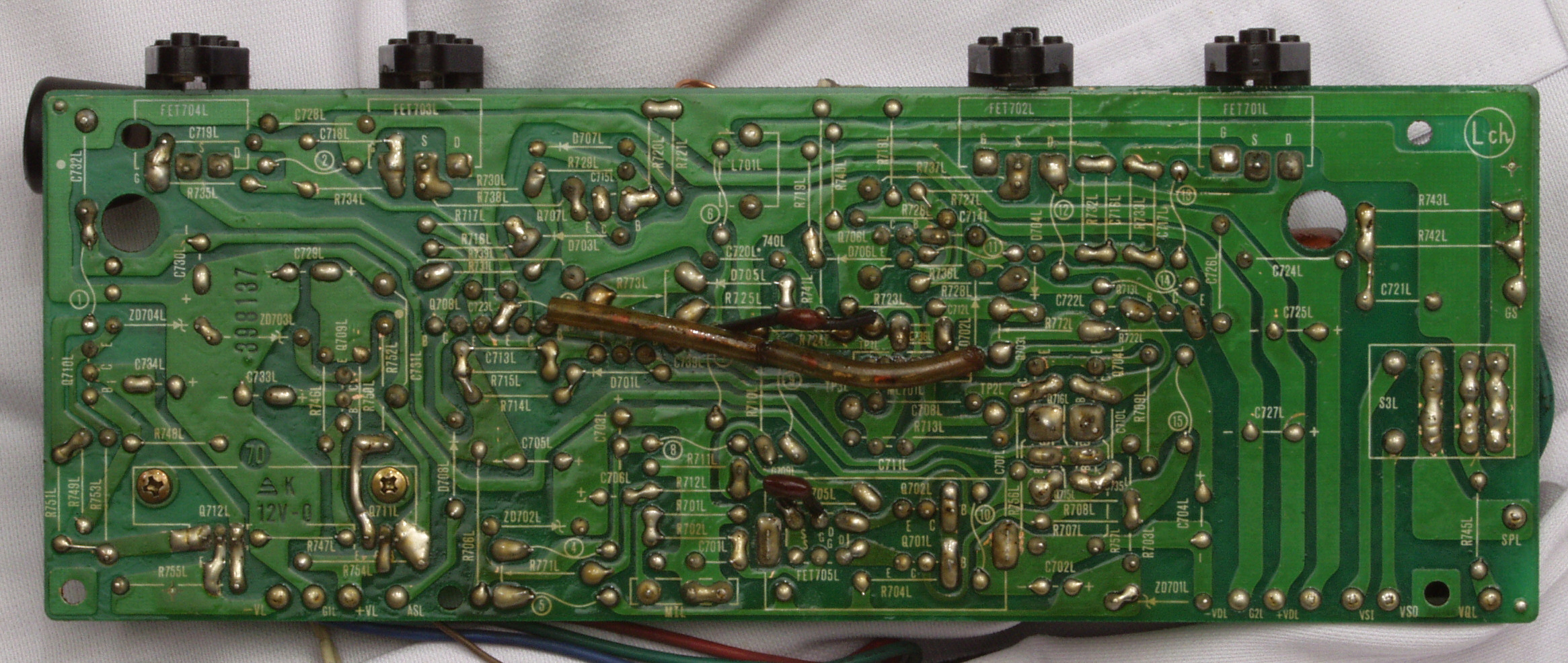

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２３２．　修理中　Ｒ側ドライブ基板裏、　銅箔を広げる。

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ２６．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る

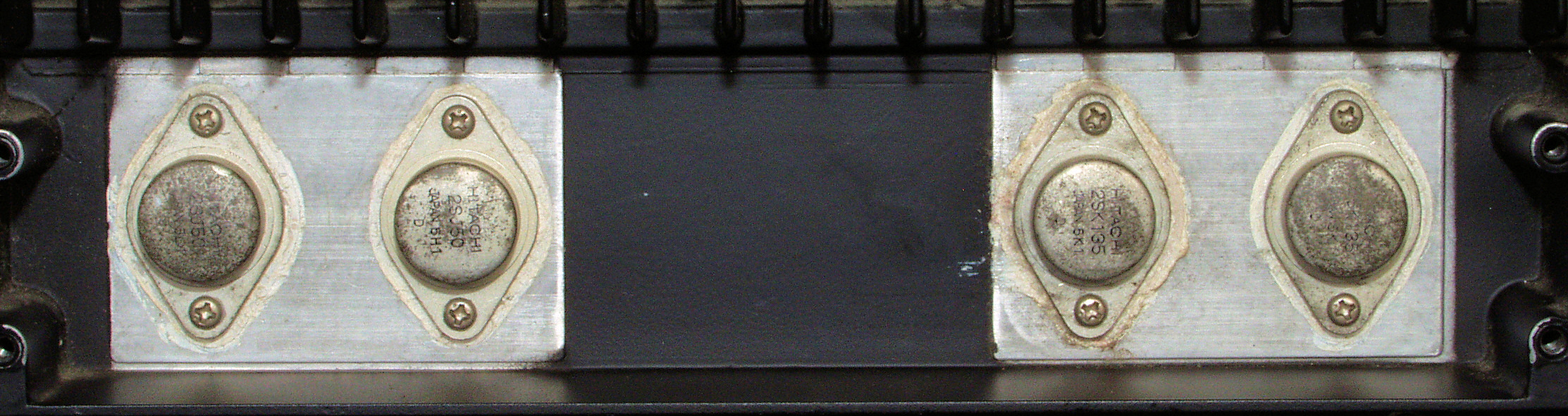

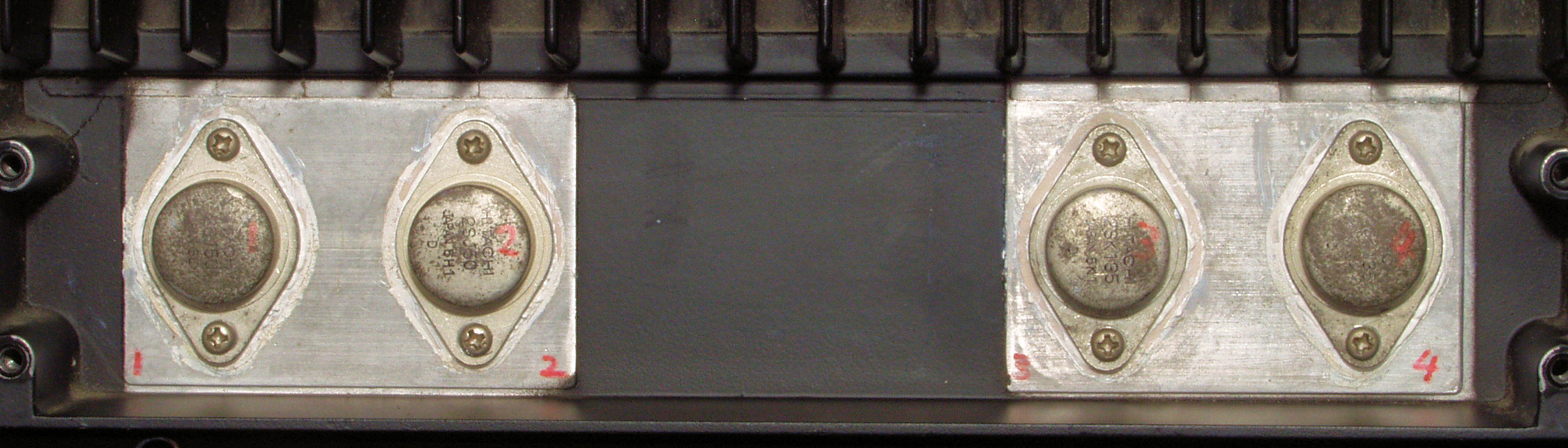

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

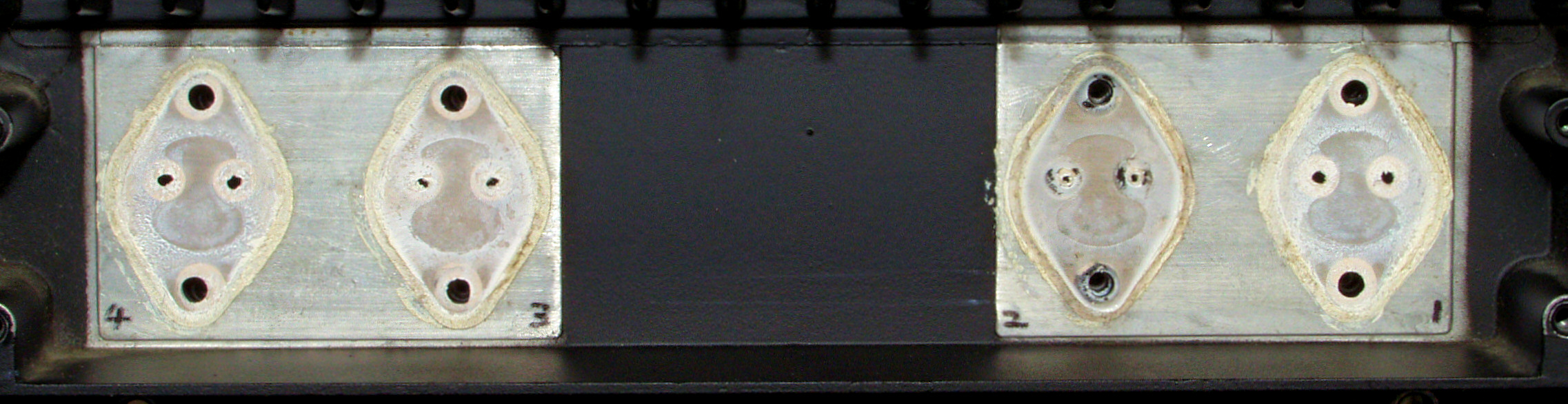

Ｃ３１２．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）、取り付けよう絶縁マイカー。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

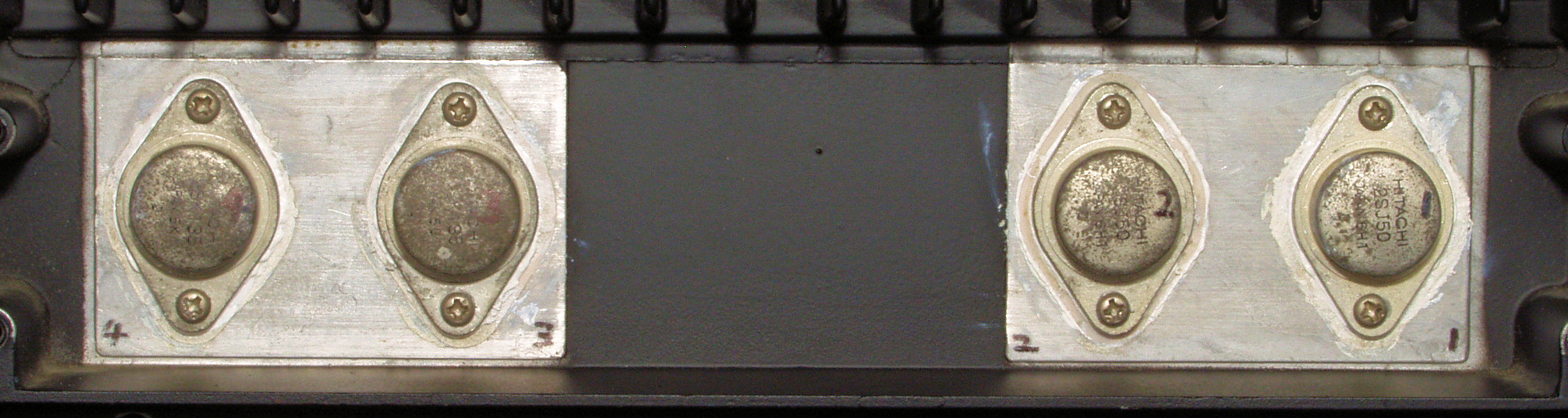

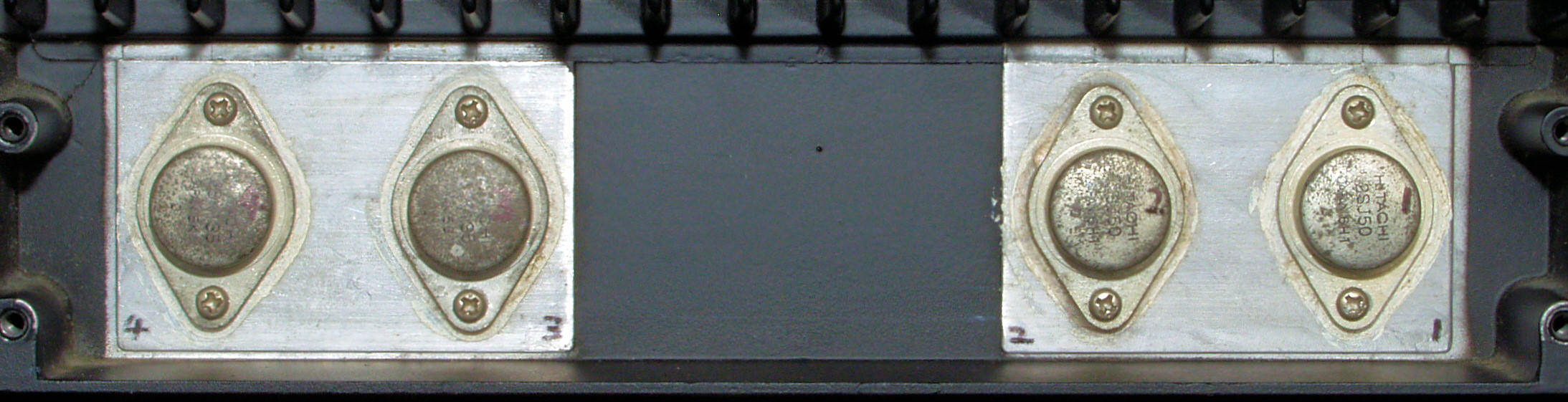

Ｃ３２．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３２．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付けよう絶縁マイカー、取り外し回数が多いのか、穴が変形している。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３４．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

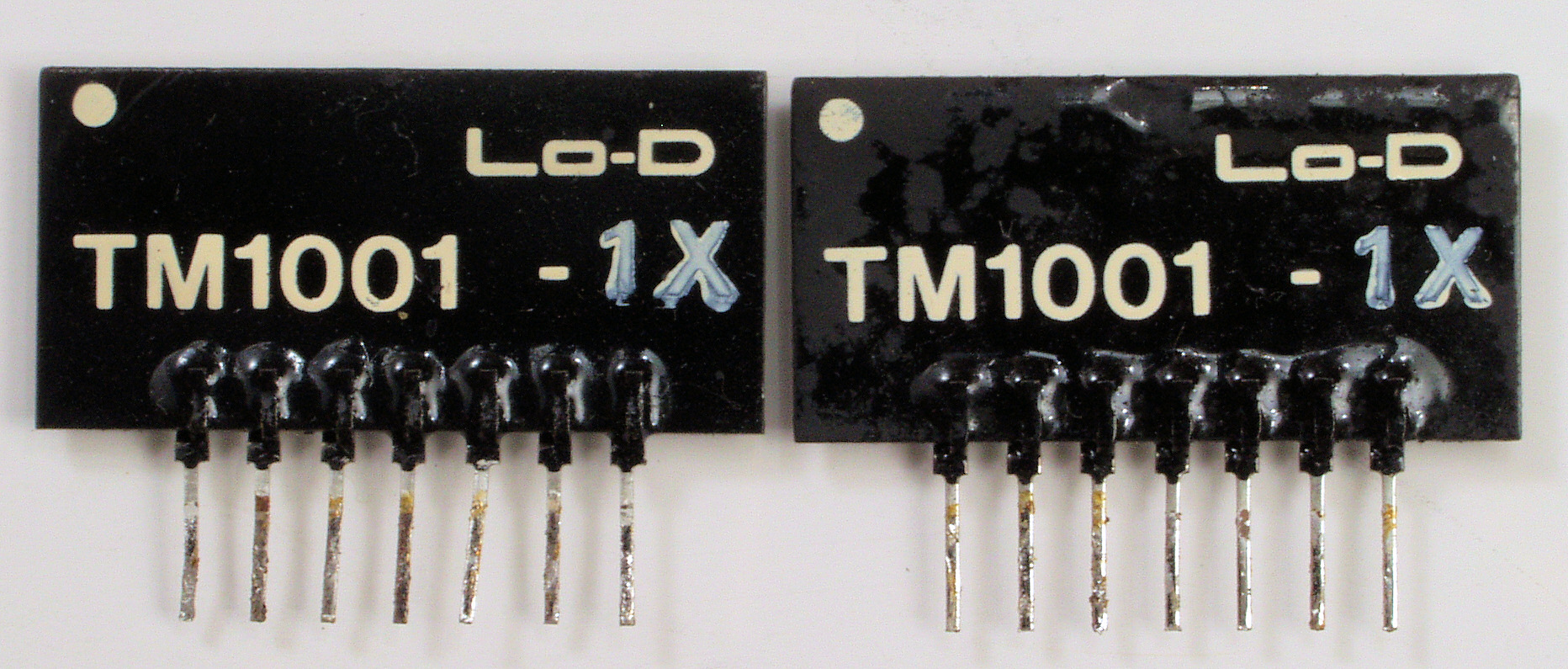

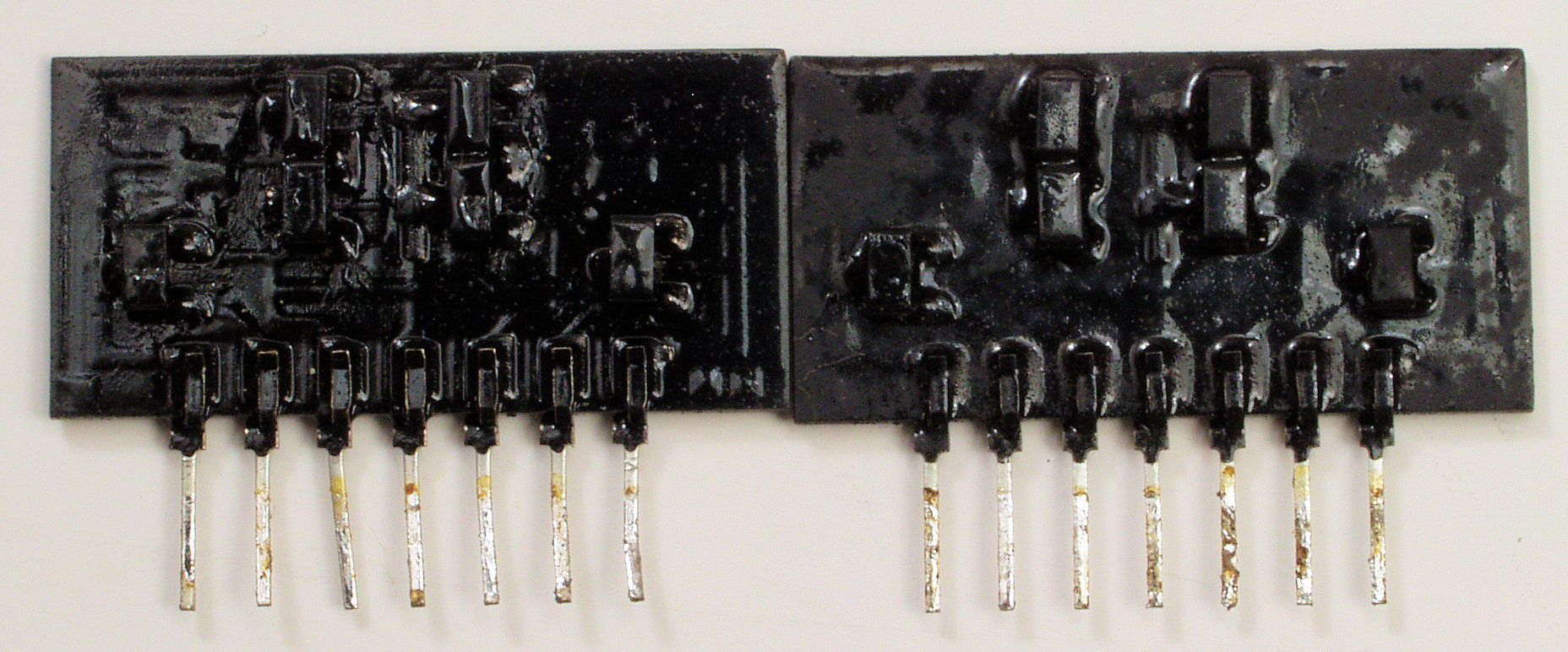

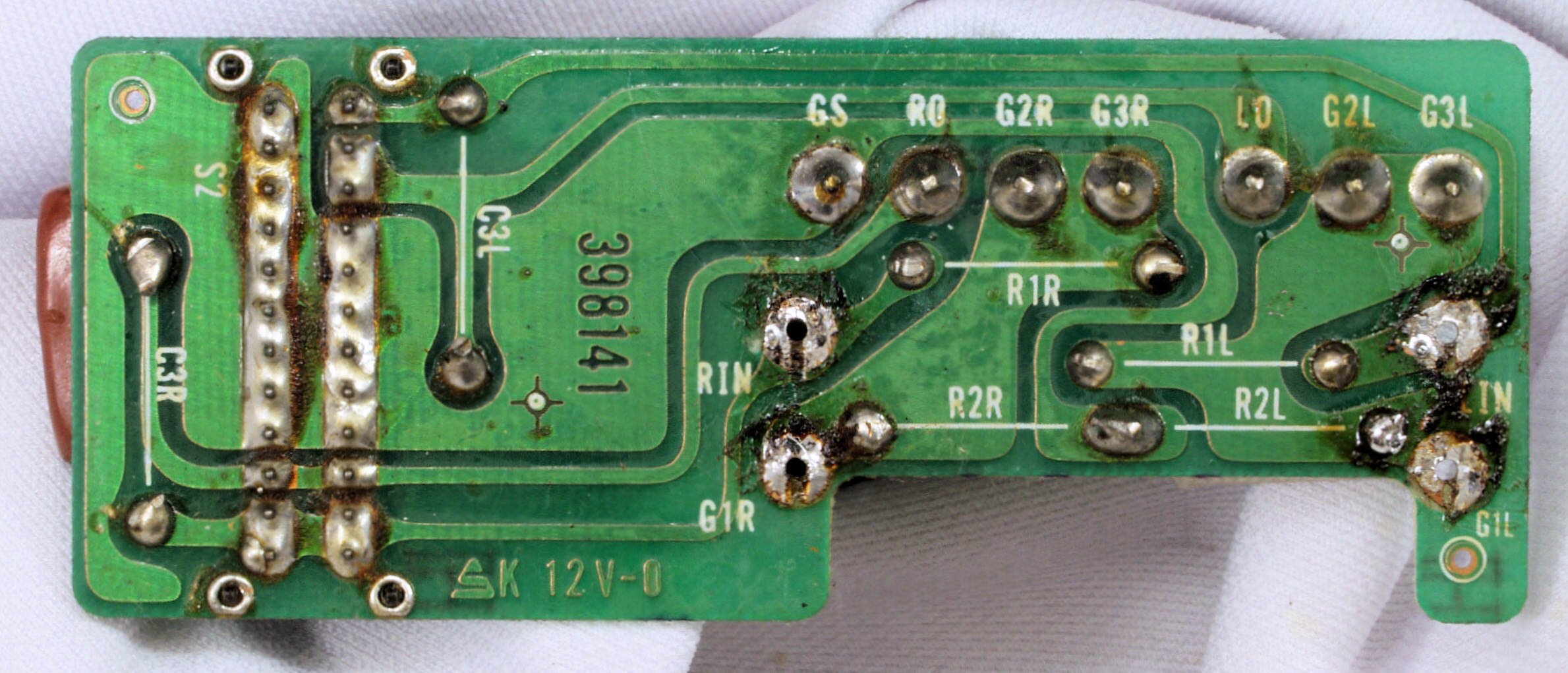

Ｃ４１．　修理前　ＲＬモジュール。

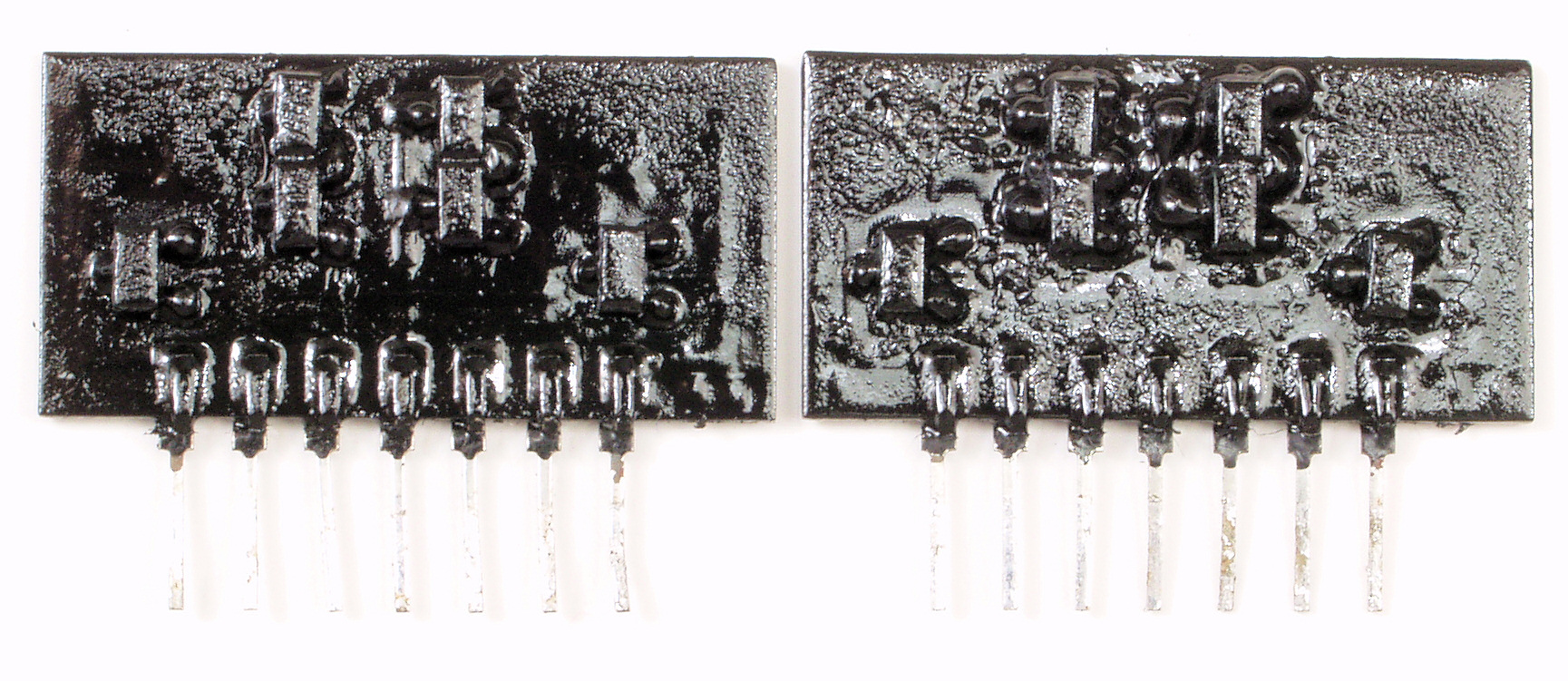

Ｃ４２．　修理前　ＲＬモジュール裏。

Ｃ４３．　修理後　ＲＬモジュール裏。　修理後軽くラッカーを吹きました。

Ｃ５１．　修理前　電源基板。

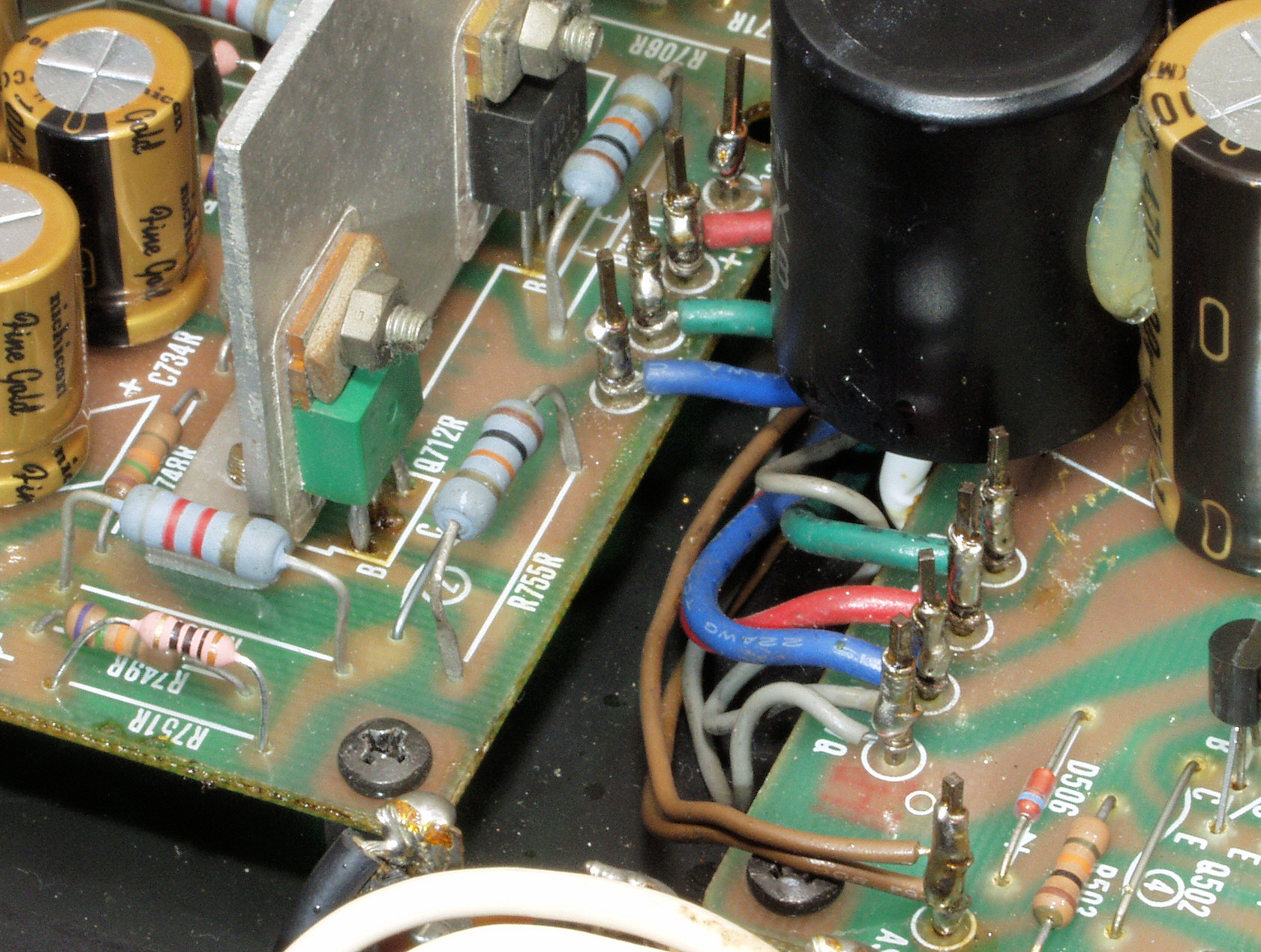

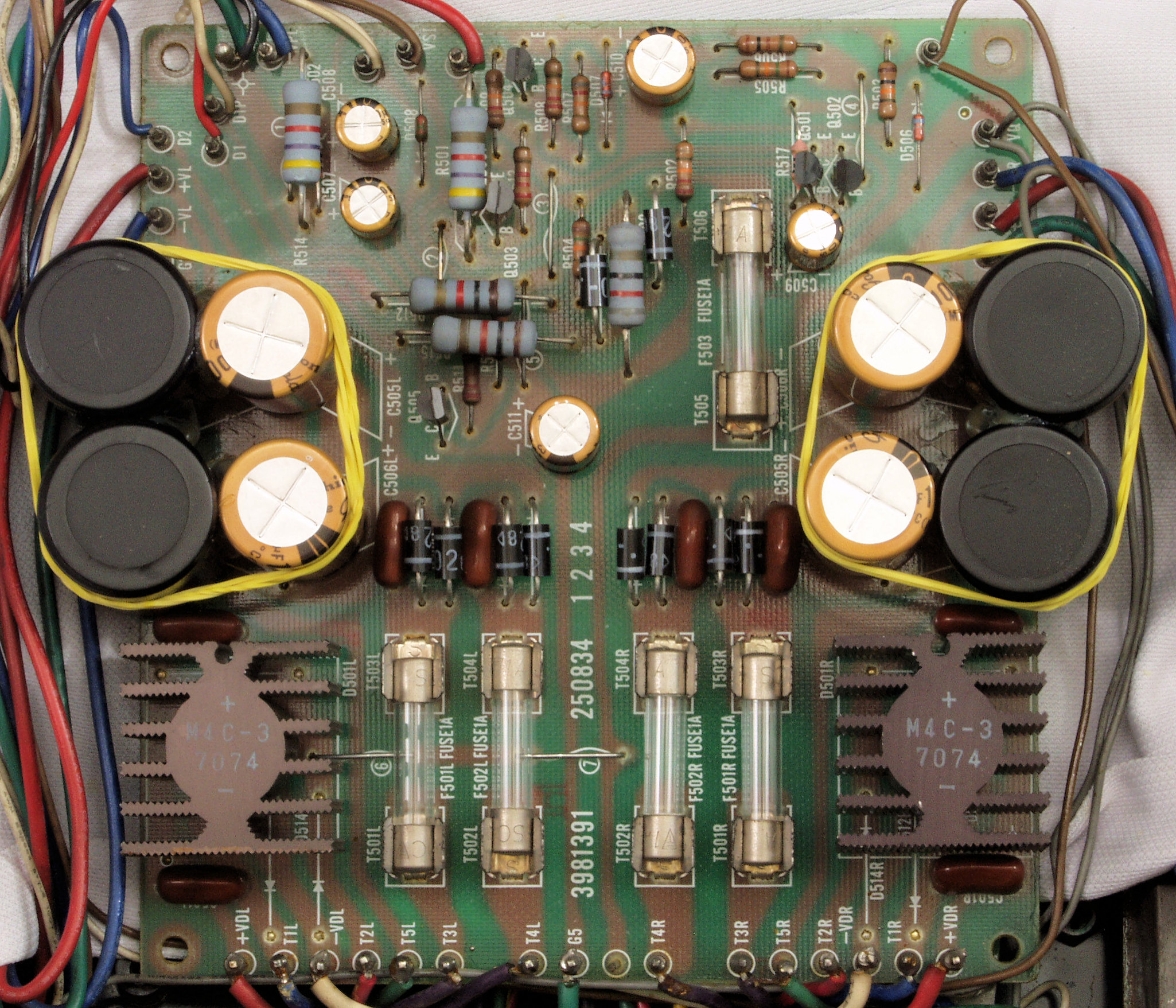

Ｃ５２．　修理後　電源基板　フューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個、ヒューズ交換、
　　　　　　　　　　　　　　　　　　輪ゴムは接着材が固まるまで使用

Ｃ５３．　修理前　電源基板裏

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする（白色なので解りにくい）。

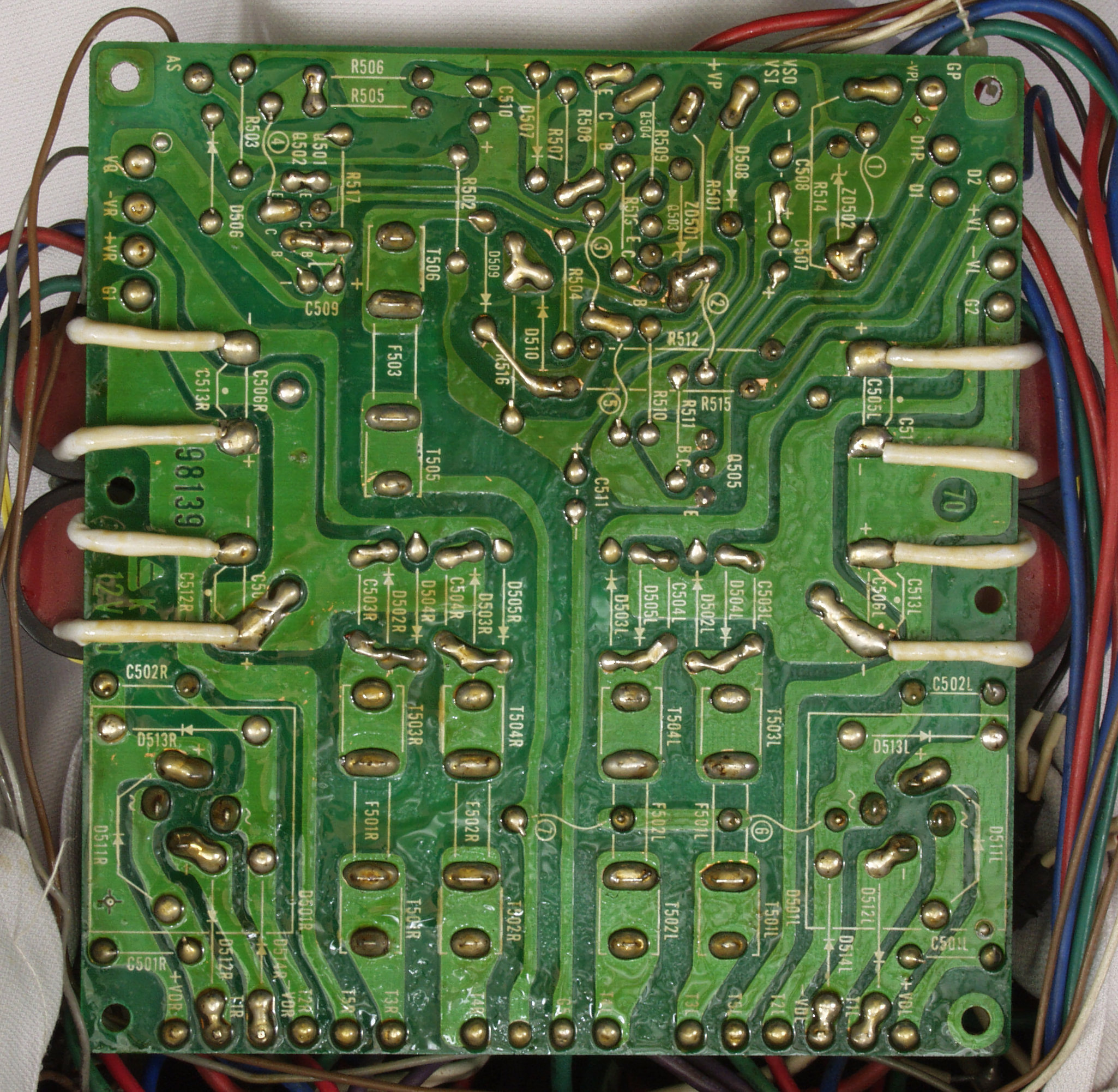

Ｃ５６．　完成電源基板裏　　洗浄後防湿材を塗る

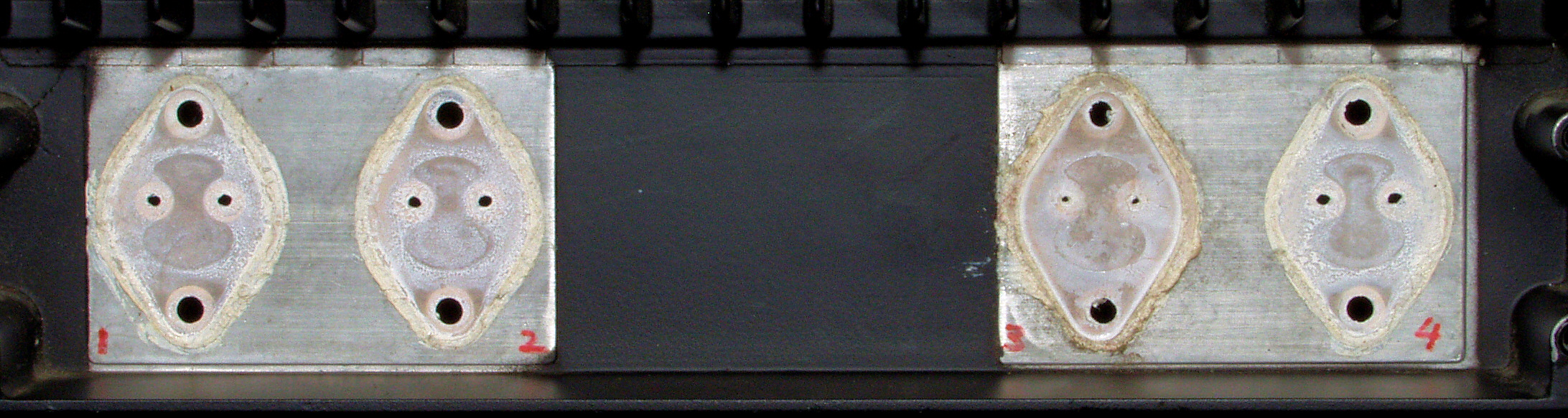

Ｃ５７．　修理中　絶縁シート、焼け跡少ない。

Ｃ６１．　修理前　ＲＣＡ端子裏

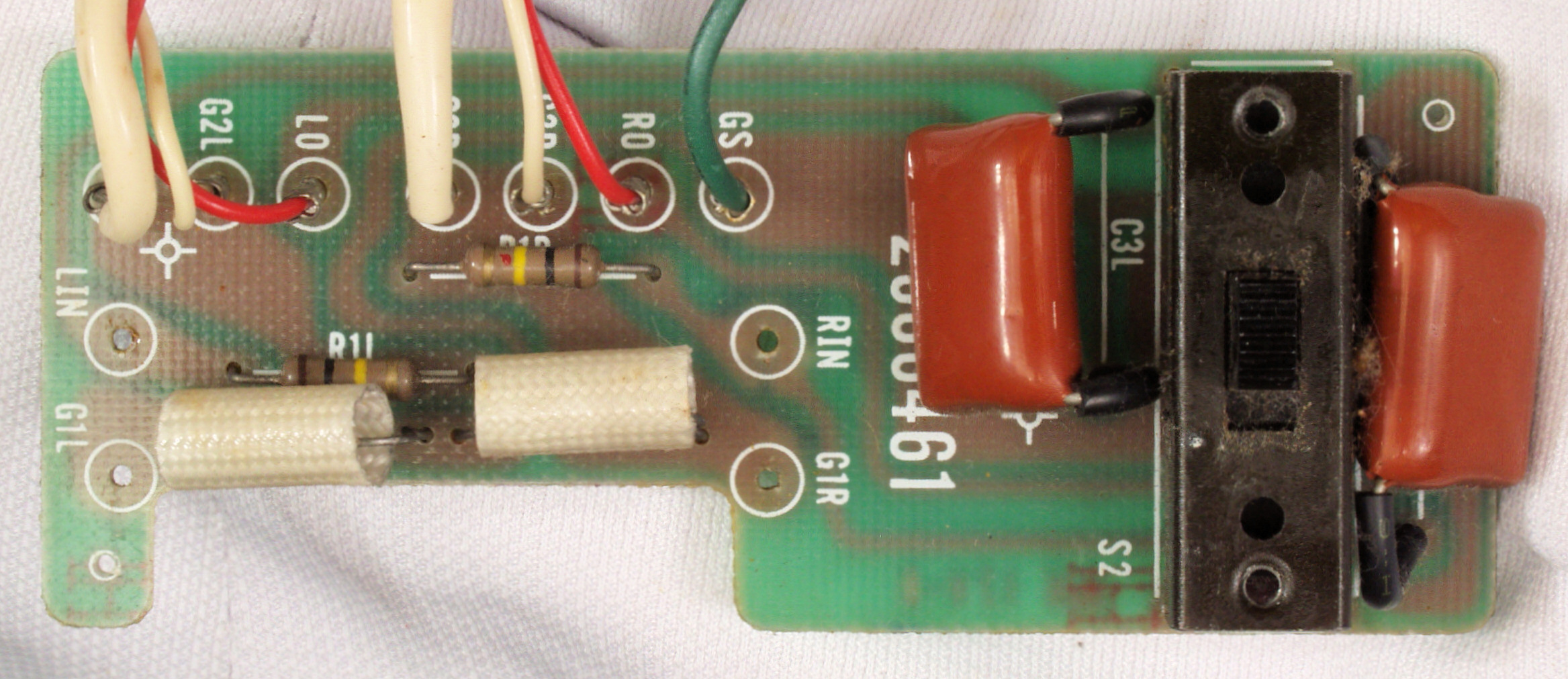

Ｃ６２．　修理前　入力ＲＣＡ端子基板

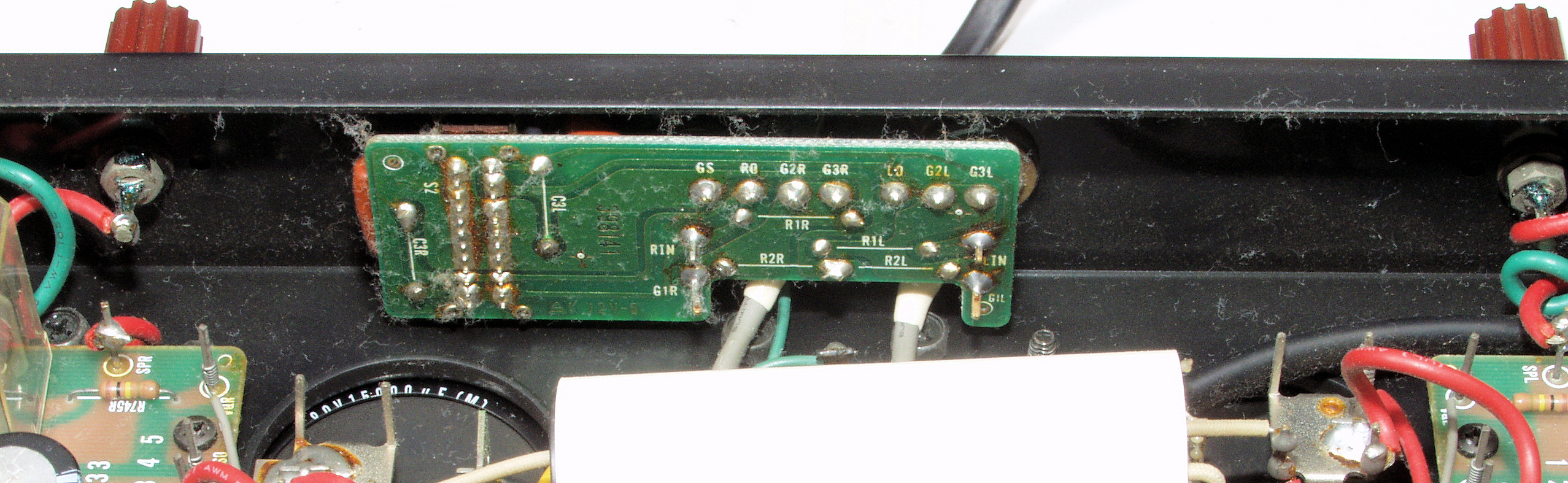

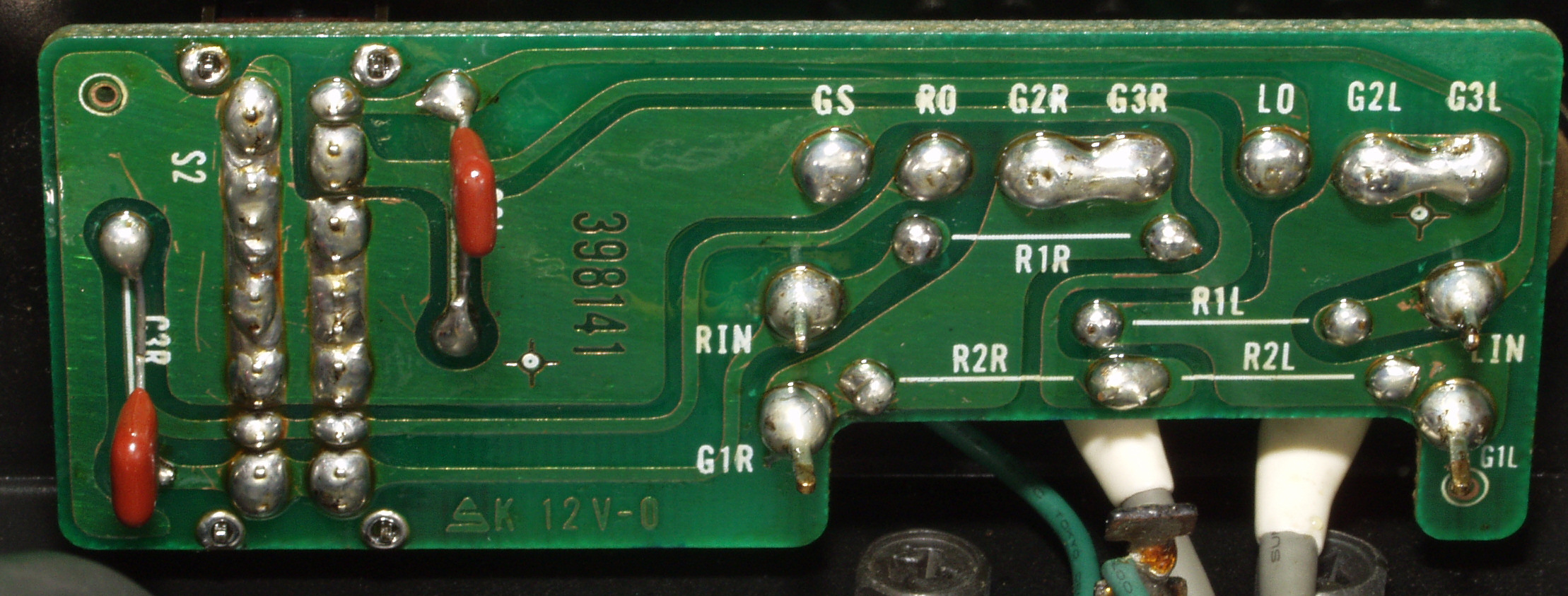

Ｃ６４．　修理前　ＲＣＡ端子基板裏

Ｃ６５．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す
　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個交換、フイルムコンデンサー２個増設

Ｃ６６．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る

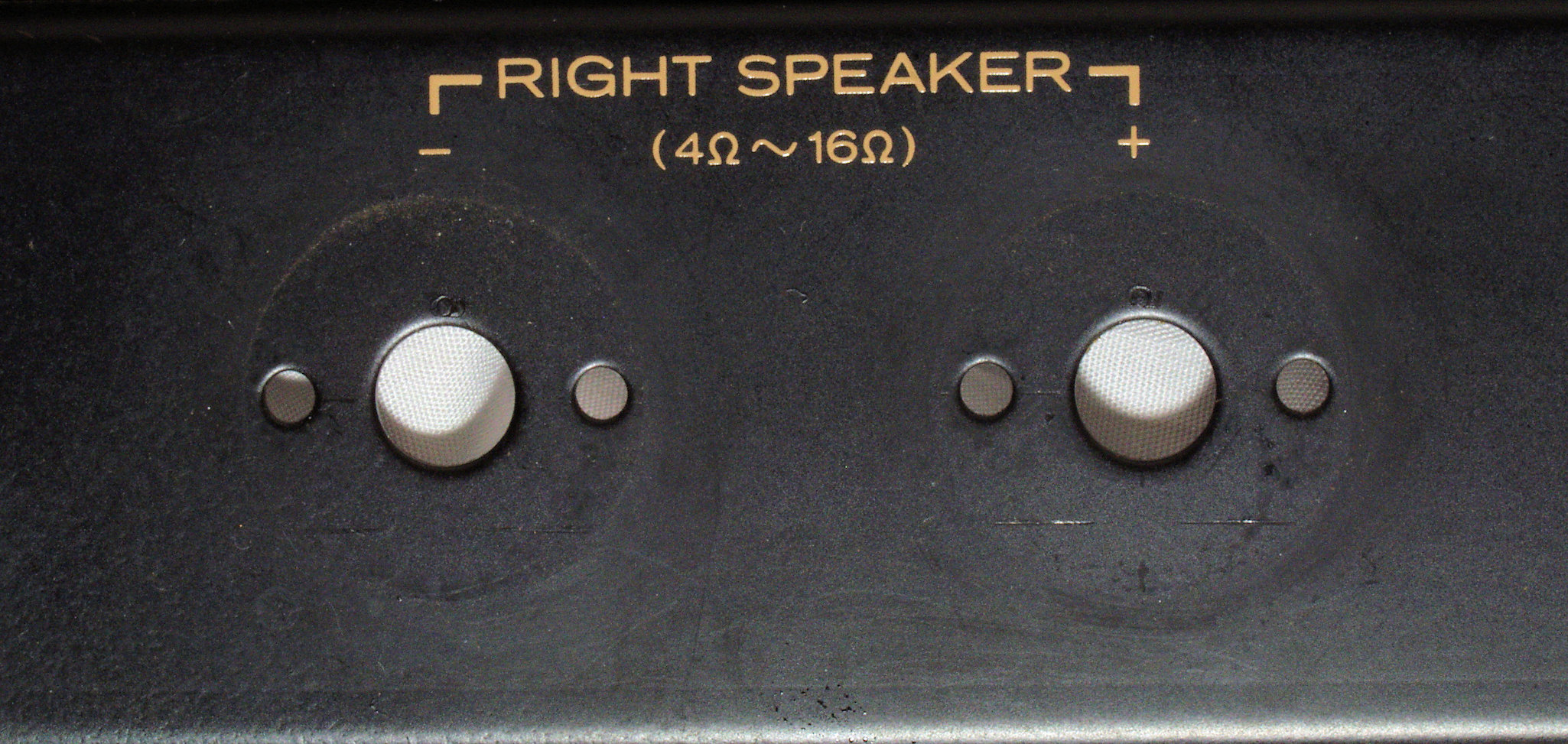

Ｃ７１．　修理前　Ｒ－ＳＰ端子

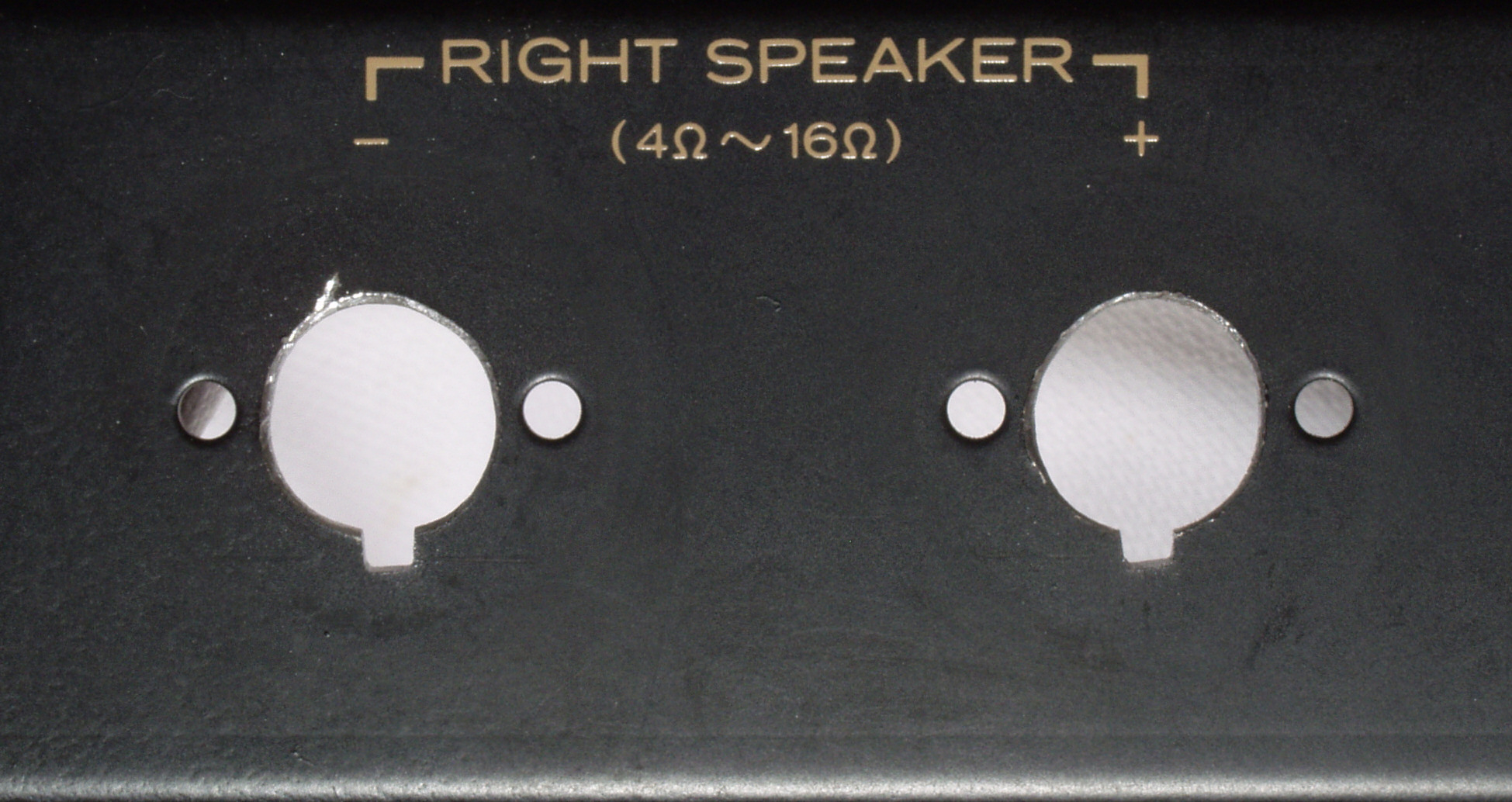

Ｃ７２．　修理中　　Ｒ－ＳＰ接続端子穴加工前

Ｃ７３．　修理中　　Ｒ－ＳＰ接続端子穴加工後

Ｃ７４．　修理（交換）後　Ｒ－ＳＰ端子

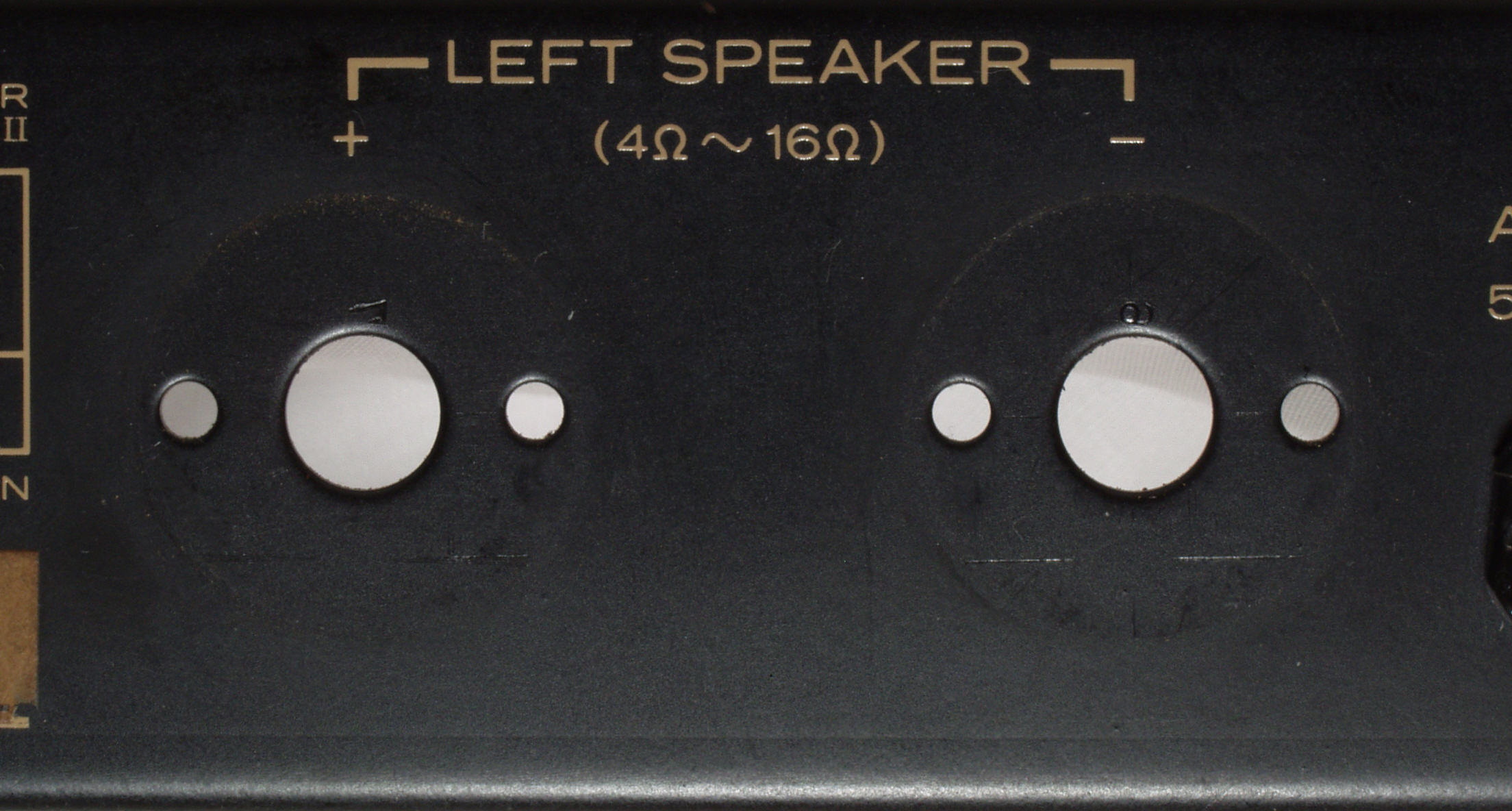

Ｃ８１．　修理前　Ｌ－ＳＰ端子

Ｃ８２．　修理中　Ｌ－ＳＰ接続端子穴加工前

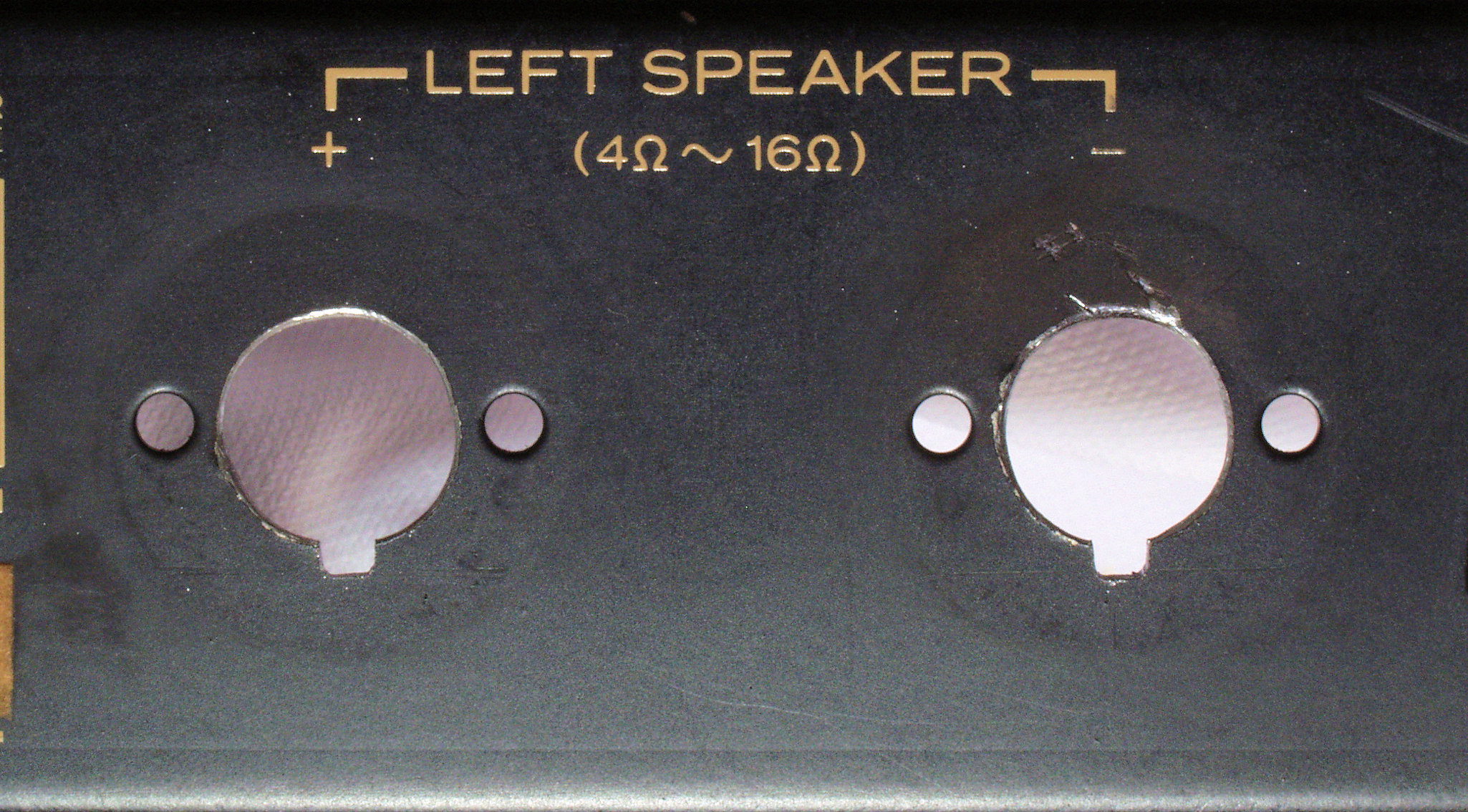

Ｃ８３．　修理中　Ｌ－ＳＰ接続端子穴加工

Ｃ８４．　修理（交換）後　Ｌ－ＳＰ端子

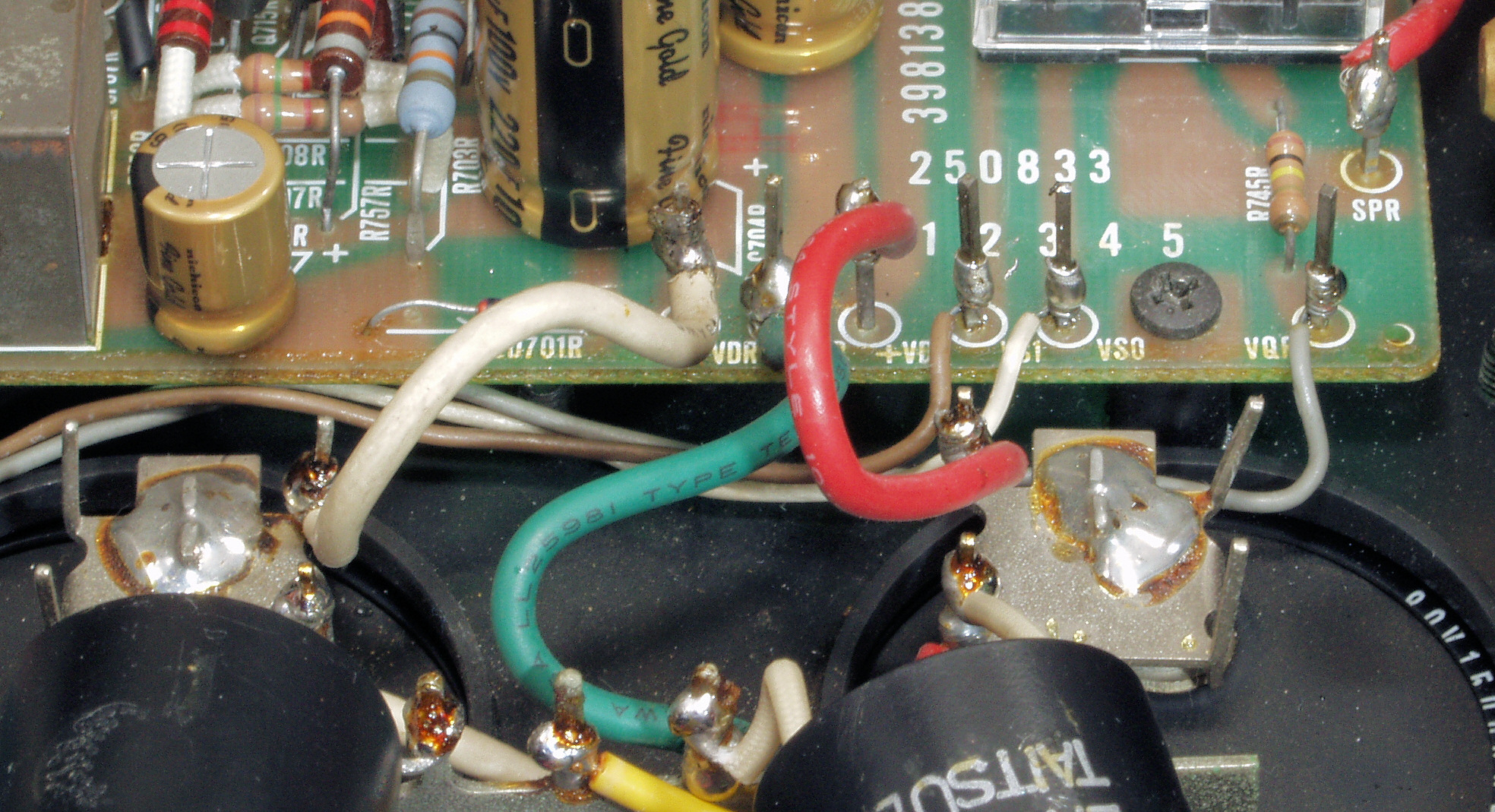

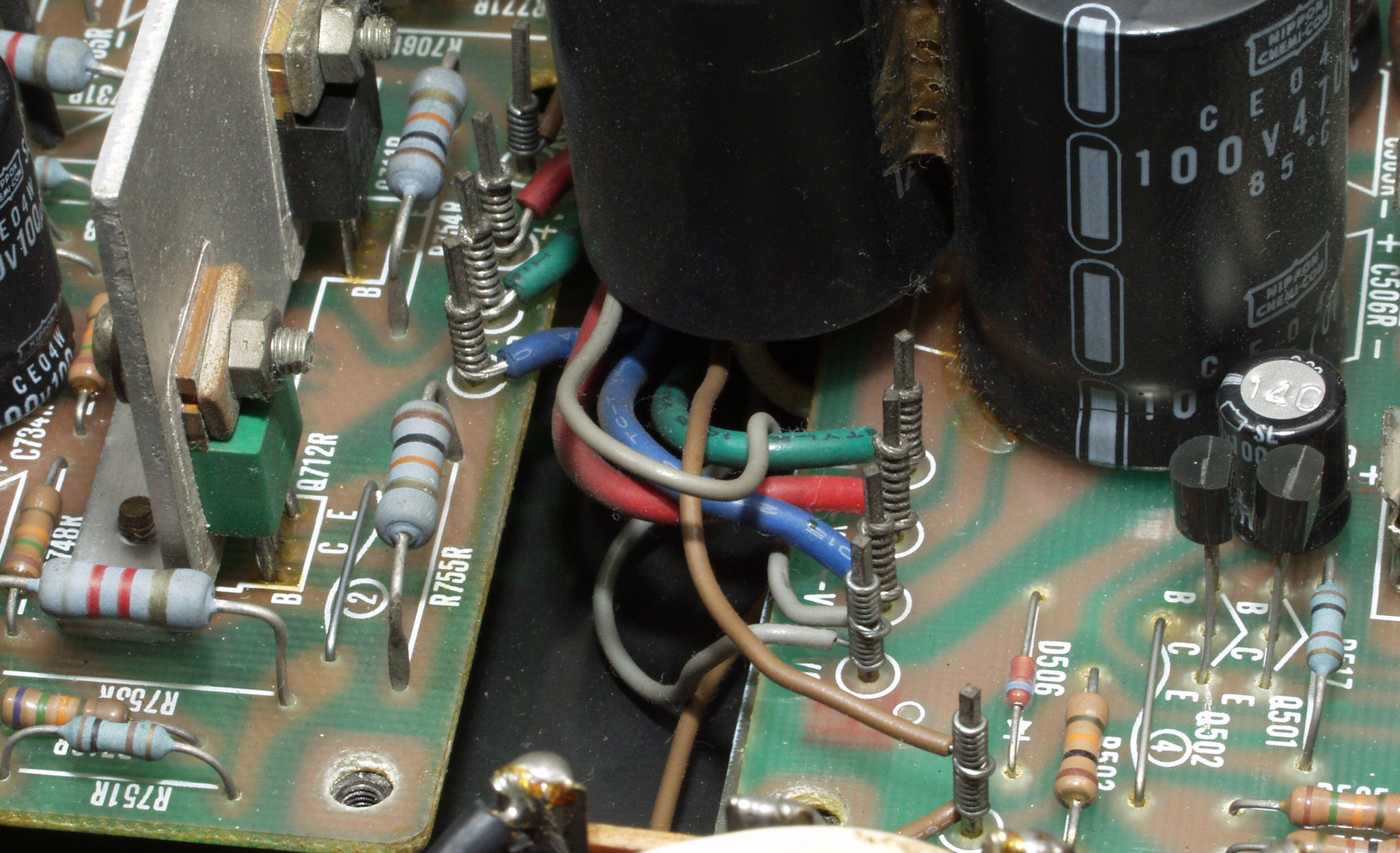

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

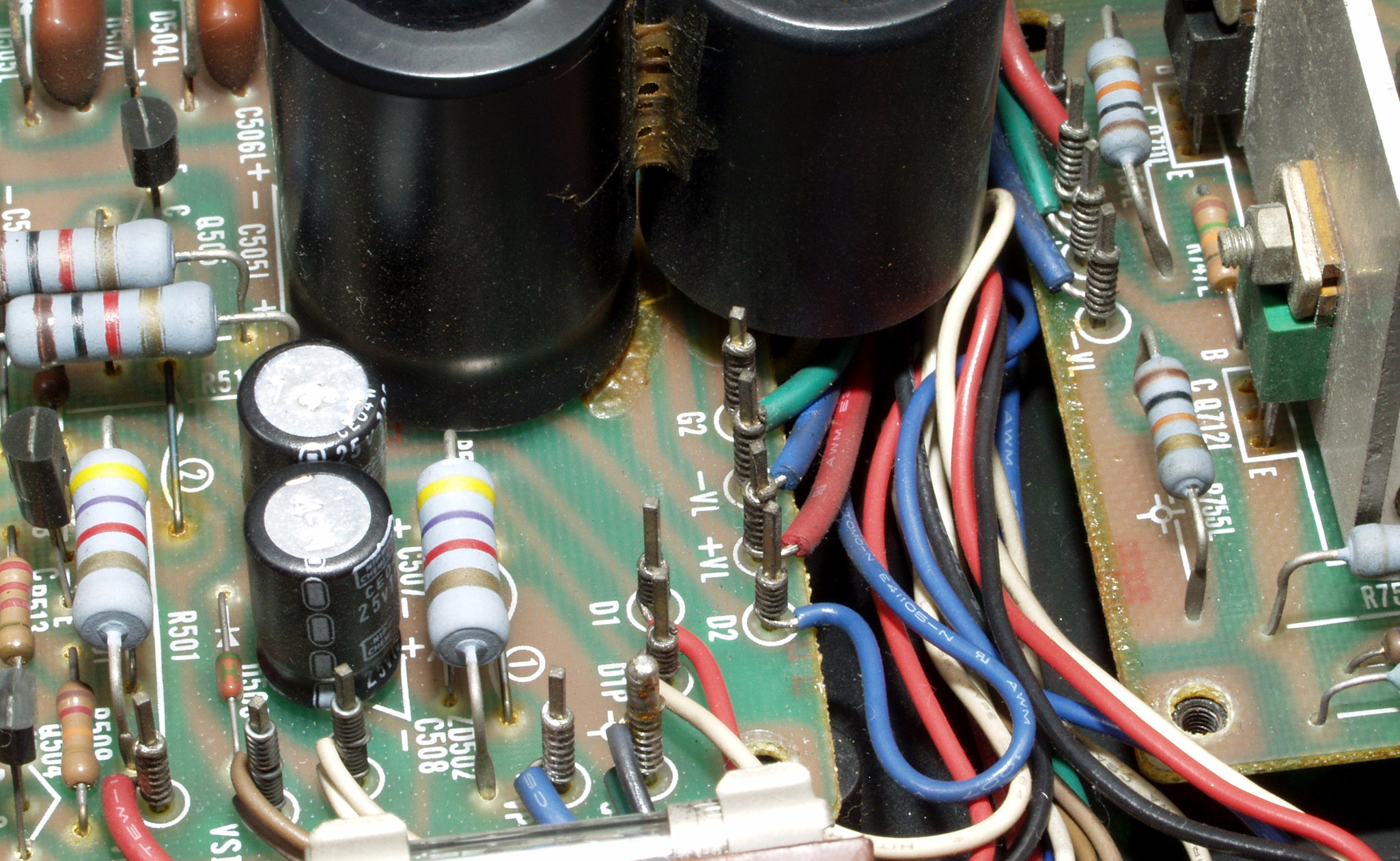

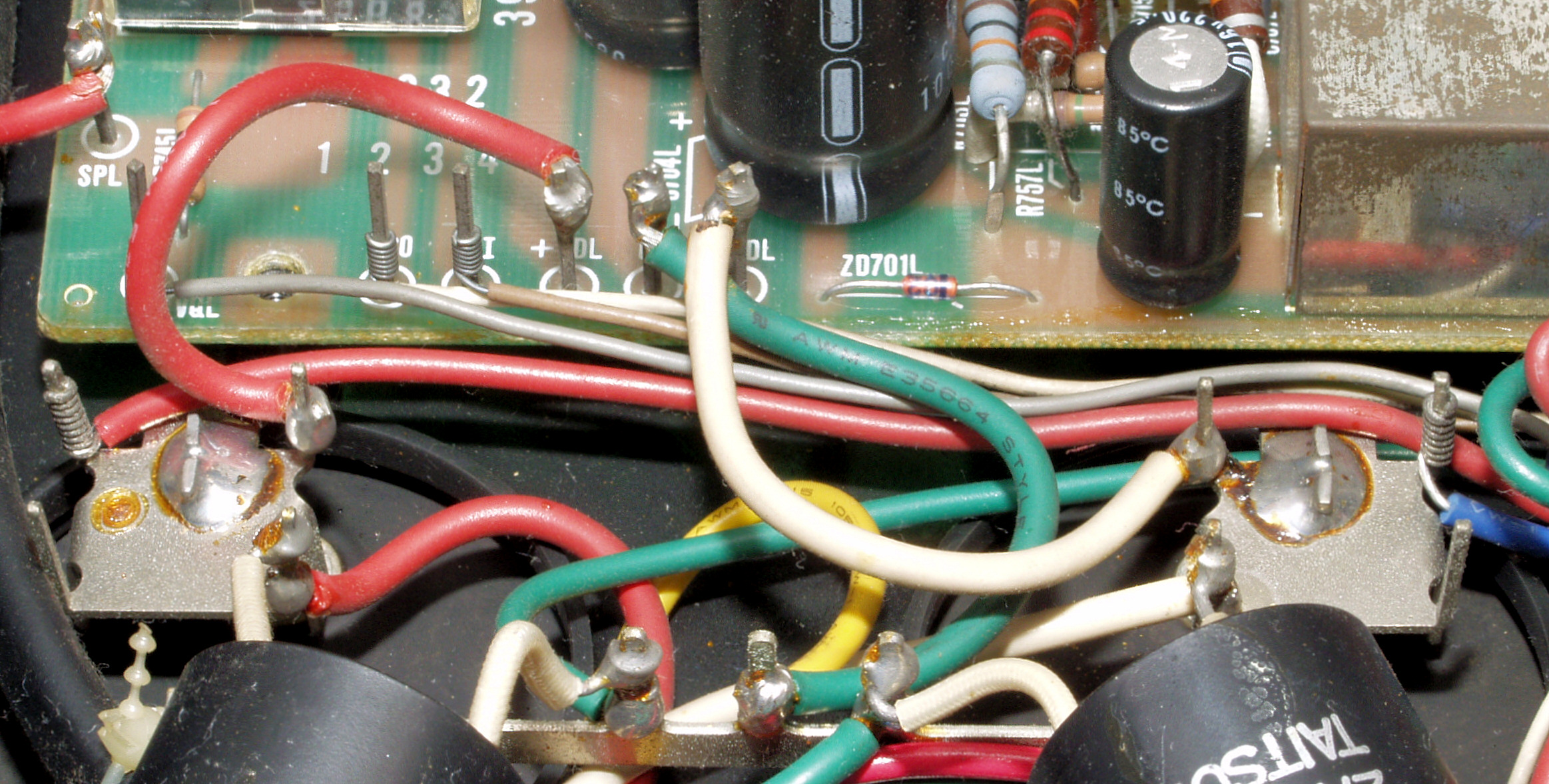

ＣＡ５．　修理前　R側ドライブ基板－電源基板へのラッピング線

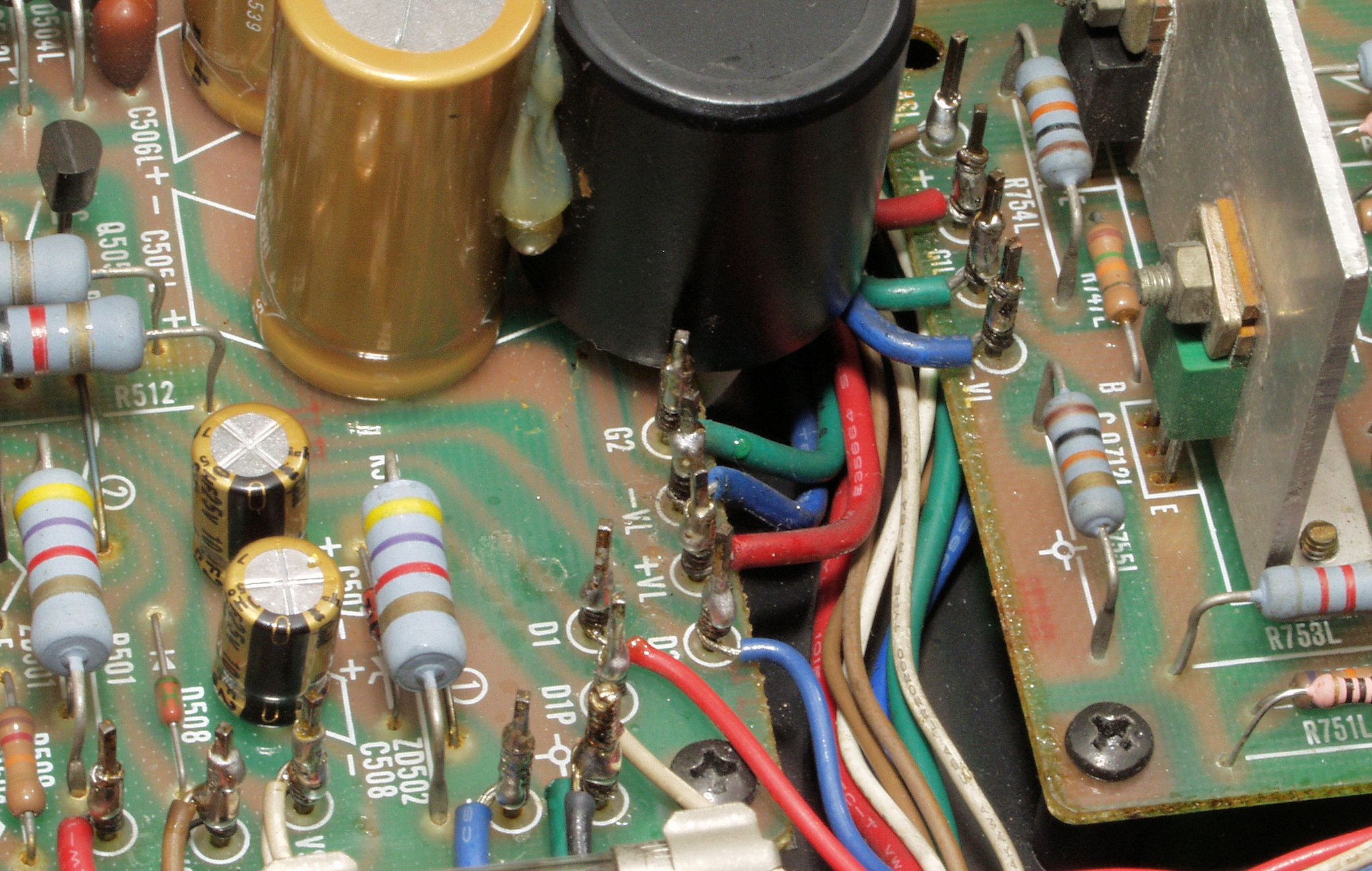

ＣＡ６．　修理後　R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板－電源基板

ＣＡ８．　修理後　Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

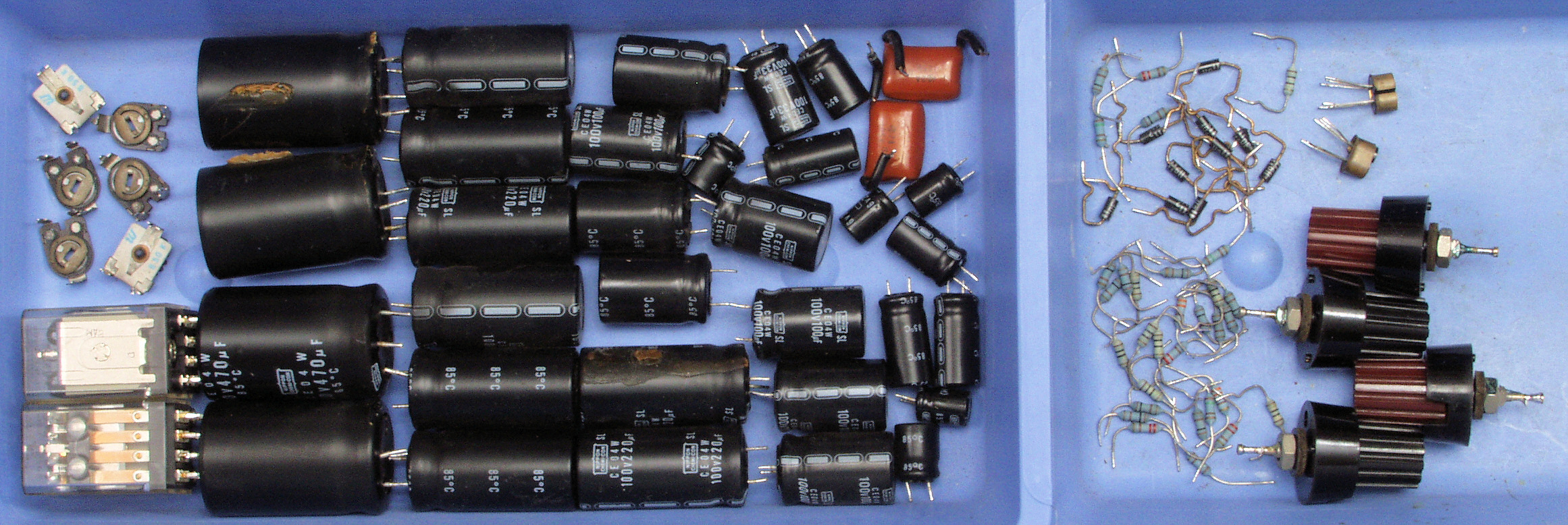

ＣＢ１．　交換した部品

ＣＤ１．　修理前　下から見る

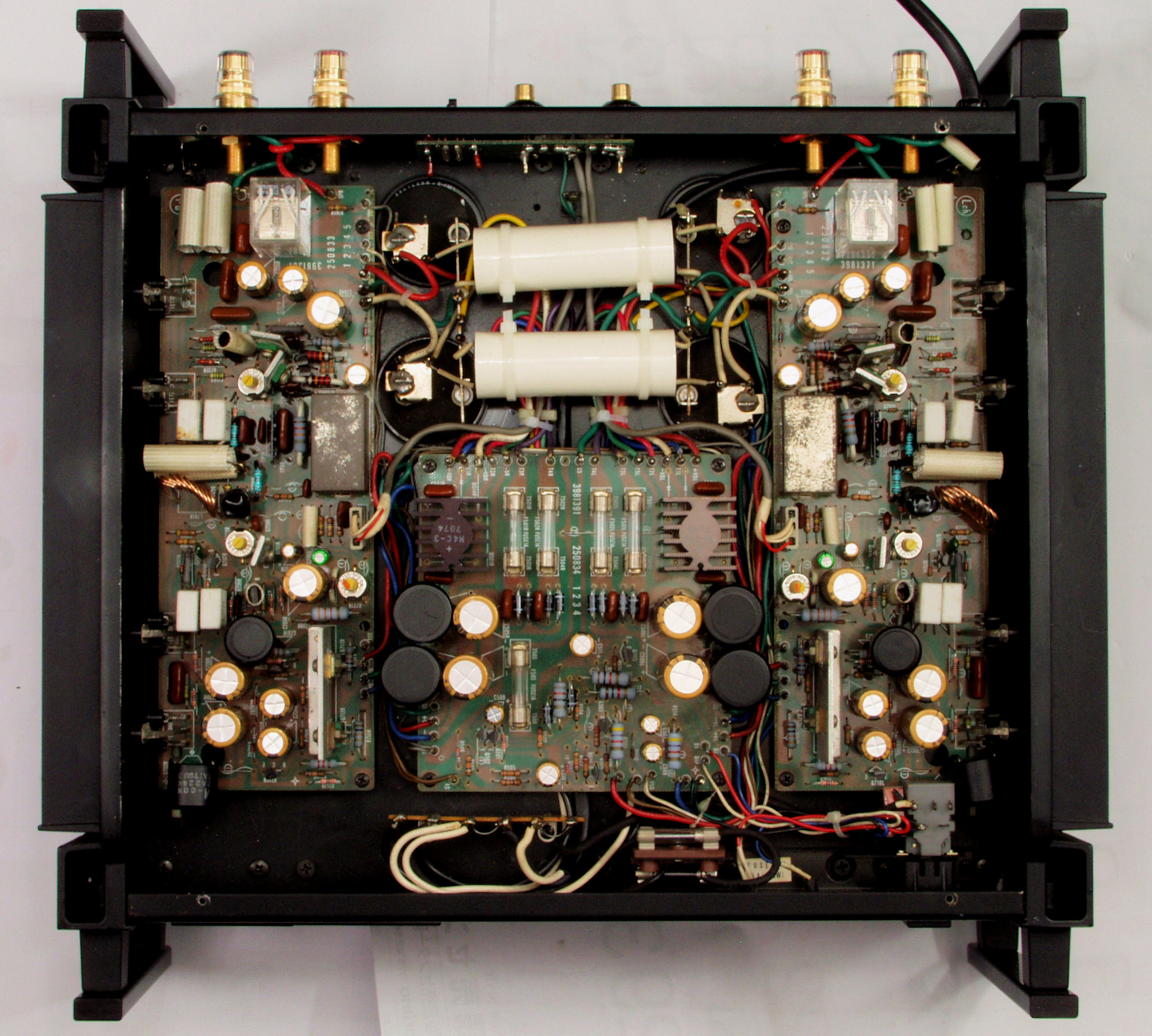

ＣＤ２．　修理後　下から見る

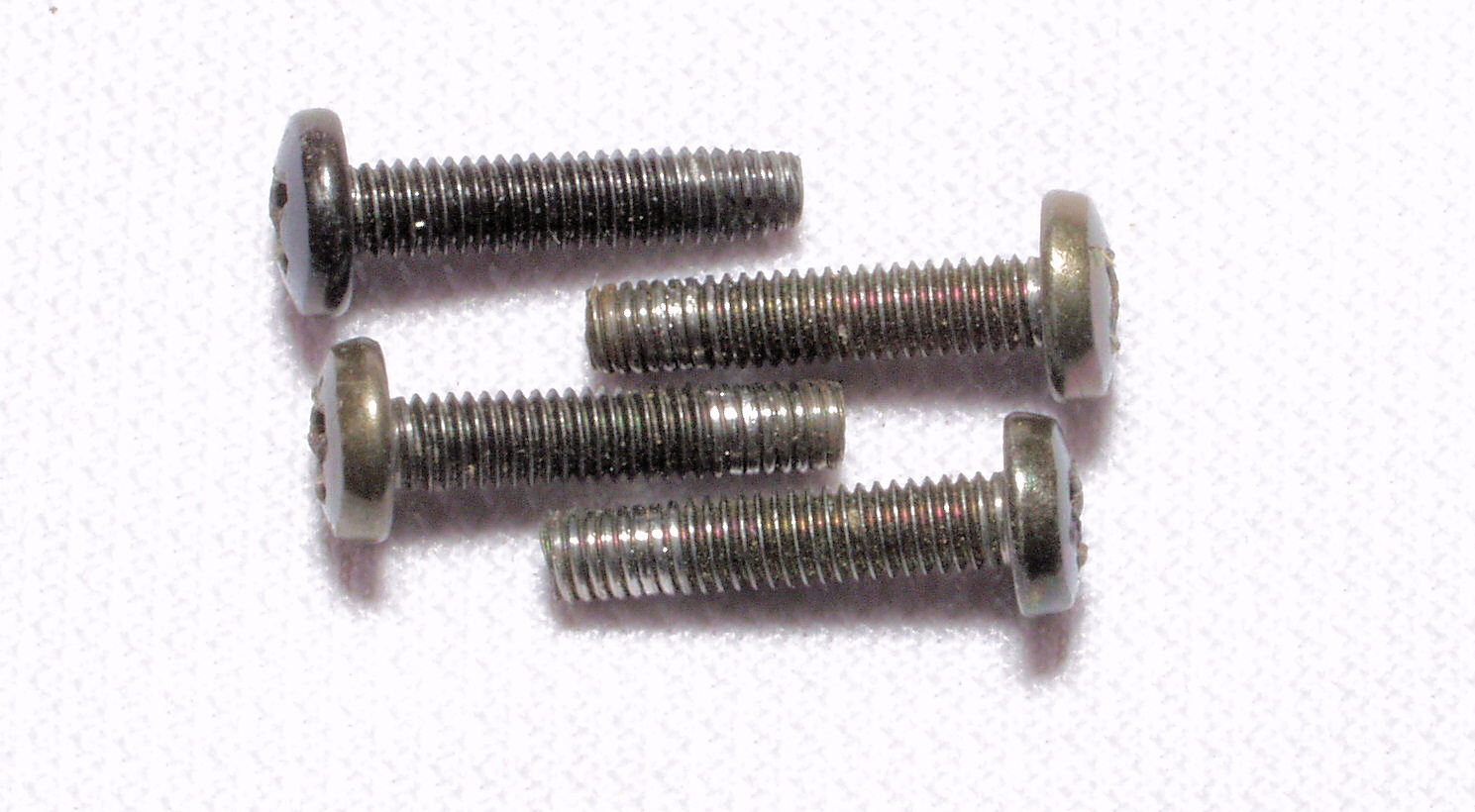

ＣＤ３．　修理中　下蓋の留めネジ、　山が潰れている。

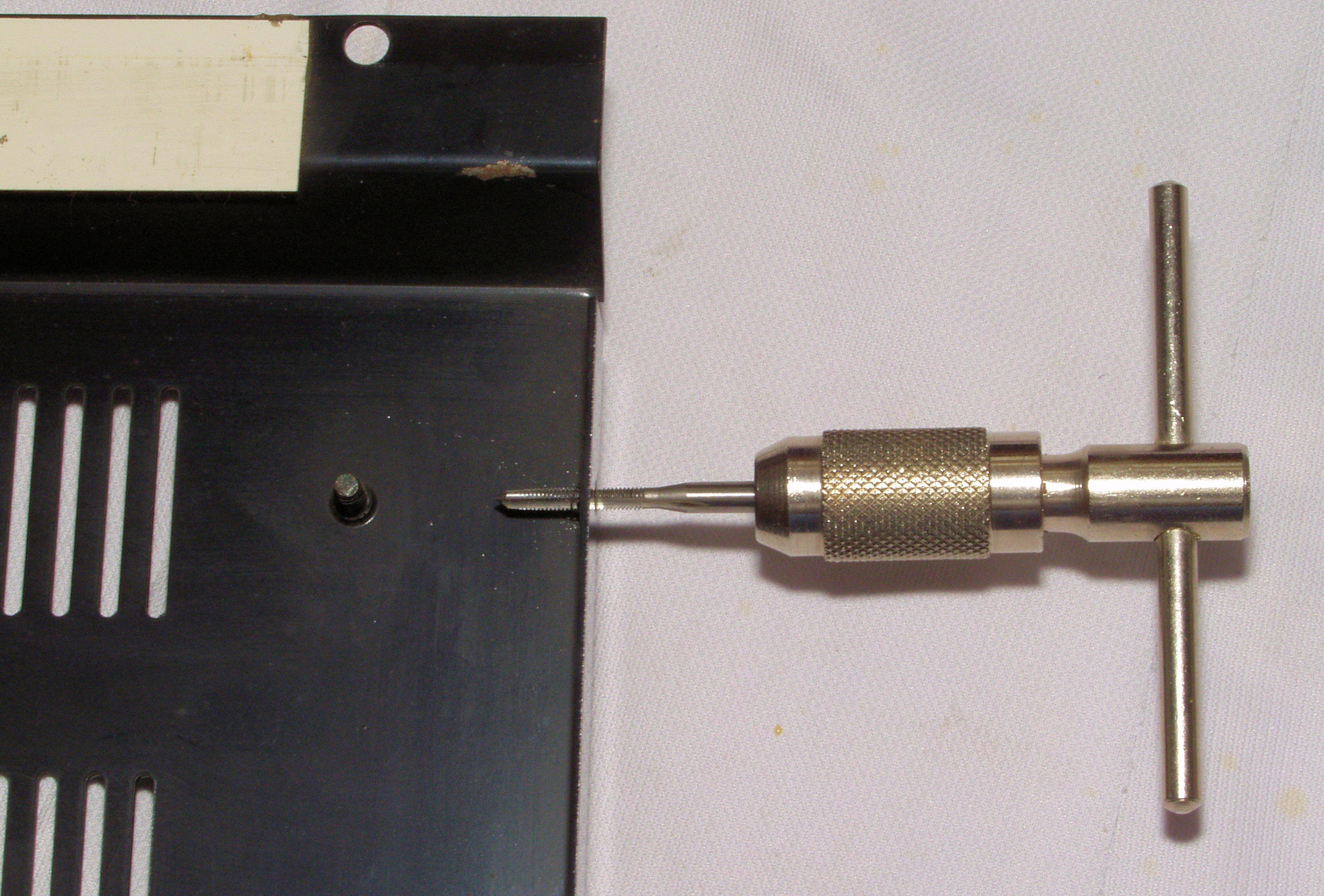

ＣＤ４．　修理中　下蓋のタップ立て、　潰れている場所が不明なので、全部立てる。

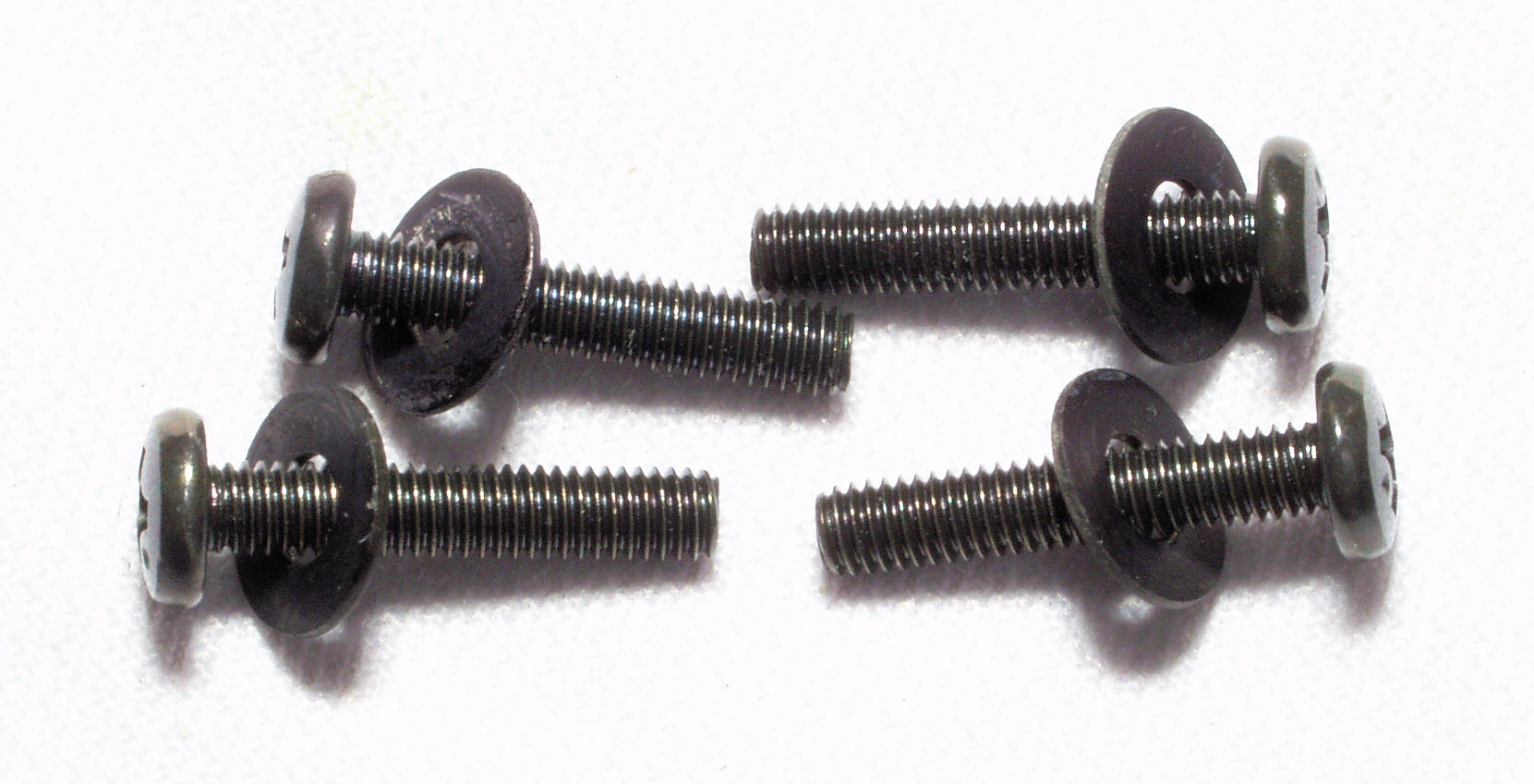

ＣＤ５．　修理中　当然留めネジも新品に交換する。

Ｅ．　調整・測定

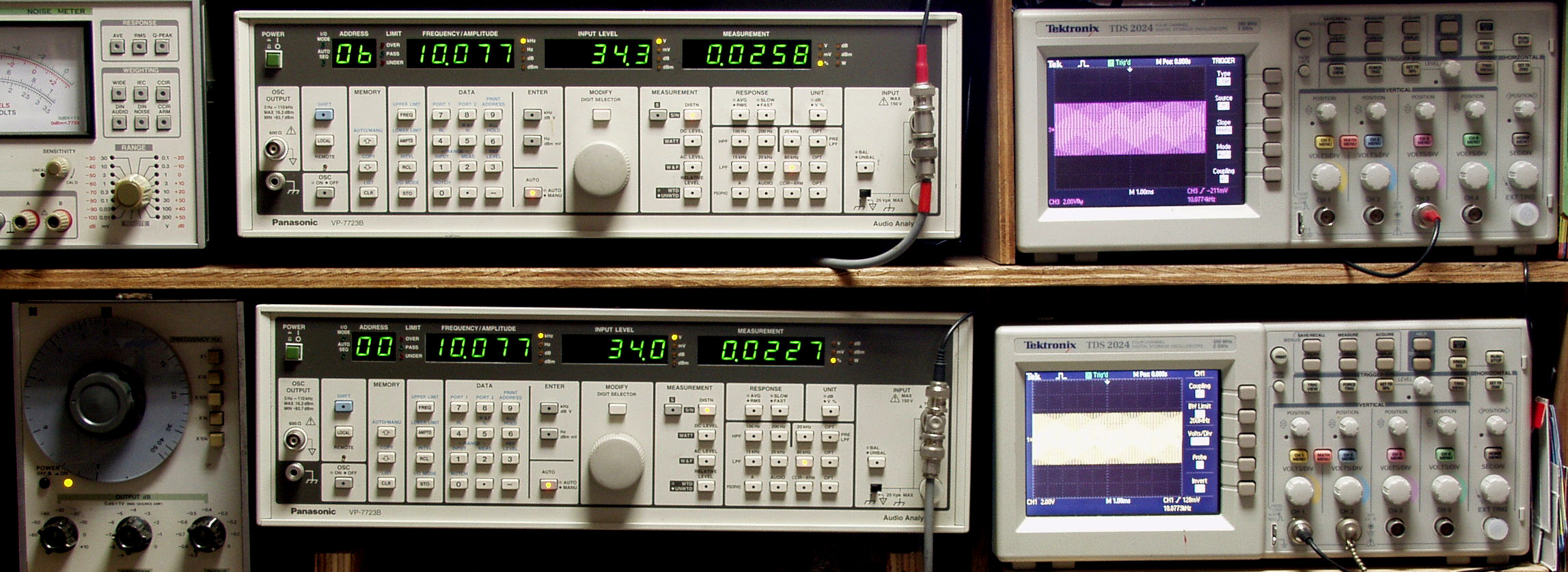

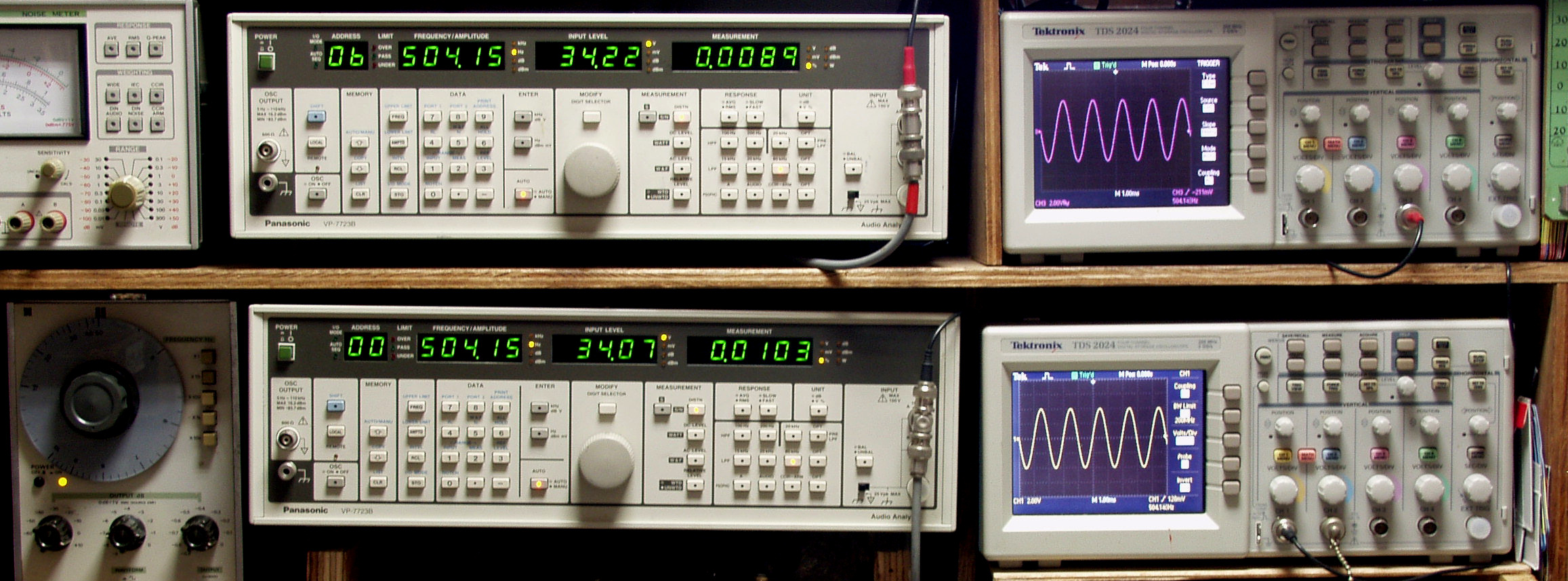

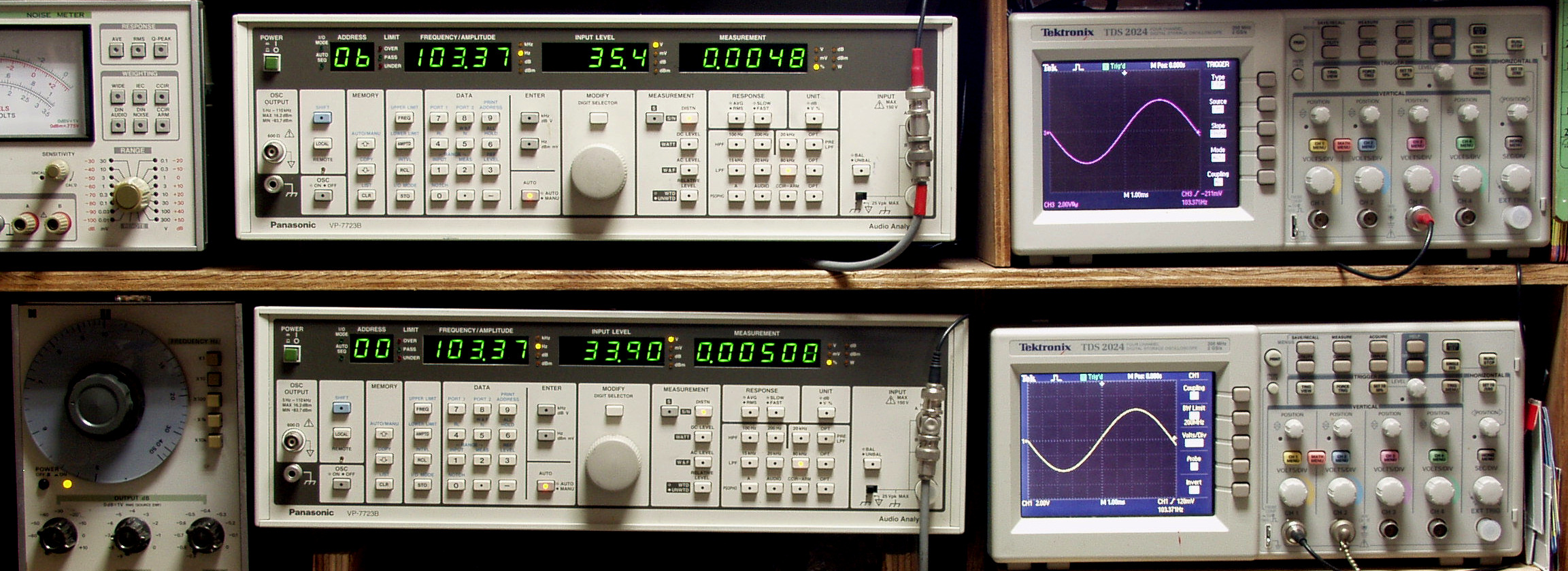

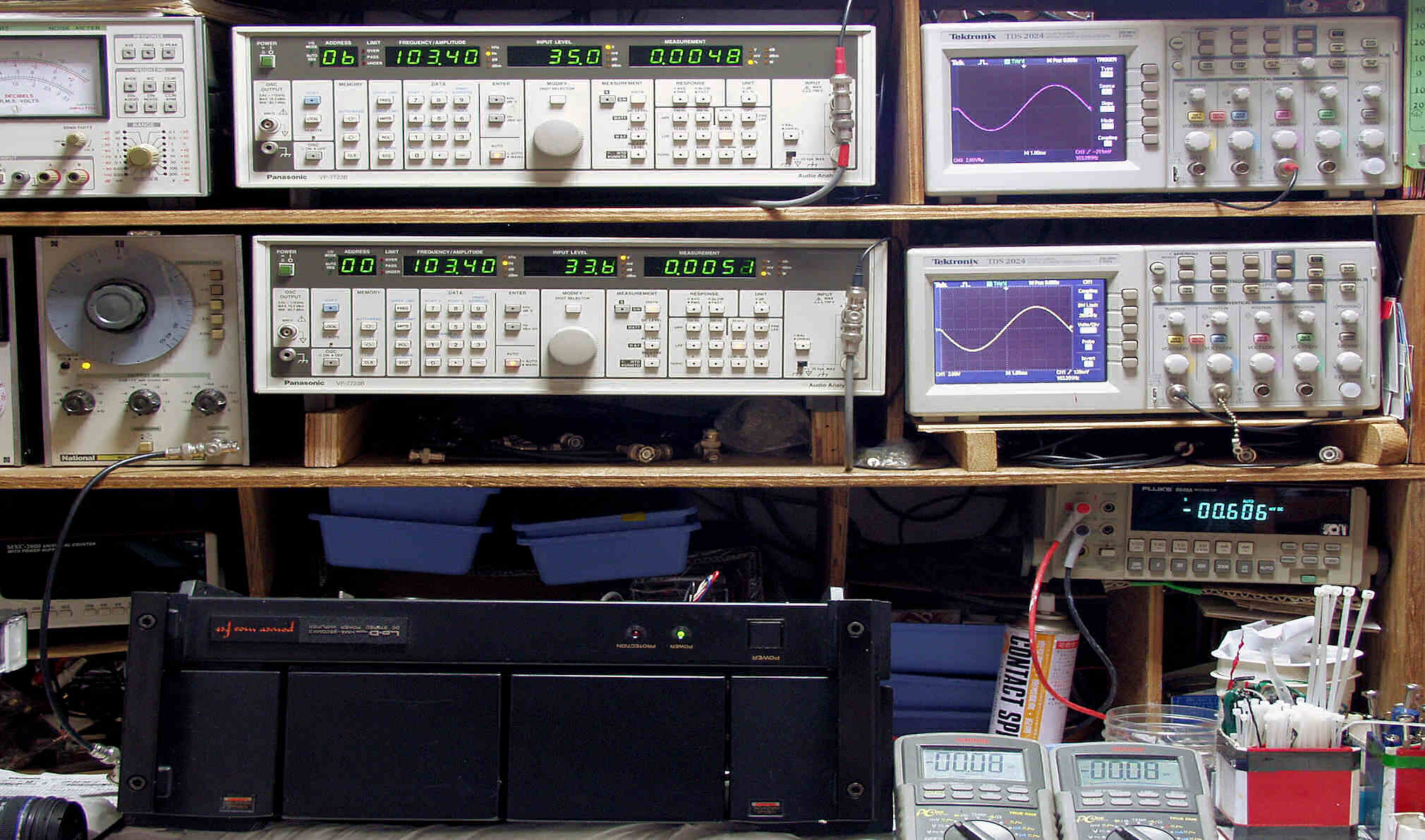

Ｅ１．　出力・歪み率測定。
　　　　「見方」。
　　　上段中央オーディオアナライザ　ＶＰ－７７２３Ｂ＝Ｒ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。
　　　下段中央オーディオアナライザ　ＶＰ－７７２３Ｂ＝Ｌ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。
　　　上段右端オシロ　ＴＤＳ－２０２４＝Ｒ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段右端オシロ　ＴＤＳ－２０２４＝Ｌ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より１００Ｈｚ～１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。
測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」

Ｅ２１．　Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力　０．００５％歪み　１００Ｈｚ入力。
　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．００５％歪み　１００Ｈｚ入力。

Ｅ２２．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．００９％歪み　５００Ｈｚ入力。
　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０１％歪み　５００Ｈｚ入力。

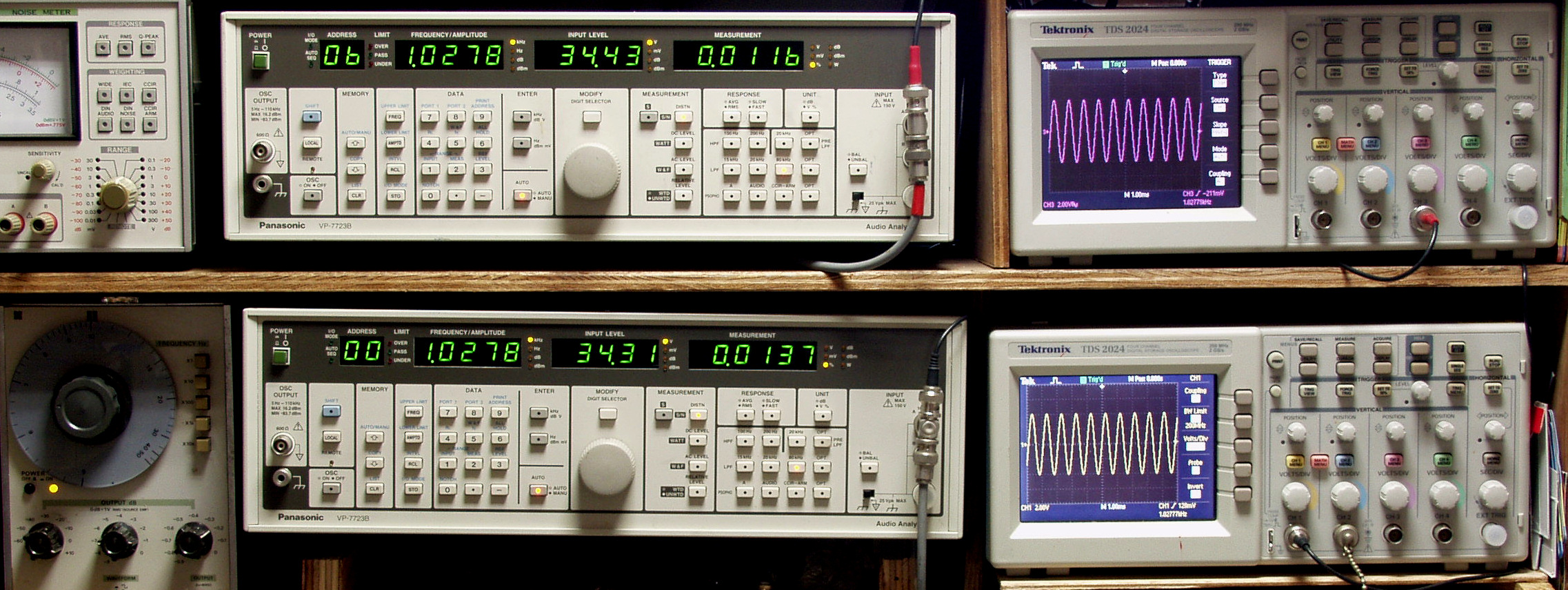

Ｅ２３．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０１％歪み　１ｋＨｚ入力。
　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０１％歪み　１ｋＨｚ入力。

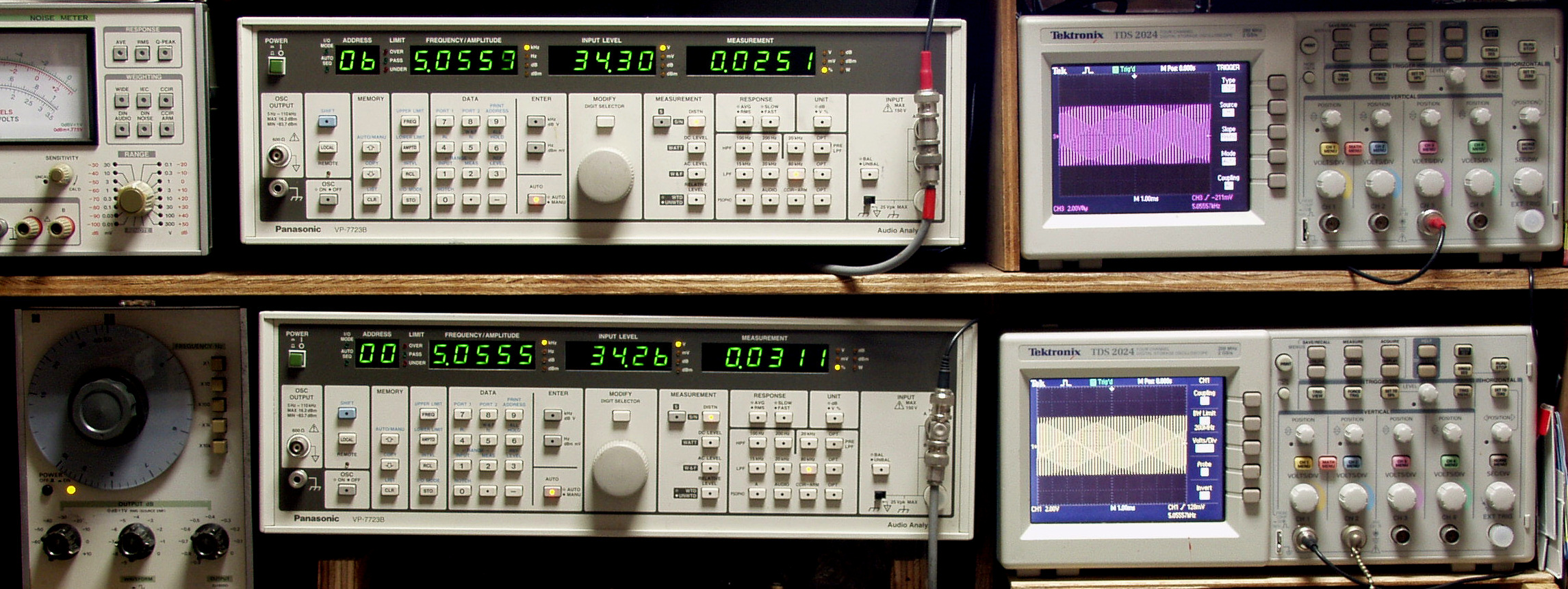

Ｅ２４．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０３％歪み　５ｋＨｚ入力。
　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０３％歪み　５ｋＨｚ入力。

Ｅ２５．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０３％歪み　１０ｋＨｚ入力。
　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力　０．０３％歪み　１０ｋＨｚ入力。

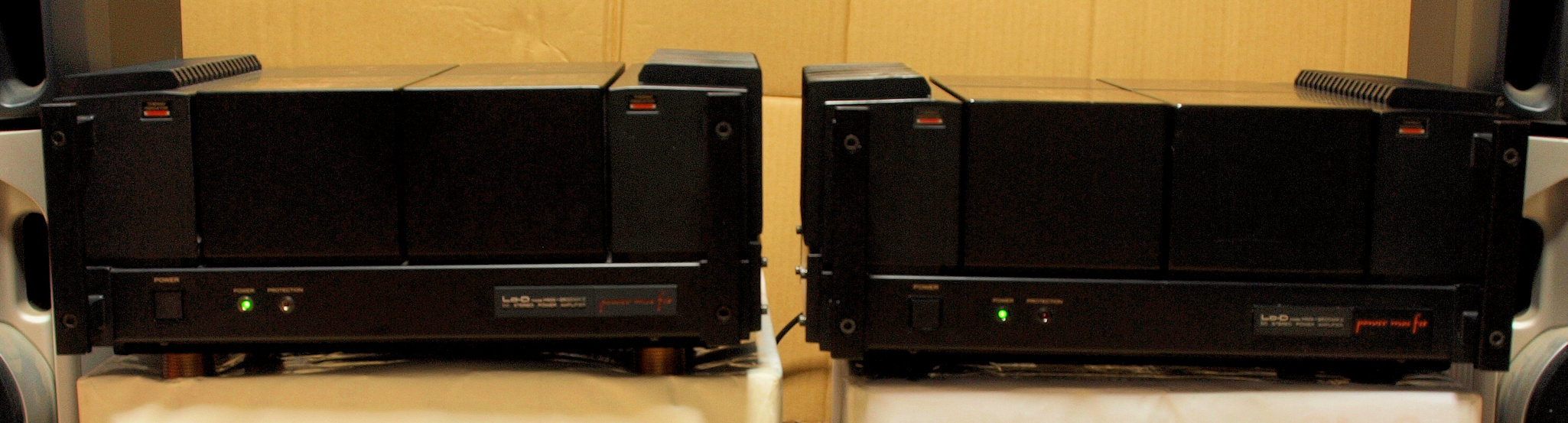

Ｅ３．　完成　　２４時間エージング、　左は　HMA-9500ｍｋⅡ　４４台目。
