ＹＡＭＡＨＡ　Ｂ−１．　８台目再修理
２ＳＫ７７ → ２ＳＫ１８０ 交換記録
平成２６年１０月１４日到着　　１１月２日完成
寸評
交換する「２ＳＫ１８０」は純正の「２ＳＫ７７」よりもドレイン損失が１．５倍大きい為、入力容量が大きい。
ＴＨＦ−５１ｓ, ２ＳＫ１８０ESは更に大きい！
その影響で、単純に交換すると、高域特性が劣化しますので、回路変更が必修です。
回路変更は乗せておりません。
Ａ．　修理前の状況
Ｂ．　原因・現状
  • AC100Vの供給電圧の急激な降下によりプロテクト回路不動作、
    及び、ＲＬドライブ基板カードエッジコネクターの接触不良により、終段ＳＩＴ（静電誘導型トランジスター）不良。

Ｃ．　修理状況
  • ＳＩＴ（静電誘導型トランジスター）交換。
    ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー交換。
    ＲＬドライブ基板カードエッジコネクター交換。

Ｔ．　突入電流抑制回路組込　　このＡＭＰの電源リレーは単に直投入です。
　　　　　　　　　　　　　　よって、突入電流は非常に大きいです。電解コンデンサーを増量交換したので必要です。


Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　　　　　　　　　　　８個。
    ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０　　　　　４個。
    突入電流抑止回路　　　　　　　　　　　　　　　　　　　１式。
    カードエッジコネクター　　　　　　　　　　　　　　　　　２個。

L．　終段FET(Field Effect Transistor)用　電源ブロックコンデンサー製作。
Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　８０，０００円　　「オーバーホール修理」。

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

Ｖ．　ＳＩＴ（Ｖ−ＦＥＴ）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ, ２ＳＫ１８０ＥＳ の規格（マニアル・カタログより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　Ｒドライブ基板カードエッジコネクターの比較。　上＝交換する物、下＝付いている物。
Ａ１２．　Ｌドライブ基板カードエッジコネクターの比較。　上＝交換する物、下＝付いている物。
Ａ１３．　ＲＬドライブ基板カードエッジコネクター。　下から見る。

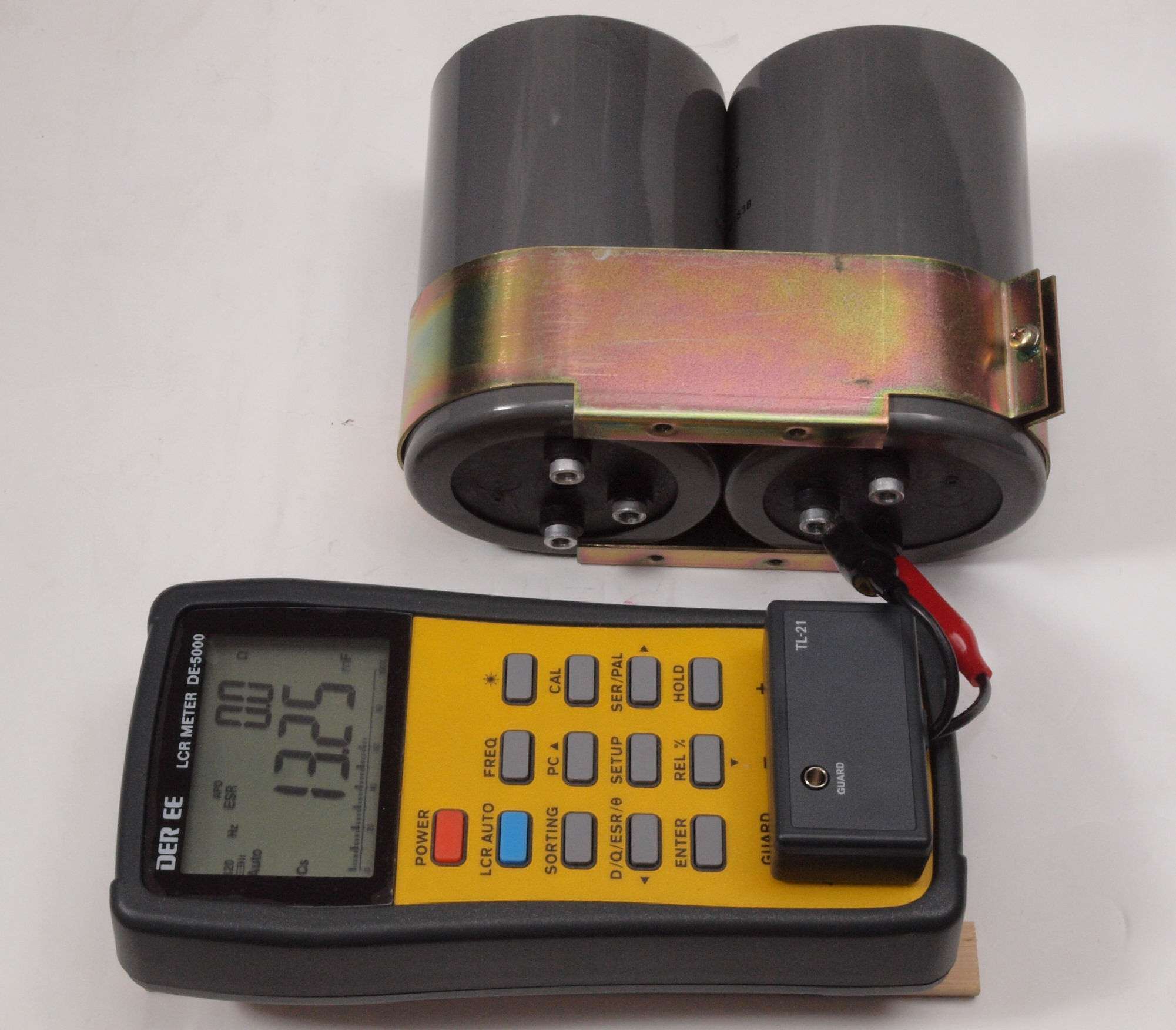

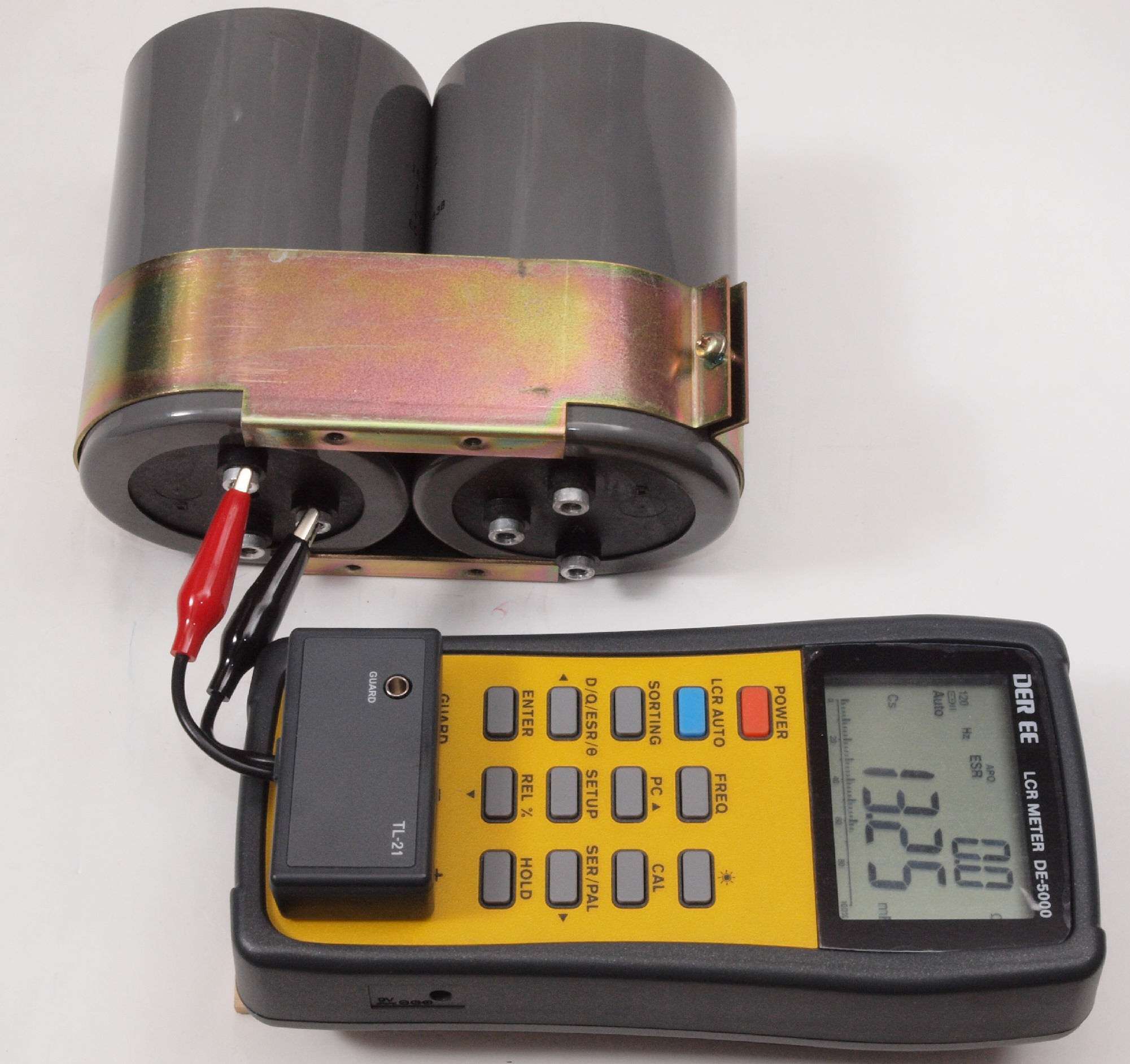

Ａ２１．　ブロック電解コンデンサー容量測定、　右＋側用＝１３，２５０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

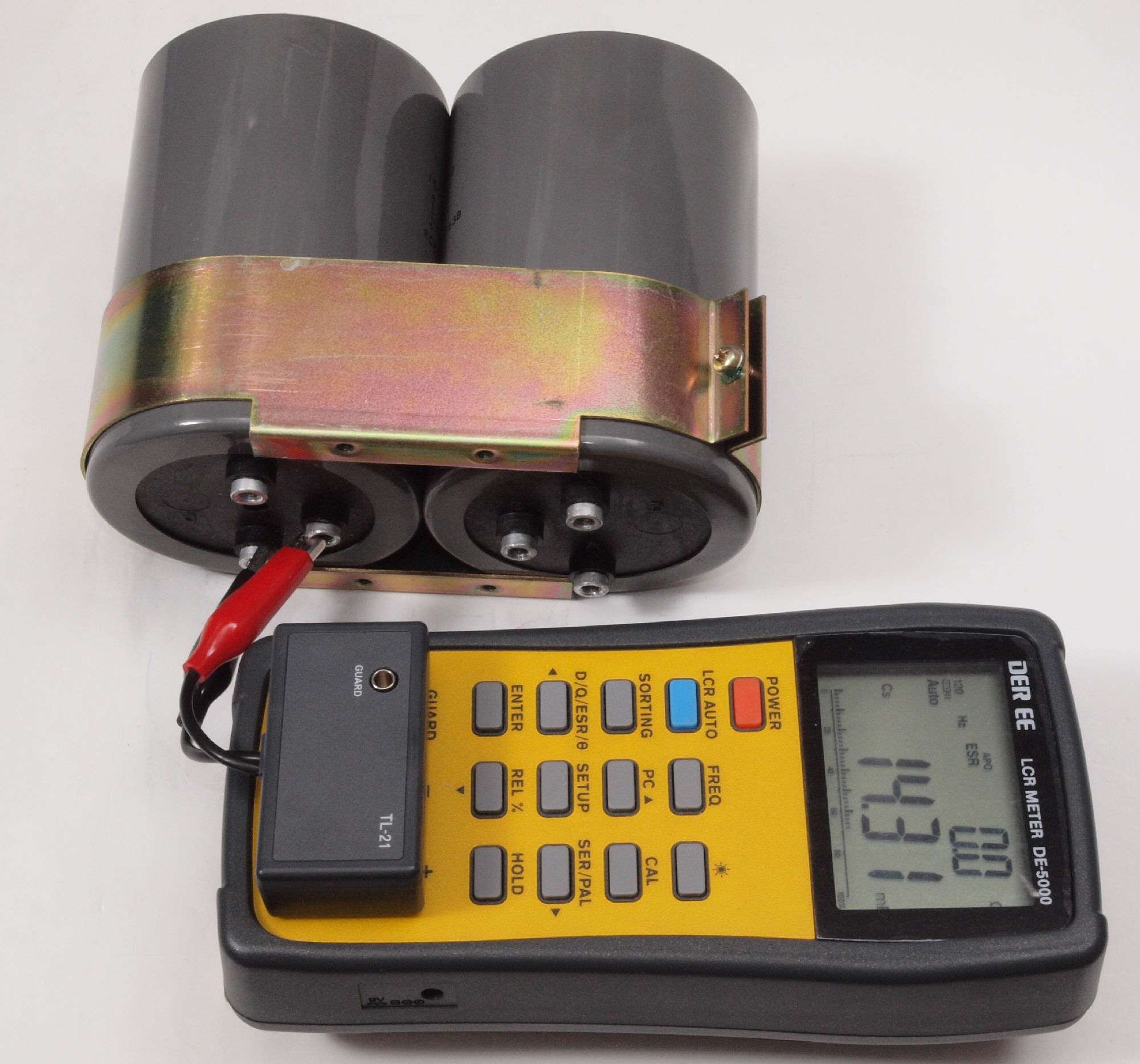

Ａ２２．　ブロック電解コンデンサー容量測定、　右−側用＝１４，３１０μＦ。
Ａ２３．　ブロック電解コンデンサー容量測定、　左＋側用＝１３，２５０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

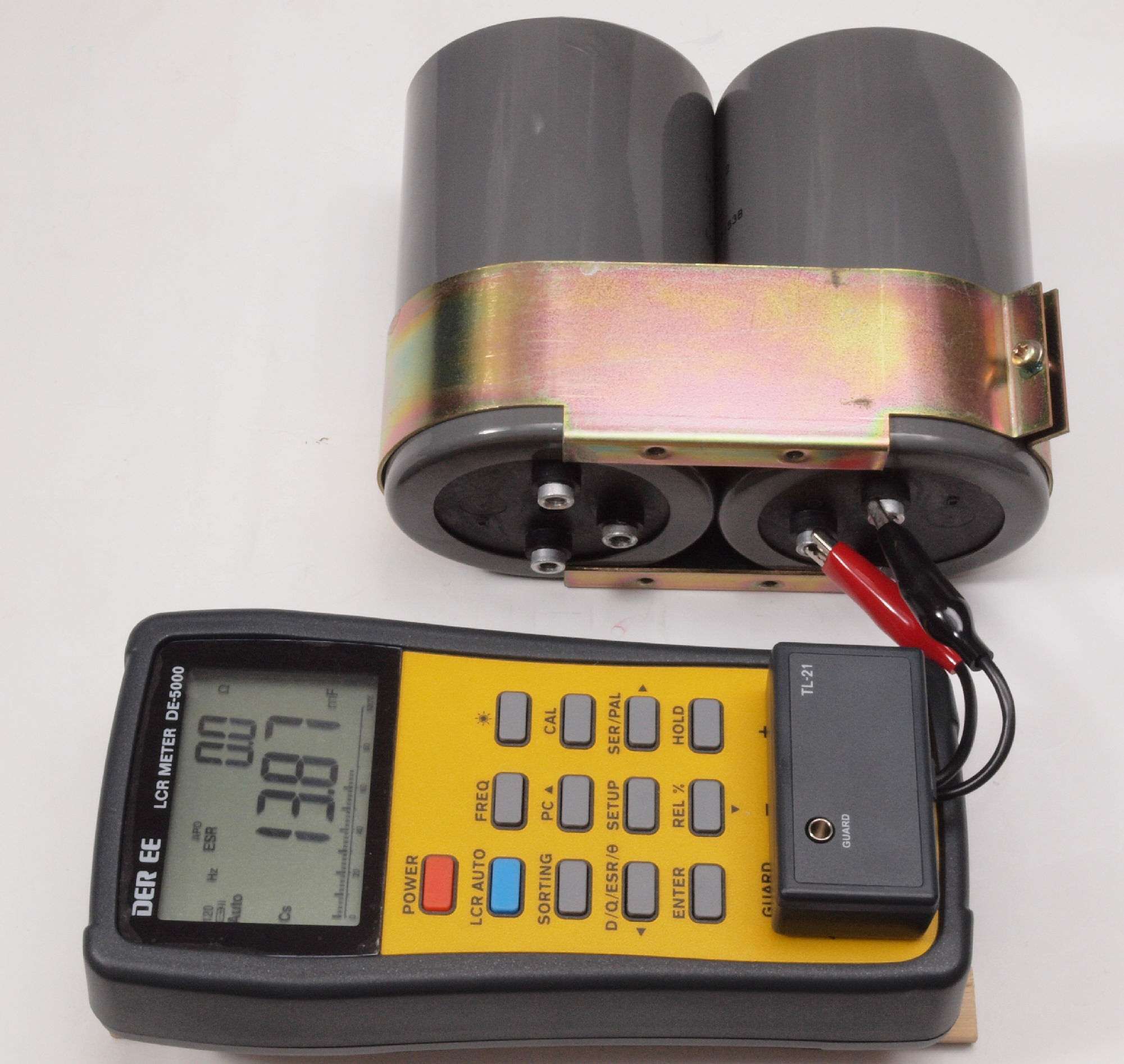

Ａ２４．　ブロック電解コンデンサー容量測定、　左−側用＝１３，８７０μＦ。

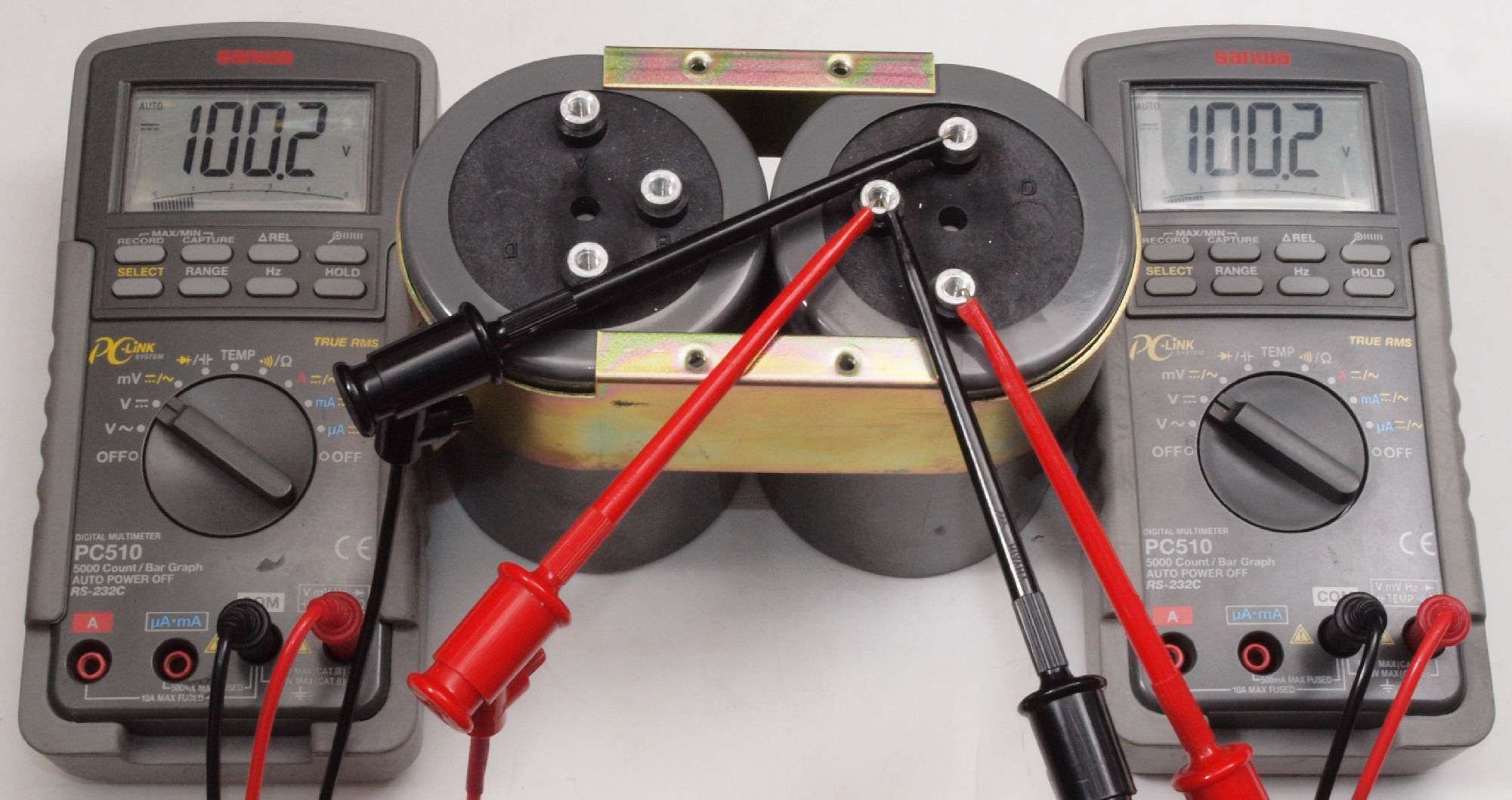

Ａ３１．　右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

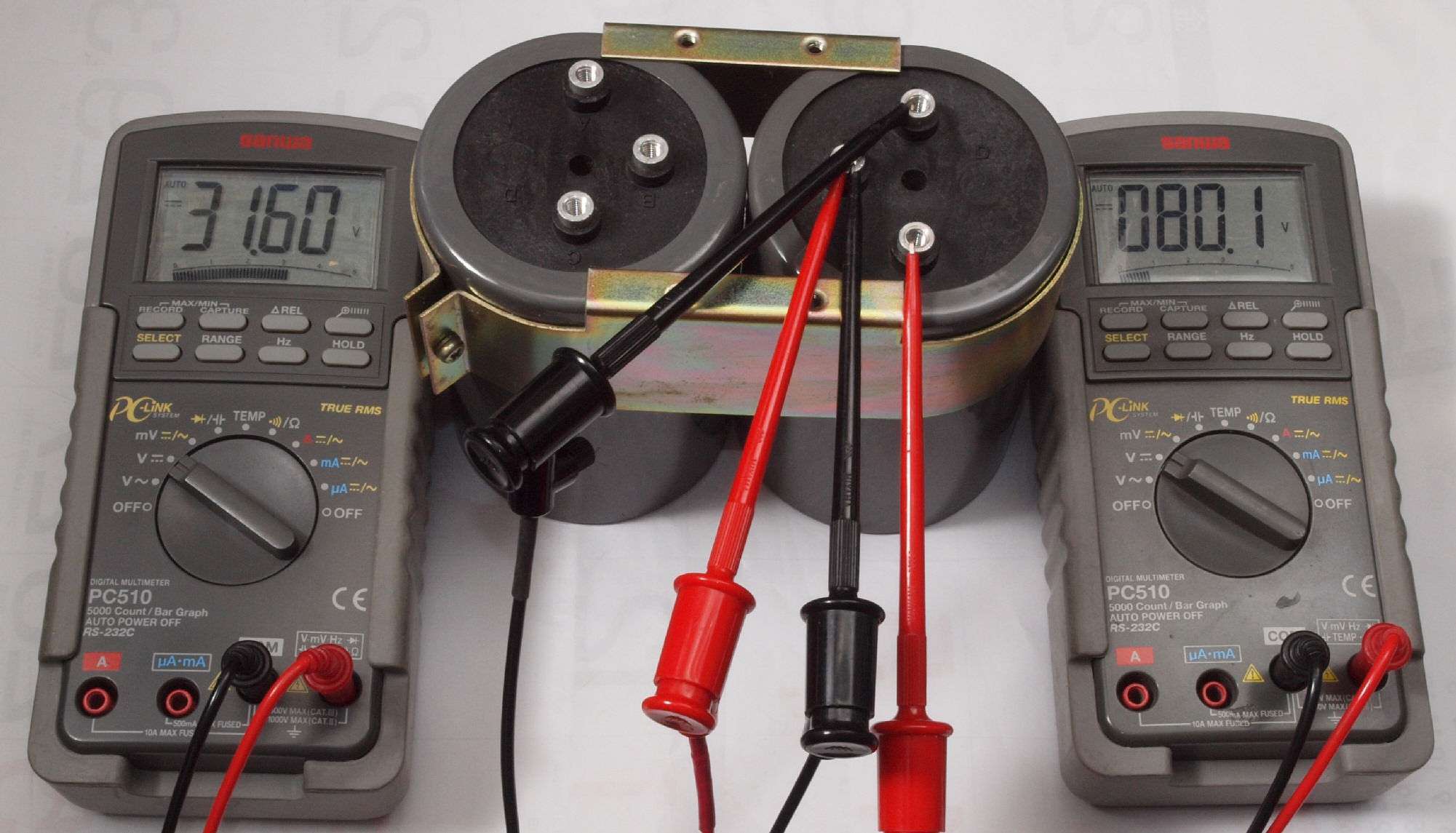

Ａ３２．　右側用ブロック電解コンデンサー絶縁測定、　１時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８０．１V、−側＝３１．６V。

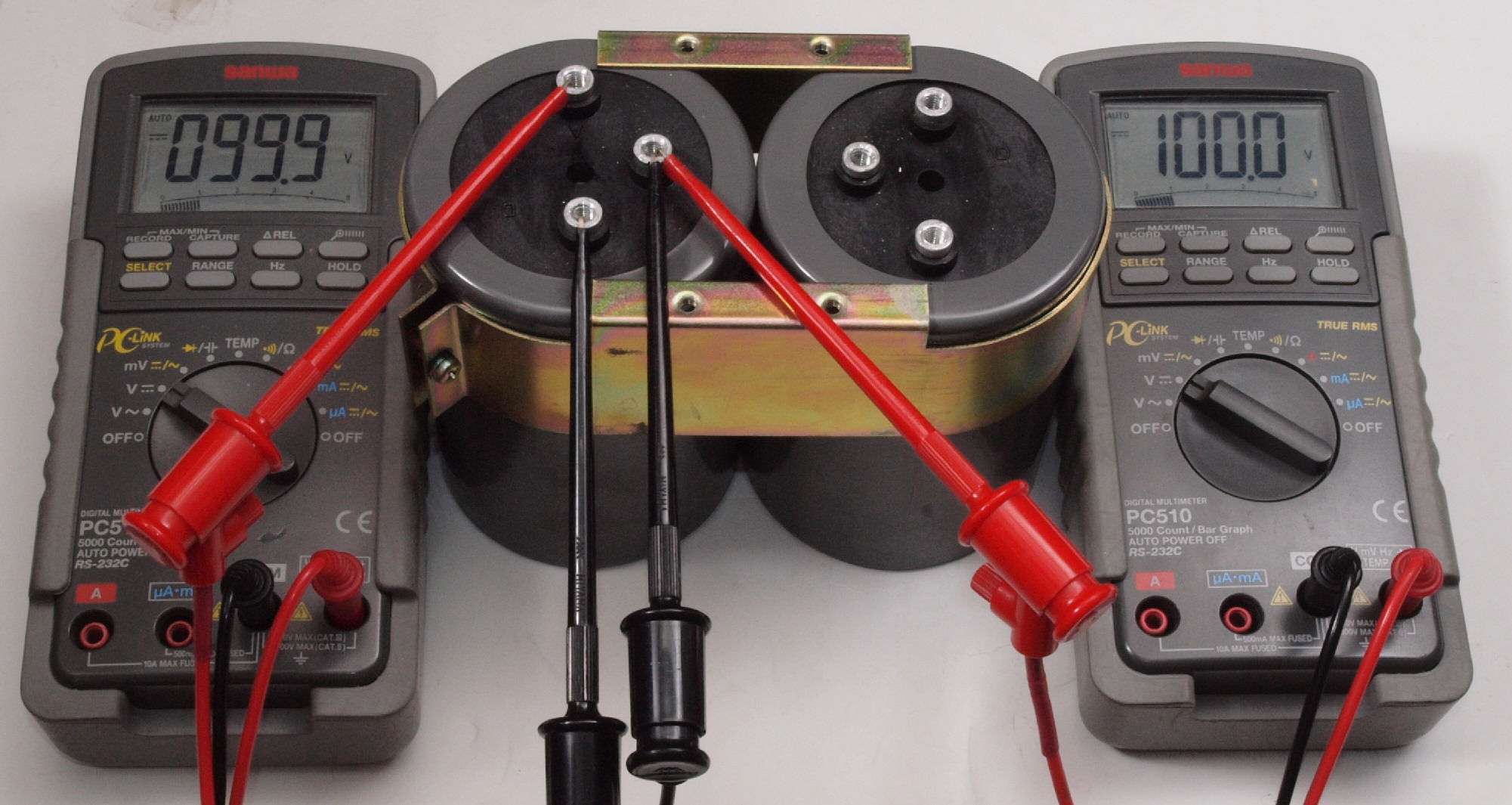

Ａ３３　左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

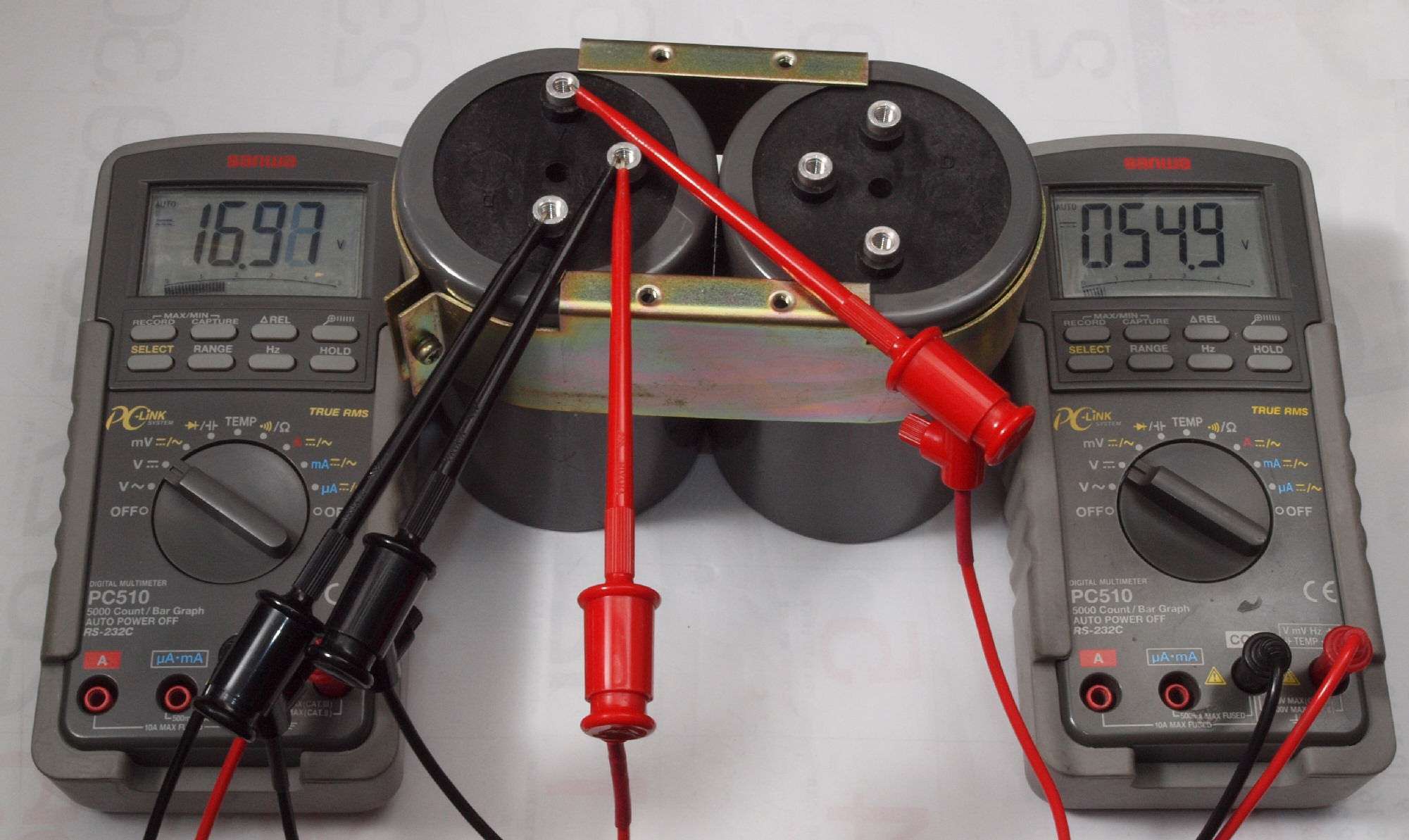

Ａ３４．　左側用ブロック電解コンデンサー絶縁測定、　１時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝５４．９V、−側＝１６．９７V。
　　　　　　　　右・左側用ブロック電解コンデンサー共−側の絶縁が低下。　　　
Ａ４１．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示のＩＤＳＳ測定。
　　　　カタログでは　ドレイン電流IDSS＝８Ａ（VDS=10V、VGS=0V）とあるが測定結果１．３５〜１．４０Aで２ＳＫ７７の半分！
Ａ４２．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１１５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ４３．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定、２個目。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ４４．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定、３個目。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１１５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

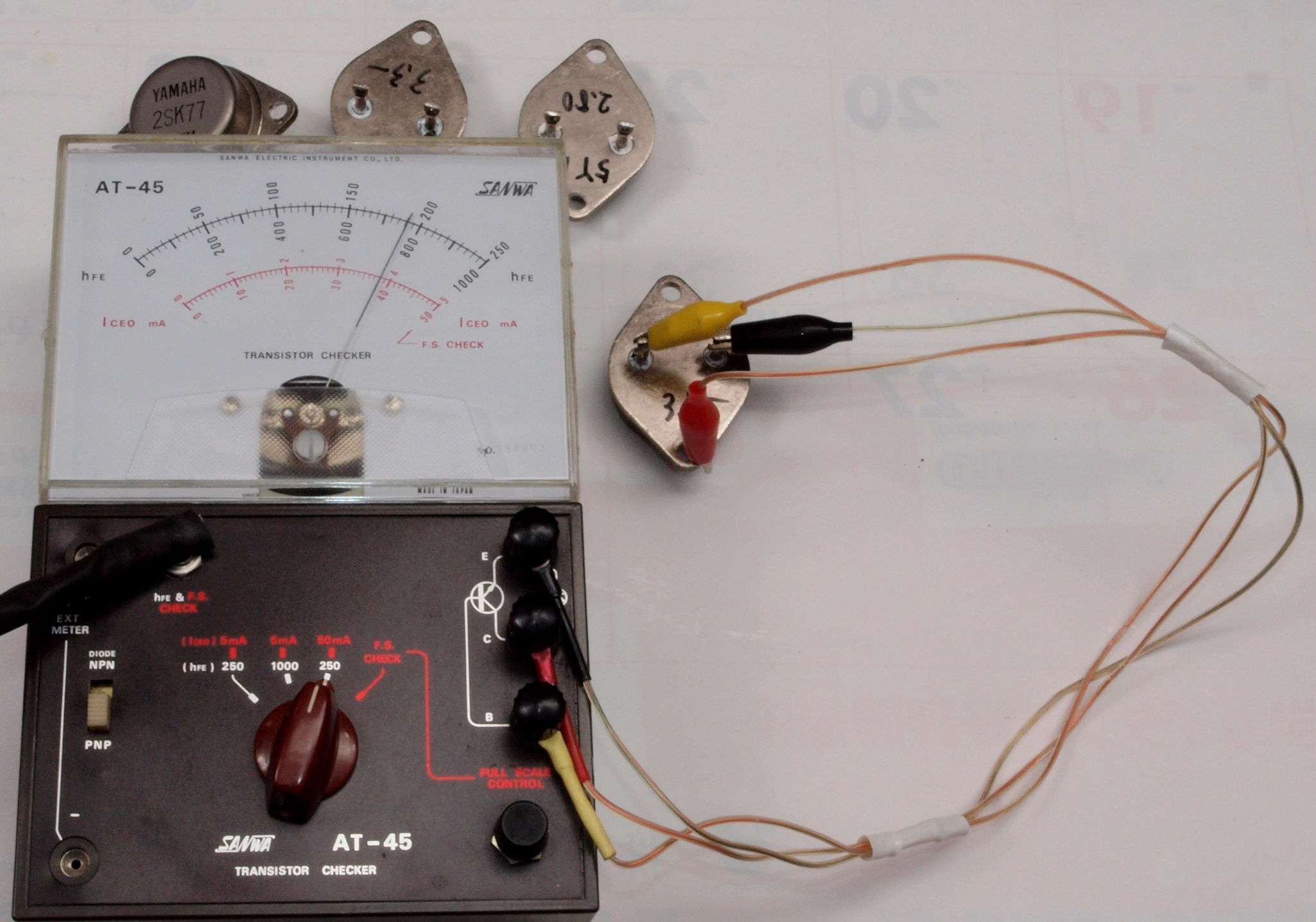

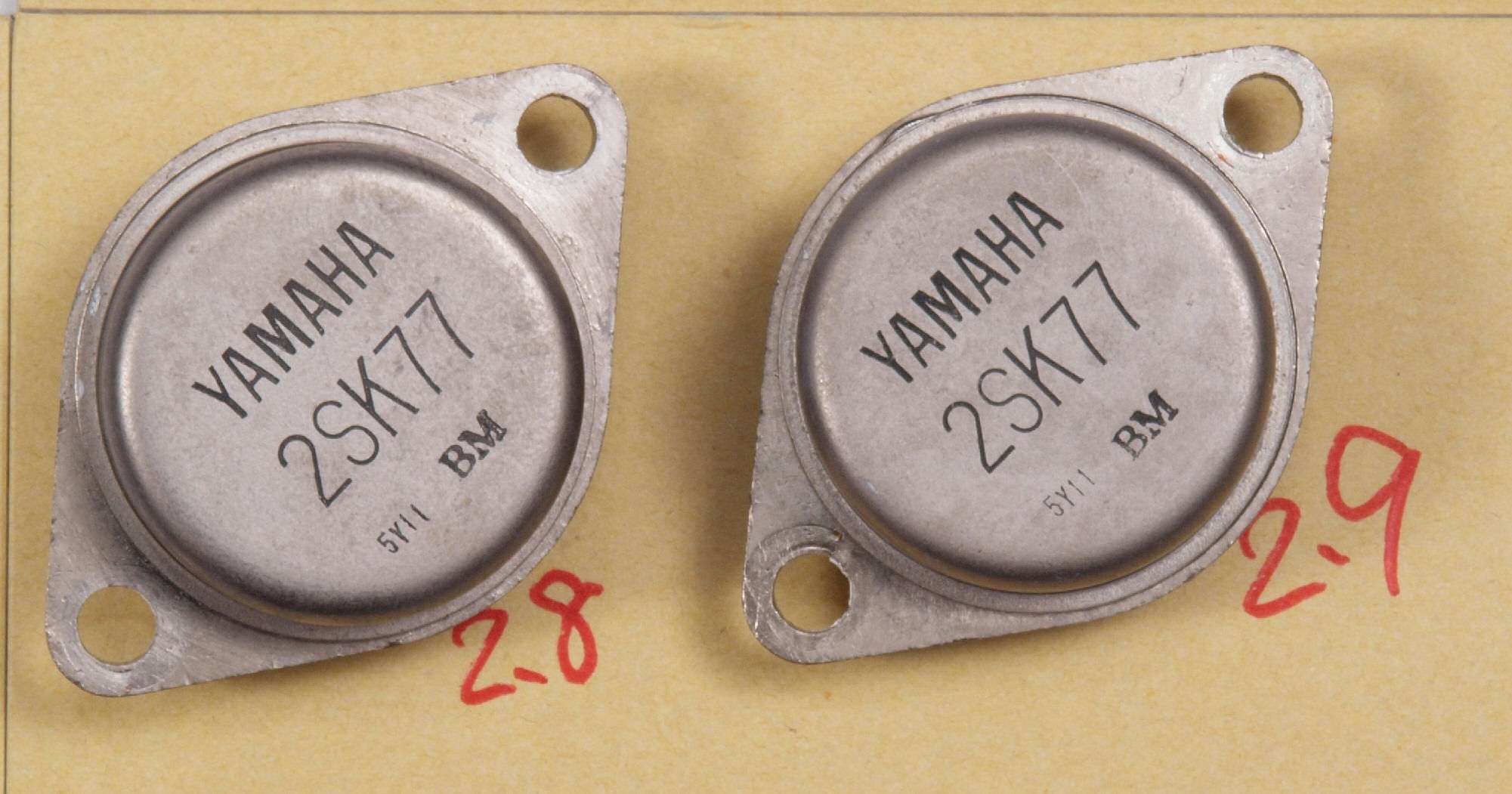

Ａ５１．　生き残ったＳＩＴ（静電誘導型トランジスター）２ＳＫ７７のＩＤＳＳ測定。しかしゲートは？？
　　　　　　　　　　　　　　　　　　　　　　　　　　　　ドレイン電流IDSS＝２．８〜２．９A（VDS=10V、VGS=0V）。

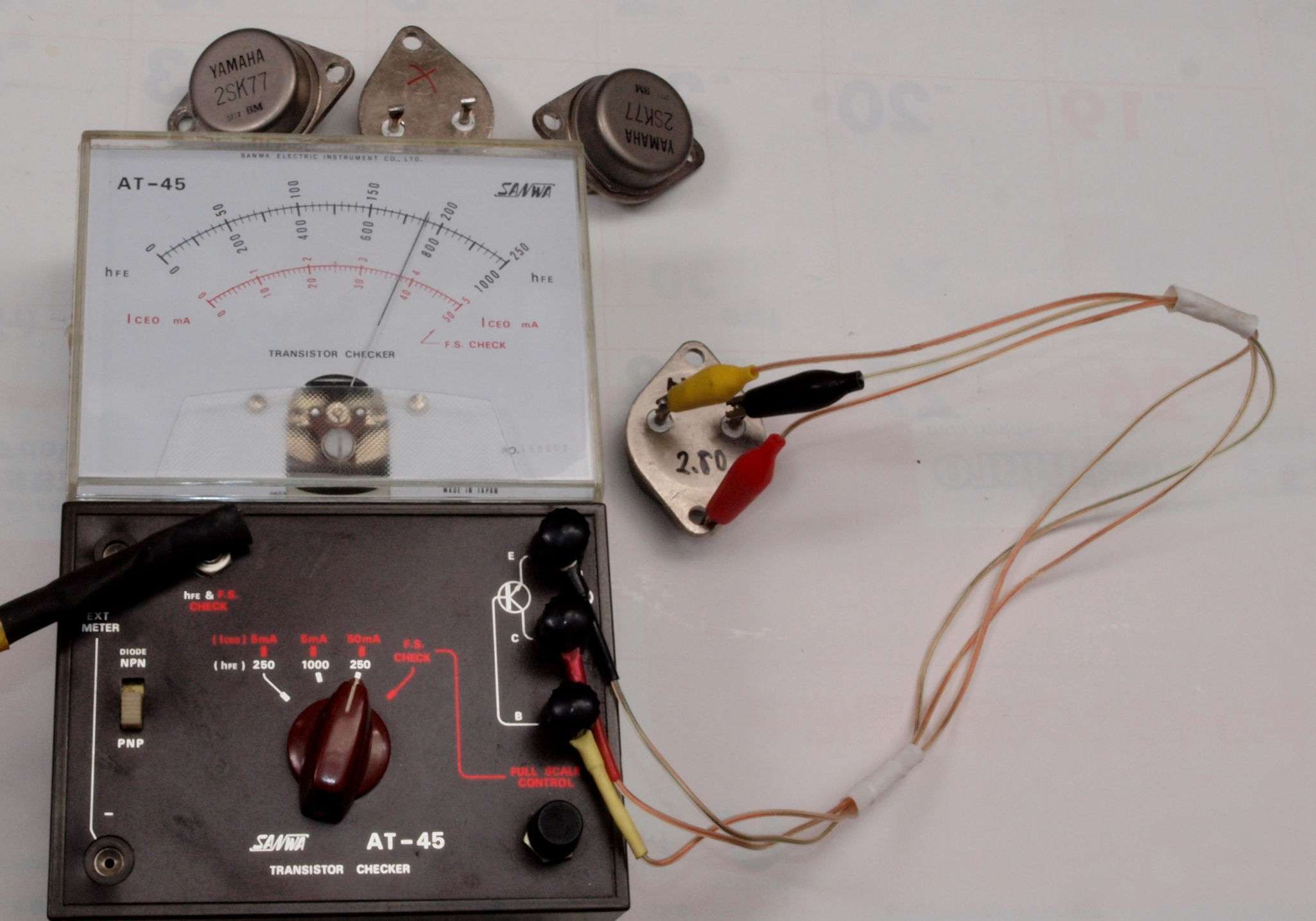

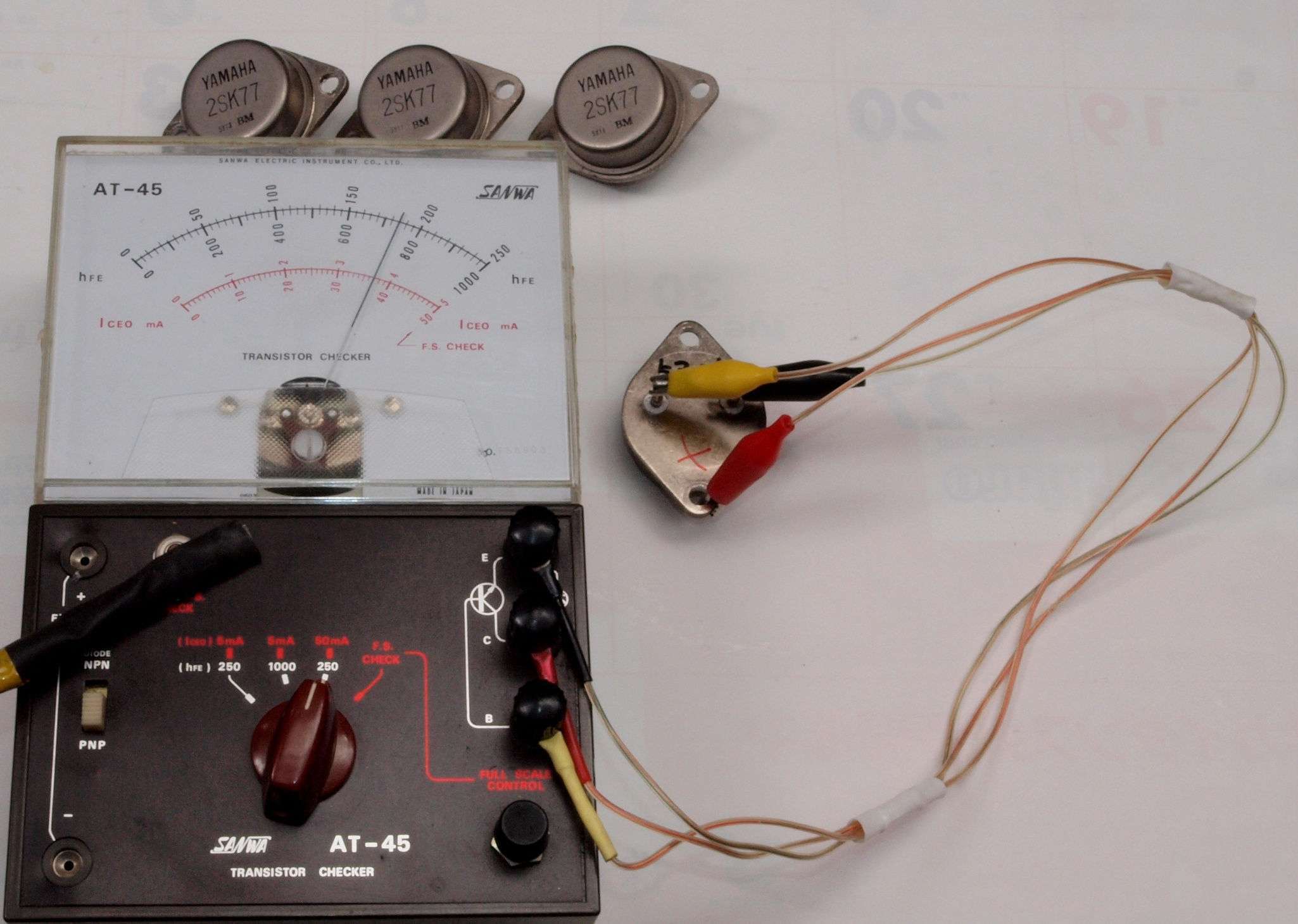

Ａ５２．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ７７　の電圧増幅率=μ測定。
　　　　　　カタログでは　電圧増幅率=μ＝？。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１８５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ５３．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ７７　の電圧増幅率=μ測定、２個目。
　　　　　　カタログでは　電圧増幅率=μ＝？。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１９０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ５４．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ７７　の電圧増幅率=μ測定、３個目。
　　　　　　カタログでは　電圧増幅率=μ＝？。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１９０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ６１．　ＳＩＴ（静電誘導型トランジスター）　ＴＨＦ−５１ｓ　のＩＤＳＳ測定。　メーカ出荷の４本パックなので殆ど同じ。
　　　　　　カタログでは　ドレイン電流IDSS＝３０Ａ（VDS=10V、VGS=0V）とあるが、
　　　　　　測定結果IDSS＝２．０A　で２ＳＫ７７　に近いが形状が異なる！
Ａ６２．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定。
　　　　　　カタログでは　電圧増幅率μ＝２０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１３０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ６３．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定、２個目。
　　　　　　カタログでは　電圧増幅率μ＝２０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ６４．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定、３個目。
　　　　　　カタログでは　μ＝２０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

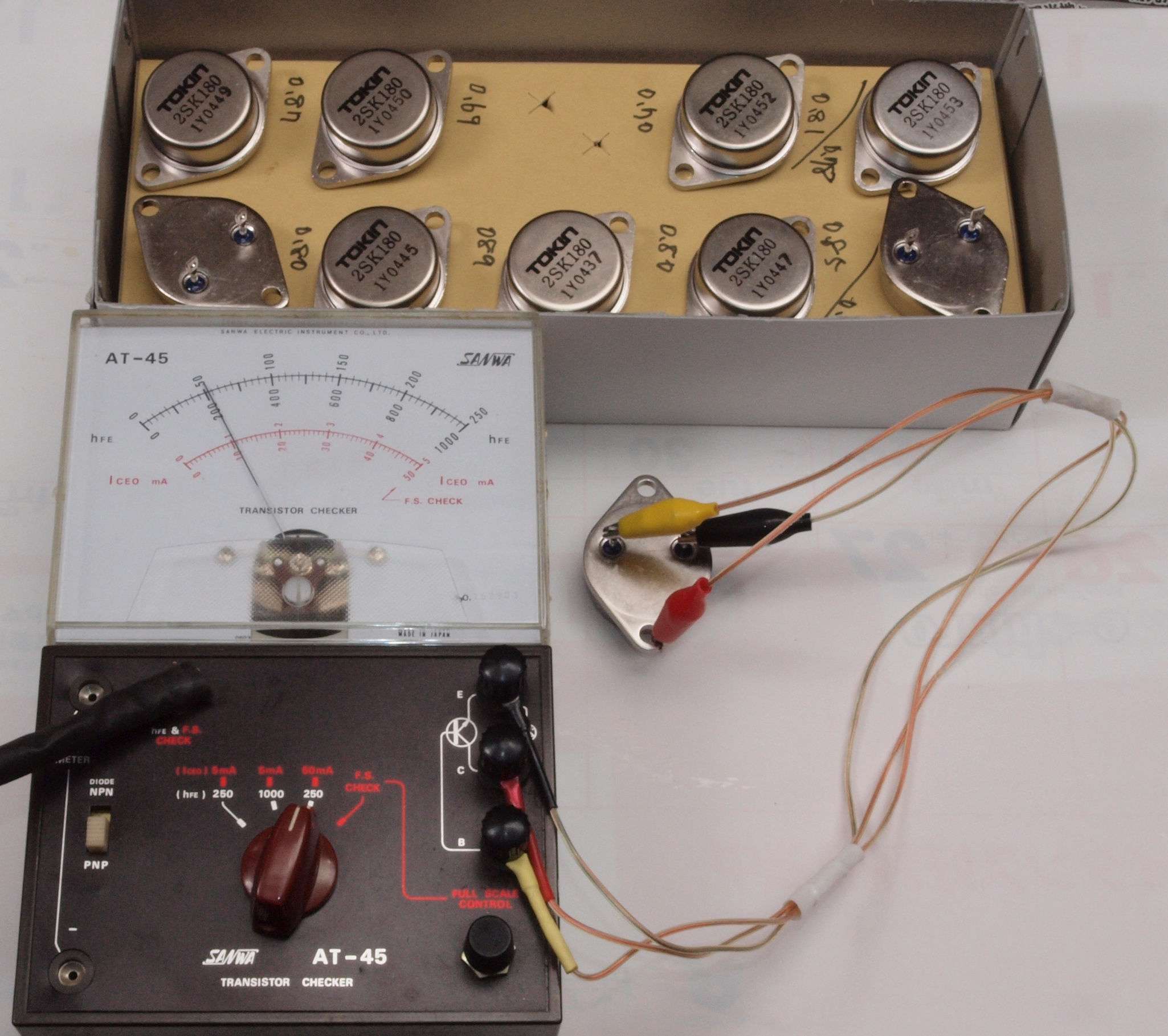

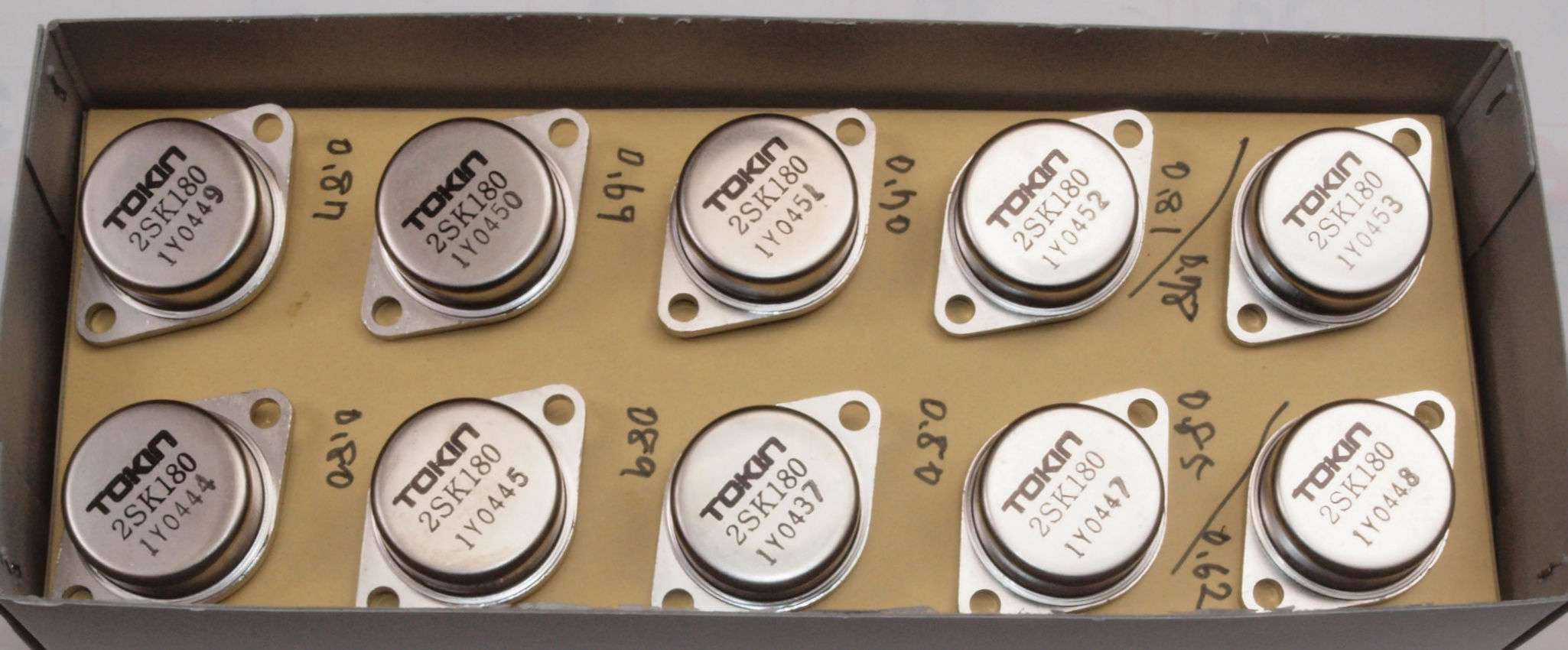

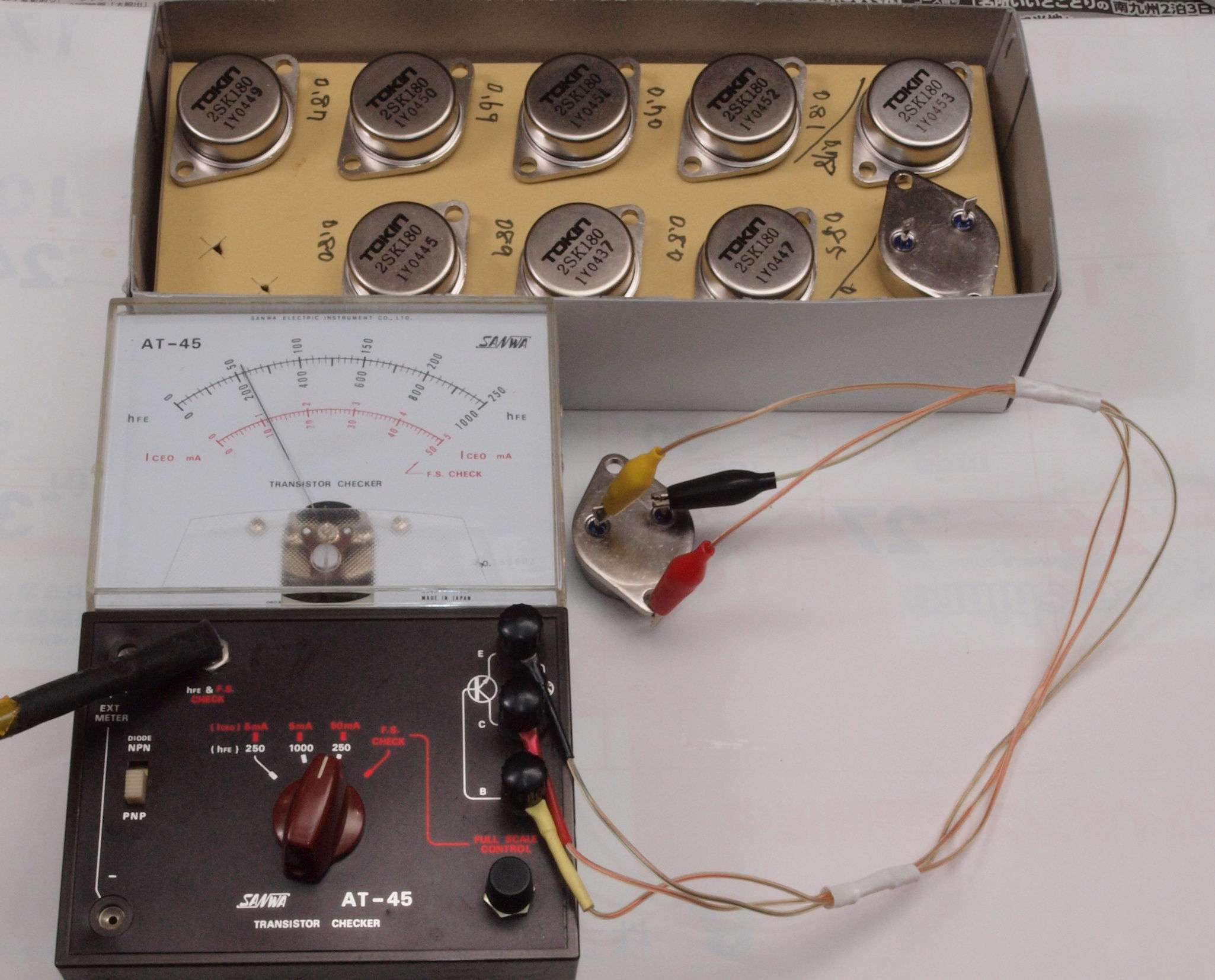

Ａ７１．　平成２７年春、ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０　購入依頼があり、測定結果で購入検討した。
　　　　　下記の様に、とてもYAMAHA　B-1　の代替えとは出来ないので返品した。
　　　　　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０　表示のＩＤＳＳ測定。
　　　　　カタログでは　ドレイン電流IDSS＝８Ａ（VDS=10V、VGS=0V）　あるが実際は０．６２〜０．８９A！

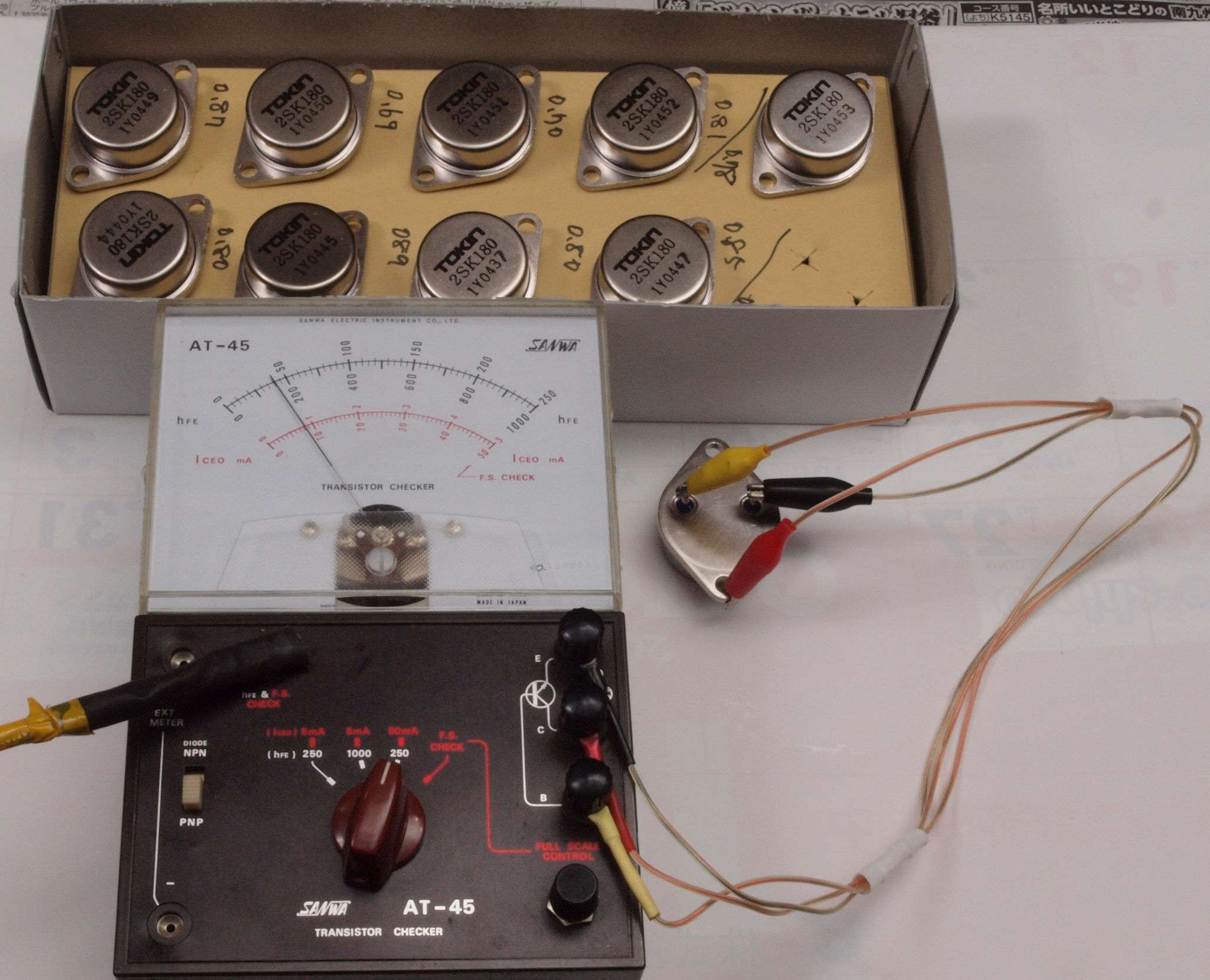

Ａ７２．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_表示の電圧増幅率=μ測定。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝４０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ７３．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_表示の電圧増幅率=μ測定、２個目。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝５５（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ７４．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_表示の電圧増幅率=μ測定、３個目。
　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。
　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝５０（VGS=-6V､VDS=0.05A）。
　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？
Ａ８　ＳＩＴ（静電誘導型トランジスター）２ＳＫ７７のゲートとソース間の容量、ＥＳＲ測定。

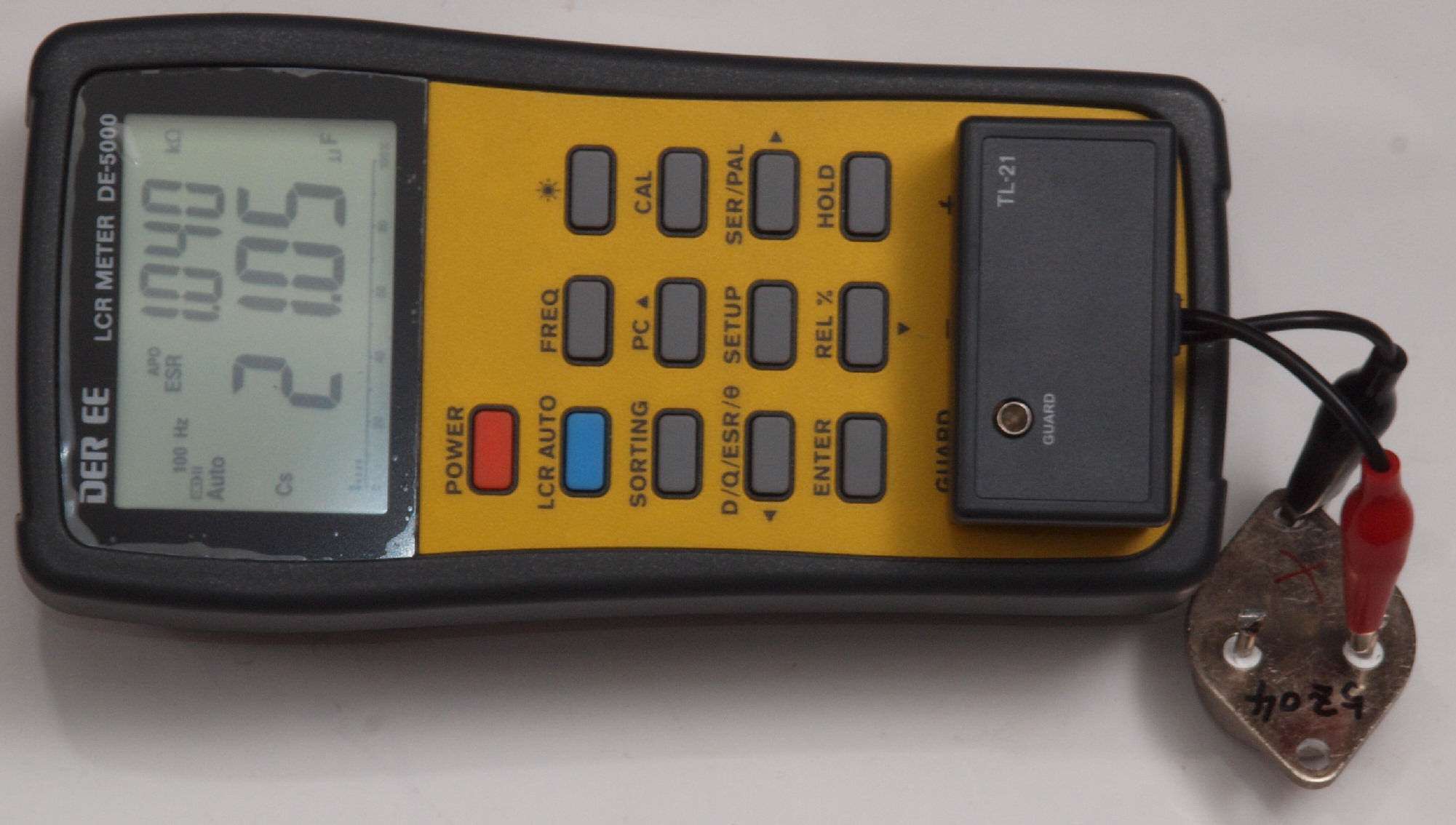

Ａ８１．　不良２ＳＫ７７（５Ｚ０４）のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝２１．０５μＦ、　ＥＳＲ＝１．０４０ｋΩ。

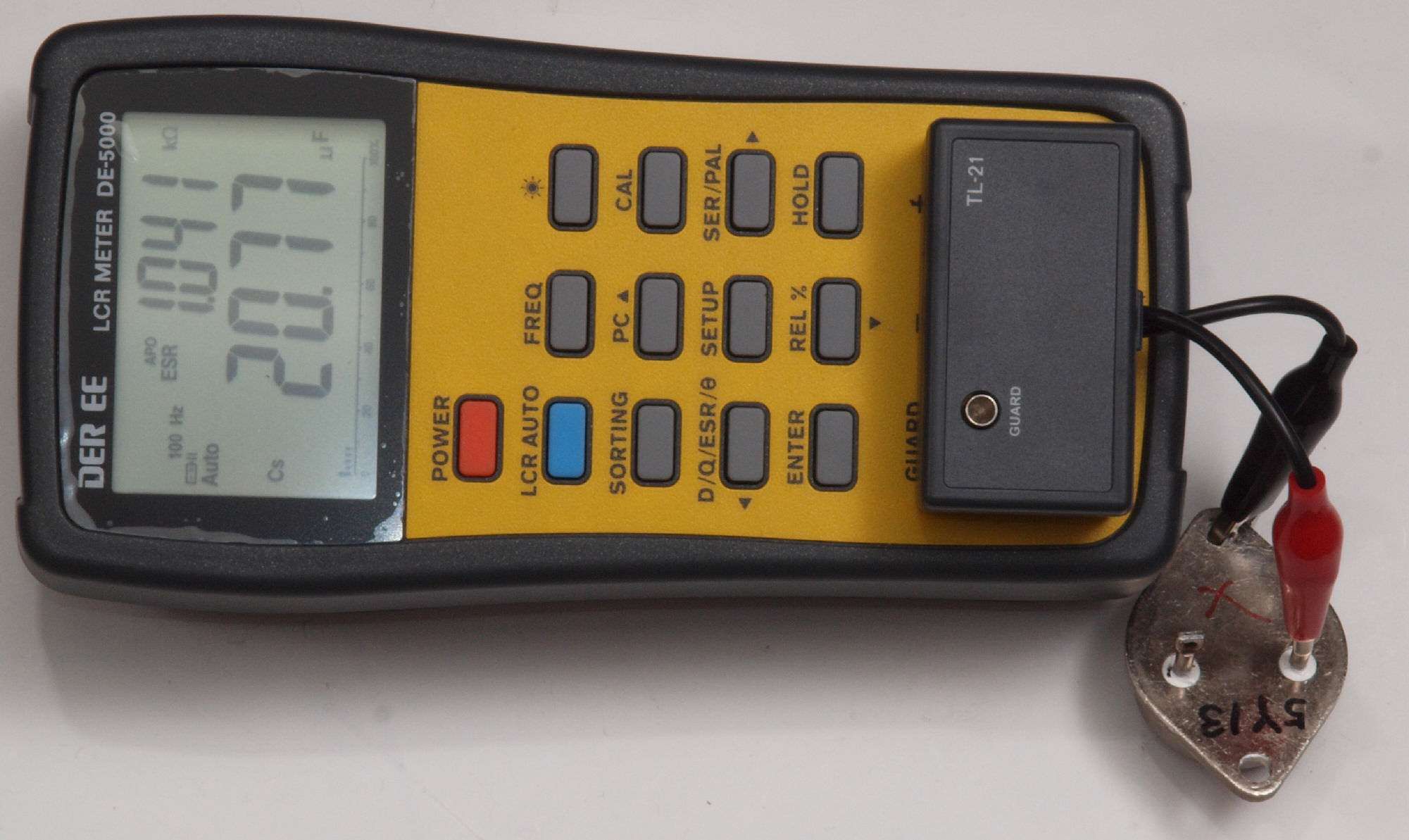

Ａ８２．　不良２ＳＫ７７（５Ｙ１３）のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝２０．７７μＦ、　ＥＳＲ＝１．０４１ｋΩ。

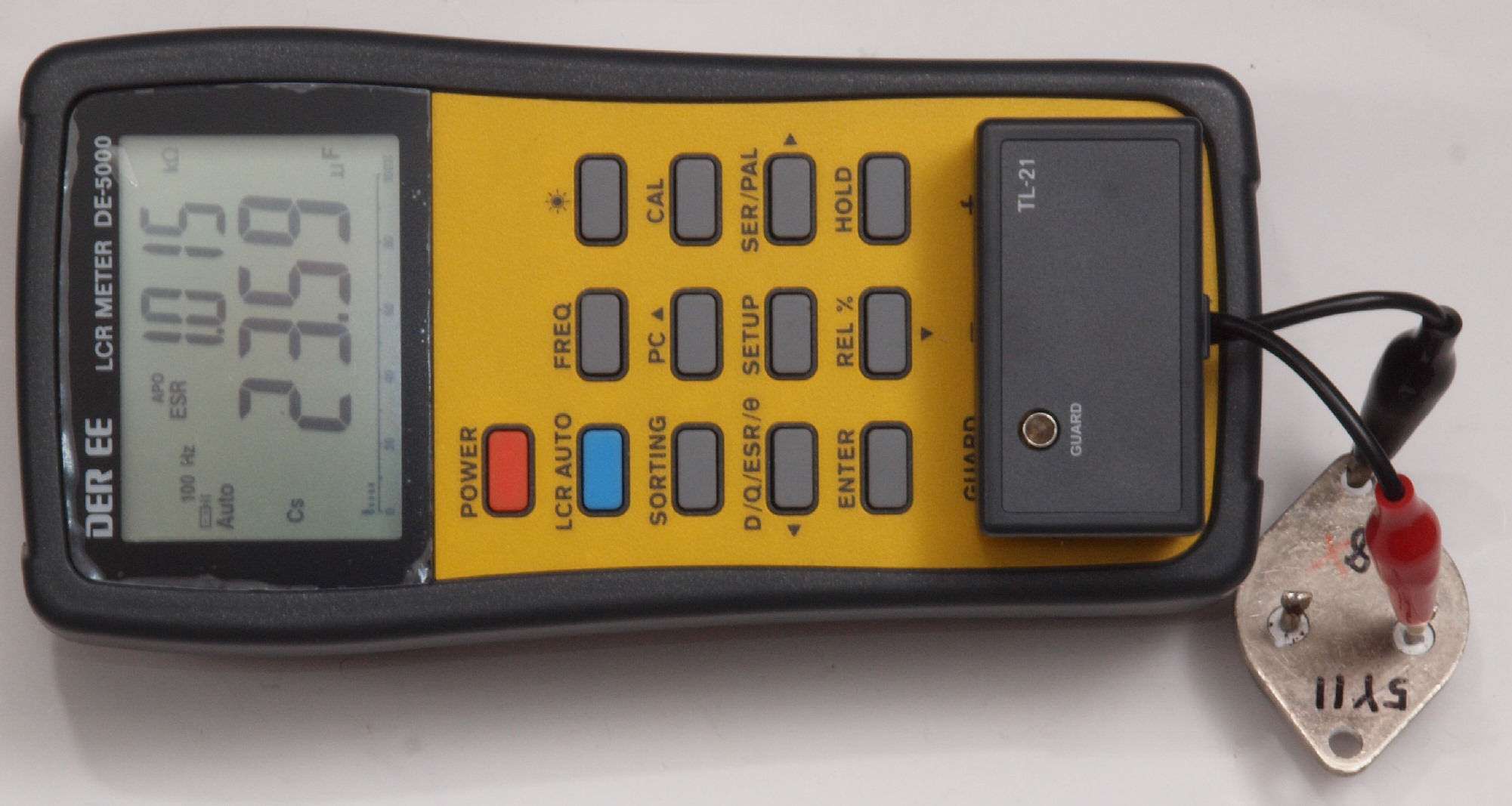

Ａ８３．　不良２ＳＫ７７（５Ｙ１３）のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝２３．５９μＦ、　ＥＳＲ＝１．０１５ｋΩ。

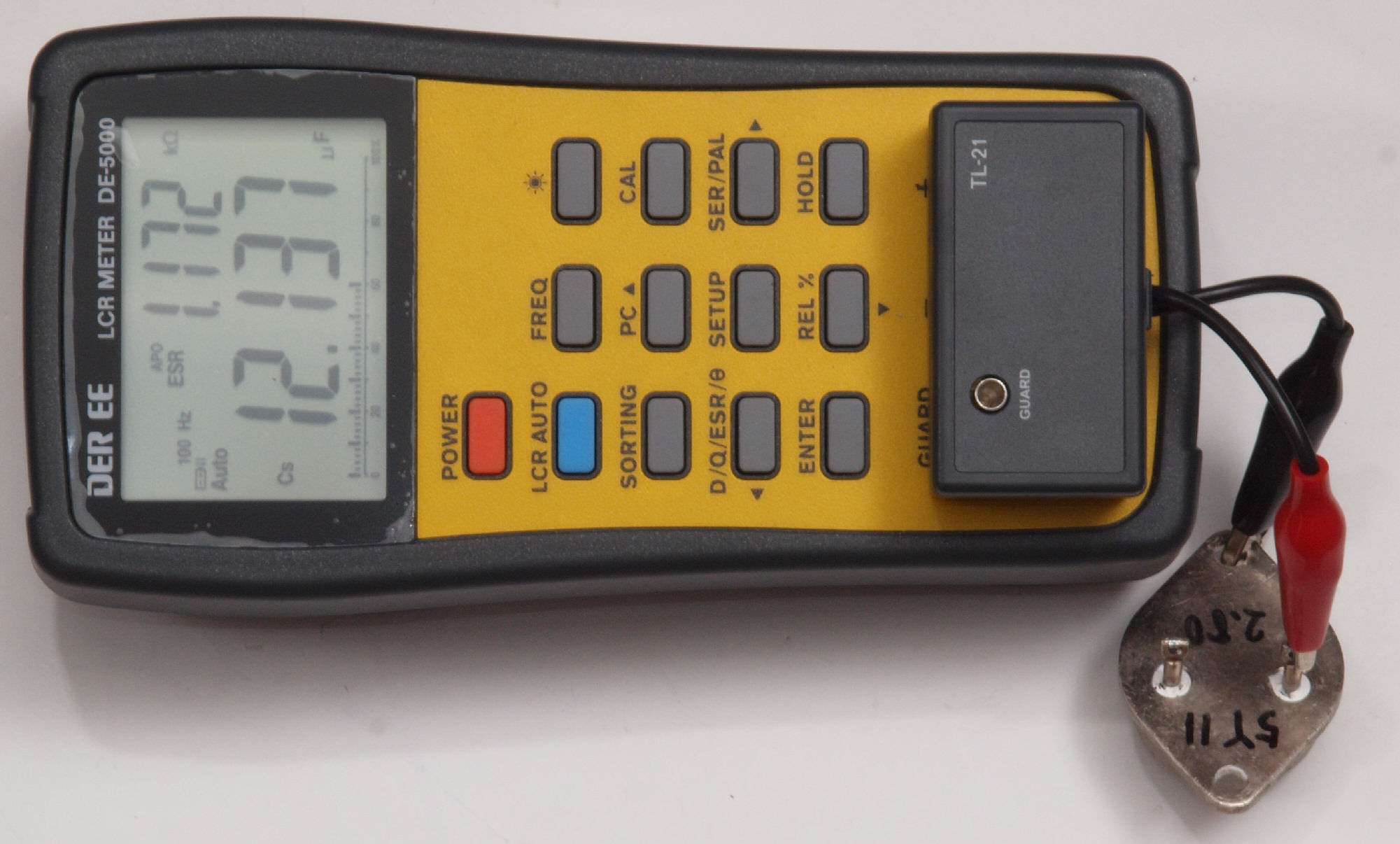

Ａ８４．　２ＳＫ７７（５Ｙ１３）のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝１２．１３１μＦ、　ＥＳＲ＝１．１７２ｋΩ。

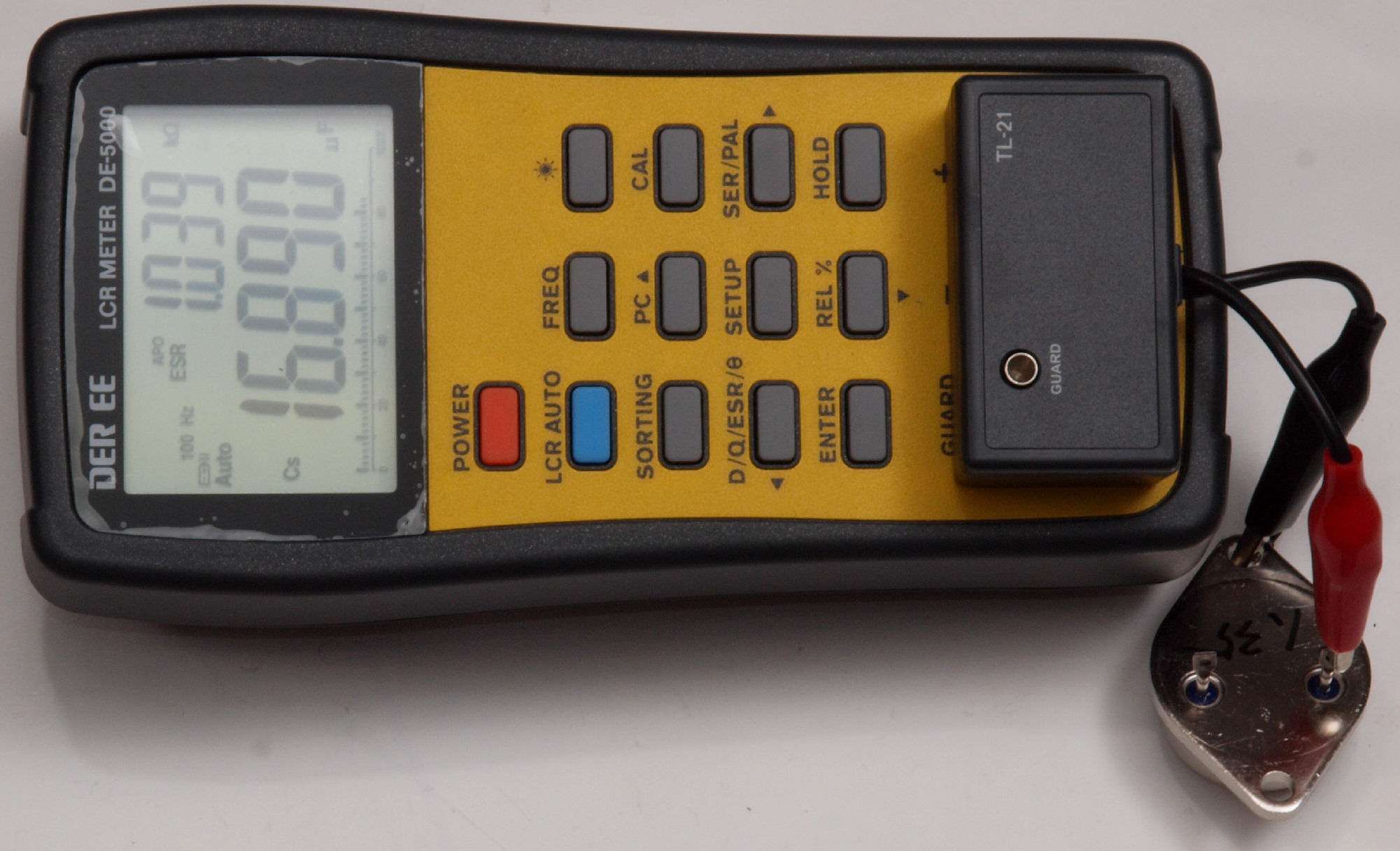

Ａ８５．　２ＳＫ１８０　のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝１６．８９０μＦ、　ＥＳＲ＝１．０３９ｋΩ。

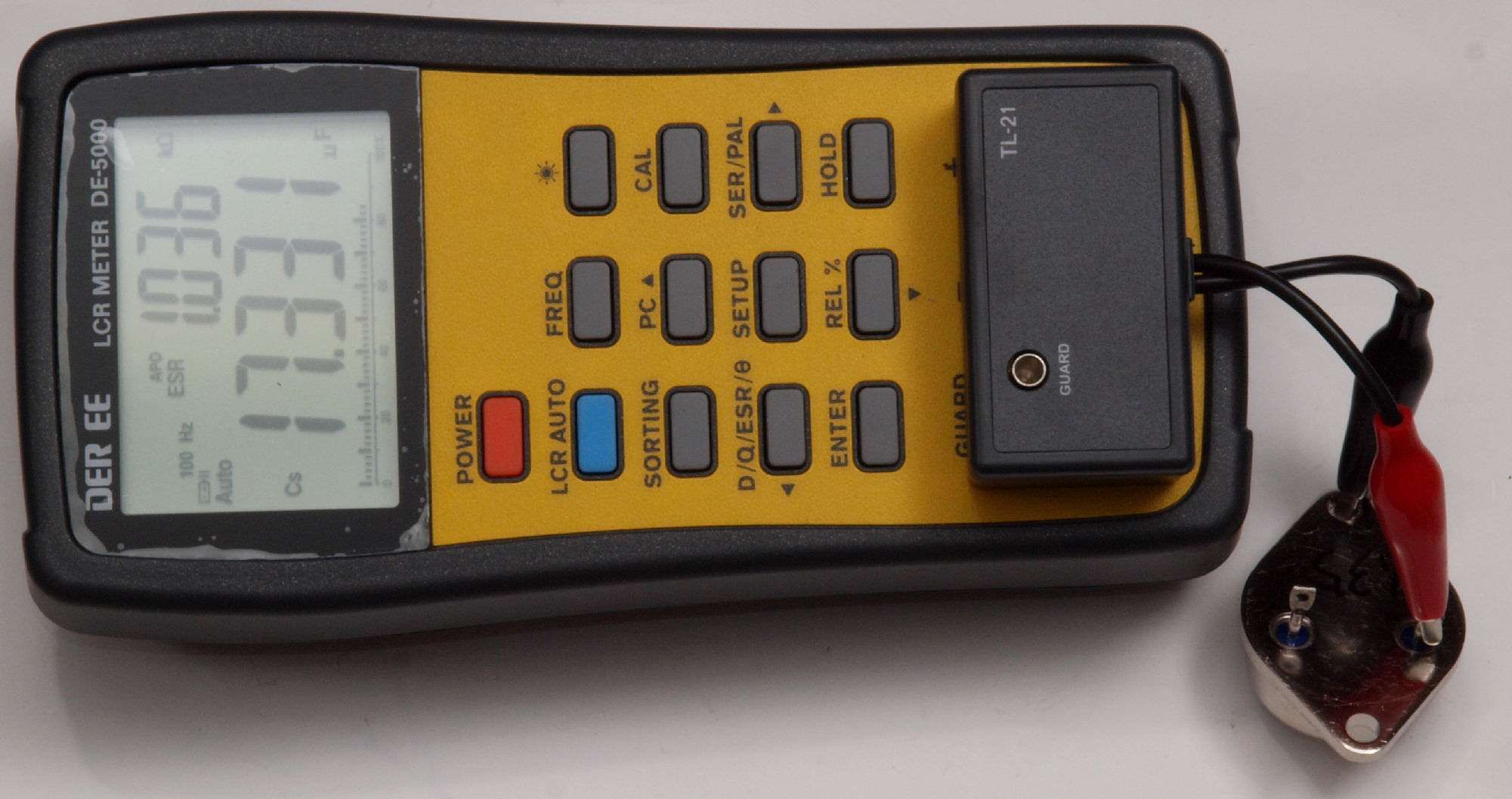

Ａ８６．　２ＳＫ１８０　その２のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝１７．３３１μＦ、　ＥＳＲ＝１．０３６ｋΩ。

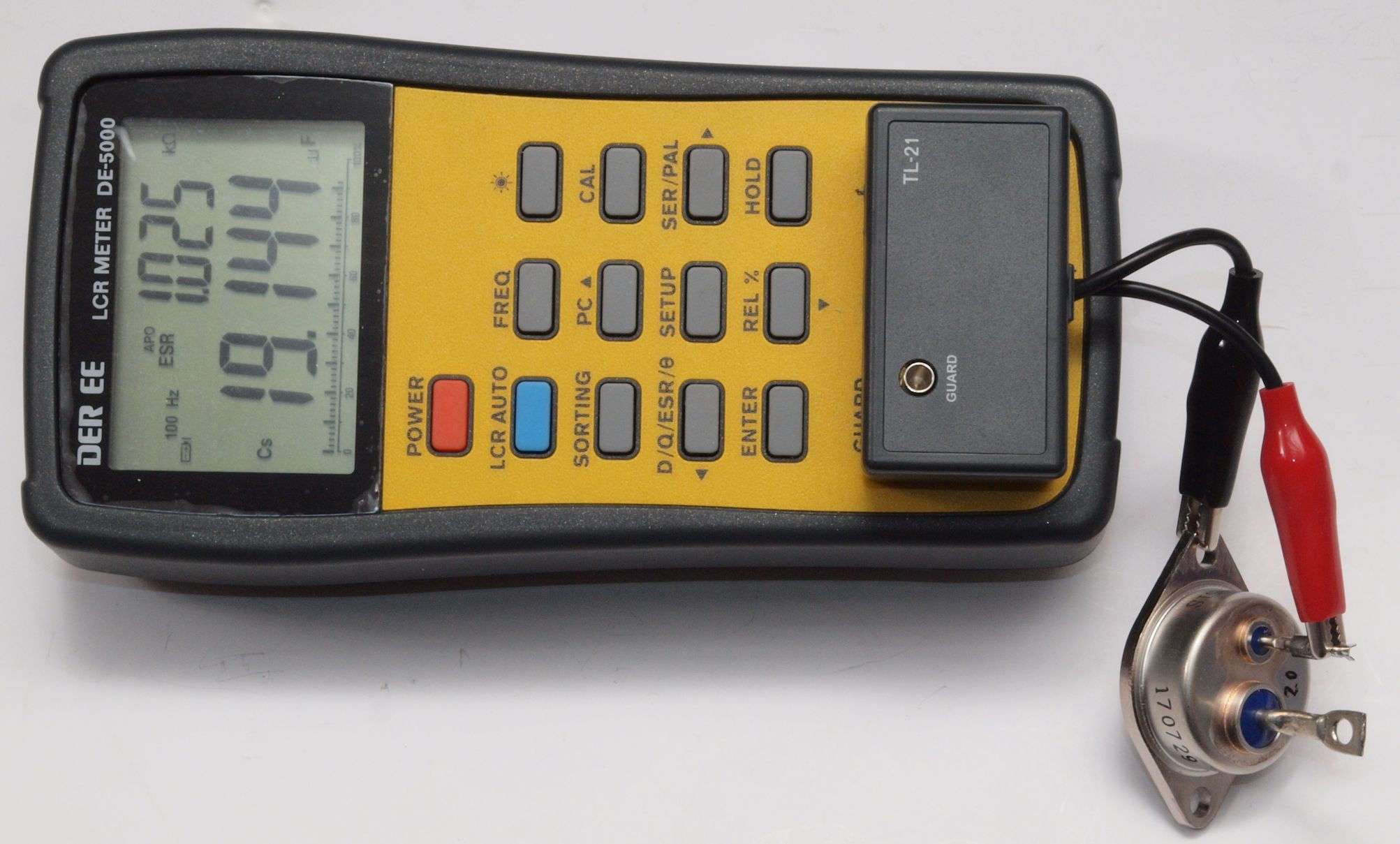

Ａ８７．　ＴＨＦ−５１ｓ　その１のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝１９．１４４μＦ、　ＥＳＲ＝１．０２５ｋΩ。

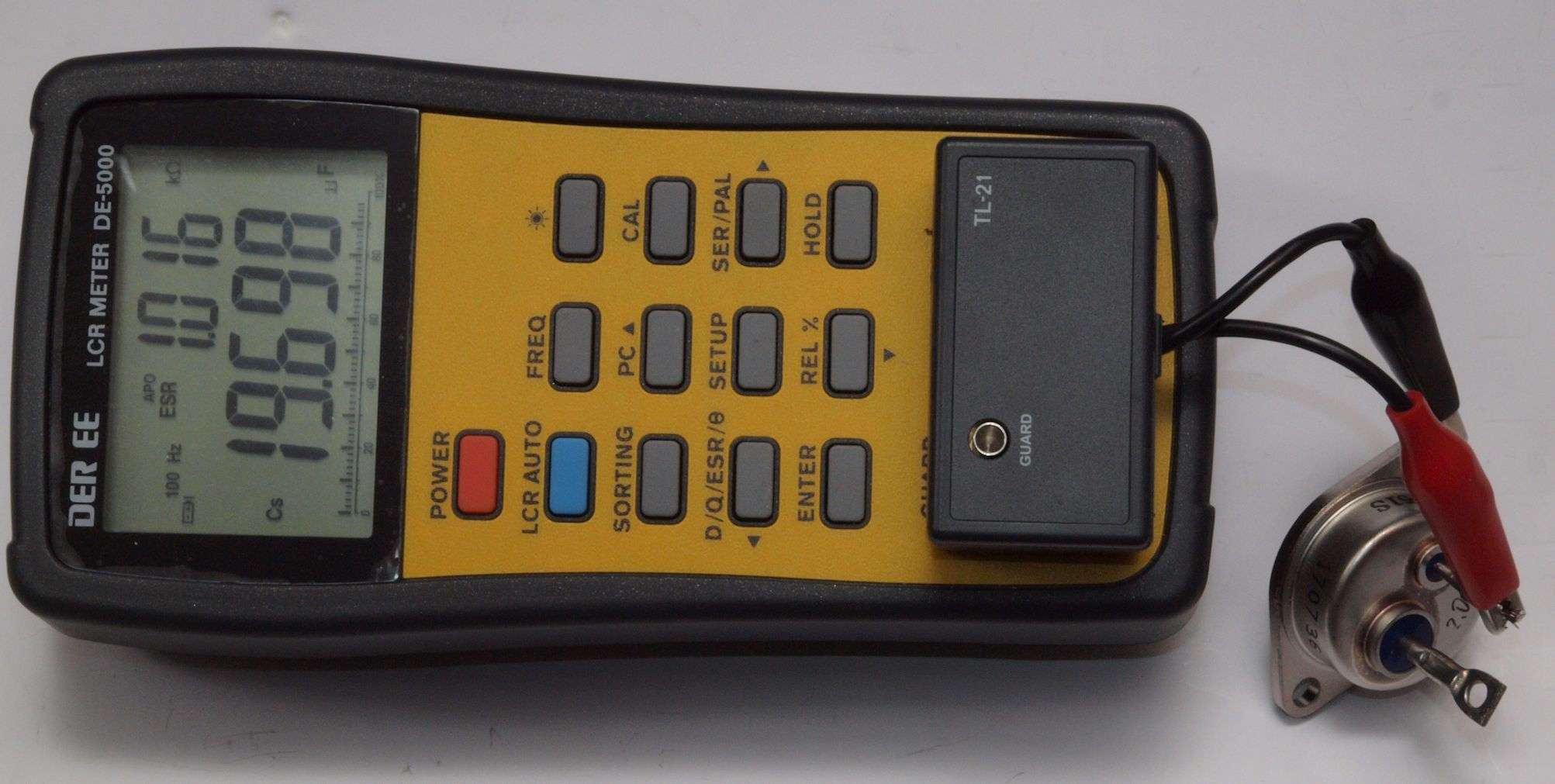

Ａ８８．　ＴＨＦ−５１ｓ　その２のゲートとソース間の容量、ＥＳＲ／１００Ｈｚ測定。
　　　　　　　　　　　　　　　　　容量＝１９．６９８μＦ、　ＥＳＲ＝１．０１６ｋΩ。
Ｌ．　終段FET(Field Effect Transistor)電源ブロック電解コンデンサーの製作。画像をクリックすると、大きく（横幅2050ドット）表示されます。
  • 純正品は「１５，０００μ」／１００V、　交換したのは「１０，０００μ×２」／１００V。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
  • ４組製作したので、ユーザが選択出来る。（赤色ゴムベルト）選択する。　　　　　　　　

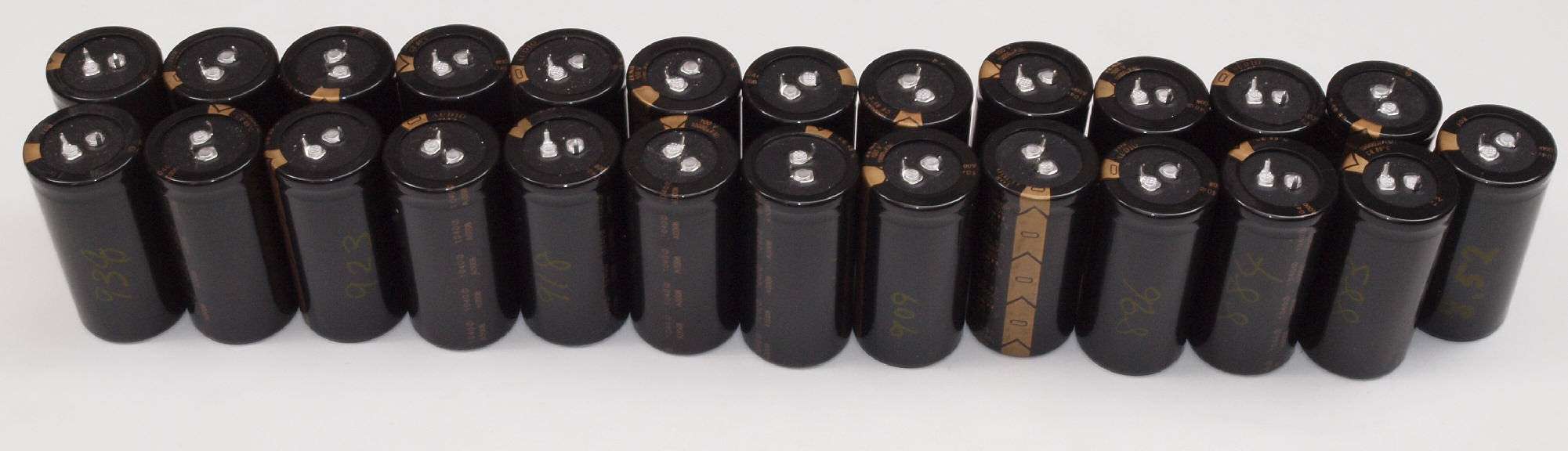

Ｌ２．　購入した２５本の「１０，０００μ×２」電解コンデンサー。　容量の近い物をペアー組し、最小ははじく。

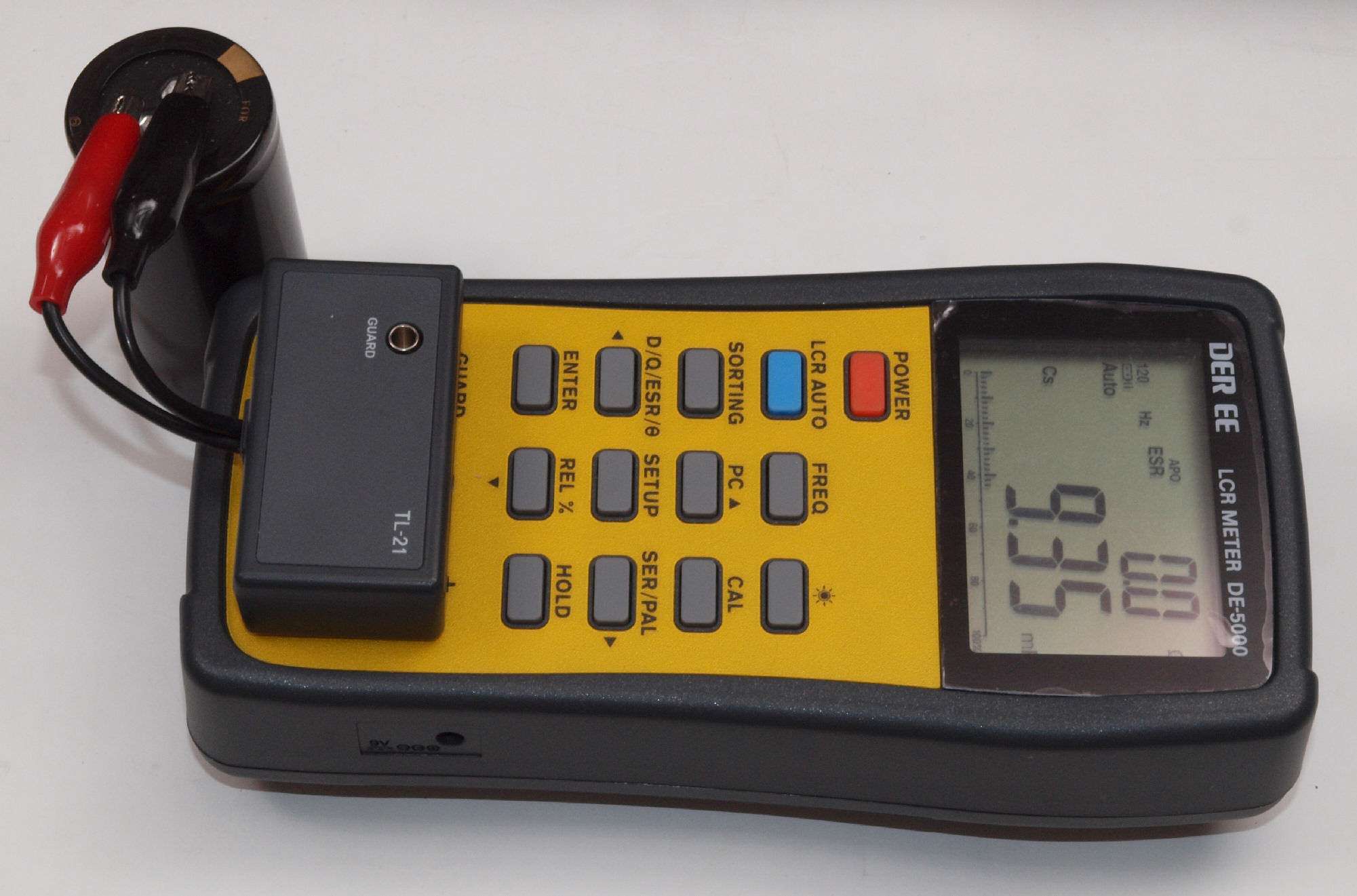

Ｌ３．　購入した電解コンデンサー容量測定、　最大の物＝９，３５０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

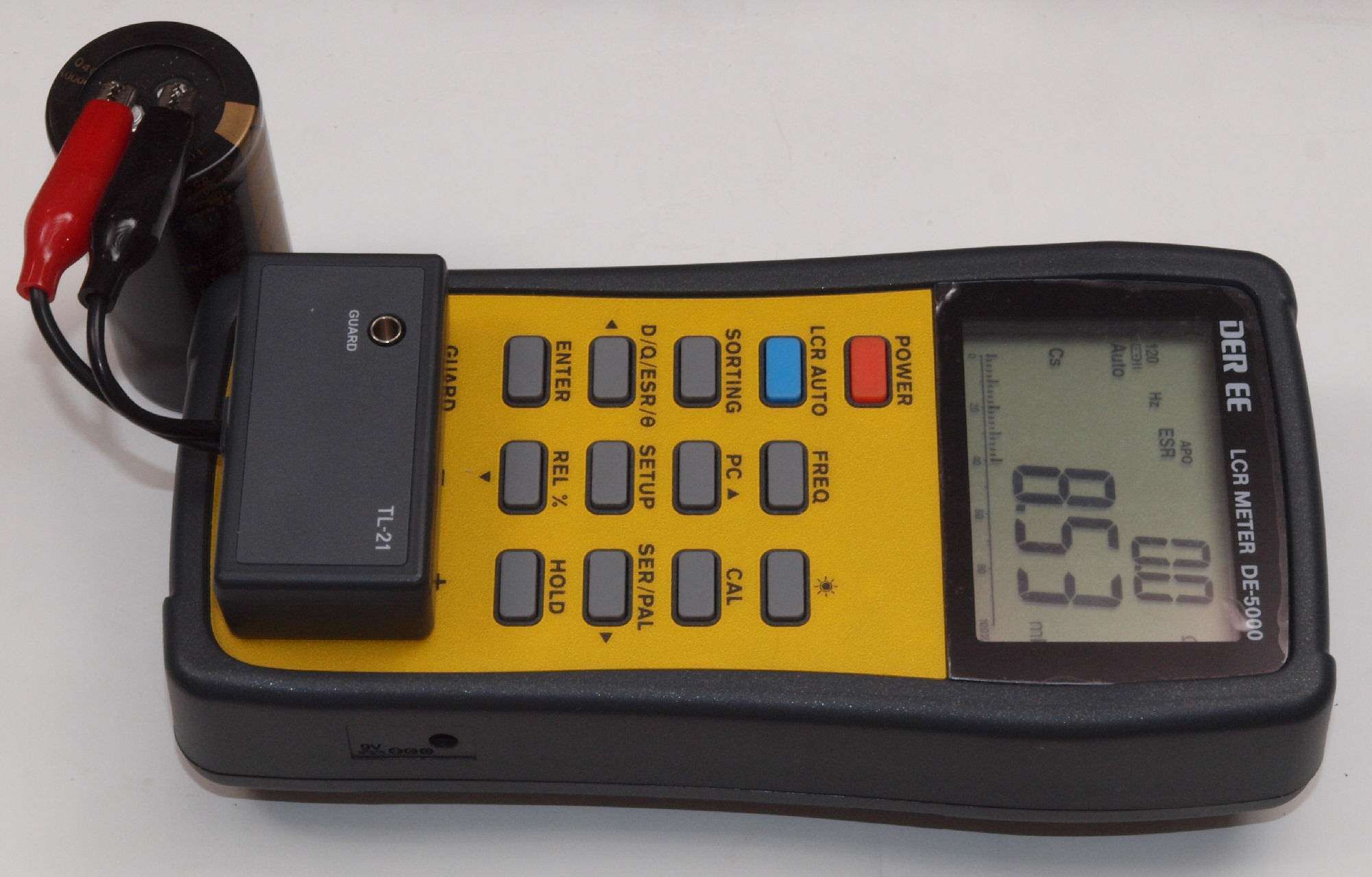

Ｌ４．　購入した電解コンデンサー容量測定、　最小の物＝８，５３０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

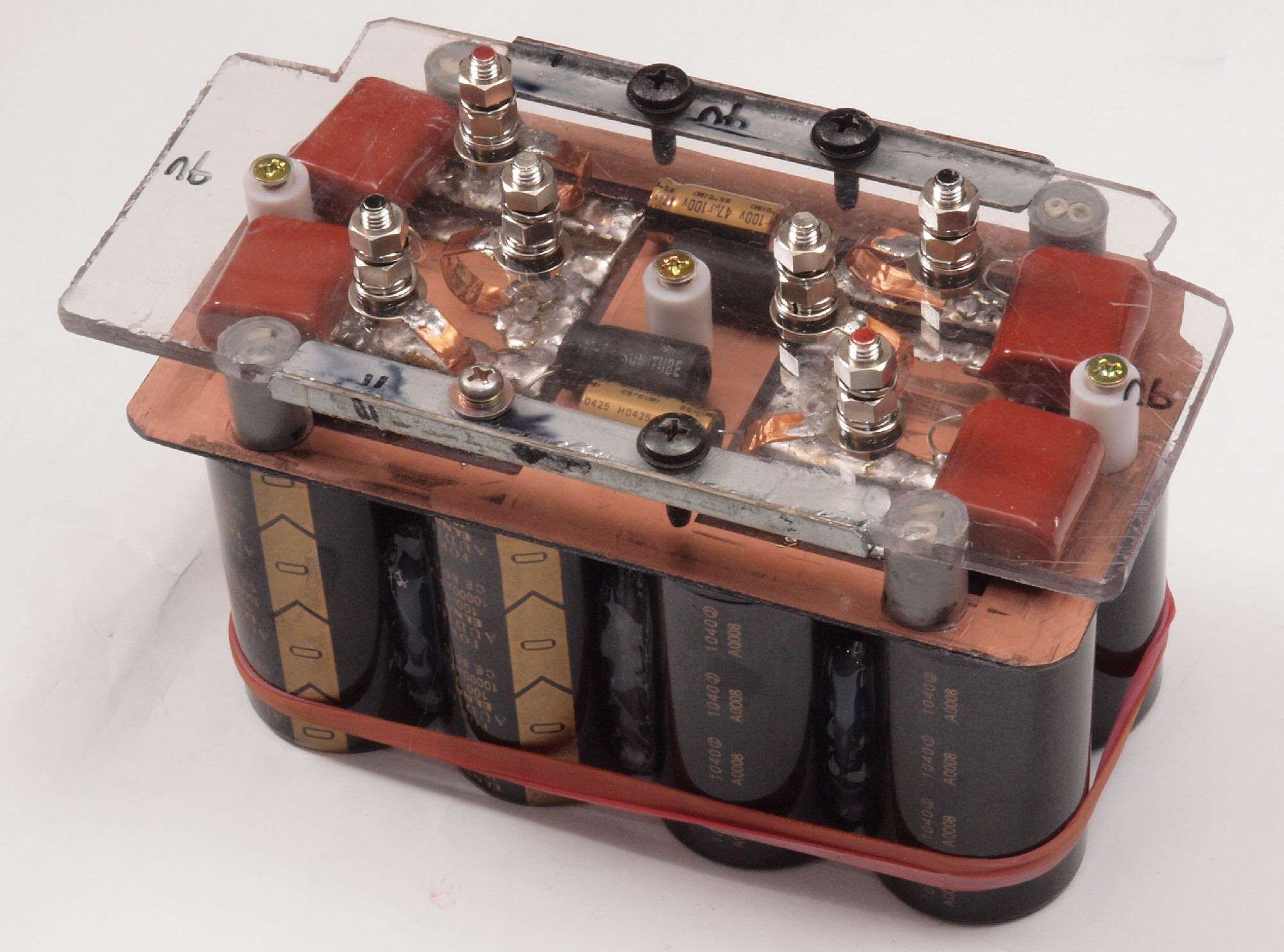

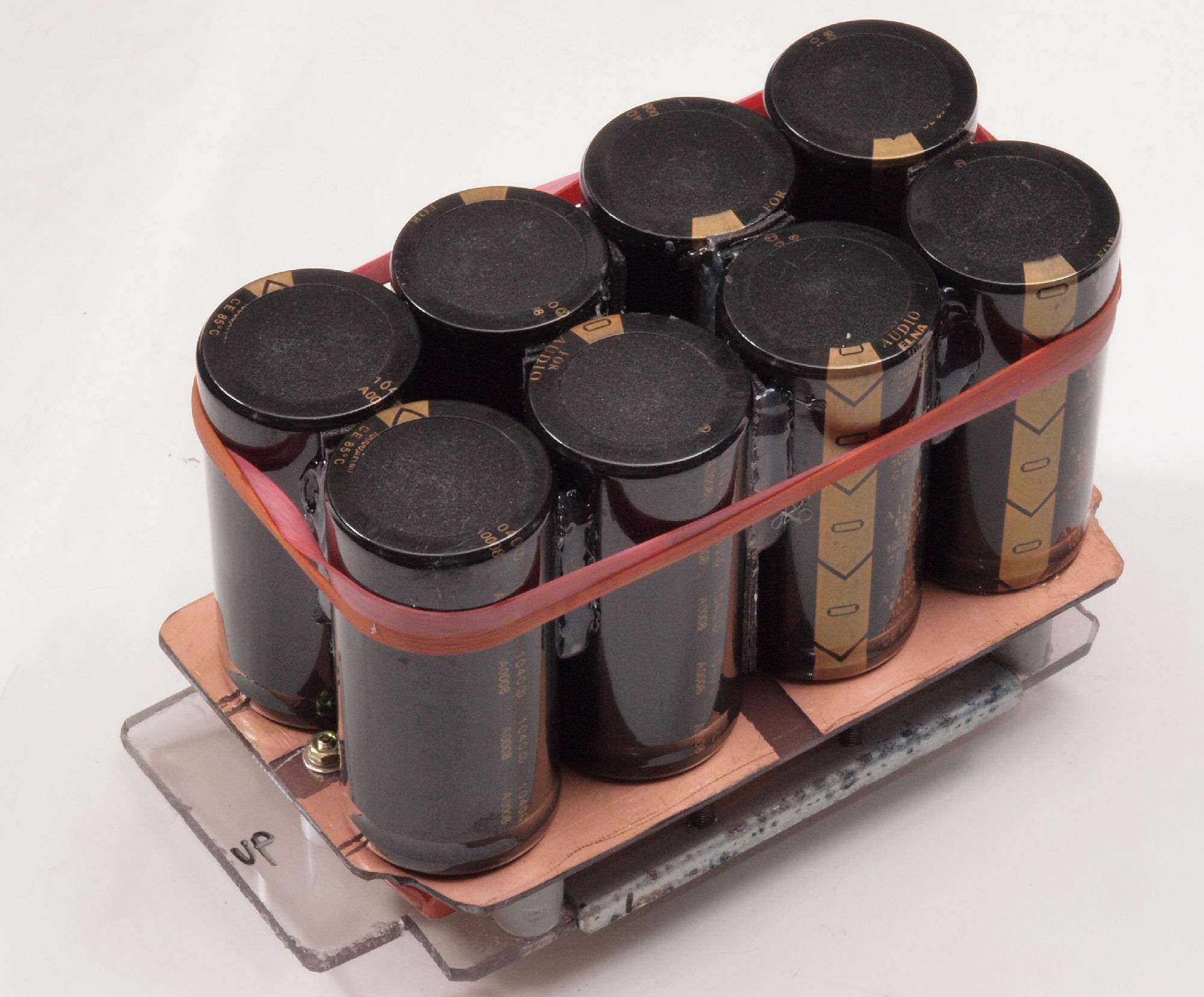

Ｌ１１．　赤色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｌ１２．　赤色ゴムベルト・ブロック電解コンデンサー、下から見る。電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

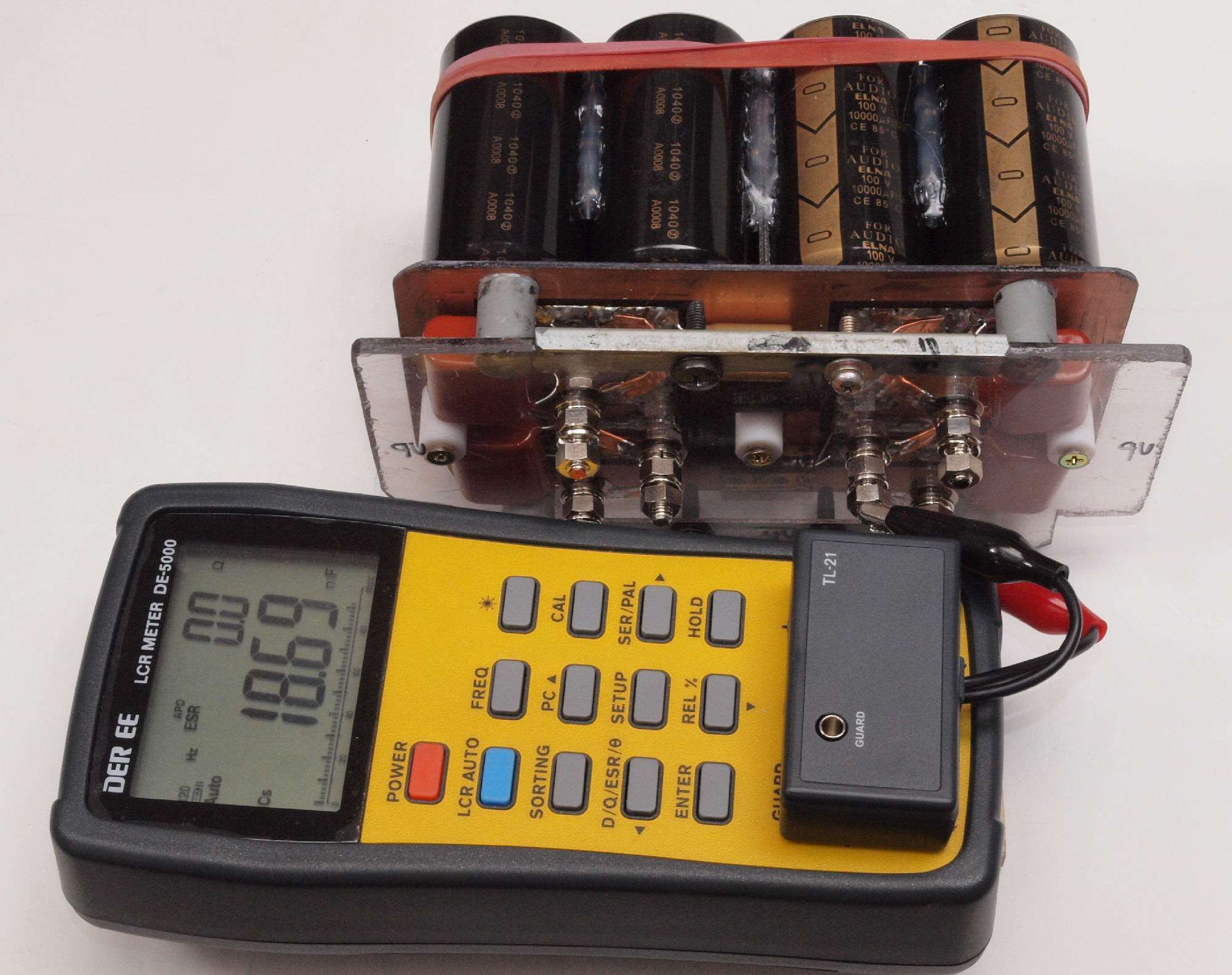

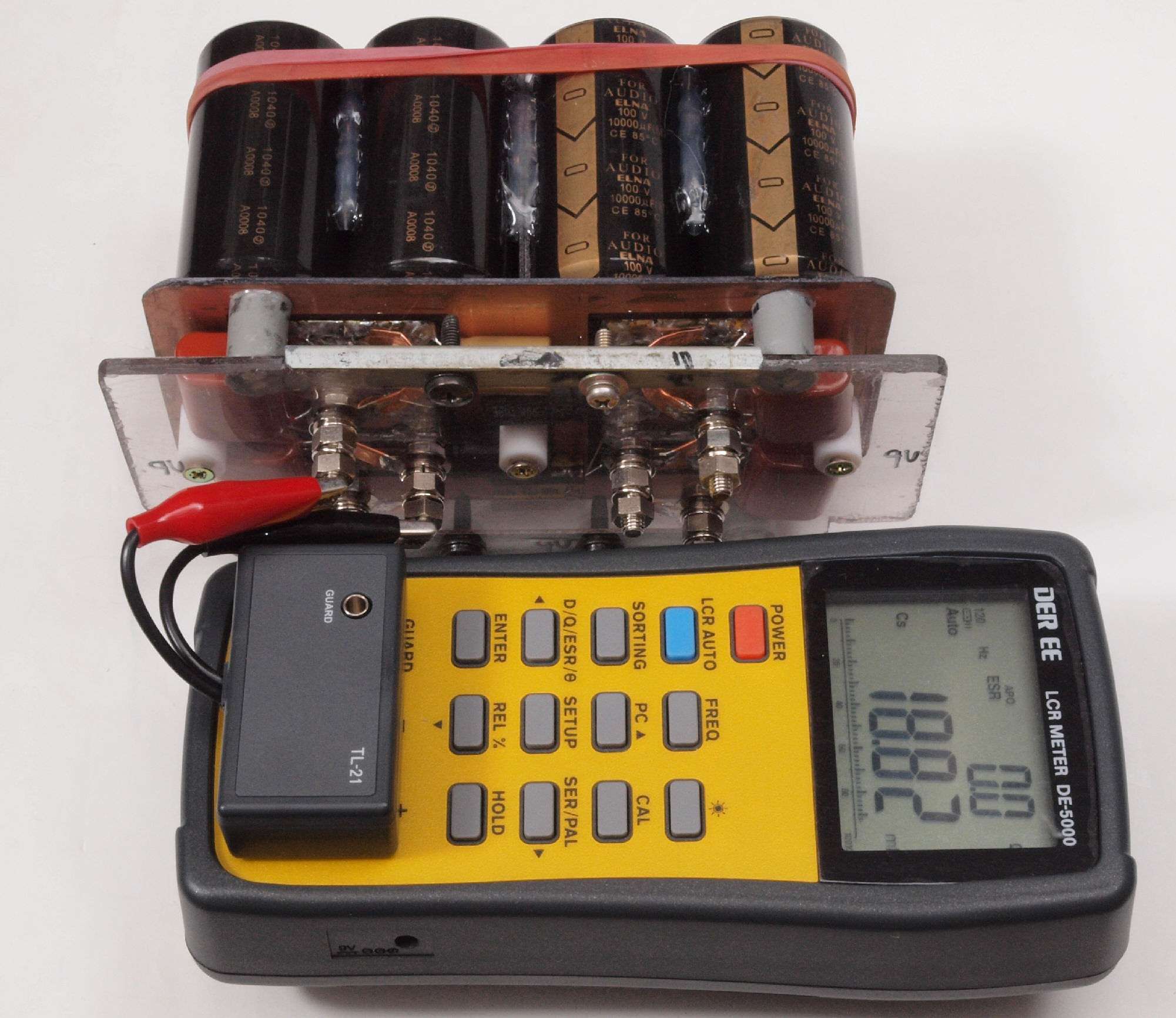

Ｌ１３．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，８２０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

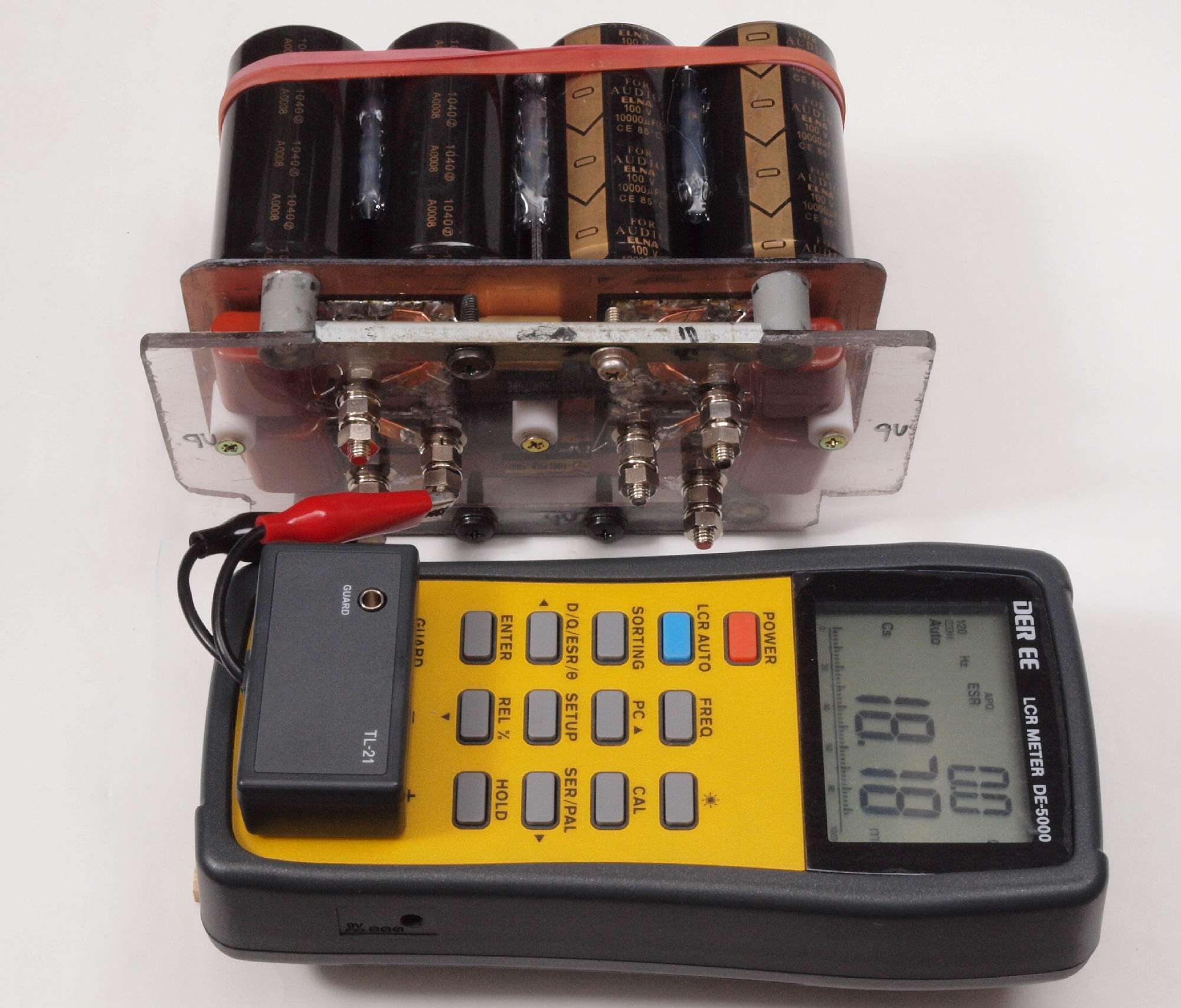

Ｌ14．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，78０μＦ。
Ｌ1５．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，６９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

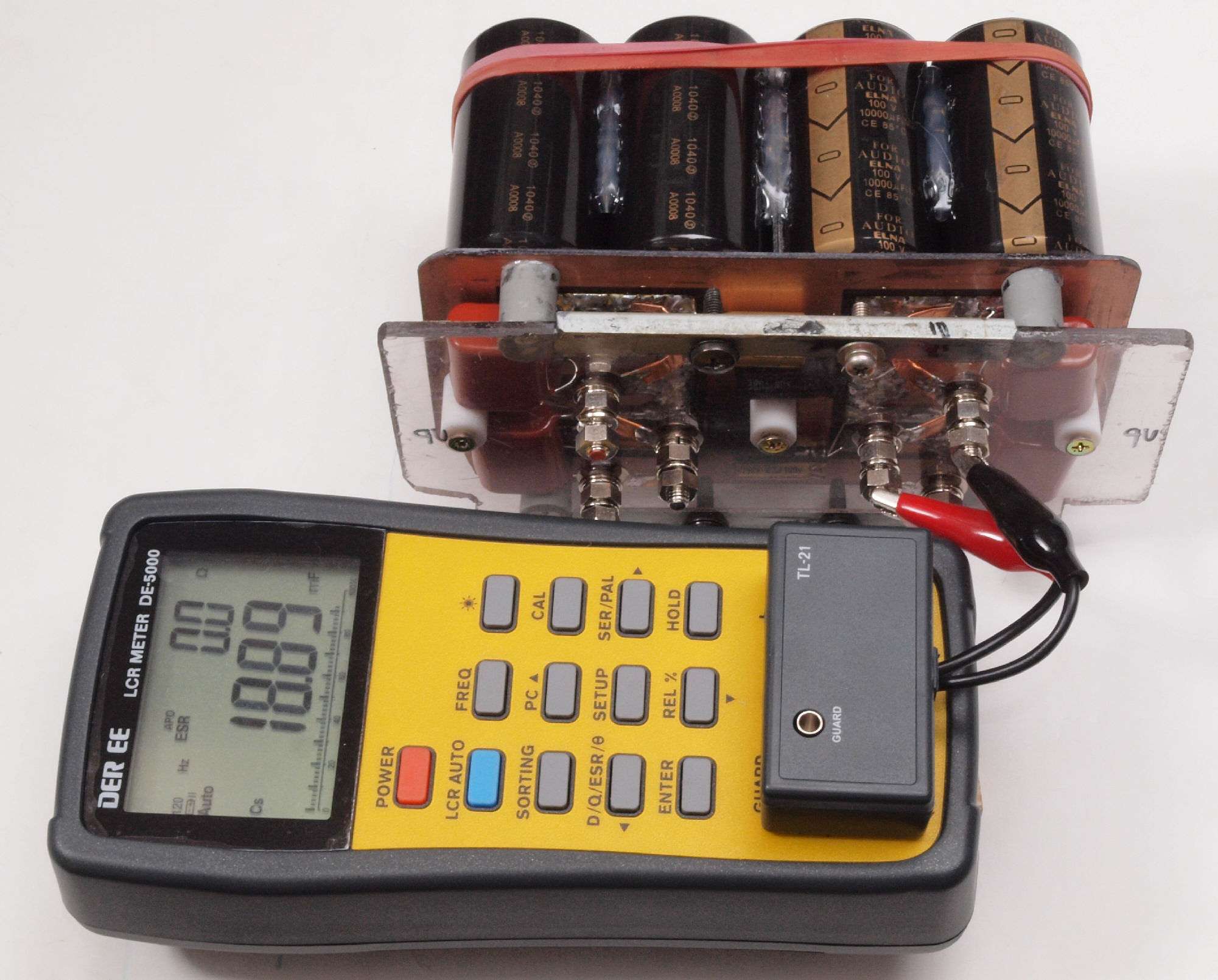

Ｌ１６．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１８，８９０μＦ。

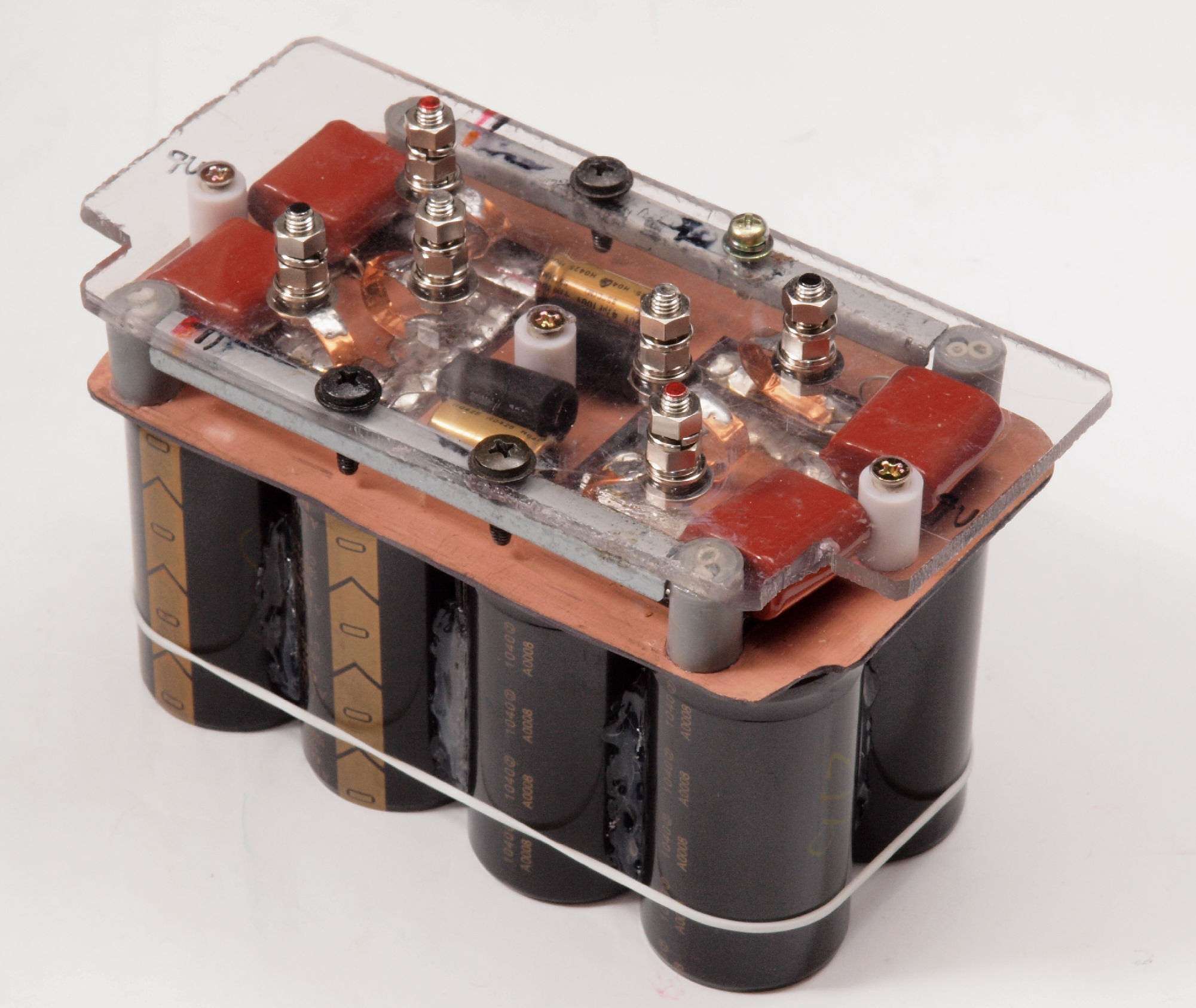

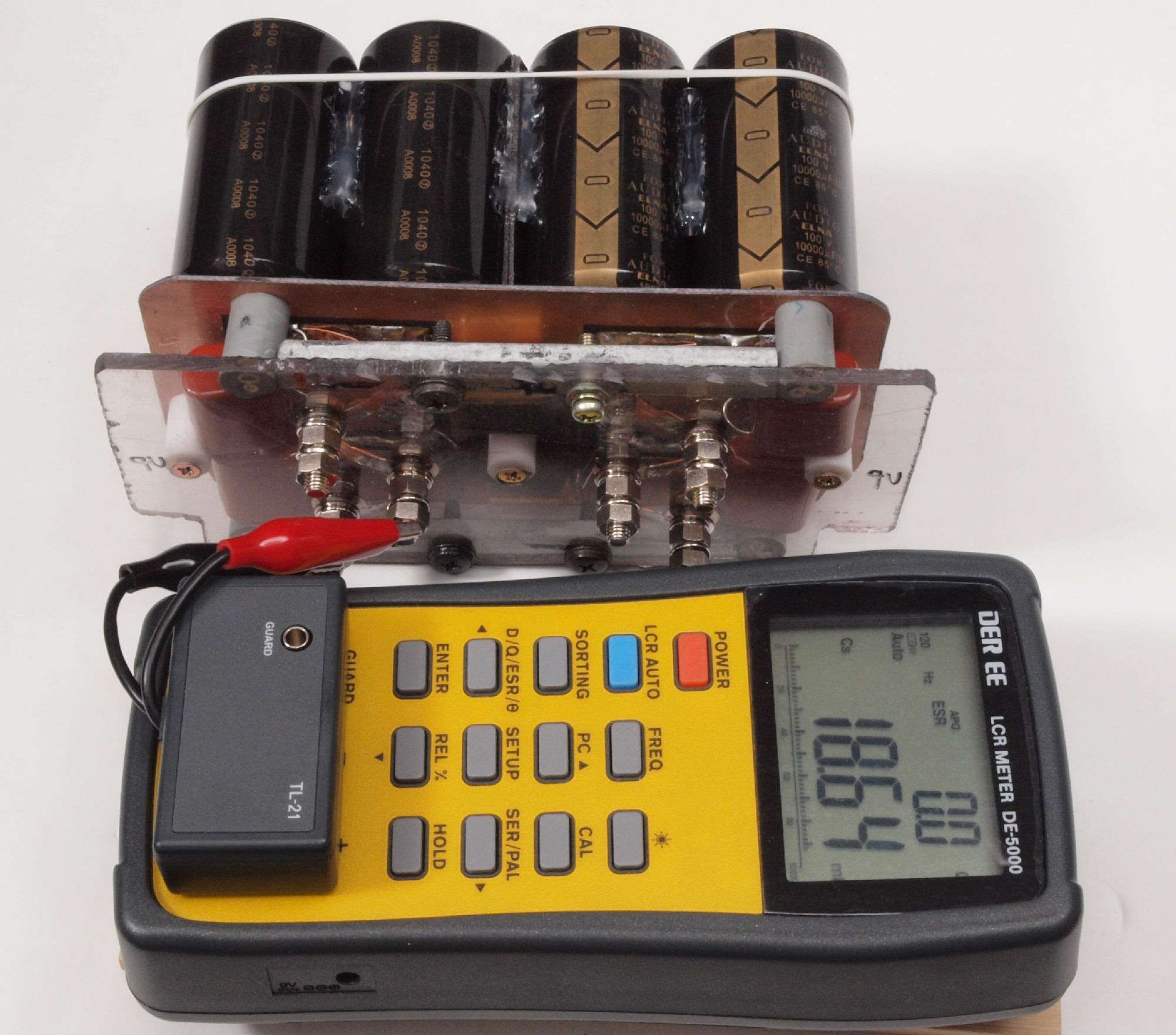

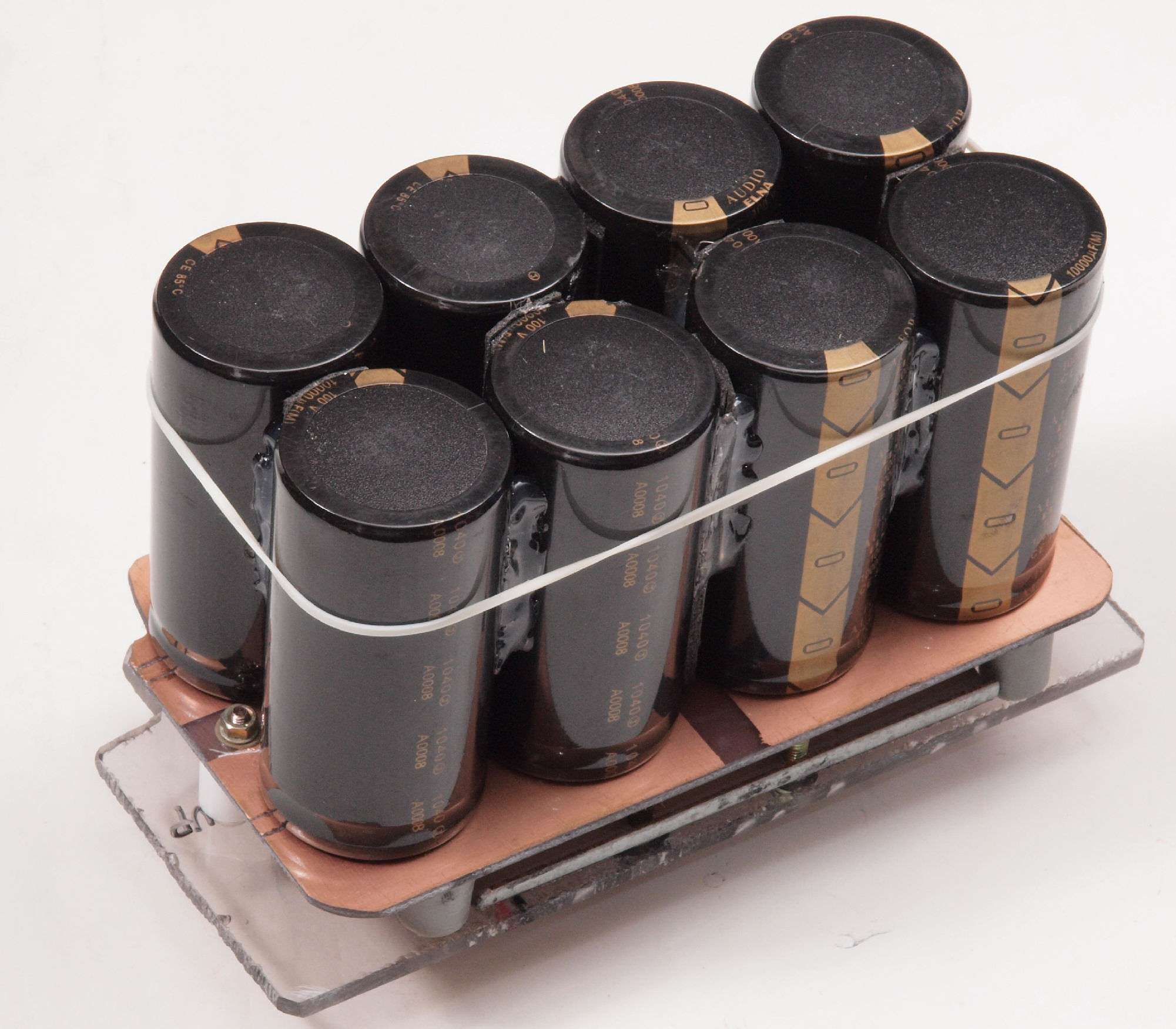

Ｌ２１．　白色ゴムベルト・ブロック電解コンデンサー。　Ｂ−１．　１３台目　修理使用。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｌ２２．　白色ゴムベルト・ブロック電解コンデンサー、下から見る。電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

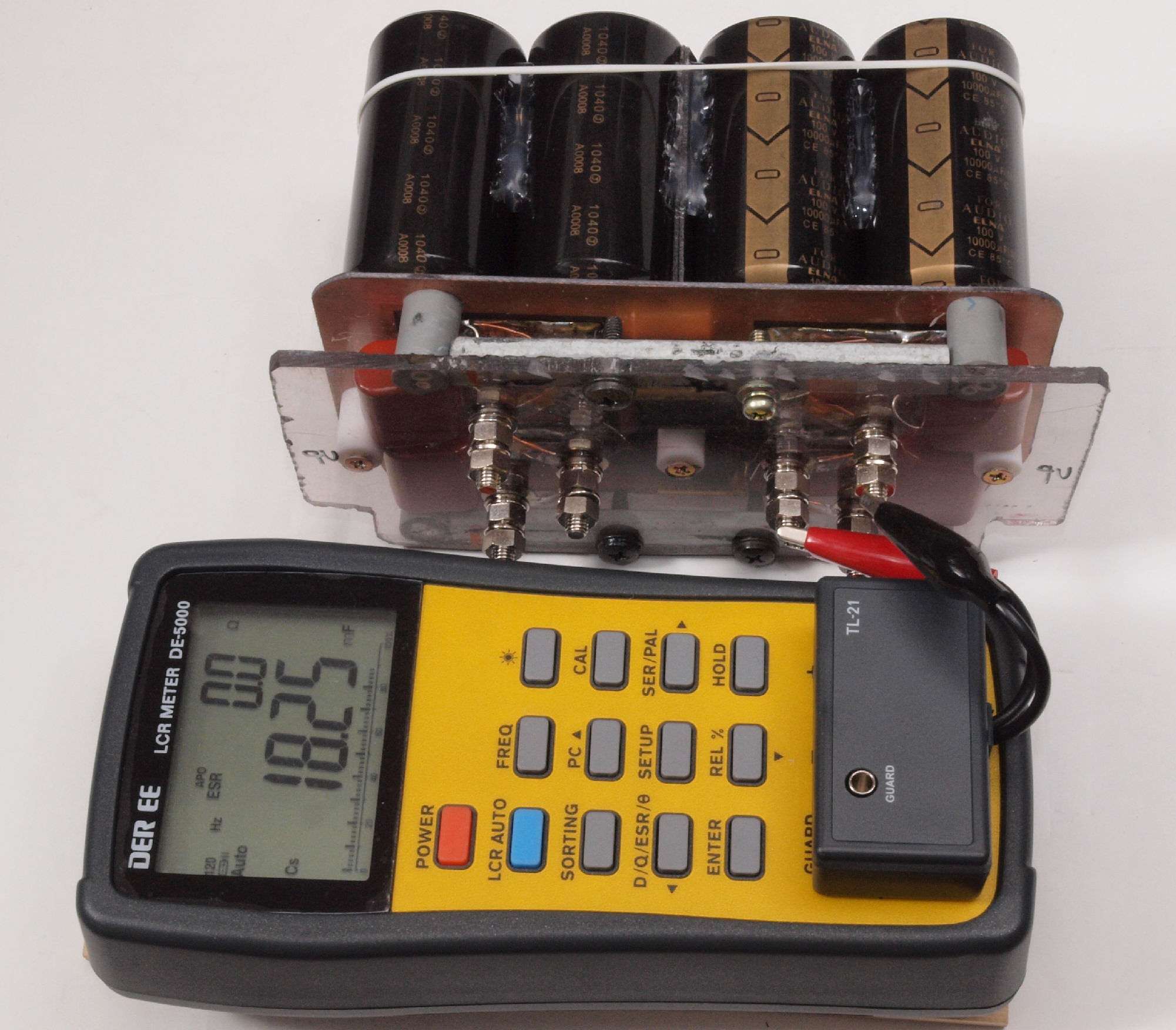

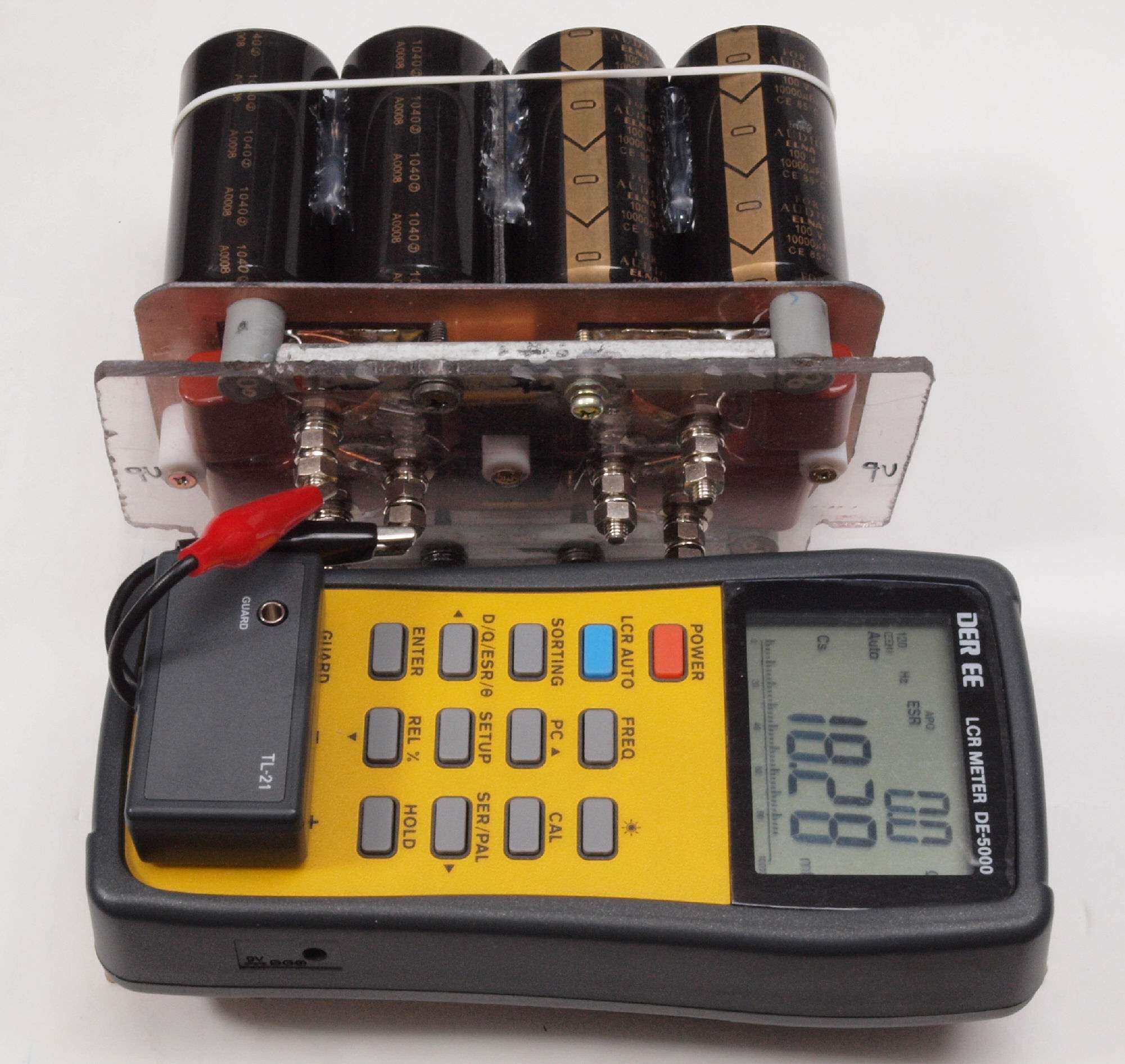

Ｌ２３．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，２８０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
Ｌ２4．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，６４０μＦ。

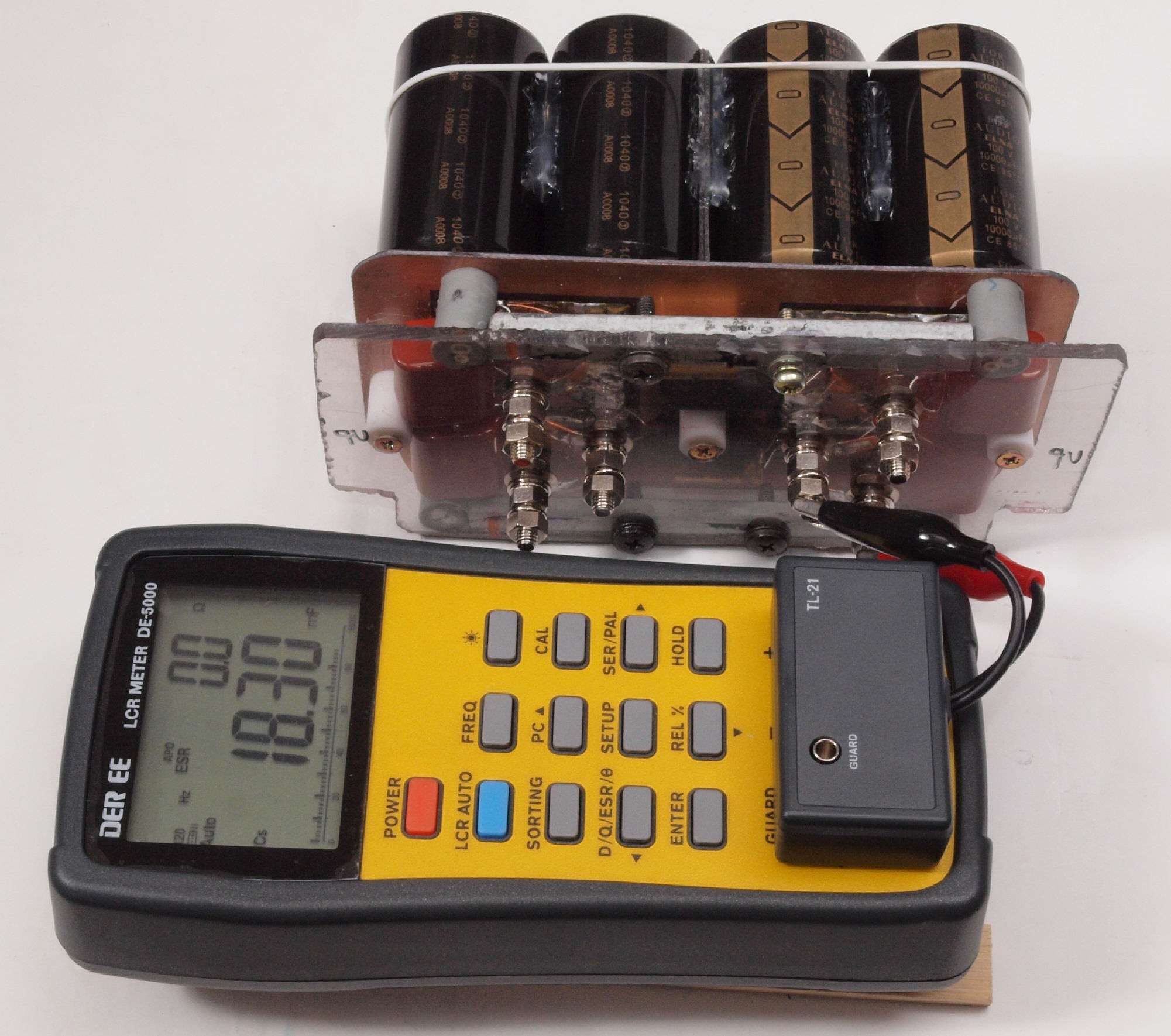

Ｌ２５．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，３００μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｌ２６．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１８，２５０μＦ。

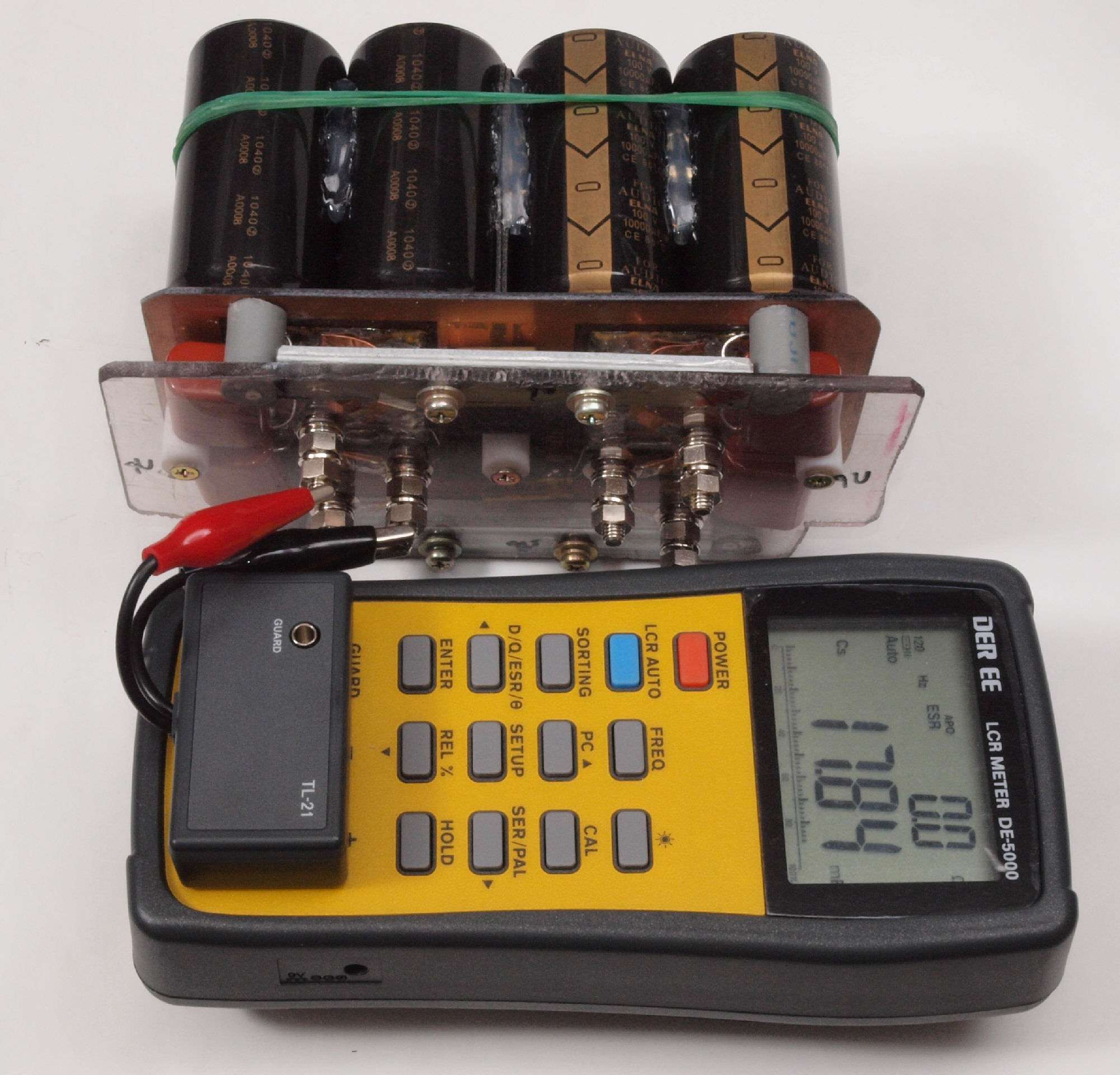

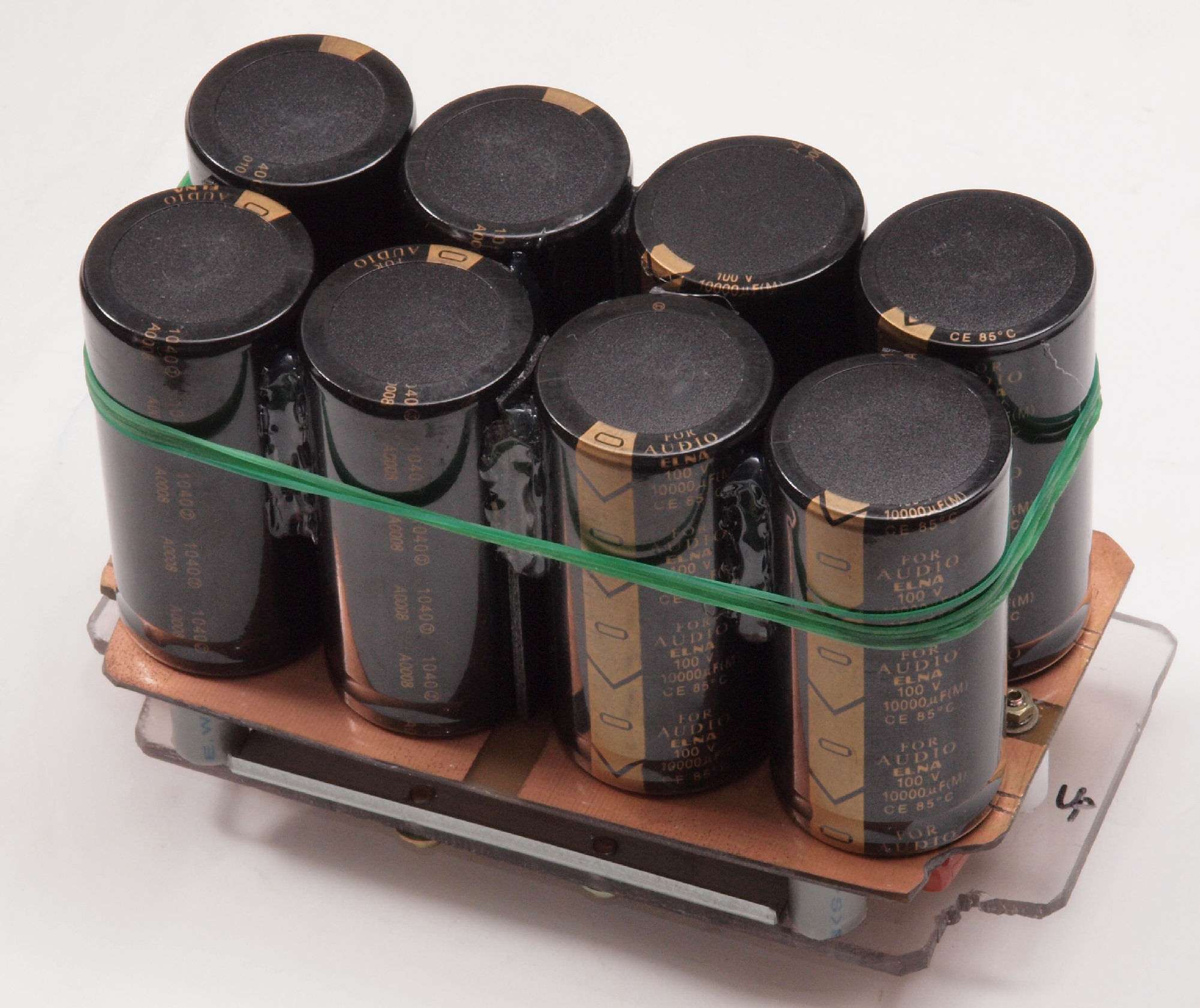

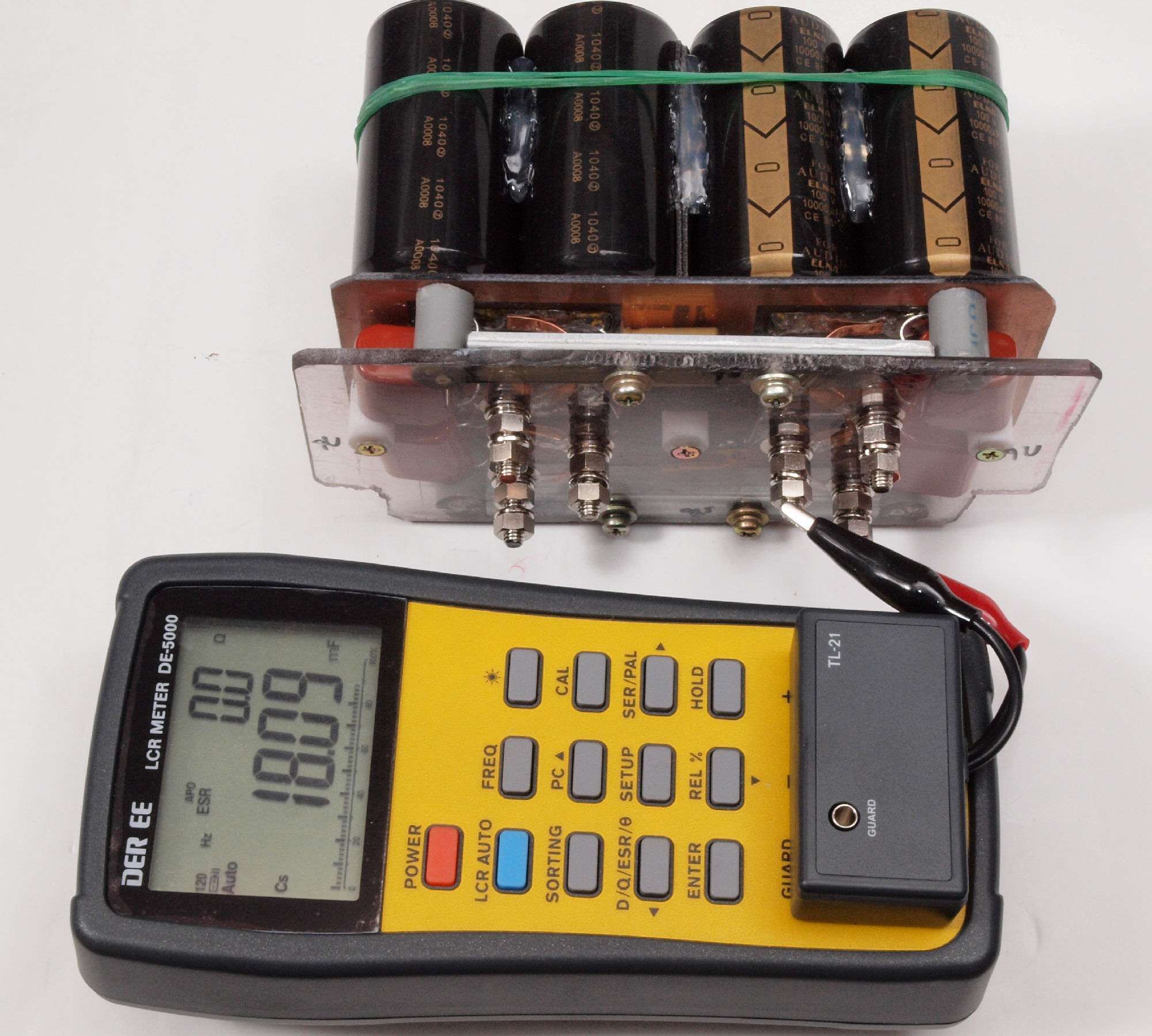

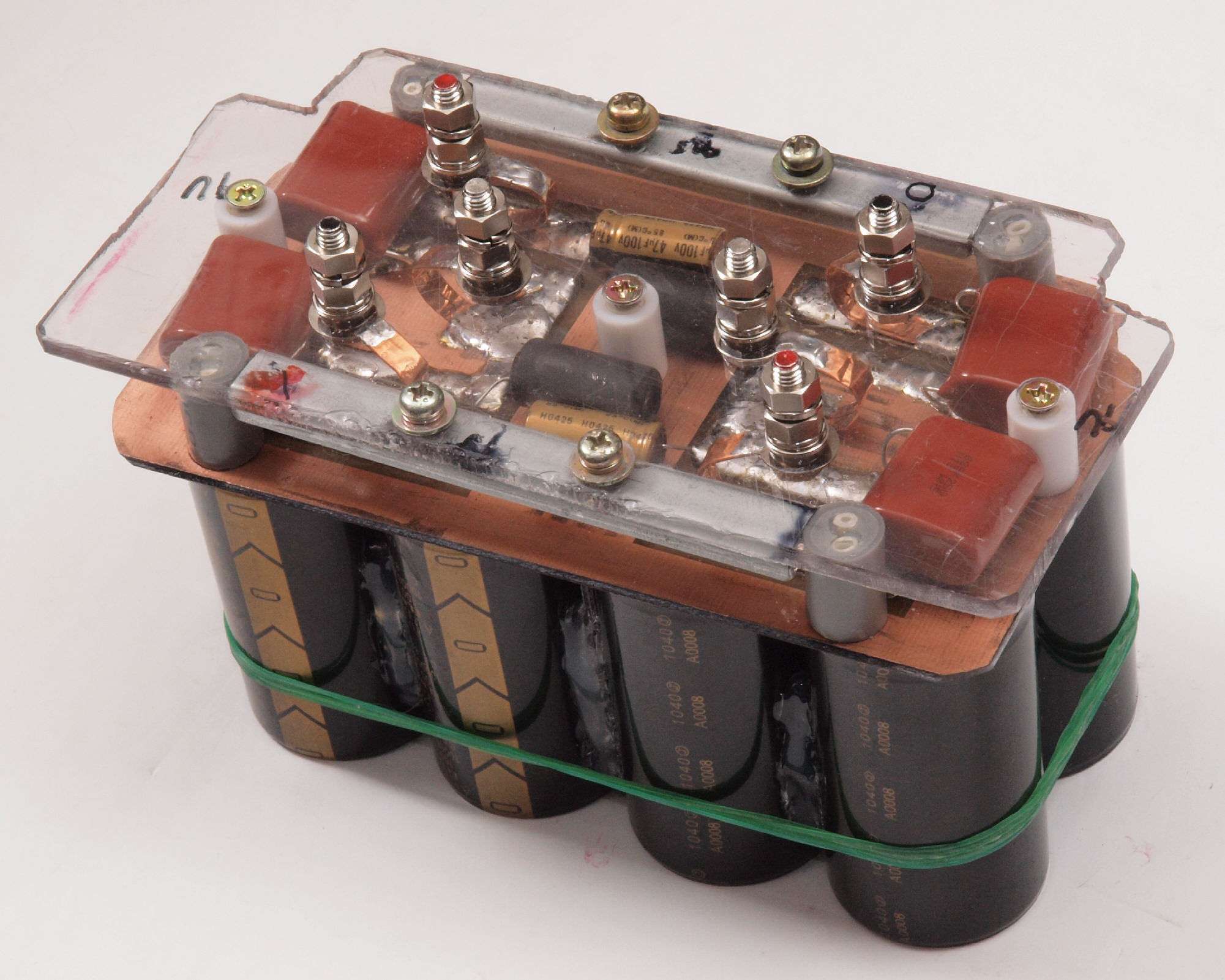

Ｌ３１．　緑色ゴムベルト・ブロック電解コンデンサー。　Ｂ−１．　１２台目　修理使用。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｌ３２．　緑色ゴムベルト・ブロック電解コンデンサー、下から見る。電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｌ３３．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

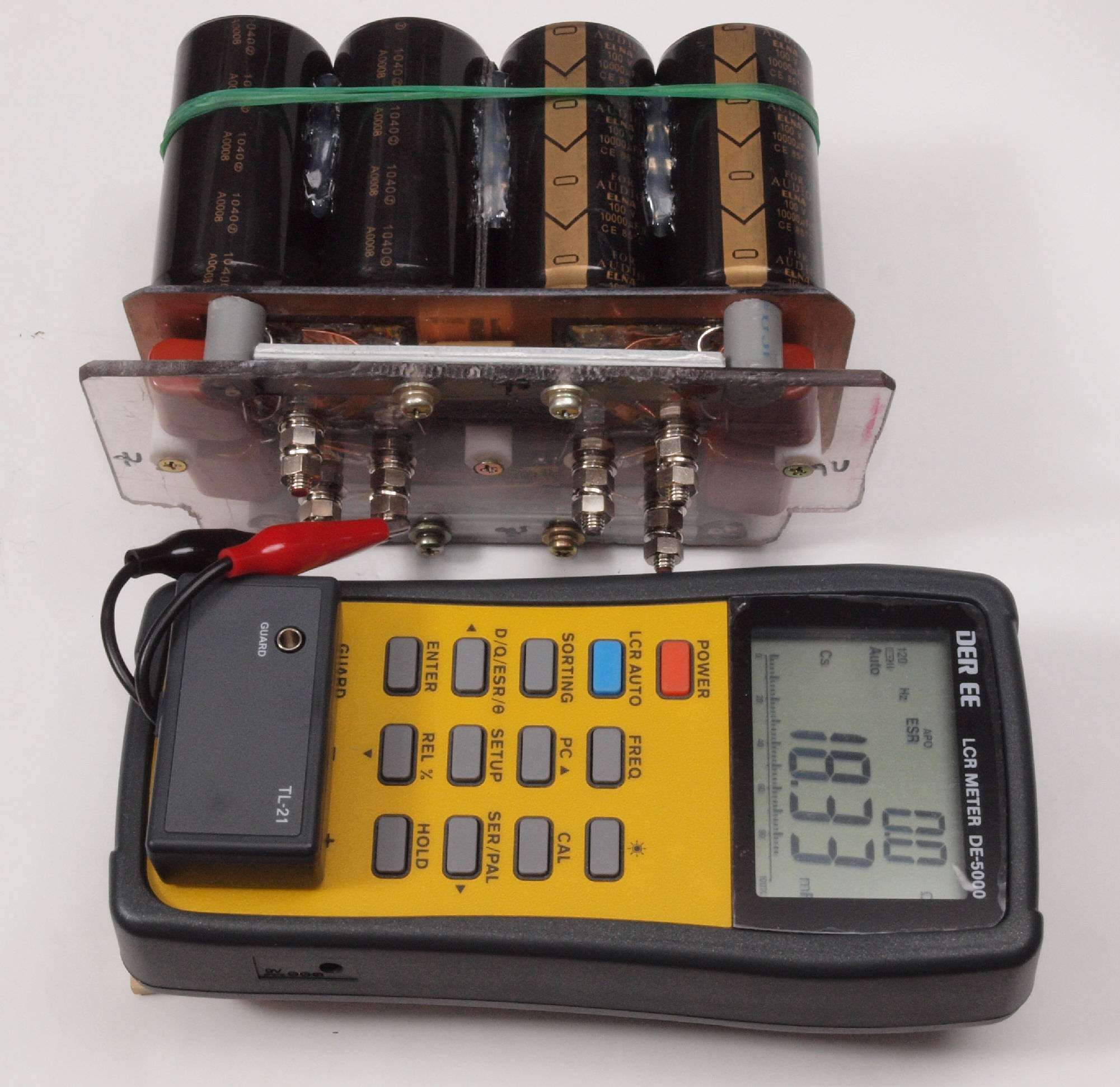

Ｌ３4．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ｌ３５．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

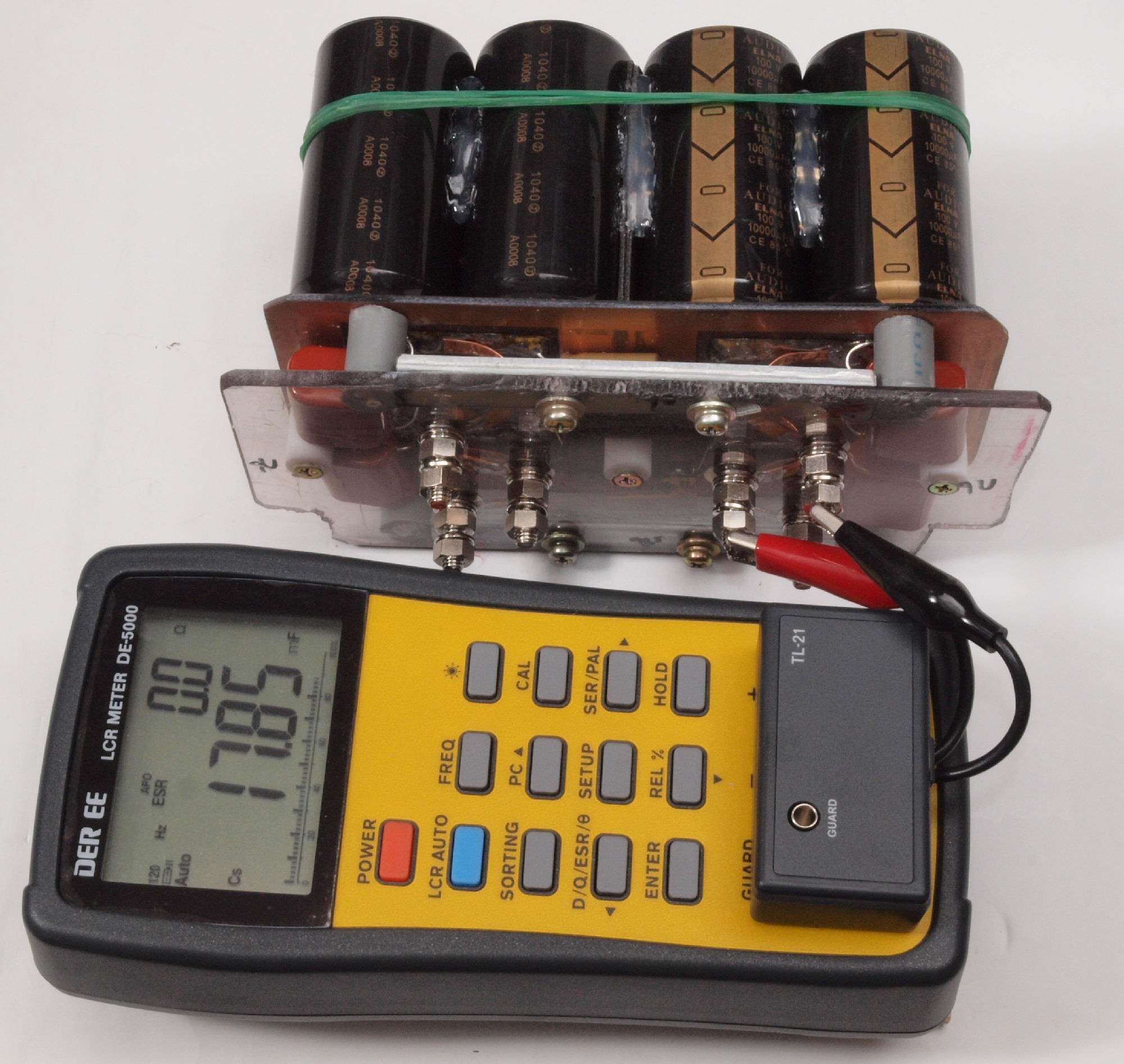

Ｌ３６．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。

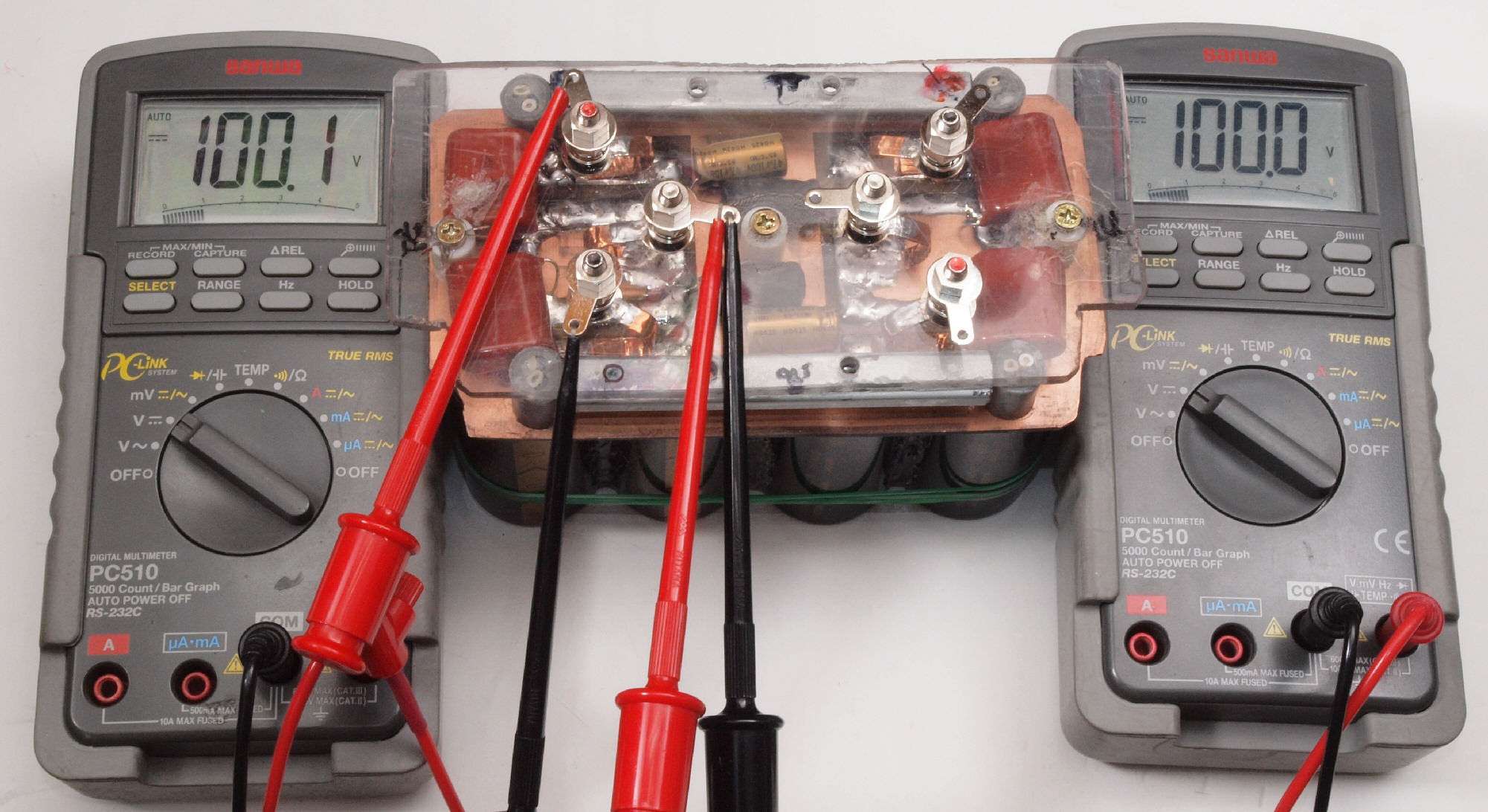

Ｌ４１．　右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

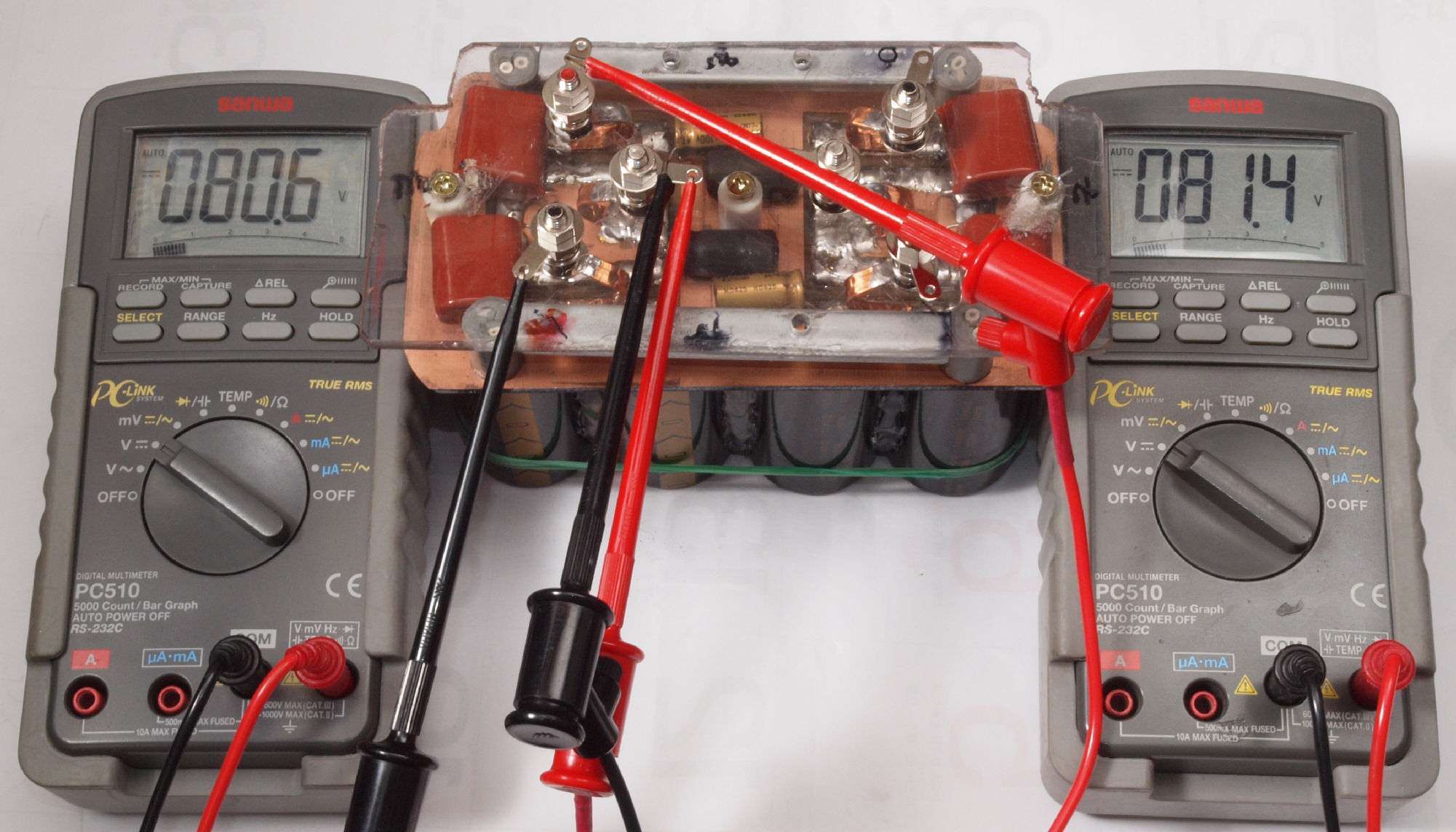

Ｌ４２．　右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８１．４V、−側＝８０．６V。

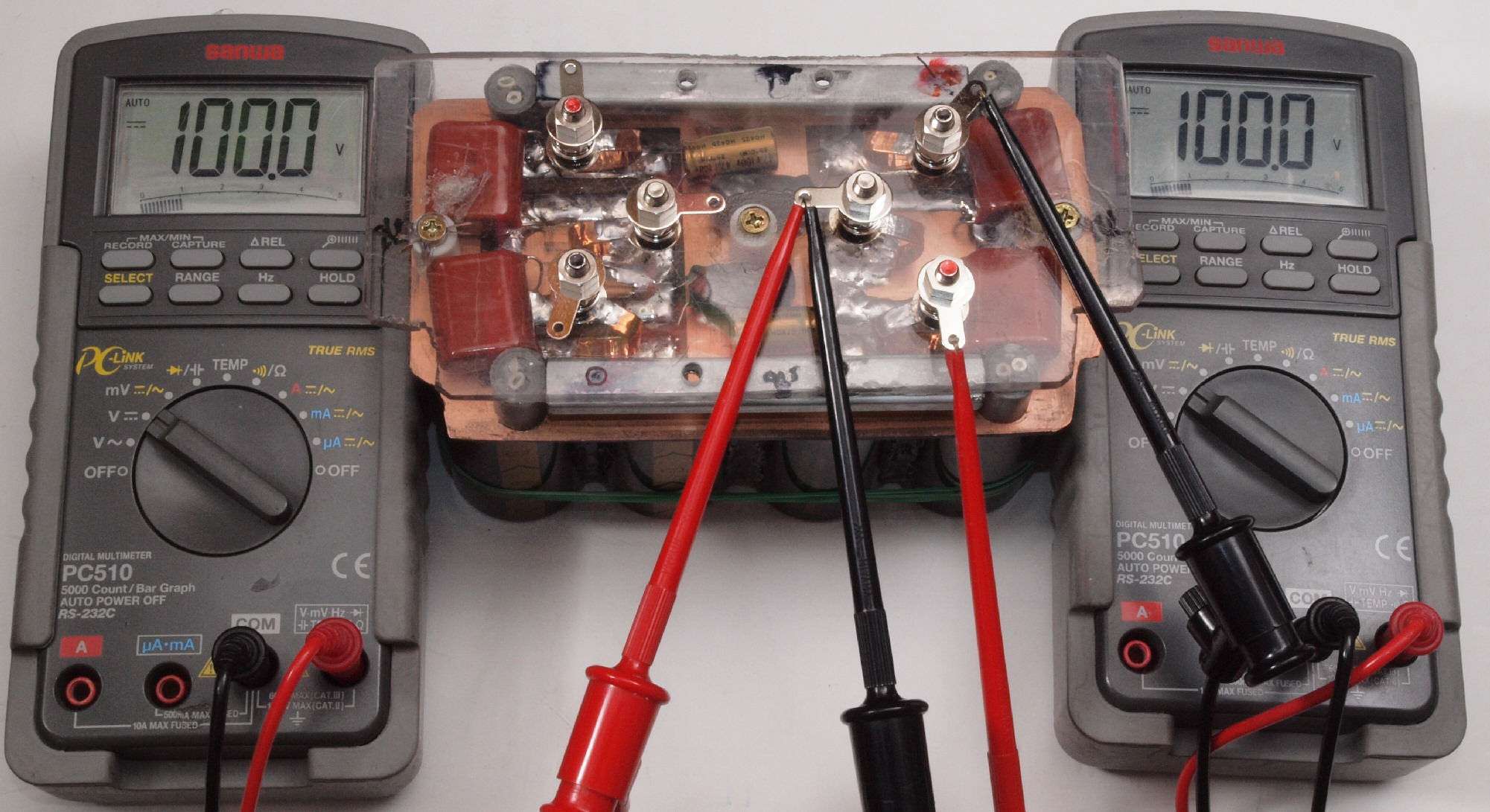

Ｌ４３　左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

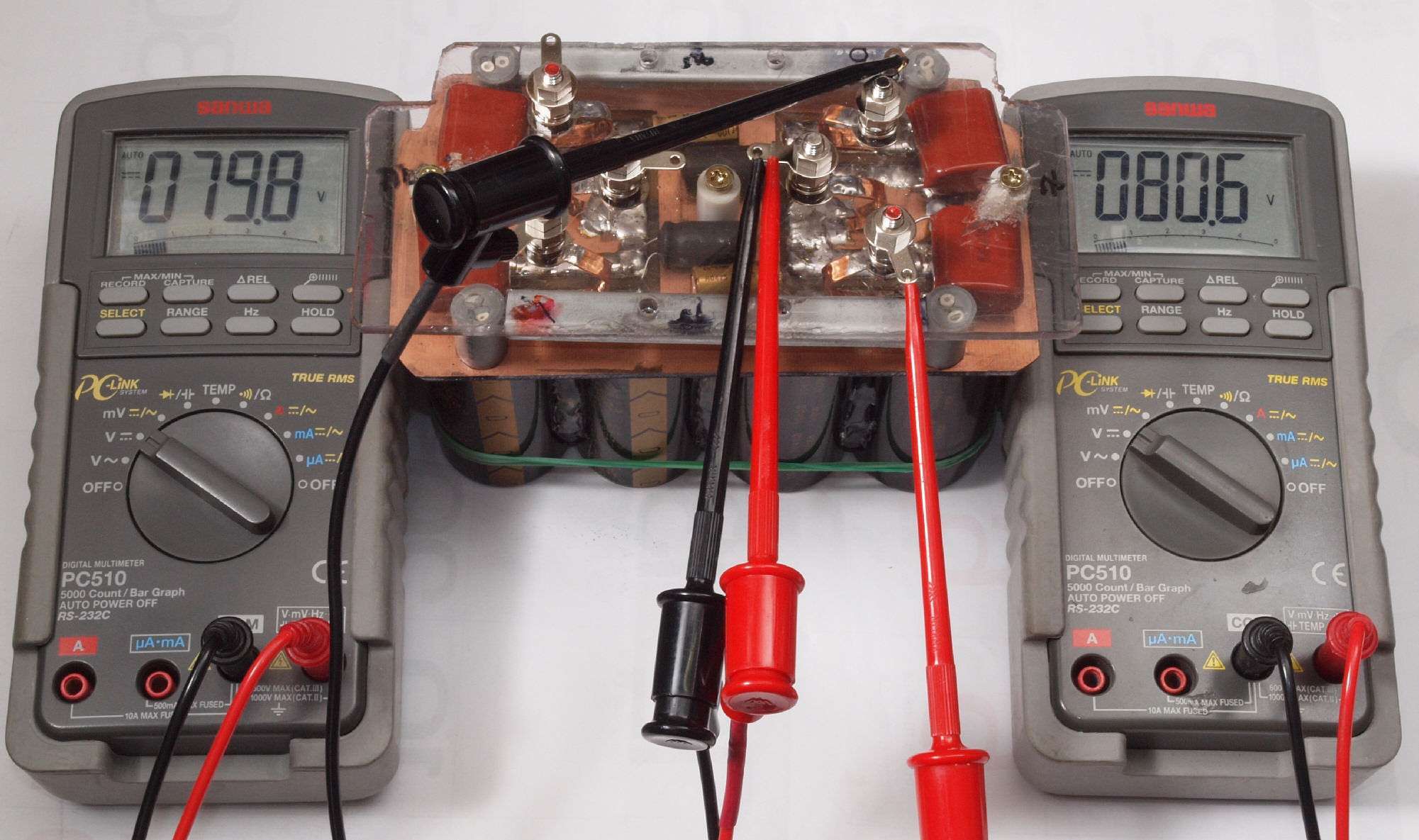

Ｌ４４．　左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８０．６V、−側＝７９．８V。
Ｃ．　修理状況 。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理後　ＲＬドライブ基板。
  • ２ＳＫ７７と２ＳＫ１８０は開発意図も違い、特性もかなり相違します。
    単純に置き換えてもＢ−１の性能を維持出来ませんので、数点の改造が必要です。
    無暗に置き換えるとドライブV-FET　２ＳＫ７５　が死にます。
　　　写真不掲載。
Ｃ１１．　修理（交換）前　Ｒドライブ基板カードエッジコネクターの比較。
　　　　　　　　　　上＝交換する物、下＝付いている物。

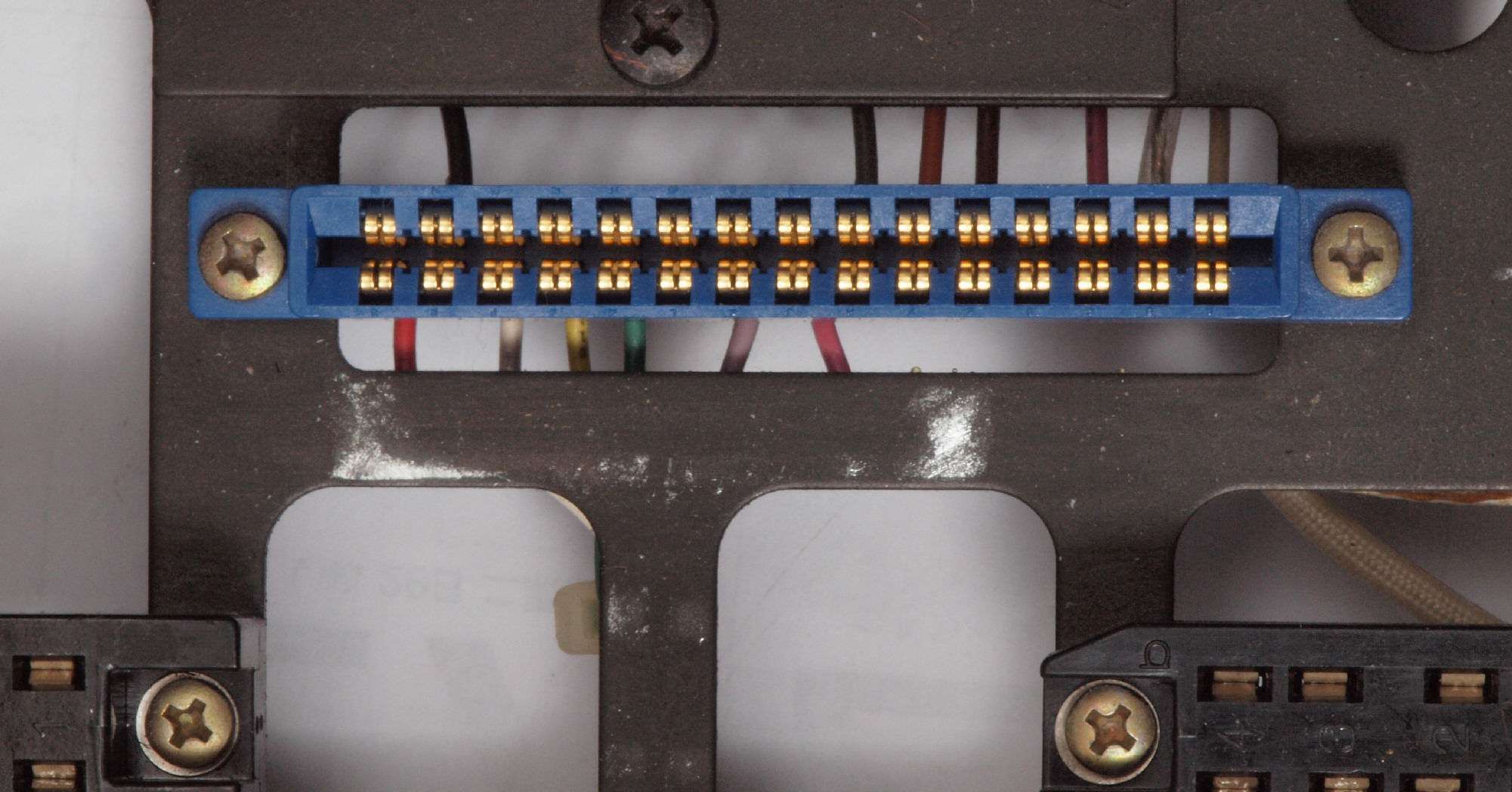

Ｃ１２．　修理（交換）後　Ｒドライブ基板カードエッジコネクター。
Ｃ２１．　修理（交換）前　Lドライブ基板カードエッジコネクターの比較。
　　　　　　　　　　上＝交換する物、下＝付いている物。
Ｃ２２．　修理（交換）後　Ｌドライブ基板カードエッジコネクター。

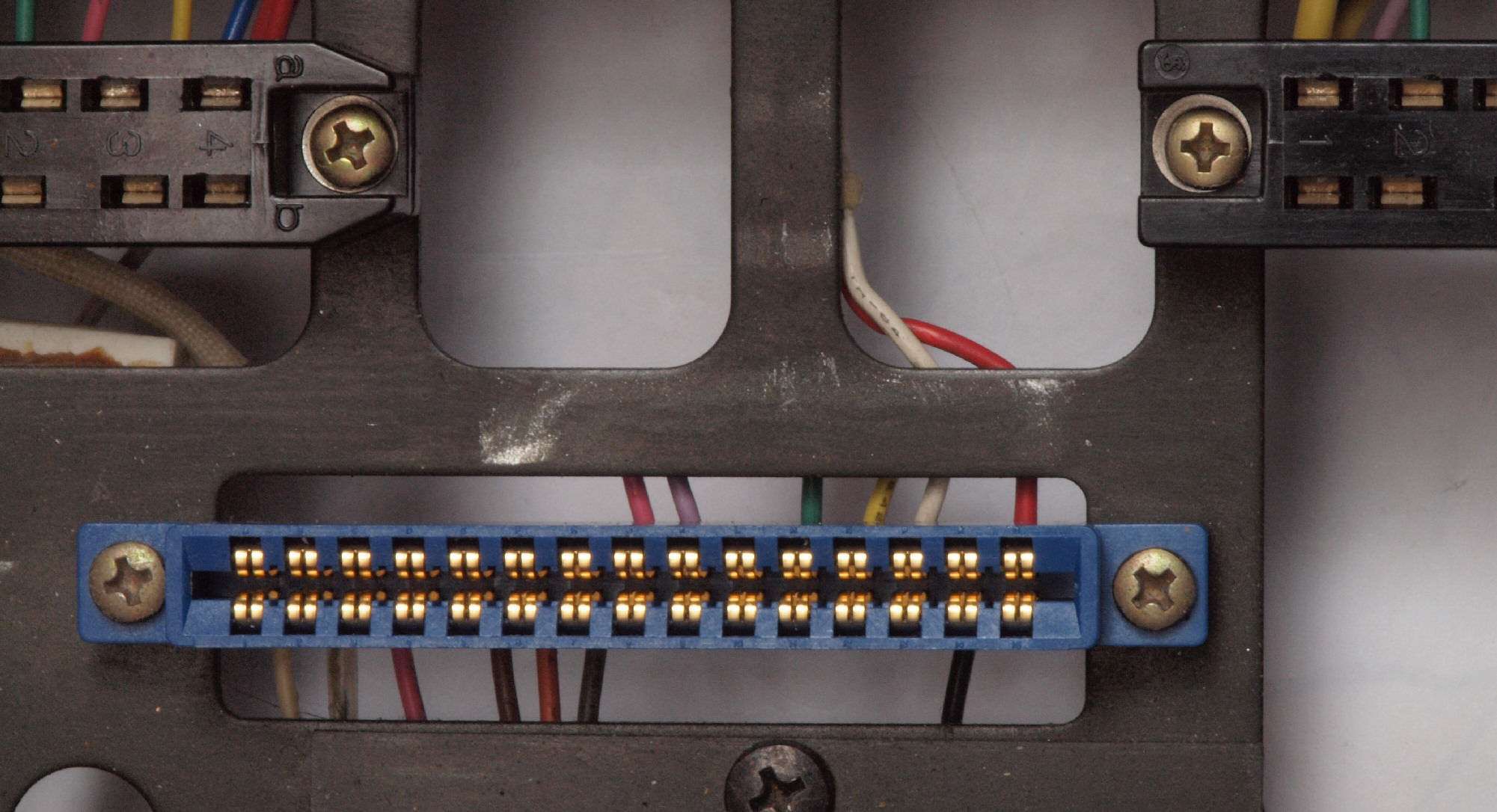

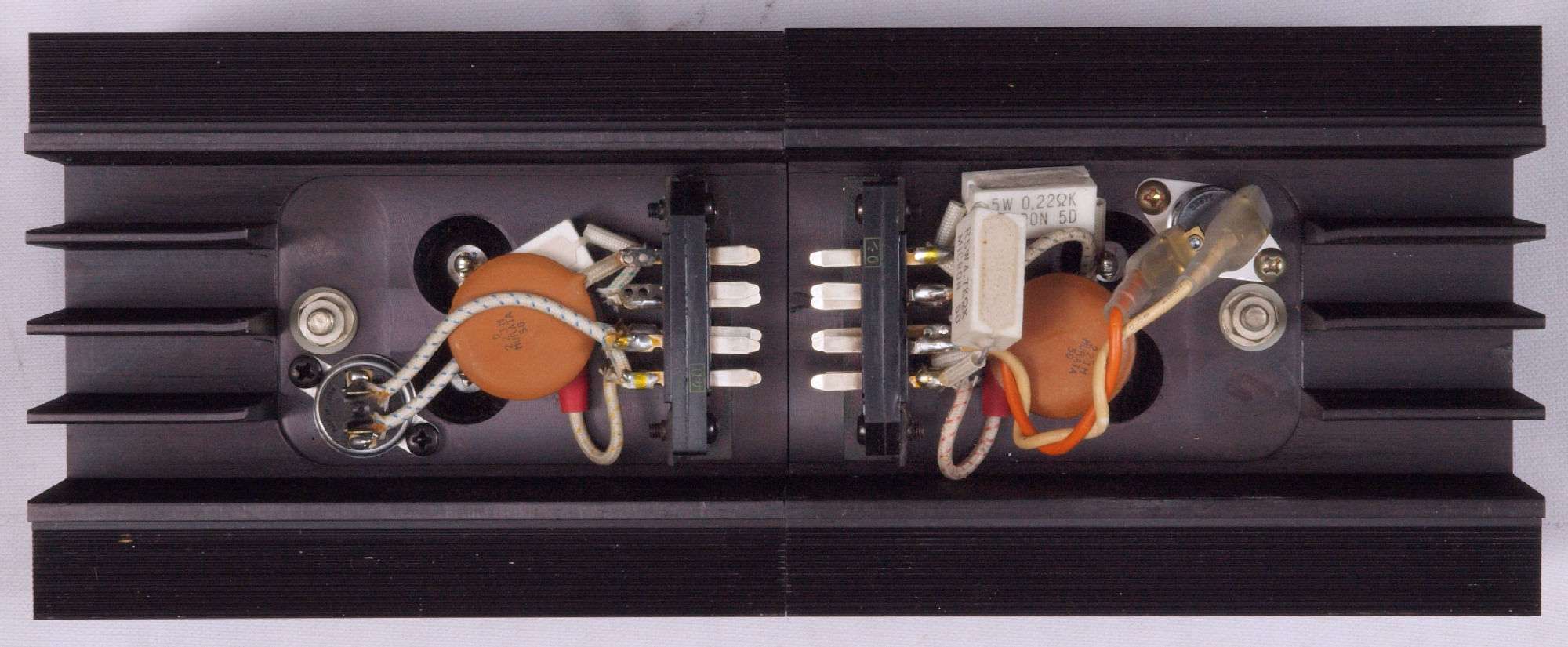

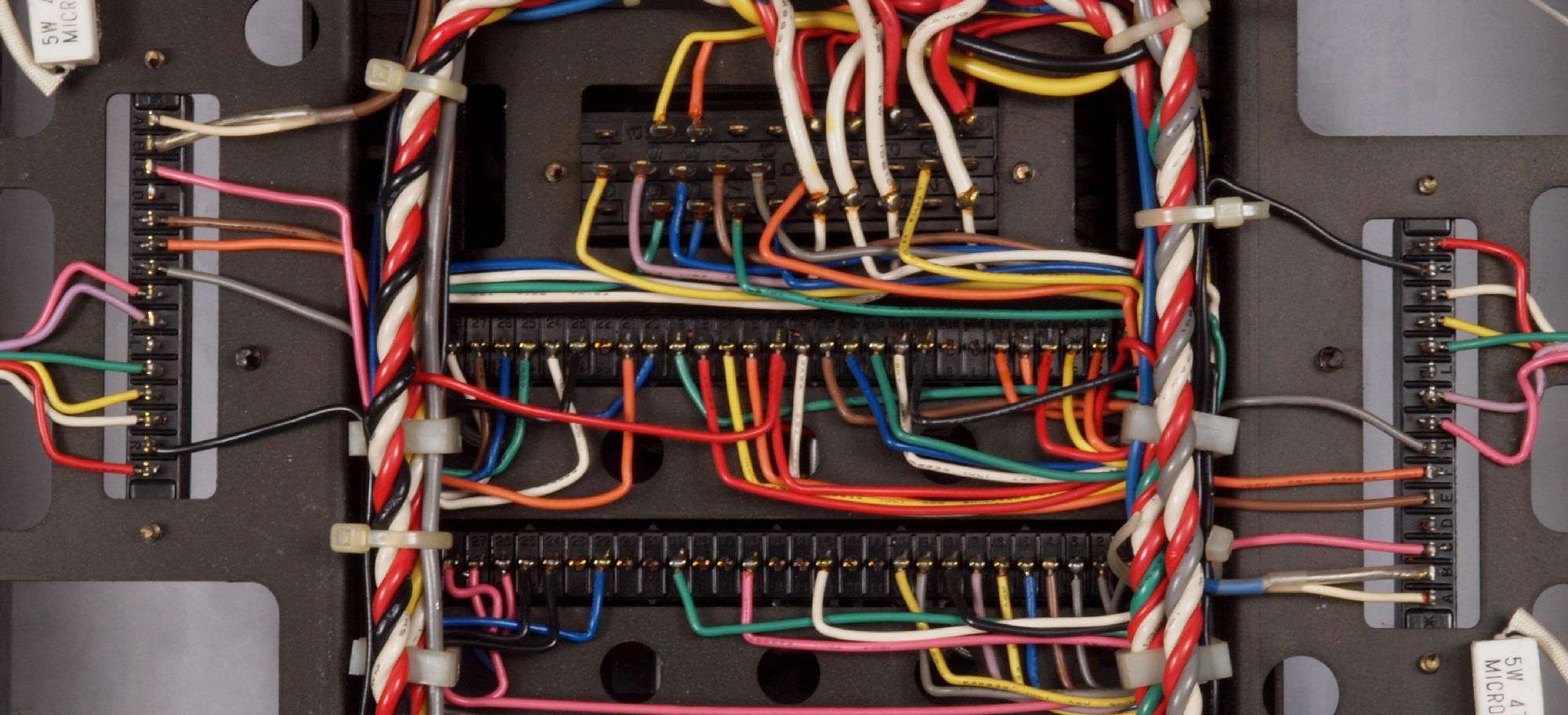

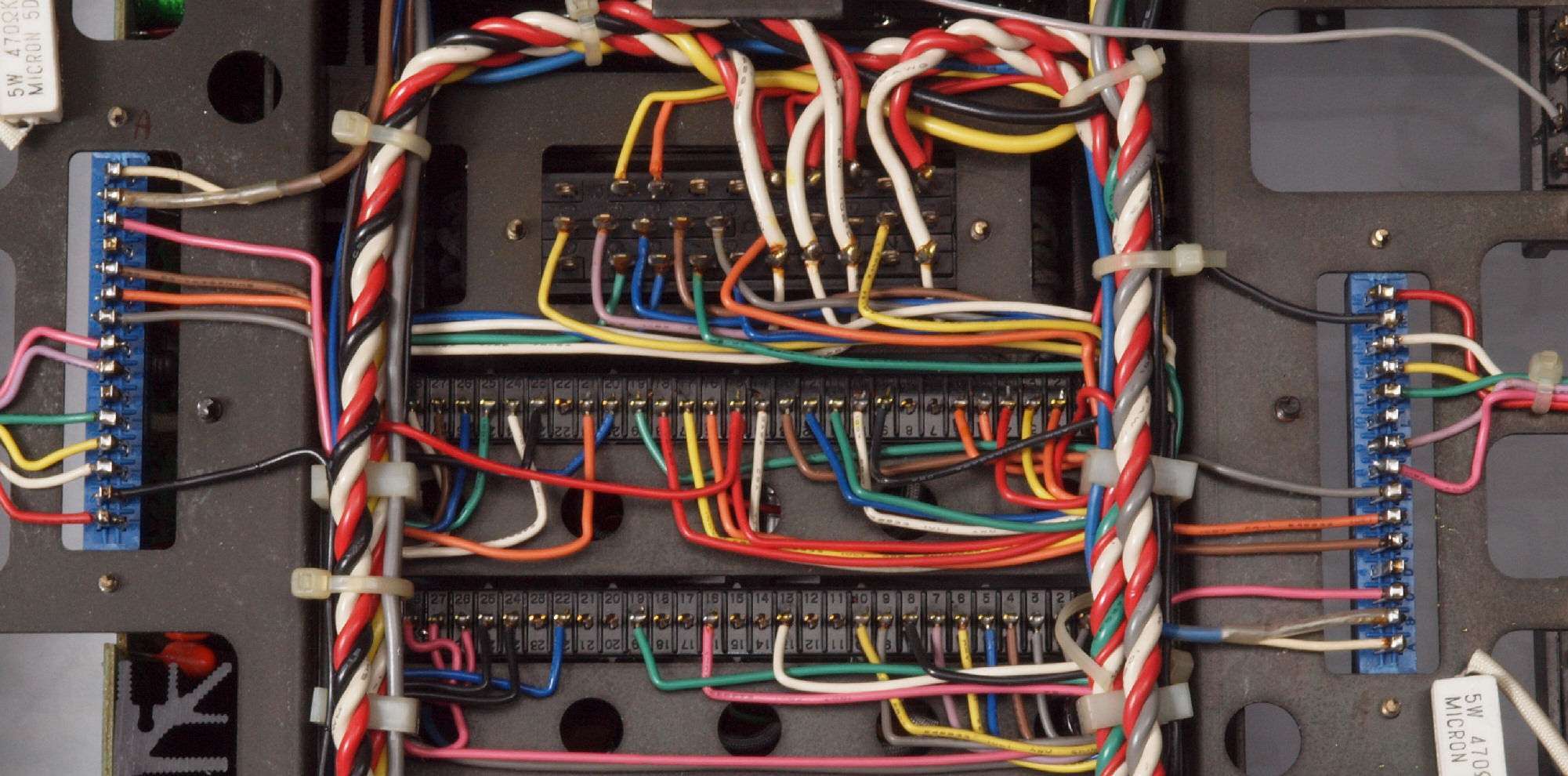

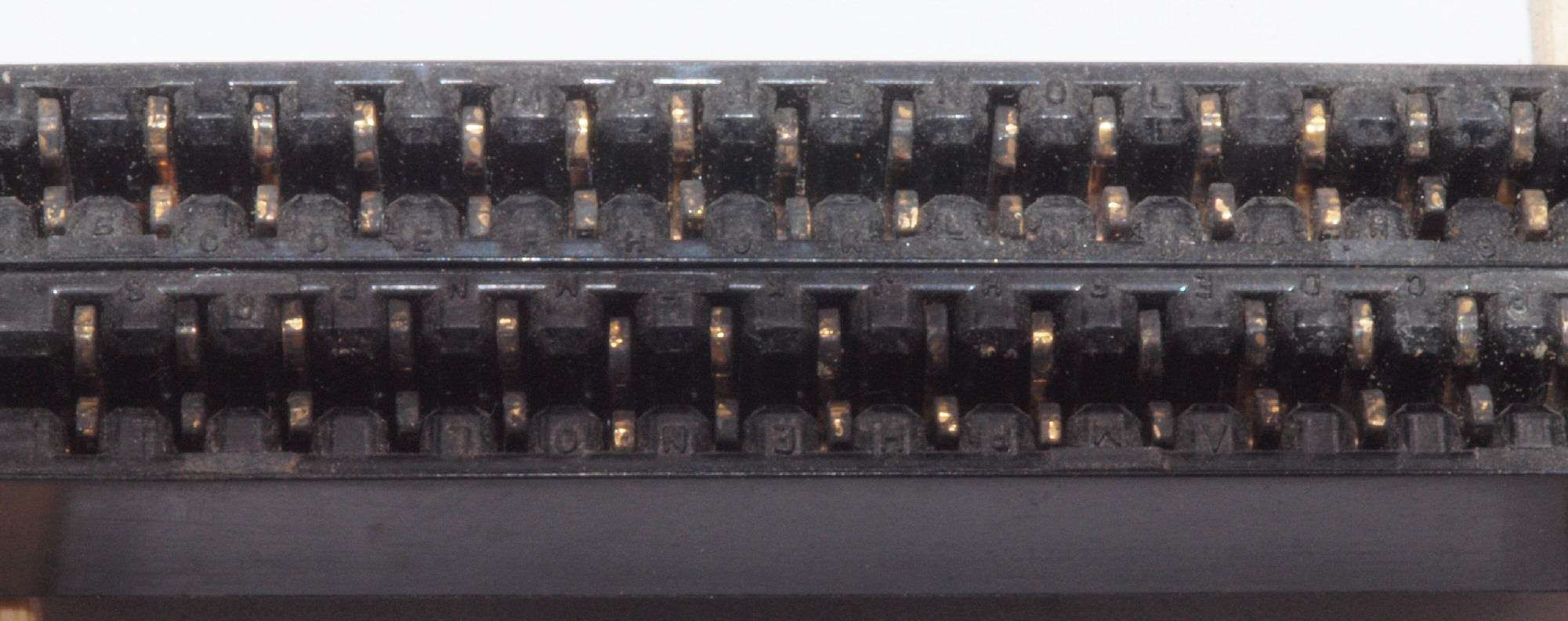

Ｃ３１．　修理（交換）前　ＲＬドライブ基板カードエッジコネクター。　下から見る。

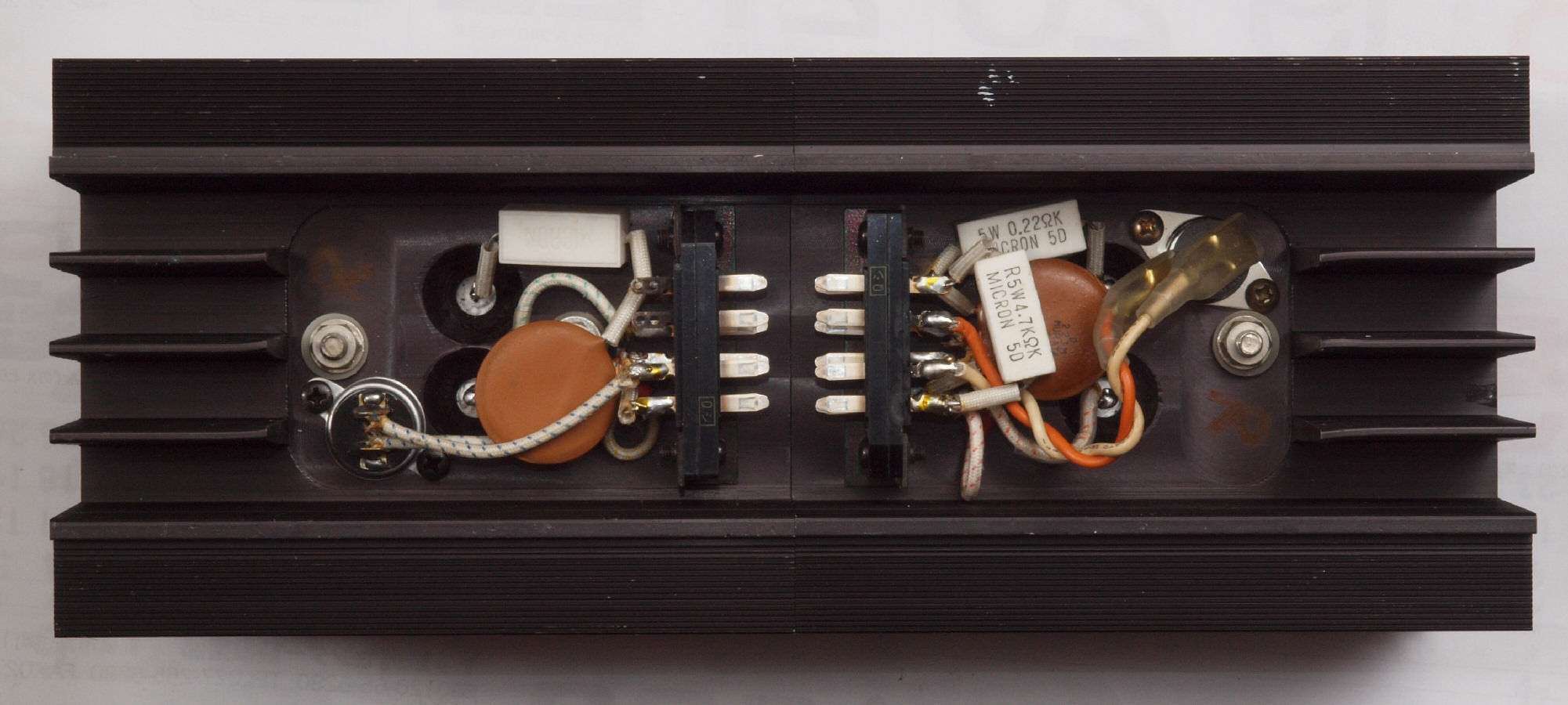

Ｃ３２．　修理（交換）後　ＲＬドライブ基板カードエッジコネクター。　下から見る。

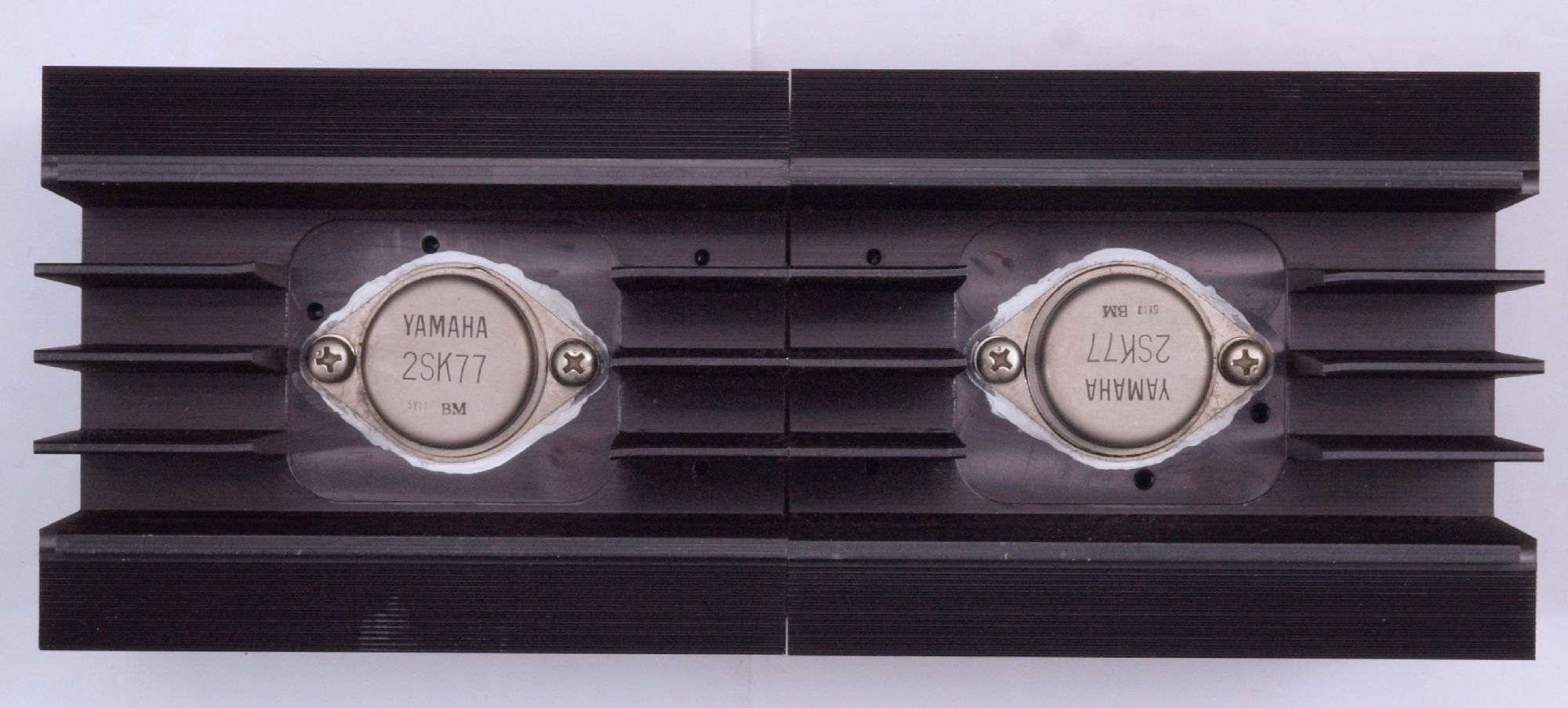

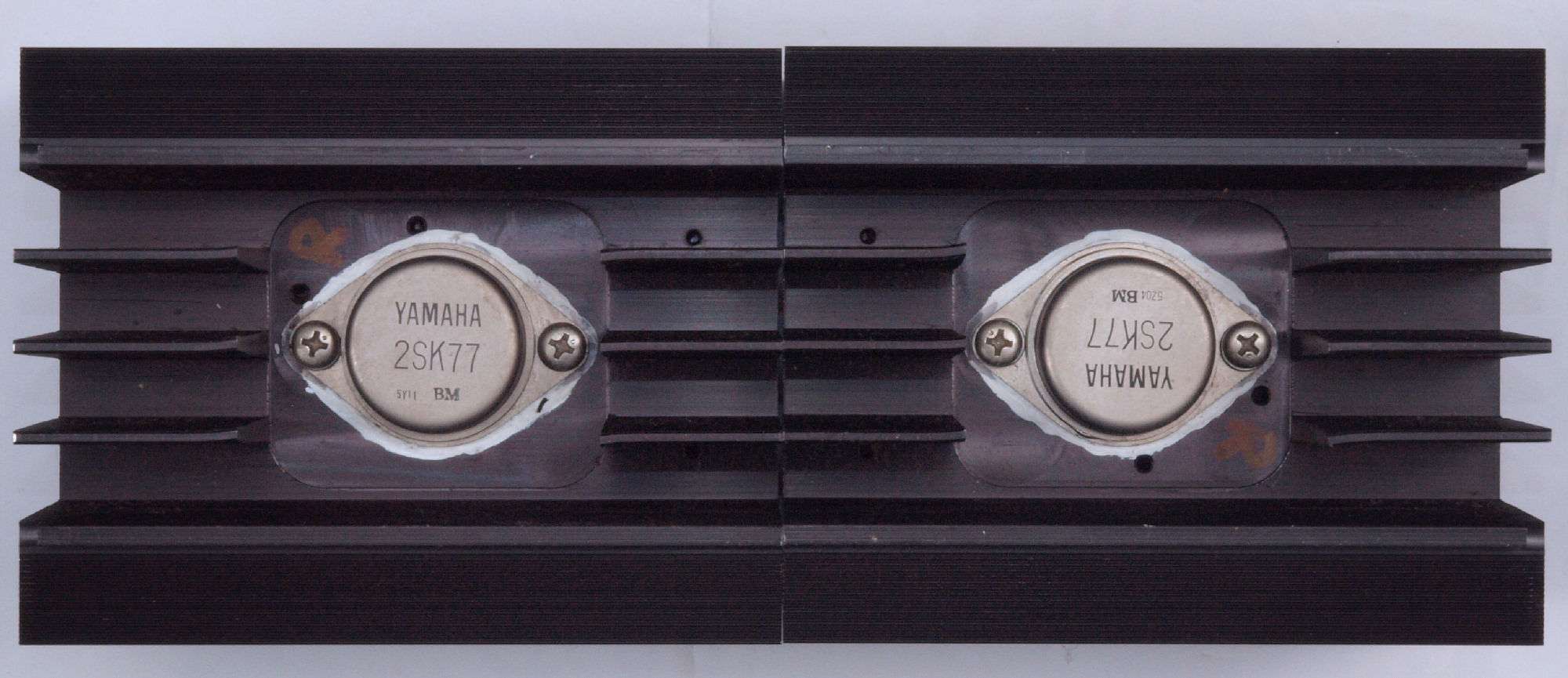

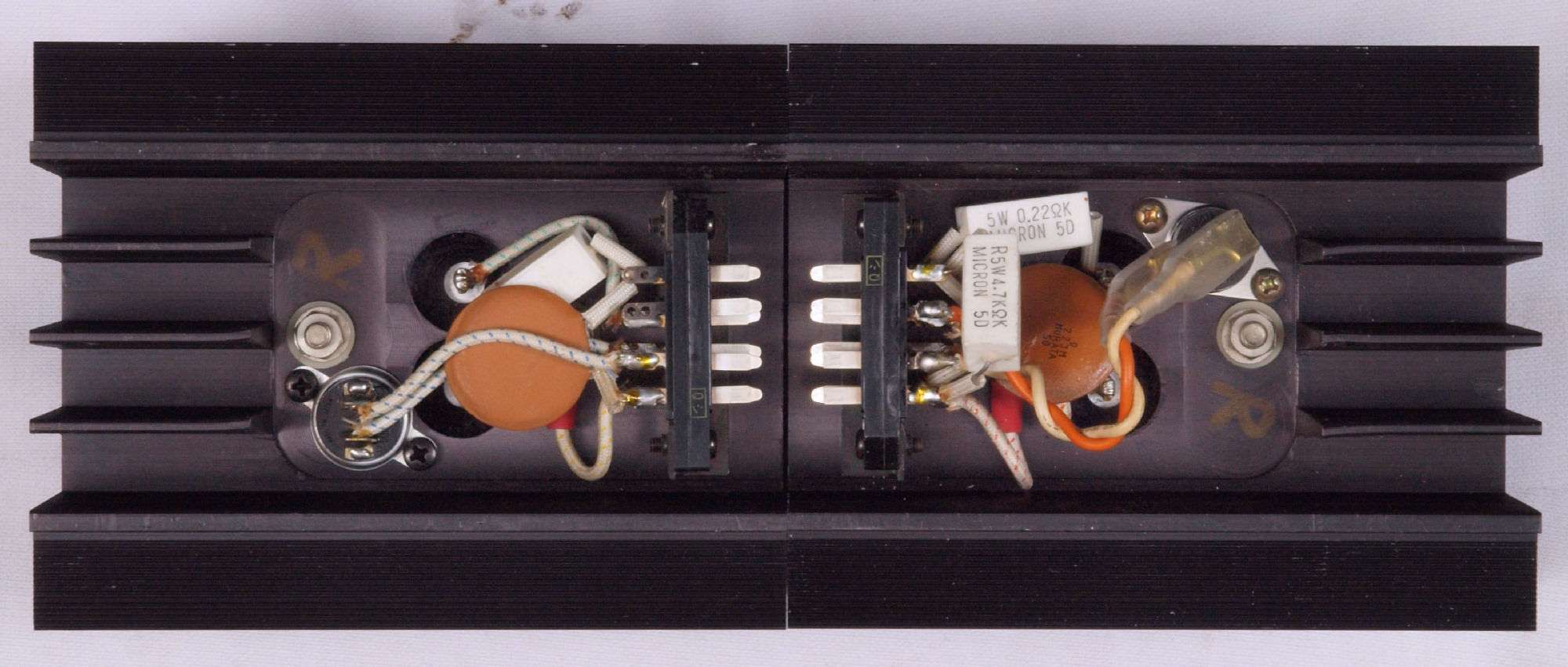

C４１．　修理（交換）前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）(5Y11)(5Z04)

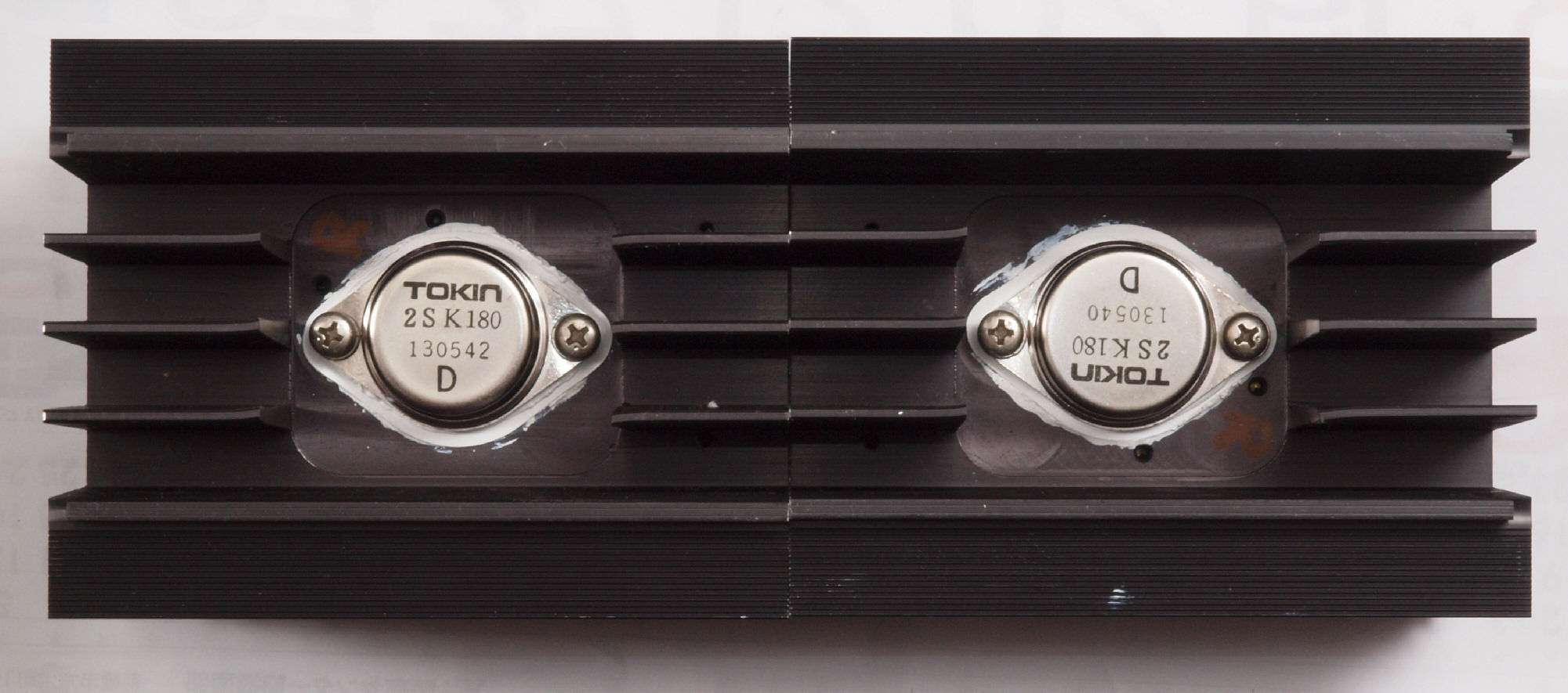

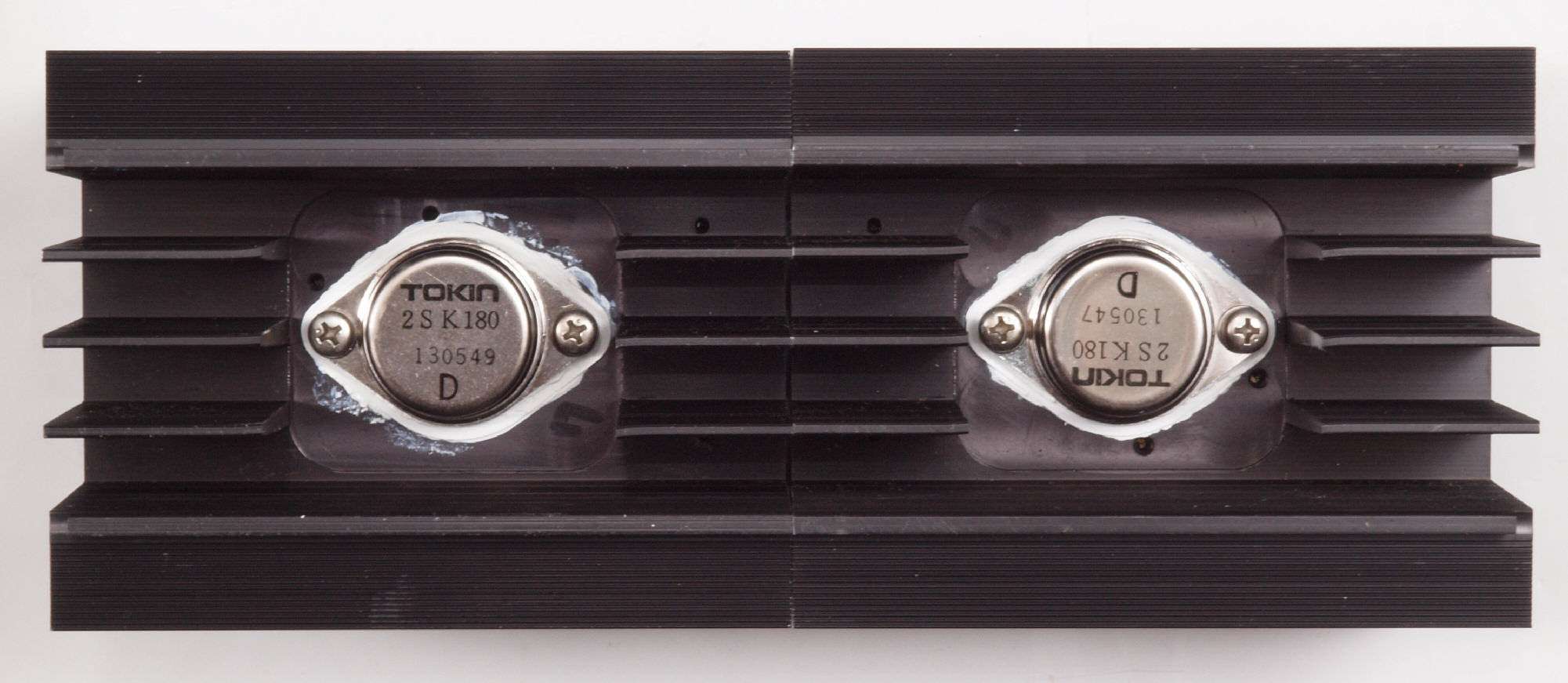

C４２．　修理（交換）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）＝２ＳＫ１８０

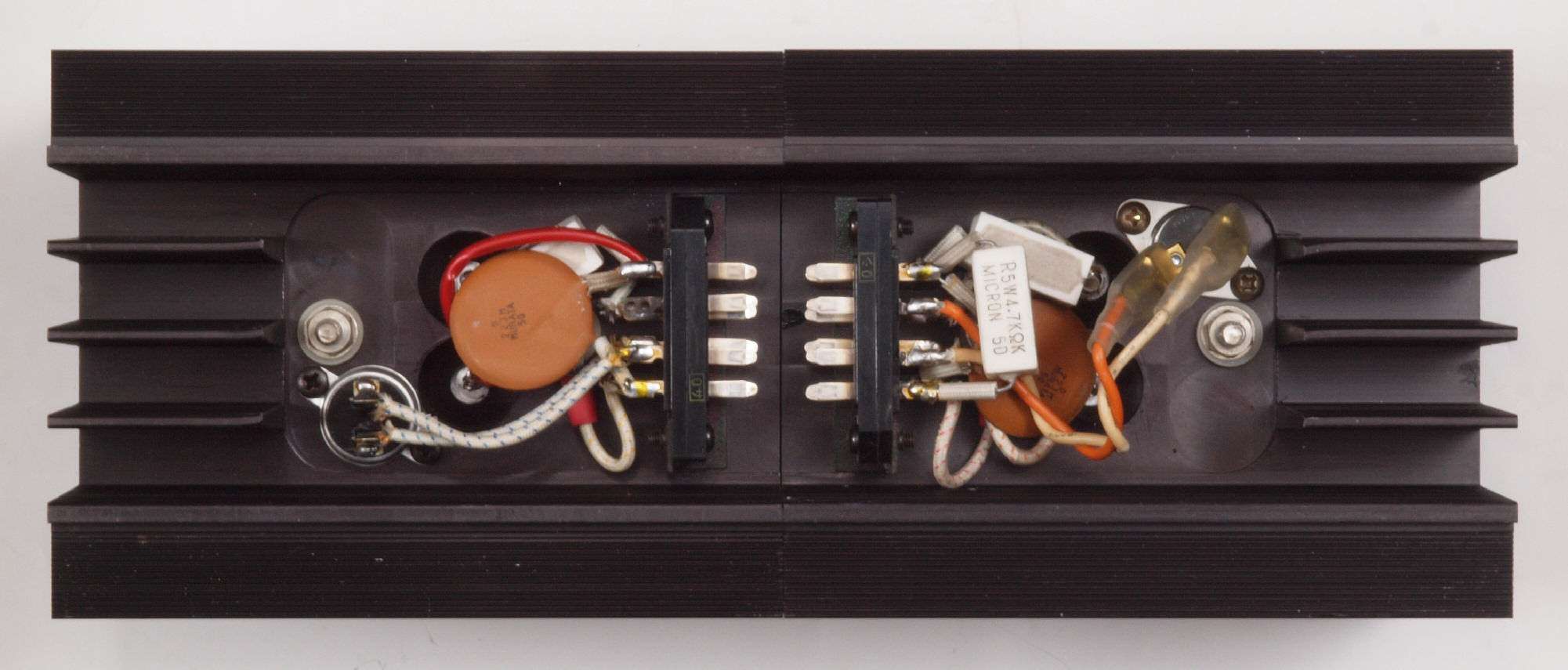

C４３．　修理（交換）前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C４４．　修理（交換）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
Ｃ５１．　修理（交換）前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）(5Y11)(5Y13)
C５２．　修理（交換）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）＝２ＳＫ１８０
C５３．　修理（交換）前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C５４．　修理（交換）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏

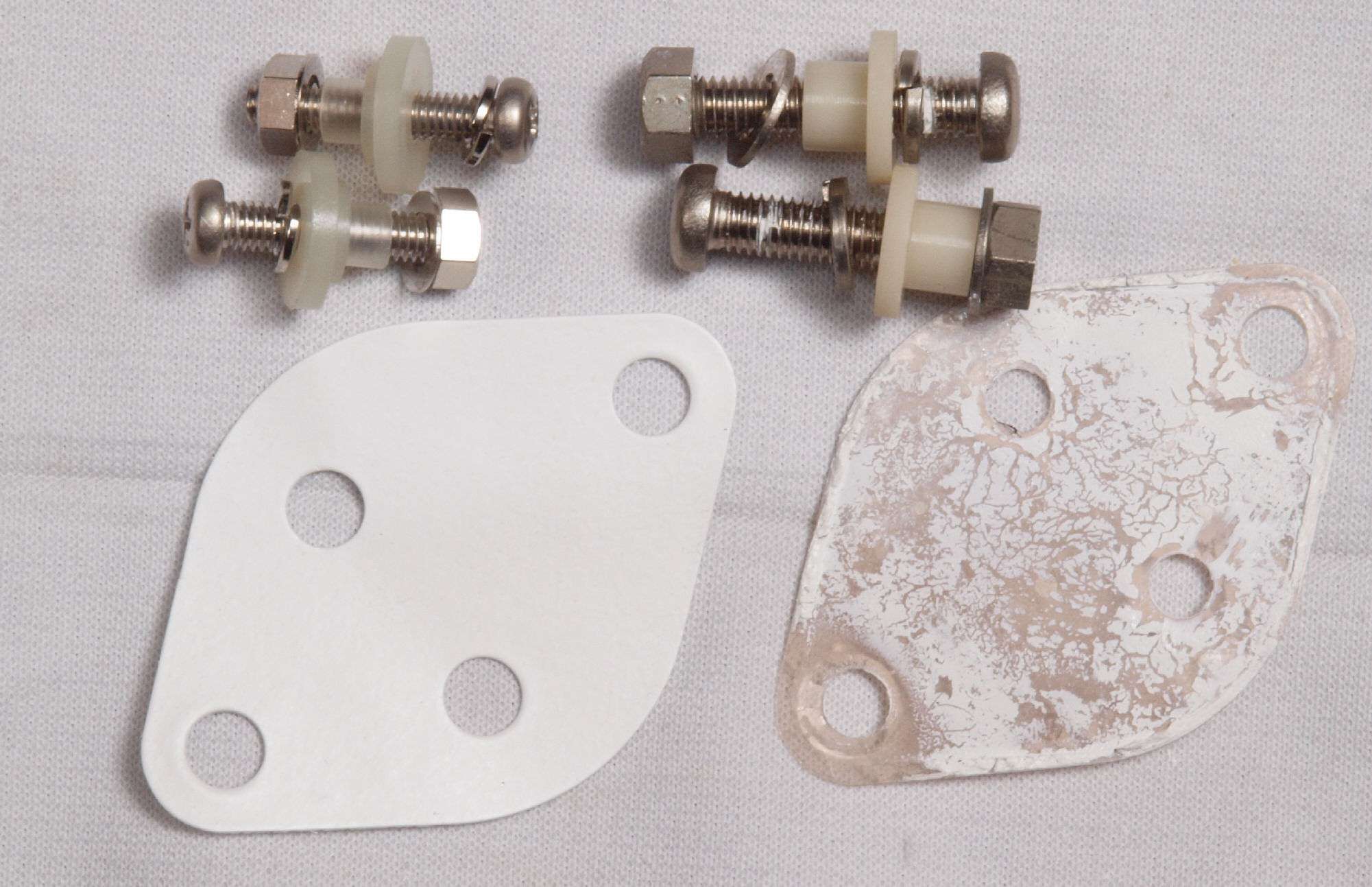

C５４．　修理中　取り付けビス・ナットと絶縁物の比較、　左側＝２ＳＫ１８０用、右側＝２ＳＫ７７用。
　　　　　　　取り付けビス・ナットは大きい２ＳＫ７７用を、絶縁物はデンカシート（シリコン・シート）の２ＳＫ１８０用を使用。

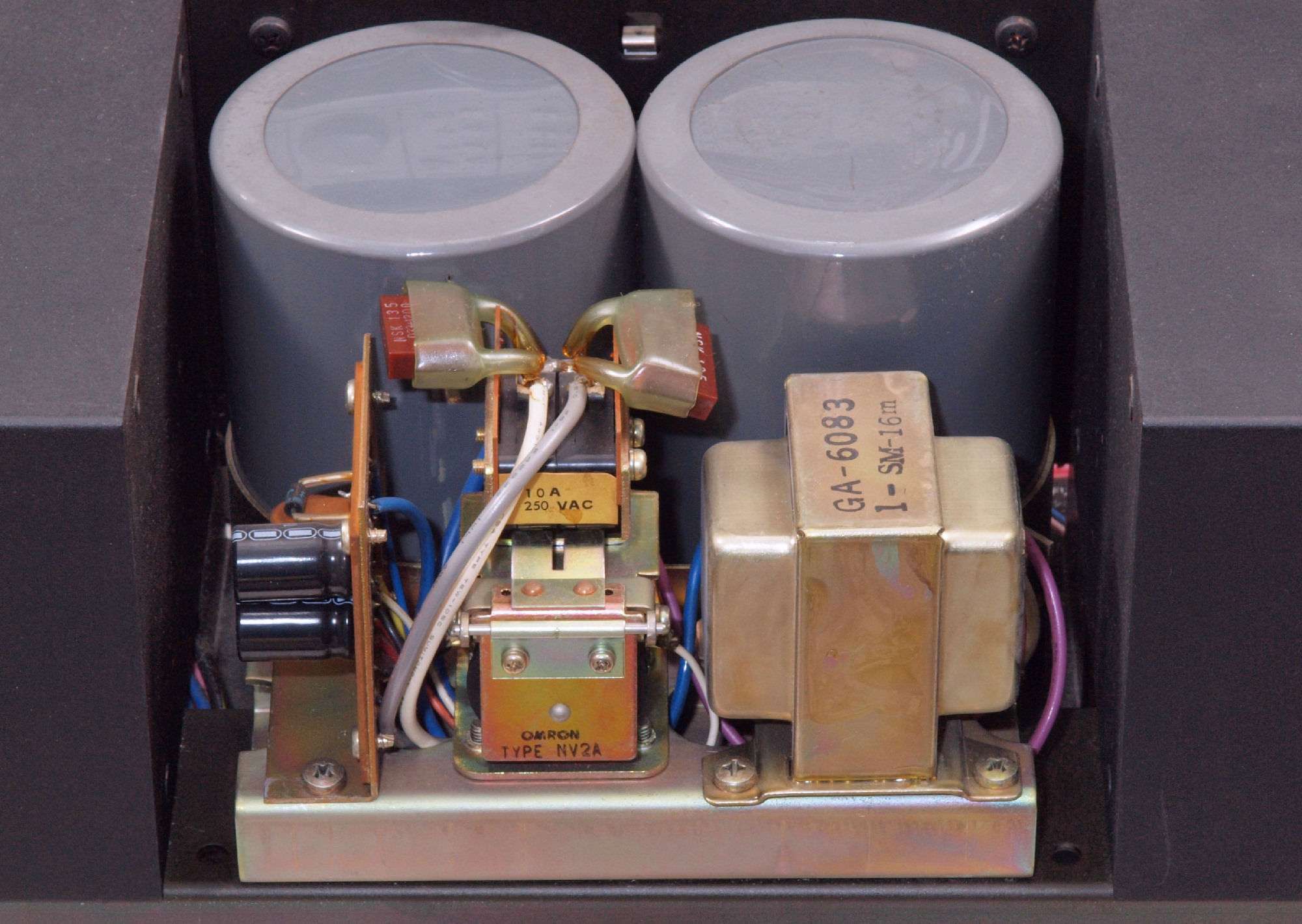

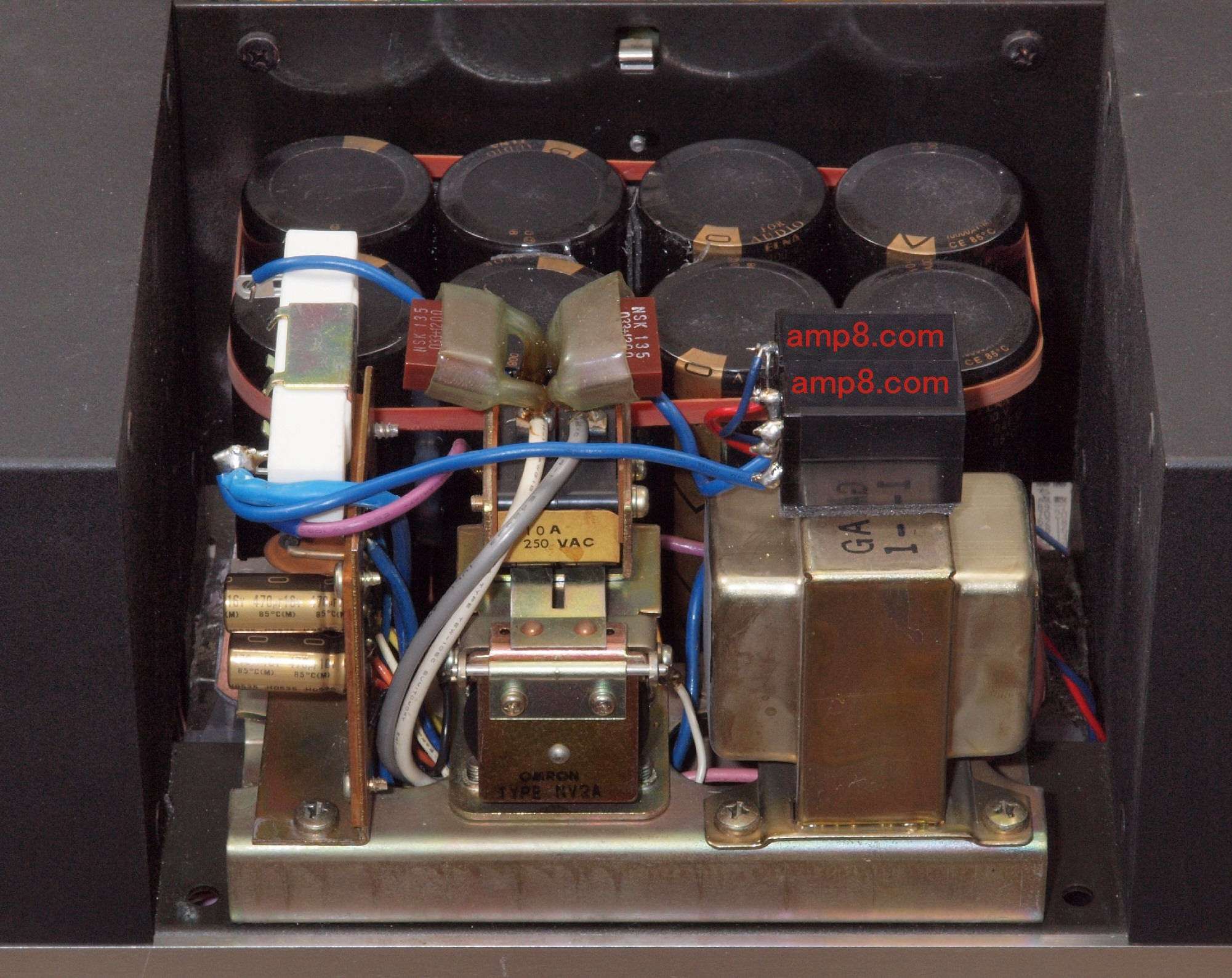

C６１．　修理前　電源投入回路周り。
C６２．　修理後　電源投入回路周り。。　この後、製作ブロック電解コンデンサーが良いので、
　　　　　　　　　　　　　　　　　　　　　　電源投入時電源ヒュズ（５A）が飛ぶ事があるので突入電流抑制回路組込。　

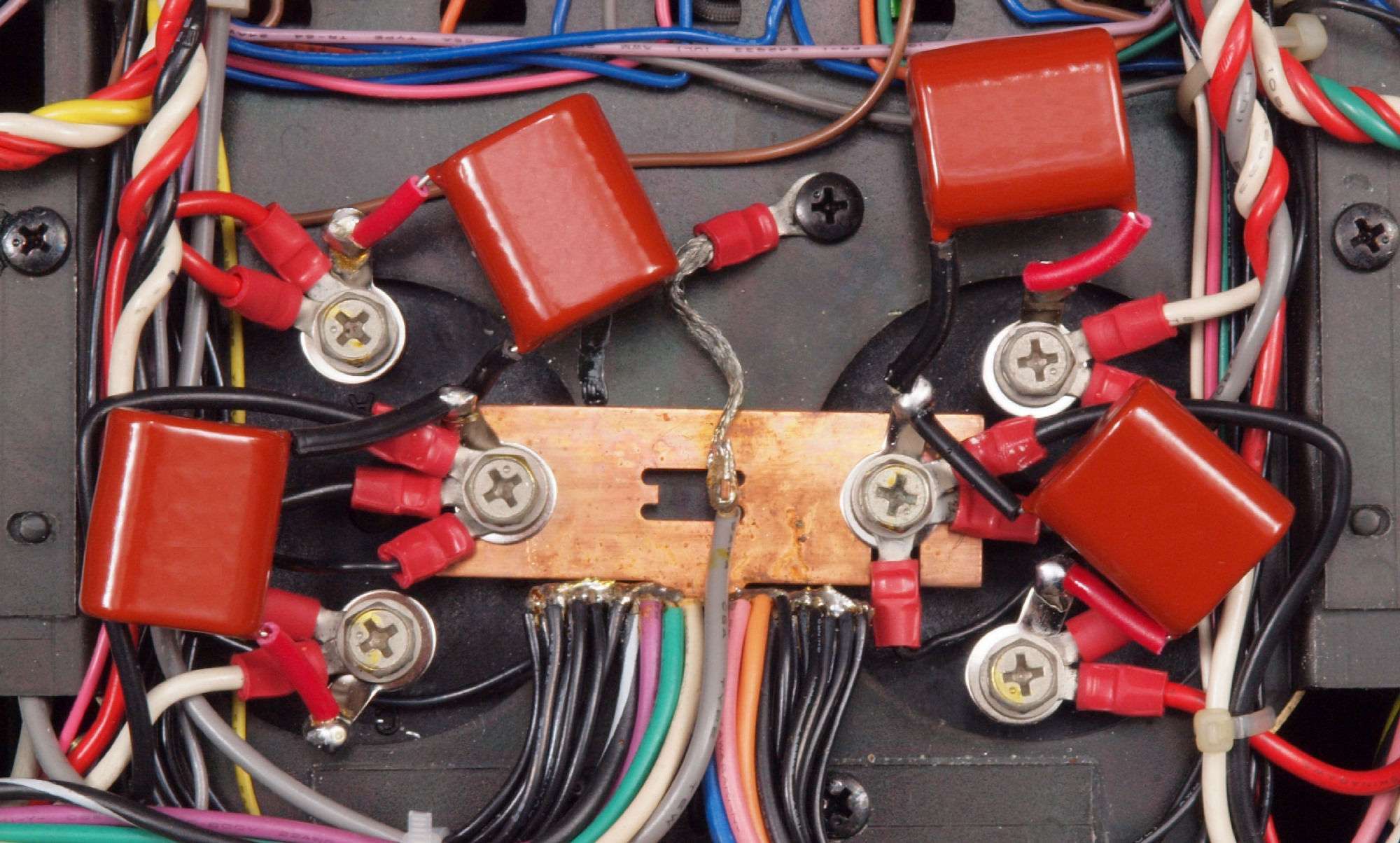

C６３．　修理前　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。

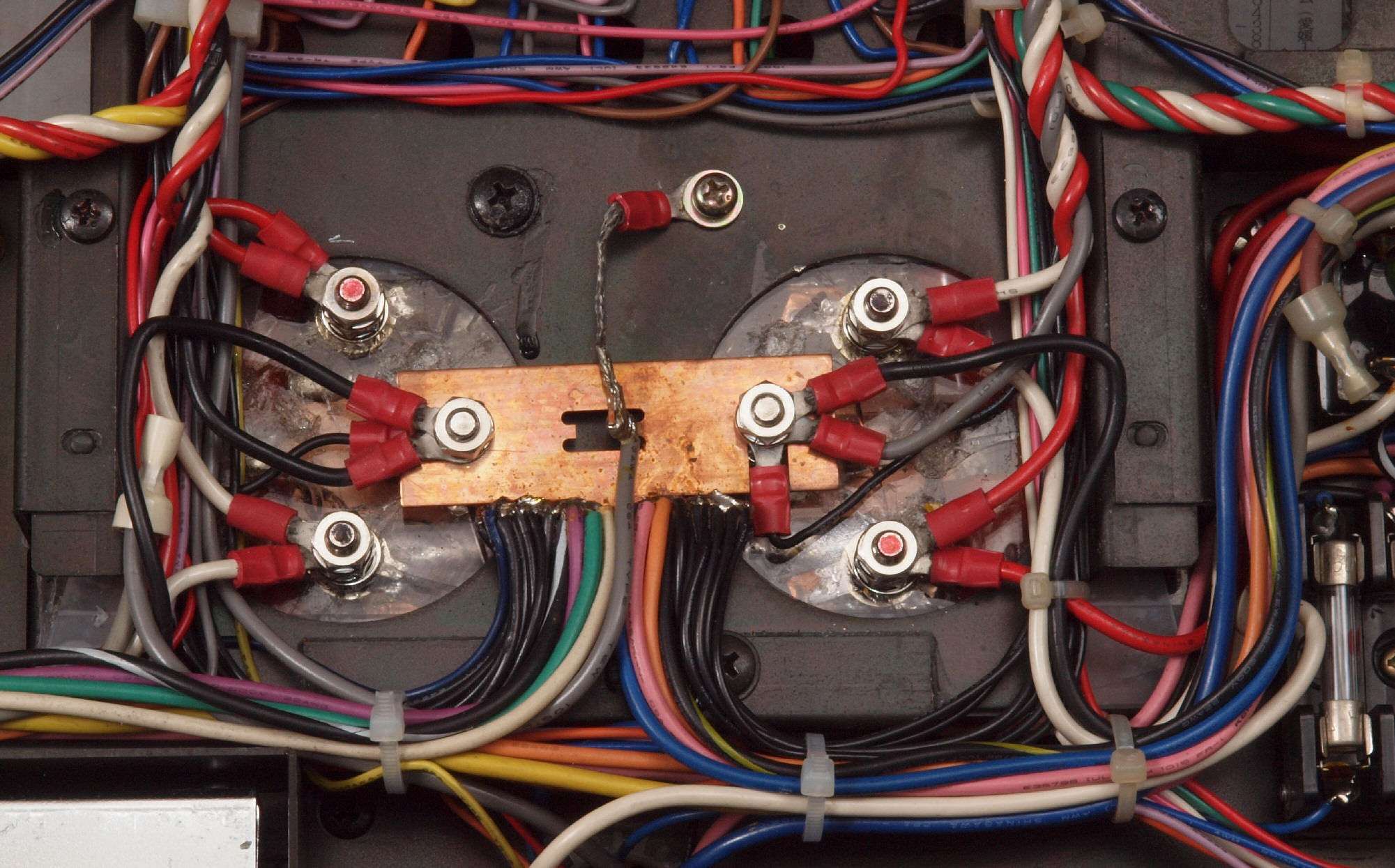

C６４．　修理後　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。
　　　　　　　　　　　　　シャーシアースラグ端子固定ビスは黒ペイントから導通の良いメッキへ交換。

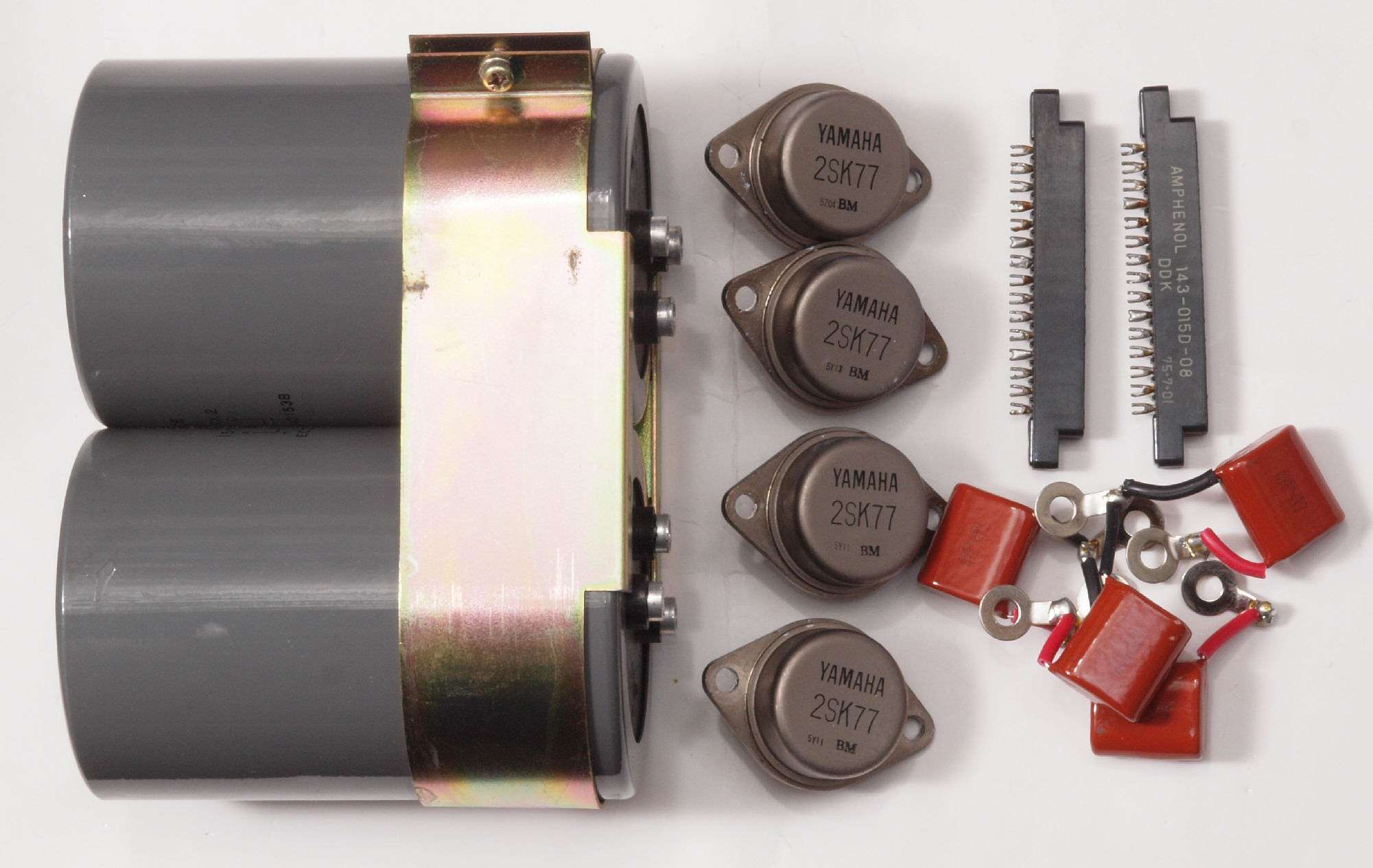

Ｃ７１．　交換部品
Ｃ７１．　交換部品、　ドライブ基板カードエッジコネクター。　隣り合った端子間に８５Ｖ×２＝１７０Ｖが加わる。

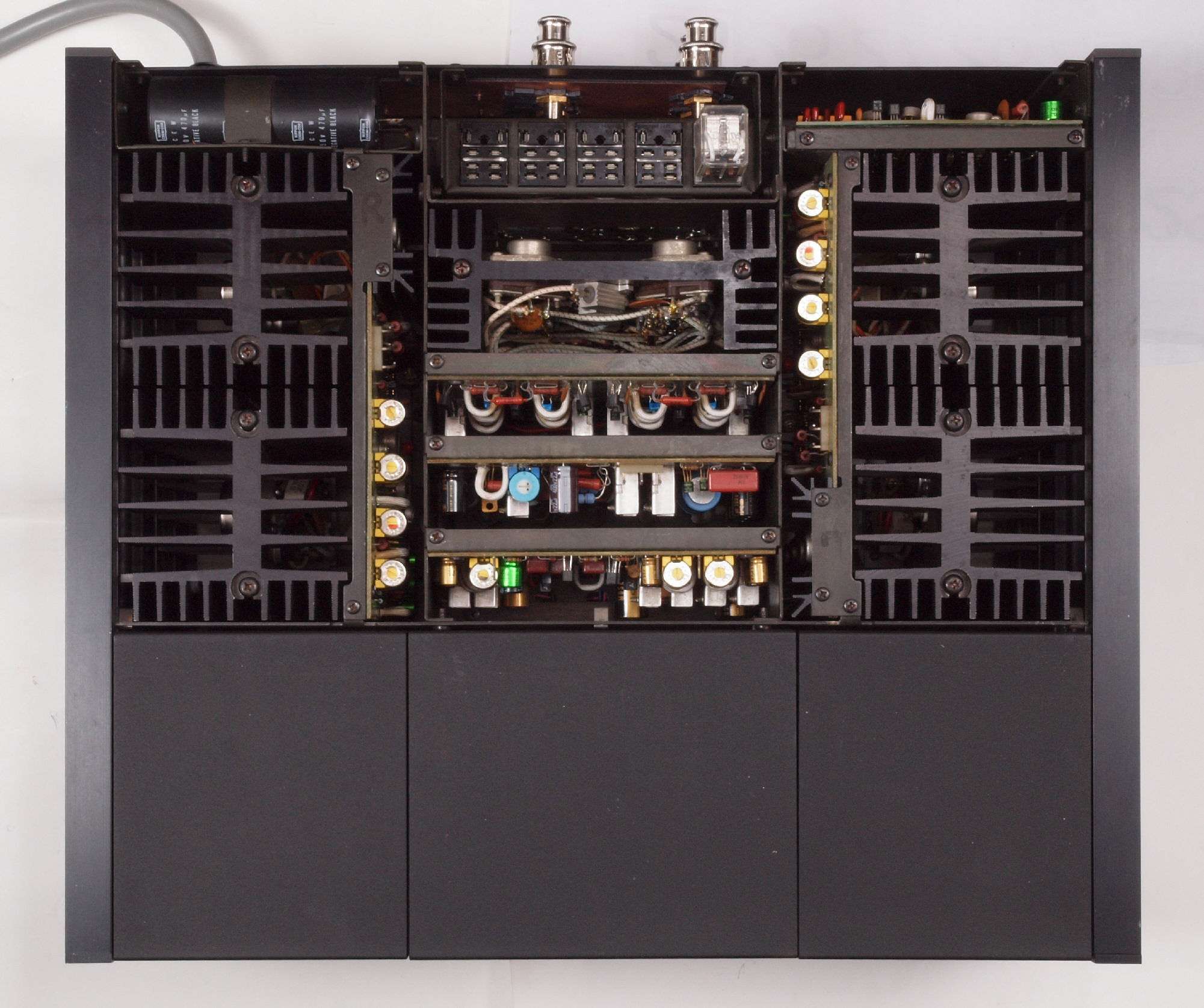

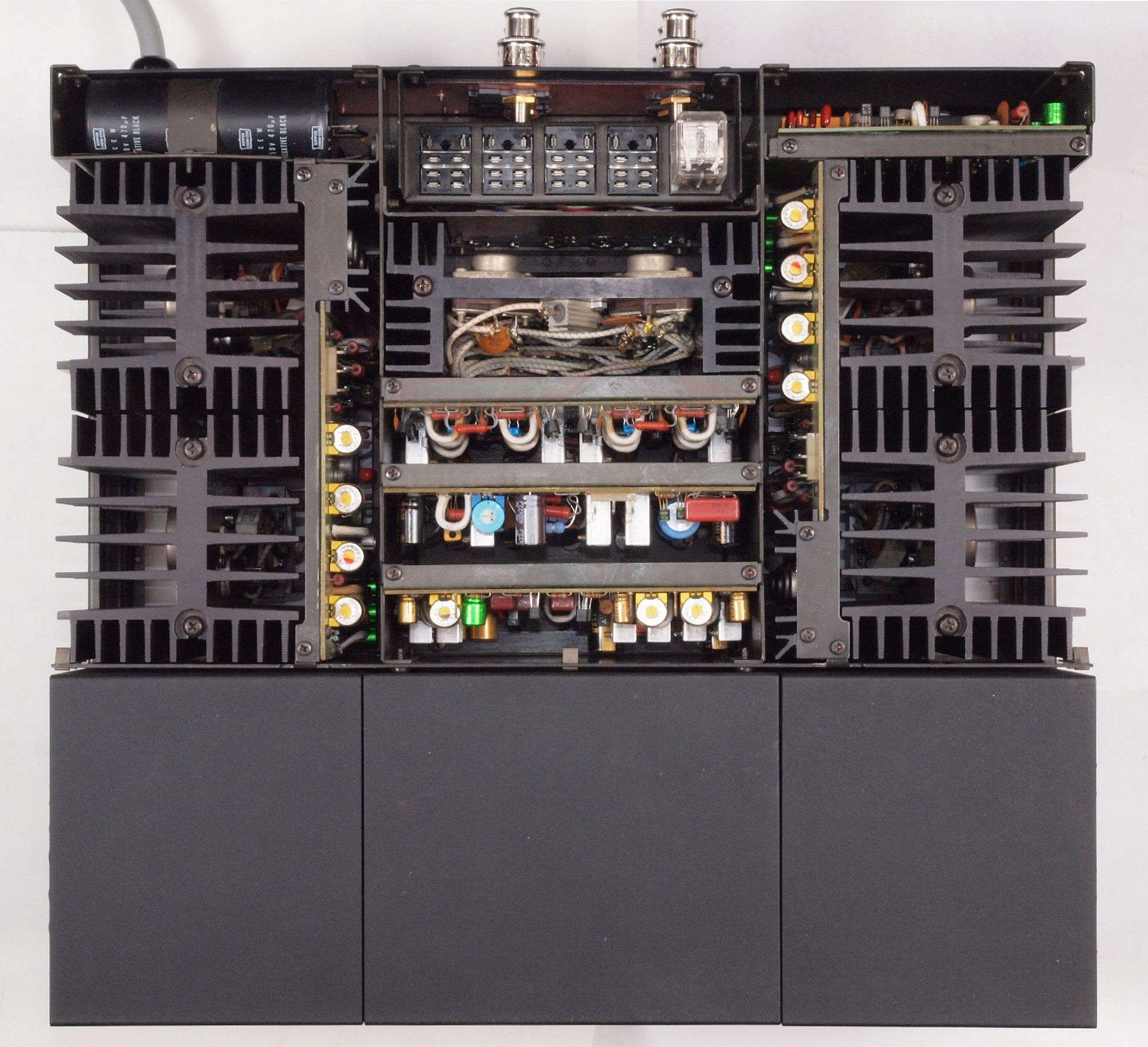

Ｃ８１．　修理前　上から見る
Ｃ８２．　修理後　上から見る

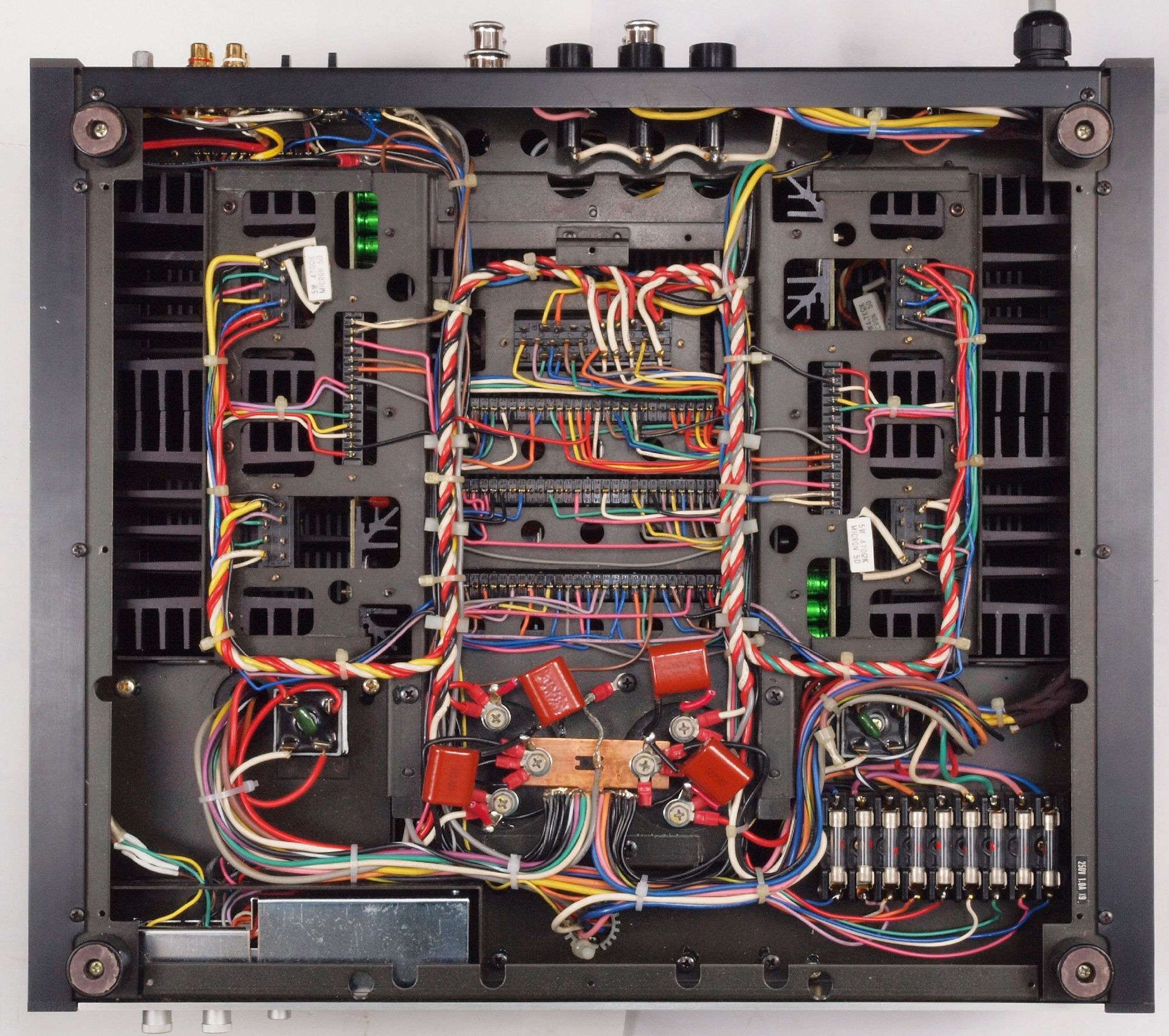

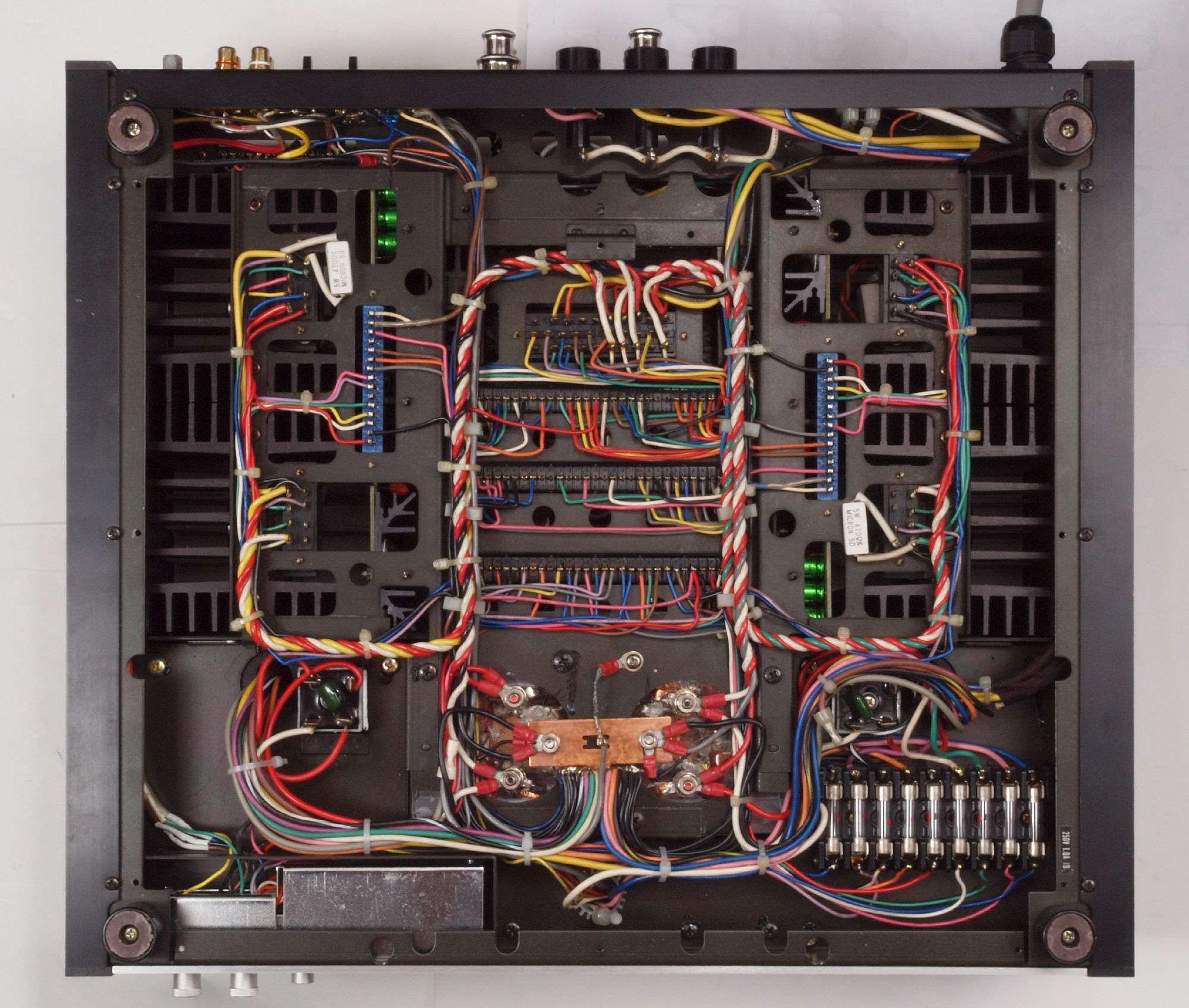

Ｃ８３．　修理前　下から見る
Ｃ８４．　修理後　下から見る
Ｔ１．　突入電流抑制回路組込。　製作ブロック電解コンデンサーが良いので、
　　　　　　　　　　　　　　　　　　　　　　電源投入時電源ヒュズ（５A）が飛ぶ事があるので組込。　　　

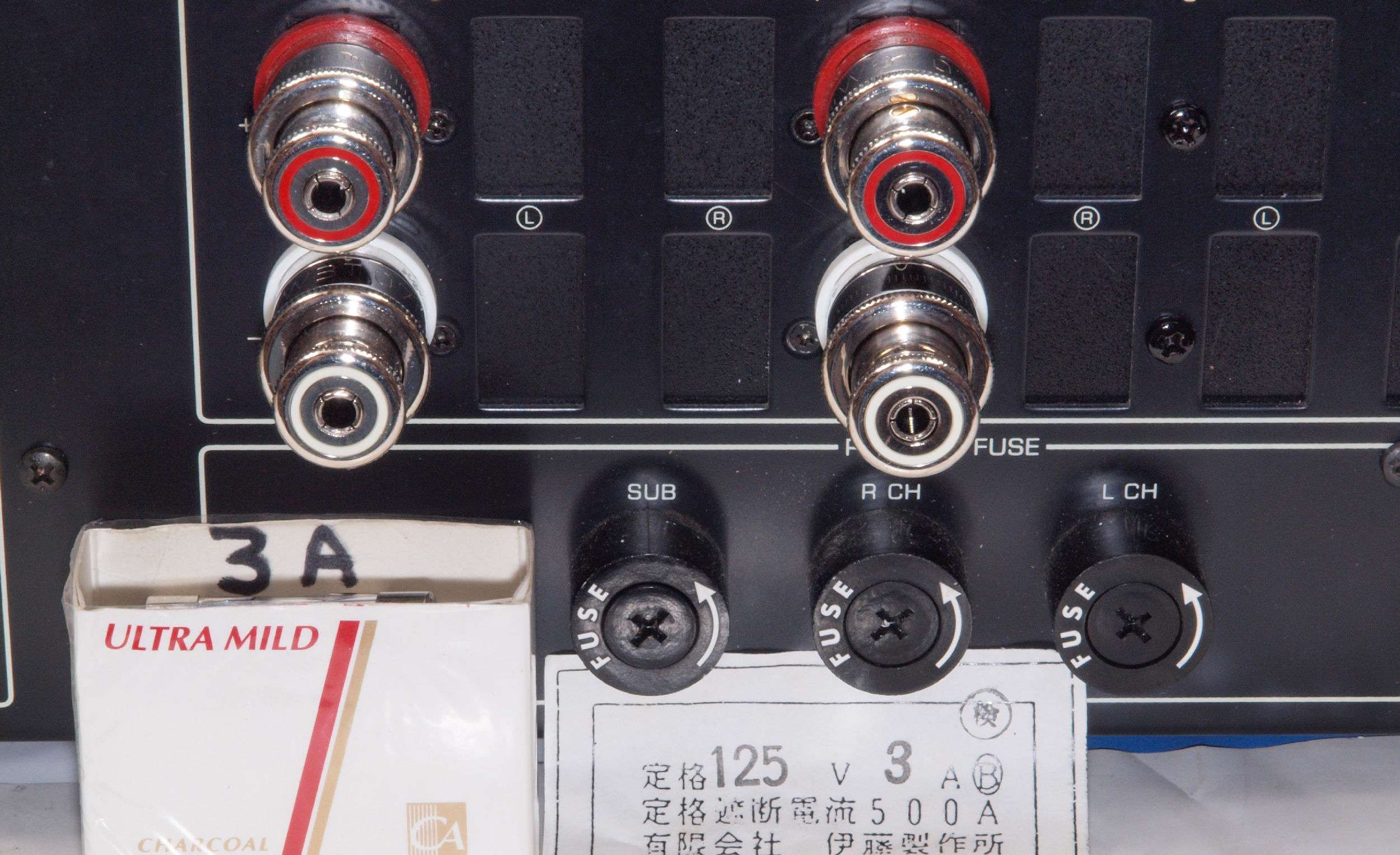

Ｔ２．　突入電流抑制回路組込。　おかげで、電源ヒュズは即断３ＡでＯＫ。終段ＳＩＴも安泰！　　　
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

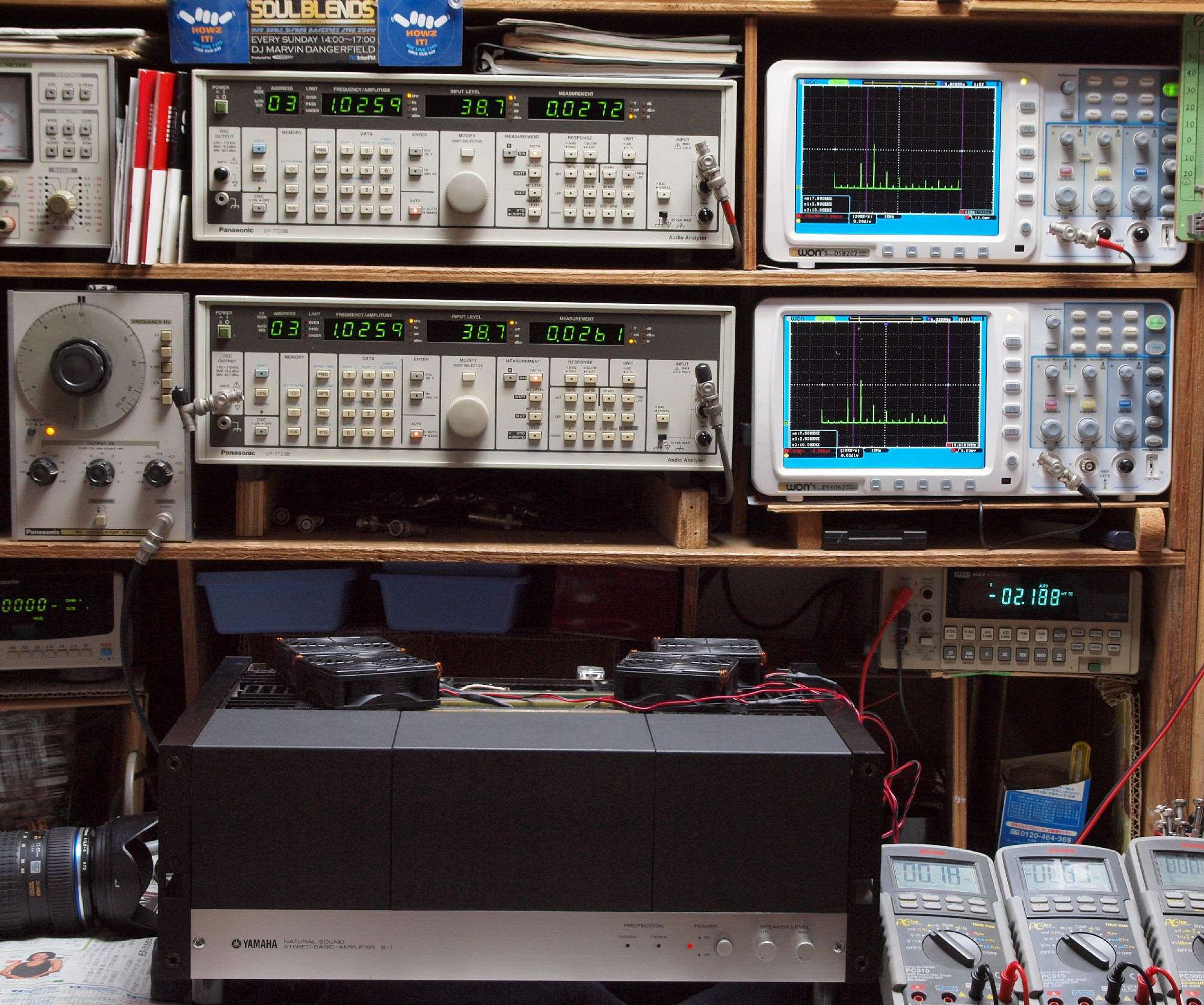

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

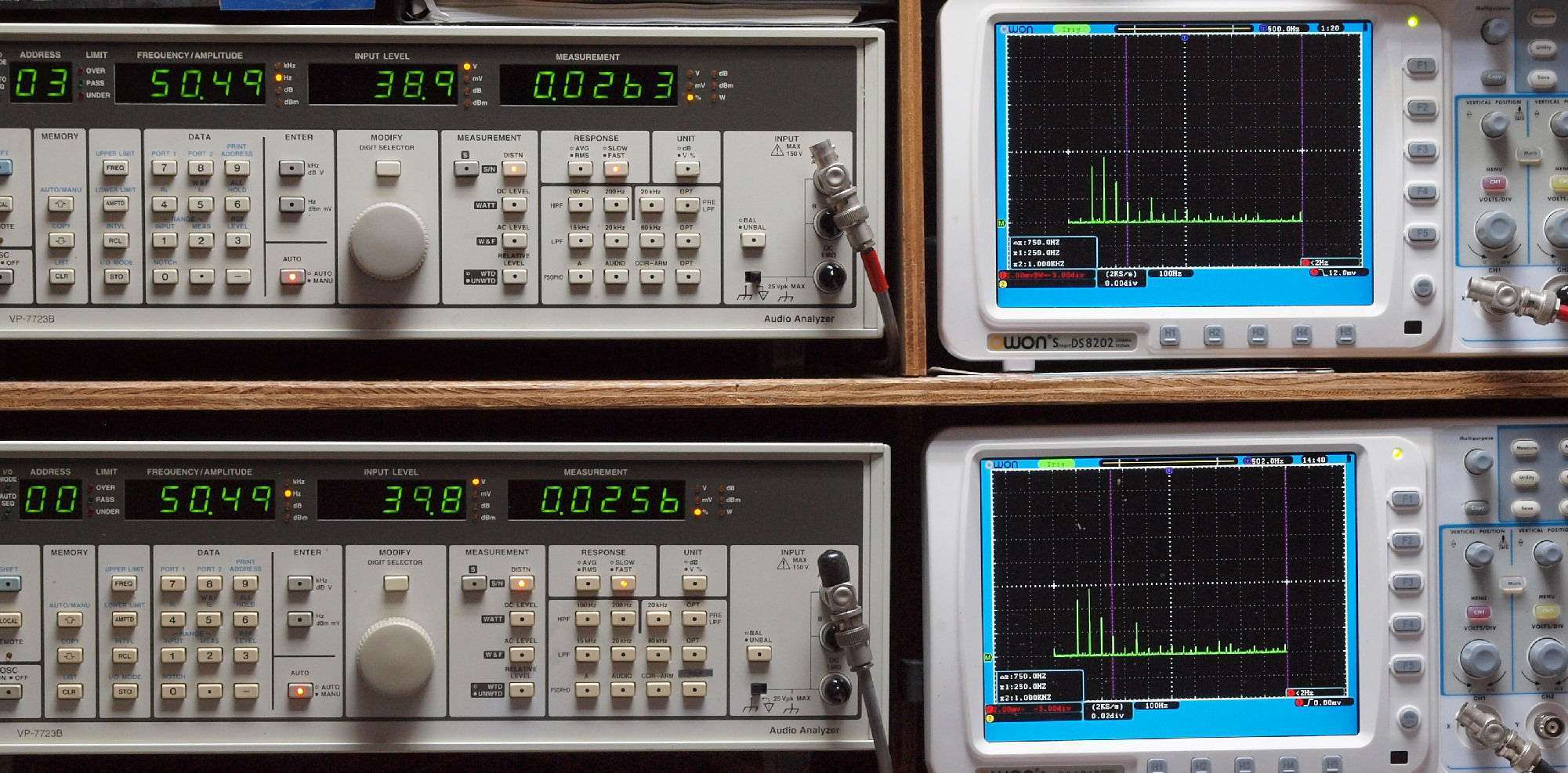

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１８０Ｗ出力　０．０２６３％％歪み。
　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１８０Ｗ出力　０．０２６３％歪み。
　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

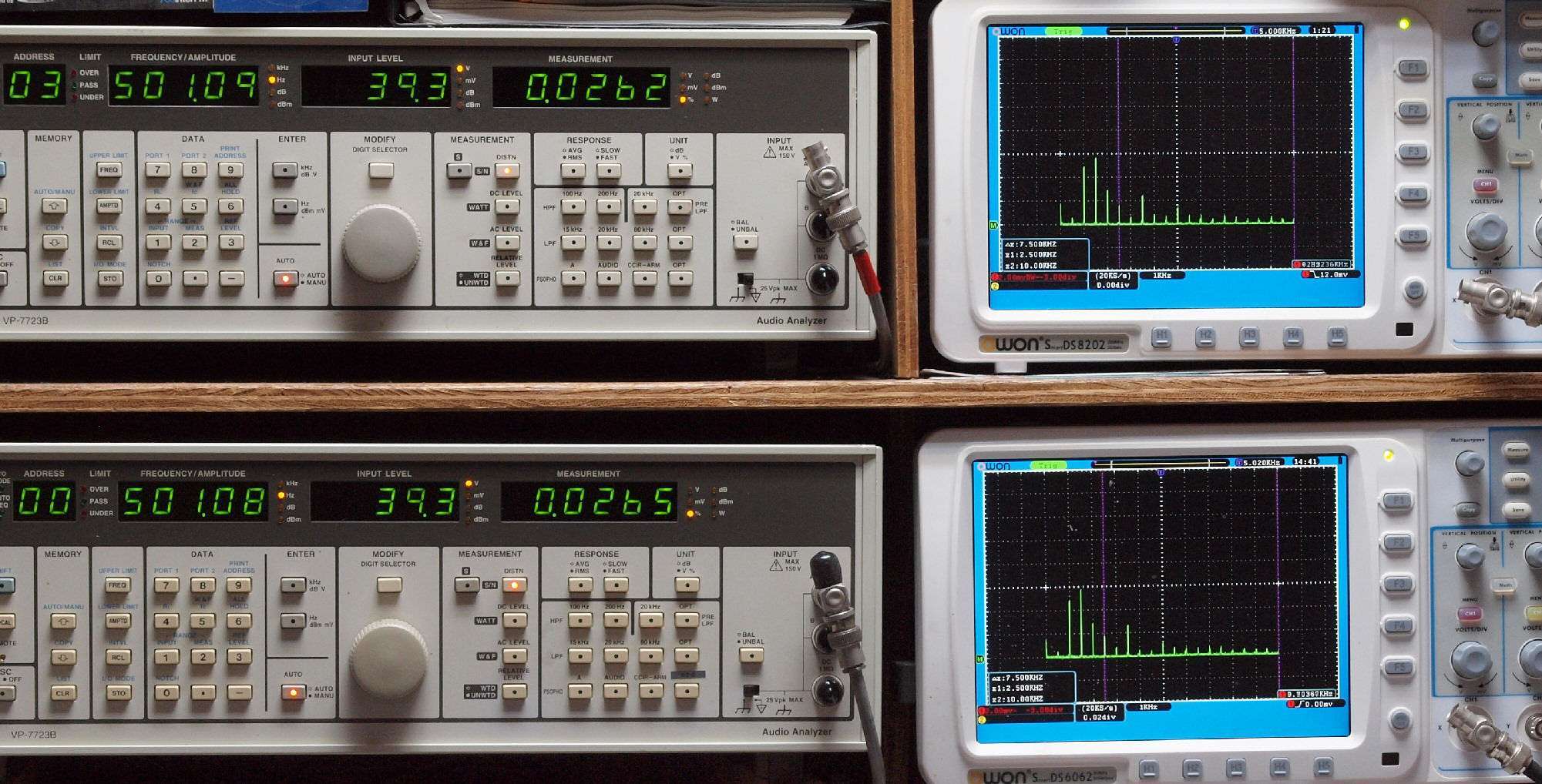

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０２６２％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０２６５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

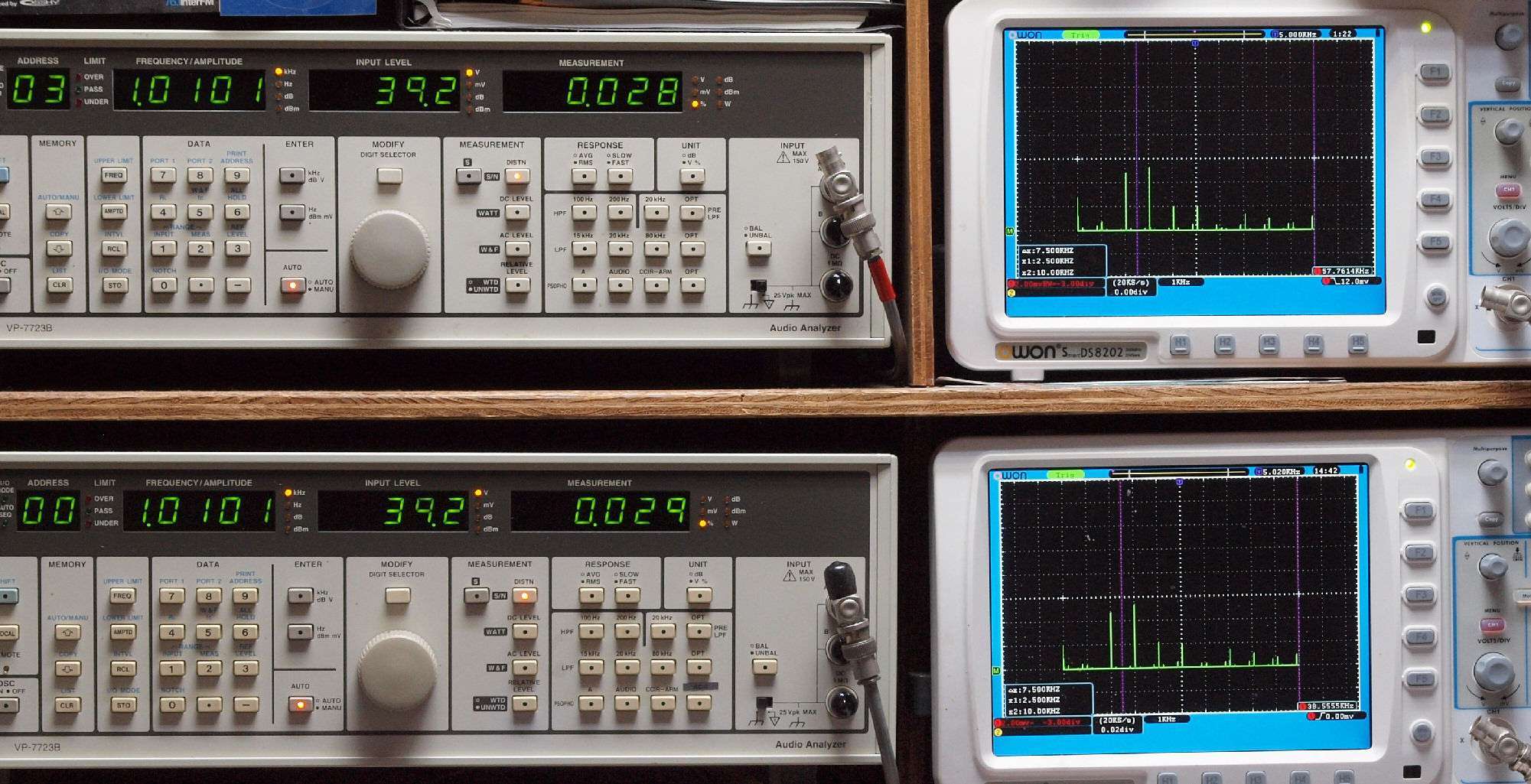

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０２８％歪み。
　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０２９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

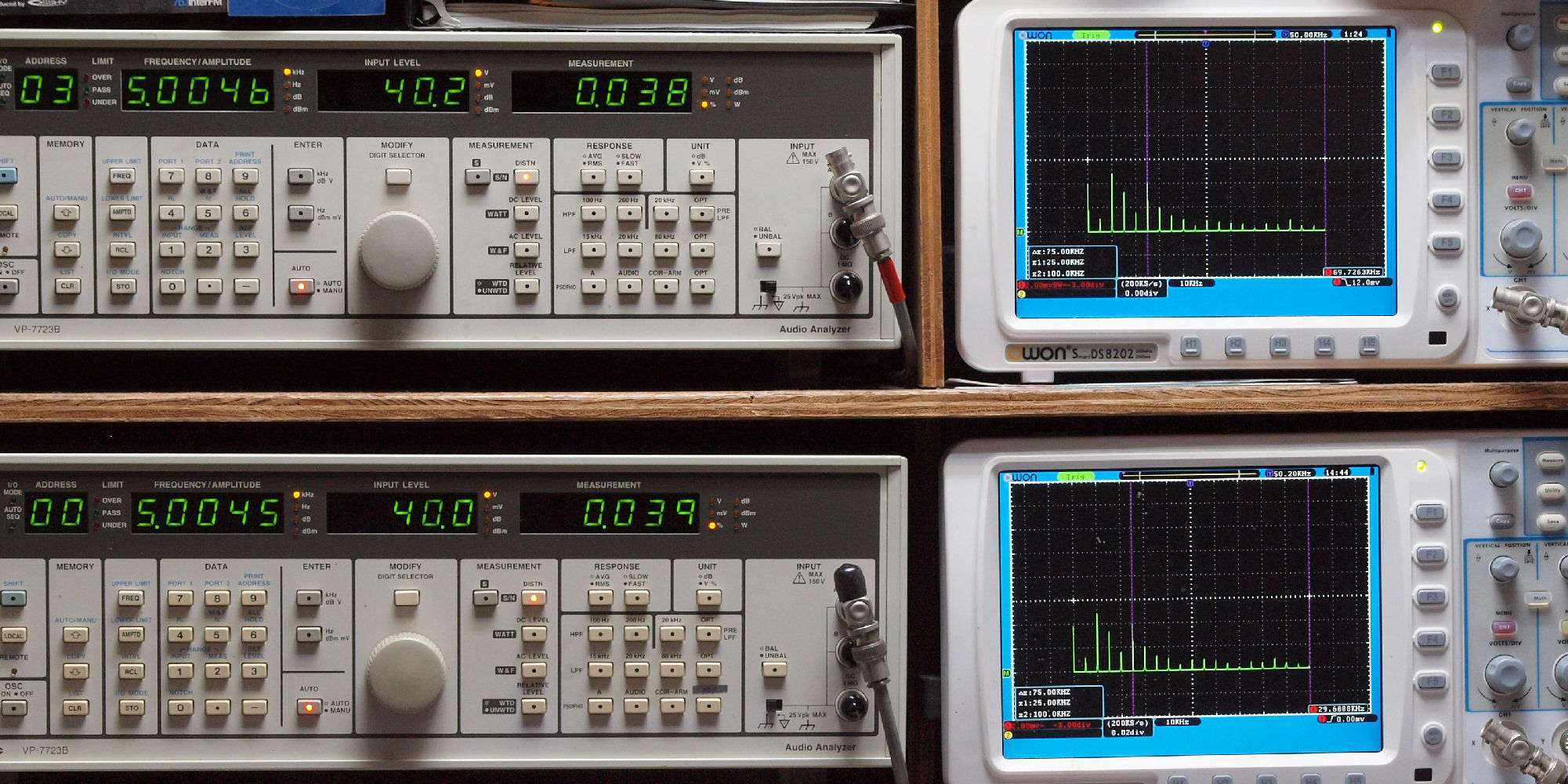

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３８％歪み。
　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

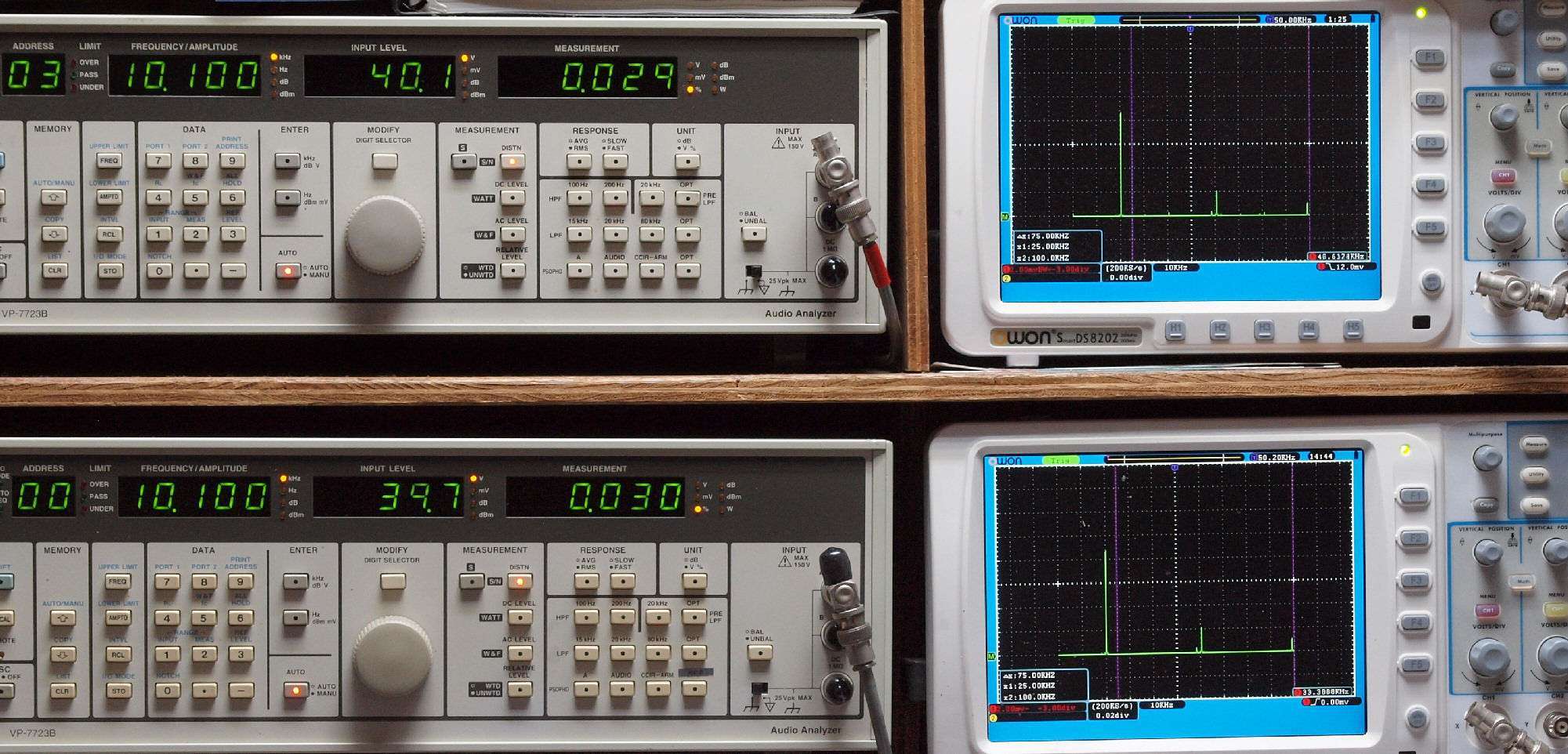

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２９％歪み。
　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

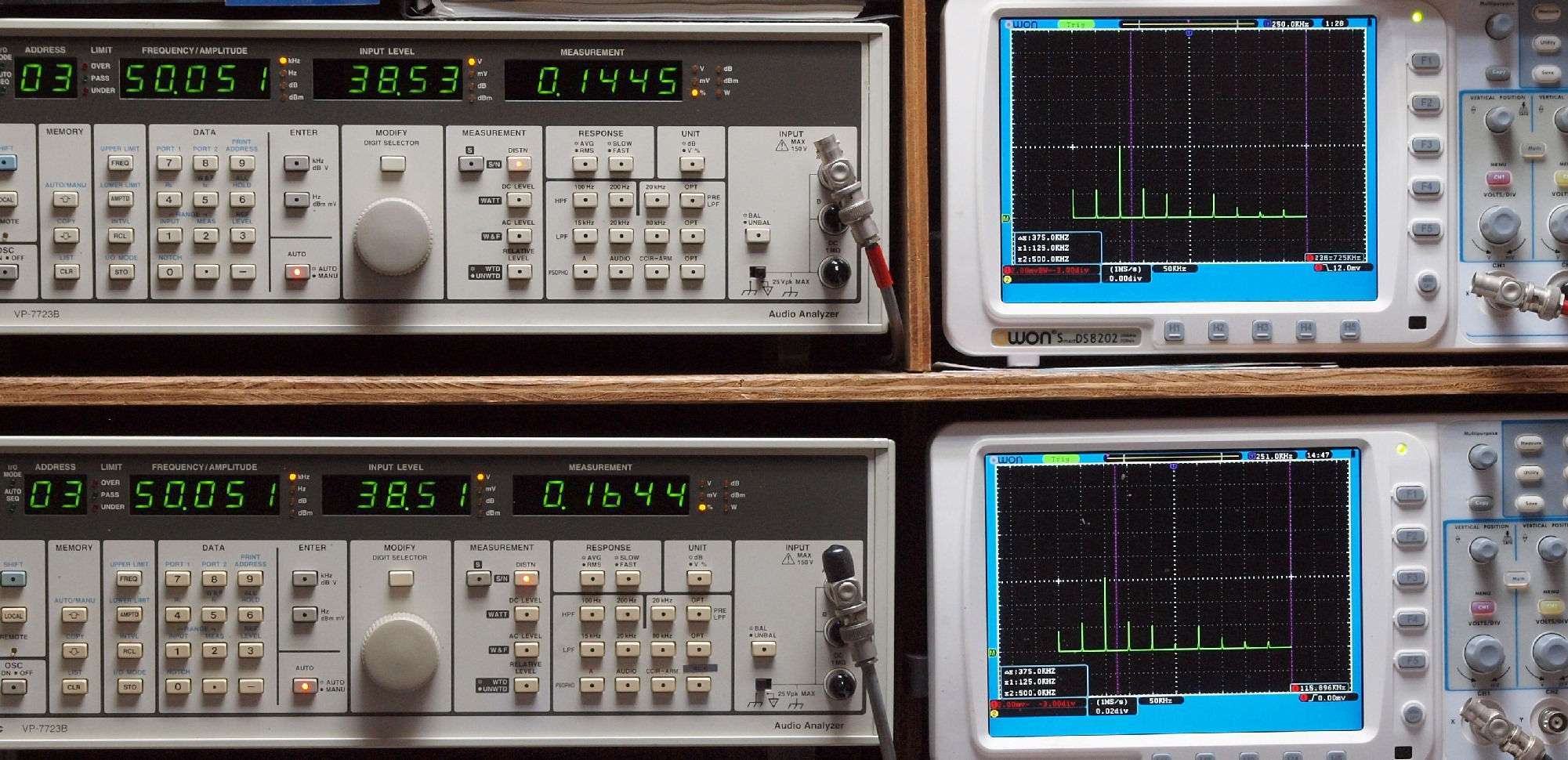

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．１４４５％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．１６４４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力　０．４４４％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力　０．４６５％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　YAMAHA Ｂ−１　の仕様の様に、パワーバンド幅５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）なので、上出来！

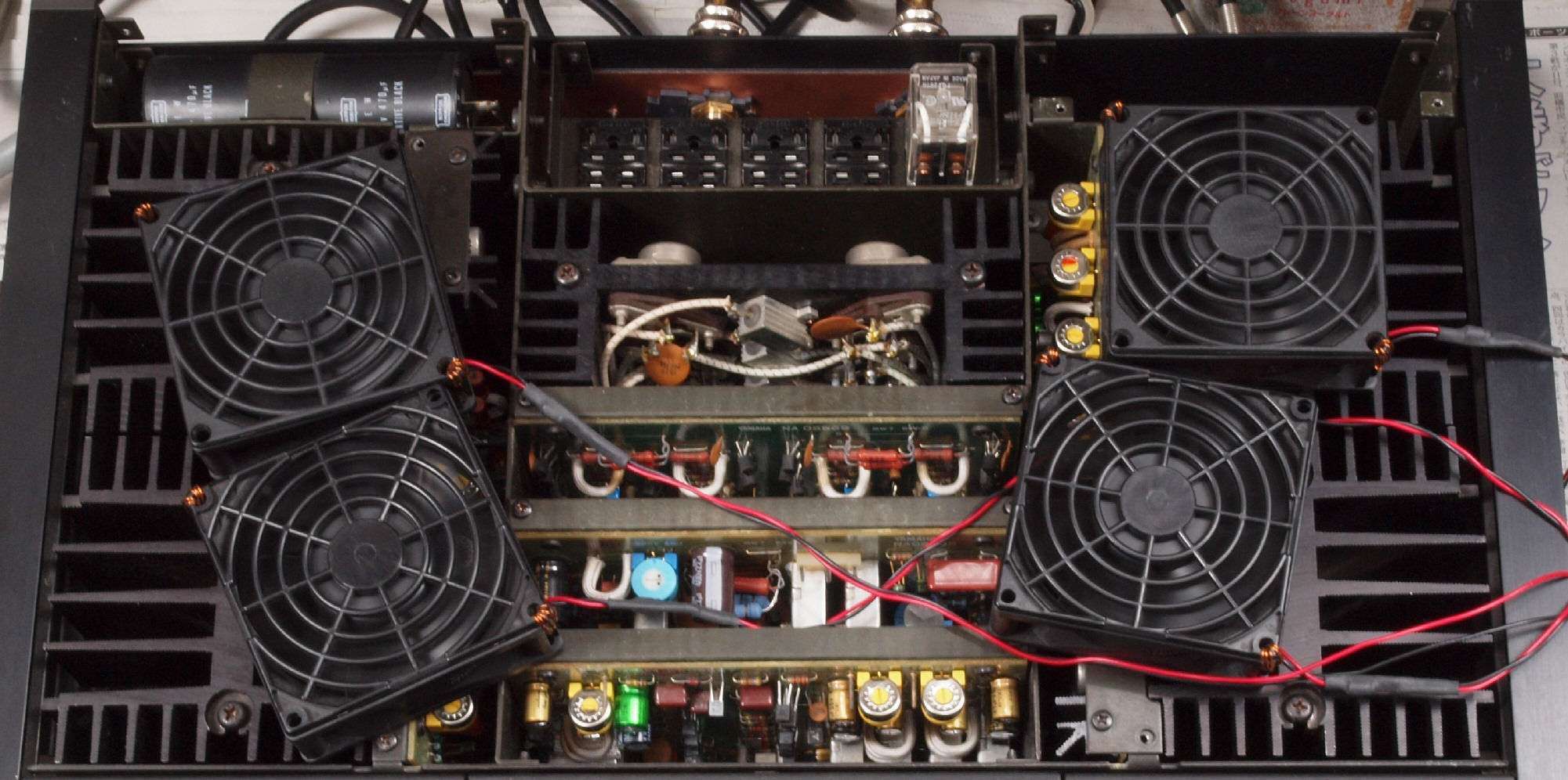

Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｖ．　ＳＩＴ（Static Induction Transistor）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ　の規格（マニアル・カタログより）　
絶対最大定格（Ta=25℃） ２ＳＫ１８０ ２SK７７ ＴＨＦ−５１s ２ＳＫ１８０ES
ゲート　ソース間耐圧 70V 50V 70V
ドレイン耐圧=ＶＧＳＯ 600V 200V 600V 600V
ゲート電流　VGS＝1V 0.5A 0.1A 0.5A
ドレイン電流=ＩＤ 20A 20A 30A 60A
ドレイン損失=ＰＴ ta=25℃ 300W 200W 400W 500W
電気的特性（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES
ゲート　ソース間降伏電圧　IG＝0.1mA 70V min 70V min 50V min
ゲート漏れ電流　VGS＝-40V 100μA max 100μA max 100μA max
オフ時ドレイン漏れ電流　VGS＝-50V 100μA max 100μA max 100μA max
ゲート　 ソース間オフ電圧VDS＝300V,ID＝1mA 30V 30V 30V
ゲート　 ドレイン間降伏電圧 ID＝0.1mA 600V min 600V min 600V min
電圧増幅率=μ/VGS=-20V､VDS=0.1A 10 20 20
入力容量=Cis/V=10V,f=1MHz 2500pF 5000pF 2500pF
ドレイン電流=IDSS/VDS=10V、VGS=0V ８A（Typ） 20A（Typ） 18A（Typ）
ドレイン　ソース間オン抵抗、VGS=0, ID=2A 1.5Ω max 0.2Ω max 0.3Ω max
ドレイン　ソース間オフ抵抗 GS=-50V,VDS=300V 1MΩ　max 1MΩ　max 1MΩ　max
遮断周波数、VGS=20V, ID=2A 10MHz min 50MHz min 10MHz min
ターンオン時間IGS=1.5A 200ns 250ns 50ns
ターンオフ時間VGS=50V 250ns 300ns 50ns
Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
　　　 　　　　　　　　y-b1-862
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2022　Amp Repair Studio All right reserved.
