ＹＡＭＡＨＡ　Ｈ−１　修理記録

平成１４年４月２５日到着　　　５月２７日完成

修理前の状況 経年劣化のためか音質が良くないようです。 コンデンサーや内部配線を見直し調整を行うことで新品以上の音に改造できないかと考えました。 原因 修理状況 全電解コンデンサーをＢＧに交換する ＡＣケーブル交換 配線手直し、補強、半田補正（銀入り使用） 使用部品 ＢＧ（ブラック・ゲート）製電解コンデンサー ＡＣケ−ブル交換 修理費　　　３４，１００円　　　通常修理。 　　　　　　　　　　　　　　　　　　コンセント付ＡＣケーブルベット支給。

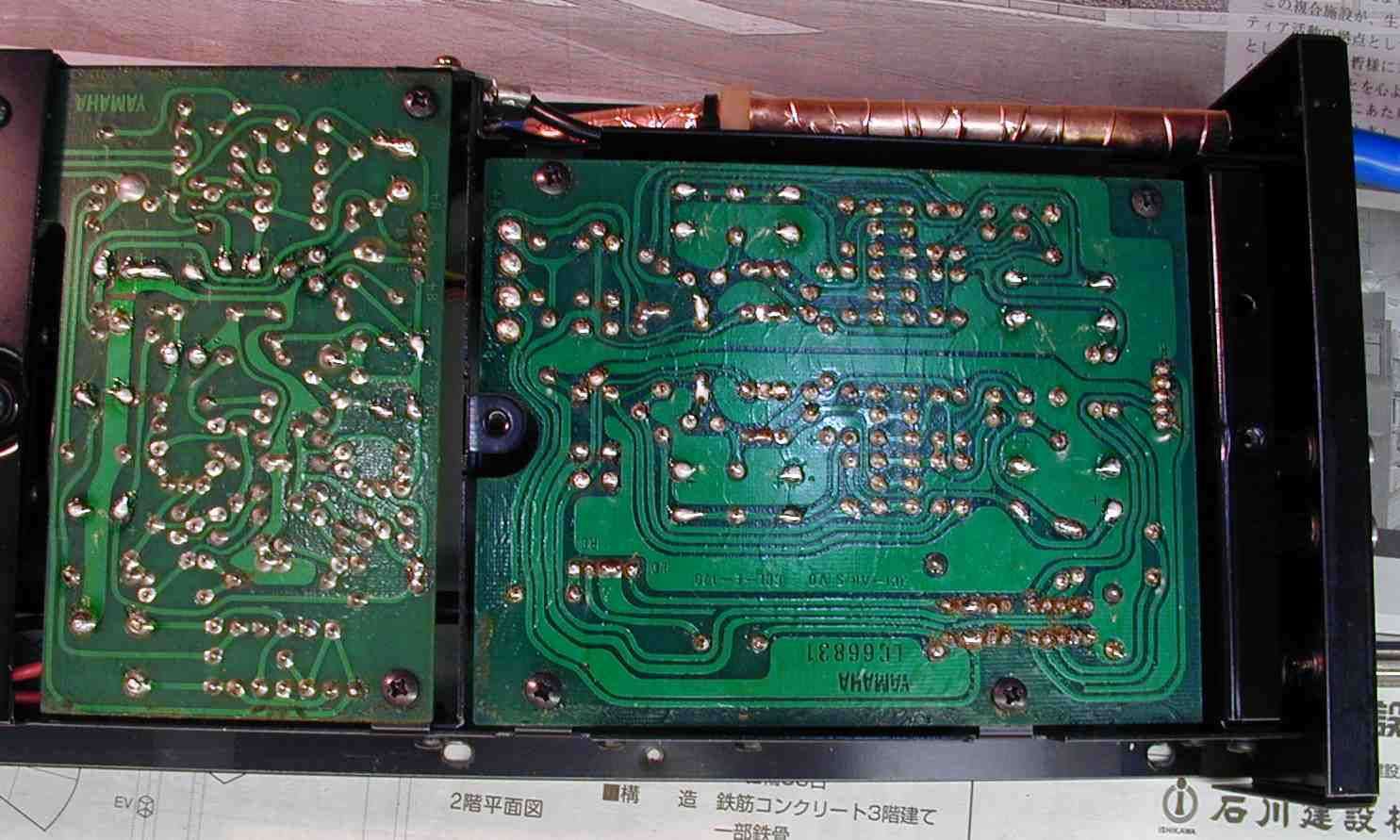

１．　半田補正後の基板

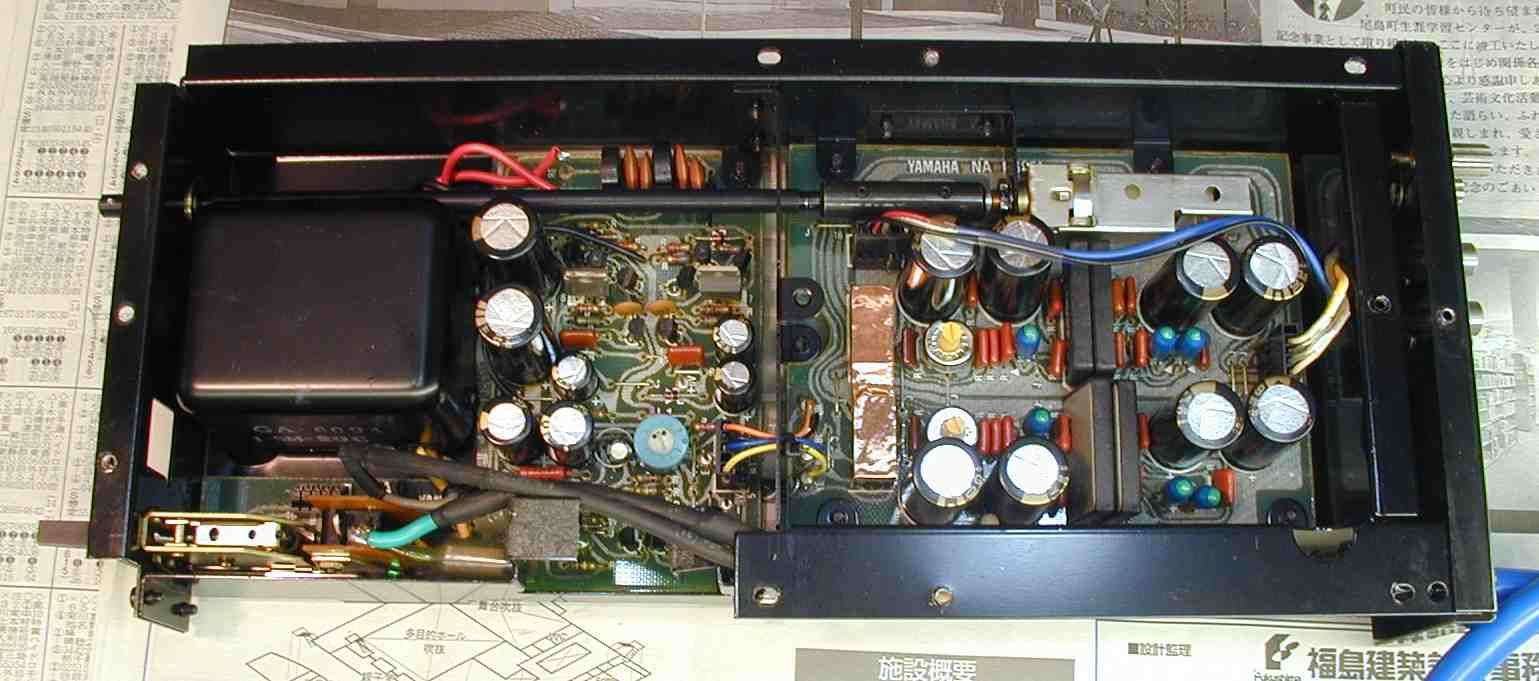

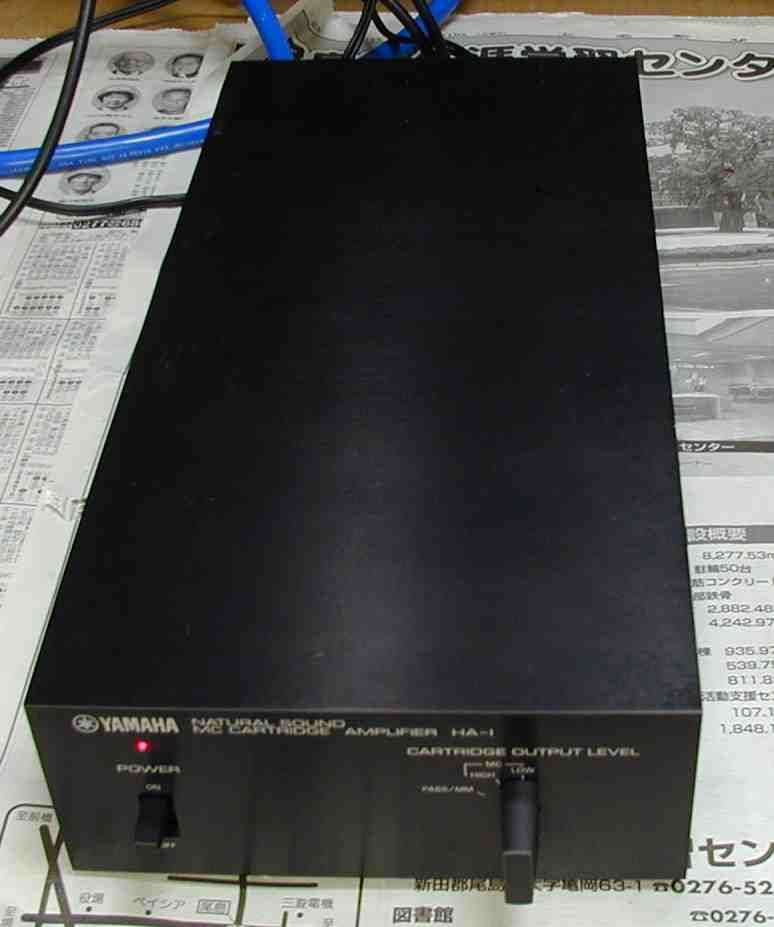

２．　修理完了後、上から見る、リレーもシ−ルドする

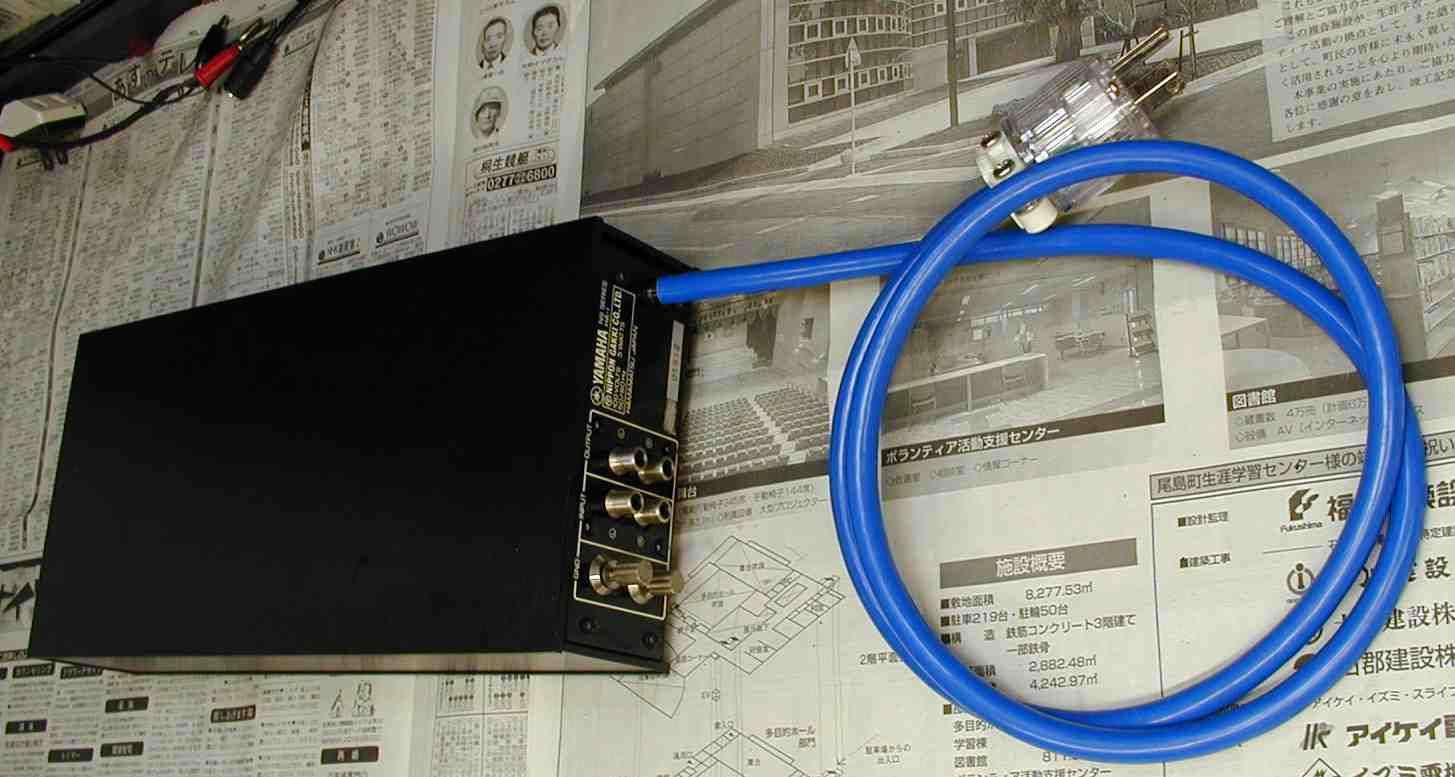

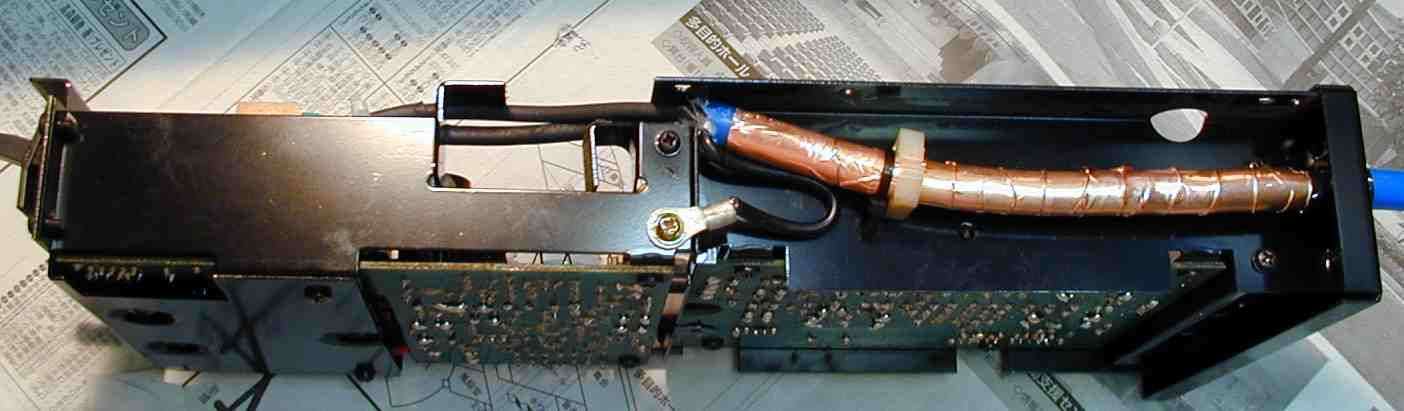

３．　電源ケーブル取り付け、銅テ−プでシールドする

４．　ソケットは例の独製ホスピタル仕様

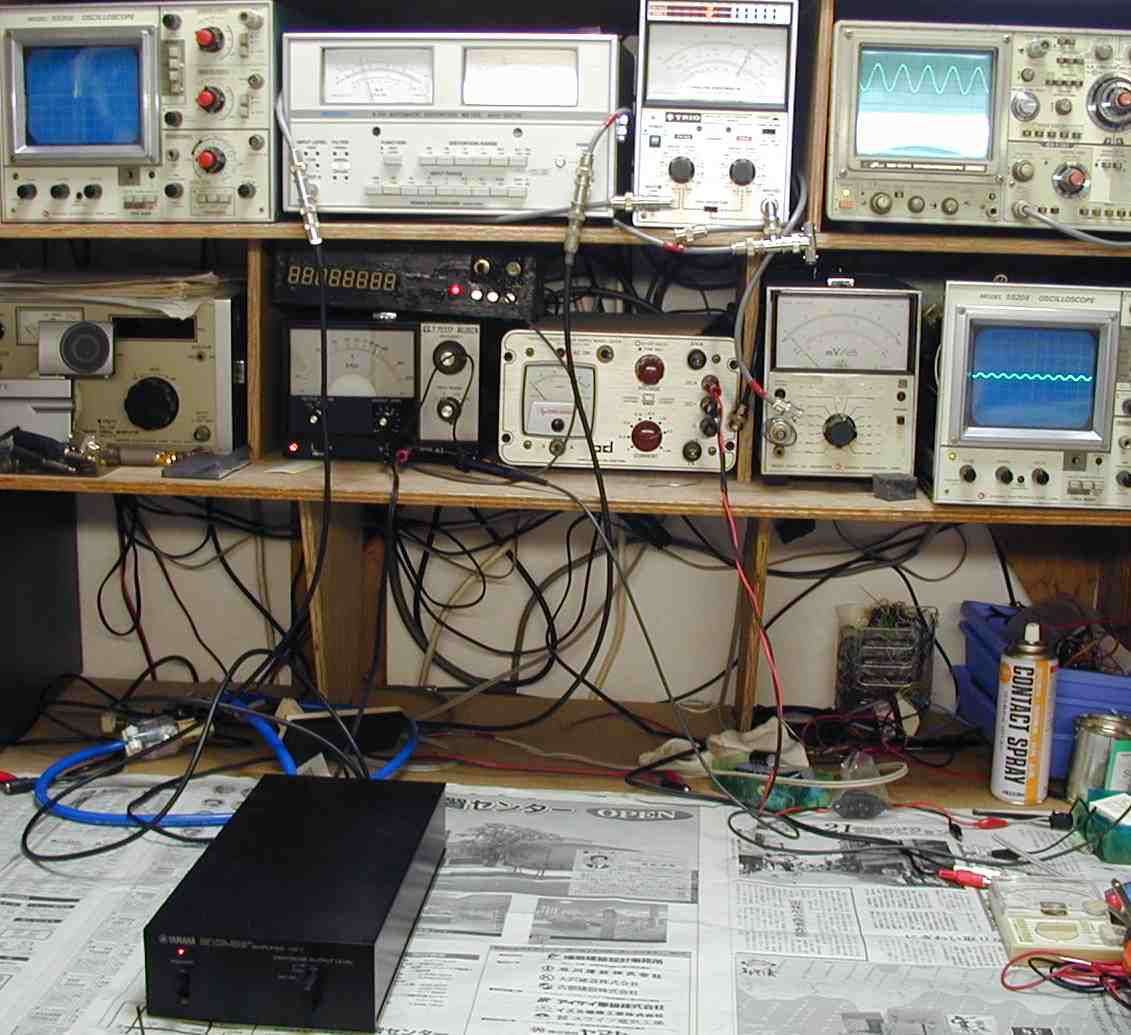

５．　出力・歪率測定

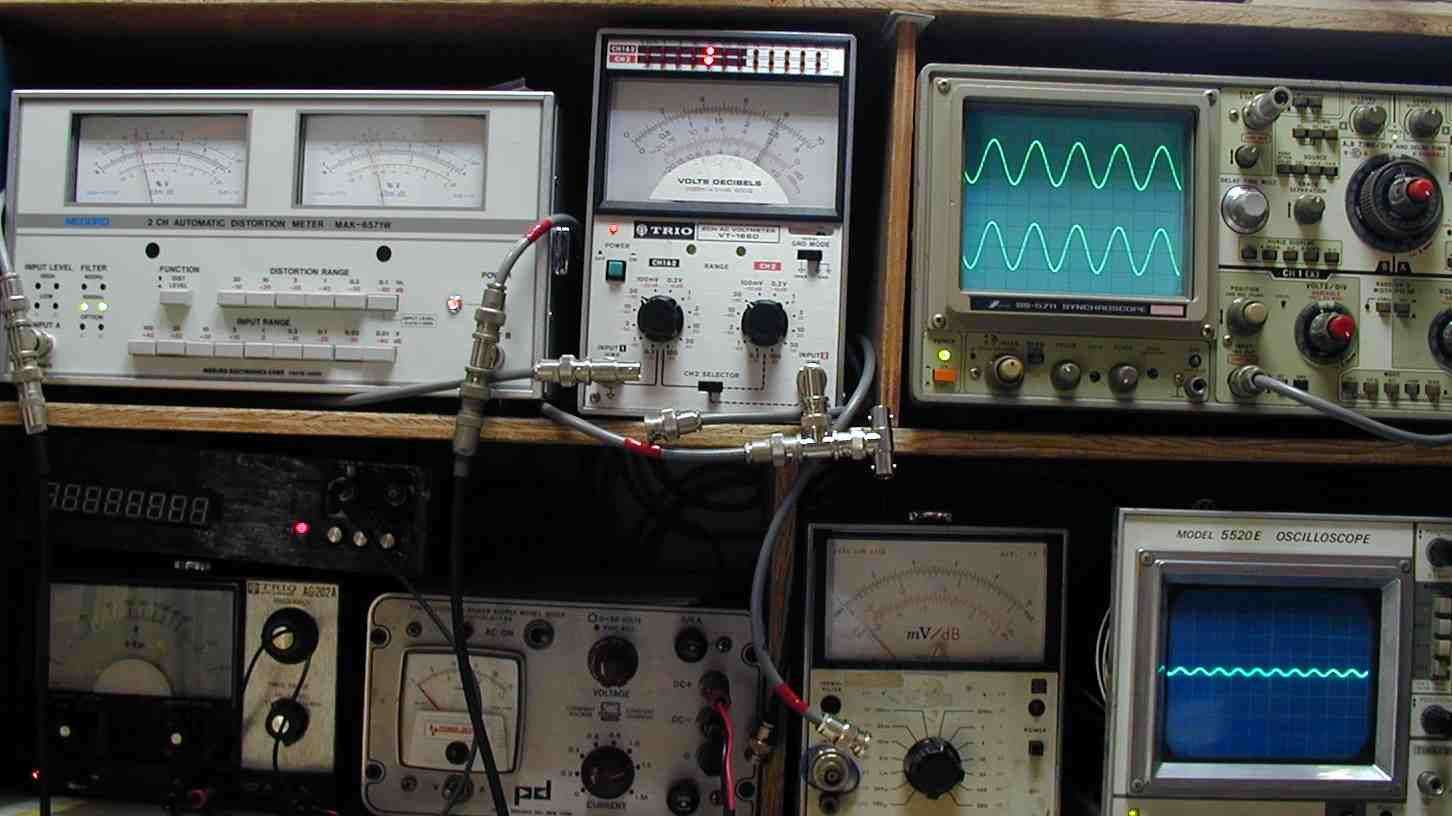

６．　出力２０ｍＶ　歪率＝０．０３％　１０００ＨＺ

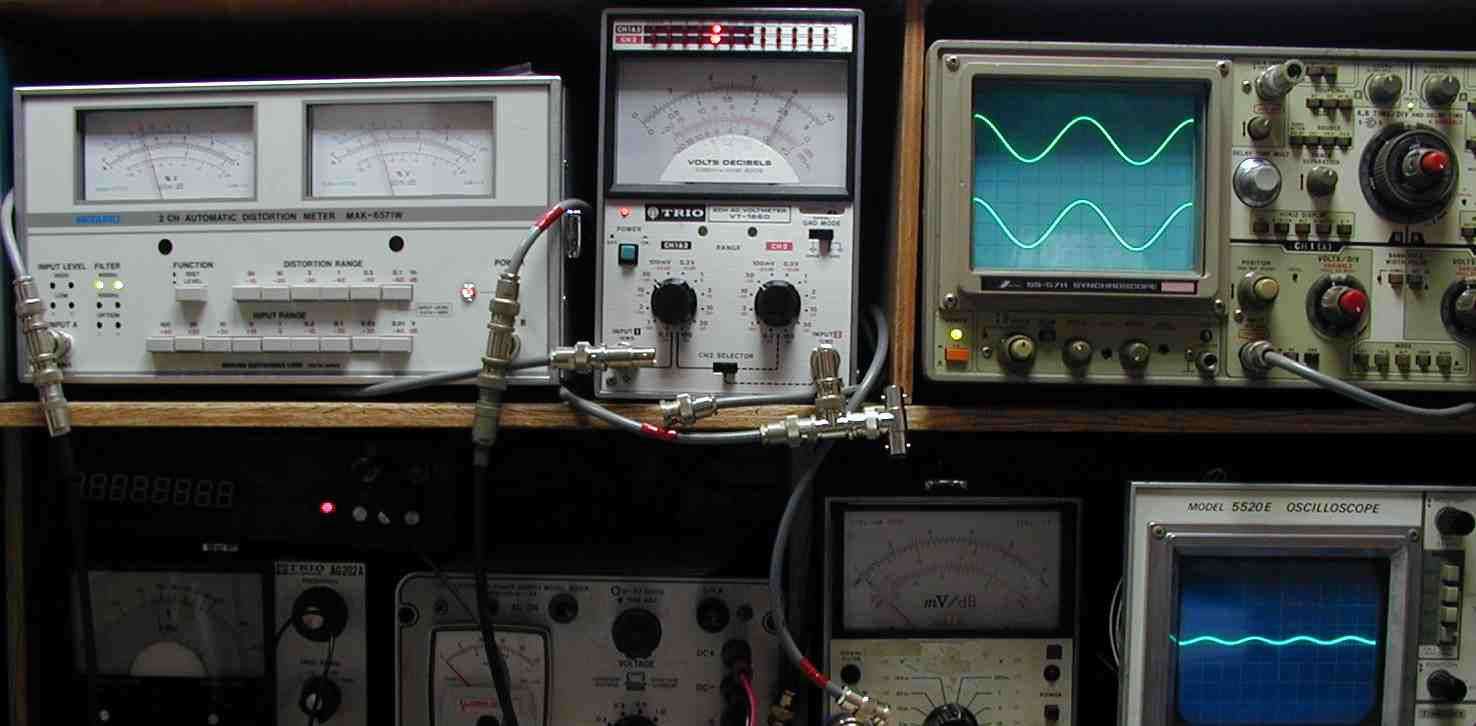

７．　出力２０ｍＶ　歪率＝０．０３％　４００ＨＺ

８．　２４時間エージング

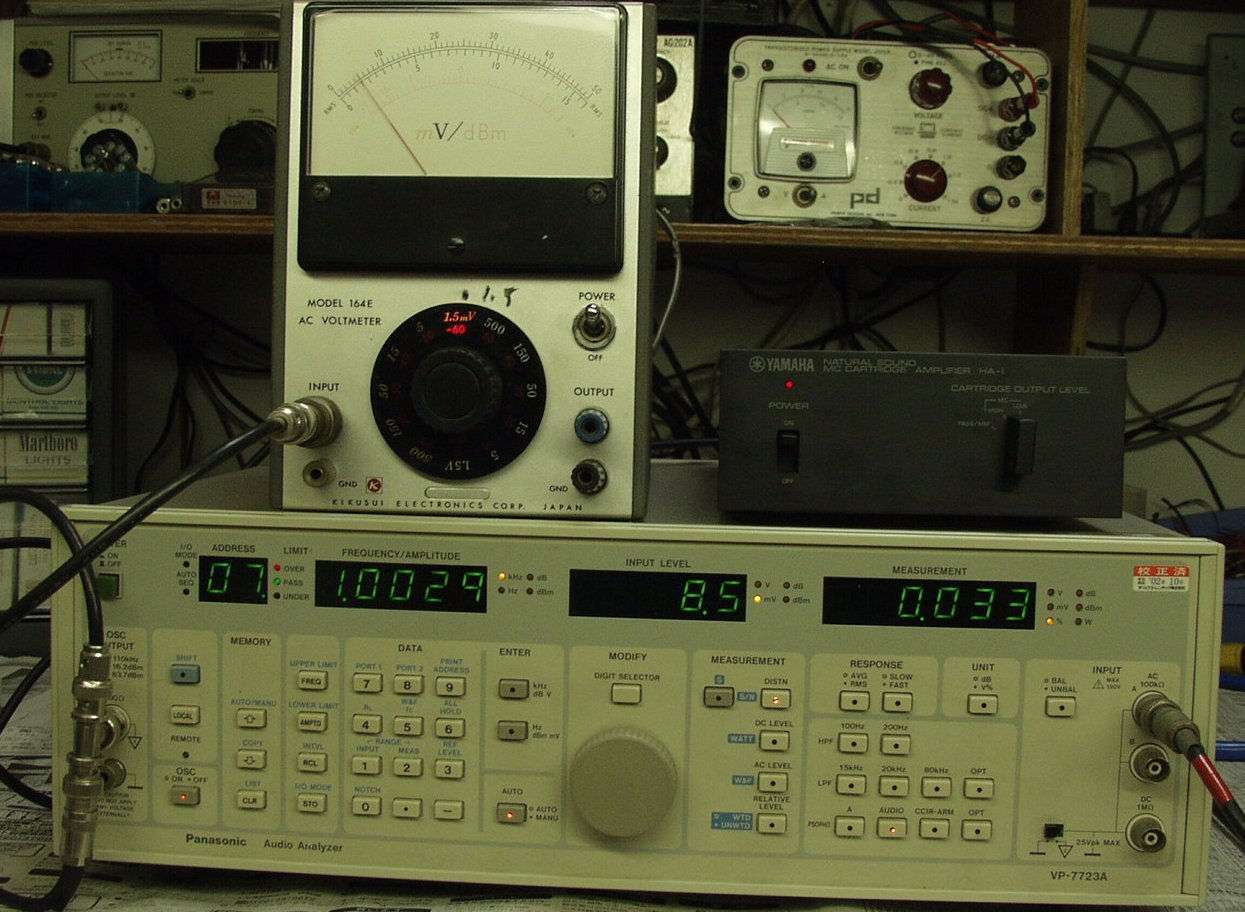

Ａ．　Ｒ出力／歪み率測定・調整 　　出力＝８．５ｍＶ　歪み率＝０．０３３％　ａｔ＝１０００ＨＺ　低ＭＣ端子入力＝０．１５ｍＶ

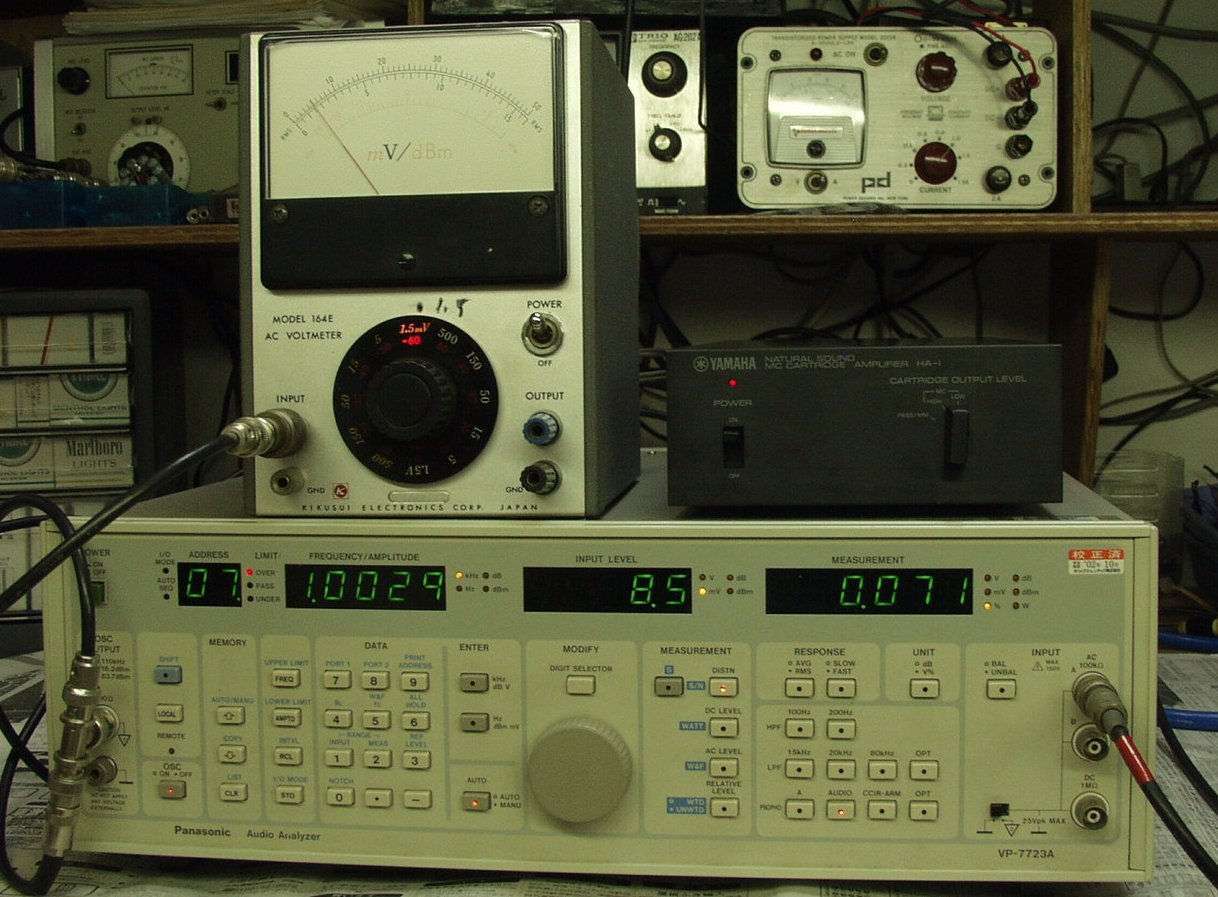

Ｂ．　Ｌ出力／歪み率測定・調整 　　出力＝８．５ｍＶ　歪み率＝０．０７１％　ａｔ＝１０００ＨＺ　低ＭＣ端子入力＝０．１５ｍＶ

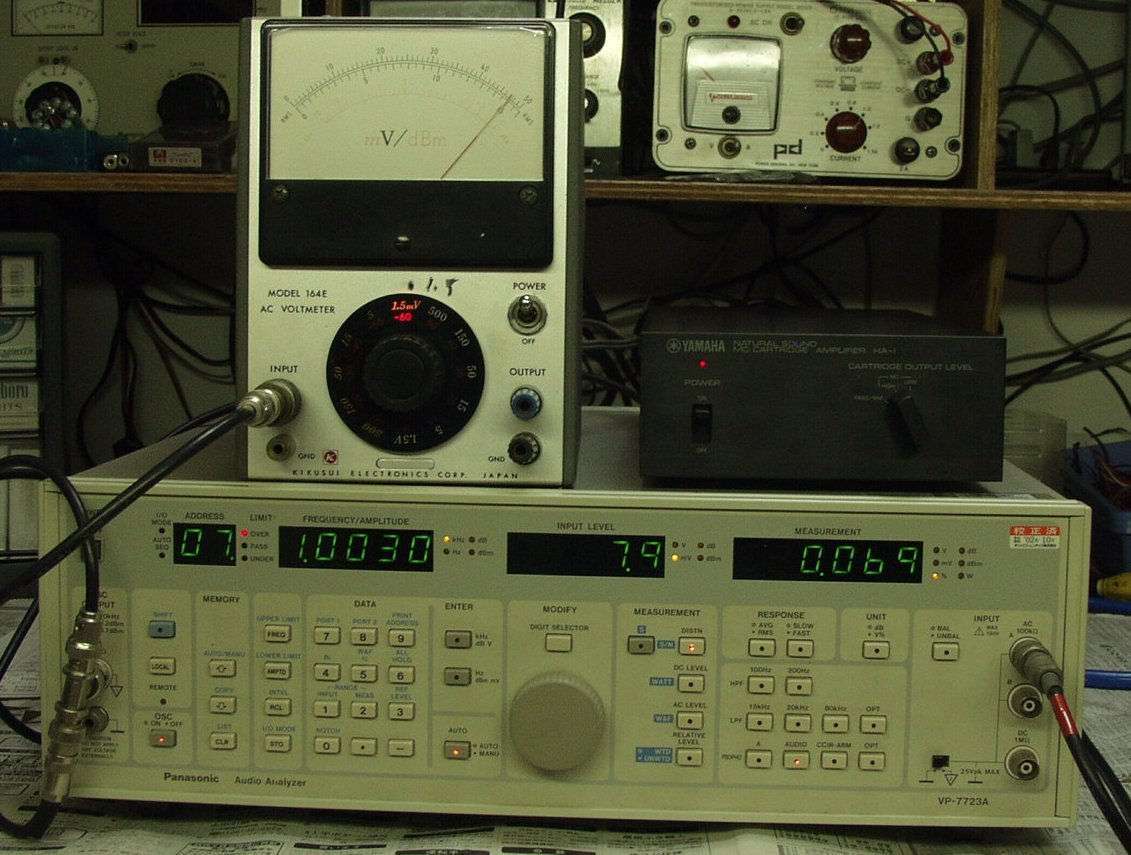

Ｃ．　Ｒ出力／歪み率測定・調整 　　出力＝７．９ｍＶ　歪み率＝０．０６９％　ａｔ＝１０００ＨＺ　高ＭＣ端子入力＝１．５ｍＶ

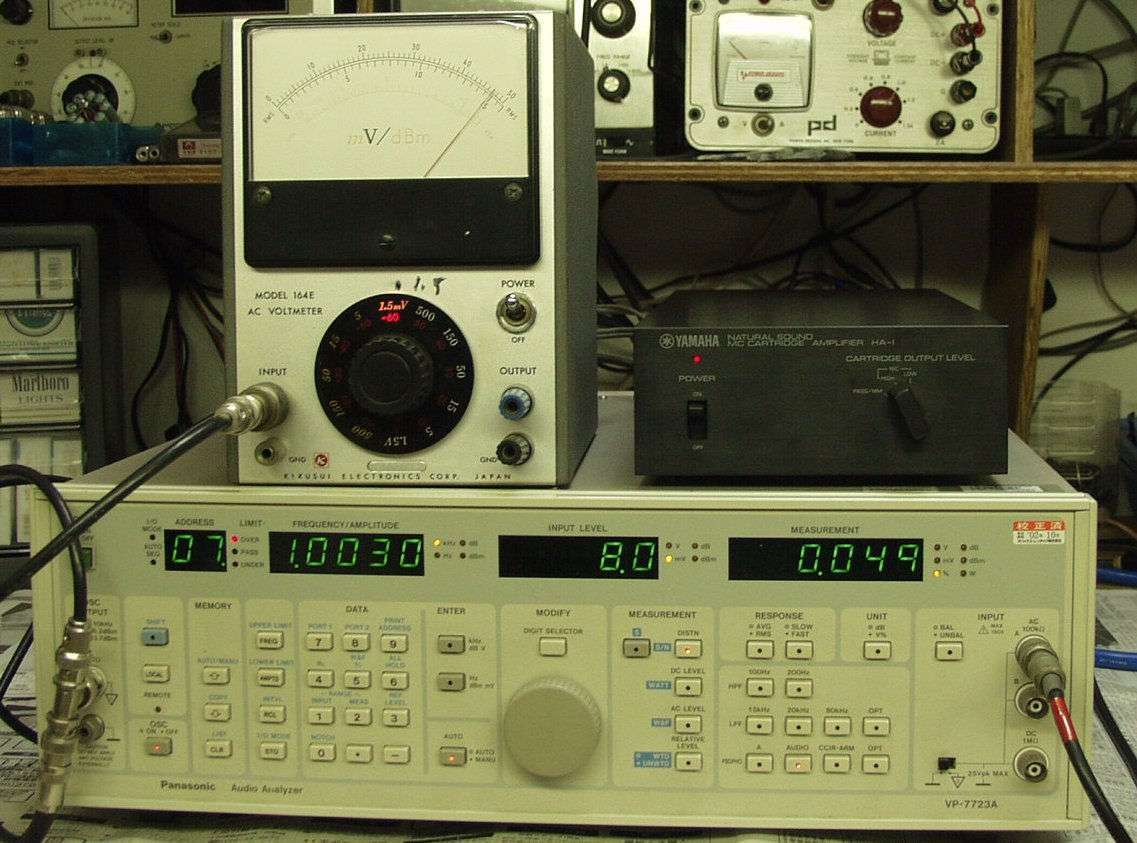

Ｄ．　Ｒ出力／歪み率測定・調整 　　出力＝８ｍＶ　歪み率＝０．０４９％　ａｔ＝１０００ＨＺ　高ＭＣ端子入力＝１．５ｍＶ
