Ａｕｒｅｘ　ＳＹ−Λ８８�U．　８台目修理記録

平成２９年２月９日到着　　　　６月１日完成

注意 このＡＭＰには、出力回路にプロテクトが有りません。　よって、出力にはＤＣ漏れの危険が有ります。 メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」　 詳しくはこちら参照　詳しくはこちら参照２ 電源回路にヒューズが有りません、修理すると時は、挿入しましょう。

Ａ．　修理前の状況 SY-Λ88�Uのオーバーホールをお願いします。 症状 電源投入時は左チャンネルから出力が無く、しばらくすると出力が復活する。 ボリュームのガリ発生。 オーバーホール内容 入出力RCAジャックをWBT製品に交換。 電源コードを取り外し、３Ｐインレット取り付け。 その他グレードアップ。 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況 出力接続リレ−修理。 初段ＦＥＴ交換。 ＲＬバイアス・バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 メインＶＲ・バランスＶＲ解体清掃。 ＲＣＡ端子交換（内ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１を４組使用）。 整流ダイオード交換。 ３Pインレットに取付。 電源ヒューズ増設。 Ｋ．　裏パネル加工・塗装 Ｄ．　使用部品 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　８個。 メタライズド・ポリエステル・フィルムコンデンサー　　 　１８個。 電源電解コンデンサー　　　　　　　　　　　　　　　　　　 　１６個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　 　２６個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　　　　　７組１４個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　３個。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　４組（定価で工賃込み） ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 ヒューズブラケット　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による調整・測定 Ｇ．　修理費　　　１６０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

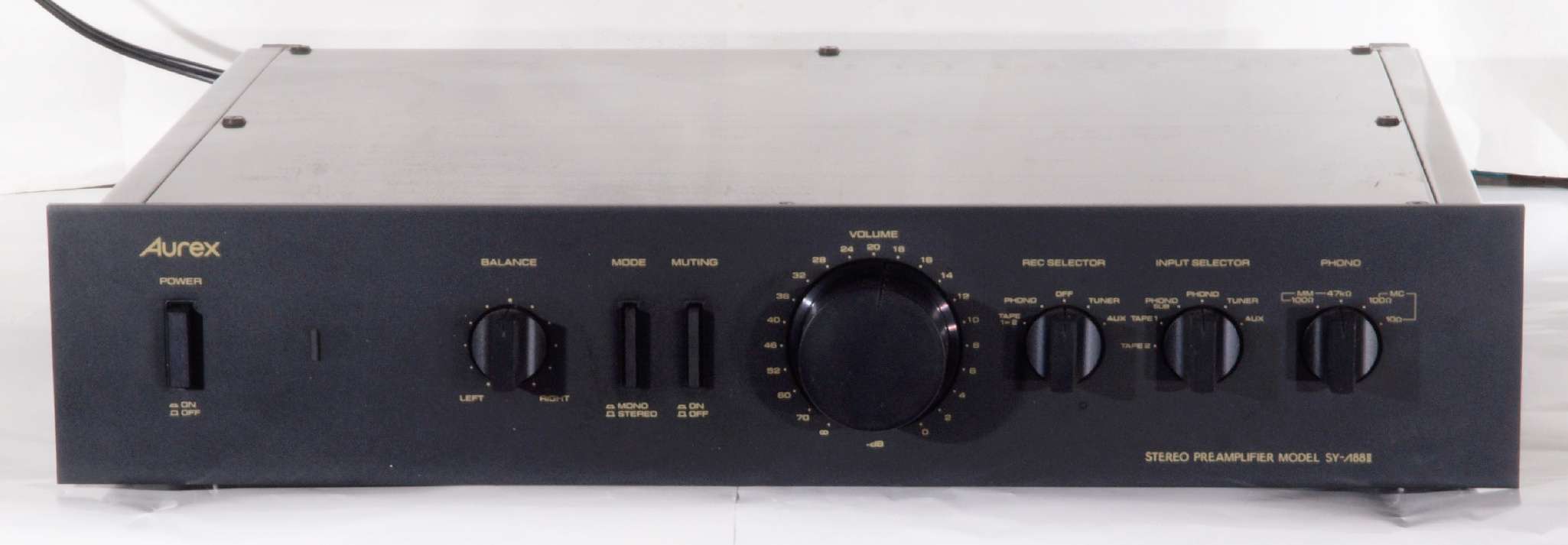

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

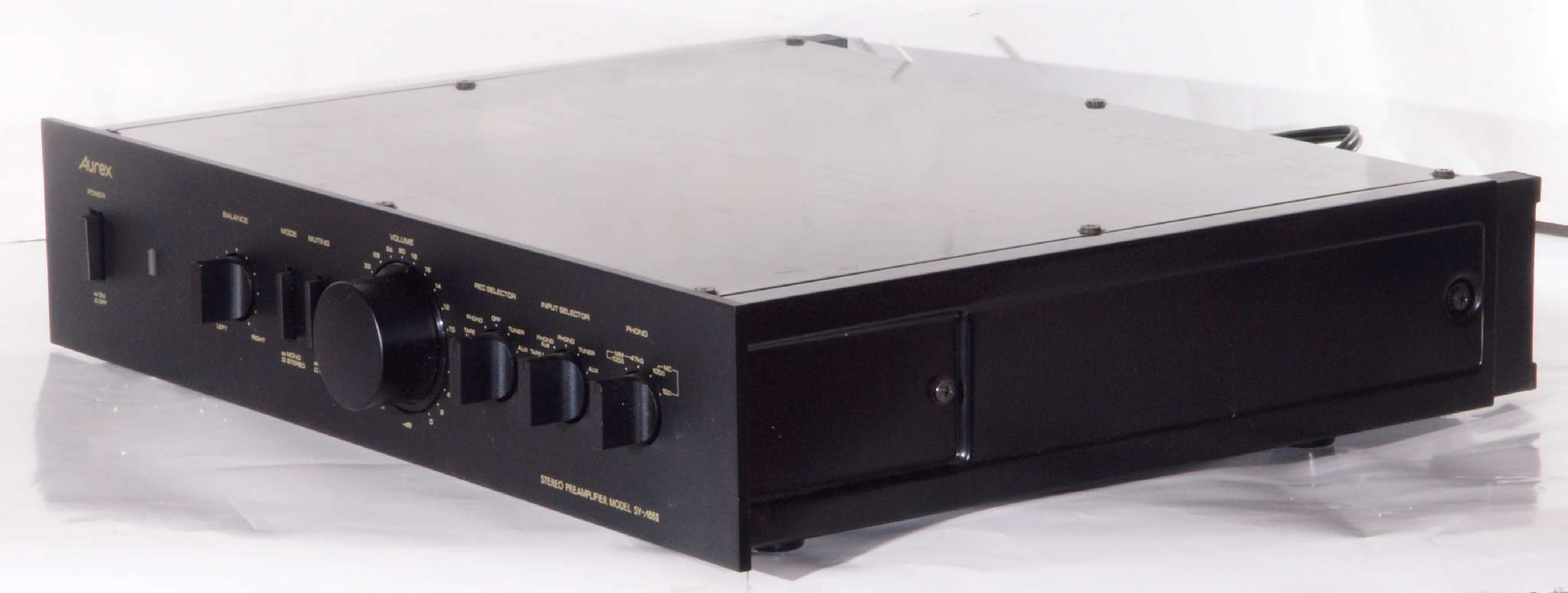

Ａ１２．　点検中　前右から見る

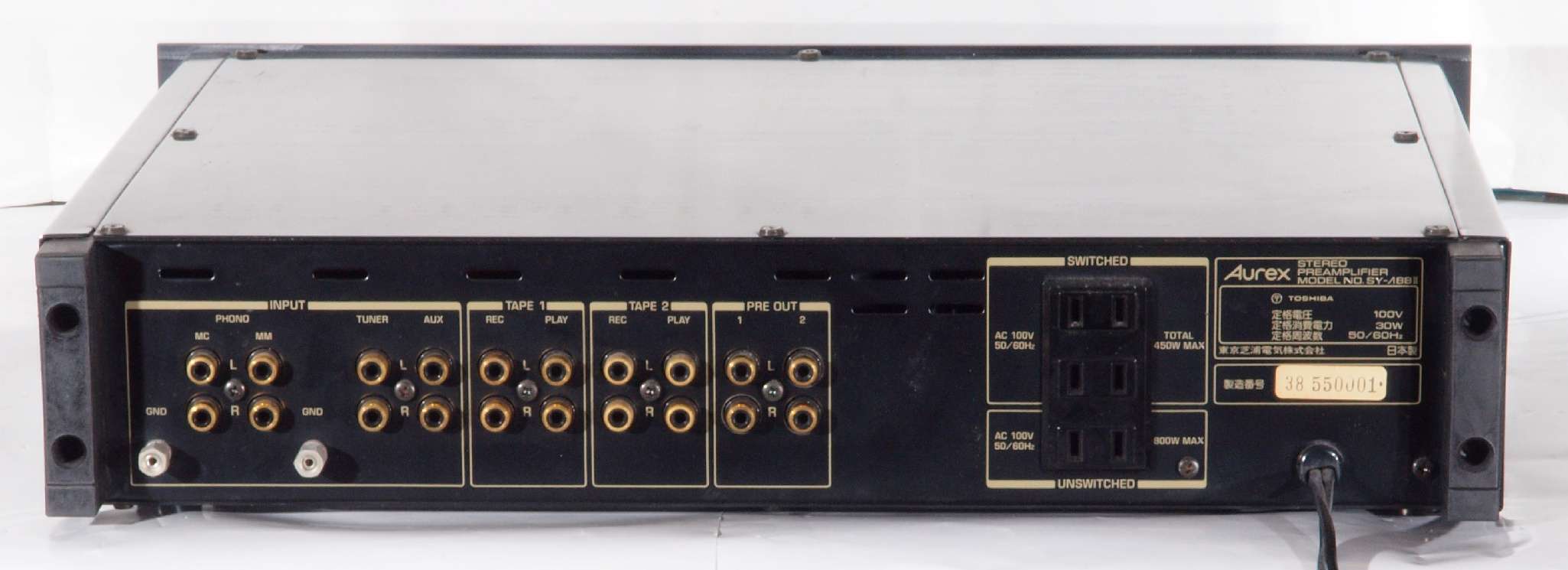

Ａ１３．　点検中　後から見る

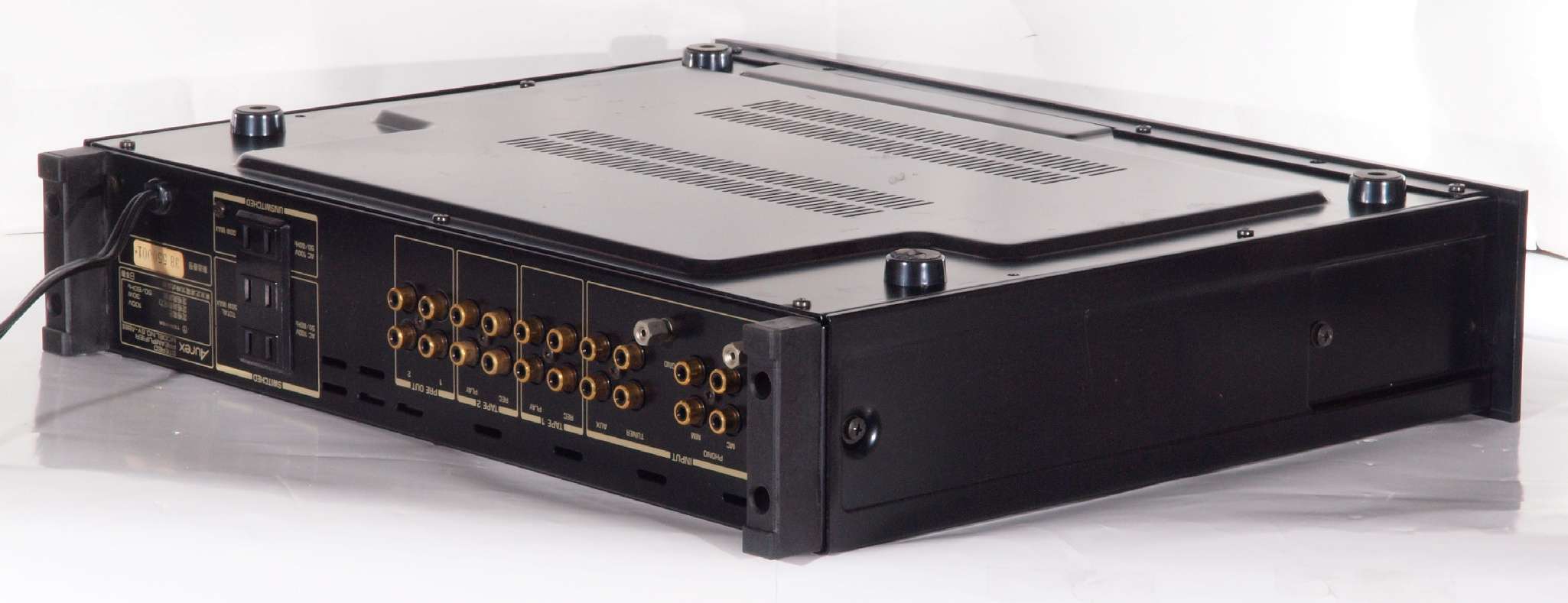

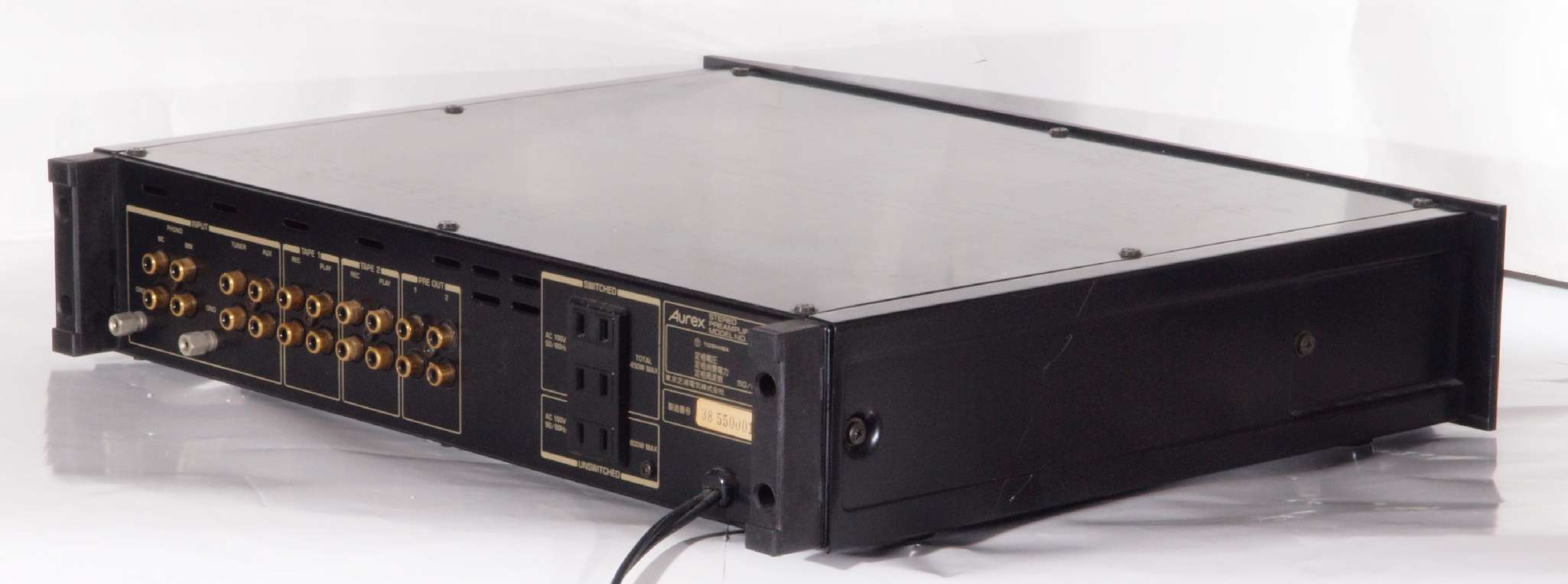

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

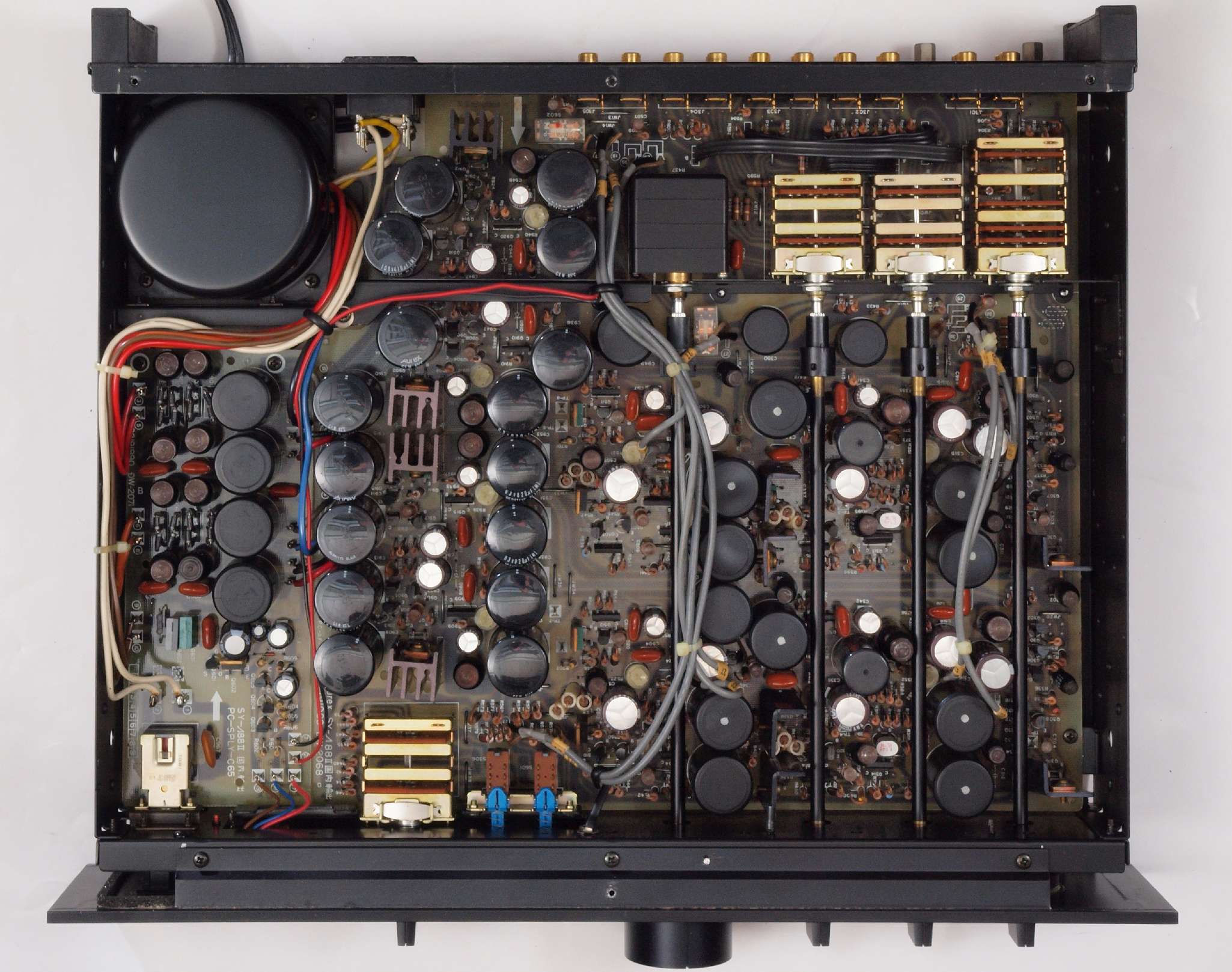

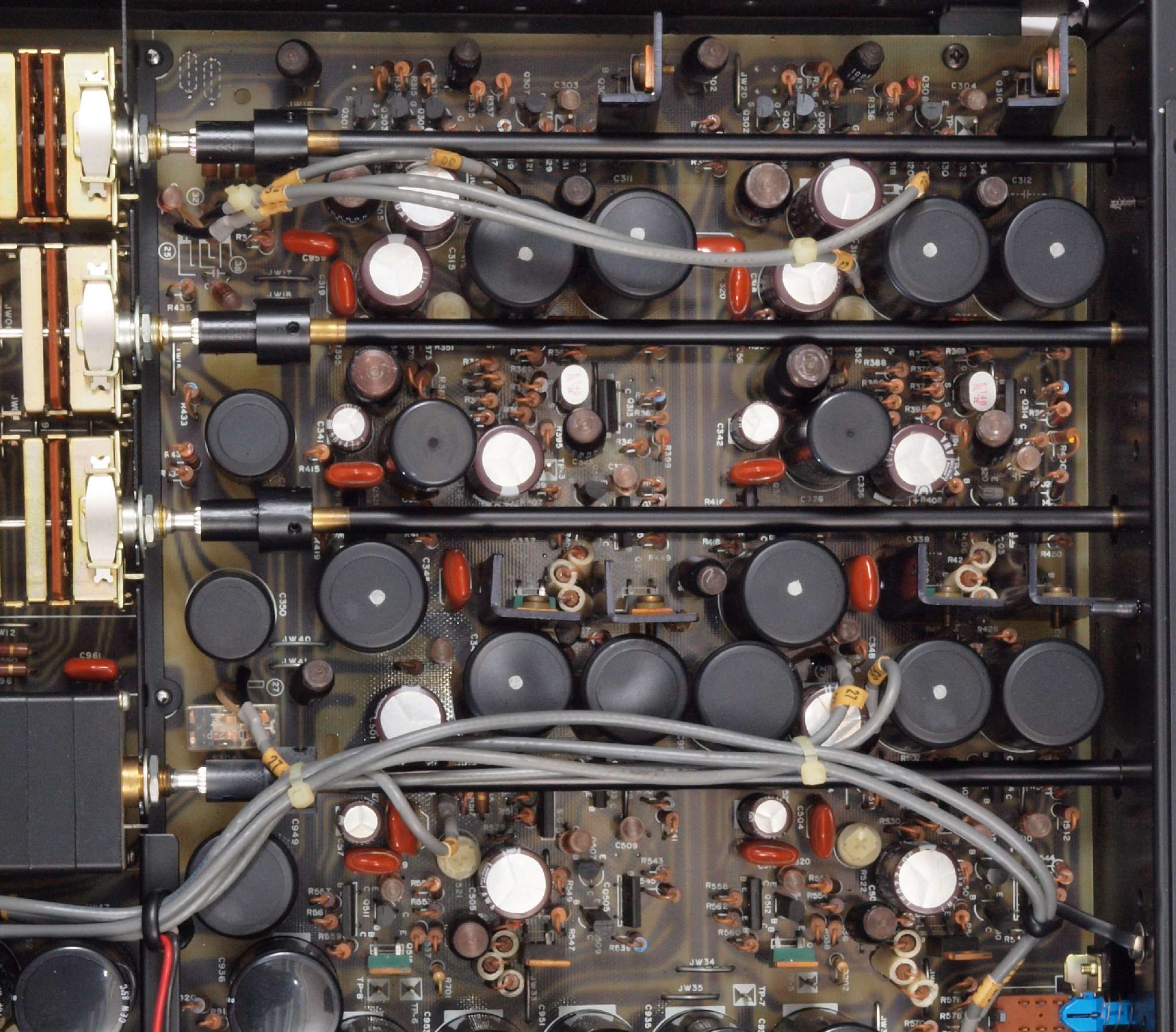

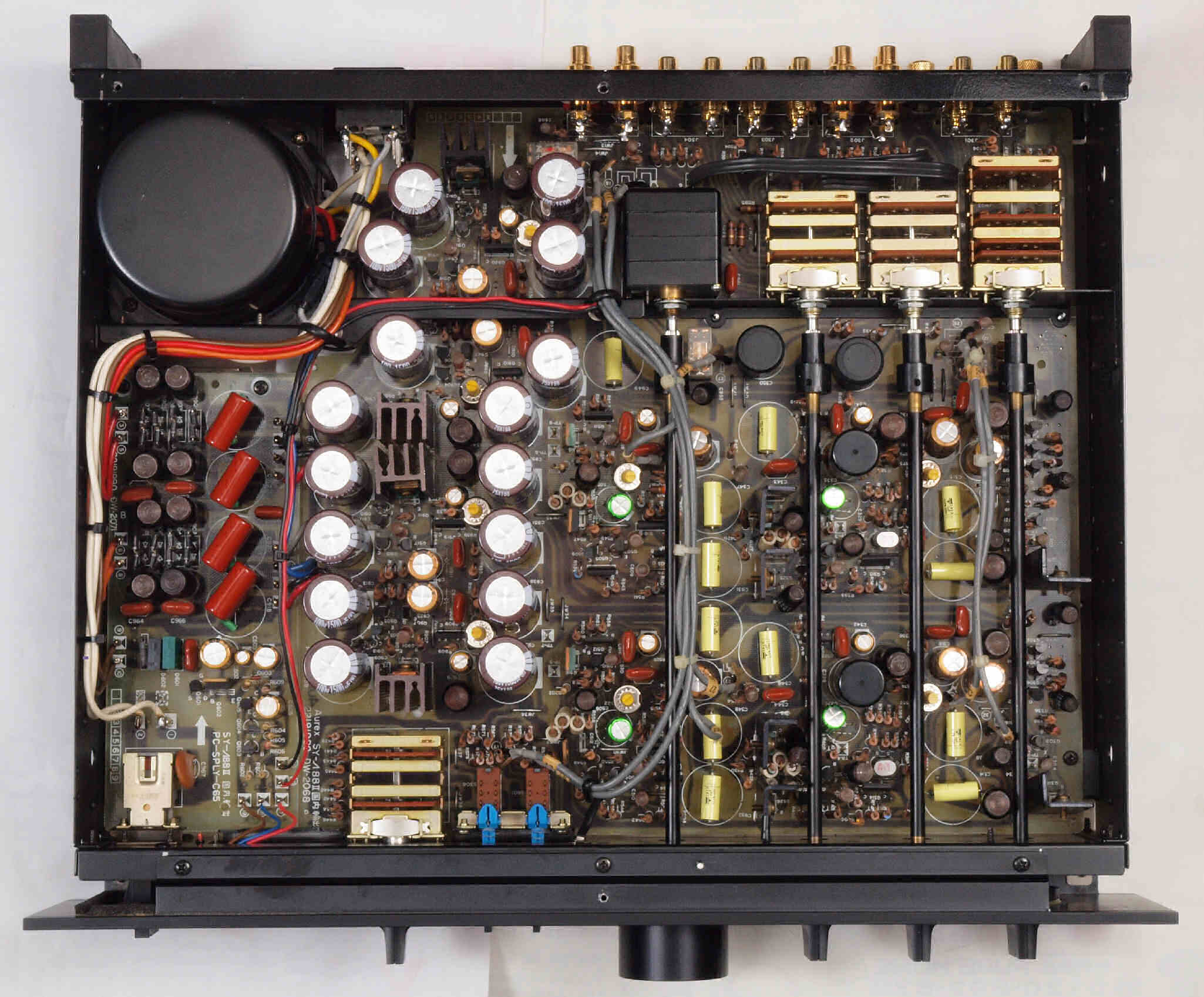

Ａ１６．　点検中　上蓋を取り、上から見る

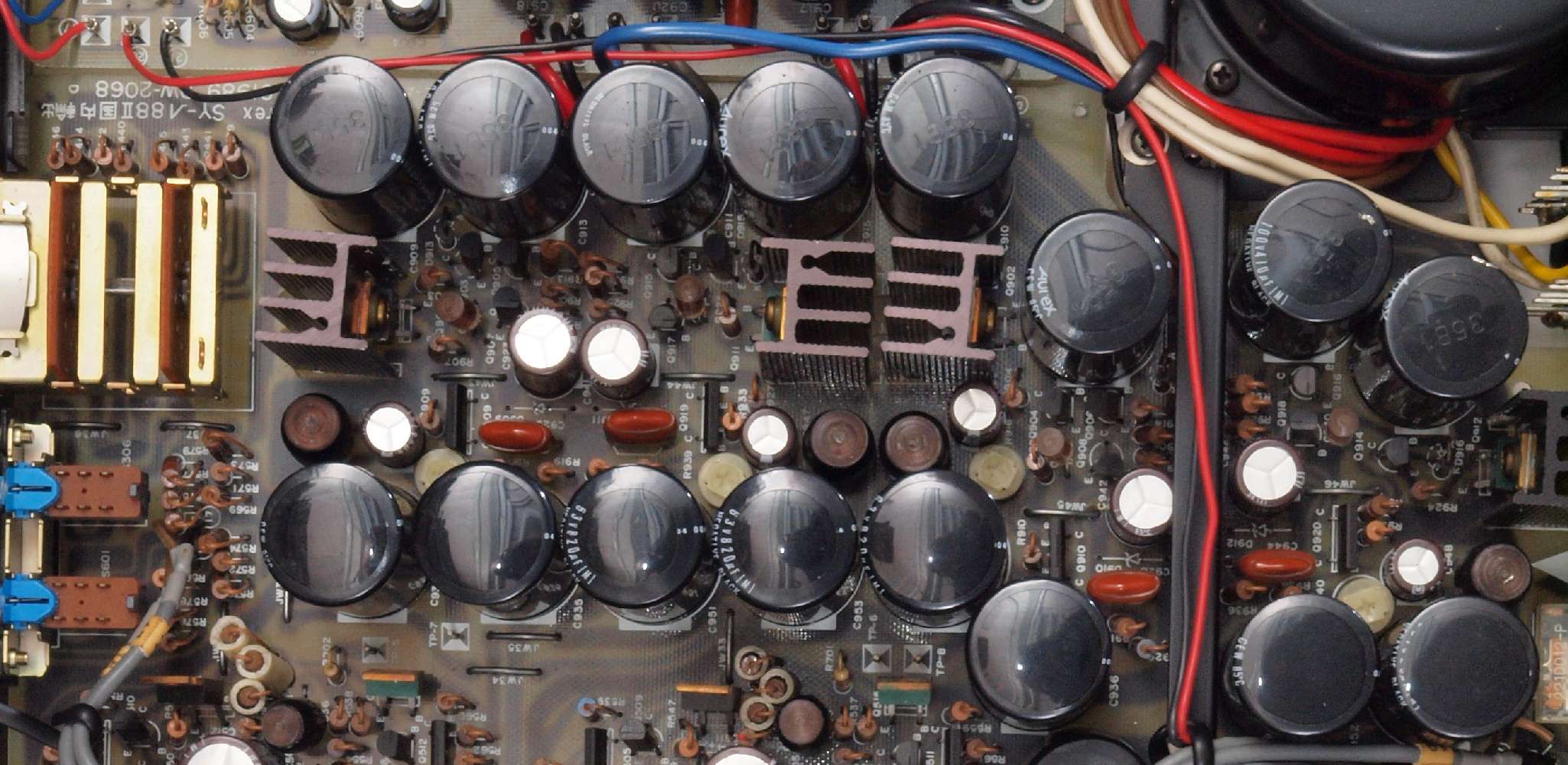

Ａ１７．　点検中　上蓋を取り、上から見る。頭のビニールが膨らんだ電源整流電解コンデンサー群。

Ａ１８．　点検中　上蓋裏の修理標？

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

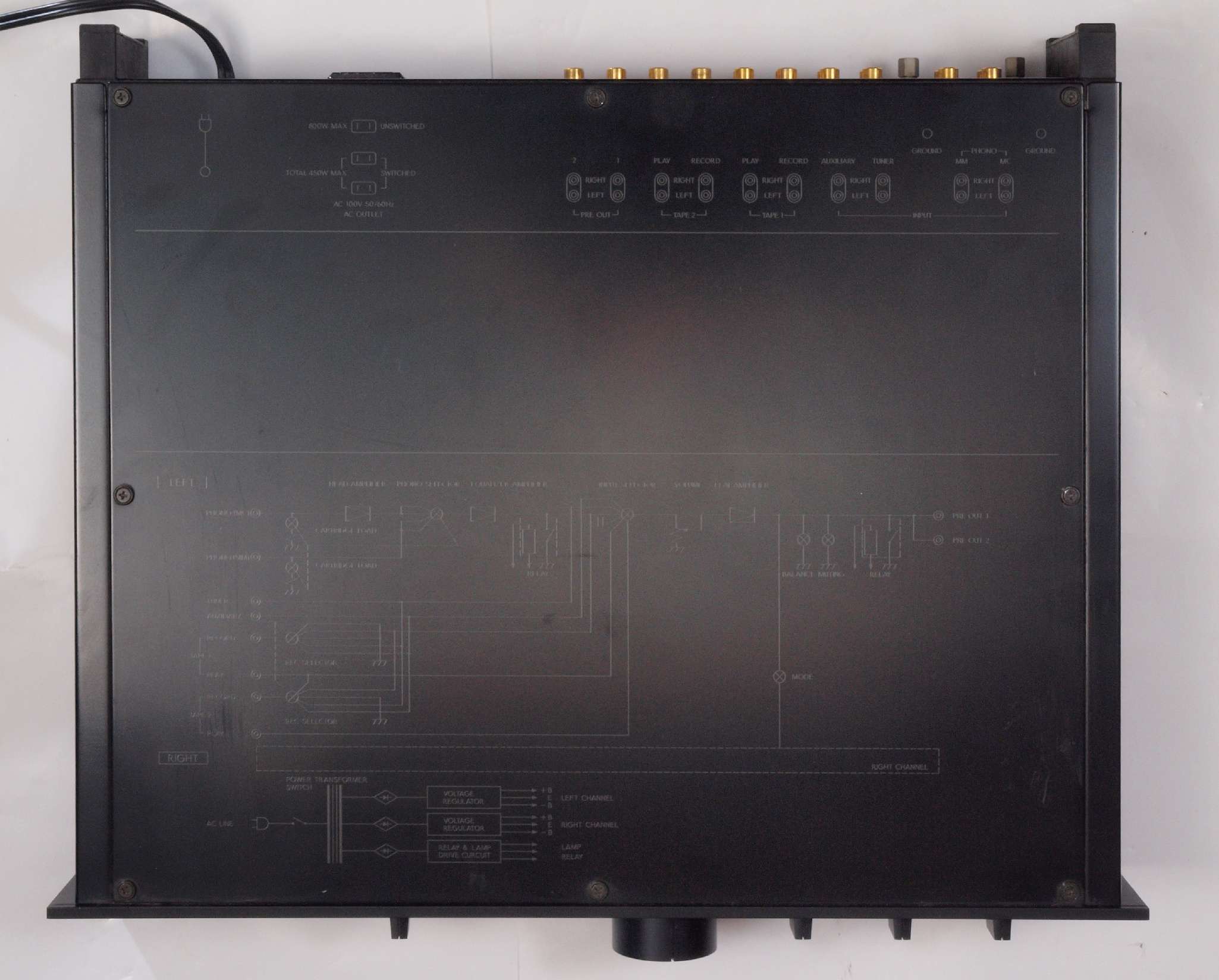

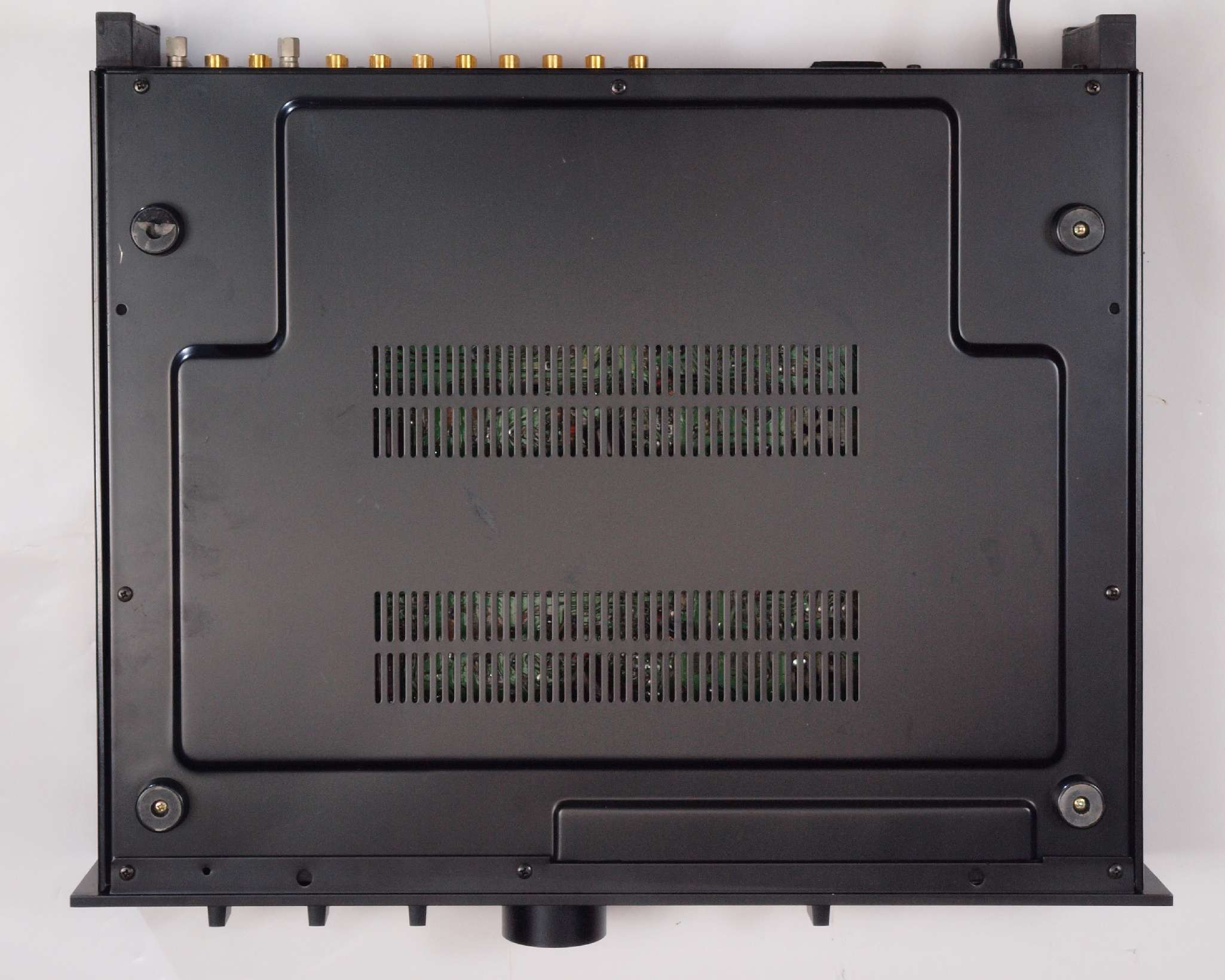

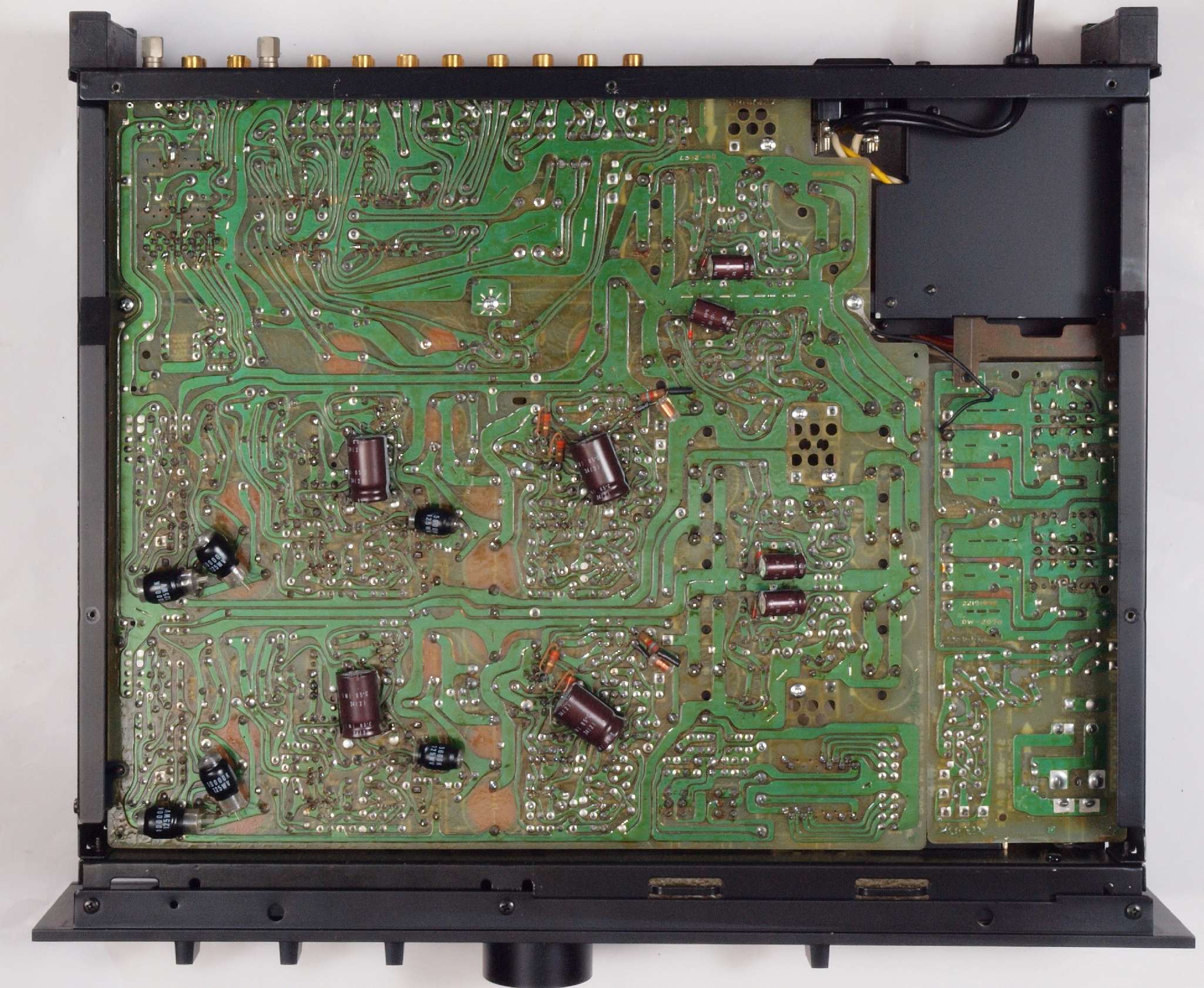

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　下蓋を取り、下から見る

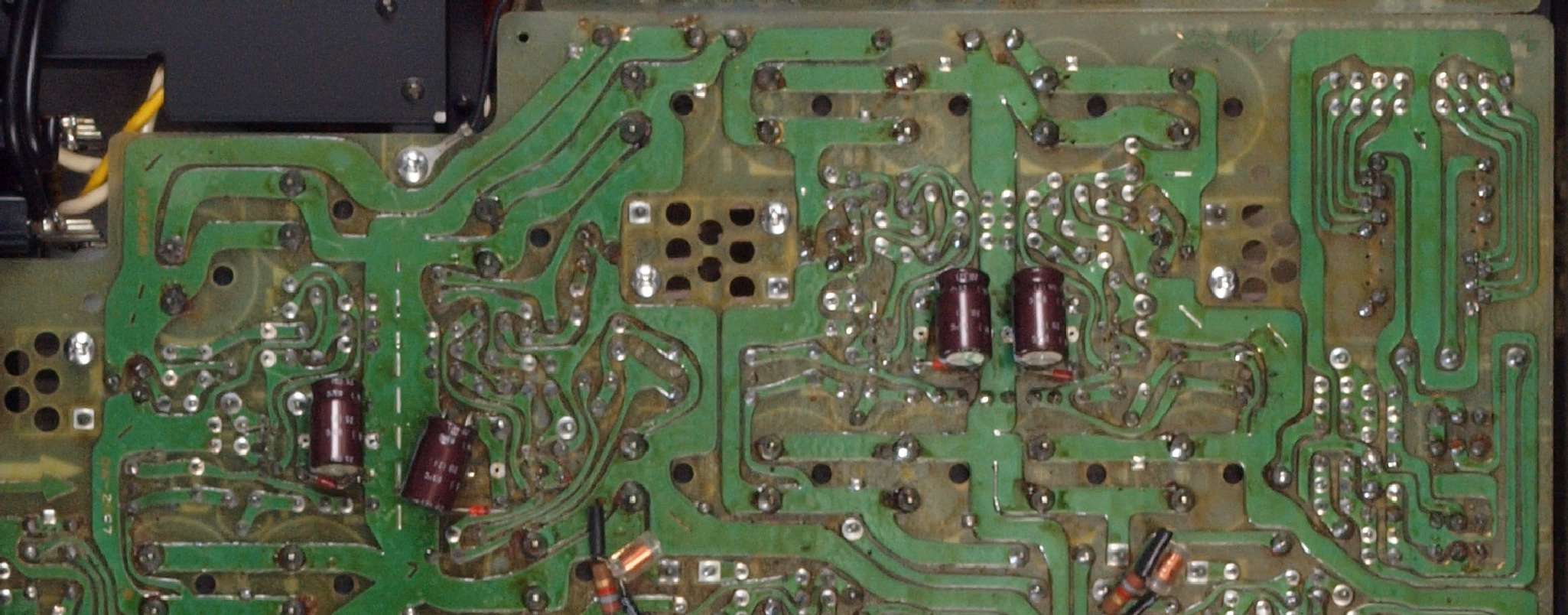

Ａ２７．　点検中　下蓋を取り、下から見る。後付け部品は、接着材で固定されていない。

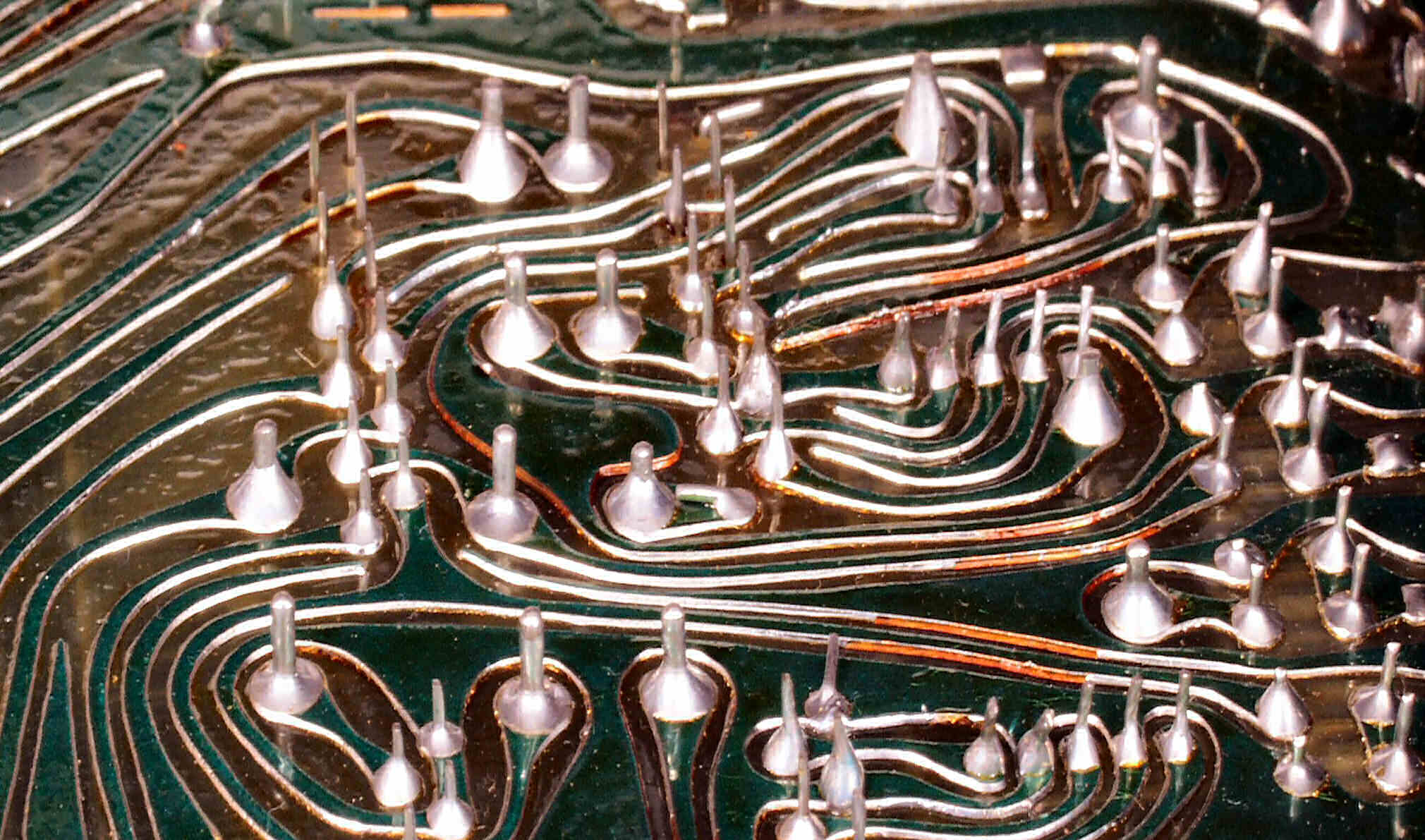

Ａ２８．　点検中　基板の銅箔（板）の厚さに圧倒される。　しかし半田付けは大変。

Ａ３１．　点検中　入力ＲＣＡ端子は交換可能。　ＷＢＴ−０２０１端子へ交換は定価で工賃込み。

Ａ３２．　点検中　出力ＲＣＡ端子は交換可能。　ＷＢＴ−０２０１端子へ交換は定価で工賃込み。

Ａ３３．　点検中　アース端子も交換可能。

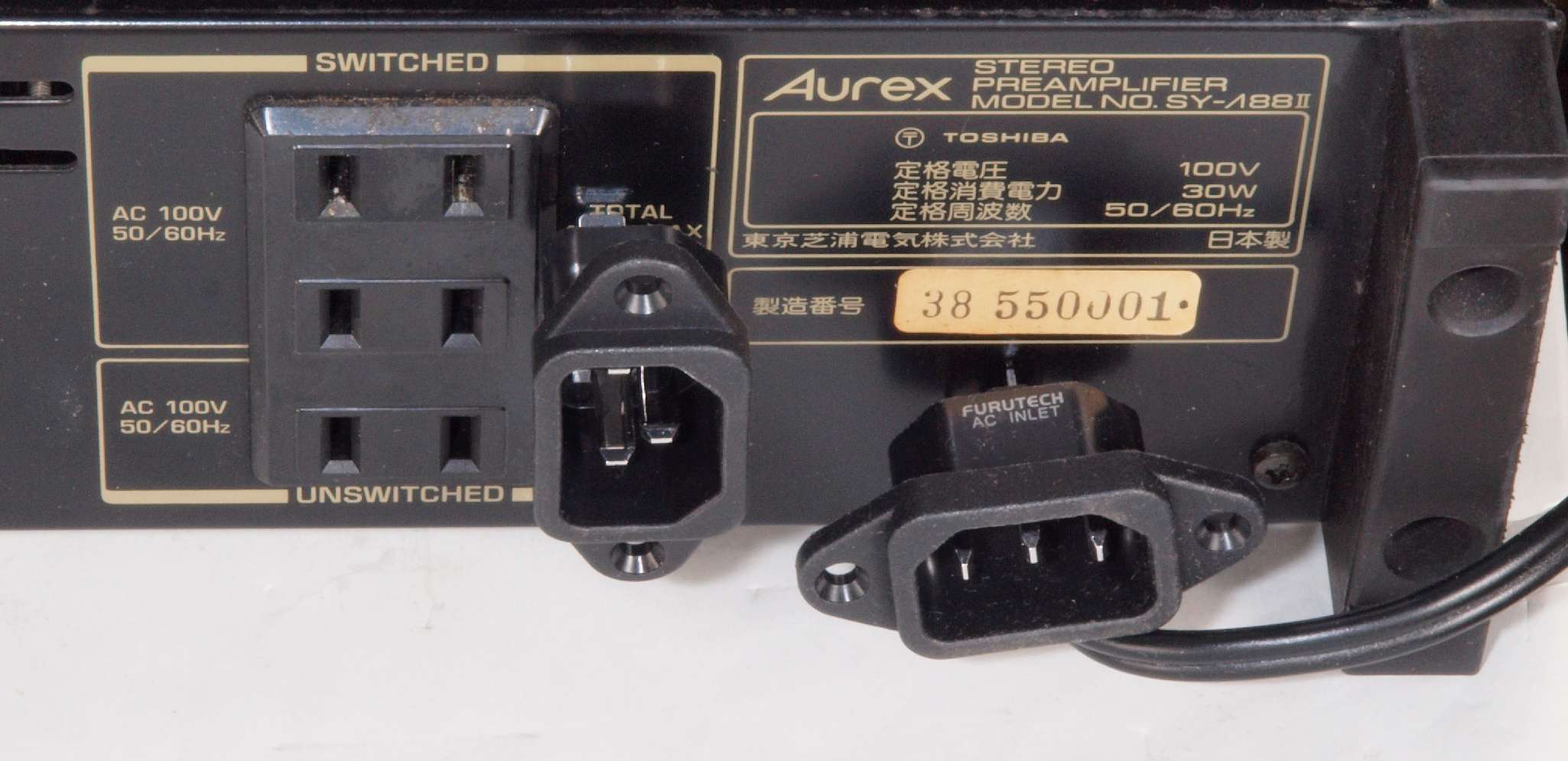

Ａ４１．　点検中　電源コードを３Ｐインレットプラグに交換。 　　　　　　　　　　　出来るだけコード取付け場所に交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

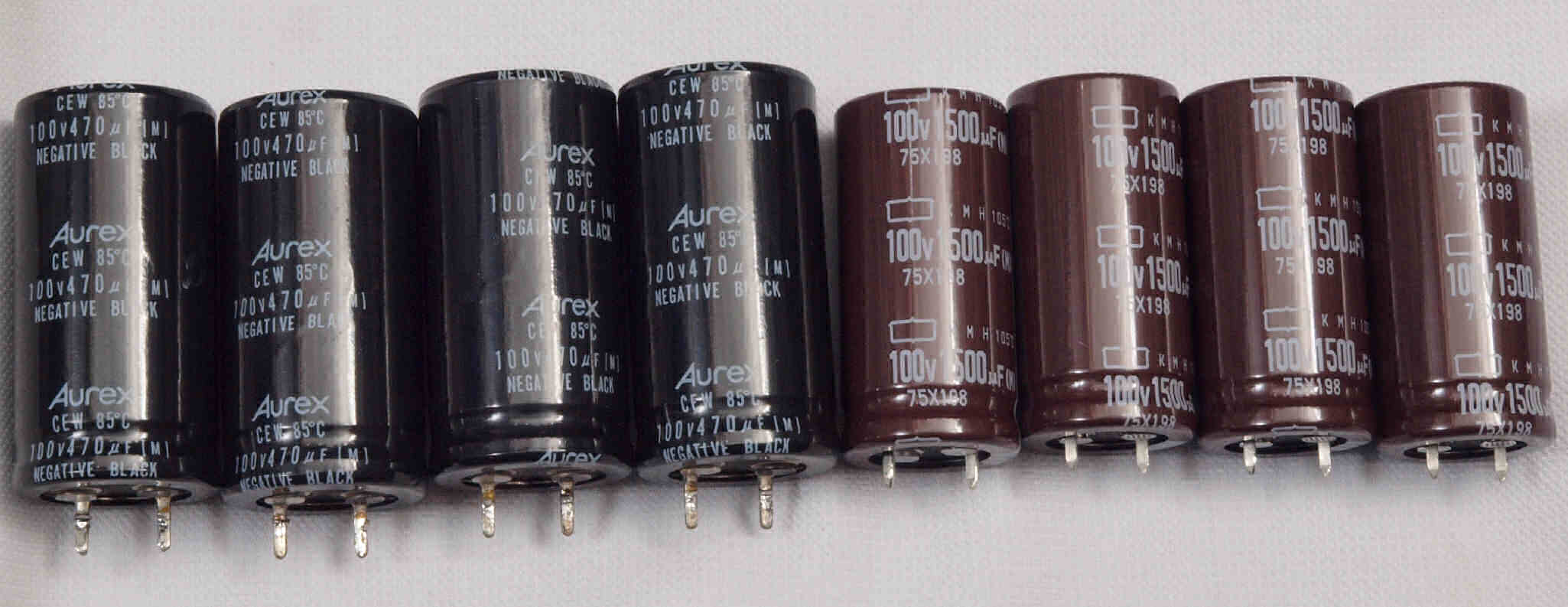

Ａ５１．　点検中　　電解コンデンサー比較。 　　　　　　　　　　　　　　　左＝付いていた４７０μ／１００Ｖ　Ａｕｒｅｘの名前が！！ 　　　　　　　　　　　　　　　右＝交換する１５００μ／１００Ｖ。

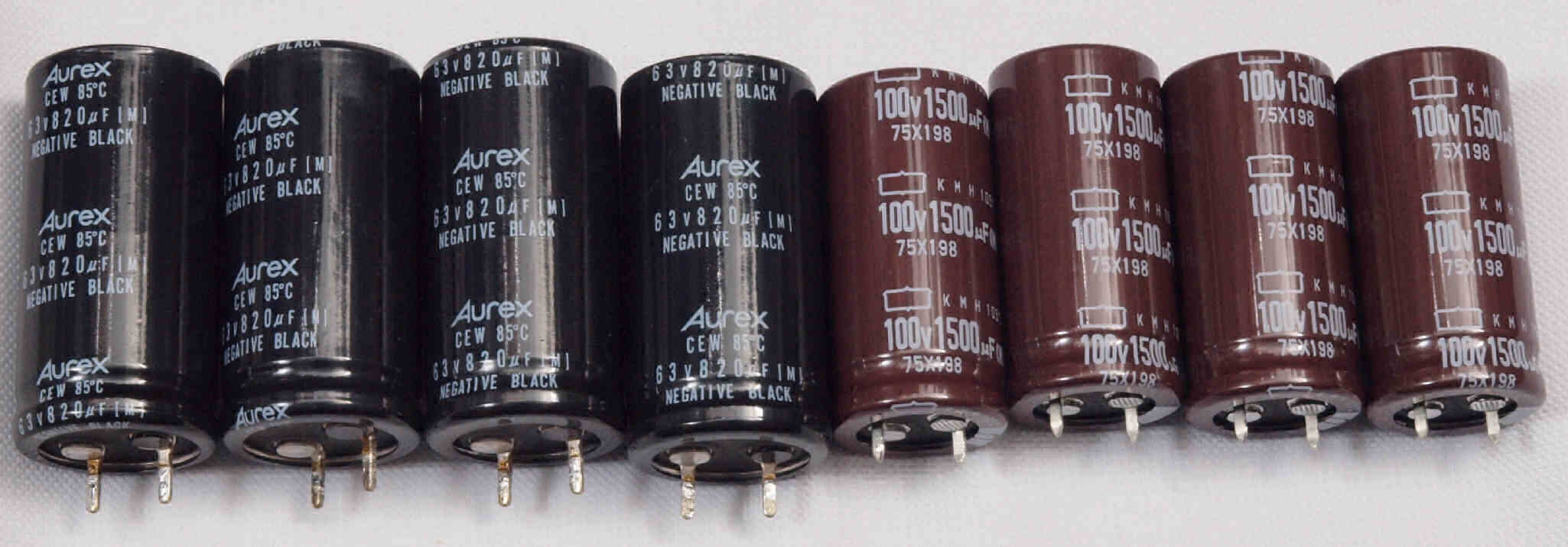

Ａ５２．　点検中　　電解コンデンサー比較その２。 　　　　　　　　　　　　　　　左＝付いていた８２０μ／６３Ｖ　Ａｕｒｅｘの名前が！！ 　　　　　　　　　　　　　　　右＝交換する１５００μ／１００Ｖ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＡＭＰ部

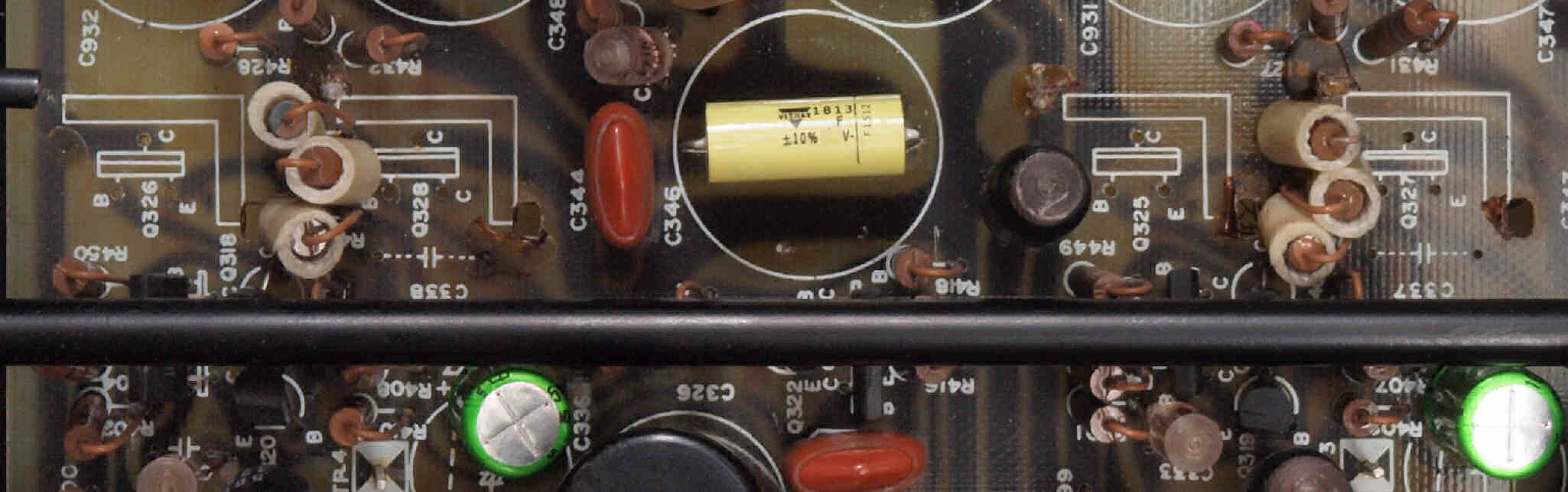

Ｃ１１２．　修理中　ＡＭＰ部、出力ＴＲ（トランジスター）放熱器を固定するトルエン溶媒の接着剤。

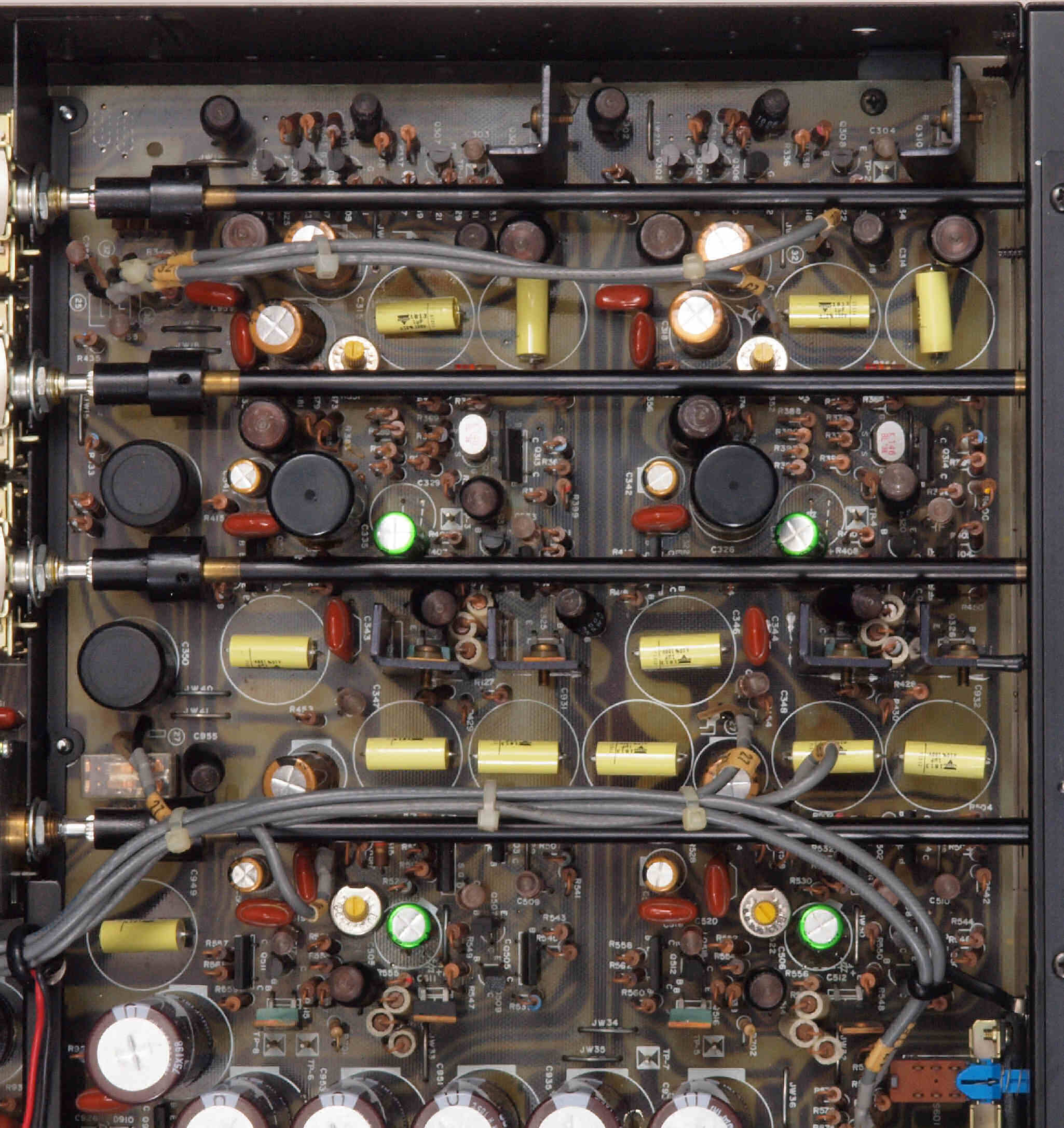

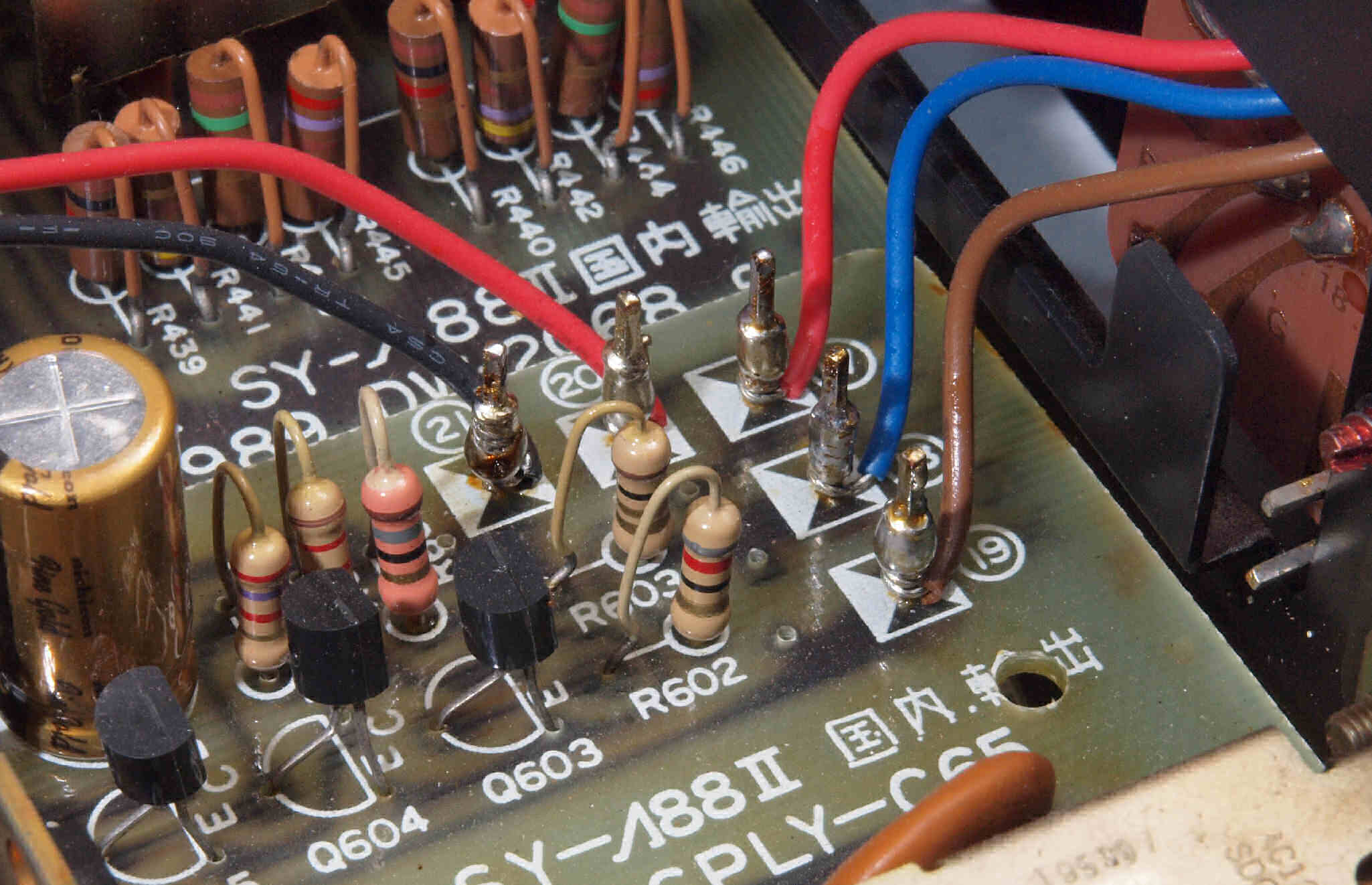

Ｃ１２．　修理後　ＡＭＰ部　電解コンデンサー１４個、λコンデンサー１４個交換

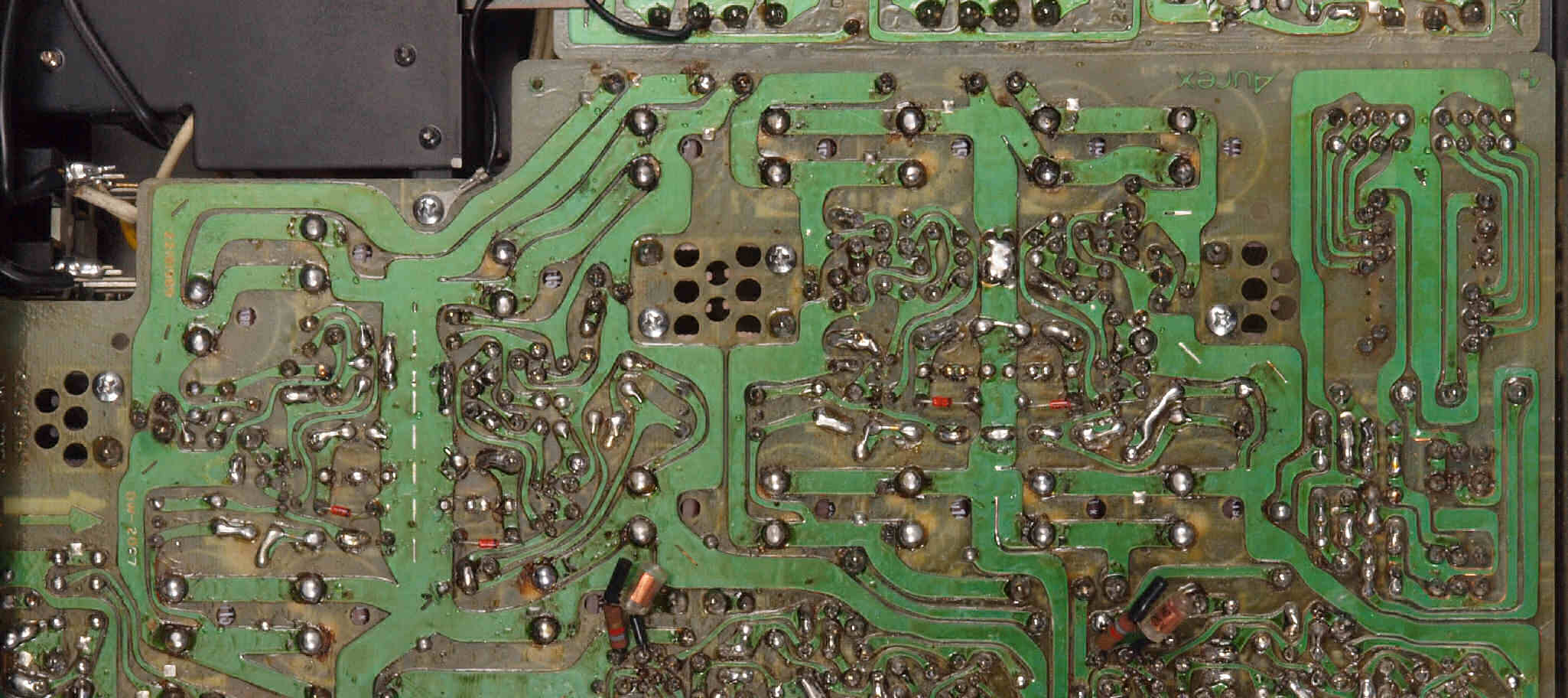

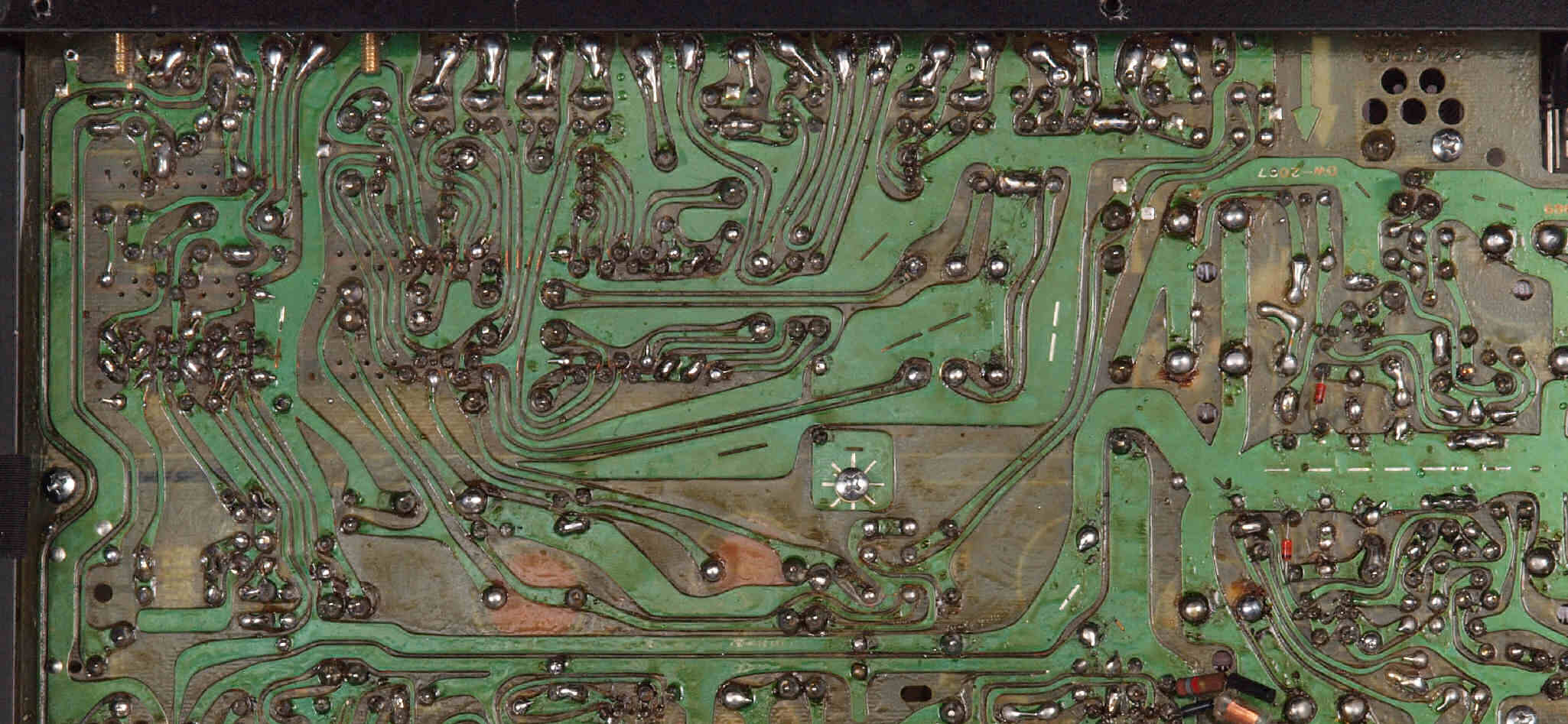

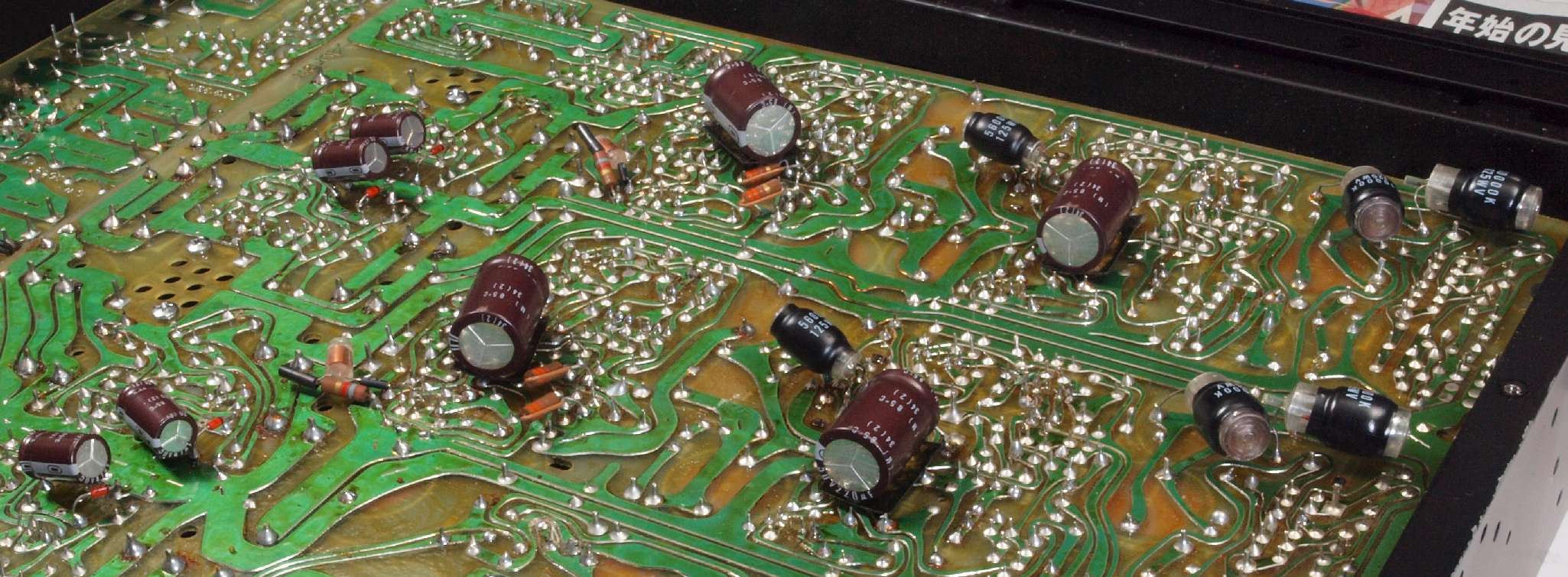

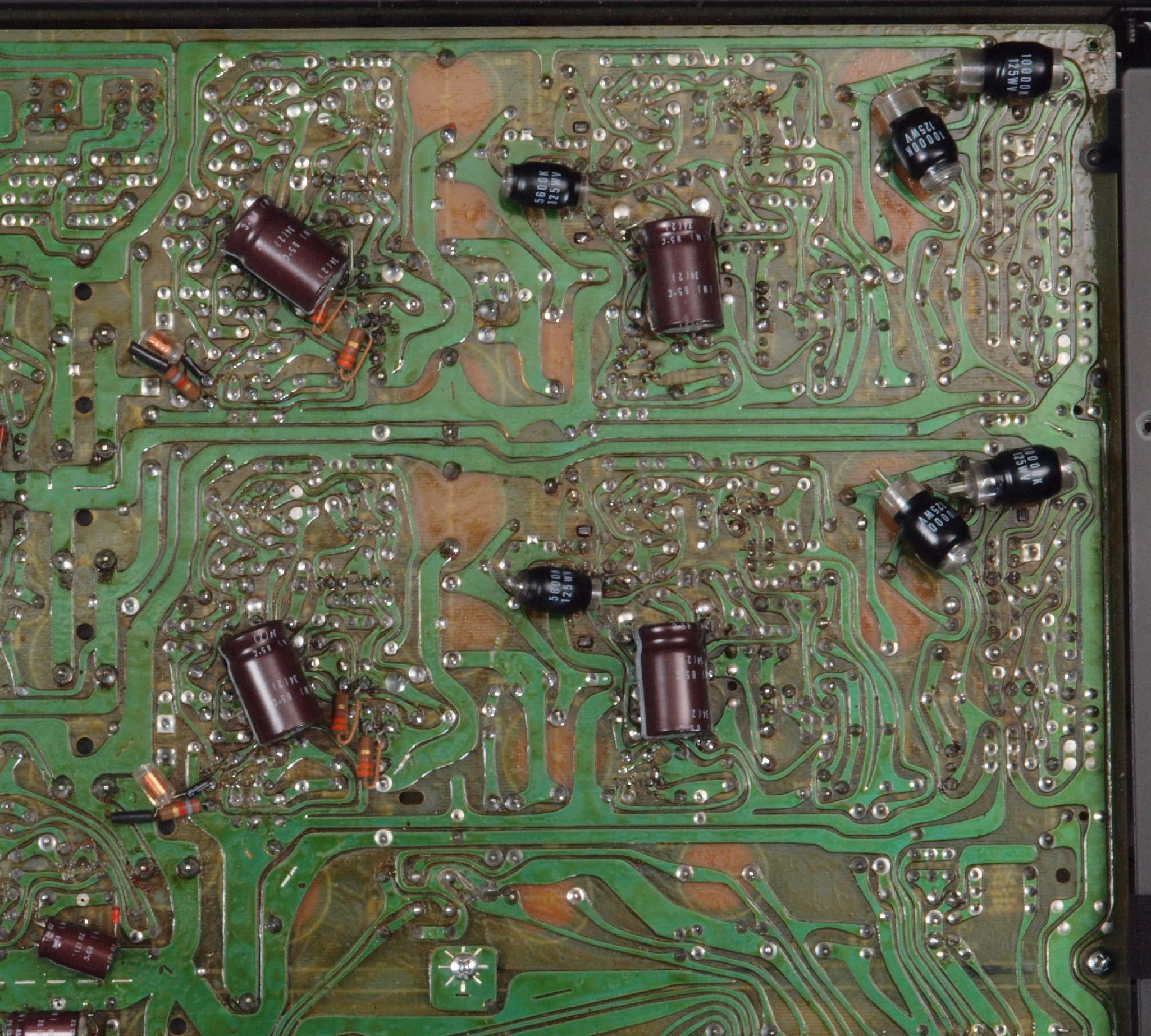

Ｃ１３．　修理前　ＡＭＰ部裏。　銅箔面取り付け部品は表へ出来るだけ移動する。

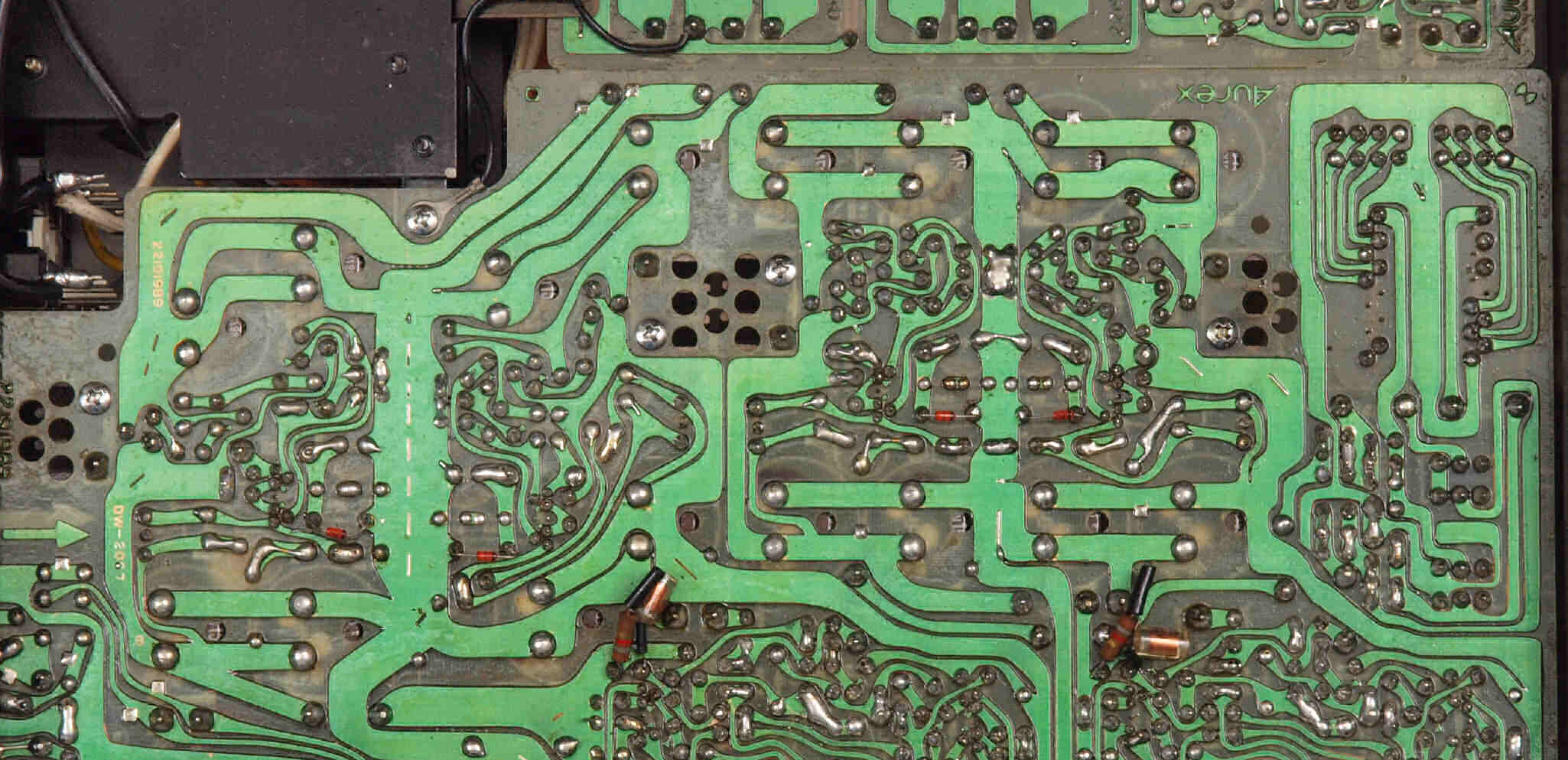

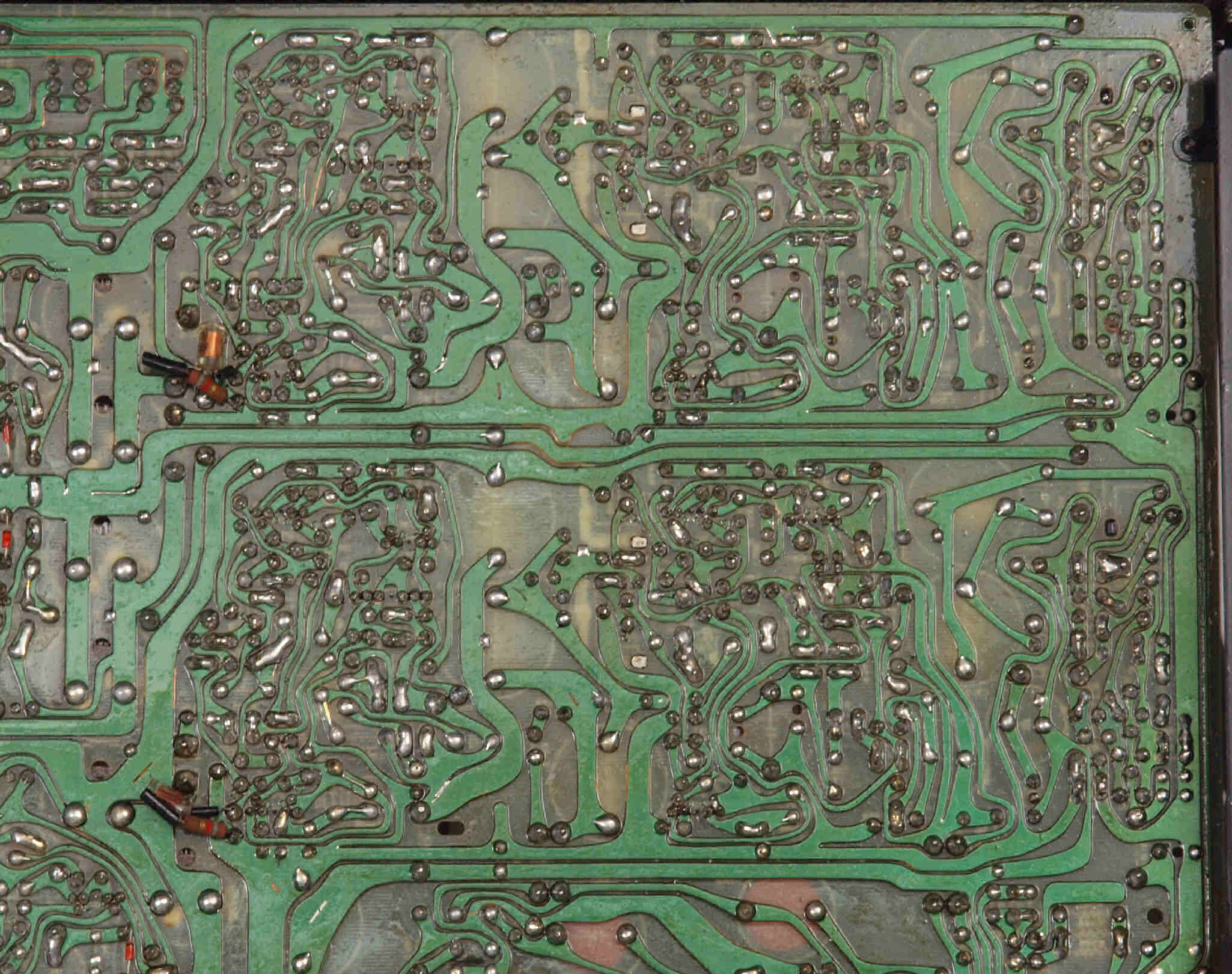

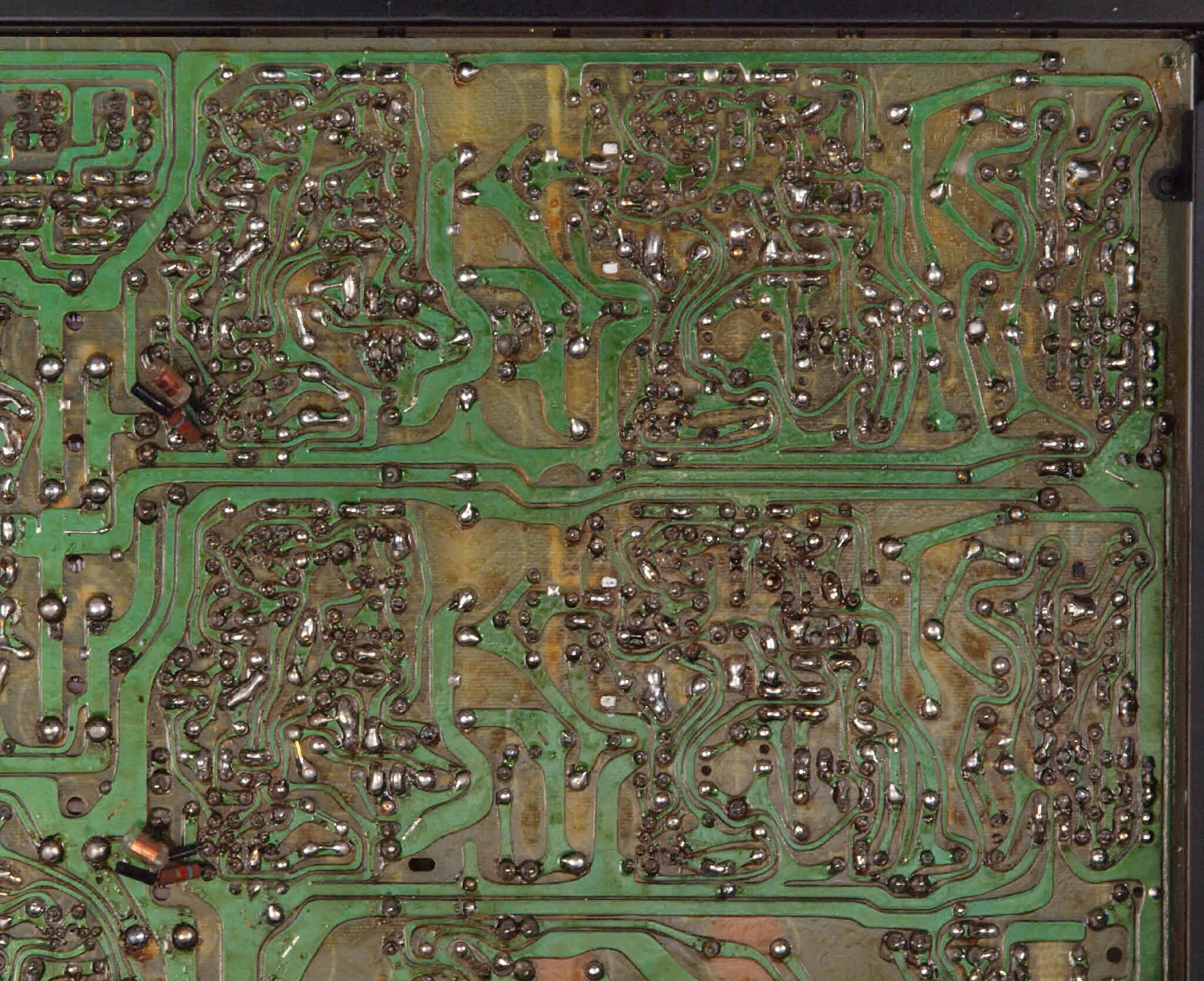

Ｃ１４．　修理（ハンダ補正）後　ＡＭＰ部裏　電解コンデンサー８個交換

Ｃ１５．　完成ＡＭＰ部裏 　洗浄後コーテング材を塗る。

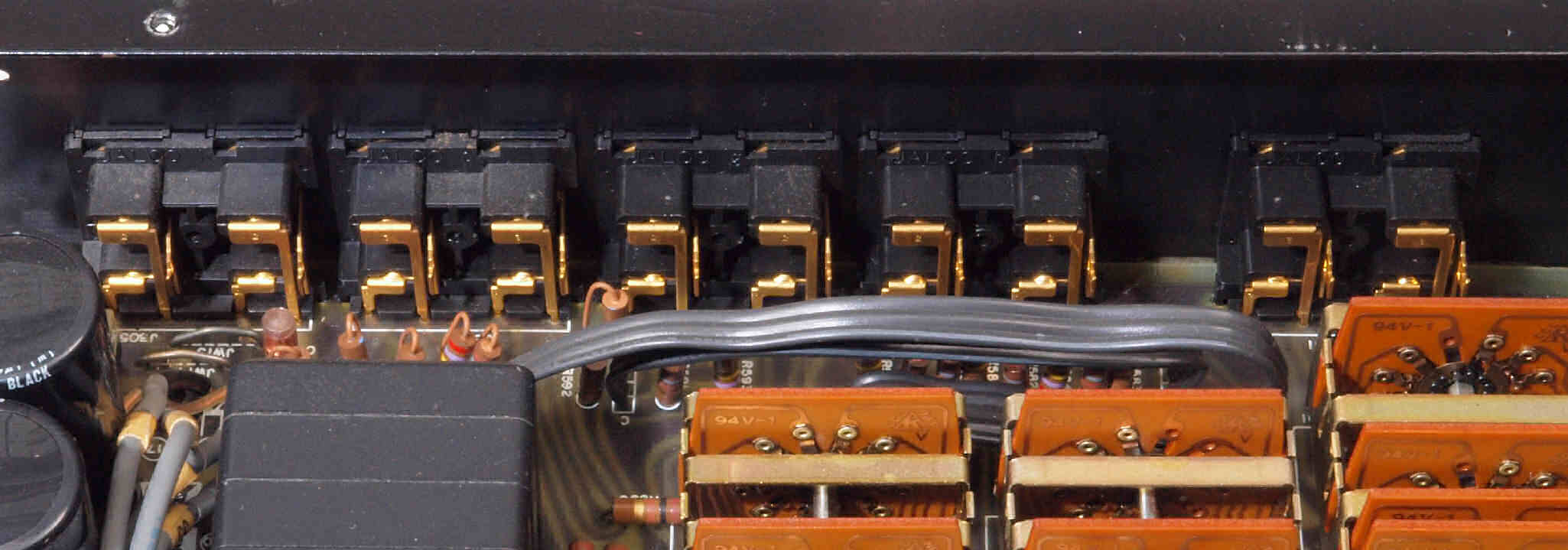

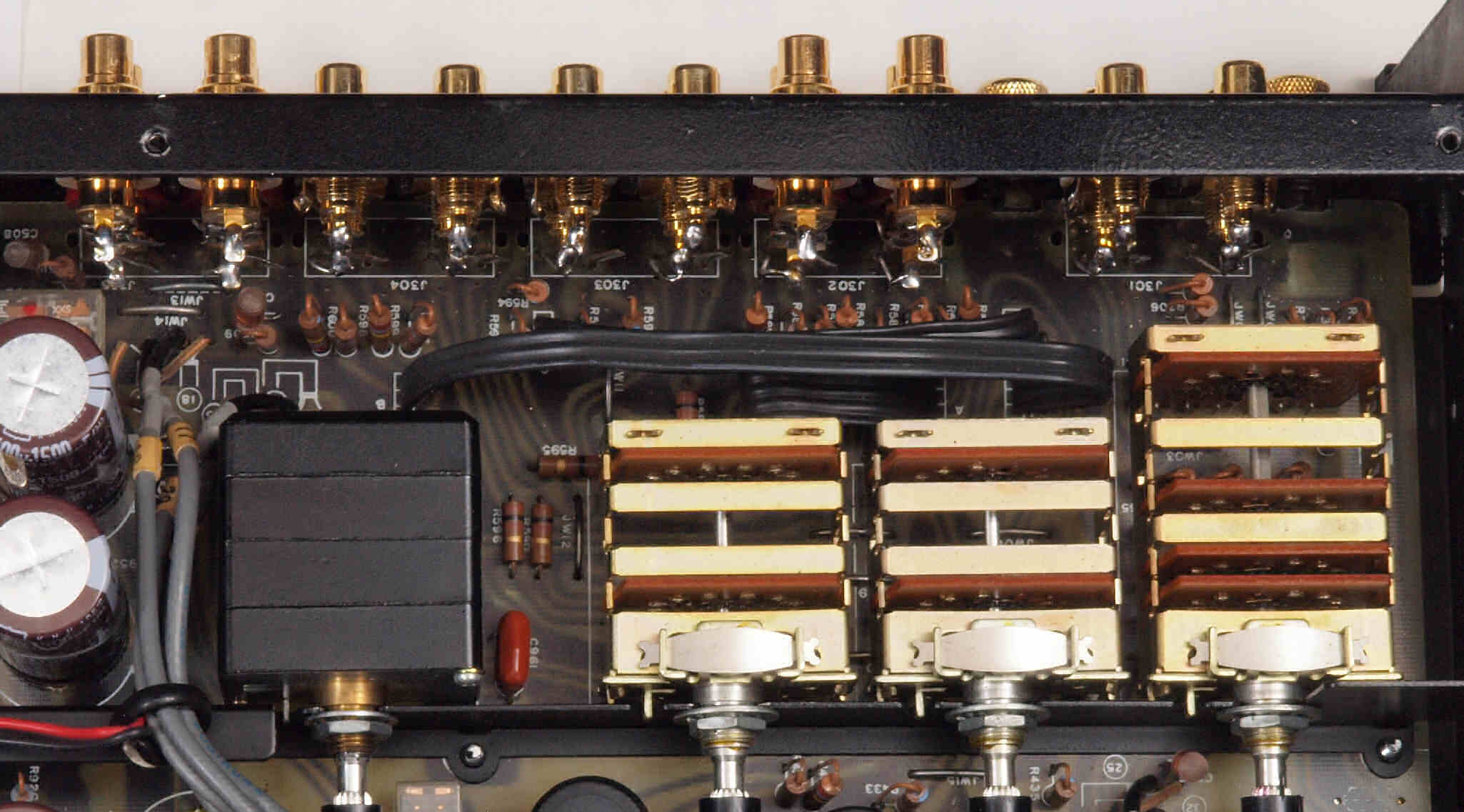

Ｃ２１．　修理前　ＳＷ部

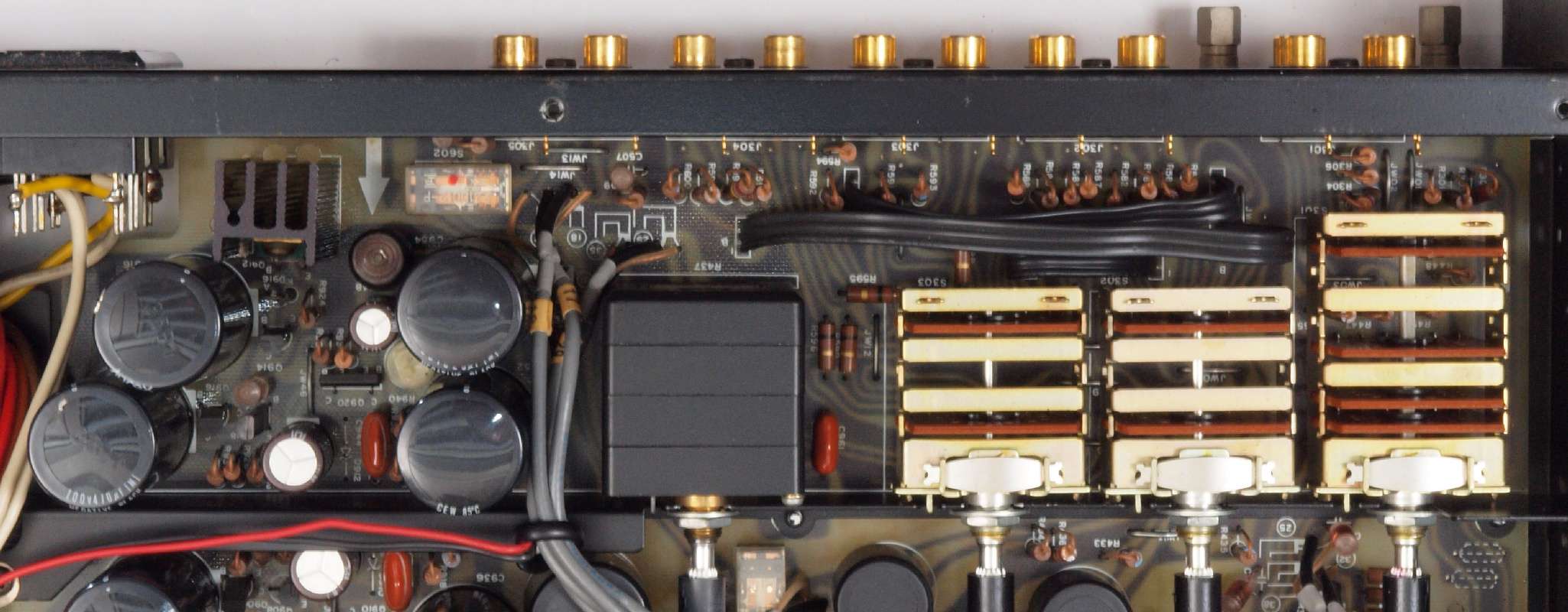

Ｃ２２．　修理後　ＳＷ部　十分な空きがあるのでＲＣＡ端子の交換が出来た

Ｃ２５．　修理前　ＳＷ部裏

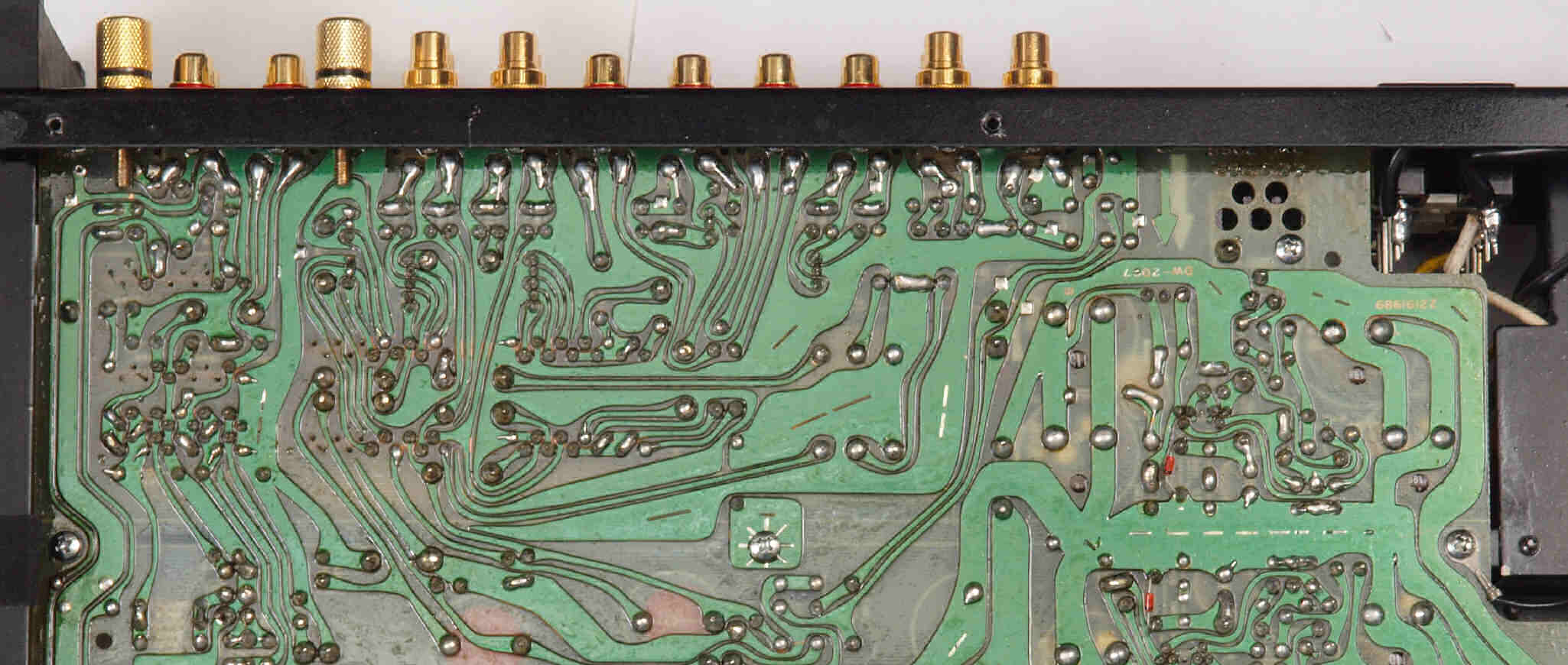

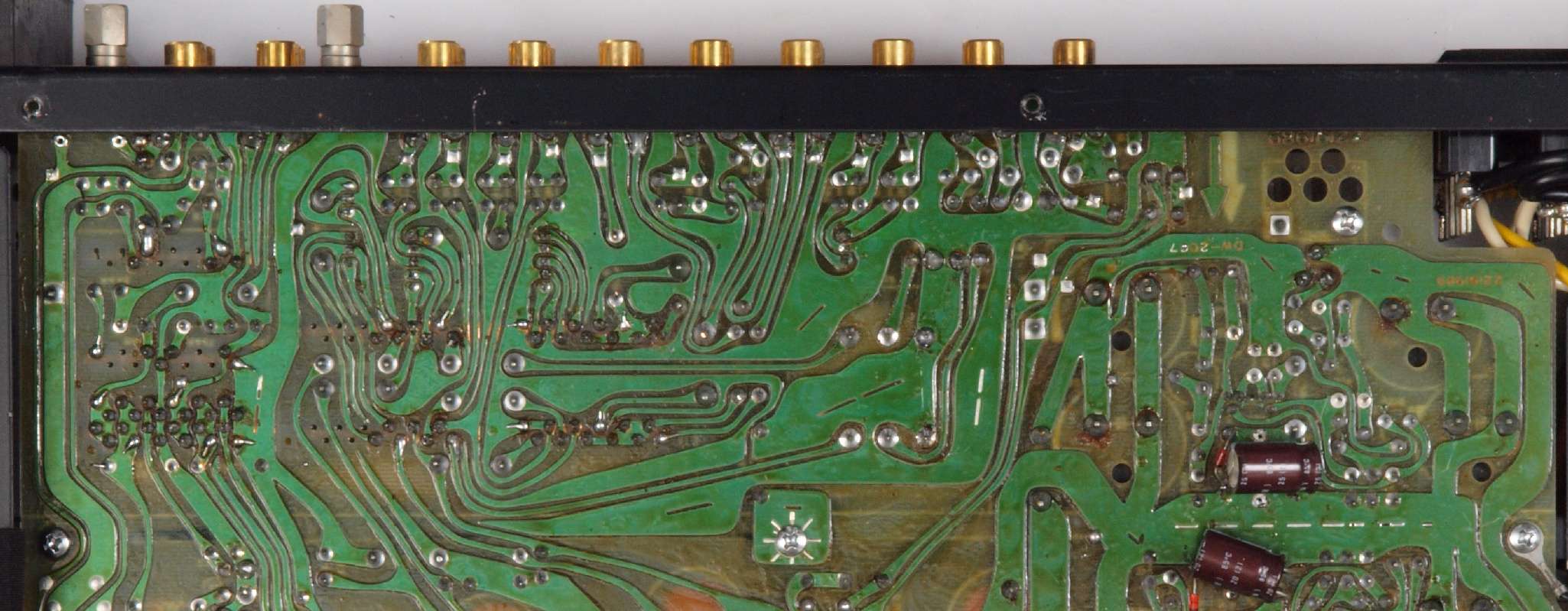

Ｃ２６．　修理（ハンダ補正）後　ＳＷ部裏

Ｃ２７．　完成ＳＷ部裏 　洗浄後コーテング材を塗る。

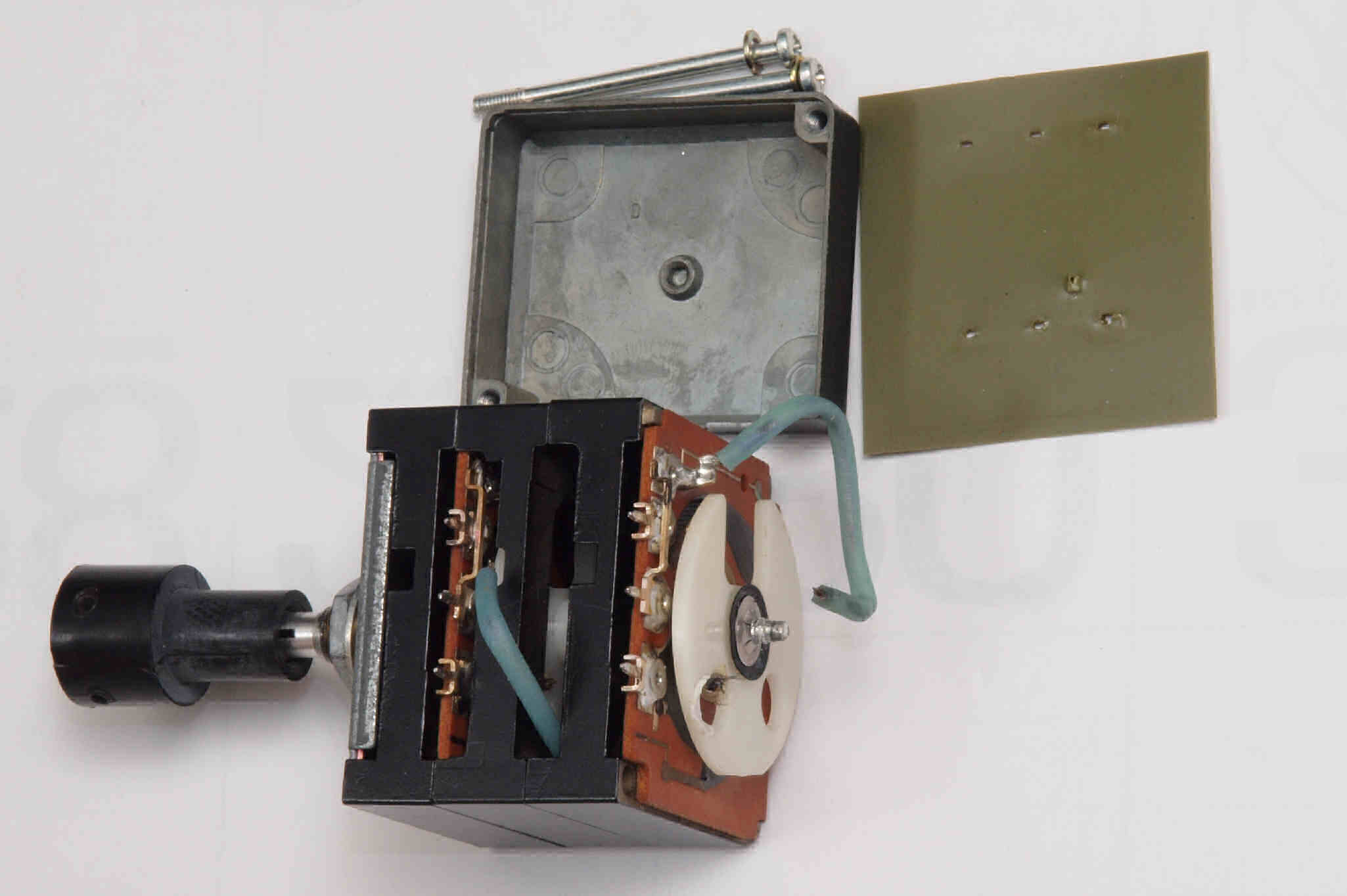

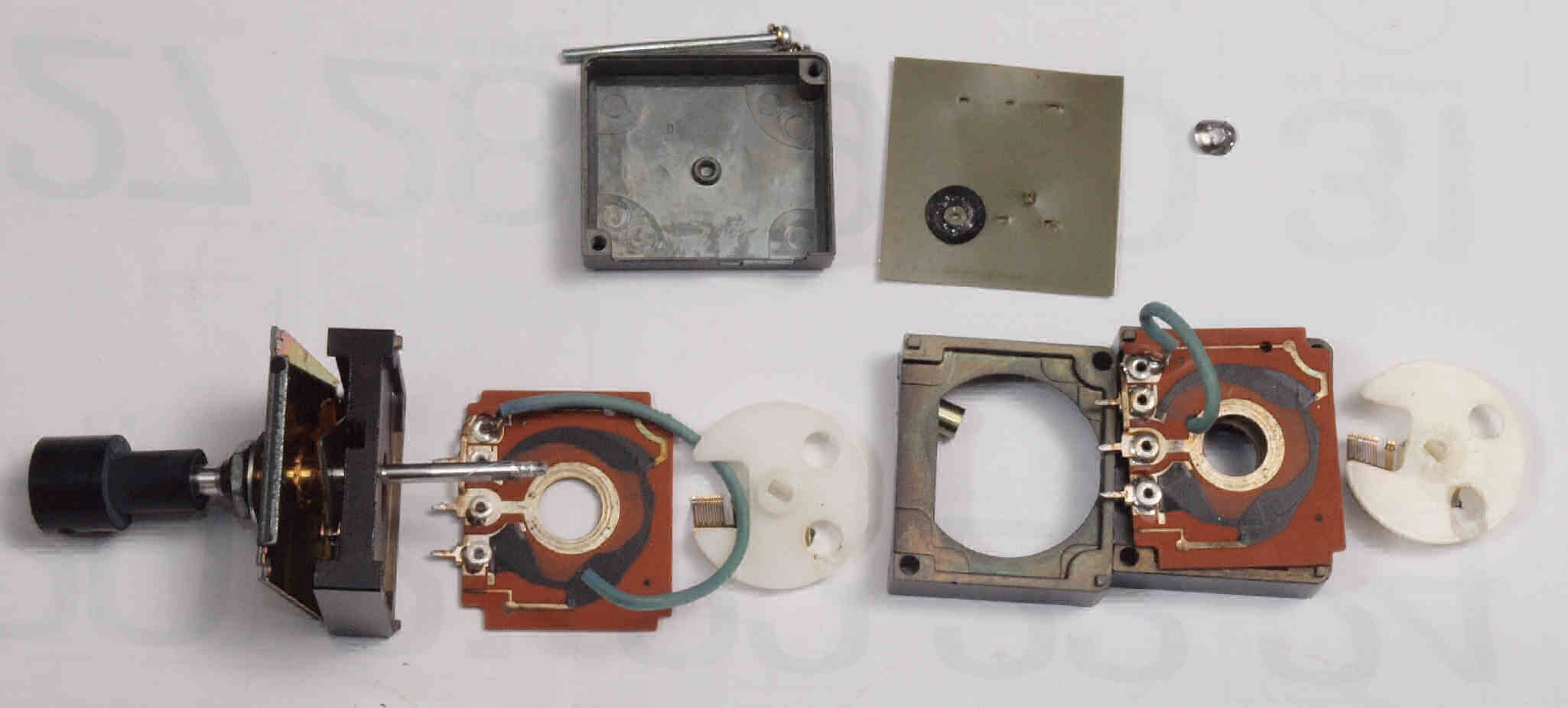

Ｃ３１．　修理中　メインＶＲ分解点検中。　回転子のリード線（金糸）がＲＬ共、切断しいる。

Ｃ３２．　修理中　メインＶＲ修理中。

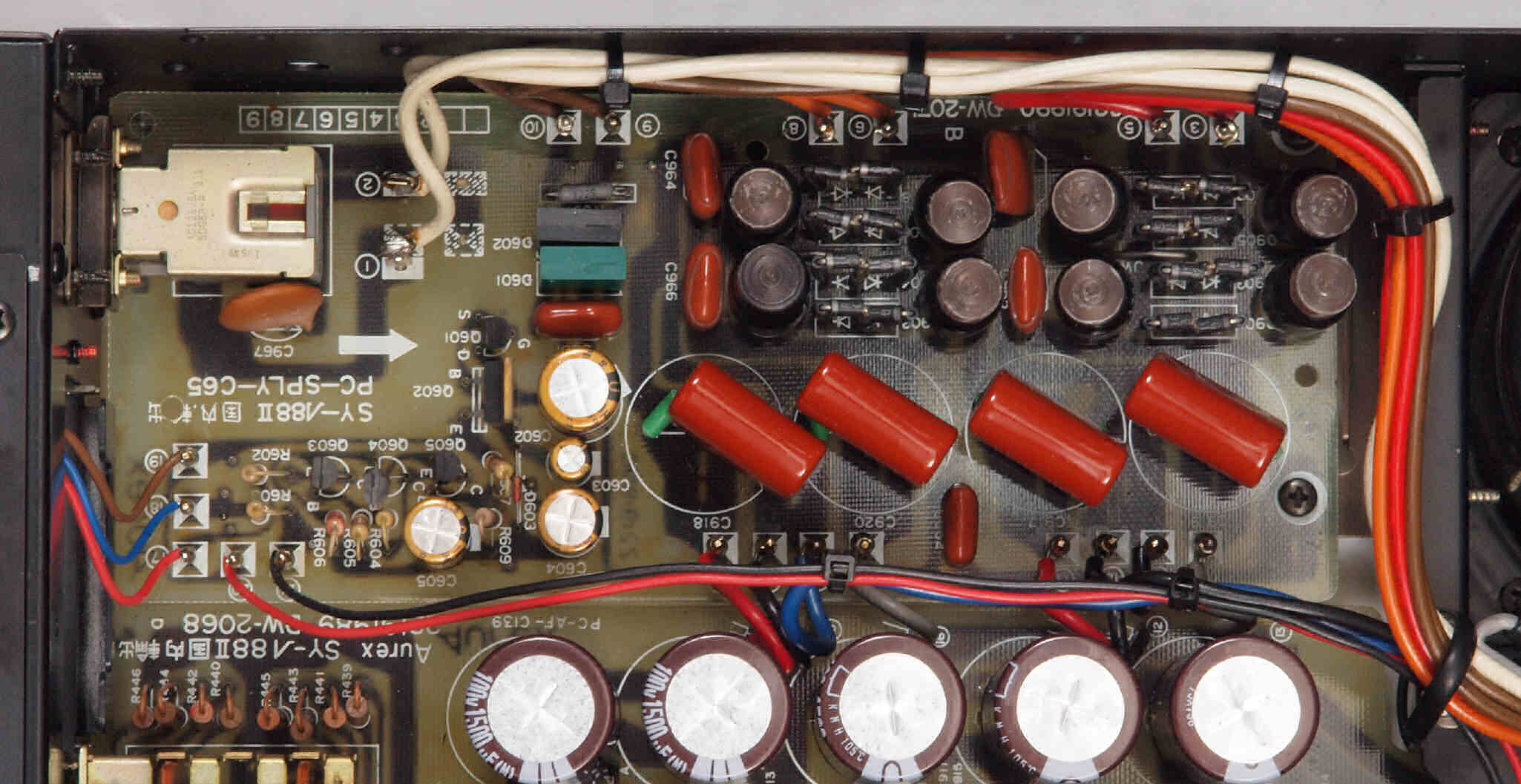

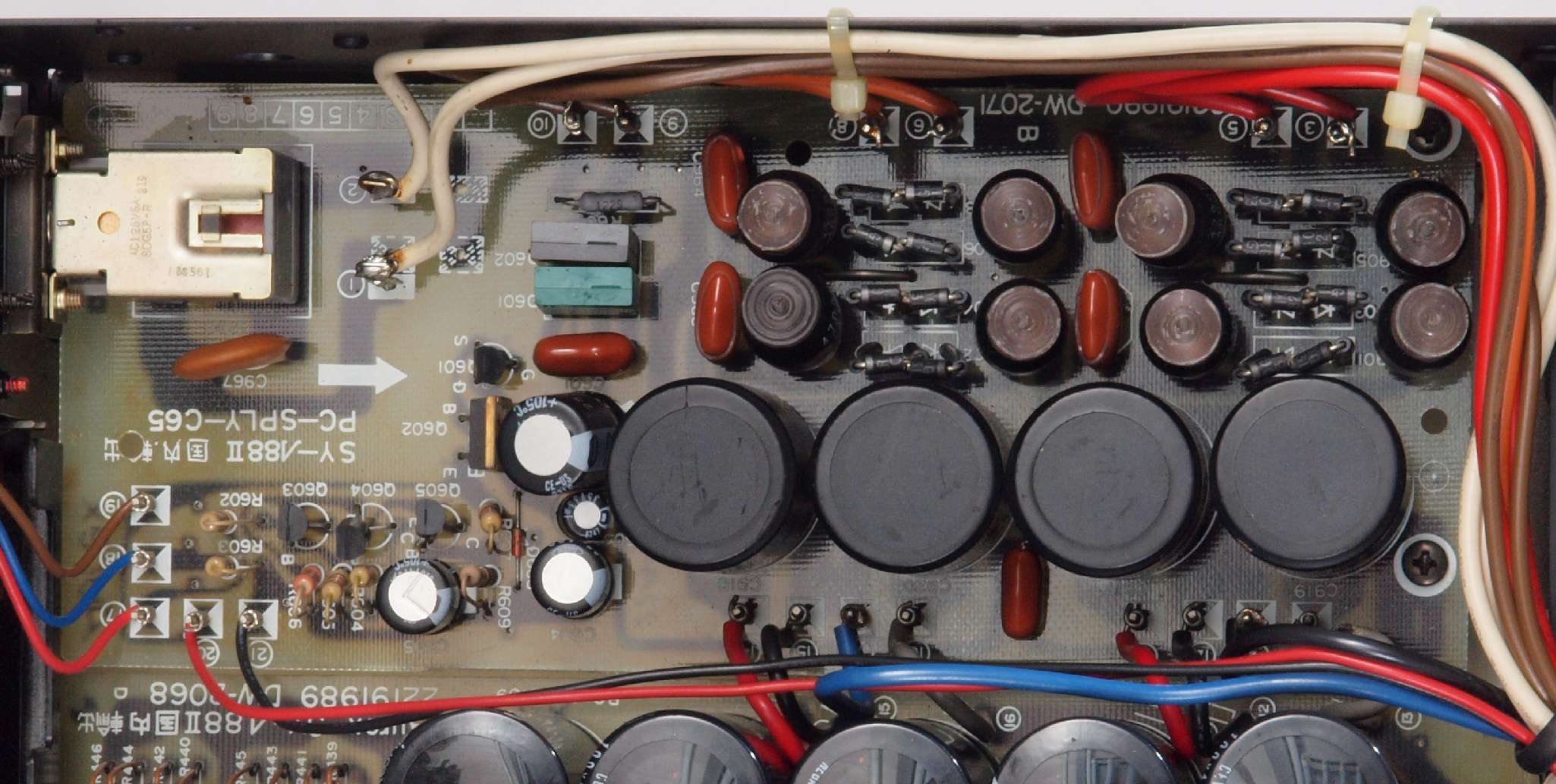

Ｃ４１．　修理前　電源整流部

Ｃ４２．　修理後　　電源整流部　電解コンデンサー４個、λコンデンサー４個交換

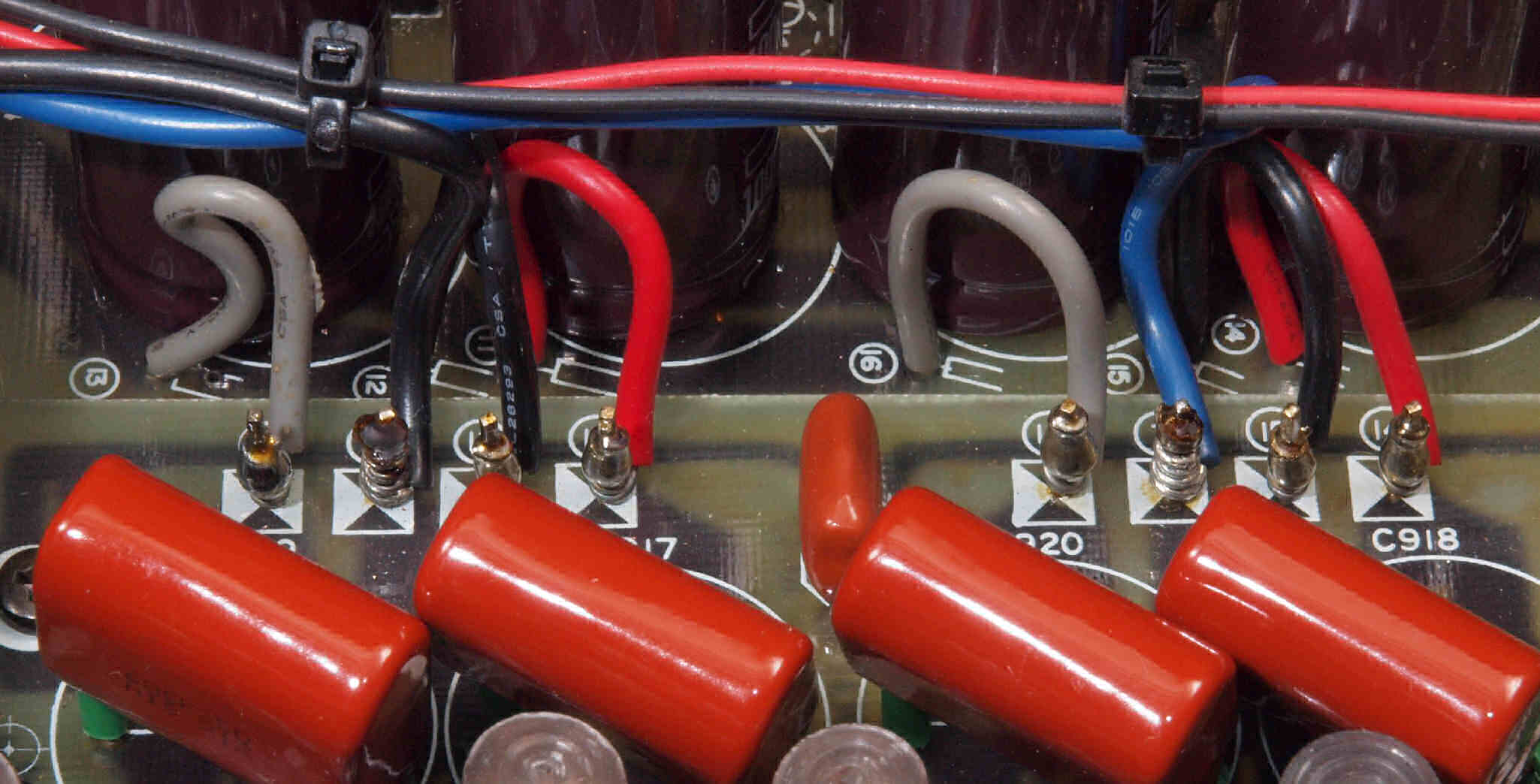

Ｃ４２１．　修理前　電源整流部ラッピング１

Ｃ４２２．　修理後　電源整流部ラッピング１。　ハンダを流し込む

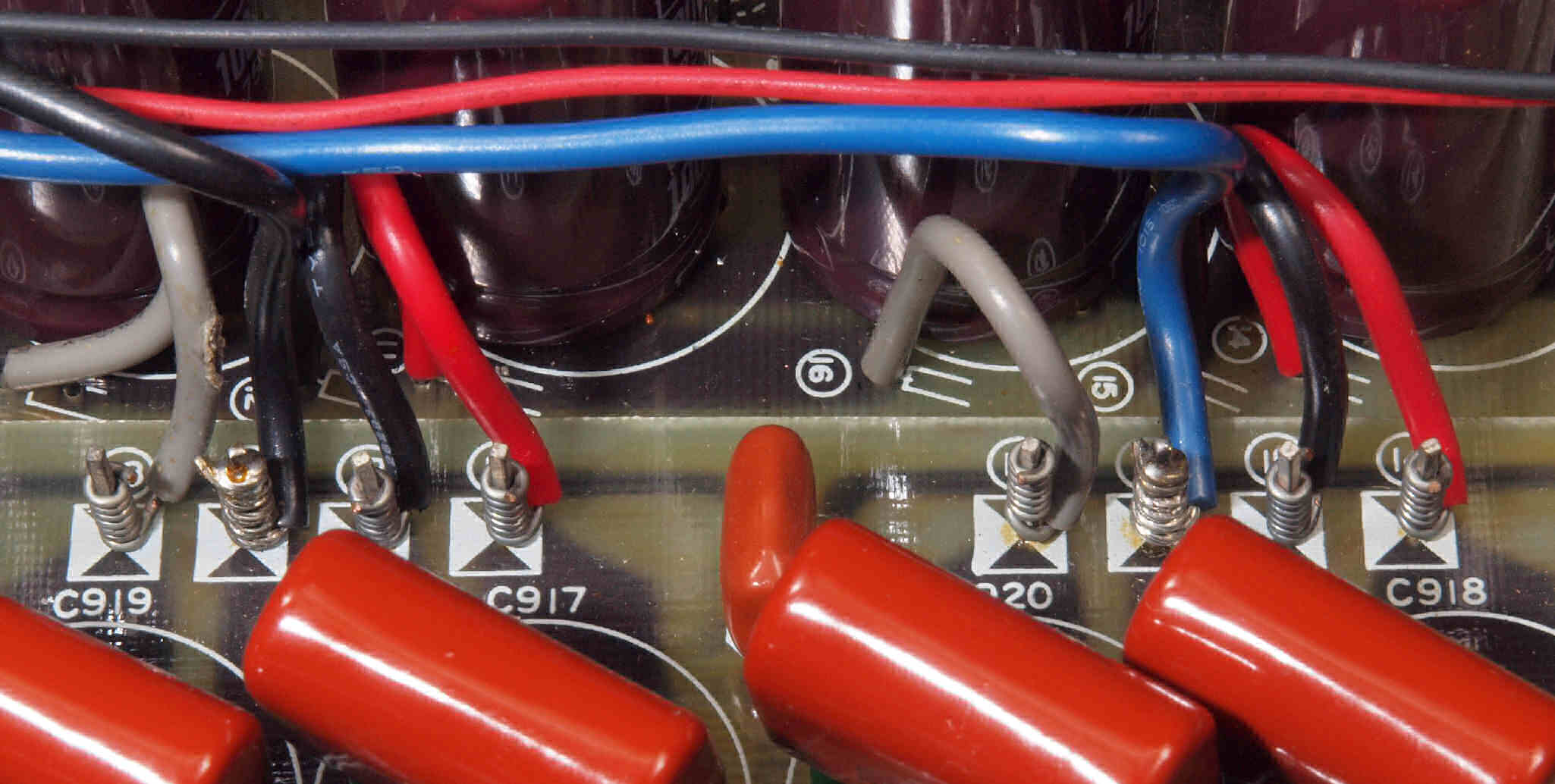

Ｃ４２３．　修理前　電源整流部ラッピング２

Ｃ４２４．　修理後　電源整流部ラッピング２。　ハンダを流し込む

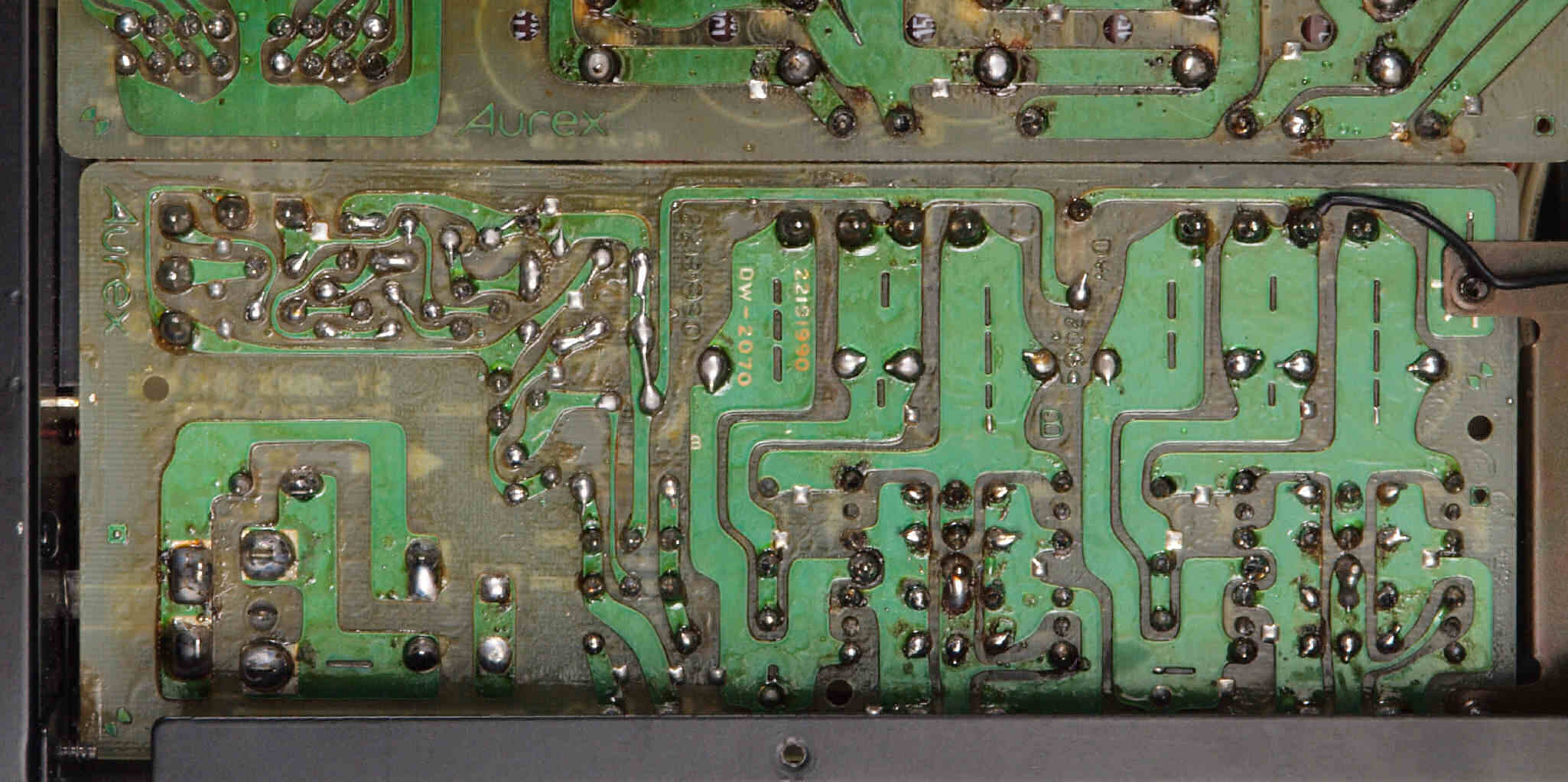

Ｃ４３．　修理前　　電源部整流裏

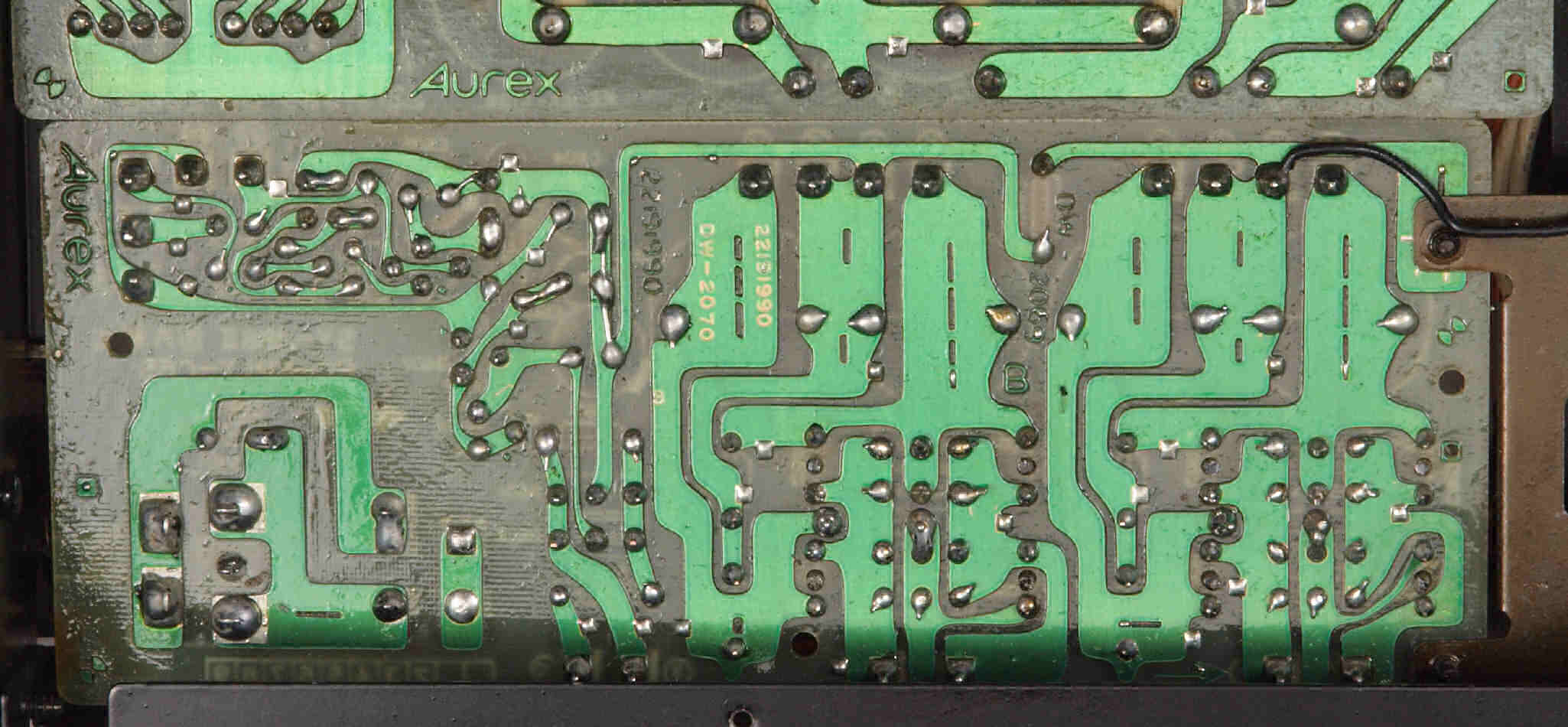

Ｃ４４．　修理（ハンダ補正）後　　電源部整流裏

Ｃ４５．　完成電源部整流裏 　洗浄後コーテング材を塗る。

Ｃ５１．　修理前　定電圧部

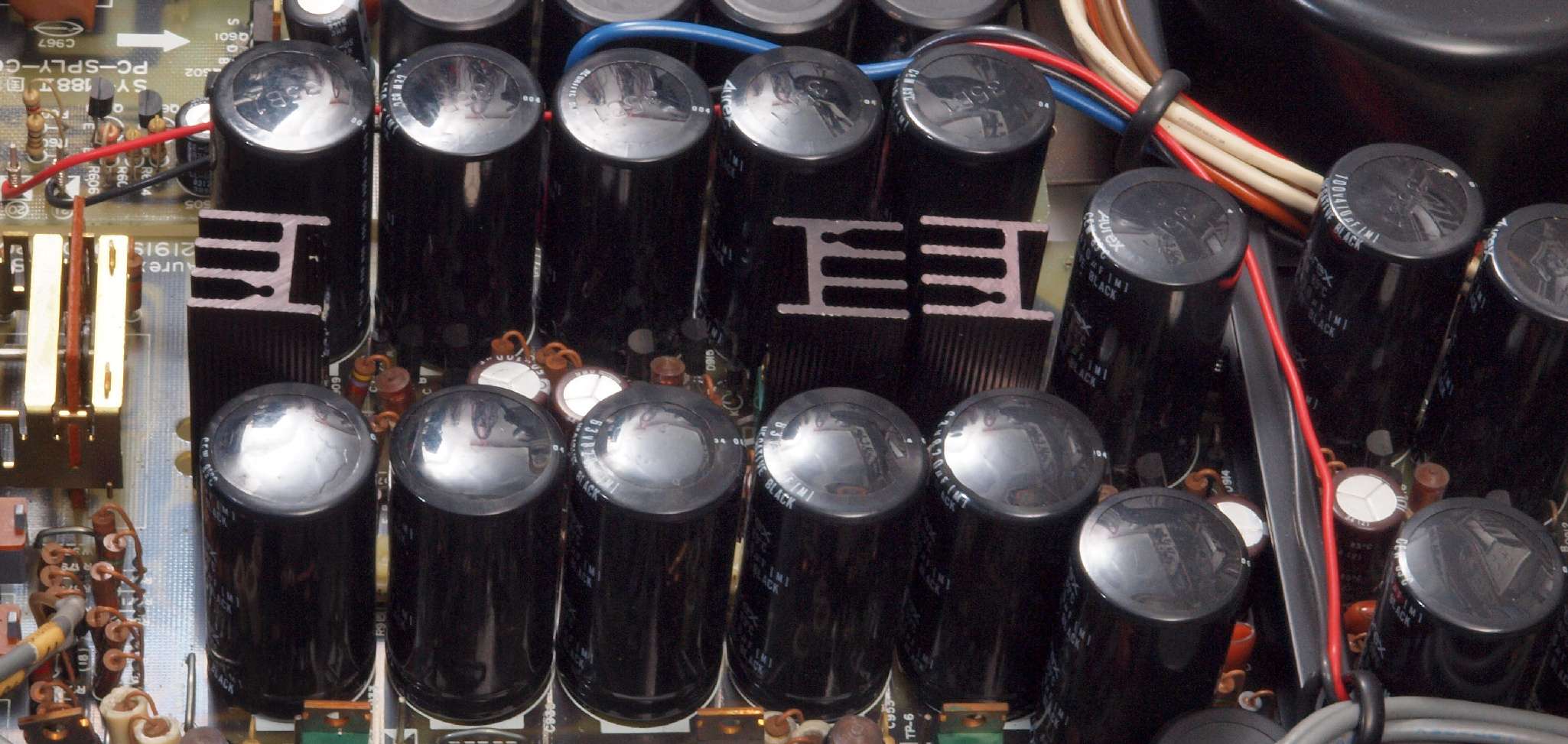

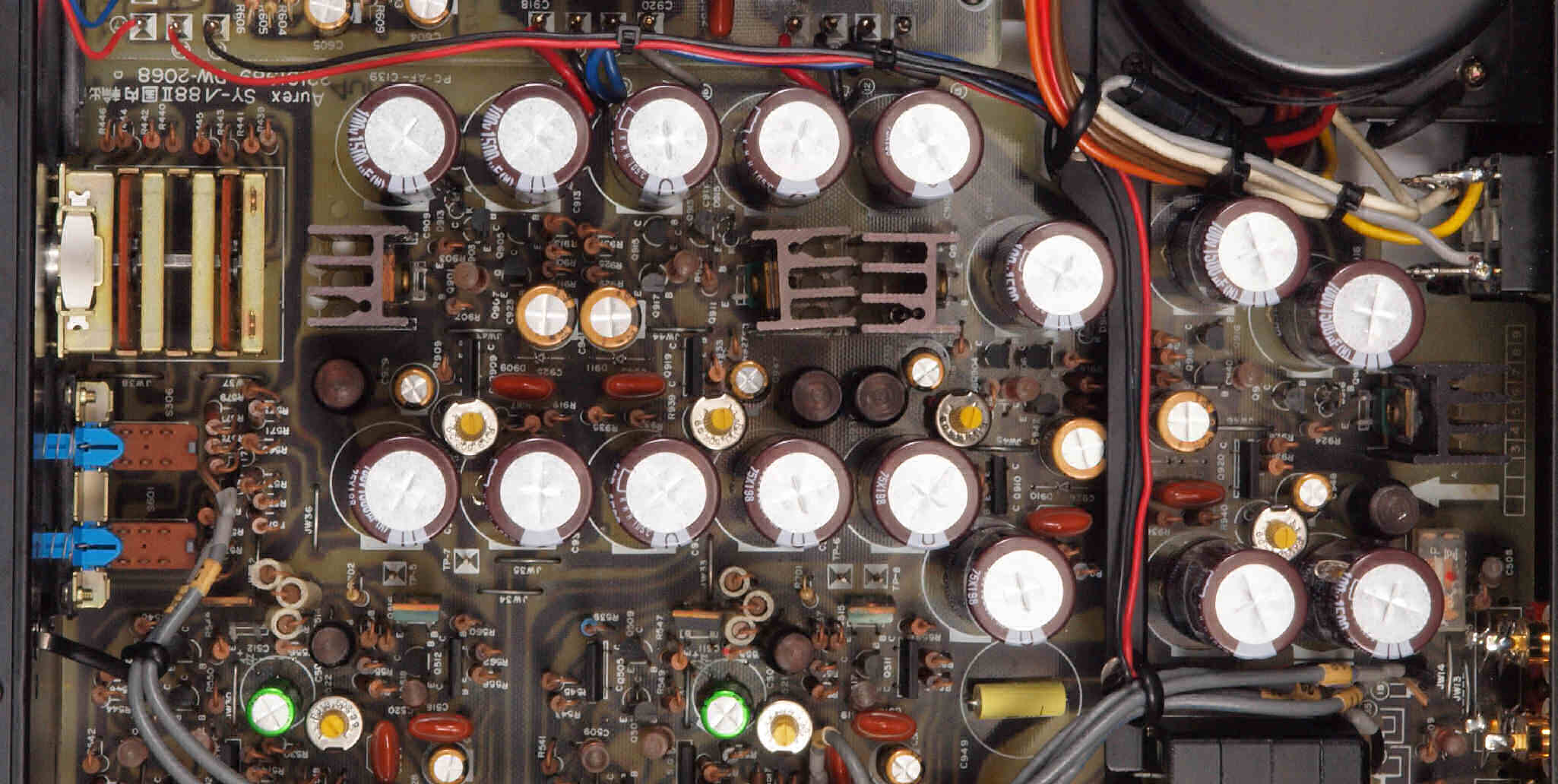

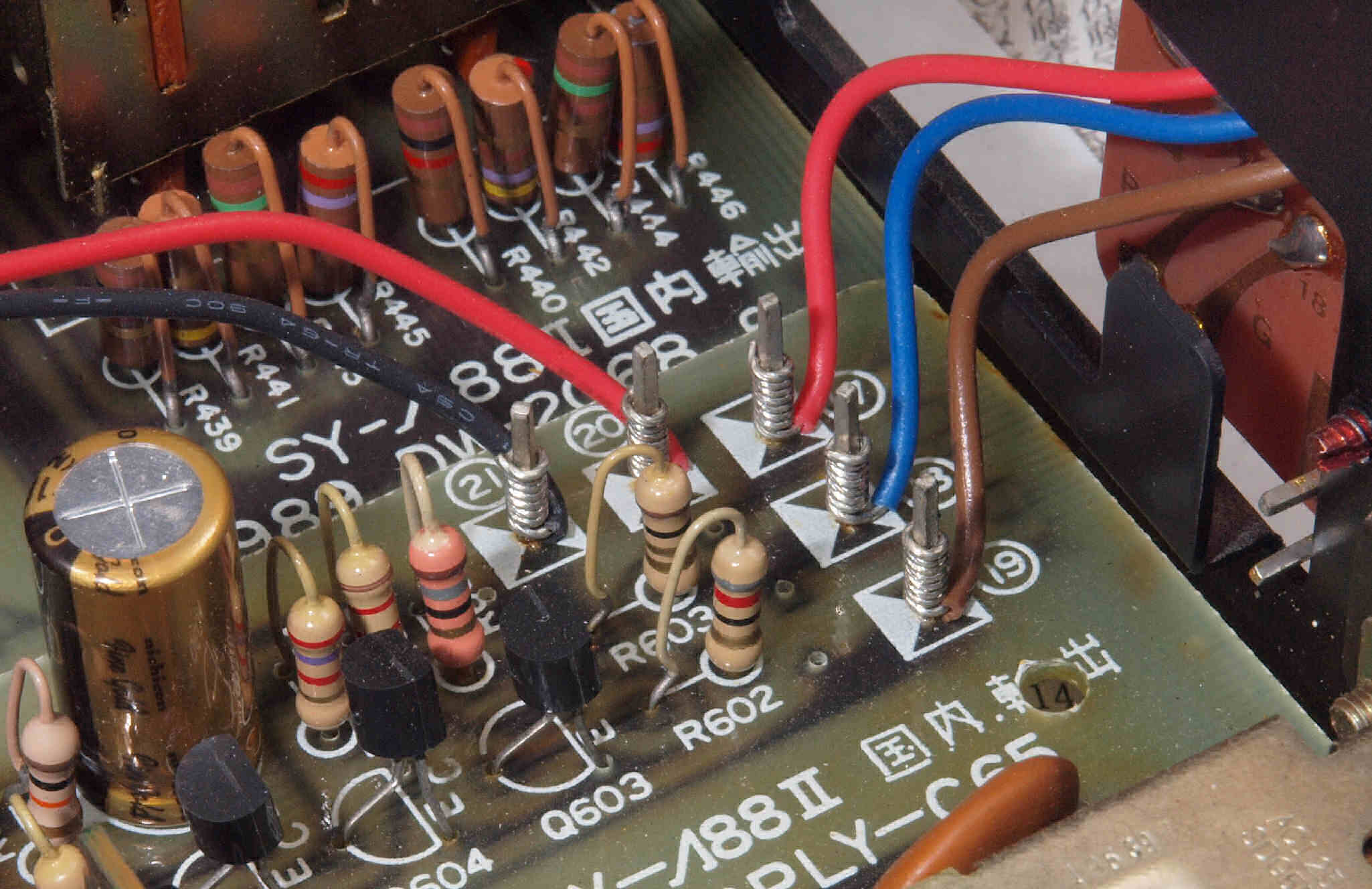

Ｃ５２．　修理後　定電圧部　大型電解コンデンサー１６個、電解コンデンサー８個、半固定ＶＲ４個交換

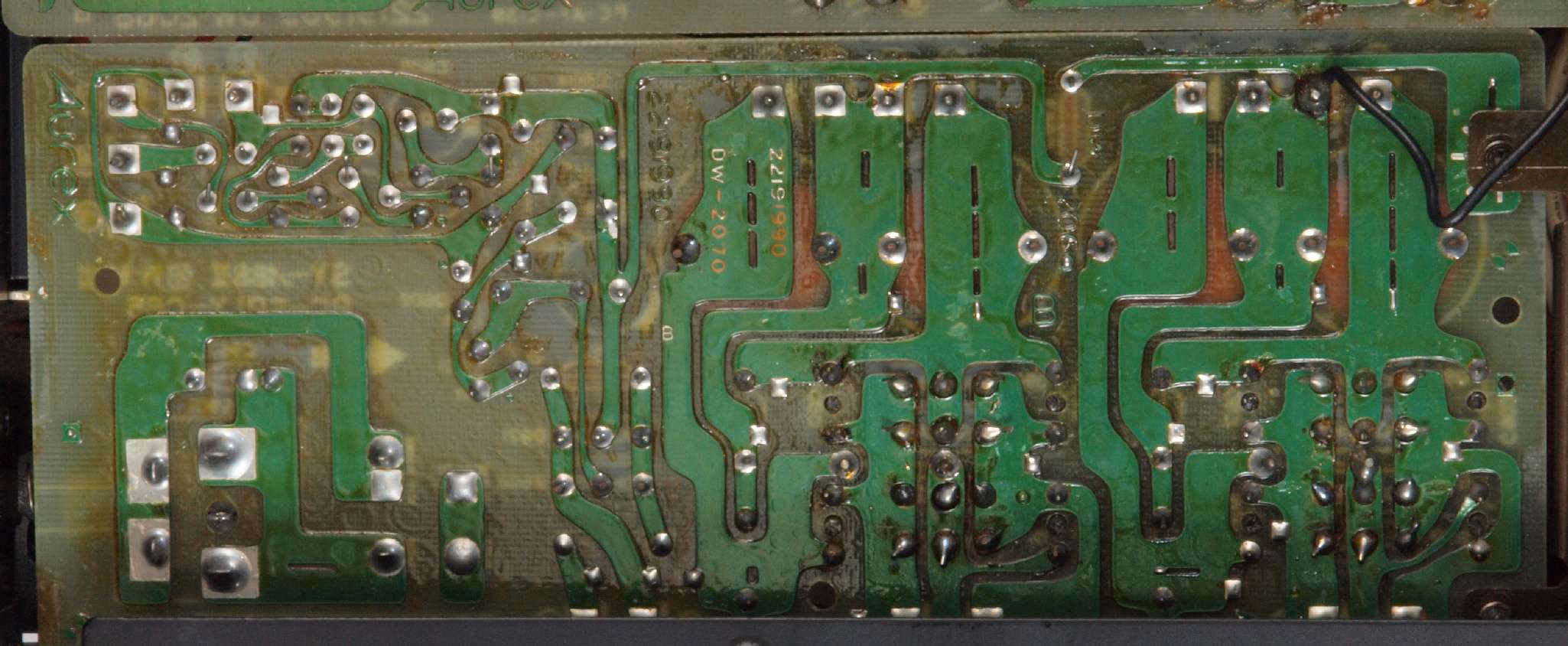

Ｃ５３．　修理前　定電圧部裏

Ｃ５４．　修理（ハンダ補正）後　定電圧部裏

Ｃ５５．　定電圧部裏完成 　洗浄後コーテング材を塗る。

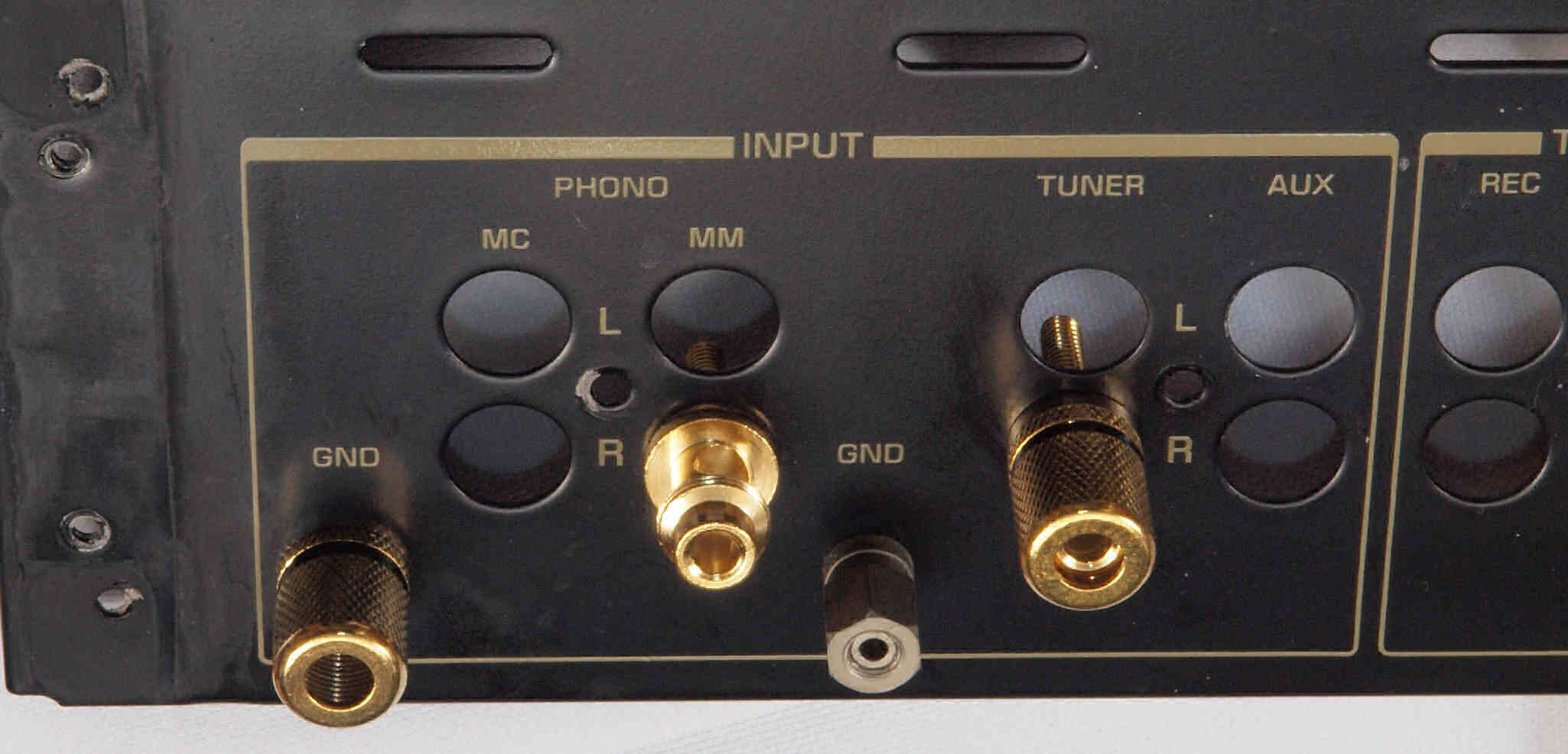

Ｃ６１．　修理前　ＲＣＡ端子　　　　　　　ＲＣＡ端子の説明は此方 　　　　　　　　　　　止めネジがセンターに１個しか無い構造。　これで太い４本のケーブルは支えられない！

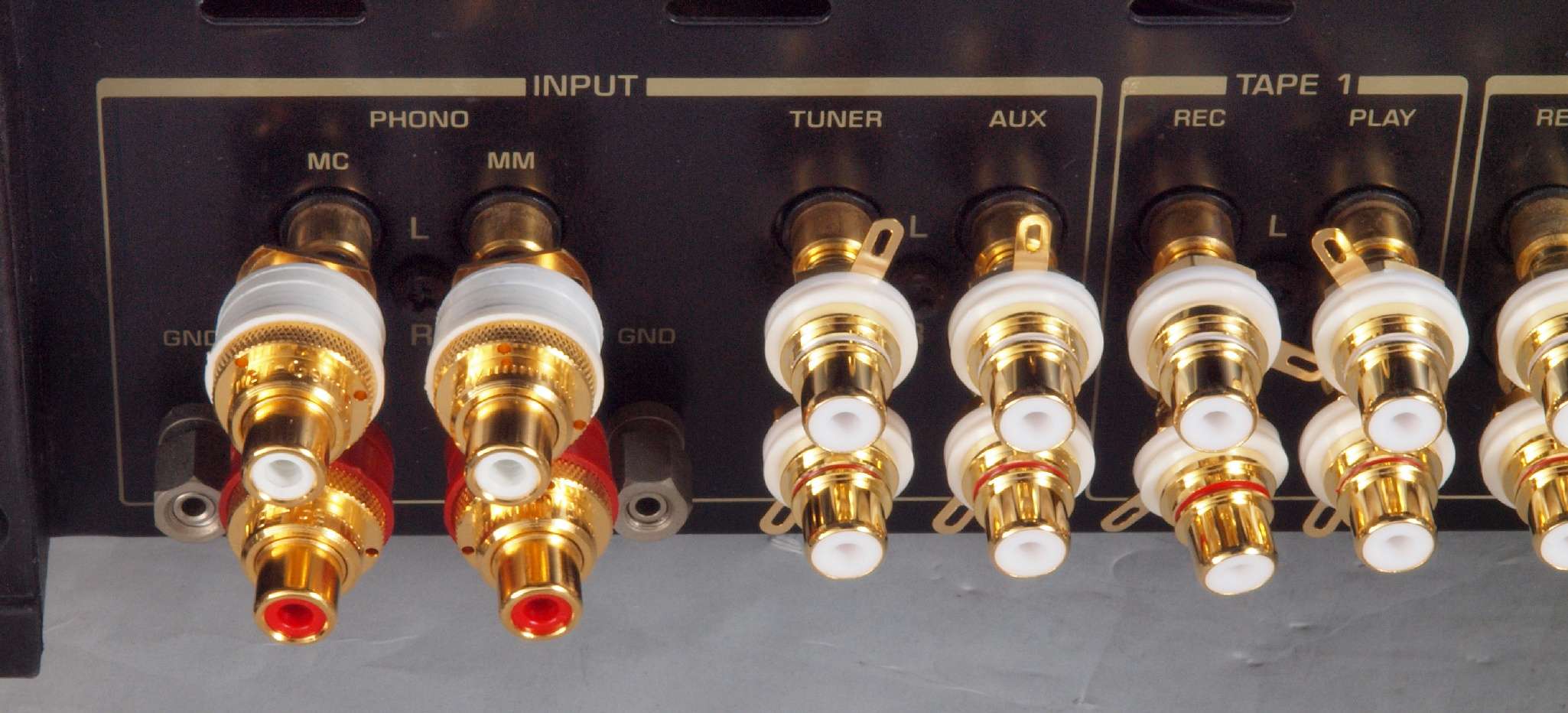

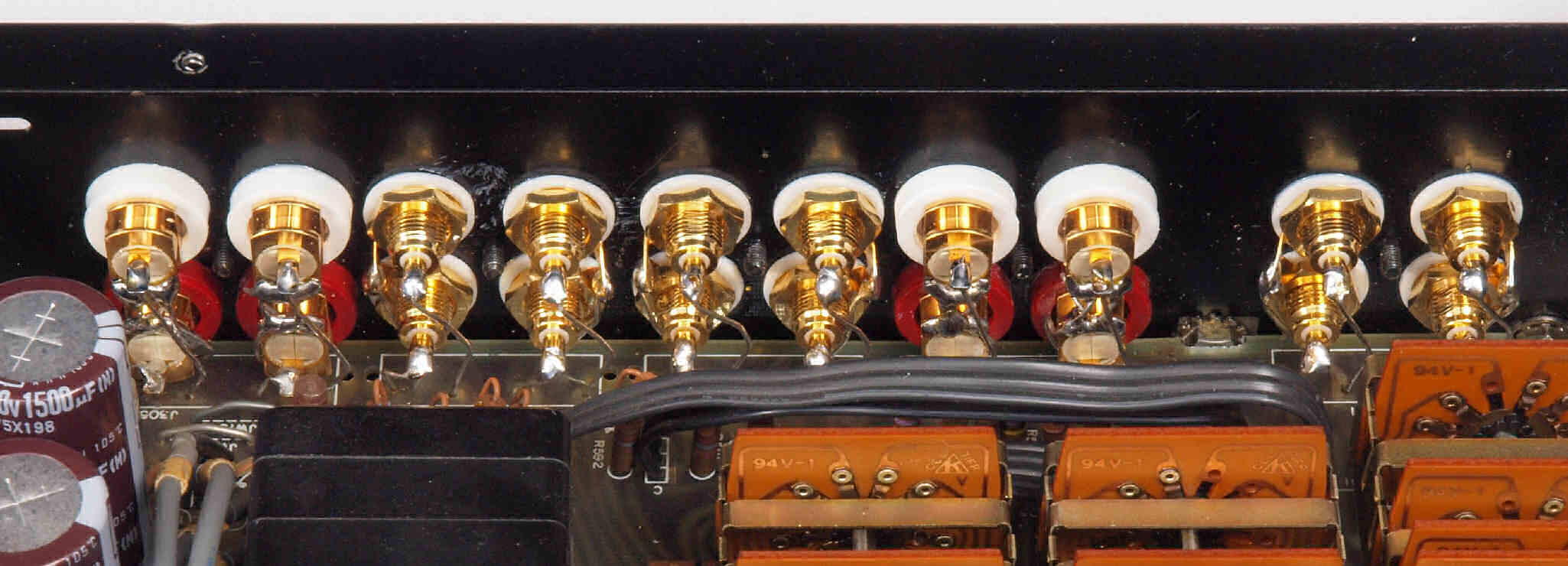

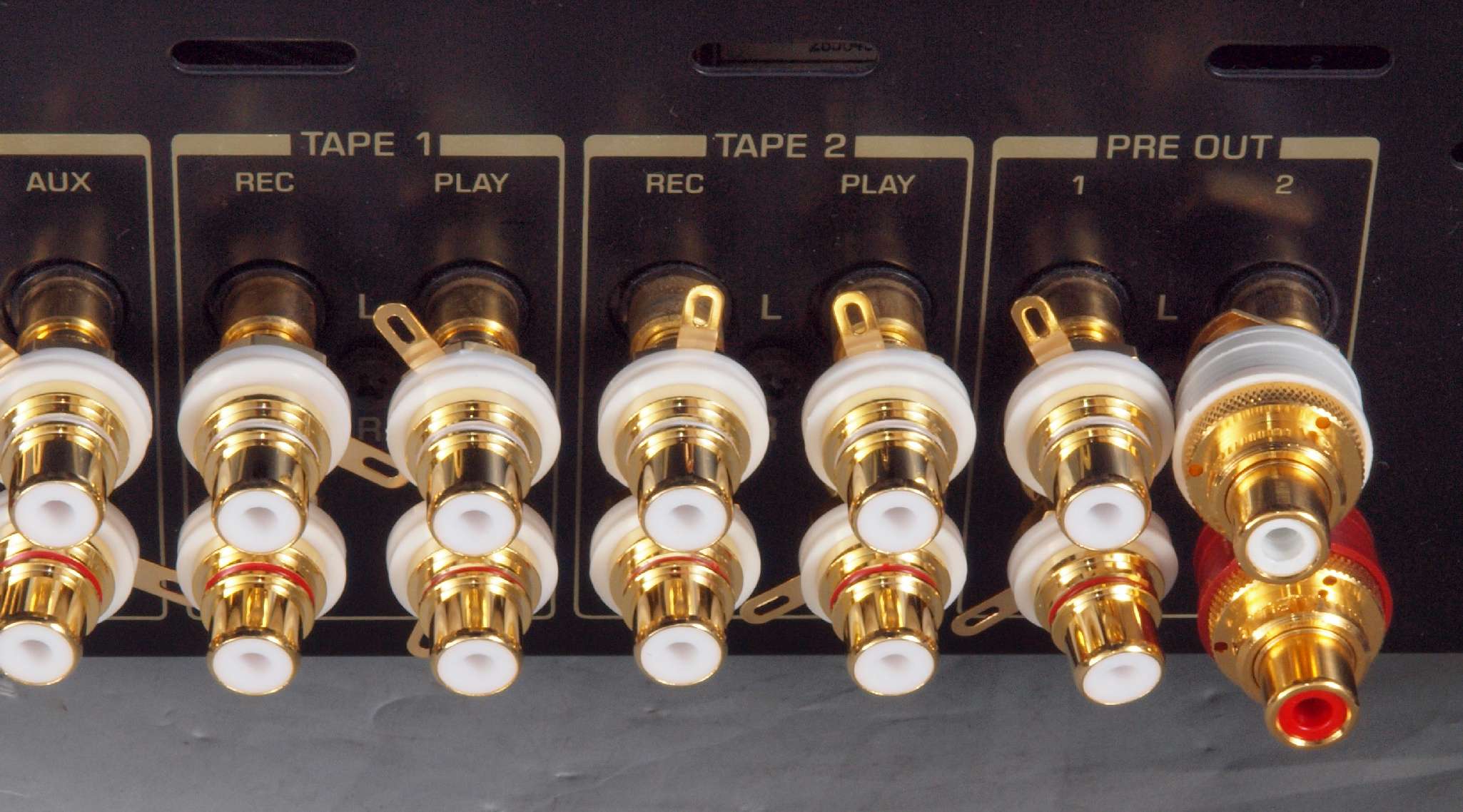

Ｃ６２．　修理後　新しいテフロン絶縁RCA端子に６組１２個、　ＷＢＴ−０２０１端子４組８個交換。 　　　　　　　　　　　アース端子２個も交換する。　　　　ＲＣＡ端子の説明は此方

Ｃ６３．　修理前　入出力RCA端子裏。

Ｃ６４．　修理後　入出力RCA端子裏。

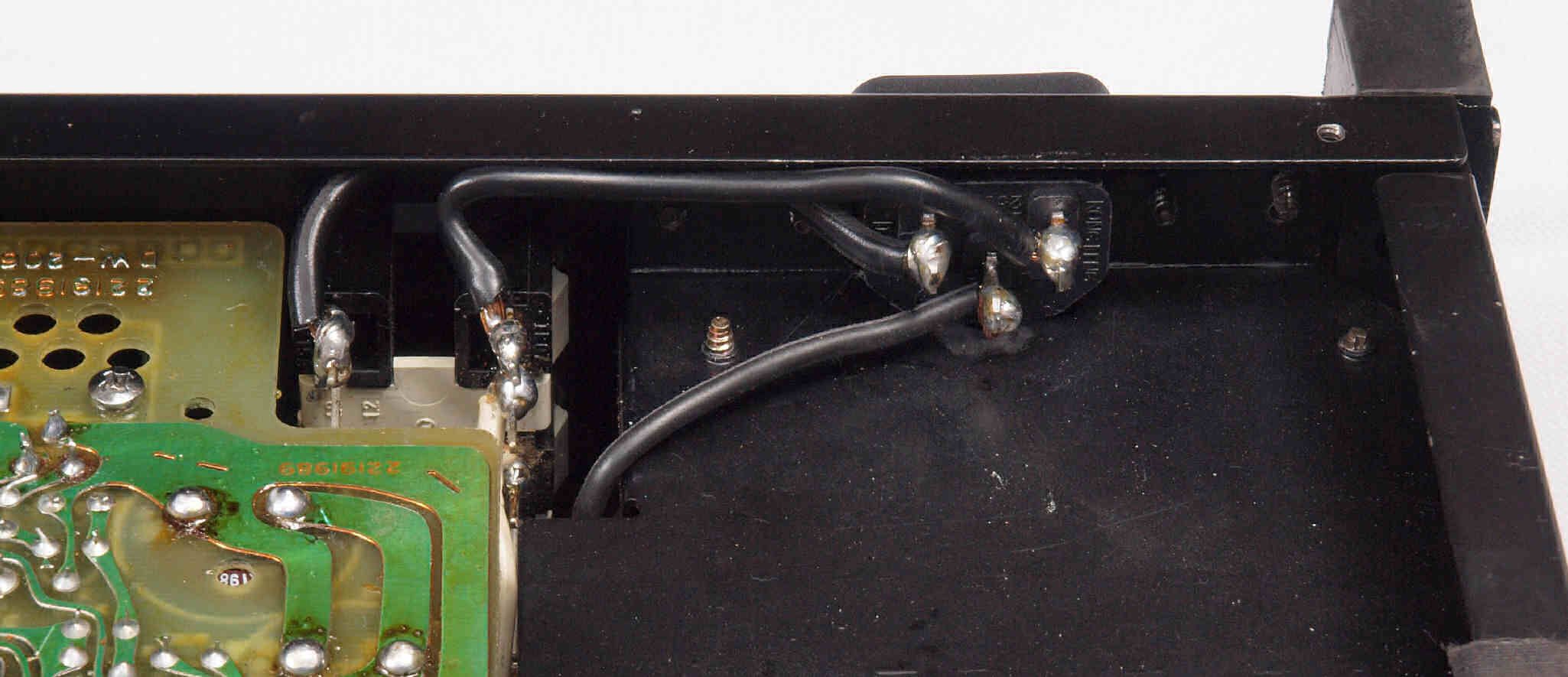

Ｃ７１．　修理前　電源コード取り付け。

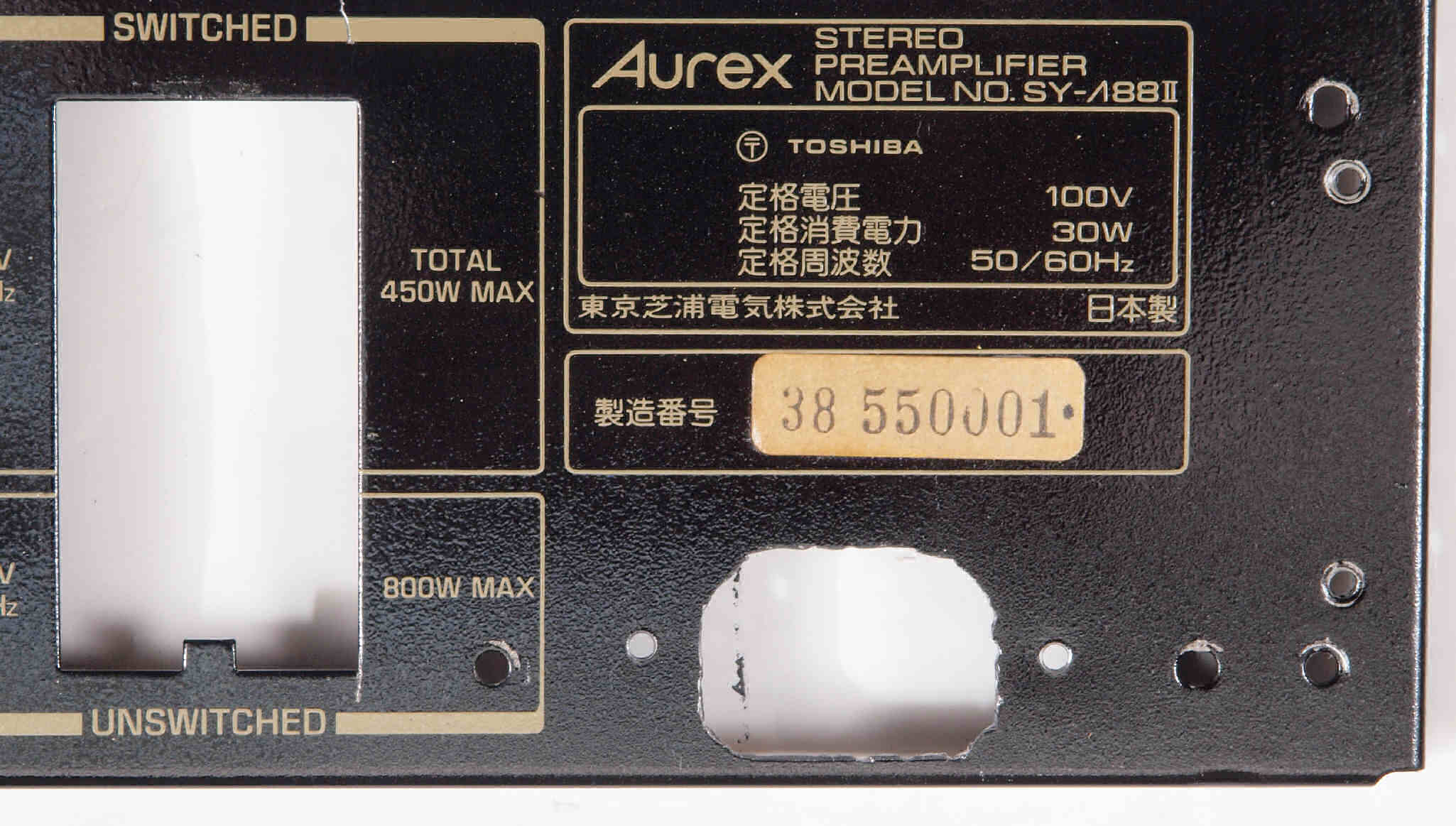

Ｃ７２．　修理（加工）中　３Ｐインレット取り付け穴を開ける位置。

Ｃ７３．　修理（加工）中　３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

Ｃ７４．　修理（加工）中　３Ｐインレット取り付け穴を開けて、透明ラッカーを吹き付ける。

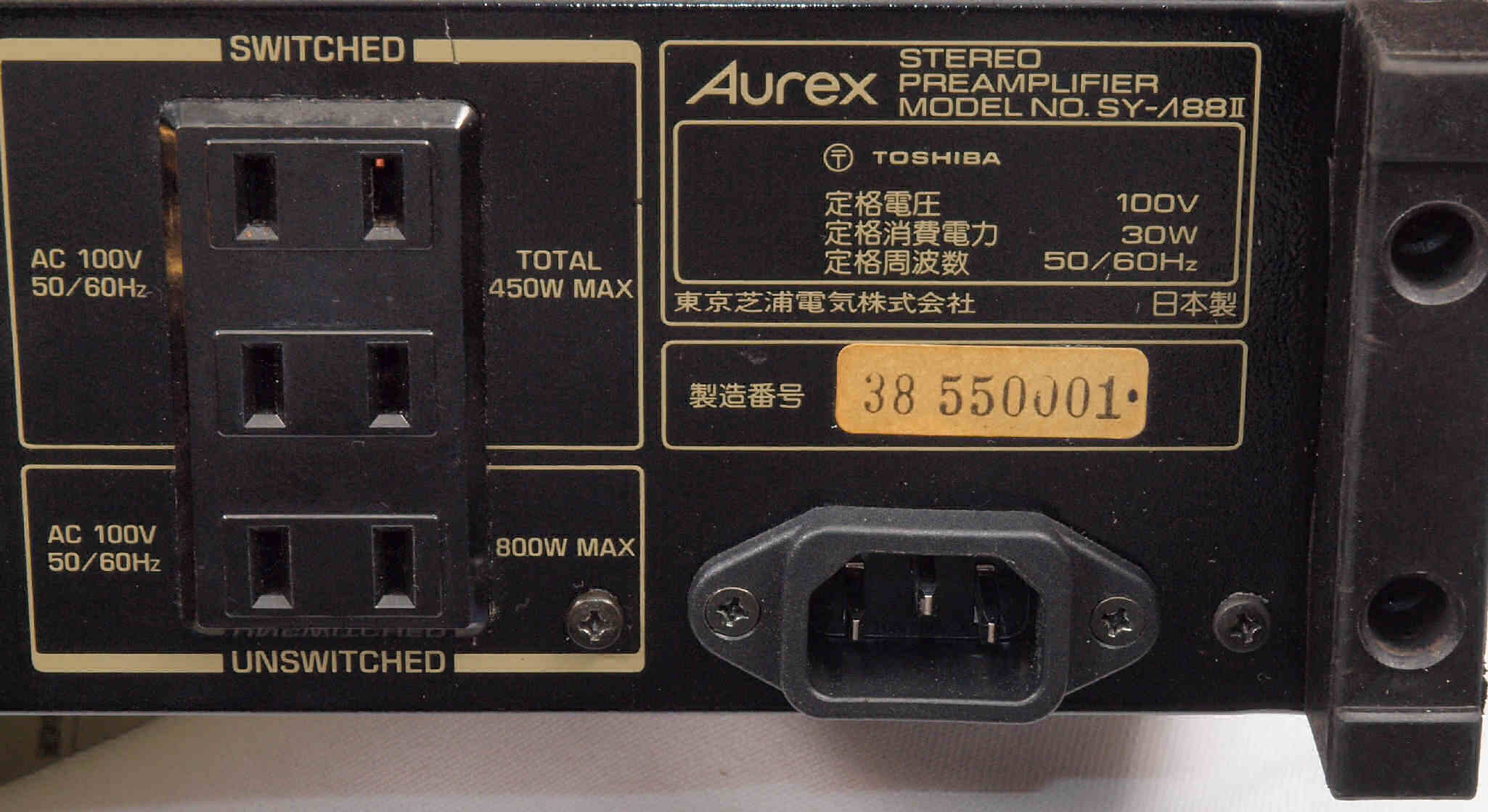

Ｃ７５．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

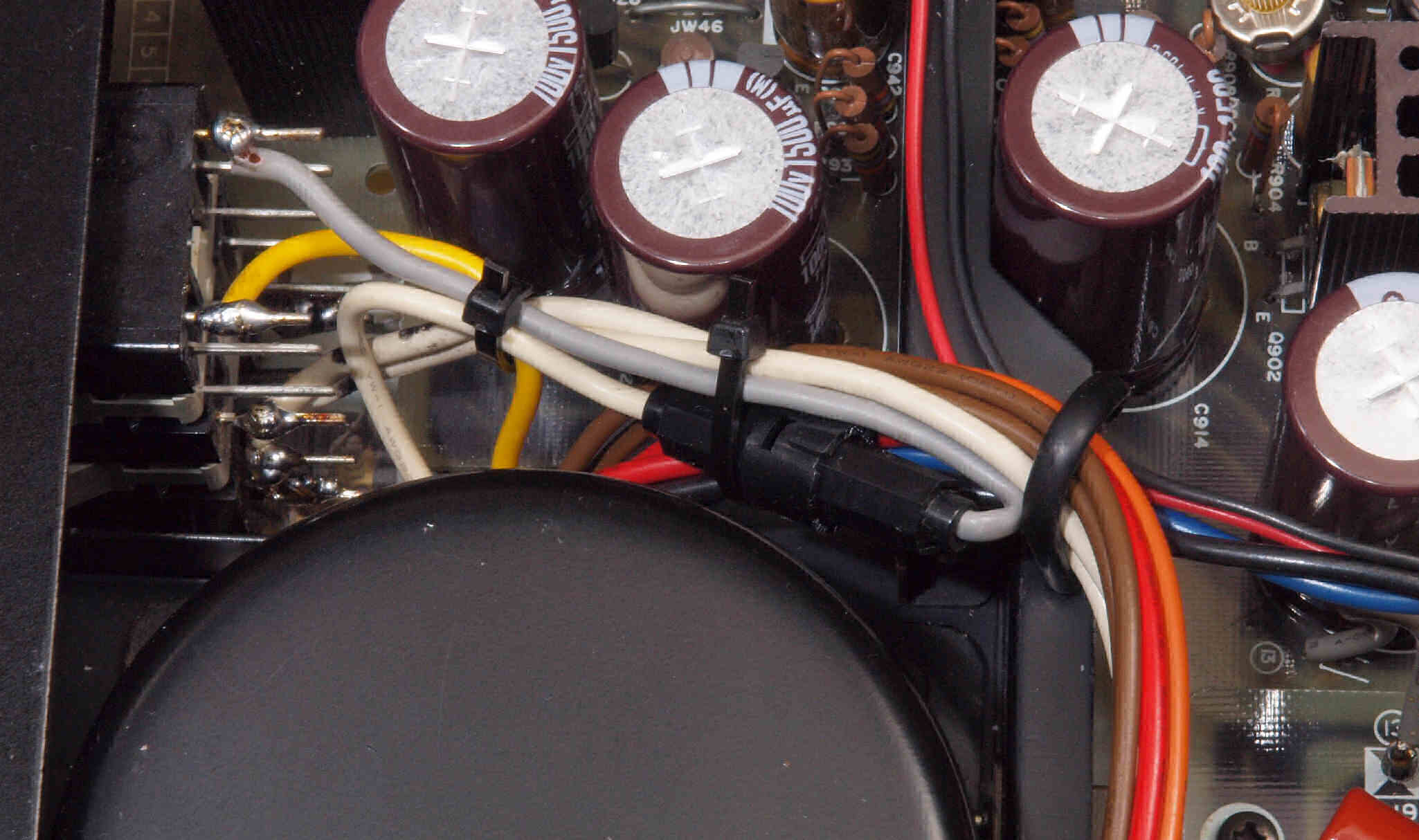

Ｃ７６．　修理後　３Ｐインレット裏配線。アースもしっかり取る。

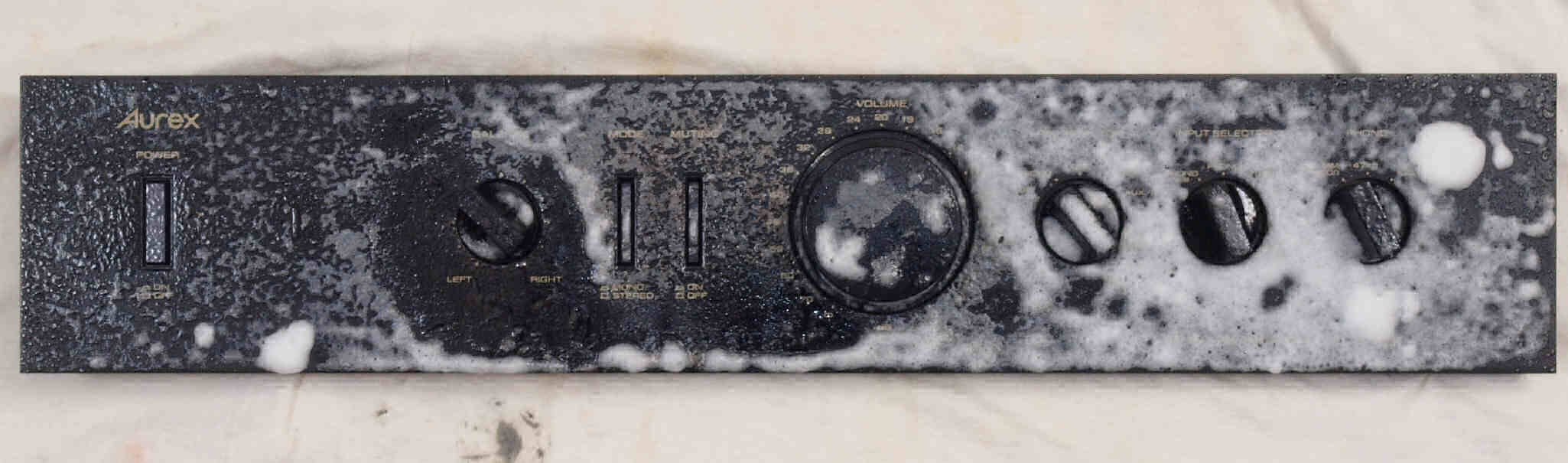

Ｃ８１．　修理中　パネル洗浄

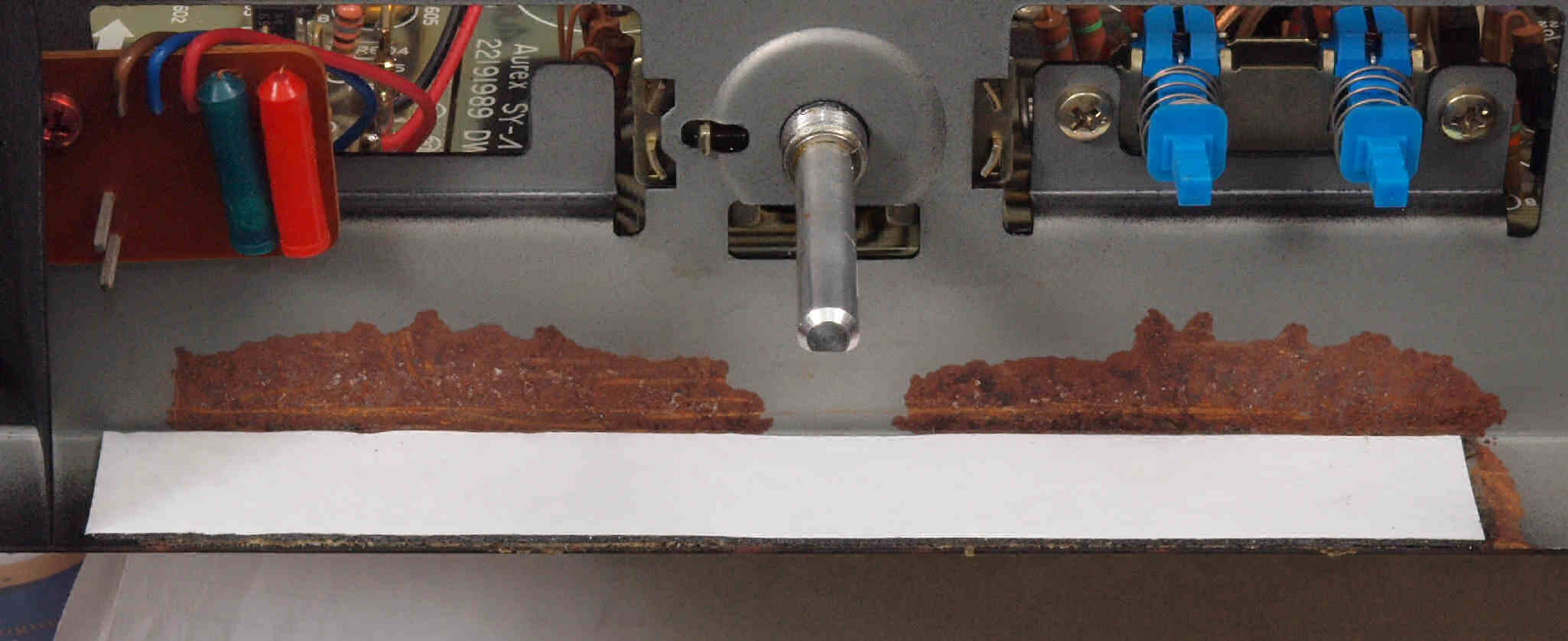

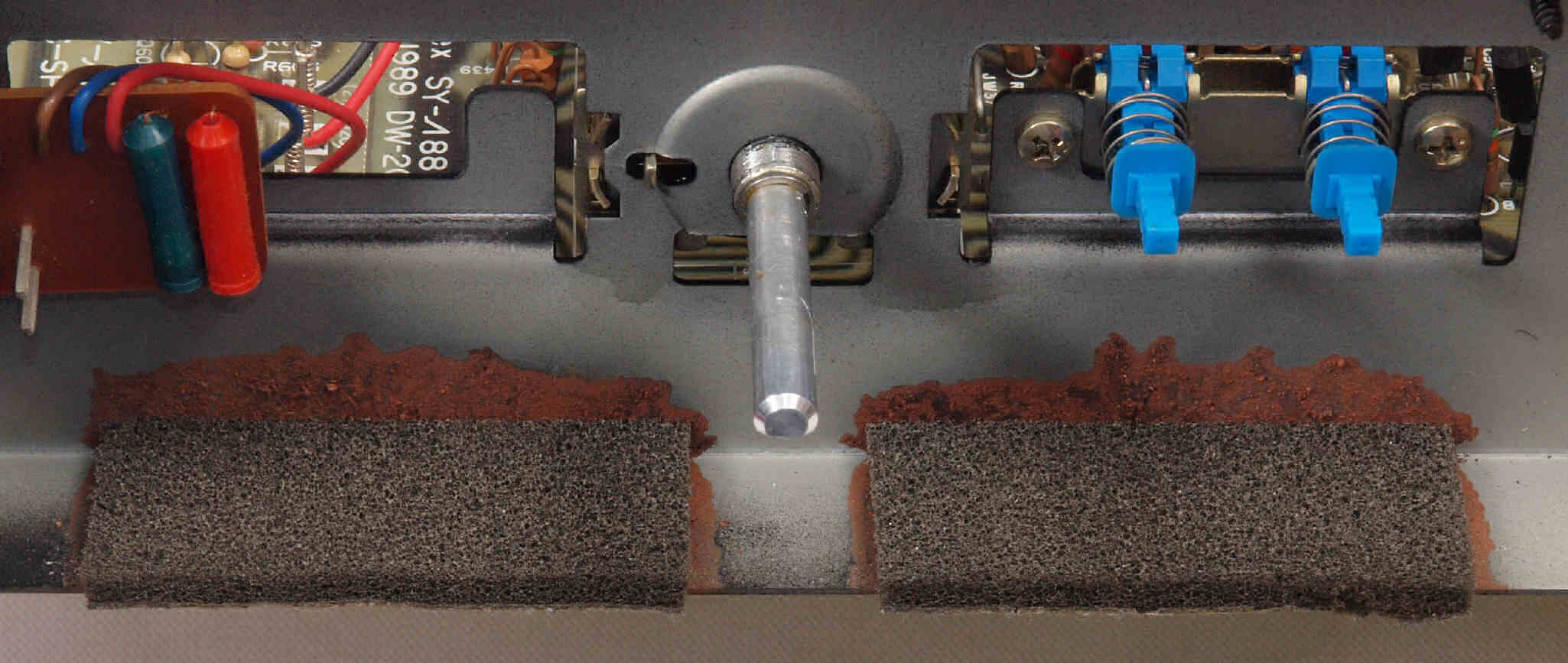

Ｃ８２．　修理前　パネル裏スポンジの交換中　ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食

Ｃ８３．　修理後　パネル裏スポンジの交換後

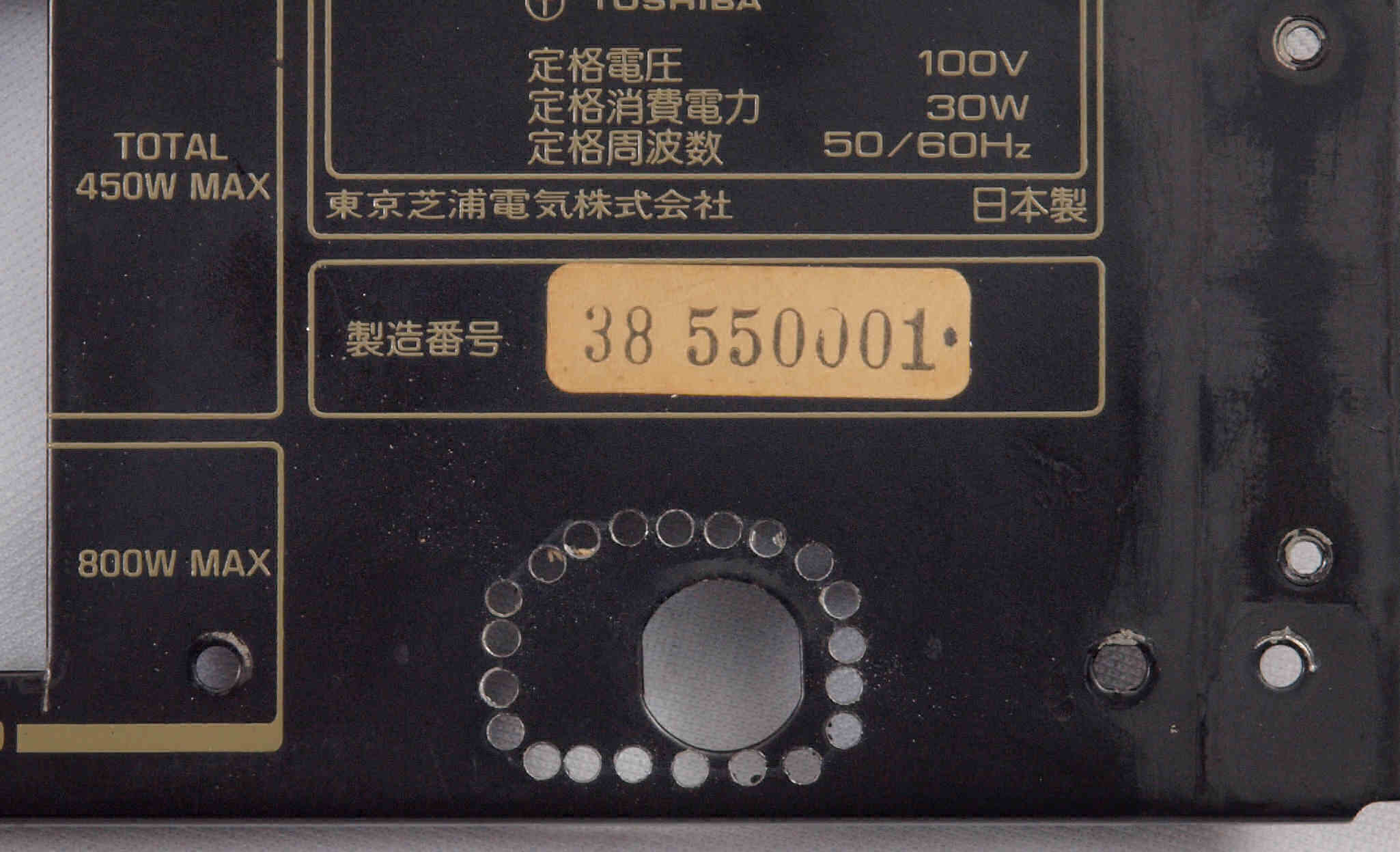

Ｃ９１．　修理後　電源にフューズを挿入する。　これで電源トランスの焼損が無くなる。

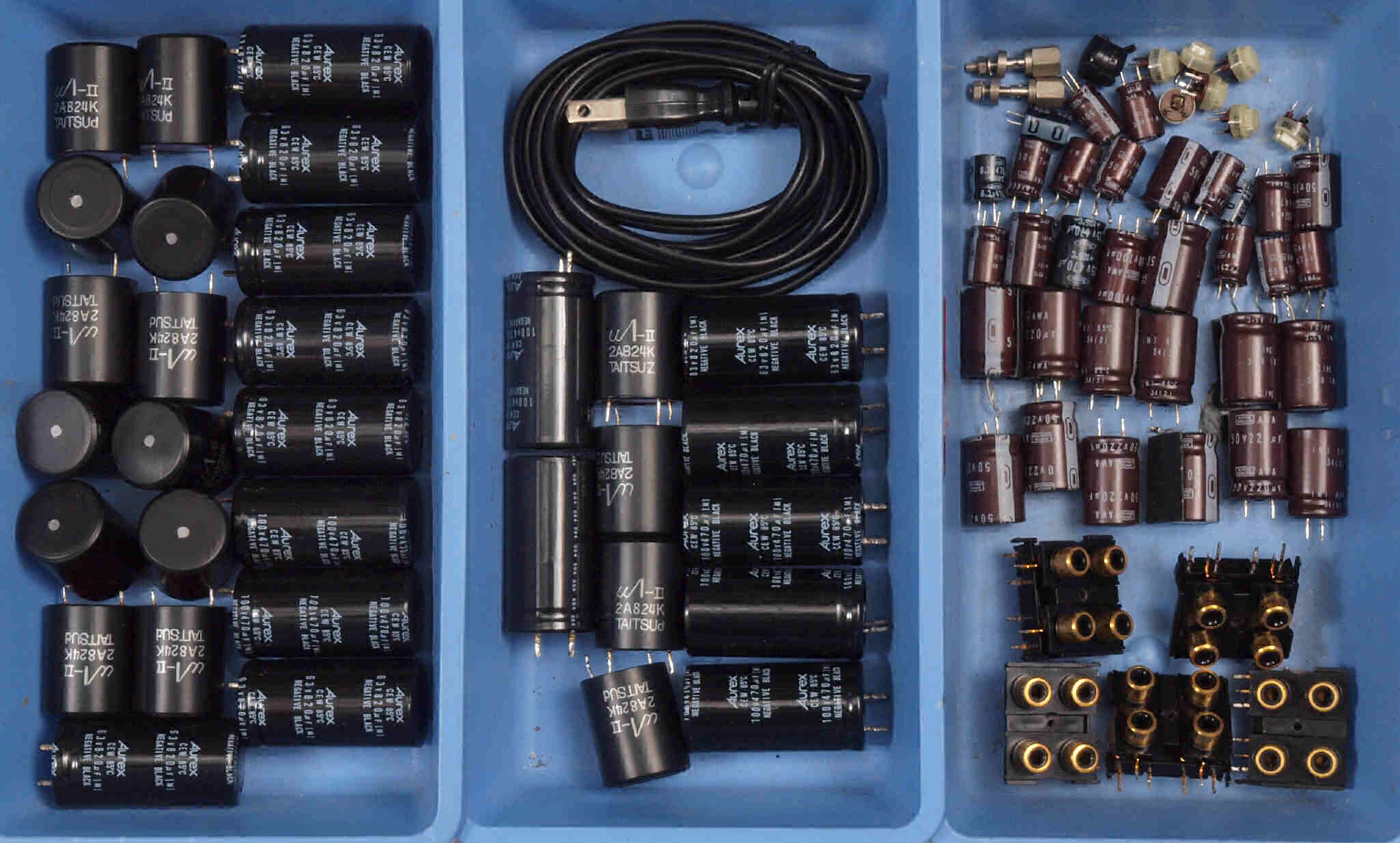

ＣＡ１．　交換した部品

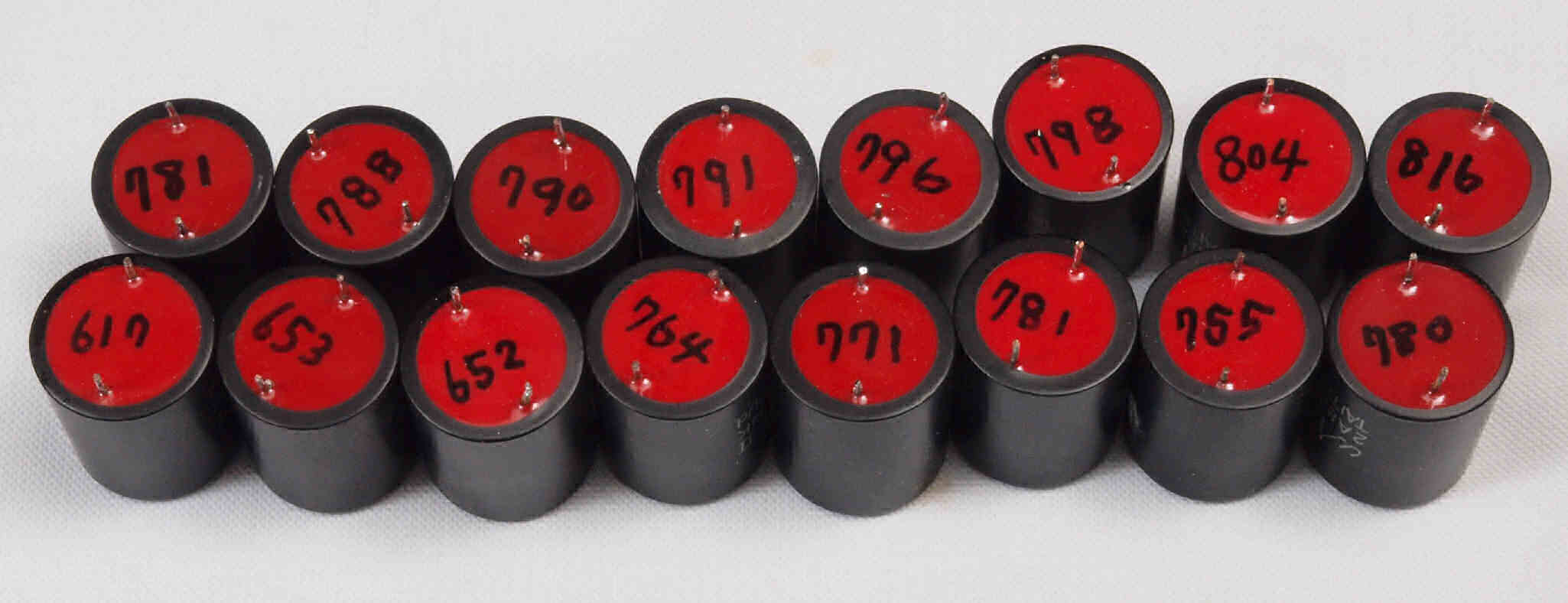

ＣＡ２．　交換した部品。　取り外したλコンデンサーの容量測定結果。　但し安い測定器なので絶対値は不信用 　　　　　　年月は確実にコンデンサーを変化させます。　これでも、λコン神話は健在かな？

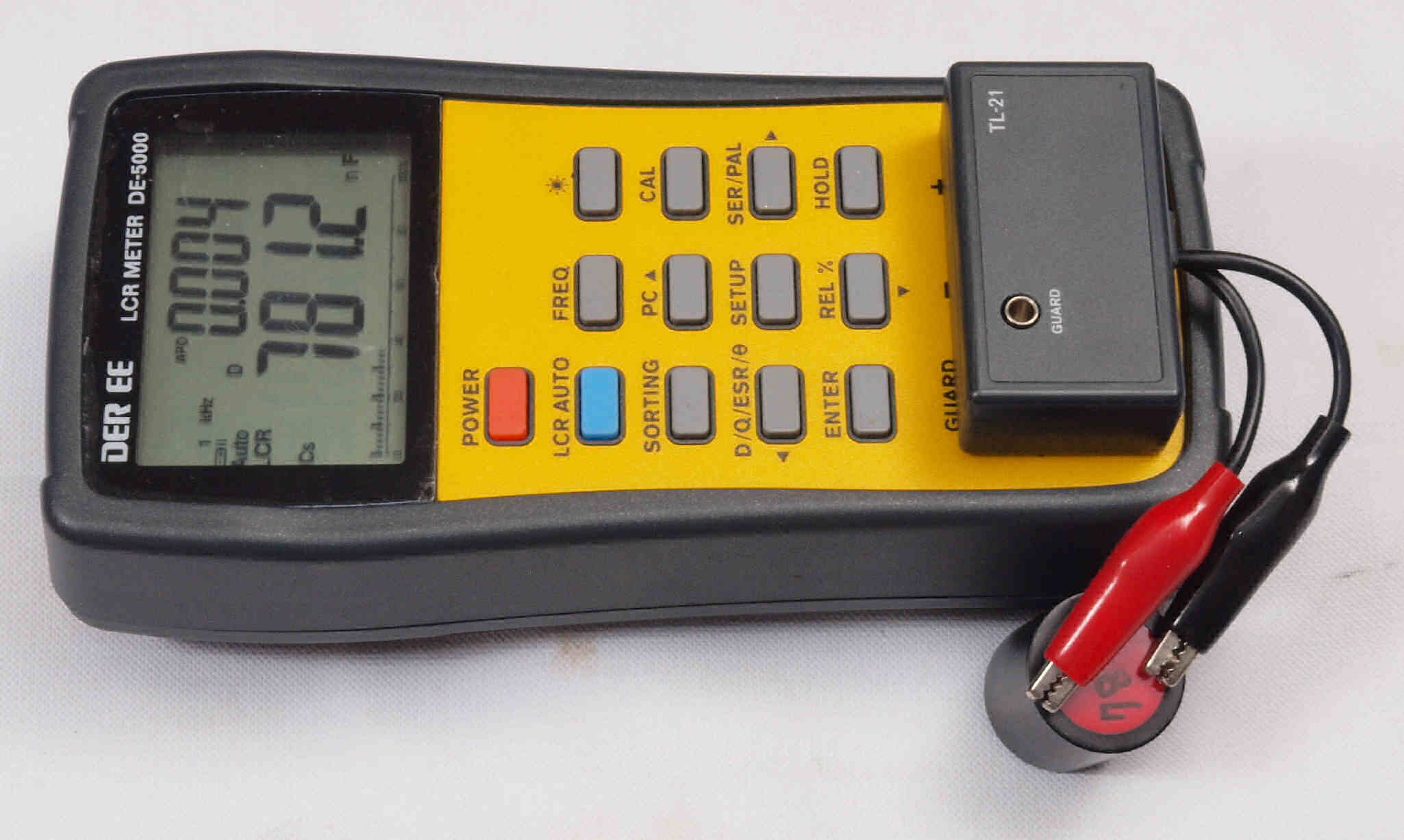

ＣＡ３．　交換した部品　取り外したλコンデンサーの容量測定中。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　カップリング等の使用なので、測定周波数は１ｋＨｚ。

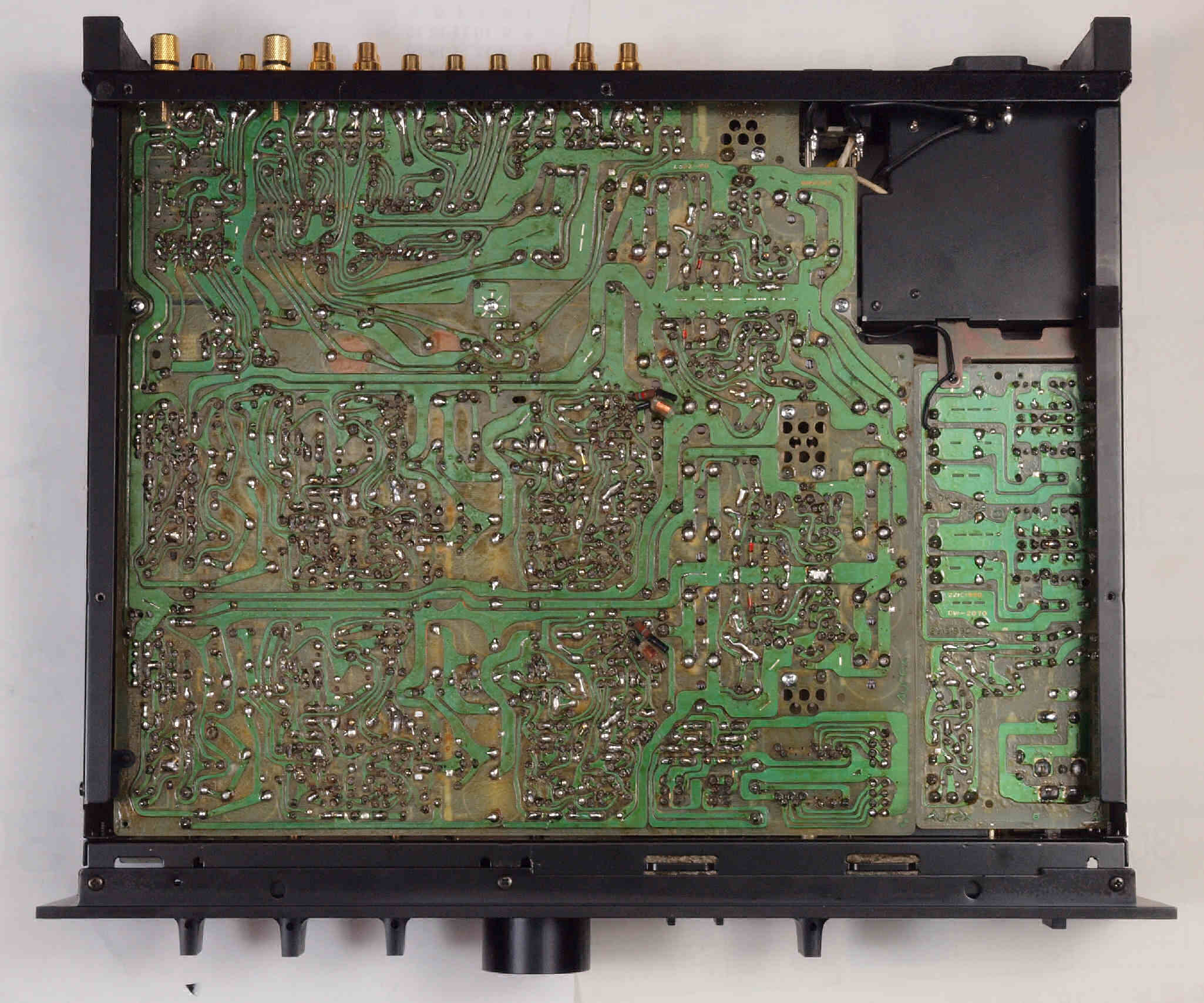

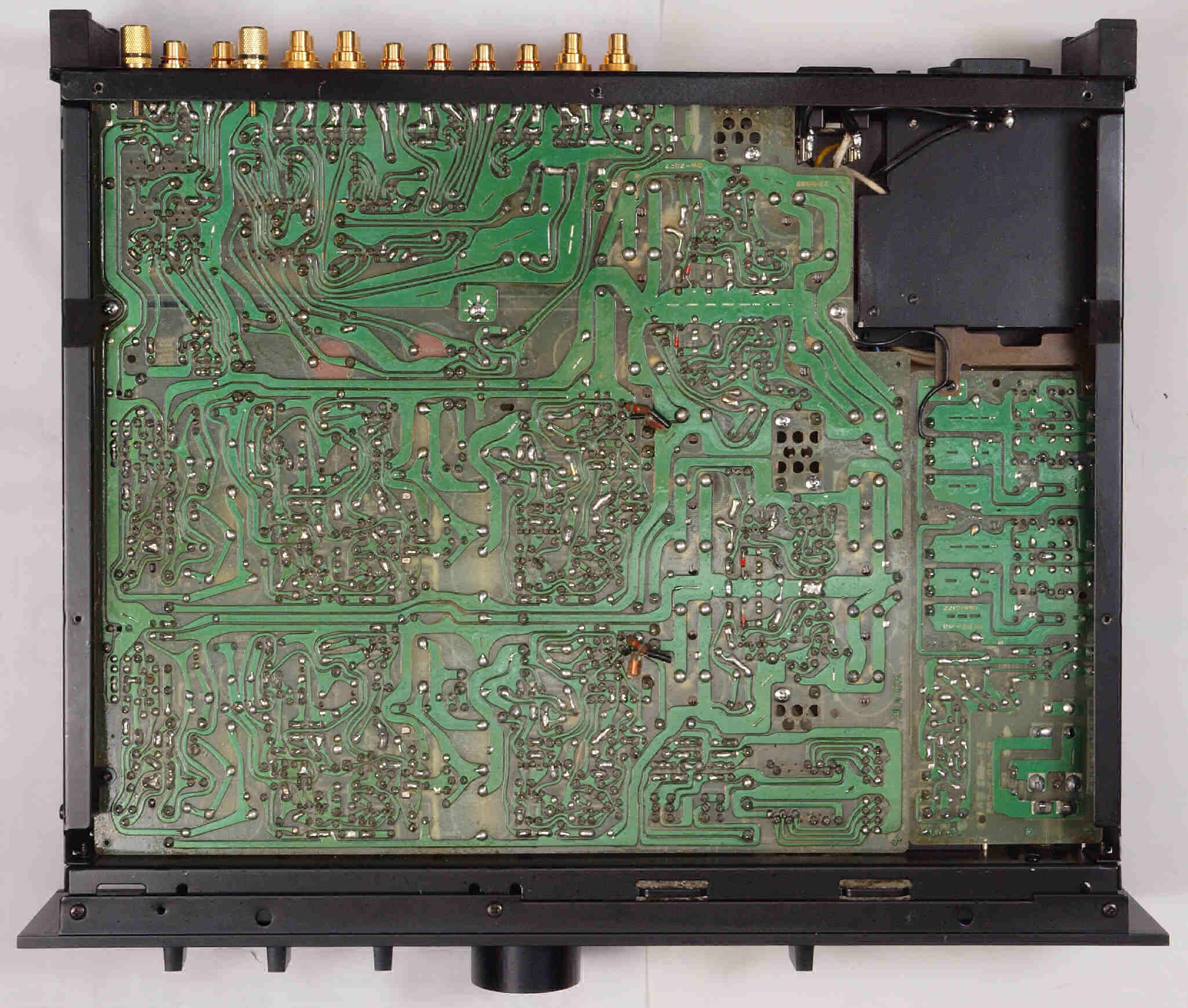

ＣＢ１．　修理前　下から見る

ＣＢ２．　修理（ハンダ補正）後　下から見る

ＣＢ３．　洗浄後コーテング材を塗り後、　下から見る。

ＣＢ４．　修理前　上から見る

ＣＢ５．　修理後　上から見る

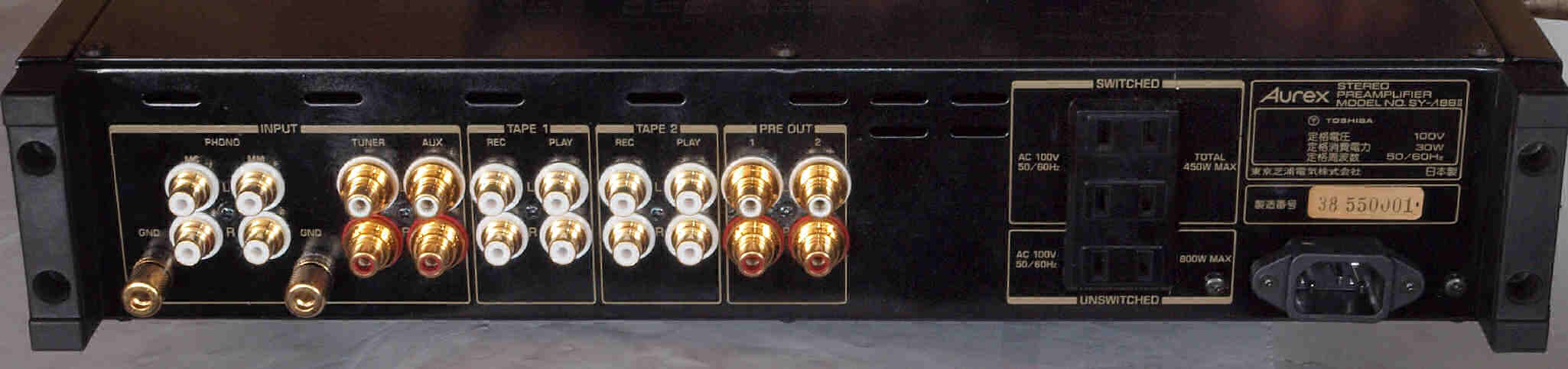

ＣＢ６．　完成　　綺麗なお尻で帰ります。

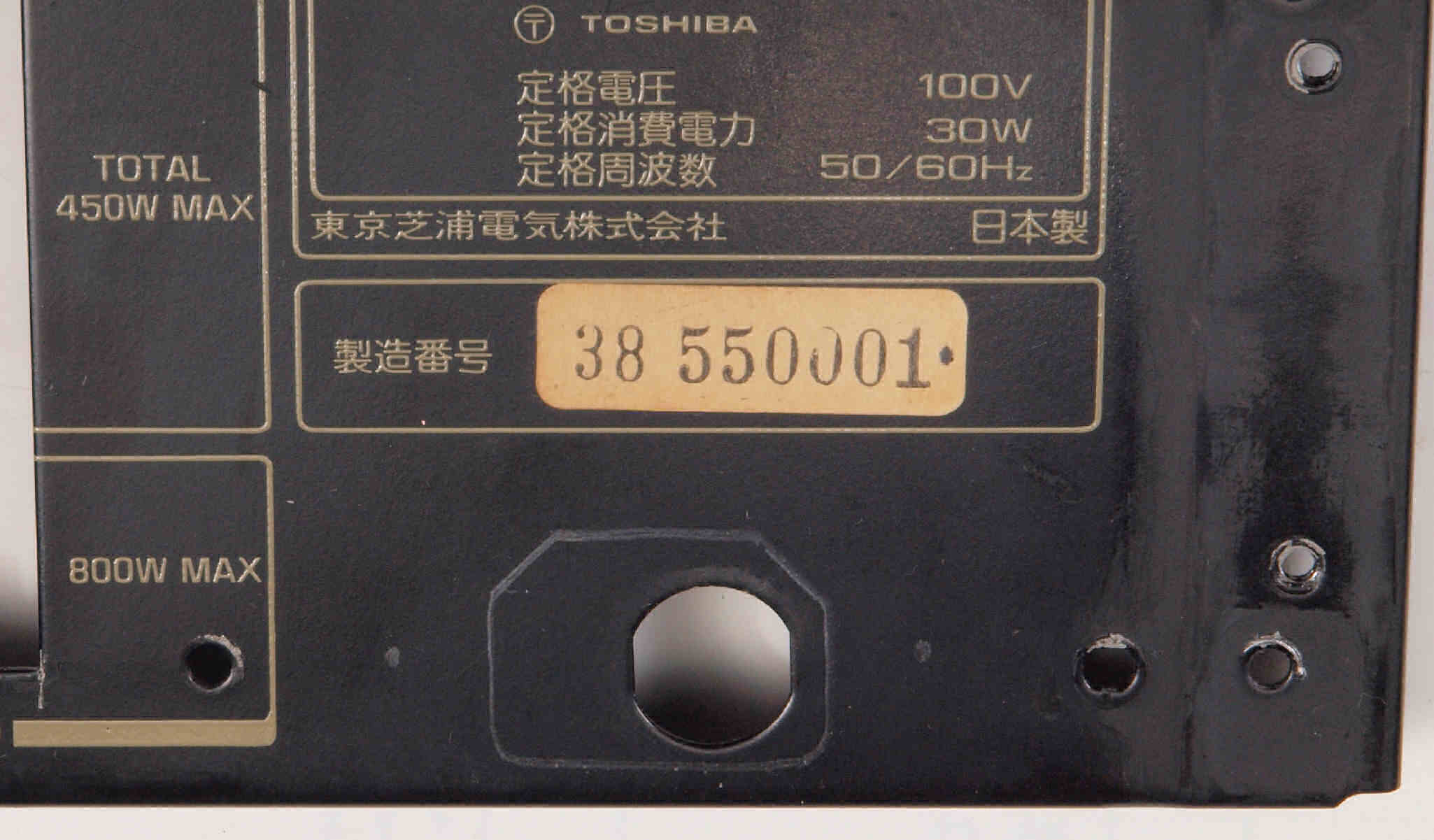

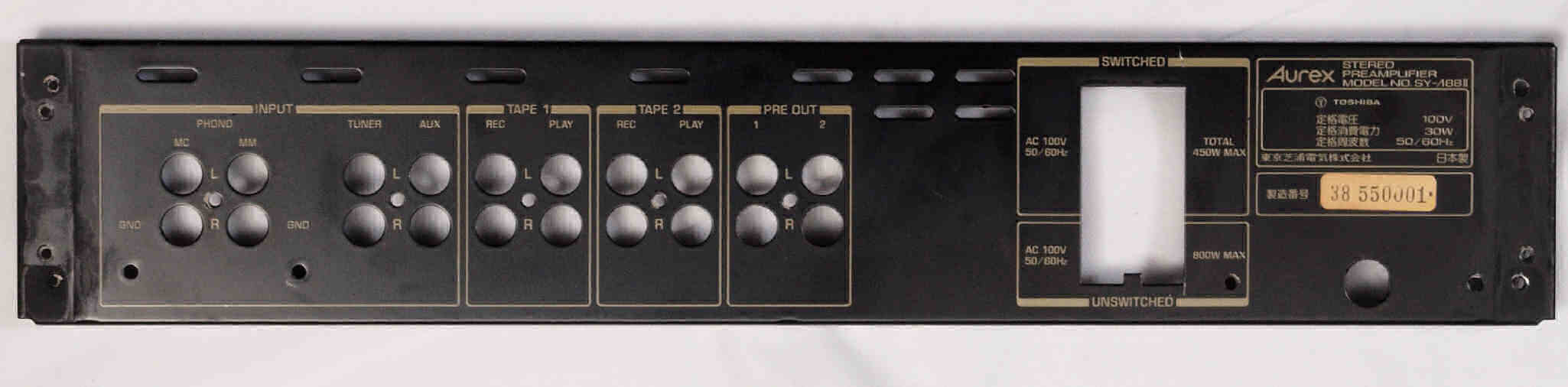

Ｋ．　裏パネル加工・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　修理前　後パネル。

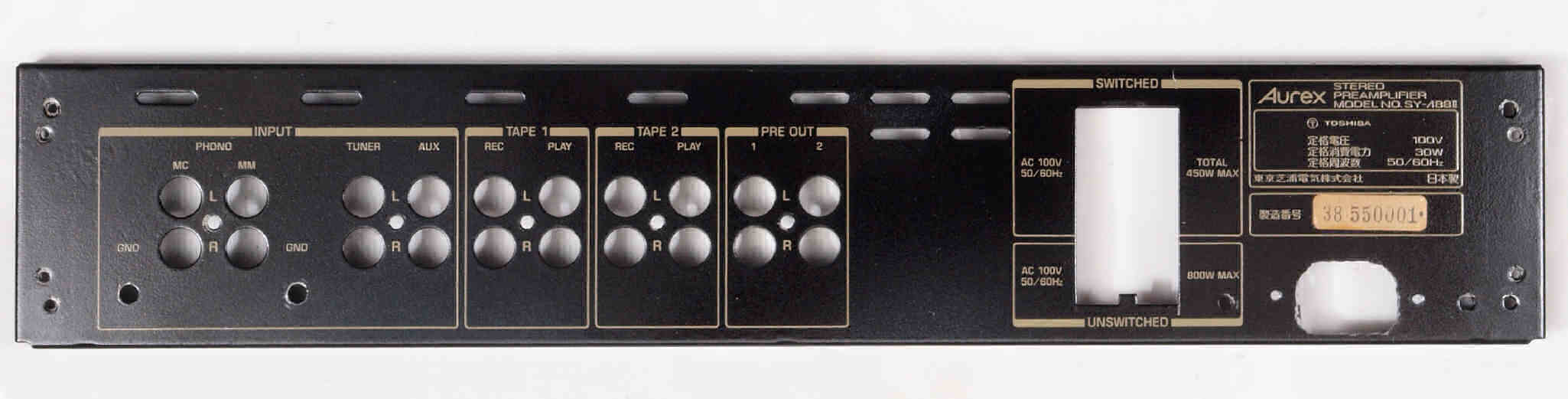

Ｋ２．　修理（塗装）後　後パネル。

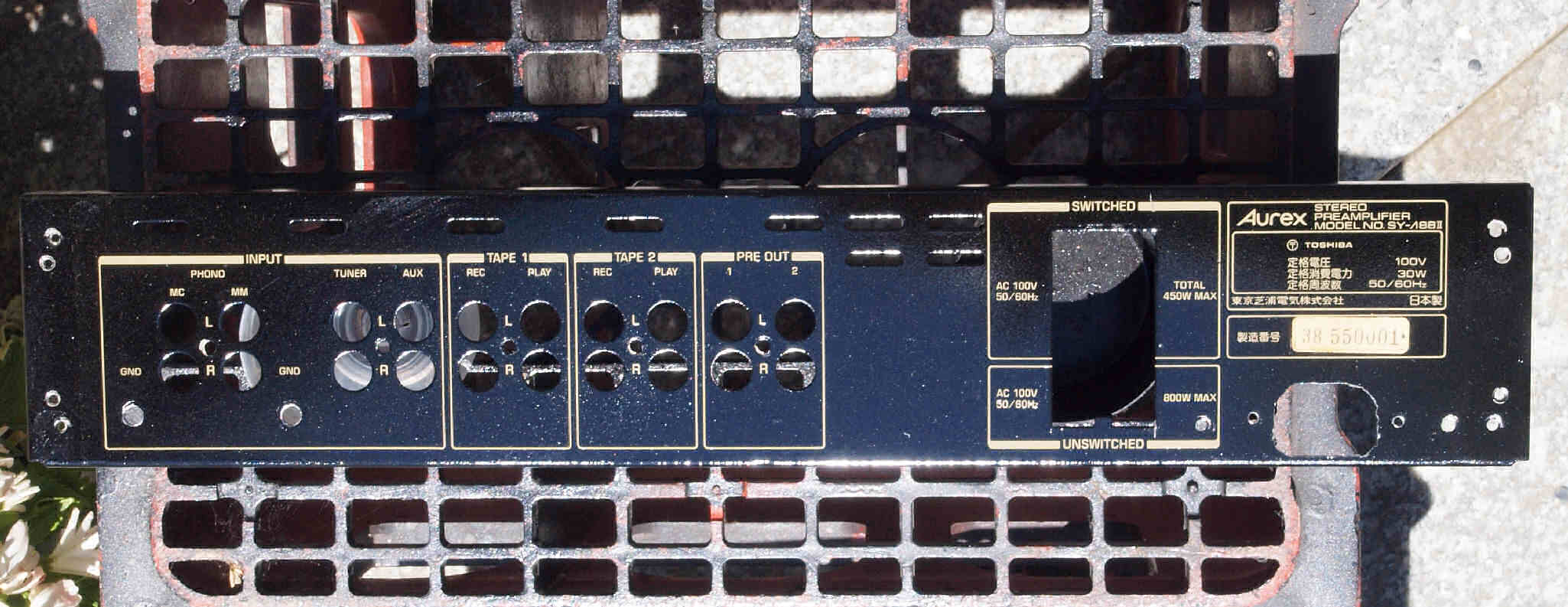

Ｋ３．　修理（乾燥）中　炎天下にさらし、焼き付ける。

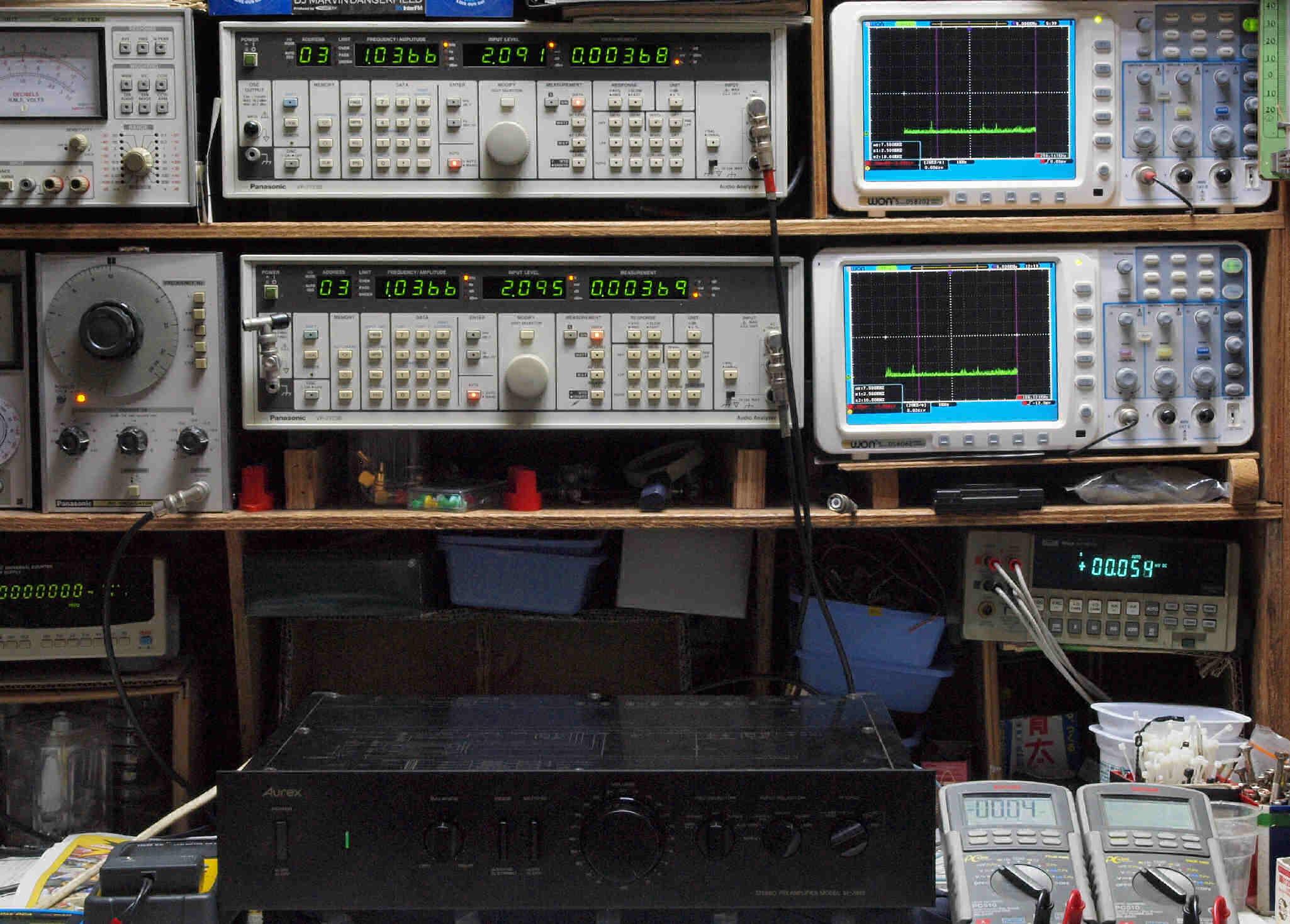

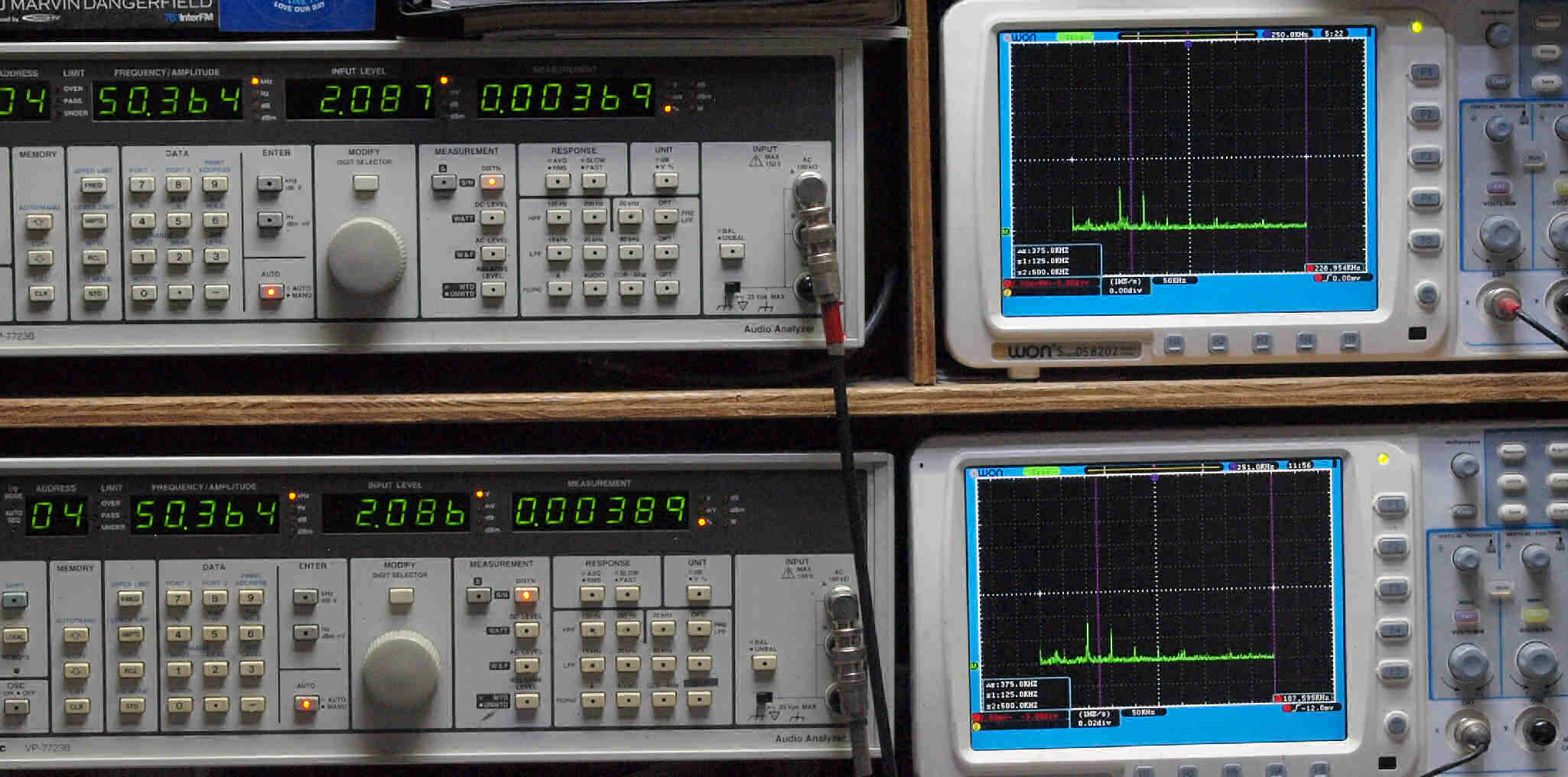

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

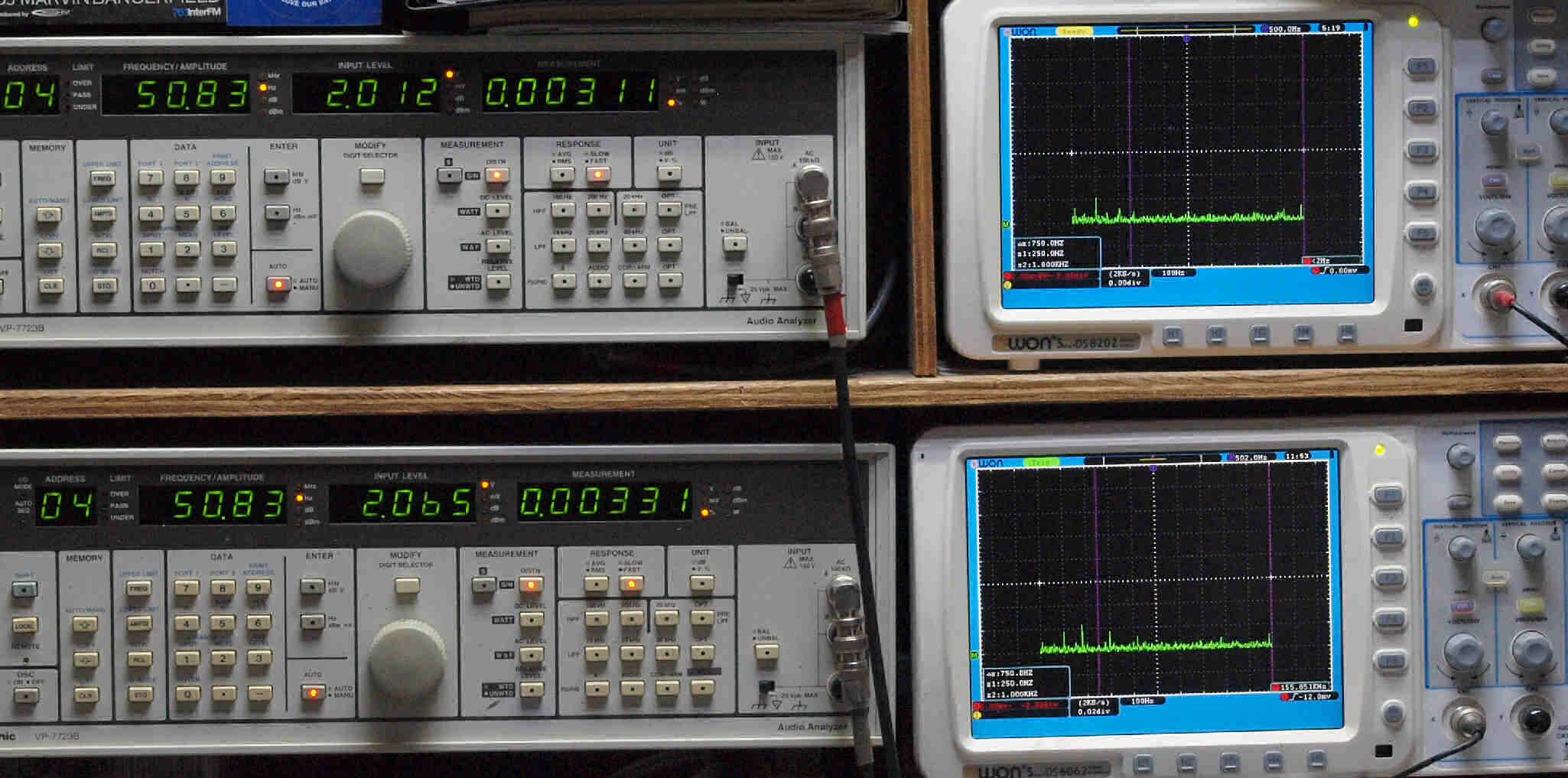

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３１１％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３３１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３１０％歪み。 　　　　　　　　　　　 　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００３３１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

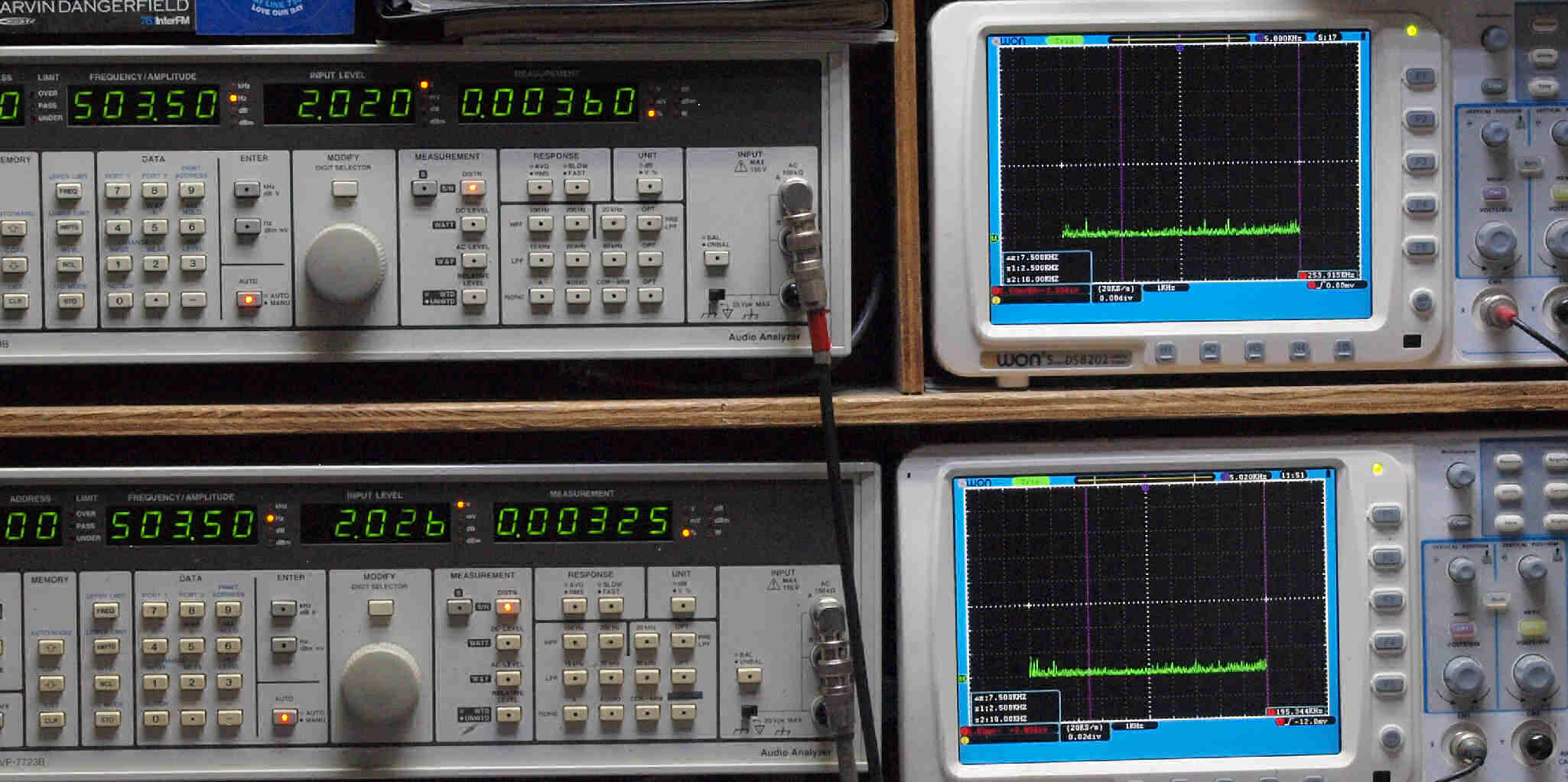

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３６０％歪み。 　　　　　　　　　　　　 　 　　　 　Ｌ側出力電圧＝２Ｖ、　０．００３２５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３７５％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００３３０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３５８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３１６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４５１％歪み。 　　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．００４１８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６９％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０３８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

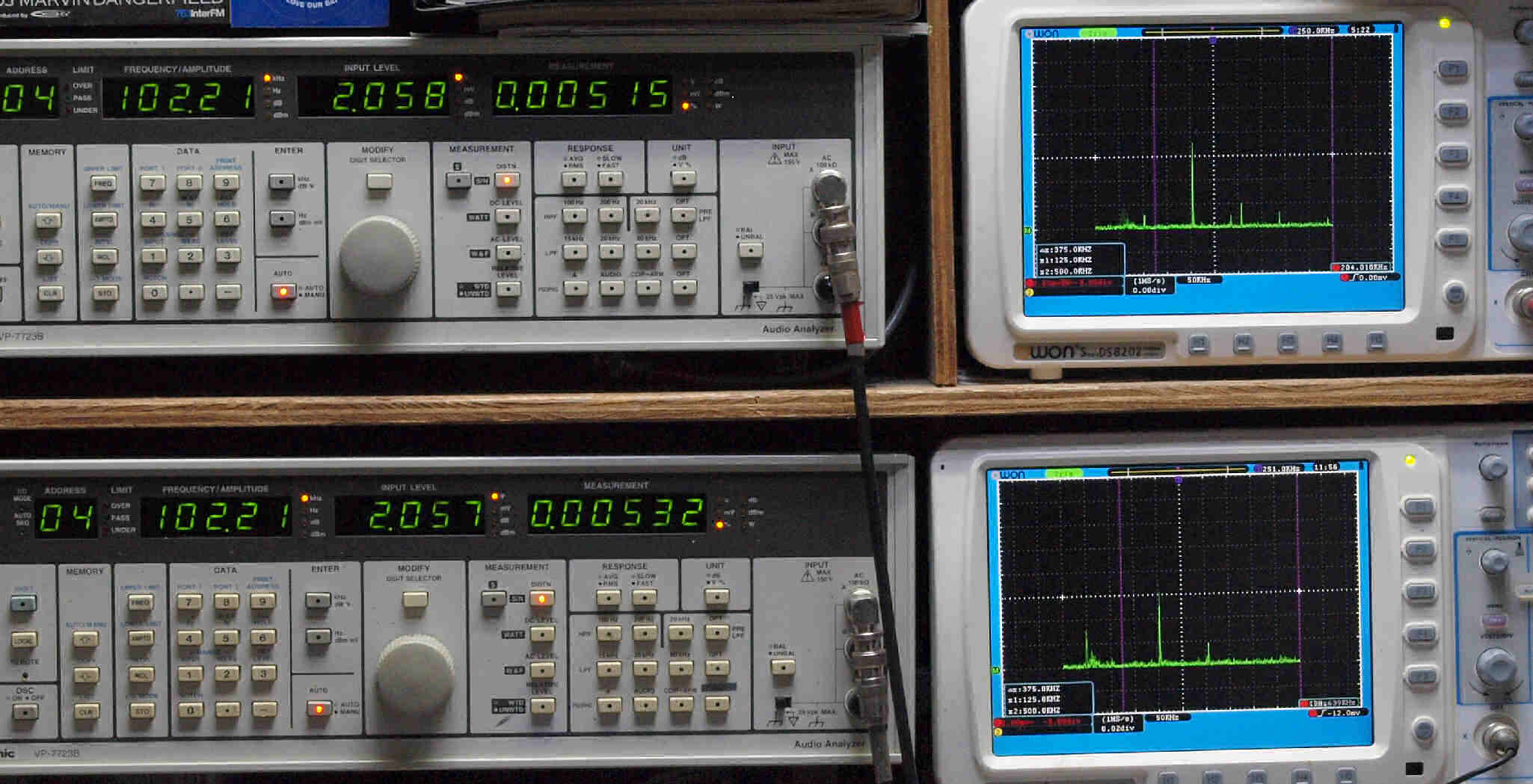

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５１５％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５３２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

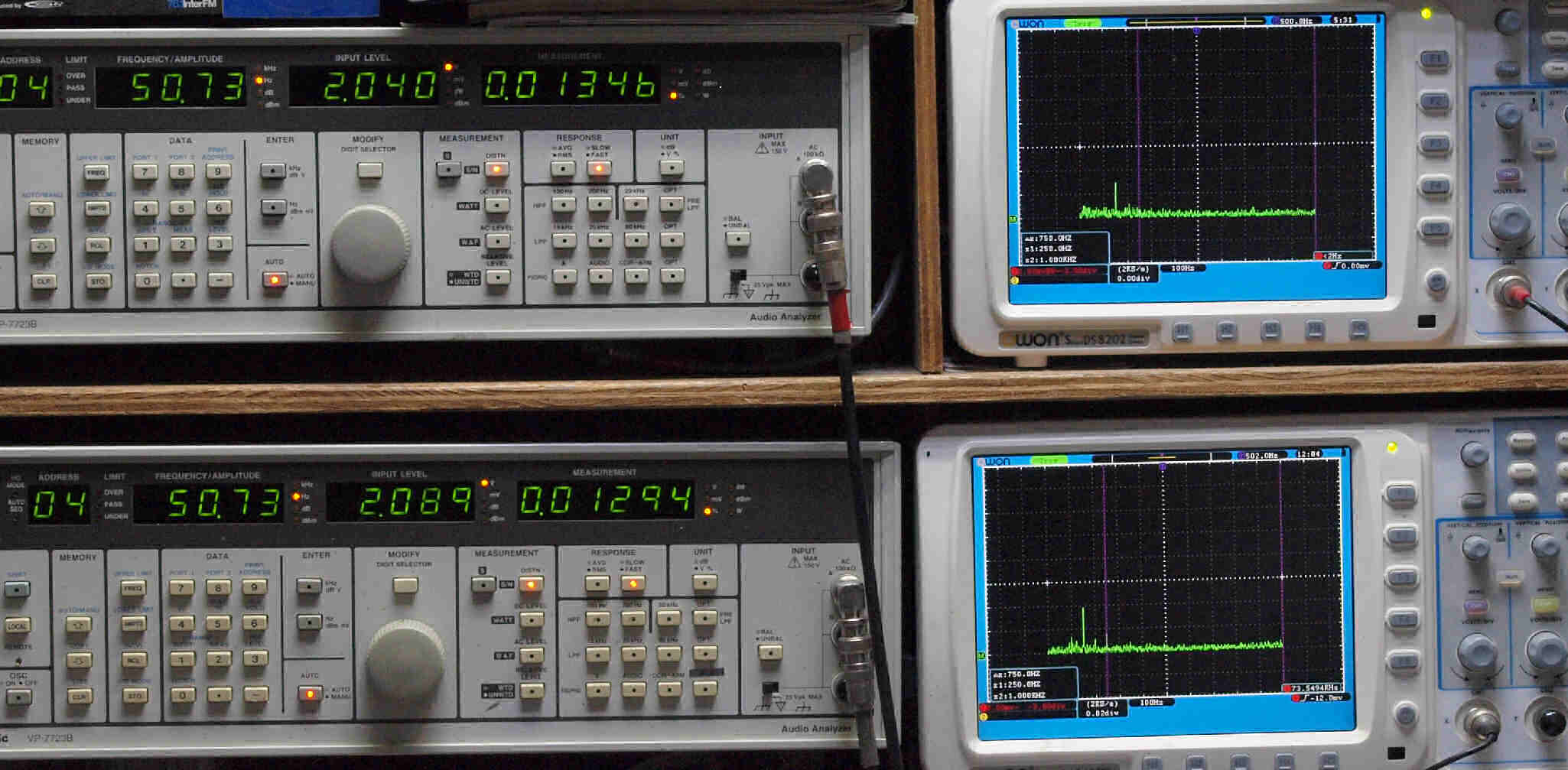

Ｅ２１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０１３４６％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１２９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

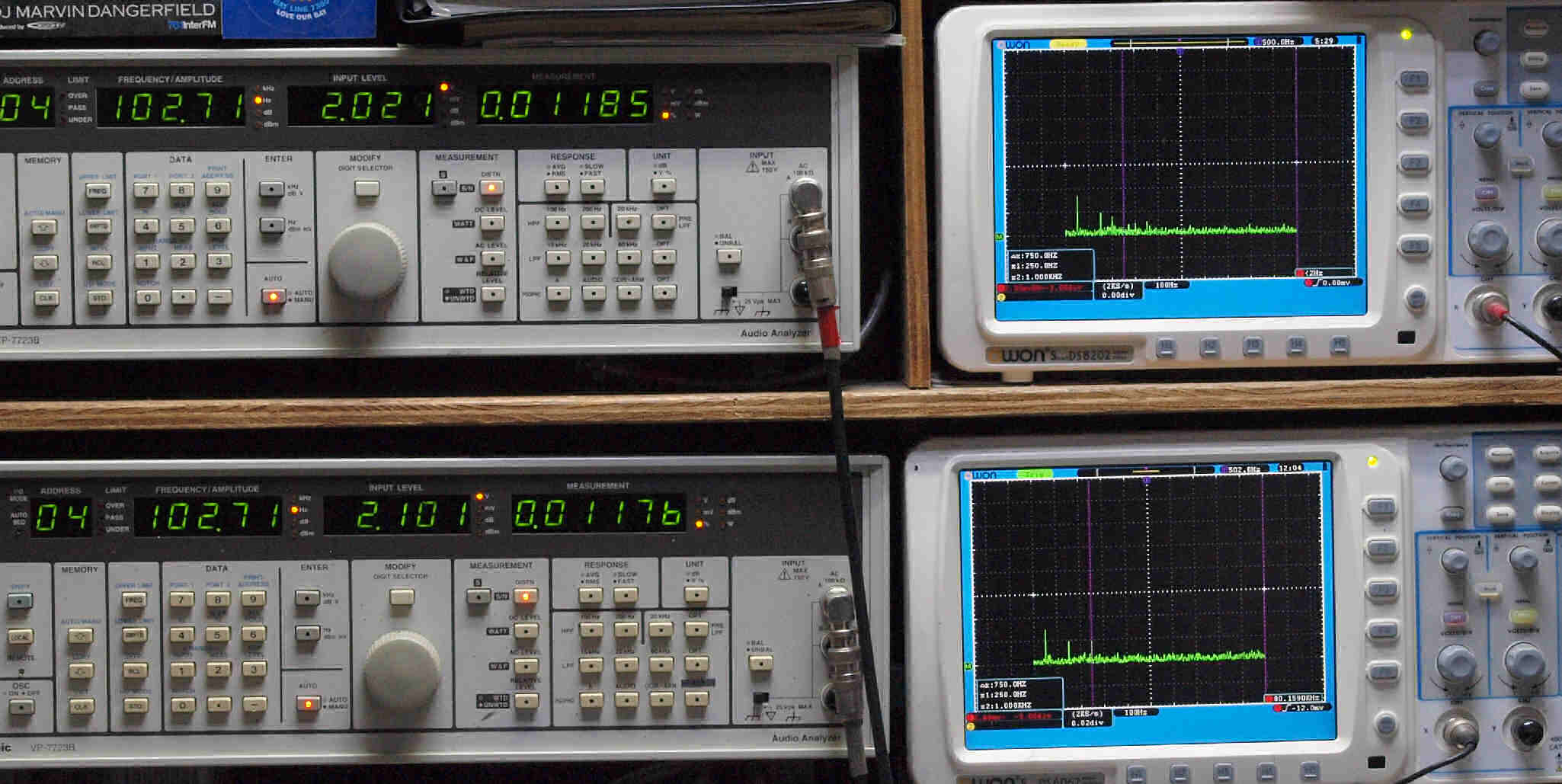

Ｅ２２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１８５％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０１１７６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

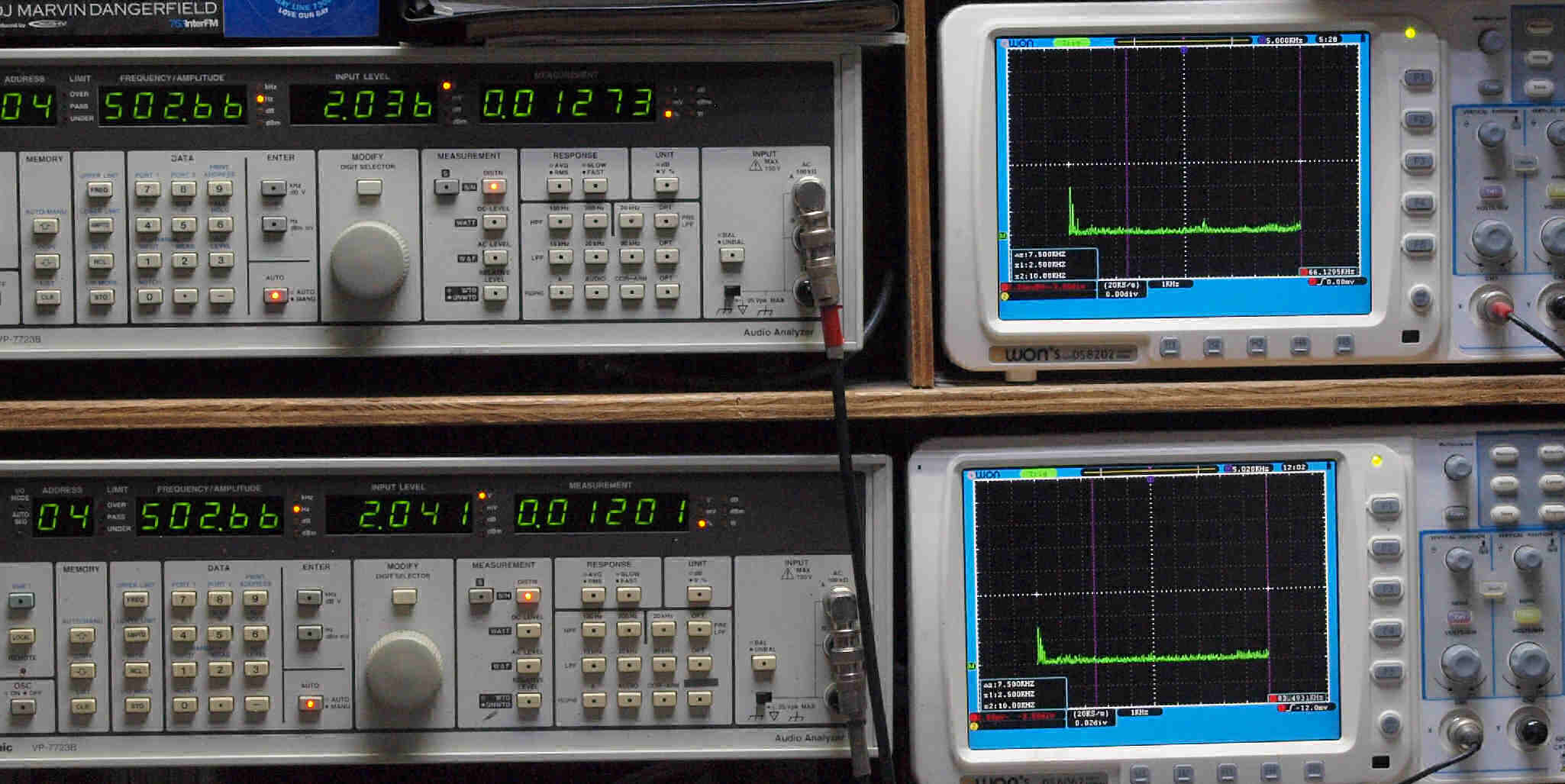

Ｅ２３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２７３％歪み。 　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１２０１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

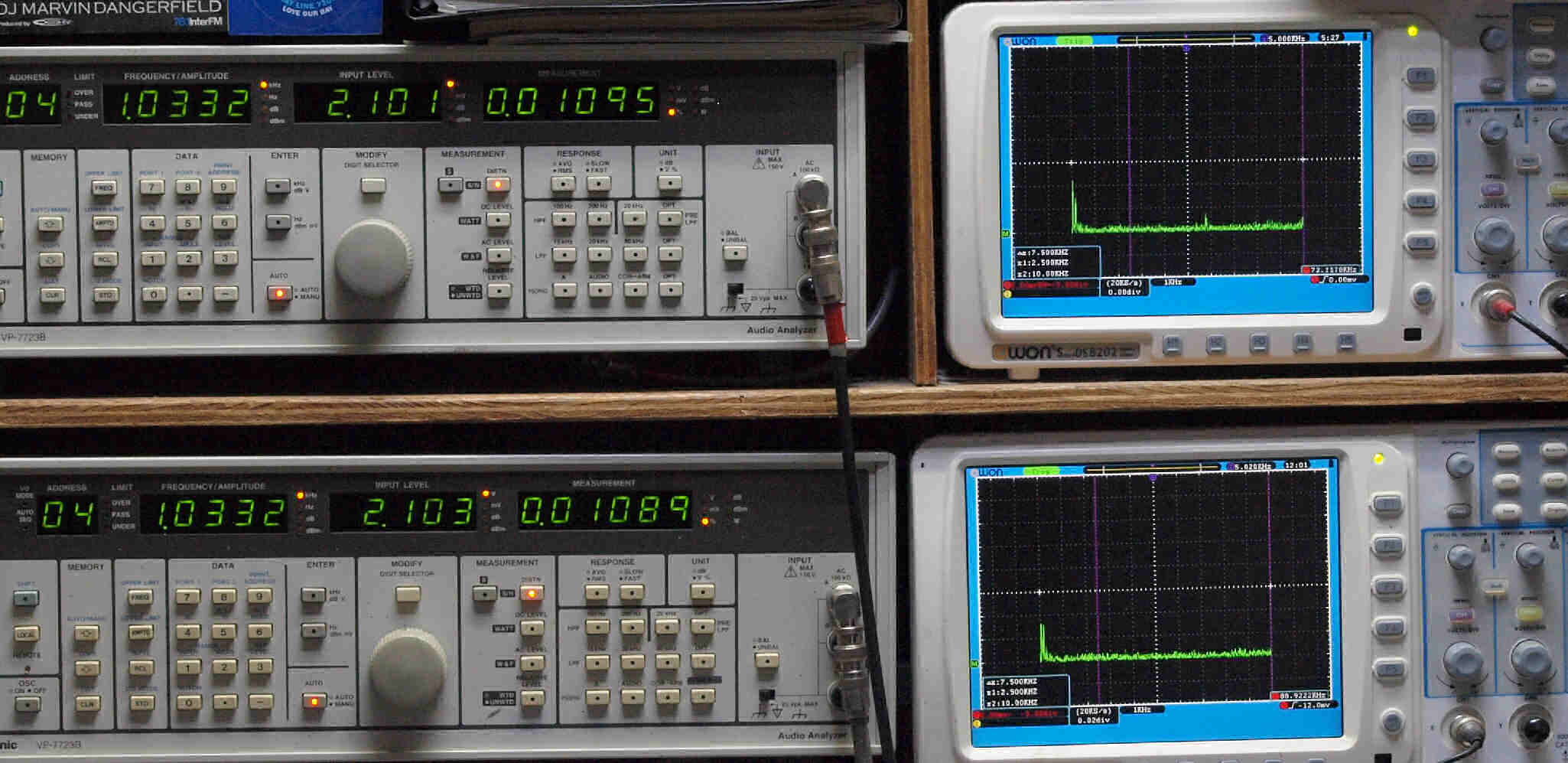

Ｅ２４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０９５％歪み。 　　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１０８９％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

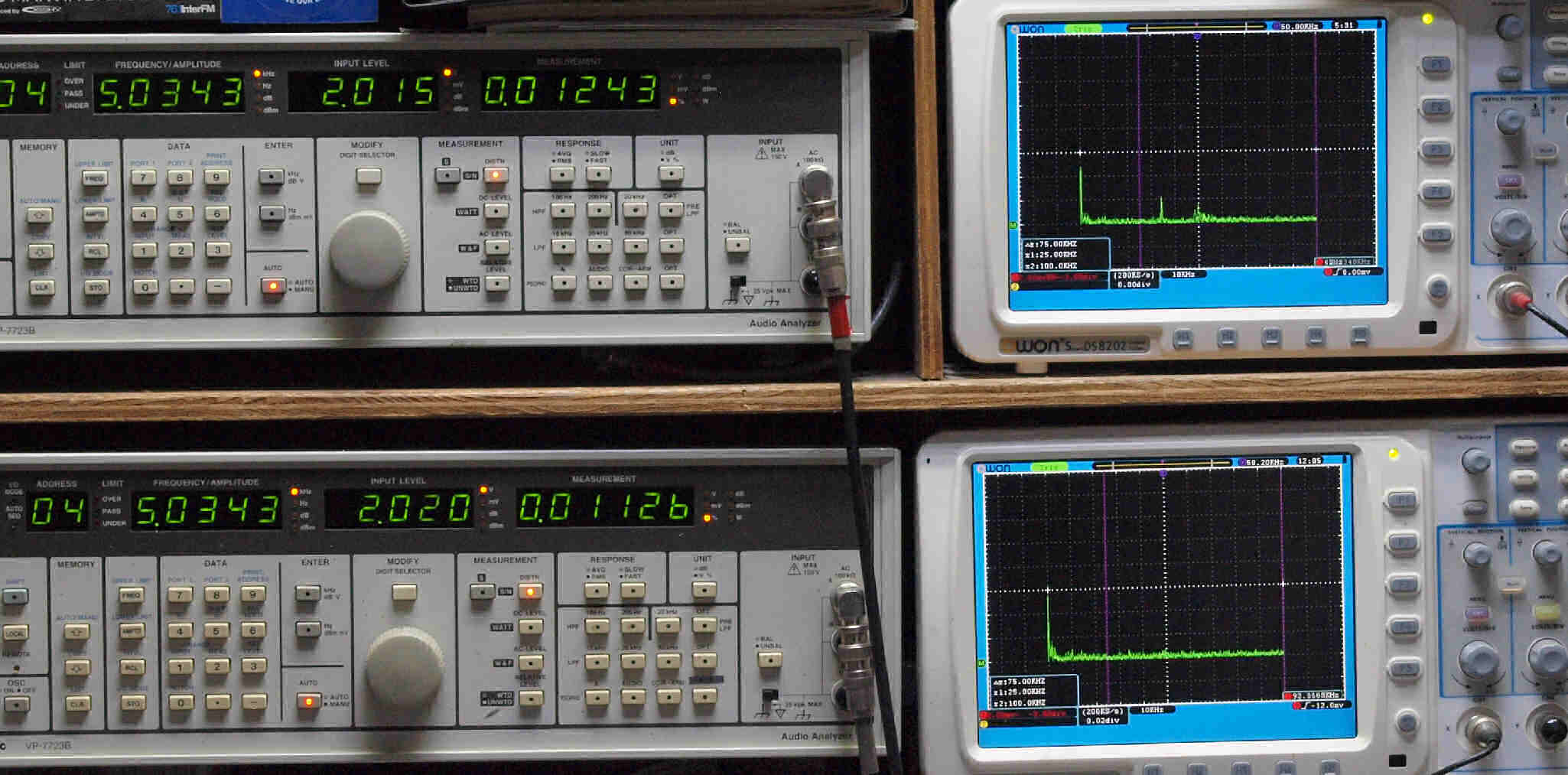

Ｅ２５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２４３％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１１２６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２５６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１１０３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

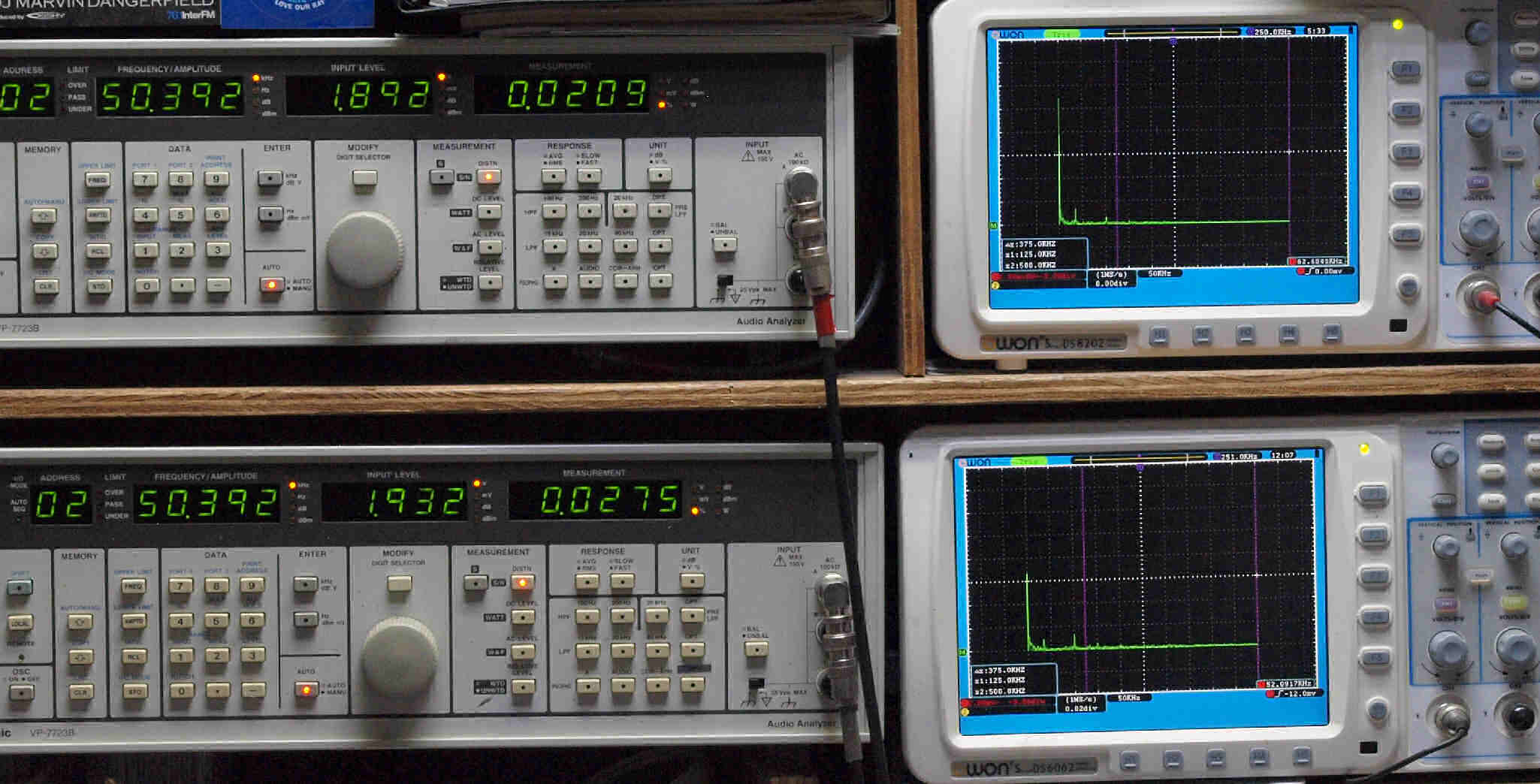

Ｅ２７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝１．９Ｖ、　０．０２０９％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝１．９Ｖ、　０．０２７５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

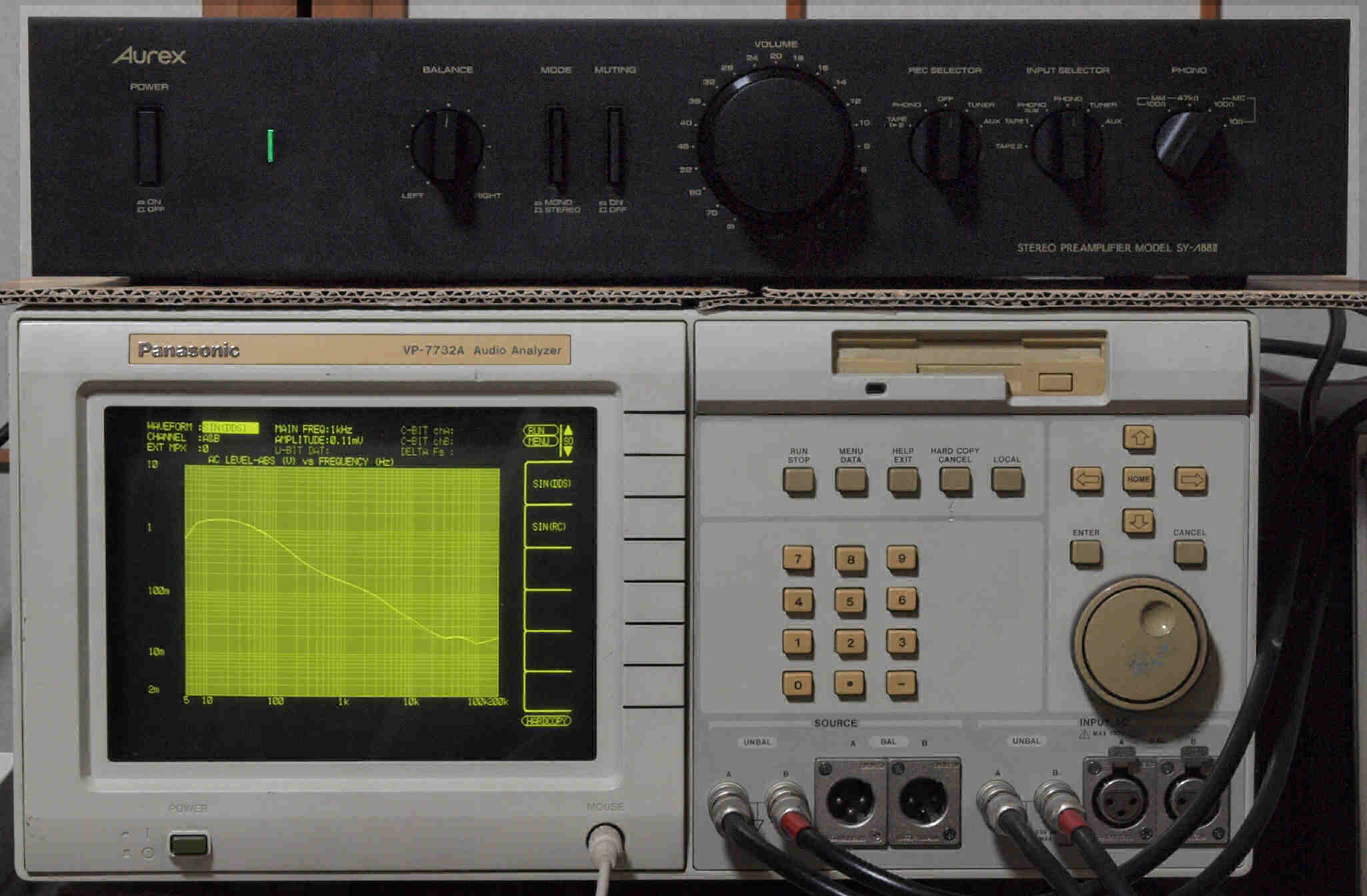

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

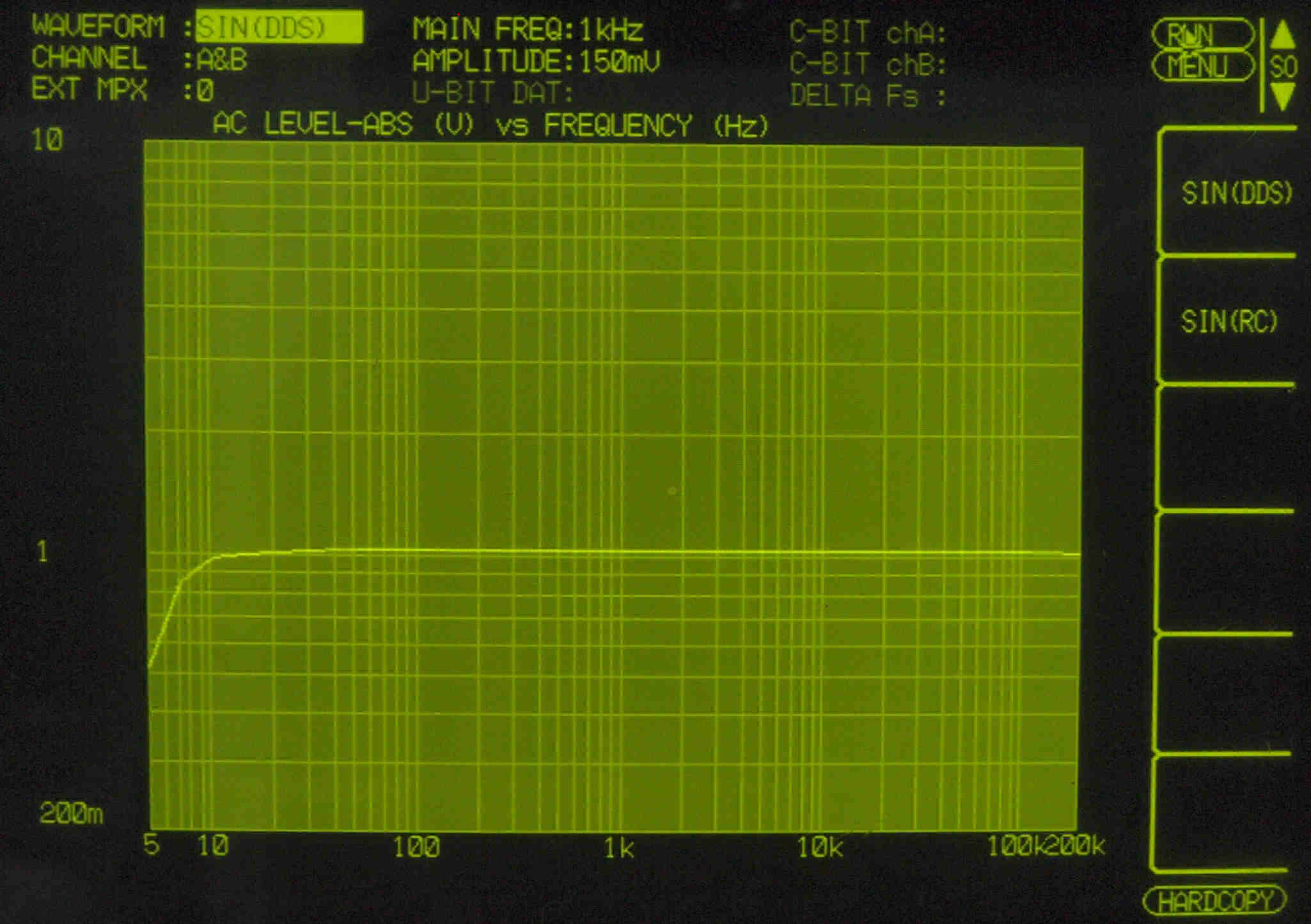

Ｆ１．　入出力特性測定（ＡＵＸ入力） 　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ、平均で１Ｖ出力。左出力＝薄（細い）色、右出力＝濃い（太い）色

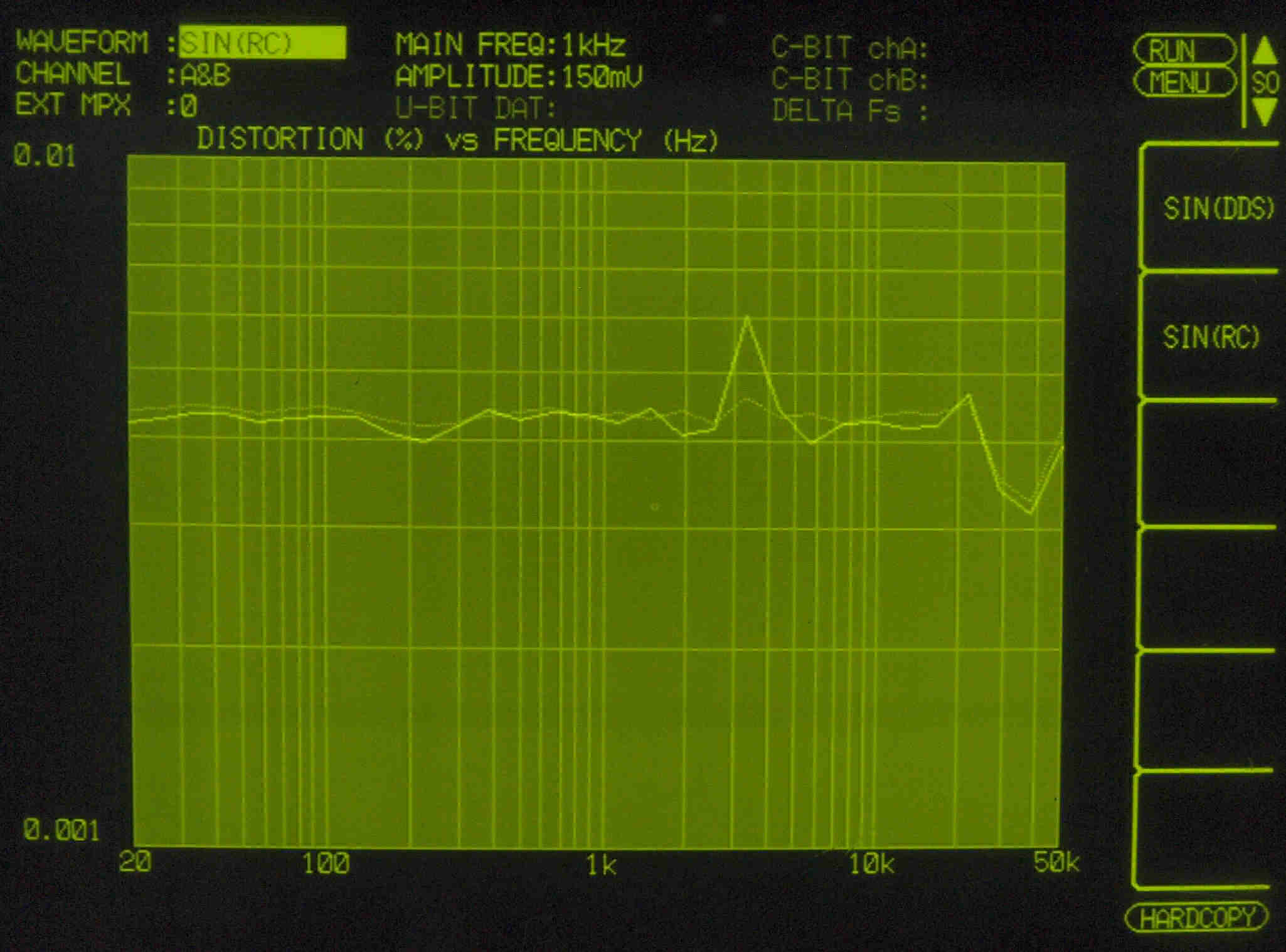

Ｆ２．　歪み率特性測定（ＡＵＸ入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

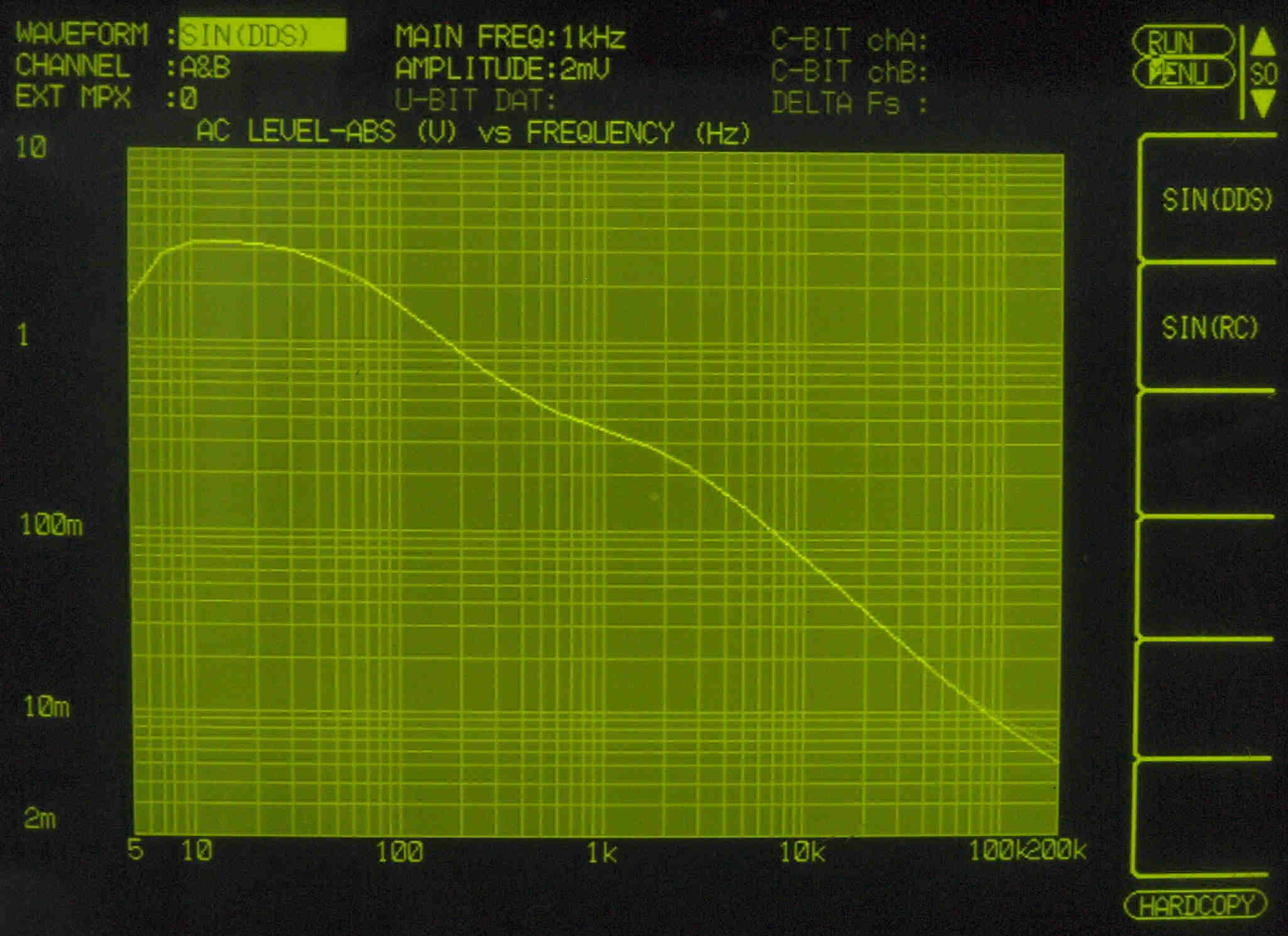

Ｆ３．　入出力特性測定（ＭＭ入力） 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

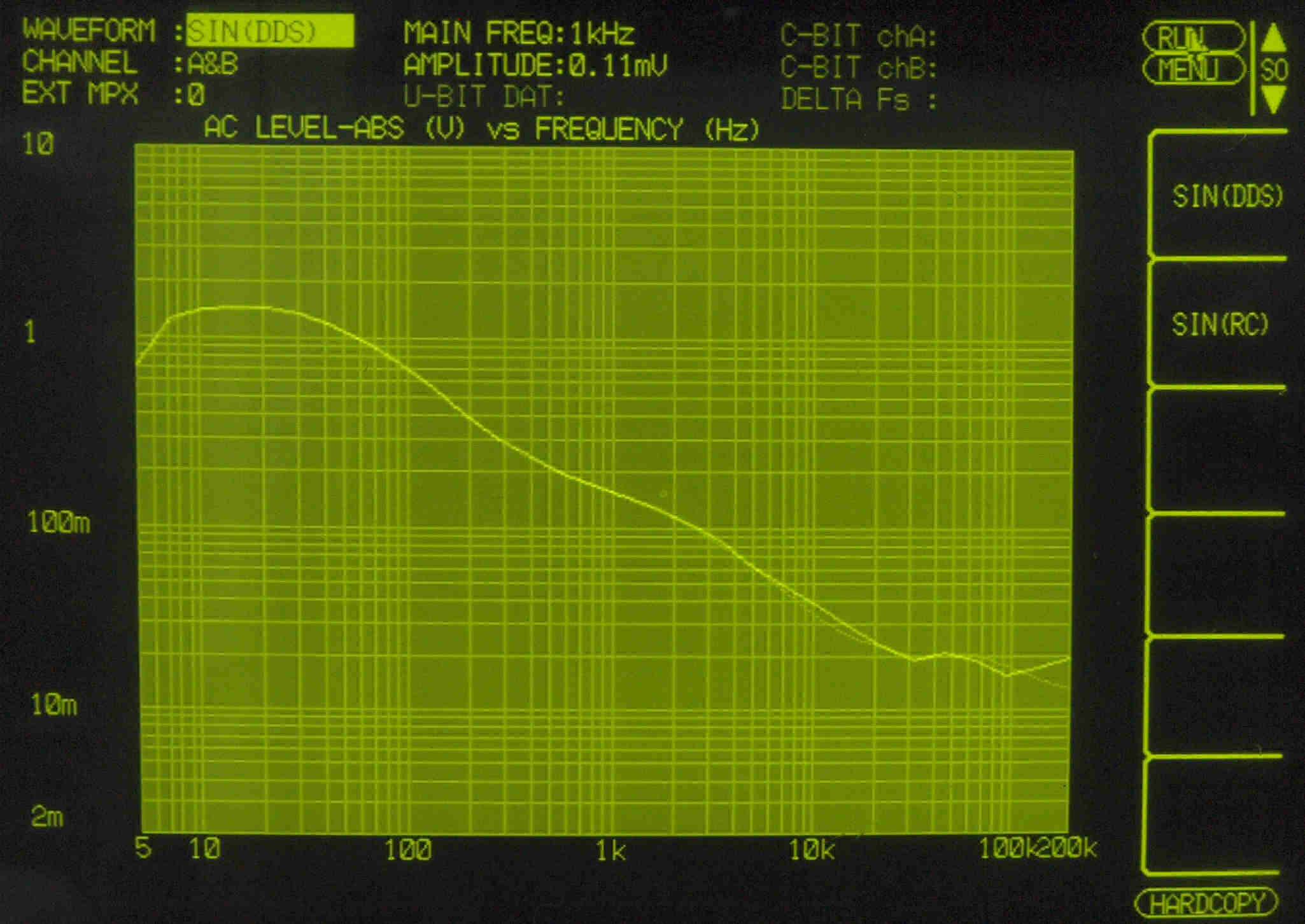

Ｆ４．　入出力特性測定（ＭＣ入力） 　　　　　ＭＣ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲは１００％。左出力＝薄（細い）色、右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

型式 コントロールアンプ　ＳＹ−λ８８�U 入力感度/インピーダンス Phono MM＝2.0mV/100Ω、47kΩ Phono MC＝0.1mV/10Ω、100Ω Tuner、Aux、Tape＝150mV/47kΩ 全高調波歪率（1kHz） Phono MM＝0.002％（7.5V出力時、Rec out） Phono MC＝0.002％（7.5V出力時、Rec out） Aux＝0.002％（3V出力時、Pre out） 混変調歪率 Aux＝0.002％（1kHz、3V出力時、Pre out） SN比（IHF-A、ショートサーキット） Phono MM＝88dB Phono MC＝70dB Aux＝110dB 周波数特性 Phono＝RIAA偏差 ±0.2dB（20Hz〜20kHz、Rec out） Aux＝10Hz〜100kHz +0 -1dB 最大許容入力（1kHz、THD 0.002％） Phono MM＝450mV Phono MC＝23mV 定格出力/インピーダンス Rec out＝150mV/180Ω（1kHz） Pre out＝1V/100Ω 最大出力 Pre out＝30V サブソニックフィルター MM、MC＝16Hz、6dB/oct 使用半導体 トランジスタ＝60個 ダイオード＝15個 FET＝11個 電源電圧 AC100V、50Hz/60Hz 消費電力 30W 外形寸法 幅450×高さ93×奥行386mm 重量 9kg 価格 \265,000（1981年頃）
