Ａｕｒｅｘ　ＳC−Λ９０F．　修理記録

修理品　ＴＥＡＣＰＡ−７　　　　　　　　　　　２０１８／１１／２０到着　　　　１２／１７完成

Ａ．　修理前の状況 10年前位にヤフオクで手に入れ、使用してきました。 HCA-8000と組み合わせると、艶っぽい音が出てとても気に入ってました。 昨年からL側が小さくなり、他のシステムで音楽は聴いています。 でもなんとか復活させたかったのですが、この製品の修理例が出ず躊躇していましたけど、 ぜひ修理をしたいと思ます。 Ｂ．　原因 経年変化による劣化。 パネル照明ランプ切れ。 電動メインＶＲ故障。 Ｃ．　修理状況 出力接続リレ−修理。 ＲＬバイアス・バランス半固定ＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 電動メインＶＲ解体修理。 ＲＣＡ端子交換。 パネル照明ランプ交換。 １部フイルムコンデンサー交換。 Ｋ．　電解コンデンサー止金具塗装、下蓋修理・塗装 Ｄ．　使用部品 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　６個。 メタライズド・ポリエステル・フィルムコンデンサー　　 　６個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　 　３４個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　　　　　　２組４個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 パネル照明ランプ　　　　　　　　　　　　　　　　　　　　　　　９個。 Ｅ．　調整・測定 Ｖ．　ＶＵメーター点検・調整・測定 Ｇ．　修理費　　　１１５，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ａｕｒｅｘ　ＳC−Λ９０F の仕様（マニアル・カタログより）

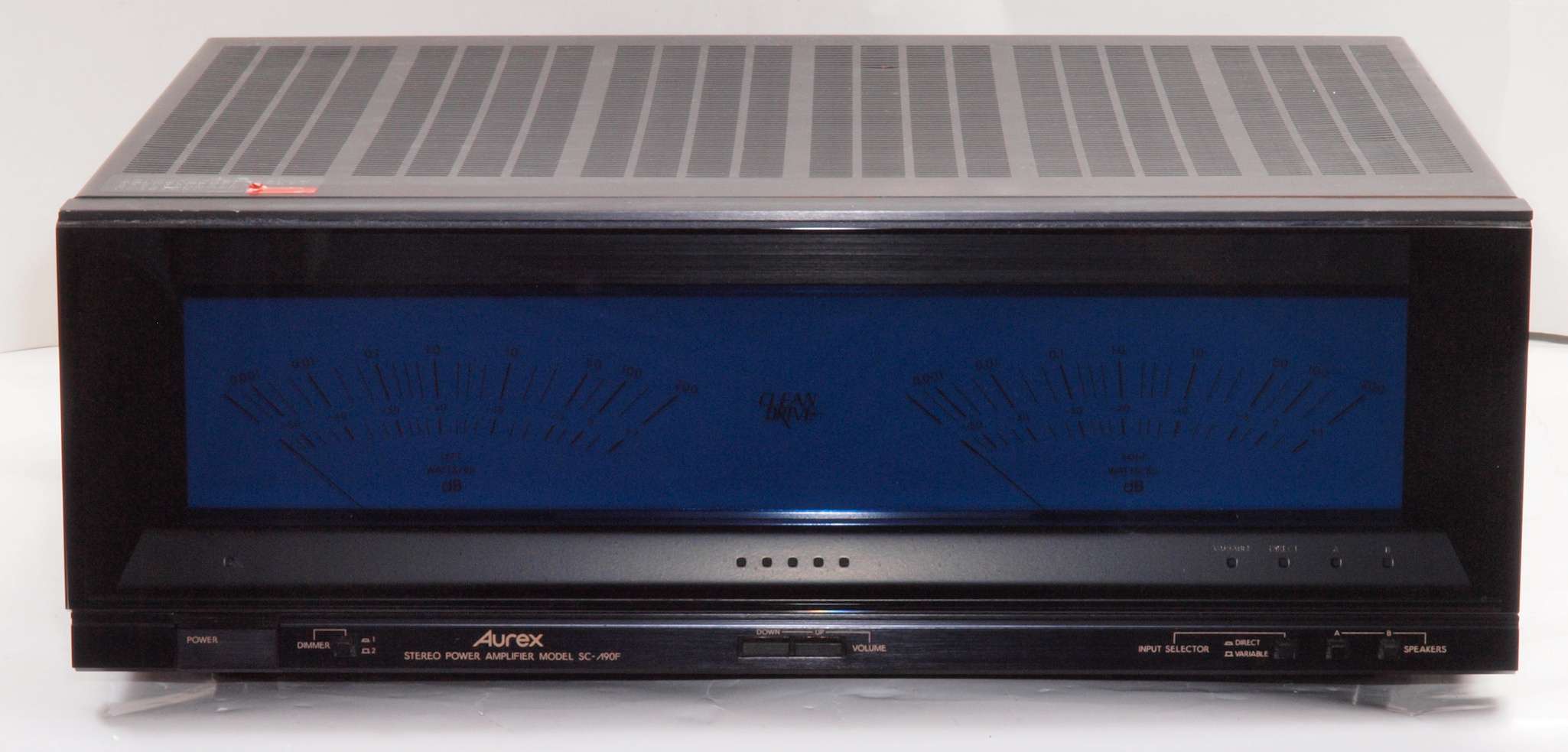

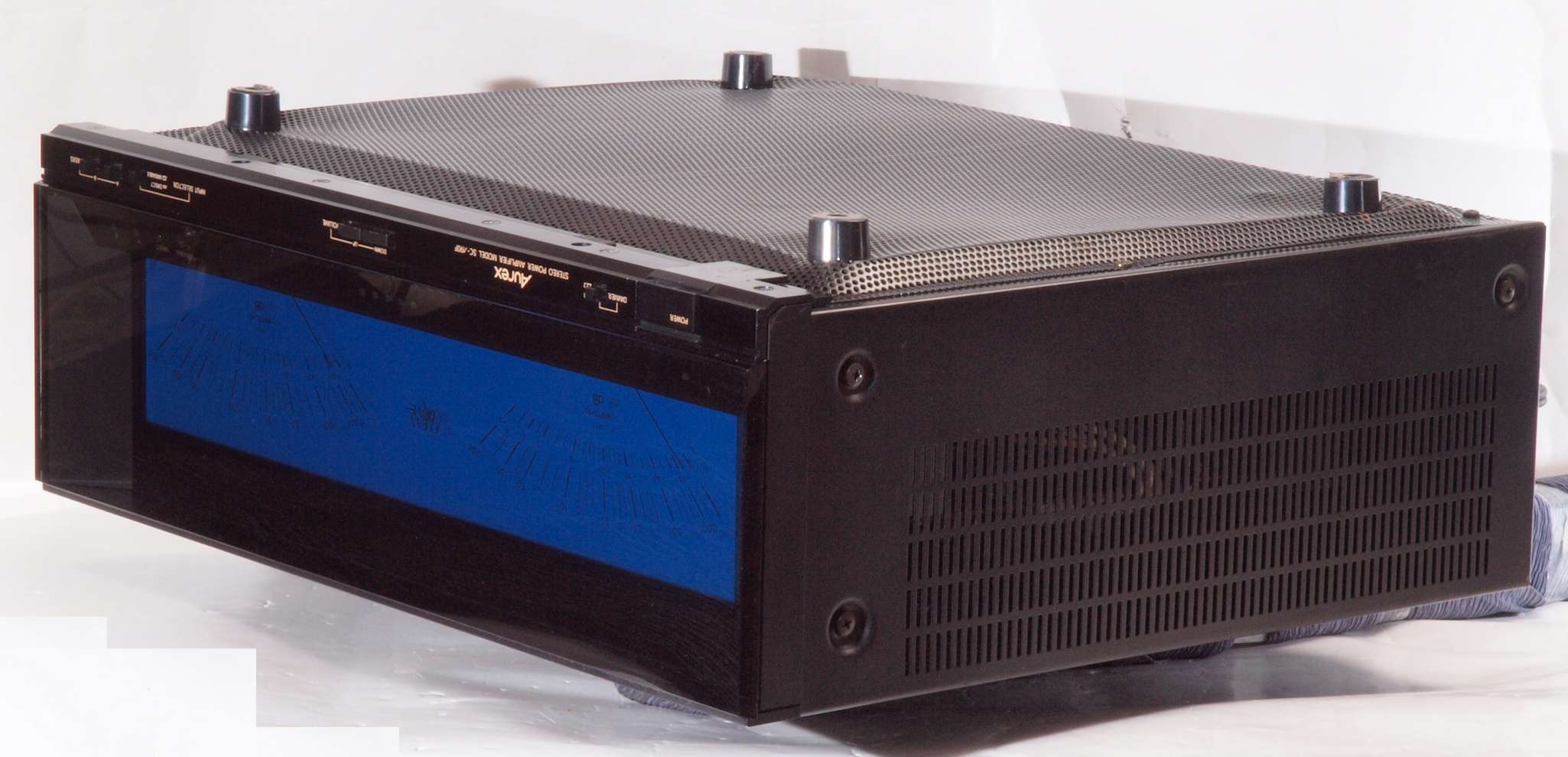

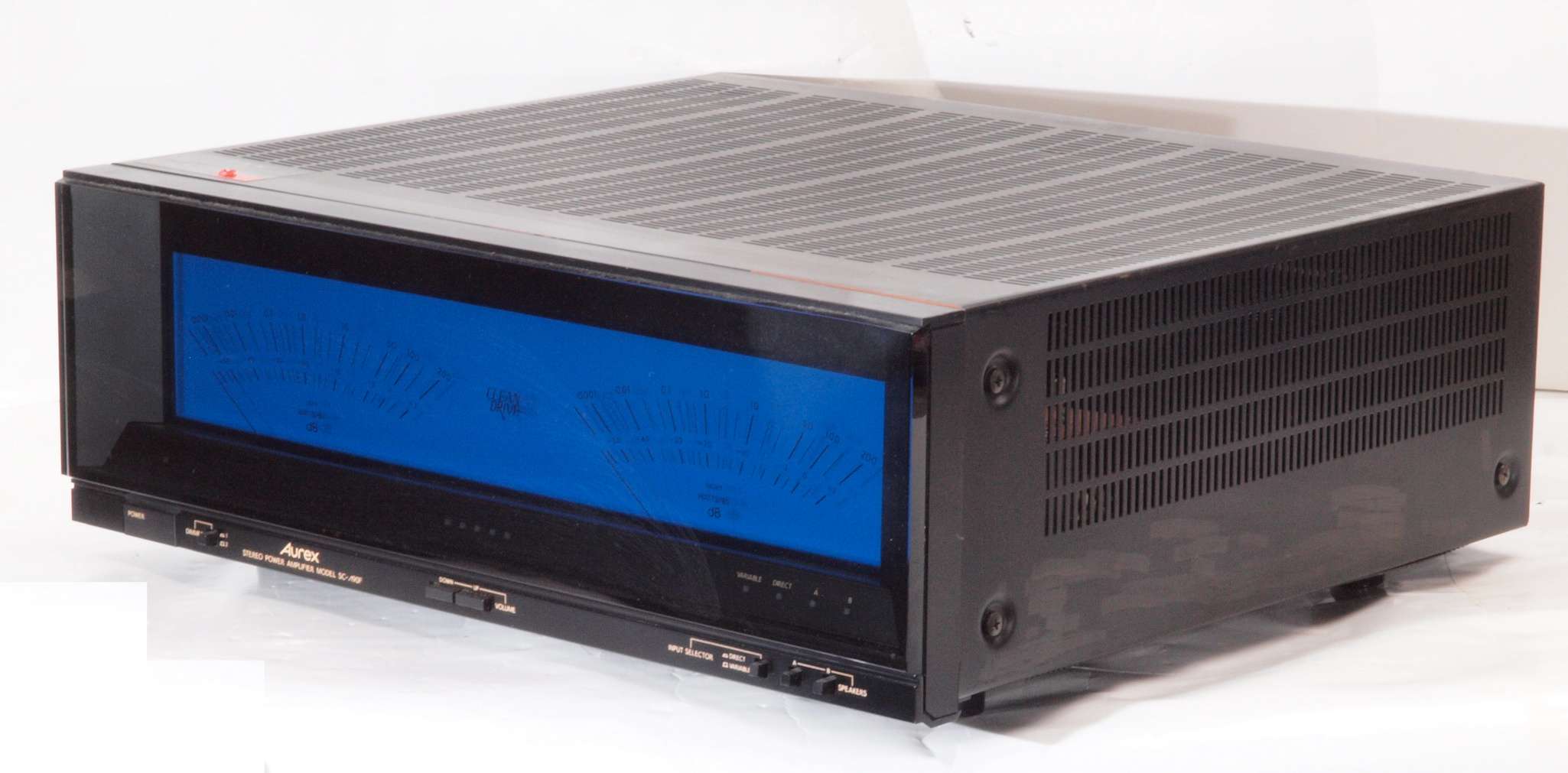

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

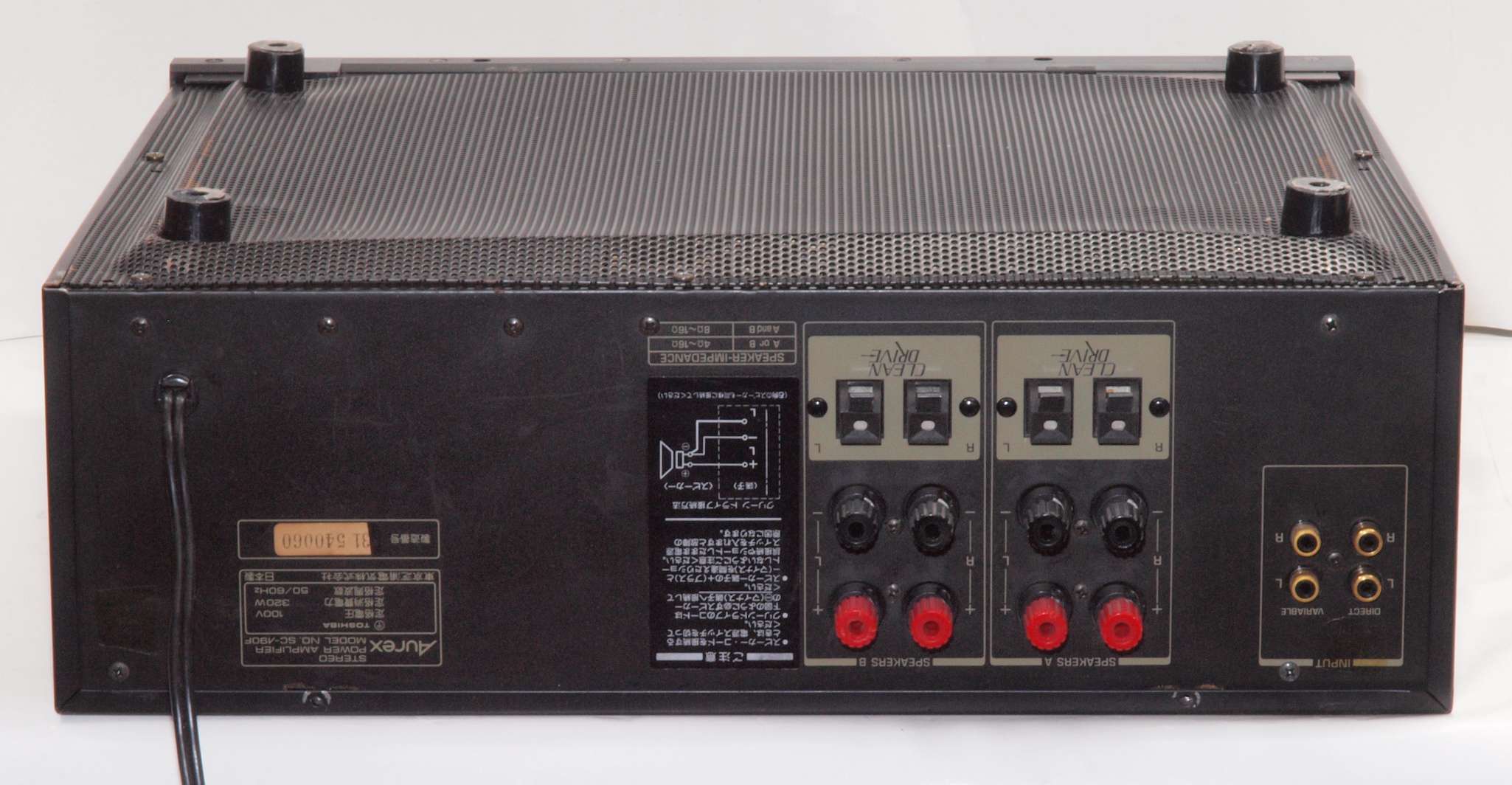

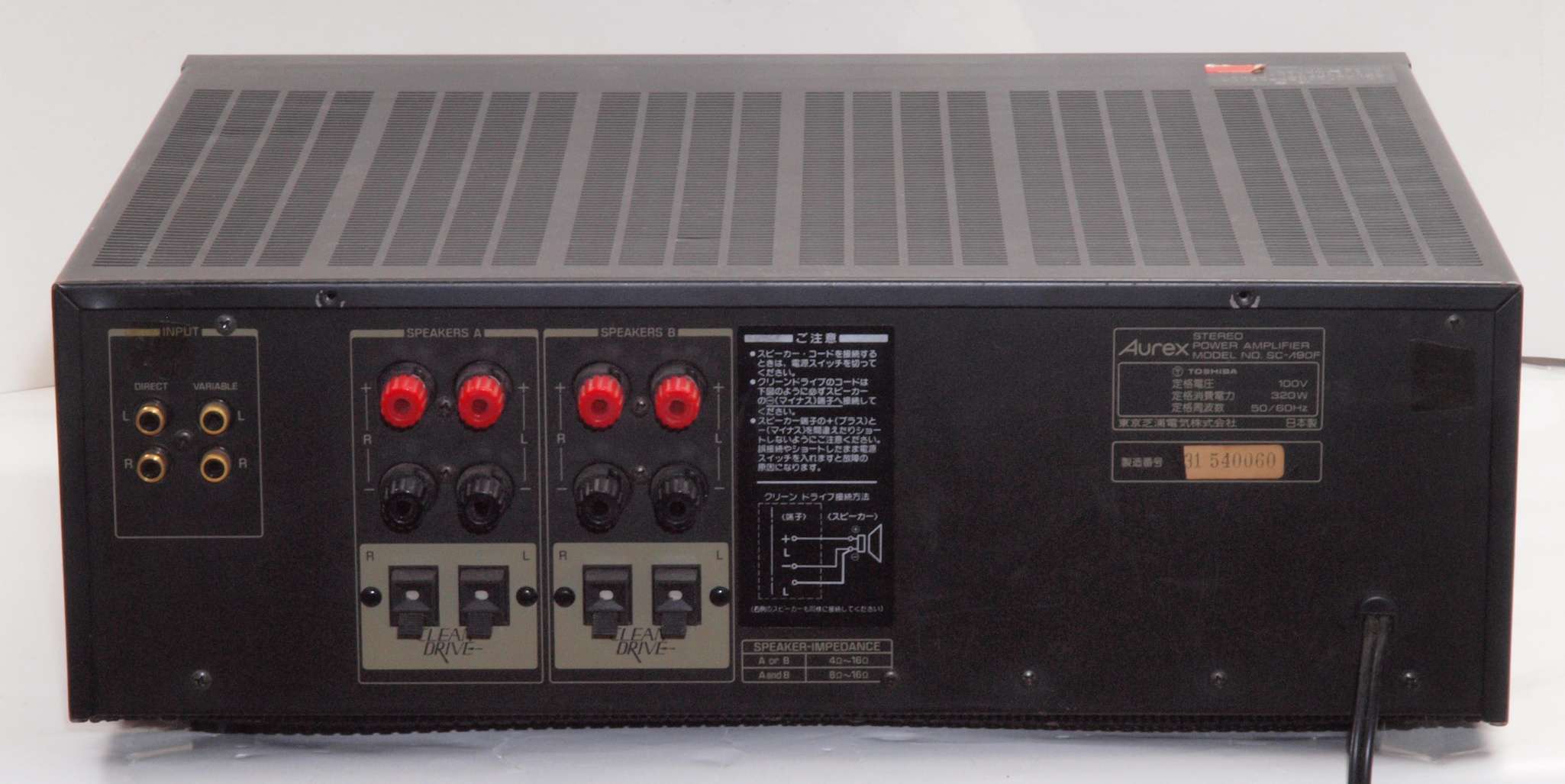

Ａ１３．　点検中　後から見る

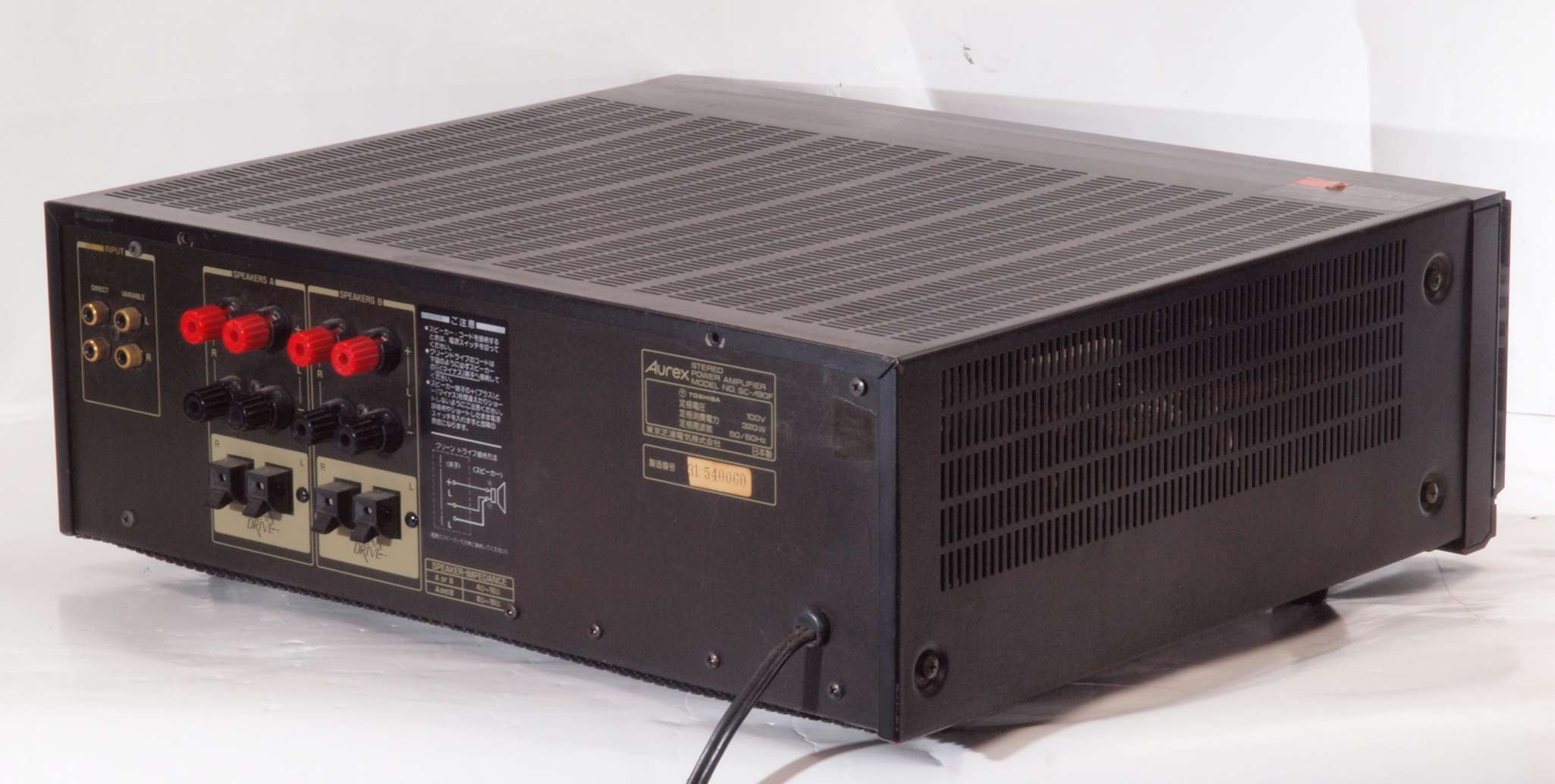

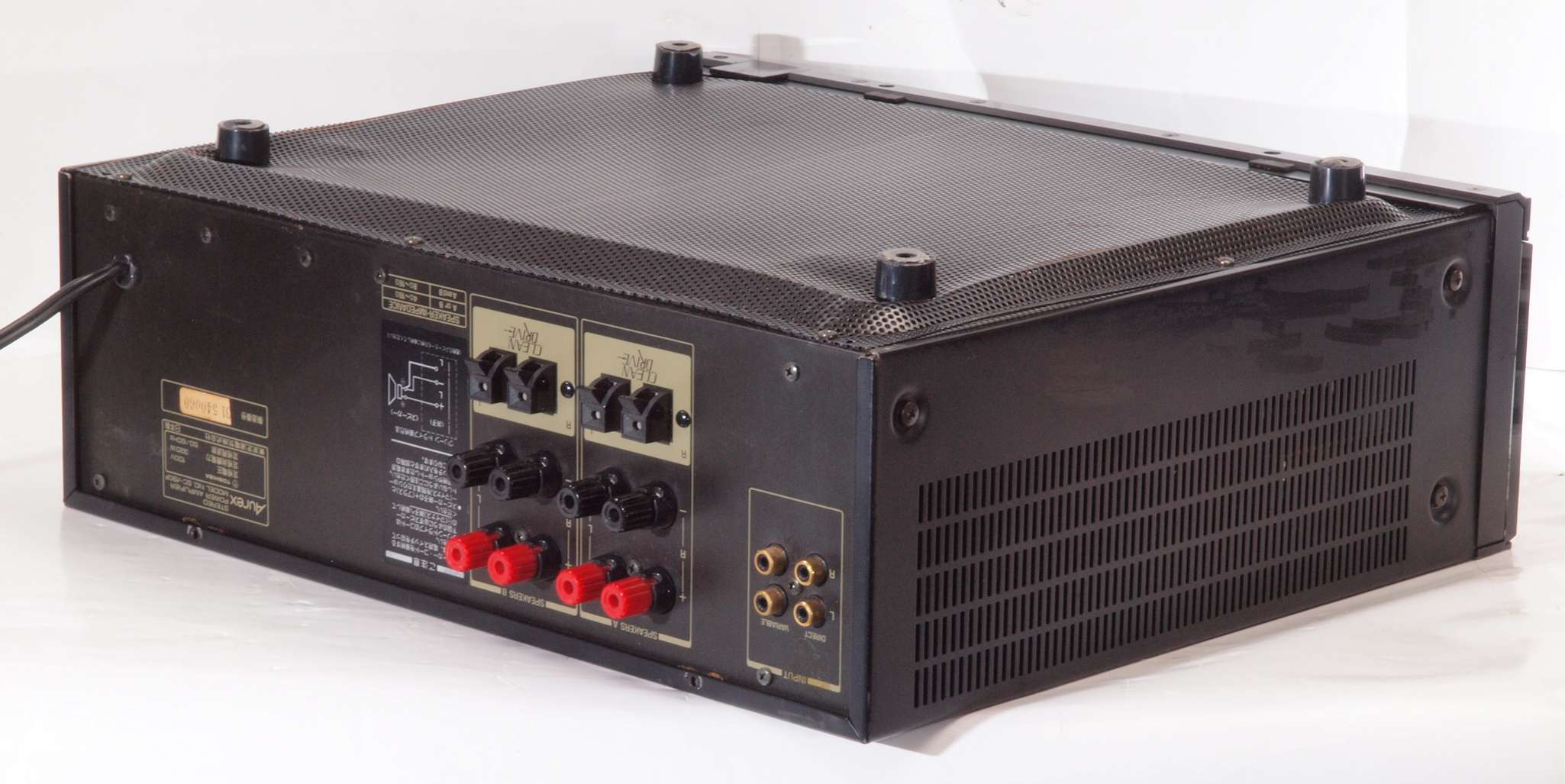

Ａ１４．　点検中　後左から見る

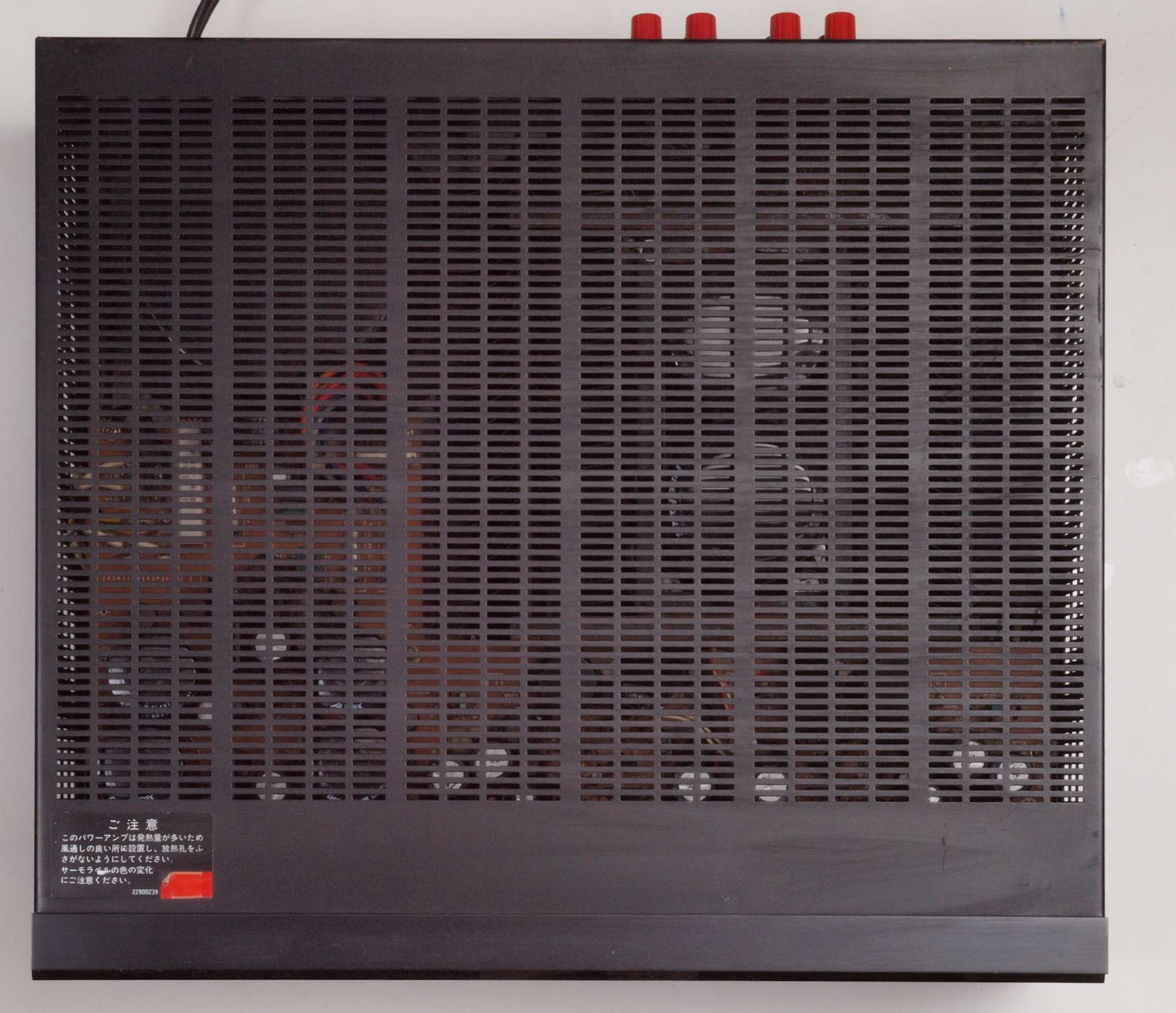

Ａ１５．　点検中　上から見る

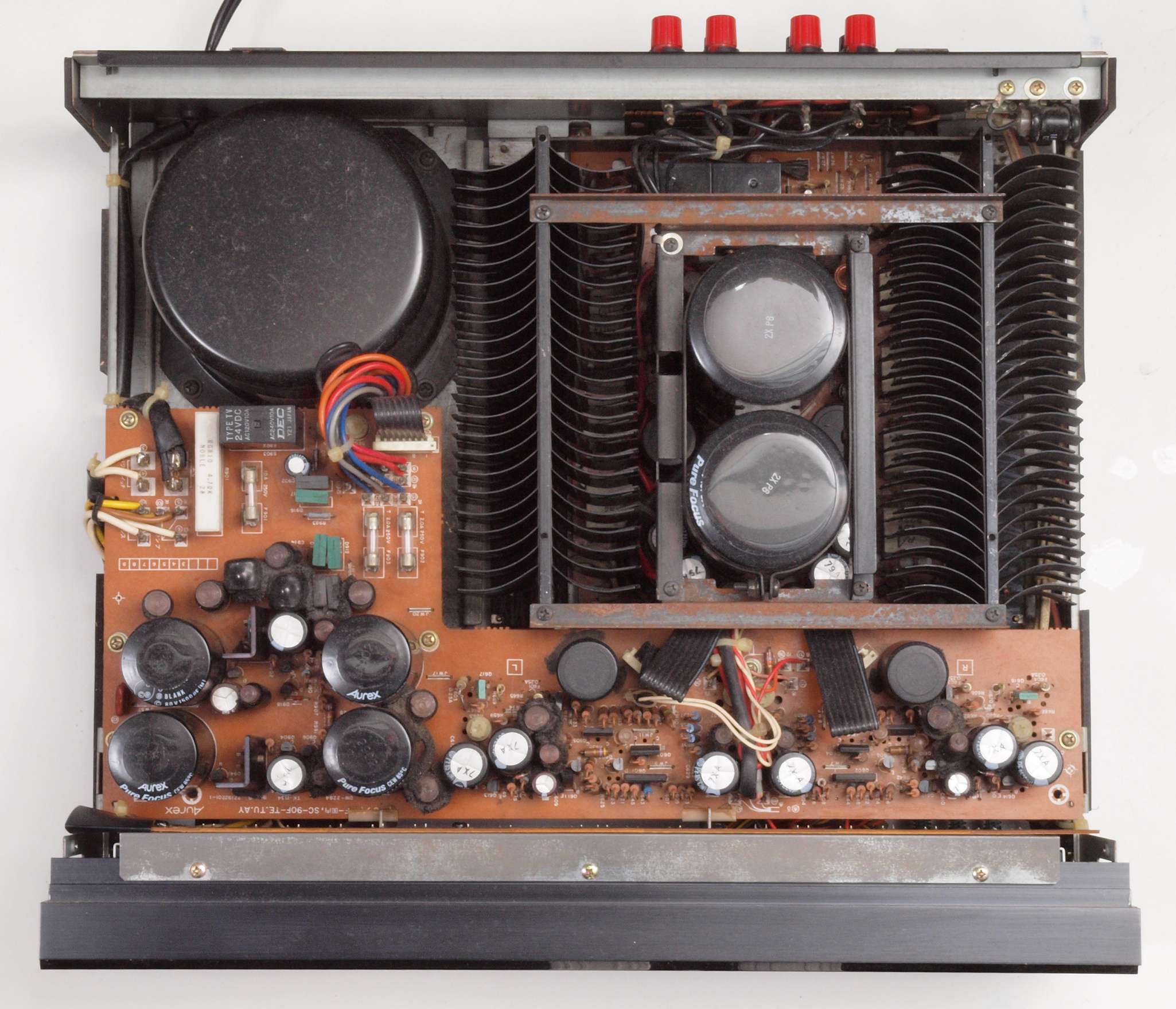

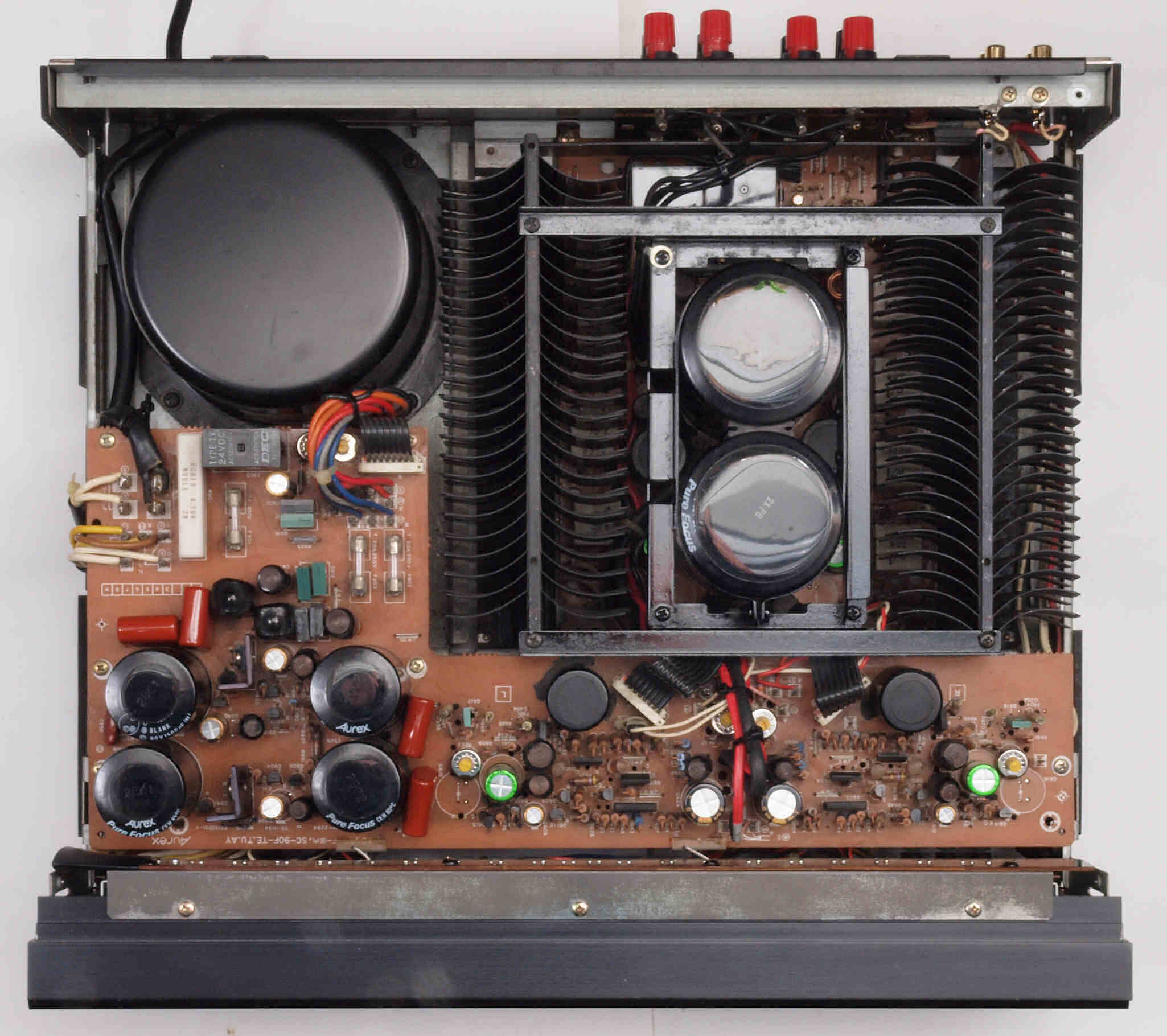

Ａ１６．　点検中　上蓋を取り、上から見る

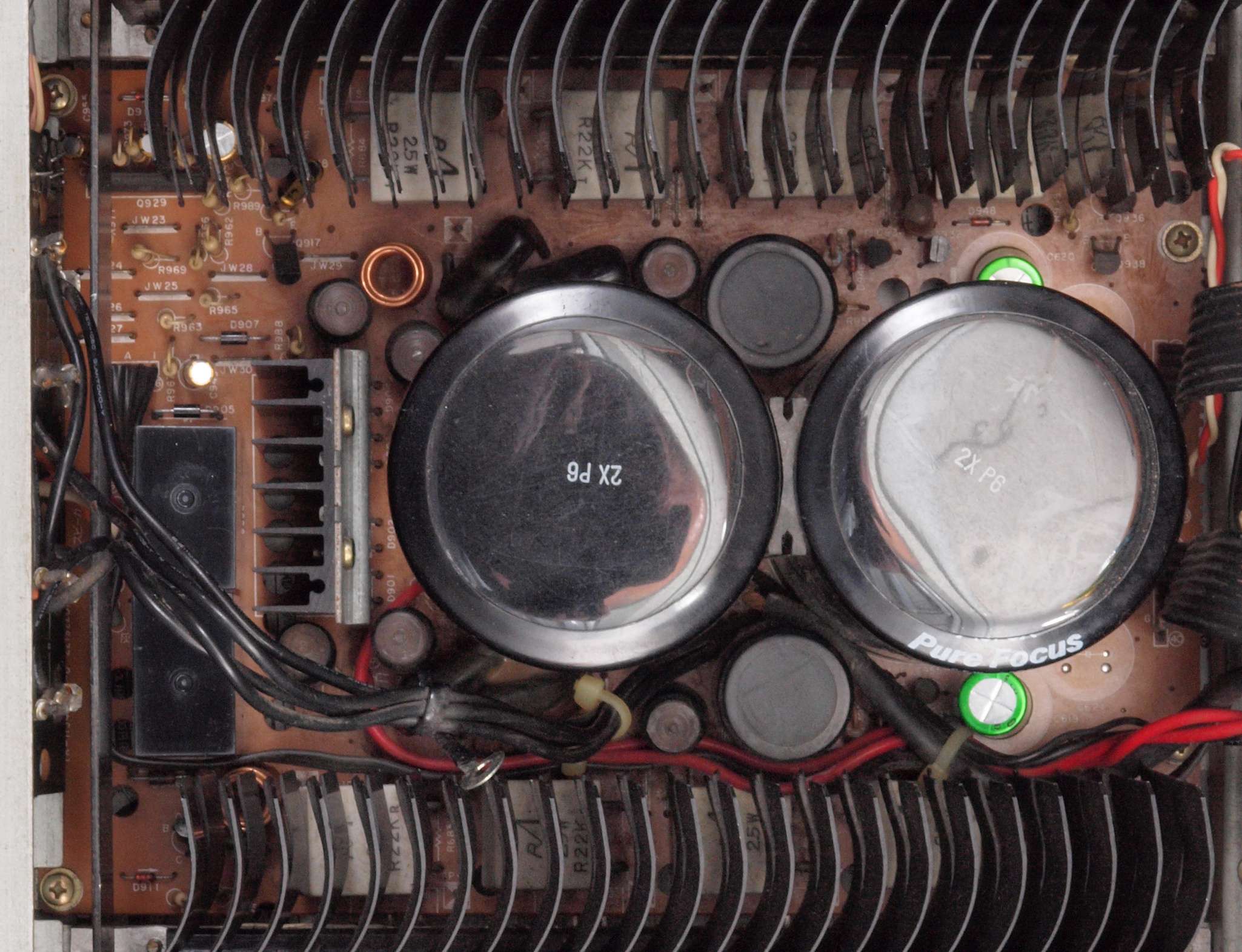

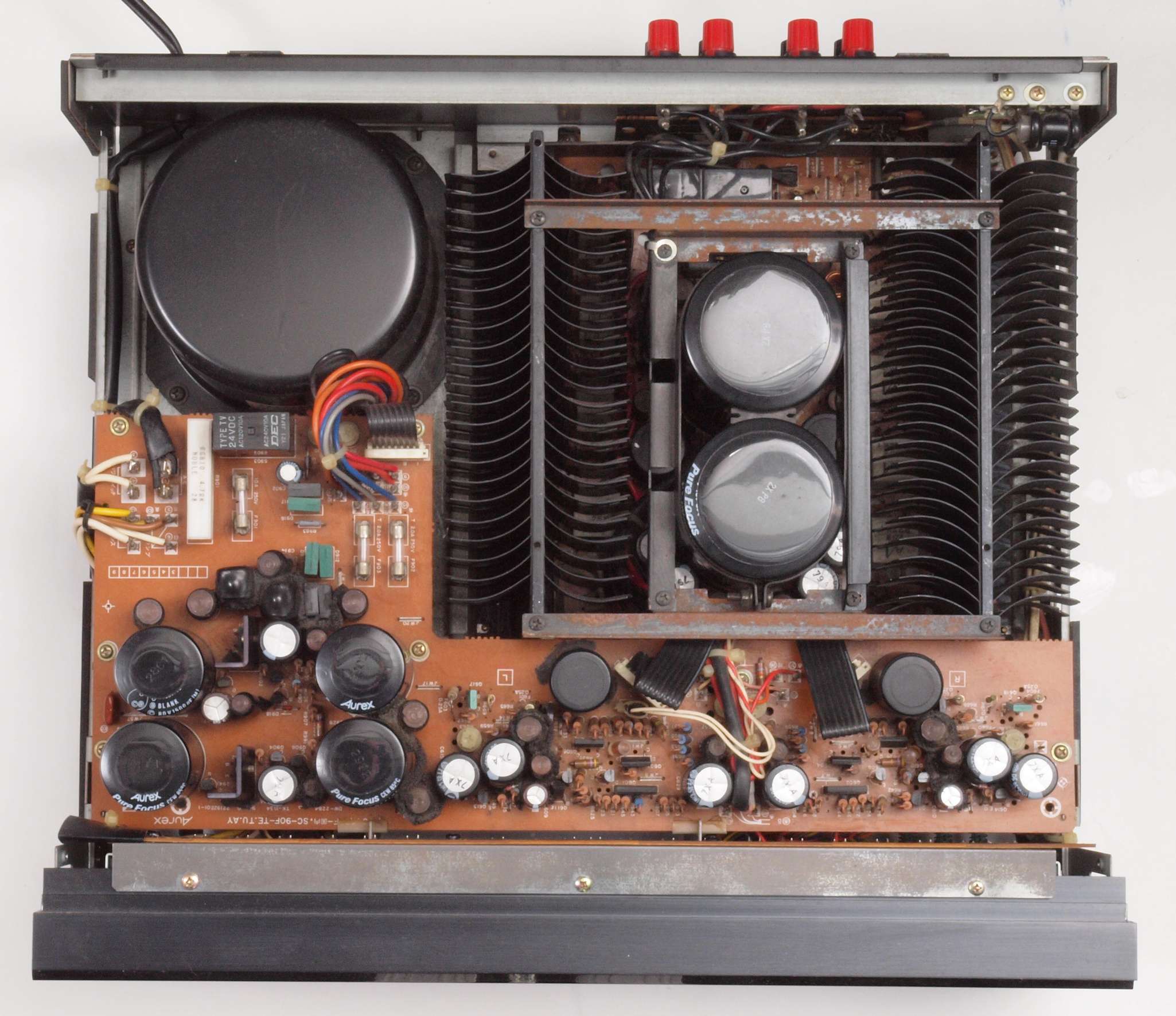

Ａ１７．　点検中　上蓋を取り清掃後、上から見る。

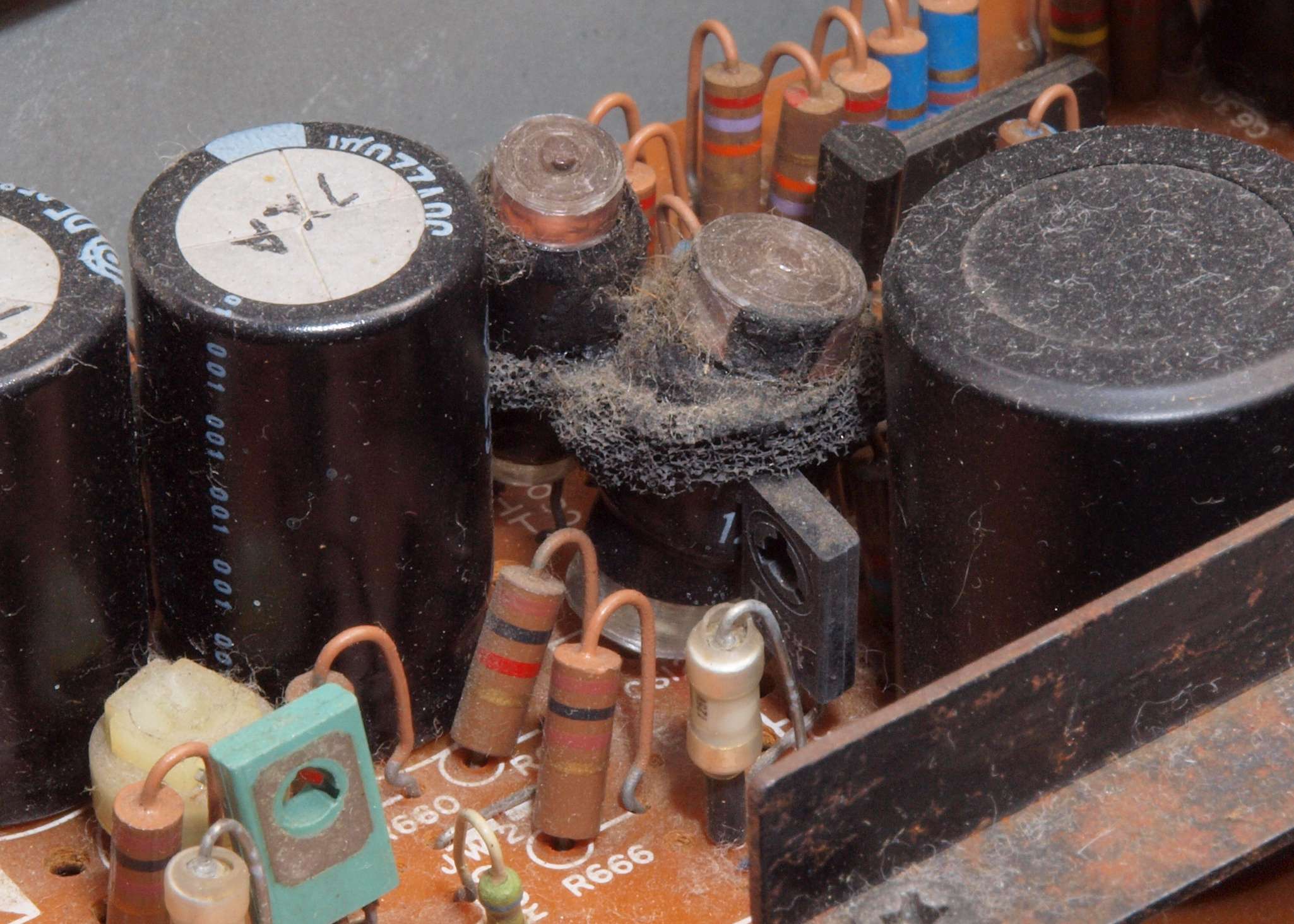

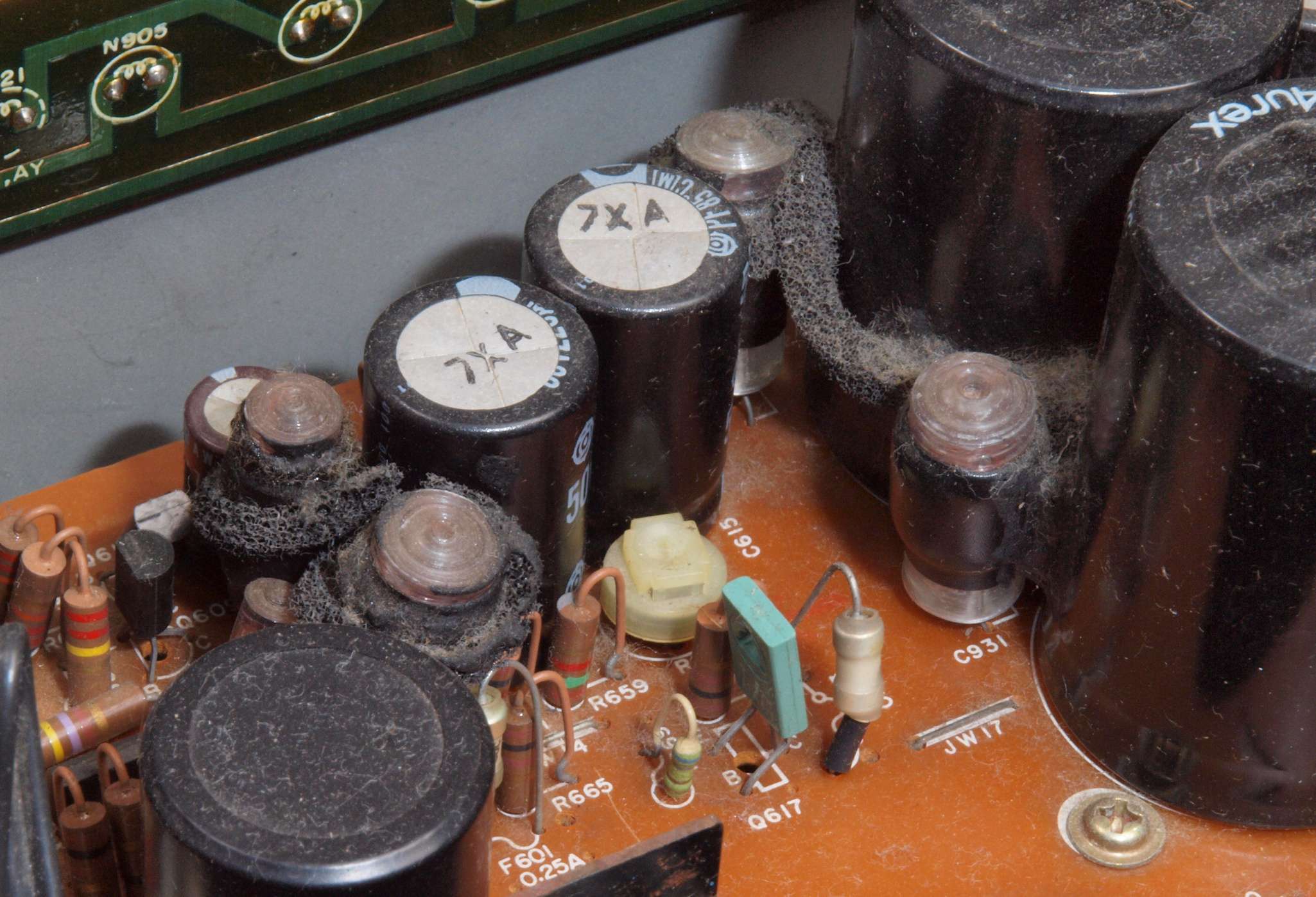

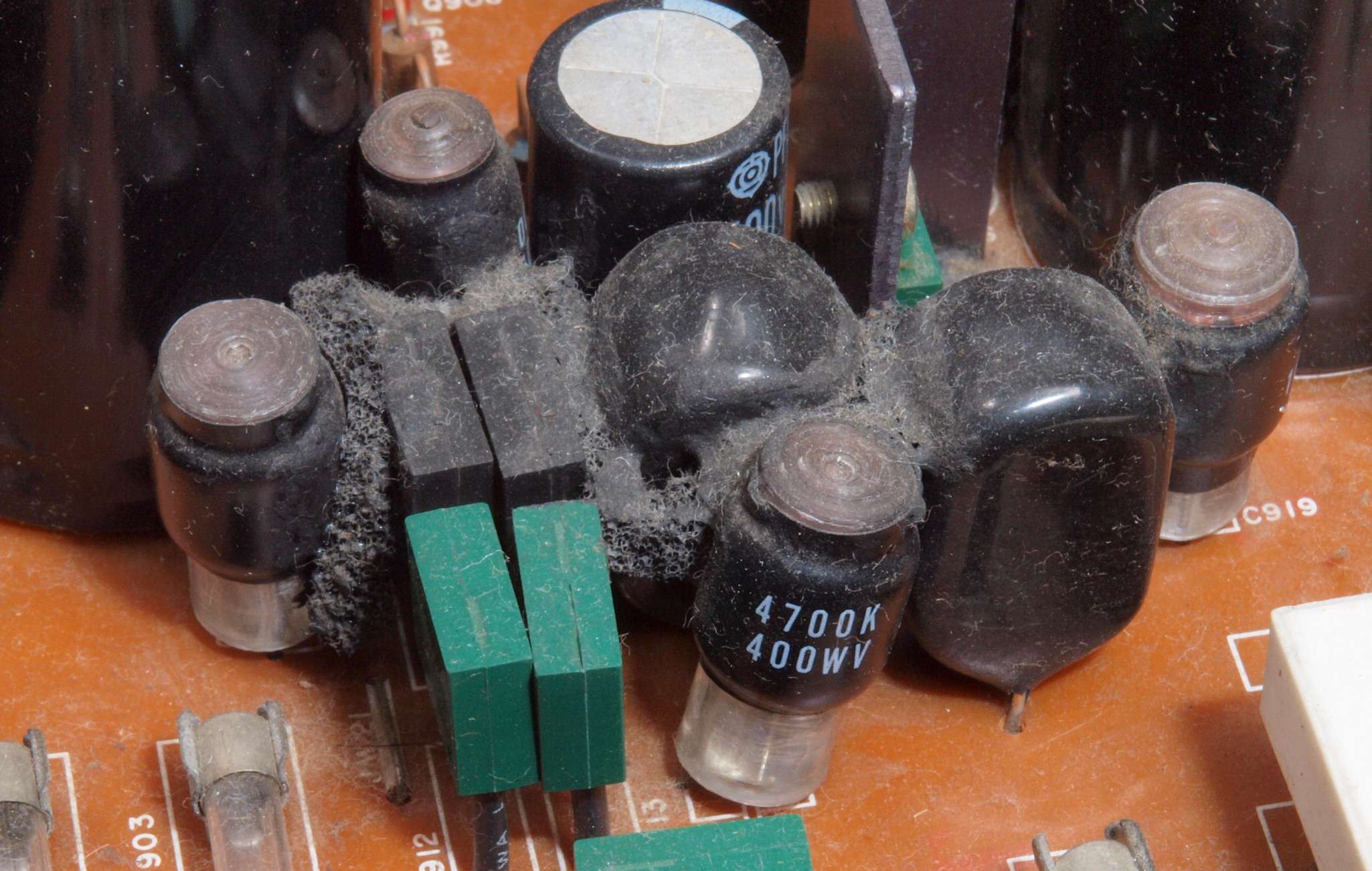

Ａ１８．　点検中　フイルムコンデンサー固定ブチルゴム。

Ａ１９．　点検中　フイルムコンデンサー固定ブチルゴム、その２。

Ａ１Ａ．　点検中　フイルムコンデンサー固定ブチルゴム、その３。

Ａ１Ｂ．　点検中　パネル照明ランプ基板の固定ビス（ブッシュ）が無。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

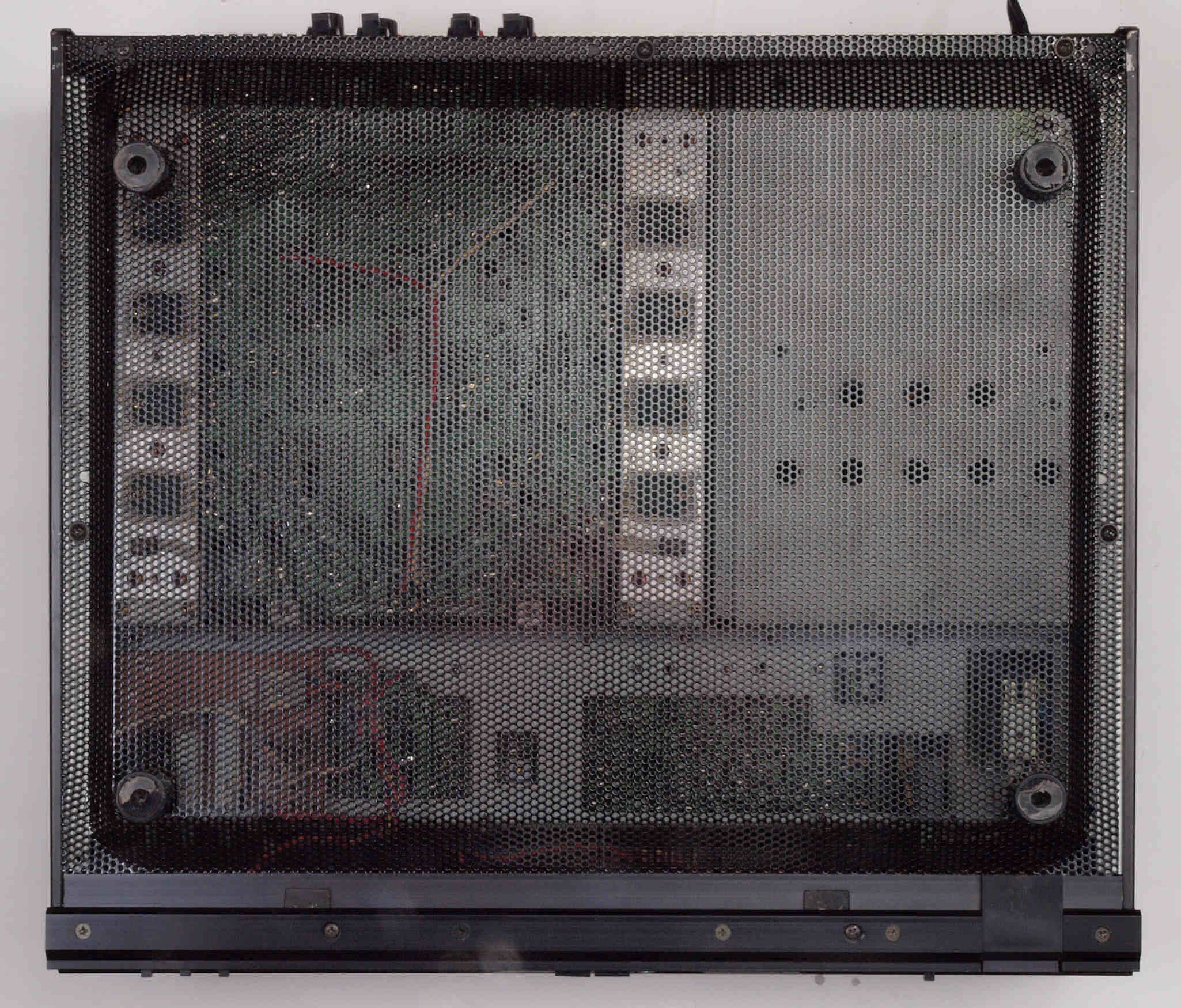

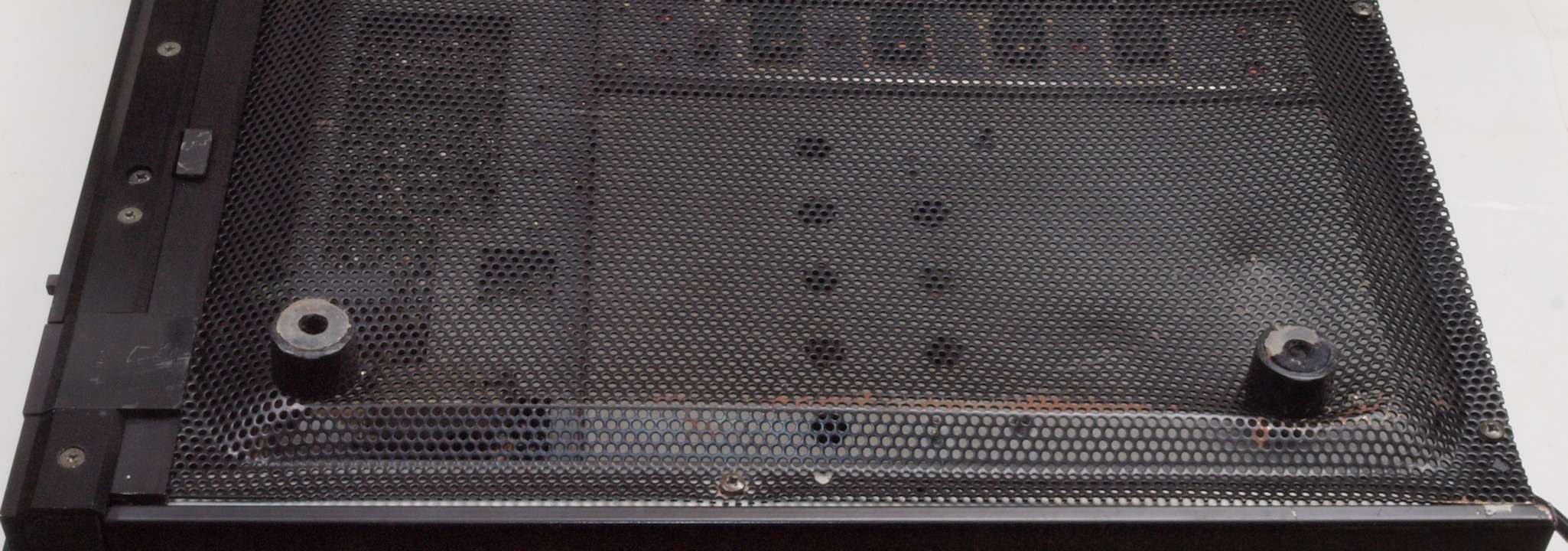

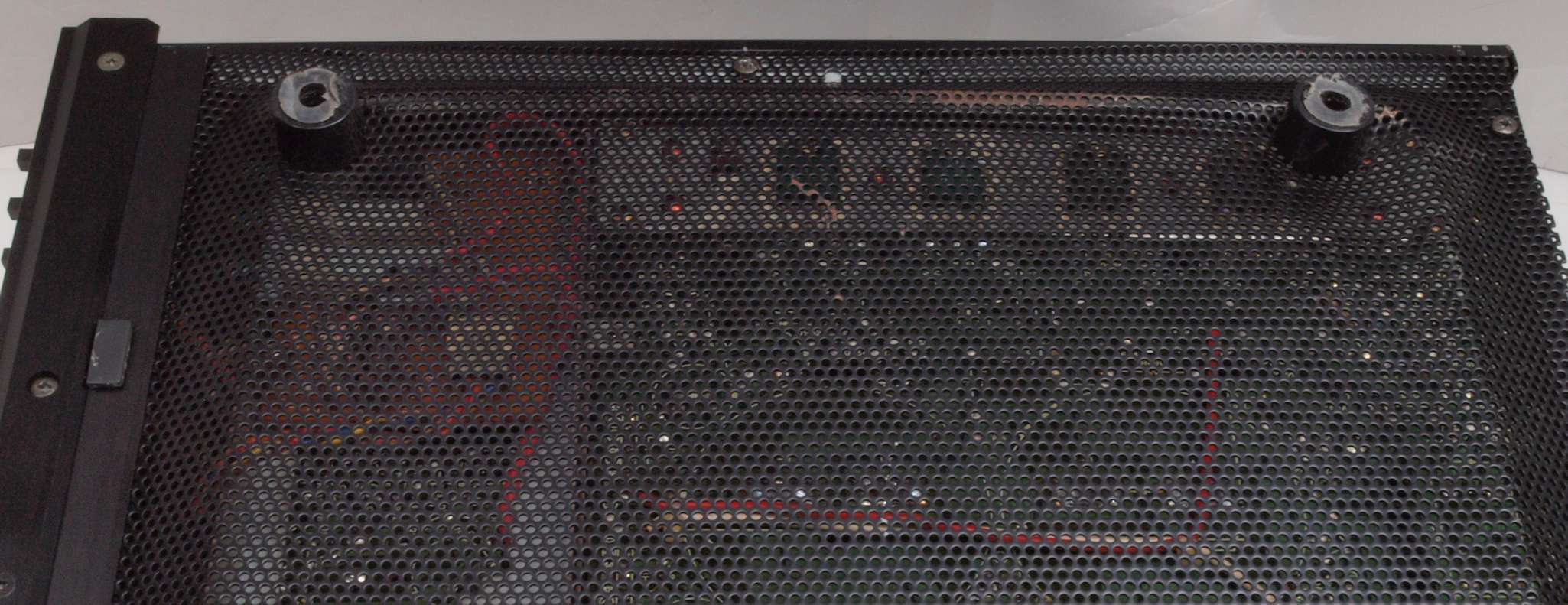

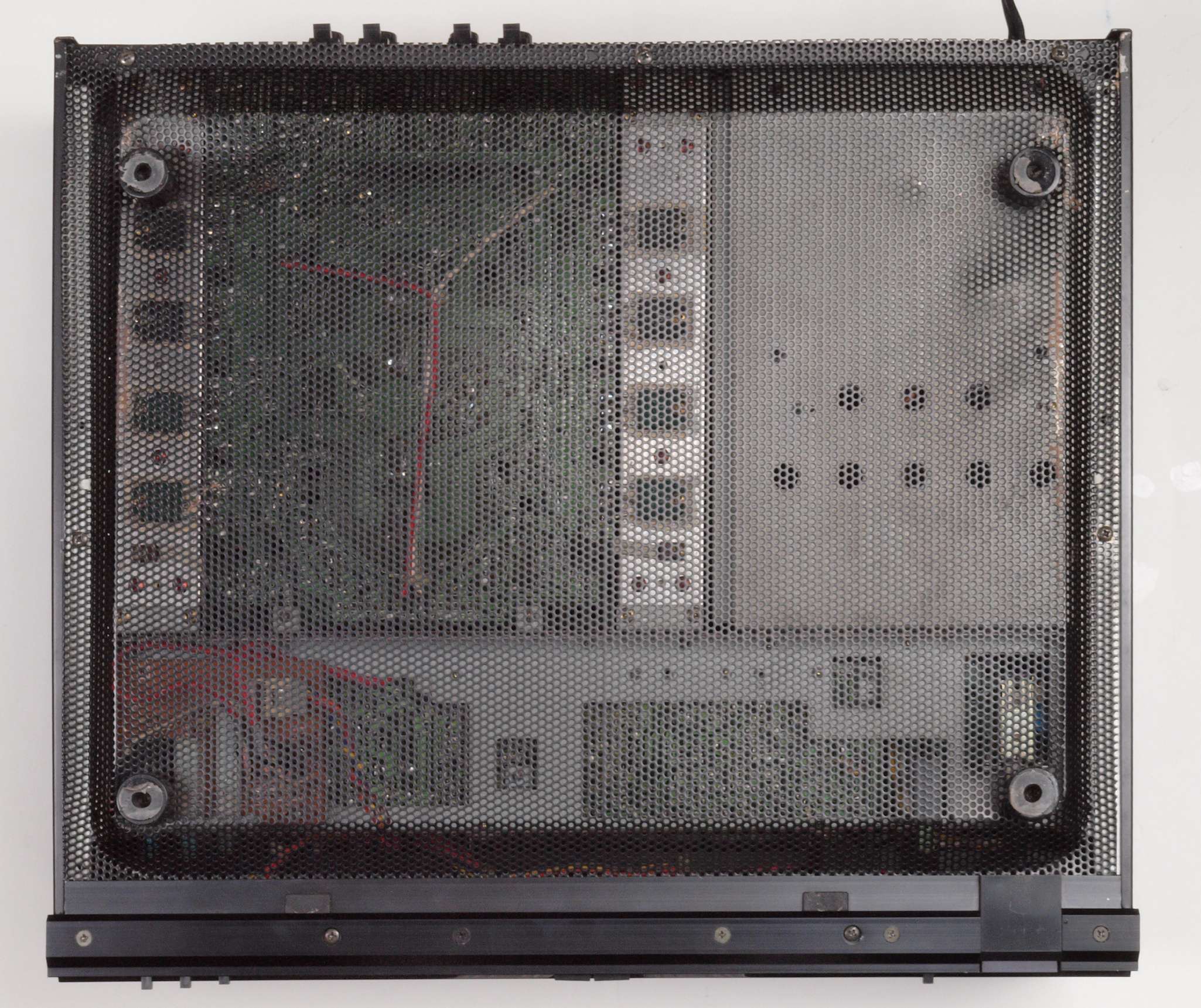

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　下から見る。下パネル足回りが凹んでいる、右側。

Ａ２７．　点検中　下から見る。下パネル足回りが凹んでいる、左側。

Ａ２８．　点検中　パネルを外し内側から見る、右側。

Ａ２９．　点検中　パネルを外し内側から見る、左側。

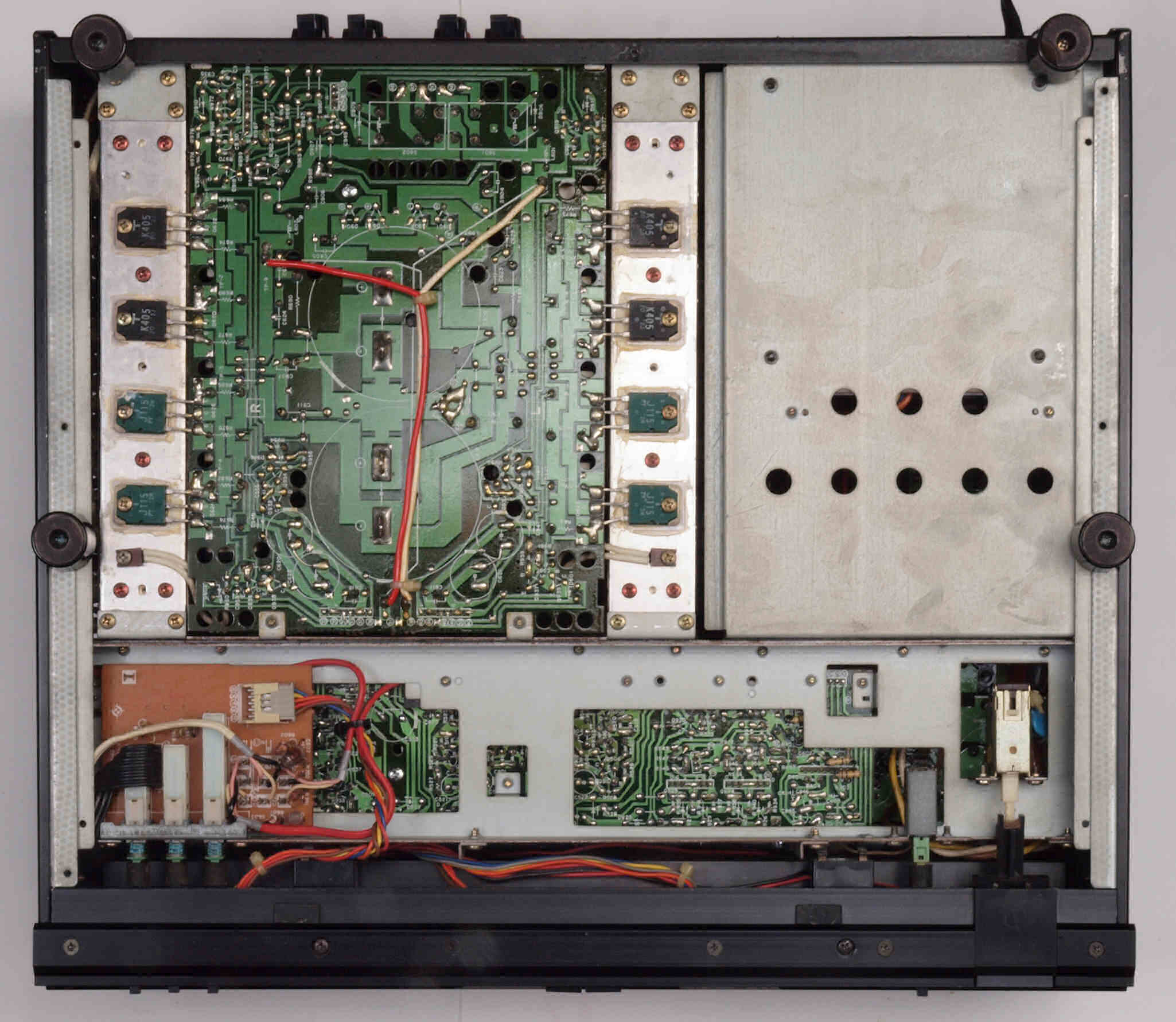

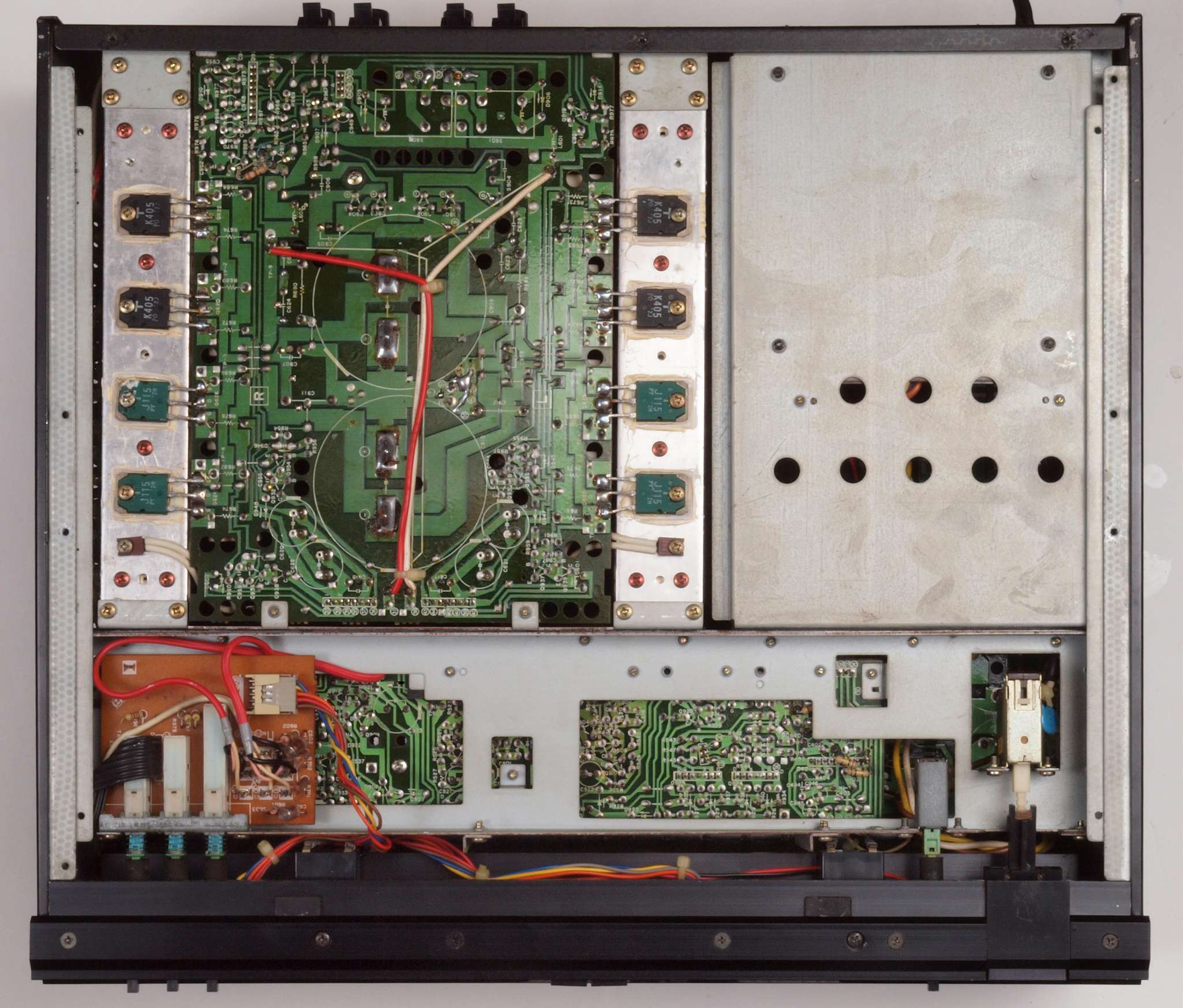

Ａ２Ａ．　点検中　下蓋を取り、下から見る

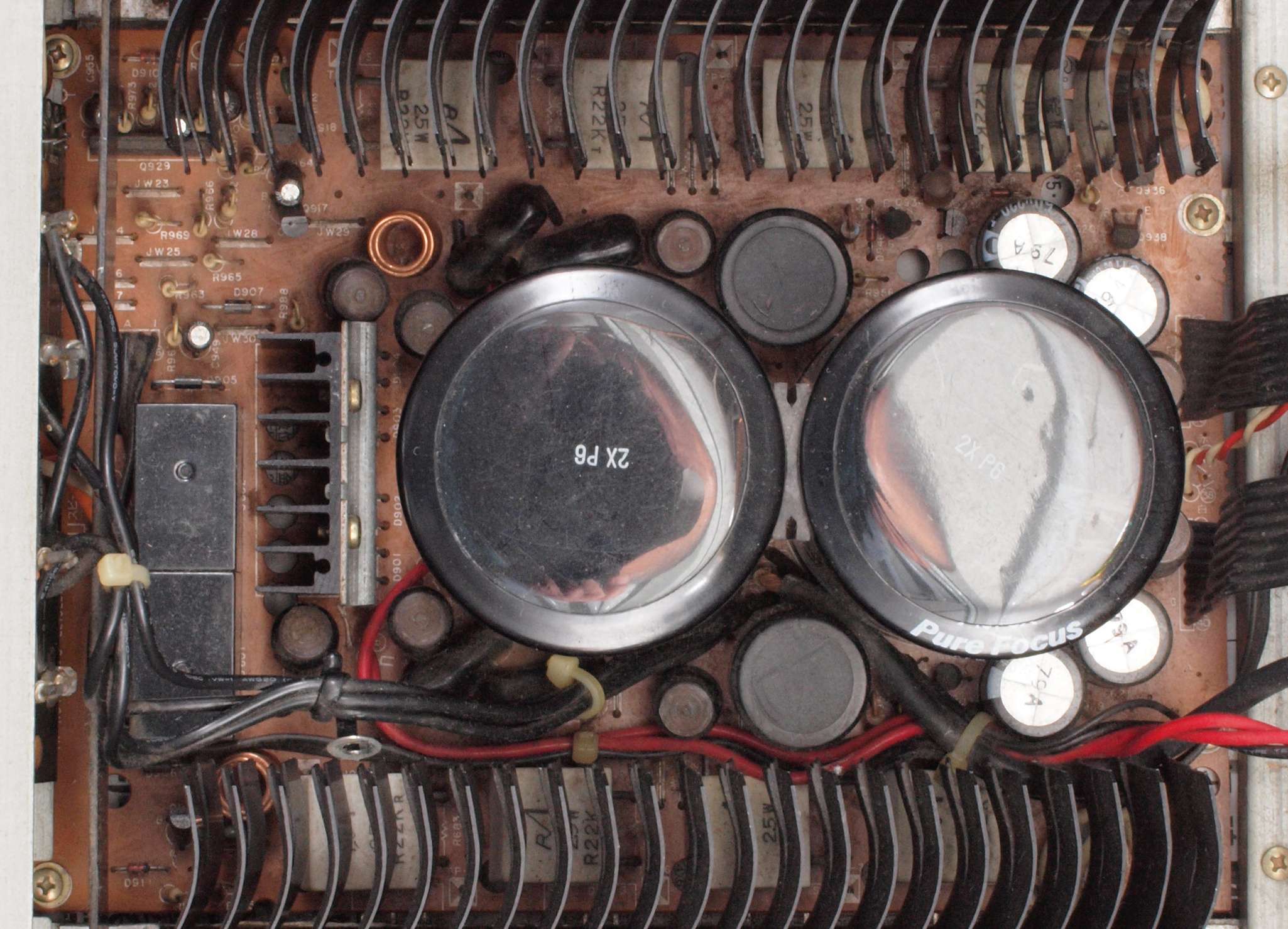

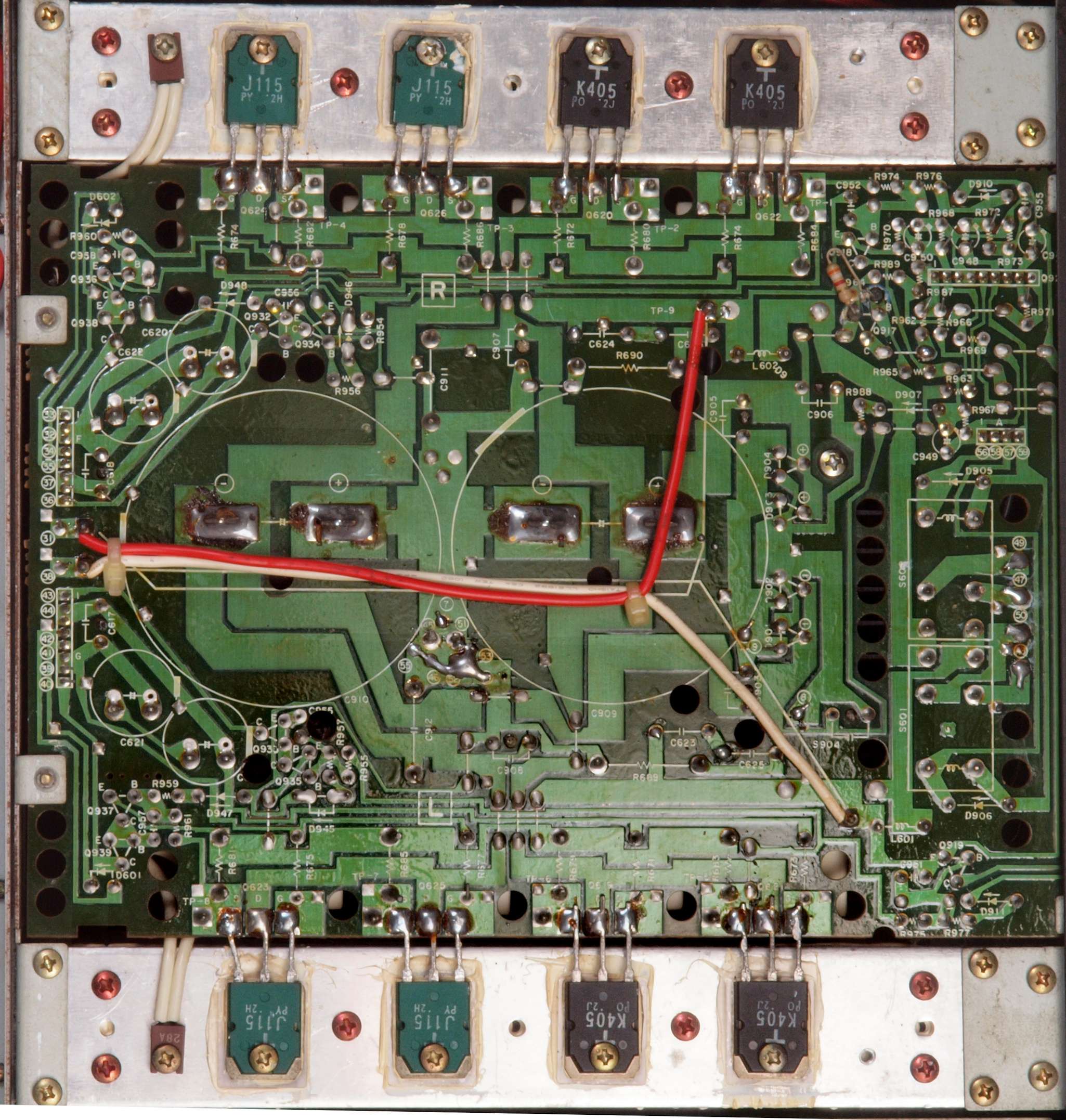

Ａ２Ｂ．　点検中　下蓋を取り、下から見る。　終段ＦＥＴを見る。

Ａ３．　点検中　入力ＲＣＡ端子は交換可能。　ＷＢＴ−０２０１端子へ交換は定価で工賃込み。

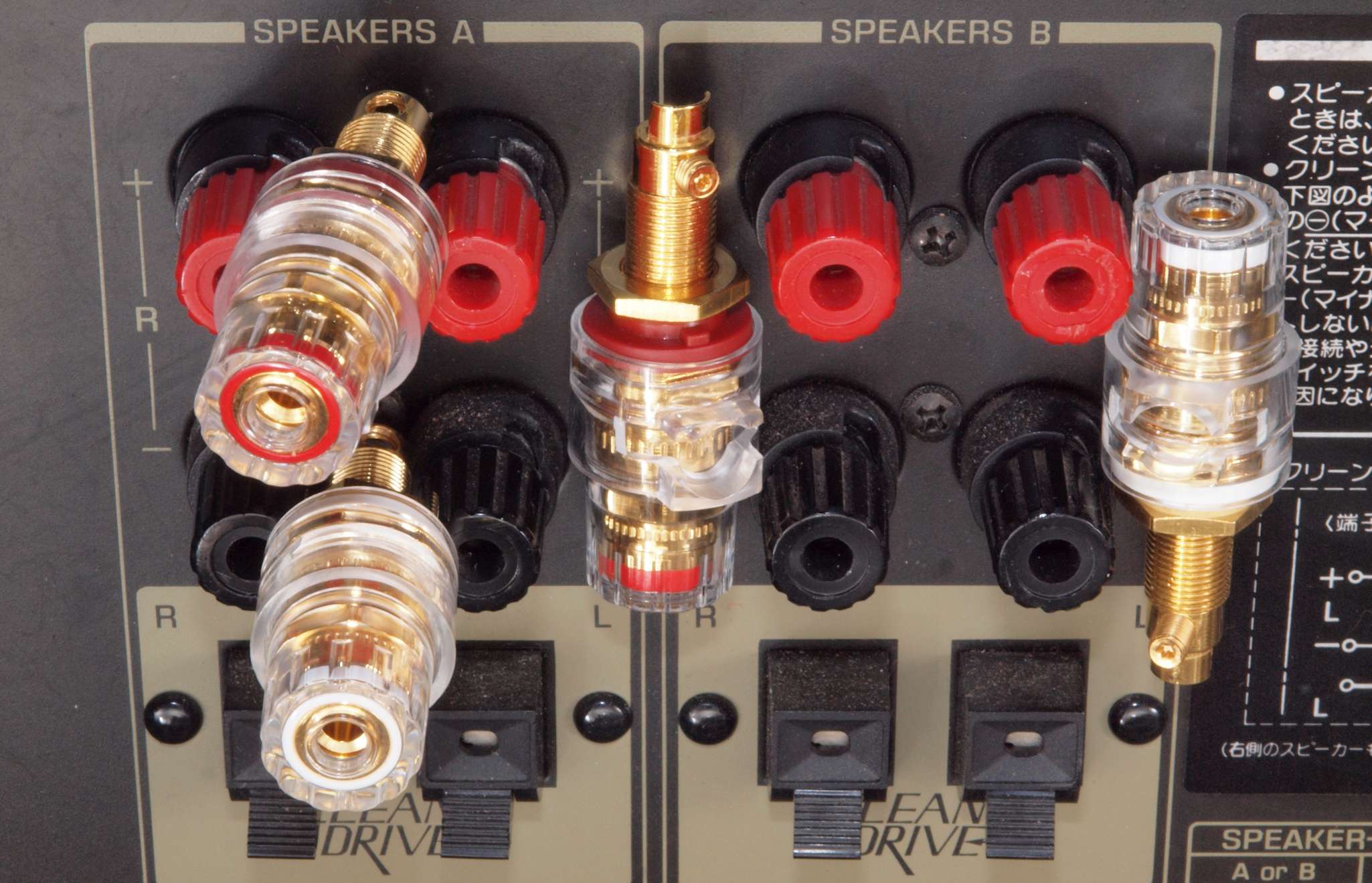

Ａ４．　点検中　　ＳＰ接続端子の交換可能。　取り付けの穴が大きいので、ＷＢＴ製品でないと取り付け不可。 　　　　　　　　 　　　　 ＷＢＴ−０７３５＝２万円／２組４個。ＷＢＴ−０７６５（ＷＢＴ−０７３５互換）＝１．５万円／２組４個。

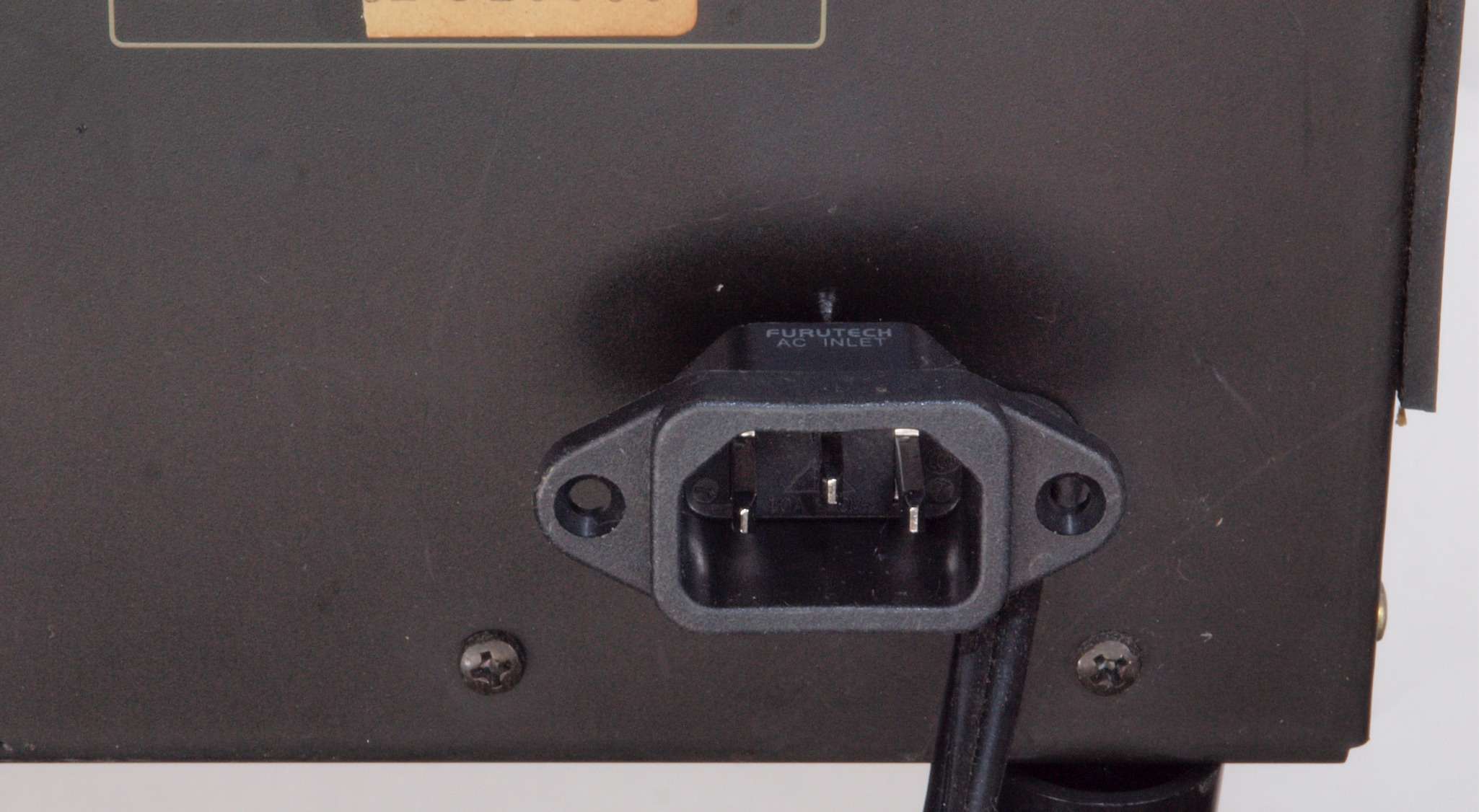

Ａ５．　点検中　電源コードを３Ｐインレットプラグに交換可能。 　　　　　　　　　　　出来るだけコード取付け場所に交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

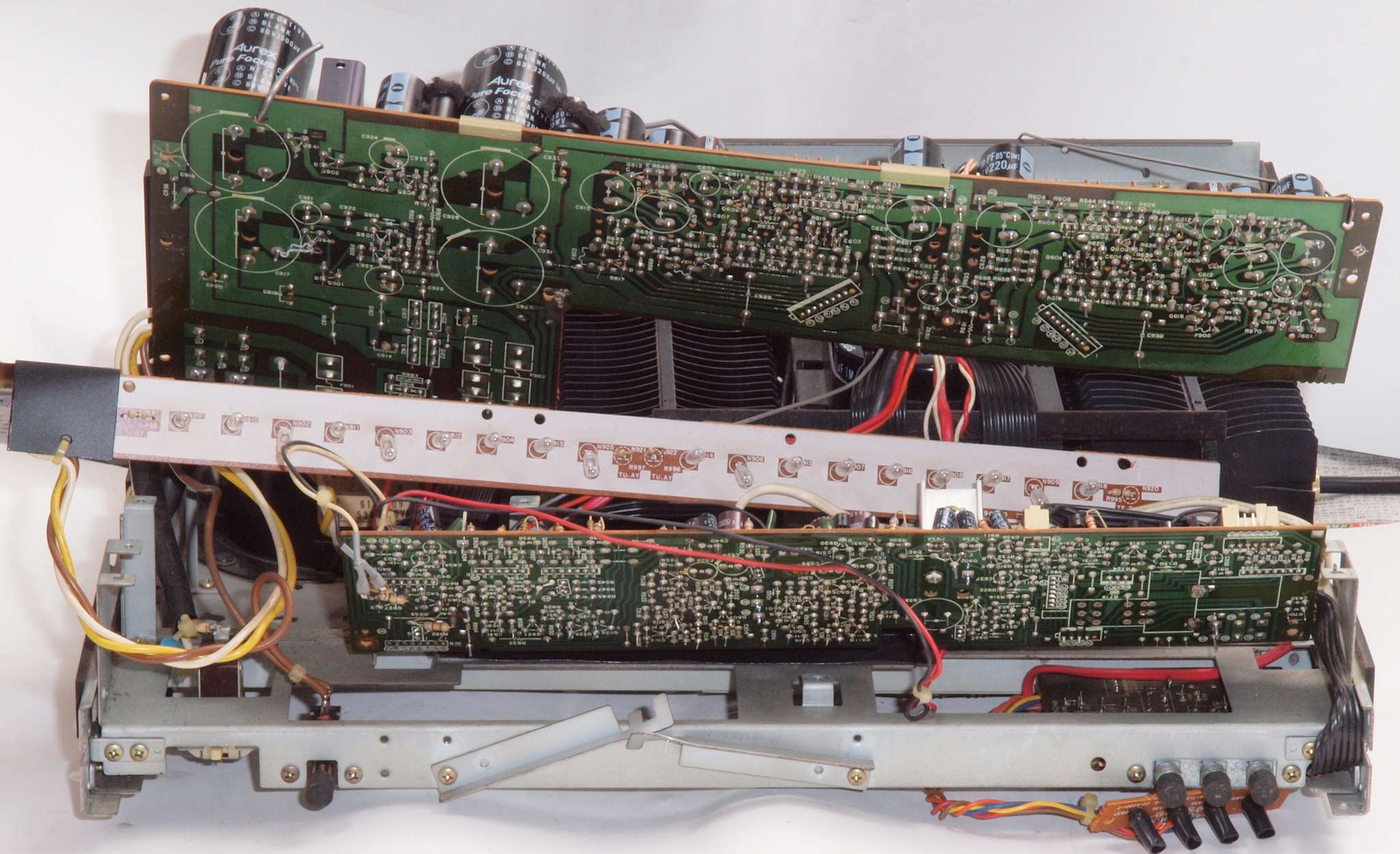

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　前パネルを外し、点検・修理中。　コネクターの使用が少なく大変。

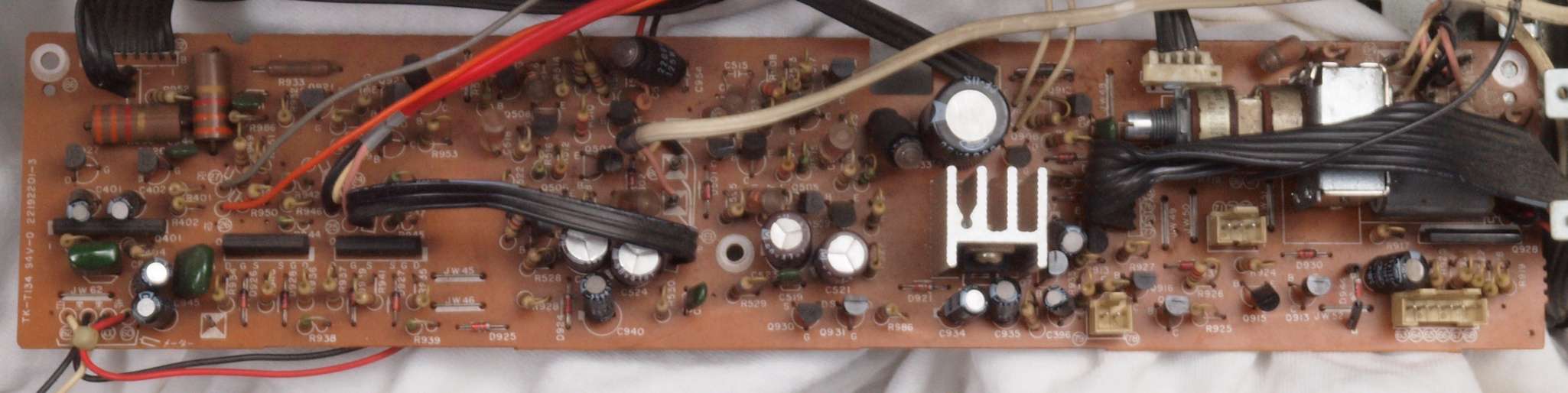

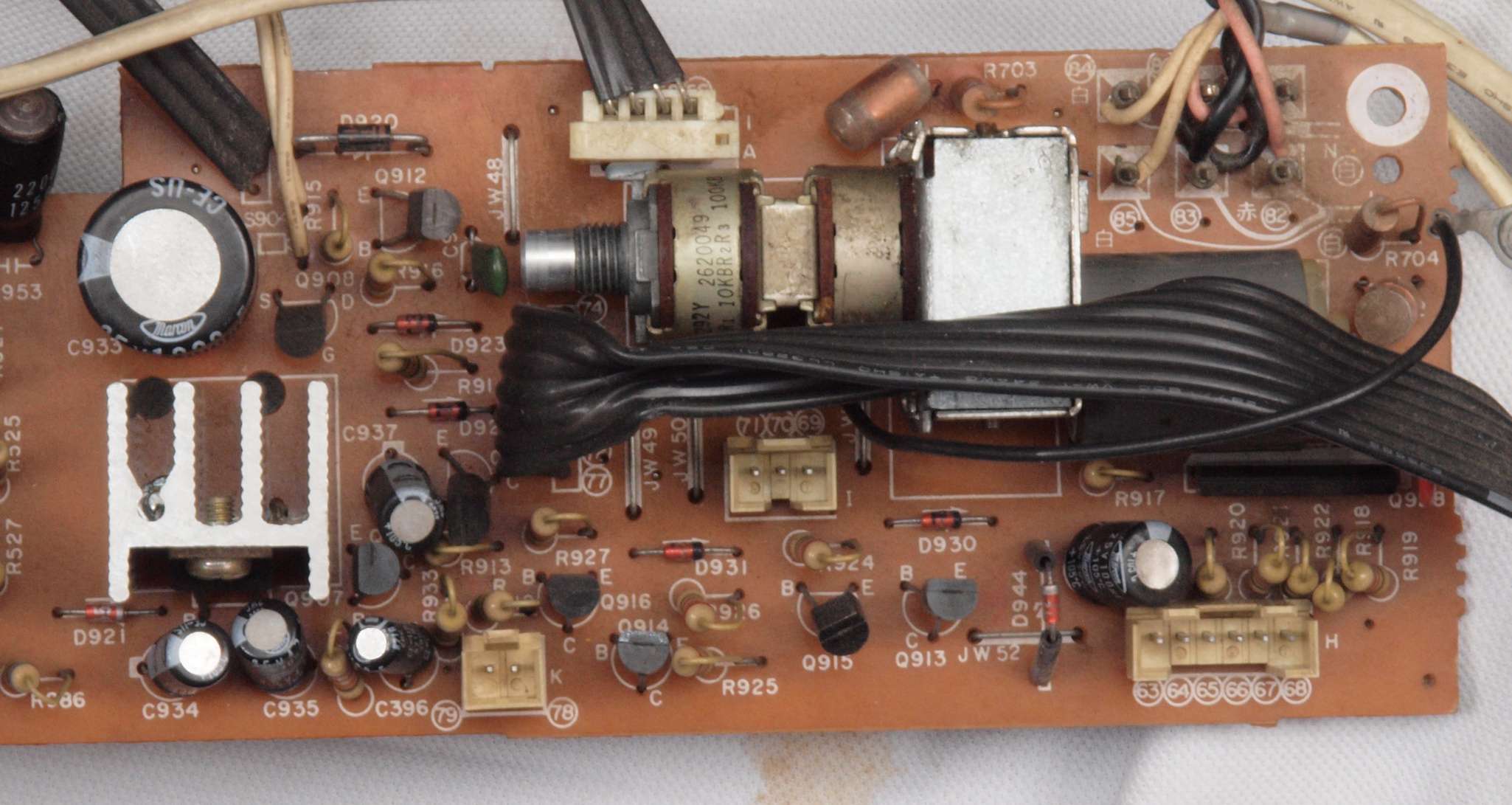

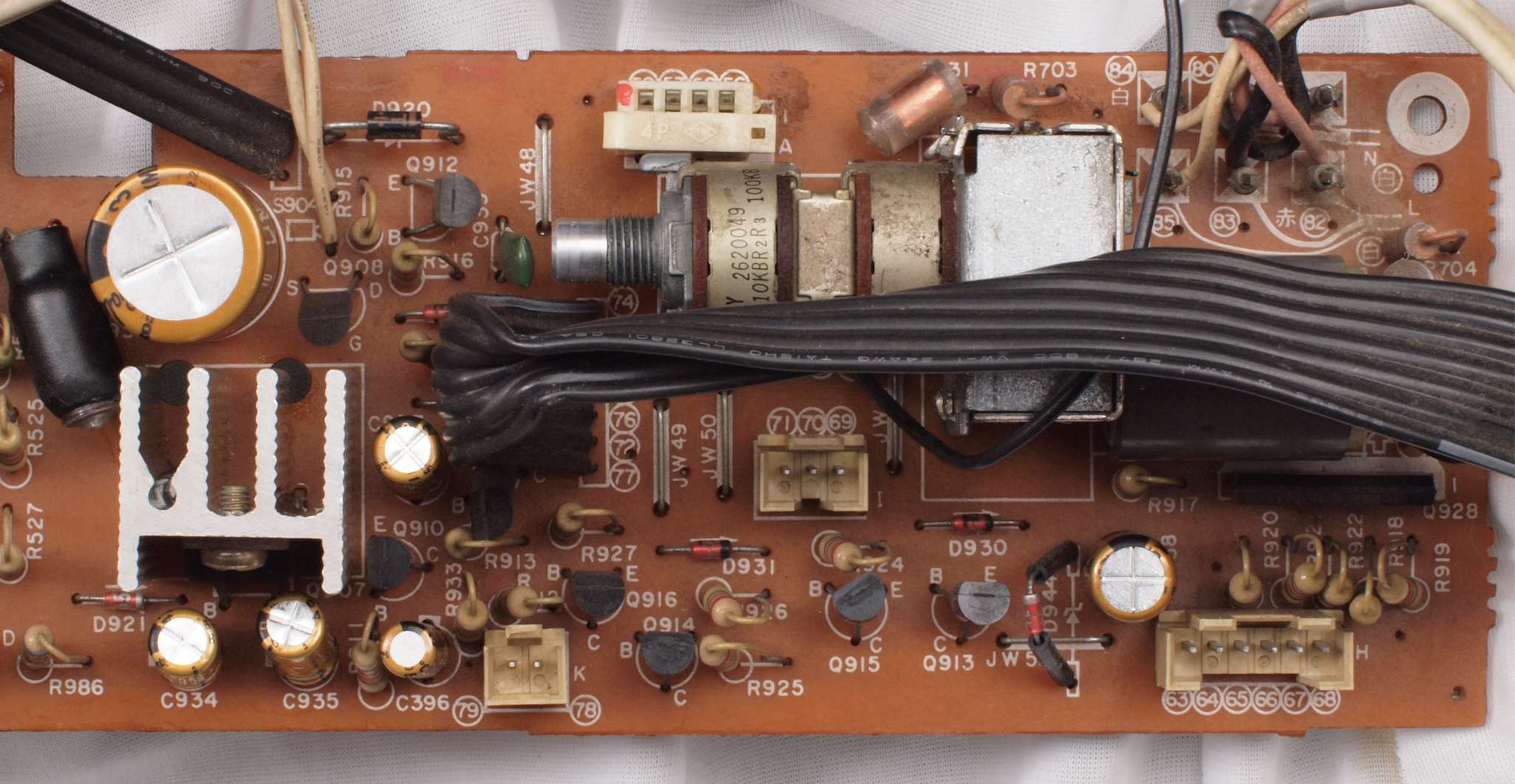

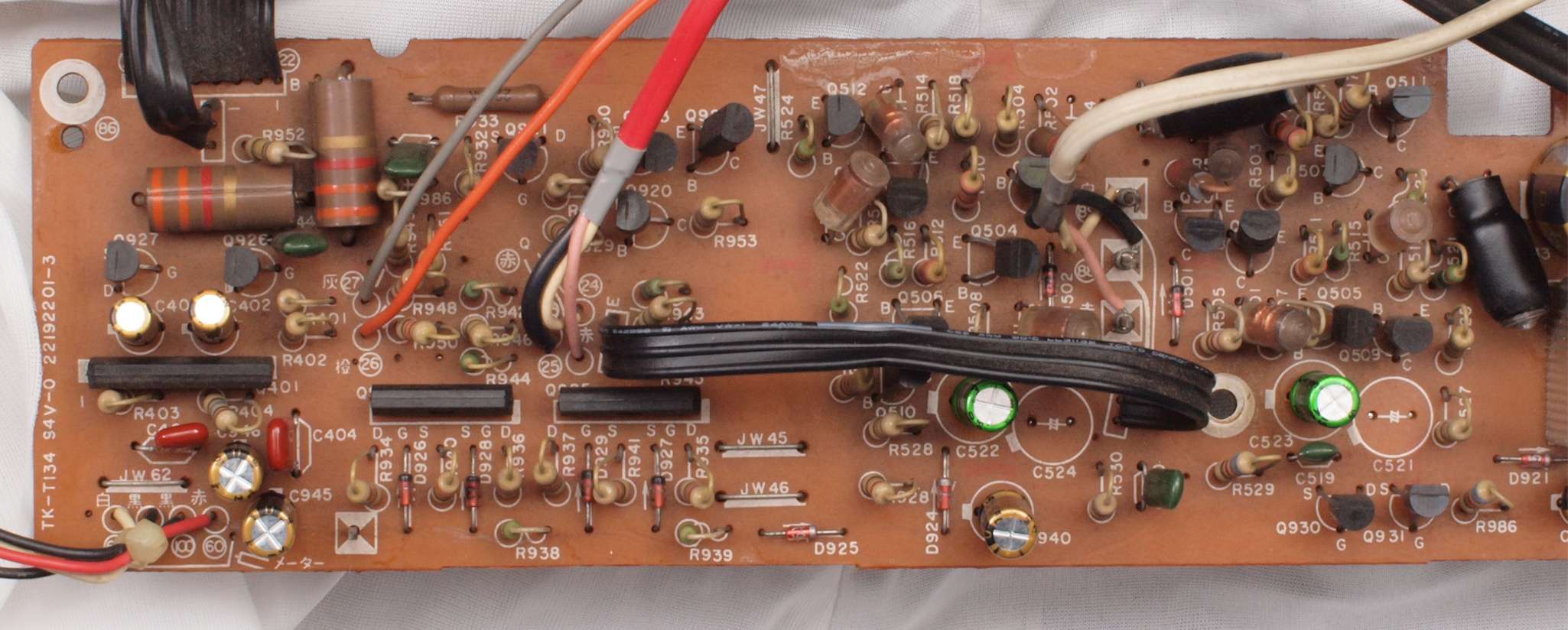

Ｃ１１．　修理前　Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板。

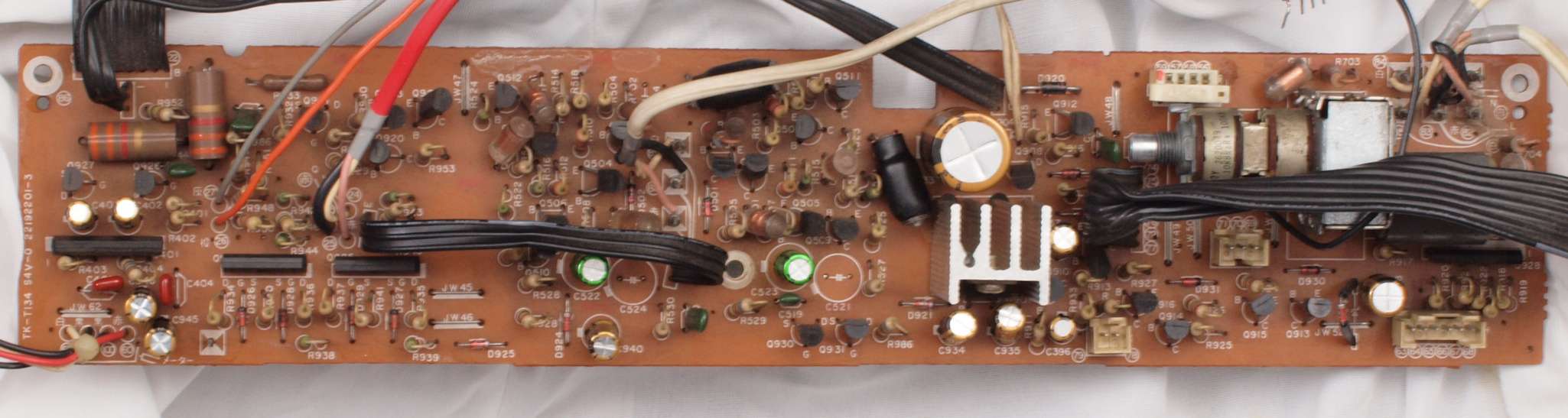

Ｃ１２．　修理後　Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板。　電解コンデンサー１５個、フィルムコンデンサー２個交換。

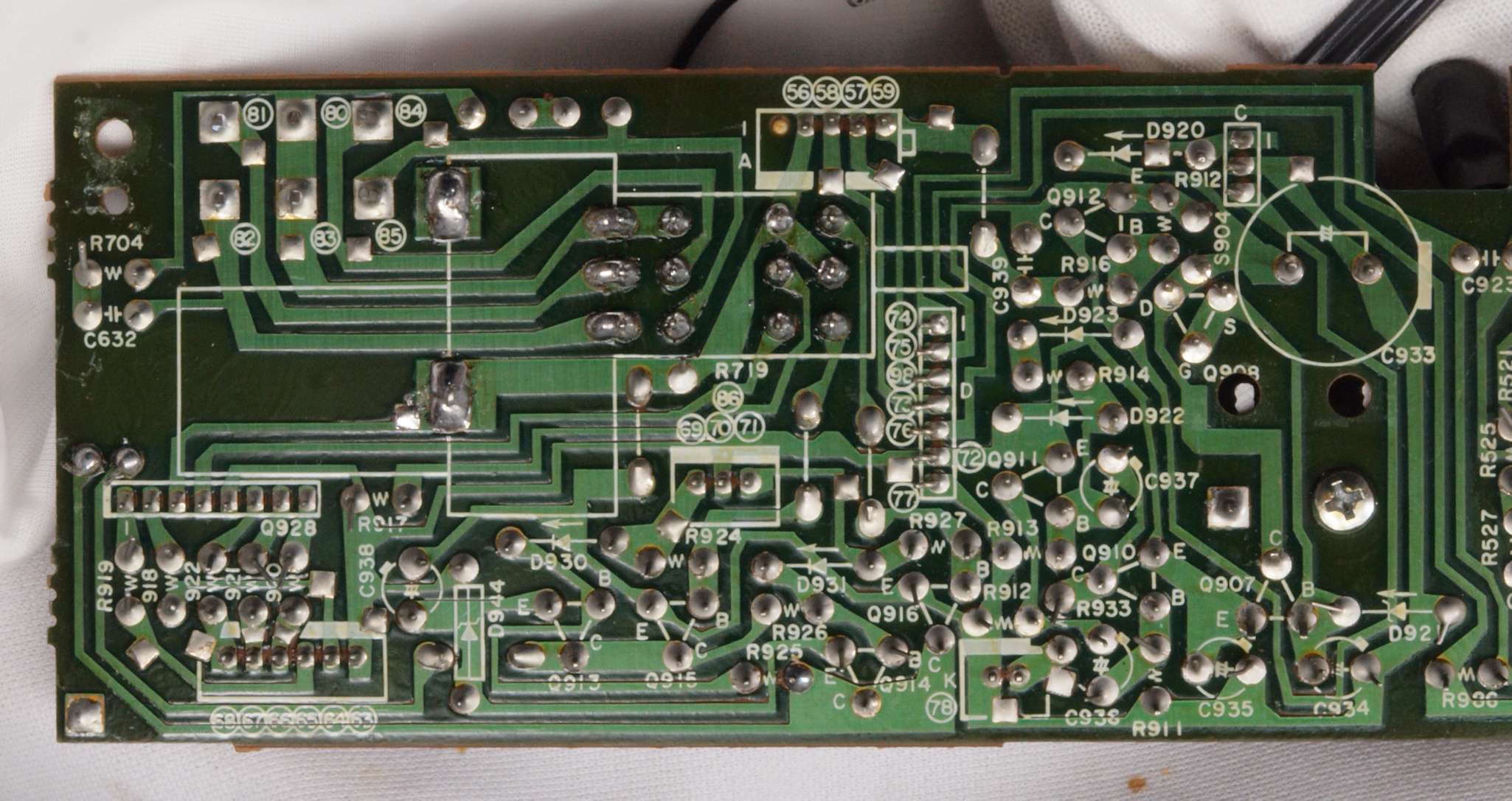

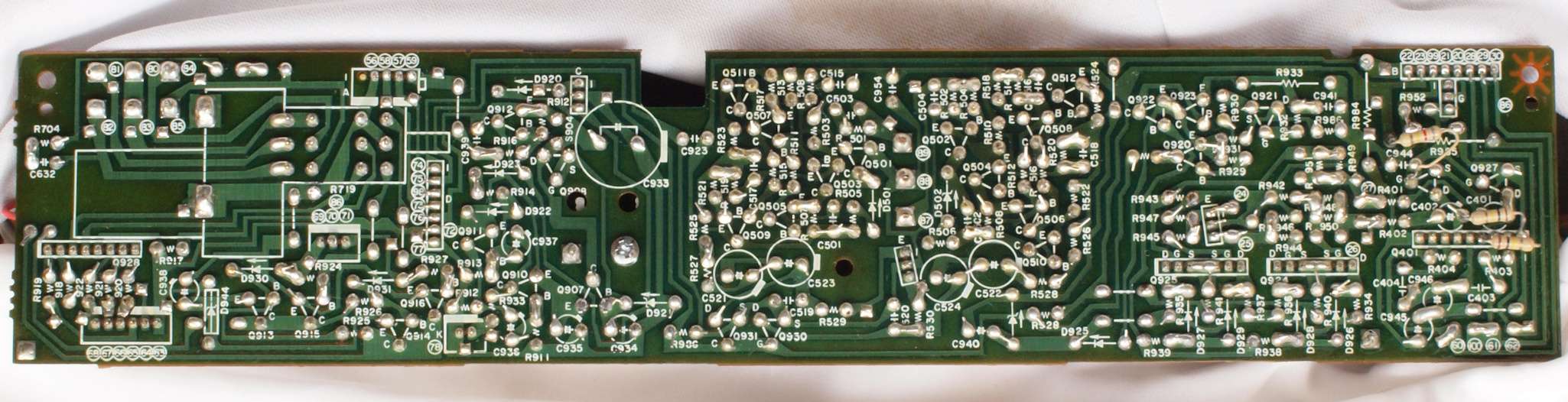

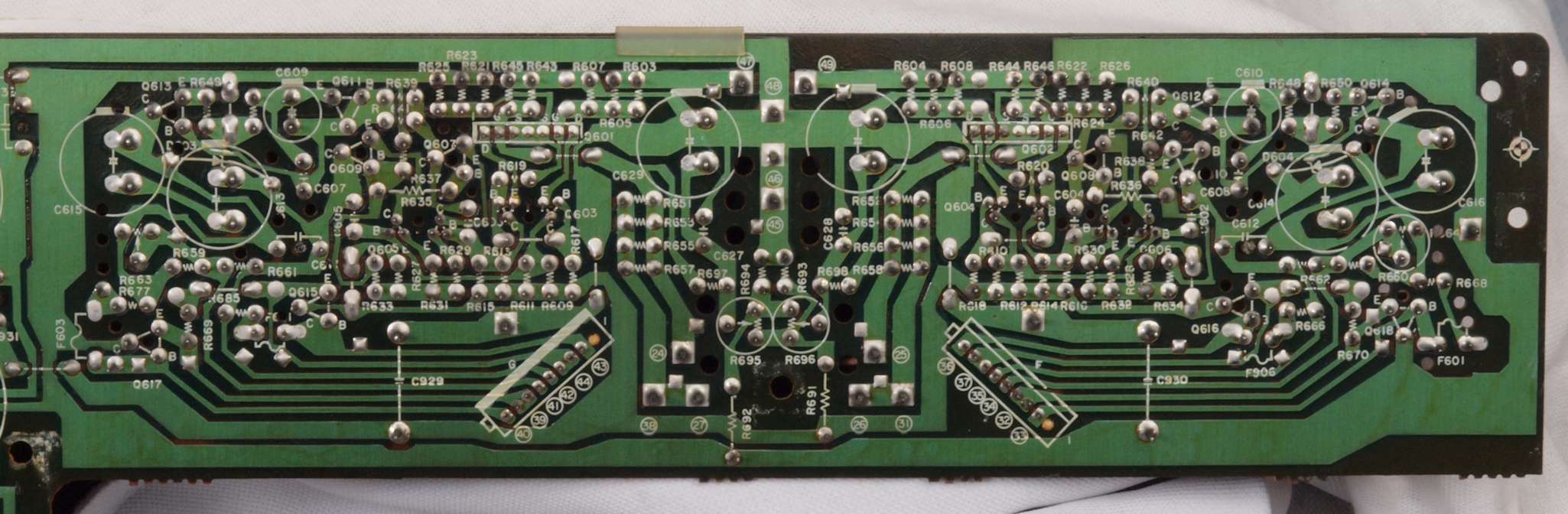

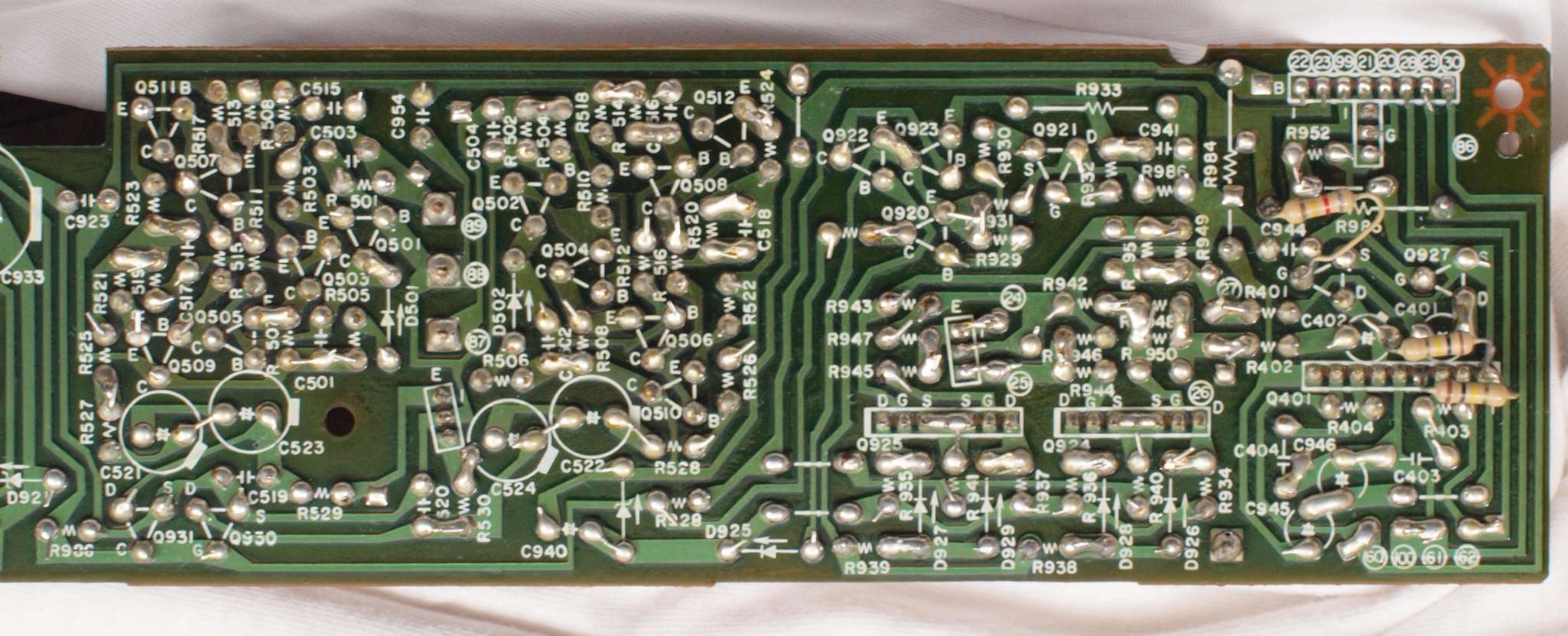

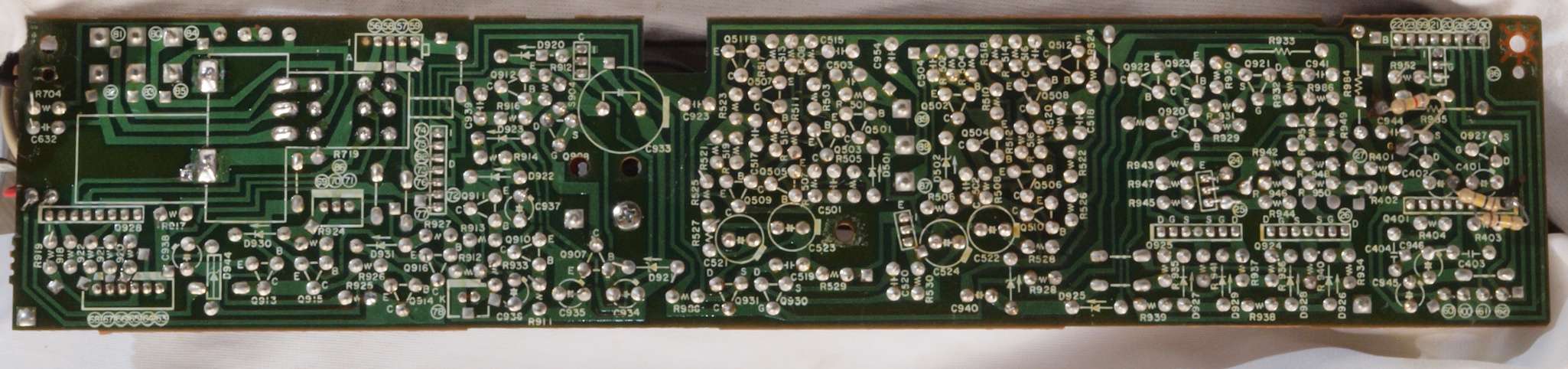

Ｃ１３．　修理前　Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板裏。

Ｃ１４．　完成Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板裏。　全半田をやり直し、洗浄後コーテング材を塗る。

Ｃ２１．　修理前　Ｖｏｌｕｎｅ基板。

Ｃ２２．　修理後　Ｖｏｌｕｎｅ基板。

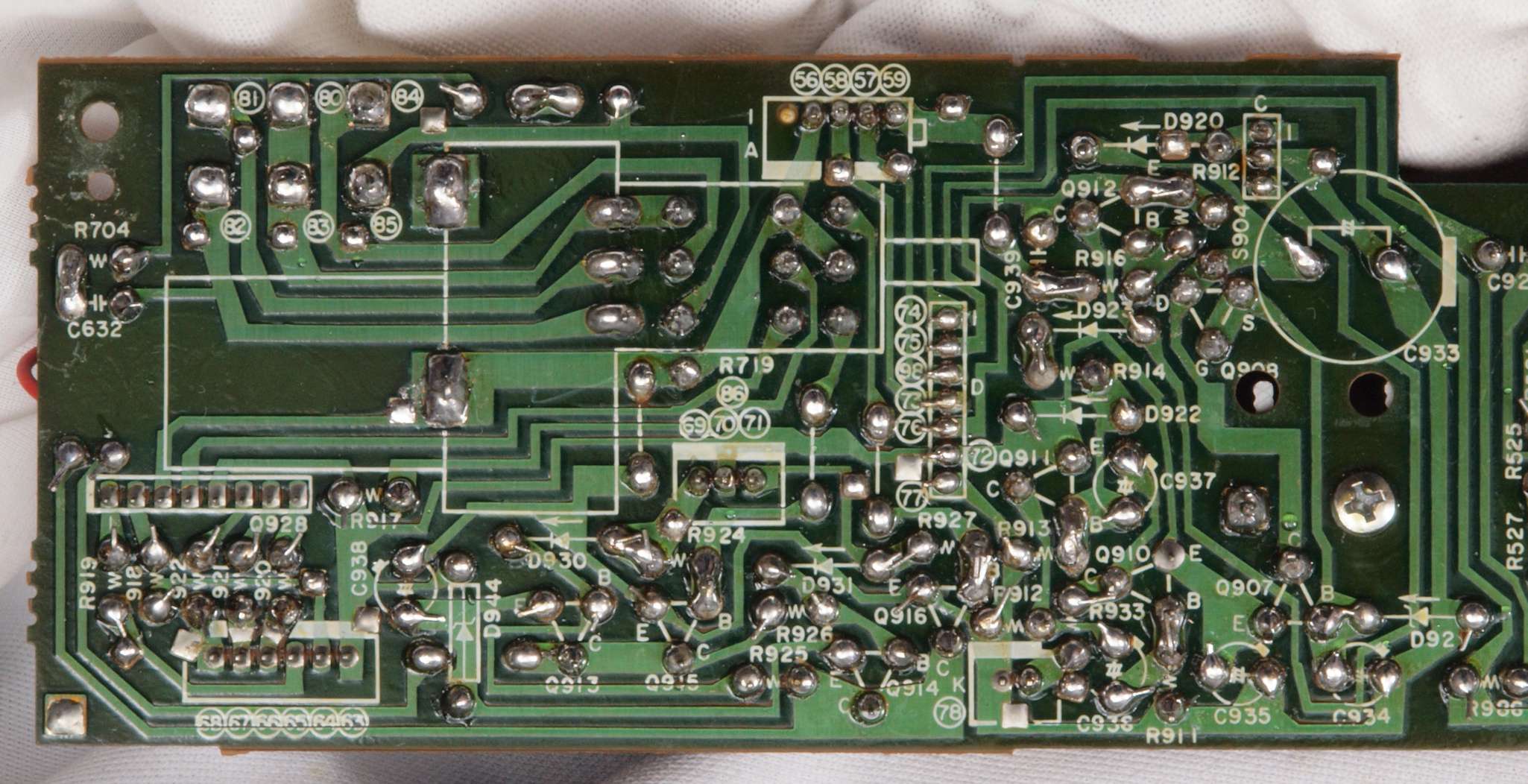

Ｃ２３．　修理前　Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板裏。

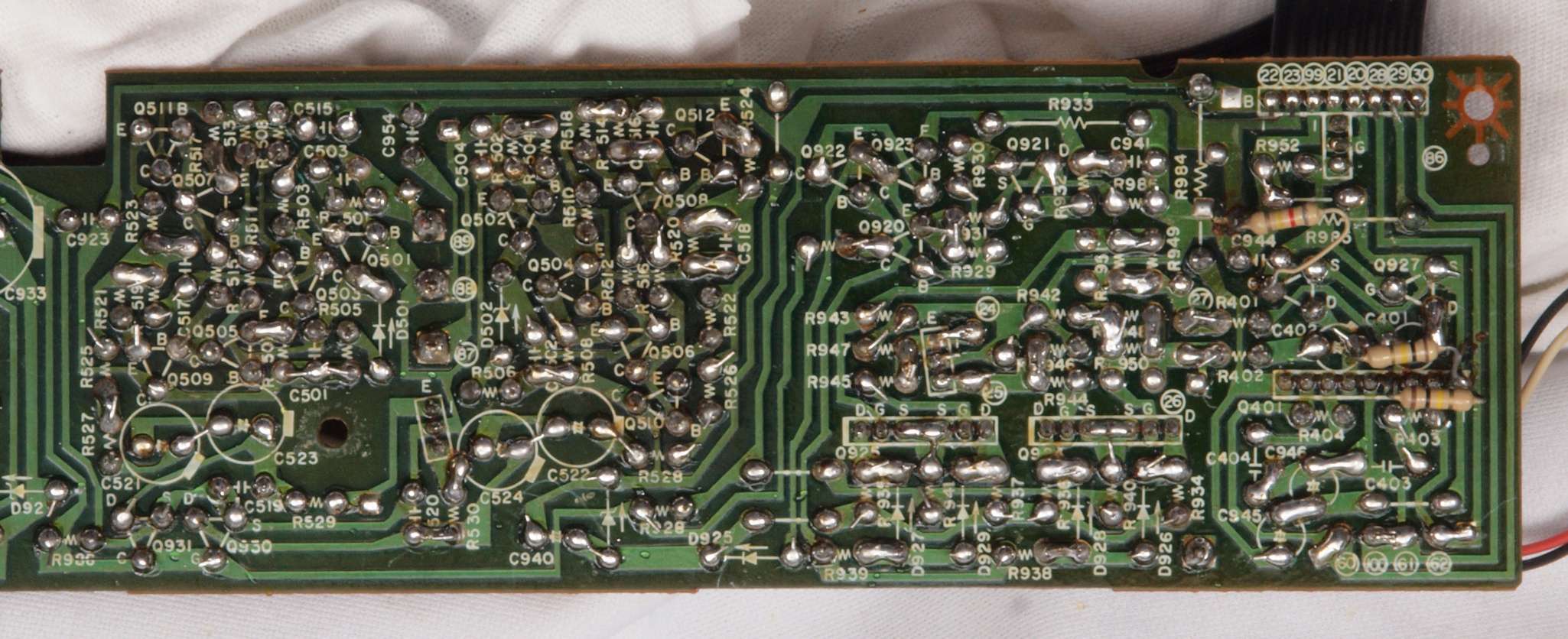

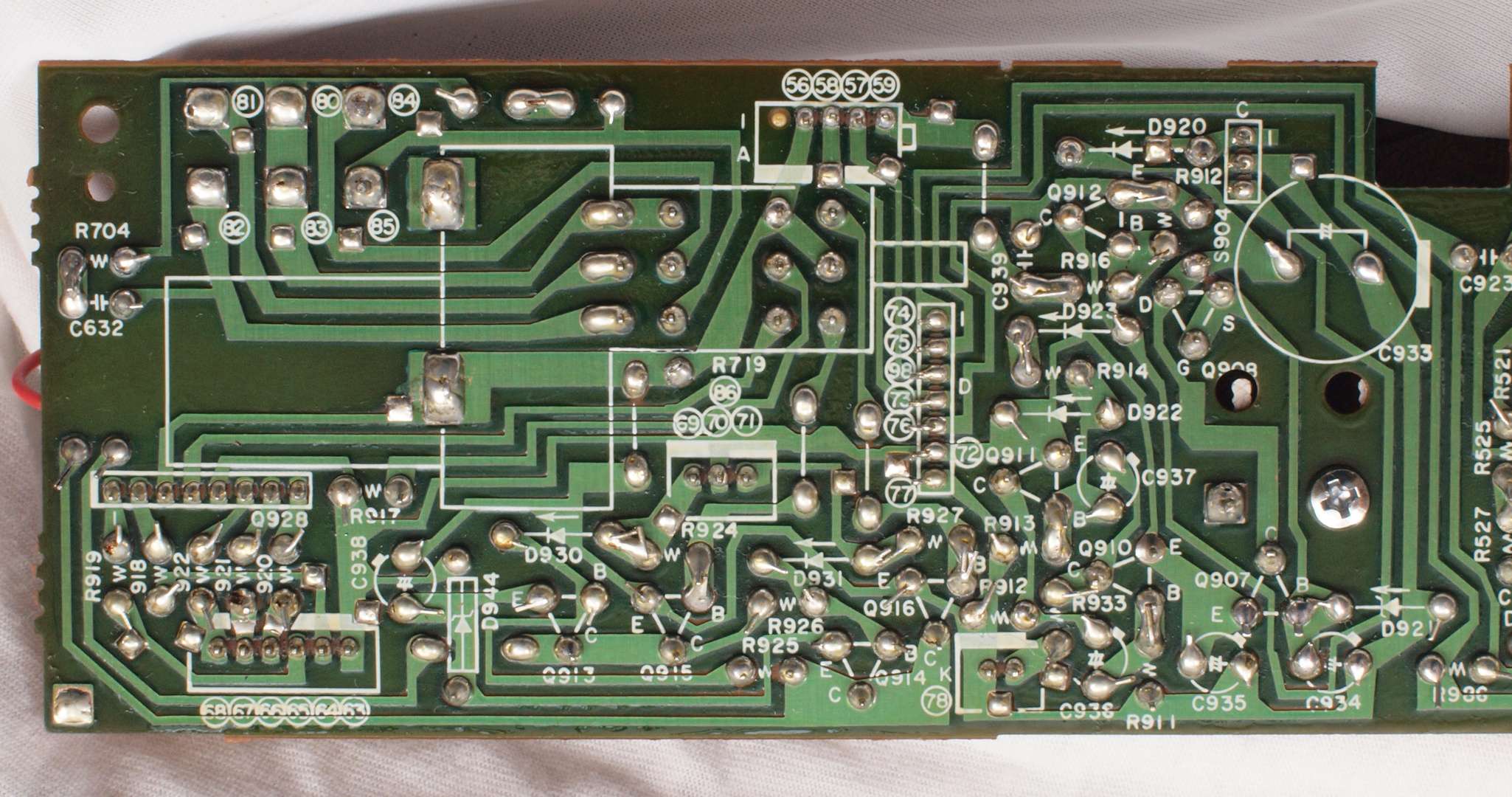

Ｃ２４．　修理（ハンダ補正）後　Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板裏。　全半田をやり直す。

Ｃ２５．　完成Ｖｏｌｕｎｅ　＆　ＣｌｅａｎＤｒｉｖｅ基板裏。　洗浄後コーテング材を塗る。

Ｃ３１．　修理前　ＣｌｅａｎＤｒｉｖｅ基板。

Ｃ３２．　修理後　ＣｌｅａｎＤｒｉｖｅ基板。

Ｃ３３．　修理前　ＣｌｅａｎＤｒｉｖｅ基板裏。

Ｃ３４．　修理（ハンダ補正）後　ＣｌｅａｎＤｒｉｖｅ基板裏。　全半田をやり直す。

Ｃ３５．　完成ＣｌｅａｎＤｒｉｖｅ基板裏。　洗浄後コーテング材を塗る。

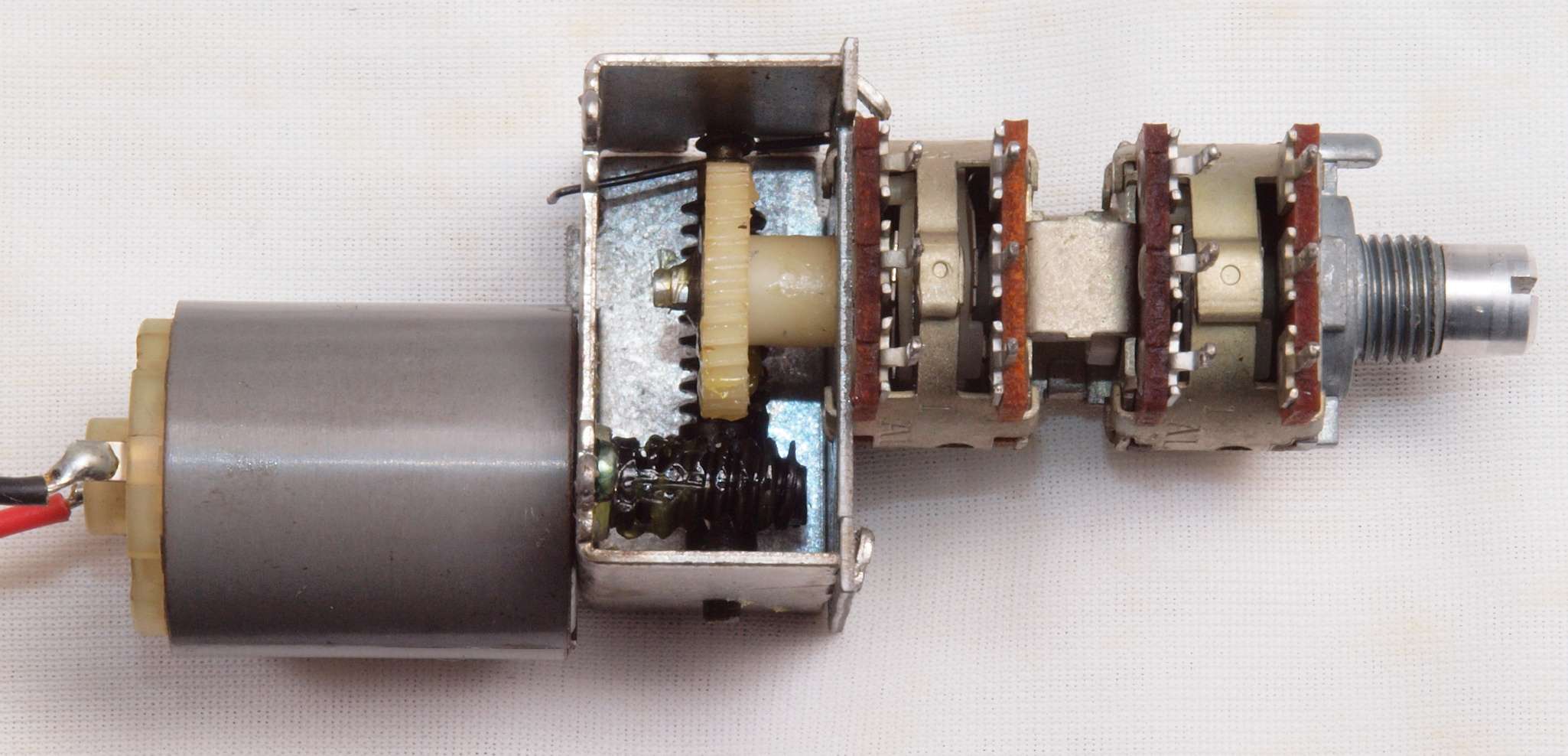

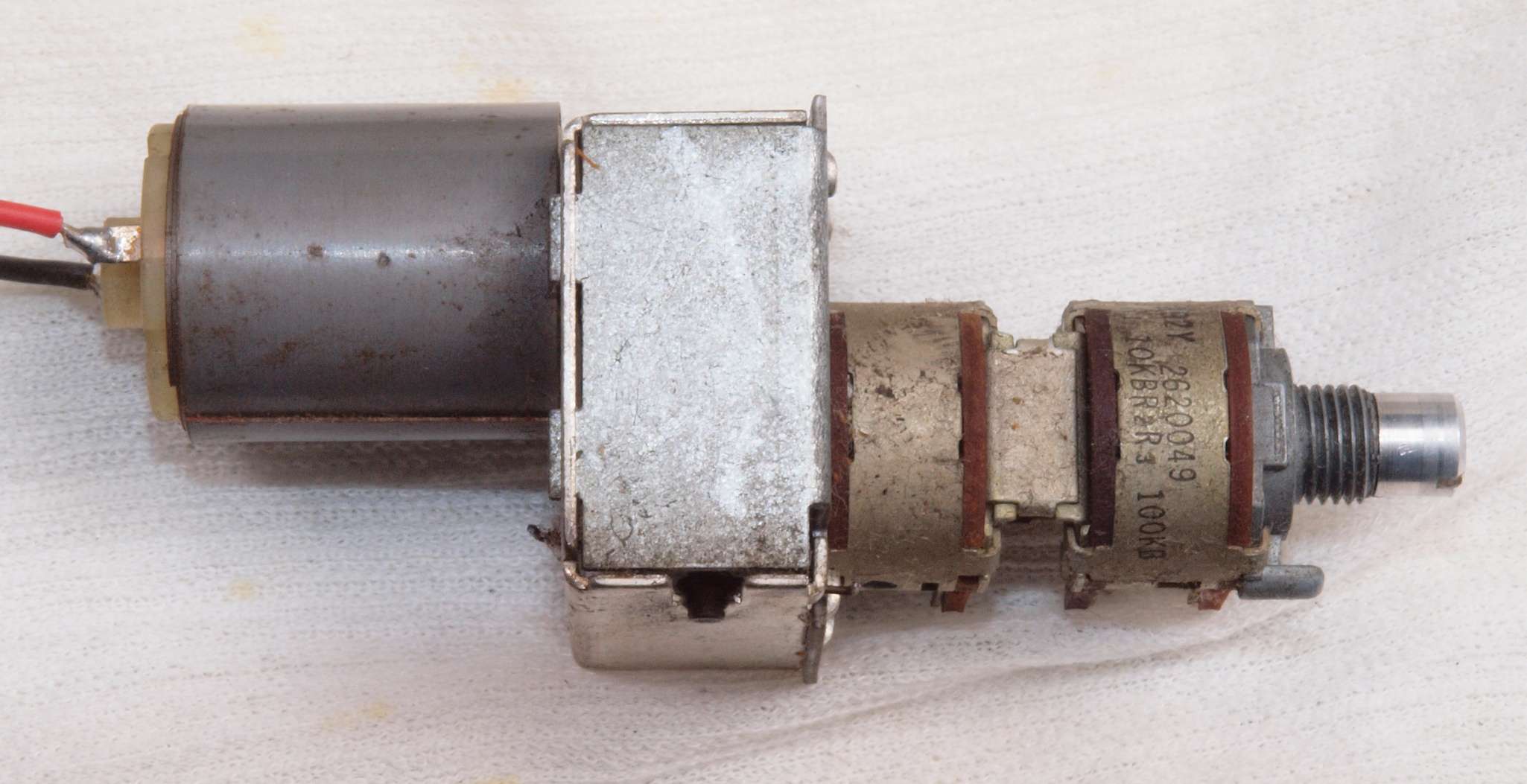

Ｃ４１．　修理前　電動メインＶＲ。

Ｃ４２．　修理前　電動メインＶＲ、反対側。

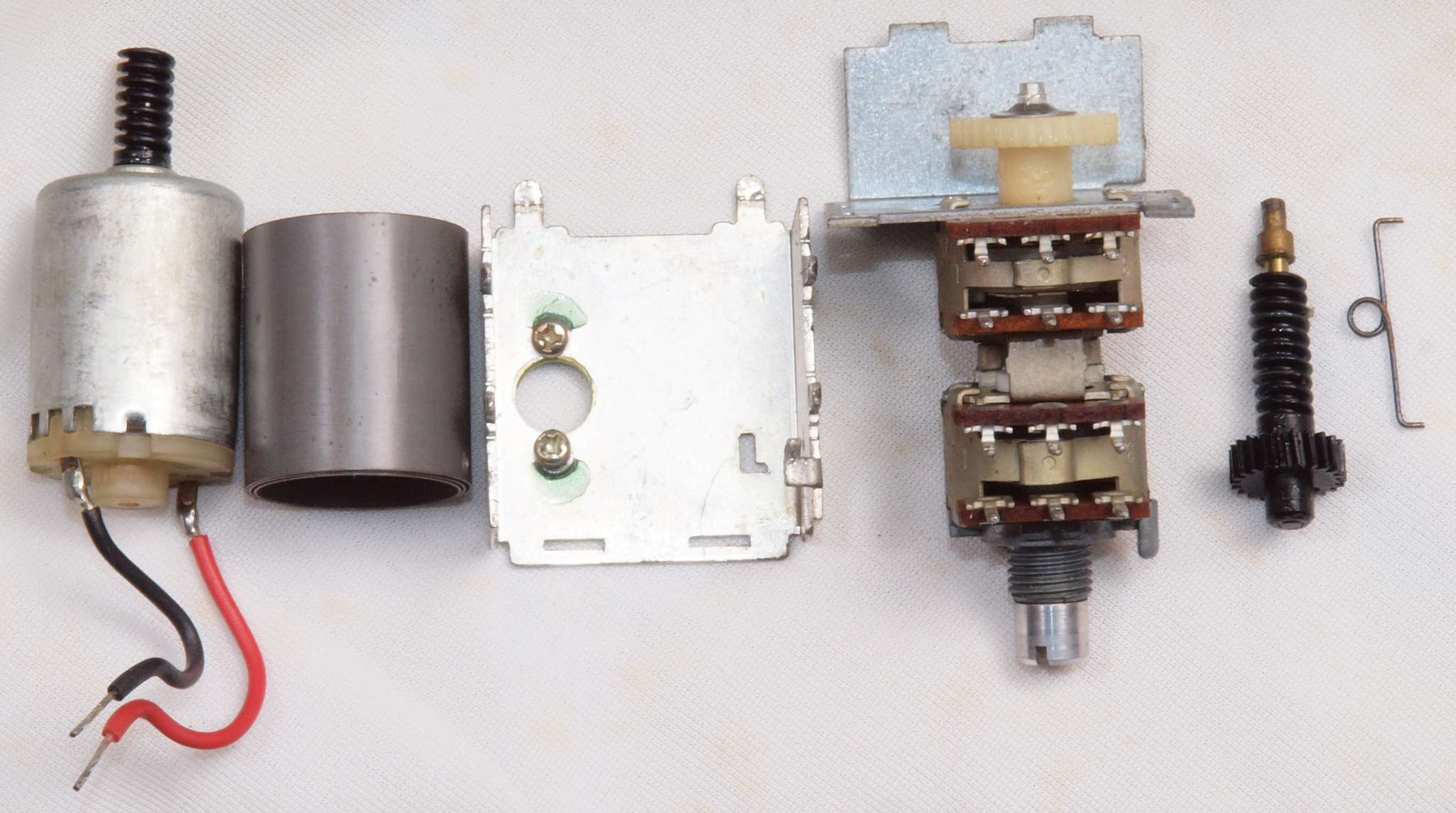

Ｃ４３．　修理中　電動メインＶＲ。　この後、モーターを分解修理。

Ｃ４４．　修理後　電動メインＶＲ。

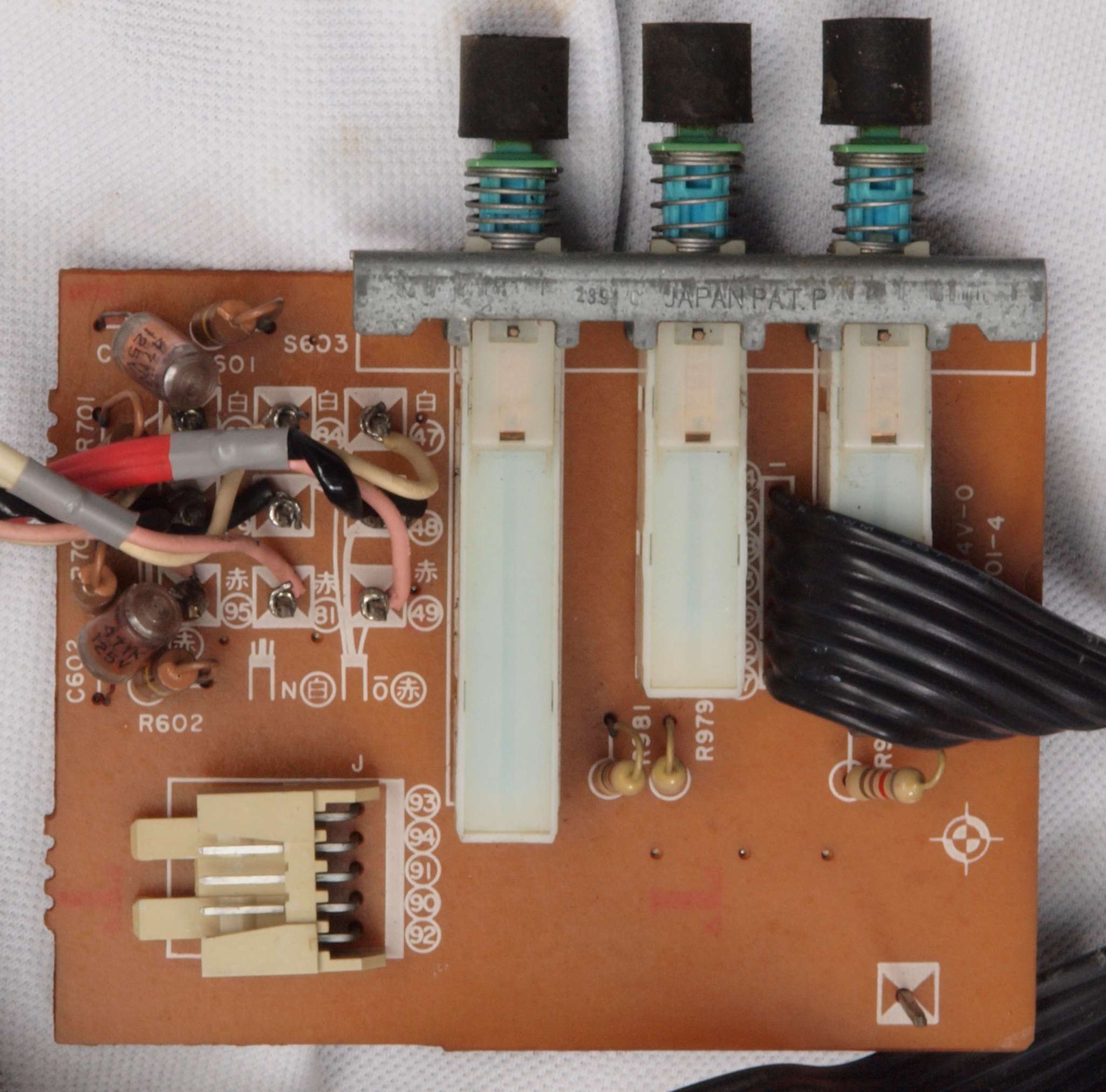

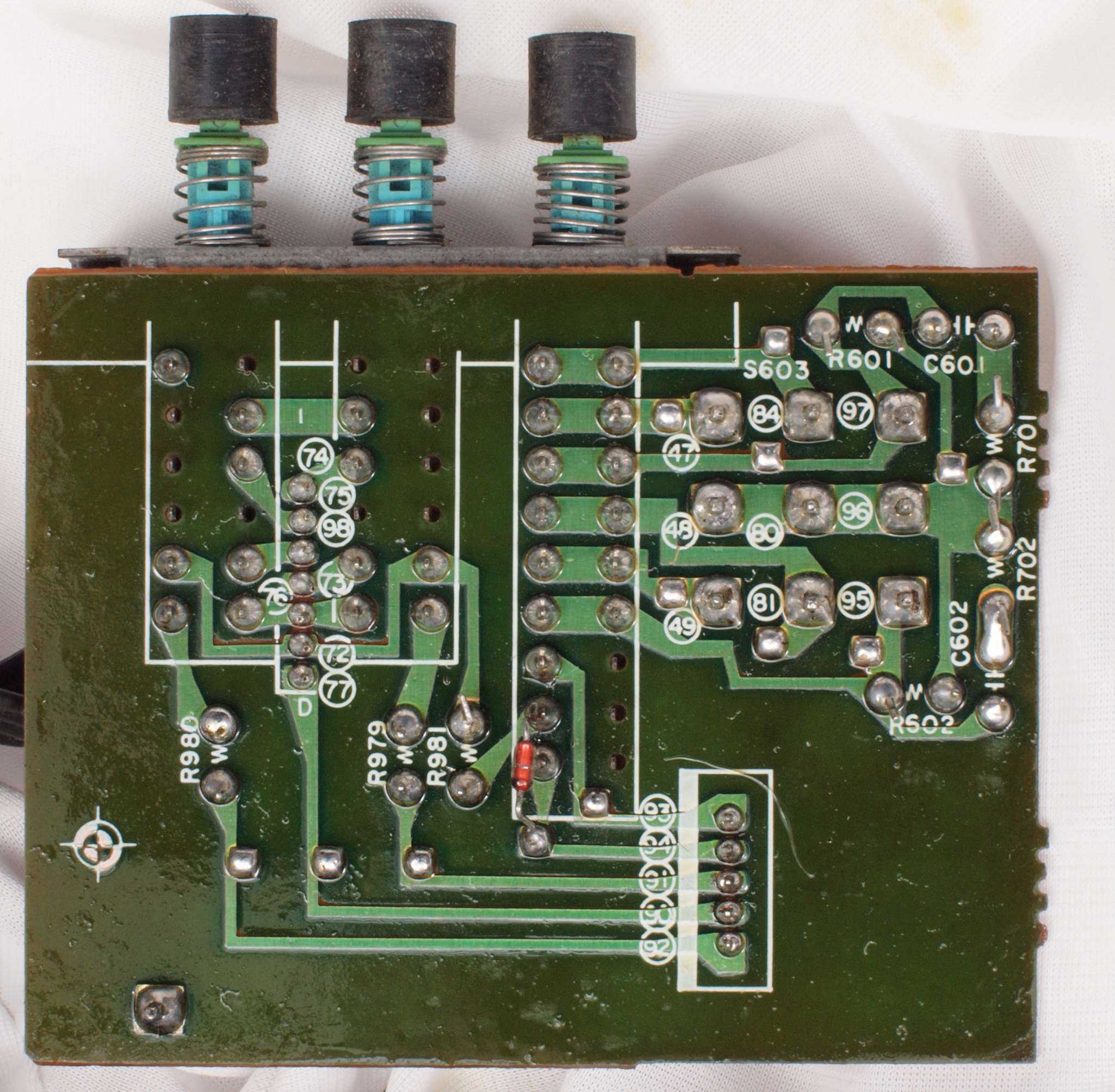

Ｃ５１．　修理前　ＳＷ基板。

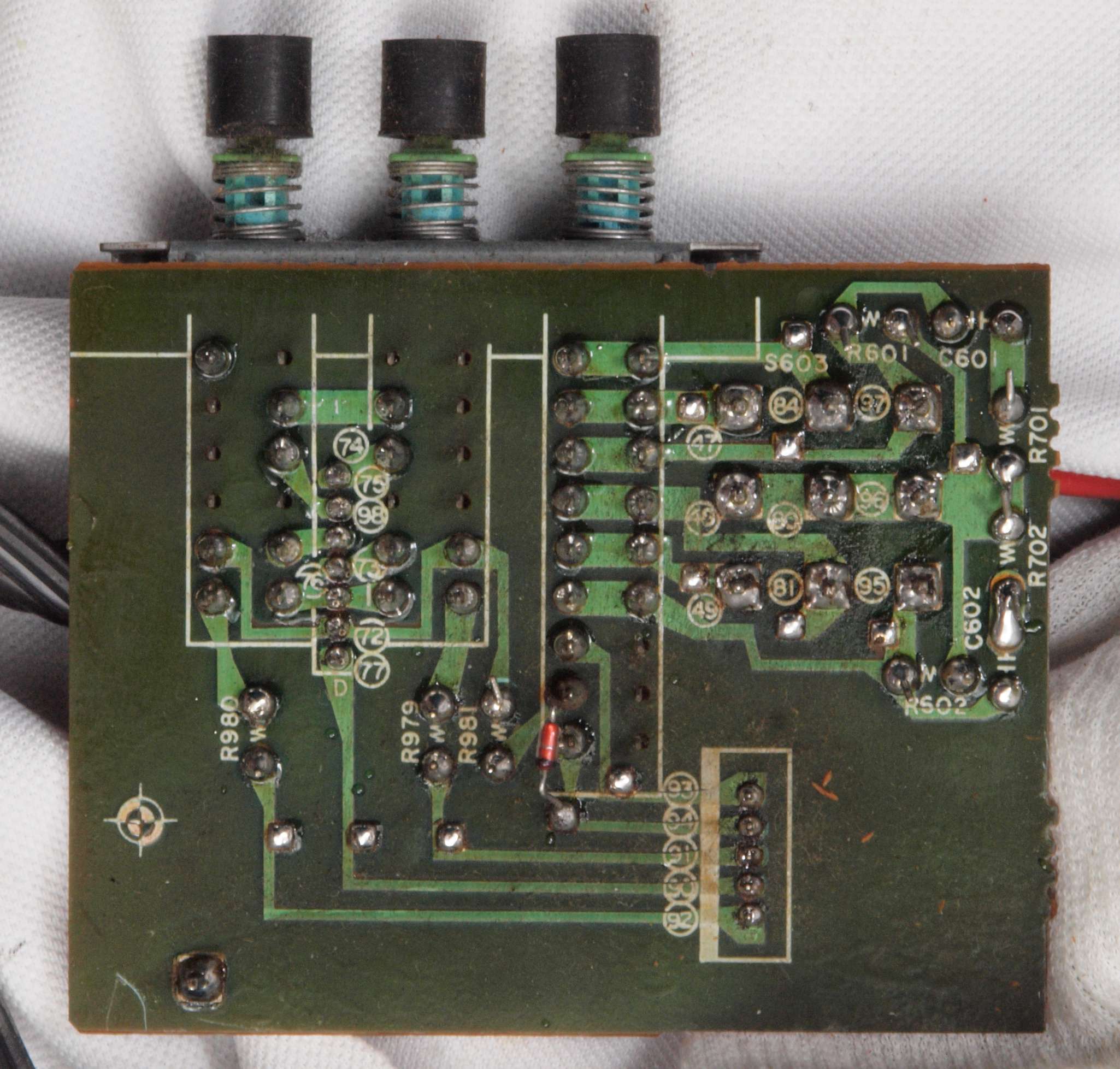

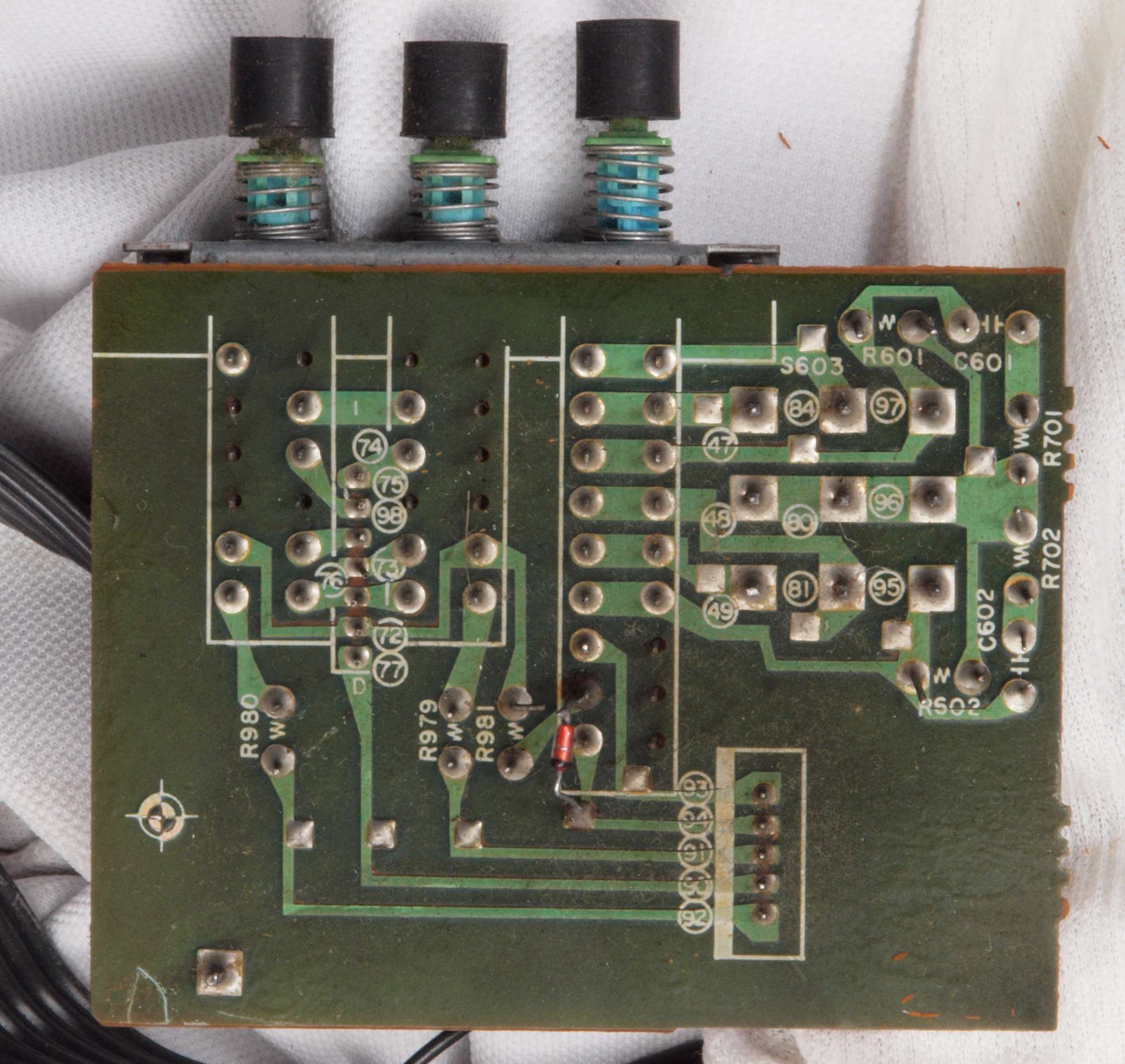

Ｃ５２．　修理前　ＳＷ基板裏。

Ｃ５３．　修理（ハンダ補正）後　ＳＷ基板裏。　全半田をやり直す。

Ｃ５４．　完成ＳＷ基板裏。　洗浄後コーテング材を塗る。

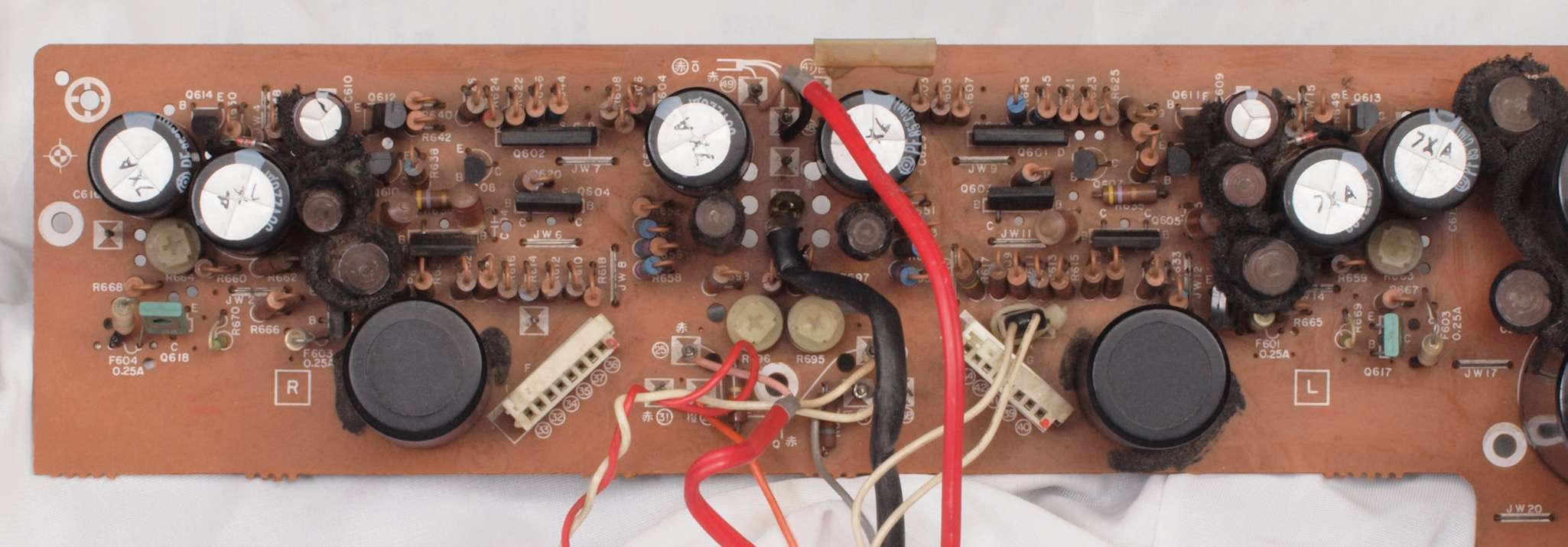

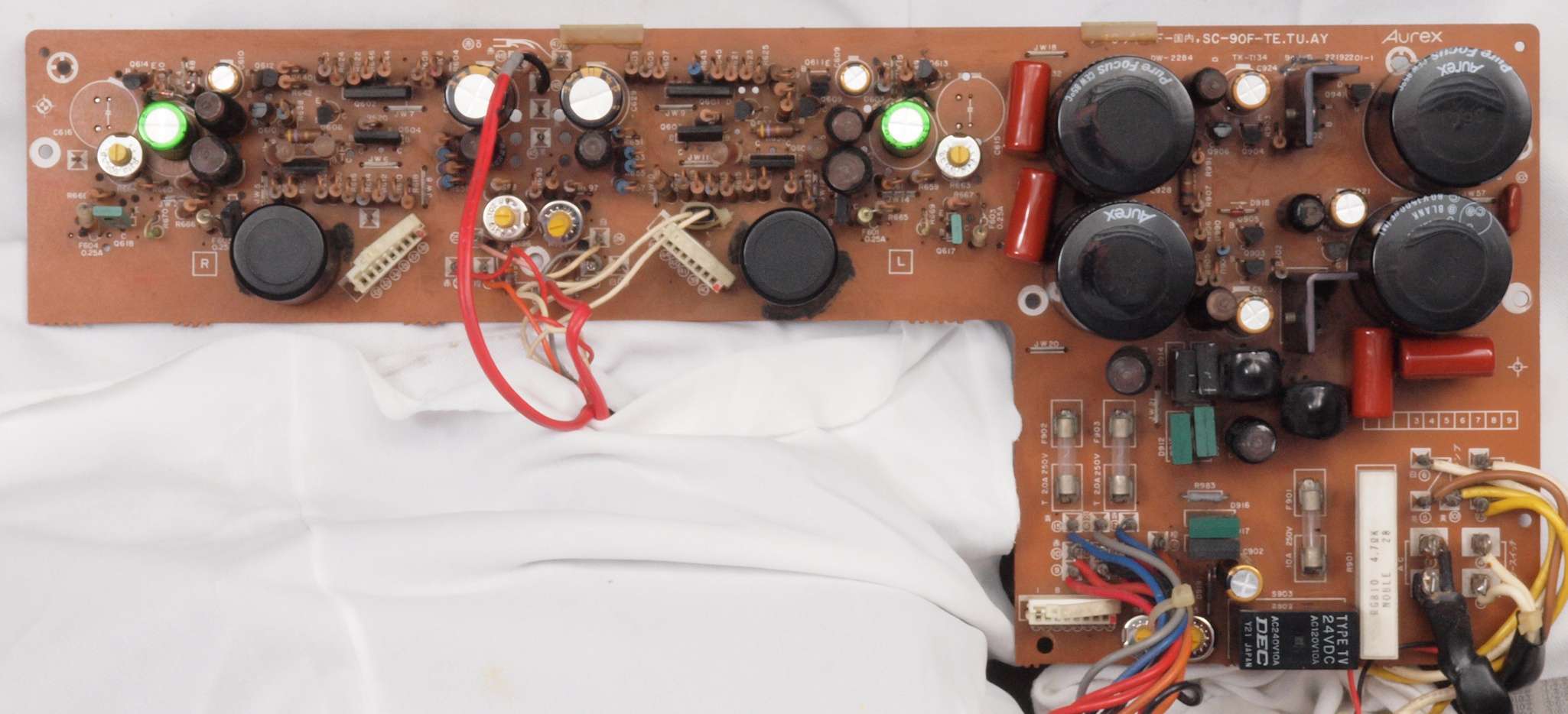

Ｃ６１．　修理前　電源　＆　Ｄｒｉｖｅ基板。

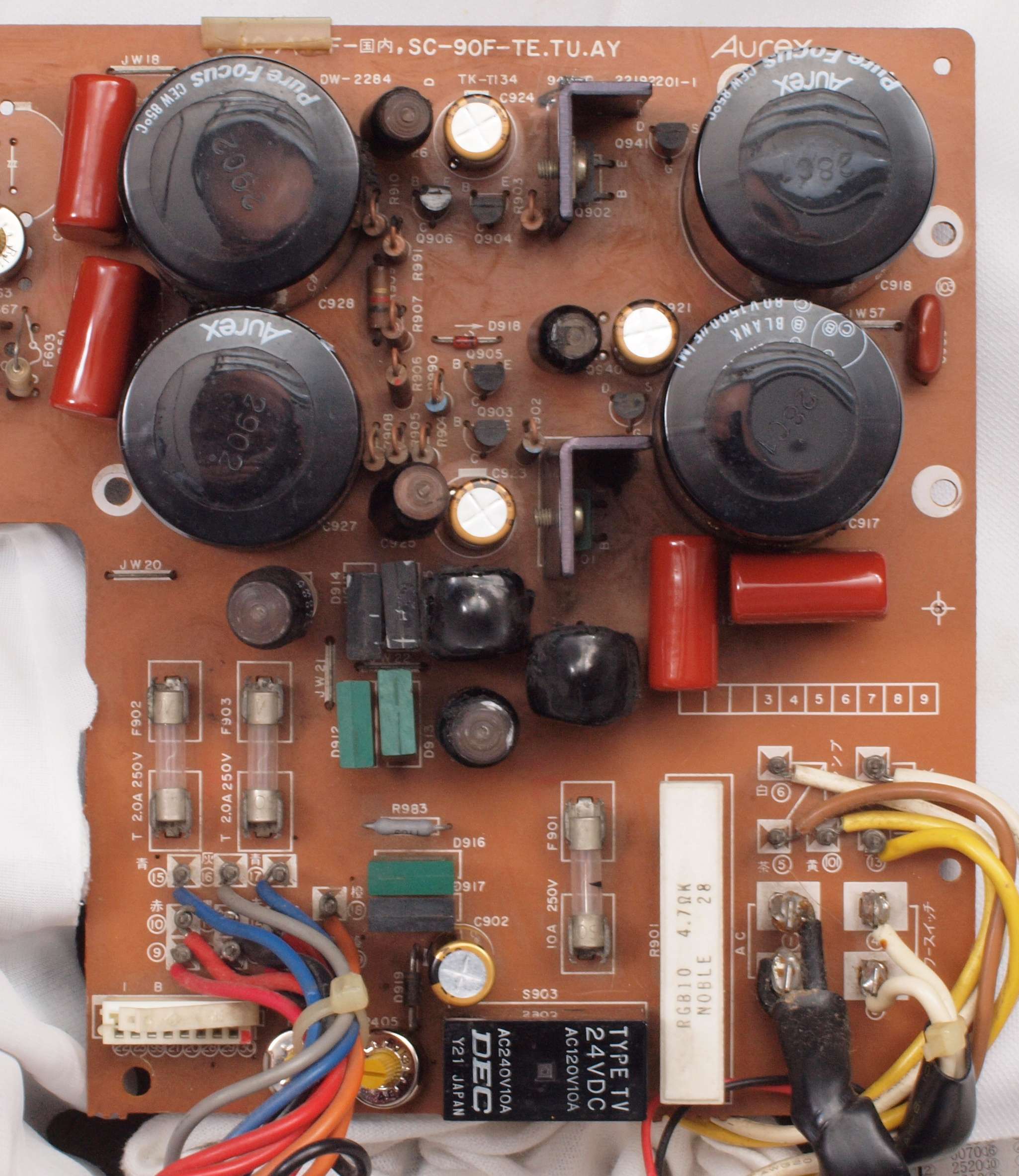

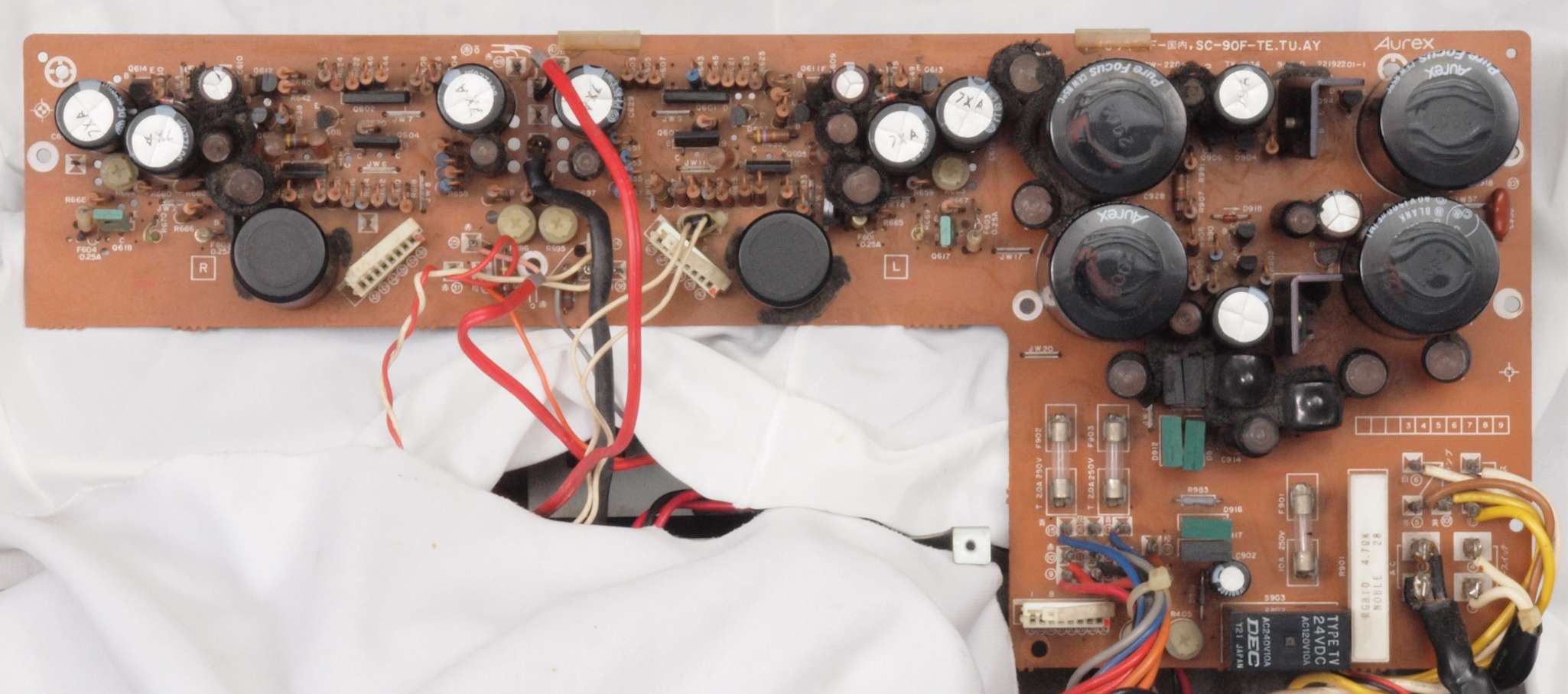

Ｃ６２．　修理後　電源　＆　Ｄｒｉｖｅ基板。電解コンデンサー１２個、半固定ＶＲ６個、フィルムコンデンサー４個、ＴＲ（トランジスター）２個交換。

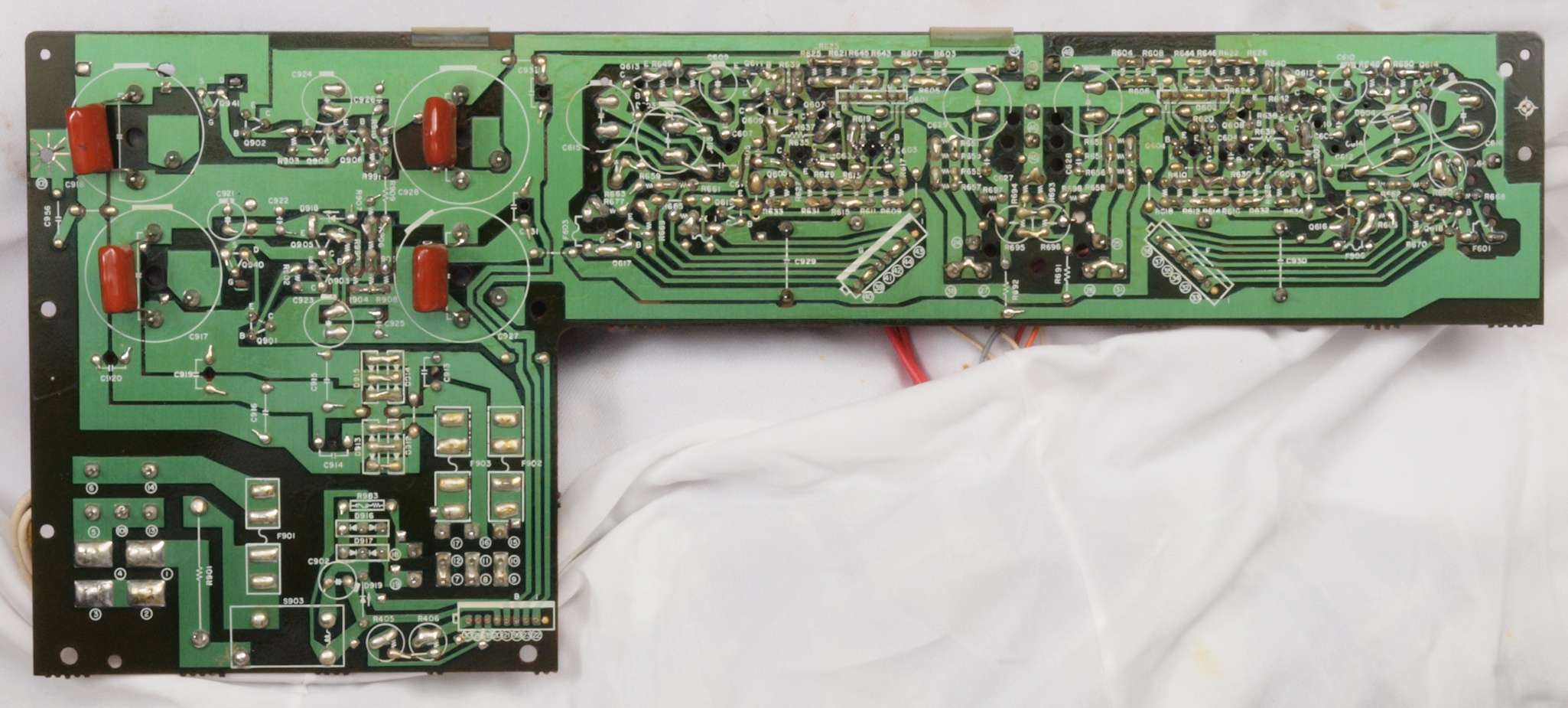

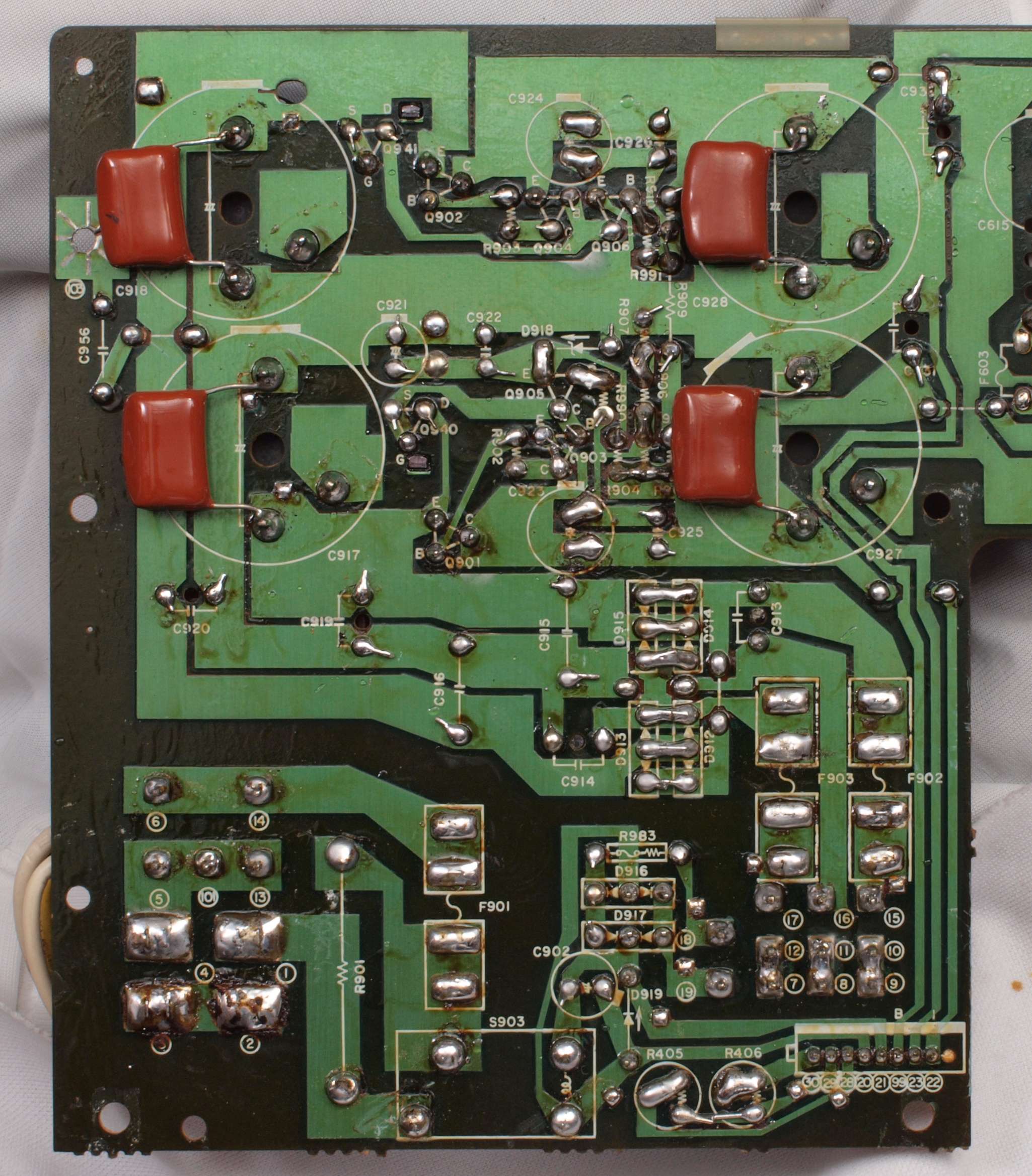

Ｃ６３．　修理前　電源　＆　Ｄｒｉｖｅ基板裏。

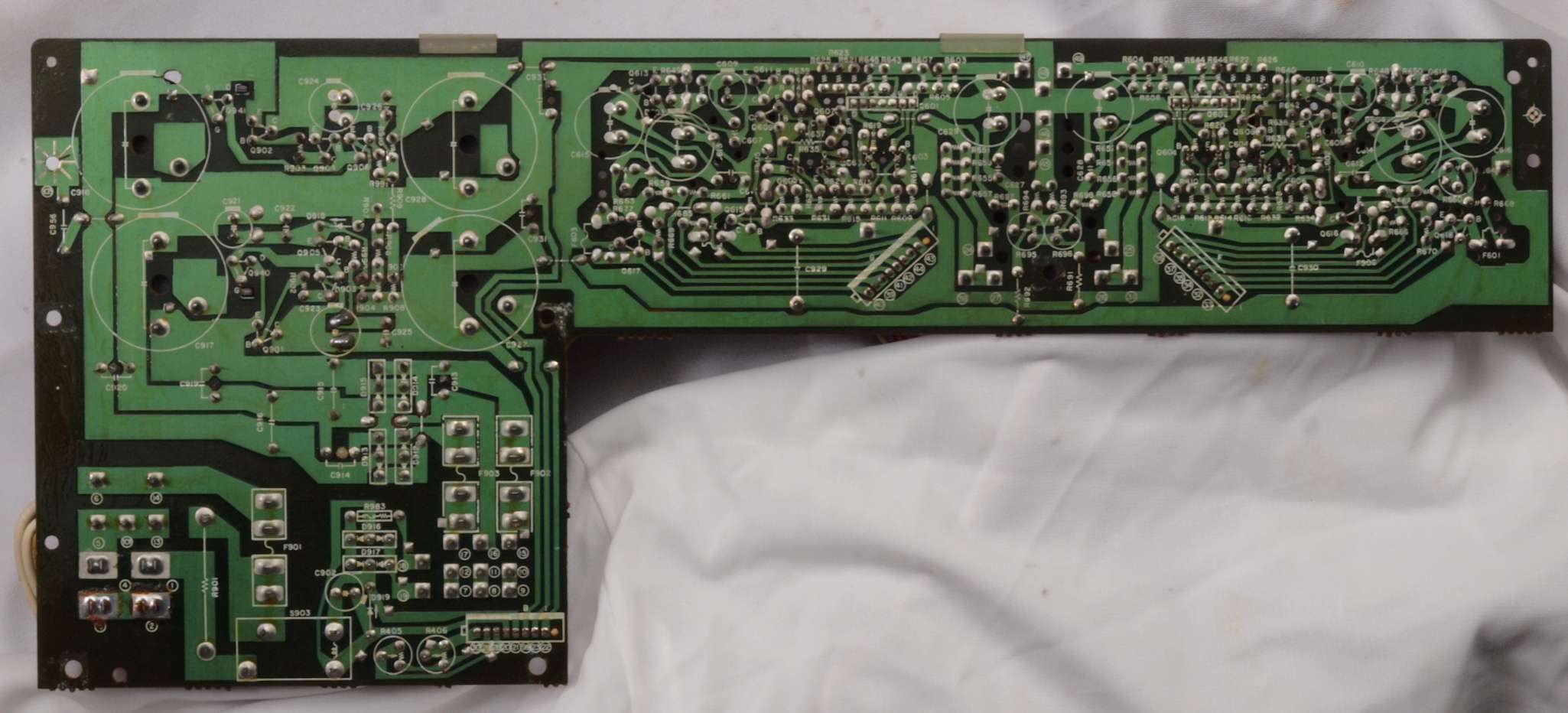

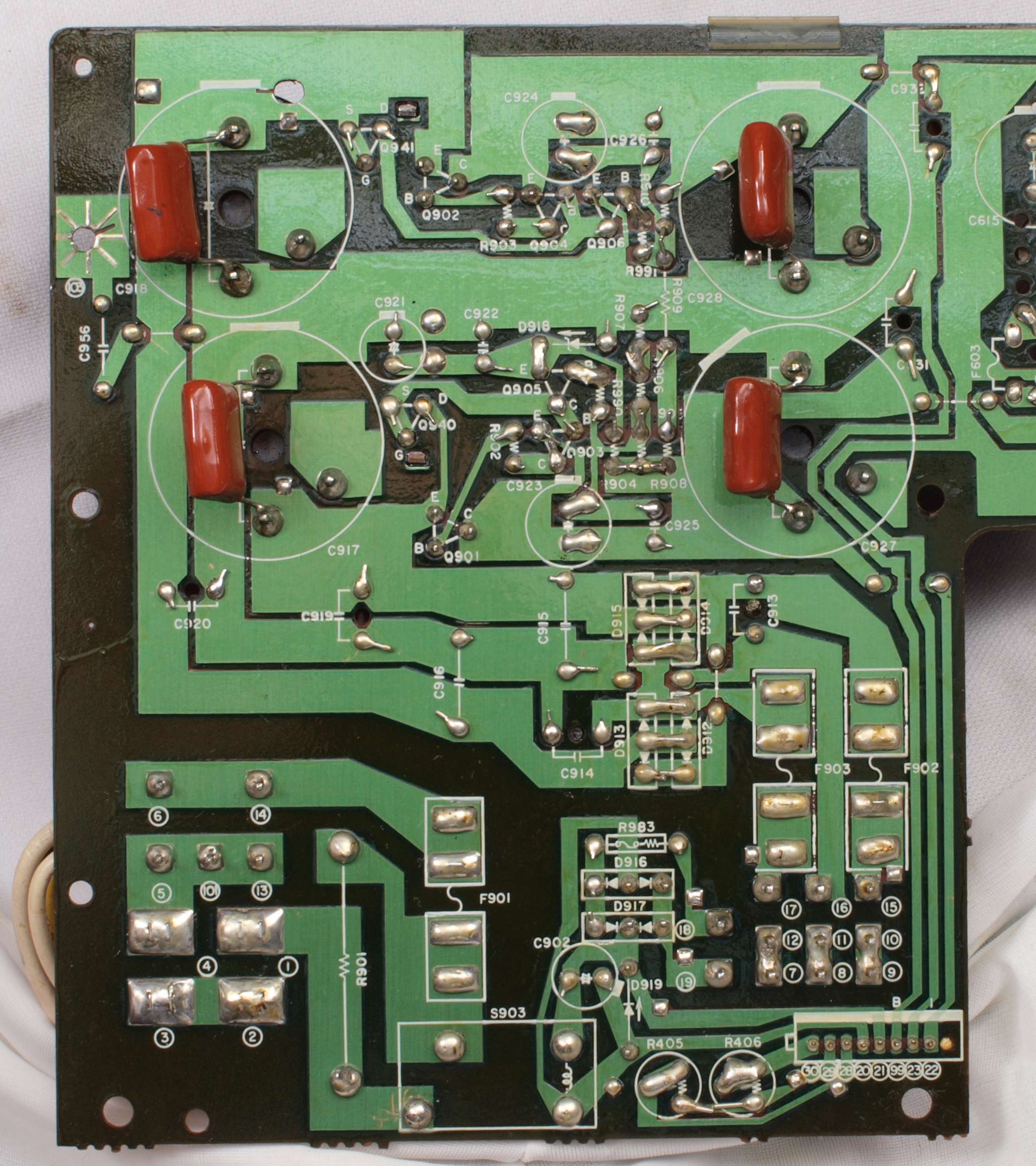

Ｃ６５．　完成電源　＆　Ｄｒｉｖｅ基板裏。　全半田をやり直すし、洗浄後コーテング材を塗る。フィルムコンデンサー４個追加。

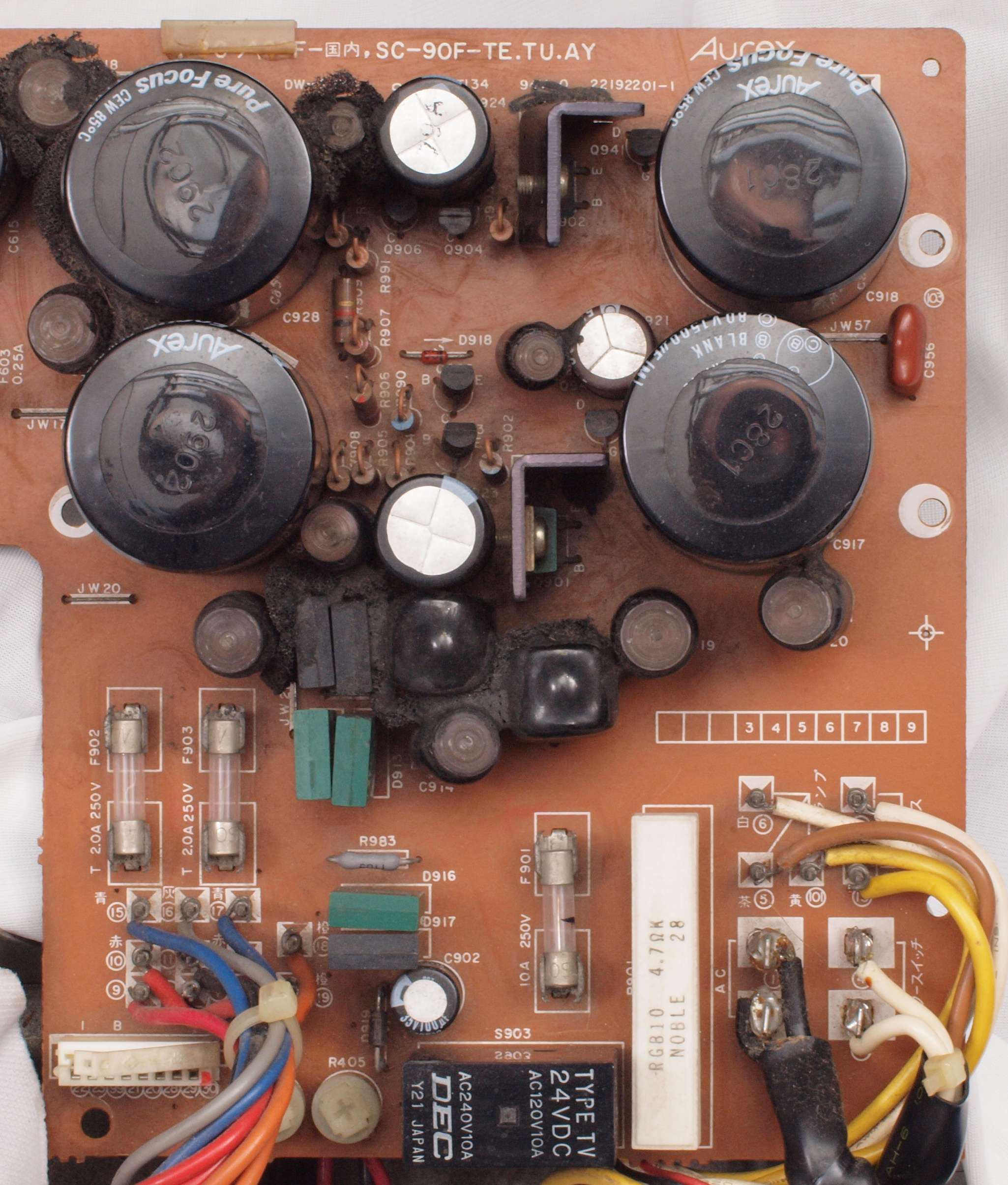

Ｃ７１．　修理前　電源基板。

Ｃ７２．　修理後　電源基板。

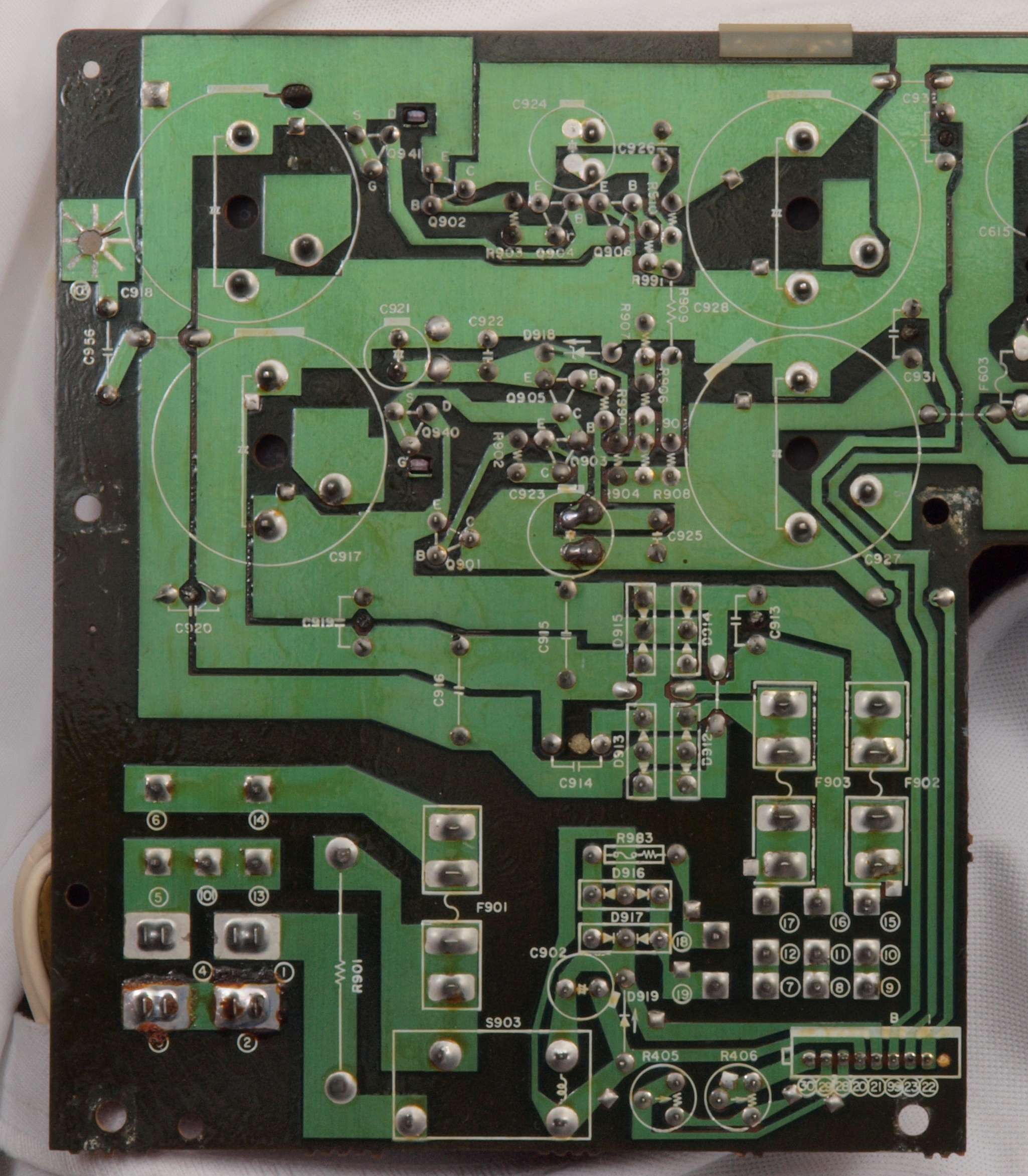

Ｃ７３．　修理前　電源基板裏。

Ｃ７４．　修理（ハンダ補正）後　電源基板裏。　全半田をやり直す。

Ｃ７５．　完成電源基板裏。　洗浄後コーテング材を塗る。

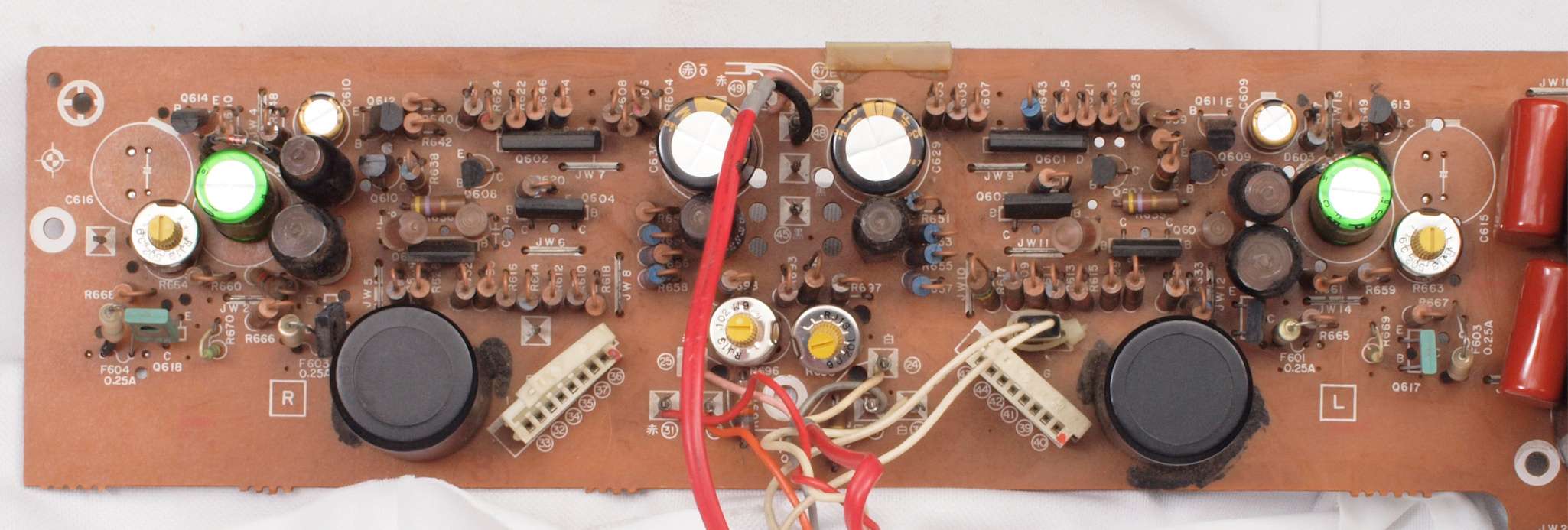

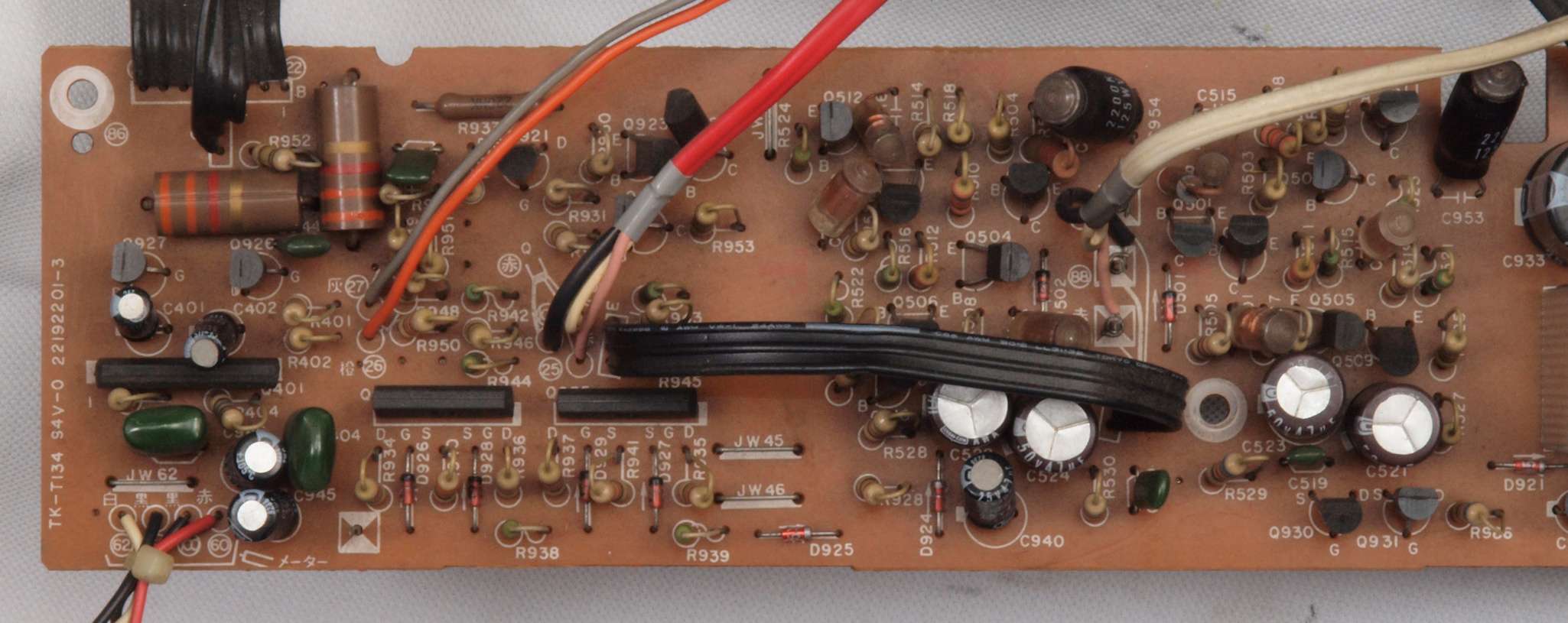

Ｃ８１．　修理前　Ｄｒｉｖｅ基板。

Ｃ８２．　修理後　Ｄｒｉｖｅ基板。

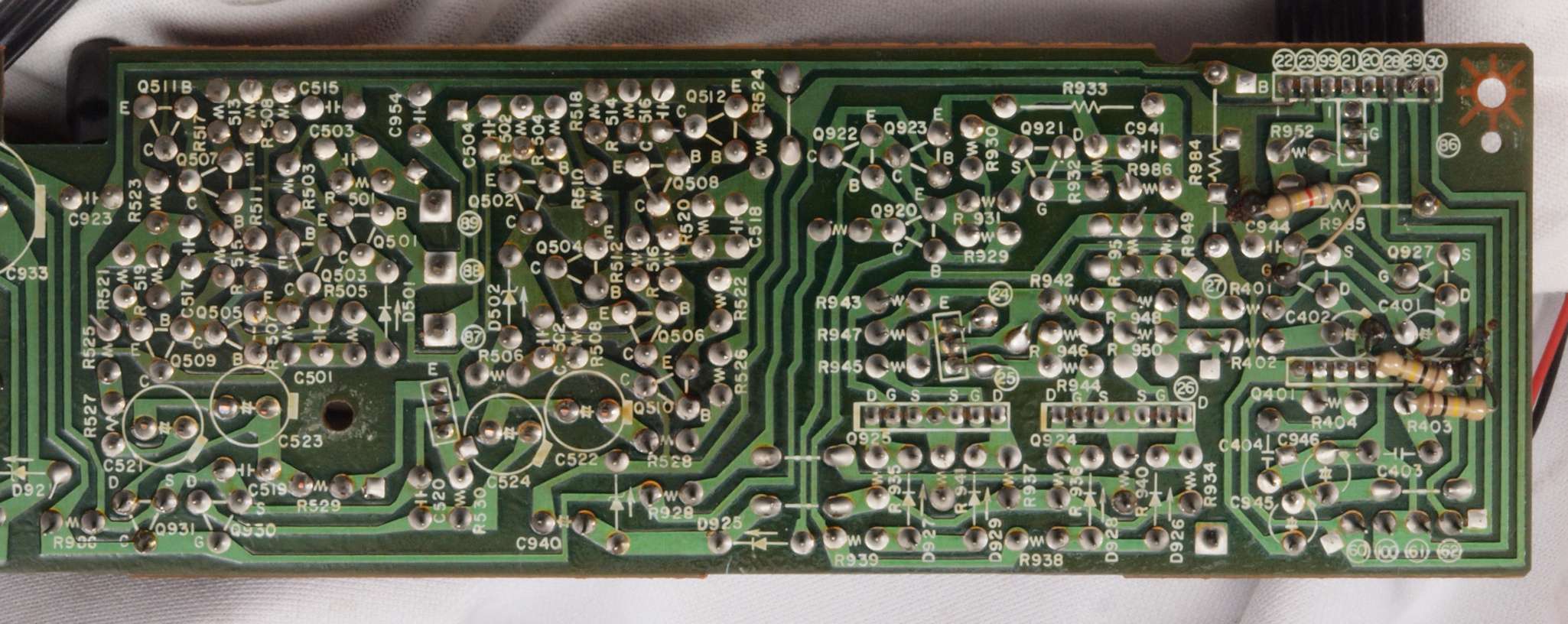

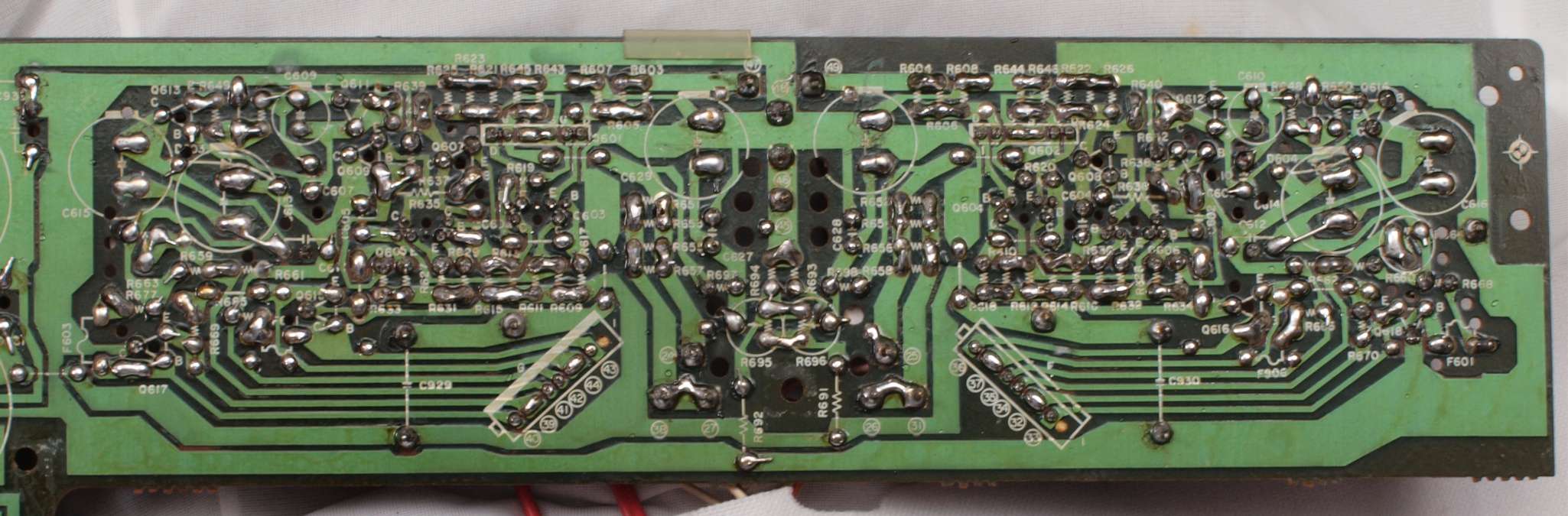

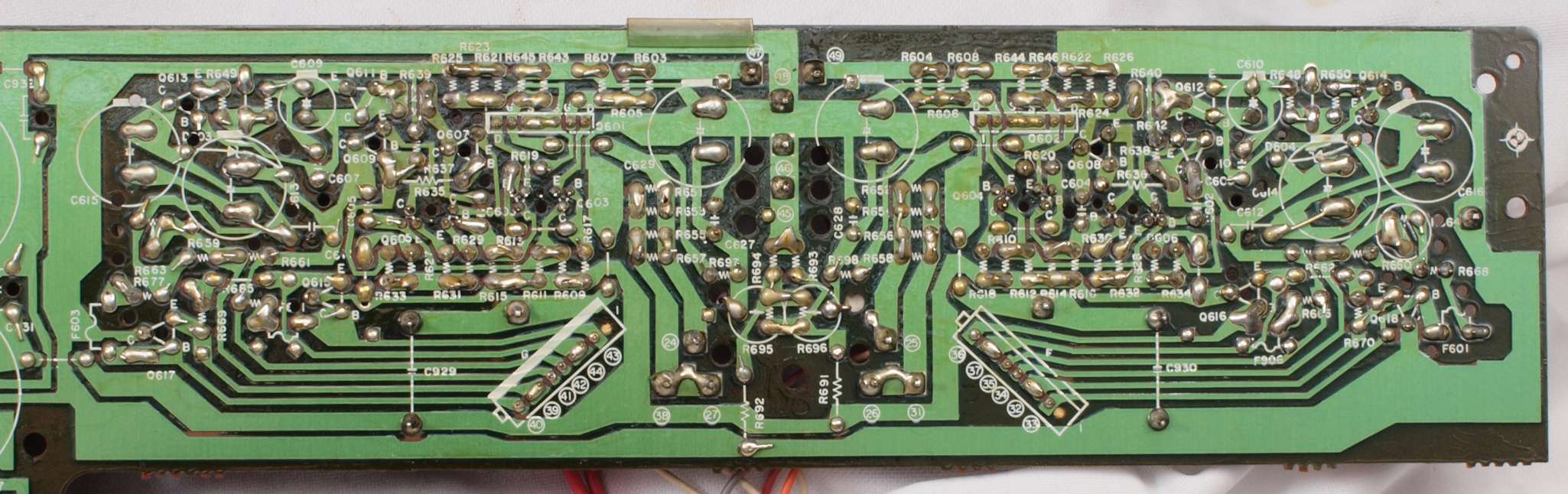

Ｃ８３．　修理前　Ｄｒｉｖｅ基板裏。

Ｃ８４．　修理（ハンダ補正）後　Ｄｒｉｖｅ基板裏。　全半田をやり直す。

Ｃ８５．　完成Ｄｒｉｖｅ基板裏。　洗浄後コーテング材を塗る。

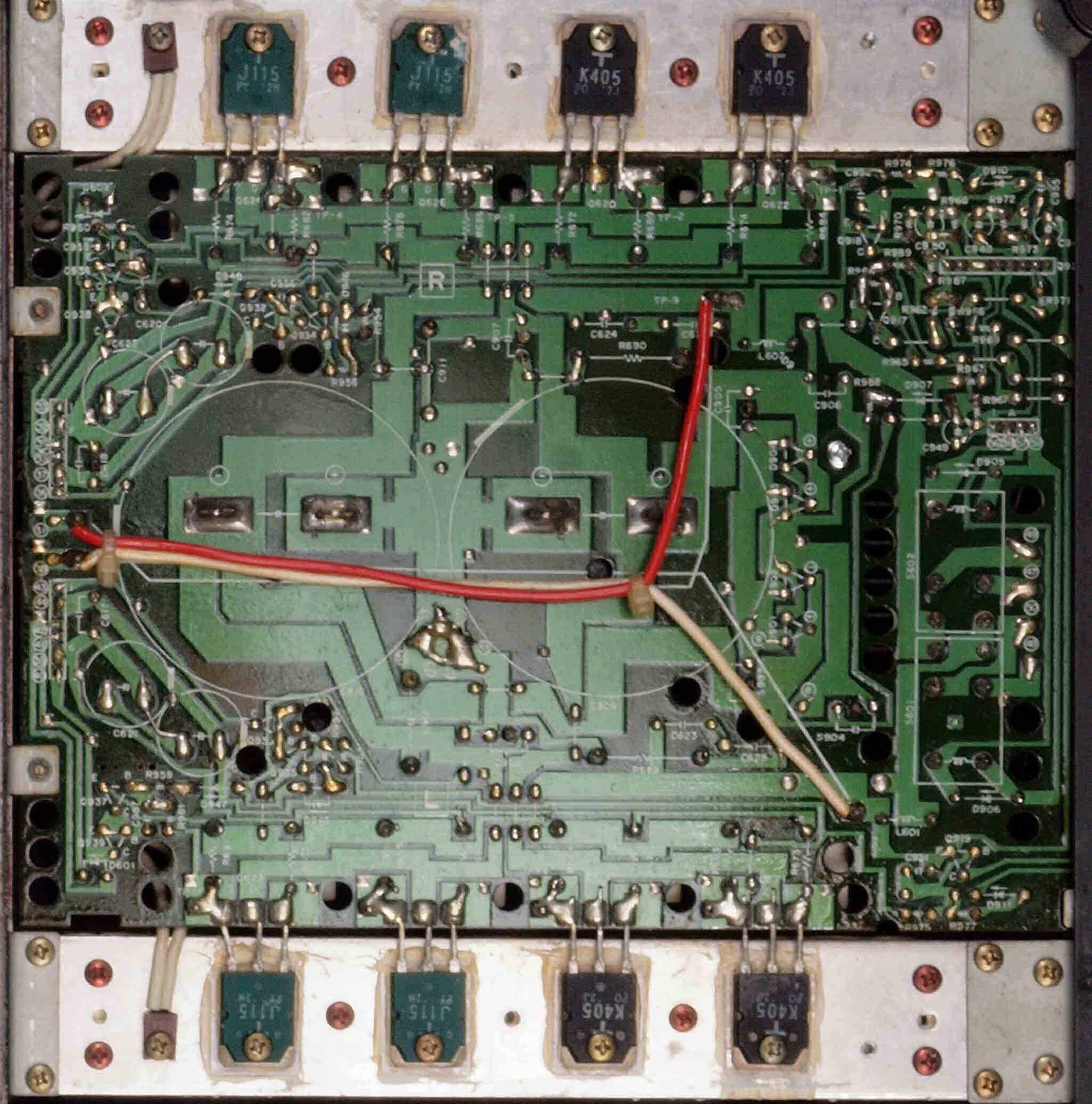

Ｃ９１．　修理前　終段基板

Ｃ９２．　修理後　終段基板。　電解コンデンサー７個、リレー２個交換。

Ｃ９３．　修理前　終段基板裏

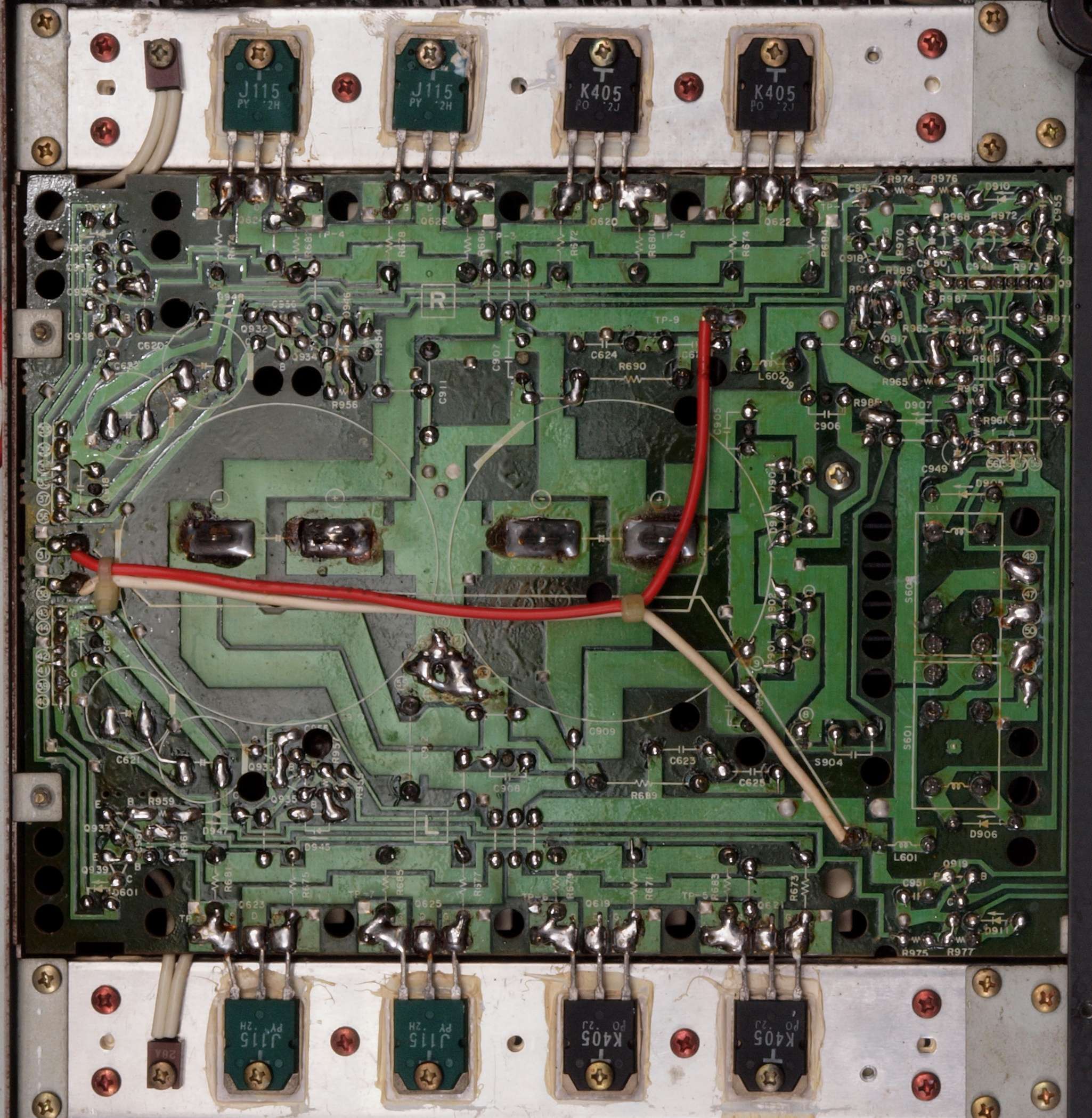

Ｃ９４．　修理（ハンダ補正）後　終段基板裏

Ｃ９５．　完成終段基板裏 　洗浄後コーテング材を塗る。

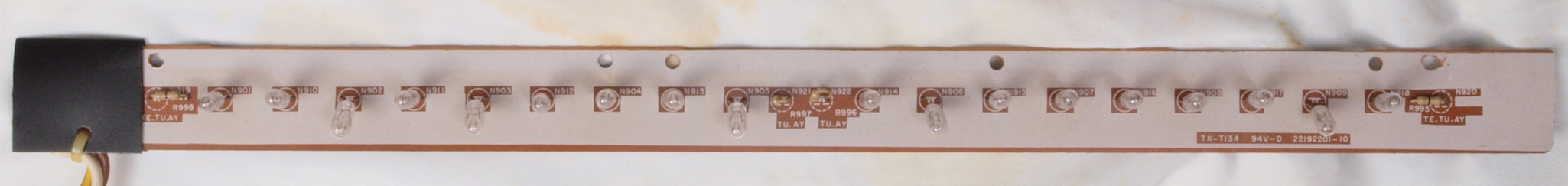

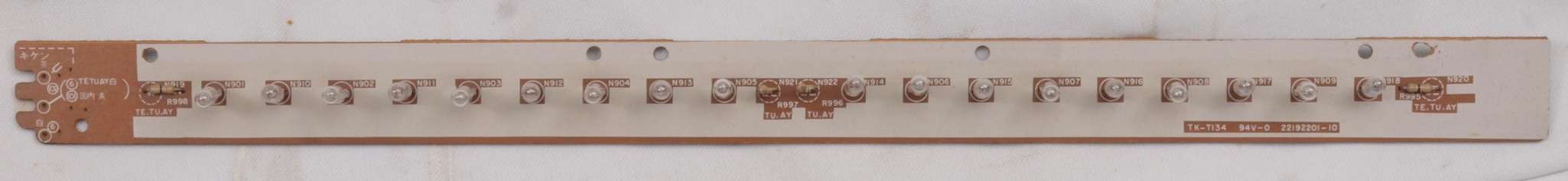

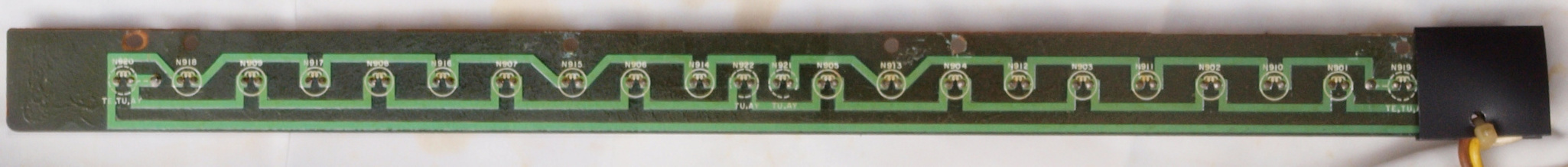

ＣＡ１．　修理前　パネル照明ランプ基板。　傾いて入るのが切れた電球。

ＣＡ２．　修理後　パネル照明ランプ基板。　仕様が異なるので豆電球９個交換。

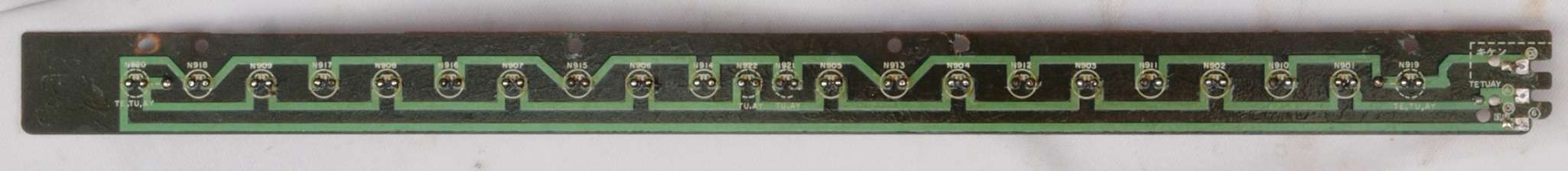

ＣＡ３．　修理前　パネル照明ランプ基板裏。

ＣＡ４．　修理（ハンダ補正）後　パネル照明ランプ基板裏。

ＣＡ５．　完成パネル照明ランプ基板裏。 洗浄後コーテング材を塗る。

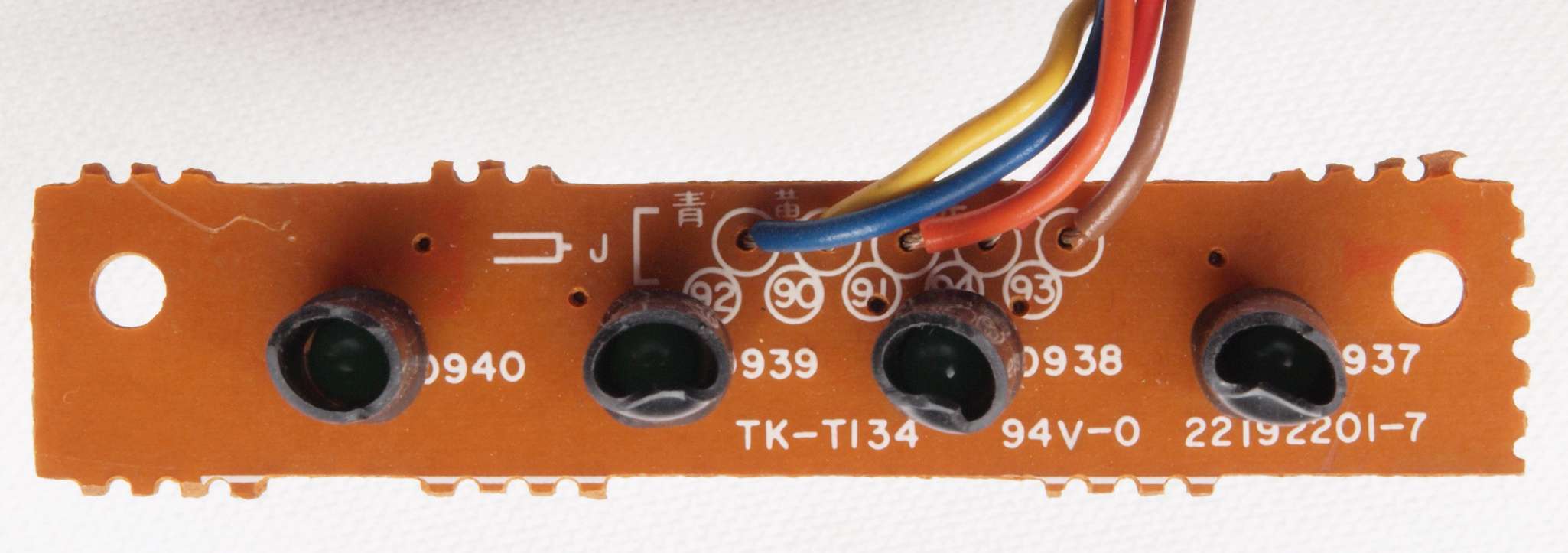

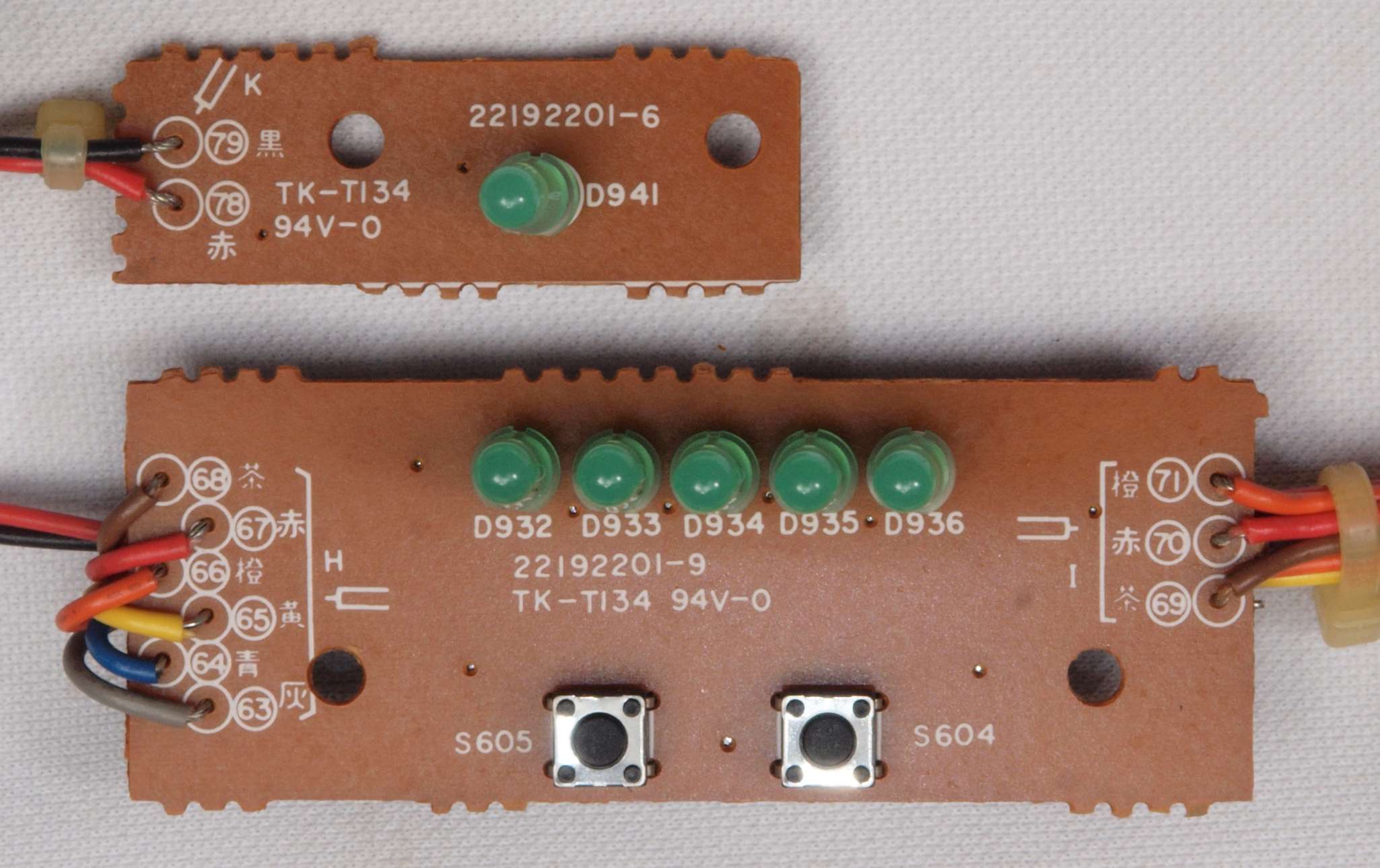

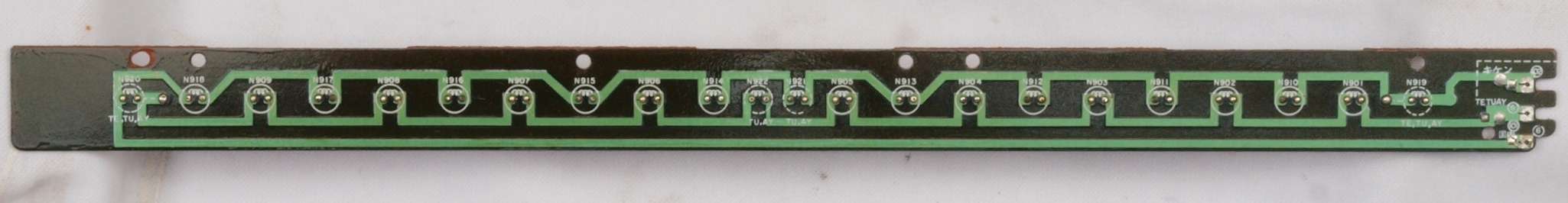

ＣＢ１．　修理前　ＬＥＤ基板

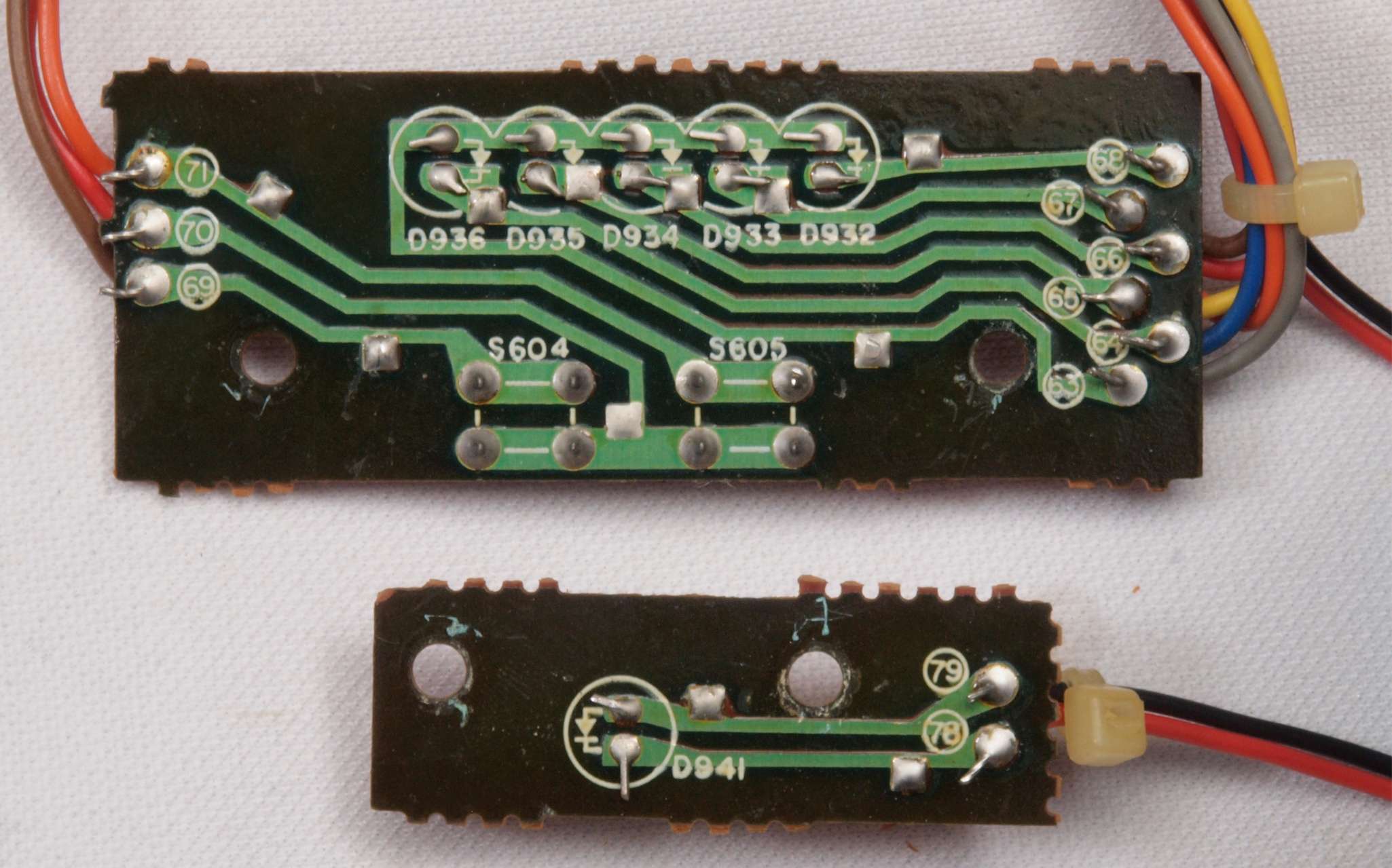

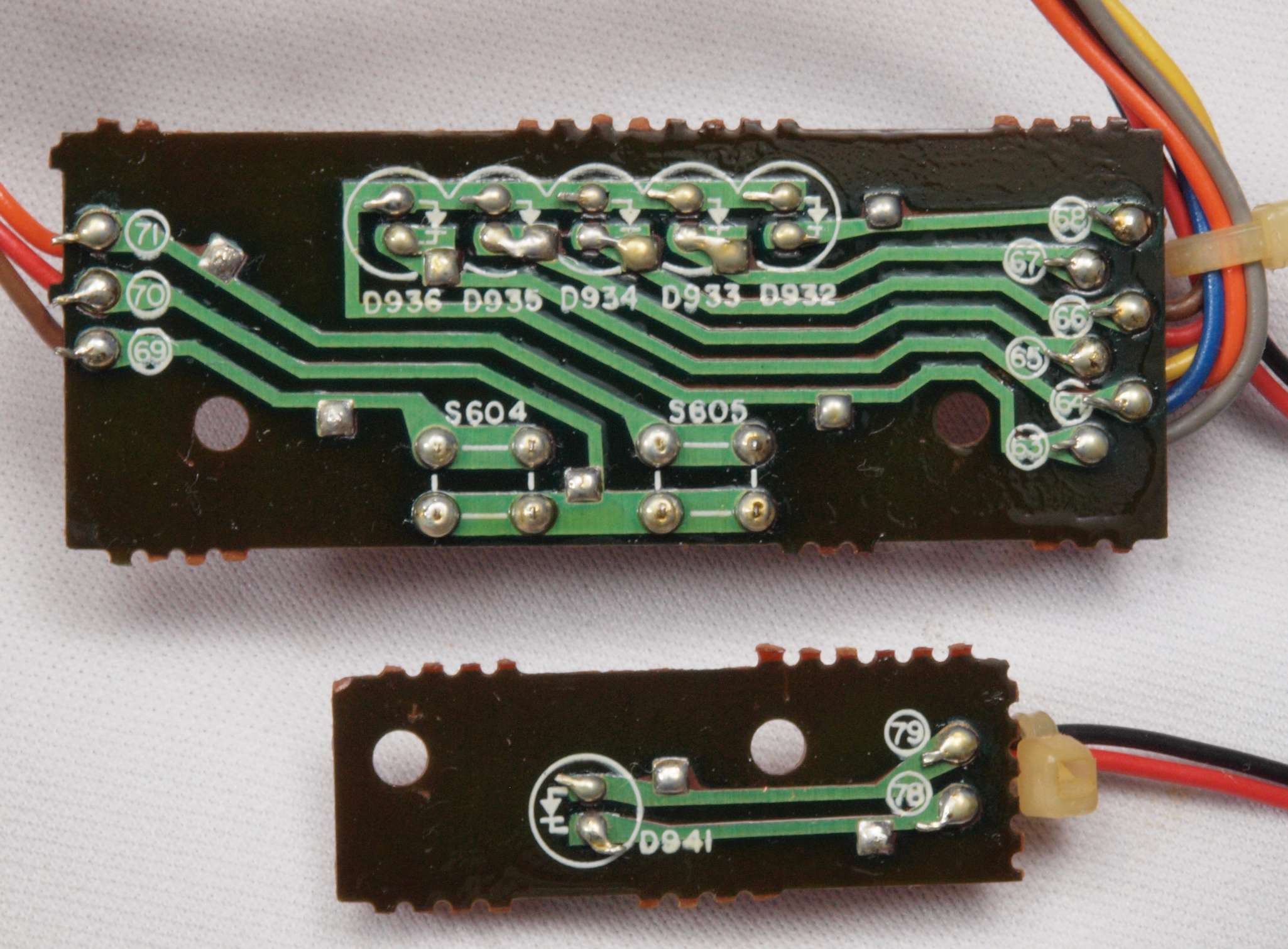

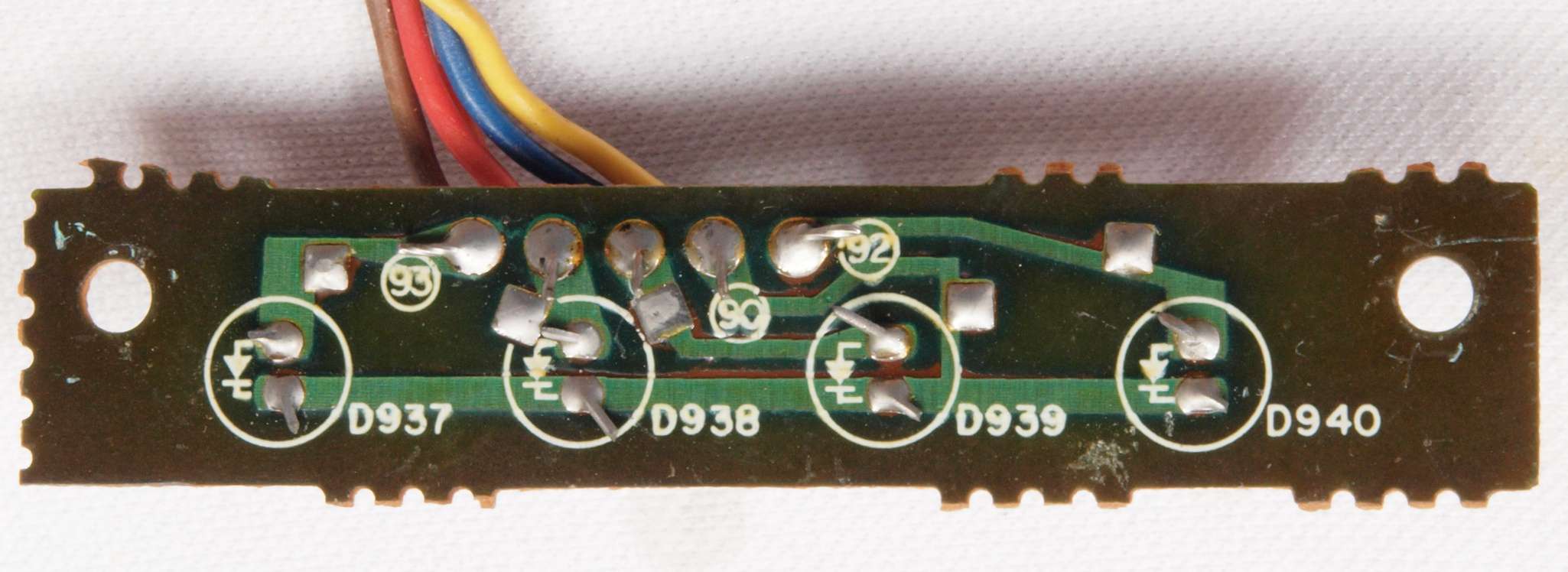

ＣＢ２．　修理前　ＬＥＤ基板裏

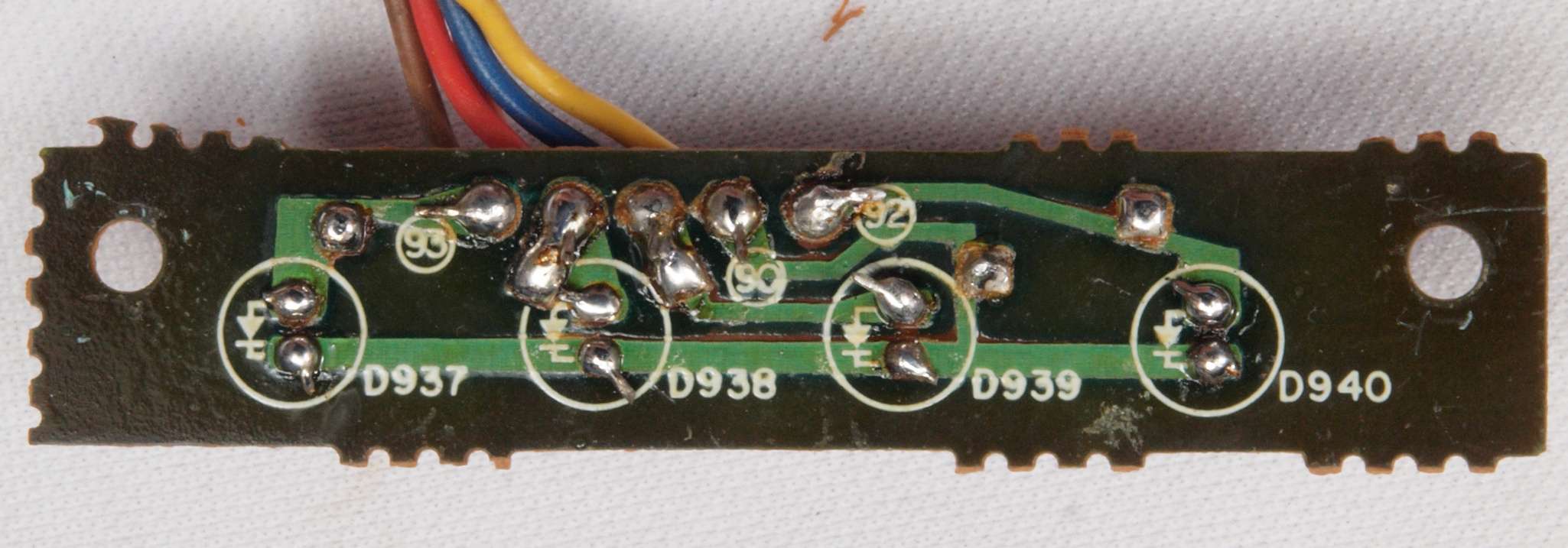

ＣＢ３．　修理（ハンダ補正）後　ＬＥＤ基板裏

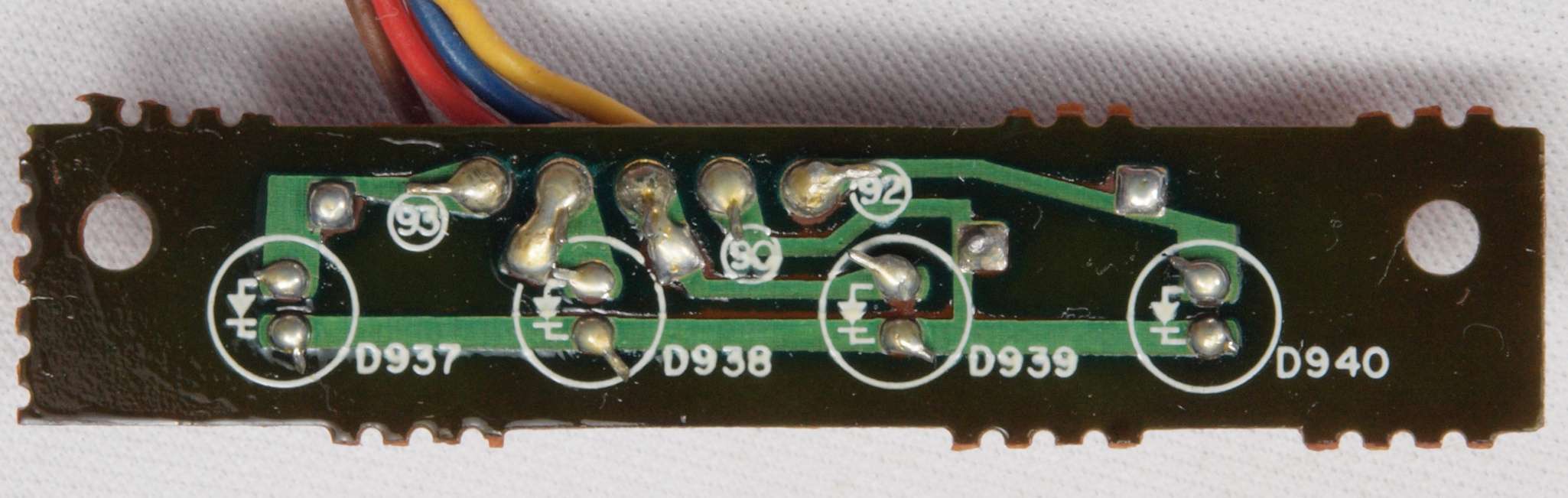

ＣＢ４．　完成ＬＥＤ基板裏 　洗浄後コーテング材を塗る。

ＣＢ５．　修理前　ＬＥＤ−２基板

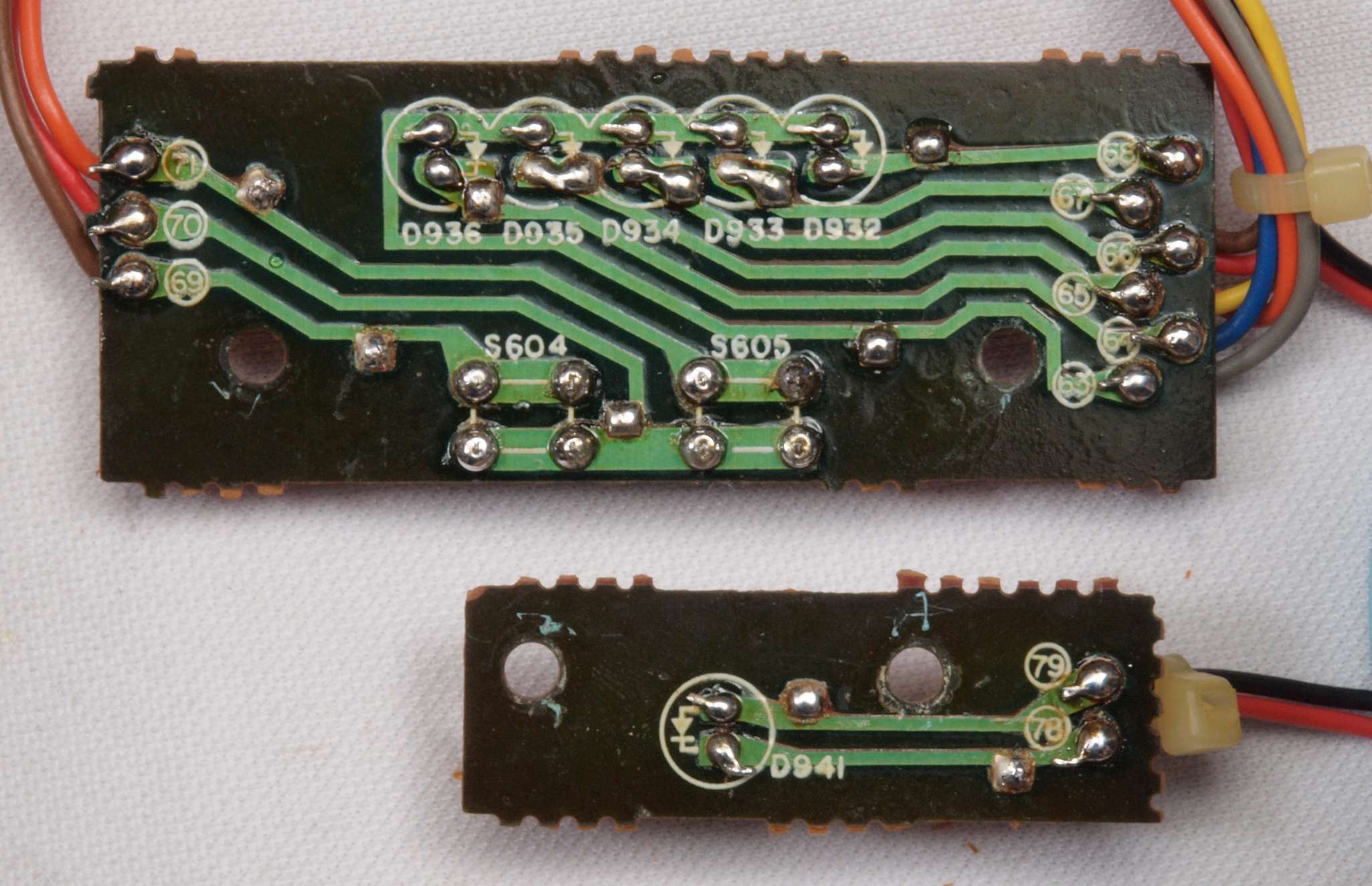

ＣＢ６．　修理前　ＬＥＤ−２基板裏

ＣＢ７．　修理（ハンダ補正）後　ＬＥＤ基板−２裏

ＣＢ８．　完成ＬＥＤ−２基板裏 　洗浄後コーテング材を塗る。

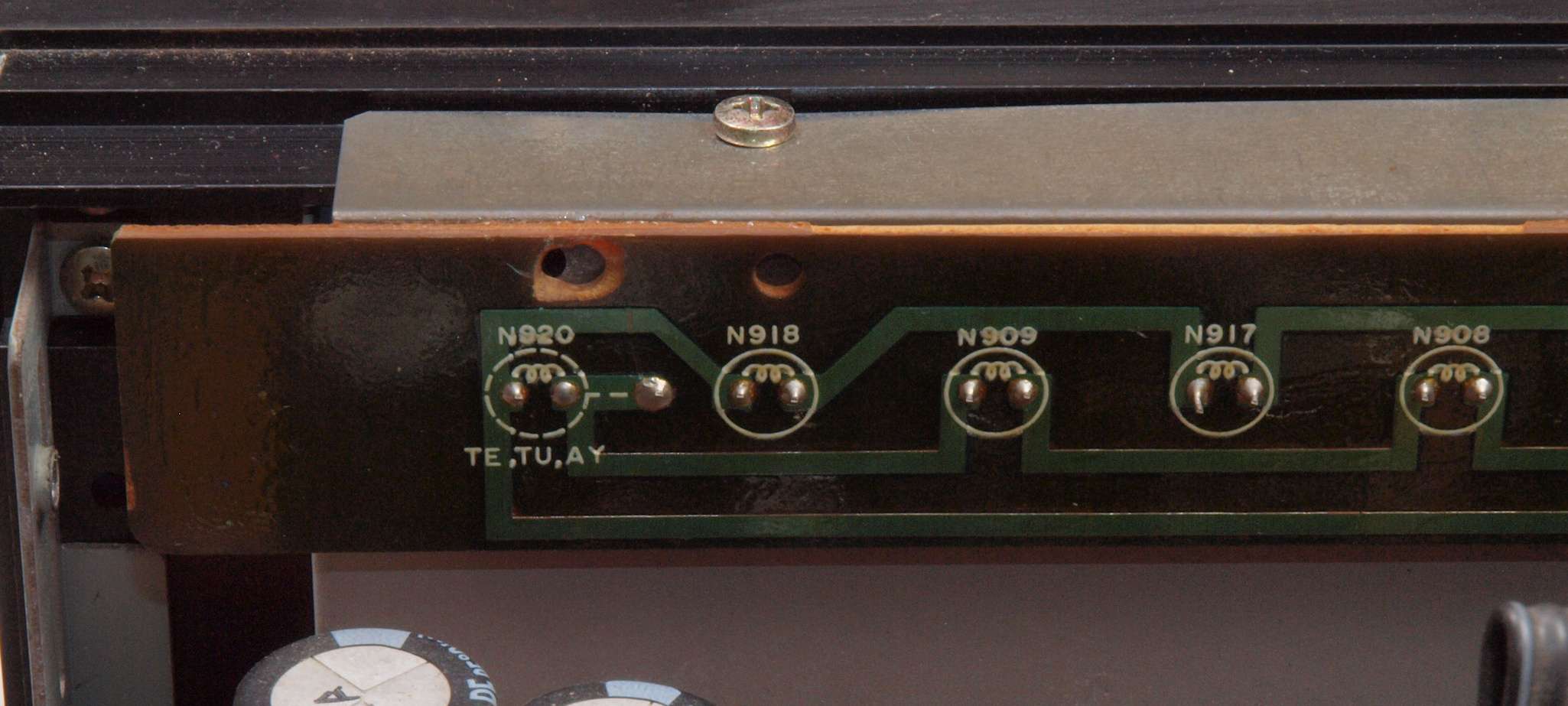

ＣＢ９．　修理前　パネル照明ランプ基板の固定ビス（ブッシュ）が無。

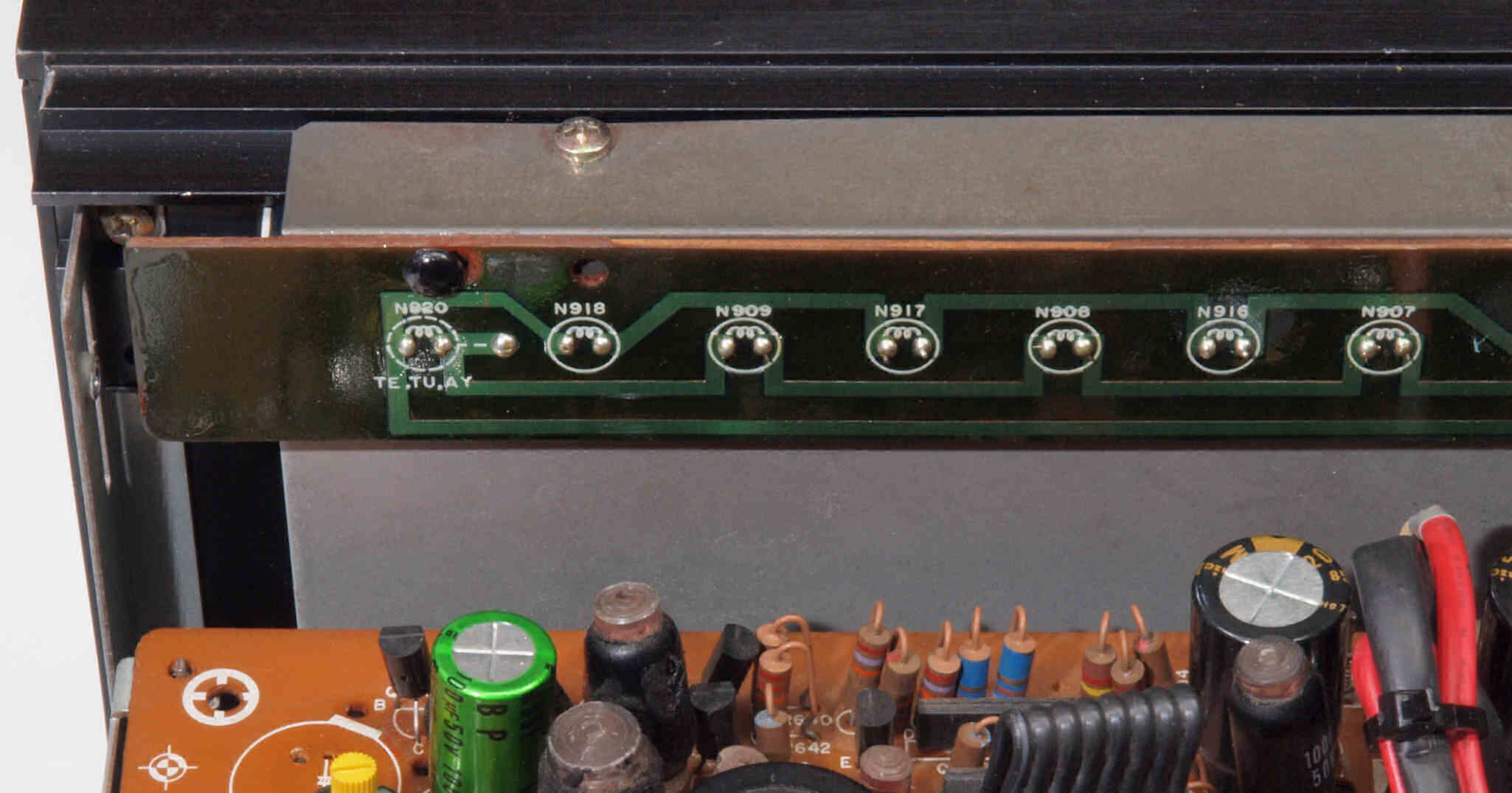

ＣＢＡ．　修理後　パネル照明ランプ基板の固定ビス（ブッシュ）。

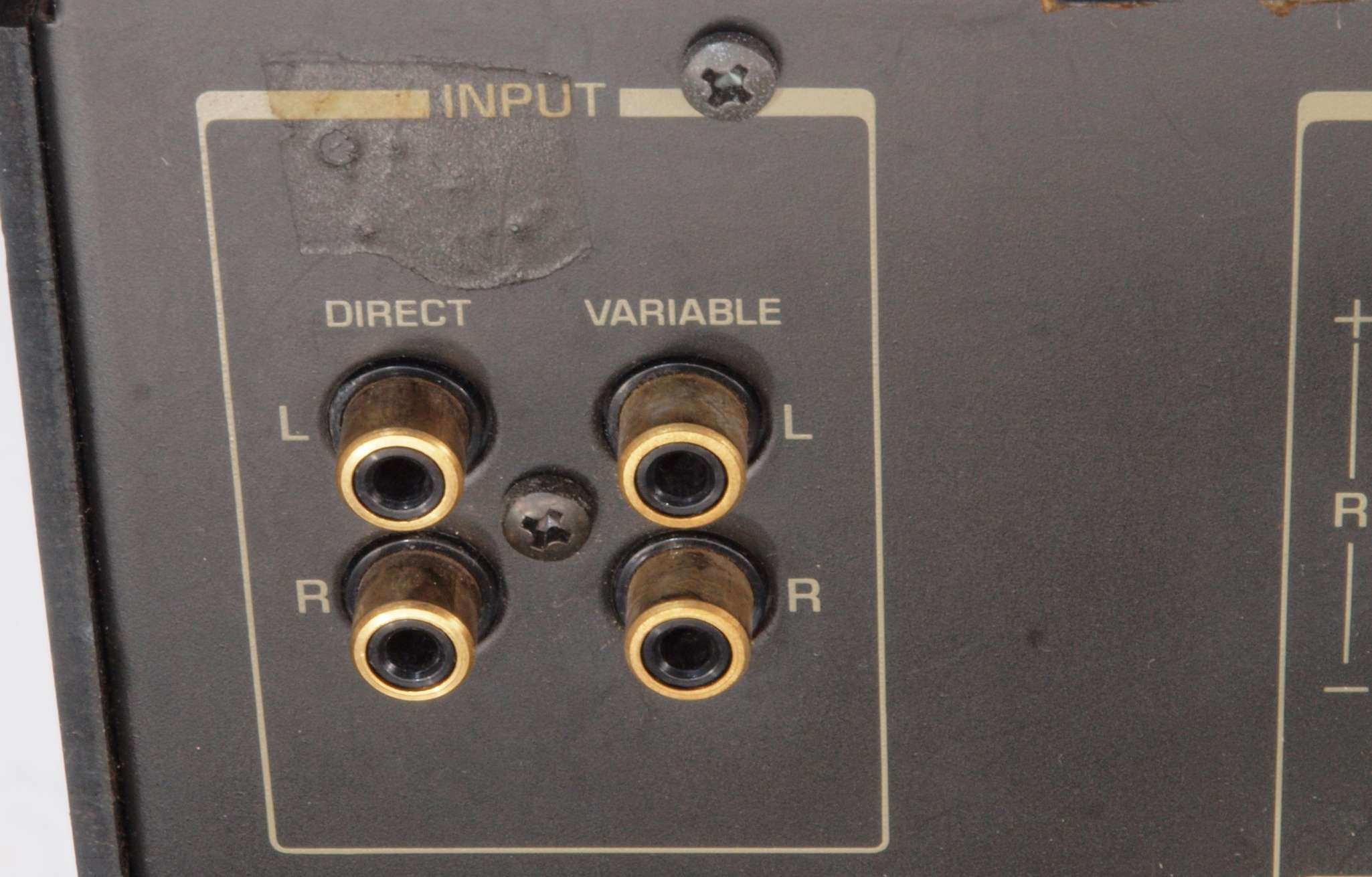

ＣＣ１．　修理前　入力ＲＣＡ端子

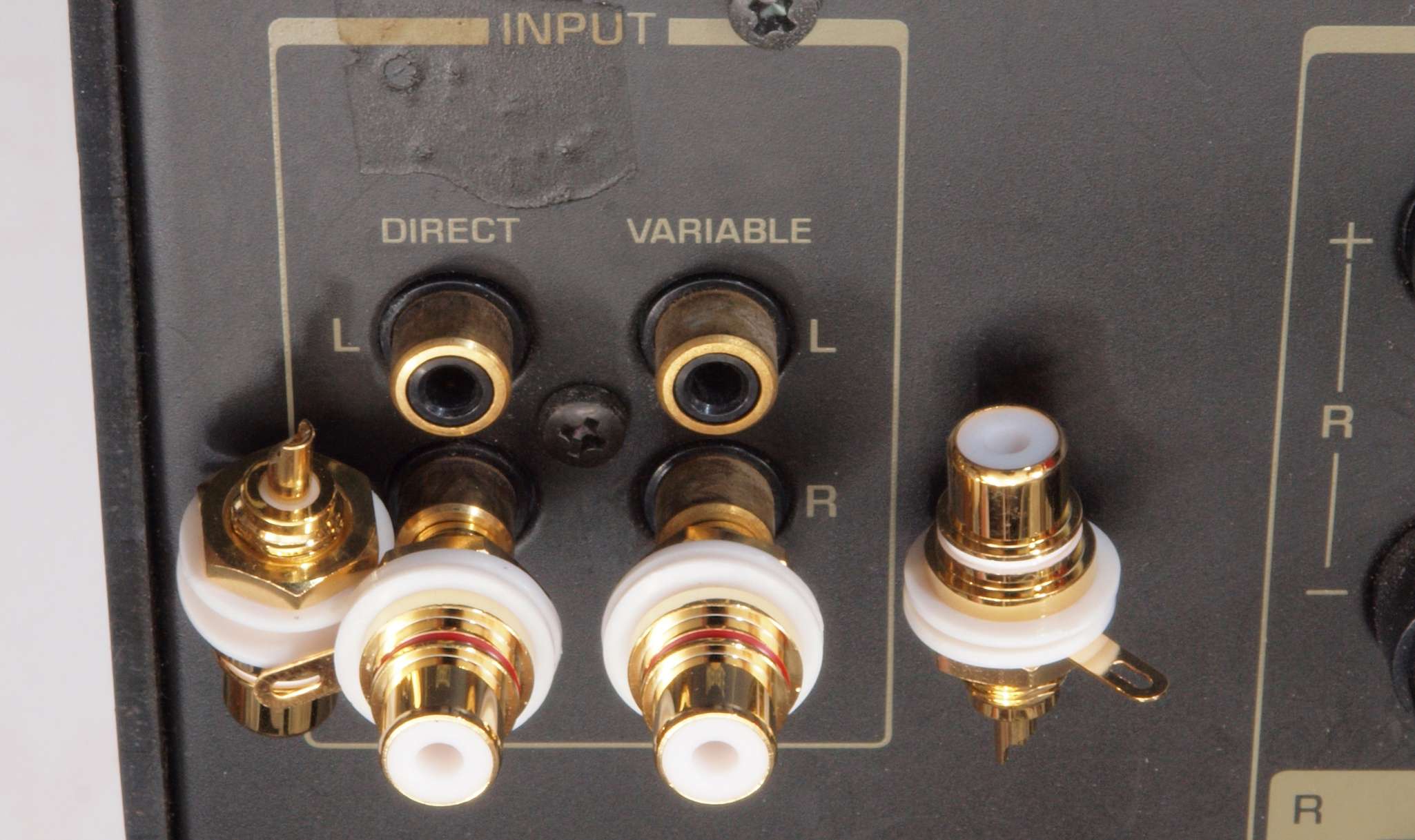

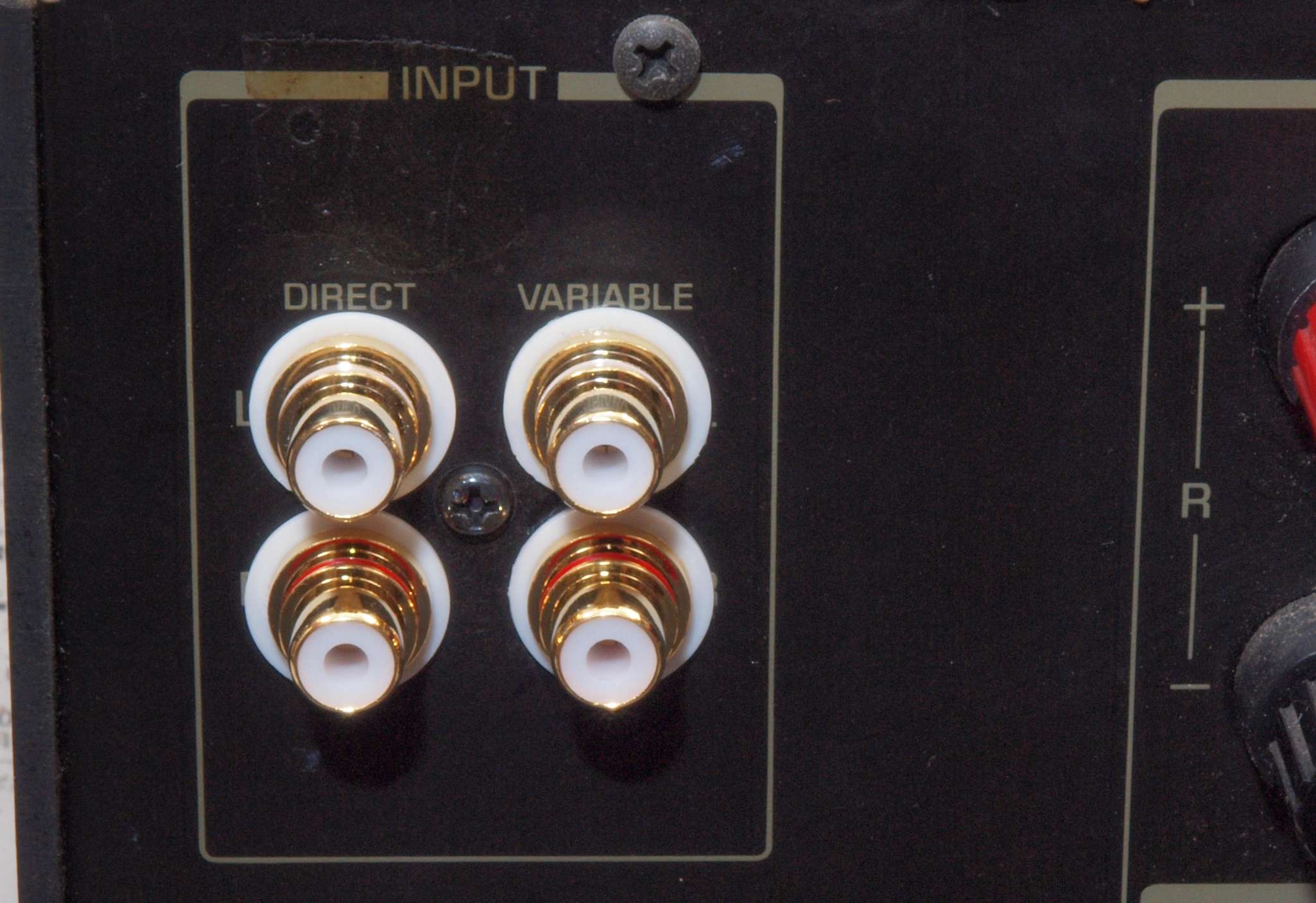

ＣＣ２．　修理（交換）後　入力ＲＣＡ端子。　テフロン絶縁製に交換。

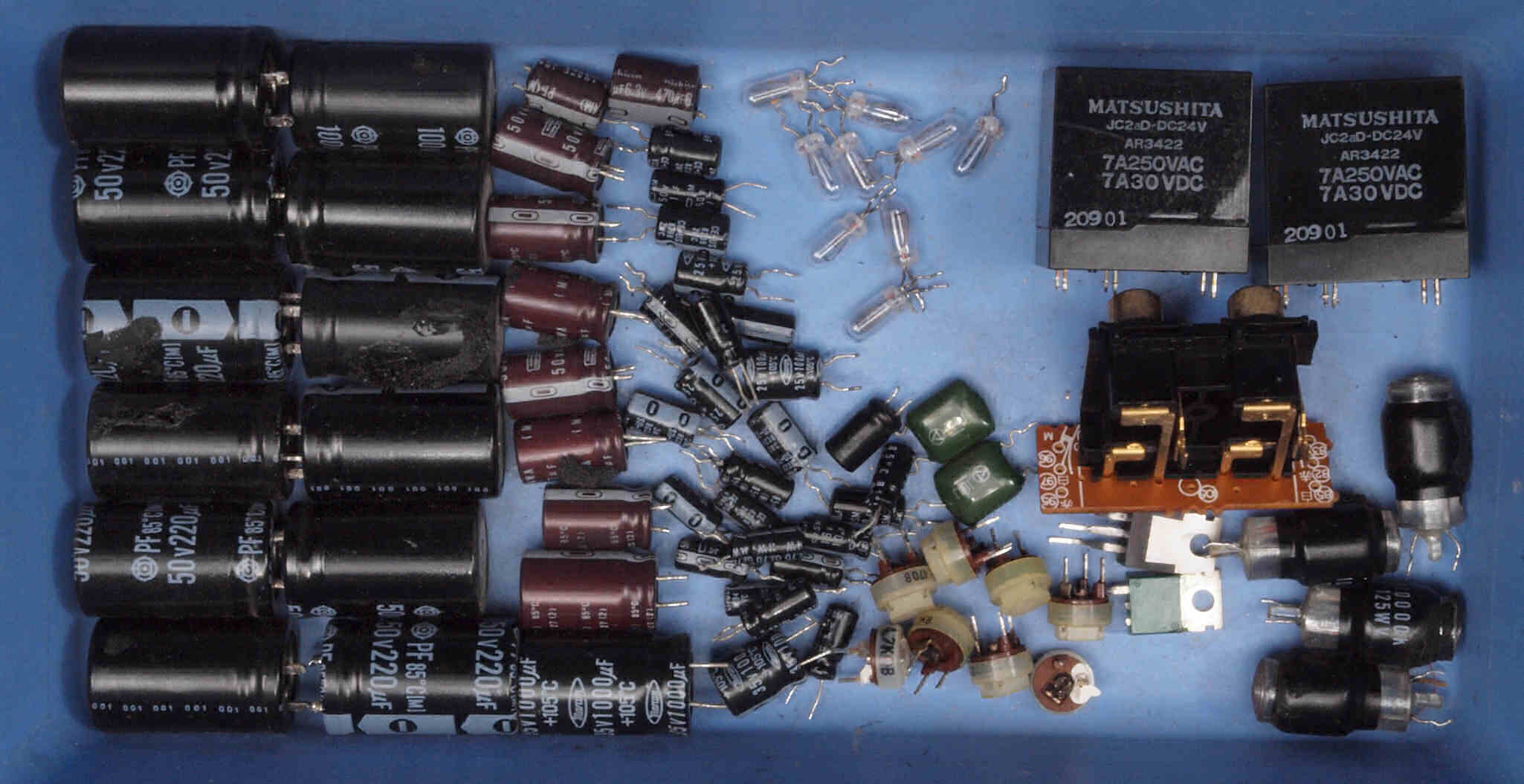

ＣＤ１．　交換した部品

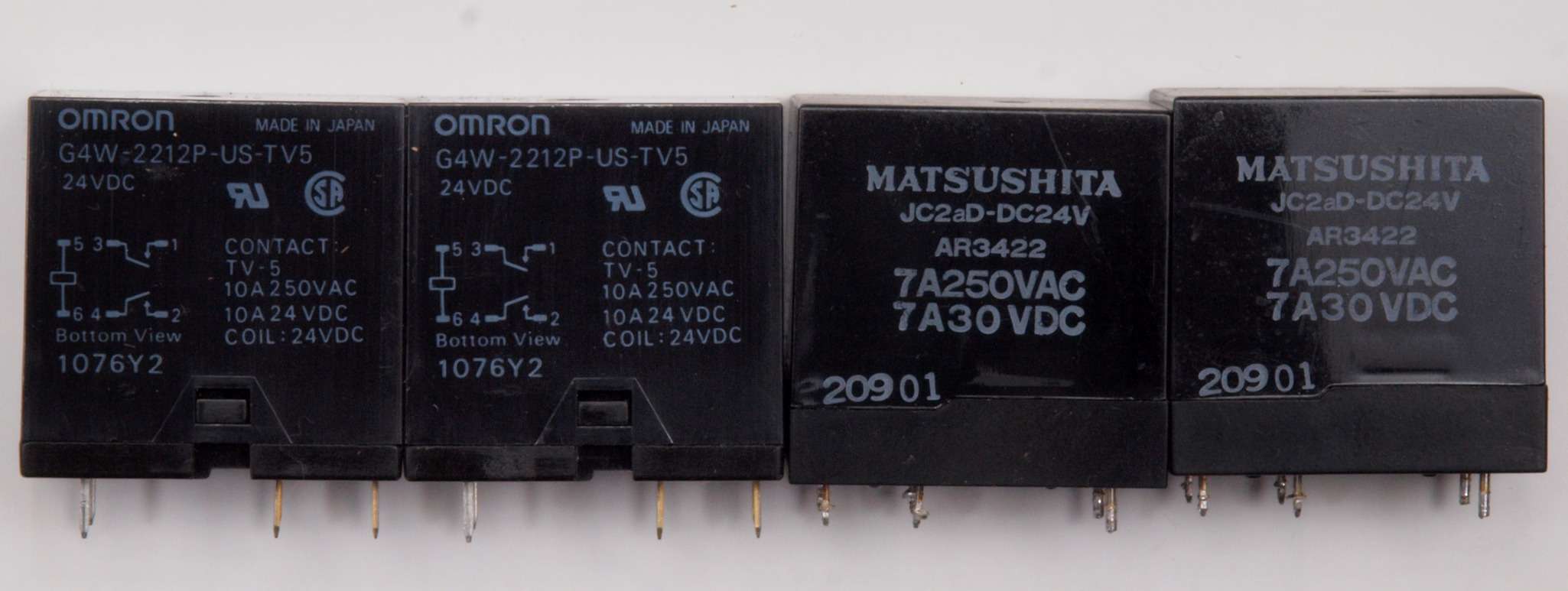

ＣＤ２．　交換した部品、SP接続リレー比較。　右＝付いていた接点容量７A、８Ω出力だと３９２Ｗ定格。 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　左＝交換した接点容量１０A、８Ω出力だと８００Ｗ定格。

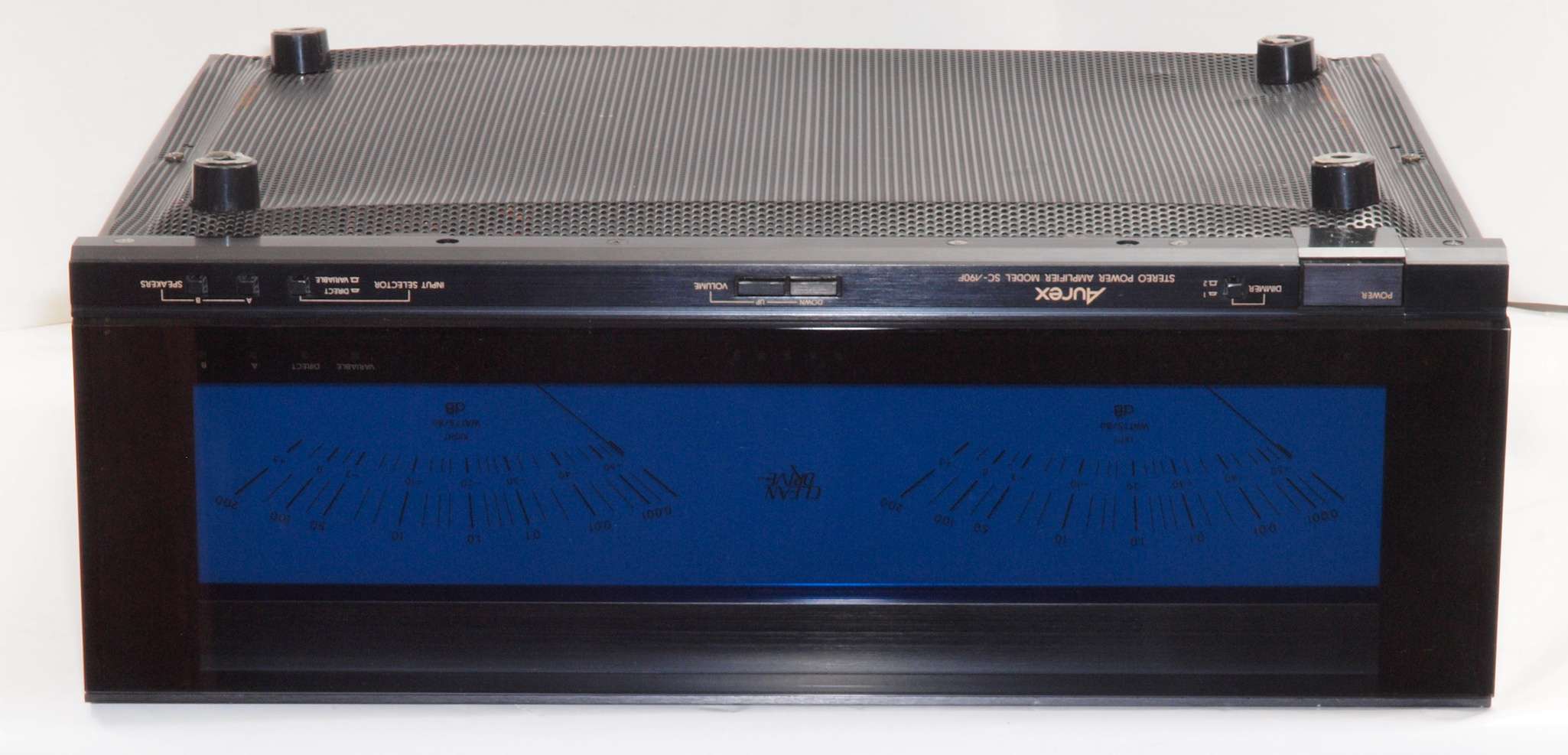

ＣＥ１．　修理前　下から見る

ＣＥ２．　修理後　下から見る

ＣＥ３．　修理前　上から見る

ＣＥ４．　修理後　上から見る

ＣＥ５．　完成　　綺麗な下パネルで帰ります。

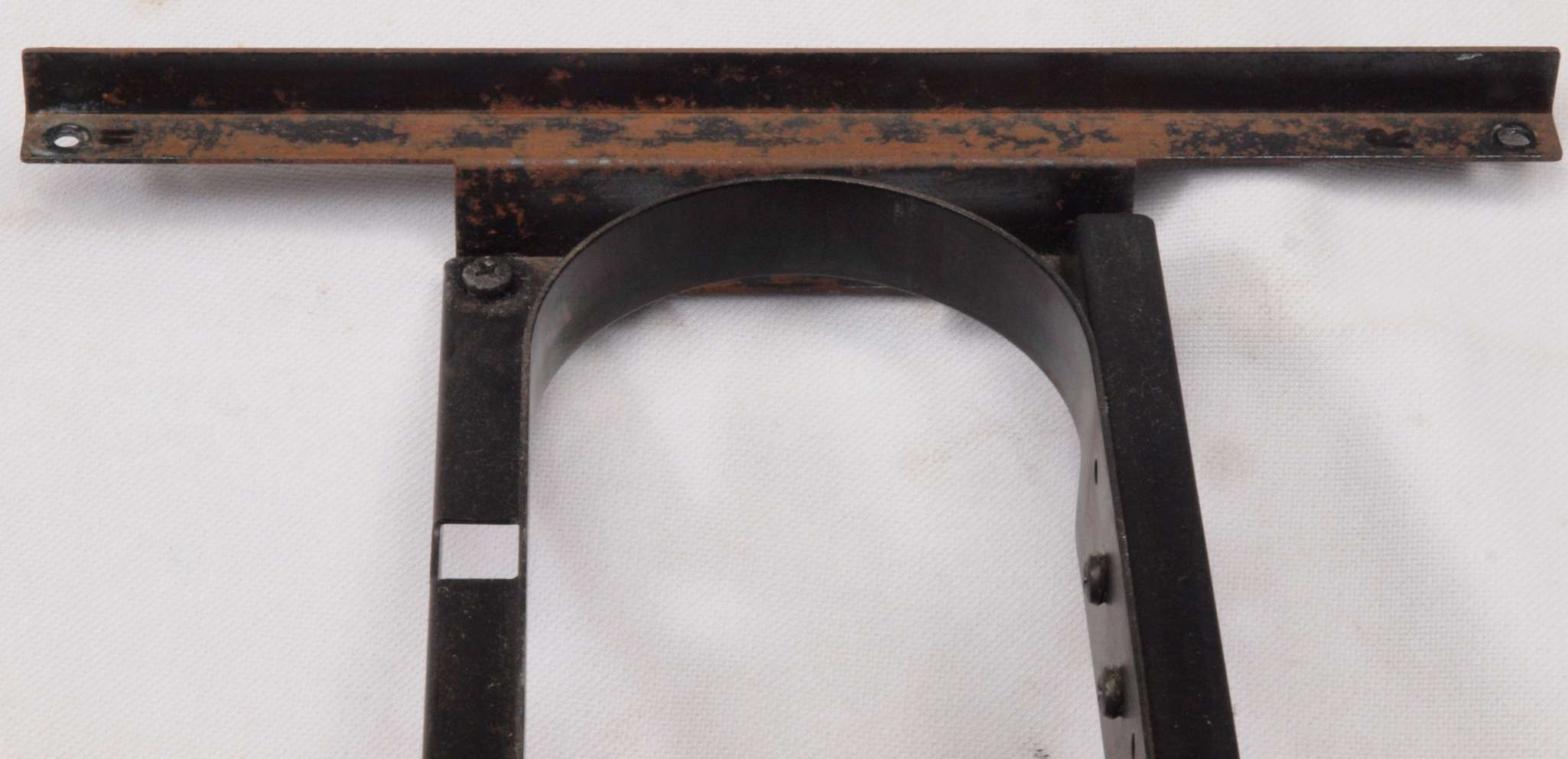

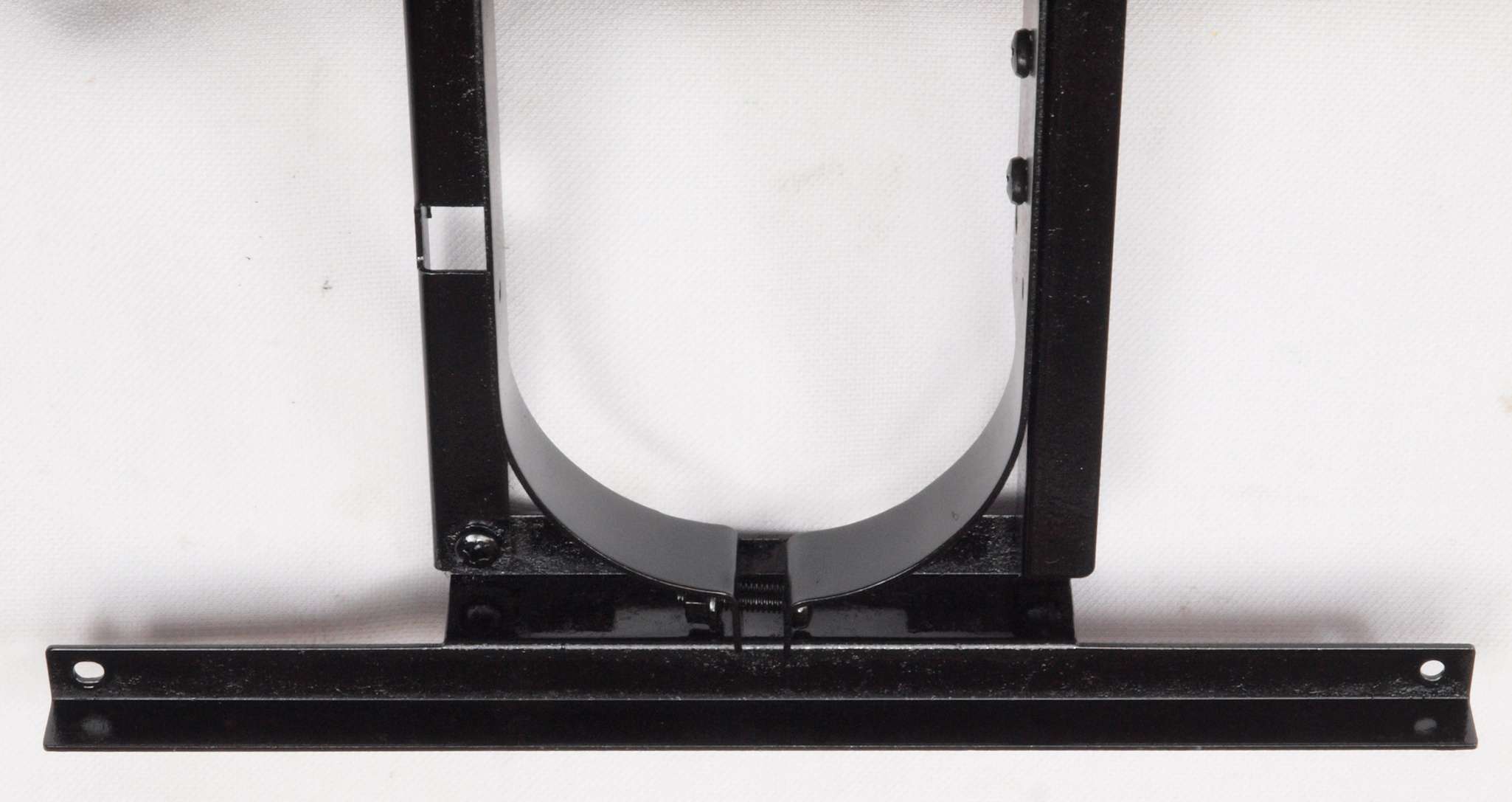

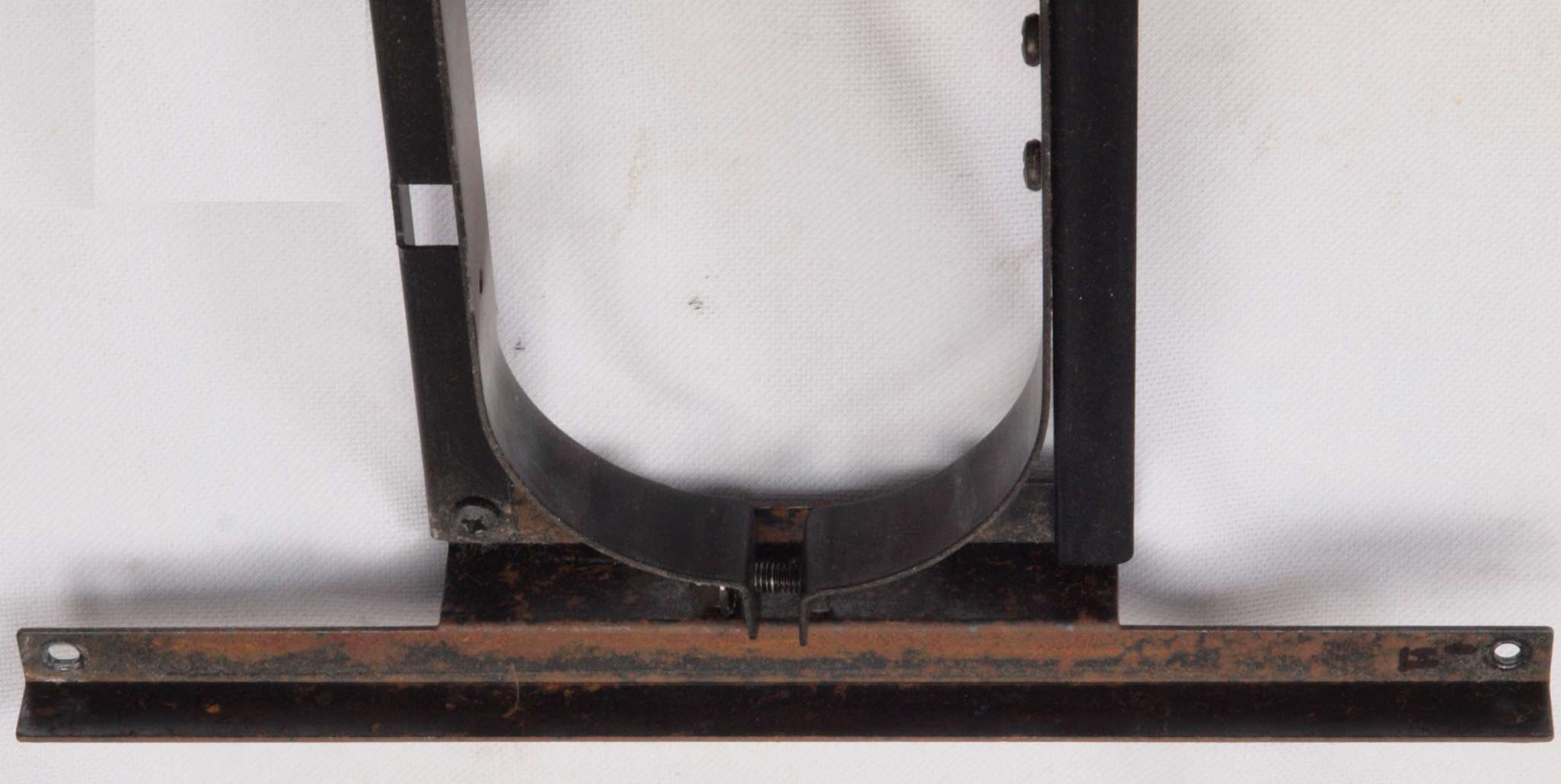

Ｋ．　電解コンデンサー止金具塗装、下蓋修理・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　電解コンデンサー止金具。

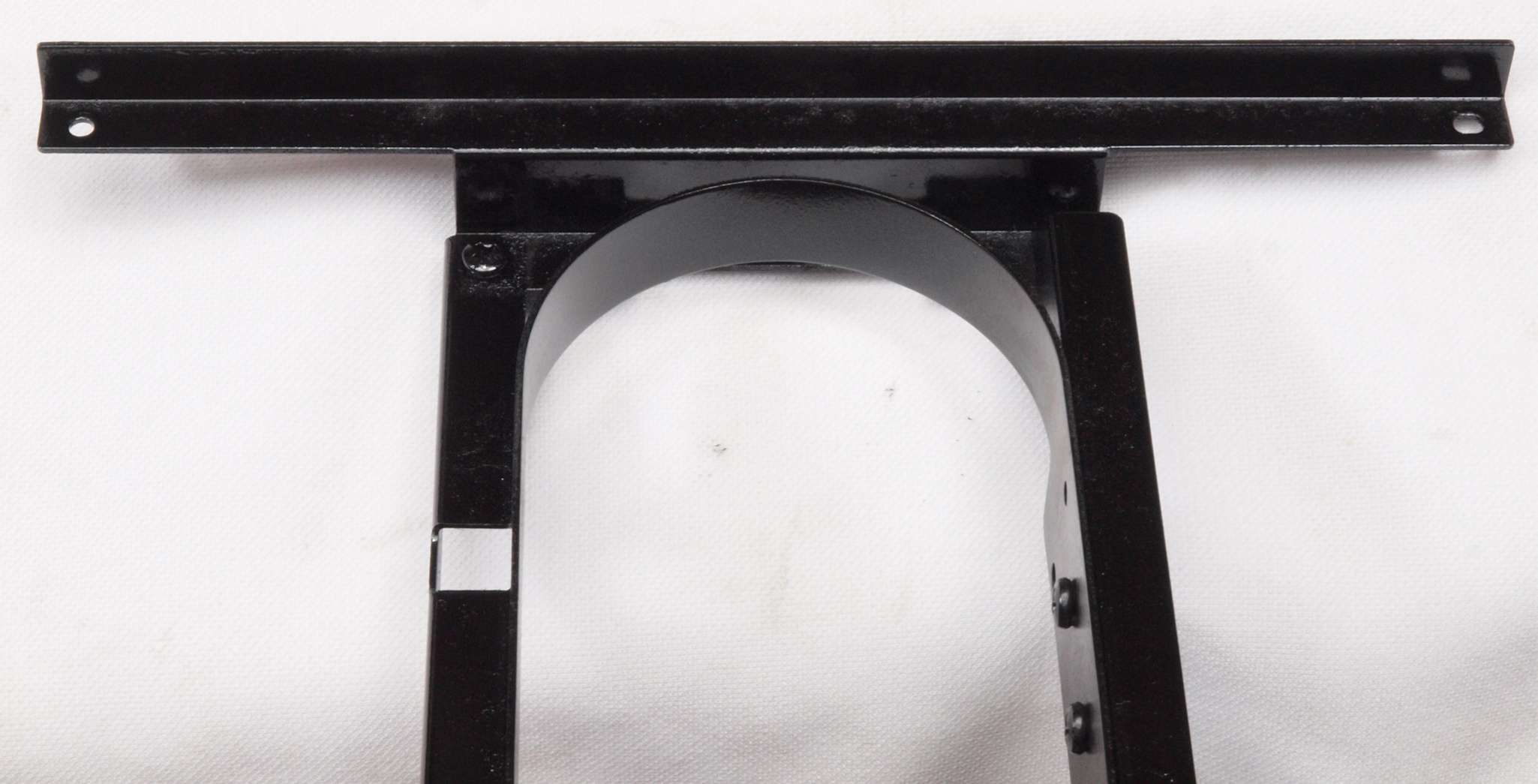

Ｋ１２．　修理（塗装）後　電解コンデンサー止金具。

Ｋ１３．　修理前　電解コンデンサー止金具、反対側。

Ｋ１４．　修理（塗装）後　電解コンデンサー止金具、反対側。

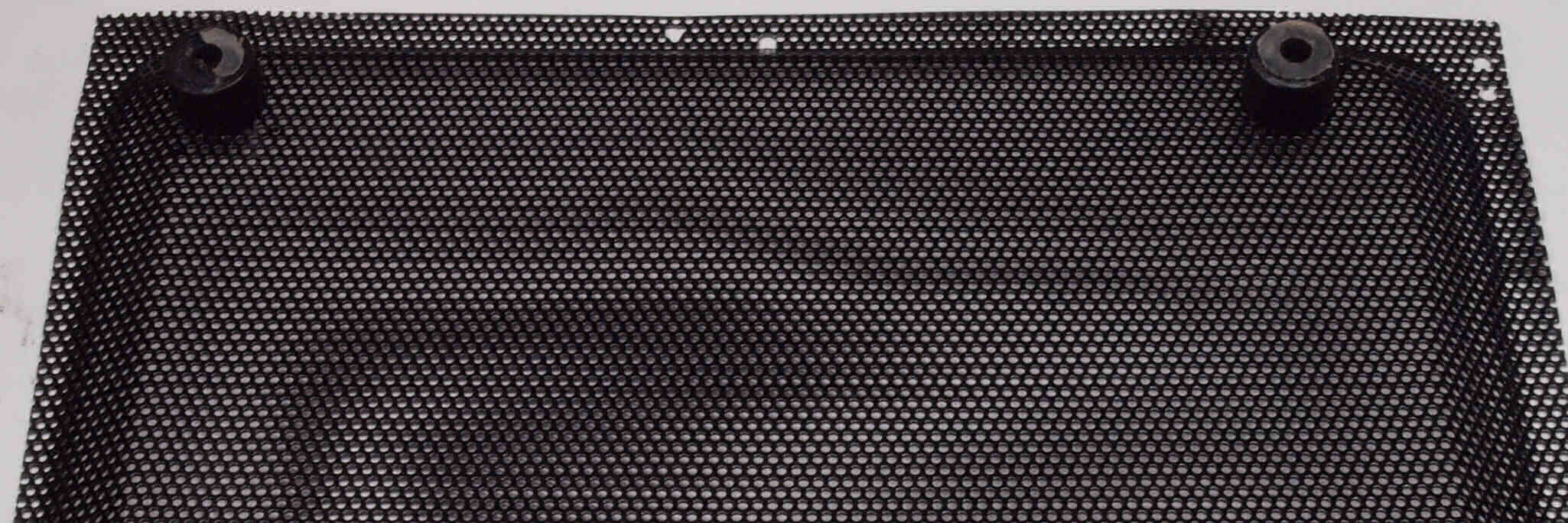

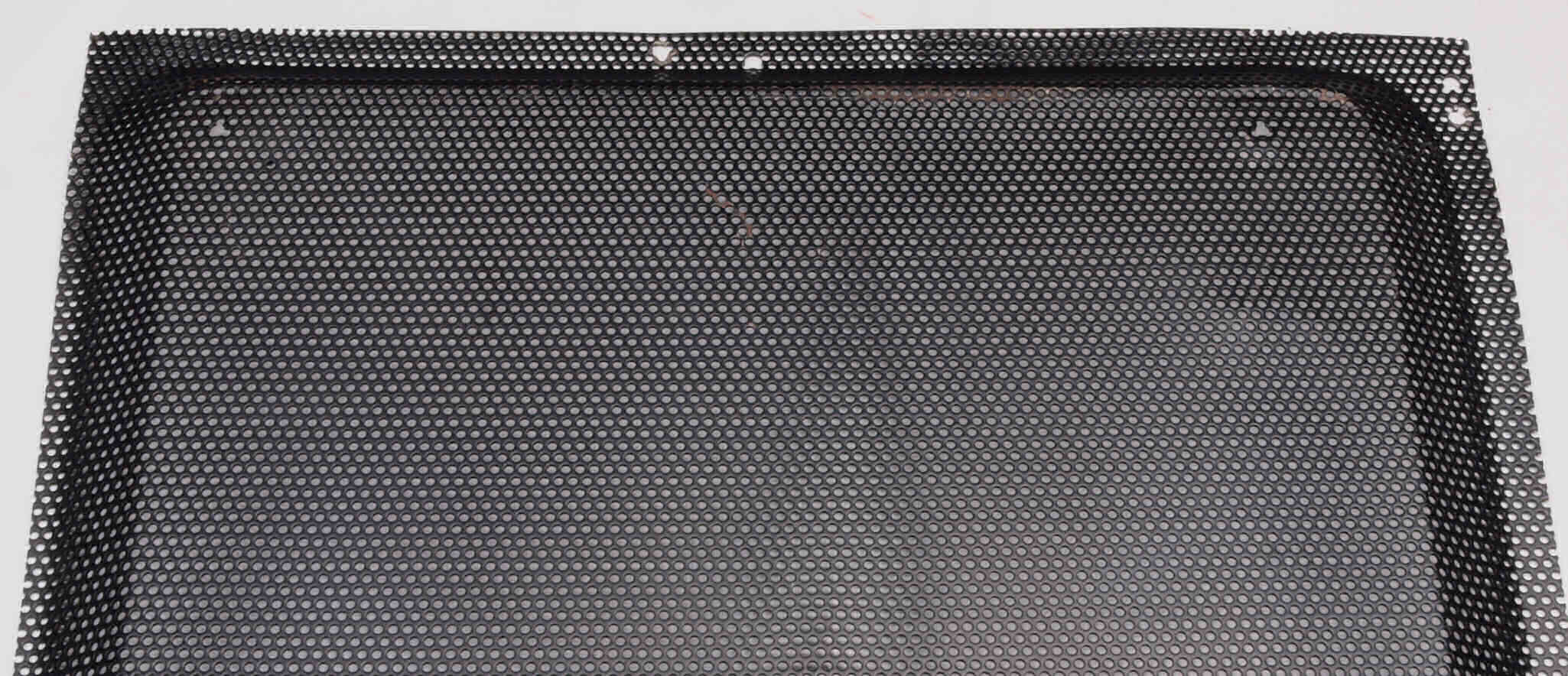

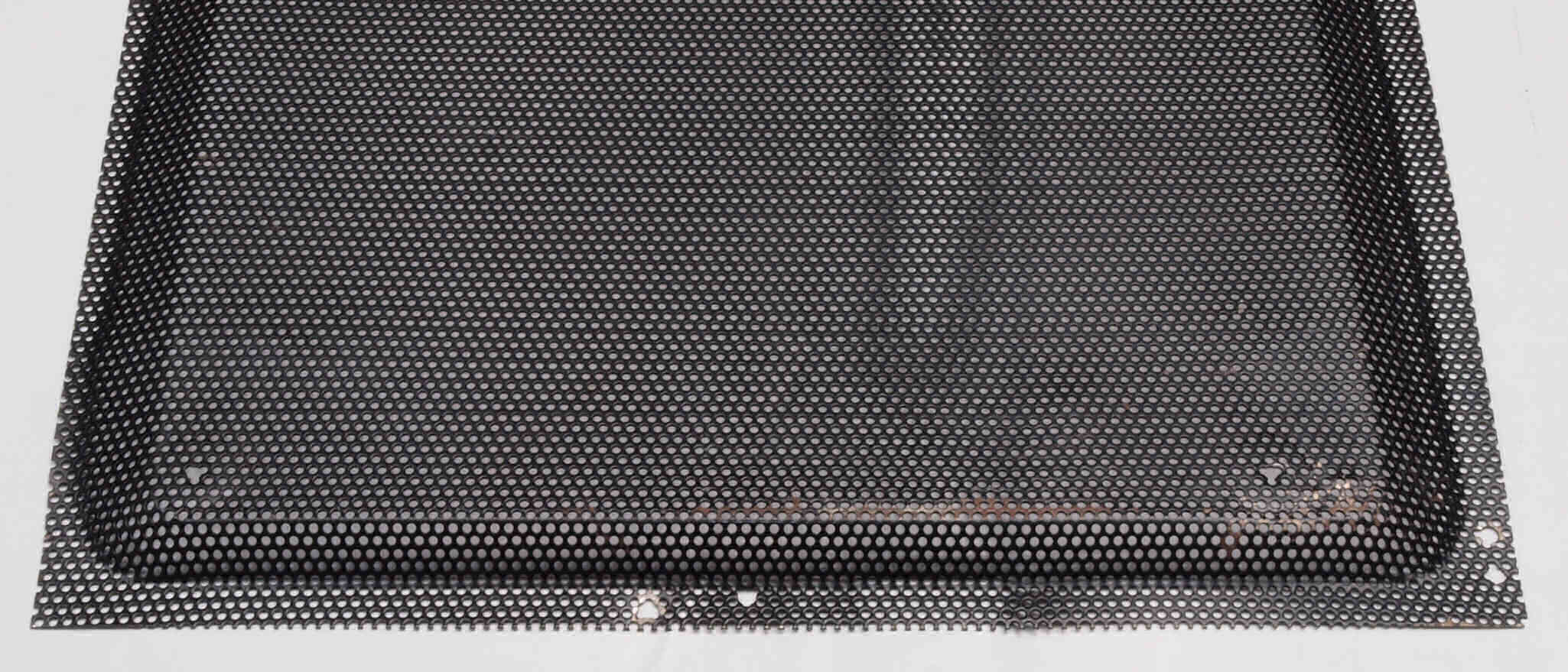

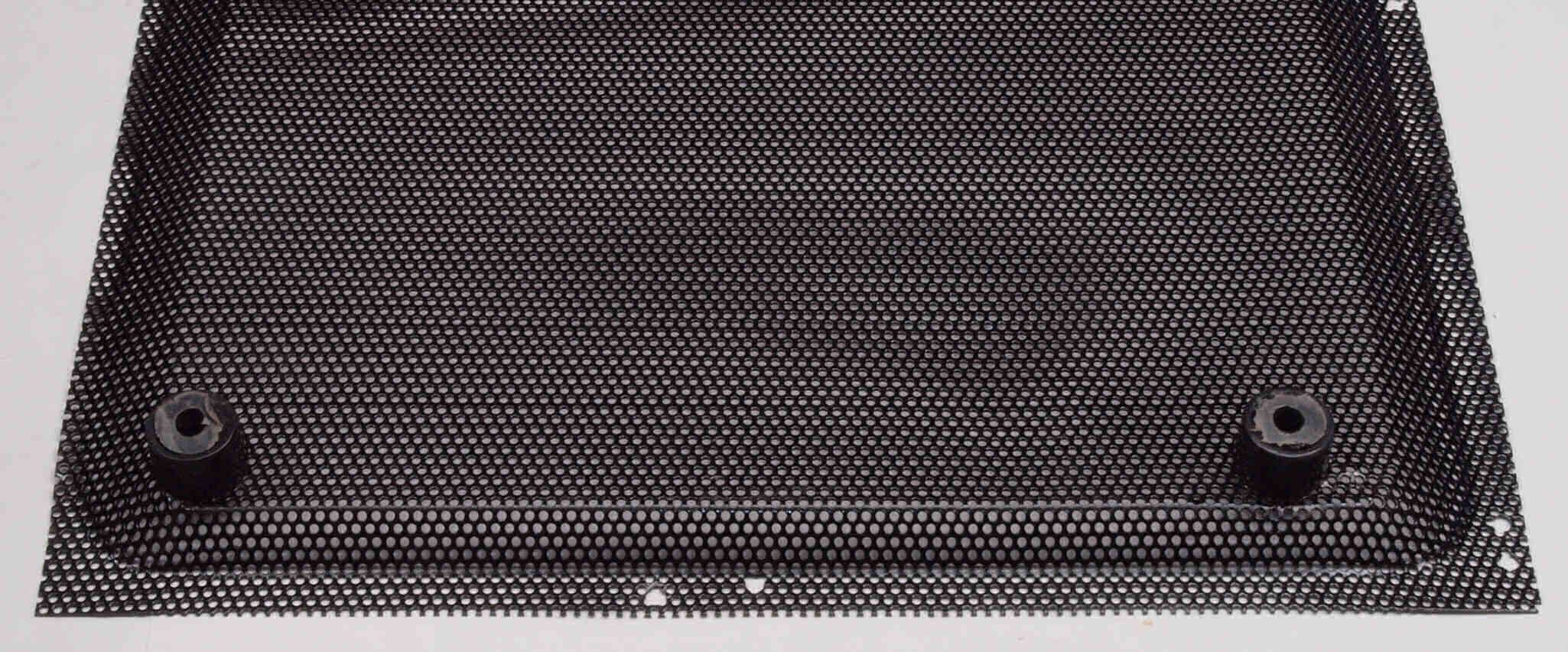

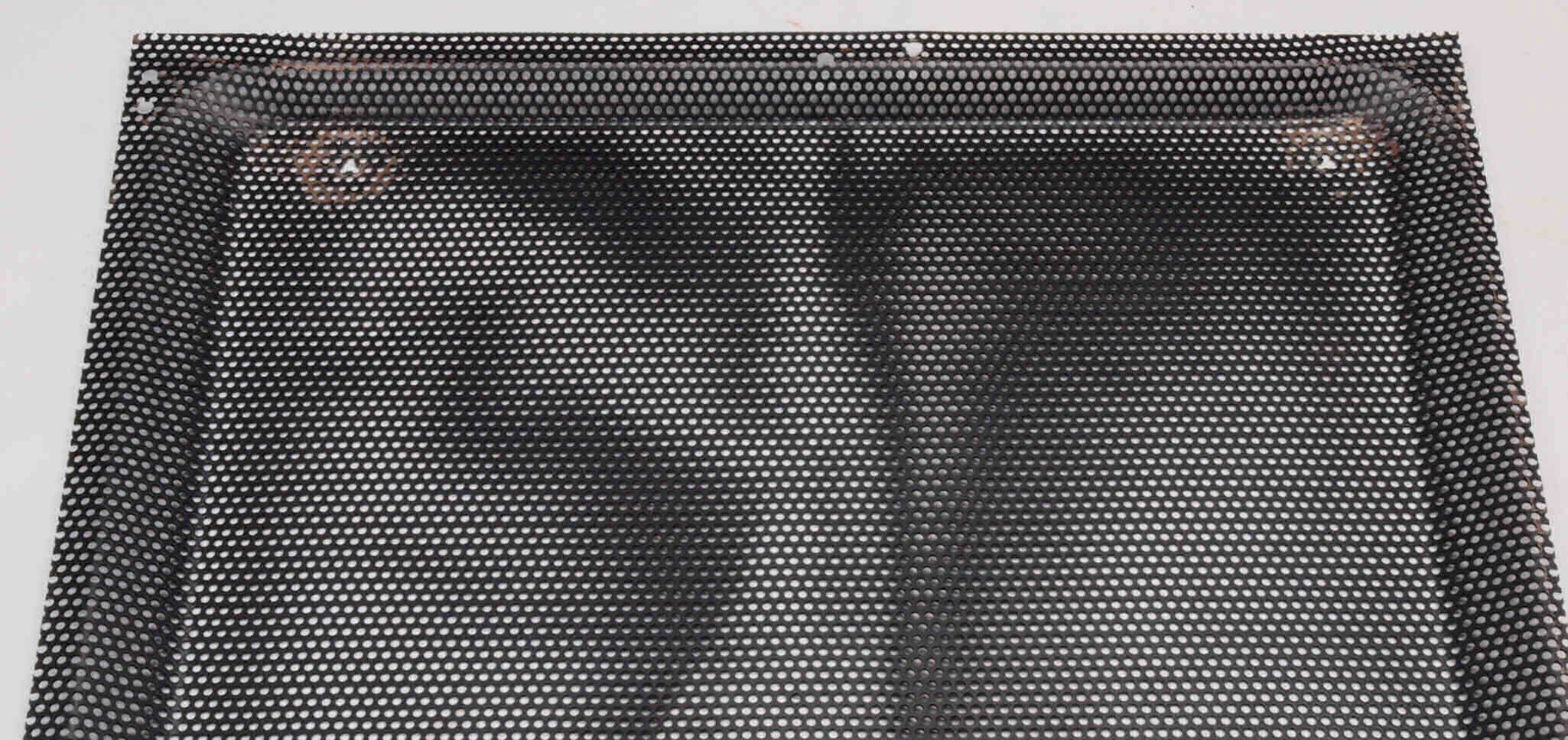

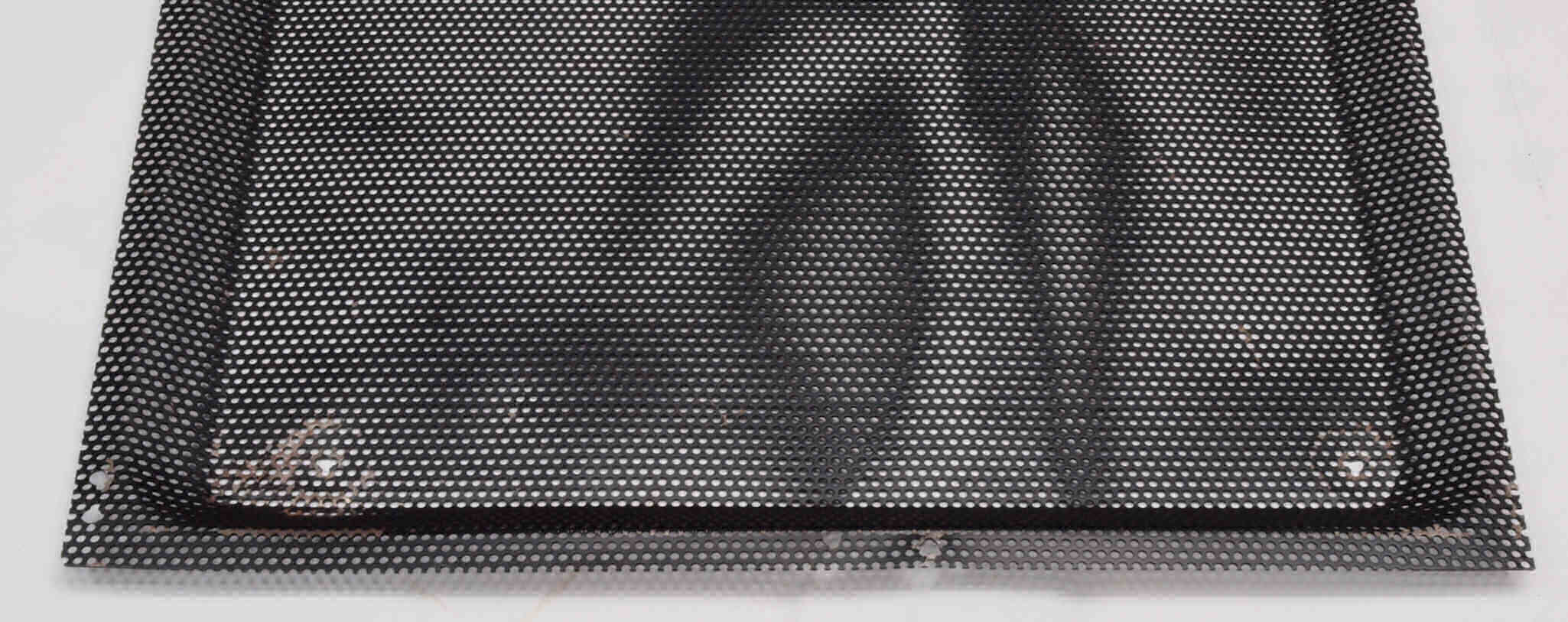

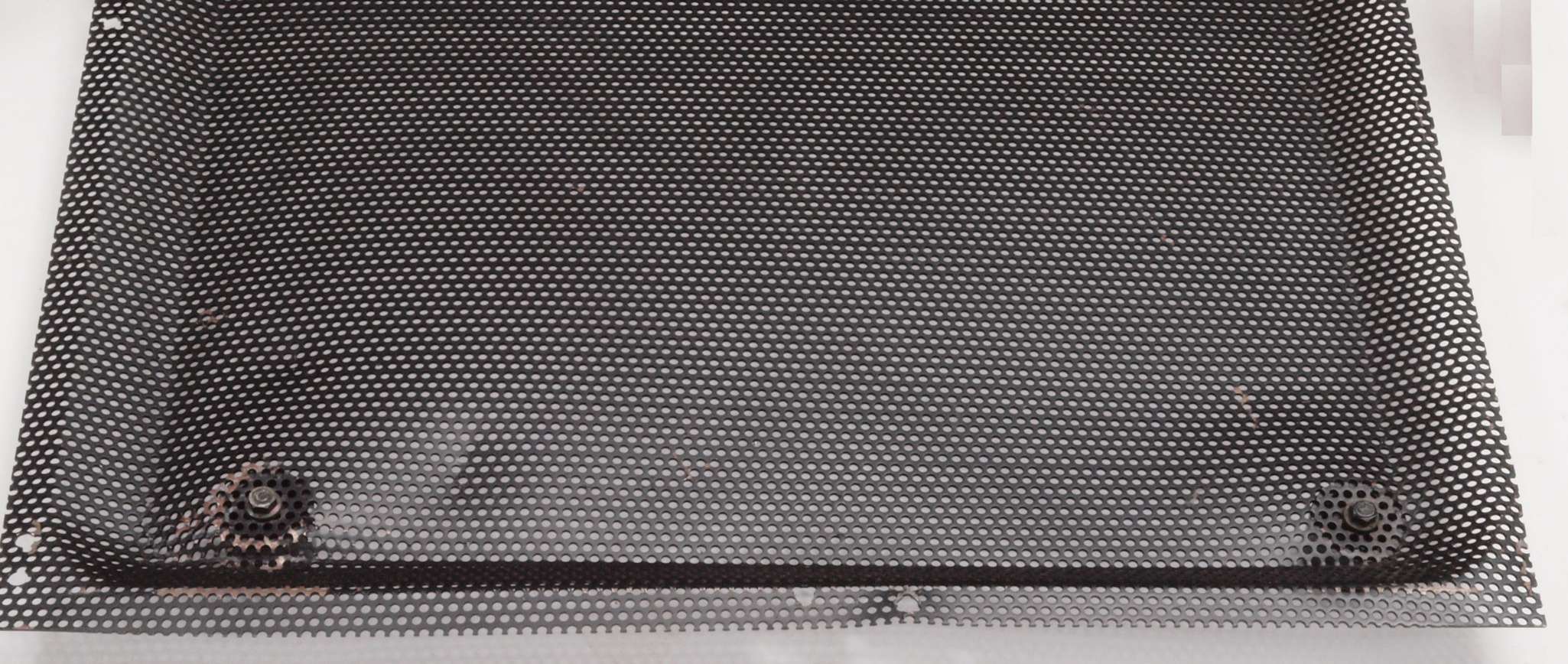

Ｋ２１．　修理前　下パネル右側。

Ｋ２２．　修理中　下パネル右側。木槌で打ち出す。

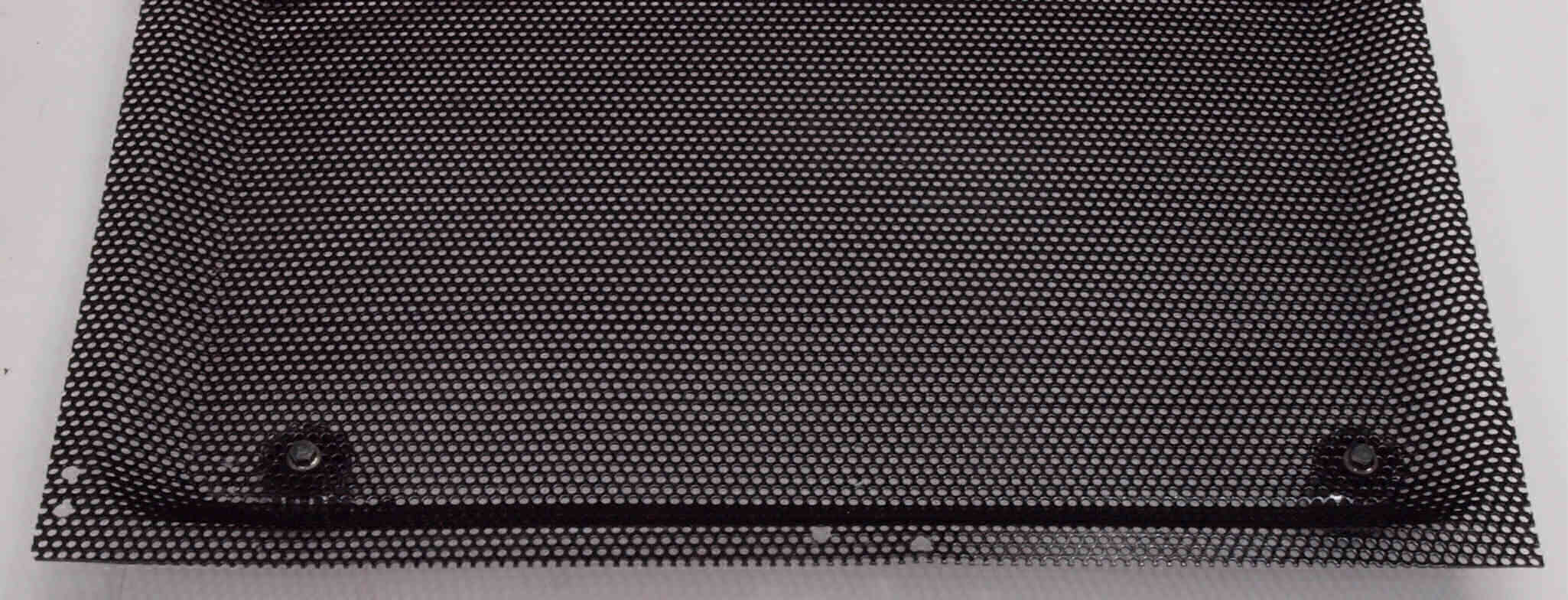

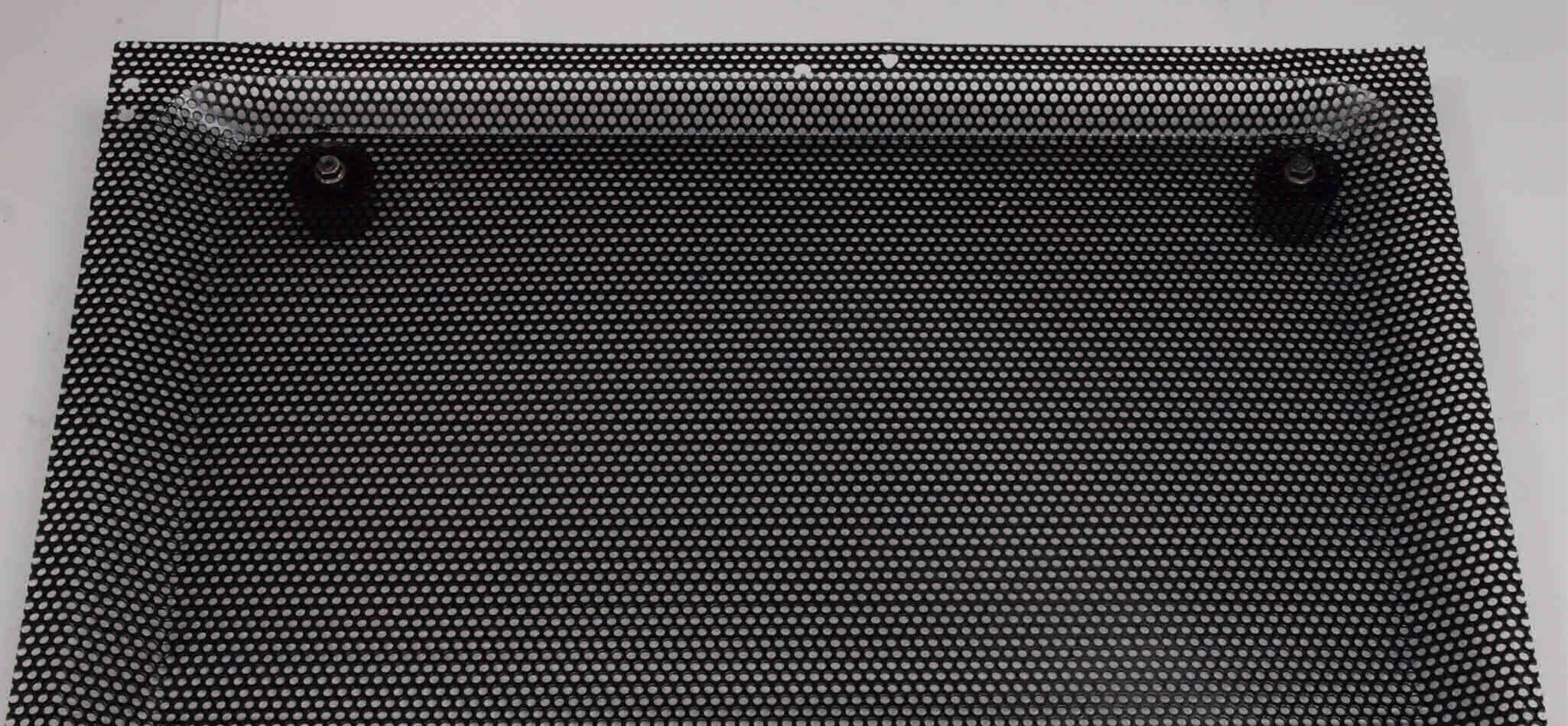

Ｋ２３．　修理後　下パネル右側。　塗装する。

Ｋ２４．　修理前　下パネル左側。

Ｋ２５．　修理中　下パネル左側。木槌で打ち出す。

Ｋ２６．　修理後　下パネル左側。　塗装する。

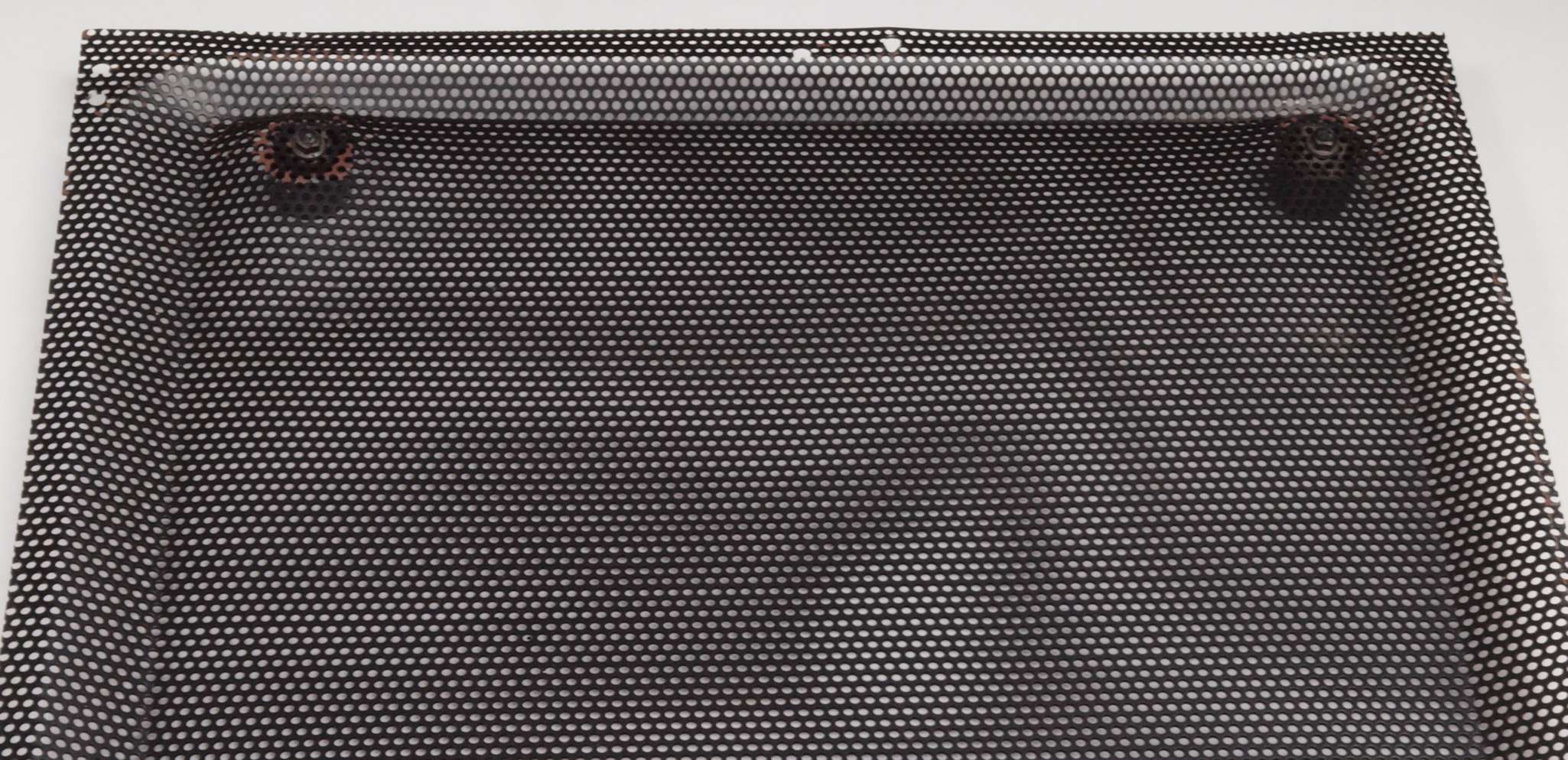

Ｋ３１．　修理前　パネル内側右。

Ｋ３２．　修理中　パネル内側右。木槌で打ち出す。

Ｋ３３．　修理後　パネル内側右。　塗装する。

Ｋ３４．　修理前　パネル内側左。

Ｋ３５．　修理中　パネル内側左。木槌で打ち出す。

Ｋ３６．　修理後　パネル内側左。　塗装する。

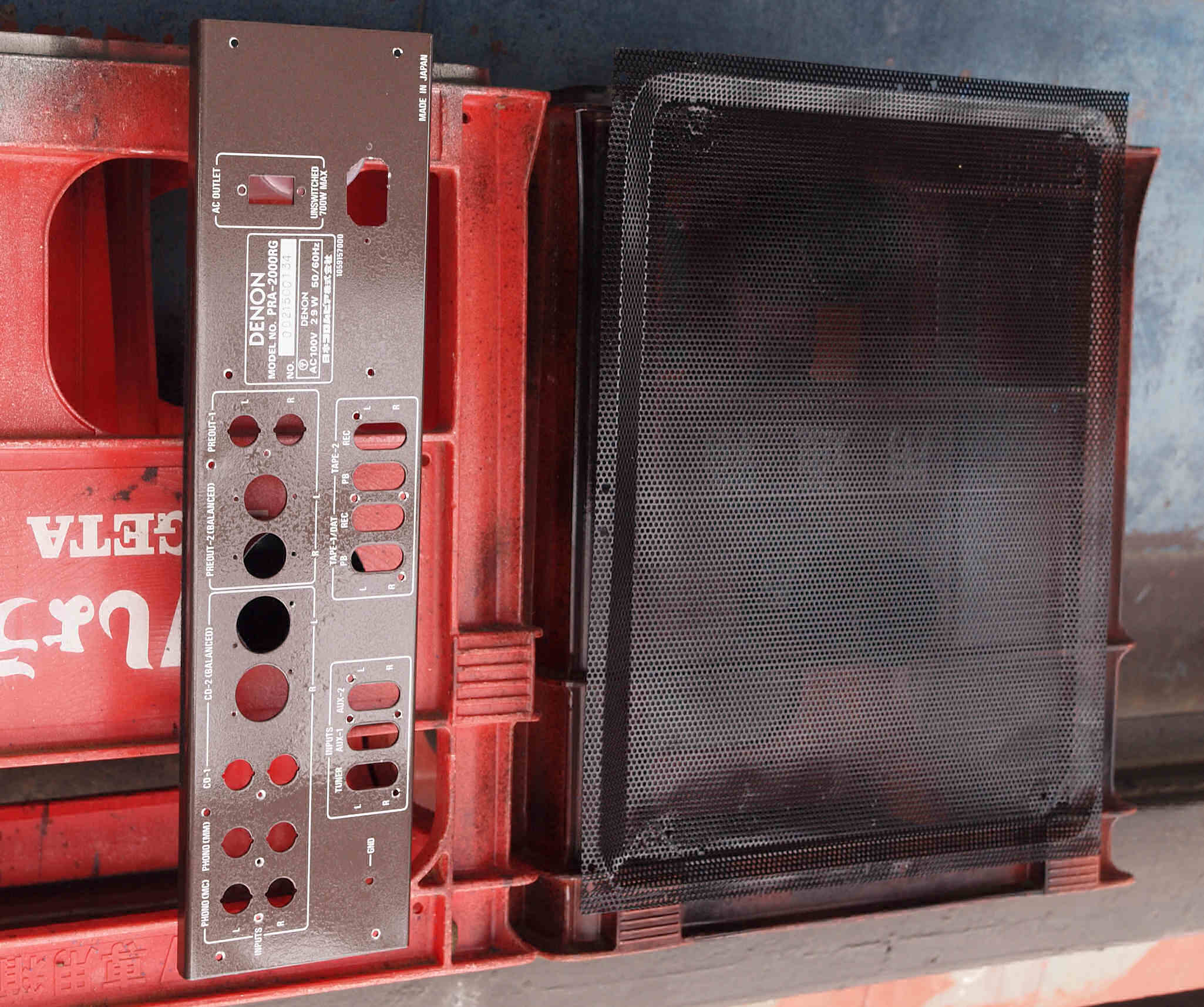

Ｋ４１．　修理（乾燥）中　天日にさらし、乾燥する。　左はＰＲＡ−２０００ＲＧ.　２台目

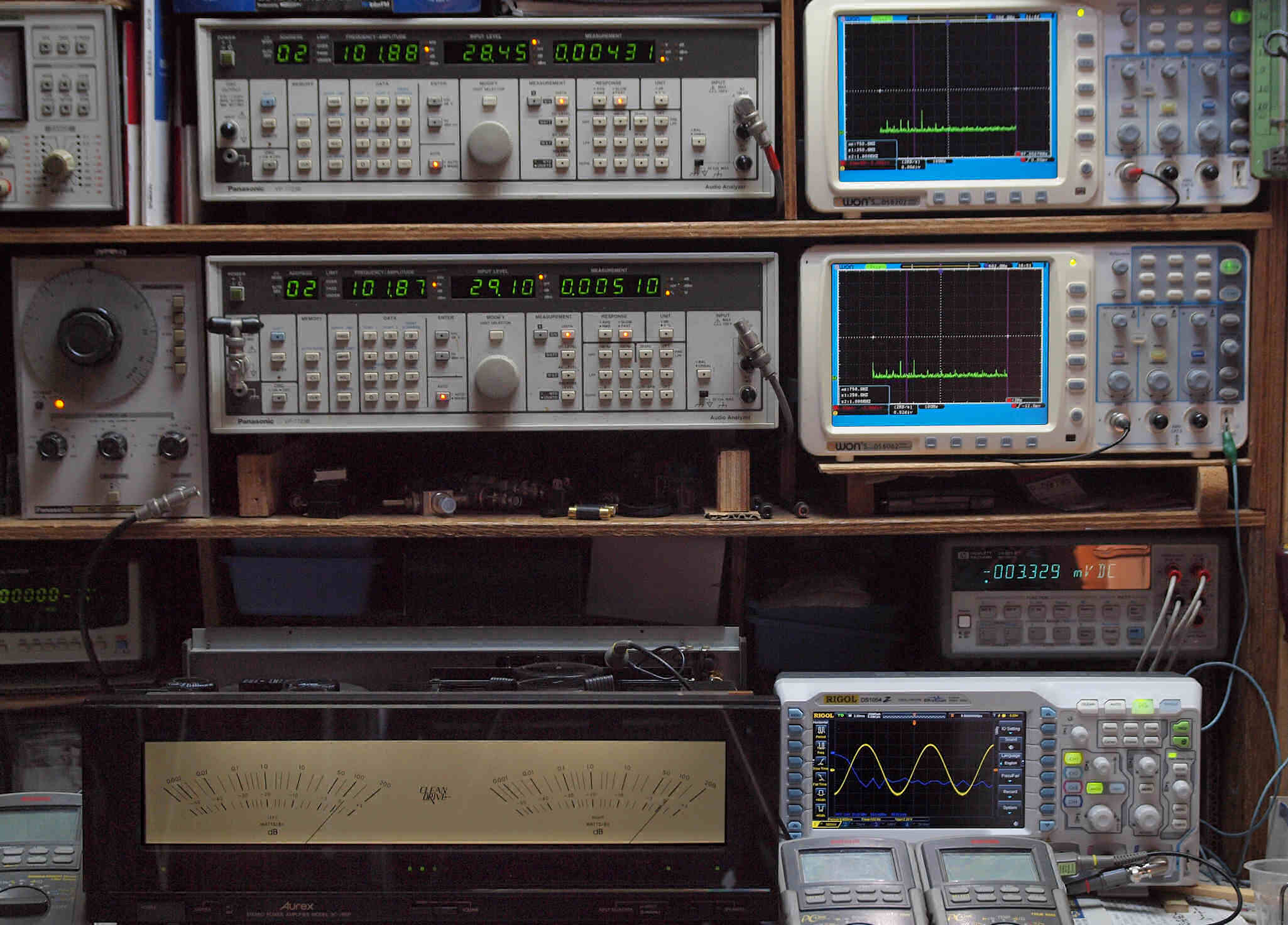

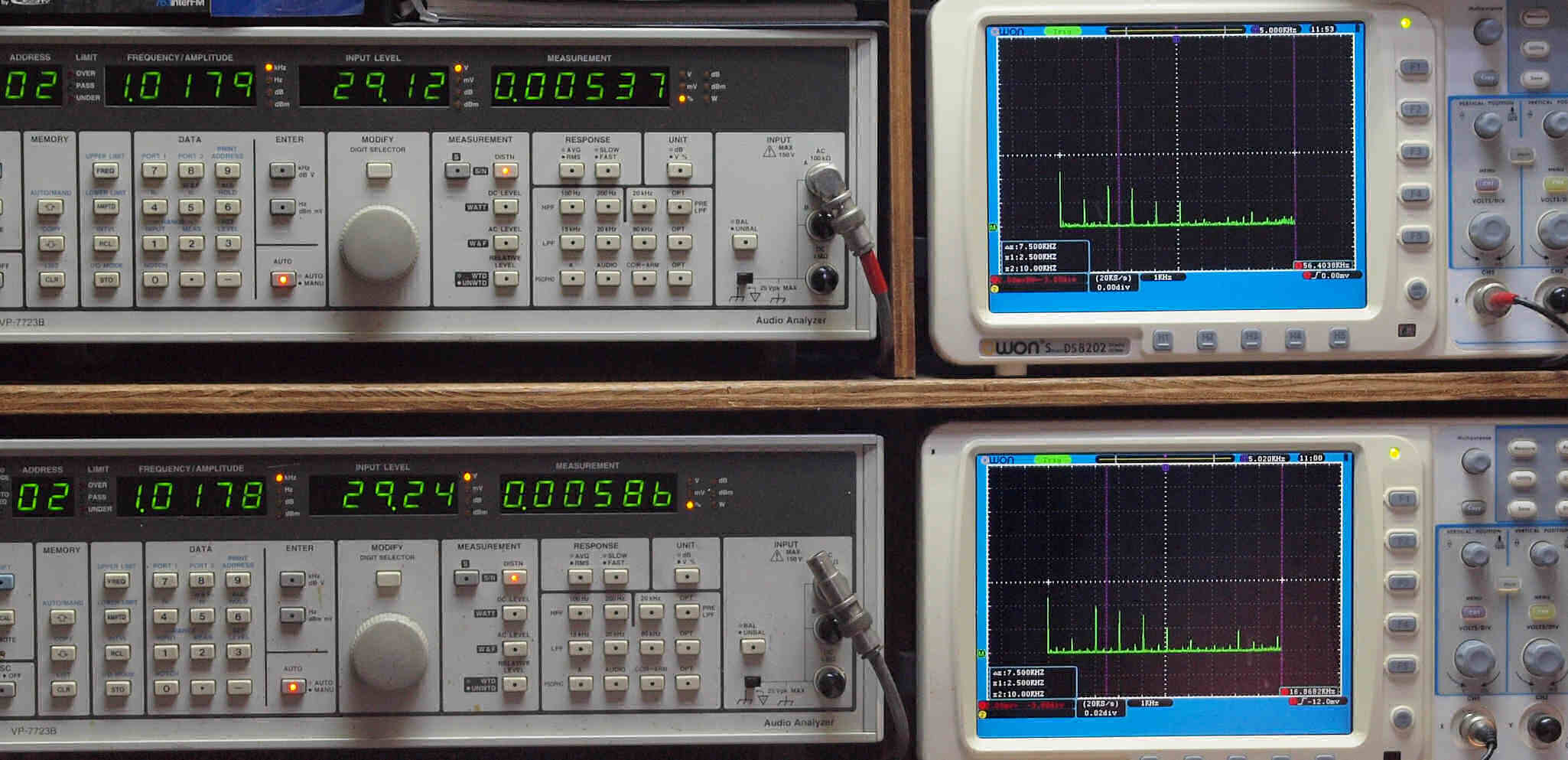

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

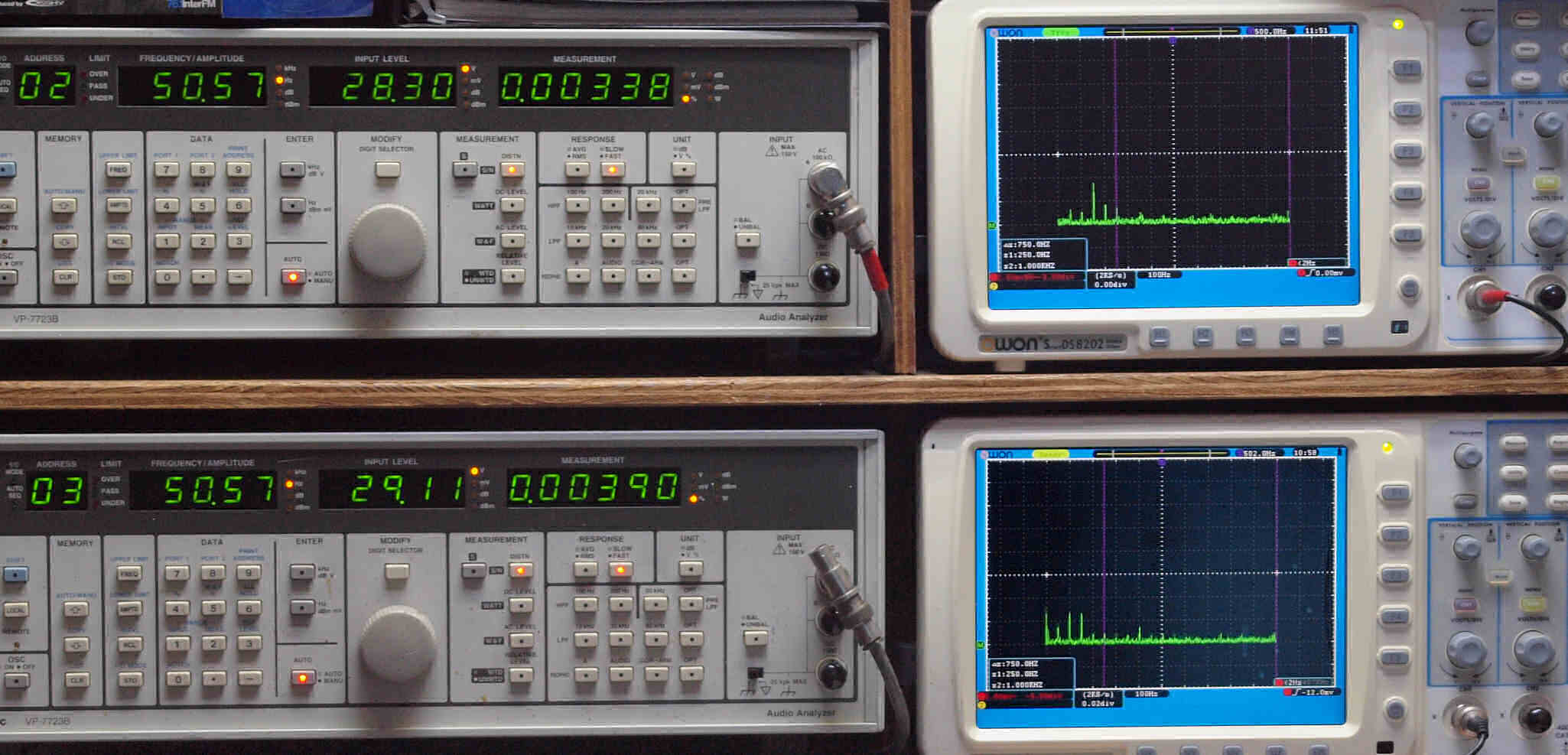

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００３３８％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００３９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

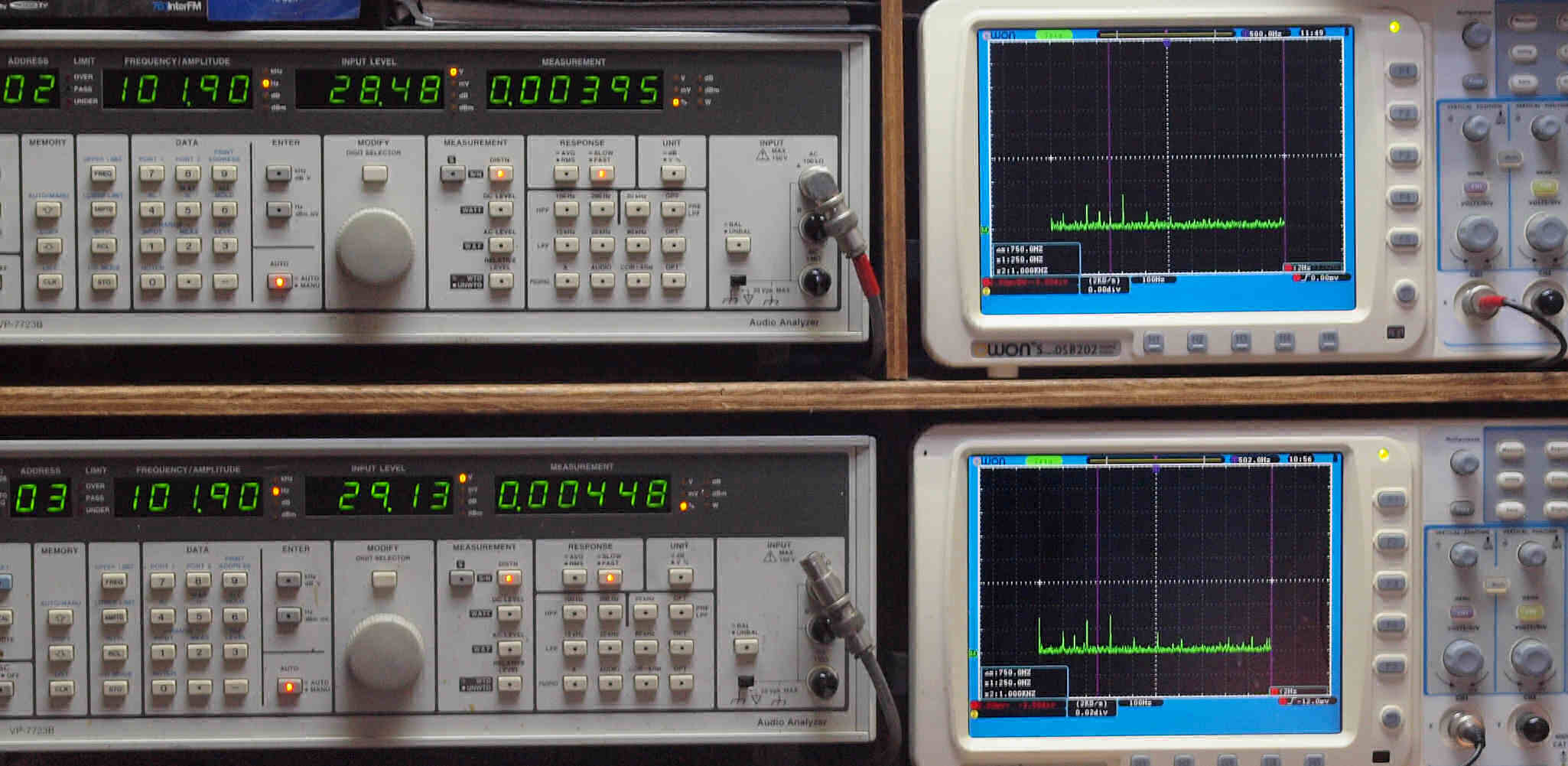

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００３９５％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００４４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

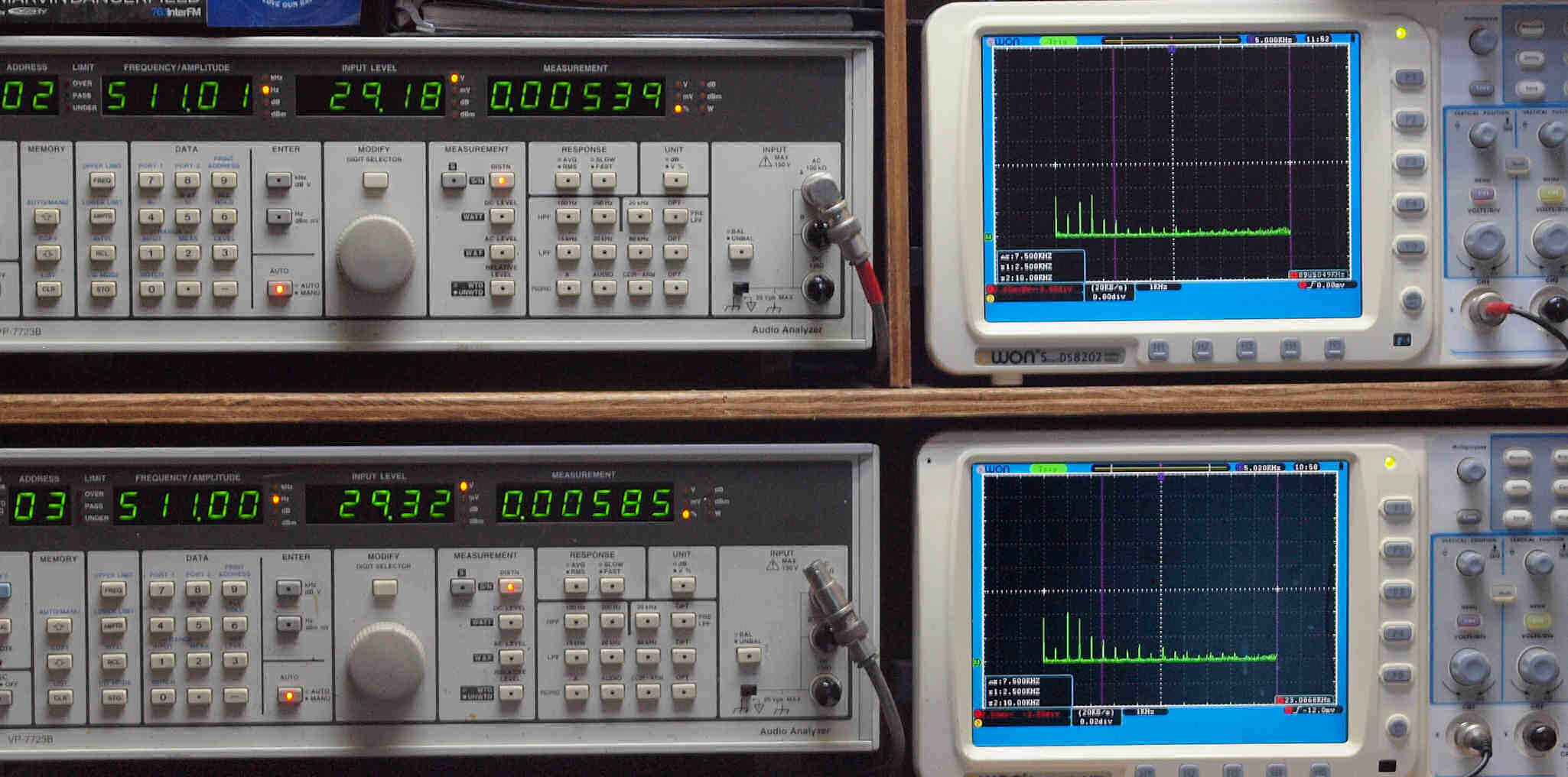

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５３９歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５８５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５３７％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５８６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

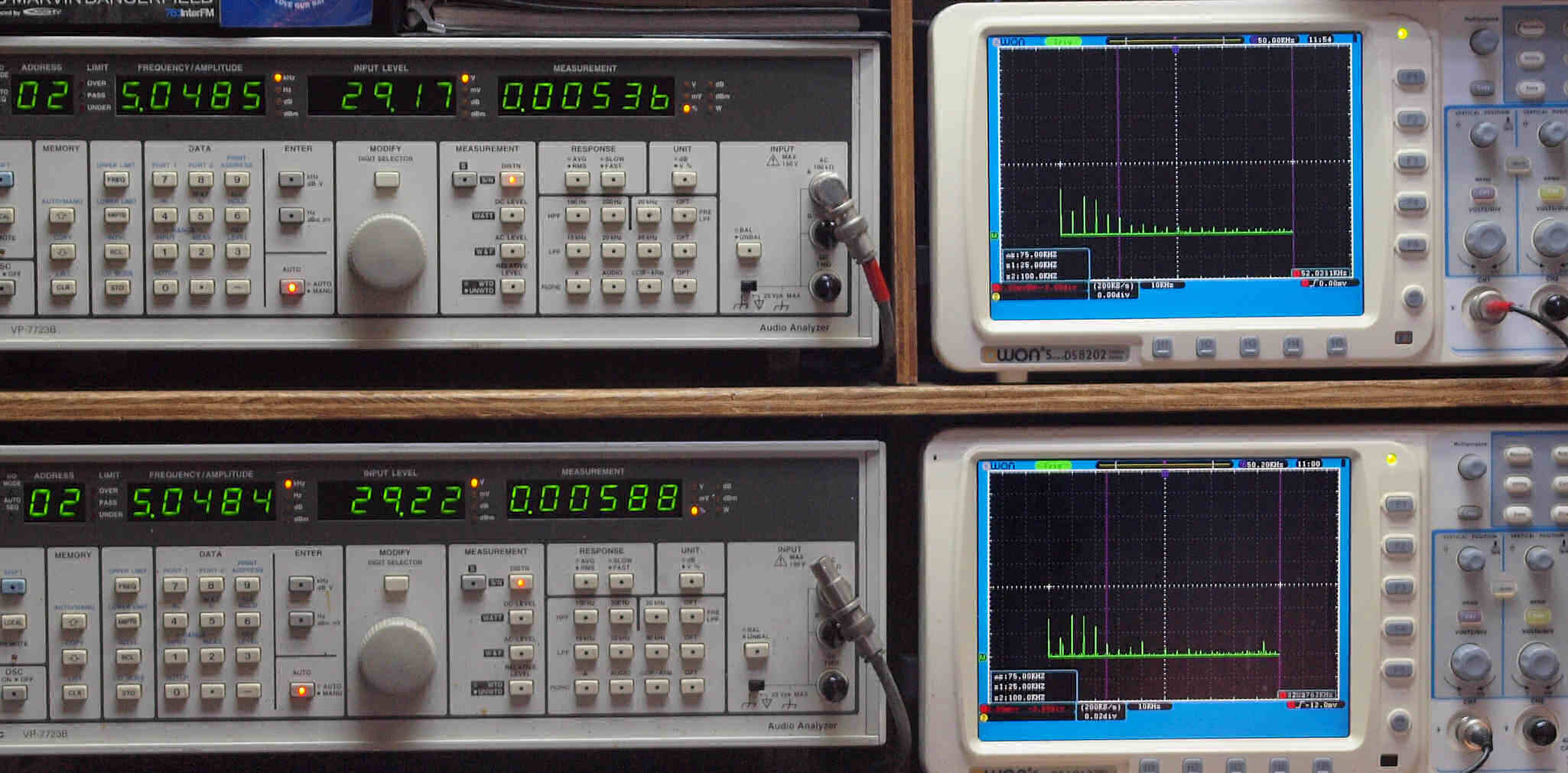

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５３６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５８８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

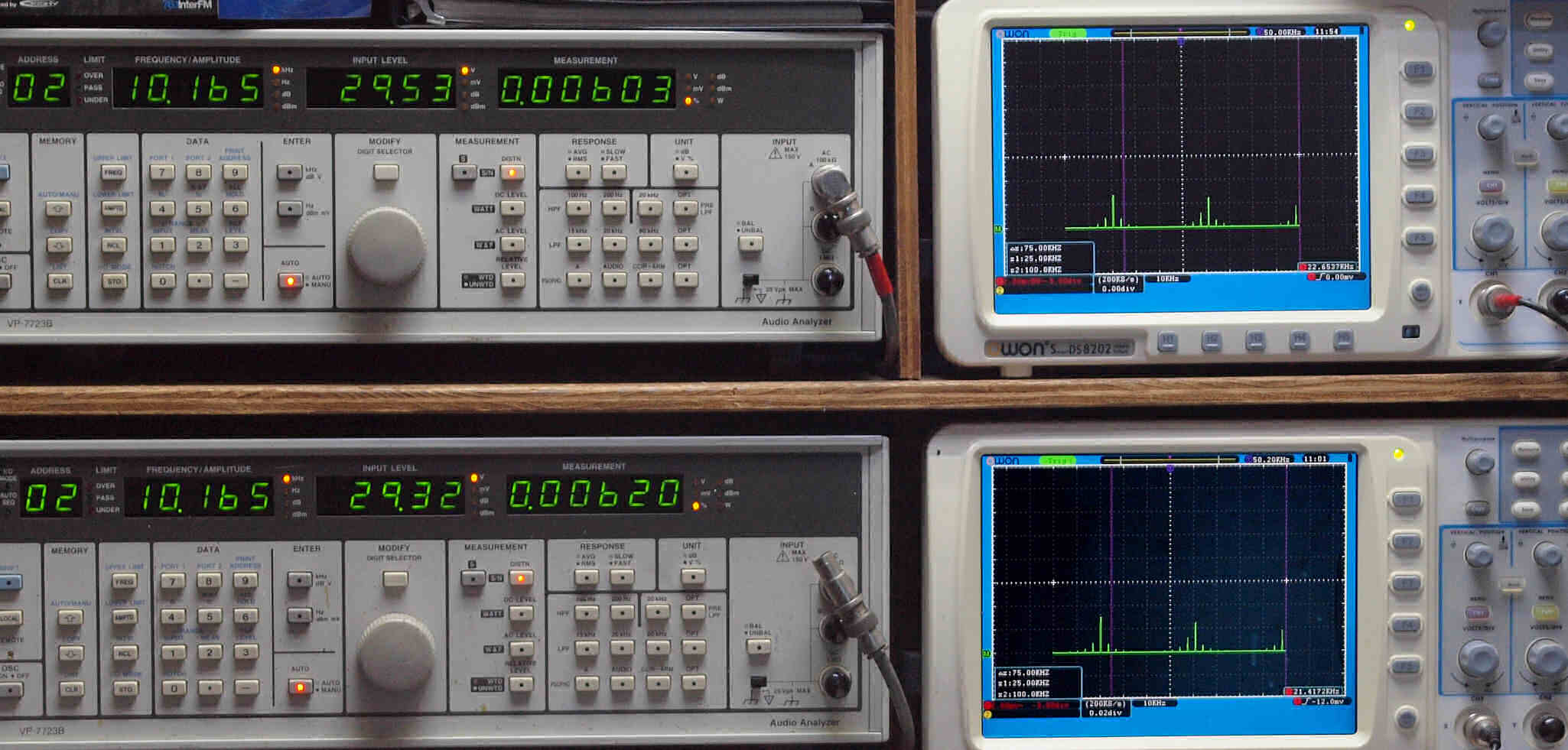

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００６０３％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０６２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

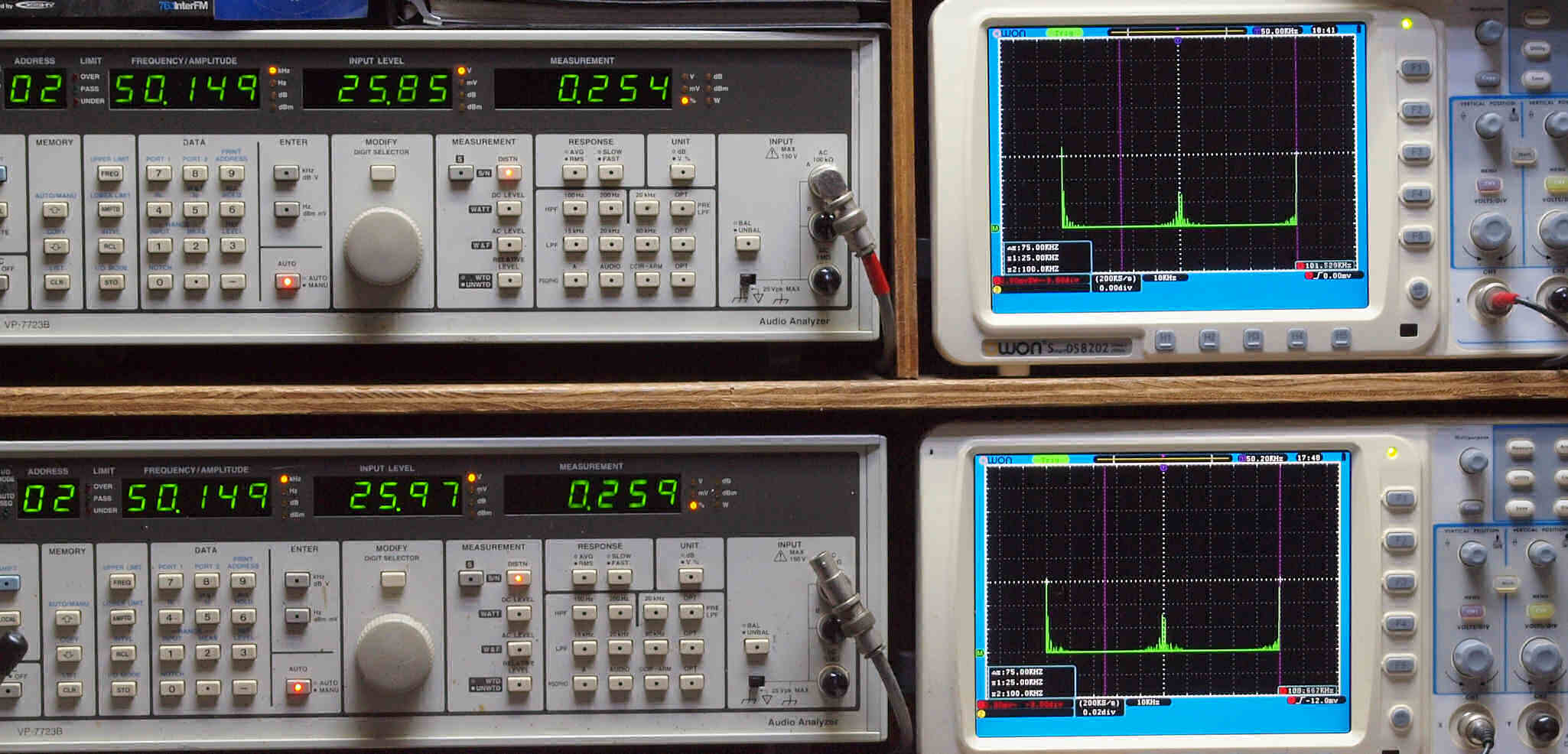

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝８４．５Ｗ出力、　０．２５４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝８４．５Ｗ出力、　０．２５９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

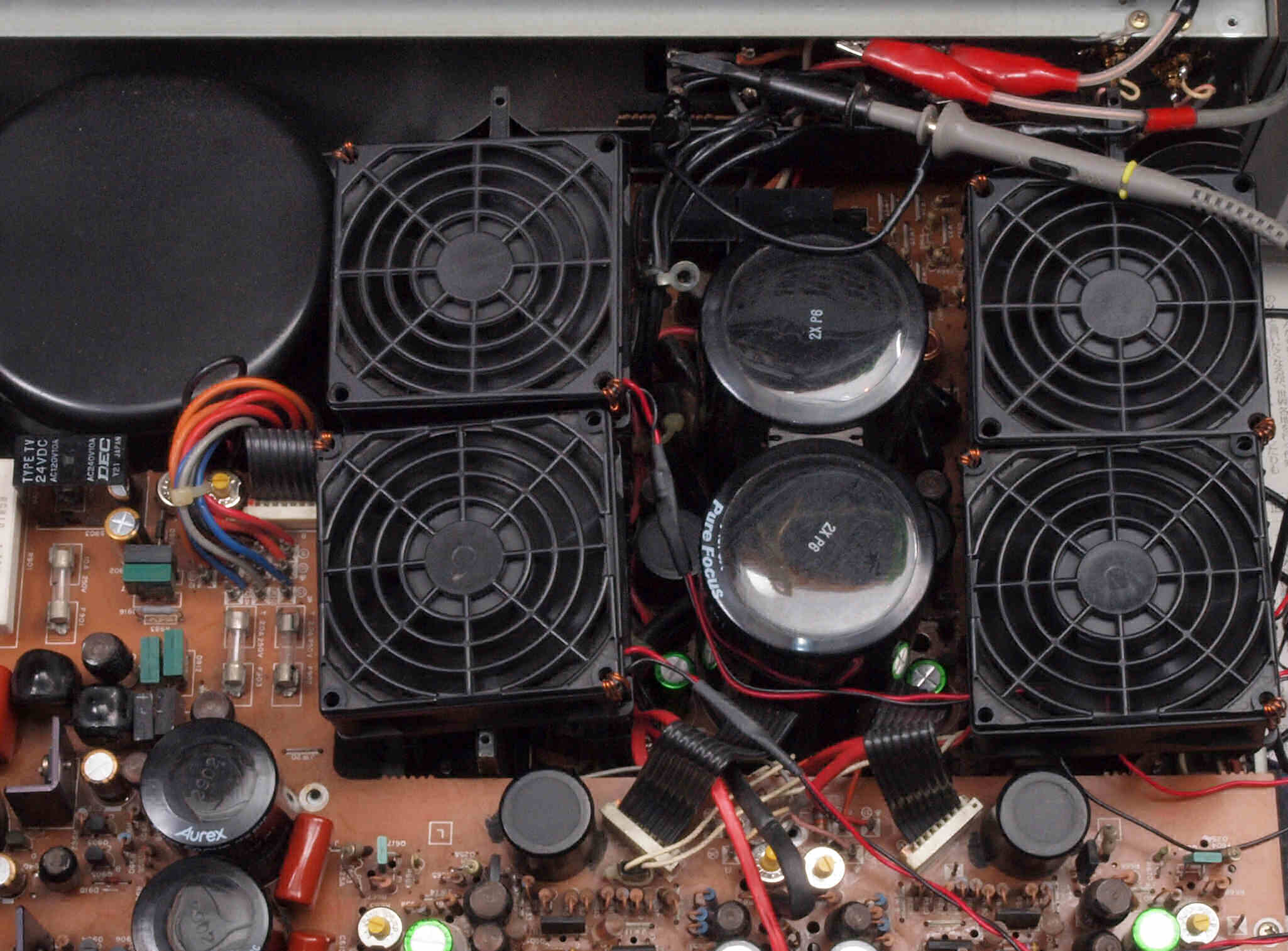

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

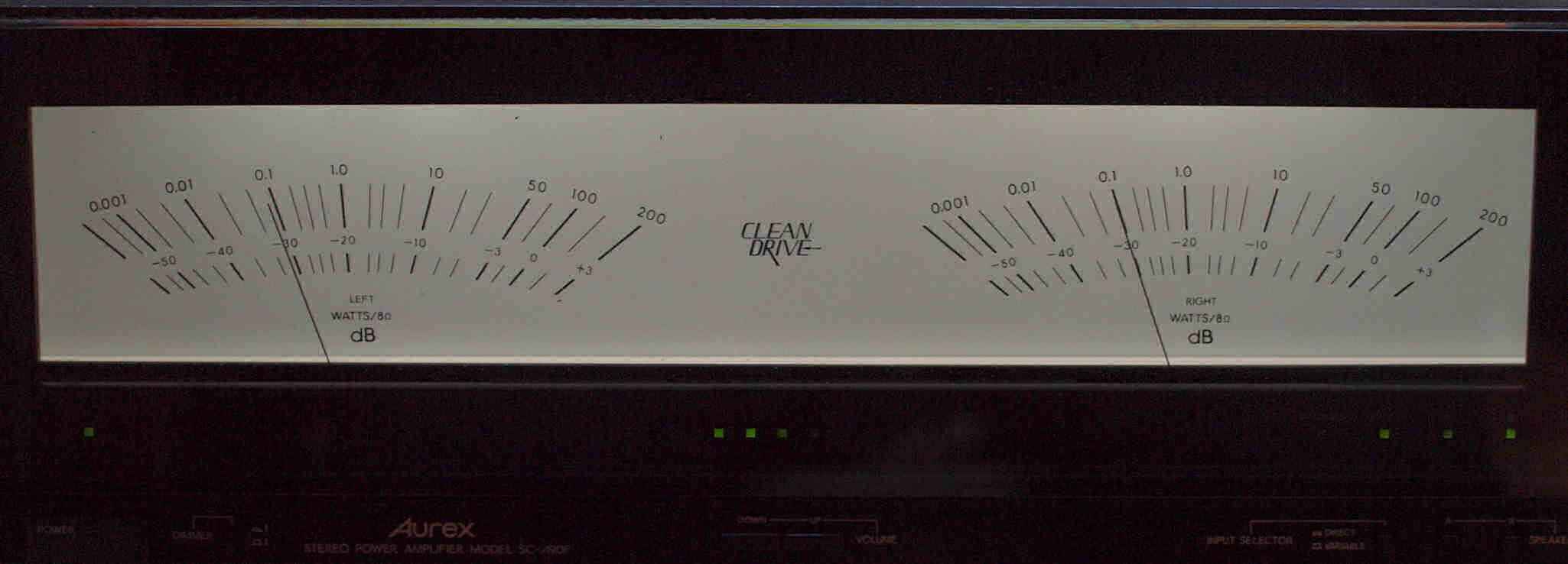

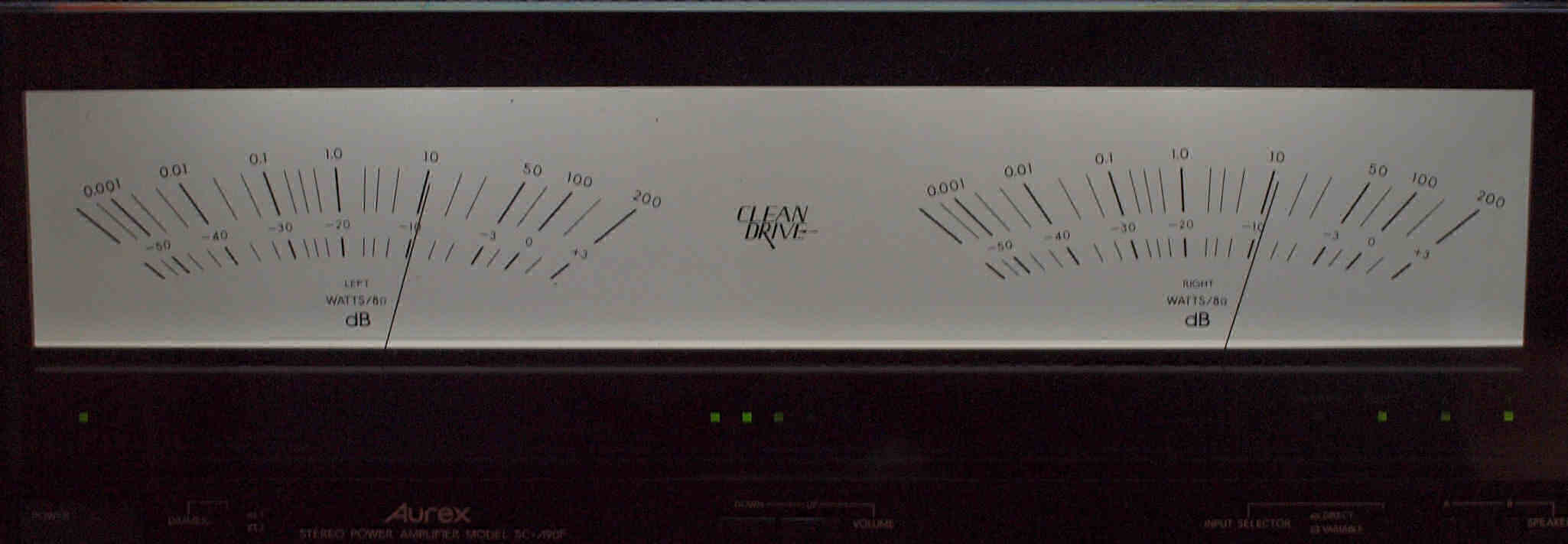

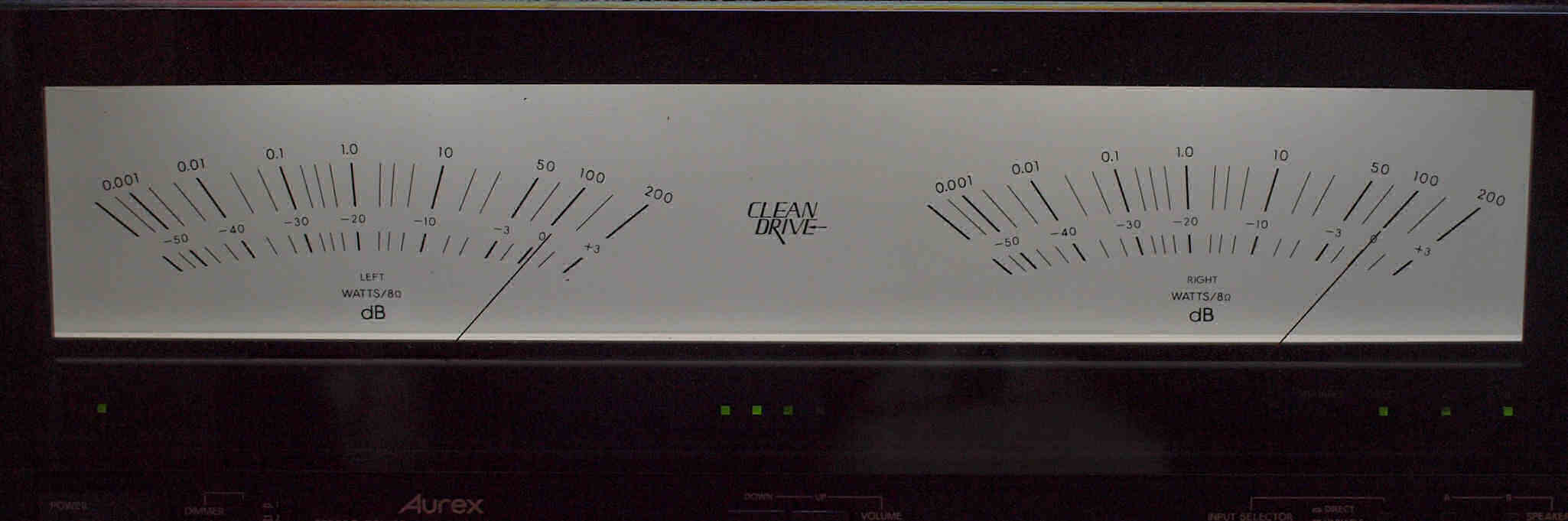

Ｖ．　ＶＵメーター点検・調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１．　ＶＵメーター１００Ｗ＝０ｄＢ。

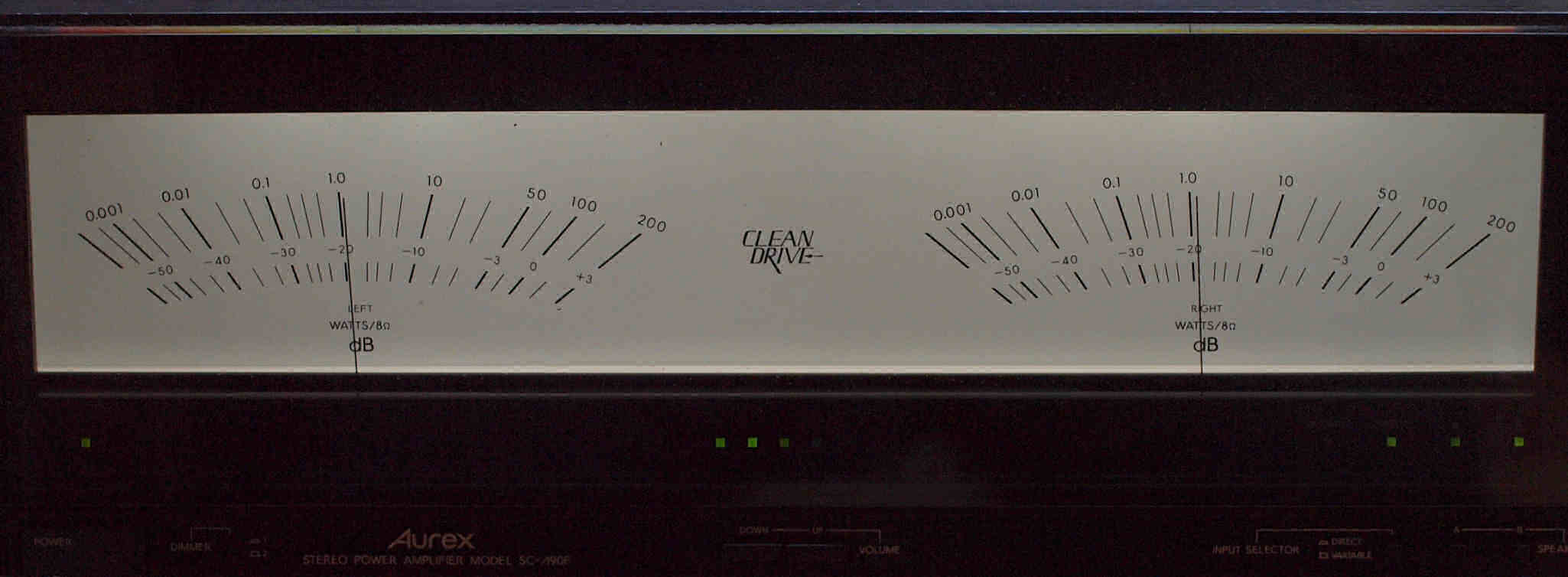

Ｖ２．　ＶＵメーター１０Ｗ＝−１０ｄＢ。

Ｖ３．　ＶＵメーター１．０Ｗ＝−２０ｄＢ。

Ｖ４．　ＶＵメーター０．１Ｗ＝−３０ｄＢ。　民生機器でclass 2.5 (2.5級) なので、この程度の誤差は生じます。

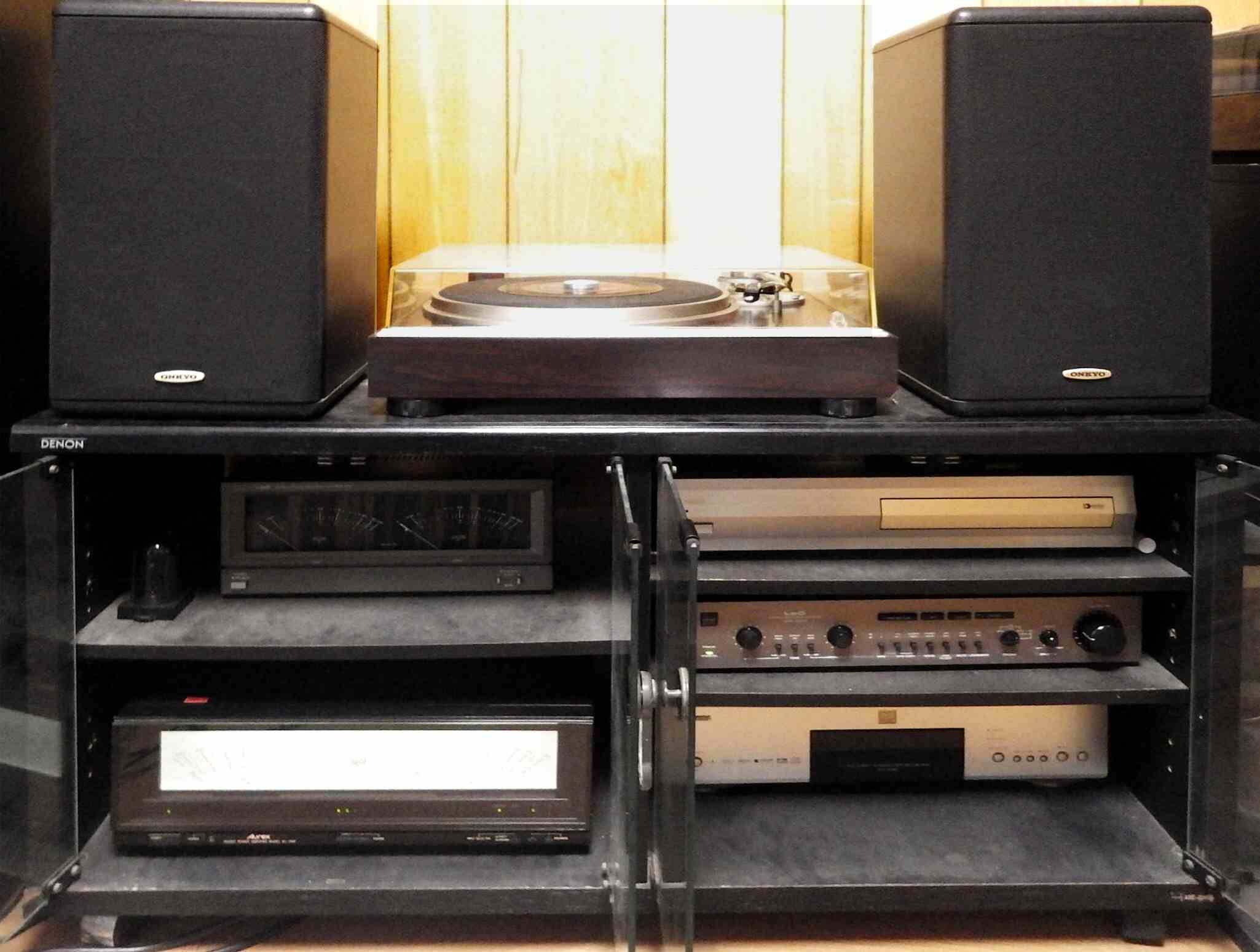

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。

Ｓ．　Ａｕｒｅｘ　ＳC−Λ９０F の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＳC−Λ９０F 　アンプ部 定格出力(20Hz〜20kHz) 100W+100W(8Ω) 全高調波歪率(20Hz〜20kHz) 0.007%(定格出力時、8Ω) 混変調歪率(50Hz:7kHz＝4:1) 0.007%(定格出力時) 周波数特性 DC〜100kHz +0 -1dB 出力帯域幅(8Ω、0.05%歪) 5Hz〜100kHz -3dB 入力感度/インピーダンス 1V/50kΩ 残留雑音(入力ショート) 70μV(8Ω) SN比(IHF、Aネットワーク) -126dB(入力換算) ダンピングファクター 150 スピーカーインピーダンス A、B:4Ω〜16Ω A+B:8Ω〜16Ω 　メーター部 メーター指示範囲 1mW〜200W(8Ω) -50dB〜+3dB 指示精度 -50dB以上:20Hz〜20kHz ±2dB -50dB以下:20Hz〜20kHz ±3dB 　総合 電源電圧 AC100V、50Hz/60Hz 消費電力 320W 外形寸法 幅420x高さ158x奥行385mm 重量 15kg 価格 ￥230,000(1982年頃) １９８２年　GOOD DESIGN　GOLD　AWARD グッドデザイン金賞、商品デザイン部門
