日立　ＨＭＡ－９５００ｍｋｉｉ

ＨＭＡ－９５００ｍｋⅡ．　７５台目修理記録

　　２０２４／１０／２６．オークションで落札　　　完成　

注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

オークションで落札品。
出品者の商品説明。
専門業者にて2年前にメンテナンスして貰ったものです。
先日、電源を入れ、音楽を聴いていると、突然白い煙が出てきました。
慌てて電源を切りました。
その後、電源を短時間入れて音が出るかを確認しました。
音は出ます。
しかし、一度は煙が出たアンプです。
修理やメンテナンスも考えましたがジャンクとして出品する事にしました。
恐らく電源部の電解コンデンサが破裂・故障したものと考えられます。
不明な点はご質問下さい。
写真を良くご覧下さい。
ノークレーム・ノーリターンでお願い致します。
工房注記
１．ＳＰケーブルの接続状態が悪く、煙が出したのは、左アンプ基板の左上のＳＰ出力回路発振防止抵抗２本。
２．ドライブ基板の１／４Ｗヒューズ入り抵抗が１／２Ｗ普通抵抗に交換されている。又高域減衰コンデンサーが交換されている。
３．入手困難な終段ＦＥＴ（電界効果トランジスター）の保護の為にヒューズ入り抵抗を使用しているのを無視して修理した。

B．　原因

ＲＬモジュールＴＲ（トランジスター）劣化。

Ｃ．　修理状況

ＳＰ接続リレー交換。
初段ＦＥＴ（電界効果トランジスター）交換、FET=Field effect transistor。
ＲＬバイアス／バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）
ヒューズ入抵抗交換。
配線手直し、補強。
モジュール修理、修理の様子はこちら。
電源基板の整流ブリッジをファストリカバリー整流ダイオード（ 3A／ 200V）と交換。
１部ＴＲ（トランジスター）交換。
ＳＰ接続端子交換。
ＲＣＡ端子交換。
電源コード交換。

Ｄ．　使用部品

ＳＰ接続リレー　　　　　　　　　　　　　　　　　　２個。
初段ＦＥＴ（電界効果トランジスター）　　　　　２個。
バイアス／バランス半固定ＶＲ　　　　　　　　６個。
ヒューズ入り抵抗　　　　　　　　　　　　　　　３０個。
電解コンデンサー　　　　　　　　　　　　　　　３１個。
フイルムコンデンサー　　　　　　　　　　　　　４個。
ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　１組２個。
ファストリカバリー整流ダイオード（ 3A／ 200V）　　８本。
ＴＲ（トランジスター）　　　　　　　　　　　　　　個。
整流ダイオード交換　　　　　　　１０個。
電源コード（3.5スケア）　　　２ｍ（本体からプラグまで約１．２ｍ）。
３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）　　１個。

Ｅ．　調整・測定

Ｆ．　オーバーホール修理後販売価格＝ＳＰ接続端子＋ＲＣＡ入力端子選択により、２５０，０００円～
　　　　　　　　入力ＲＣＡ端子ＷＢＴ－０２１０Ａｇ＋ＳＰ接続端子ＷＢＴ－０７０２ＰＬ＝３６５，５００円。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

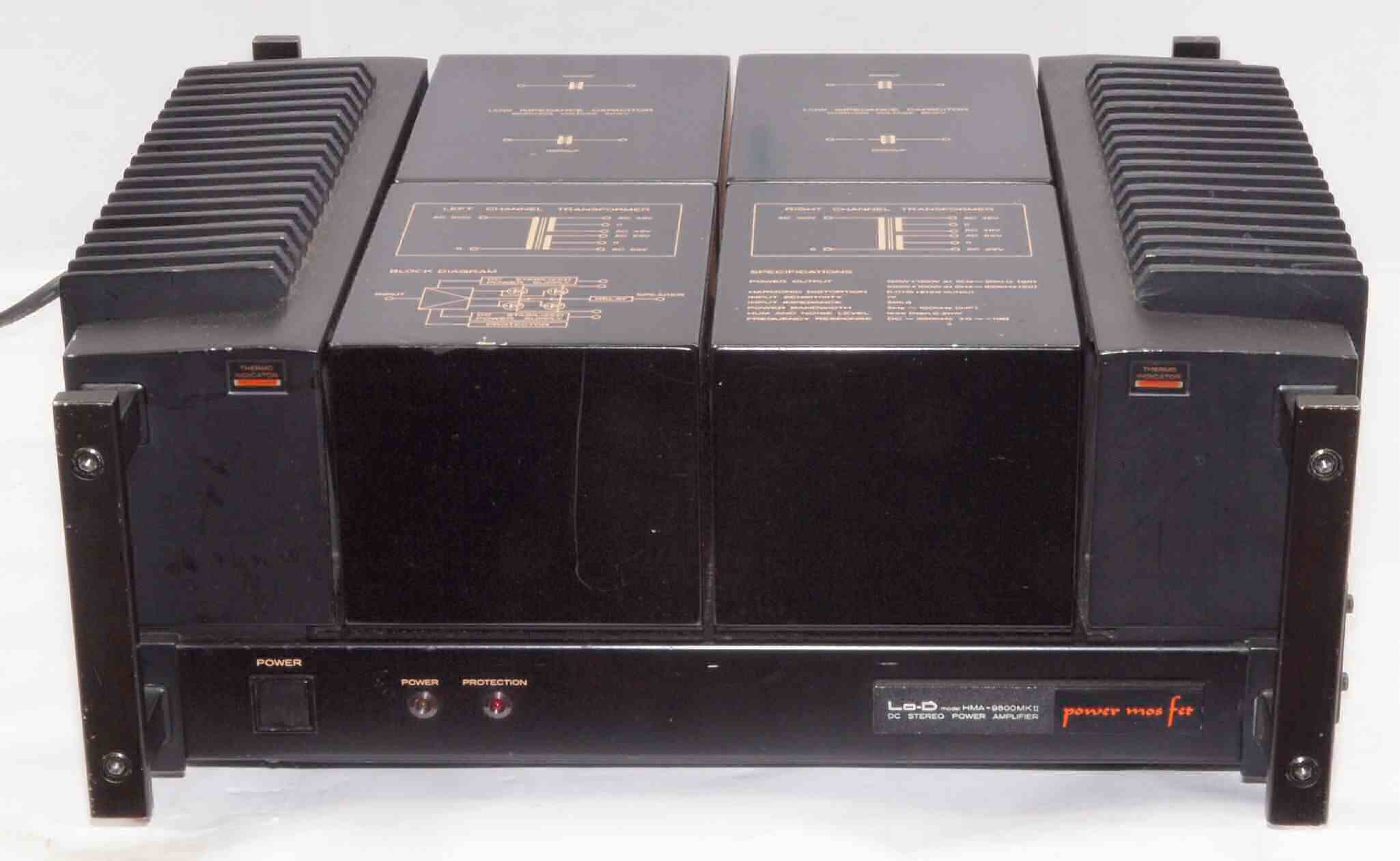

Ａ１１．　点検中　前から見る

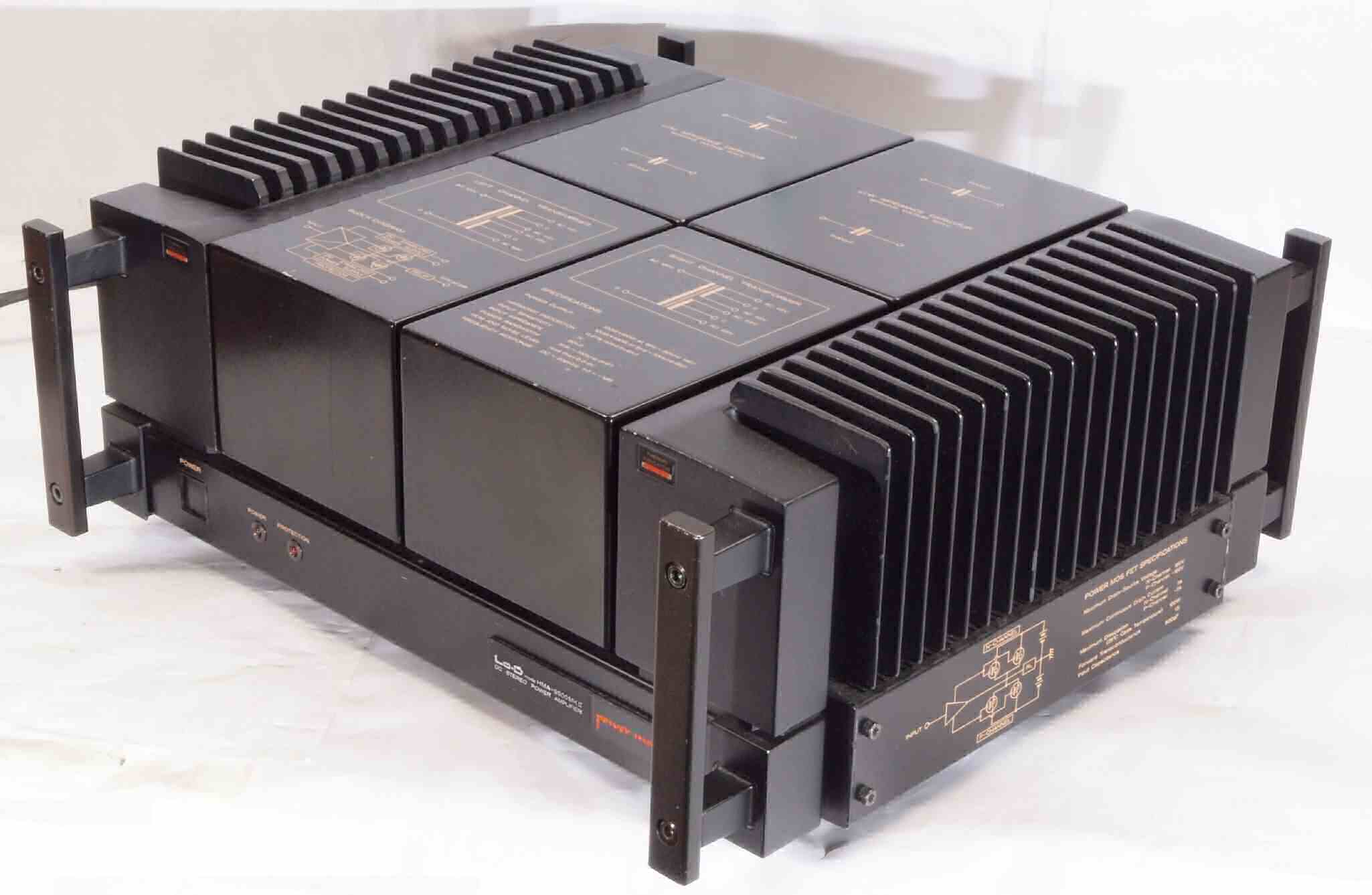

Ａ１２．　点検中　前右から見る

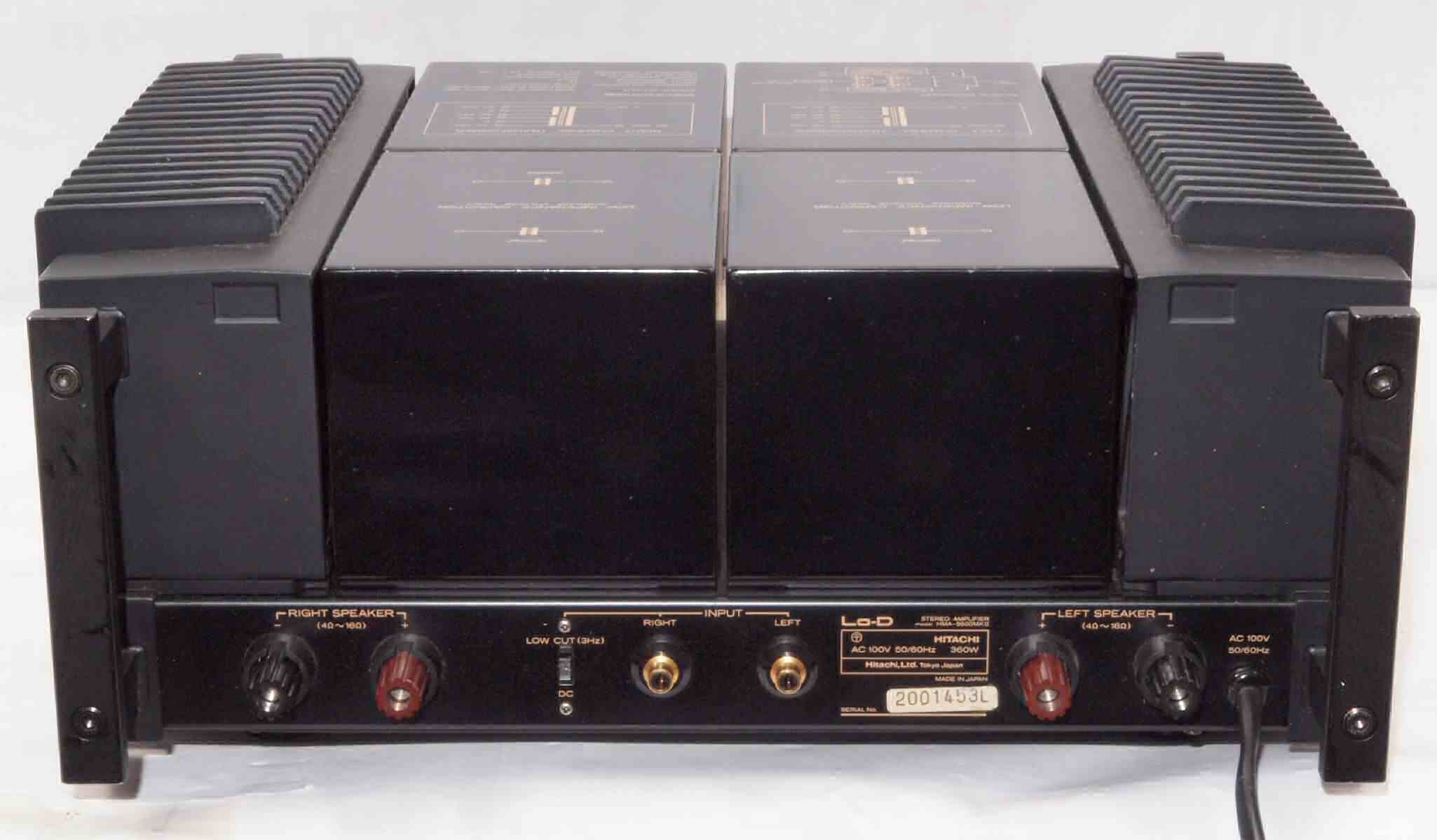

Ａ１３．　点検中　後から見る

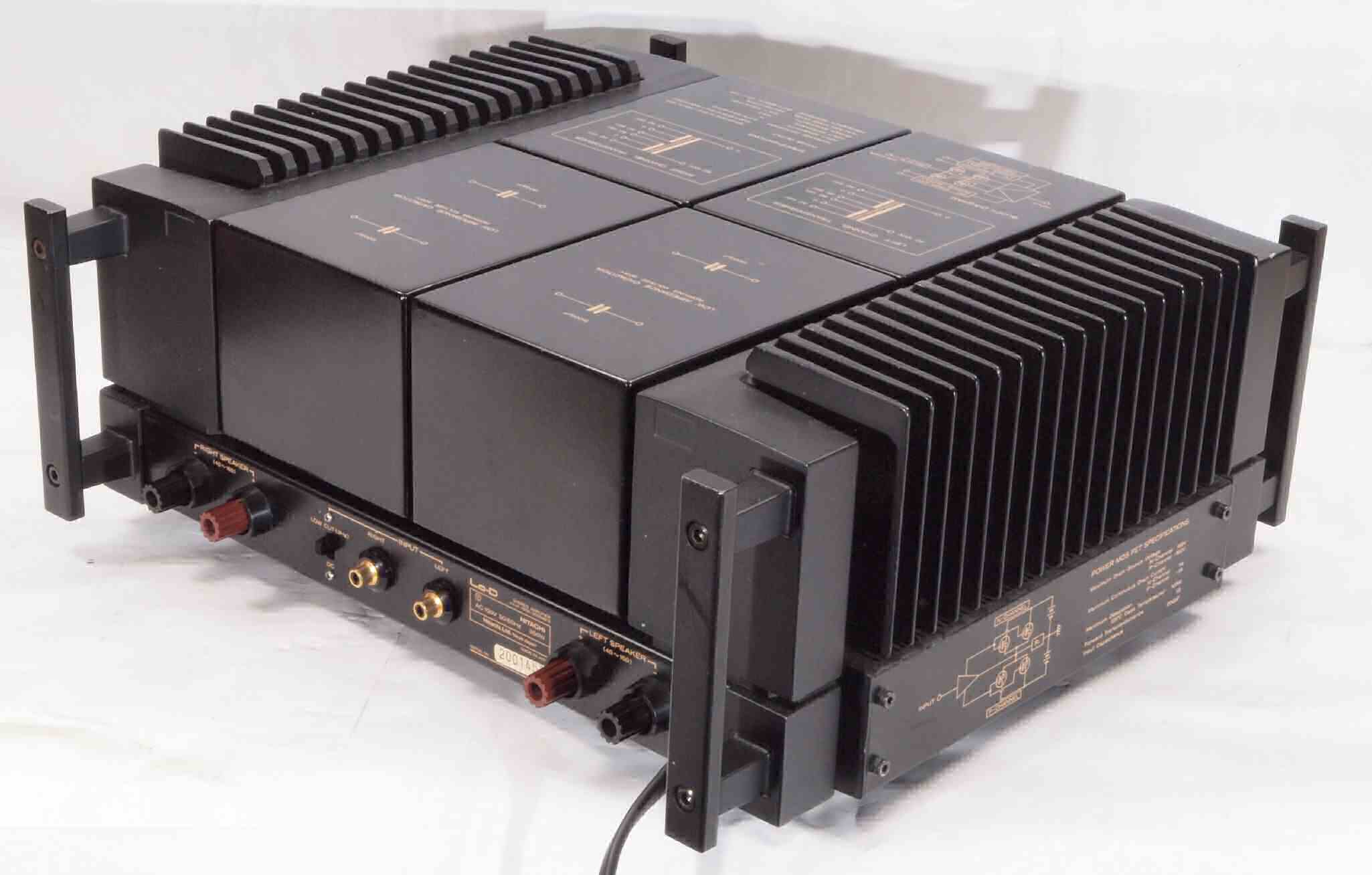

Ａ１４．　点検中　後左から見る

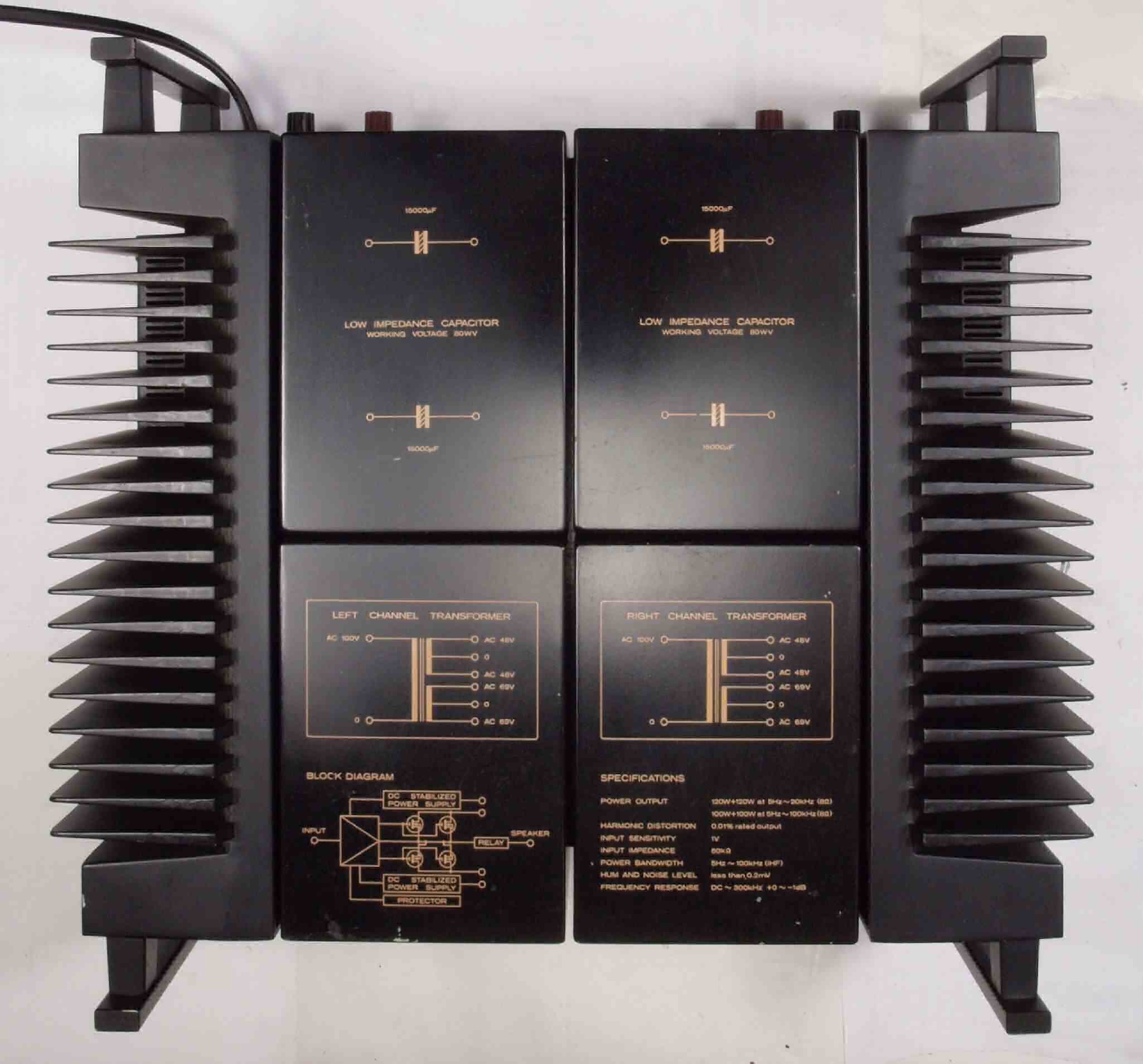

Ａ１５．　点検中　上から見る

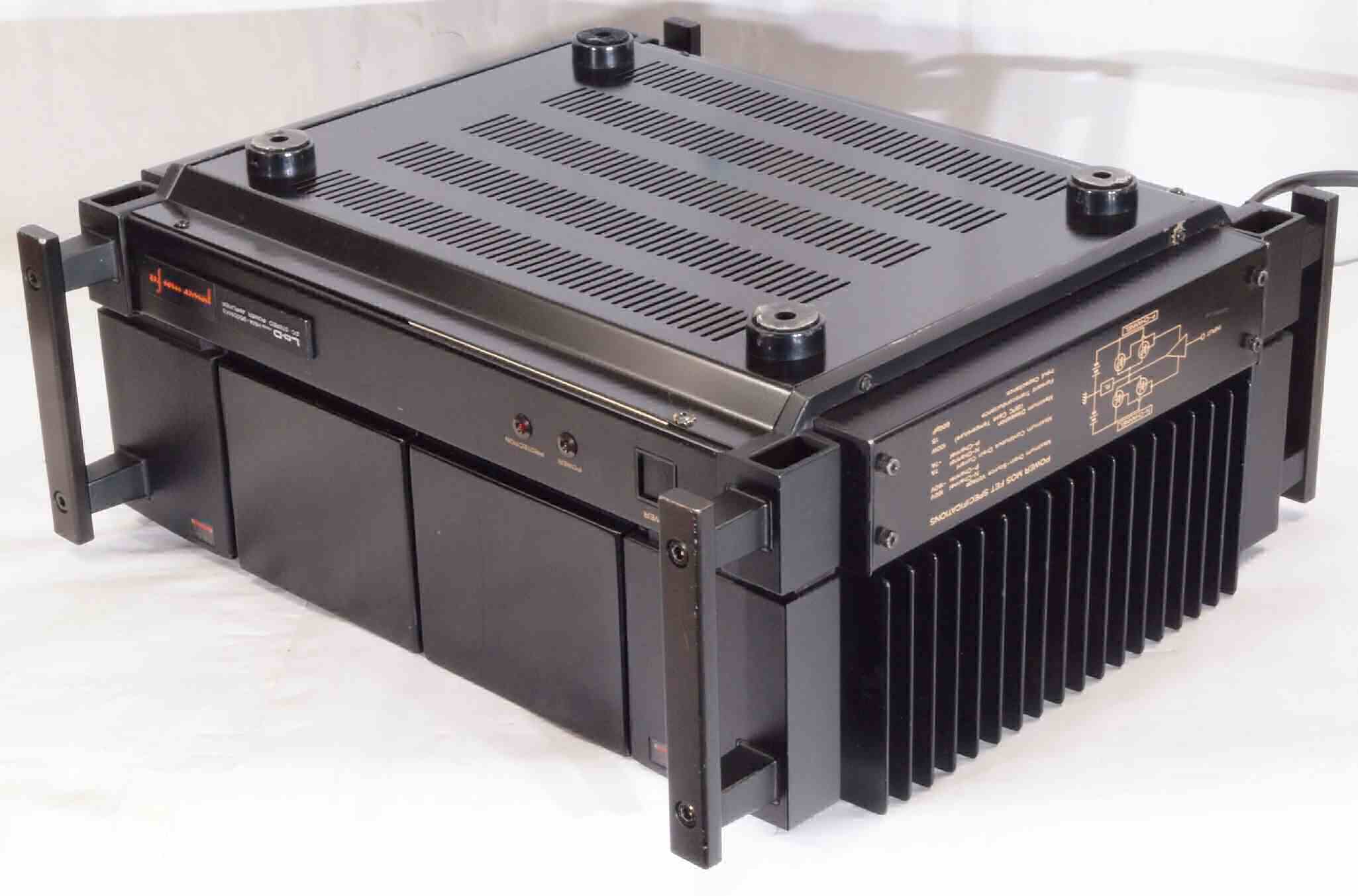

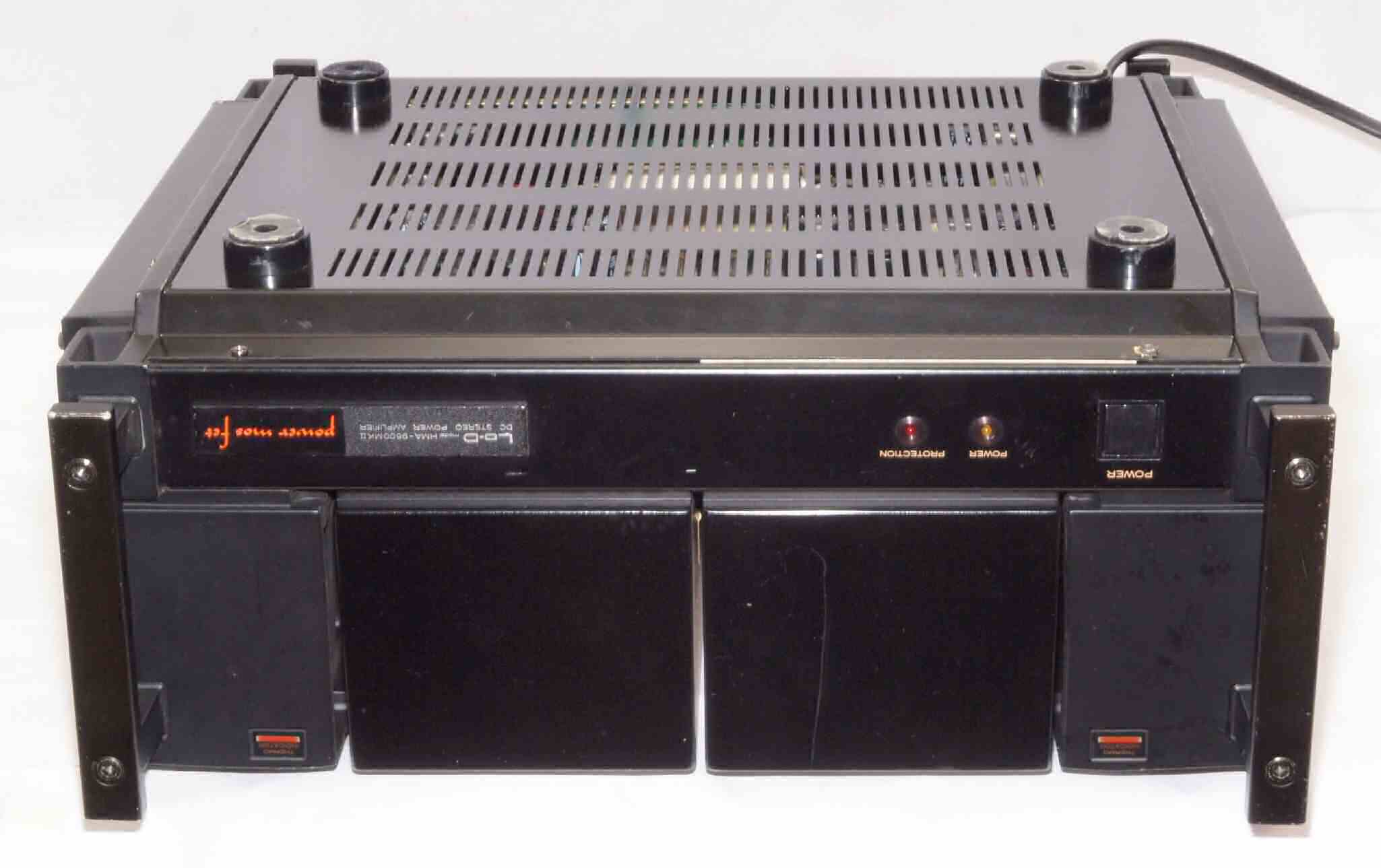

Ａ２１．　点検中　下前から見る

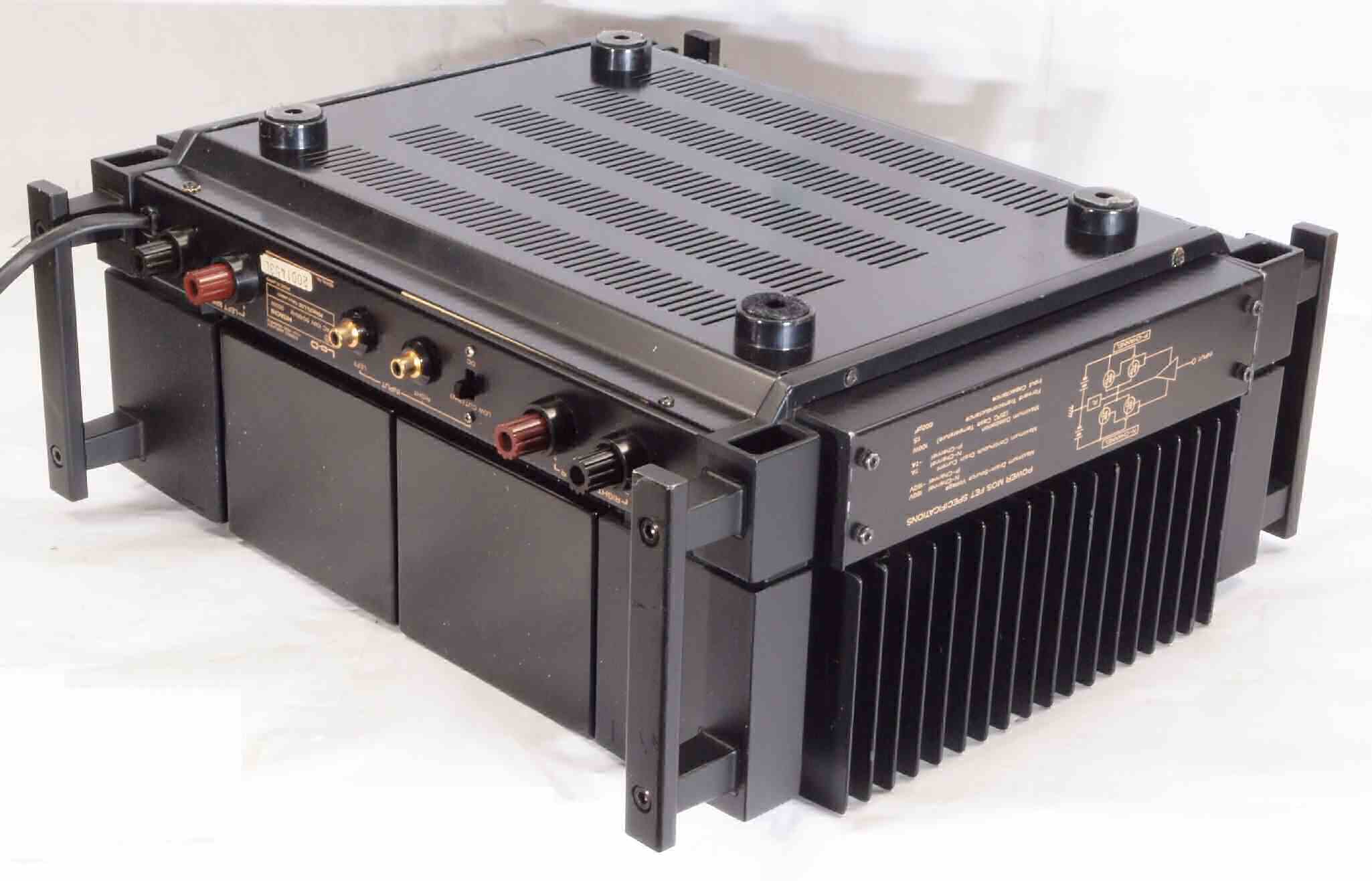

Ａ２２．　点検中　下前左から見る

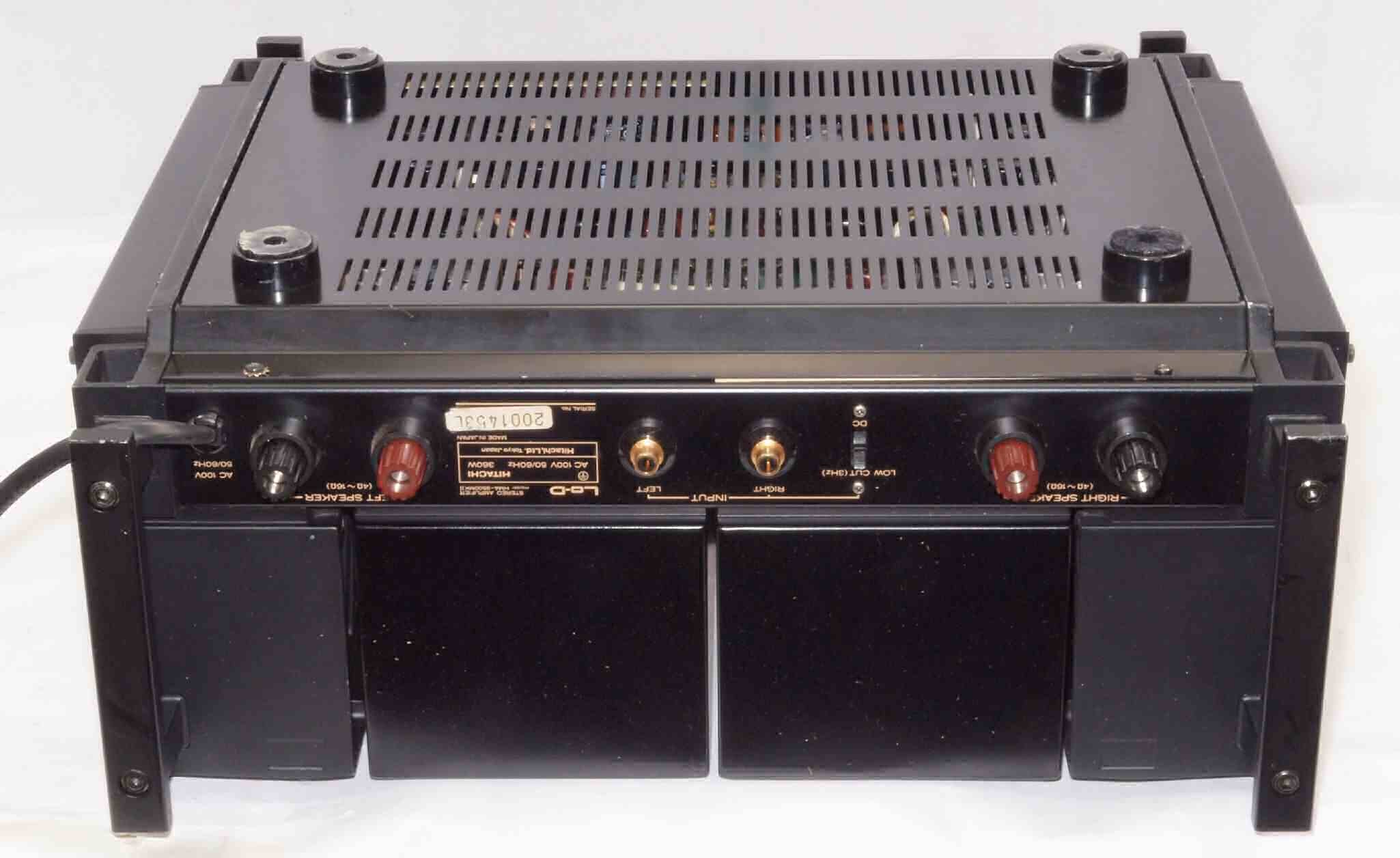

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

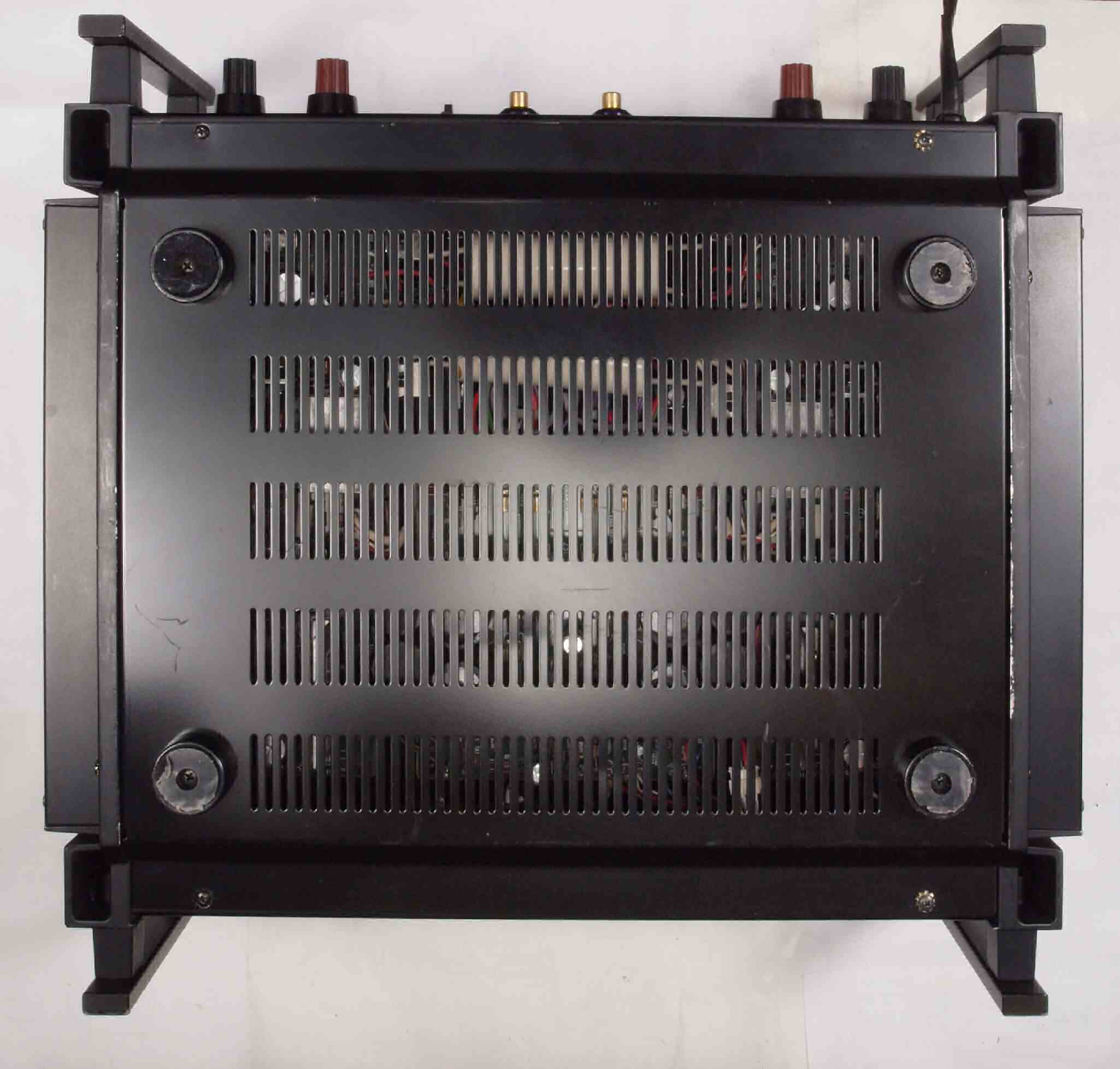

Ａ２５．　点検中　下から見る。

Ａ３１．　点検中　下蓋を取り、下から見る。電解コンデンサー交換、３０本の１／４ヒューズ抵抗が普通の１／２抵抗に交換されている。

Ａ３２．　点検中　左基板下の配線に落ちた半田クズ。修理者の技量に余裕がないと起る。

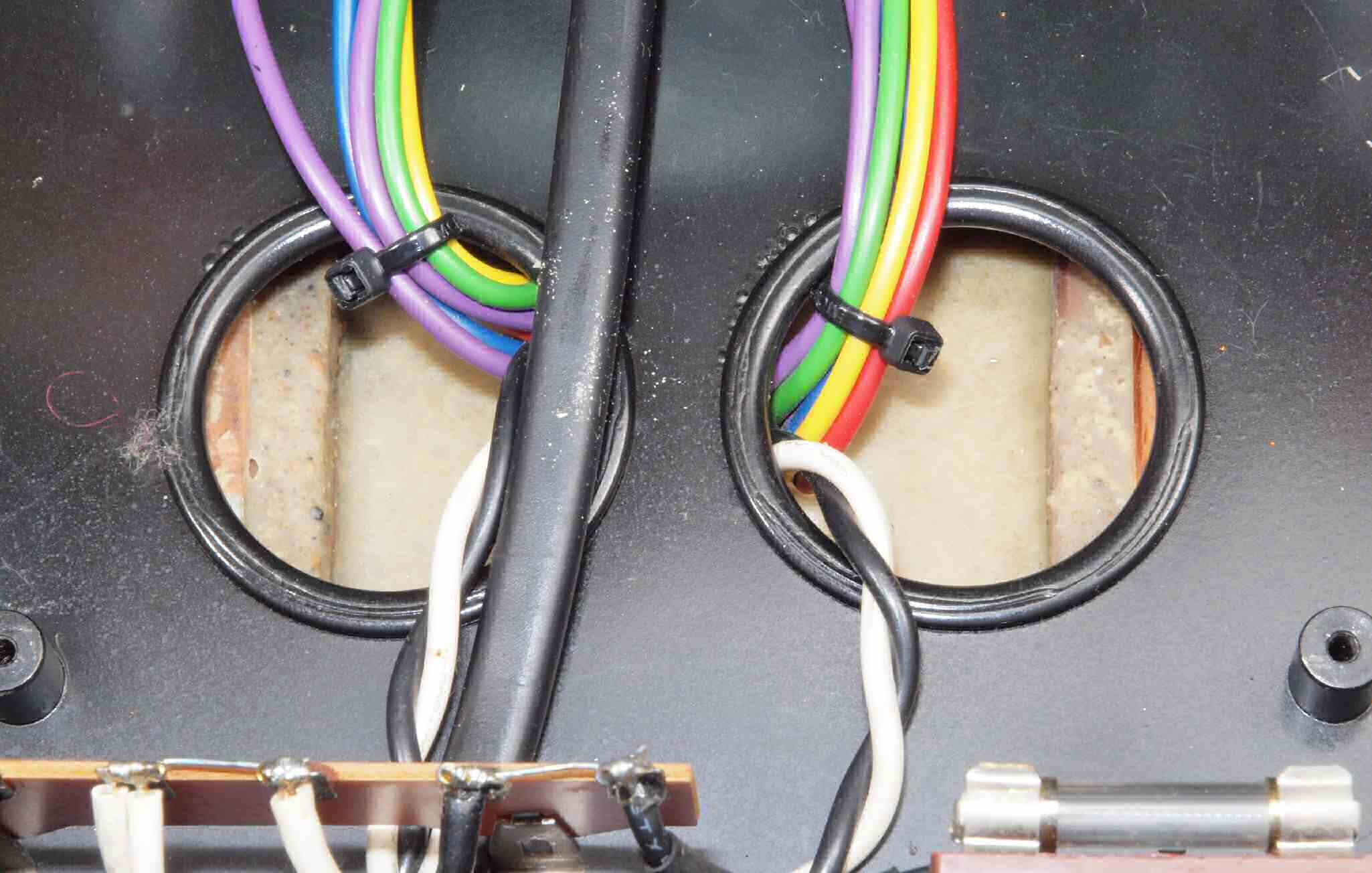

Ａ３３．　点検中　電源トランスの詰め物を見る。左右共焼けは無。

Ａ４１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ４２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

Ａ５１．　点検中　電源基板の整流ブリッジを「ファストリカバリー整流ダイオード（ 3A／ 200V）と交換可能。

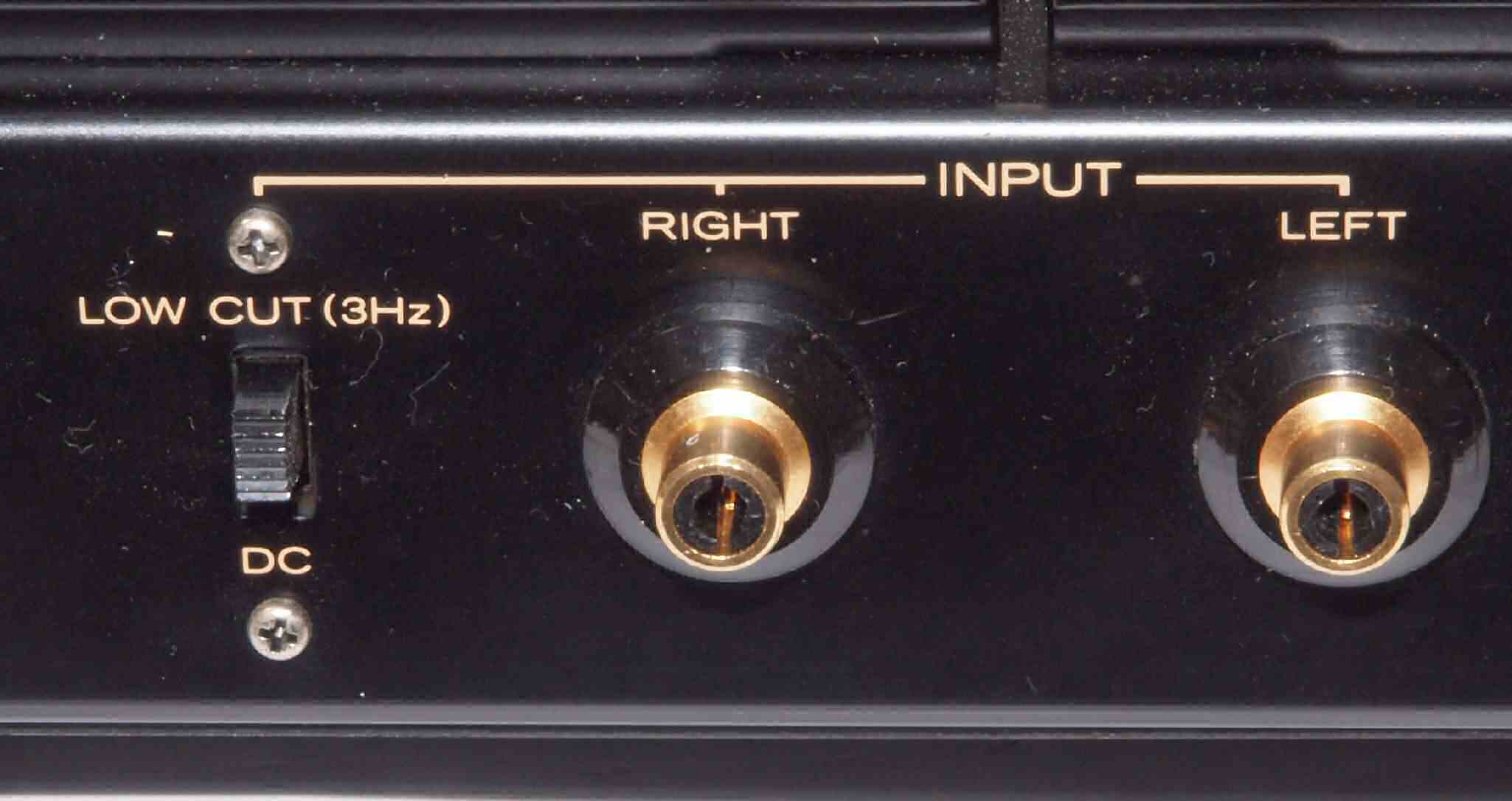

Ａ６１．　点検中　入力ＲＣＡ端子。

Ａ６１２．　点検中　入力ＲＣＡ端子。　ＷＢＴ－０２０１に交換可能です。

Ａ６１３．　点検中　入力ＲＣＡ端子。　ＷＢＴ－０２１０Ａｇに交換可能です。

Ａ６１４．　点検中　入力ＲＣＡ端子。　ＷＢＴ－０２１０Ｃｕに交換可能です。

Ａ６２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ６３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ６４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ６５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ－０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

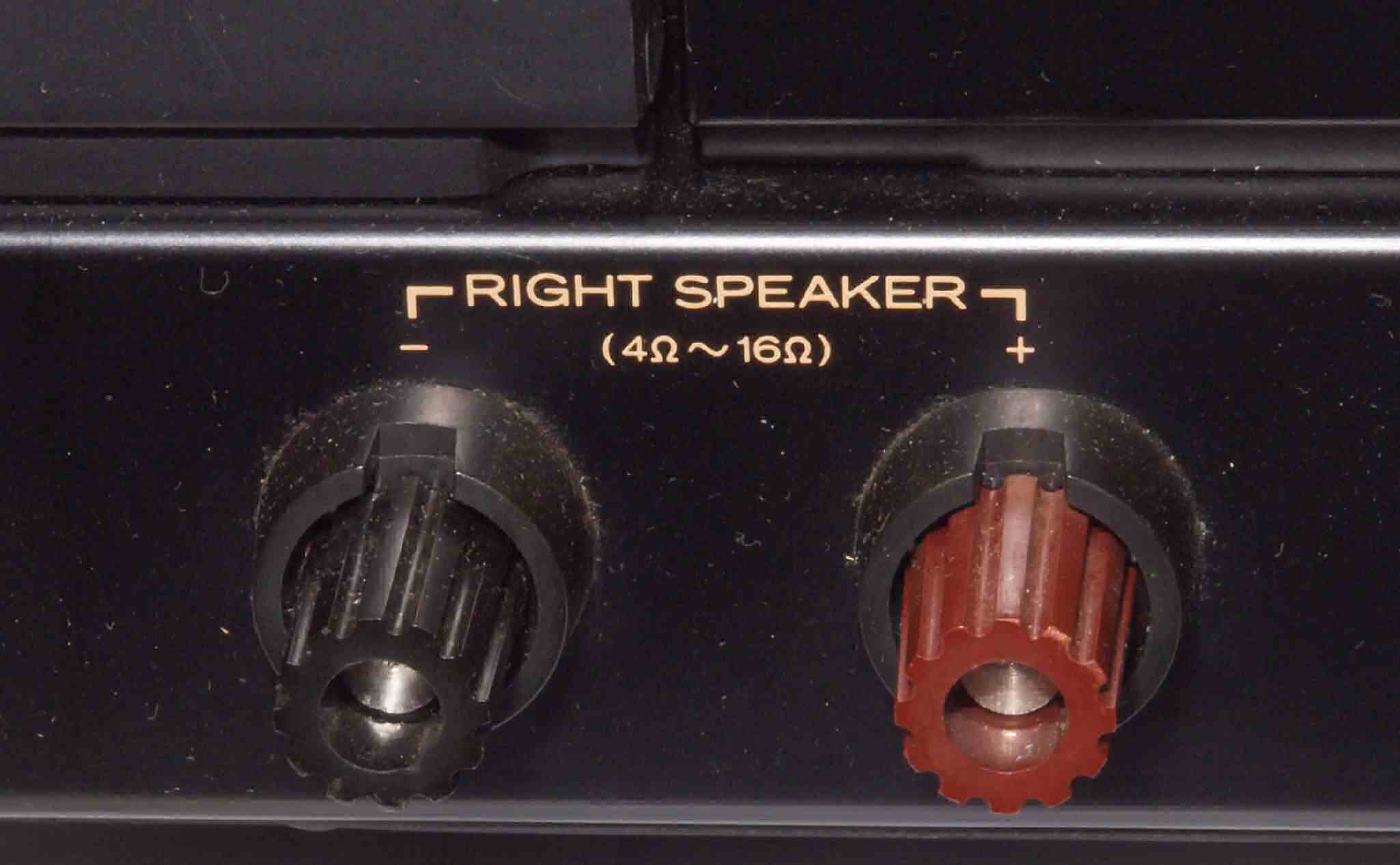

Ａ７１．　点検中　Ｒ－ＳＰ端子

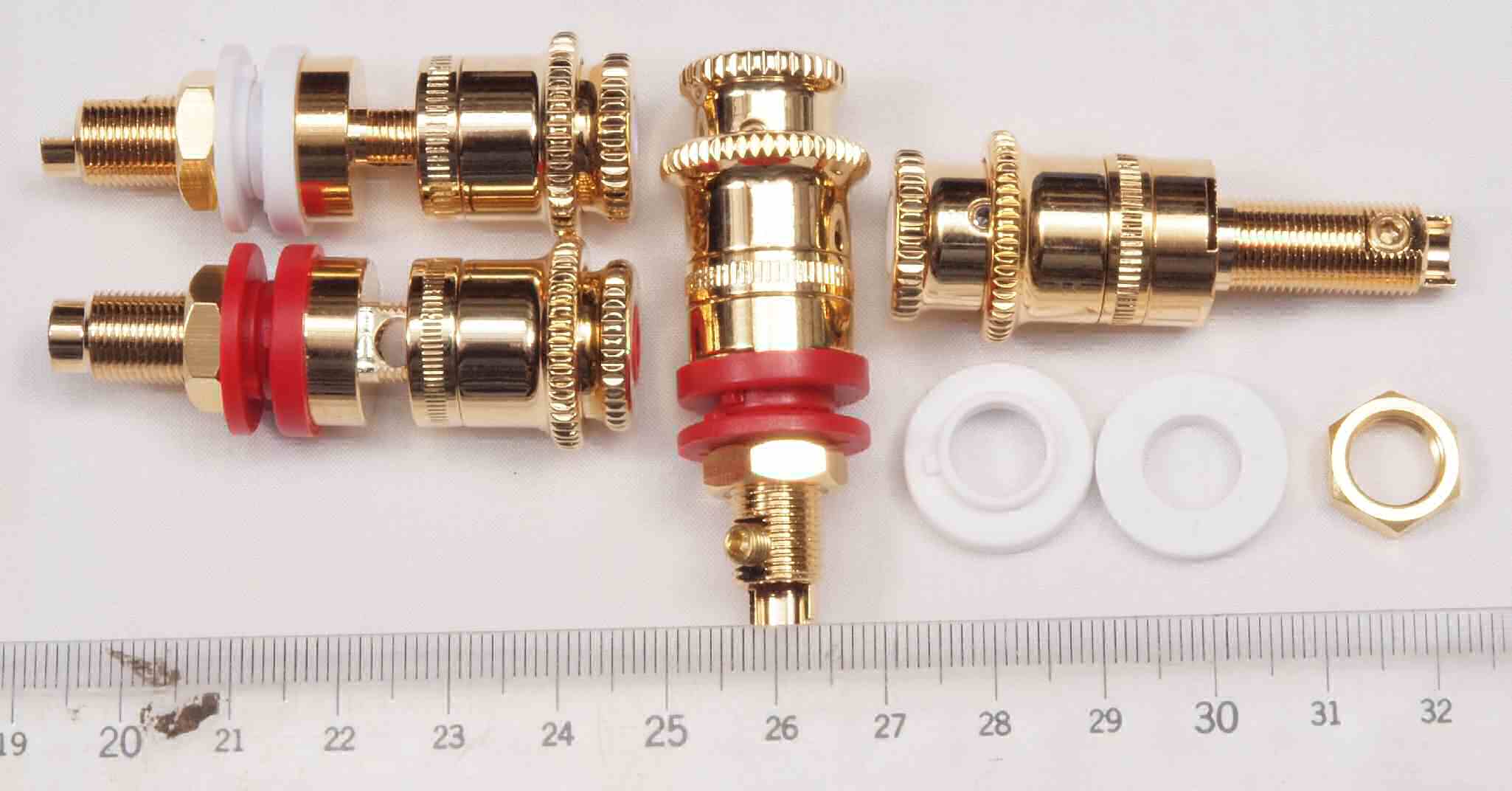

Ａ７２．　点検中　Ｒ－ＳＰ端子。　ＷＢＴ－０７０２ＰＬ　に交換可能です。

Ａ７３．　点検中　Ｒ－ＳＰ端子。　ＷＢＴ－０７０２に交換可能です。

Ａ７４．　点検中　Ｒ－ＳＰ端子。　ＷＢＴ－０７０５Ａｇに交換可能です。

Ａ７５．　点検中　Ｒ－ＳＰ端子。　ＷＢＴ－０７０５Ｃｕに交換可能です。

Ａ７６．　点検中　Ｒ－ＳＰ端子。　ＷＢＴ－０７３５に交換可能です、但し既存の取り付け穴が見えます。

Ａ７７．　点検中　Ｒ－ＳＰ端子。　その他　在庫ＳＰ接続端子、フルテック製品使用可能です。

Ａ７８．　点検中　Ｒ－ＳＰ端子。　下記も使用可能です。

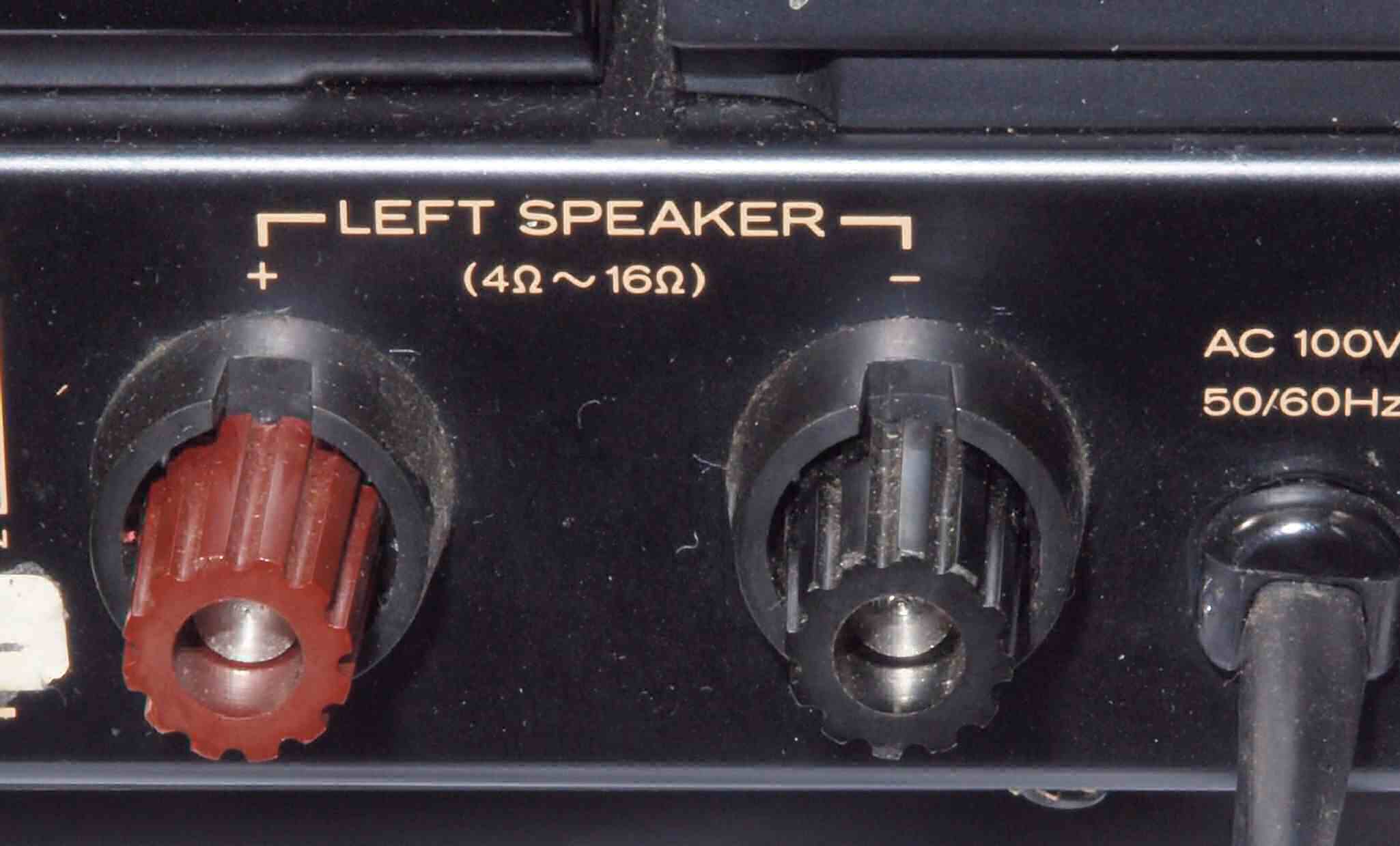

Ａ７９．　点検中　Ｌ－ＳＰ端子

Ａ８１．　点検中　電源コード取り付け。

Ａ８２．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）。

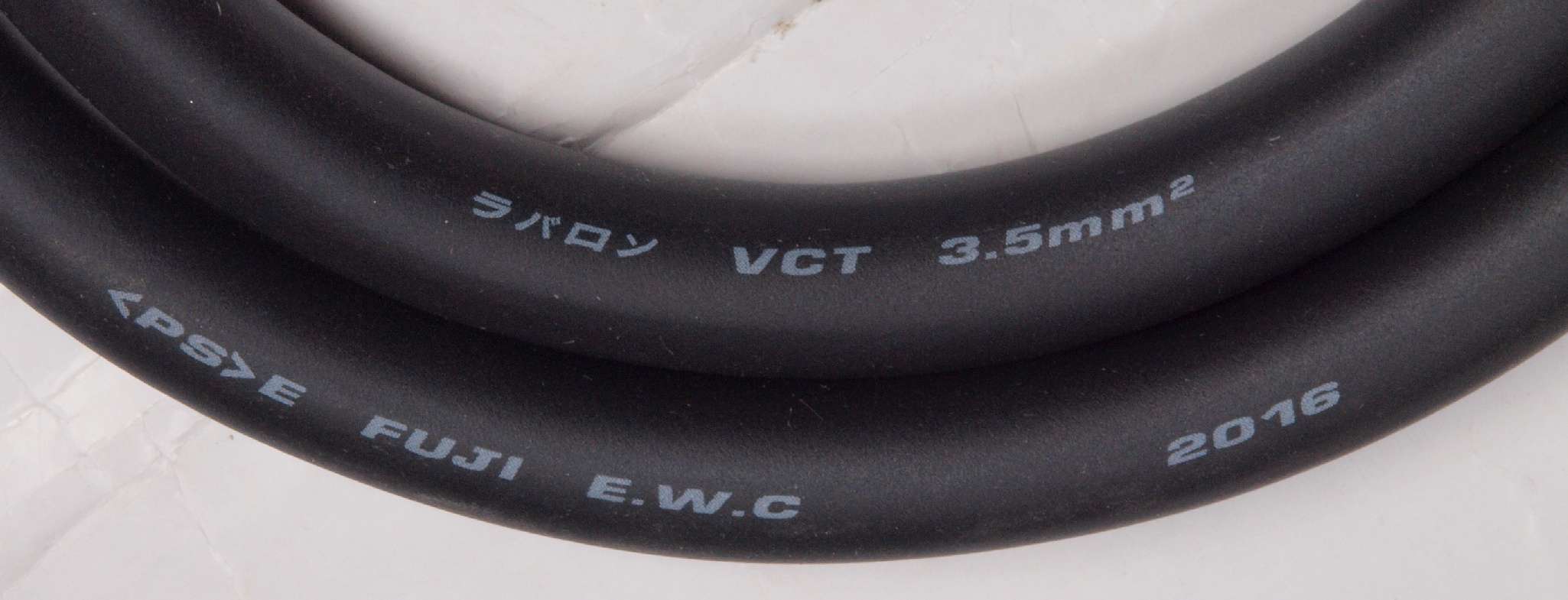

Ａ８３．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ８４．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ８５．　点検中　交換する黑色電源コード。　電気的性能や耐候性能は上記灰色と同じです。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理前　下になる放熱器や取っ手の部分を養生する。

Ｃ１１．　修理前　Ｒ側ドライブ基板。電解コンデンサー交換。１／４Ｗヒューズ入り抵抗が１／２Ｗ普通抵抗に交換されている。又高域減衰コンデンサーが交換されている。

Ｃ１２．　修理後　Ｒ側ドライブ基板。
　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

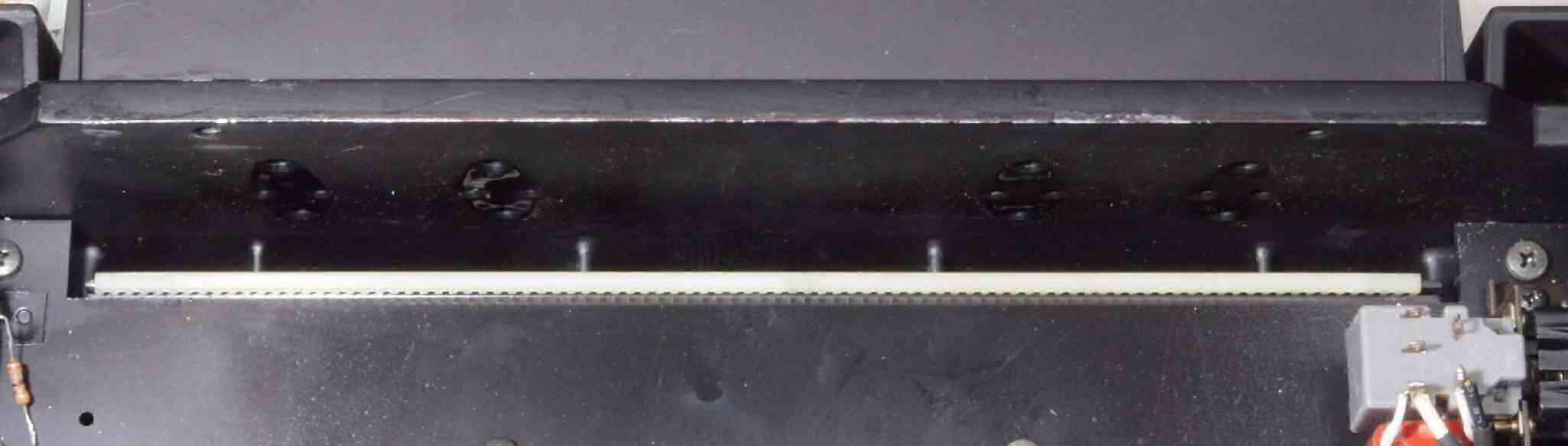

Ｃ１７．　修理前　Ｒ側放熱器裏の埃。修理品なので殆ど無。

Ｃ２１．　修理前　Ｌ側ドライブ基板。電解コンデンサー交換。１／４Ｗヒューズ入り抵抗が１／２Ｗ普通抵抗に交換されている。又高域減衰コンデンサーが交換されている。煙が出したのは左上のＳＰ出力回路発振防止抵抗２本。

Ｃ２２．　修理後　Ｌ側ドライブ基板。
　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

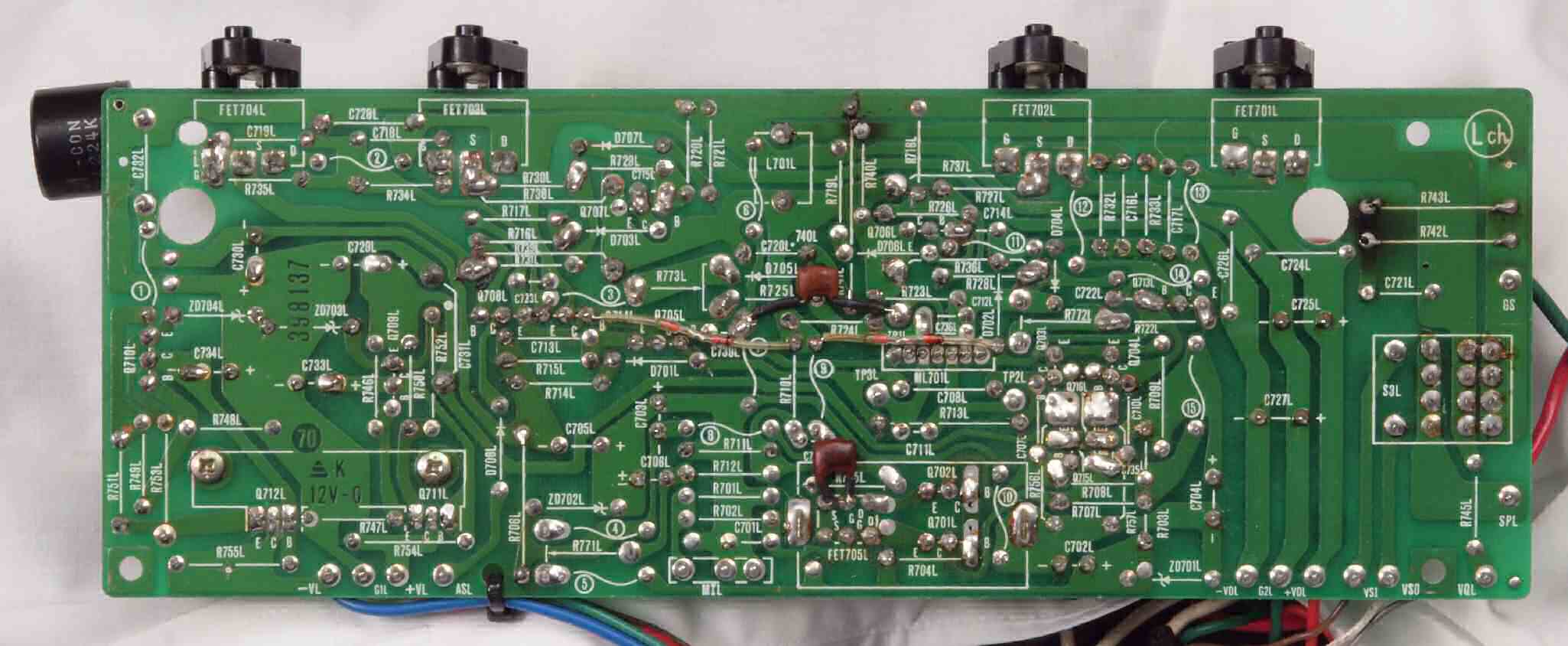

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。

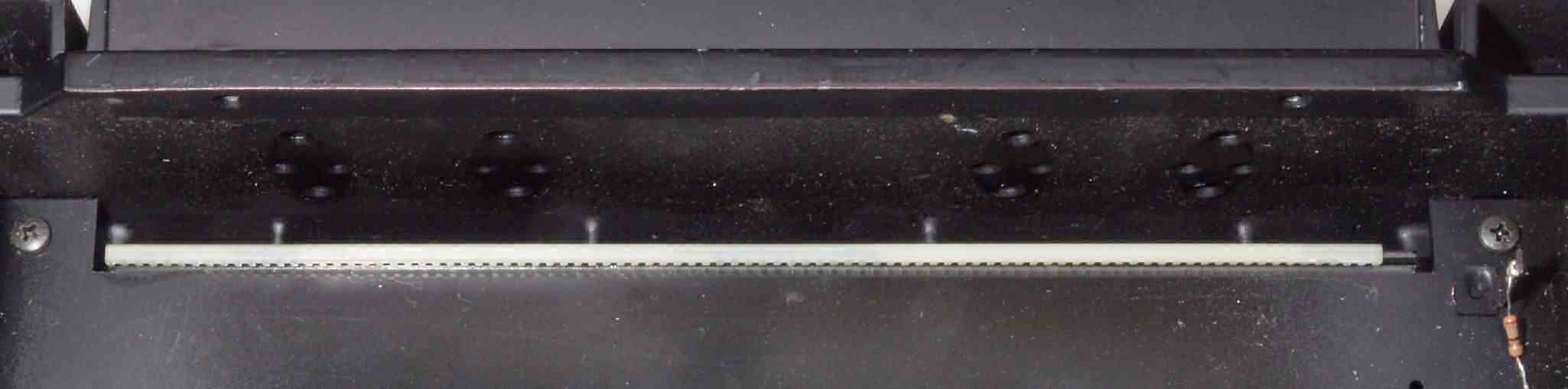

Ｃ２７．　修理中　L側放熱器裏の埃。修理品なので殆ど無。

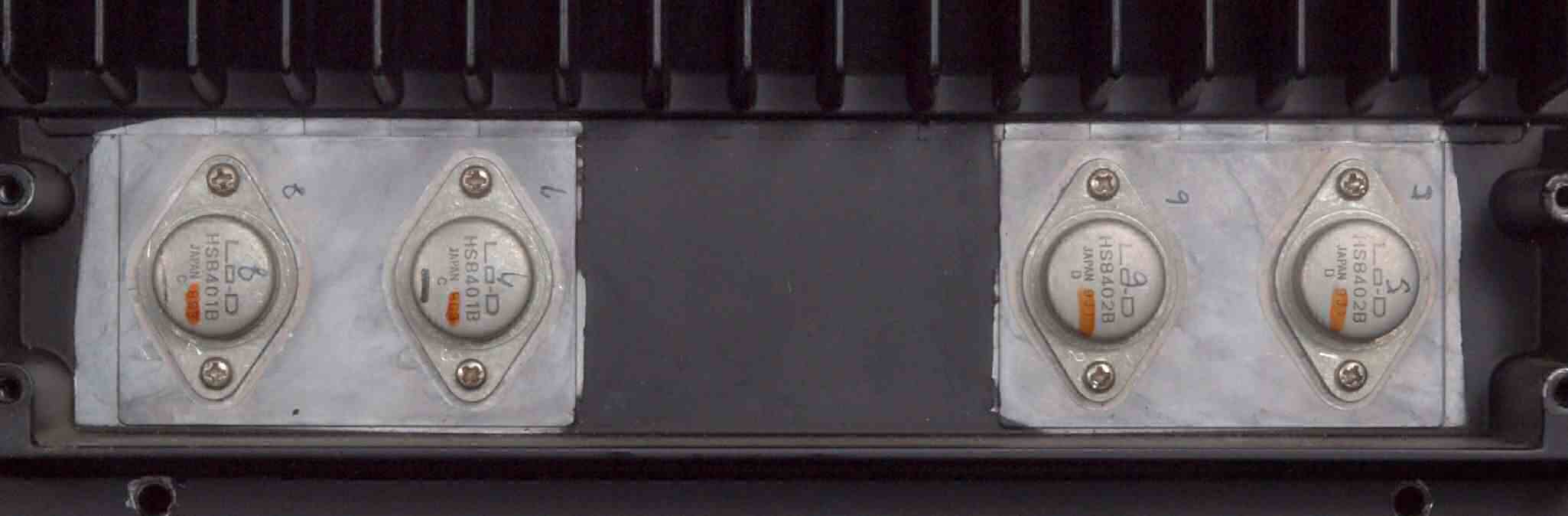

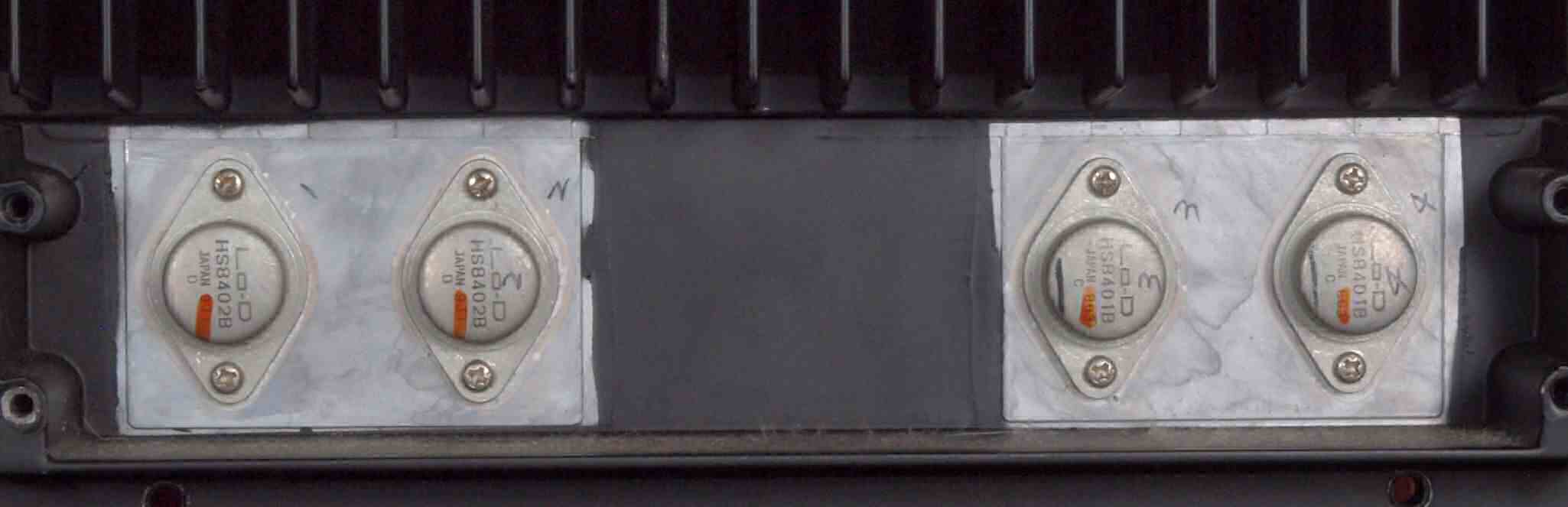

Ｃ３２．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

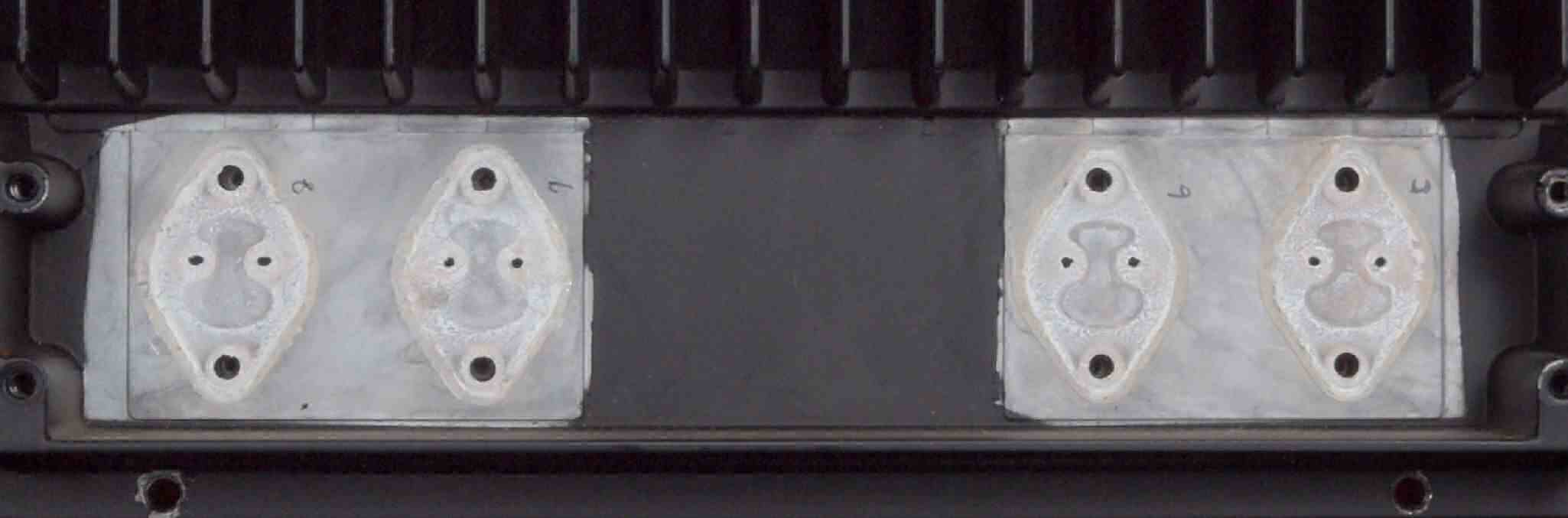

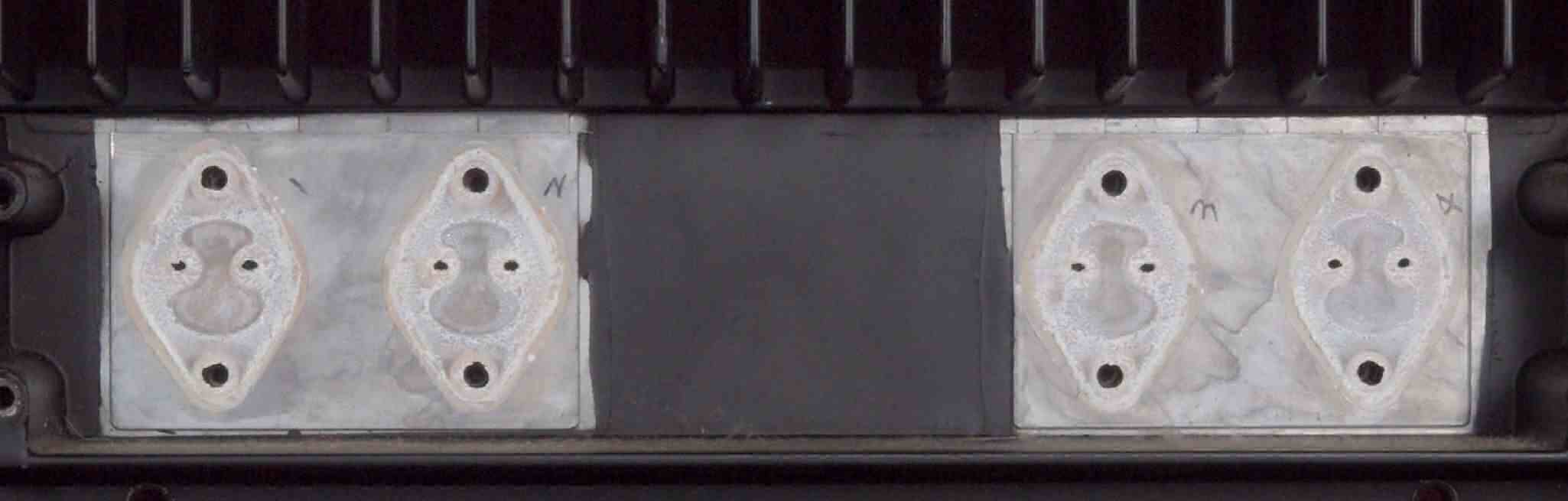

Ｃ３３．　修理中　R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。
　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60～2.75、雲母＝5～8と２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３４．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３６．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３７．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。
　　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60～2.75、雲母＝5～8と、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３８．　修理後　L側終段ＦＥＴ（電界効果トランジスター）

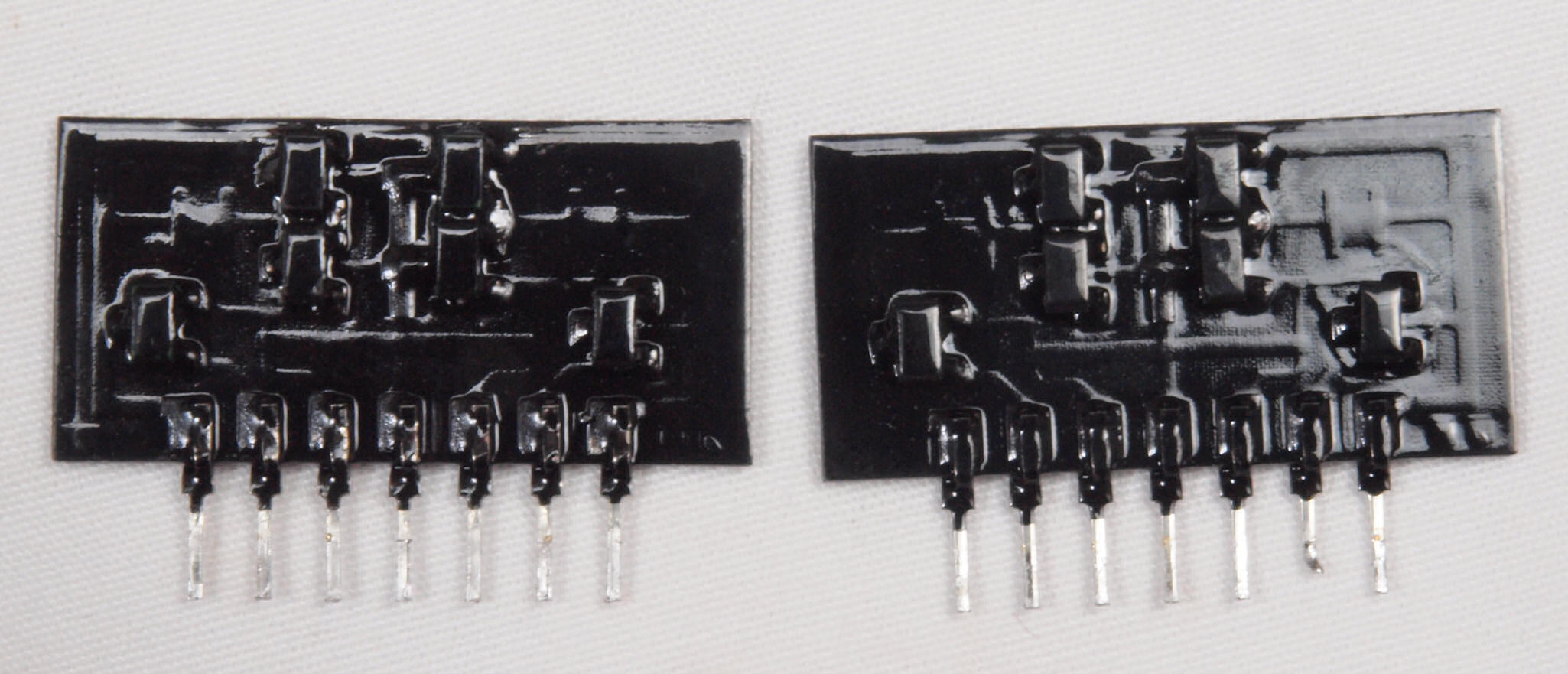

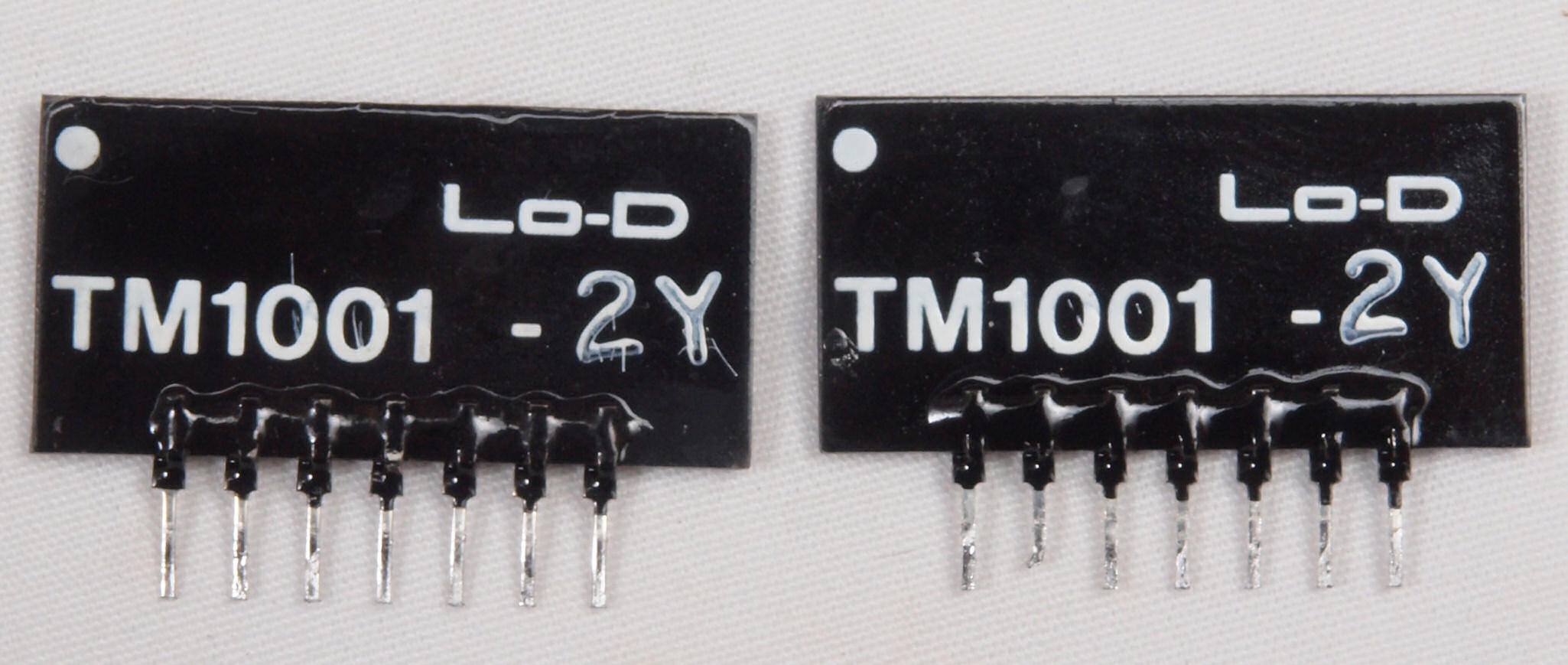

Ｃ４１．　修理前　ＲＬモジュール。　左右でロットが異なる。

Ｃ４２．　修理前　ＲＬモジュール裏。

Ｃ４３．　修理中　ＲＬモジュール裏。　ＴＲ（トランジスター）６個交換し、洗浄後軽くラッカーを吹く。

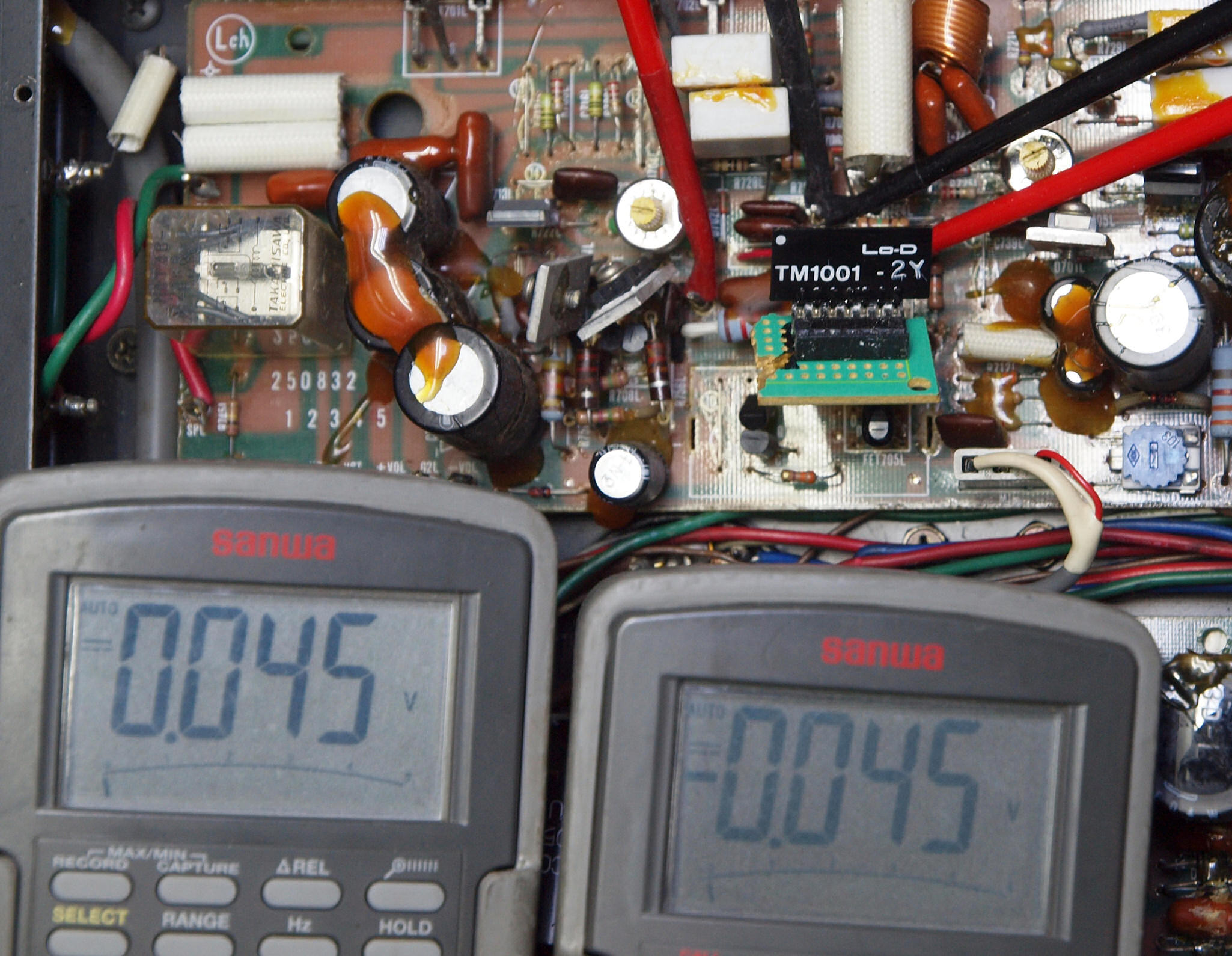

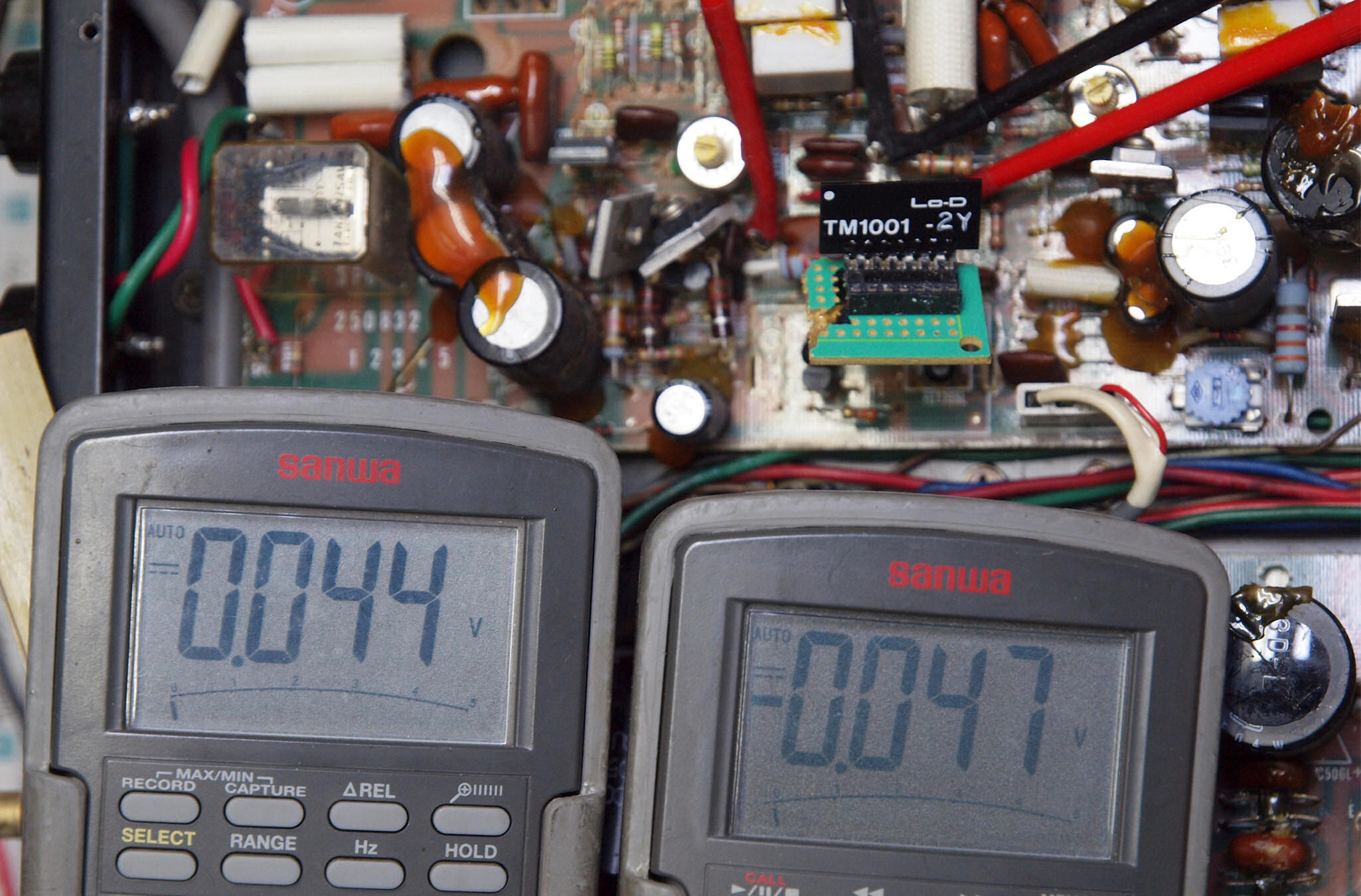

Ｃ４４．　修理中　専用機でＲ側モジュール修理・測定・調整中。　

Ｃ４５．　修理中　専用機でＬ側モジュール修理・測定・調整中。

Ｃ５１．　修理前　電源基板。

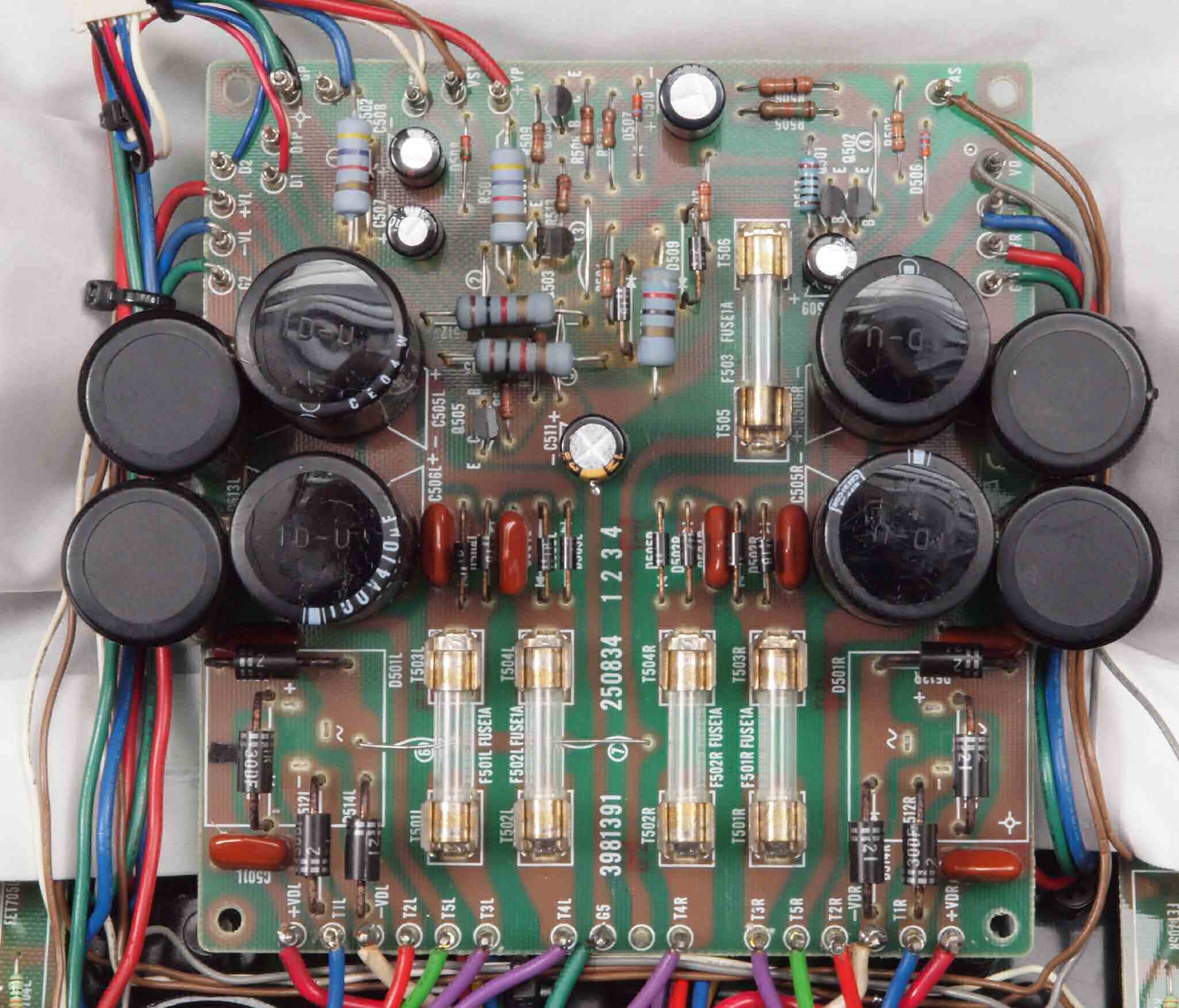

Ｃ５２．　修理後　電源基板。　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１４本、ＴＲ（トランジスター）４個交換。　整流ダイオードを新しい「ファストリカバリー整流ダイオード（ 3A／ 200V）と交換。　輪ゴムは接着材が硬化するまで固定する。

Ｃ５３．　修理前　電源基板裏

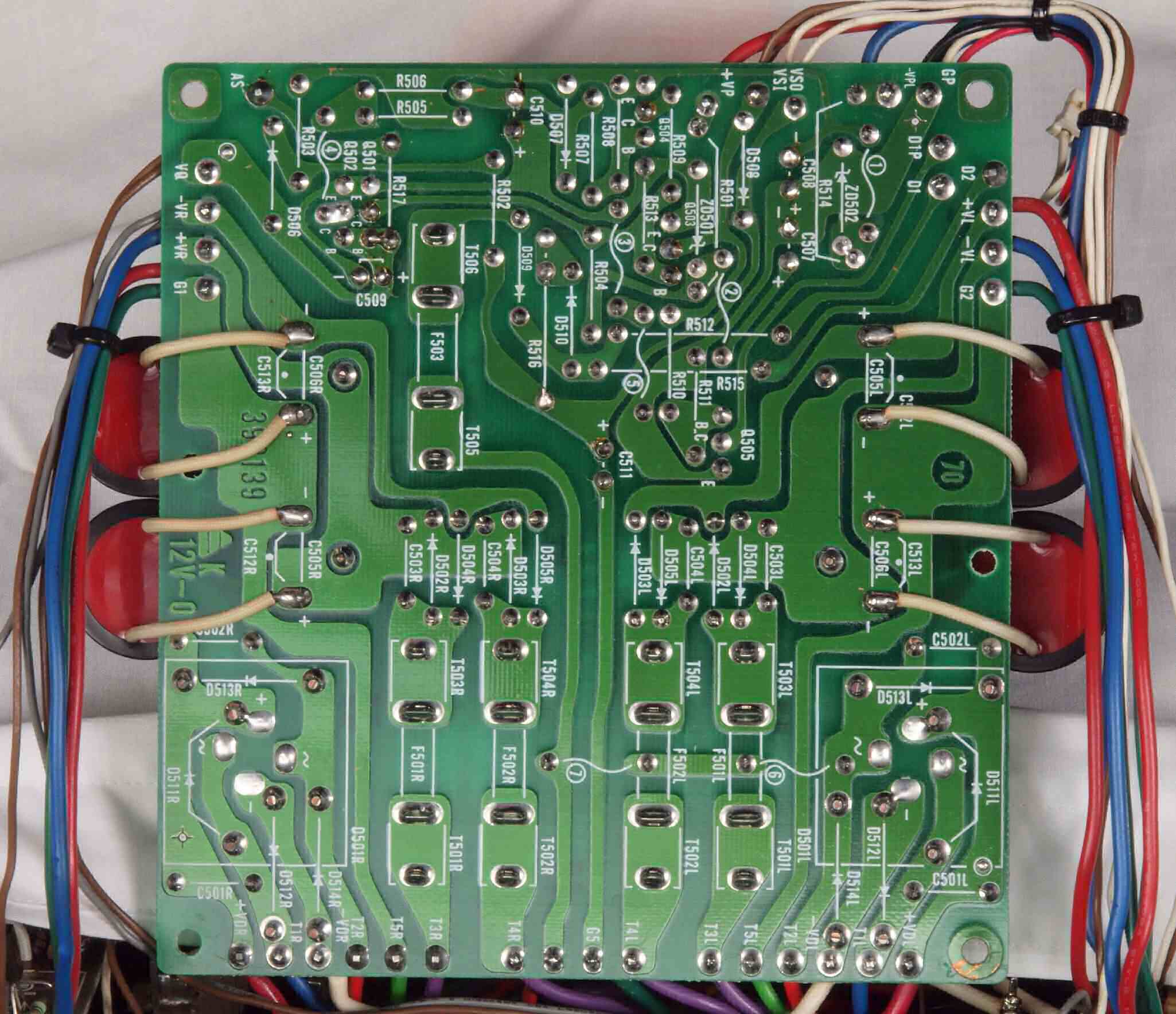

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５５．　完成電源基板裏　　洗浄後防湿材を塗る

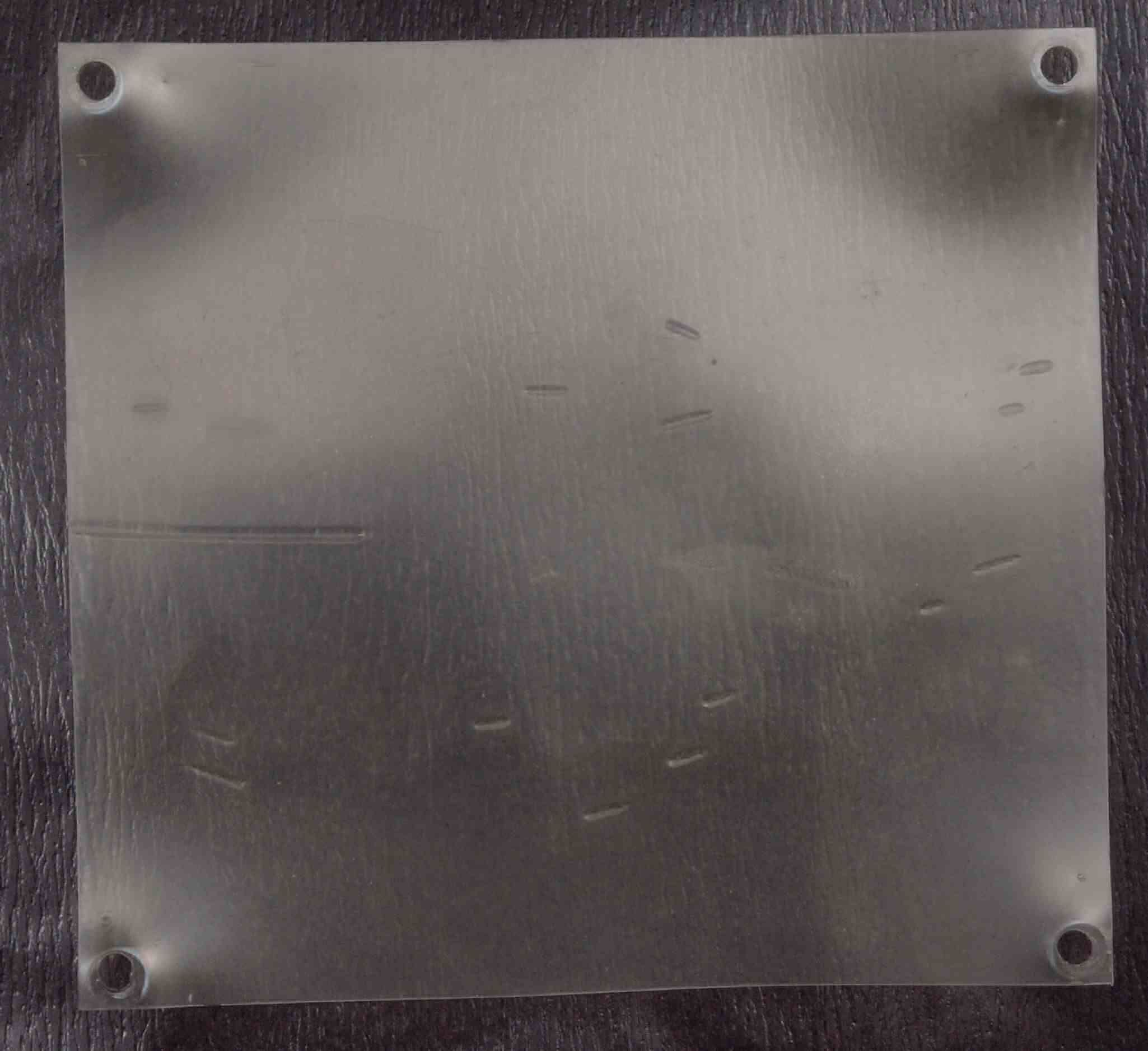

Ｃ５６．　修理中　絶縁シート。　過大電流による変形跡は少ない。

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ７１．　修理前　入力ＲＣＡ端子基板

Ｃ７２．　修理後　入力ＲＣＡ端子基板。　フイルムコンデンサー２個交換。

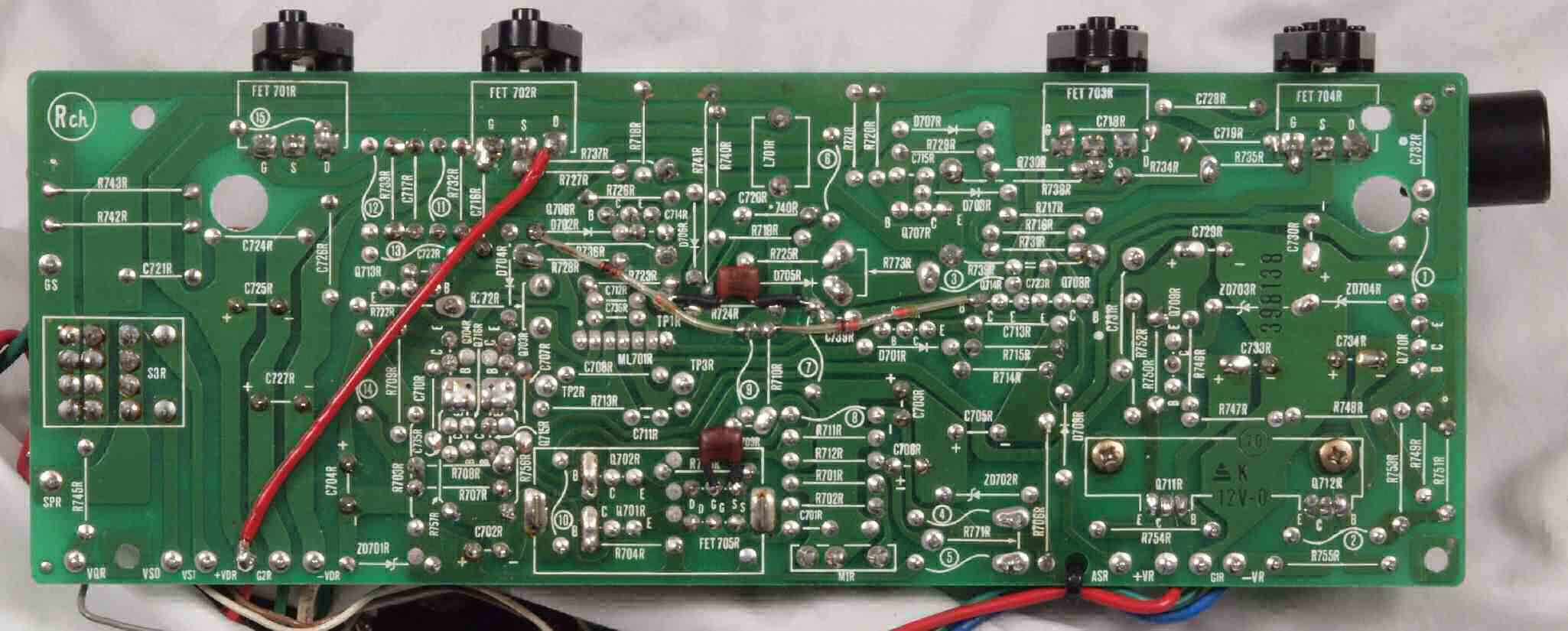

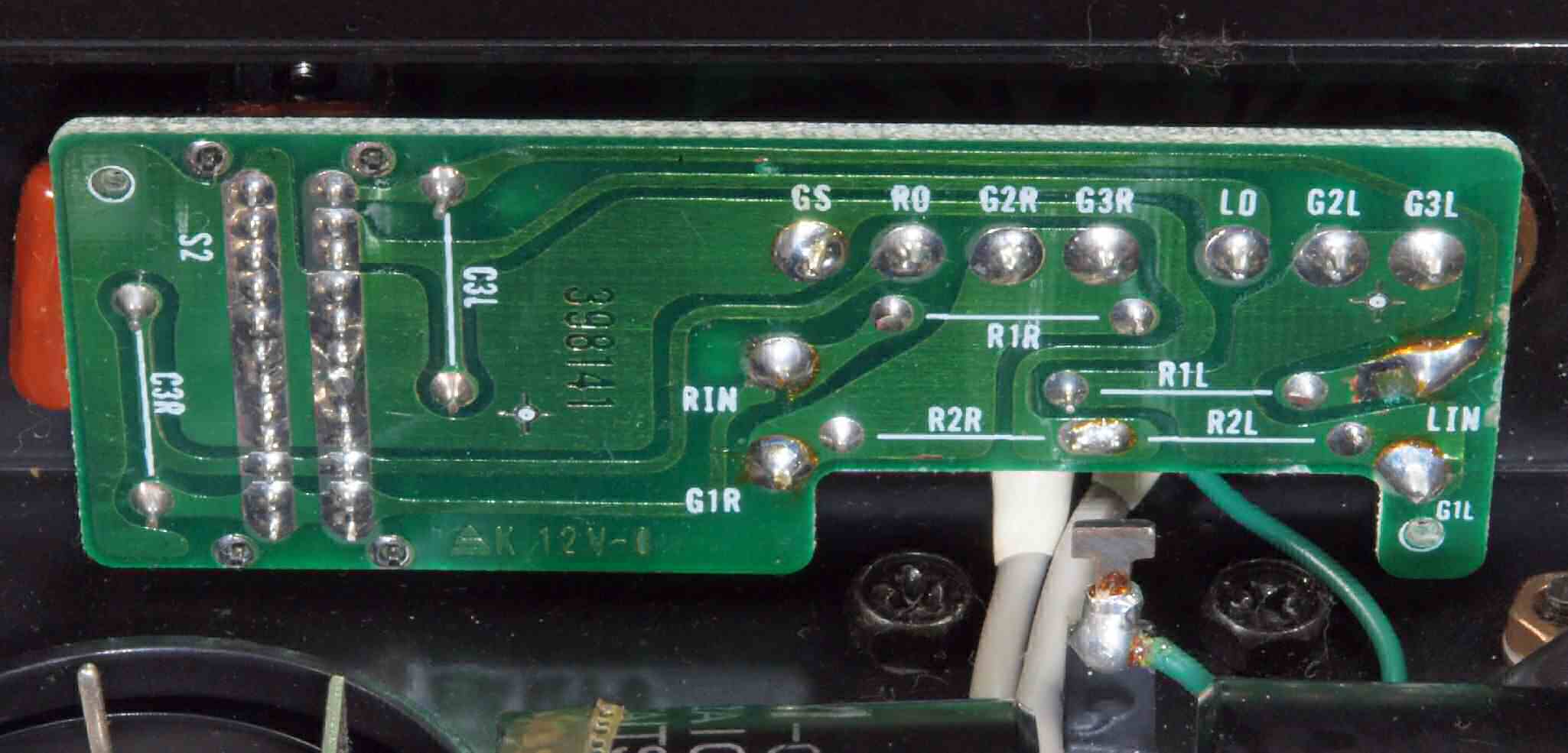

Ｃ７３．　修理前　入力ＲＣＡ端子基板裏

Ｃ７４．　修理中　入力ＲＣＡ端子基板裏　Ｌ側もＷ－ＳＷにする為、基板改造。

Ｃ７５．　修理（半田補正）後　入力ＲＣＡ端子基板裏　　半田を全部やり直す。　フイルムコンデンサー２個増設。

Ｃ７６．　完成入力ＲＣＡ端子裏　洗浄後防湿材を塗る。

Ｃ７７．　修理前　入力ＲＣＡ端子基板取付裏

Ｃ７８．　修理後　入力ＲＣＡ端子基板取付裏

Ｃ８１．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

Ｃ８２．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解、肝心の接触端子部。

Ｃ８３．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。肝心の接触端子は綺麗な内側のを使用。

Ｃ９１．　修理前　Ｒ－ＳＰ端子

Ｃ９２．　修理中　　Ｒ－ＳＰ接続端子穴加工前

Ｃ９３．　修理中　　Ｒ－ＳＰ接続端子穴加工後

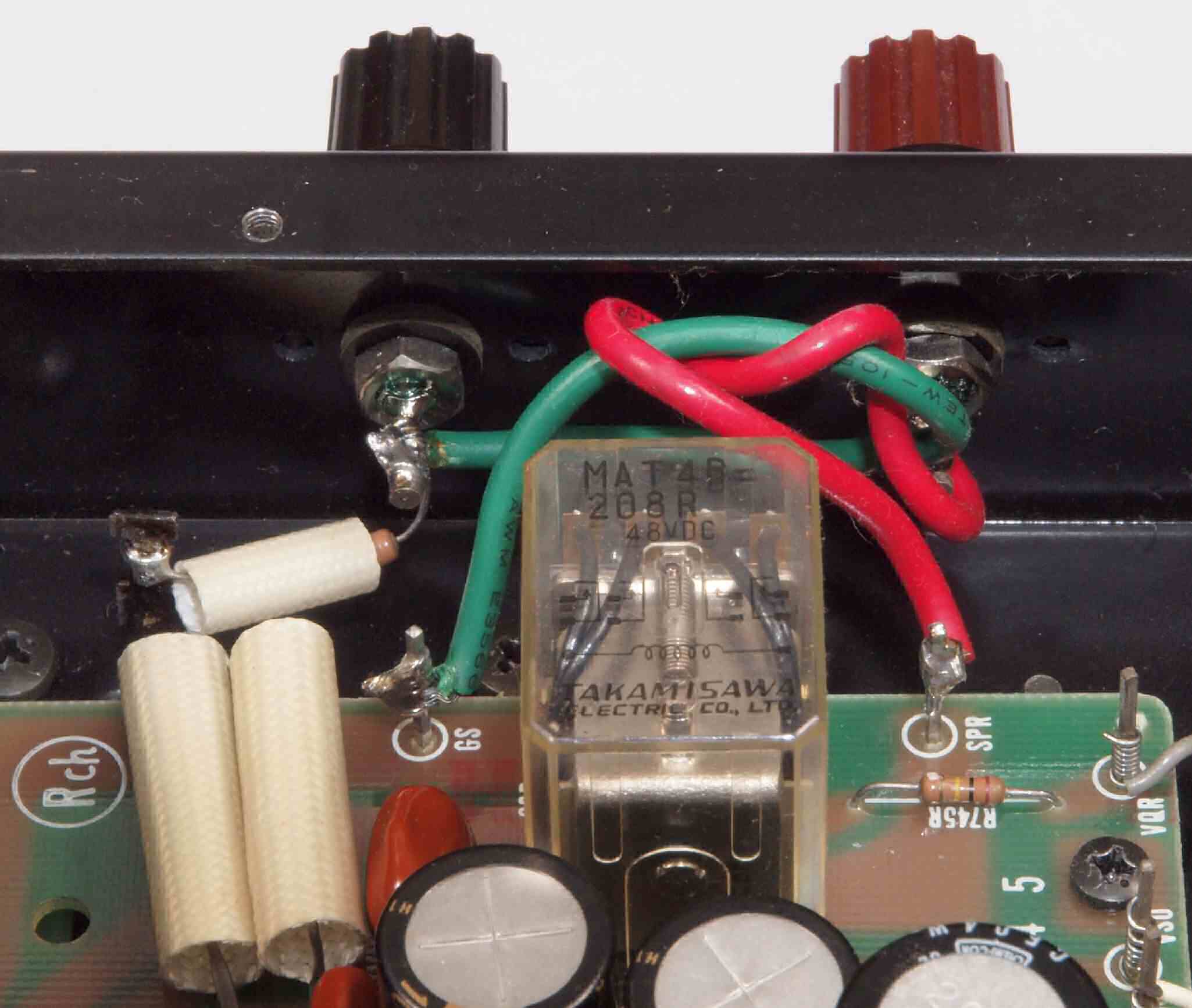

Ｃ９５．　修理前　Ｒ－ＳＰ端子裏配線

Ｃ９６．　修理後　Ｒ－ＳＰ端子裏配線。
　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら。
　　　　　　　　　　　　　　白く着いているのは湿度が高かった為、接着材の蒸気、やがて消えます。

ＣＡ１．　修理前　Ｌ－ＳＰ端子

ＣＡ２．　修理中　Ｌ－ＳＰ接続端子穴加工前

ＣＡ３．　修理中　Ｌ－ＳＰ接続端子穴加工後

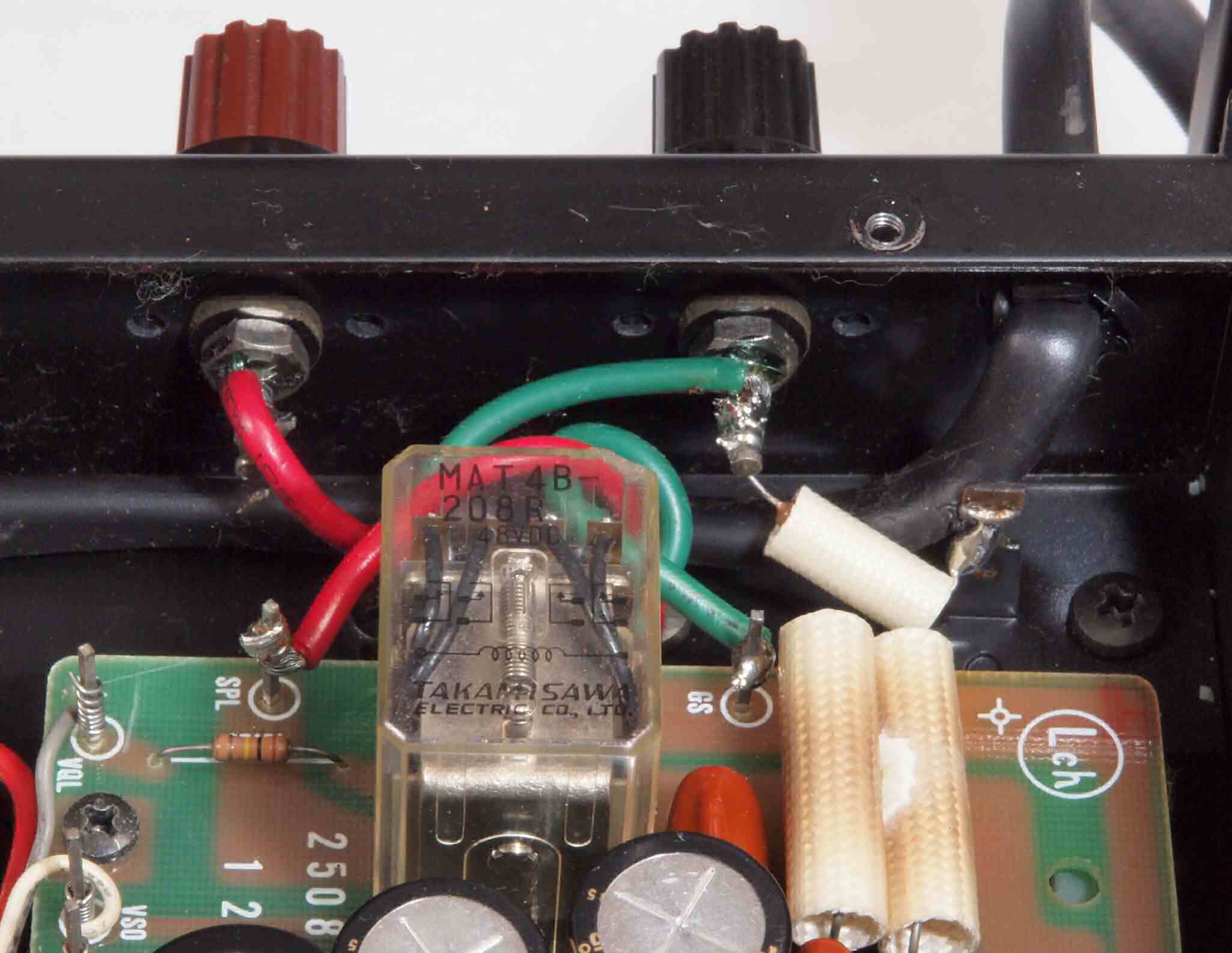

ＣＡ５．　修理前　Ｌ－ＳＰ端子裏配線。

ＣＡ６．　修理後　Ｌ－ＳＰ端子裏配線。
　　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら
　　　　　　　　　　　　　　白く着いているのは湿度が高かった為、接着材の蒸気、やがて消えます。

ＣＢ１．　修理前　電源ケーブル取り付け部。

ＣＢ２．　修理中　電源ケーブル取り付け部穴加工前。
　　　　　　　　　　　　　　　　　SP接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。

ＣＢ３．　修理中　電源ケーブル取り付け部穴加工後

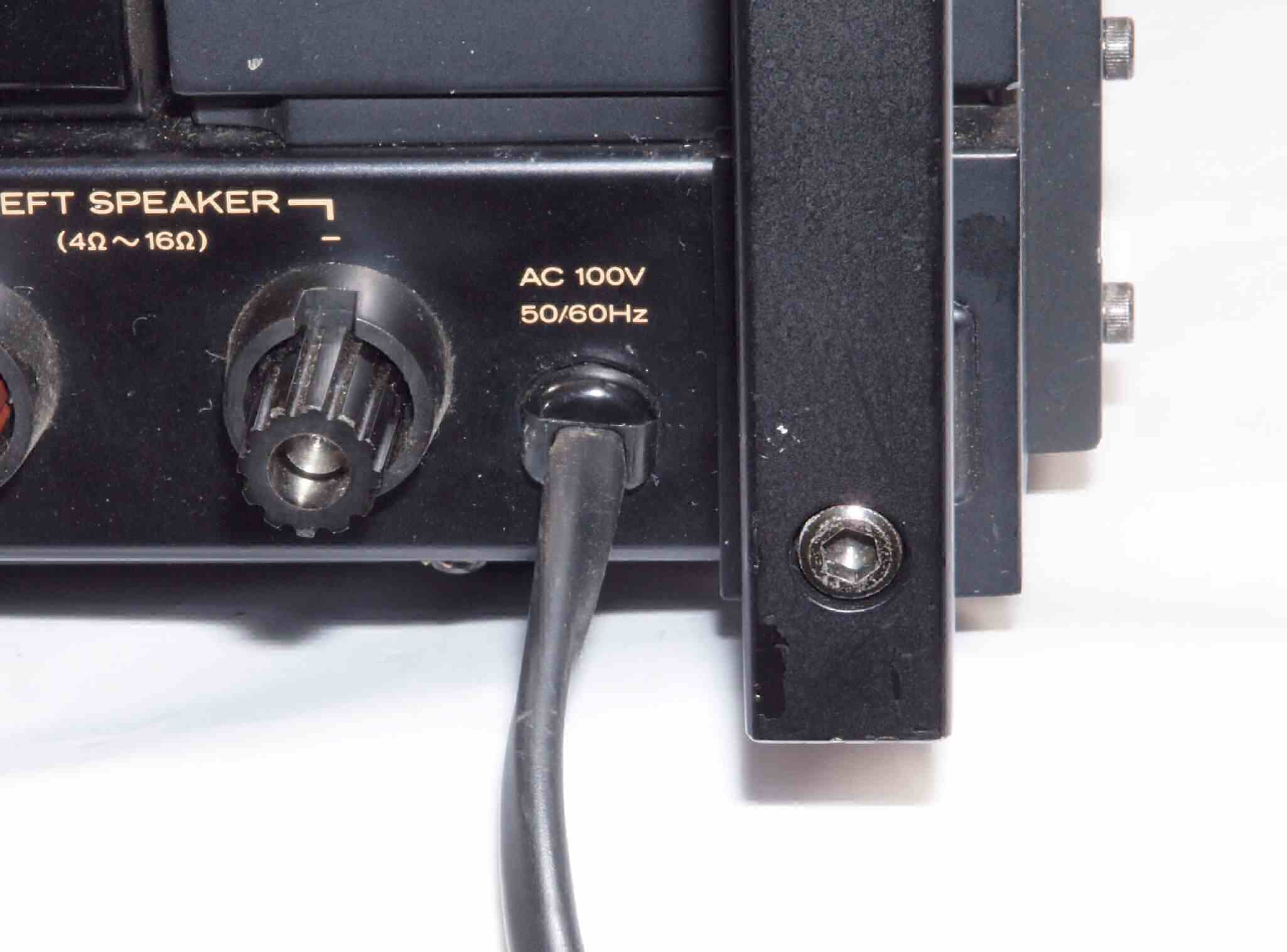

ＣＢ４．　修理後　電源ケーブル取り付け部

ＣＢ５．　修理中　電源ケーブル端末処理。

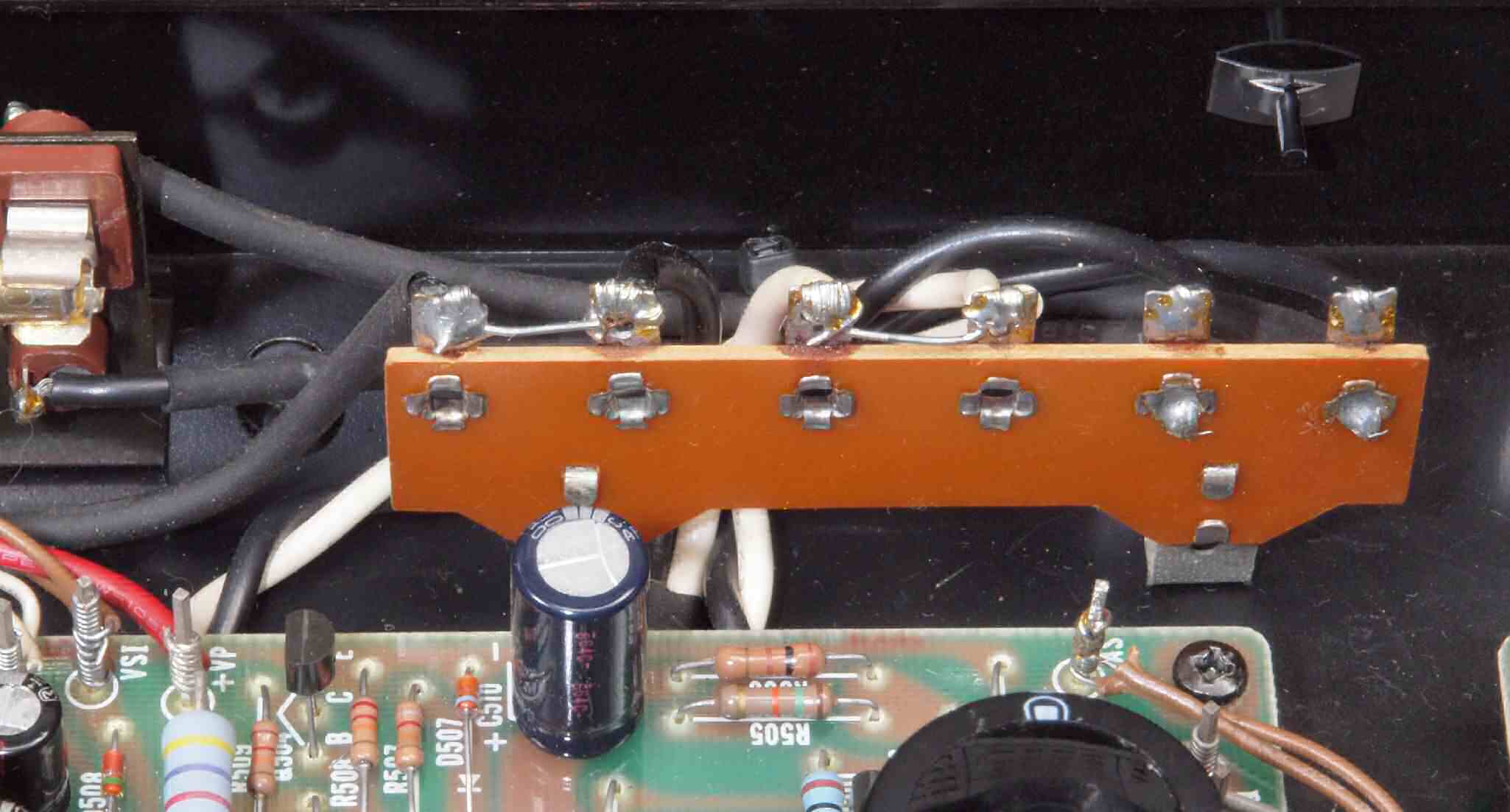

ＣＢ６．　修理前　ラグ端子に電源ケーブル取り付。

ＣＢ７．　修理中　ラグ端子に電源ケーブル取り付。　端子板に銅線で固定する。

ＣＢ８．　修理後　ラグ端子に電源ケーブル取り付。　さらに半田で固定する。

ＣＢＡ．　修理後　電源ケーブル＋コンセント。

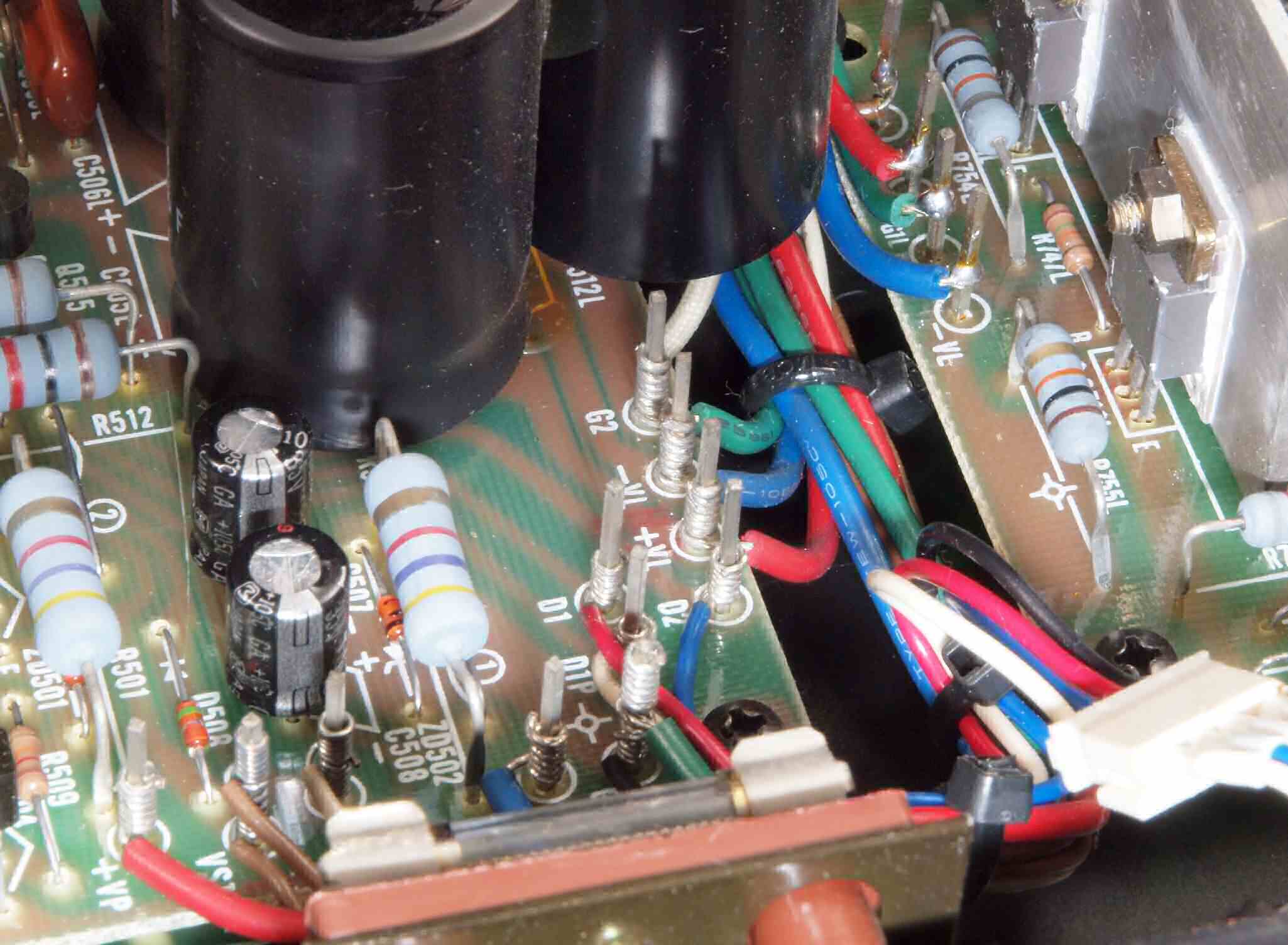

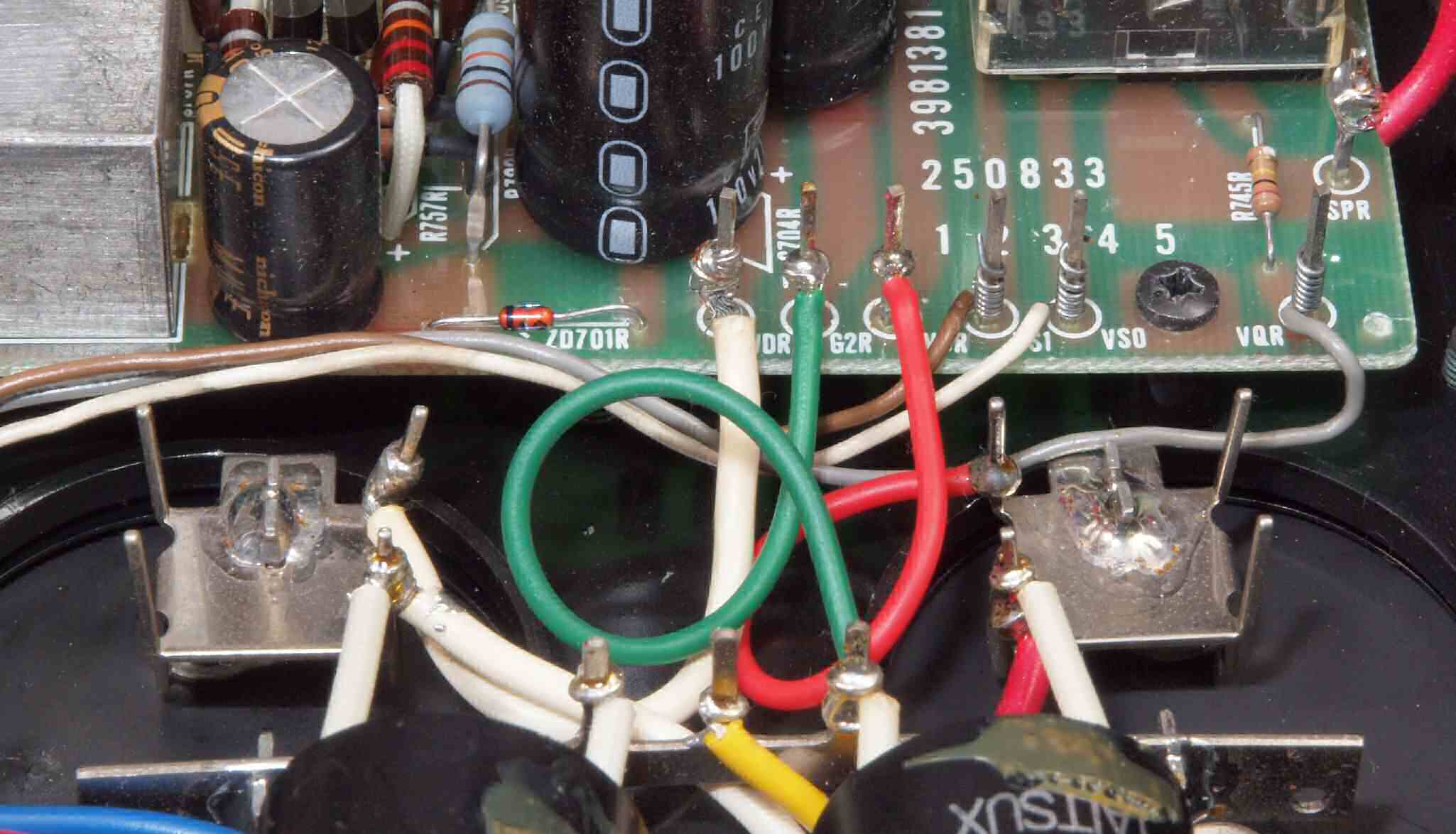

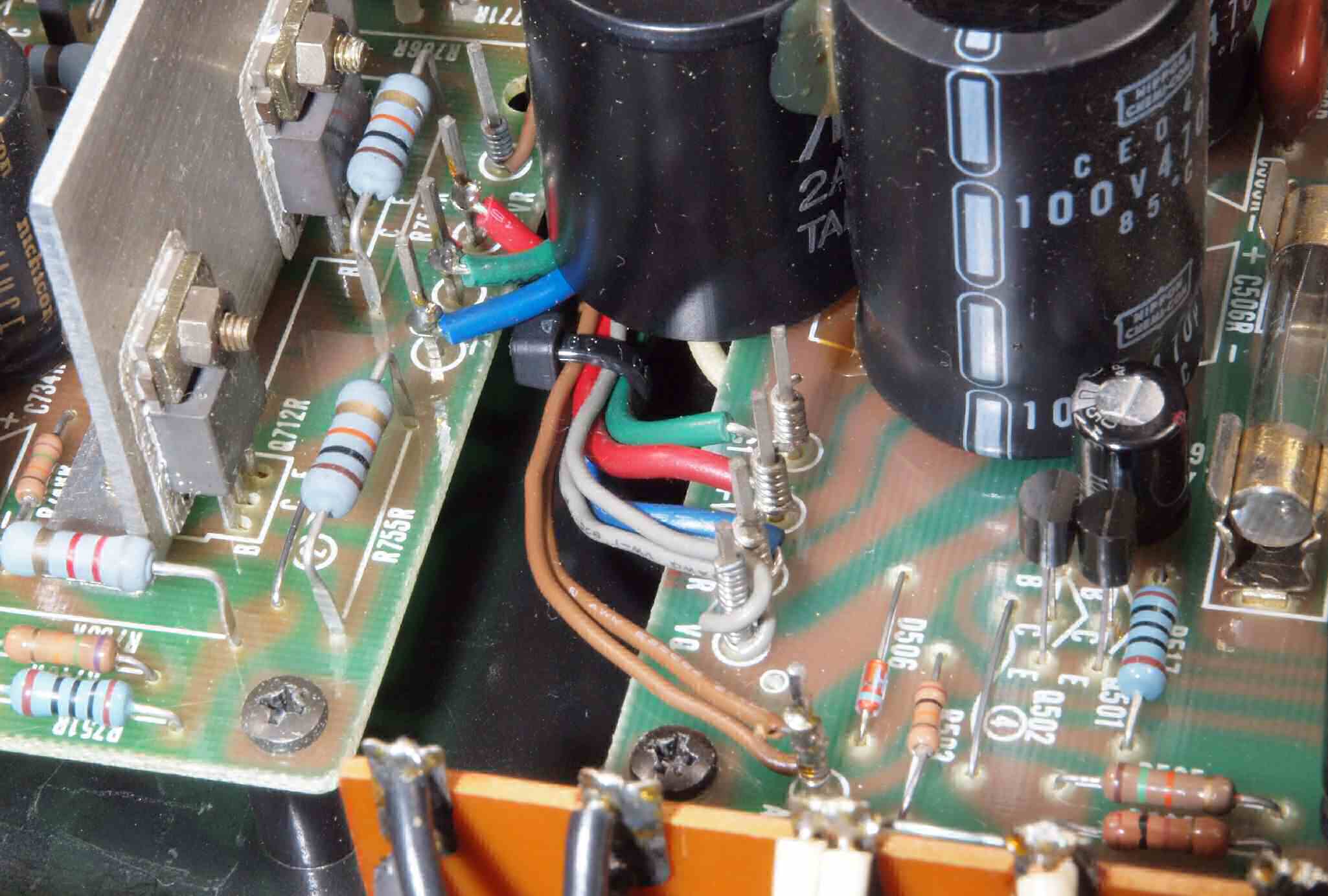

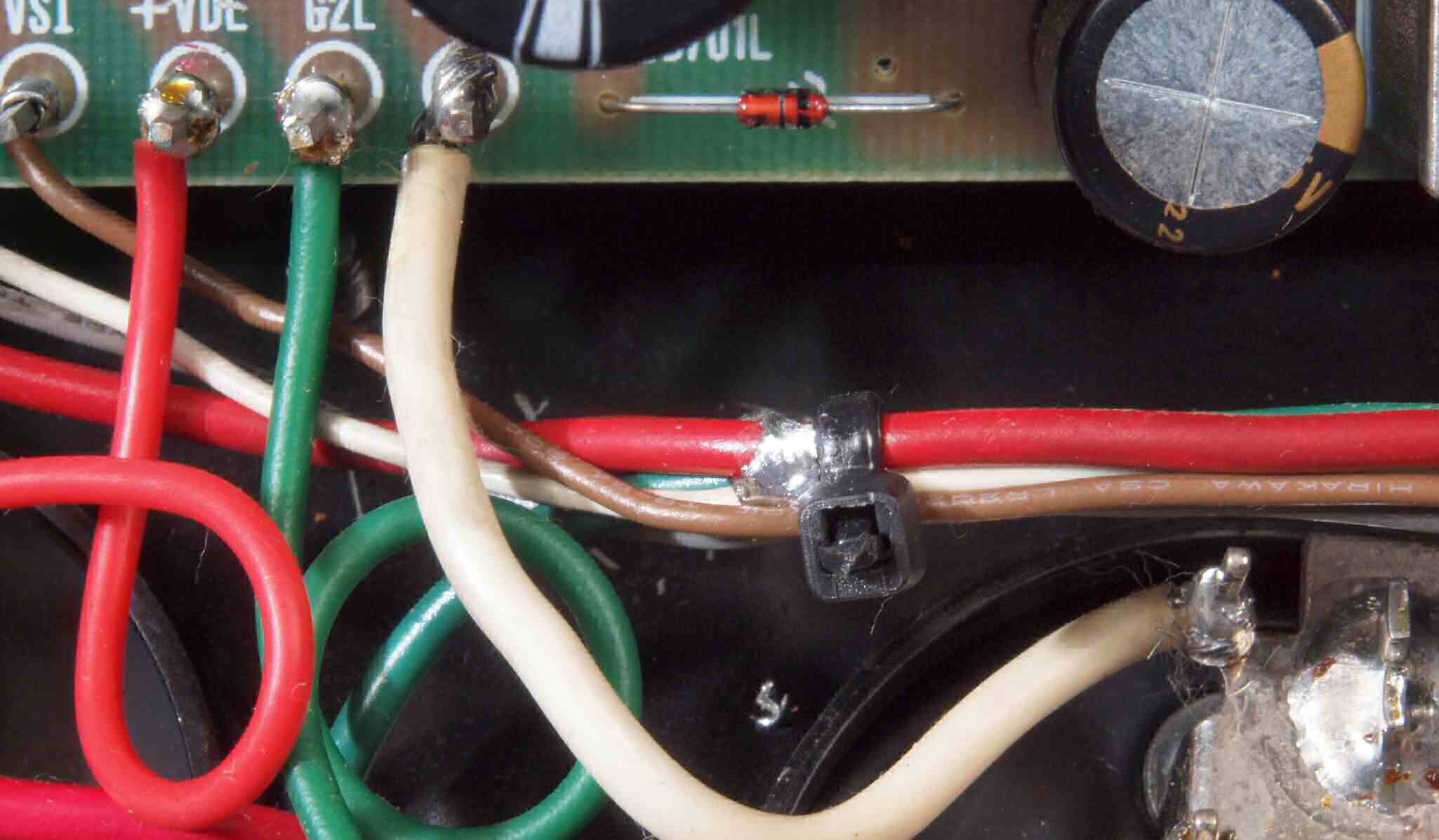

ＣＣ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＣ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＣ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＣ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

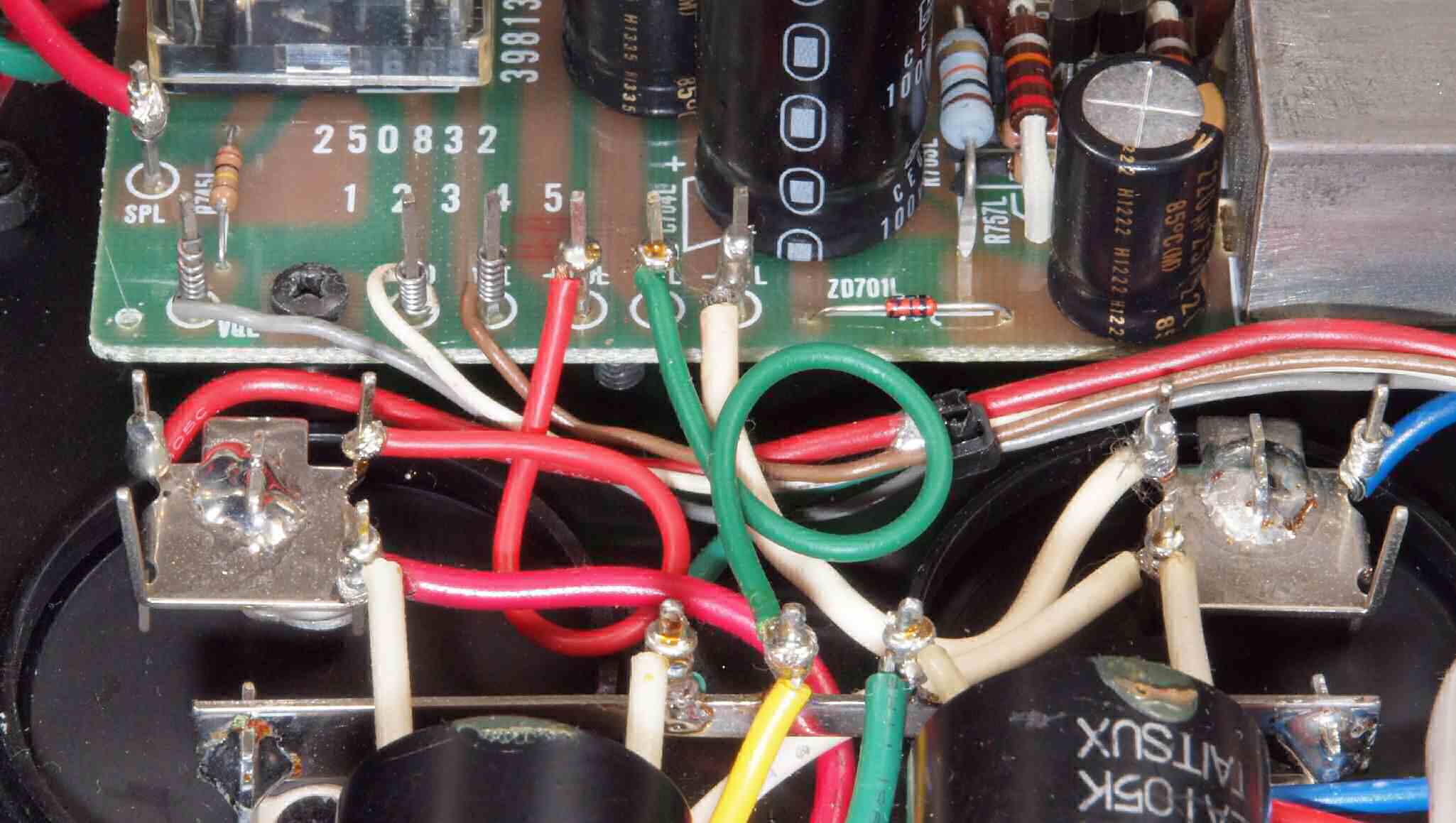

ＣＣ５．　修理前　R側ドライブ基板－電源基板へのラッピング線

ＣＣ６．　修理後　R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

ＣＣ７．　修理前　Ｌ側ドライブ基板－電源基板

ＣＣ８．　修理後　Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

ＣＤ１．　修理（交換）後　支給品Λコンデンサーに交換する。　

ＣＥ１．　交換した部品。

ＣＥ２．　交換した部品２。

ＣＥ３．　交換した部品、接点が酸化して黒いＳＰ接続リレー。光っている所が通電部分。

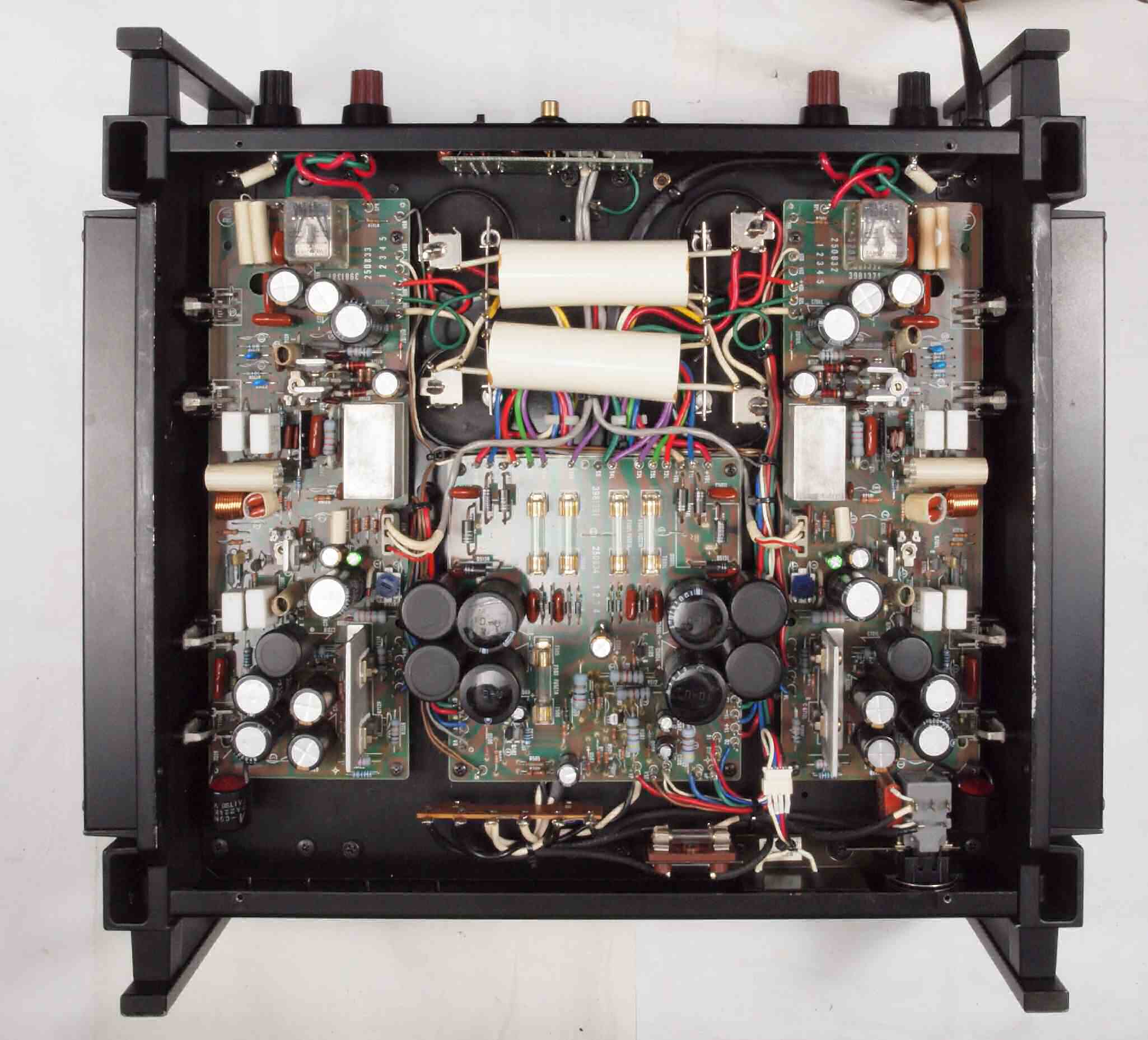

ＣＦ１．　修理前　下から見る

ＣＦ２．　修理後　下から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６６２％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６７７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２７７％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４８０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２１３歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２９１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３４５％歪み。
　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３３９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３８９％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１４７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１００％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１５８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６６２％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６７７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６８８％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０７８６％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
