McIntosh MC2105 修理記録 | ||||||||||||||||||||||||||||||
同時修理機器 C−28. 4台目 平成20年6月9日到着 9月9日完成 | ||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
D. 使用部品
E. 調整・測定 F. 修理費 95,000円 オーバーホール修理 S. McIntosh MC2105 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||

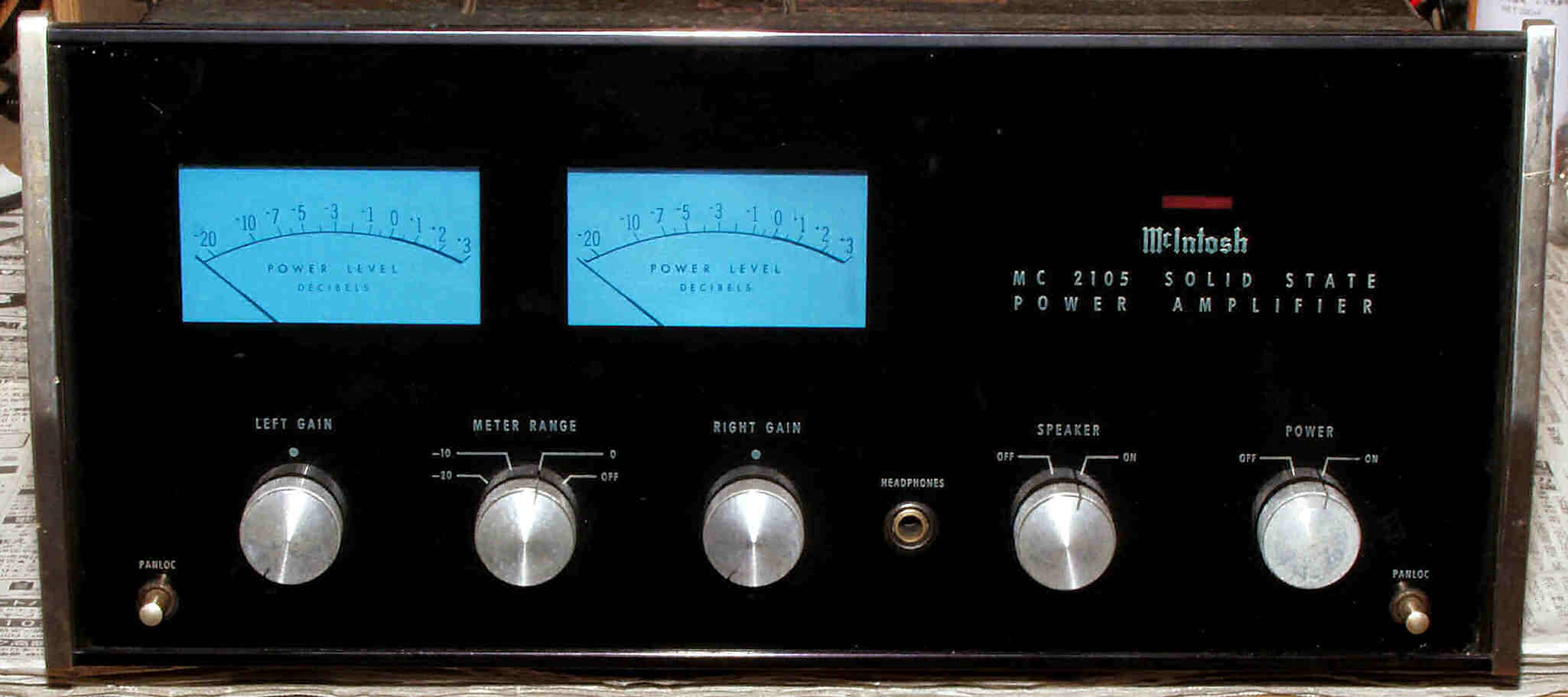

A. 修理前の状況 A1A. 点検中 外観前から見る。 |
||||||||||||||||||||||||||||||

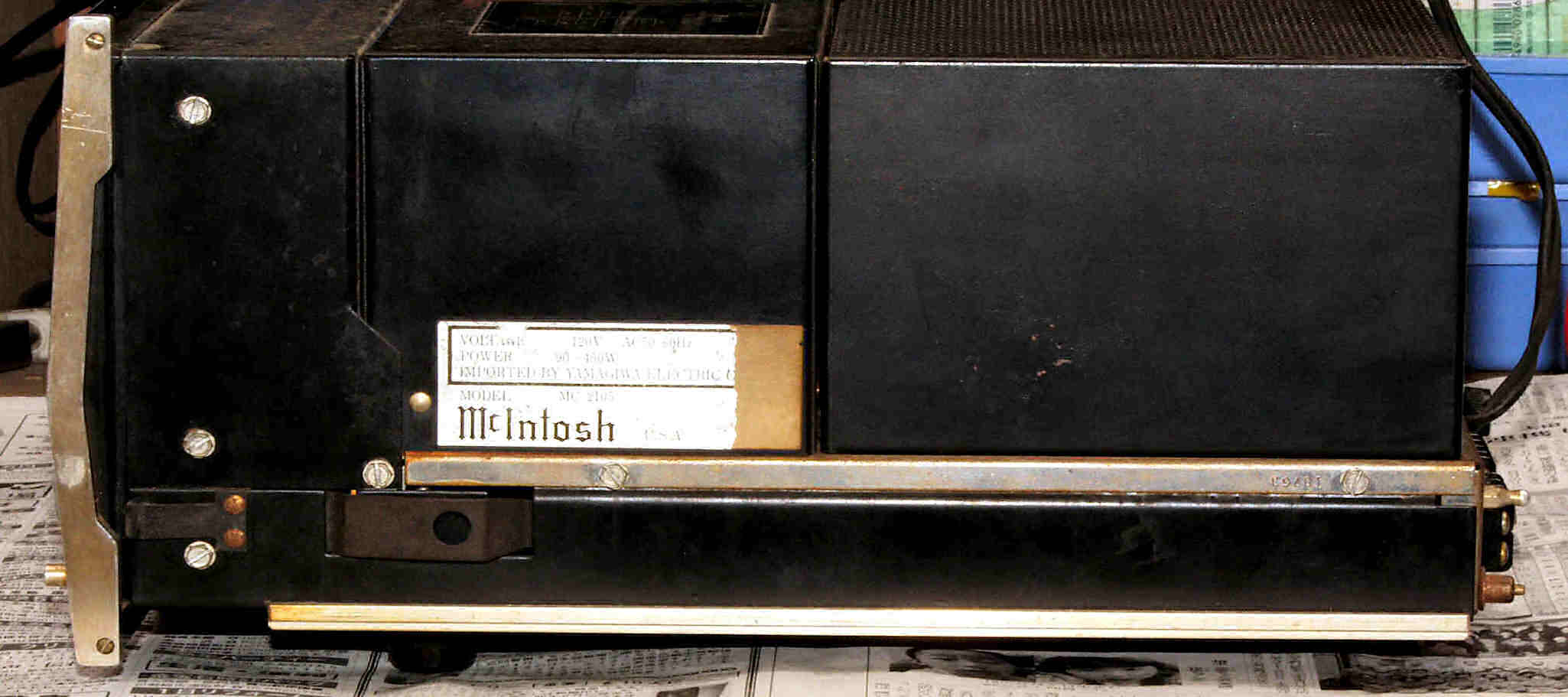

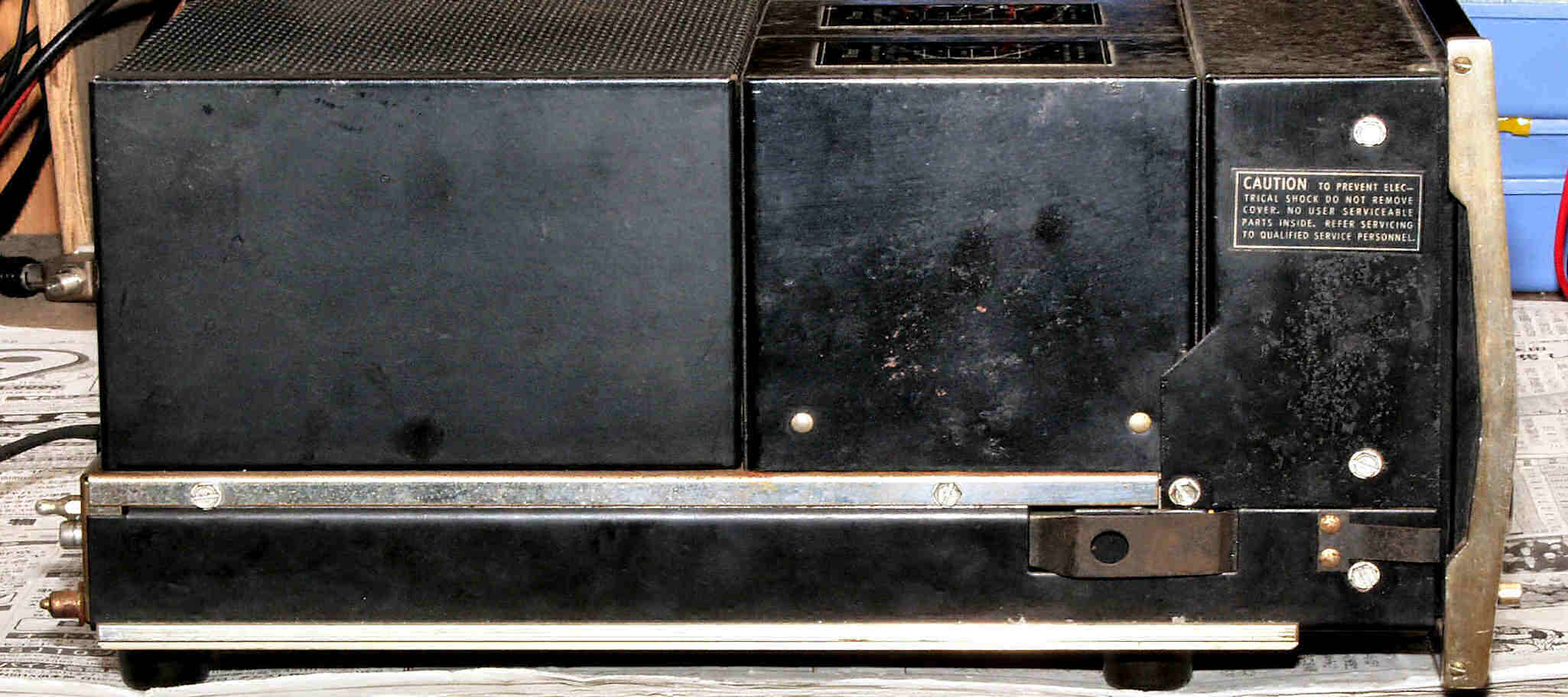

A1B. 点検中 外観右横から見る。 | ||||||||||||||||||||||||||||||
A1C. 点検中 外観左横から見る。 | ||||||||||||||||||||||||||||||

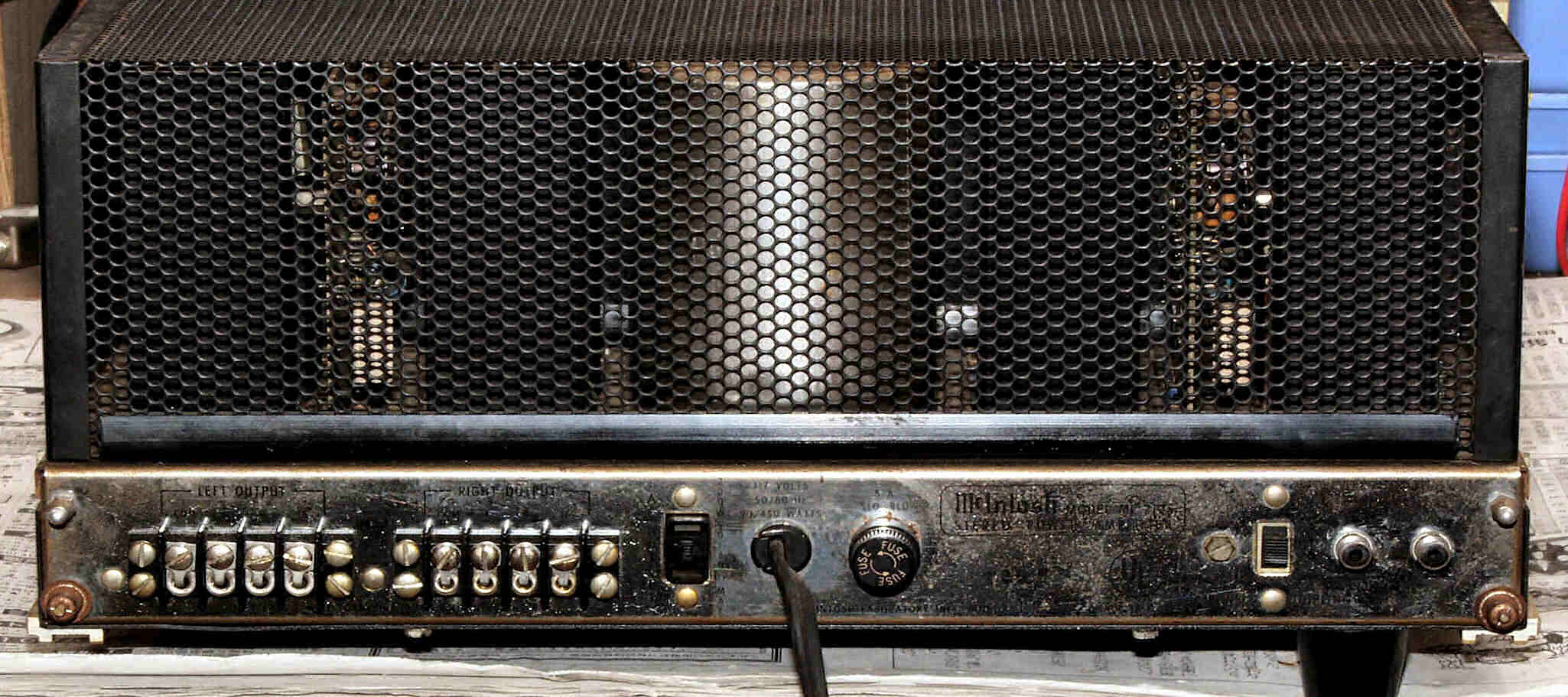

A1D. 点検中 外観後から見る。 | ||||||||||||||||||||||||||||||

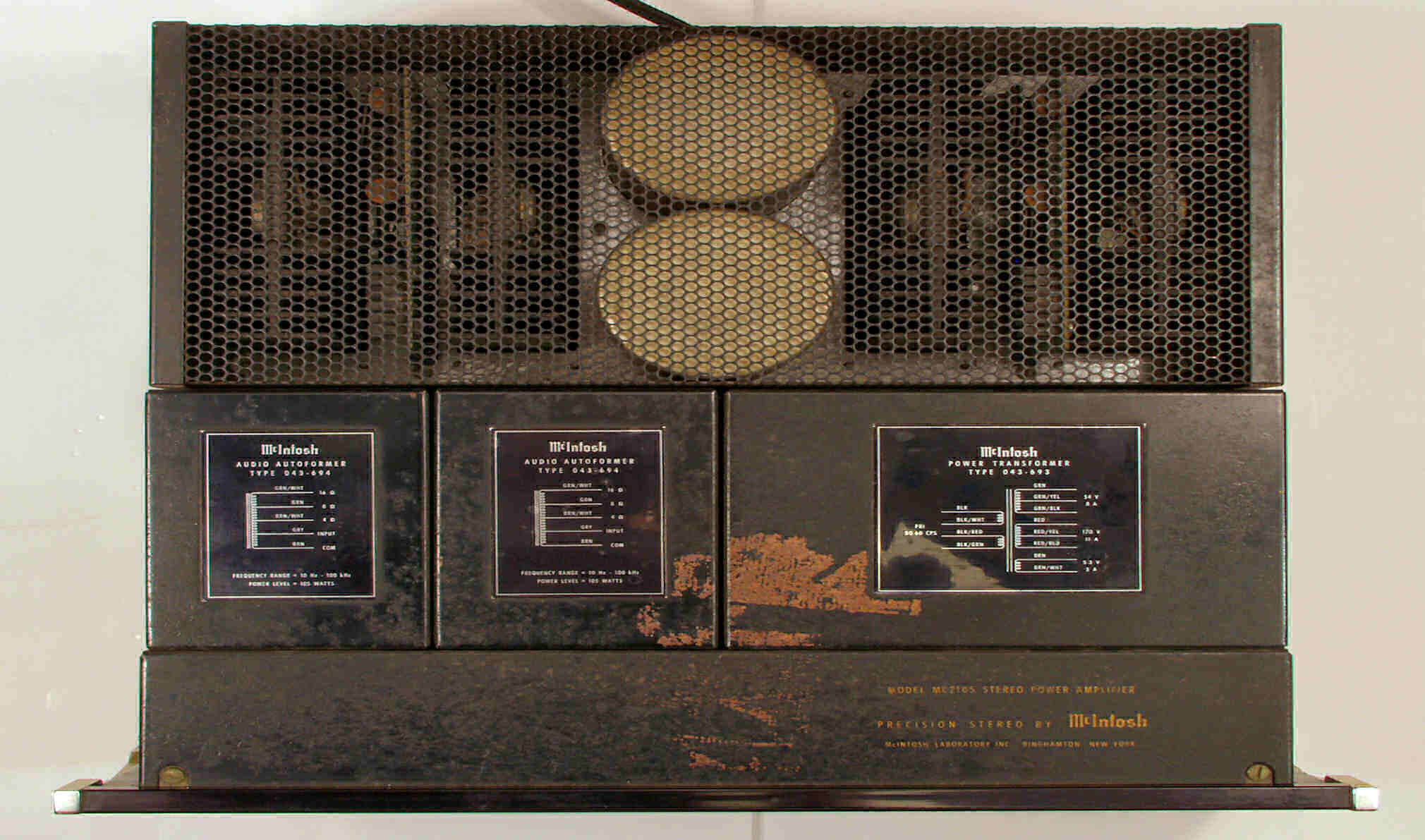

A1E. 点検中 外観上から見る。 | ||||||||||||||||||||||||||||||

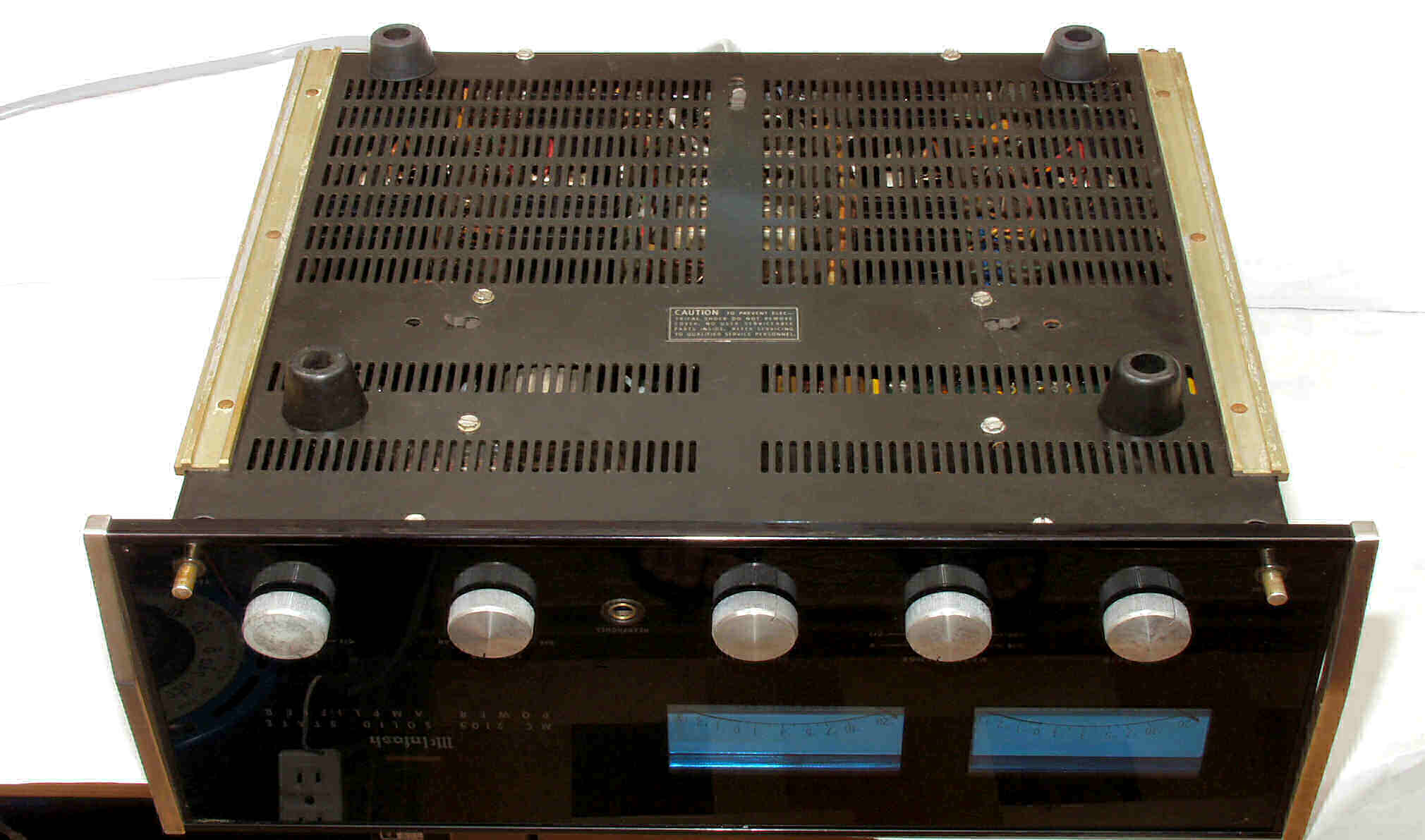

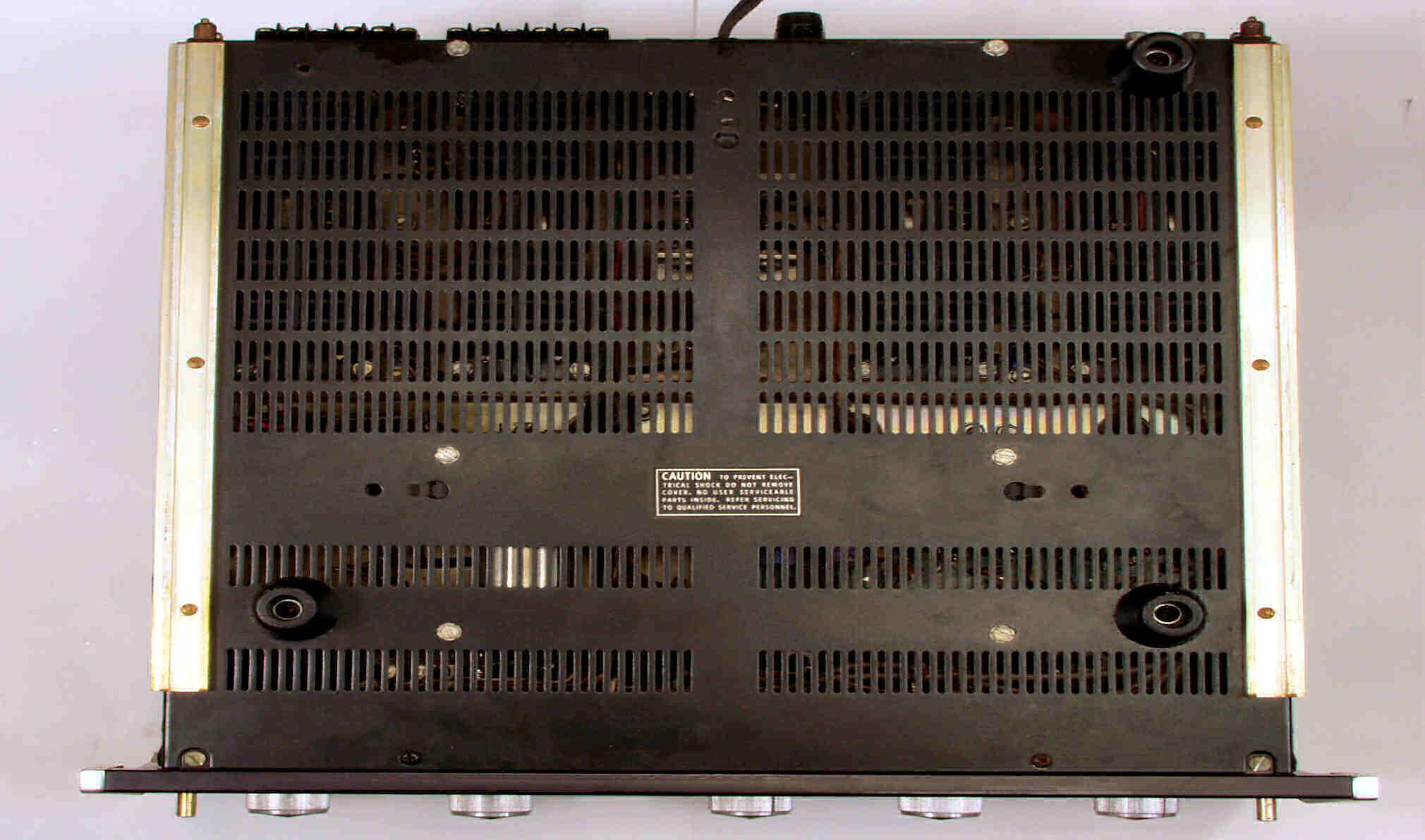

A1F. 点検中 外観下から見る。 | ||||||||||||||||||||||||||||||

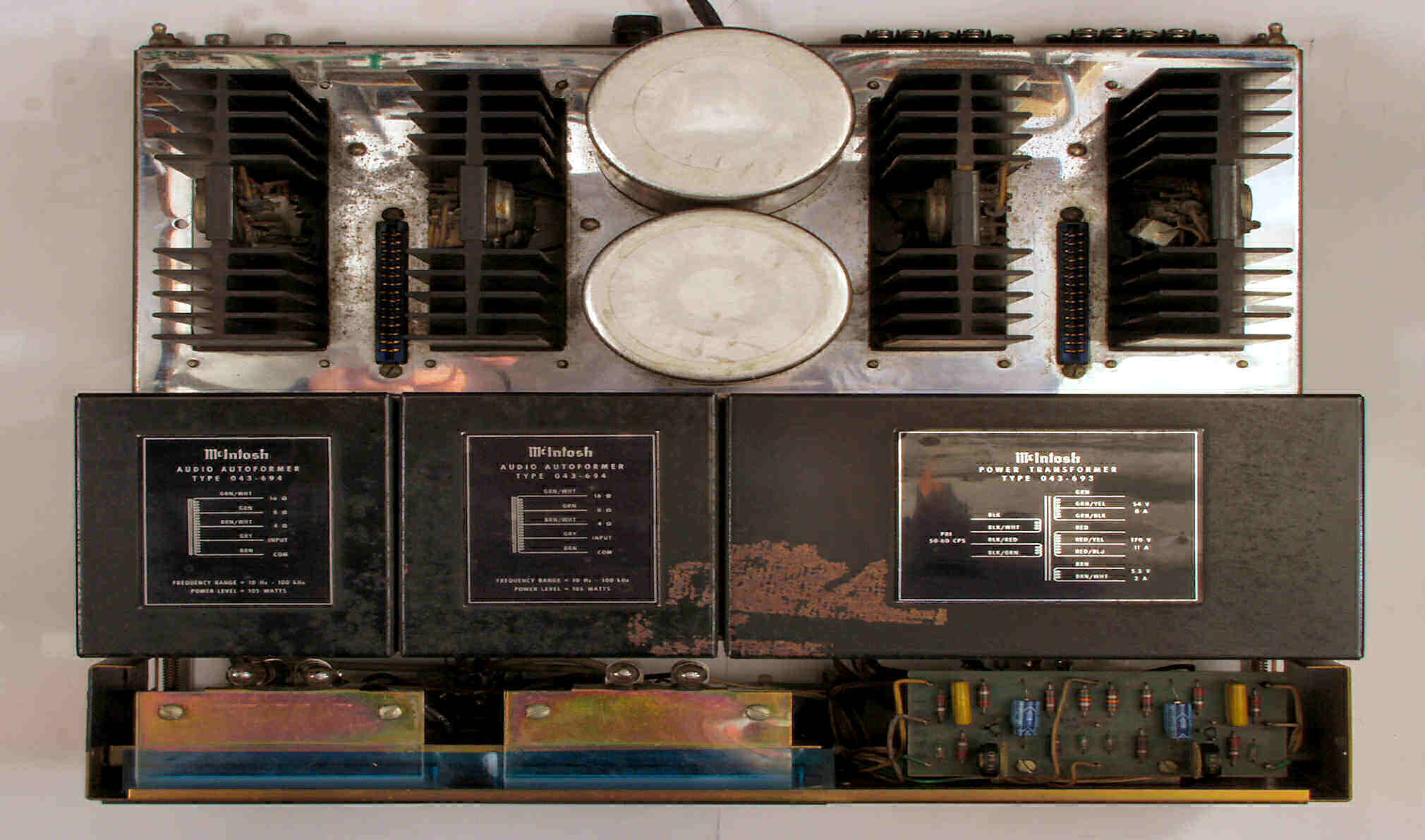

A2A. 点検中 カバーを取り、上から見る。電解コンデンサーは片側のみ清掃。 | ||||||||||||||||||||||||||||||
A2B. 点検中 カバーを取り、清掃後、上から見る。 | ||||||||||||||||||||||||||||||

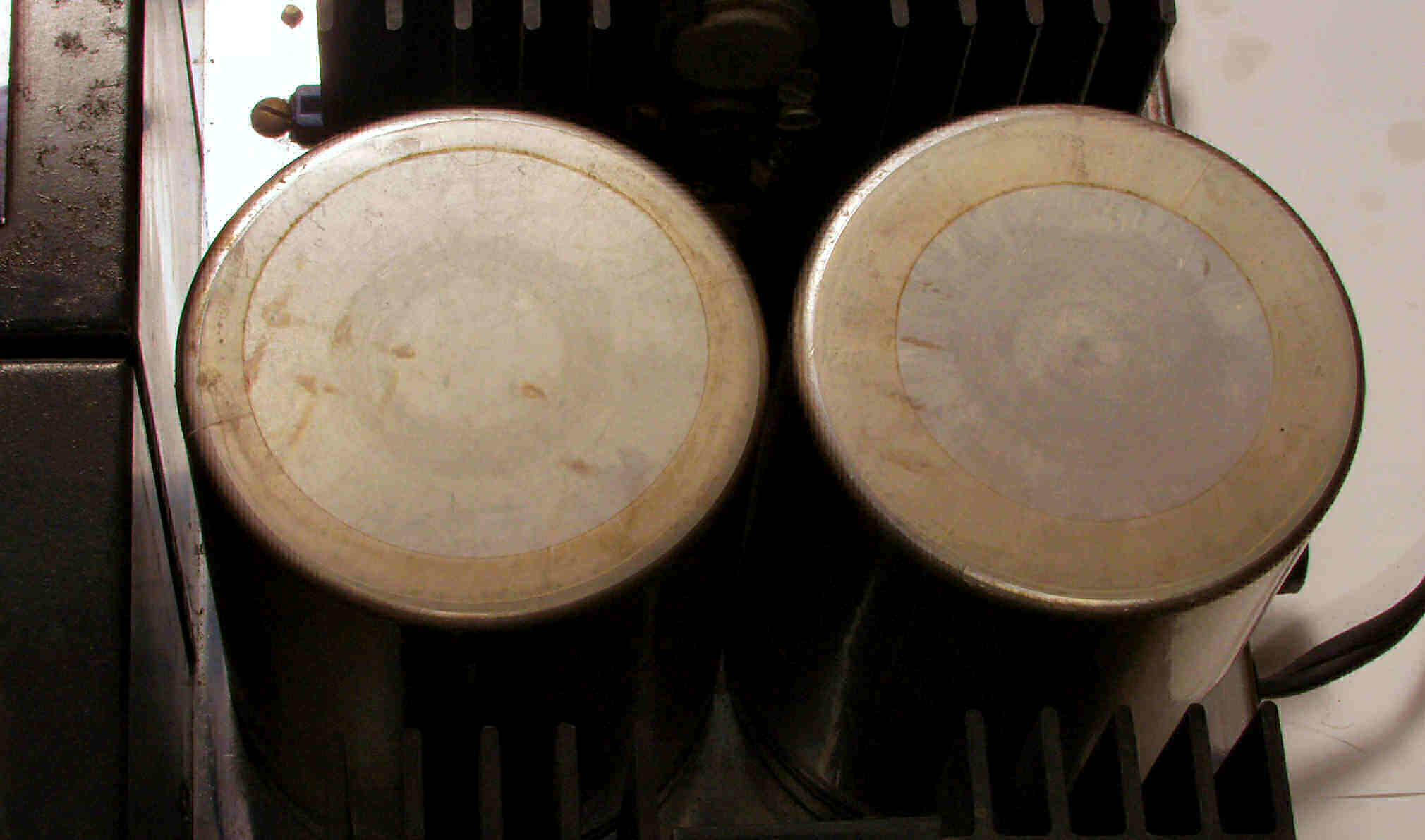

A2C. 点検中 放熱の悪い内側電解コンデンサーがビニールの剥けが多い。 | ||||||||||||||||||||||||||||||

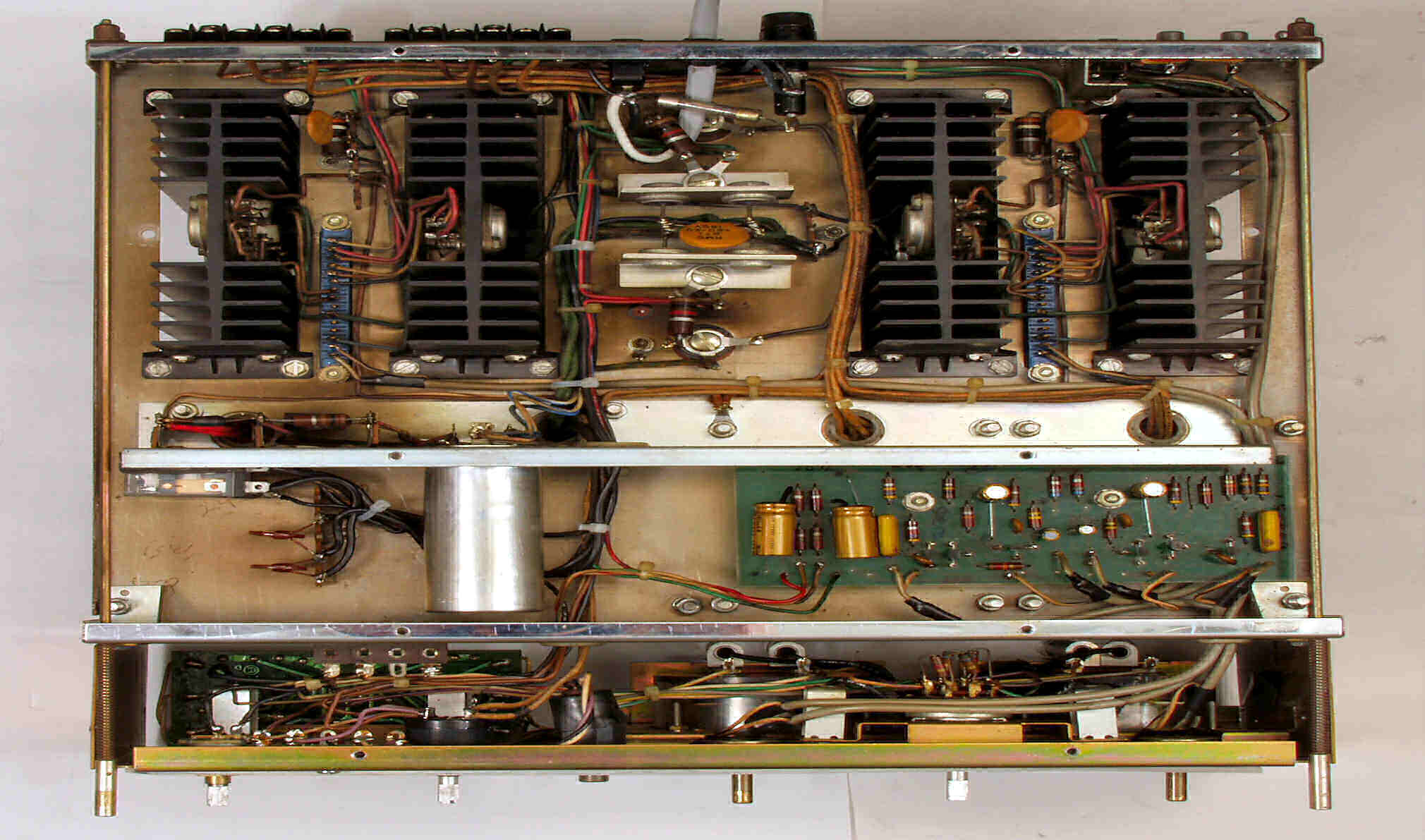

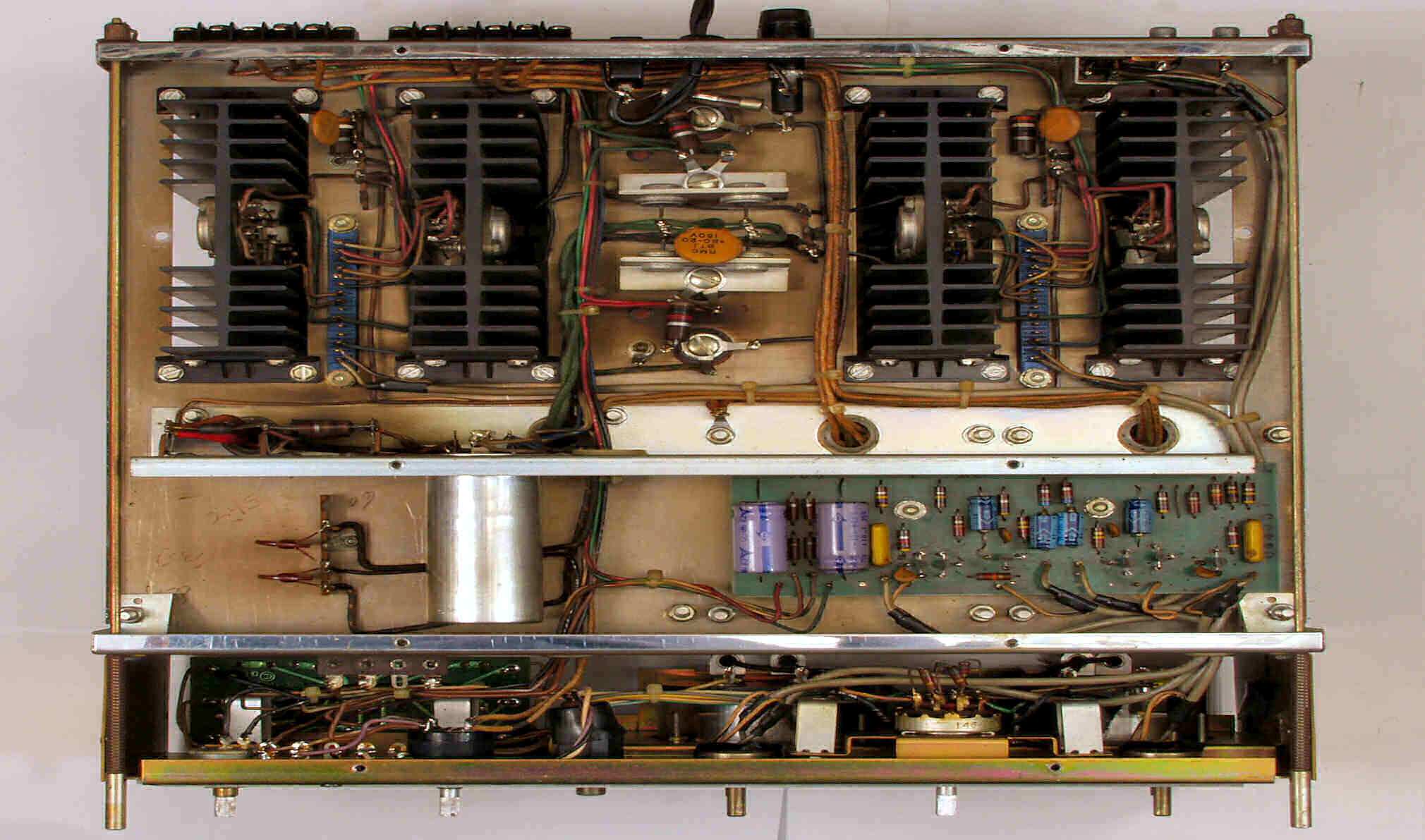

A3A. 点検中 下カバーを取り、清掃後。 | ||||||||||||||||||||||||||||||

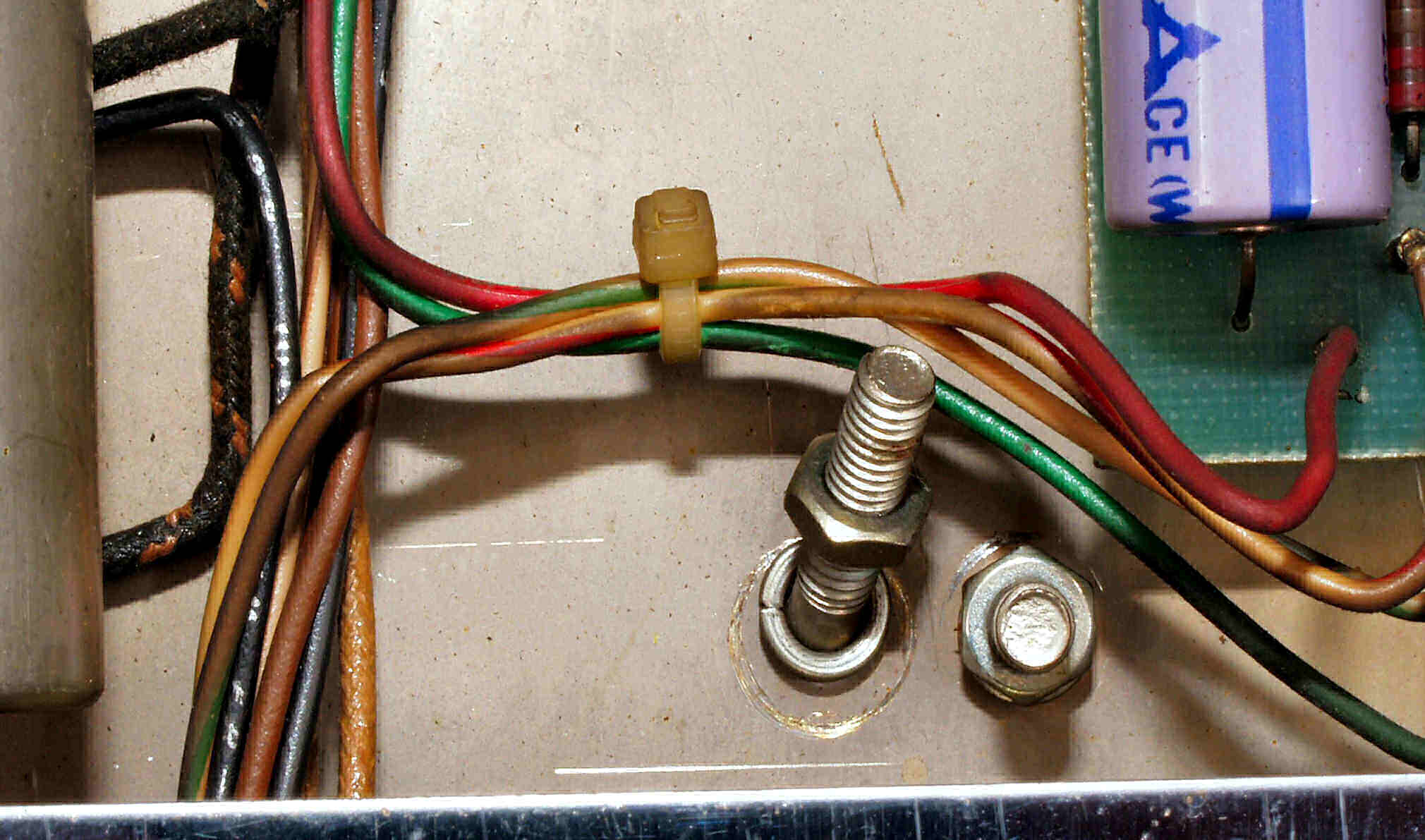

A3B. 点検中 電源トランスの止めネジのリベットが切れている。3本で固定されている。 | ||||||||||||||||||||||||||||||

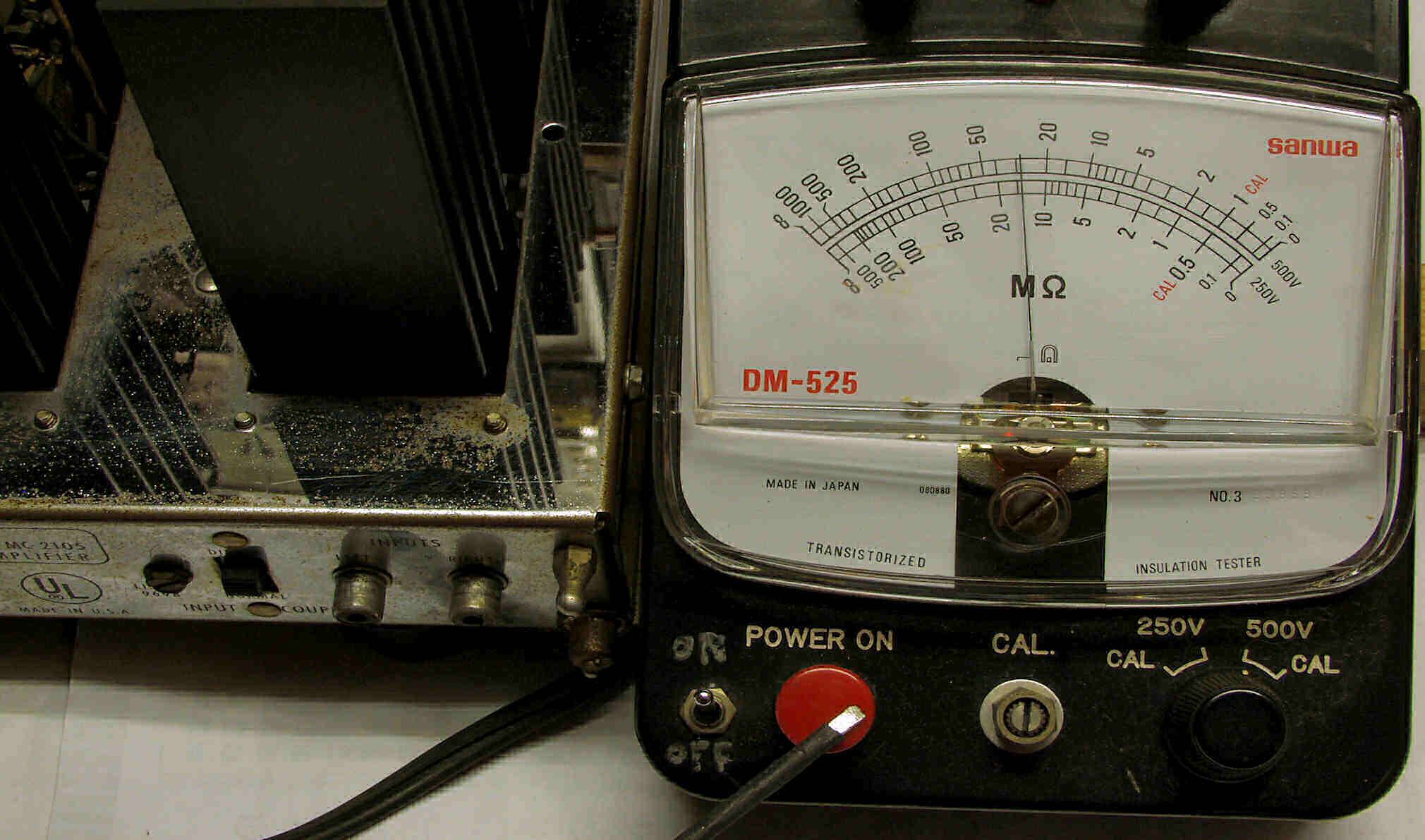

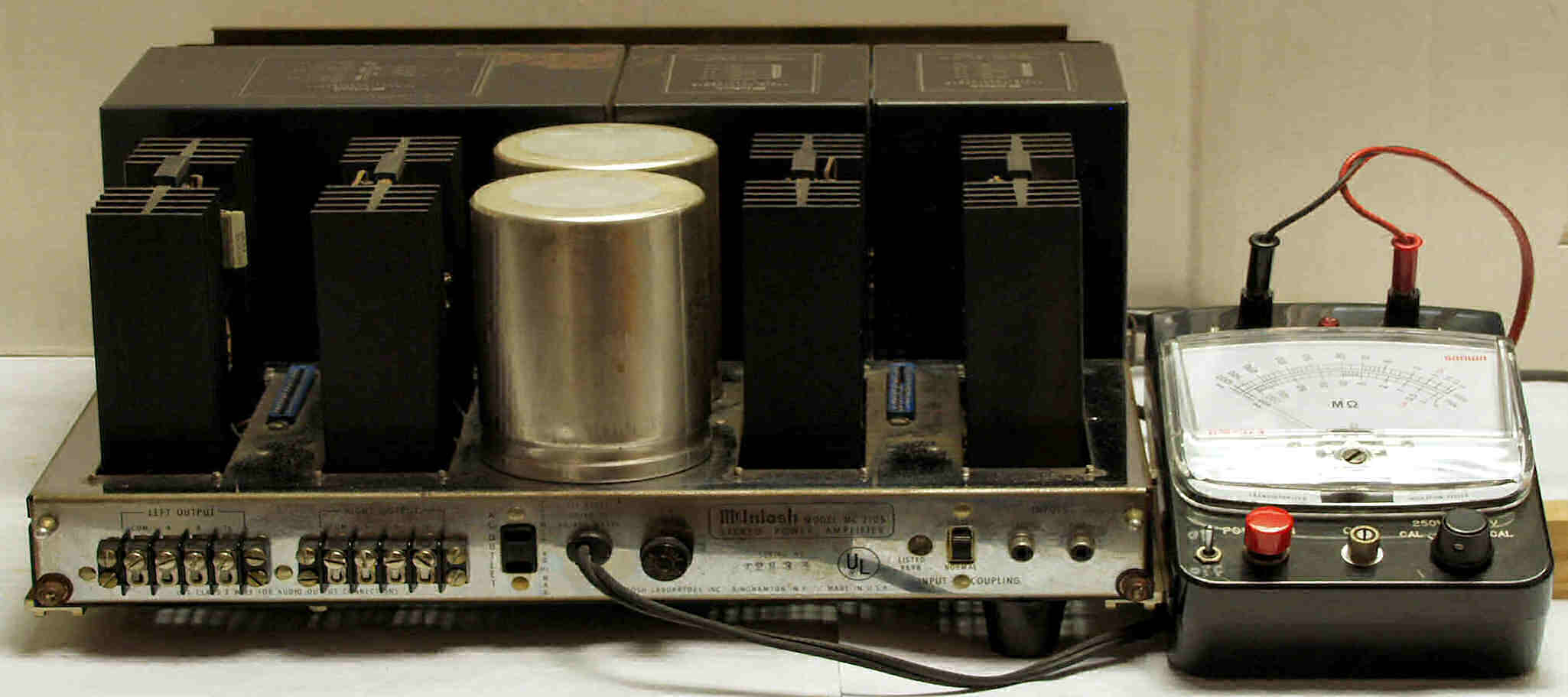

A4A. 点検中 電源ラインの絶縁測定 | ||||||||||||||||||||||||||||||
A4B. 点検中 電源ラインの絶縁測定。 30MΩ/500V で少し絶縁不良。 | ||||||||||||||||||||||||||||||

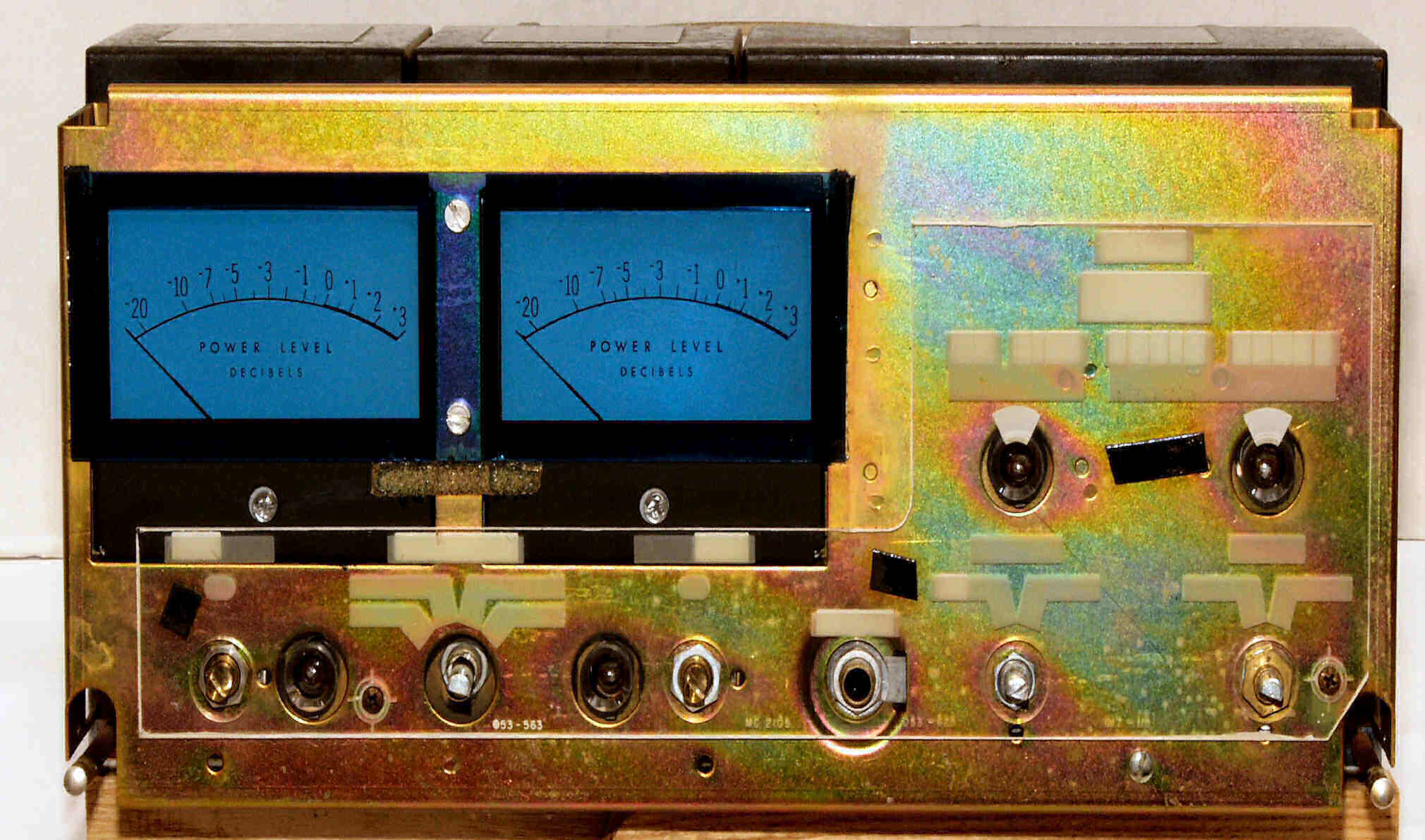

C. 修理状況 C1. 全面パネルを取り、修理中 |
||||||||||||||||||||||||||||||

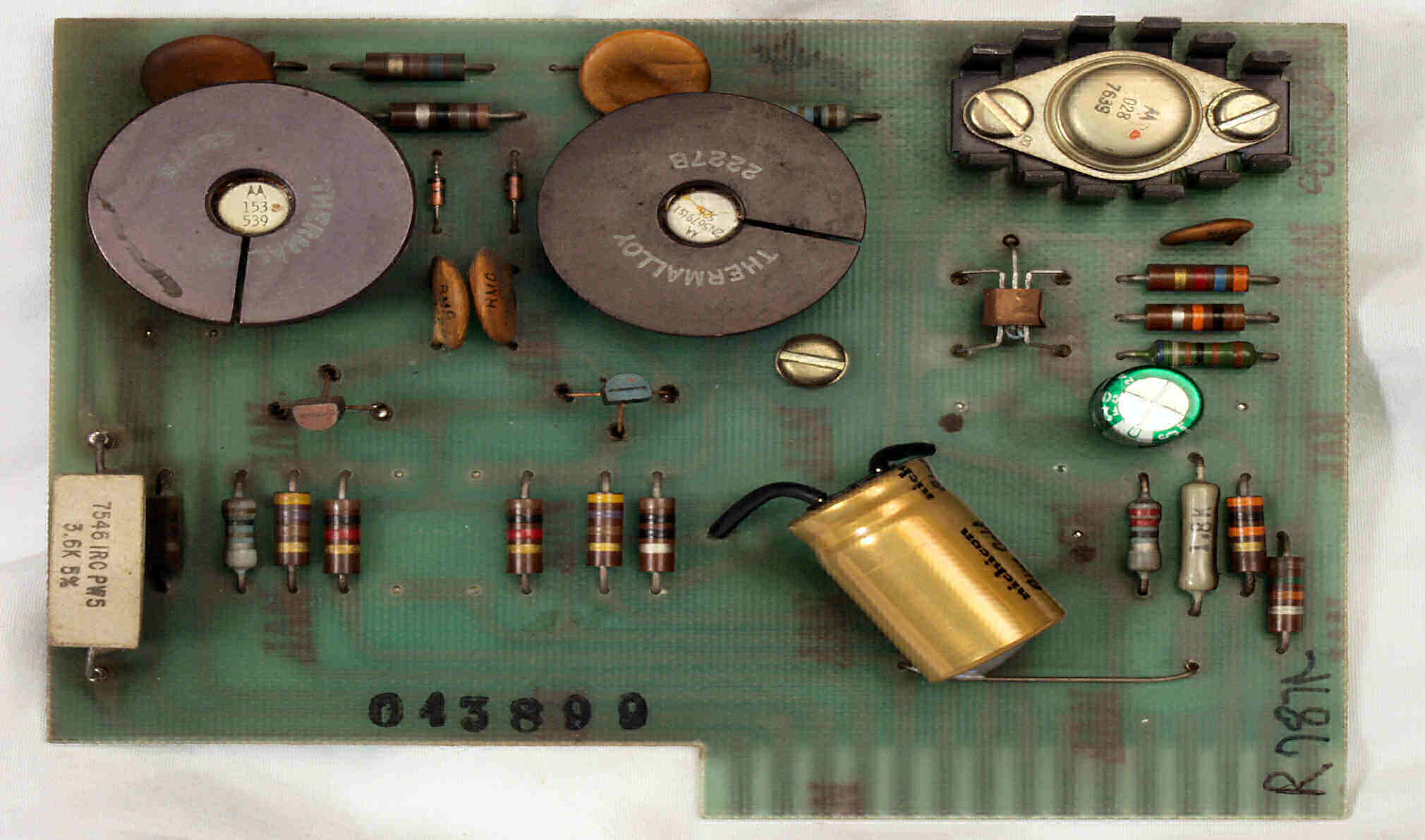

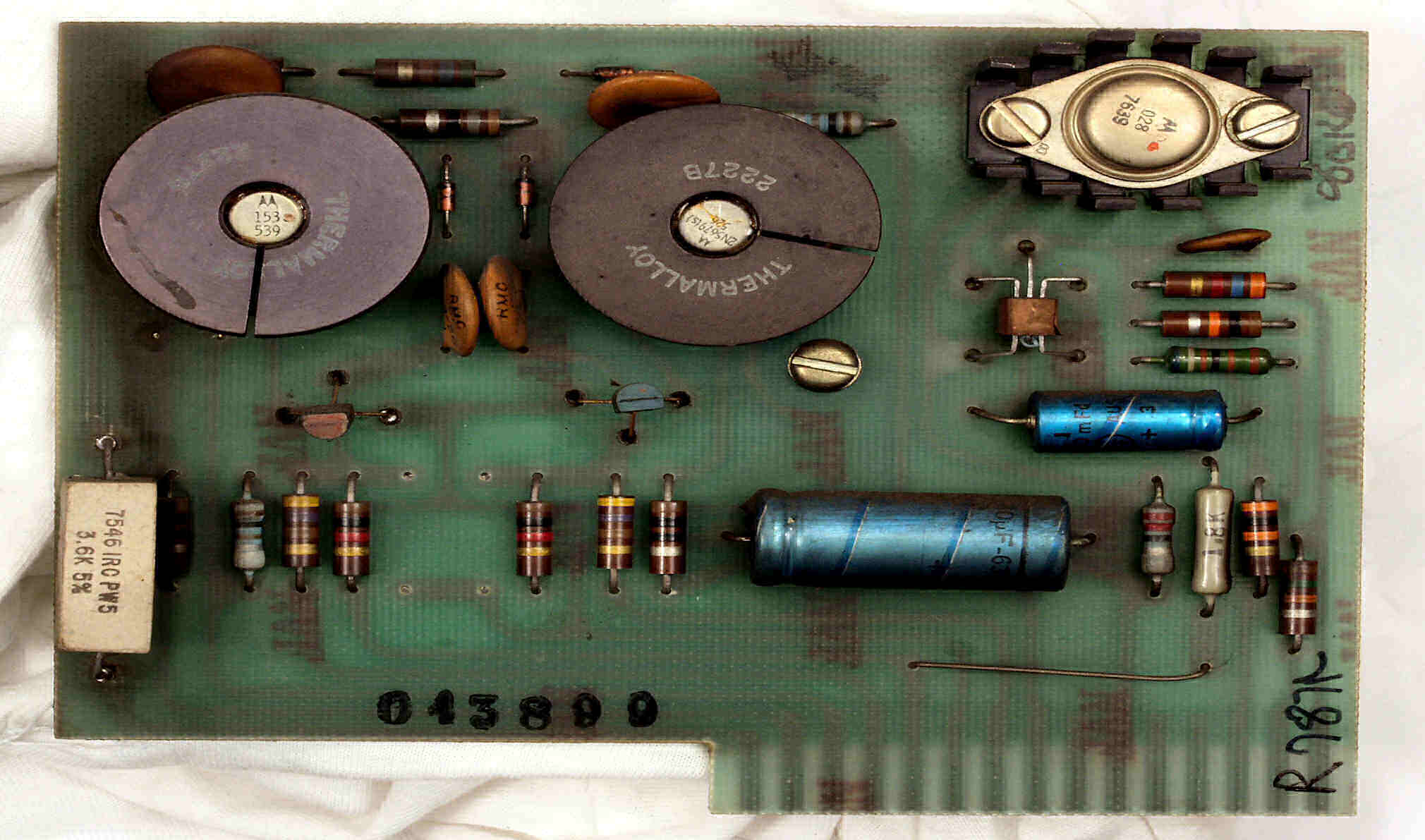

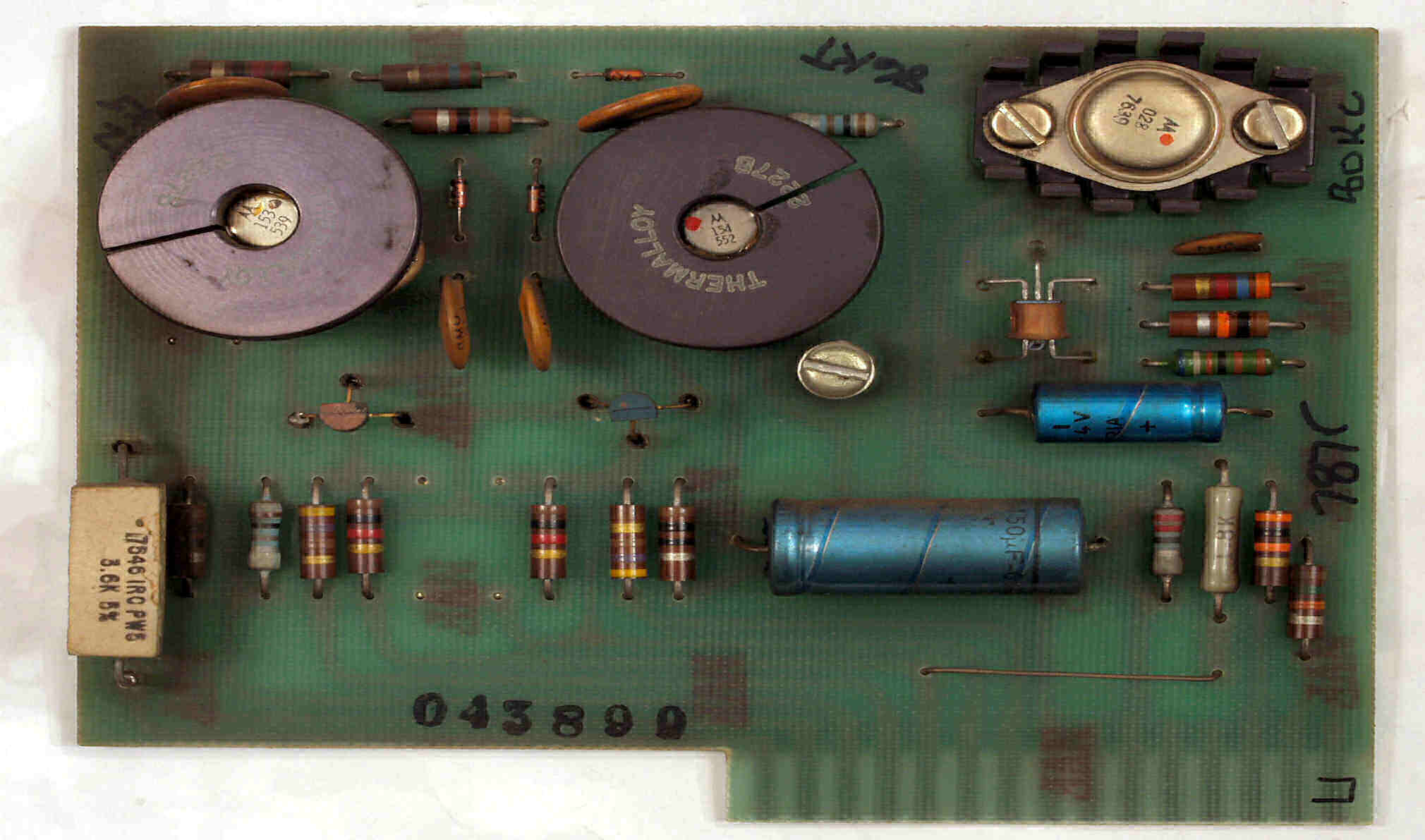

C1A. 修理前 R−AMP基板 | ||||||||||||||||||||||||||||||
C1B. 修理後 R−AMP基板 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||

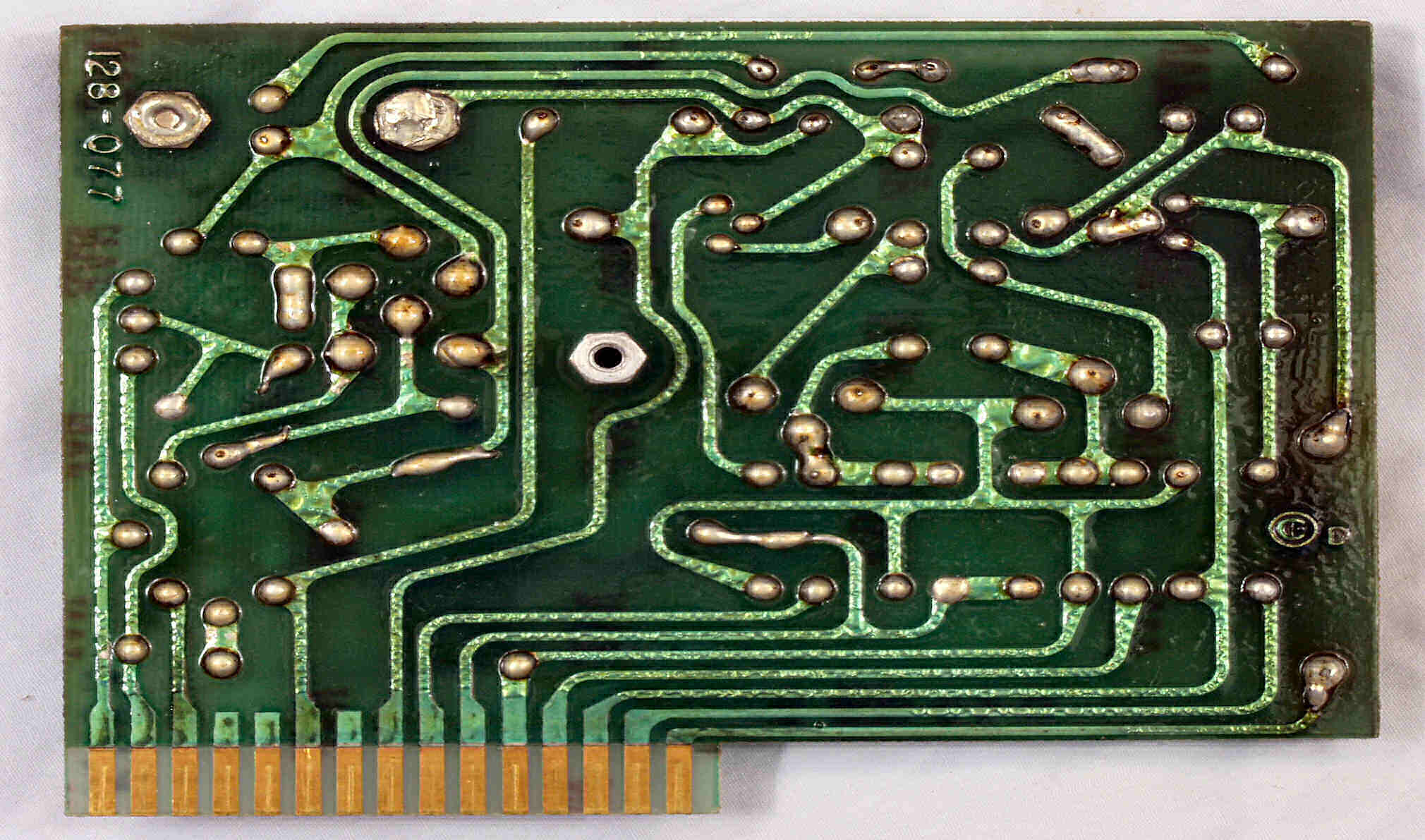

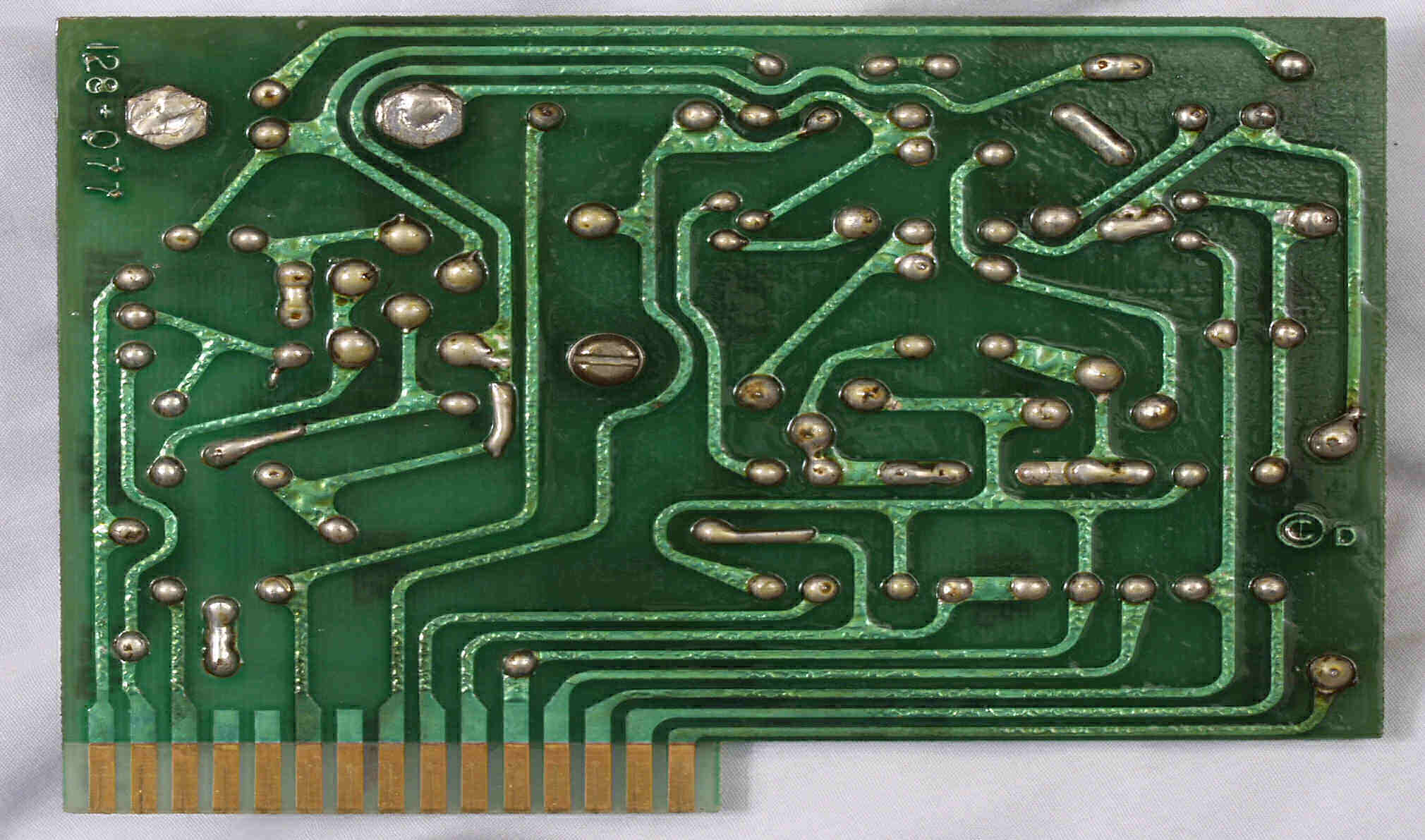

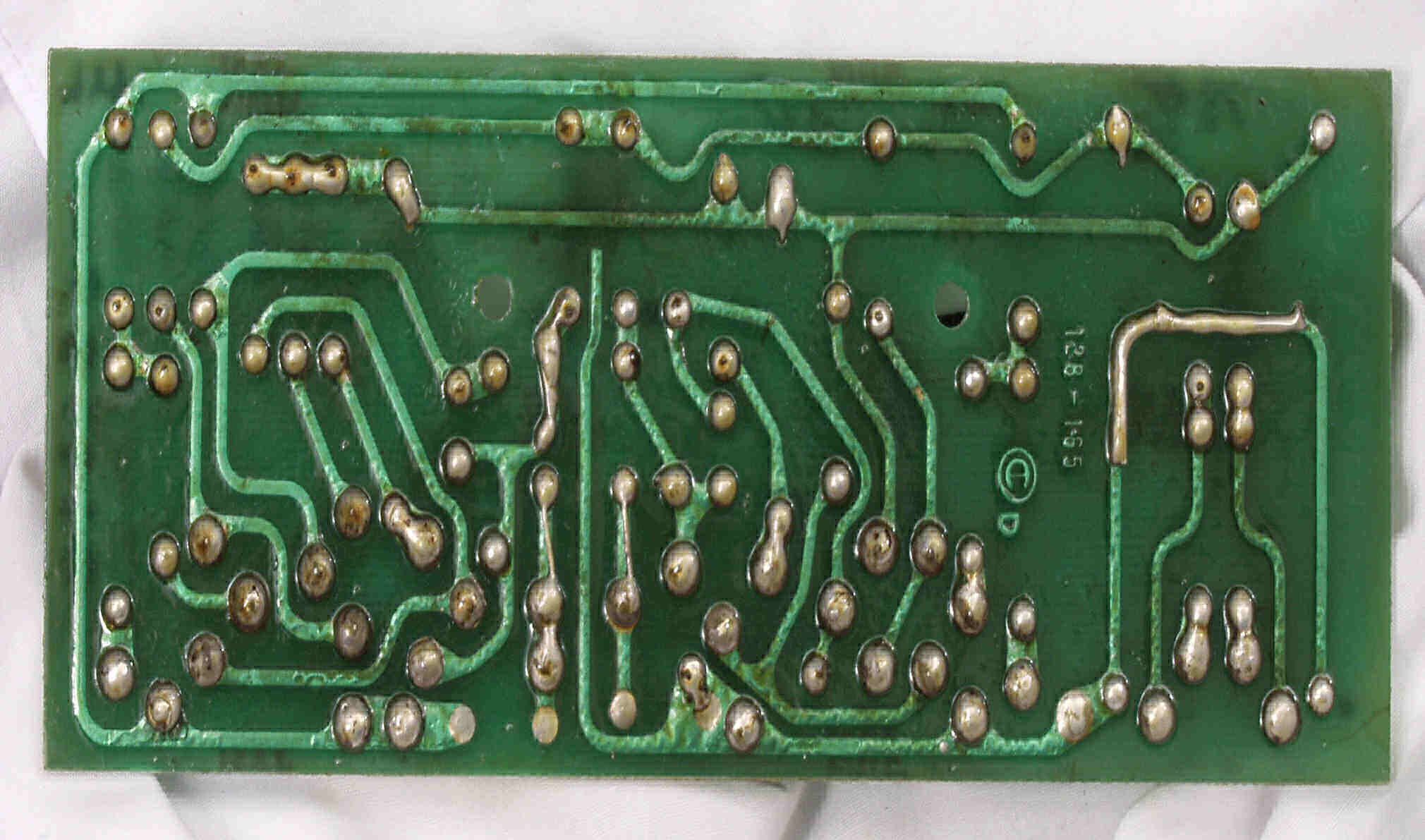

C1C. 修理前 R−AMP基板裏 | ||||||||||||||||||||||||||||||

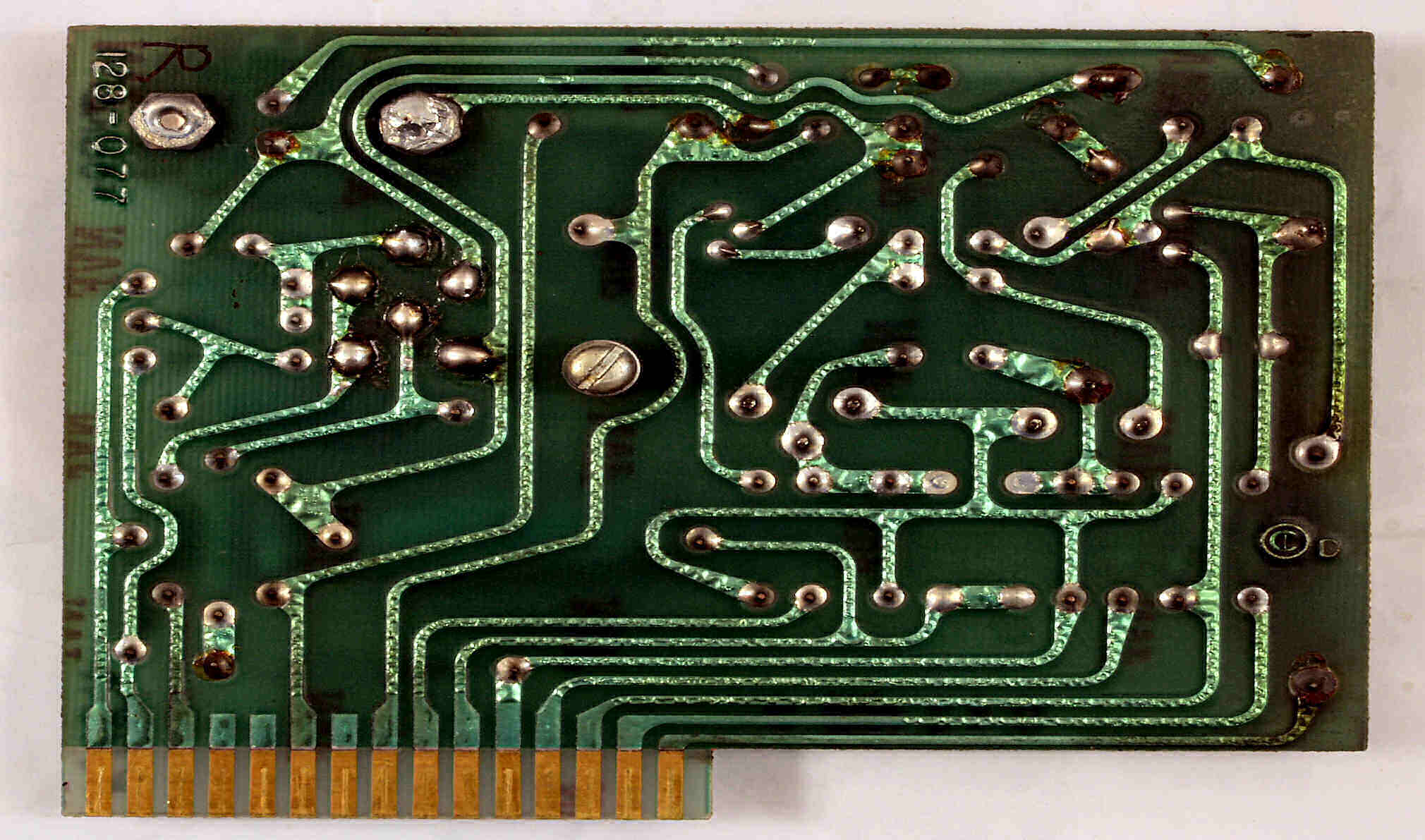

C1D. 修理(半田補正)後 R−AMP基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||

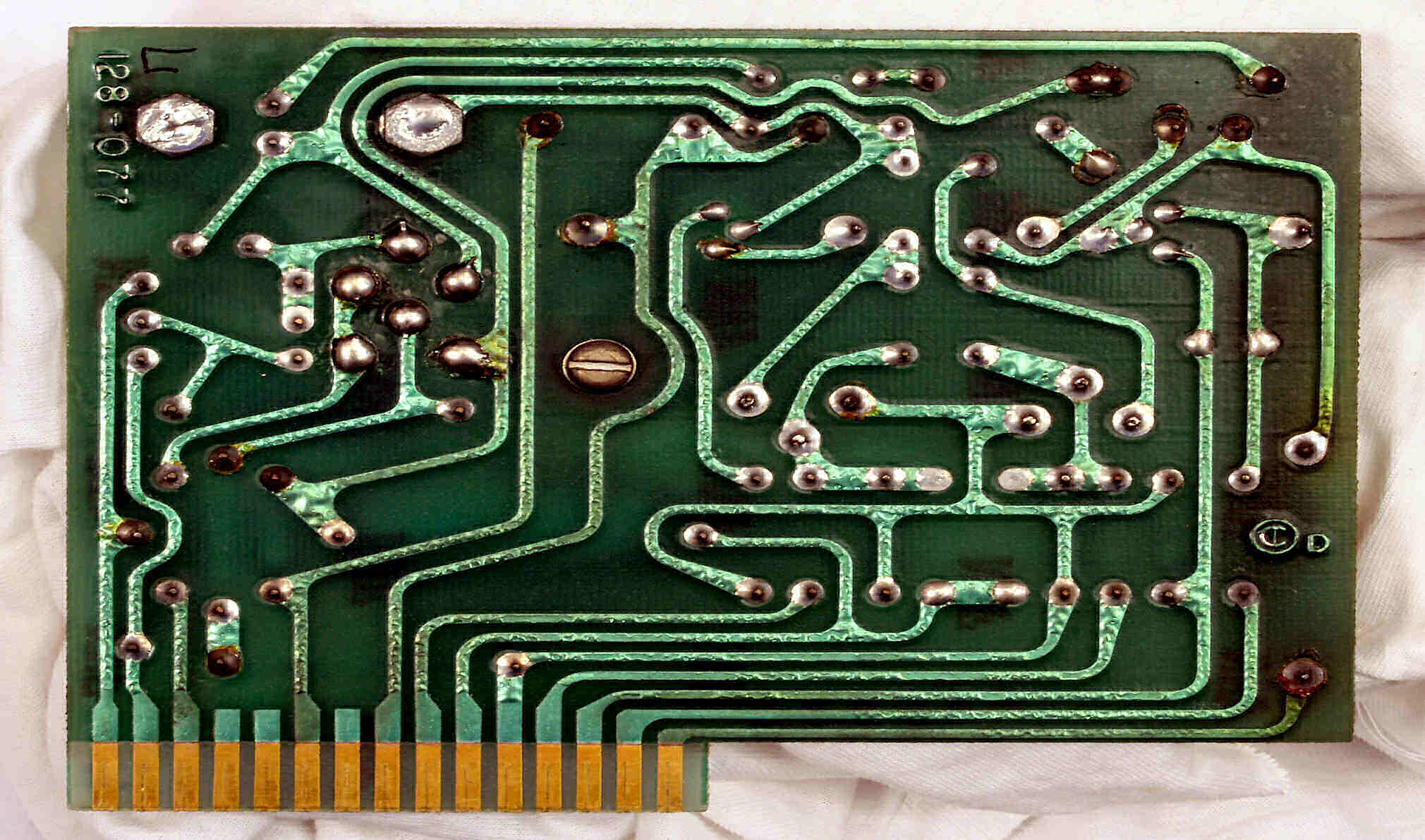

C1E. 完成R−AMP基板裏 洗浄後防湿材を塗る。 | ||||||||||||||||||||||||||||||
C2A. 修理前 L−AMP基板 | ||||||||||||||||||||||||||||||
C2B. 修理後 L−AMP基板 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||

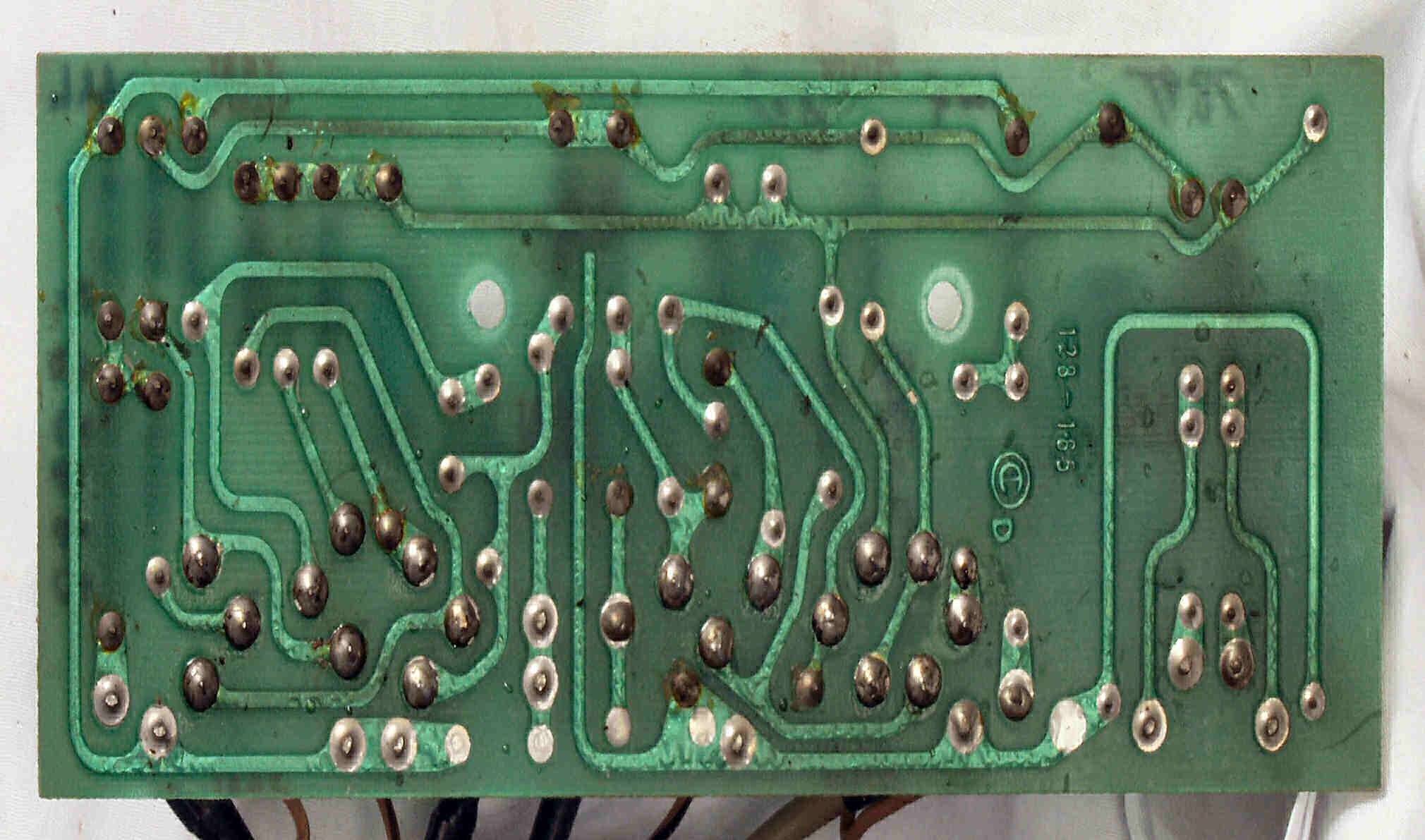

C2C. 修理前 L−AMP基板裏 | ||||||||||||||||||||||||||||||
C2D. 修理(半田補正)後 L−AMP基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||
C2E. 完成L−AMP基板裏 洗浄後防湿材を塗る。 | ||||||||||||||||||||||||||||||

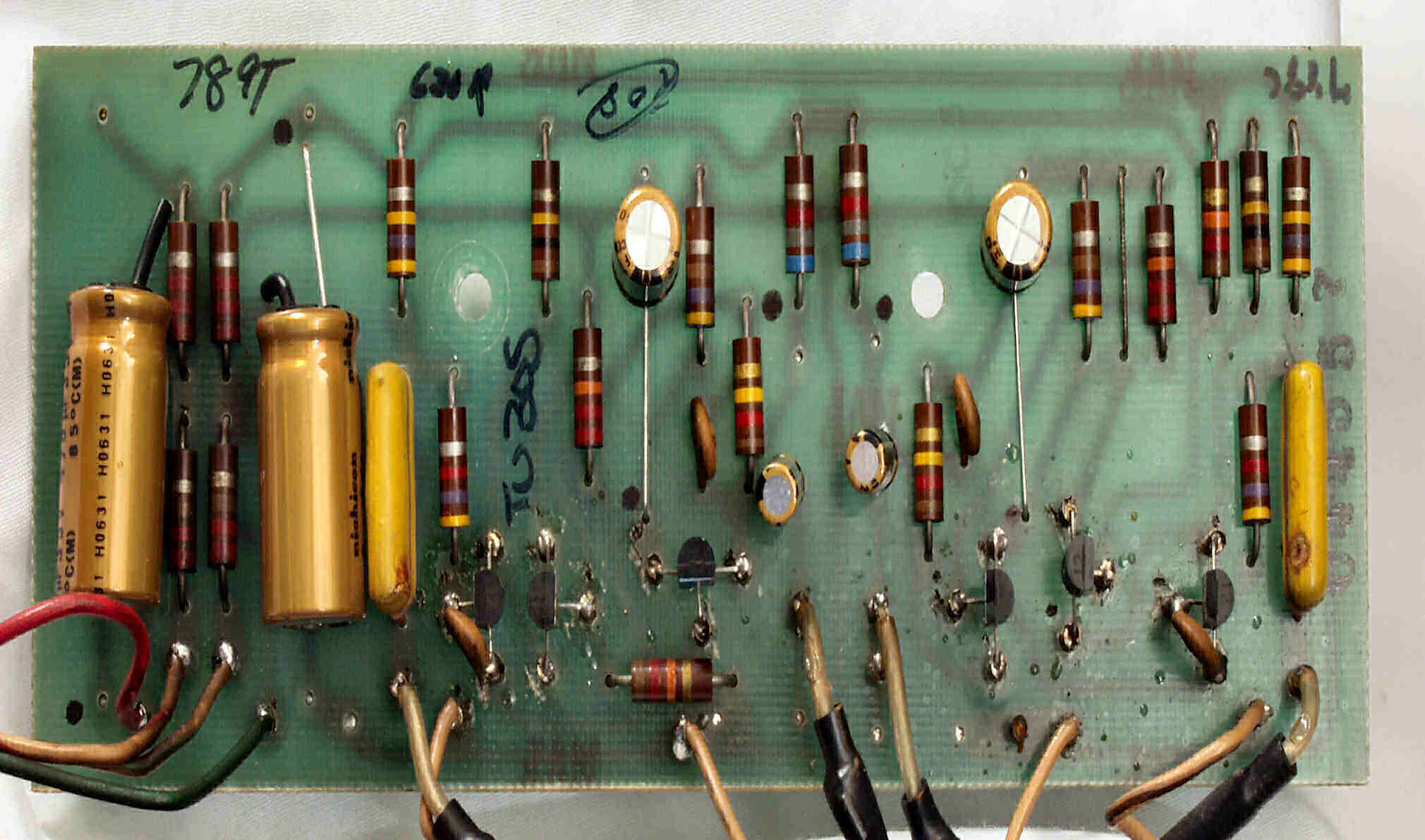

C3A. 修理前 プリAMP基板 | ||||||||||||||||||||||||||||||

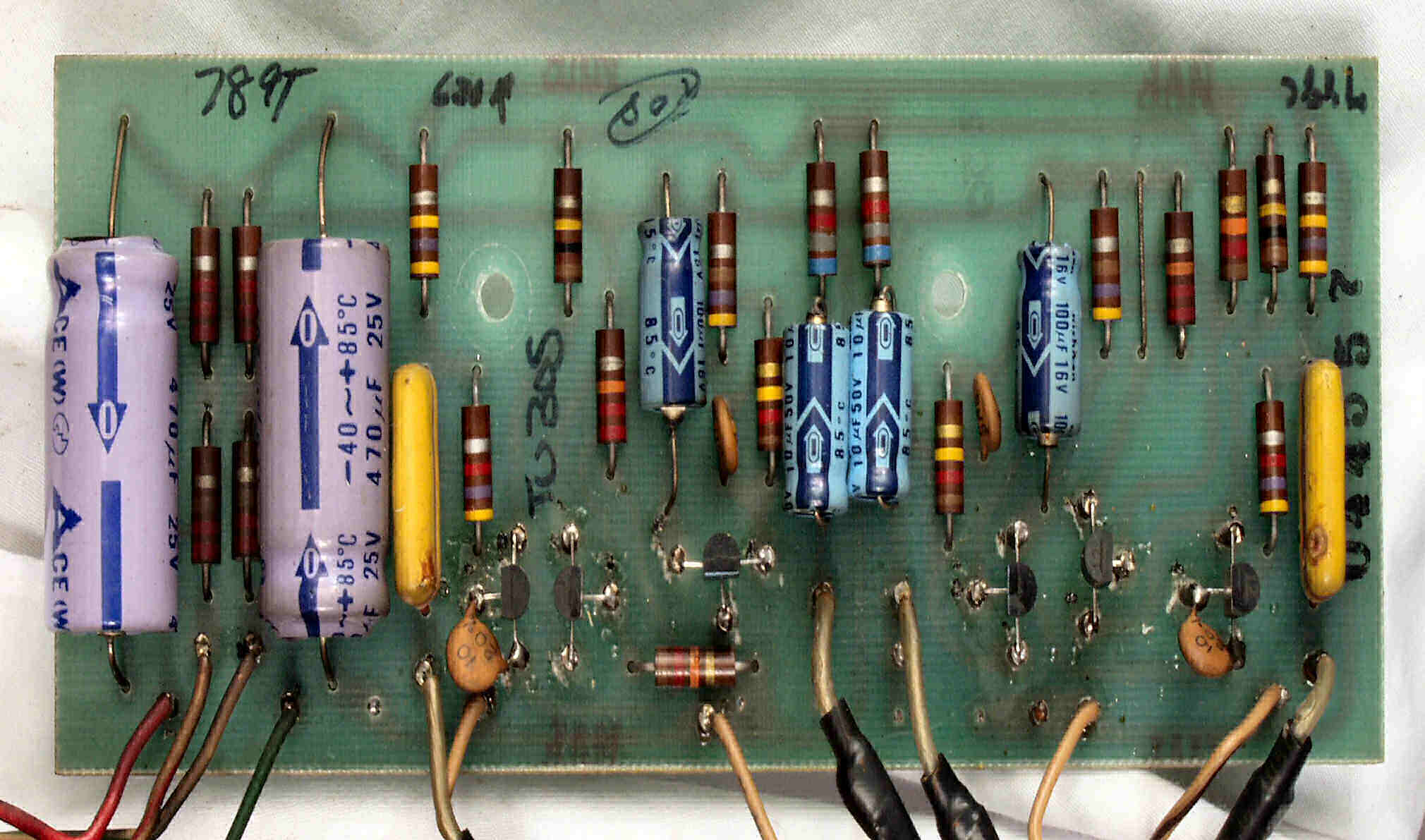

C3B. 修理後 プリAMP基板 電解コンデンサー6個交換 | ||||||||||||||||||||||||||||||

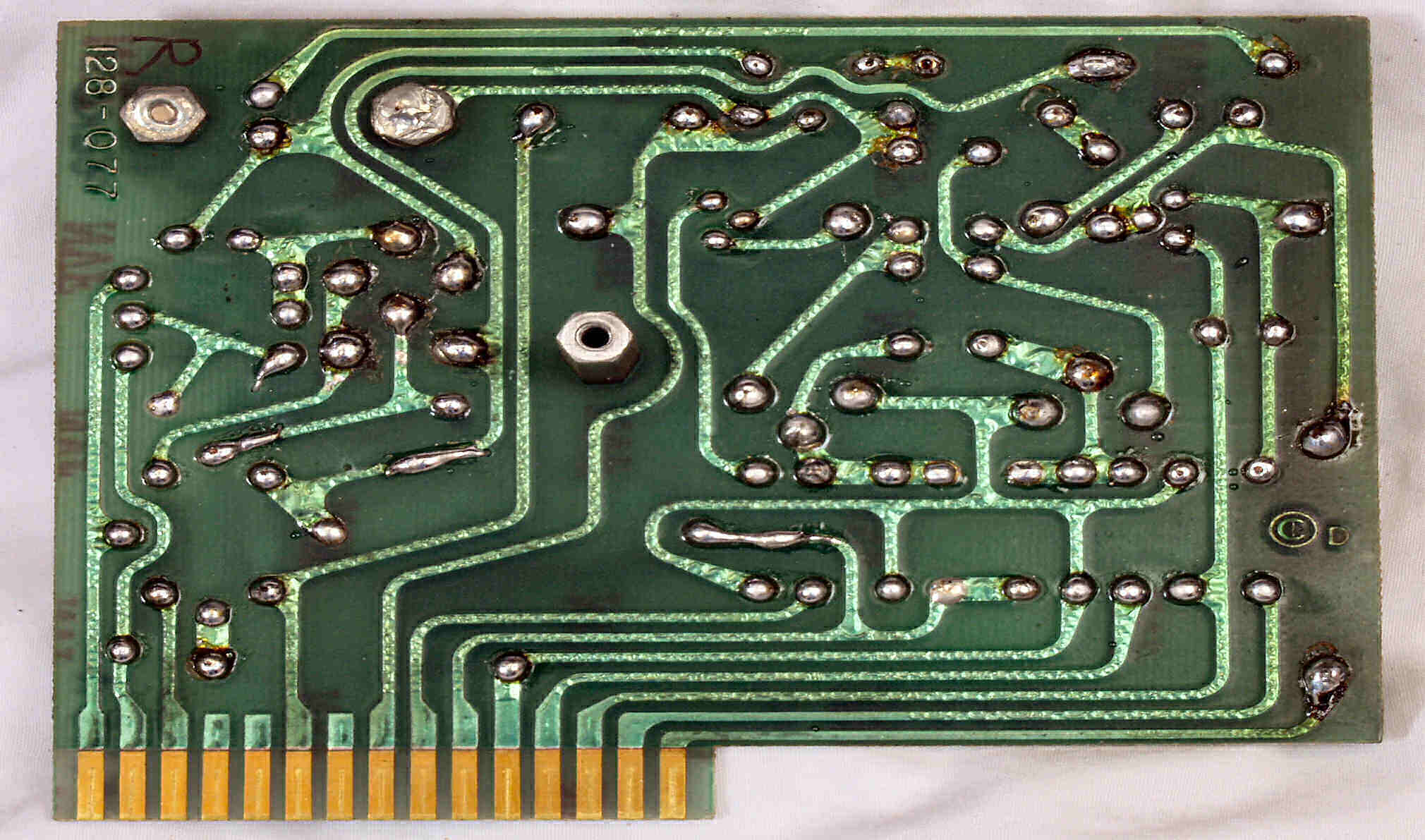

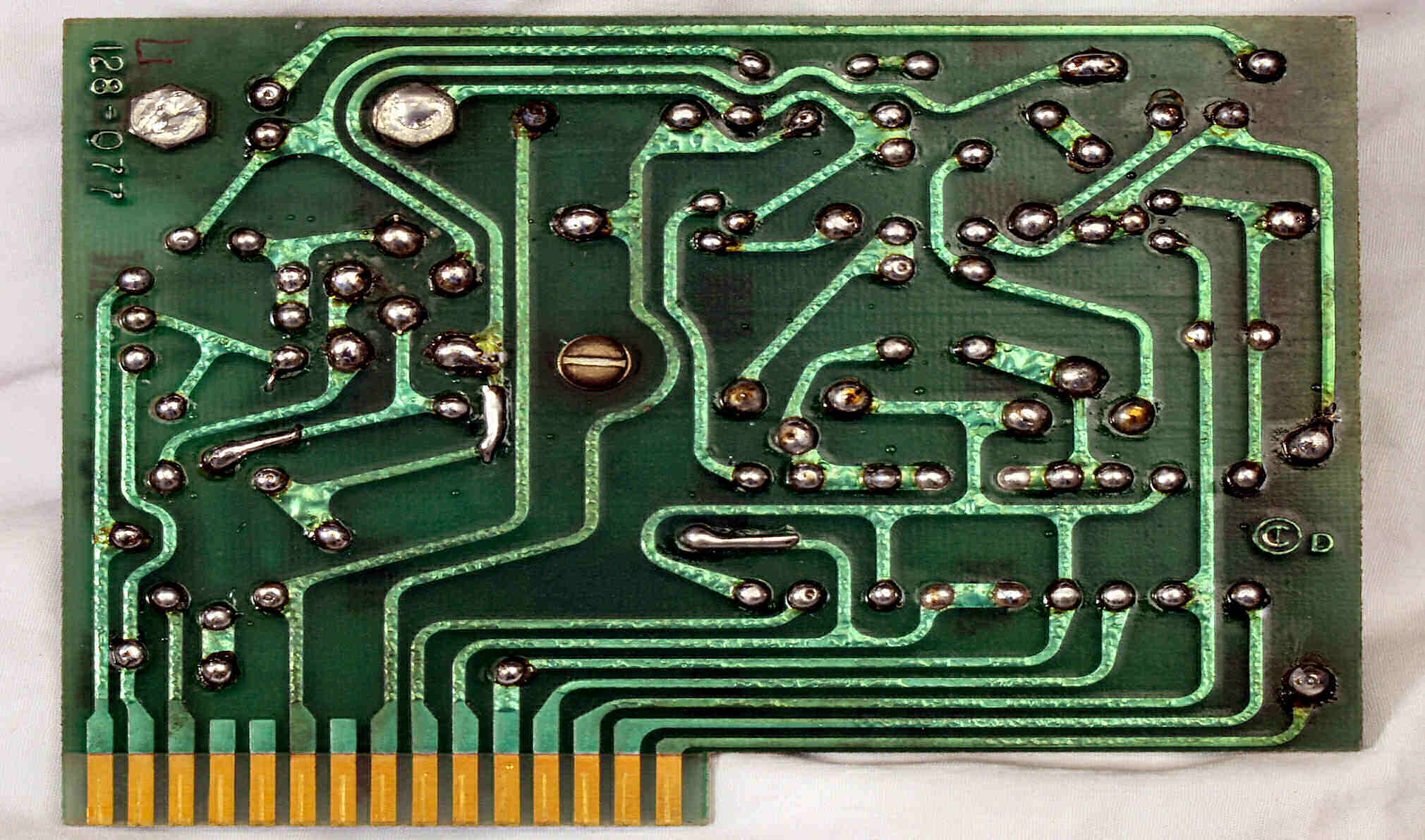

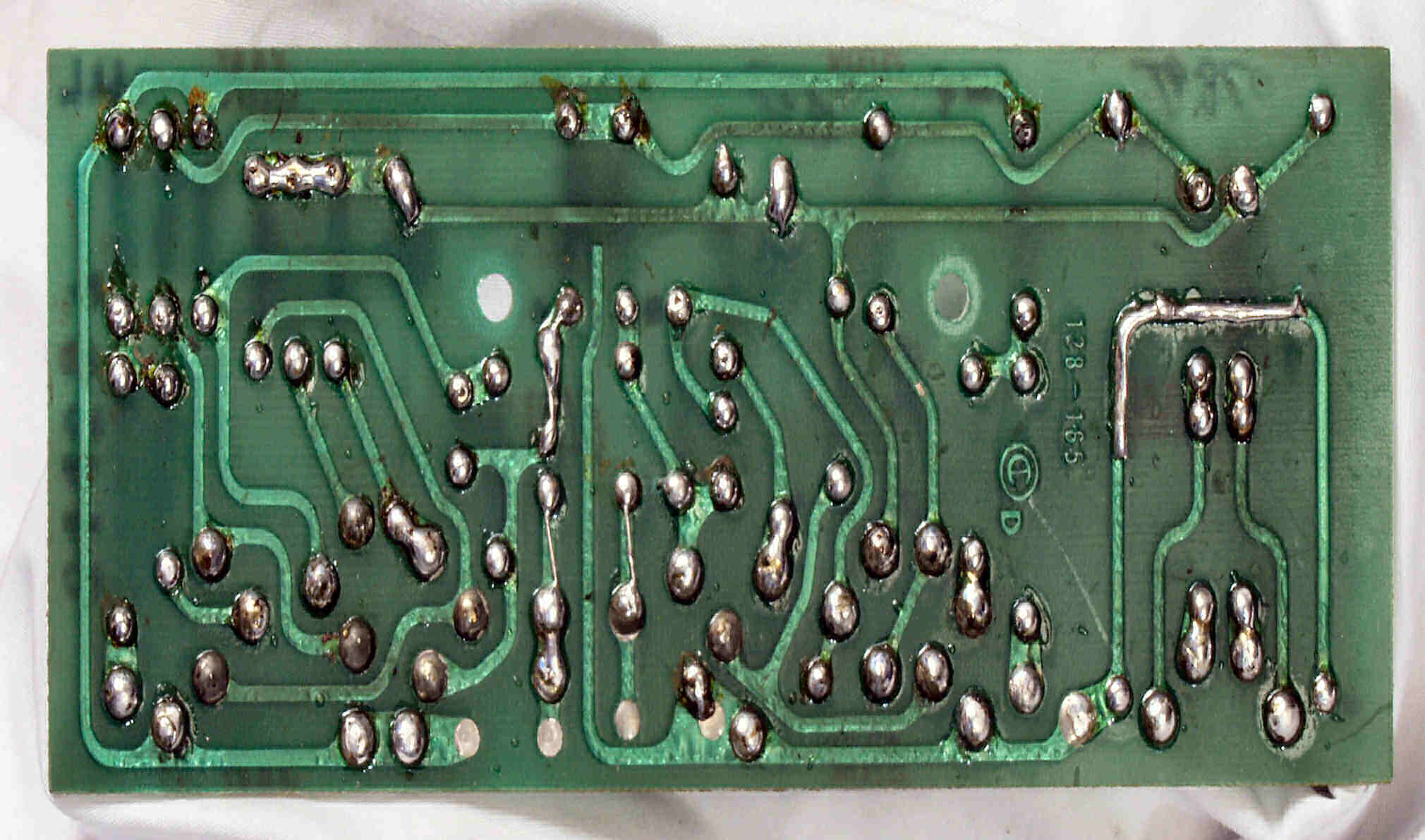

C3C. 修理前 プリAMP裏 | ||||||||||||||||||||||||||||||
C3D. 修理(半田補正)後 プリAMP基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||
C3E. 完成定電圧プリAMP基板裏 洗浄後防湿材を塗る。 | ||||||||||||||||||||||||||||||

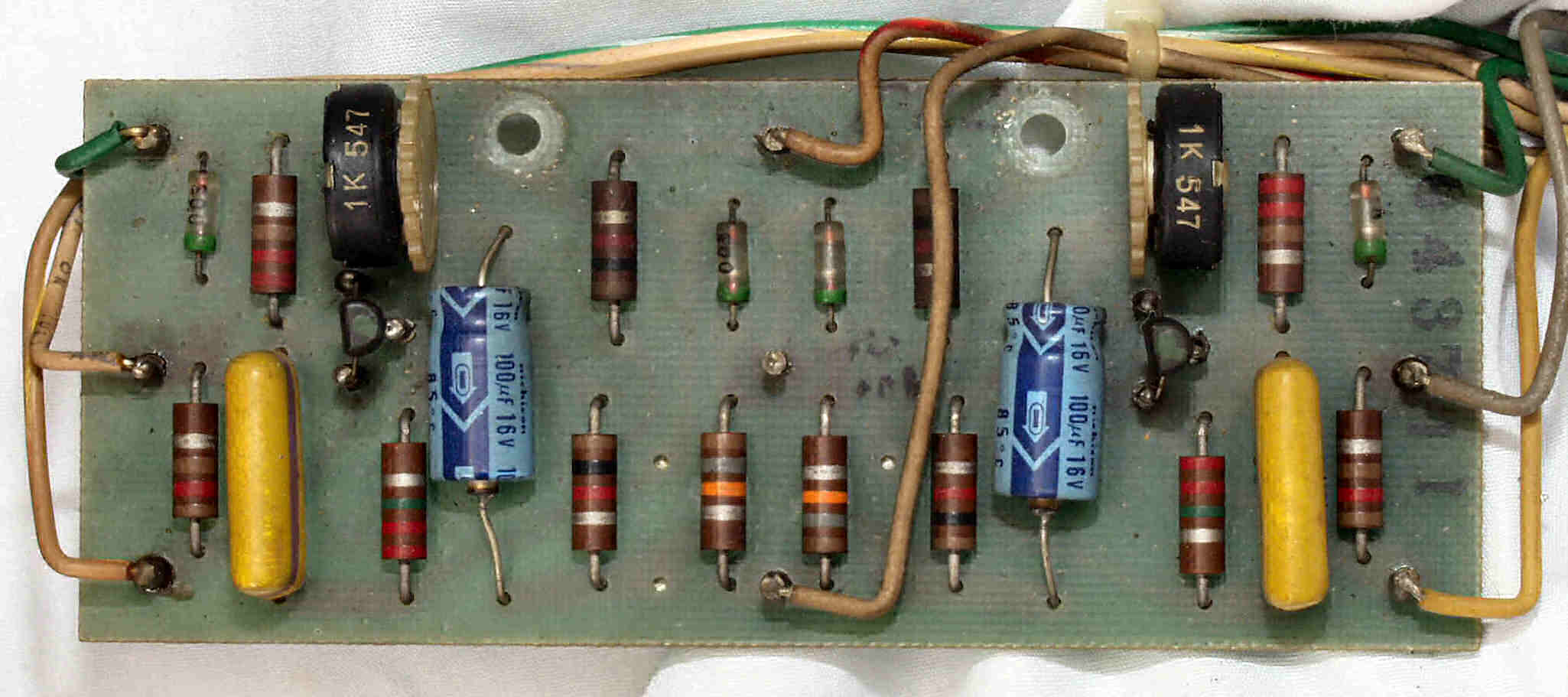

C5A. 修理前 VU_AMP基板 | ||||||||||||||||||||||||||||||

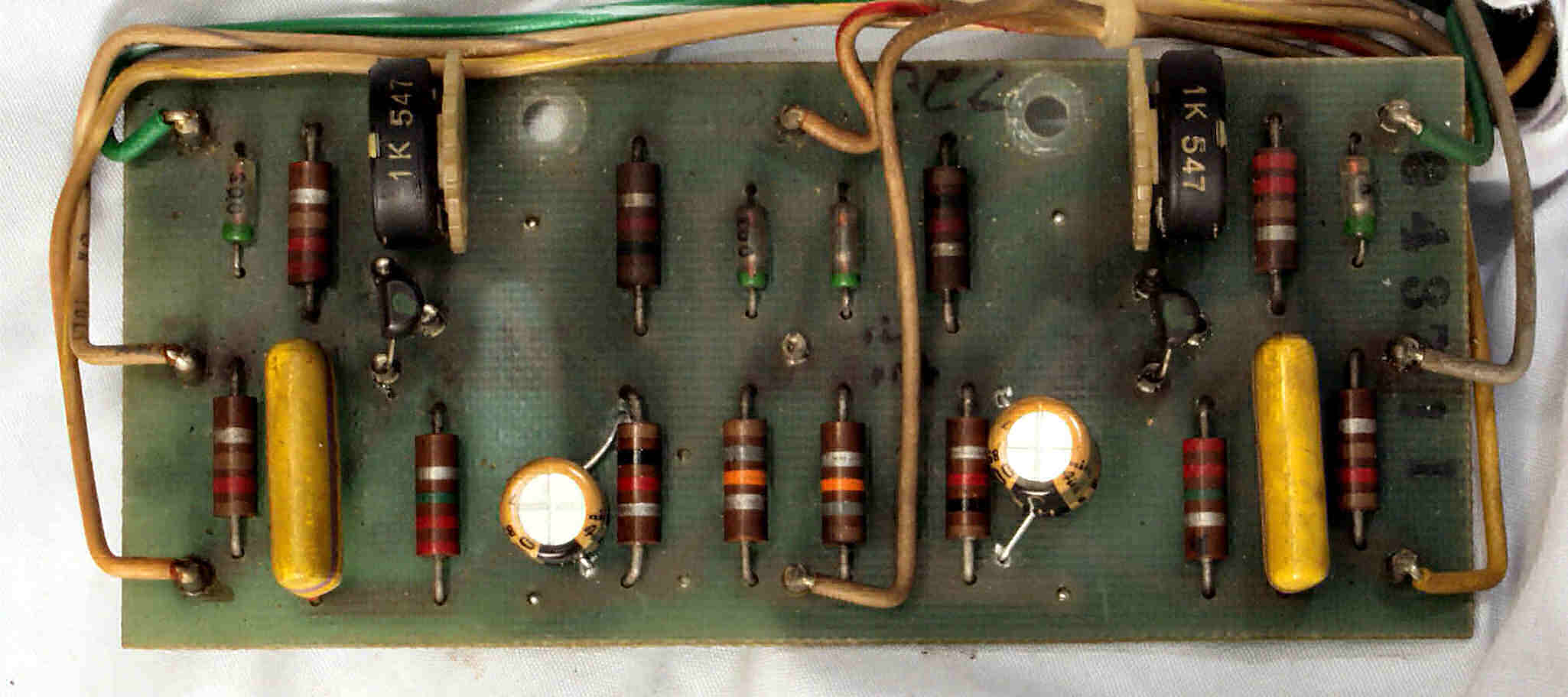

C5B. 修理後 VU_AMP 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||

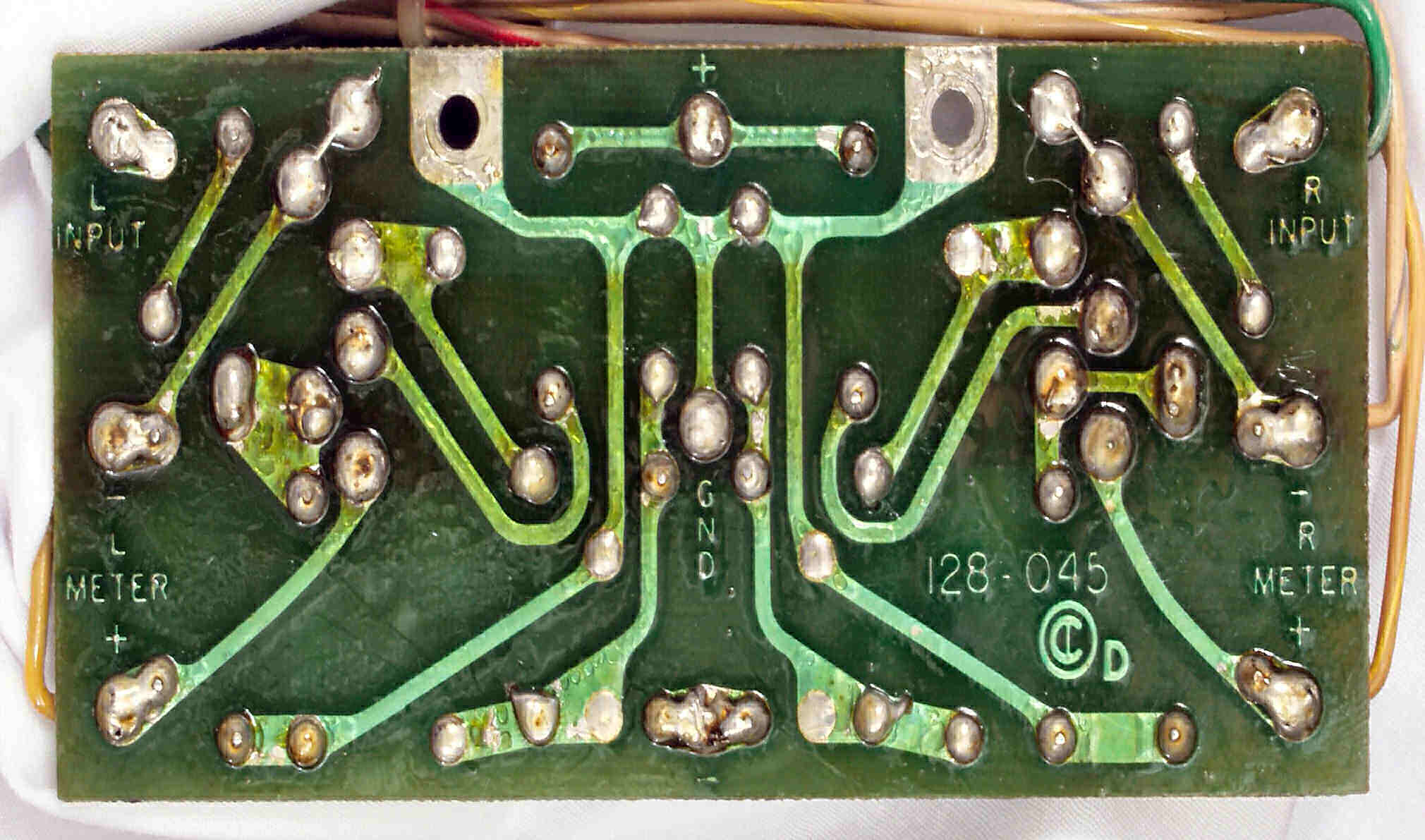

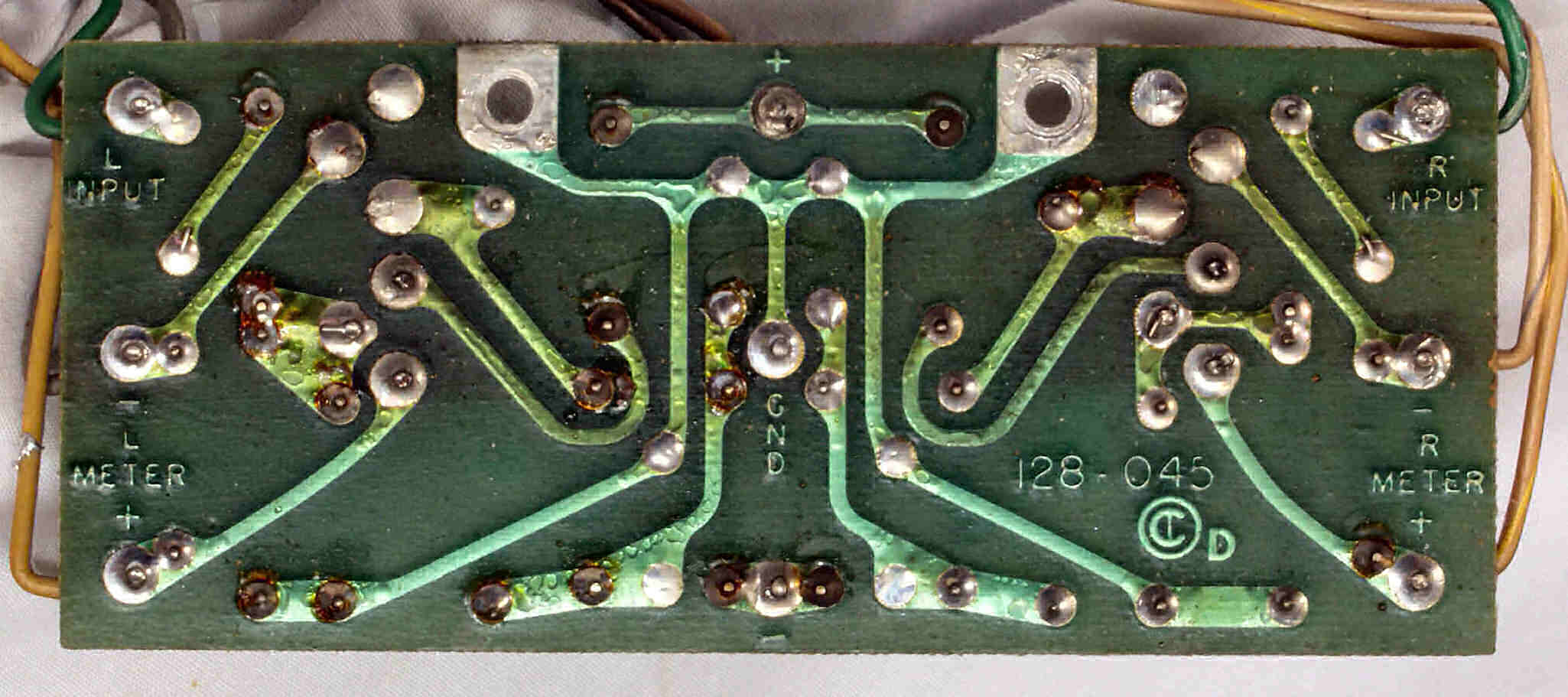

C5C. 修理前 VU_AMP基板裏 | ||||||||||||||||||||||||||||||

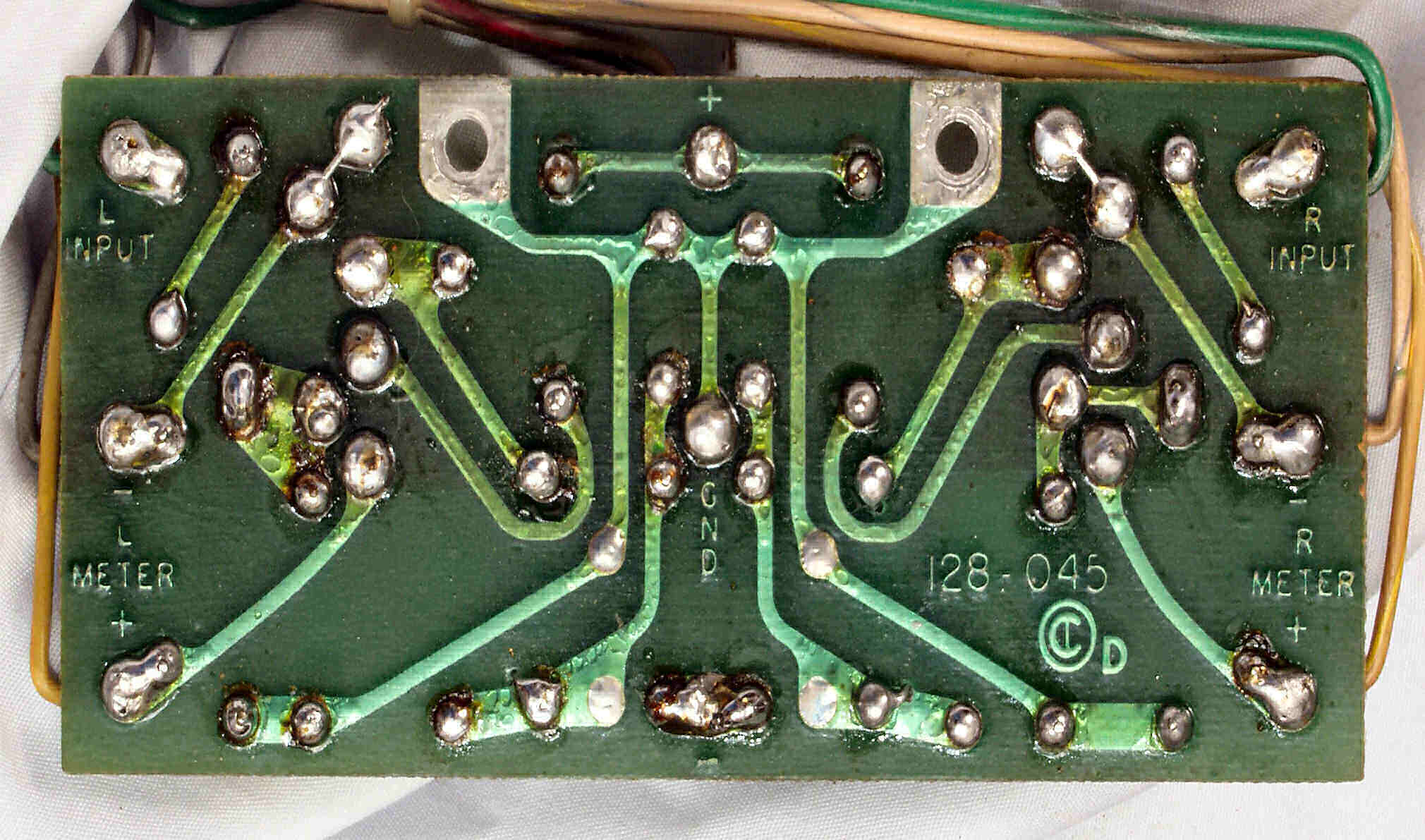

C5D. 修理(半田補正)後 VU_AMP基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||
C5E. 完成VU_AMP基板裏 洗浄後防湿材を塗る。 | ||||||||||||||||||||||||||||||

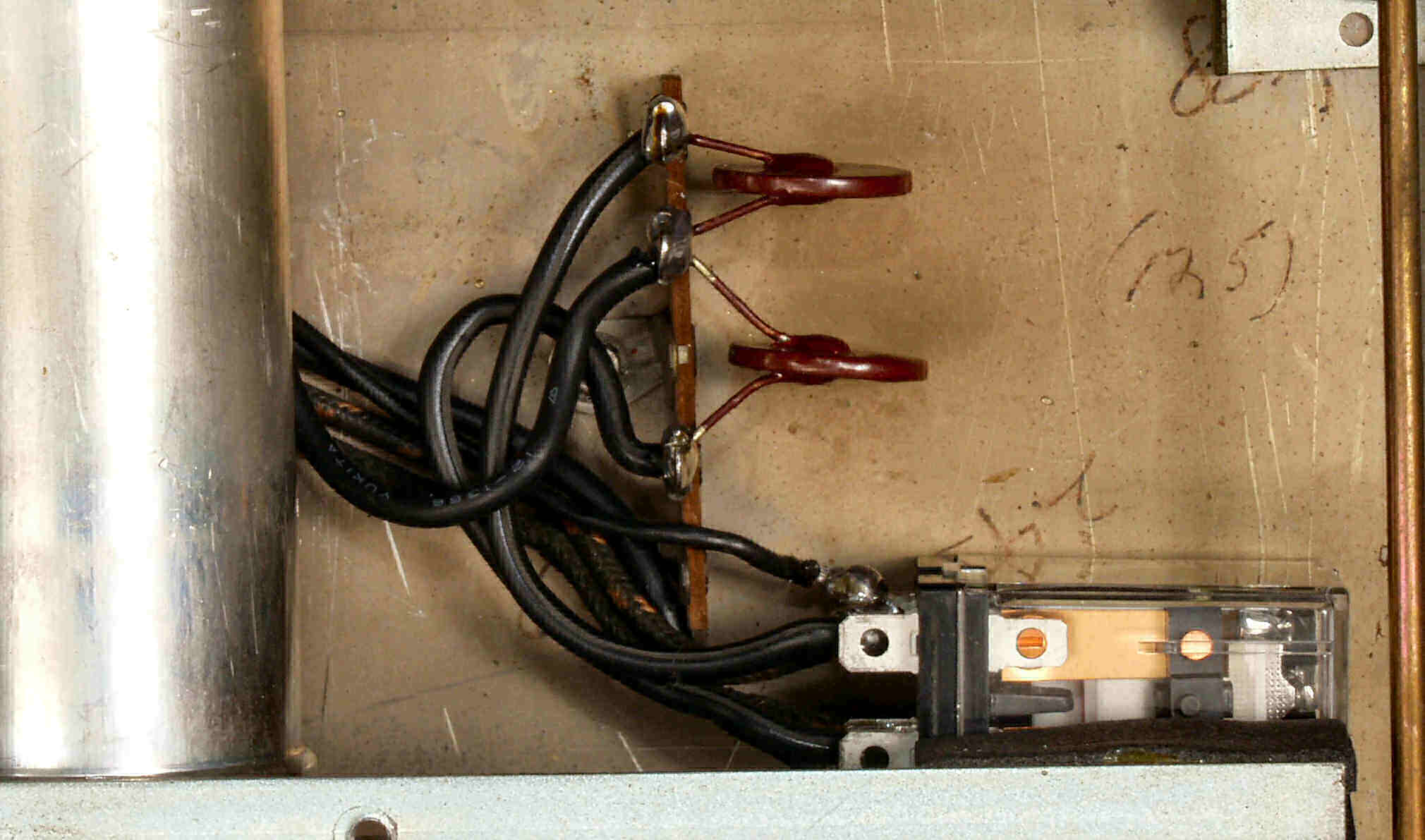

C6A. 修理後 電源投入リレー新設 | ||||||||||||||||||||||||||||||

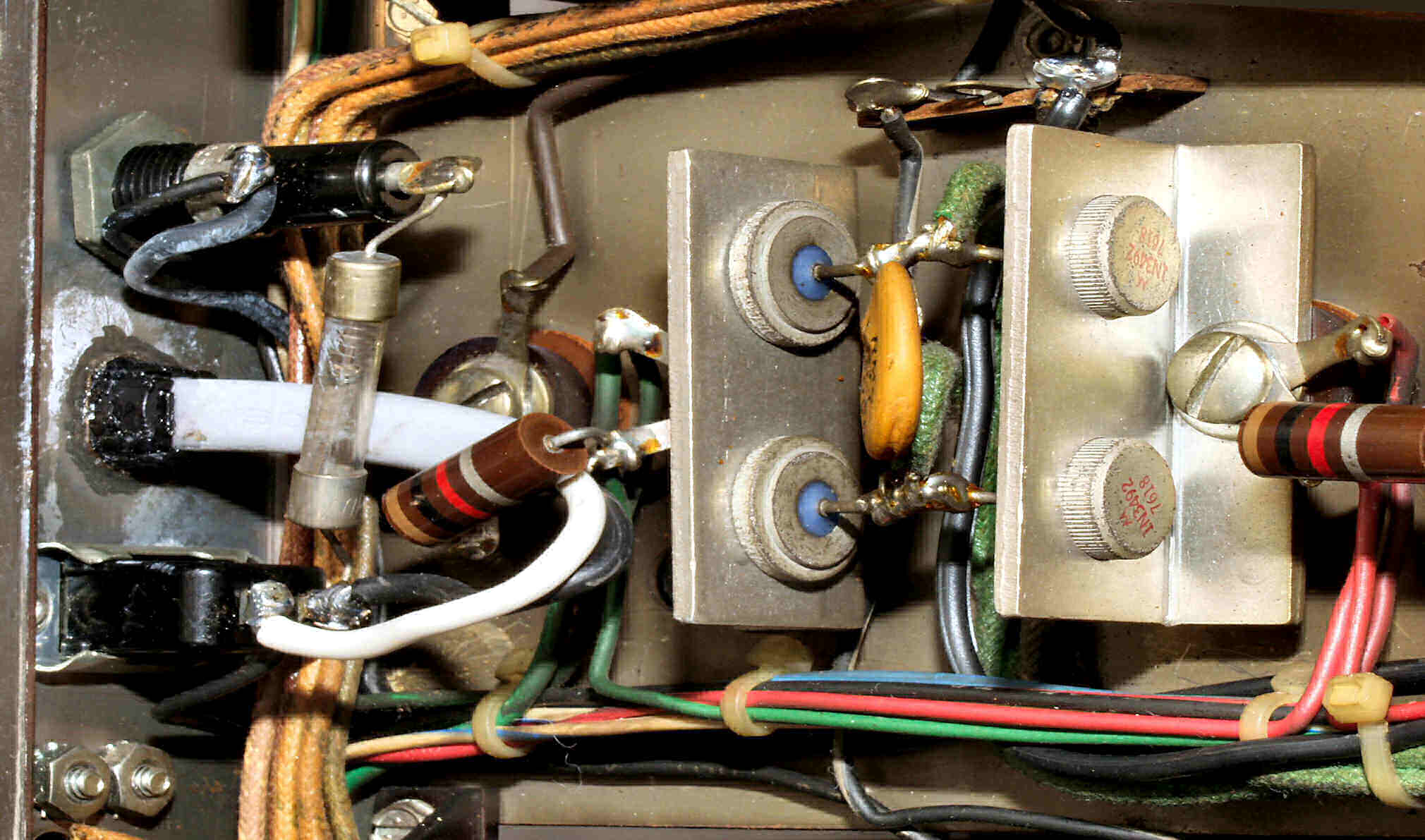

C7A. 修理前 電源コード周り | ||||||||||||||||||||||||||||||
C7B. 修理後 電源コード交換後 | ||||||||||||||||||||||||||||||

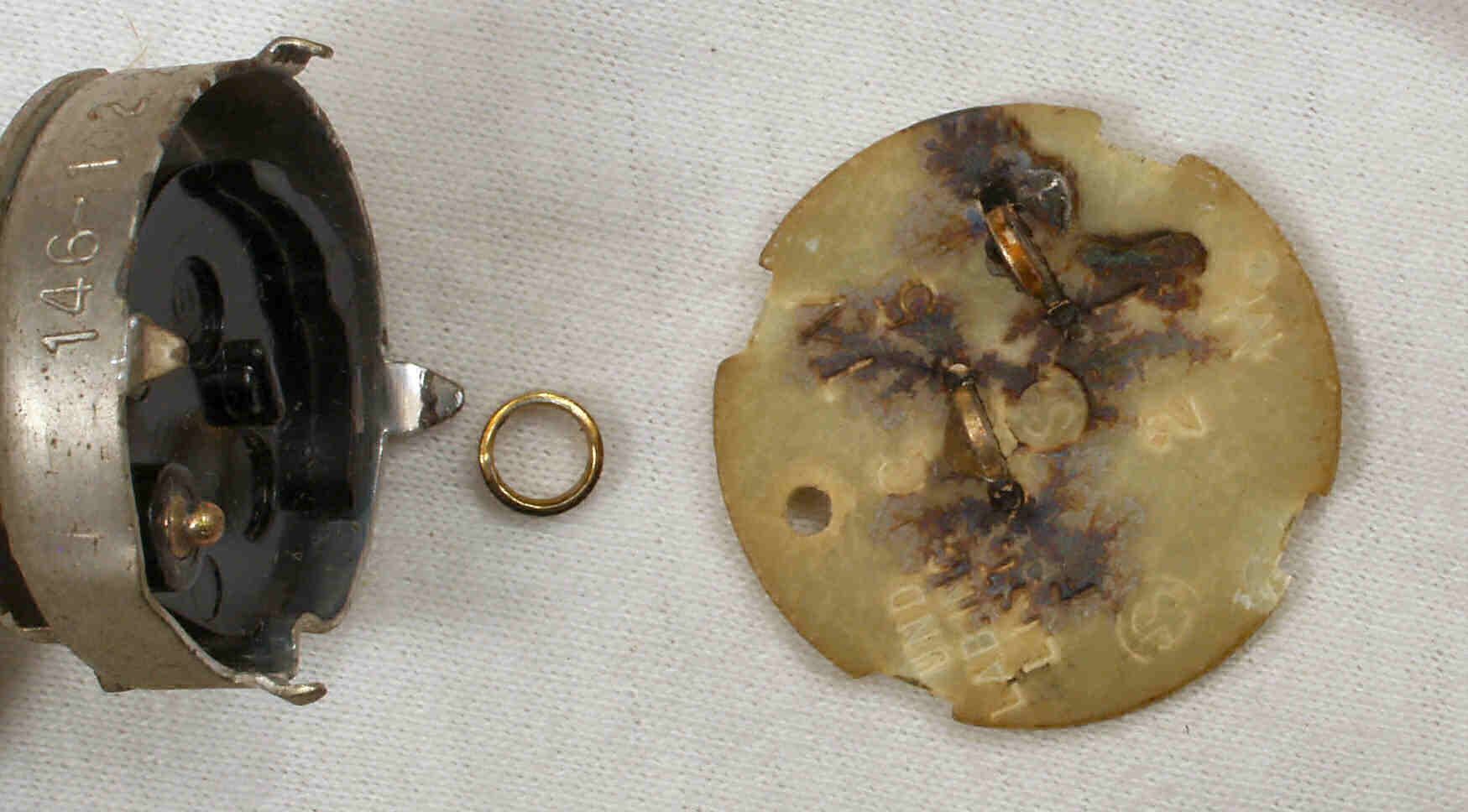

C8A. 修理中 電源SW分解・修理中、接点復活材を使用したのか? 絶縁不良に成っている | ||||||||||||||||||||||||||||||

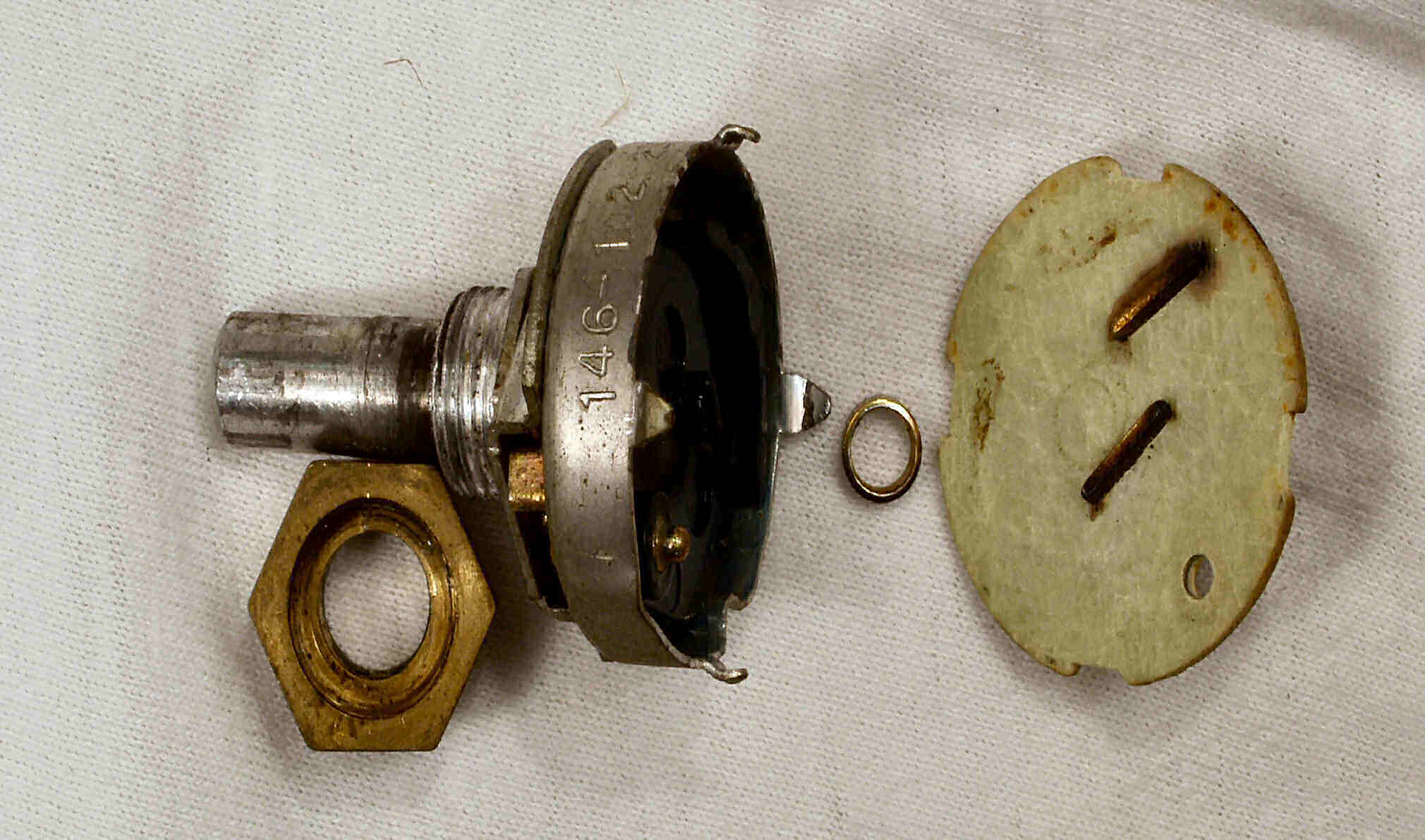

C8B. 修理中 電源SW分解・修理中2、接点復活材を使用したのか? 絶縁不良に成っている | ||||||||||||||||||||||||||||||

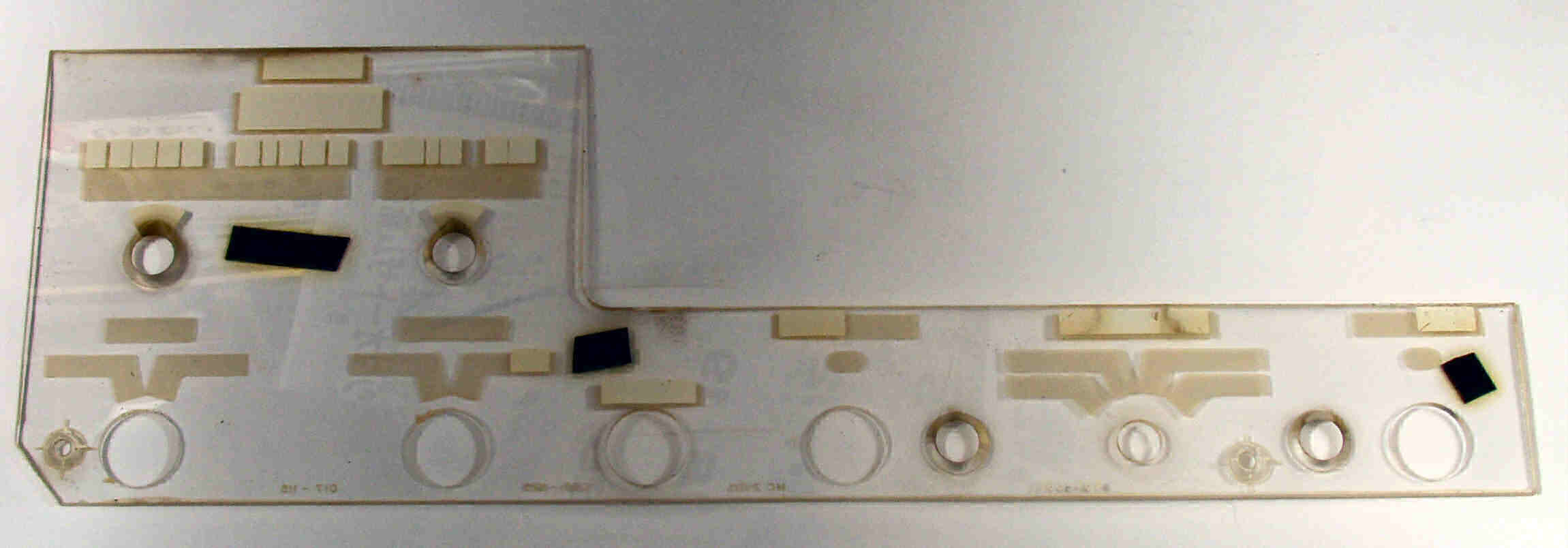

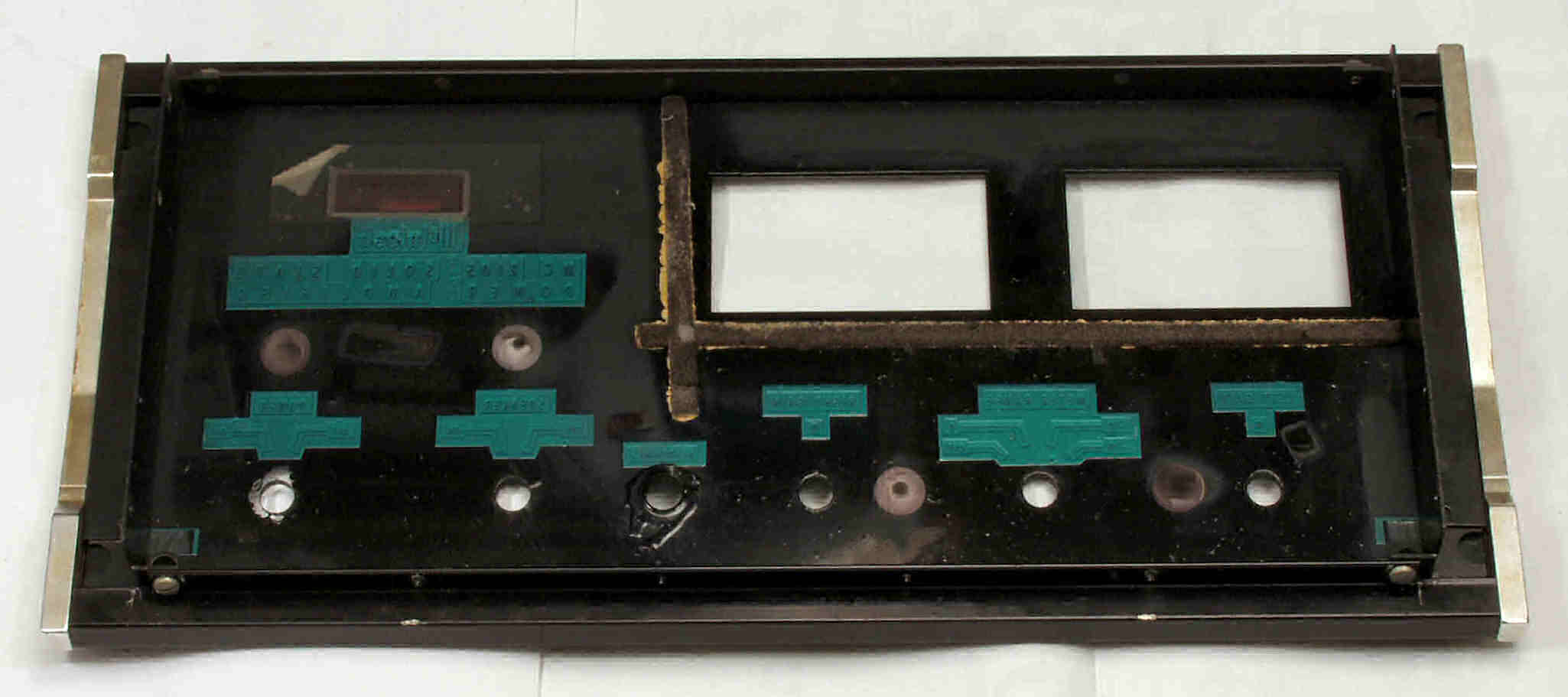

C9A. 修理(清掃)中 パネル裏の配光板 | ||||||||||||||||||||||||||||||
C9B. 修理(清掃)中 パネル裏 | ||||||||||||||||||||||||||||||

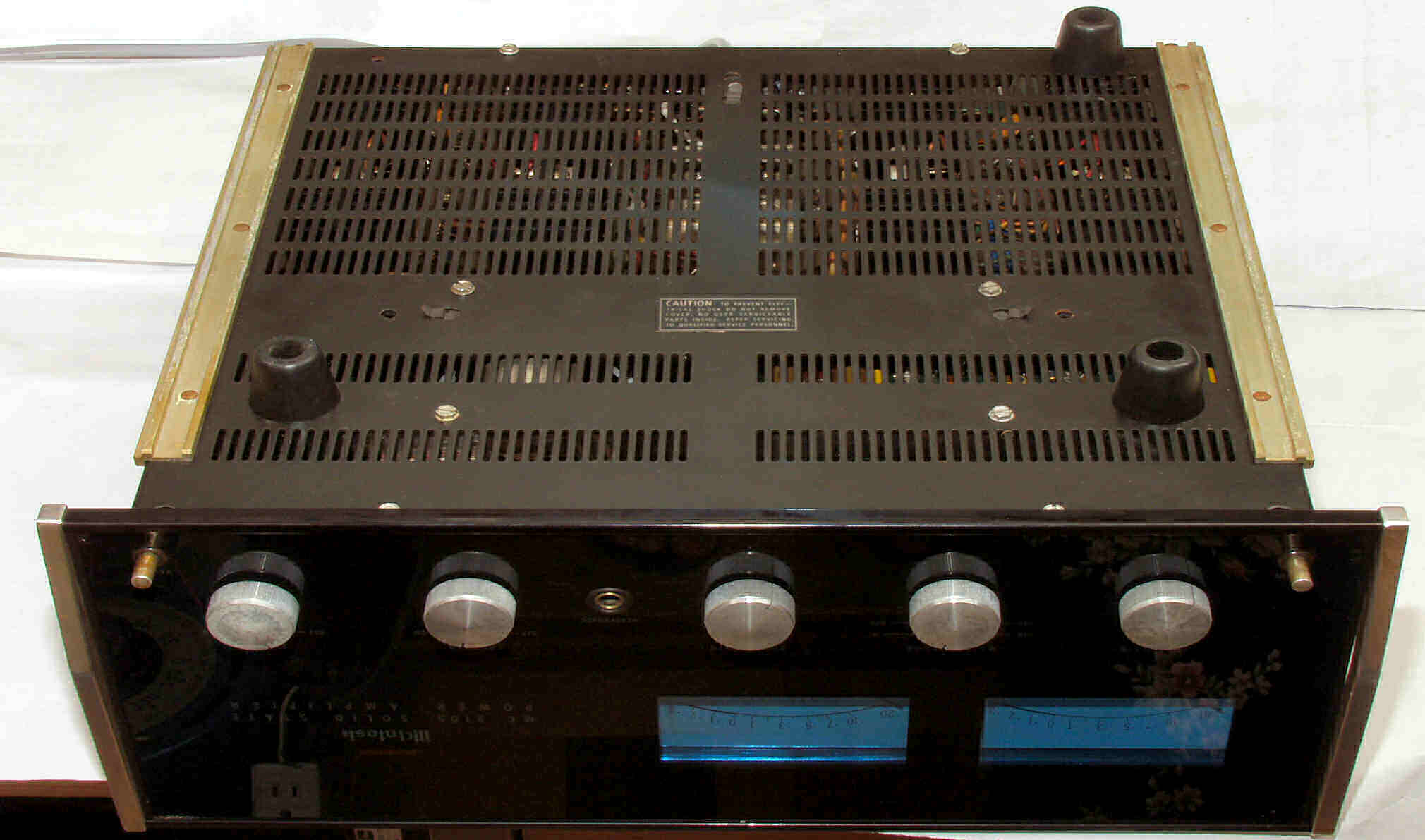

CAA. 修理前 下足、3個しかない | ||||||||||||||||||||||||||||||
CAB. 修理後 下足、後2個を交換 | ||||||||||||||||||||||||||||||

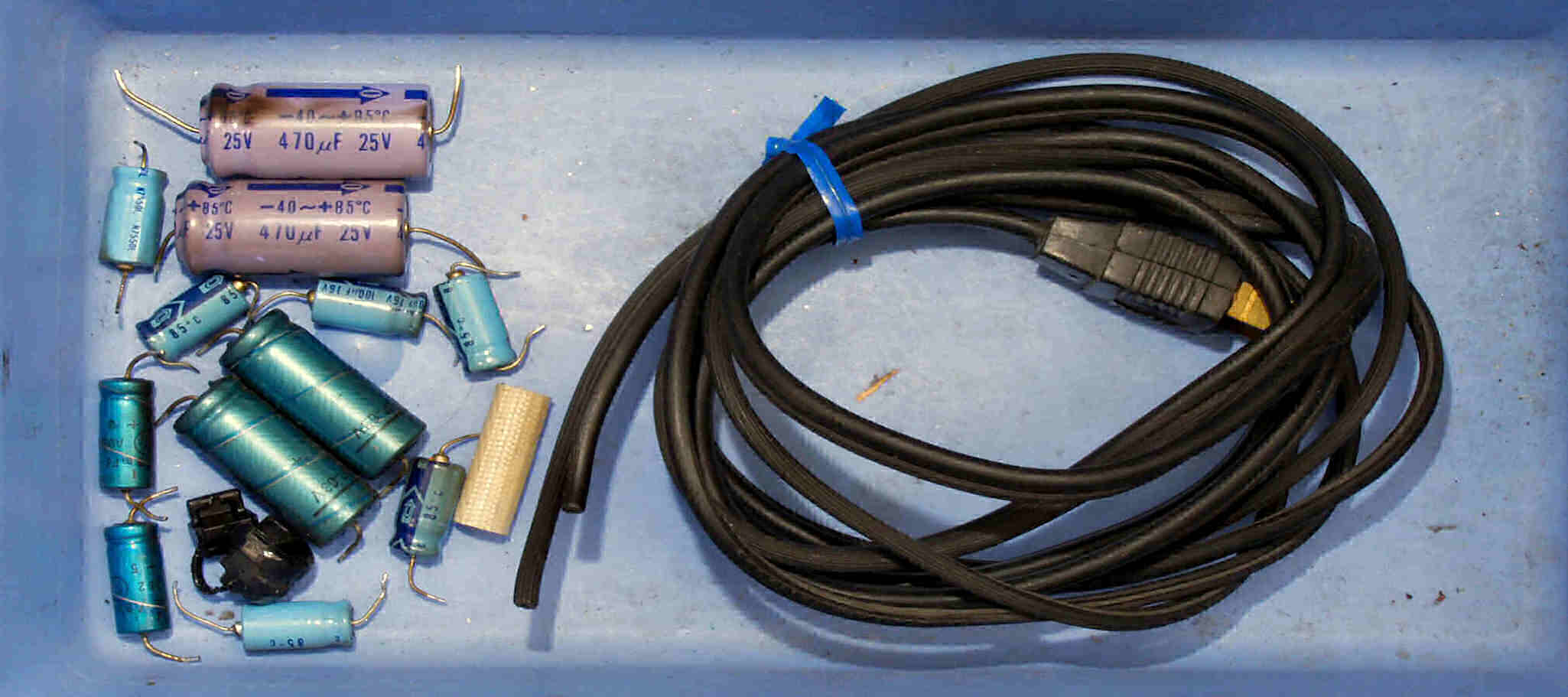

CB. 交換部品 | ||||||||||||||||||||||||||||||

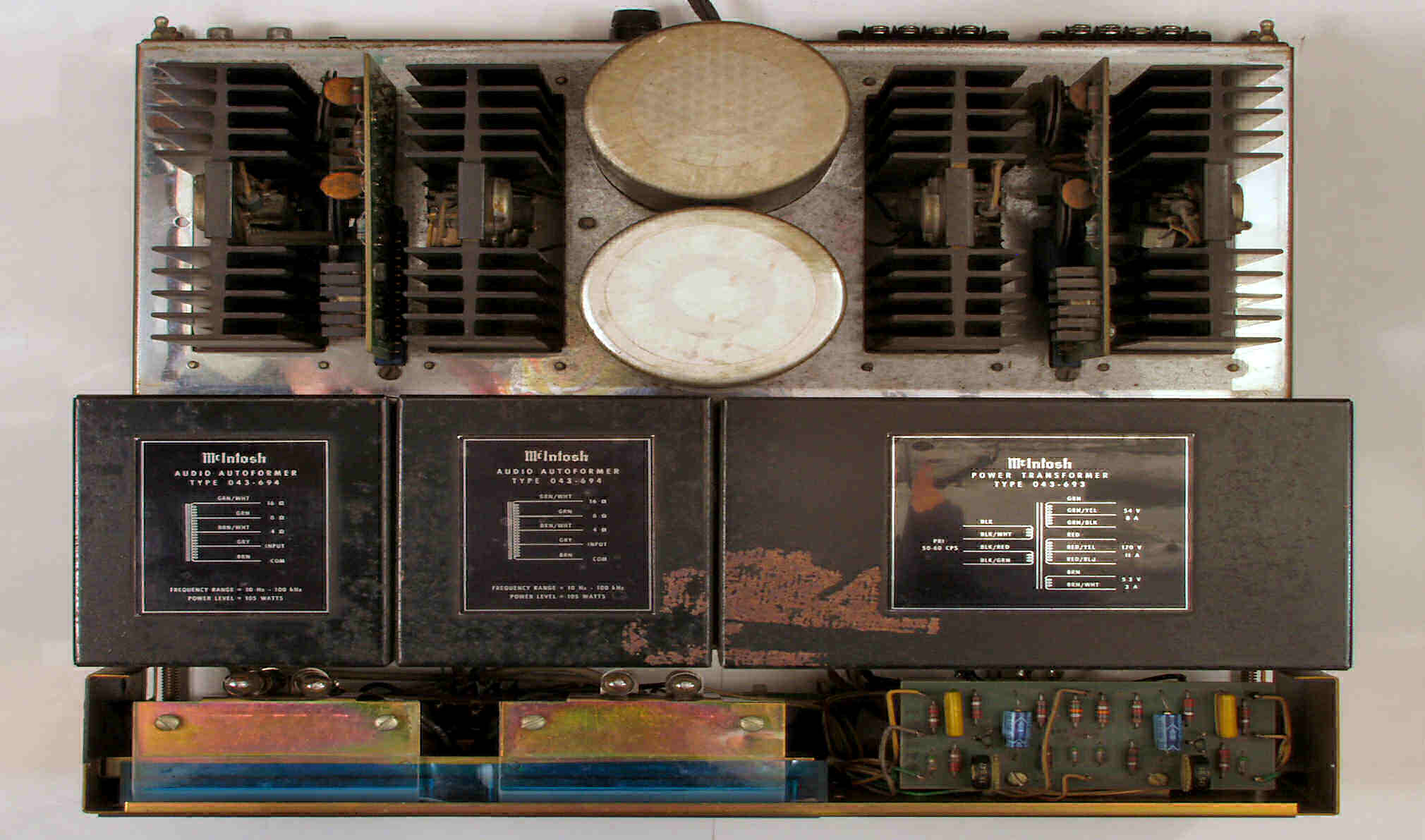

CCA. 修理前 上から見る | ||||||||||||||||||||||||||||||

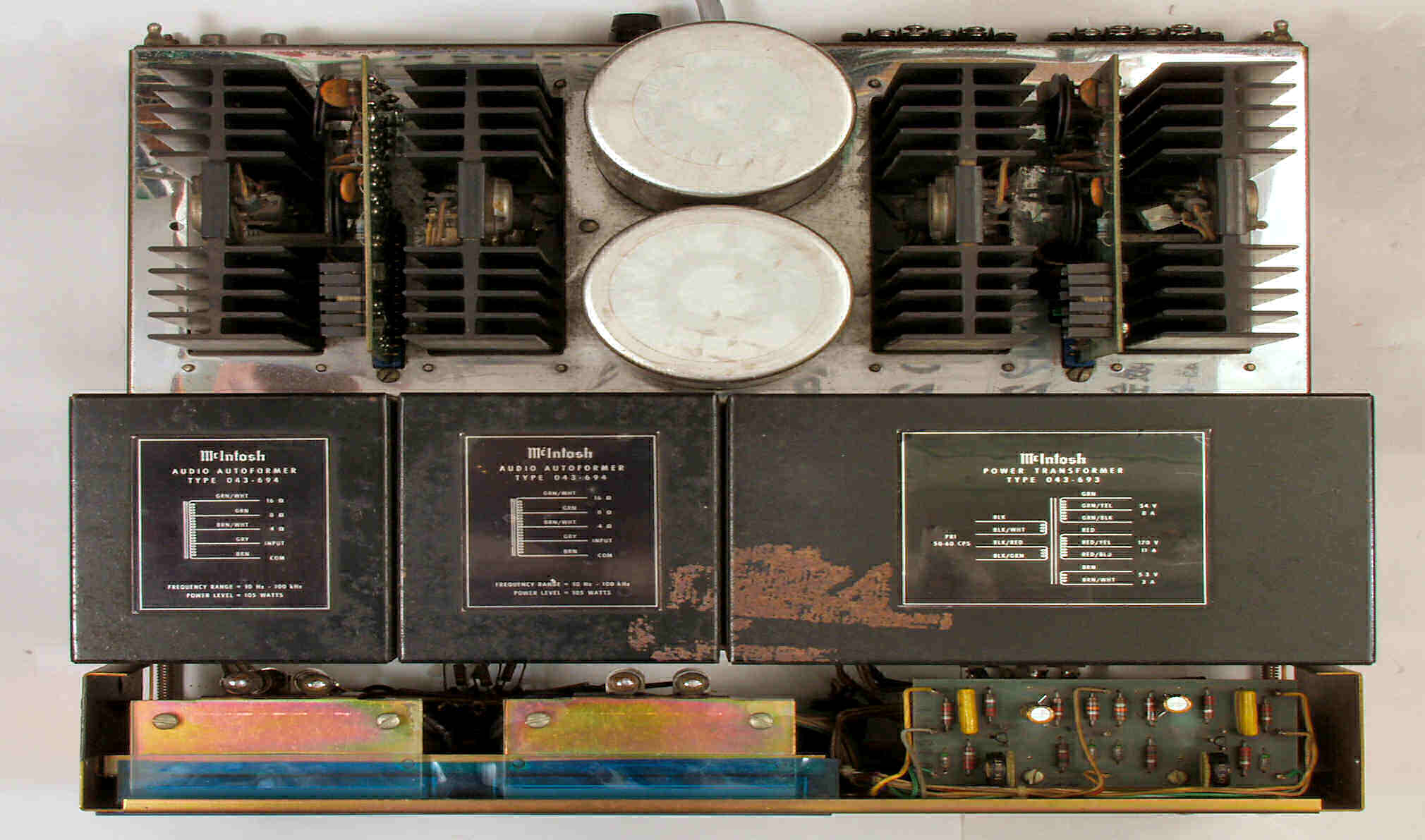

CCB. 修理後 上から見る | ||||||||||||||||||||||||||||||
CCC. 修理前 下から見る | ||||||||||||||||||||||||||||||
CCD. 修理後 下から見る | ||||||||||||||||||||||||||||||

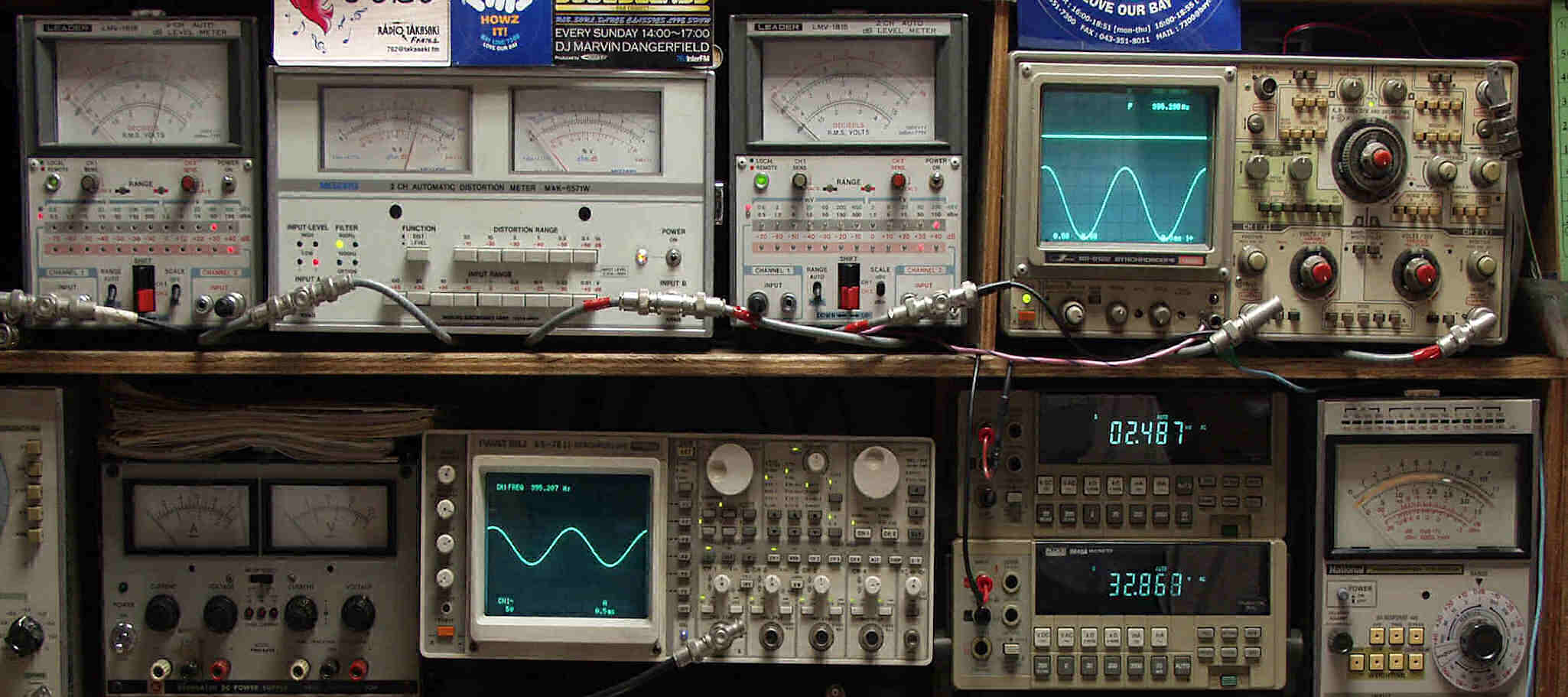

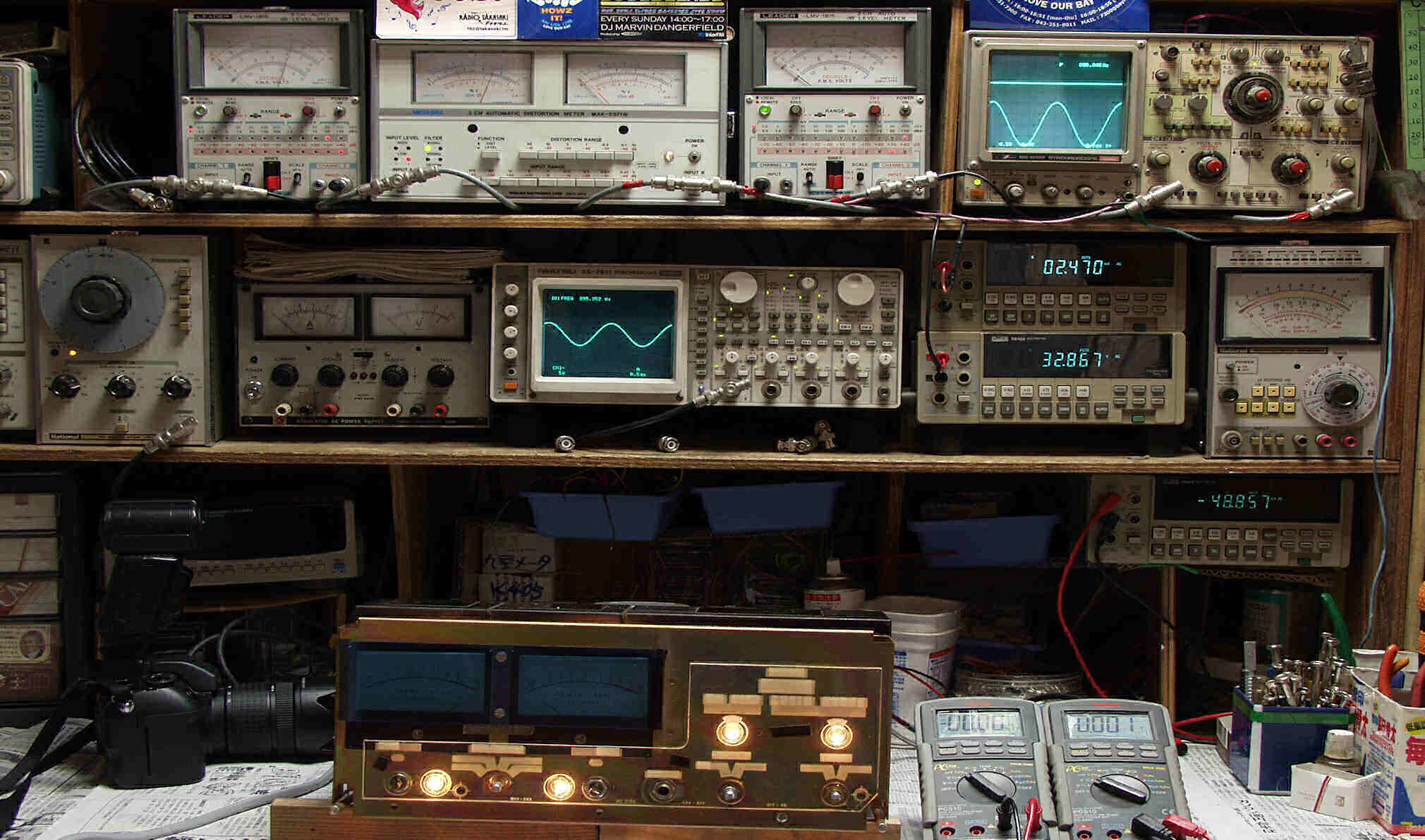

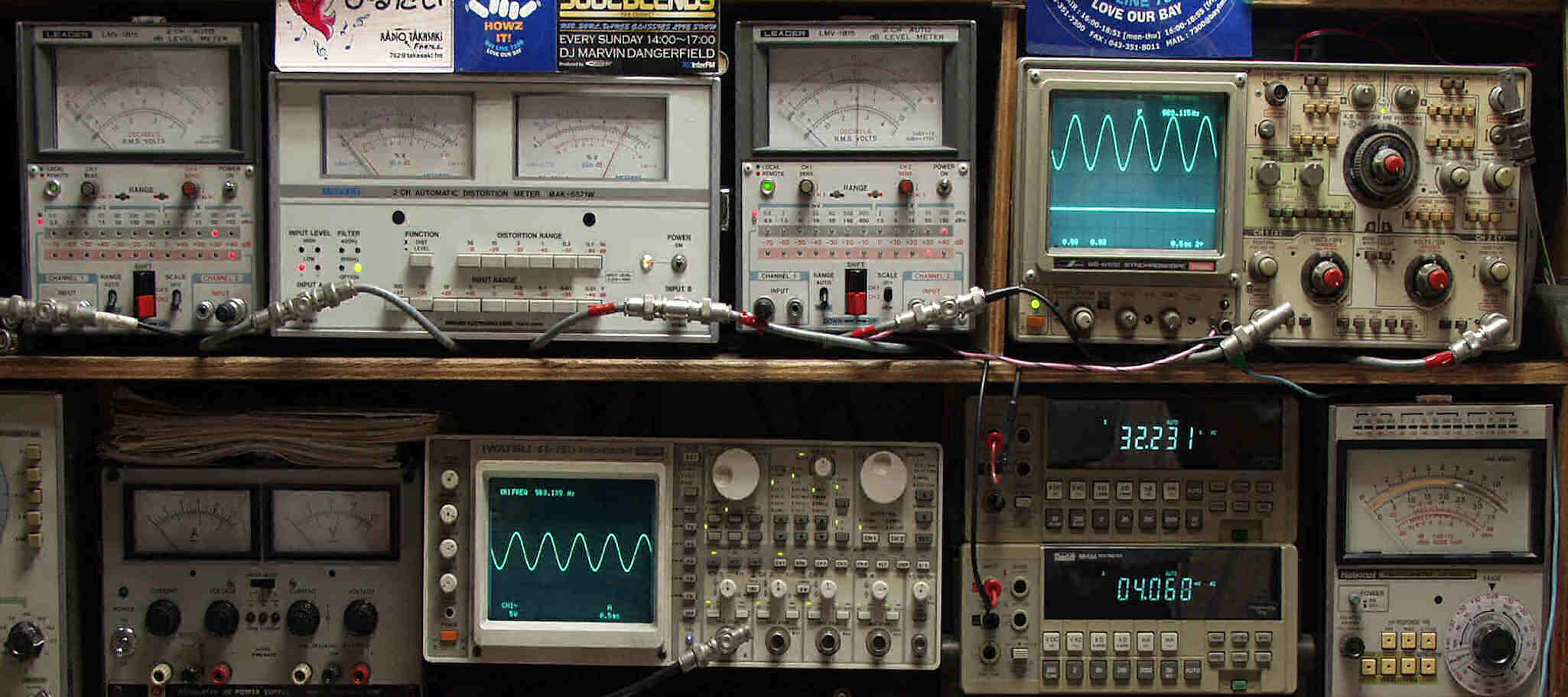

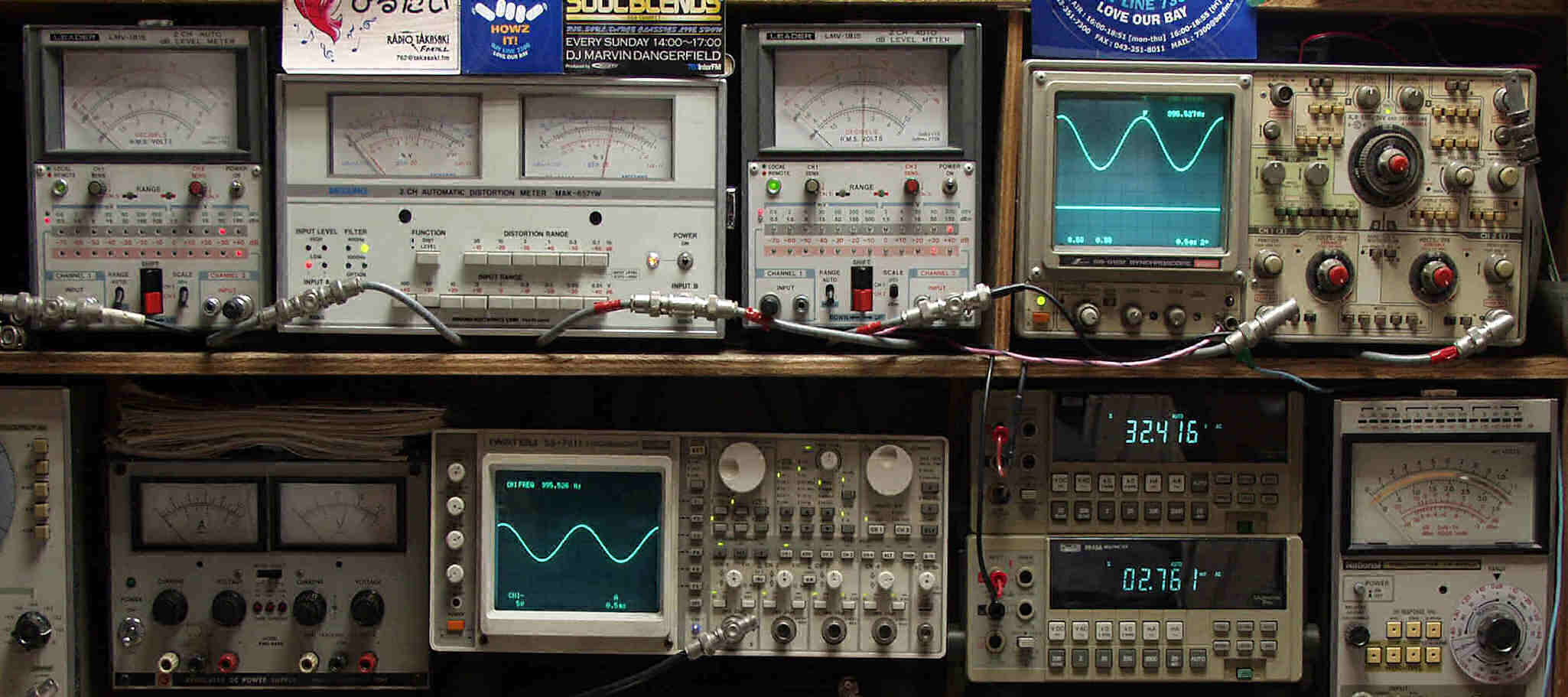

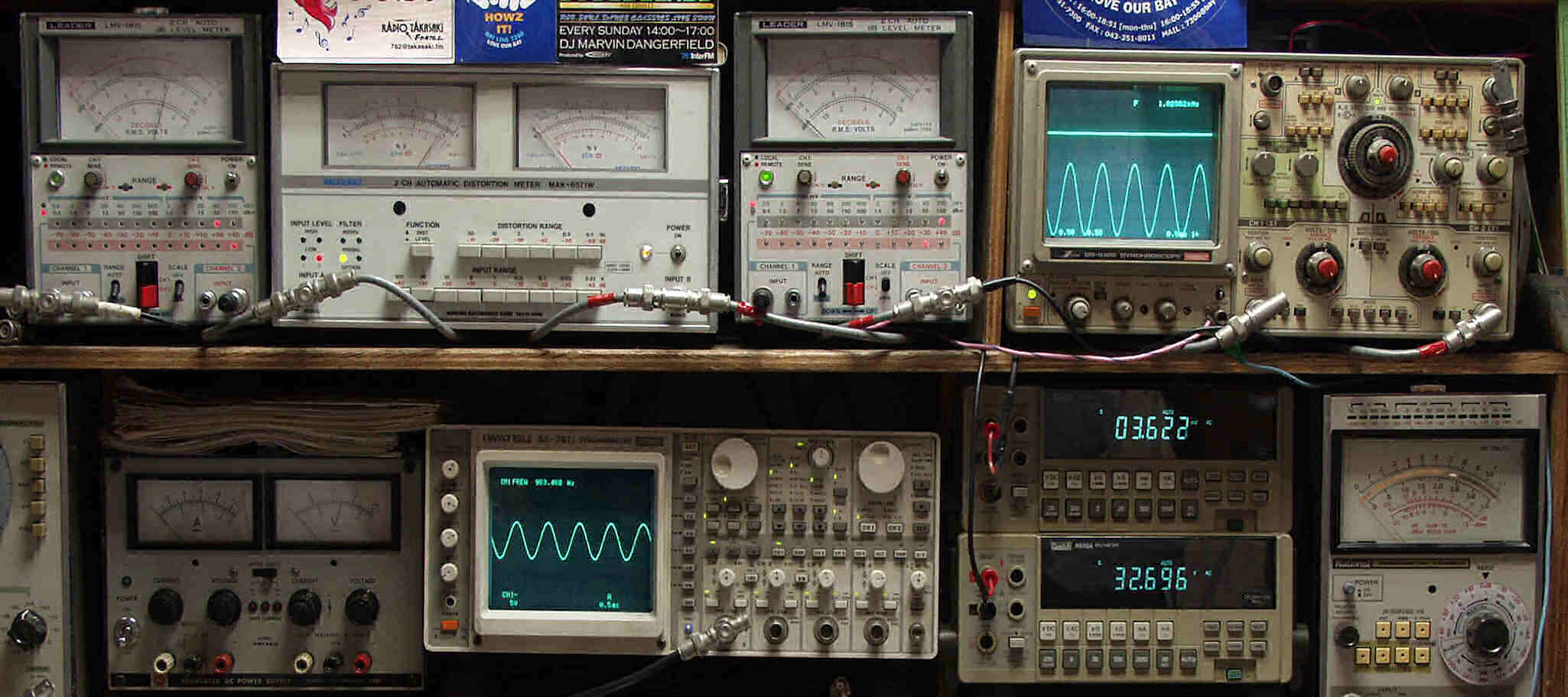

E. 調整・測定 E1. 出力・歪み率測定 <見方> 下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル) 下段中右上=周波数計 上段左端 電圧計=L側出力電圧測定、黒針のみ使用 上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上段中右 電圧計=R側出力電圧測定、赤針のみ使用 上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測) 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定 |
||||||||||||||||||||||||||||||
E2A. R−SP出力32V=128W。 0.08%歪み(0.1%レンジ) 1000HZ。 | ||||||||||||||||||||||||||||||
E2B. R−SP出力32V=128W。 0.06%歪み(0.1%レンジ) 400HZ。 | ||||||||||||||||||||||||||||||
E3A. L−SP出力32V=128W。 0.09%歪み(0.1%レンジ) 1000HZ | ||||||||||||||||||||||||||||||
E3B. L−SP出力32V=128W。 0.07%歪み(0.1%レンジ) 400HZ。 | ||||||||||||||||||||||||||||||

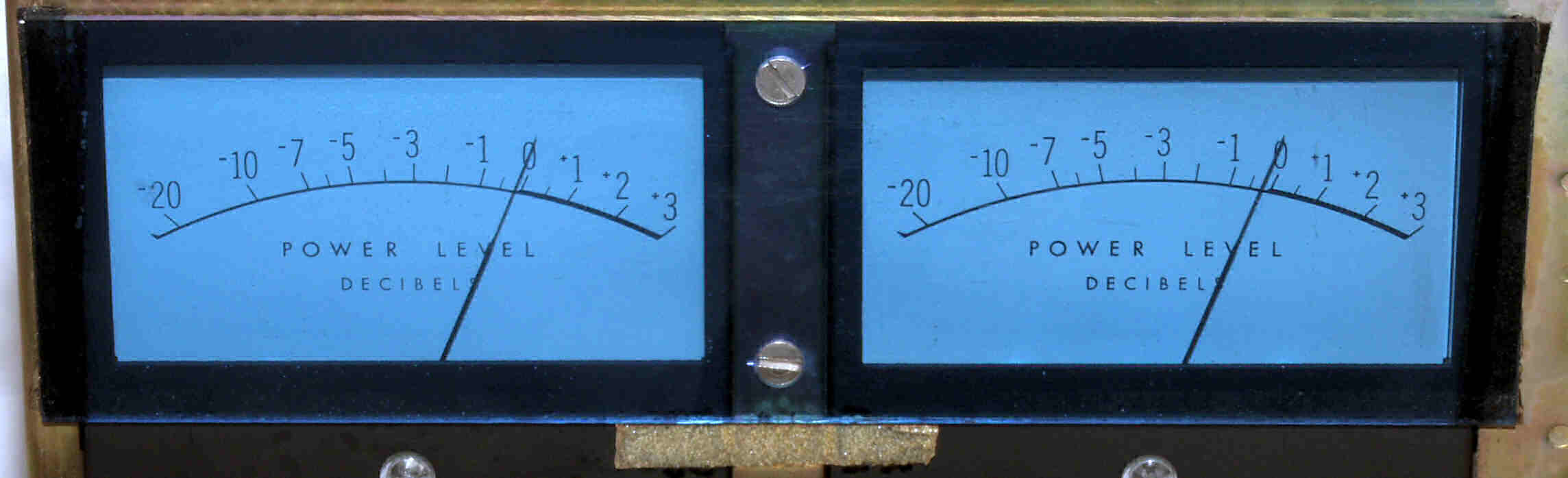

E4. その時の出力メータ | ||||||||||||||||||||||||||||||

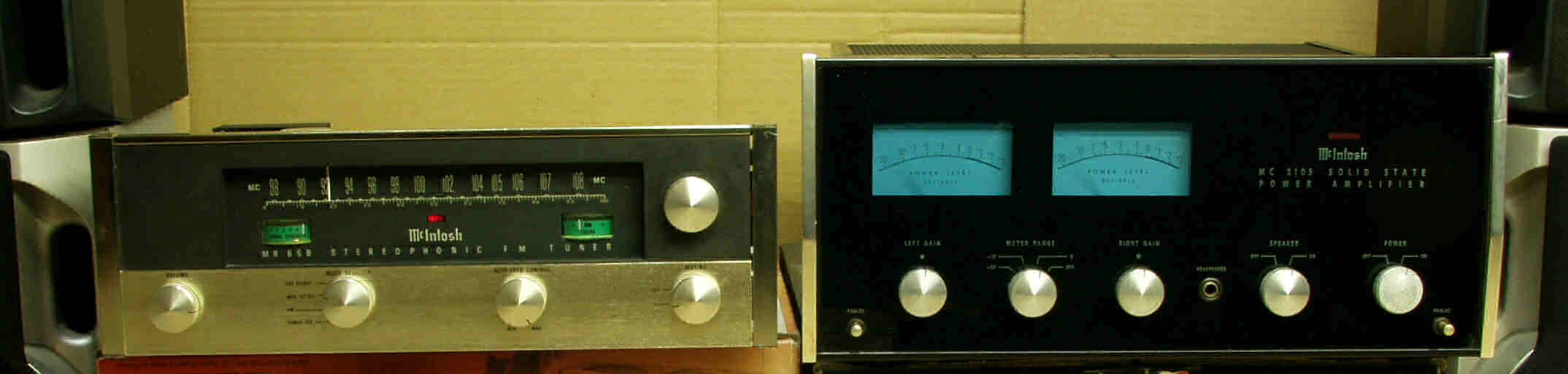

E7. 完成 24時間エージング 左は、真空管FMチューナ「McIntosh MR−65B」 | ||||||||||||||||||||||||||||||
S. McIntosh MC2105 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
