ＰＲＡ−２０００ＺＲ．　８台目修理記録

同時修理機器　Ｍ−１０００　　２０１４／６／1持込　　１０／１５完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 オーバーホール修理。 バランスＶＲが効かない。 非常識な修理不良あり。 Ｔ．　修理前点検測定 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リード・リレー交換。 １部抵抗。 １部フイルムコンデンサー。 ＯＰ-ＡＭＰ交換。 電源コードを取り３Pインレットに取付。 入出力RCA端子をテフロン絶縁型と交換。 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１２個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　１個。 ３Ｐインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　１２組２４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　１２０，０００円。　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

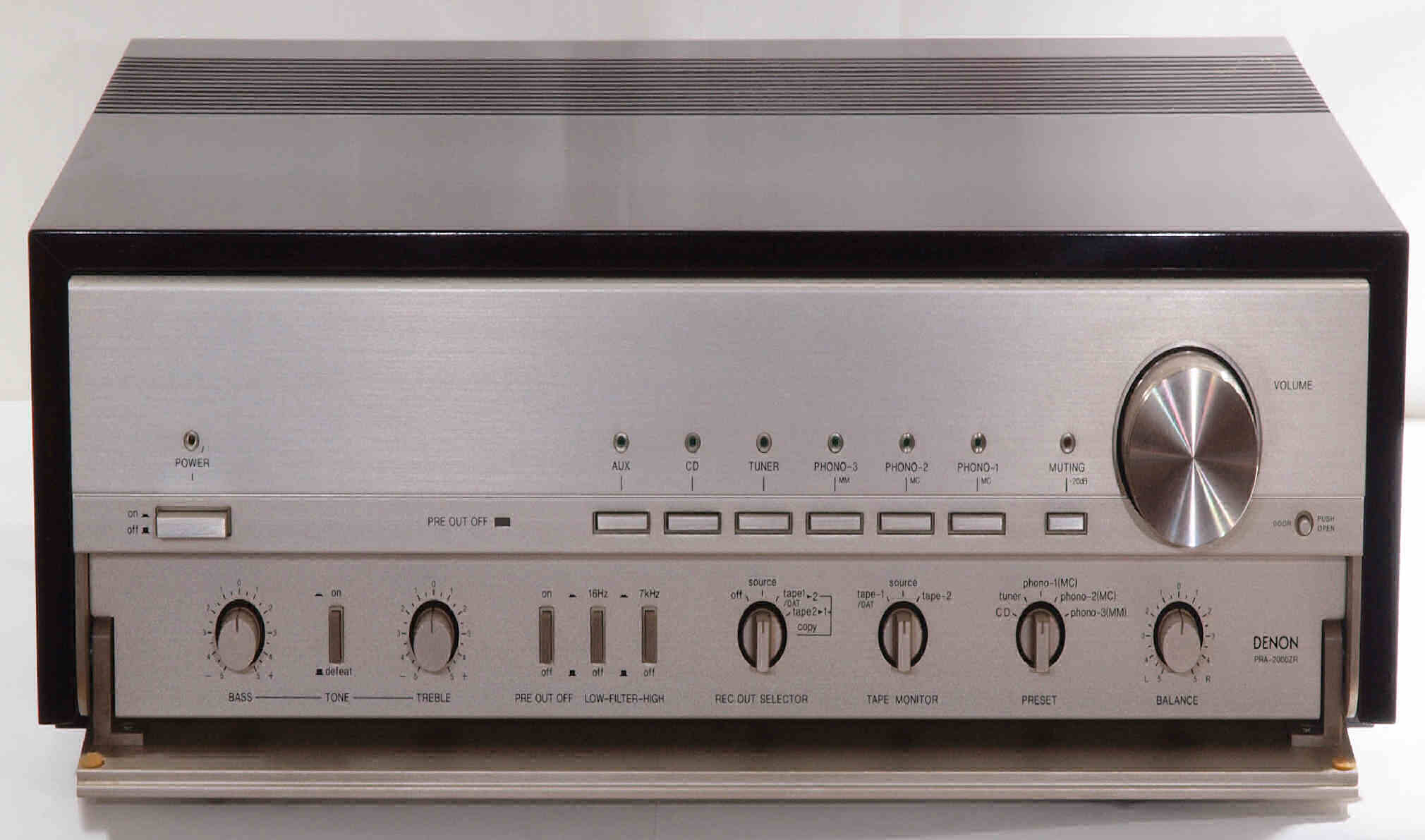

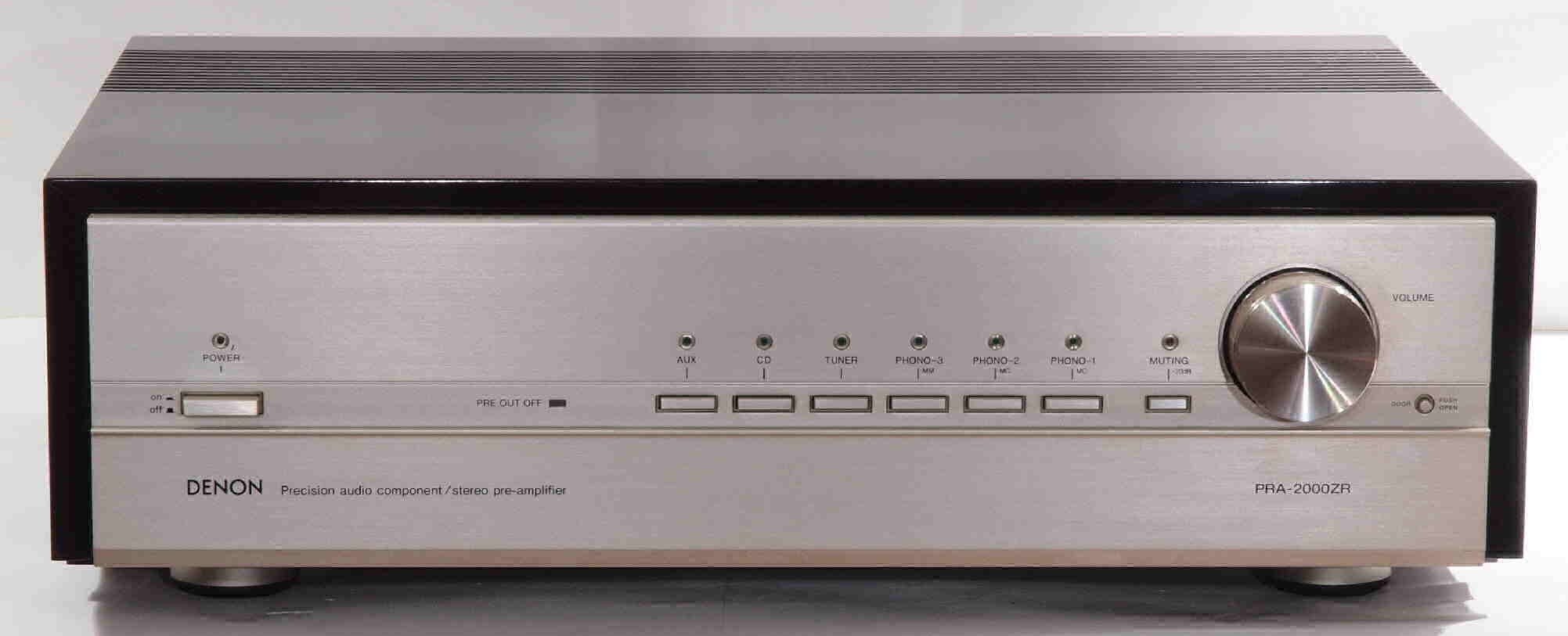

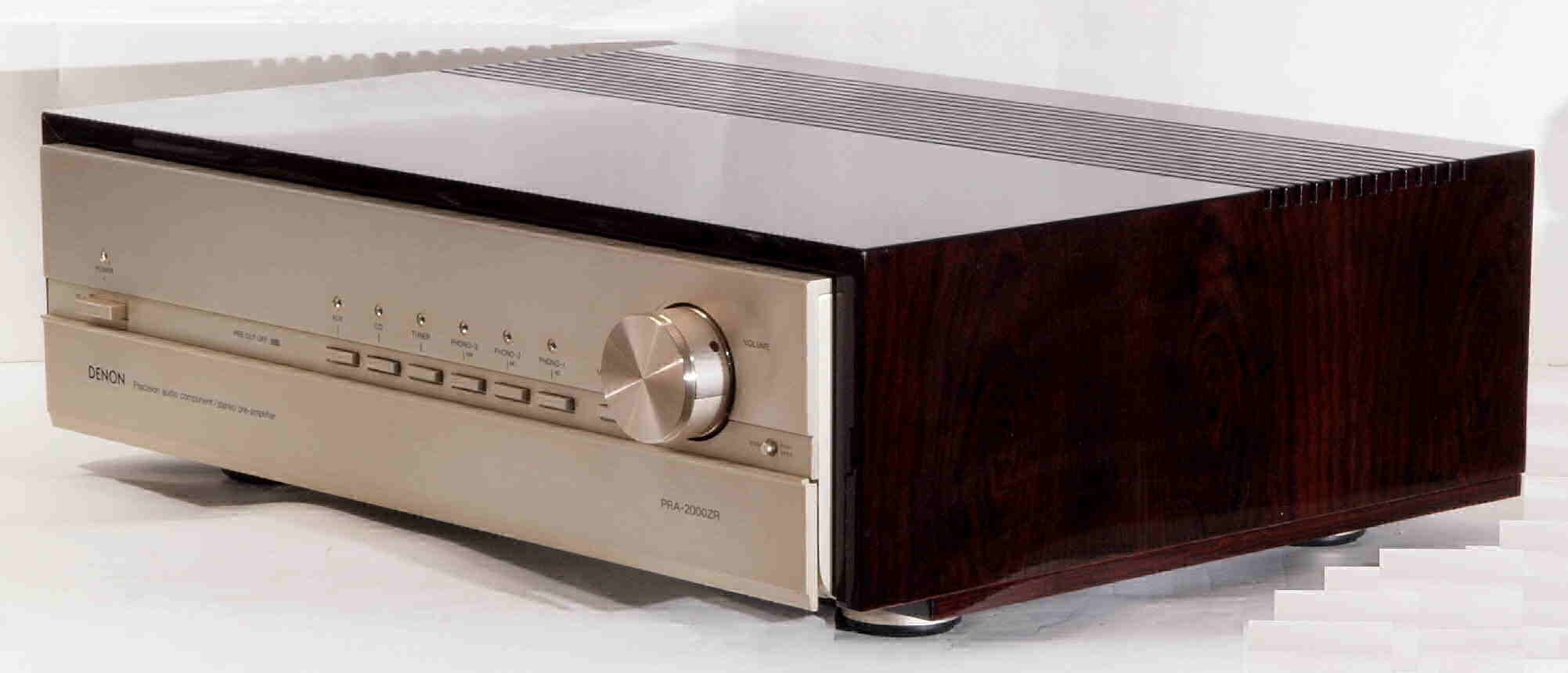

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

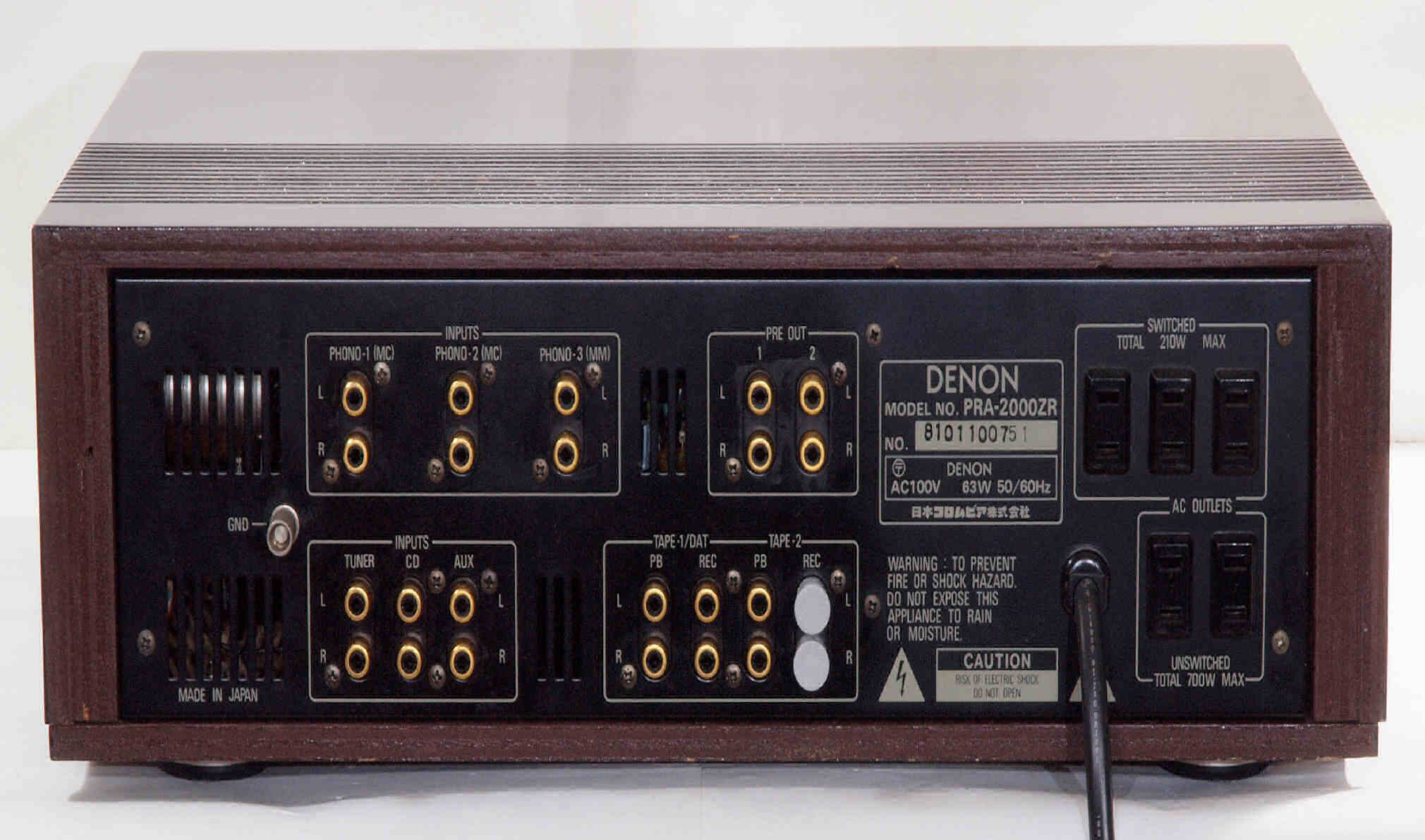

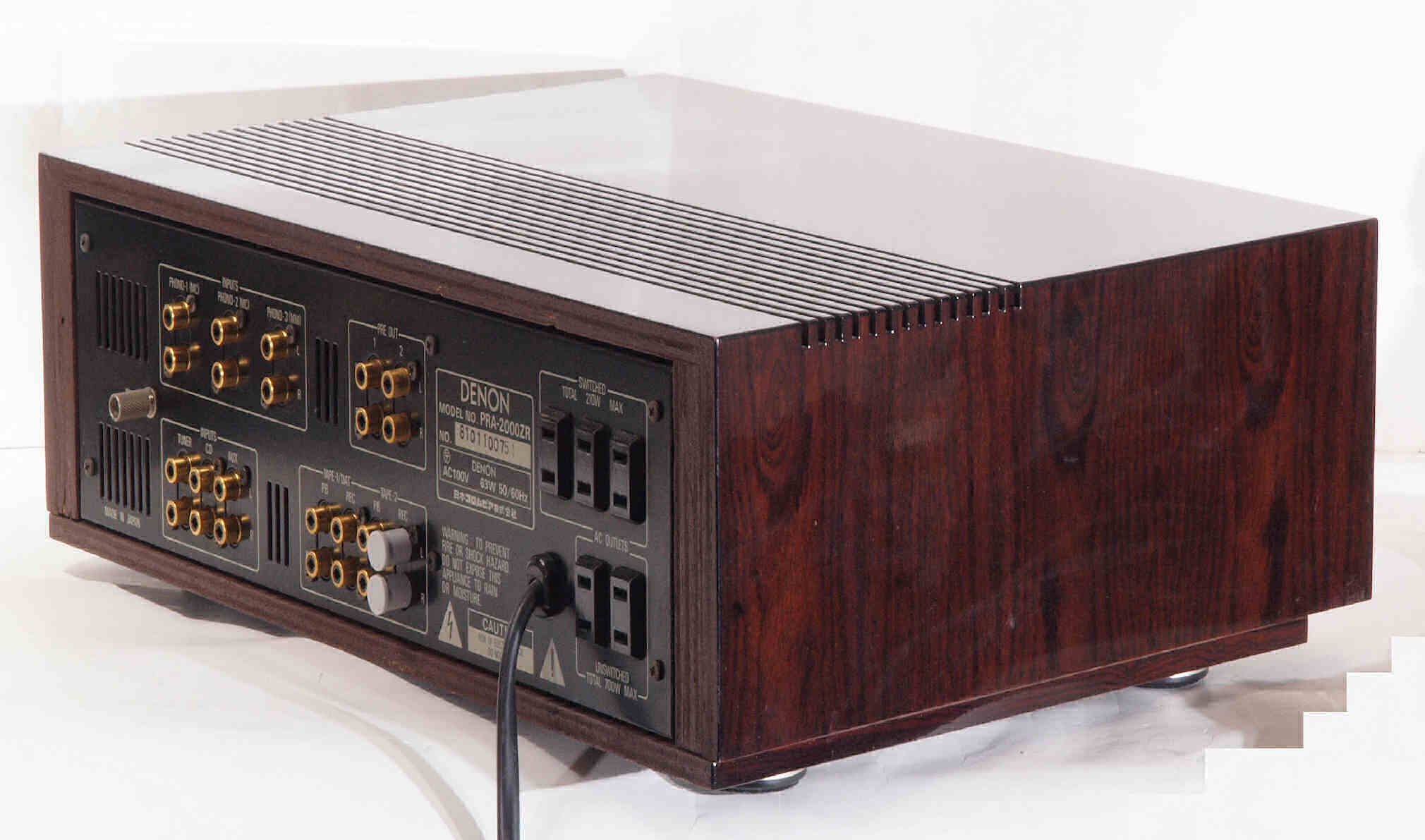

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

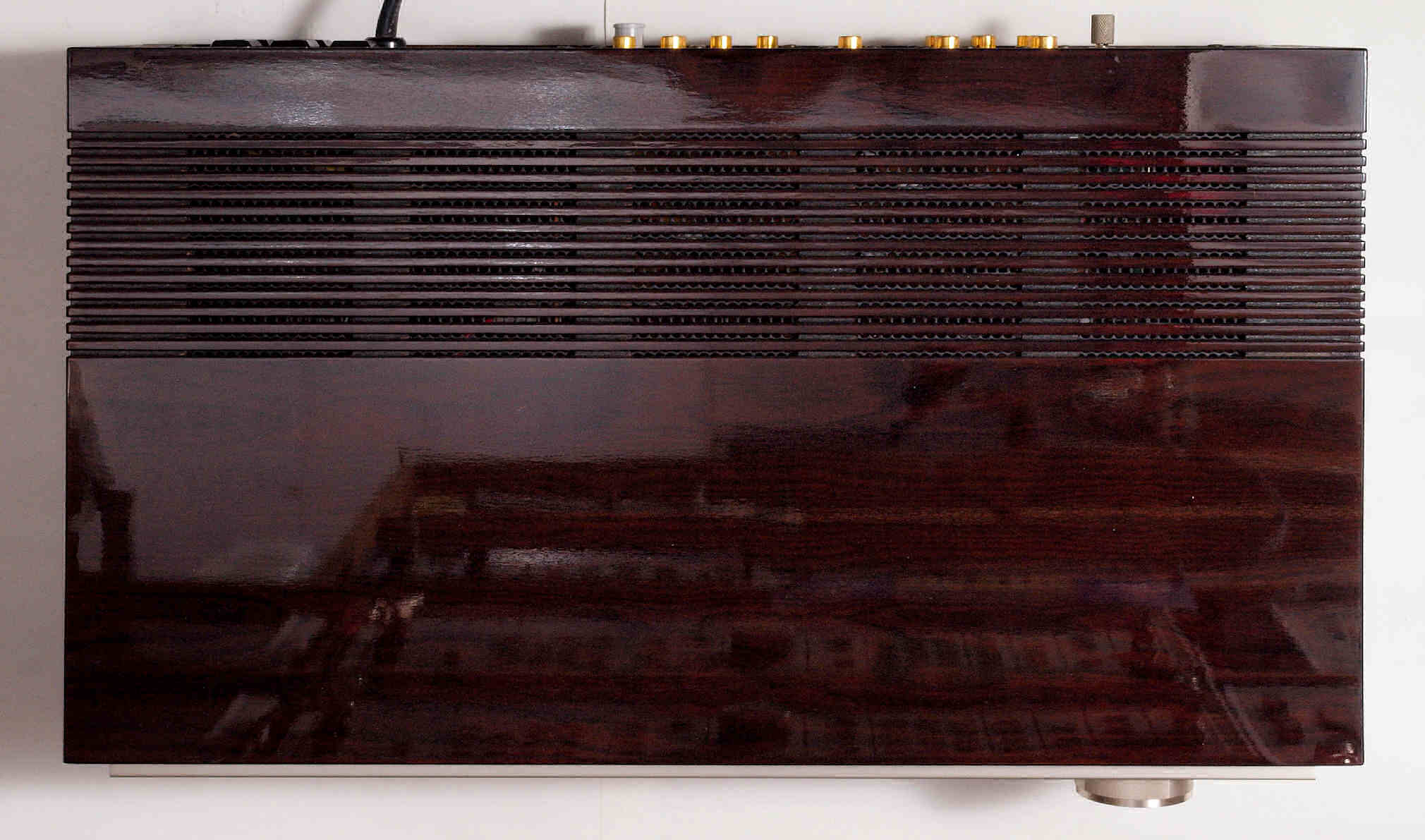

Ａ１５．　点検中　上から見る。　ストロボの反射光が写されています！

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

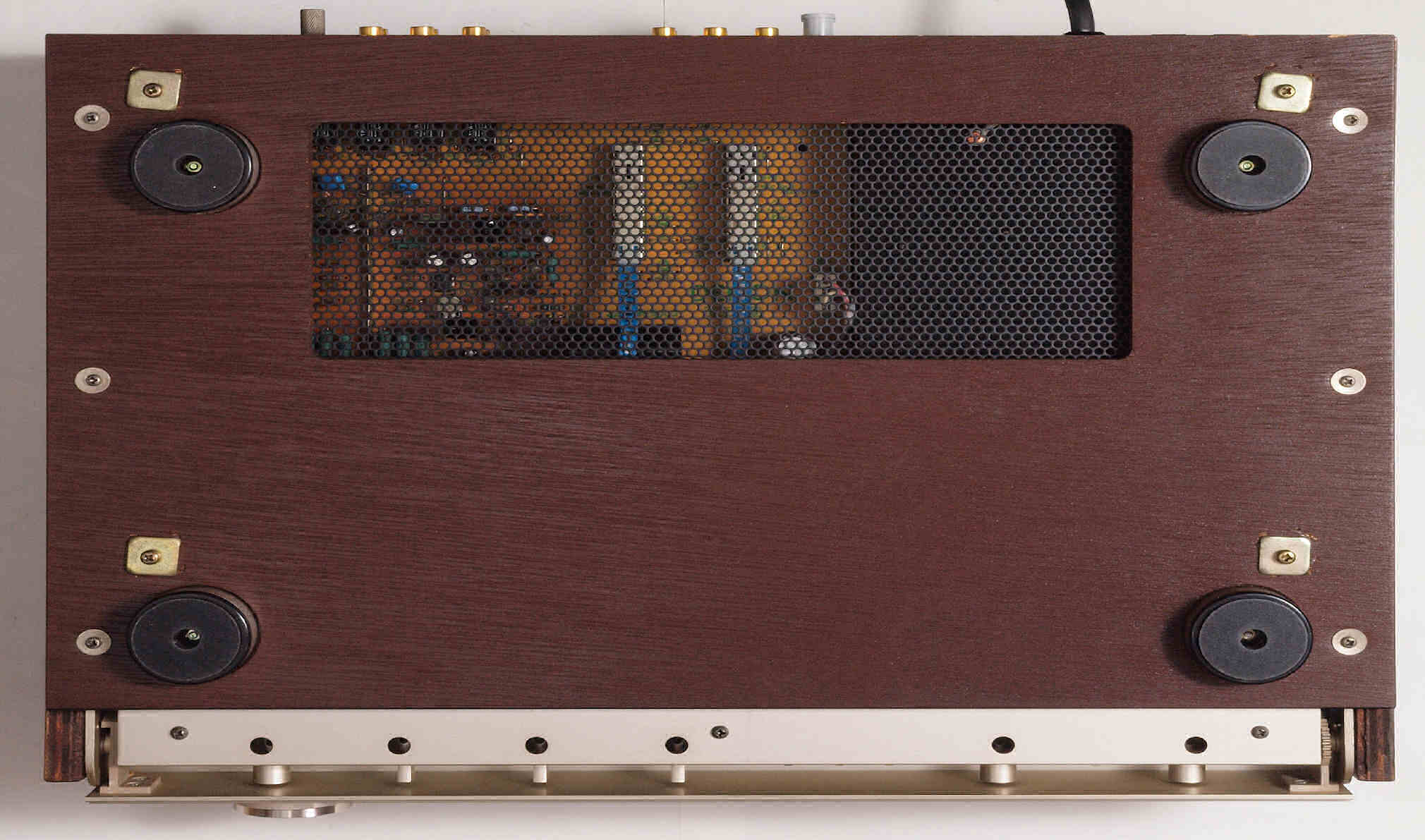

Ａ２５．　点検中　下から見る

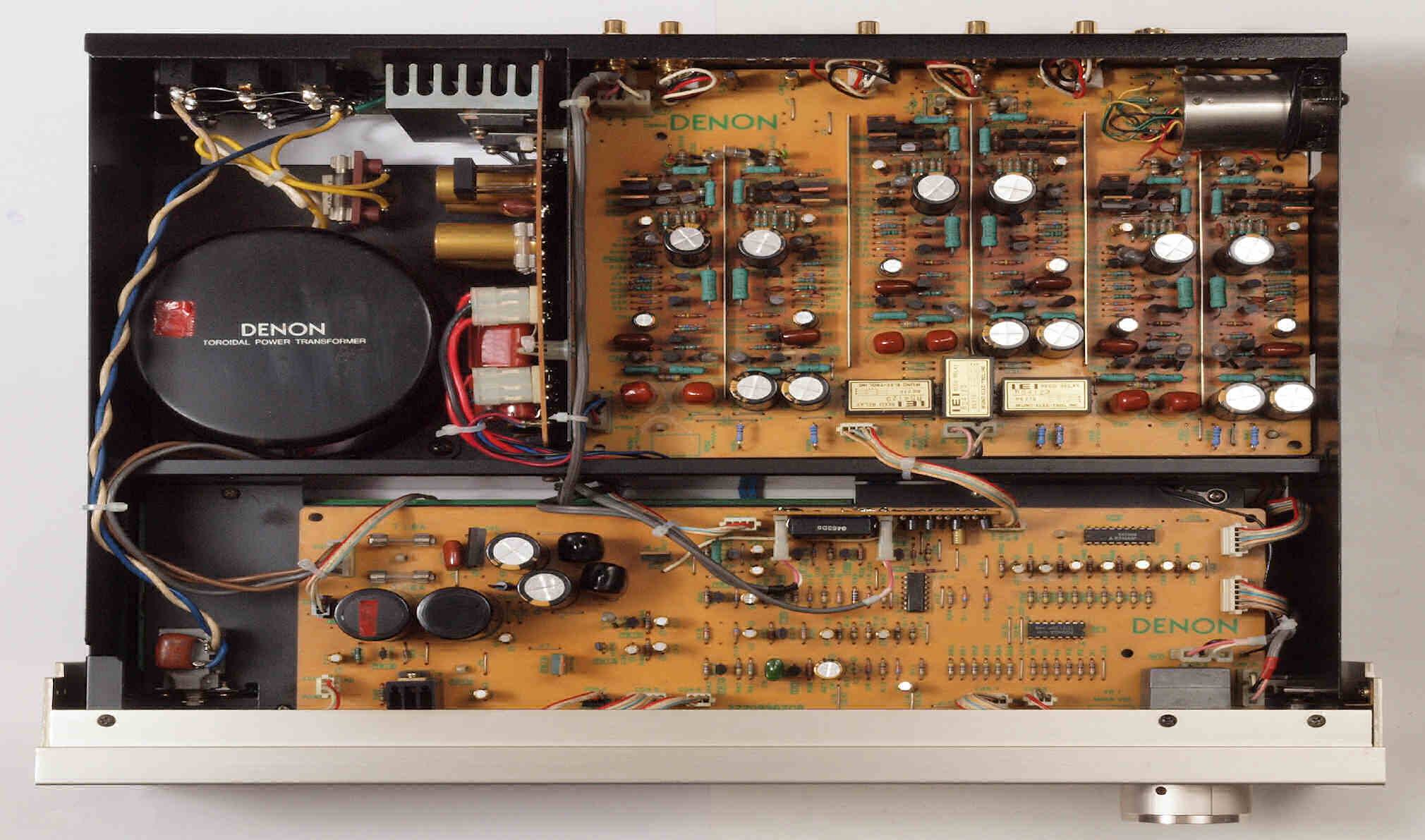

Ａ３１．　点検中　木ケースから取出し、上から見る。　リレーや１部電解コンデンサーが交換されている。

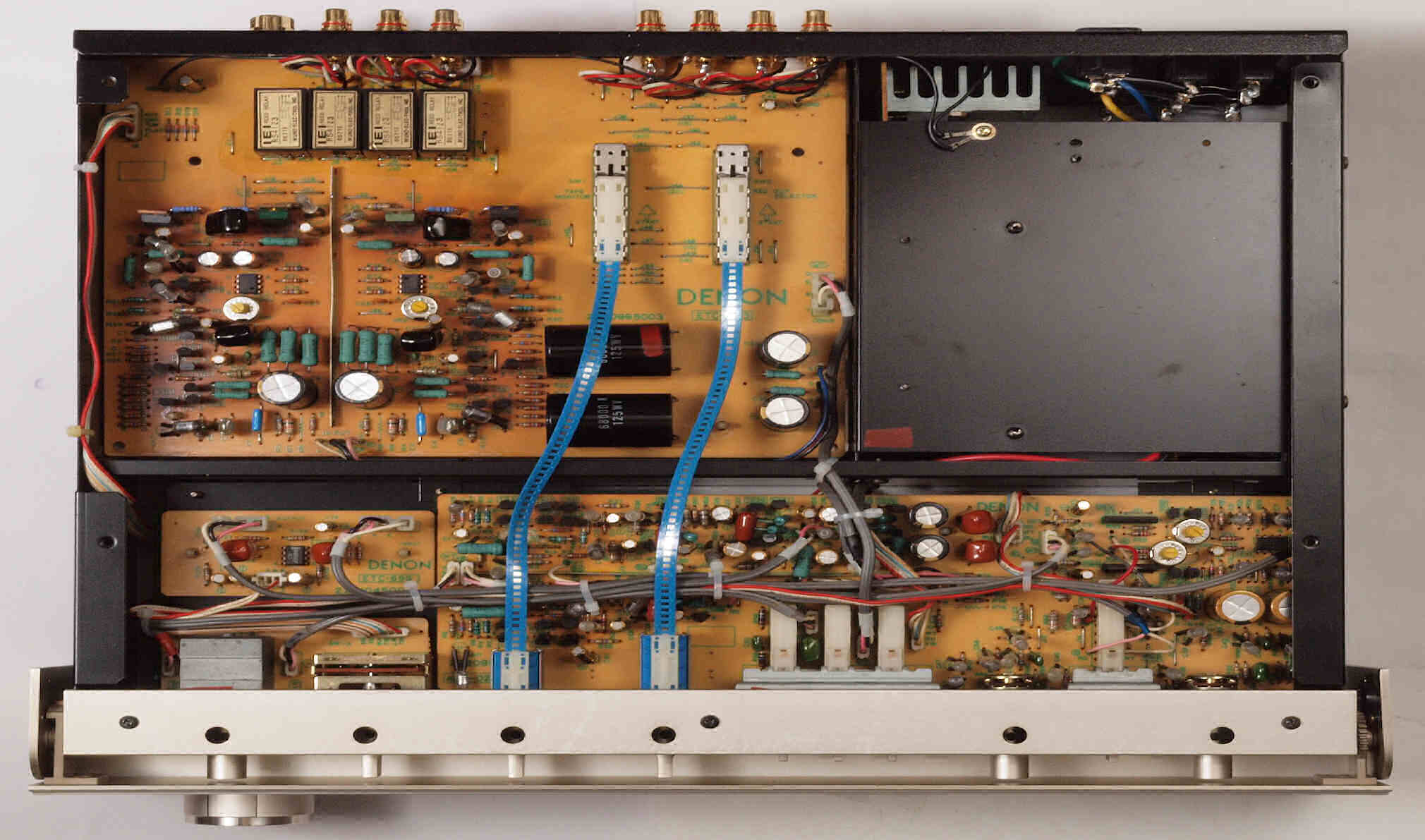

Ａ３２．　点検中　木ケースから取出し、下から見る。　リレーや１部電解コンデンサーが交換されている。

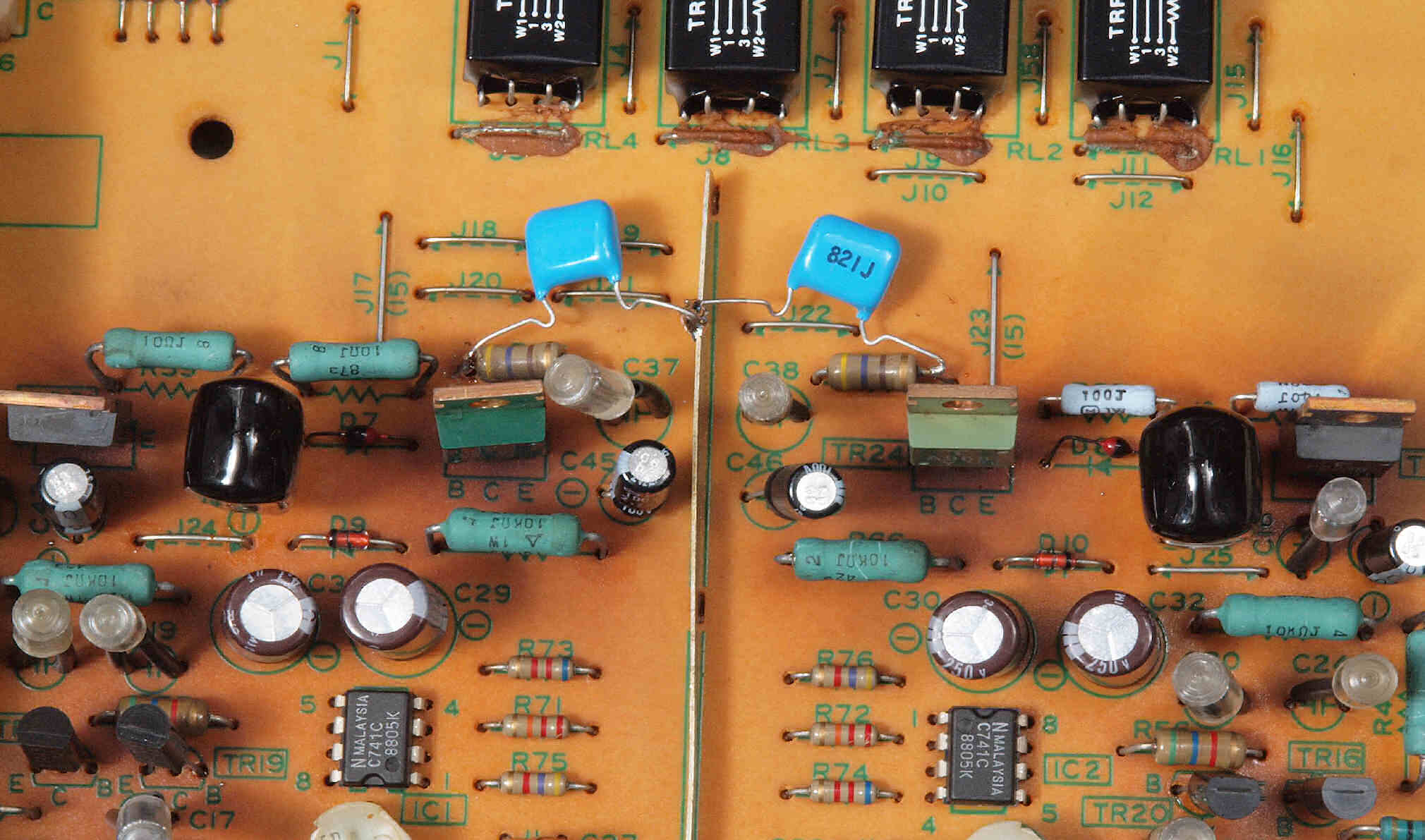

Ａ３２２．　点検中　木ケースから取出し、下から見る。　ＥＱアンプの出力にフイルムコンデンサーが増設されている。

Ａ３３．　点検中　木ケースから取出し、下から見る。　フイルムコンデンサーが交換されている。

Ａ４１．　点検中　電源コード取り付け。

Ａ４２．　点検中　３Pインレットに交換可能。FURUTECH　FI-10(R) ロジウムメッキ。

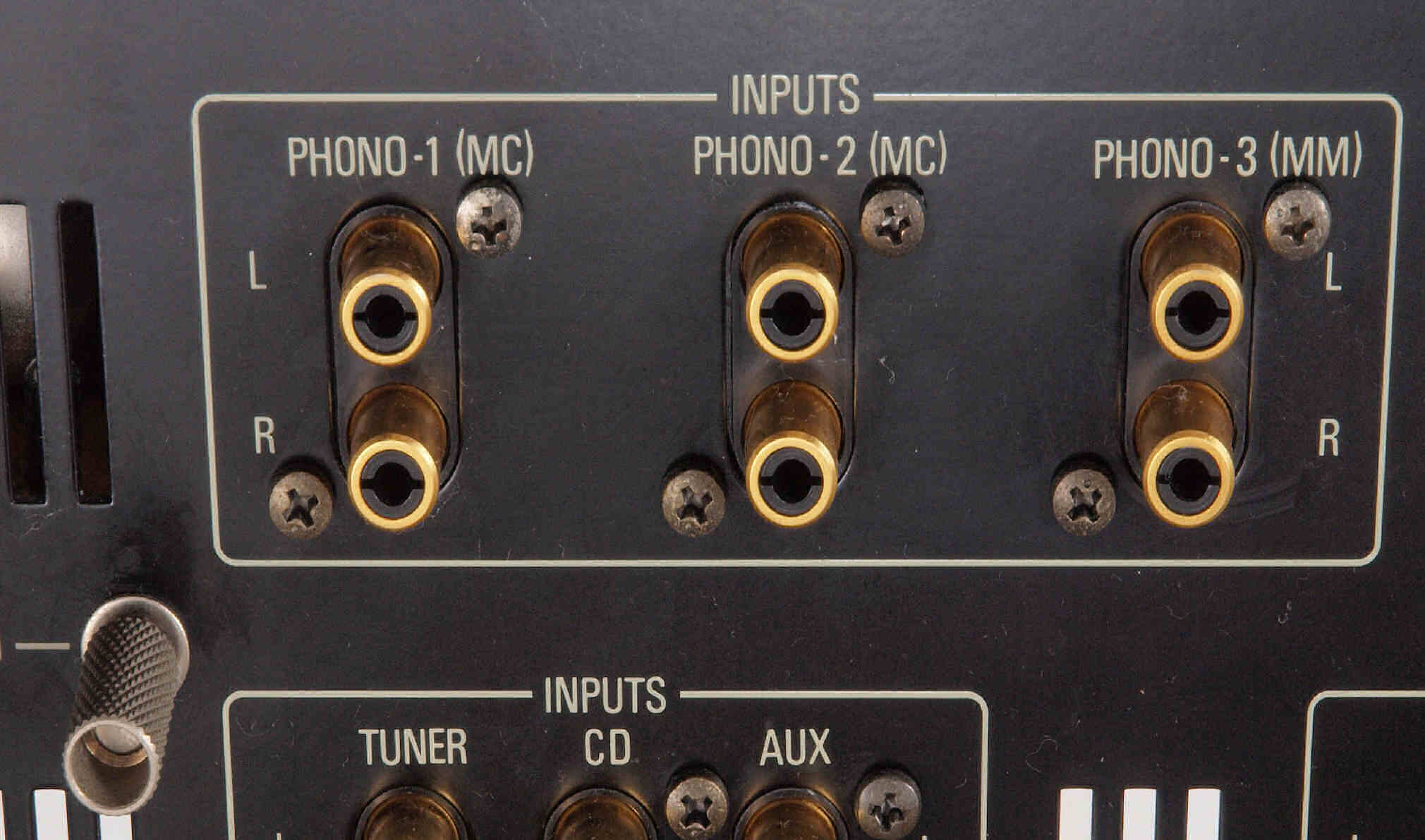

Ａ５１．　点検中　PHONO_入力RCA端子。

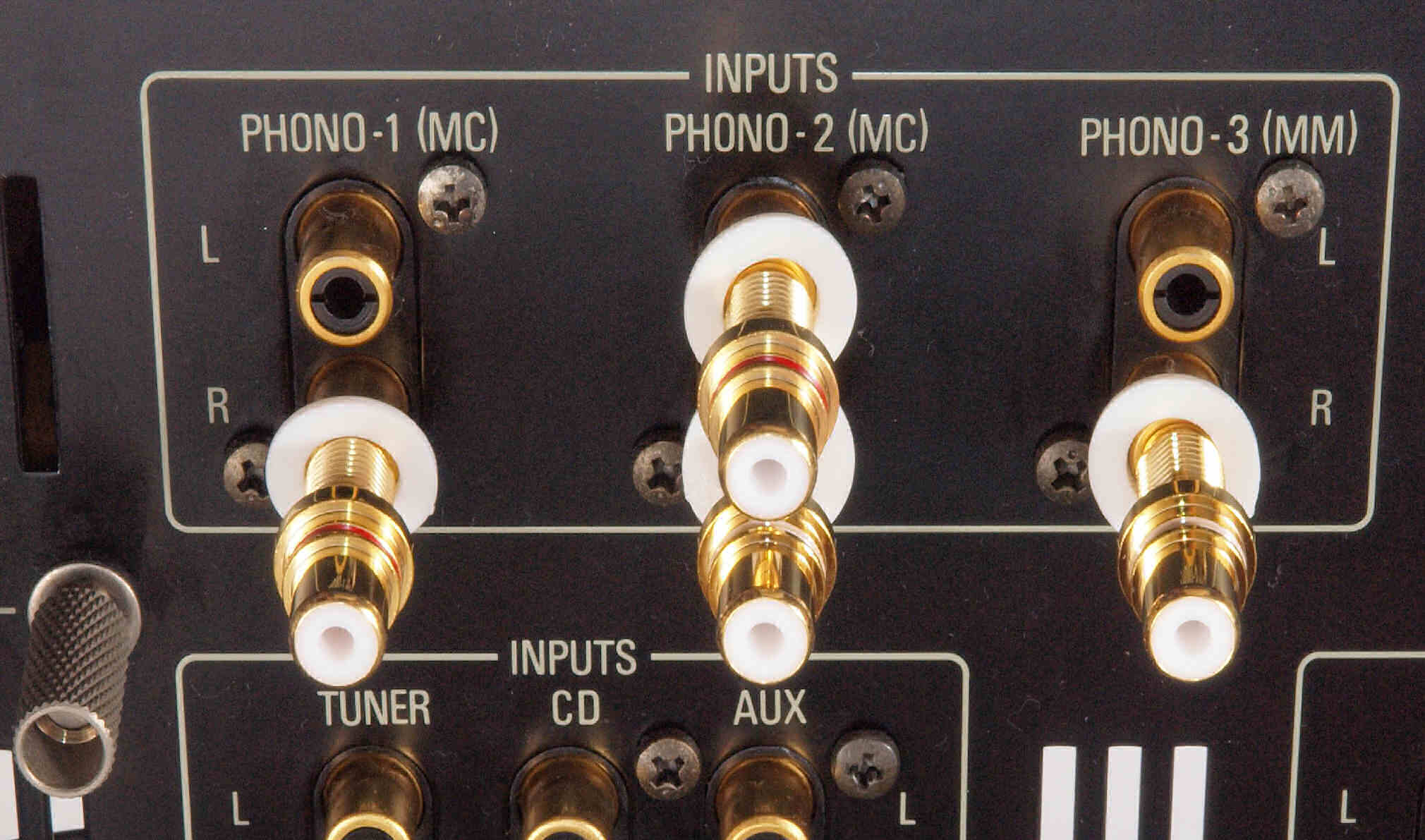

Ａ５２．　点検中　PHONO_入力RCA端子。　テフロン絶縁型と交換可能。 ＷＢＴ　ＲＣＡ端子を選択可。

Ａ５３．　点検中　PHONO_入力RCA端子。　テフロン絶縁型と交換可能。

Ａ５４．　点検中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。

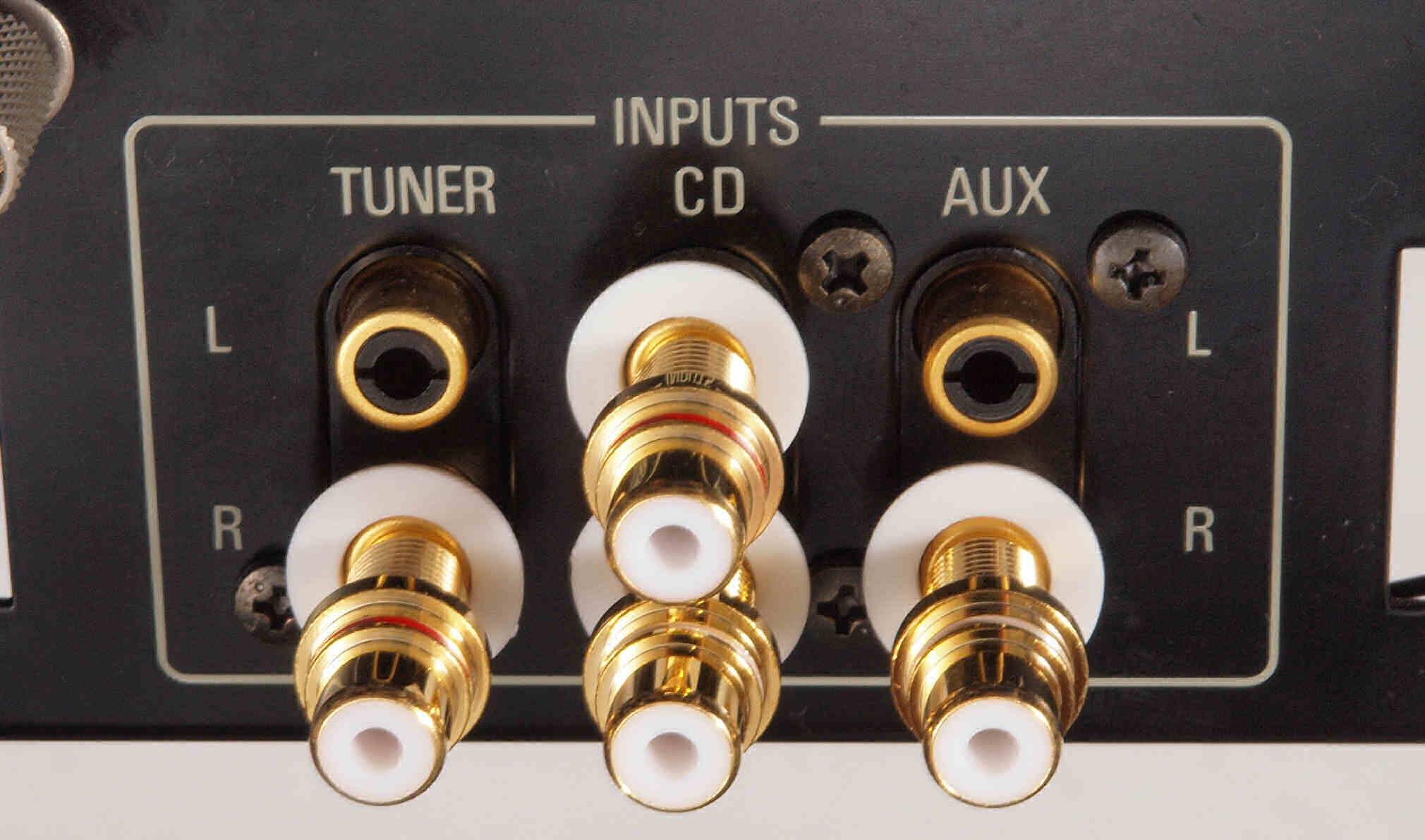

Ａ５５．　点検中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換可能。

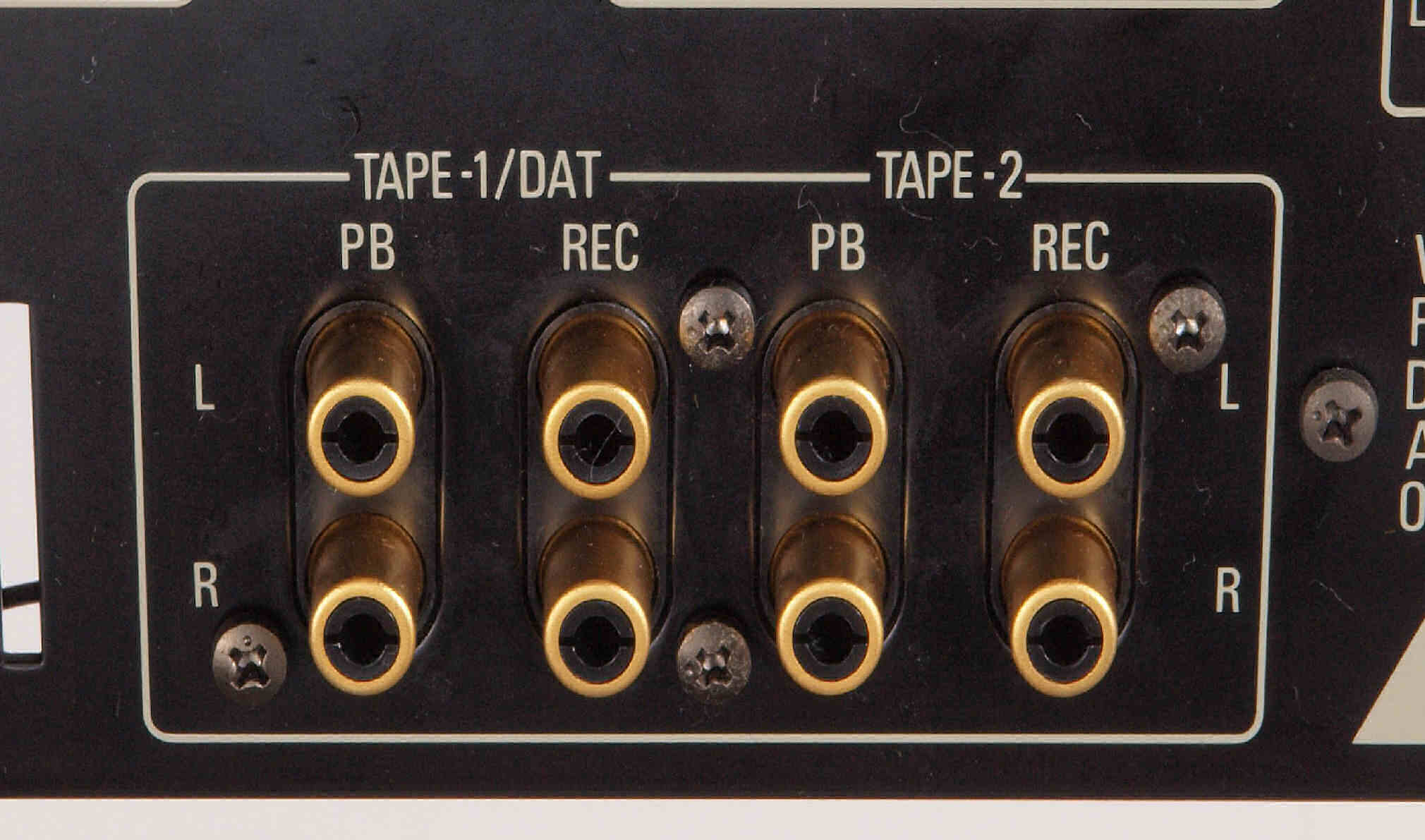

Ａ５６．　点検中　ＴＡＰＥ_入出力RCA端子。

Ａ５７．　点検中　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換可能。

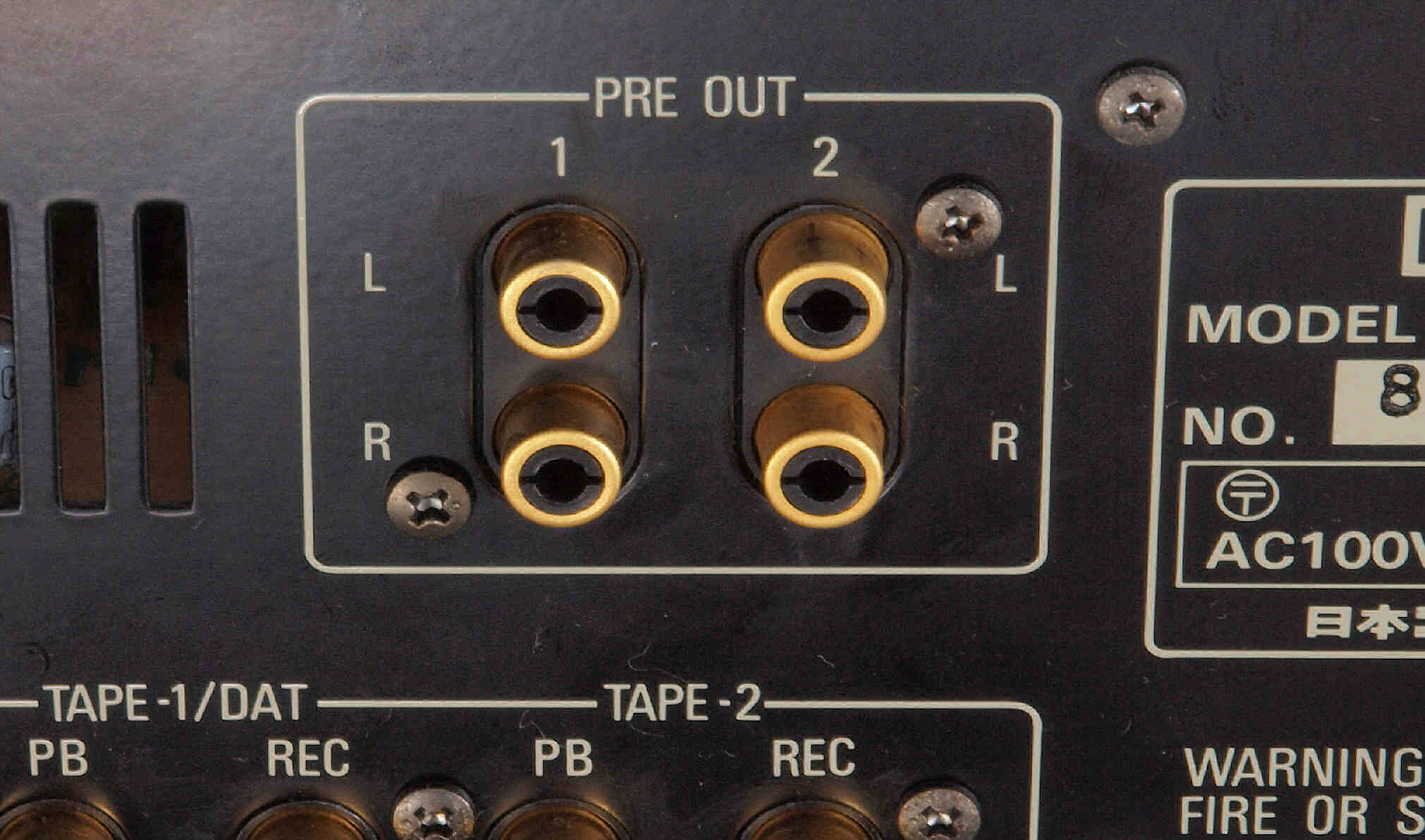

Ａ５８．　点検中　出力RCA端子。

Ａ５９．　点検中　出力RCA端子。　テフロン絶縁型と交換可能。

Ａ６１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ６２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ６３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ６４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６５．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ７１．　点検中　このAMPの重要な部品の一つ「リードリレー」は９個使用。ユーザーは下記から選択使用出来る。 上＝現在製造中のｏｋｉｔａ製．．．．．．．手持ち１２台分　denonの修理で使用中、2014-11-6現在以下同じ。 中＝omuron製（現在は製造中止）．．．手持ち４台分。 下＝ｉｋｕｎｏ（現在は製造中止）．．．．．手持ち２台分（大ので、２個は他の製品を使用）

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧１０Ｖ、　０．０１７５％歪み。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧１０Ｖ、　０．０４９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

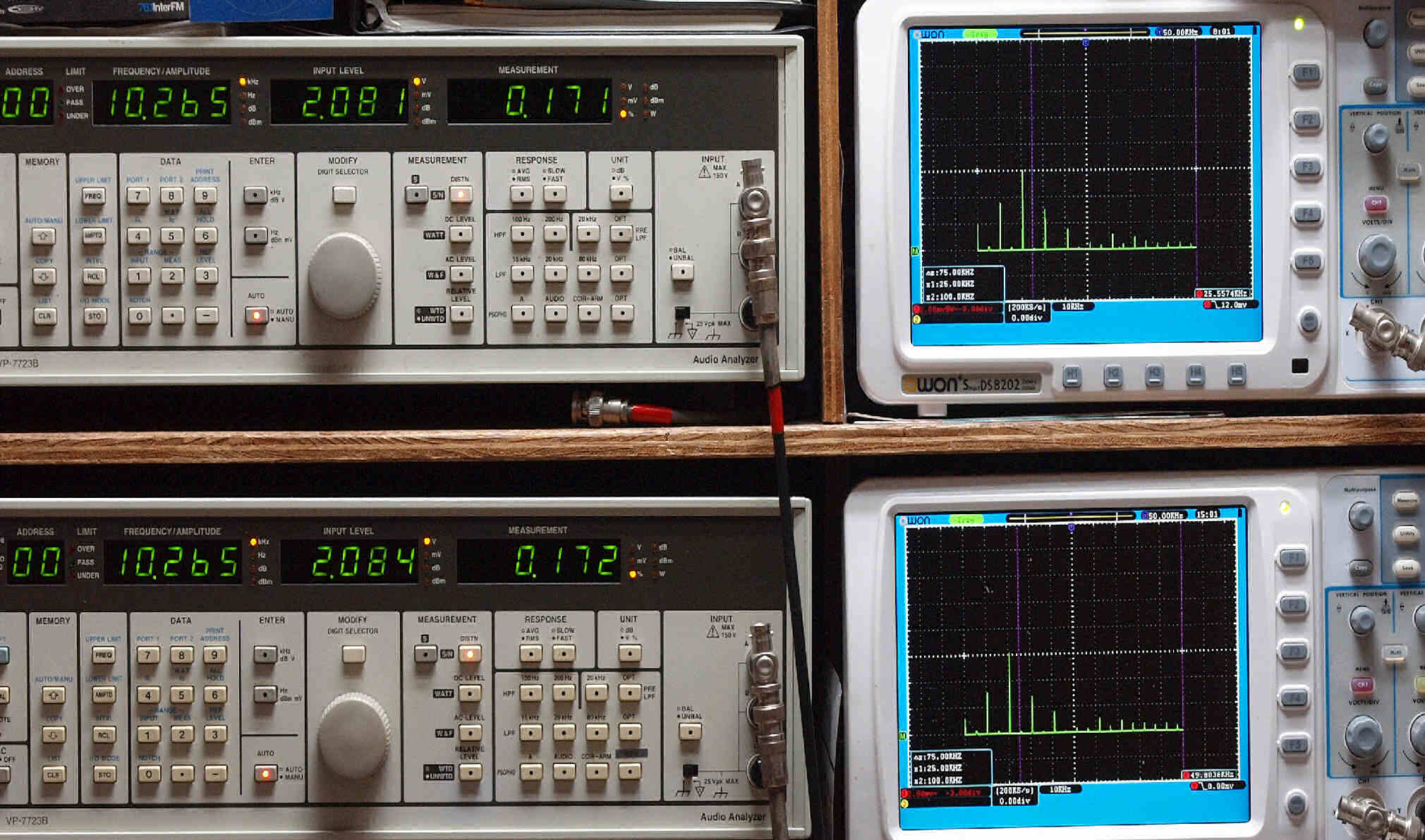

T1２．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１７１％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１７２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

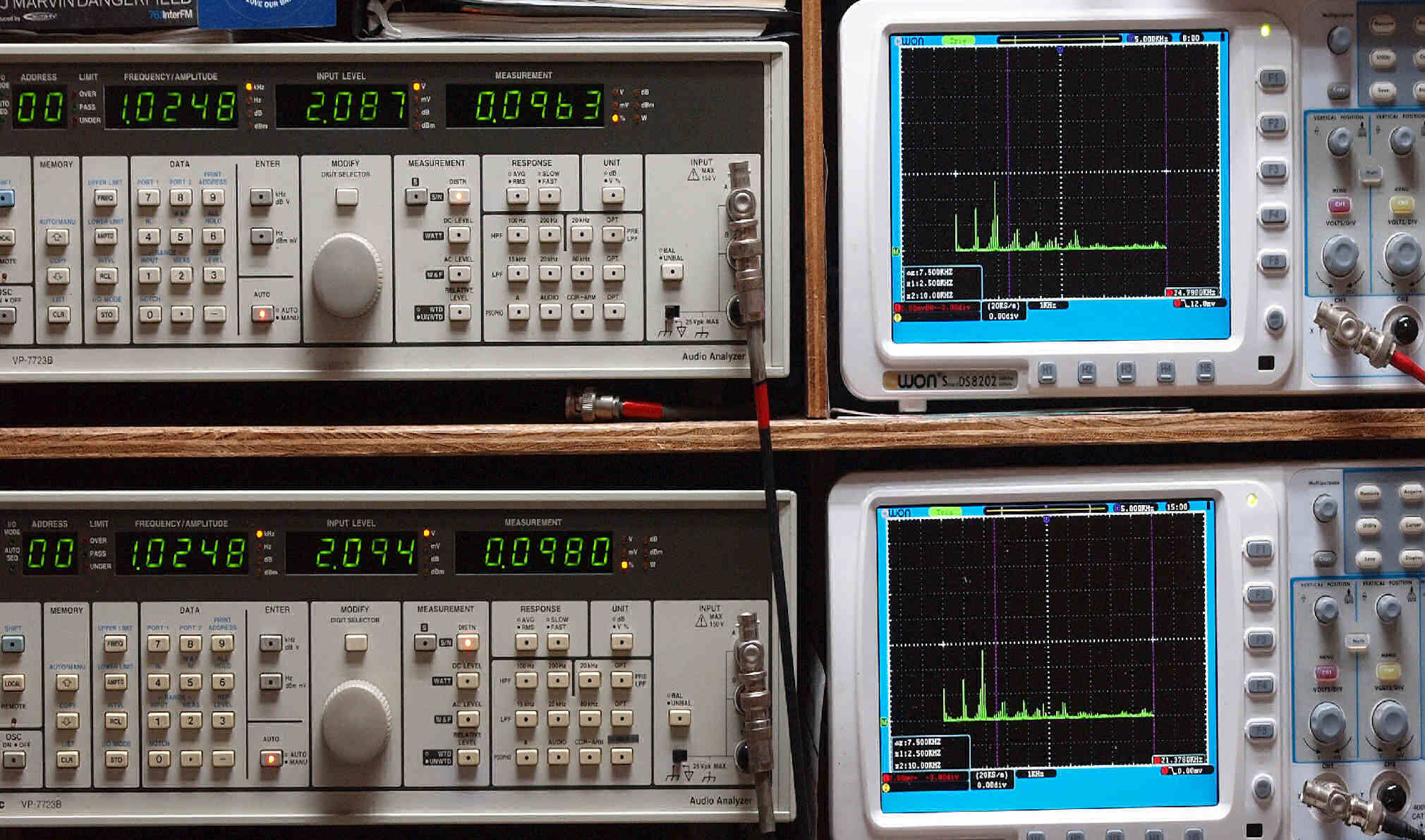

T２１．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９３６％歪み。 　　　　　ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．０９８０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

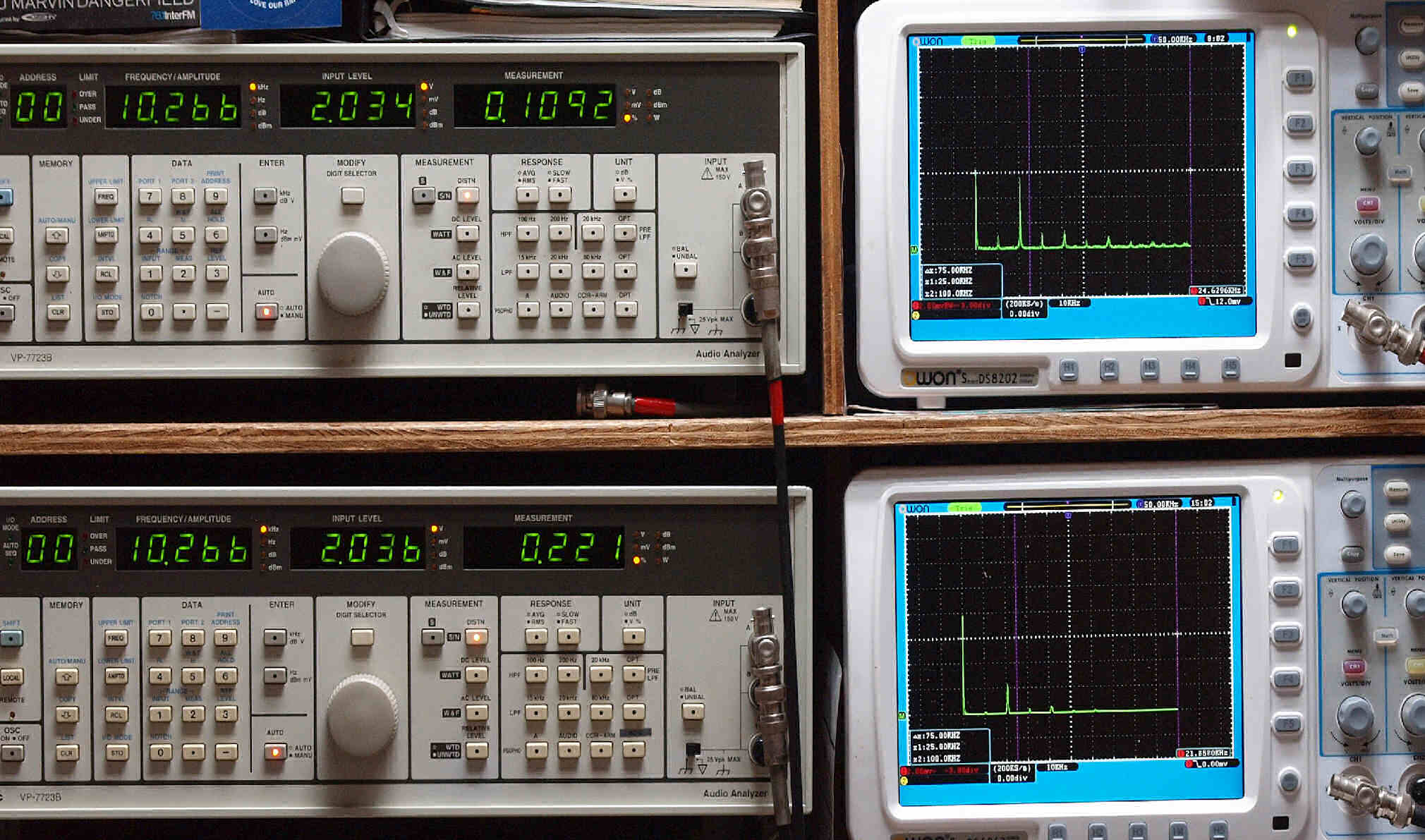

T２２．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１０９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２２１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

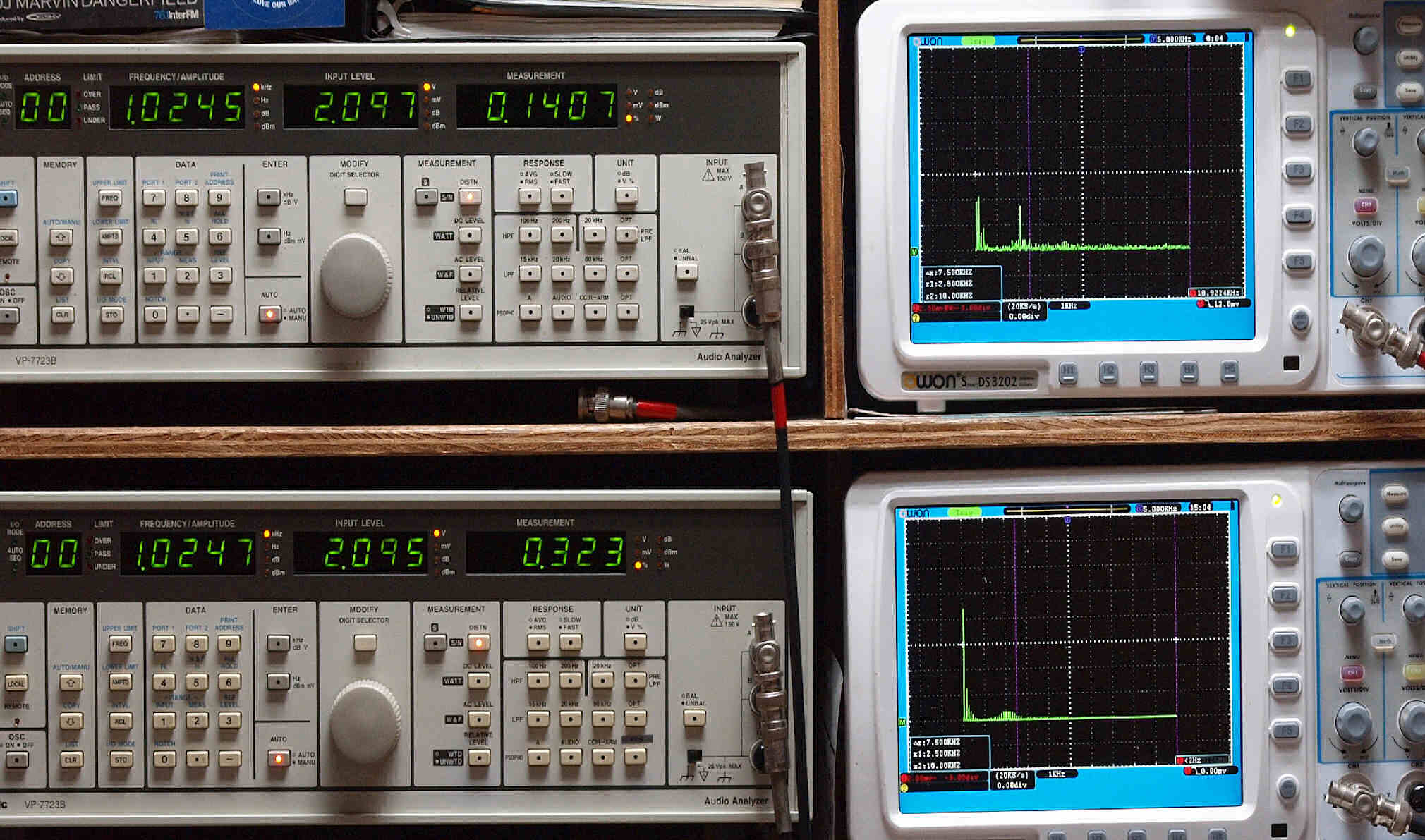

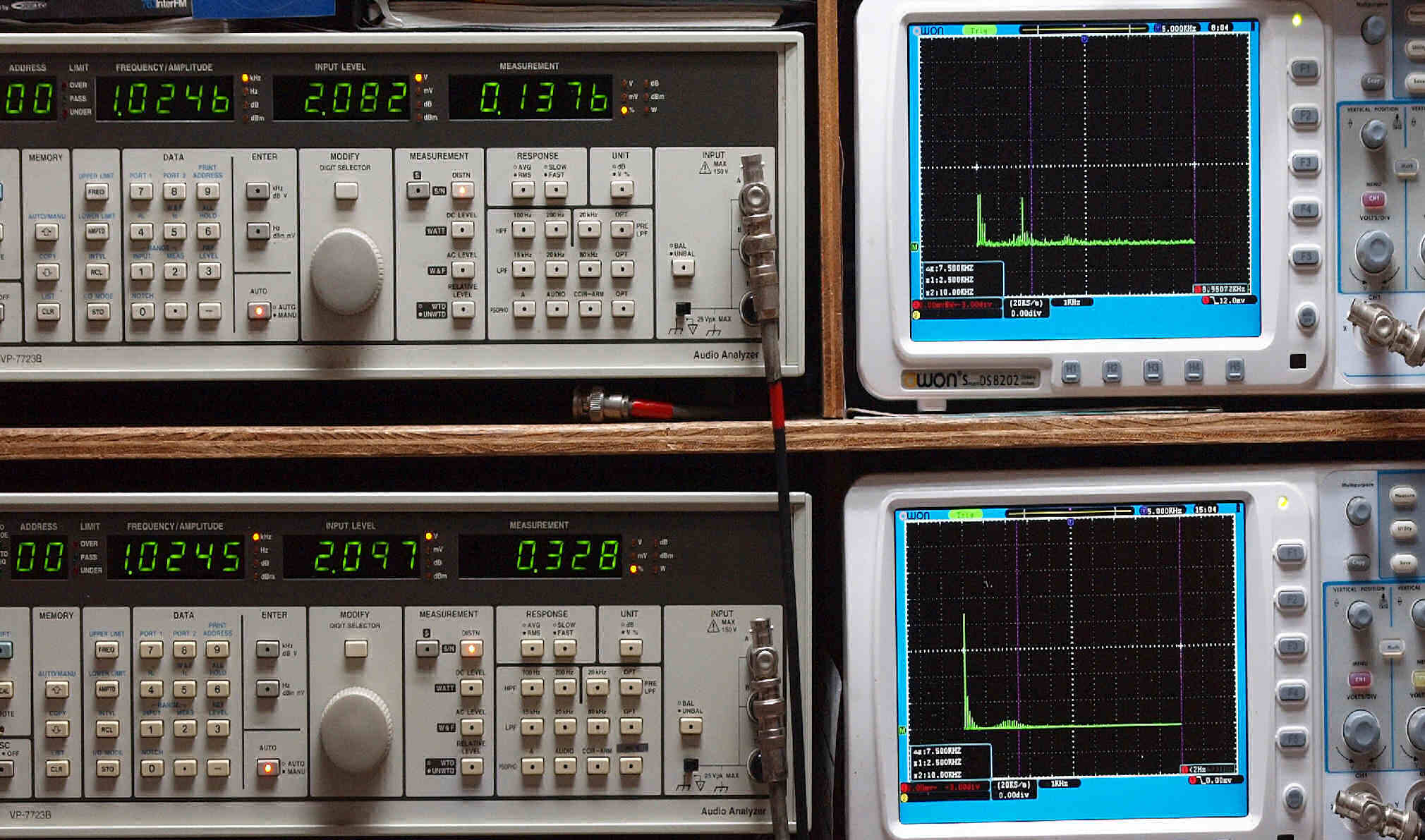

T３１．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１３８％歪み。 　　　　　ＰＨＯＮＯ_２入力、Ｌ側出力電圧＝２Ｖ、　０．３２８％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

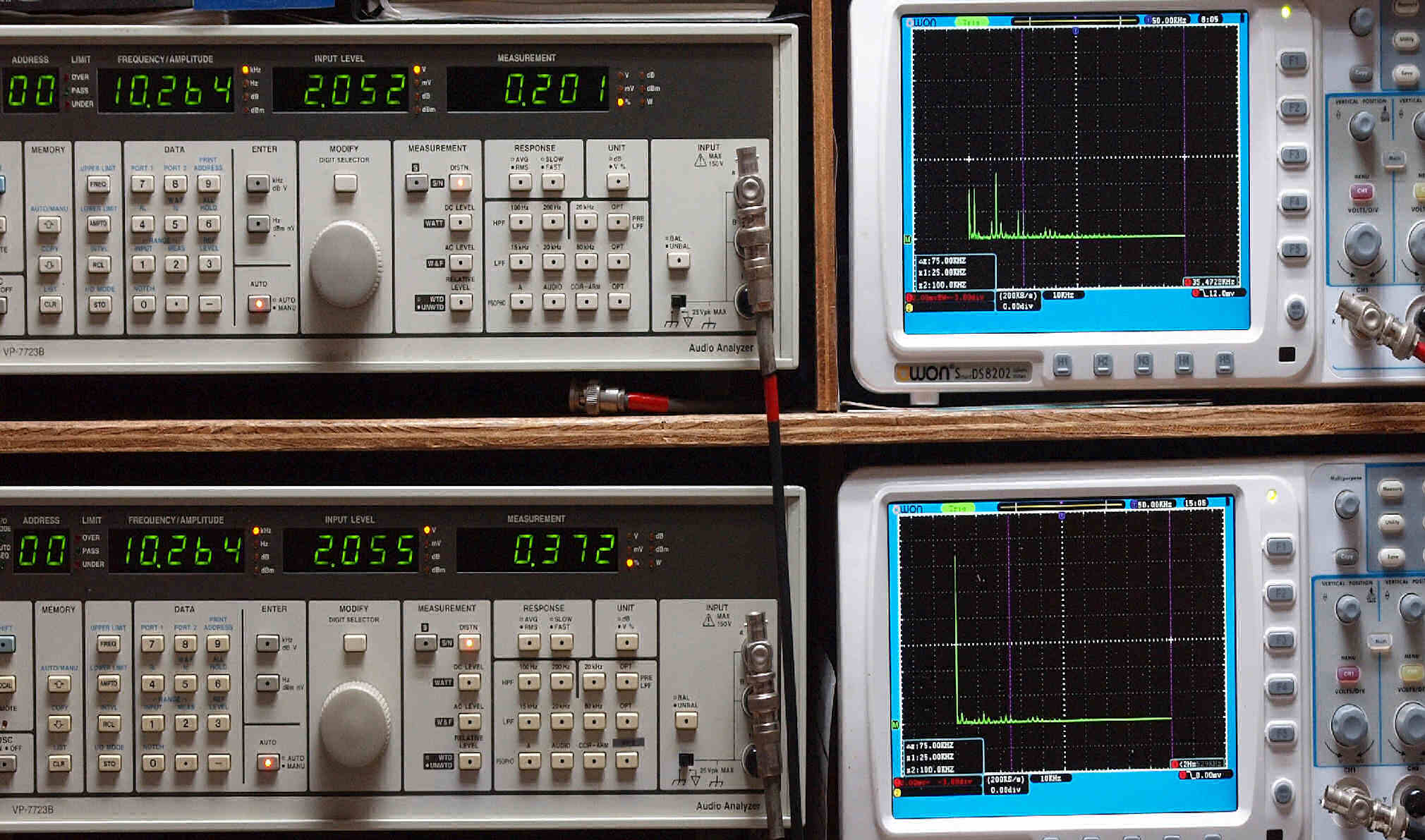

T３２．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２０１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３７２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

T４１．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１４１％歪み。 　　　　　ＰＨＯＮＯ_１入力、Ｌ側出力電圧＝２Ｖ、　０．３２３％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

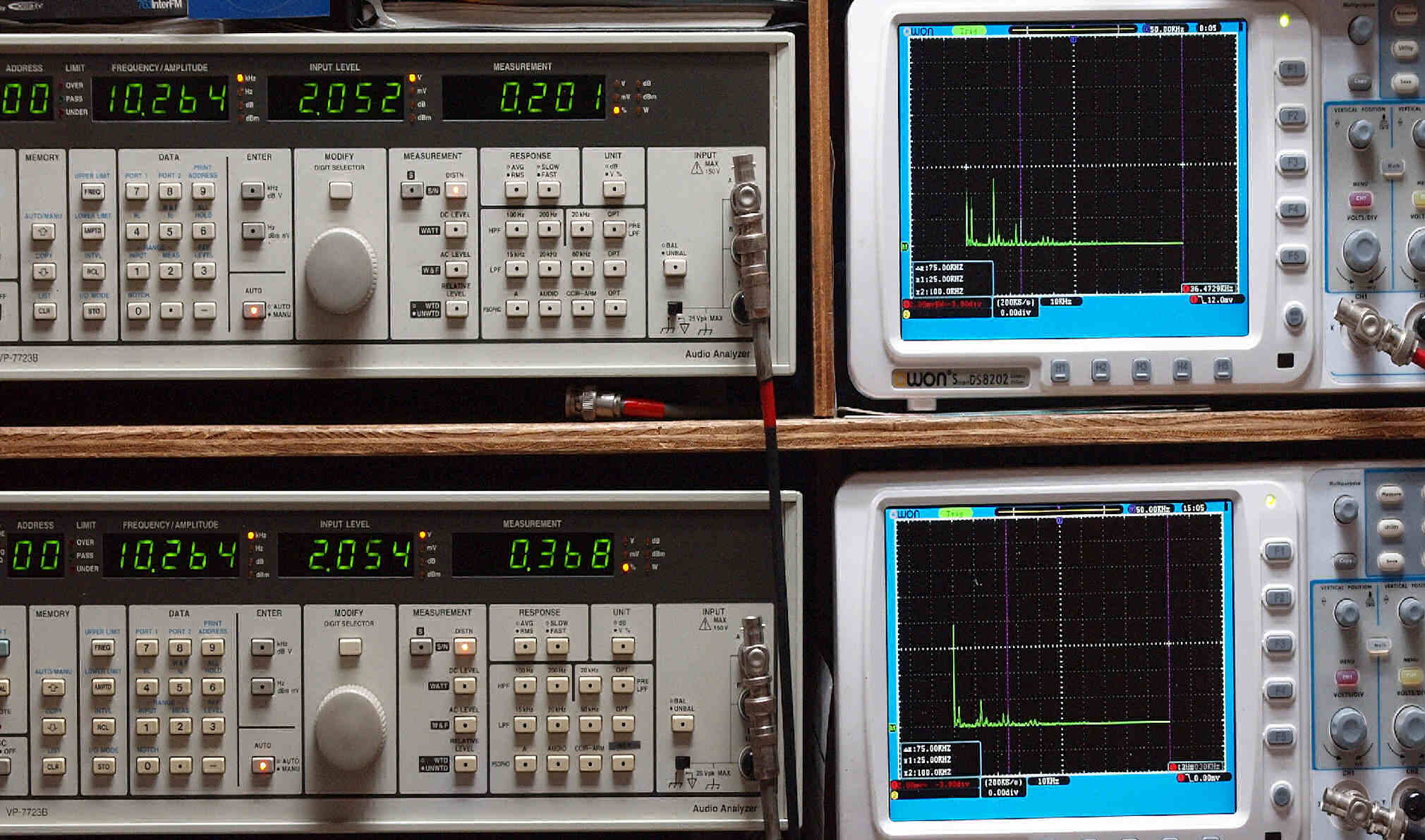

T４２．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２０１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３６８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

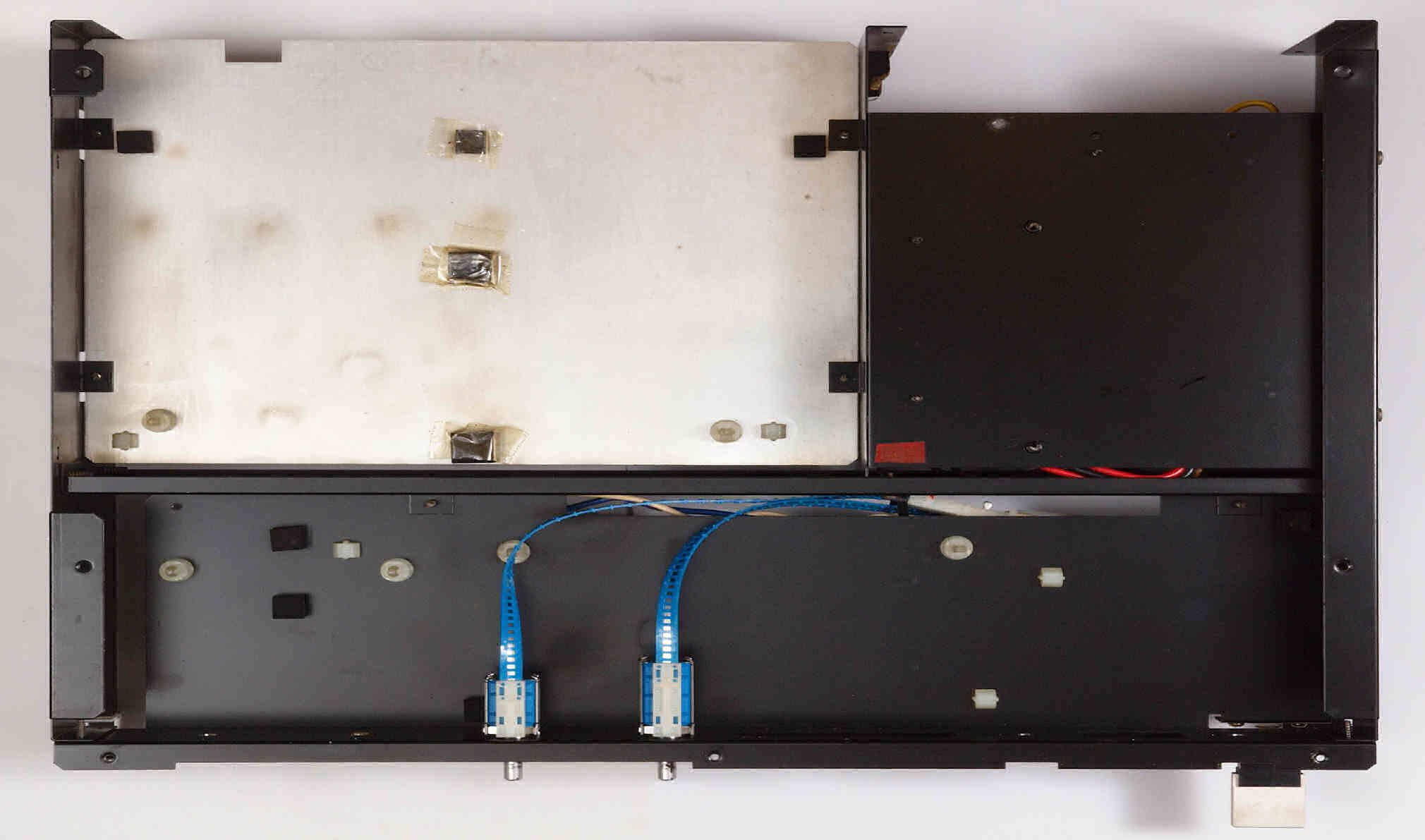

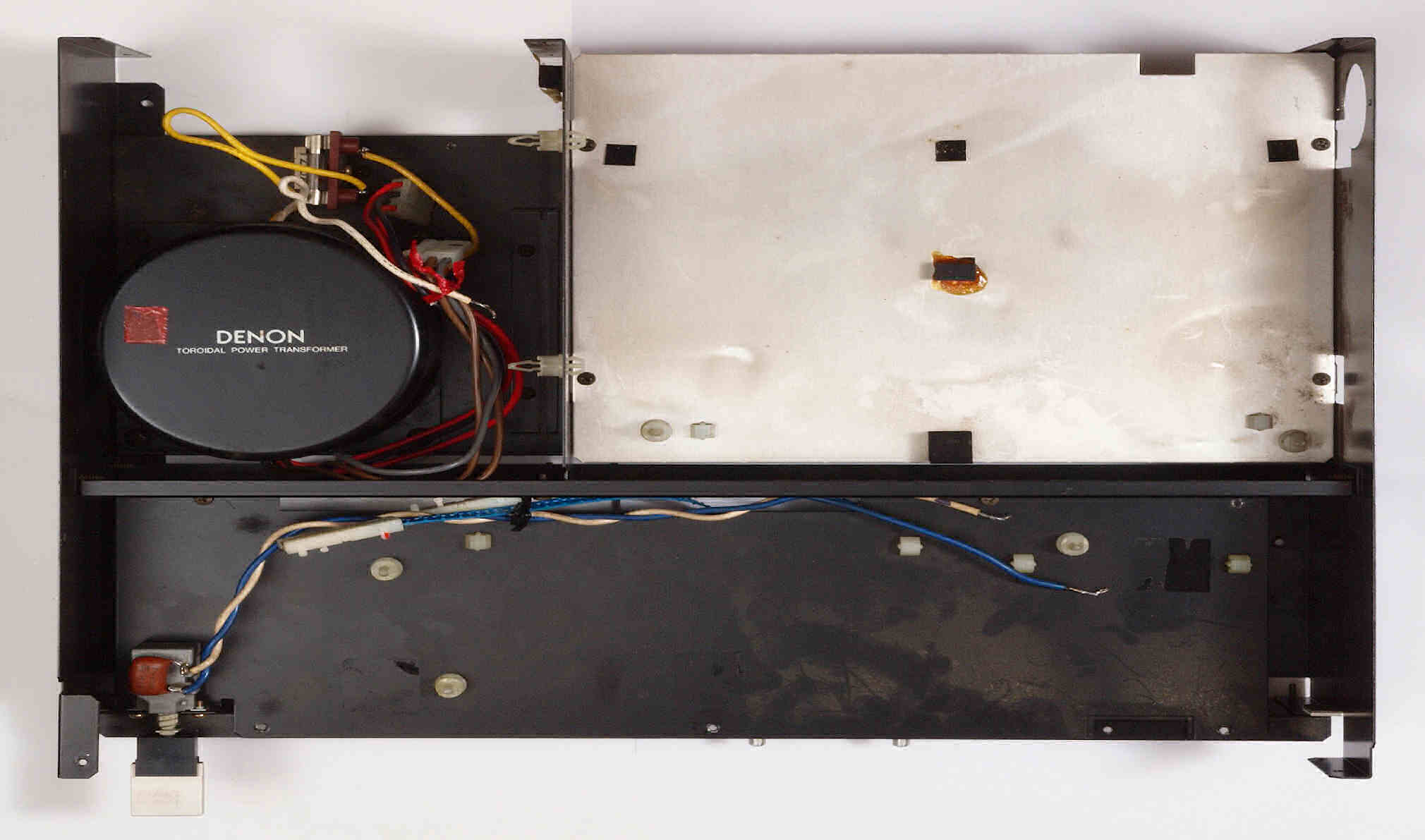

Ｃ．　修理状況 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　基板を全て取り除いたシャーシを上から見る。

Ｃ０２．　修理中　基板を全て取り除いたシャーシを下から見る。

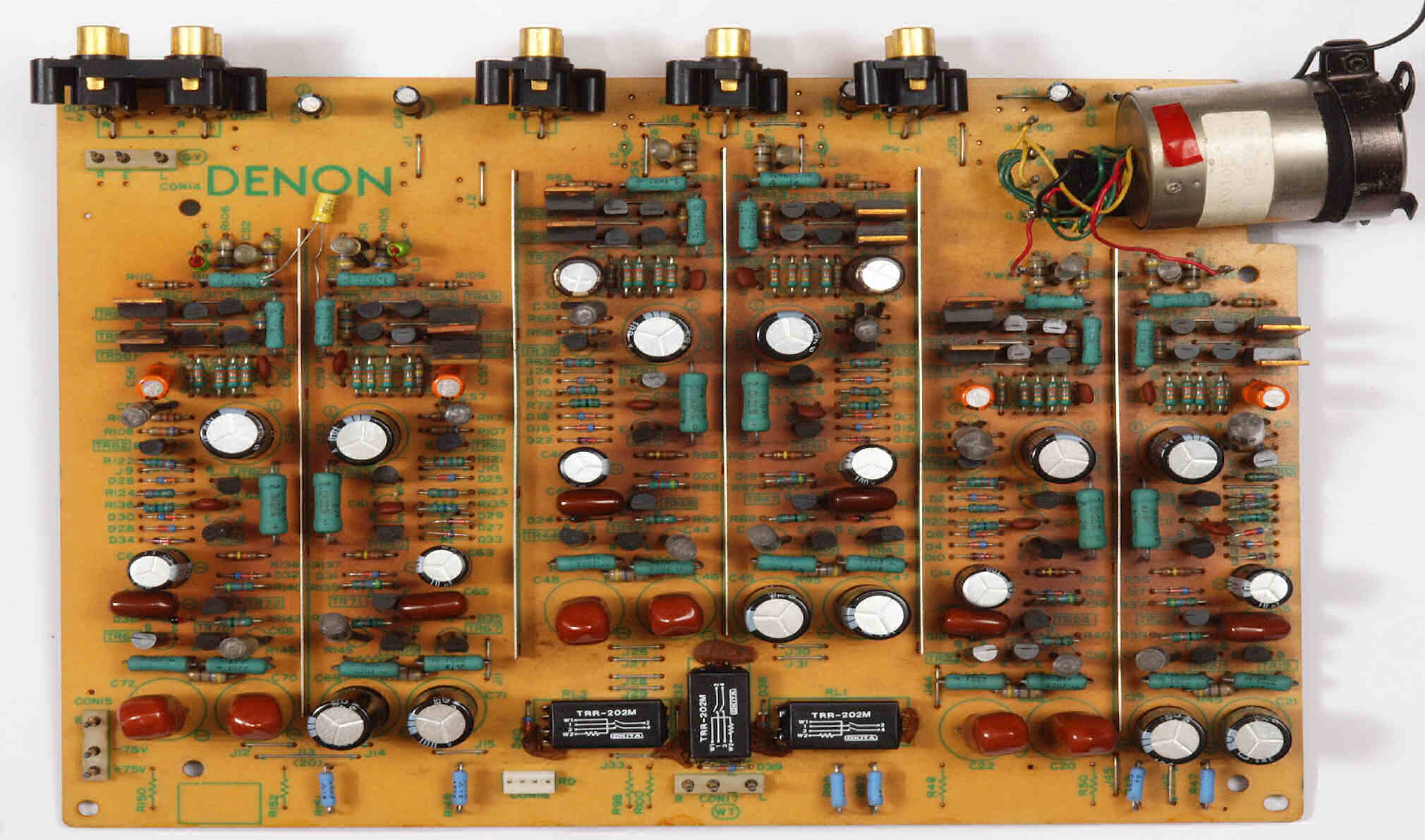

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基板。　左＝MM、中＝MC、右＝トランス使用ＭＣ。　上右端がＭＣ−トランス。

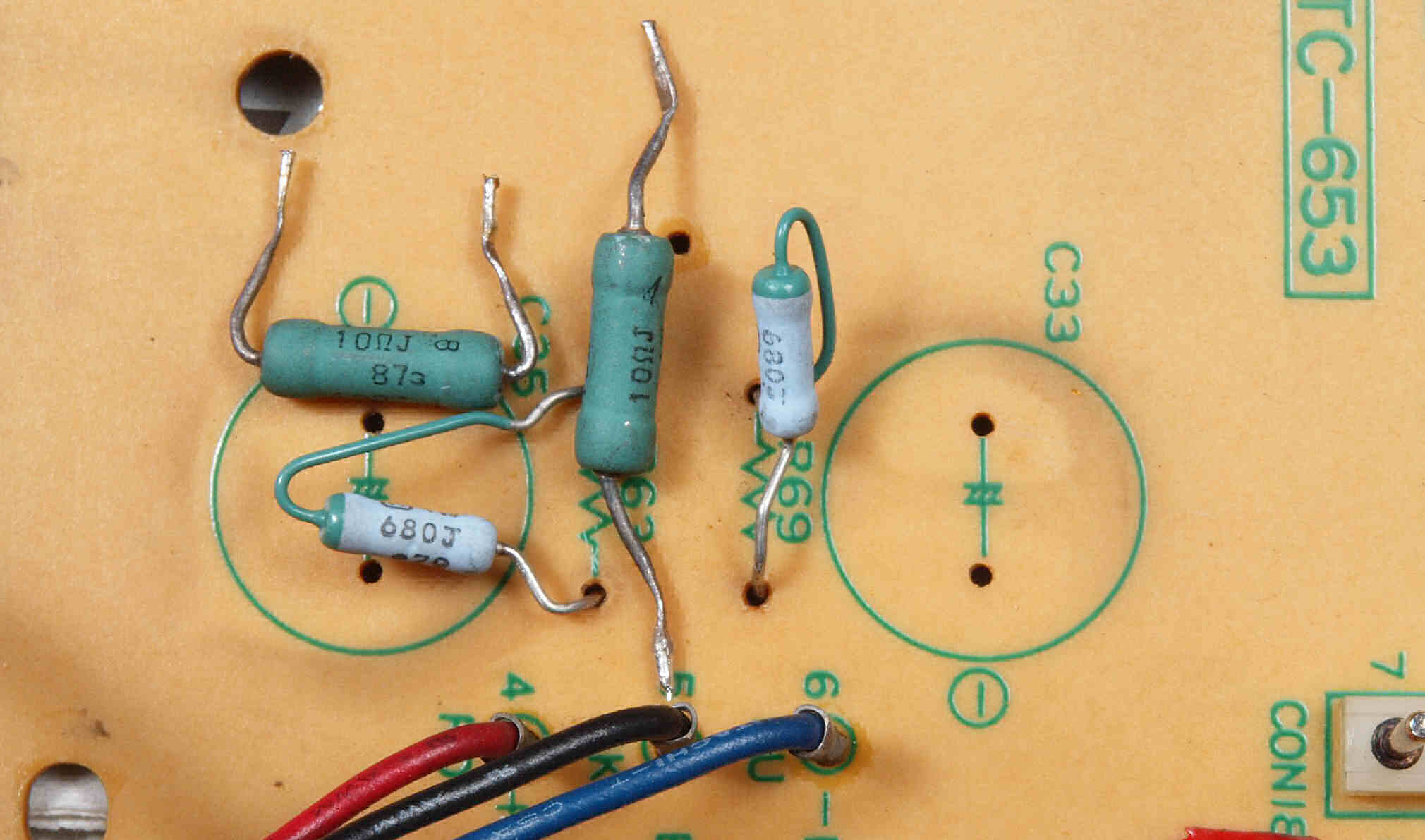

Ｃ１１２．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　交換した抵抗が６８倍（１０Ω→６８０Ω）、　下が正常品。

Ｃ１１３．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　交換した抵抗が６８倍（１０Ω→６８０Ω）、　下が正常品。

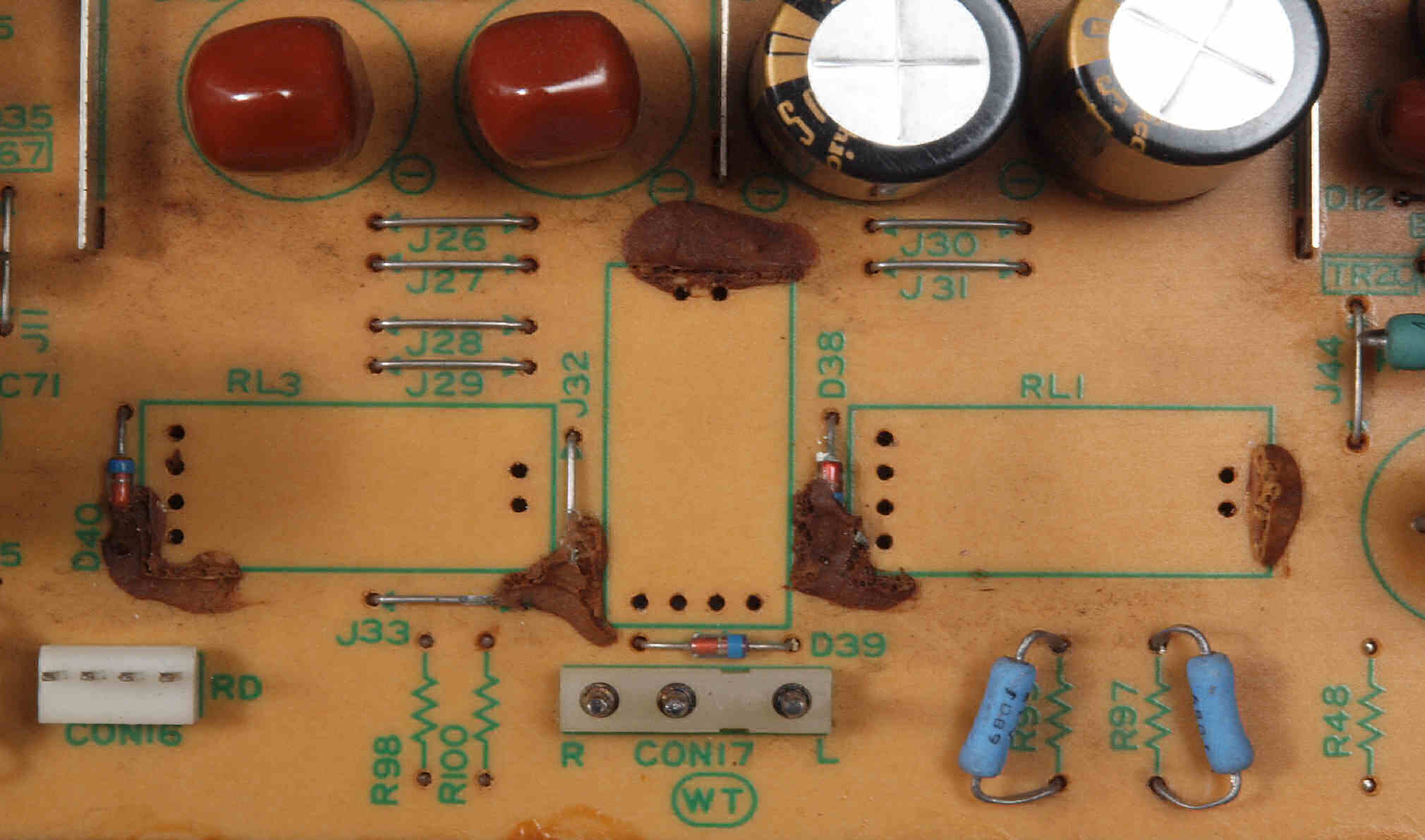

Ｃ１１４．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ１１５．　修理中　ＥＱ−HEAD-ＡＭＰ基板。 　　　　　　　　　　　　　　　　　　　　　　　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コートを塗布後。

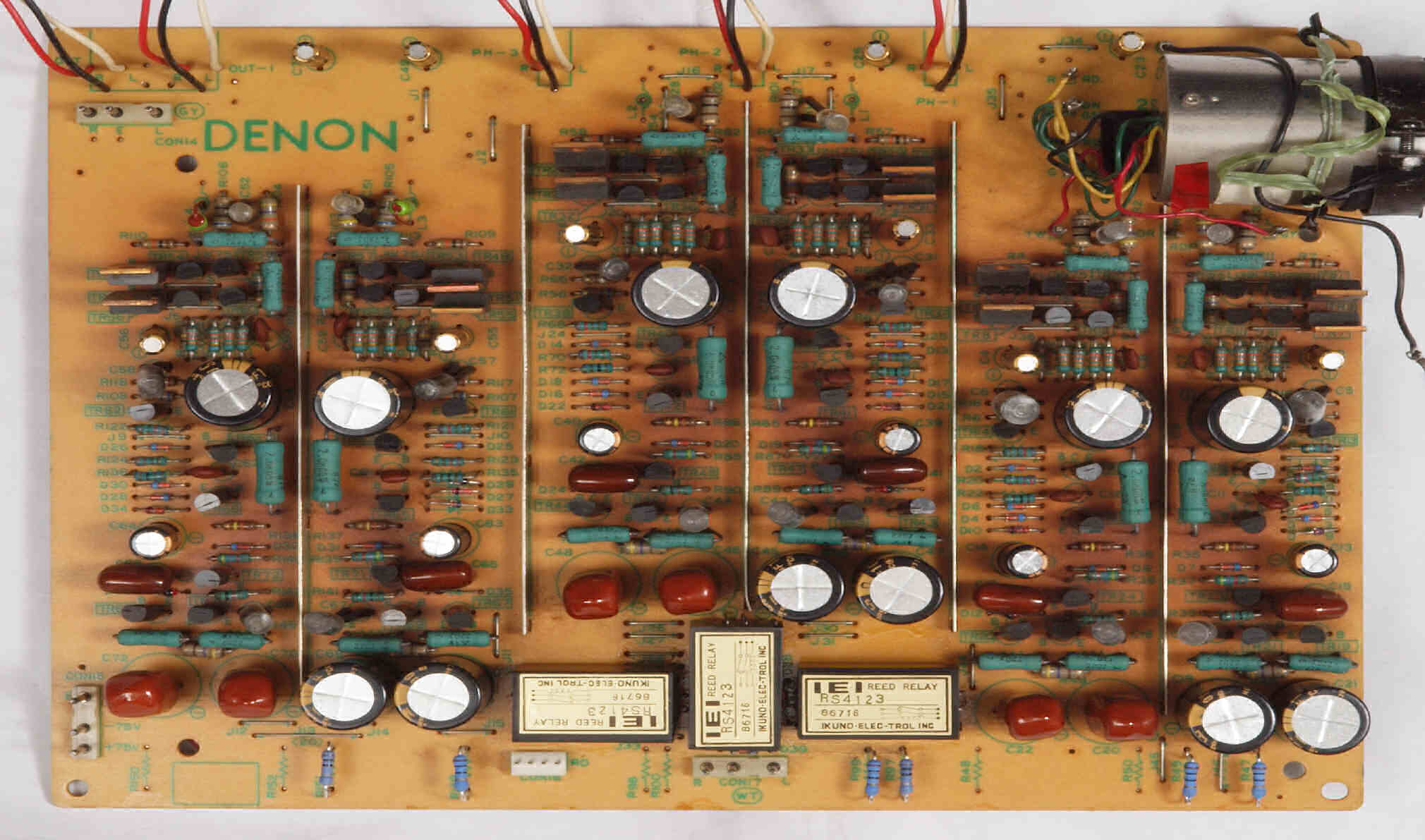

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基板。　電解コンデンサ−２８個、リレー３個交換。

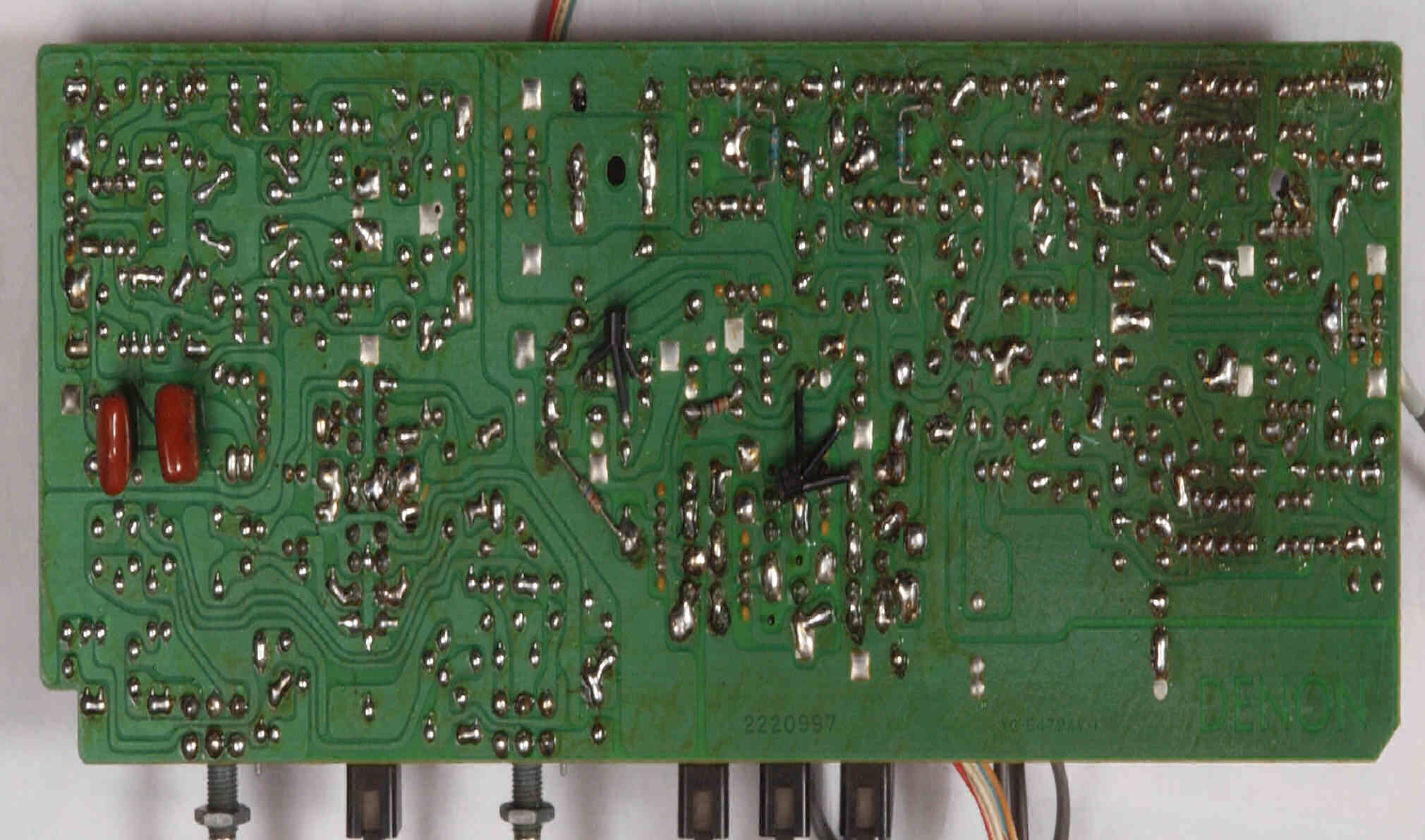

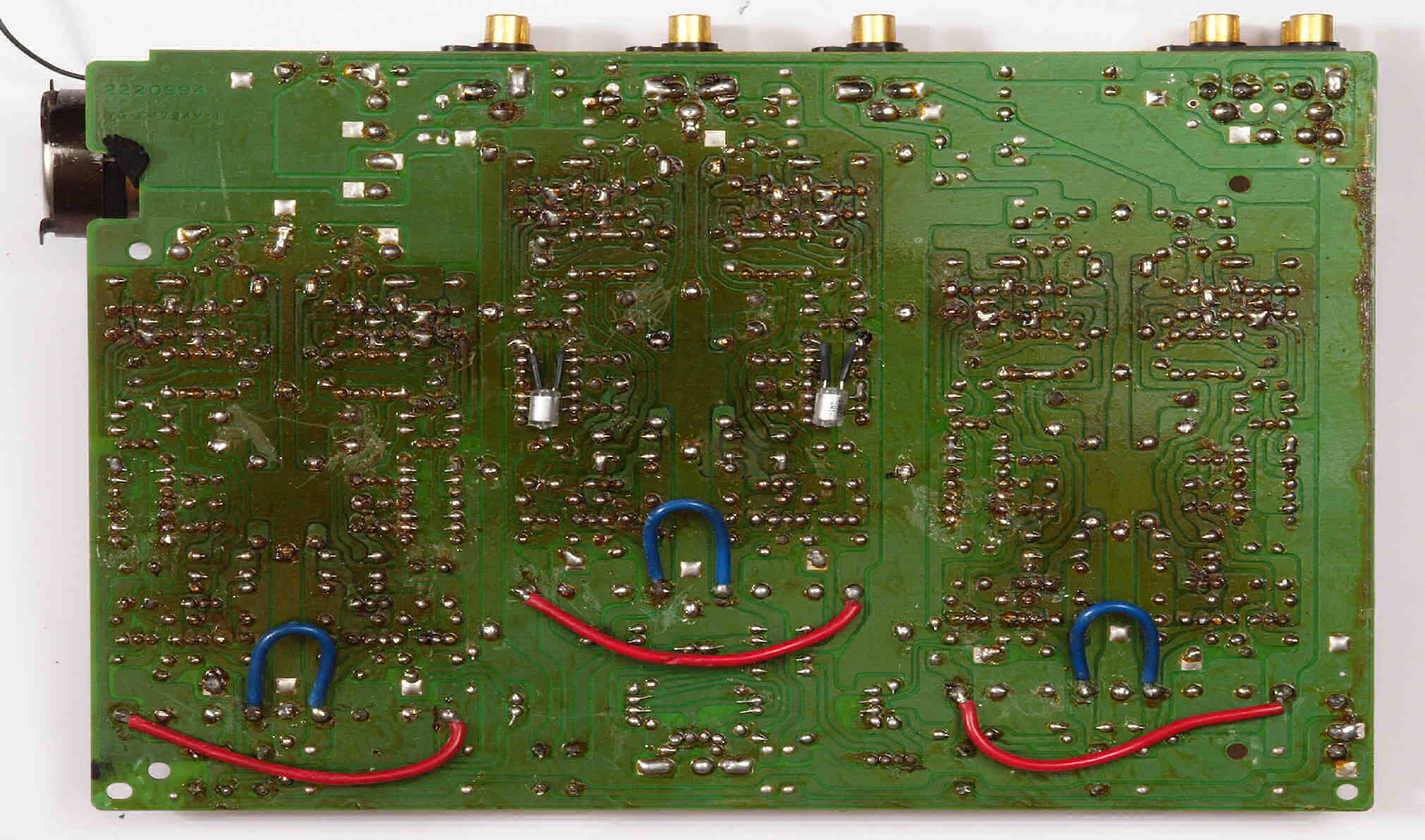

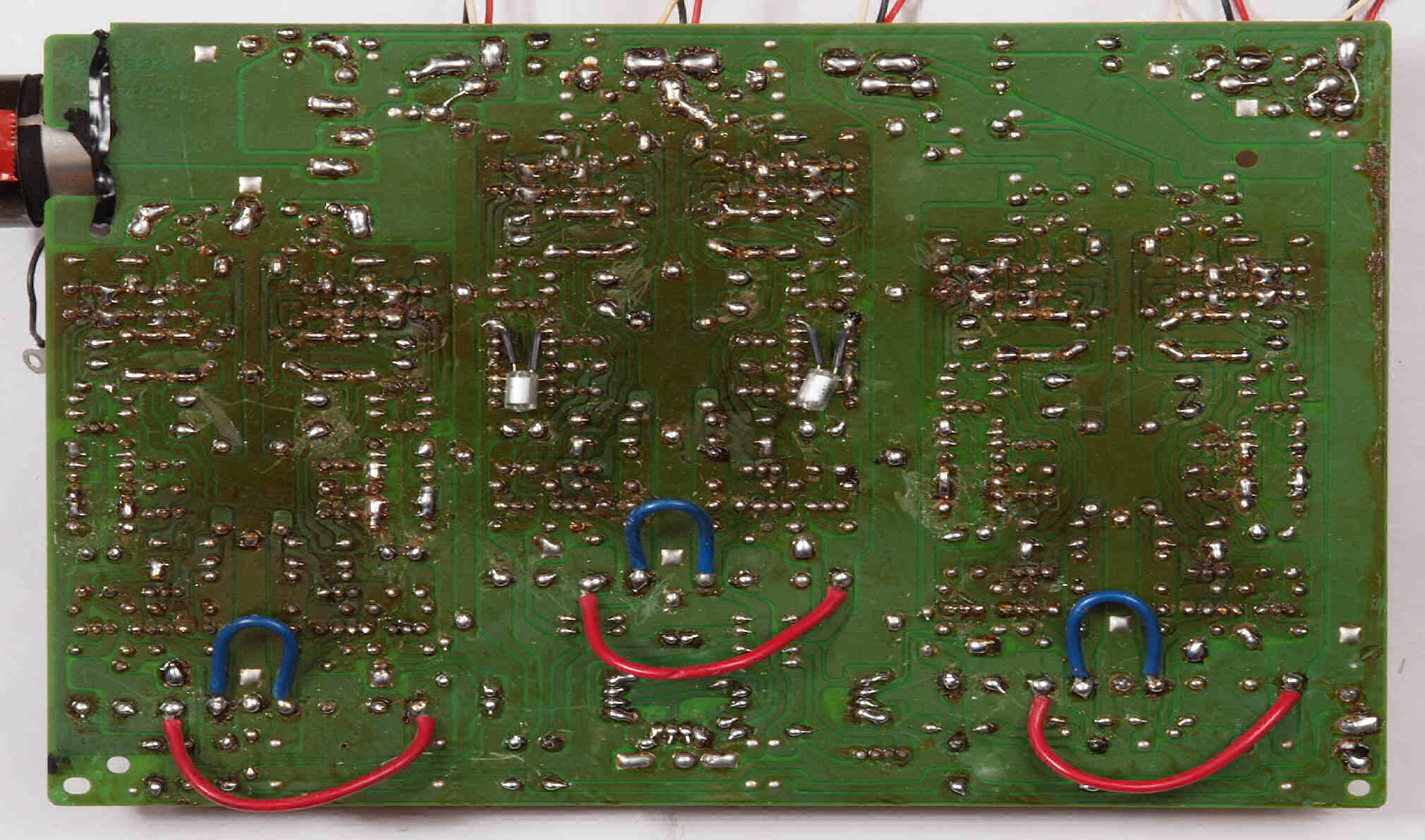

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏。

Ｃ１３２．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　曲げる方向が悪く隣の銅箔に？

Ｃ１３３．　修理中　ＥＱ−ＡＭＰ基板裏　曲げる方向が悪く隣の銅箔に？

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏。 全ての半田をやり修す。

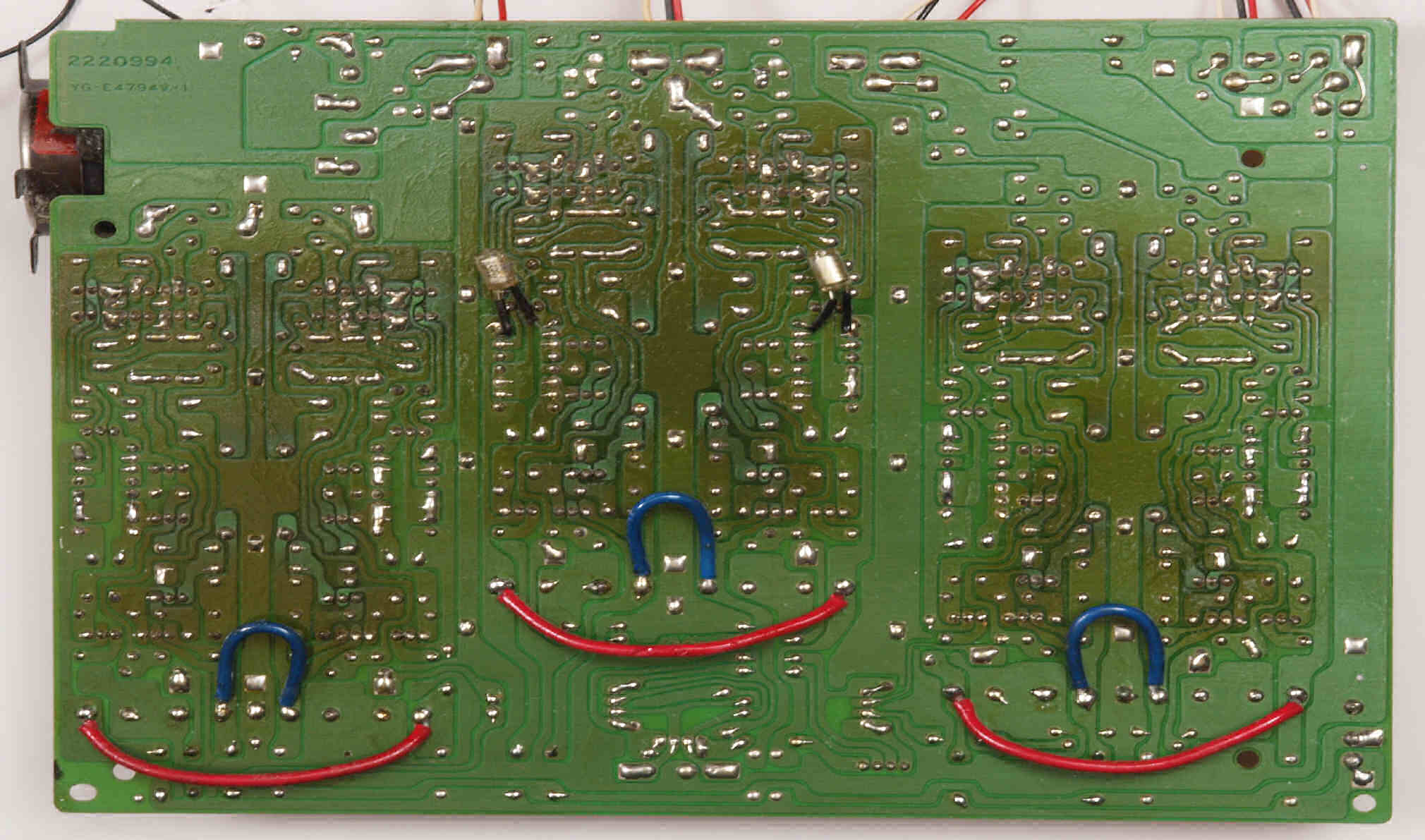

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　ＥＱ−ＡＭＰ

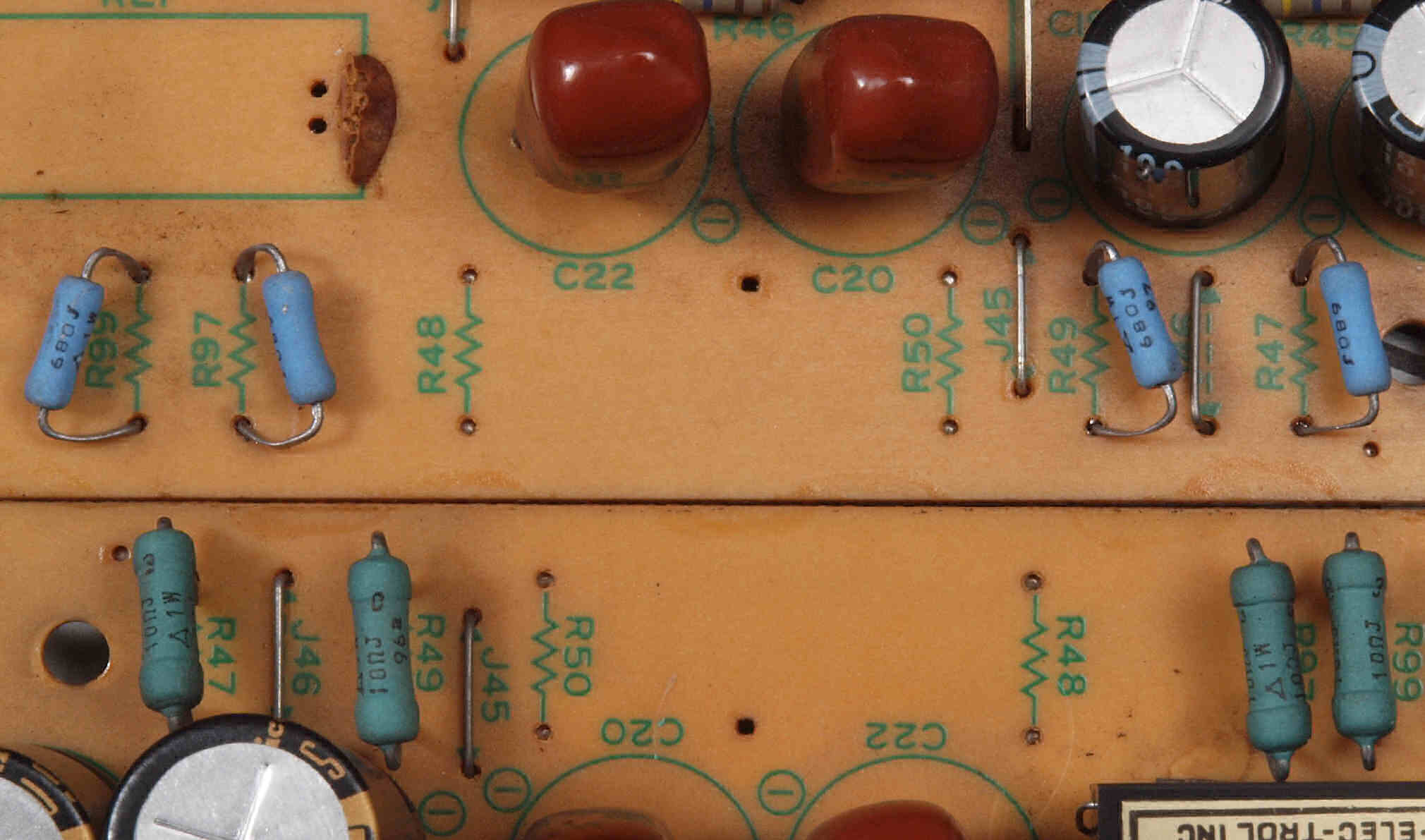

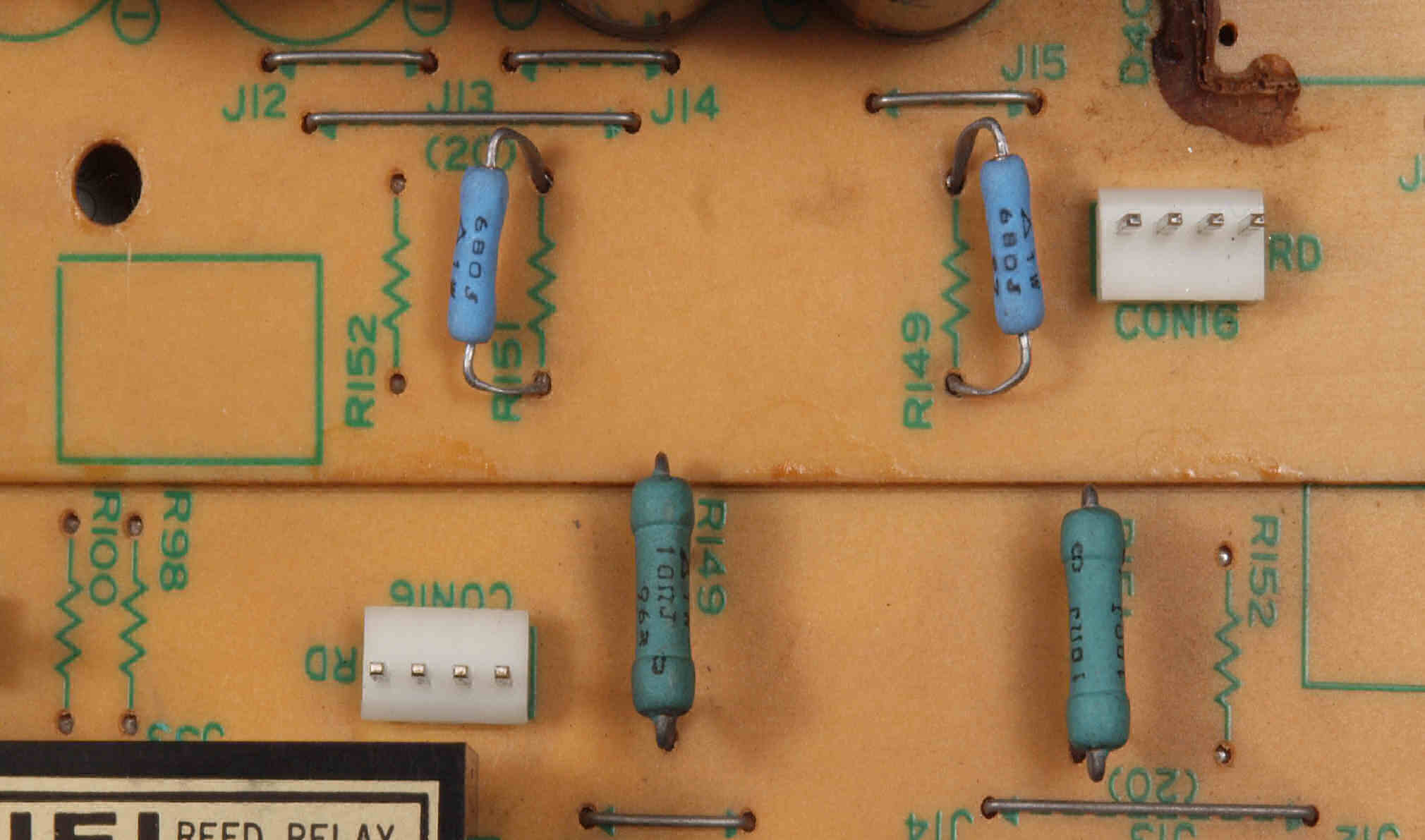

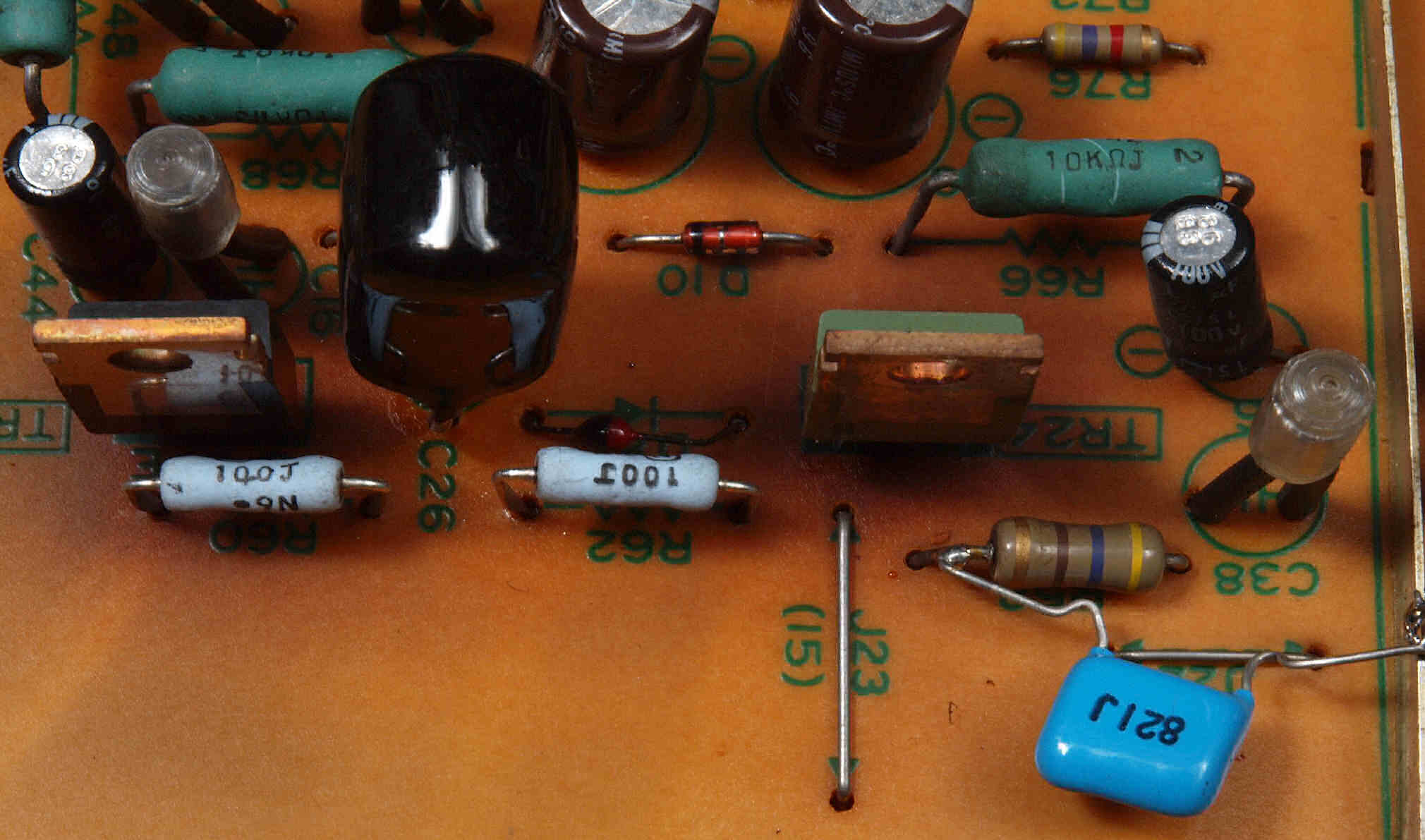

Ｃ２１２．　修理中　ＥＱ−ＡＭＰ。　交換した抵抗が１０倍（１０Ω→１００Ω）

Ｃ２１３．　修理中　ＥＱ−ＡＭＰ。　交換した抵抗が６８倍（１０Ω→６８０Ω）

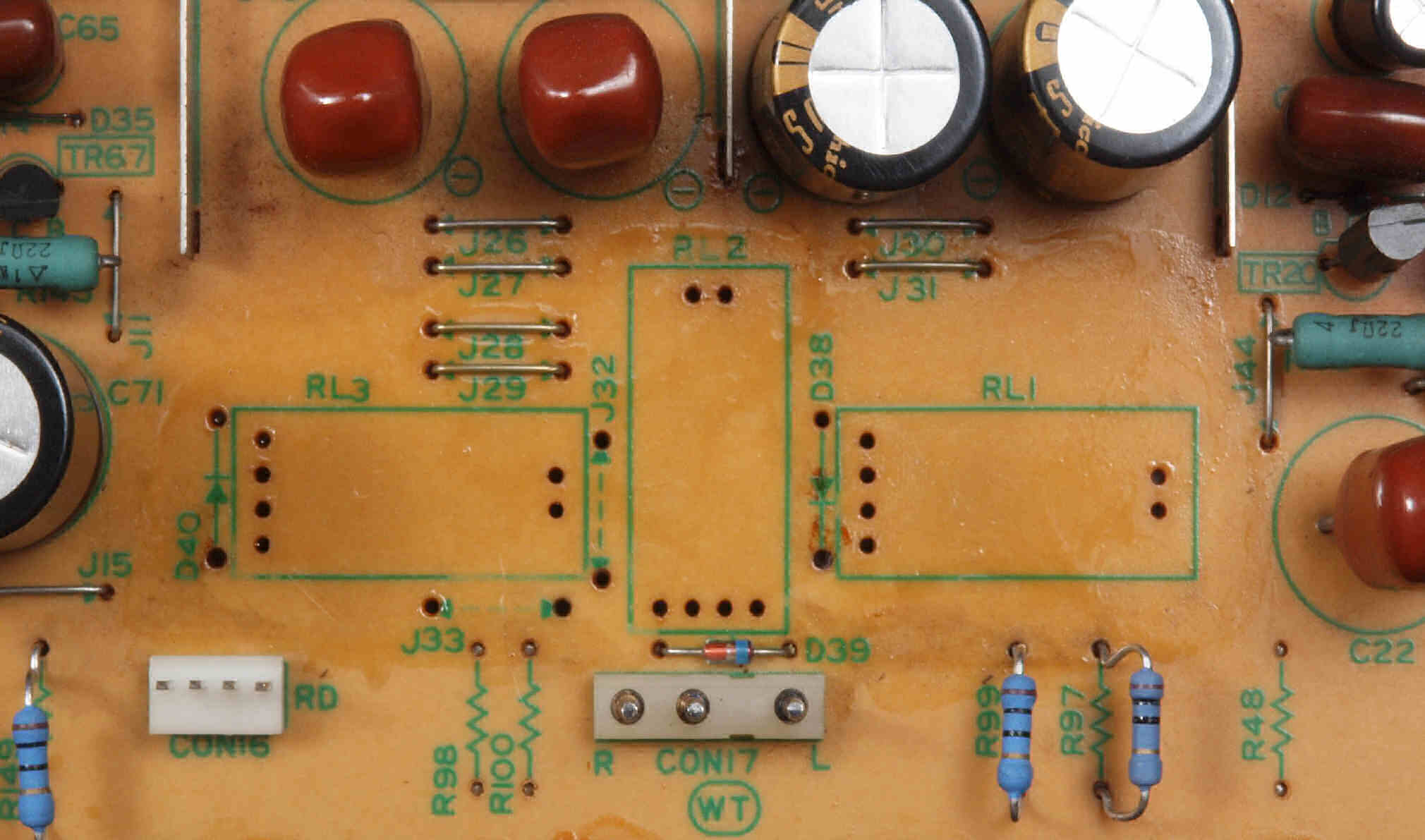

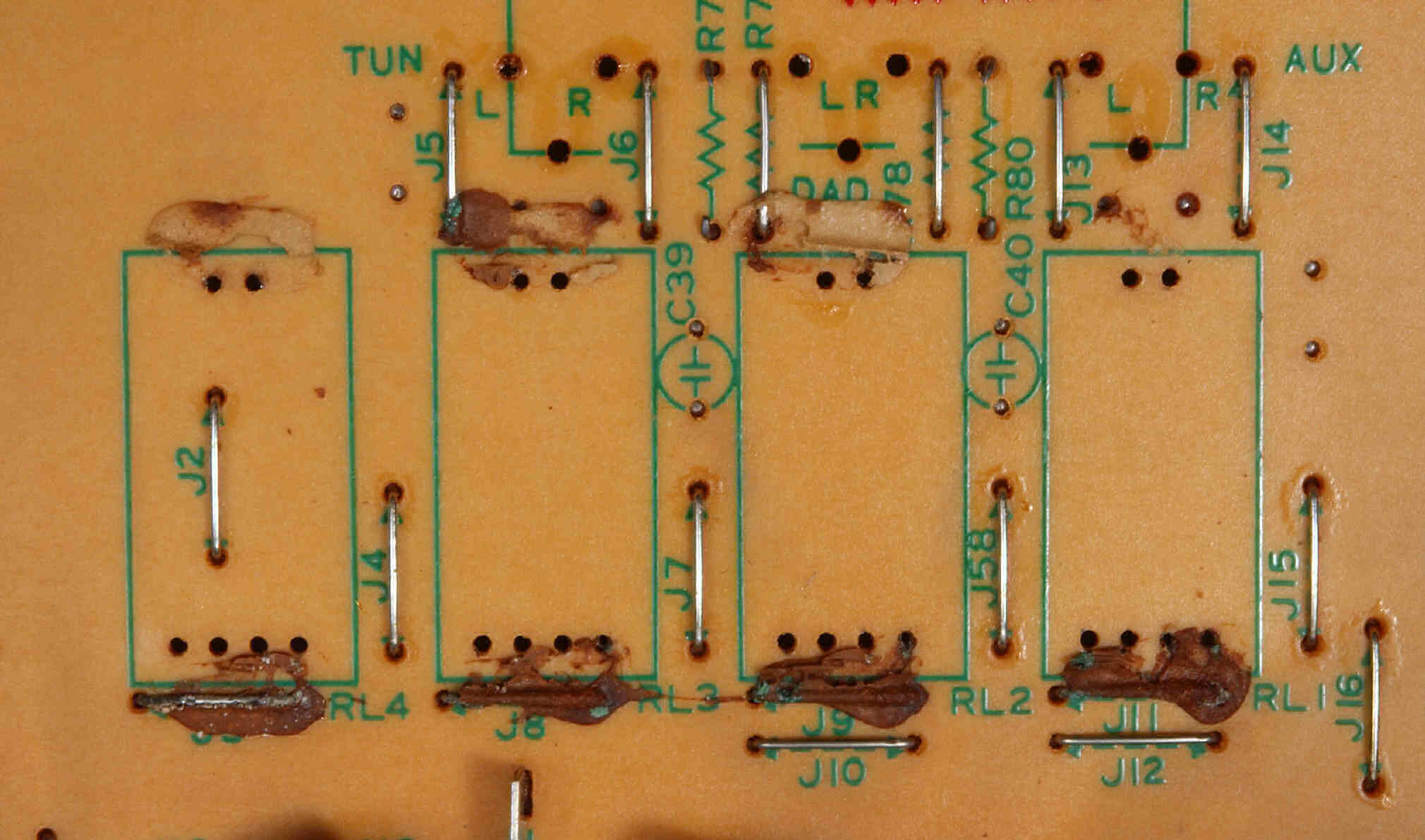

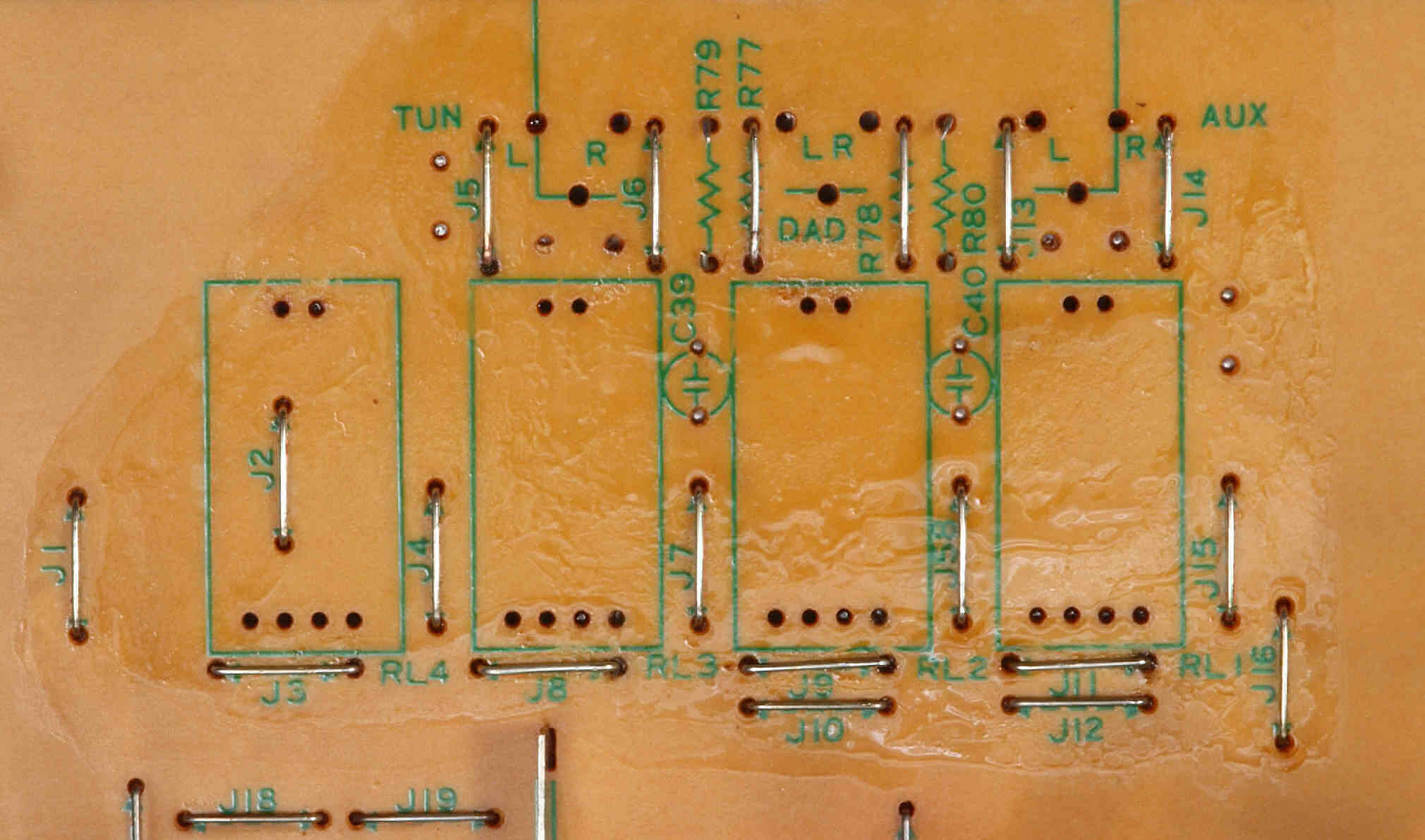

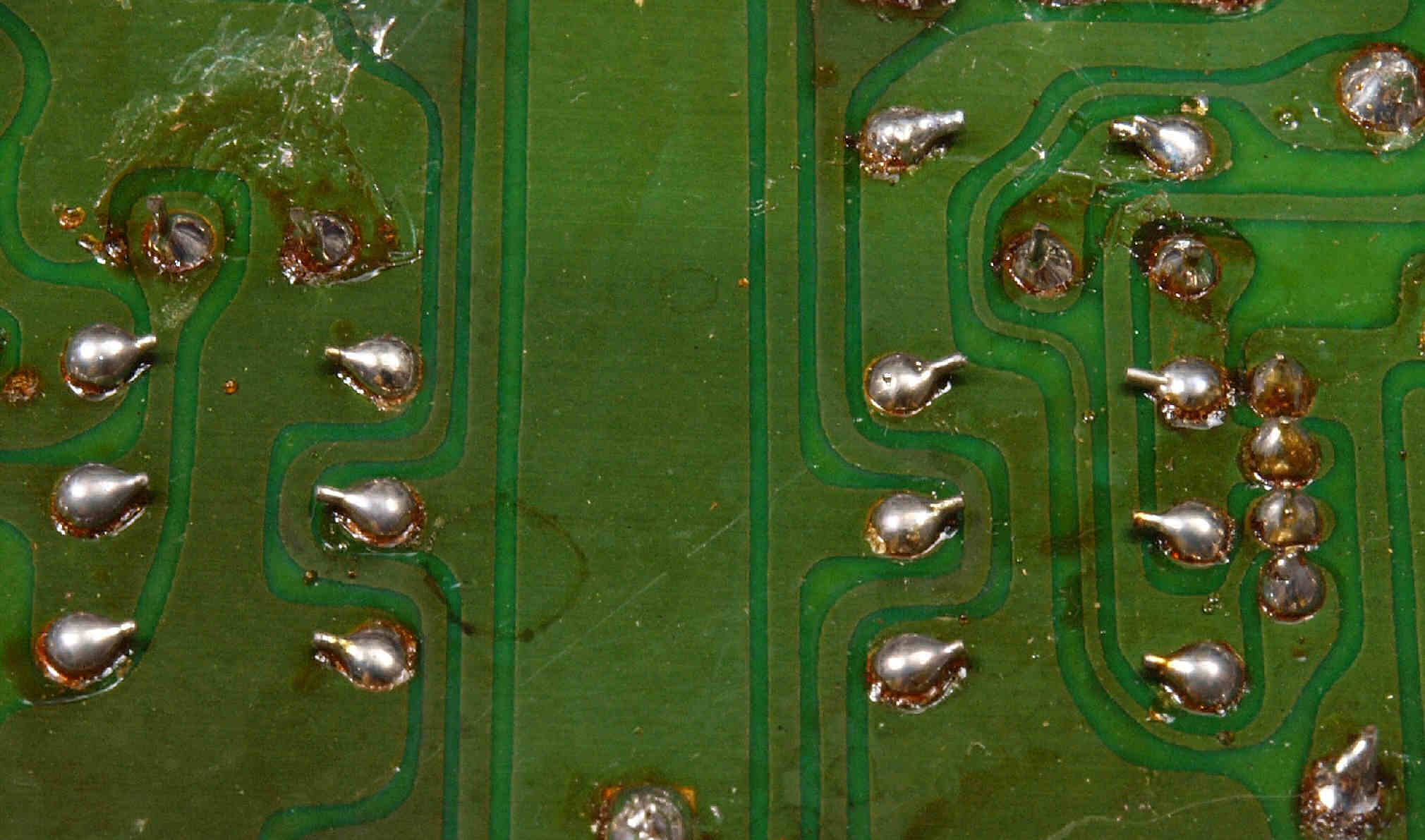

Ｃ２１４．　修理中　ＥＱ−ＡＭＰ。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ２１５．　修理中　ＥＱ−ＡＭＰ。　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コートを塗布後。

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個、抵抗６本交換。

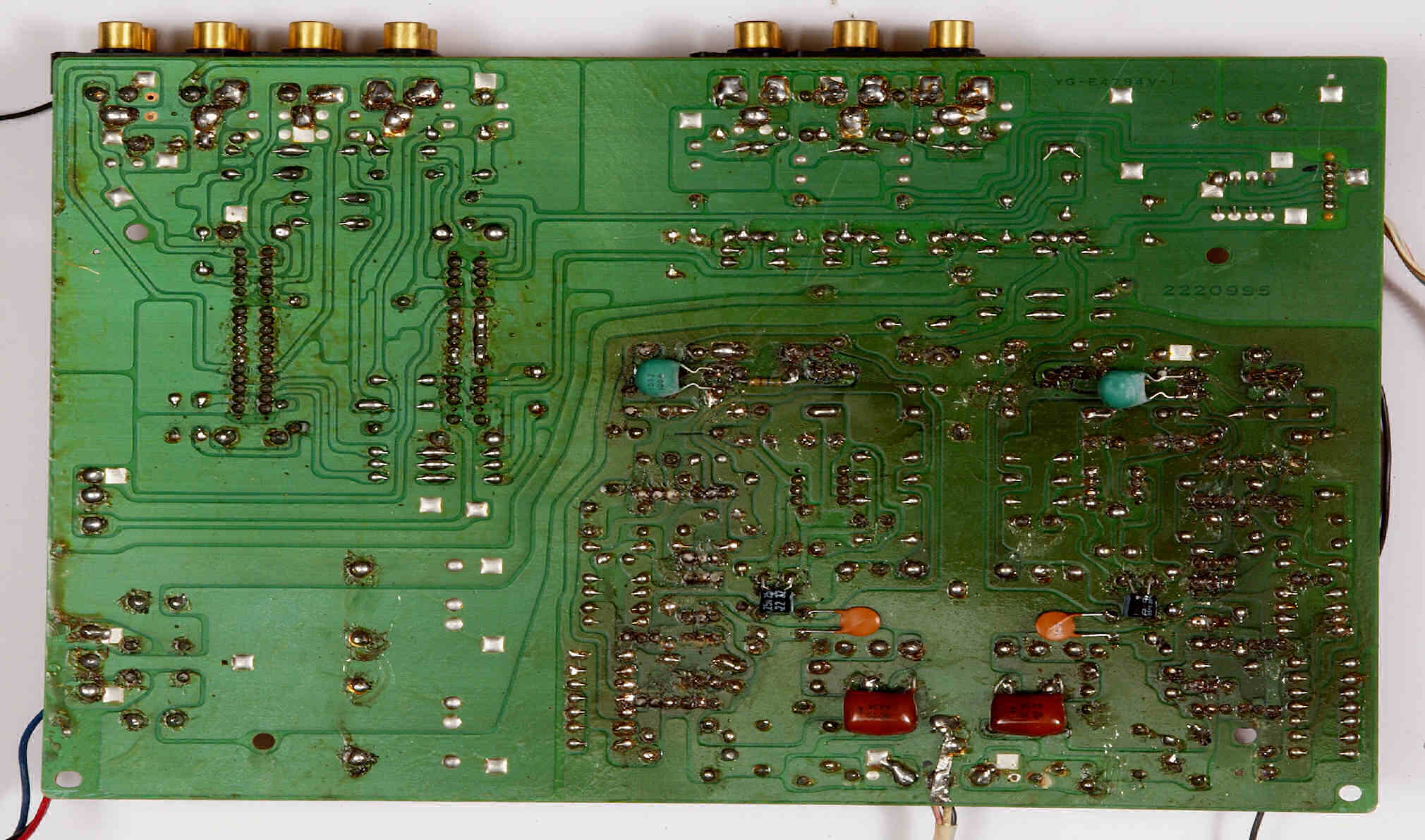

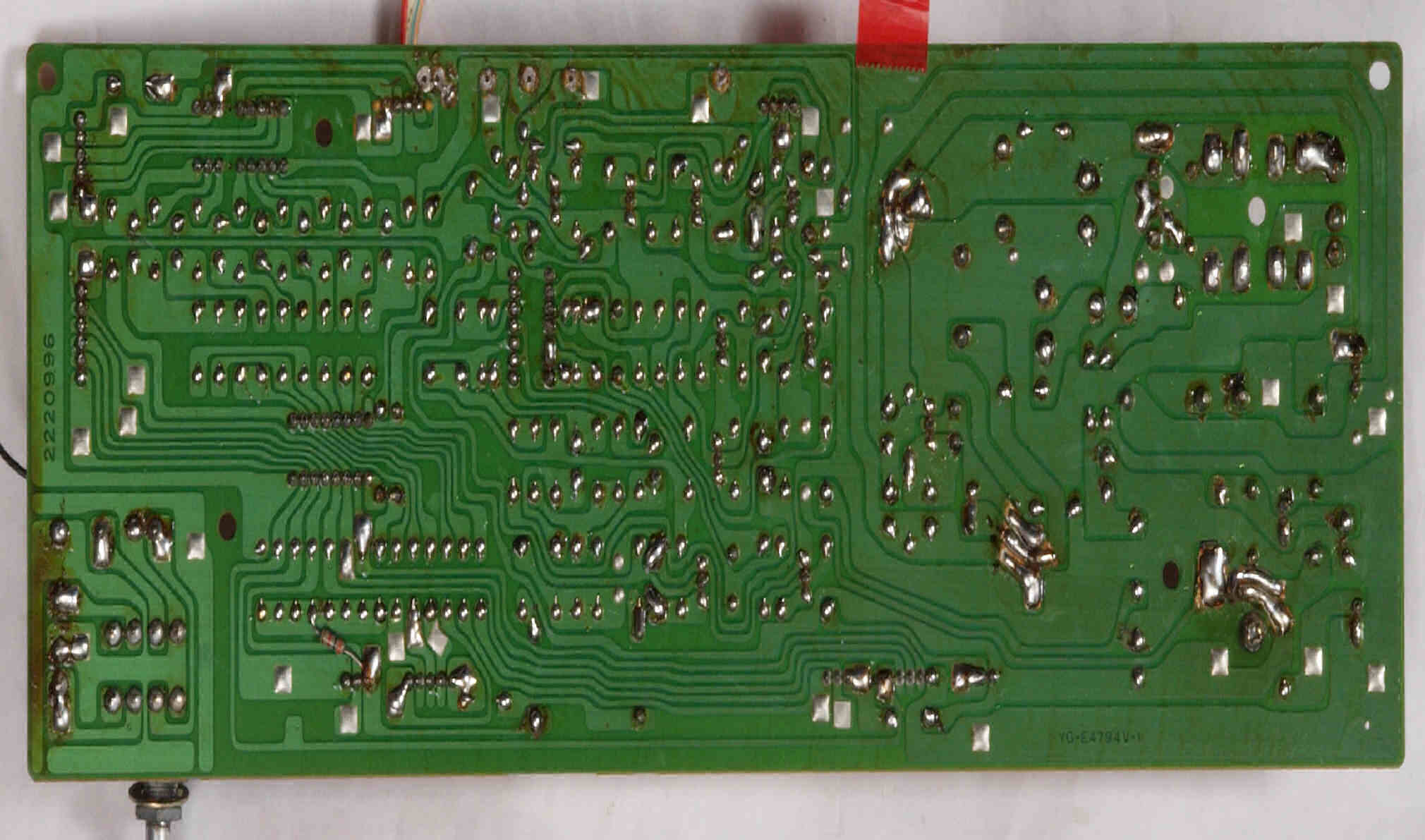

Ｃ２３．　修理前　ＥＱ−ＡＭＰ基板裏

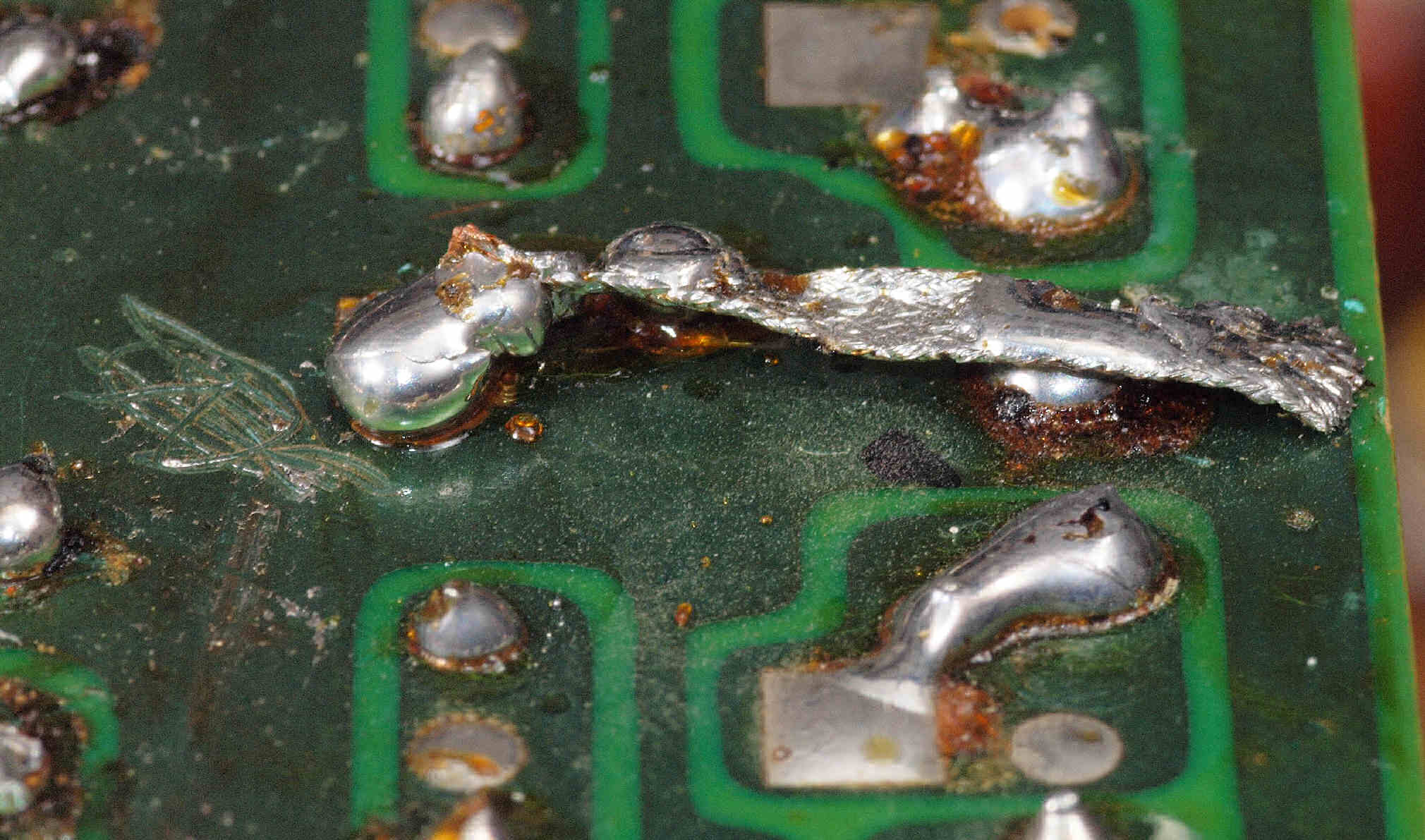

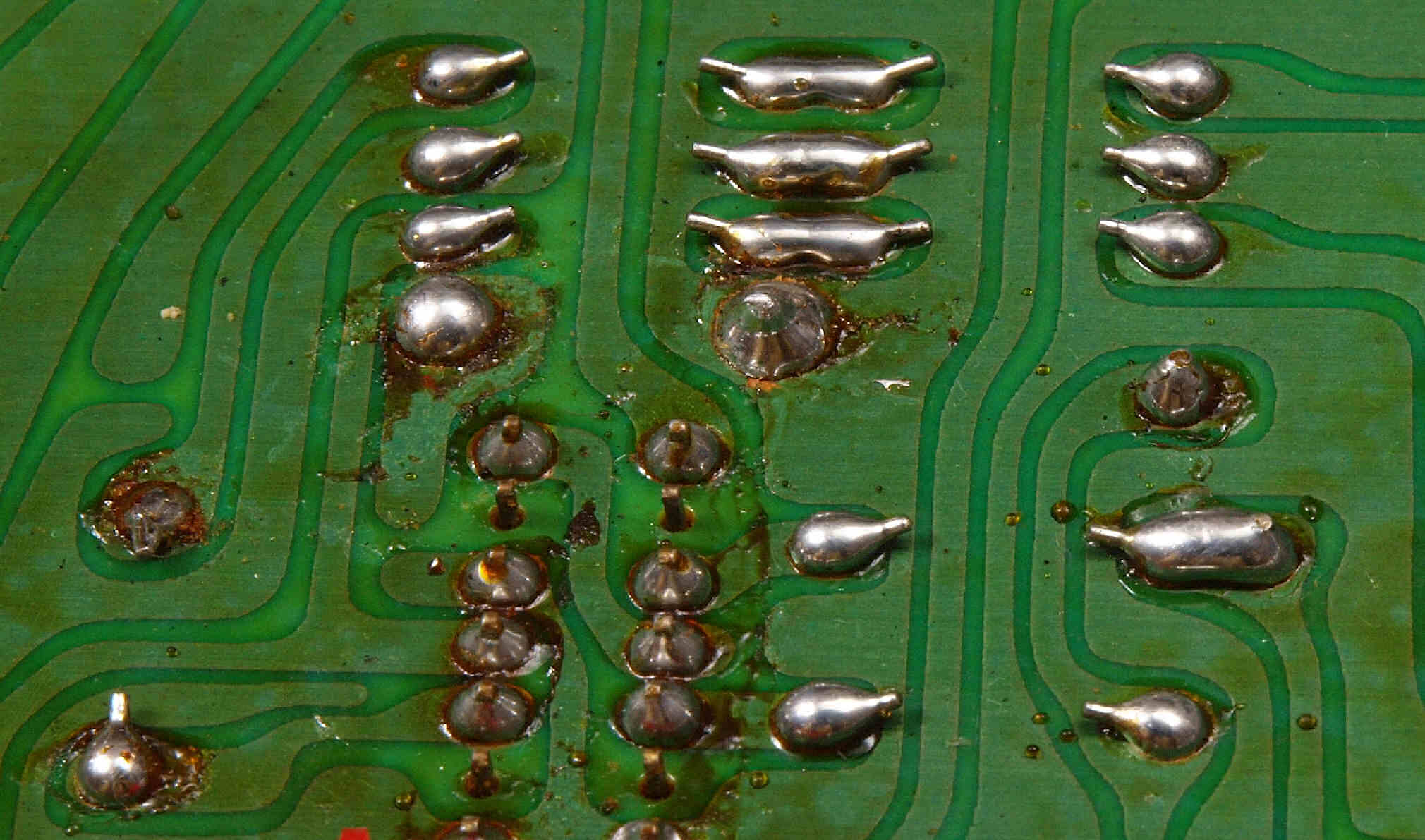

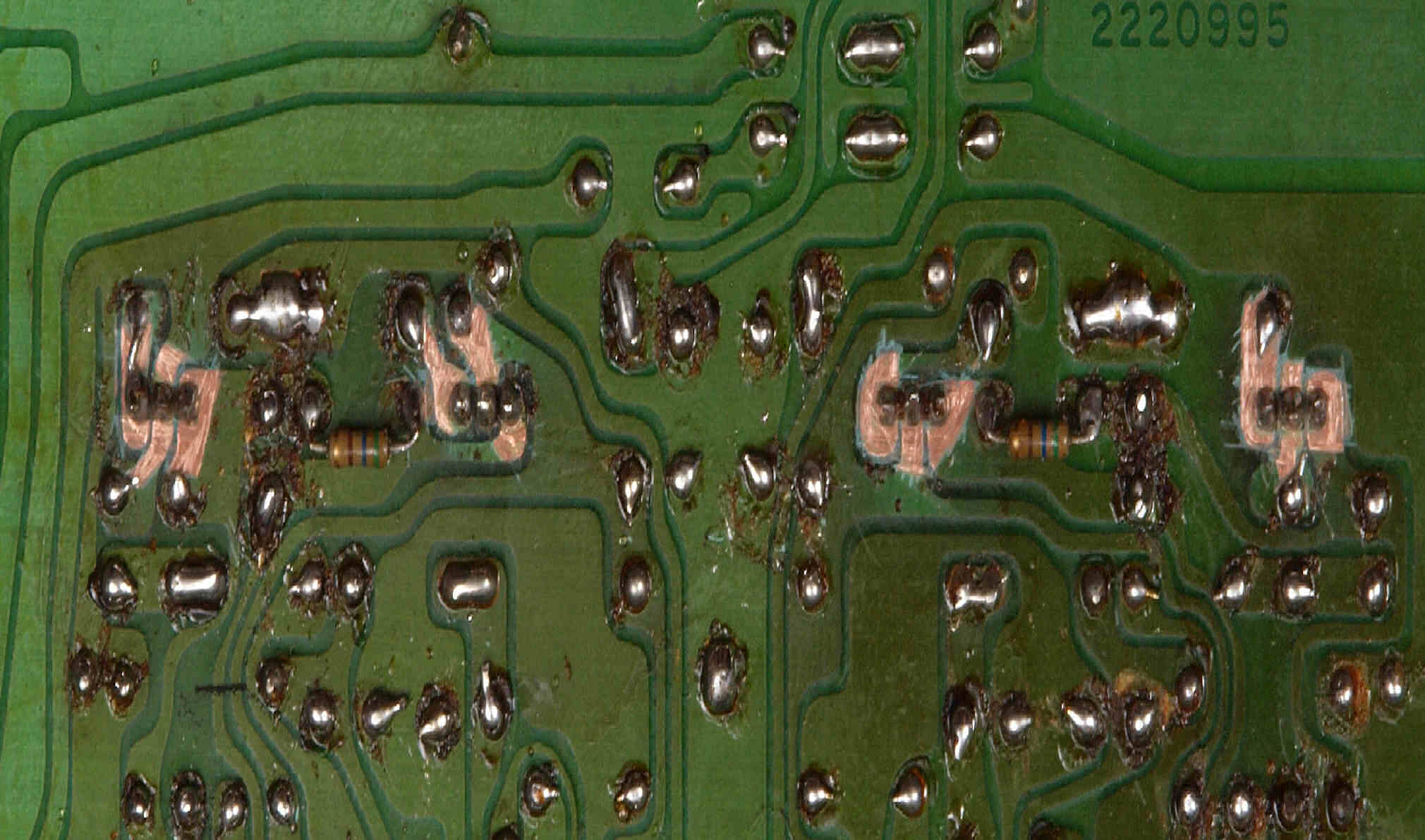

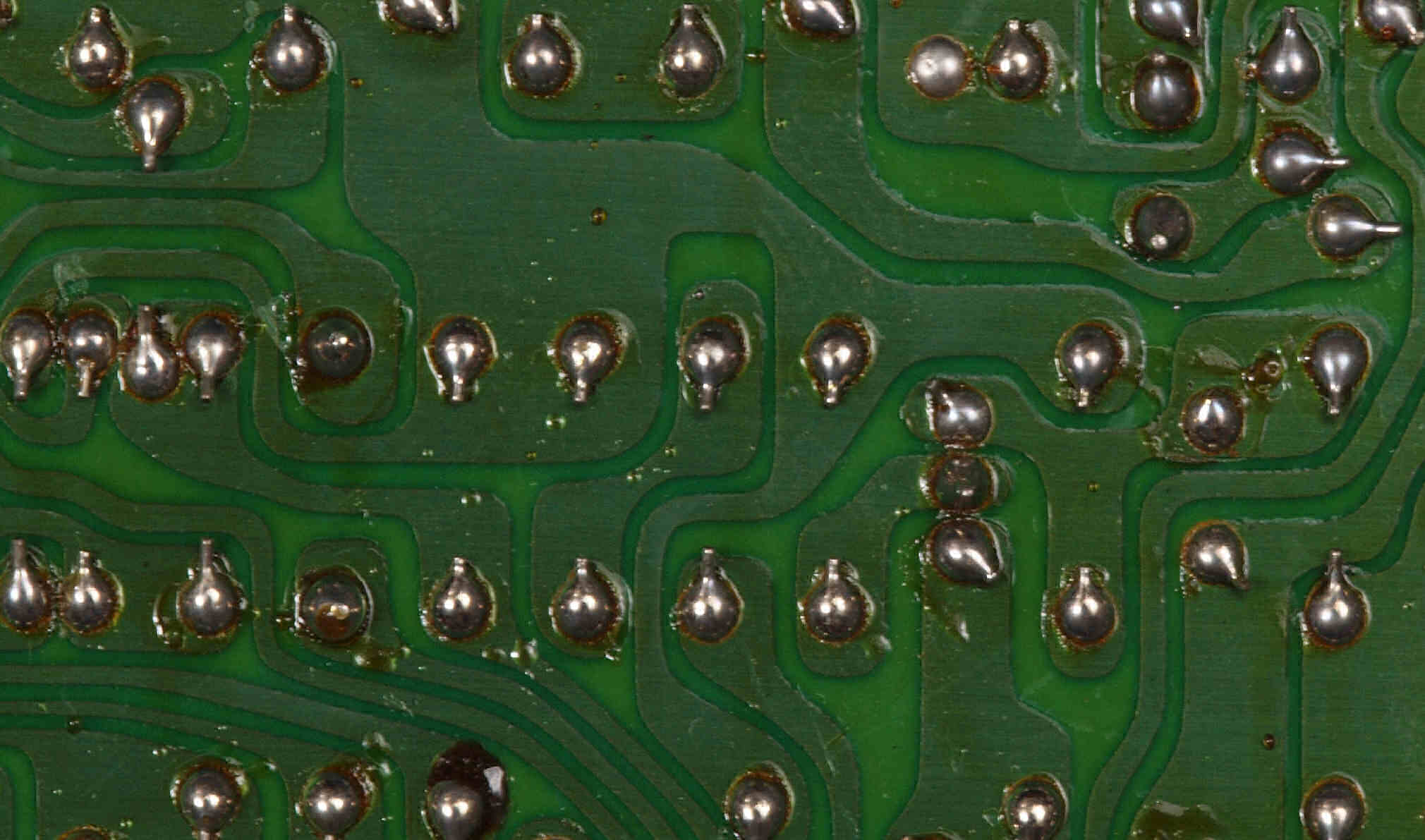

Ｃ２３１．　修理中　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その１

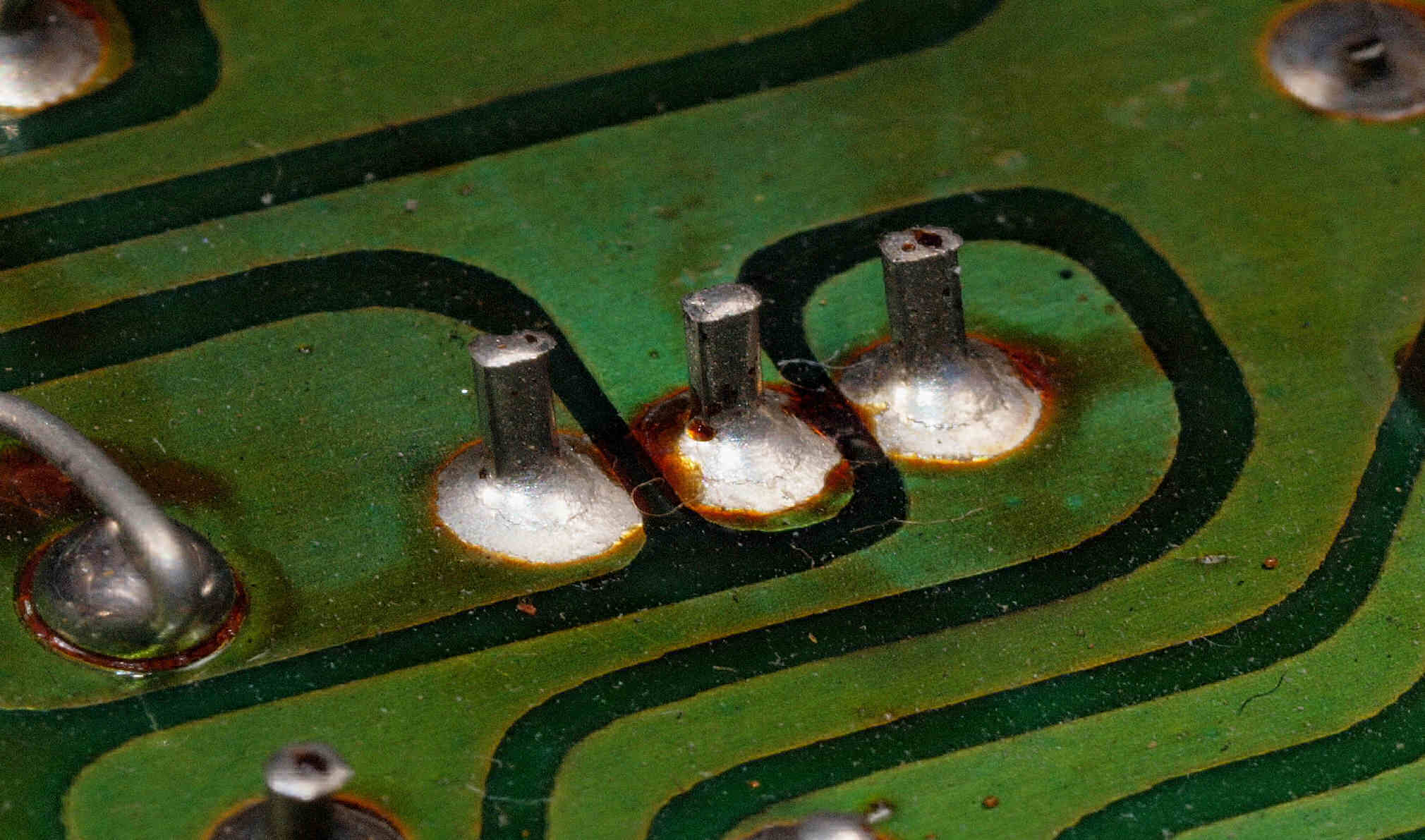

Ｃ２３２．　修理中　ＥＱ−ＡＭＰ基板裏　　熱を持つところは半田の劣化が早い、半田面積を増す

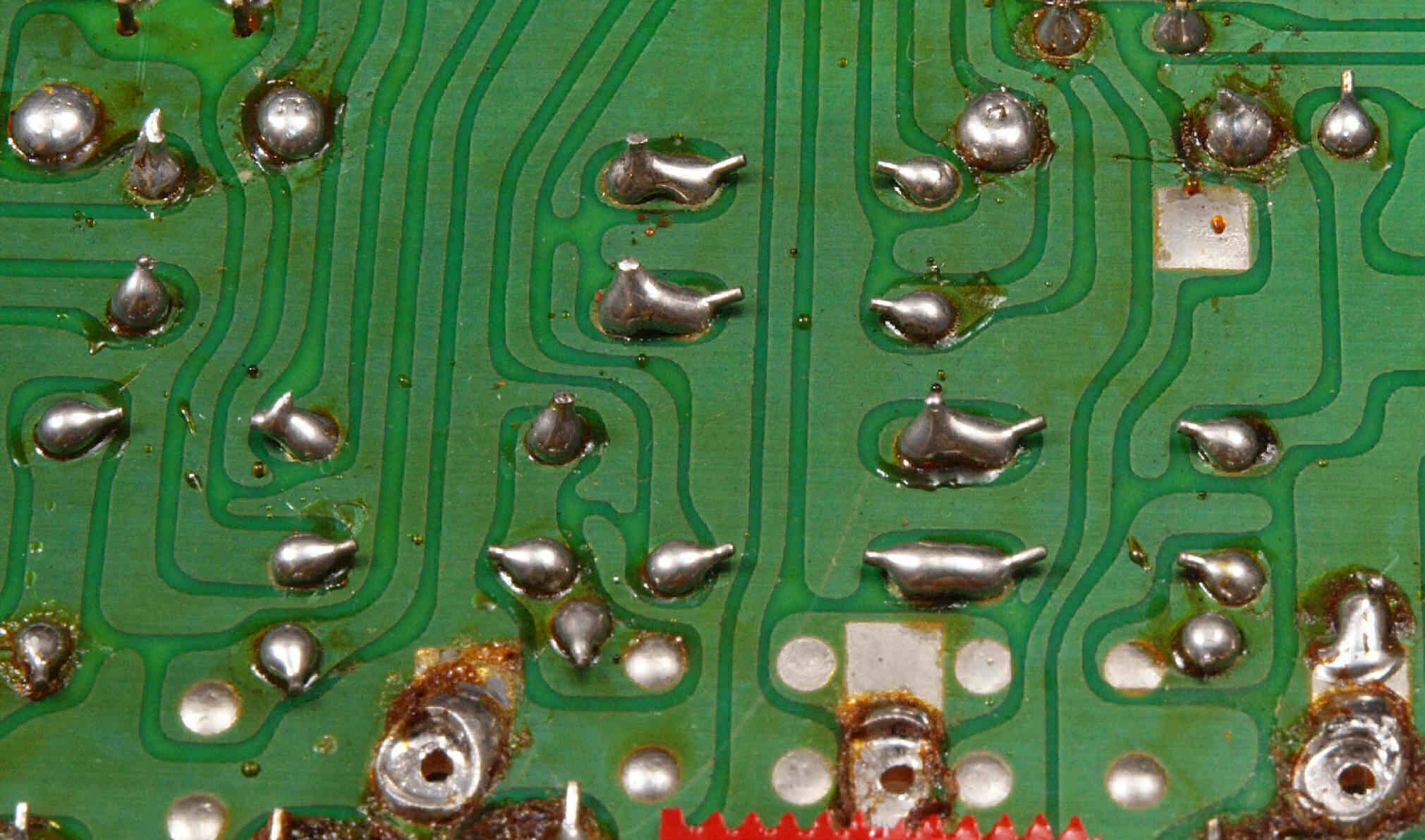

Ｃ３２３．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３２４．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３２５．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

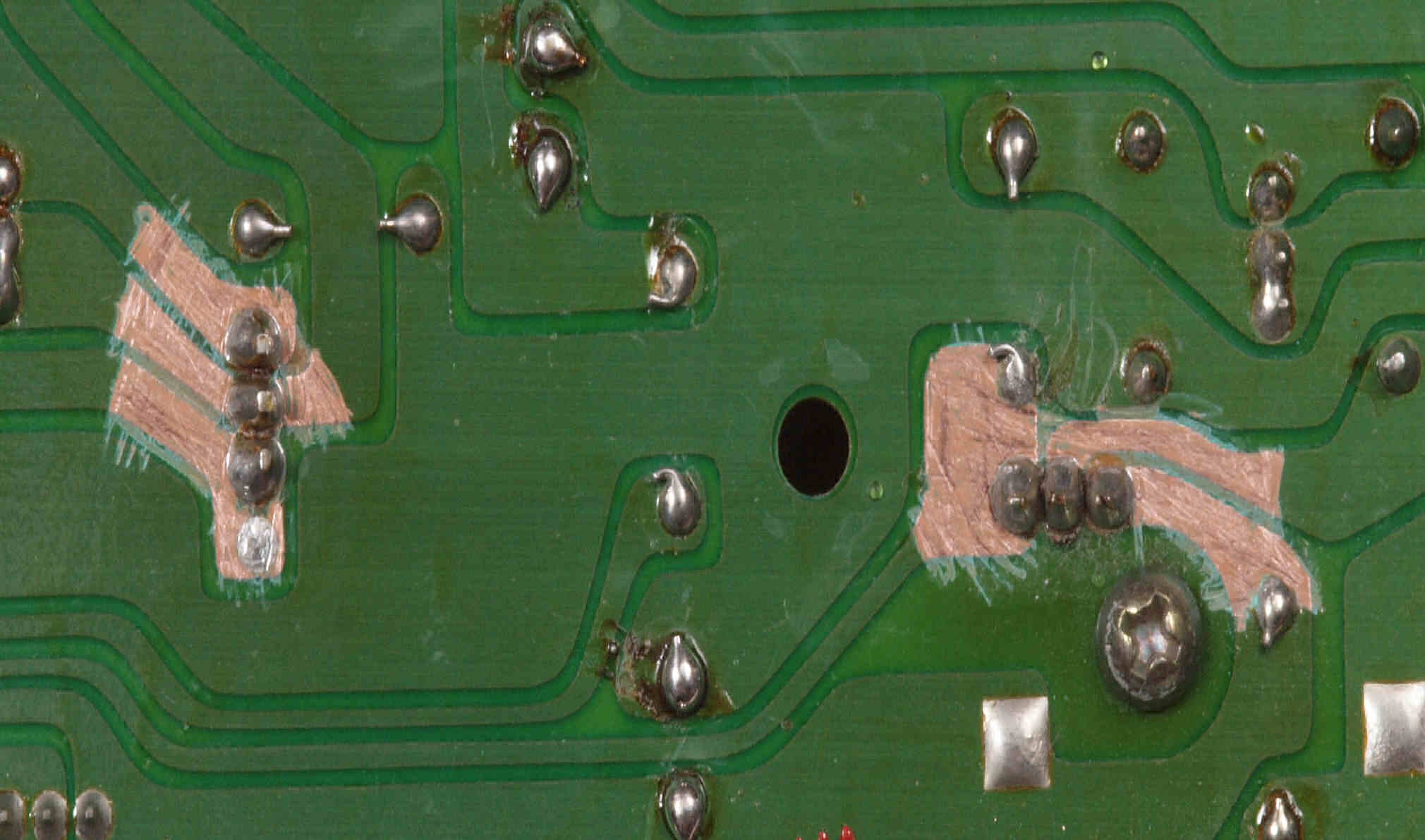

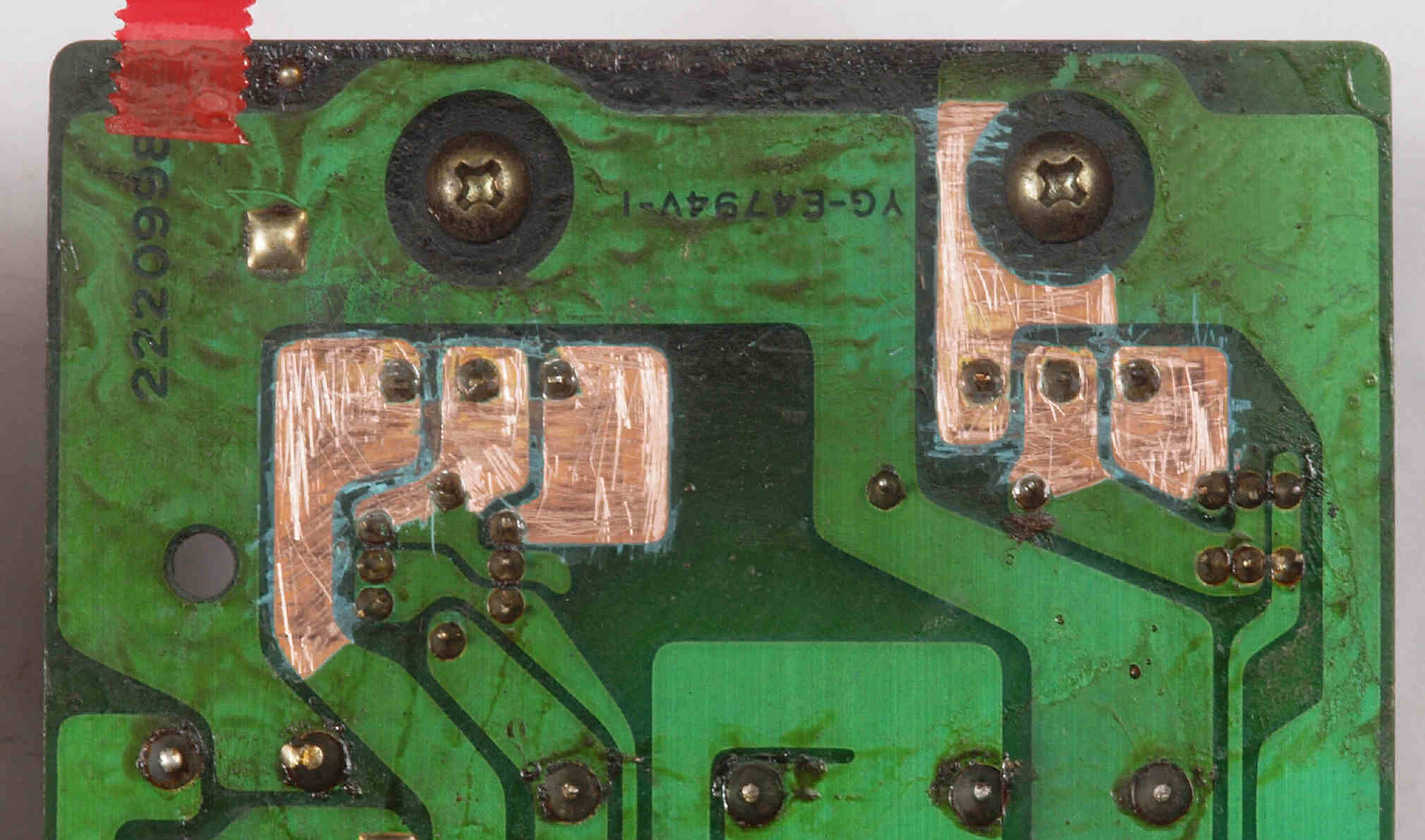

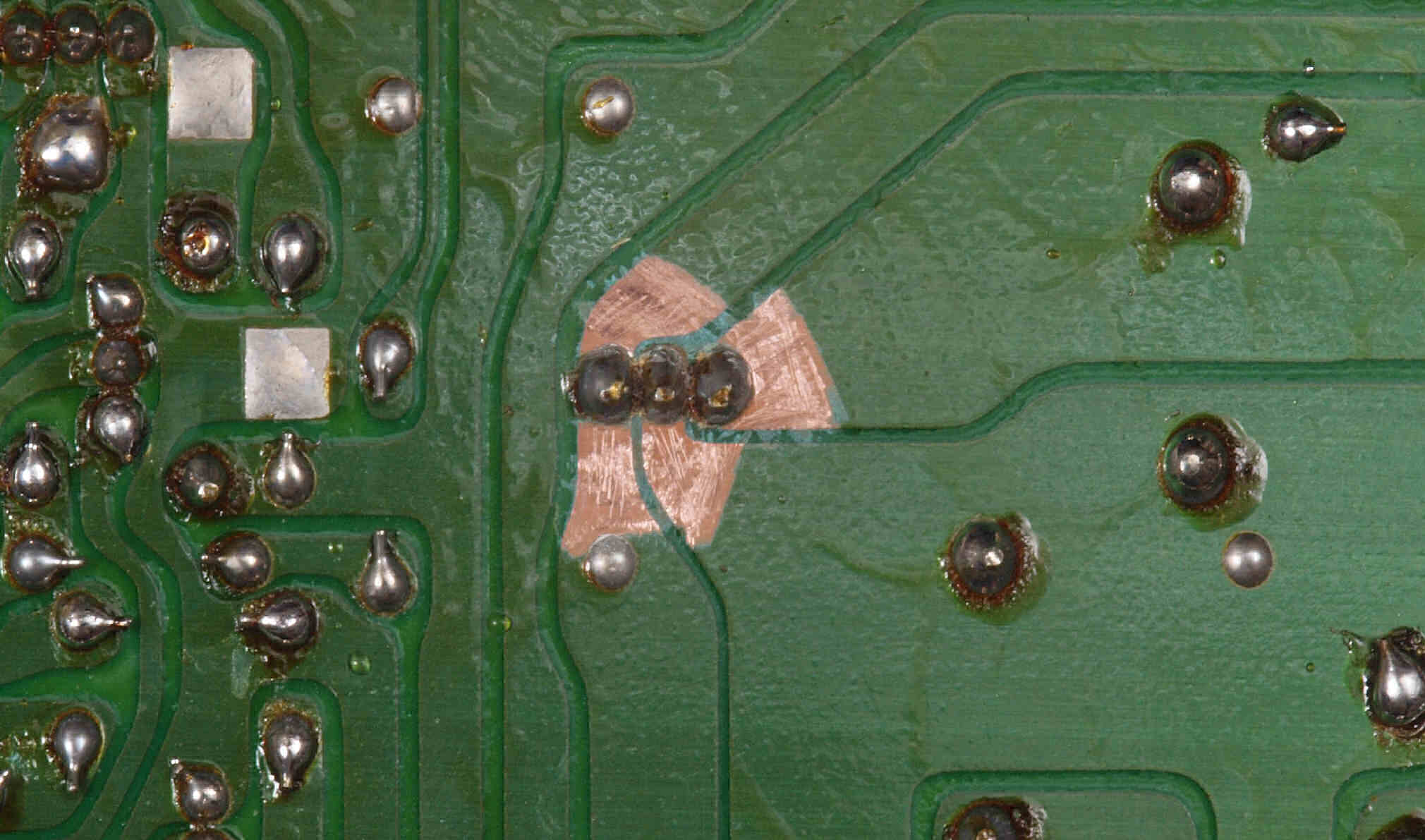

Ｃ３２６．　修理中　ＥＱ−ＡＭＰ基板裏。　意味の無い銅箔補強？

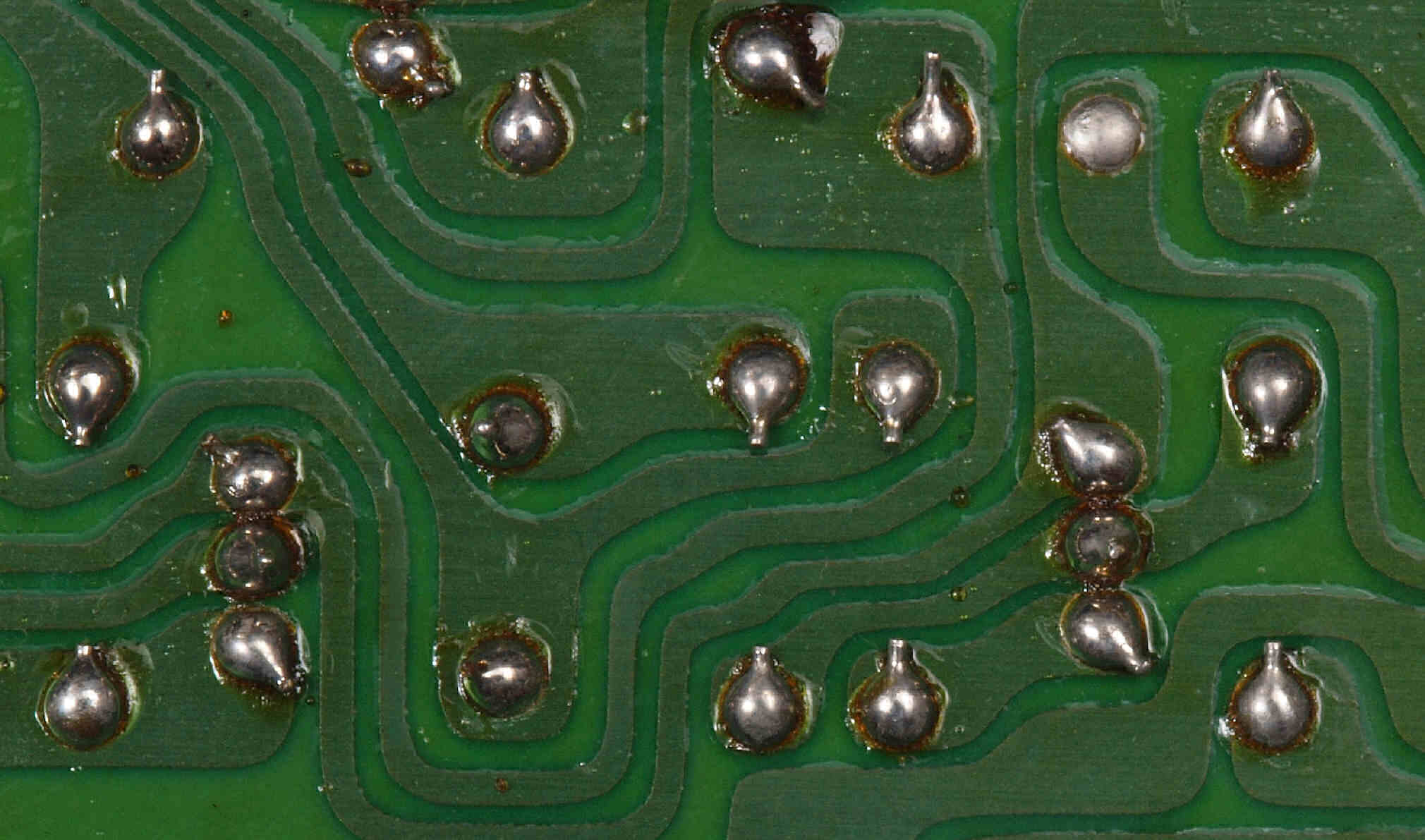

Ｃ２４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ２５．　完成ＥＱ-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

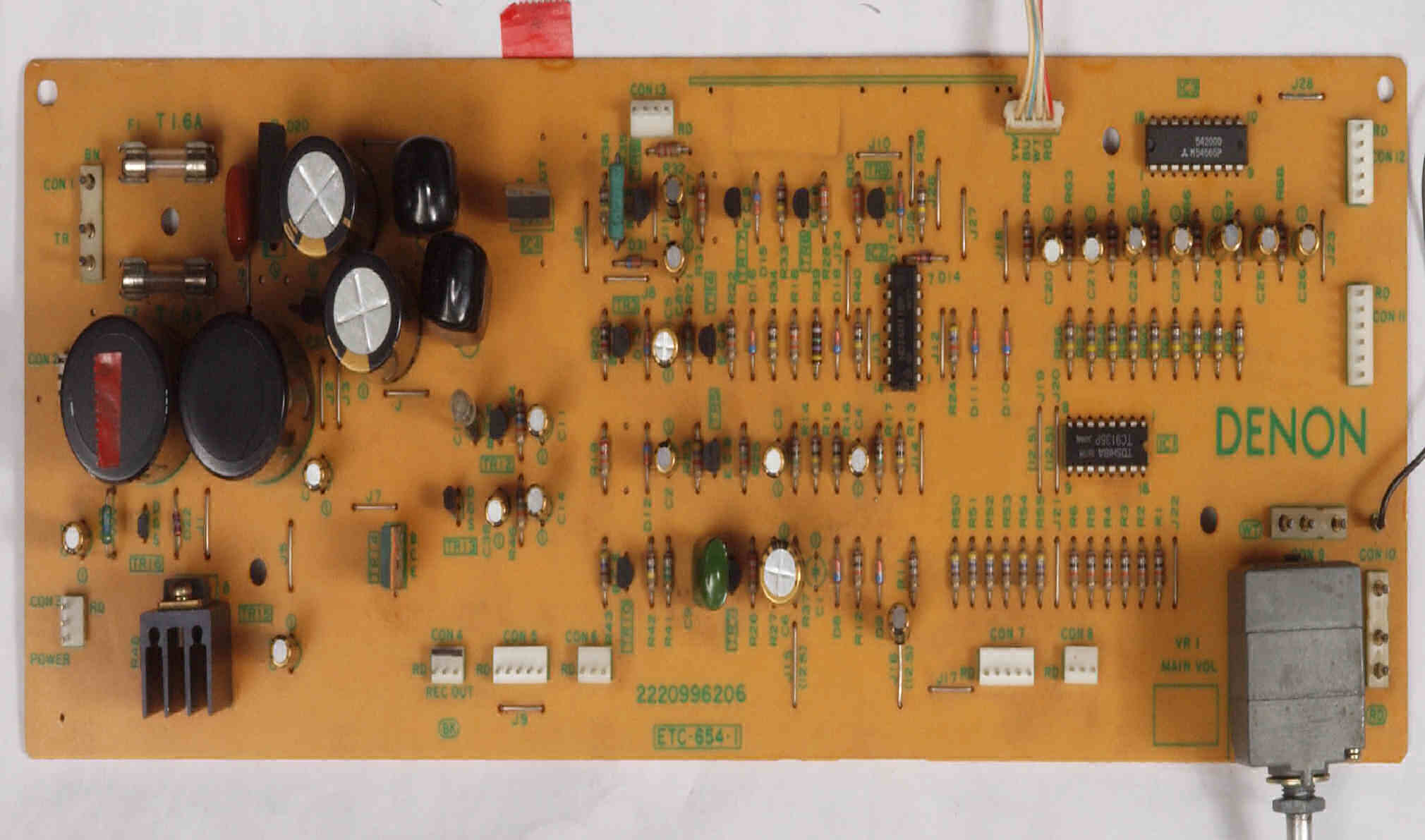

Ｃ３１．　修理前　電源・コントロール基板

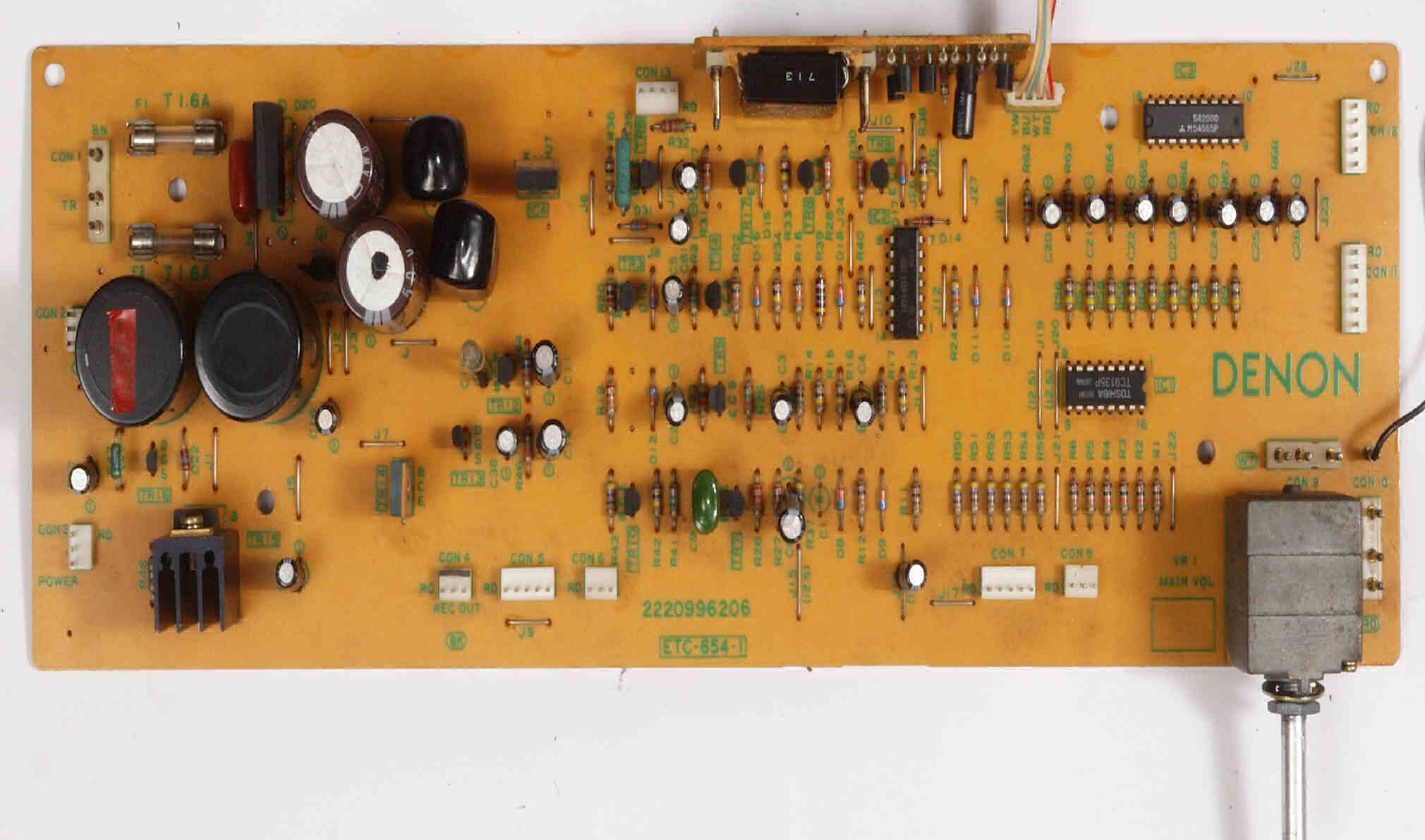

Ｃ３２．　修理後　電源・コントロール基板。　電解コンデンサー２３個交換。

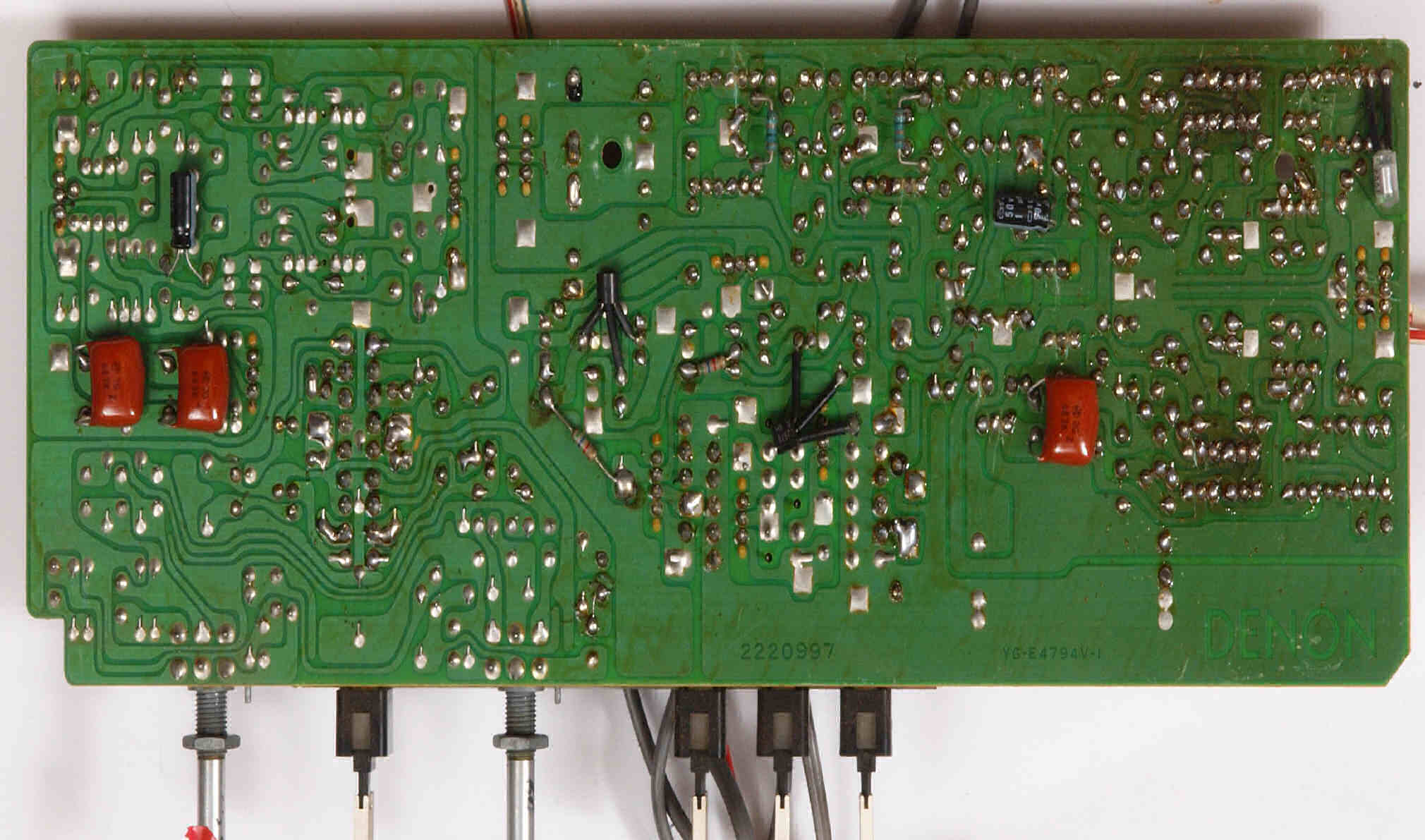

Ｃ３３．　修理前　電源・コントロール基板裏

Ｃ３３２．　修理中　電源・コントロール基板裏　　半田面積を増す

Ｃ３４．　修理（半田補正）後　電源・コントロール基板裏。 全ての半田をやり修す。

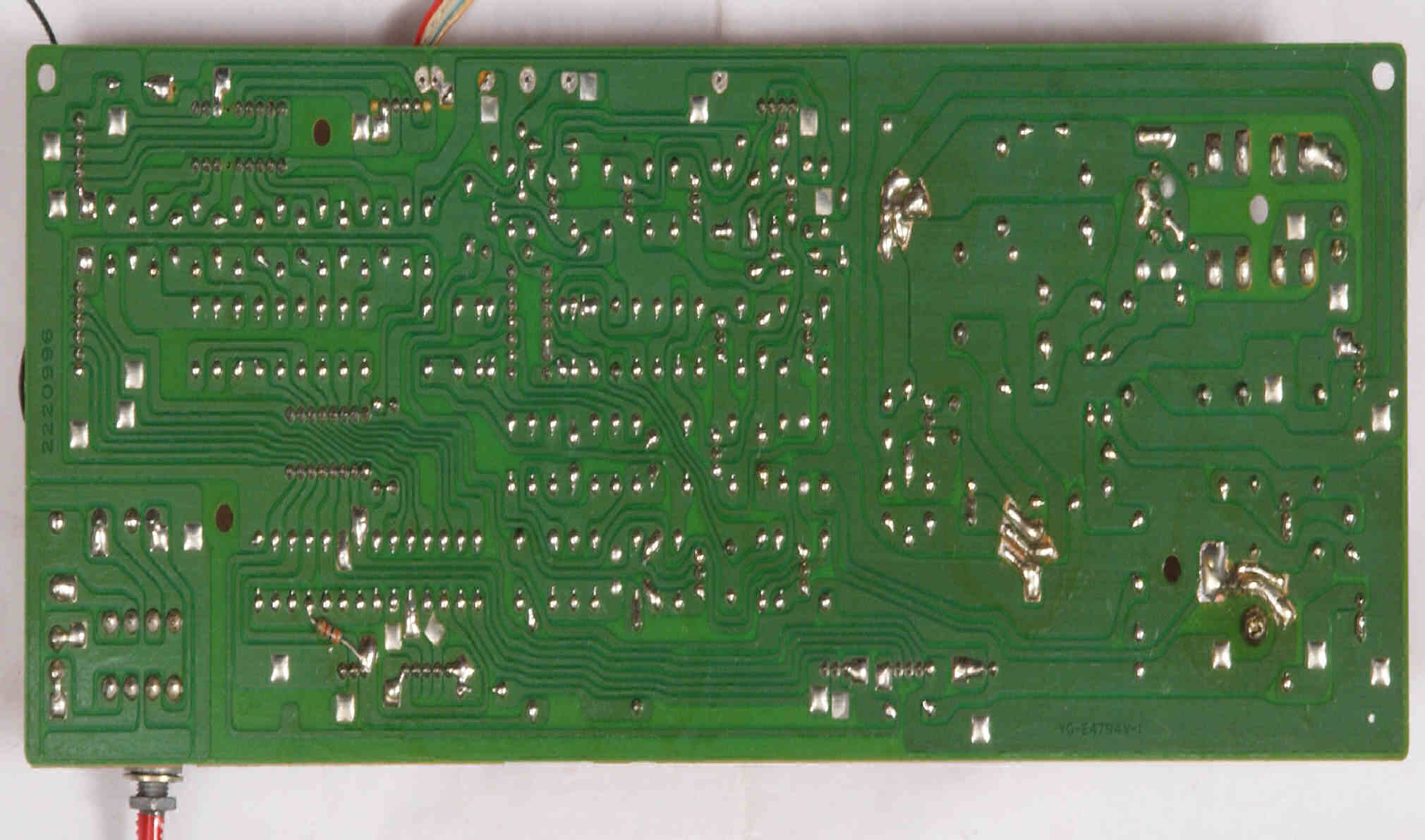

Ｃ３５．　完成電源・コントロール基板裏。 余分なフラックスを落として、コート液を塗る。

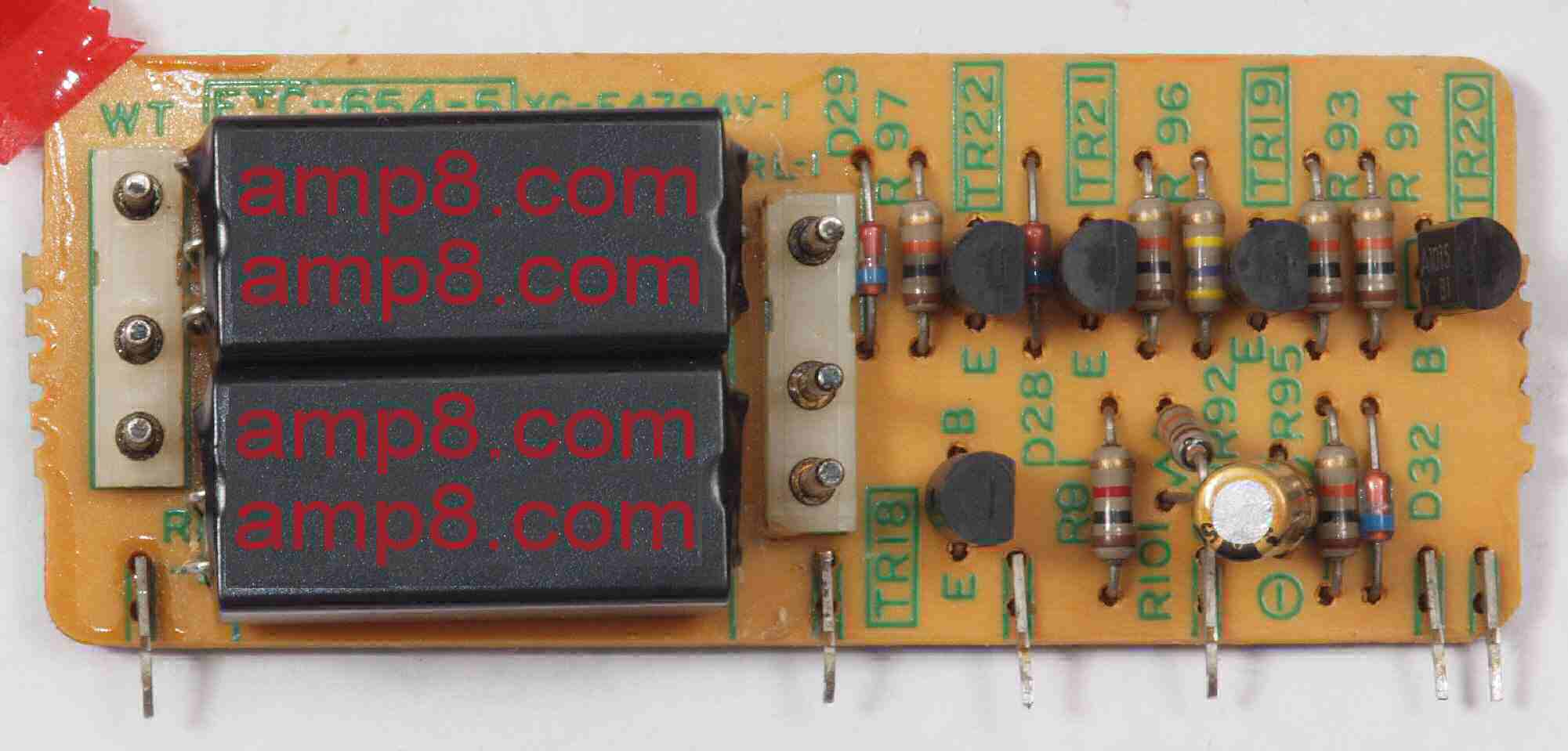

Ｃ４１．　修理前　電源・コントロール、リレー基板

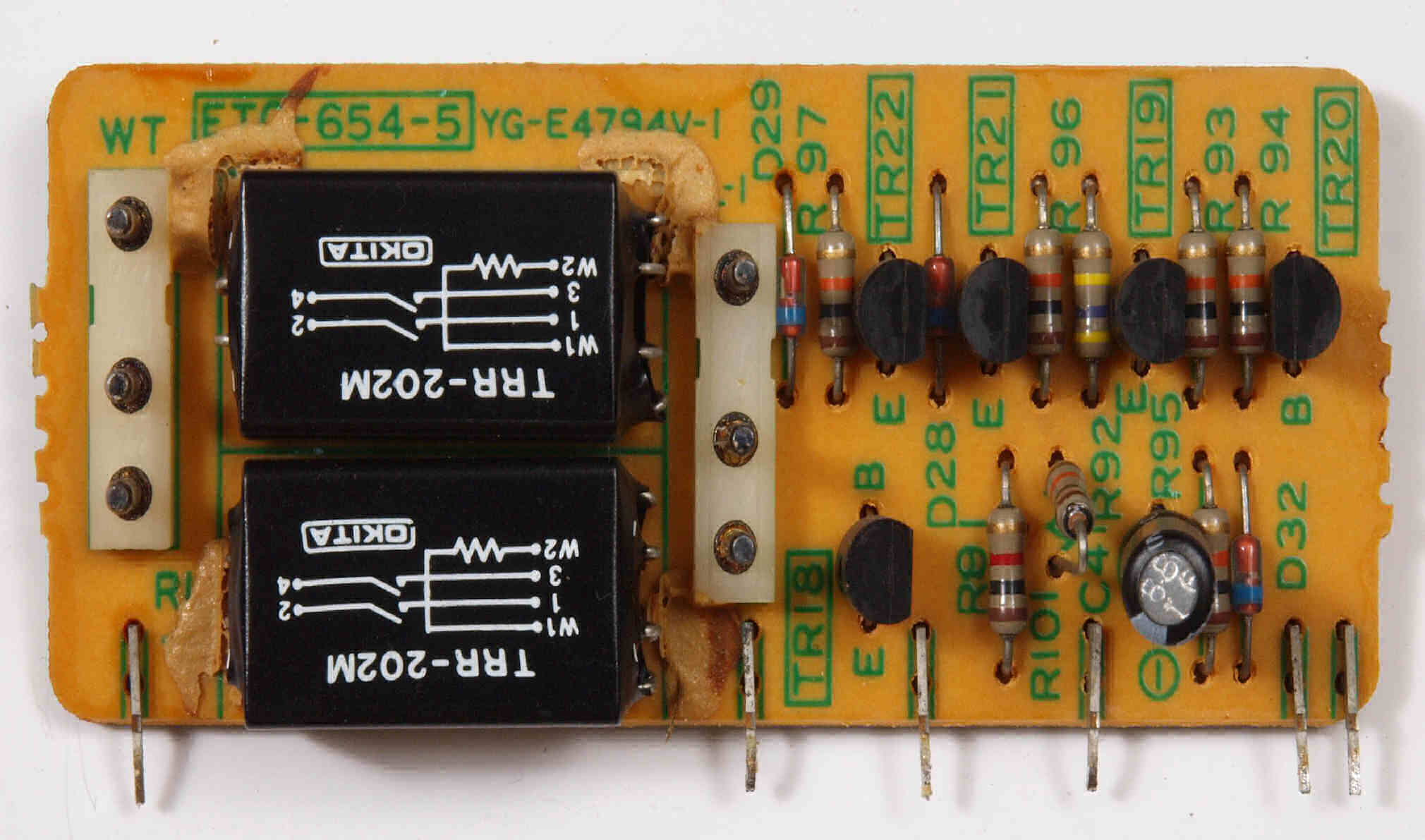

Ｃ４２．　修理後　電源・コントロール、リレー基板。　電解コンデンサー１個、リードリレー２個交換。

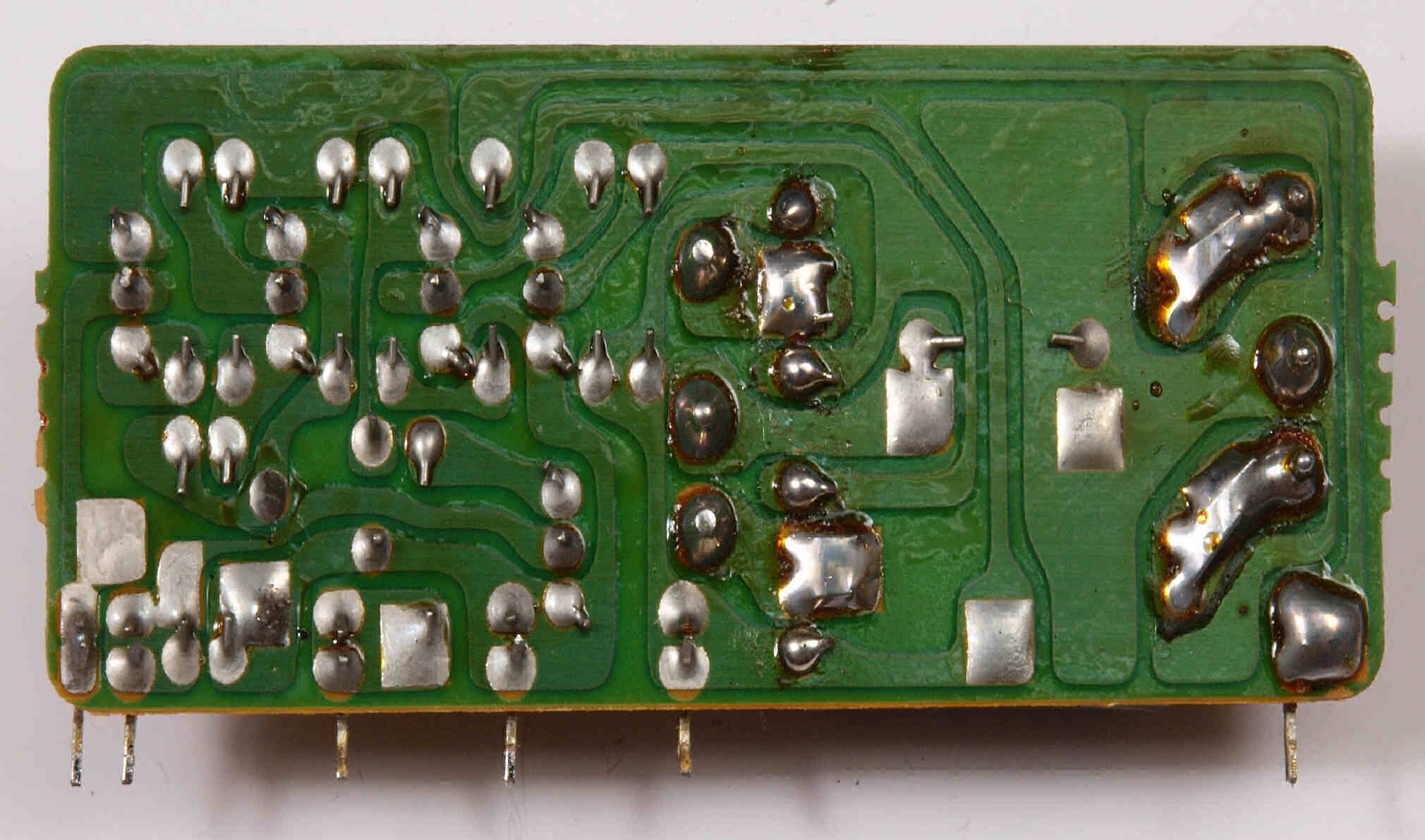

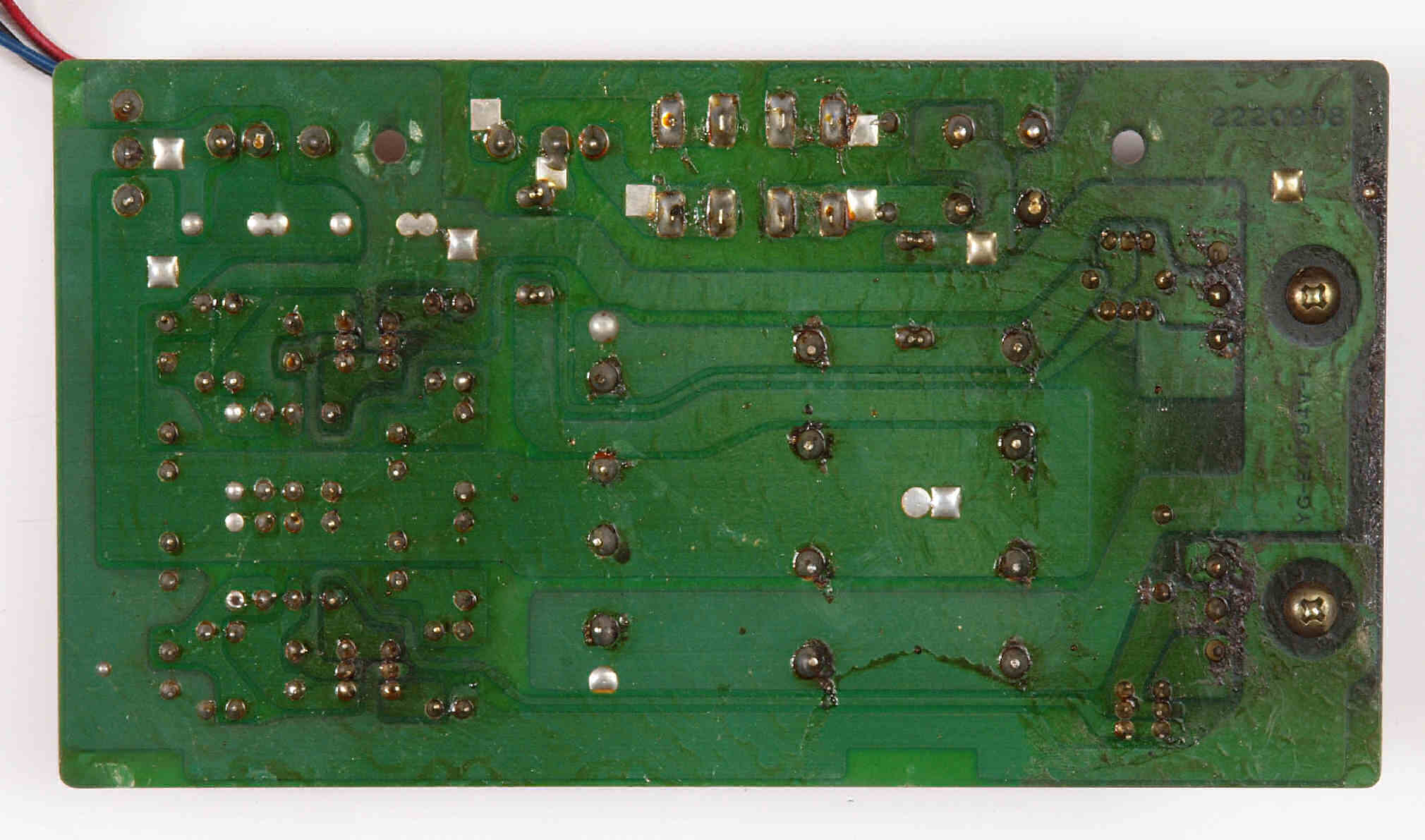

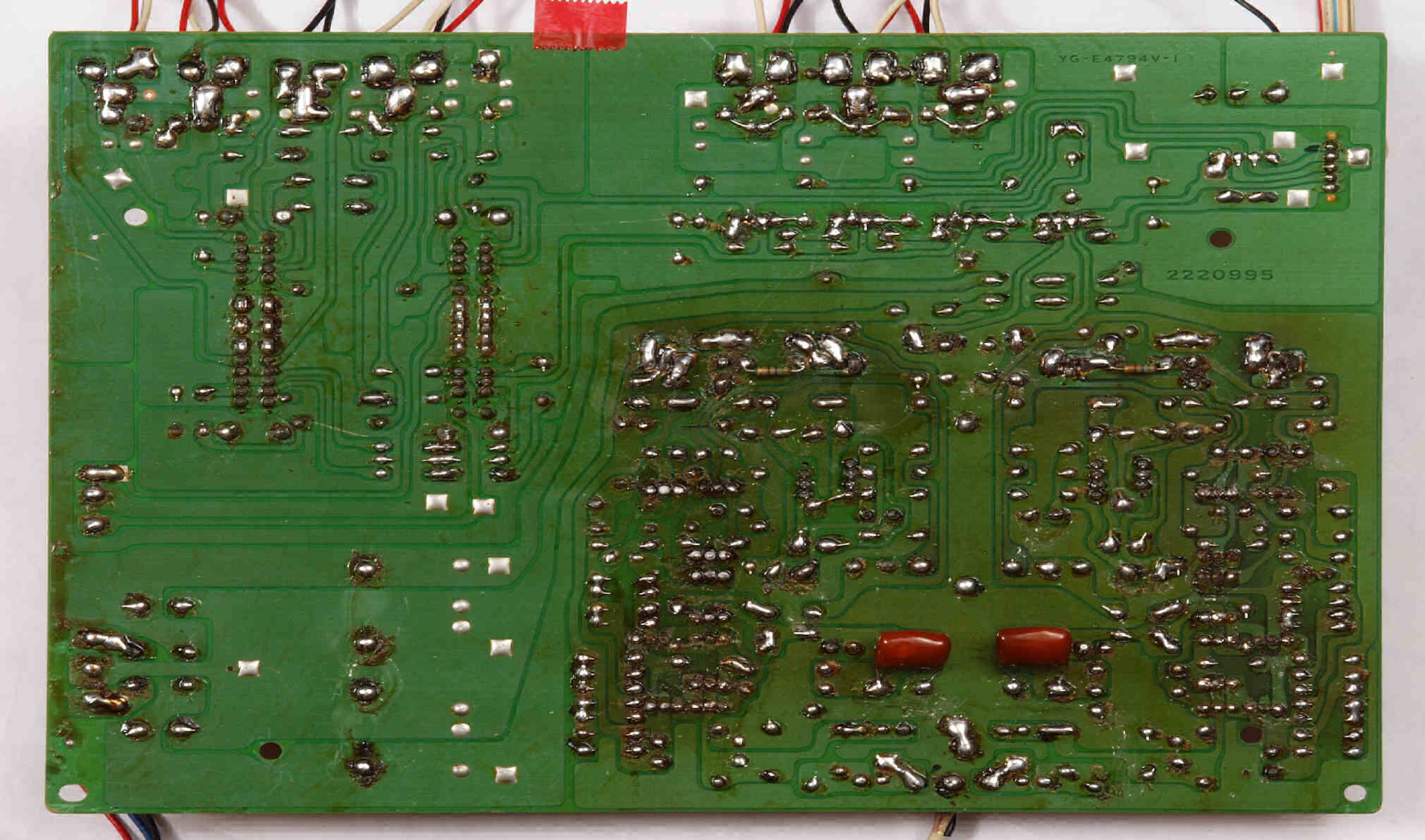

Ｃ４３．　修理前　電源・コントロール基板、リレー基板裏

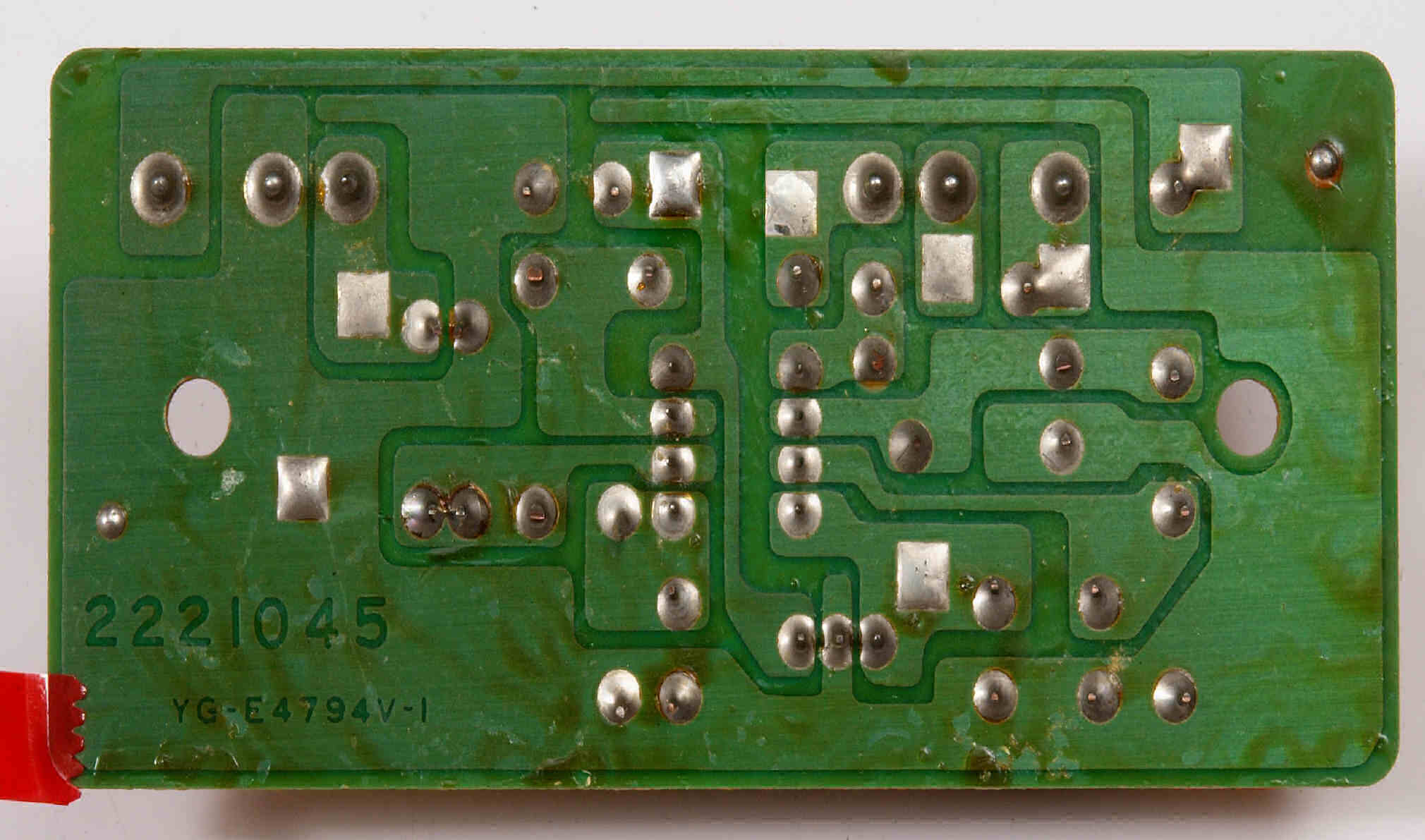

Ｃ４４．　修理（半田補正）後　電源・コントロール基板 、リレー基板裏。 全ての半田をやり修す。

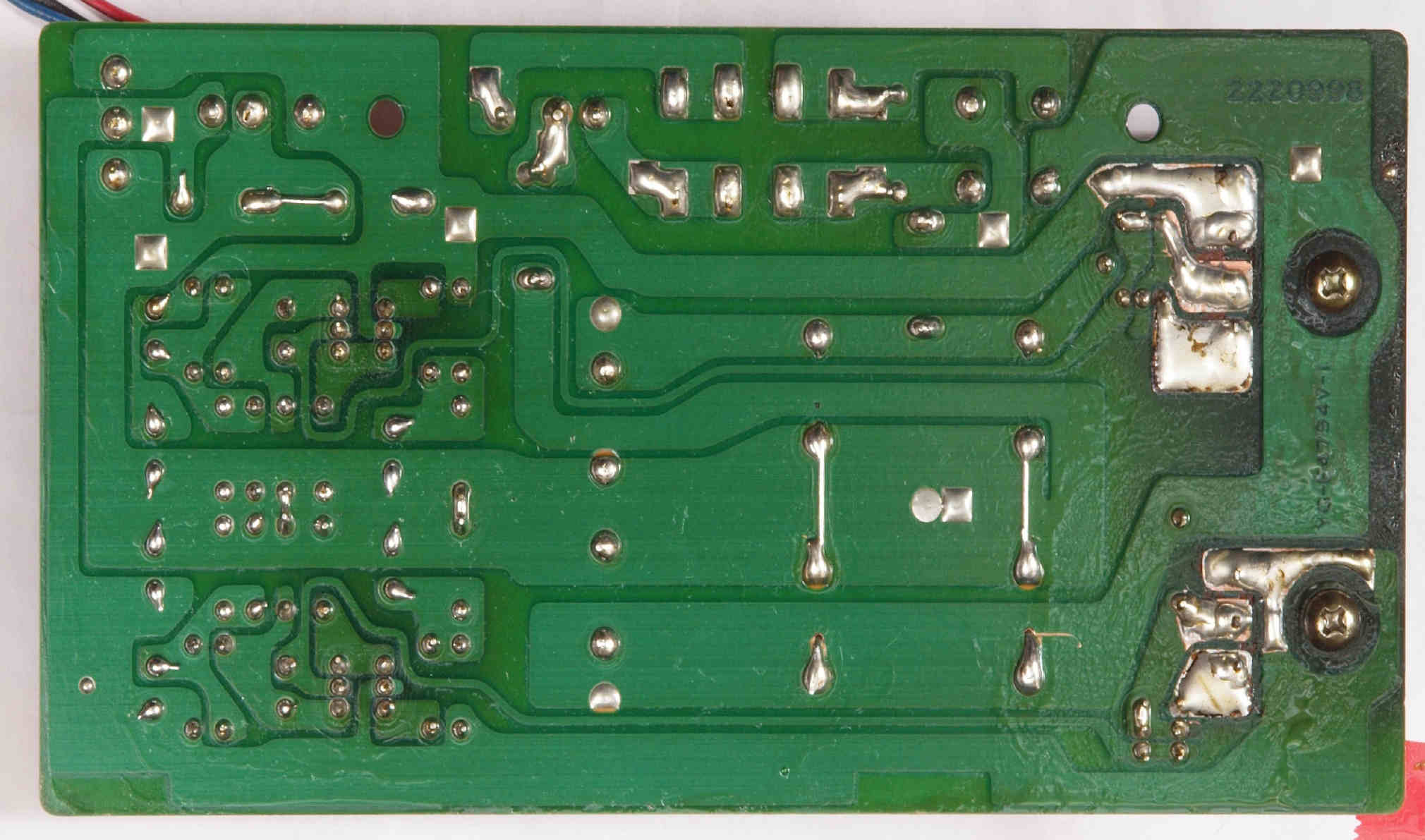

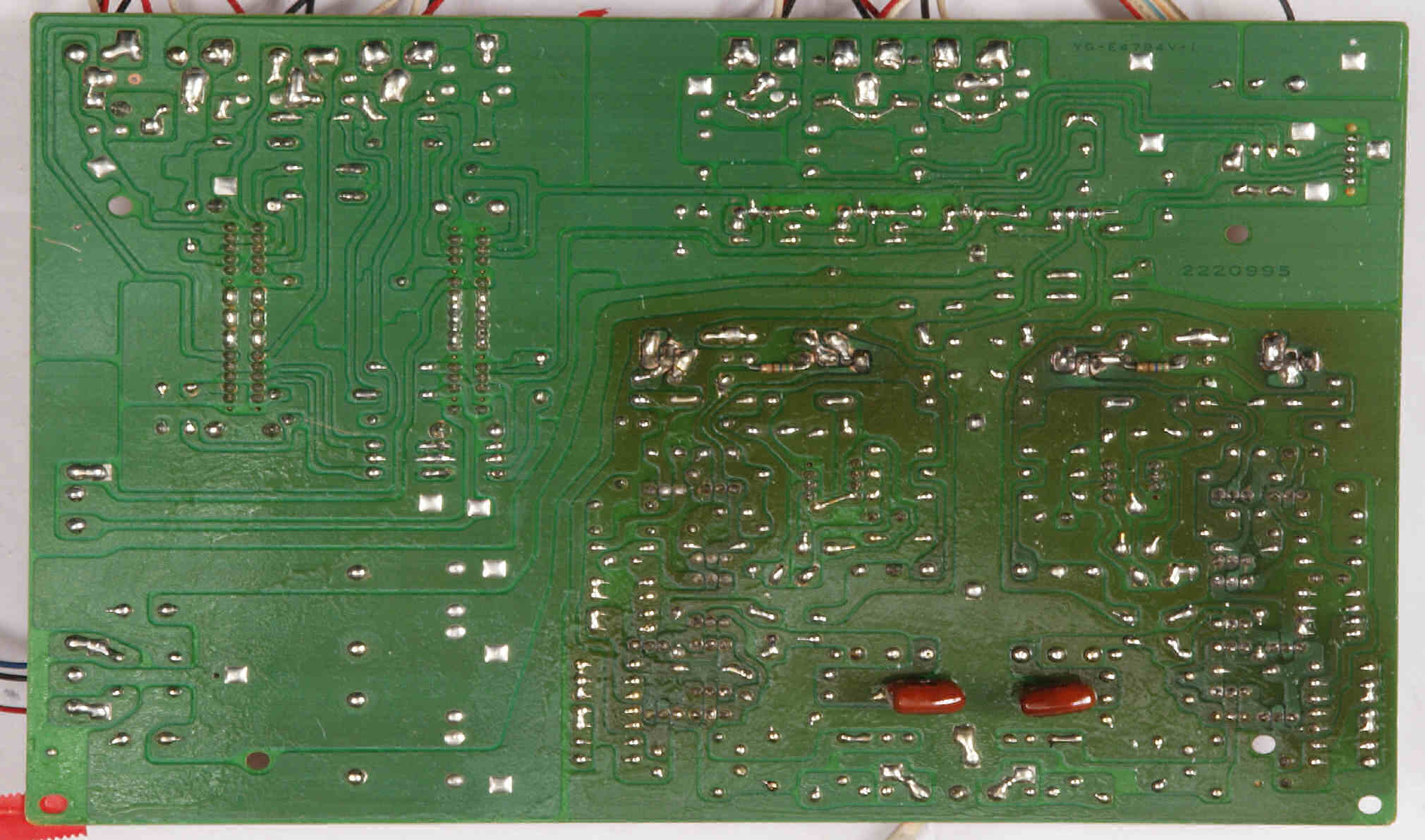

Ｃ４５．　完成電源・コントロール基板、リレー基板裏。 余分なフラックスを落として、コート液を塗る。

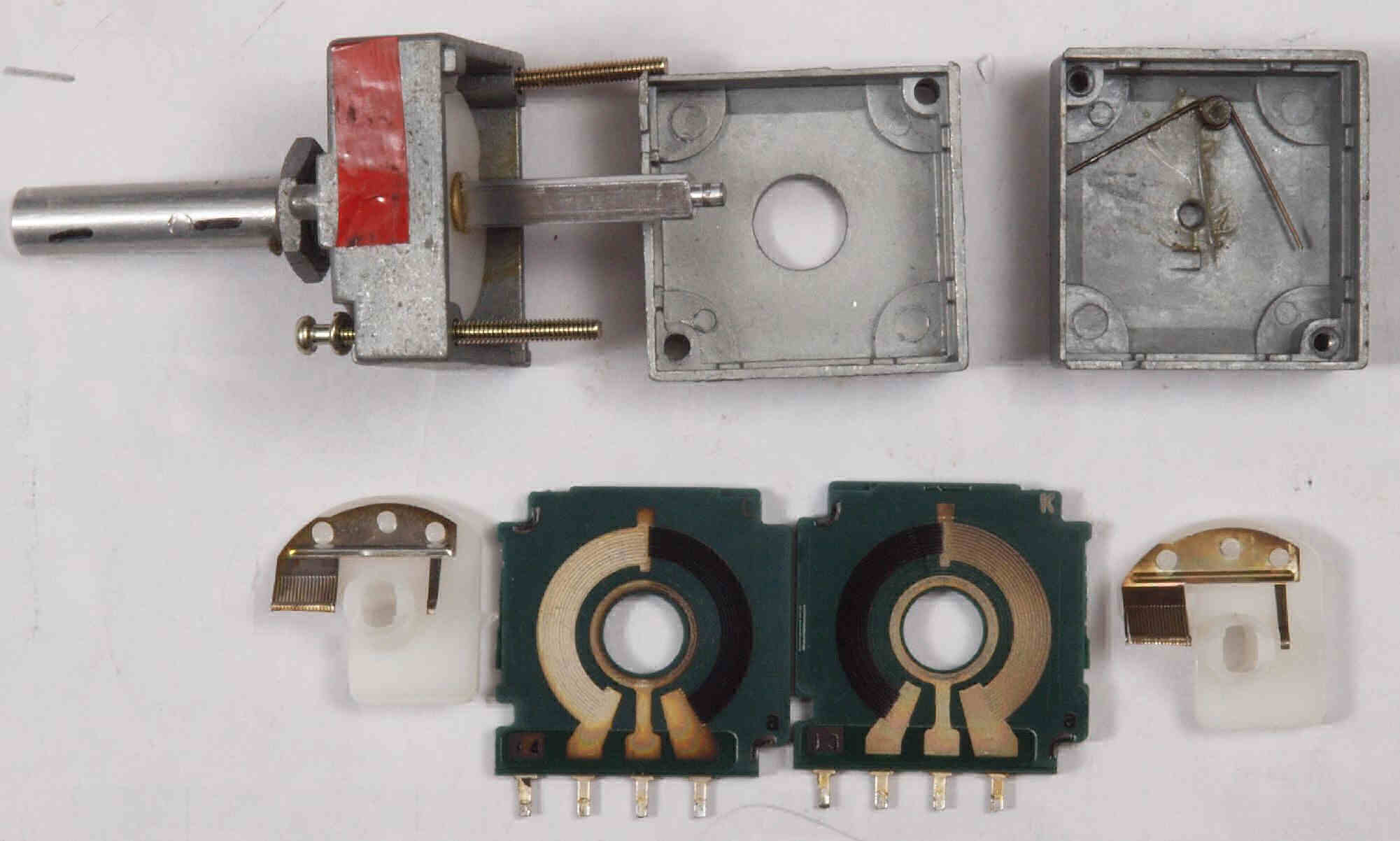

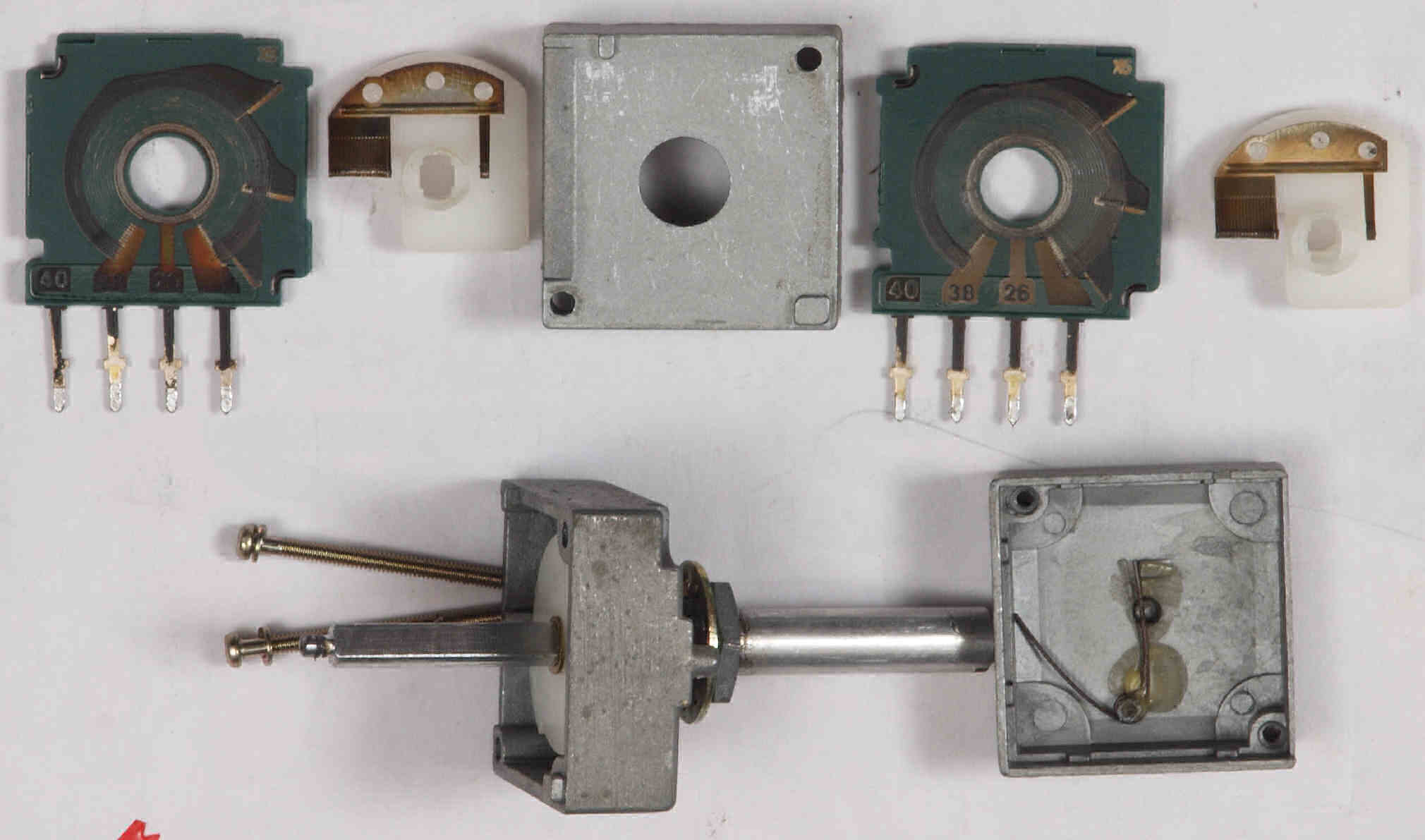

Ｃ５１．　清掃中　主ＶＲの分解

Ｃ５２．　清掃前　主ＶＲの抵抗体摺動部

Ｃ５３．　清掃後　主ＶＲの抵抗体摺動部

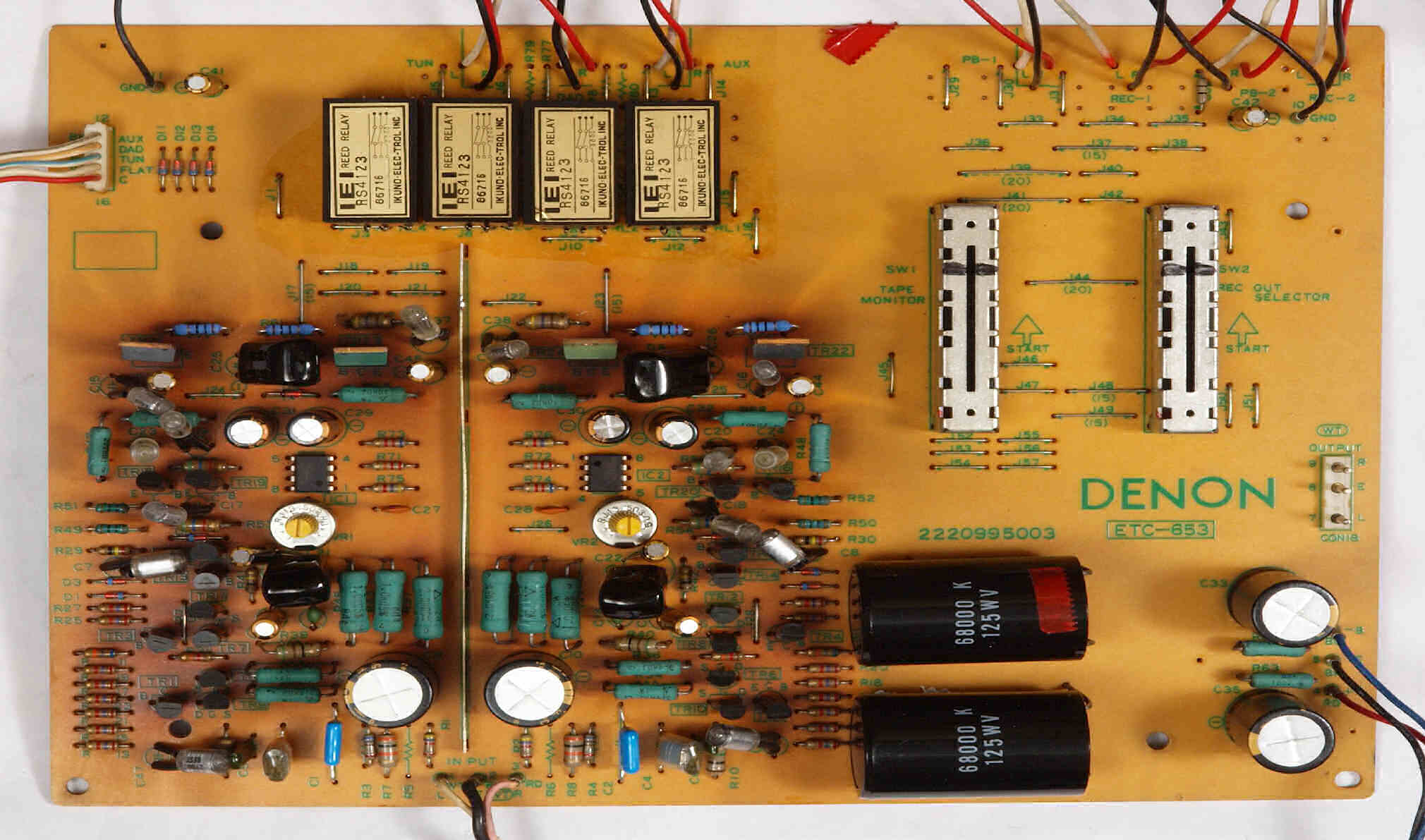

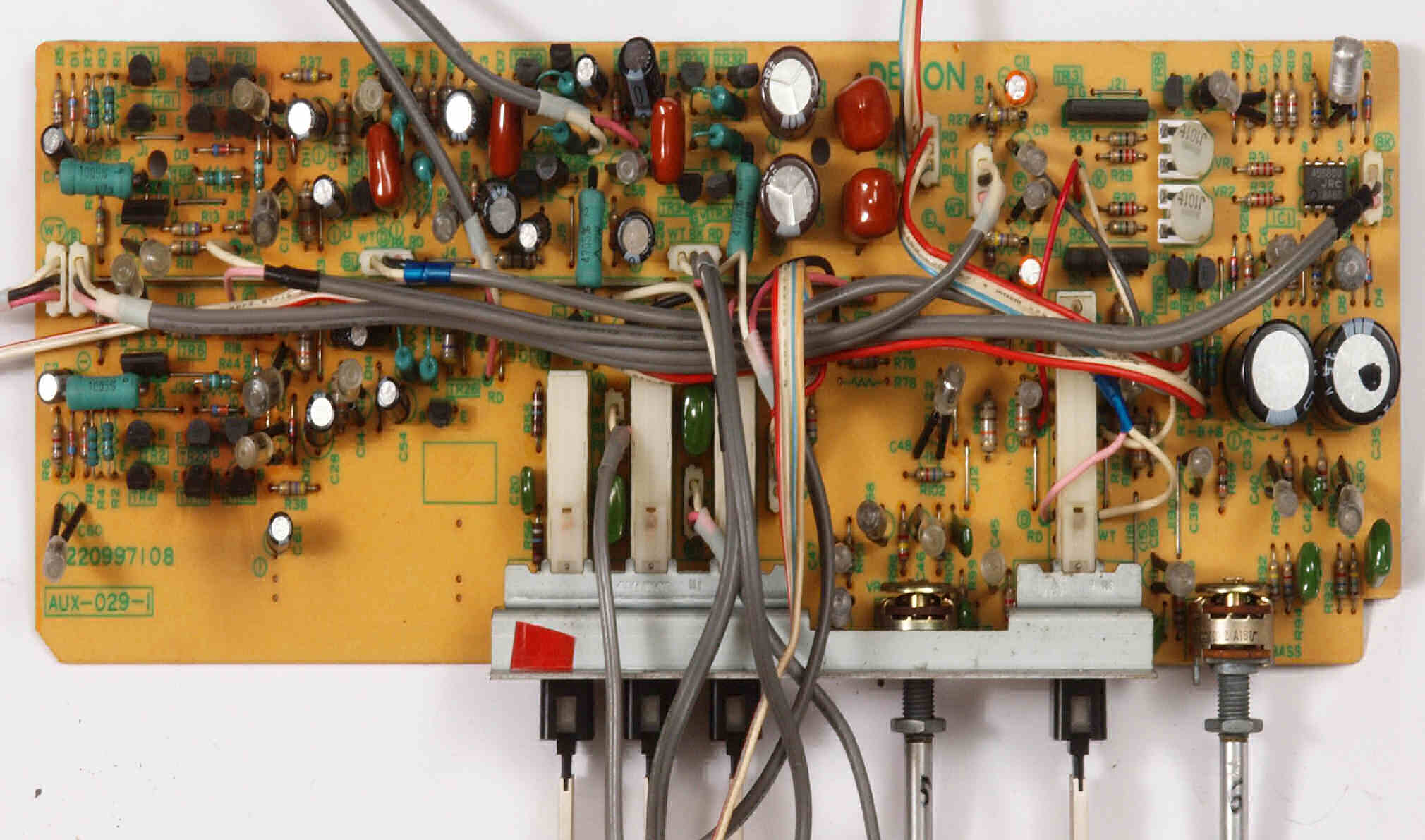

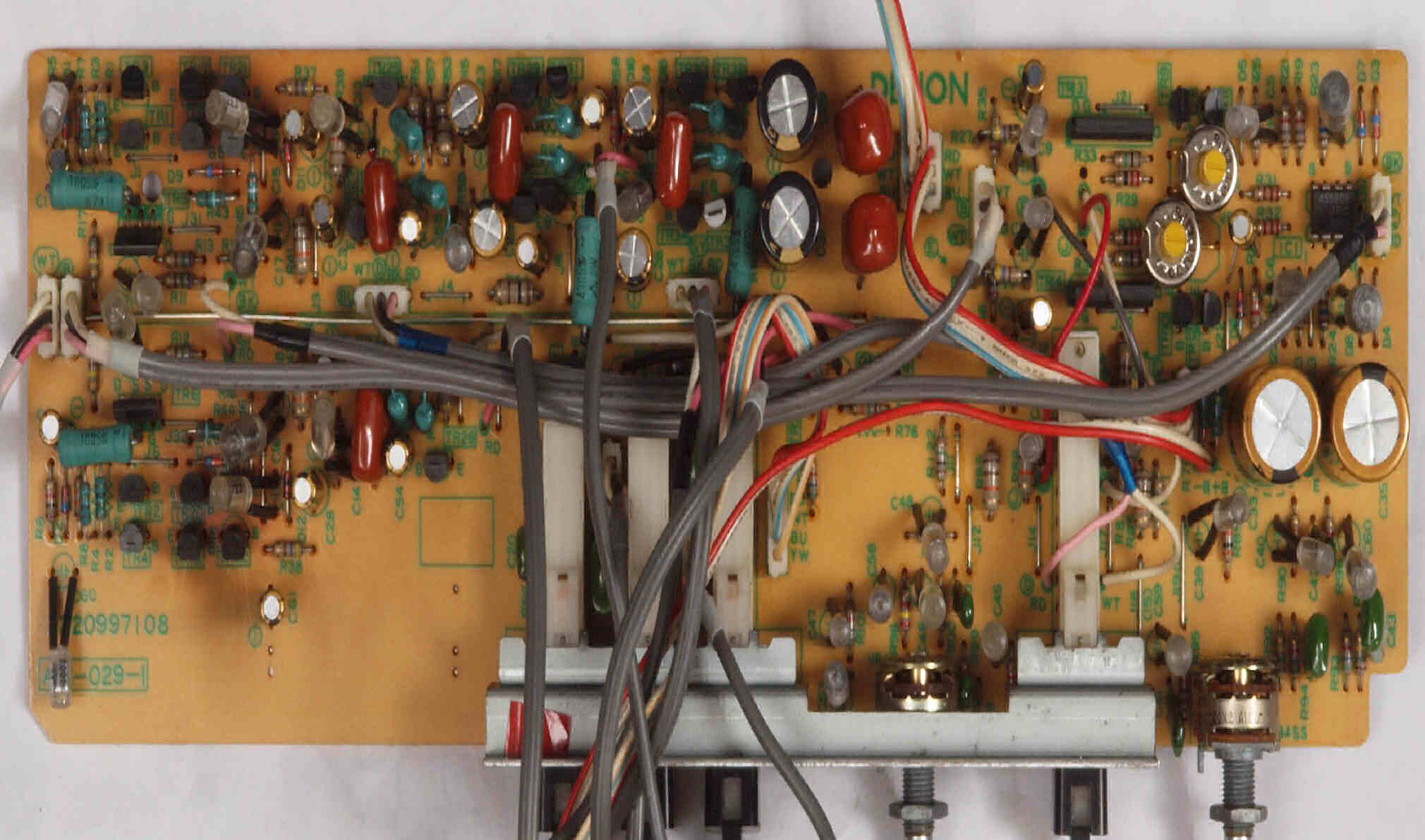

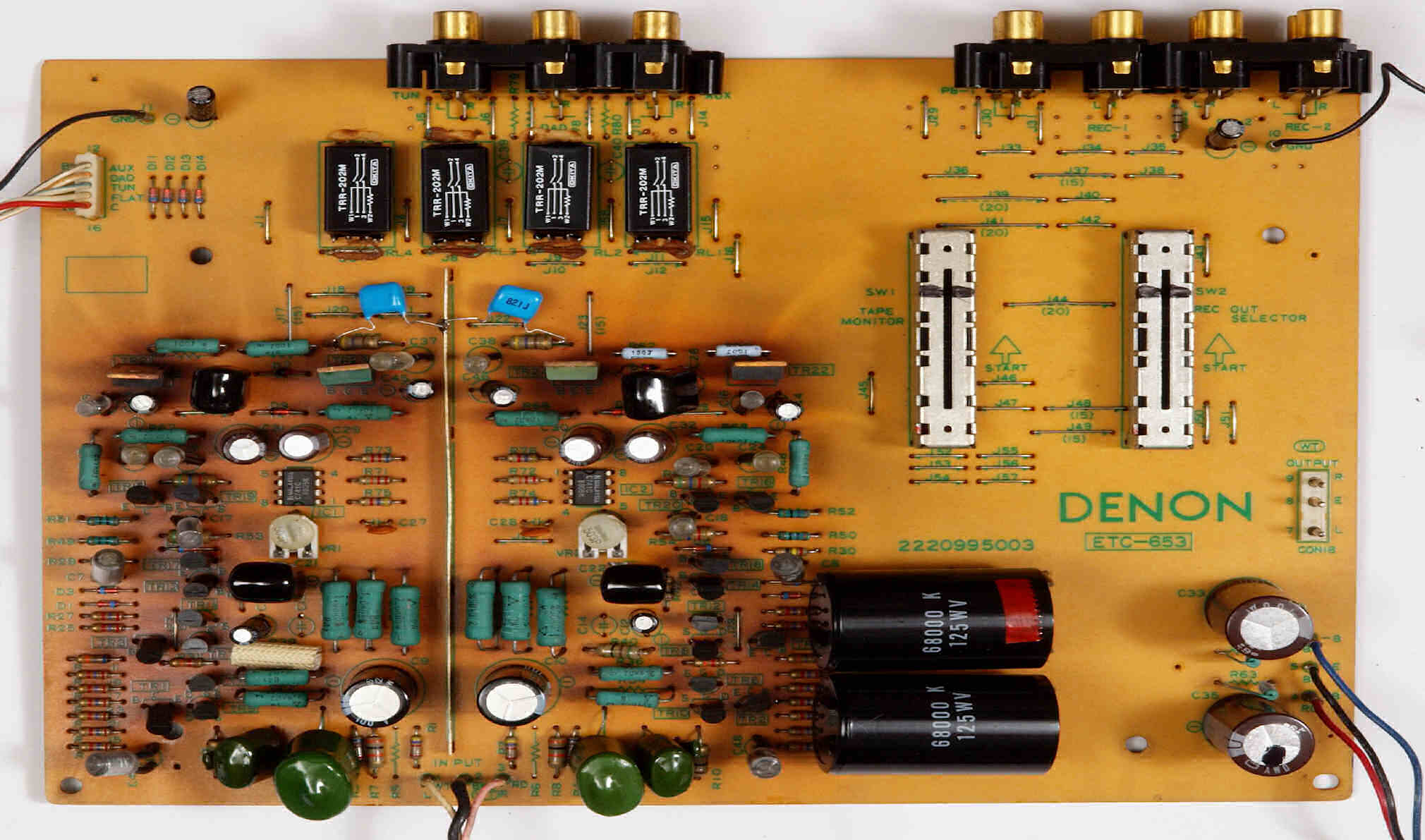

Ｃ６１．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

Ｃ６２．　修理後　バッファーＡＭＰ・ＳＷコントロール基板。　電解コンデンサ−２０個、選別フイルムコンデンサー１０個、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ２個交換。

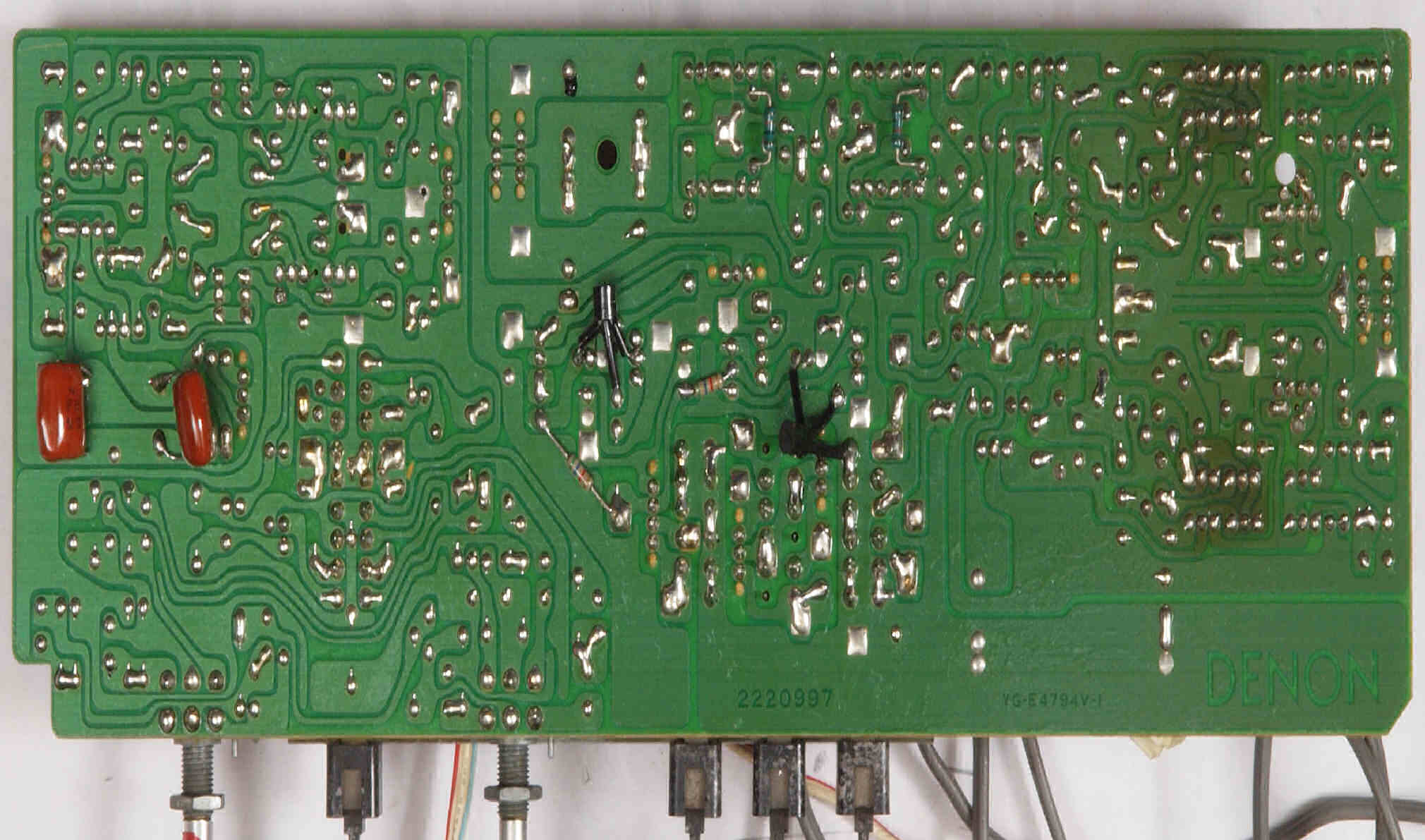

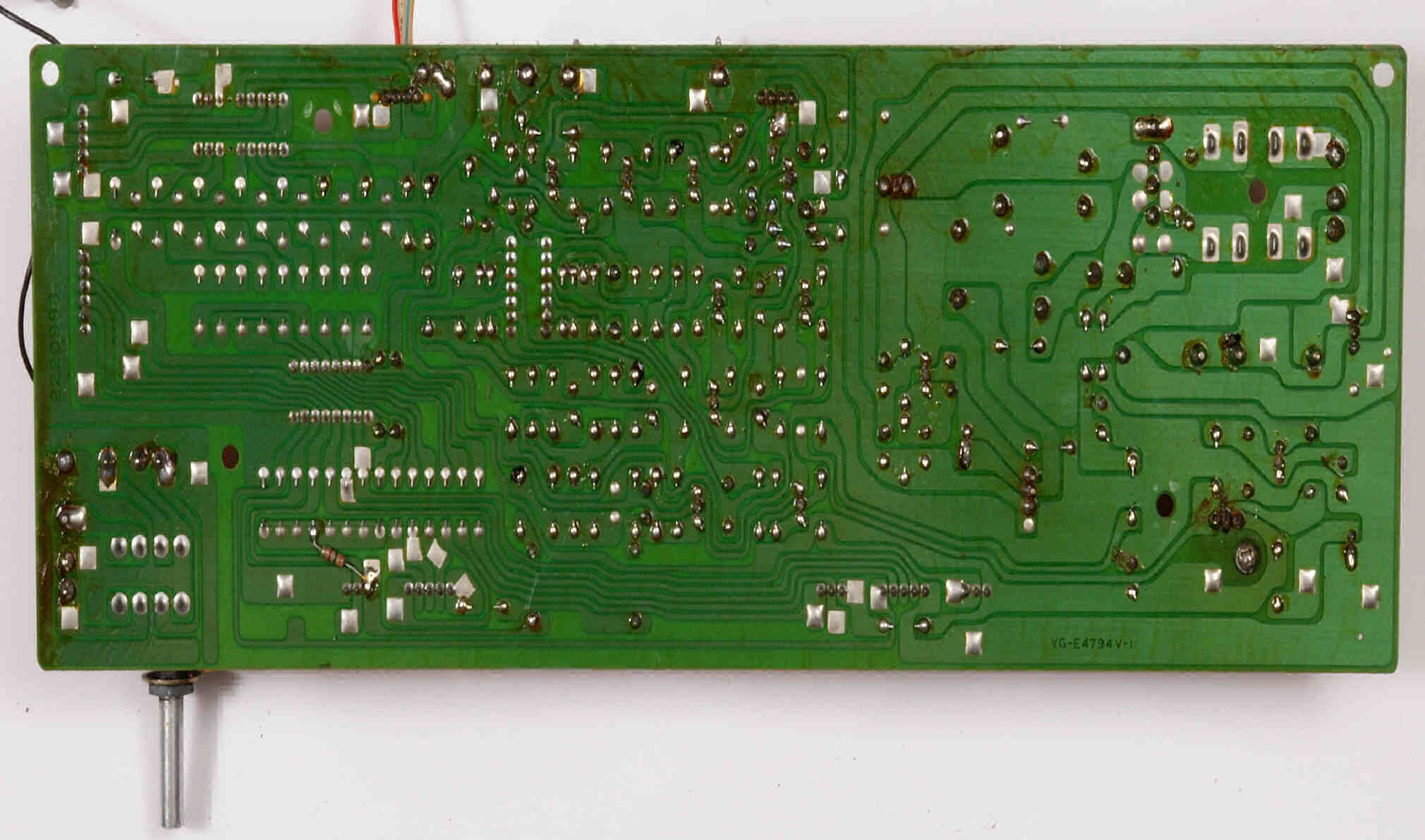

Ｃ６３．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏。 全ての半田をやり修す。

Ｃ６５．　完成バッファーＡＭＰ・ＳＷコントロール基板裏。 余分なフラックスを落として、コート液を塗る。

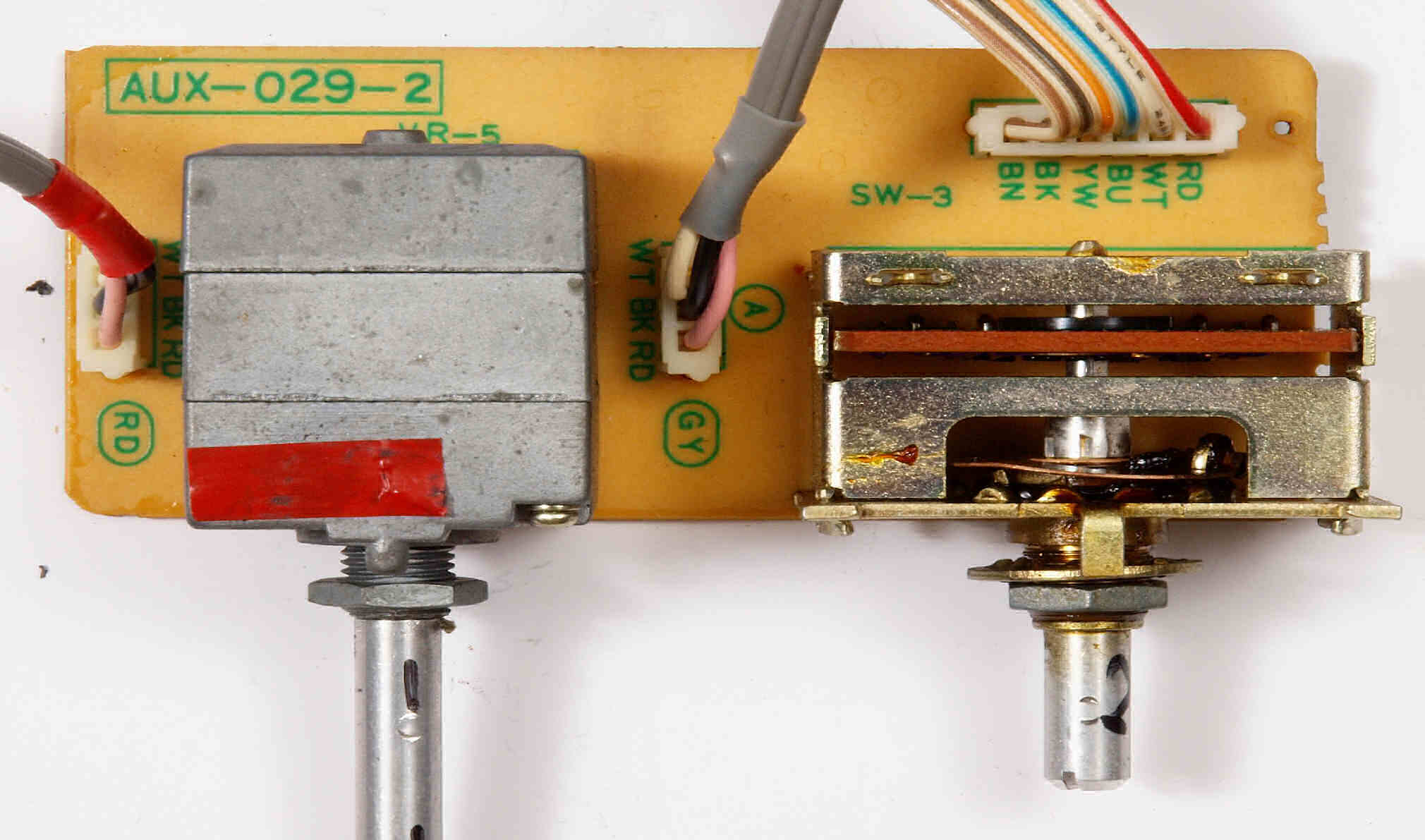

Ｃ７１．　修理前　バランスＶＲ＋プリセットセレクター基板

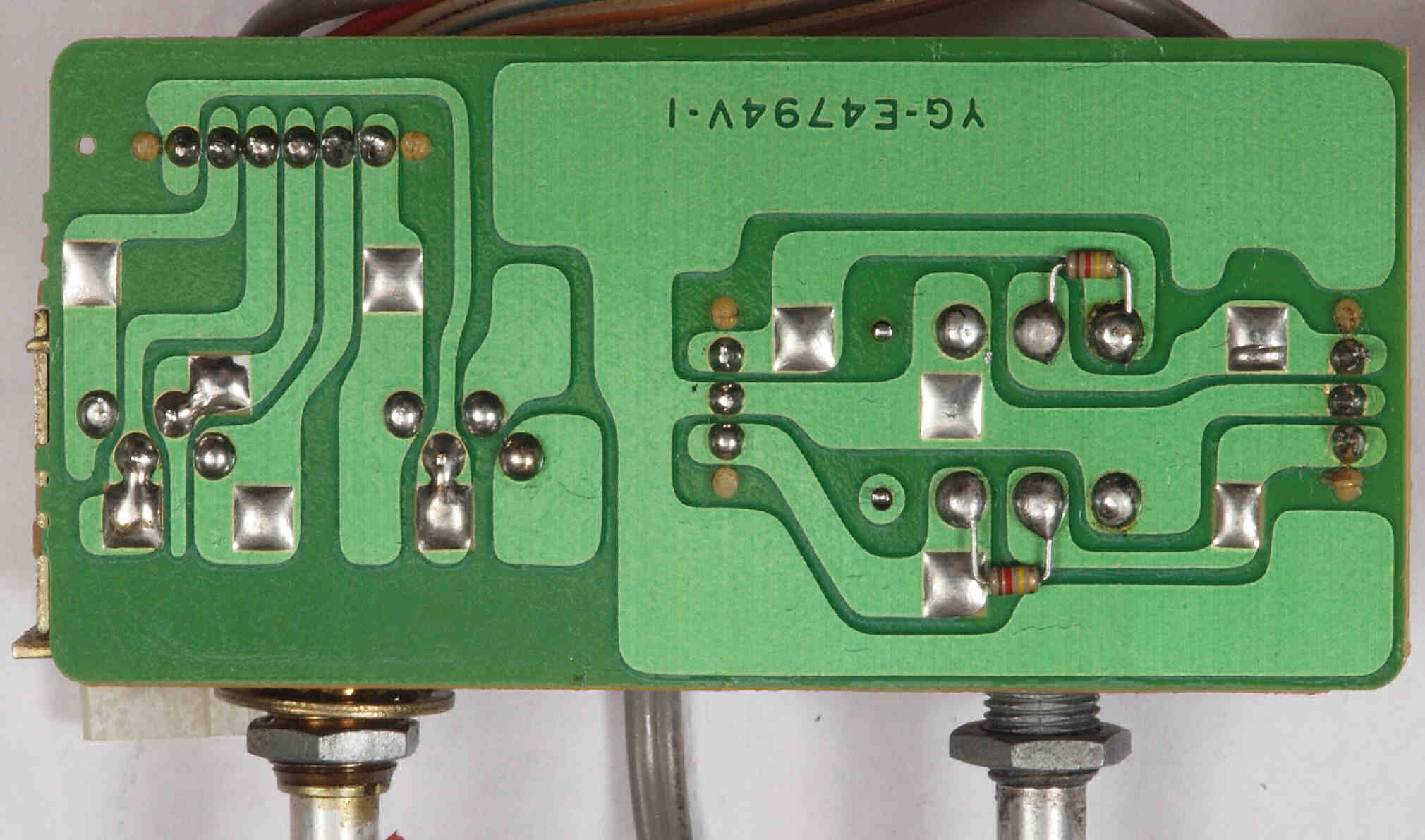

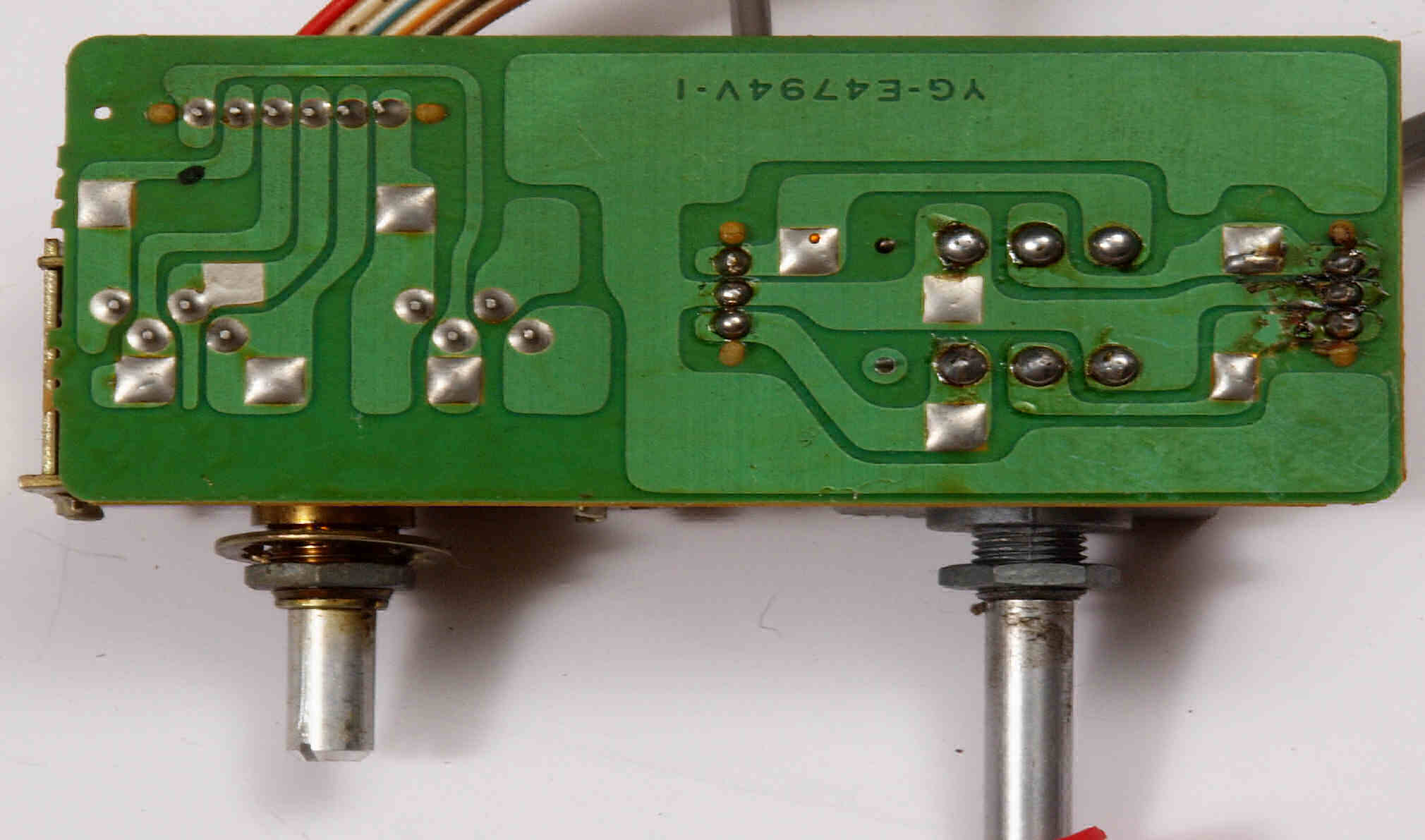

Ｃ７２．　修理前　バランスＶＲ＋プリセットセレクター基板裏

Ｃ７３．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏。 全ての半田をやり修す。

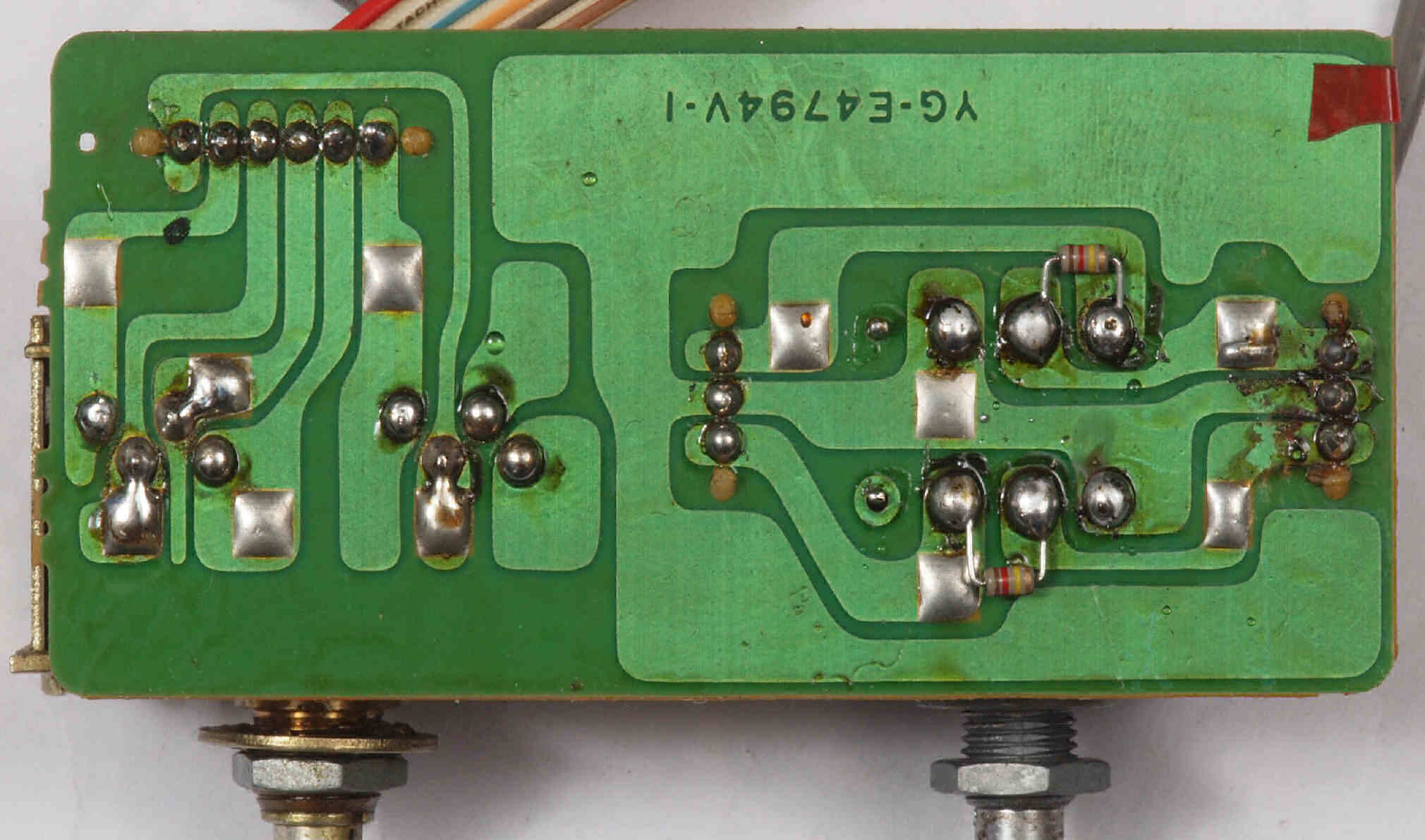

Ｃ７４．　完成バランスＶＲ＋プリセットセレクター基板裏。 余分なフラックスを落として、コート液を塗る。

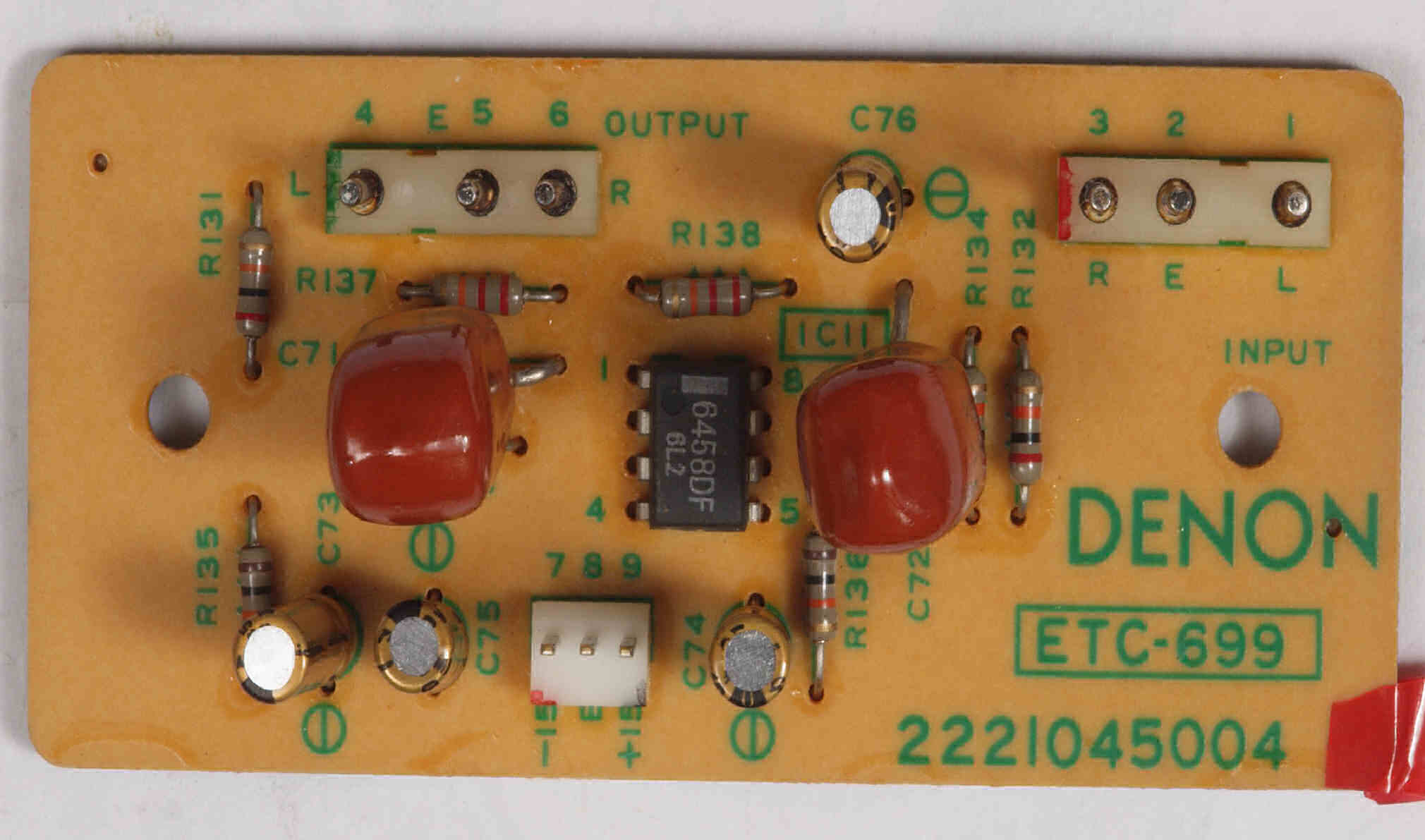

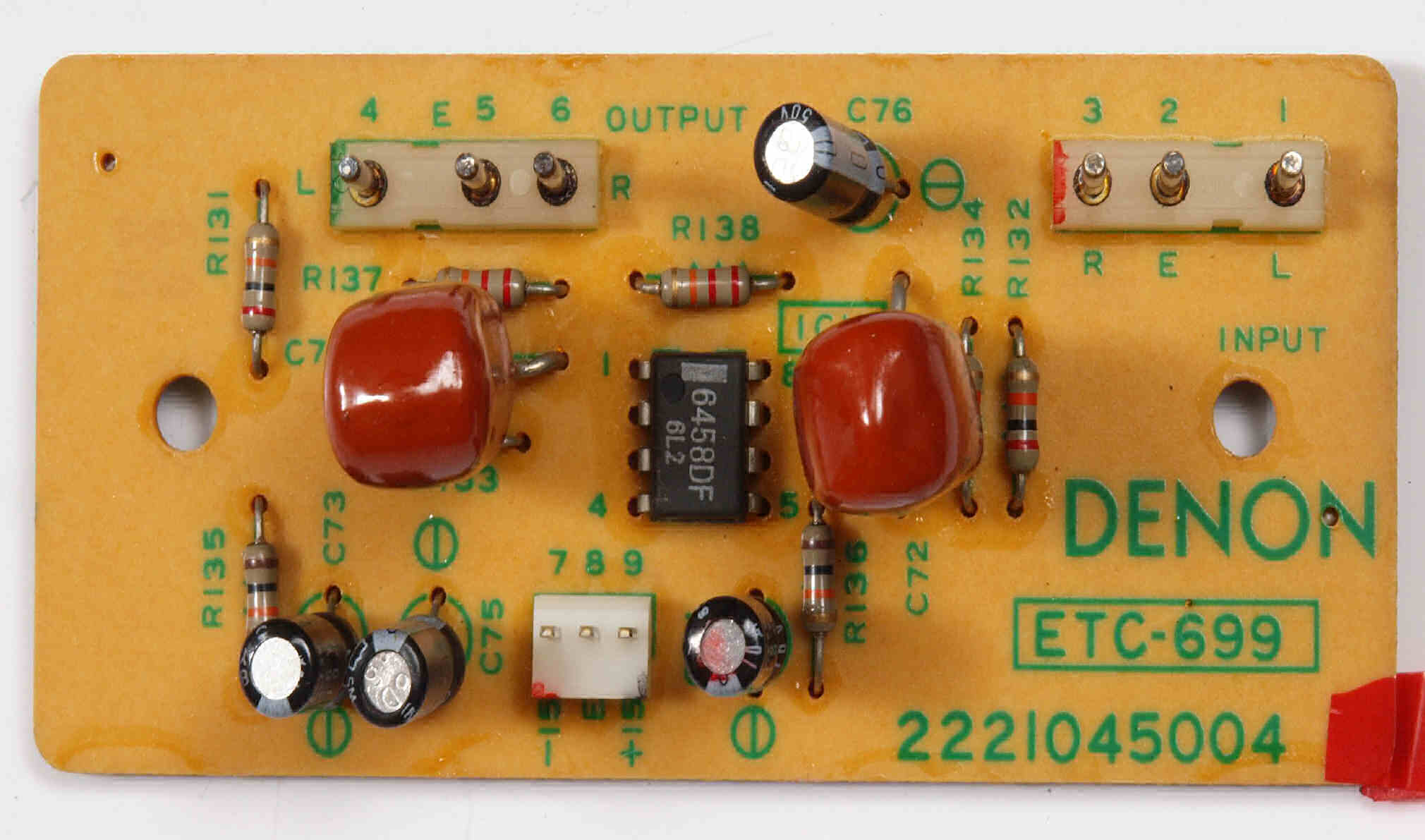

Ｃ８１．　修理前　ＮＦＢ−ＡＭＰ基板

Ｃ８２．　修理後　ＮＦＢ−ＡＭＰ基板　電解コンデンサ−４個交換。

Ｃ８３．　修理前　　ＮＦＢ−ＡＭＰ基板裏

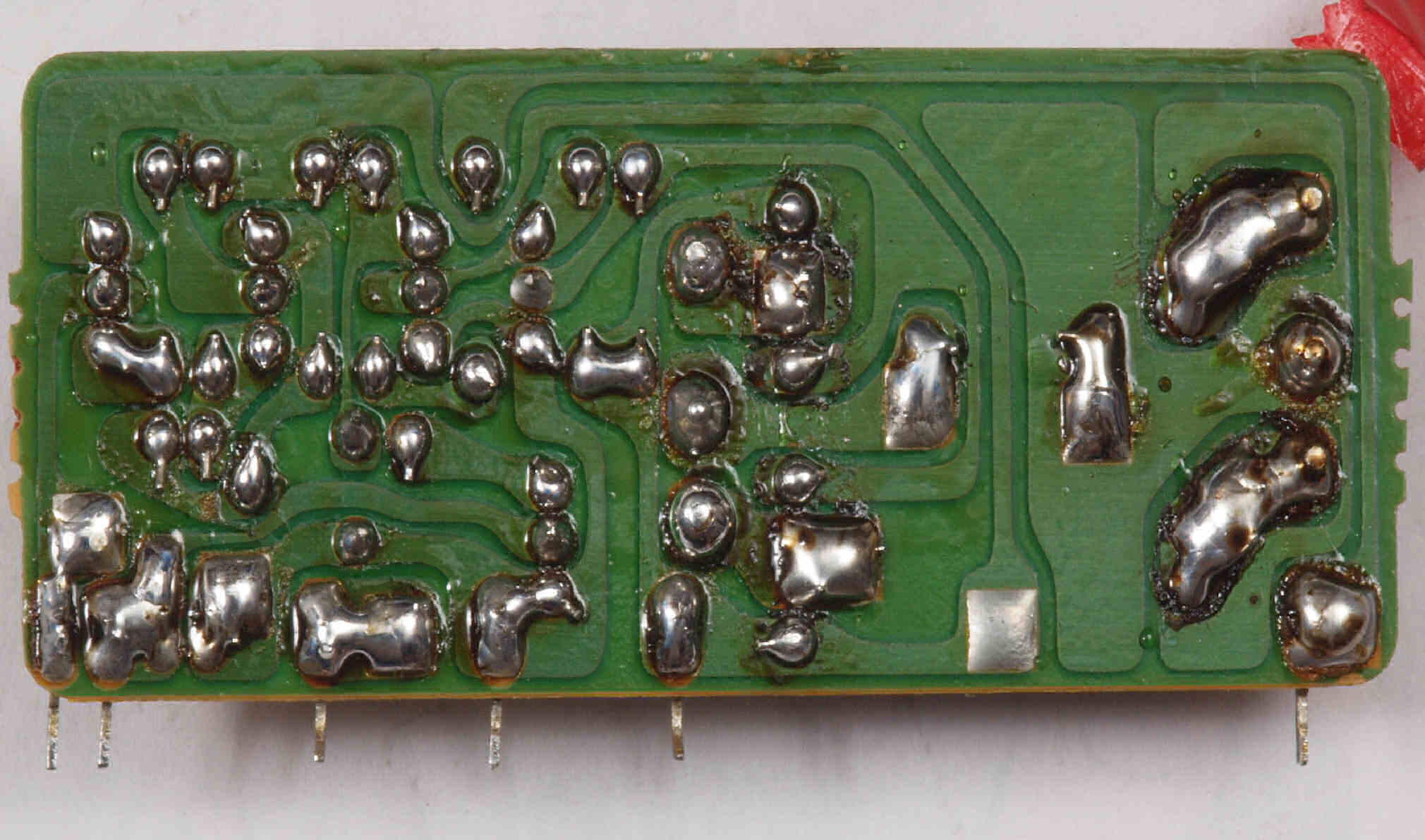

Ｃ８４．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏。 全ての半田をやり修す。

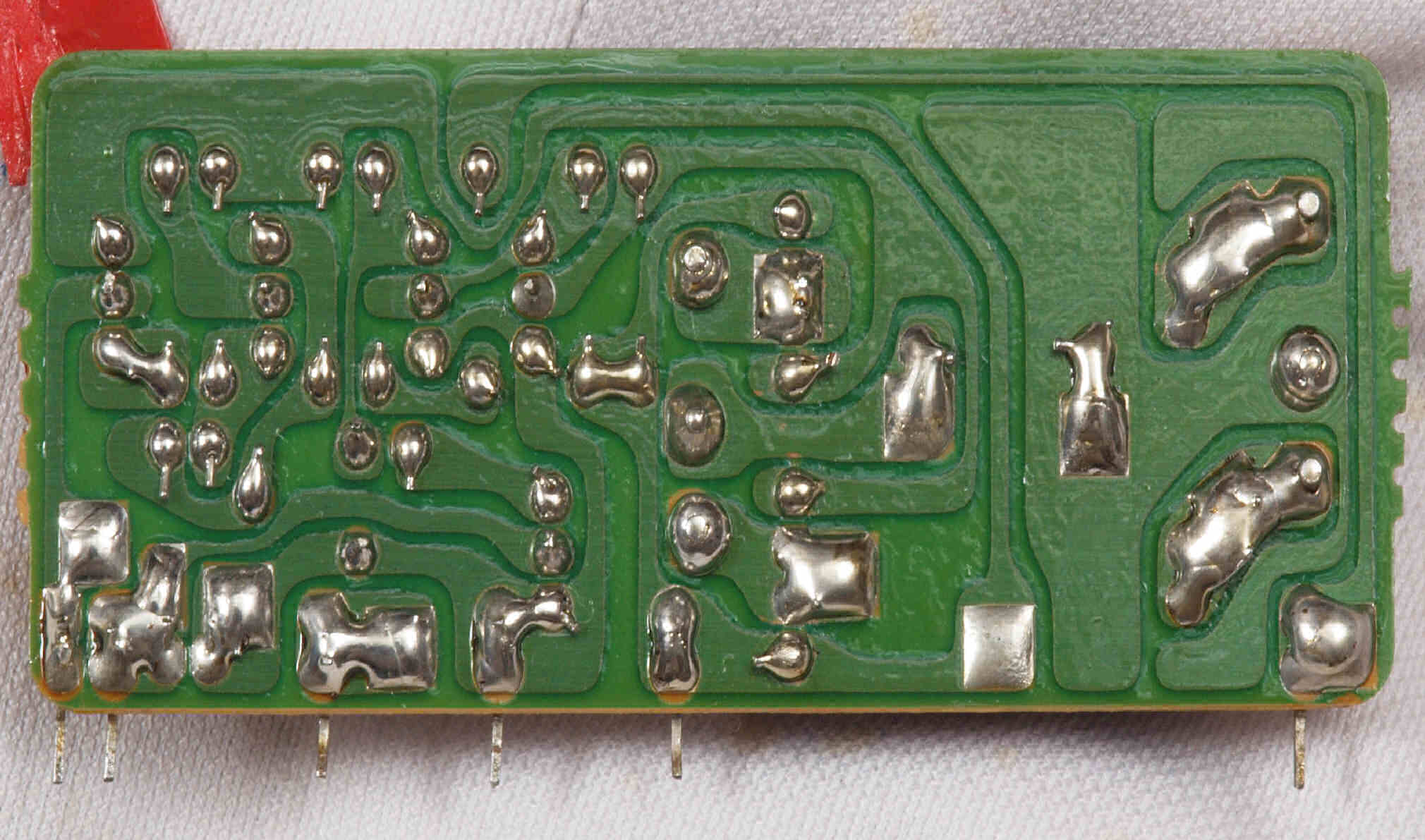

Ｃ８５．　完成ＮＦＢ−ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ９１．　バランスＶＲ　清掃前

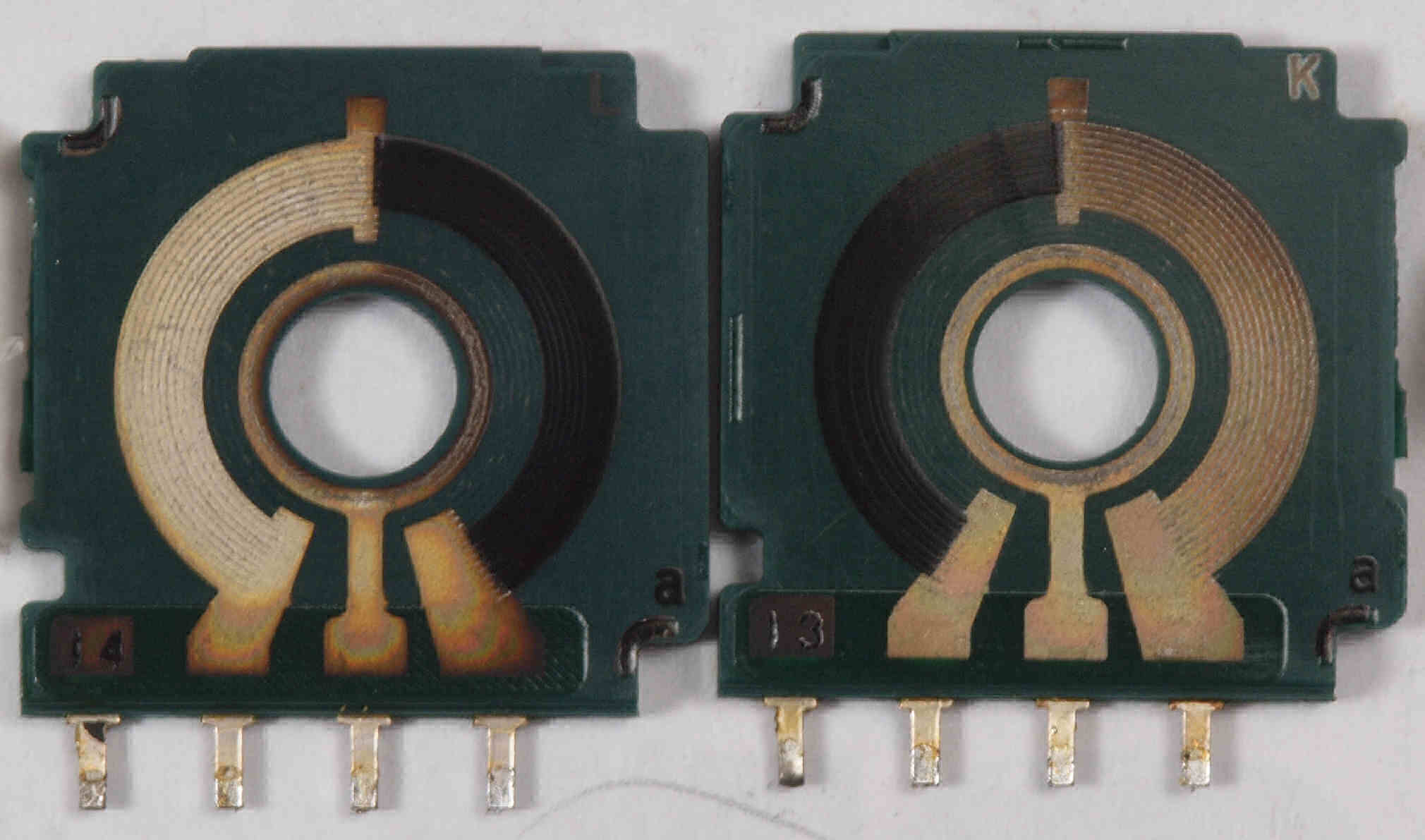

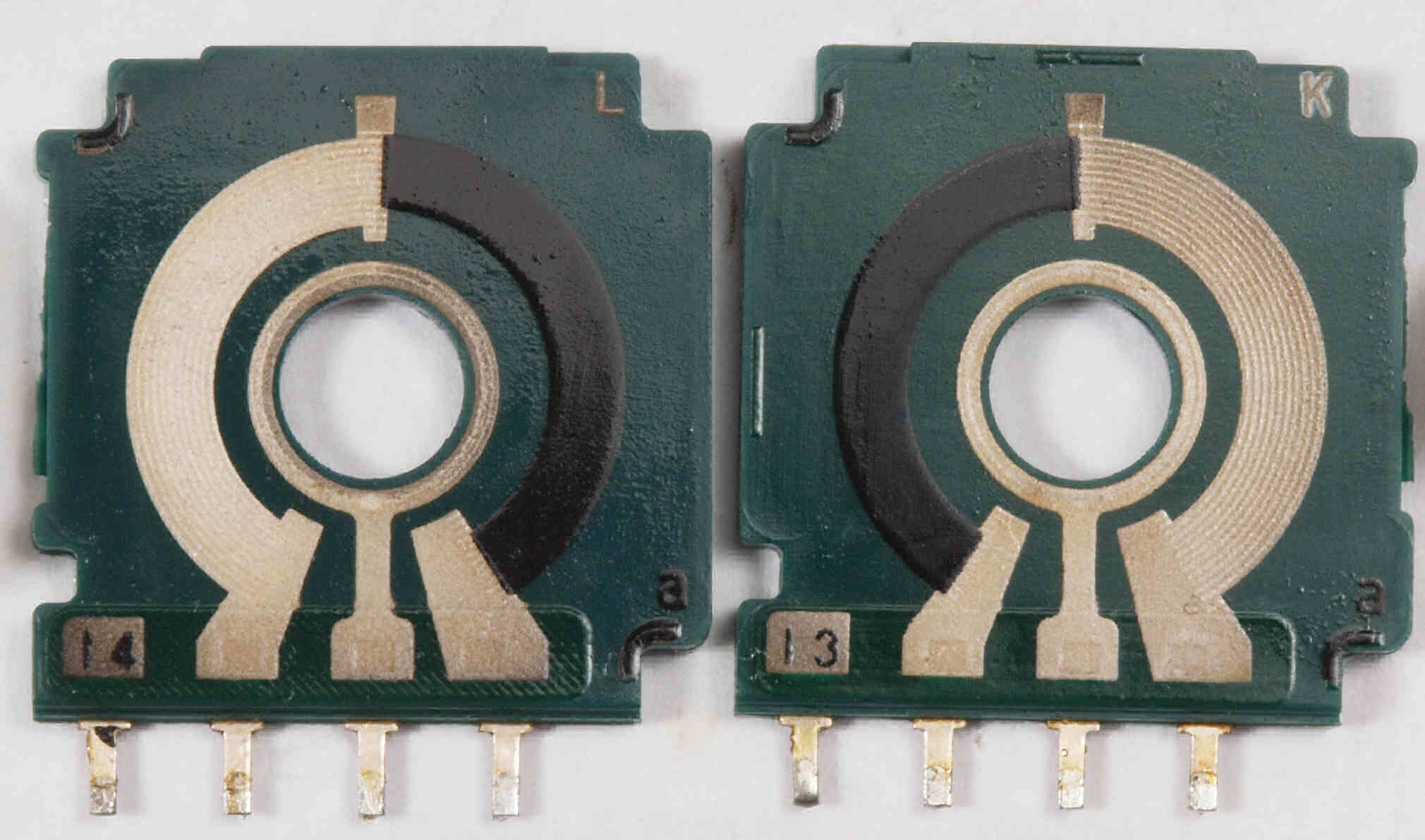

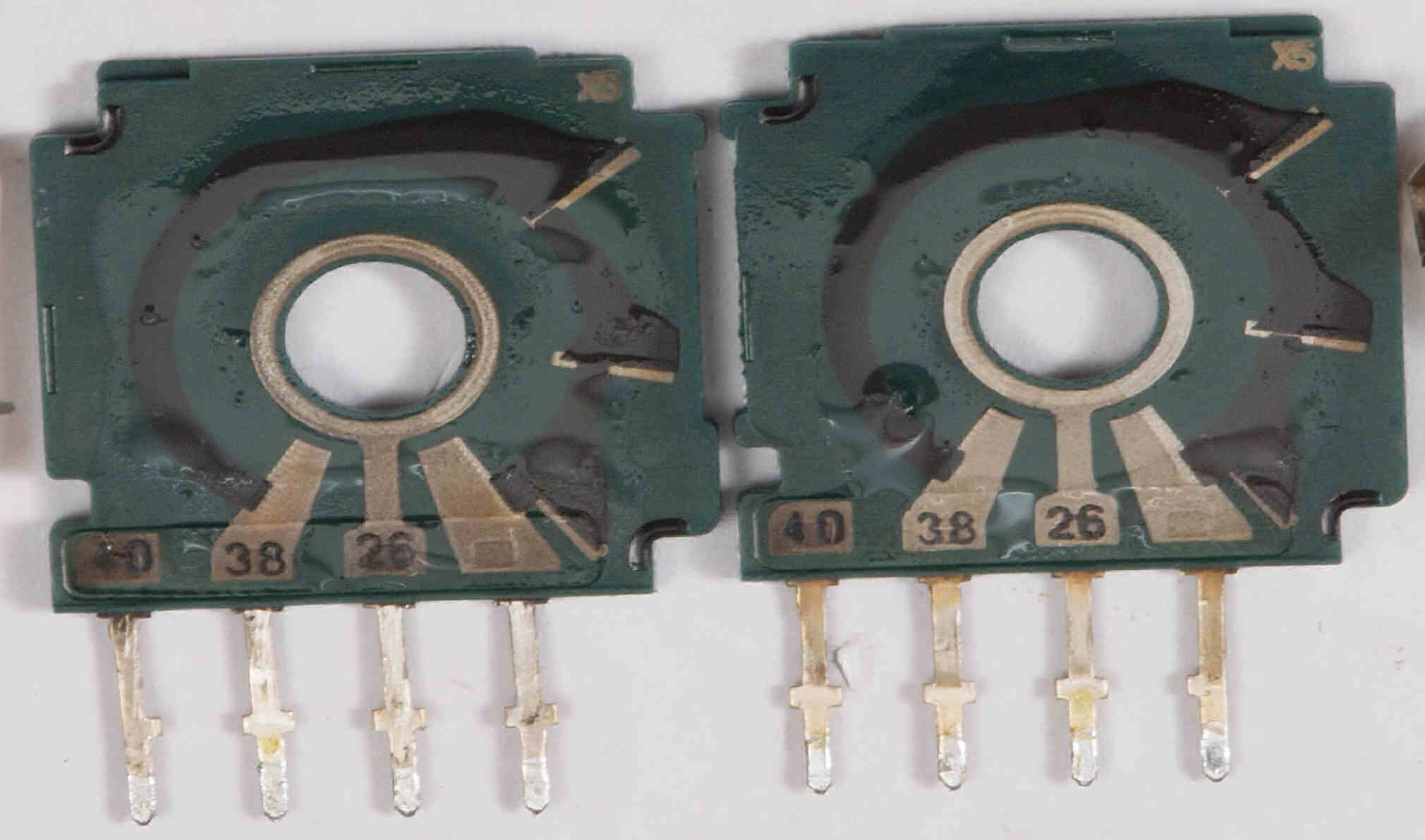

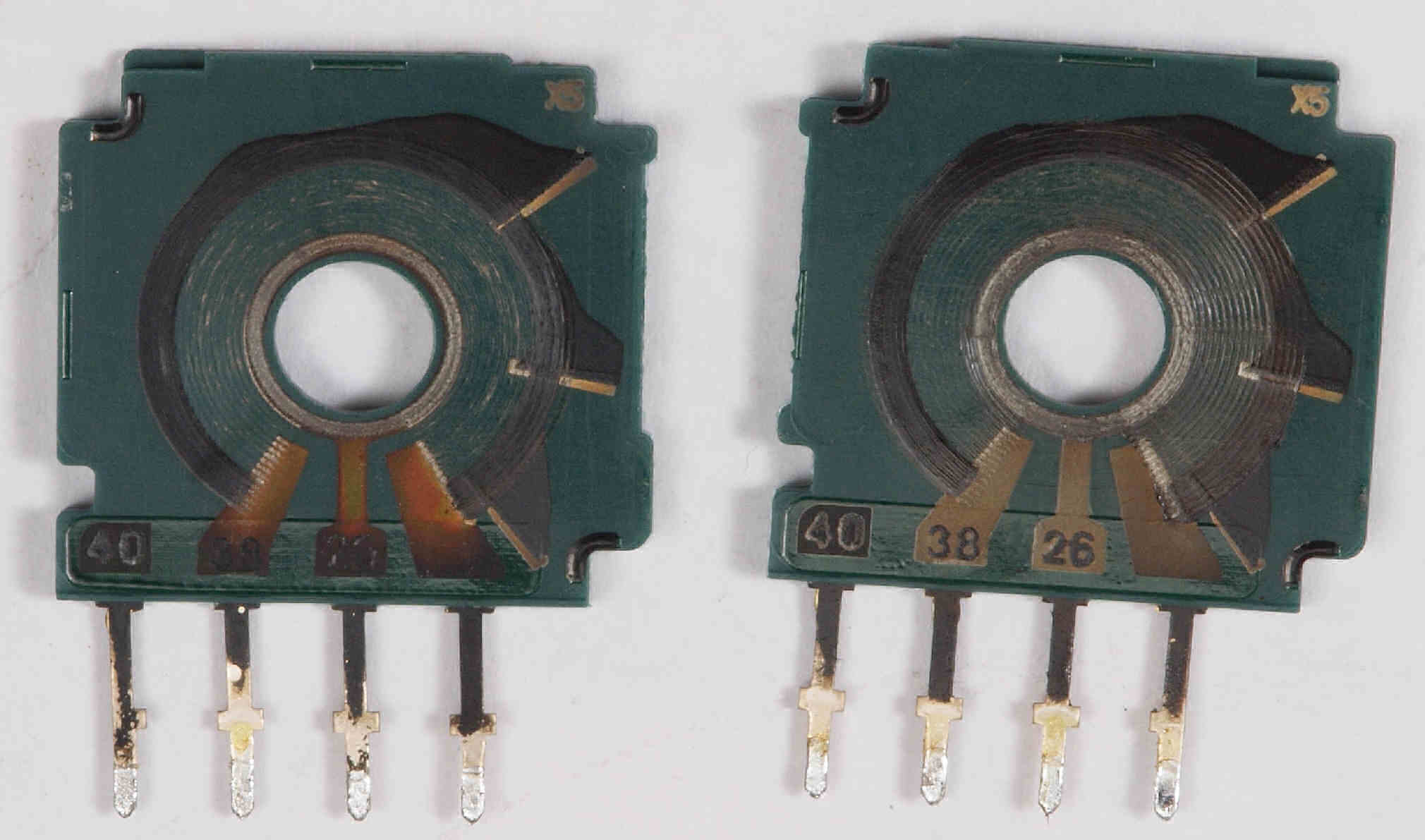

Ｃ９２．　バランスＶＲ抵抗体　清掃前

Ｃ９３．　バランスＶＲ抵抗体　清掃後

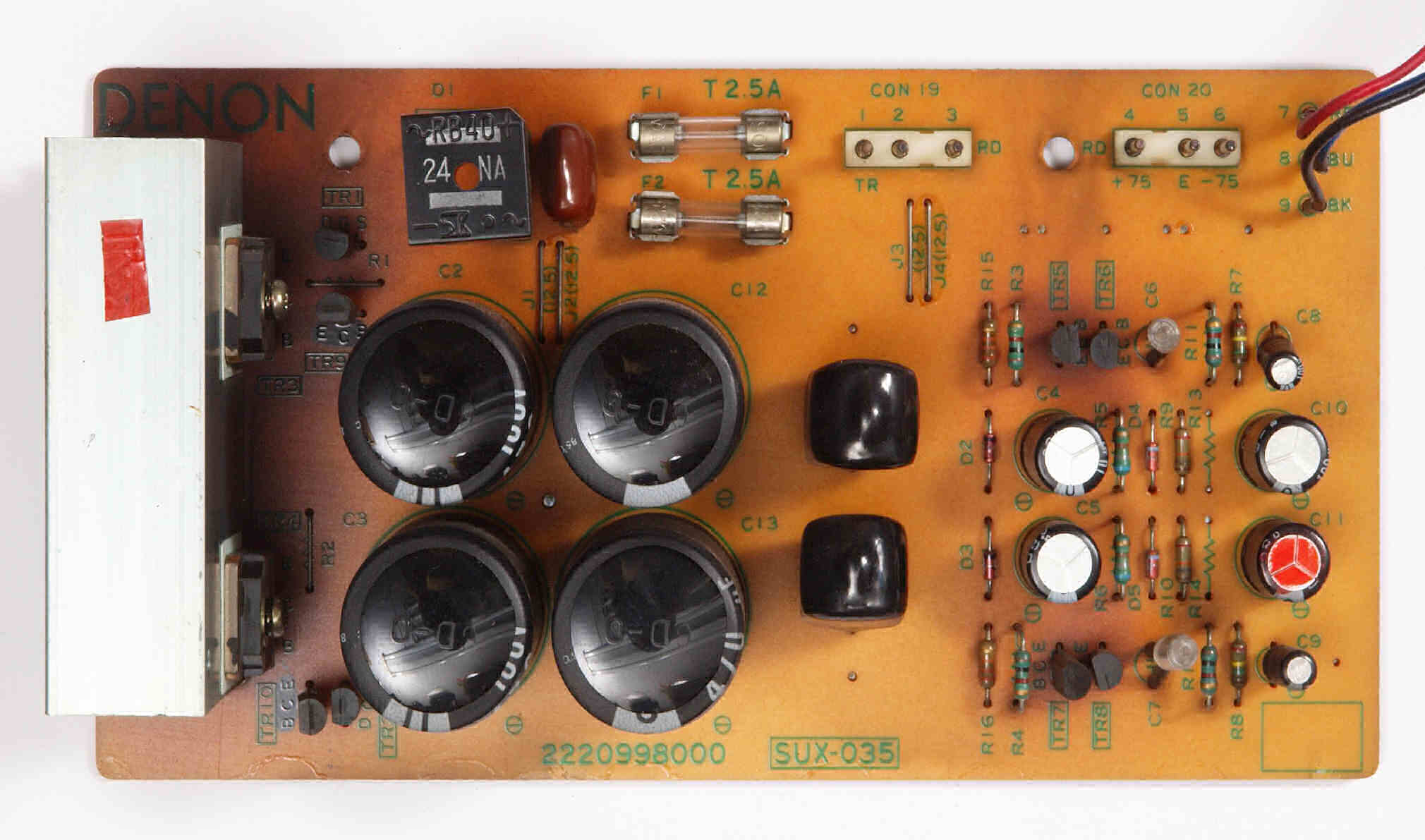

ＣA１．　修理前　電源基板

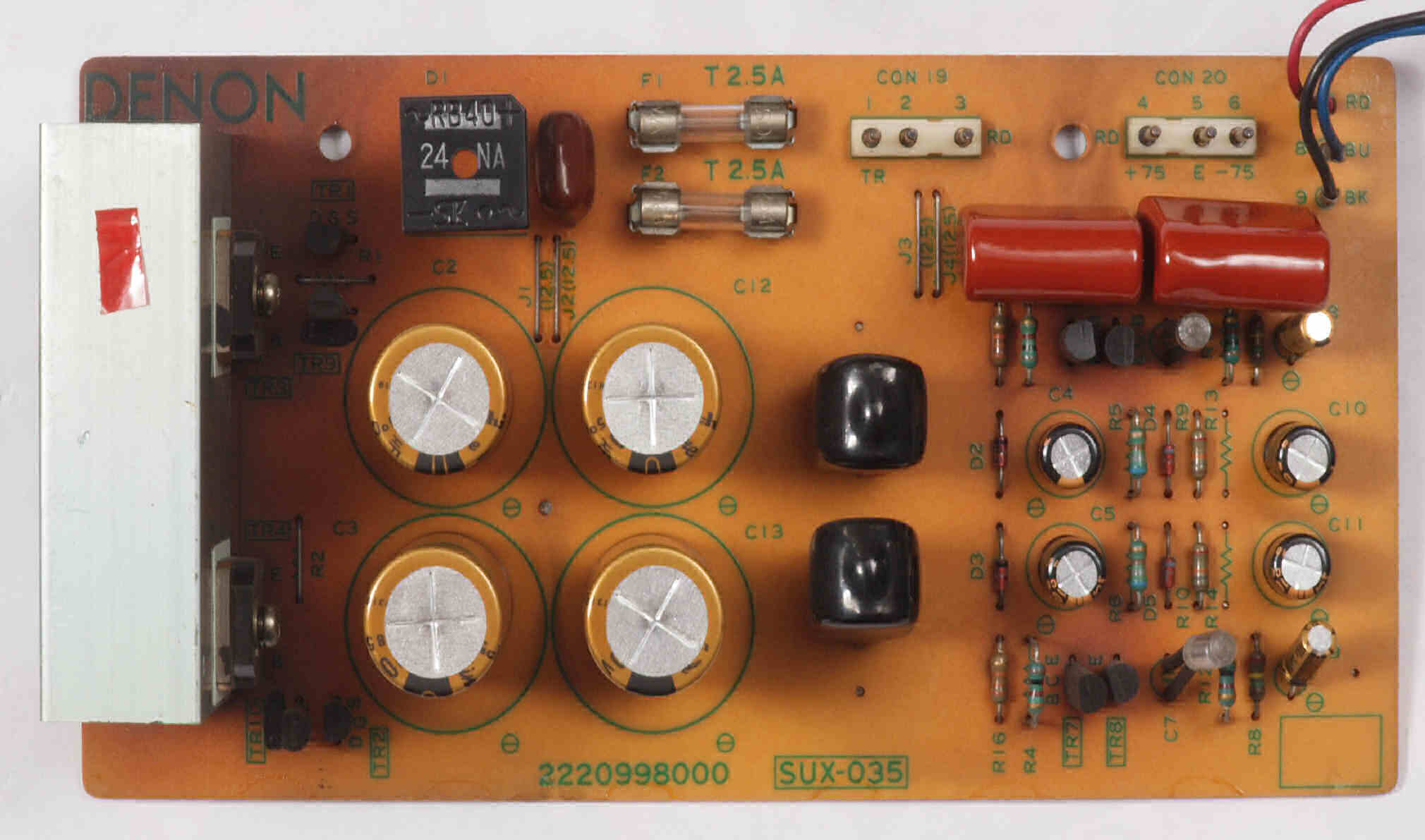

ＣA２．　修理後　電源基板　電解コンデンサー１０個交換、フイルムコンデンサー２個追加。

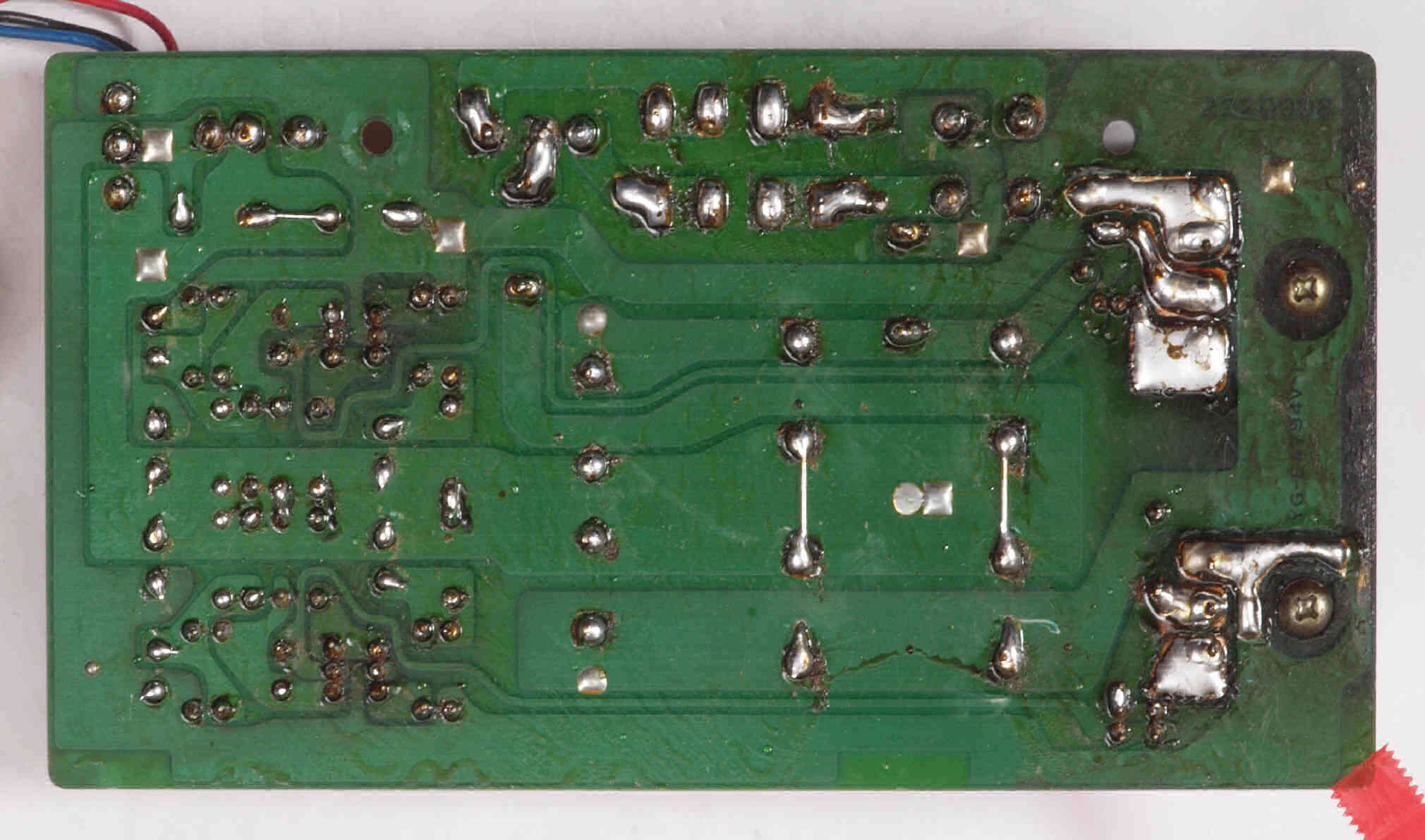

ＣA３．　修理前　電源基板裏

ＣA３１．　修理中　電源基板裏　熱を持つところは半田の劣化が早い、半田面積を増す

ＣA３２．　修理中　電源基板裏　熱を持つところは半田の劣化が早い、半田面積を増す

ＣA４．　修理（半田補正）後　電源基板裏。 全ての半田をやり修す。

ＣA５．　完成電源基板裏。 余分なフラックスを落として、コート液を塗る。

ＣＢ１．　修理前　パネルＬＥＤ表示基板

写真紛失

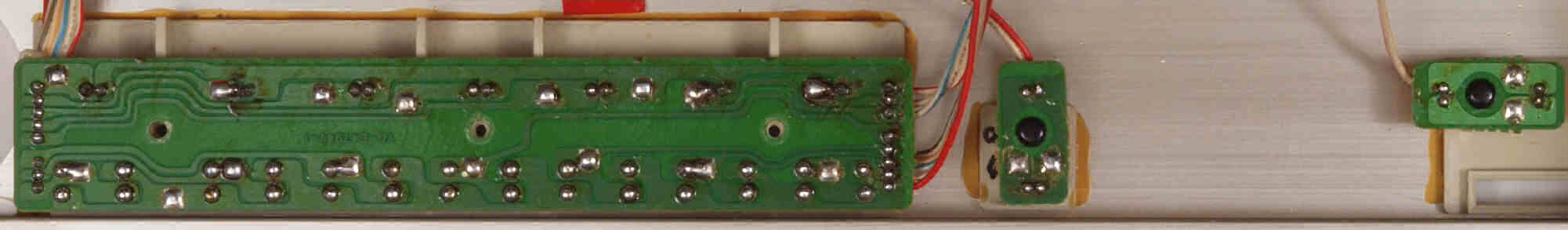

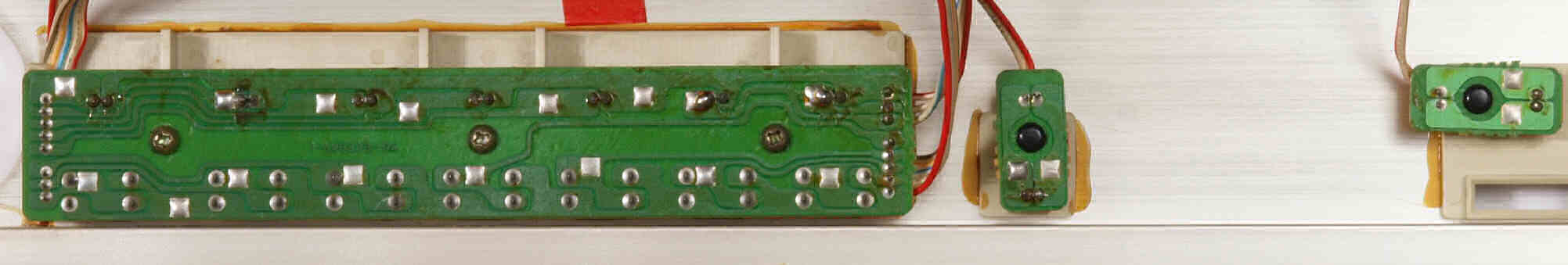

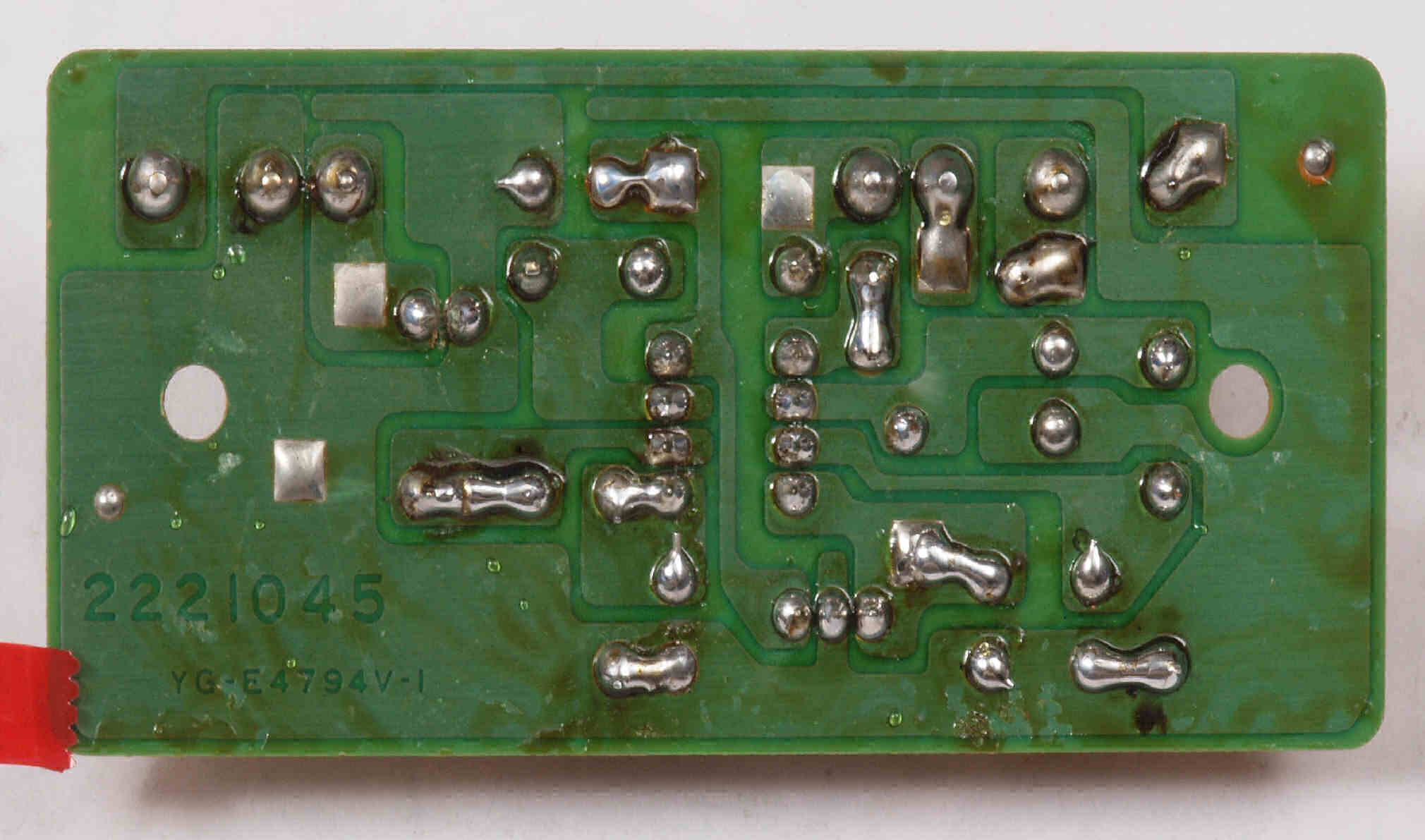

ＣＢ２．　修理前　パネルＬＥＤ表示基板裏

ＣＢ３．　修理（半田補正）後　パネルＬＥＤ表示基板裏。 全ての半田をやり修す。

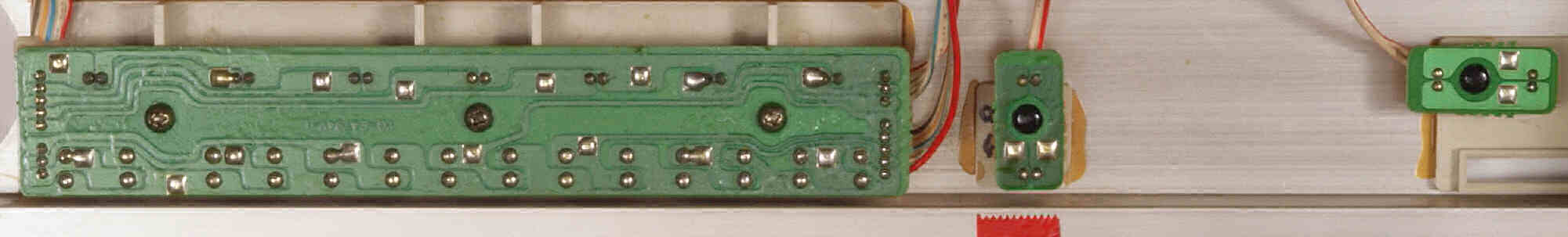

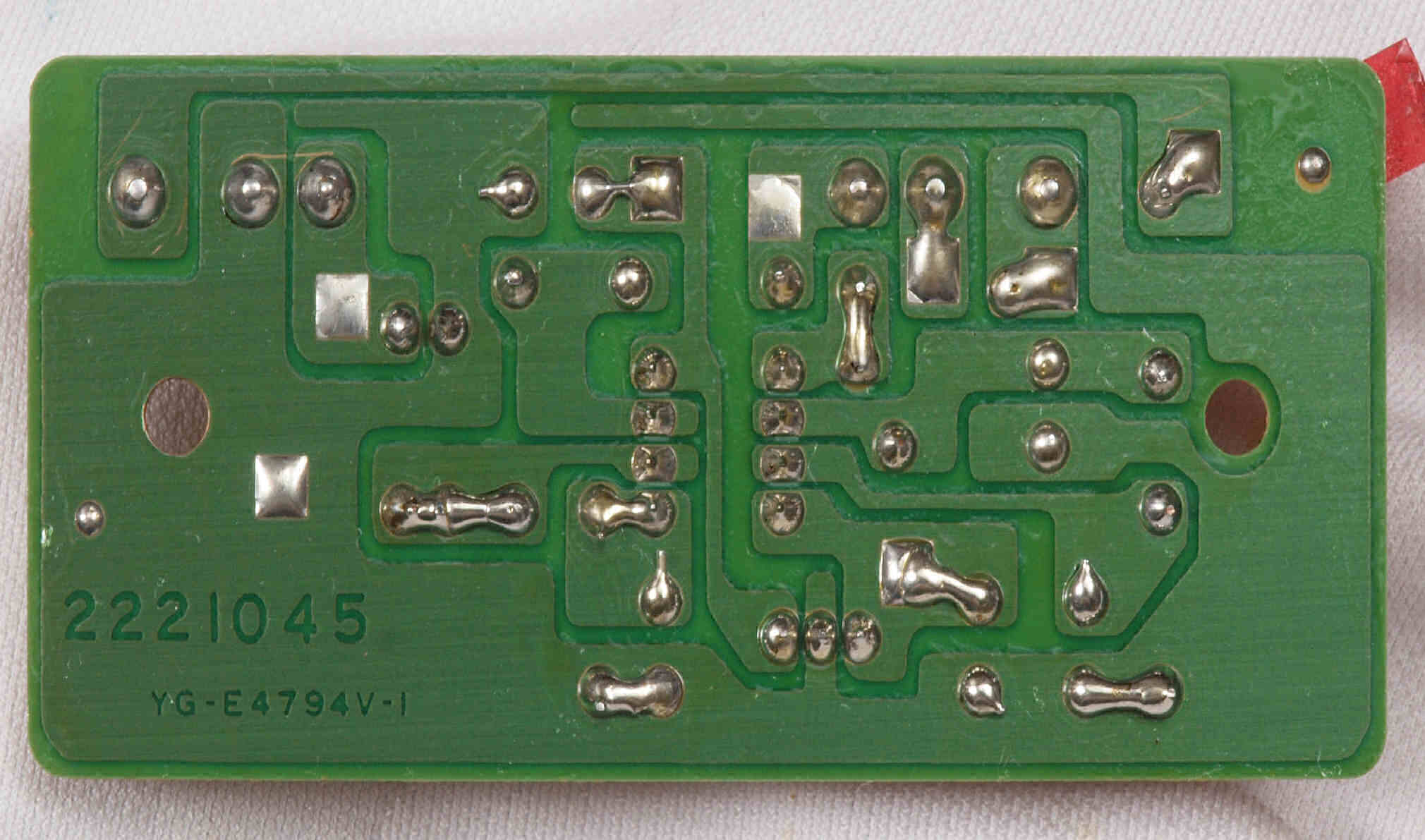

ＣＢ４．　完成パネルＬＥＤ表示基板裏。 余分なフラックスを落として、コート液を塗る。

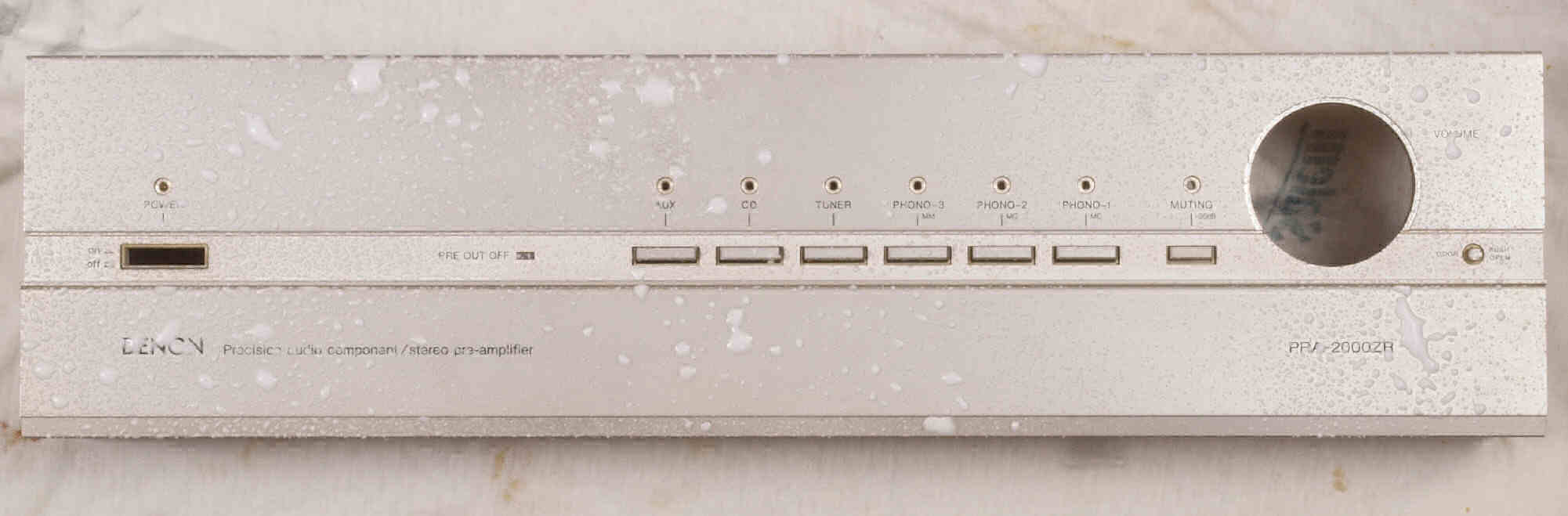

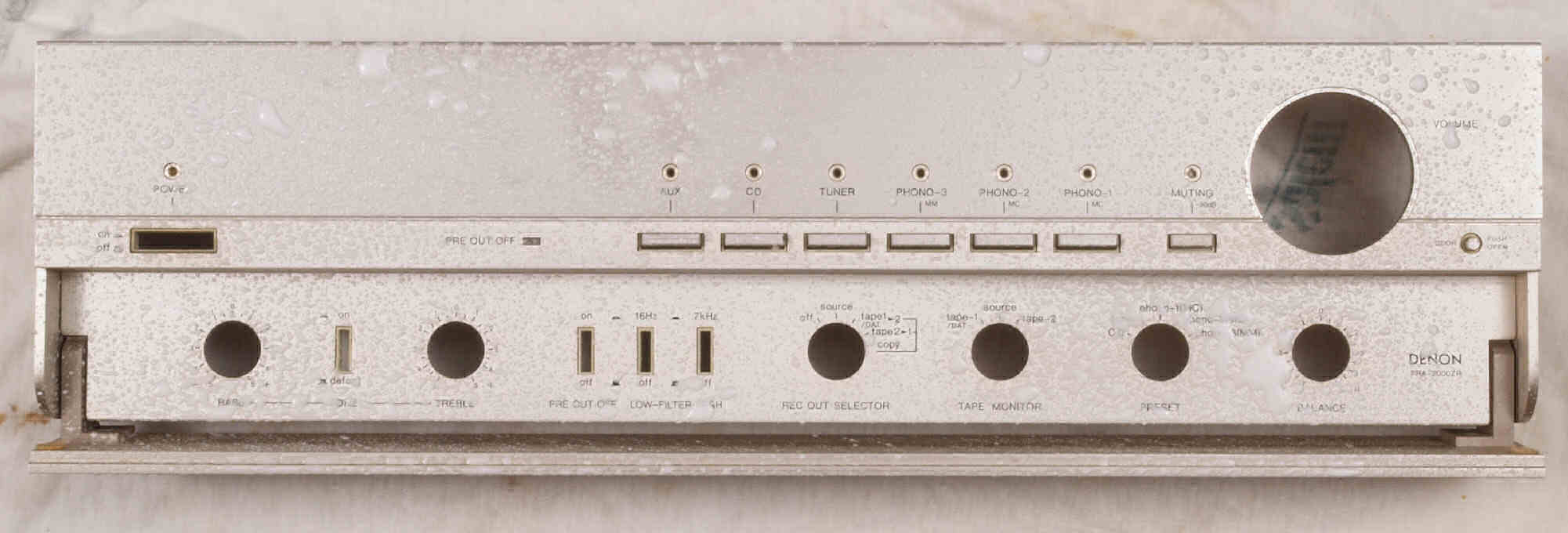

ＣＣ１．　前パネエル清掃。　合わせパネルなので、布にクリーナーを付けて清掃

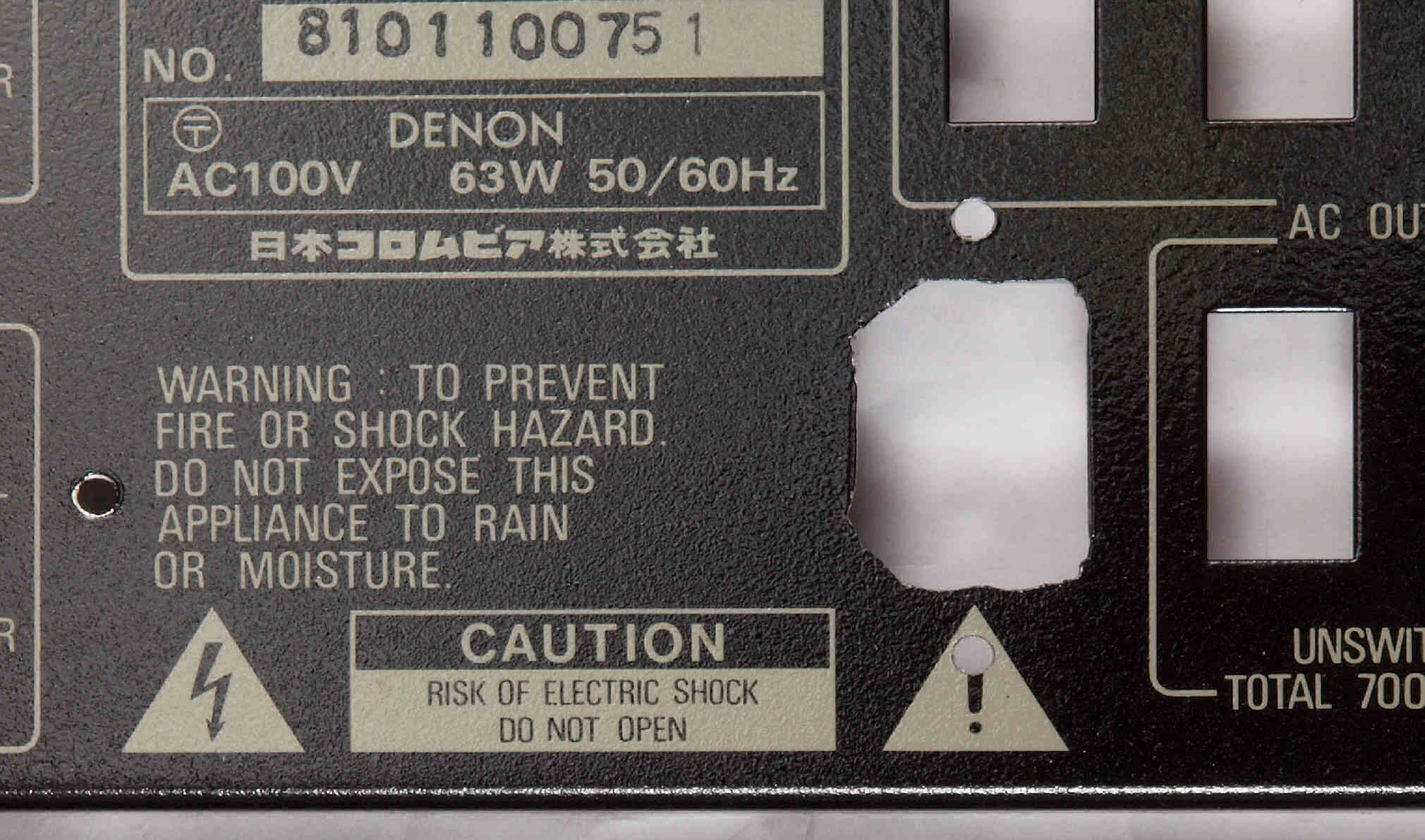

ＣＤ１．　修理前　電源ケーブル挿入部。

ＣＤ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

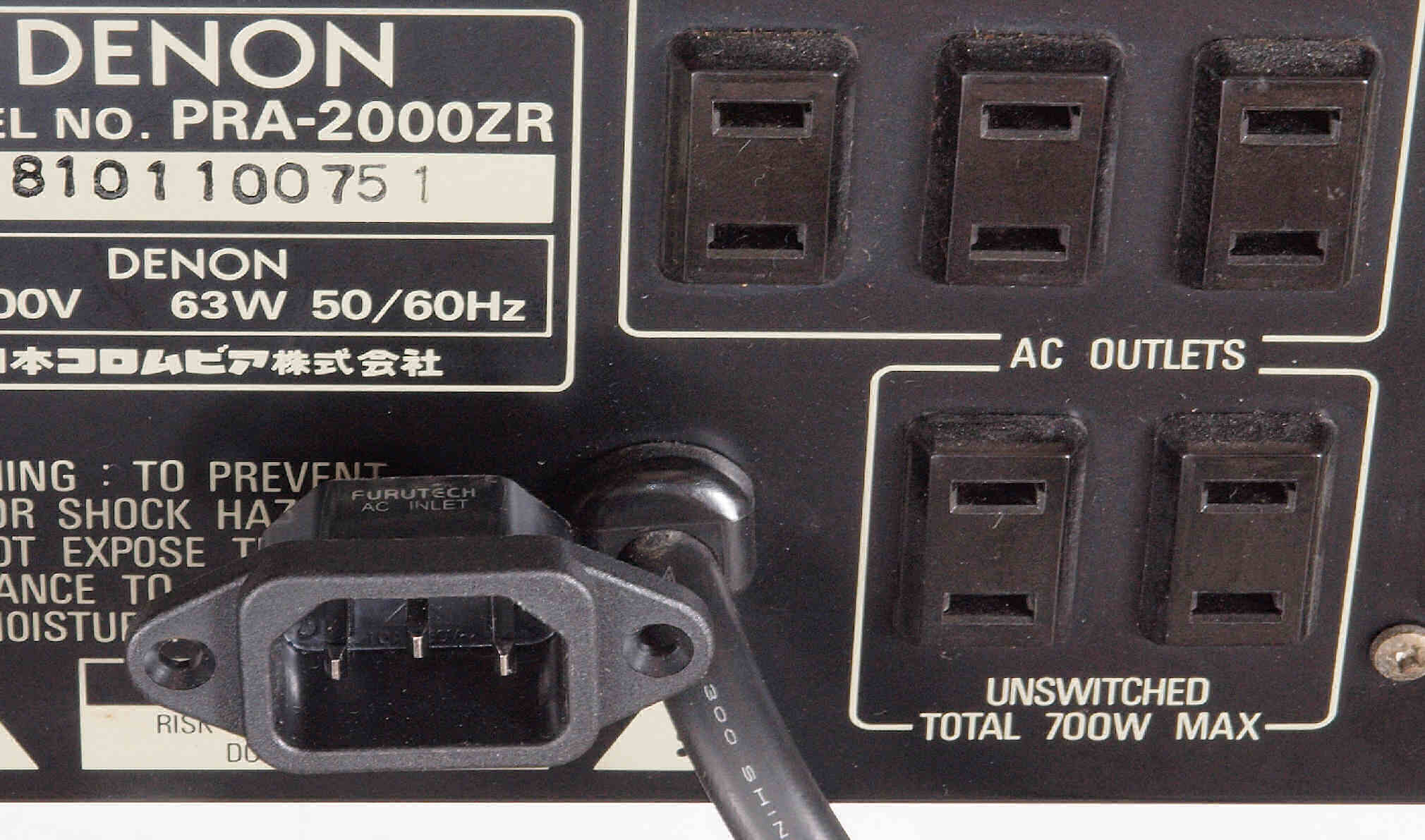

ＣＤ３．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ

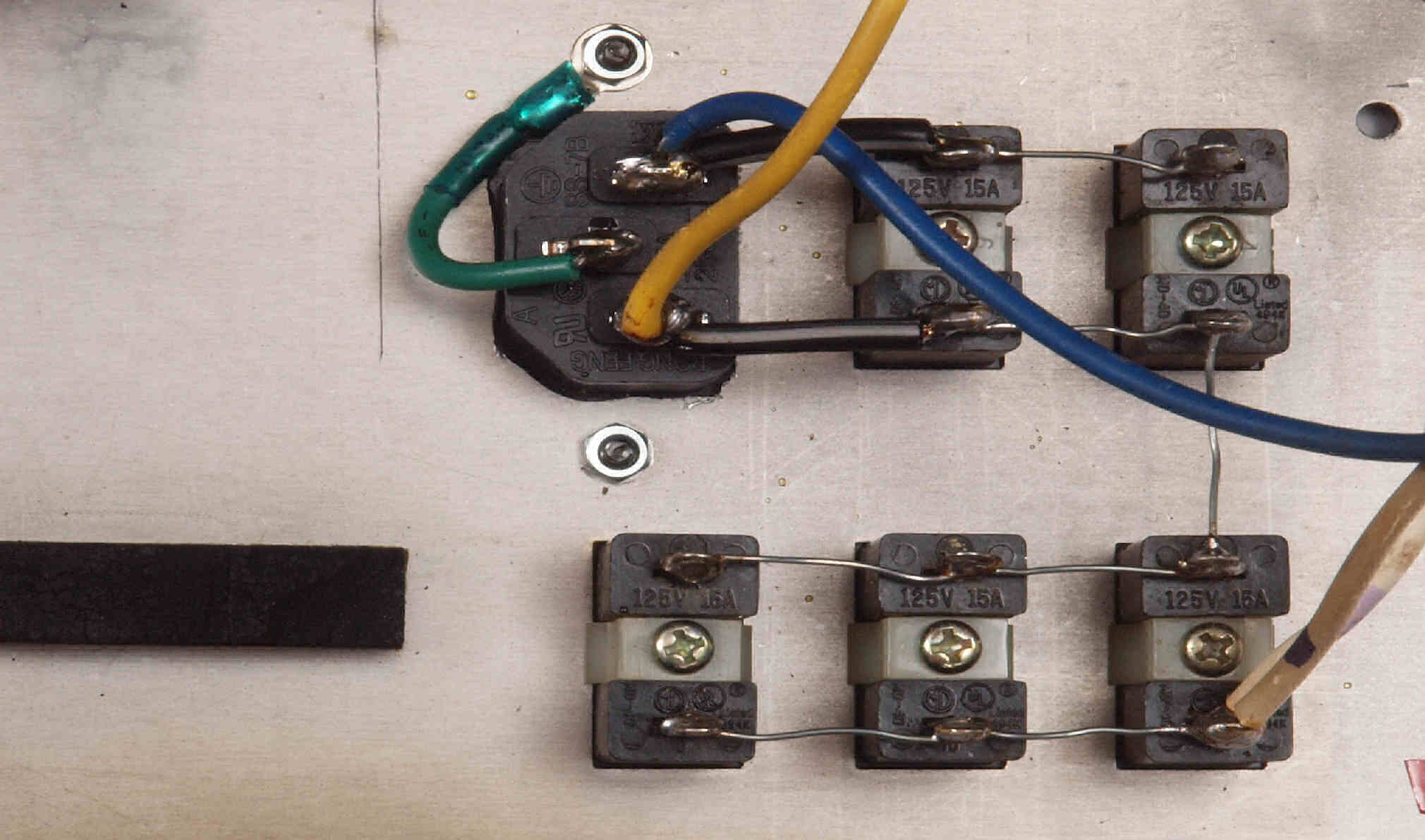

ＣＤ４．　修理後　３Ｐインレット裏の配線。

ＣＥ１．　修理前　入出力RCA端子。

ＣＥ２．　修理（交換）後　PHONO_入力RCA端子。　テフロン絶縁型と交換。　アース端子も交換する。

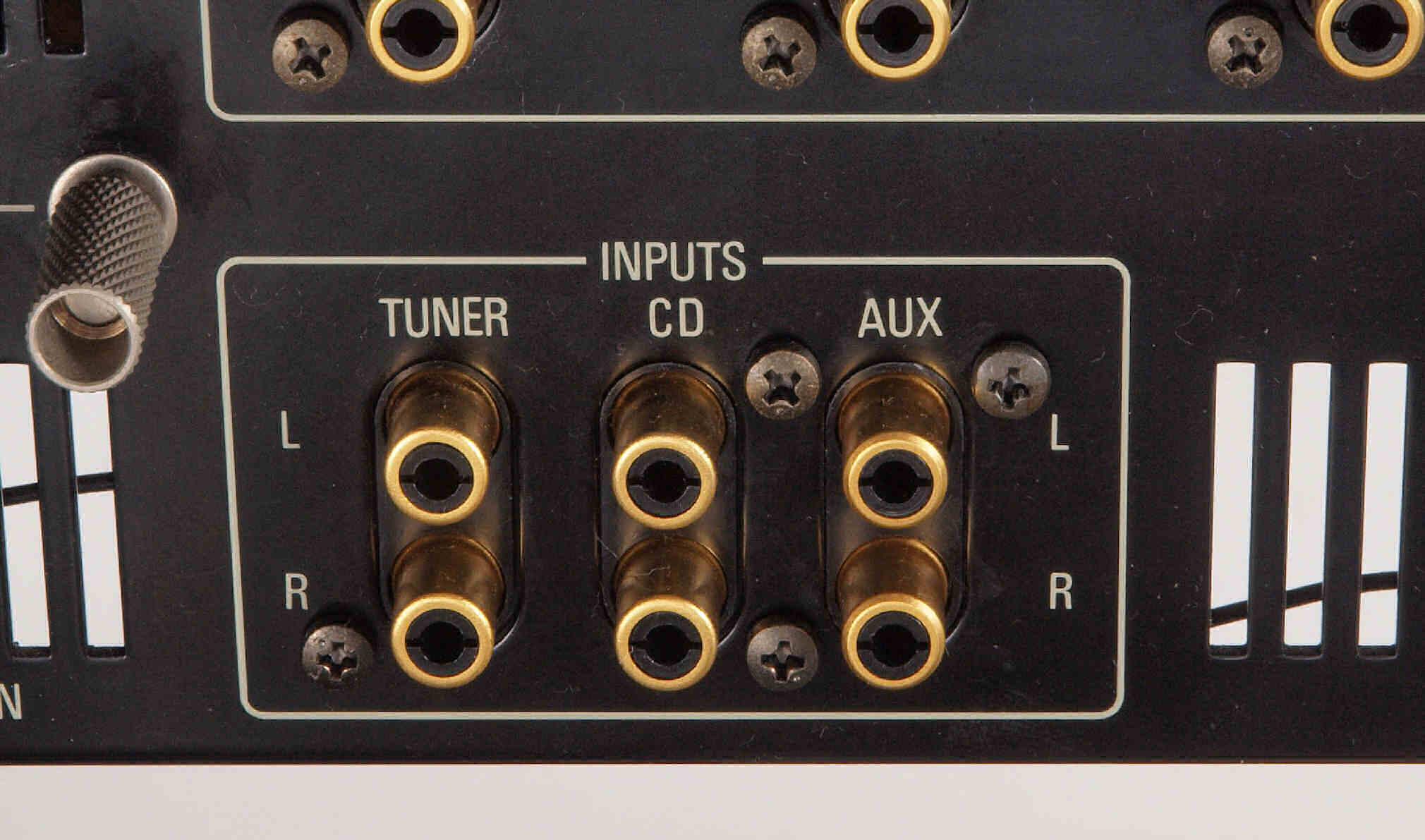

ＣＥ３．　修理（交換）後　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換。

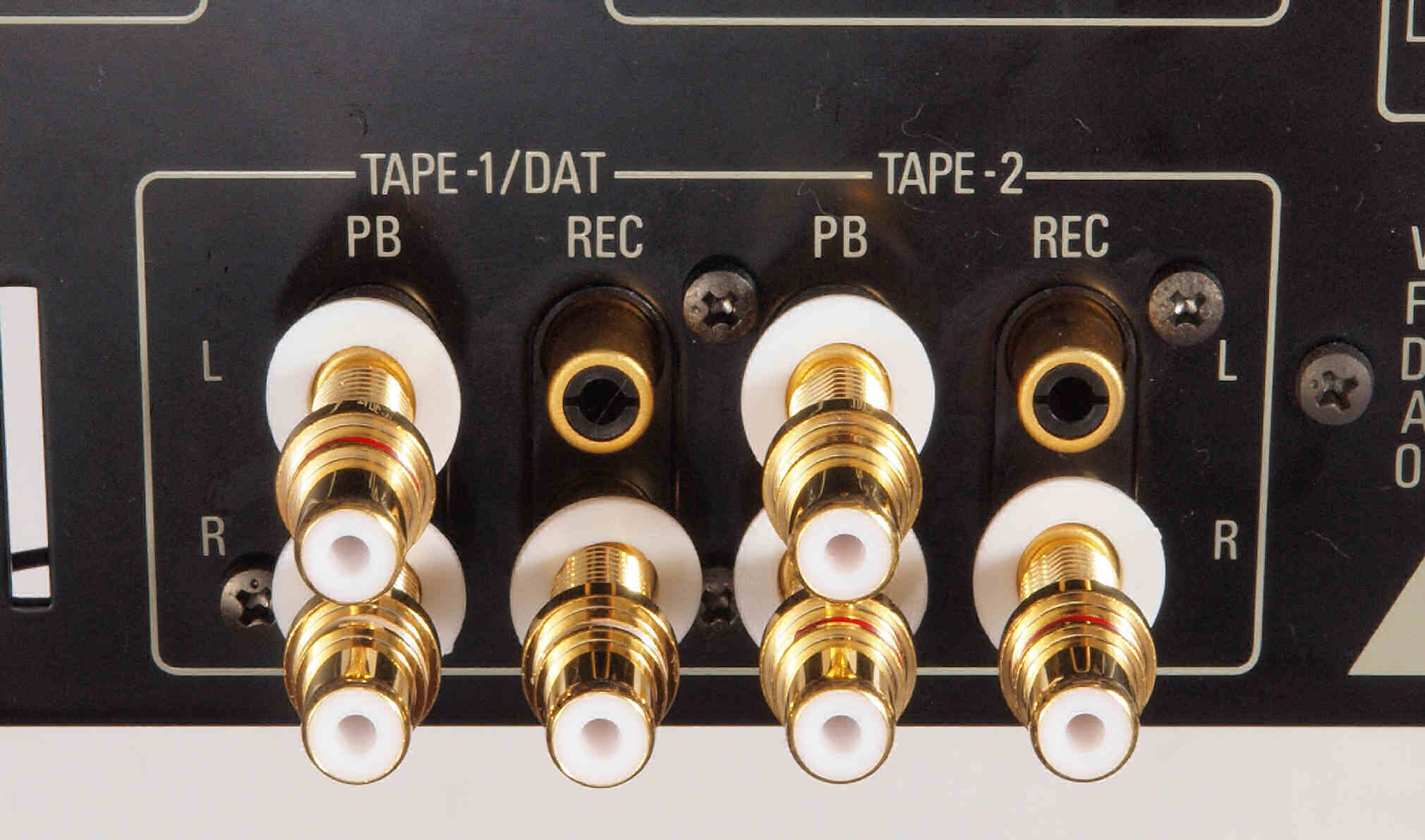

ＣＥ４．　修理（交換）後　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換。

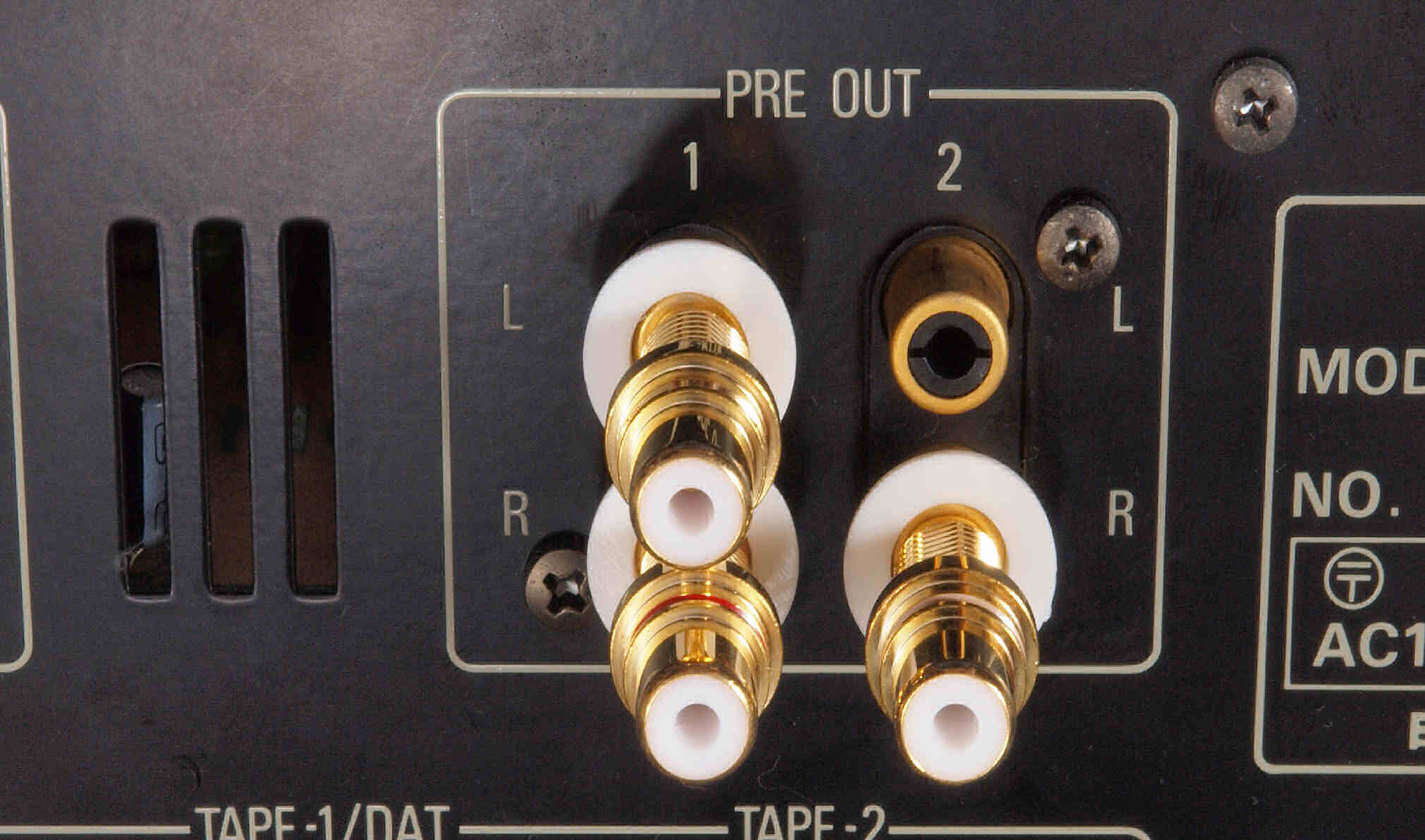

ＣＥ５．　修理（交換）後　出力RCA端子。　テフロン絶縁型と交換。

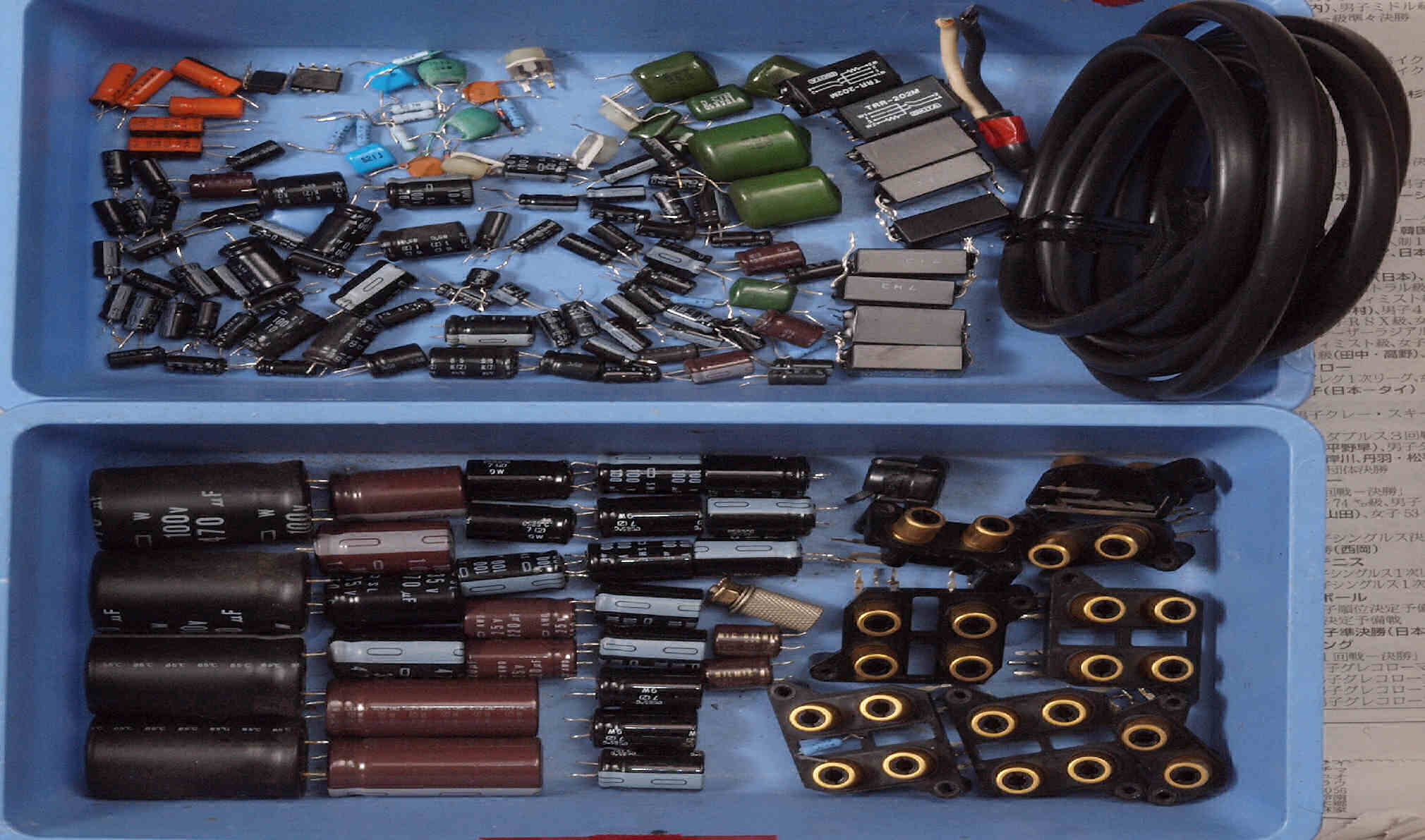

ＣＦ１．　交換部品

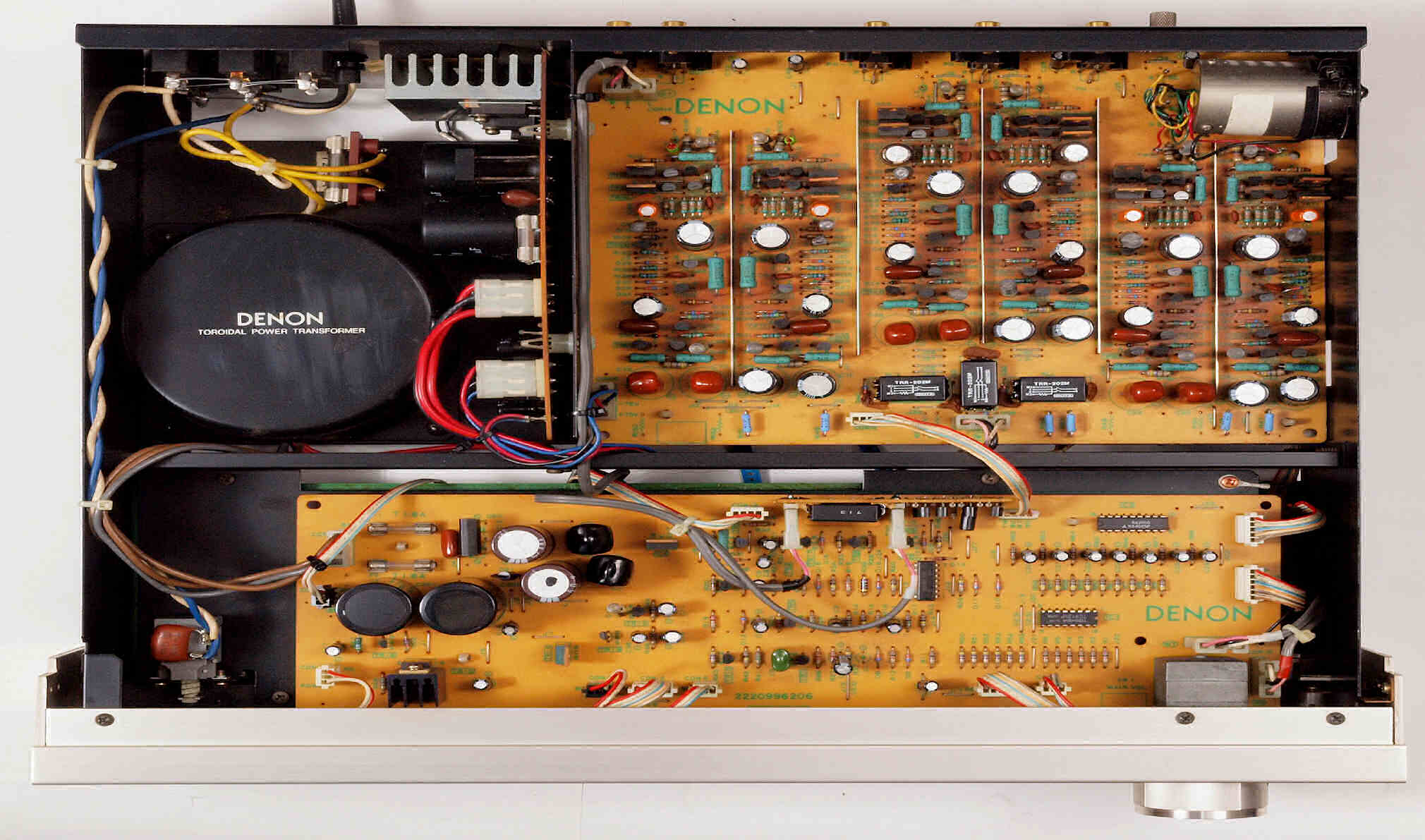

ＤＧ１．　修理前　上から

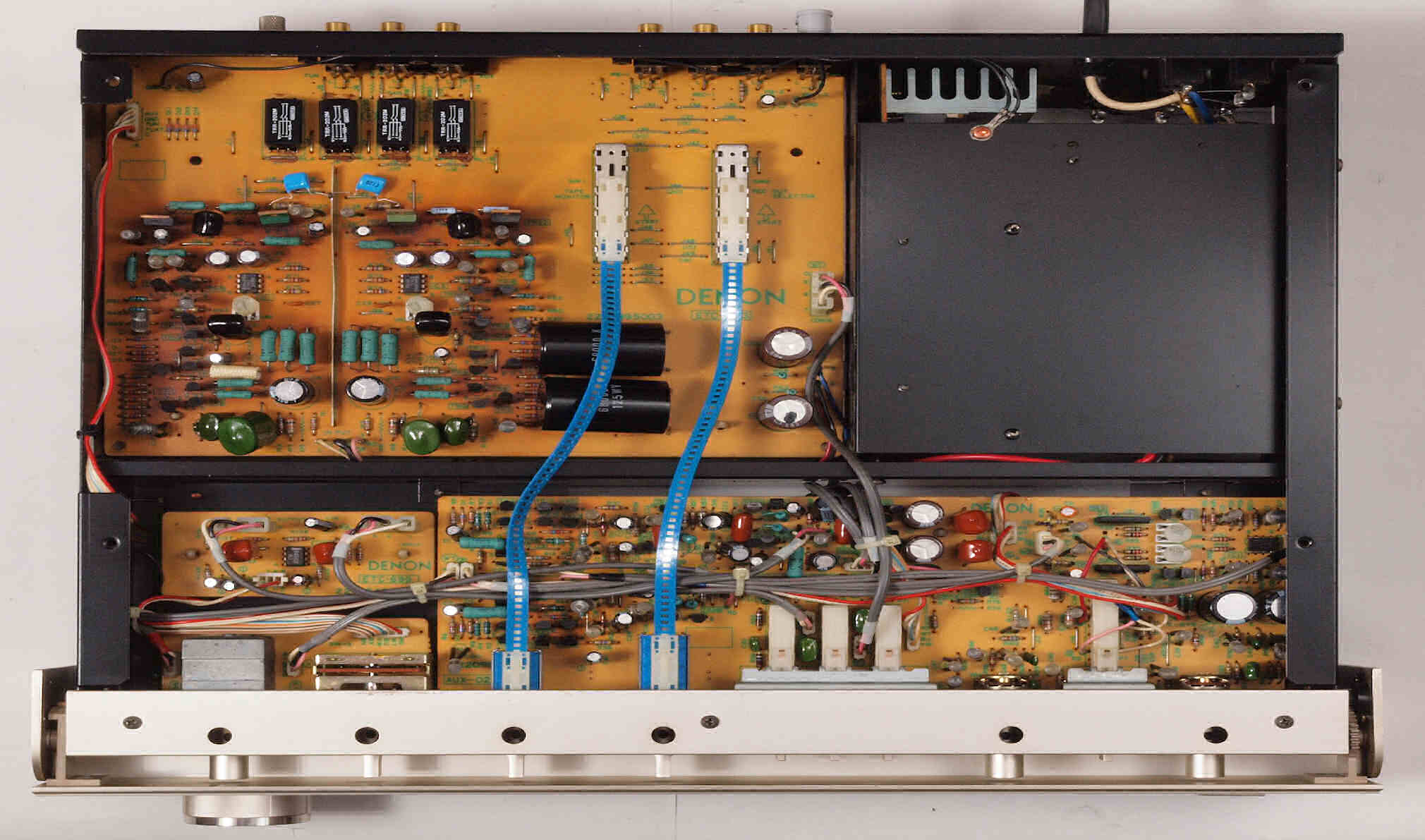

ＤＧ２．　修理後　上から

ＤＧ３．　修理前　下から

ＤＧ４．　修理後　下から

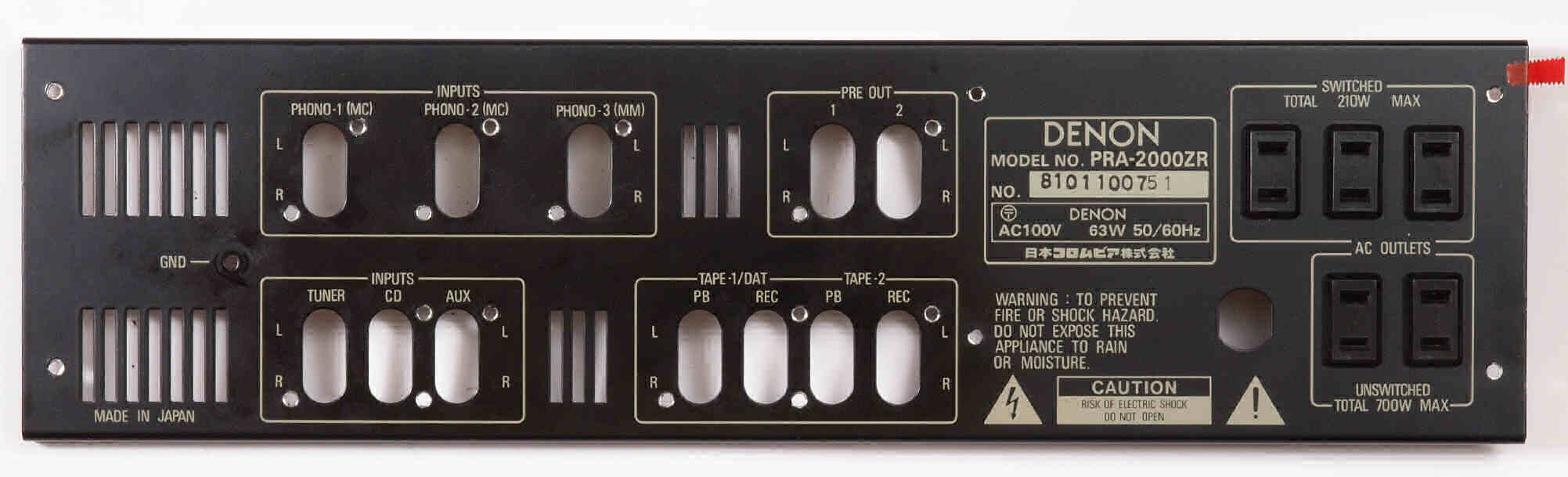

Ｋ．　裏パネル加工・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　後パネル。

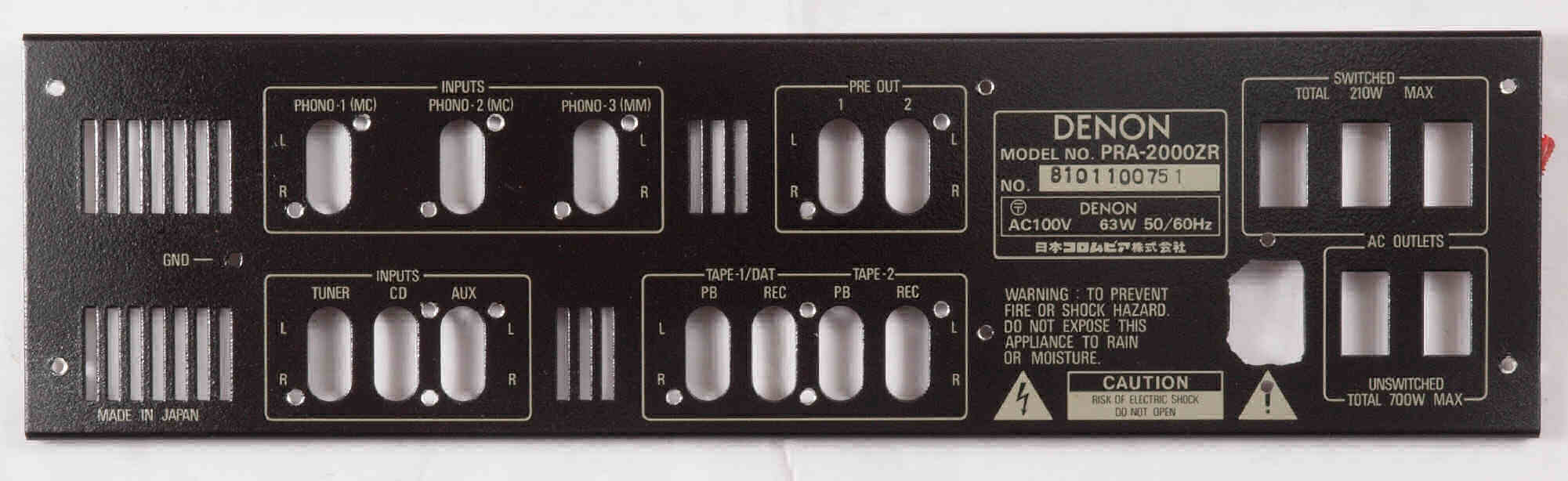

Ｋ１２．　修理（塗装）後　後パネル。

Ｋ２１．　修理（乾燥）中　炎天下にさらし、焼き付ける。

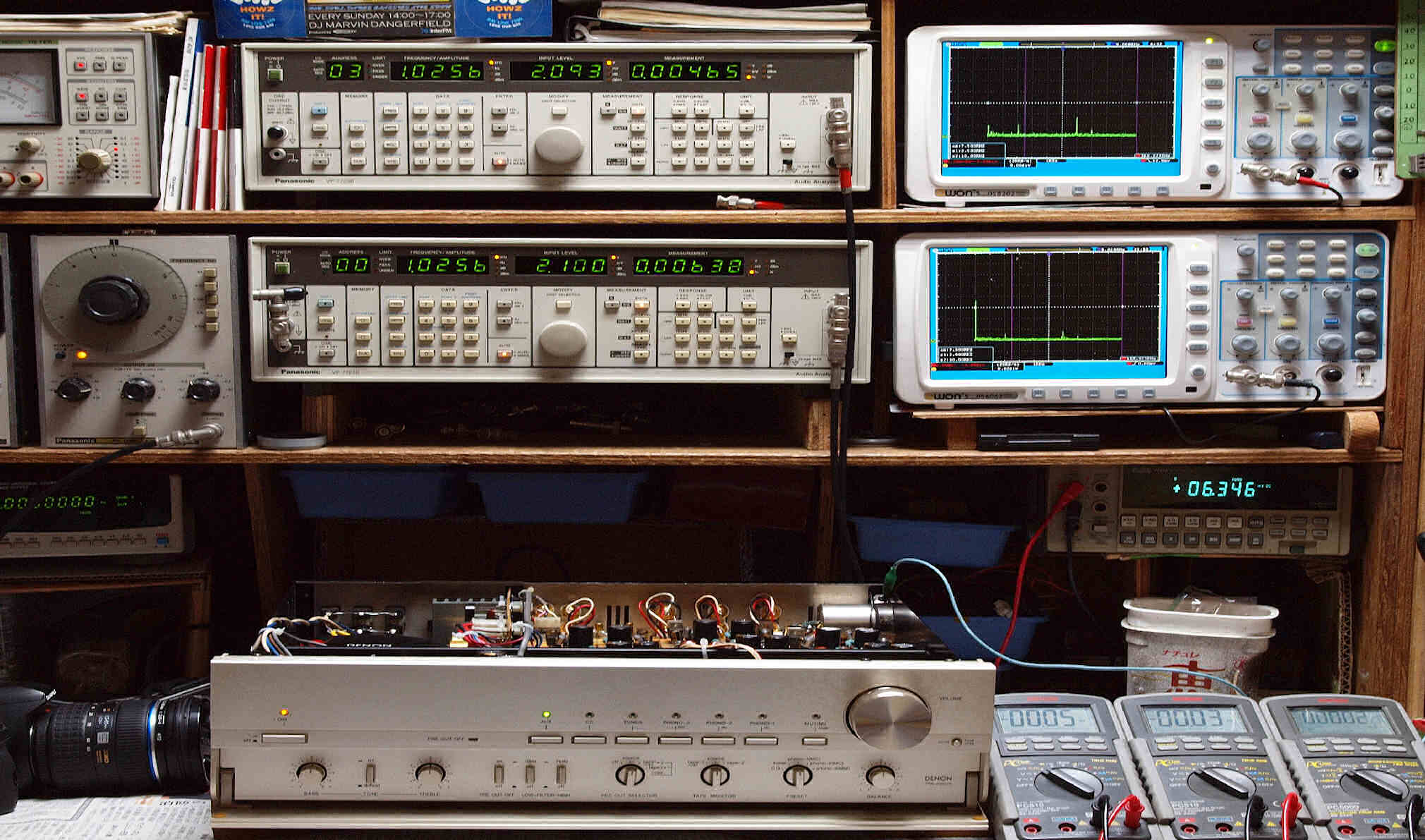

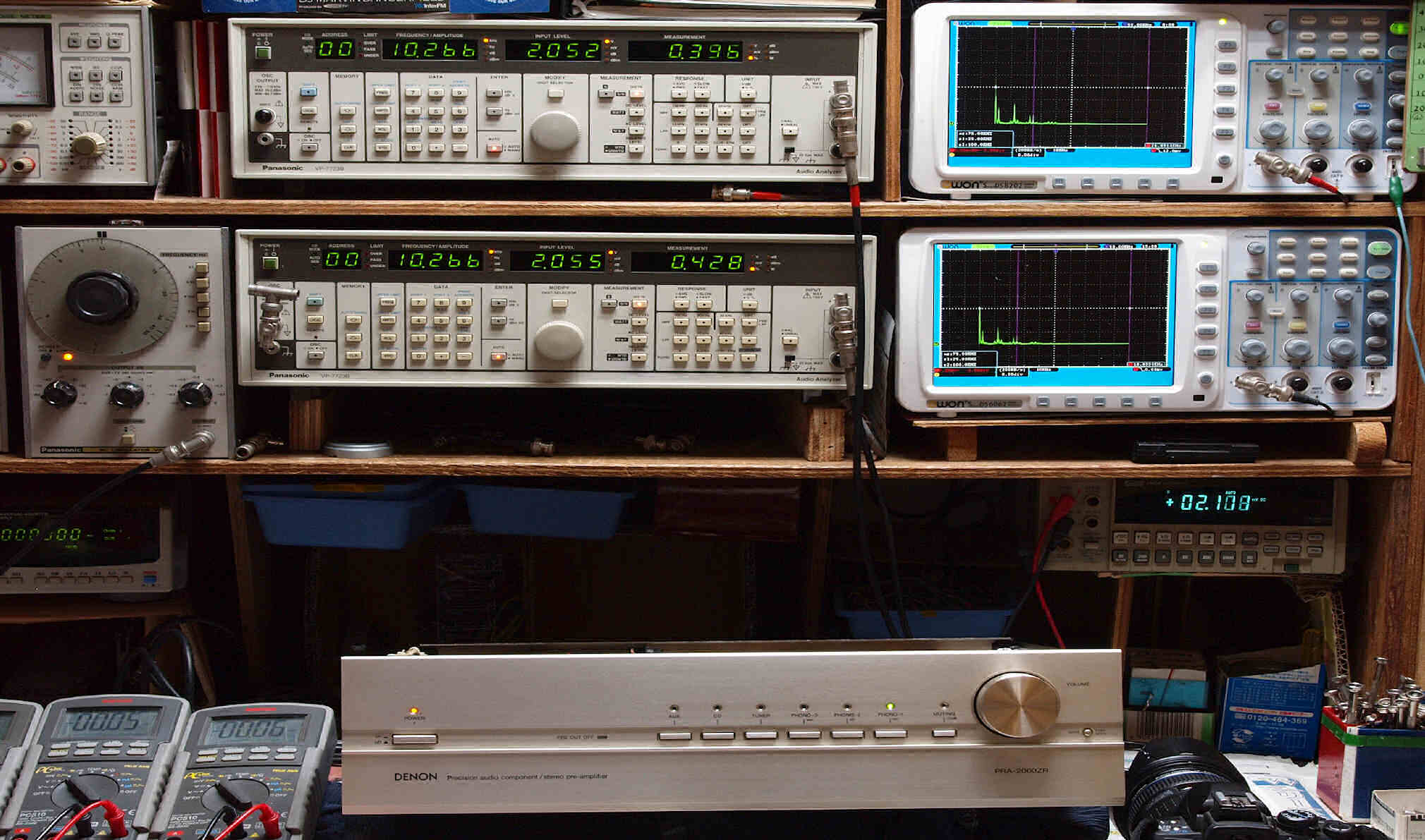

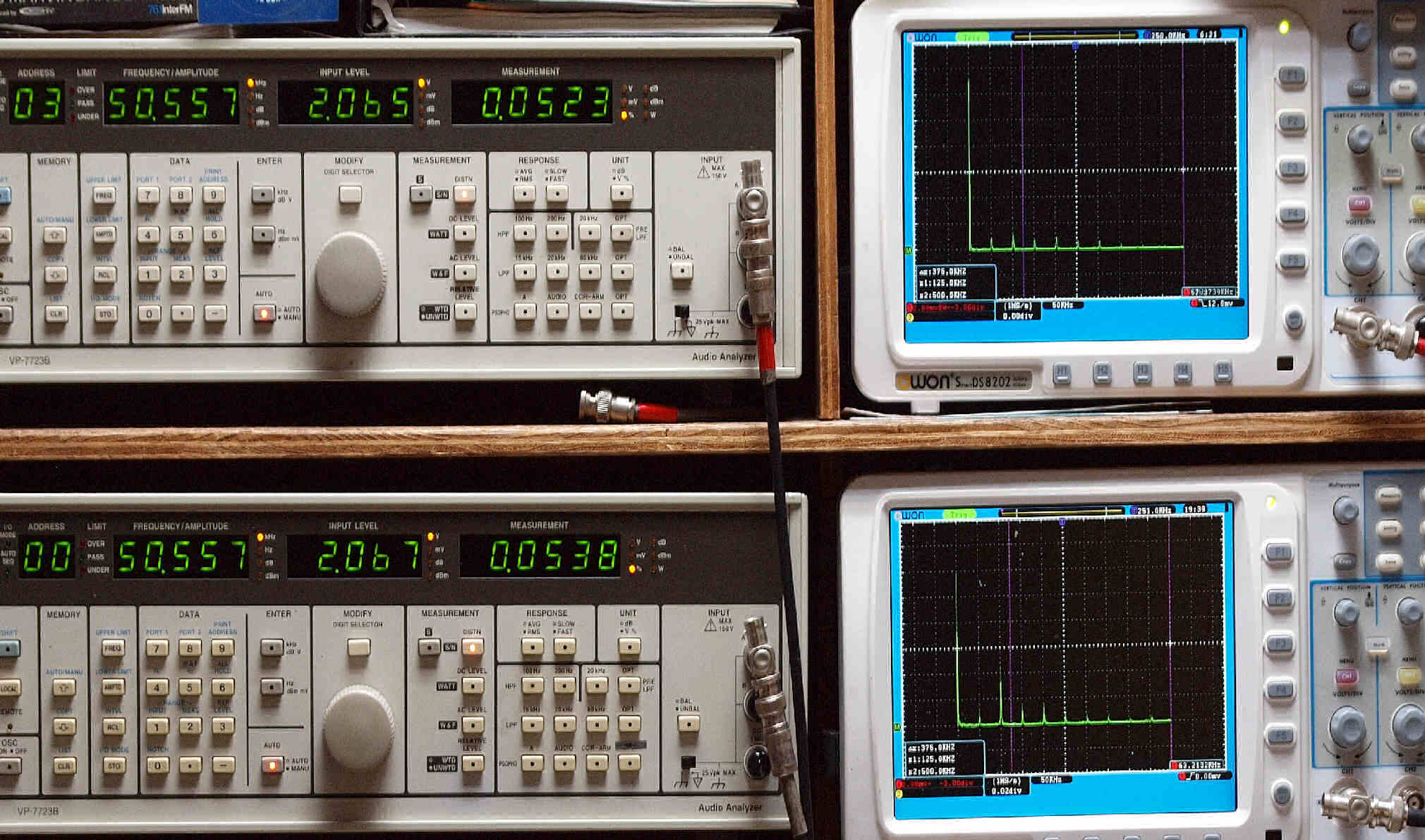

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

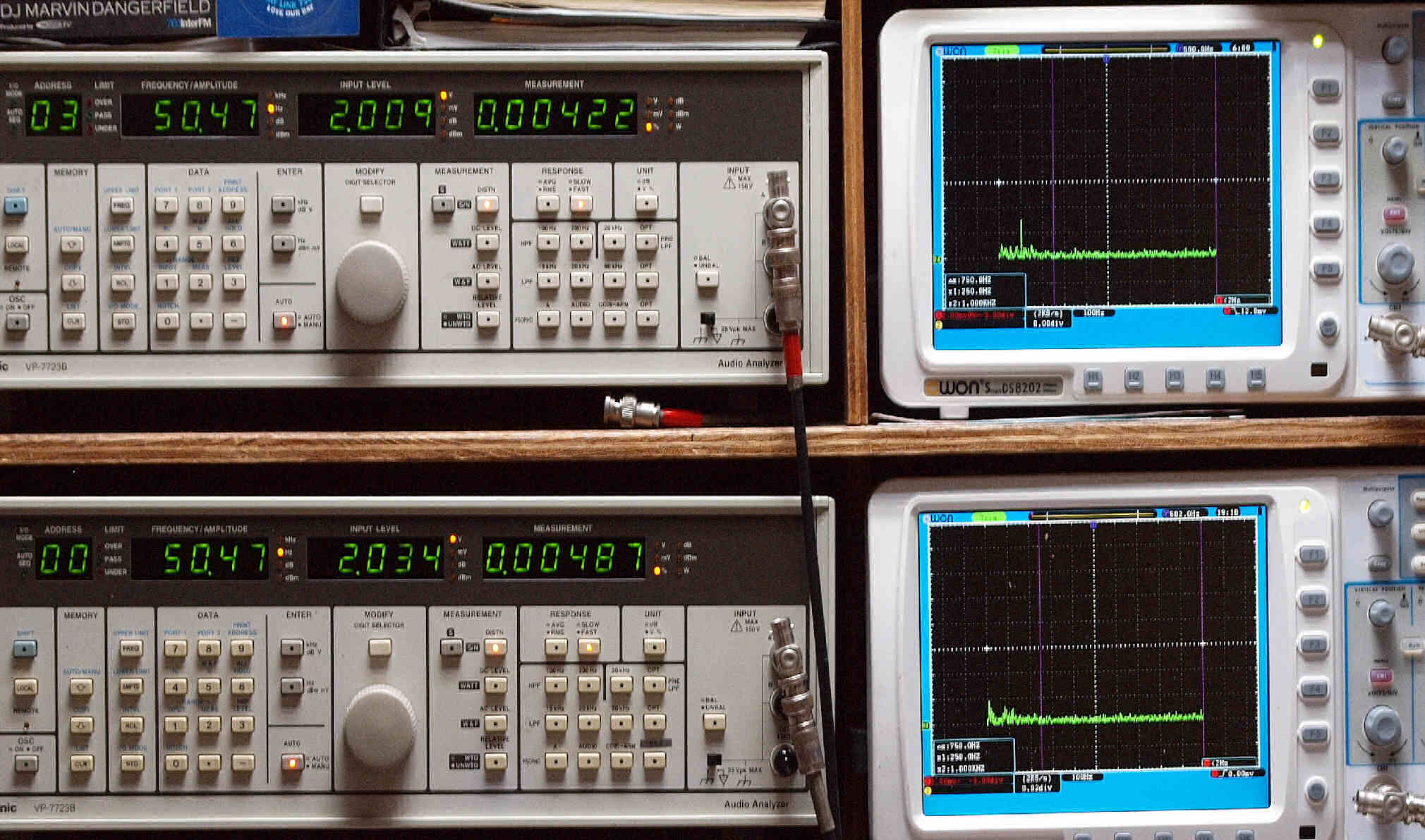

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２２％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５６７％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００４８３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

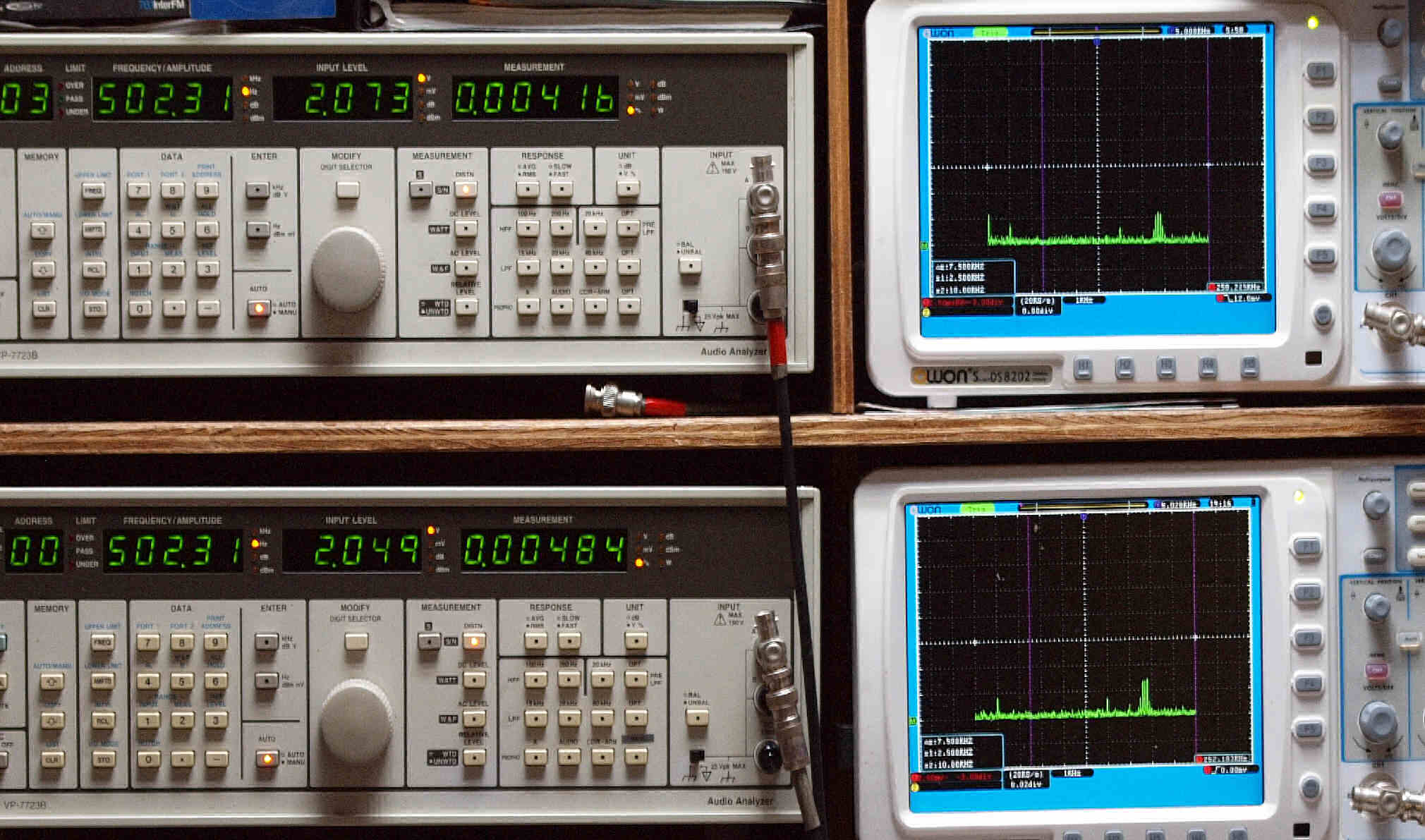

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４１６％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２Ｖ、　０．００４８４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

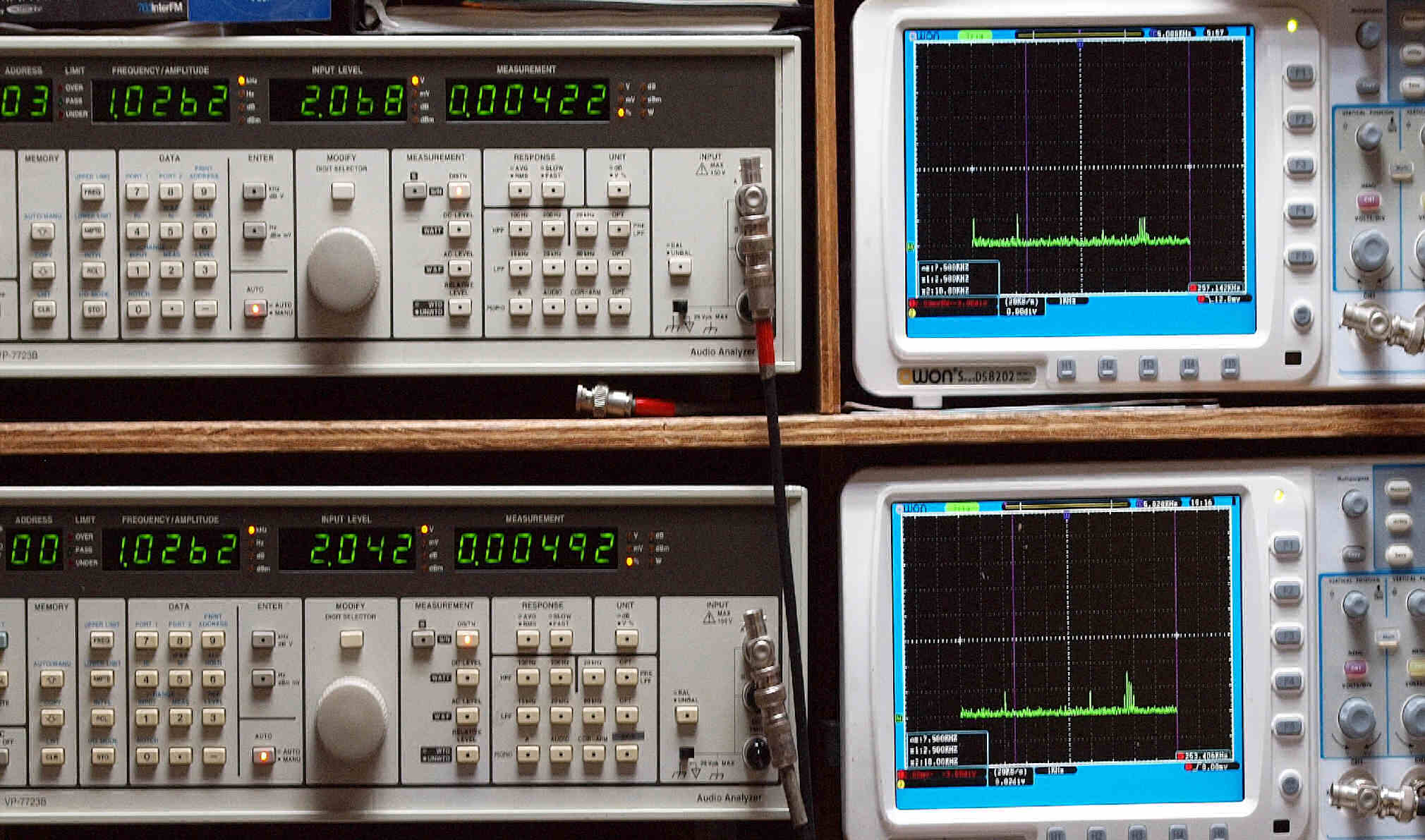

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２２％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４９６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５３７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

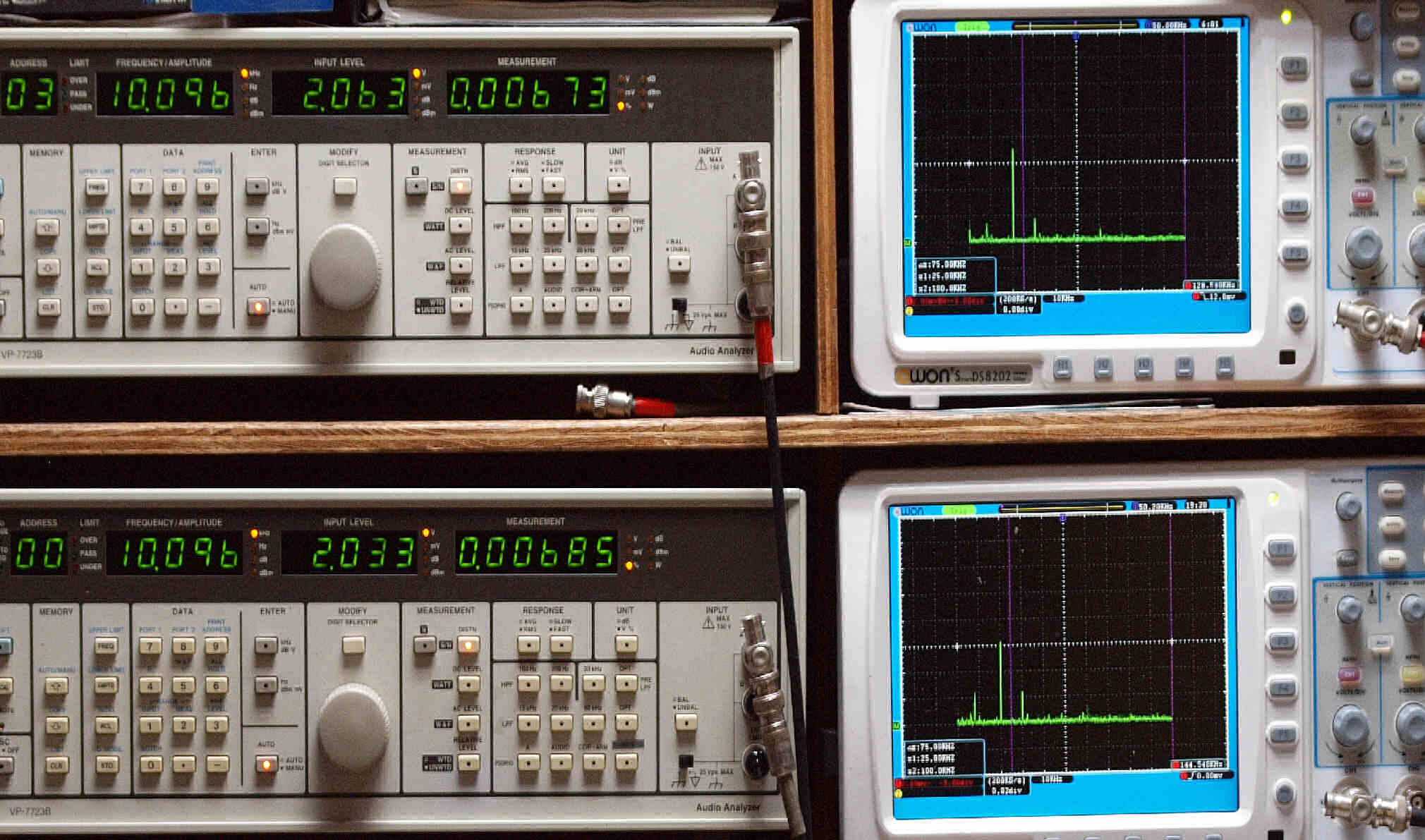

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６８５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝１．８Ｖ、　０．０１５３６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．８Ｖ、　０．０１４１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝１．３８Ｖ、　０．０２１２８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．３３Ｖ、　０．０１８３９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

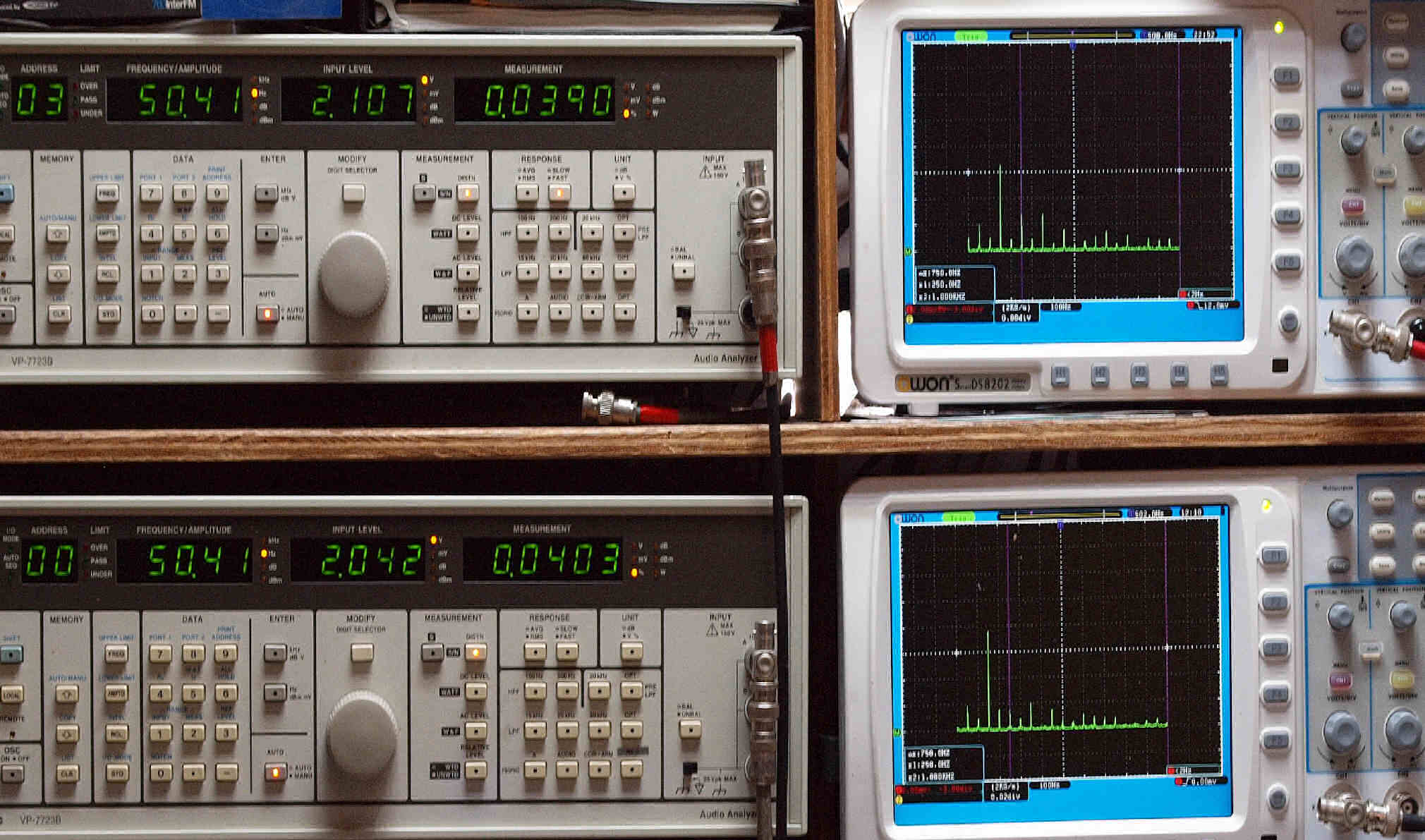

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０３９０％歪み。 　　　　　 ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．０４０３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

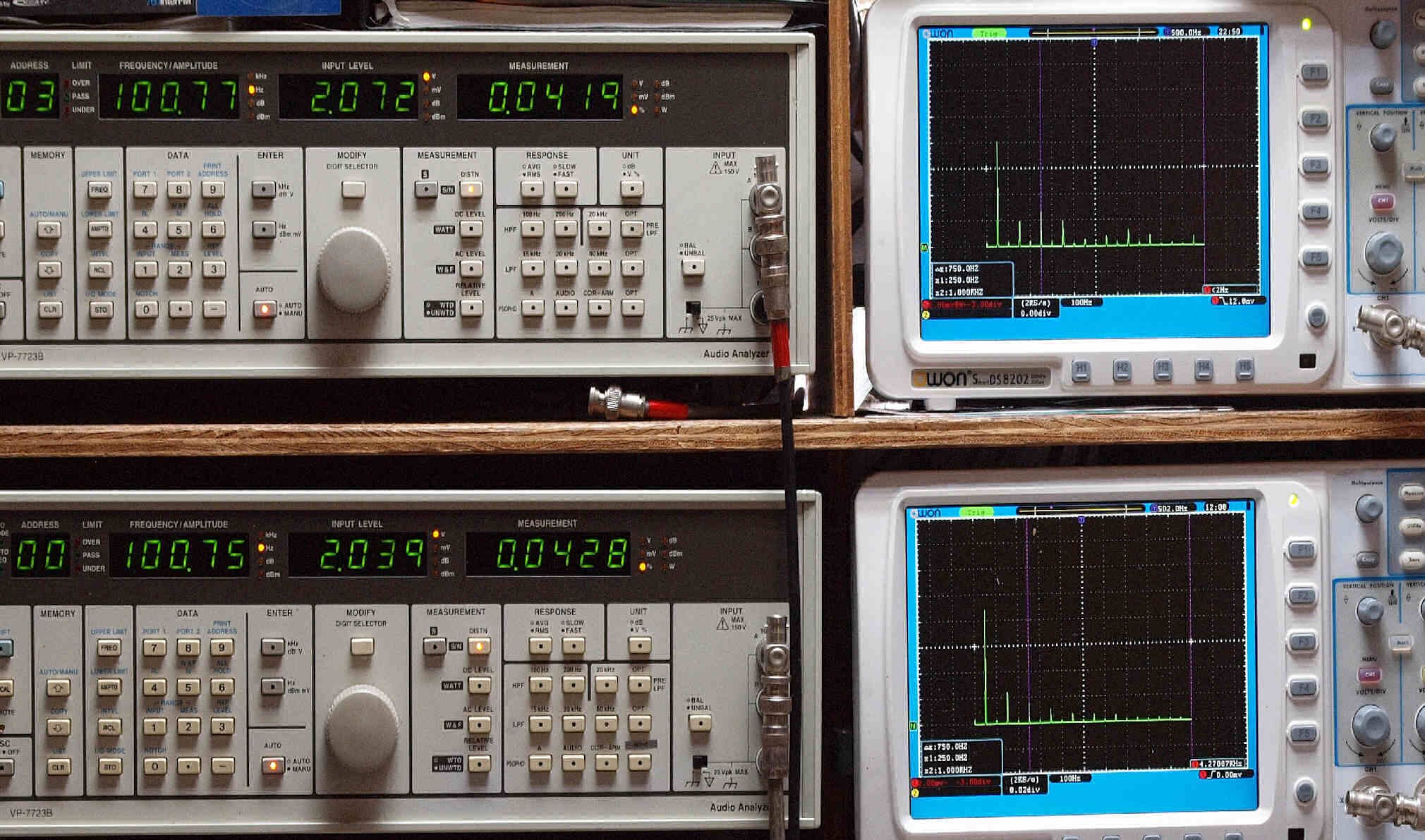

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４１９％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０４２８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６４％歪み。 　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３８２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

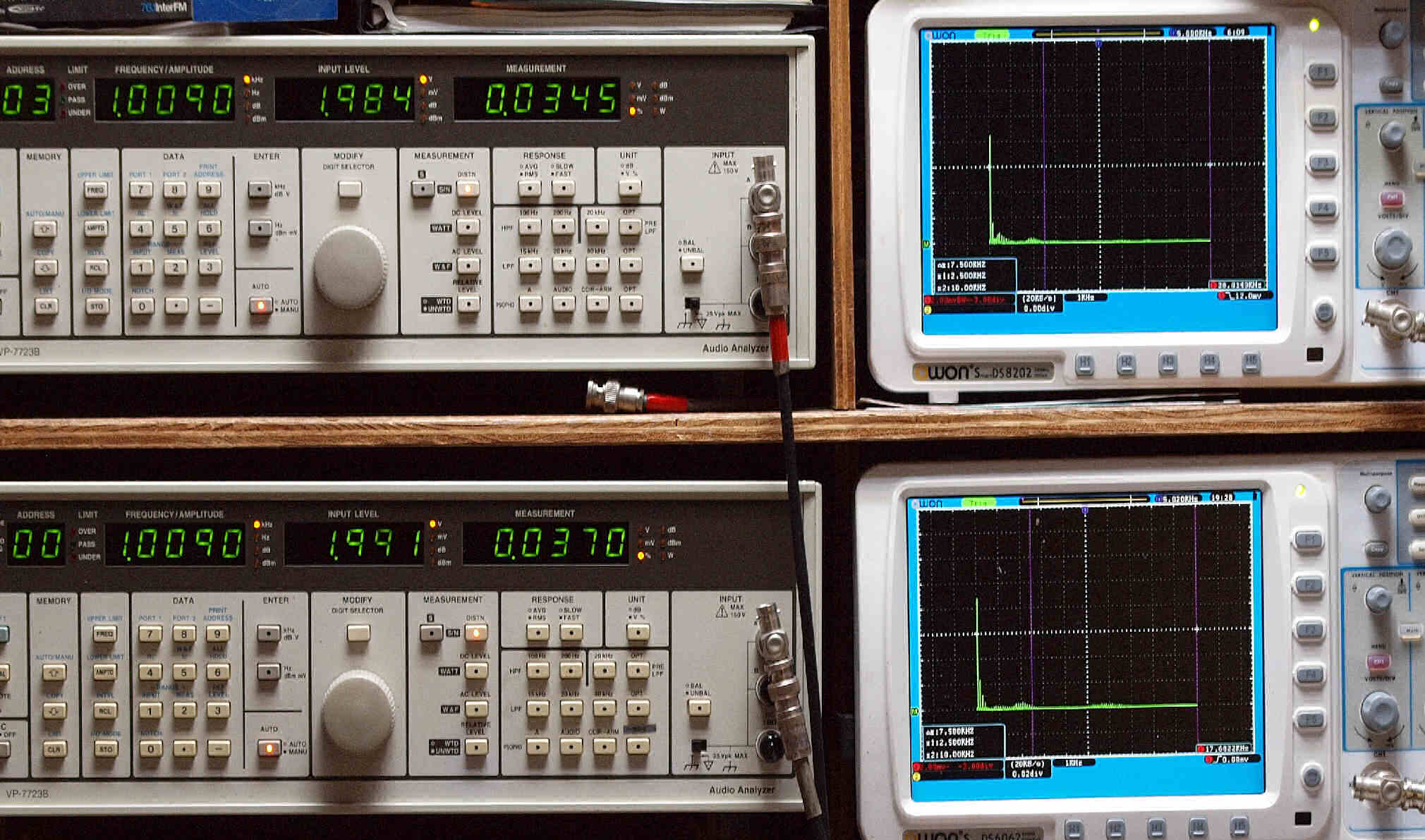

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４５％歪み。 　　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３７０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

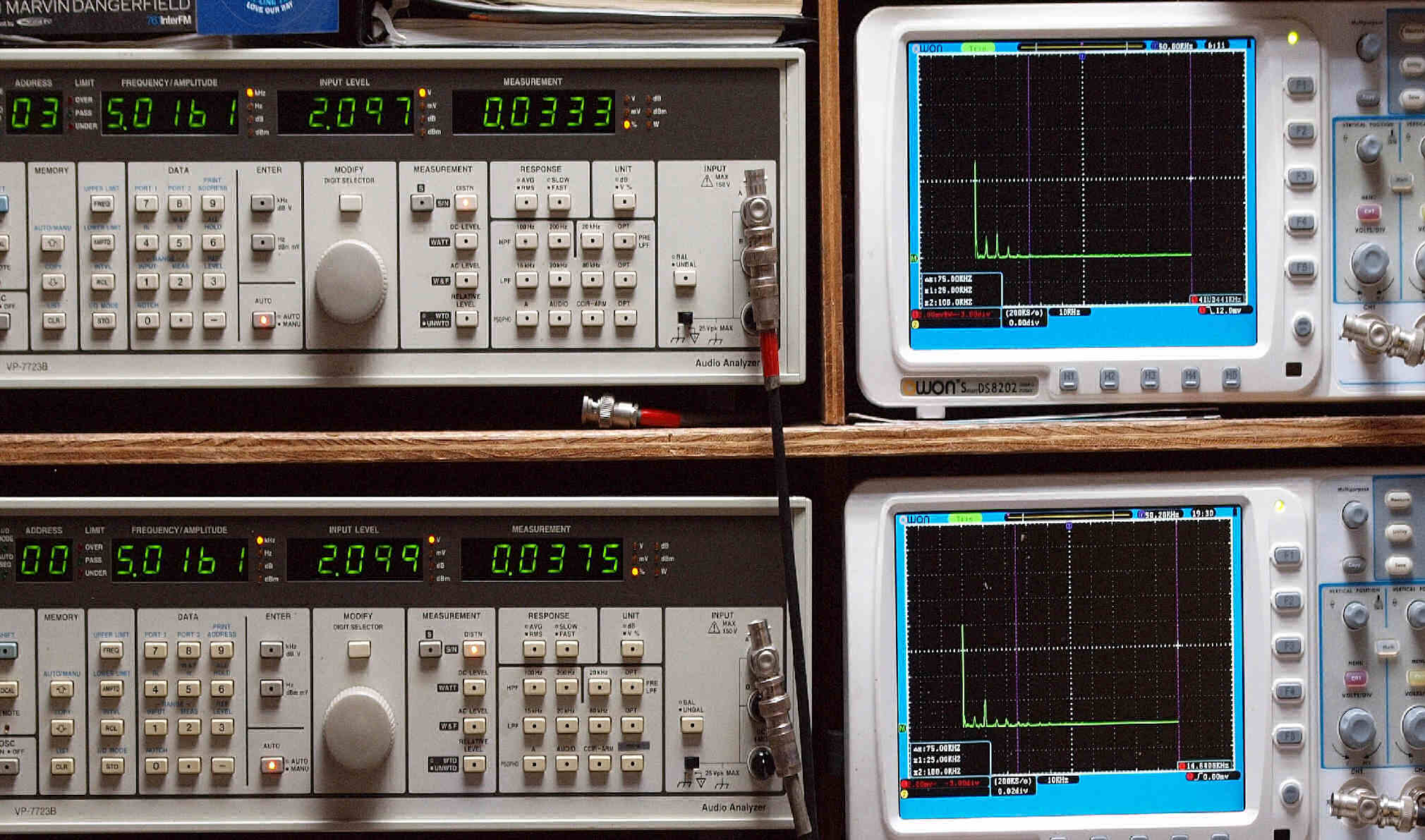

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３３３％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３７５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３７５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

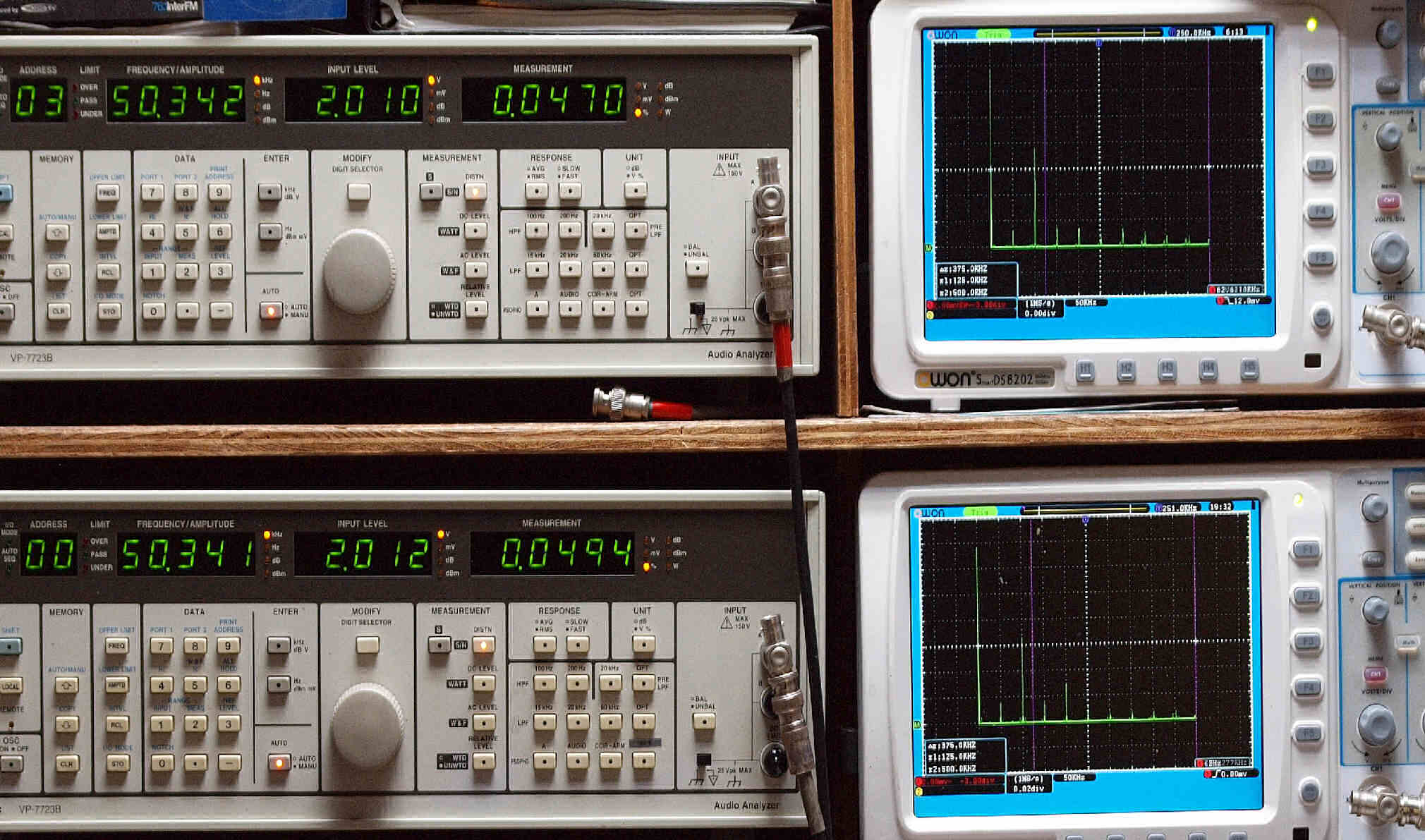

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４７０％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＭＭ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．８２５％歪み。 　　　　　　　　　　 　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．８４１％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

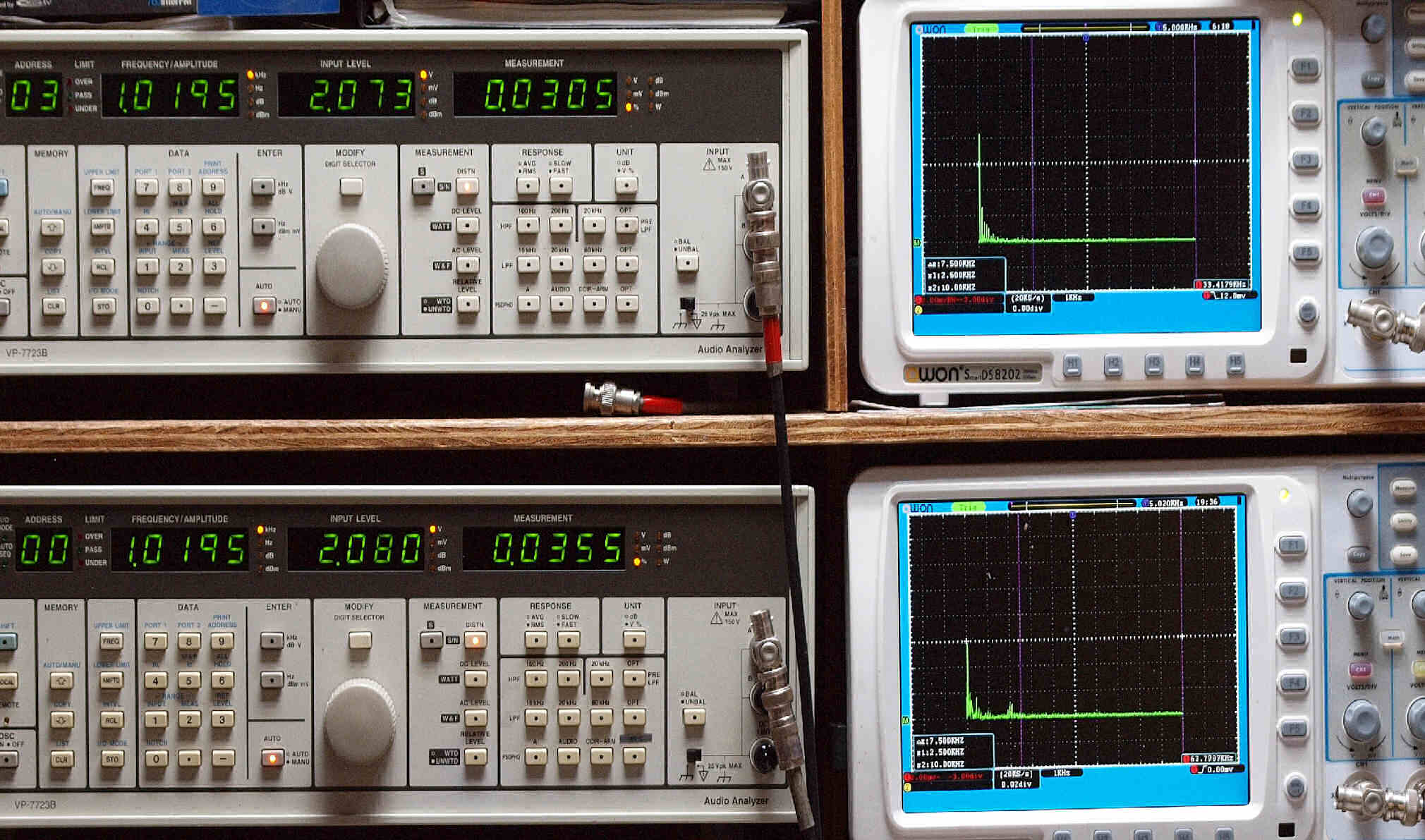

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３０５％歪み。 　　　　　　　　 　　　 　　　　 Ｌ側出力電圧＝２Ｖ、　０．０３５５％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６３％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３７０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

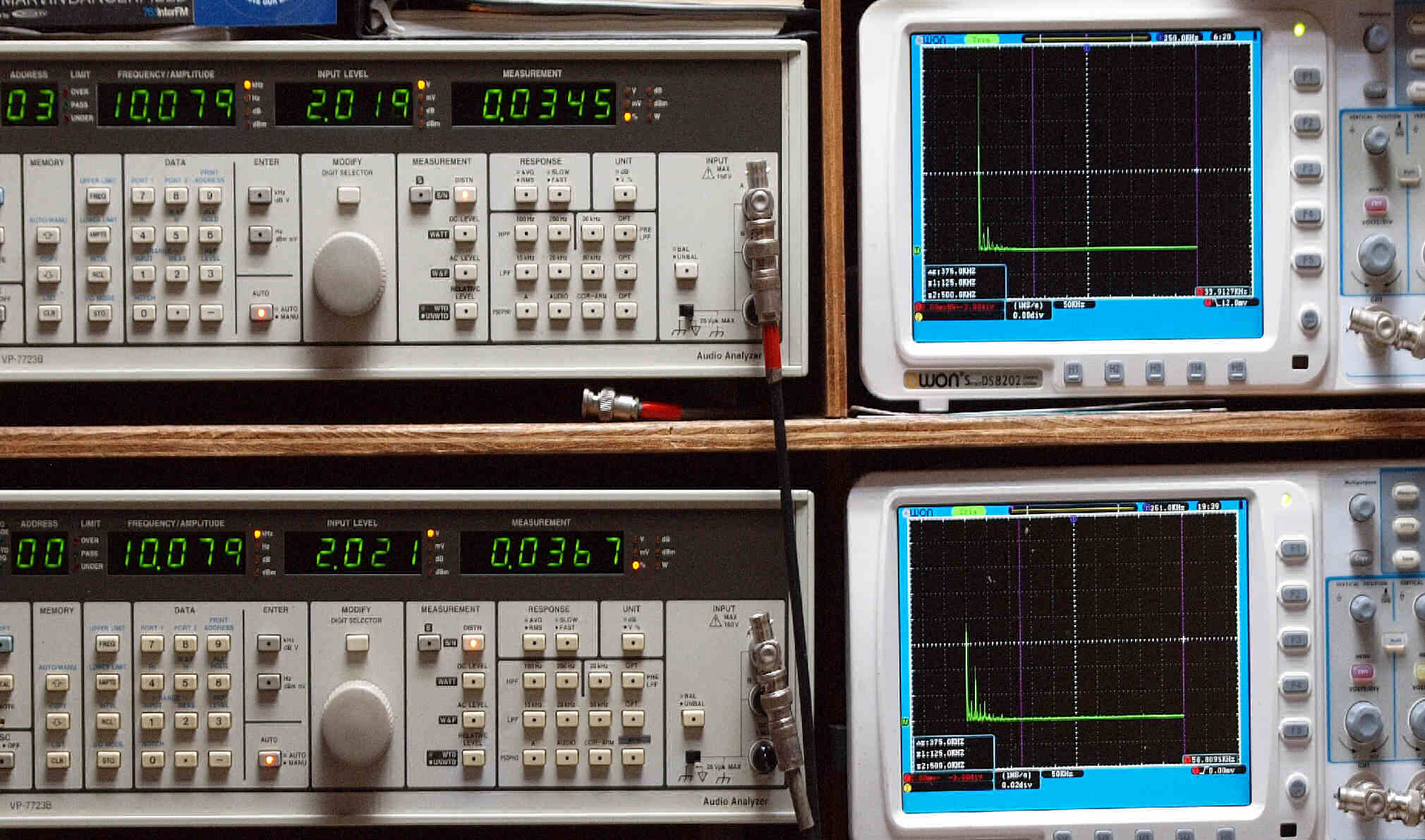

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４５％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０３６７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５２３％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５３８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

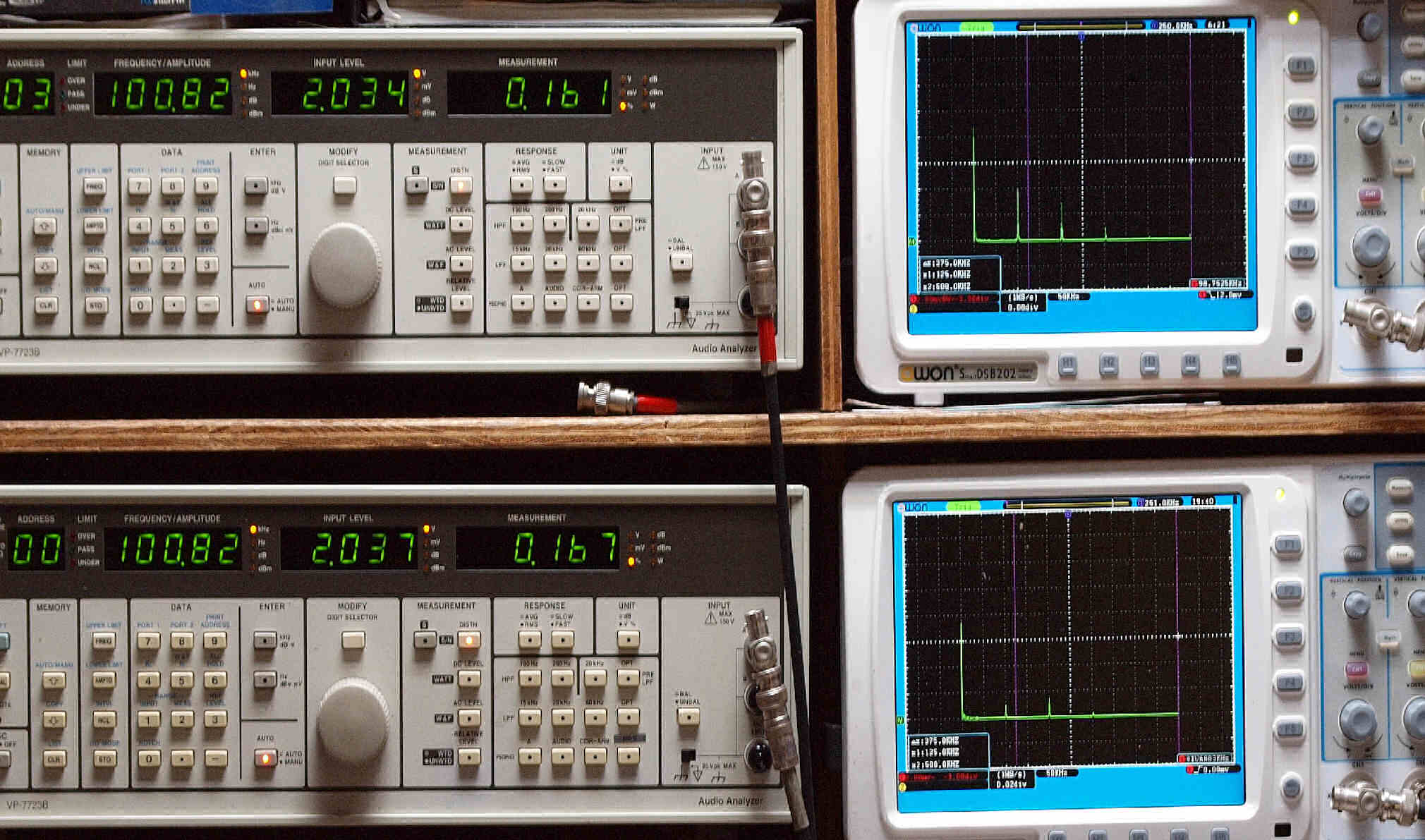

Ｅ４８．　ＭＣ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１６１％歪み。 　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．１６７％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

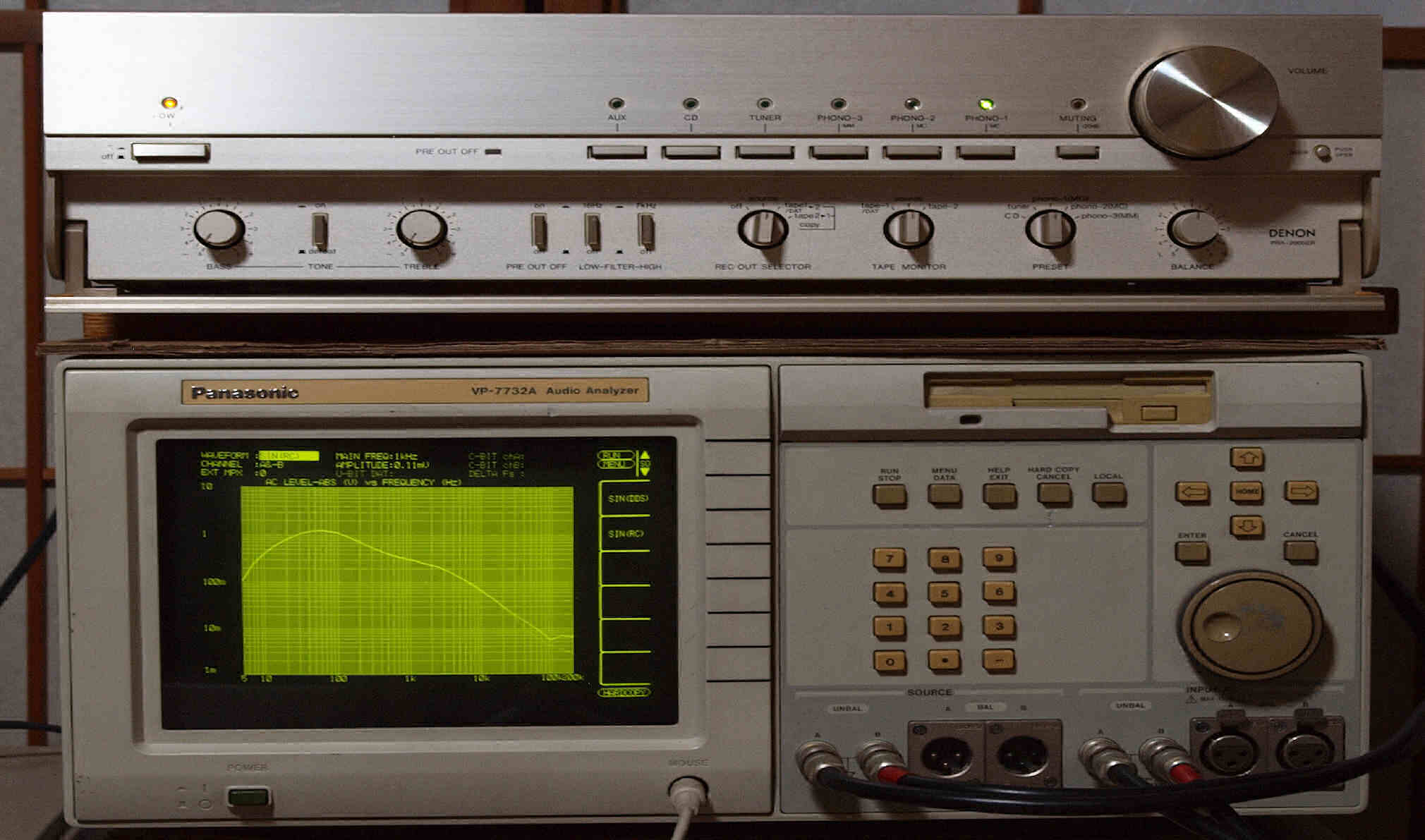

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

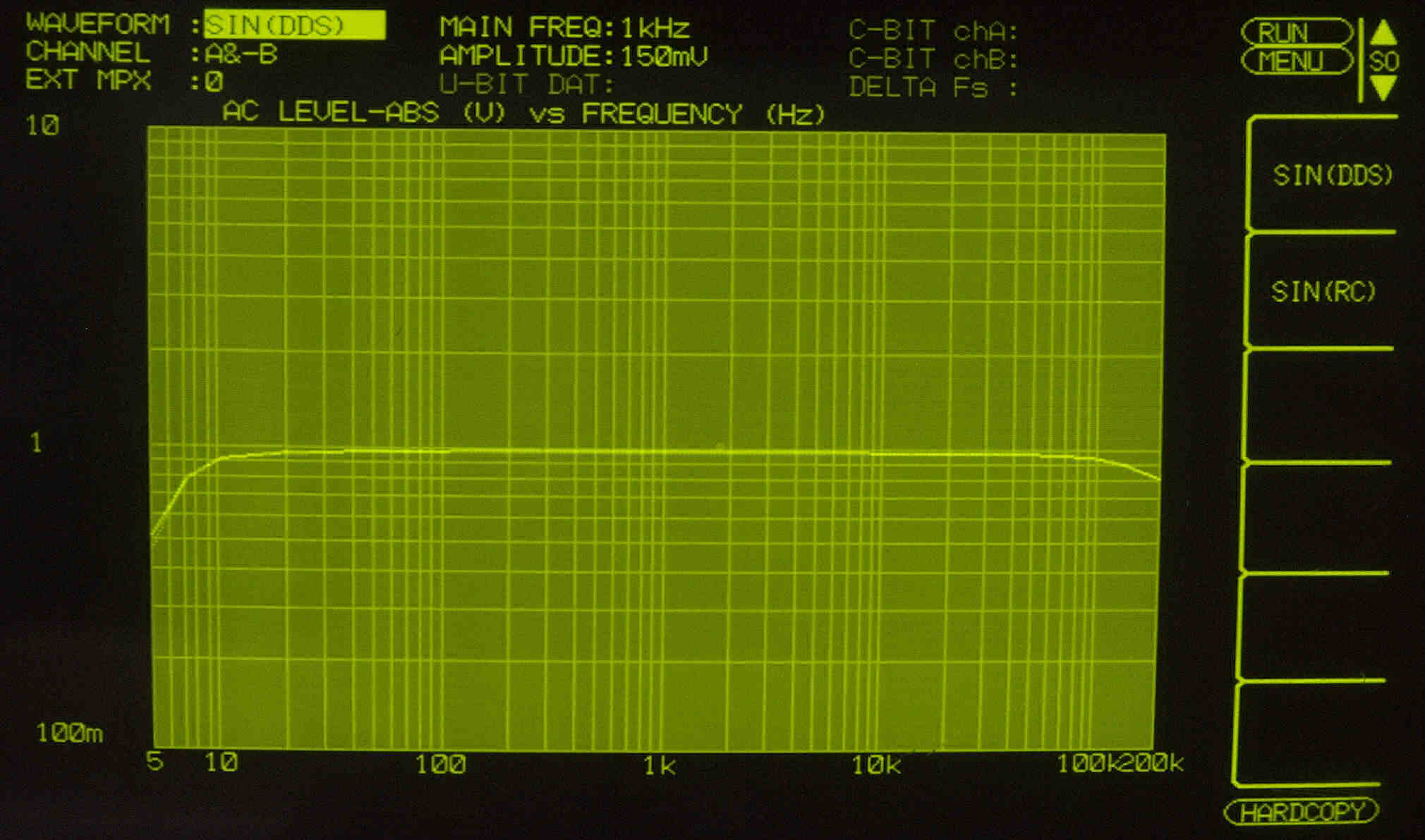

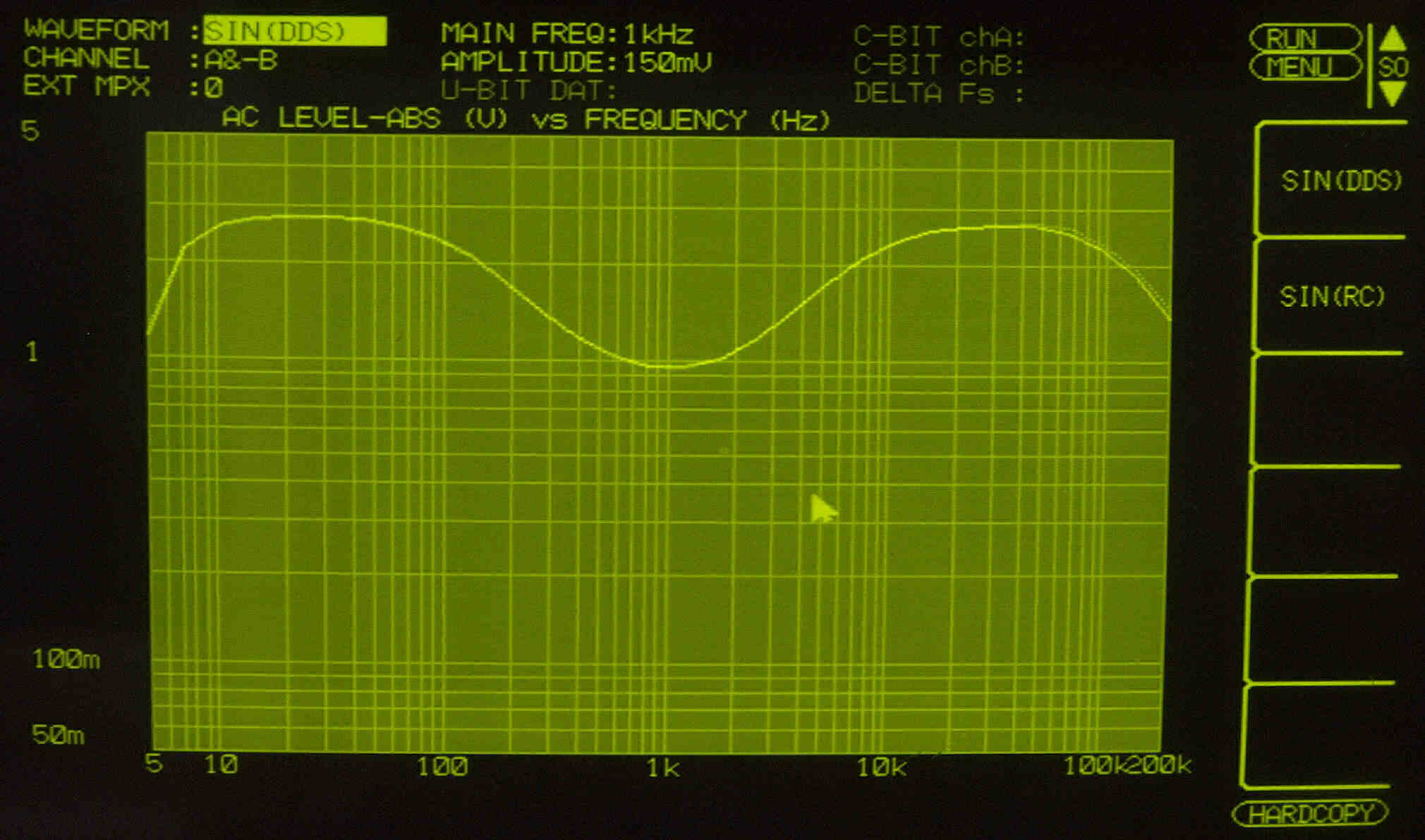

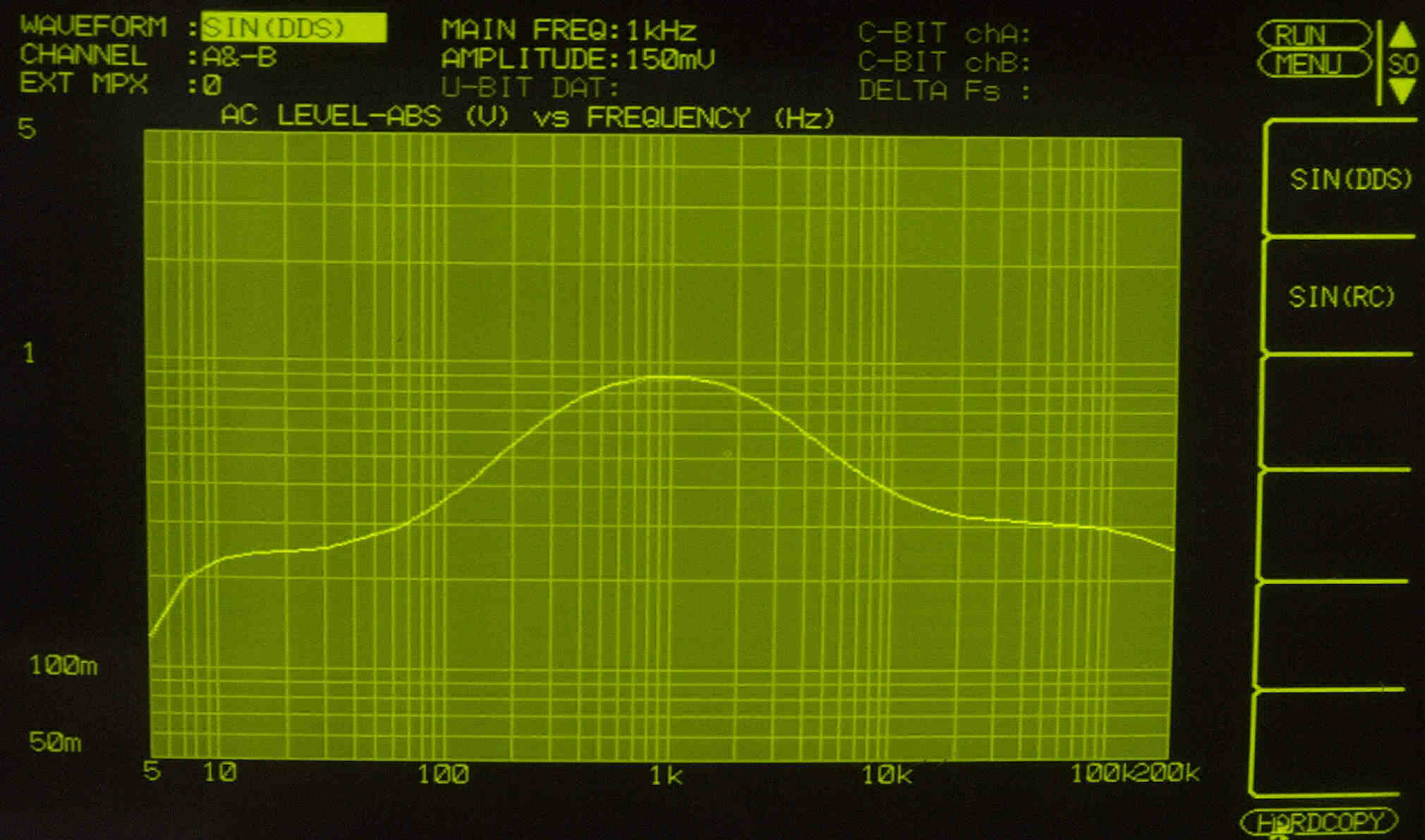

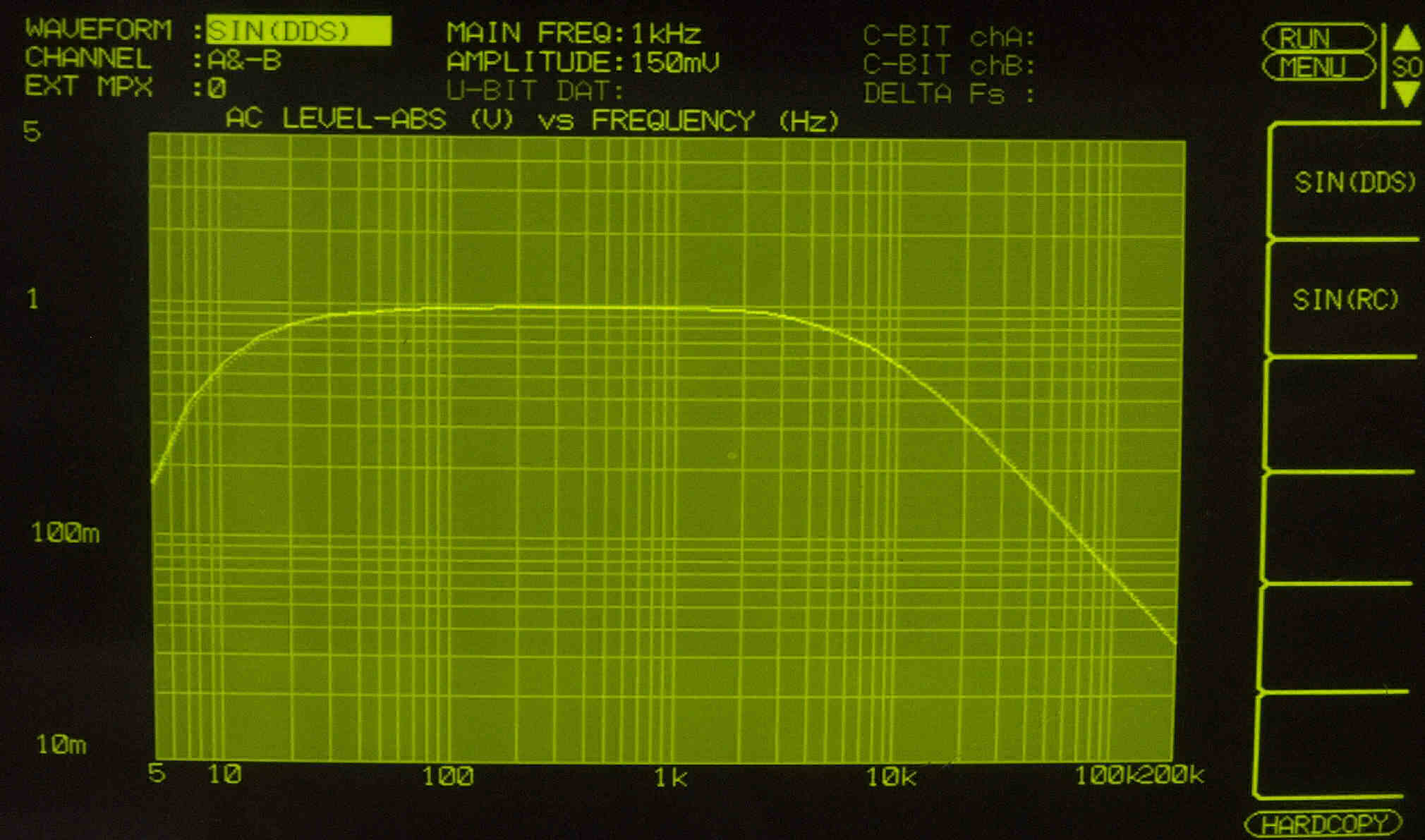

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

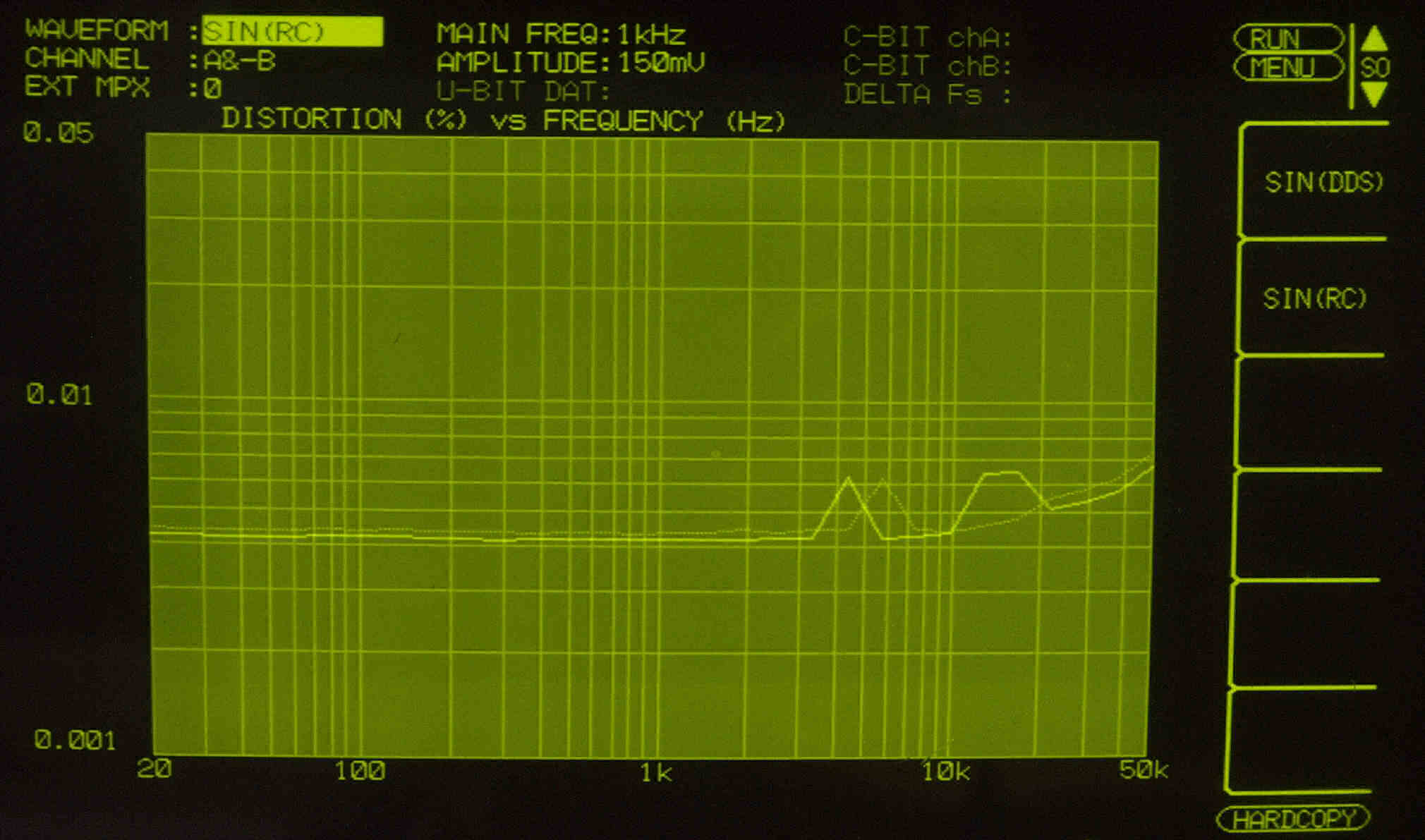

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ　＆　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

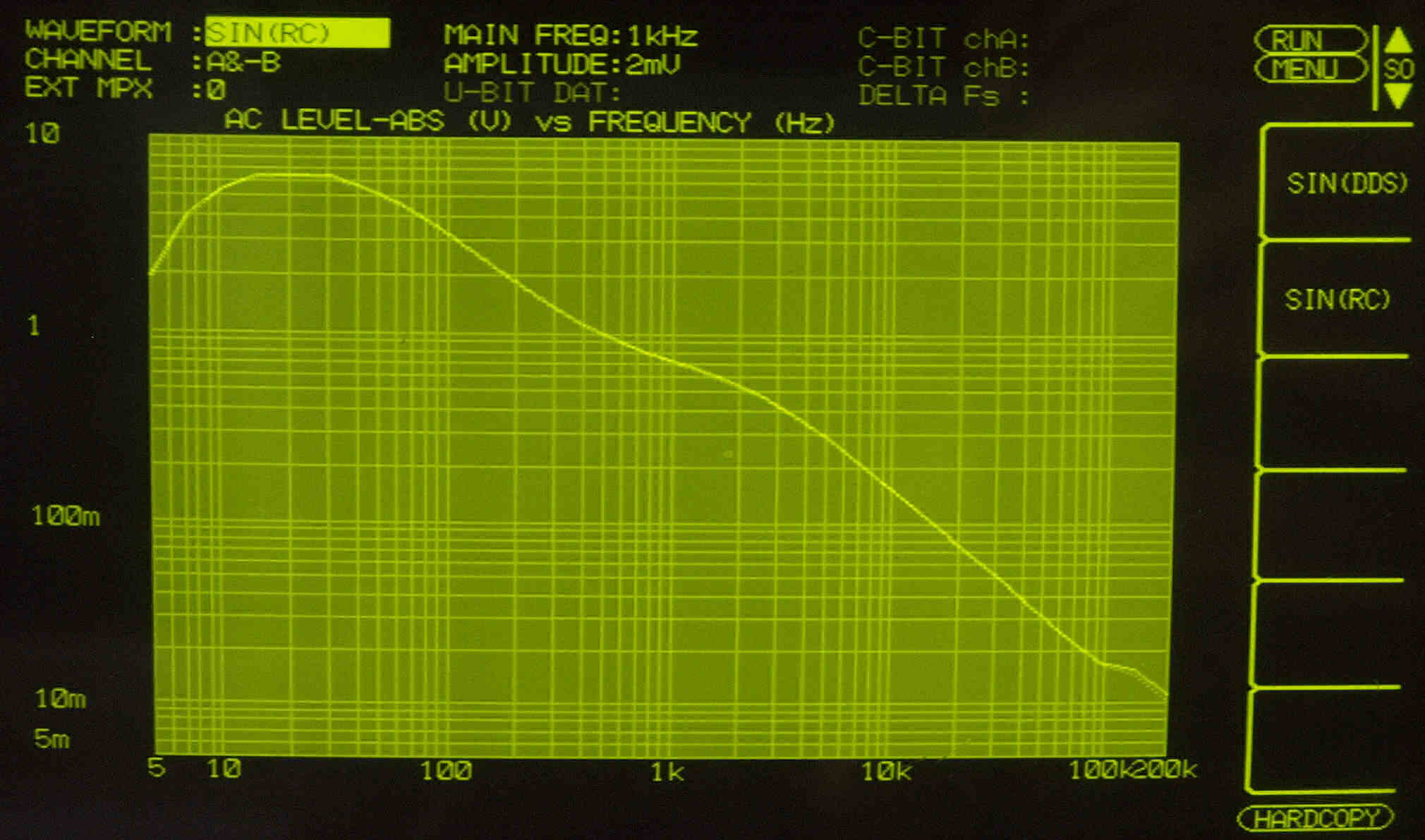

Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

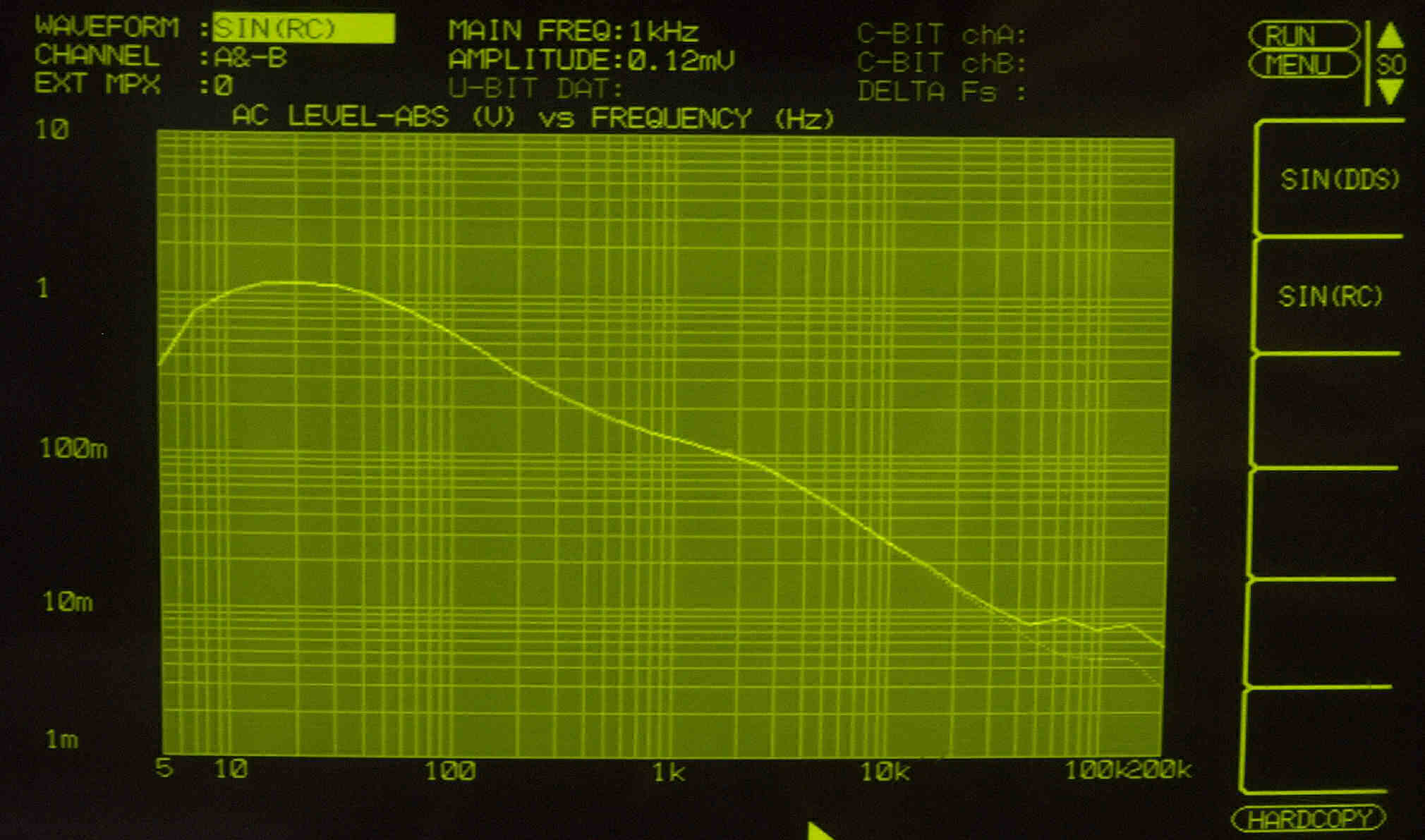

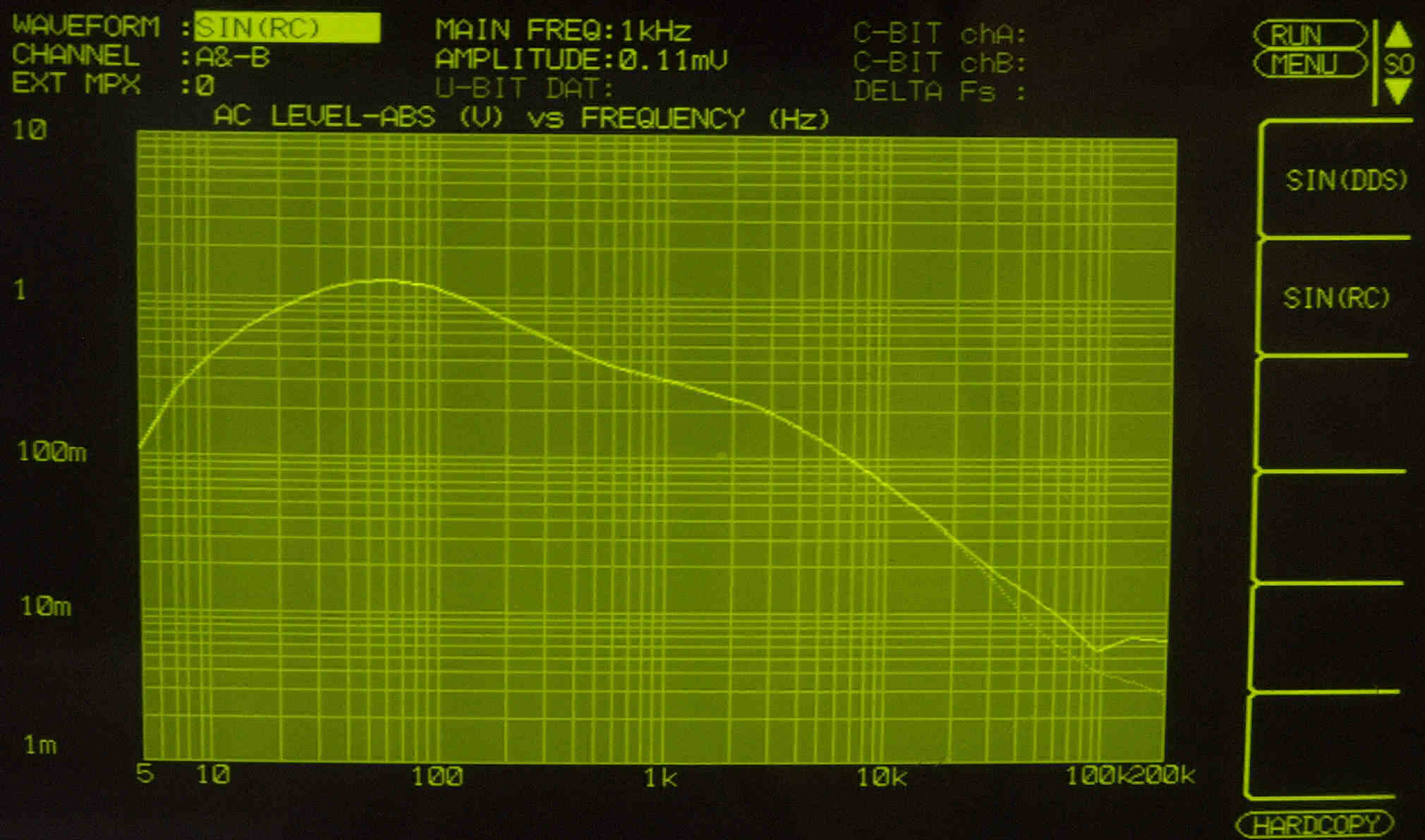

Ｆ２２．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

Ｅ５．　引き続き２４時間エージング。　左はＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　９台目。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
