Ｓａｎｓｕｉ　ＡＵ−９５００．　１６台目　修理記録　
同時修理　ＴＵ−９５００．　４台目　　　　　　　　　２０２１／３／２１持込　　　３／２９完成
Ａ．　修理前の状況
  • SANSUI製、AU-9500（アンプ）及びTU-9500（チューナー）各１台の オーバーホール修理をお願いしたい。
    オーディオに、興味を持ち始めた中学の頃、本機が欲しくて欲しくてたまりませんでしたが、 購入出来るわけもなく、いつかは欲しいと長い間想っていたのですが、 数年前にやっと程度が良いと思われる物を購入し、常用せずに保管していました。
    どちらかでオーバーホールをして頂く事をずっと考えており、貴社にたどり着きま した。
    最近、多少余裕も出来きて、無性に音が聞きたくなりましたので、 その前にオーバーホール修理をお願い致します。
    状況
    　・AU-9500（アンプ） ・・・・　一通りの音出確認は出来ました。
    　・TU-9500（チューナー）・・　感度が落ちてますが、近所のFM NACK5 79.5MHz等、受信は出来ます。
    修理品は、当方の住所がさいたま市ですので、車で持ち込み、引き取りをしたいと 考えております。

Ｔ．　修理前点検測定

B．　原因
  • 各部経年劣化。
    初段ＦＥＴ（電界効果トランジスター）・ＴＲ（トランジスター）劣化。

Ｃ．　修理状況

Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　４個。
    ＴＲ（トランジスター）　　　　　　　　　　２２個。
    ＦＥＴ（電界効果トランジスター）　　　　２個。
    テフロン絶縁ＲＣＡ端子　　　　　１６組３２個。
    フイルムコンデンサー　　　　　　　　　１１個。
    オーディオ用電解コンデンサー　　　５３個。
    ３Pインレット　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。
    テフロンシート　　　　　　　　　　　８枚。
    リレー　　　　　　　　　　　　　　　　１個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　１３０，０００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

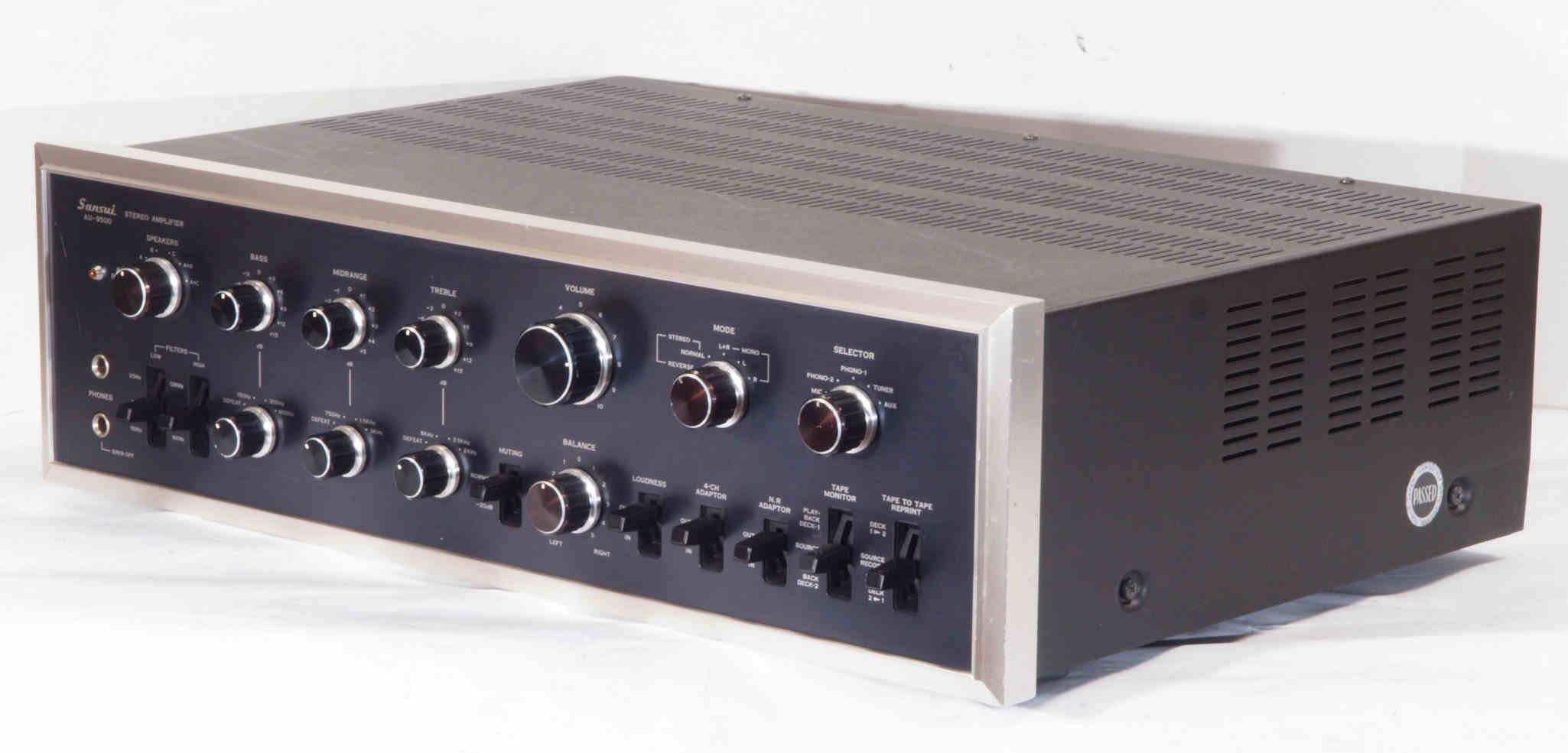

Ａ１１．　点検中　前から見る
Ａ１２．　点検中、　前右から見る。

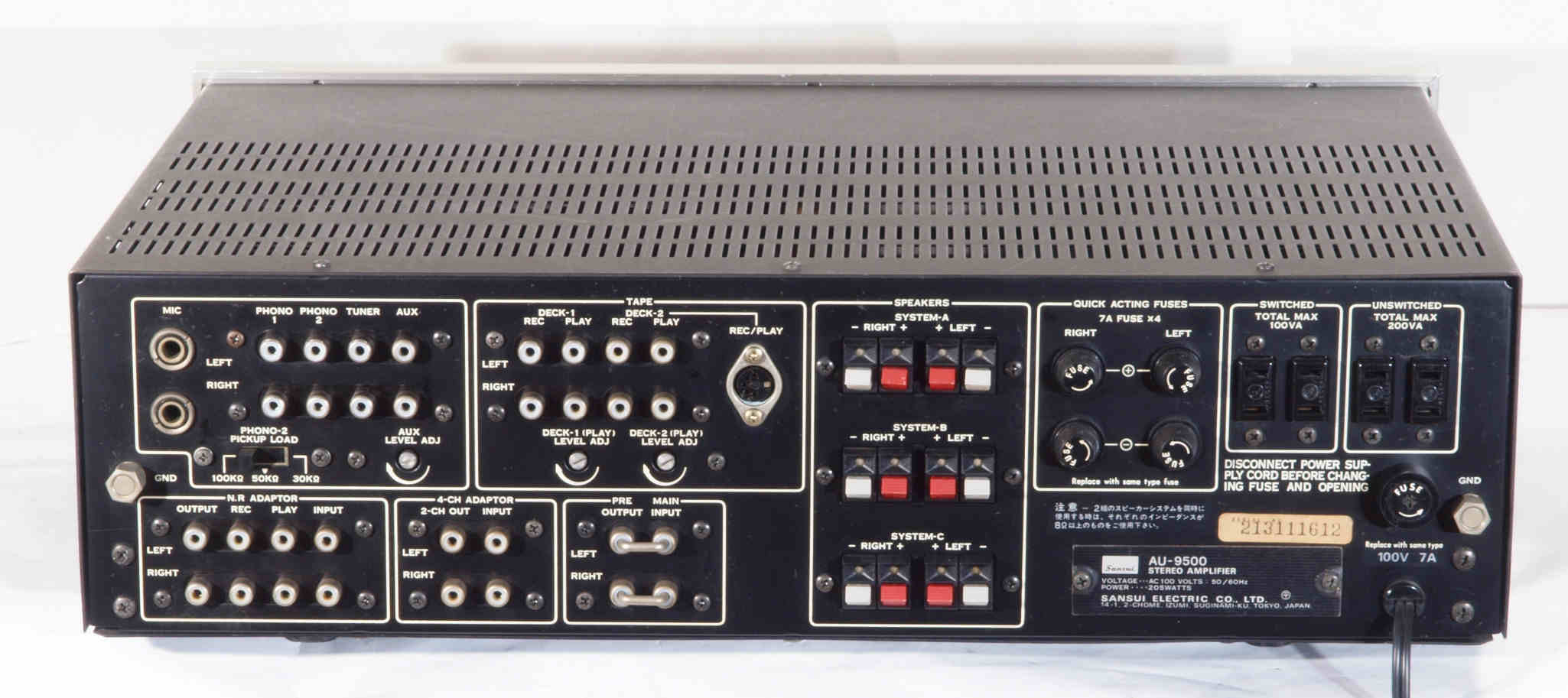

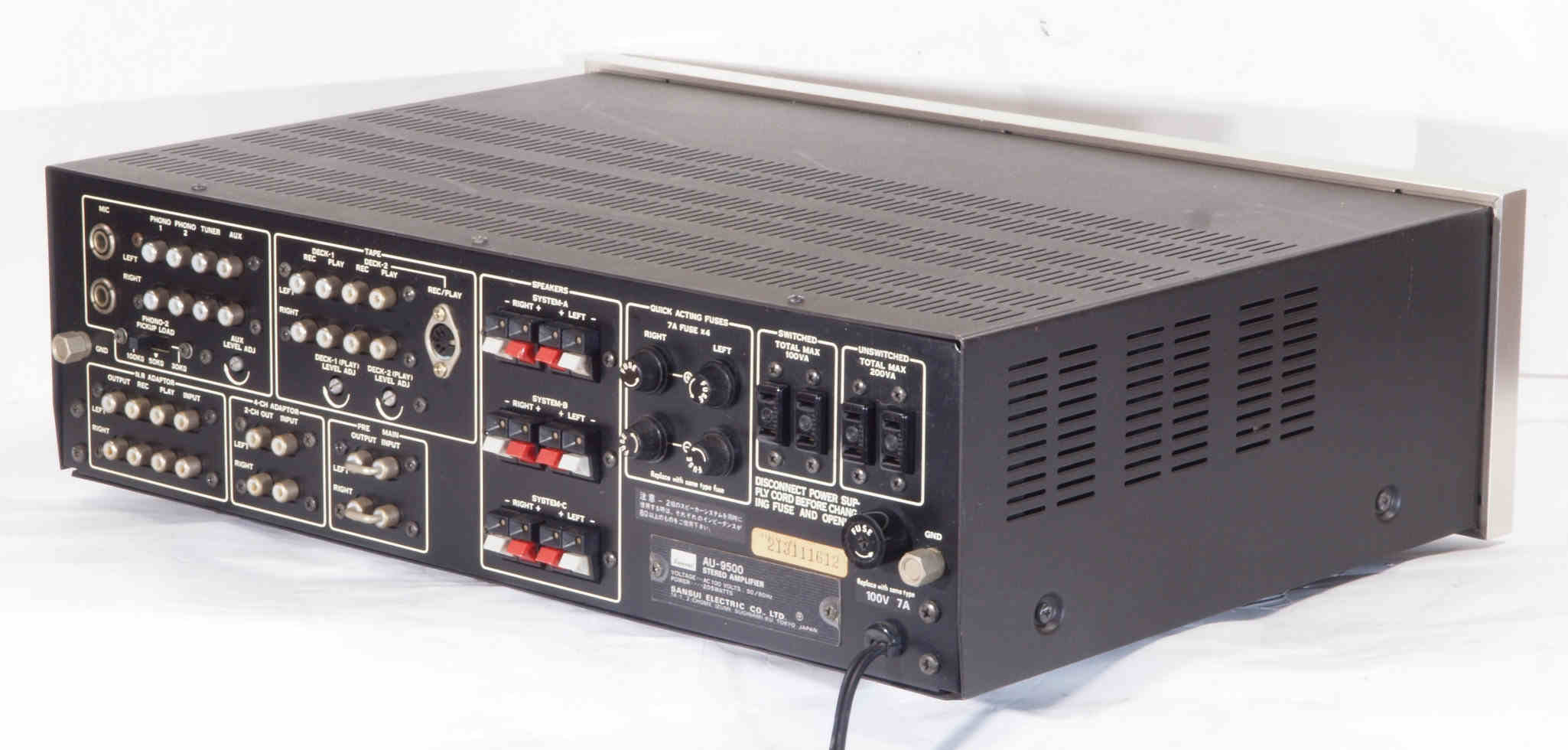

Ａ１３．　点検中　後から見る

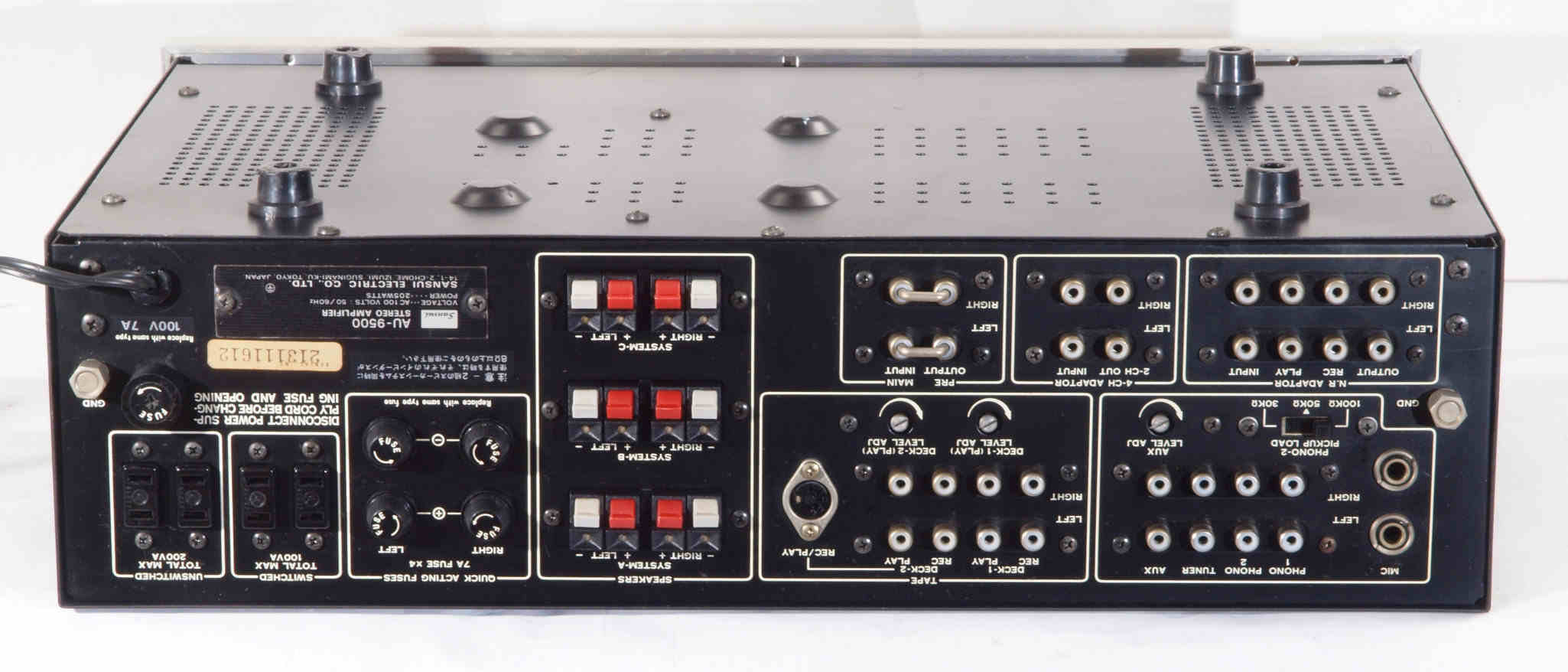

Ａ１４．　点検中、　後左から見る。

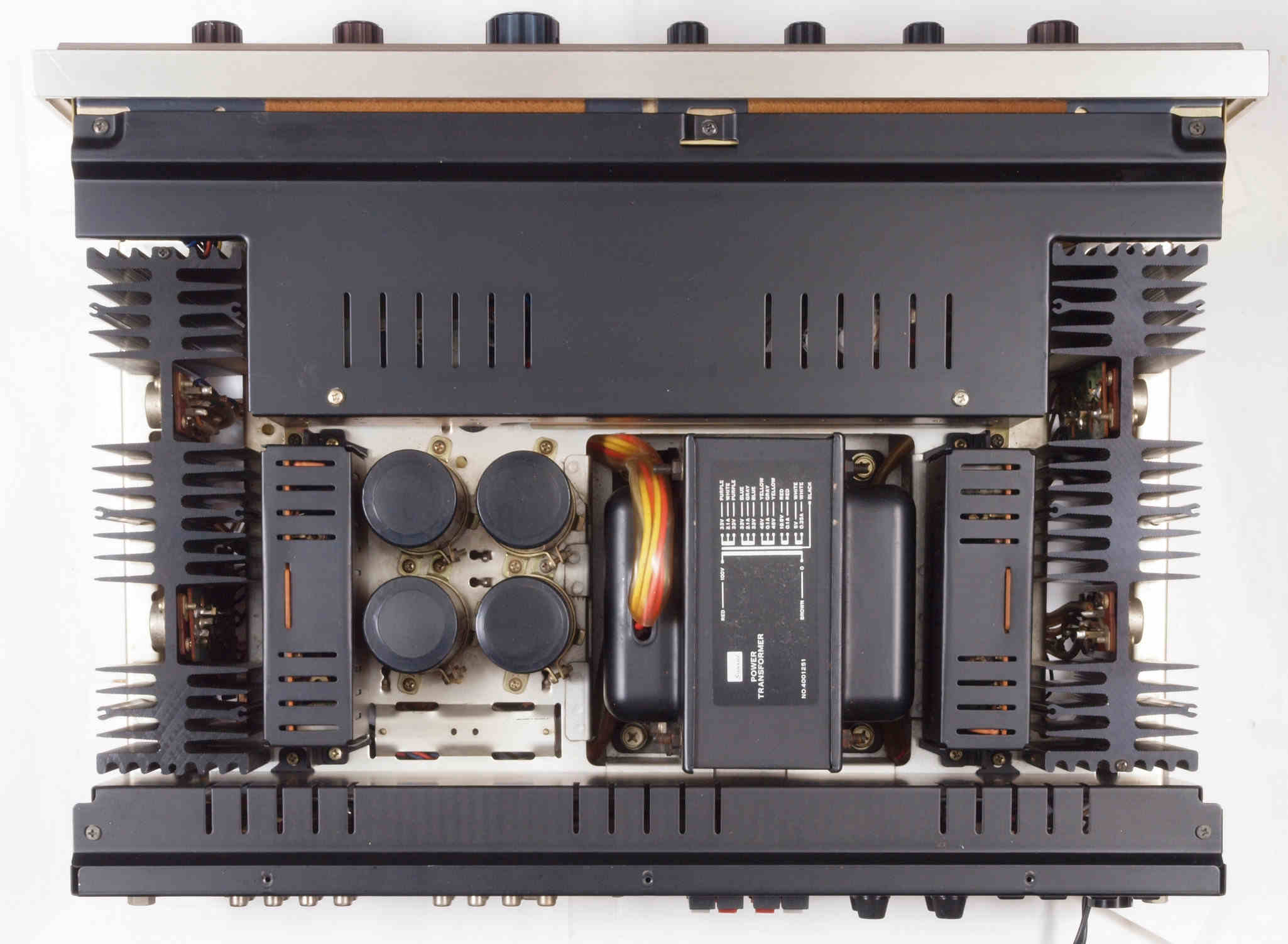

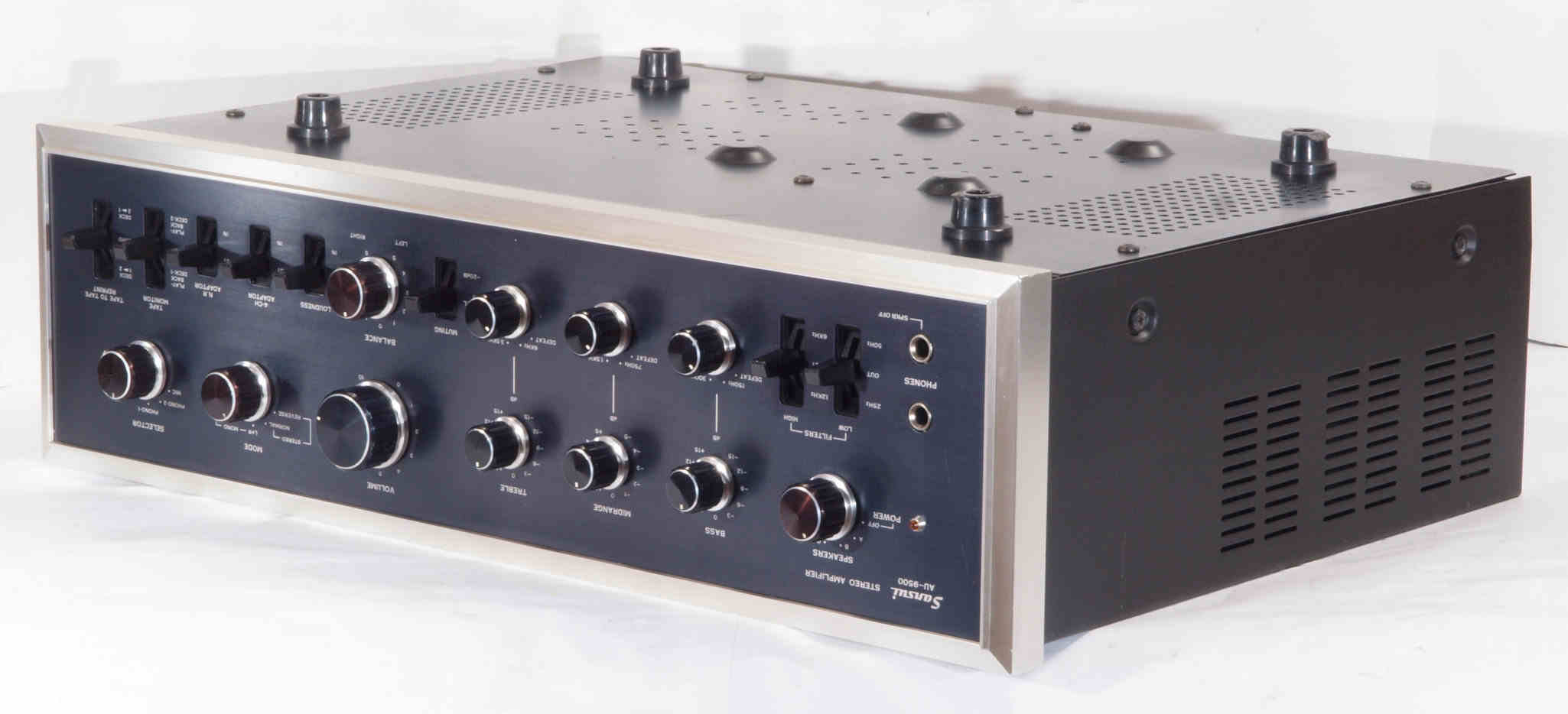

Ａ２１．　点検中、　上から見る

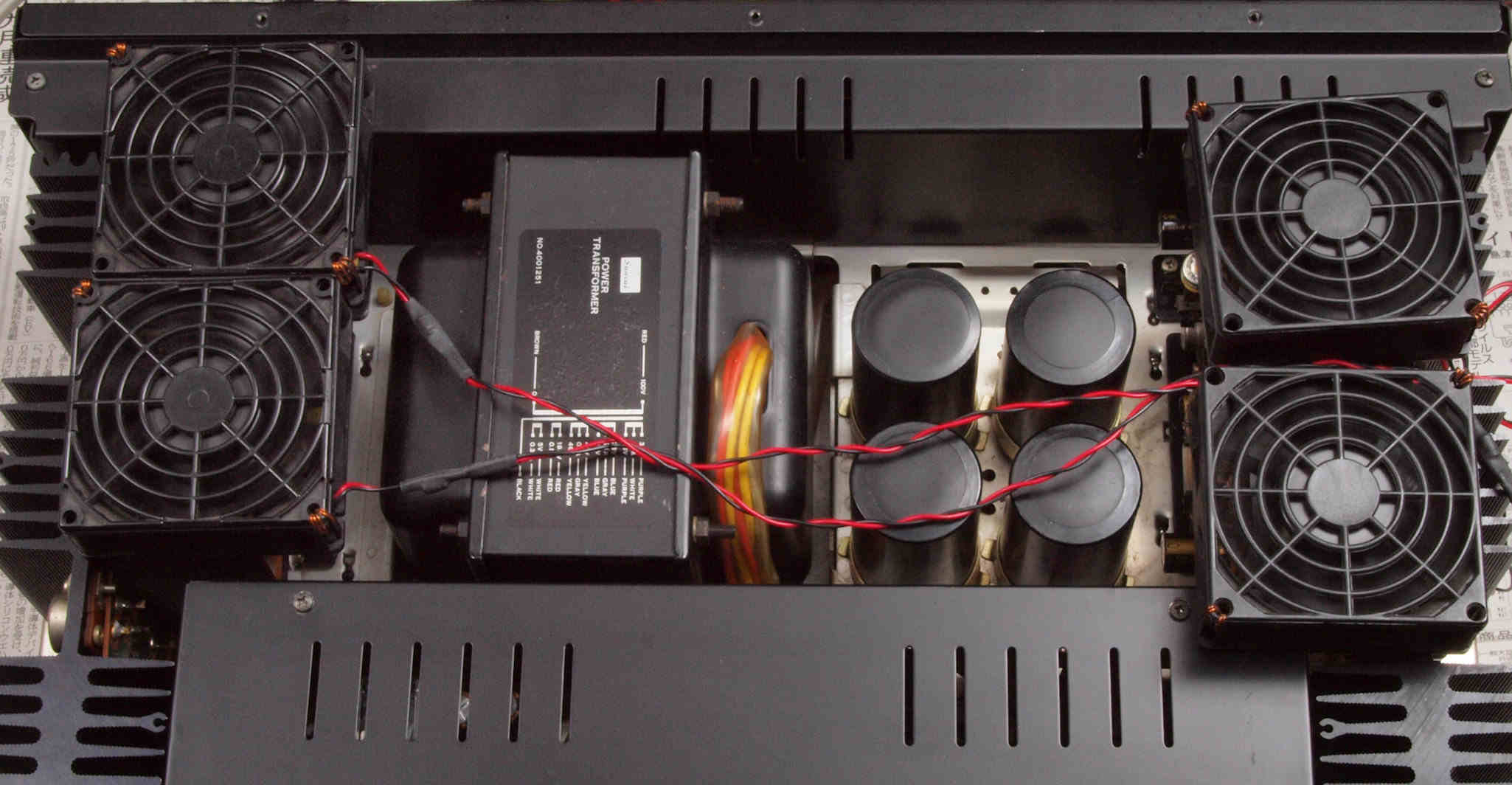

Ａ２２．　点検中　上蓋を取り、上から見る

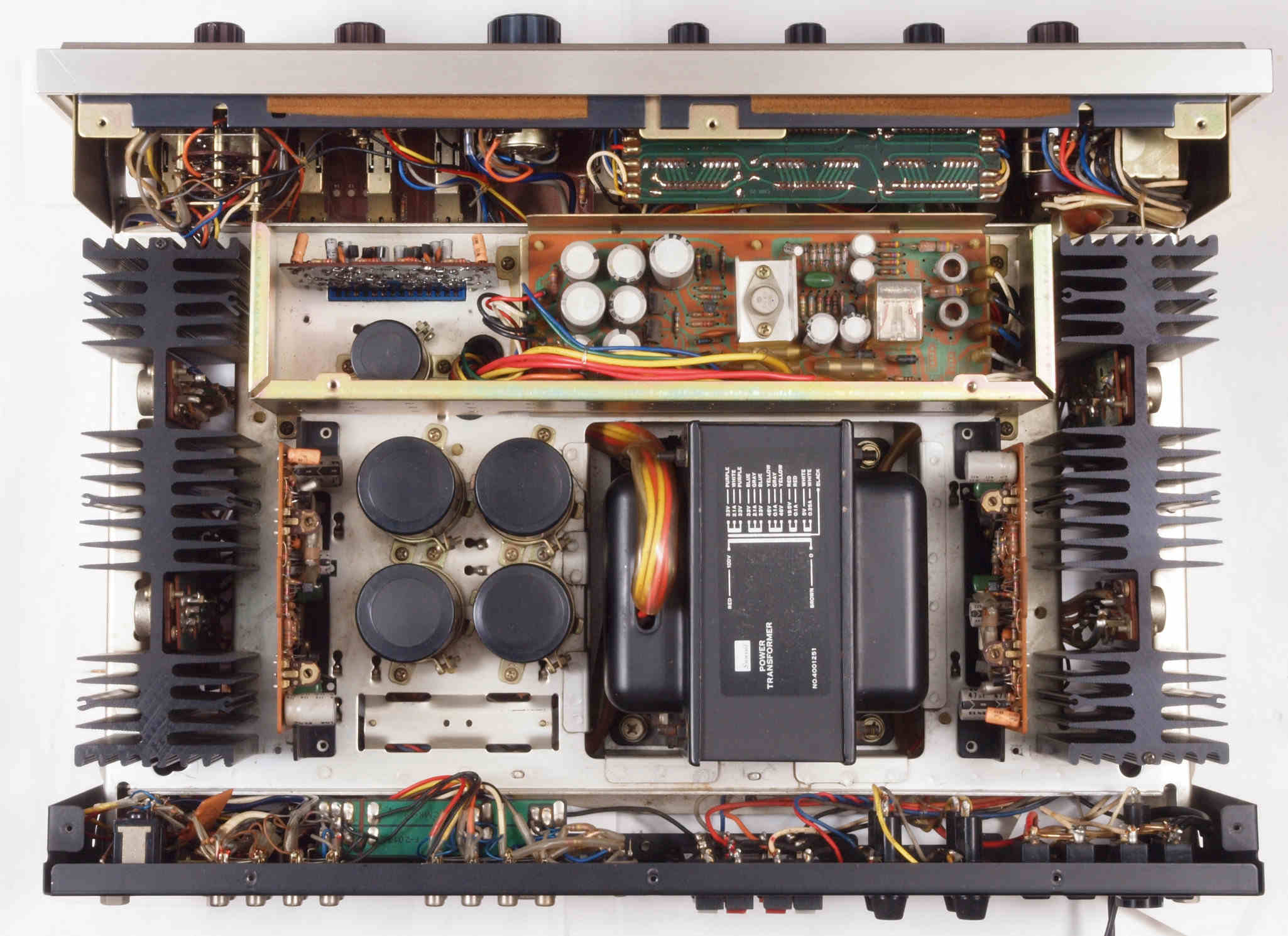

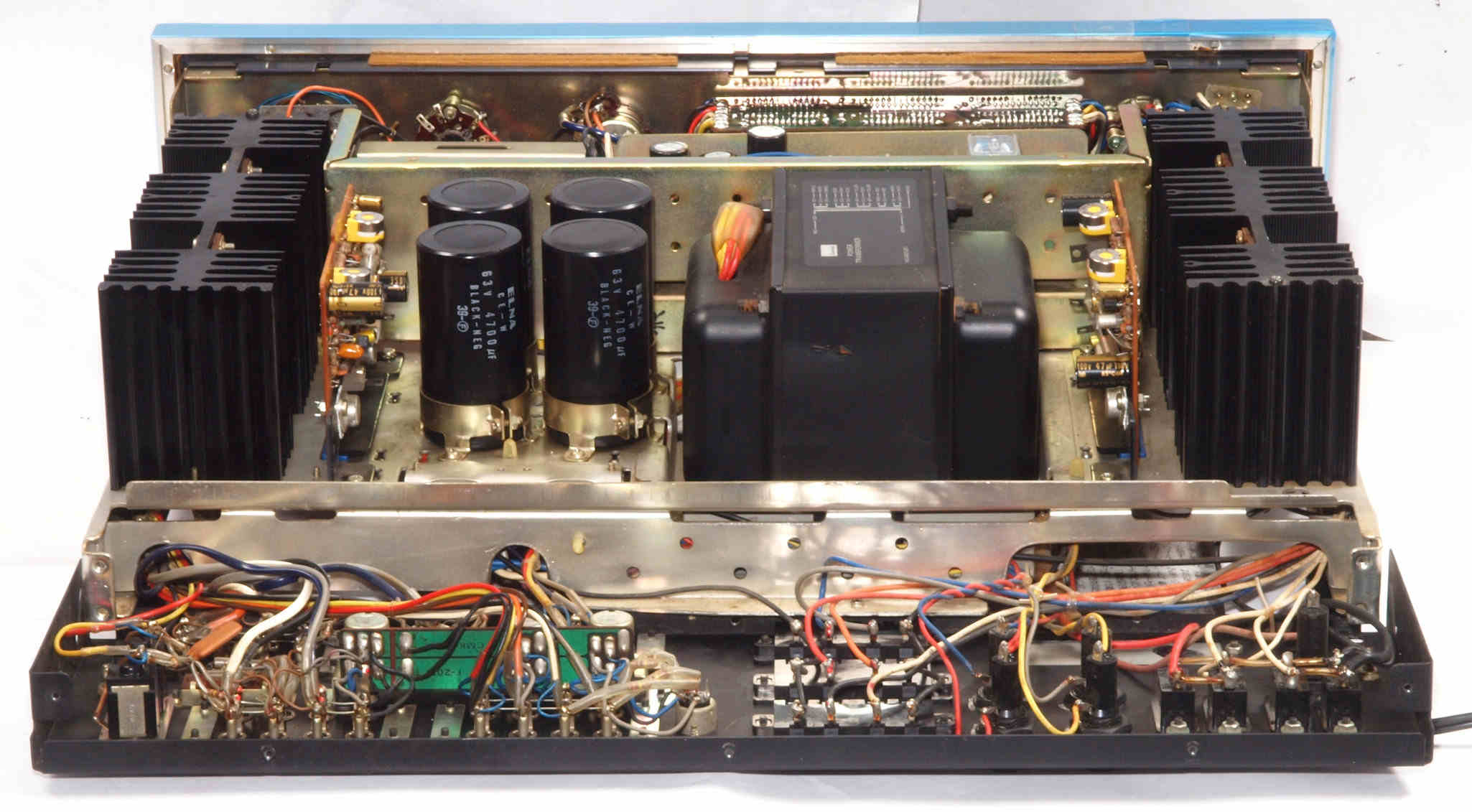

Ａ２３．　点検中　上蓋・シールドを取り、上から見る
Ａ３１．　点検中、　下前から見る。
Ａ３２．　点検中、　下前左から見る。
Ａ３３．　点検中、　下後から見る。
Ａ３４．　点検中、　下後右から見る。

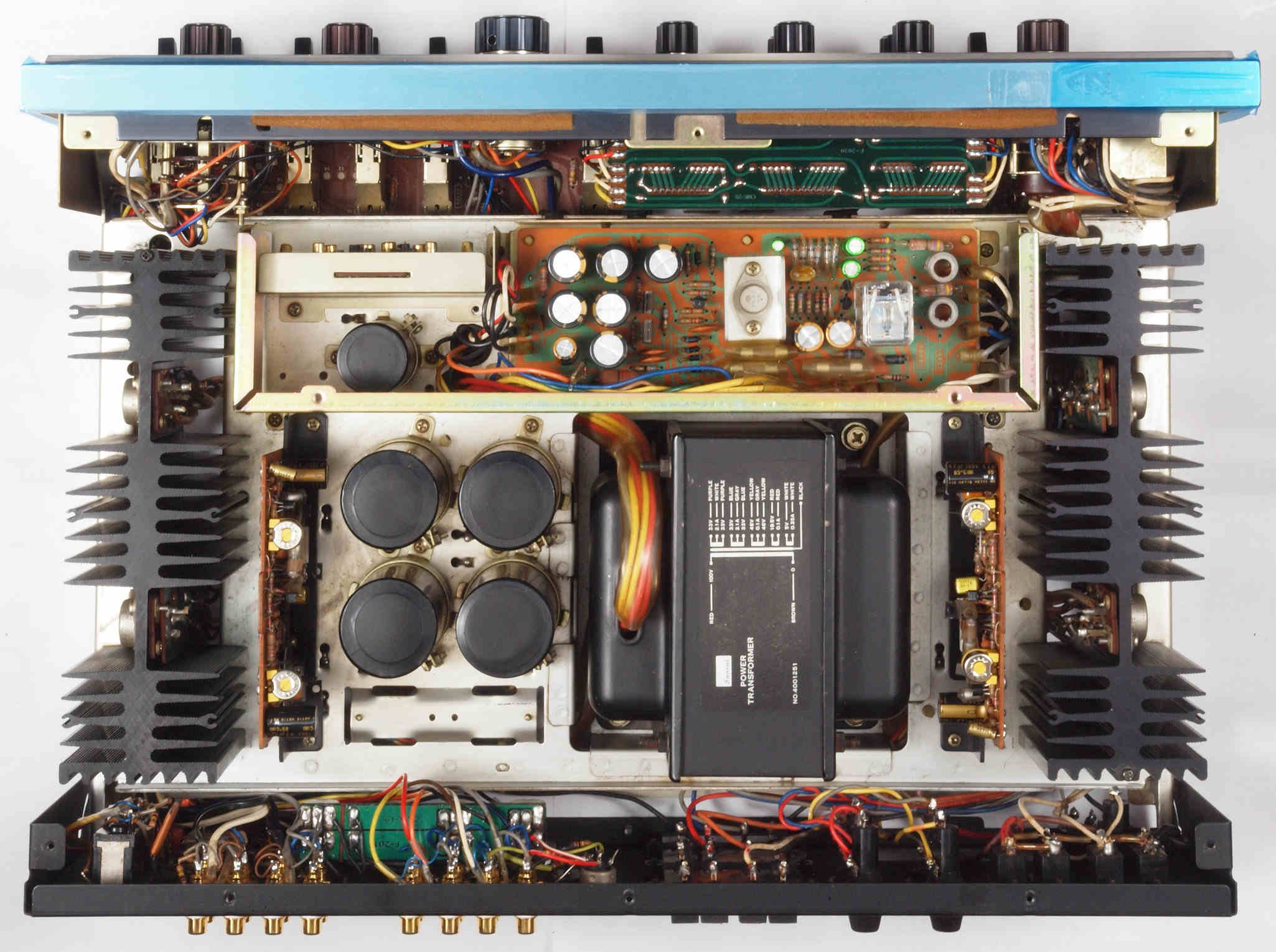

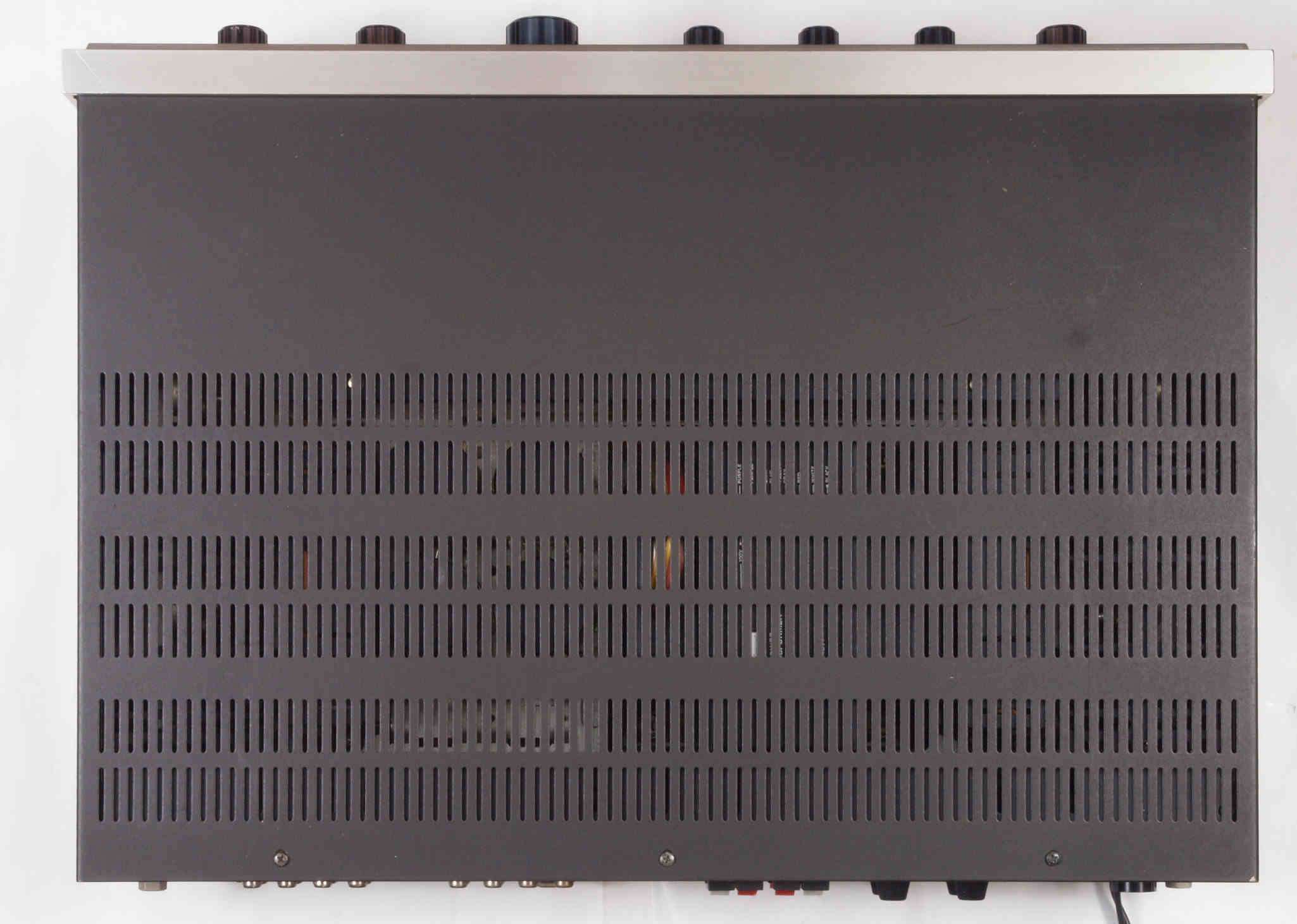

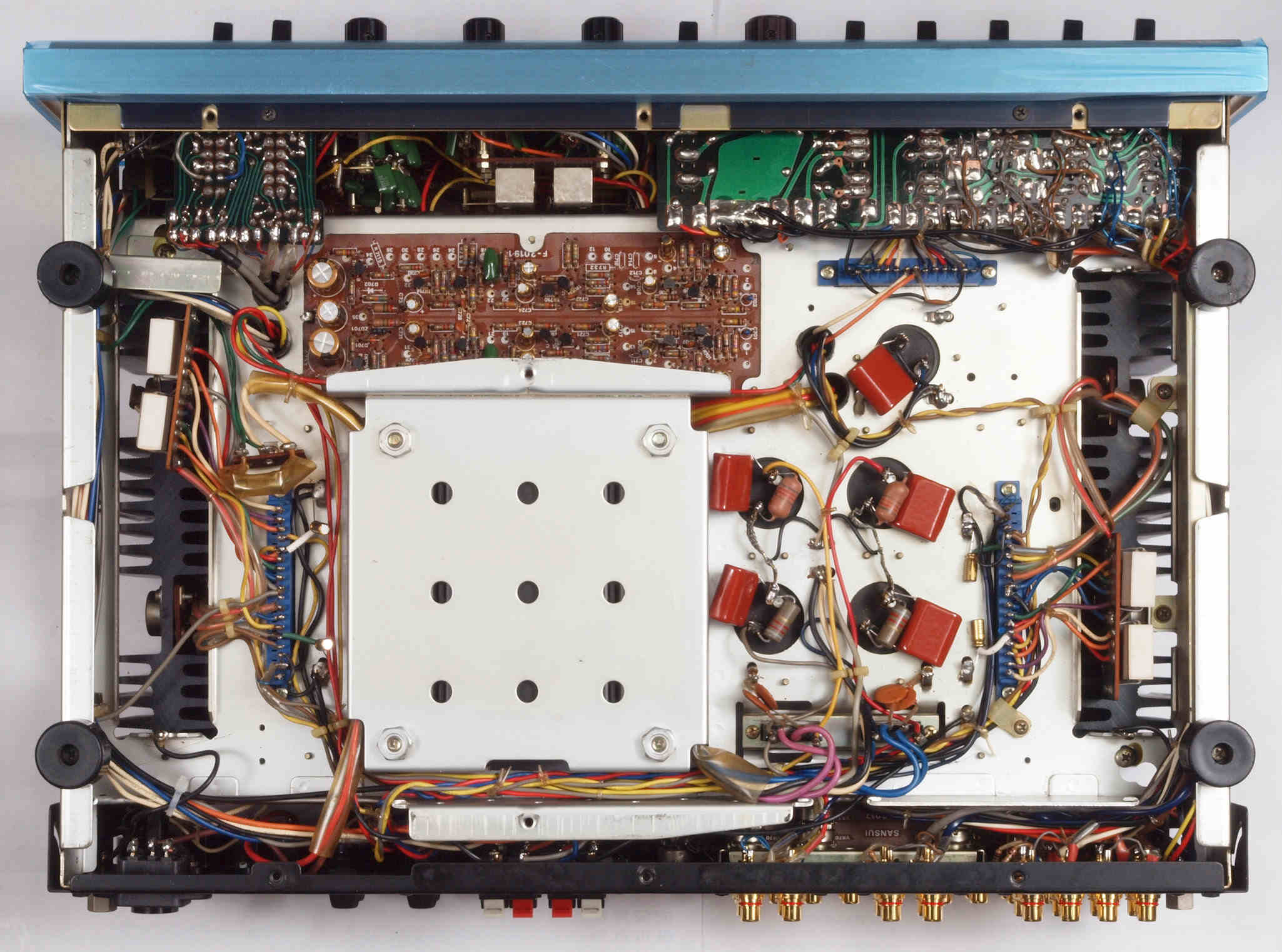

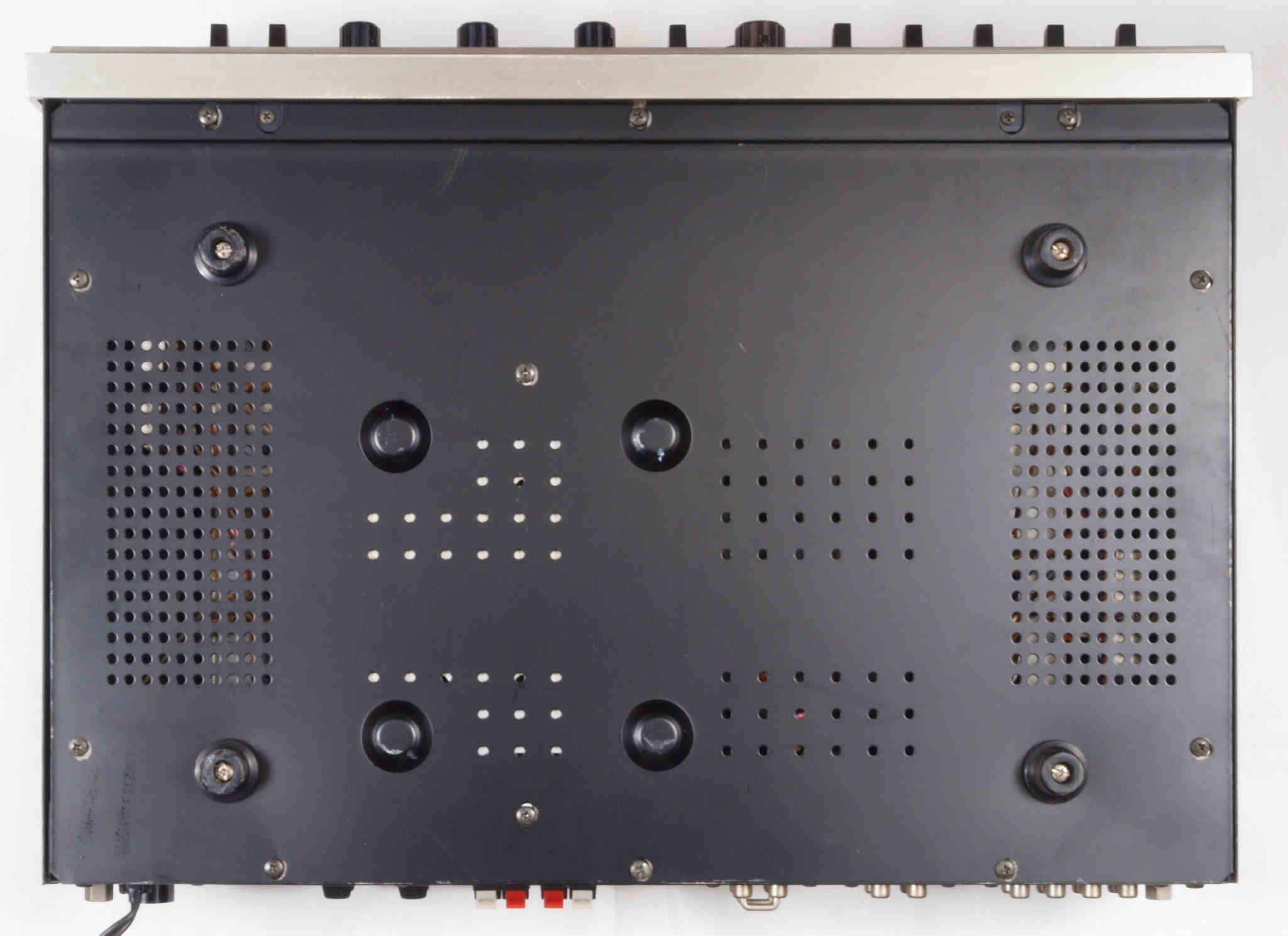

Ａ４１．　点検中、　下から見る。

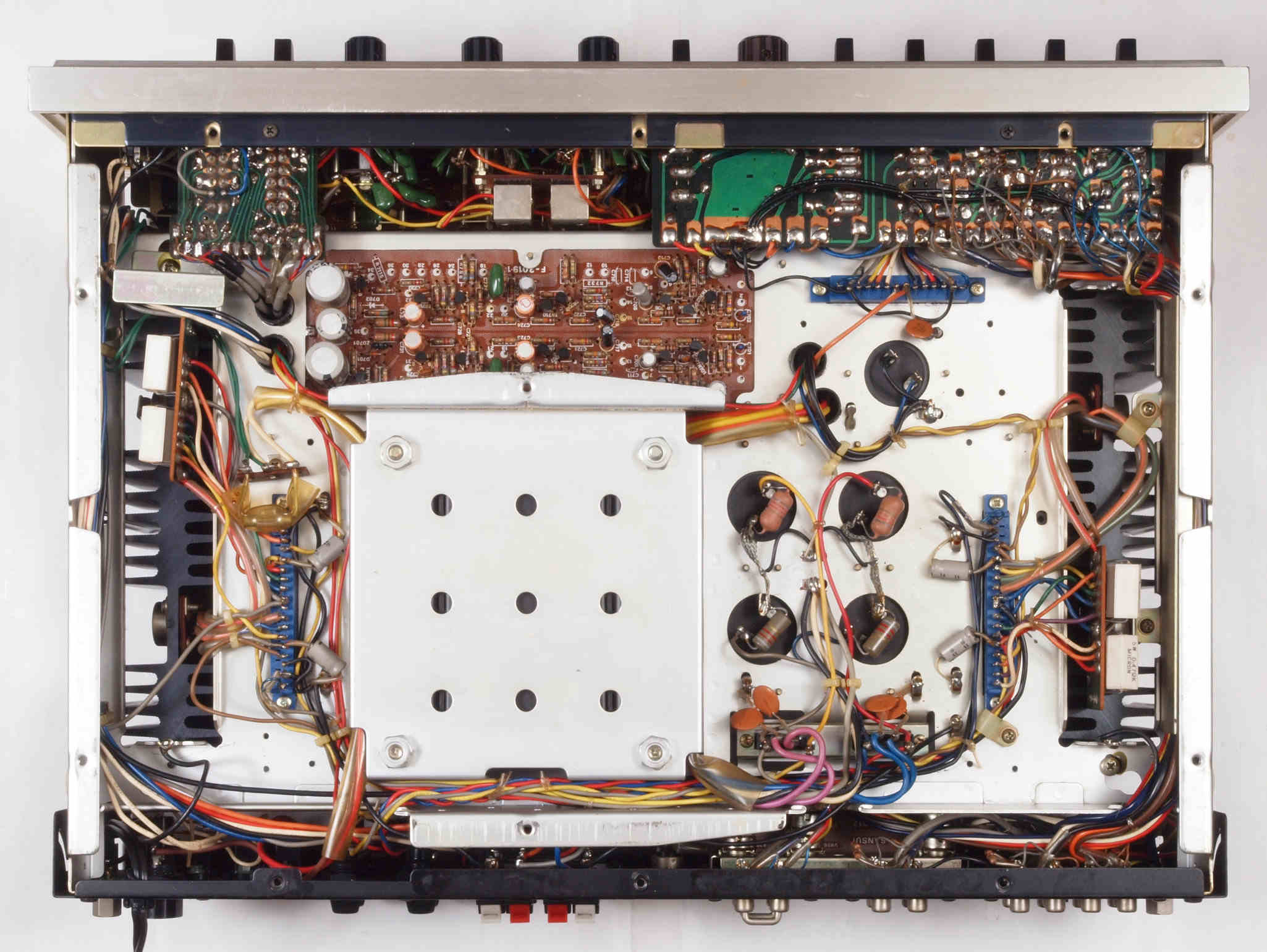

Ａ４２．　点検中　下蓋を取り、下から見る

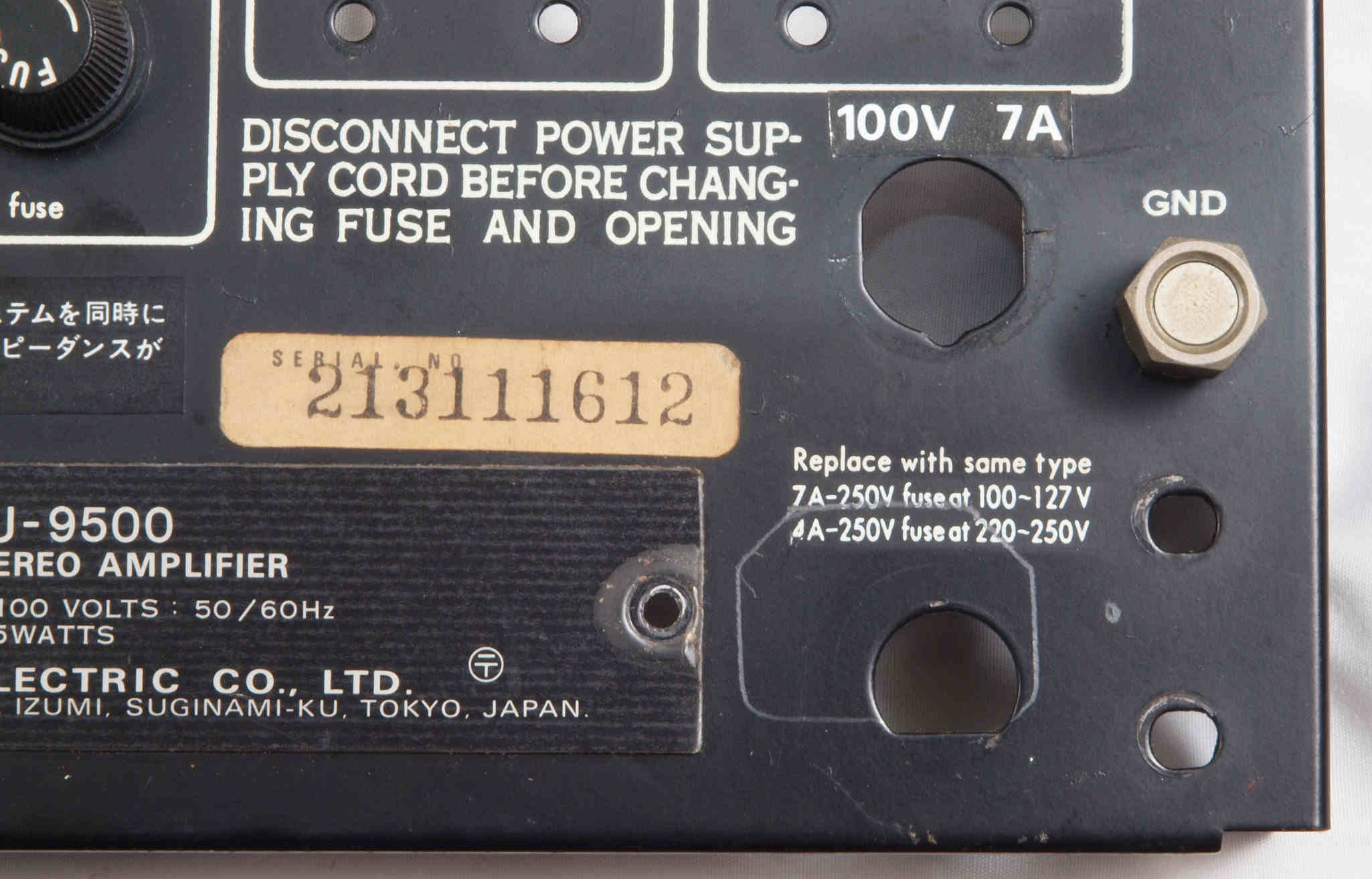

Ａ５１．　点検中　電源コード取り付け。
Ａ５２．　点検中　電源コードをとり、３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

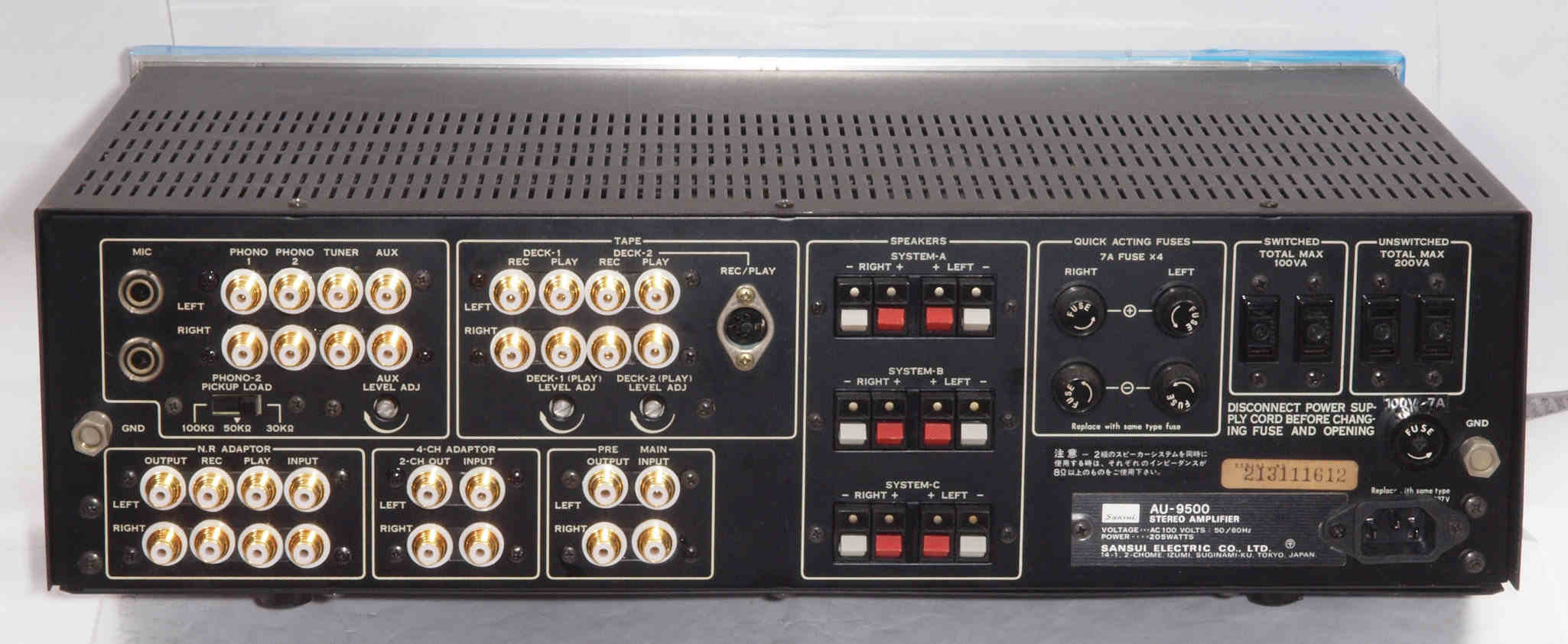

Ａ６１．　点検中　後から見る。　入出力ＲＡＣ端子郡。
Ａ６２．　点検中　後から見る。　入出力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換。

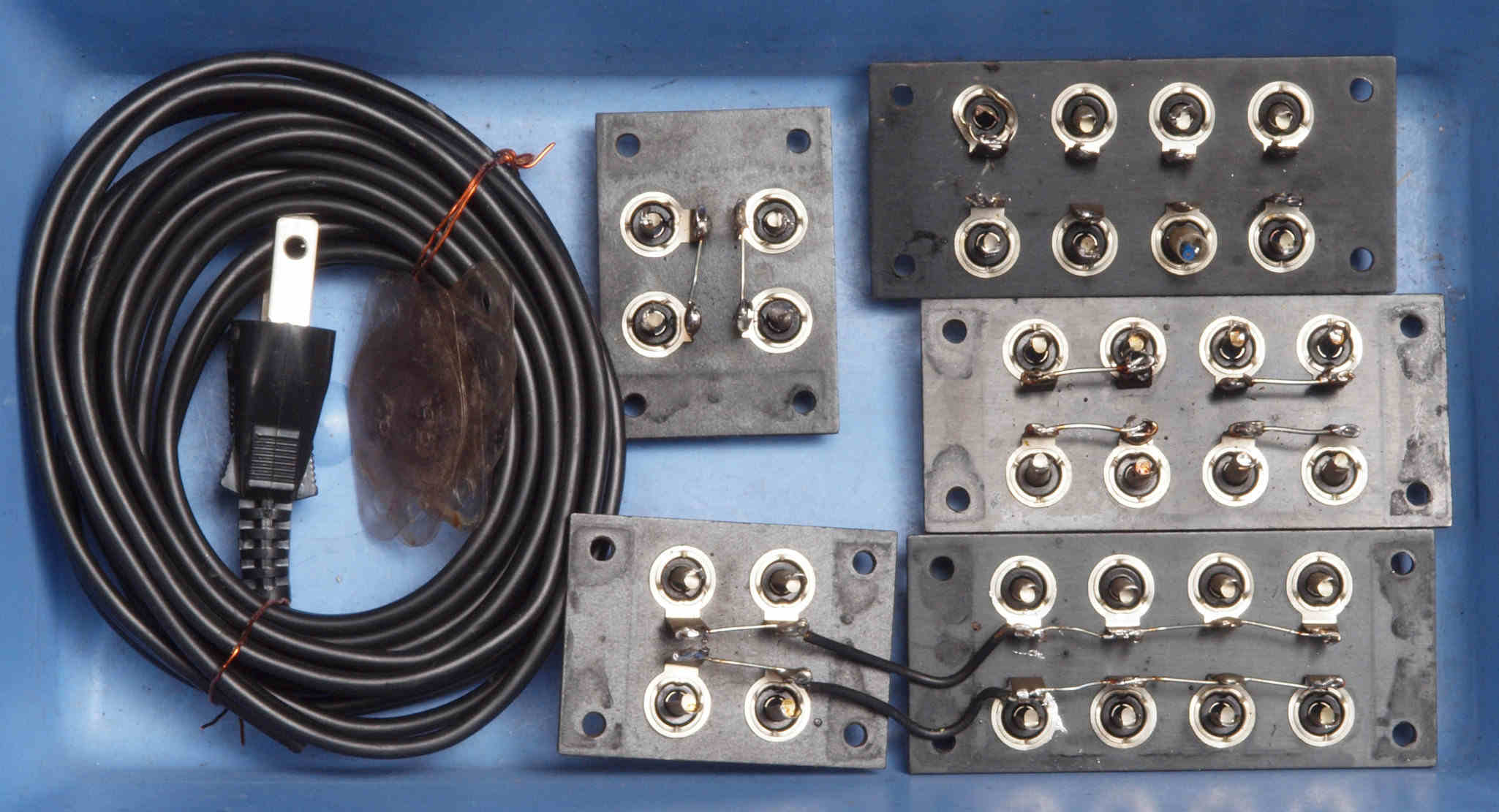

Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。
Ａ７１．　点検中　使用する電解コンデンサーの比較。
　　　　　　　　　　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります
　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ
Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

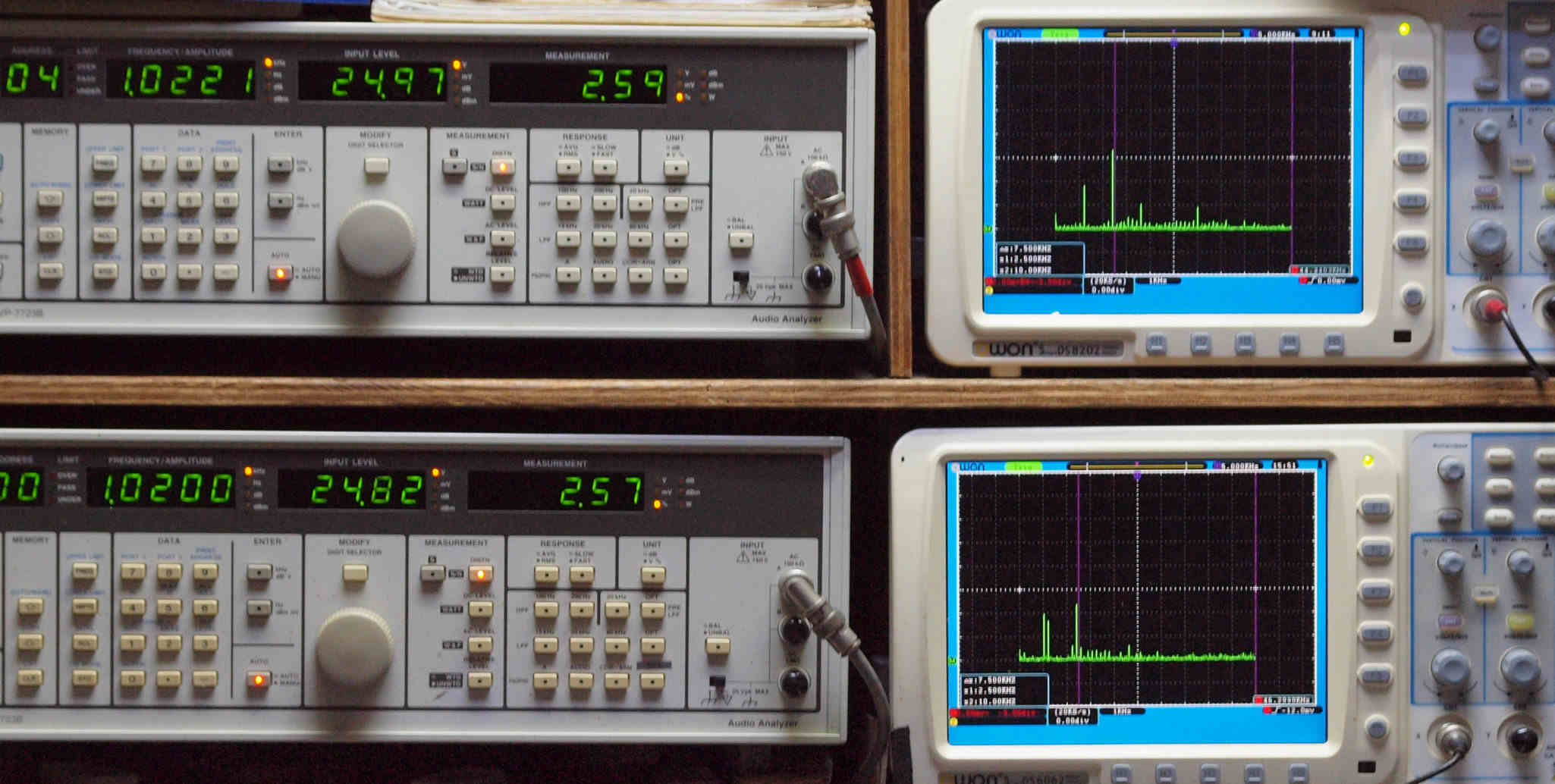

Ｔ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　２．５９％歪み。
　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　２．５７％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　５．６１％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　５．６１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

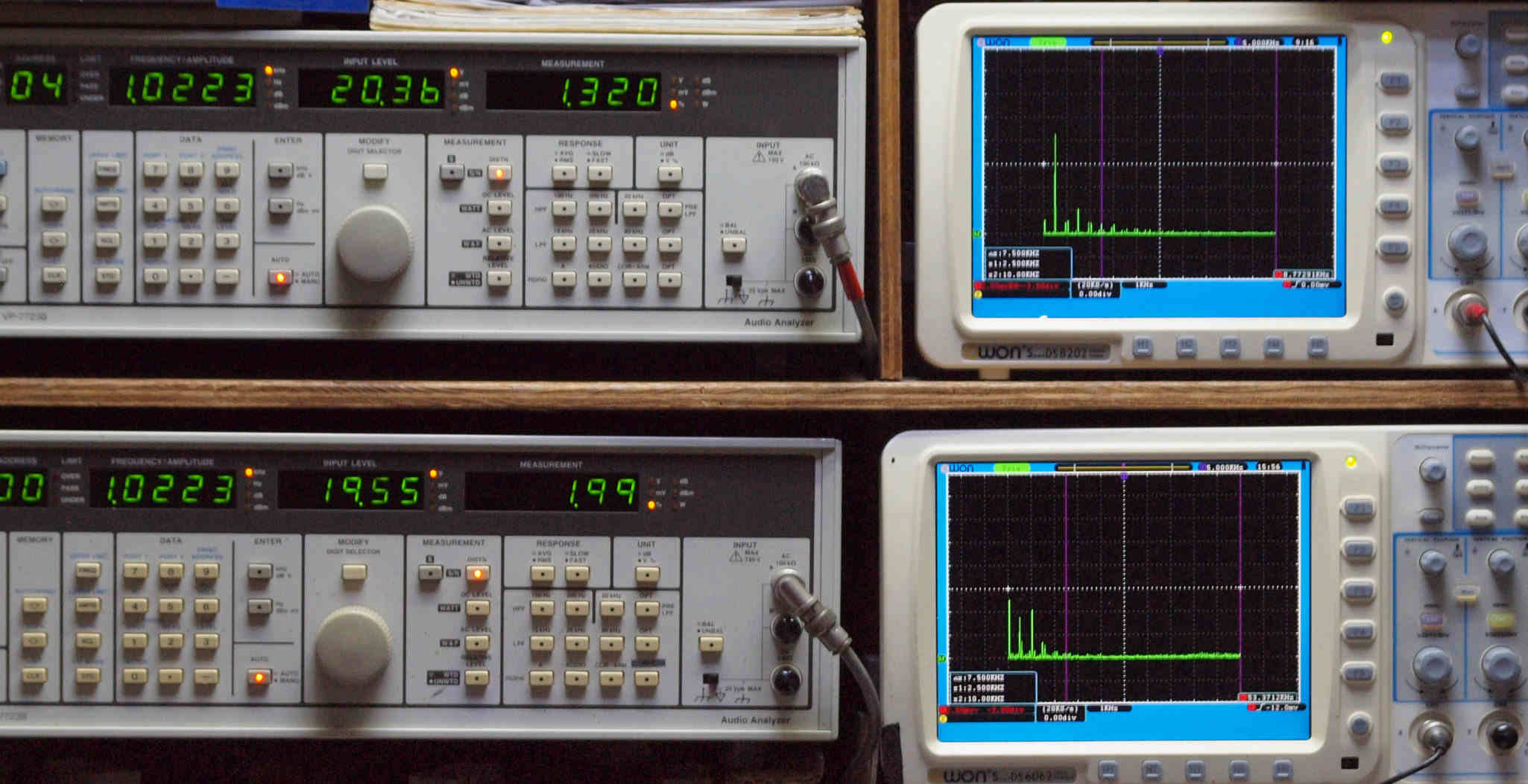

Ｔ３．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　１．３２０％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　１．９９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

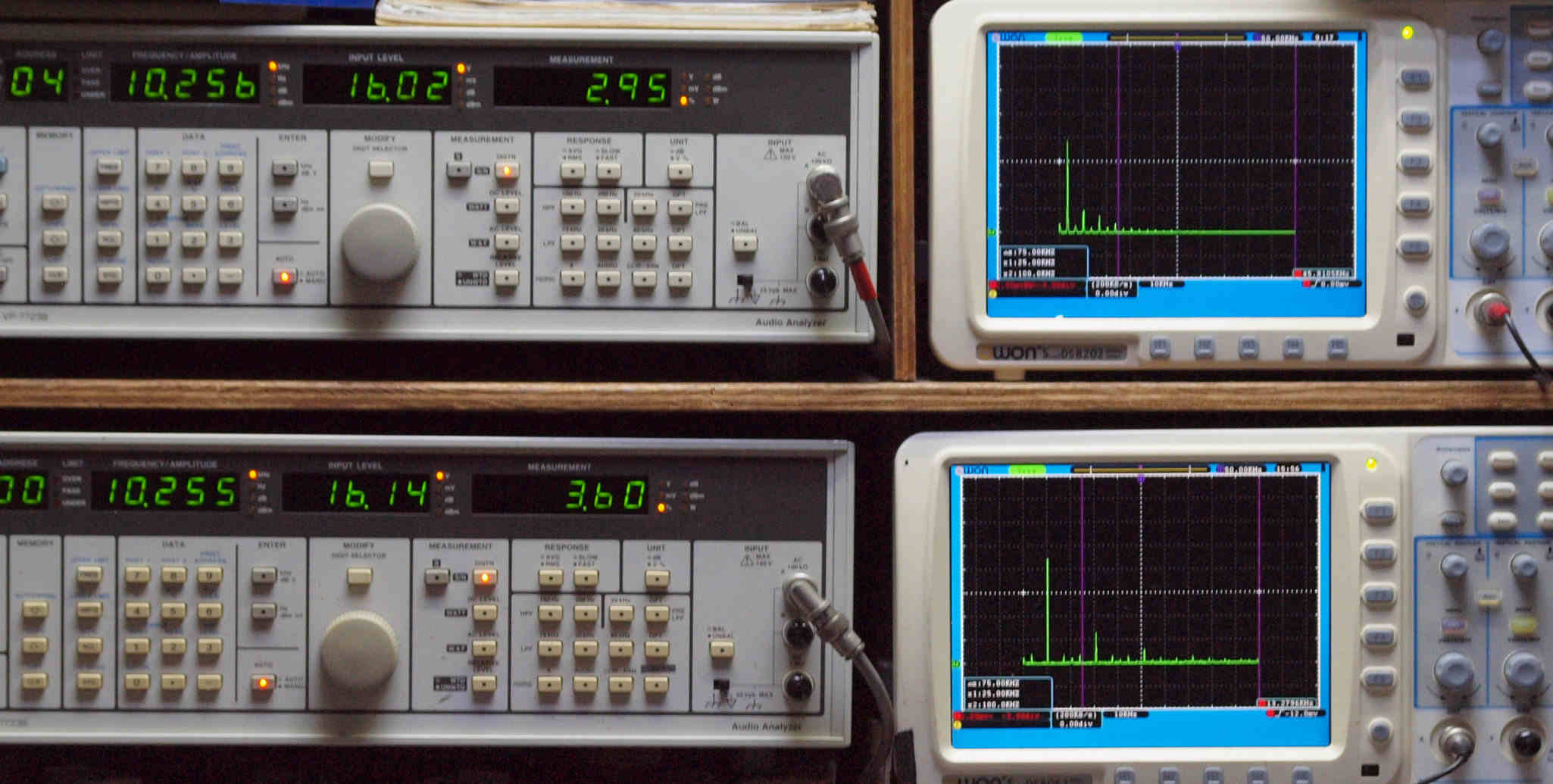

Ｔ４．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　２．９５％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　３．６０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

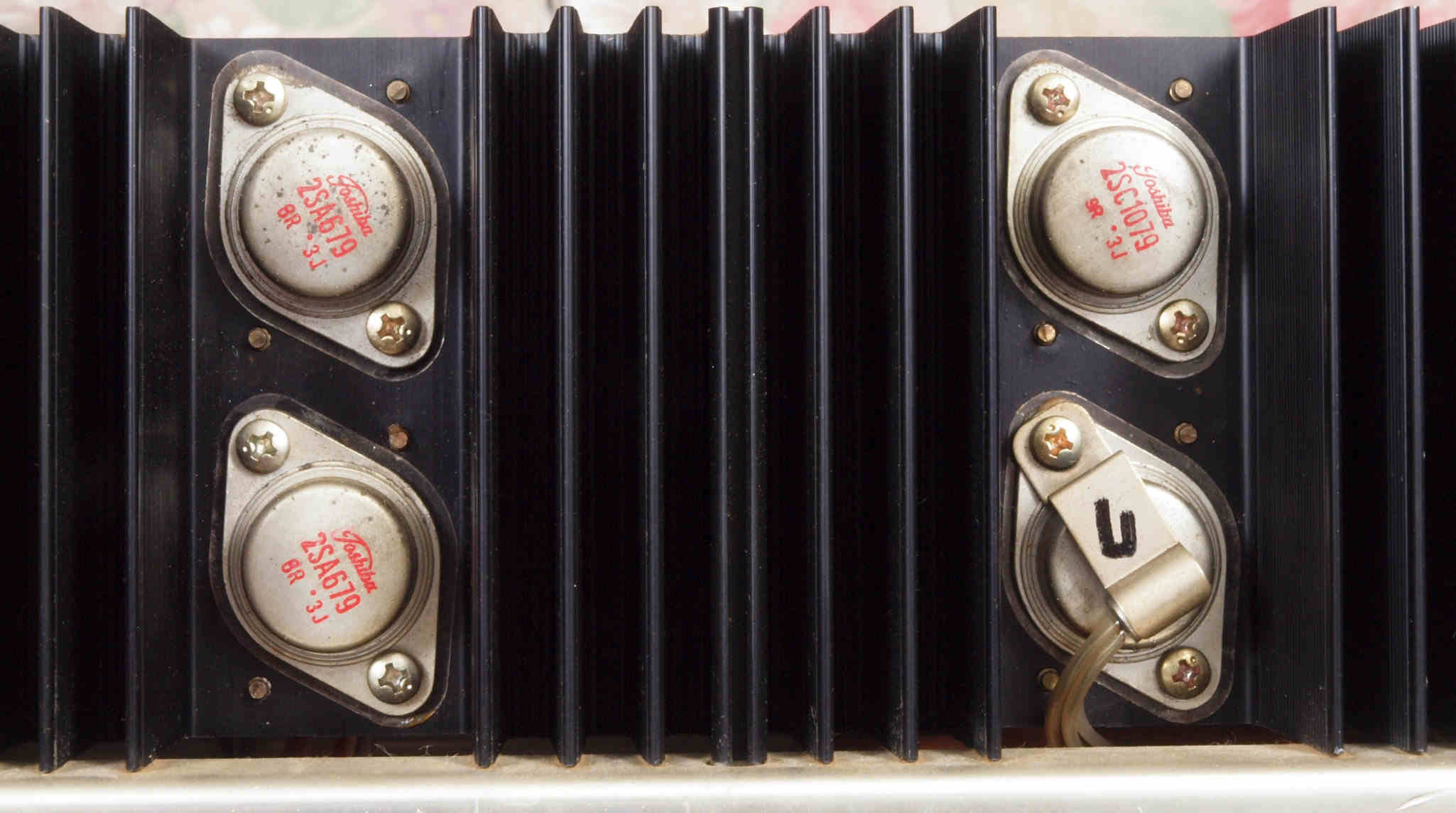

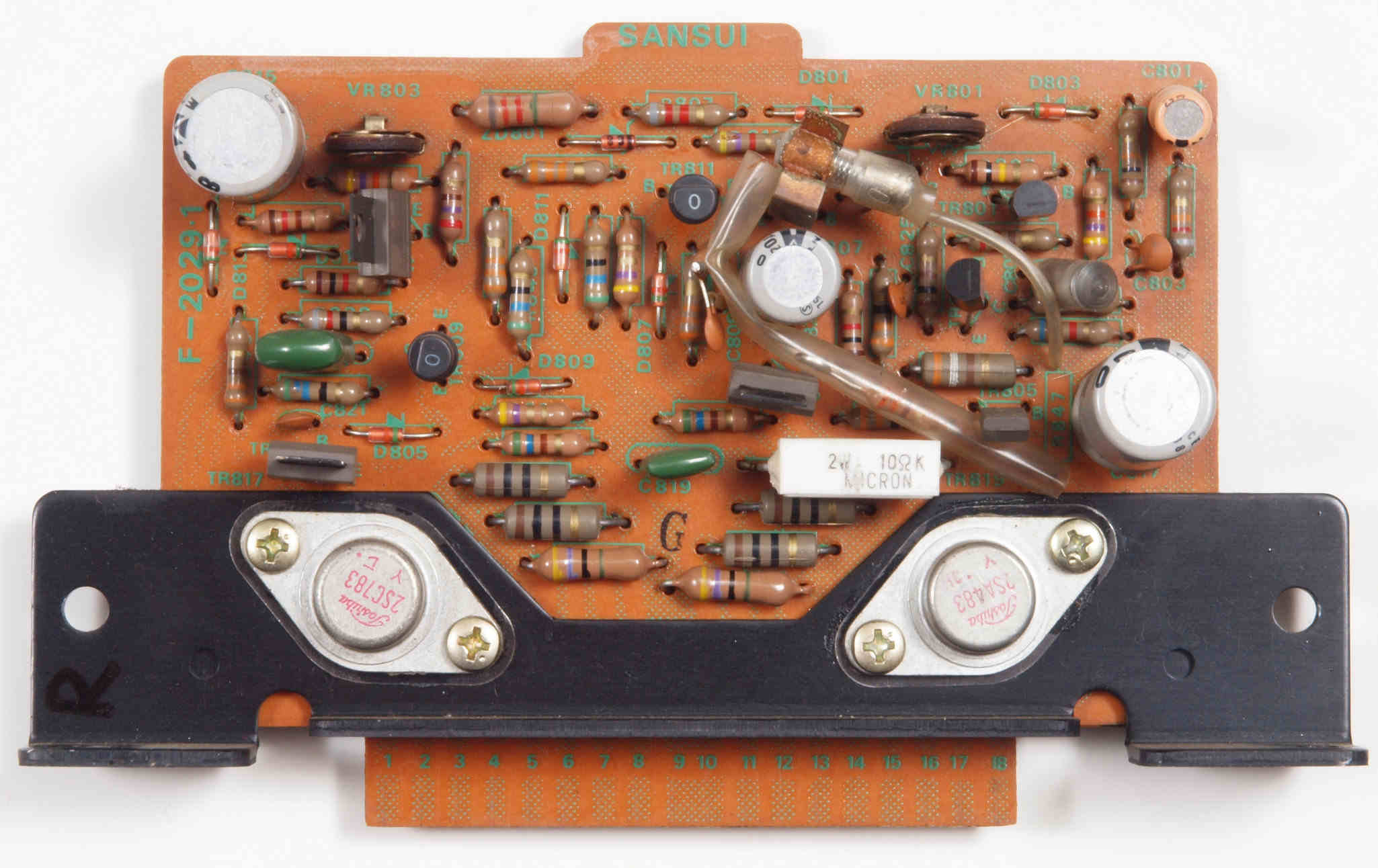

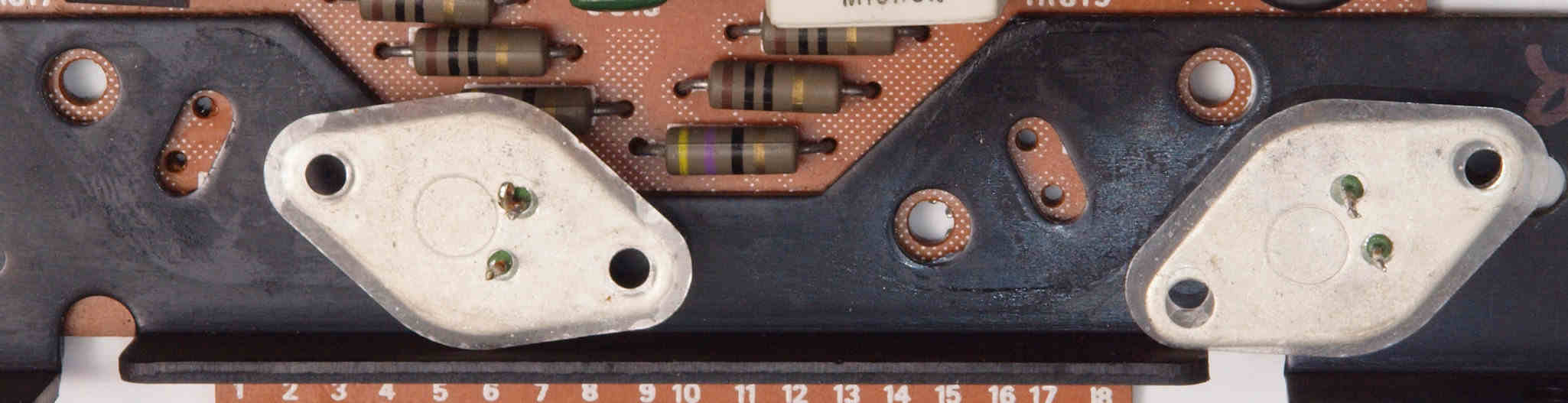

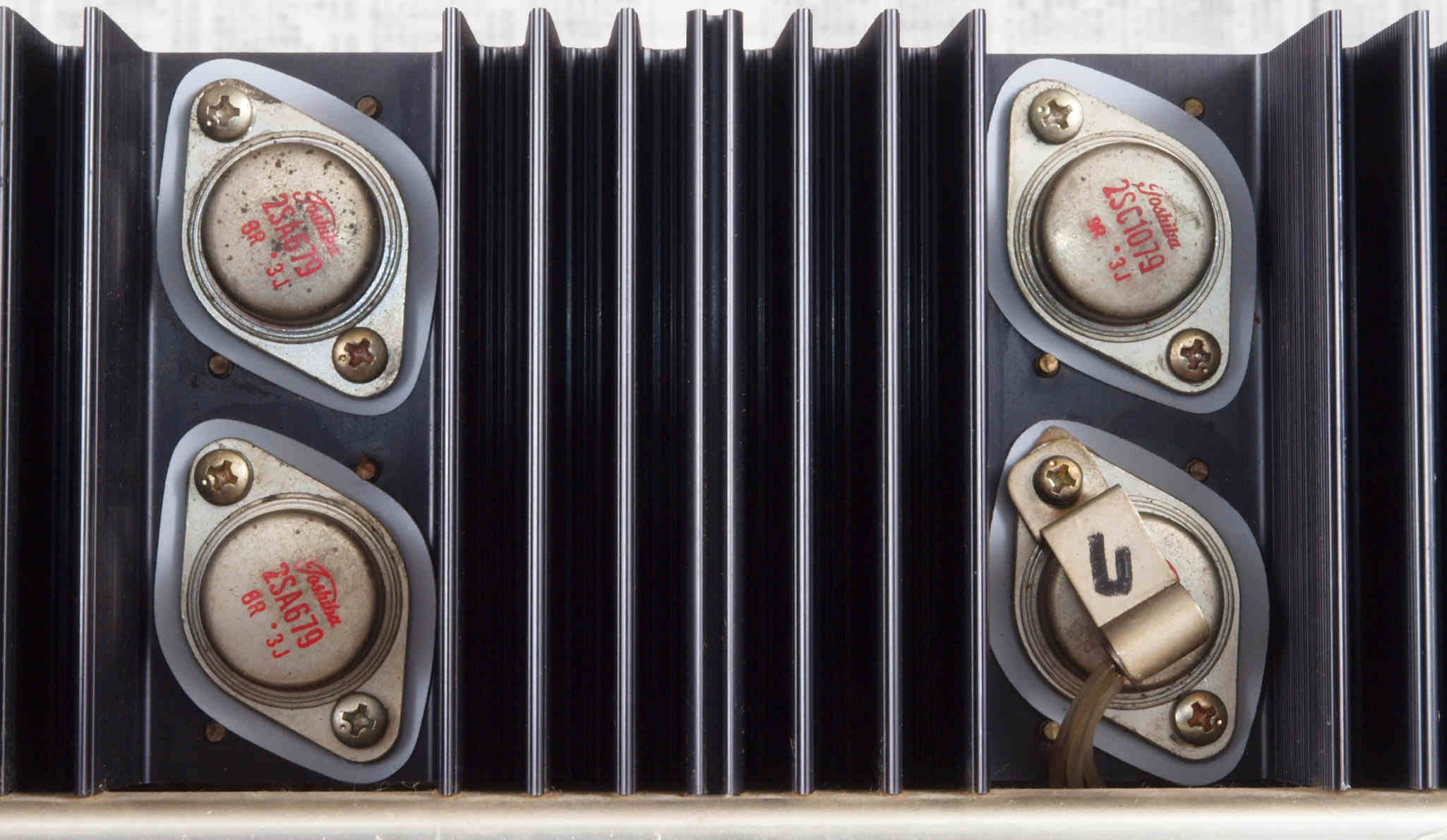

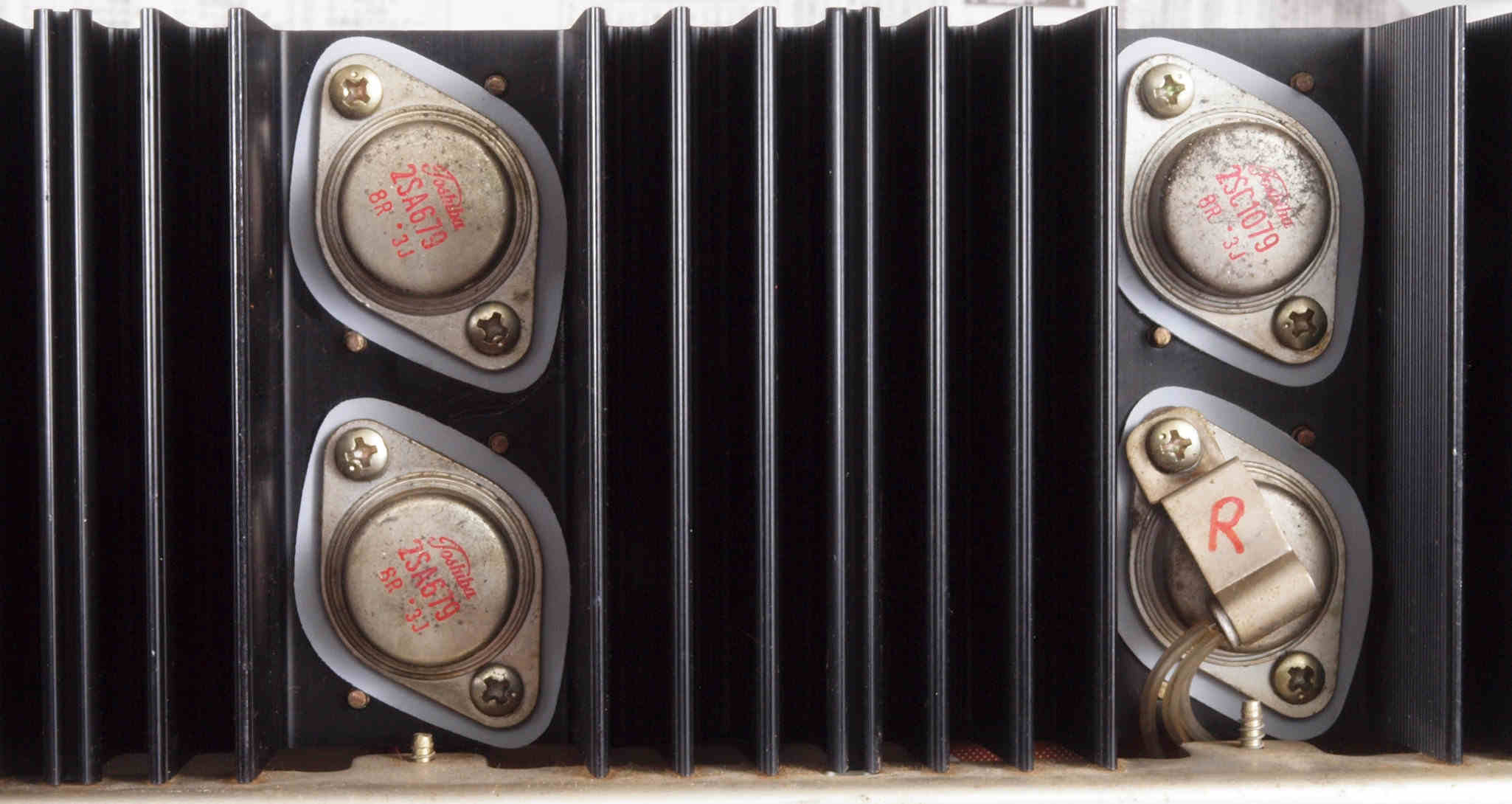

Ｃ１１．　修理前　Ｒ側　終段トランジスター。

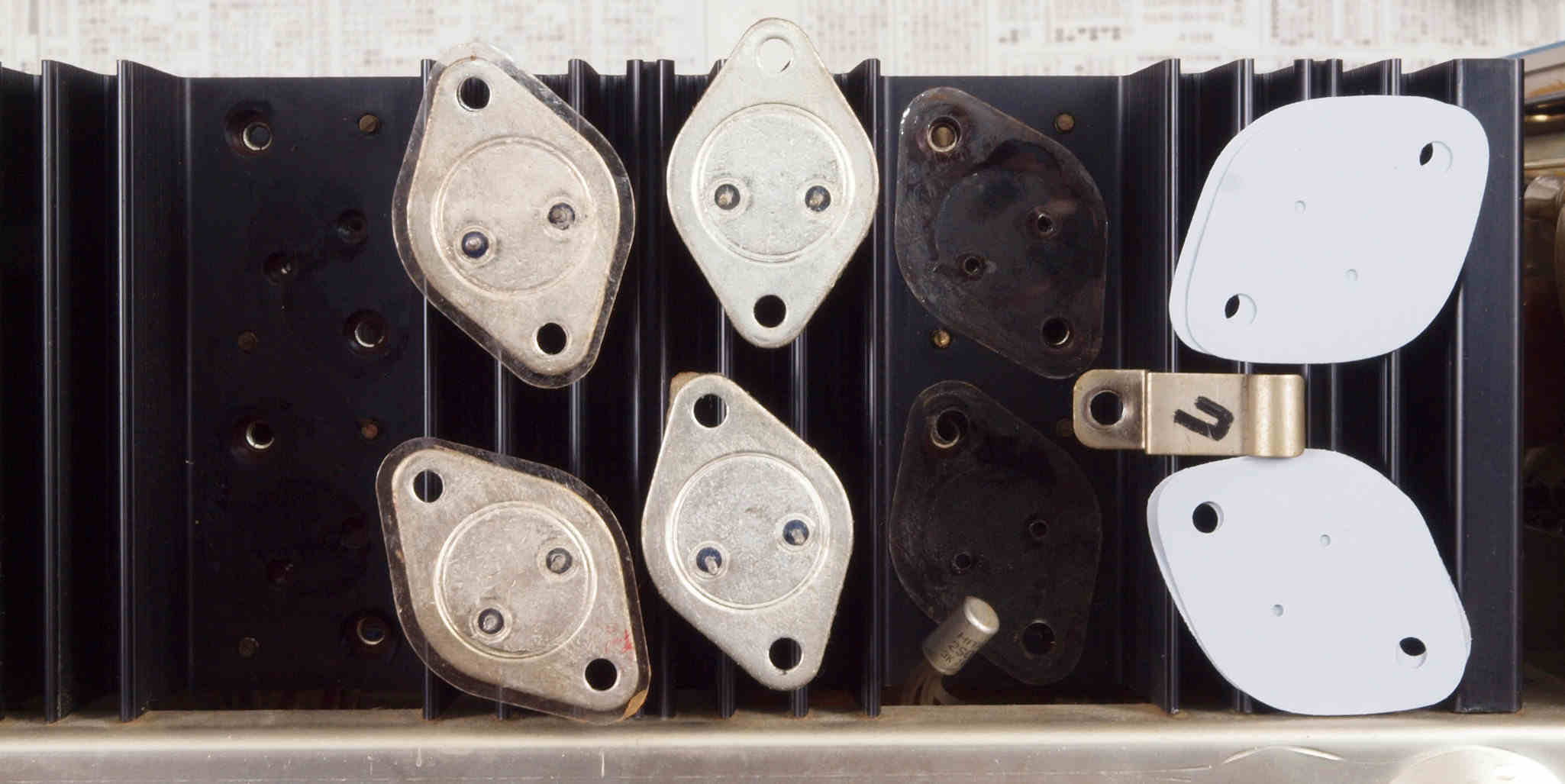

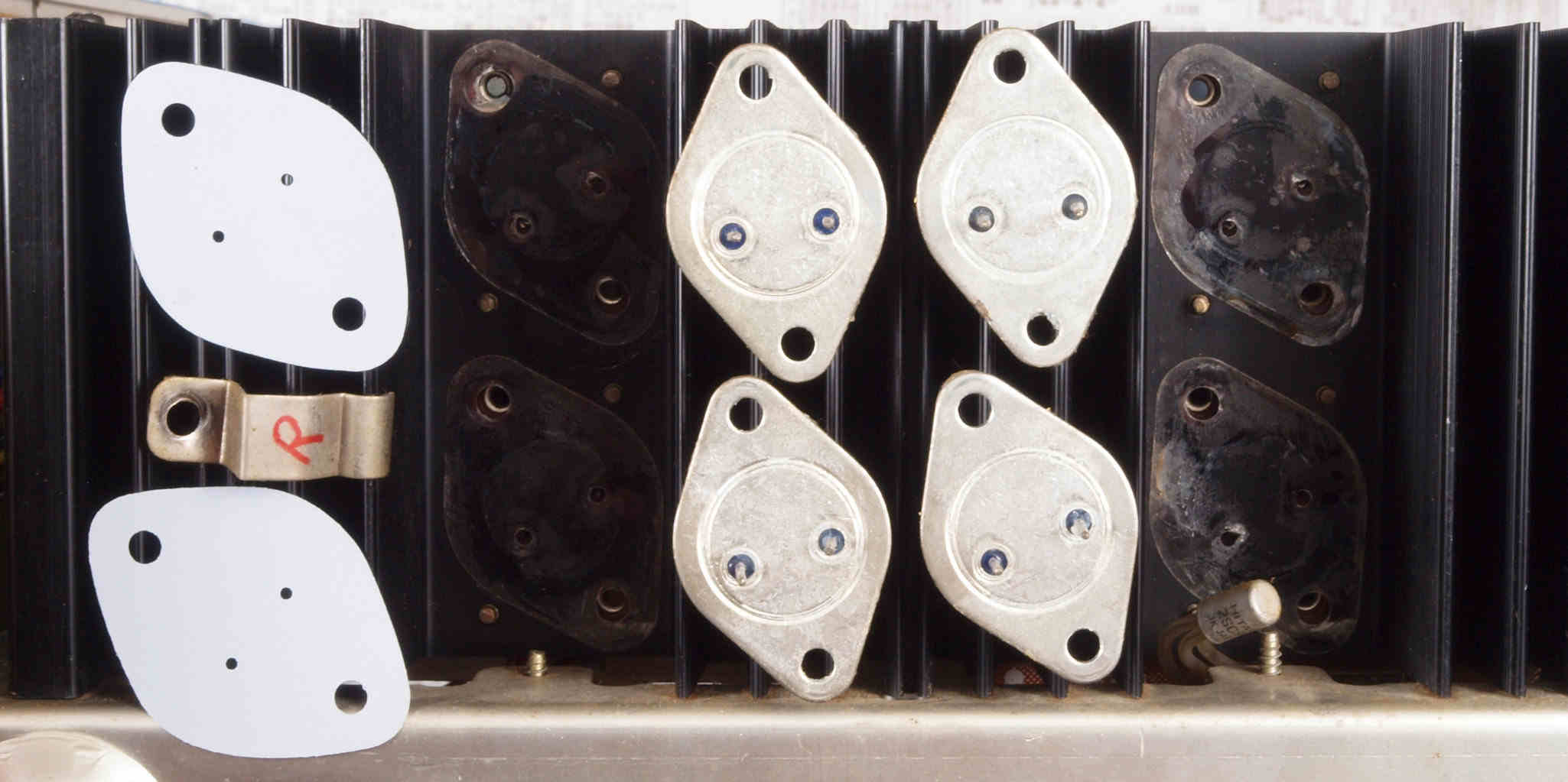

Ｃ１２．　修理中　Ｒ側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。

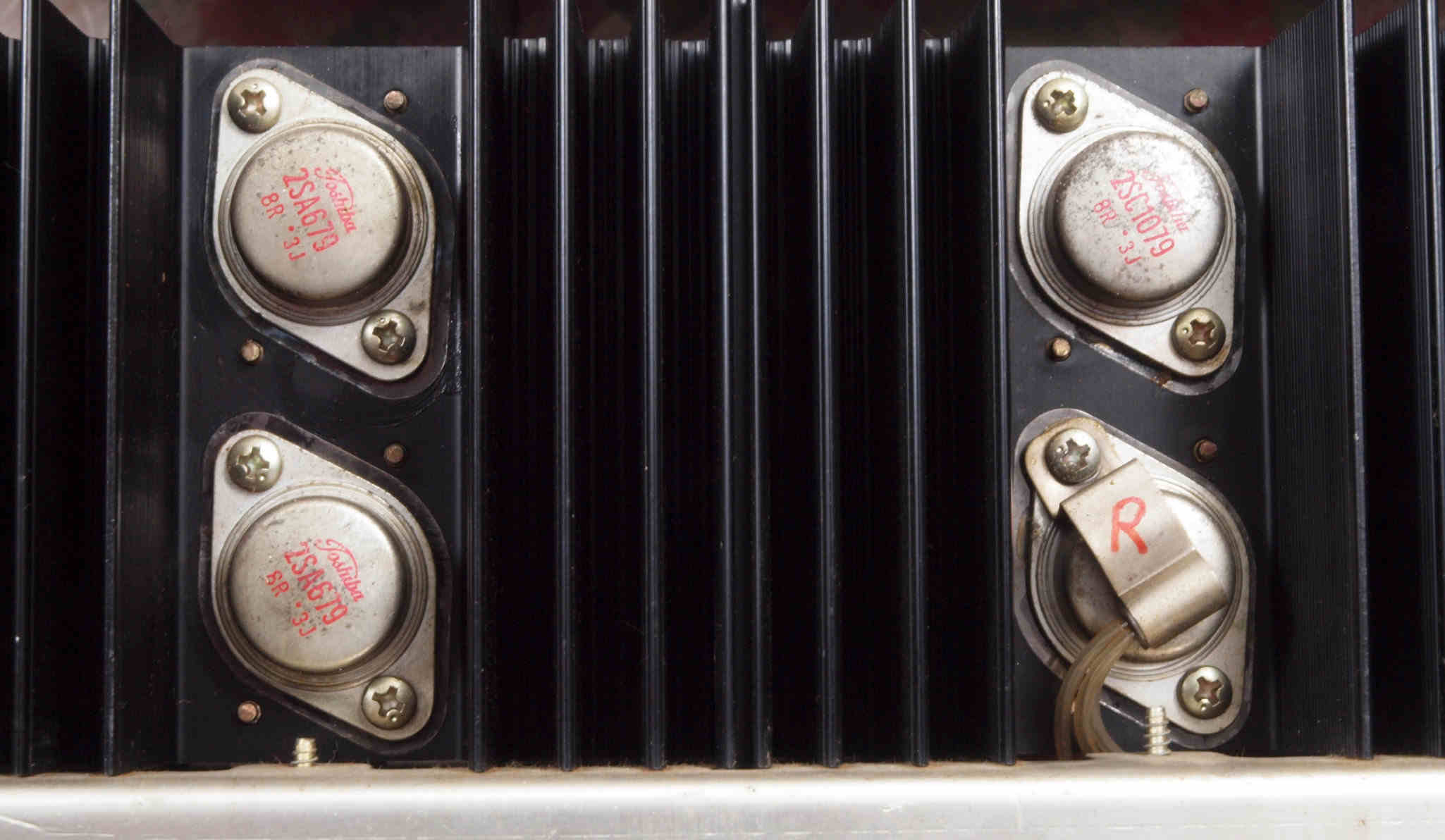

Ｃ１３．　修理後　Ｒ側　終段トランジスター
Ｃ１４．　修理前　Ｌ側　終段終段トランジスター。

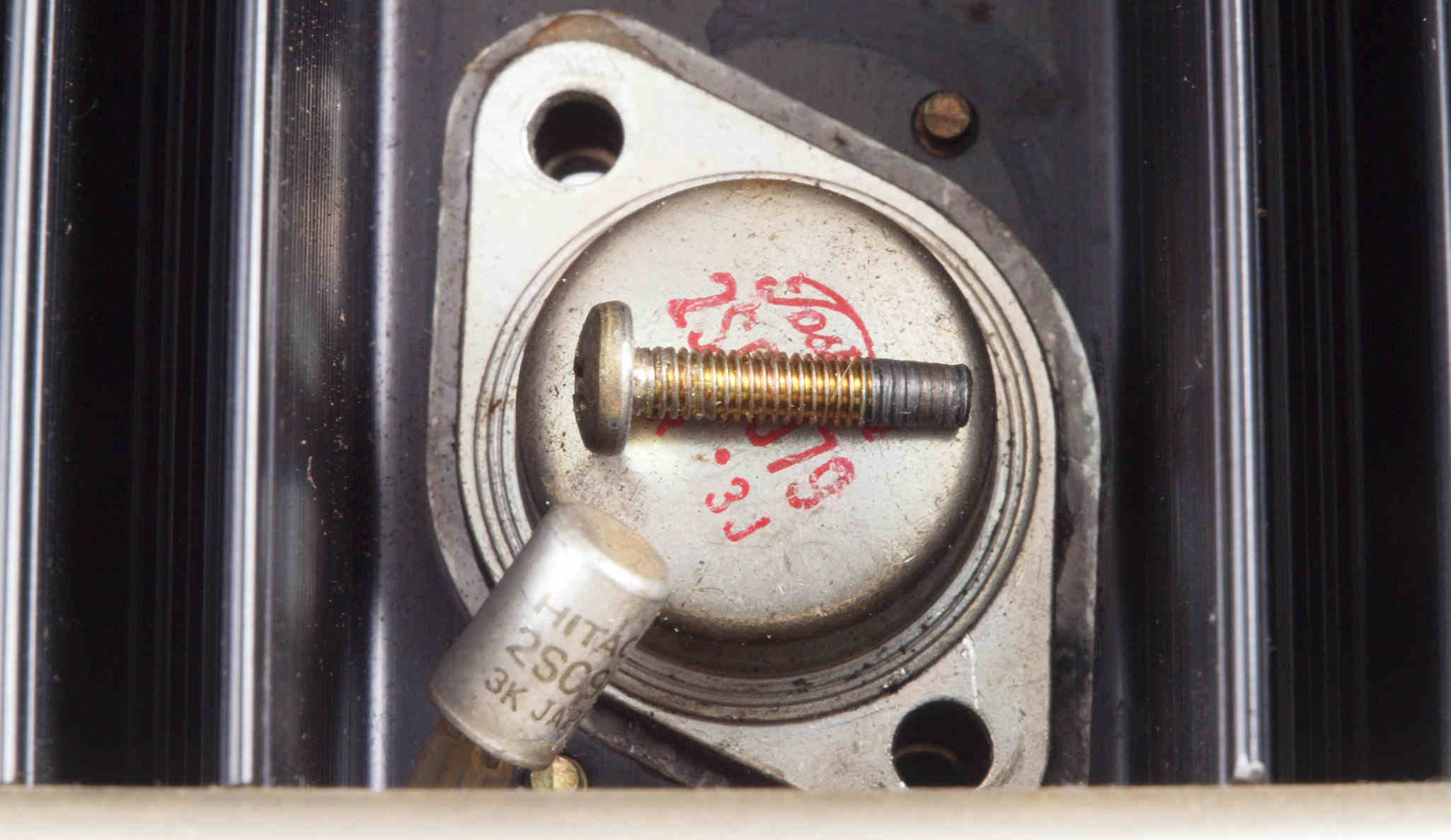

Ｃ１４２．　修理中　Ｌ側　終段終段トランジスター。前回の修理時、止めビス１本がネジ山つぶれ。

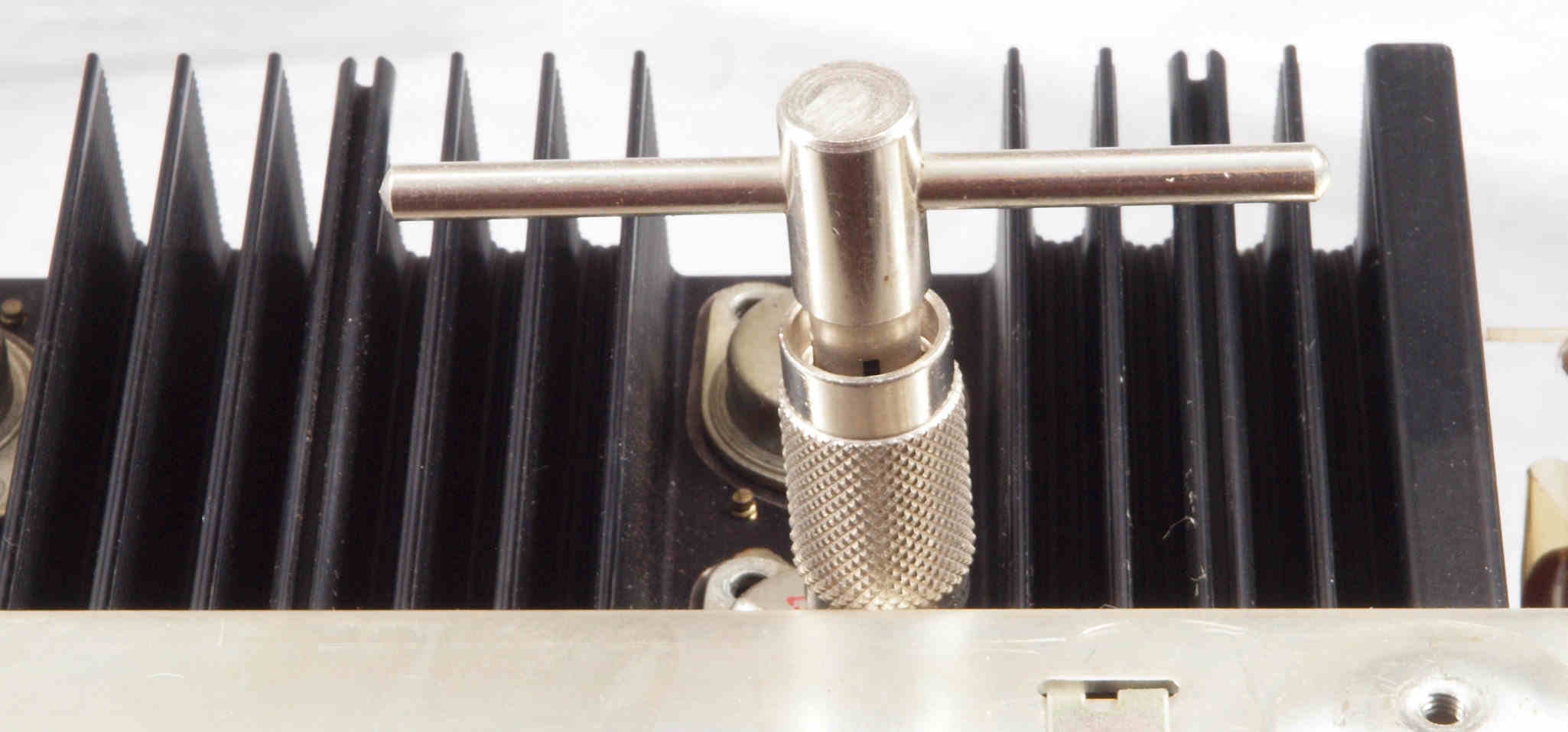

Ｃ１４３．　修理中　Ｌ側　終段終段トランジスター。止めビスは交換し、ネジ山はタップで補正する。
Ｃ１５．　修理中　L側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。
Ｃ１６．　修理後　Ｌ側　終段終段トランジスター

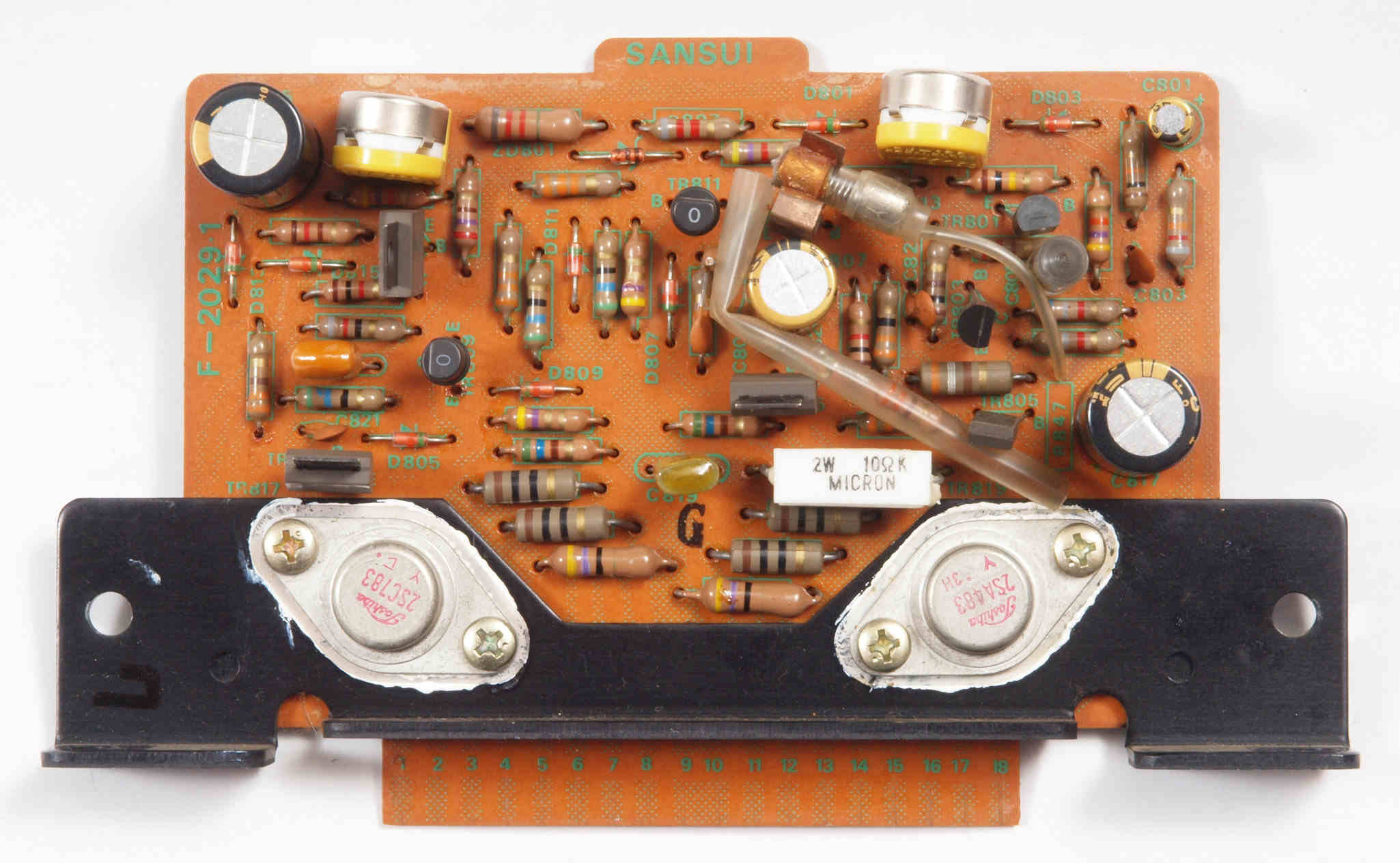

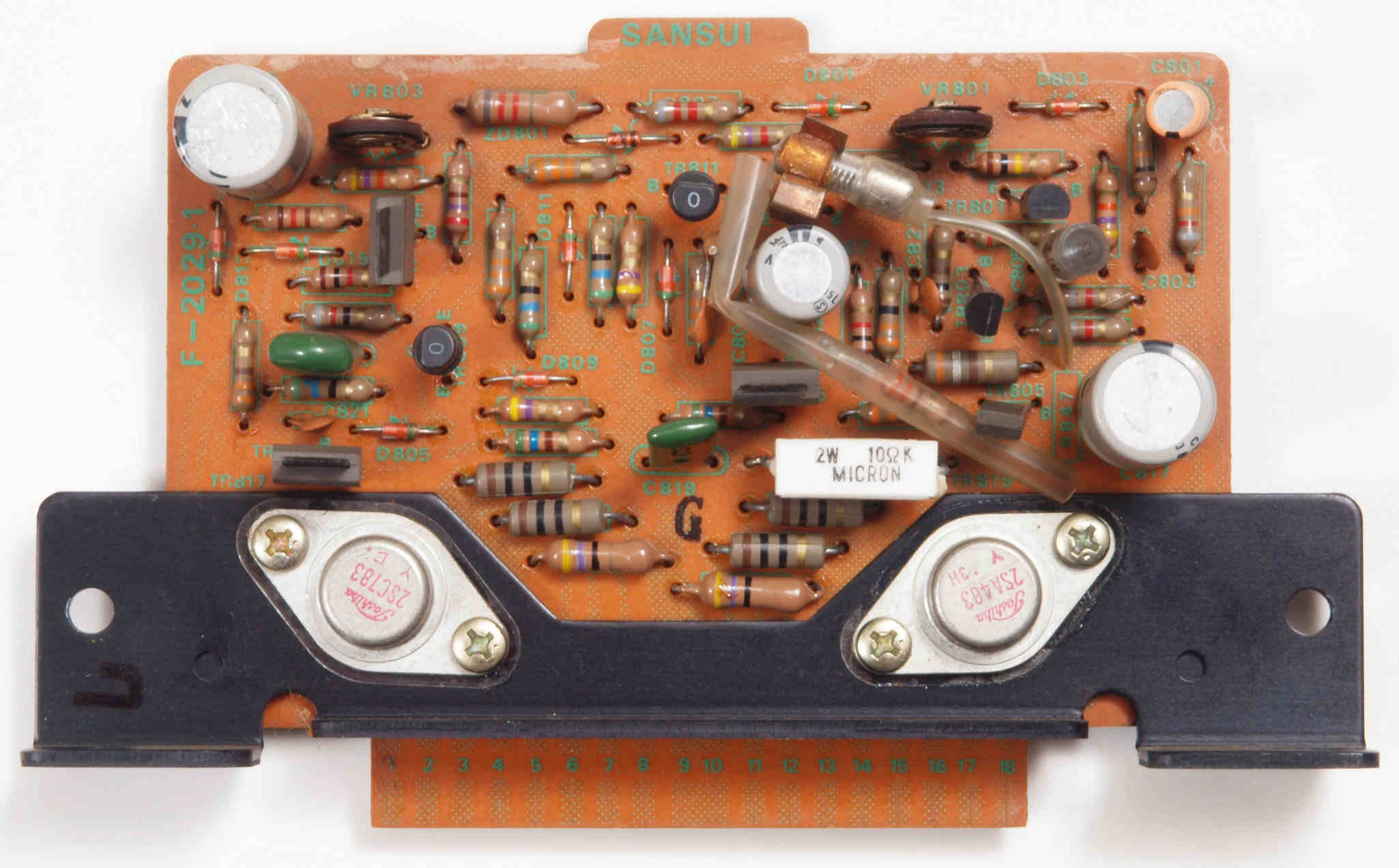

Ｃ２１．　修理前　Ｒ側終段基板。
Ｃ２１２．　修理中　Ｒ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。

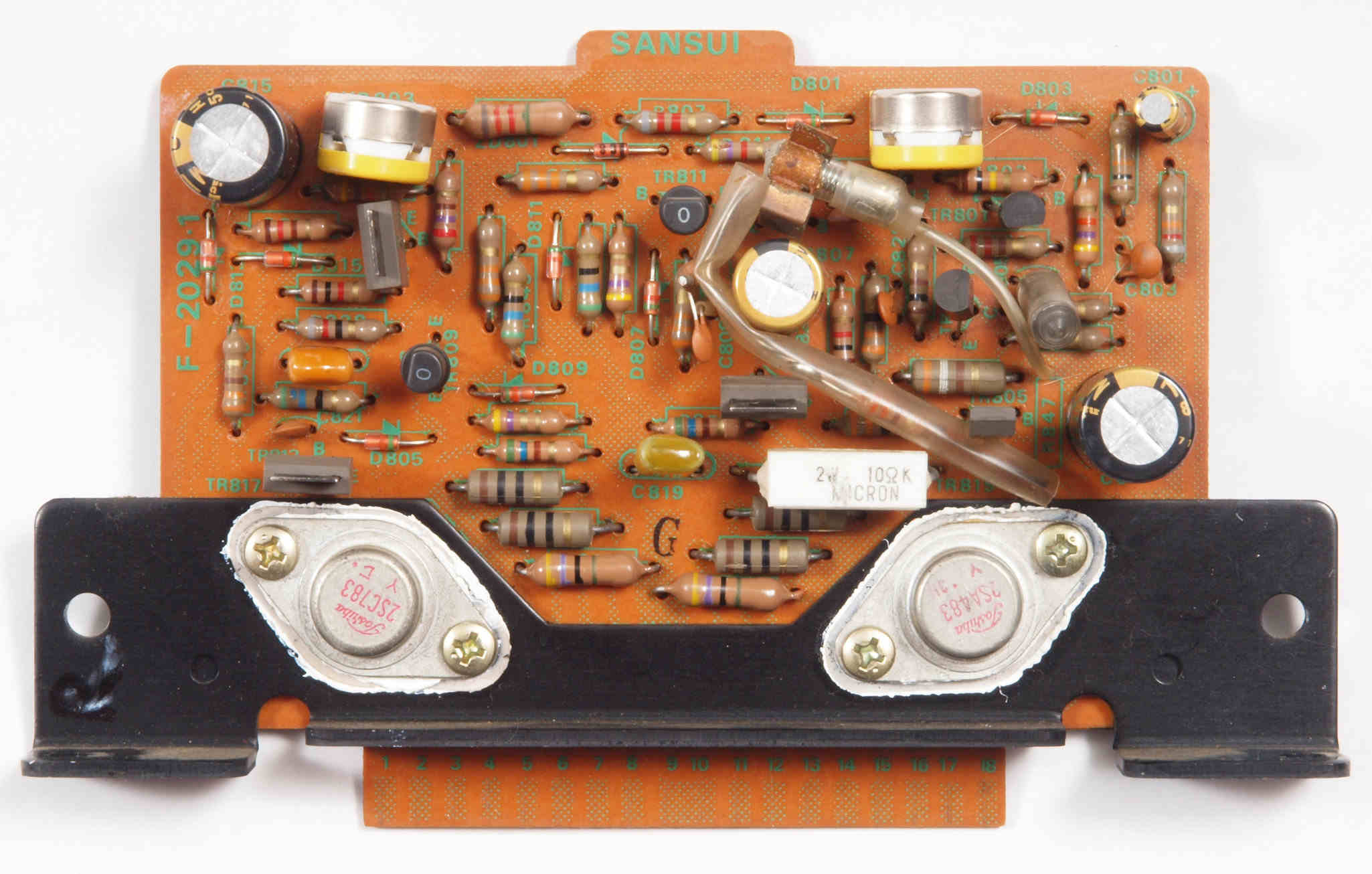

C２２．　修理後　Ｒ側終段基板。
　　　　　　　　　　　ＴＲ（トランジスター）２個、半固定ＶＲ２個、電解コンデンサー４個交換。

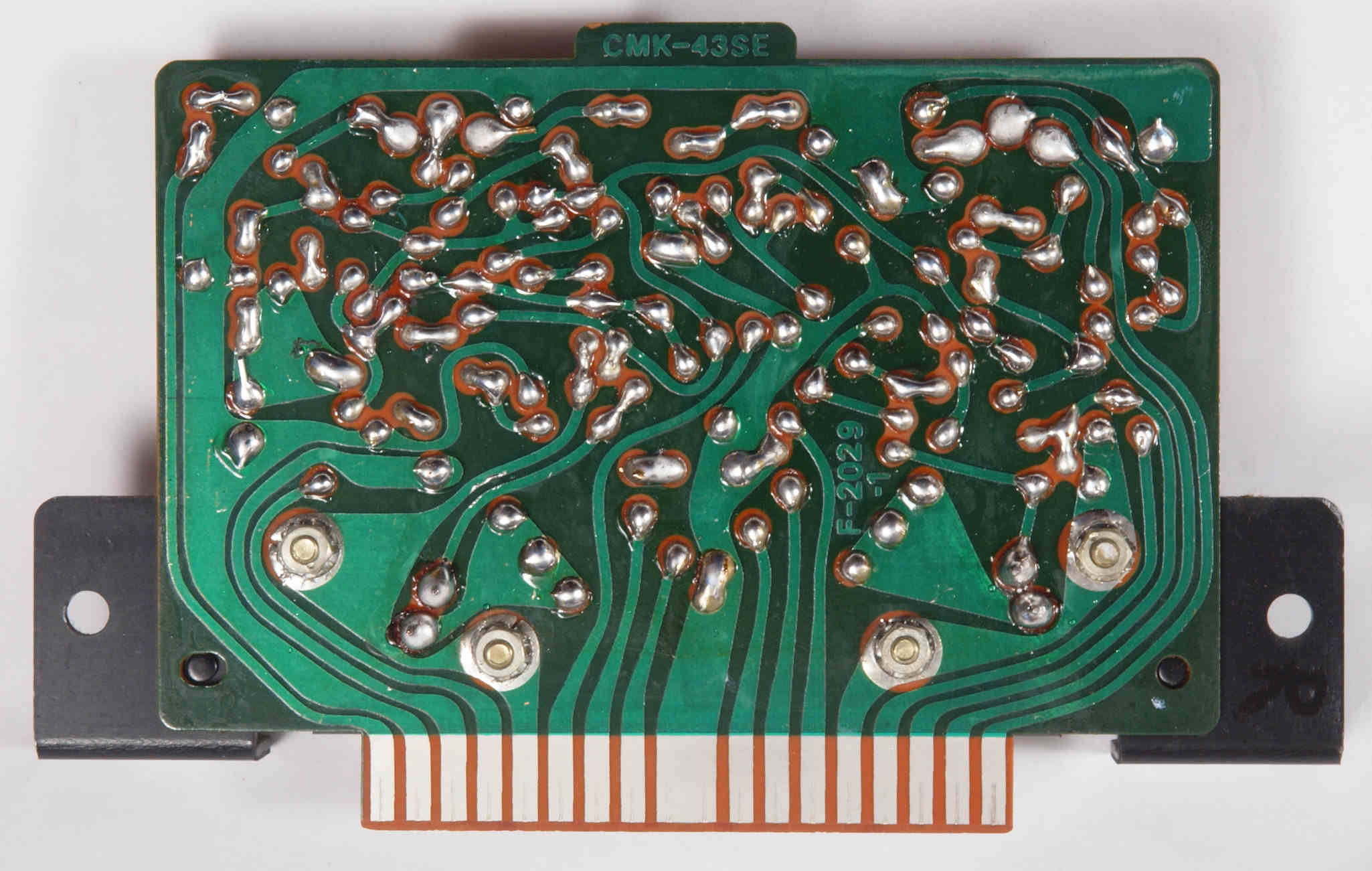

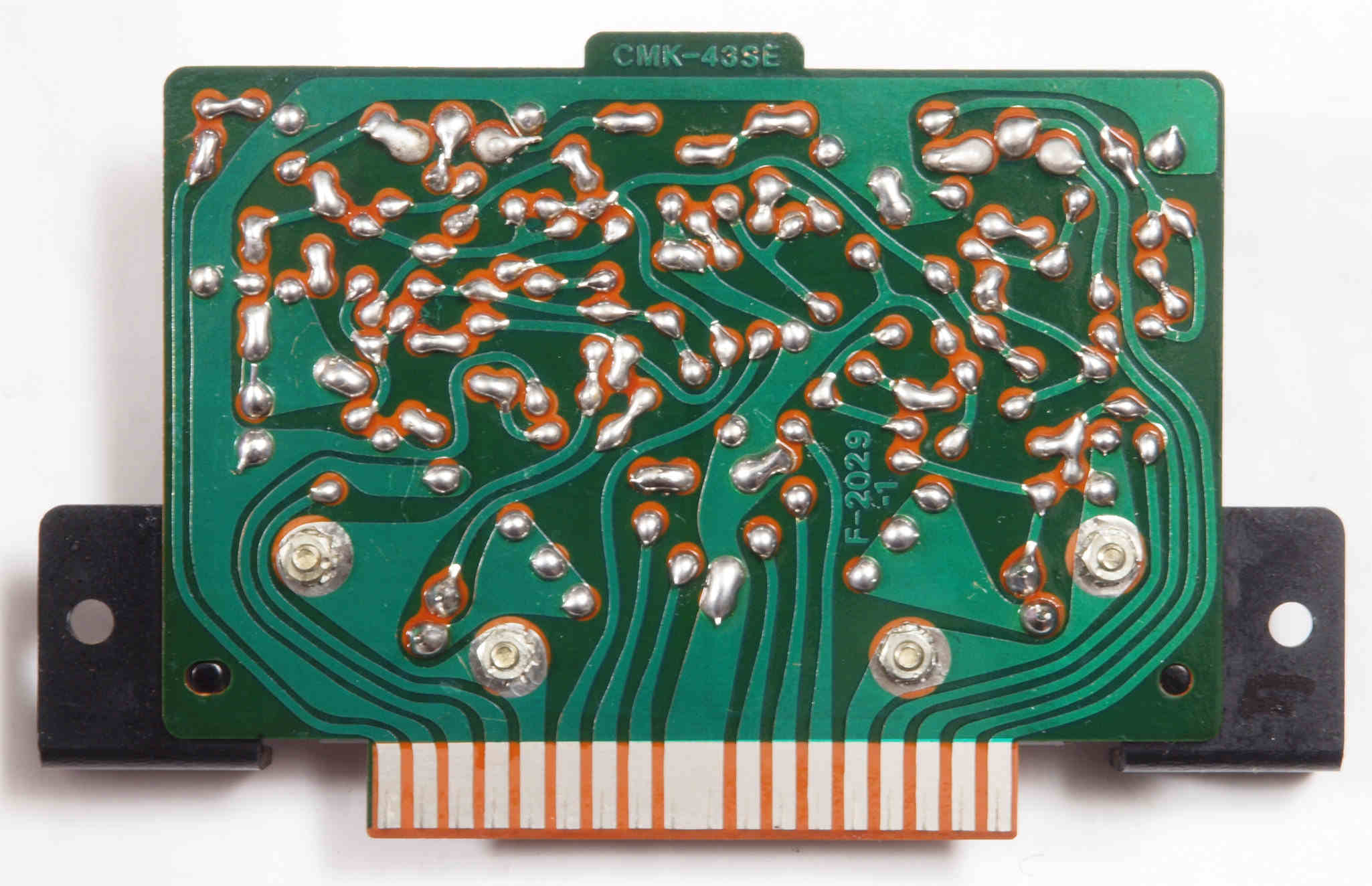

Ｃ２３．　修理前　Ｒ側終段基板裏
Ｃ２４．　修理後（半田補正）後　Ｒ側終段基板裏　全ての半田をやり直す
Ｃ２５．　完成Ｒ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

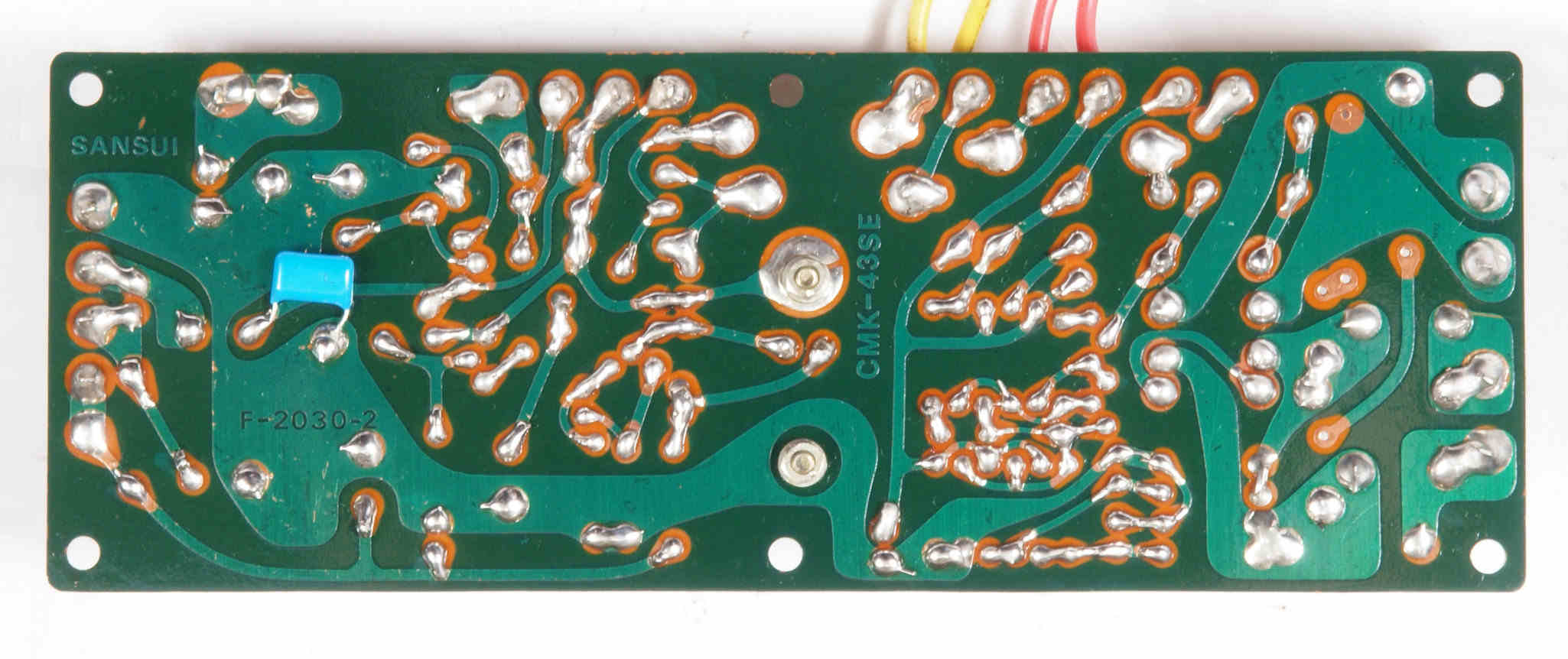

Ｃ３１．　修理前　Ｌ側終段基板
Ｃ３１２．　修理中　Ｌ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。
Ｃ３２．　修理後　Ｌ側終段基板。
　　　　　　　　　　　　ＴＲ（トランジスター）２個、半固定ＶＲ２個、電解コンデンサー４個交換
　　　　　　　　　　　　当然ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。
Ｃ３３．　修理前　Ｌ側終段基板裏
Ｃ３４．　修理後（半田補正）後　Ｌ段基板裏　全ての半田をやり直す
Ｃ３５．　完成　Ｌ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

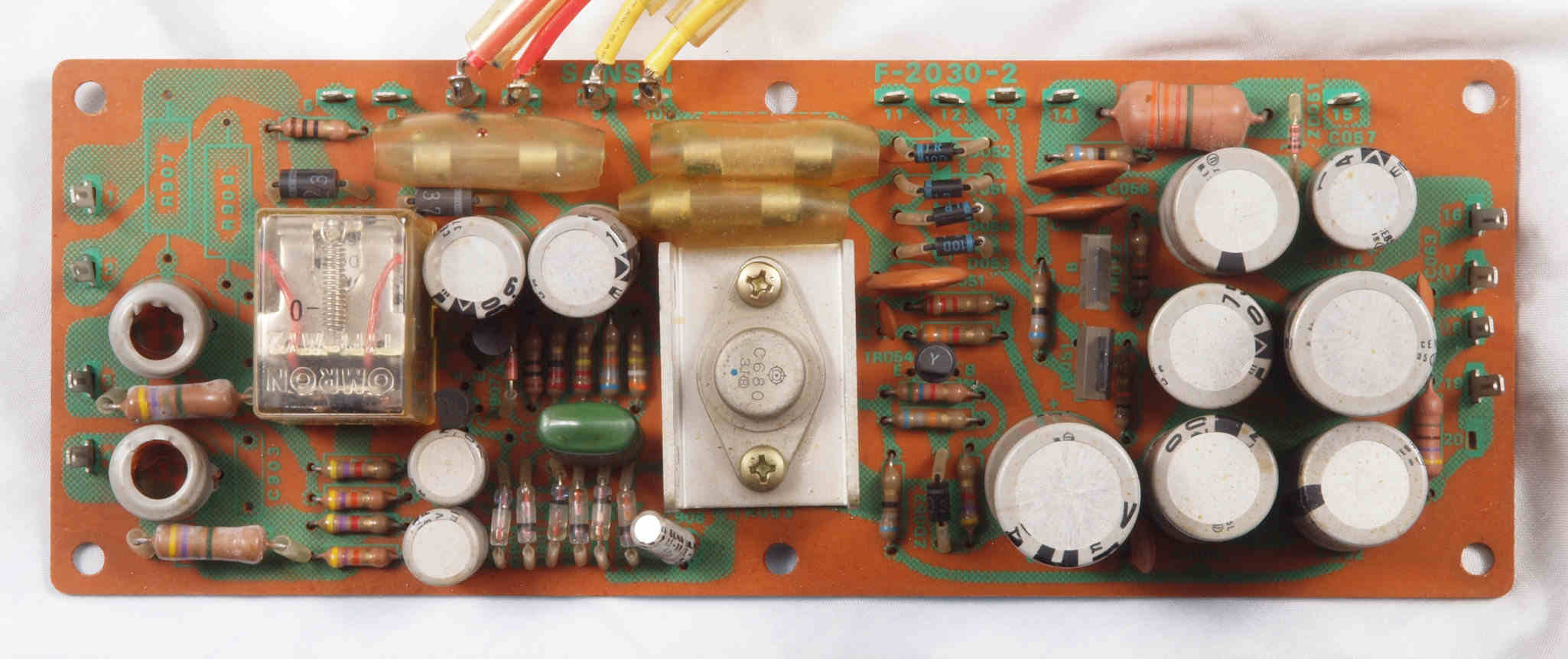

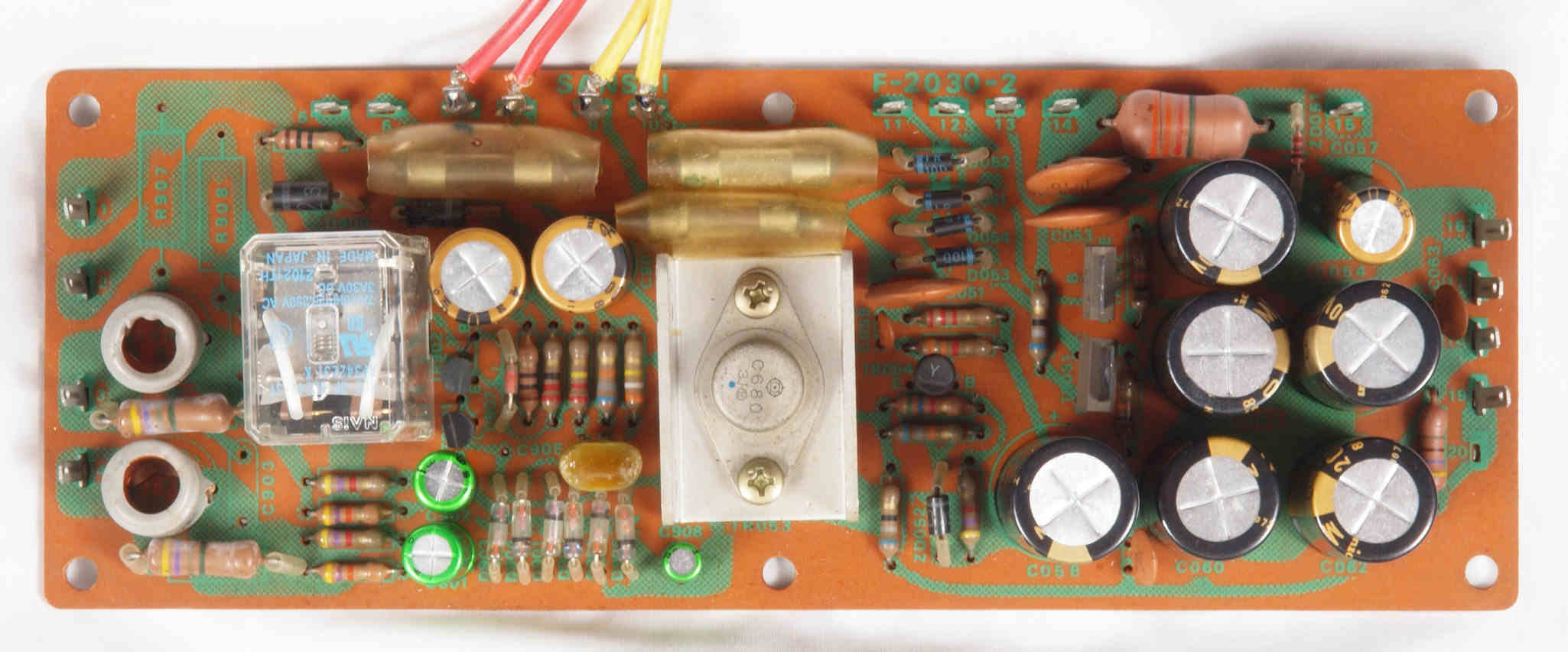

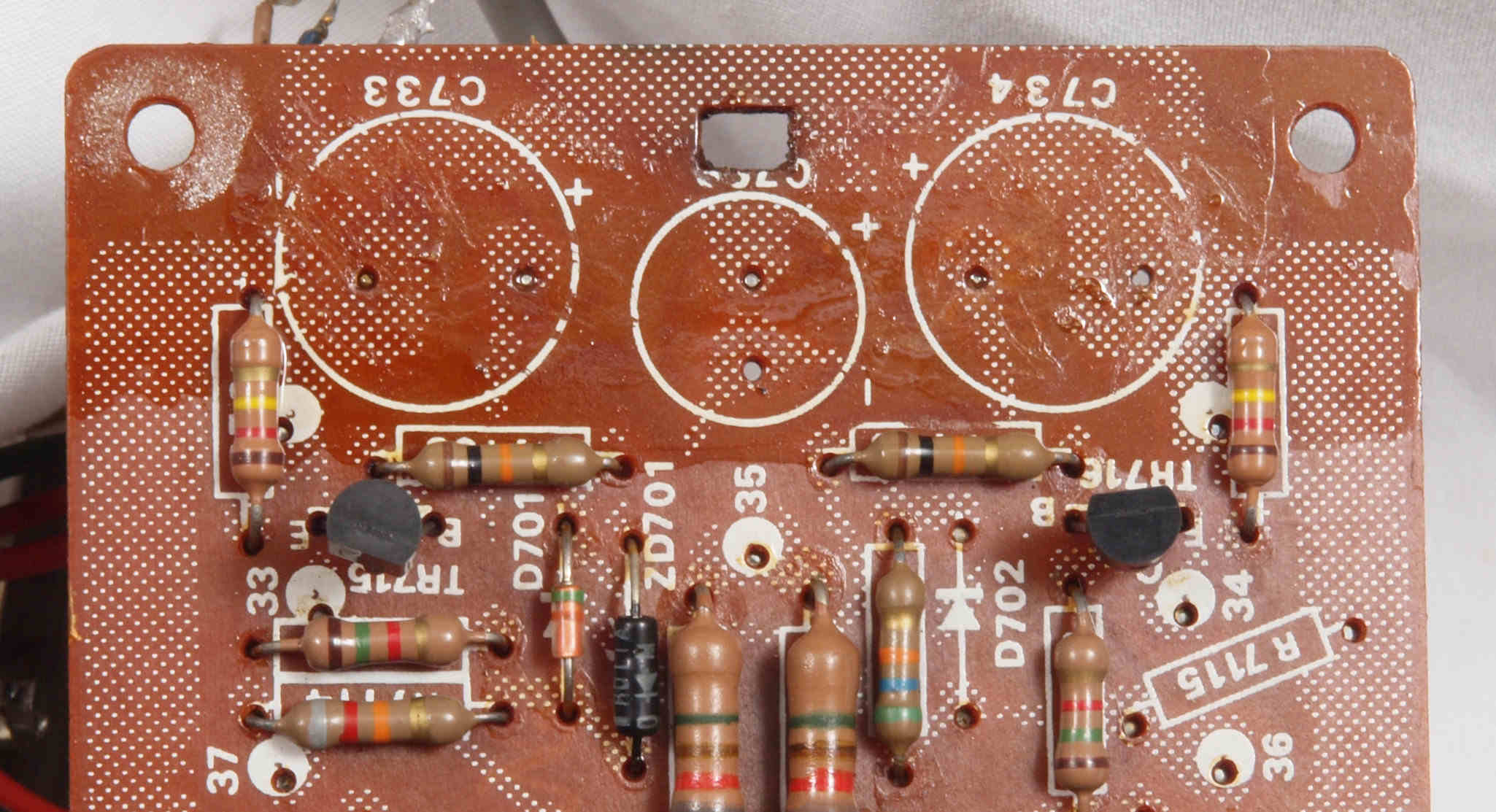

Ｃ４１．　修理前　整流・プロテクト基板
Ｃ４２．　修理後　整流・プロテクト基板　　ＳＰ接続リレー、電解コンデンサー１２個、フイルムコンデンサー１個交換
Ｃ４３．　修理前　整流・プロテクト基板裏
Ｃ４４．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す。フイルムコンデンサー１個追加。
Ｃ４５．　完成　整流・プロテクト基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

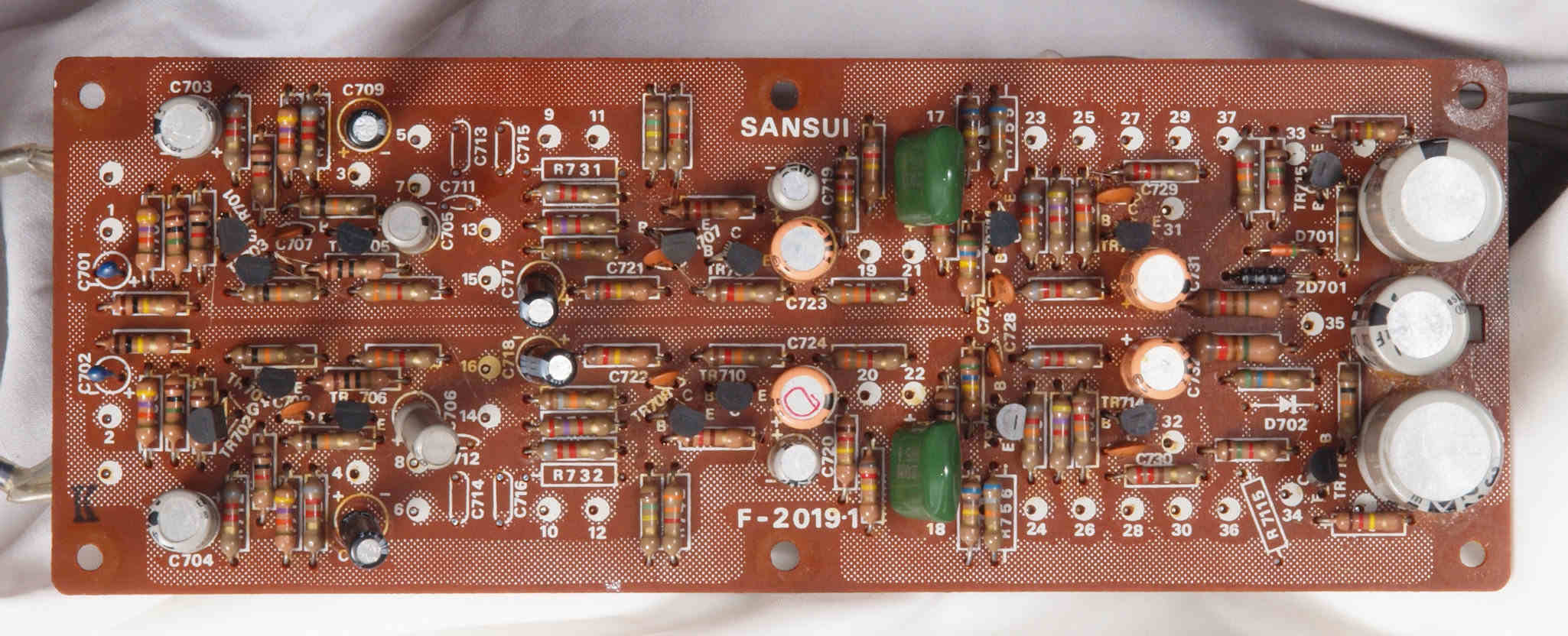

Ｃ５１．　修理前　コントロール基板

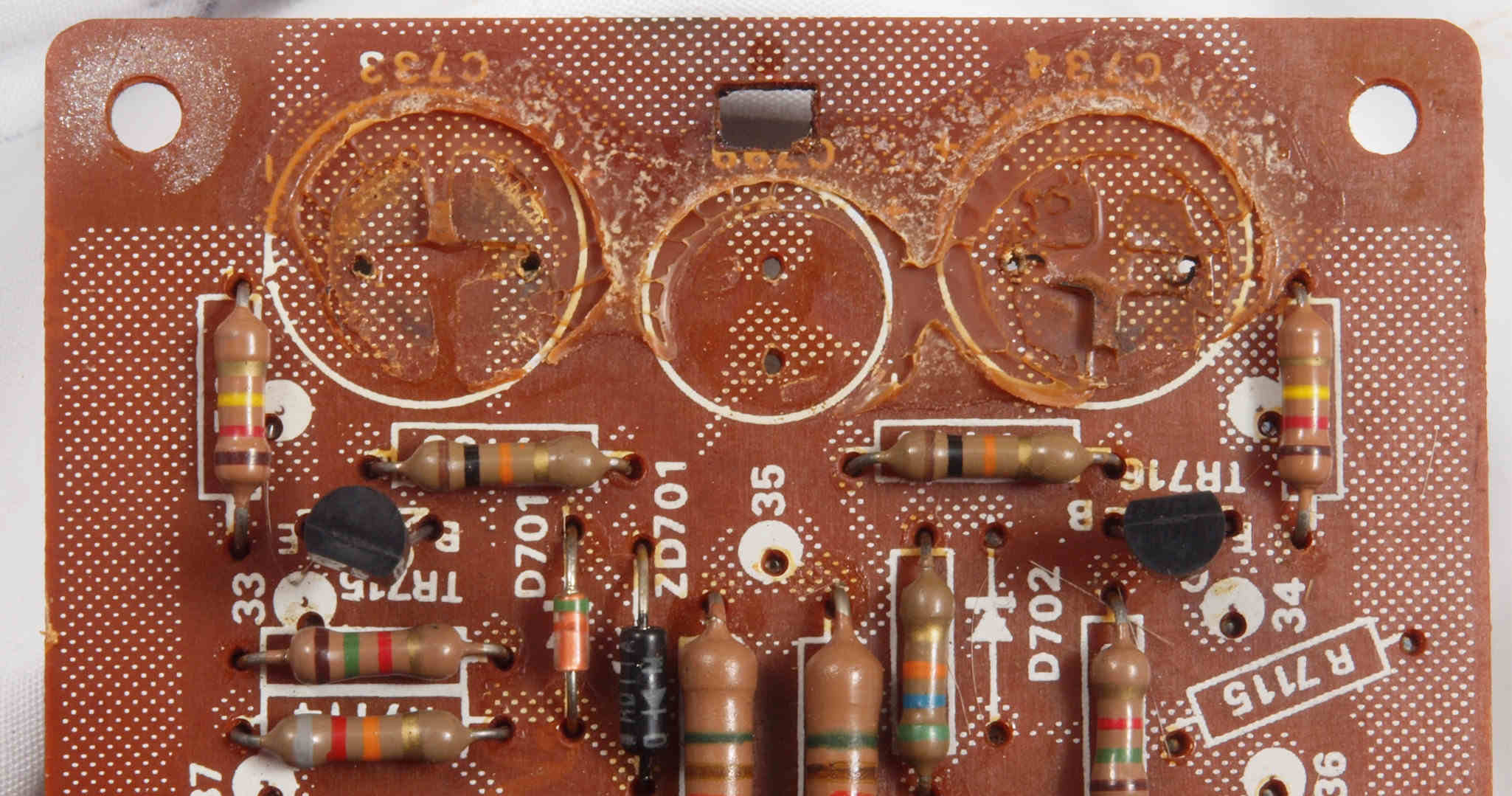

Ｃ５１２．　修理中　コントロール基板。　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ５１３．　修理中　コントロール基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

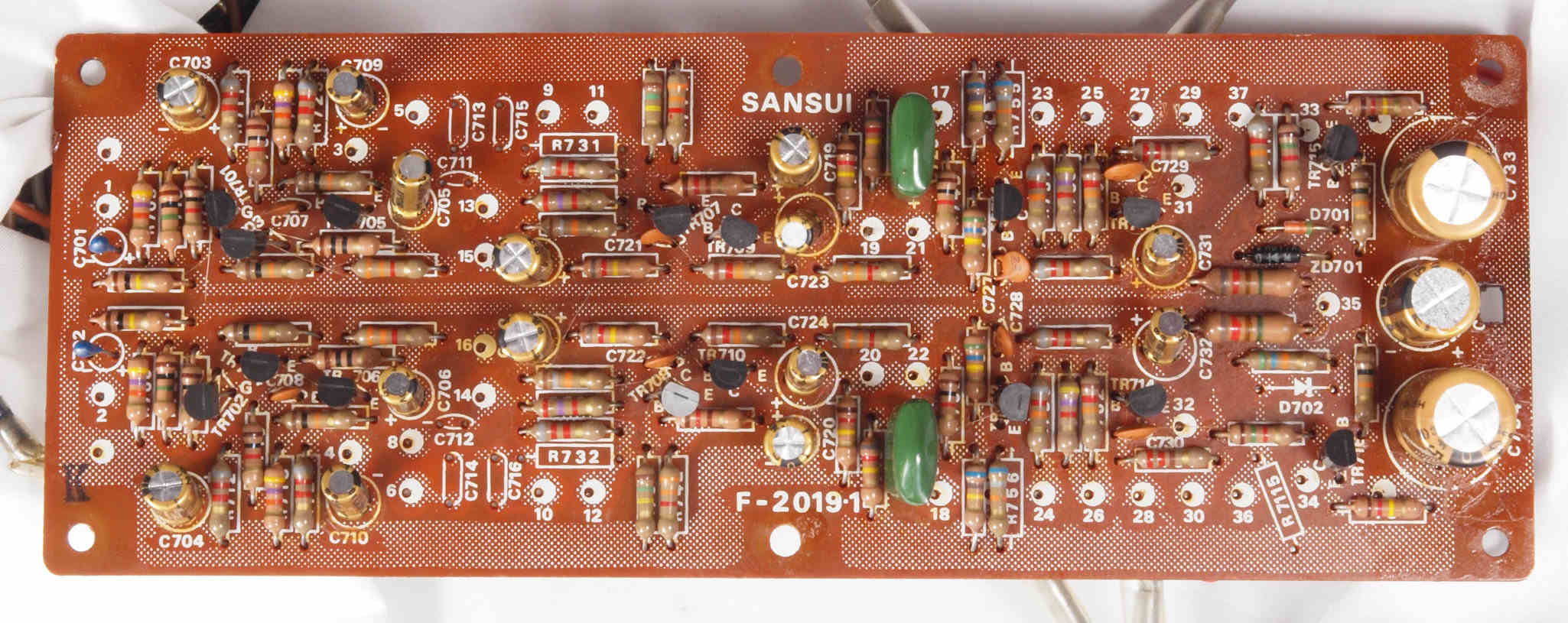

Ｃ５２．　修理後　コントロール基板。
　　　　　ＦＥＴ（電界効果トランジスター）２個、ＴＲ（トランジスター）１４個、電解コンデンサー１７個、フイルムコンデンサー４個交換

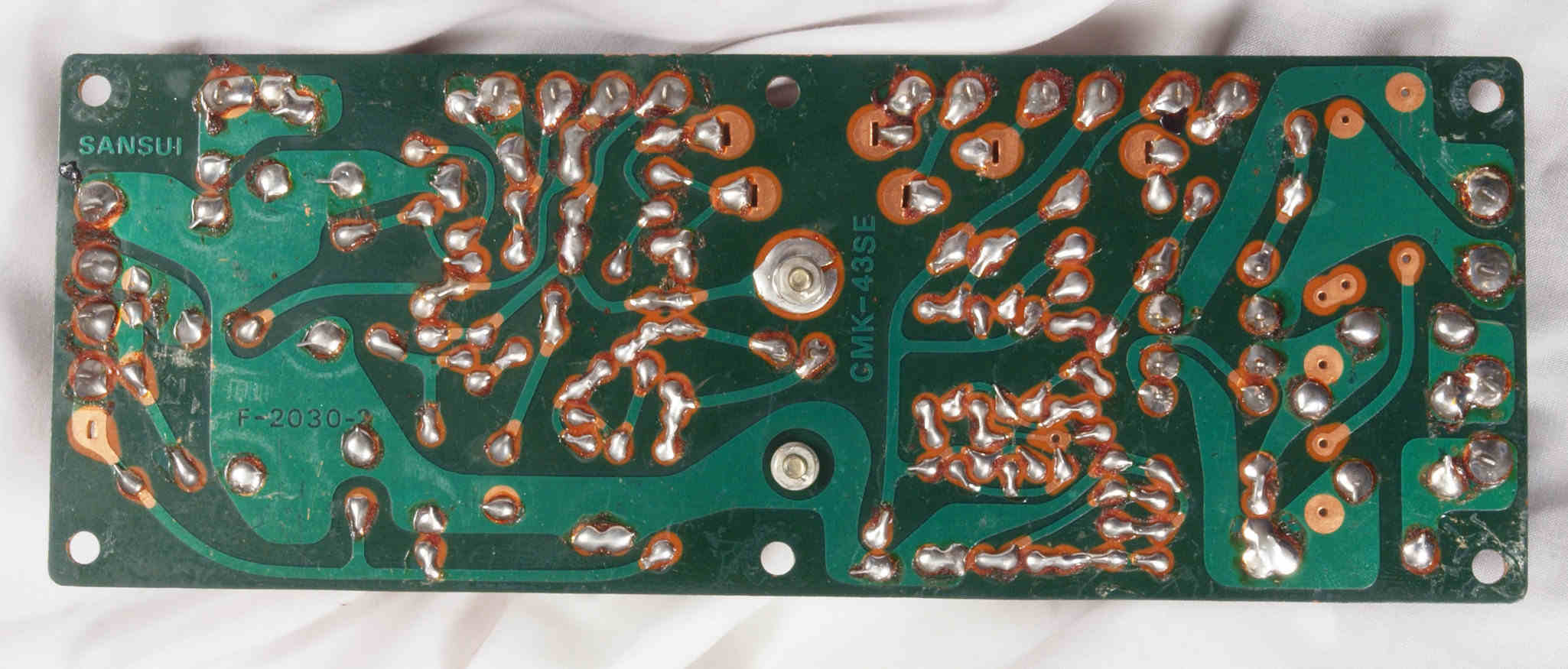

Ｃ５３．　修理前　コントロール基板裏

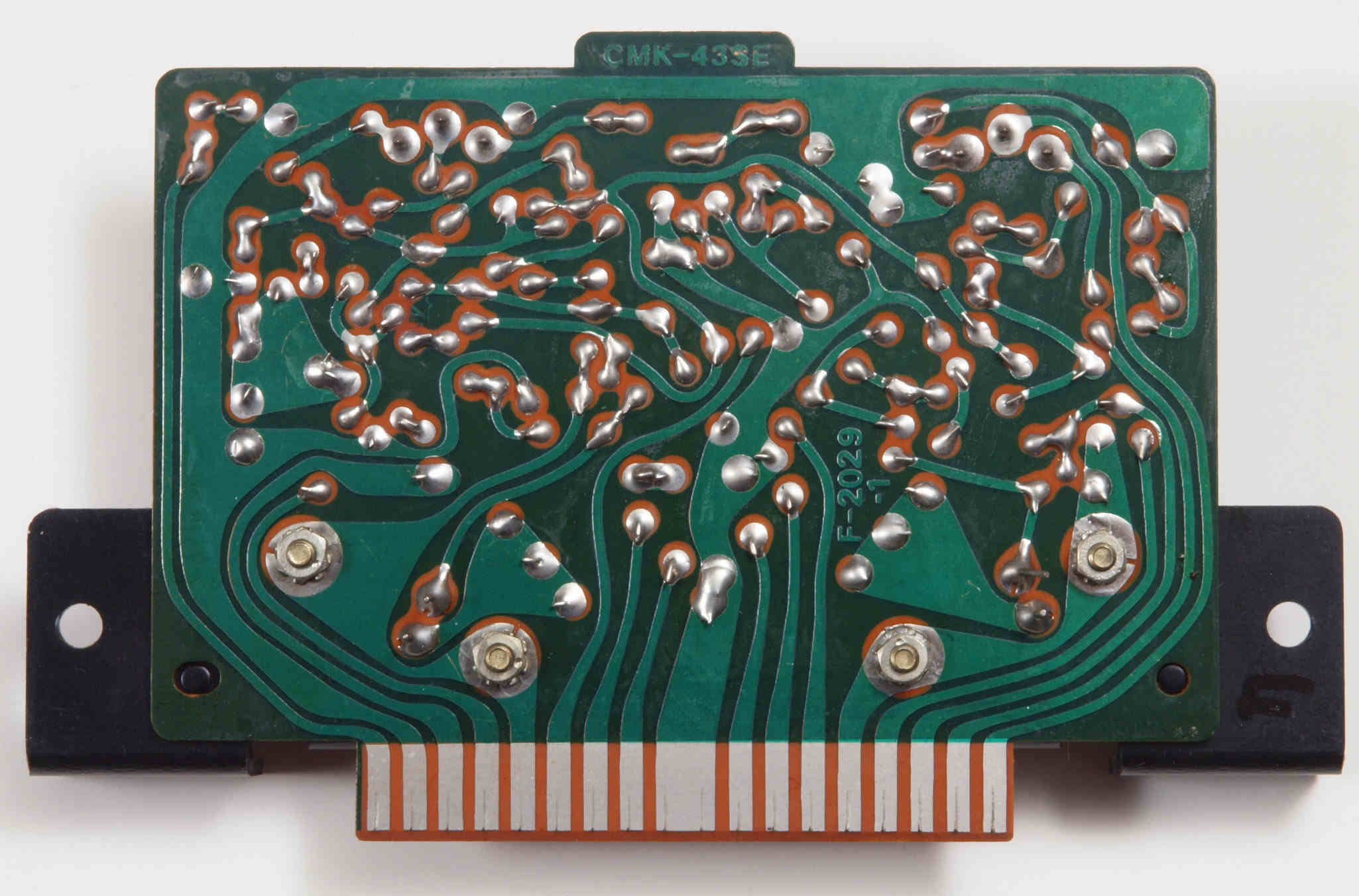

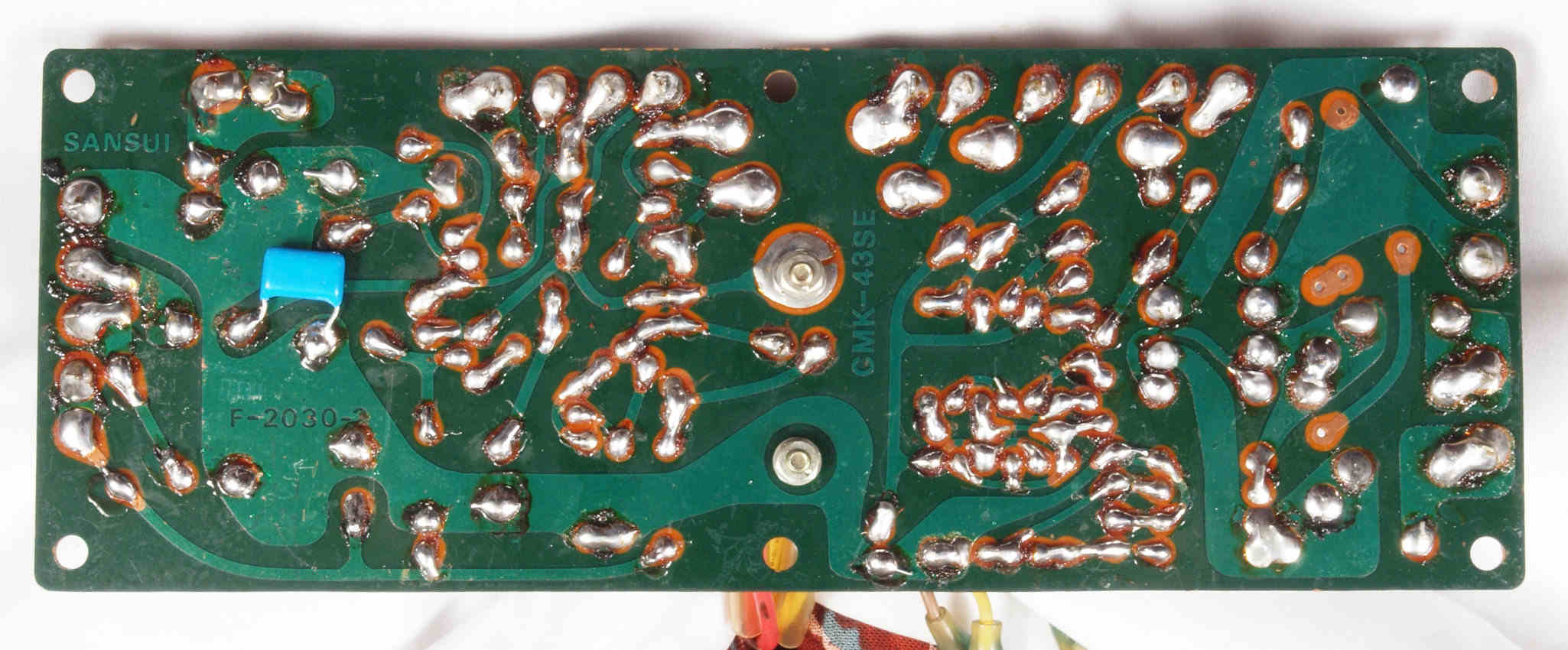

Ｃ５４．　修理後（半田補正）後　コントロール基板裏　全ての半田をやり直す
Ｃ５５．　完成　コントロール基板裏完成　不要なフラックスを取り洗浄し、コート液を塗布。

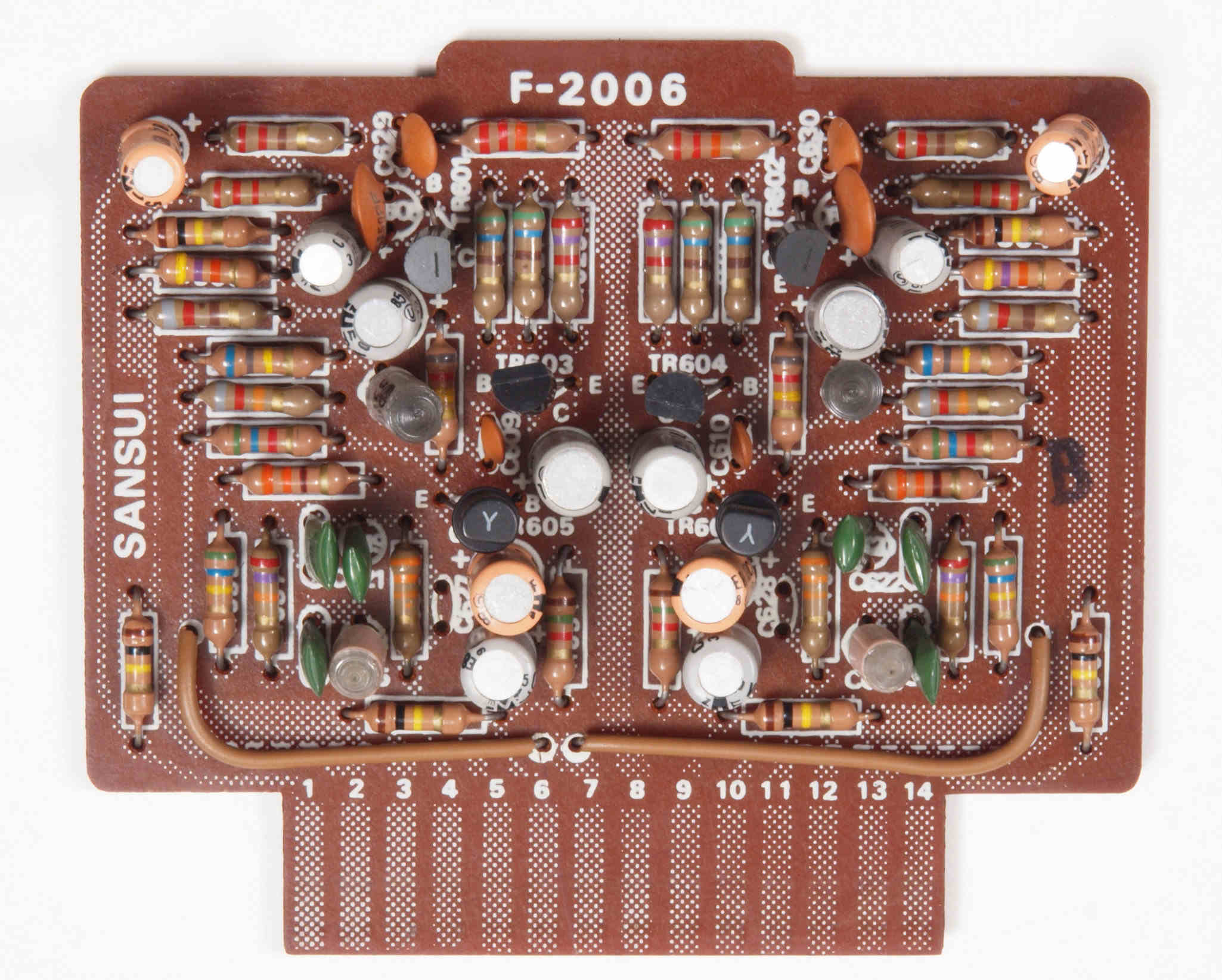

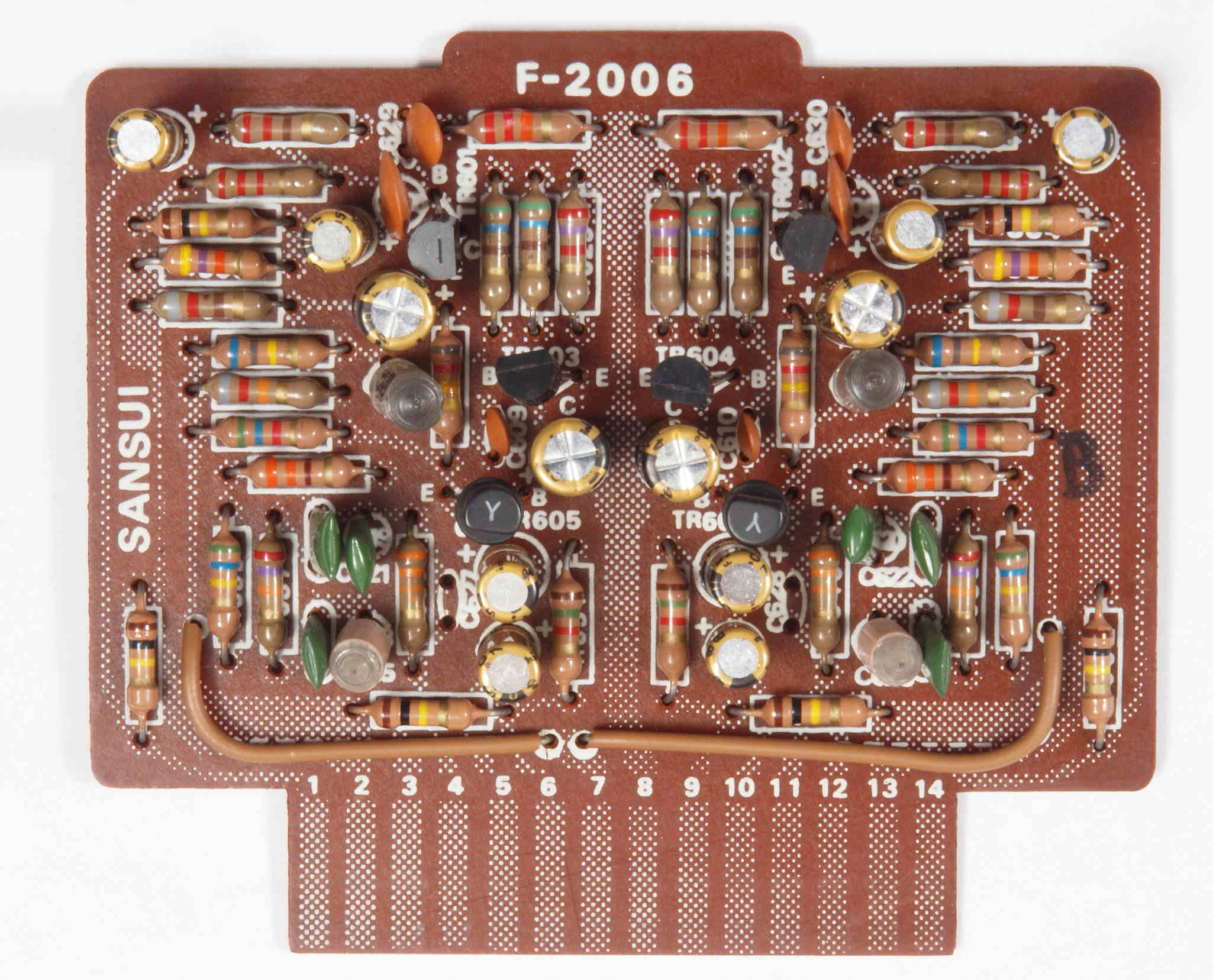

Ｃ６１．　修理前　EQ−ＡＭＰ基板
Ｃ６２．　修理後　EQ−ＡＭＰ基板　　ＴＲ（トランジスター）４個、電解コンデンサー１２個交換

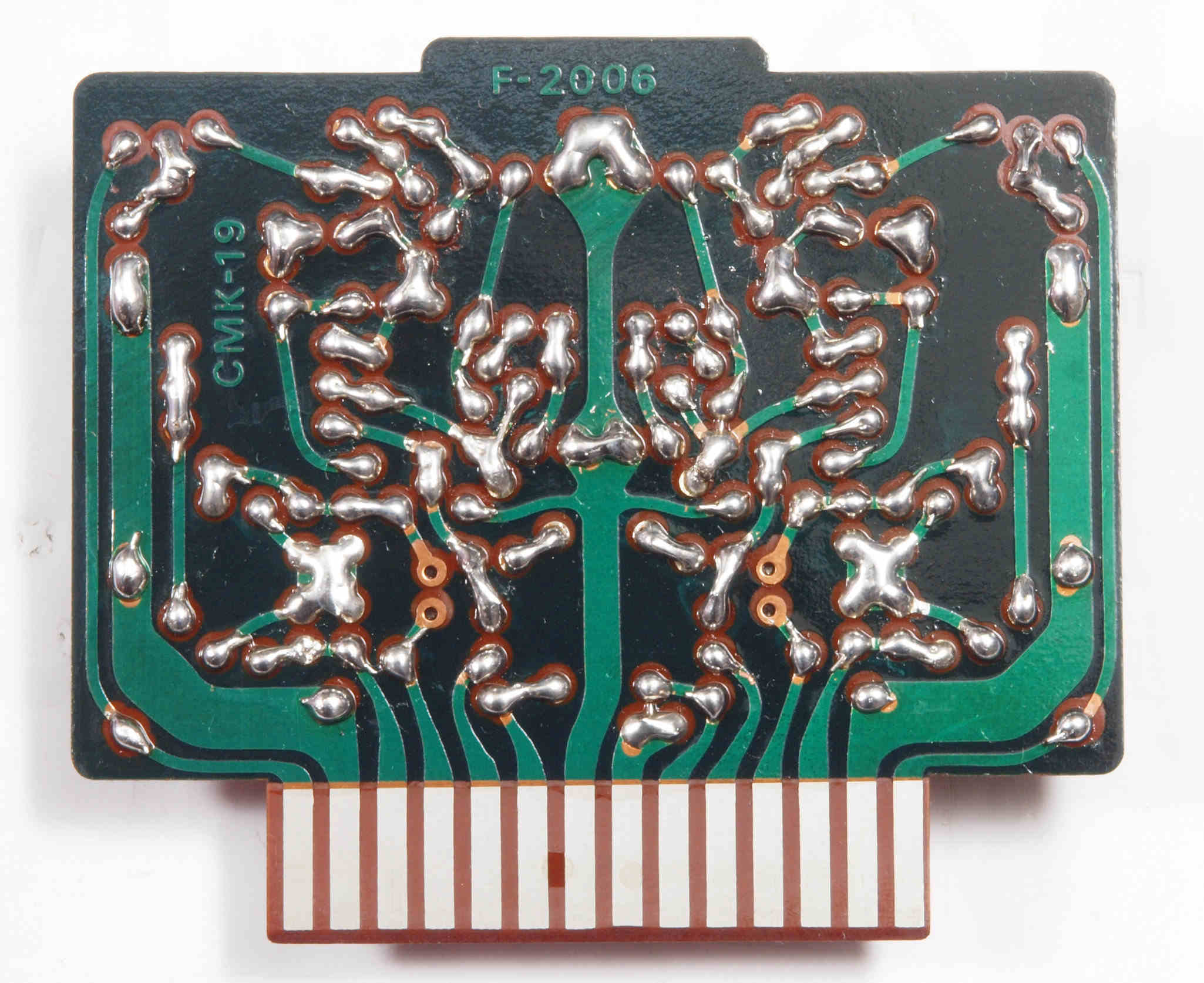

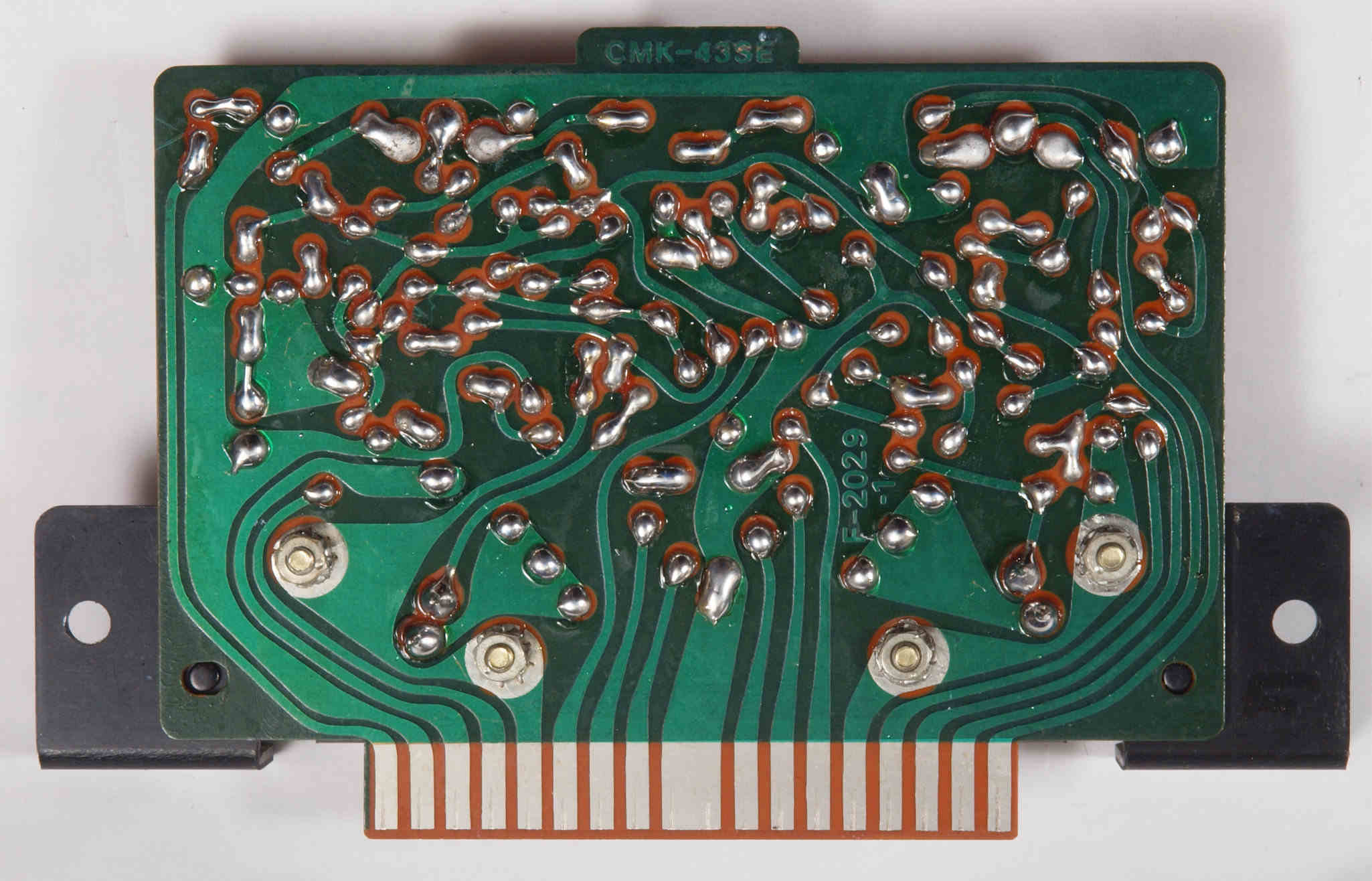

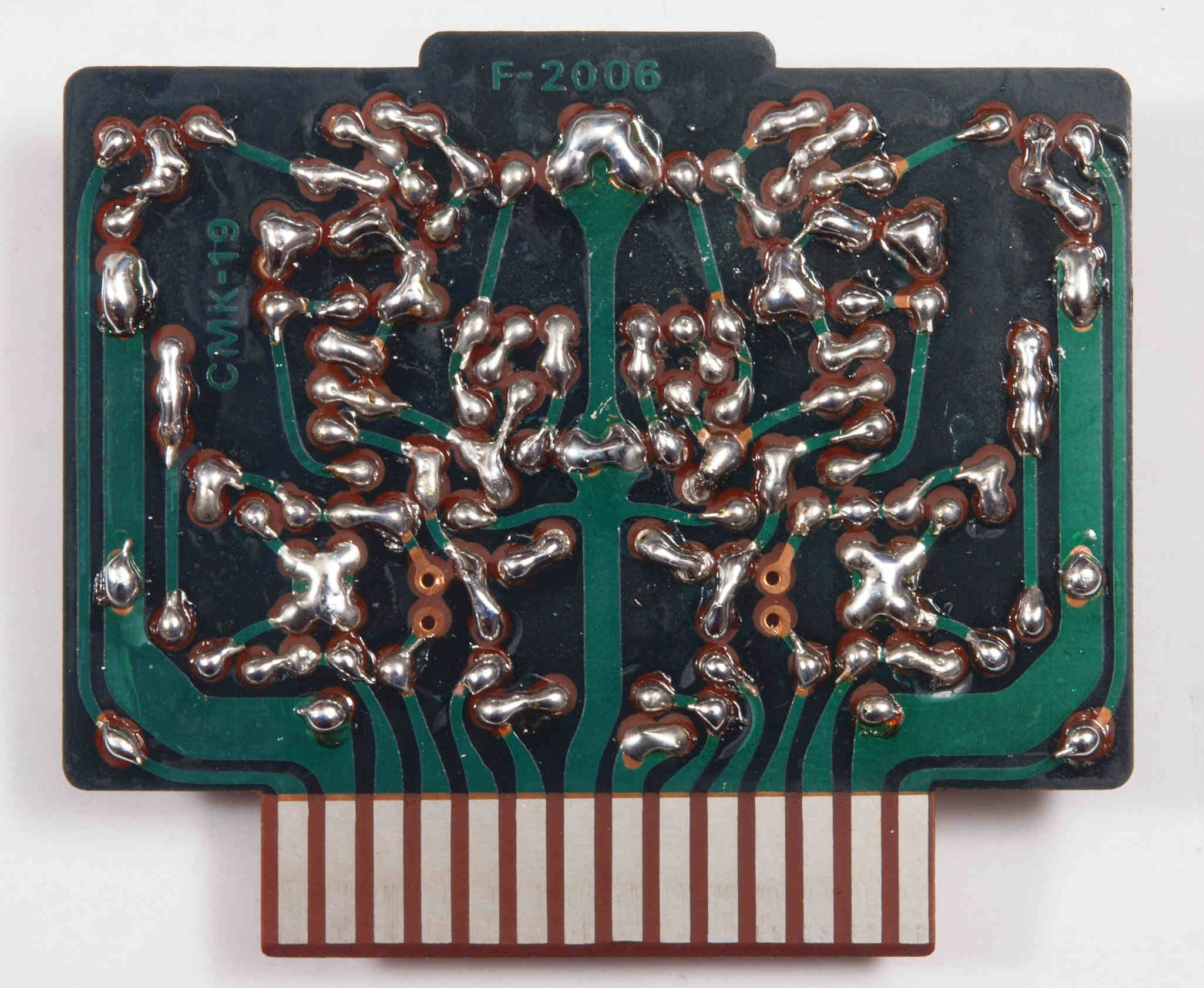

Ｃ６３．　修理前　EQ−ＡＭＰ基板裏

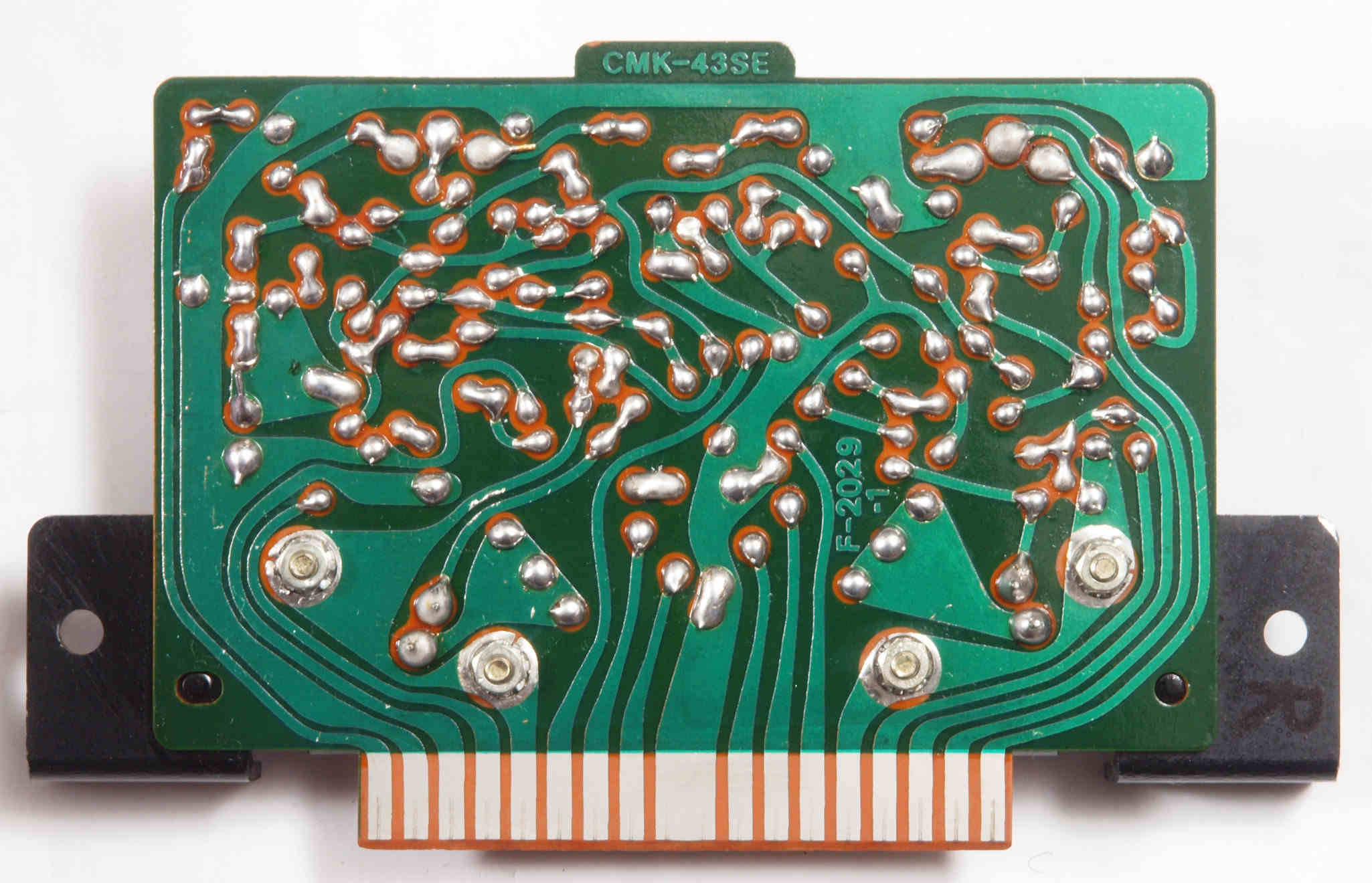

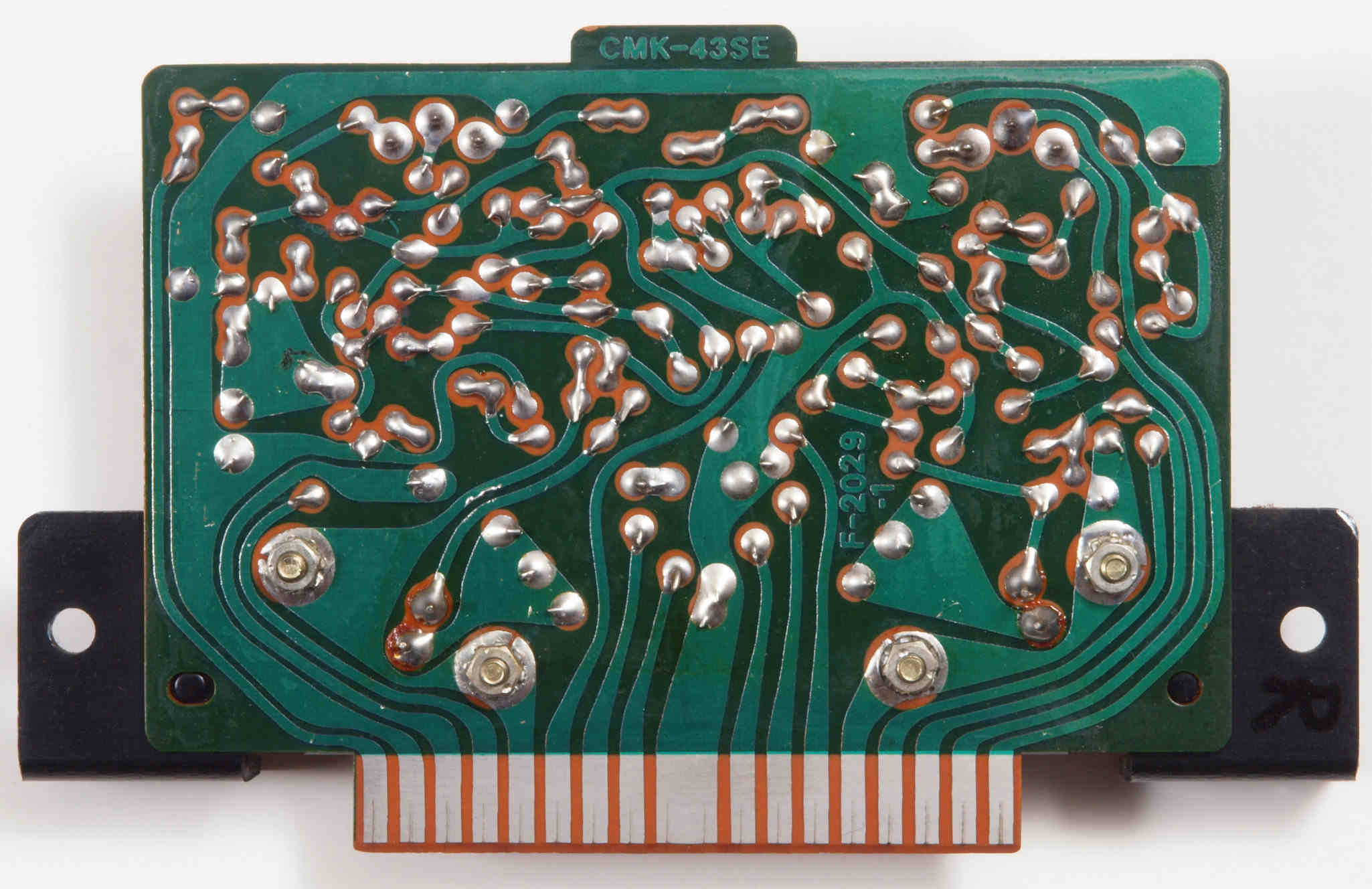

Ｃ６４．　修理後（半田補正）後　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す
Ｃ６５．　完成　ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

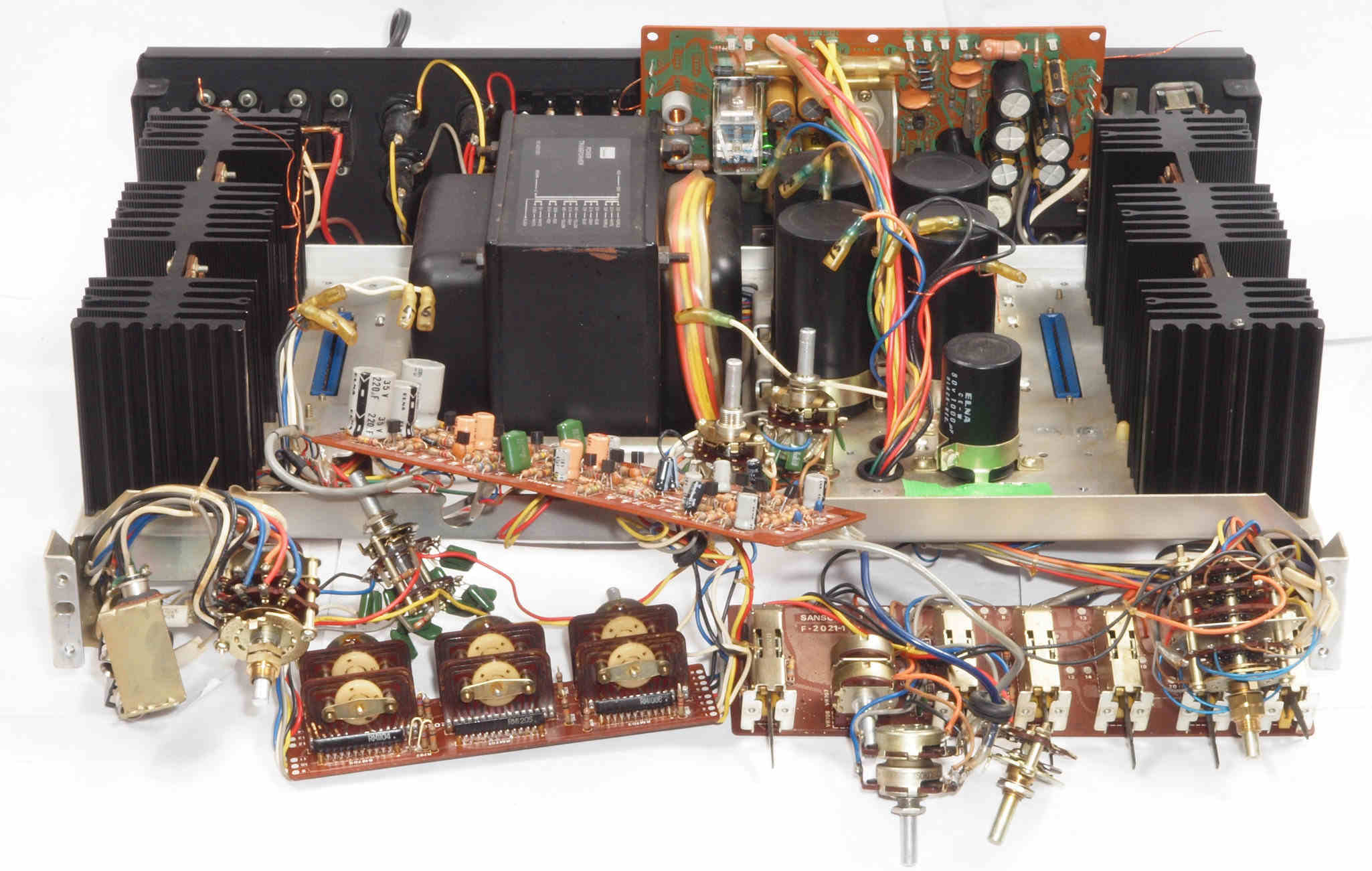

Ｃ７．　修理中　前面パネルを外して修理中。

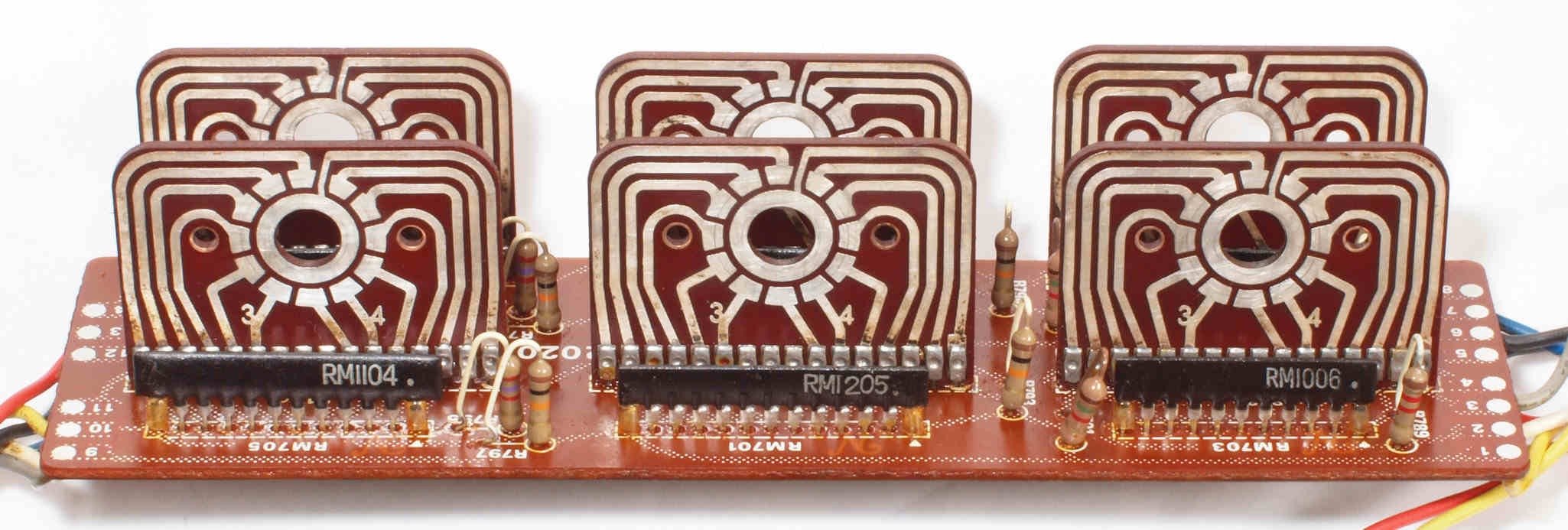

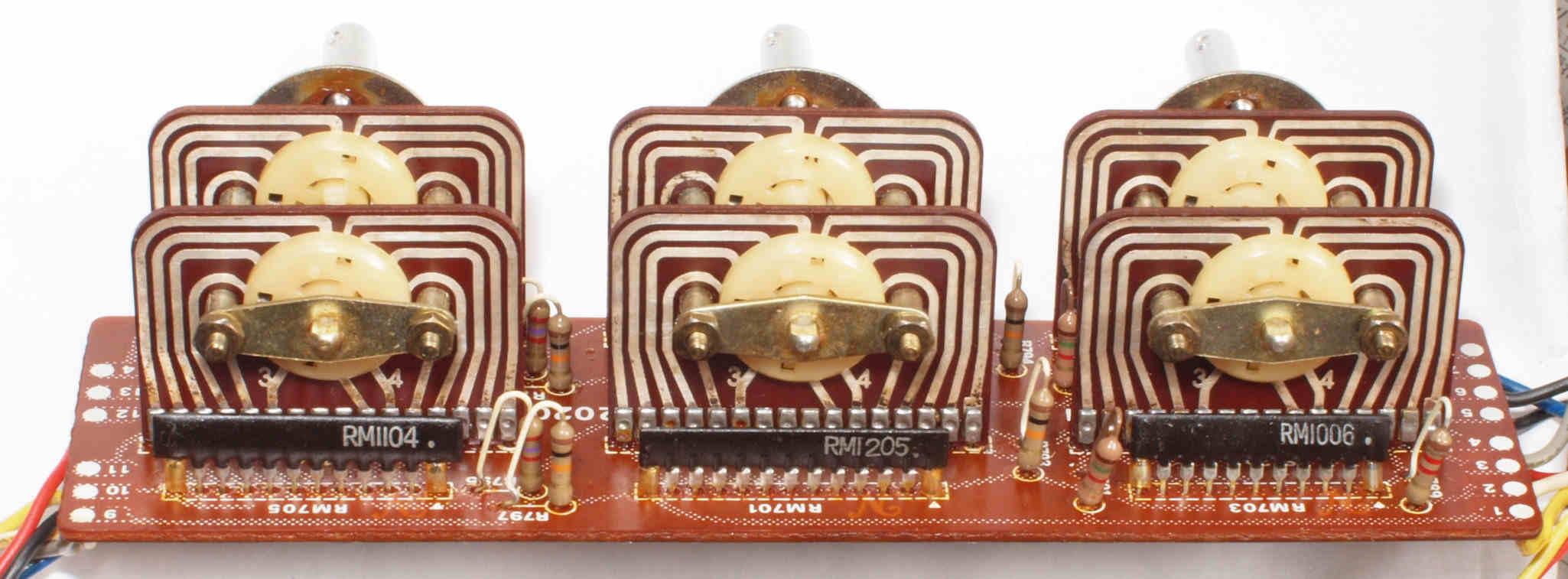

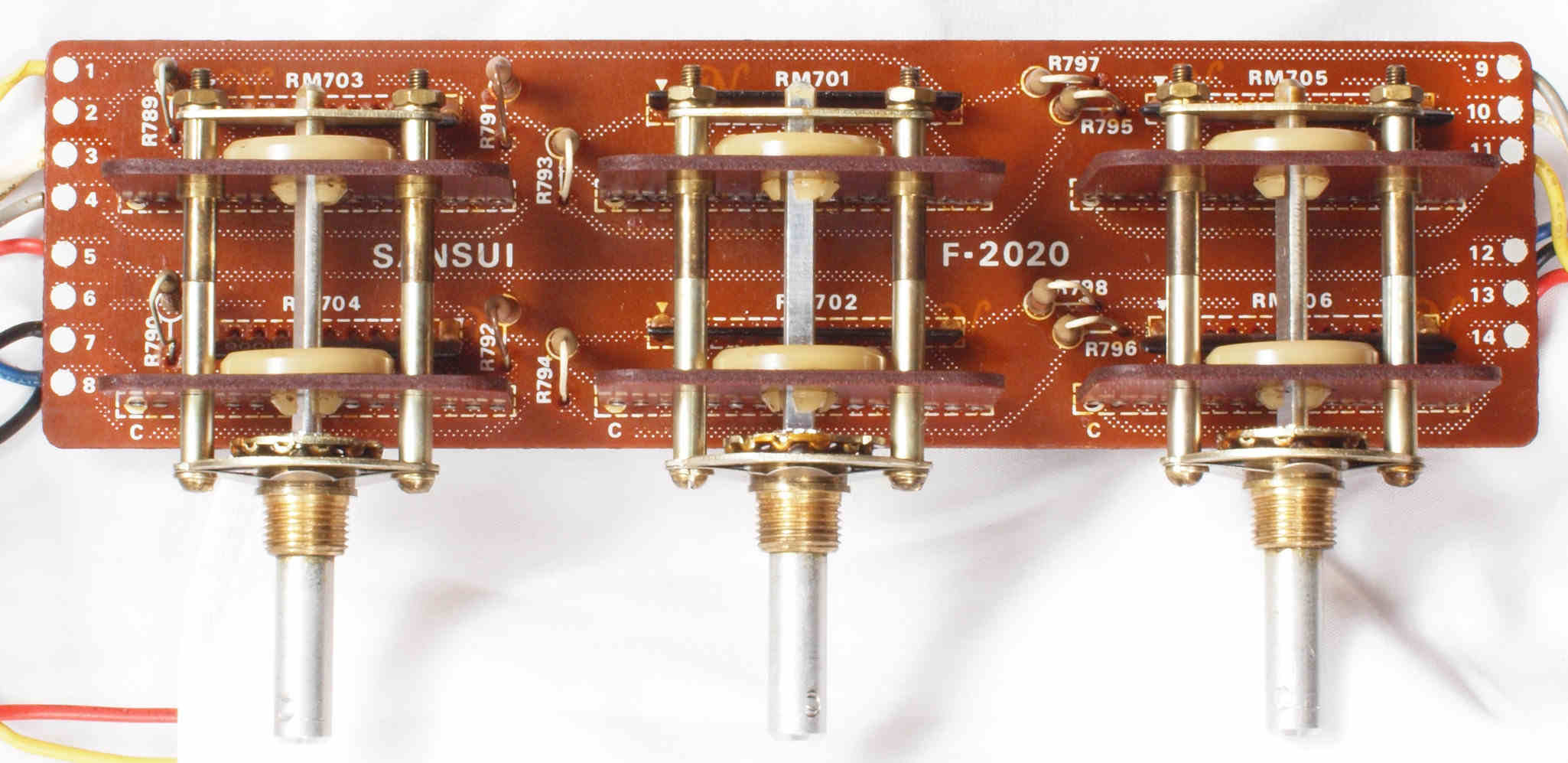

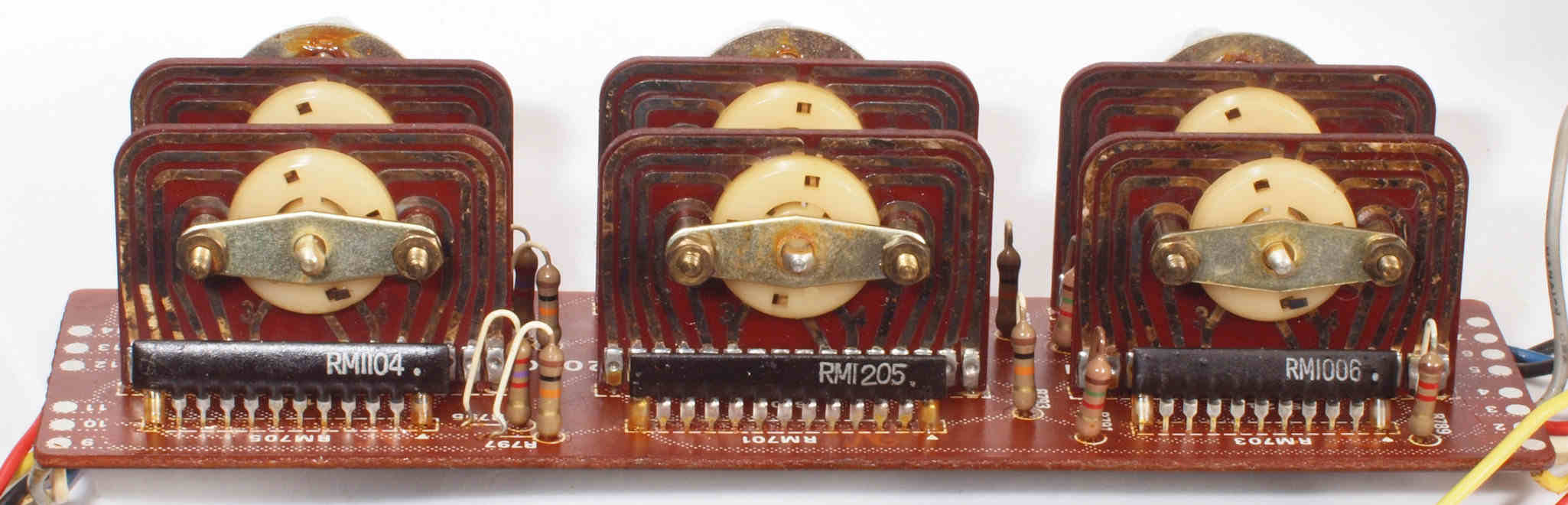

Ｃ７１．　　修理前　ＴＯＮＥ−ＶＲ基板
Ｃ７２．　修理中　ＴＯＮＥ−ＶＲ基板。基板銅箔が酸化している。
Ｃ７３．　修理中　ＴＯＮＥ−ＶＲ基板。　左＝清掃後、右２個＝清掃前。
Ｃ７４．　修理（清掃）後　ＴＯＮＥ−ＶＲ基板。

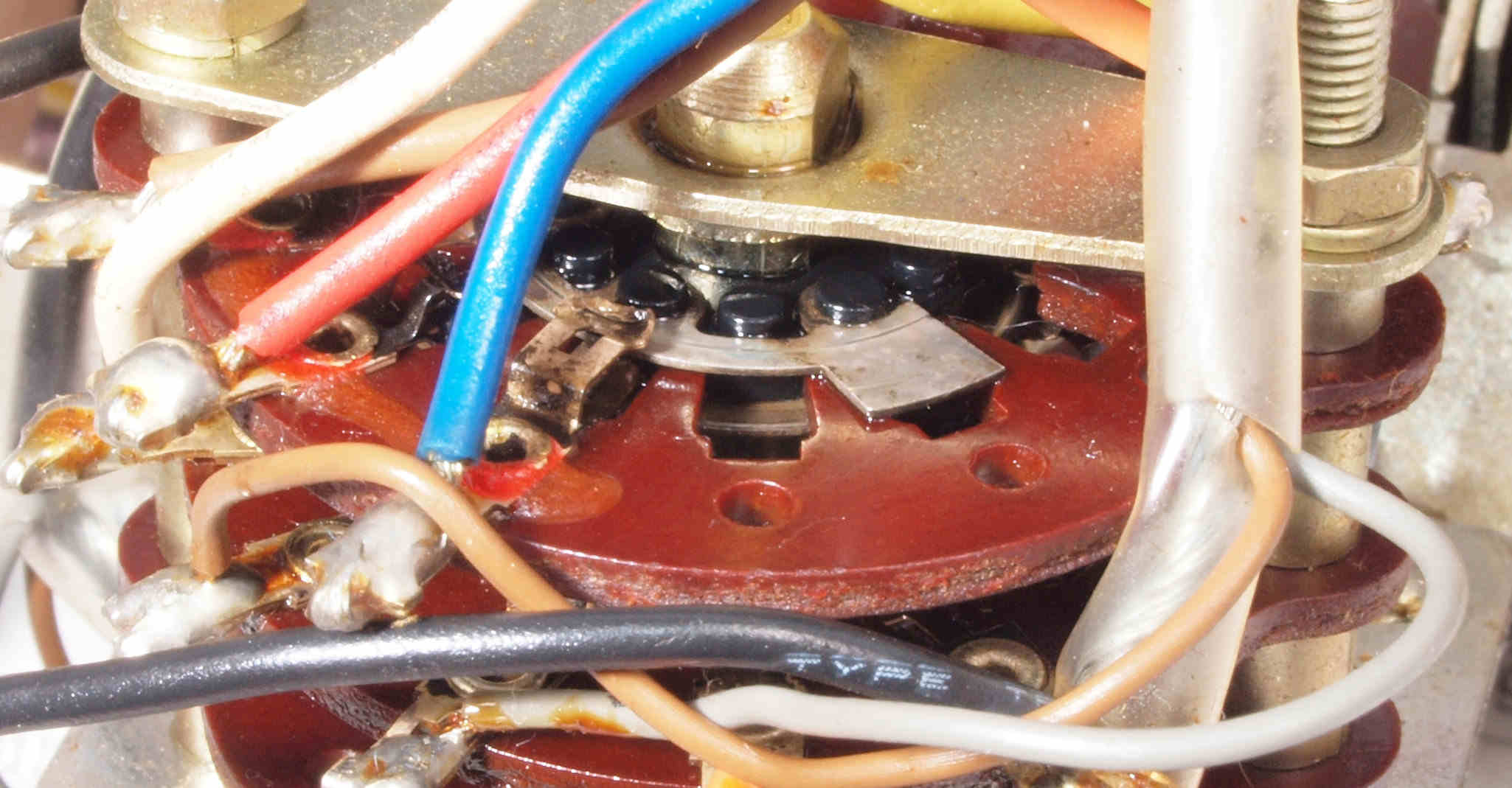

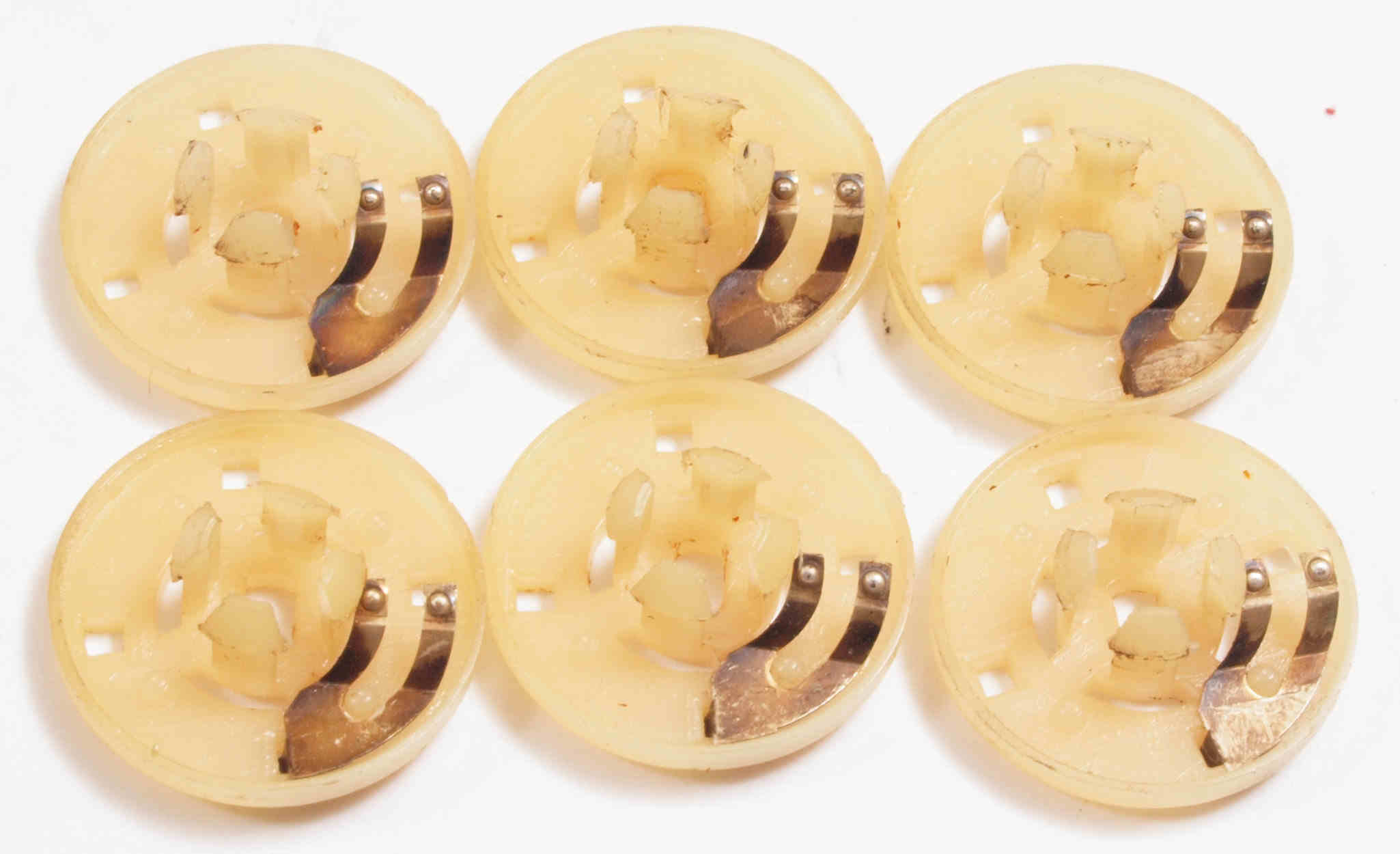

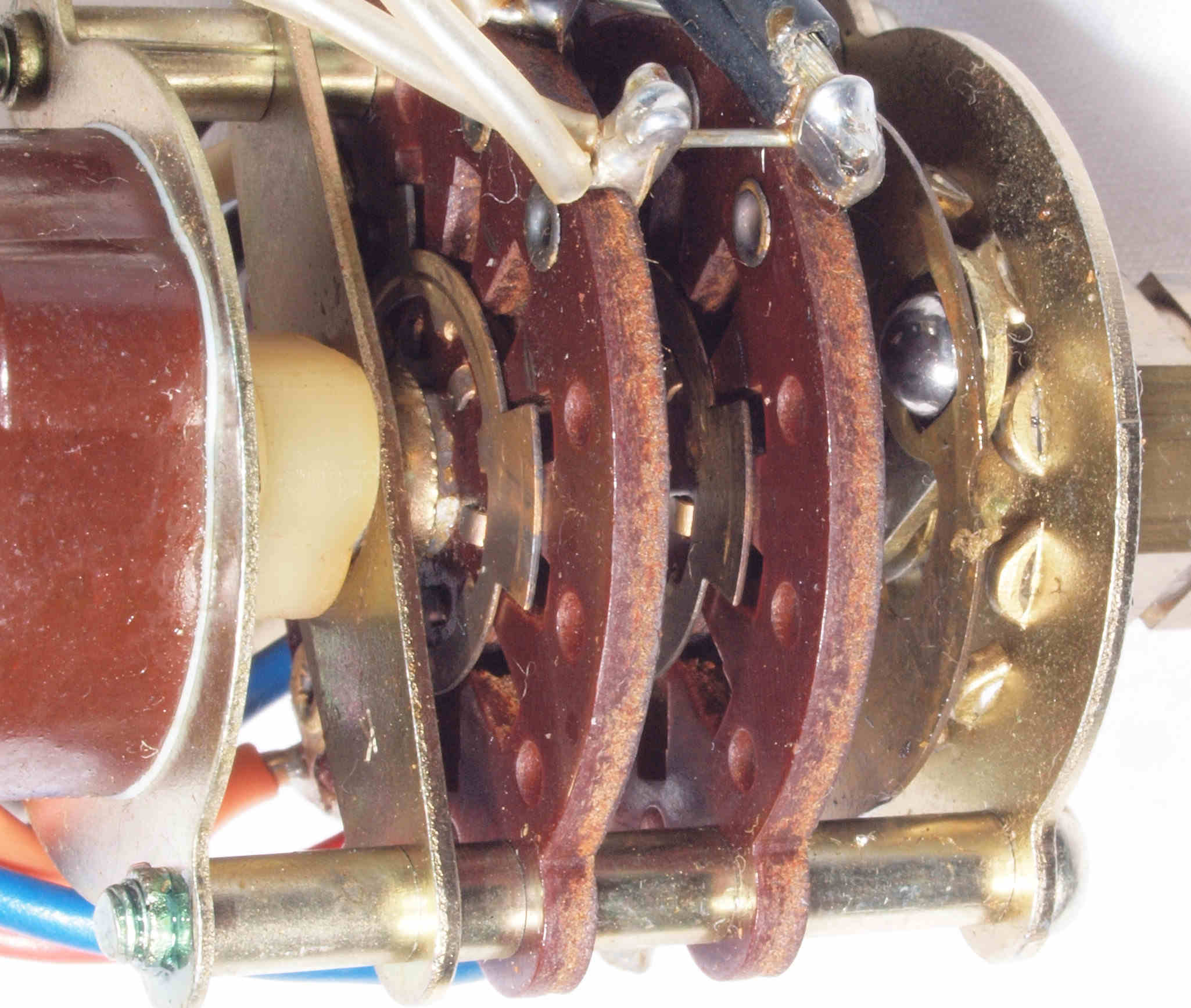

Ｃ７５．　修理（清掃）中　ＴＯＮＥ−ＶＲ基板。接点ローター。
Ｃ７６．　完成　ＴＯＮＥ−ＶＲ基板。

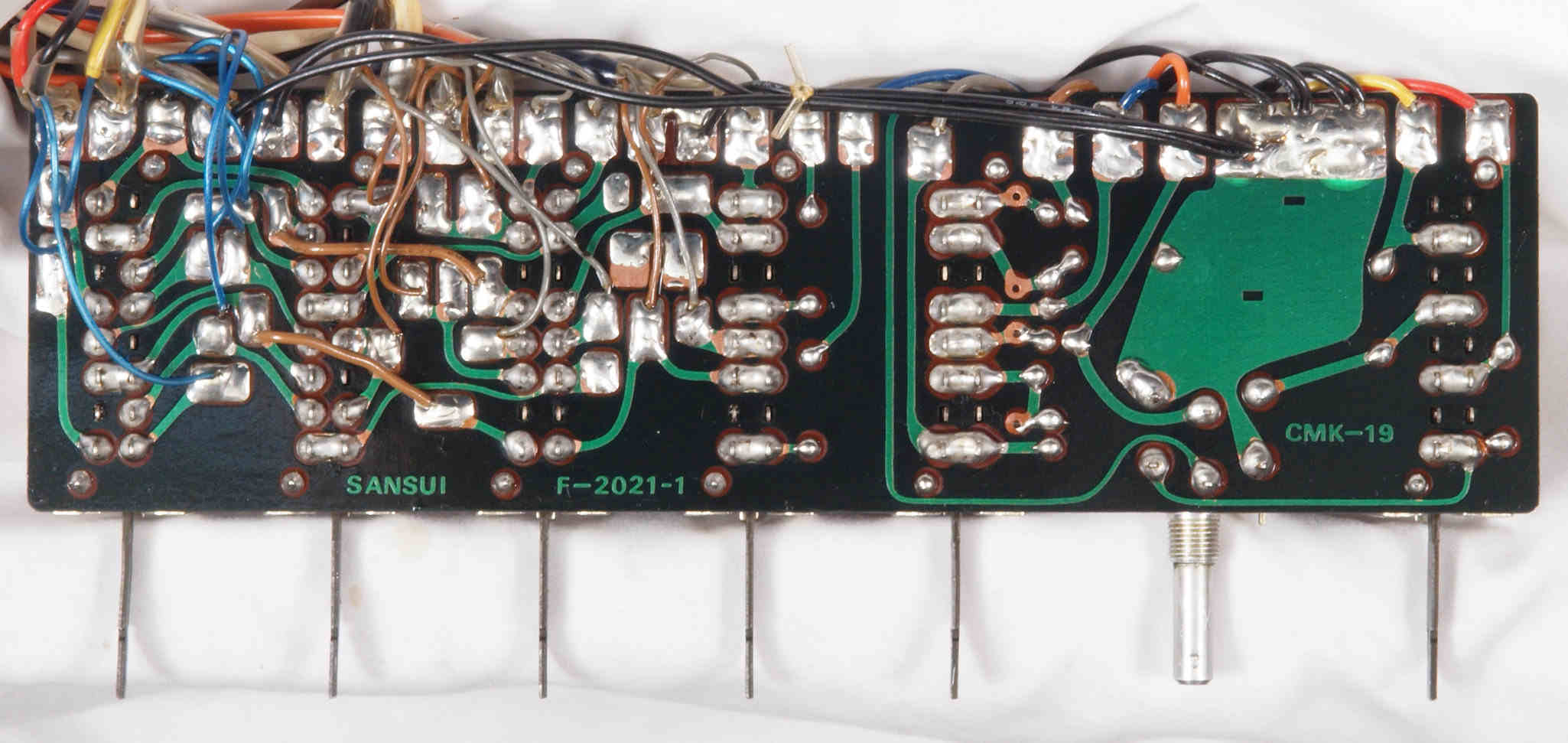

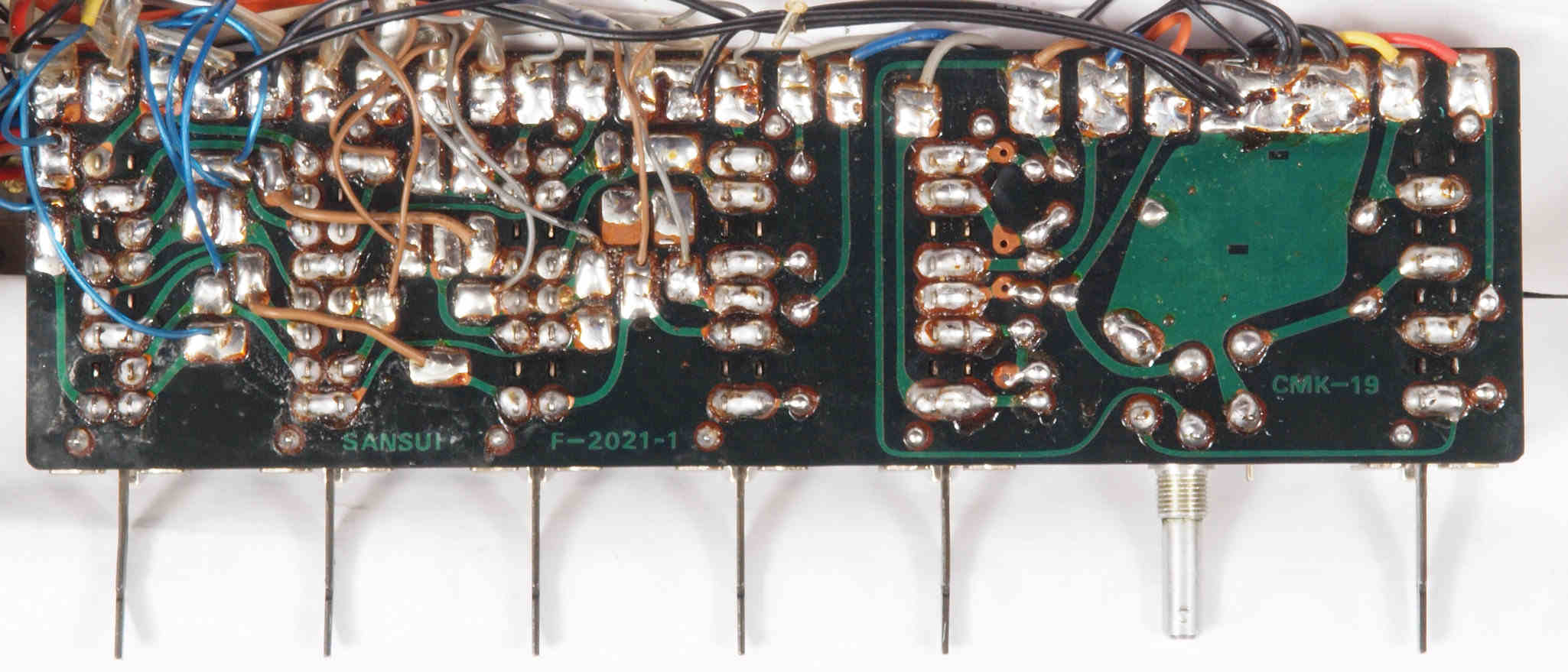

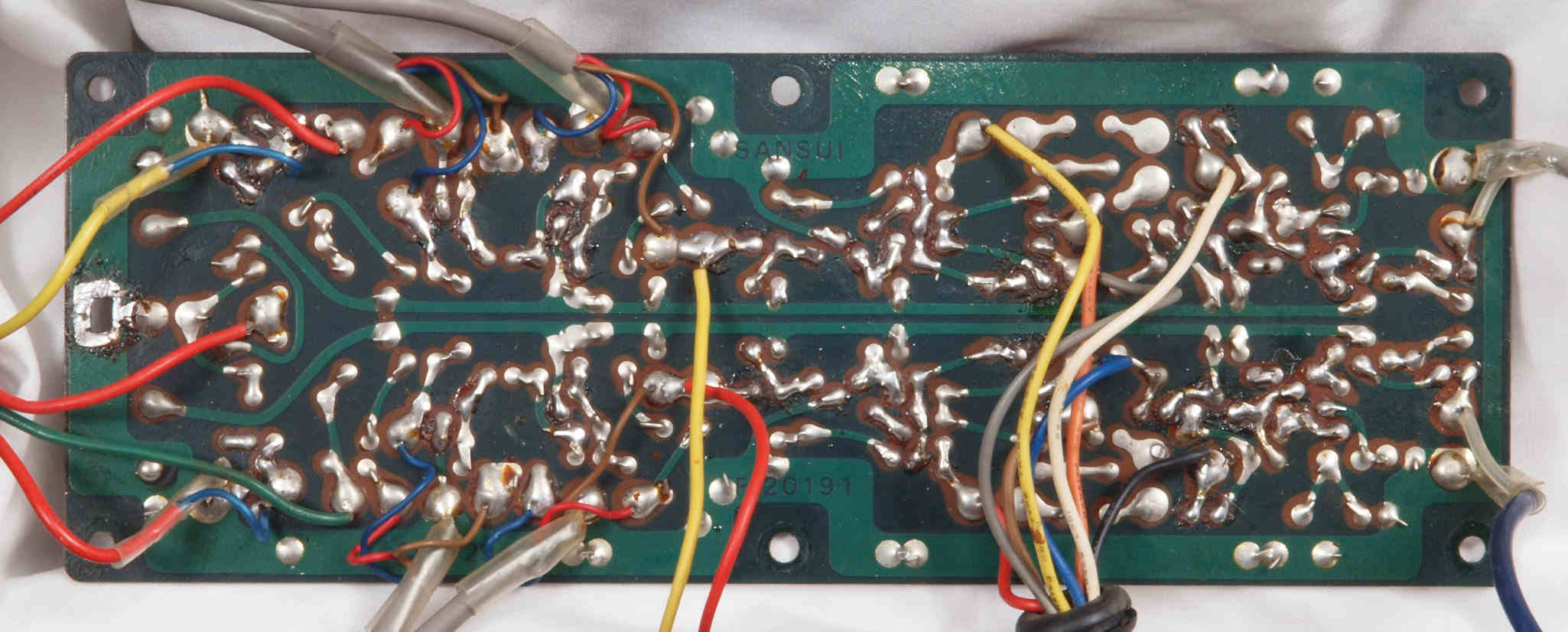

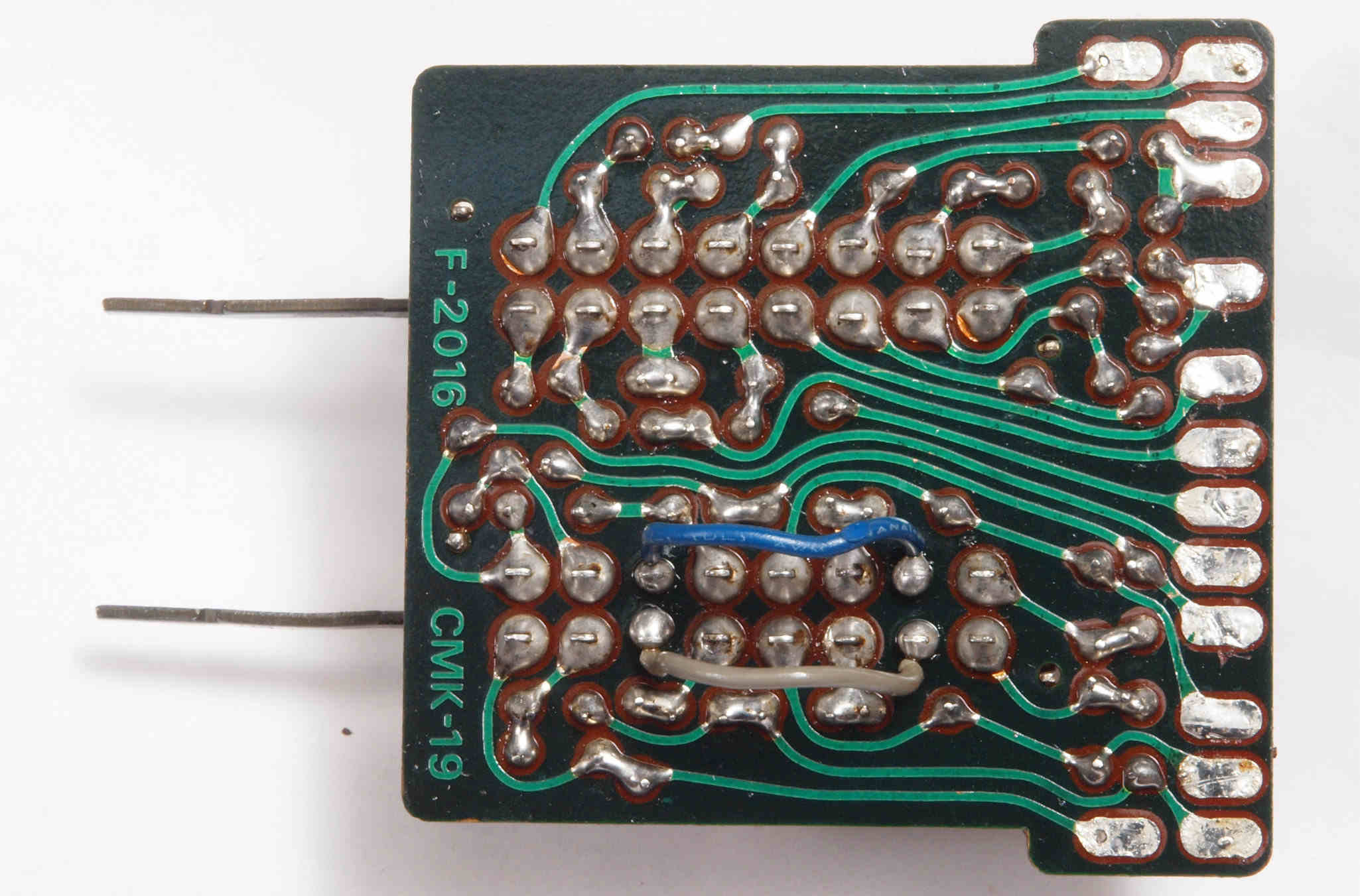

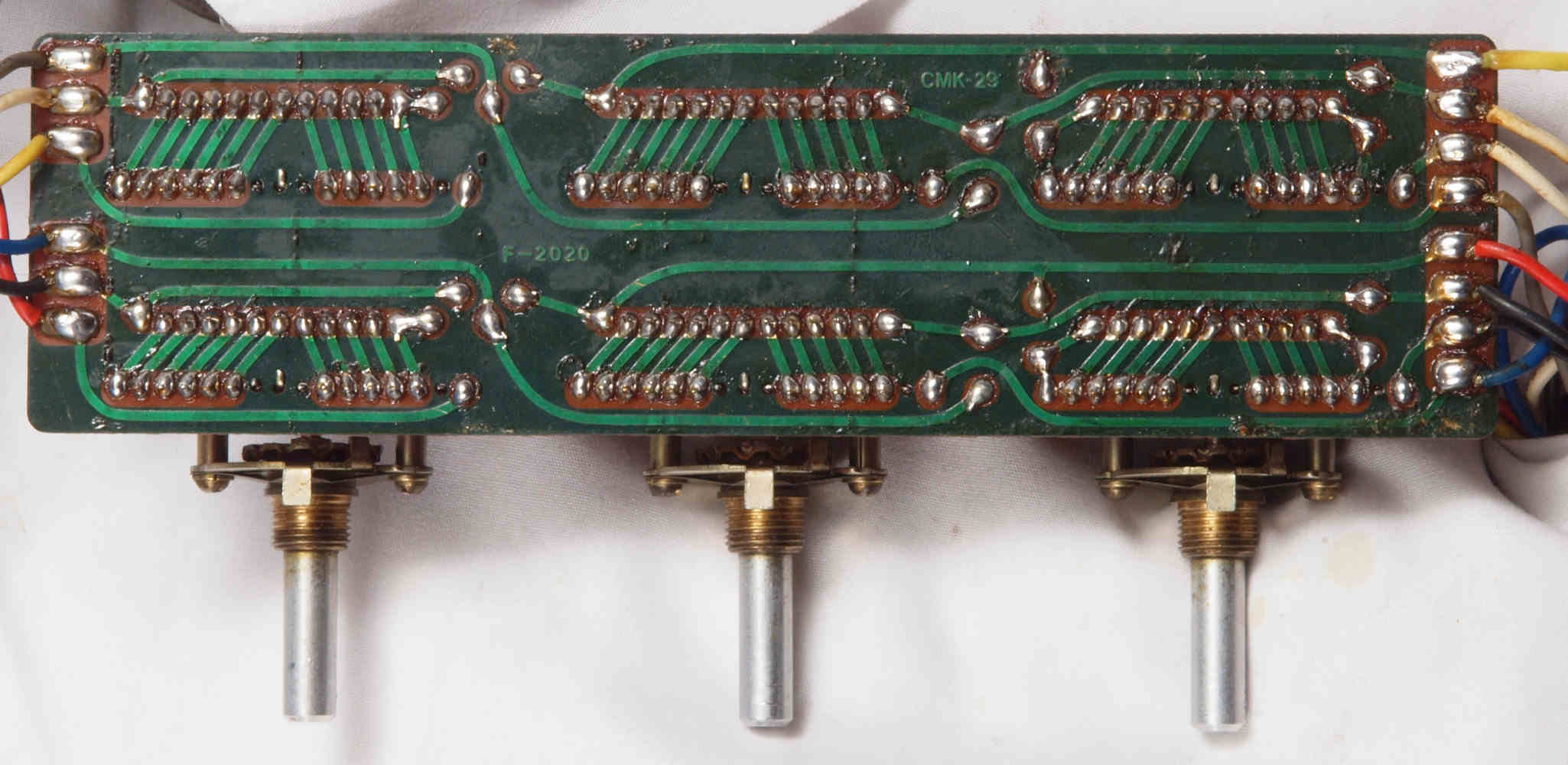

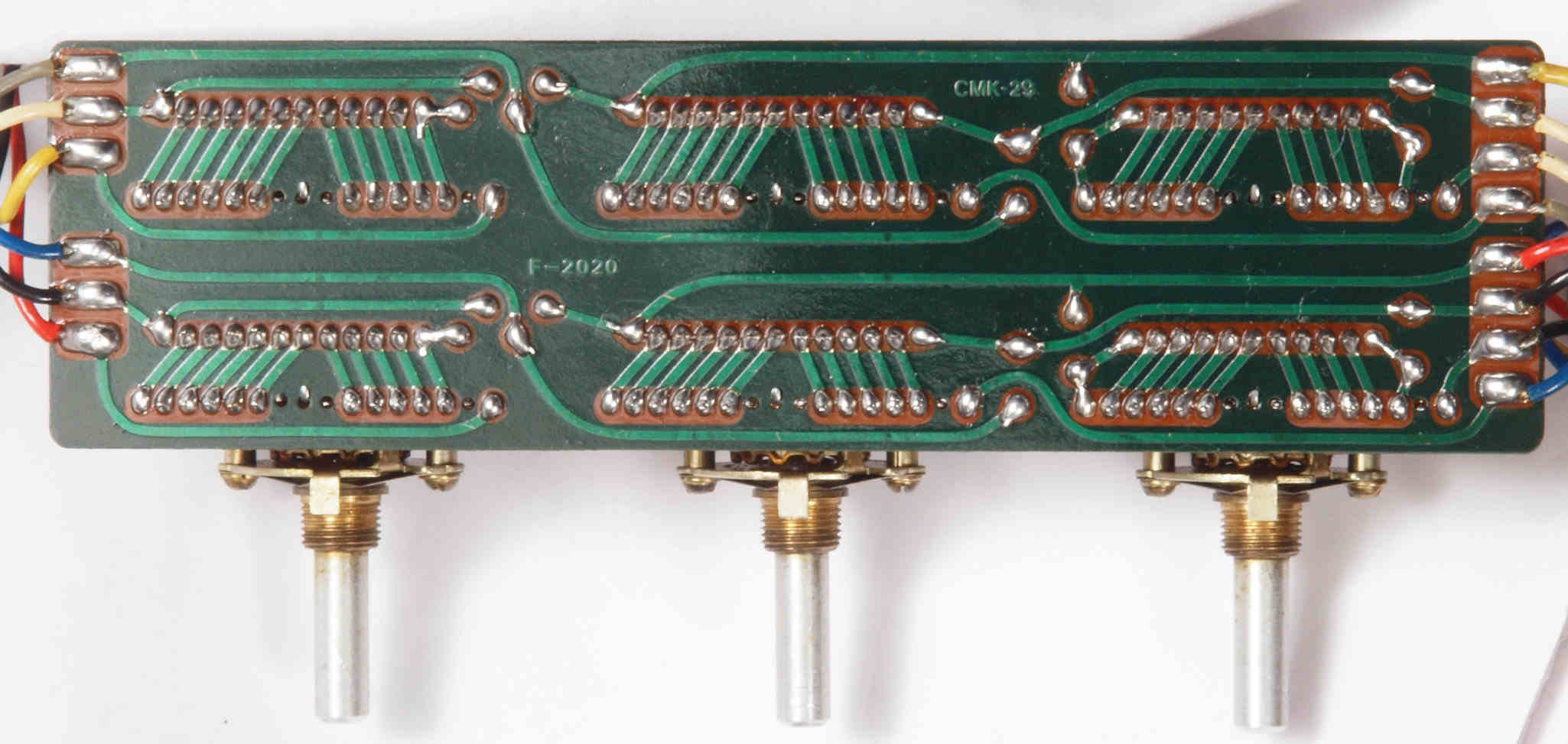

Ｃ７７．　修理前　ＴＯＮＥ−ＶＲ基板裏

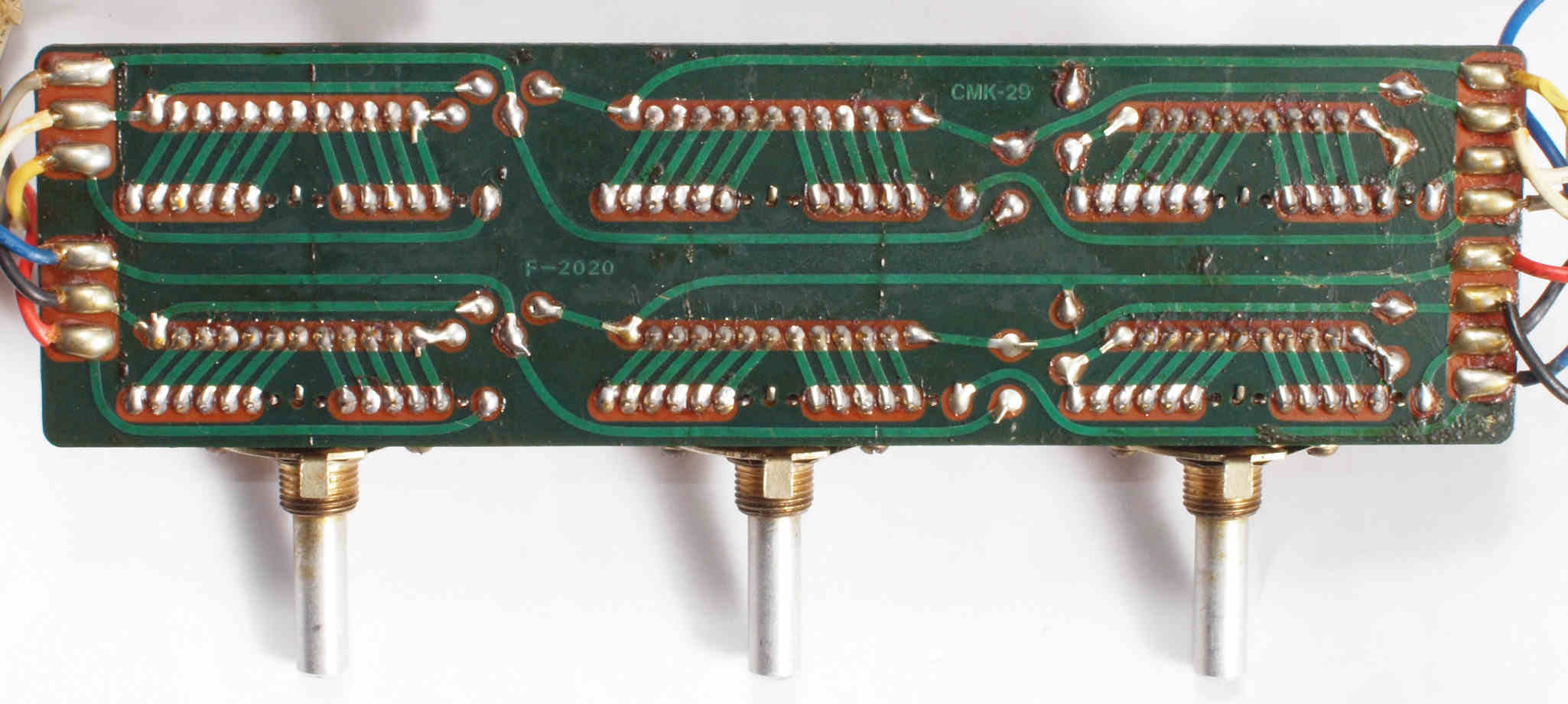

Ｃ７８．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板裏　全ての半田をやり直す　
Ｃ７９．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄し、コート液を塗布。

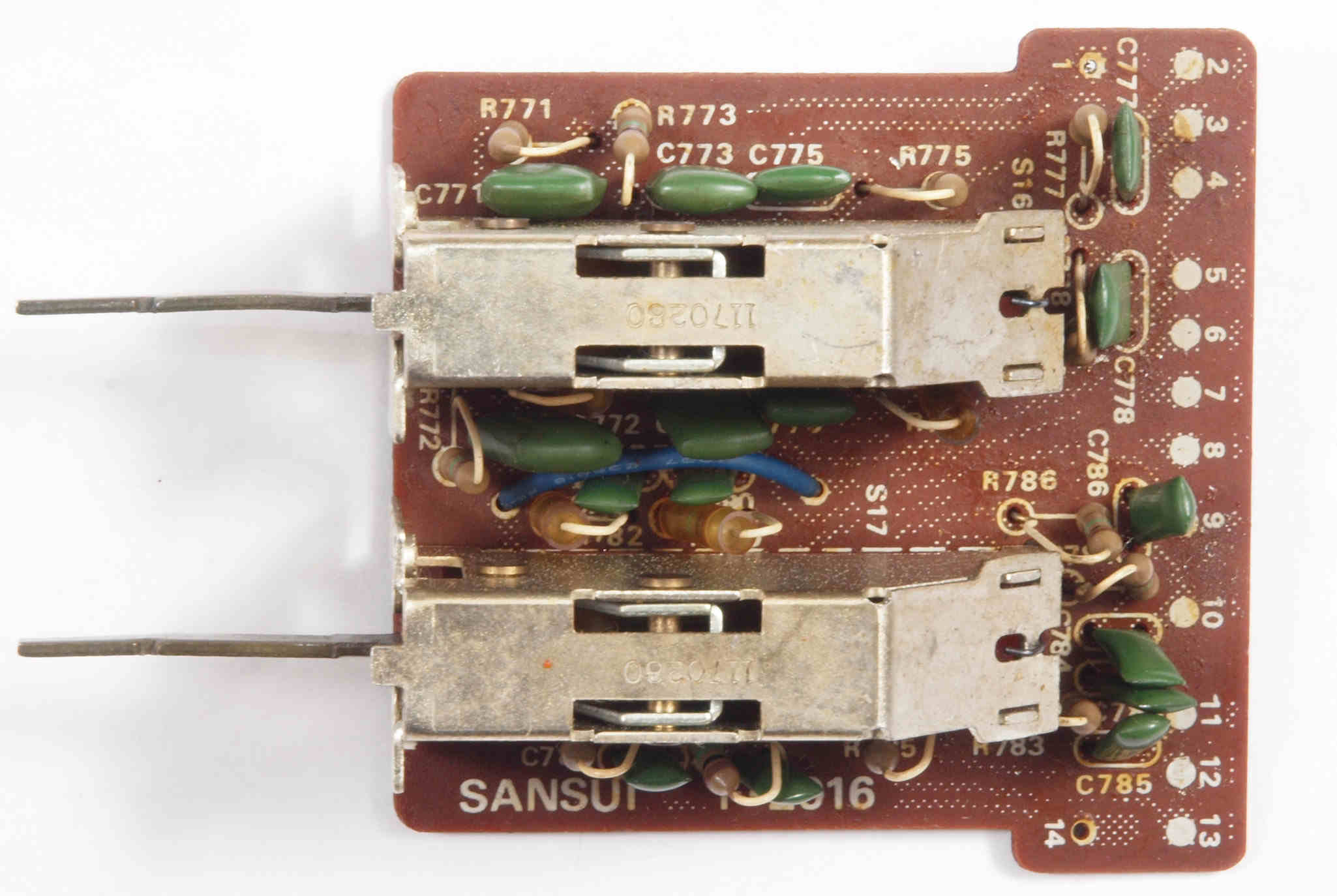

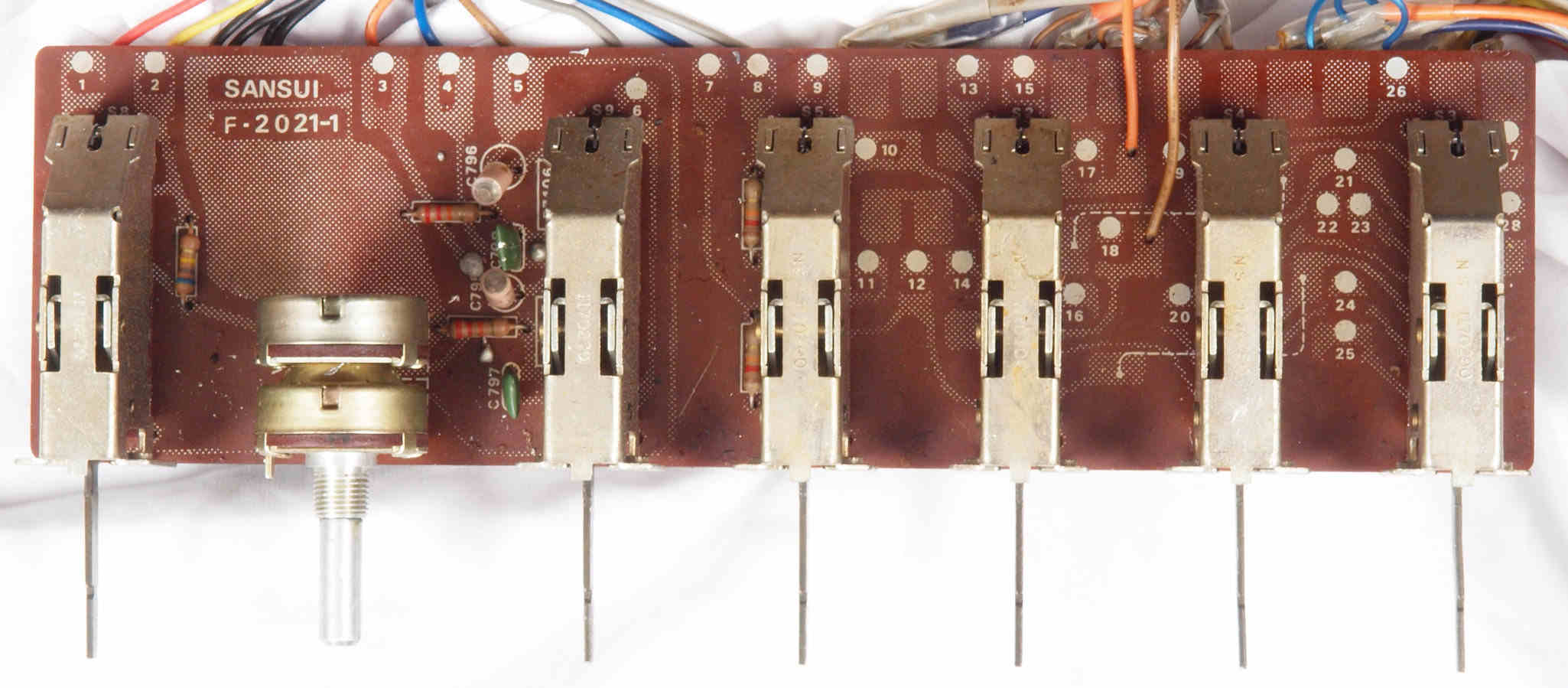

Ｃ８１．　修理前　ＳＷ基板
Ｃ８１２．　修理中　ＳＷ基板。　前回の修理の半田屑（球）。

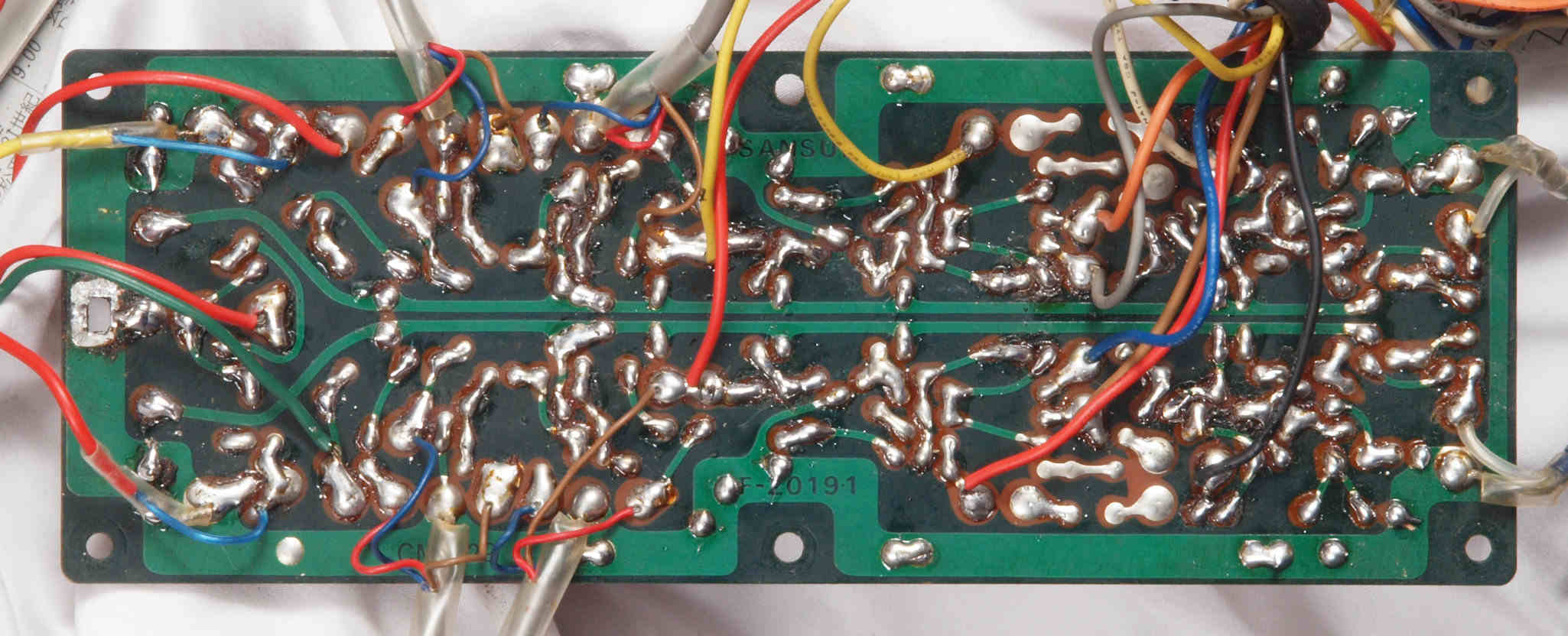

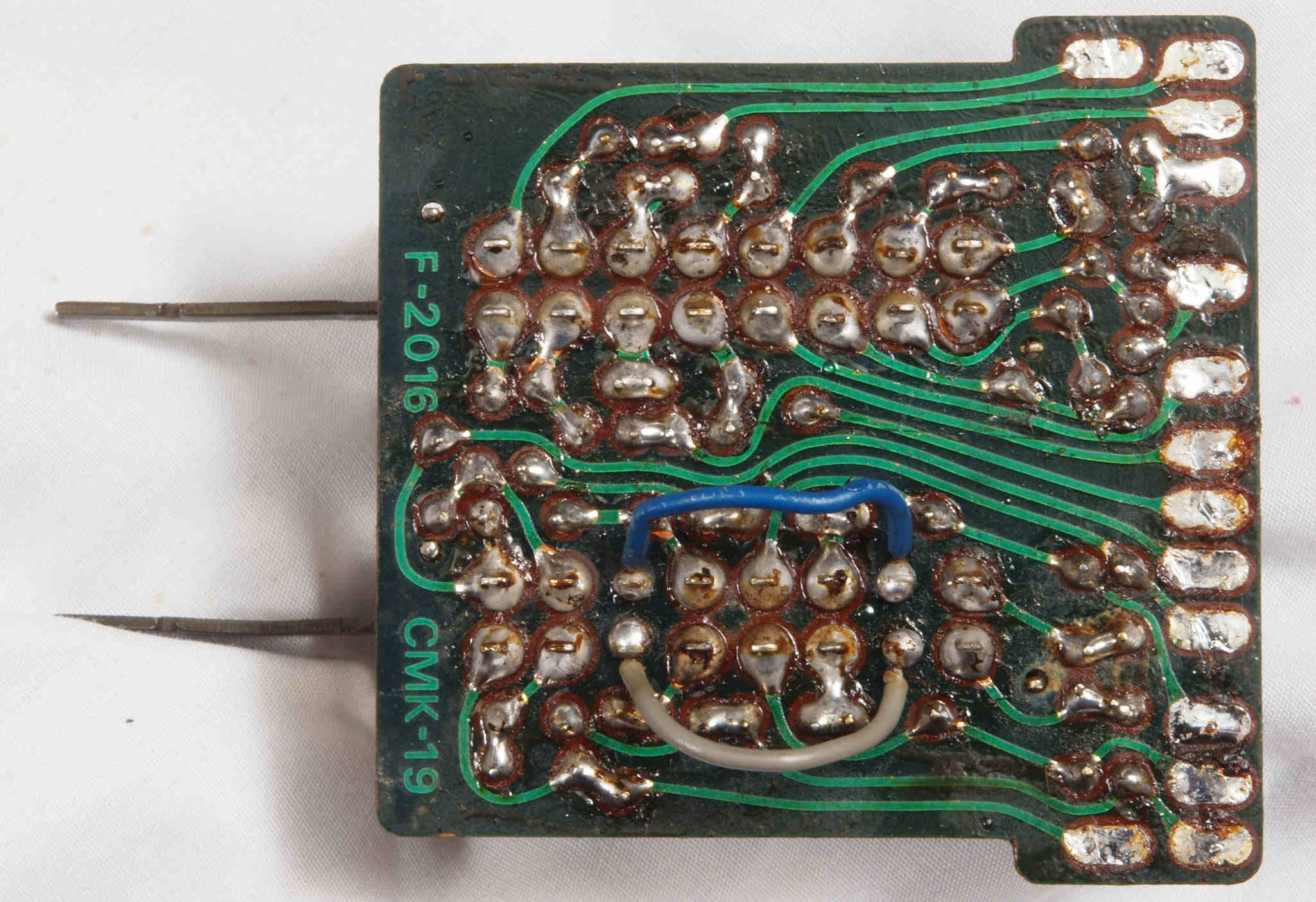

Ｃ８２．　修理前　　ＳＷ基板裏、手付けなので劣化は非常に少ない

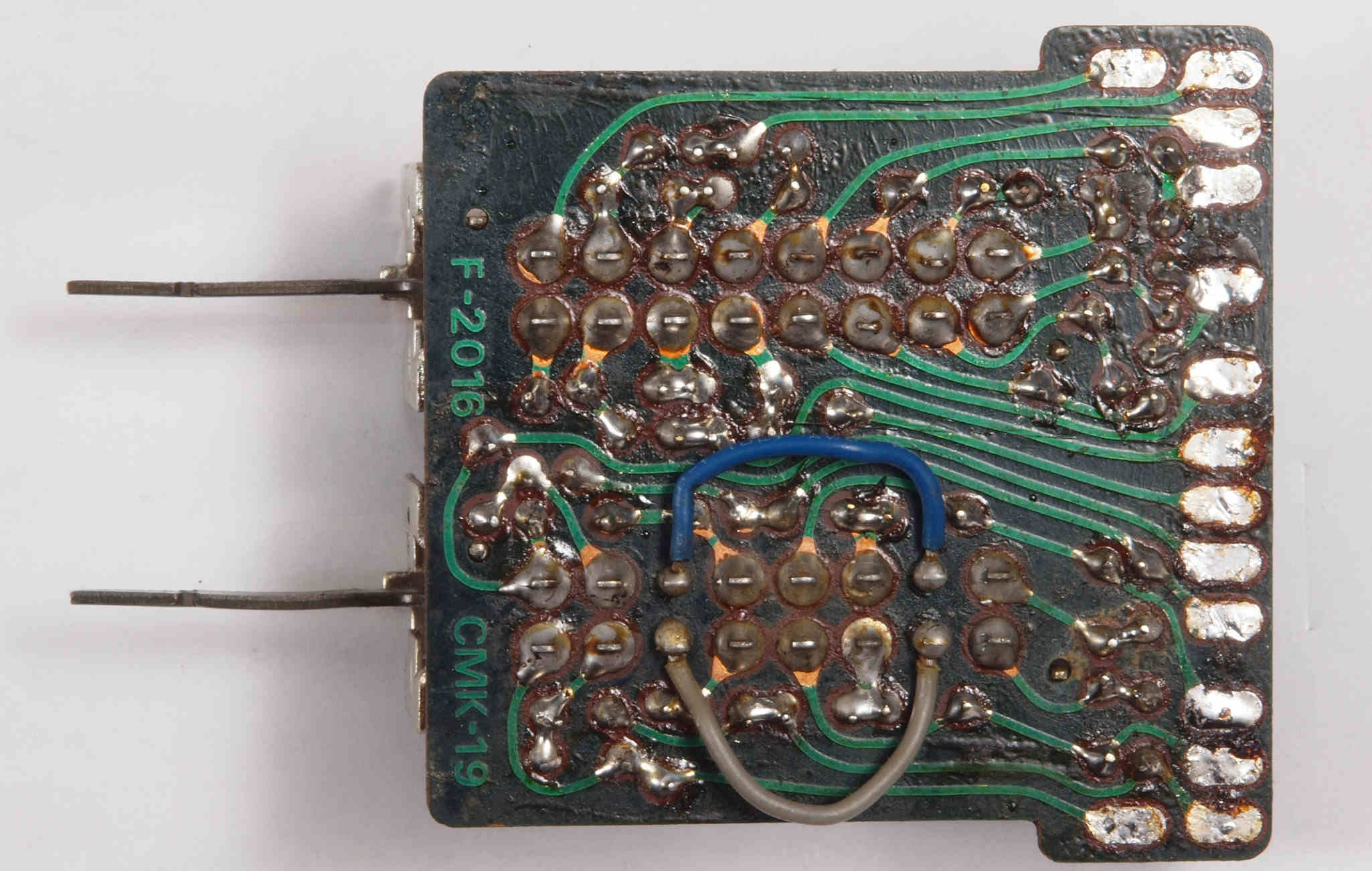

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏　全ての半田をやり直す
Ｃ８４．　完成ＳＷ基板裏　洗浄し、コート液を塗布。
Ｃ９１．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板

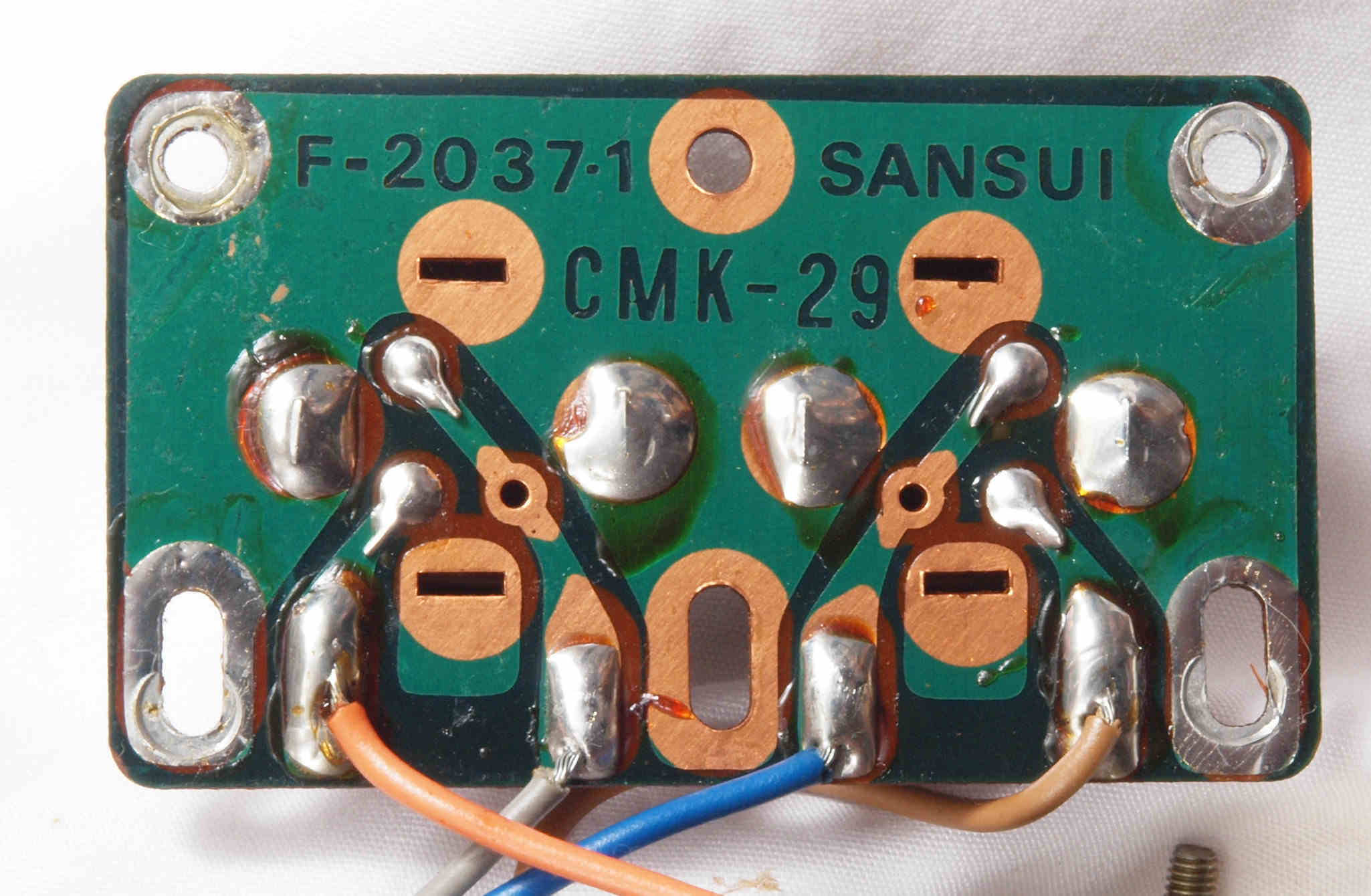

Ｃ９２．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板裏
Ｃ９３．　修理（半田補正）後　ＦＩＬＴＥＲＳ−ＳＷ基板裏　全ての半田をやり直す
Ｃ９４．　完成ＦＩＬＴＥＲＳ−ＳＷ基板裏　洗浄し、コート液を塗布。

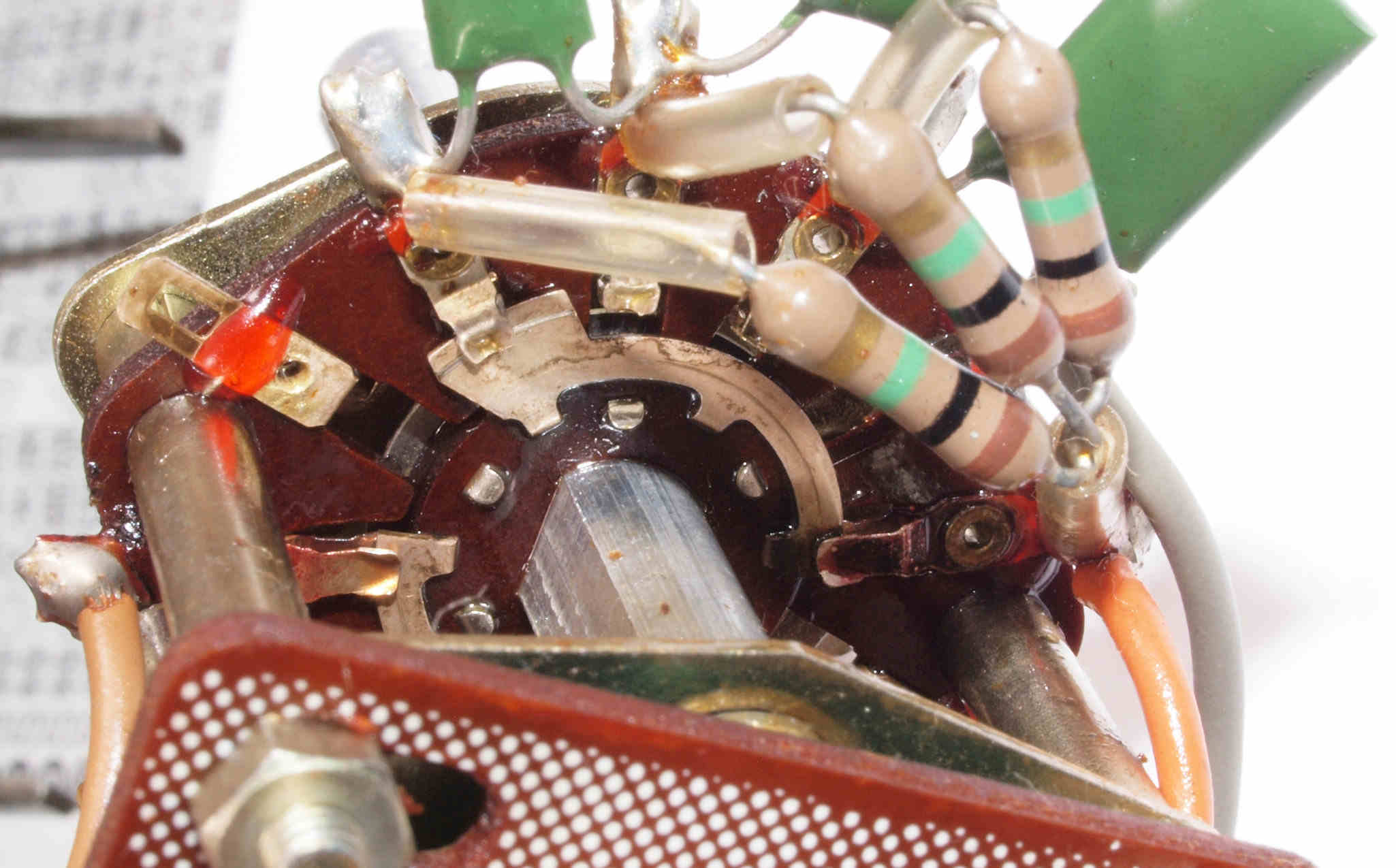

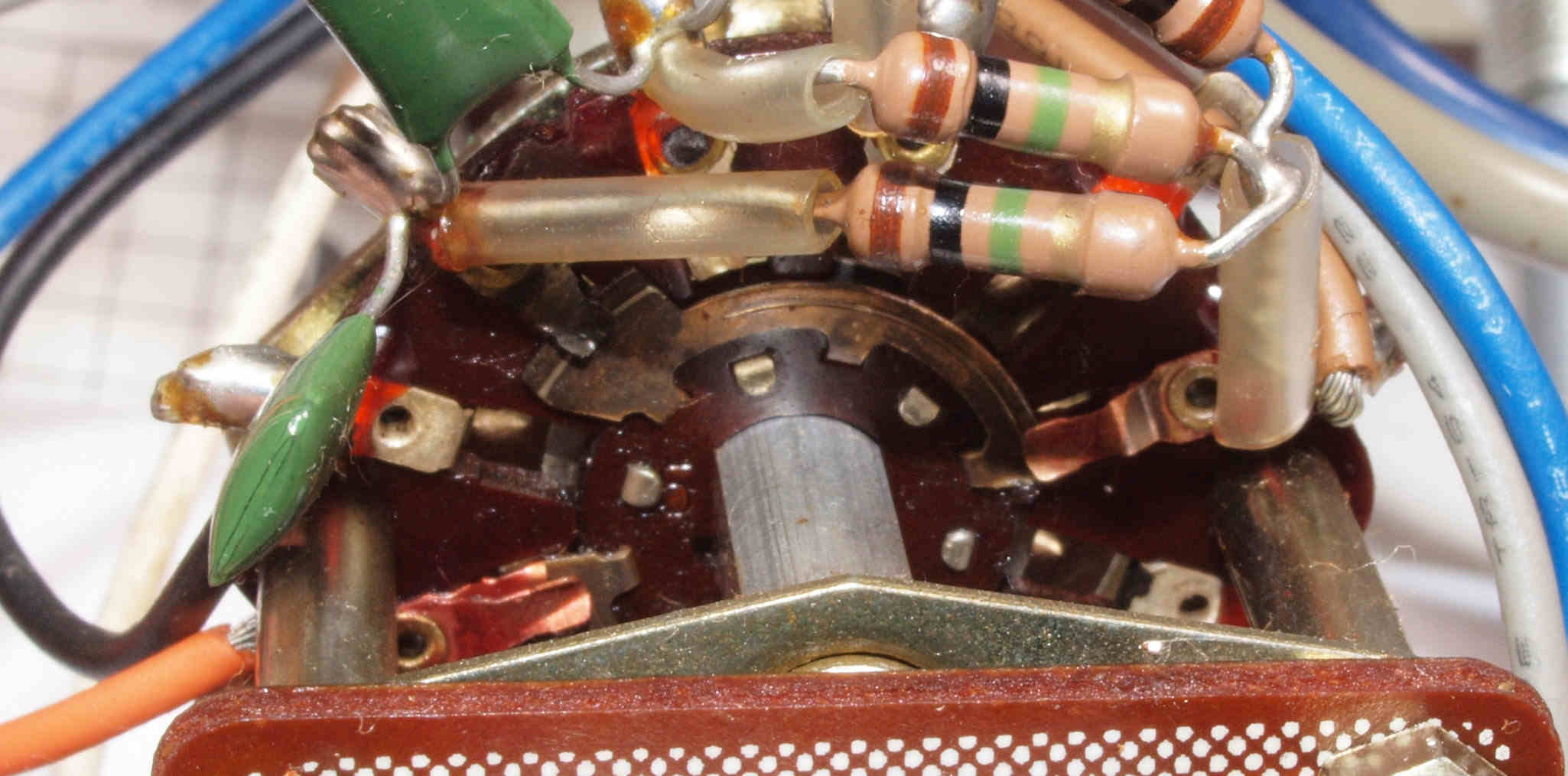

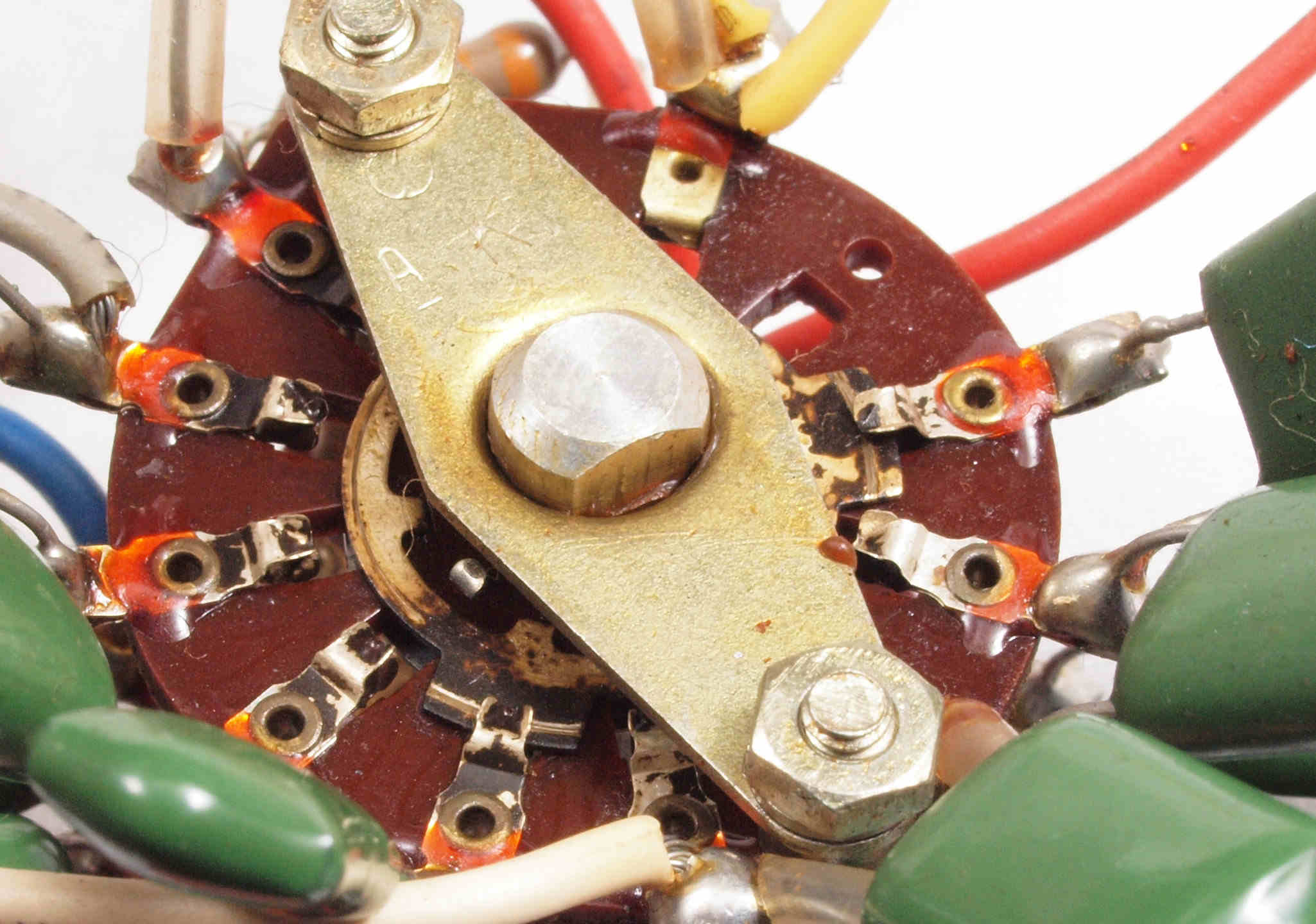

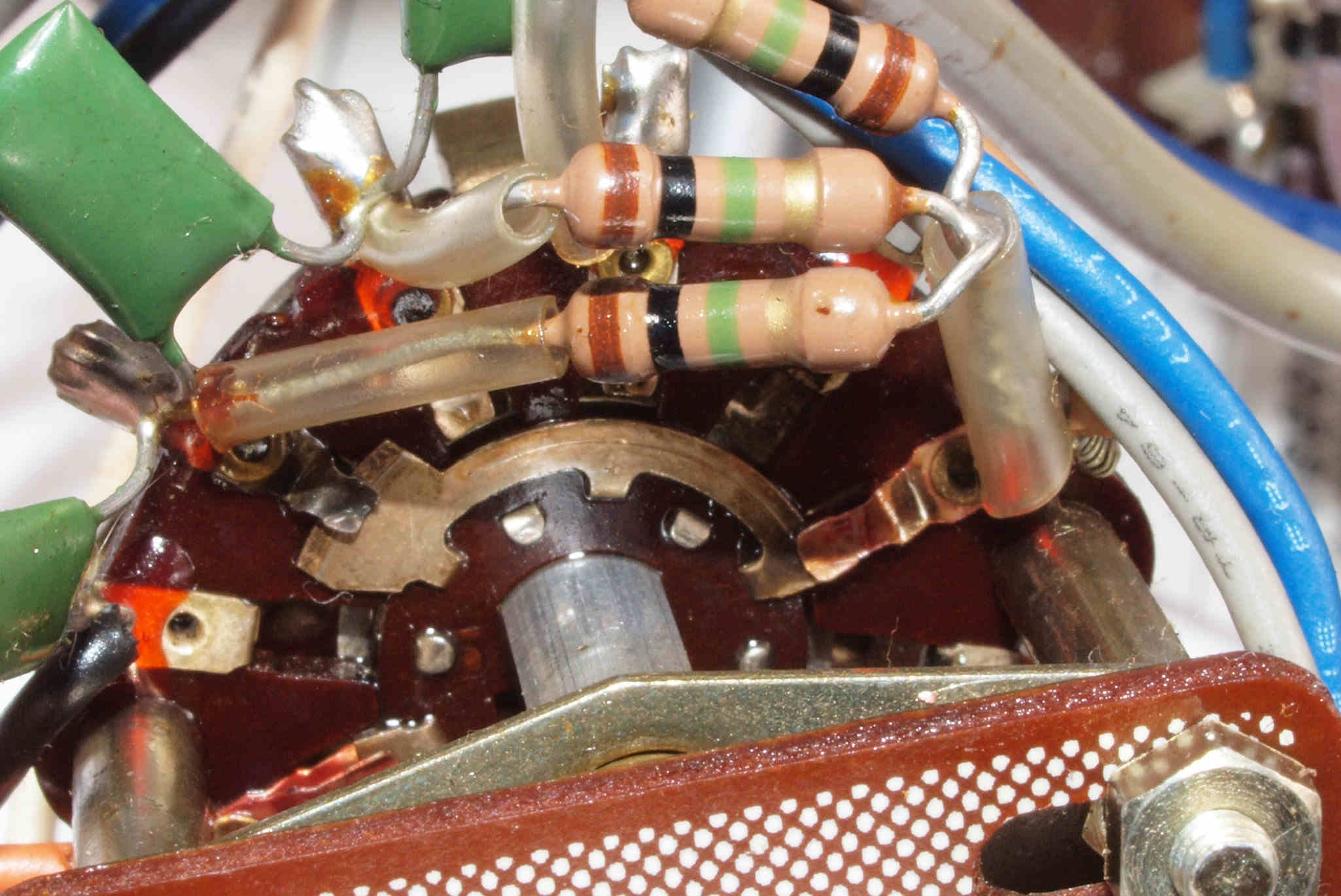

ＣＡ１．　修理前　Ｍｏｄｅ−ＳＷの接点
ＣＡ２．　修理後　Ｍｏｄｅ−ＳＷの接点。
　　　　　　　　　　　　　　一般的な接点復活材ではこの程度です。但し、強いのは基板を犯す物が有るので注意！
　　　　　　　　　　　　　　粗い研磨材でキズを付けると、接触面積が減るので注意する。

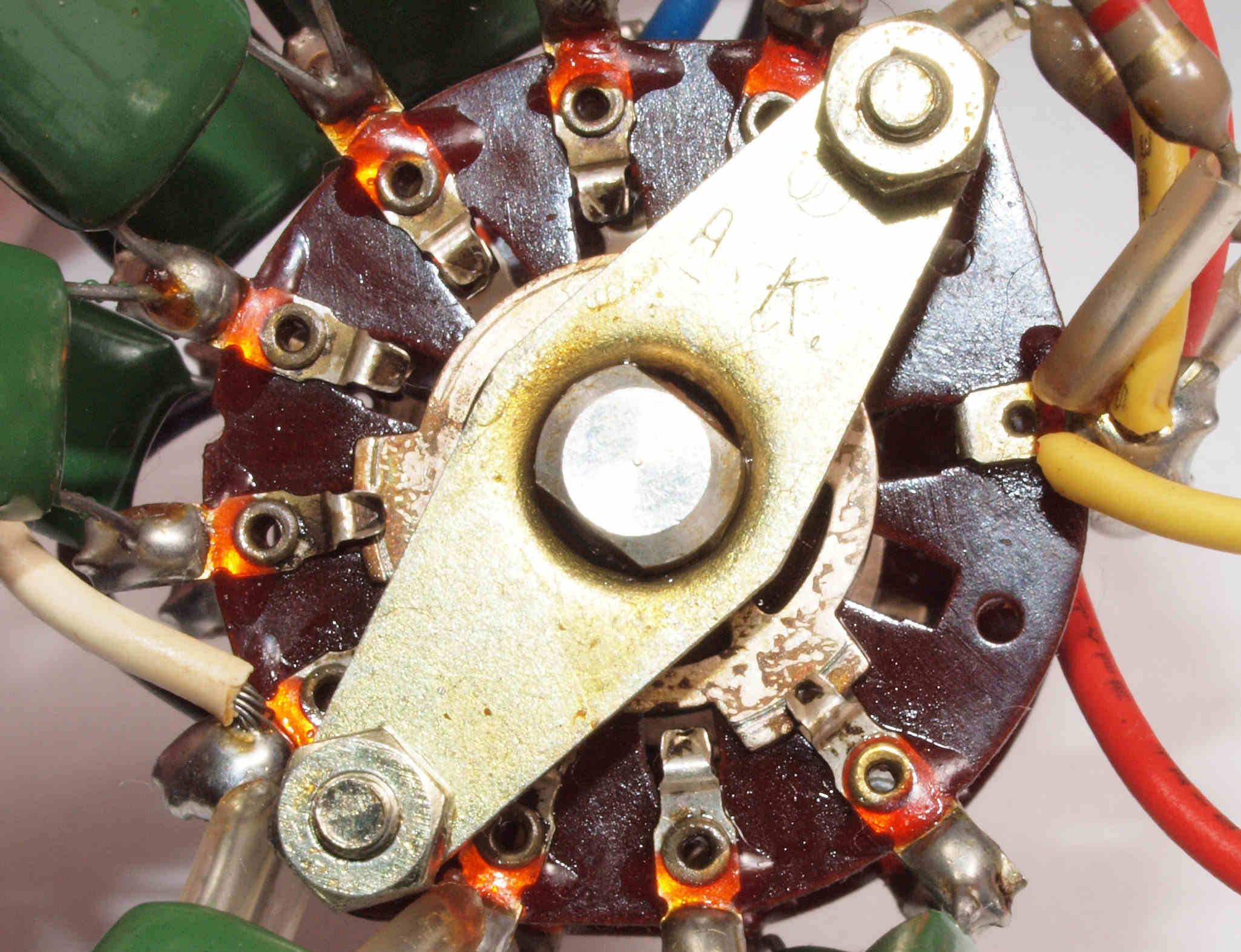

ＣＢ１．　修理前　ＳＥＬＥＣＴＯＲ−ＳＷの接点
ＣＢ２．　修理（洗浄）後　ＳＥＬＥＣＴＯＲ−ＳＷの接点

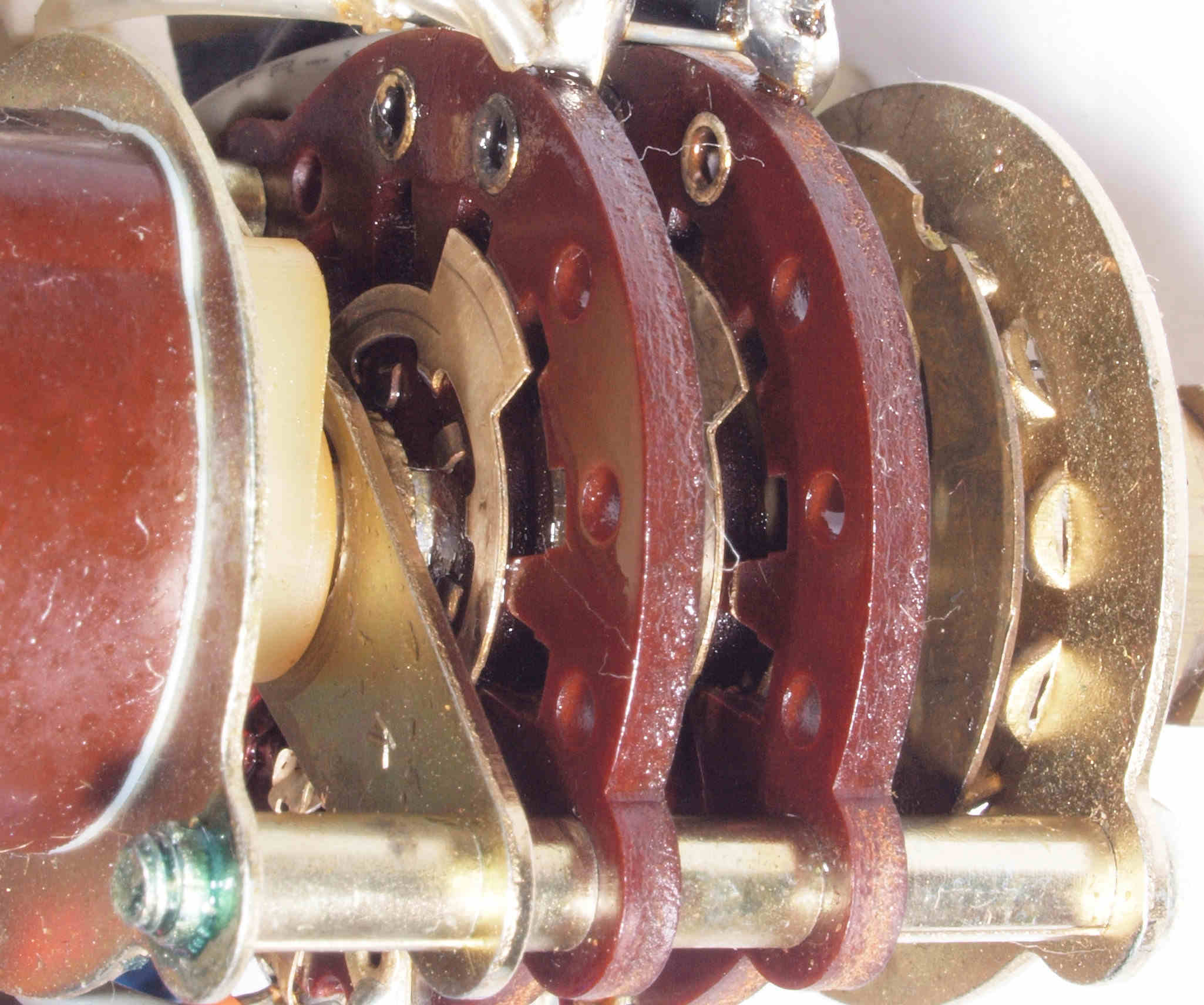

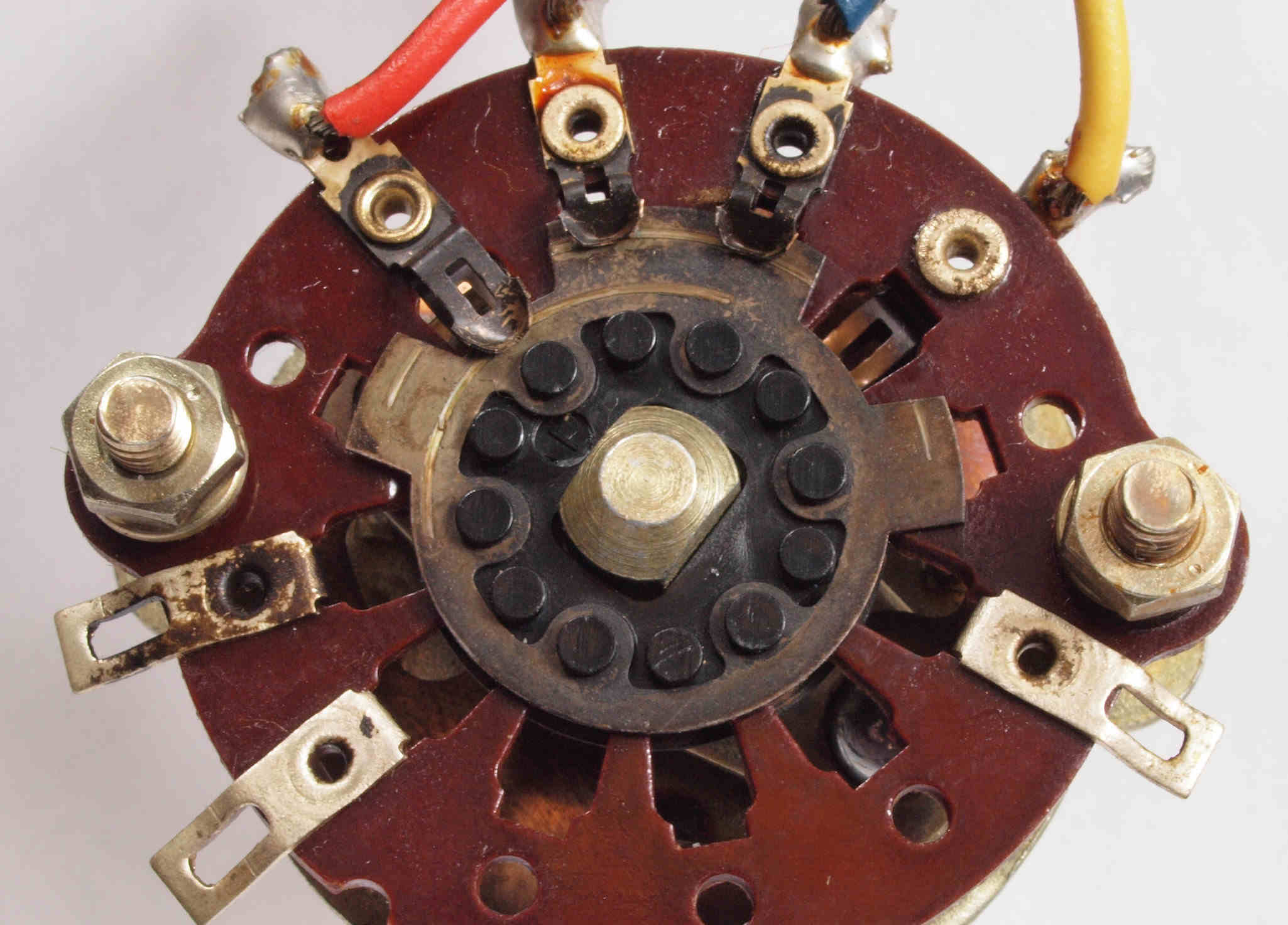

ＣＣ１．　修理前　ＢＡＳＳ−ＳＷの接点
ＣＣ２．　修理（洗浄）後　ＢＡＳＳ−ＳＷの接点

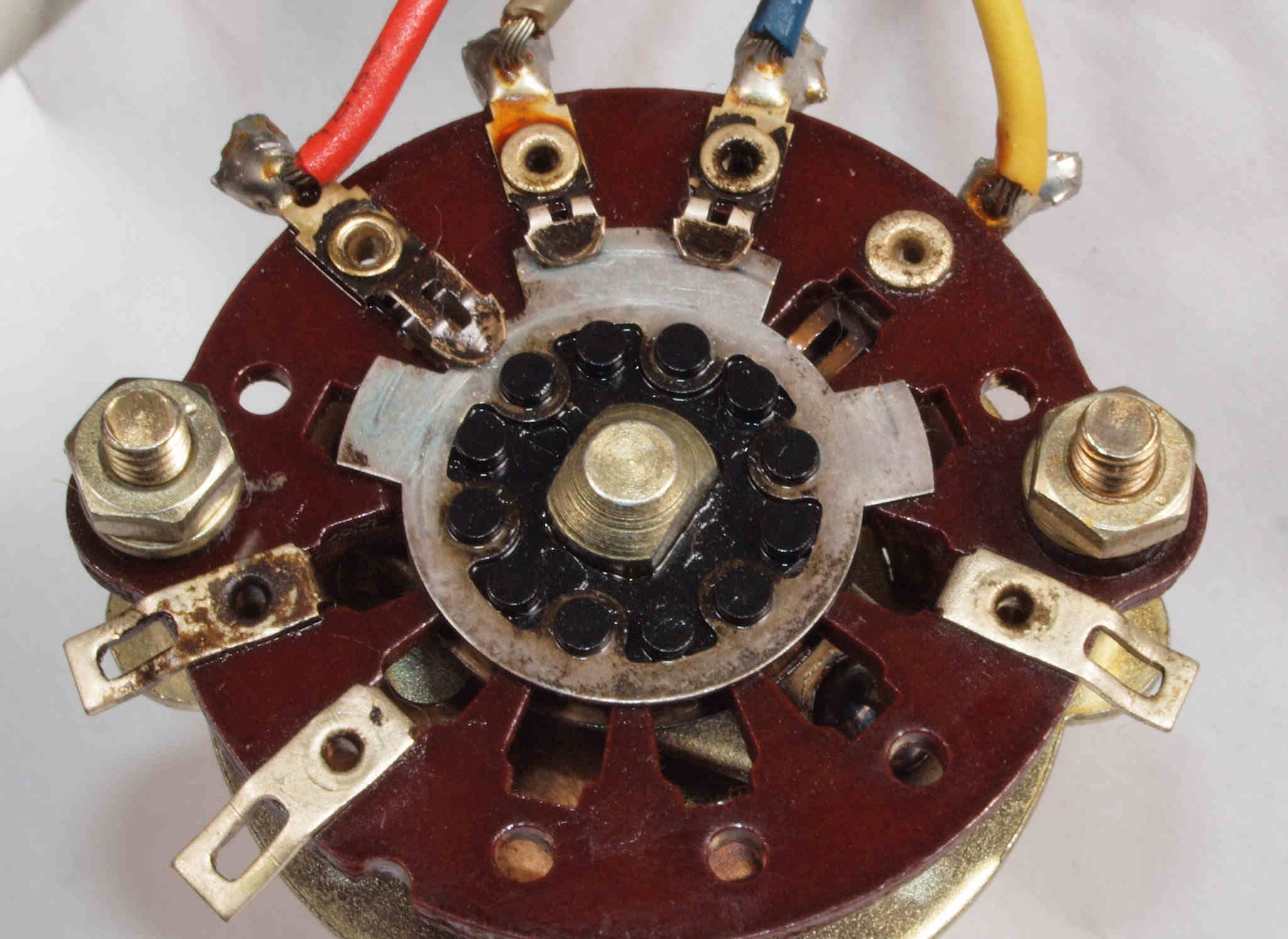

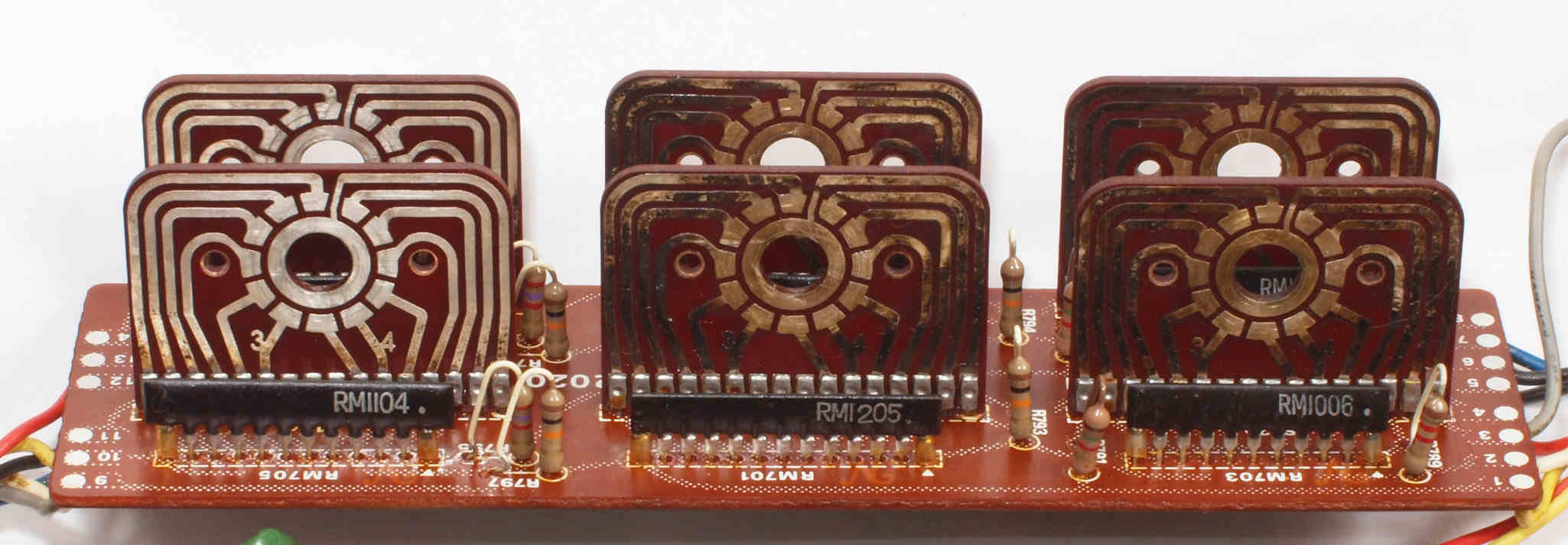

ＣＤ１．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点
ＣＤ２．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点

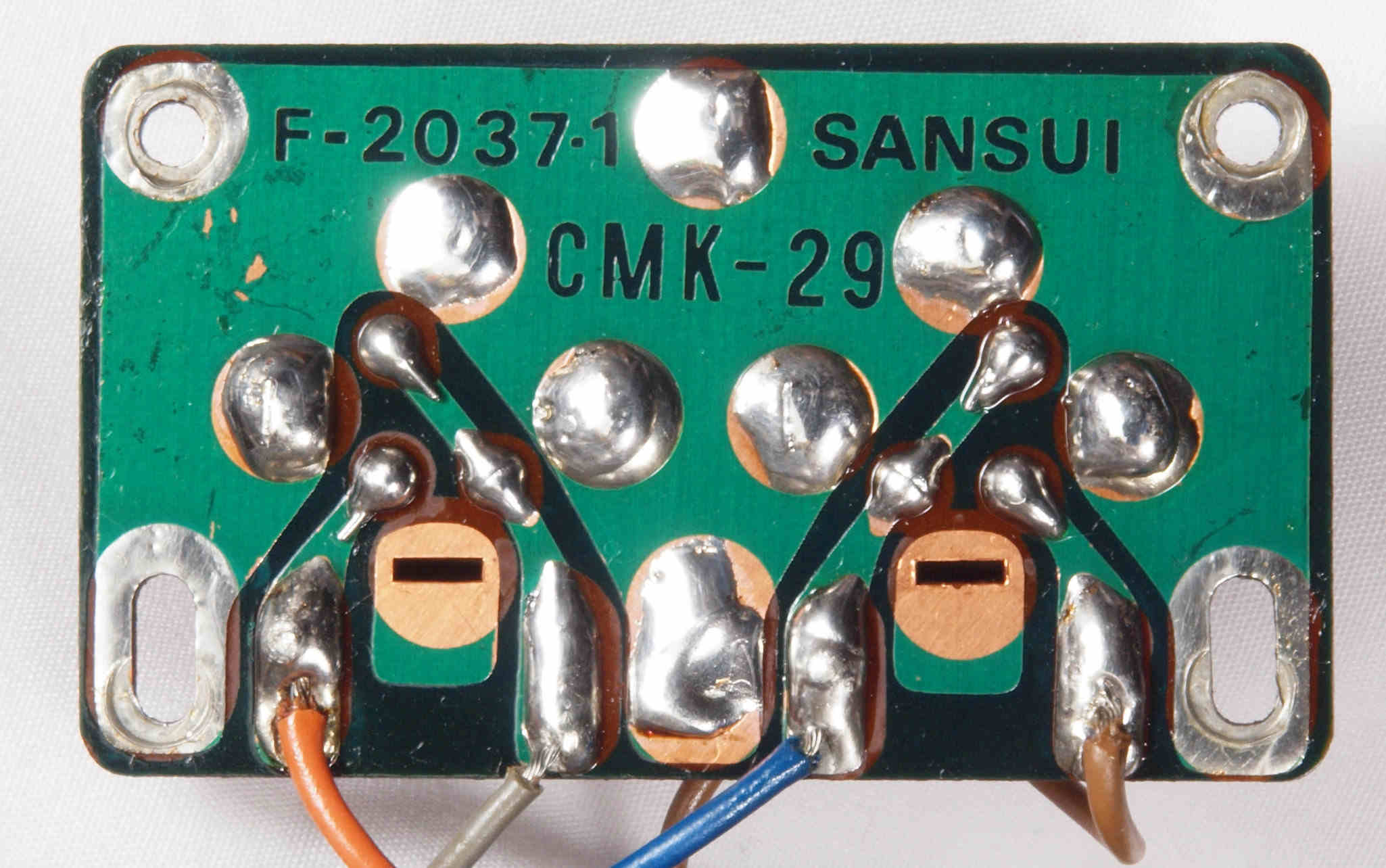

ＣＤ３．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点２
ＣＤ４．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点２
ＣＤ５．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。

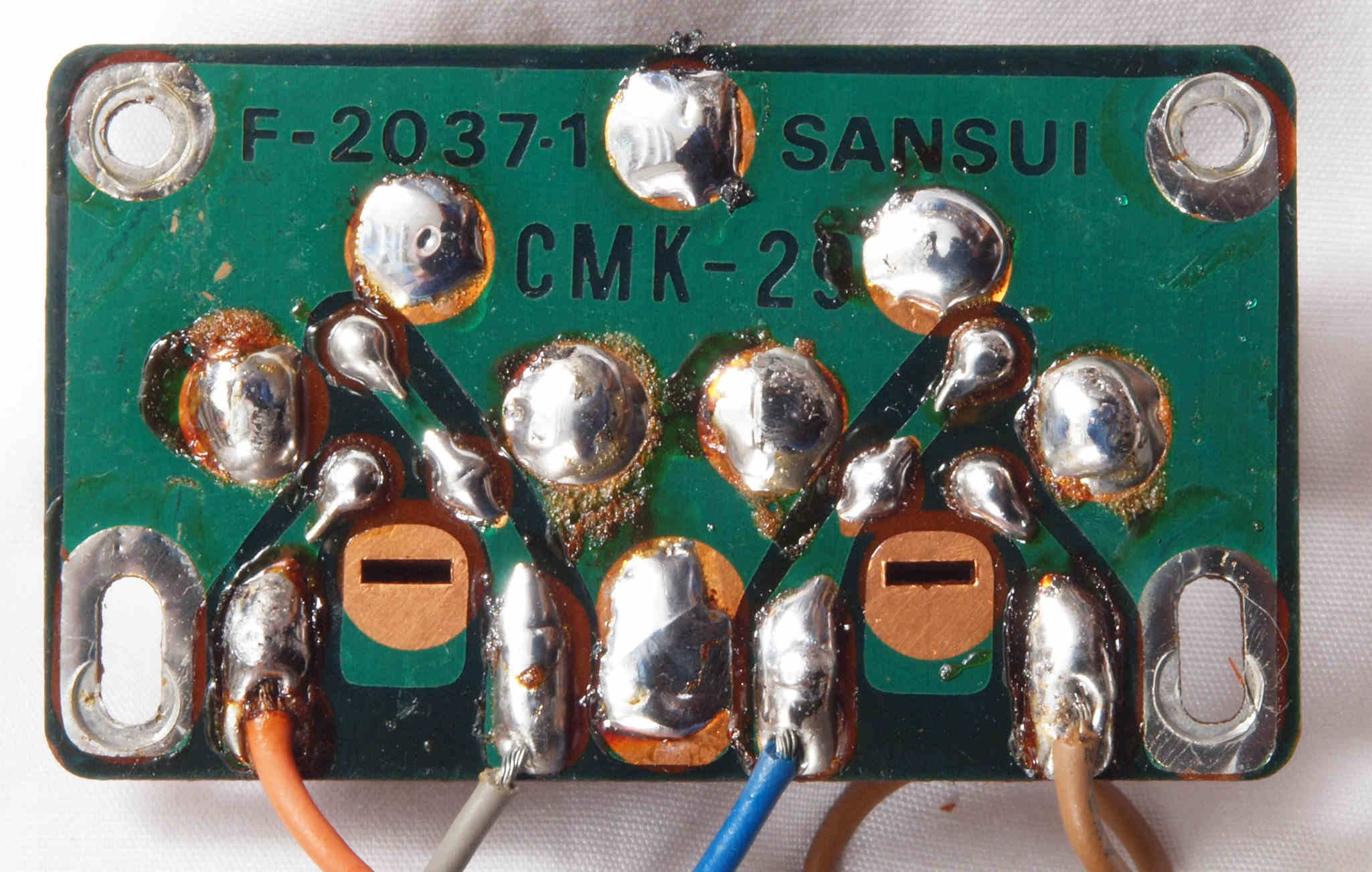

ＣＤ６．　修理（半田補正）後　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。全ての半田をやり直す。

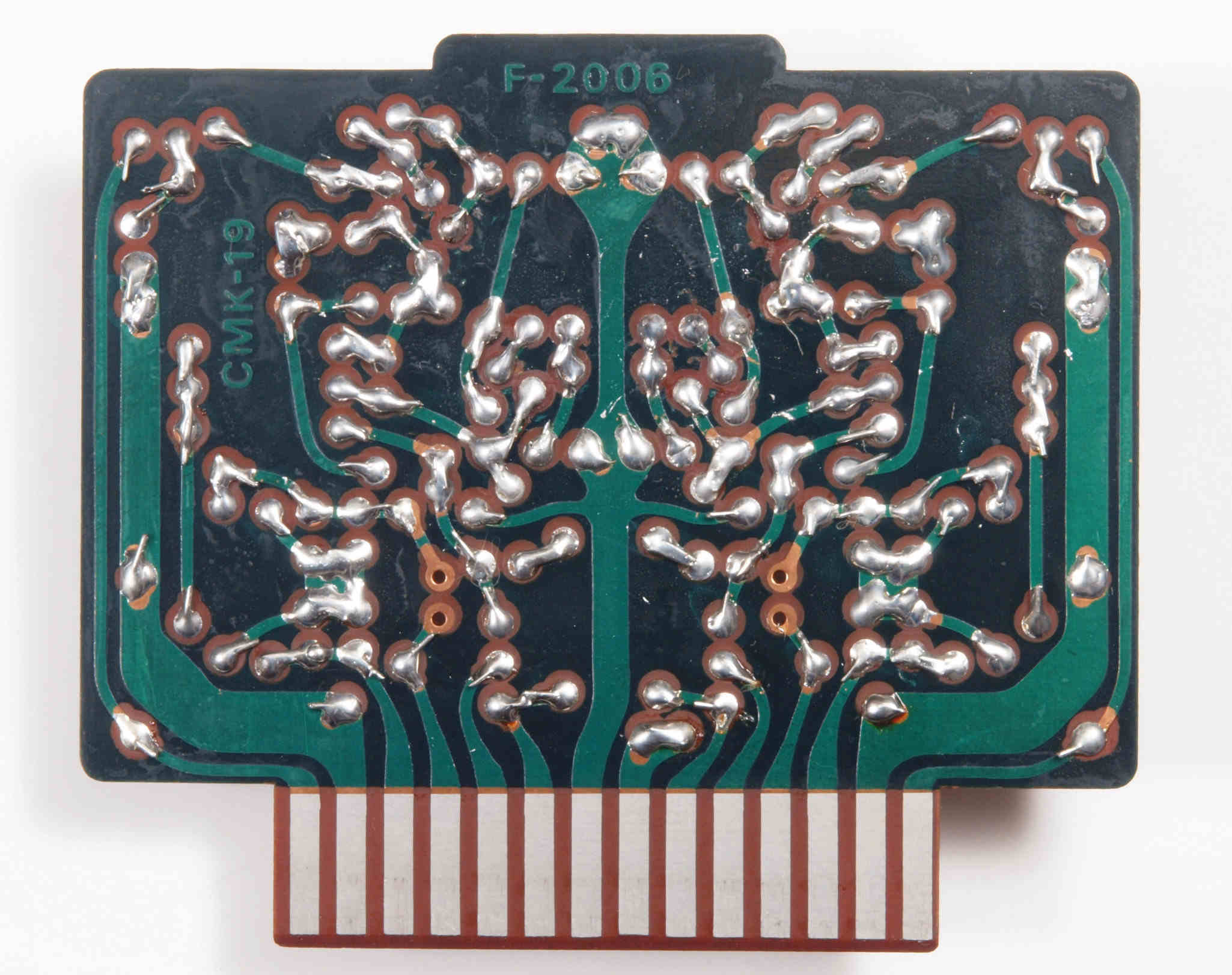

ＣＤ７．　完成ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。不要なフラックスを取り洗浄し、コート液を塗布。

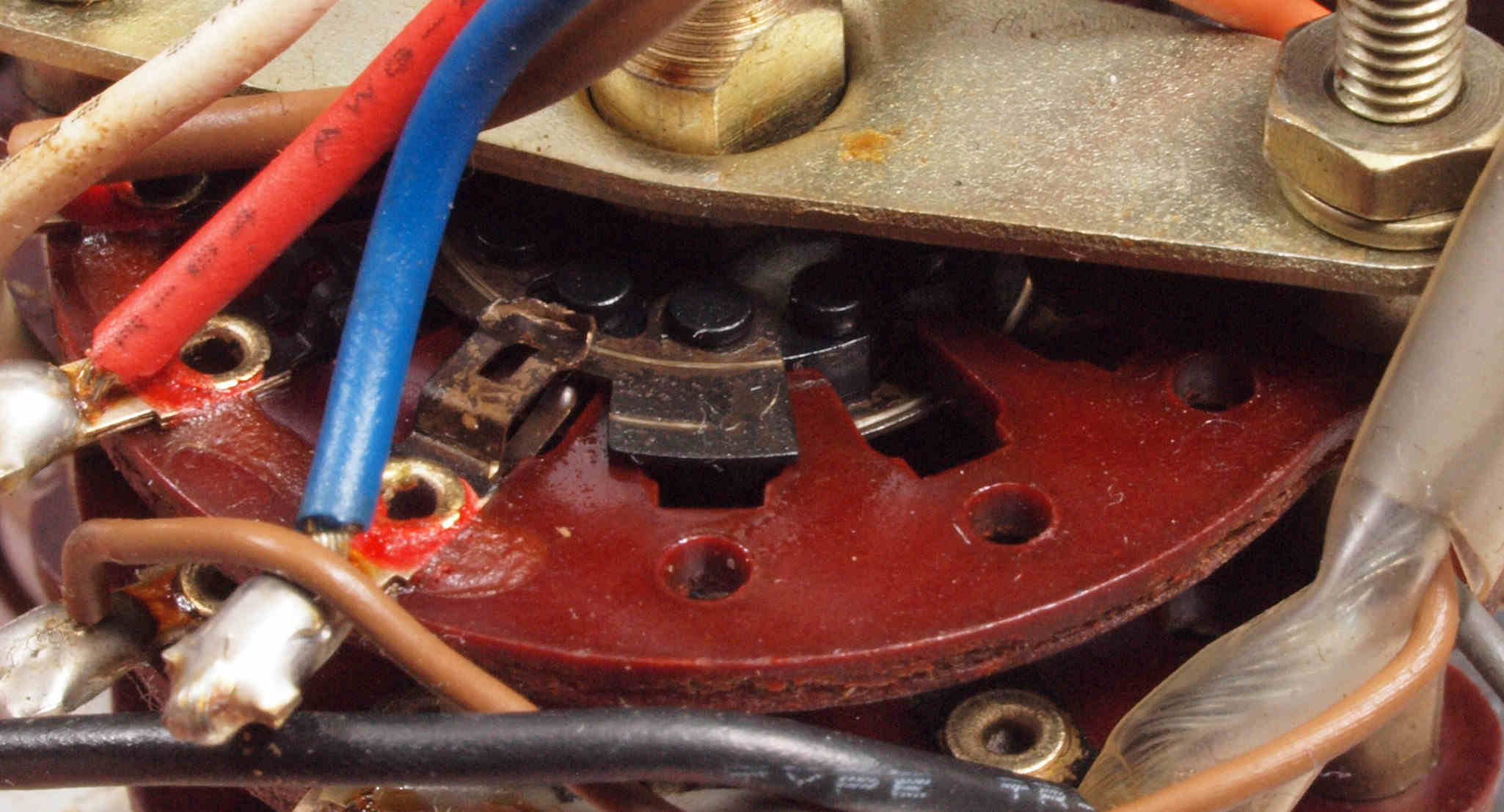

ＣＥ１．　修理前　ＳＰ切り替えＳＷ。
ＣＥ２．　修理（洗浄）後　ＳＰ切り替えＳＷ。　大電流が流れるので、接点洗浄剤を使用する。

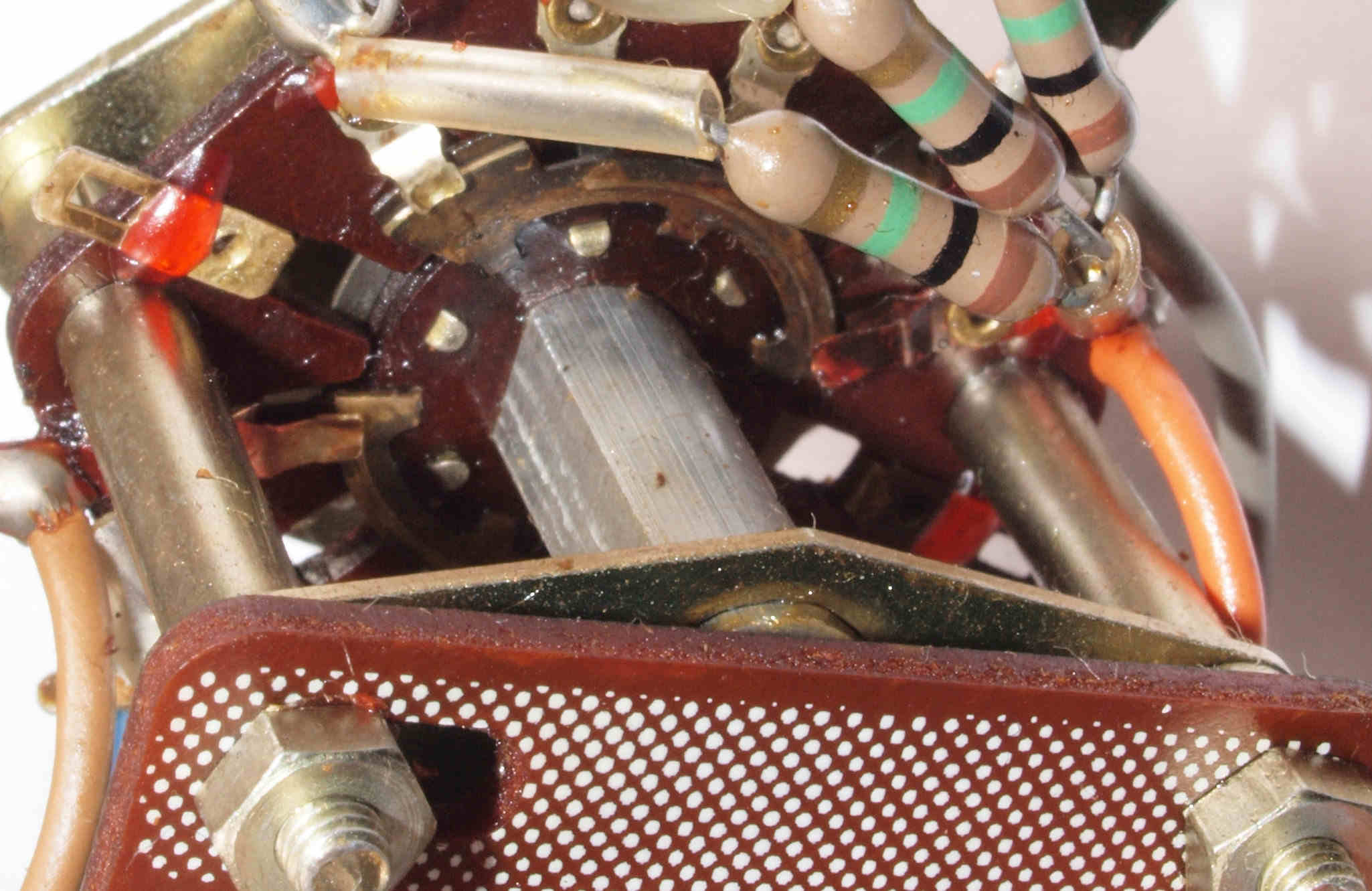

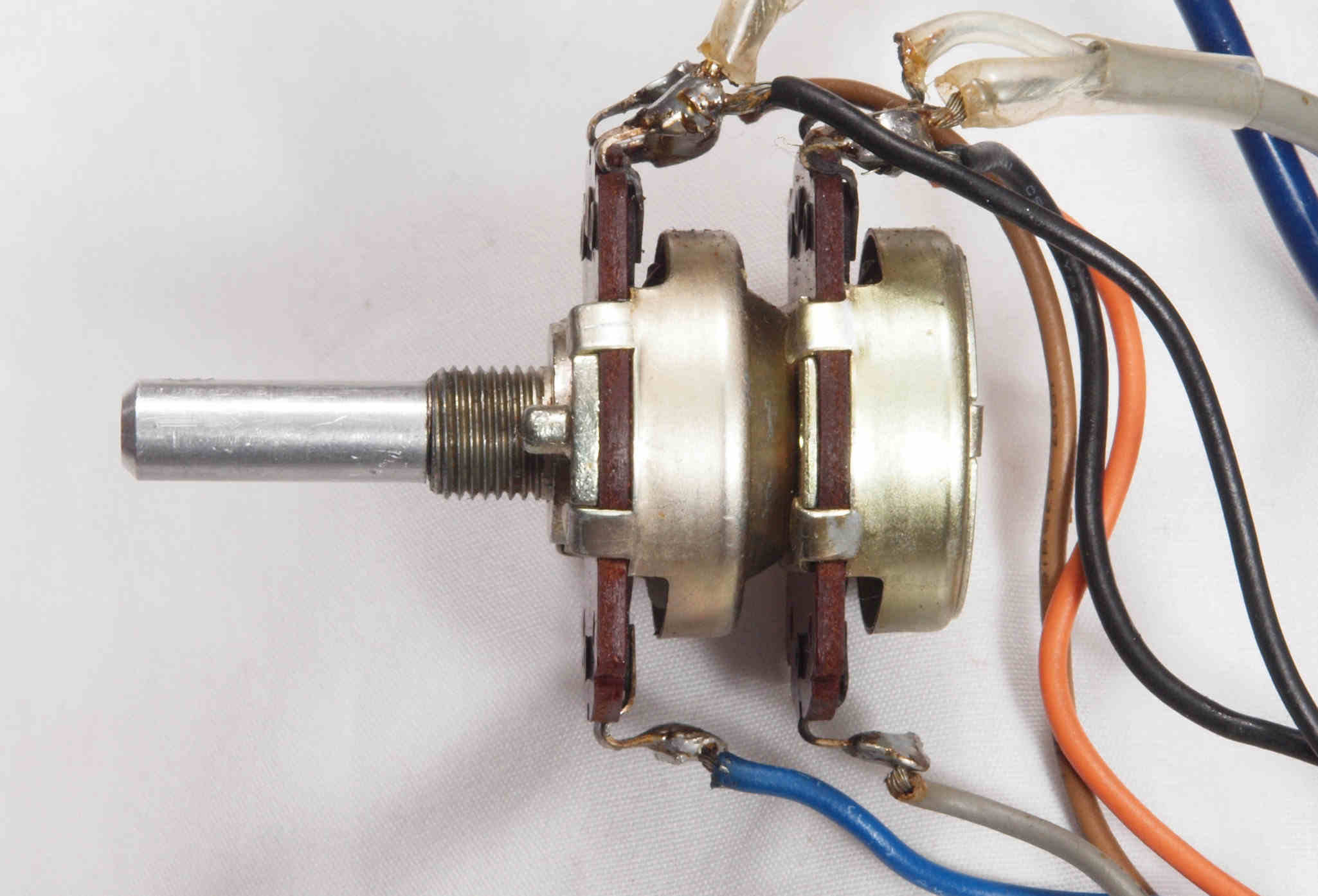

ＣＦ１．　修理（洗浄）中　メインＶＲ。　ラウドネスのタップが有るので交換不可。

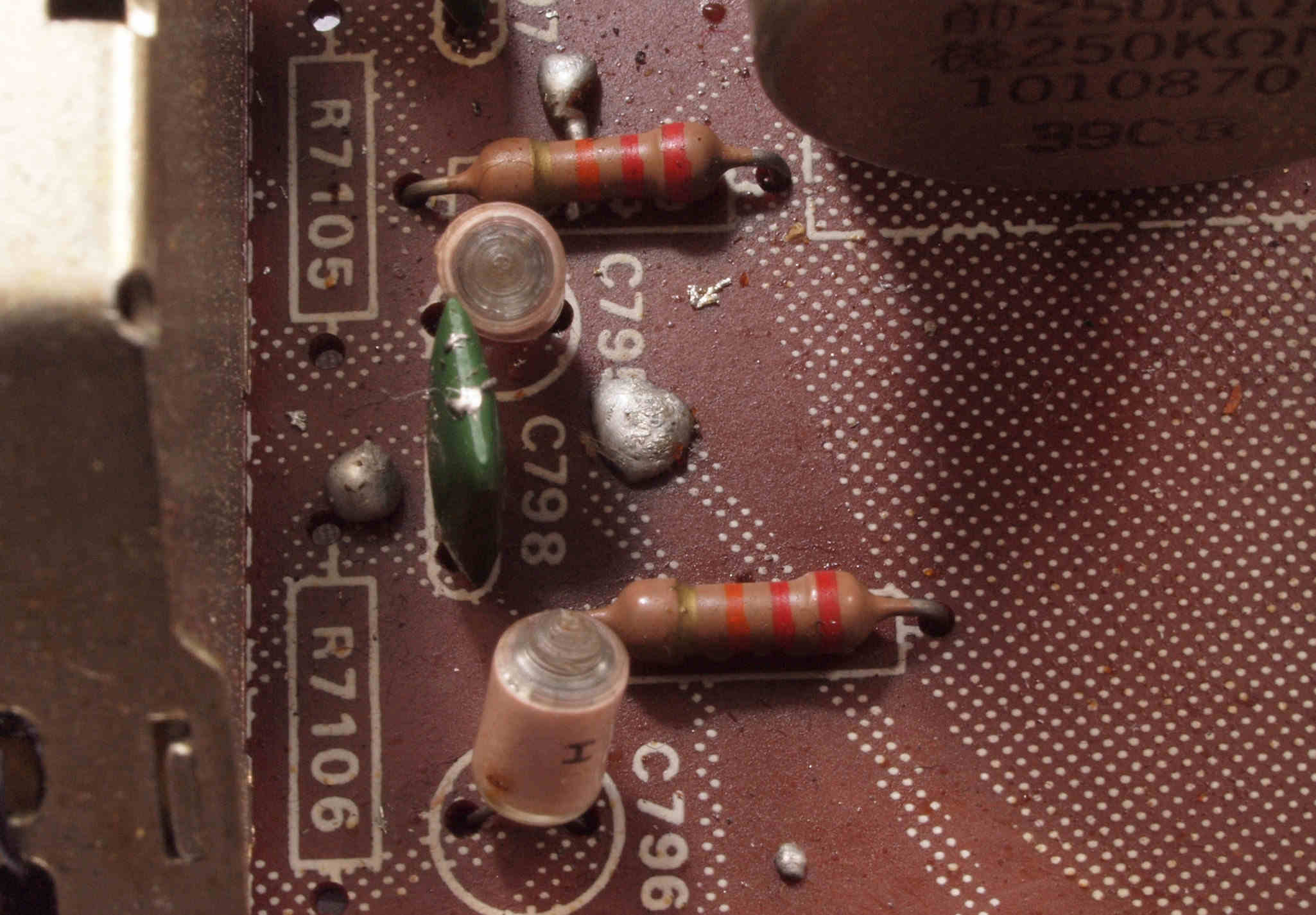

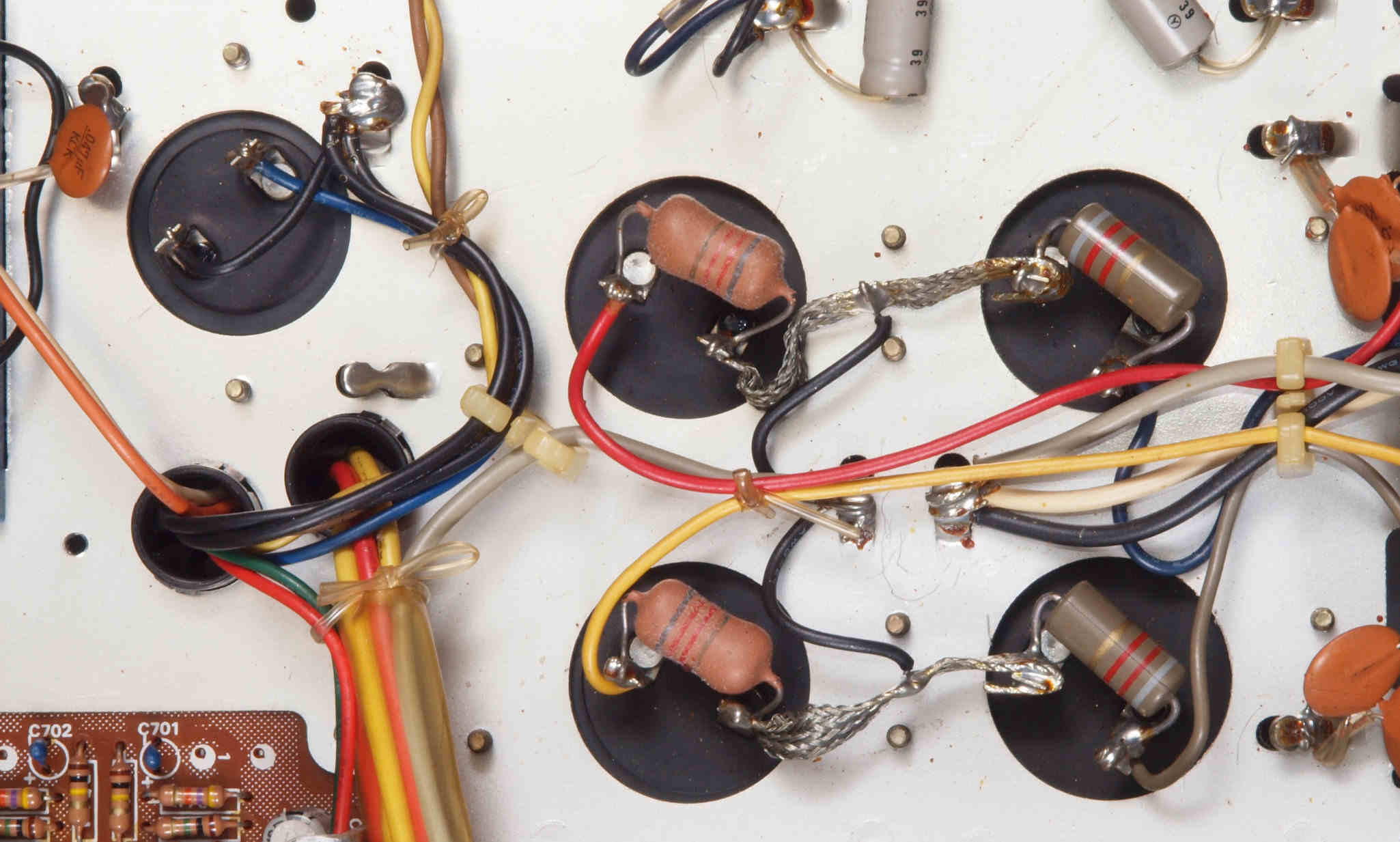

ＣＧ１．　修理前　電源ブロック電解コンデンサー下周り。

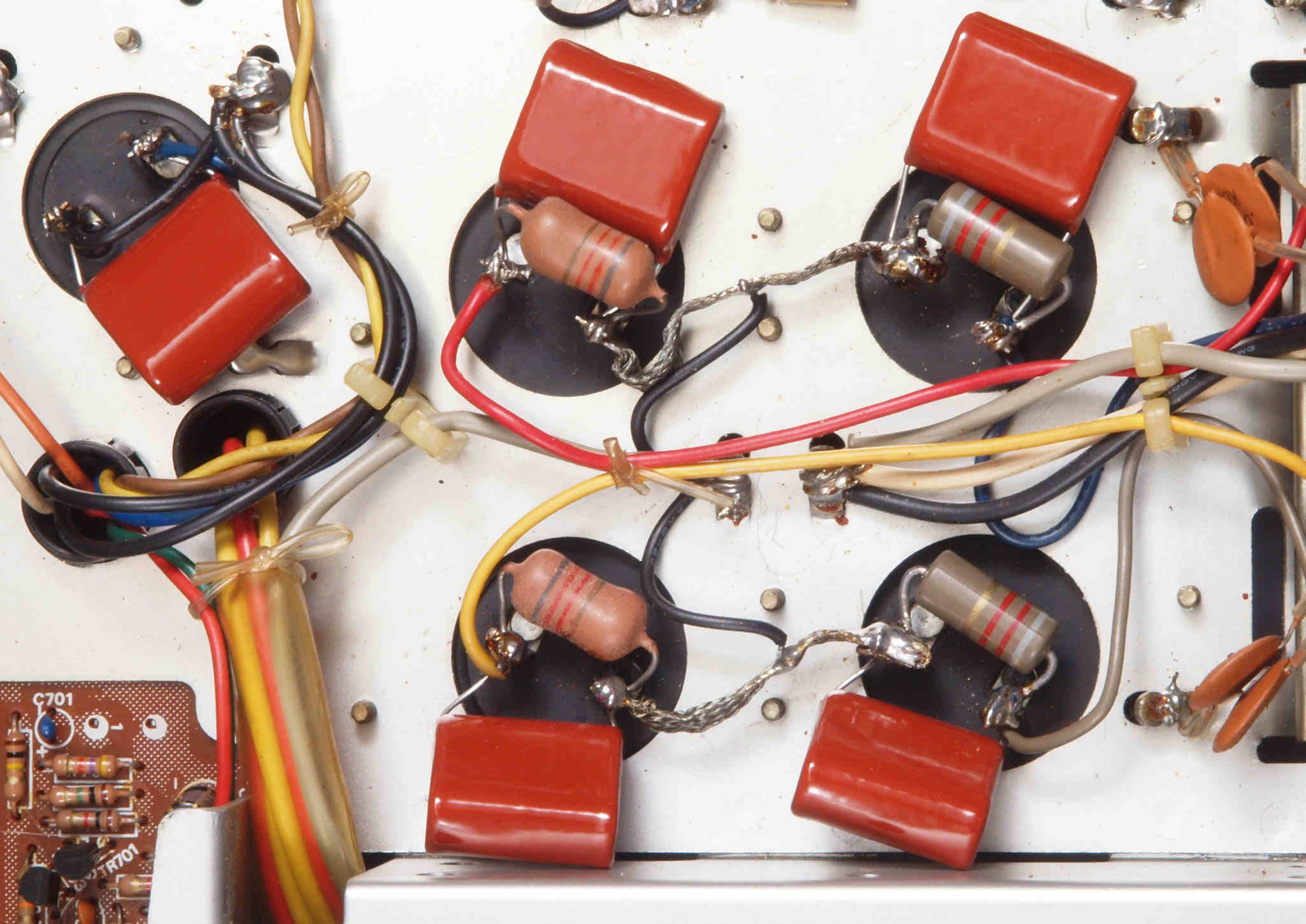

ＣＧ２．　修理後　電源ブロック電解コンデンサー下周り。　フイルムコンデンサー５個追加。
ＣＨ１．　修理前　　Ｒ側終段基板コネクタ下電解コンデンサー。
ＣＨ２．　修理後　　Ｒ側終段基板コネクタ下電解コンデンサー。電解コンデンサー２個交換。
ＣＨ３．　修理前　　Ｌ側終段基板コネクタ下電解コンデンサー。
ＣＨ４．　修理後　　Ｌ側終段基板コネクタ下電解コンデンサー。電解コンデンサー２個交換。
ＣＩ１．　後パネルを外し、修理中

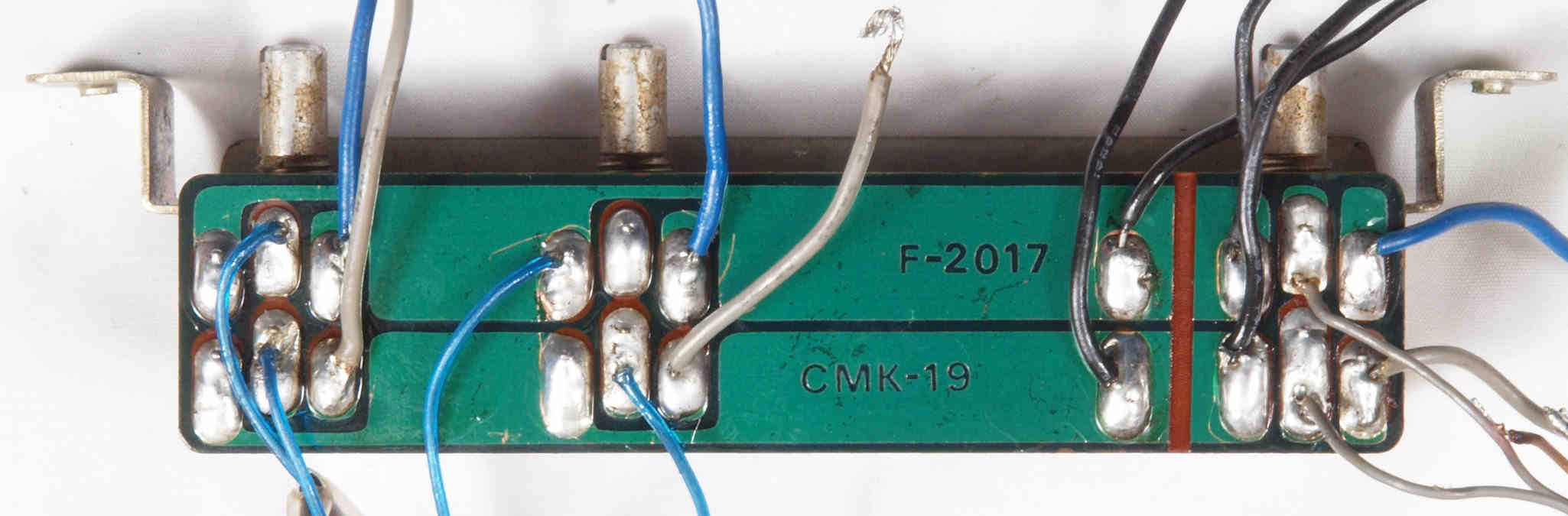

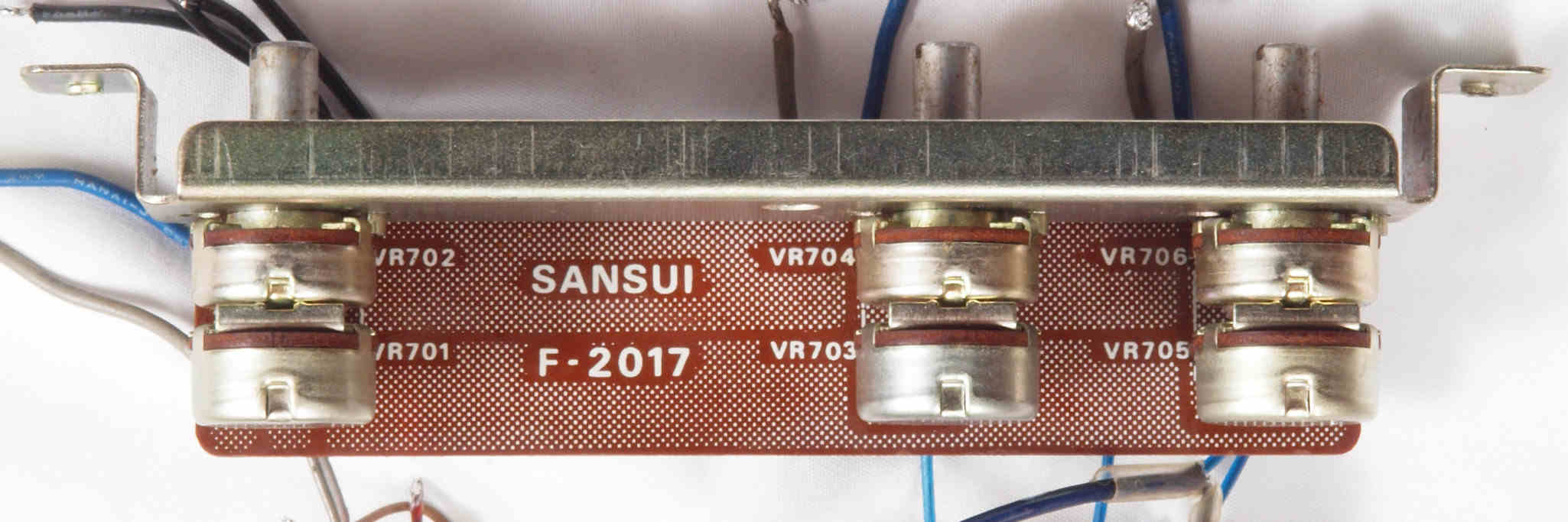

ＣＪ１．　修理前　ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板。

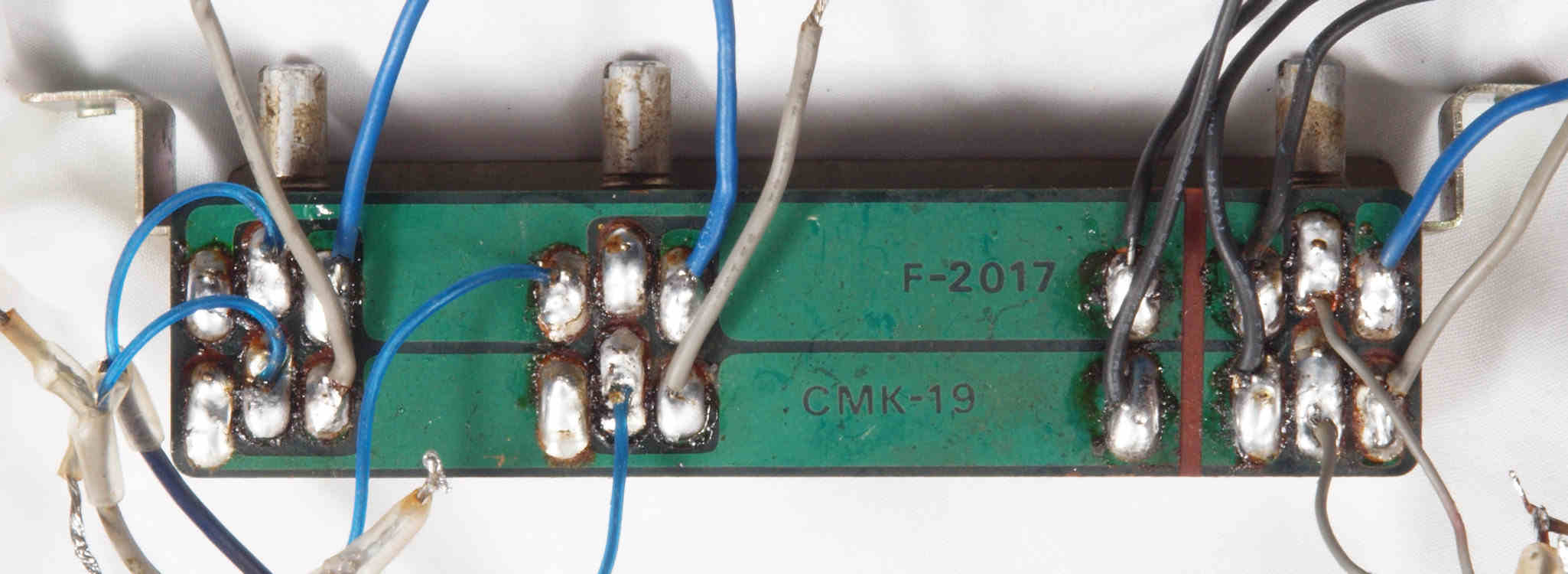

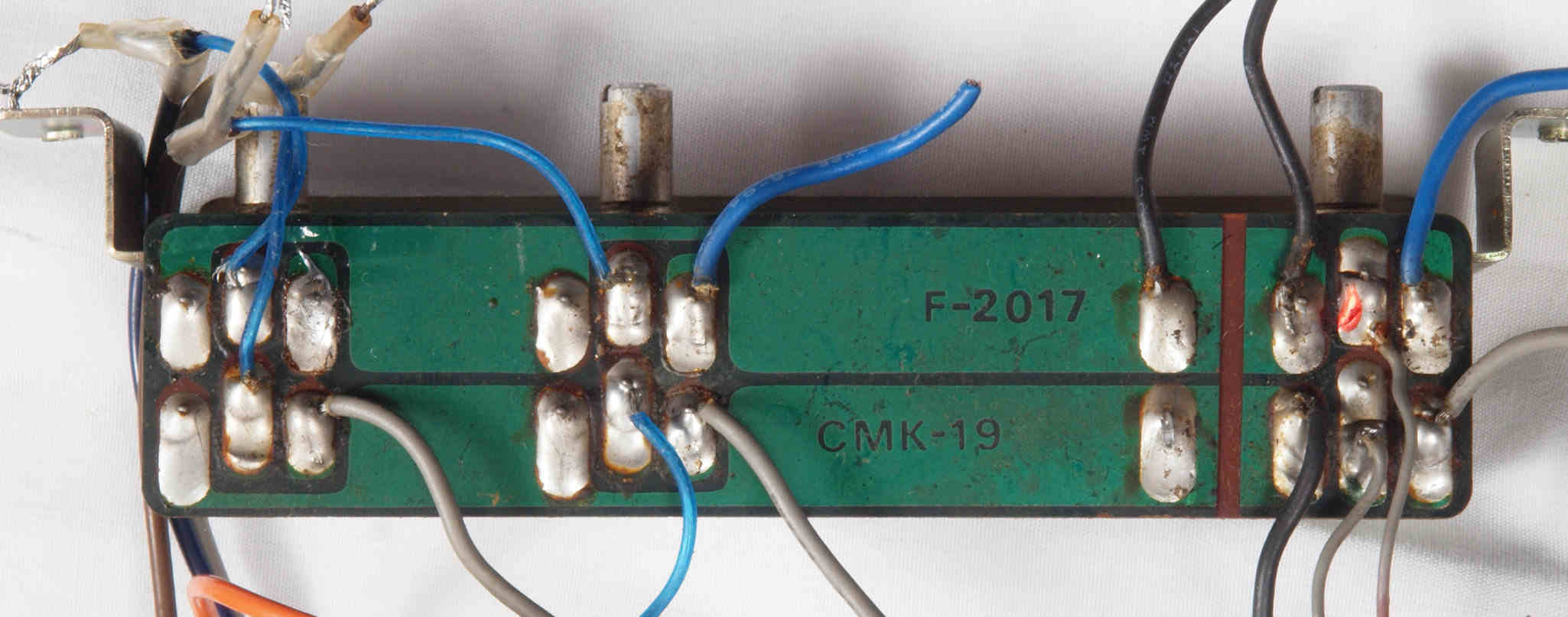

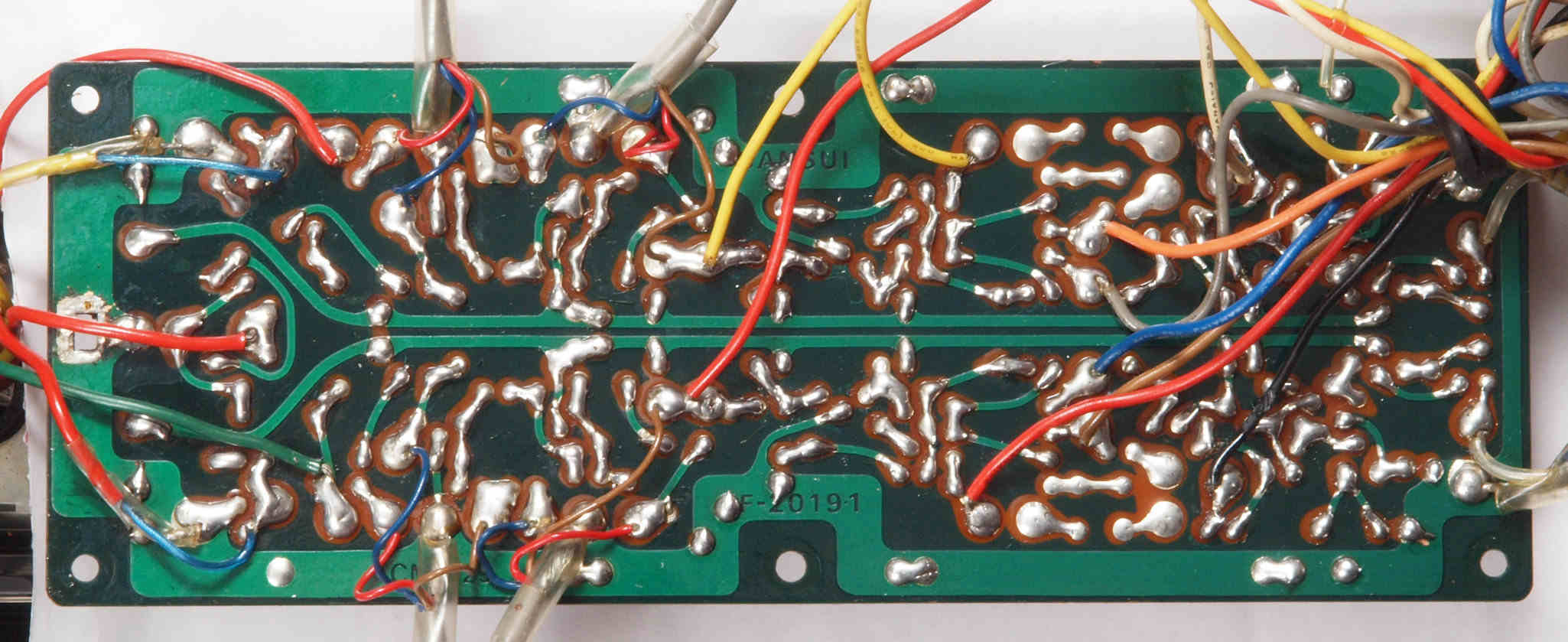

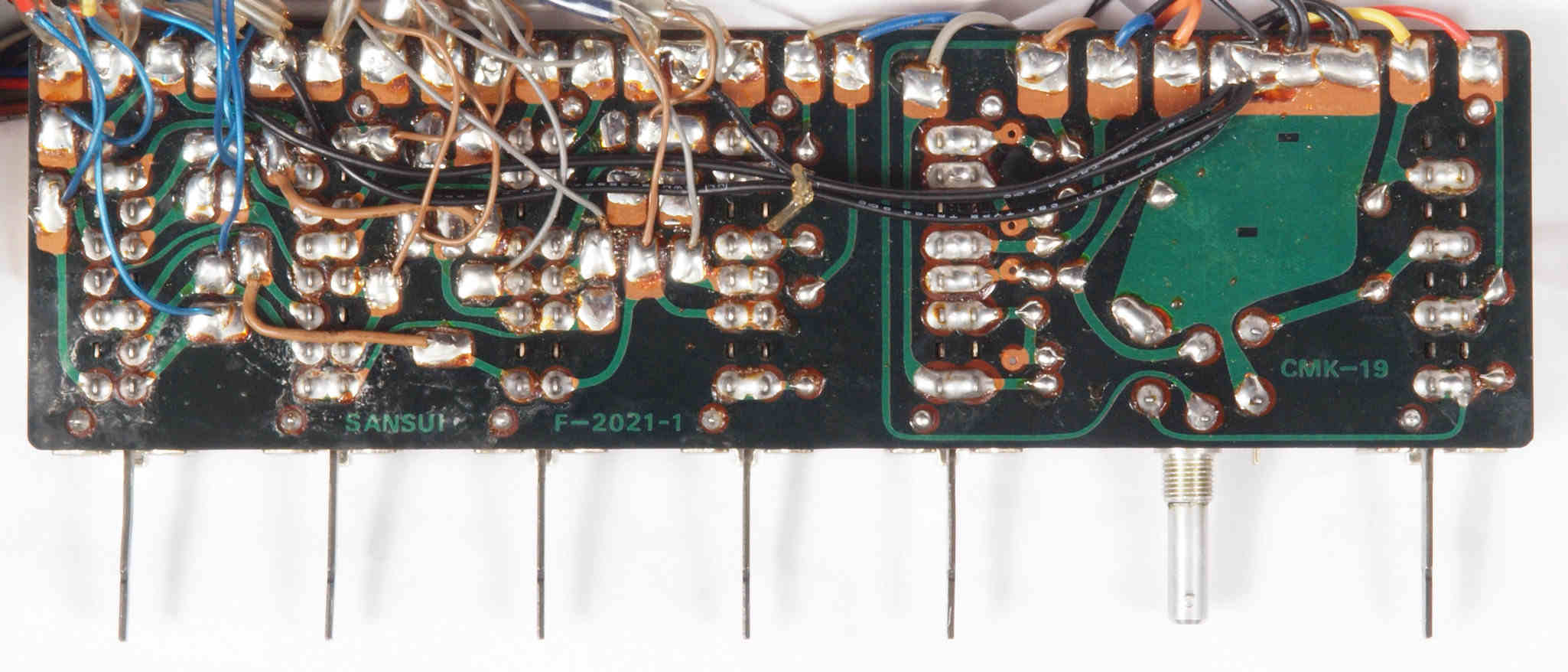

ＣＪ２．　修理前　ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板裏。
ＣＪ３．　修理（半田補正）後　ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板裏。　全ての半田をやり直す。
ＣＪ４．　完成ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板裏。　全ての半田をやり直して洗浄し、コート液を塗布。

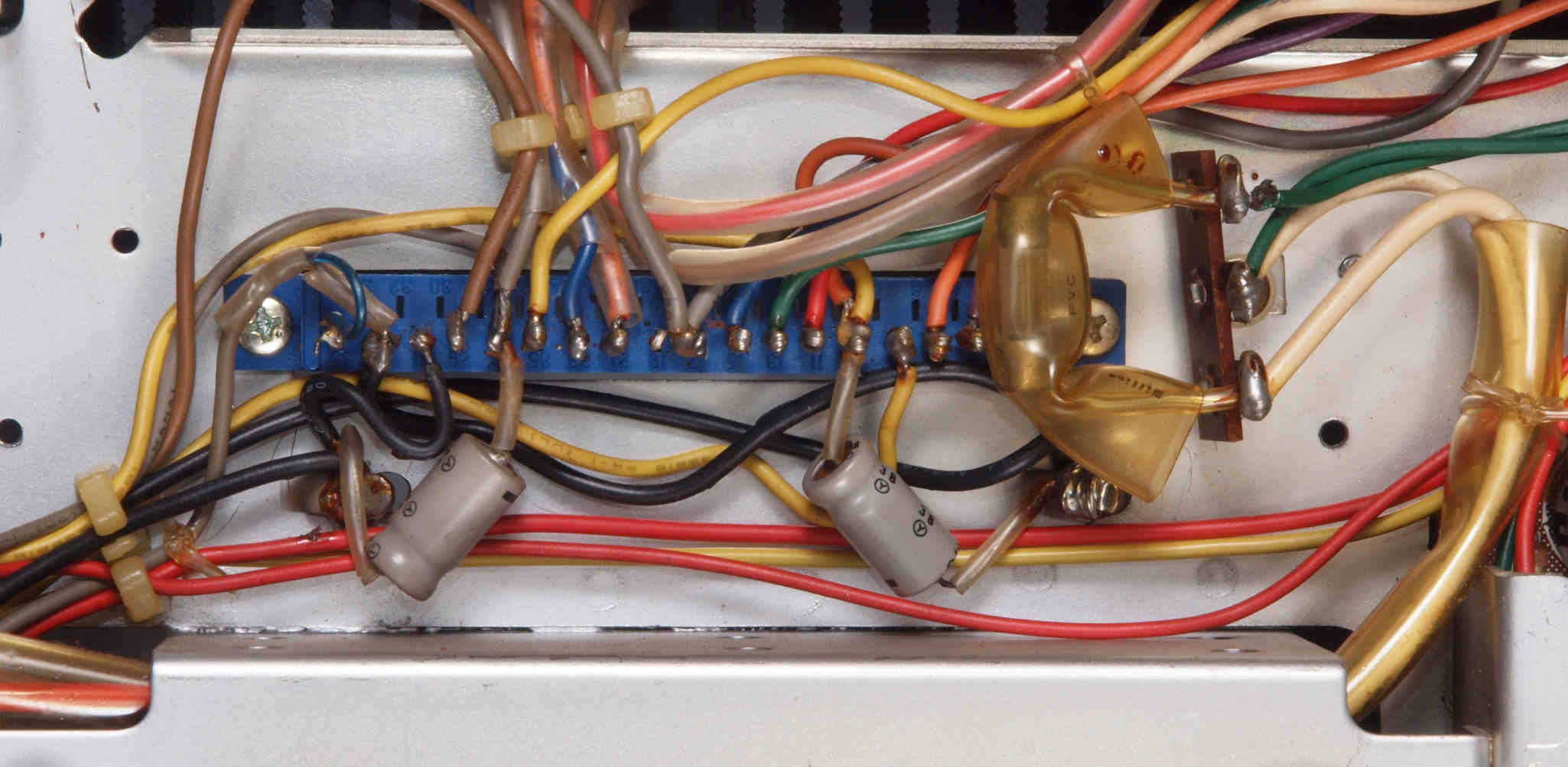

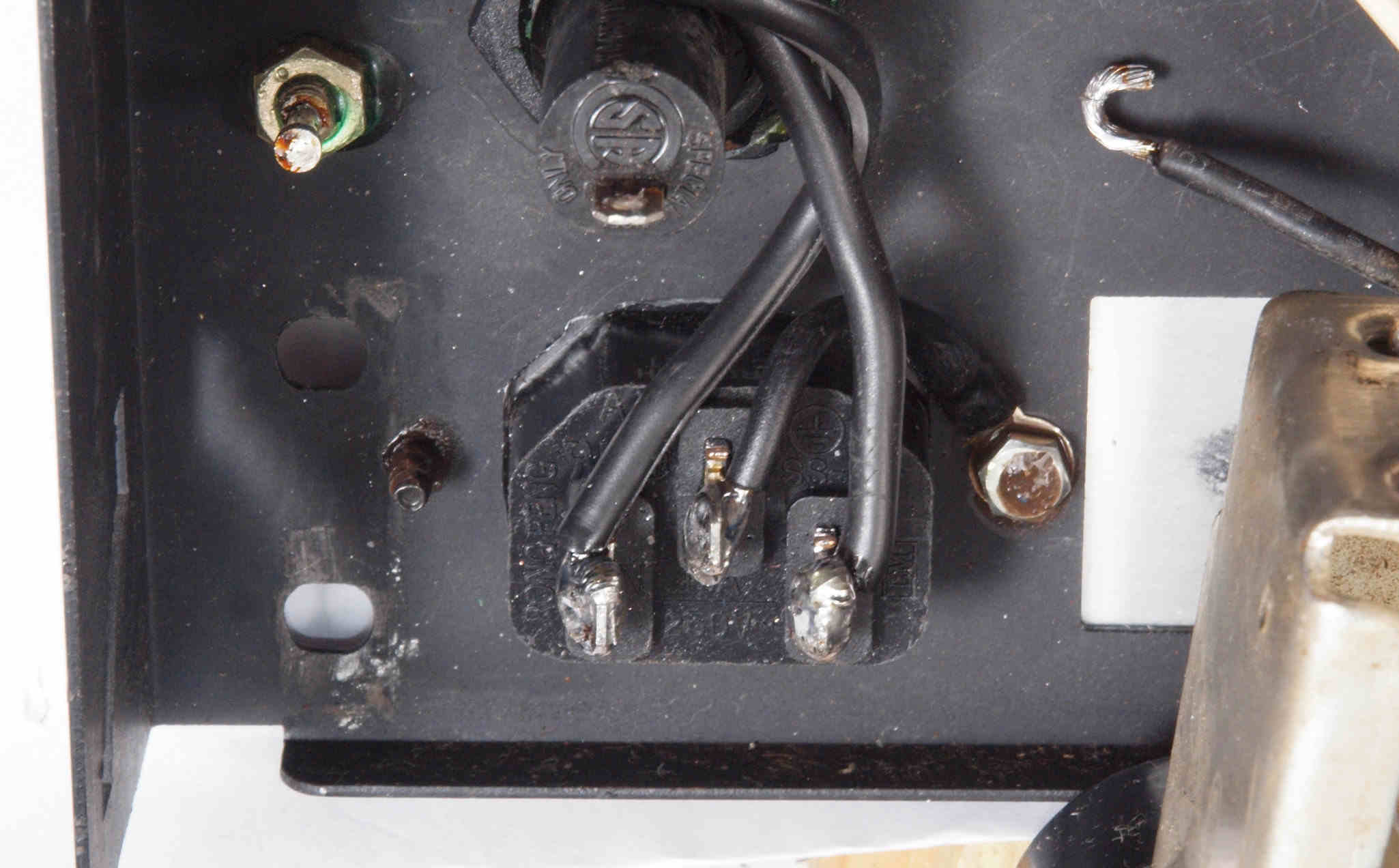

ＣＫ１．　修理前　電源コード挿入部。
ＣＫ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

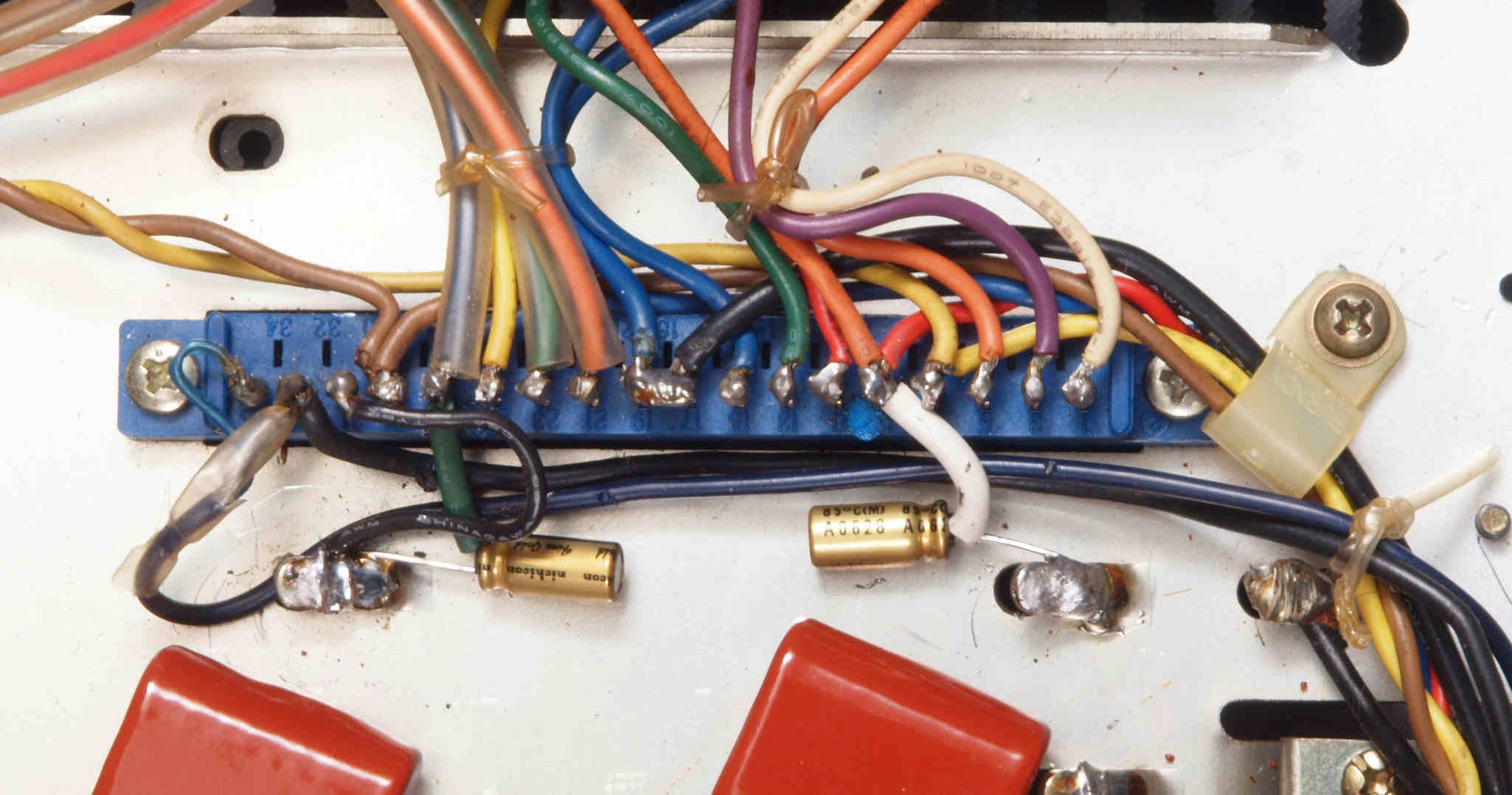

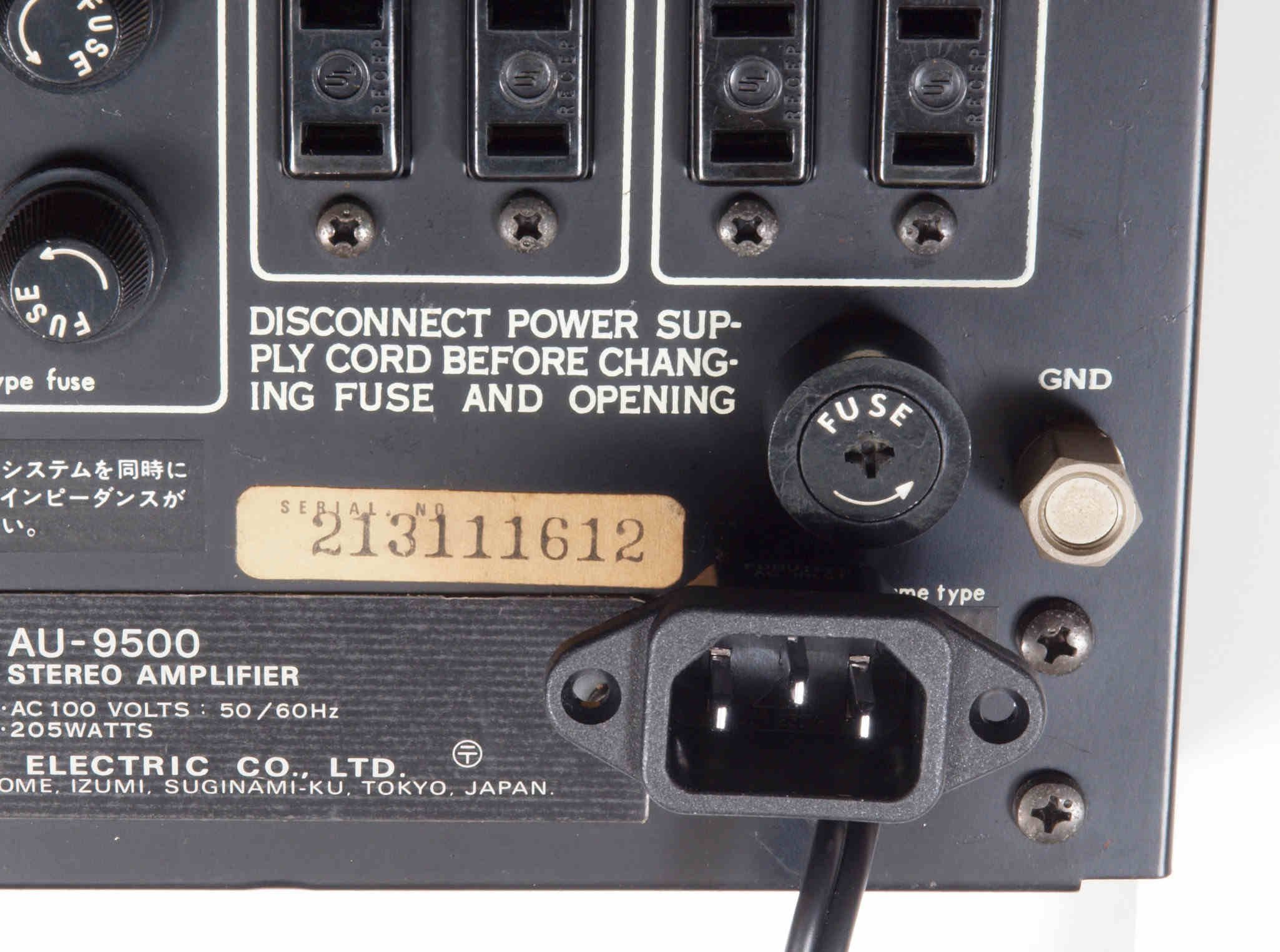

ＣＫ３．　修理（交換）後　電源コードをとり、３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

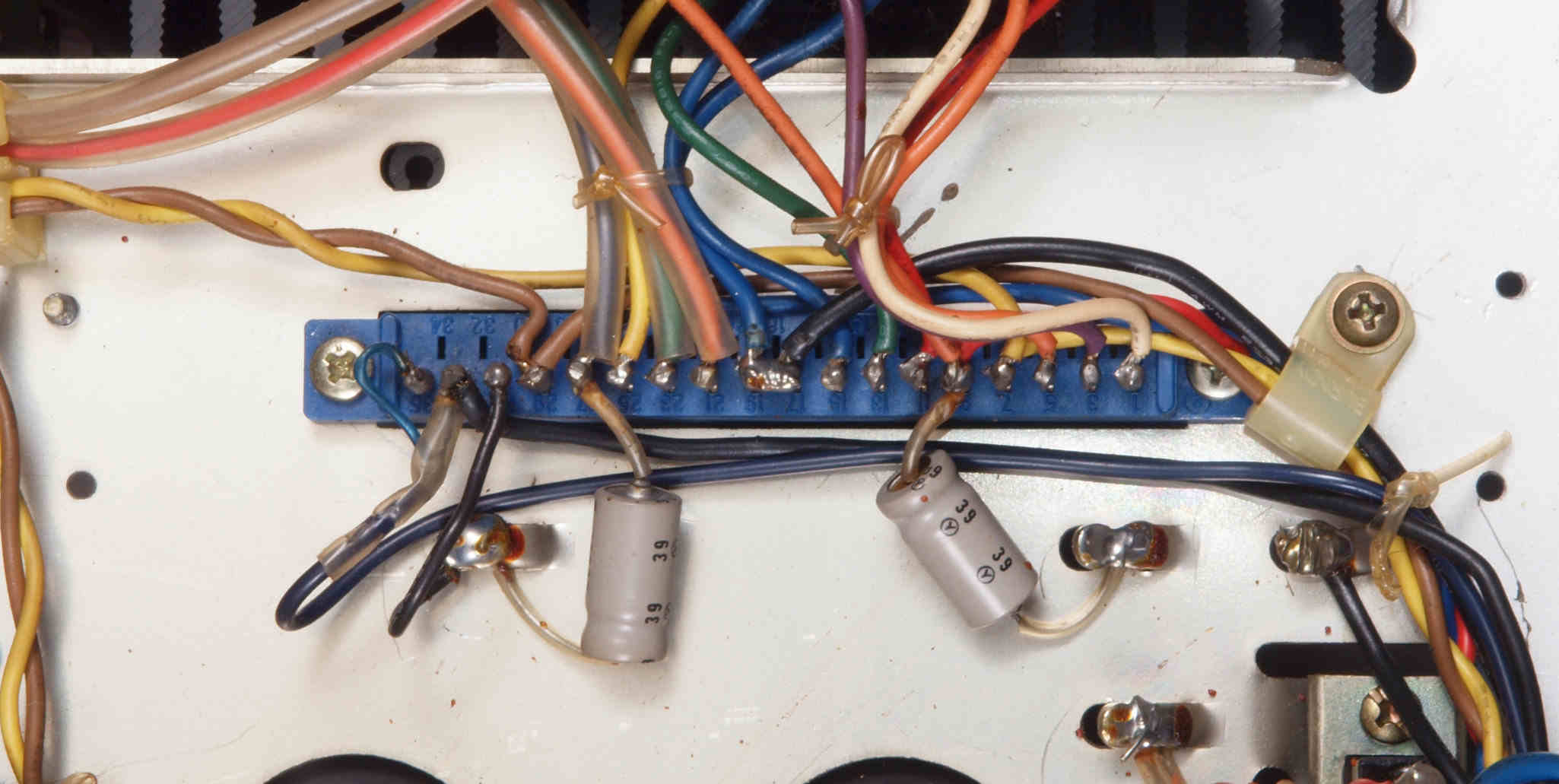

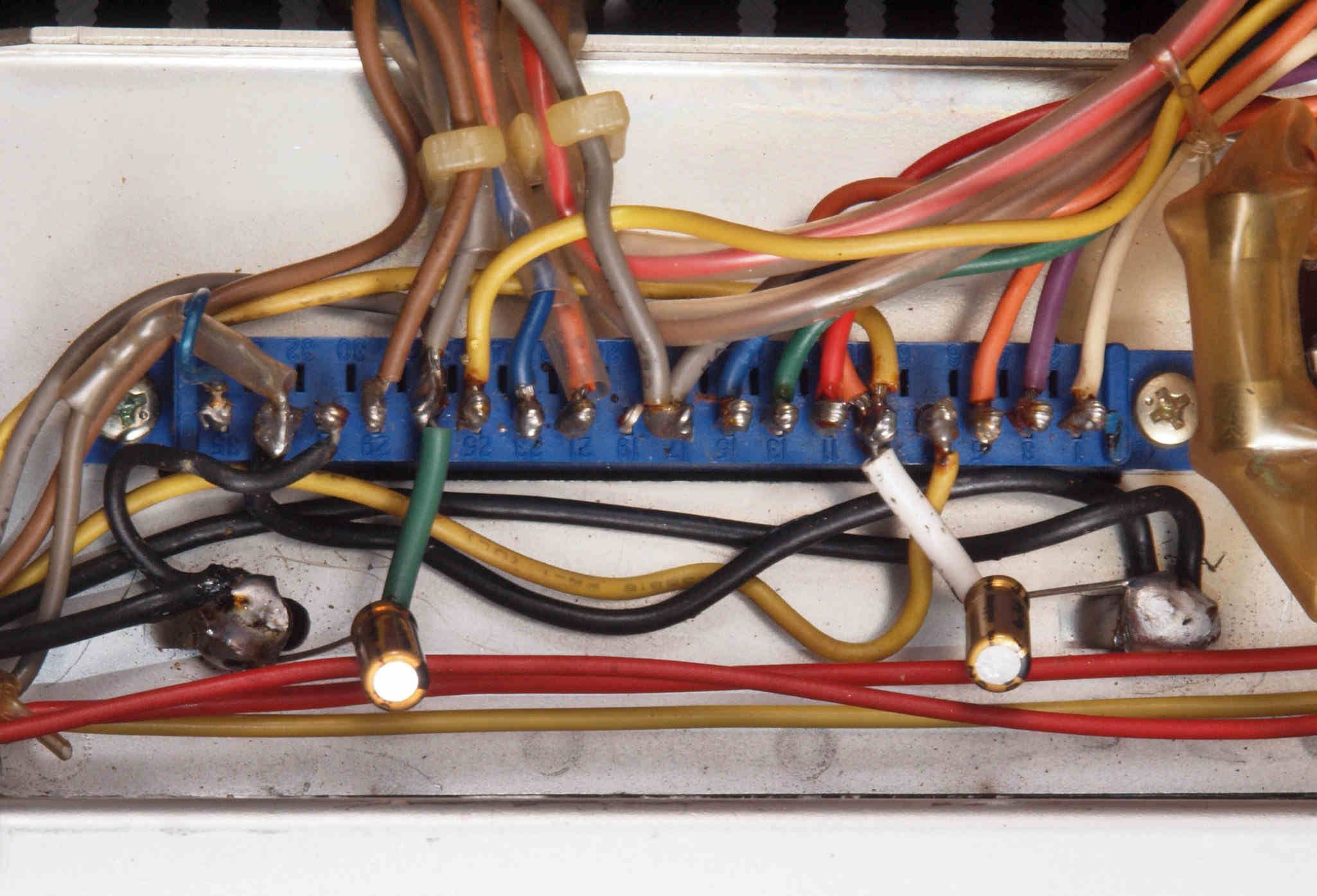

ＣＫ４．　修理後　３Ｐインレット裏配線。　アースはしっかり取る。
ＣＬ１．　修理前　入出力ＲＡＣ端子郡

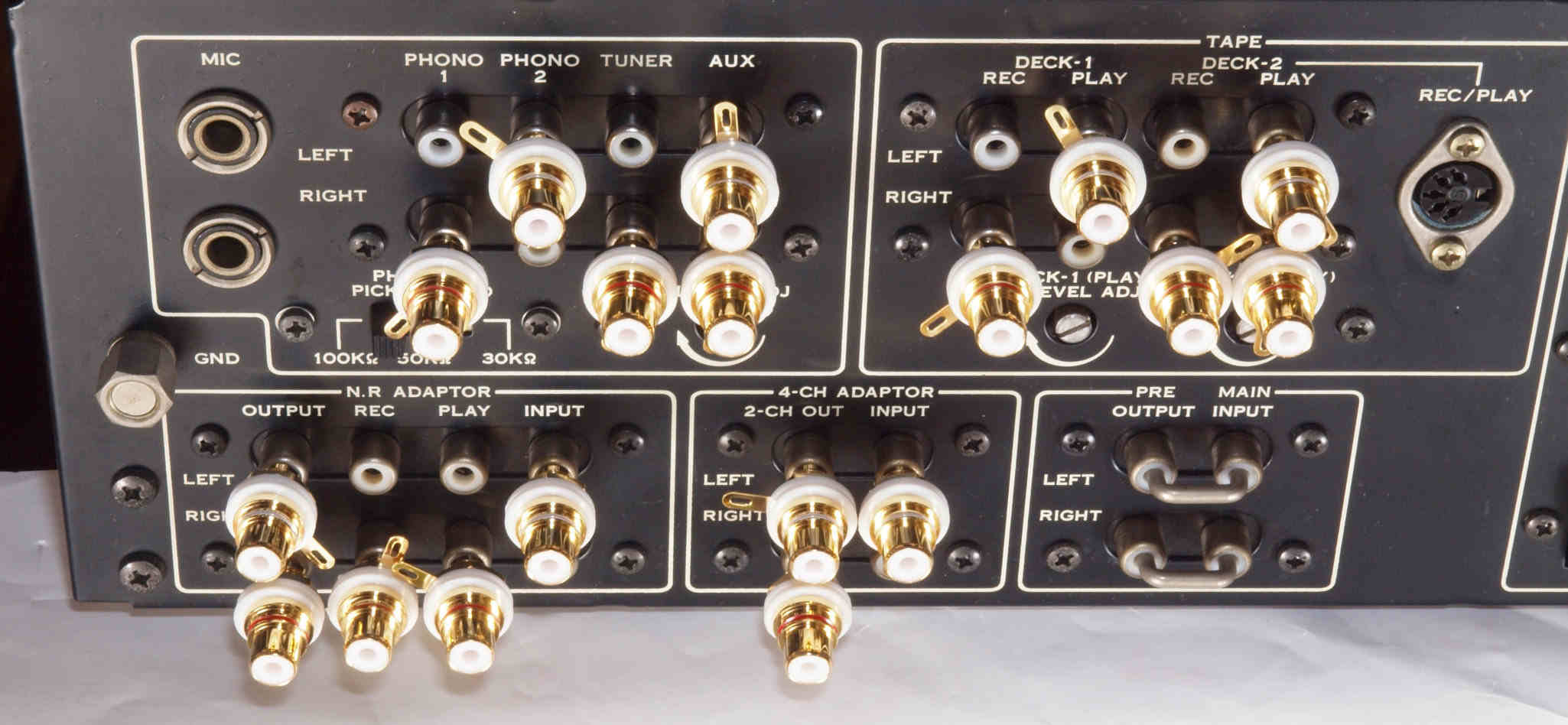

ＣＬ２．　修理（交換）後　入出力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換。

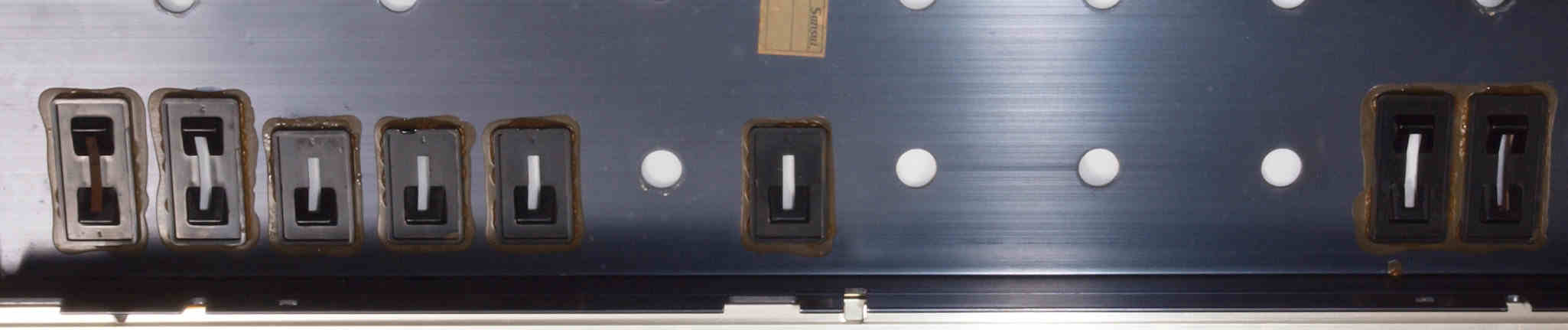

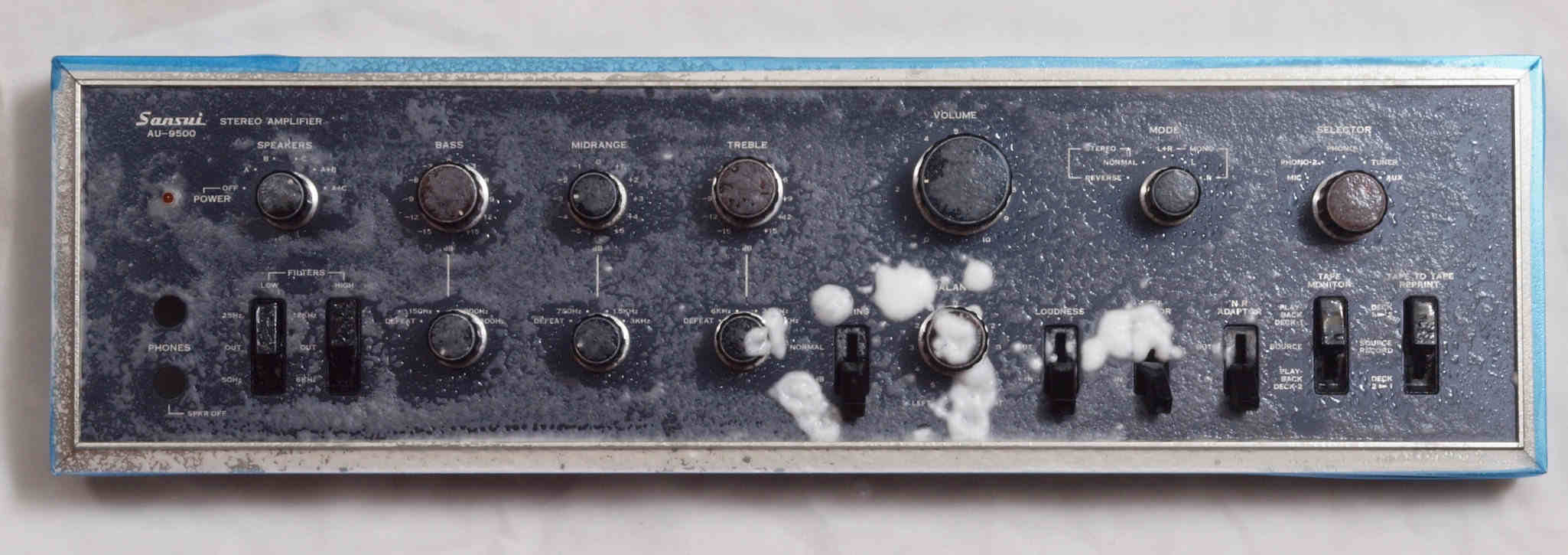

ＣＭ１．　パネル清掃
ＣＭ２．　パネル裏　接着材を流し込んで置く

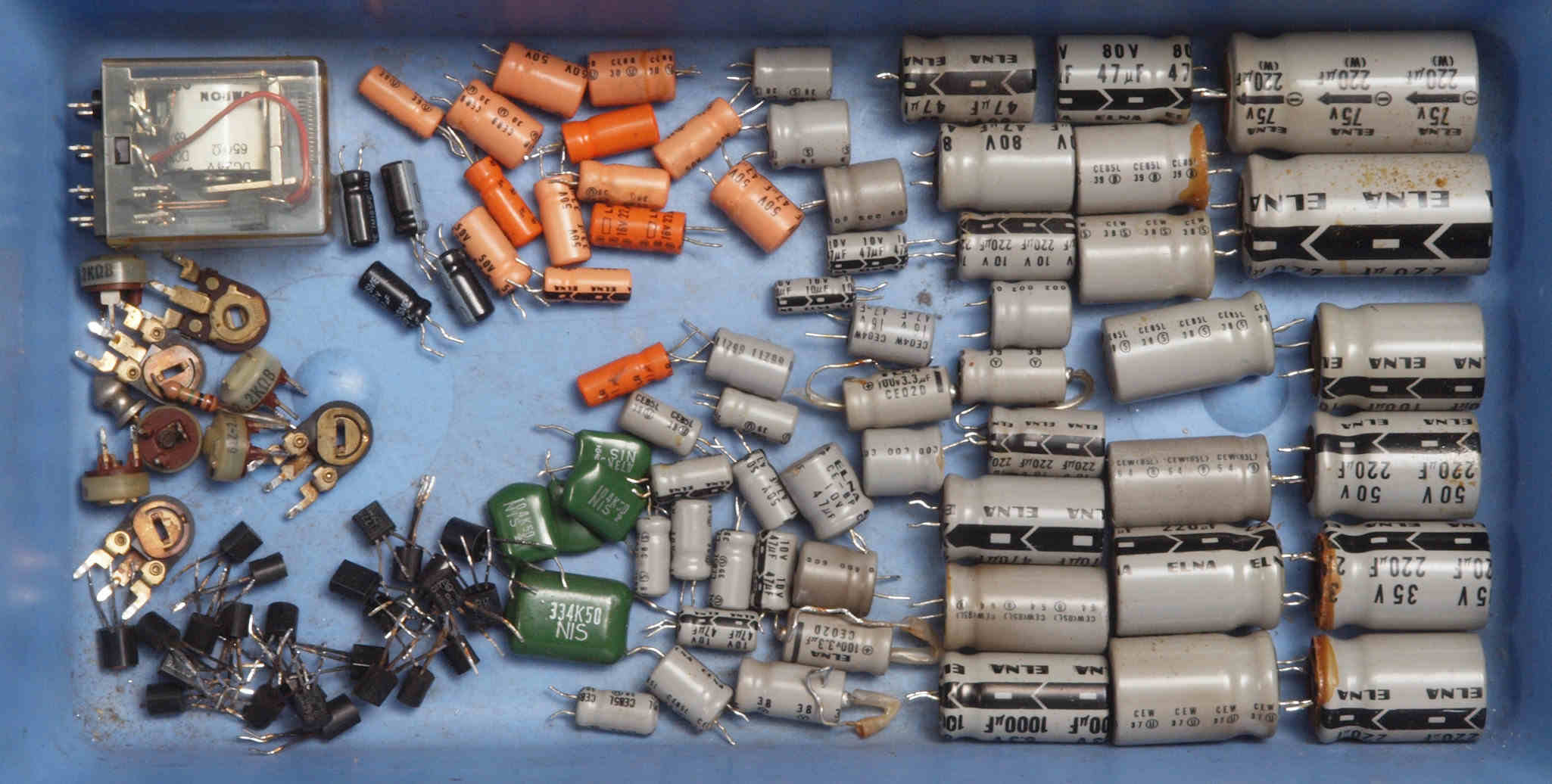

ＣＮ１．　交換部品

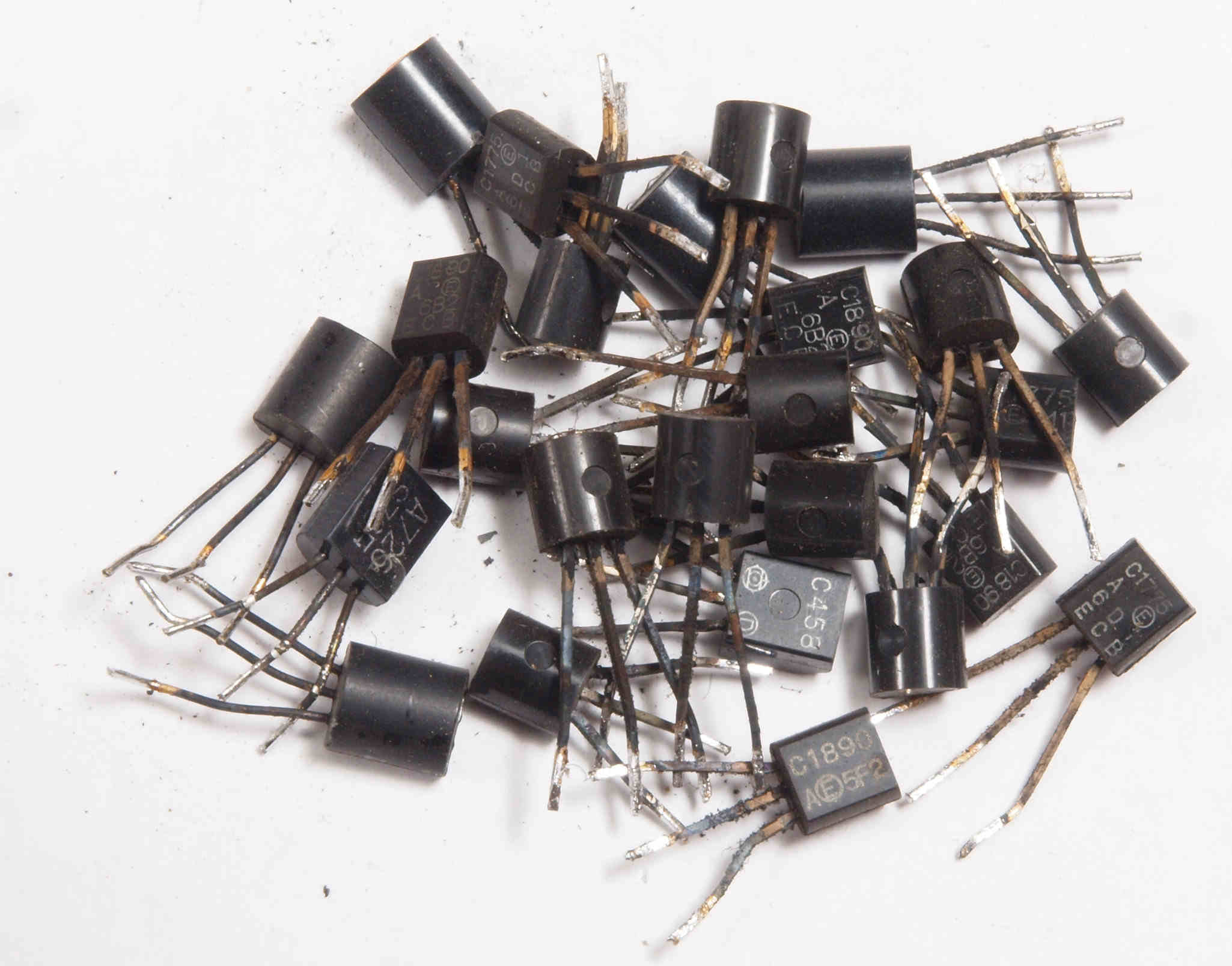

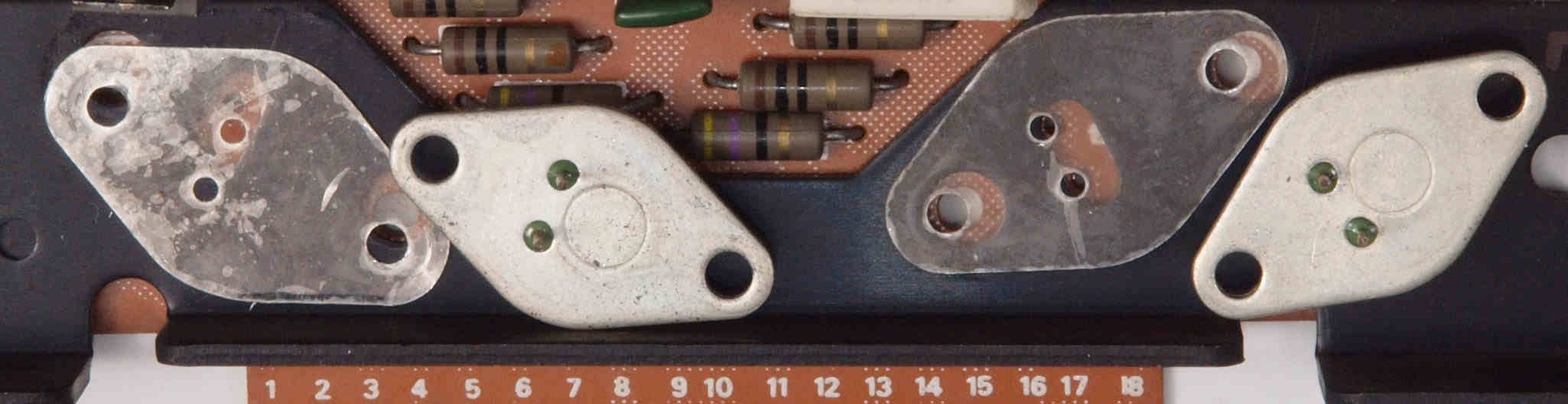

ＣＮ２．　交換部品　足黒ＴＲ（トランジスター）。
ＣＫ１．　修理前　上から見る
ＣＫ２．　修理後　上から見る
ＣＫ３．　修理前　下から見る
ＣＫ４．　修理後　下から見る
ＣＫ５．　完成　後から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

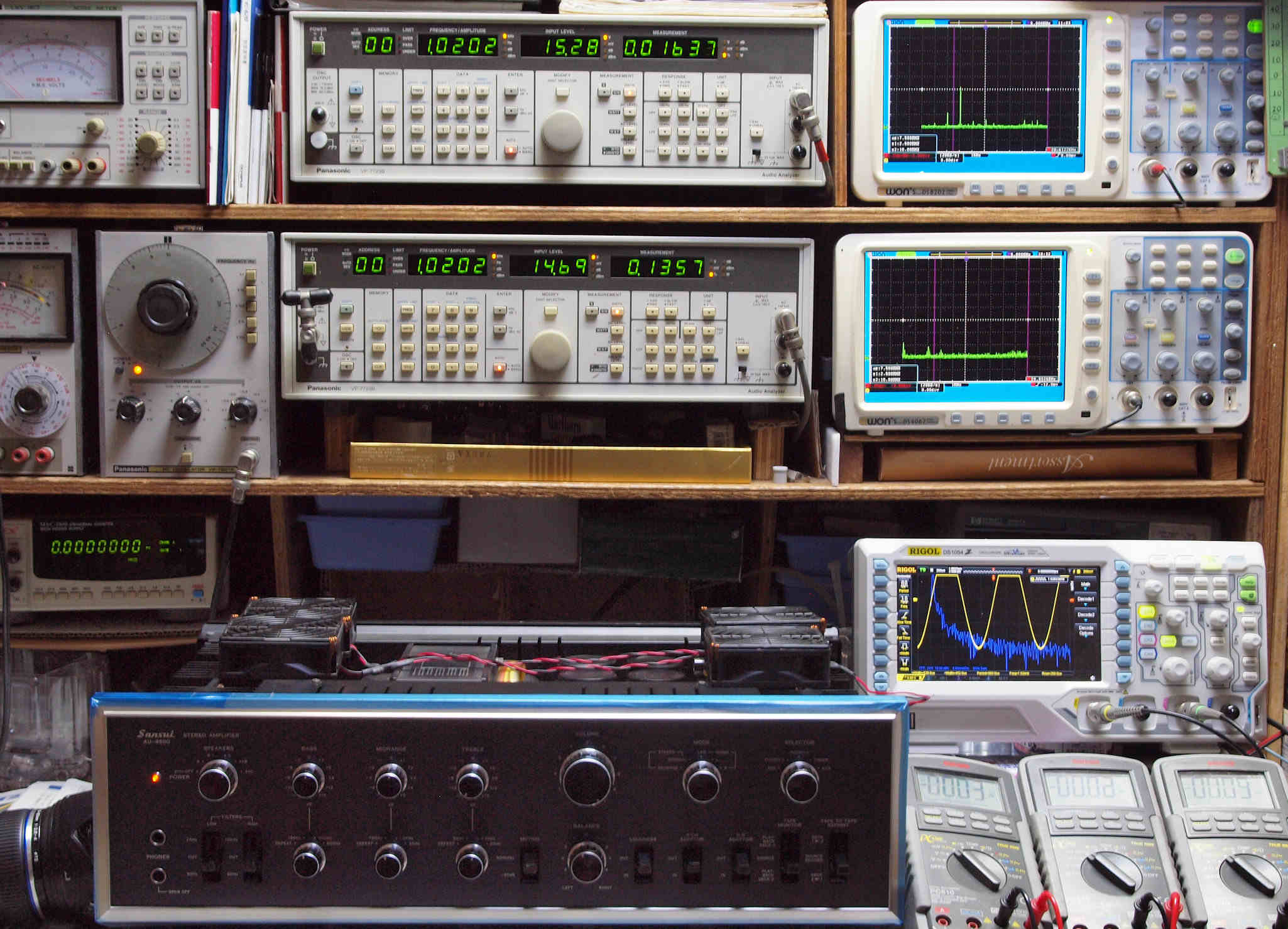

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。

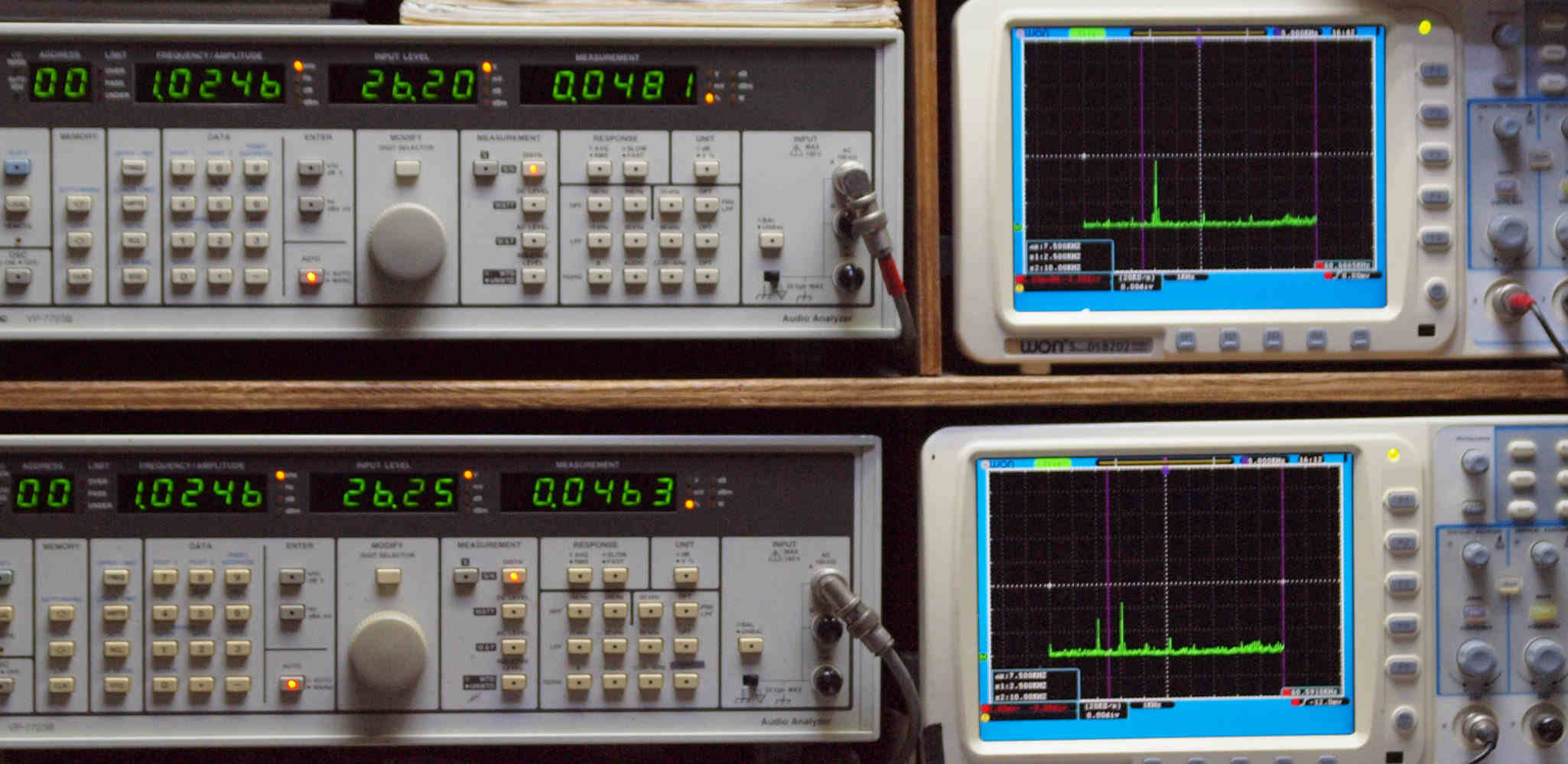

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

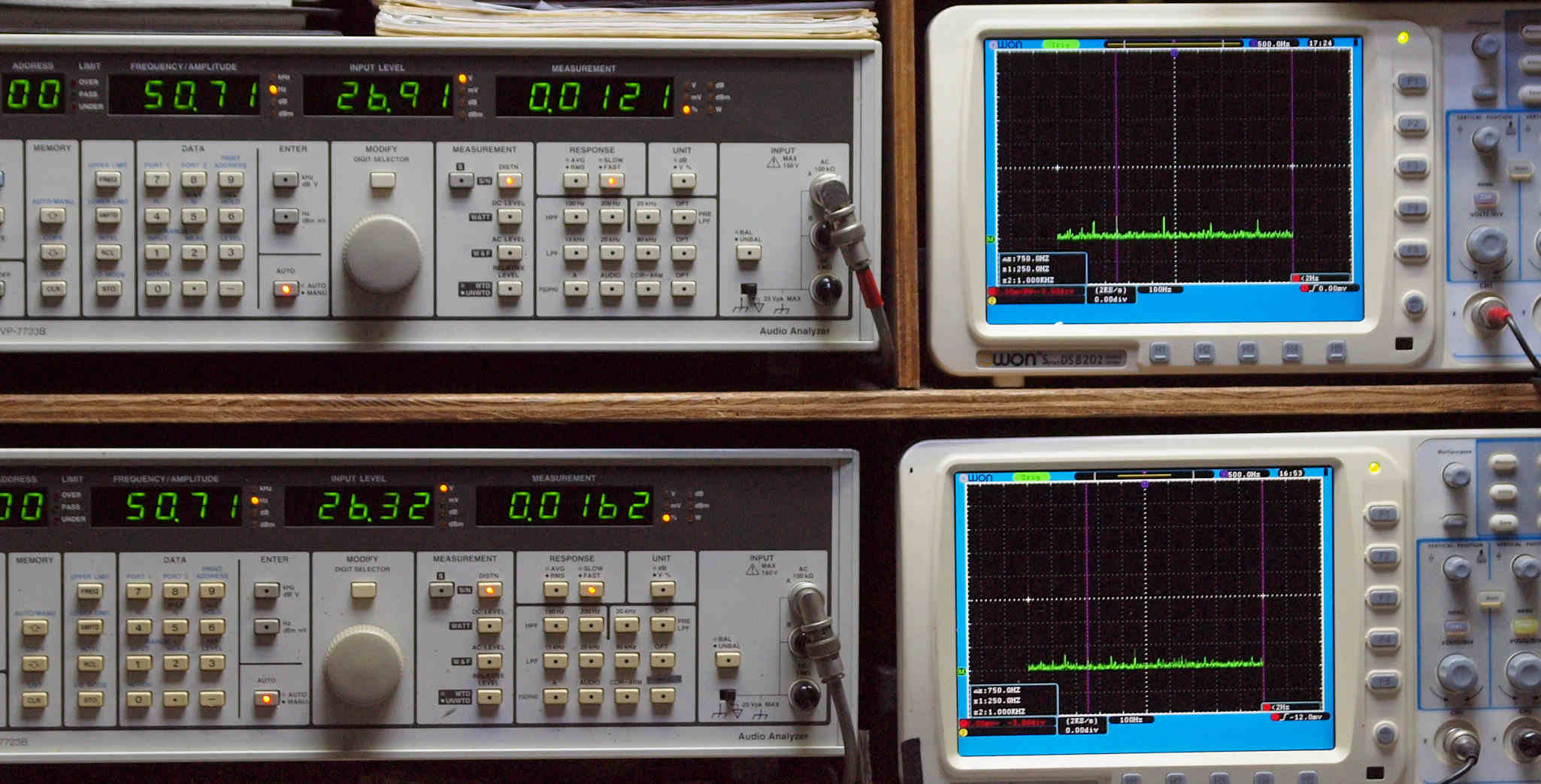

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２１％歪み。
　　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１４３８％歪み。
　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８７％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

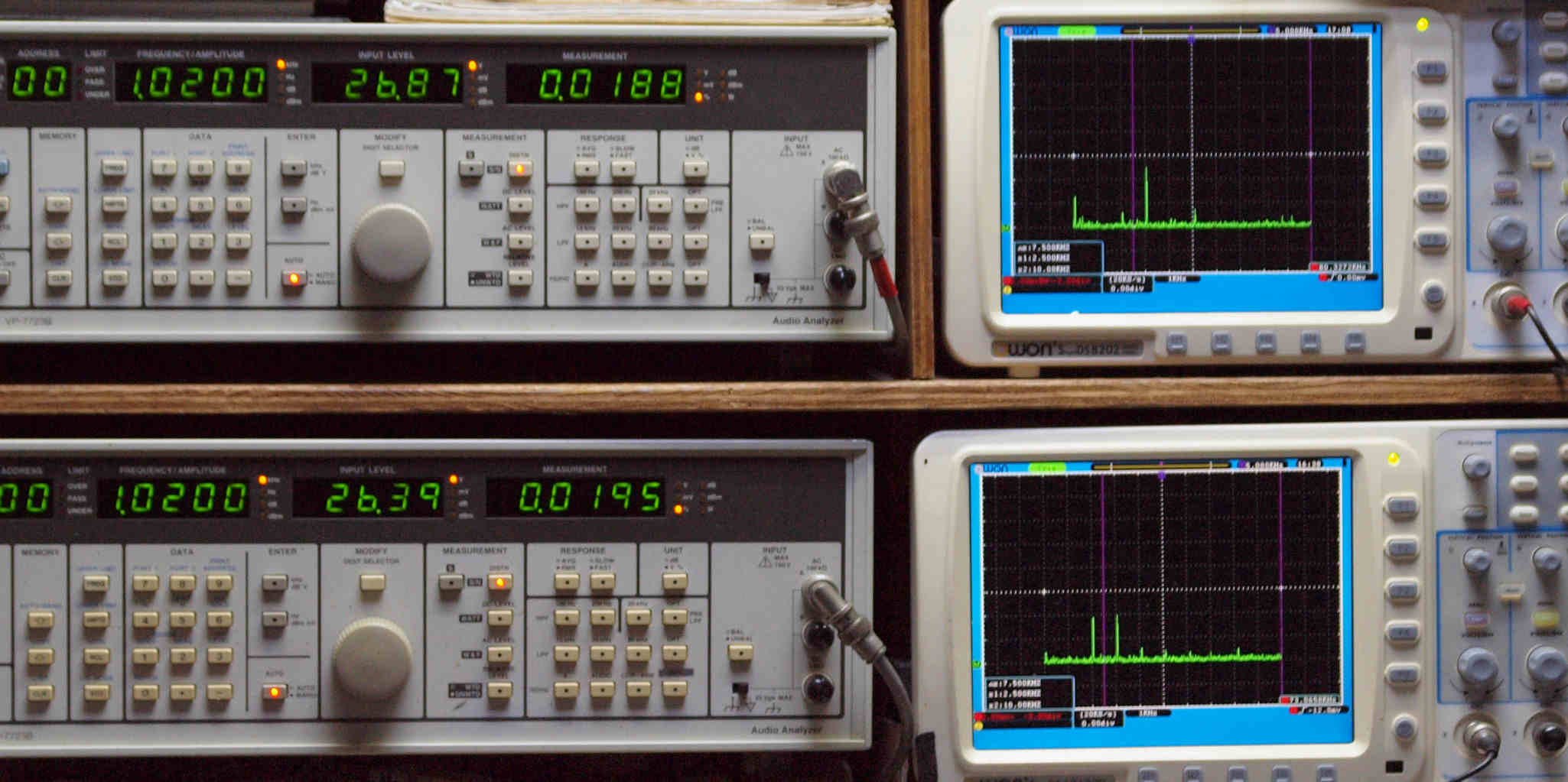

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８８％歪み。
　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１９５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２１５％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２３０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２３８２％歪み。
　　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１９４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８９９％歪み。
　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２０６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

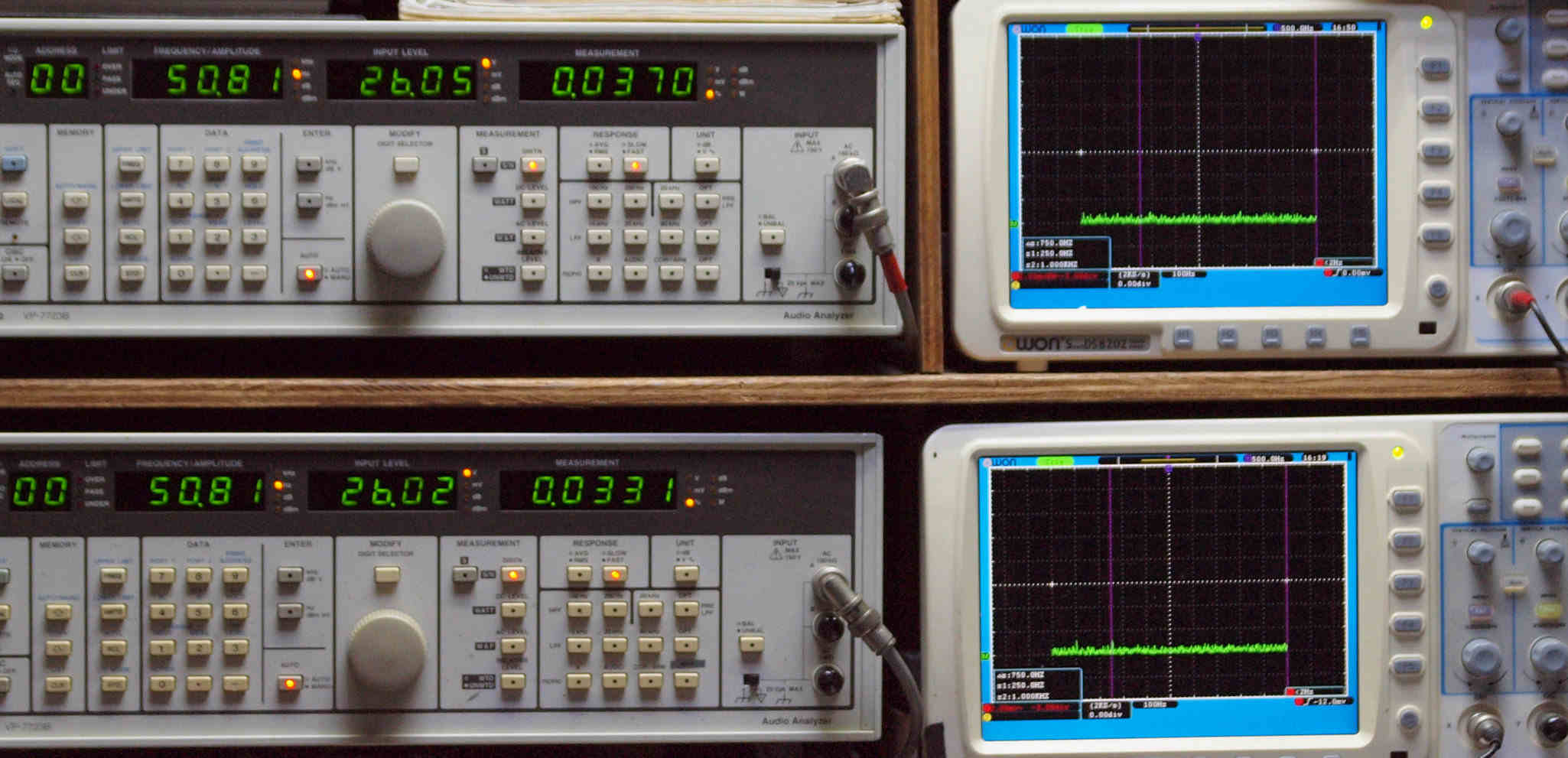

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３７０％歪み。
　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３３１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

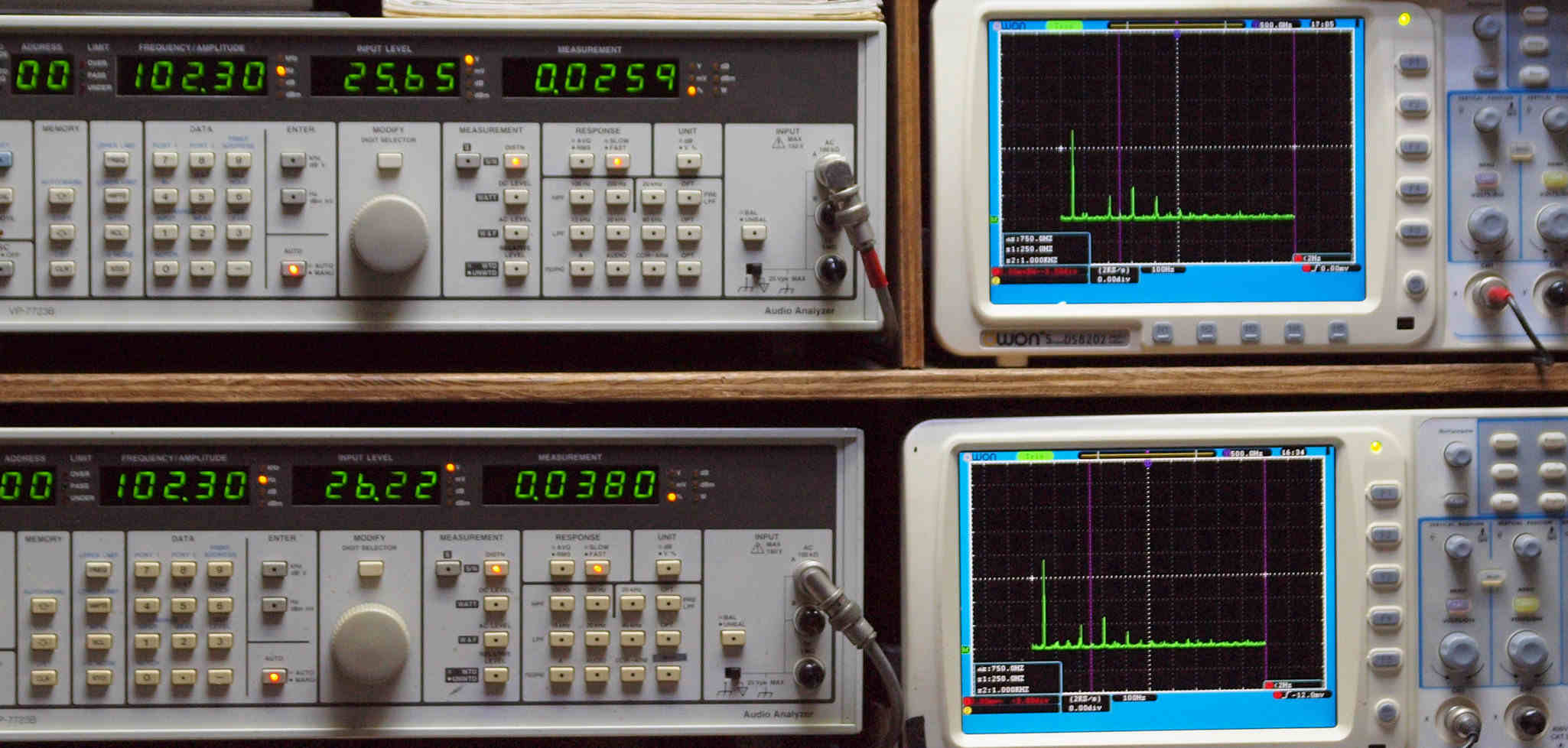

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２５９％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３８０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

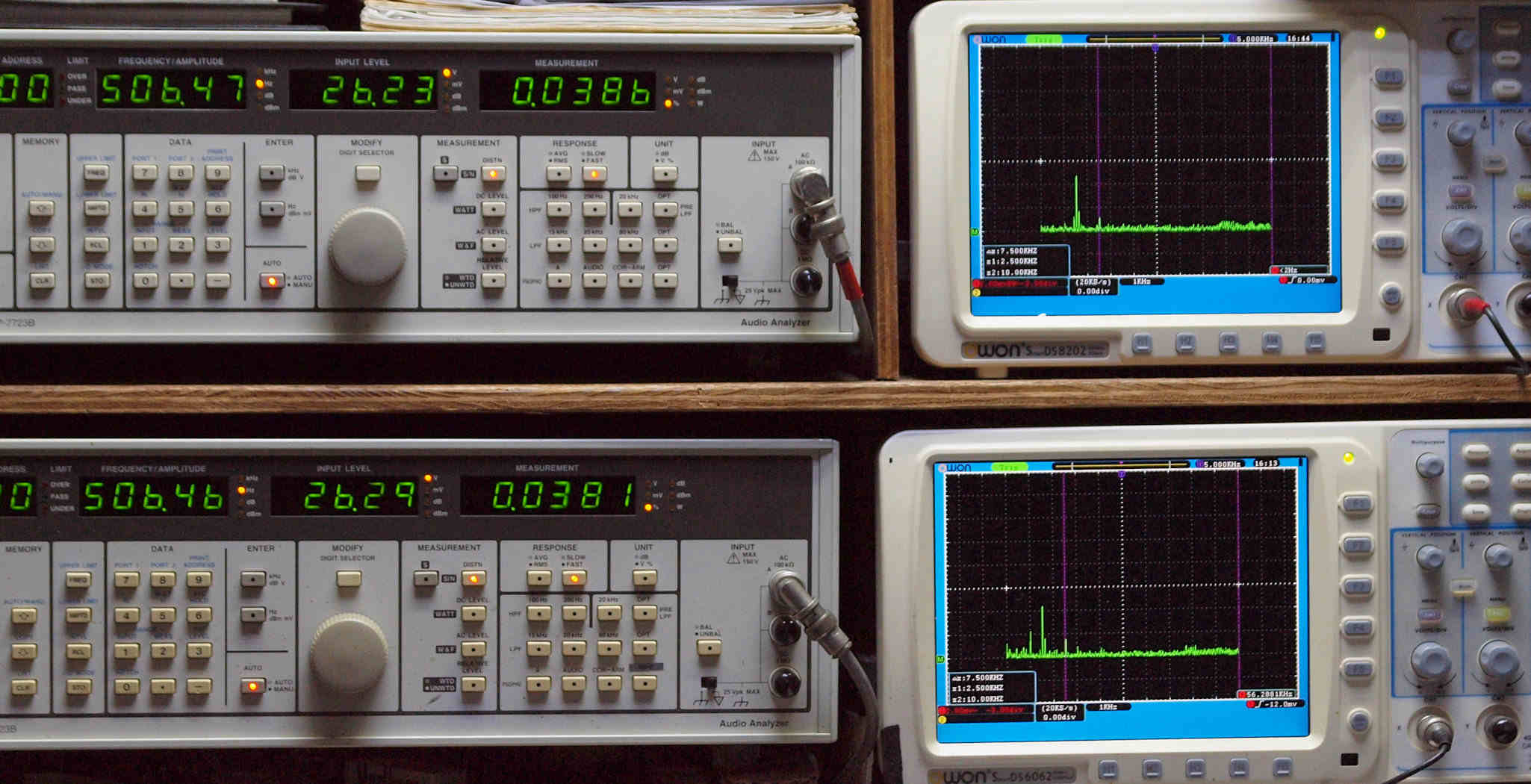

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３８６％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３８１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４８１％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４３６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３２３％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３１９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４６３％歪み。
　　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２４４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０４５２％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０３７７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｅ４．　引き続き２４時間エージング、　左は同時修理　ＴＵ−９５００．　４台目　です
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

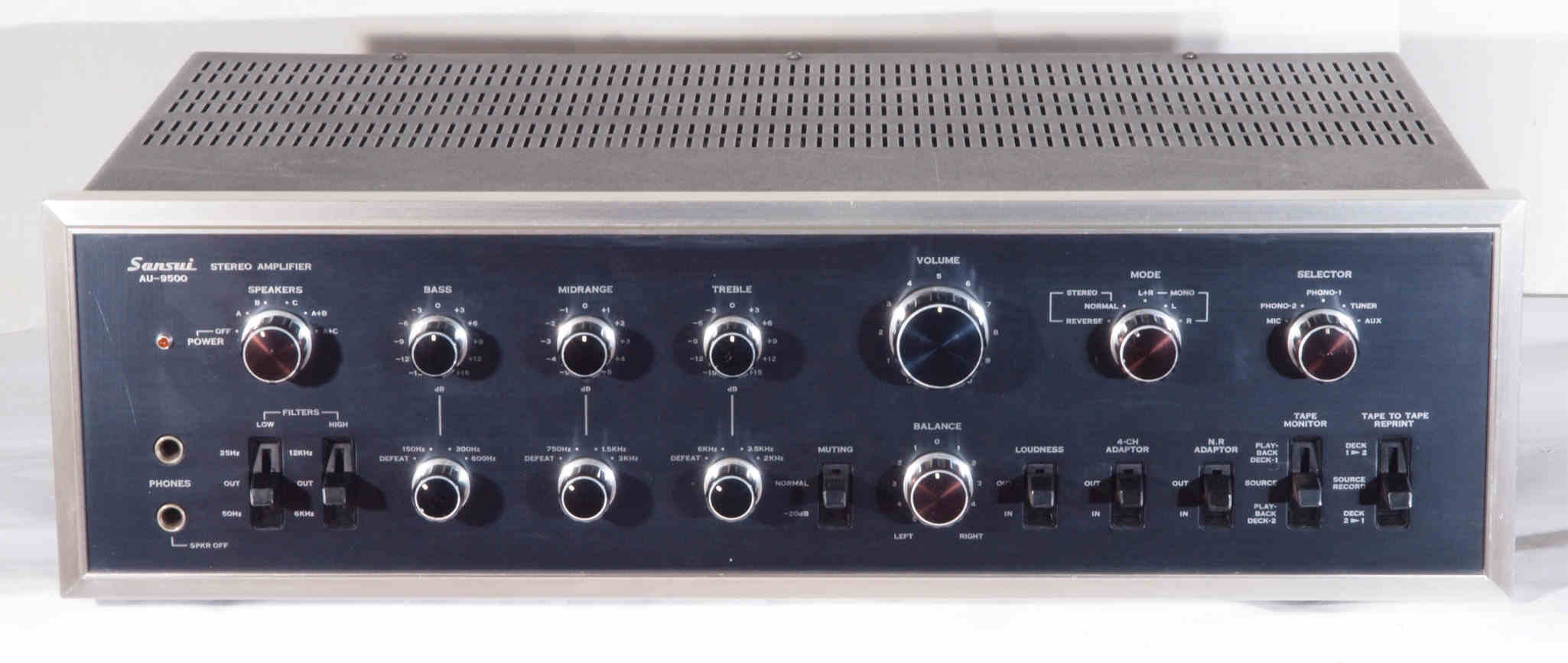

Ｙ１．　設置状況、　正面から見る。
Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）
型式 プリメインアンプ　ＡＵ-９５００　
定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）.
実効出力（片ch動作）=85W/85W（8Ω、1kHz）.
実効出力（両ch動作）=80W＋80W（8Ω、1kHz）.
連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W
全高調波歪率（定格出力） 0.1％以下
混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE）
パワーバンドウィズ（IHF） 5Hz〜40kHz
周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時）
ダンピングファクター 50（8Ω）
入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ.
Phono2=2.5mV/30kΩ、50kΩ、100kΩ.
(最大許容入力 300mV、全高調波歪率 0.5％以下).
MIC=2.5mV/50kΩ.
Tuner、AUX（レベル調整可能）=100mV/50kΩ.
Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ.
Tape Monitor2（DIN）=100mV/50kΩ.
4ch、N.R.Adaptor=100mV/50kΩ.
出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ.
Tape Rec2（DIN）=30mV/70kΩ.
4ch、N.R.Adaptor=100mV/1.5kΩ.
プリアンプ（定格出力）=0.8V/1.5kΩ.
[最大出力、全高調波歪率 0.5％以下]：4.5V.
クロストーク（定格出力 1kHz） Phono1、2=50dB以上
ハム及びノイズ（IHF） Phono1、2=75dB以上.
Tuner、AUX=85dB以上.
メインアンプ=100dB以上.
トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ.
Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ.
Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ.
ラウドネス（ボリューム -30dB） 50Hz：+10dB.
10kHz：+8dB.
ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）.
ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）.
使用半導体 トランジスタ：58
FET：2
ダイオード：37
定格消費電力 205W（最大550VA）
外形寸法 幅500×高さ140×奥行347mm
重量 23.3kg
価格 １２３，０００円（1972年10月発売当時）.
１３５，０００円（1975年頃）.　
特色。
  • チャンネル独立電源供給方式を採用 小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって ０．１％以下の低歪率を実現
  • 全帯域にわたって低歪率（０．１％以下）を保証
  • 高安定度を可能にした左右チャンネル独立電源供給方式
  • パラレル・プッシュプル回路による低歪率，大出力のパワー段
  • 正確な過渡応答。
  • 透明で高品位な音質。
  • 許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジ
  • カレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路
  • ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.）
  • 上昇，下降点の変えられるトーン・セレクター
  • ２段切換のハイ・フィルター，ロー・フィルター
  • テープリプリントも自由自在
  • ４チャンネル時代に対処した４ＣＨアダプター回路
  • ノイズ・リダクション（Ｎ.Ｒ.）アダプター 　接続回路
  • スピーカーシステムは３系統接続可能
  • ３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子
  • プリ，メインアンプ部は，単独使用可能
  • ミューティングスイッチ
