| ＳＡＢＡ ＨｉＦｉ Ｓｔｕｄｉｏ ⅡＡ（２ａ） Ｓｔｅｒｅｏ．２台目修理記録 |
| ２０２２／１２／１８持込 １２／２８バラック修理完成 |
Ａ． 修理前の状況。
- オークションでそのデザインが目に留まり、状態も良いということでＳＡＢＡ ＨｉＦｉ Ｓｔｕｄｉｏ ⅡＡ（２ａ）購入しました。
使用し始めて間もなく雑音が出たり、音がふらつき消失したりと不具合が出始めました。
- ヤフオークションで国内個人修理業者さんにお願いしましたが、数日雑音歪は消えて「よかった」と思いましたが間もなくそれはひどくなっていきました。
修理費は７０，０００円でした。
再度壊れたときの修理は難しいといわれました。
- ヤフオークションで国内個人修理業者二軒目は一軒目の件を伝えてお願いしました。
部品等かなり交換したようですが「諦 めてください」とのことでした。
費用は３０，０００円でした。
- 見た目、音、大変気に入っていたものなので、どうして諦めきれず購入したオークション先方にお願いして同じものがもう一台あるとのことで、そのＳＡＢＡ ＨｉＦｉ Ｓｔｕｄｉｏ ⅡＡ（２ａ）．２台目を譲ってもらいました。
到着後これもしばらくは良かったのですが１台目と似たような症状が出始め聴くに堪えない音になってしまいました。
「古いものだからしかたないのか・・・」残念でなりませんでした。
と諦めかけたときたまたまこの『ＡＭＰ修理工房』にたどり着きました。
「大丈夫ですよ」と言ってもらえた時本当にうれしかったです。
この際なので２台ともお願いすることにしました。
B． 原因。
- オーバホール修理依頼。
ダイヤル切替機構故障でＡＭダイアル不動。
他各部経年劣化。
Ｃ． 修理状況。
- 電源ＳＷ修理。
ＦＭ受信周波数を７６～９１ＭＨｚに改造（元は８７～１０４ＭＨｚ）。
ＡＭ－ＭＶはＮＨＫ第一放送に固定。
Ｄ． 使用部品。
Ｆ． 修理費 ４０，０００円 「バラック修理」
Ｓ． ＳＡＢＡ ＨｉＦｉ Ｓｔｕｄｉｏ ⅡＡ（２ａ） Ｓｔｅｒｅｏ 仕様（カタログ・マニアルより）。
|
Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。

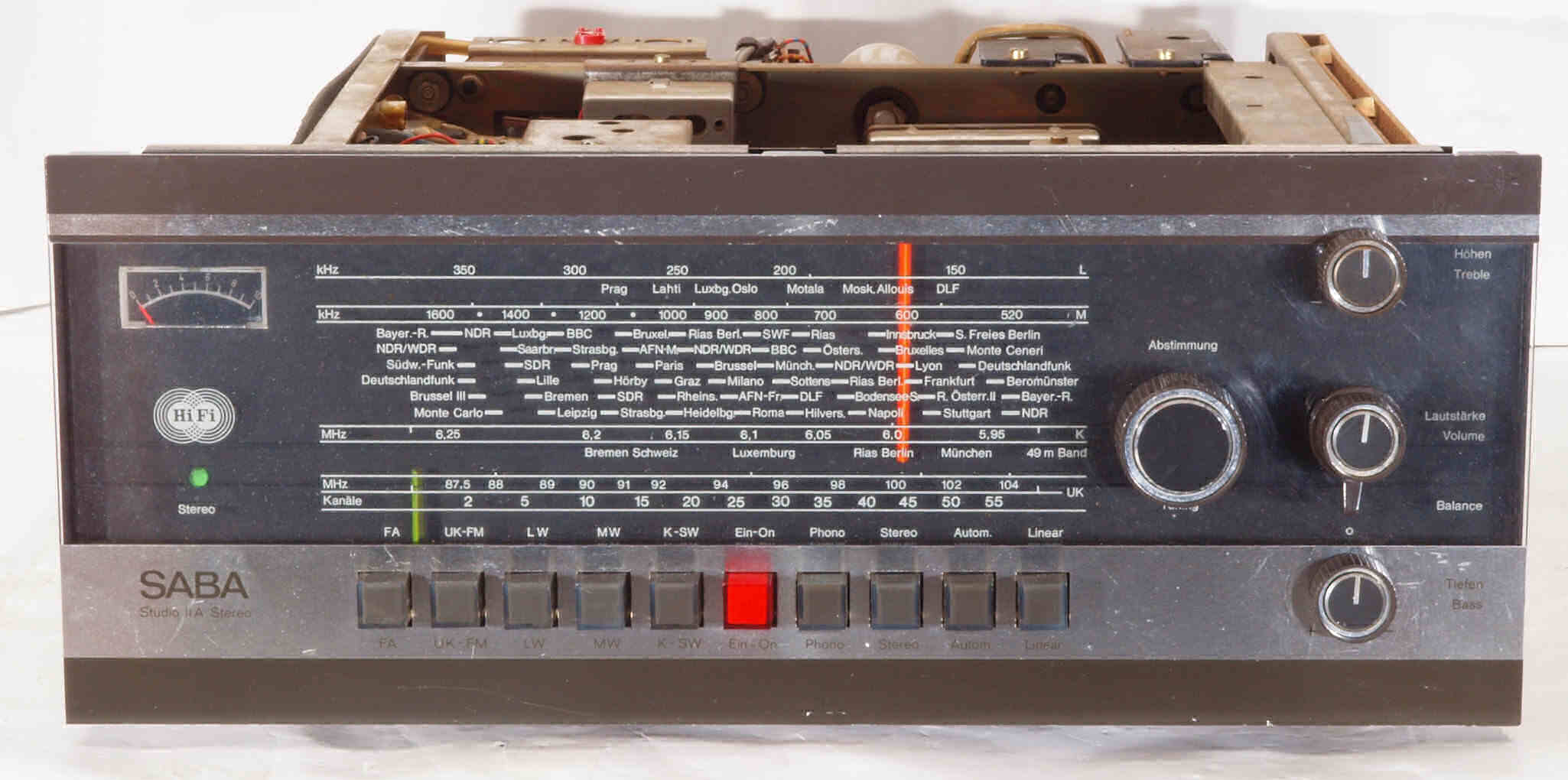

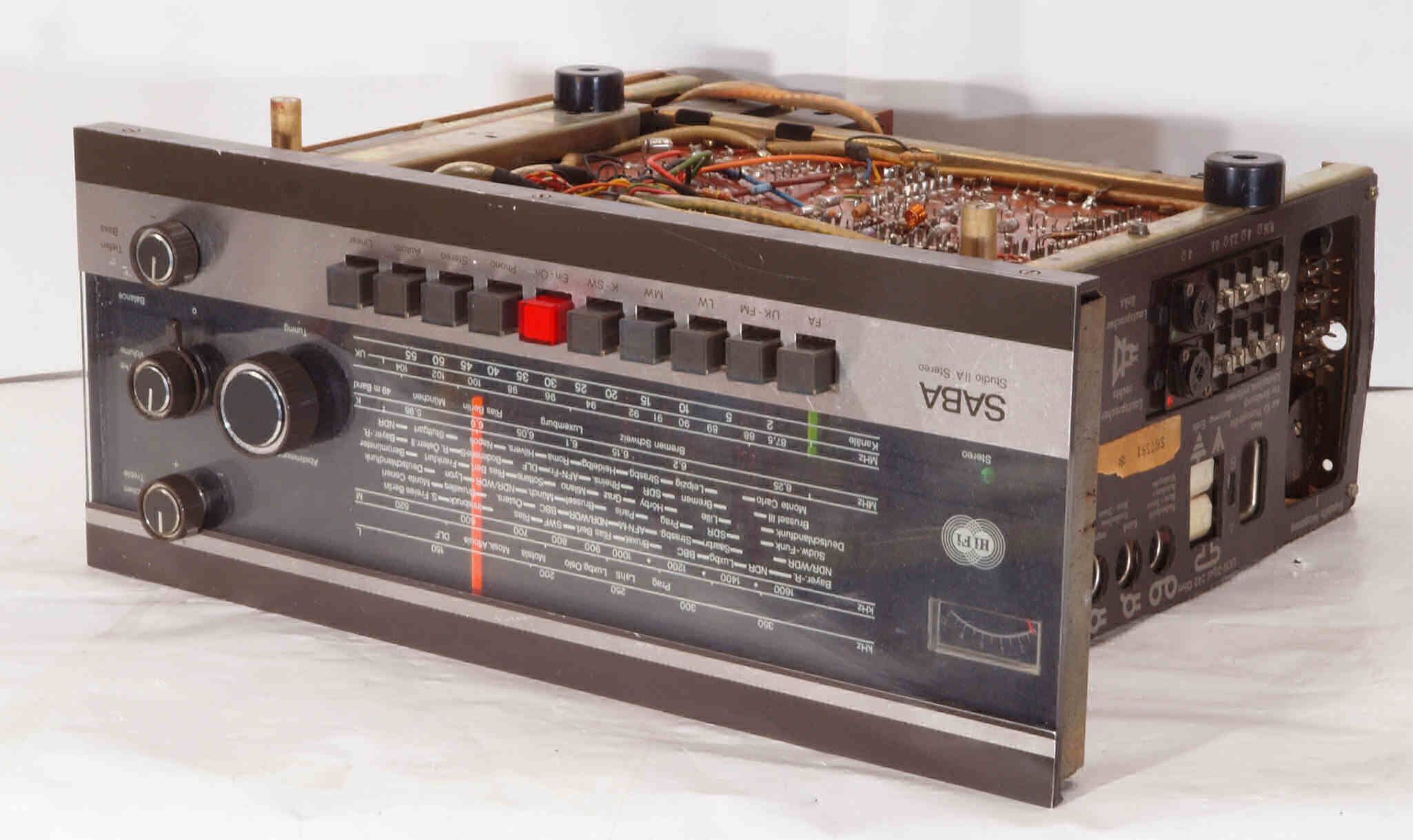

Ａ１１． 点検中 前から見る。 木箱ケースはユーザーが修理の為無。 |
 |

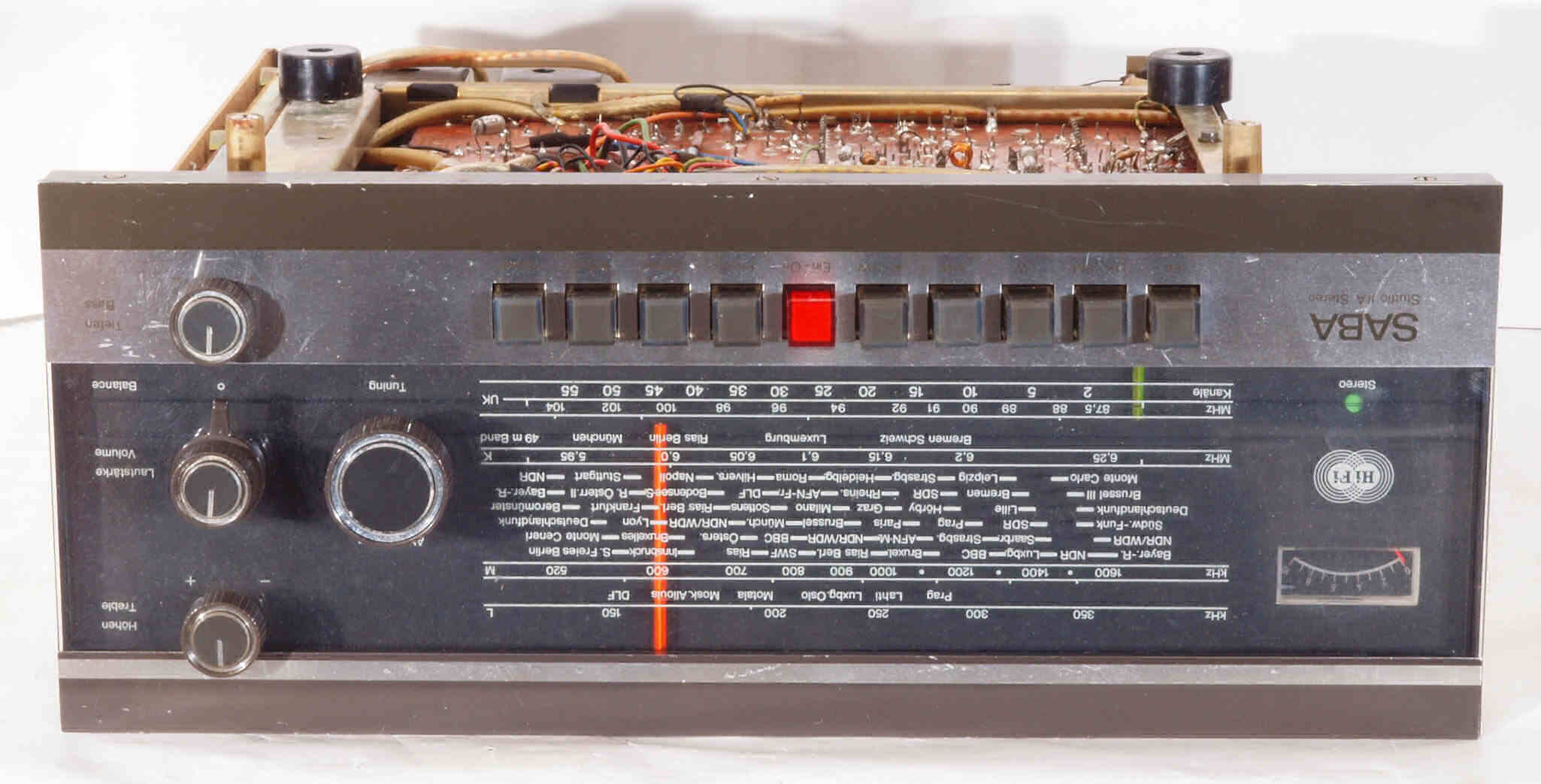

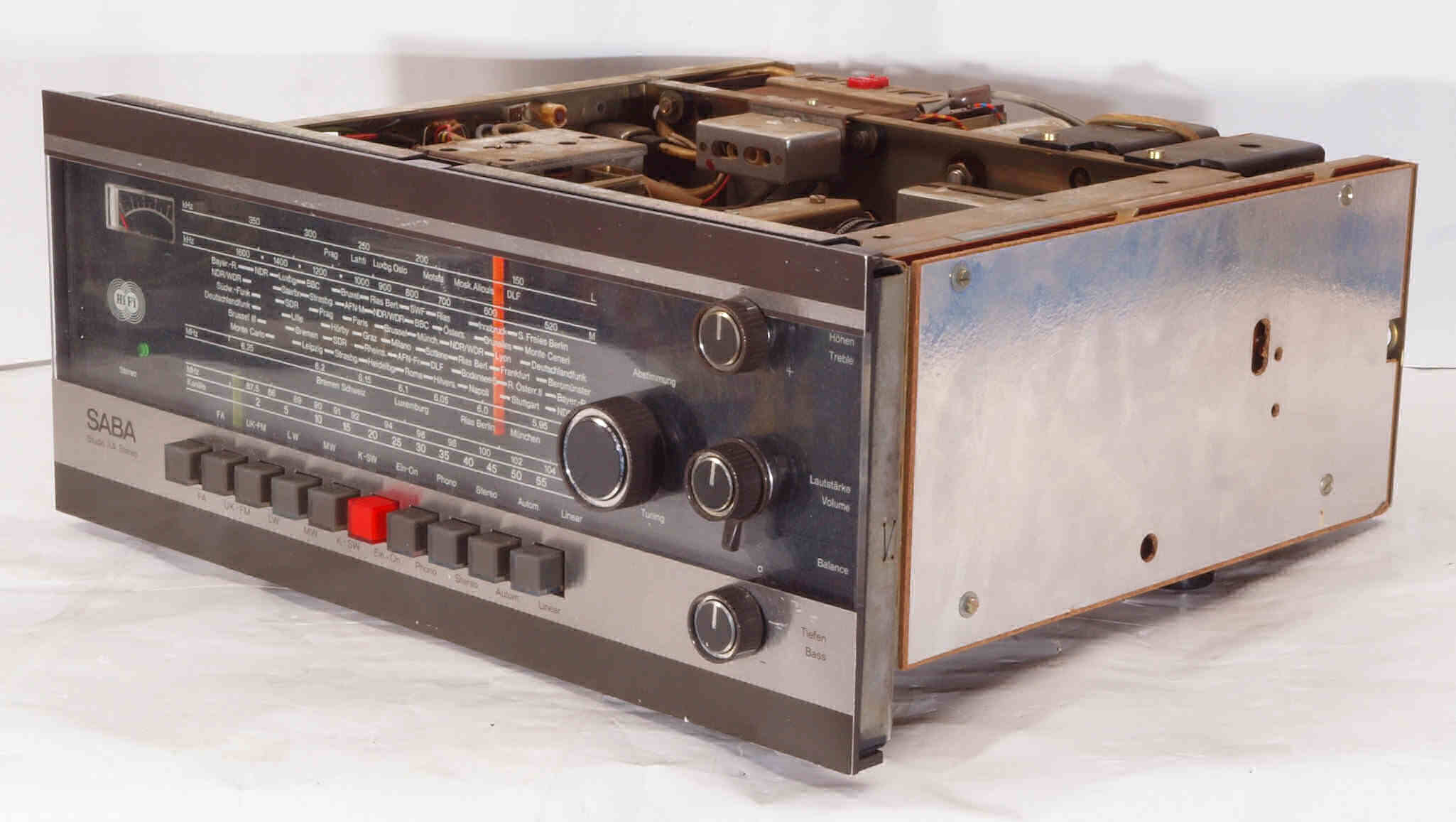

| Ａ１２． 点検中 前右から見る。 |
 |

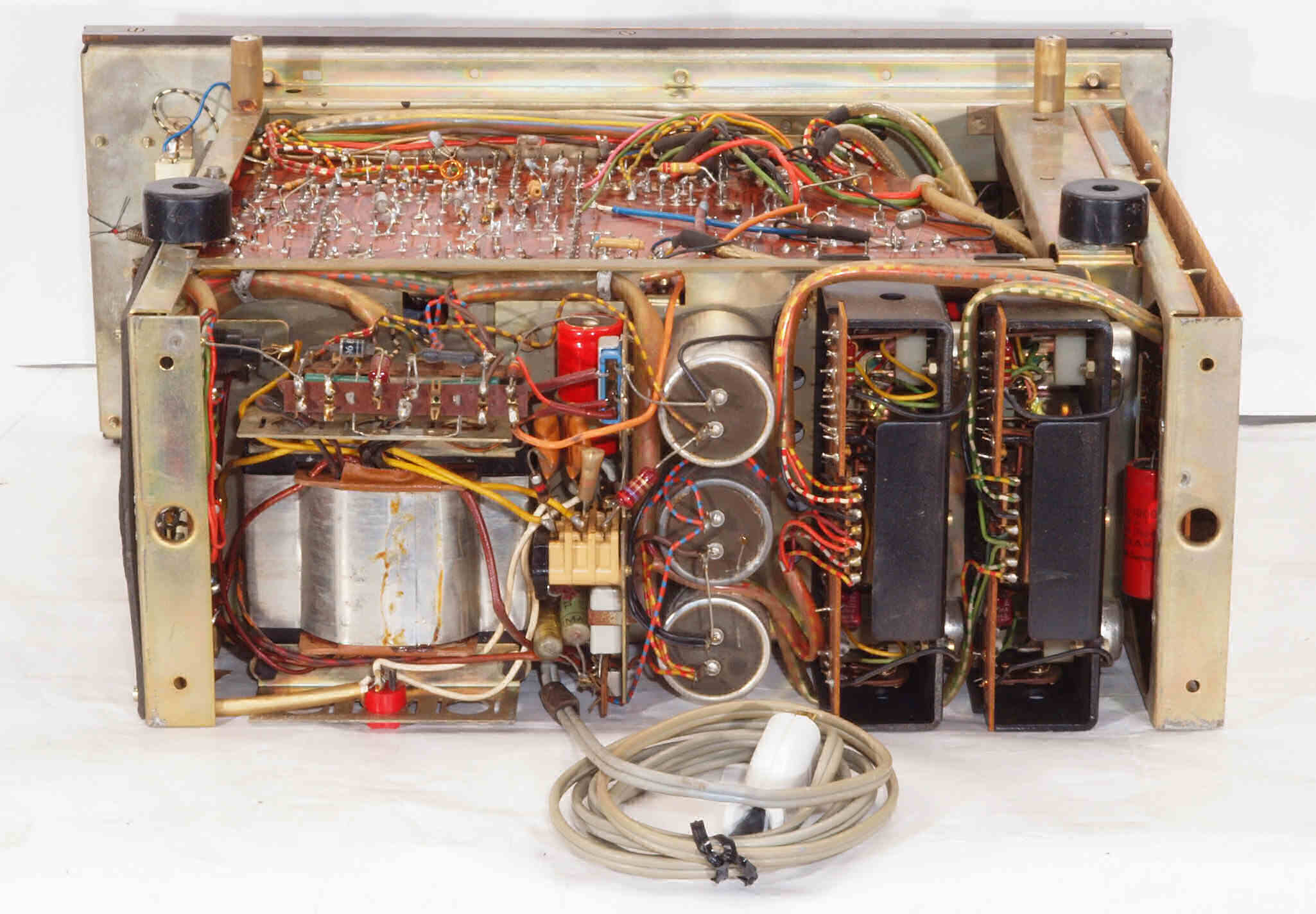

| Ａ１３． 点検中 後から見る |
 |

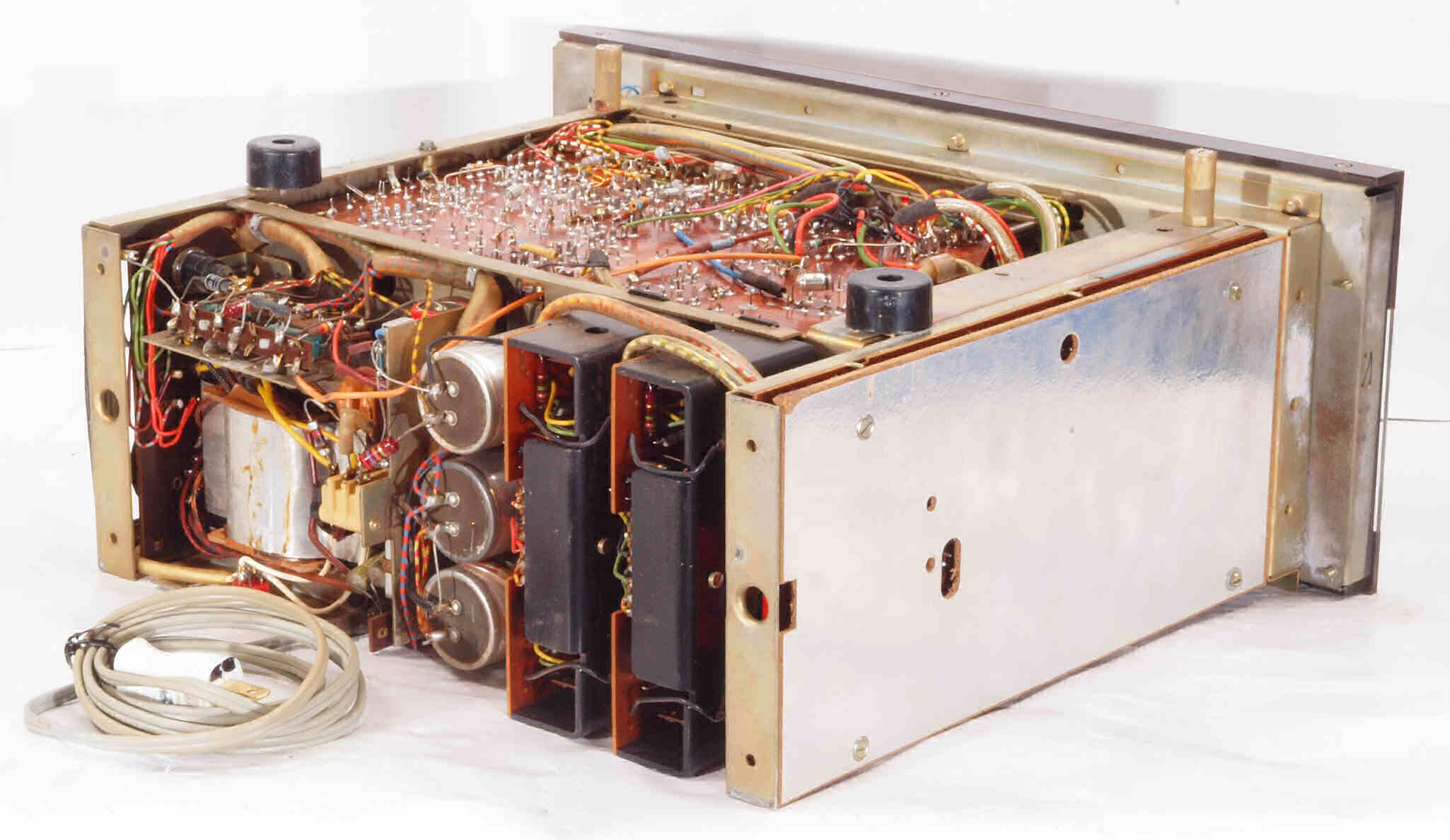

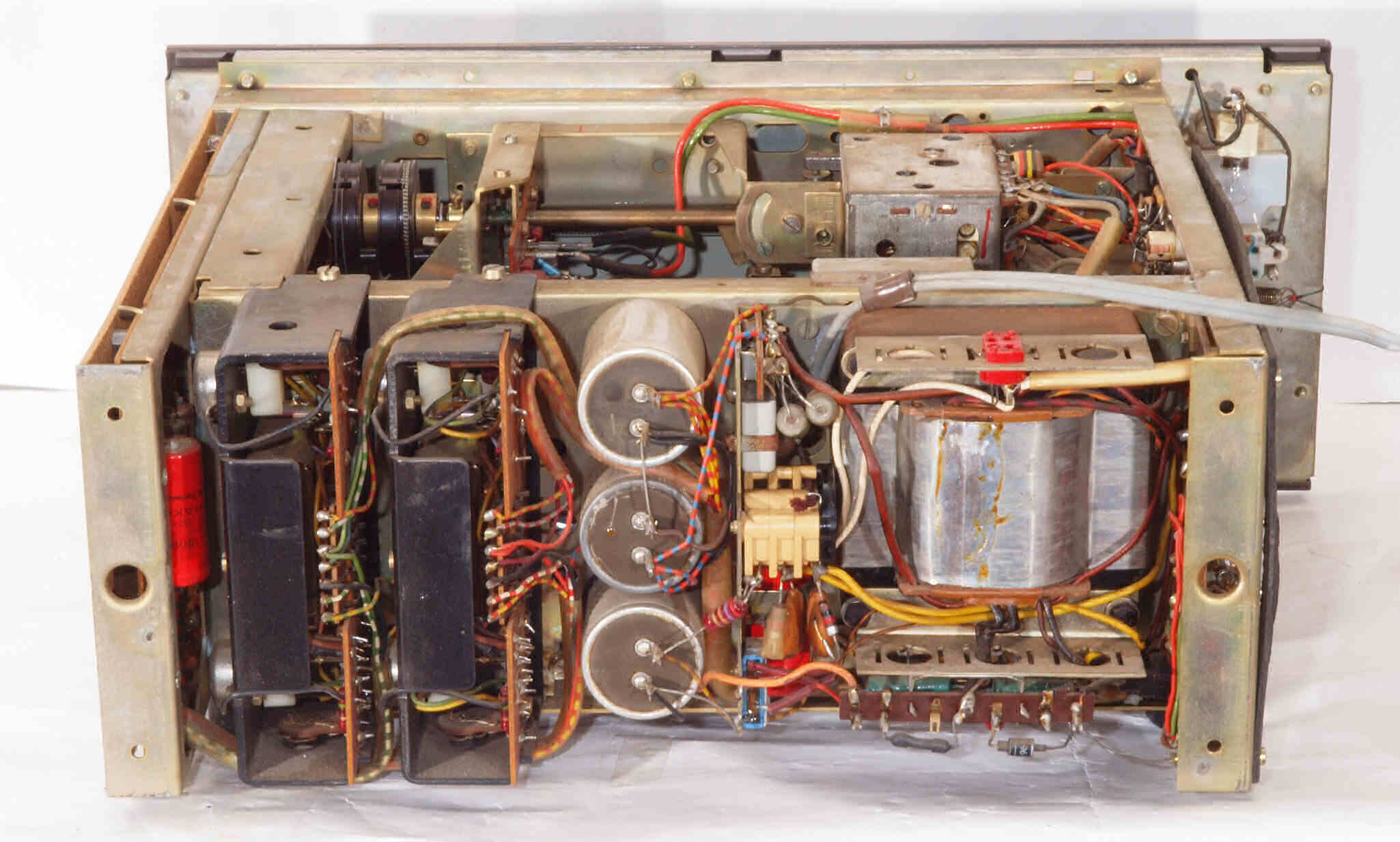

| Ａ１４． 点検中 後左から見る |
 |

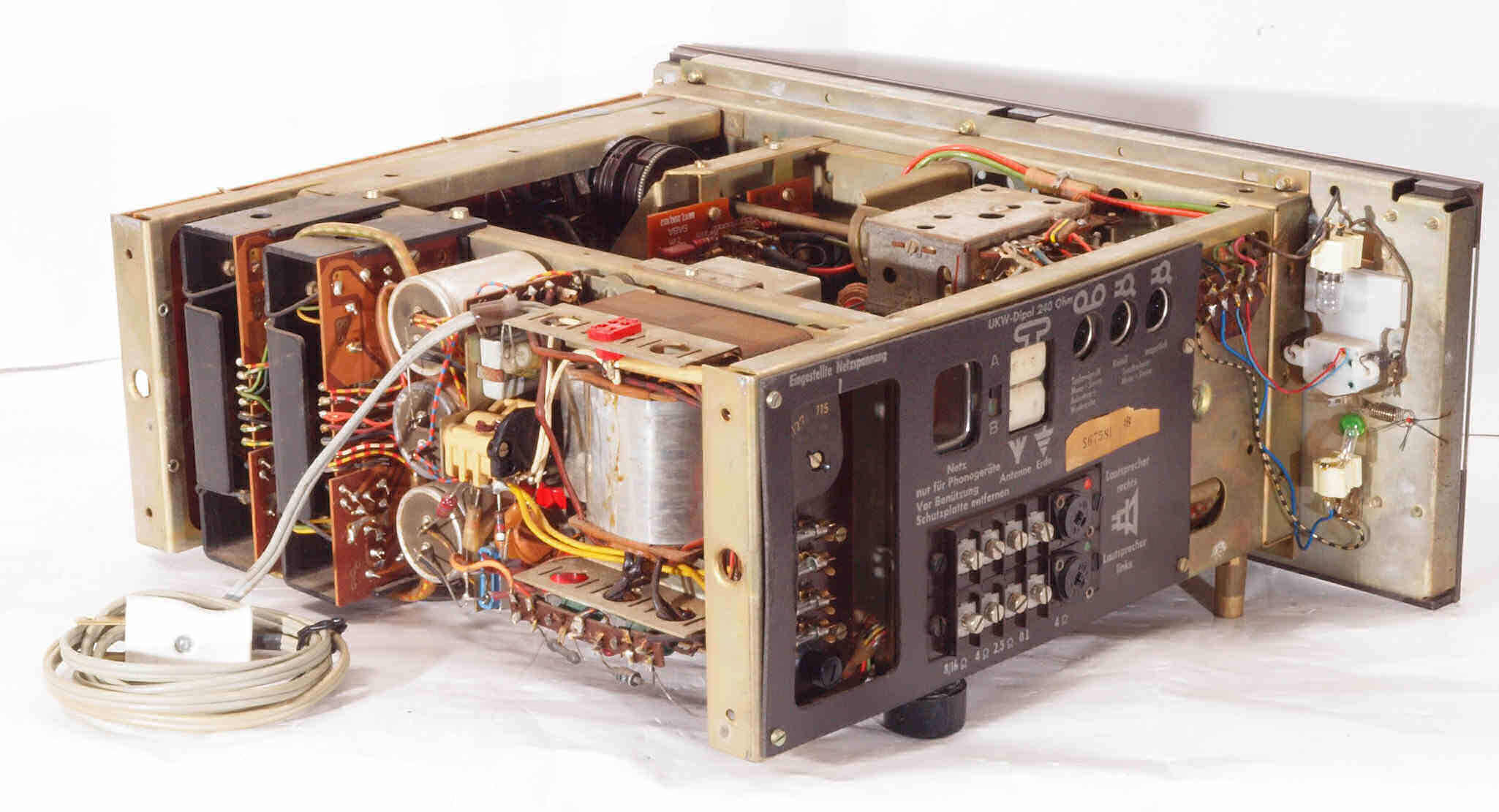

| Ａ１５． 点検中 左から見る、入出力端子郡。 |
 |

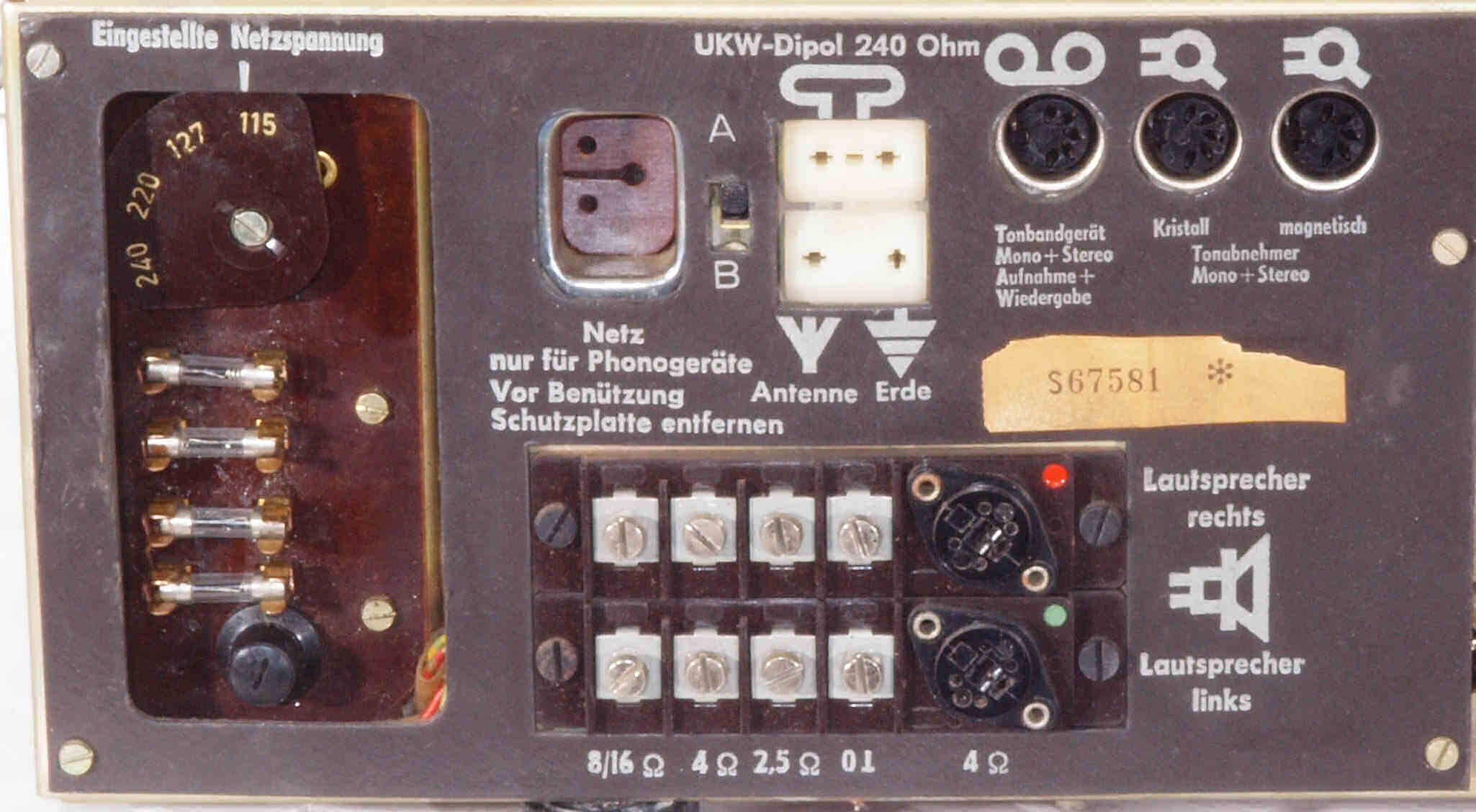

| Ａ１６． 点検中 左から見る、ＡＣ出力端子がある。 |
 |
| Ａ１７． 点検中 左から見る、ＡＣ出力端子を３Ｐインレットに交換する。 |
 |

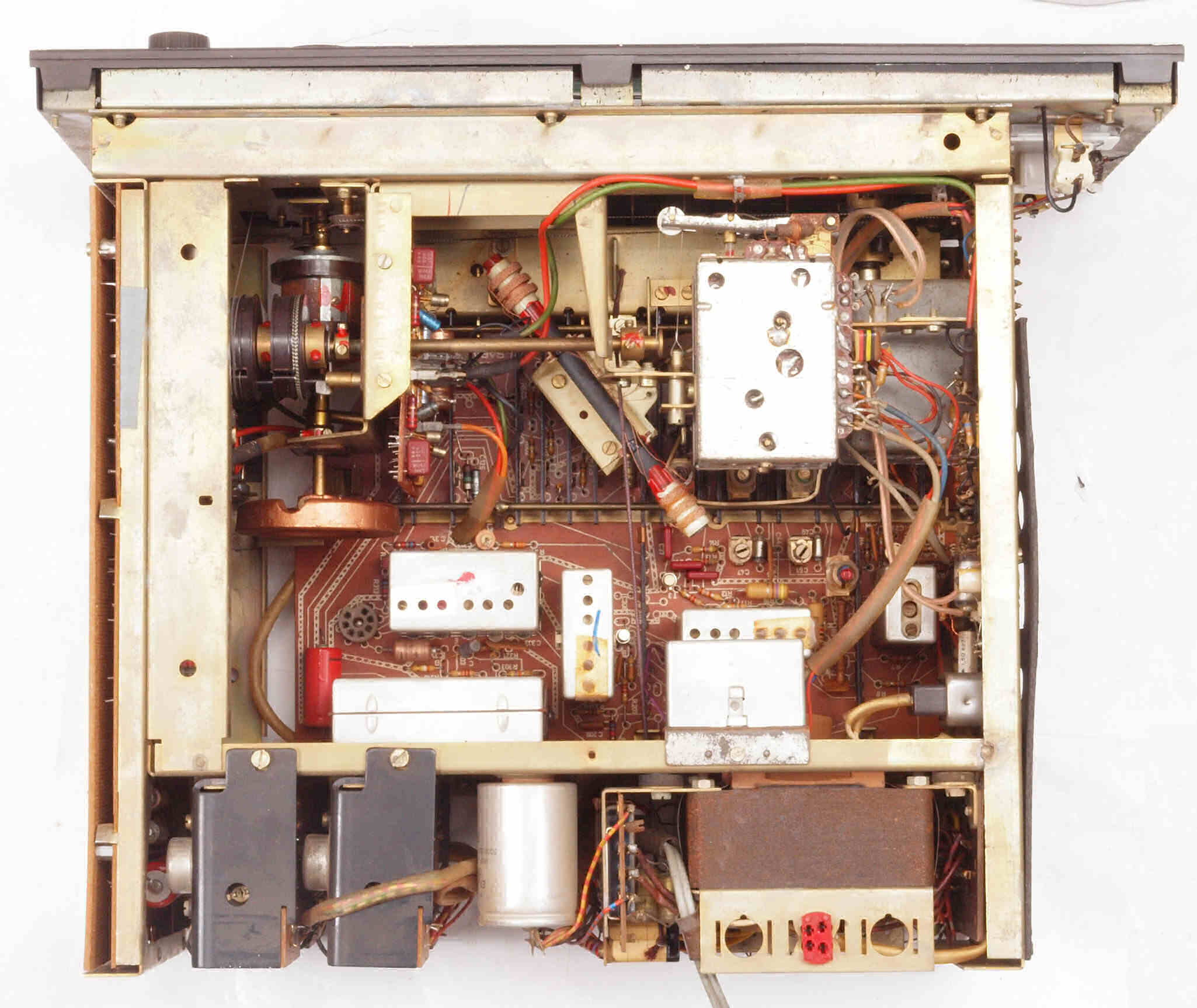

| Ａ２１． 点検中 上から見る |
 |

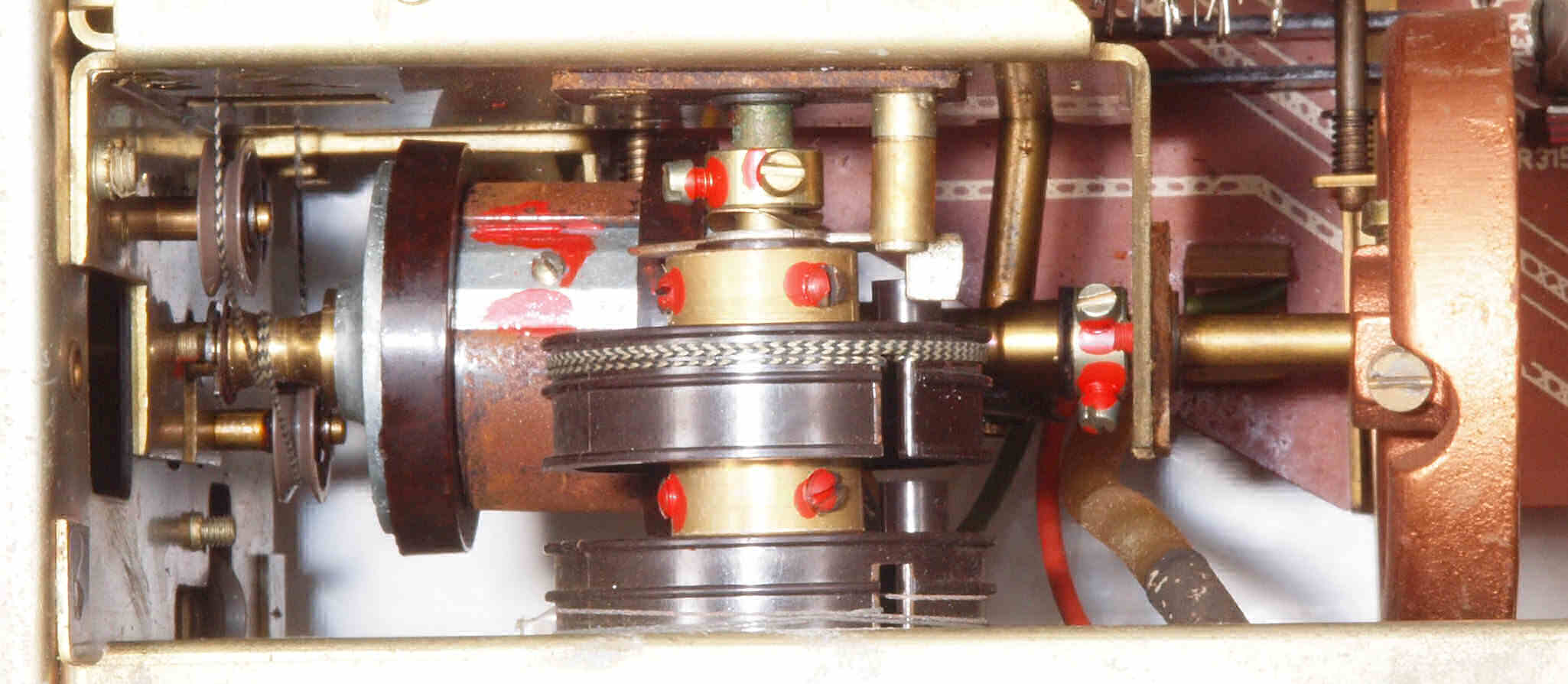

Ａ２２． 点検中 上から見る。 ダイヤル切替機構故障でＡＭダイアル不動。
クラッチが右側に動くとＦＭチュ－ウニング、左側に動くとＡＭチュ－ウニングする。
ツメが折れたか？ 左側に動ず。 |
 |
| Ａ３１． 点検中 下前から見る、前２本のビスは下足の変わり。 |
 |
| Ａ３２． 点検中 下前左から見る |
 |
| Ａ３３． 点検中 下後から見る |
 |
| Ａ３４． 点検中 下後右から見る |
 |

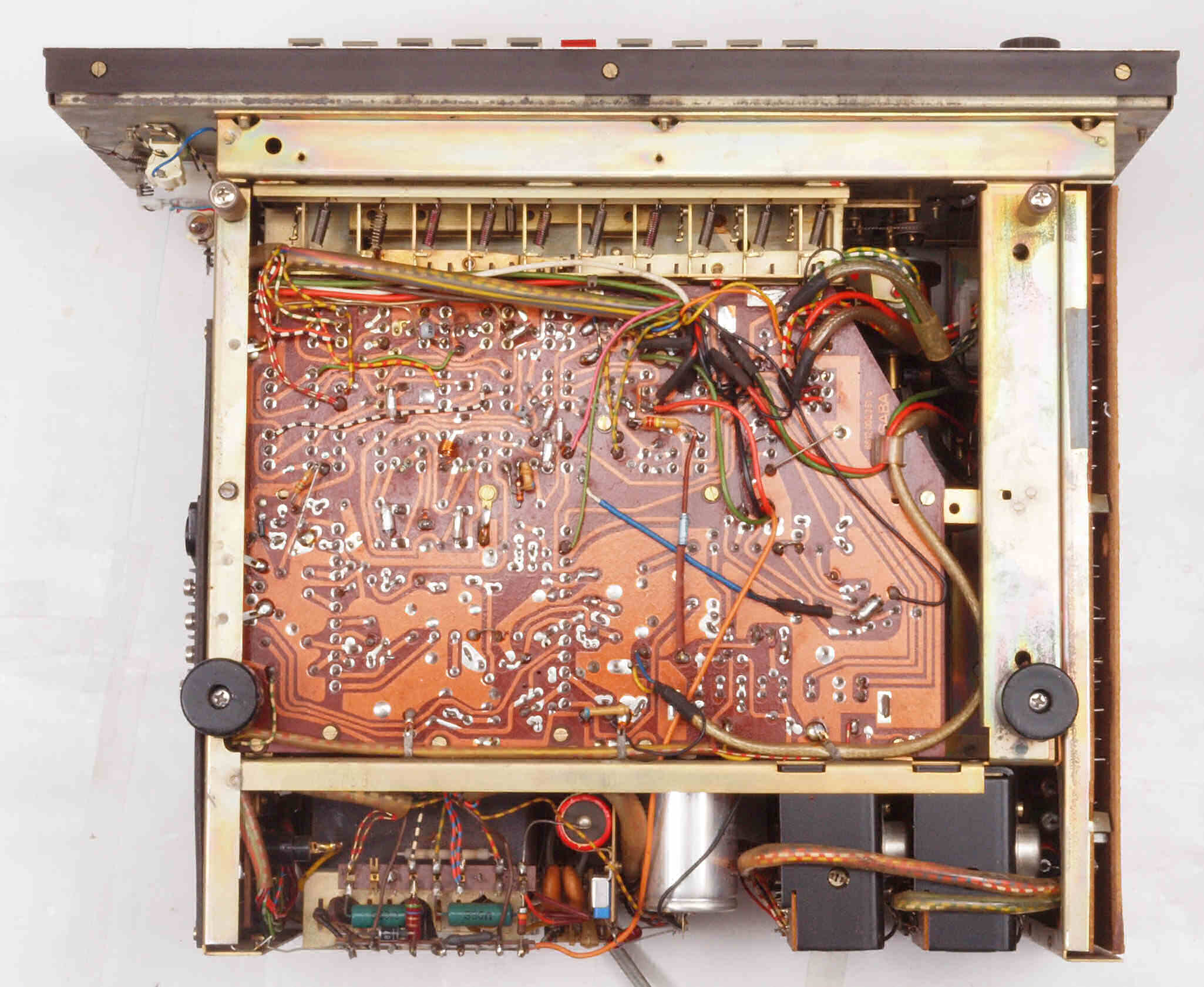

| Ａ３５． 点検中 下から見る |
 |
Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。

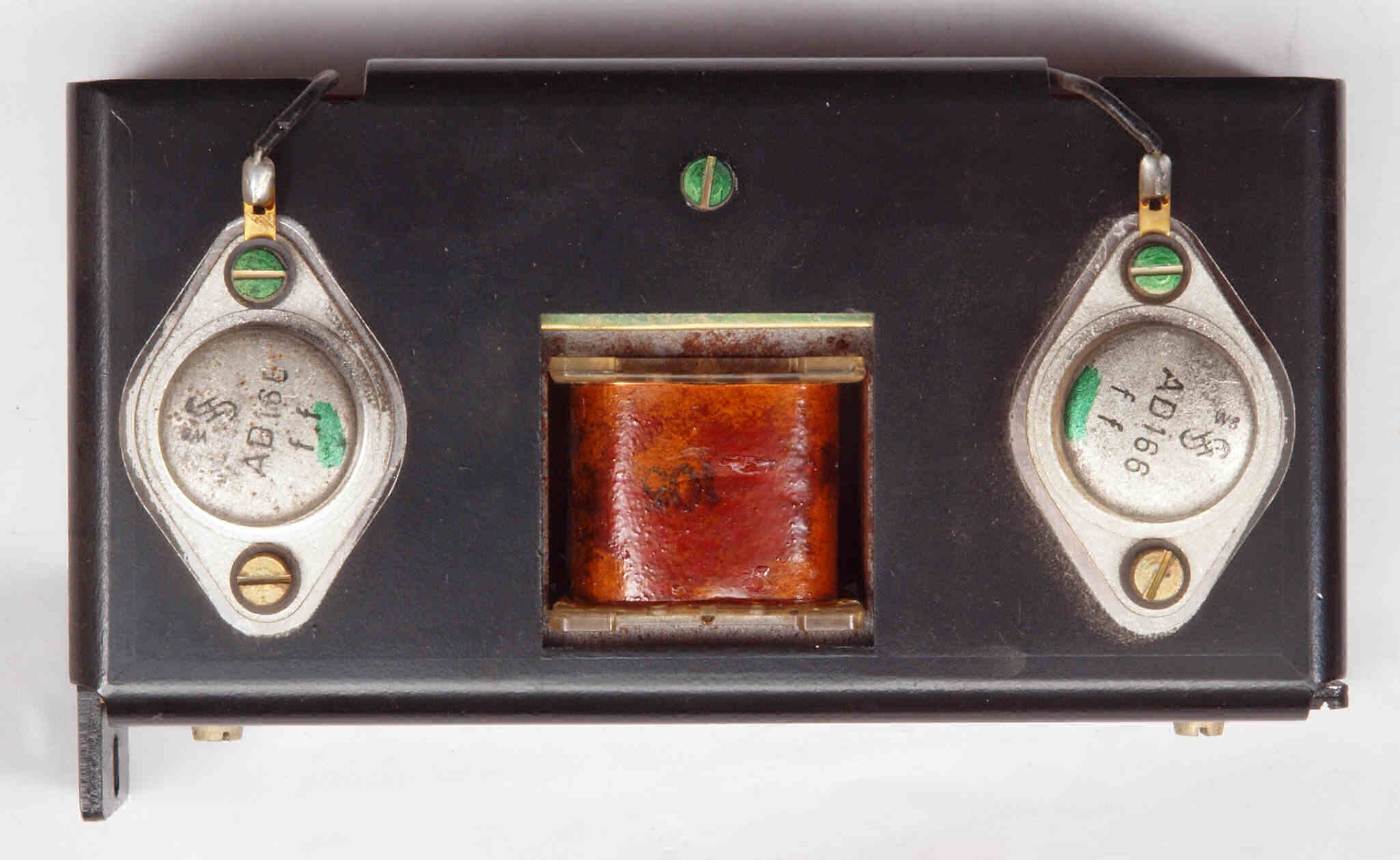

Ｃ１１． 修理中 Ｒ側終段ＴＲ（トランジスター）。貴重なジーメンス－ハルスケ(Siemens & Halske AG)製のゲルマＴＲ（トランジスター）。 |
| Ｃ１２． 修理中 Ｒ側終段ＴＲ（トランジスター）基板 |

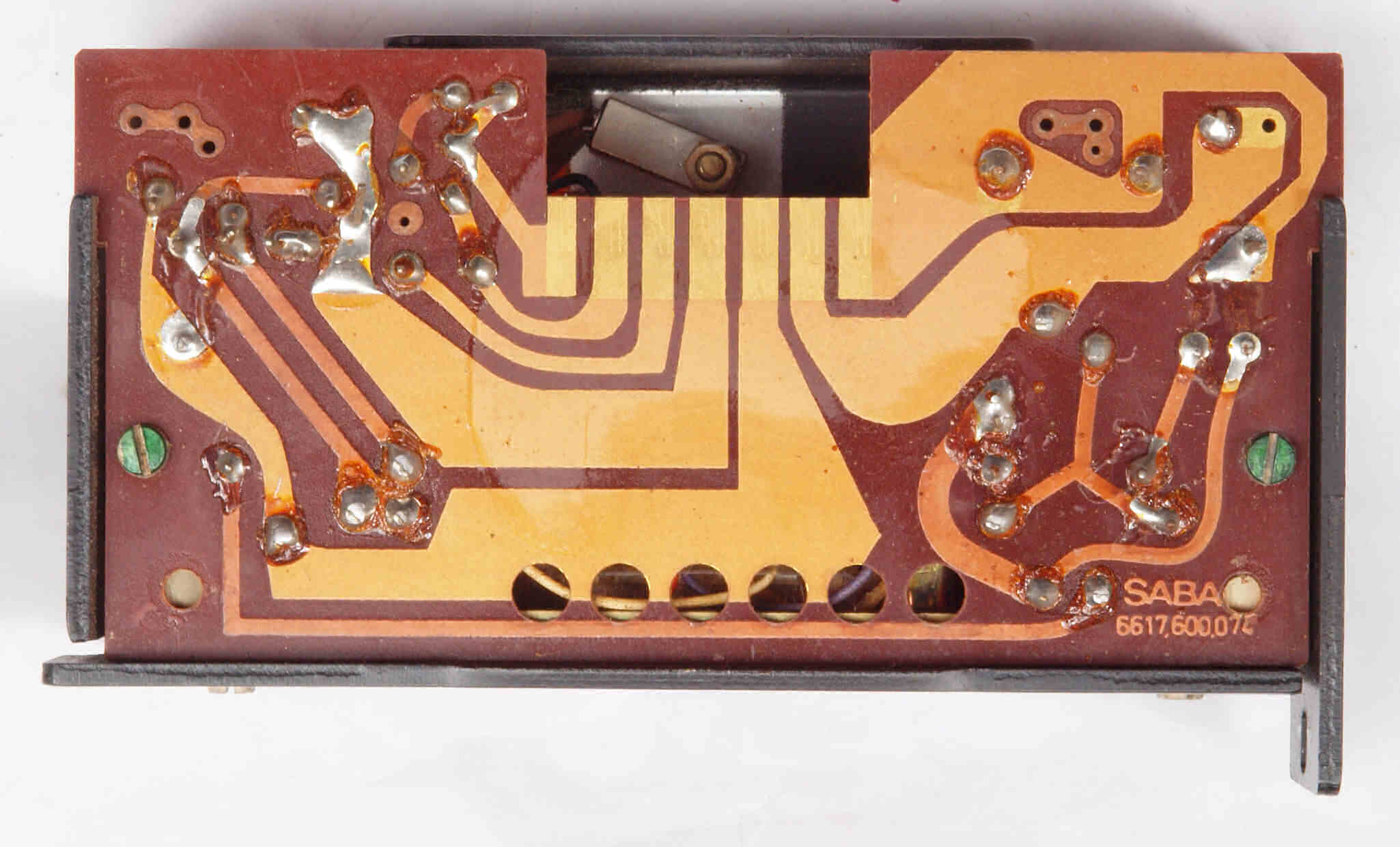

| Ｃ１３． 修理中 Ｒ側終段ＴＲ（トランジスター）基板裏 |
| Ｃ２１． 修理中 Ｌ側終段ＴＲ（トランジスター）。 貴重なジーメンス－ハルスケ(Siemens & Halske AG)製のゲルマＴＲ（トランジスター）。 |
 |
| Ｃ２２． 修理中 Ｌ側終段ＴＲ（トランジスター）基板。 |
 |
| Ｃ２３． 修理中 Ｌ側終段ＴＲ（トランジスター）基板裏。 |
 |
| Ｓ． ＳＡＢＡ ＨｉＦｉ Ｓｔｕｄｉｏ ⅡＡ（２ａ） Ｓｔｅｒｅｏ 仕様（カタログ・マニアルより） |
| Power sourcd |
115, 127, 220v, 50-60Hz, 60w |
| Semiconductors |
33 transistors, 23 diodes, 2rectifirs |
| Dial lighting |
2 lamps 7V/0.3A |
| Fuses |
Mains T0.5A a for 220,240V, T1A a for 115,127V
Output stages 4x M 1.25A |
| Circuits |
FM 13, AM 8 |
| Wave bands |
FM=87-104NHz
MW=510-1630kHz､LW=140-360kHz､ SW=5.92-6.25MHz |
| Interrmediate Frequency |
FM=10.7MHz, AM=460kHz |
| Input sensitivity |
FM=2μV(26dB signal-to-noise ratio)、SW=4μV(10dB signal-to-noise ratio)
MW=8μV(10dB signal-to-noise ratio)、LW=13μV(10dB signal-to-noise ratio) |
| Band ｗｉｄｔｈ |
FM=170kHz, AM=4.5kHz(narrow)、8kHz(wide) |
| Power output |
2x16w music power、
2x12w continuous sin-wave power(with 4Ωload) |
| Frequency response |
30Hz to 30kHz. ±1.5dB |
| Power bandｗｉｄｔｈ |
20Hz to 15kHz. (4Ω2x12w harmonic distortion=1%) |
| Harmonic distortion |
=< 0.8%(2x12w） |
| IM distortion |
=< 3%(250Hz/8kHz, 4:1） |
| Ｓｉｇｎａｌ-to-nose ratio |
=> 54dB Phono(magn）、=> 72dB Tape |
| Channel separation |
46dB (1kHz), 36dB (40-10kHz), |
| Damping factor |
20dB (4Ω) |
| Cabinet dimensions |
42cm w x 18.5cm h x 32.5cm d |
| Weight |
11kg(net), 15kg(gross) |
| Stereo decoder |
SABA Stereo-Decoder E16 |
| Input sensitivity |
3mV (MM), 100mV (ceramic), 300mV (line) |
| Signal to noise ratio |
74dB (ceramic), 64dB (line) |
| Speaker load impedance |
4Ω to 16Ω |
|

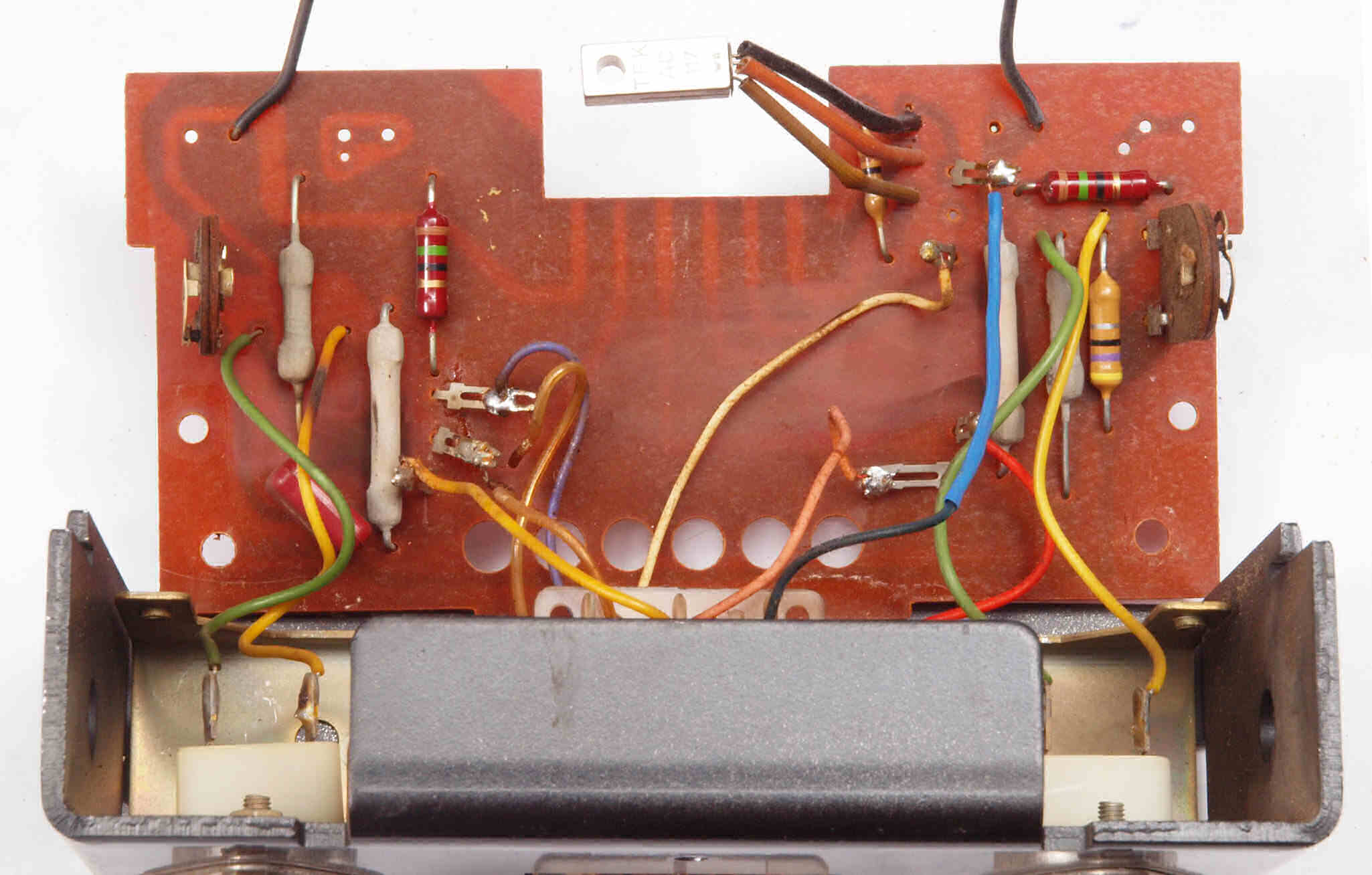

  studio2a-2f |
