Vacuum Tube Tester Hickok TV−7D/U. 3台目備品修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||
「整流管83」、「整流管5Y3GT」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンス(conductance)の測定には信頼性(精度)が増すことになります。 しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。 純正のフューズランプ(6.5V/6.63W)では、大きすぎますので、(12V/10W)が良いです。 |
||||||||||||||||||||||||||||||||||||||||||||||

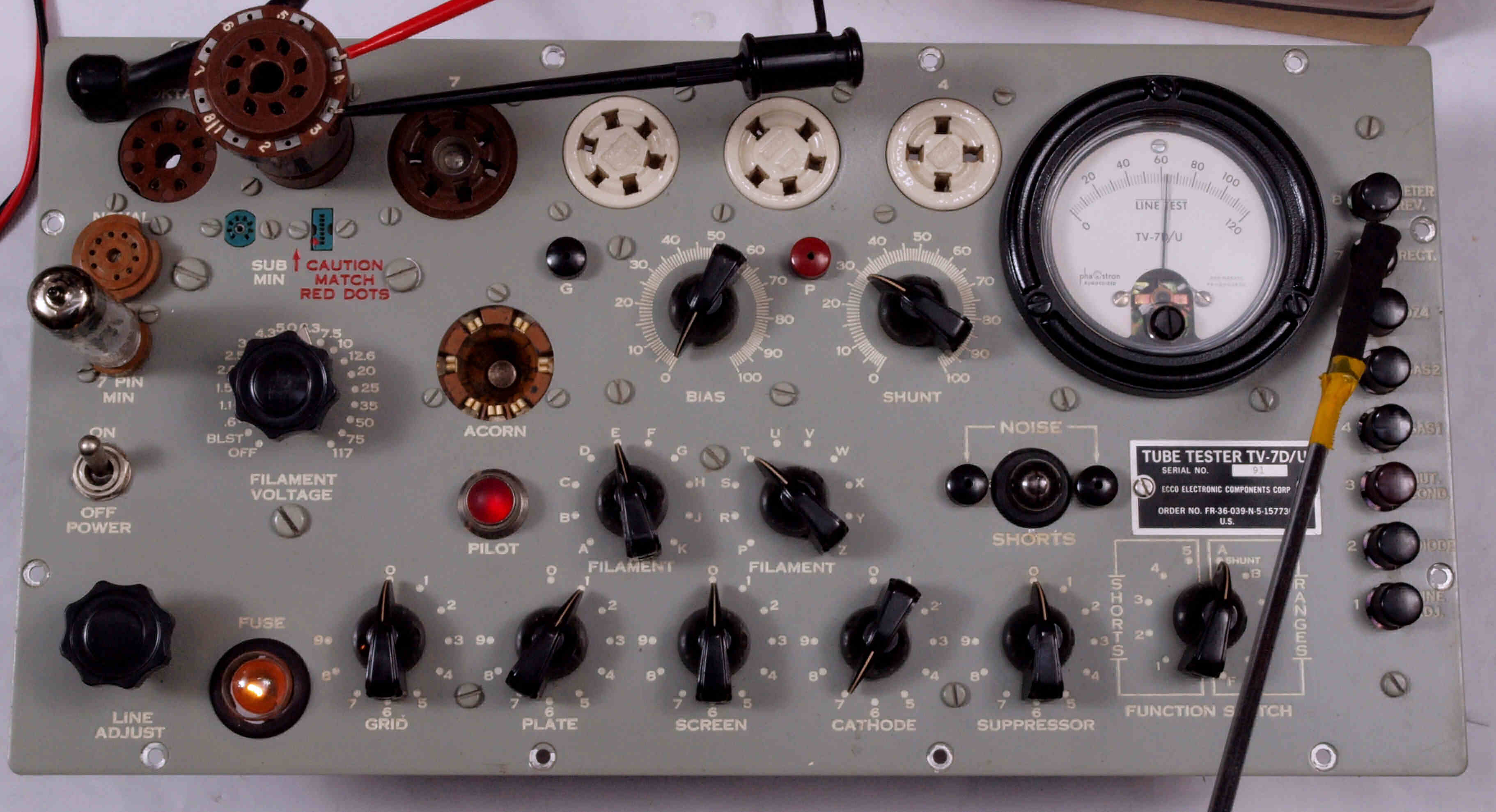

A. 修理前の状況。
V. 「BAIAS目盛」 と「バイアス電圧」の点検・調整。 S. 「シグナル電圧」の点検・調整。 C. 修理状況。
R. 「整流管83、5Y3、6X4」の「Rectifier測定」比較 E. Gm測定 F. 変更回路図 |
||||||||||||||||||||||||||||||||||||||||||||||

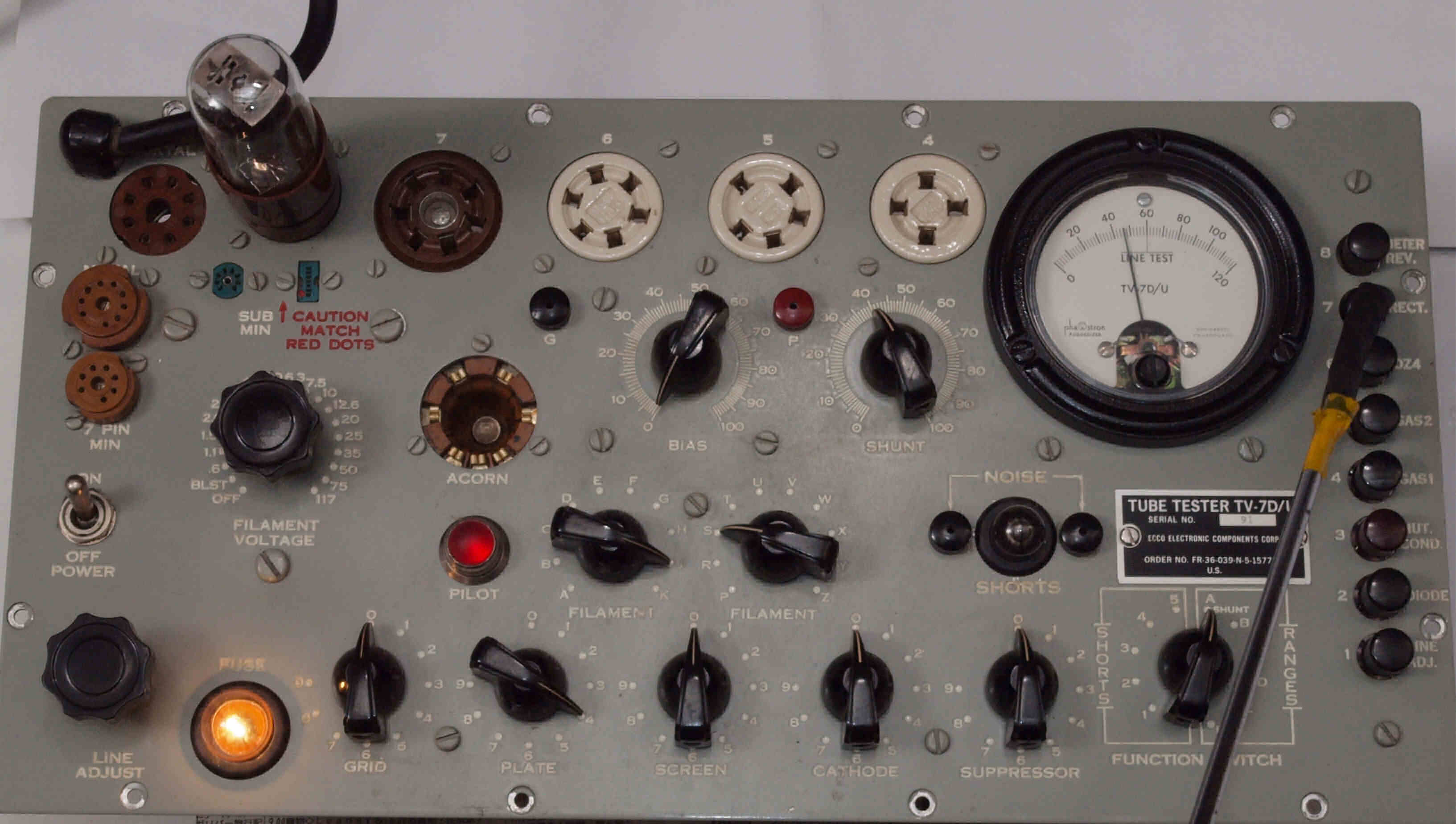

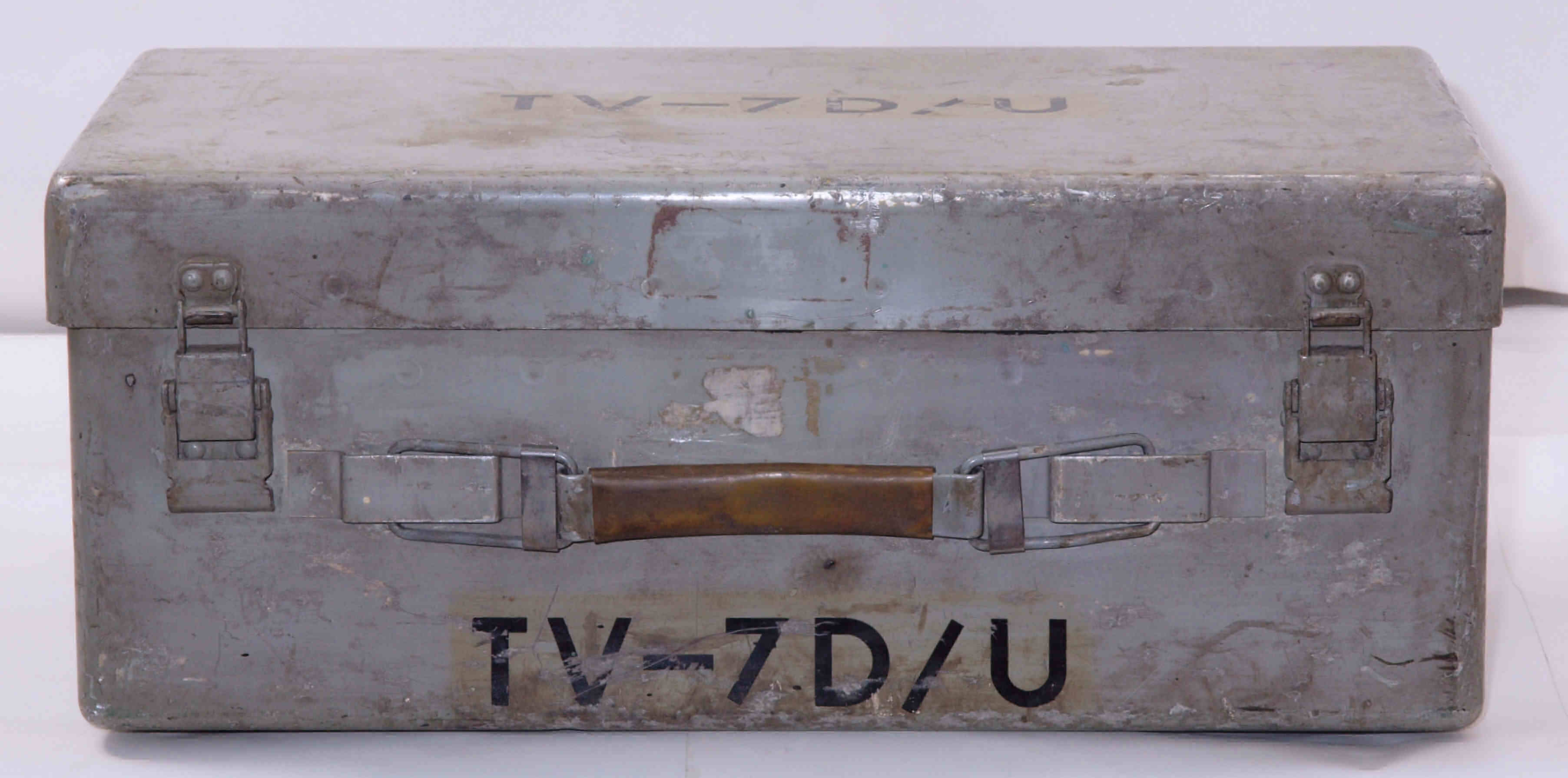

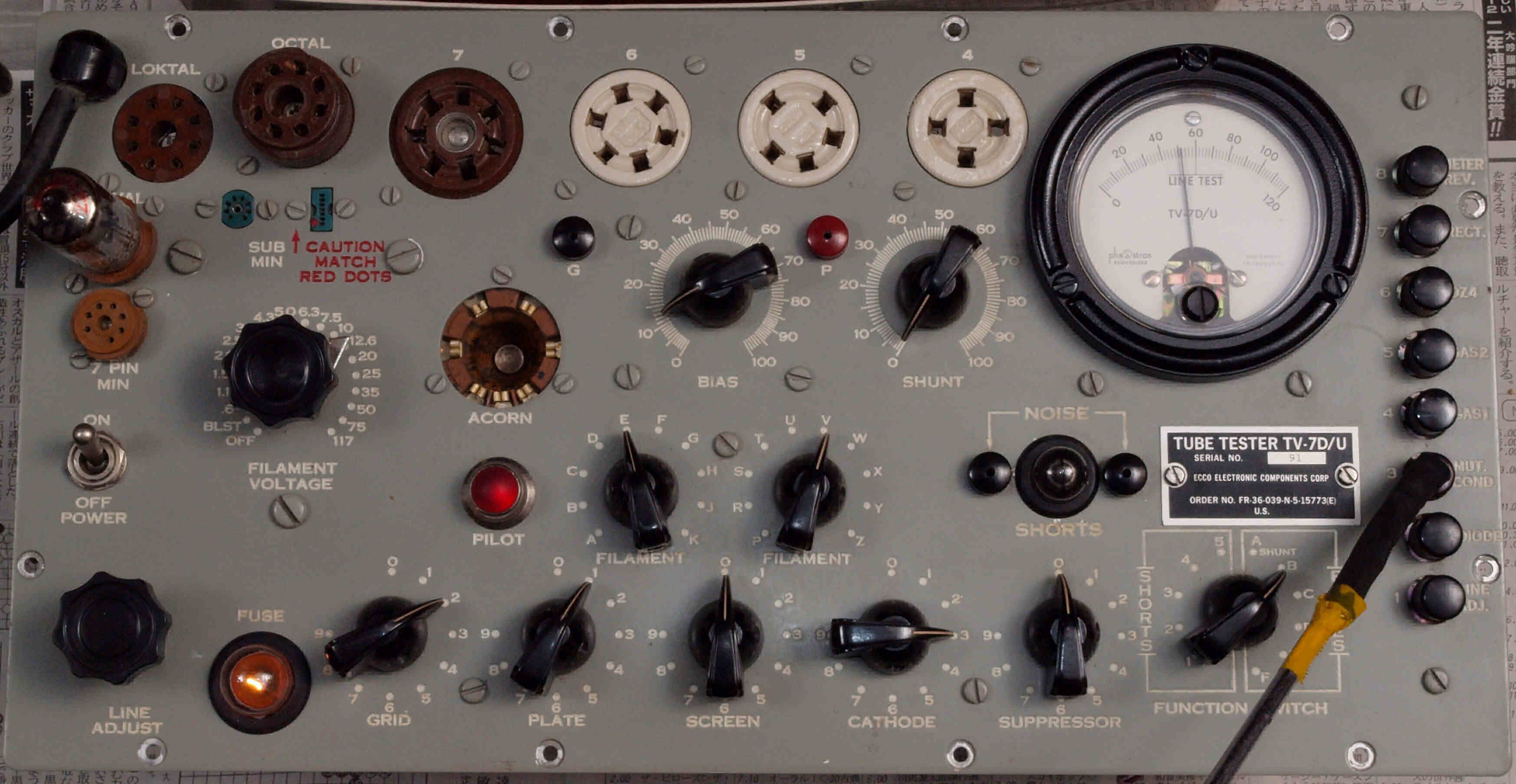

A11. 点検中、外観 前から見る | ||||||||||||||||||||||||||||||||||||||||||||||

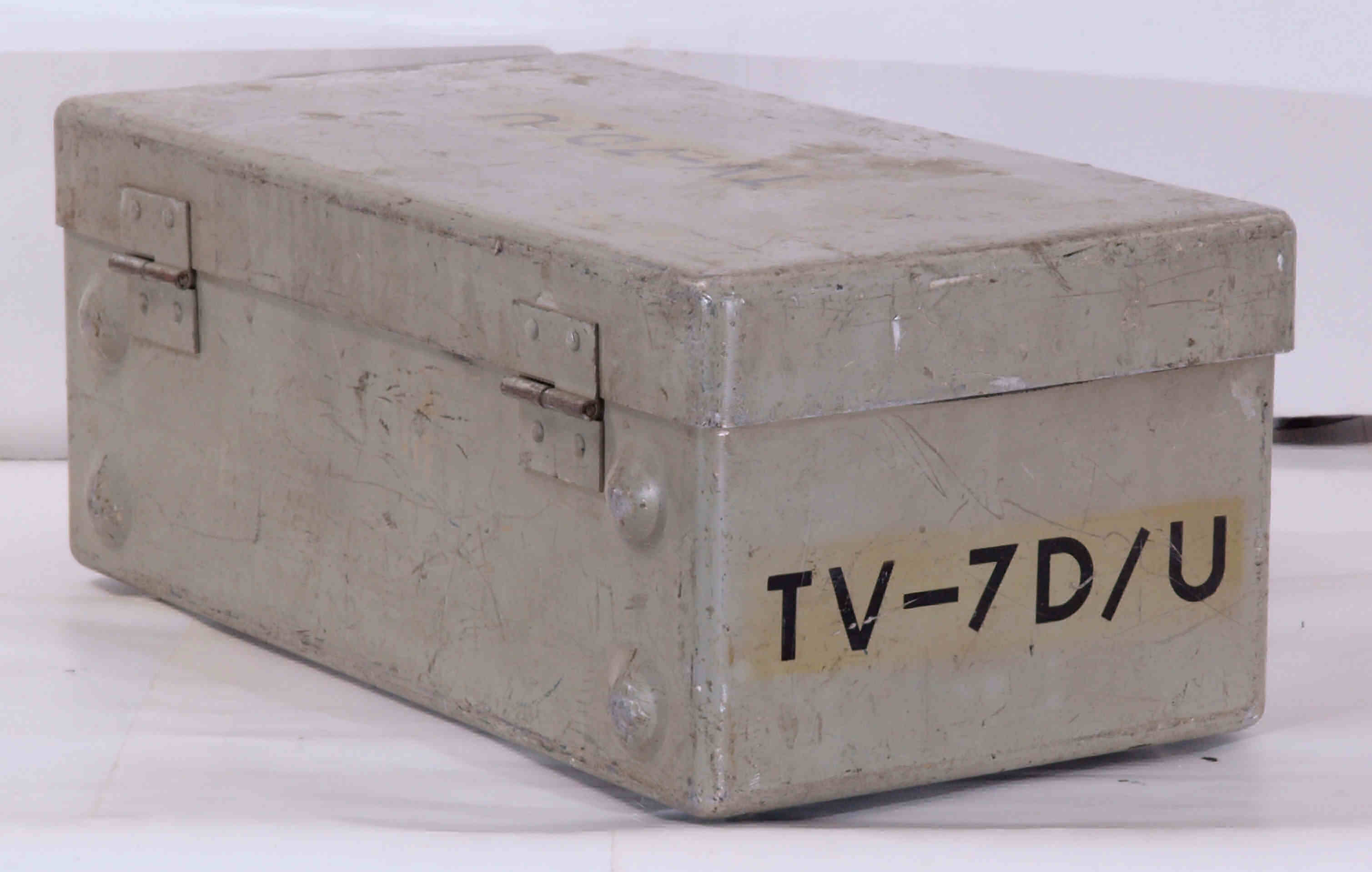

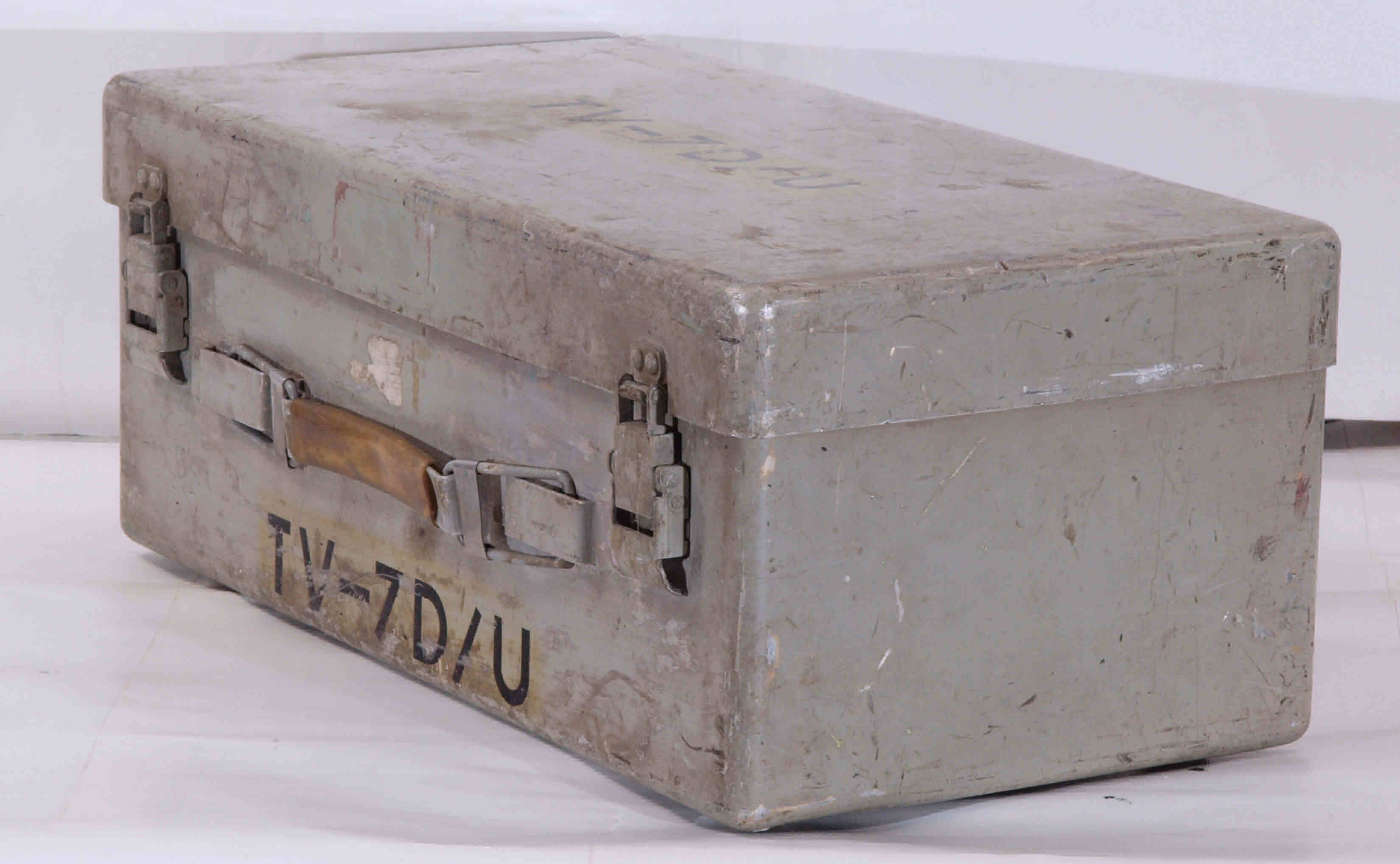

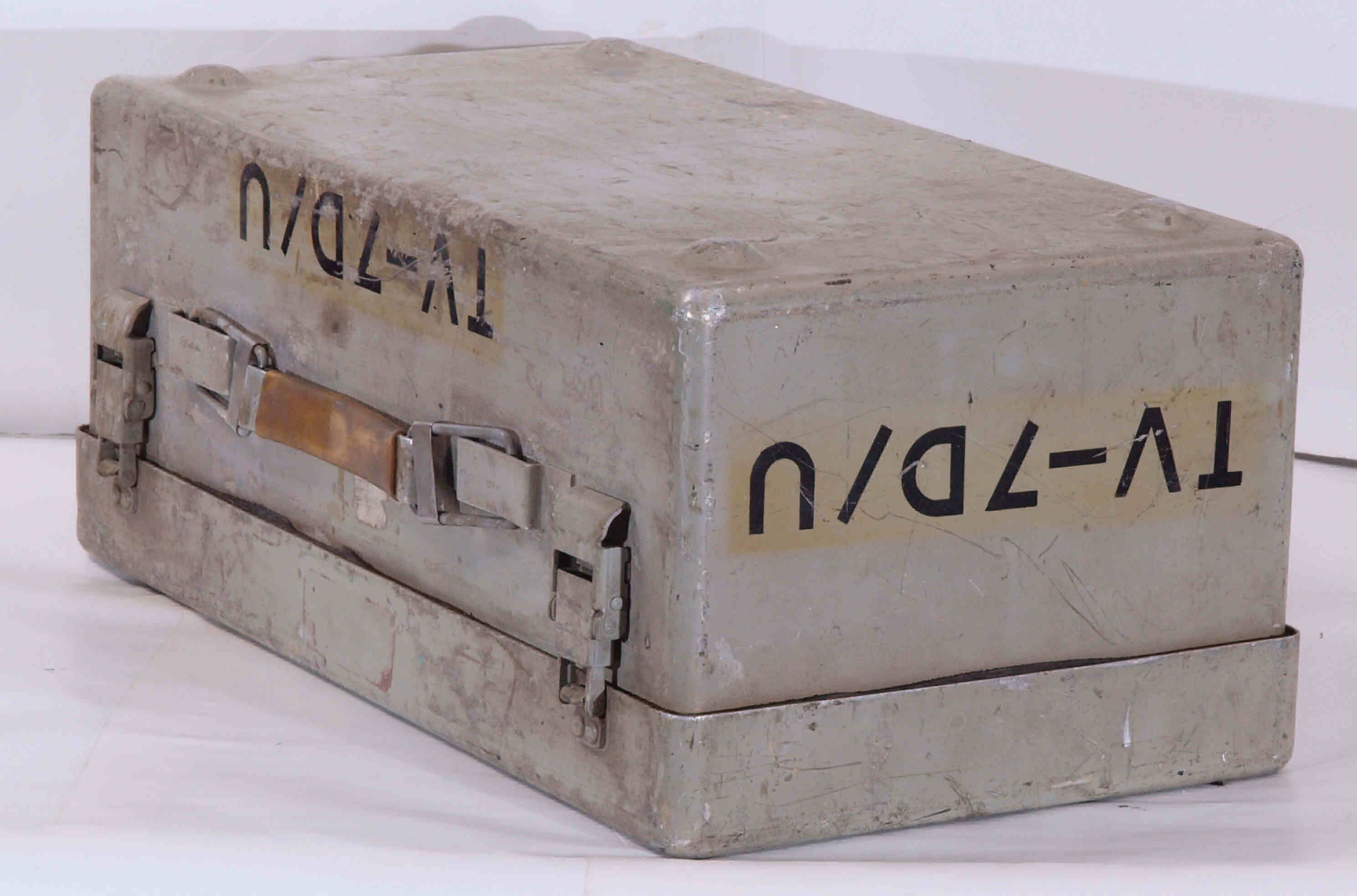

A12. 点検中、外観 前右から見る | ||||||||||||||||||||||||||||||||||||||||||||||

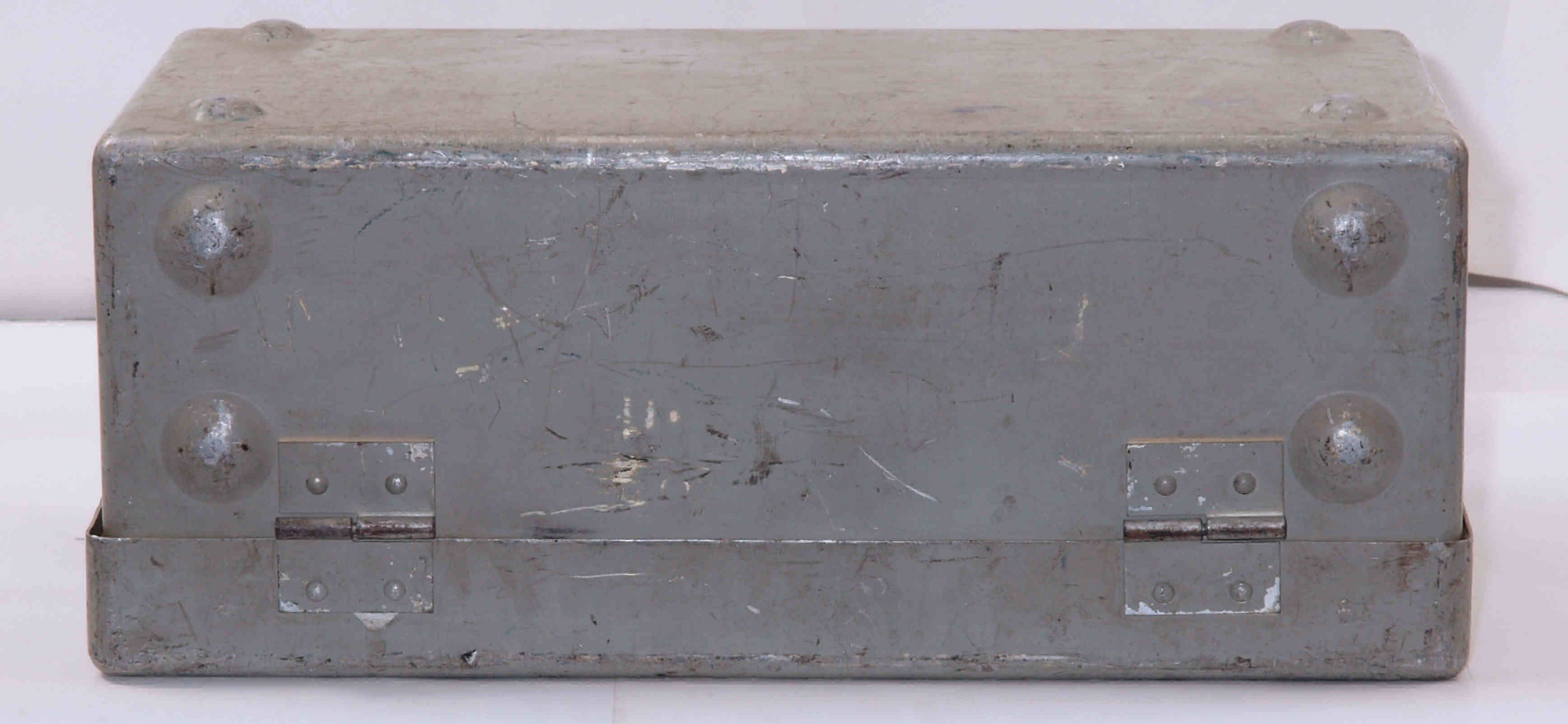

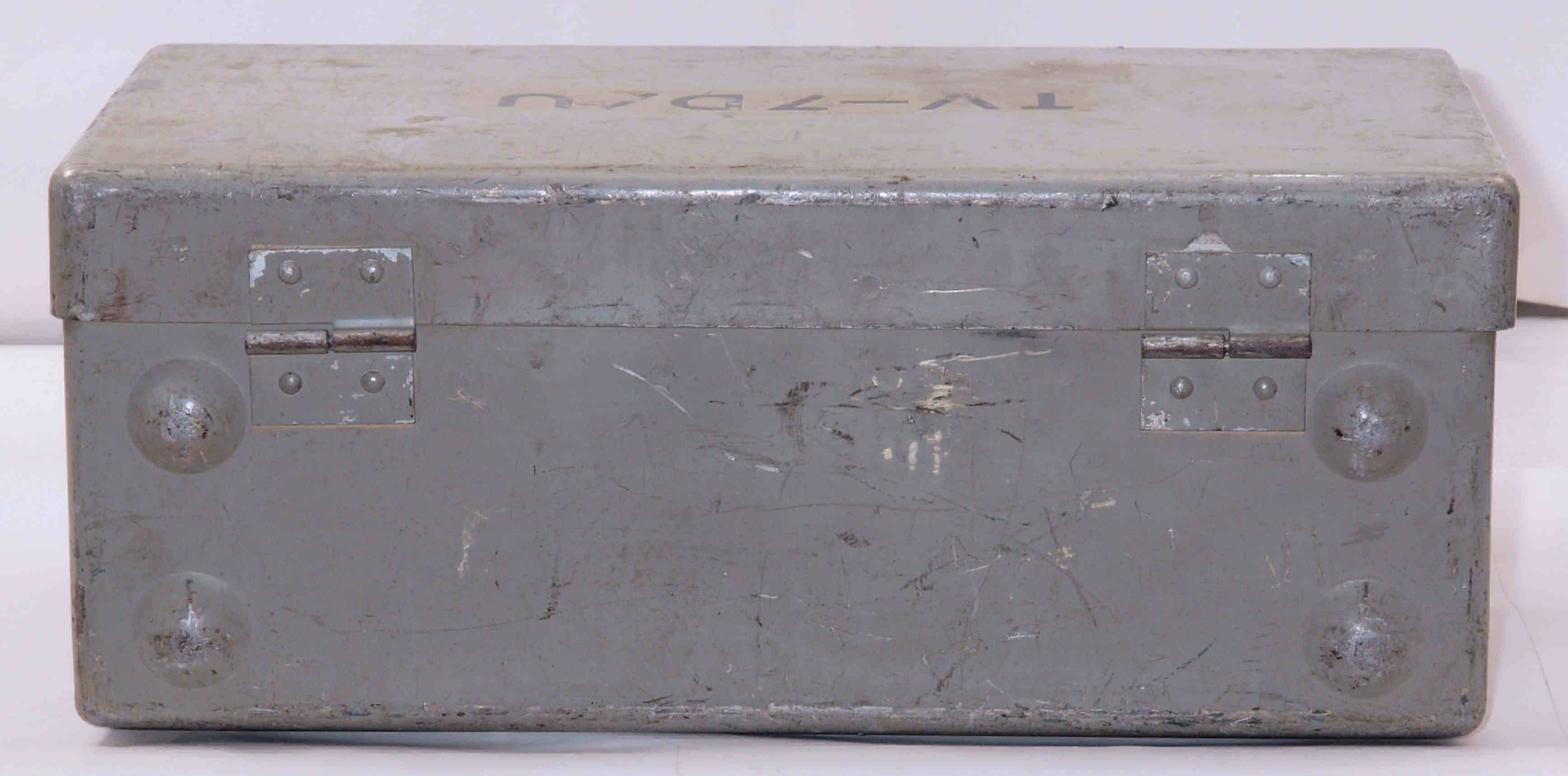

A13. 点検中、外観 後から見る | ||||||||||||||||||||||||||||||||||||||||||||||

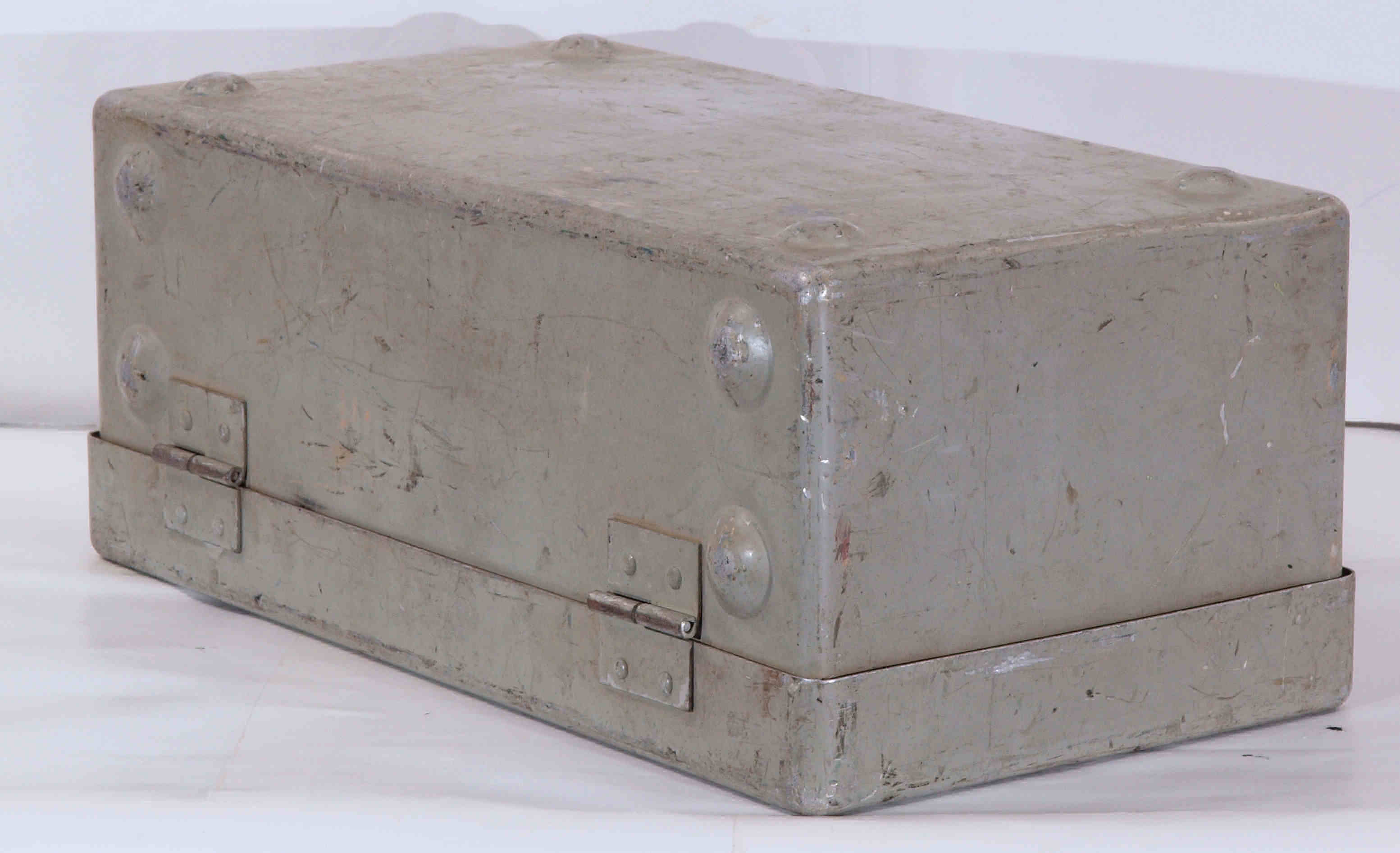

A14. 点検中、外観 後左から見る | ||||||||||||||||||||||||||||||||||||||||||||||

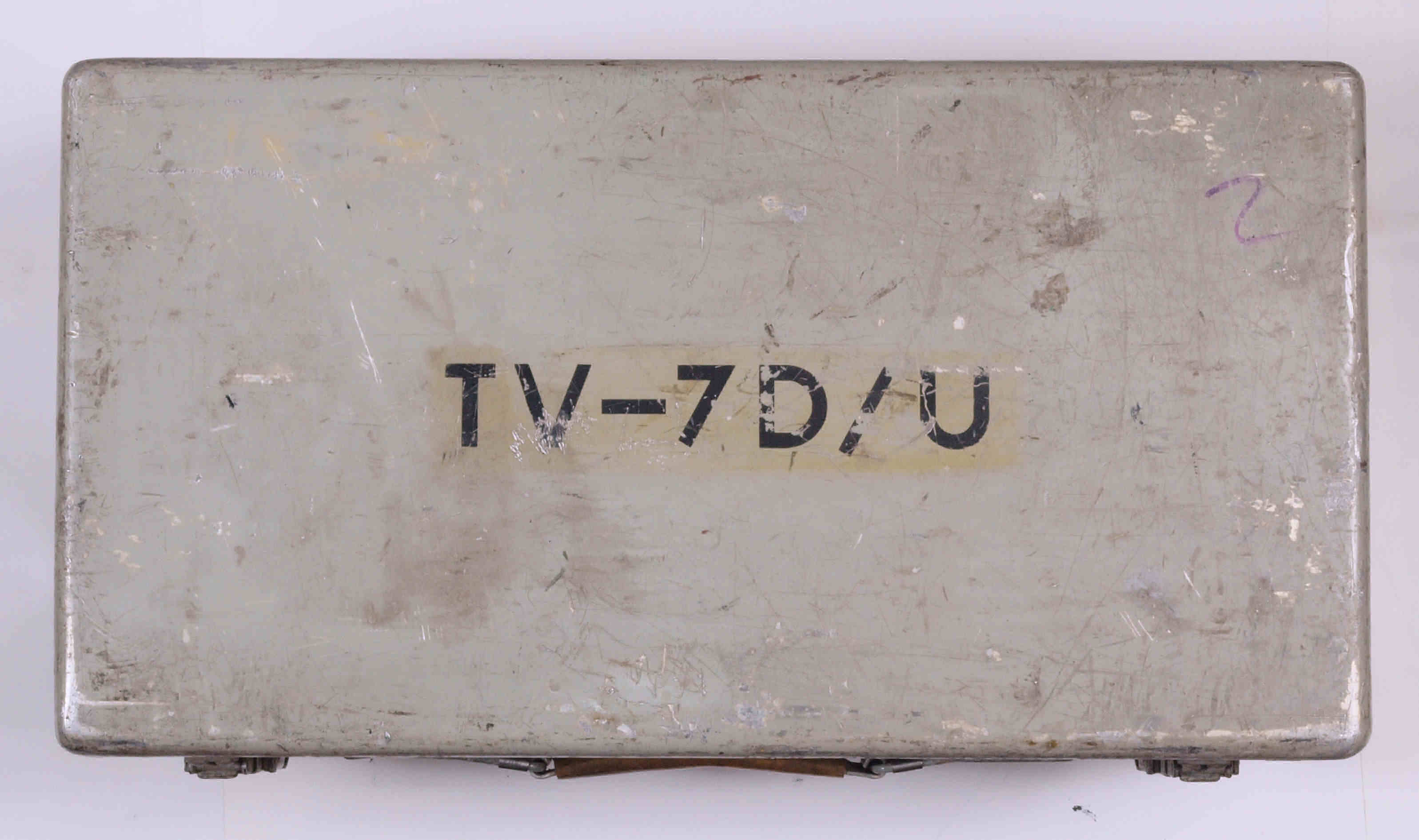

A15. 点検中、外観 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||

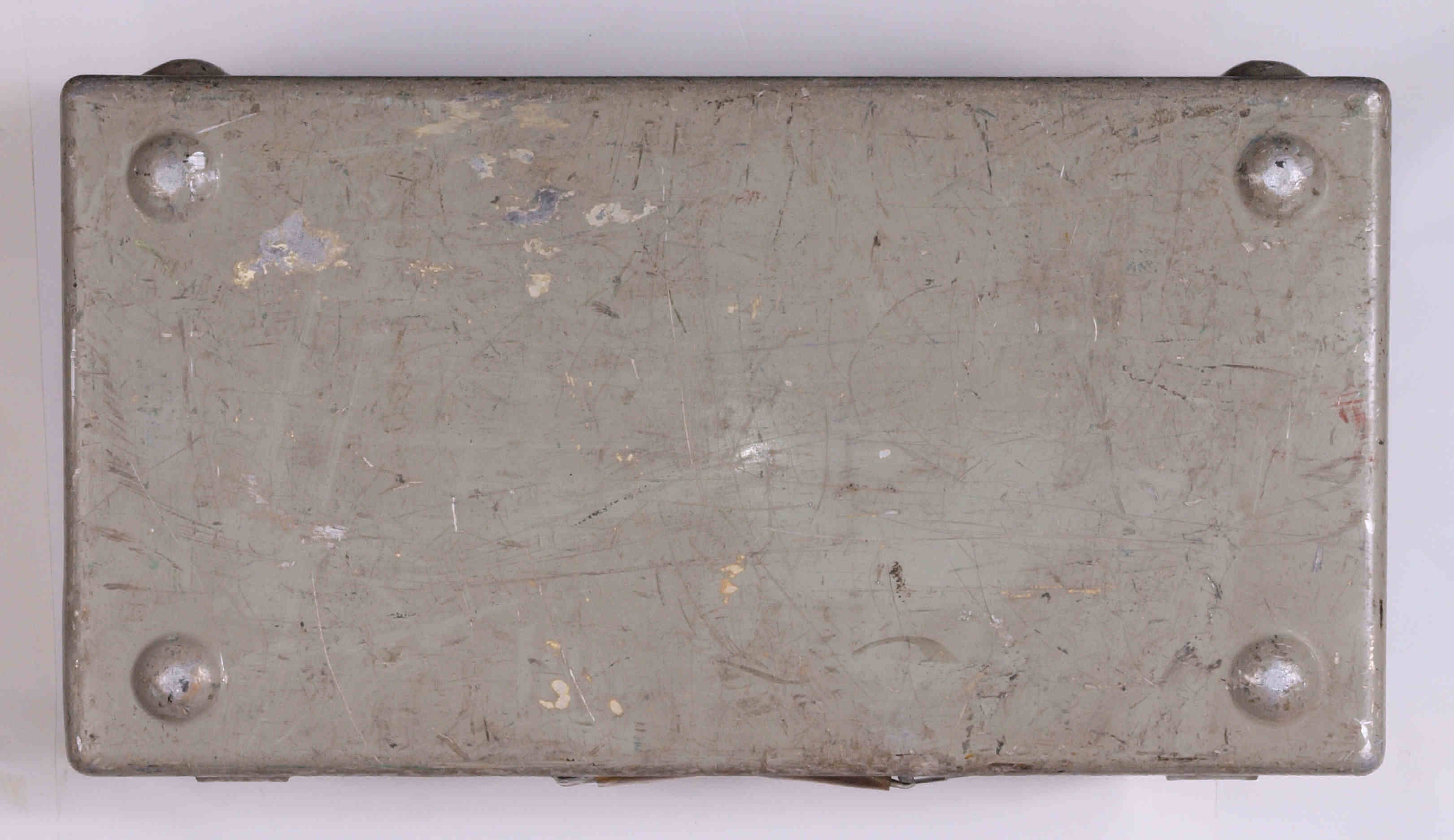

A20. 点検中、外観 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||

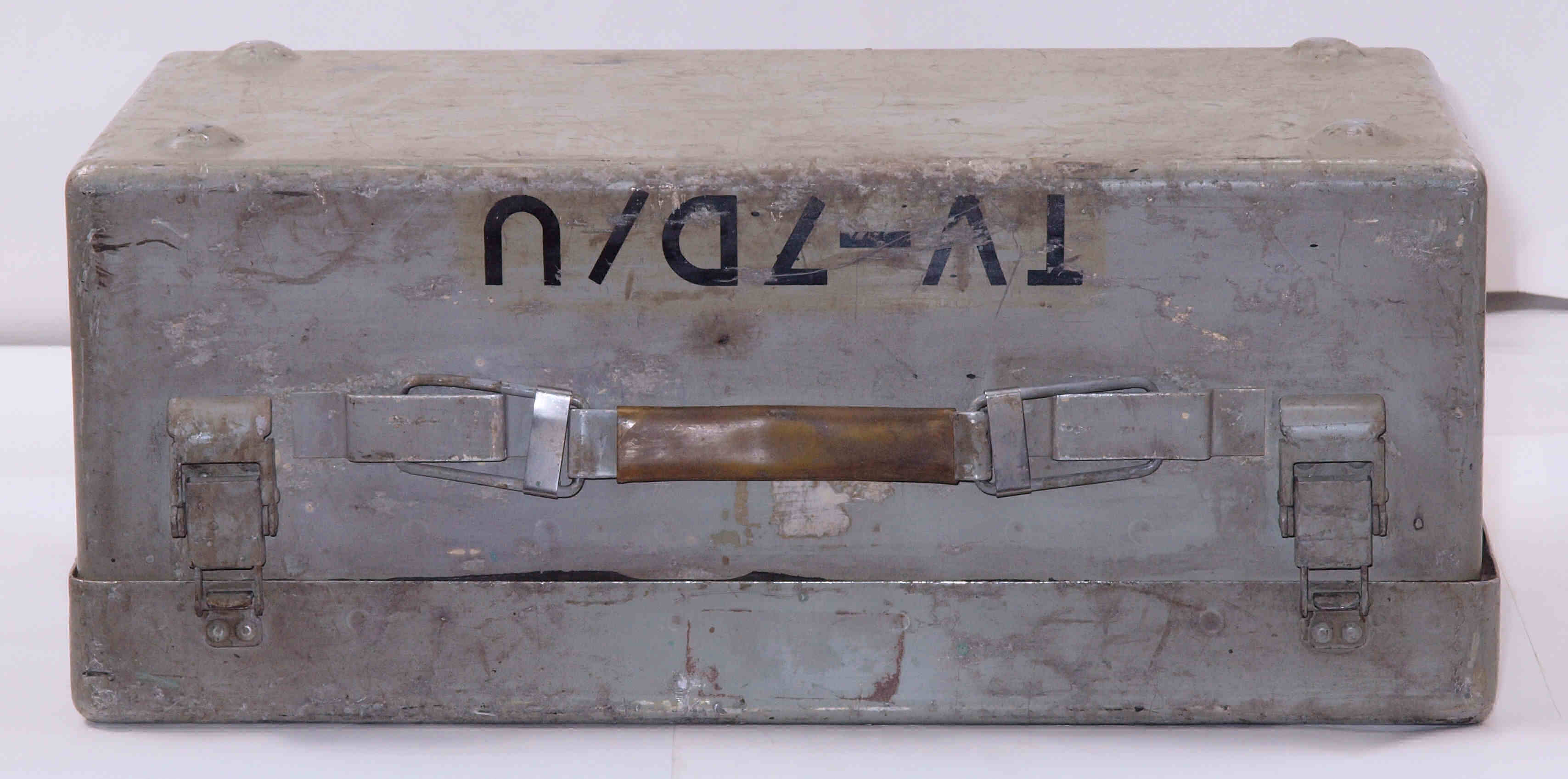

A21. 点検中、外観 下前から見る | ||||||||||||||||||||||||||||||||||||||||||||||
A22. 点検中、外観 下前左から見る | ||||||||||||||||||||||||||||||||||||||||||||||
A23. 点検中、外観 下後から見る | ||||||||||||||||||||||||||||||||||||||||||||||
A24. 点検中、外観 後右から見る | ||||||||||||||||||||||||||||||||||||||||||||||

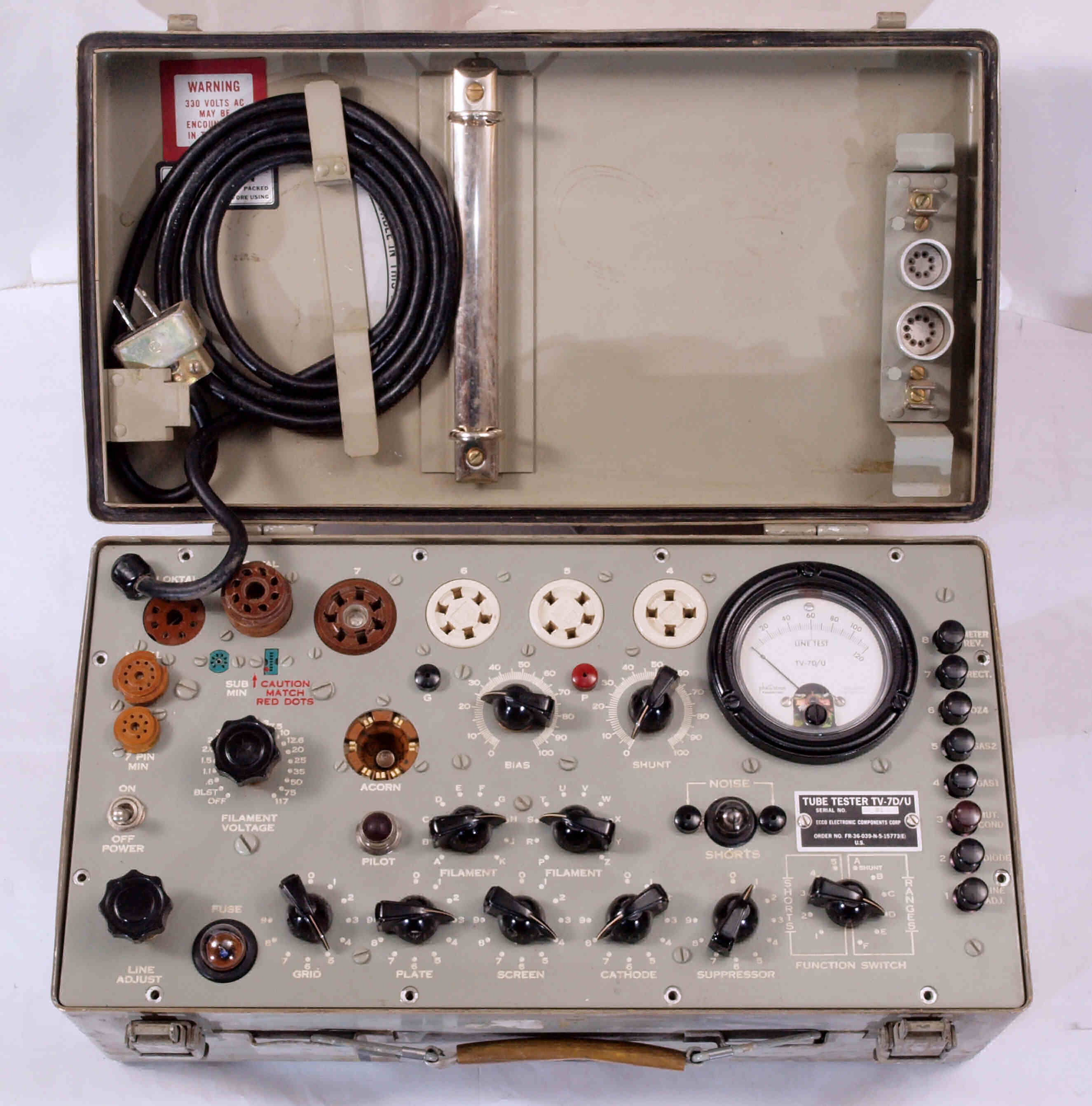

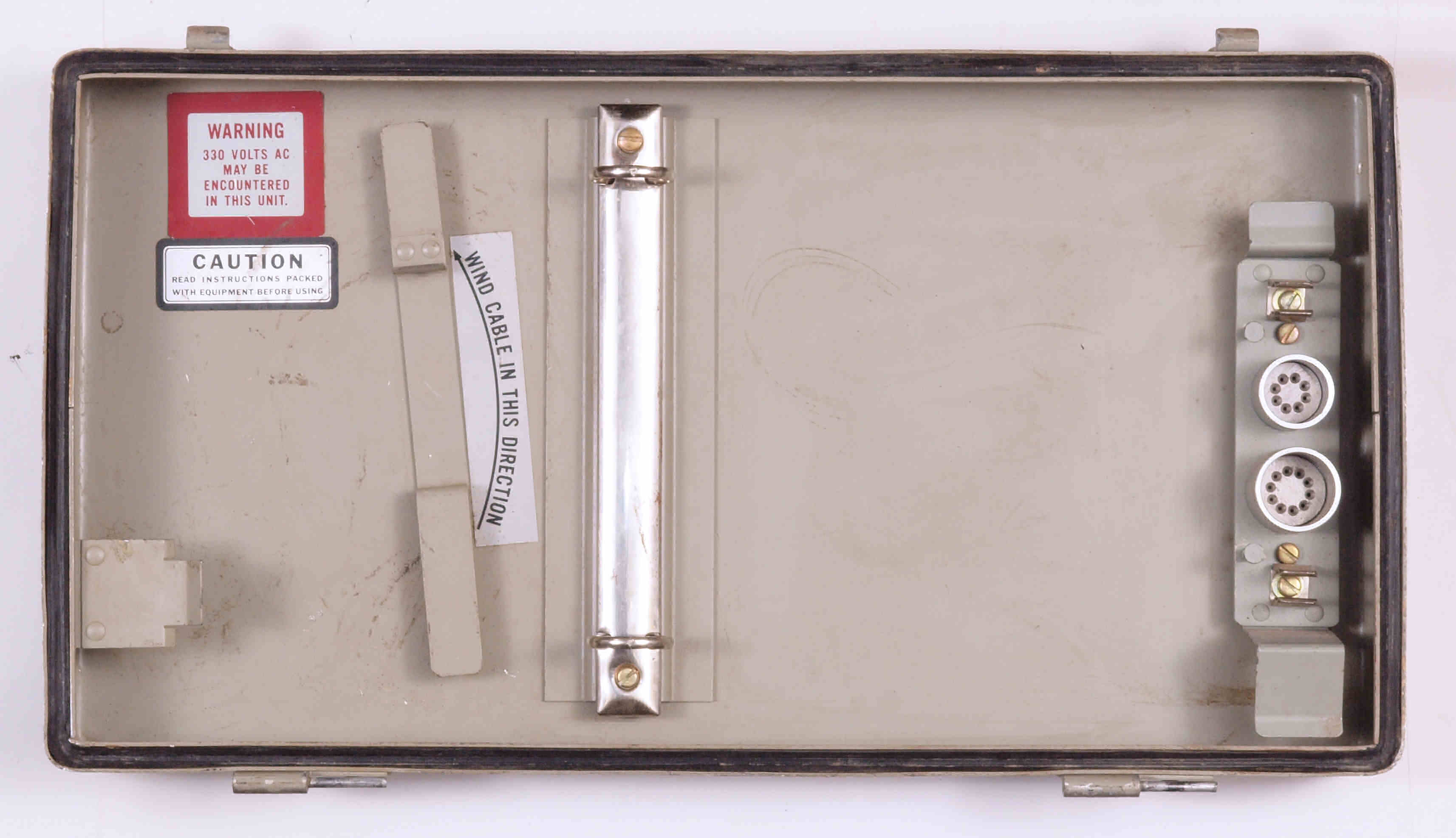

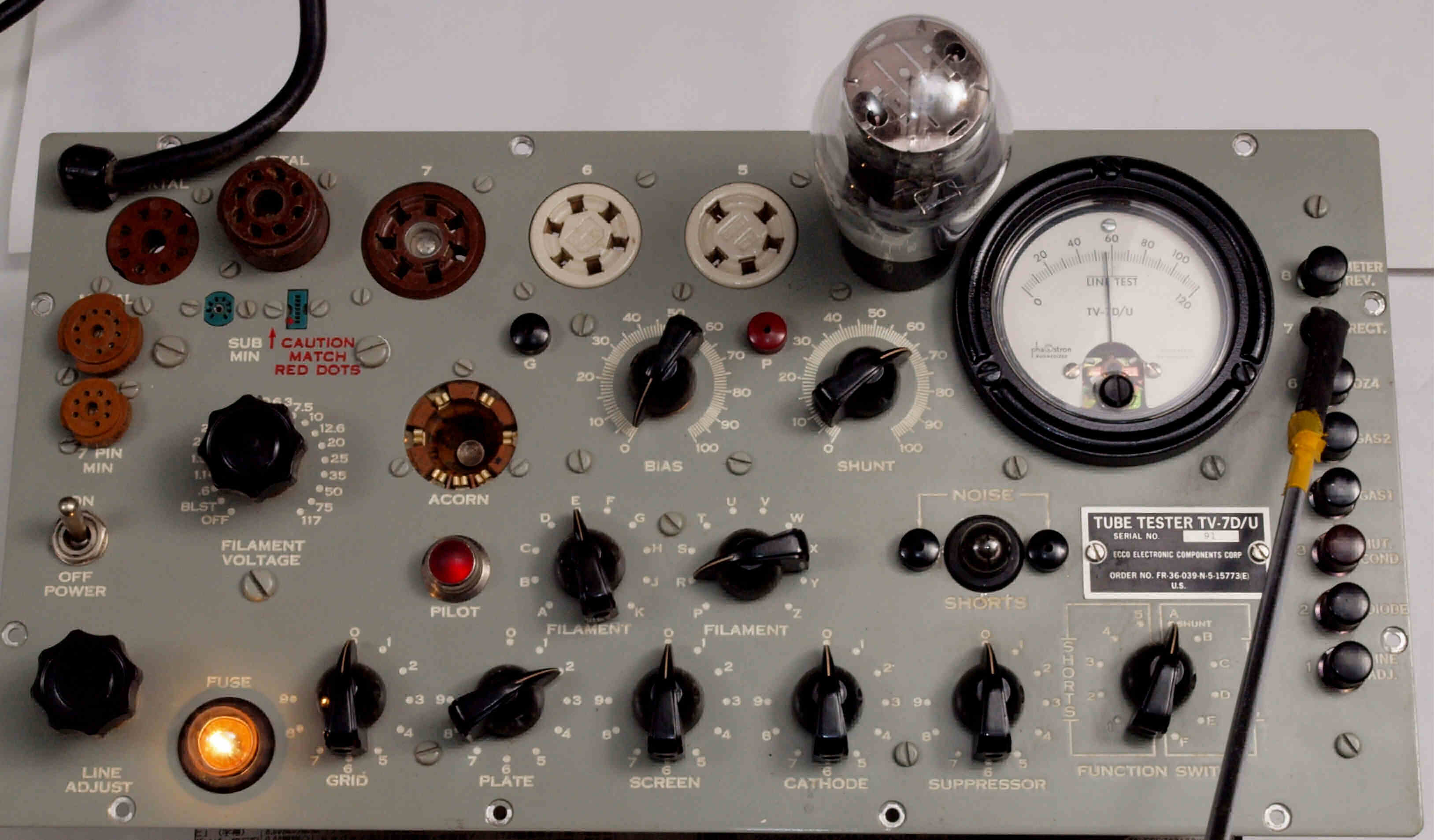

A31. 点検中、上蓋の内側とパネル。 | ||||||||||||||||||||||||||||||||||||||||||||||

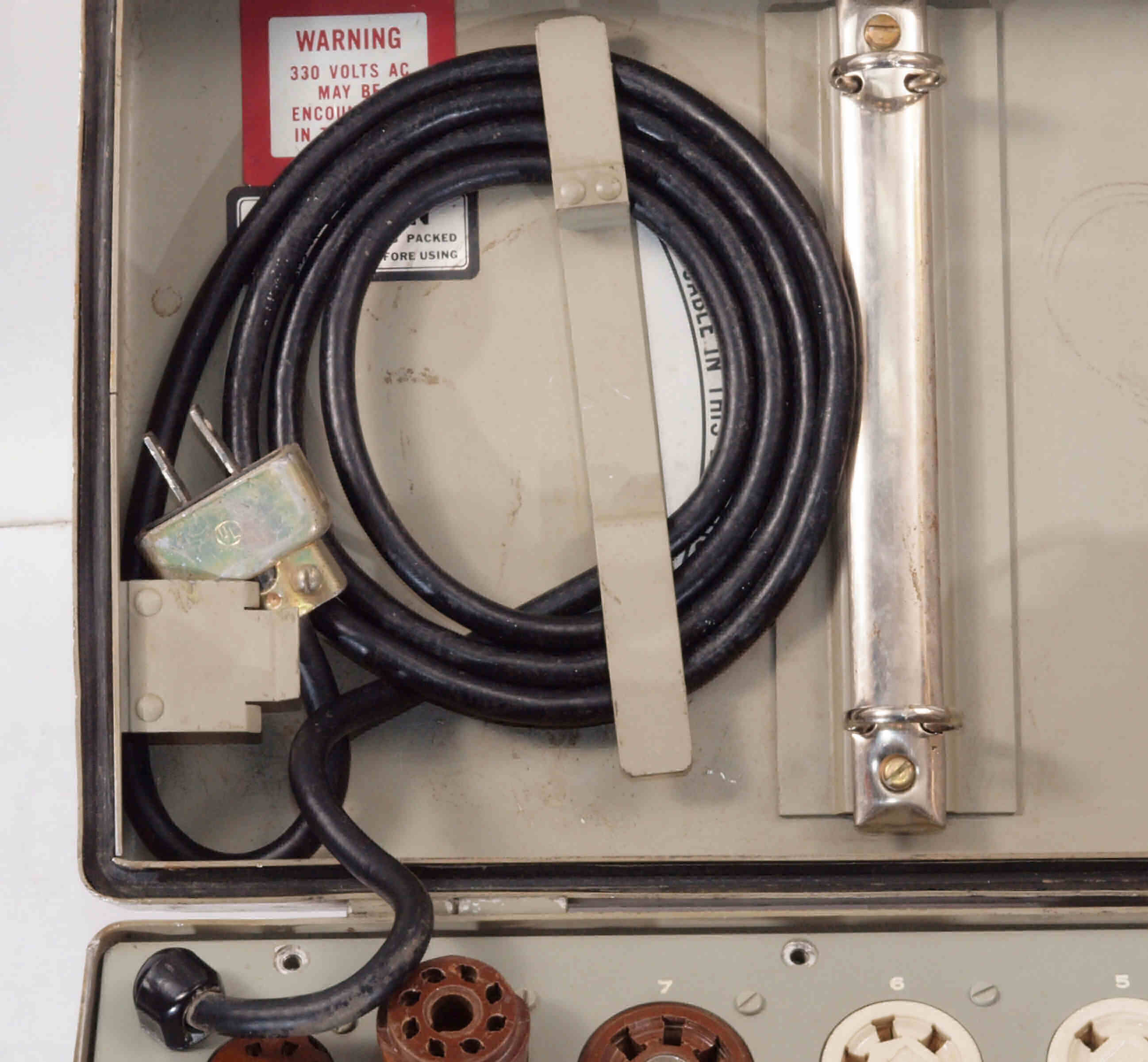

A32. 点検中、上蓋の内側を見る、綺麗ですが、備品は無。 | ||||||||||||||||||||||||||||||||||||||||||||||

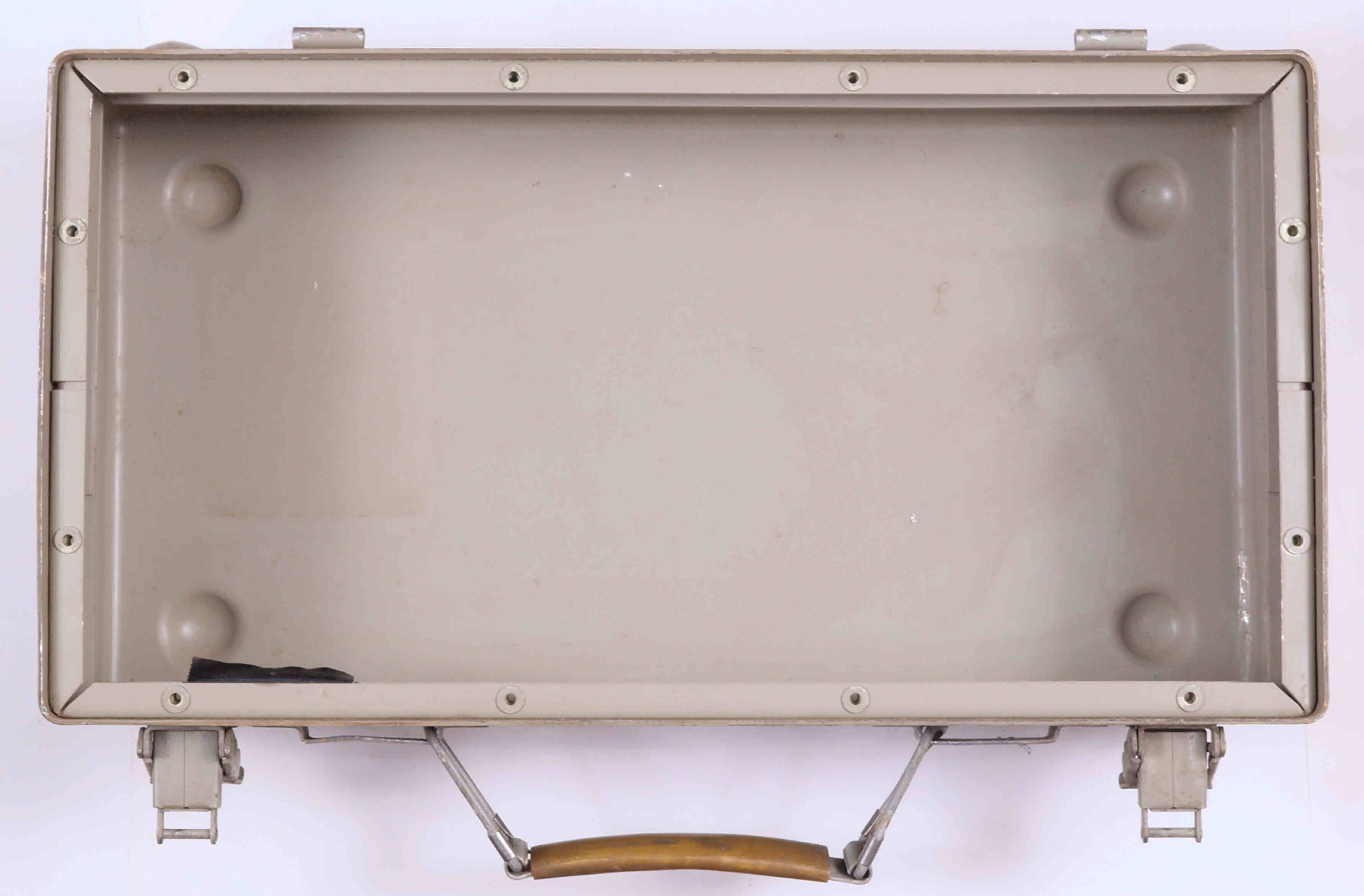

A33. 点検中、下ケース内側を見る、綺麗です。配線図(回路図)は貼っていない。 | ||||||||||||||||||||||||||||||||||||||||||||||

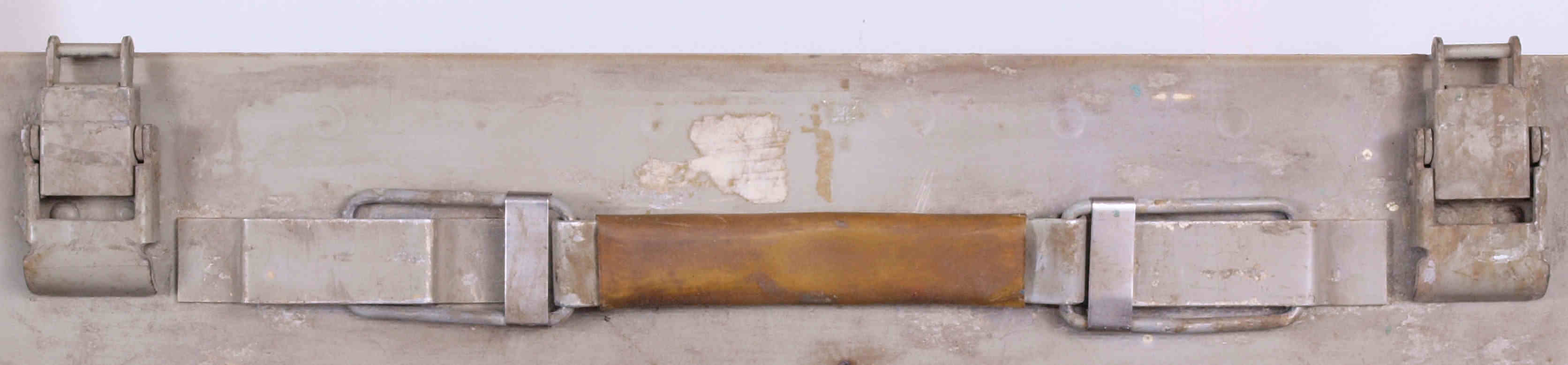

A34. 点検中、 取っ手(持ち手) | ||||||||||||||||||||||||||||||||||||||||||||||

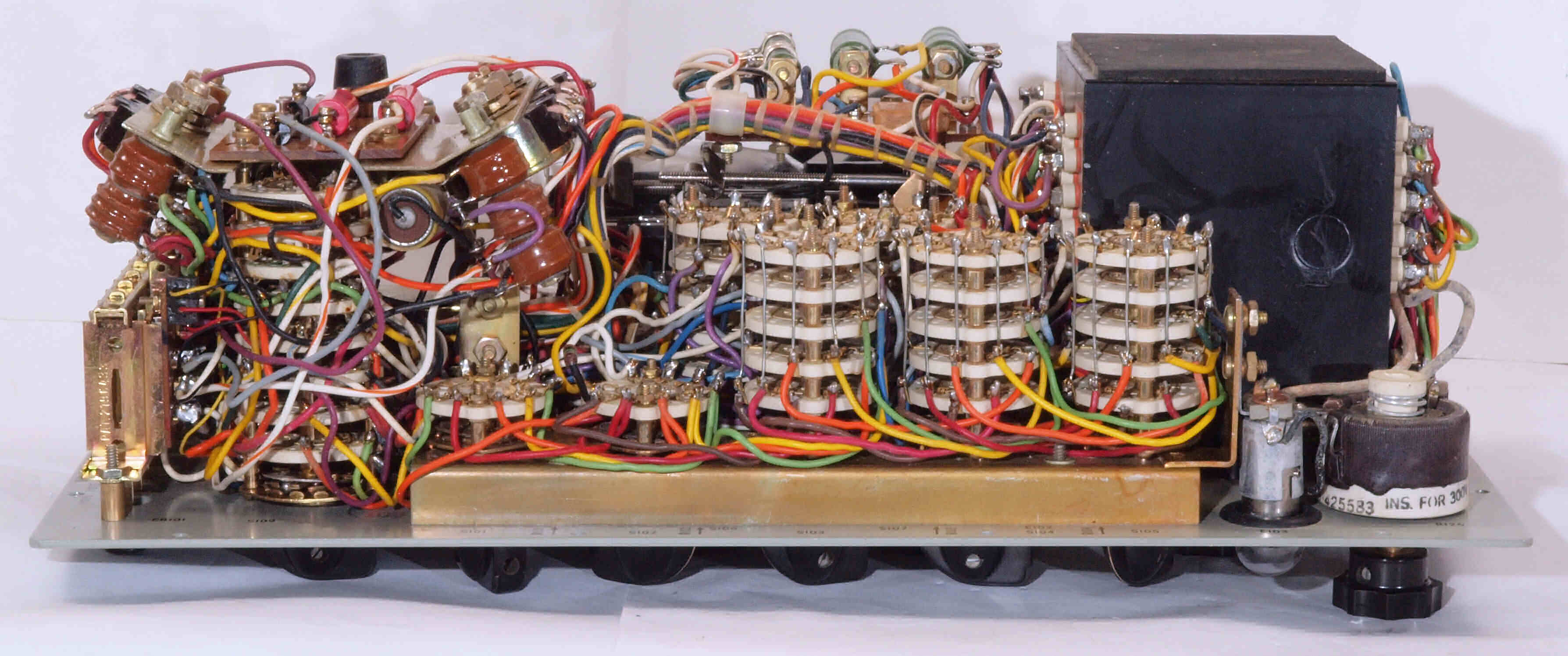

A41. 点検中、パネル裏、殆ど製作時のままで、手が入れてない。 | ||||||||||||||||||||||||||||||||||||||||||||||

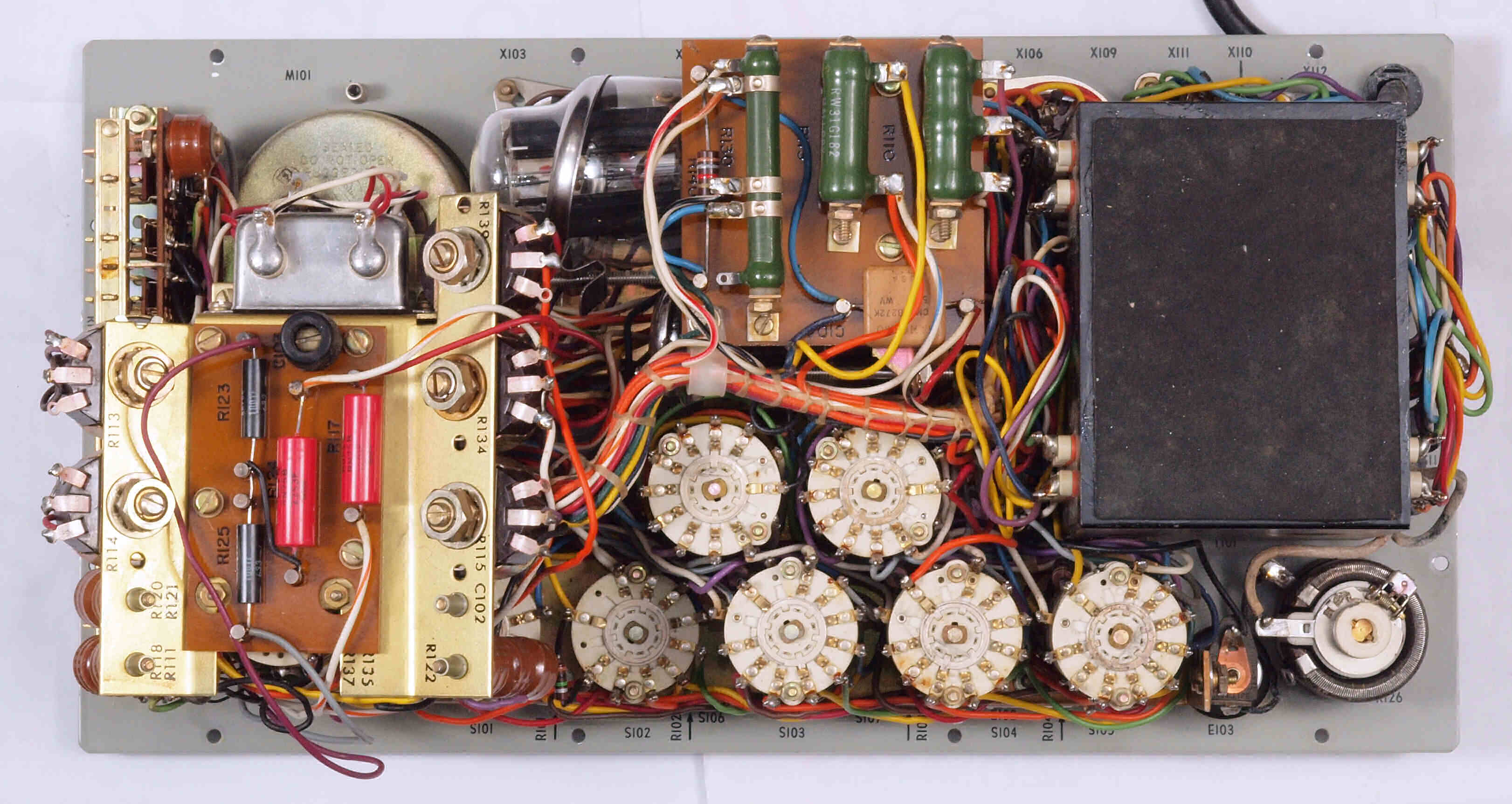

A42. 点検中、パネル裏、前から見る | ||||||||||||||||||||||||||||||||||||||||||||||
A43. 点検中、パネル裏、前右から見る | ||||||||||||||||||||||||||||||||||||||||||||||

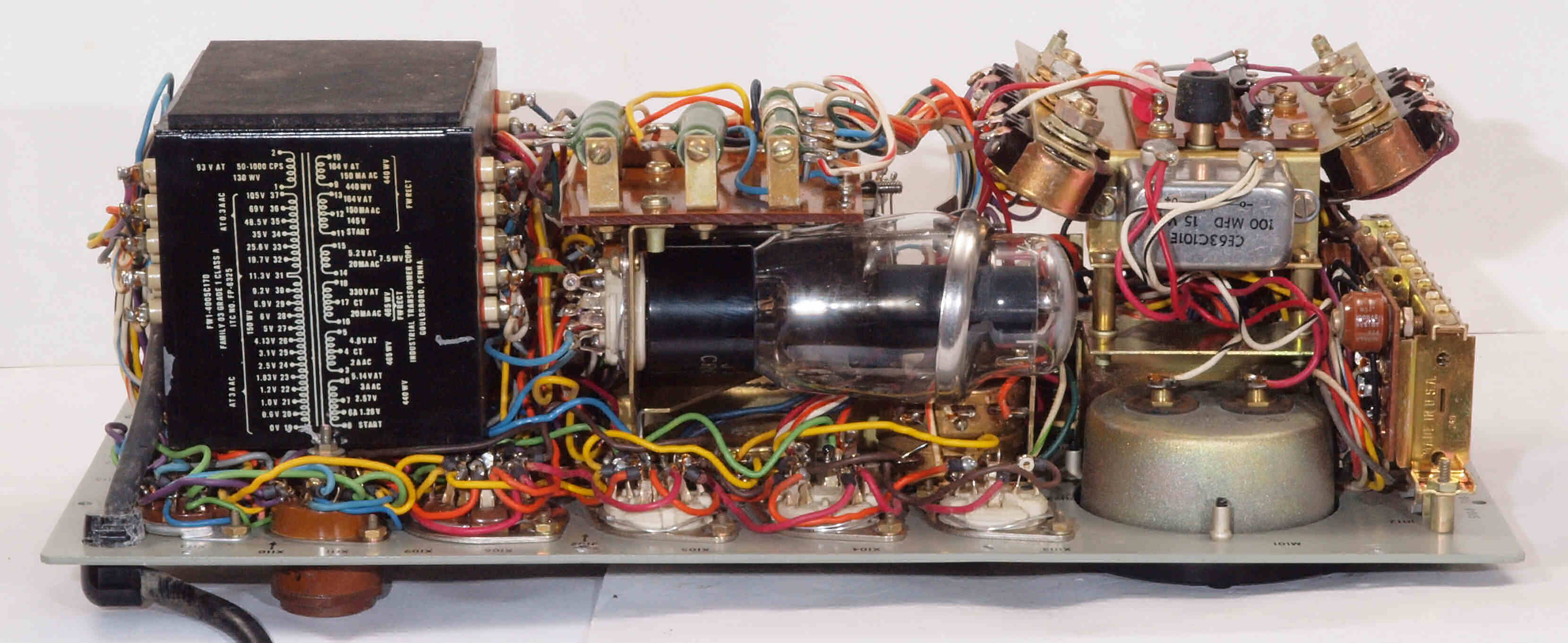

A44. 点検中、パネル裏、後から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||

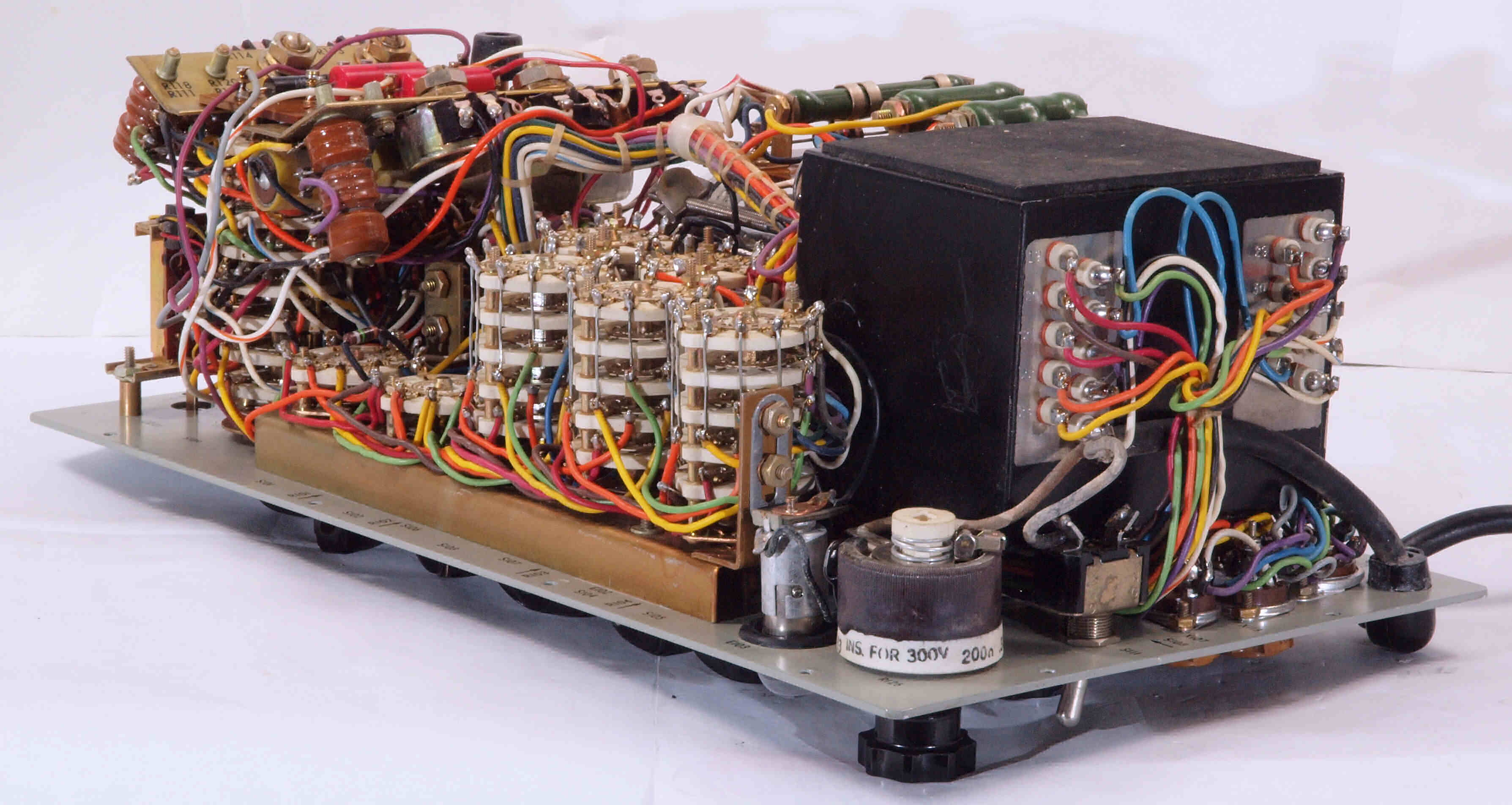

A45. 点検中、パネル裏、後右から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||
C. 修理状況。 C1. 修理前. 太く・堅い電源コード。 |
||||||||||||||||||||||||||||||||||||||||||||||
C11. 修理後. 太く・堅い電源コードを交換する。 | ||||||||||||||||||||||||||||||||||||||||||||||
C2. 修理後. 「整流管83」、「整流管5Y3」をダイオードに置き換える。 但し、以下の改造・調整が必要です。 | ||||||||||||||||||||||||||||||||||||||||||||||
C3. 「整流管83」、「整流管5Y3」をダイオードに交換しましたので以下の改造・調整が必要です。
以上を確定後、Hickok Model TV7D/UのCalibrationに入る。 |
||||||||||||||||||||||||||||||||||||||||||||||

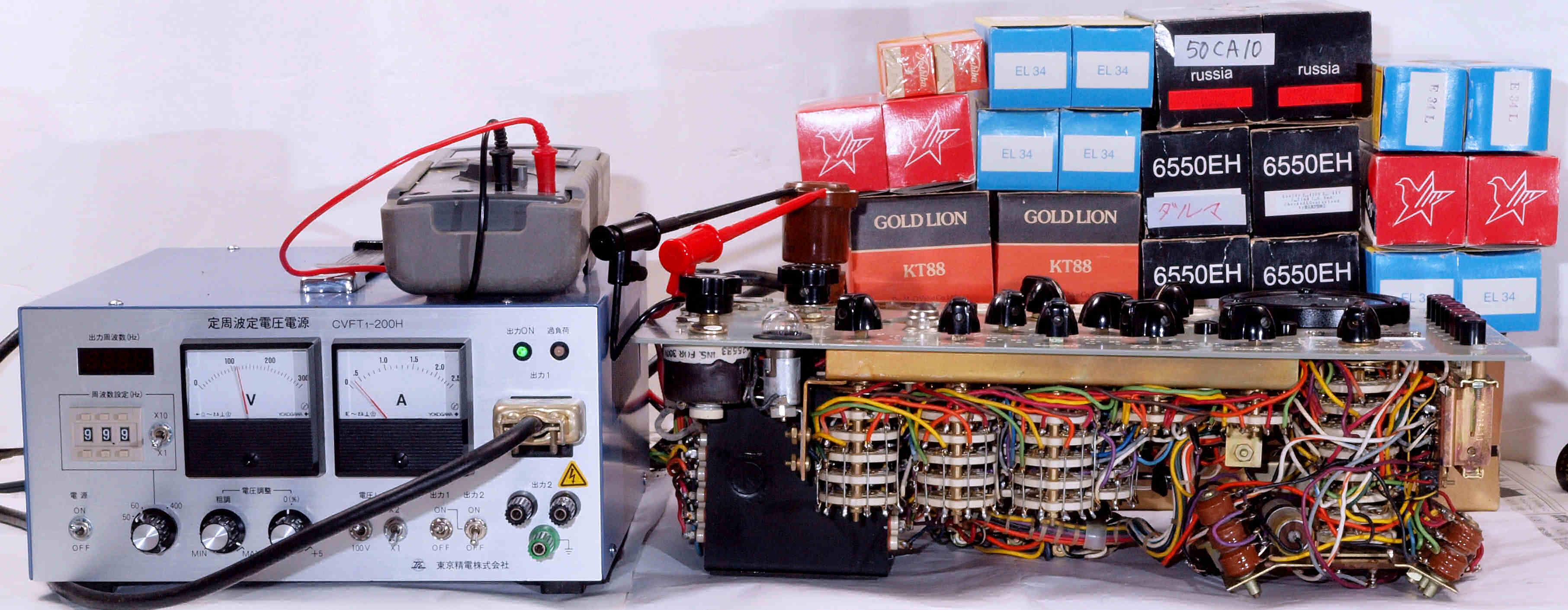

S. 「シグナル電圧」の点検・調整。 S1. 電源電圧を安定して、測定・調整を行う。 右は、「CVFT1-200H」 周波数=60Hz、電圧=117V。東京精電(株) 、修理の様子はこちら。 |
||||||||||||||||||||||||||||||||||||||||||||||

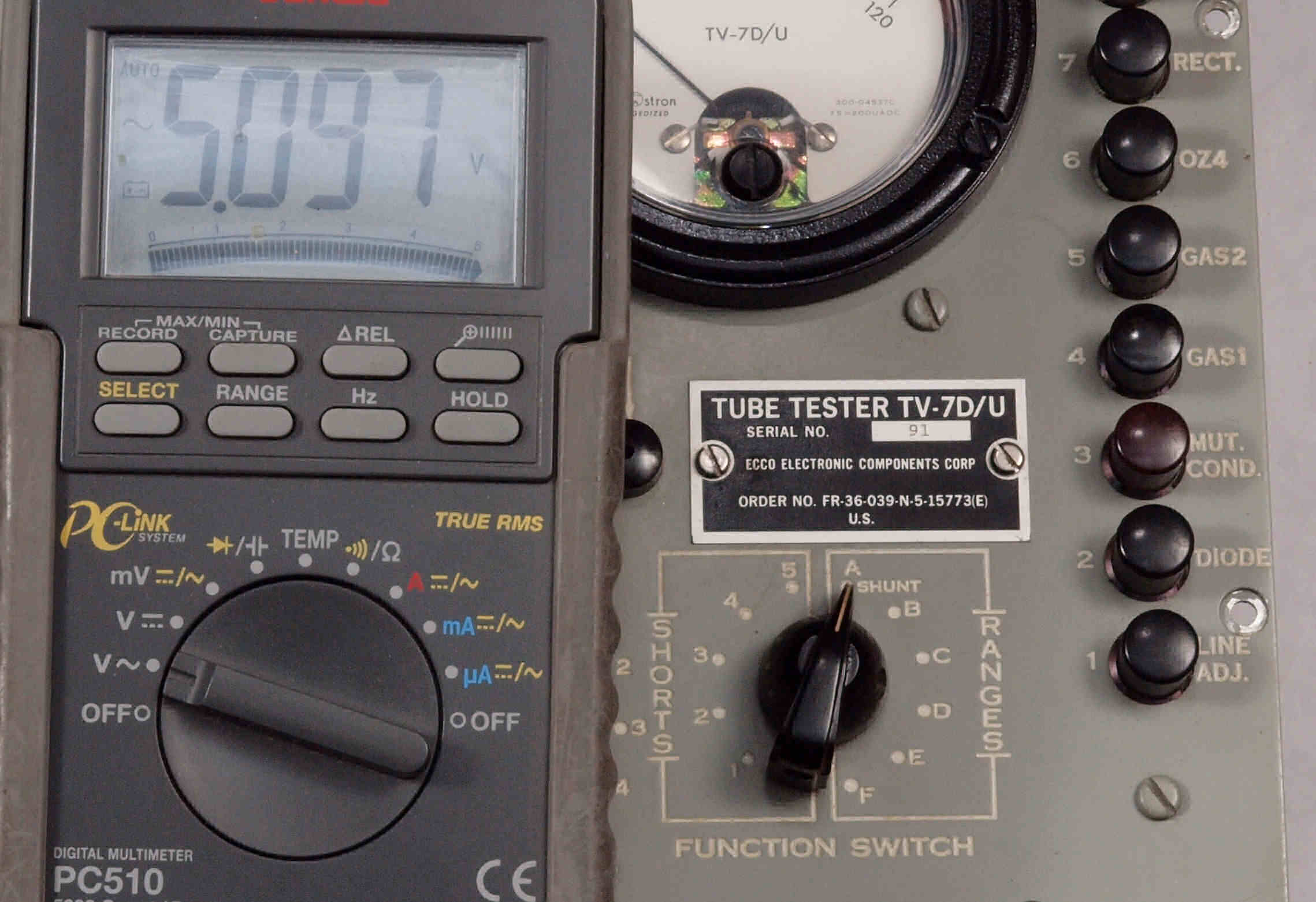

S2. 修理中. A−RANGE、AC=5V。 | ||||||||||||||||||||||||||||||||||||||||||||||

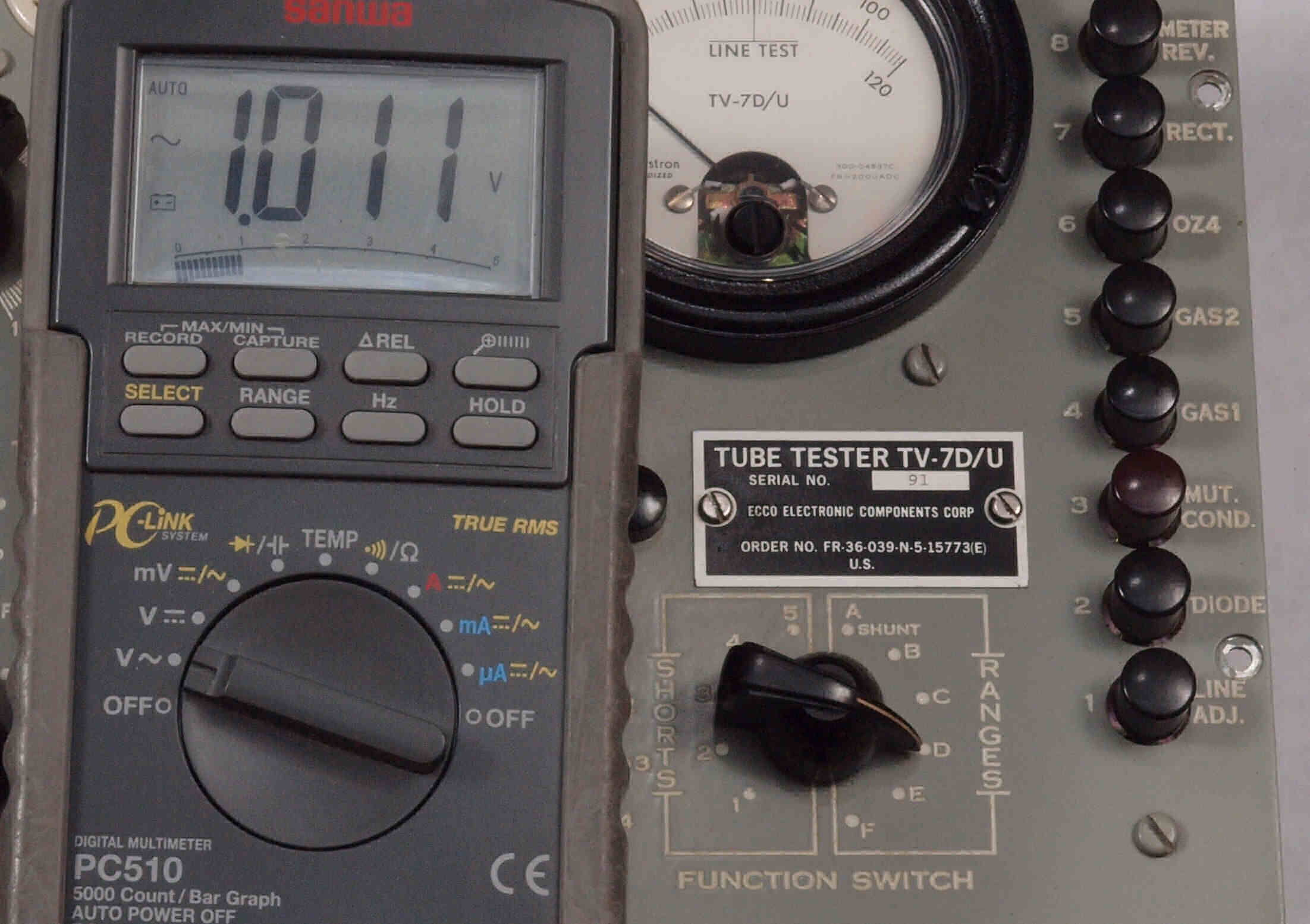

S3. 修理中. D−RANGE、AC=1V。 | ||||||||||||||||||||||||||||||||||||||||||||||

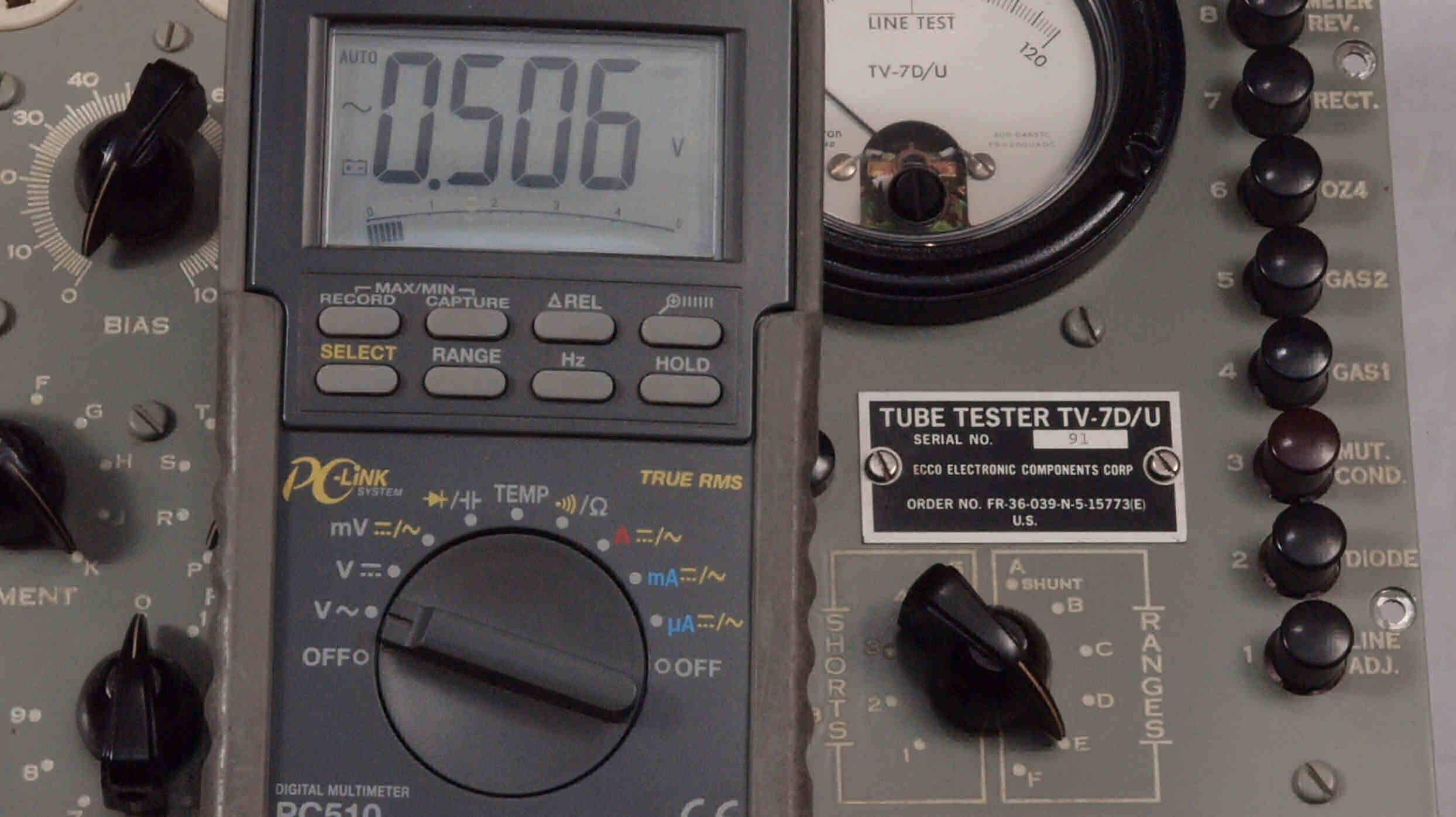

S4. 修理中. E−RANGE、AC=0.5V。 | ||||||||||||||||||||||||||||||||||||||||||||||

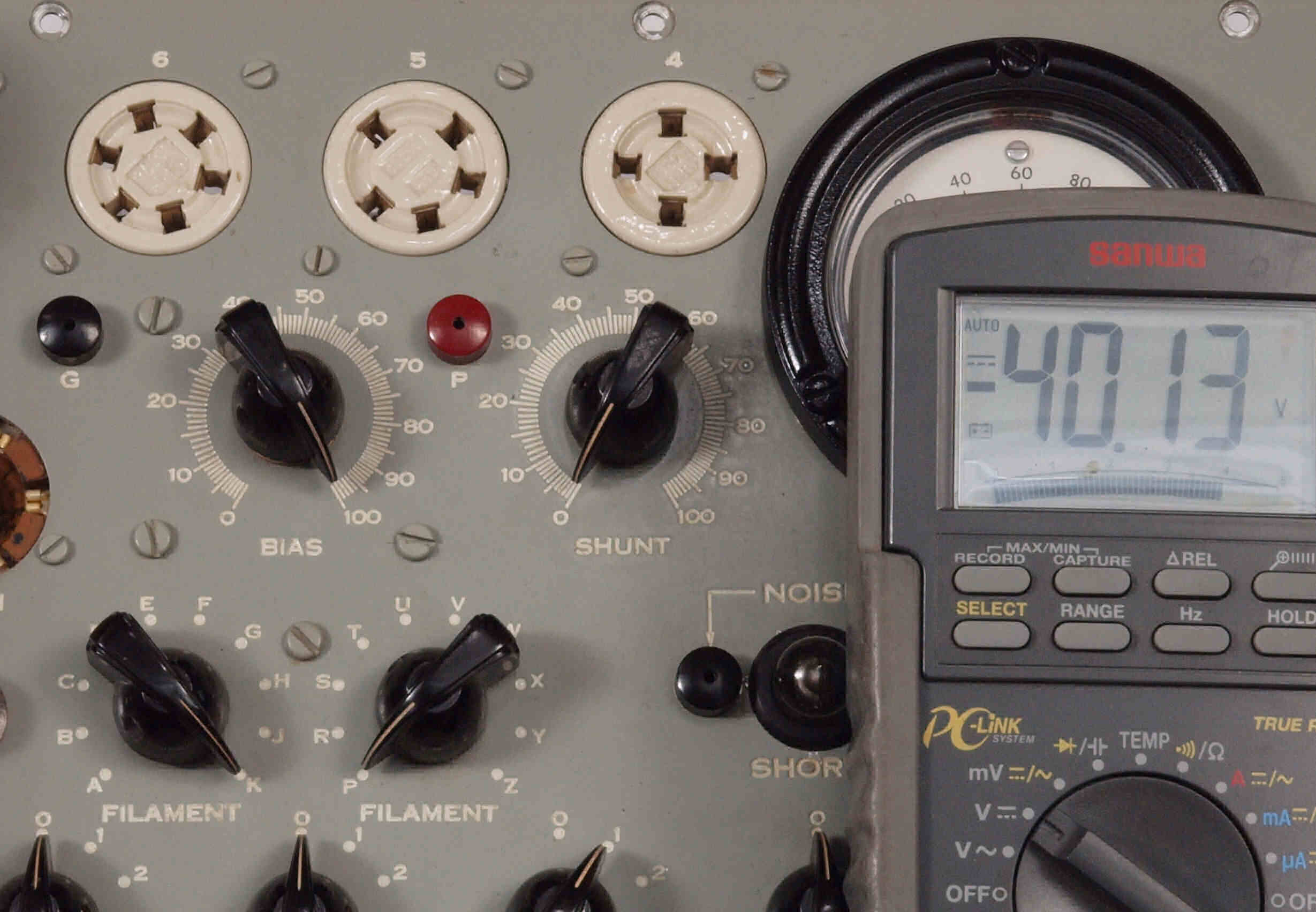

V. 「BAIAS目盛」 と「バイアス電圧」の点検・調整。 V1. 修理中. BAIAS−VRのツマミ100目盛りで、DC=−40VになるようLineAdjustVRを調整する。 |
||||||||||||||||||||||||||||||||||||||||||||||

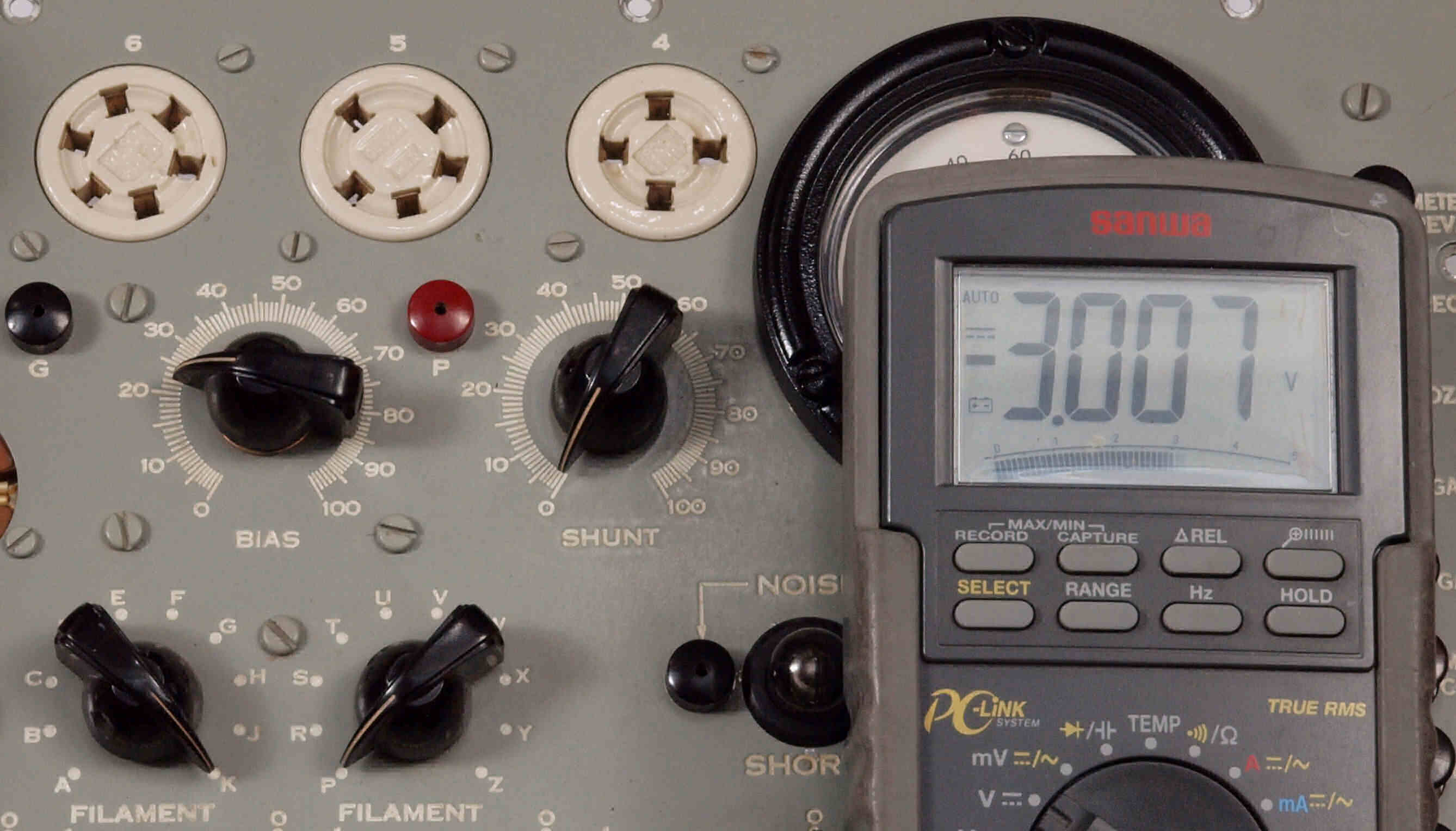

V2. 修理中. 「BAIAS−VR」のツマミ22目盛りで、DC=−3VになるようLineAdjustVRを調整する。 | ||||||||||||||||||||||||||||||||||||||||||||||

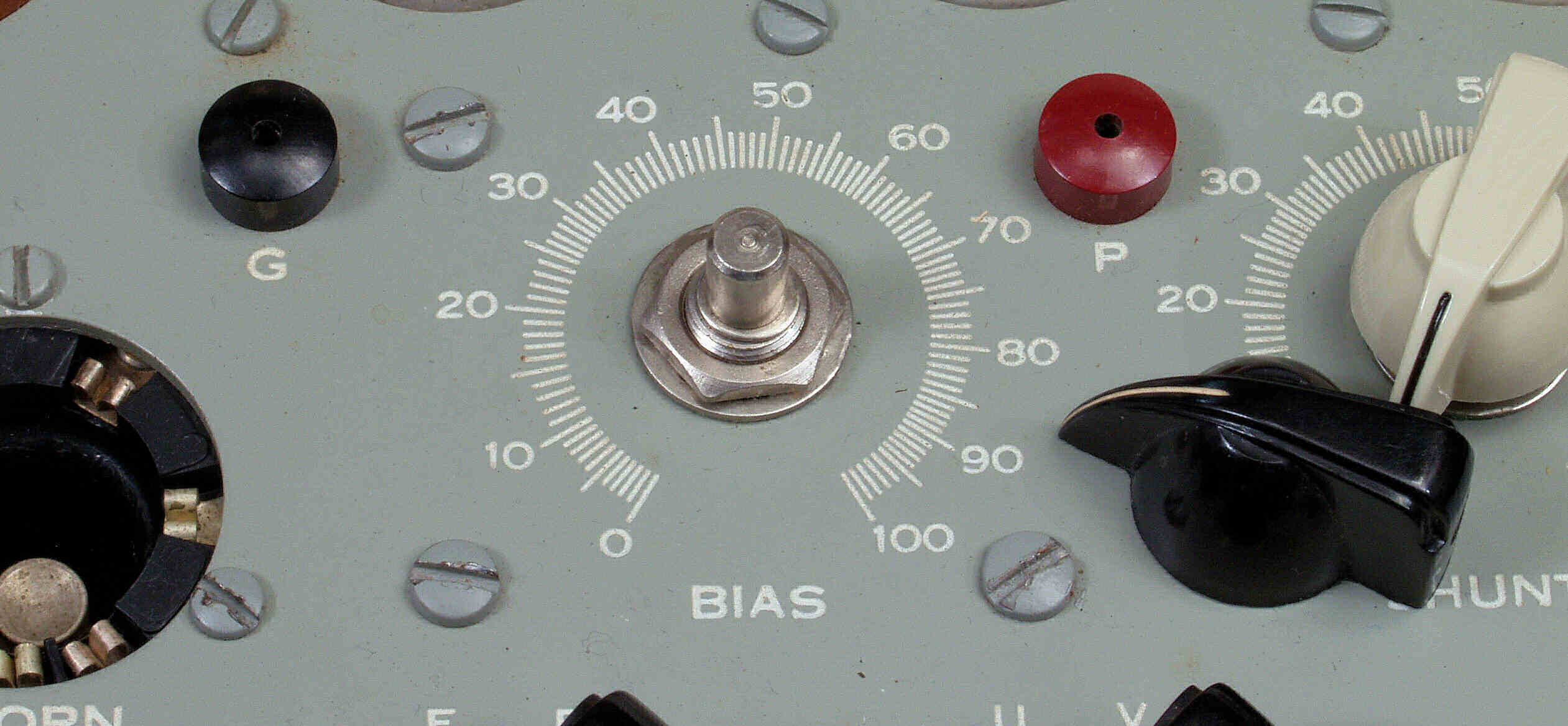

V3. 修理中。 BAIAS−VRの軸は下の写真の様に円形で、ツマミは自由な位置に固定出来る。 | ||||||||||||||||||||||||||||||||||||||||||||||

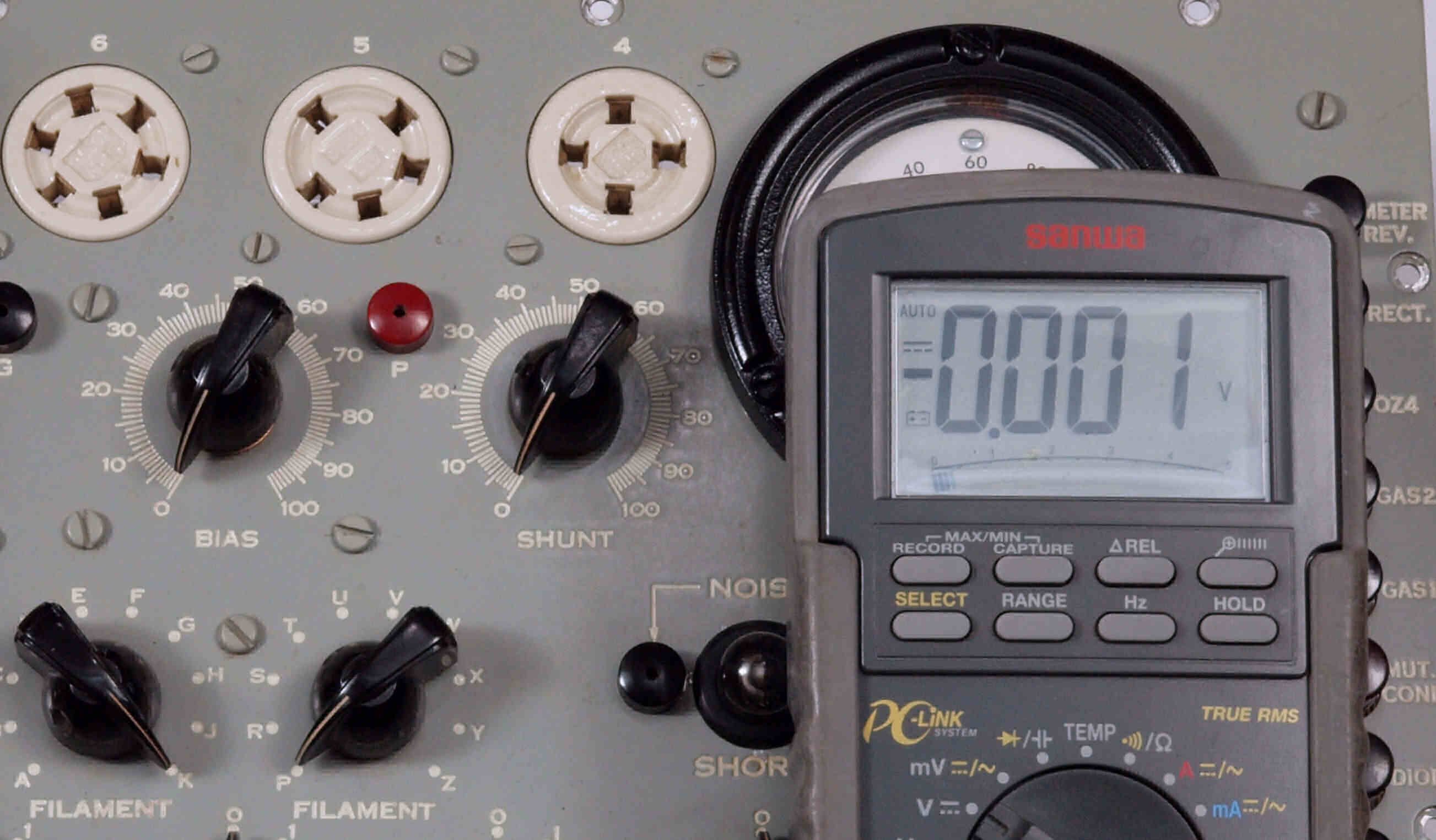

V4. 修理中. BAIAS−VRのツマミ0目盛りで、DC=0Vを確認。 | ||||||||||||||||||||||||||||||||||||||||||||||
V5. 修理(調整)前. TV−7の「BAIAS目盛」と 実際の「バイアス電圧」の関係。 100目盛=40V、22目盛=3V、0目盛=0V が規定値。
|
||||||||||||||||||||||||||||||||||||||||||||||
V6. 修理(調整)後. TV−7の「BAIAS目盛」と 実際の「バイアス電圧」の関係。
|
||||||||||||||||||||||||||||||||||||||||||||||

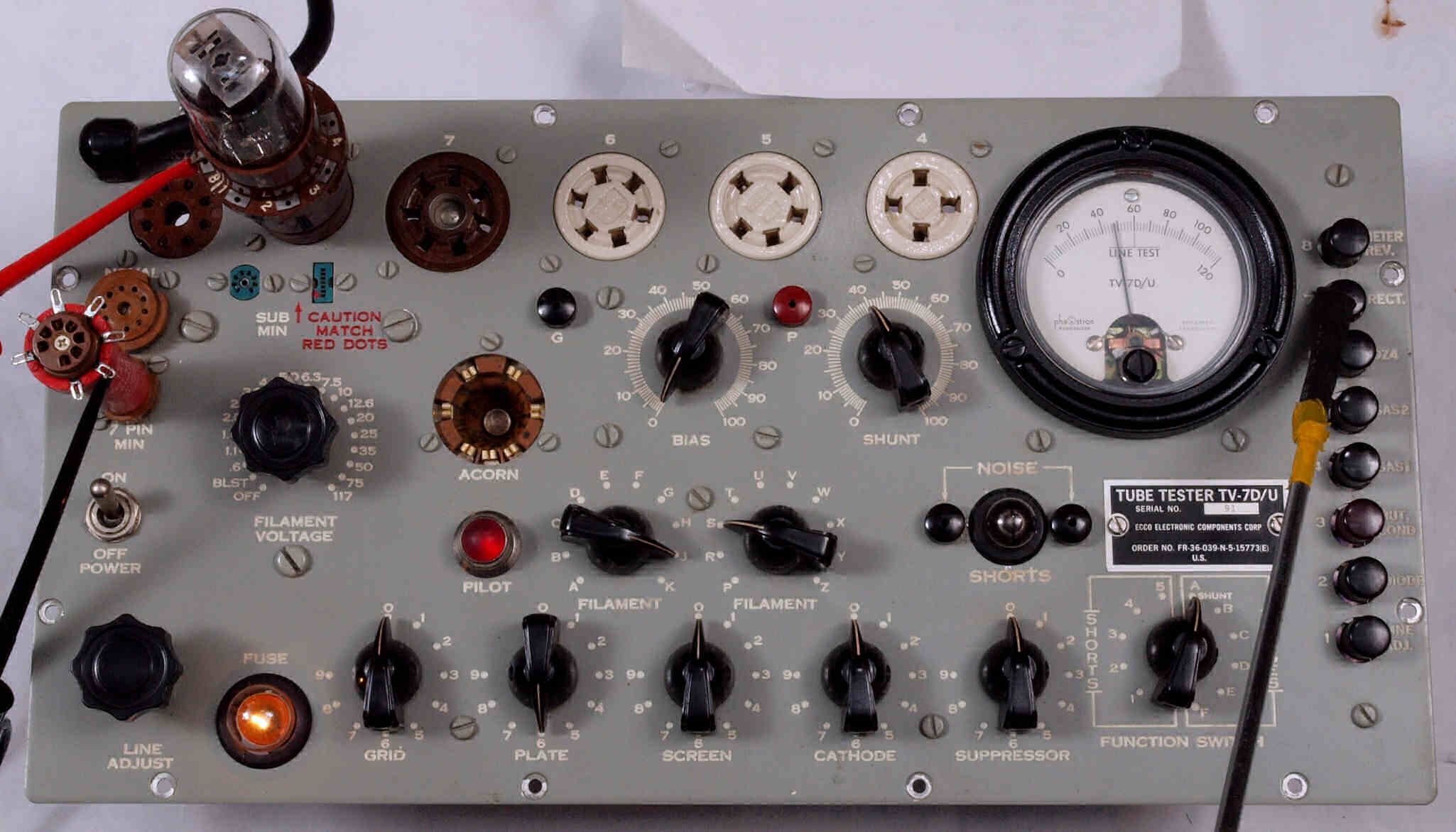

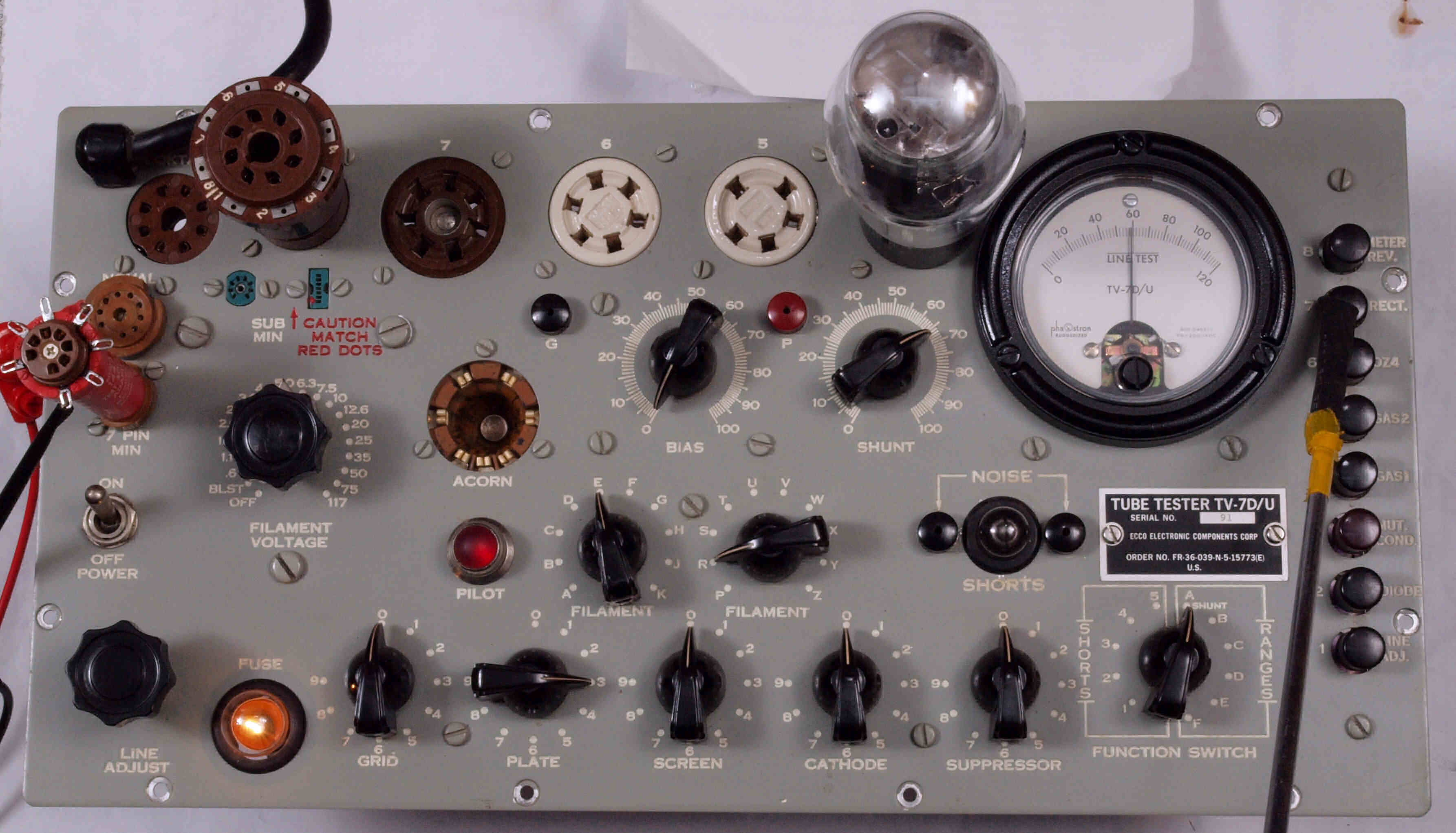

R. 「整流管83、5Y3、6X4」の「Rectifier測定」比較 。 R11. 整流管「83−プレートA」測定 =57 |
||||||||||||||||||||||||||||||||||||||||||||||
R12. 整流管「83−プレートB」測定 =59 | ||||||||||||||||||||||||||||||||||||||||||||||
R21. 整流管「5Y3WGTA−プレートA」測定=47 | ||||||||||||||||||||||||||||||||||||||||||||||
R22. 整流管「5Y3WGTA−プレートB」測定=48 | ||||||||||||||||||||||||||||||||||||||||||||||
R31. 整流管「6X4W−プレートA」を測定=63 | ||||||||||||||||||||||||||||||||||||||||||||||
R32. 整流管「6X4W−プレートB」を測定=59 | ||||||||||||||||||||||||||||||||||||||||||||||

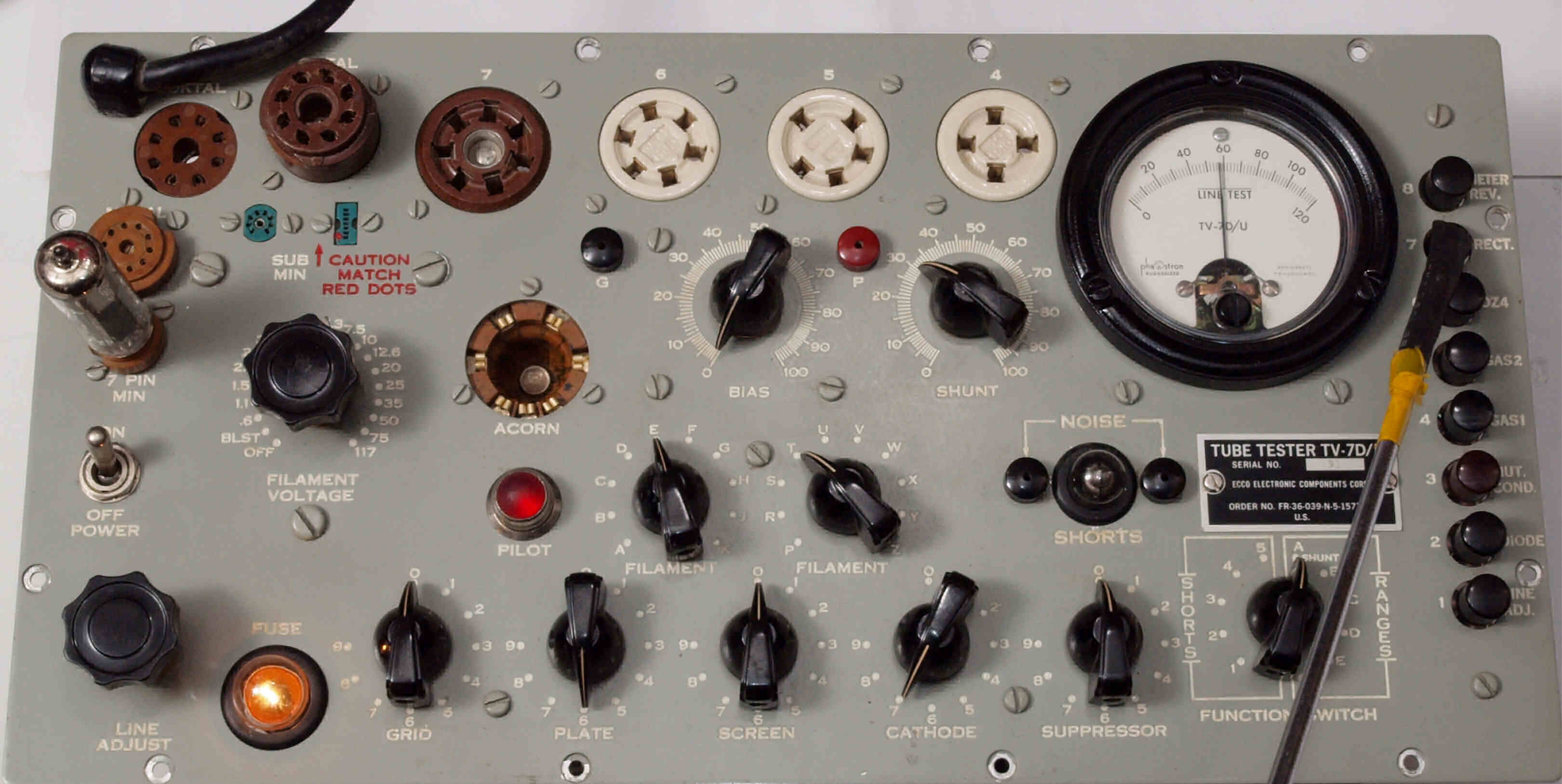

E. Gm測定。 E1. Bレンジ(Max3000μmho)で「12AU7」のGm測定。Gm=51×25=1275μmho。 |
||||||||||||||||||||||||||||||||||||||||||||||
E2. Dレンジ(Max15000μmho)で「6L6」のGm測定。Gm=44×125=5500μmho。 | ||||||||||||||||||||||||||||||||||||||||||||||

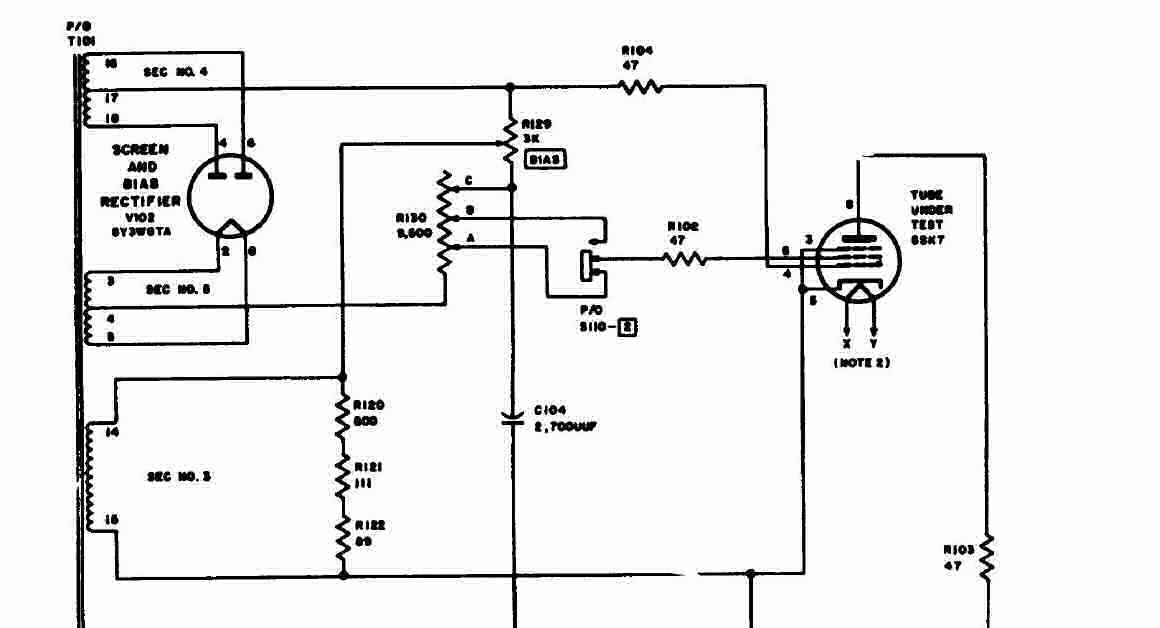

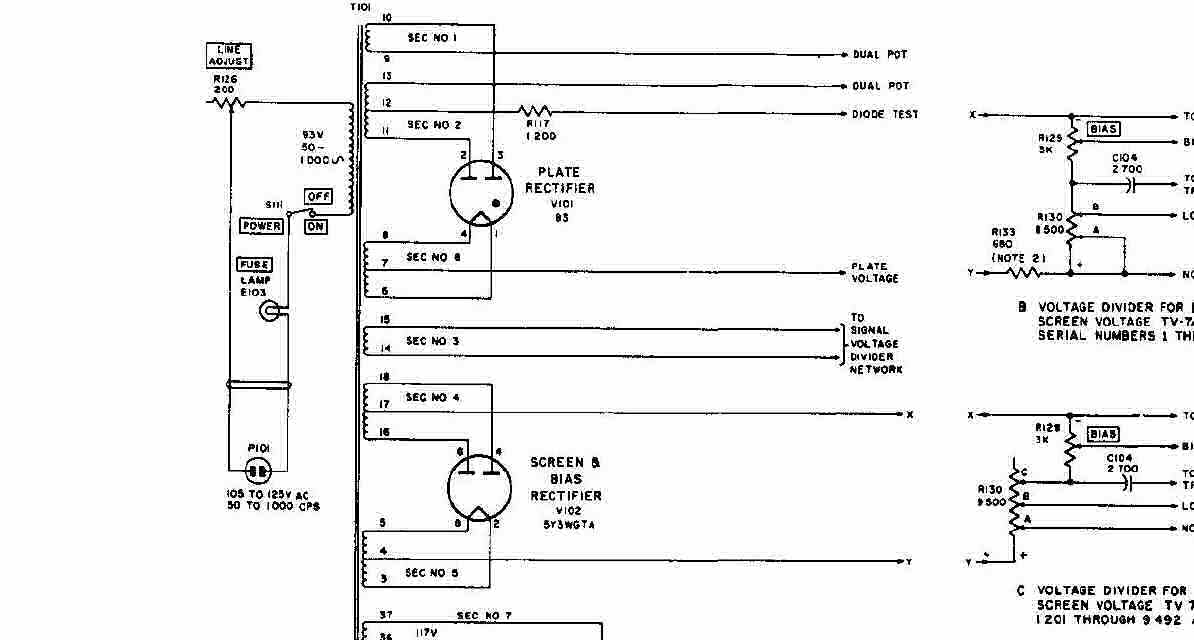

F. 回路図。 F11. 修理前 Plate・Screen Supply Circuit 「回路図は全てTM11-6625-274-35より引用」 |
||||||||||||||||||||||||||||||||||||||||||||||

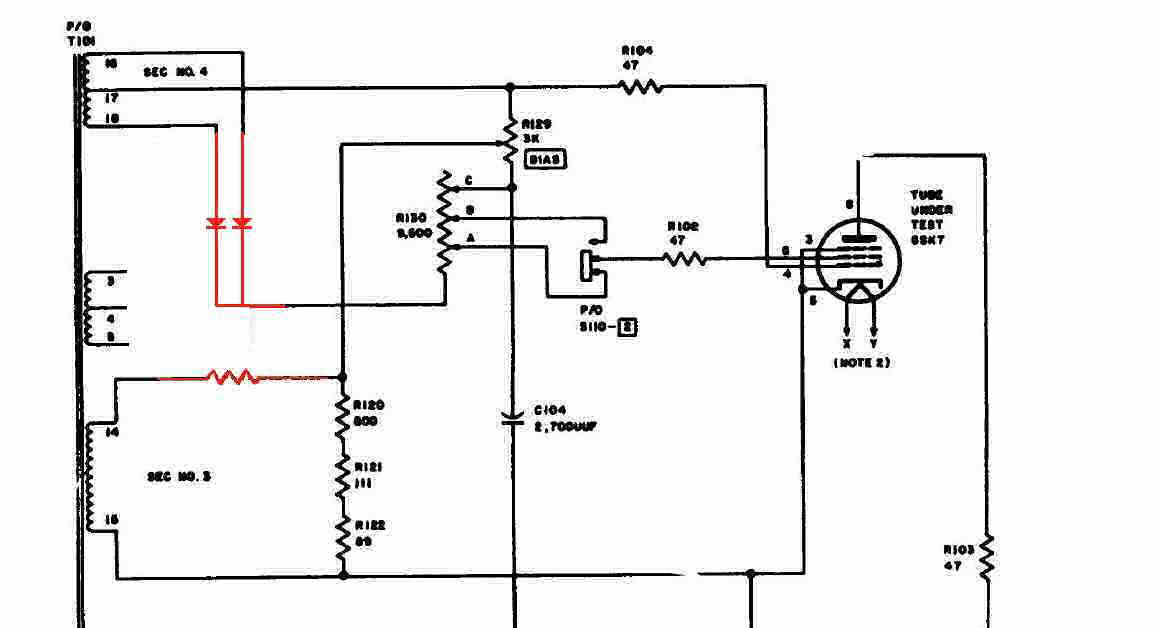

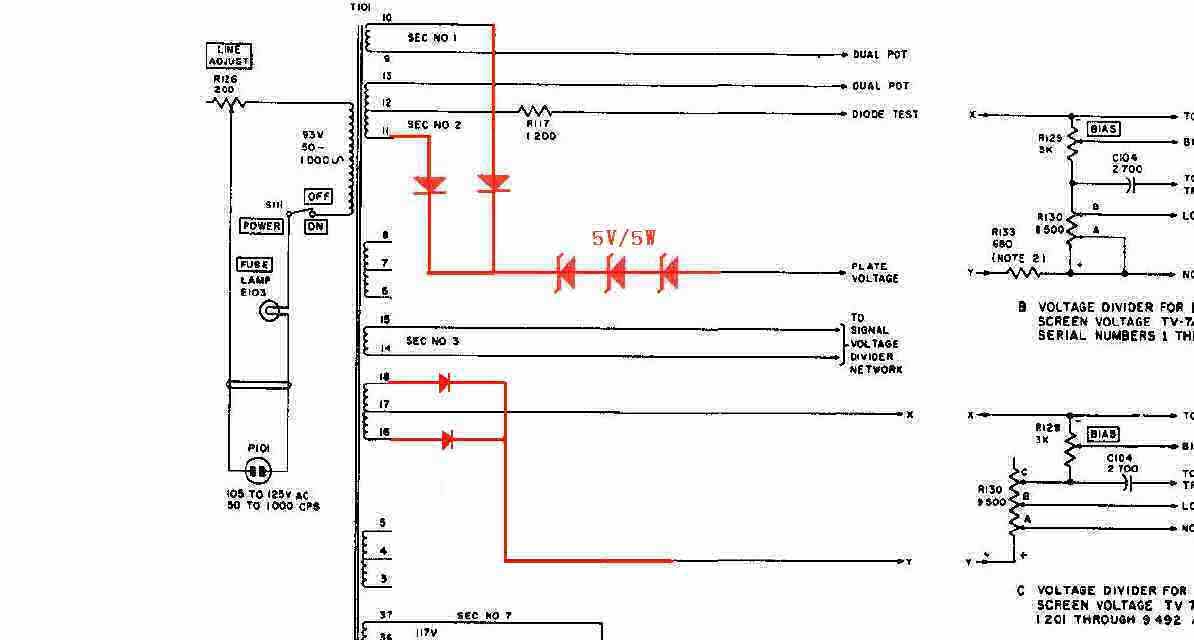

F12. 修理後 Plate・Screen Supply Circuit | ||||||||||||||||||||||||||||||||||||||||||||||
F21. 修理前 AC Signal Supply Circuit | ||||||||||||||||||||||||||||||||||||||||||||||
F22. 修理後 AC Signal Supply Circuit | ||||||||||||||||||||||||||||||||||||||||||||||

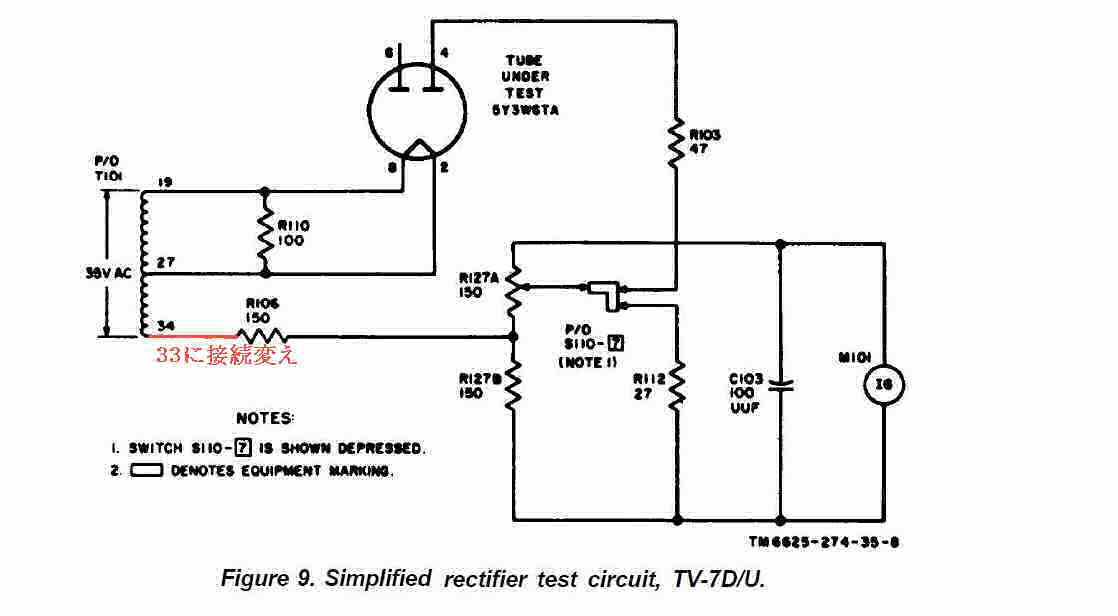

F31. 修理前 Emisson Measurement Circuit | ||||||||||||||||||||||||||||||||||||||||||||||
F32. 修理後 Emisson Measurement Circuit | ||||||||||||||||||||||||||||||||||||||||||||||

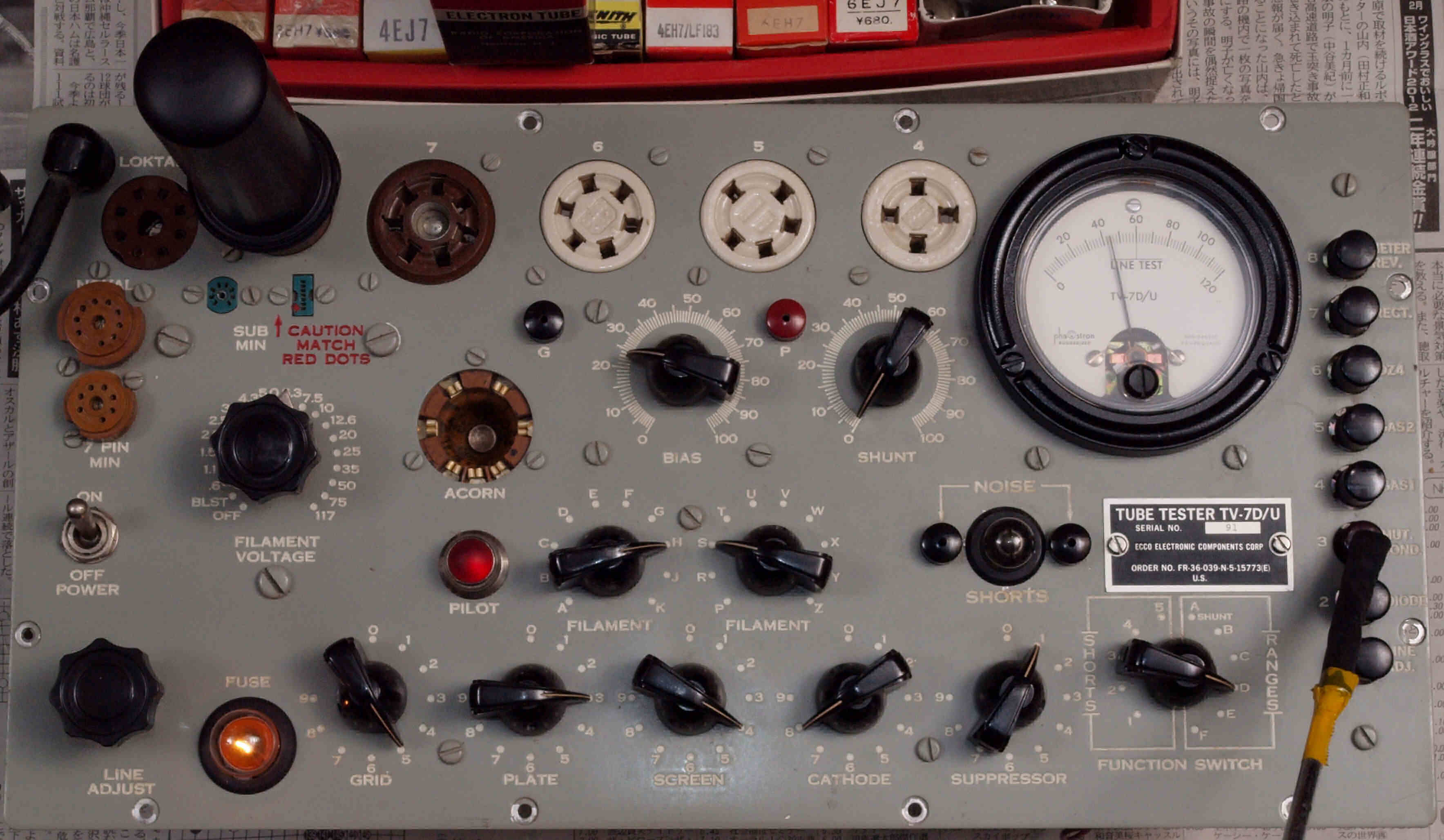

tv7d-u3-z | ||||||||||||||||||||||||||||||||||||||||||||||
