Vacuum Tube Tester Hickok TV-2B/Uで
１６２５（VT-136） 　Ｇｍ ＆ Ｉｐ測定
ＹＡＨＯＯオークションで大箱入りで購入する。
１６２５（VT-136）４２本の「Ｇｍ　＆　Ｉｐ」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
  • １本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝７０．０ｍＡ。
    ２本目　１６２５　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７１．０ｍＡ。
    ３本目　１６２５　測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６５．８ｍＡ。
    ４本目　１６２５　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６７．０ｍＡ。
    ５本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６２．３ｍＡ。
  • ６本目　１６２５　測定。　Ｇｍ＝６８５０μmho、Ｉｐ＝６２．１ｍＡ。
    ７本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．２ｍＡ。
    ８本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６５．５ｍＡ。
    ９本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５６．０ｍＡ。
    １０本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６９．０ｍＡ。
  • １１本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６２．０ｍＡ。
    １２本目　１６２５　測定。　Ｇｍ＝６３５０μmho、Ｉｐ＝６１．８ｍＡ。
    １３本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６１．３ｍＡ。
    １４本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．４ｍＡ。
    １５本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６６．１ｍＡ。
  • ２１本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６０．３ｍＡ。
    ２２本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６９．１ｍＡ。
    ２３本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６３．７ｍＡ。
    ２４本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。
    ２５本目　１６２５　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６９．２ｍＡ。
  • ２６本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５９．８ｍＡ。
    ２７本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６４．６ｍＡ。
    ２８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６８．６ｍＡ。
    ２９本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５８．４ｍＡ。
    ３０本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝７０．７ｍＡ。
  • ３１本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７１．５ｍＡ。
    ３２本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６１．４ｍＡ。
    ３３本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６８．８ｍＡ。

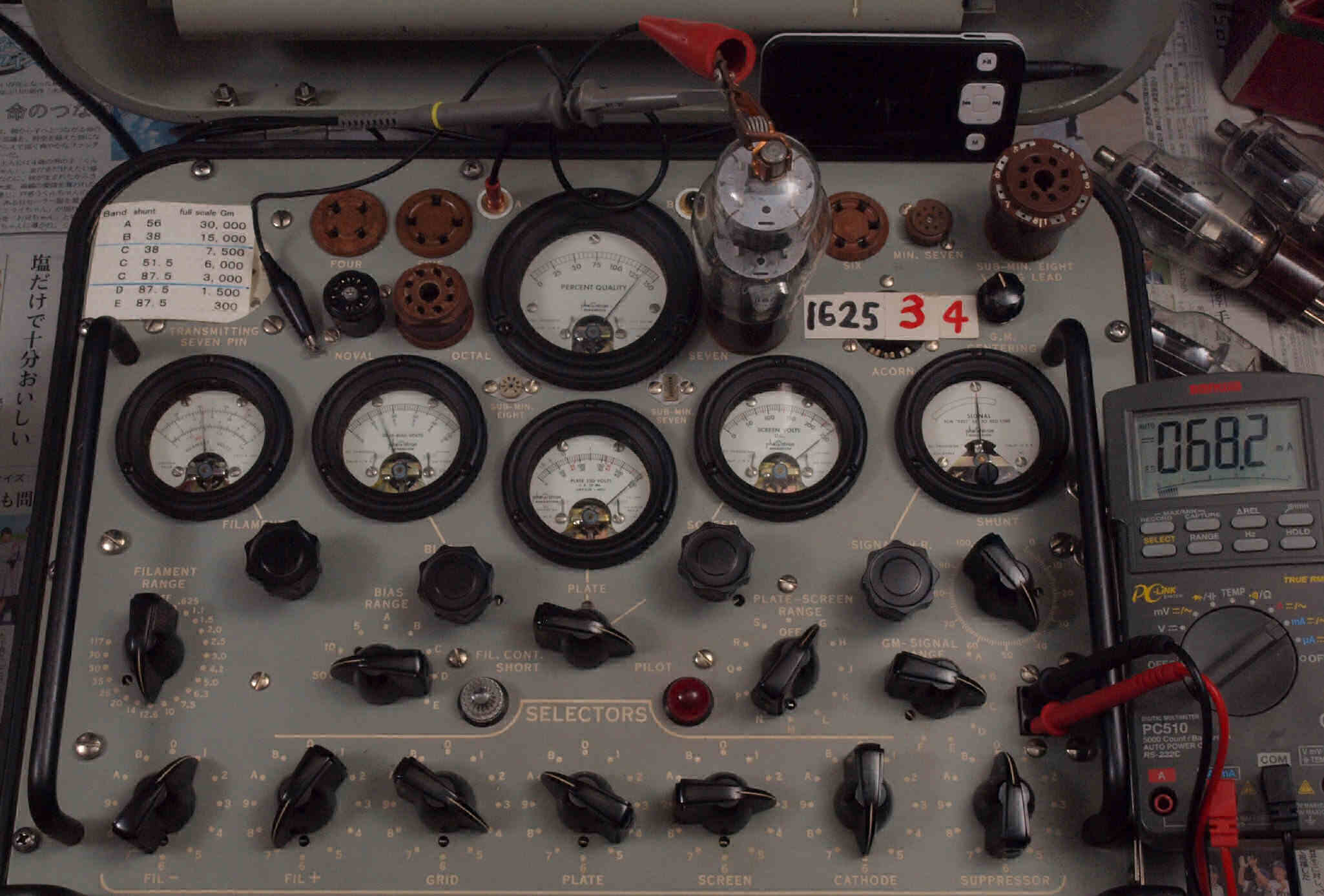

    ３４本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６８．２ｍＡ。
    ３５本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。
  • ３６本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６５．５ｍＡ。
    ３７本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．０ｍＡ。

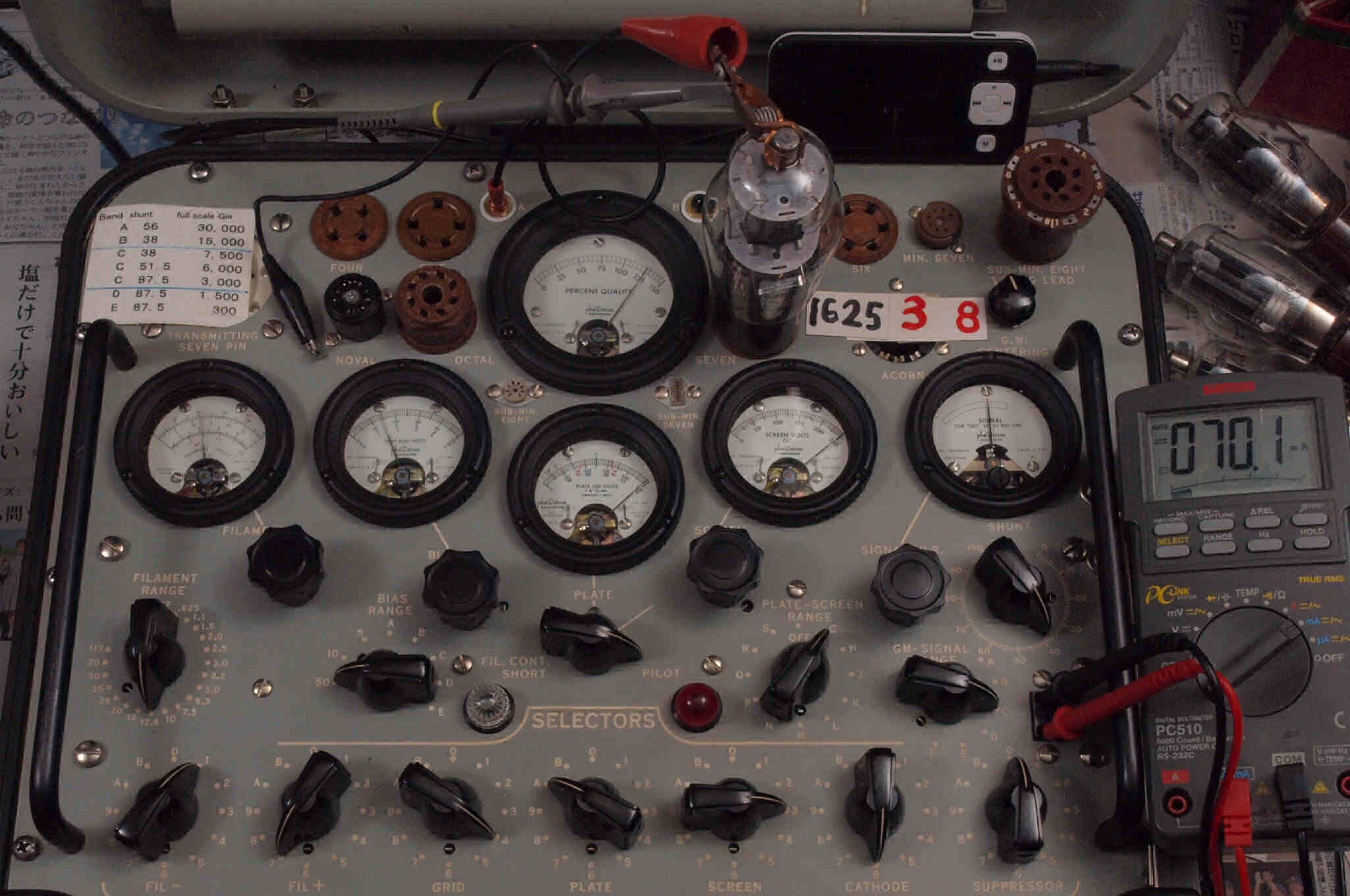

    ３８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．１ｍＡ。
    ３９本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７２．２ｍＡ。
    ４０本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６２．７ｍＡ。
  • ４１本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６７．４ｍＡ。
    ４２本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６４．９ｍＡ。

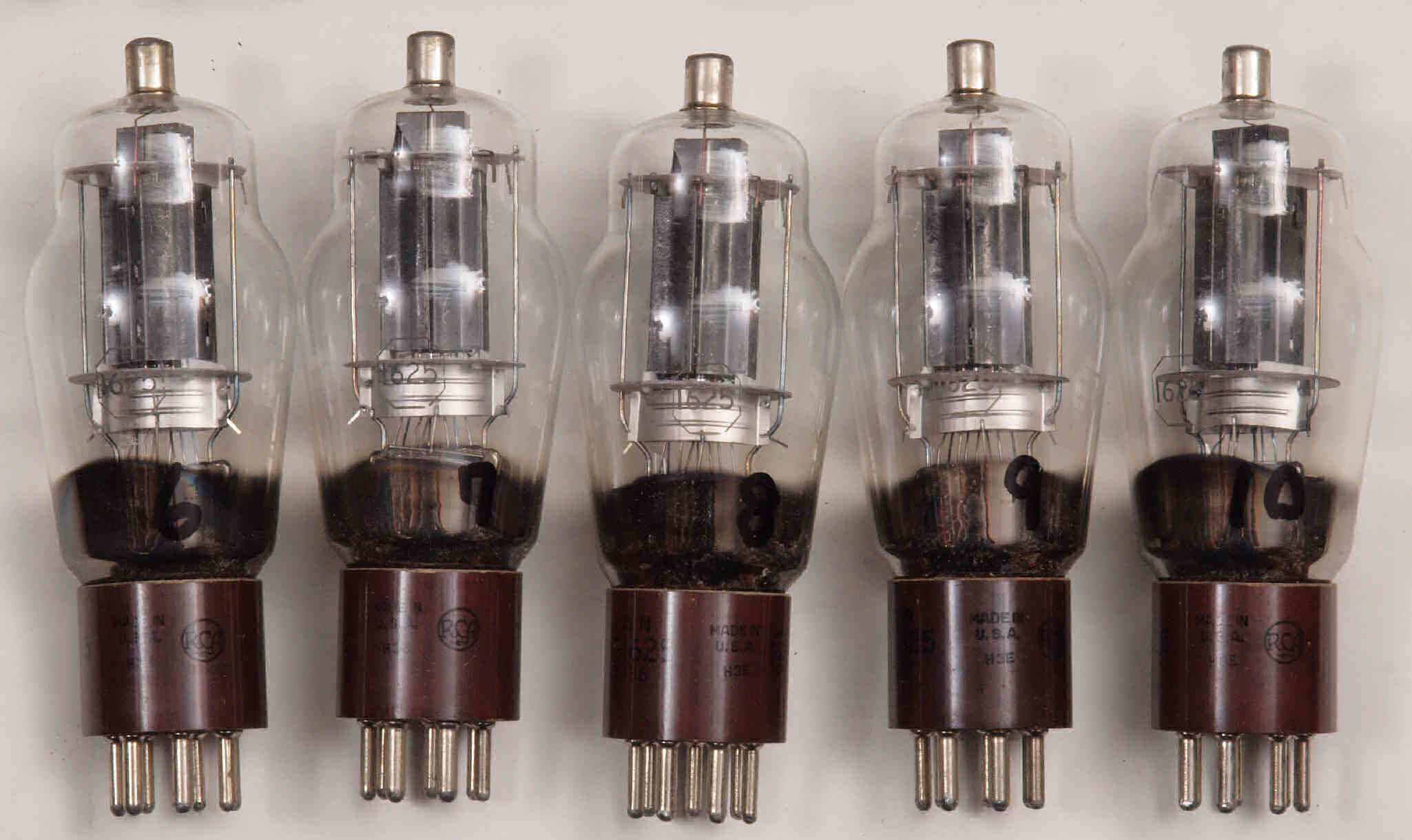

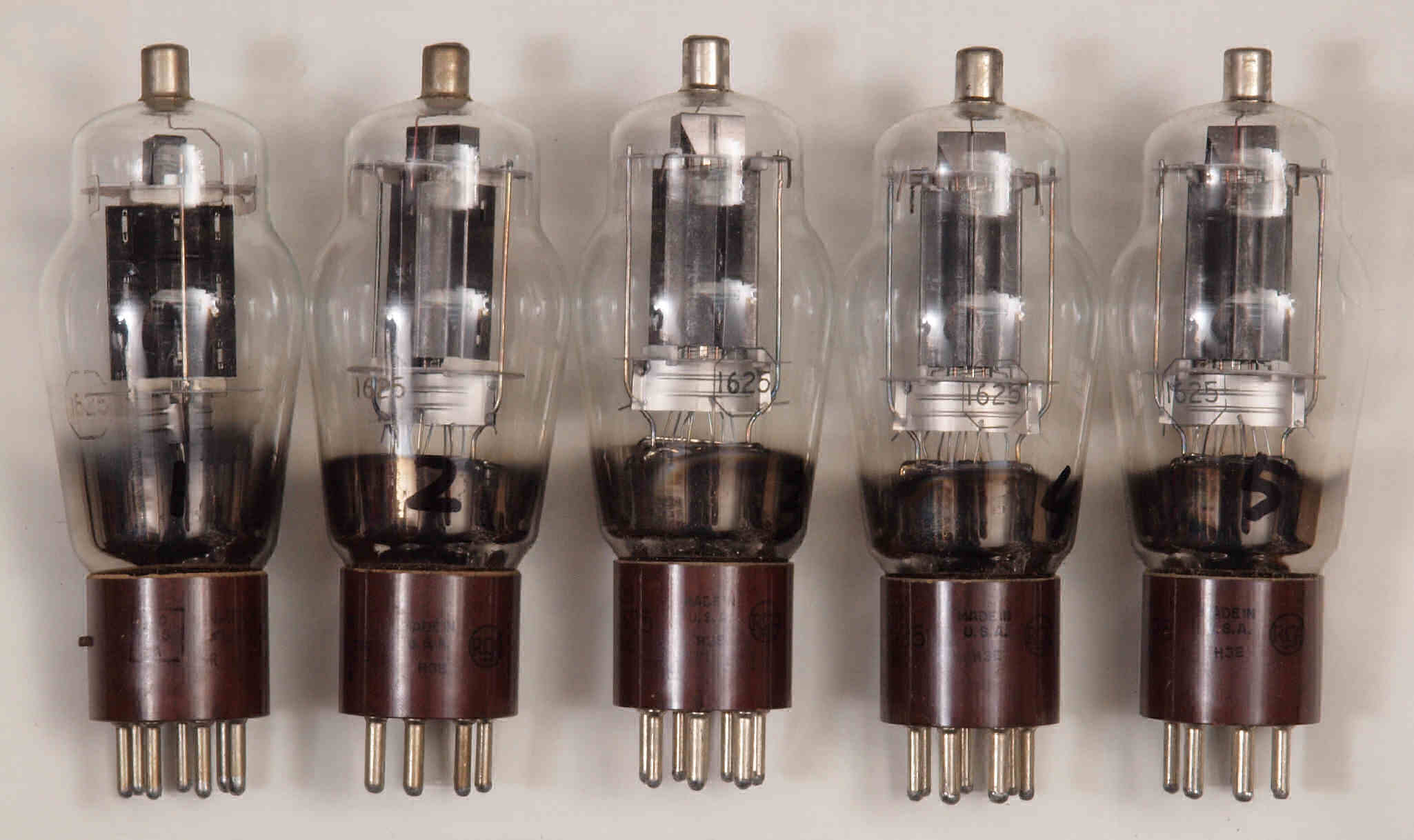

左から、１本目、　２本目、　．．．、５本目。
  • １本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝７０．０ｍＡ。
    ２本目　１６２５　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７１．０ｍＡ。
    ３本目　１６２５　測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６５．８ｍＡ。
    ４本目　１６２５　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６７．０ｍＡ。
    ５本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６２．３ｍＡ。

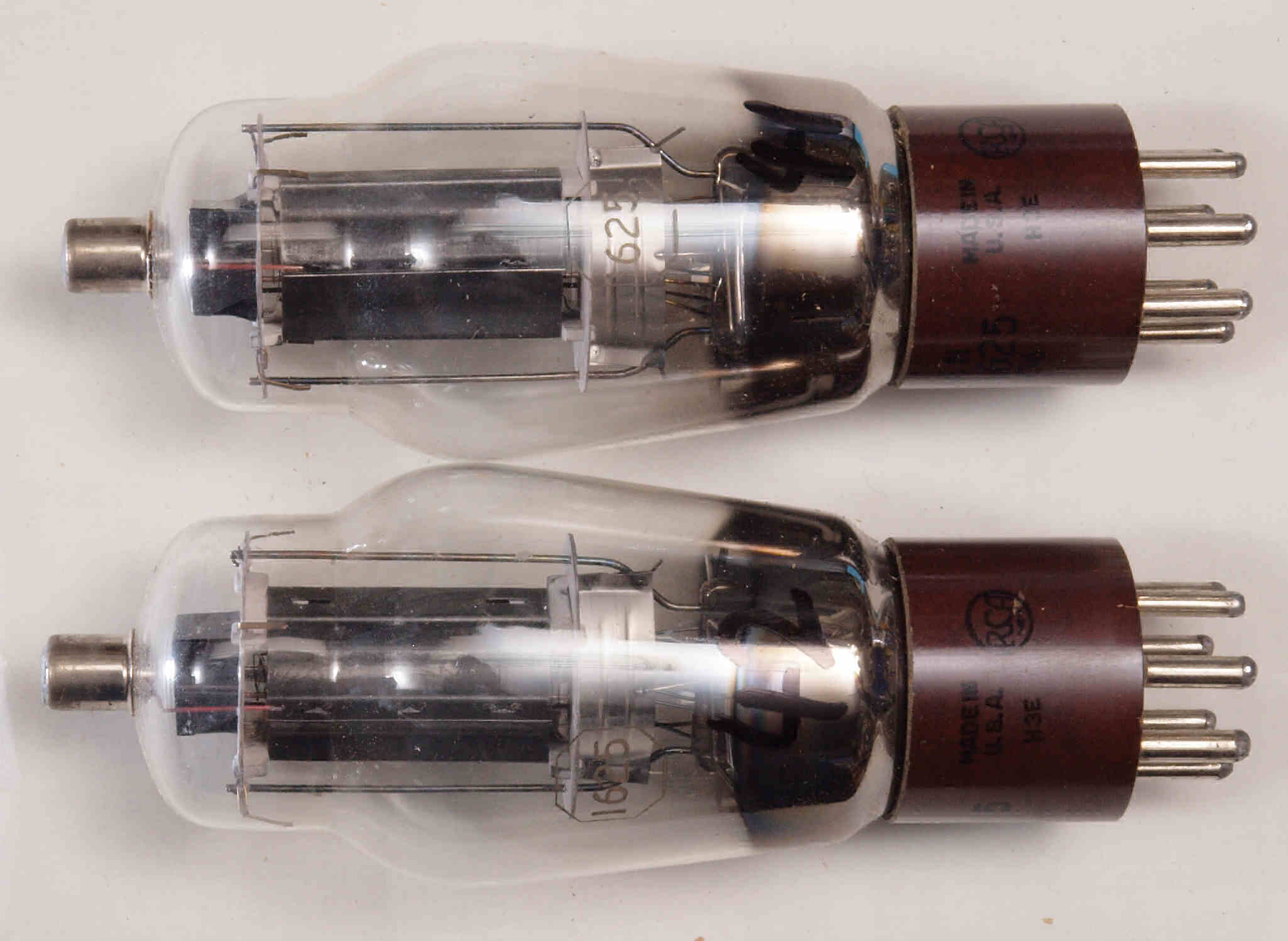

ステムの上（プレートの下）にシールドが付いているのが、ＵＹ−８０７と異なります。
但し、後期にはＵＹ−８０７も付いてきた。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

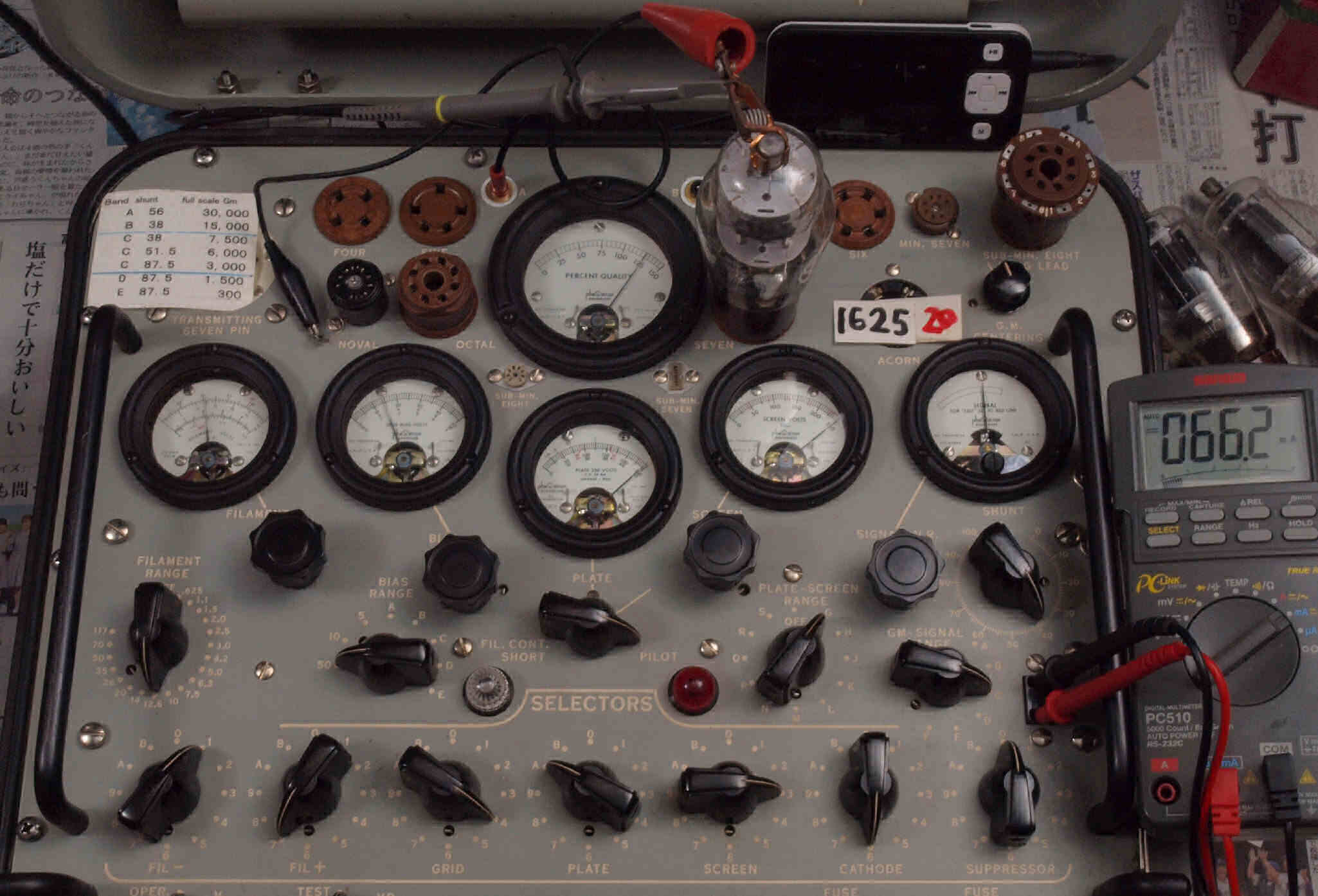

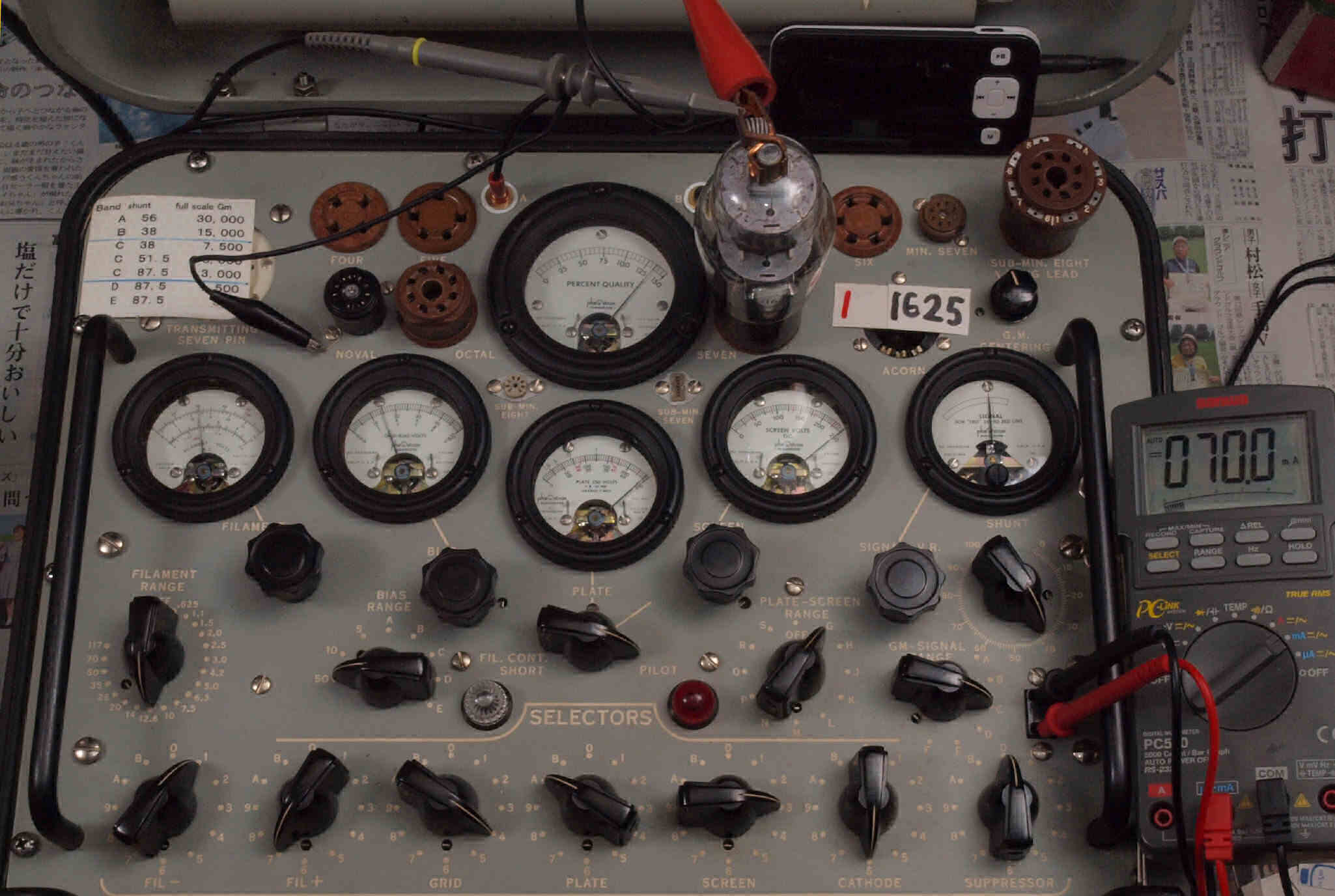

Ａ１．　１本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝７０．０ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」。

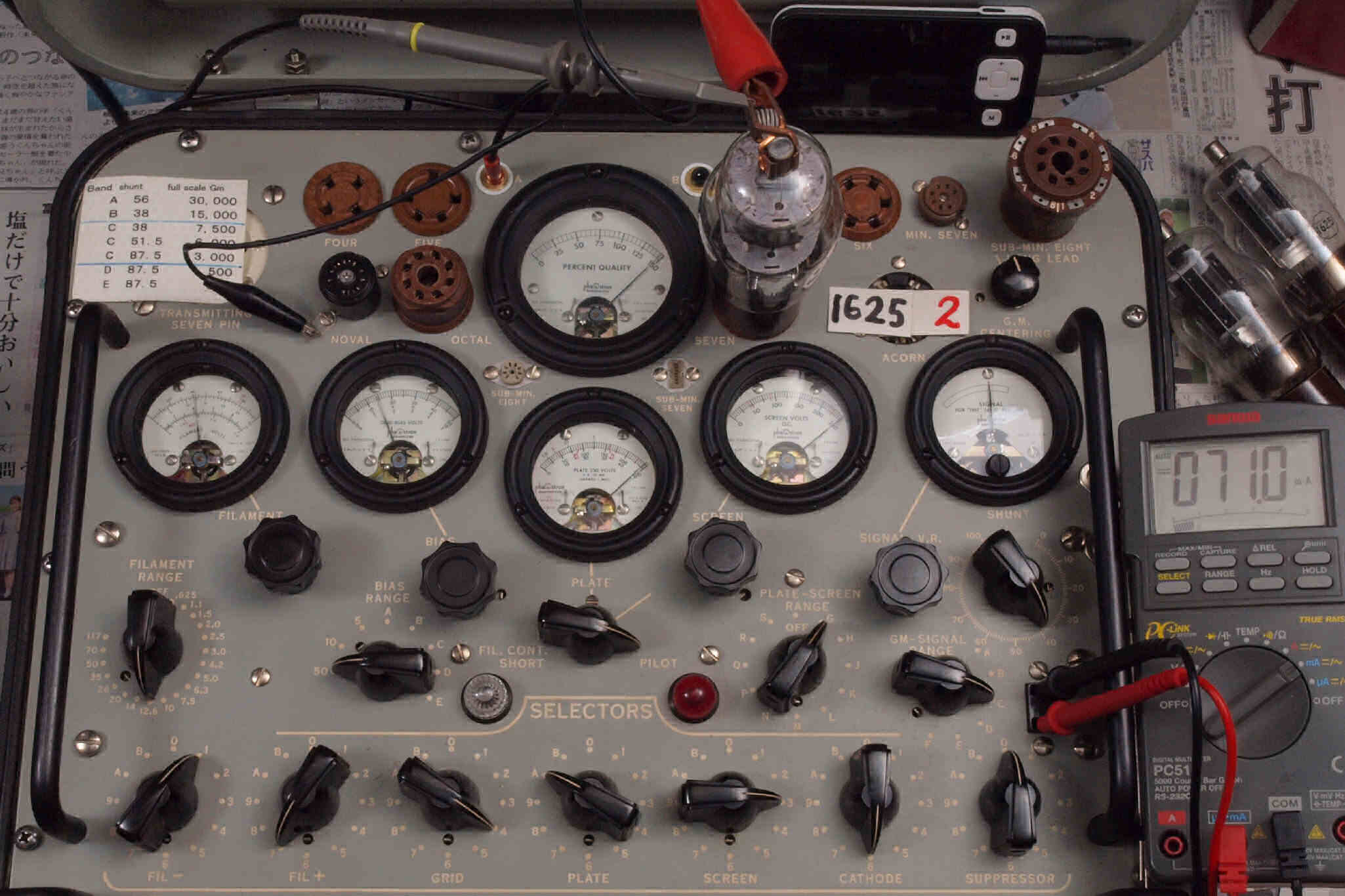

Ａ２．　２本目　１６２５　測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝７１．０ｍＡ。

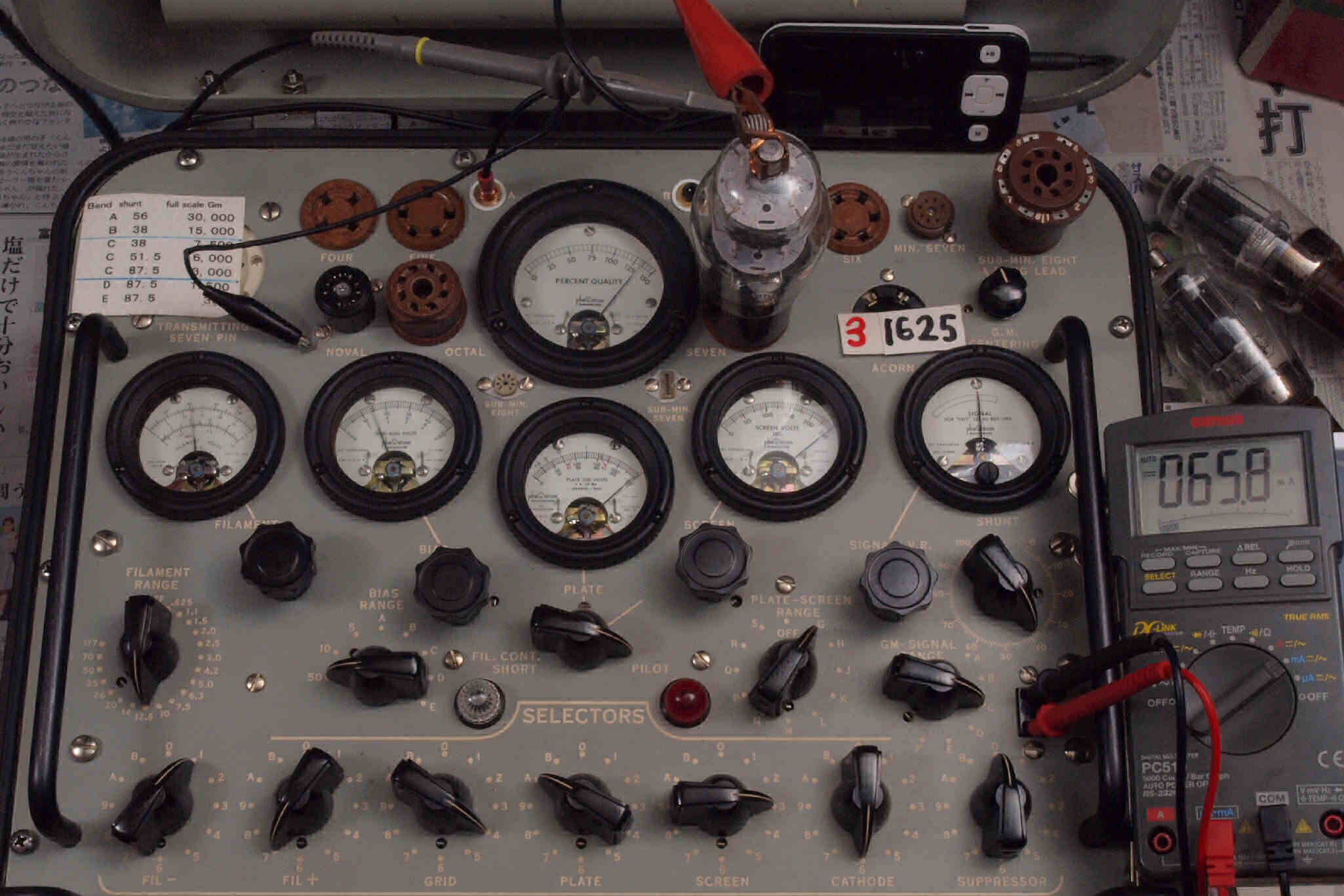

Ａ３．　３本目　１６２５　測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６５．８ｍＡ。

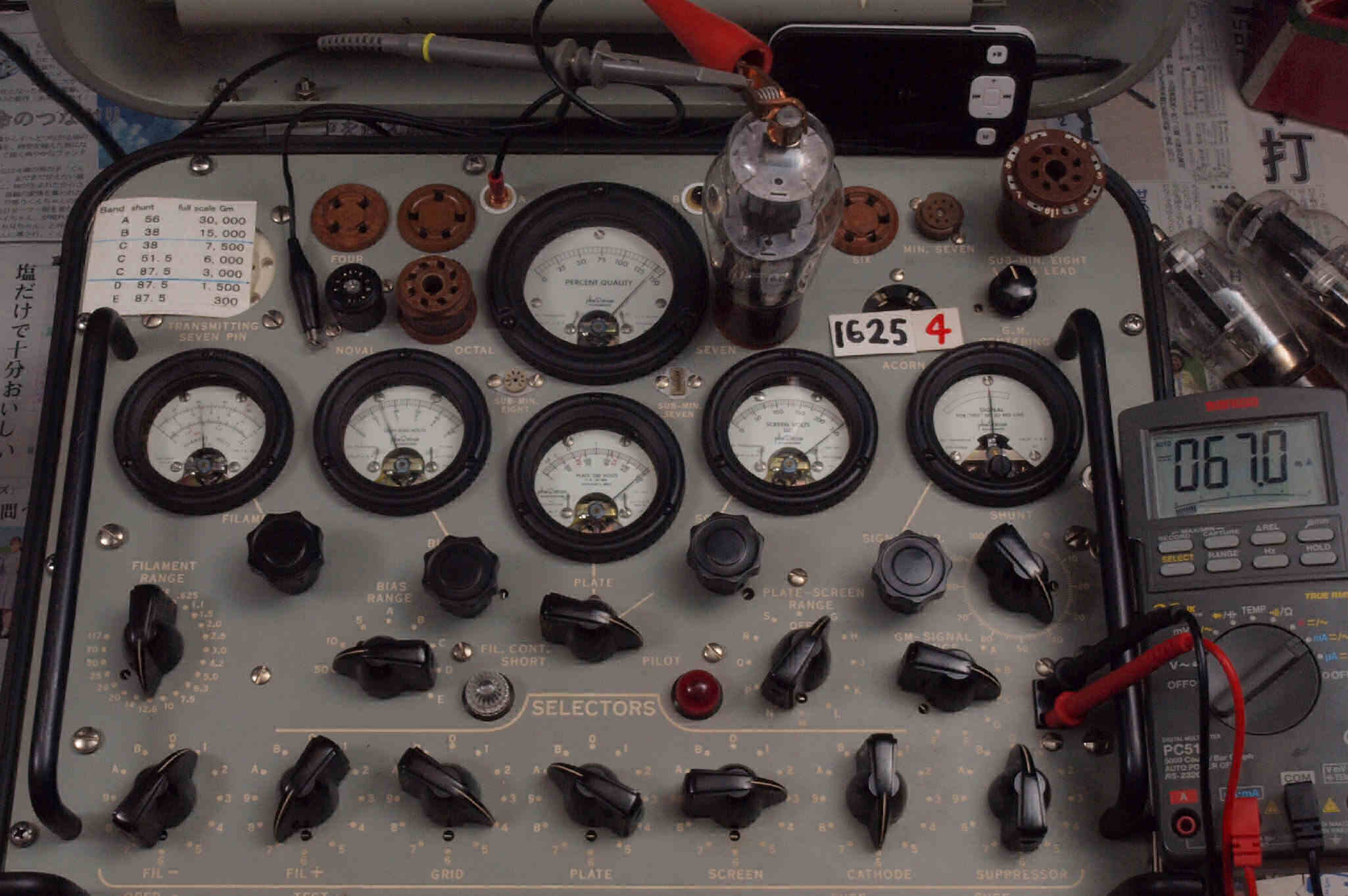

Ａ４．　４本目　１６２５　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６７．０ｍＡ。
Ａ５．　５本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６２．３ｍＡ。
左から、６本目、　７本目、　．．．、１０本目。
  • ６本目　１６２５　測定。　Ｇｍ＝６８５０μmho、Ｉｐ＝６２．１ｍＡ。
    ７本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．２ｍＡ。

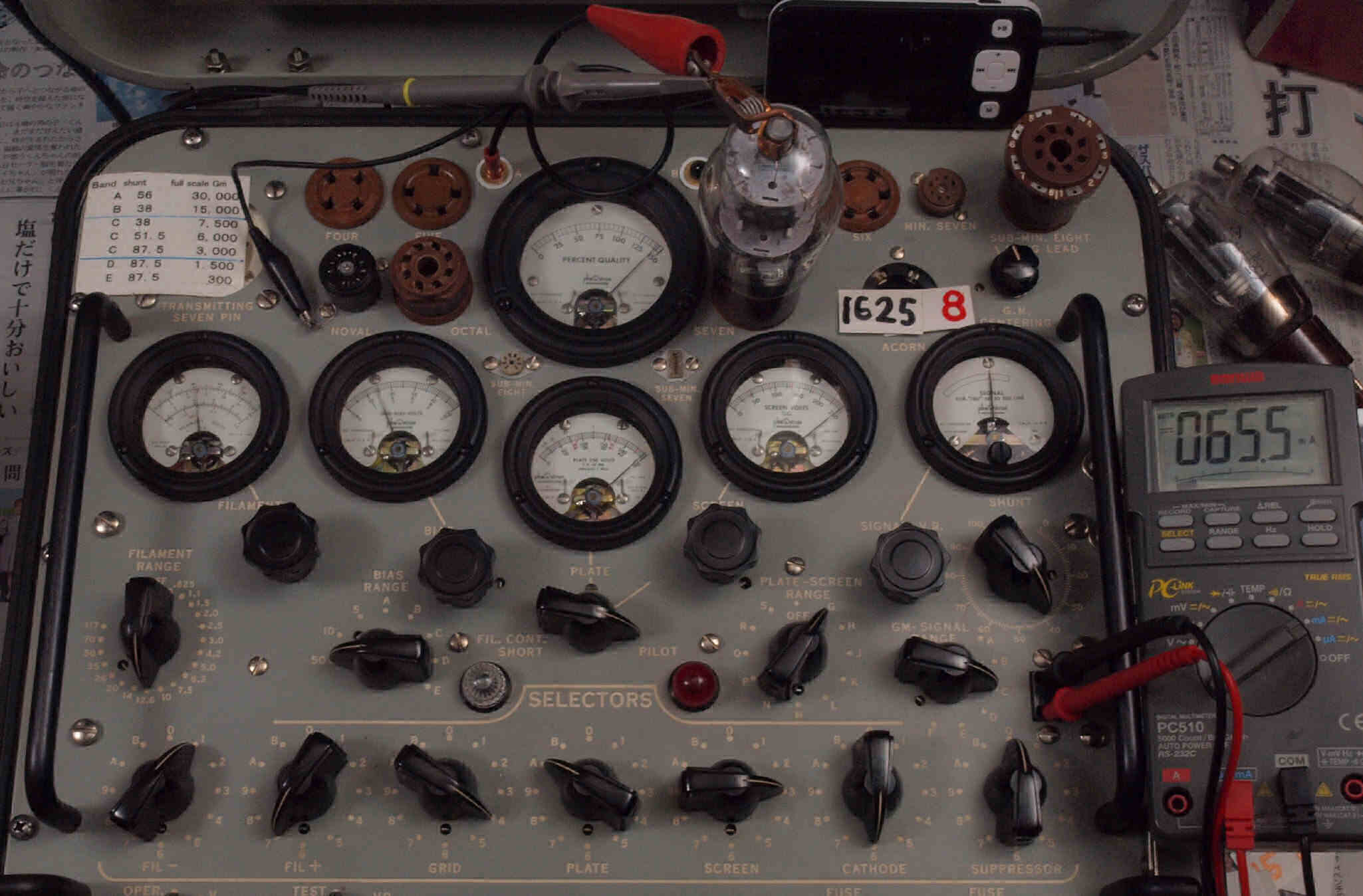

    ８本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６５．５ｍＡ。
    ９本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５６．０ｍＡ。
    １０本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６９．０ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

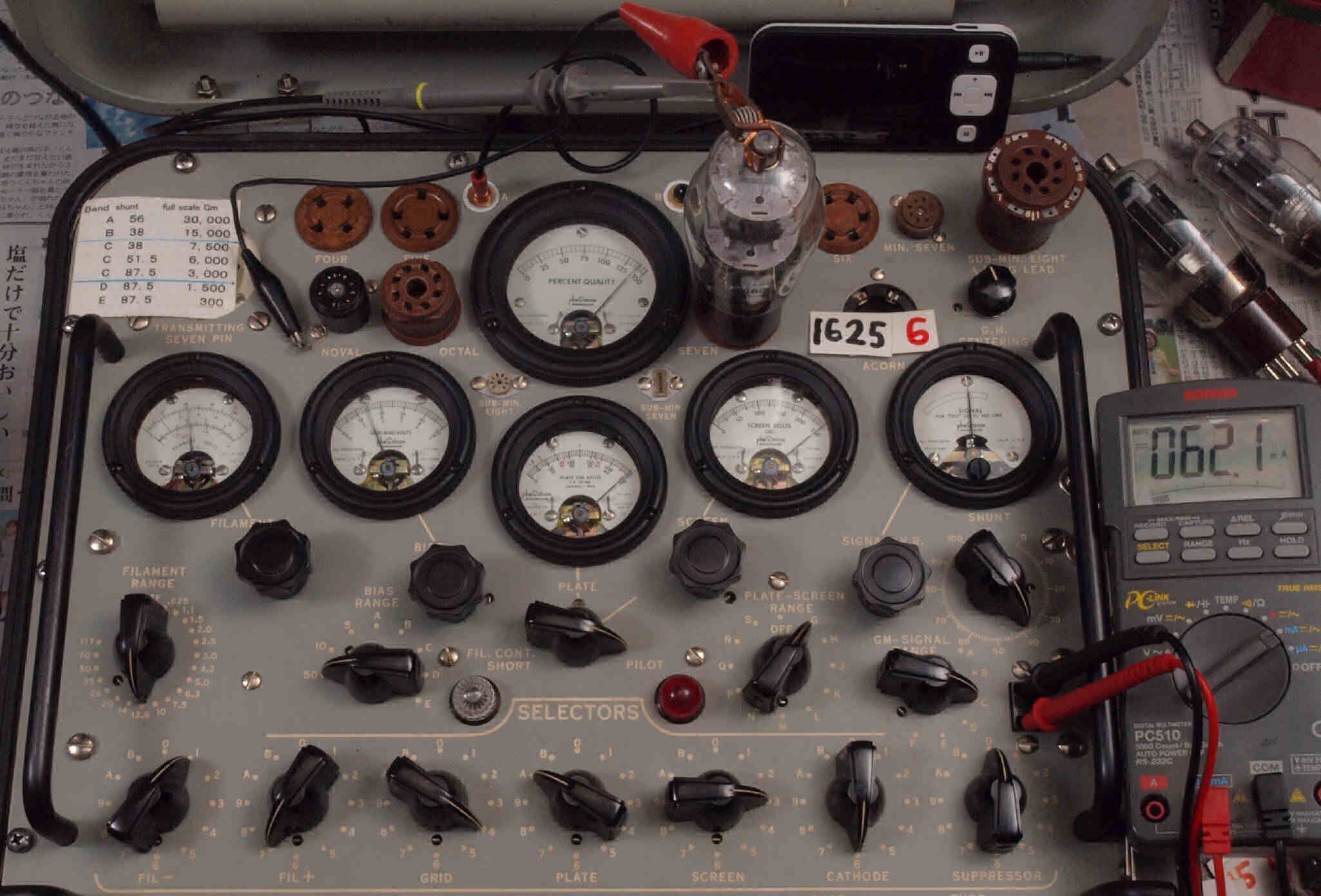

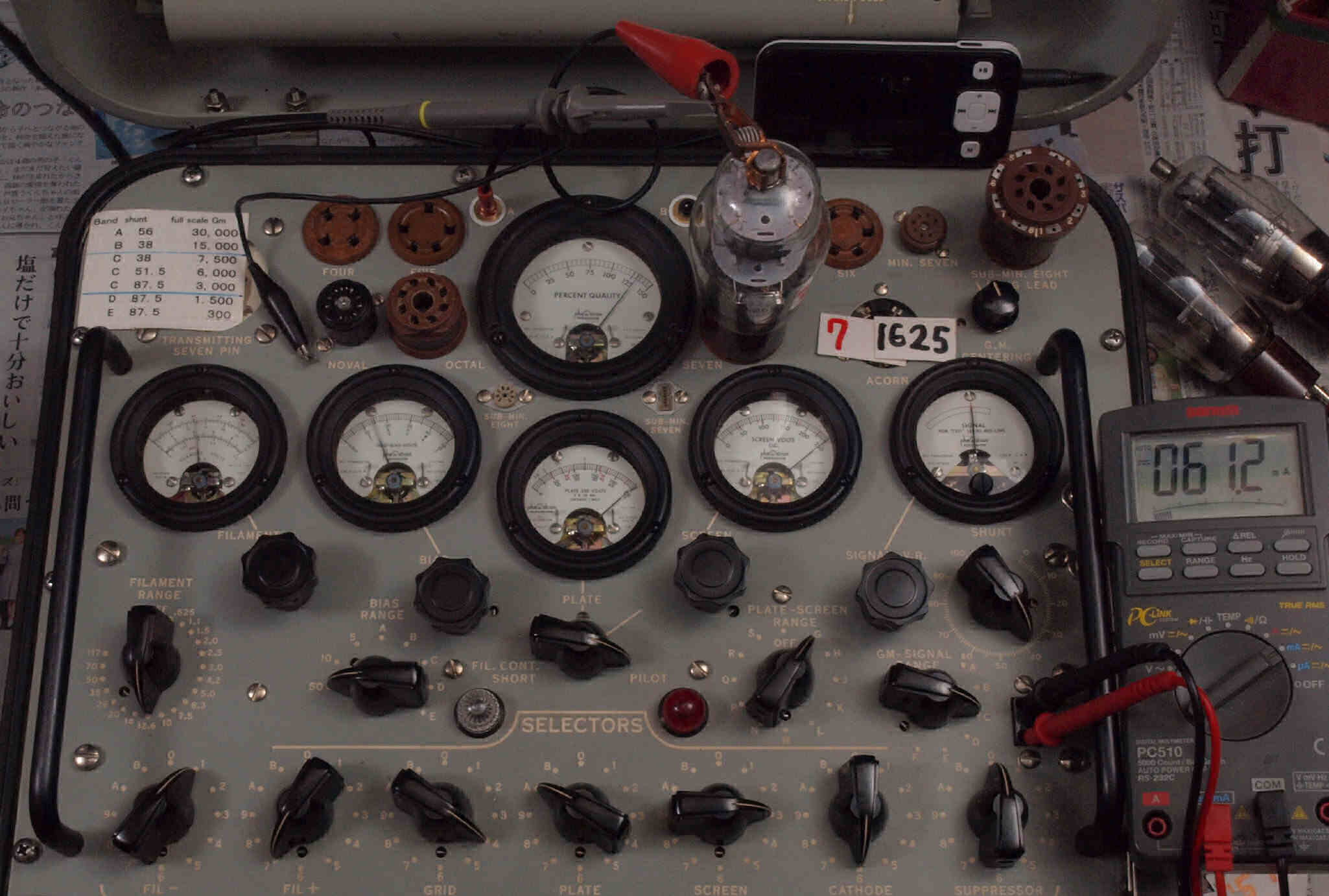

Ａ６．　６本目　１６２５　測定。　Ｇｍ＝６８５０μmho、Ｉｐ＝６２．１ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、
A７．　７本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６１．２ｍＡ。
A８．　８本目　１６２５　測定。　Ｇｍ＝７１００μmho、Ｉｐ＝６５．５ｍＡ。

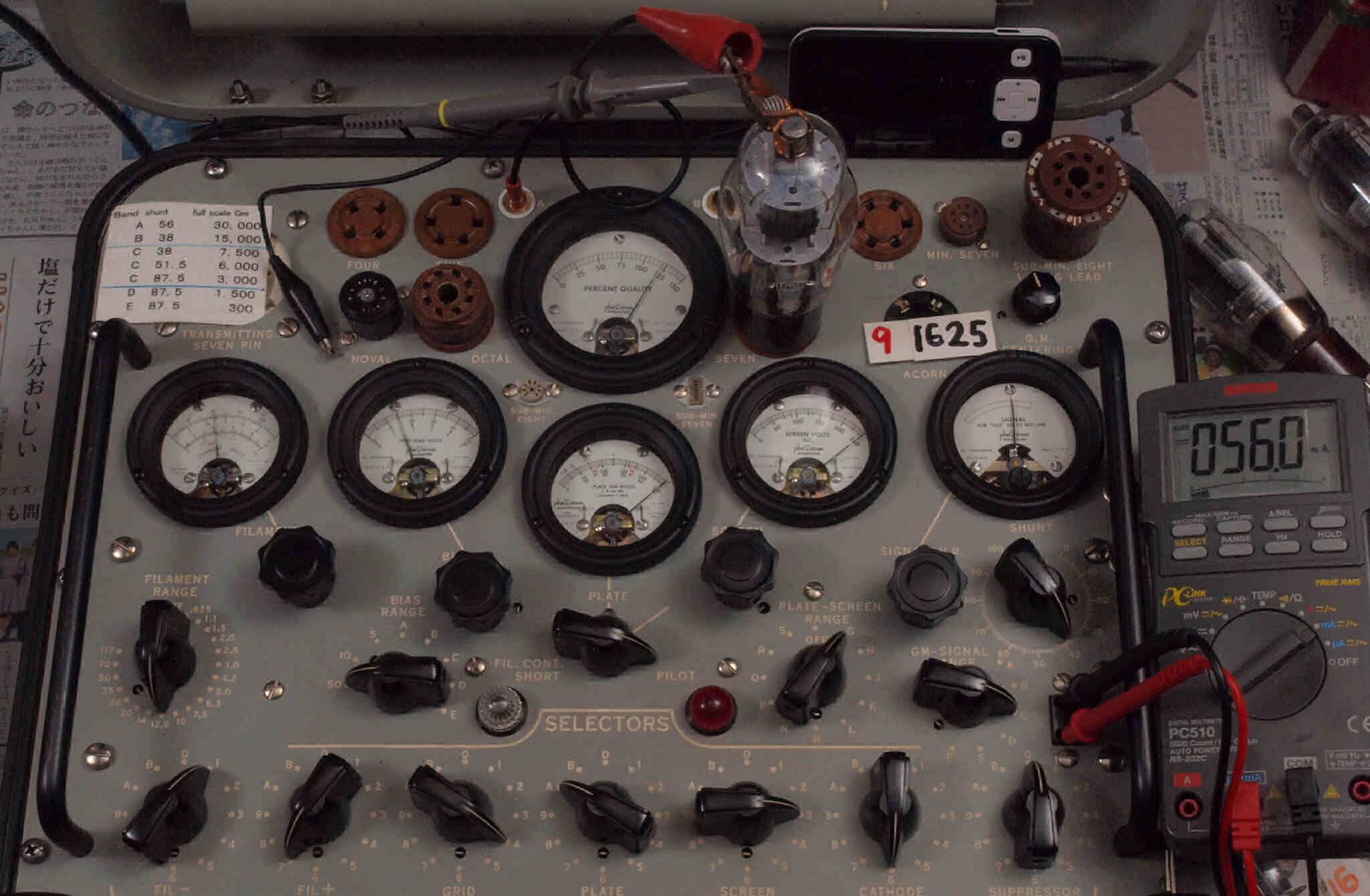

A９．　９本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５６．０ｍＡ。

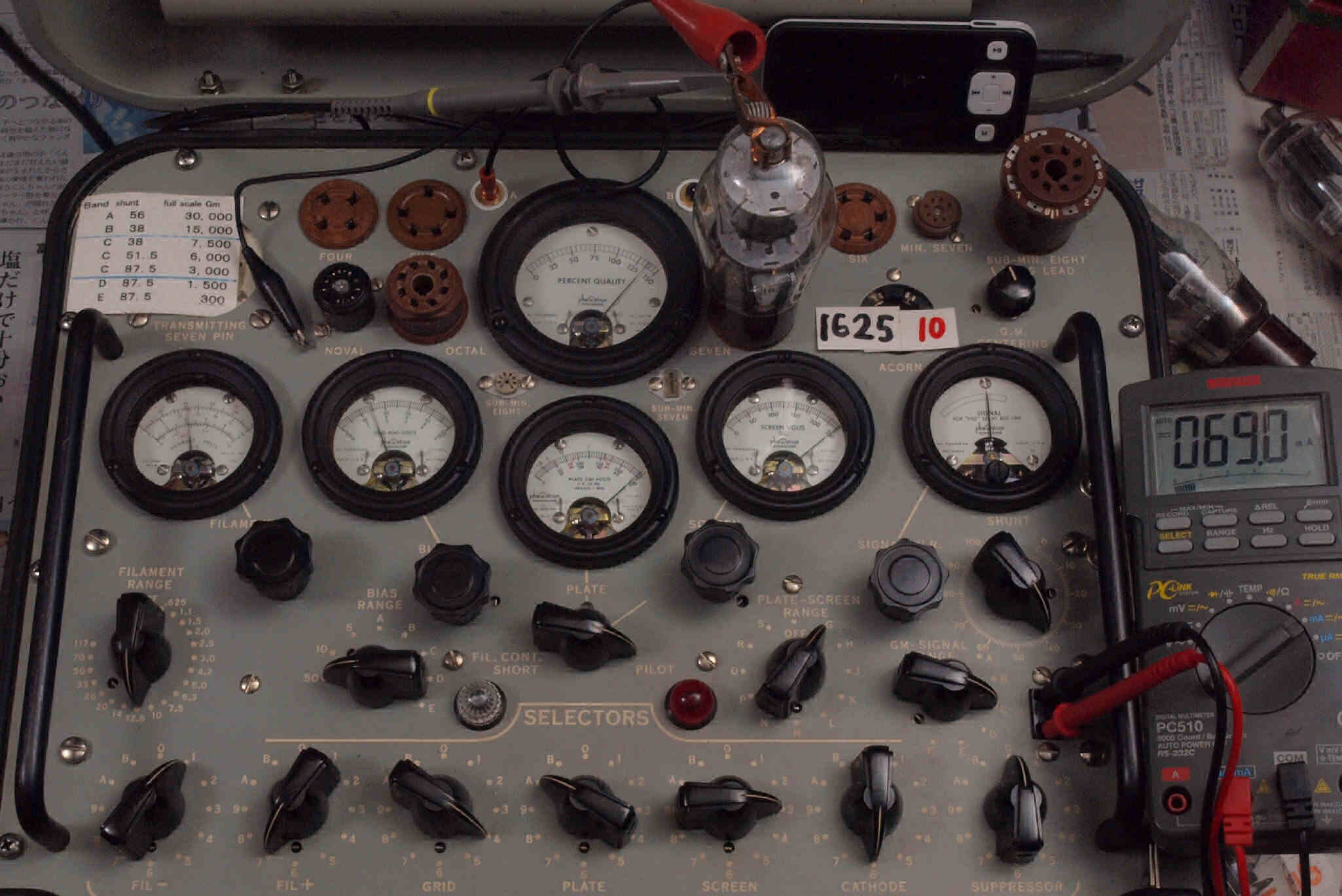

A１０．　１０本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６９．０ｍＡ。

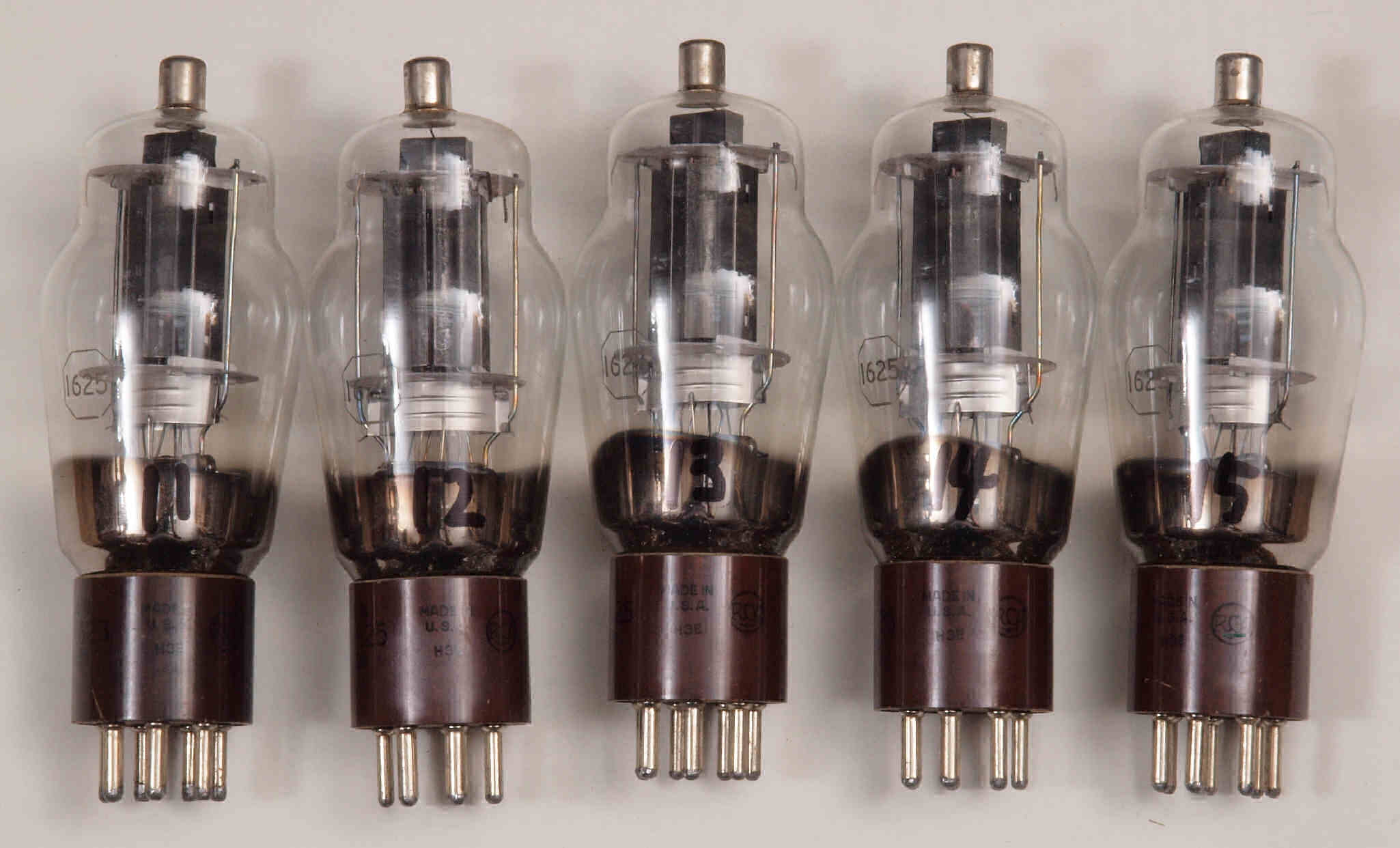

左から、１１本目、　１２本目、　．．．、１５本目。

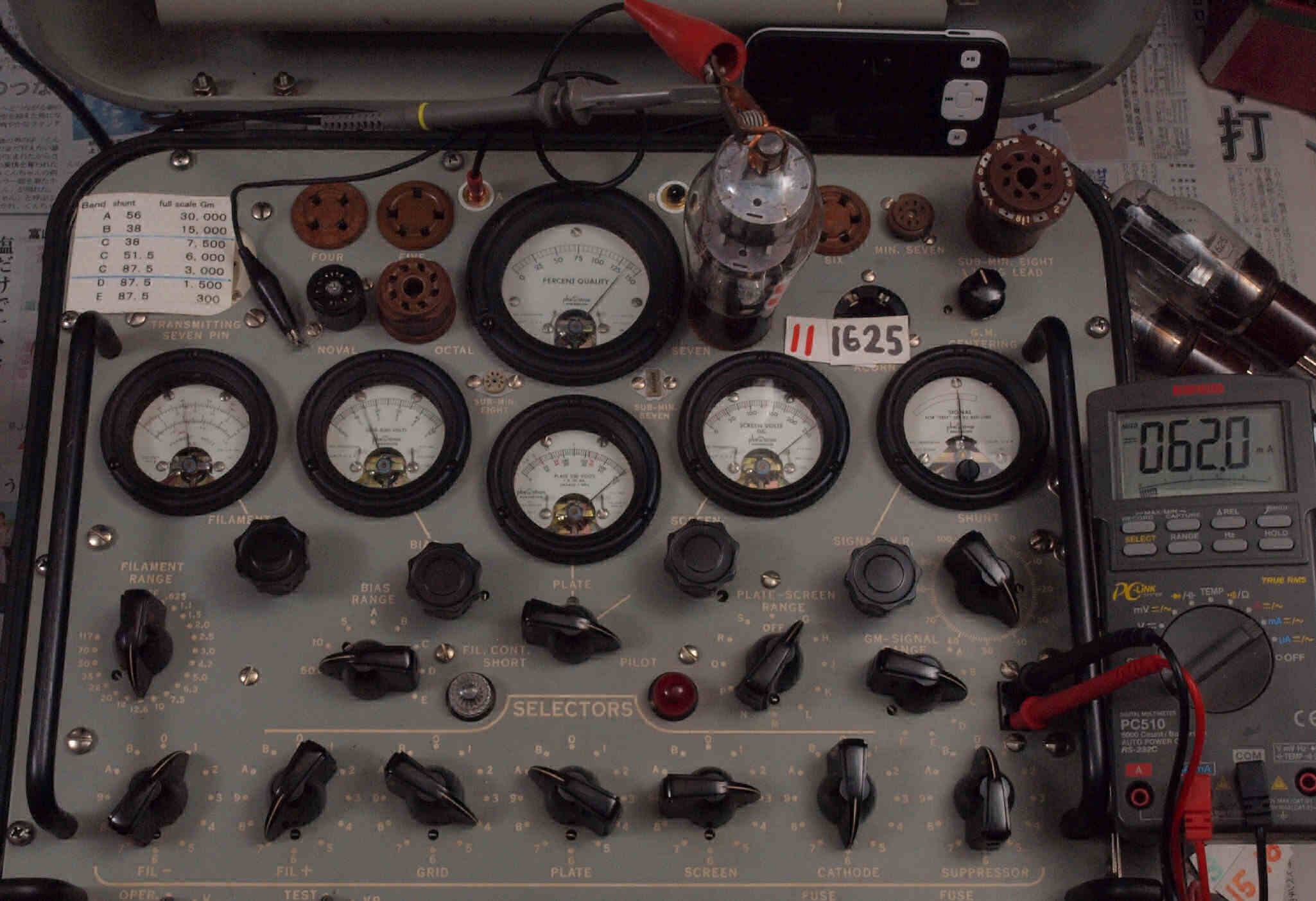

  • １１本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６２．０ｍＡ。
    １２本目　１６２５　測定。　Ｇｍ＝６３５０μmho、Ｉｐ＝６１．８ｍＡ。
    １３本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６１．３ｍＡ。
    １４本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．４ｍＡ。
    １５本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６６．１ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　１１本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６２．０ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

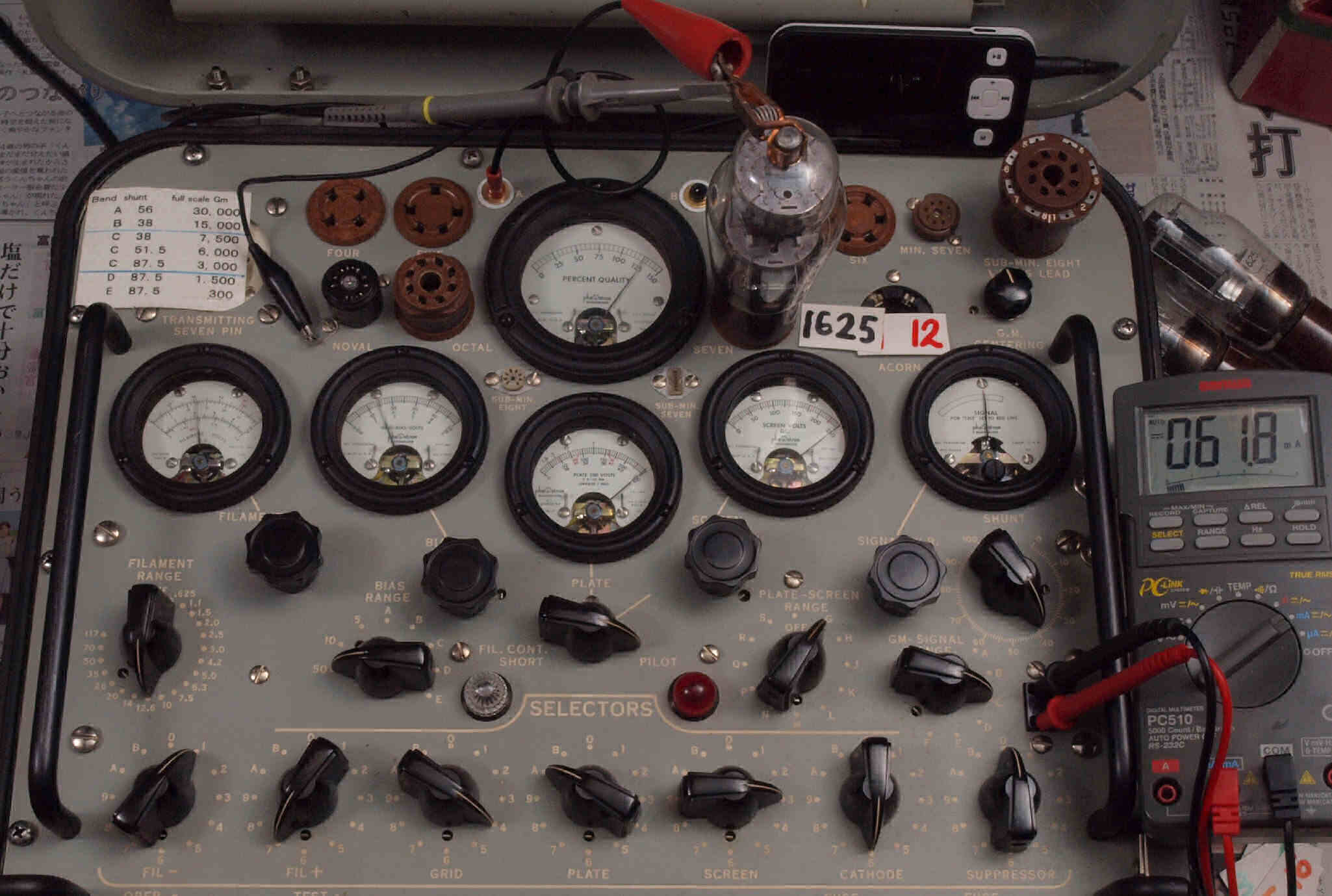

A１２．　１２本目　１６２５　測定。　Ｇｍ＝６３５０μmho、Ｉｐ＝６１．８ｍＡ。

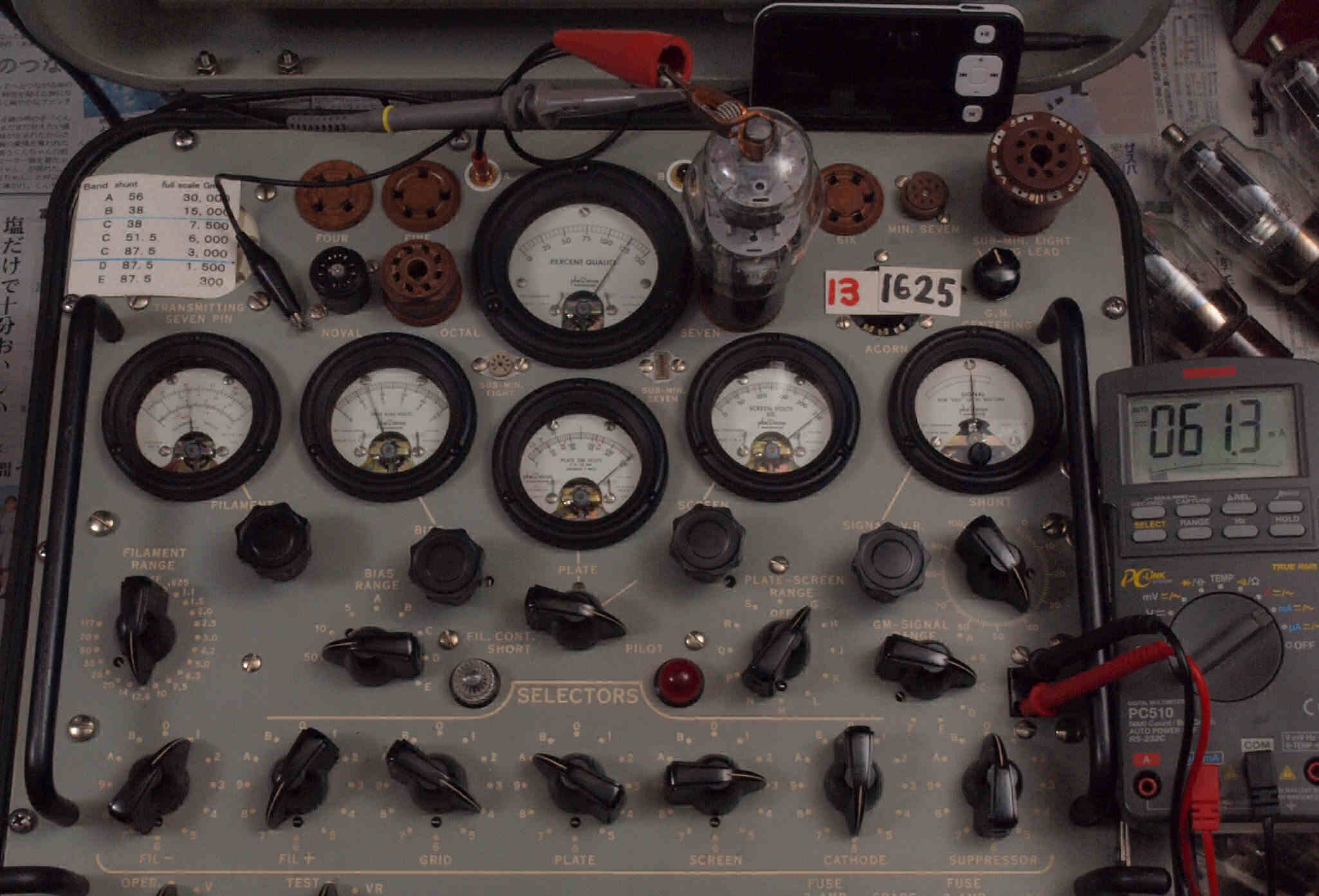

A１３．　１３本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６１．３ｍＡ。

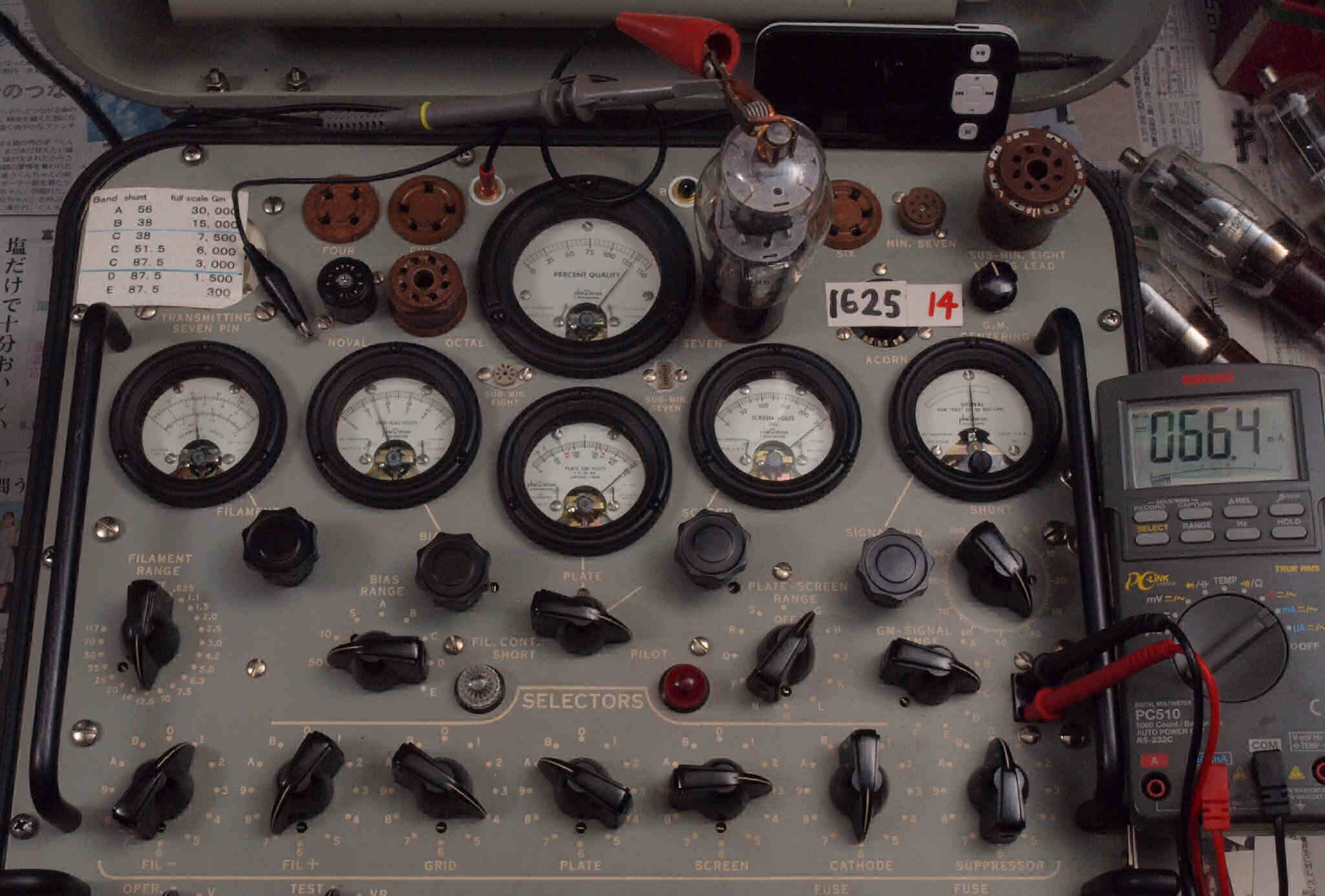

A１４．　１４本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．４ｍＡ。

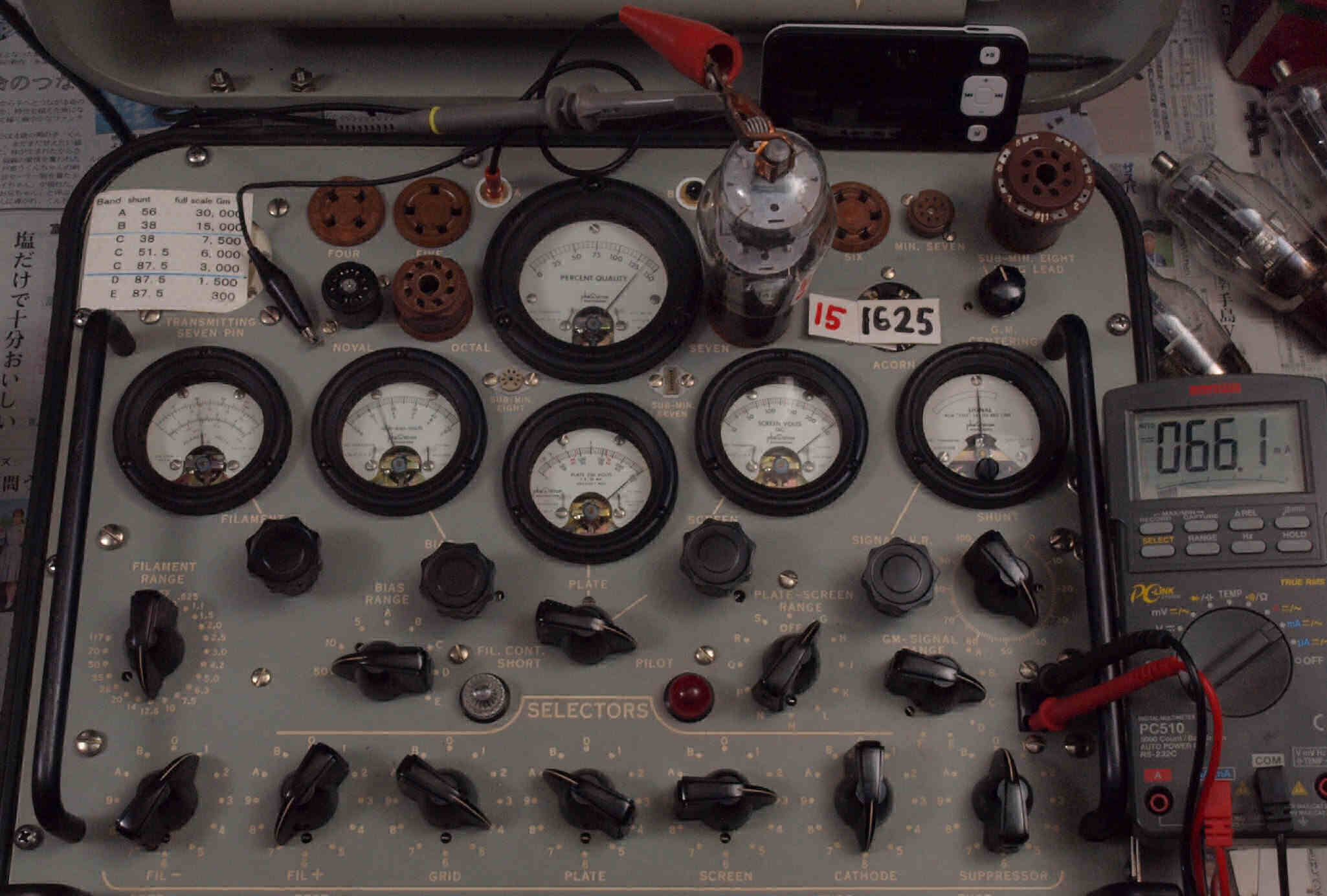

A１５．　１５本目　１６２５　測定。　Ｇｍ＝６７５０μmho、Ｉｐ＝６６．１ｍＡ。　
１６本目　１６２５　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．６ｍＡ。
１７本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．９ｍＡ。

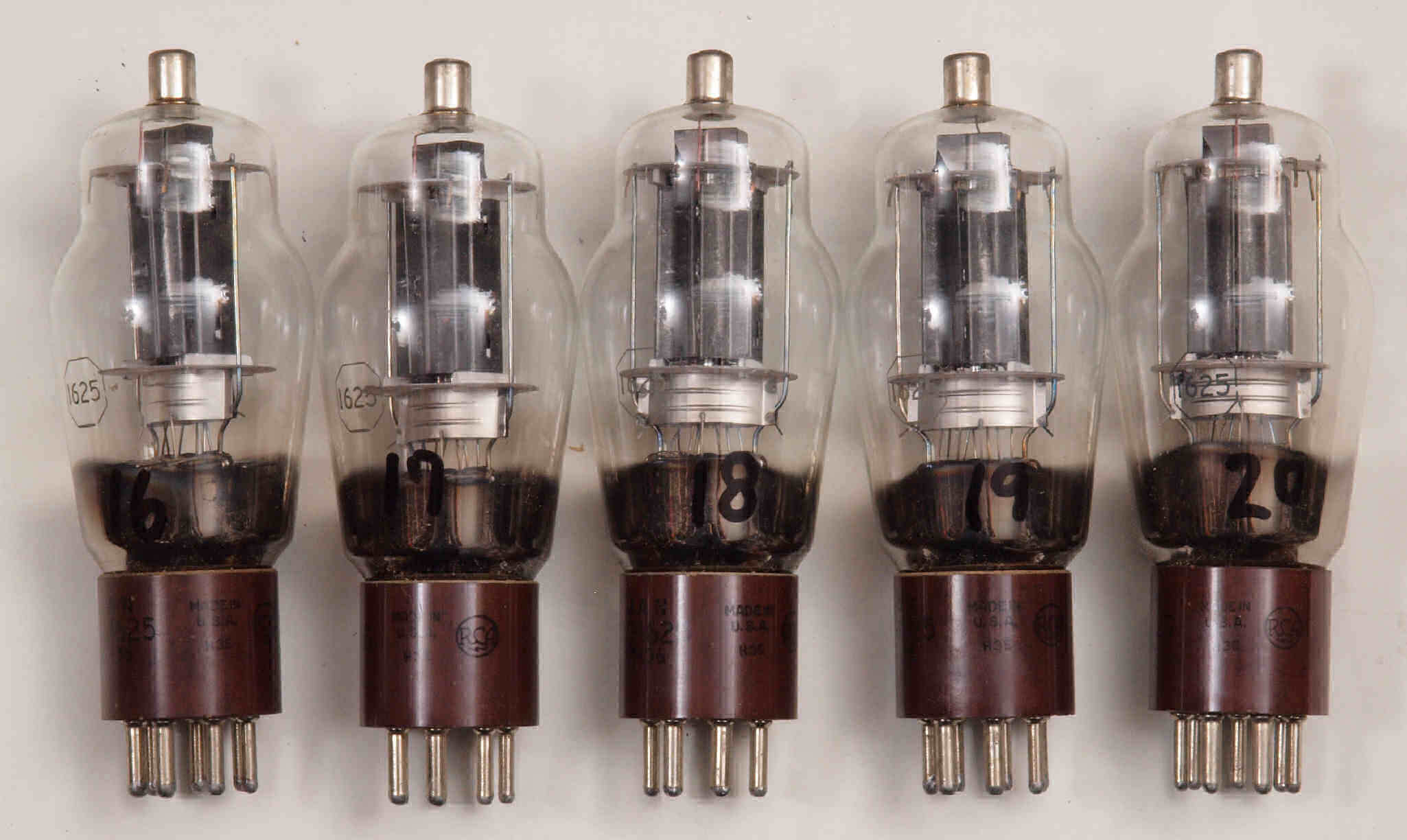

左から、１６本目、　１７本目、　．．．、２０本目。
  • １８本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．２ｍＡ。
    １９本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７１．６ｍＡ。
    ２０本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．２ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

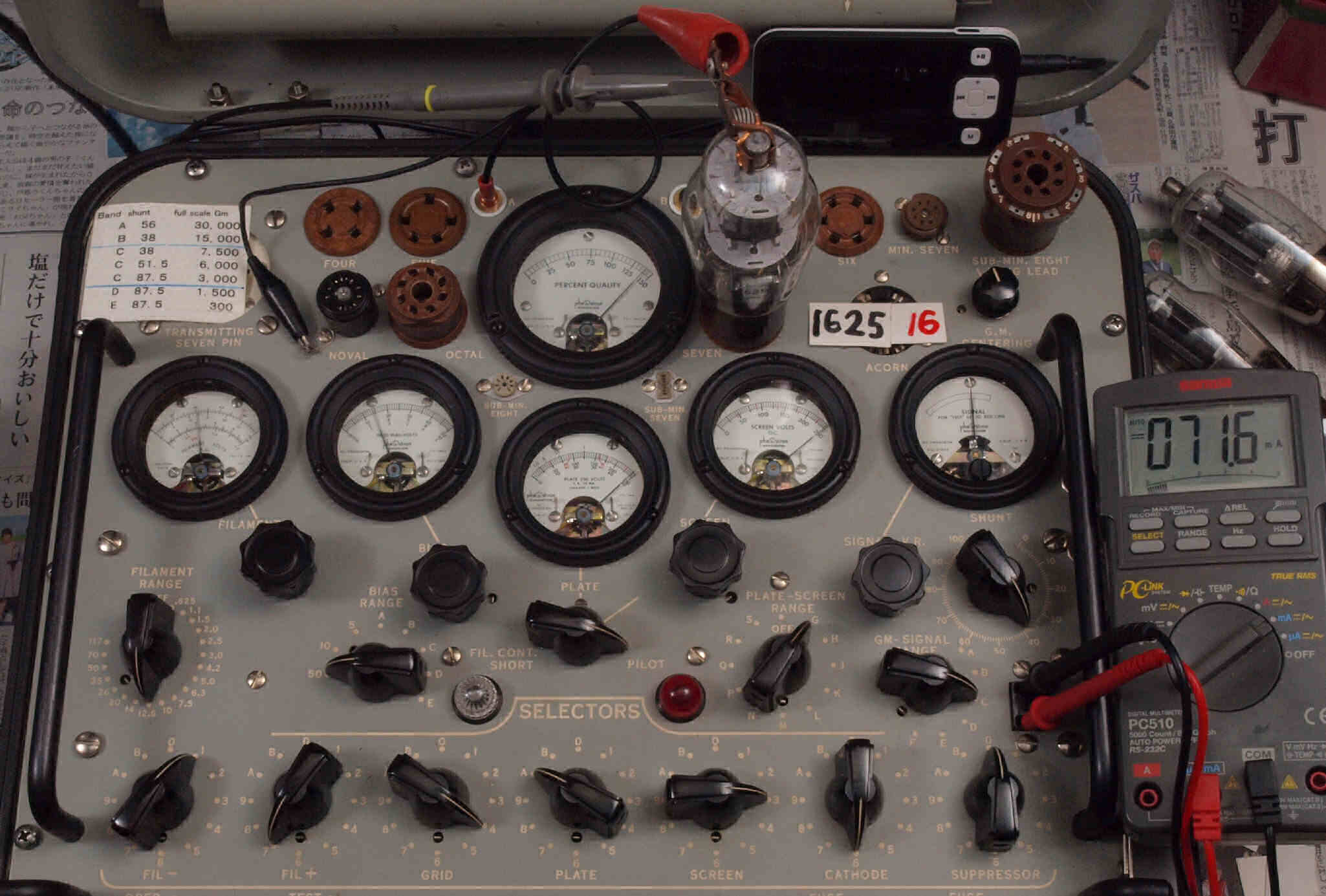

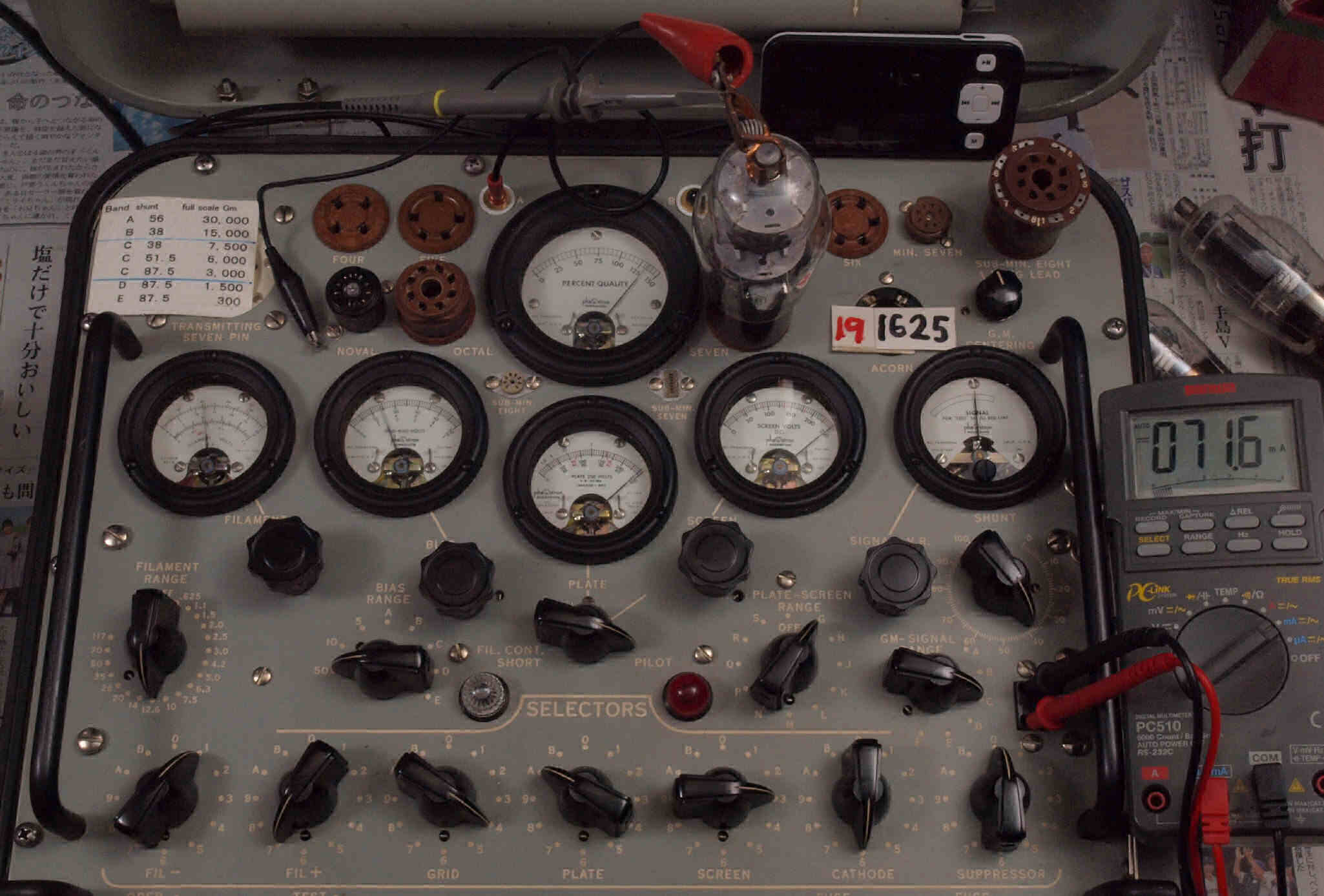

Ａ１６．　１６本目　１６２５　測定。　Ｇｍ＝７０００μmho、Ｉｐ＝７１．６ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

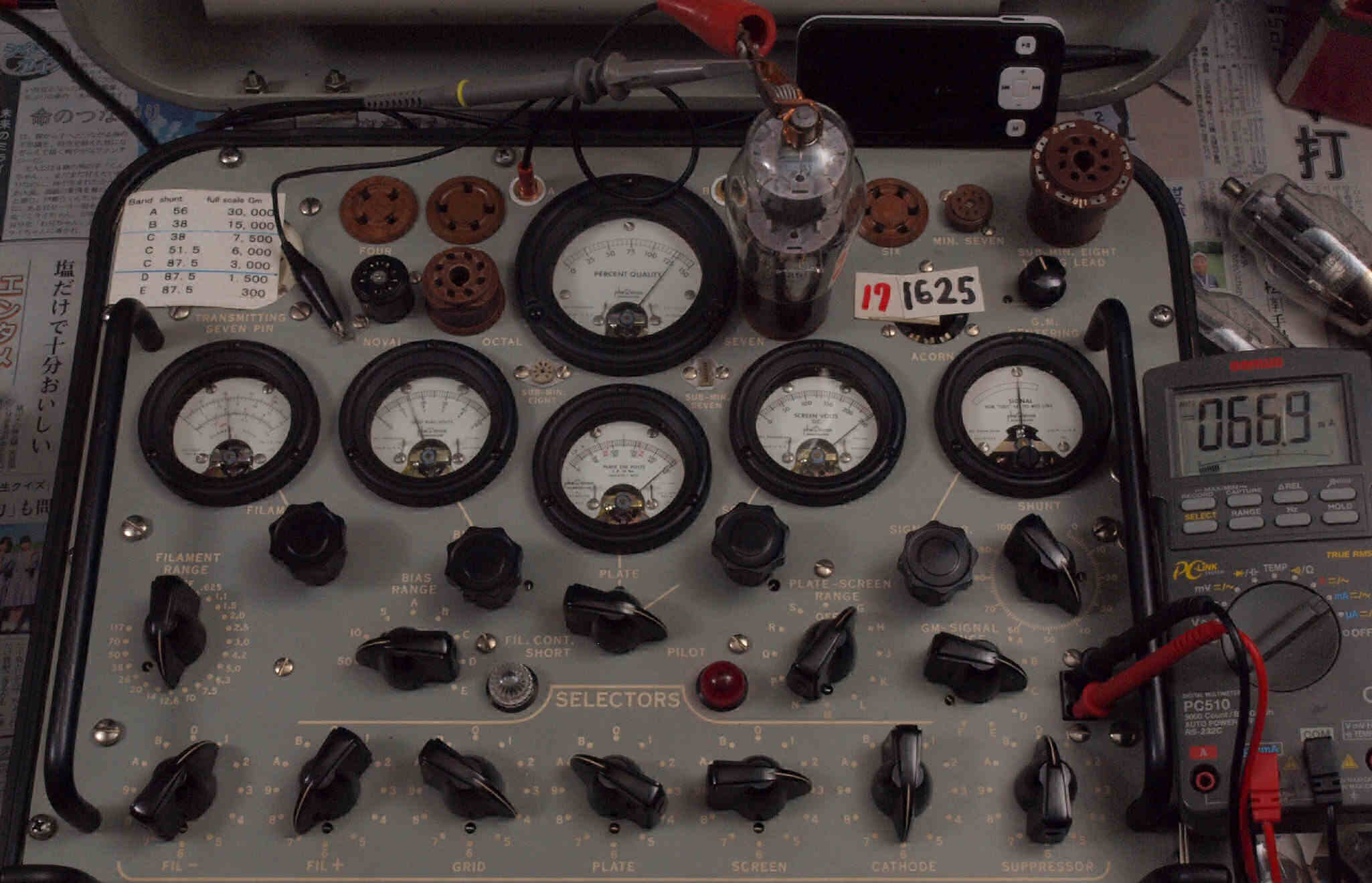

A１７．　１７本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．９ｍＡ。

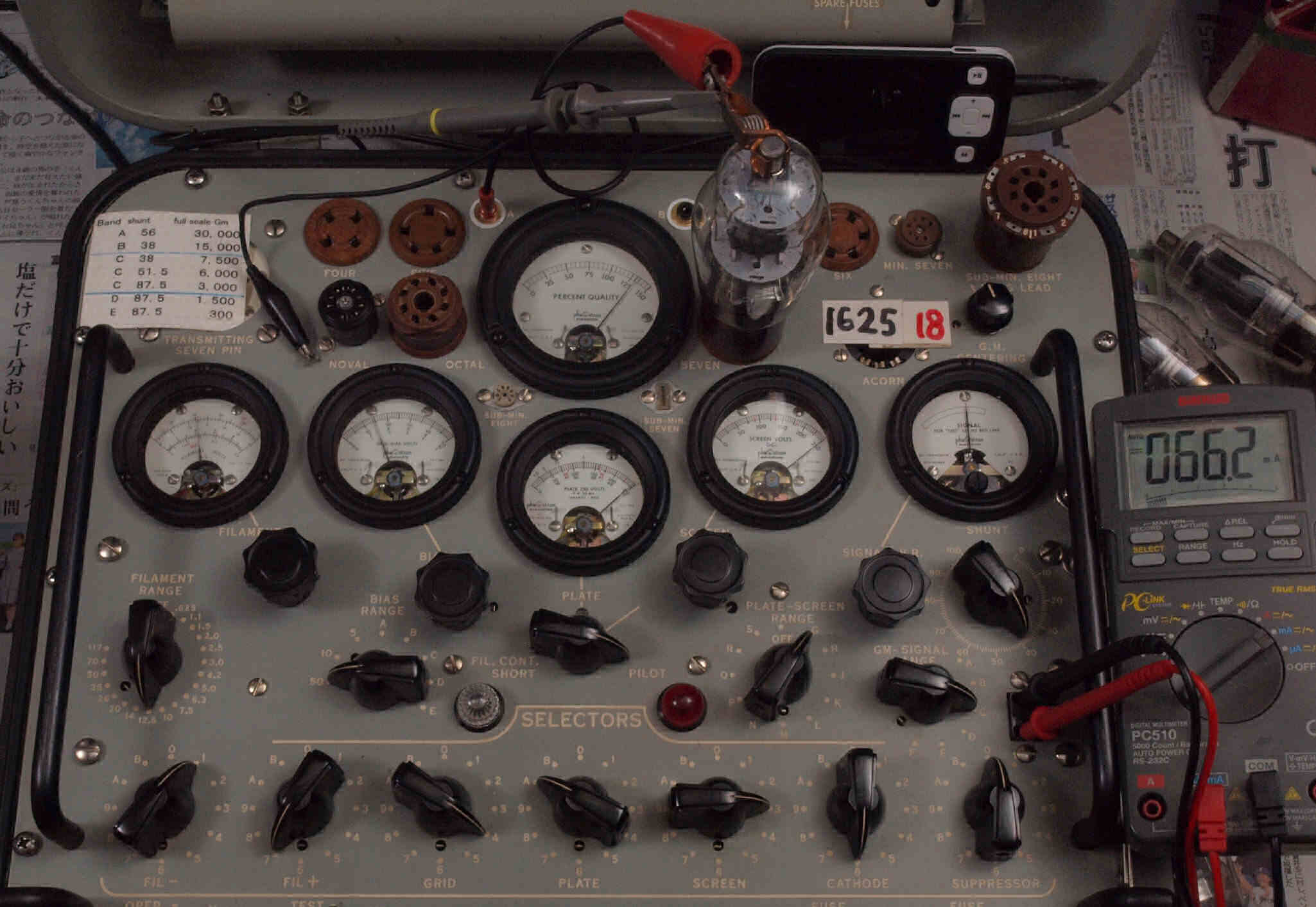

A１８．　１８本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６６．２ｍＡ。
A１９．　１９本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７１．６ｍＡ。
A２０．　２０本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．２ｍＡ。
２１本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６０．３ｍＡ。
２２本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６９．１ｍＡ。

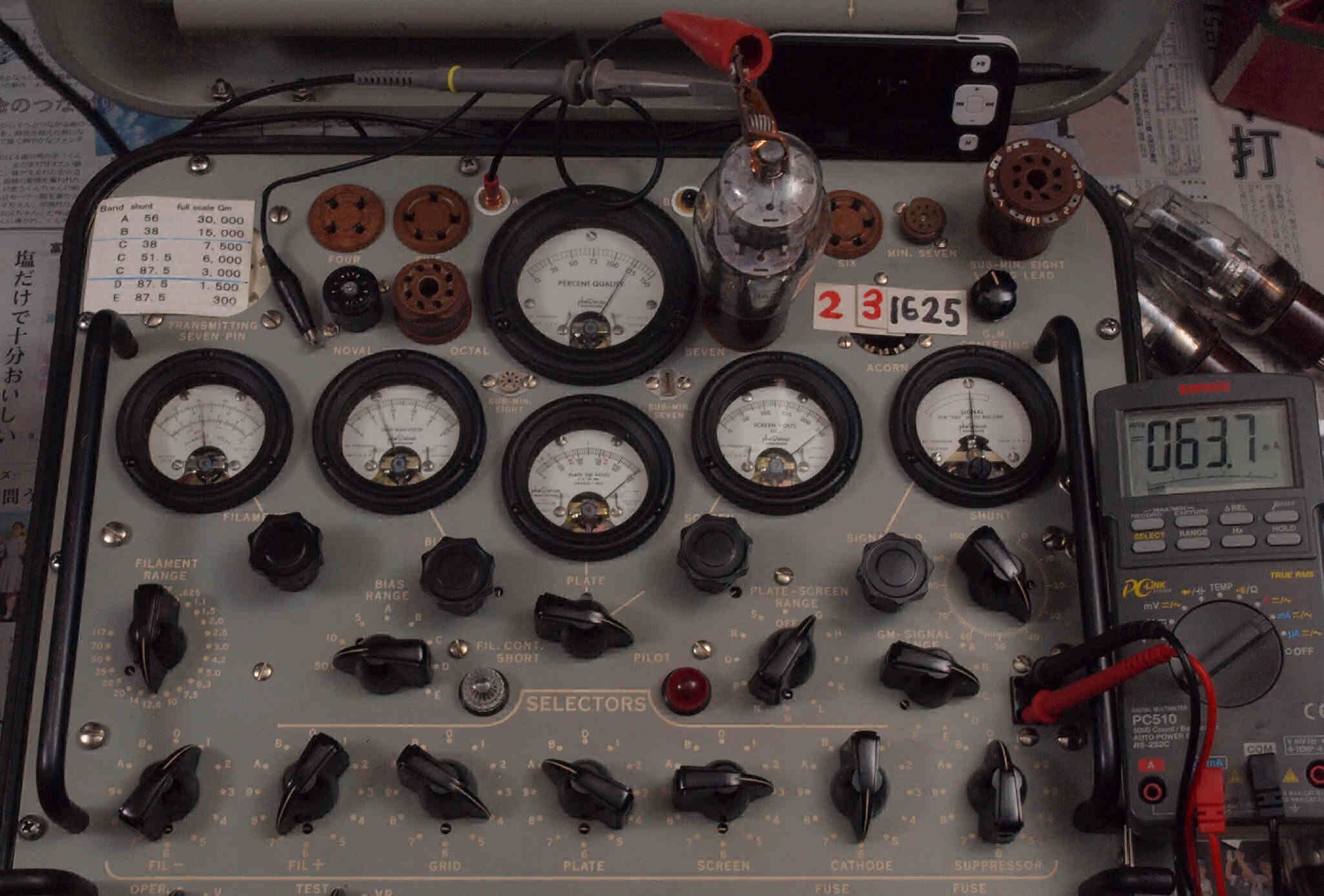

２３本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６３．７ｍＡ。
２４本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。
２５本目　１６２５　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６９．２ｍＡ。

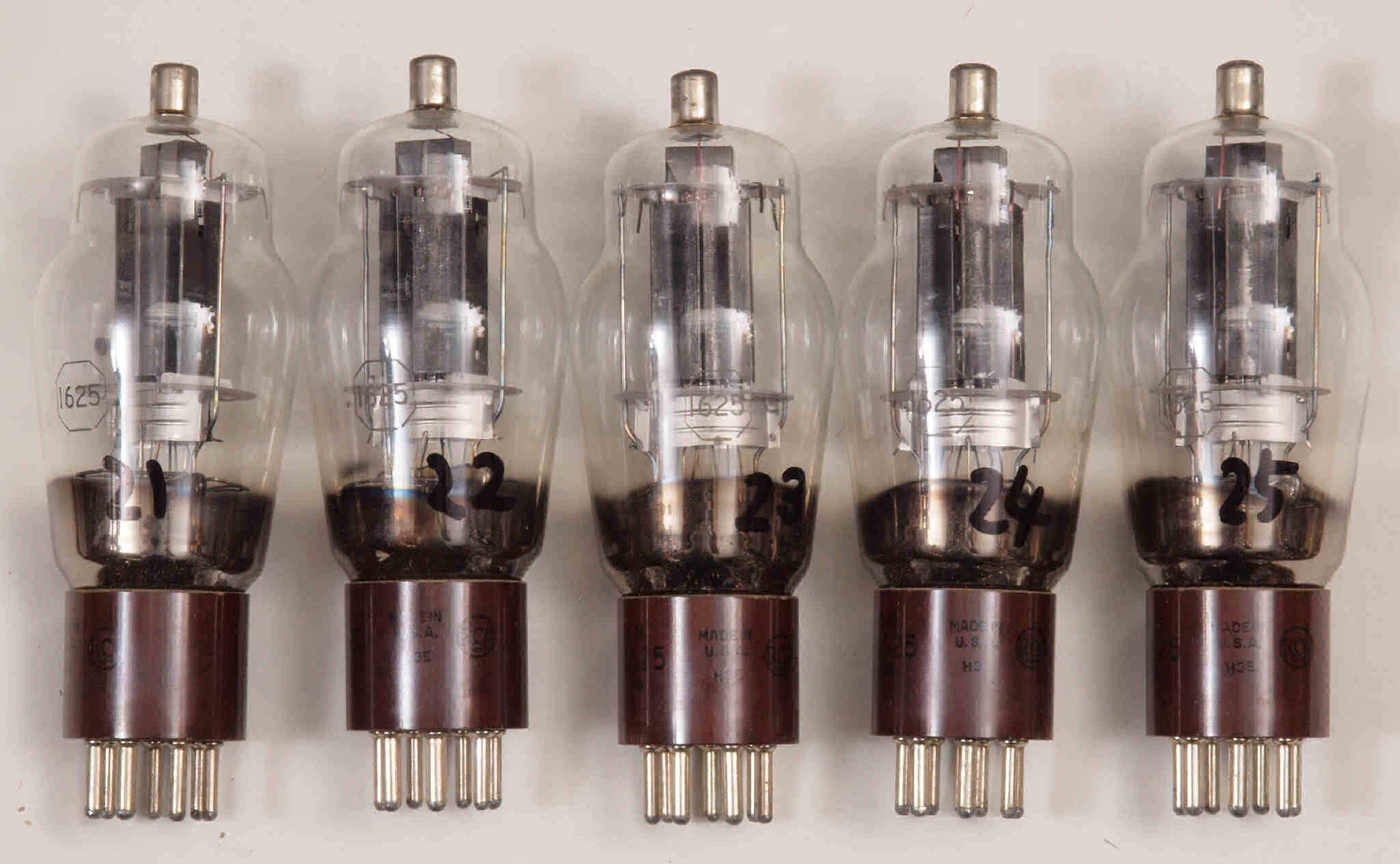

左から、２１本目、　２２本目、　．．．、２５本目。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

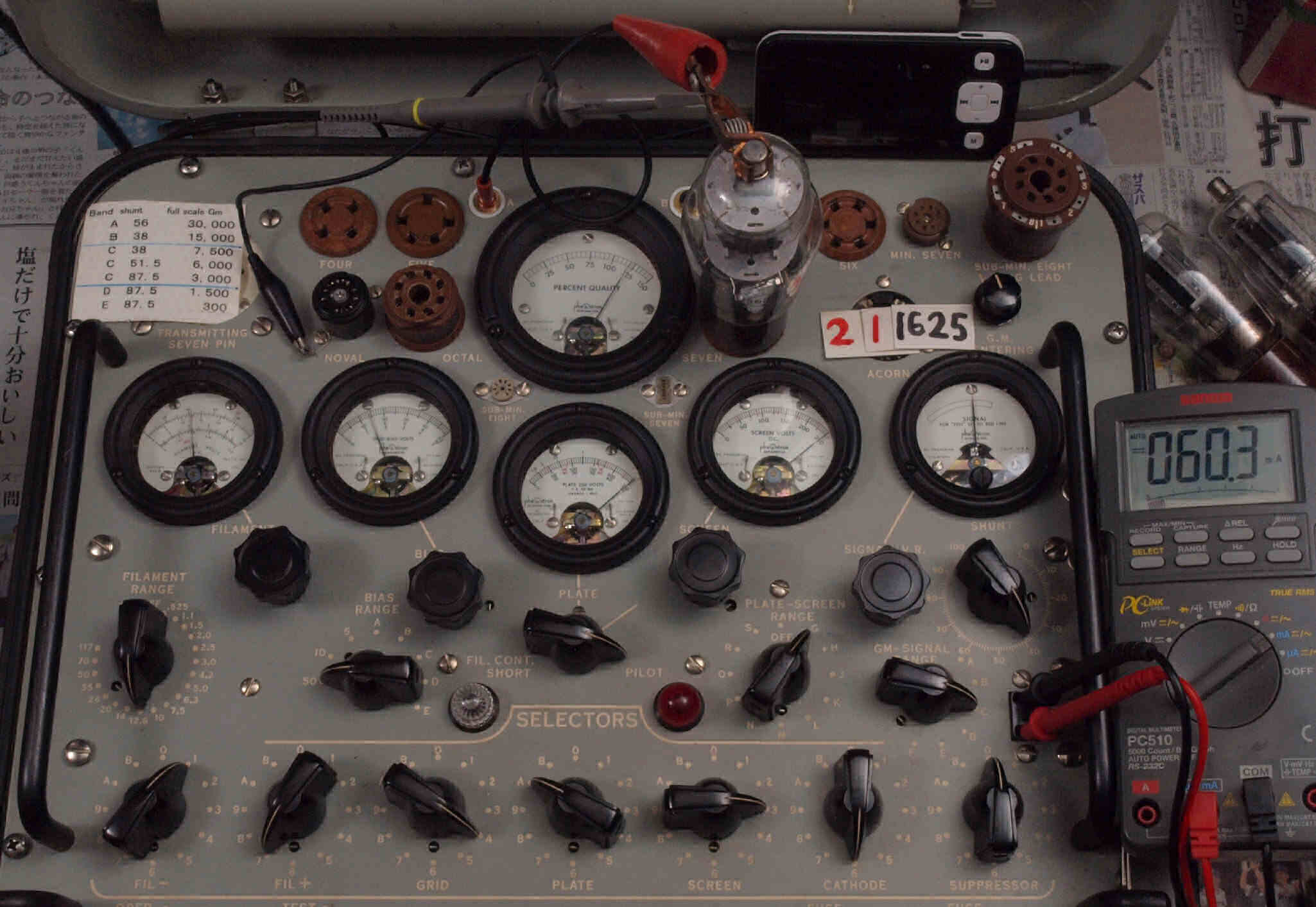

Ａ２１．　２１本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６０．３ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
A２２．　２２本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６９．１ｍＡ。
A２３．　２３本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６３．７ｍＡ。

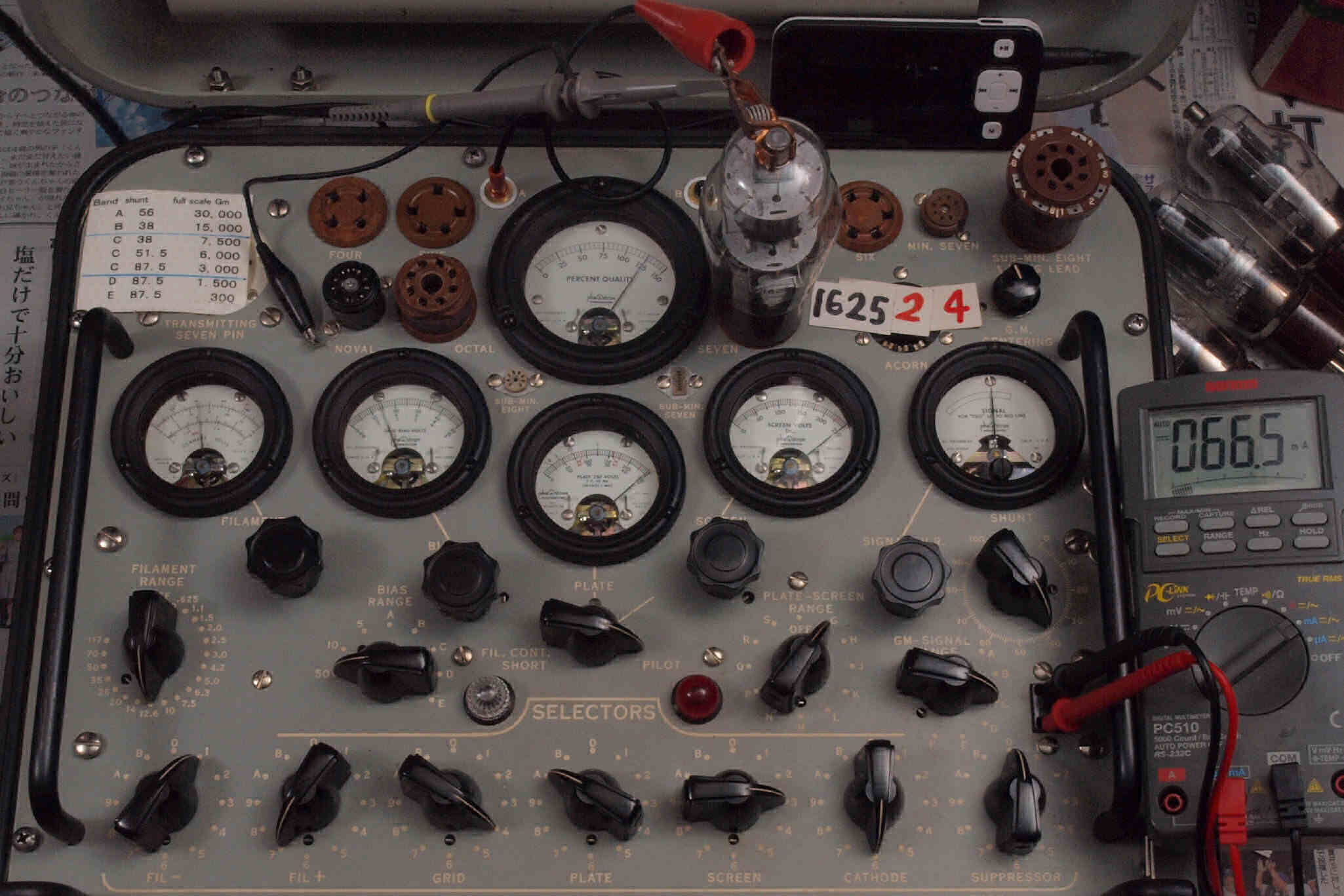

A２４．　２４本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。

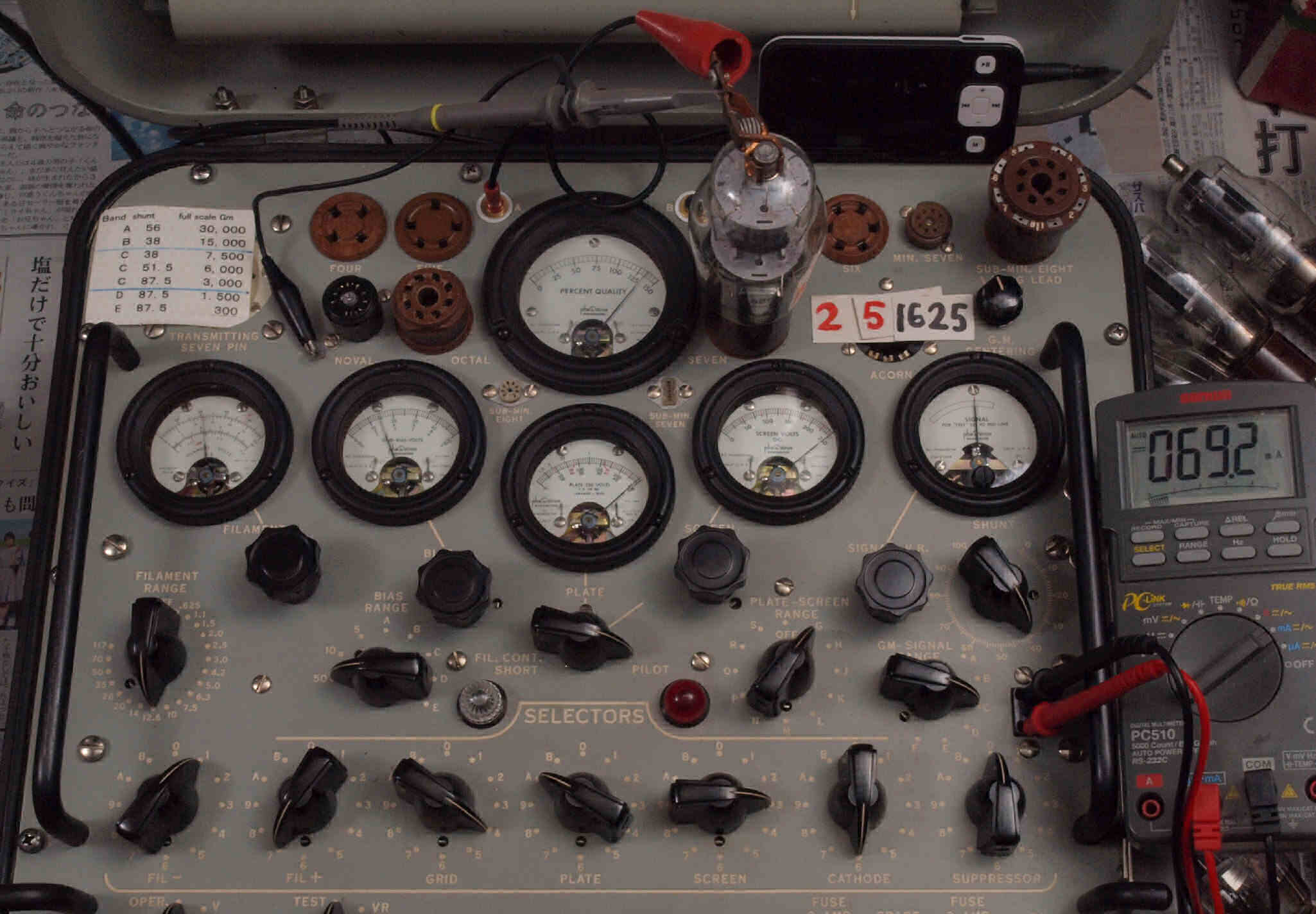

A２５．　２５本目　１６２５　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６９．２ｍＡ。

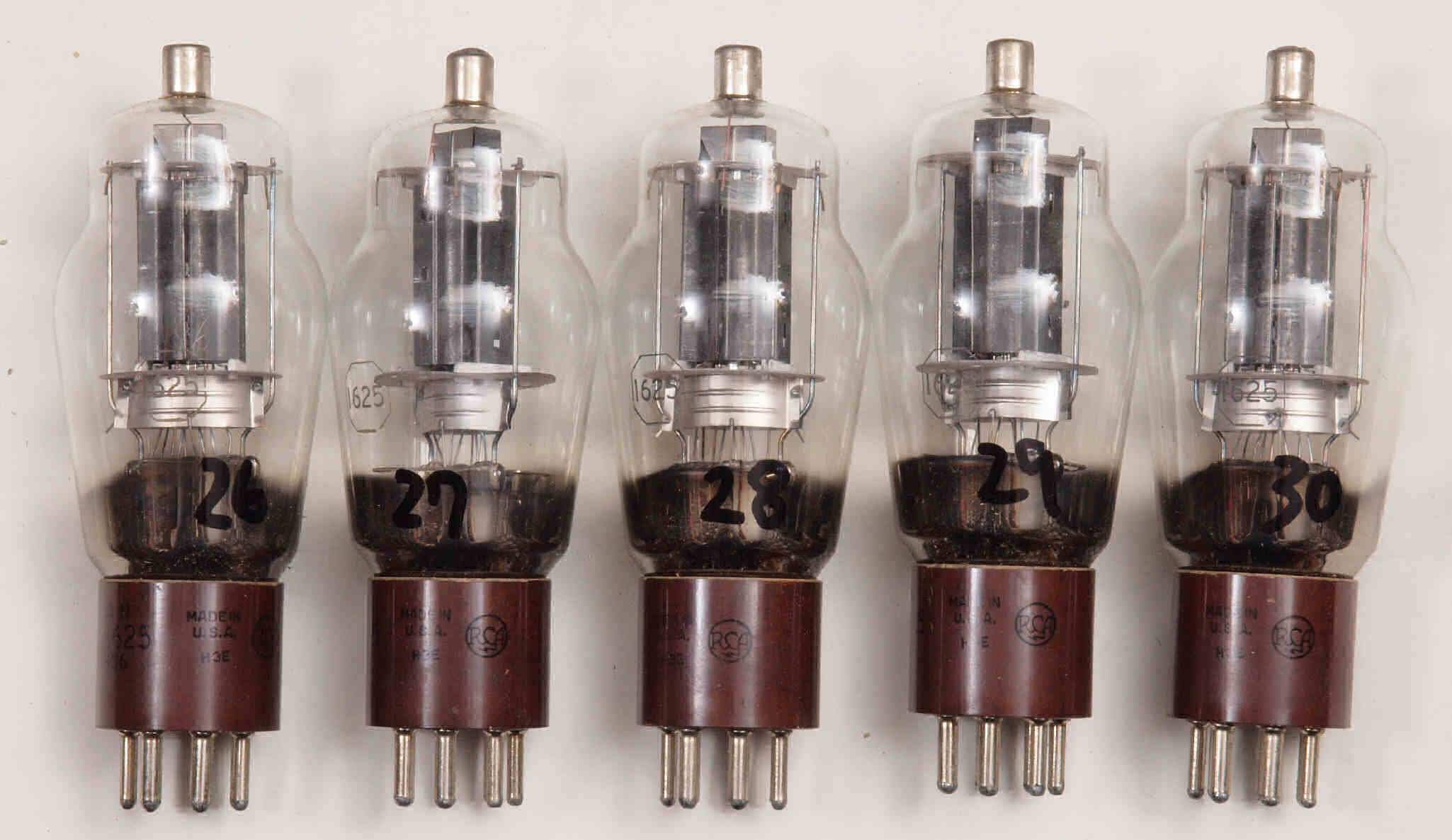

左から、２６本目、　２７本目、　．．．、３０本目。
  • ２６本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５９．８ｍＡ。
    ２７本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６４．６ｍＡ。
    ２８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６８．６ｍＡ。
    ２９本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５８．４ｍＡ。
    ３０本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝７０．７ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

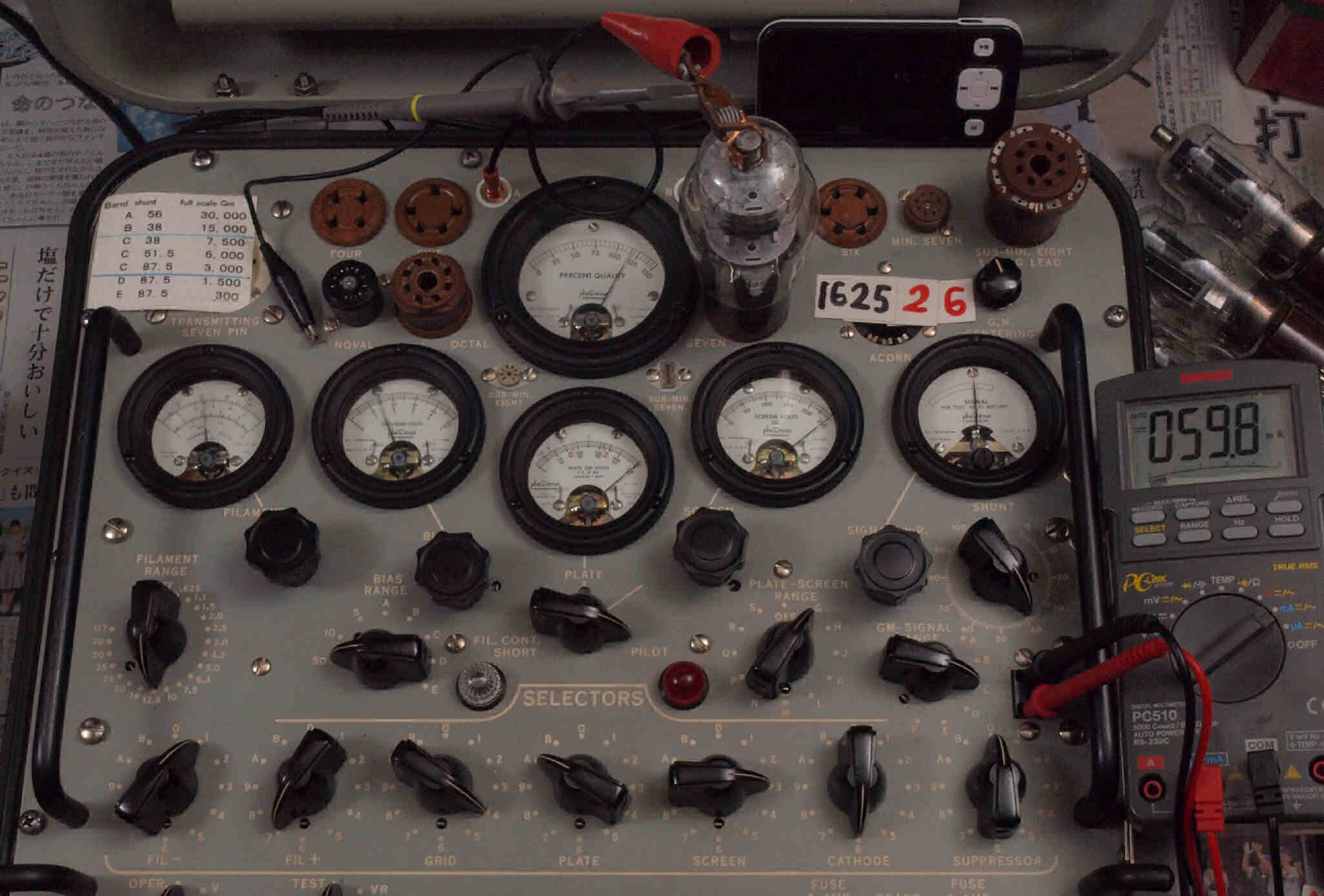

Ａ２６．　２６本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５９．８ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

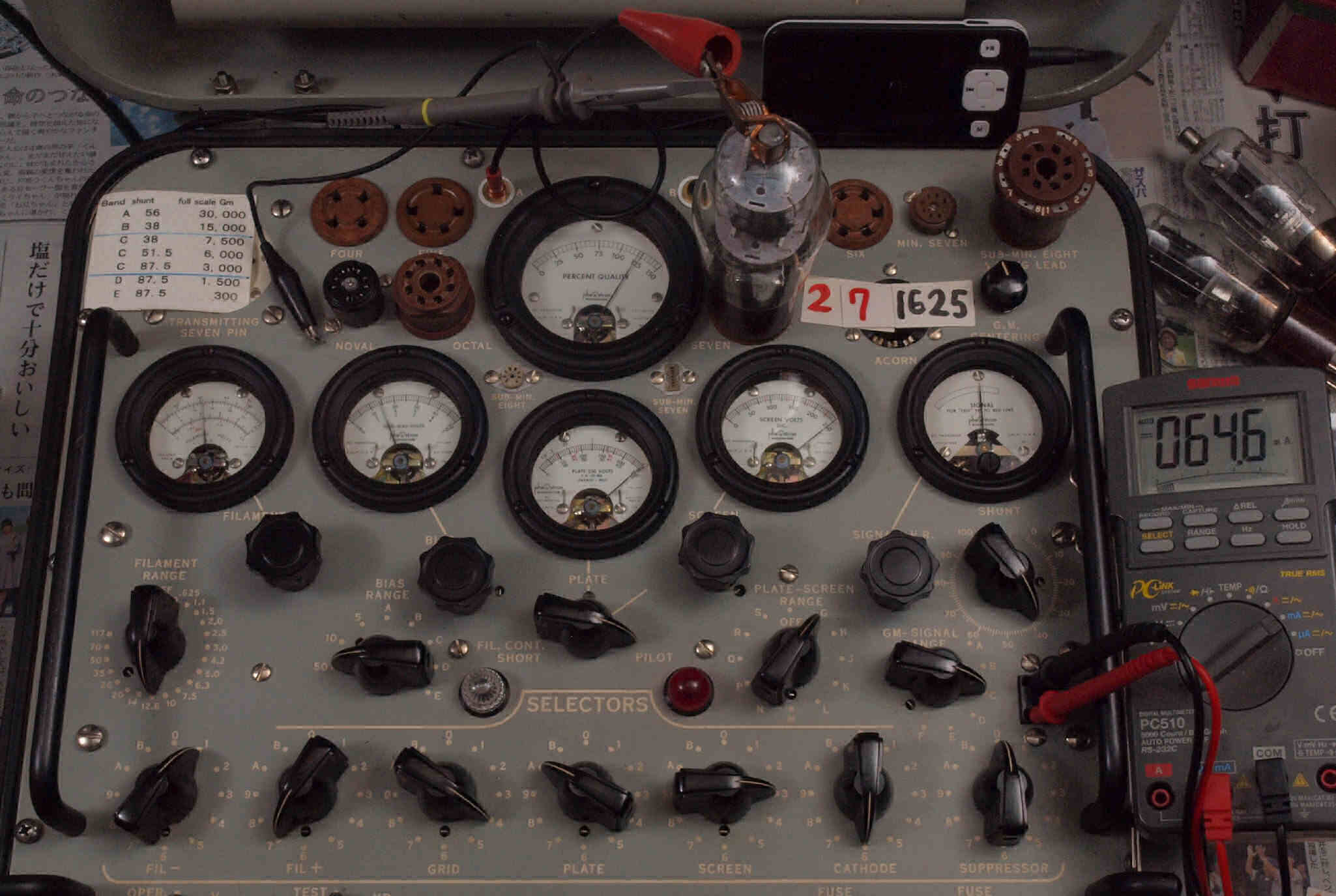

A２７．　２７本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６４．６ｍＡ。

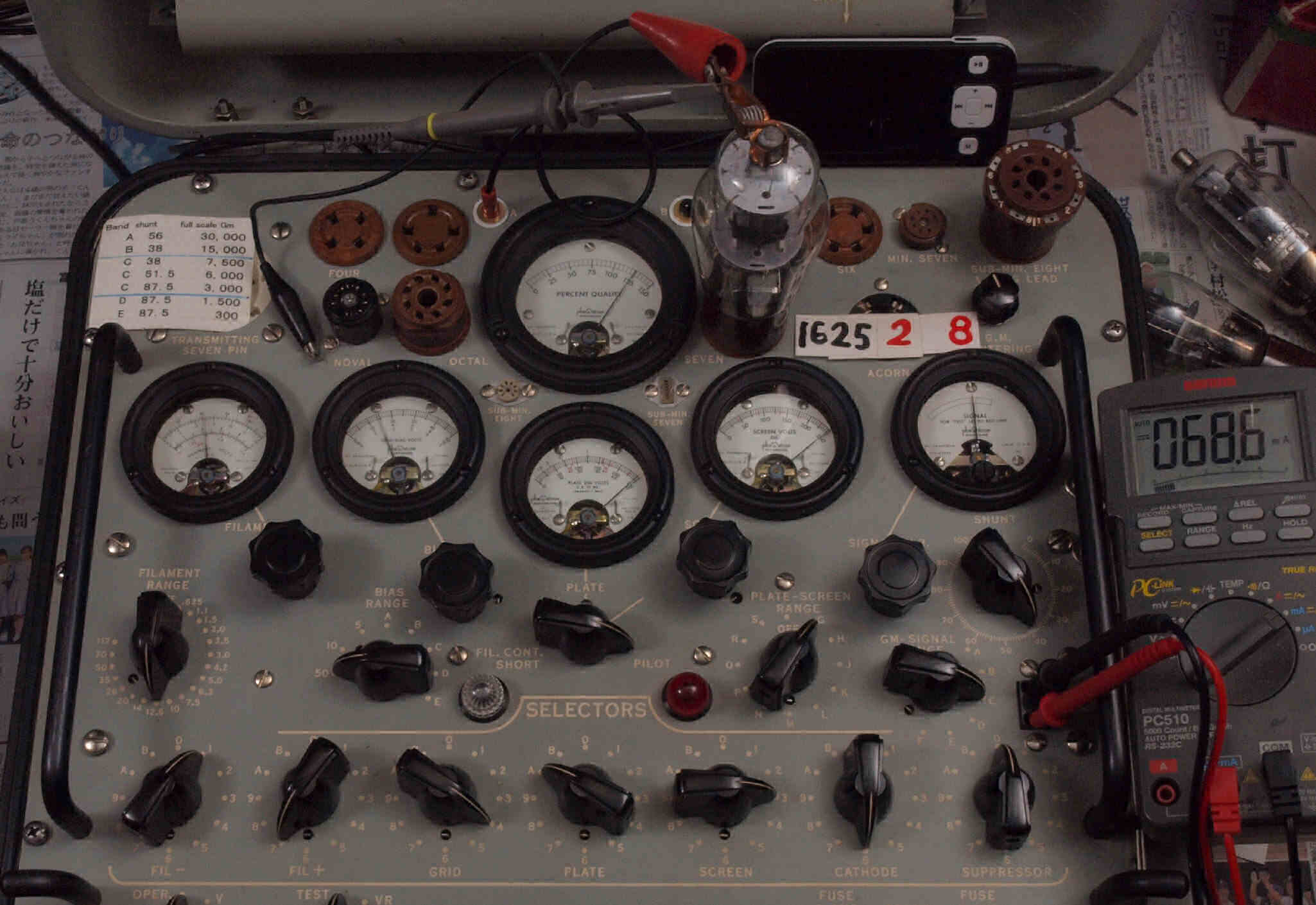

A２８．　２８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６８．６ｍＡ。

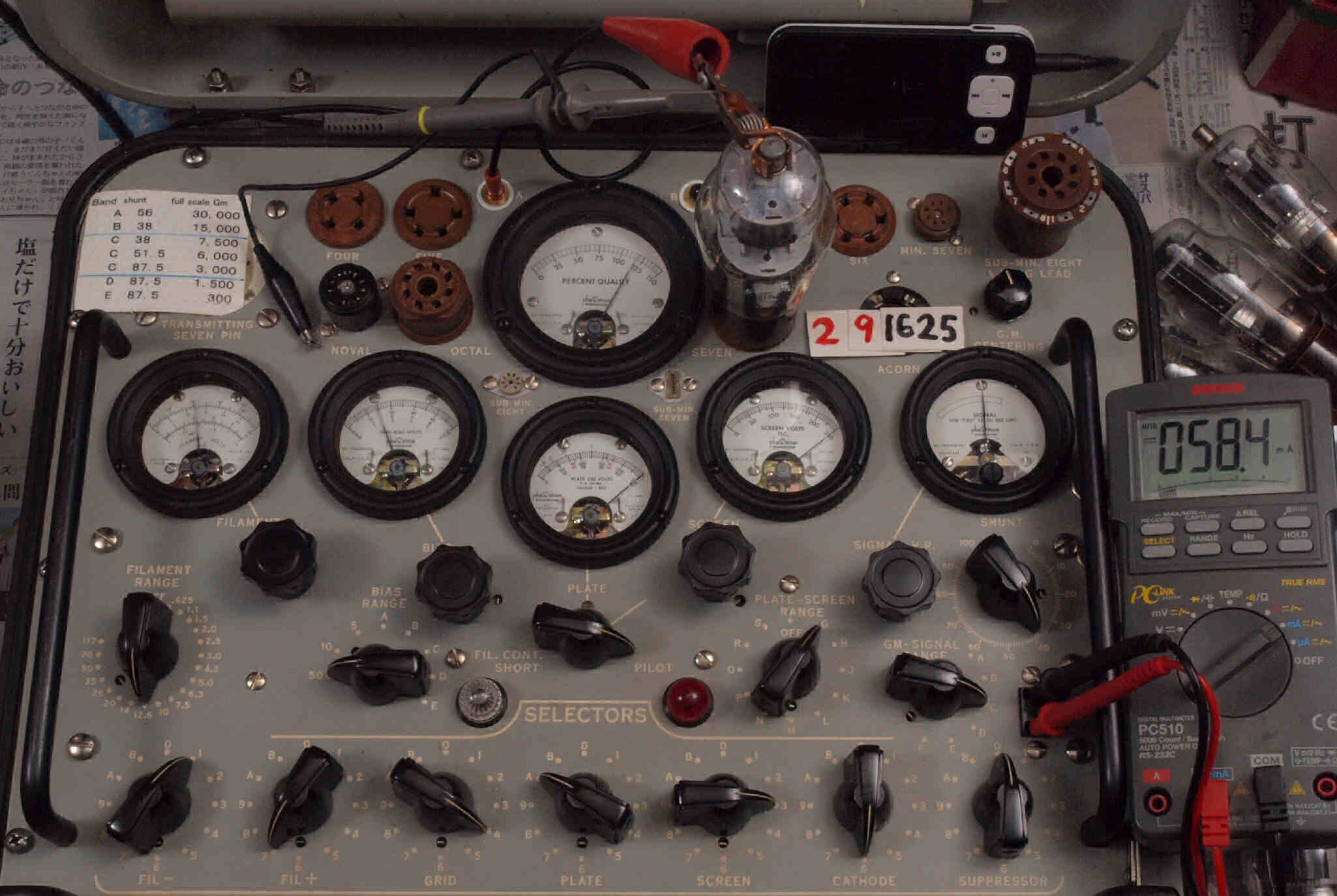

A２９．　２９本目　１６２５　測定。　Ｇｍ＝５８５０μmho、Ｉｐ＝５８．４ｍＡ。

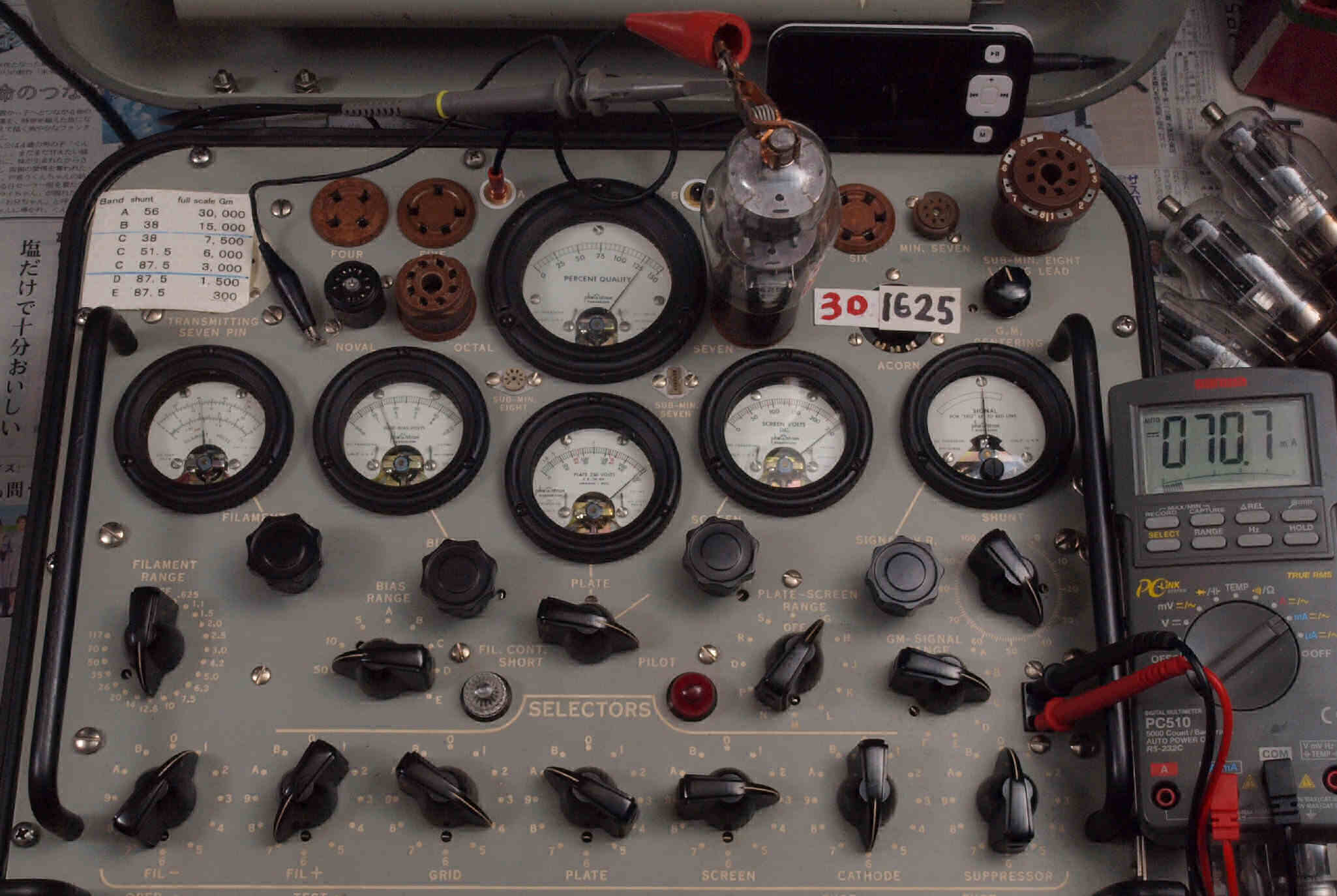

A３０．　３０本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝７０．７ｍＡ。

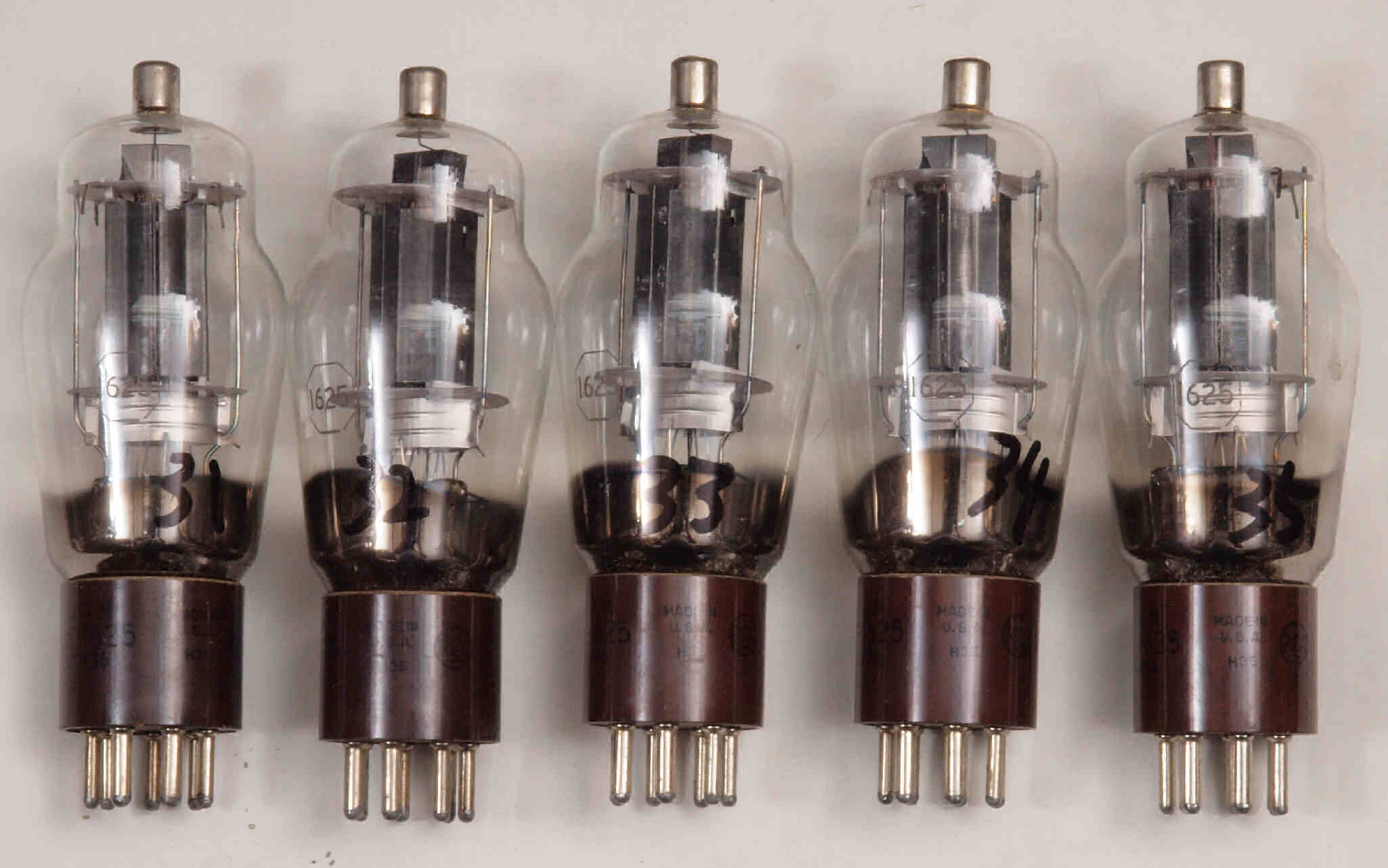

左から、３１本目、　３２本目、　．．．、３５本目。
  • ３１本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７１．５ｍＡ。
    ３２本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６１．４ｍＡ。
    ３３本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６８．８ｍＡ。
    ３４本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６８．２ｍＡ。
    ３５本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

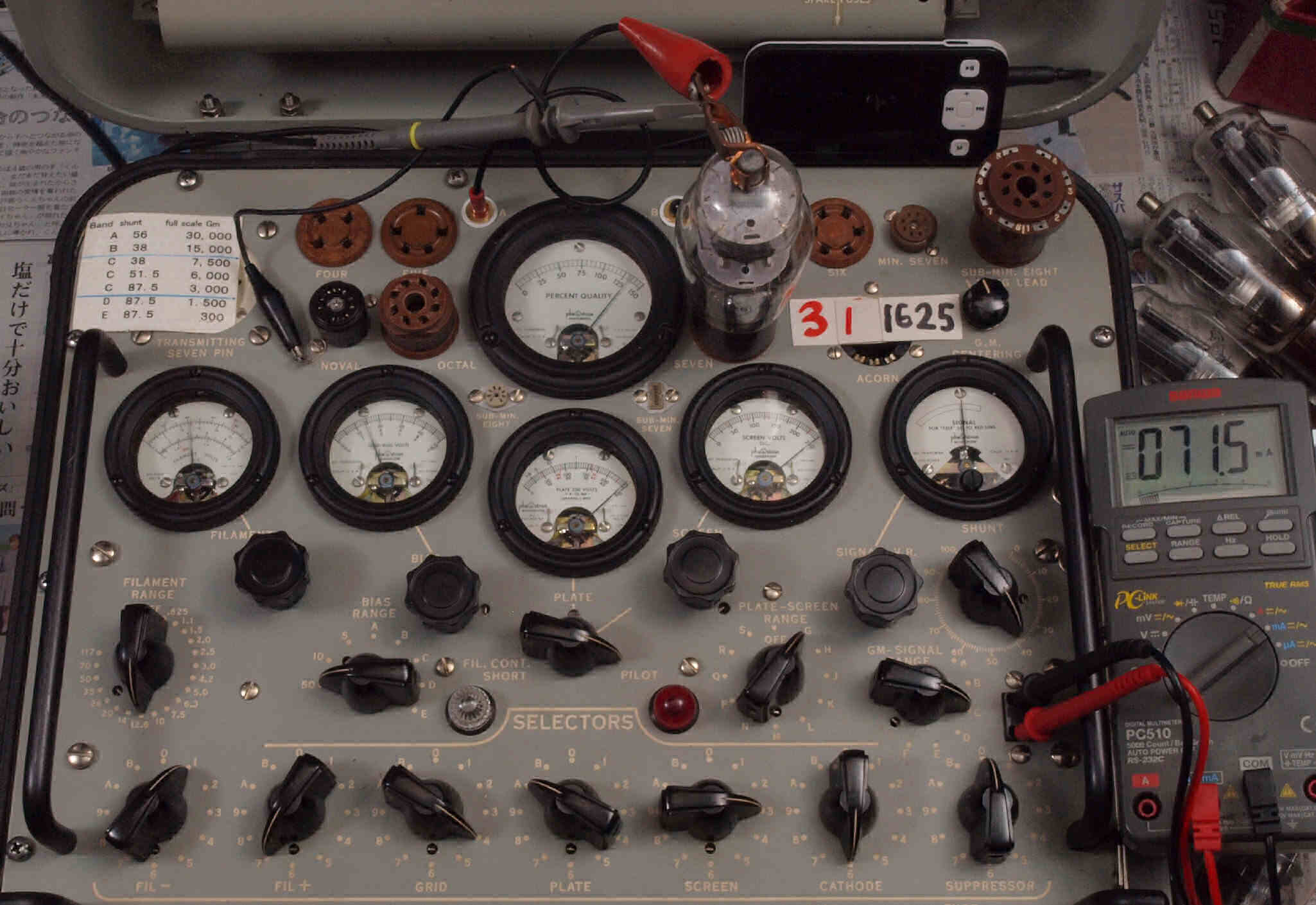

Ａ３１．　３１本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７１．５ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

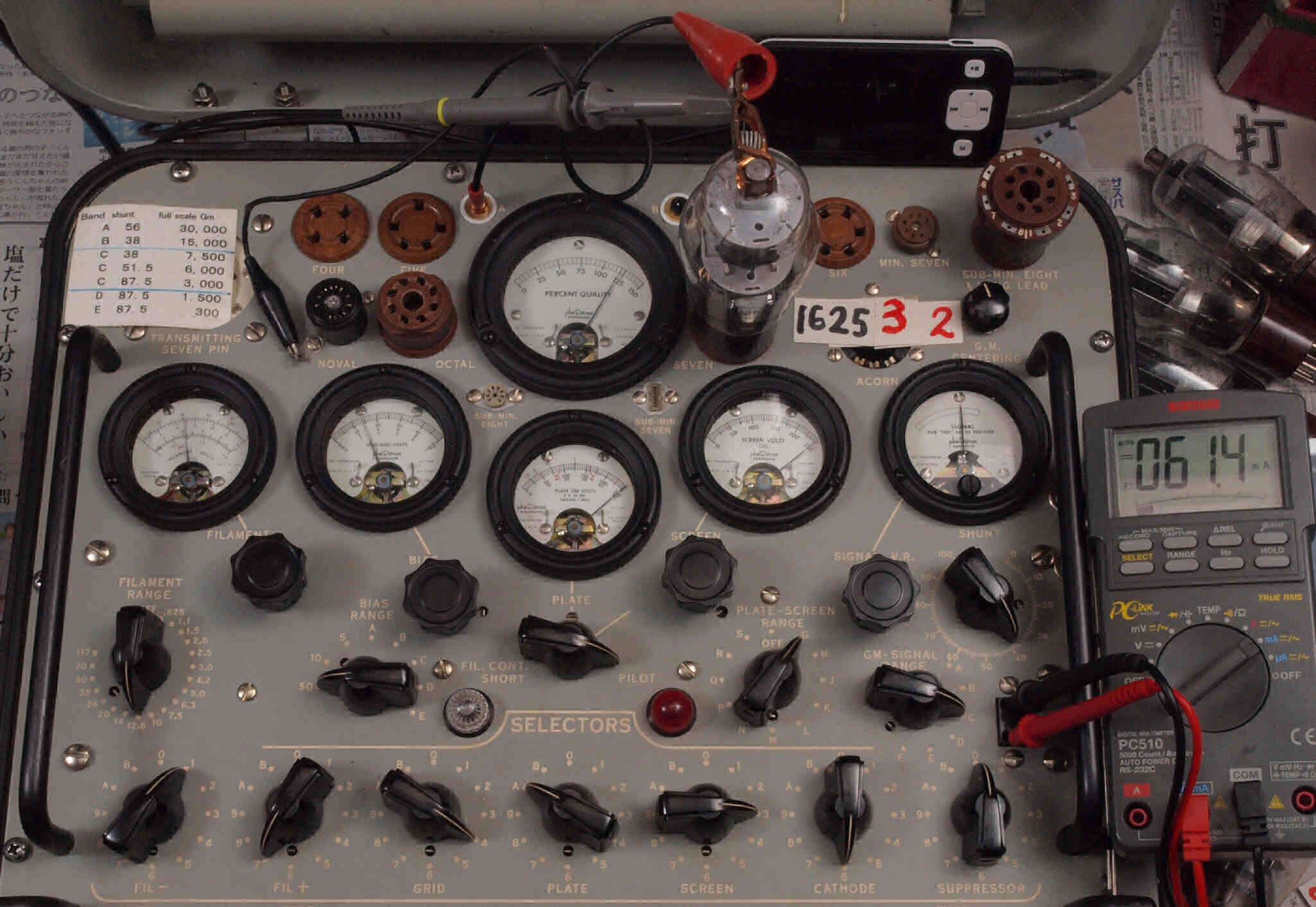

A３２．　３２本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６１．４ｍＡ。

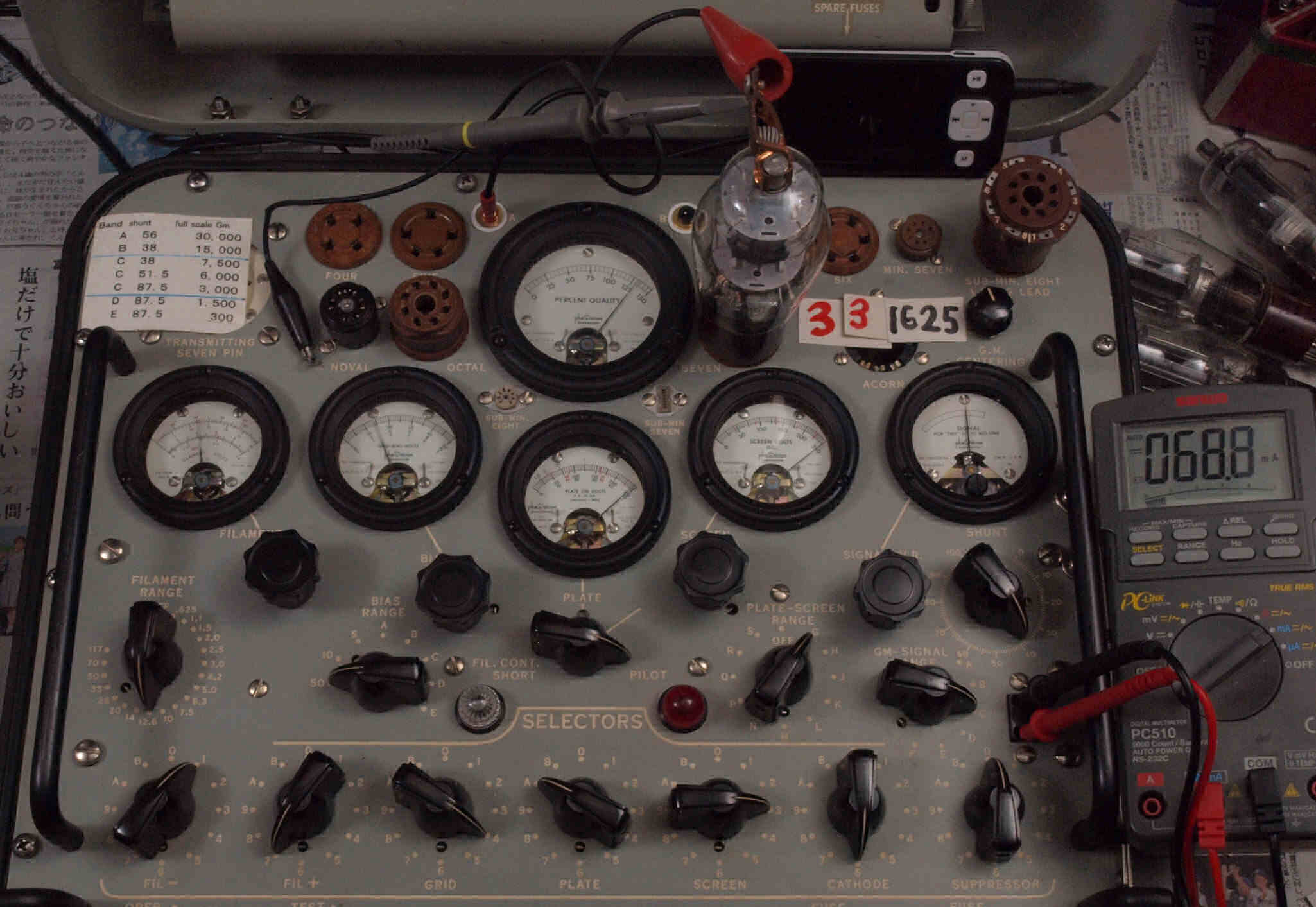

A３３．　３３本目　１６２５　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６８．８ｍＡ。
A３４．　３４本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６８．２ｍＡ。
A３５．　３５本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６６．５ｍＡ。　

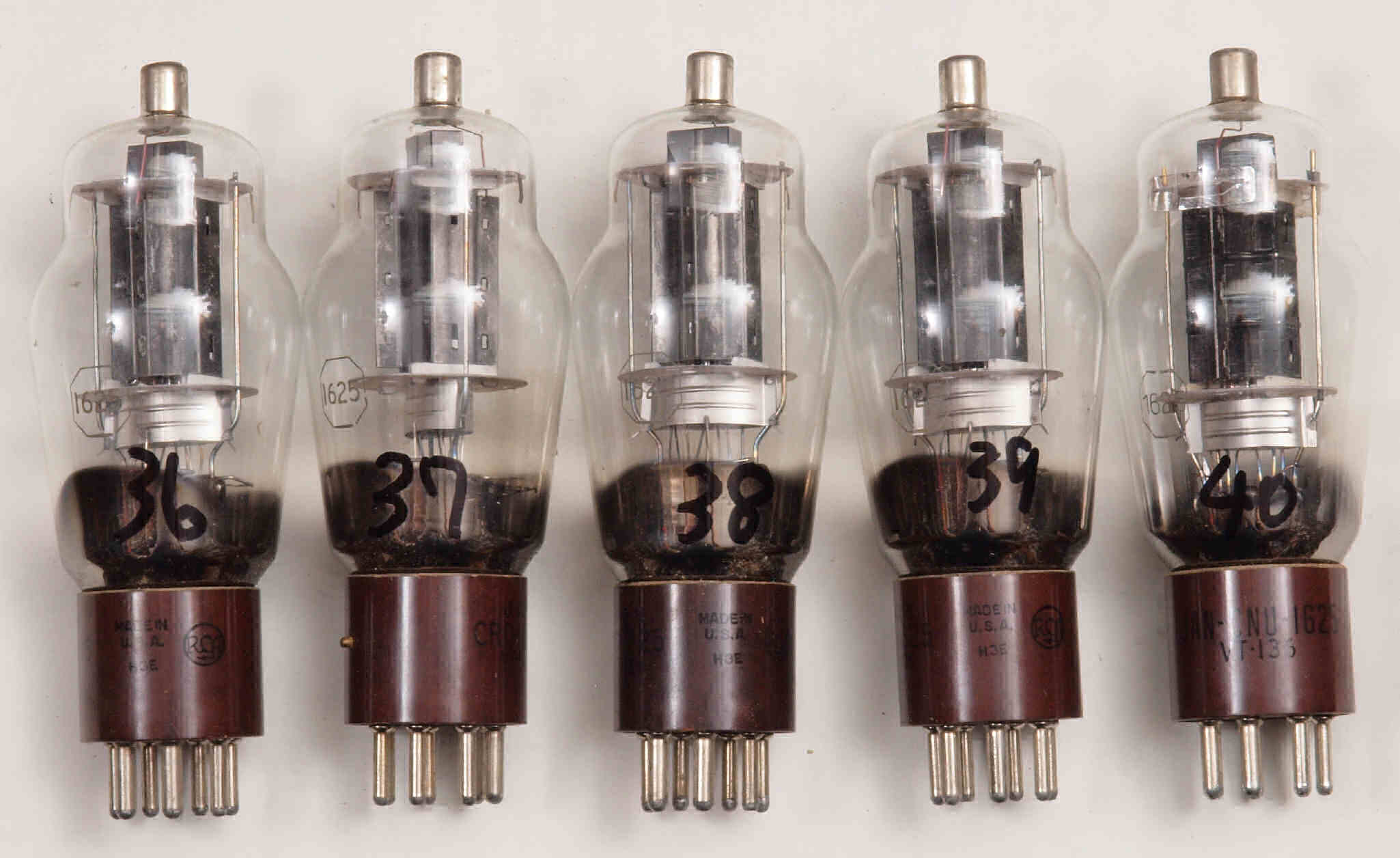

左から、３６本目、　３７本目、　．．．、４０本目。
  • ３６本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６５．５ｍＡ。
    ３７本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．０ｍＡ。
    ３８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．１ｍＡ。
    ３９本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７２．２ｍＡ。
    ４０本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６２．７ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

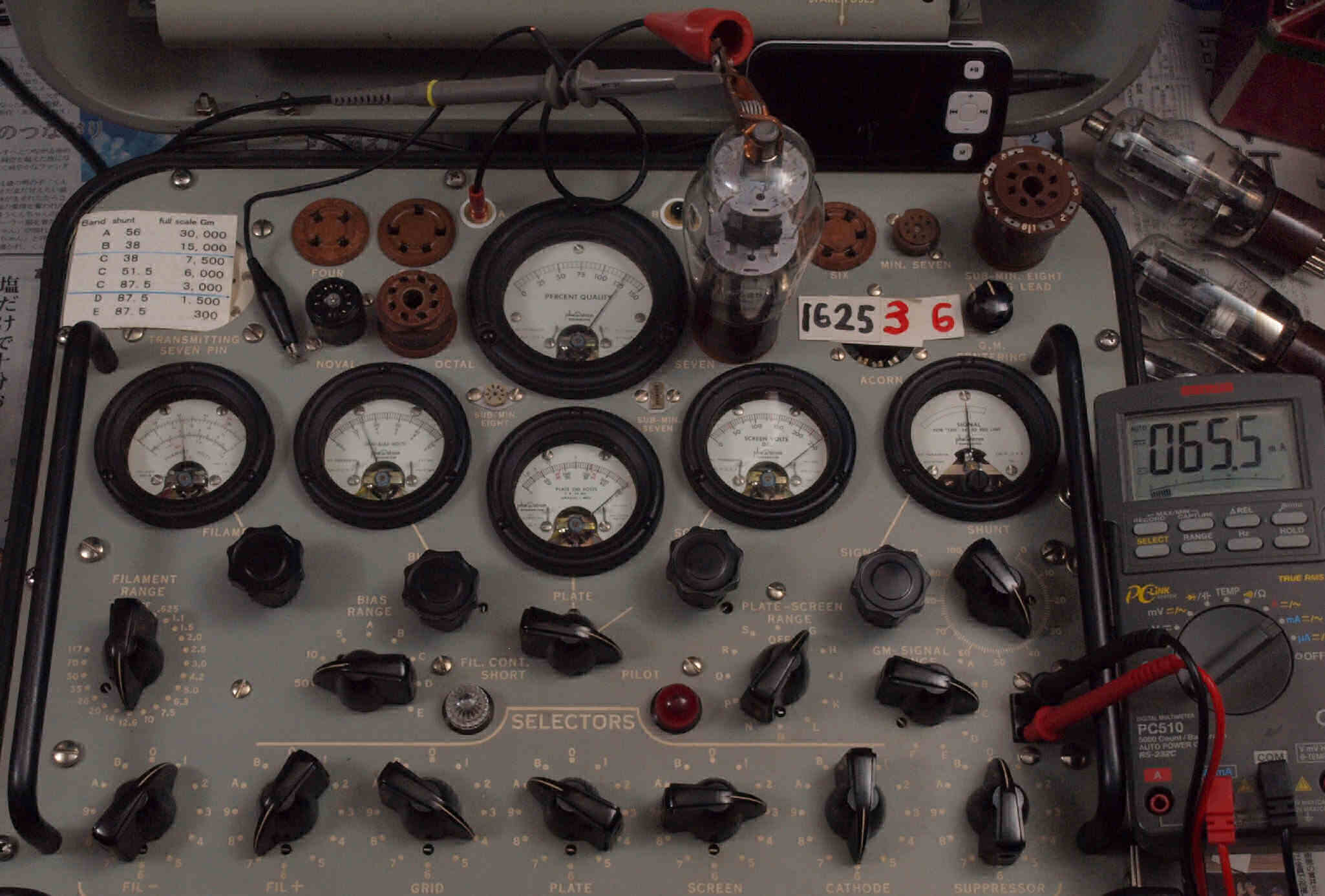

Ａ３６．　３６本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６５．５ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、

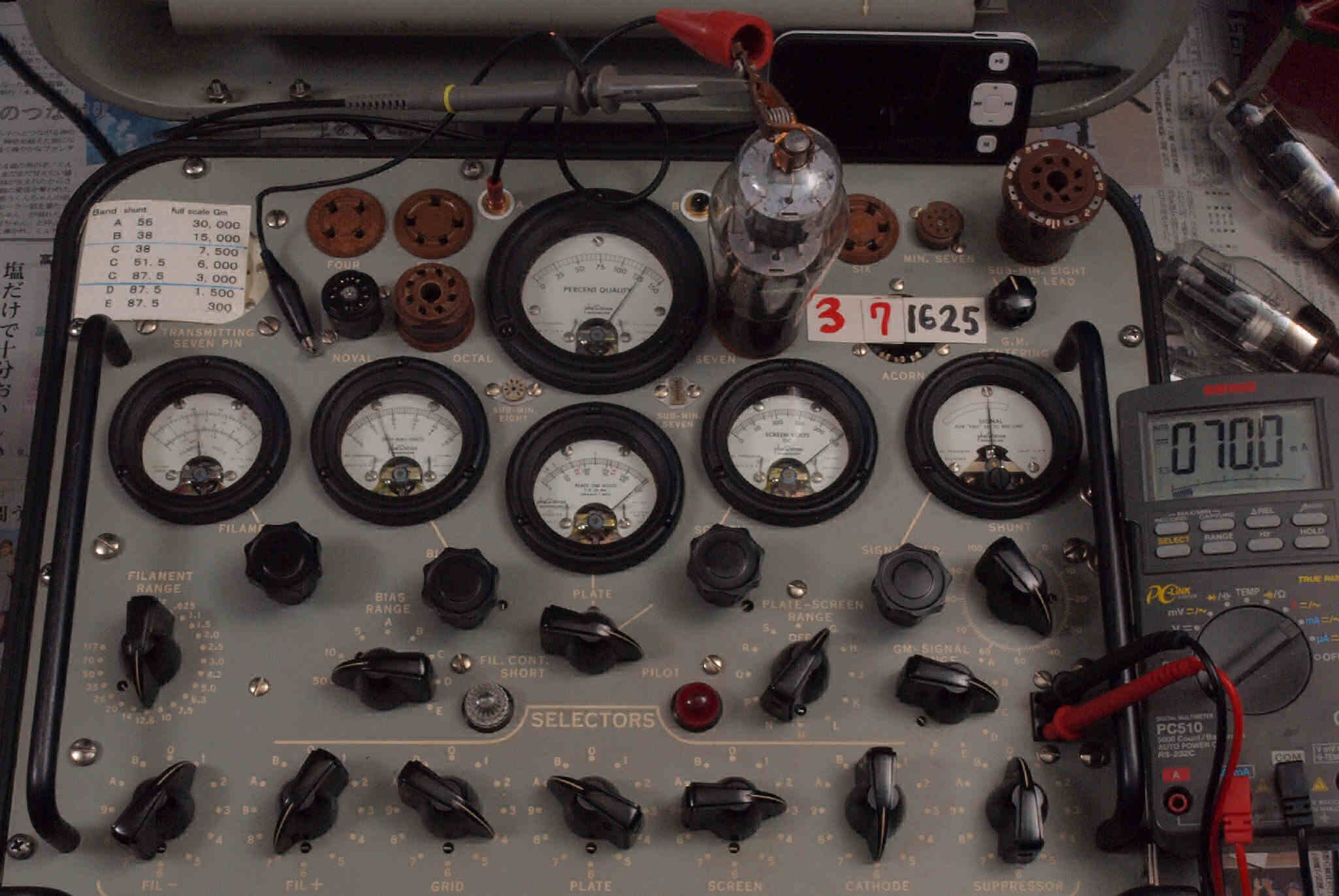

A３７．　３７本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．０ｍＡ。
A３８．　３８本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝７０．１ｍＡ。

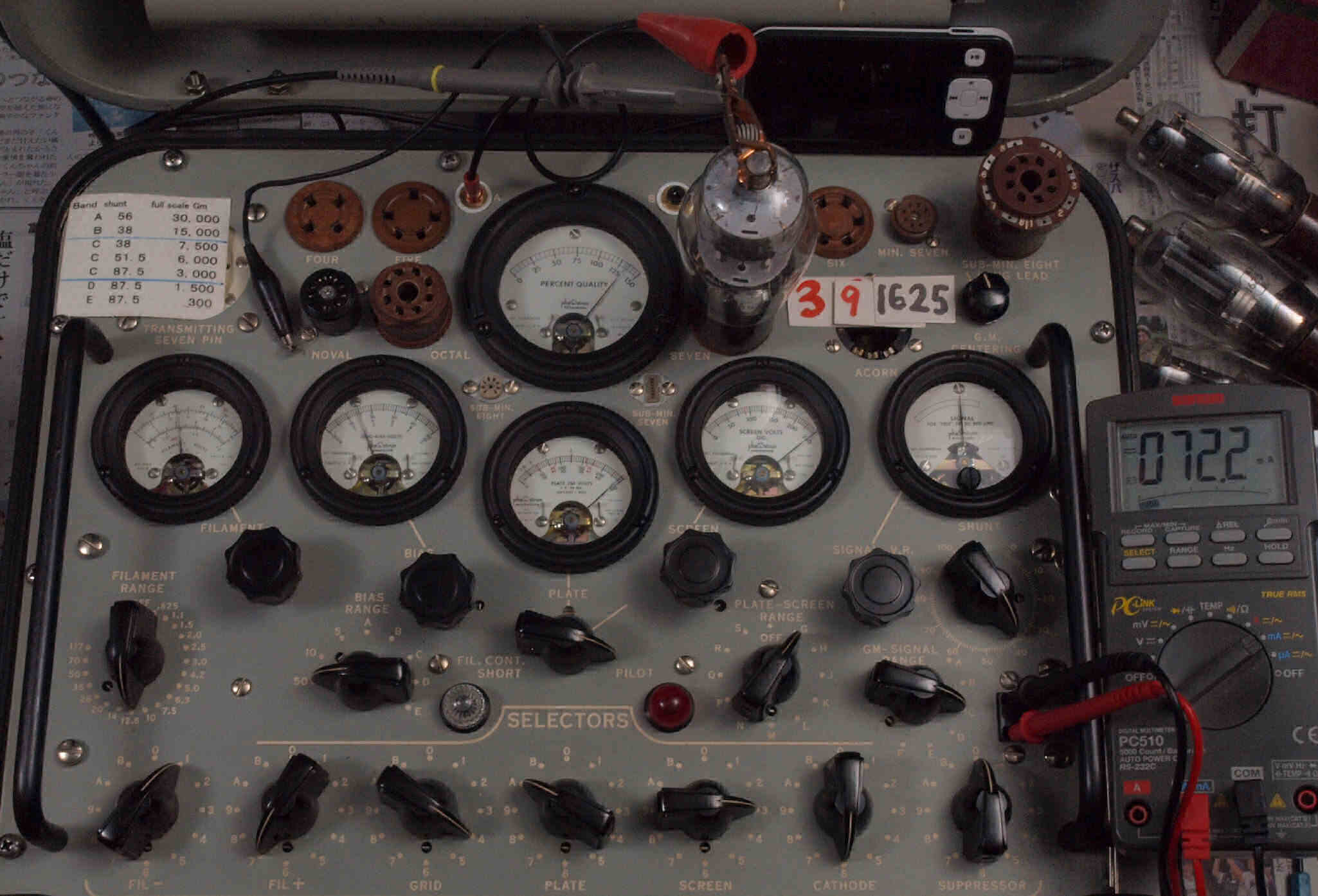

A３９．　３９本目　１６２５　測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝７２．２ｍＡ。

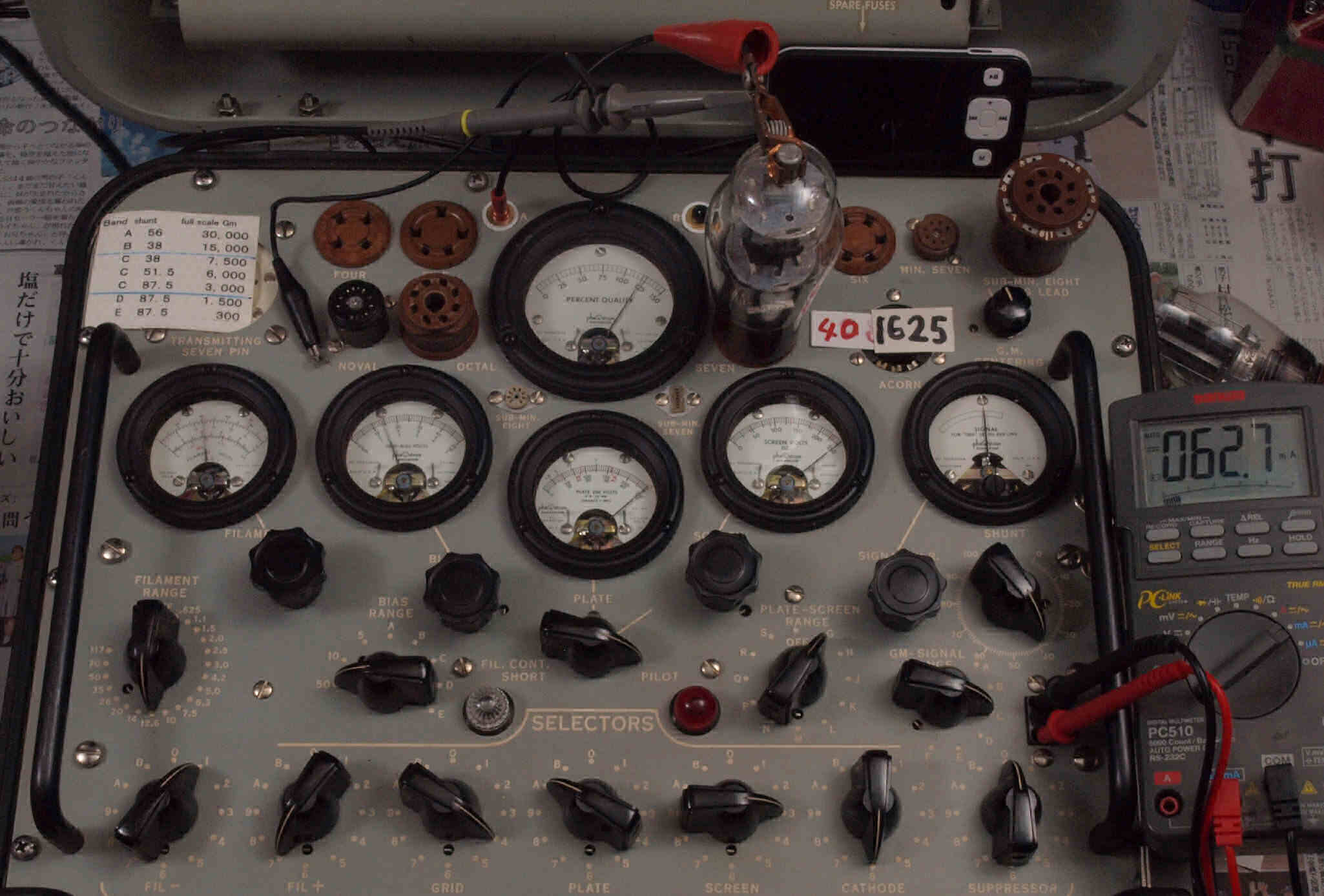

A４０．　４０本目　１６２５　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝６２．７ｍＡ。
左から、４１本目、　４２本目。
  • ４１本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６７．４ｍＡ。
    ４２本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６４．９ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

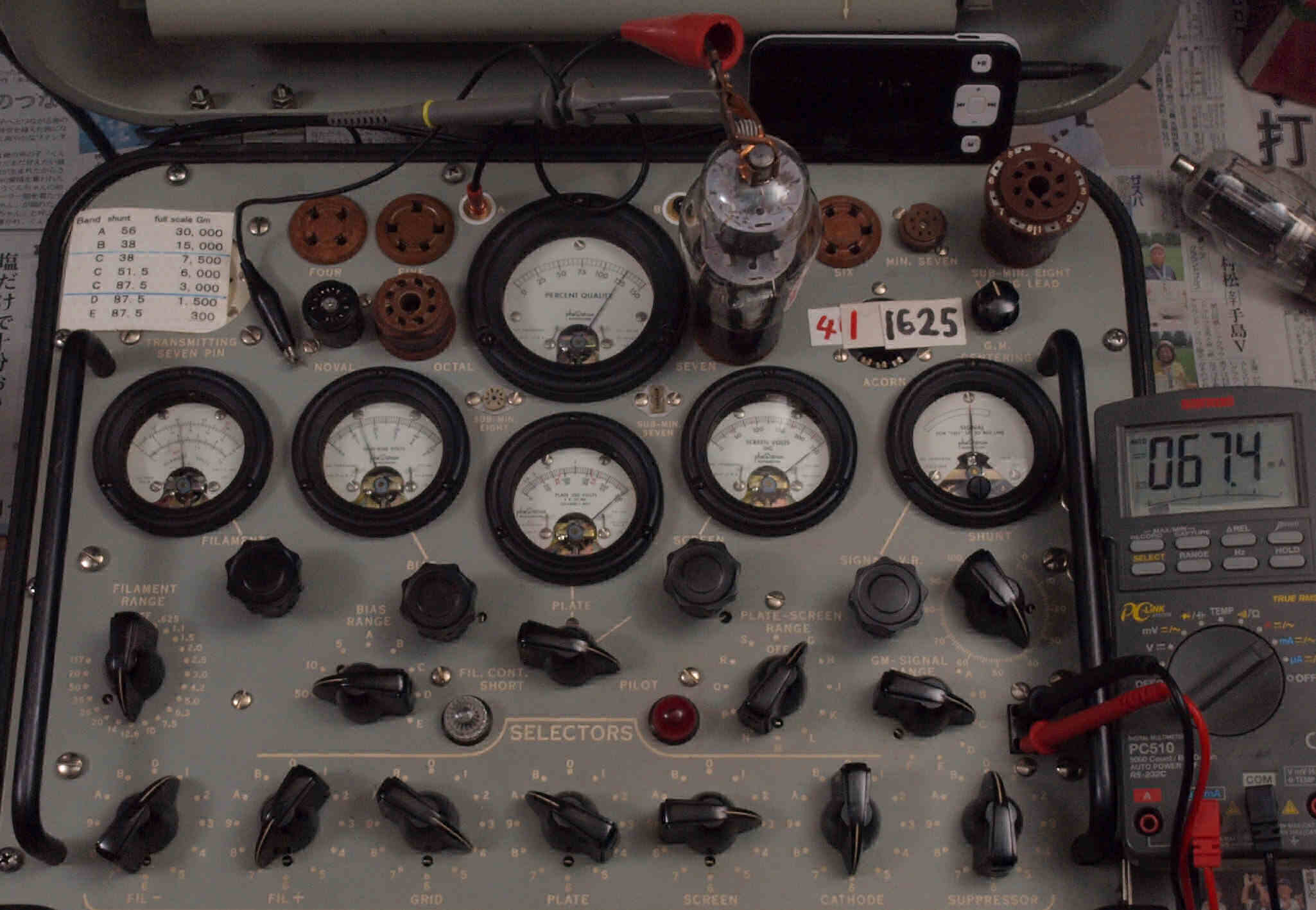

Ａ４１．　４１本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６７．４ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

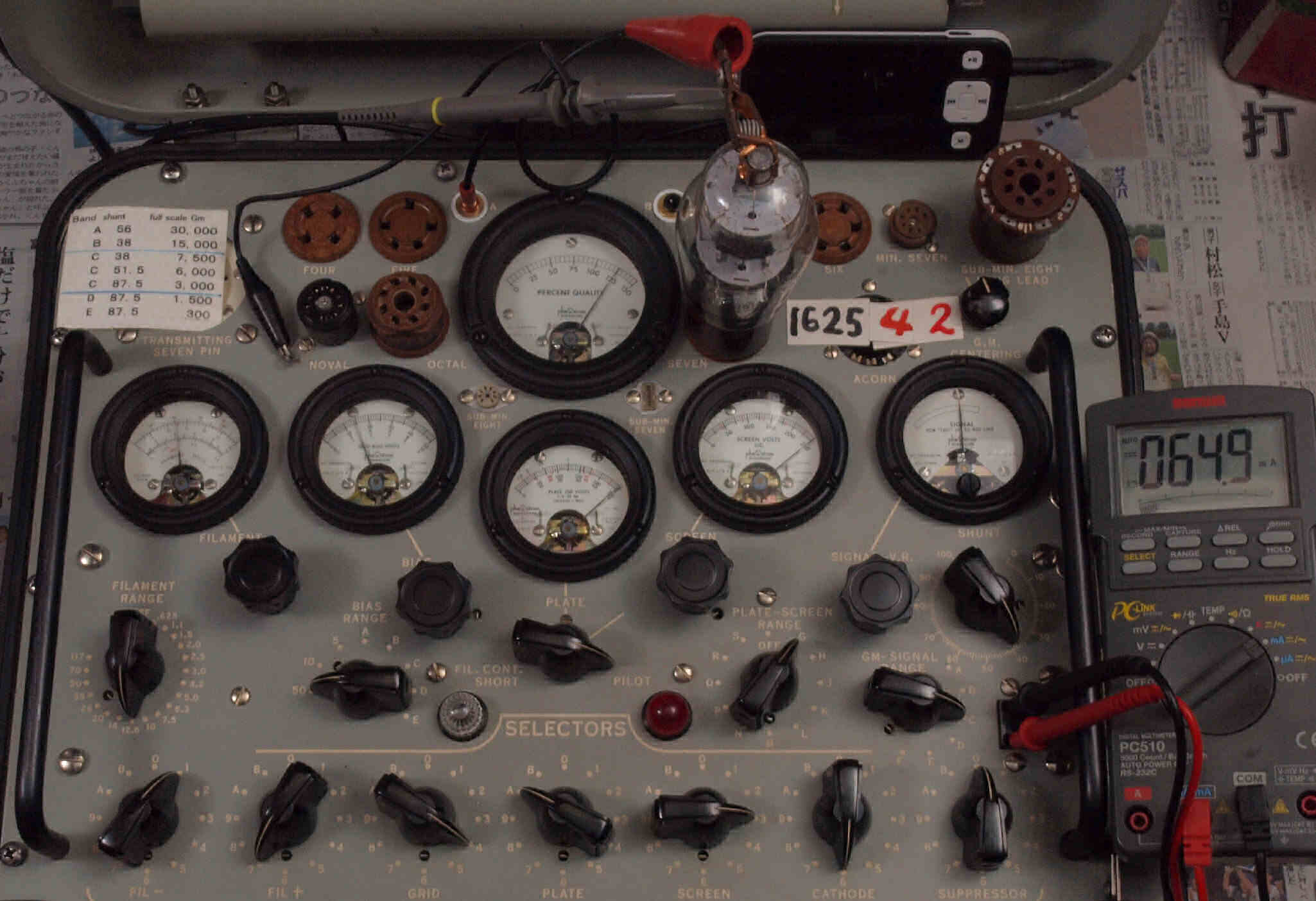

A４２．　４２本目　１６２５　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６４．９ｍＡ。

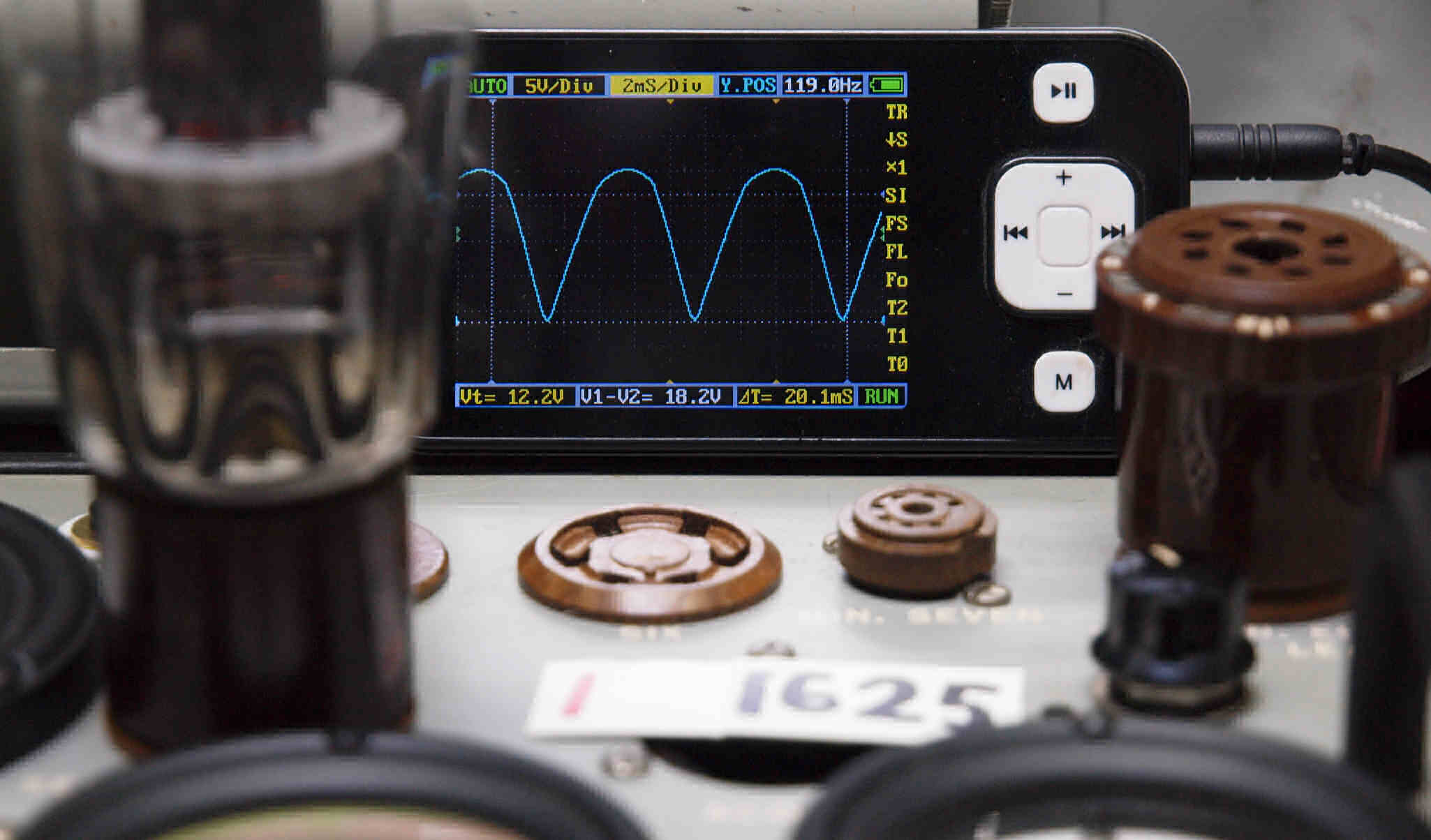

プレート電圧波形を観測しながら測定する。
電源は安定化（電圧源・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

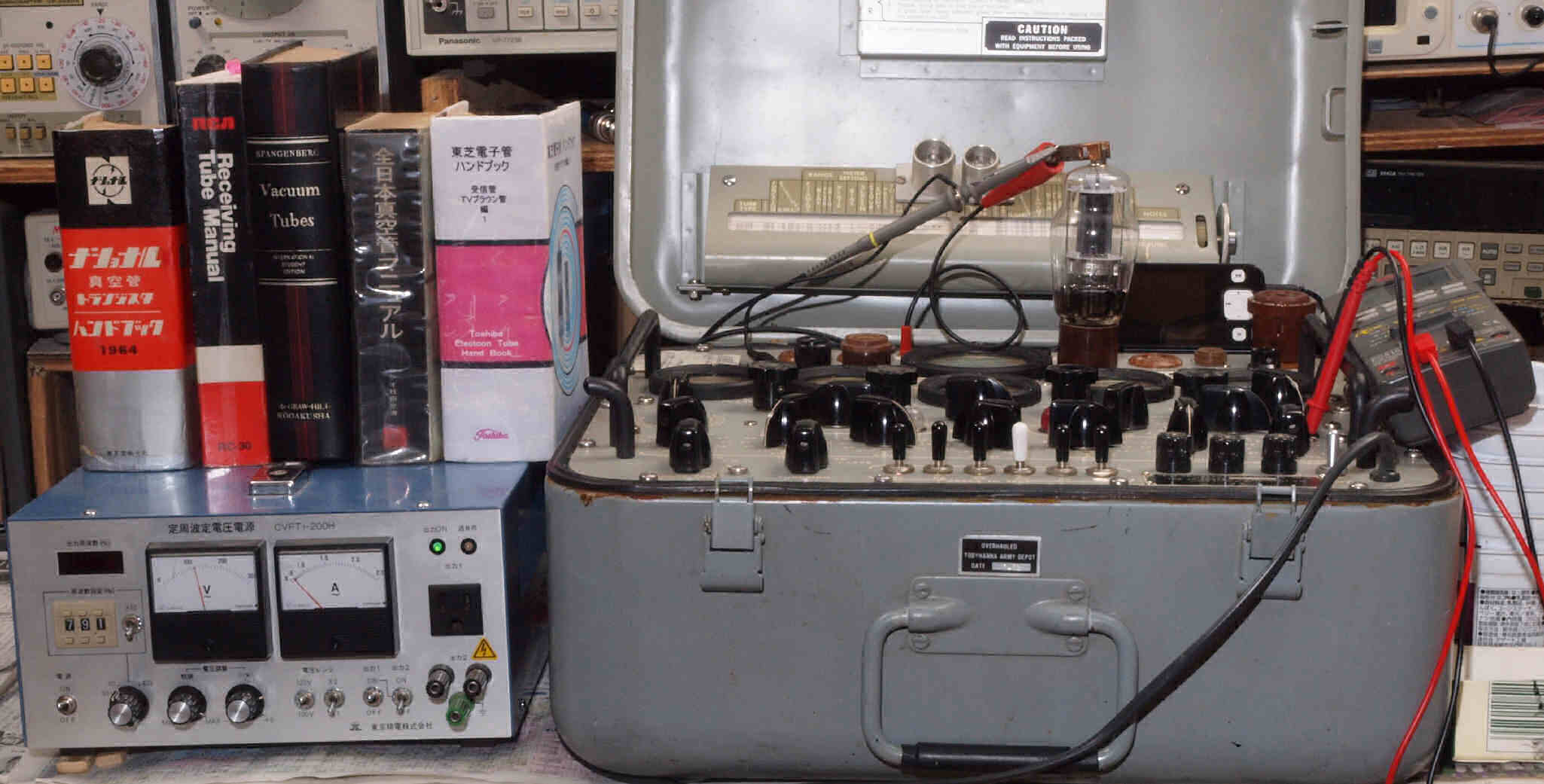

　　　 　　　　　 　　　　　　　　1625_1h
