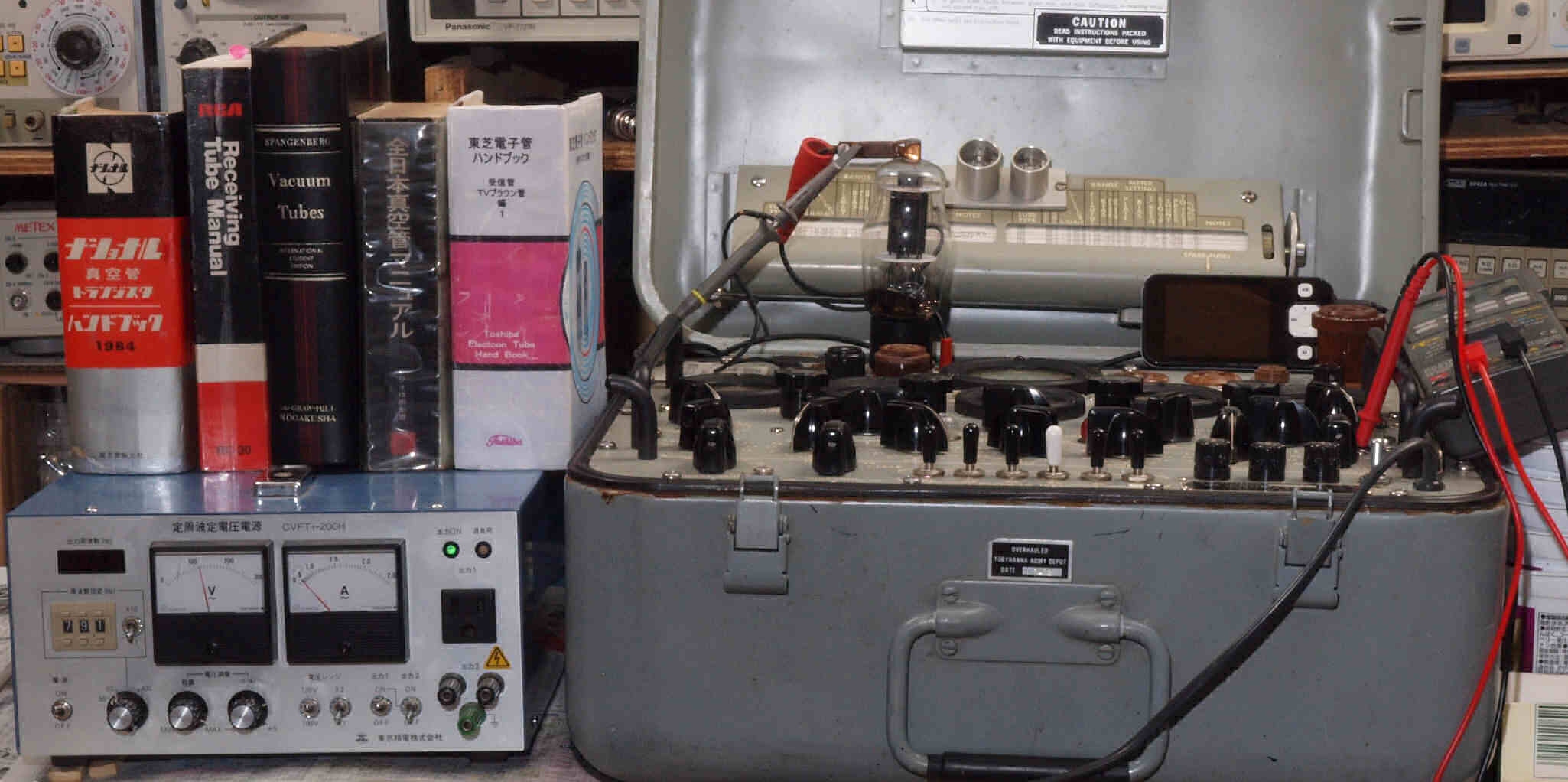

Vacuum Tube Tester Hickok TV-2B/Uで
ＵＹ−８０７　Ｇｍ ＆ Ｉｐ測定
  • Ａ．１回目
    １本目　ＵＹ−８０７測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６３．０ｍＡ。
    ２本目　ＵＹ−８０７測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５８．６ｍＡ。
    ３本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．８ｍＡ。
    ４本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．８ｍＡ。
  • Ｂ．２回目
    １本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．１１ｍＡ。
    ２本目　ＵＹ−８０７測定。　Ｇｍ＝４６００μmho、Ｉｐ＝５０．０ｍＡ。
    ３本目　ＵＹ−８０７測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６０．２ｍＡ。
    ４本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．６ｍＡ。
Ａ．　ＹＡＨＯＯオークションで買た、東芝（マツダ）ＵＹ−８０７　４本の「Ｇｍ　＆　Ｉｐ」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

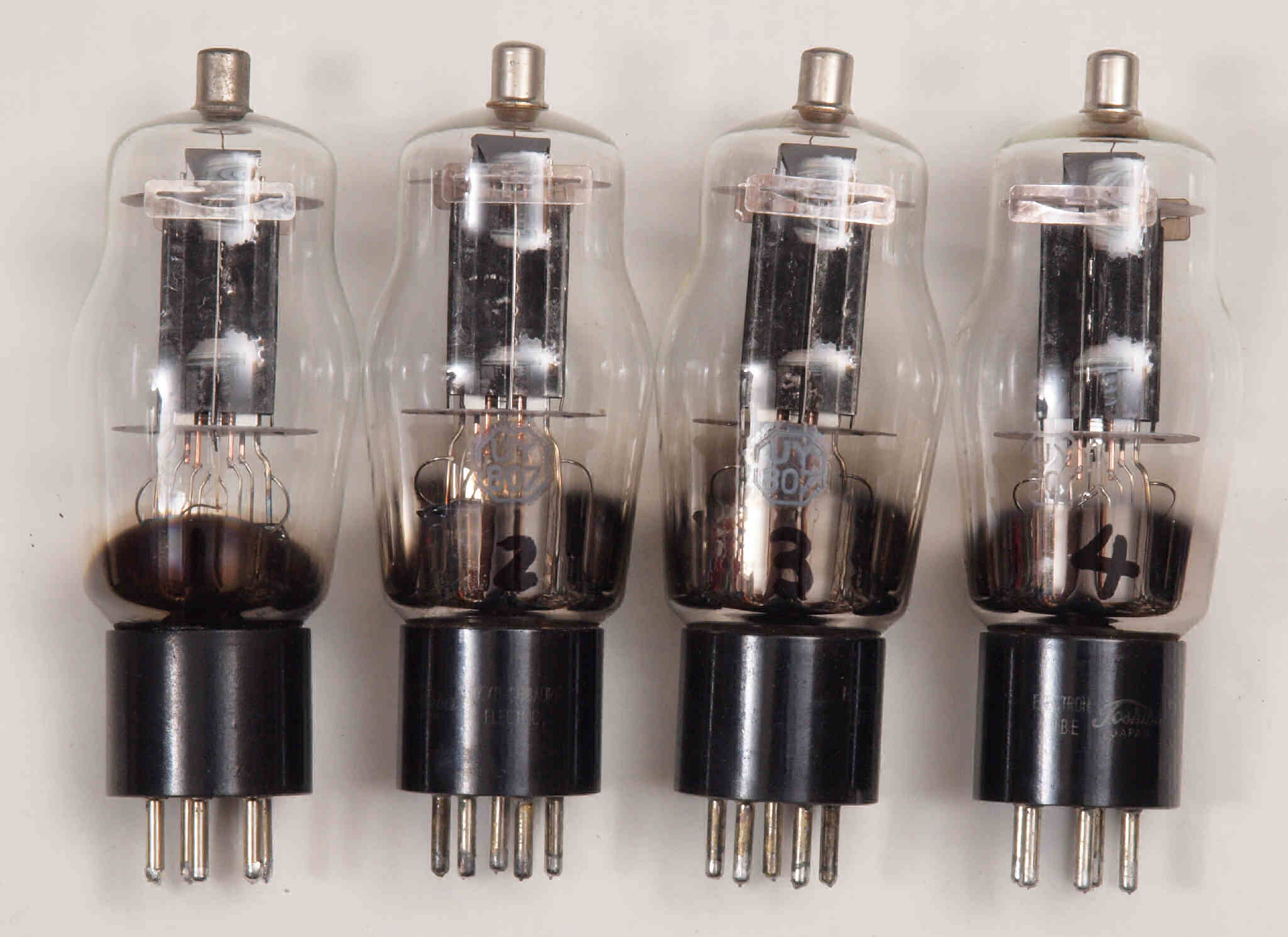

左から、１本目、　２本目、　．．．、４本目。
  • １本目　ＵＹ−８０７測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６３．０ｍＡ。
    ２本目　ＵＹ−８０７測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５８．６ｍＡ。
    ３本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．８ｍＡ。
    ４本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．８ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

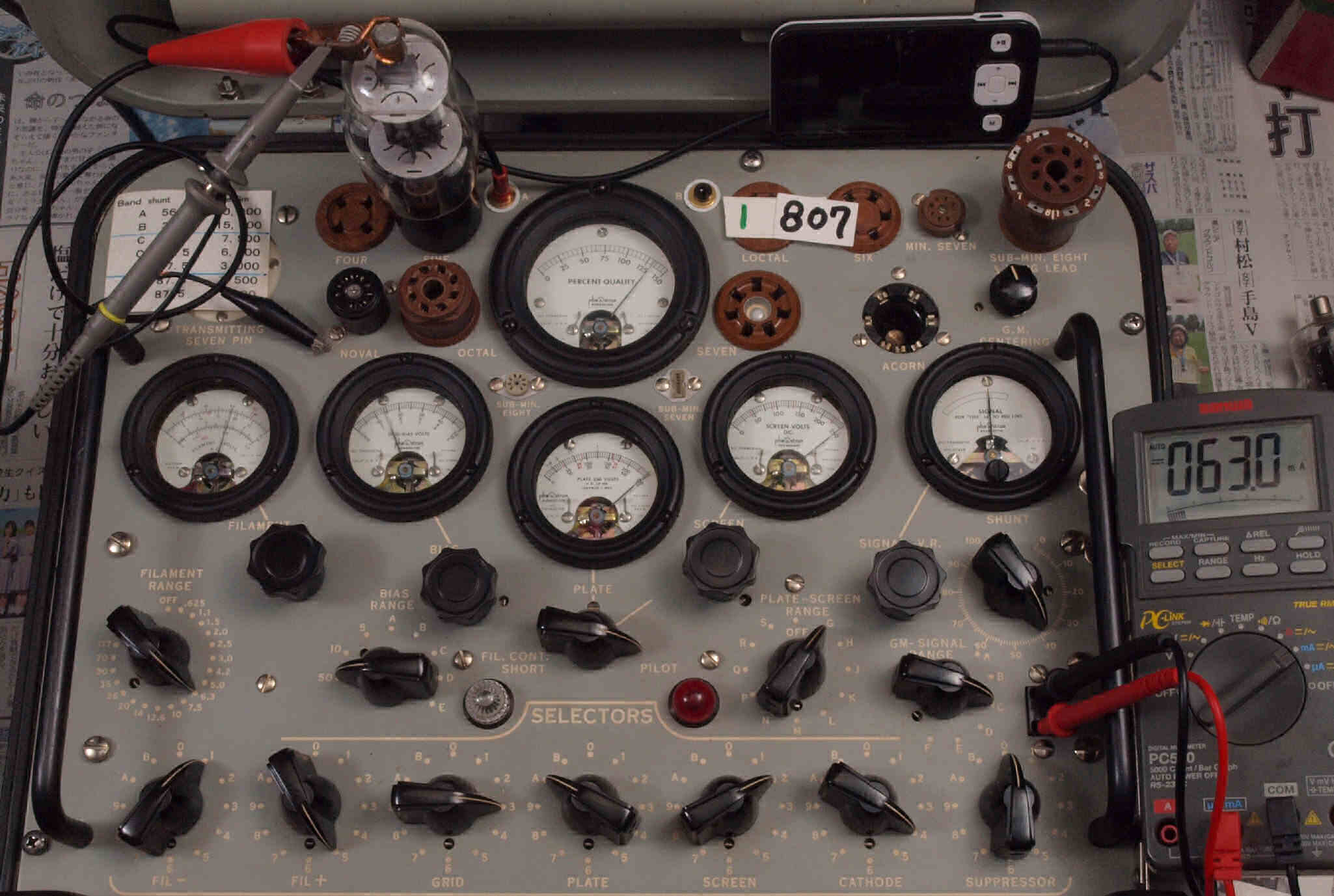

Ａ１．　１本目　ＵＹ−８０７測定。　Ｇｍ＝６６００μmho、Ｉｐ＝６３．０ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、

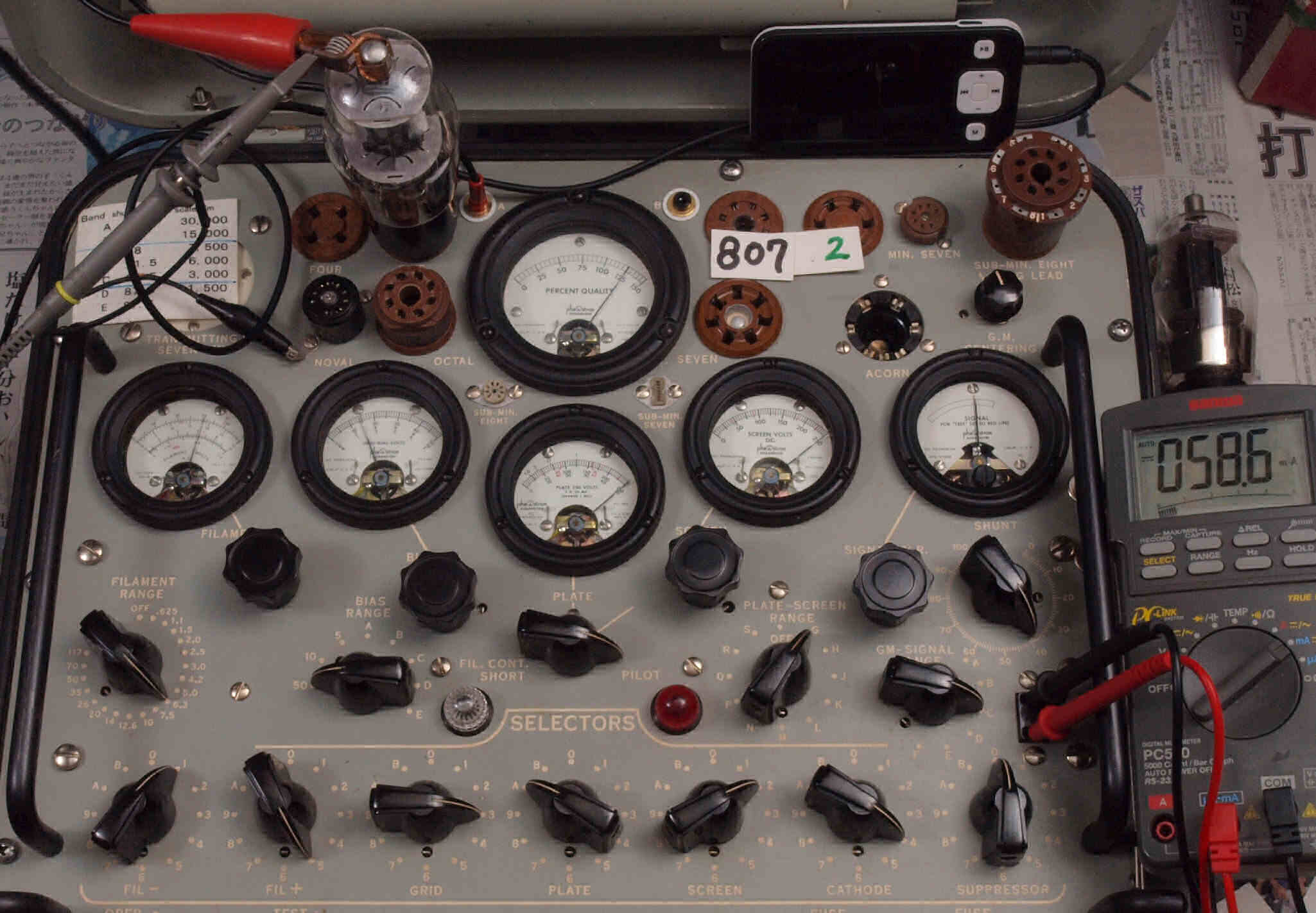

Ａ２．　２本目　ＵＹ−８０７測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５８．６ｍＡ。

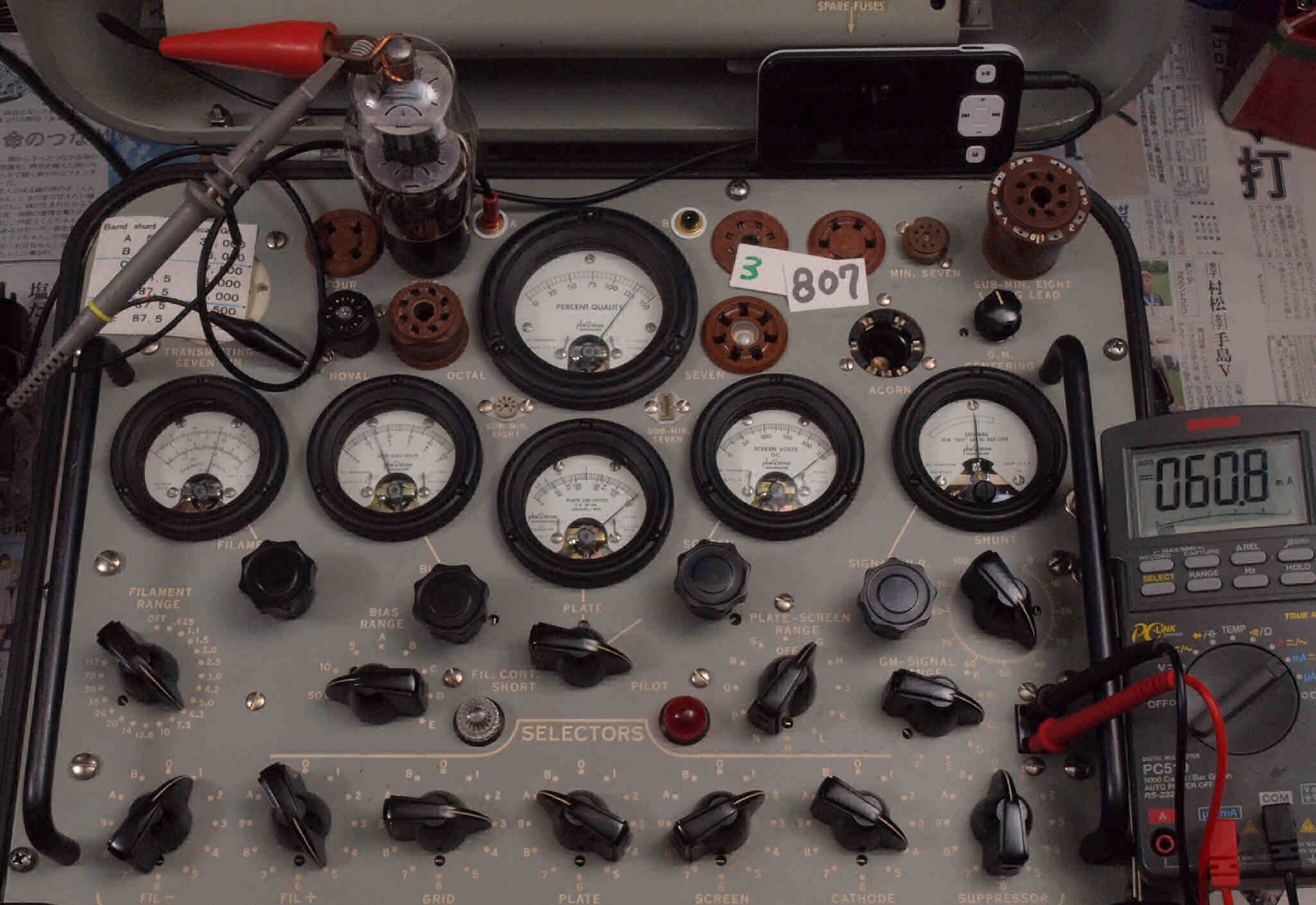

Ａ３．　３本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６０．８ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

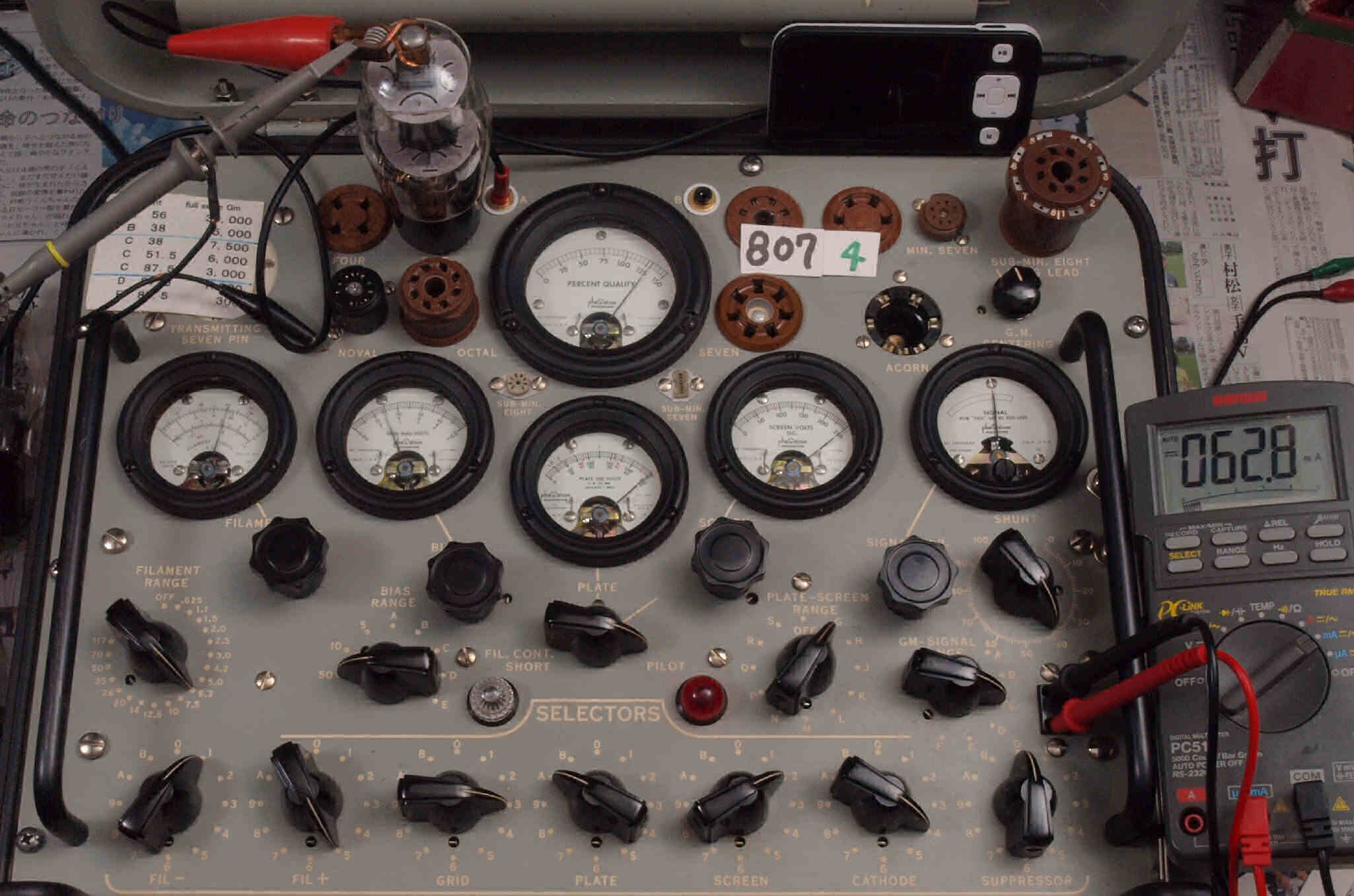

Ａ４．　４本目　ＵＹ−８０７測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６２．８ｍＡ。

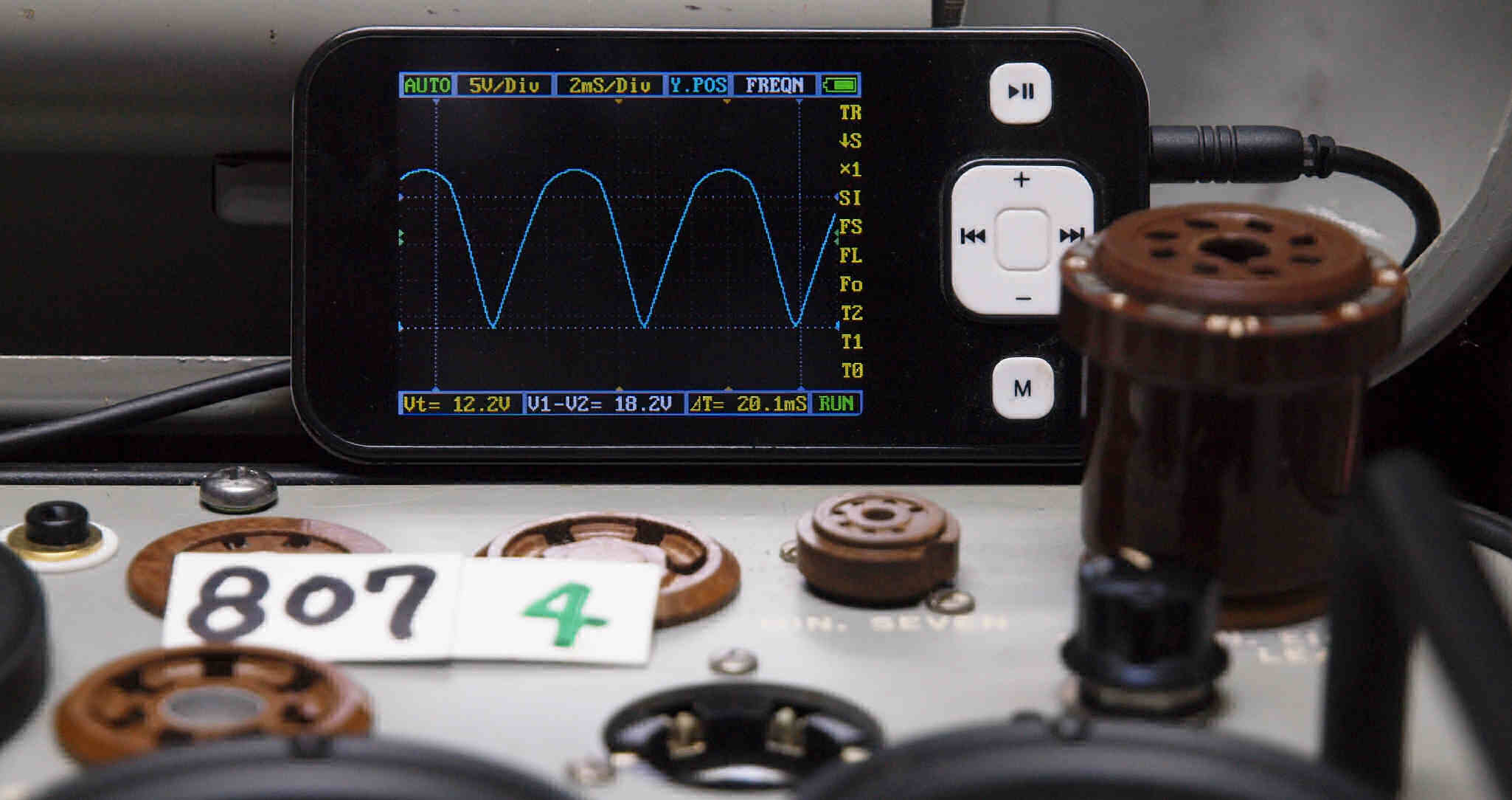

プレート波形を観測しながら測定する。

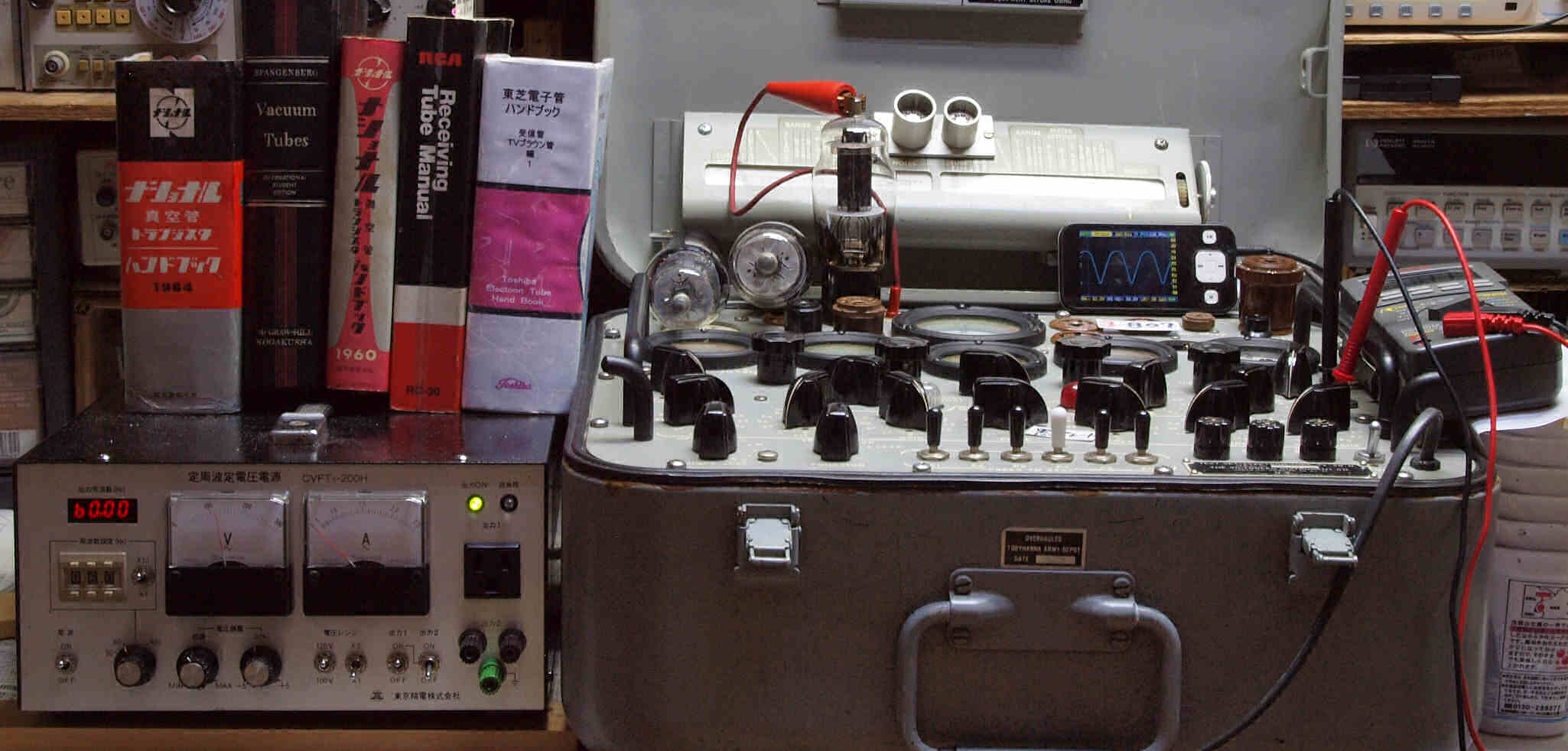

測定電源は安定化（電源・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｂ．　ＹＡＨＯＯオークションで買た、東芝（マツダ）ＵＹ−８０７　４本の「Ｇｍ　＆　Ｉｐ」測定。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
左から、１本目、　２本目、　．．．、４本目。
  • １本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．１１ｍＡ。
    ２本目　ＵＹ−８０７測定。　Ｇｍ＝４６００μmho、Ｉｐ＝５０．０ｍＡ。
    ３本目　ＵＹ−８０７測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６０．２ｍＡ。
    ４本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．６ｍＡ。

画像をクリックすると、大きく（横幅2050ドット）表示されます。

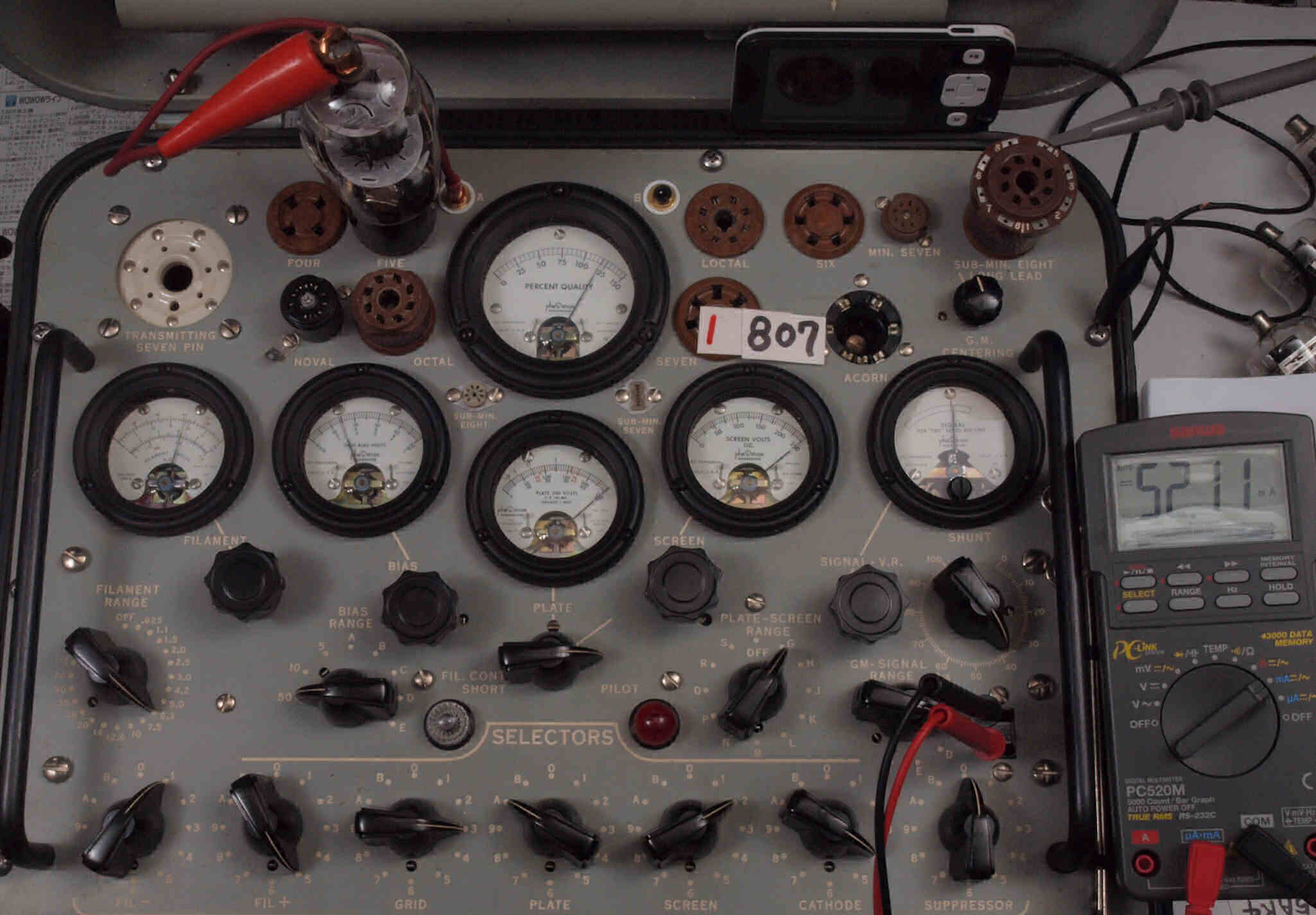

Ｂ１．　１本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．１１ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、

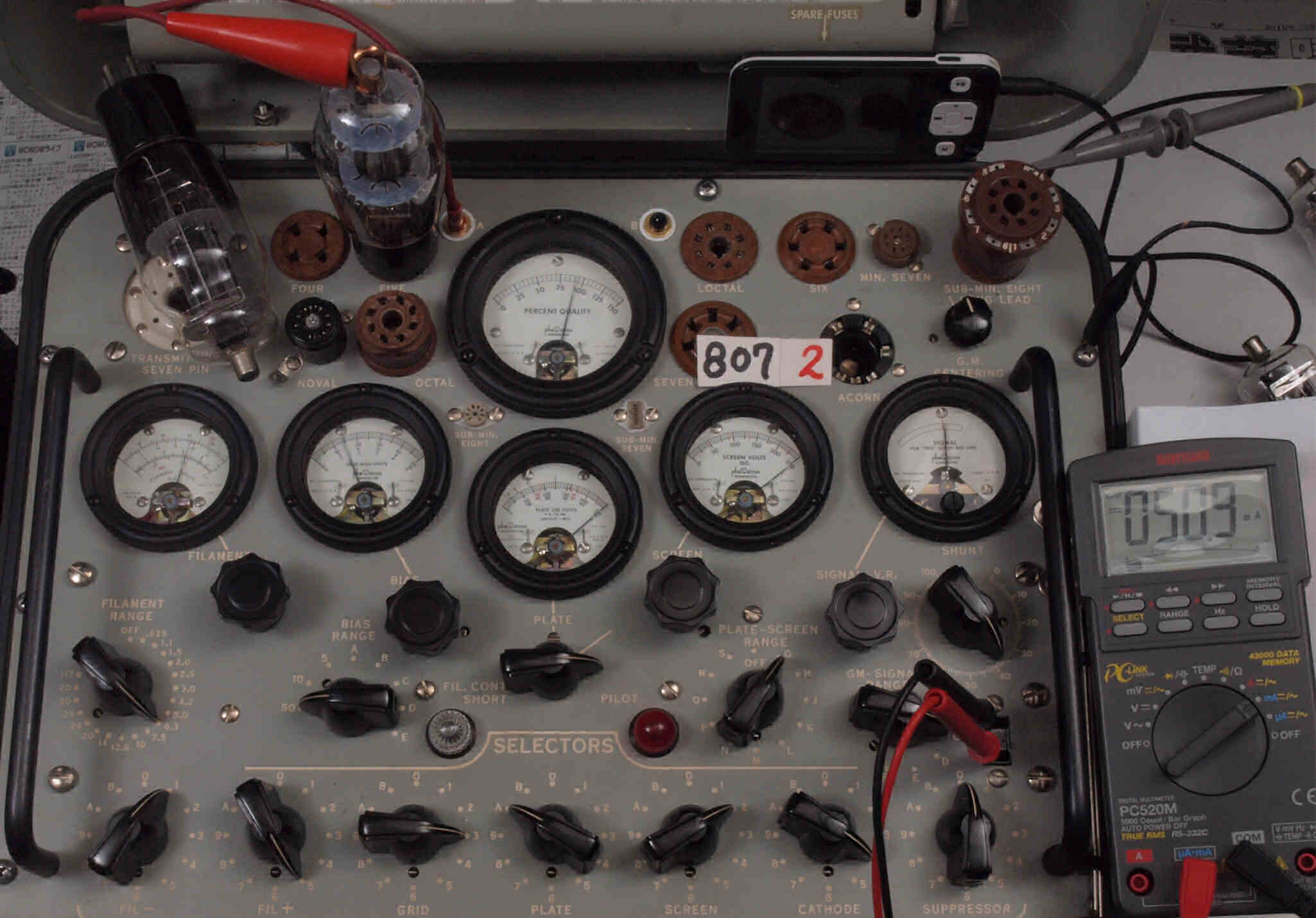

Ｂ２．　２本目　ＵＹ−８０７測定。　Ｇｍ＝４６００μmho、Ｉｐ＝５０．０ｍＡ。

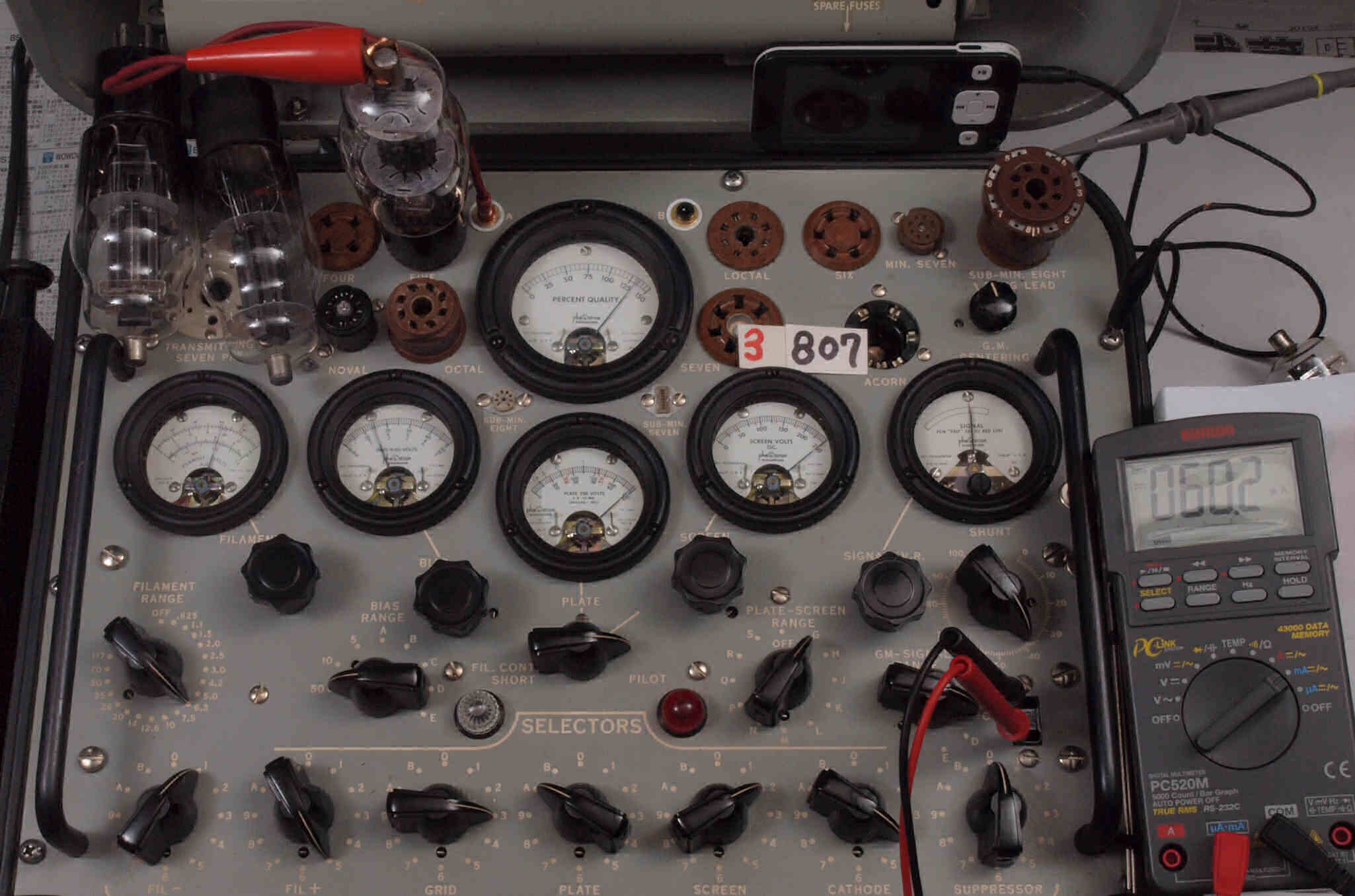

Ｂ３．　３本目　ＵＹ−８０７測定。　Ｇｍ＝６６５０μmho、Ｉｐ＝６０．２ｍＡ。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、

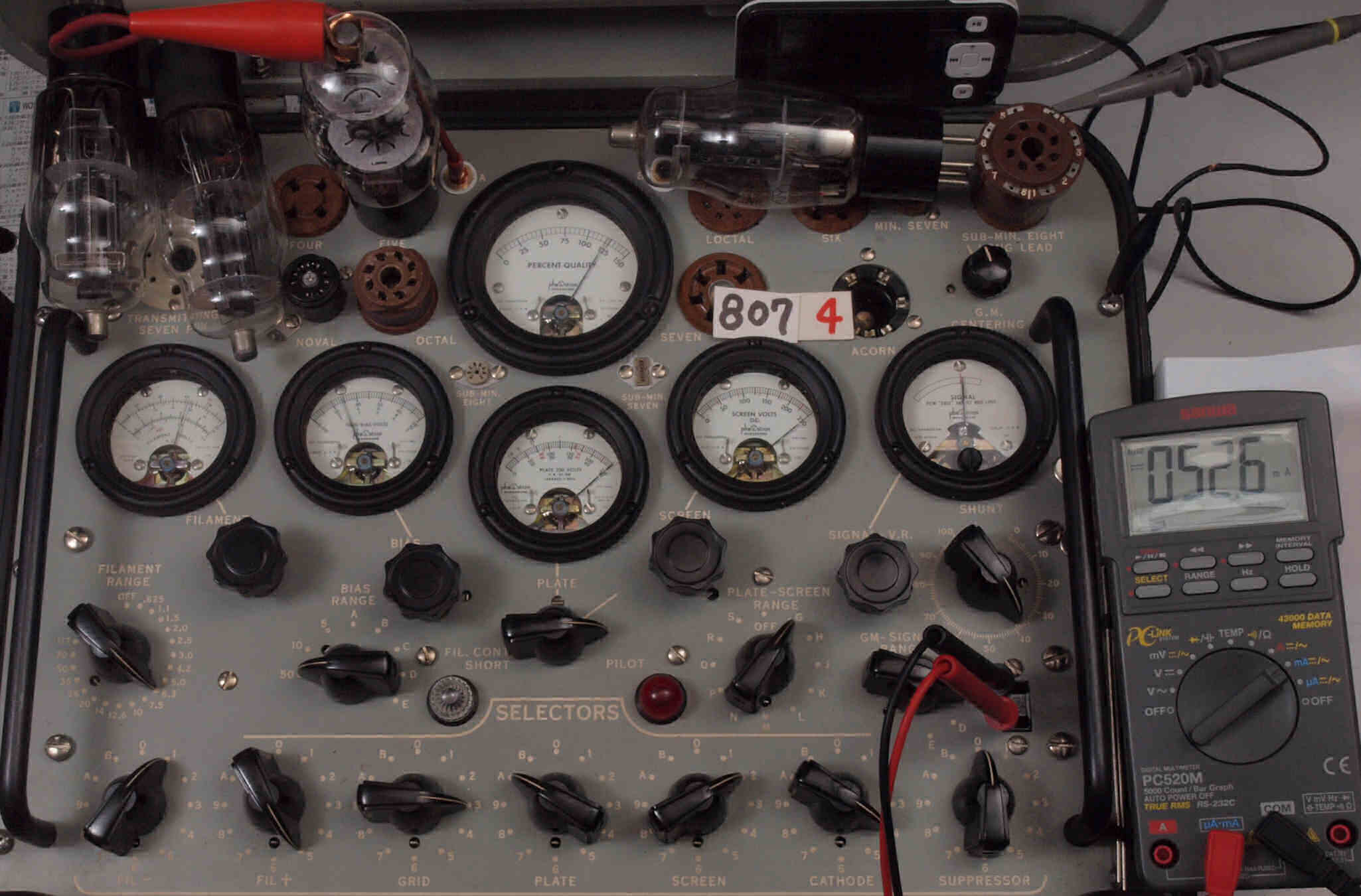

Ｂ４．　４本目　ＵＹ−８０７測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５２．６ｍＡ。

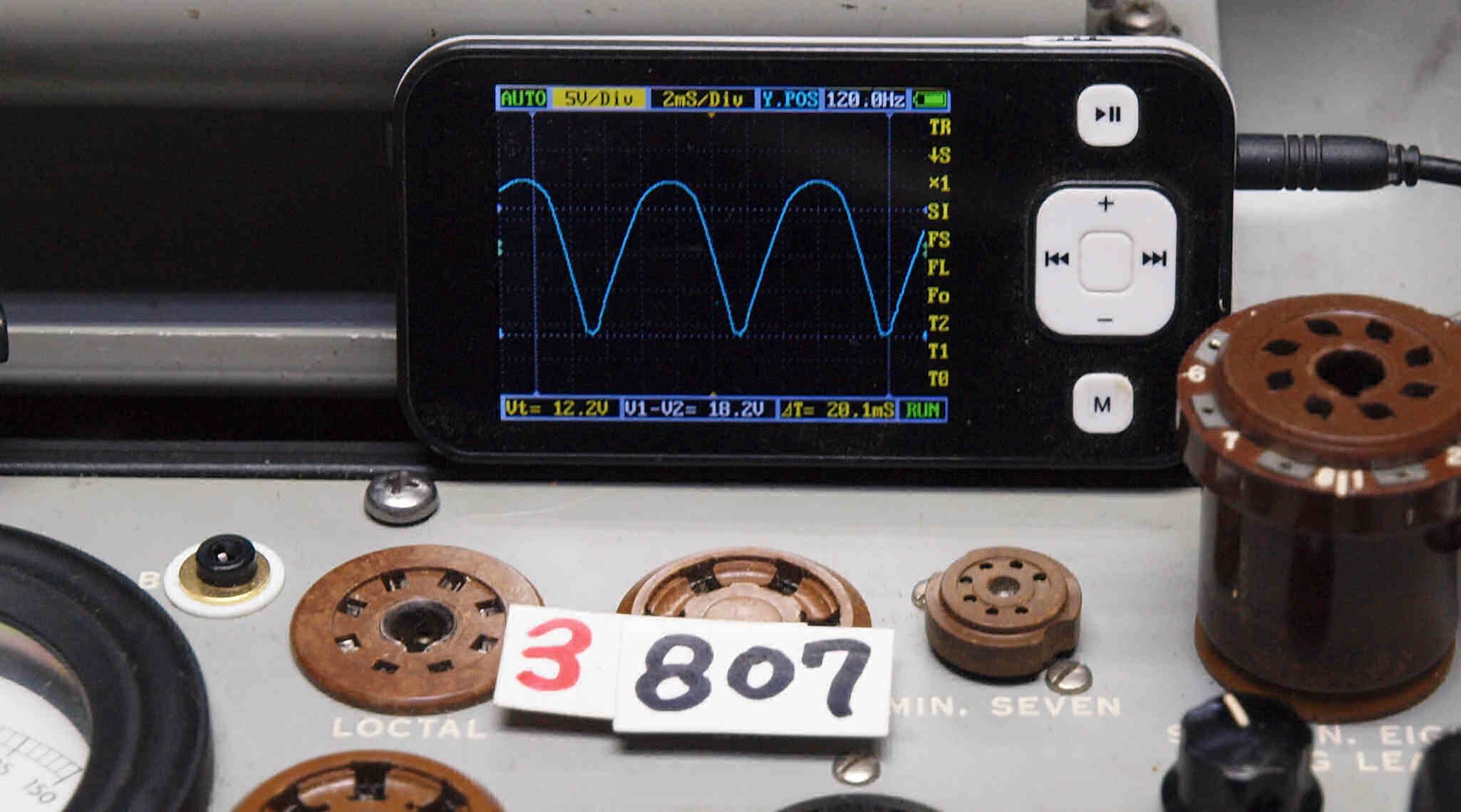

プレート電圧波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　　　　uy807e7
