Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ．　１３台目修理記録

◆ターンテーブルの点検 ◆レコードプレヤーの修理 ◆梱包はこちらを参考　平成２４年４月２０日到着　　６月１７日完成　

注意　このＡＭＰは初期のＣ－ＭＯＳ－ＩＣそれもカスタム「ＭＮ６０４２」が使用されています。
　　　　基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること

Ａ．　修理前の状況

インドネシアのジャカルタ在住の友人が、日本のオーディオ業者より、ネットでTechnicsのSP-10MK3を50万円（新品のトーンアーム付属）との事で購入し、設置し、音出ししたところ、ターンテーブルが最初、高速で廻り、その後スピードが落ちて最終的に停止してしまうという症状に見舞われ、技術力のある現地のリペアショップに見ていただいたところピッチコントロールICのMN6042が逝かれており、先方ではIC の在庫がないので修理不可能との事です。
購入業者は出荷前2日間に渡りエージングも施し、動作も確認したとの一点張りで、こちらもICの在庫なしを理由に修理に取り合ってくれません。

Ｔ．　手持ちＬＳＩ「ＭＮ６０４２他」でバラック修理の状況。

Ｂ．　原因

各部経年劣化。
誤修理

Ｃ．　電源部　修理状況

電解コンデンサー交換。
半固定ＶＲ交換。
劣化ＴＲ（トランジスター）交換。
配線手直し、補強。
経年劣化による各部ハンダ補正。
カスタムＩＣ４個交換。
定電圧ＩＣ４個交換。

Ｄ．　本体（タンテーブル部）修理状況

Ｍ．　モータ部　修理状況

配線手直し、補強。
経年劣化による各部ハンダ補正。

Ｇ．　使用部品

電解コンデンサー　　　　　　　　　　　　　　　　　　　４７個。
整流ダイオード　　　　　　　　　　　　　　　　　　　　　４個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　個。
カスタムＩＣ　　　　　　　　　　　　　　　　　　　　　　　　４個。
ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個。
定電圧ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　４個。

Ｅ．　測定・調整

Ｆ．　修理費　　　　　　　　　　　１４０，０００円。　　オーバーホール修理。

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況
Ａ０１．　点検中　タンテーブルに軸スリーブが付いている！　上（表）真ちゅう製と下（裏）ステンレス製の合わせ止めビスが無！

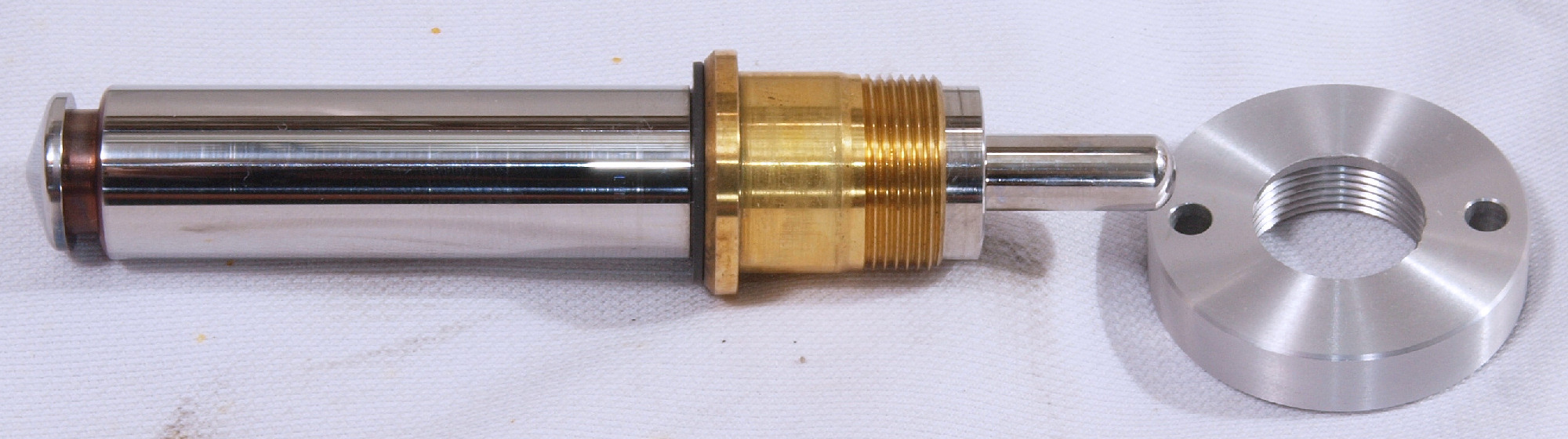

Ａ０２．　点検中　軸からスリーブを抜いた！

Ａ０３．　点検中　焼きハメの為、簡単には入らない！

Ａ０４．　点検中　１週間後、焼きハメ後、戻って着ました。

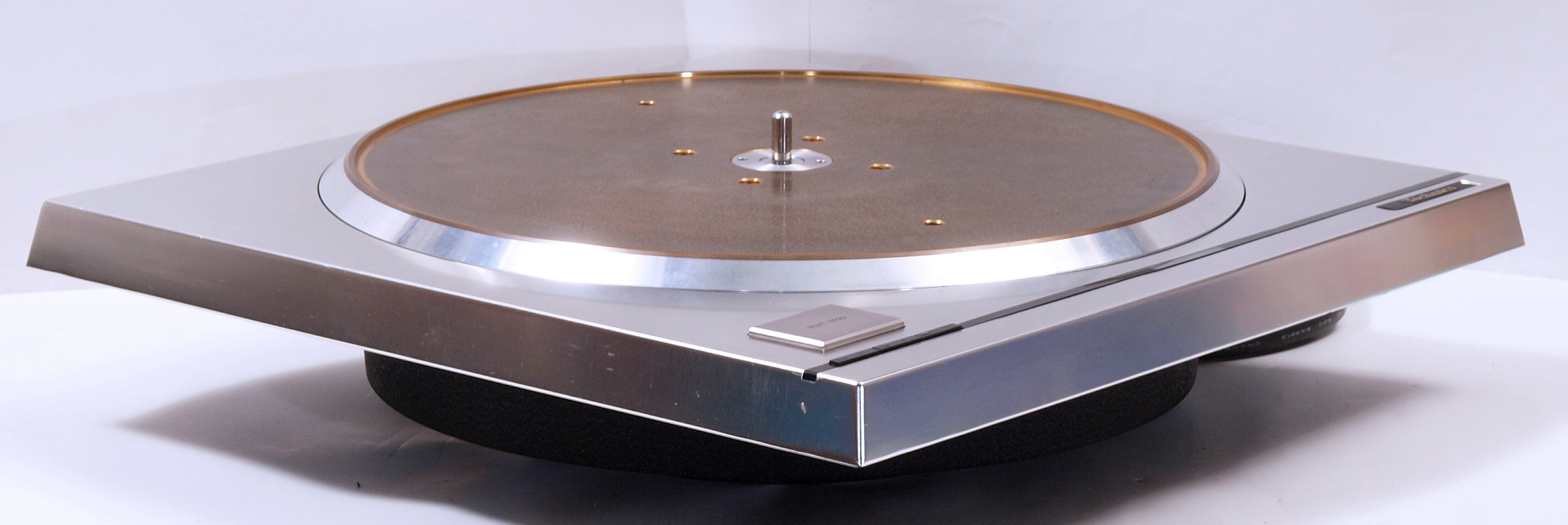

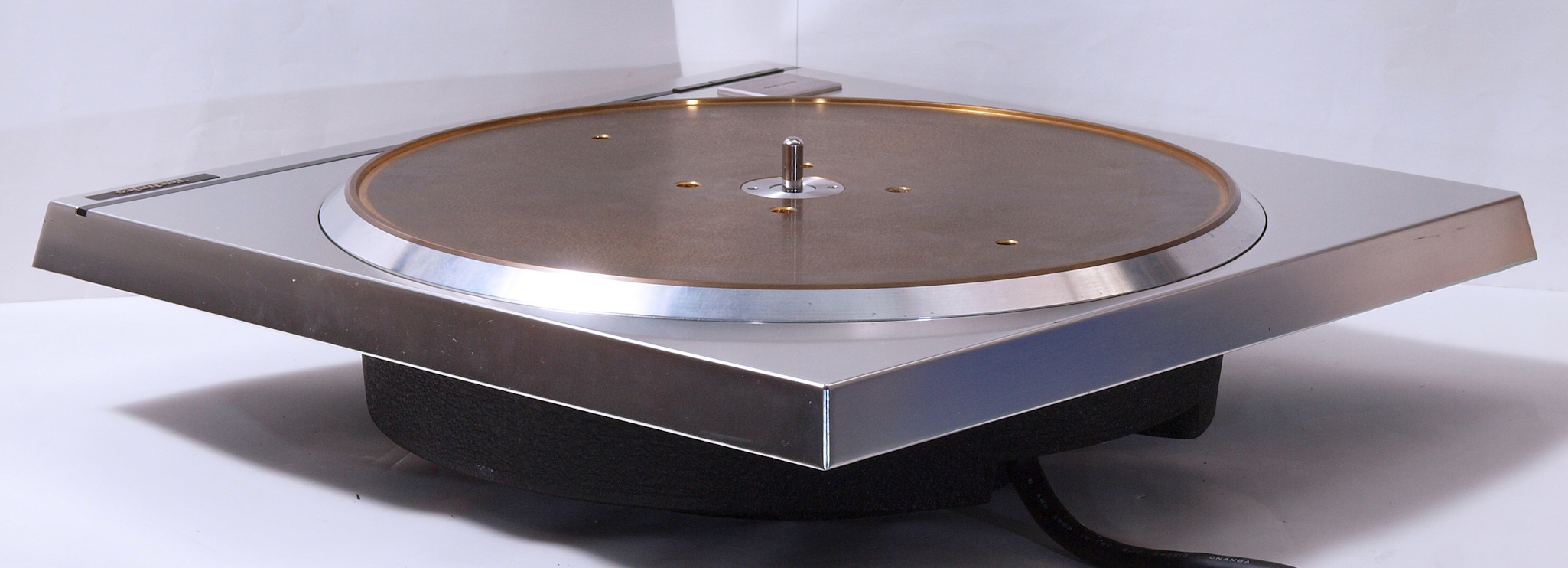

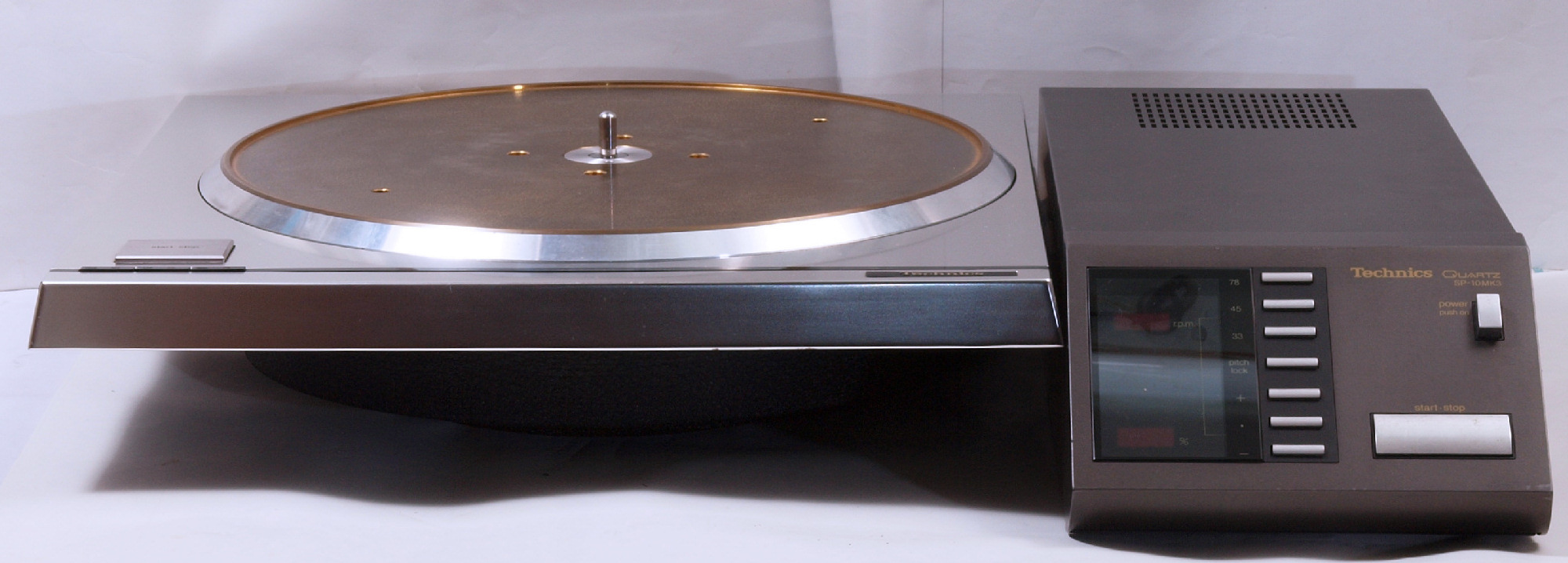

Ａ１０．　点検中　全体見る。

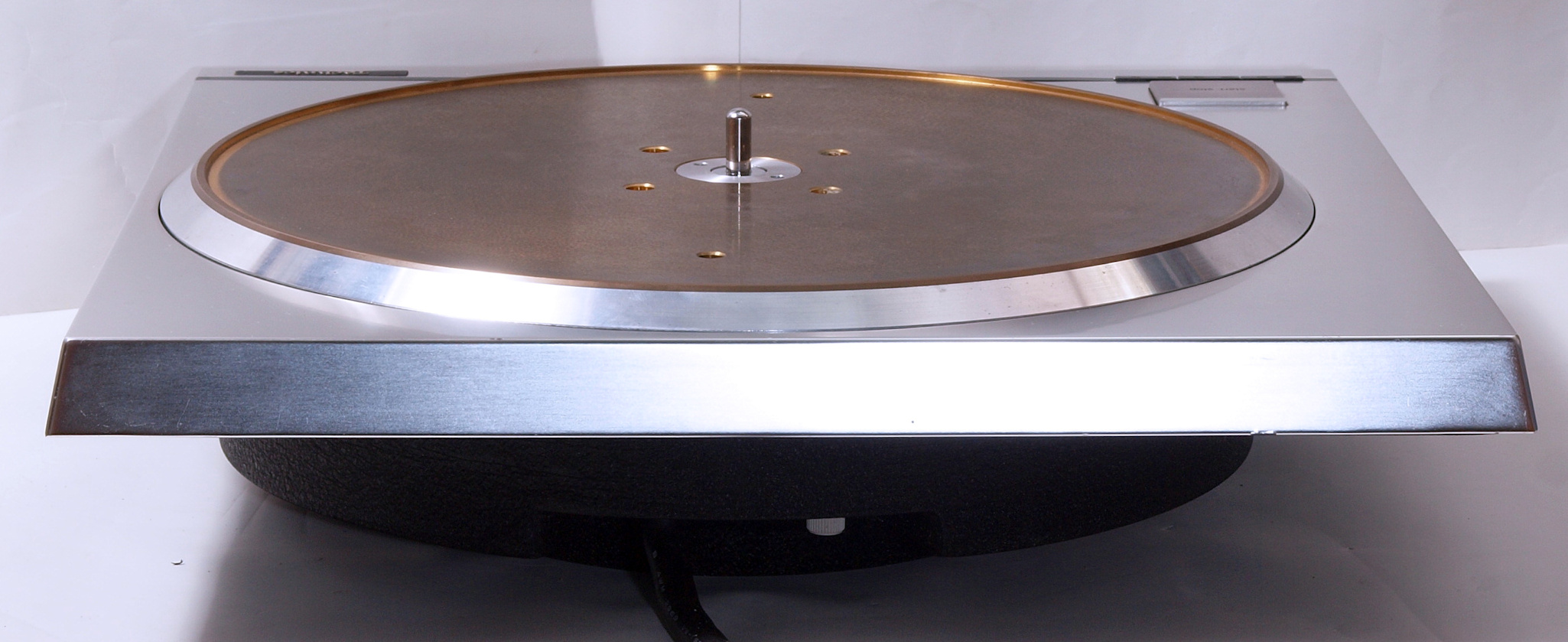

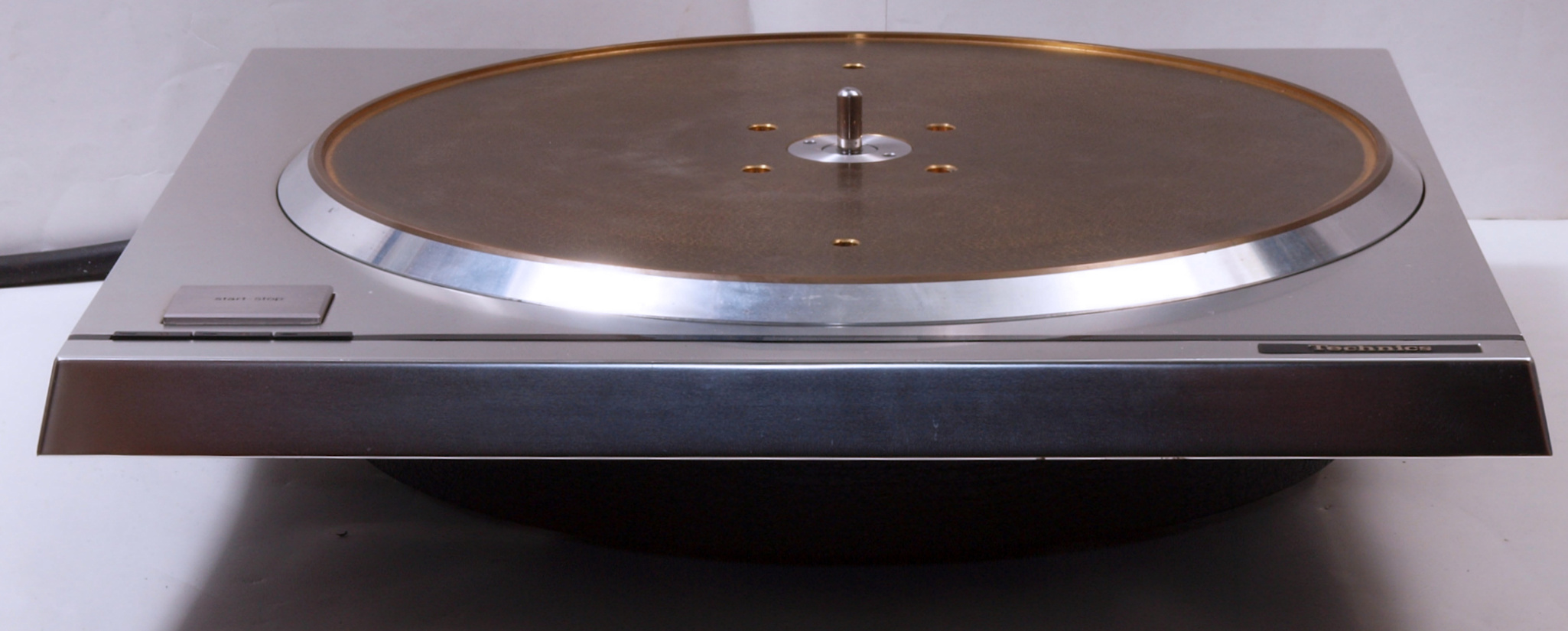

Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前左から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

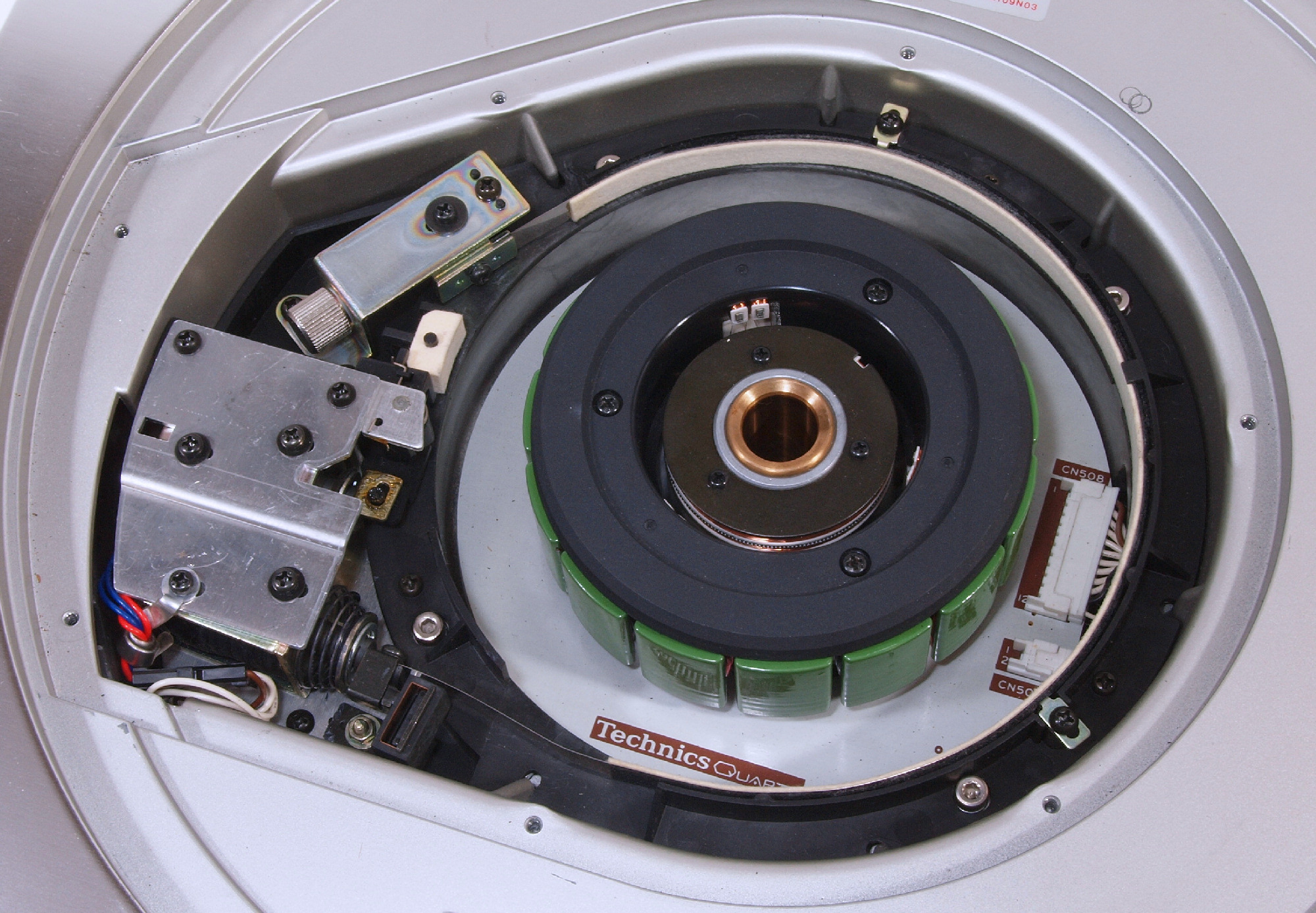

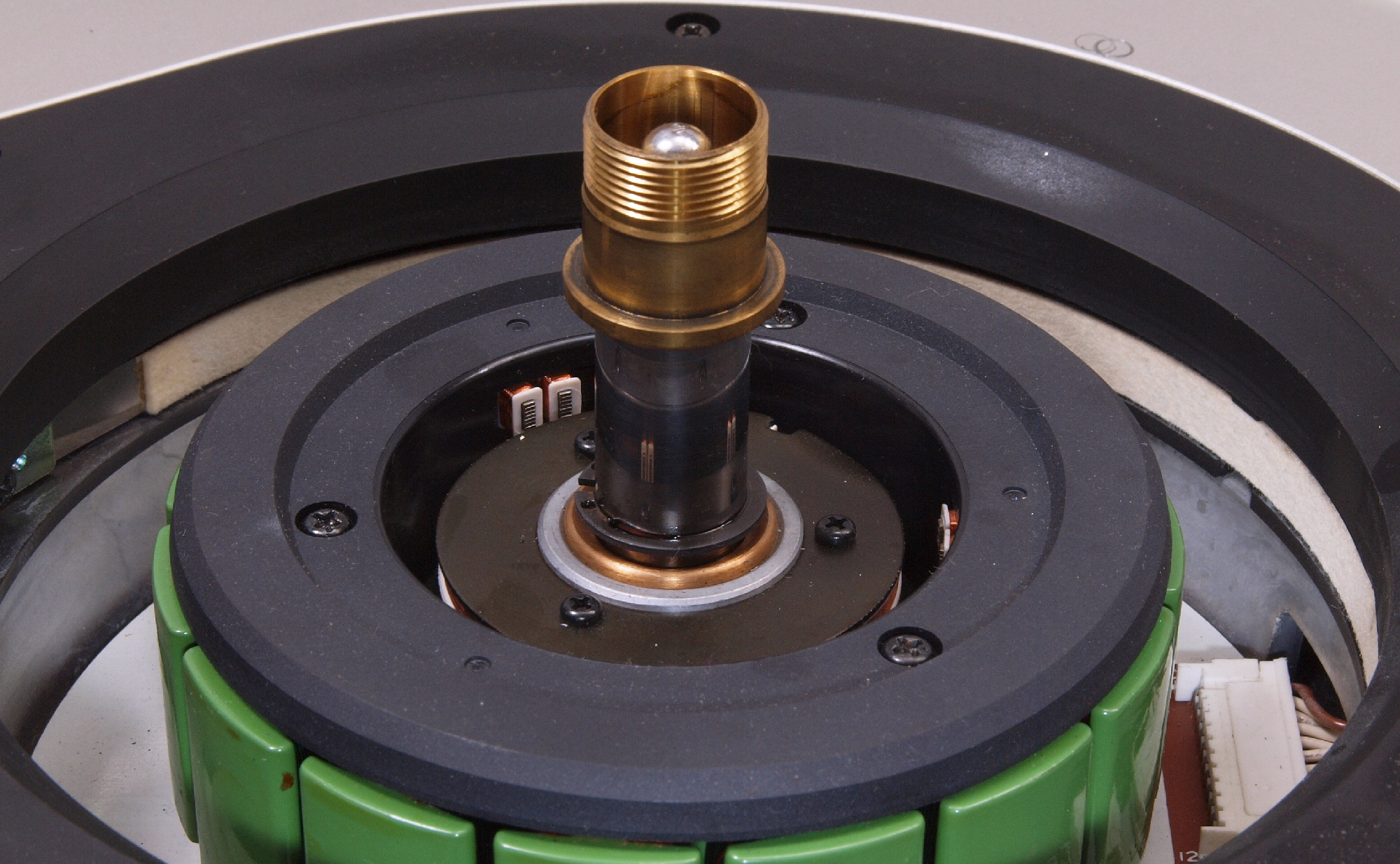

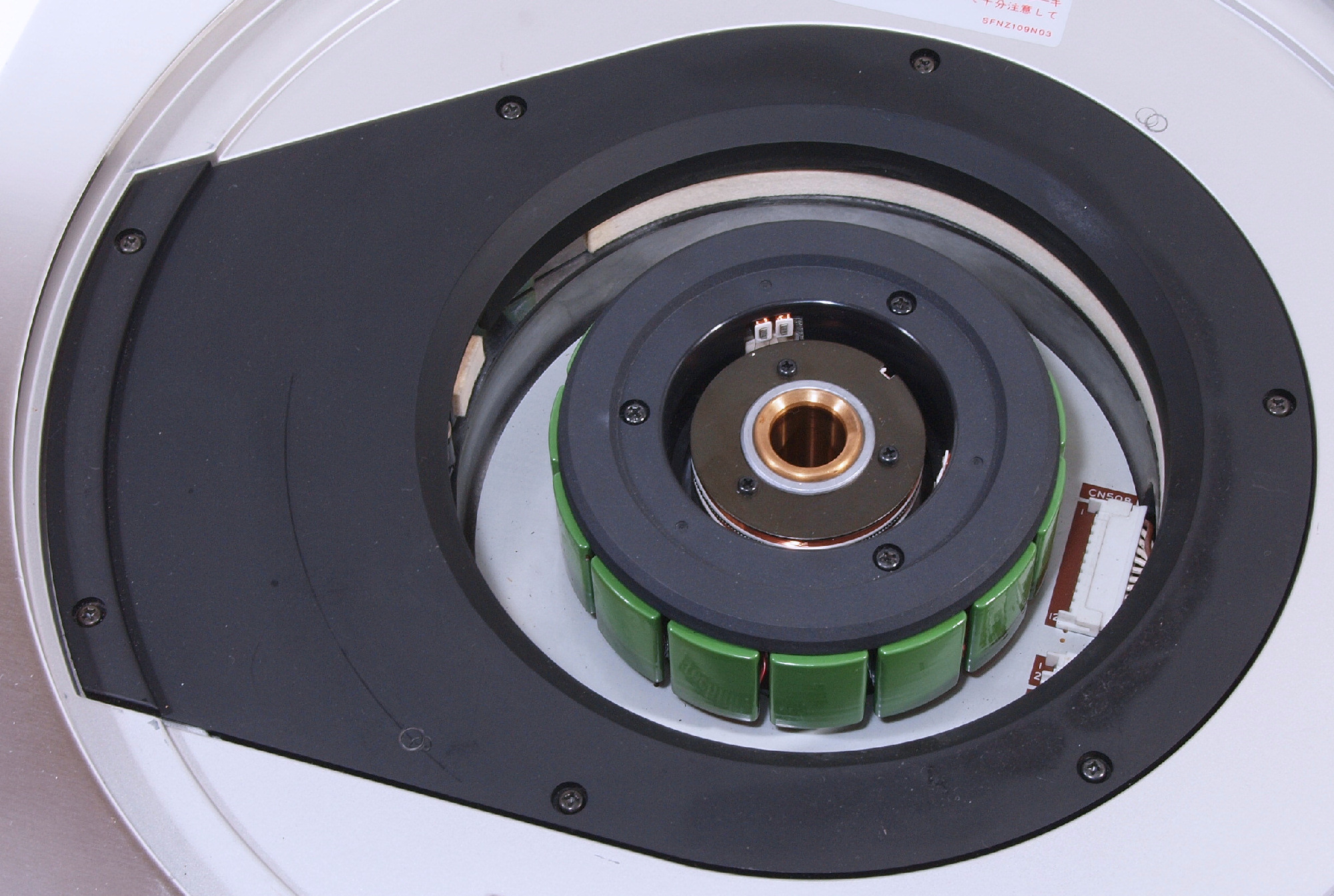

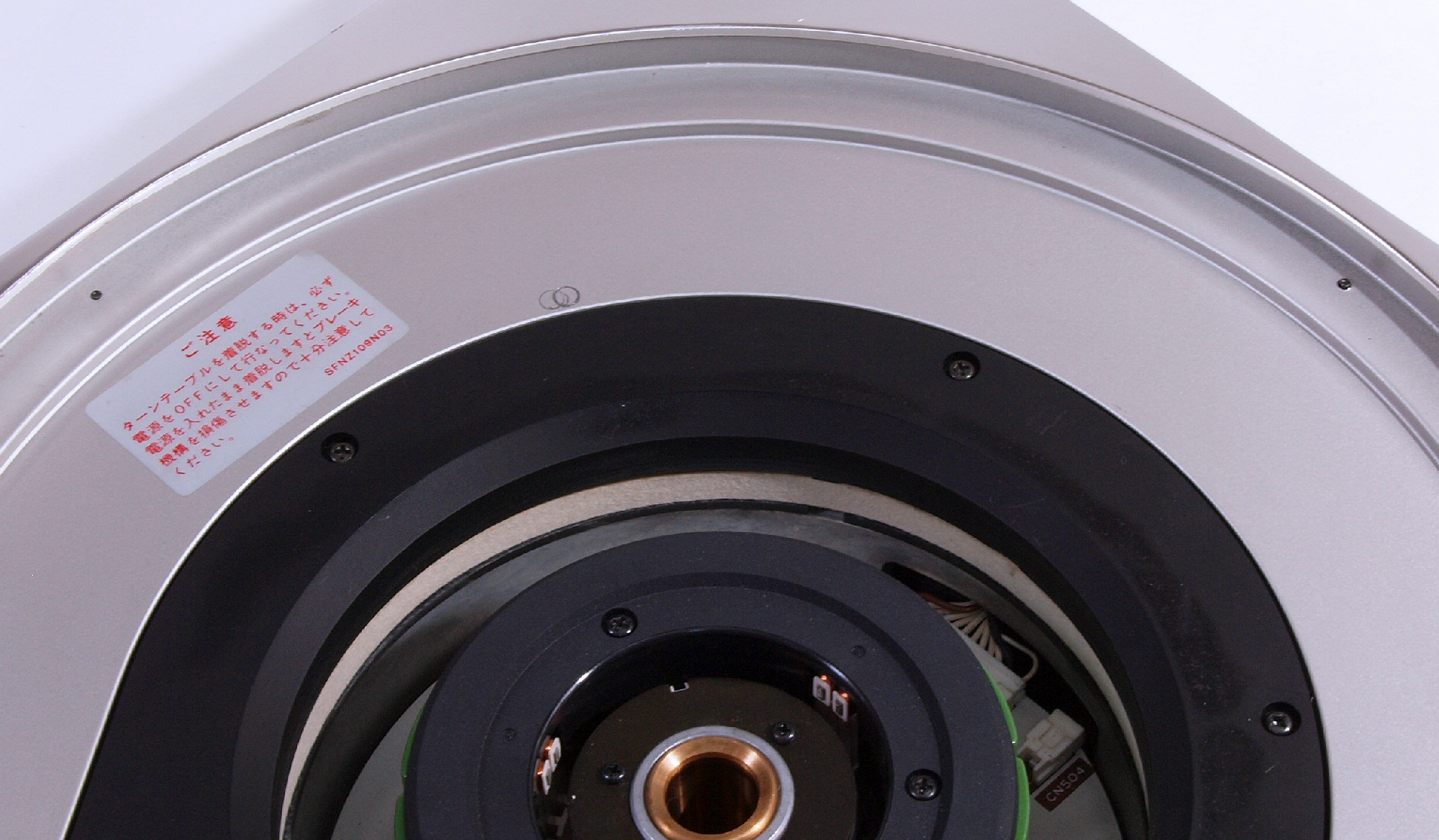

Ａ１６．　点検中　タンテーブルを外し、上から見る。

Ａ１７．　点検中　タンテーブルを外し、上から見る、　下蓋の止めネジが長すぎ表に出ている。

Ａ１８．　点検中　ブレーキ機構を見る。

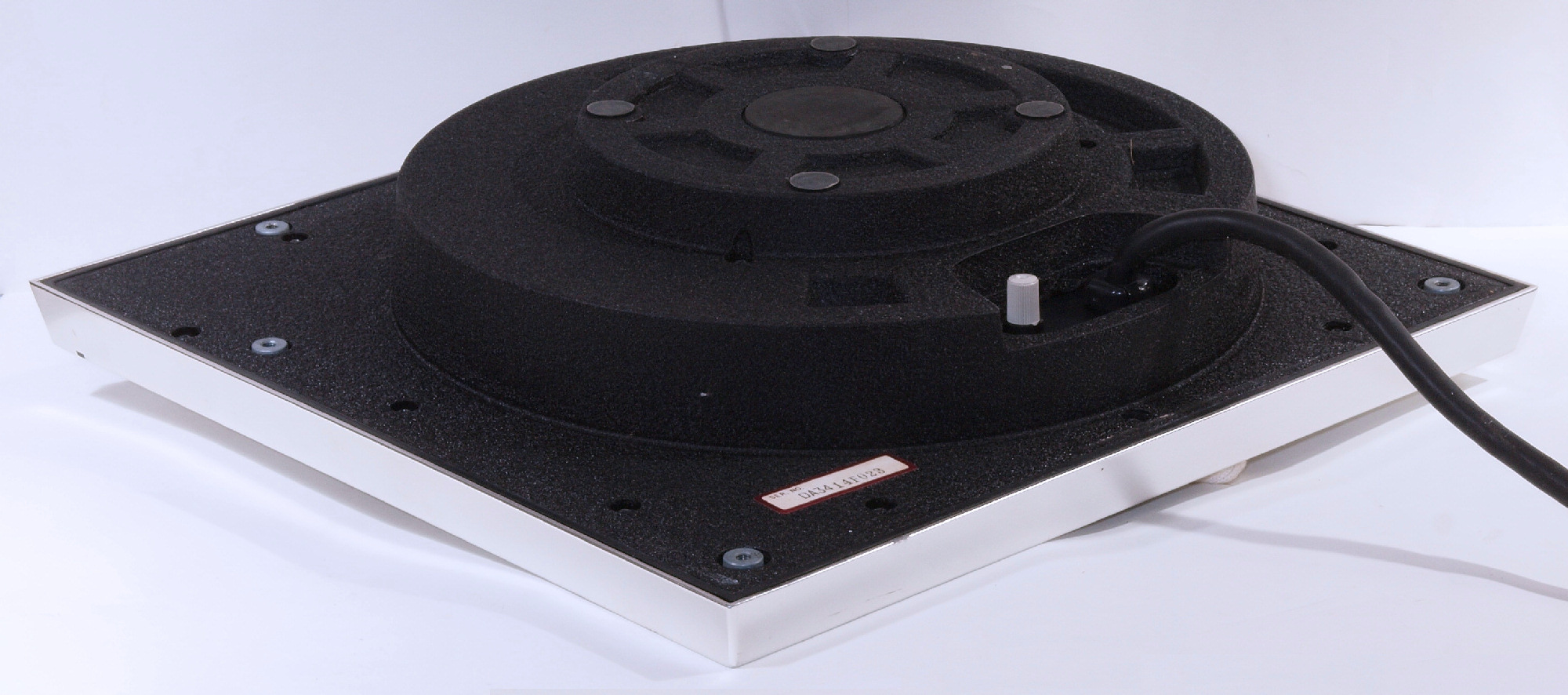

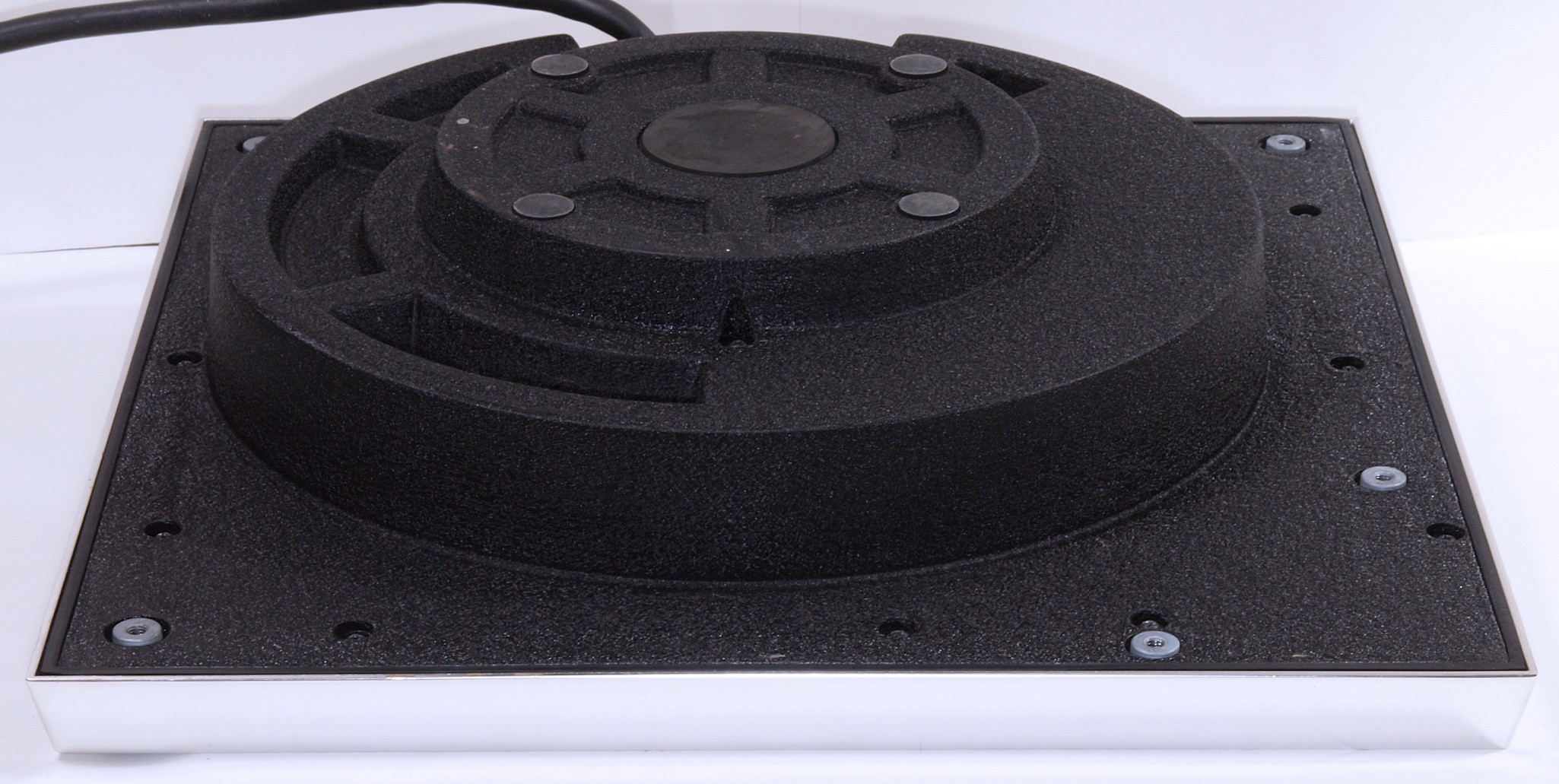

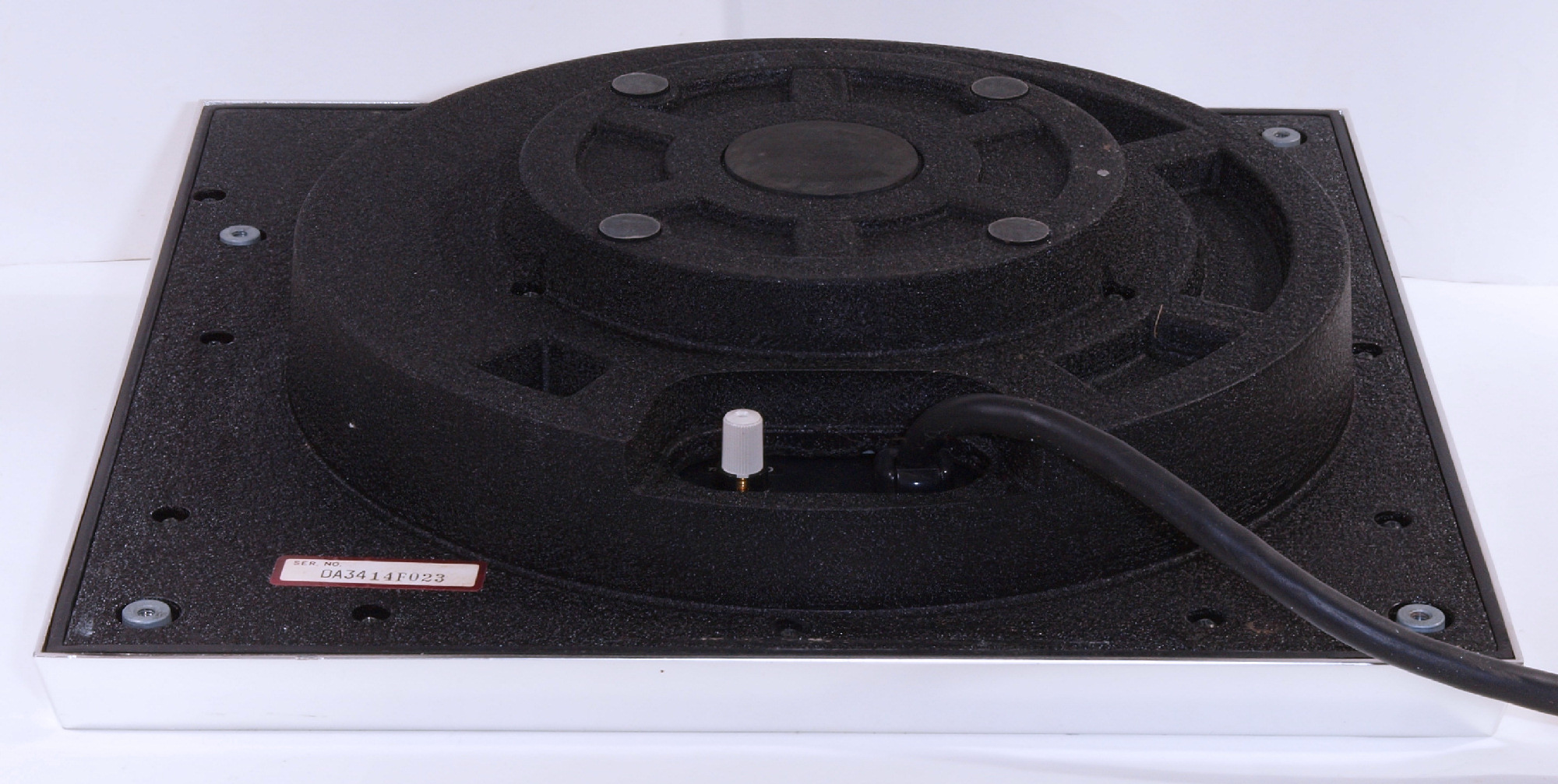

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前右から見る

Ａ２４．　点検中　下後から見る

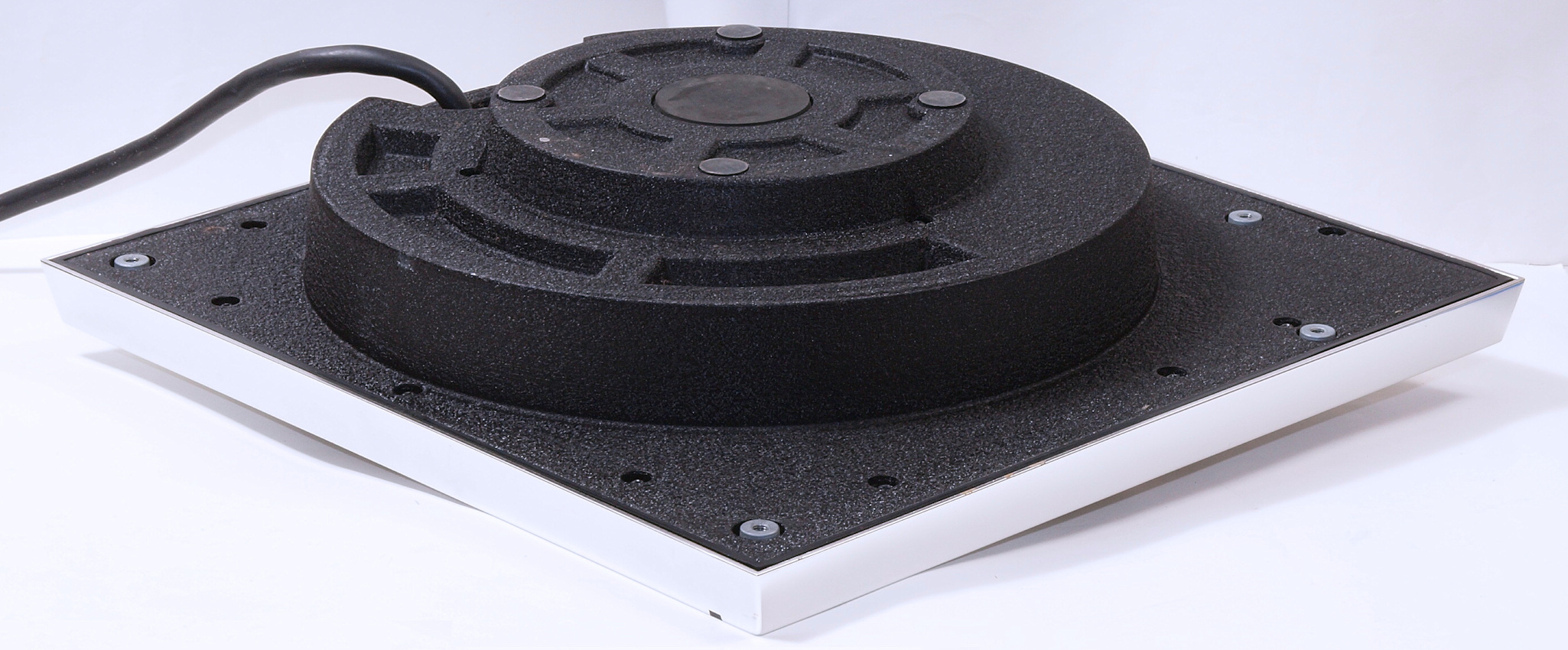

Ａ２５．　点検中　下後左から見る

Ａ３１．　点検中　下ケースを取り、下から見る。

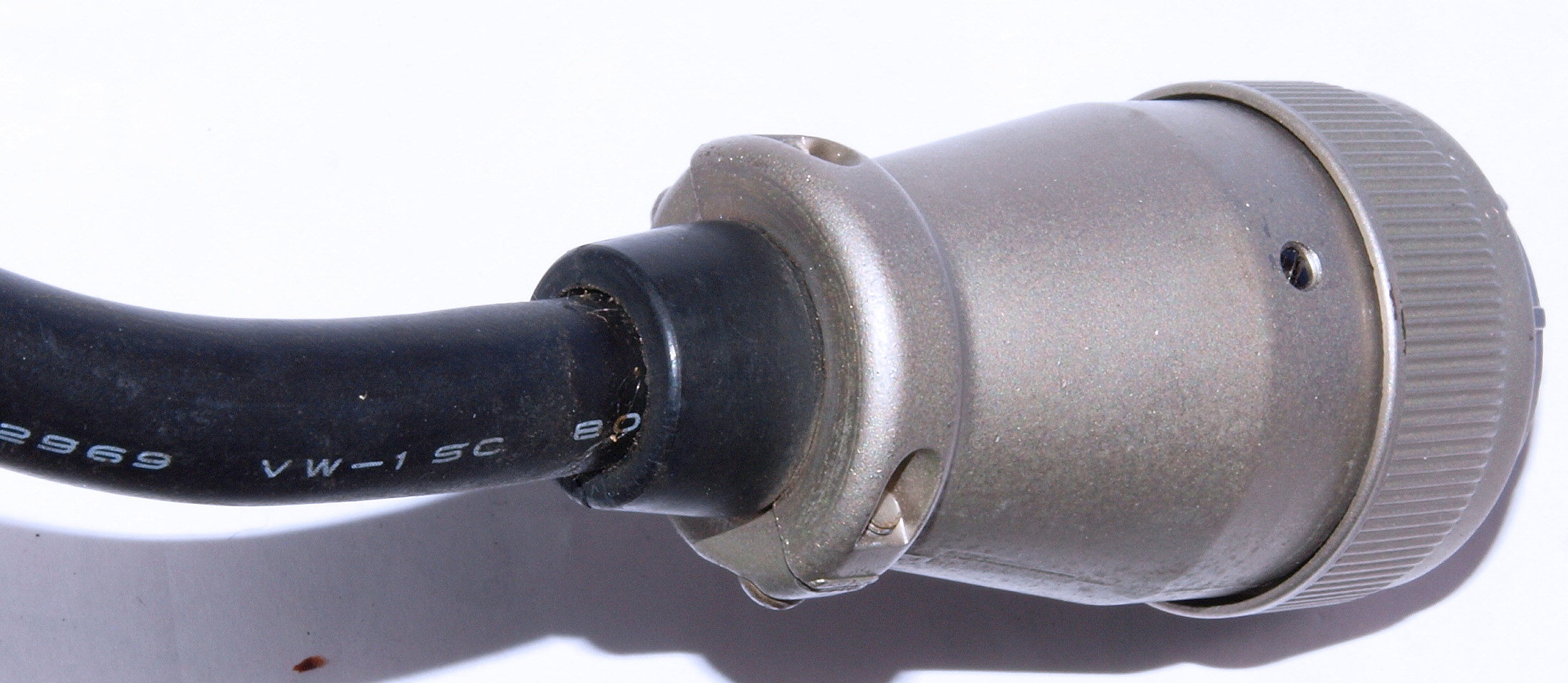

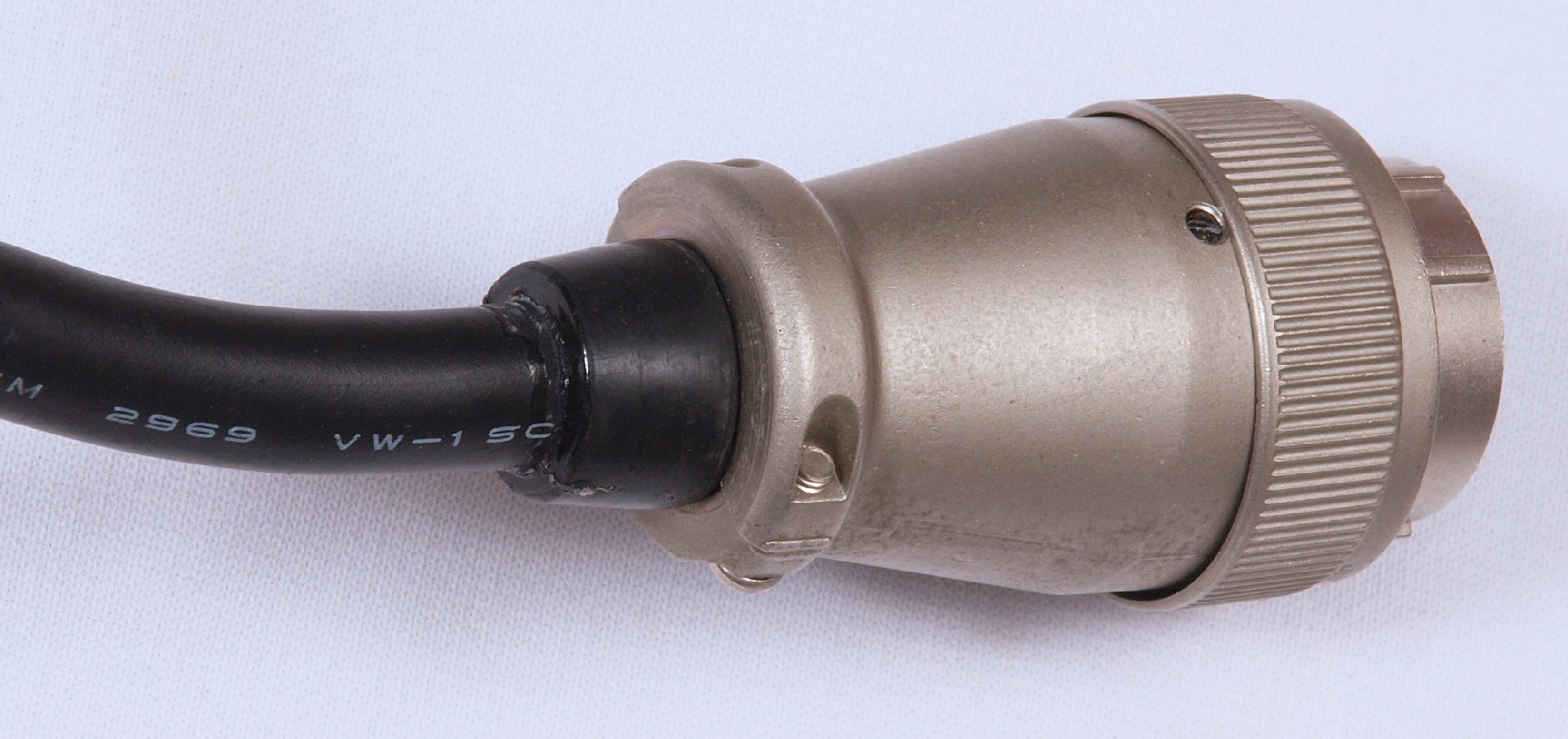

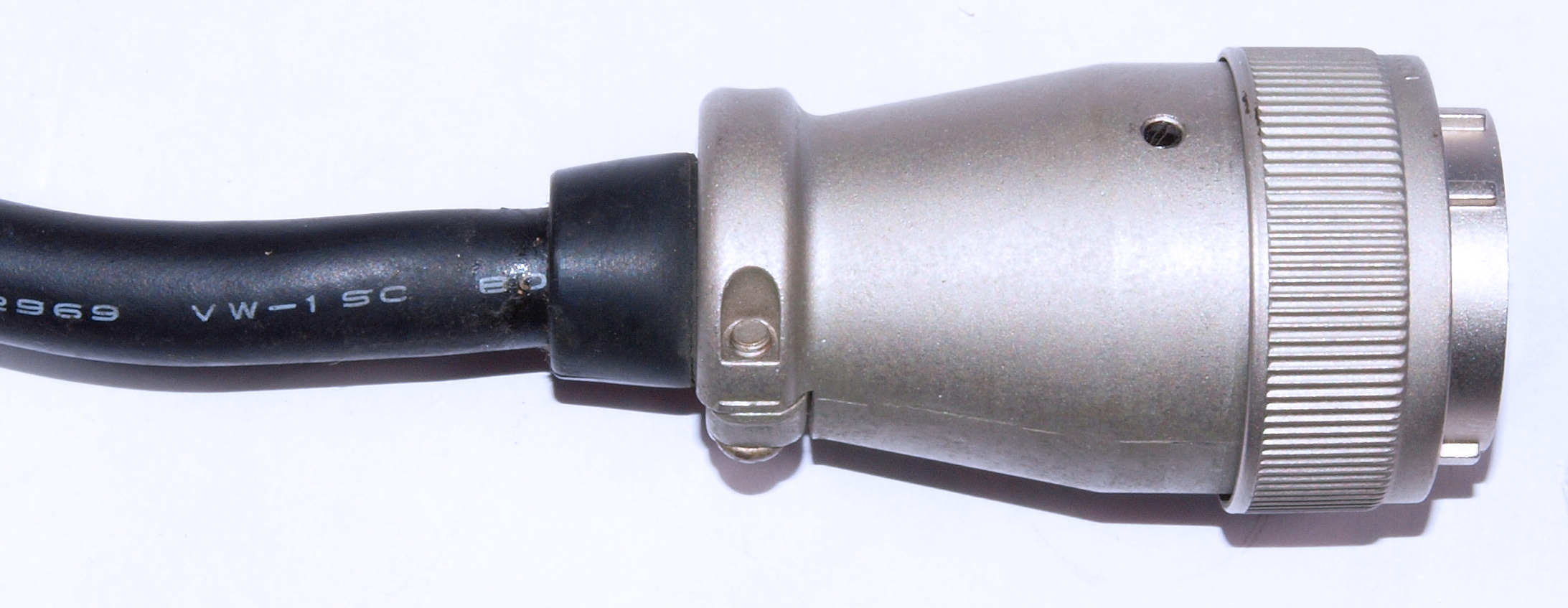

Ａ３２．　点検中　電源への接続プラグ

Ａ３３．　点検中　電源への接続プラグ、　電線を接着したが着いていない！

Ａ４１．　点検中　タンテーブルを見る。

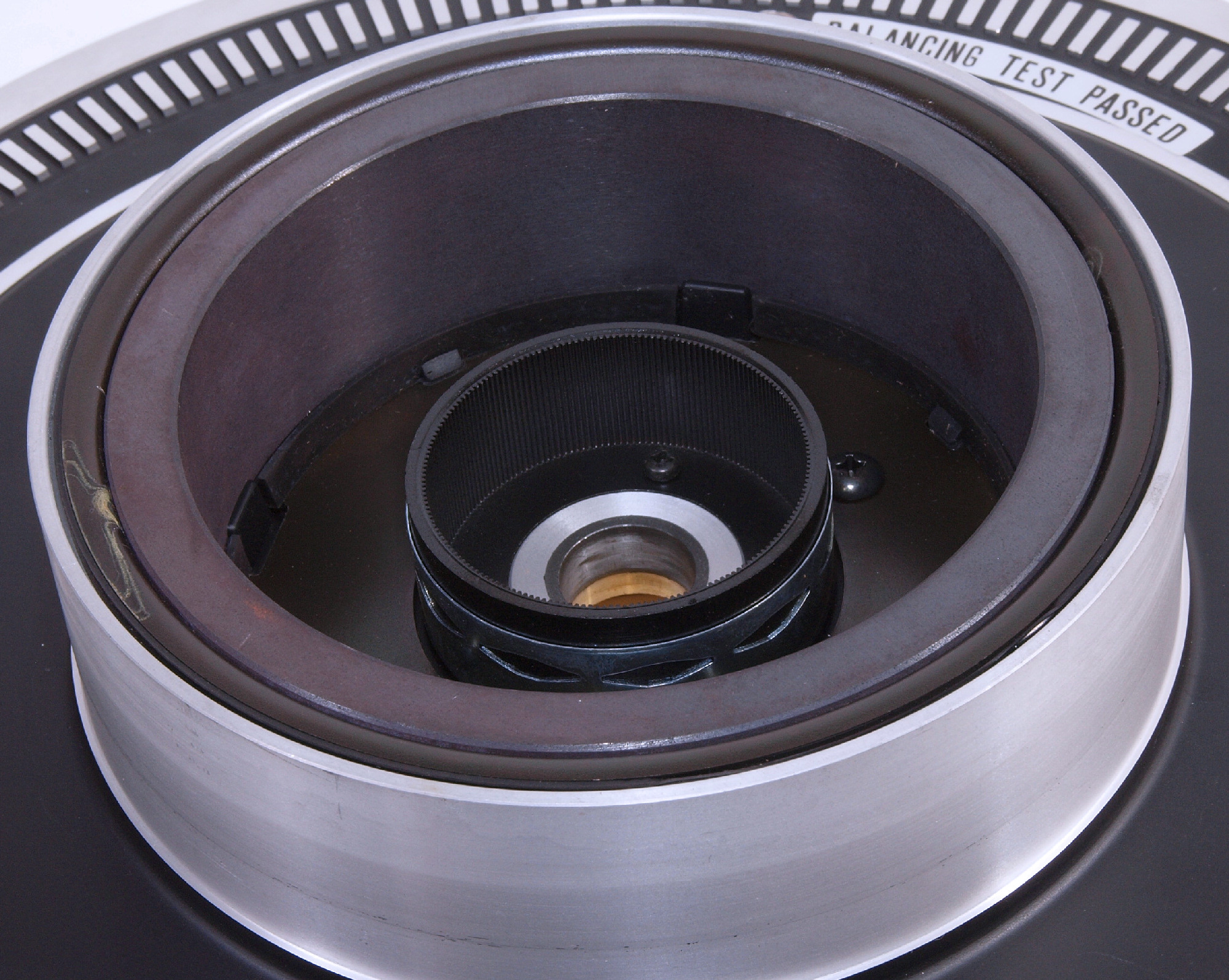

Ａ４２．　点検中　タンテーブルがアウター・ロータに成っている。　非常に綺麗です。

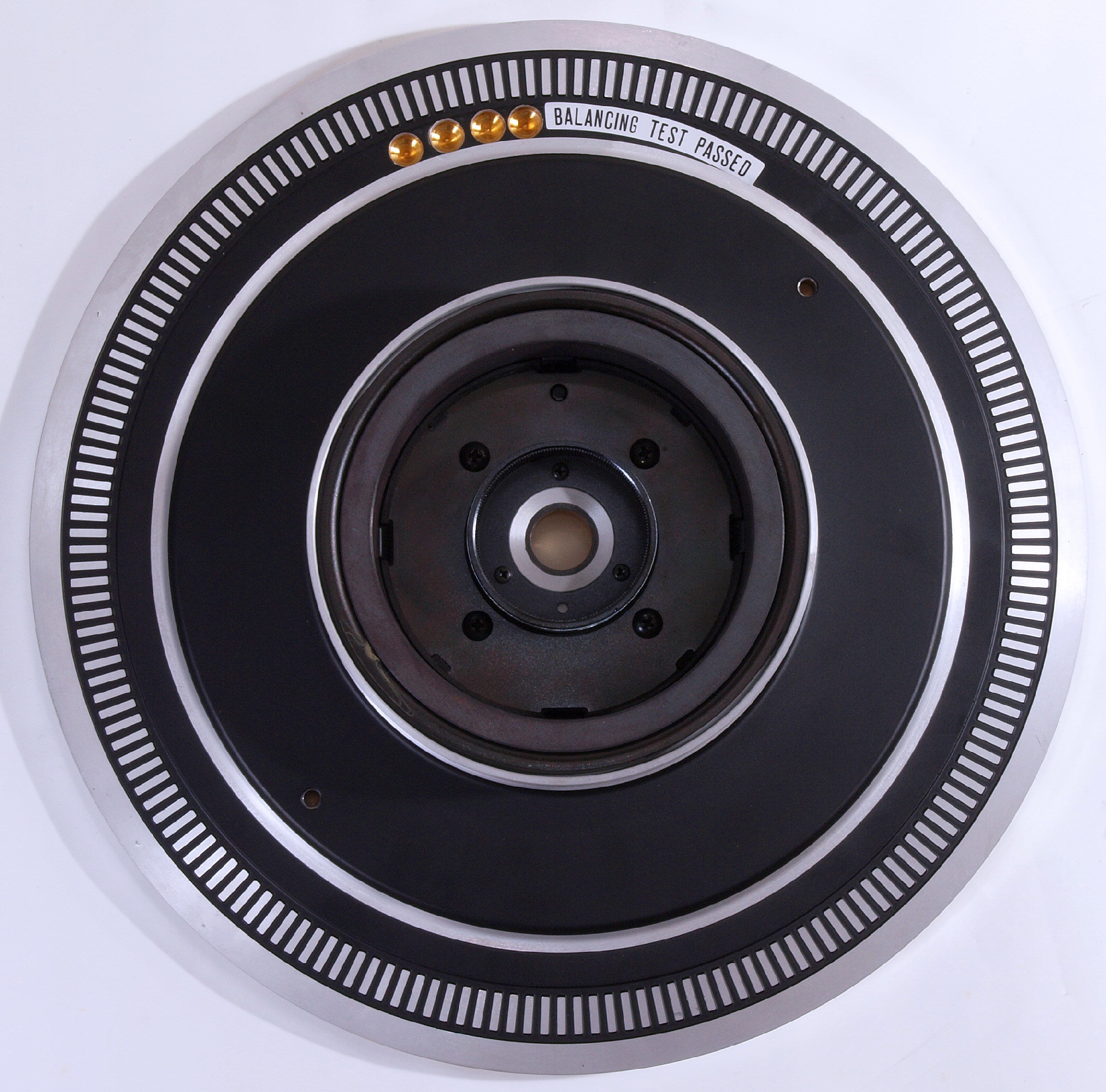

Ａ４３．　点検中　ターンテーブル裏　アウターロータの磁石。　非常に綺麗です。

Ａ４４．　点検中　ターンテーブル裏パルス発生山、下溝奥に少し錆が発生。

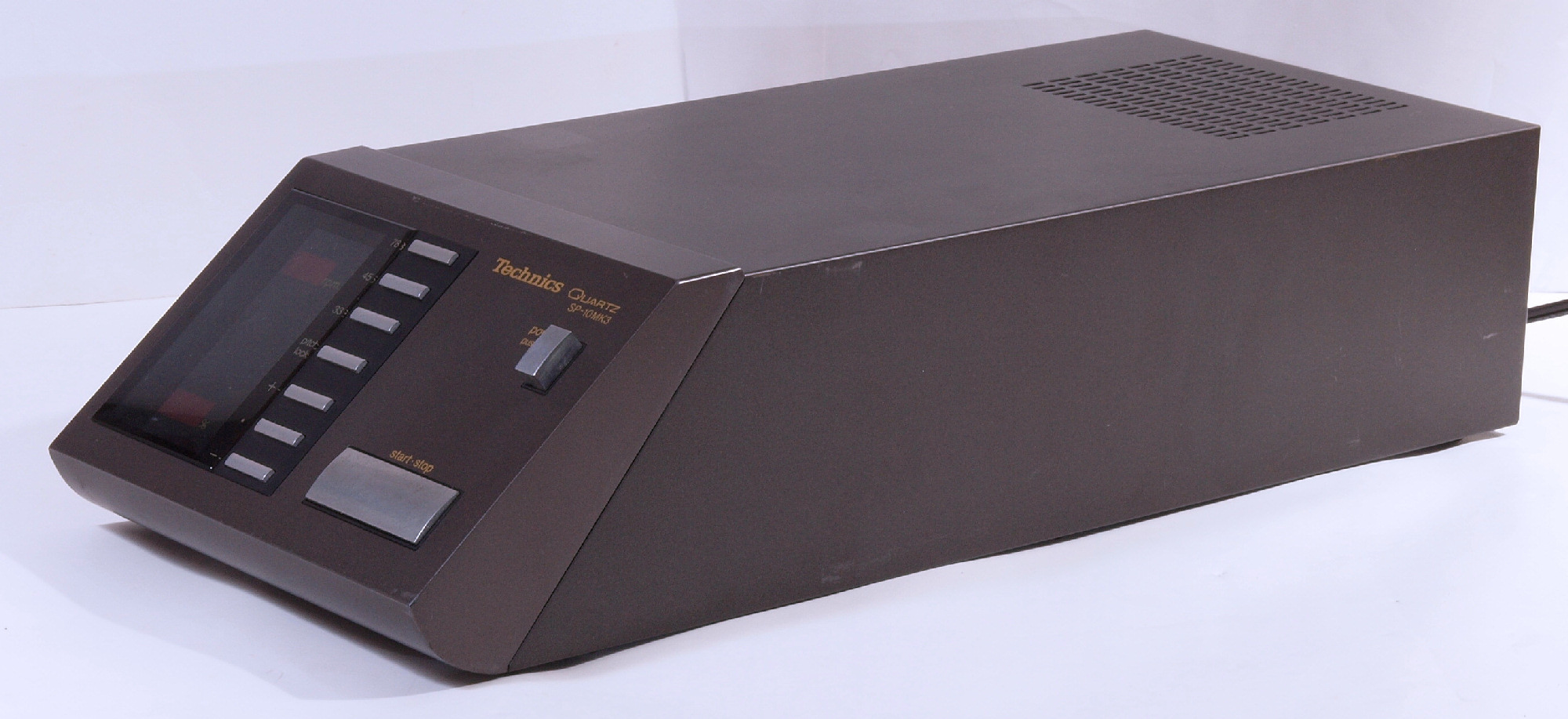

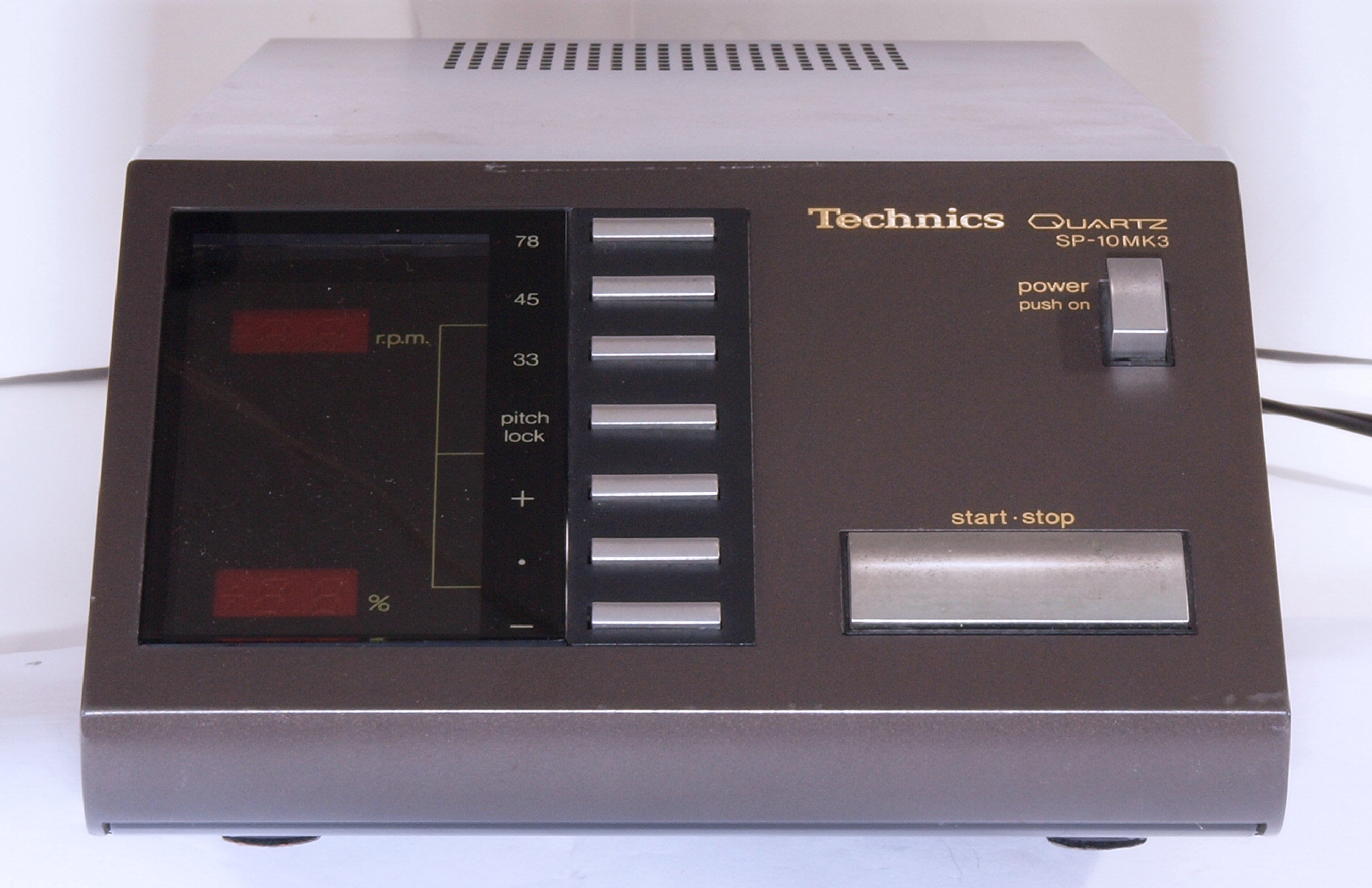

Ａ５１．　電源部点検中　前から見る

Ａ５２．　電源部点検中　前右から見る

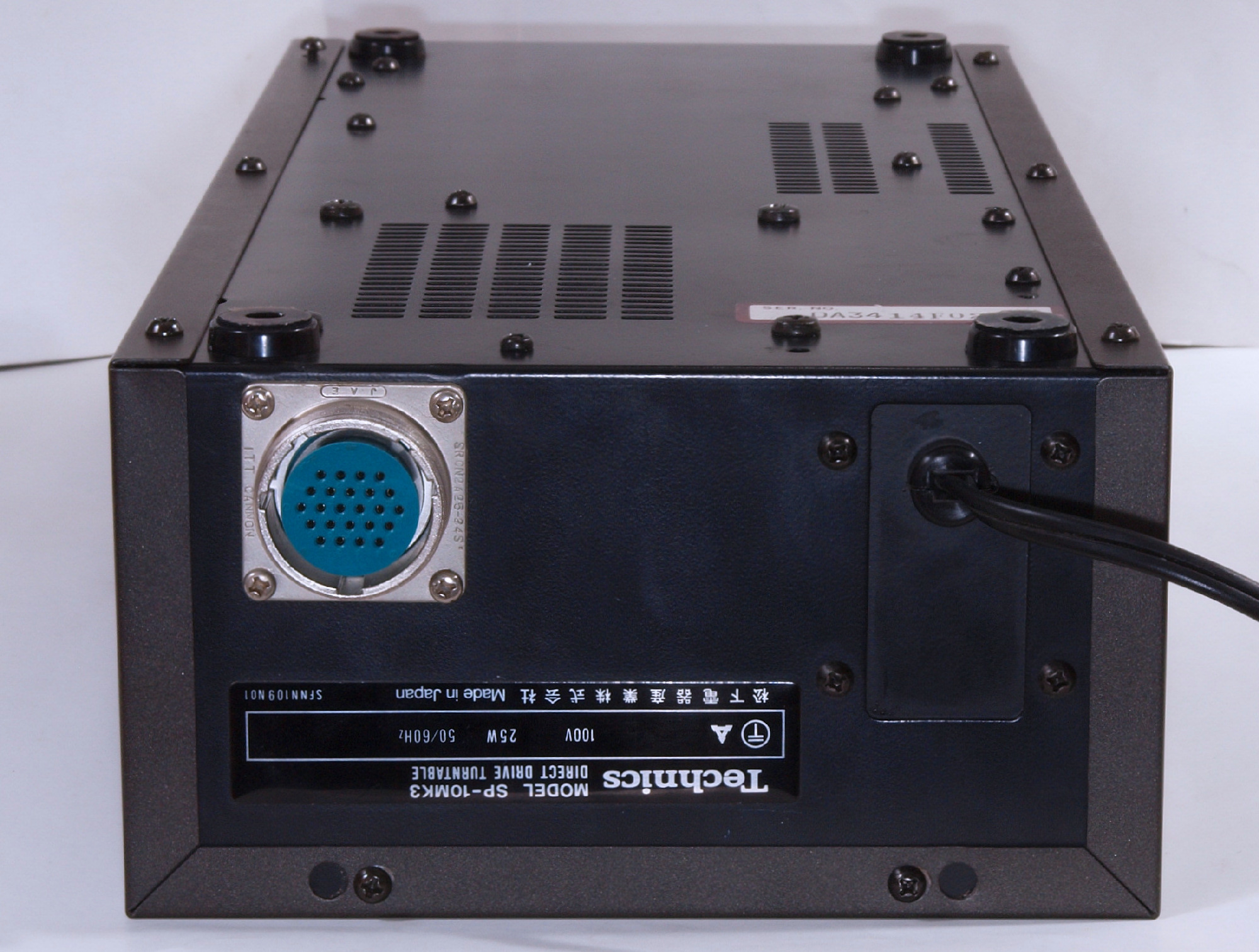

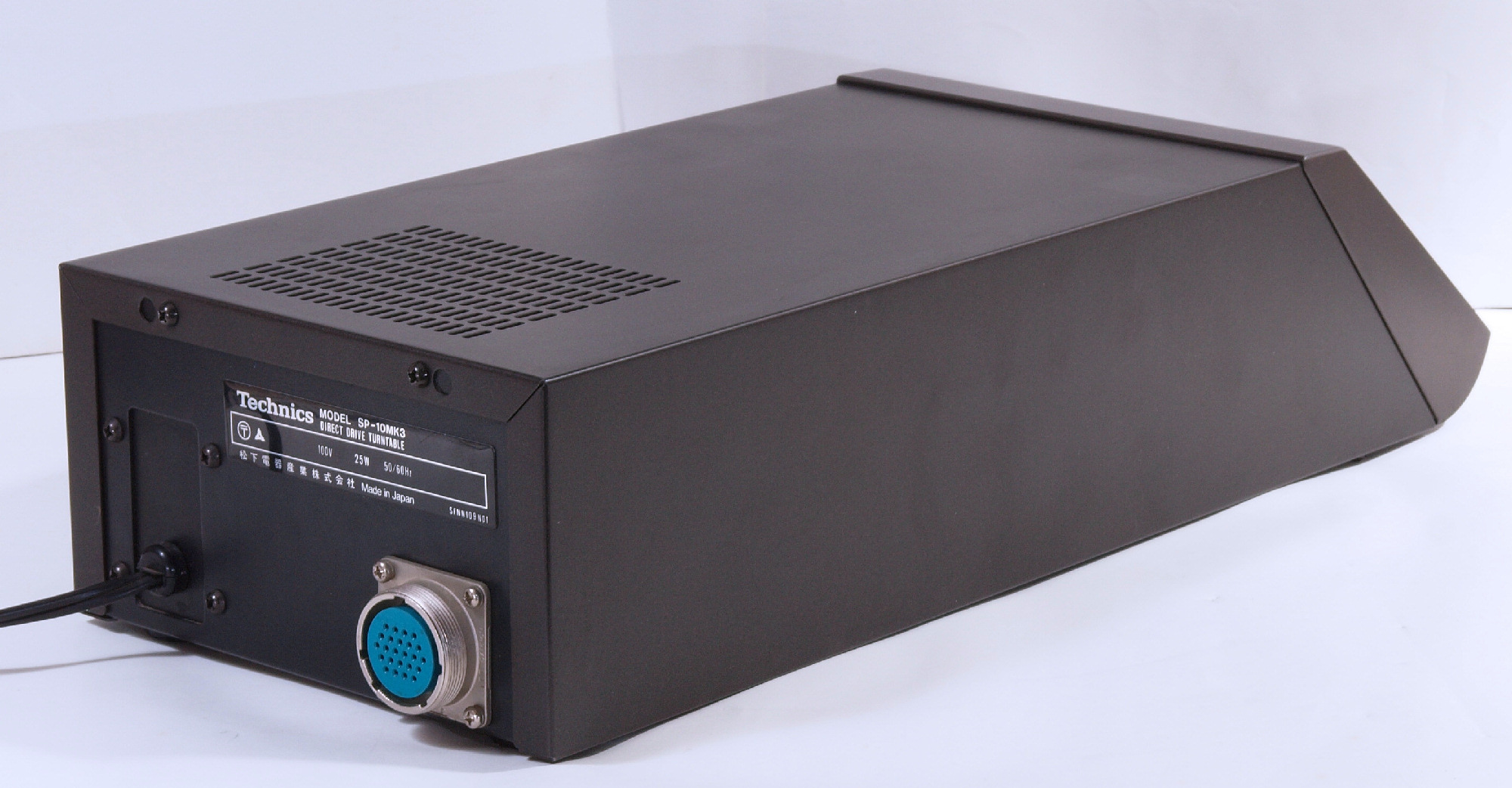

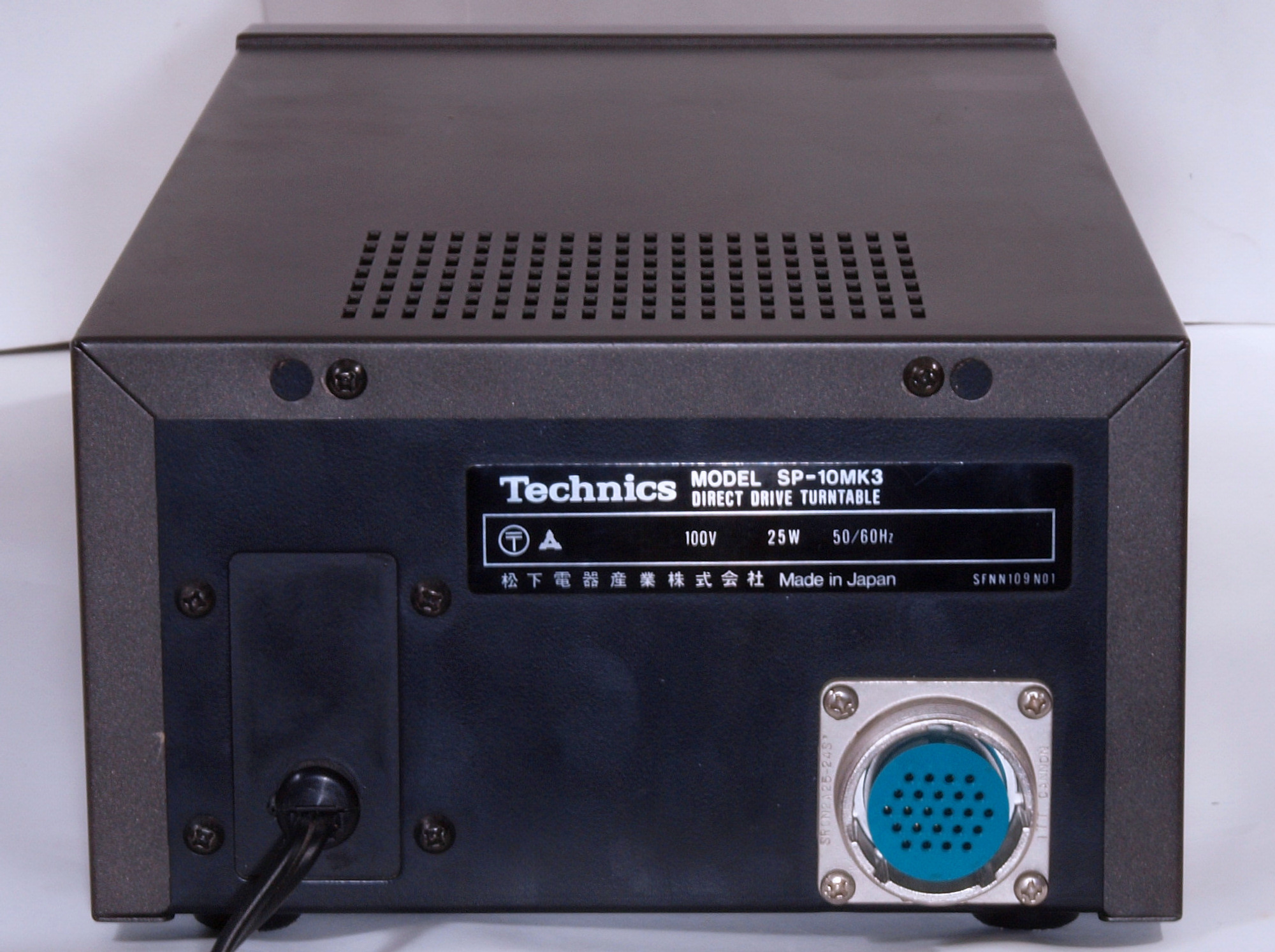

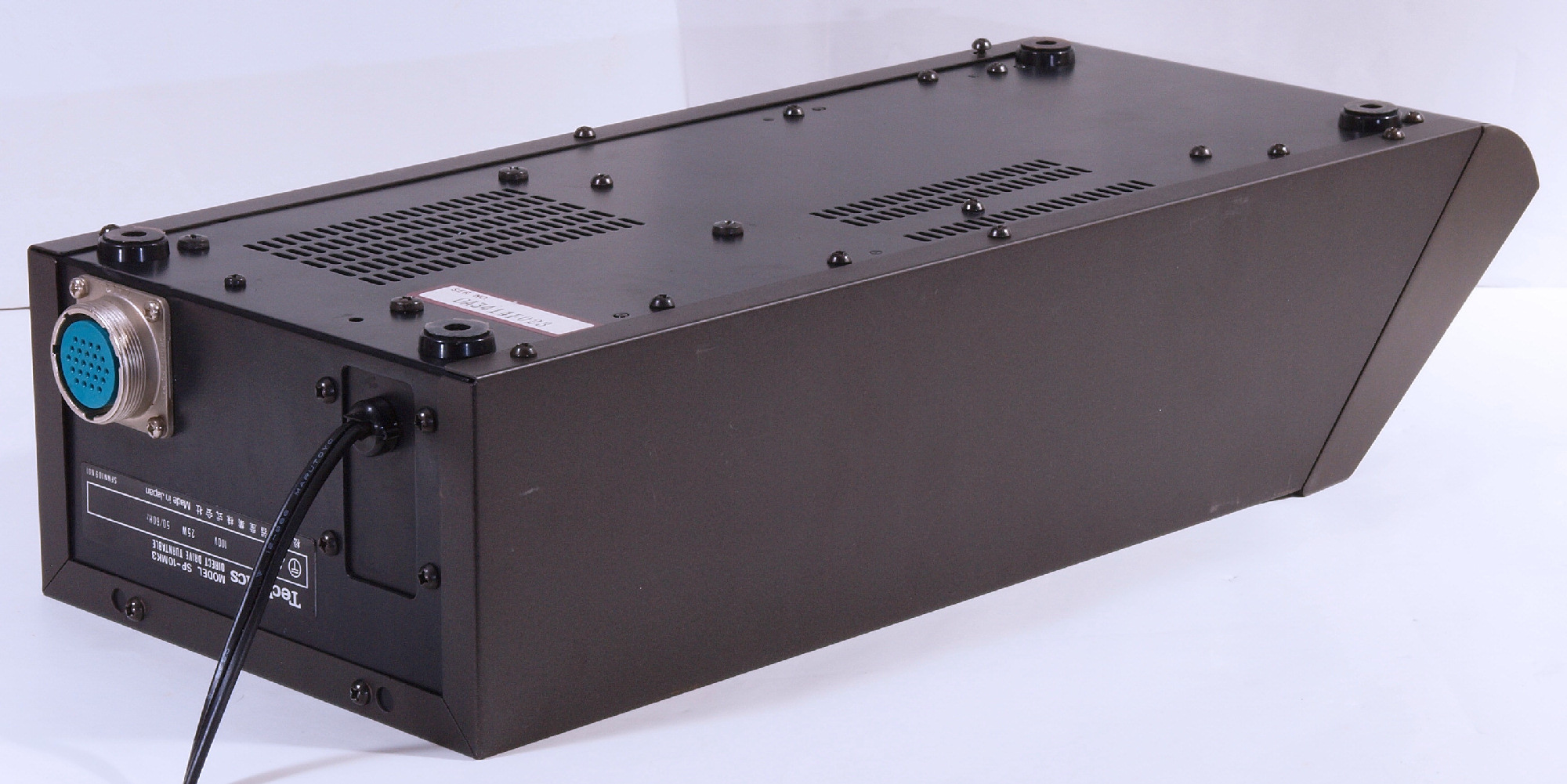

Ａ５３．　電源部点検中　後から見る

Ａ５４．　電源部点検中　後左から見る

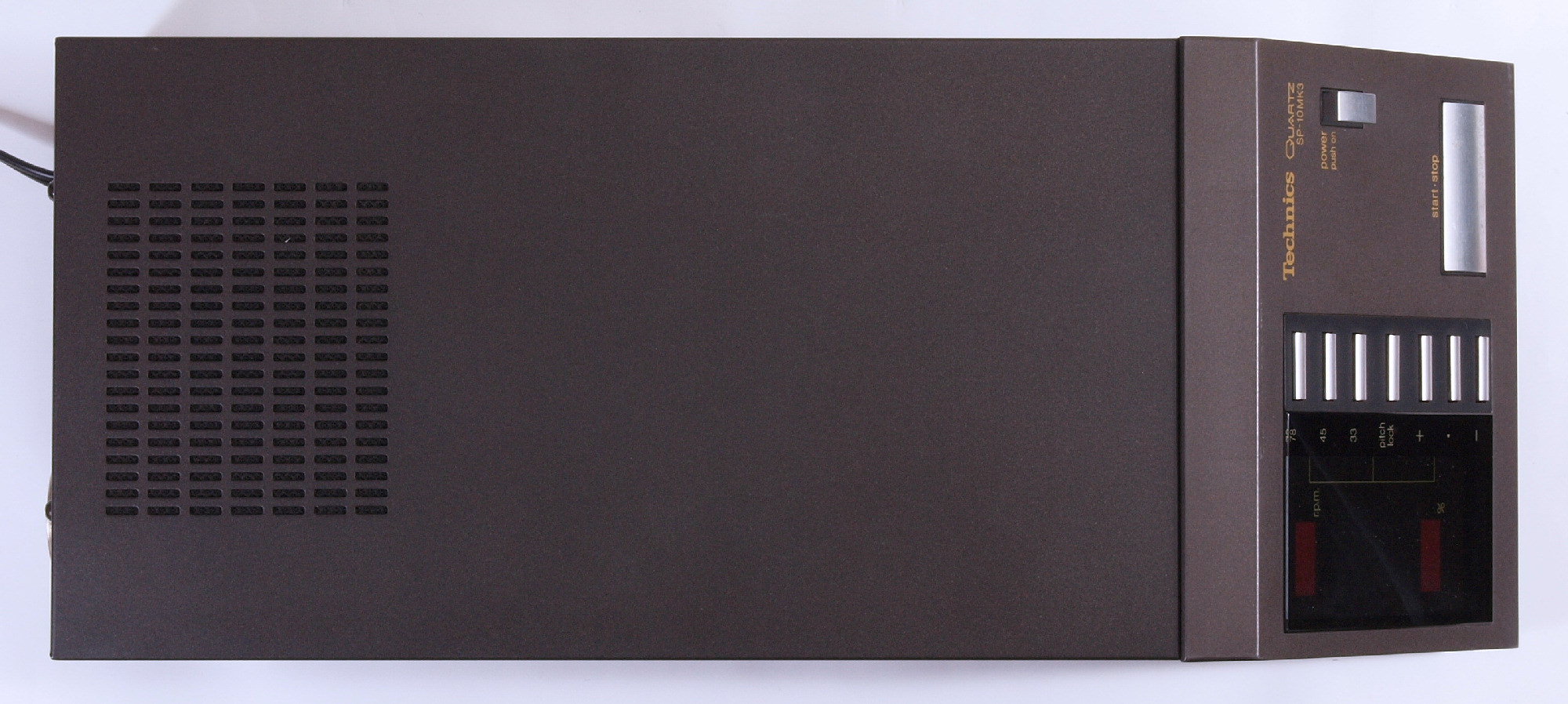

Ａ５５．　電源部点検中　上から見る

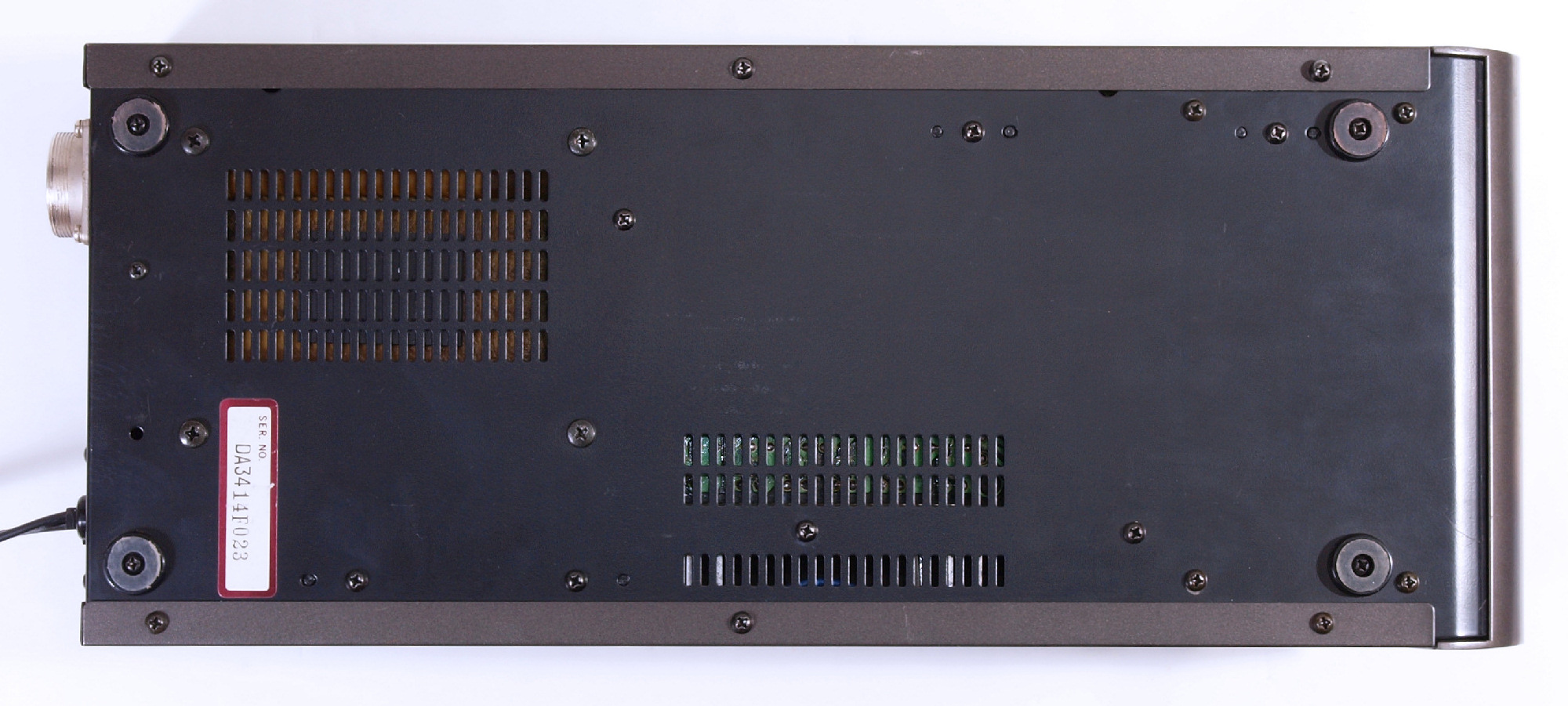

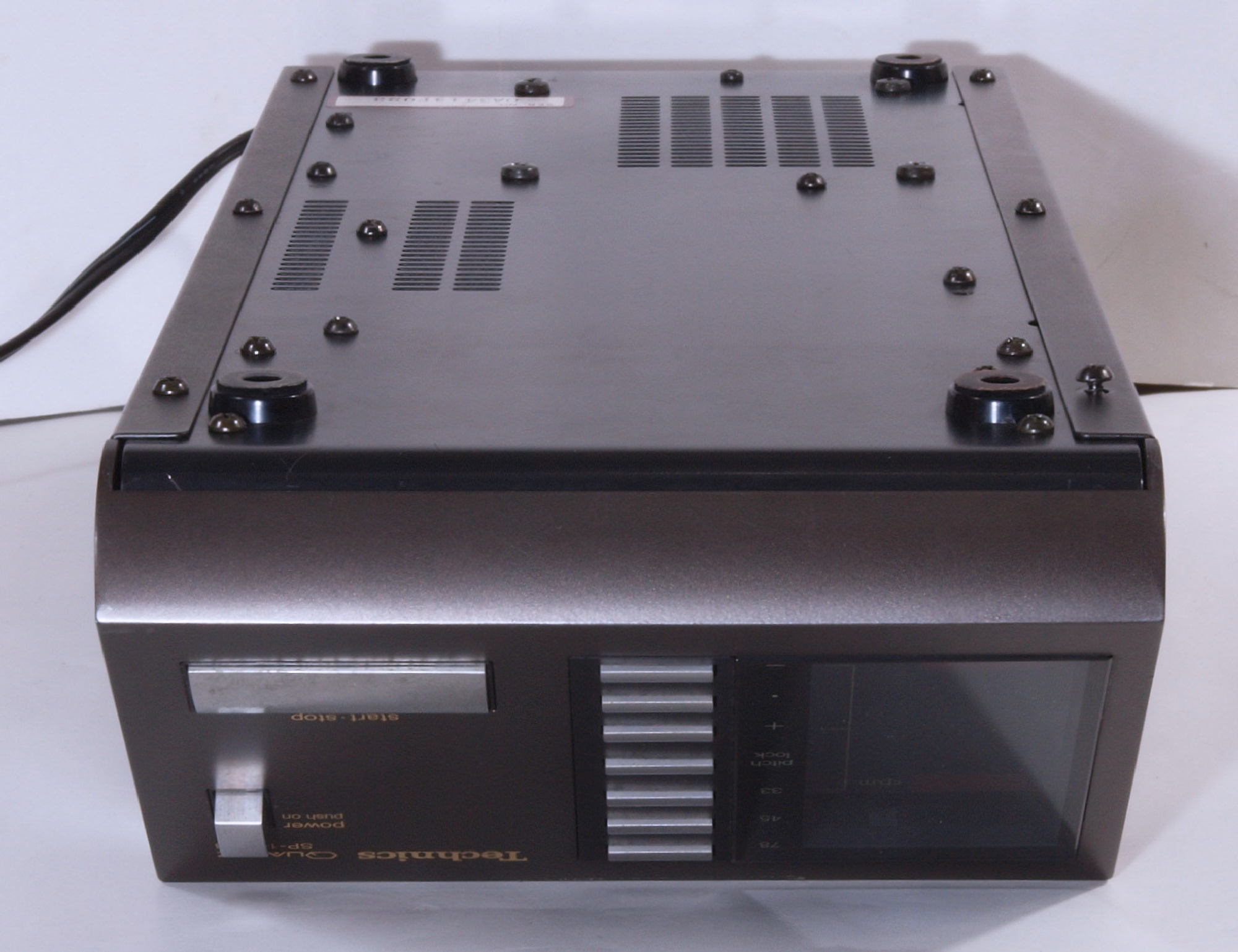

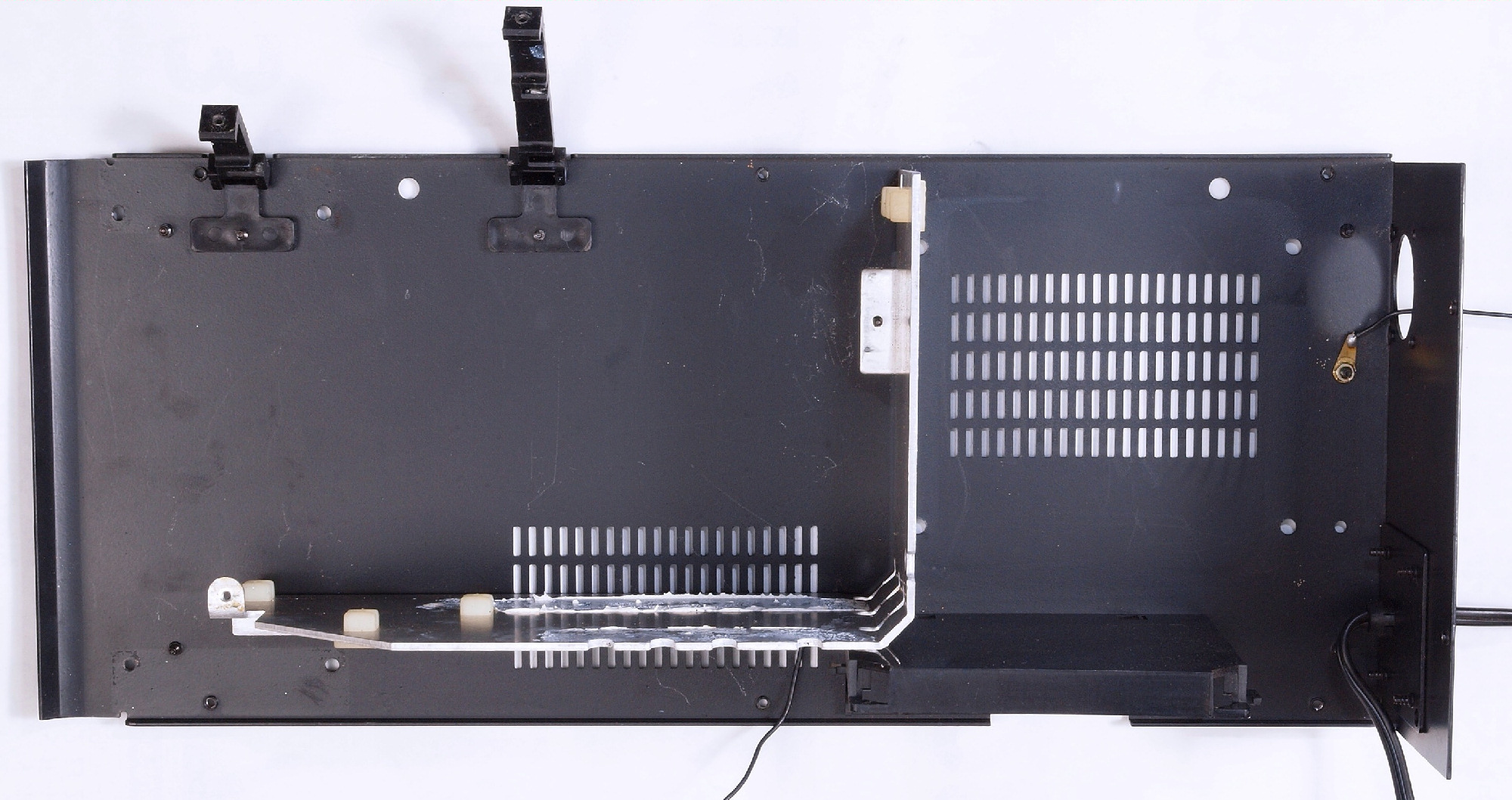

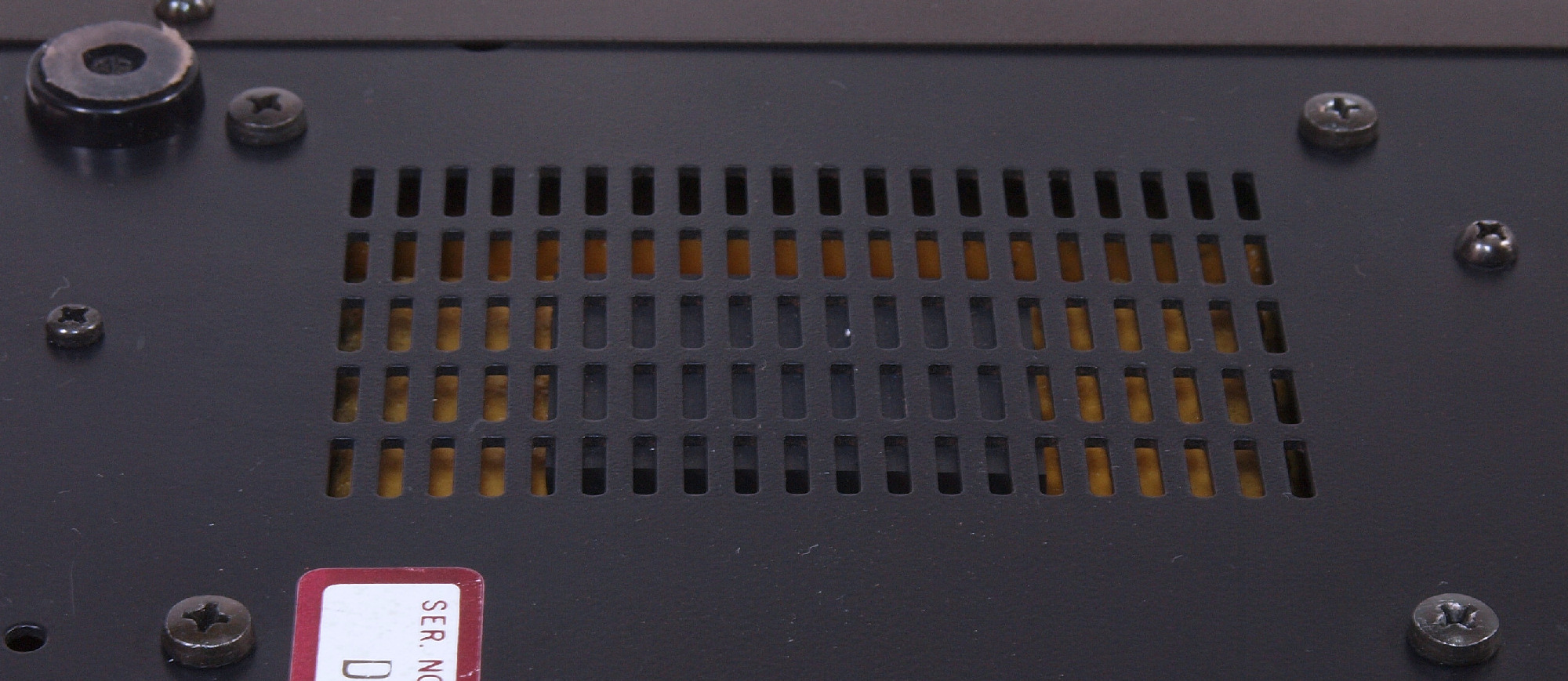

Ａ６１．　電源部点検中　下から見る

Ａ６２．　電源部点検中　下前から見る

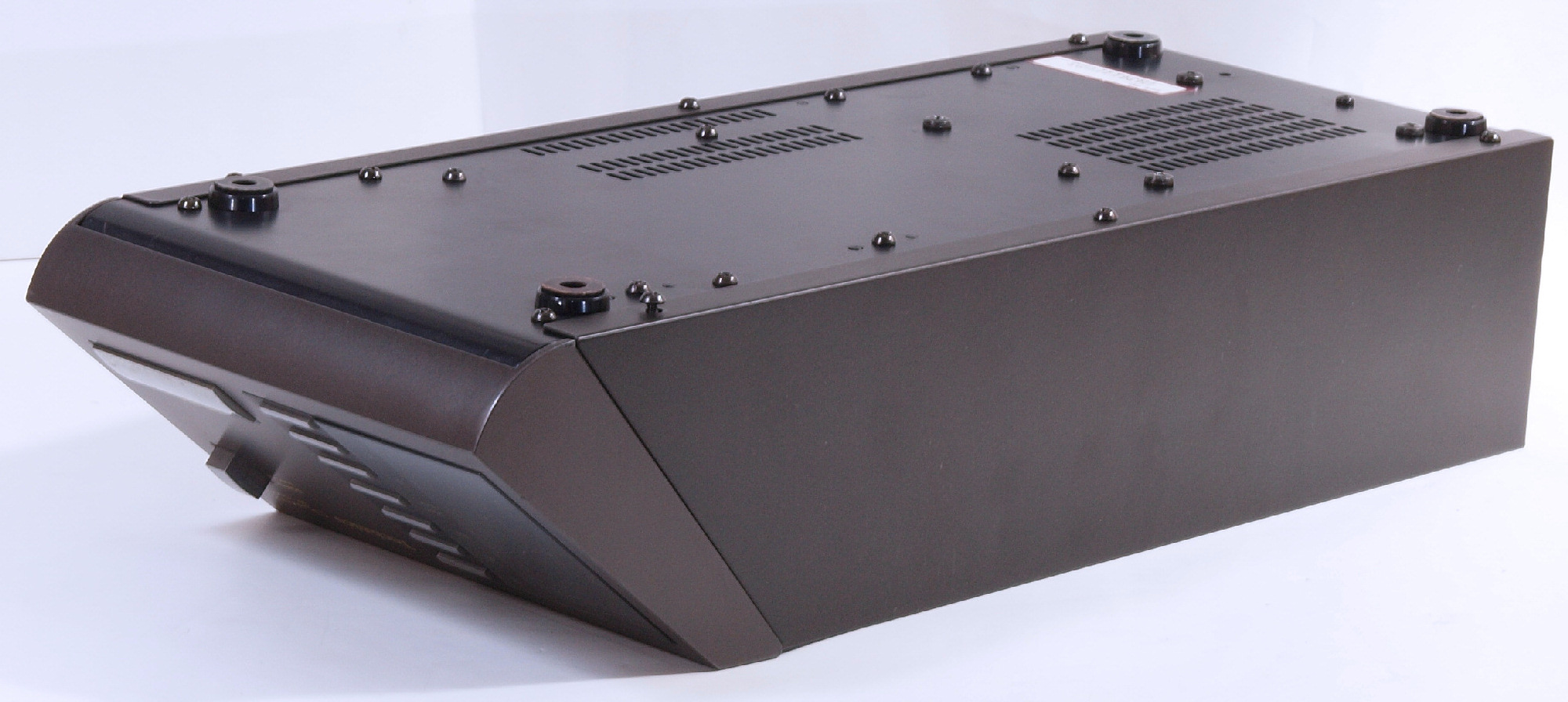

Ａ６３．　電源部点検中　下前左から見る

Ａ６４．　電源部点検中　下後から見る

Ａ６５．　電源部点検中　下後右から見る

Ａ６６．　電源部点検中、　トランス部の膨らみは殆ど無し。

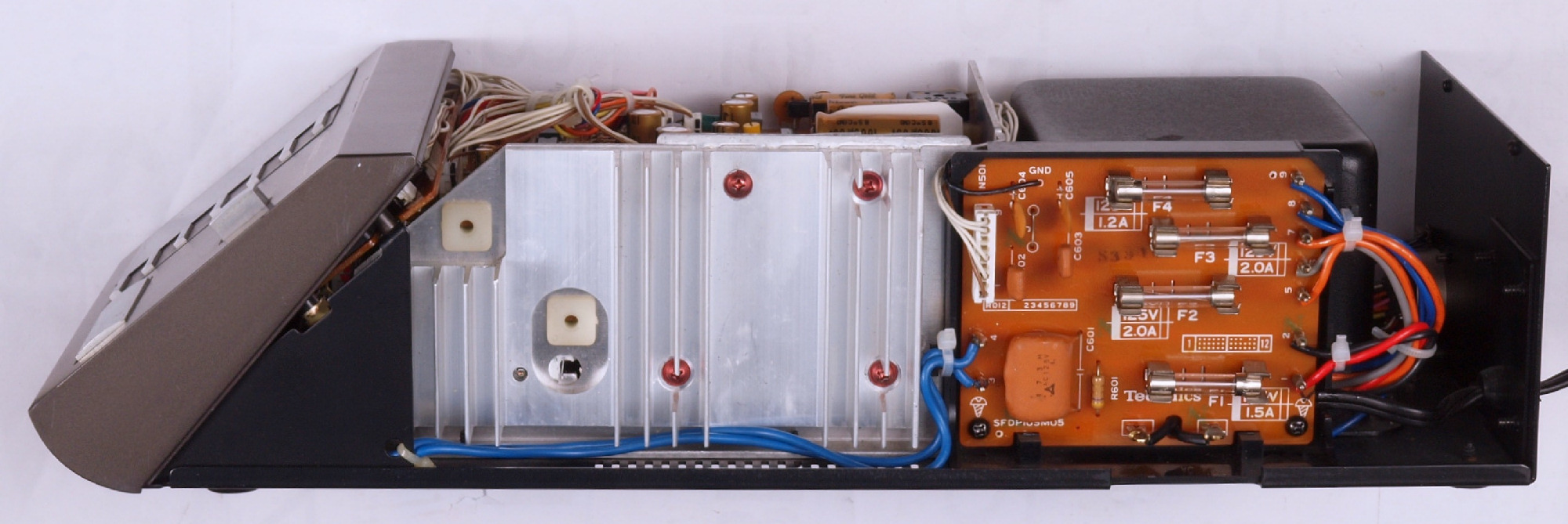

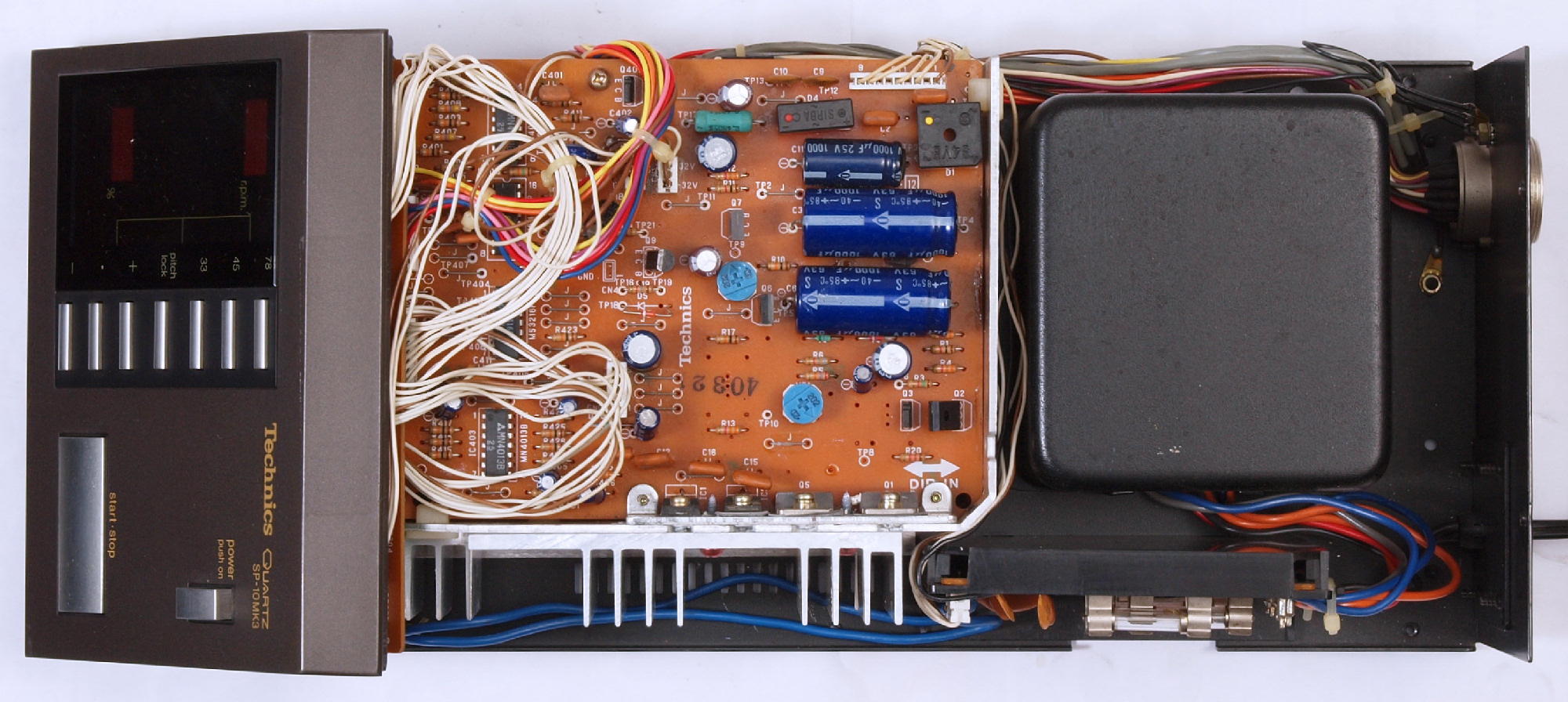

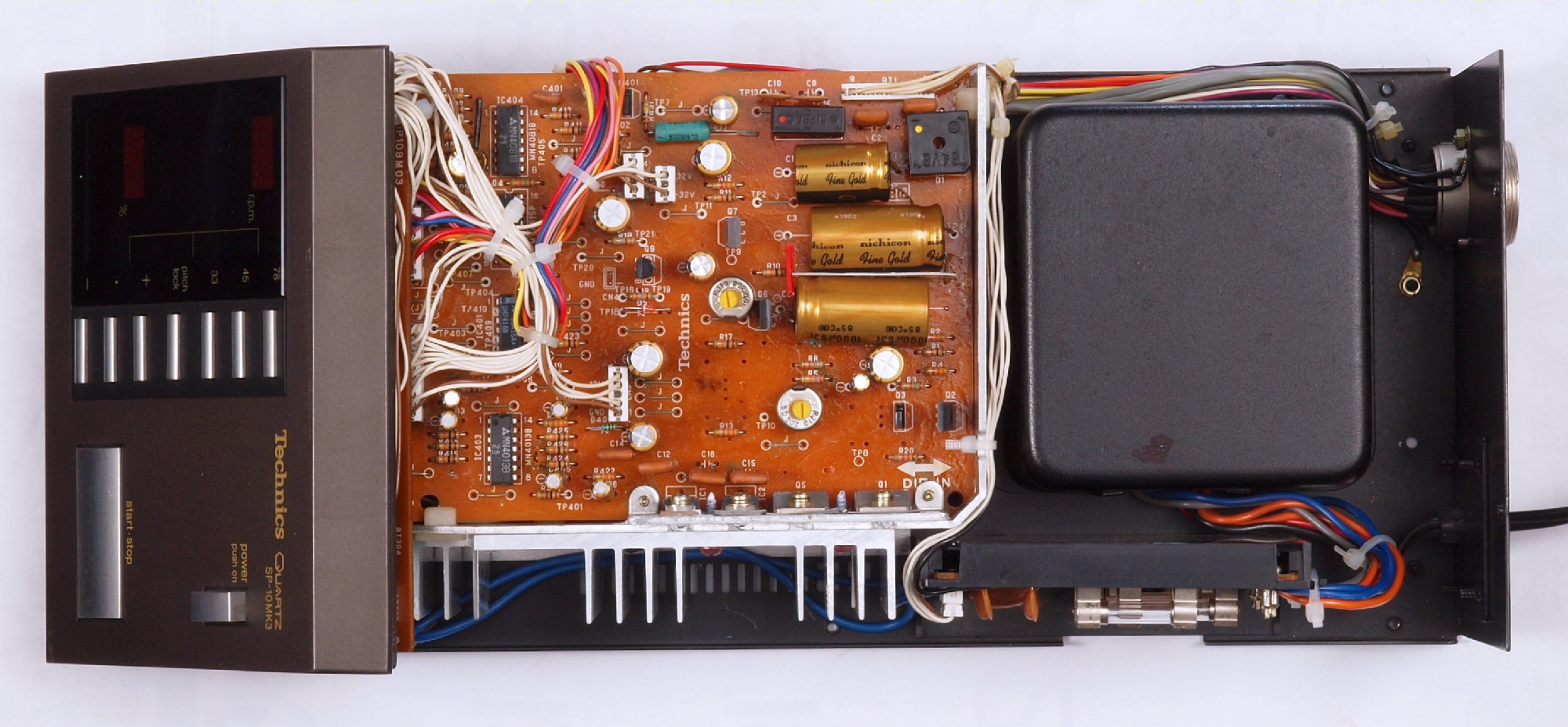

Ａ７１．　電源部点検中　ケースを取り、本体を上から見る

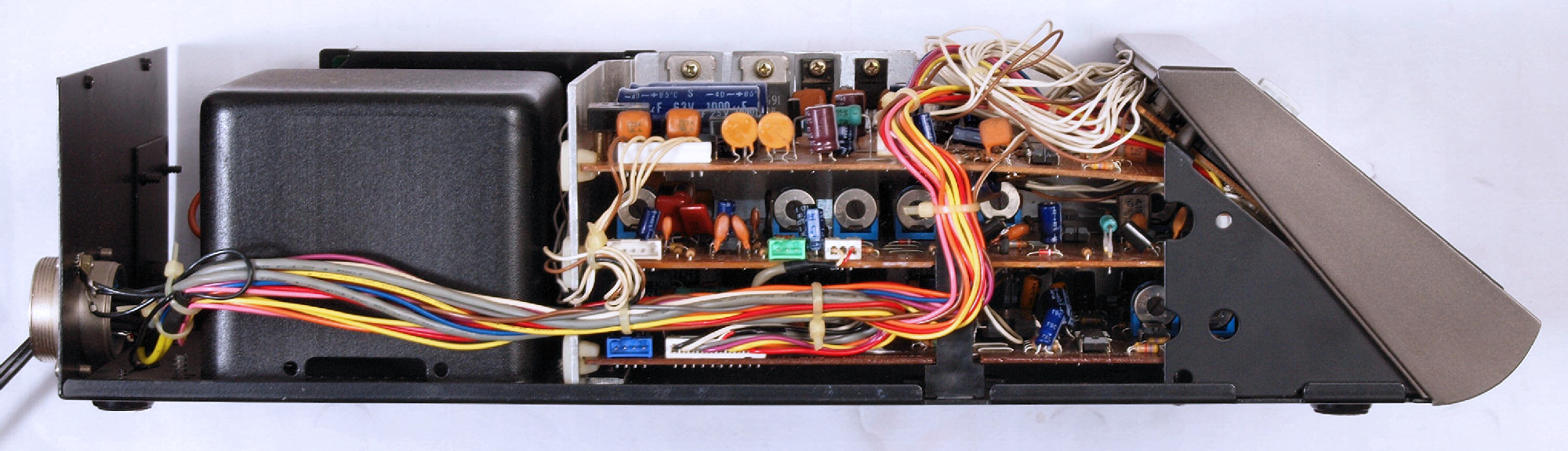

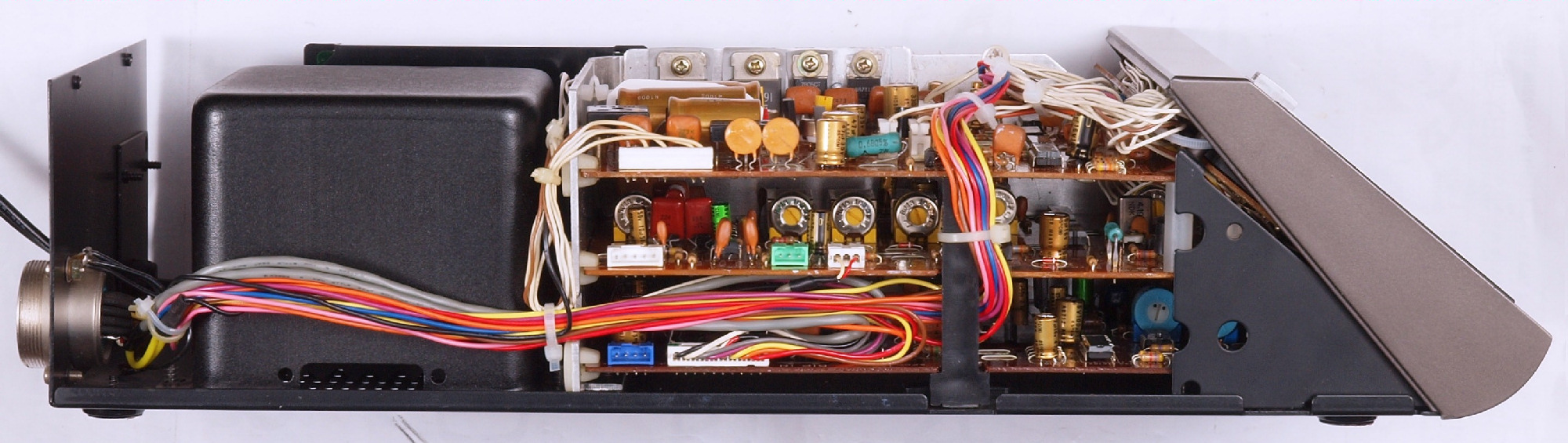

Ａ７２．　電源部点検中　ケースを取り、本体を左側から見る

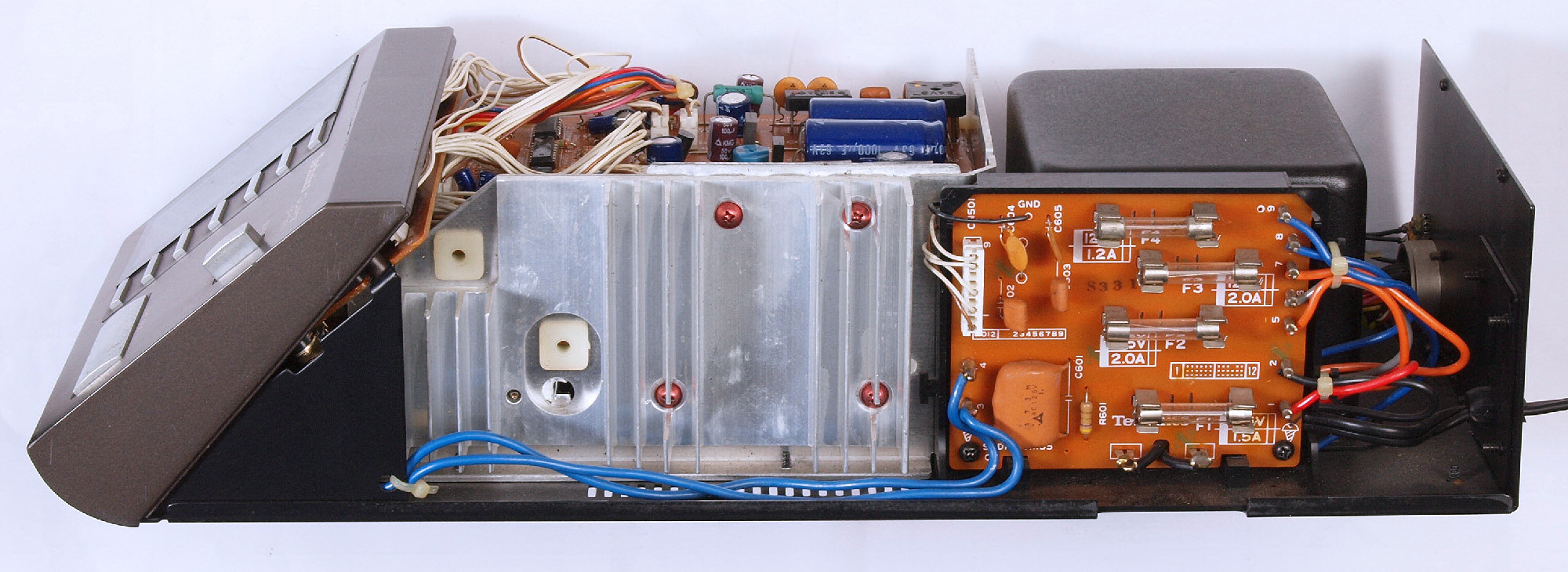

Ａ７３．　電源部点検中　ケースを取り、本体を右側から見る。

Ａ７４．　電源部点検中　ヒューズが交換されている。　１．２A→４A、１．５A→５A！！

Ｔ．手持ちＬＳＩ「ＭＮ６０４２・ＡＮ６９１４」でバラック修理の状況

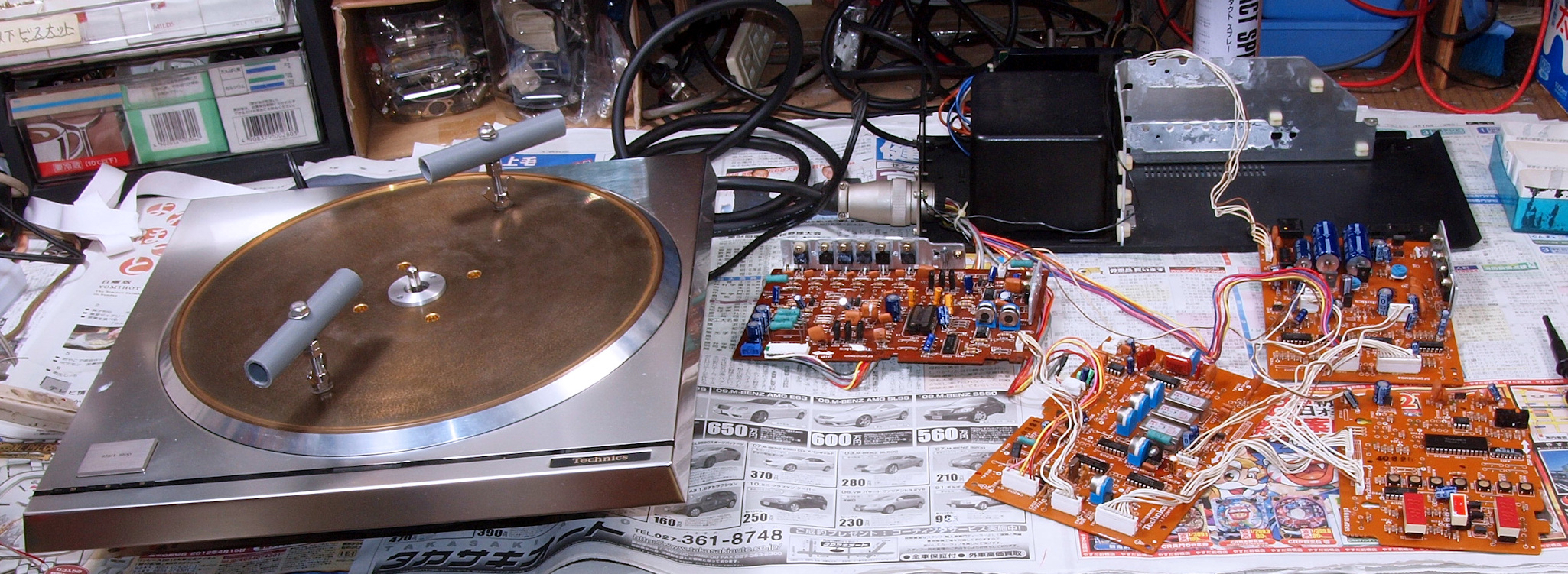

Ｔ１．　バラック修理中。

Ｃ．　電源部　修理状況
Ｃ１１．　修理中　　基板を取り外す。

Ｃ１２．　修理中　　トランスの押さえゴム。

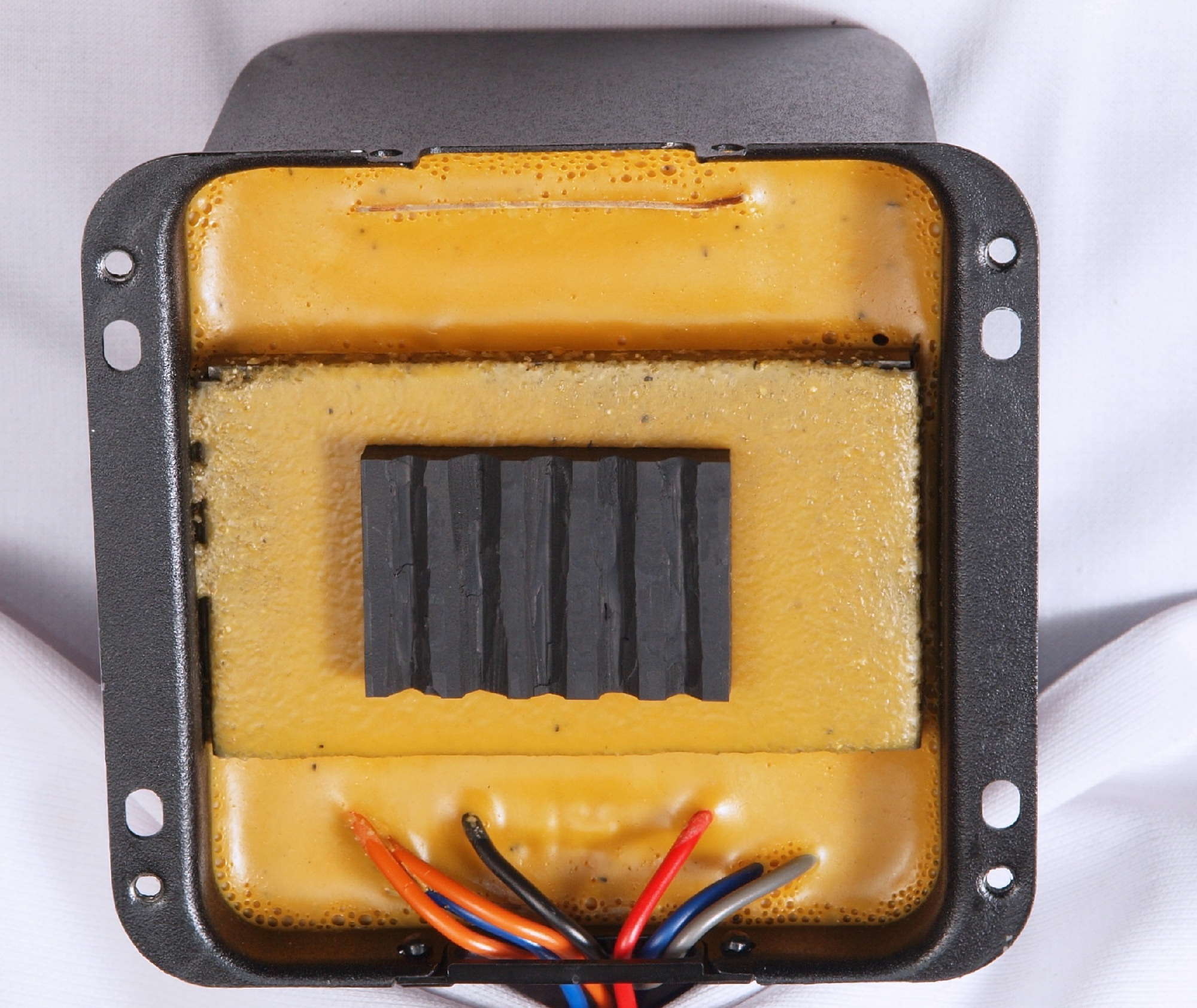

Ｃ１３．　修理後　トランスの押さえゴム、　切り込みを入れ、当たりを弱める。

Ｃ２１．　修理前　定電圧回路基板

Ｃ２１２．　修理中　定電圧回路基板、　右２個の定電圧ICが交換されている、真ん中のICの足は継ぎ足し、中古品の流用！

Ｃ２１３．　修理中　定電圧回路基板、　電解コンデンサー固定の接着材で、ジャンパー線が腐食。

Ｃ２１４．　修理中　定電圧回路基板、　洗浄し、ジャンパー線を交換、、コート液を塗る。

Ｃ２２．　修理後　定電圧回路基板　電解コンデンサー１７個、半固定ＶＲ２個、定電圧IC２個交換

Ｃ２２２．　完成定電圧回路基板。高温多湿な「インドネシヤ」行くので、コート液を塗る。

Ｃ２３．　修理前　定電圧回路基板裏

Ｃ２３２．　修理前　定電圧回路基板裏、　銅箔をカットして回路が改造（？）してある！

Ｃ２３３．　修理中　定電圧回路基板裏、　電解コンデンサー固定の接着材で、銅箔が腐食して断線寸前！

Ｃ２３４．　修理中　定電圧回路基板裏、　銅箔が腐食して断線寸前！

Ｃ２４．　修理（半田補正）後、　定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する

Ｃ２５．　完成定電圧回路基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　操作回路基板

Ｃ３２．　修理後　操作回路基板。　電解コンデンサー３個、MN6042交換

Ｃ３２２．　完成操作回路基板。高温多湿な「インドネシヤ」行くので、コート液を塗る。

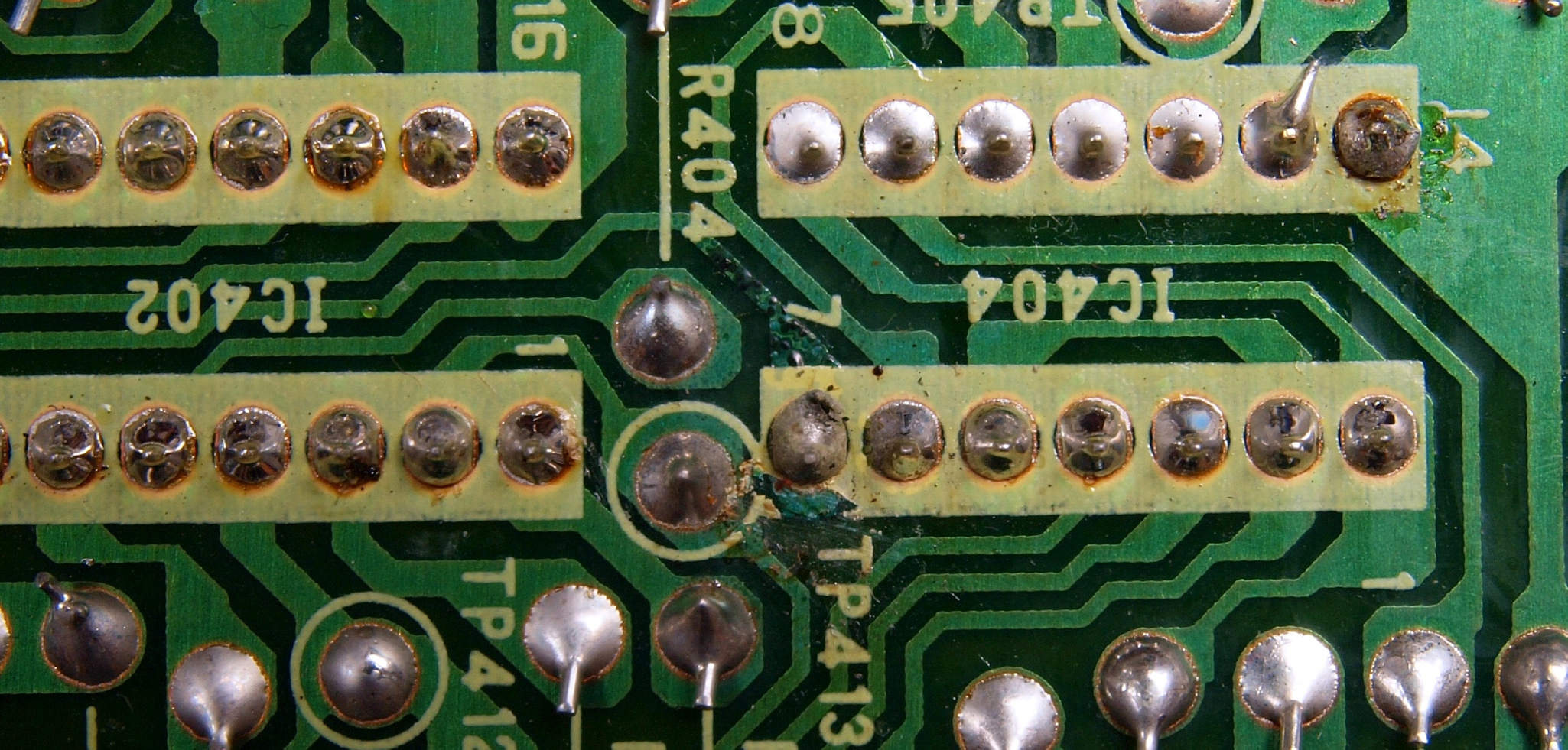

Ｃ３３．　修理前　操作回路基板裏

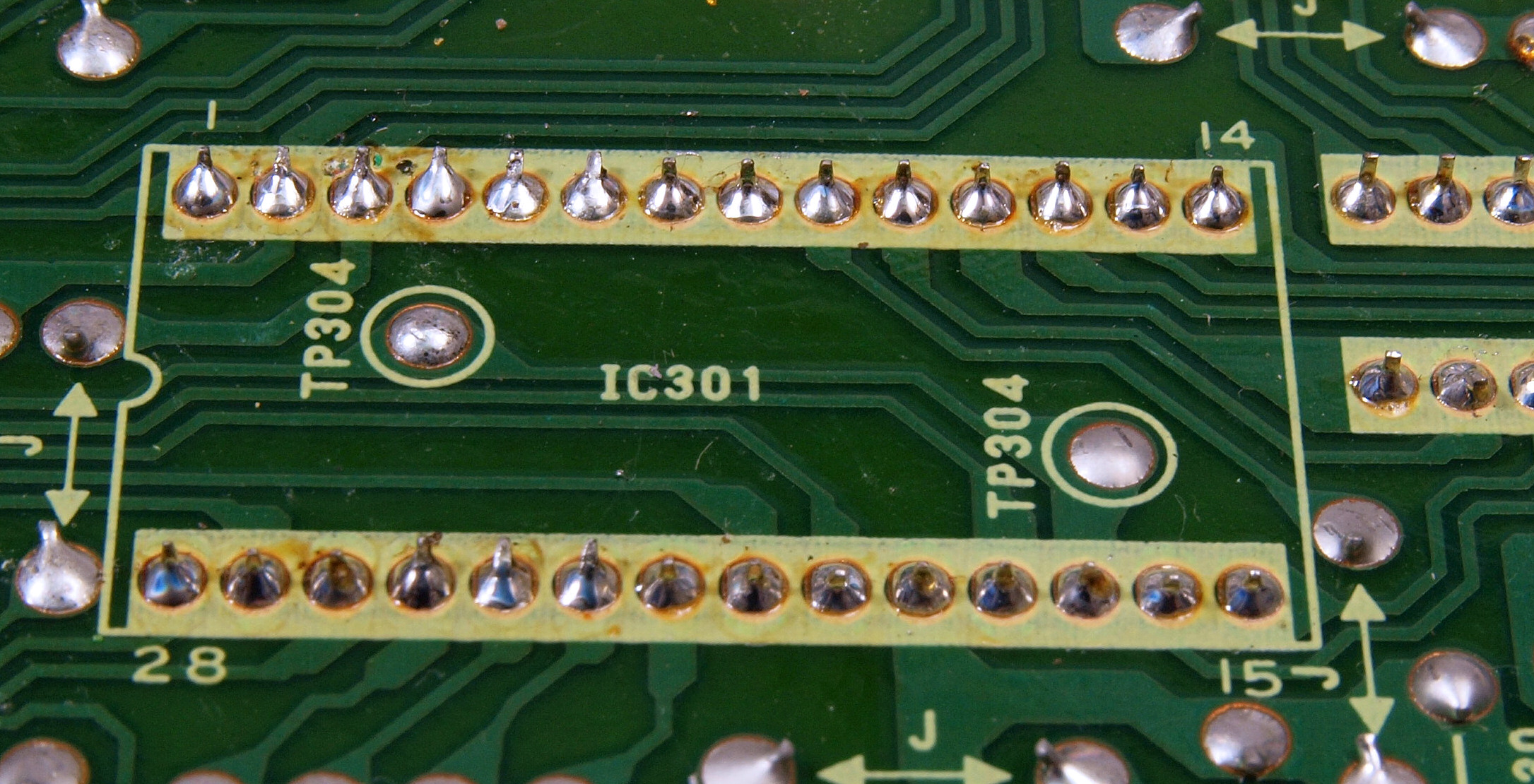

Ｃ３３２．　修理前　操作回路基板裏、　足の半田から、問題のIC「MN6042」は取り外した様子が見られる？

Ｃ３４．　修理（半田補正）後　操作回路基板裏、全ハンダをやり直す

Ｃ３５．　完成操作回路基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４１．　修理前　制御回路基板

Ｃ４１２．　修理前　制御回路基板、　ビス・ナットで、ＴＲ（トランジスター）の放熱器！

Ｃ４２．　修理後　制御回路基板　半固定ＶＲ３個、電解コンデンサー１０個、AN660、DN860_２個、ＴＲ（トランジスター）１個交換

Ｃ４２２．　完成制御回路基板。高温多湿な「インドネシヤ」行くので、コート液を塗る。

Ｃ４３．　修理前　制御回路基板裏

Ｃ４４．　修理（半田補正）後　制御回路基板裏、全ハンダをやり直す

Ｃ４６．　完成制御回路基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理前　駆動回路基板

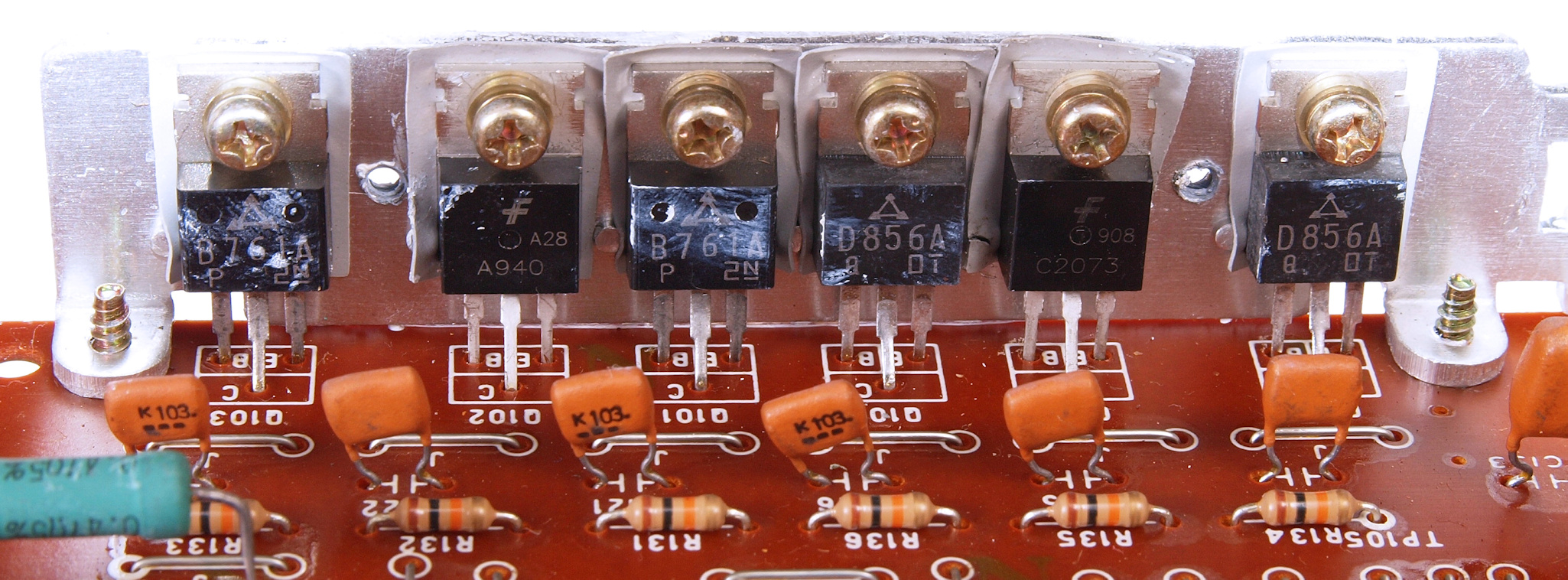

Ｃ５１２．　修理中　駆動回路基板、　交換されたＴＲ（トランジスター）２個。

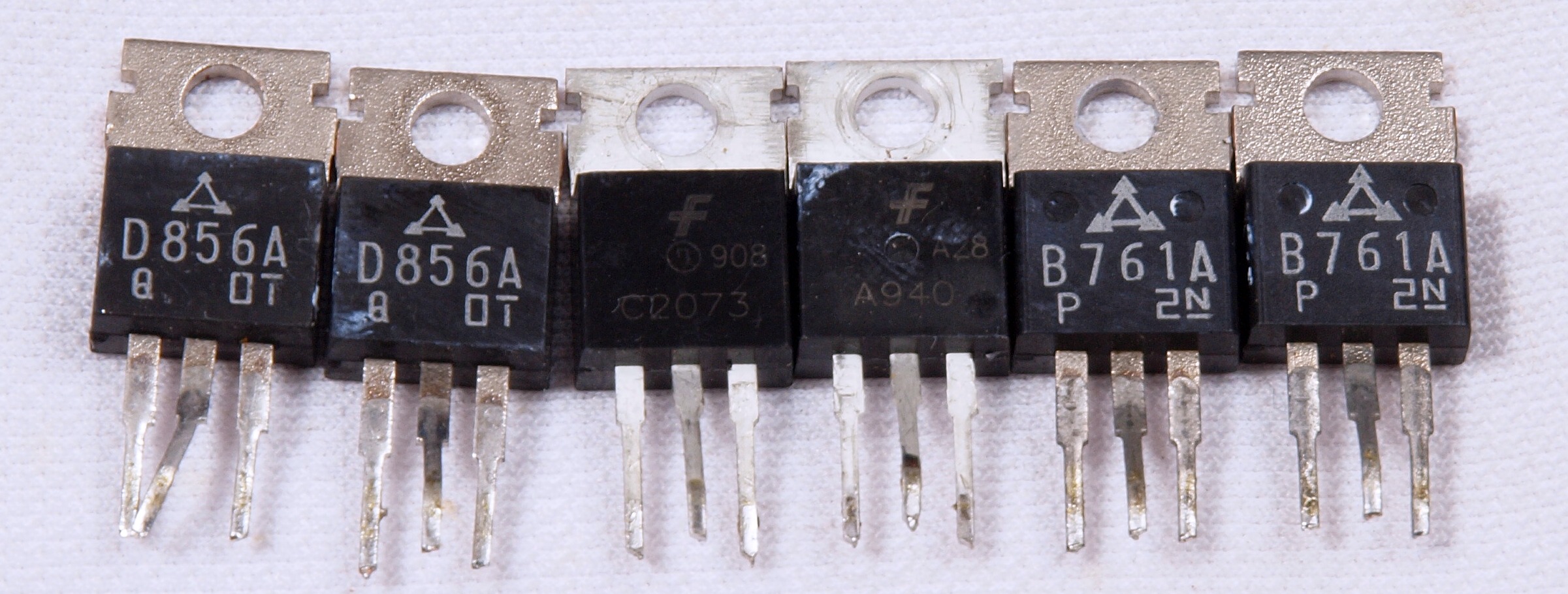

Ｃ５１３．　修理後　駆動回路基板、　使用されたＴＲ（トランジスター）比較。
　　　　　　　　　　　　規格「ＣＱ出版　’８８トランジスター規格表」より
　　　　　　　　　　　　　　本来の製品　　　　２ＳＤ８５６Ａ（２ＳＢ７６１Ａ）．．．．Ｉｃ＝３Ａ、Ｐｃ＝３５Ｗ
　　　　　　　　　　　　　　修理で交換した物２ＳＣ２０７３（２ＳＡ９４０）．．．．．Ｉｃ＝１．５Ａ、Ｐｃ＝２５Ｗ

Ｃ５２．　修理後　駆動回路基板　半固定VR２個、電解コンデンサー１７個、ＴＲ（トランジスター）６個交換

Ｃ５２２．　完成駆動回路基板。高温多湿な「インドネシヤ」行くので、コート液を塗る。

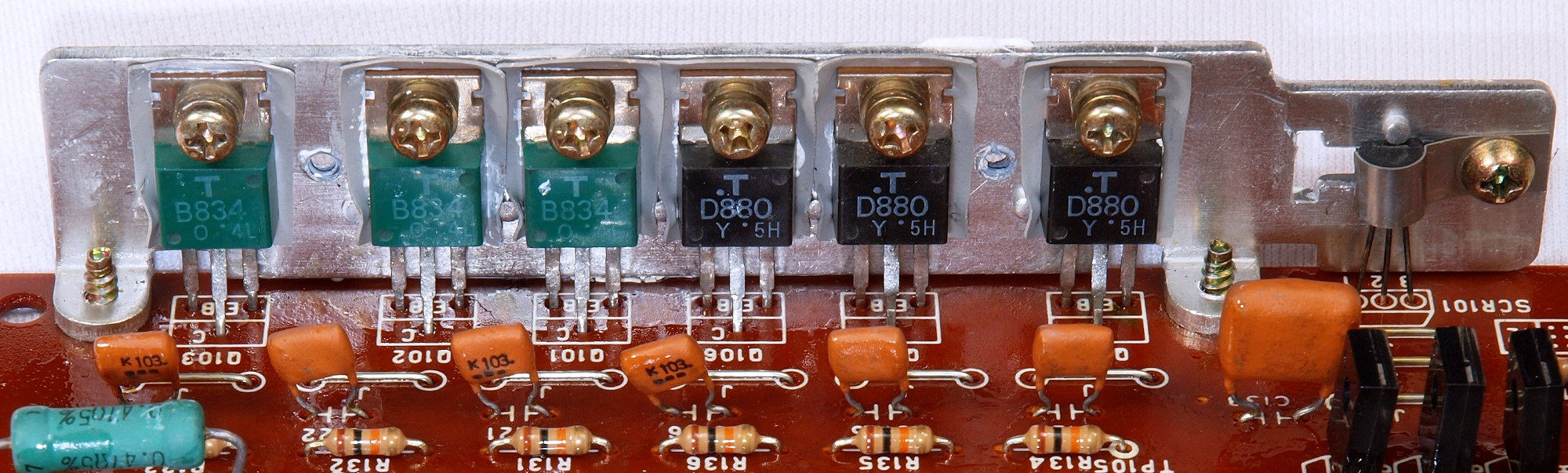

Ｃ５２３．　修理後　駆動回路基板、　交換したＴＲ（トランジスター）。

Ｃ５３．　修理前　駆動回路基板裏

Ｃ５４．　修理（半田補正）後　駆動回路基板裏、全ハンダをやり直し、洗浄後。

Ｃ５５．　完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。

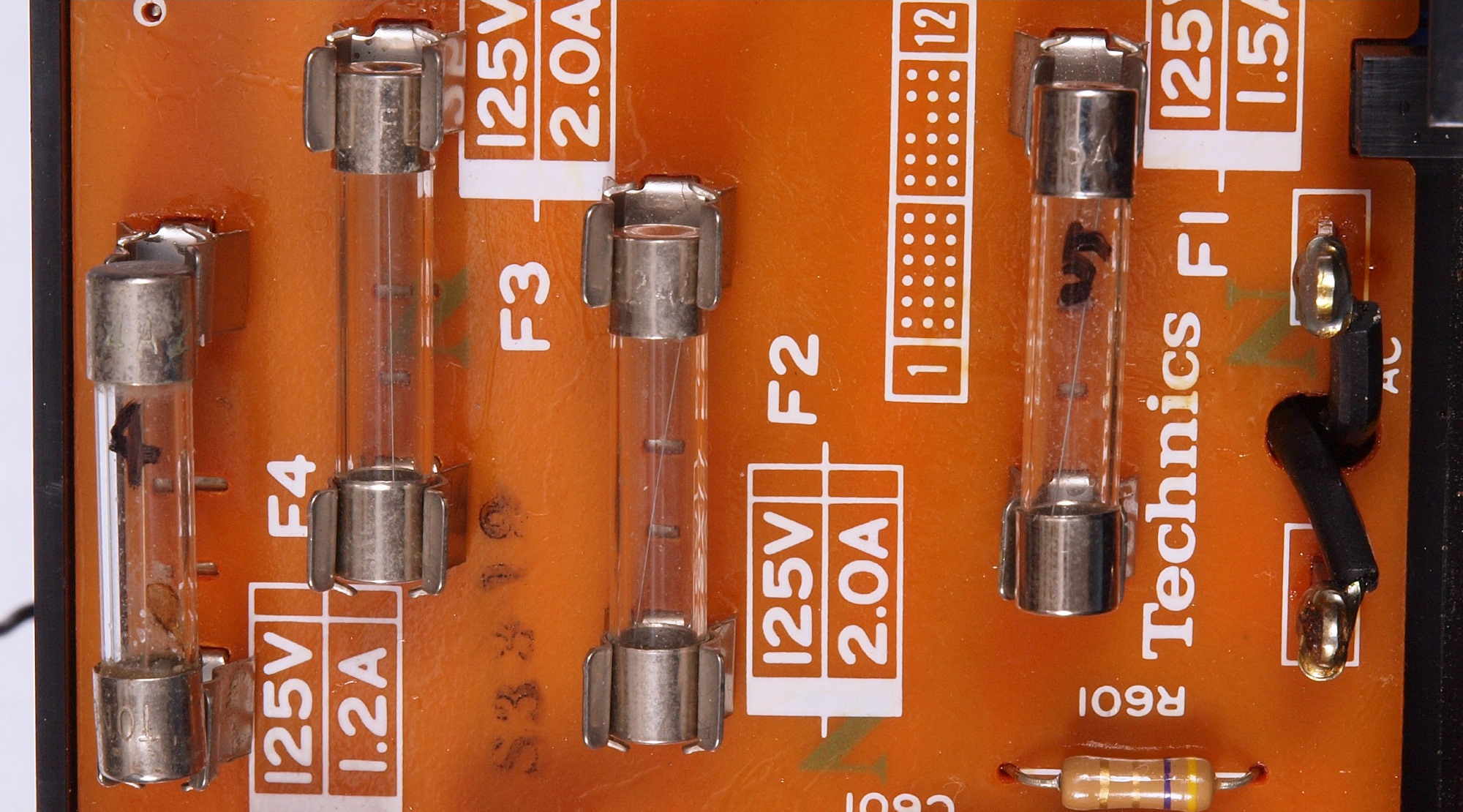

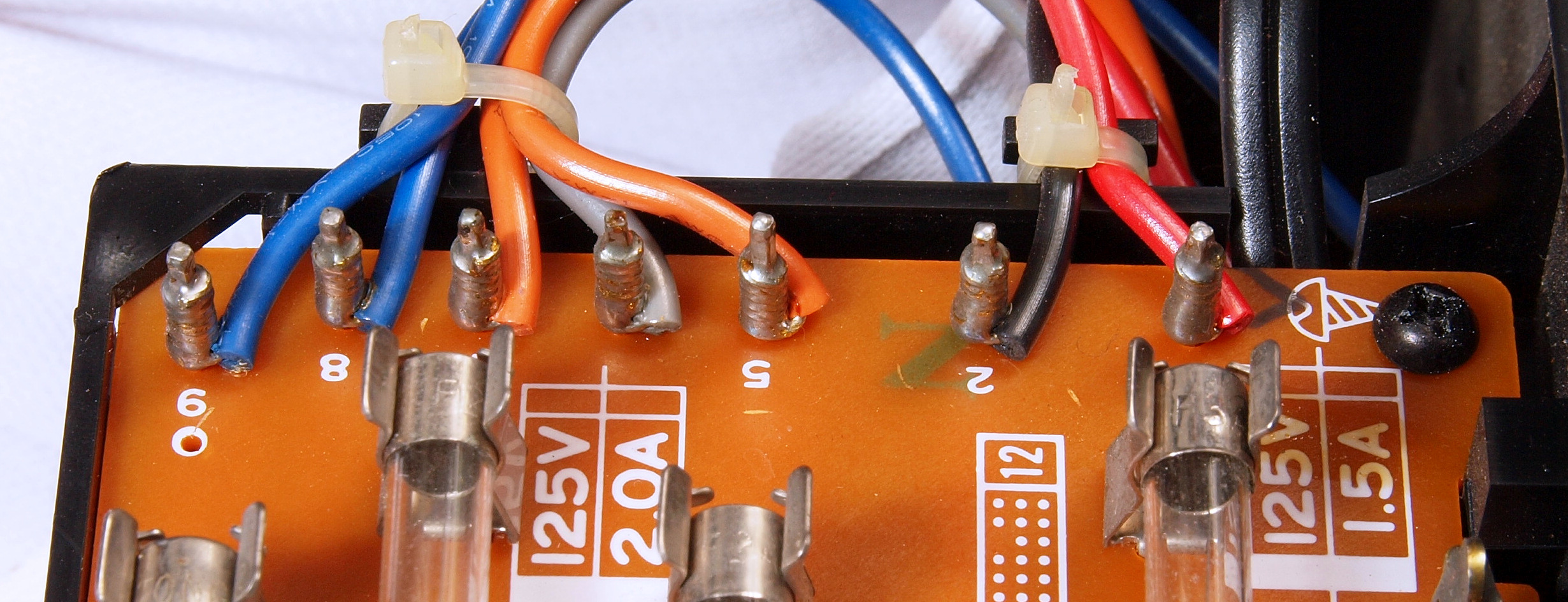

Ｃ６１．　修理前　ヒューズ基板。

Ｃ６１２．　修理中　ヒューズ基板のラッピング。　半田が染み込んでいる。

Ｃ６１３．　修理中　ヒューズ基板のラッピング。　前パネルを外したとき（IC「MN6042」点検）、ラッピングをほどかないでカットした。

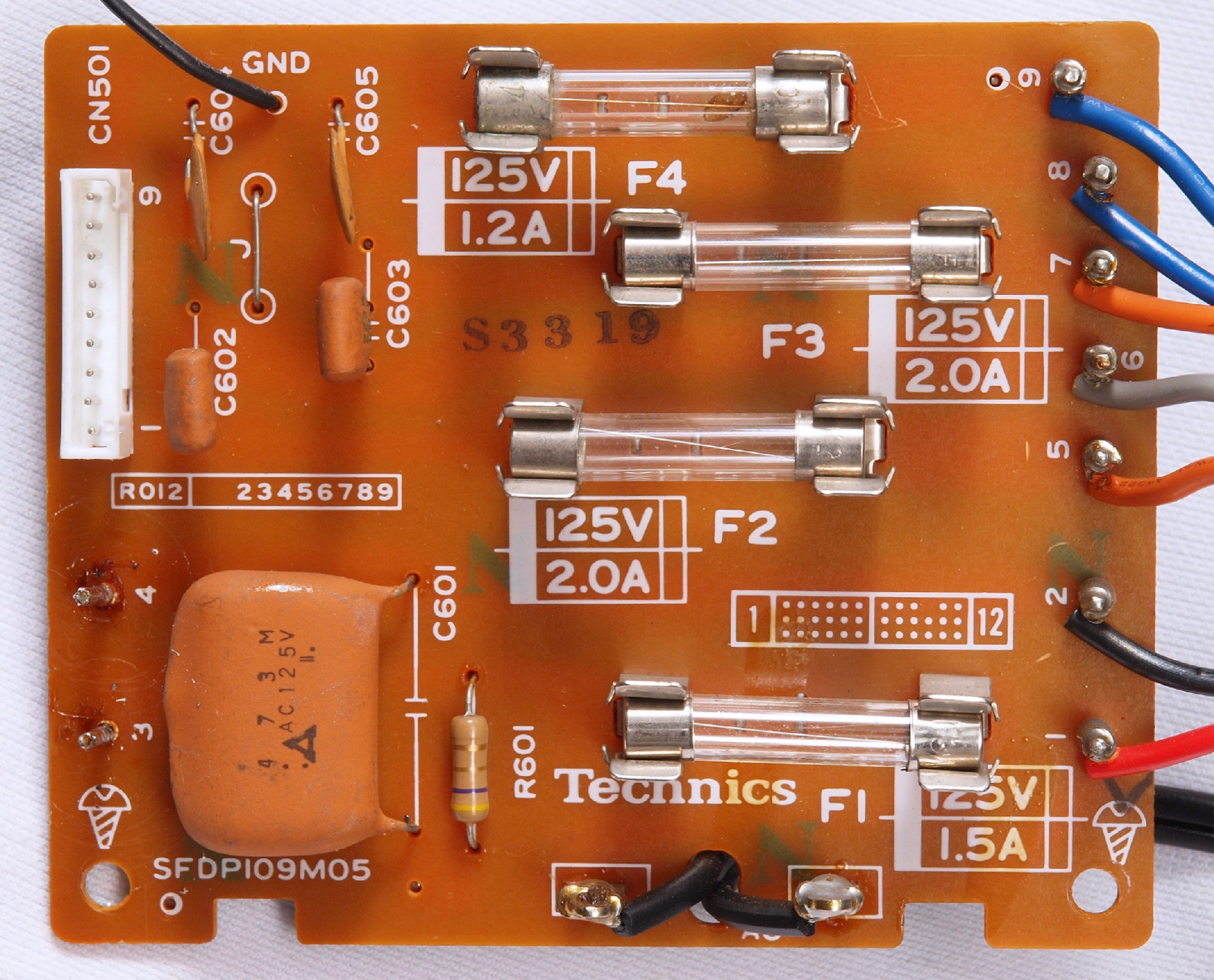

Ｃ６２．　完成ヒューズ基板。　ヒューズ２個交換。　高温多湿な「インドネシヤ」行くので、コート液を塗る。

Ｃ６３．　修理前　ヒューズ基板裏

Ｃ６４．　修理（半田補正）後　ヒューズ基板裏、全ハンダをやり直す

Ｃ６５．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ７１．　パネル清掃中

Ｃ８１．　修理中　接続コネクター点検。

Ｃ９１．　修理前　上から見る。

Ｃ９２．　修理後　上から見る。

Ｃ９３．　修理前　左から見る。

Ｃ９４．　修理後　左から見る。

Ｃ９５．　修理前　右から見る。

Ｃ９６．　修理後　右から見る。

Ｄ．　本体（タンテーブル部）修理状況
Ｄ１１．　修理中　ブレーキ機構のメカ調整、ベルトブレーキ＋パッドブレーキの２本立て。

Ｄ１２．　完成　ブレーキ機構のメカ調整

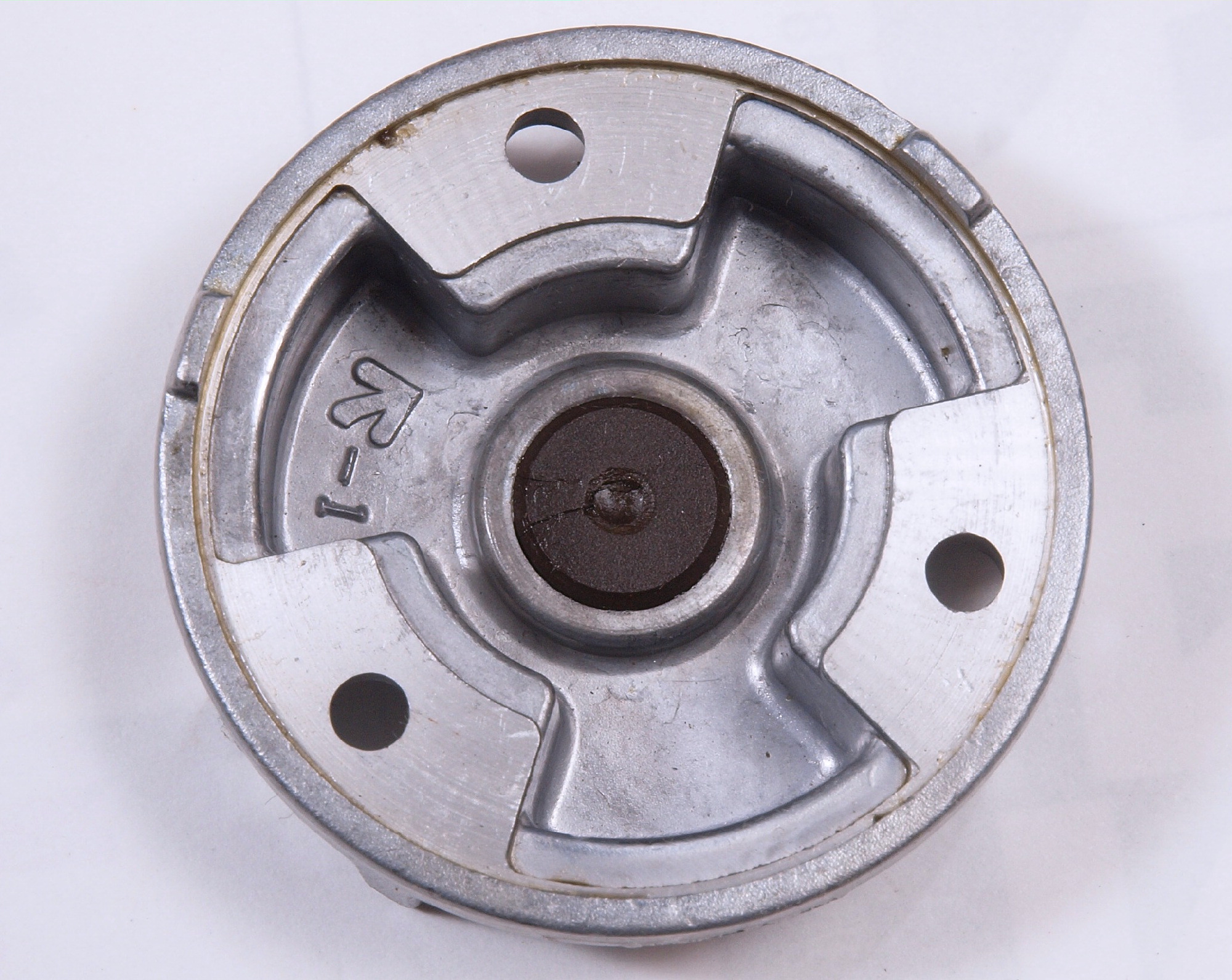

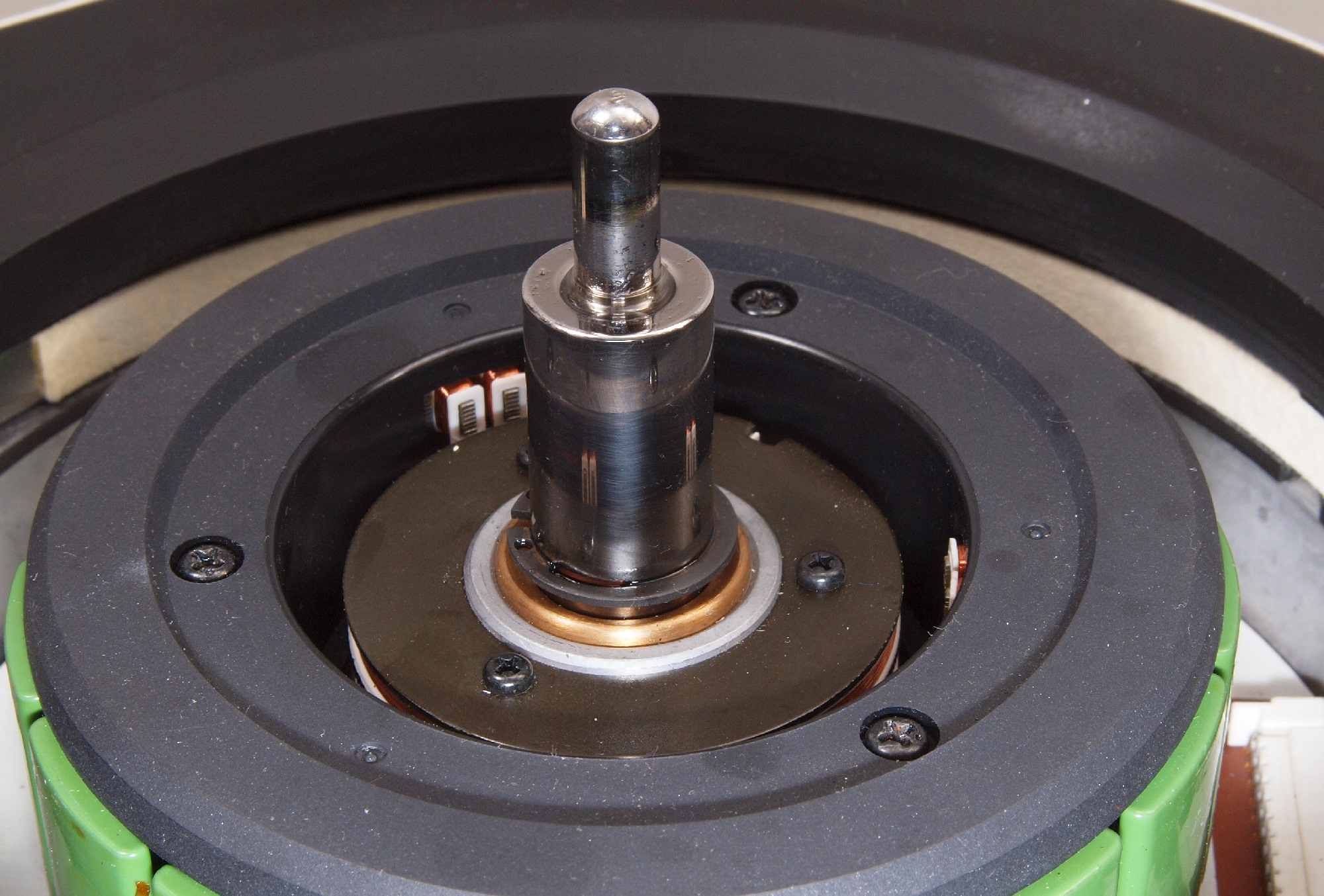

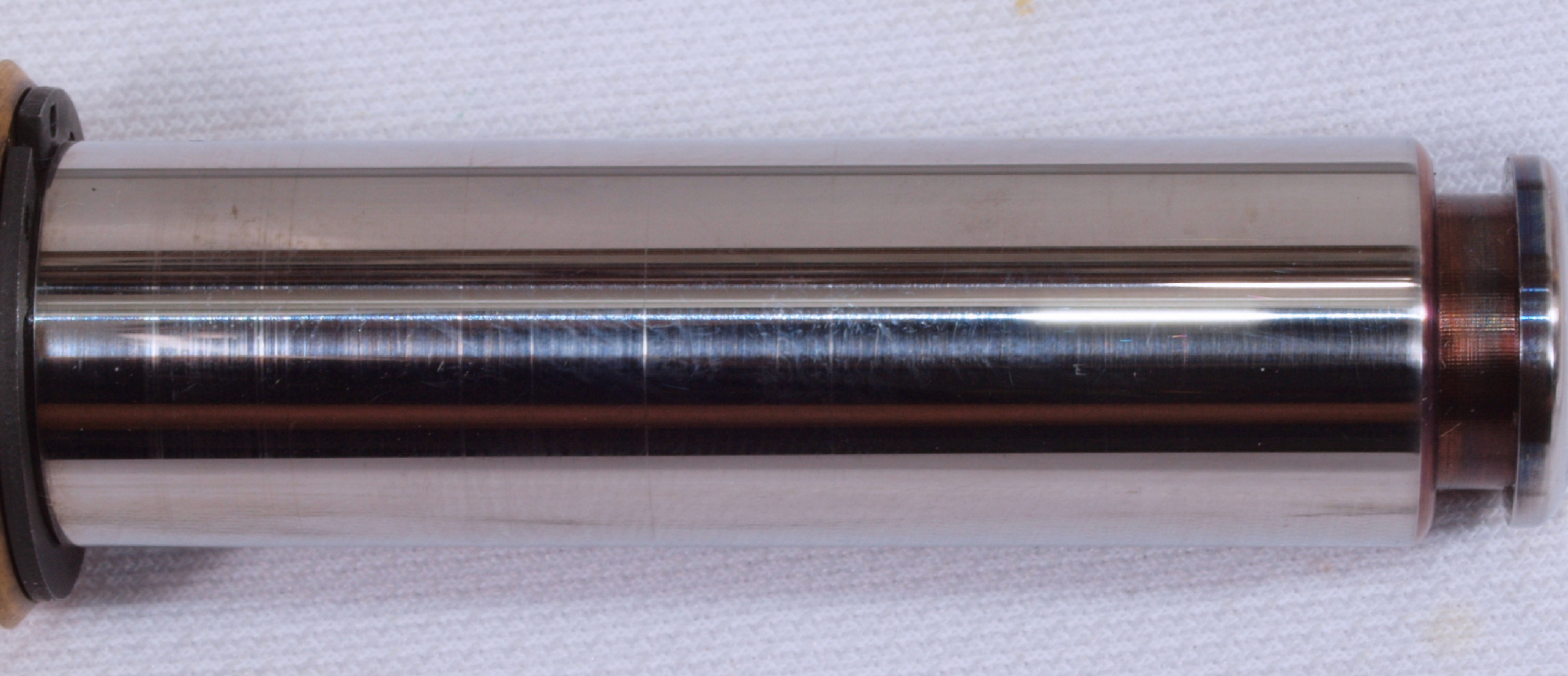

Ｄ２１．　修理中　軸の点検・グリスアップ、　軸全体に傷がある。

Ｄ２２．　修理中　軸のストッパー。

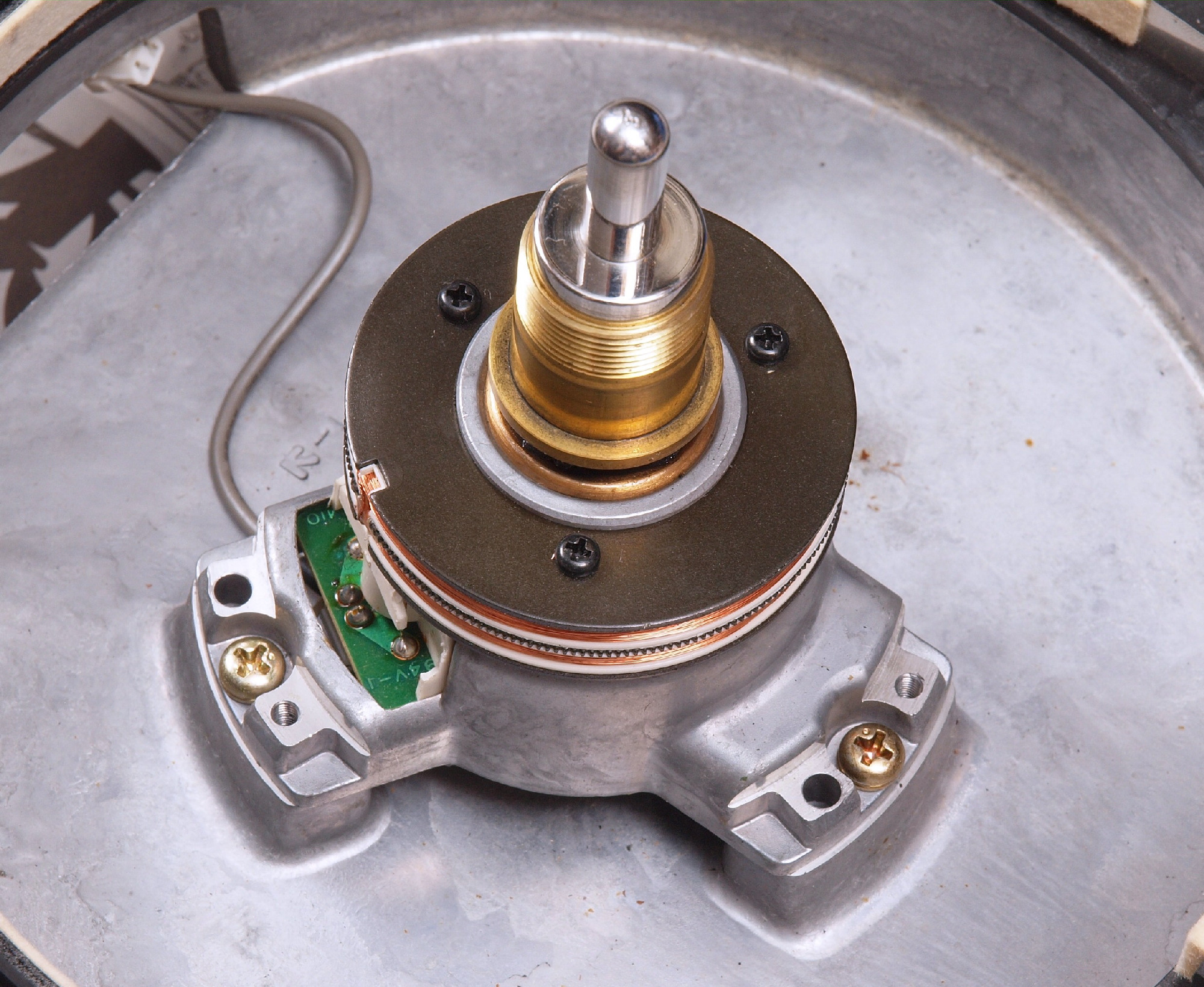

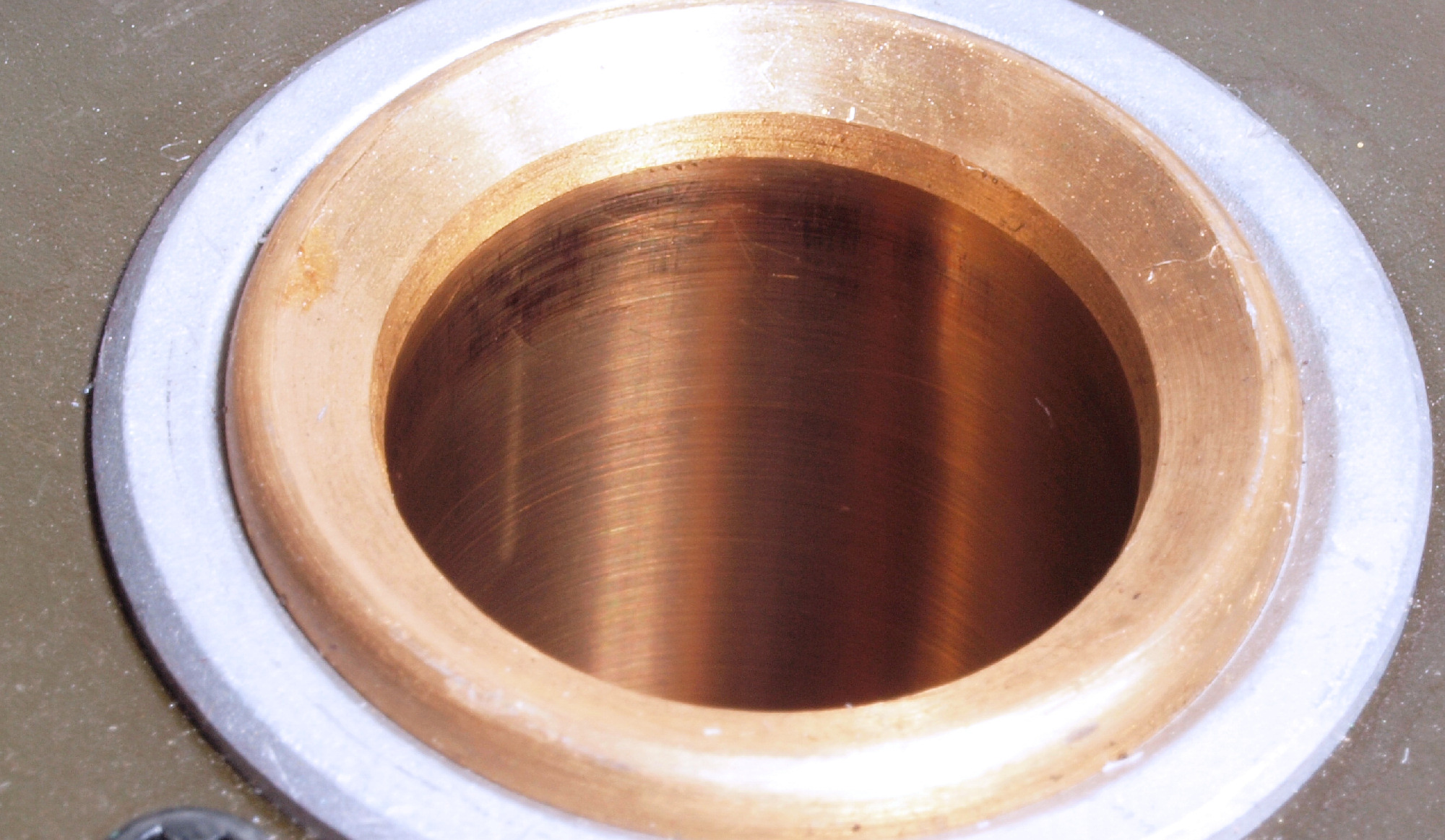

Ｄ２３．　修理中　軸受けの点検・グリスアップ。

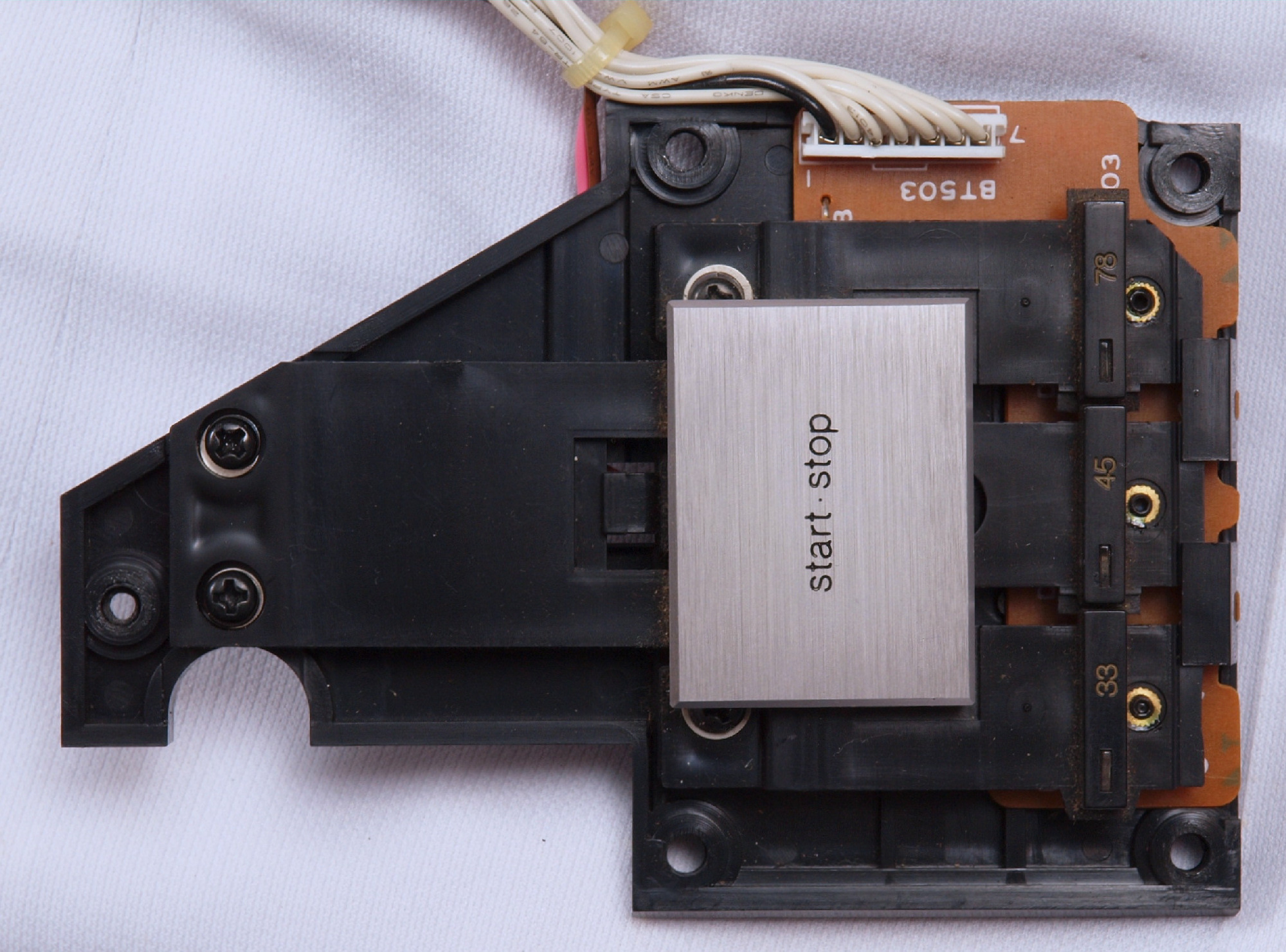

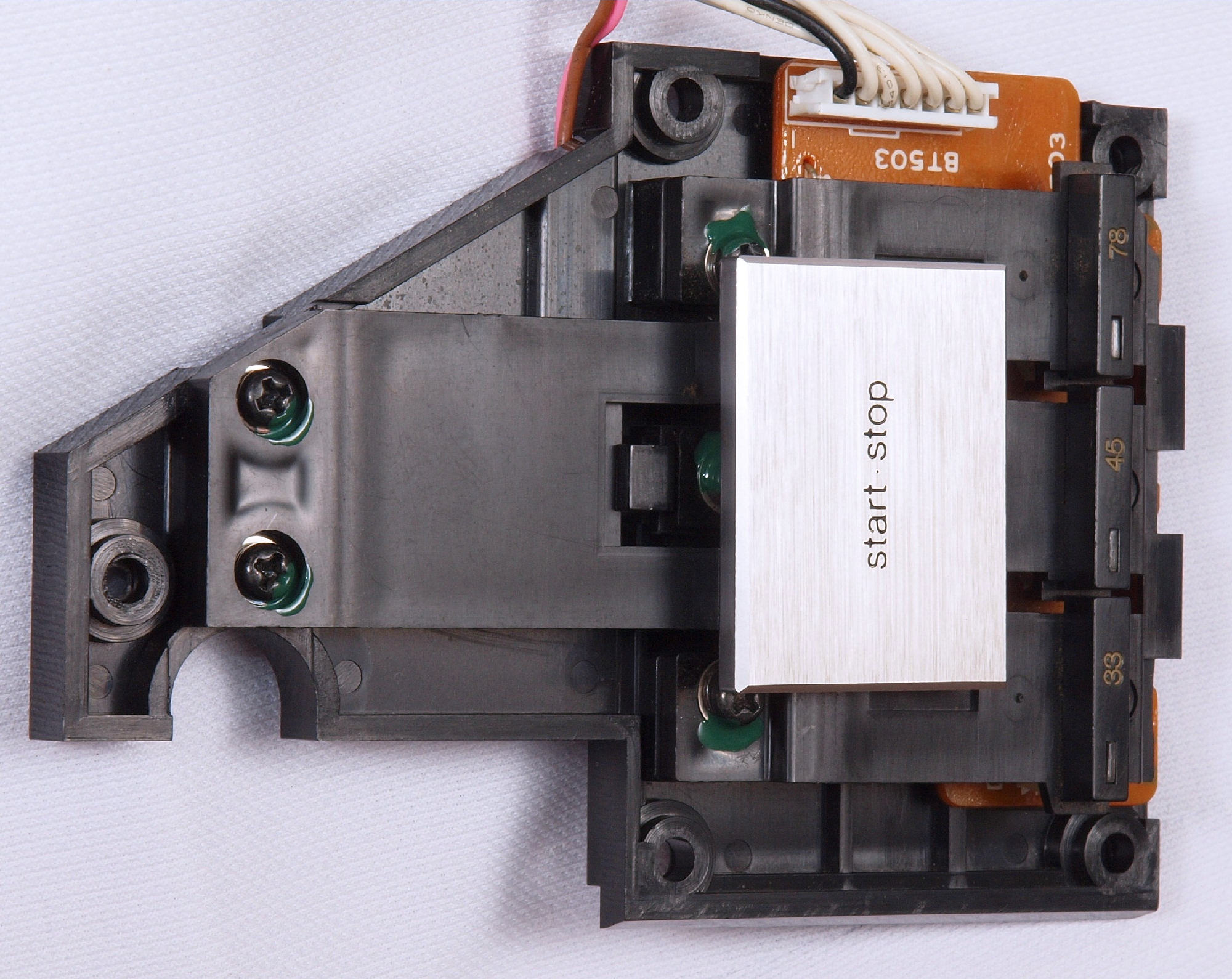

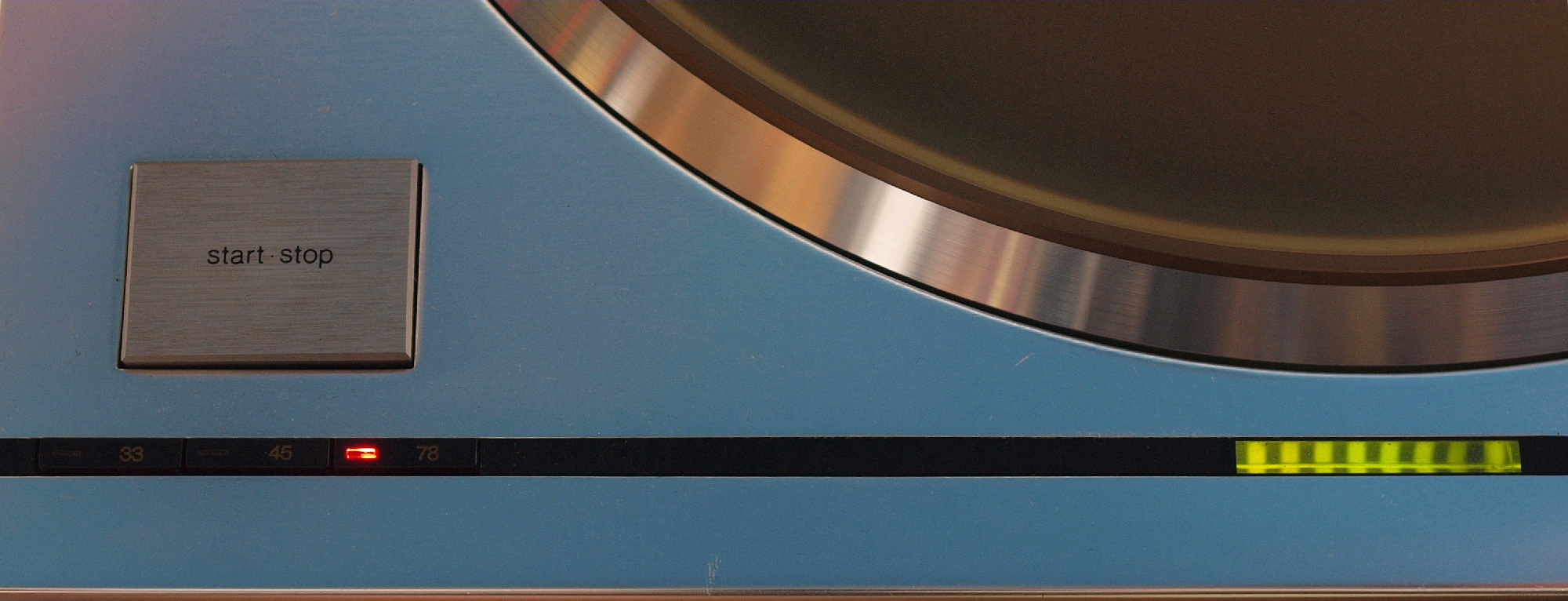

Ｄ３１．　修理中　ターンテーブル操作ＳＷ

Ｄ３１２．　修理後　ターンテーブル操作ＳＷ

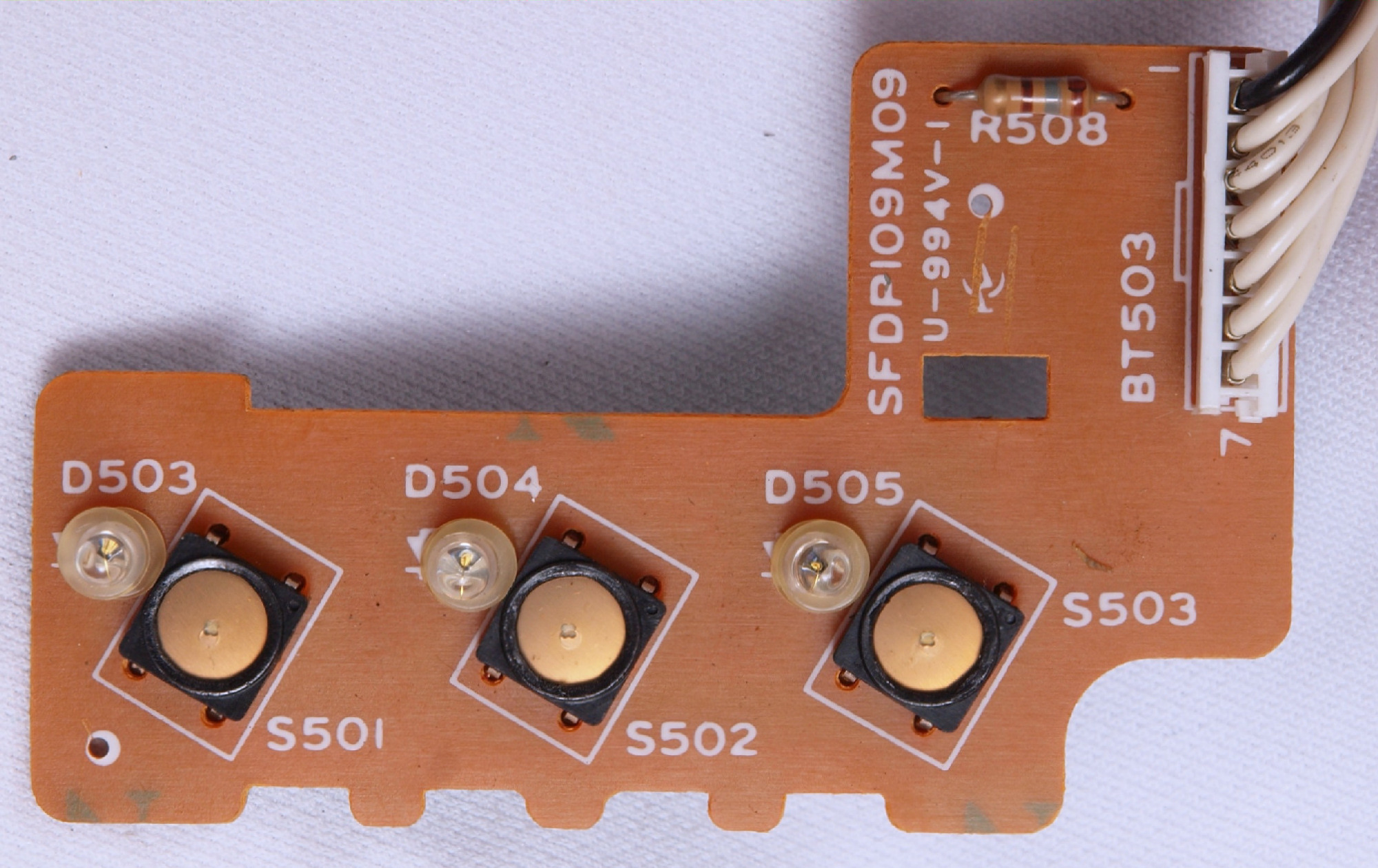

Ｄ３２．　修理前　ターンテーブル操作基板

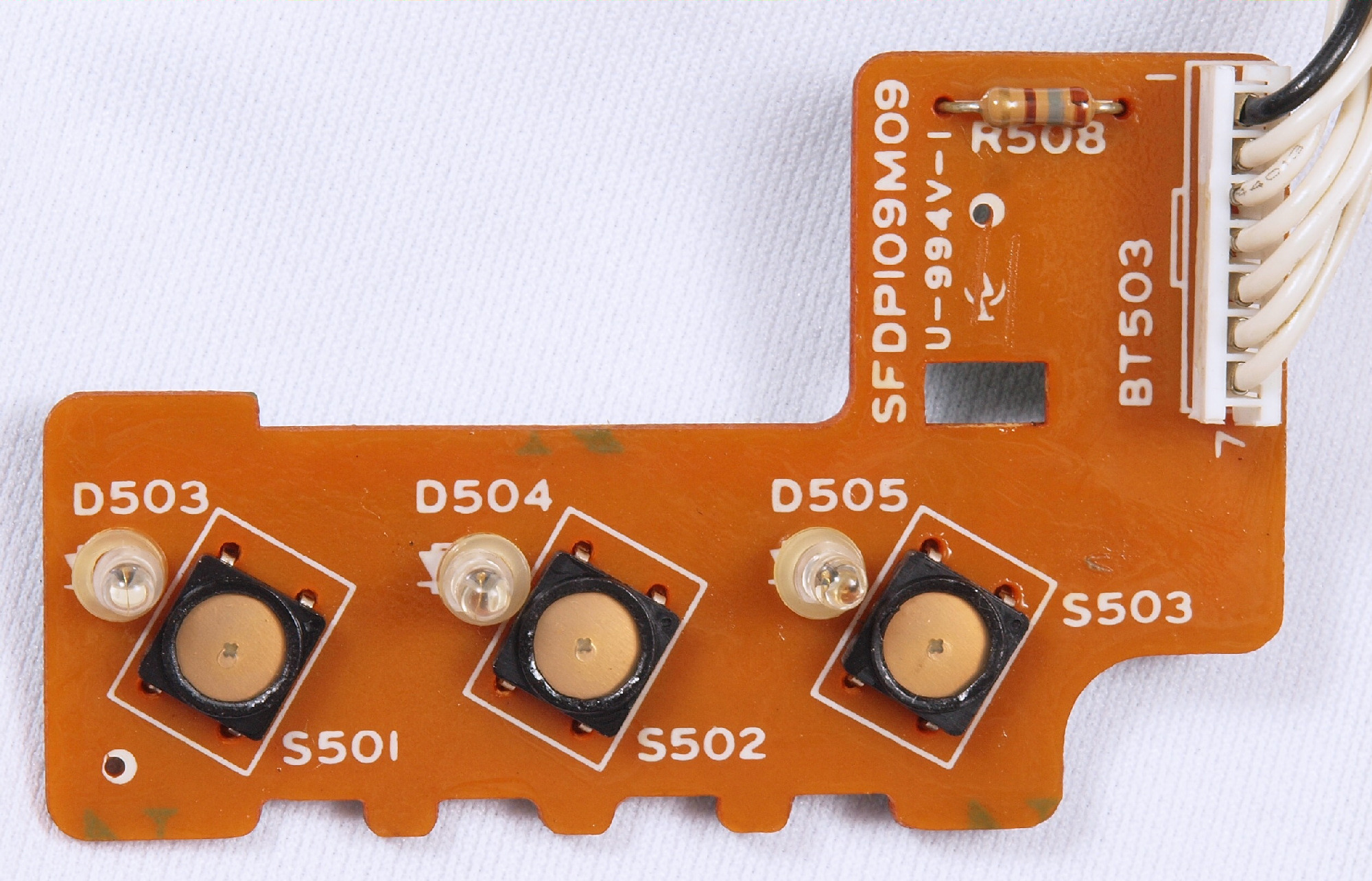

Ｄ３２２．　完成ターンテーブル操作基板。　高温多湿な「インドネシヤ」行くので、コート液を塗る。

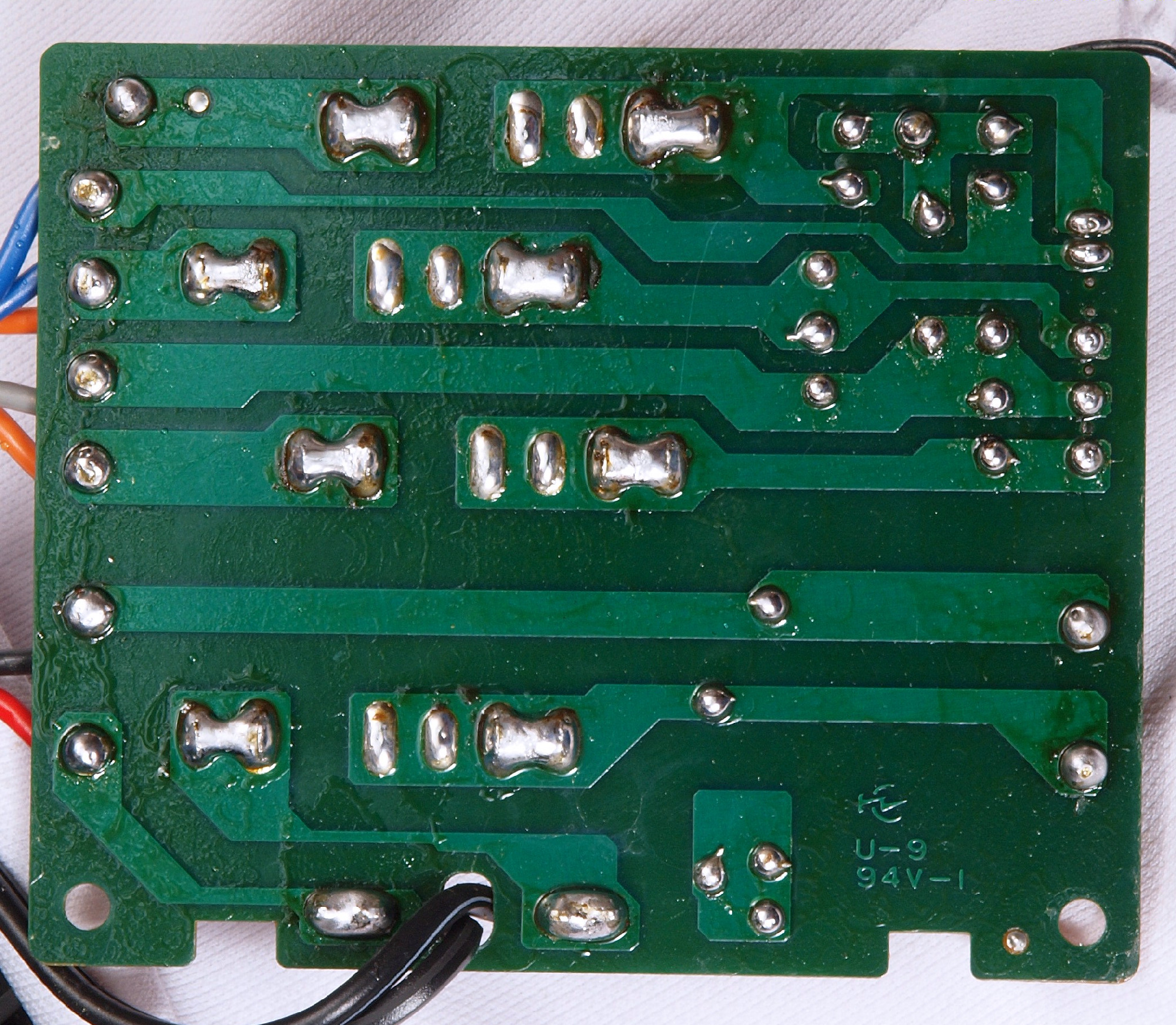

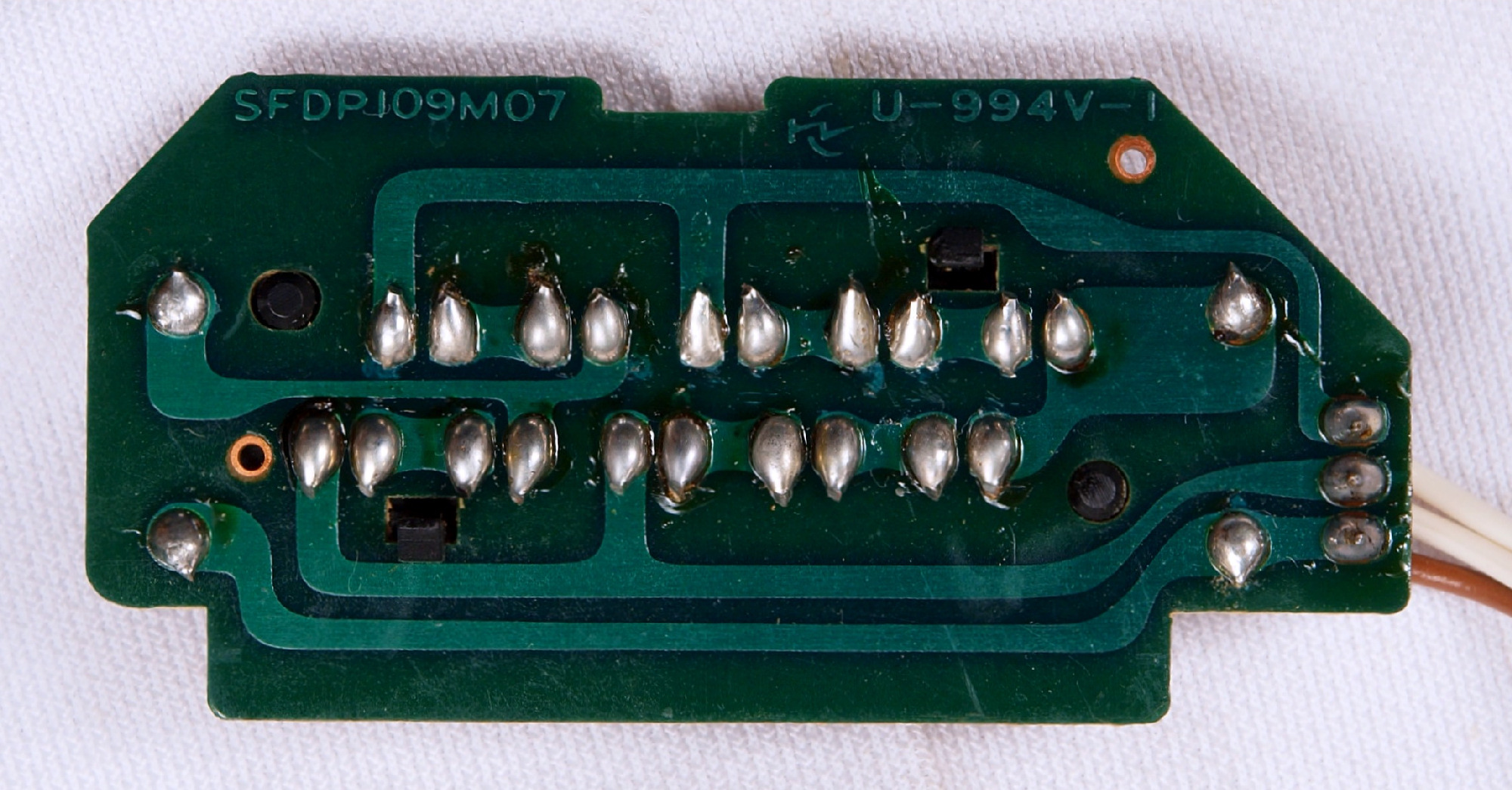

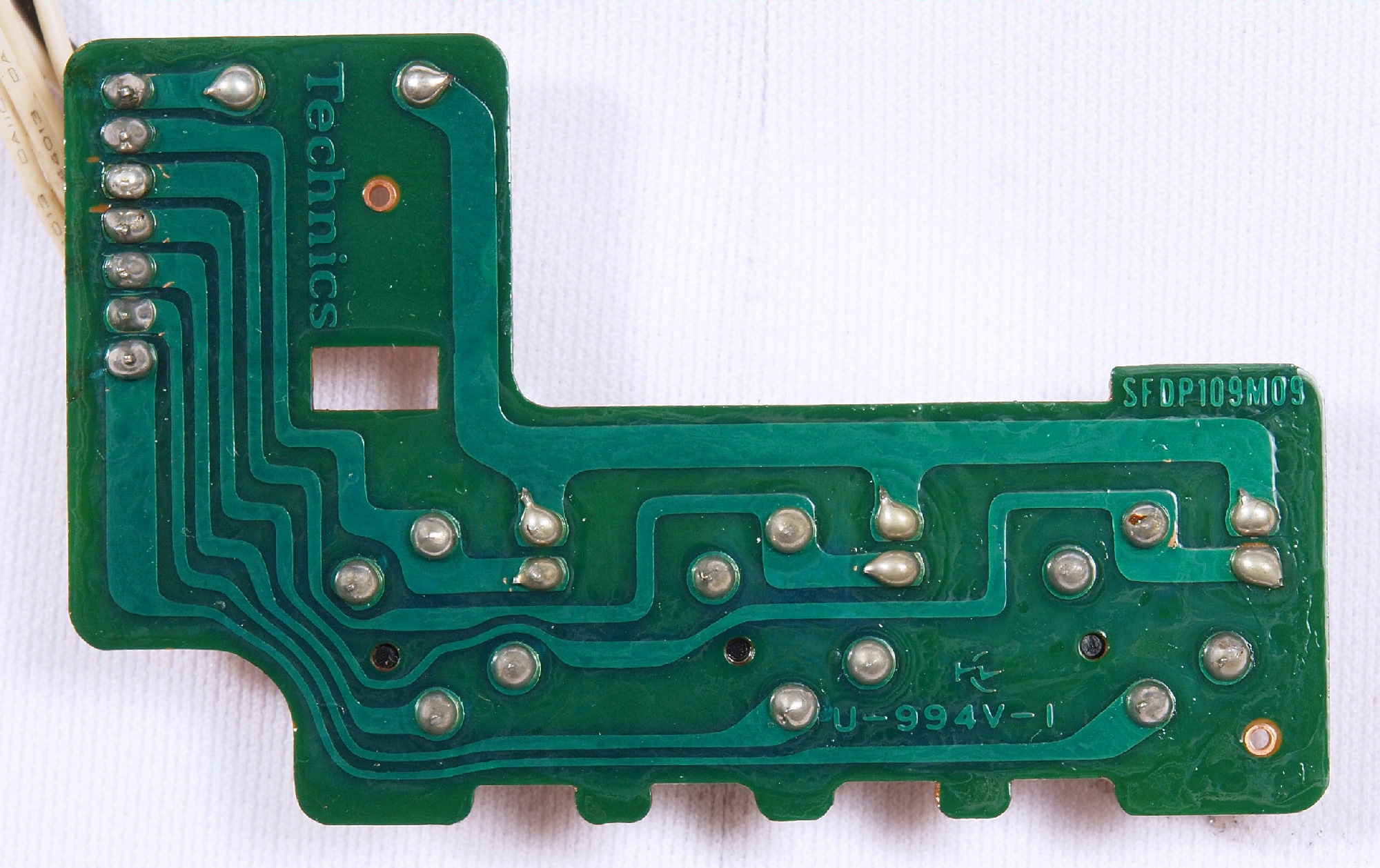

Ｄ３３．　修理前　ターンテーブル操作基板裏

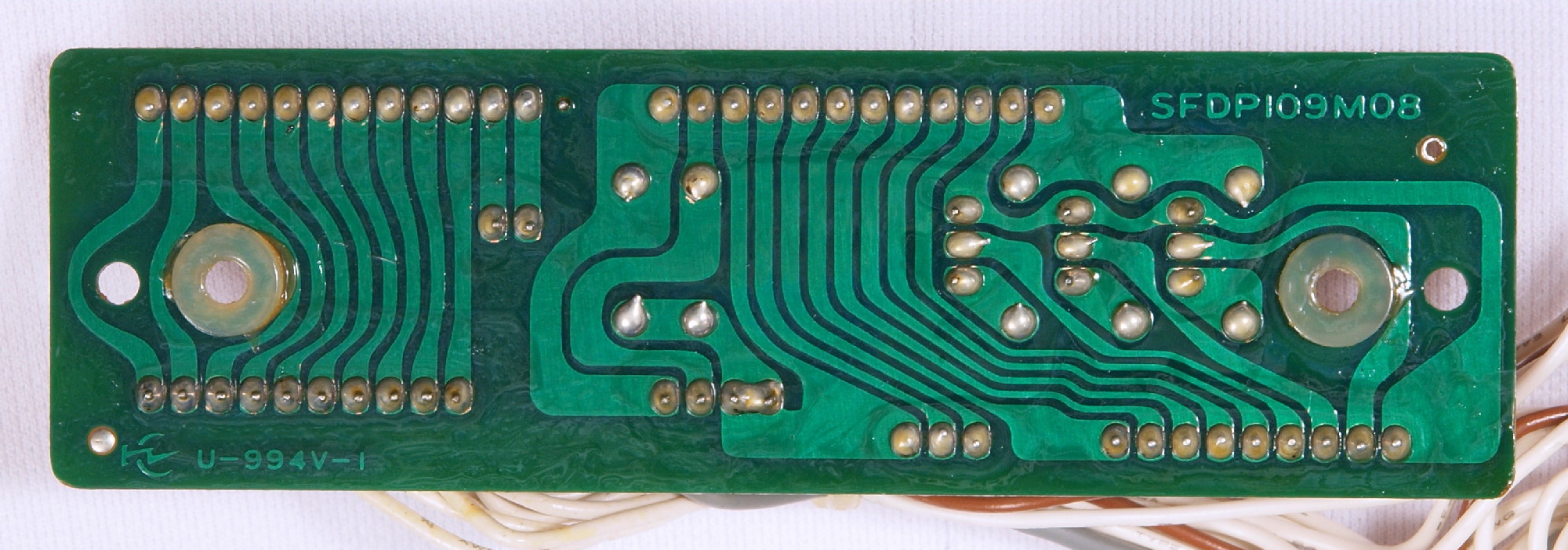

Ｄ３４．　完成ターンテーブル操作基板基板裏。　半田補正し、後余分なフラックスを落として、コート液を塗る。

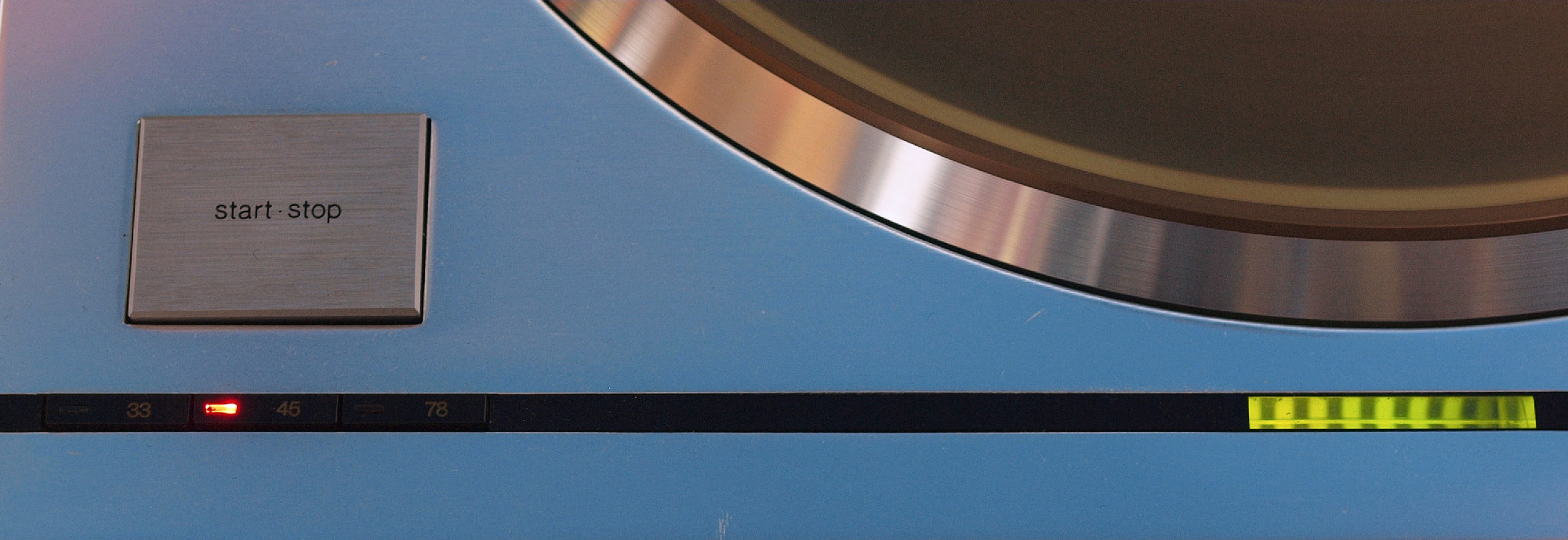

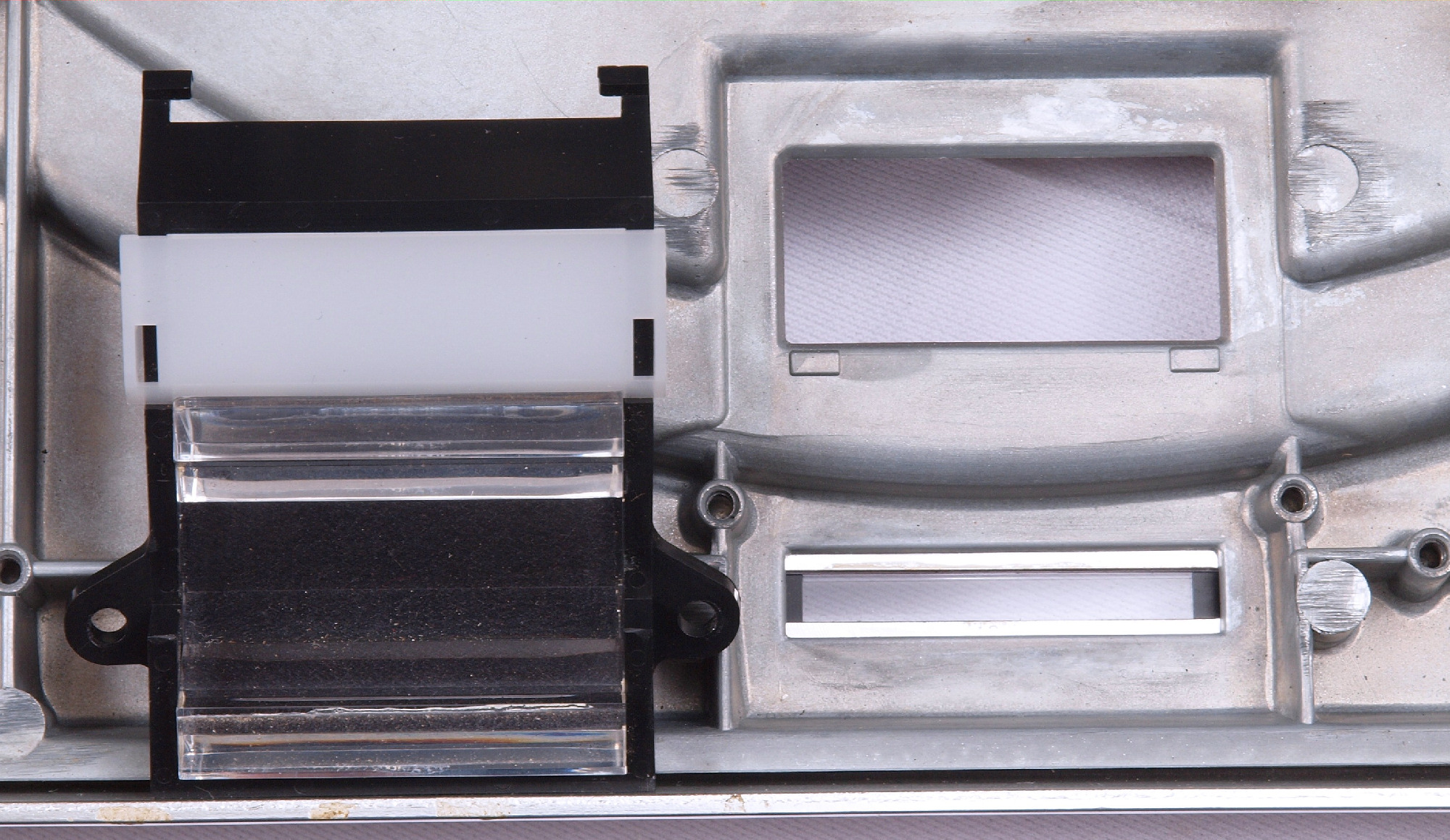

Ｄ４０．　清掃中　ストロボ窓・周り清掃。

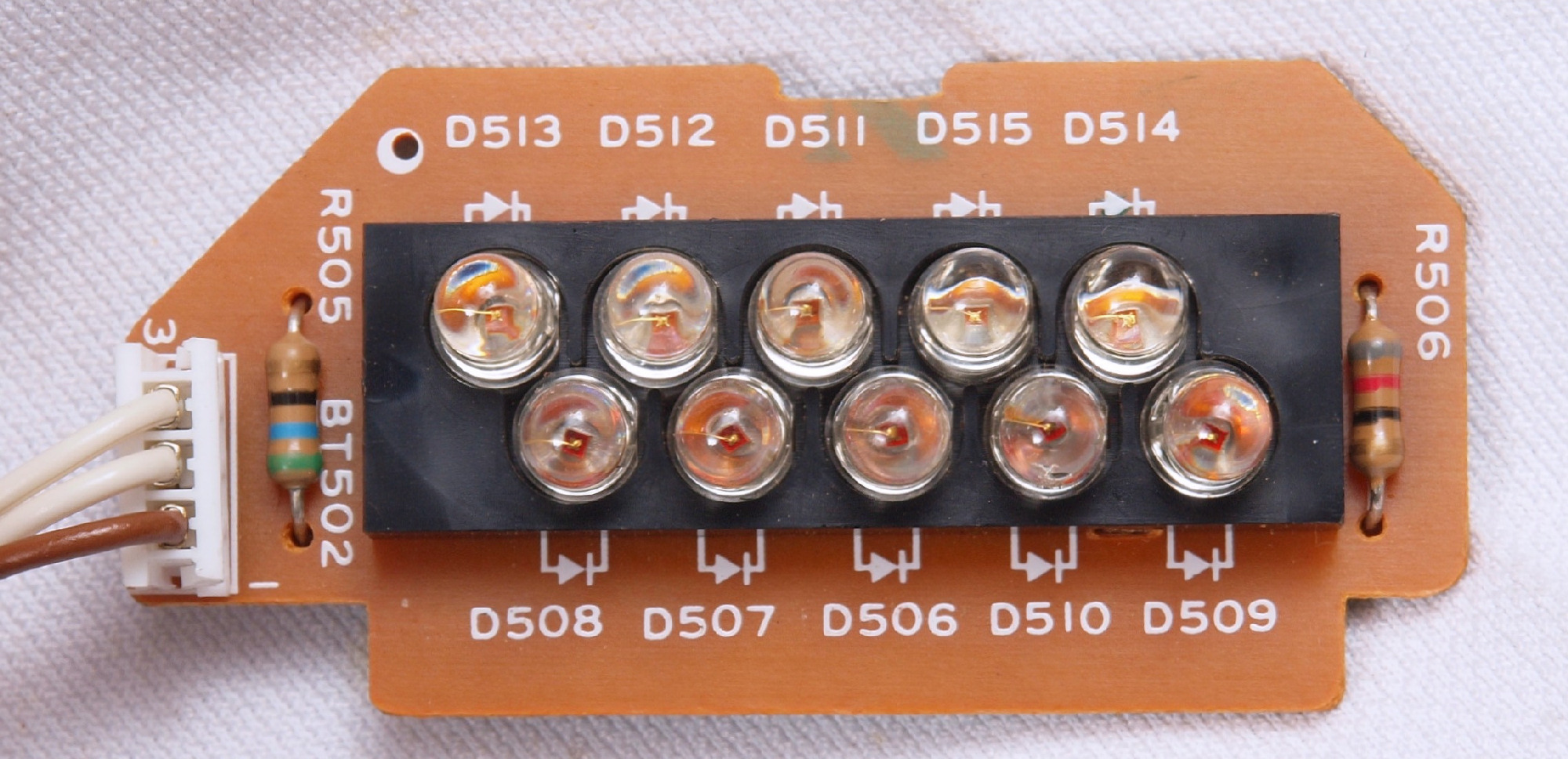

Ｄ４１．　修理前　ＬＥＤ表示基板

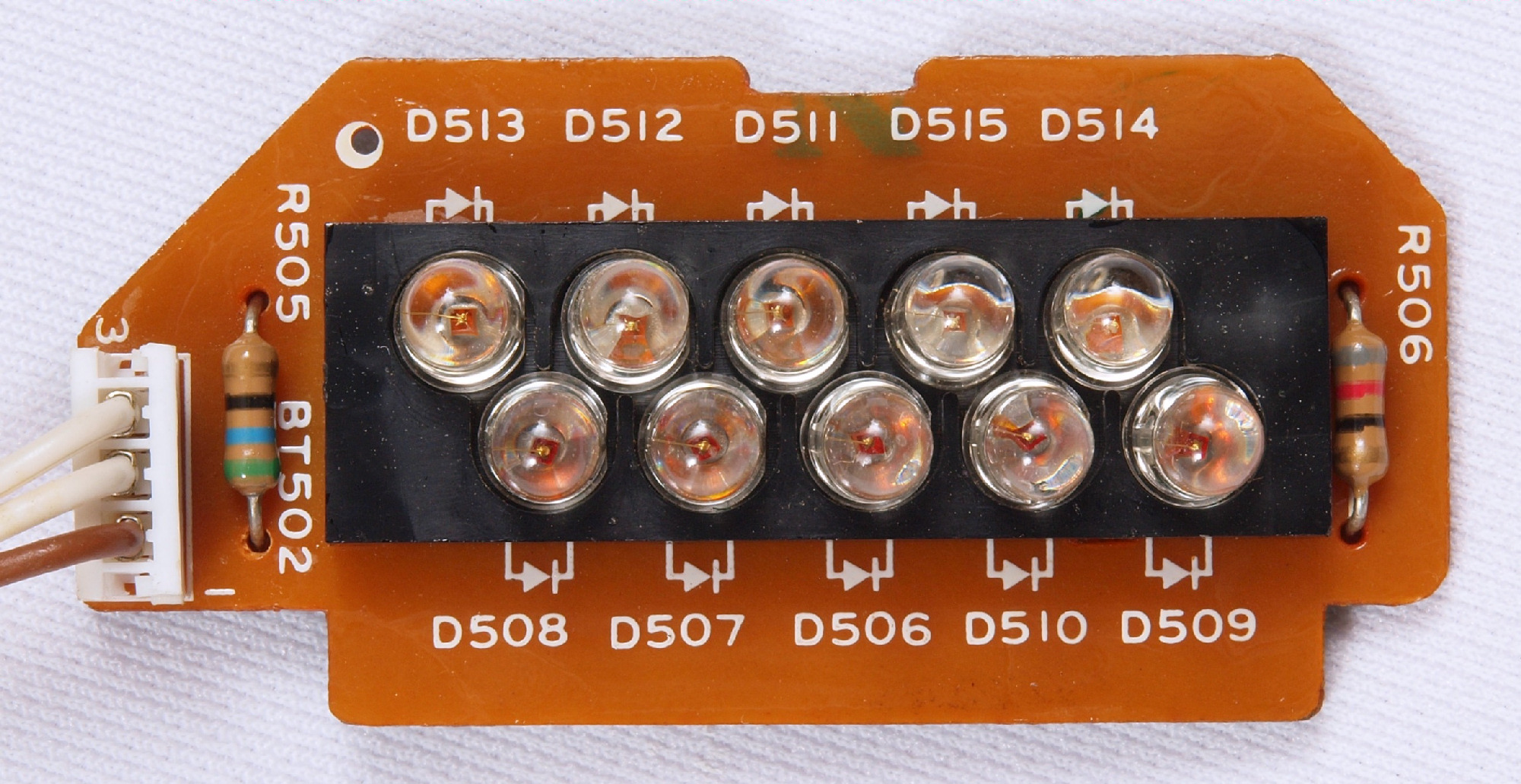

Ｄ４１２．　完成ＬＥＤ表示作基板。　高温多湿な「インドネシヤ」行くので、コート液を塗る。

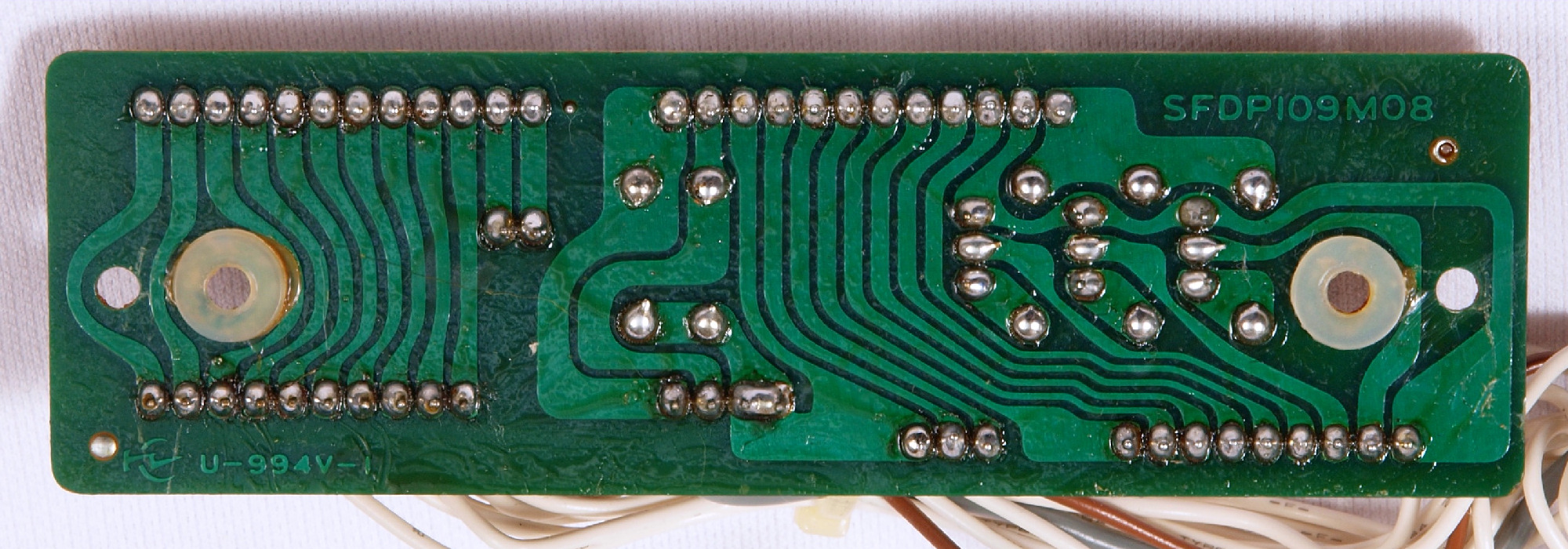

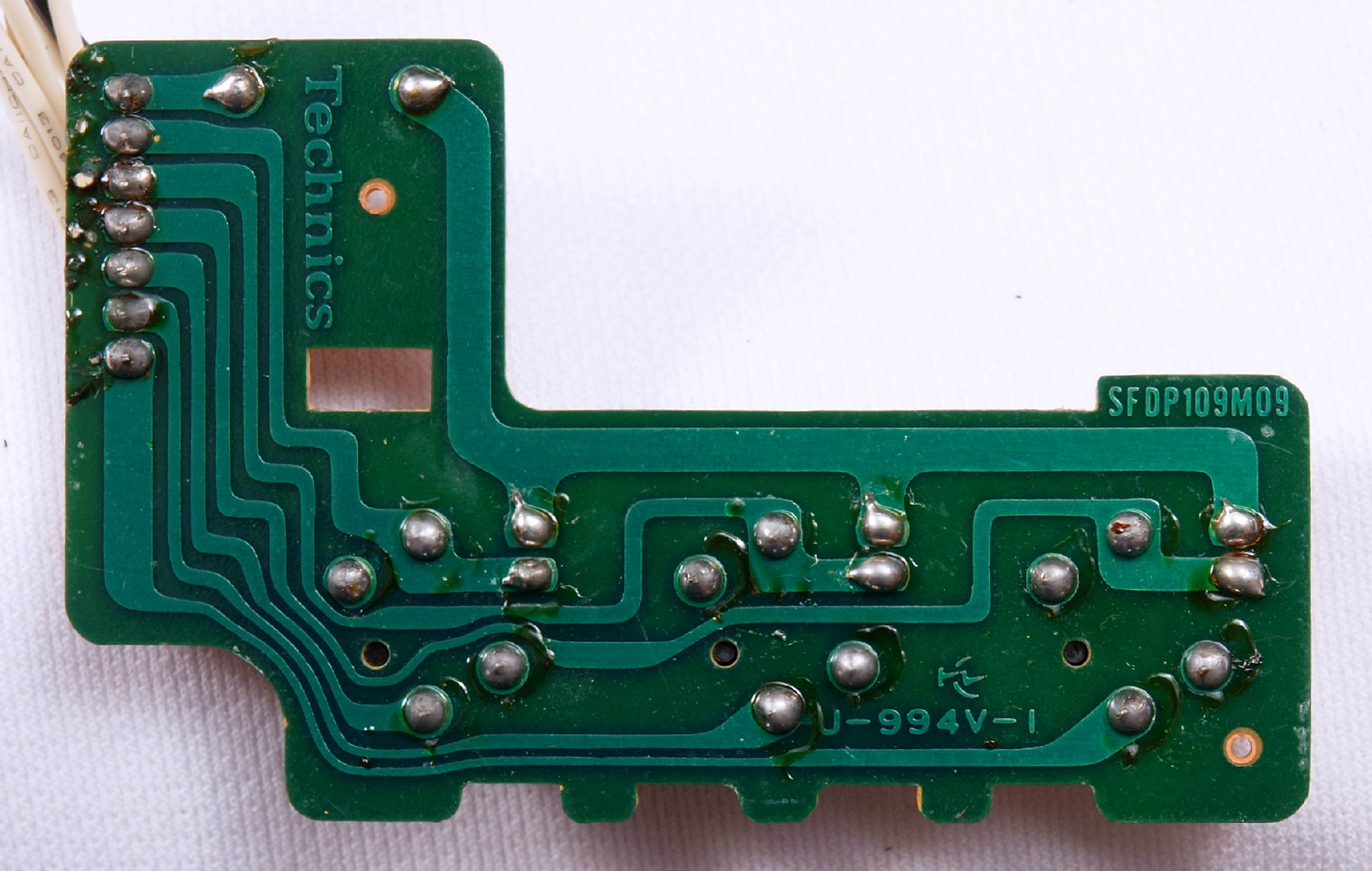

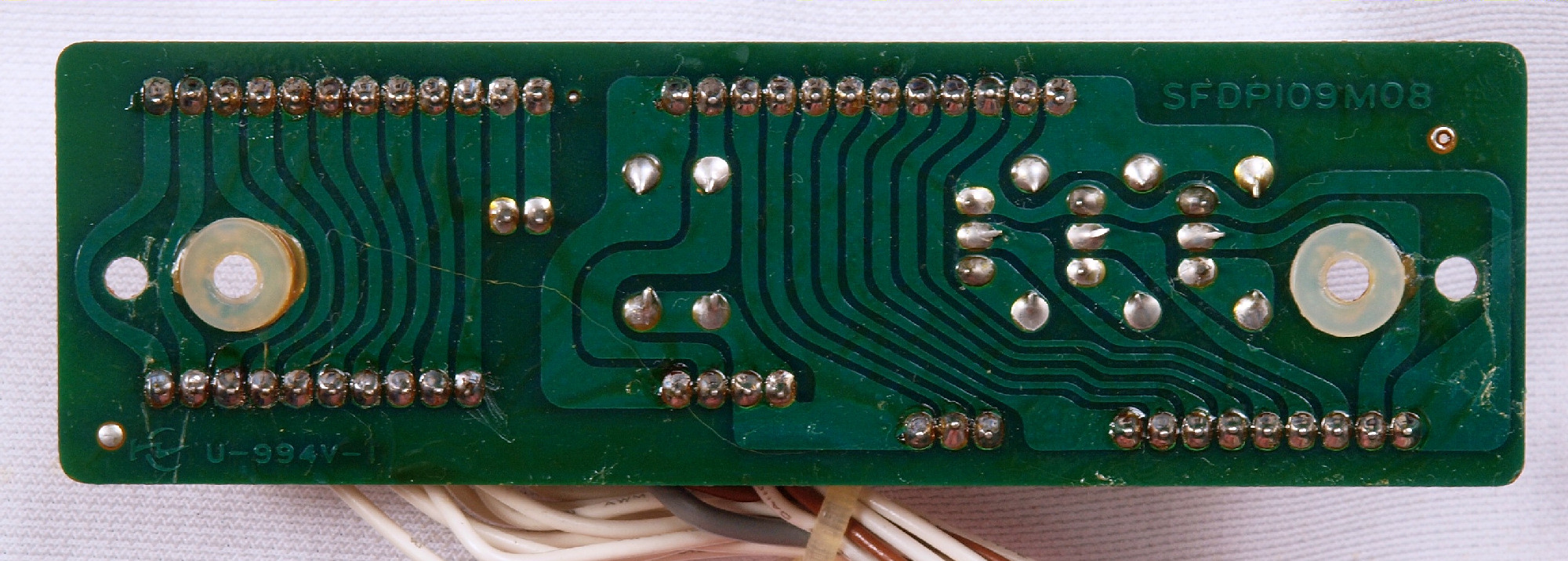

Ｄ４２．　修理前　ＬＥＤ表示基板裏

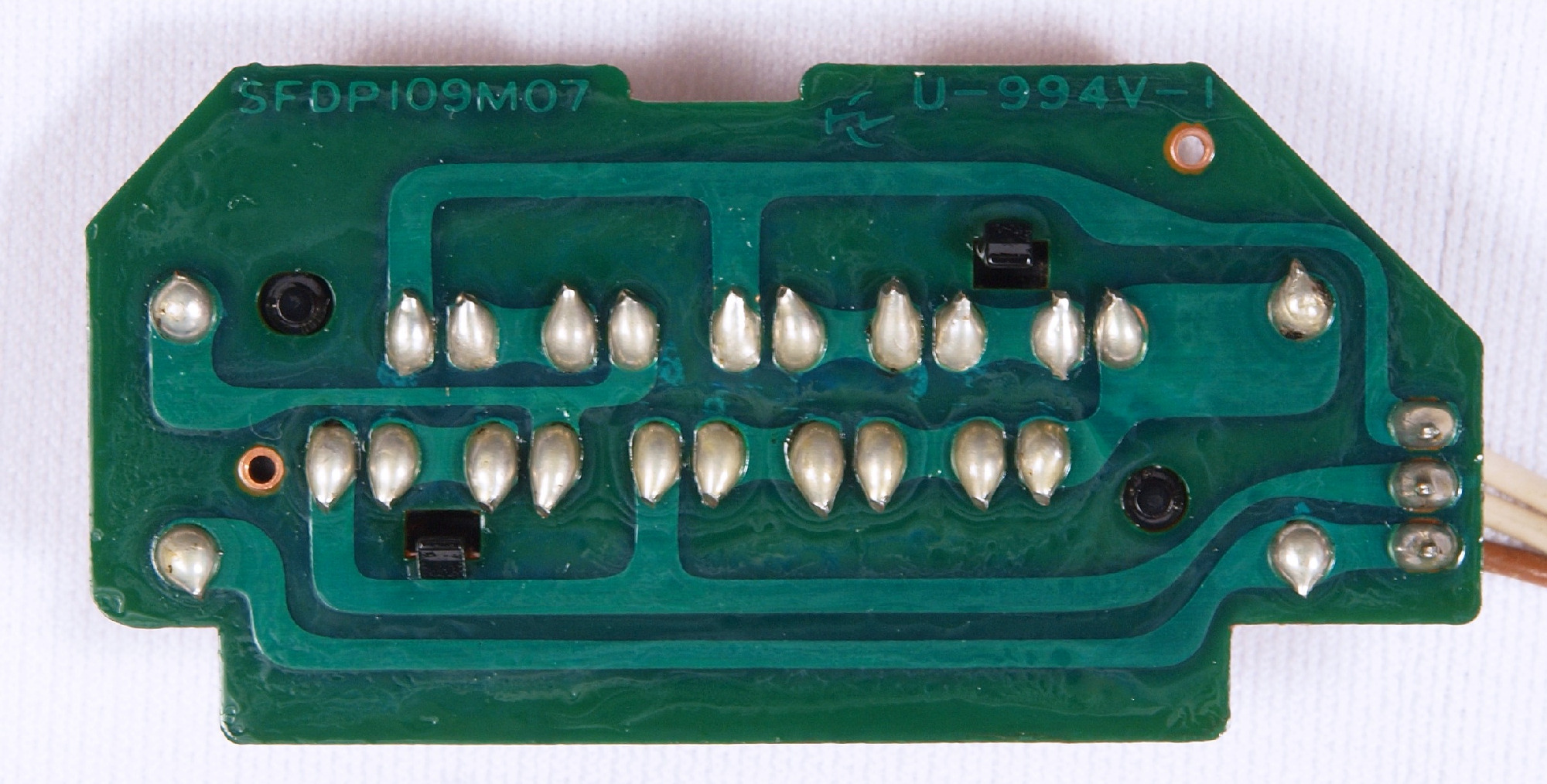

Ｄ４３．　完成ＬＥＤ表示基板裏。　半田補正、余分なフラックスを落として、コート液を塗る。

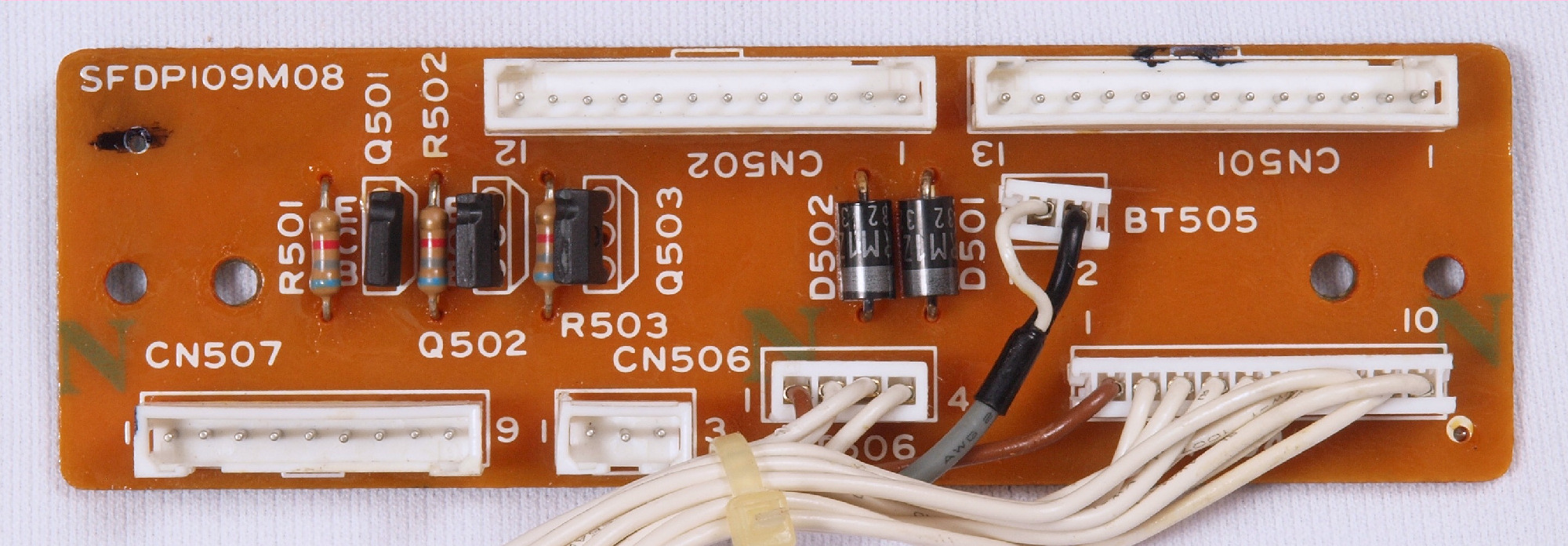

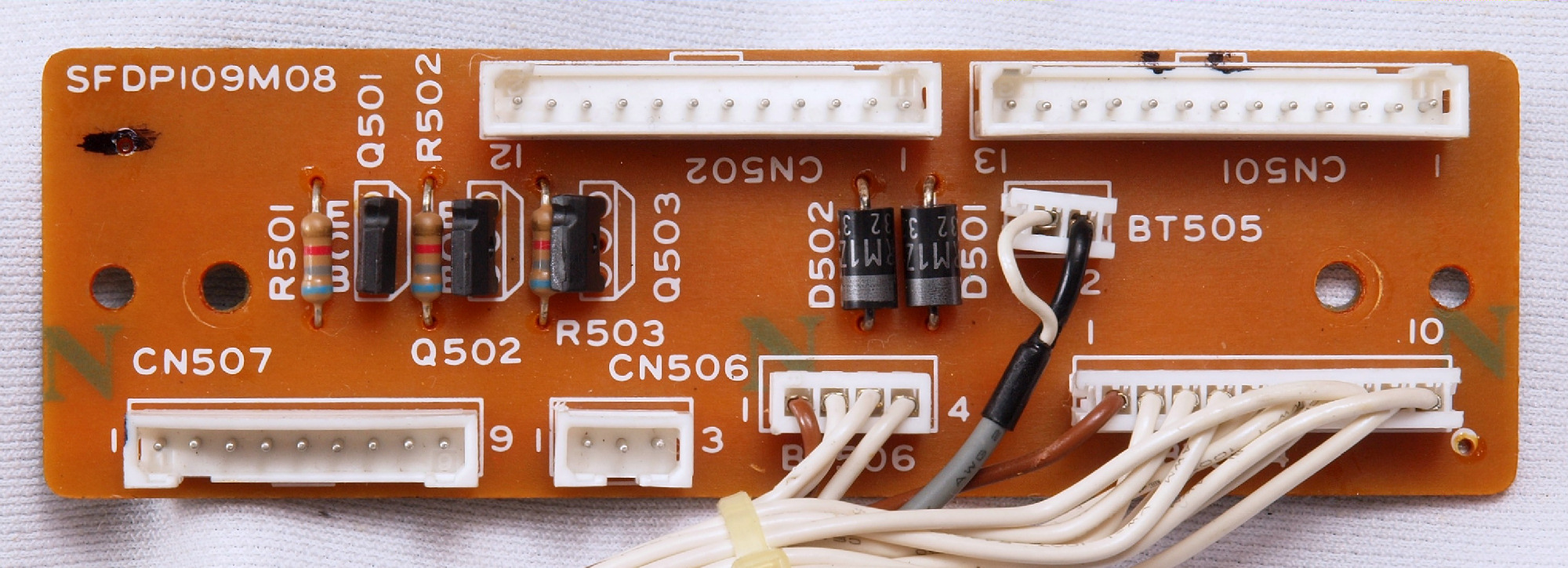

Ｄ５１．　修理前　ターンテーブル接続基板

Ｄ５１２．　完成ターンテーブル接続基板。　高温多湿な「インドネシヤ」行くので、コート液を塗る。

Ｄ５２．　修理前　ターンテーブル接続基板裏

Ｄ５３．　修理（半田補正）後　ターンテーブル接続基板裏

Ｄ５４．　完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。

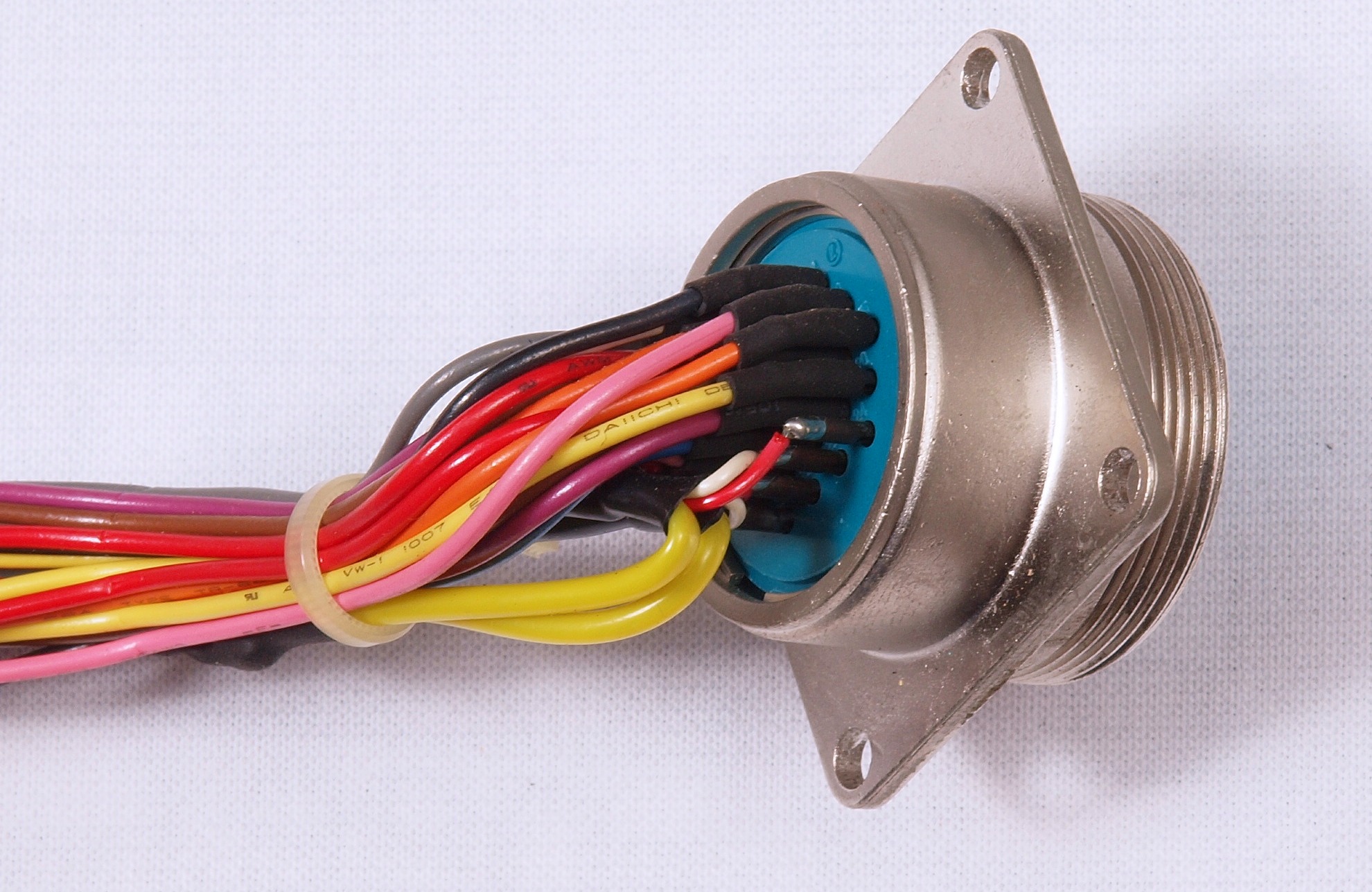

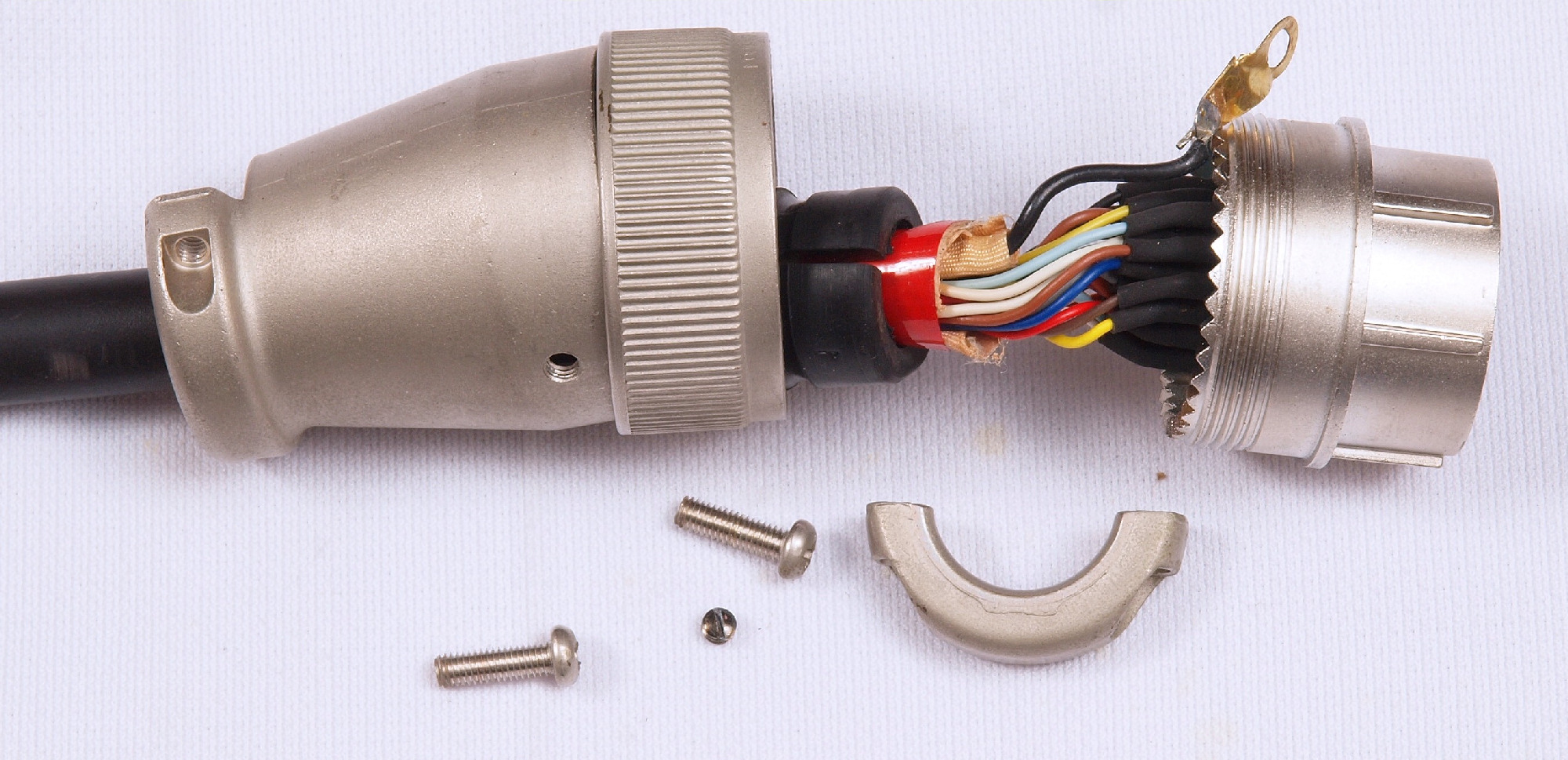

Ｄ６１．　修理前　接続コネクター。

Ｄ６２．　修理中　接続コネクター。

Ｄ６３．　修理後　接続コネクター。

Ｍ．　モータ部　修理状況

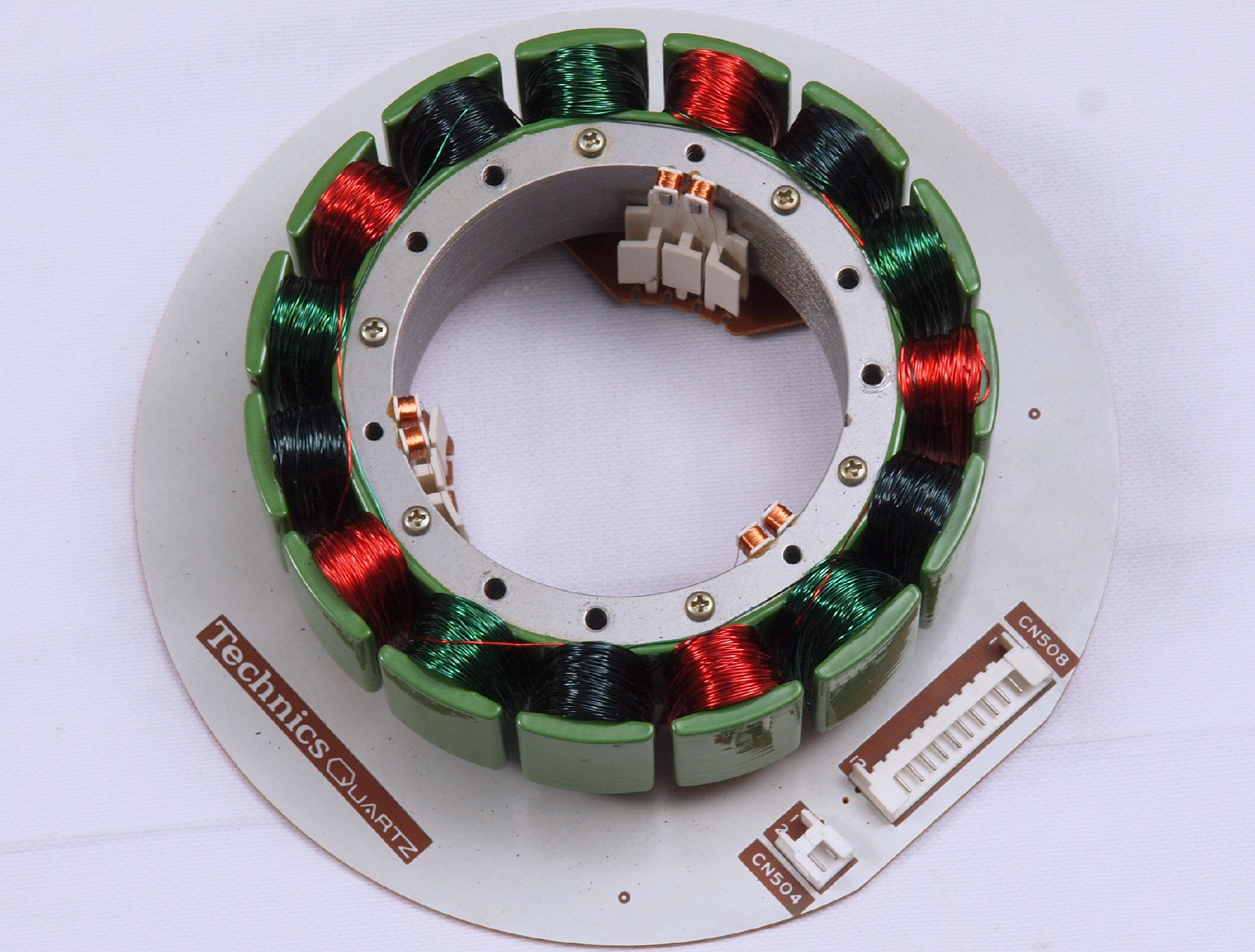

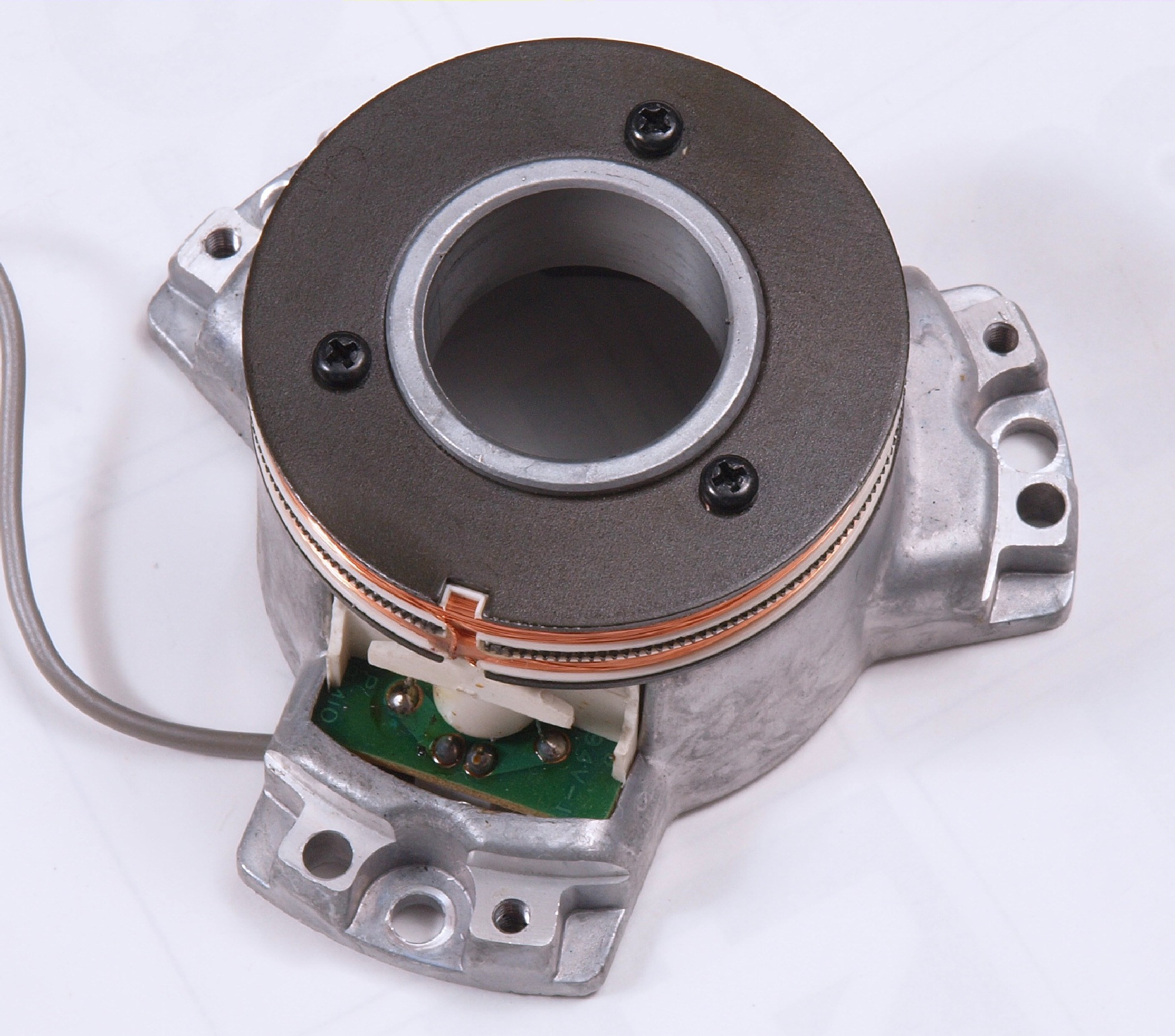

Ｍ１１．　修理中、　アマチュア（回転子）取り出す。

Ｍ１２．　修理中、　ＦＧコイル部、異常なし。

Ｍ２０．　修理中、　アマチュア（回転子）基盤。

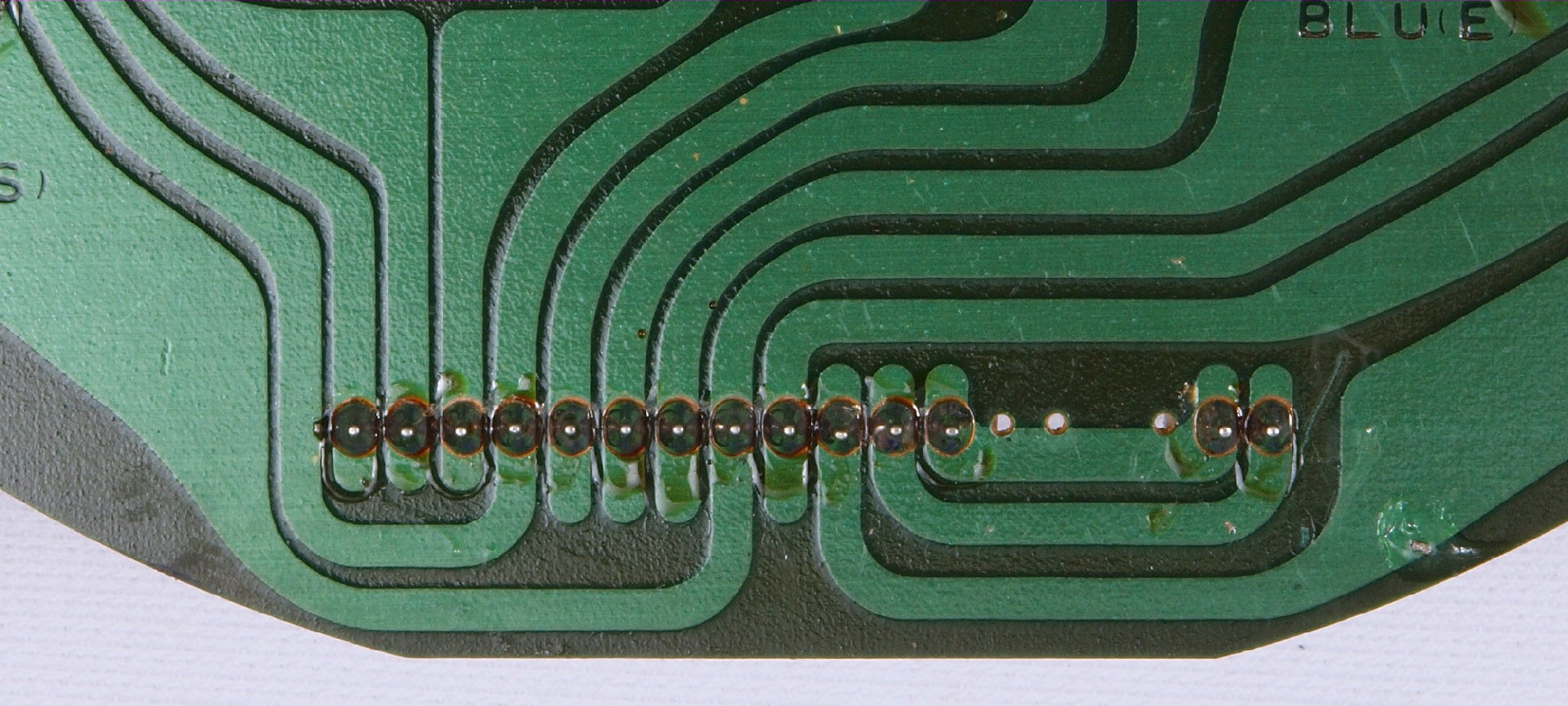

Ｍ２１．　修理中、　アマチュア（回転子）基盤裏を見る。

Ｍ２２．　修理中、　半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。

Ｍ２３．　完成アマチュア（回転子）基盤裏。　余分なフラックスを落として、コート液を塗る。

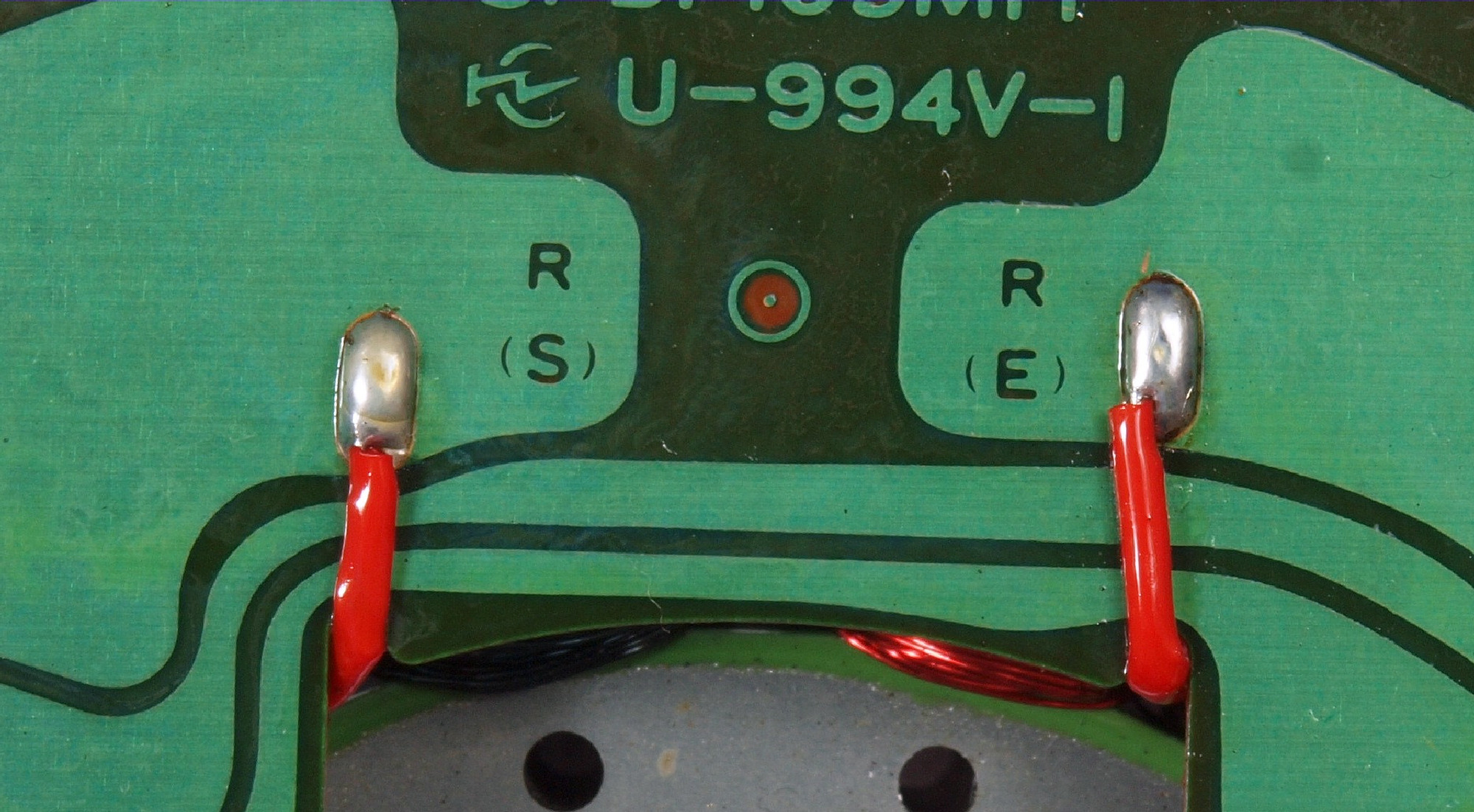

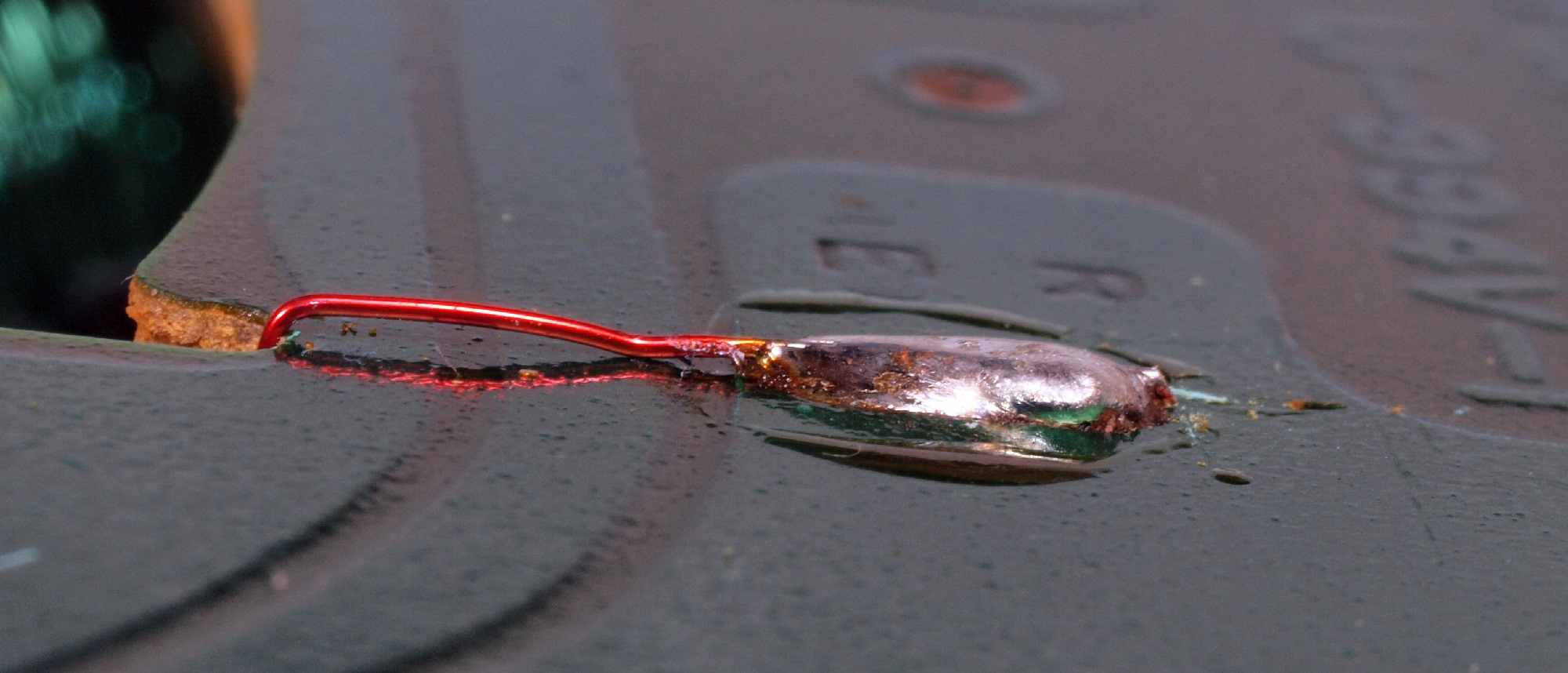

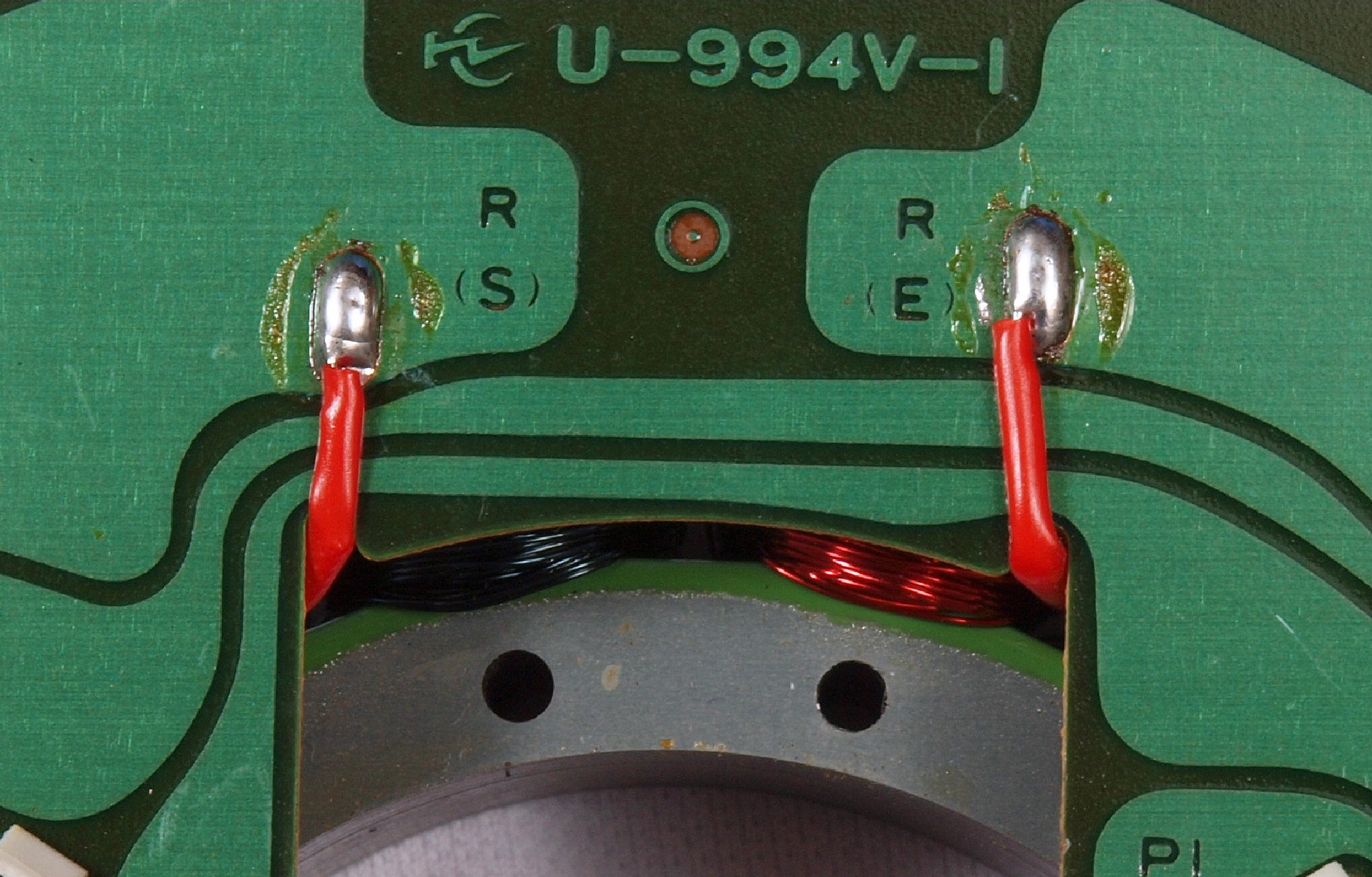

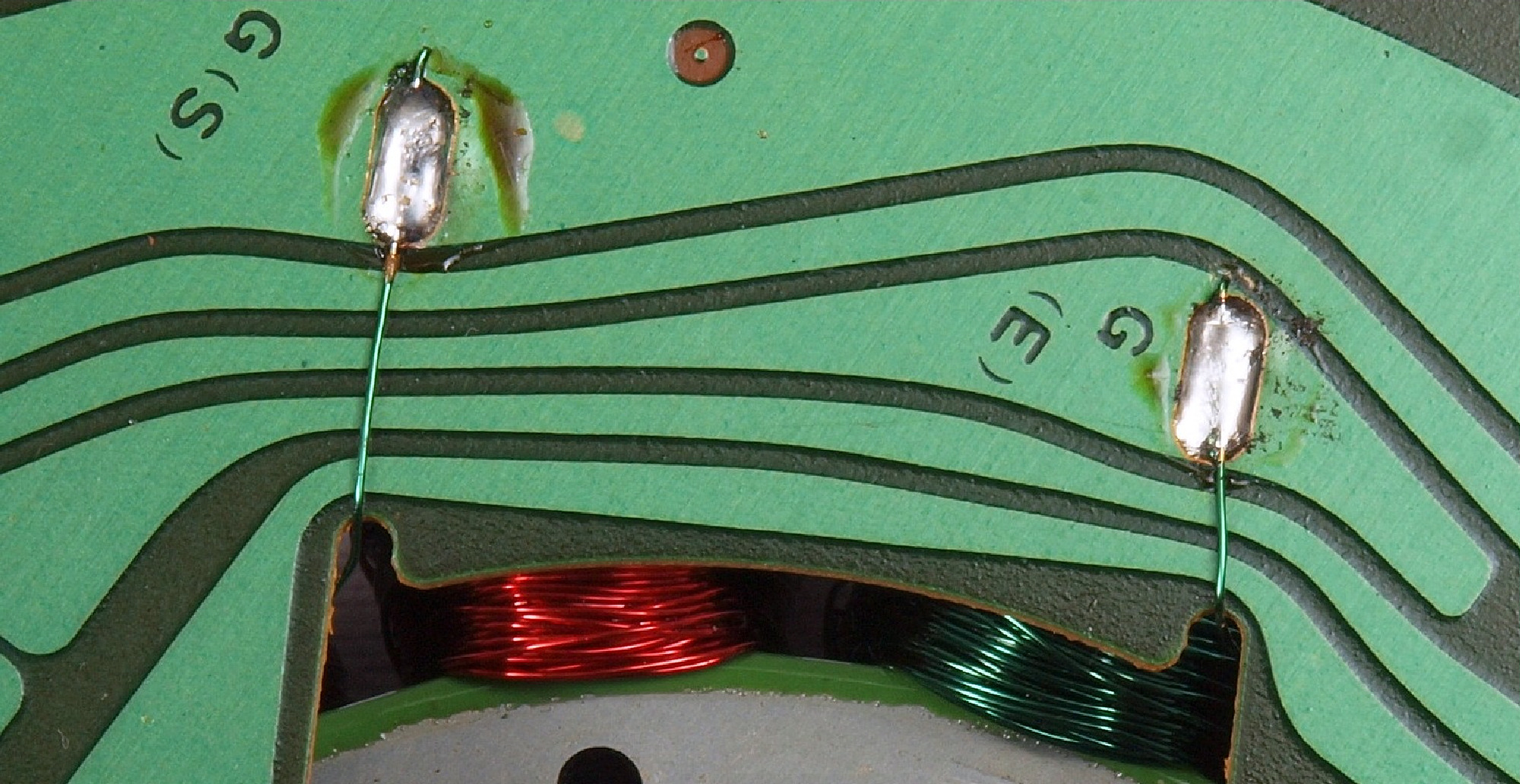

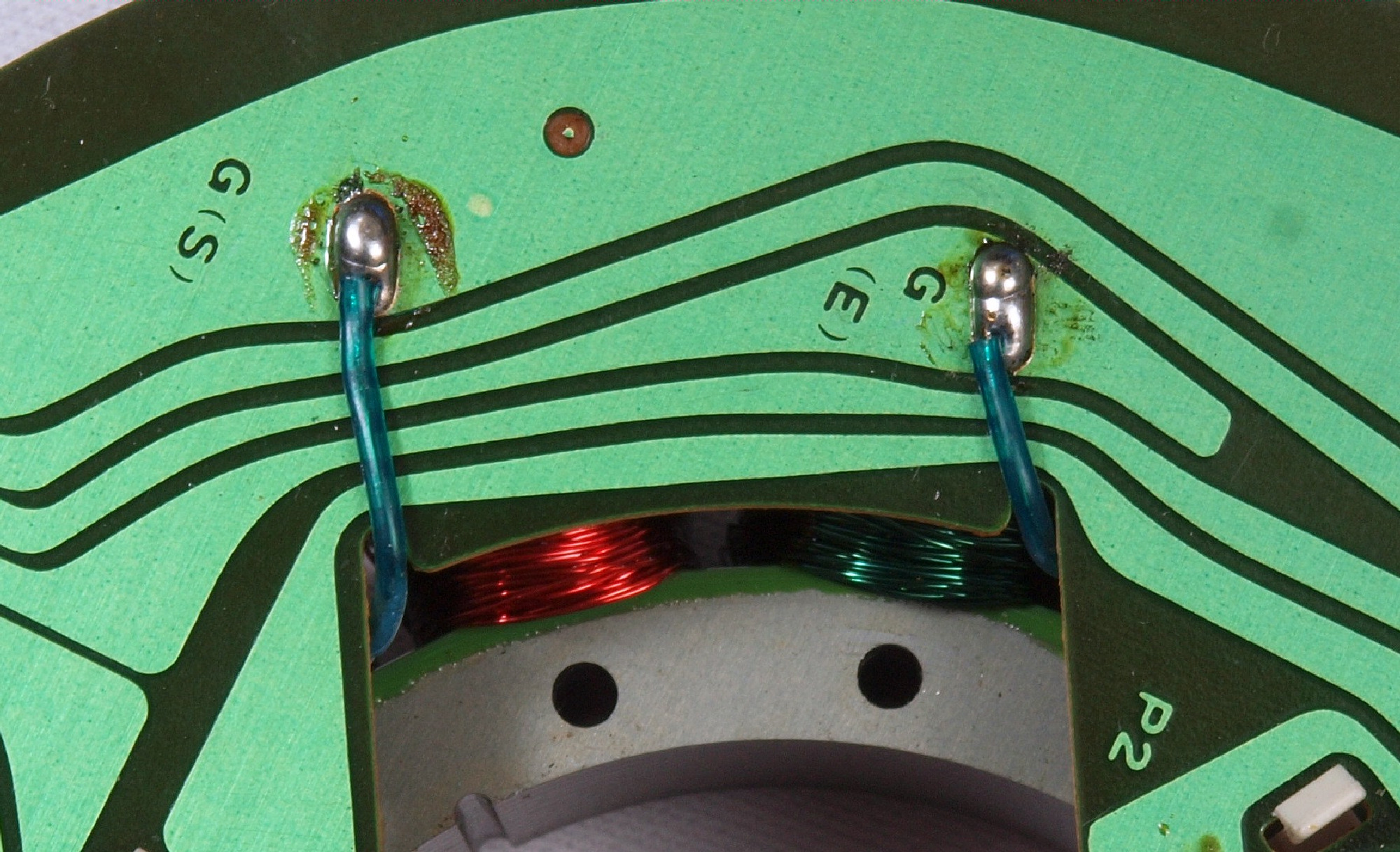

Ｍ３１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＲＥＤ巻線）

Ｍ３１２．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線拡大

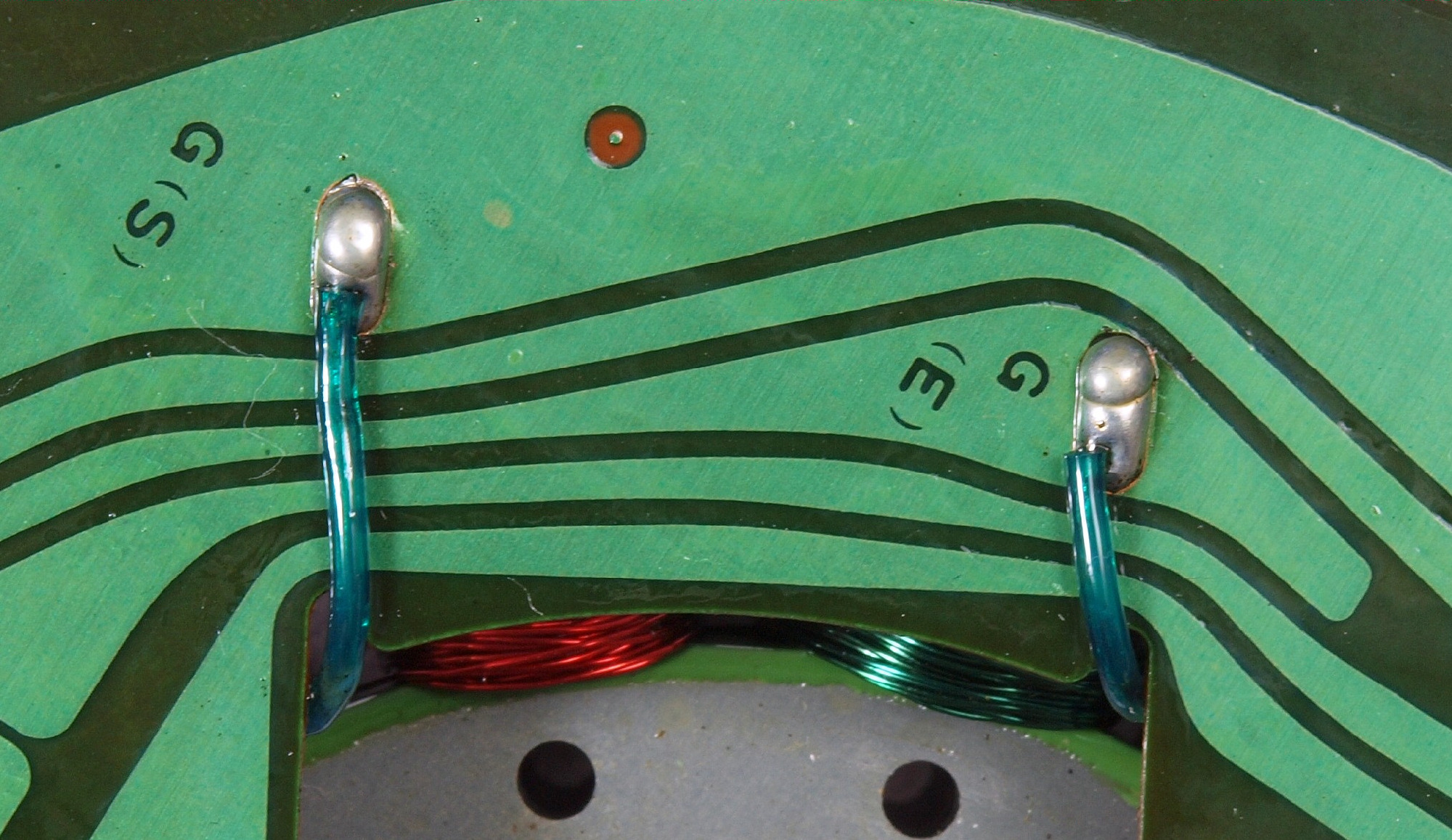

Ｍ３２．　修理中、　引き出し線絶縁。（ＲＥＤ巻線）

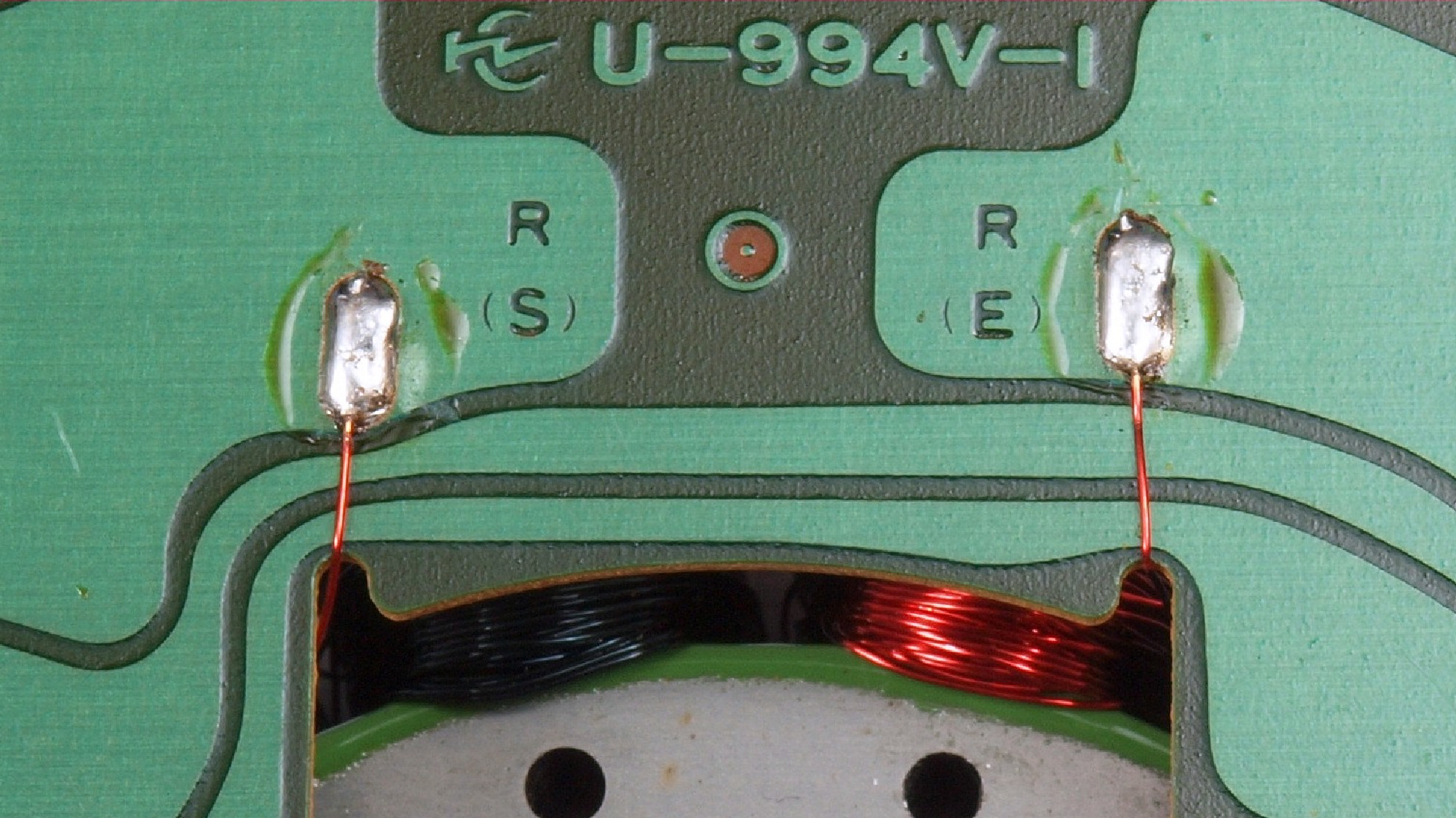

Ｍ３３．　完成、余分なフラックスを落として、コート液を塗る。（ＲＥＤ巻線）

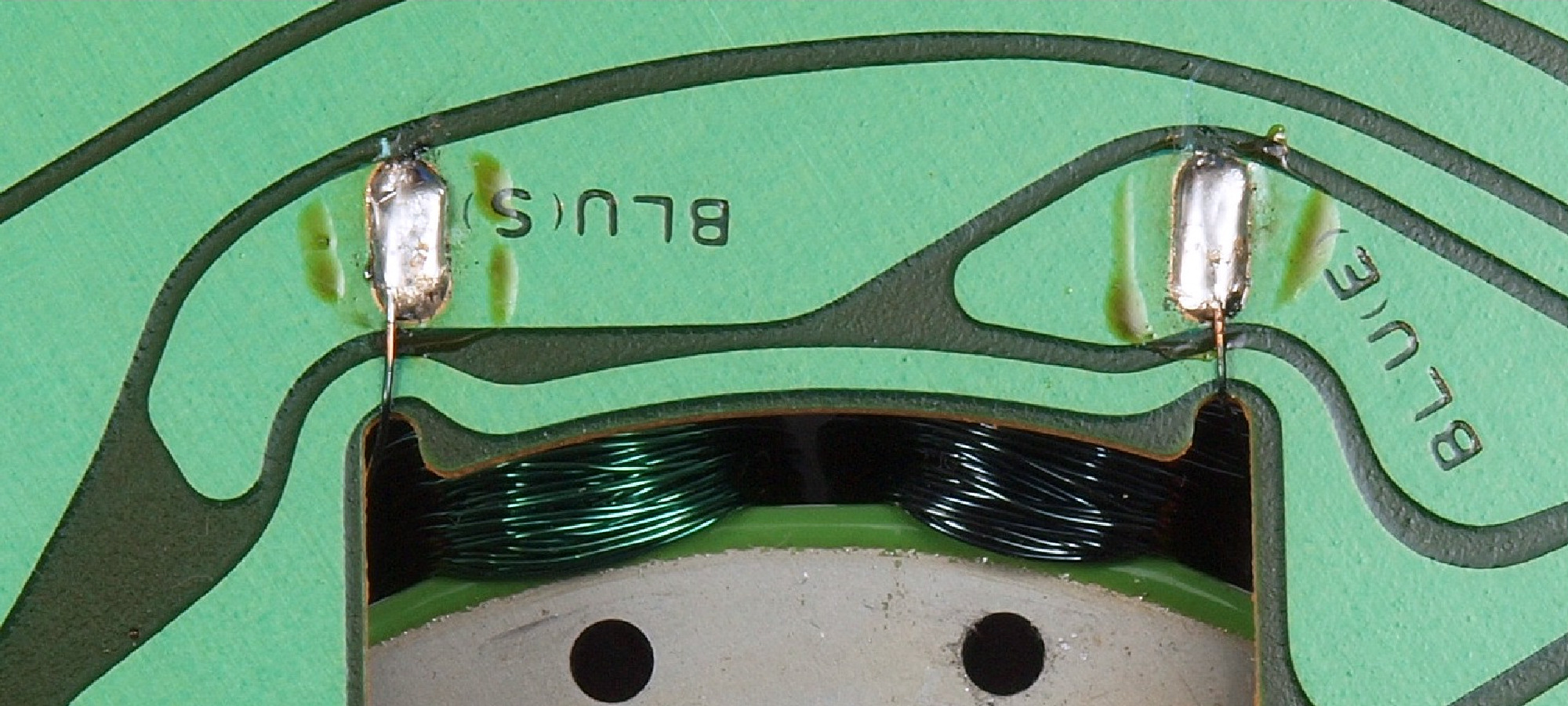

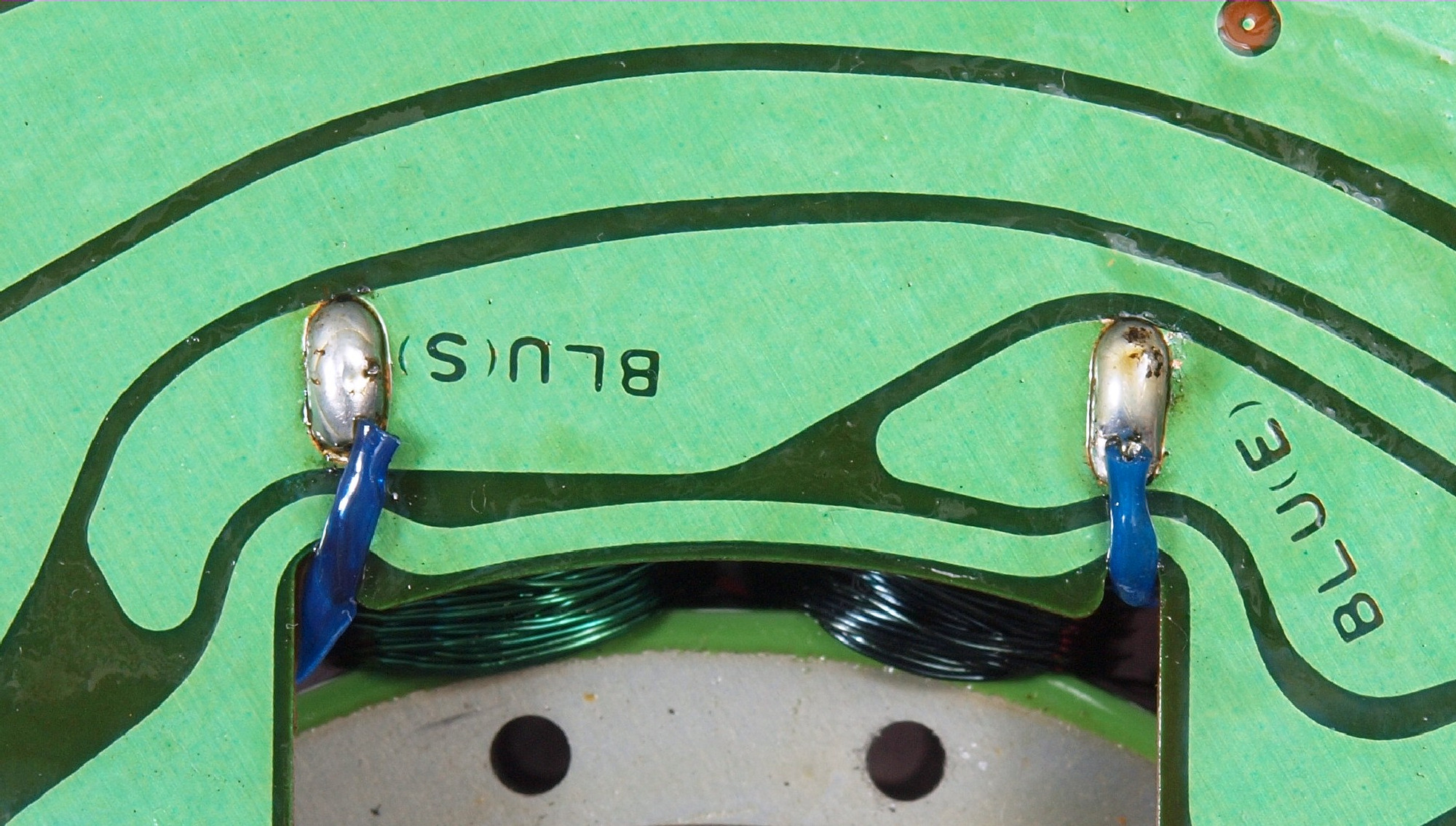

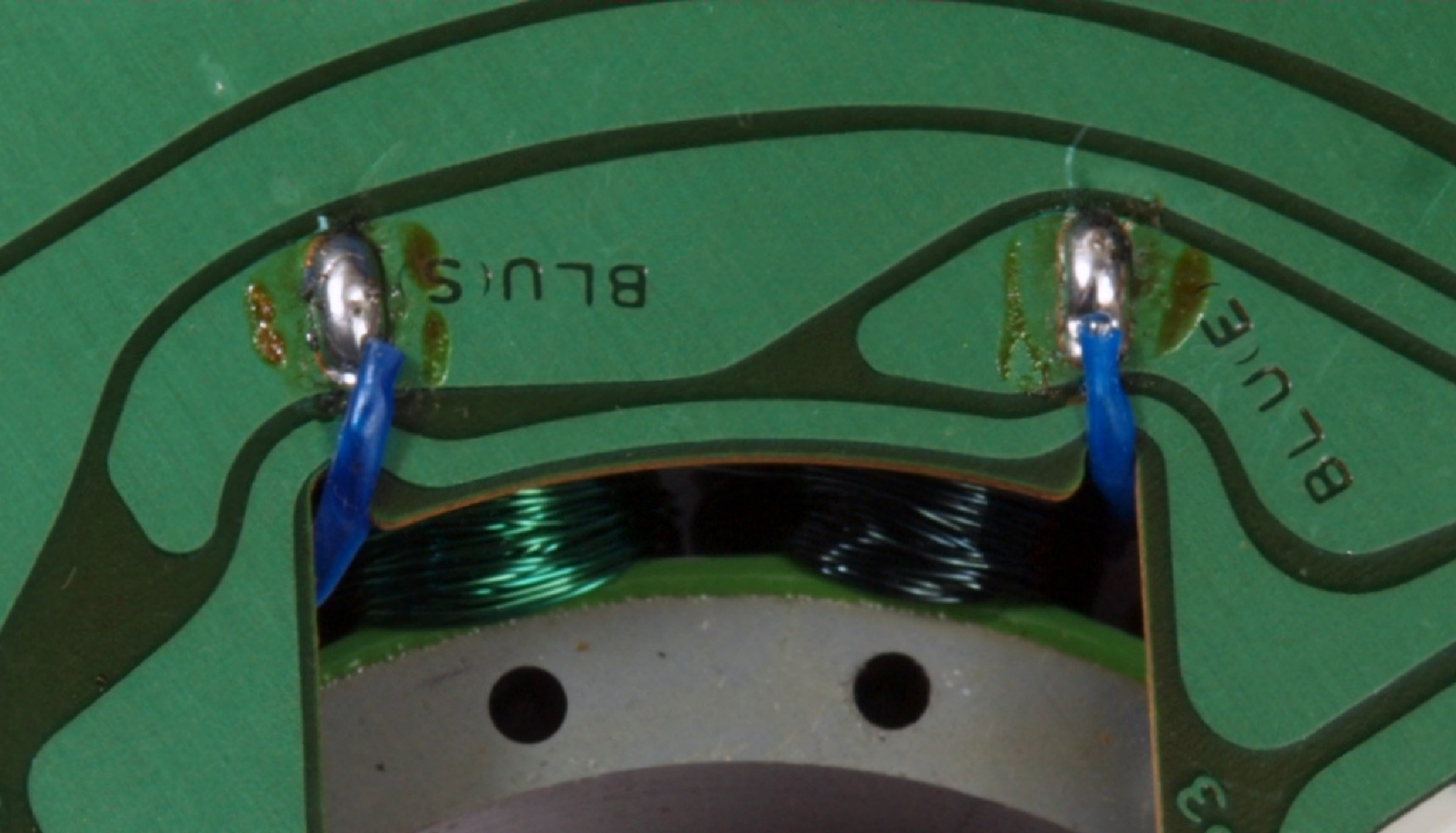

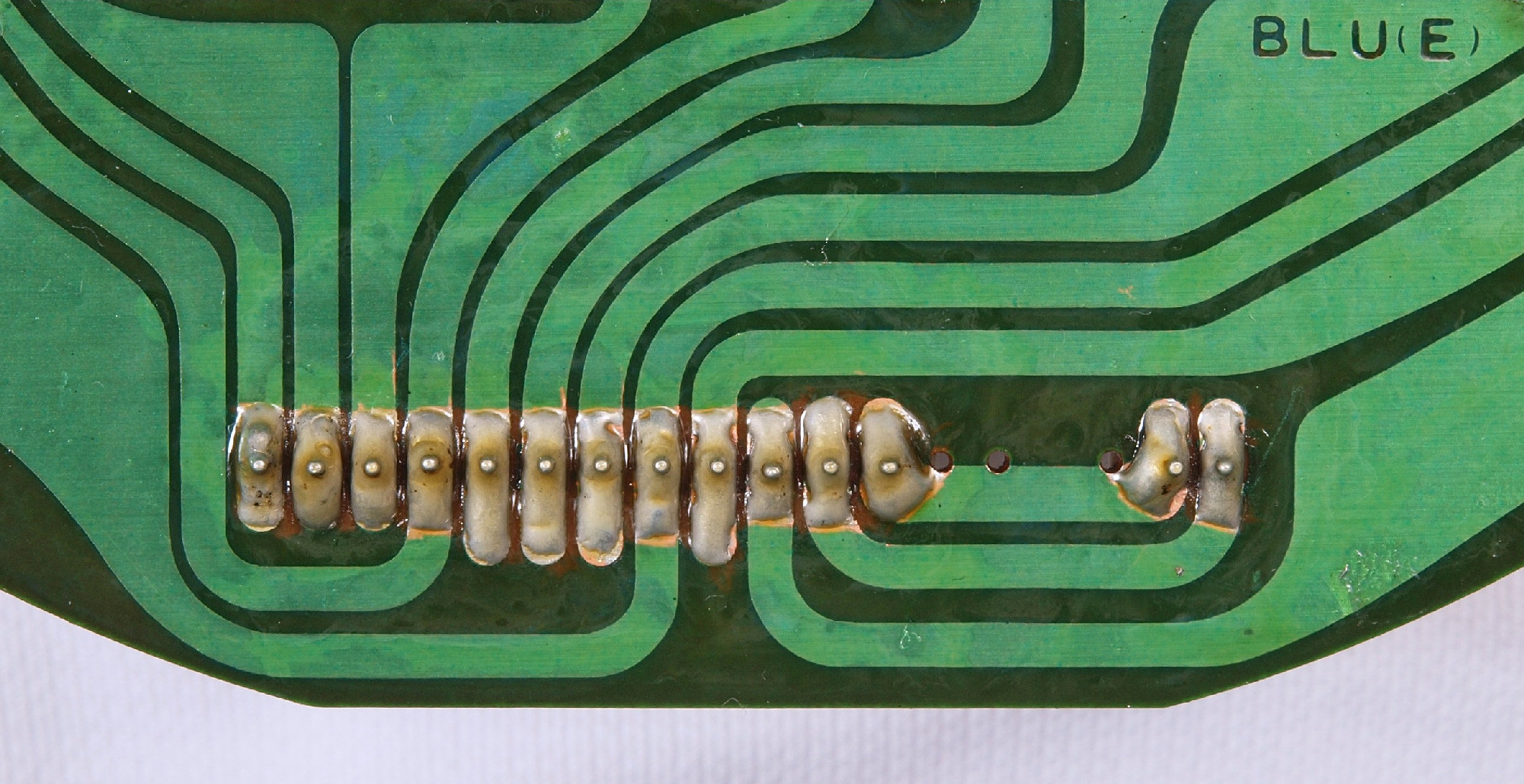

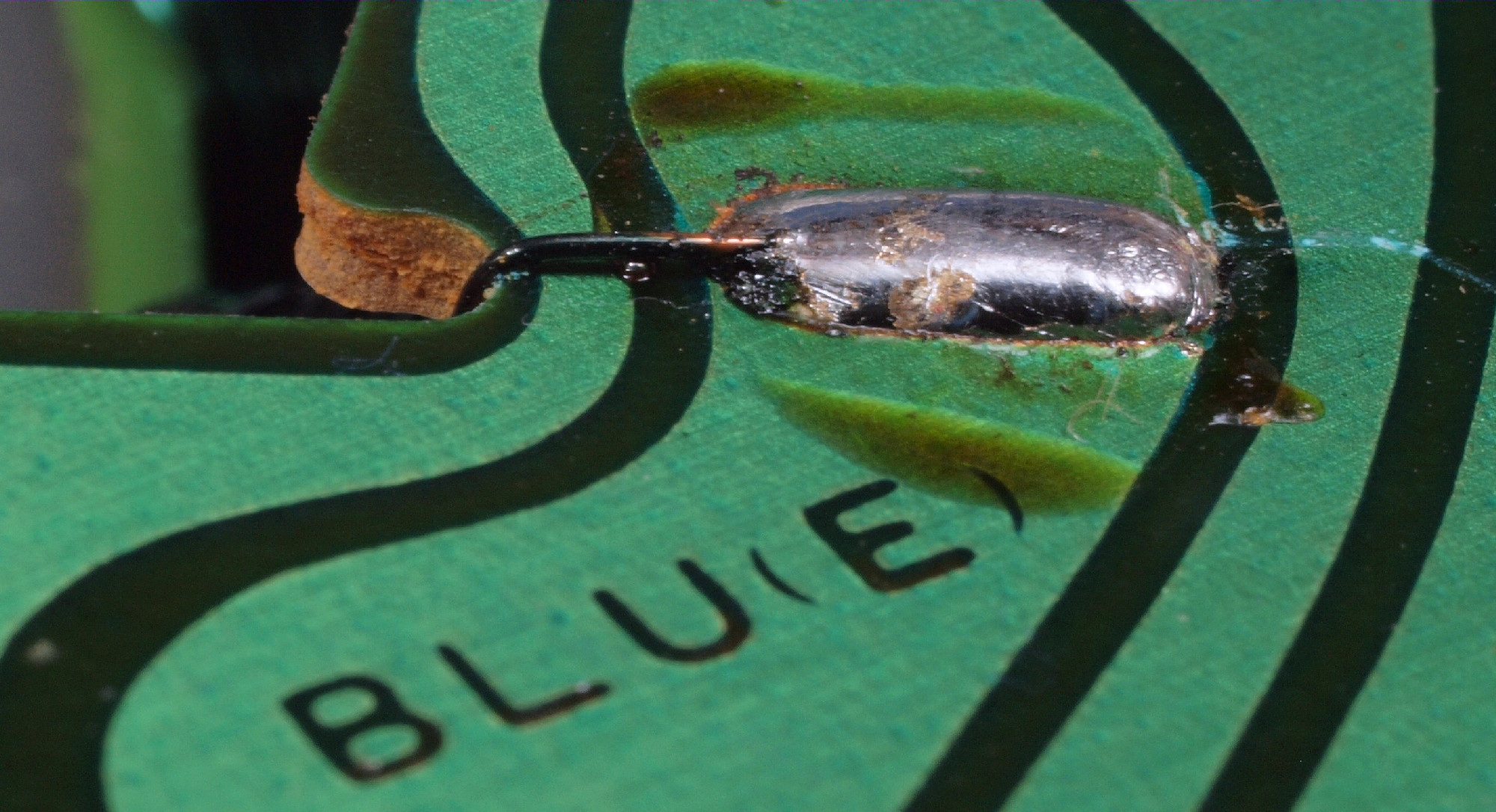

Ｍ４１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＢＬＵＥ巻線）

Ｍ４１２．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＢＬＵＥ巻線）、　拡大。

Ｍ４２．　修理中、　引き出し線絶縁。　（ＢＬＵＥ巻線）

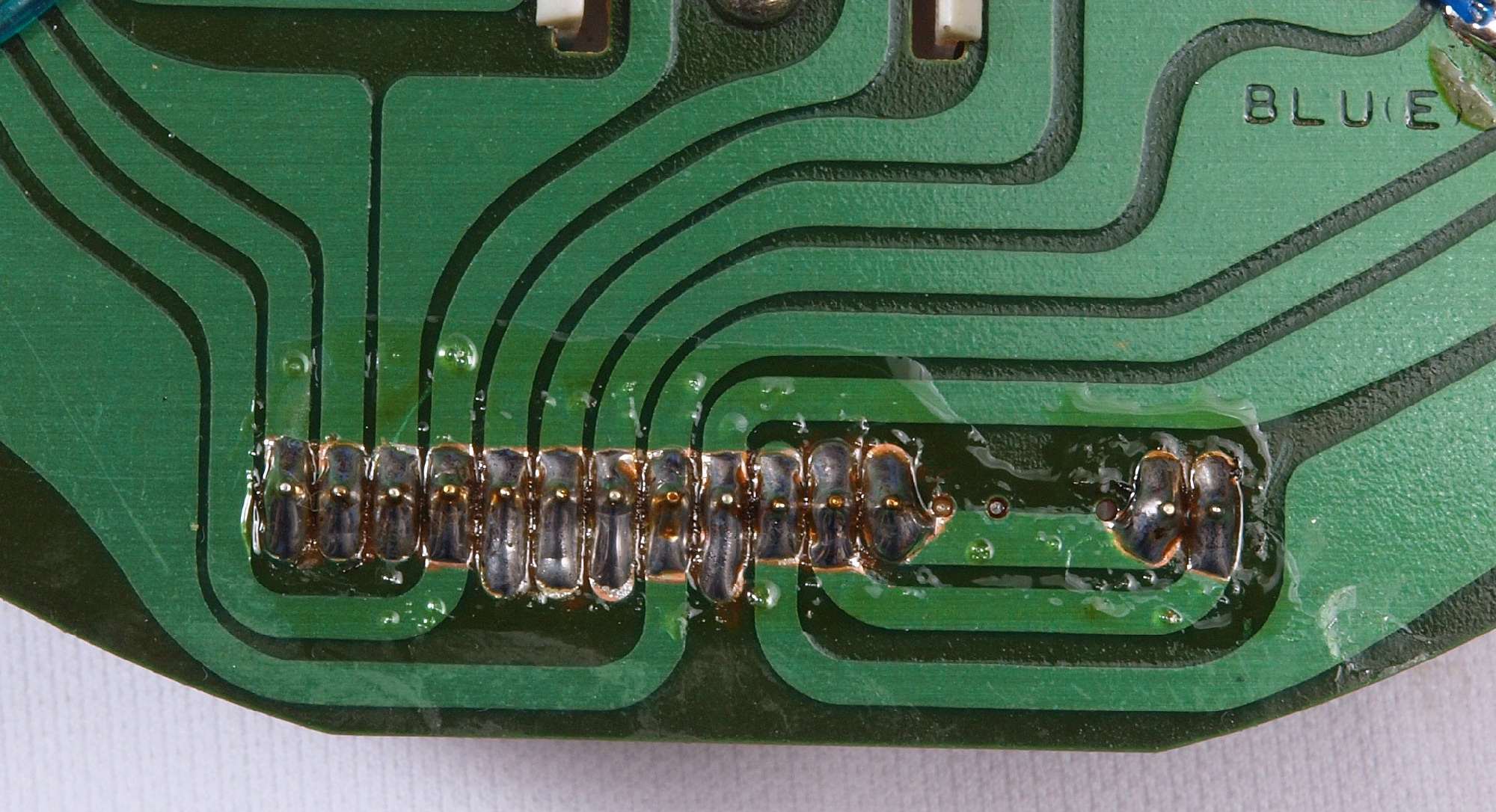

Ｍ４３．　完成、余分なフラックスを落として、コート液を塗る。（ＢＬＵＥ巻線）

Ｍ５１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＧＲＥＥＮ巻線）

Ｍ５２．　修理中、　引き出し線絶縁。（ＧＲＥＥＮ巻線）

Ｍ５３．　完成、余分なフラックスを落として、コート液を塗る。（ＧＲＥＥＮ巻線）

Ｍ６１．　修理前　アマチュア（回転子）基盤裏端子。

Ｍ６２．　修理中　アマチュア（回転子）基盤裏端子、　半田のりしろを広げる。

Ｍ６３．　修理（半田補正）後　アマチュア（回転子）基盤裏端子。

Ｍ６４．　完成、アマチュア（回転子）基盤裏端子、　半田のりしろを広げ、余分なフラックスを落として、コート液を塗る。

Ｍ７１．　修理前　下から見る

Ｍ７２．　修理後　下から見る

Ｍ８１．　全体の交換部品

Ｅ．　測定・調整

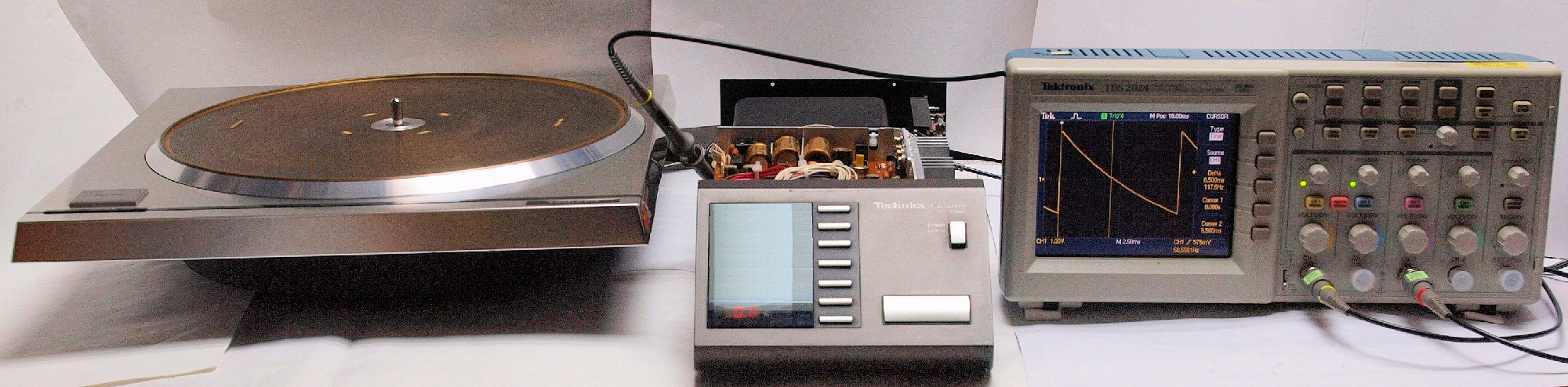

Ｅ１１．　調整中。

Ｅ２１．　調整　３３回転。　

Ｅ２２．　測定　３３回転。

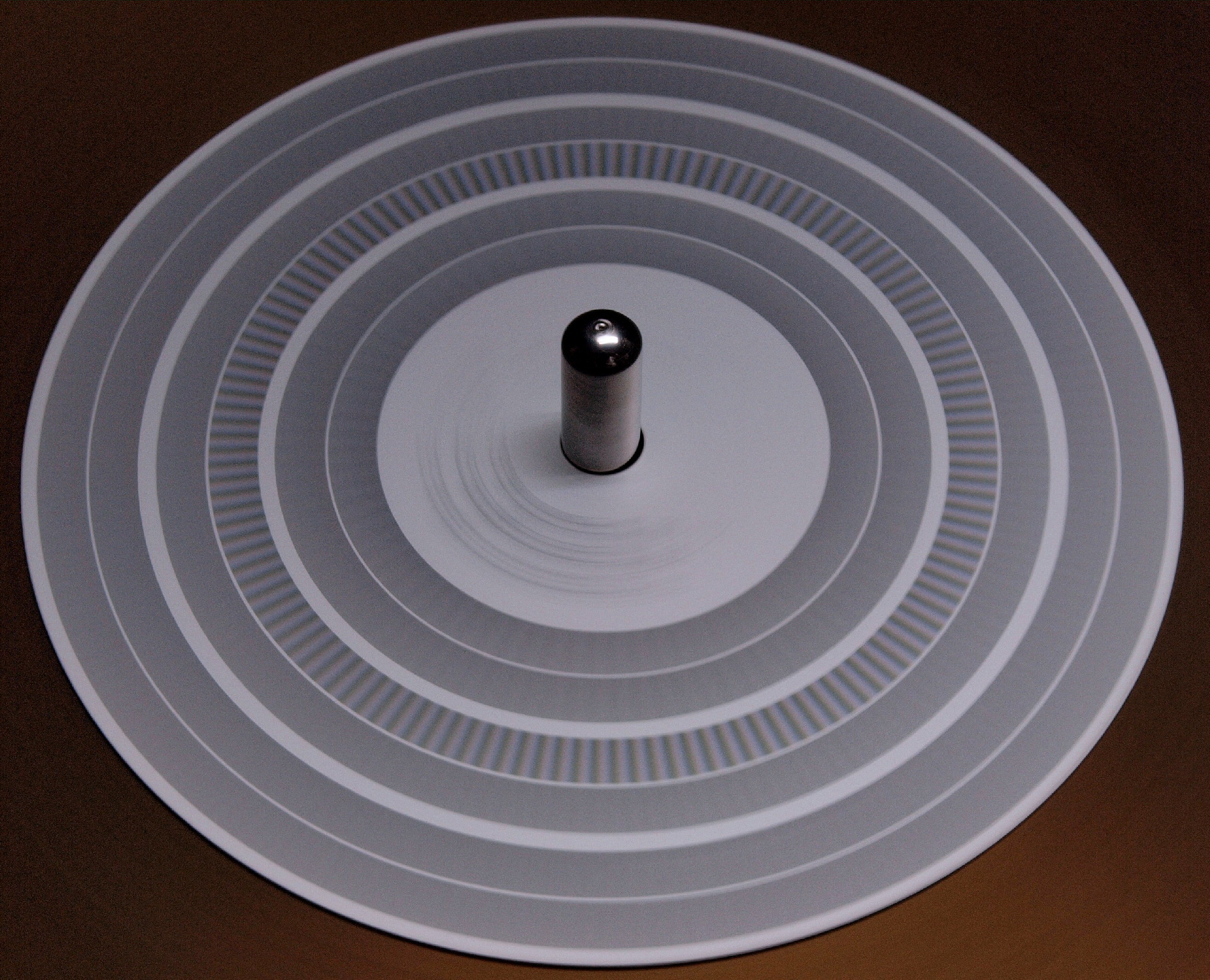

Ｅ２３．　ストロボで測定　　３３回転。

Ｅ３１．　調整　４５回転。　

Ｅ３２．　測定　４５回転。

Ｅ３３．　ストロボで測定　　４５回転。

Ｅ４１．　調整　７８回転。

Ｅ４２．　測定　７８回転。

Ｅ４３．　ストロボで測定　　７８回転。

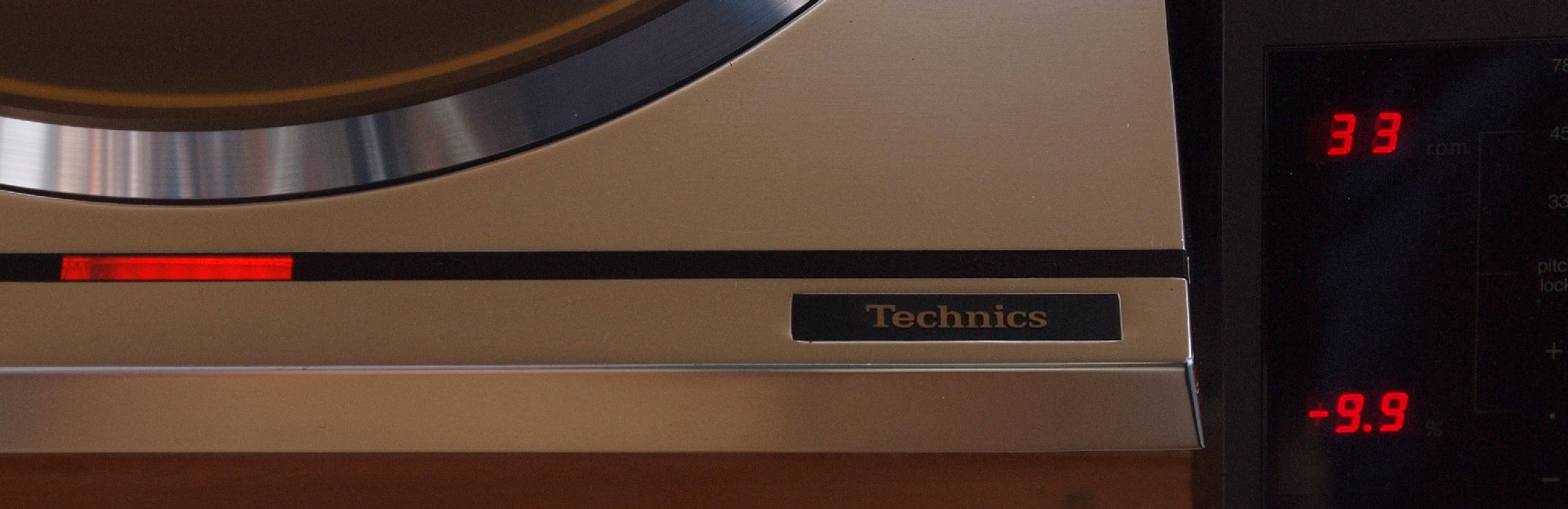

Ｅ５１．　測定　　３３回転。　微調整－９．９％回転。

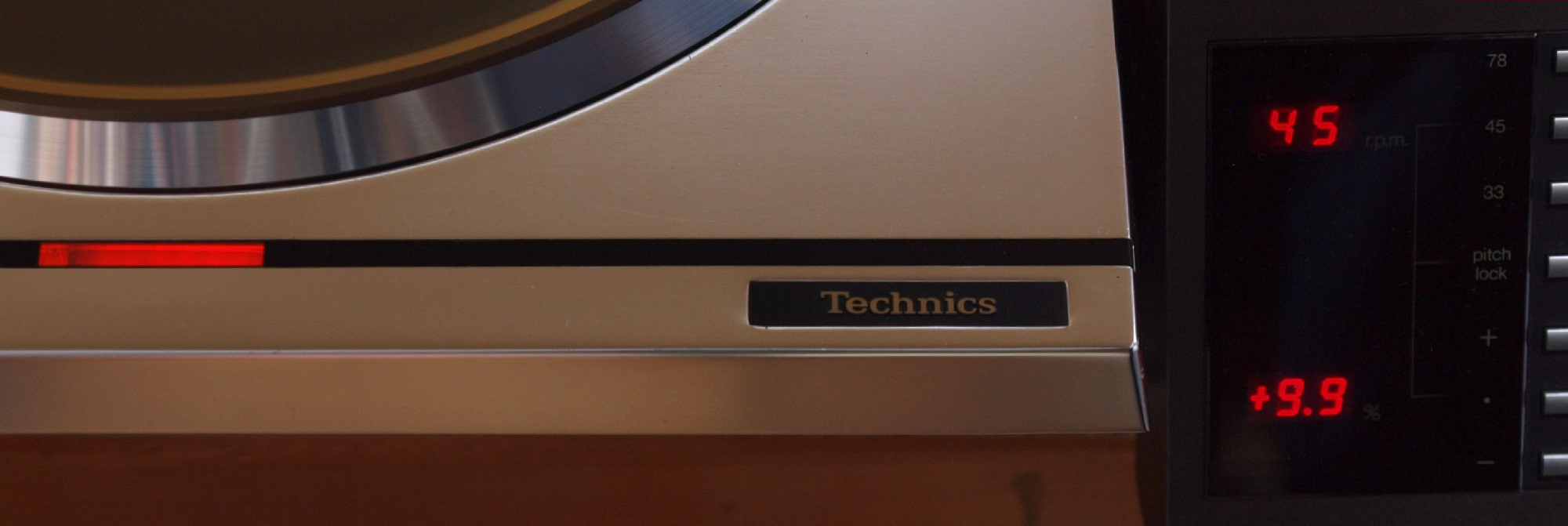

Ｅ５２．　測定　　４５回転。　微調整＋９．９％回転。

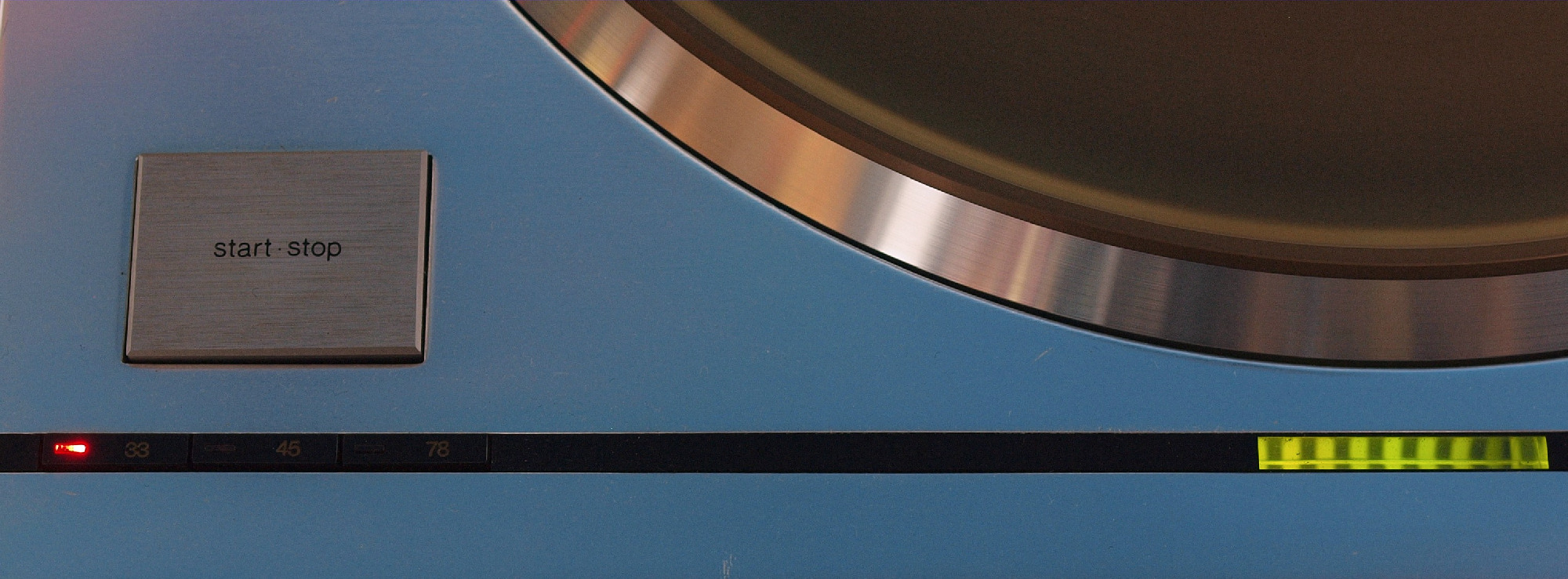

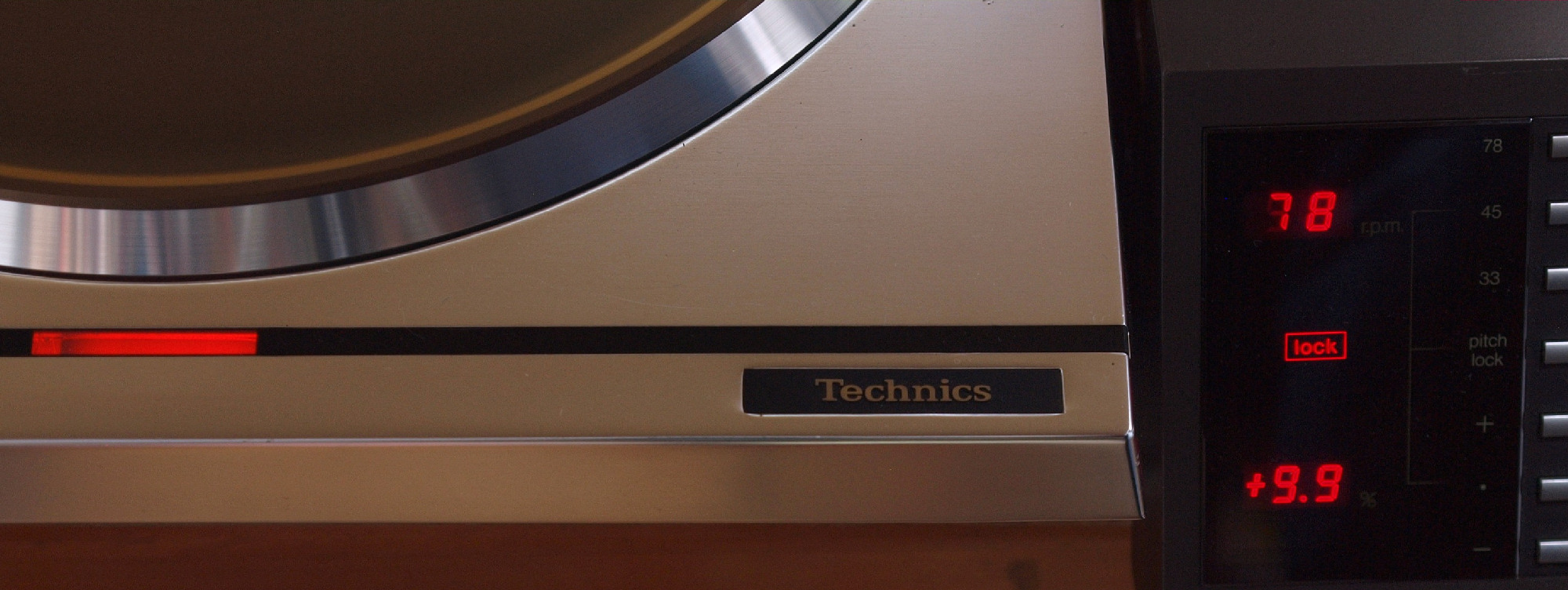

Ｅ５３．　測定　　７８回転。　微調整＋９．９％回転。　ＬＯＣＫ「ＬＥＤ表示」

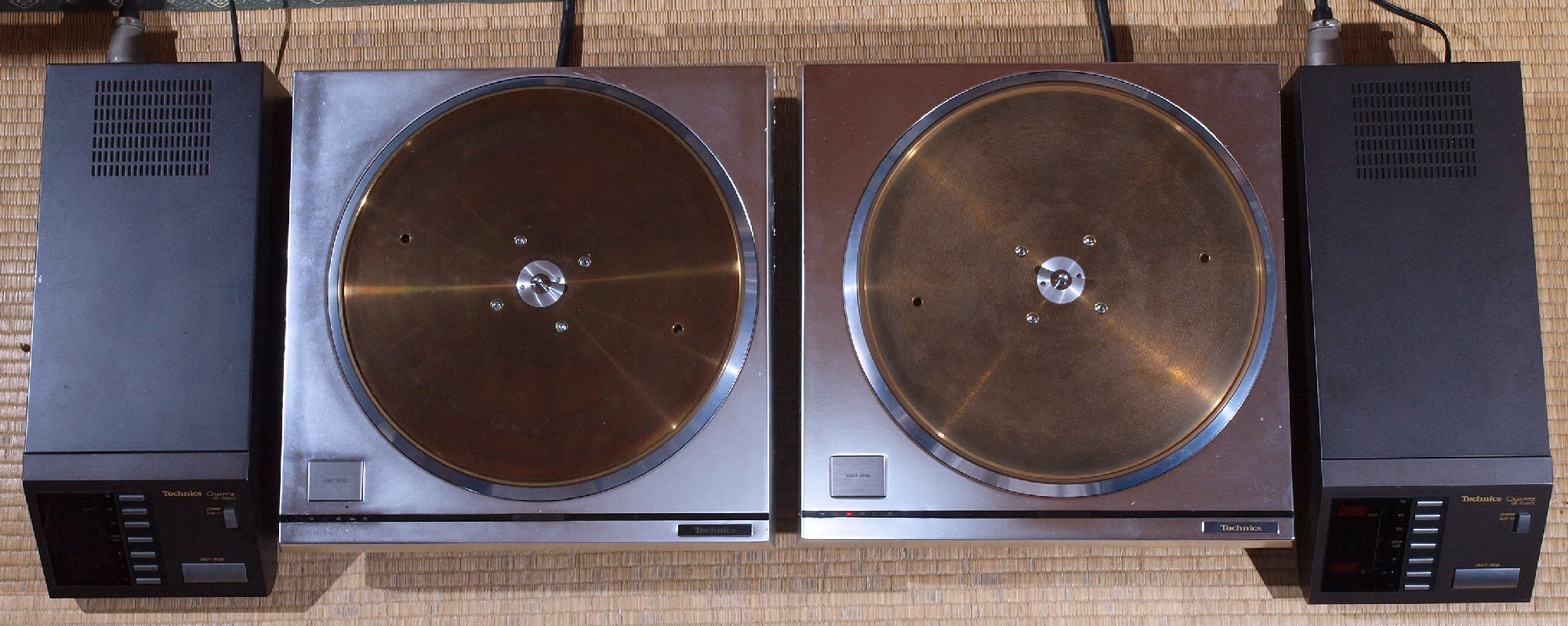

Ｅ６．　完成し２４時間連続動作エージング中　マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、
　　　　　　　　　　　　純粋に電気で安定させている。　左は、１４台目。

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）　

形式	クォーツフェイズロックドコントロール、　ダイレクトドライブ　ＳＰ－１０ｍｋⅢ
ターンテーブル	銅合金＋アルミダイカスト製，直径３２ｃｍ
ターンテーブル重量	１０ｋｇ
慣性質量	１．１ｔｏｎ・ｃｍ2（１，１００ｋｇ・ｃｍ）
モータ	クォーツフェイズロックドコントロール、　超低速電子整流子ブラシレスＤＣモータ
回転数	３スピード，３３・1/3，４５，７８．２６ｒｐｍ
回転数微調範囲	０．１％ステップで±９．９％までのクォーツロックピッチ可変（各回転数単独）
起動トルク	１６ｋｇ・ｃｍ
起動時間	０．２５秒（３３・1/3ｒ.ｐ.ｍ.）
停止時間	０．３秒（３３・1/3ｒ.ｐ.ｍ.）
負荷変動	１０ｋｇ・ｃｍ以内、　０％
回転数偏差	±０．００１％以内
ワウ・フラッタ	０．０１５％　ＷＲＭＳ（ＪＩＳ　Ｃ５５２１）±０．０２１％　ｗｅｉｇｈｔｅｄ　ｚｅｒｏ　ｔｏ　ｐｅａｋ（ＤＩＮ４５５０７，ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）
ＳＮ比	９２dB　ＤＩＮ-Ｂ（ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）、　６０dB　ＤＩＮ-A（ＩＥＣ９８Ａ　ｕｎｗｅｉｇｈｔｅｄ）
電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	２５Ｗ
外形寸法	３６９Ｗ×１１３Ｈ×３６９Ｄmm（本体）、１６６Ｗ×９６Ｈ×４１０Ｄmm（電源＋コントロールユニット）
重量	１８ｋｇ（本体のみ）、　６ｋｇ（電源＋コントロールユニット）
価格	￥２５０，０００
発売日	１９８１年
