ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−１１１．　１４台目修理記録
２０２４／７／１０持込　　７／２７完成
Ａ．　修理前の状況 初めてメールいたします。 30年以上使用したBL-111に以下2点の問題が発生しました。 1点目： 　モーター軸（プーリー）が時々、振動と異音を発生します。 　ＳＦベルトの張りを強くすると発生頻度が多くなります。 　モーターの軸を手で揺らすとぐらぐらと少し遊びを感じるので、モーター軸受けが摩耗したのではないかと思います。 2点目： 　速度調整ノブを操作してもスムーズな速度調節が出来ません。 Ｂ．　原因 モーター。 各部経年劣化の為、オーバホール修理依頼。 Ｃ．　修理状況 電解コンデンサー交換。 ３３／４５切り替えリレー交換。 半固定ＶＲ交換。 モーターＦＧコイル清掃・コート塗布。 モーターをオーバーホール（修理・清掃・給油）。 電源ソケット交換。 タンテーブル軸オイル交換。 アース端子交換。 Ｗ．　下蓋及び本体木部　修理状況 この台（鉄製架台）が本体木部に接着されていない。 Ｄ．　使用部品 電解コンデンサー　　　　　　　１３個。 リレー（製造中止で入手難）　　１個。 半固定ＶＲ　　　　　　　　　　３個。 フイルムコンデンサー　　　　　２個。 ３Ｐインレットソケット　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。 アース端子　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　９５，０００円　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（マニアル・カタログより）

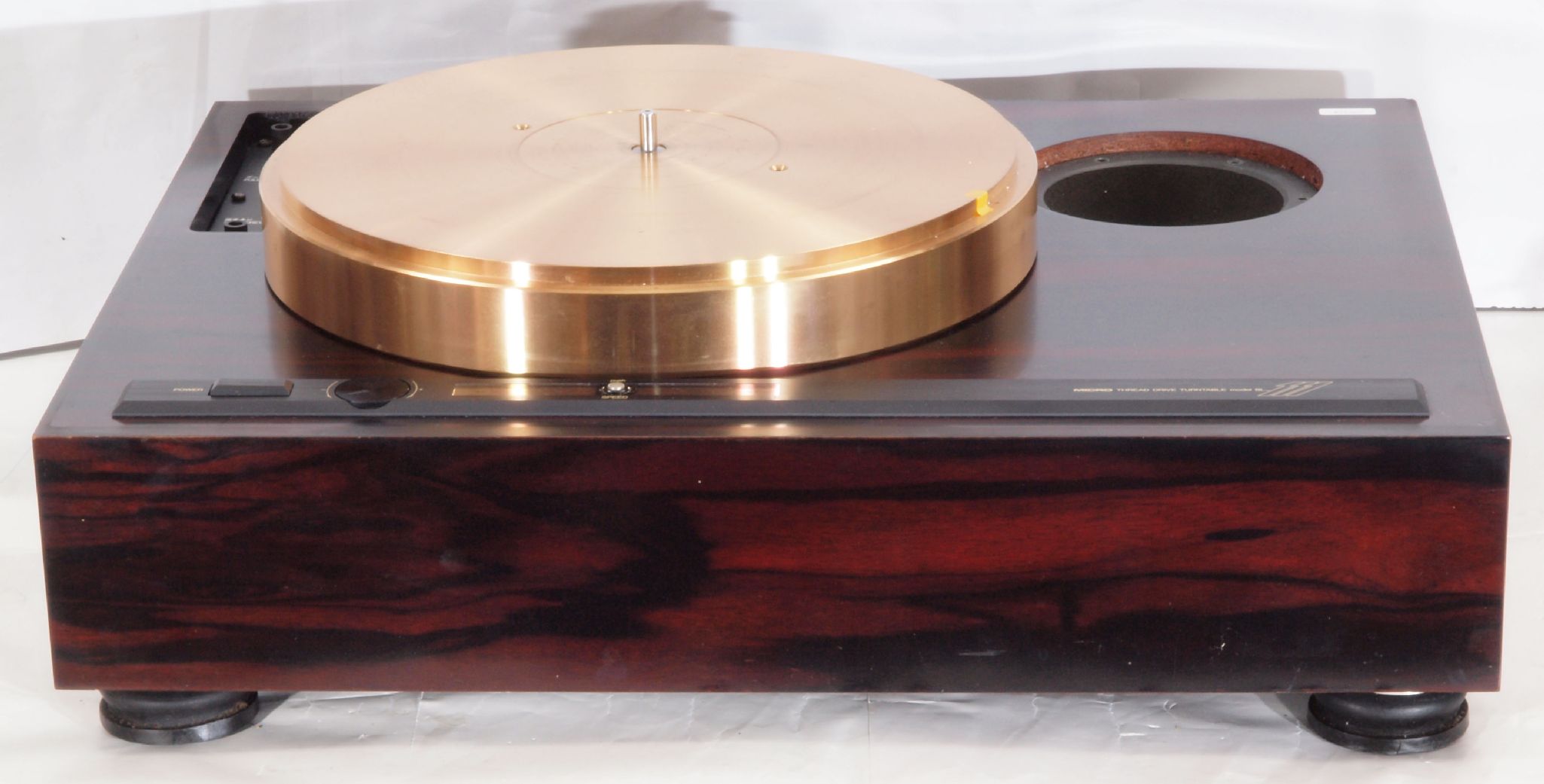

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

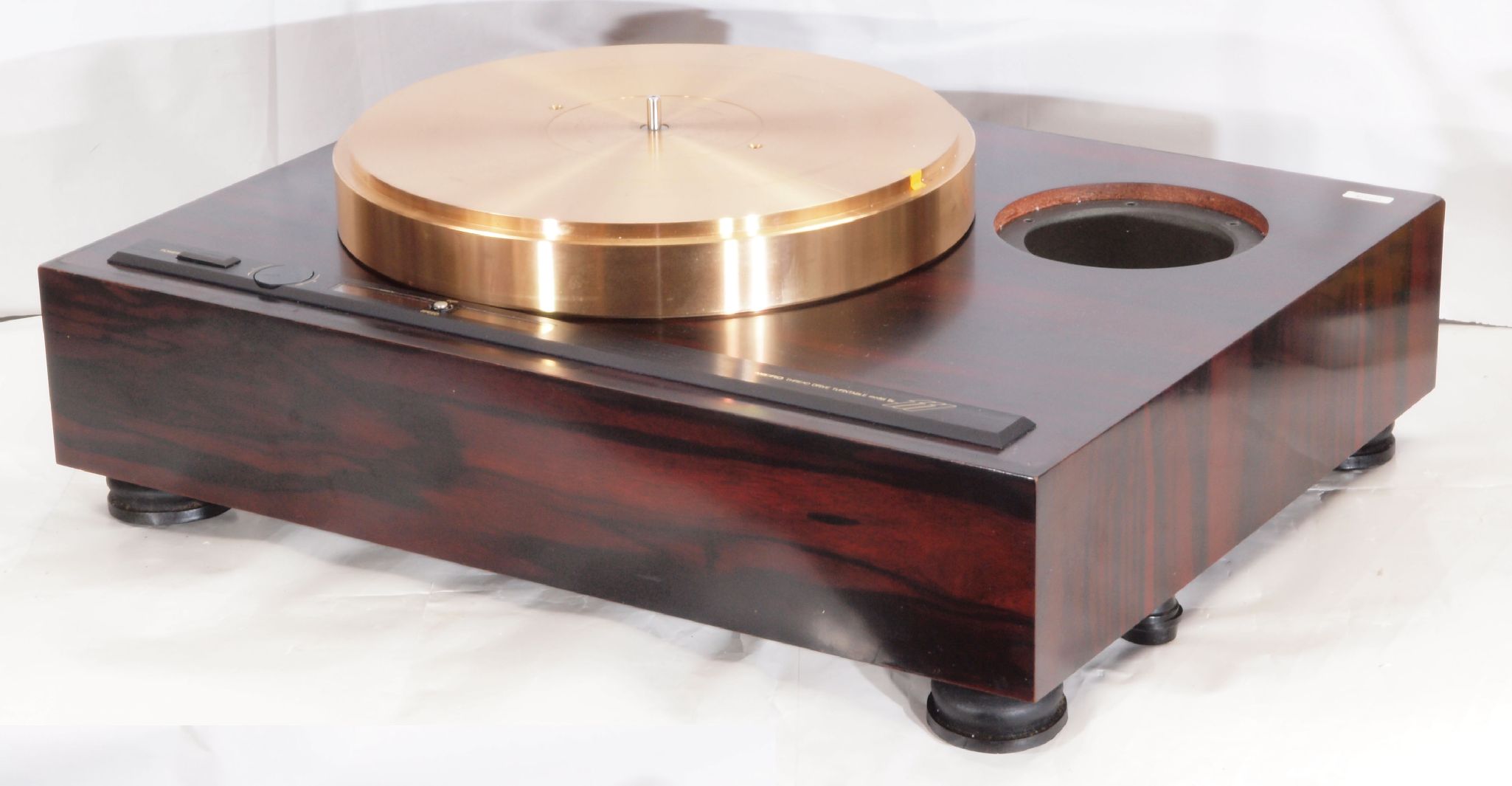

Ａ１２．　点検中　前右から見る。

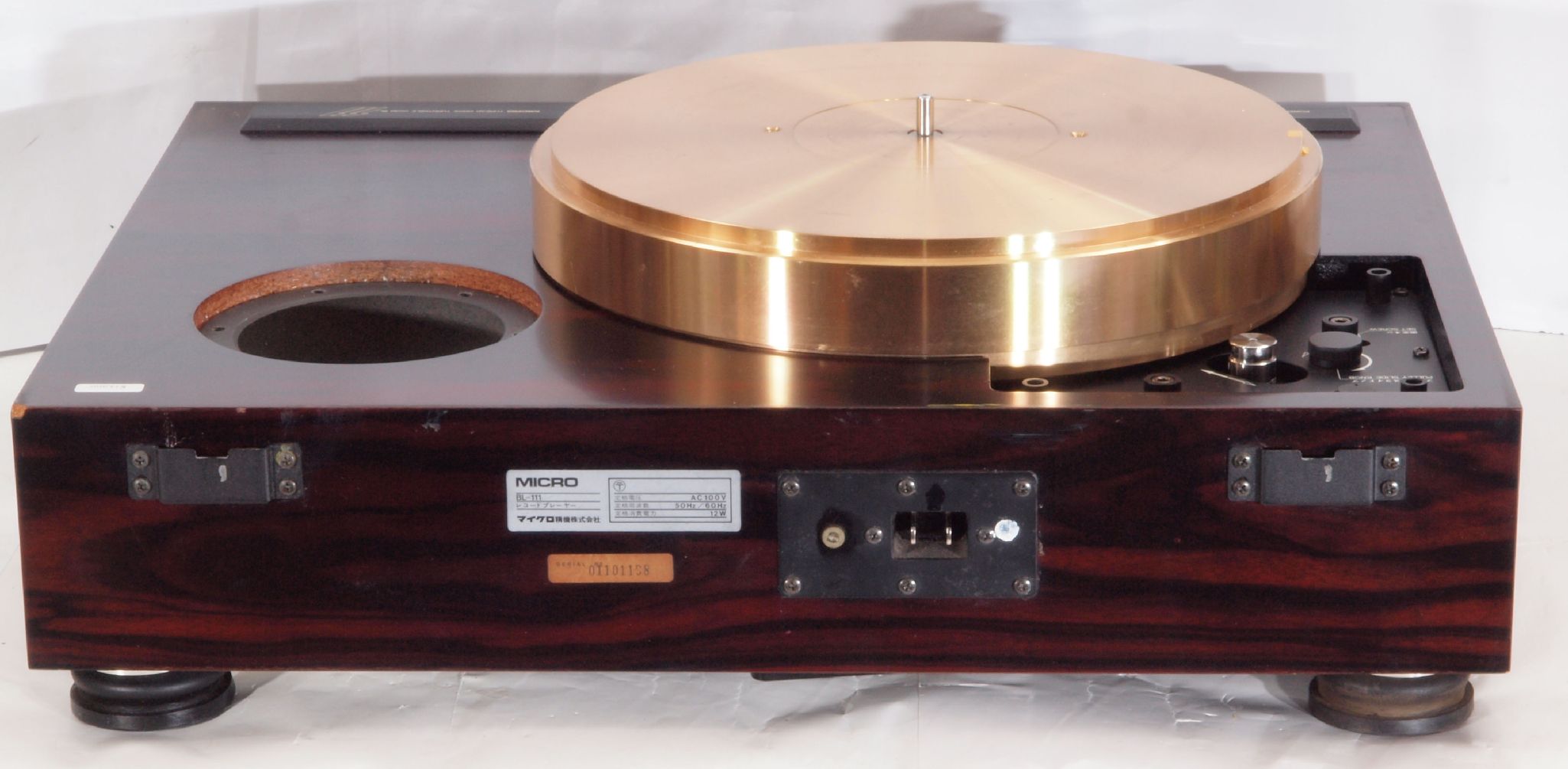

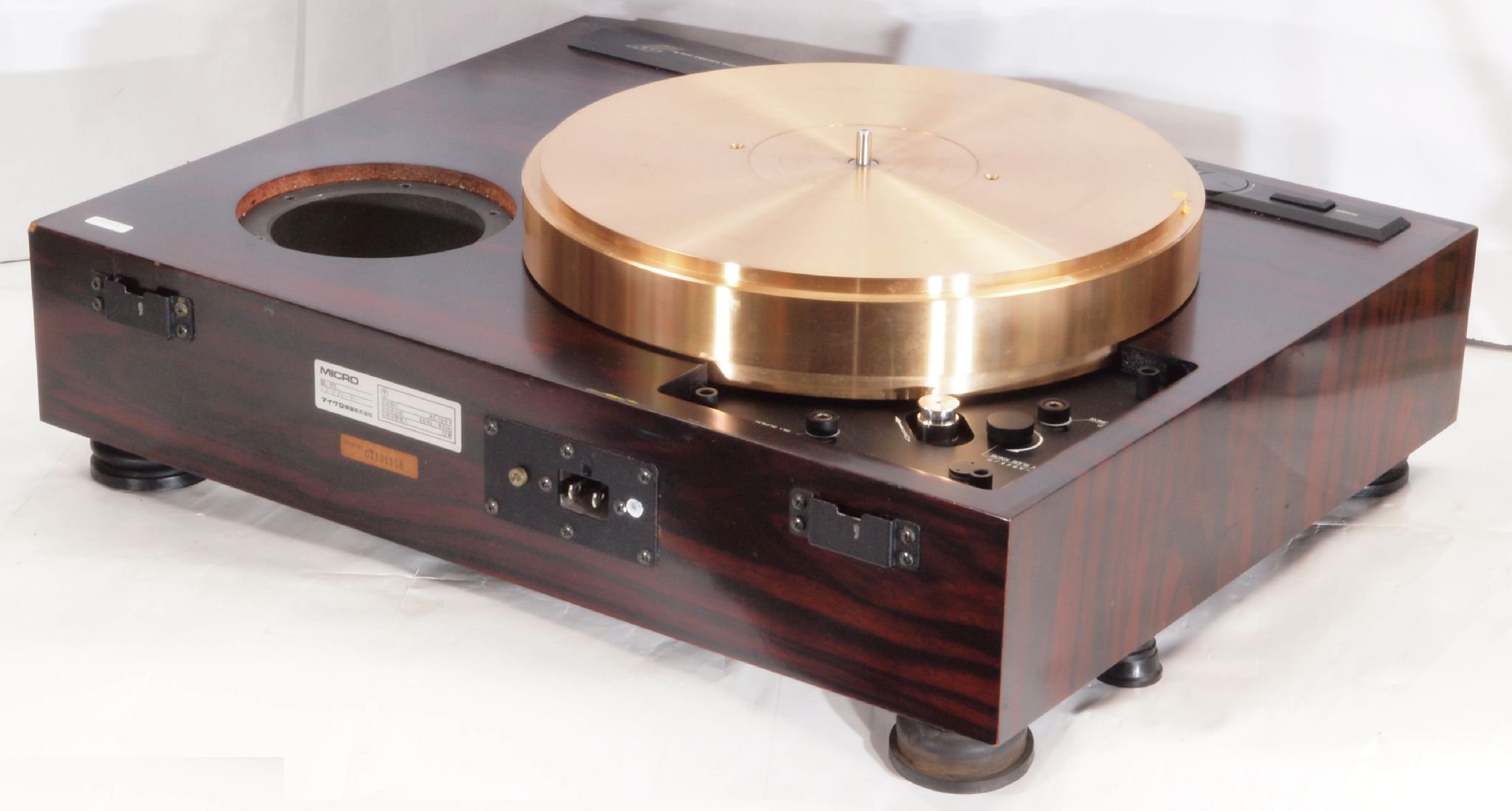

Ａ１３．　点検中　後から見る。
Ａ１４．　点検中　後から見る、電源ソケット。アース接続端子折れ。
Ａ１５．　点検中　後から見る、電源ソケット。アース接続端子交換。　３Pインレットに交換可能。
Ａ１６．　点検中　後左から見る。

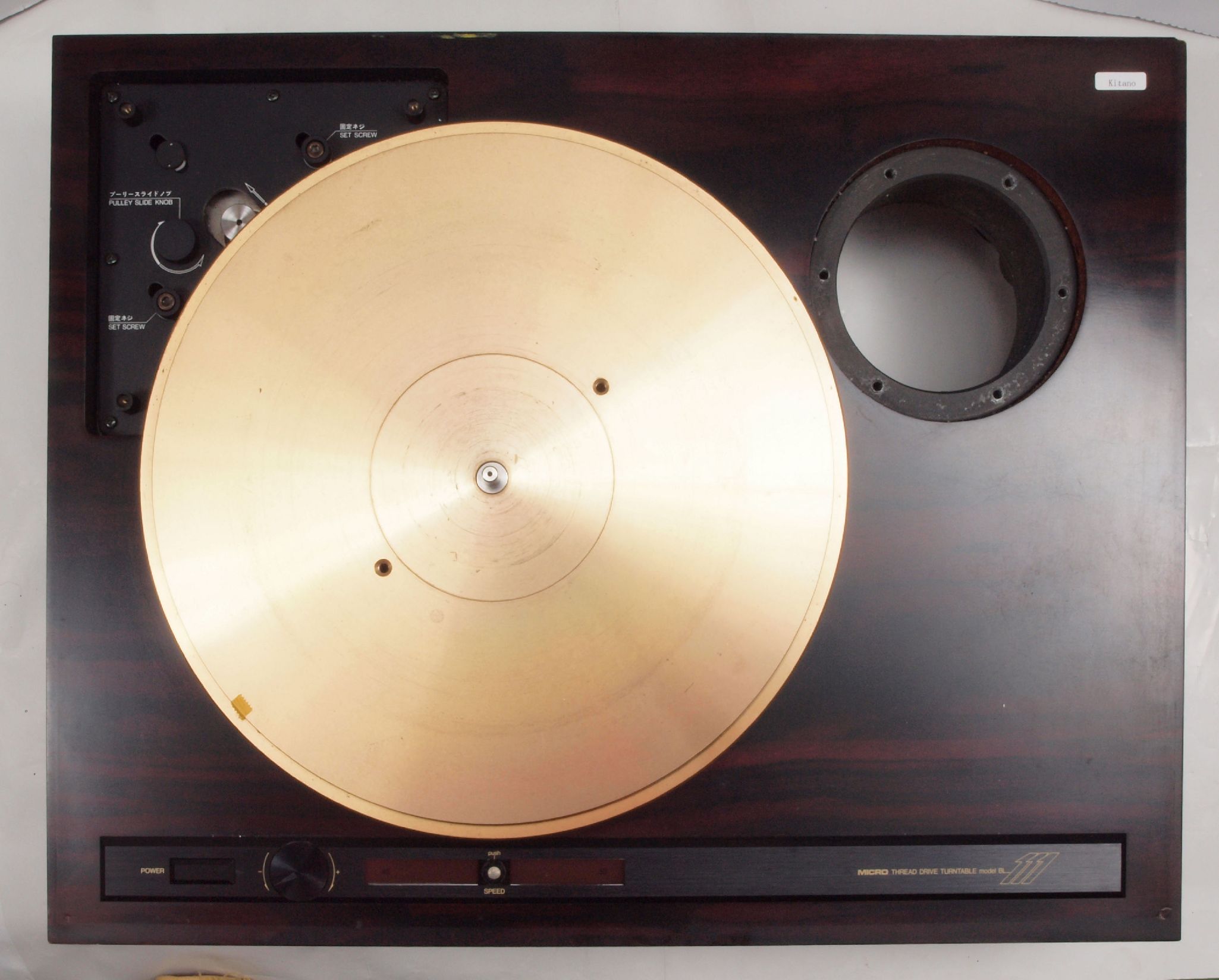

Ａ１７．　点検中　上から見る。

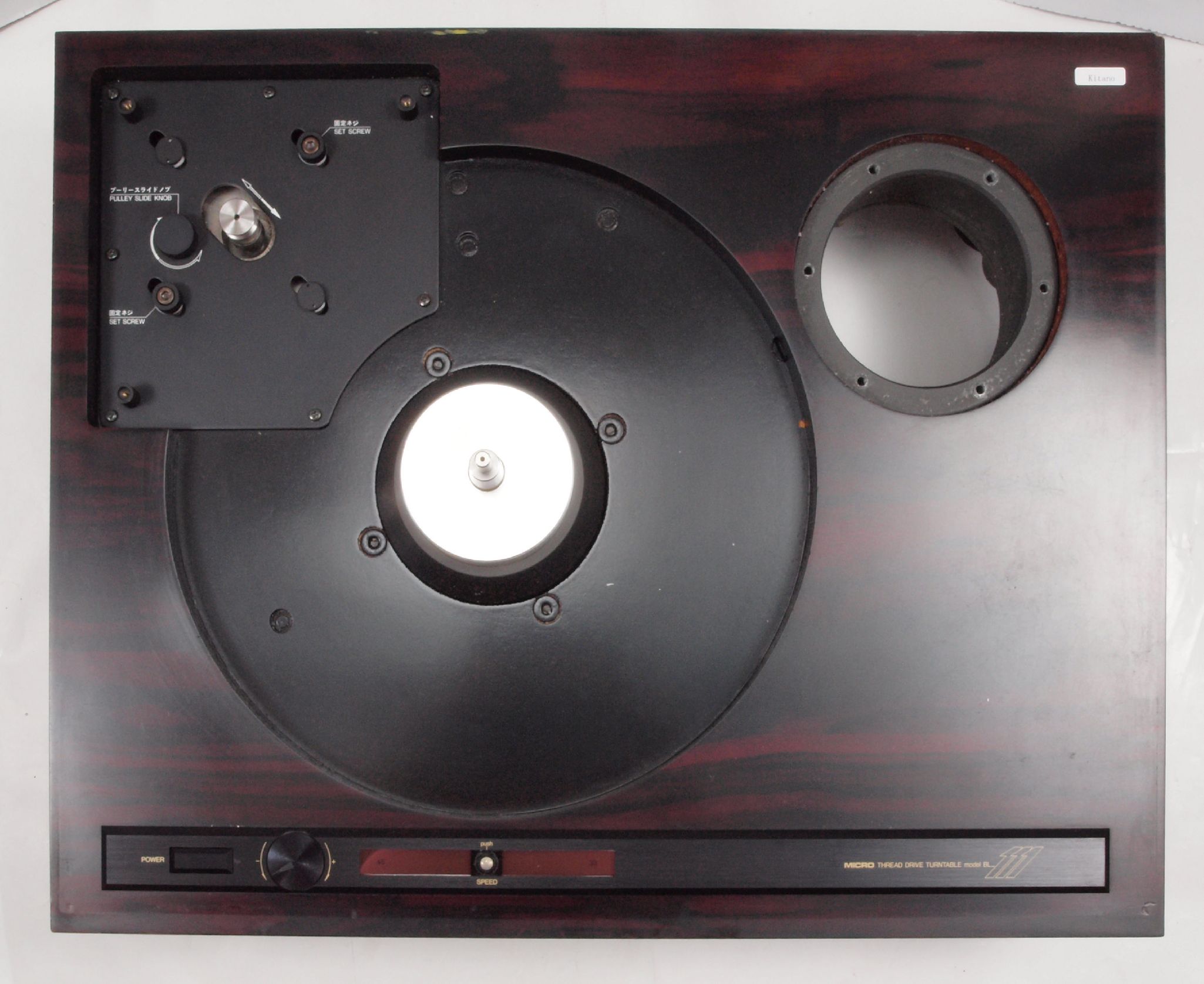

Ａ１８．　点検中　タンテーブルを外し、上から見る。

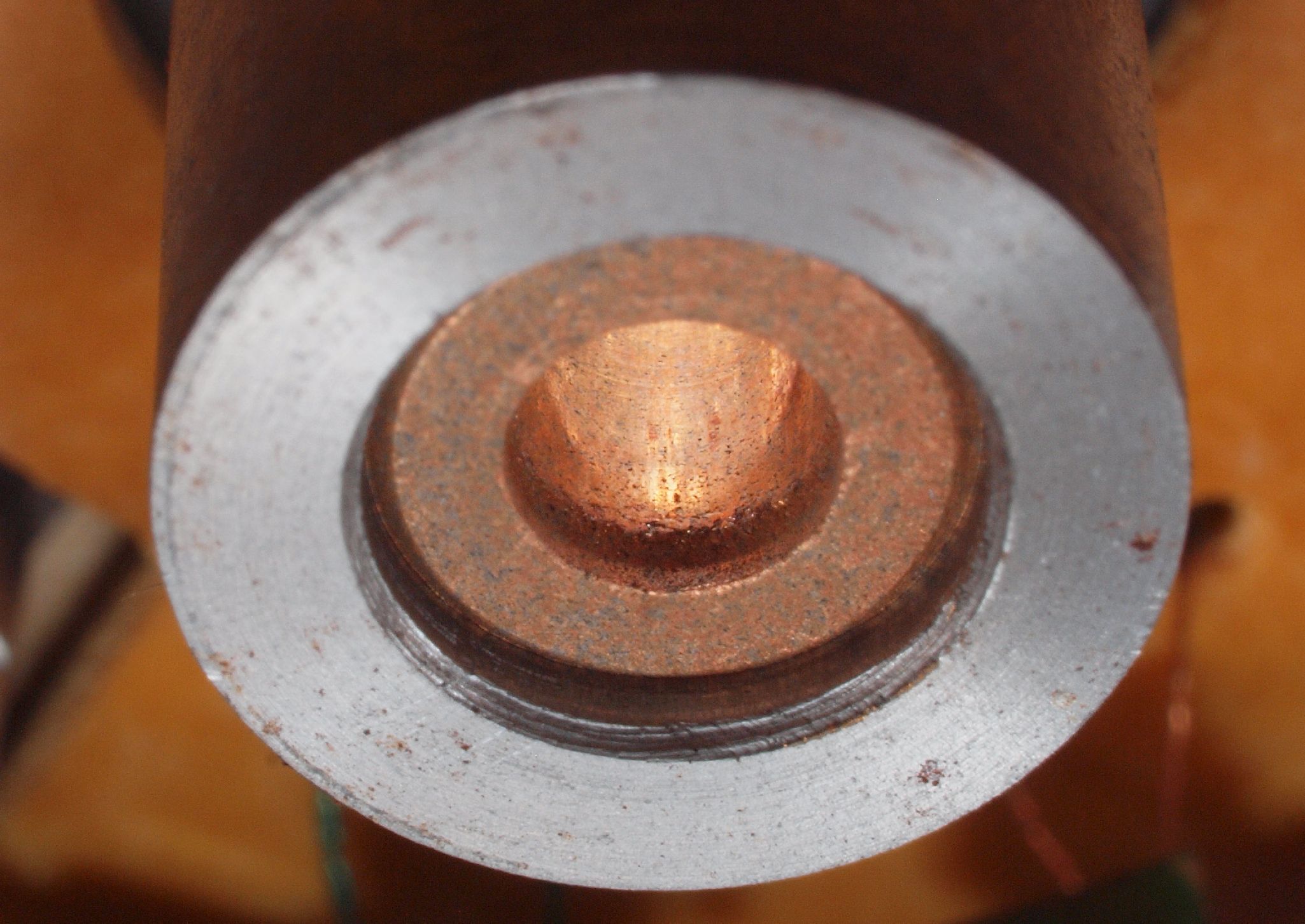

Ａ１９．　点検中　タンテーブルを外し、上から見る。タンテーブル（プラッター）軸受け。

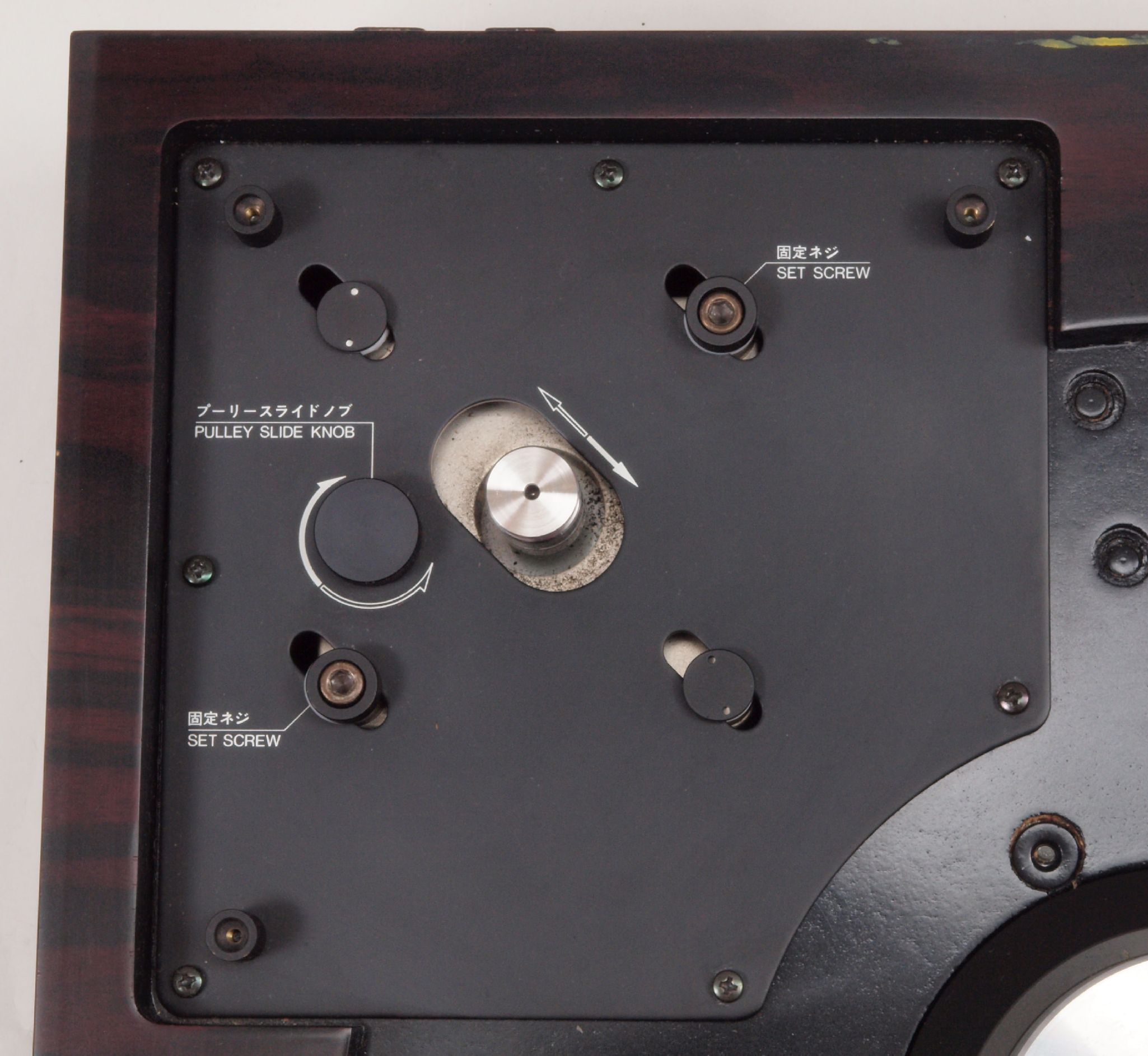

Ａ１Ａ．　点検中　駆動部。
Ａ２１．　点検中　下前から見る。
Ａ２２．　点検中、下前左から見る。

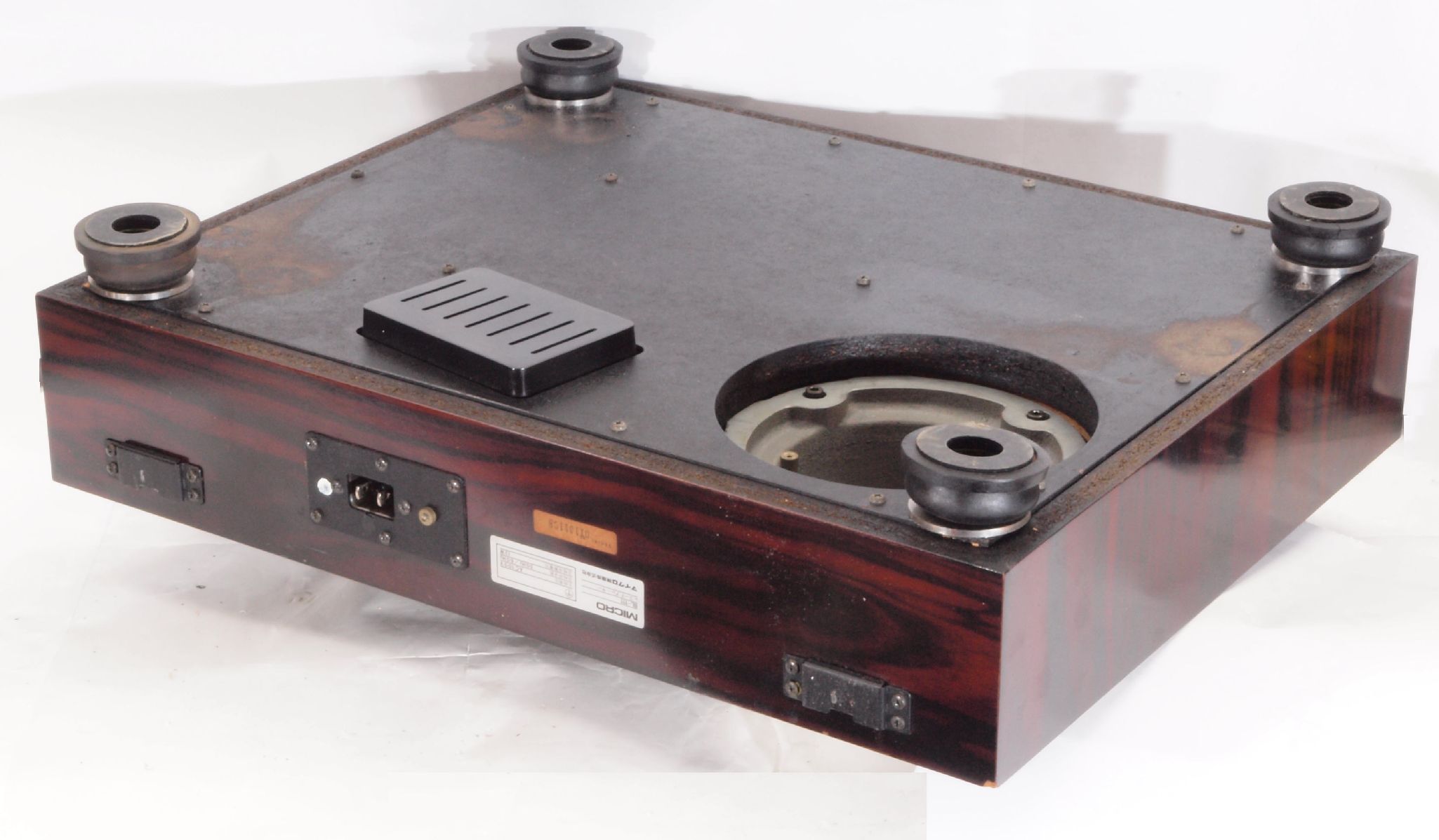

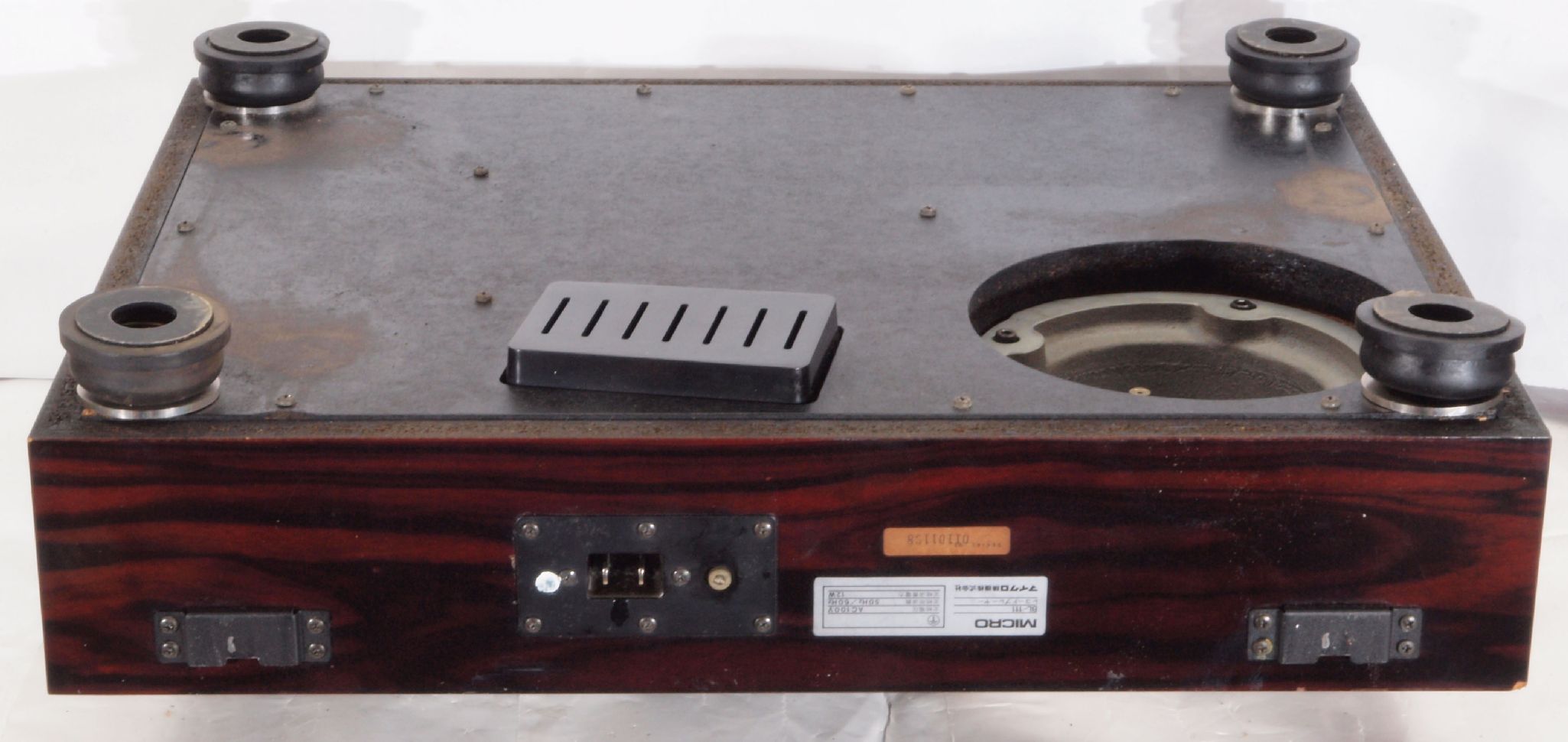

Ａ２３．　点検中　下後から見る。
Ａ２４．　点検中、下後右から見る。

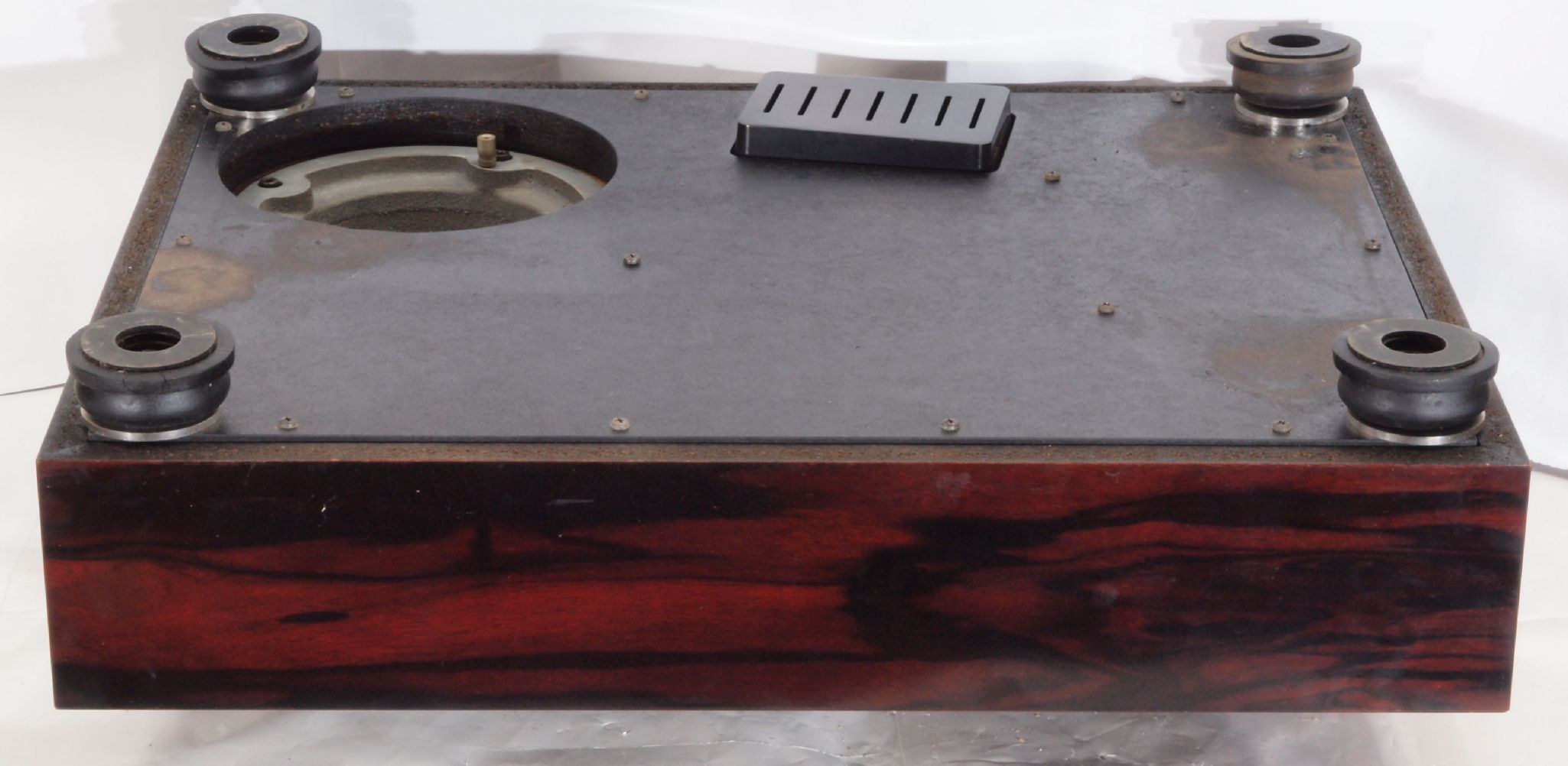

Ａ２５．　点検中　下から見る。

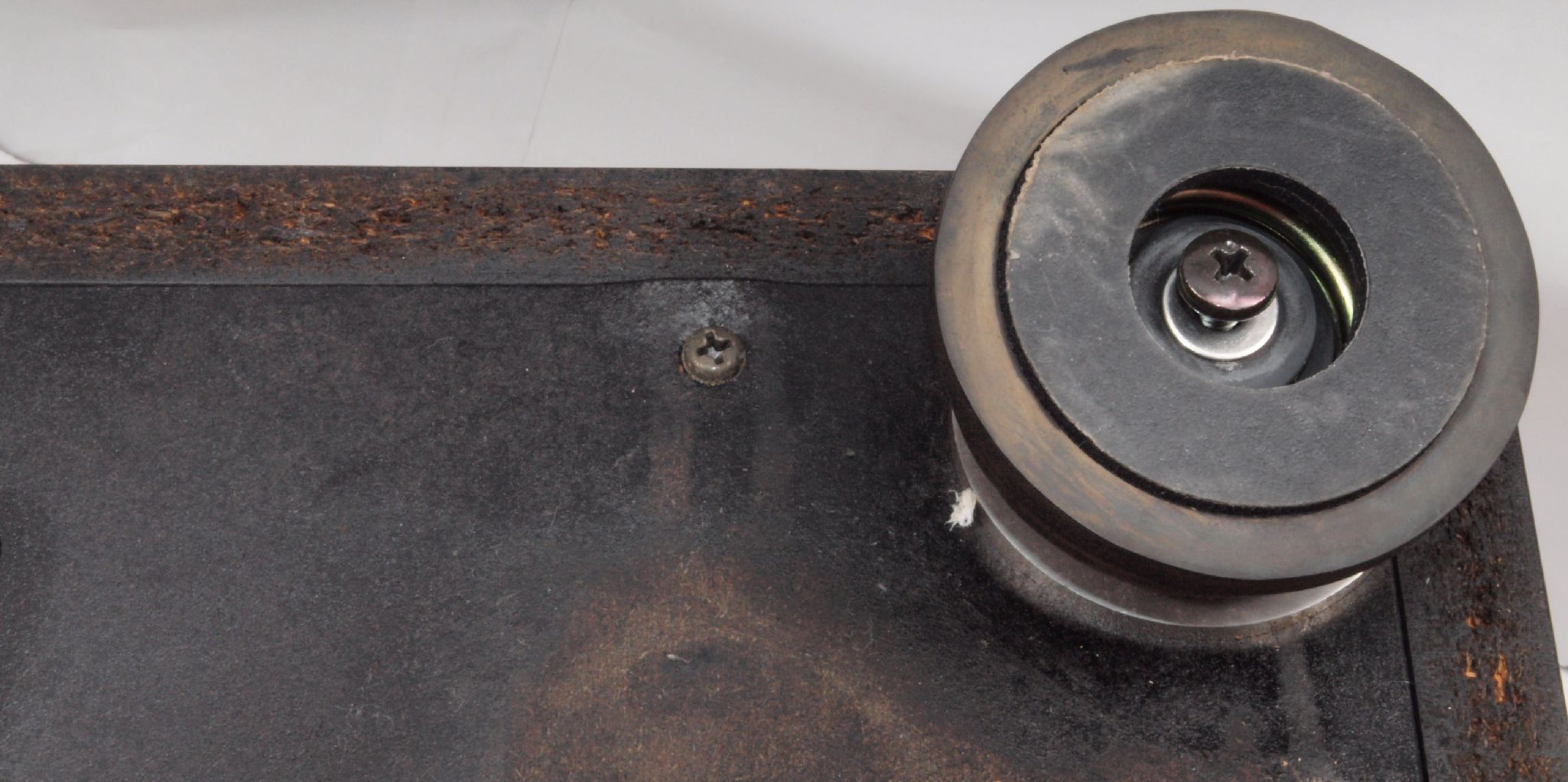

Ａ２６．　点検中　下から見る。左後ろの足付近の止めビス浮き。

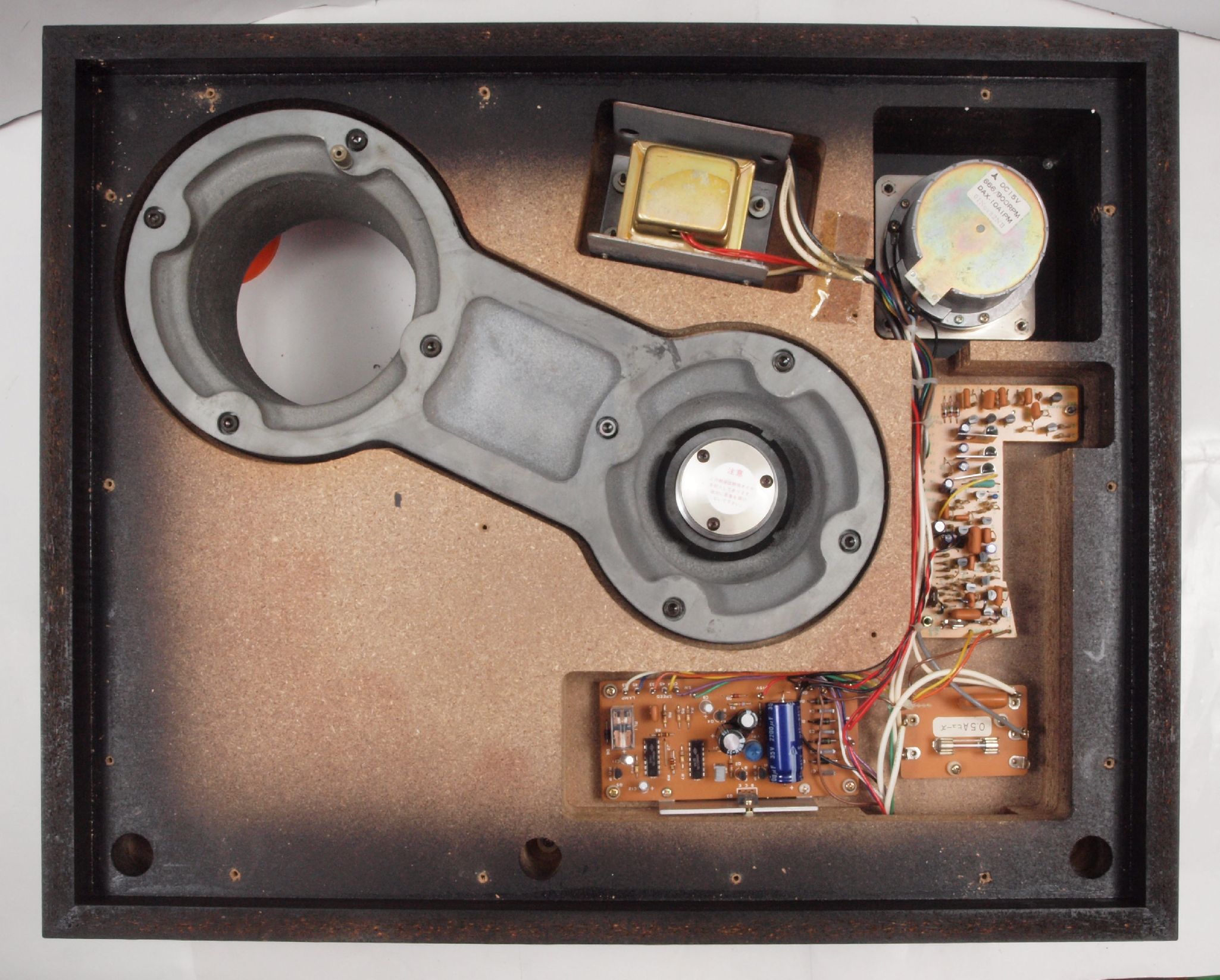

Ａ２７．　点検中　下蓋を取り、下から見る。

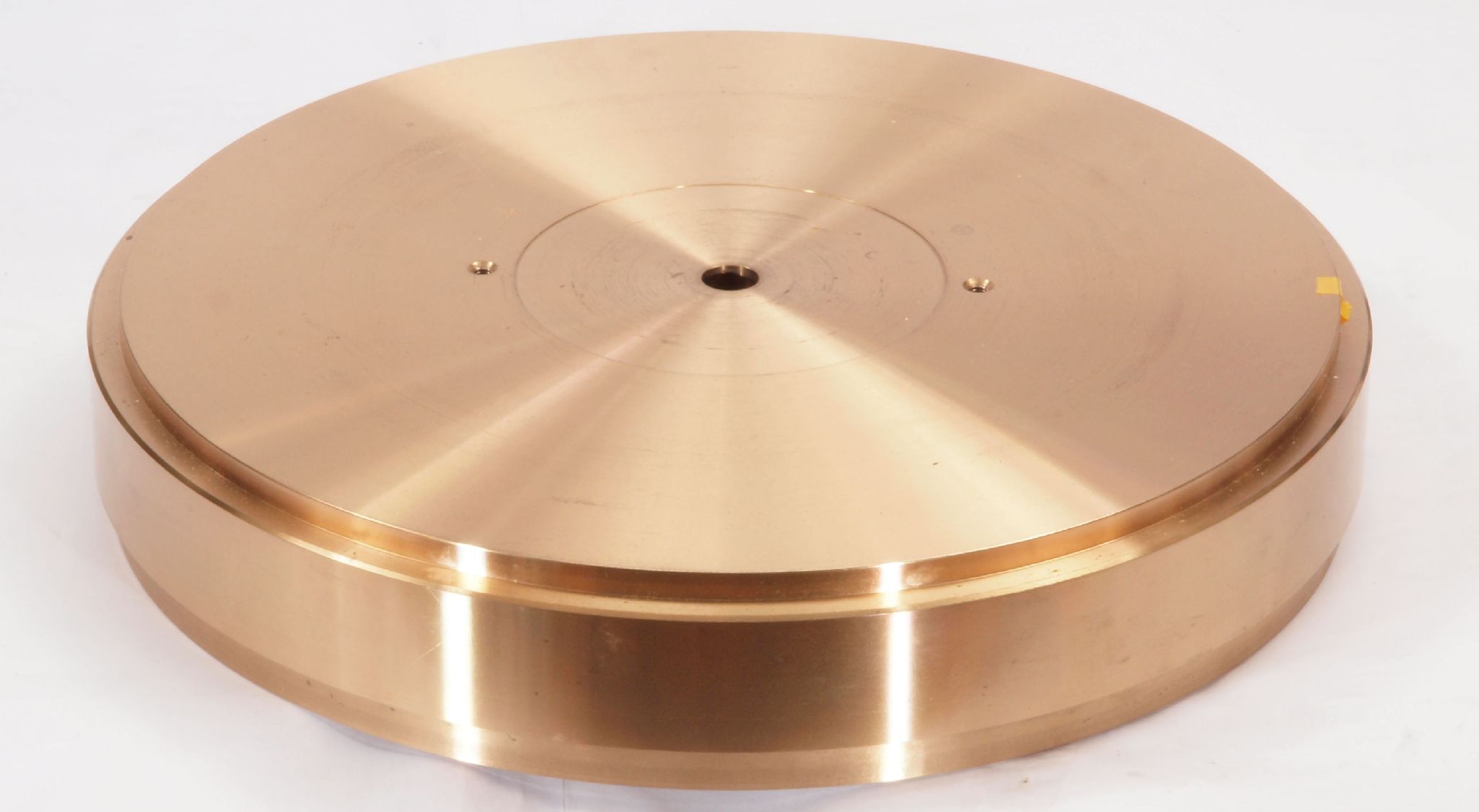

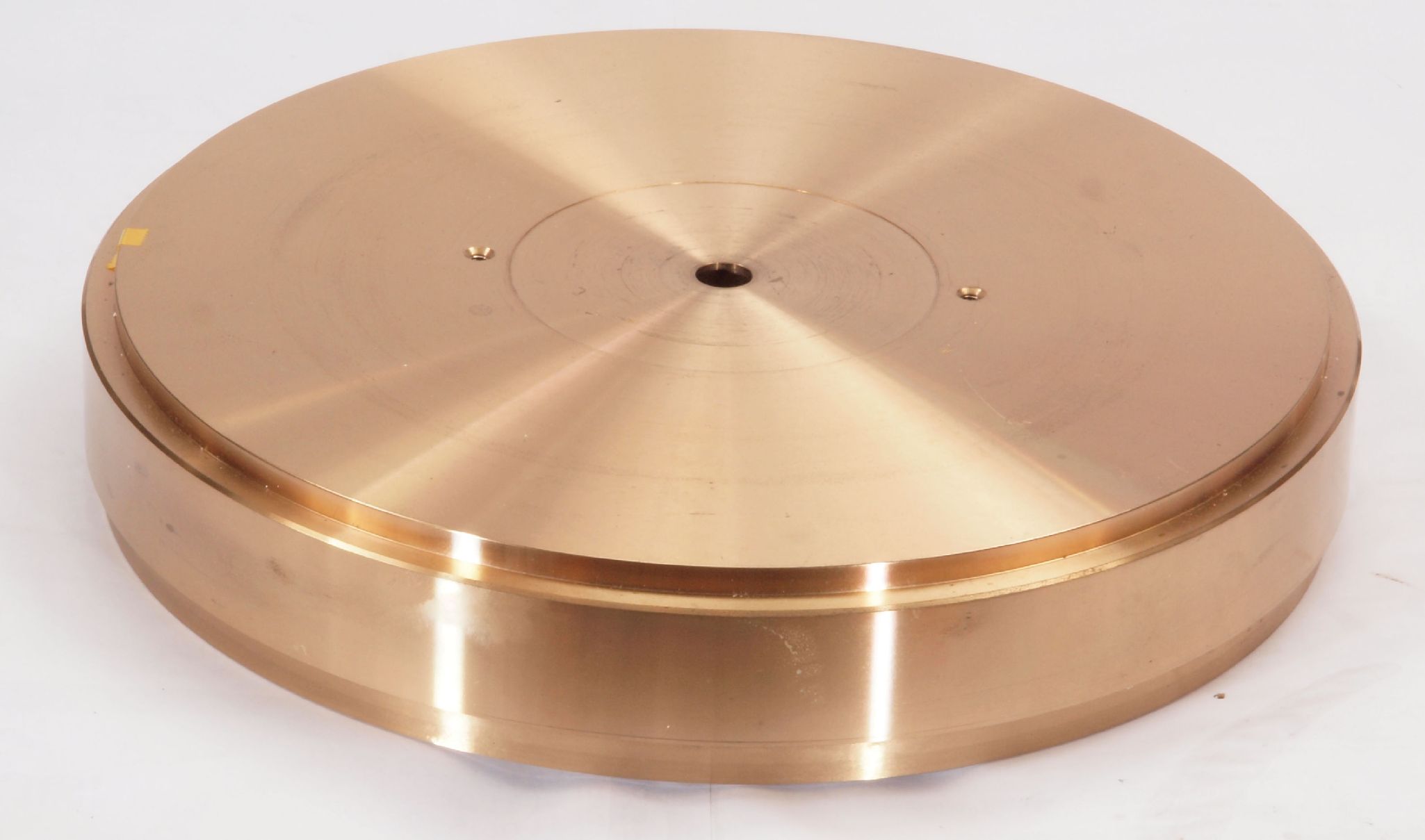

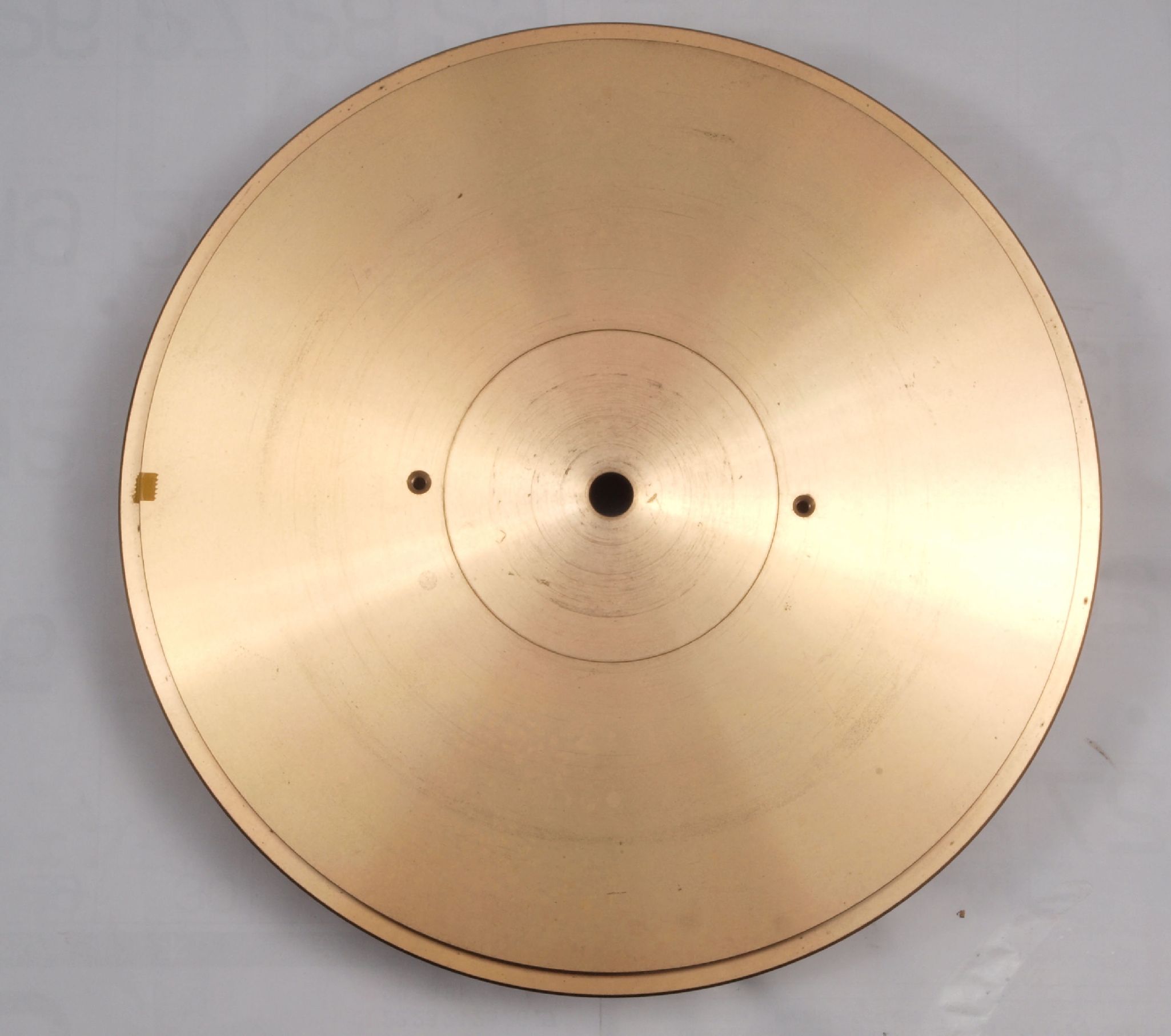

Ａ３１．　点検中　タンテーブル、上から見る。
Ａ３２．　点検中　タンテーブル、斜め上から見る。
Ａ３３．　点検中　タンテーブル、反対側斜め上から見る。

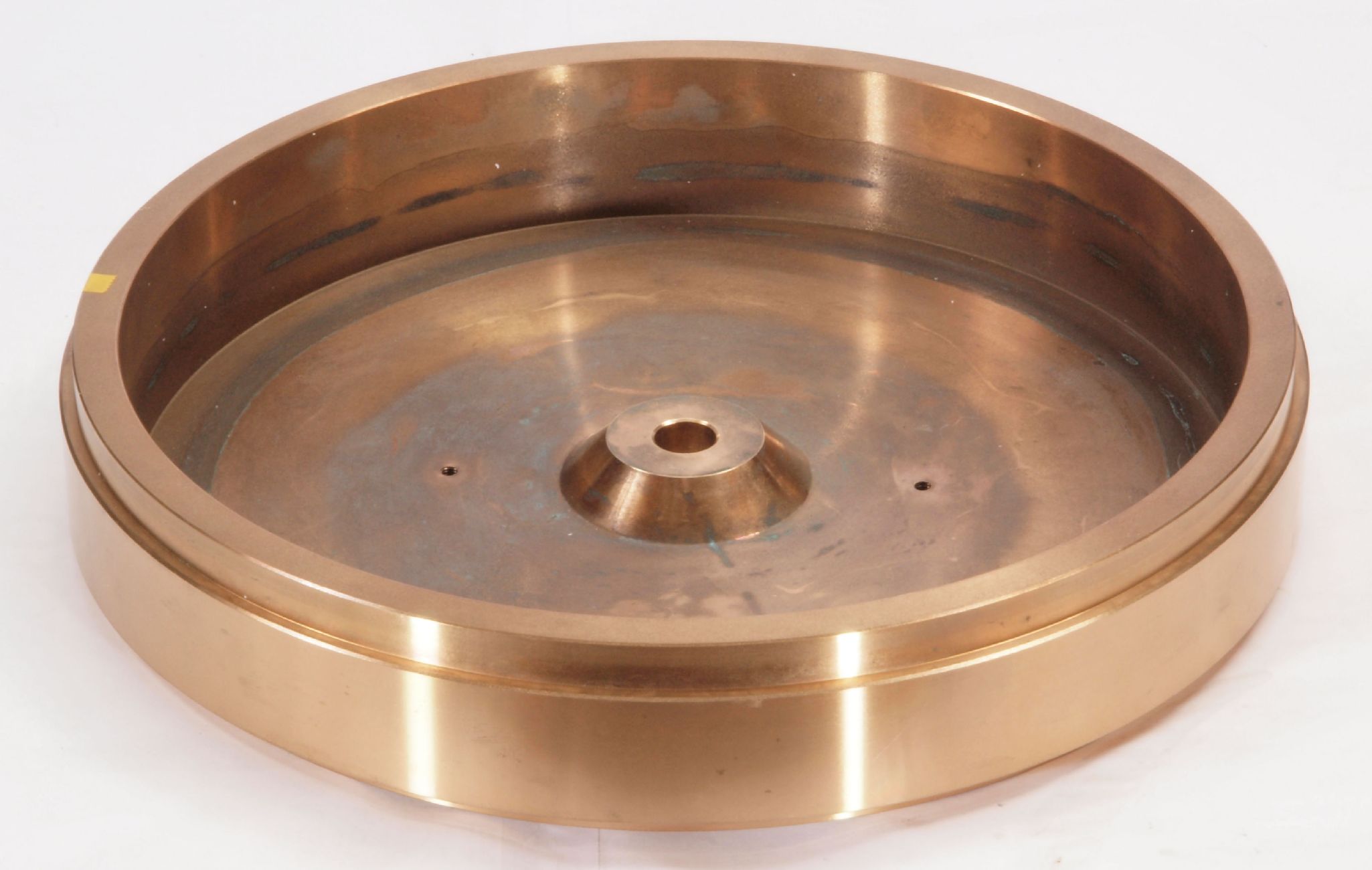

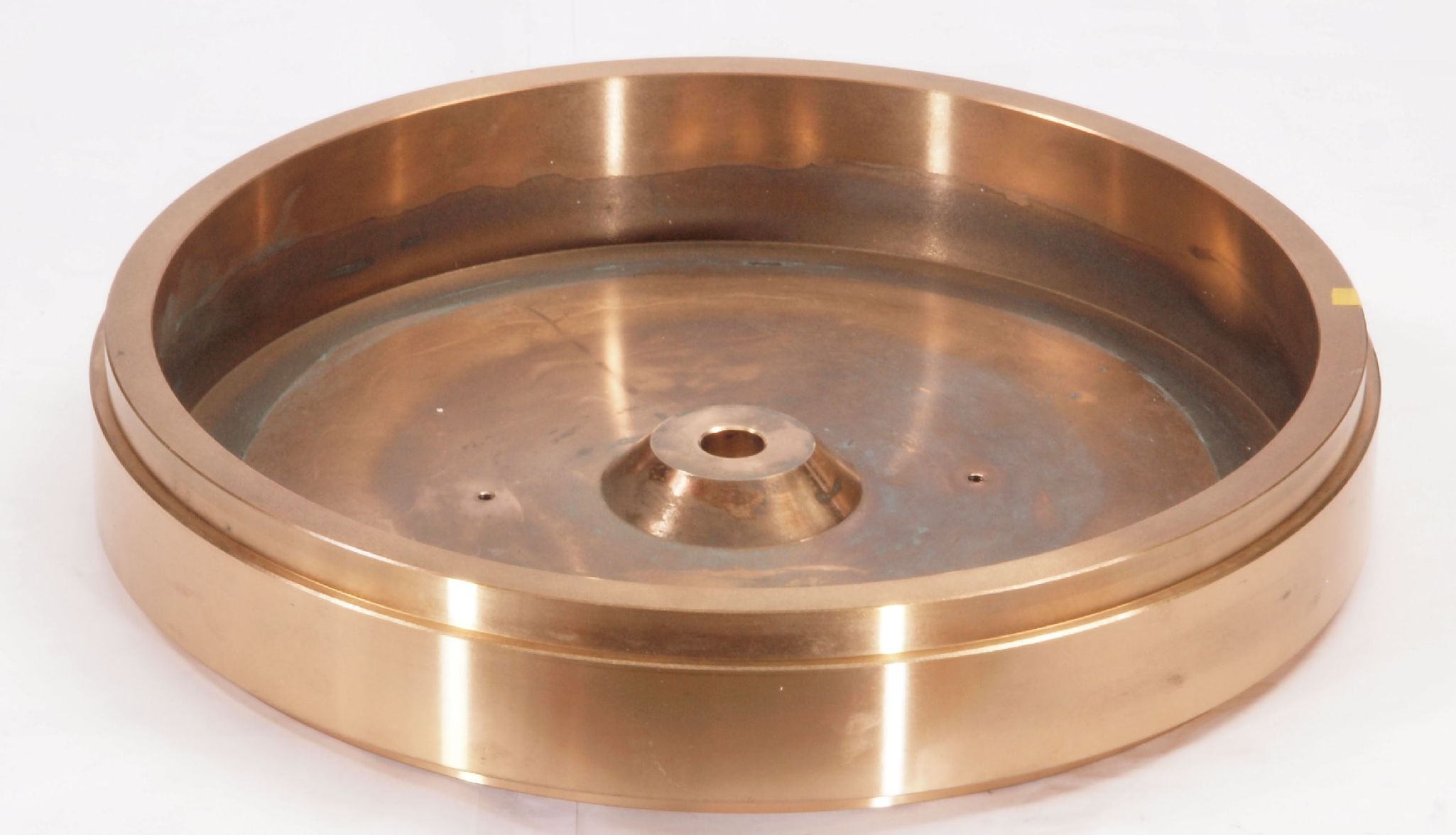

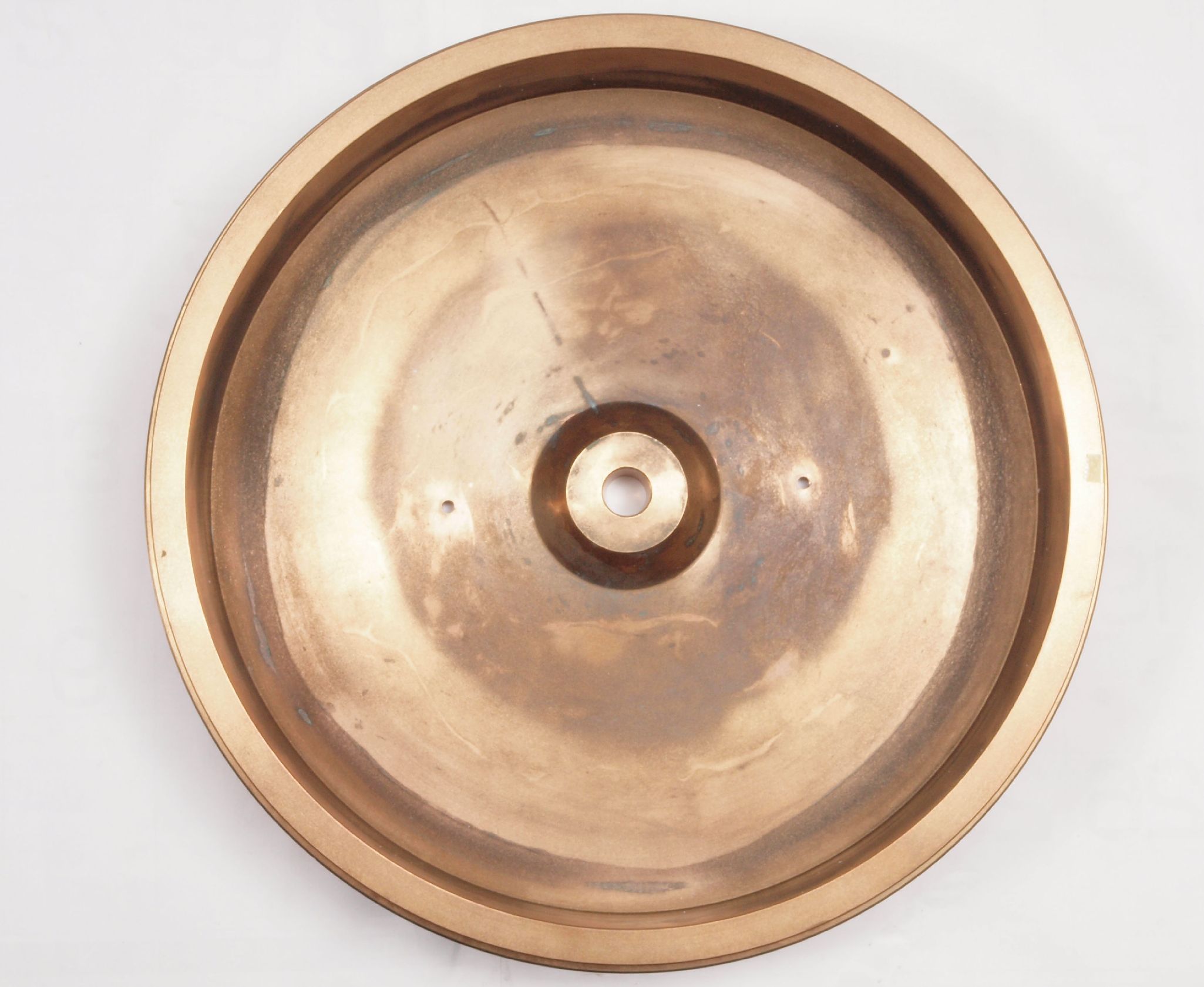

Ａ３４．　点検中　タンテーブルを裏側から見る。
Ａ３５．　点検中　タンテーブルを裏側斜めから見る。
Ａ３６．　点検中　タンテーブルを反対側裏側斜めから見る。

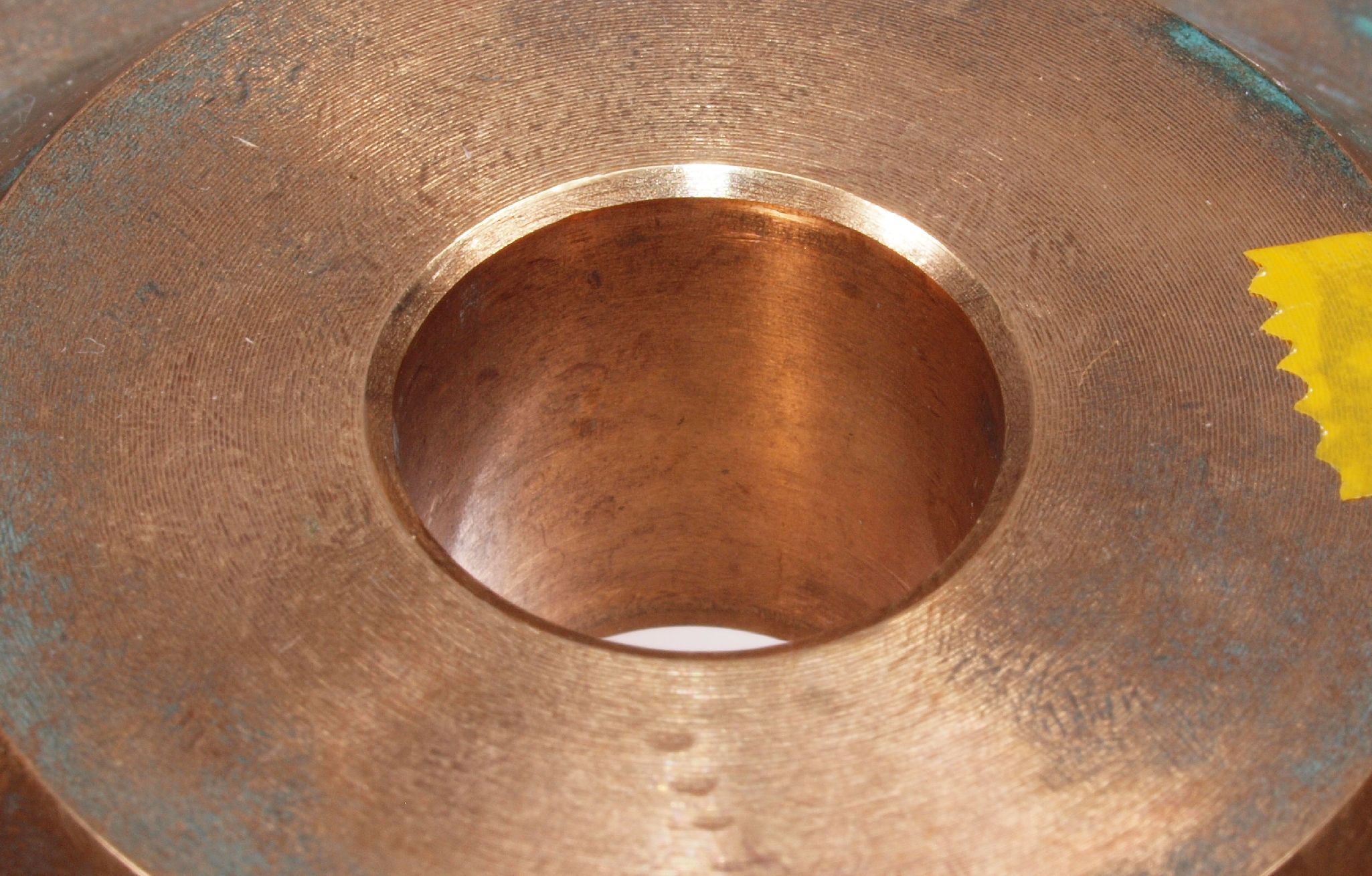

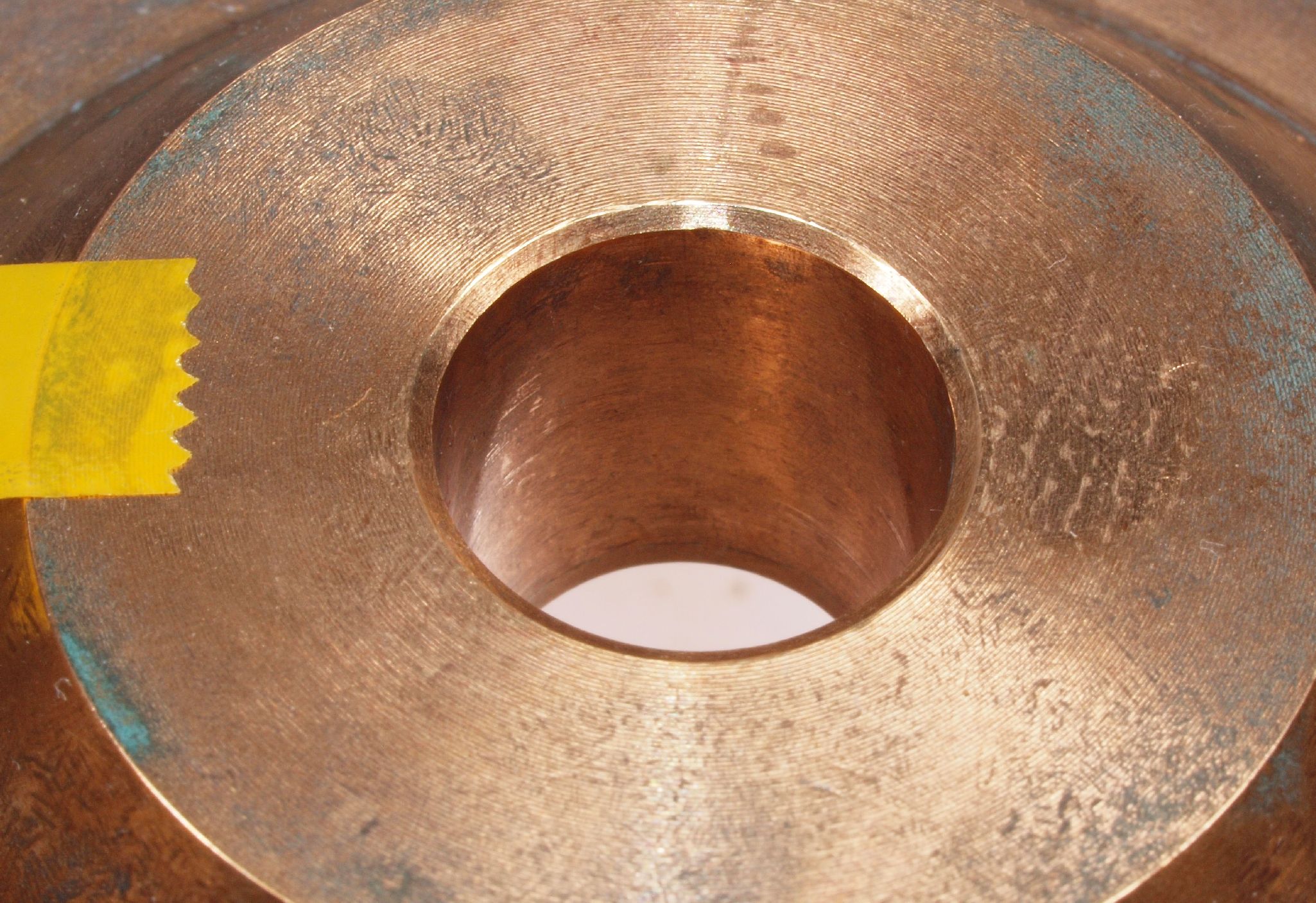

Ａ３７．　点検中　タンテーブル軸穴を上から見る。
Ａ３８．　点検中　タンテーブル軸穴を上から見る、反対側。

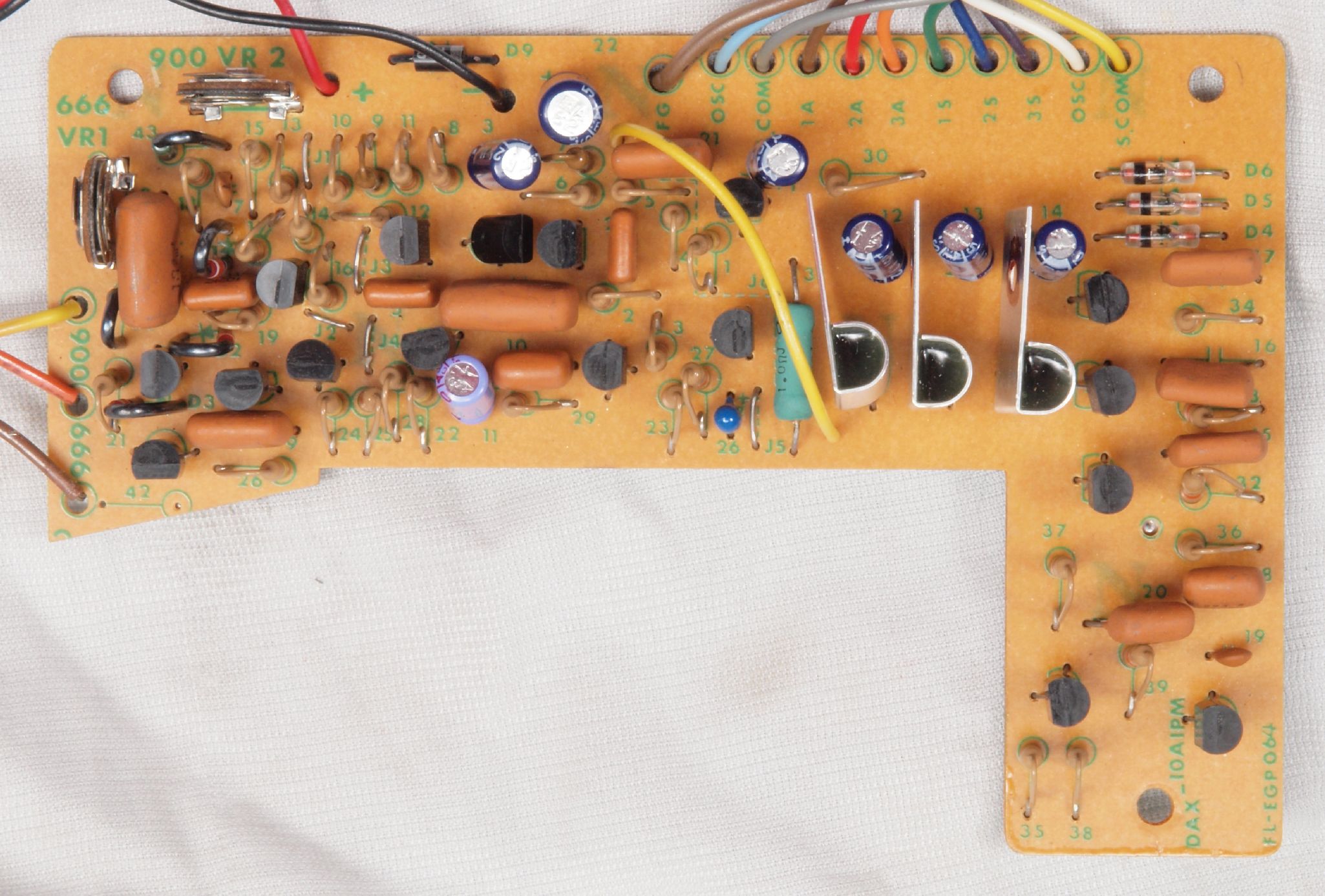

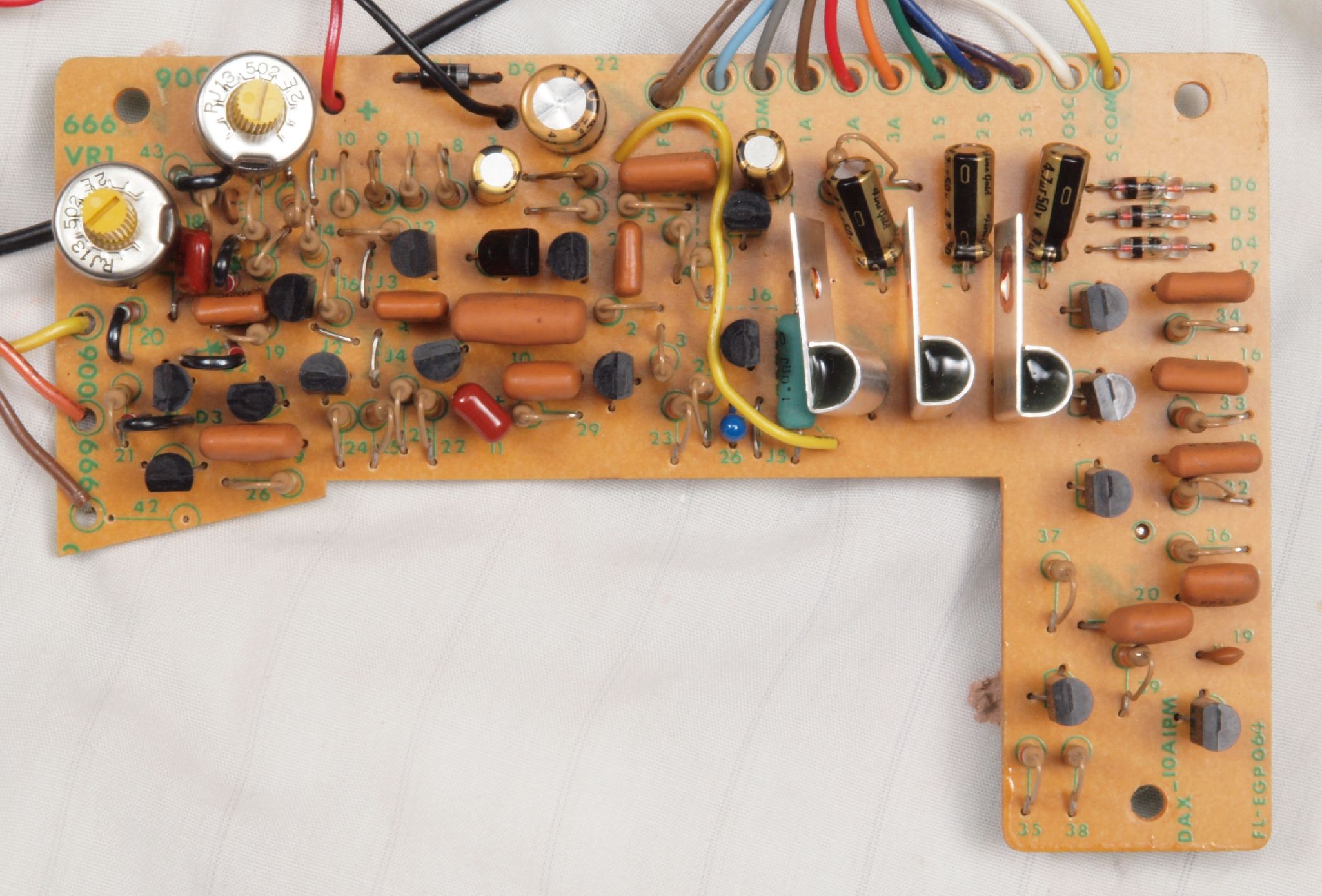

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　制御基板
Ｃ１２．　修理後　制御基板　ＴＲ（トランジスター）８個、半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

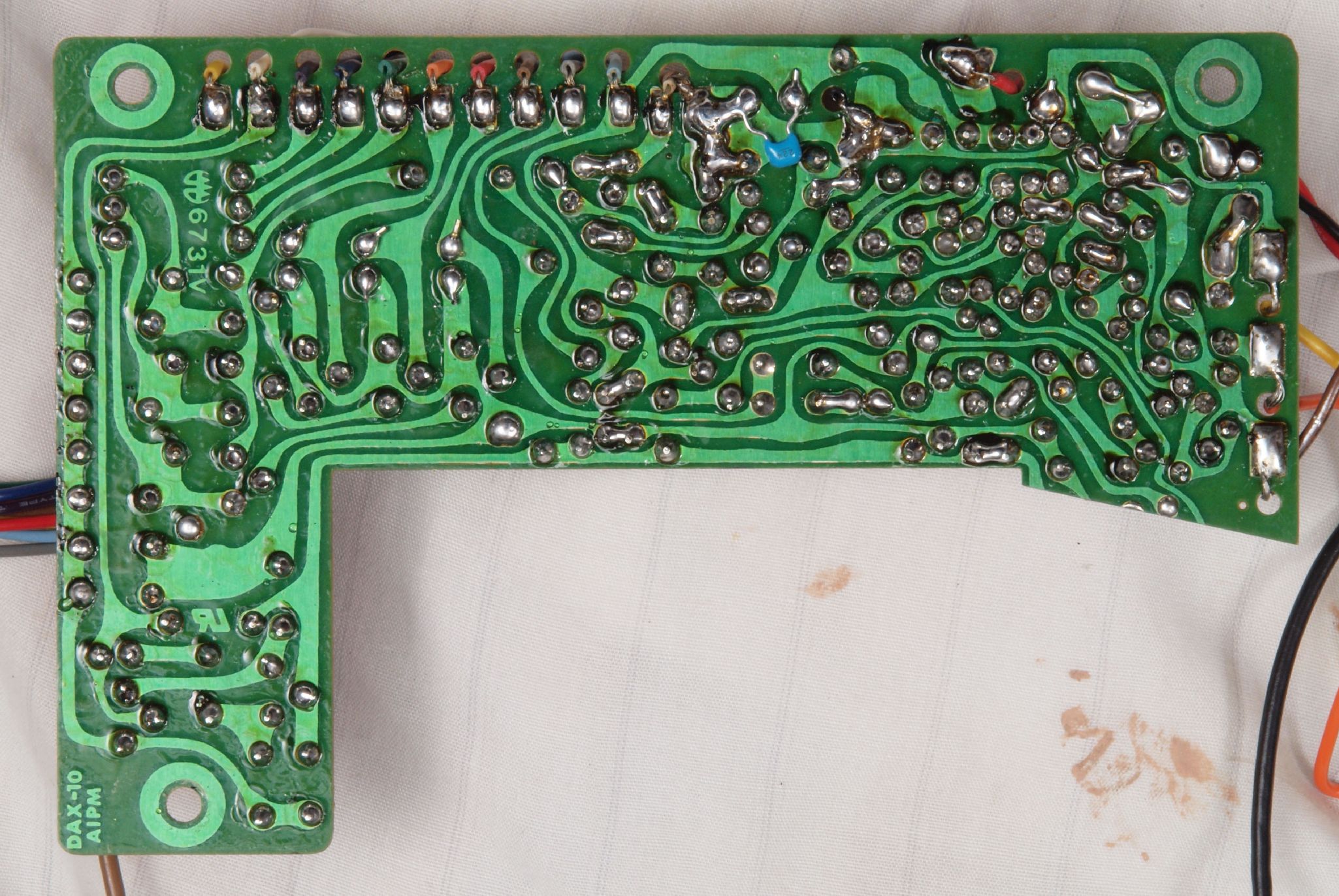

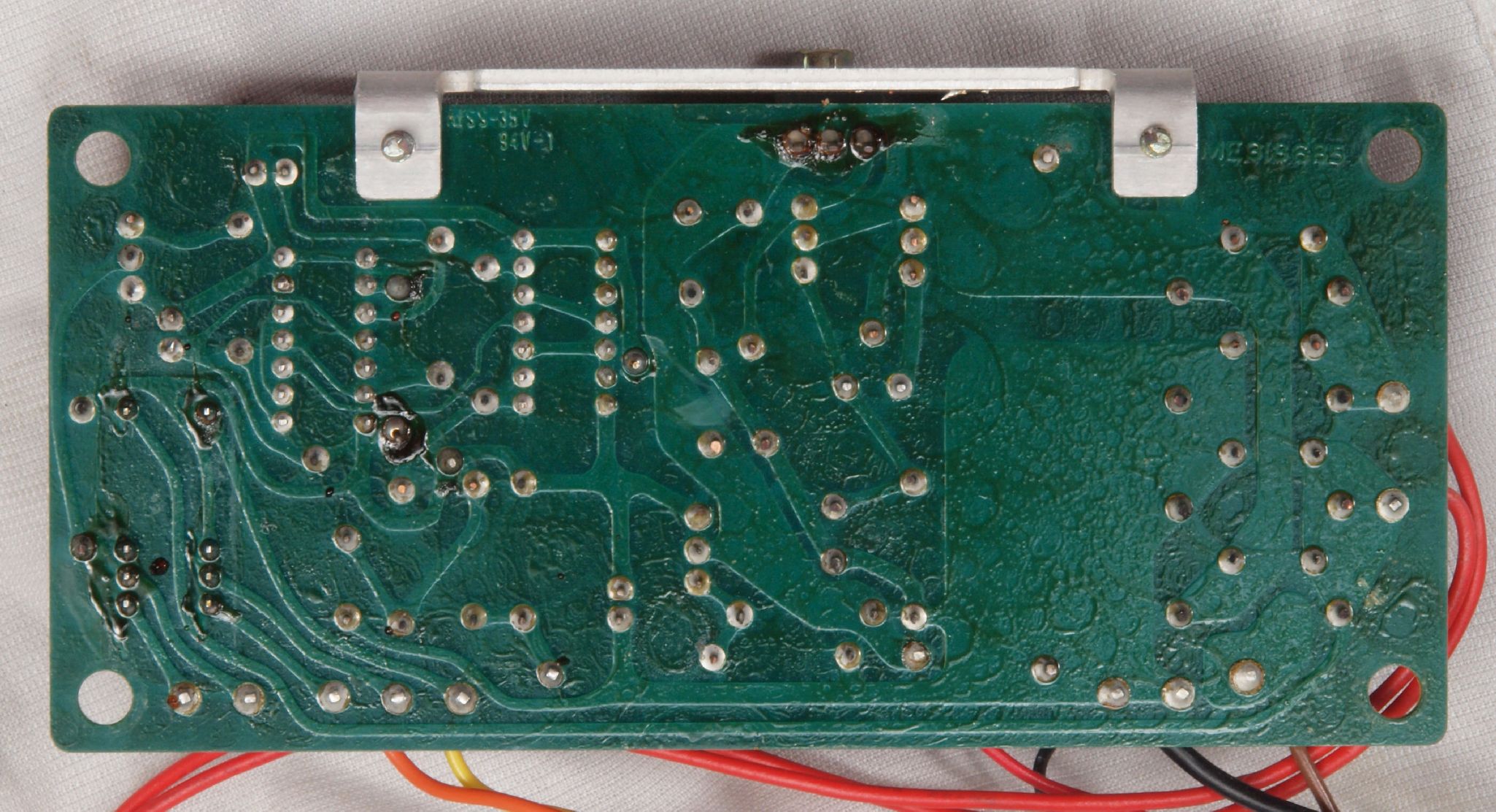

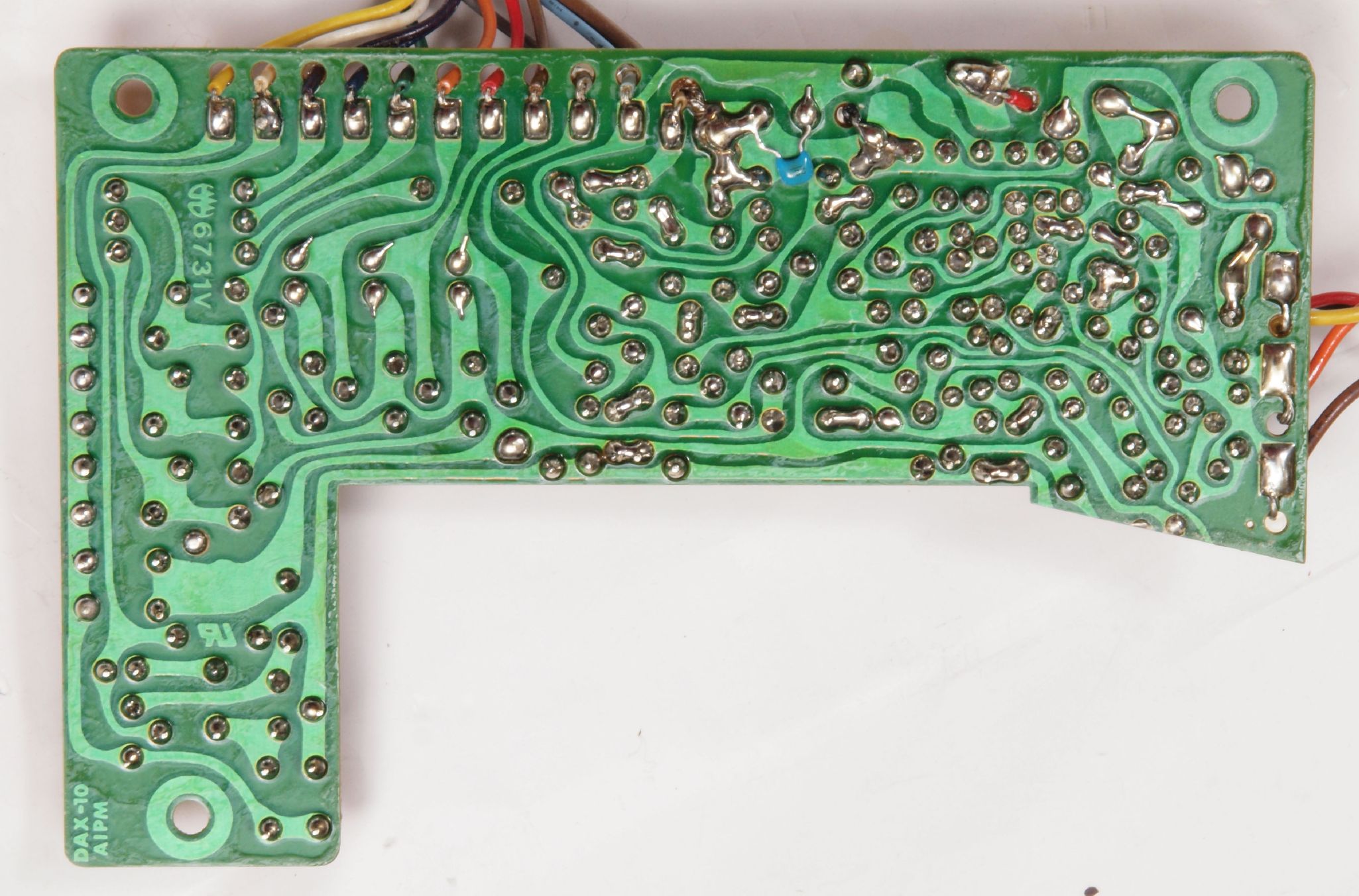

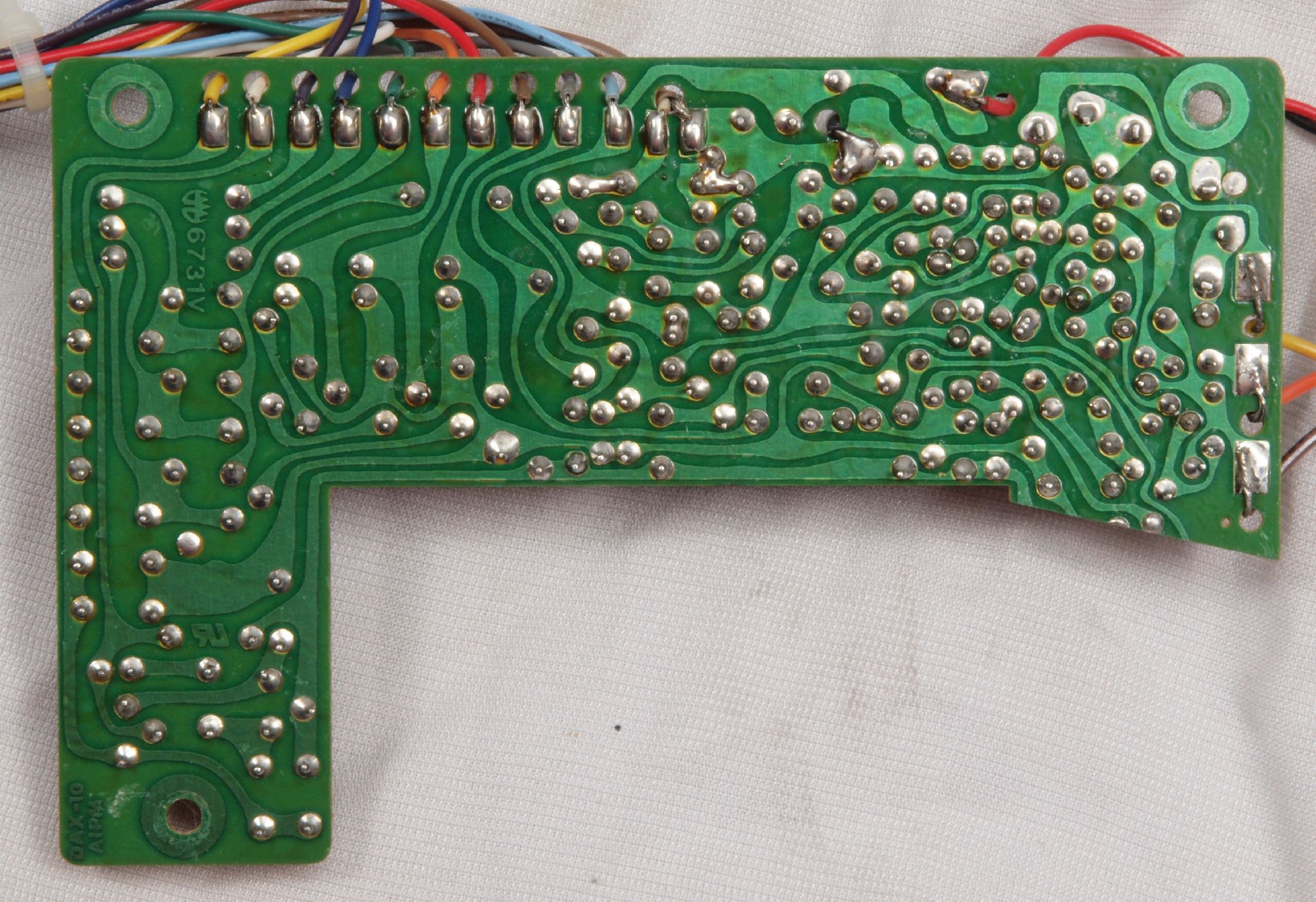

Ｃ１３．　修理前　制御基板裏。

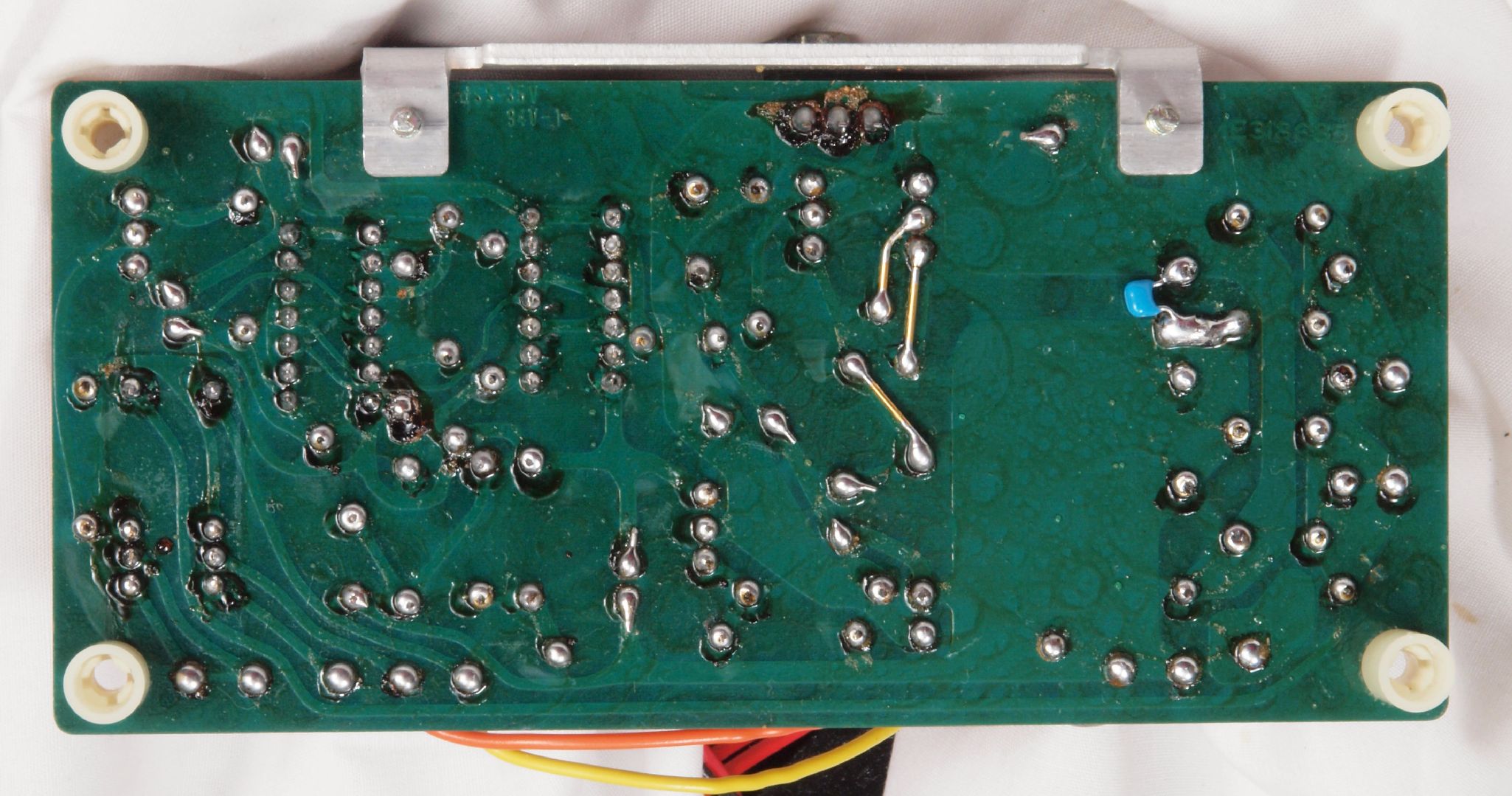

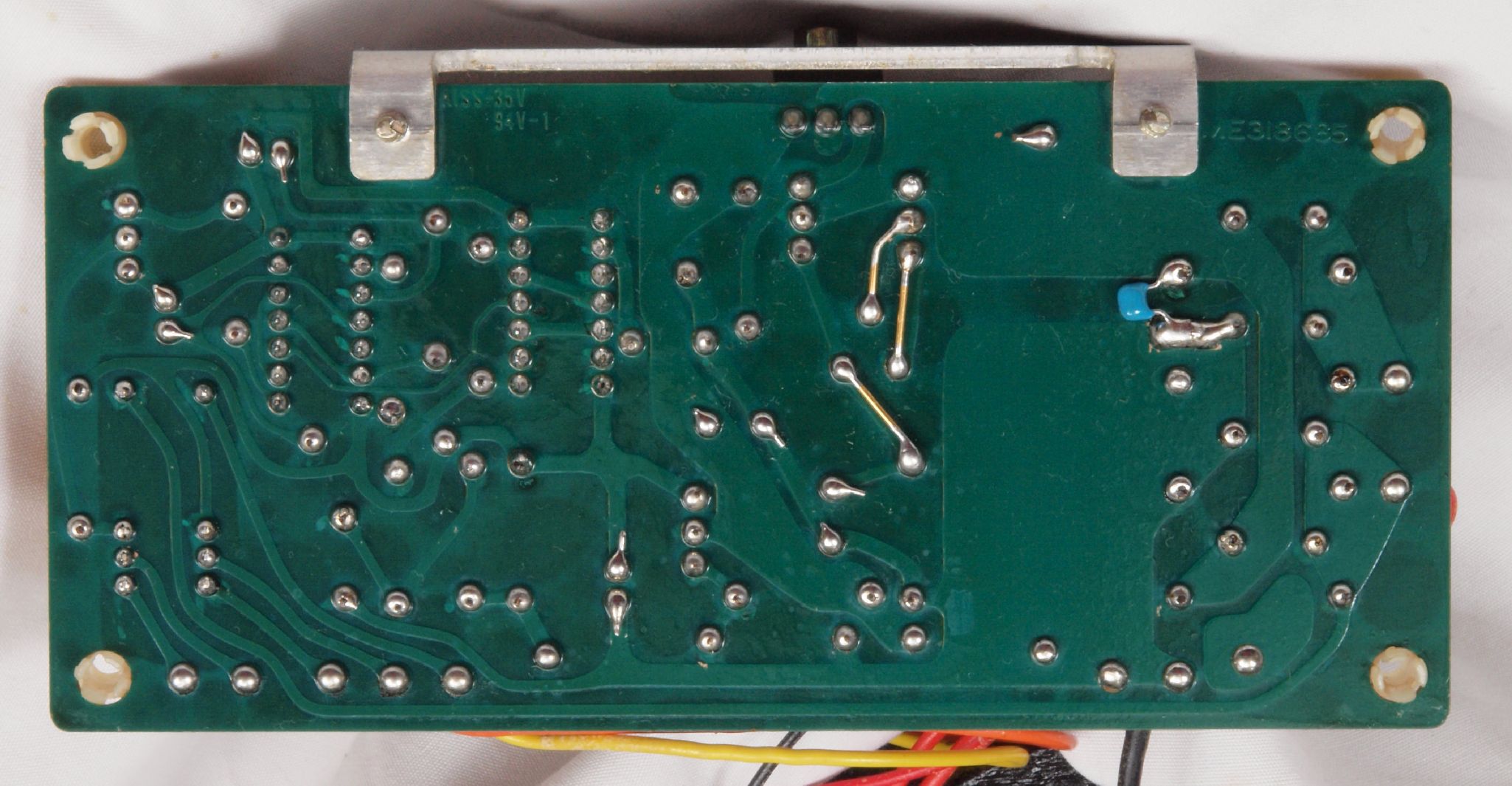

Ｃ１４．　修理（半田補正）後　制御基板裏。フイルムコンデンサー１個追加。
Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。

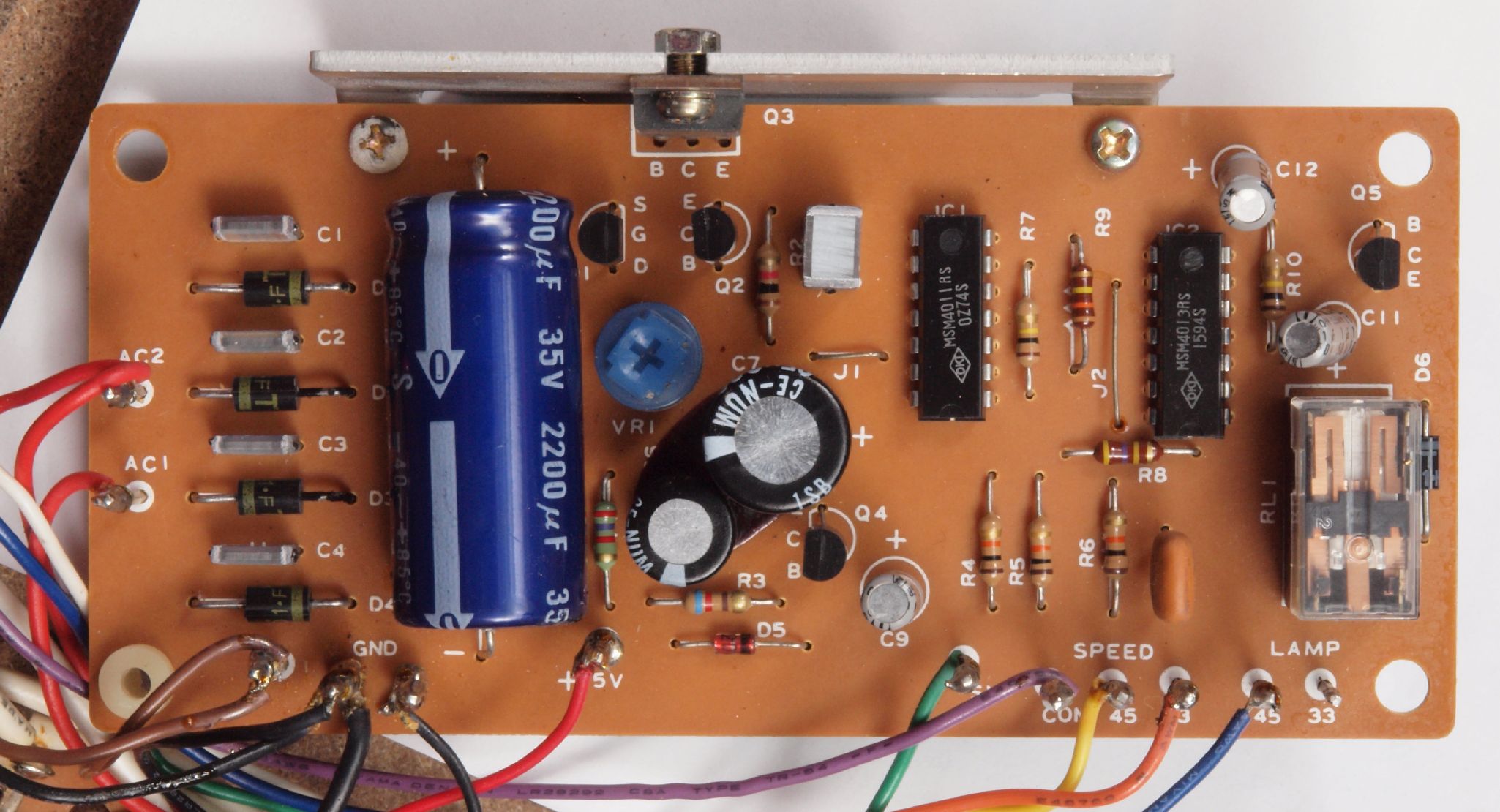

Ｃ２１．　修理前　電源・３３／４５切替基板

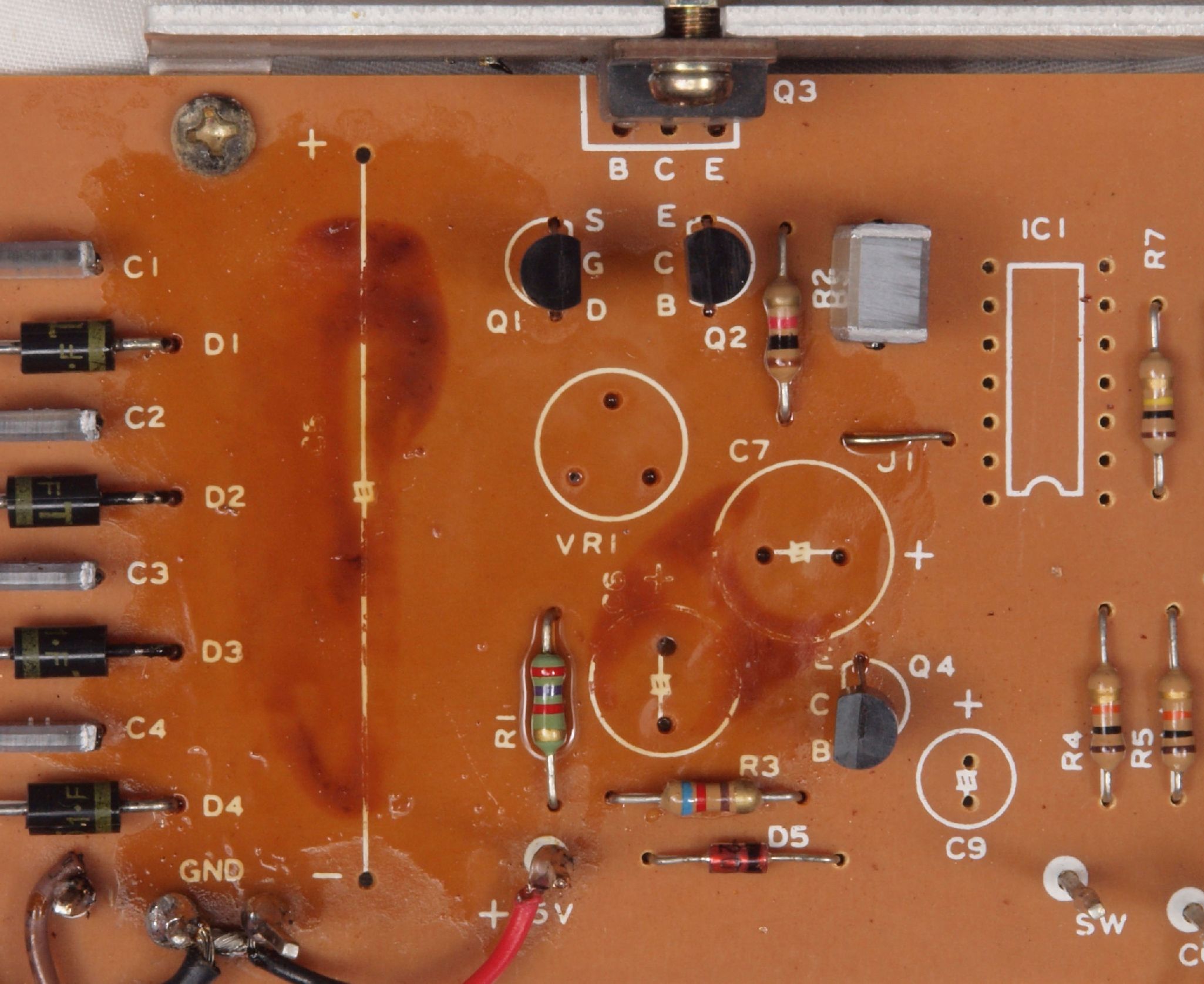

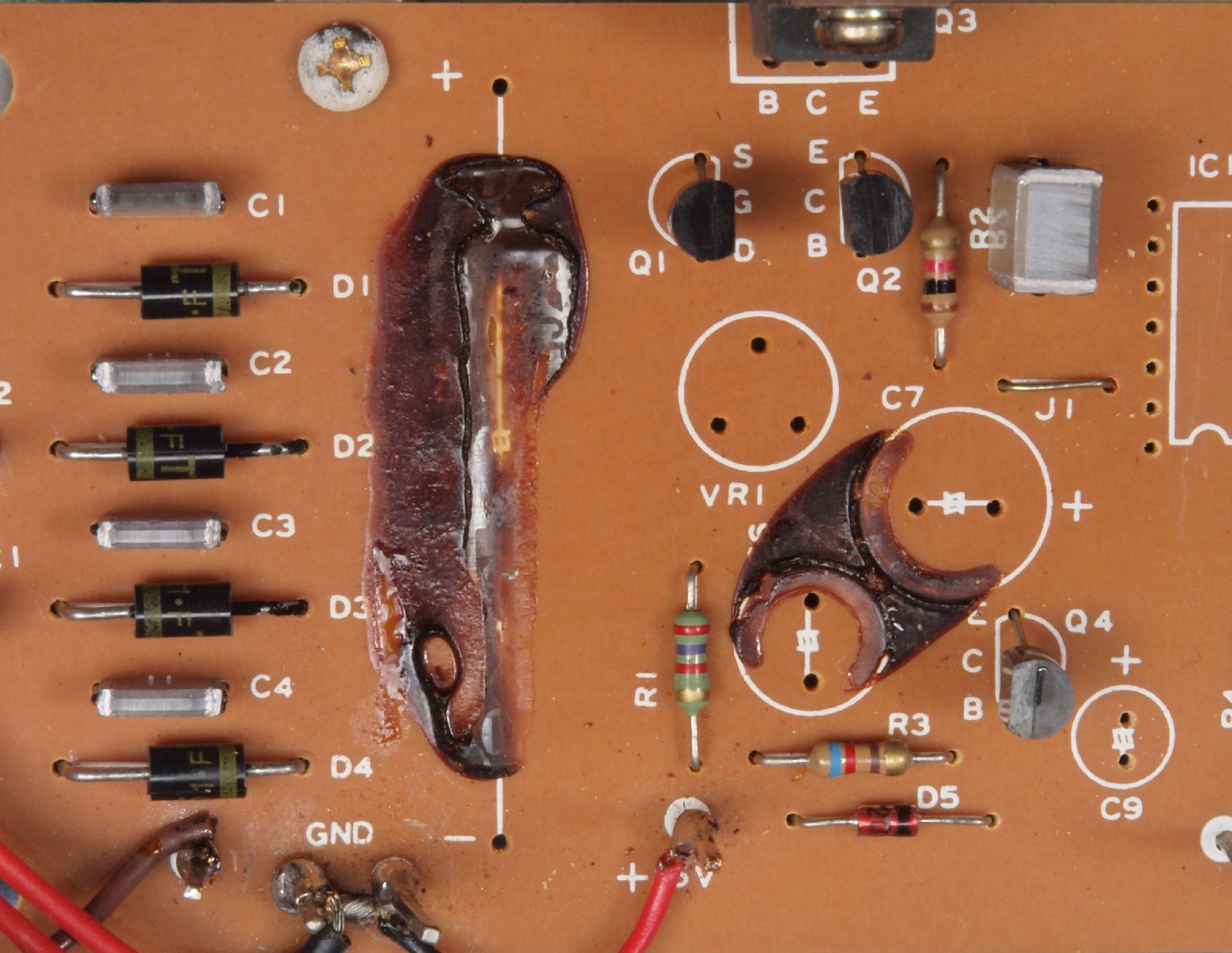

Ｃ２２．　修理中　電源・３３／４５切替基板。電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ２３．　修理後　電源・３３／４５切替基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ２４．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、製造中止で入手難のリレー１個交換
Ｃ２５．　修理前　電源・３３／４５切替基板裏
Ｃ２６．　修理（半田補正）後　電源・３３／４５切替基板裏。フイルムコンデンサー１個追加。
Ｃ２７．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

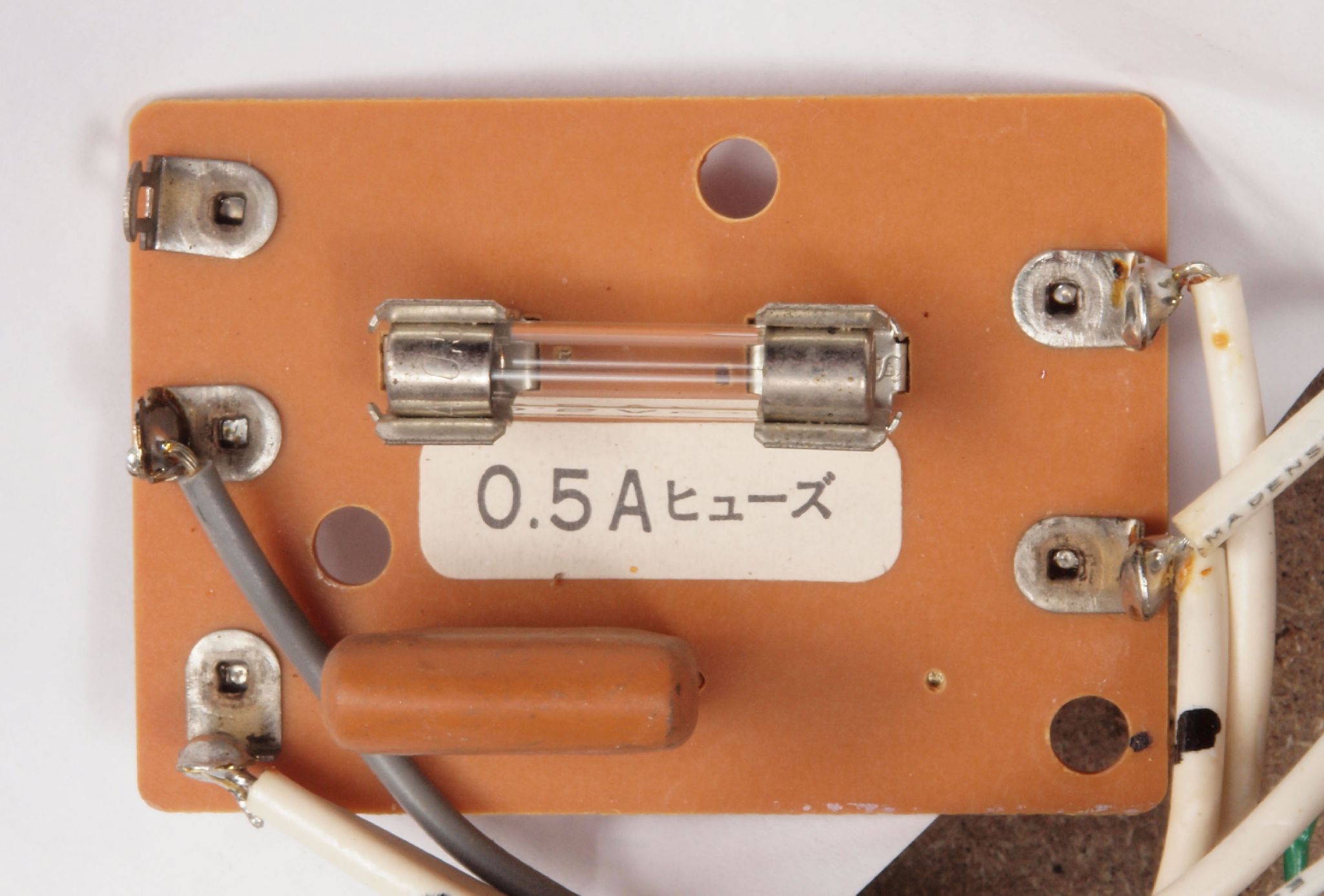

Ｃ３１．　修理前　ヒューズ基板

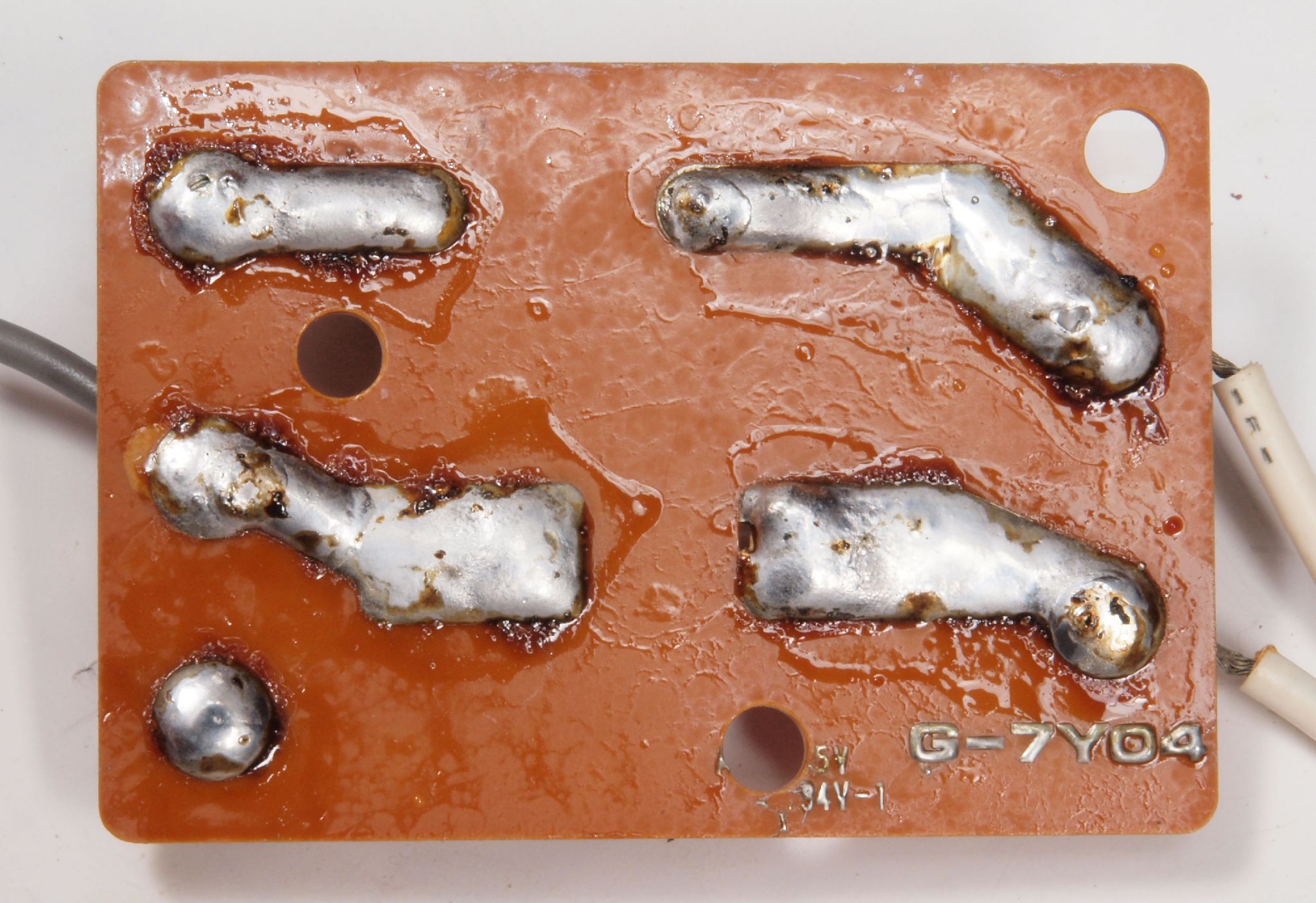

Ｃ３２．　修理前　ヒューズ基板裏

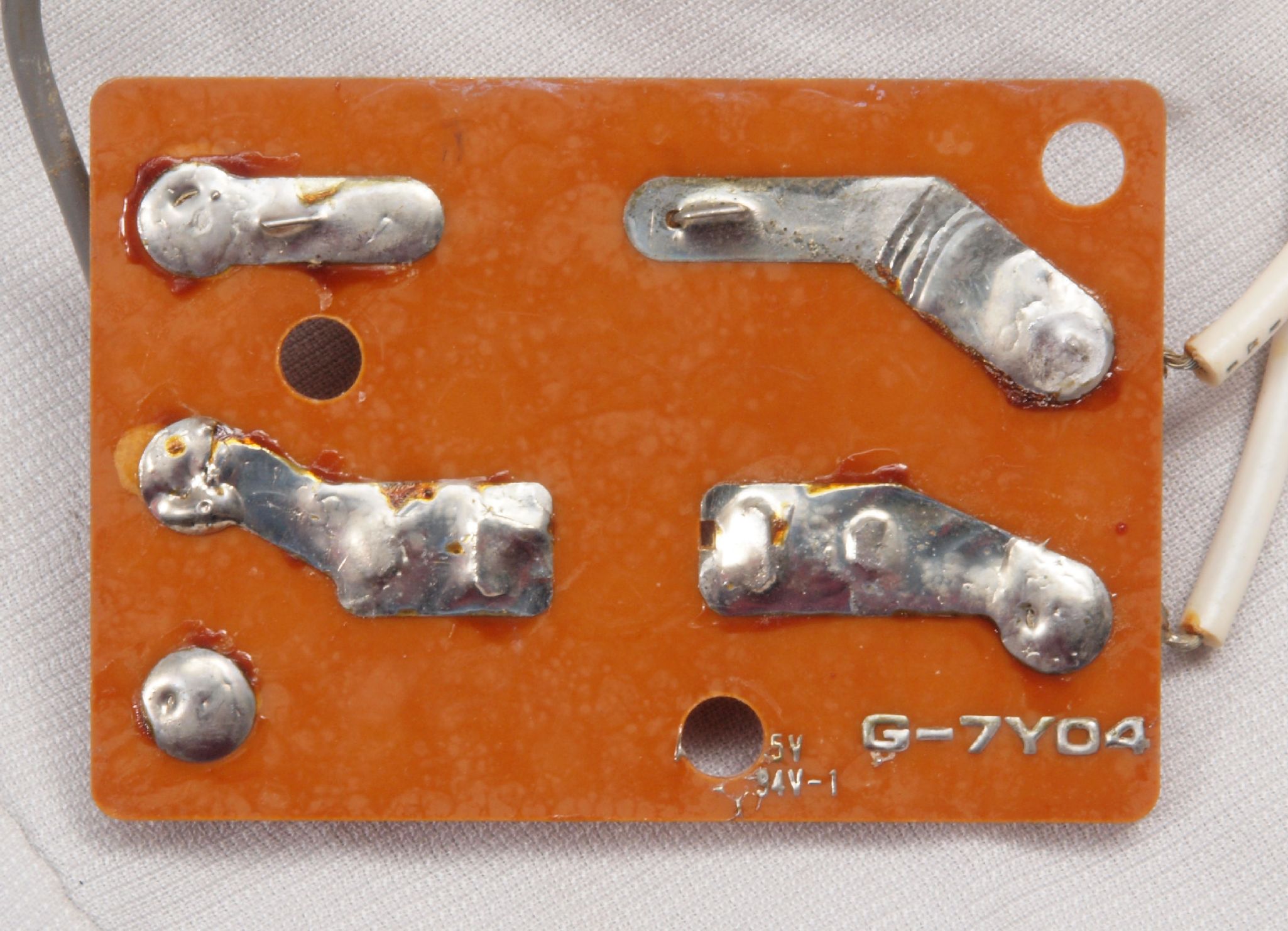

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

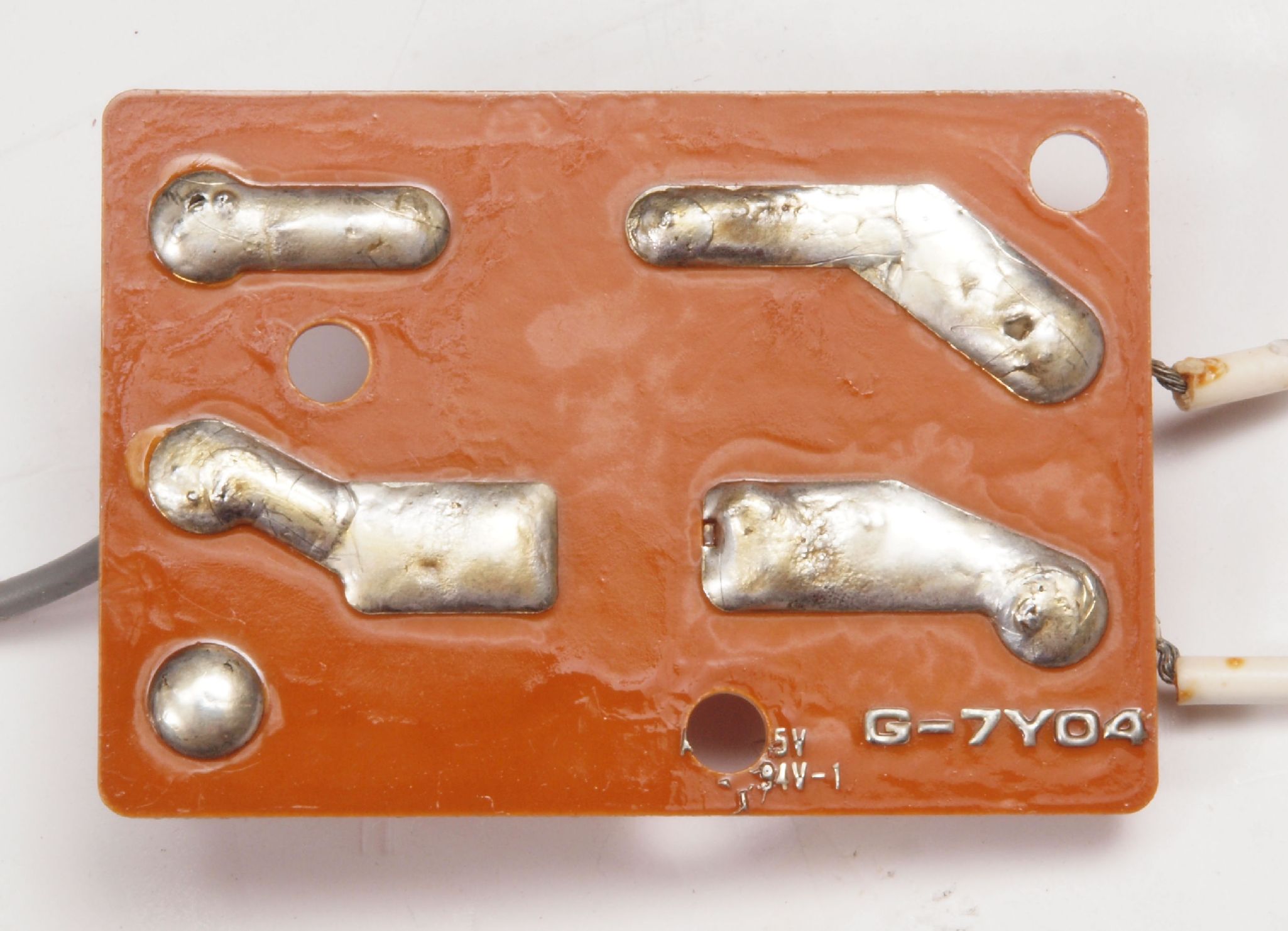

Ｃ３４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

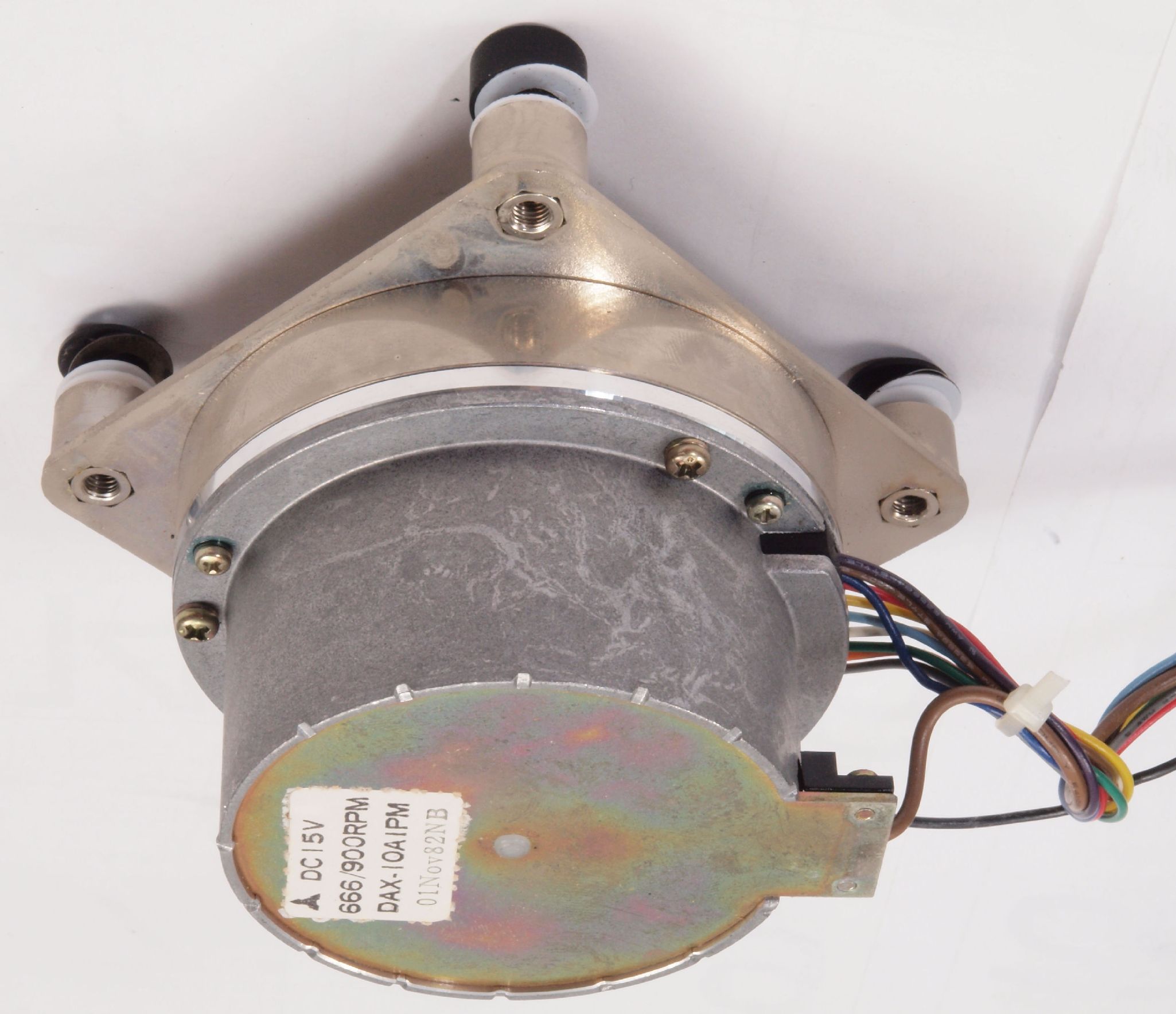

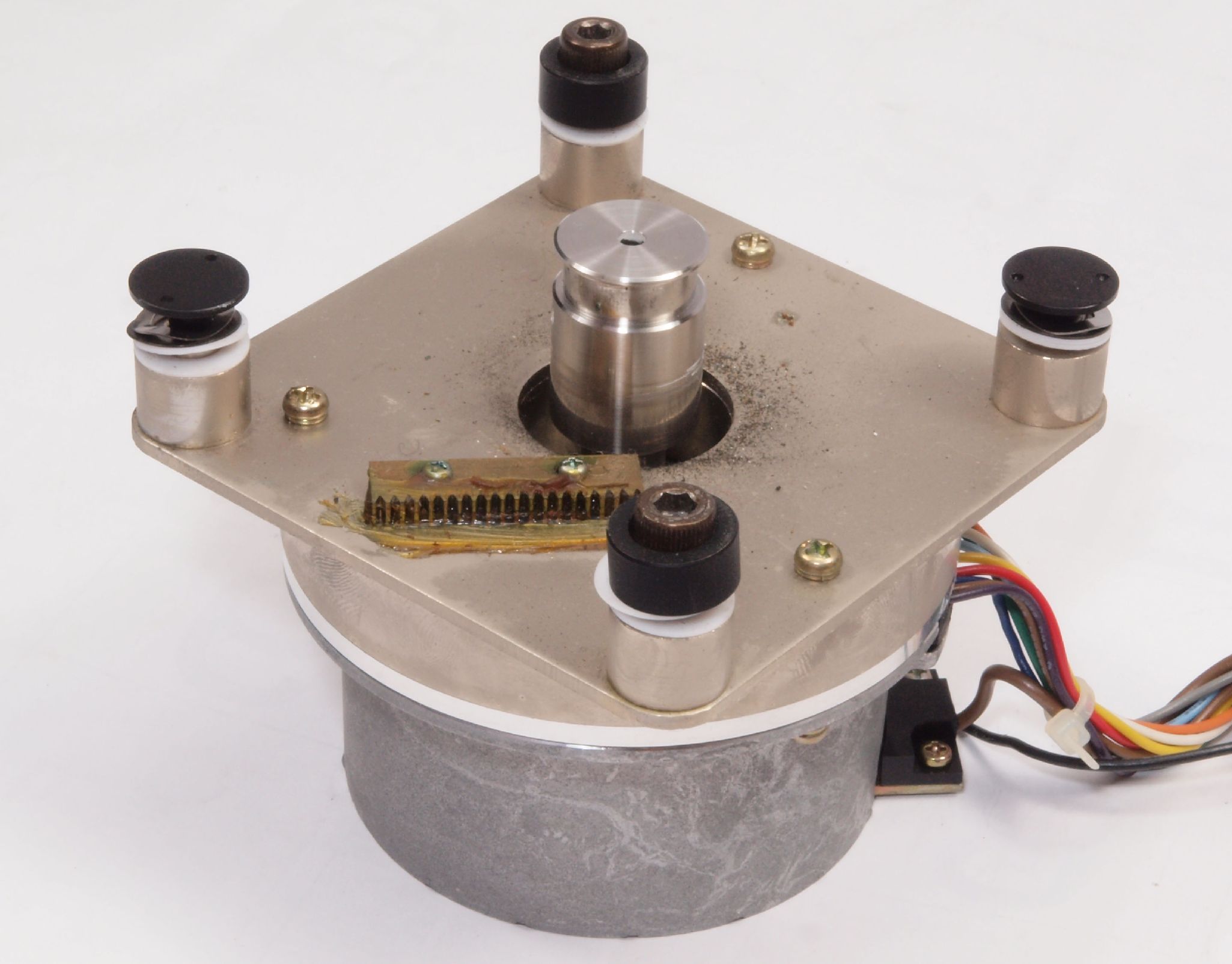

Ｃ４１．　修理中　モーター部を取り出す
Ｃ４２．　修理中　モーター部を取出す、下から見る。

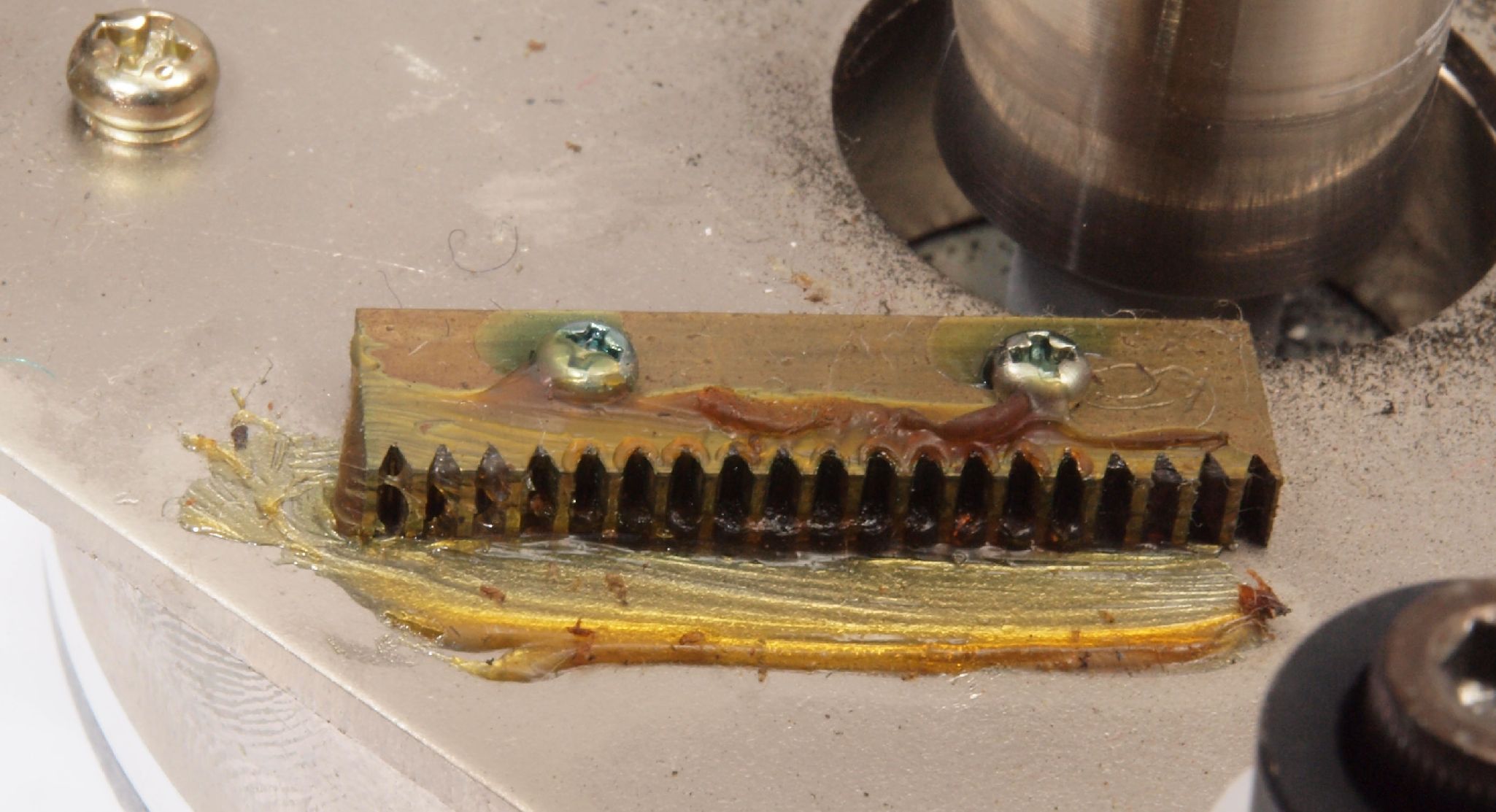

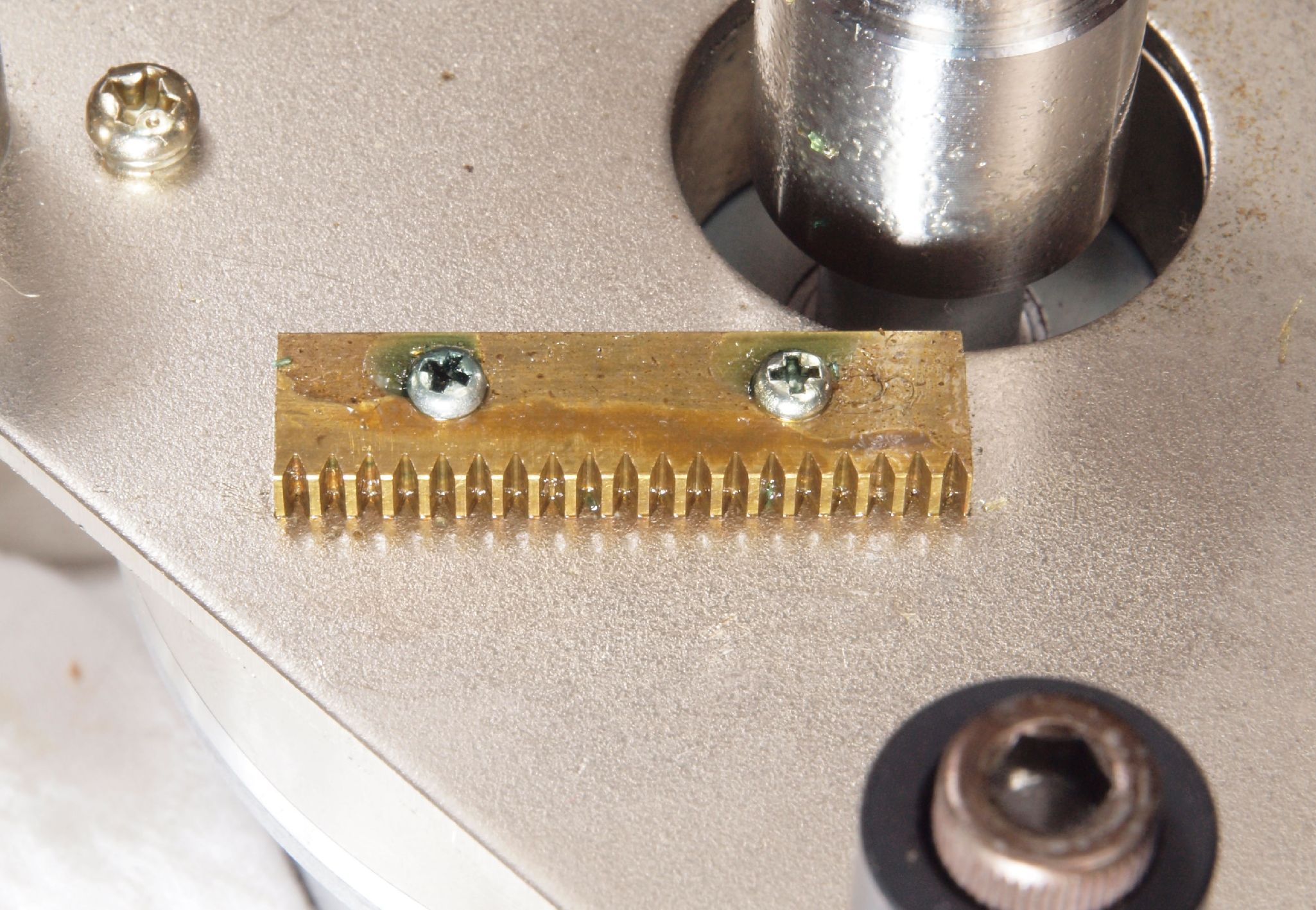

Ｃ４３．　修理中　ラック歯車グリスが変色。

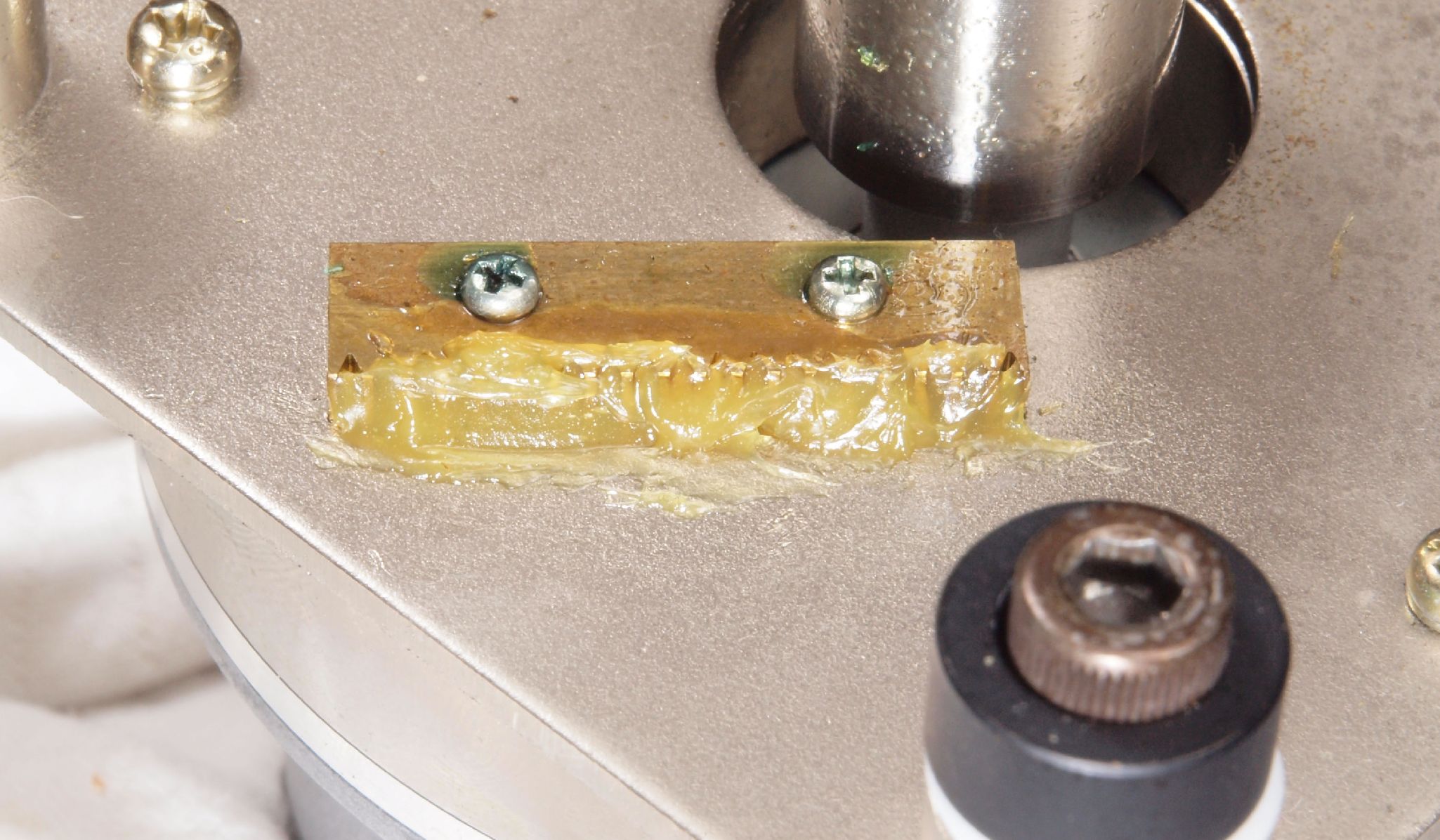

Ｃ４４．　修理（清掃）中　モーター移動用ラック歯車。　固着した古いグリスを撤去。
Ｃ４５．　修理後　ラック歯車グリス交換。

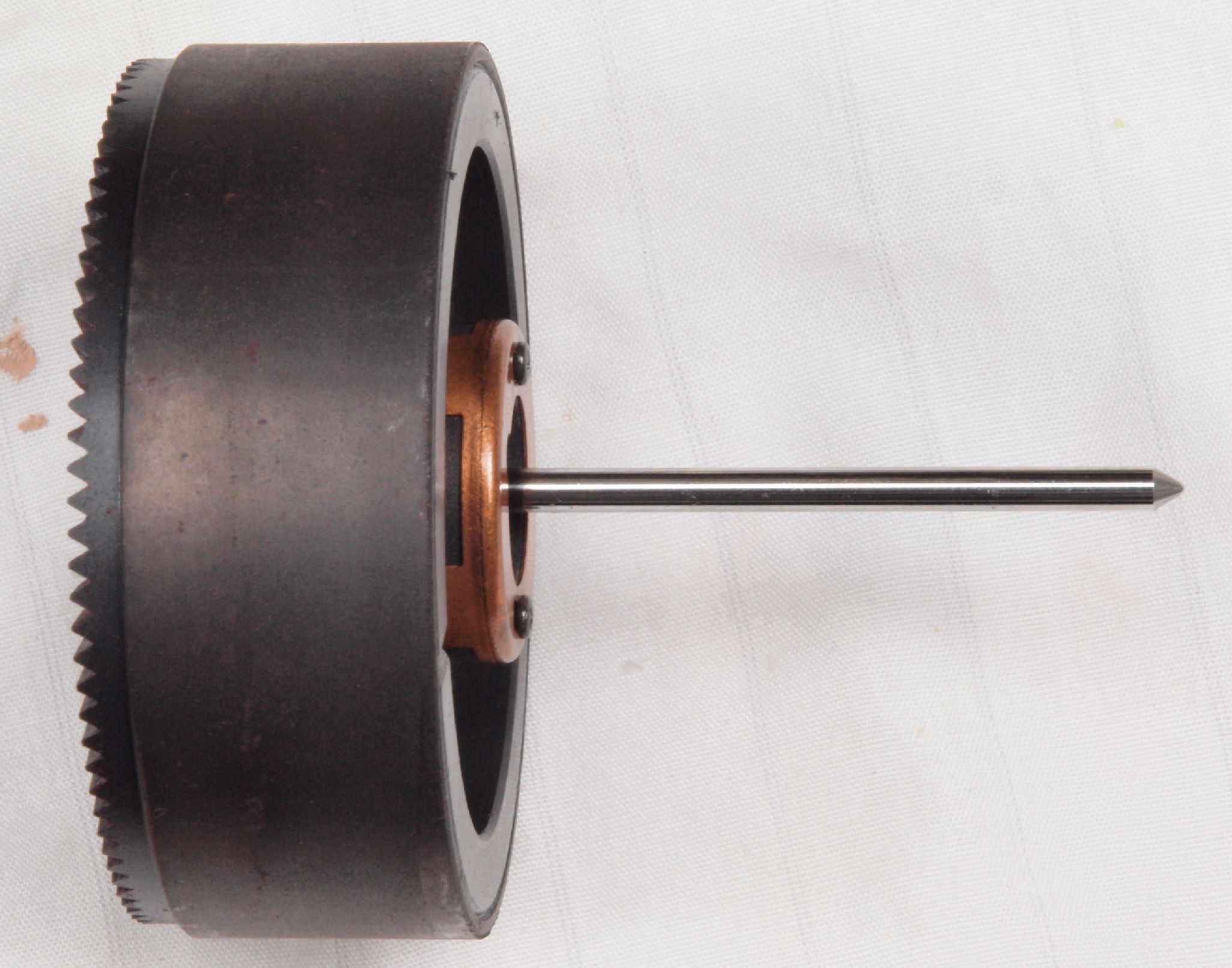

Ｃ５１．　修理中　モーター回転子。

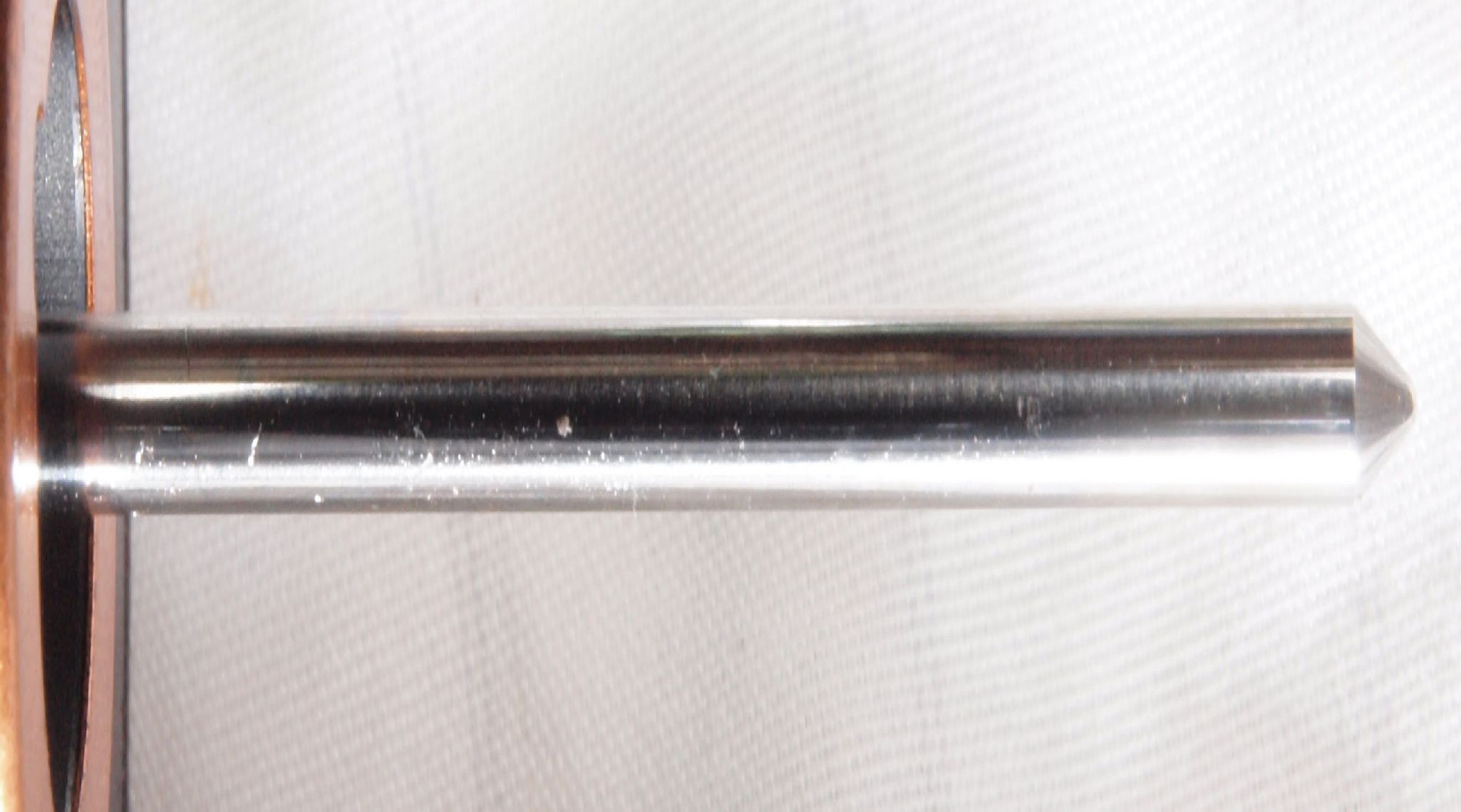

Ｃ５２．　修理中　モーター回転子軸。
Ｃ５３．　修理中　モーター回転子軸、拡大。　縦横比変更してあります。

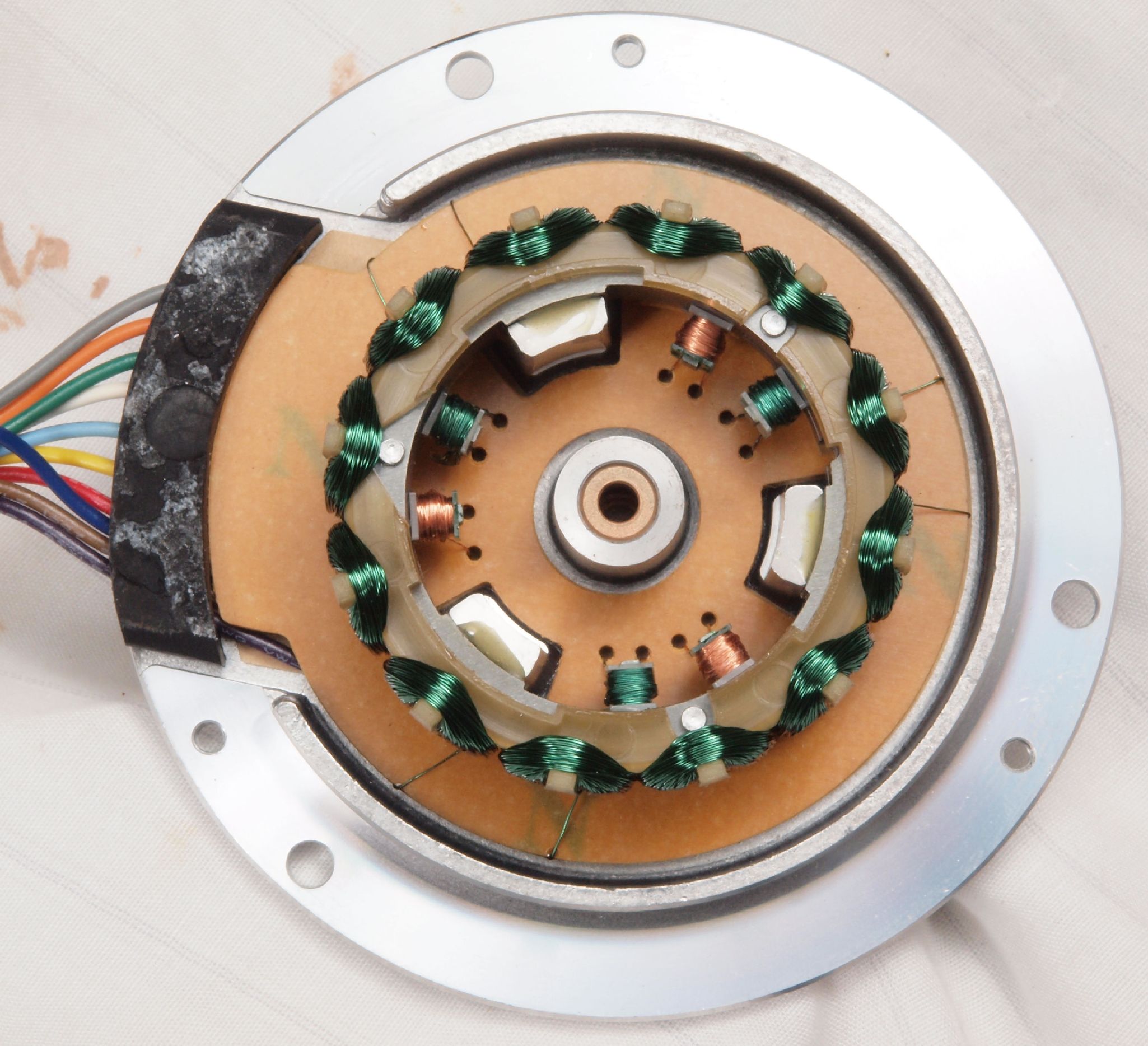

Ｃ６１．　修理中　モーター固定子巻き線。

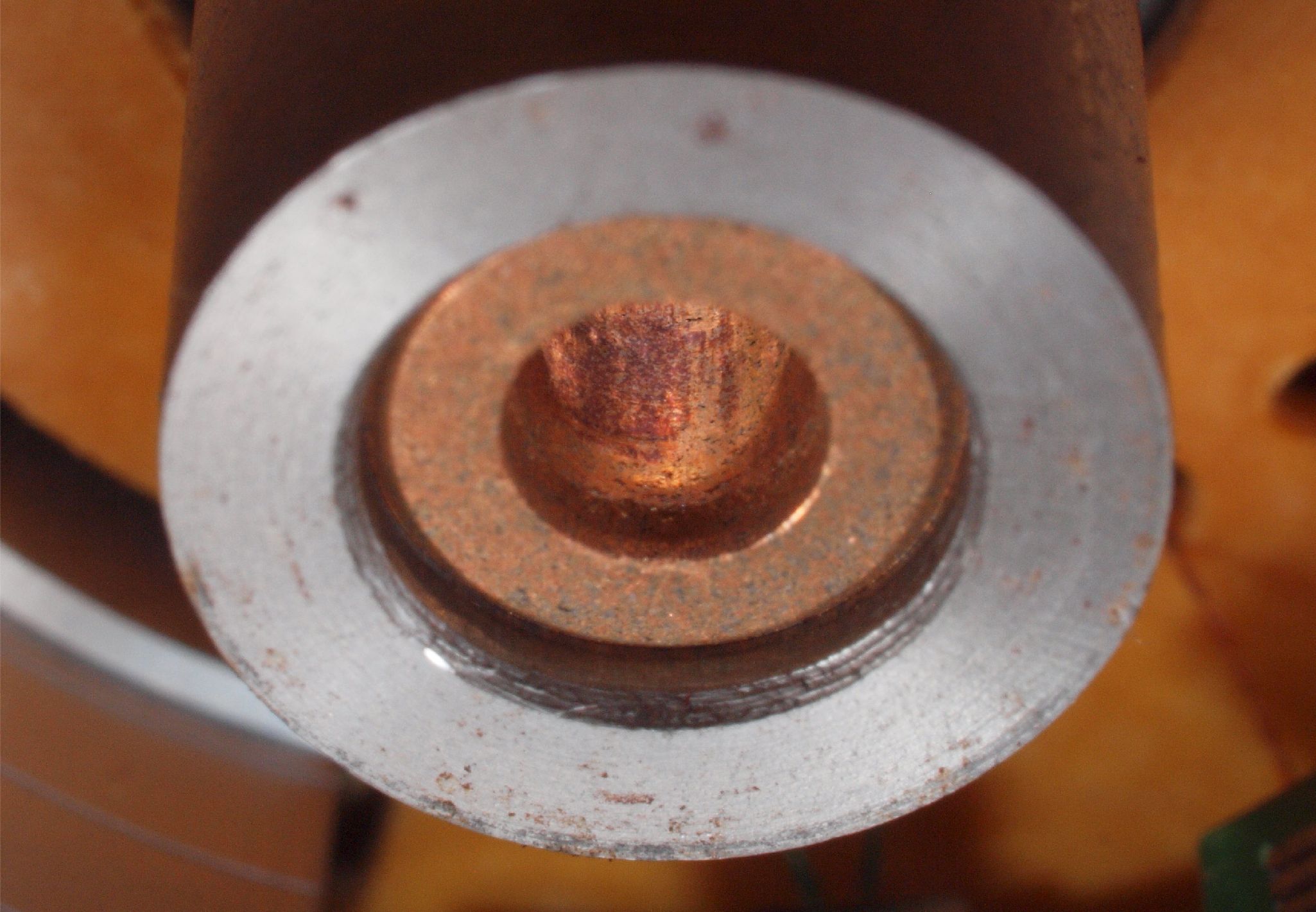

Ｃ６２．　修理中　モーター固定子上側軸受け。
Ｃ６３．　修理中　モーター固定子上側軸受け、反対側。
Ｃ６４．　修理中　モーター固定子下側軸受け。
Ｃ６５．　修理中　モーター固定子下側軸受け、反対側。

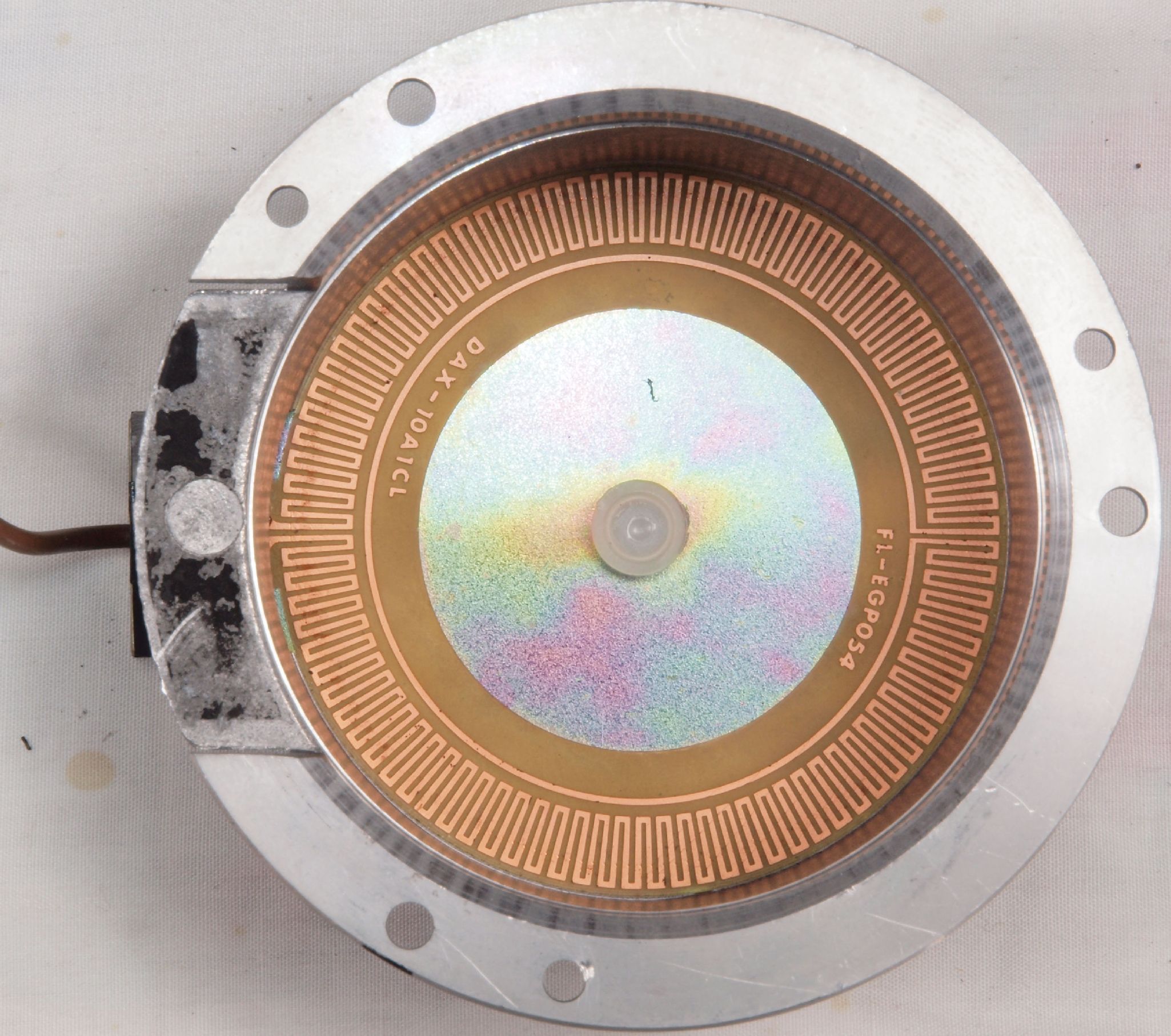

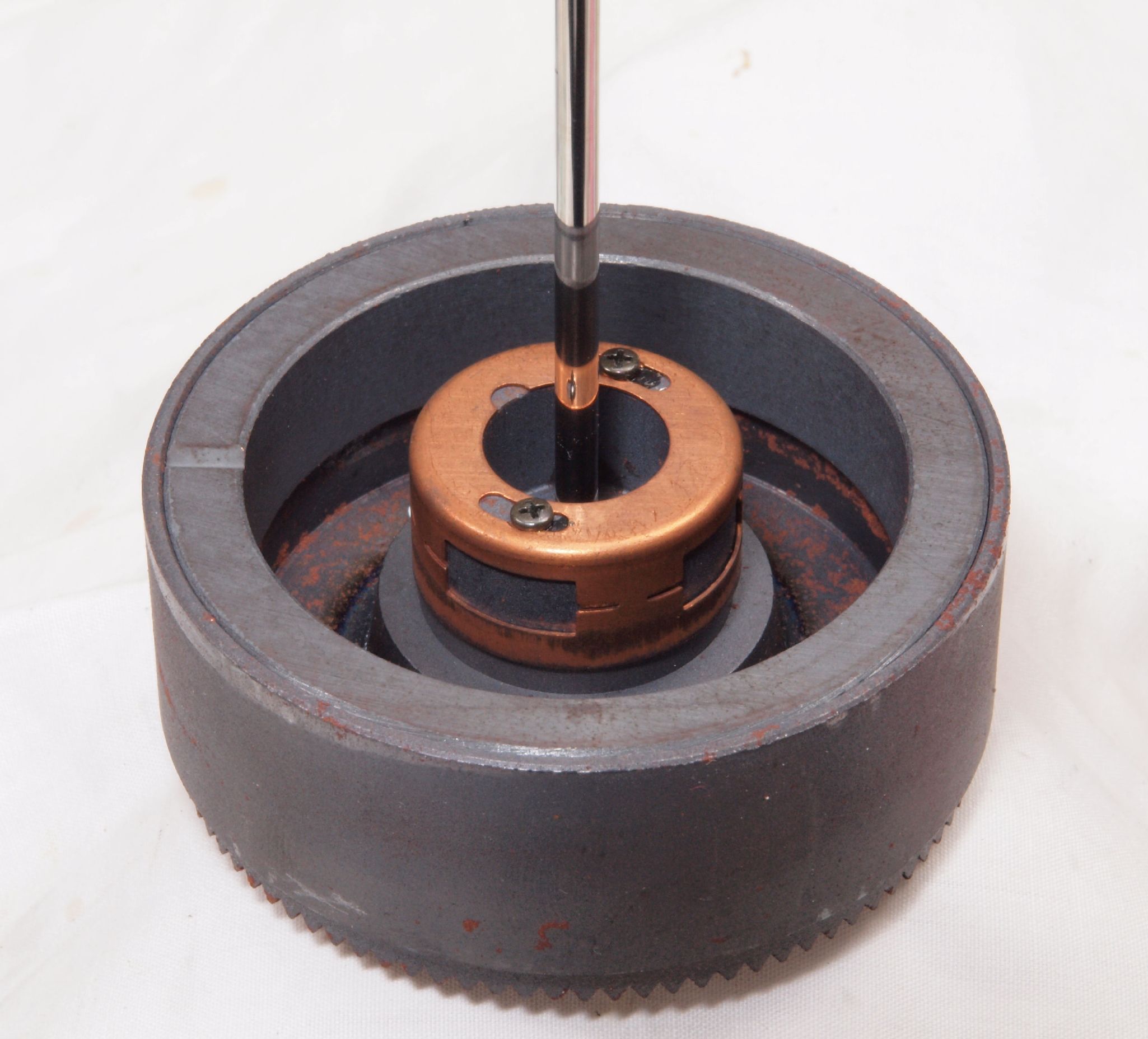

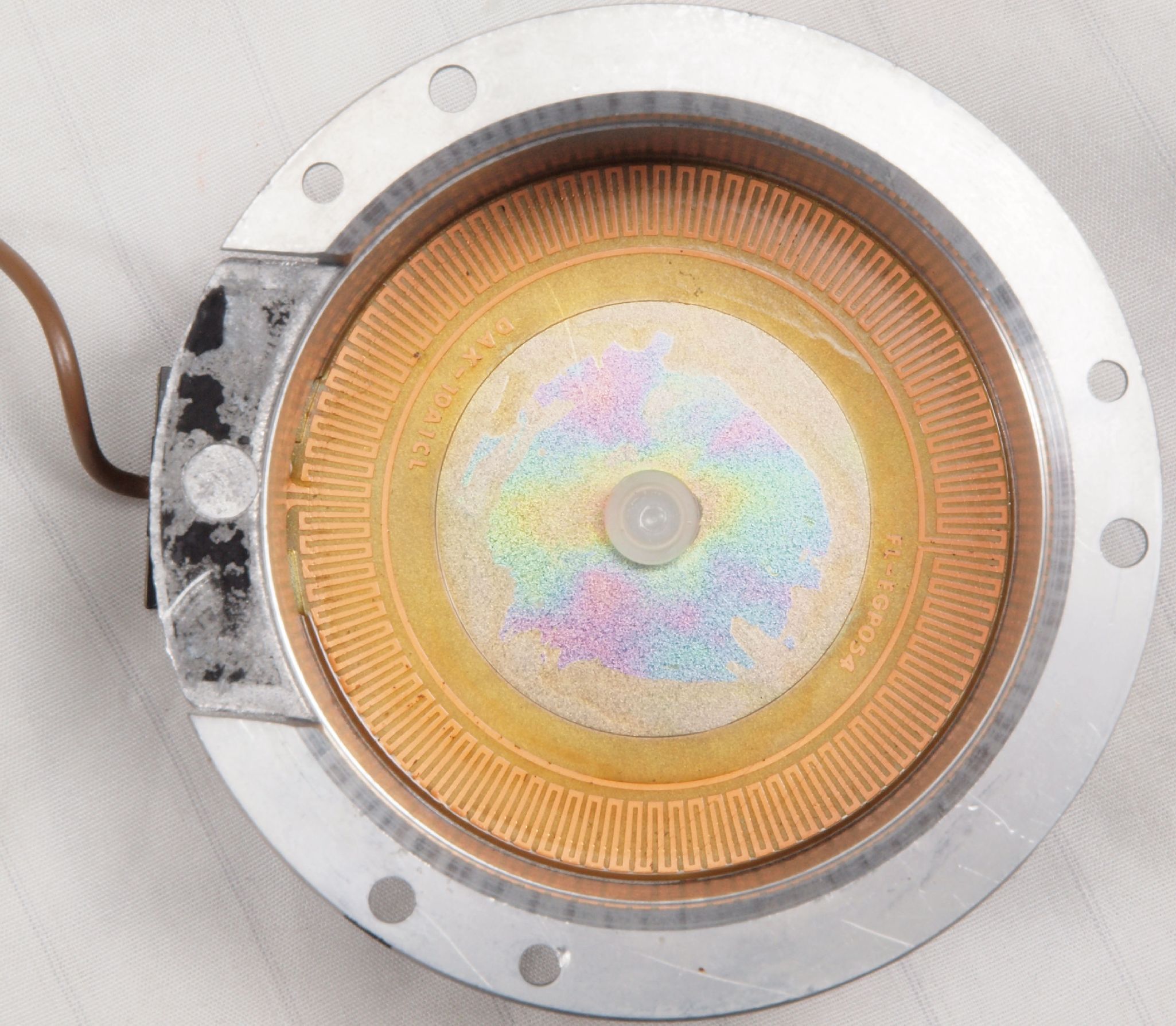

Ｃ７１．　修理前　モーターＦＧコイル。

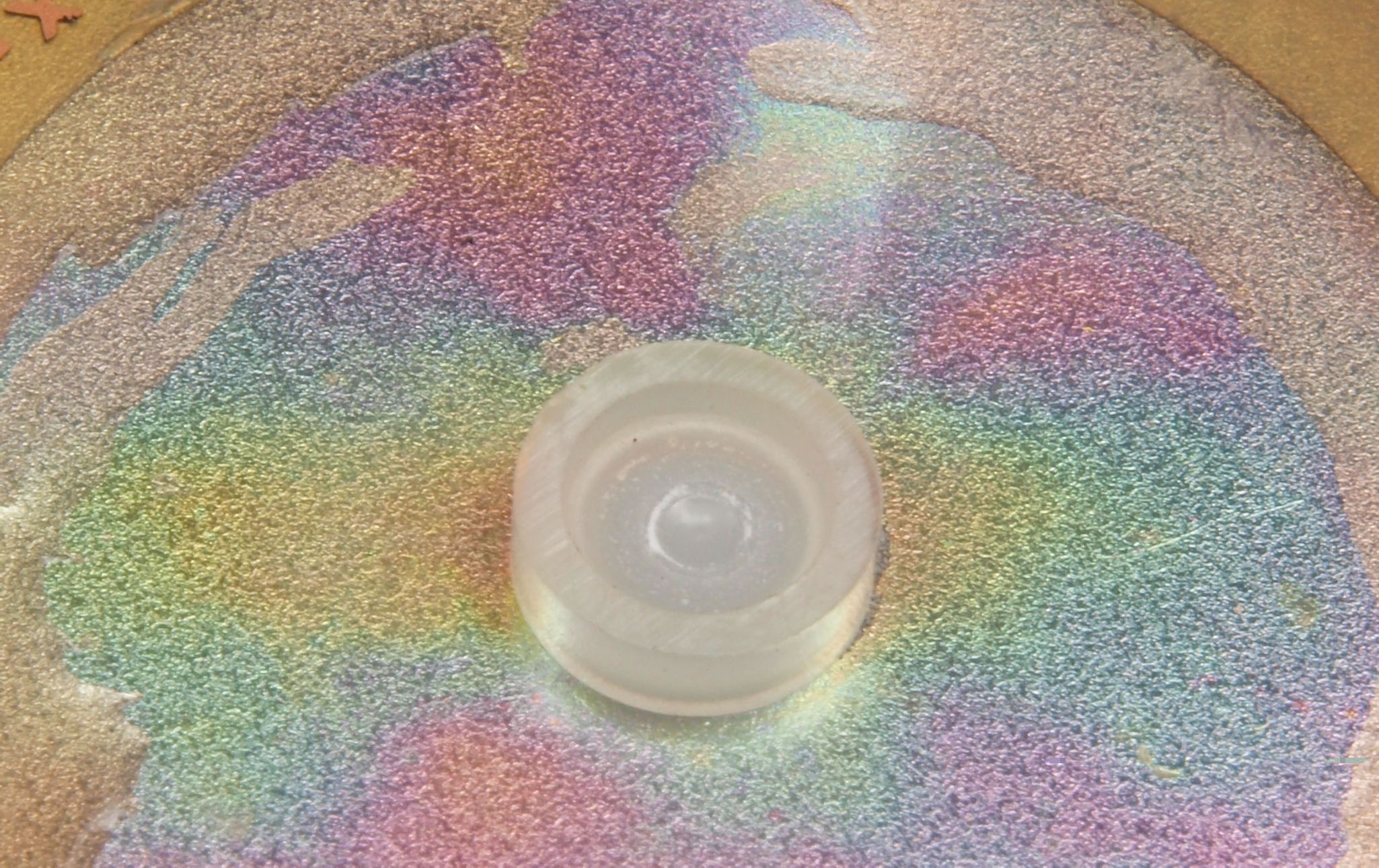

Ｃ７２．　修理中　モーター下側軸受け。油分が無く、軸が削っている！
Ｃ７３．　修理後　モーターＦＧコイル、コート液で固定する。

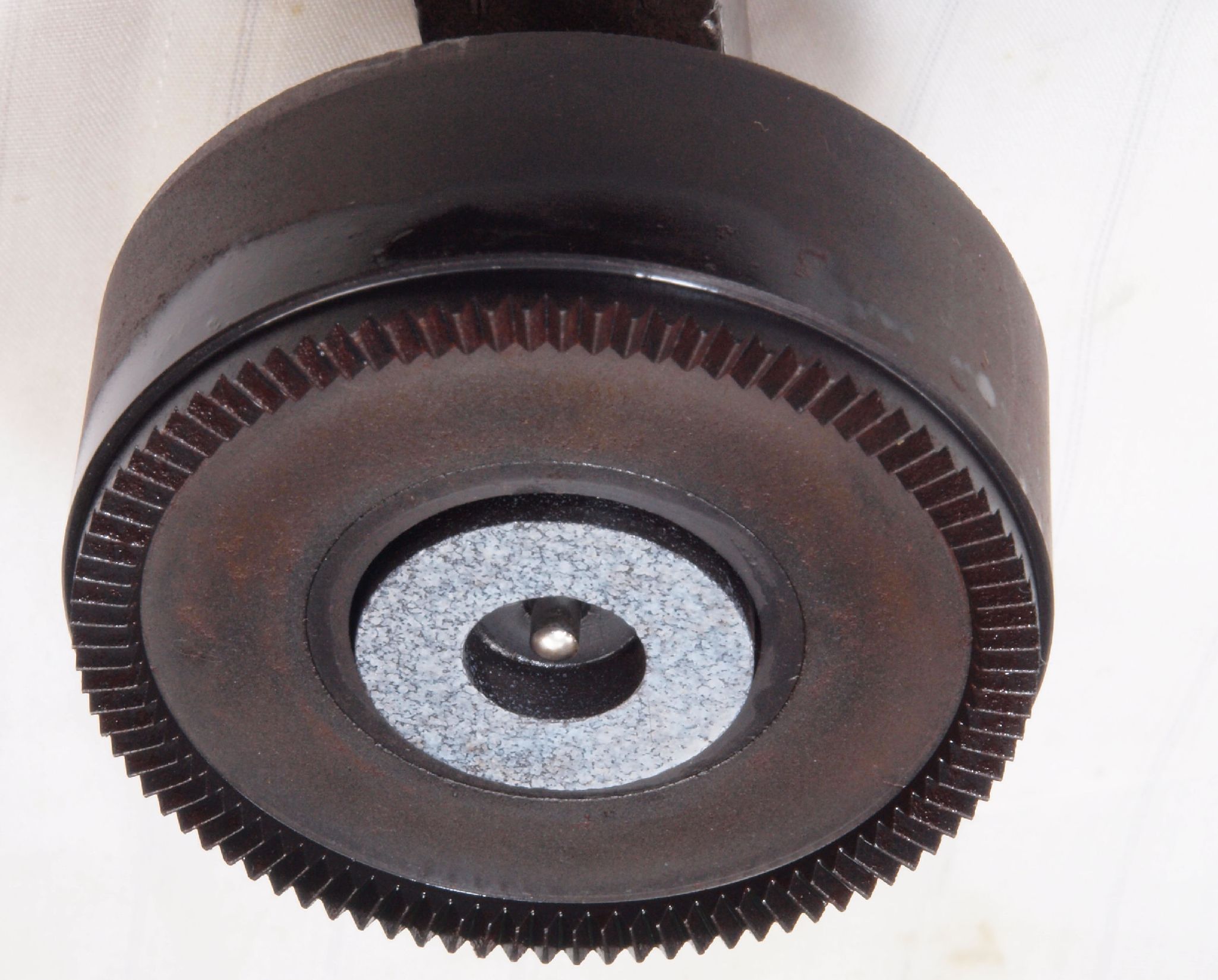

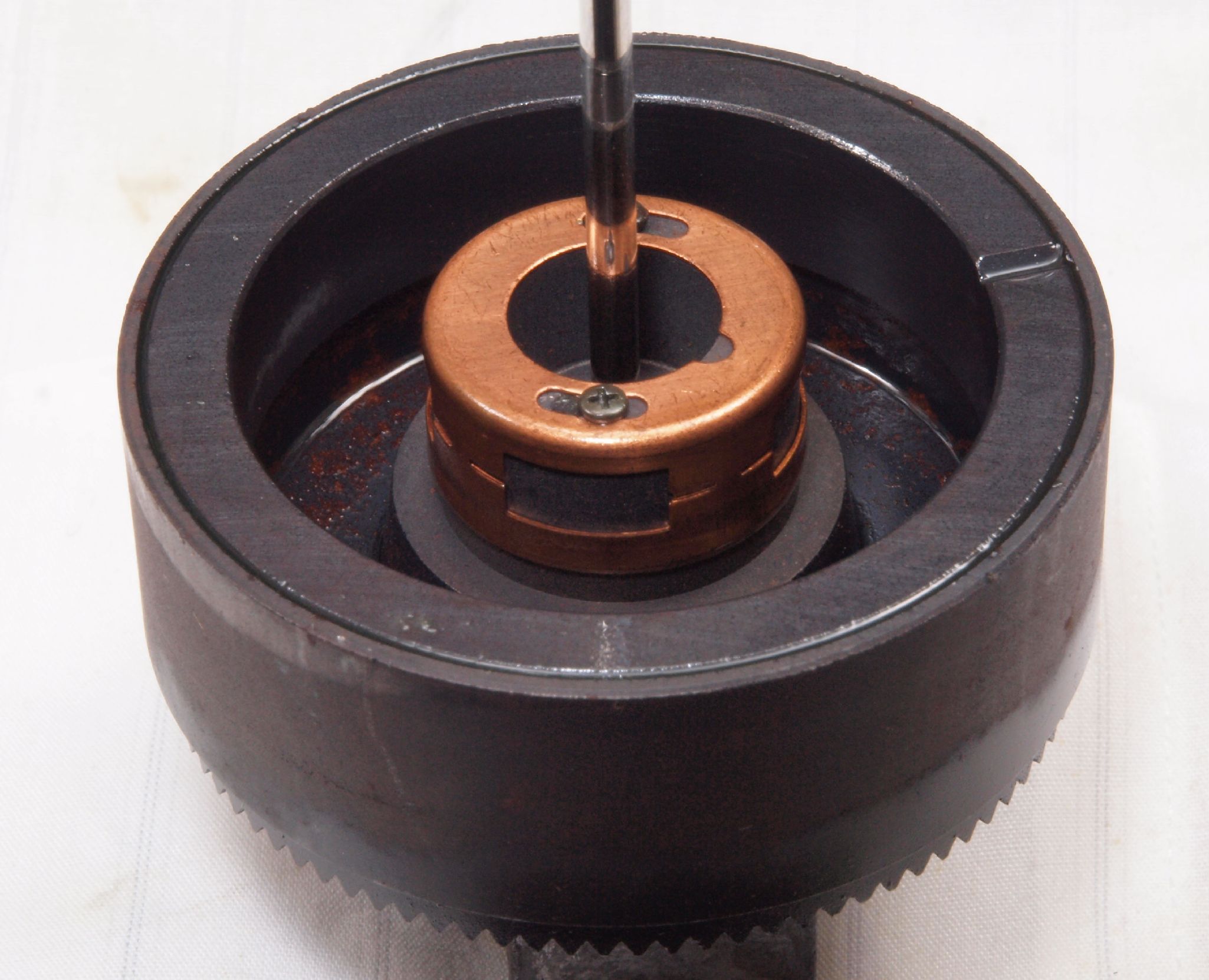

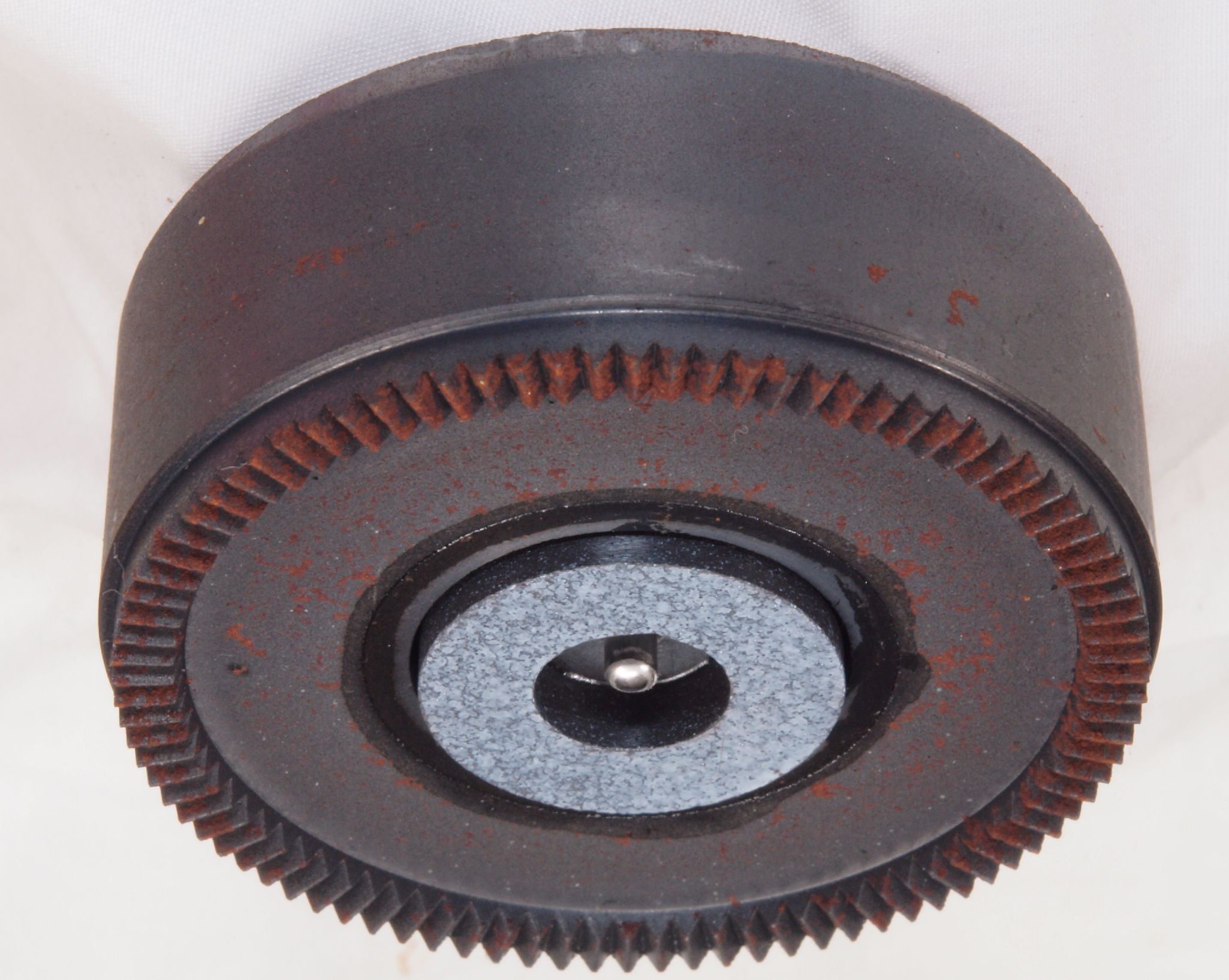

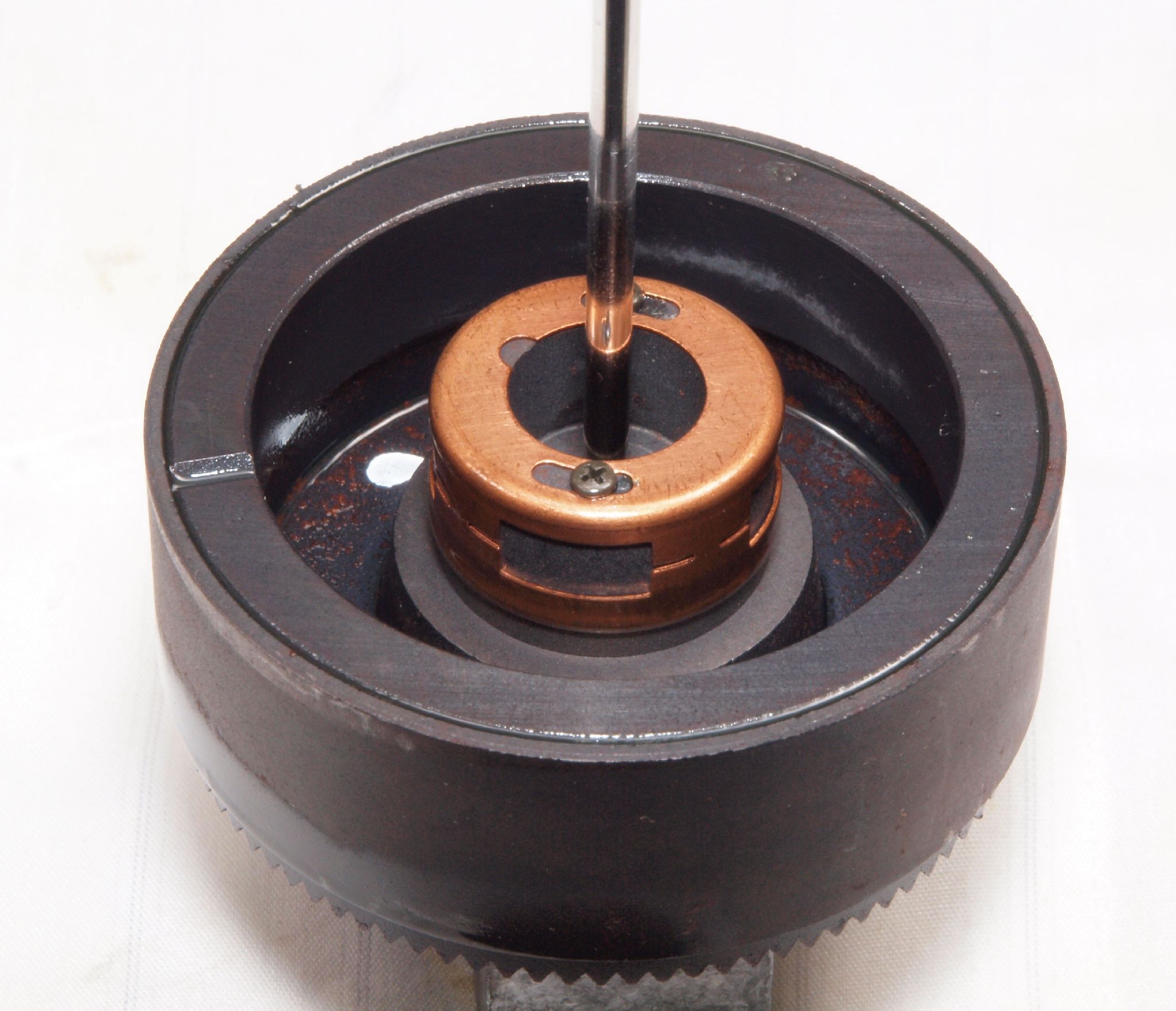

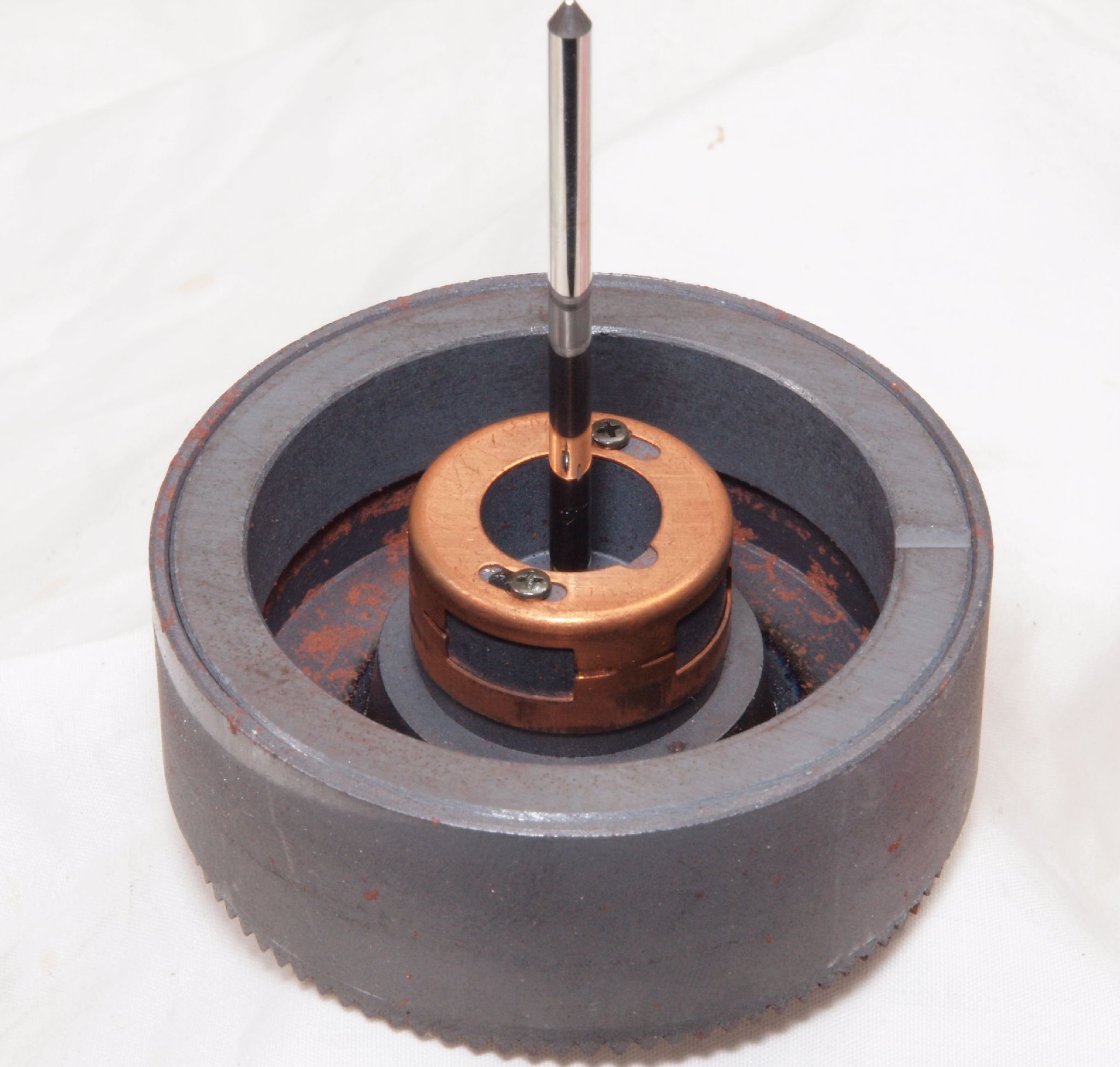

Ｃ８１．　修理中　モーター回転子上から見る。サビが強く発生している。

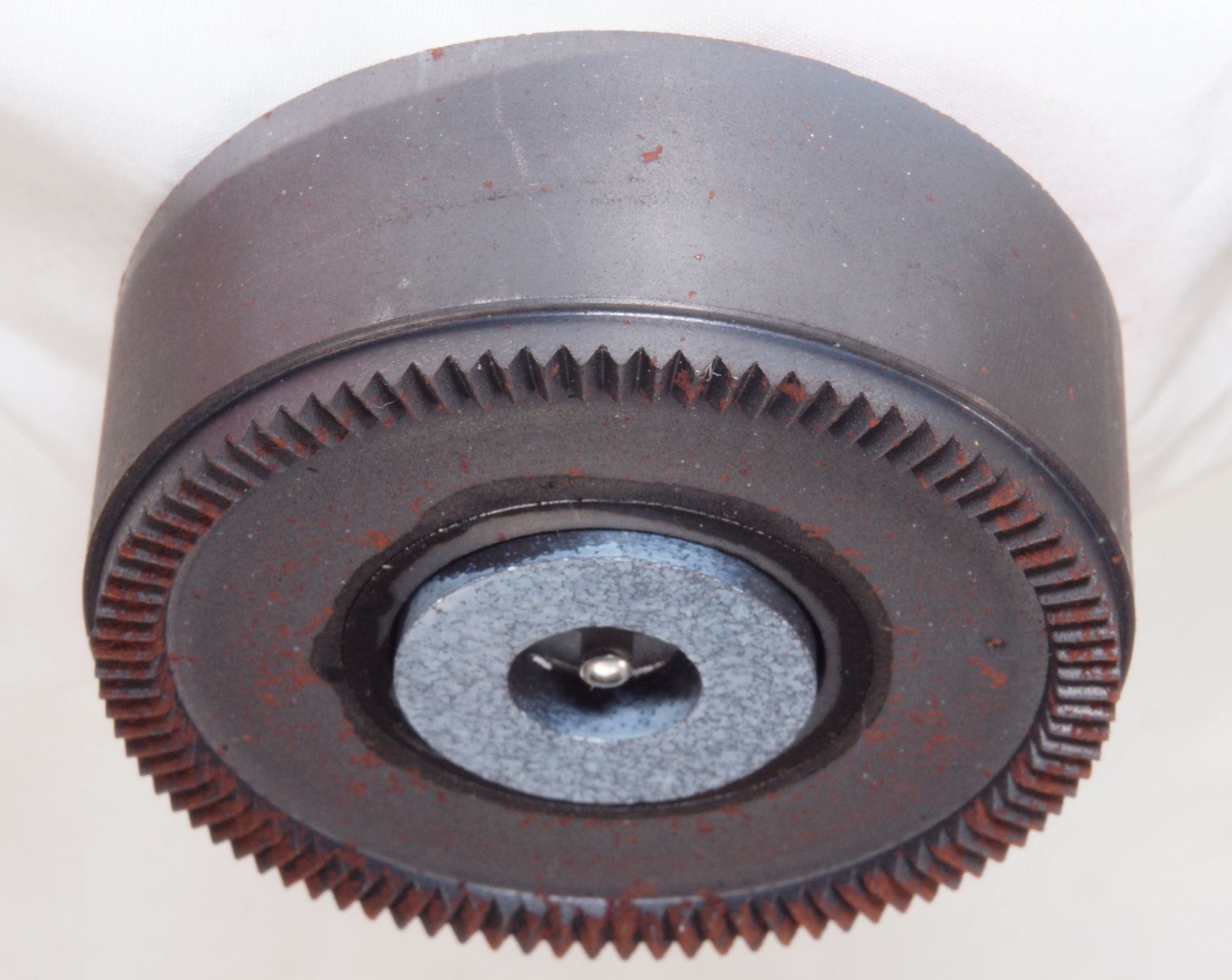

Ｃ８２．　修理後　モーター回転子上から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。
Ｃ８３．　修理後　モーター回転子上から見る、反対側。サビが強く発生している。
Ｃ８４．　修理後　モーター回転子上から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

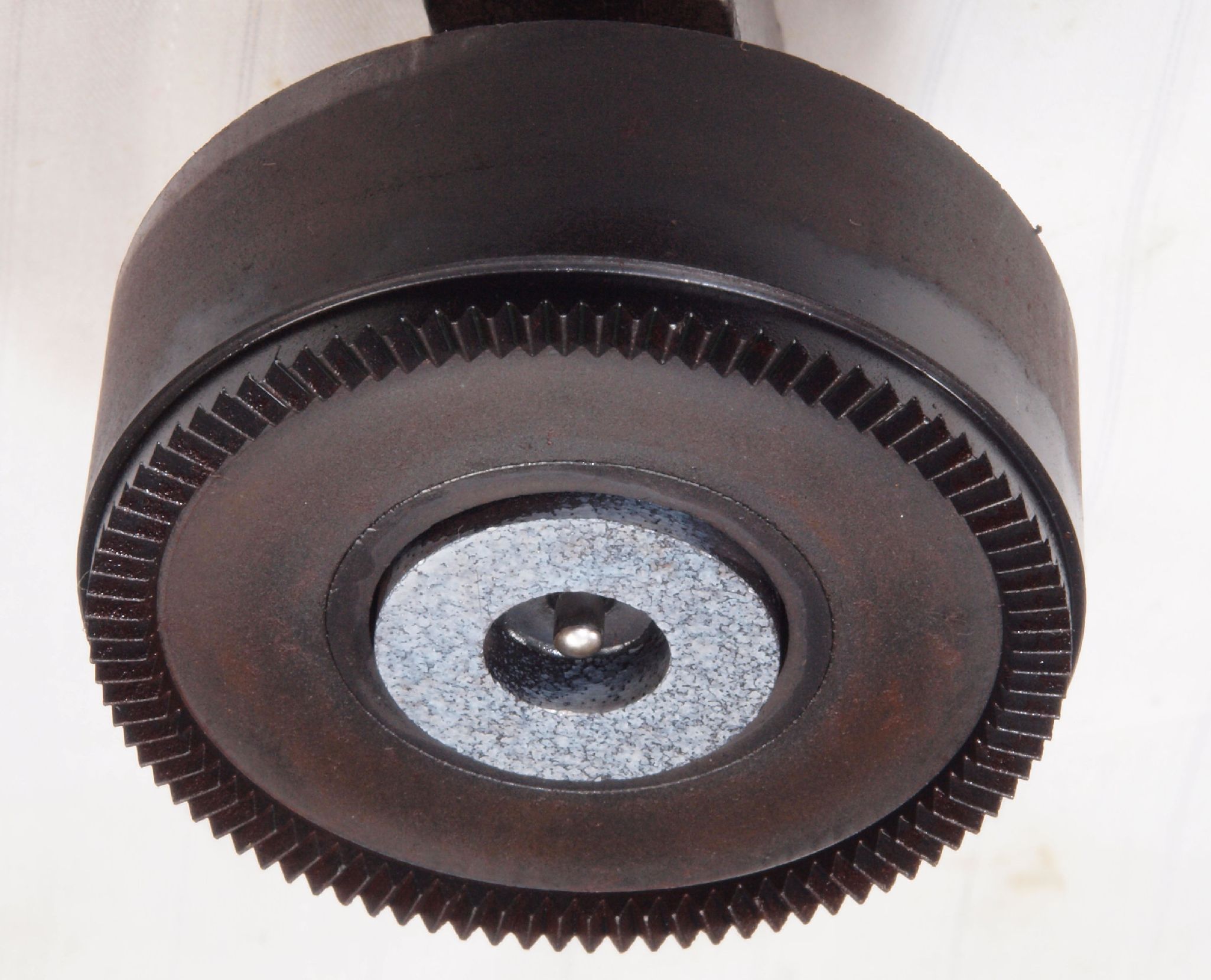

Ｃ８５．　修理中　モーター固定子下から見る。サビが強く発生している。
Ｃ８６．　修理後　モーター回転子下から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。
Ｃ８７．　修理後　モーター回転子下から見る、反対側。サビが強く発生している。
Ｃ８８．　修理後　モーター回転子下から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

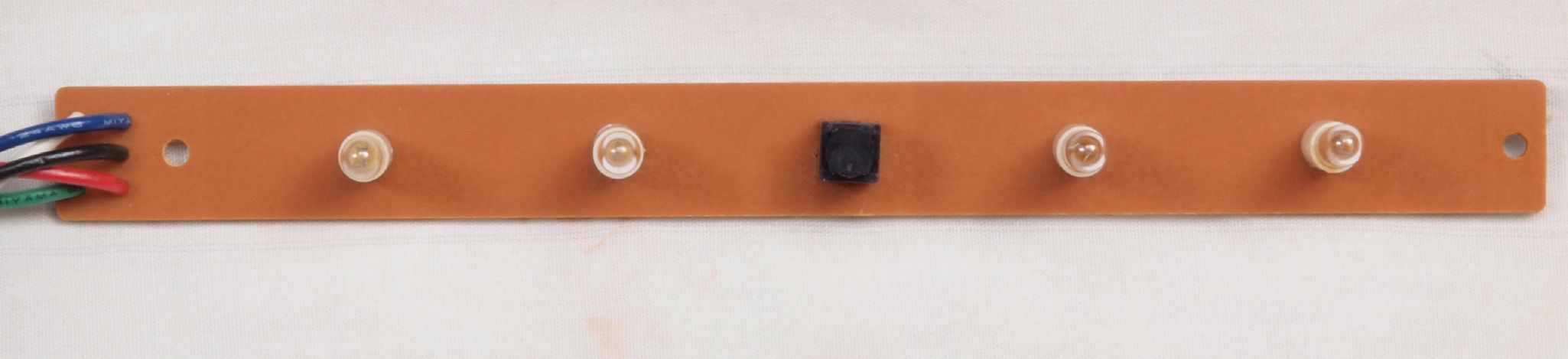

Ｃ９１．　修理中　表示部及び ３３／４５切り換SW基板。
Ｃ９２．　修理前　表示部及び ３３／４切り換SW基板裏。

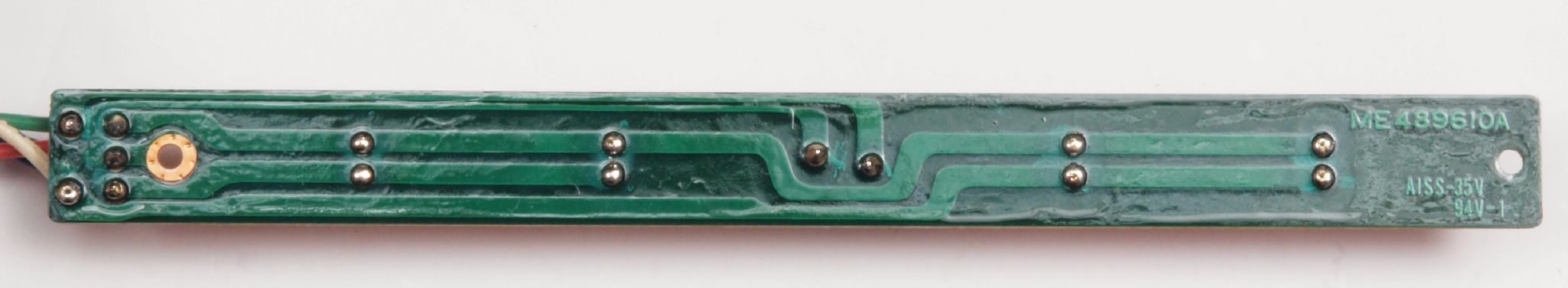

Ｃ９３．　修理（半田補正）後　表示部及び ３３／４５切り換SW基板裏。

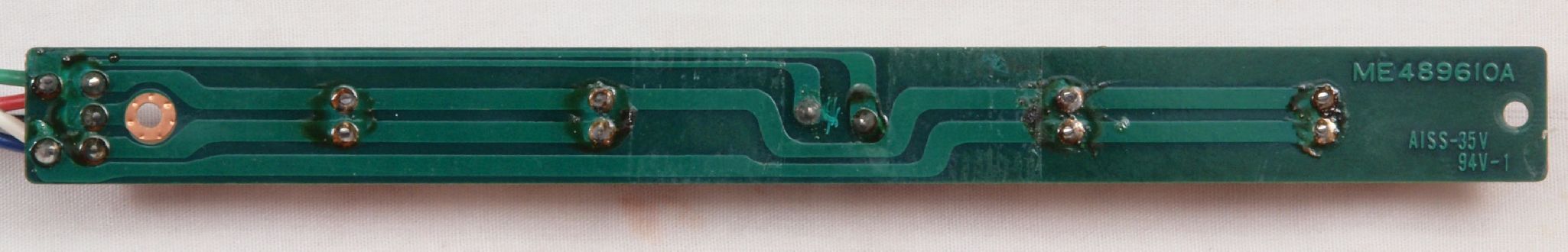

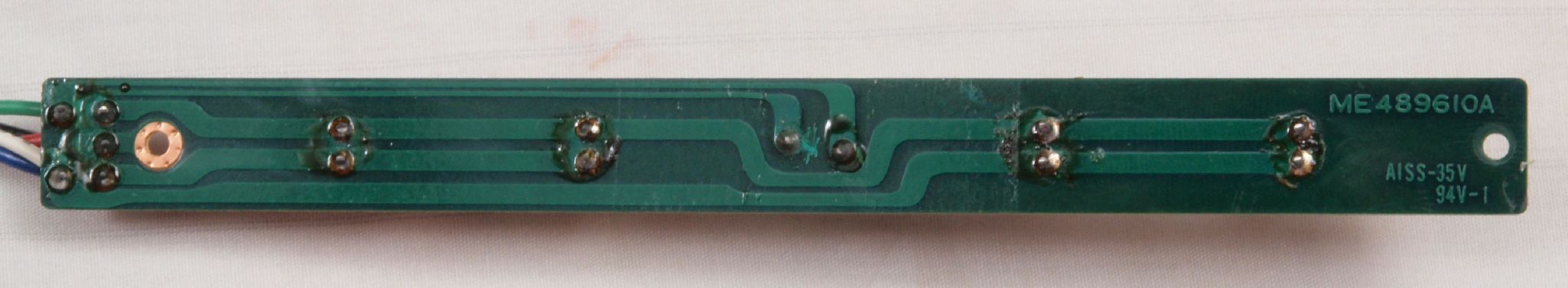

Ｃ９４．　完成表示部及び ３３／４５切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。

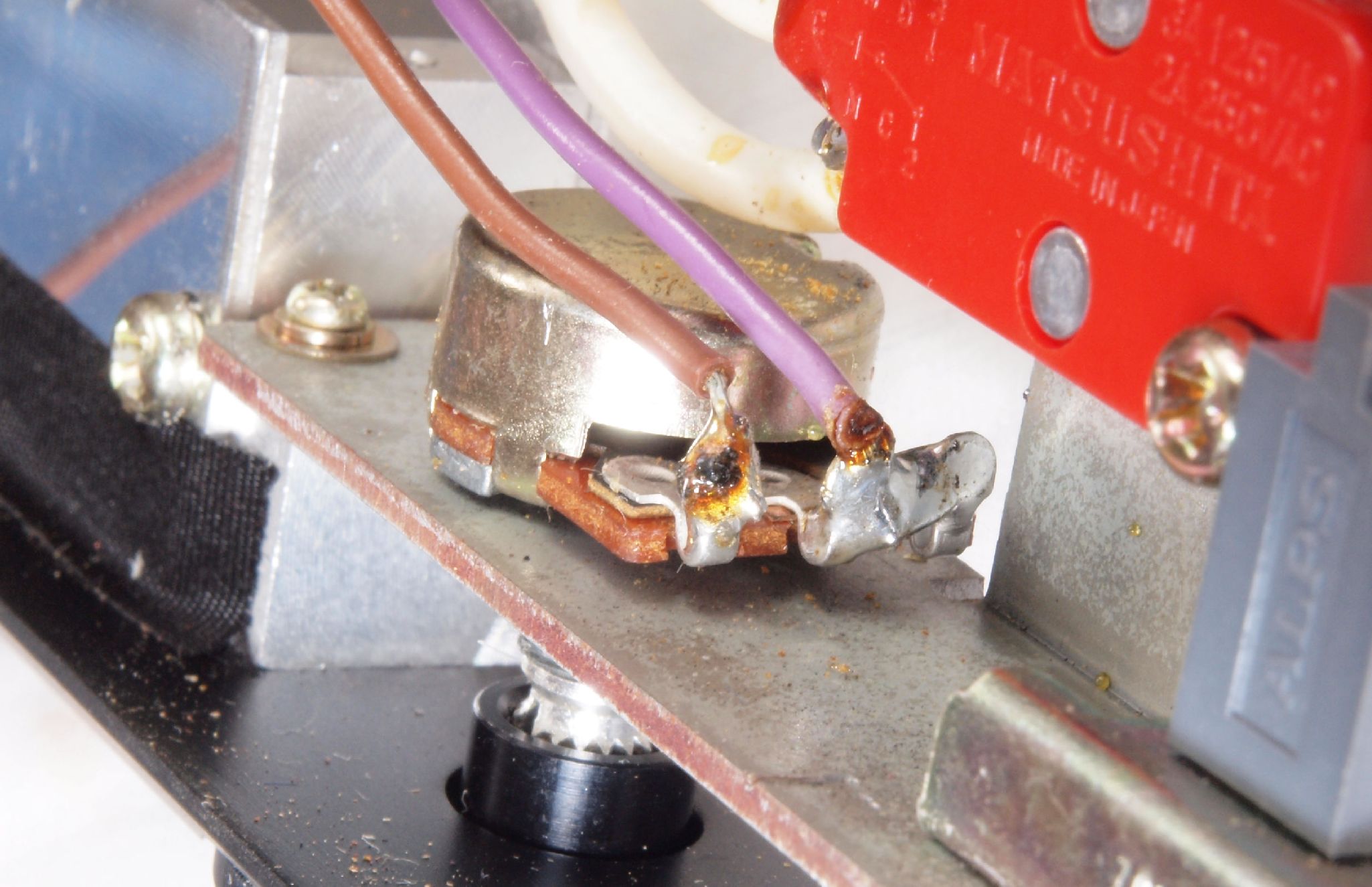

ＣＡ１．　修理前　速度調整ＶＲ。

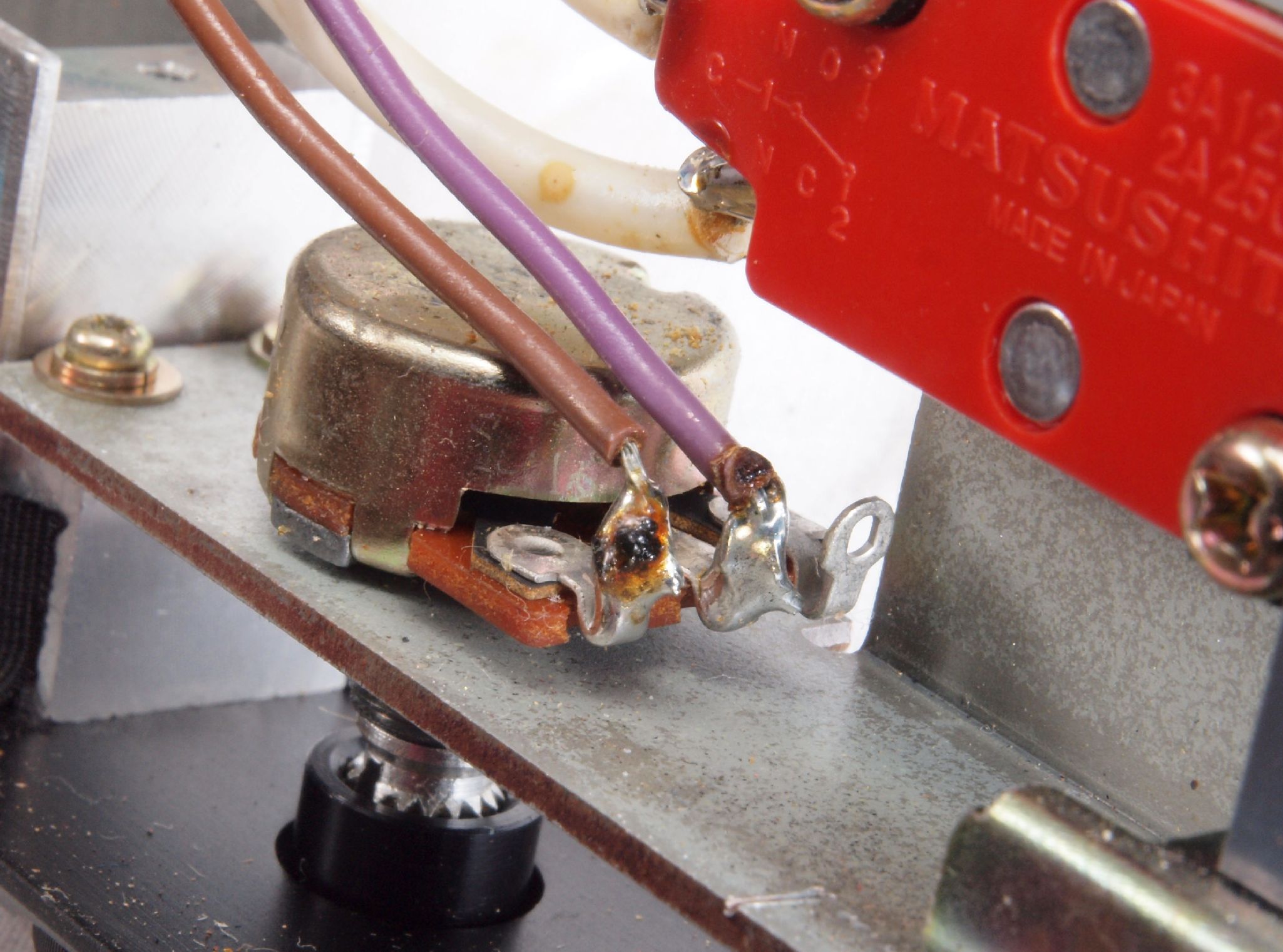

ＣＡ２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。
ＣＢ１．　修理前　電源ソケット

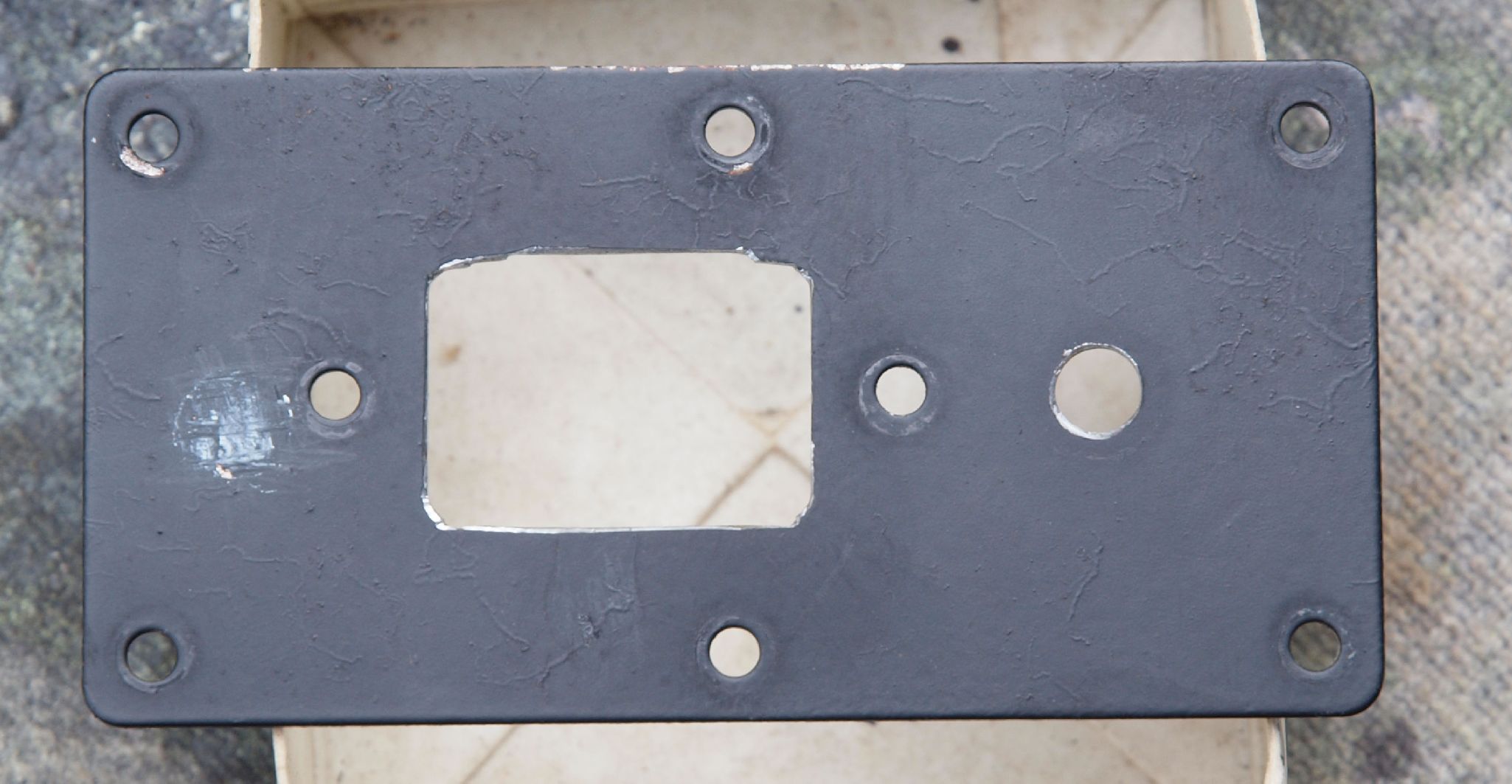

ＣＢ２．　修理中　電源ソケット。　取り付け板を外し、３Ｐインレット取り付け穴加工。

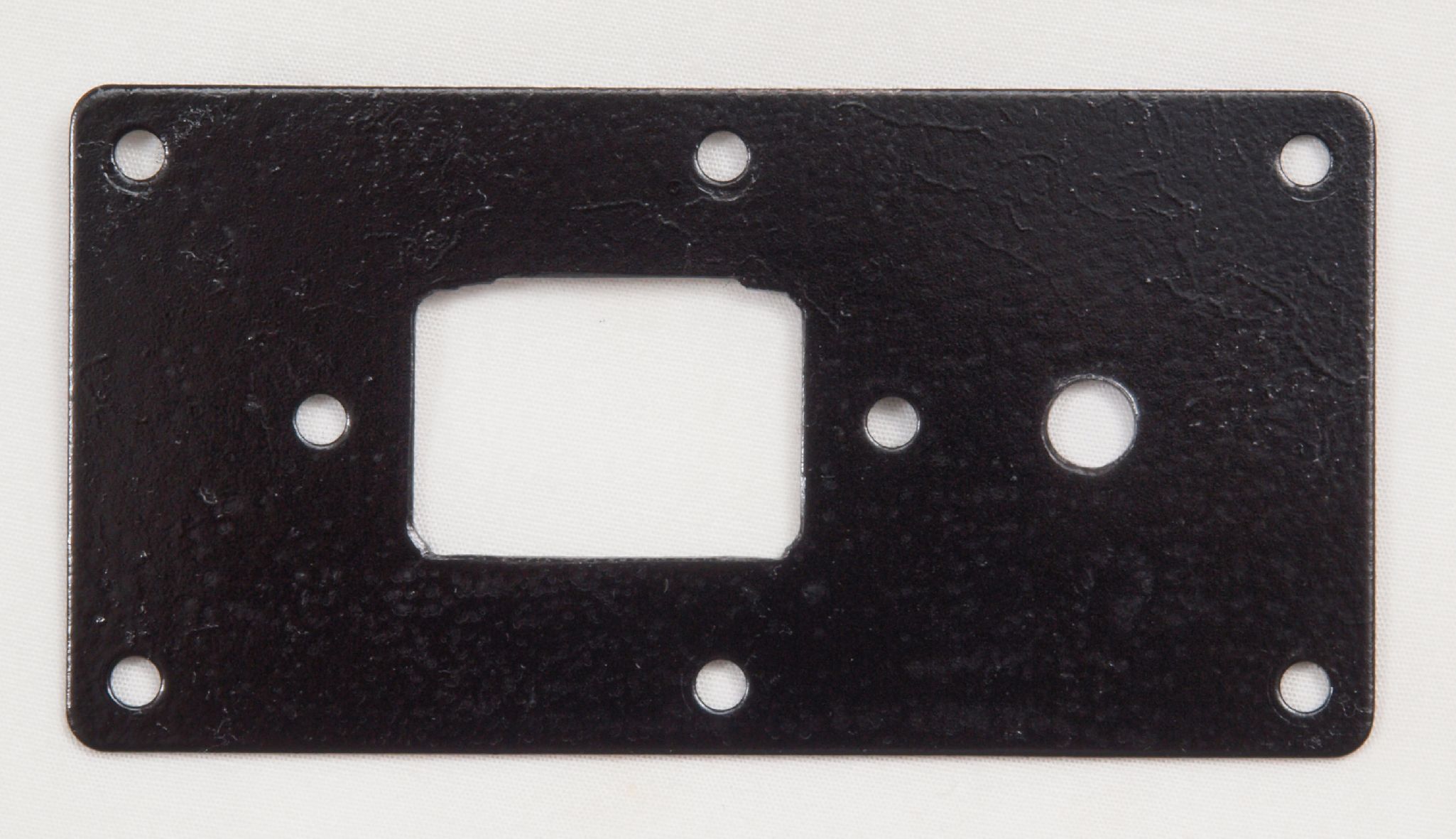

ＣＢ３．　修理中　電源ソケット。　取り付け板を外を塗装。

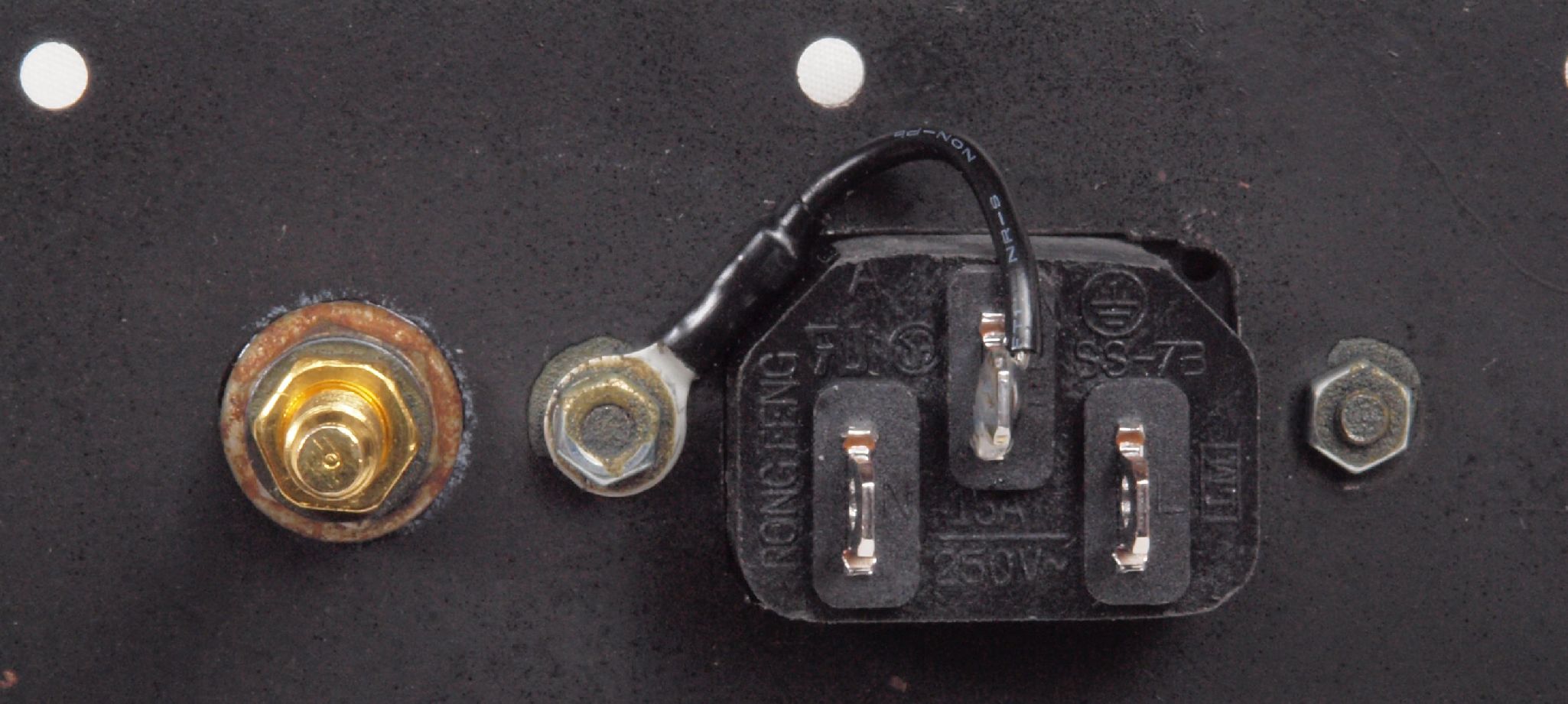

ＣＢ４．　修理（交換）後　電源ソケット交換　FURUTECH　FI-10(R) ロジウムメッキ使用、アース端子交換。
ＣＢ５．　修理後　電源ソケット交換。　裏側配線、アースはしっかり取る。

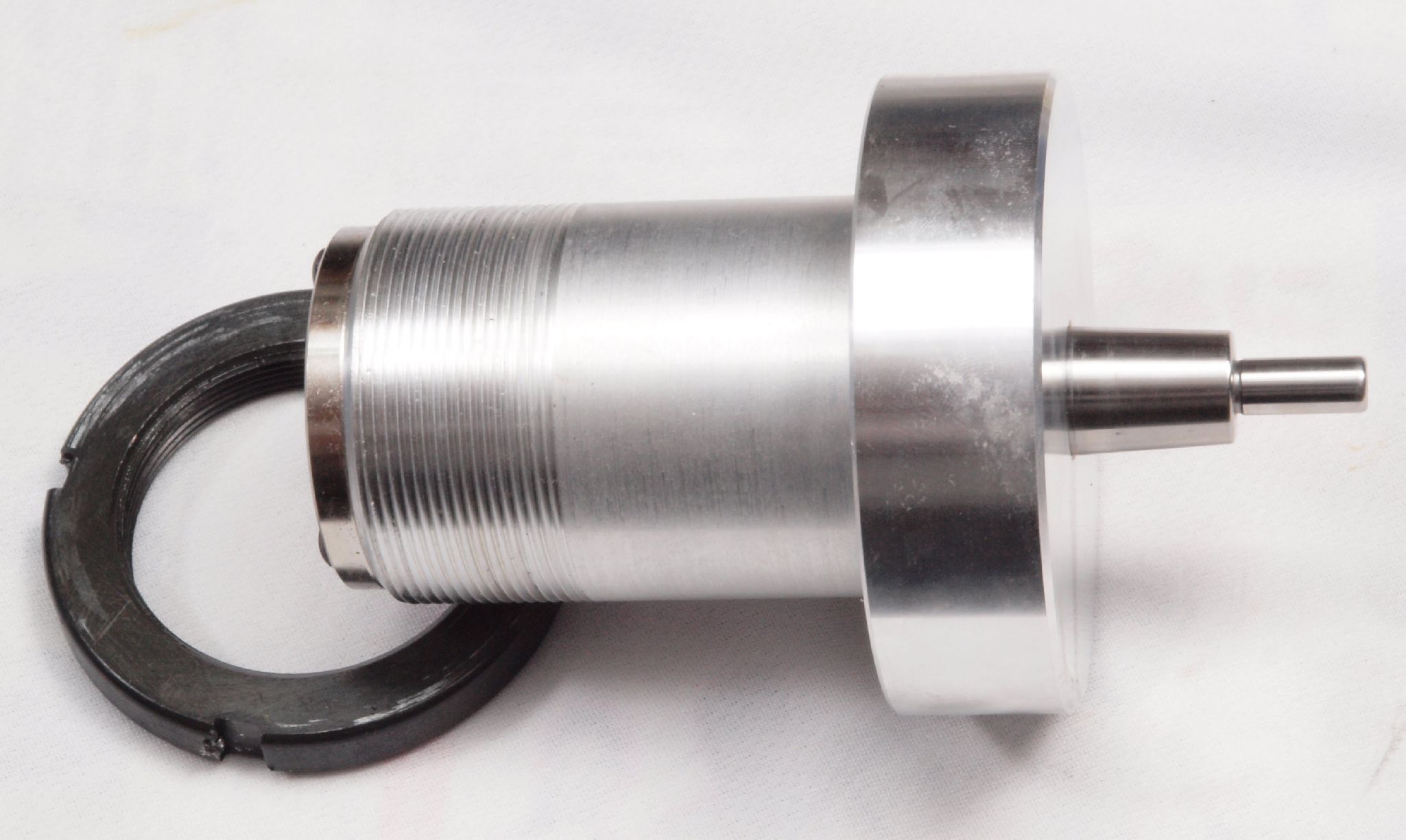

ＣＣ１．　修理中　タンテーブル軸を取り出し。

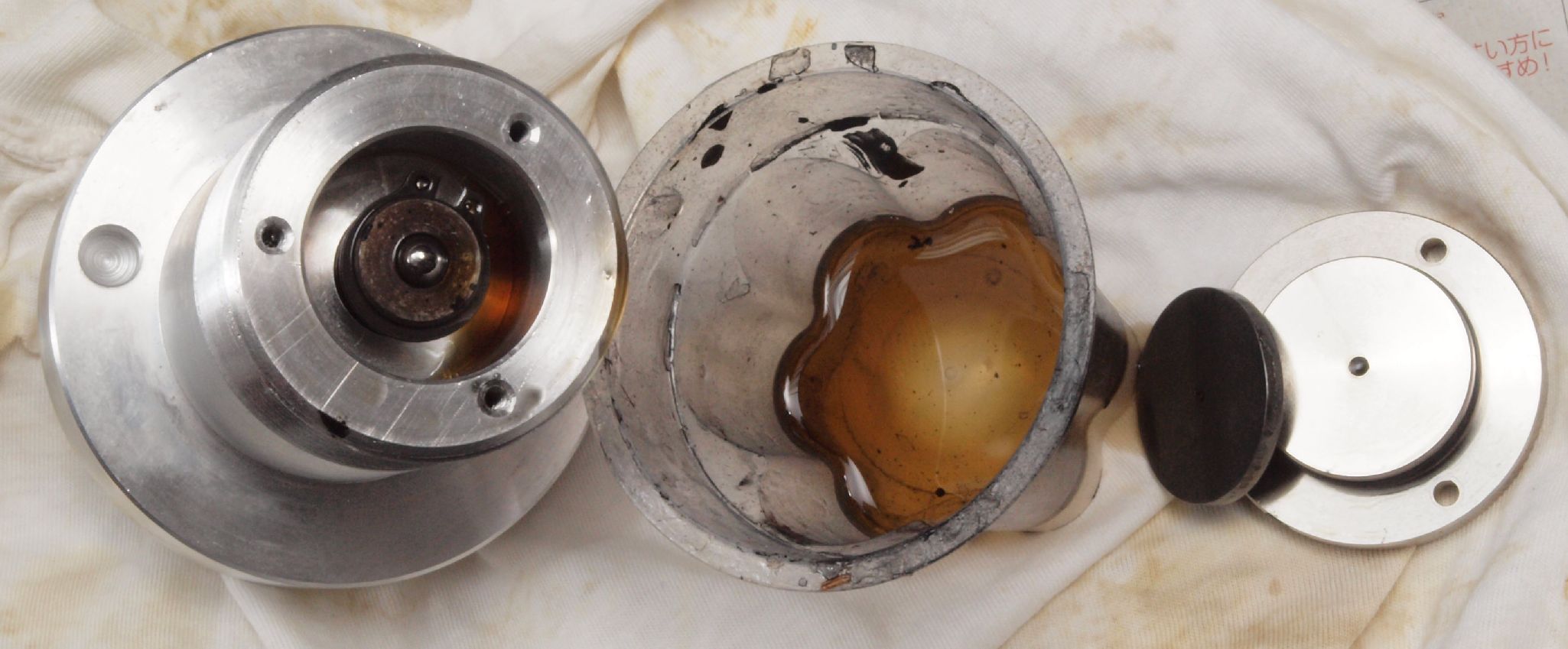

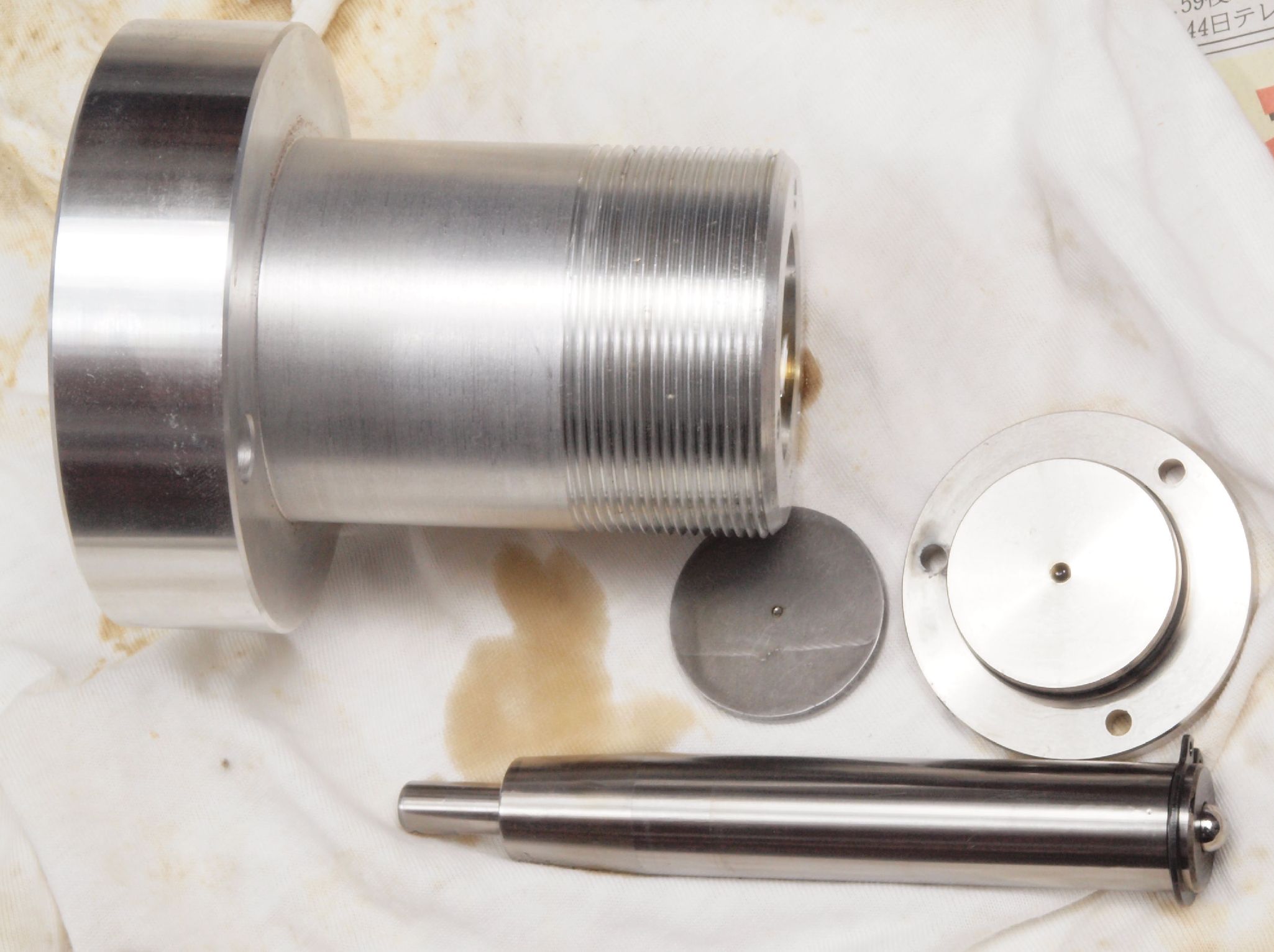

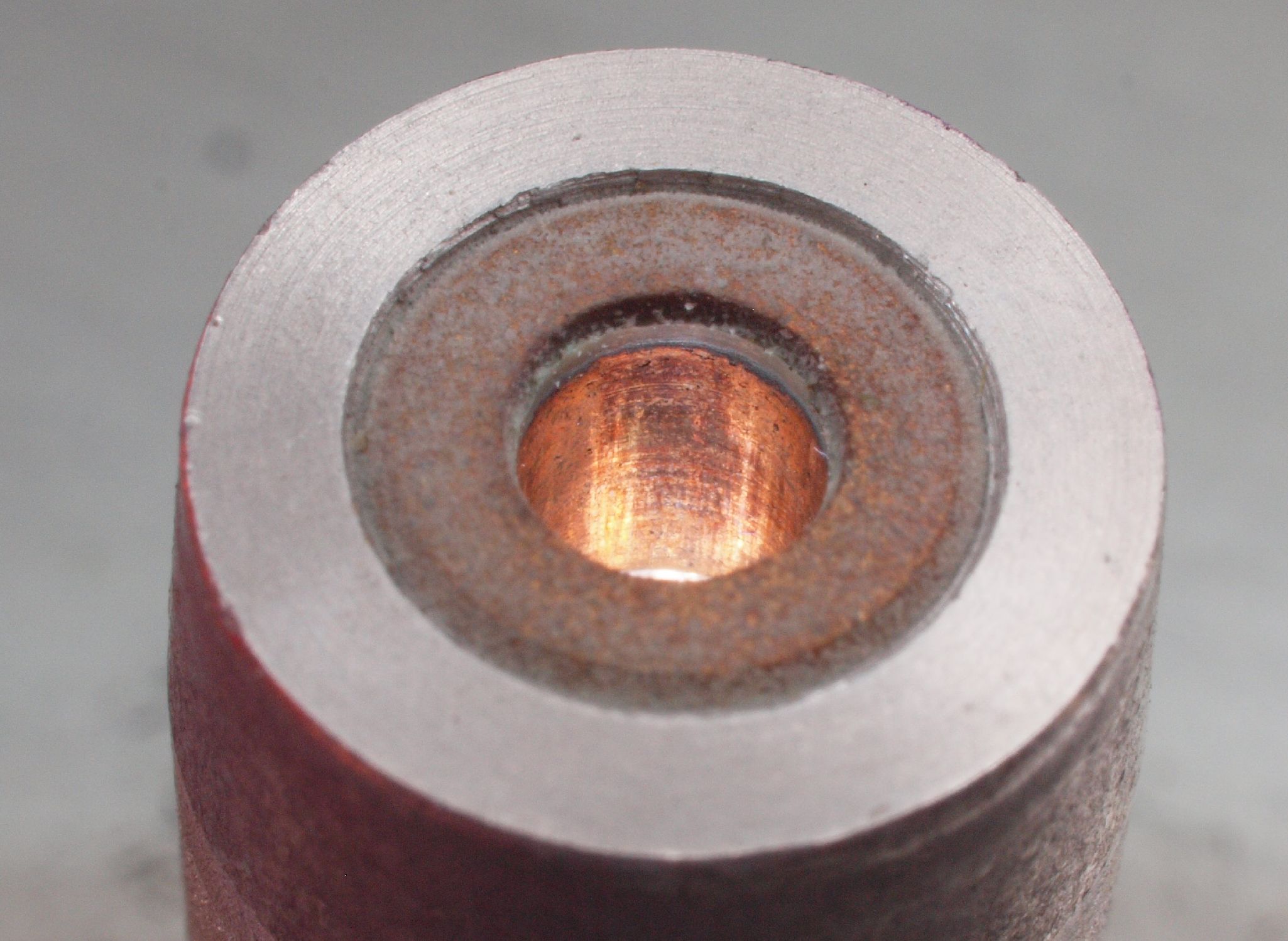

ＣＣ２．　修理中　タンテーブル軸を取り出し分解。　経年劣化で真っ黒。

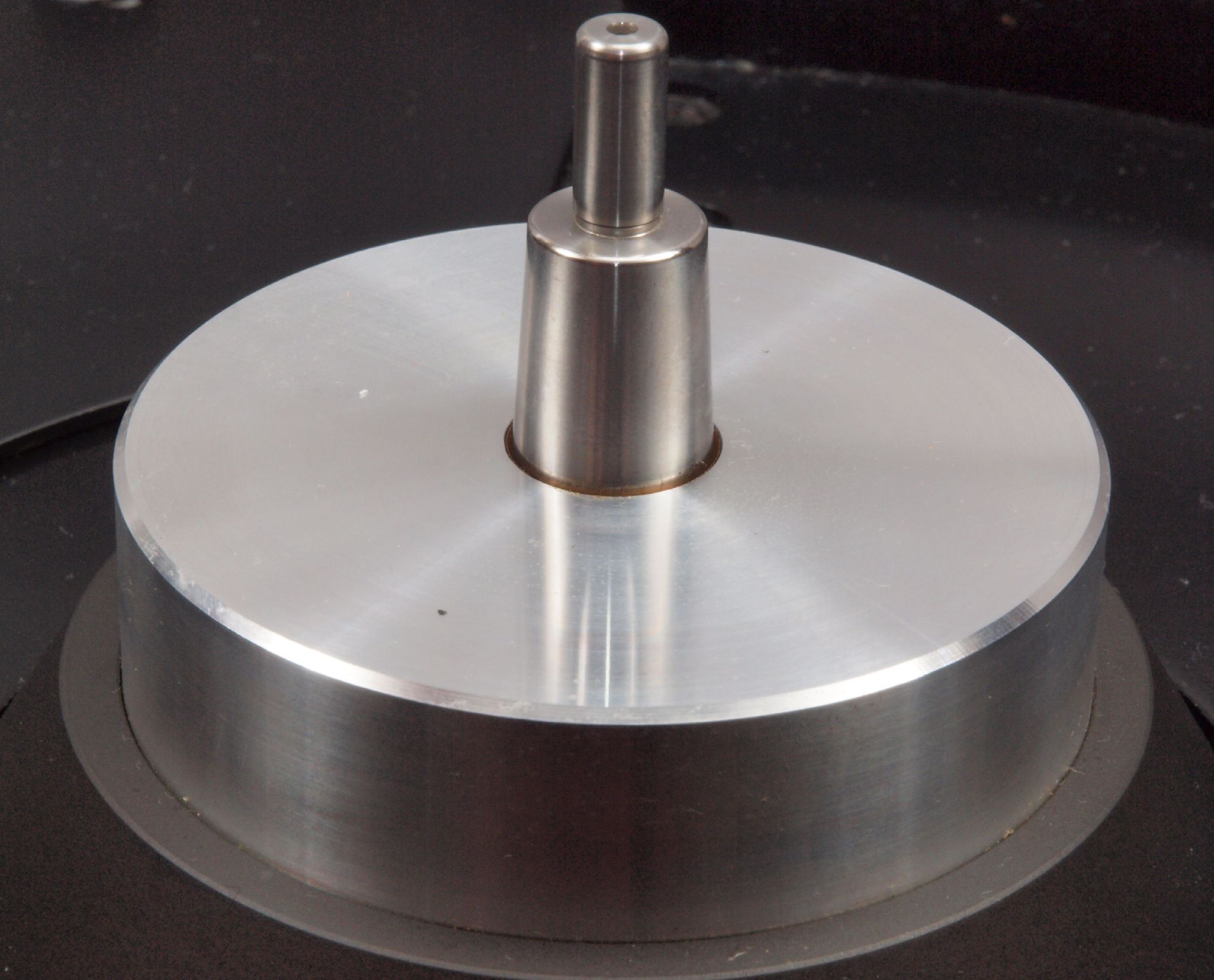

ＣＣ３．　修理（交換）中。

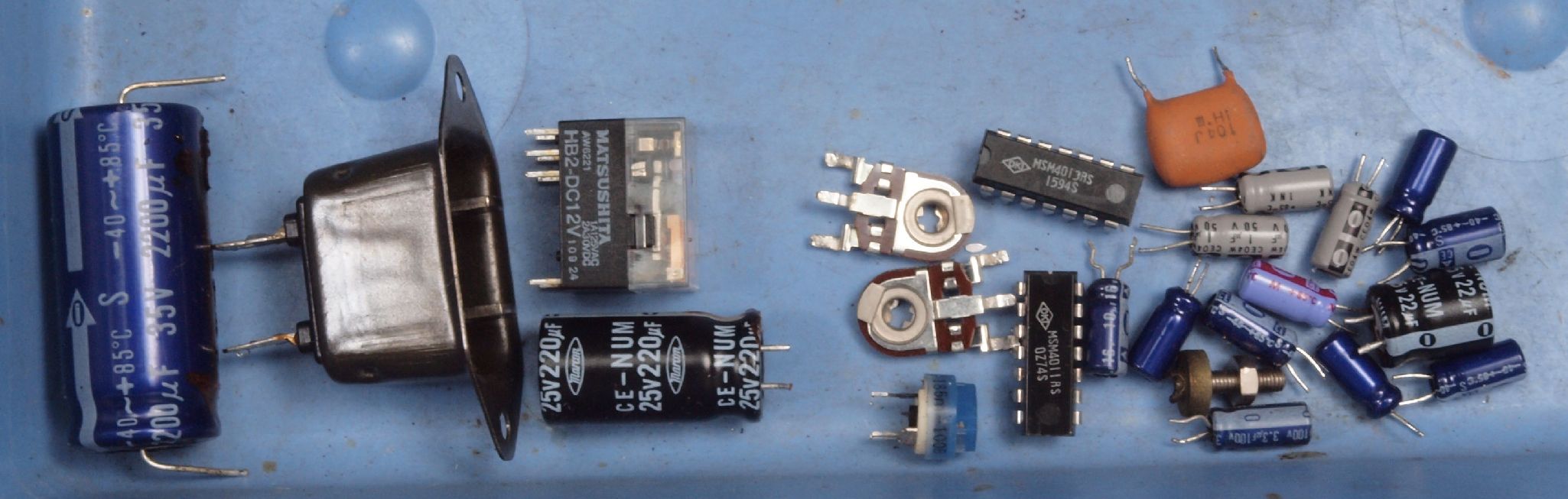

ＣＥ１．　交換部品
ＣＥ２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。
ＣＦ１．　修理前　　上から見る
ＣＦ２．　修理後　　上から見る
ＣＦ３．　修理前　　下から見る

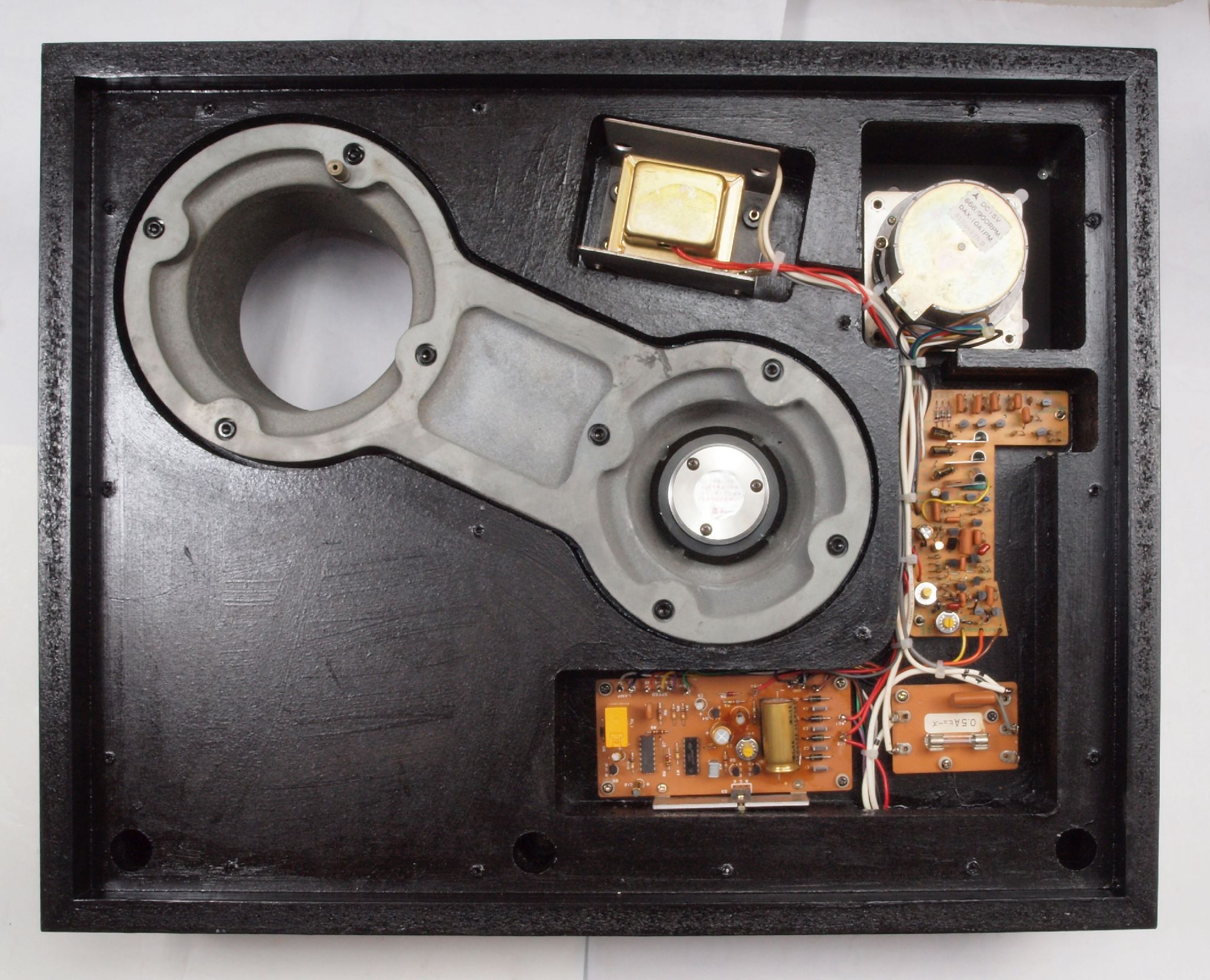

ＣＦ４．　修理後　　下から見る。
ＣＦ５．　完成、下から見る。

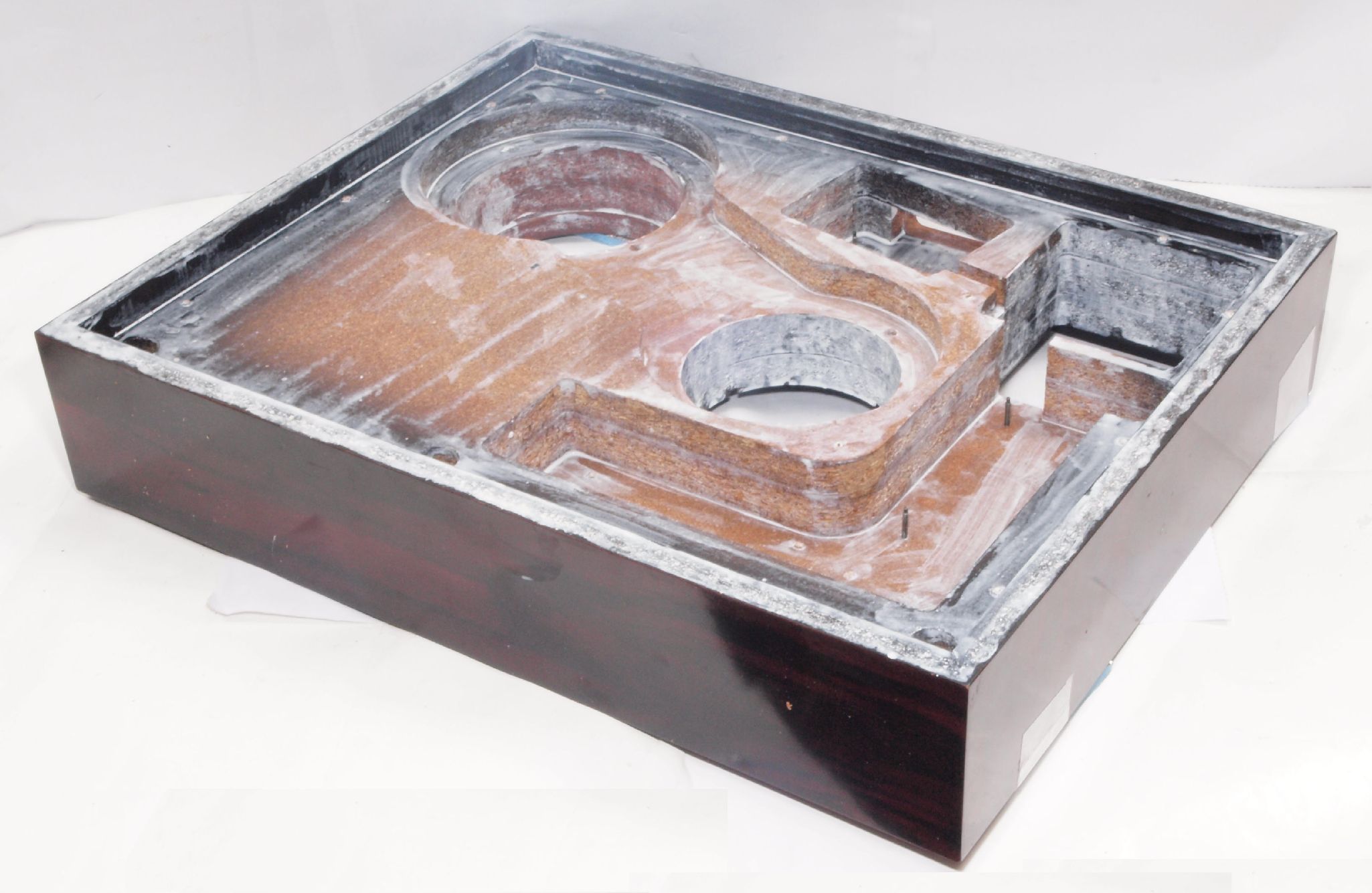

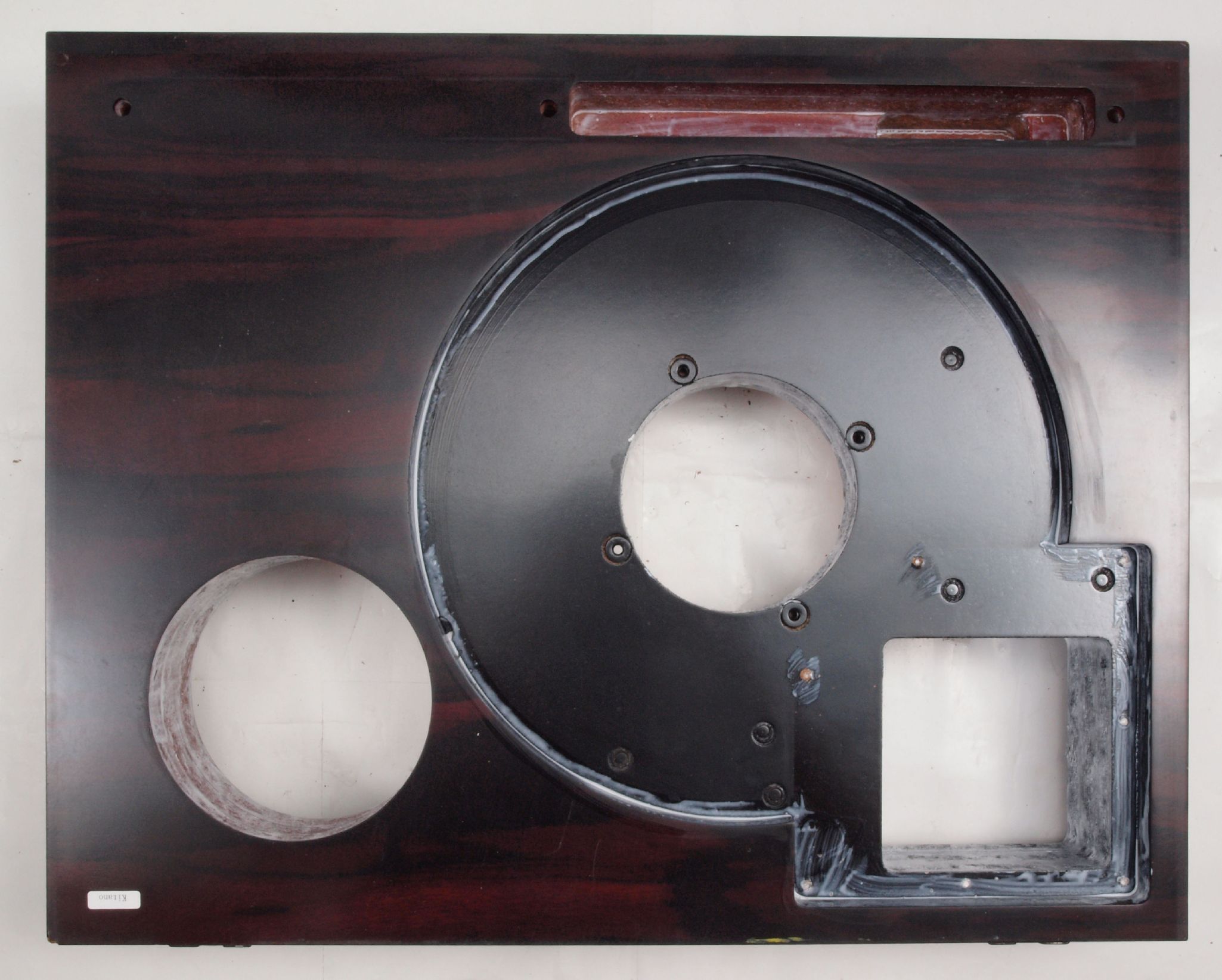

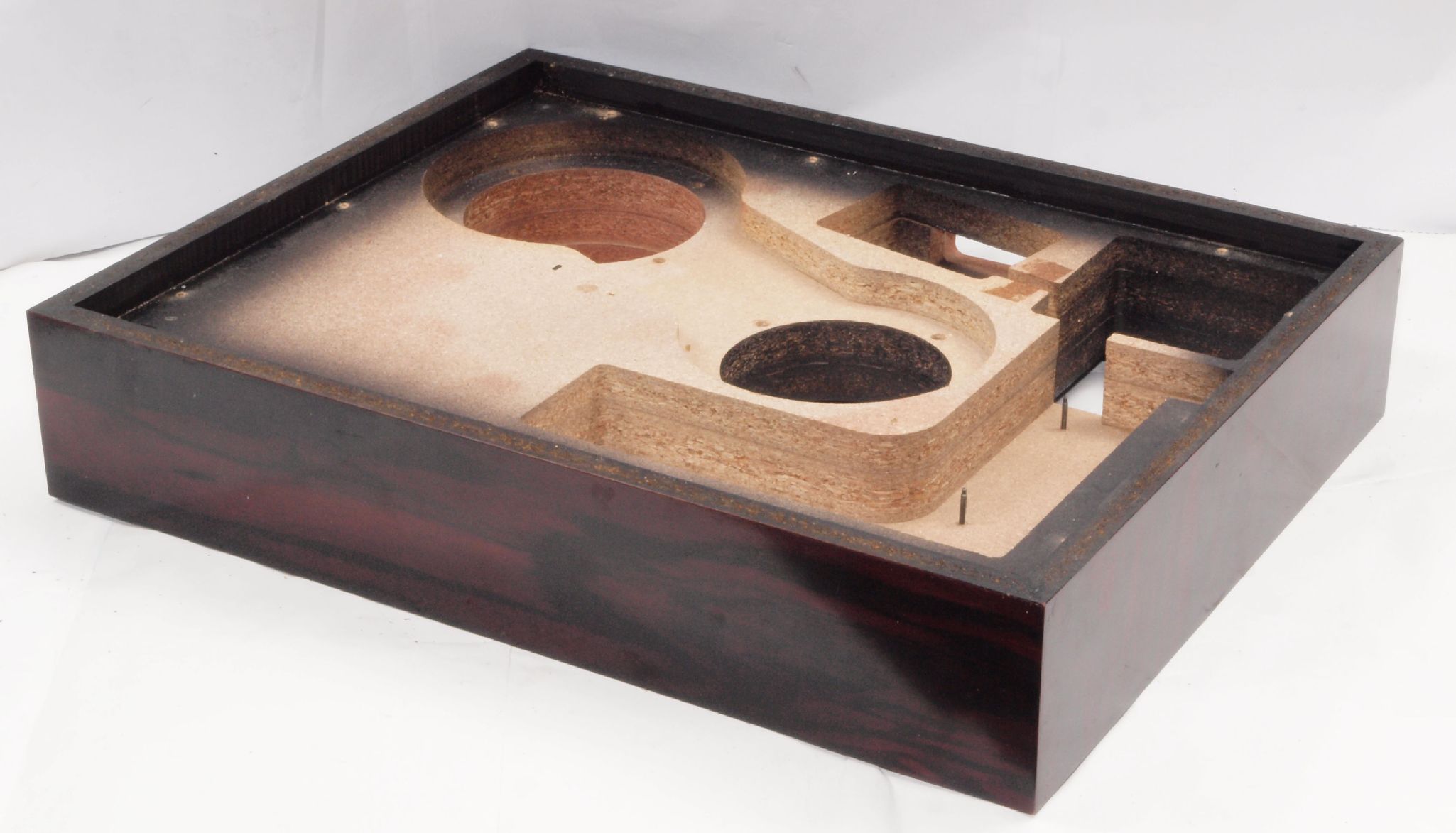

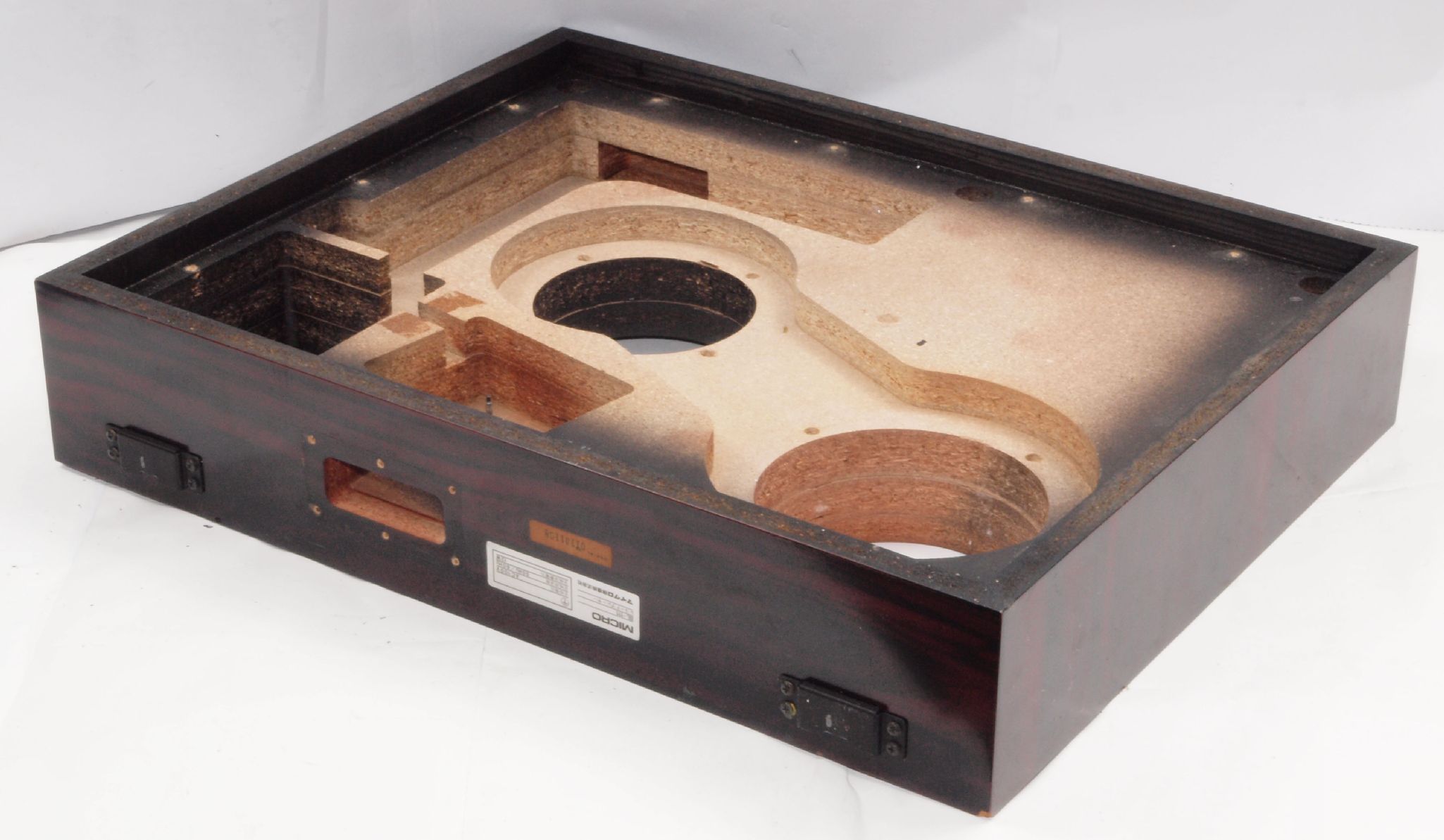

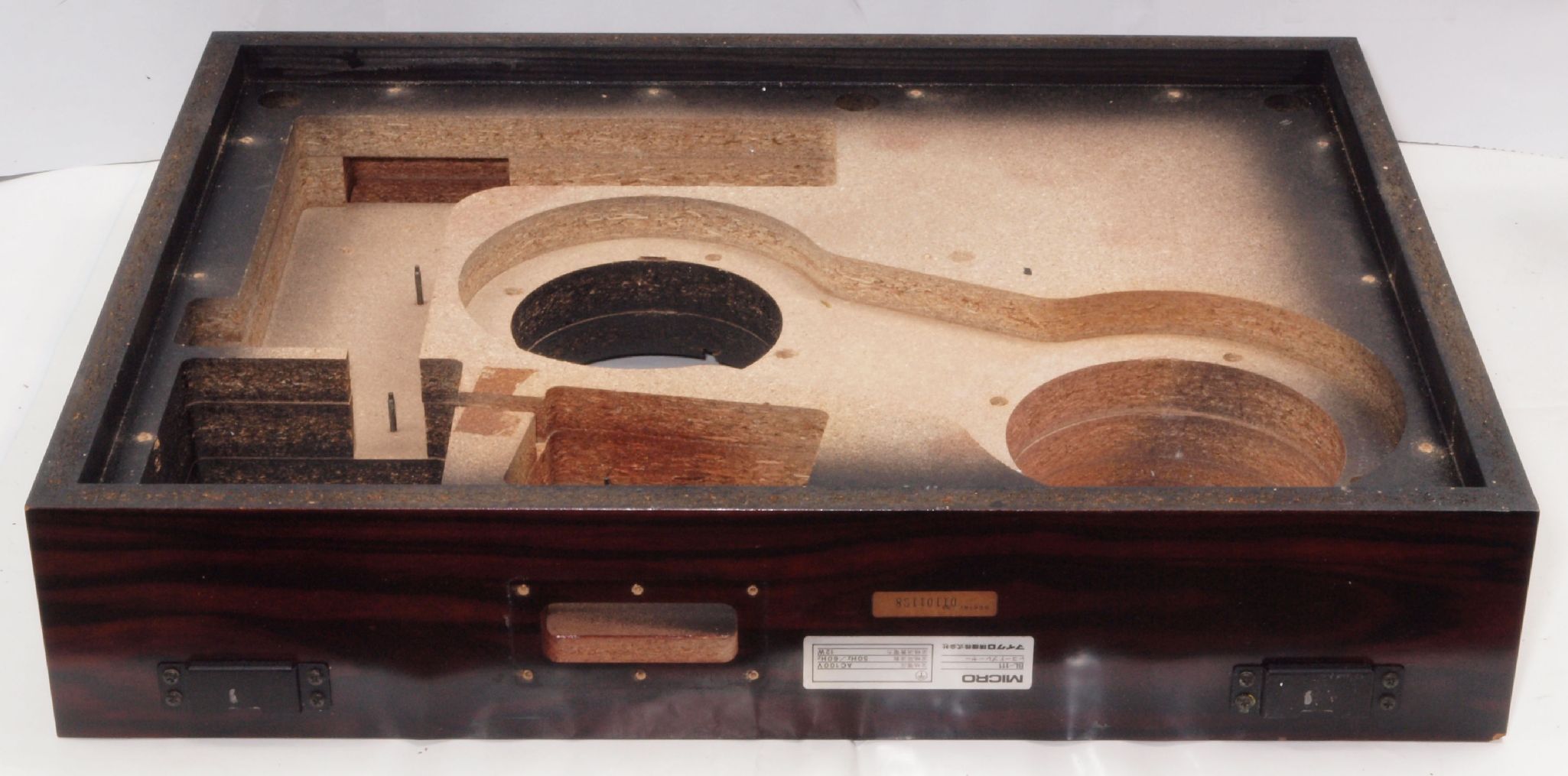

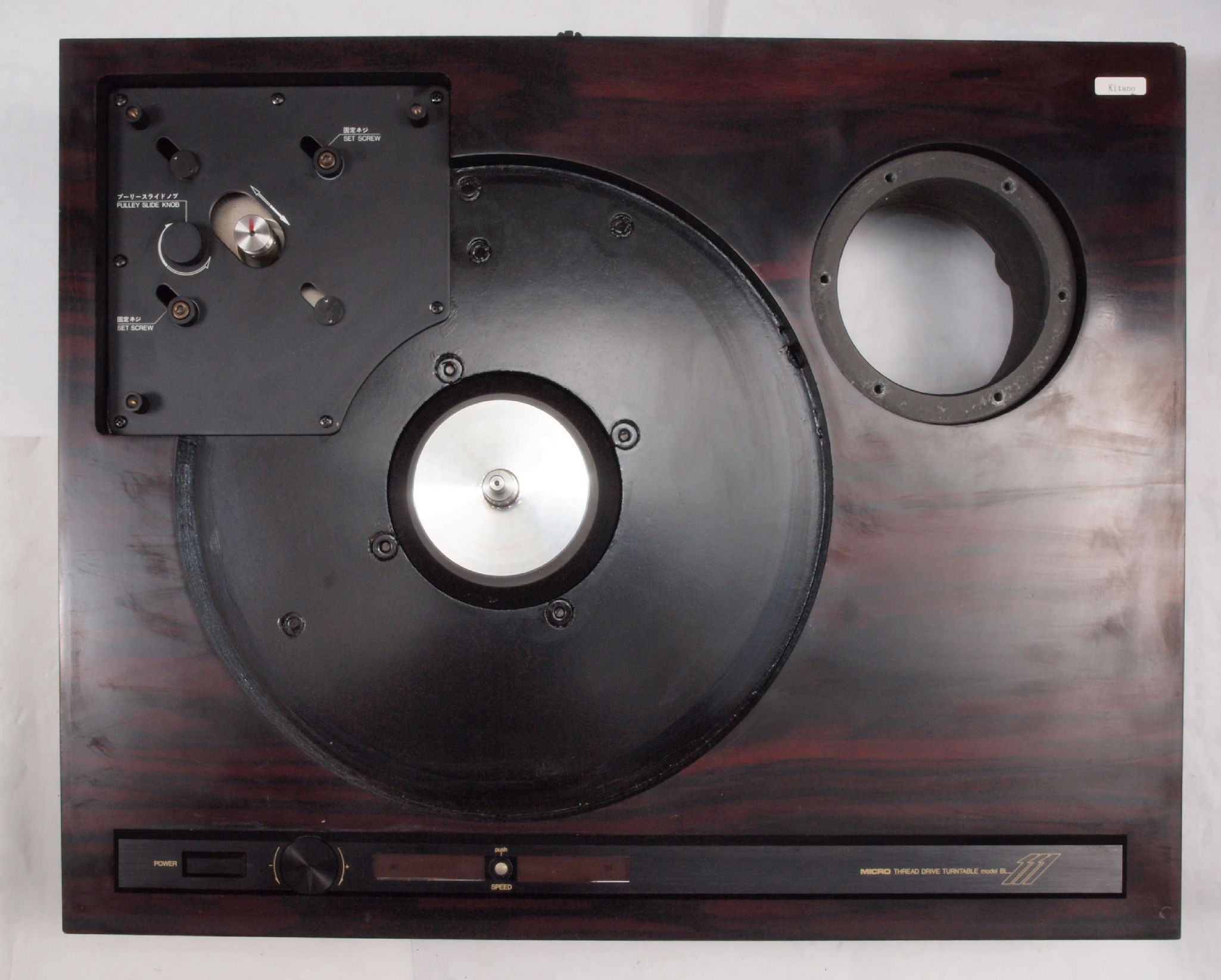

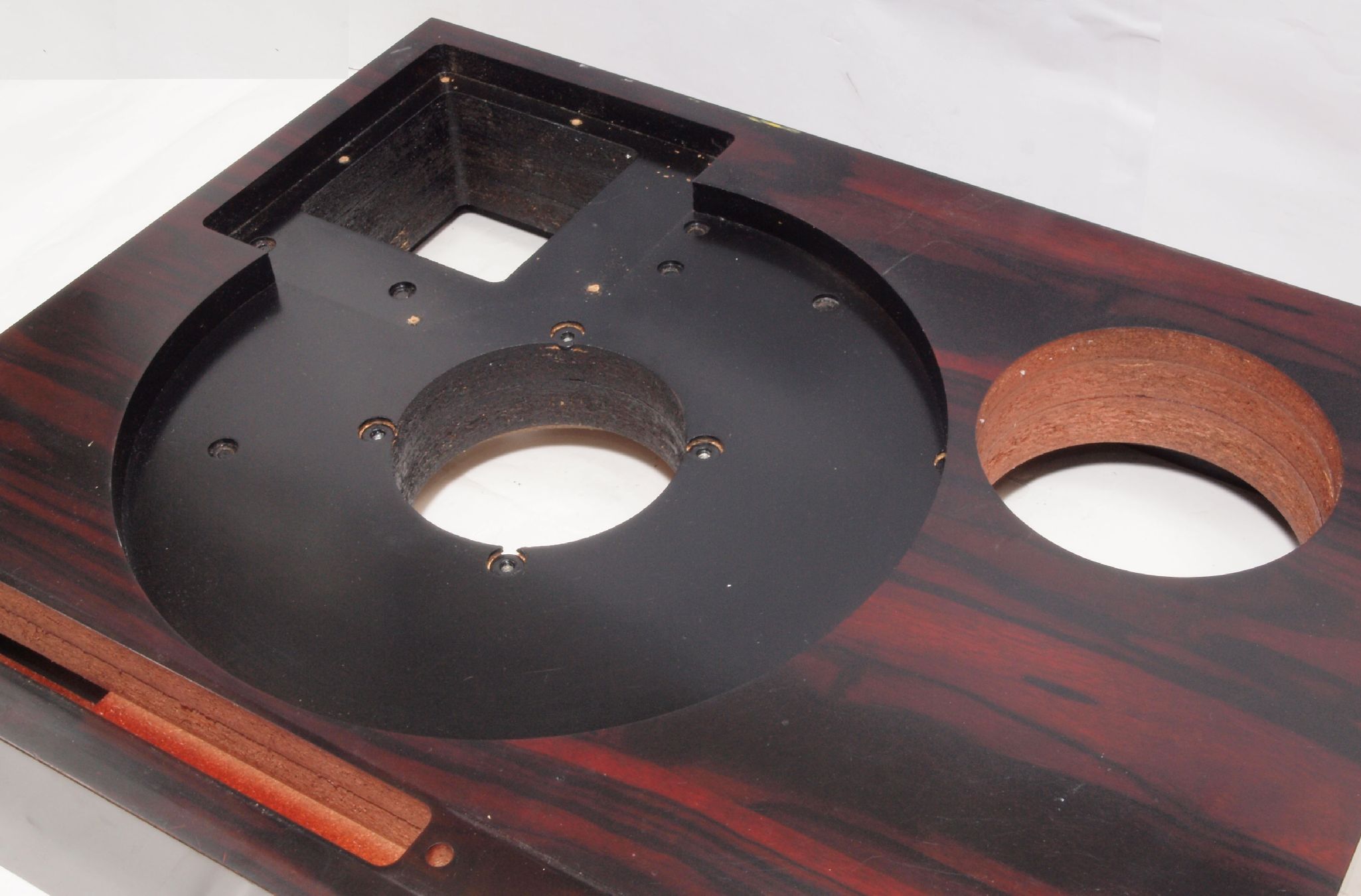

Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｗ１．　修理前　　モーター、基板、アーム架台を取り本体上から。

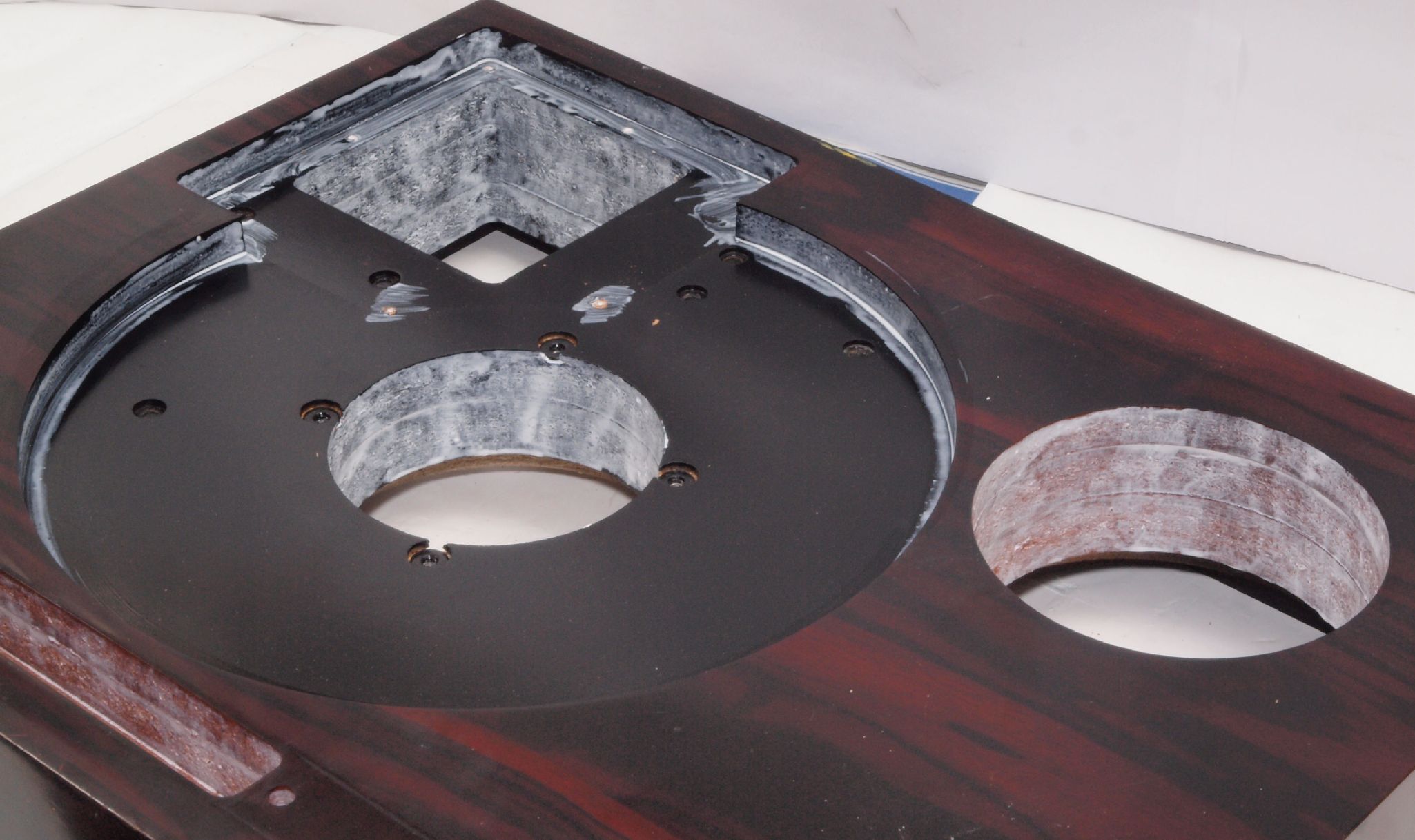

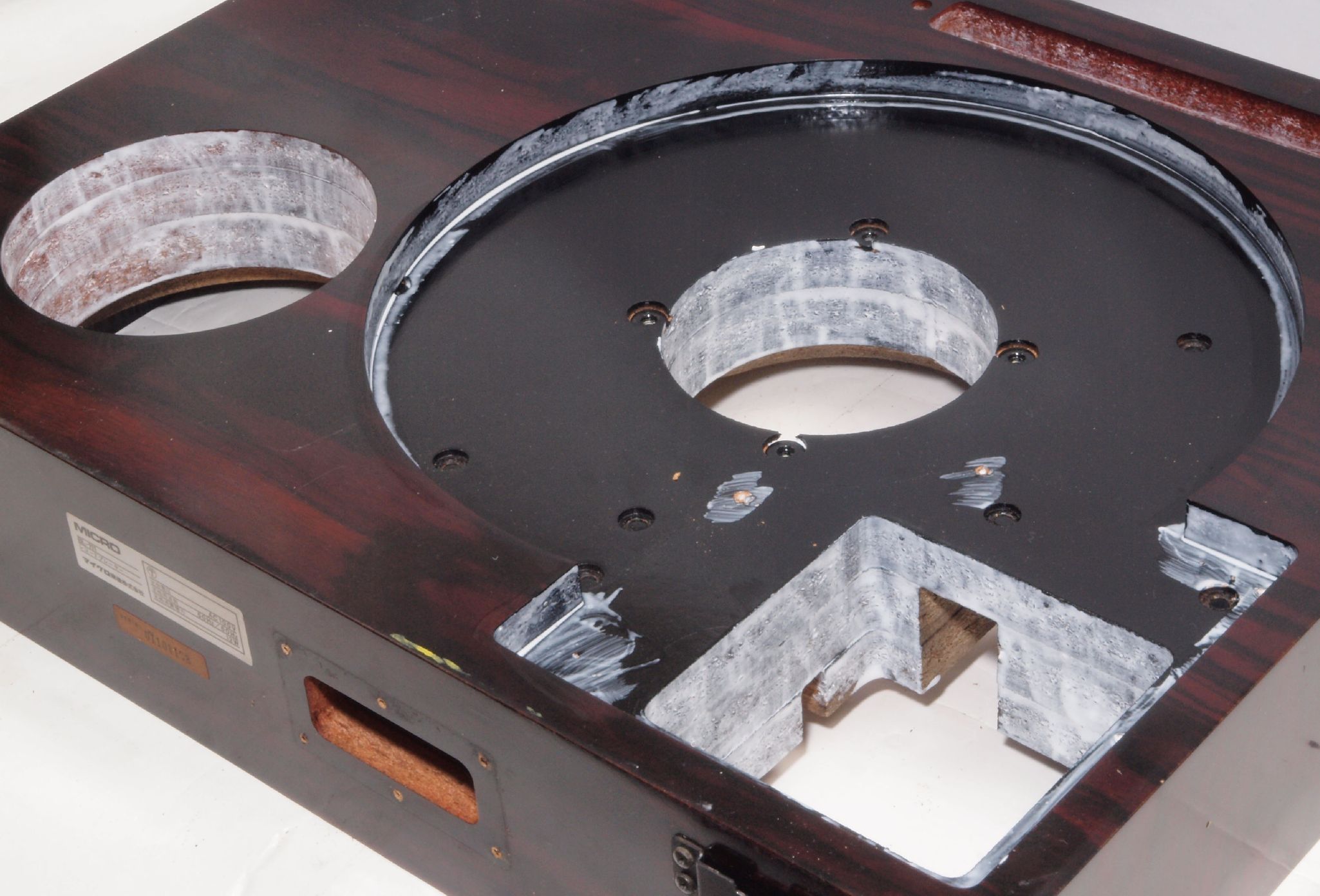

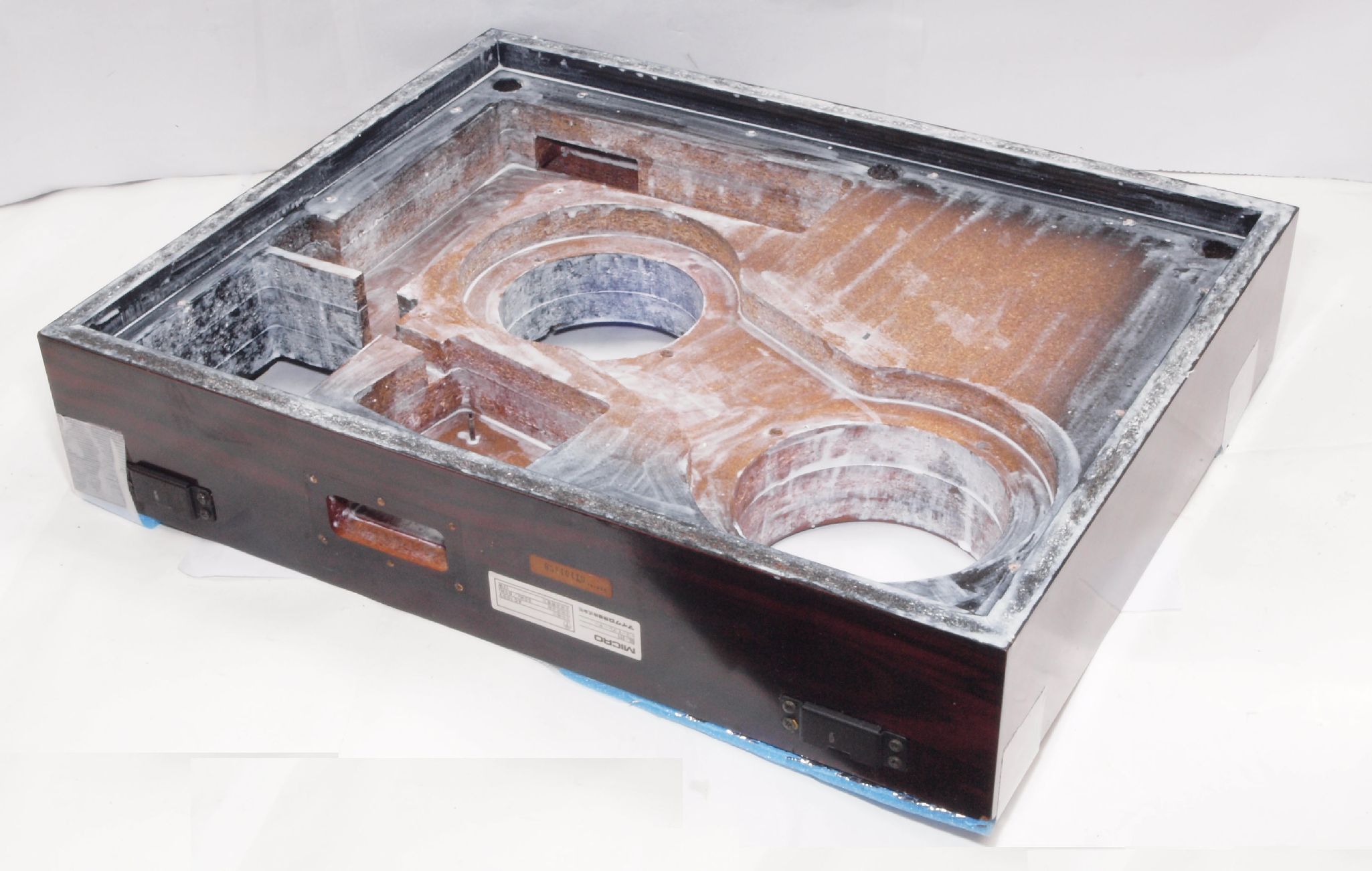

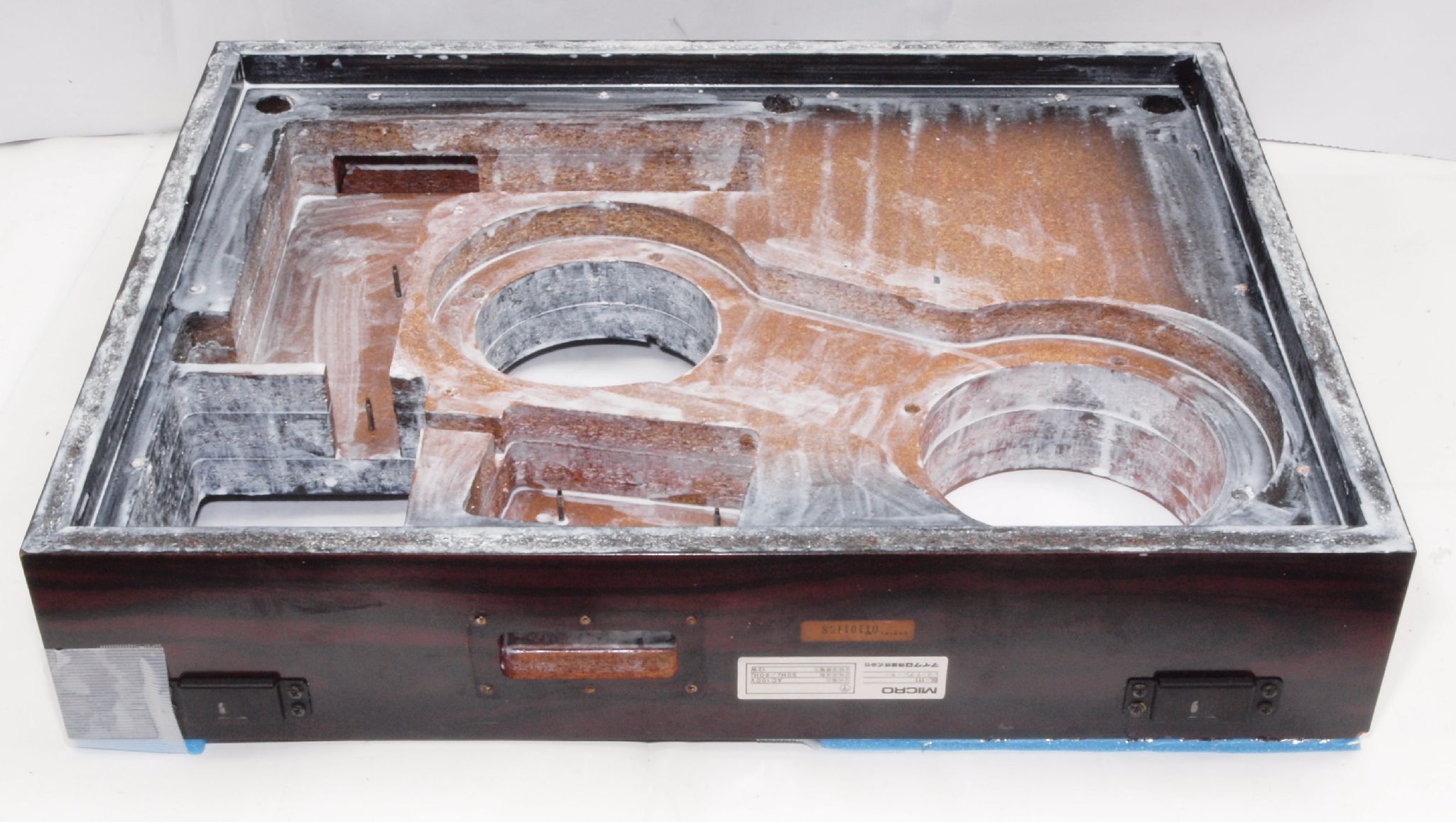

Ｗ２．　修理中　　本体上から。　圧縮材にボンドを染みこませる。

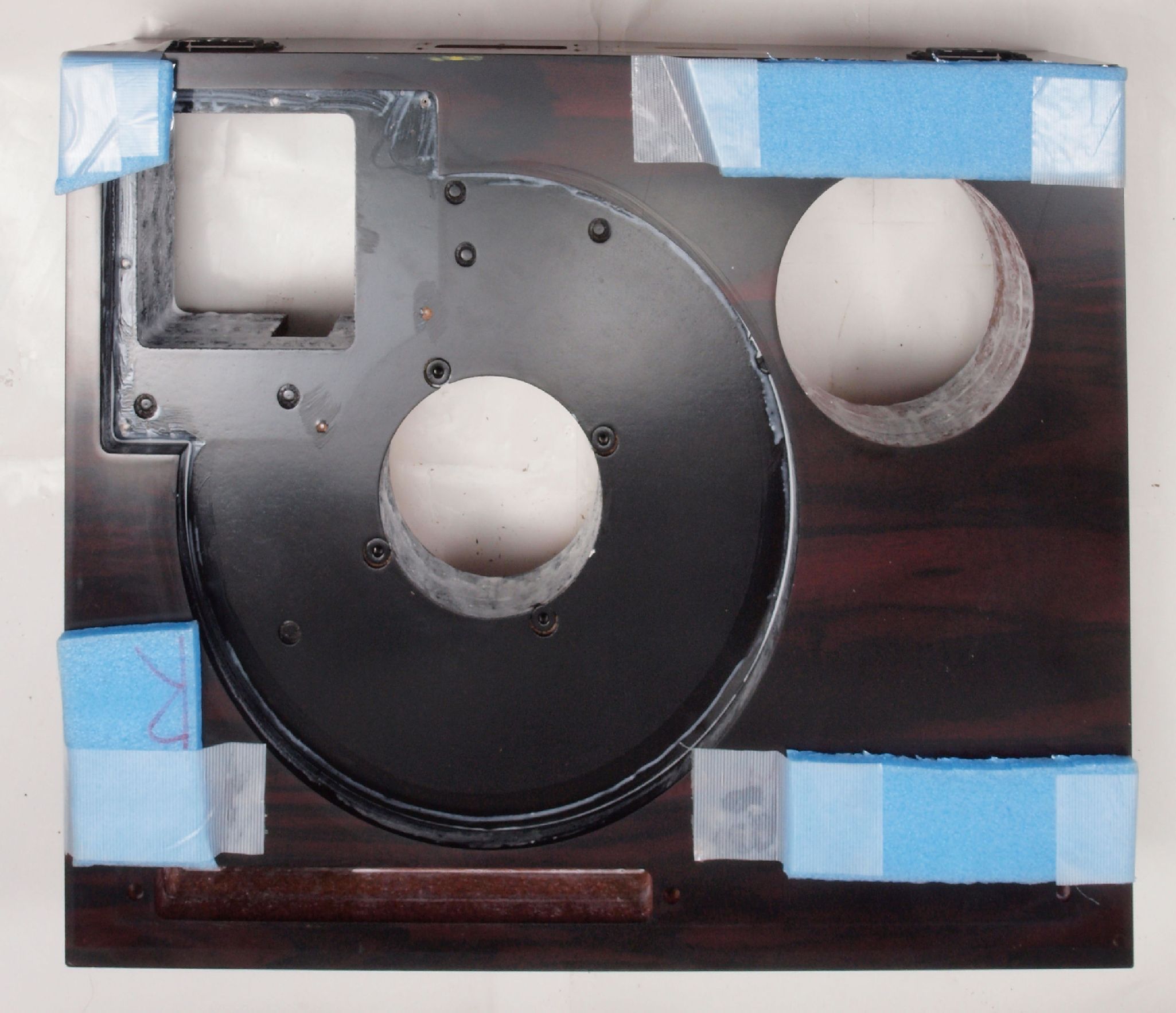

Ｗ３．　修理中・組立中、　本体上　養生の為、保護材を取り付ける。

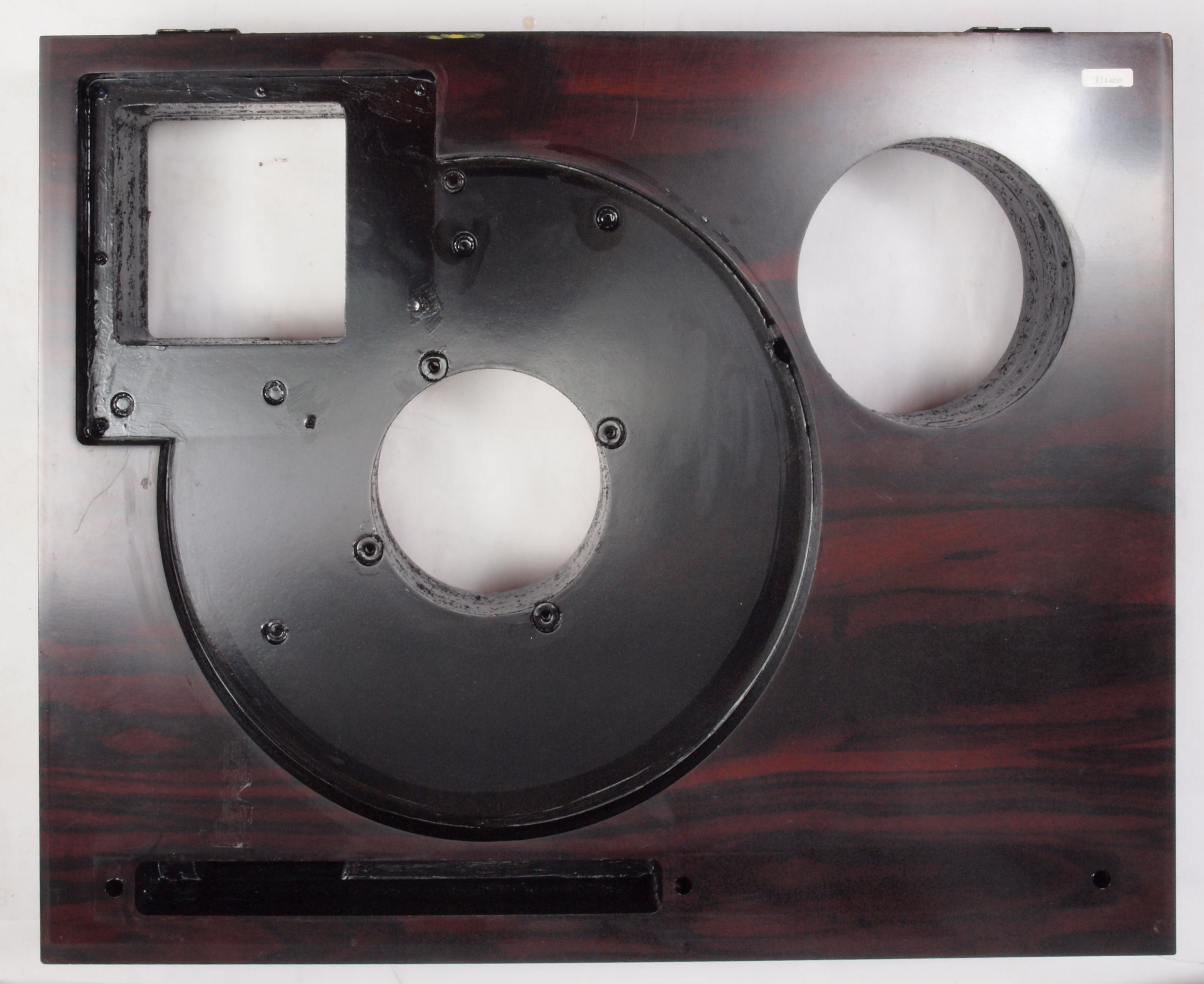

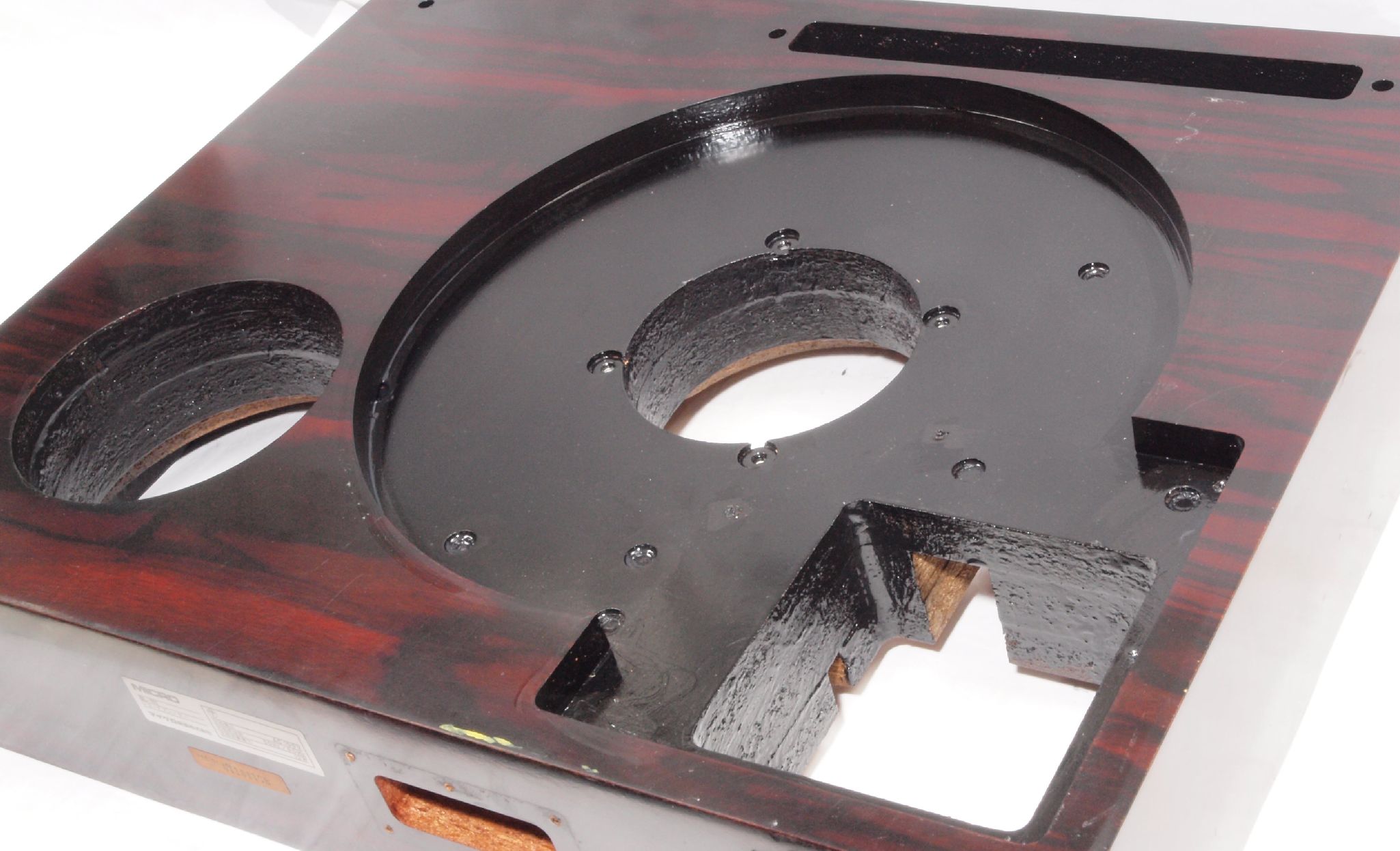

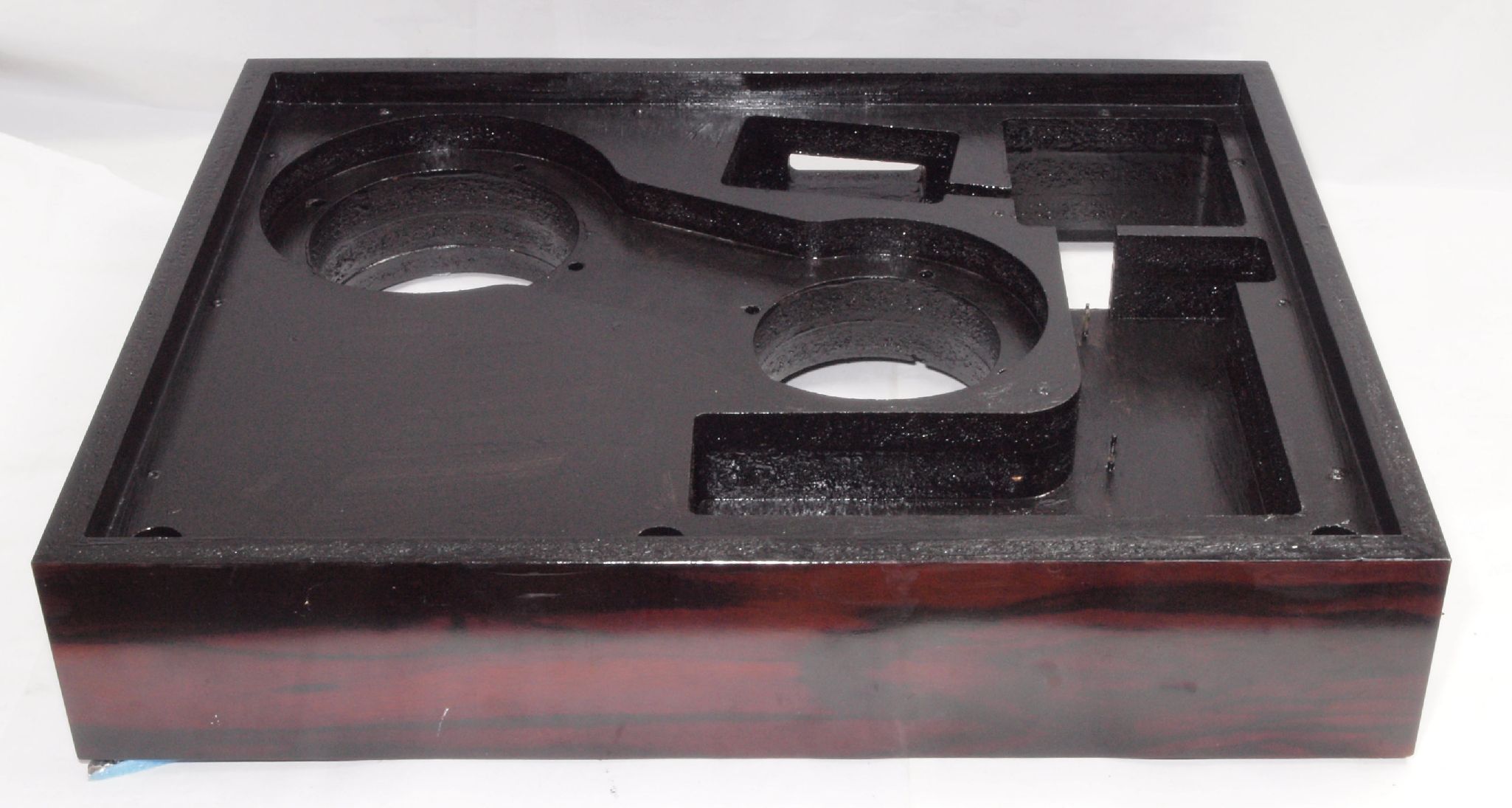

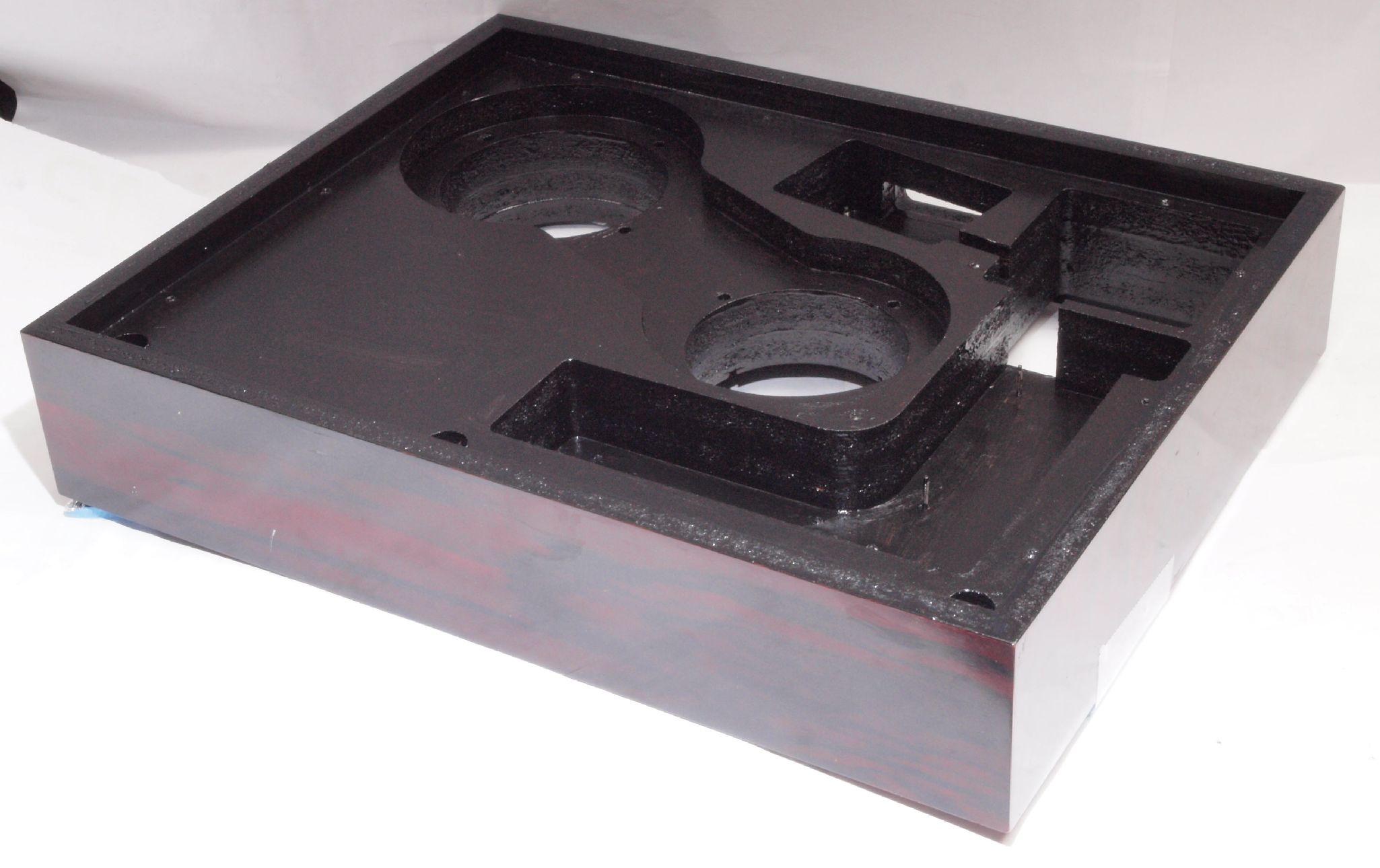

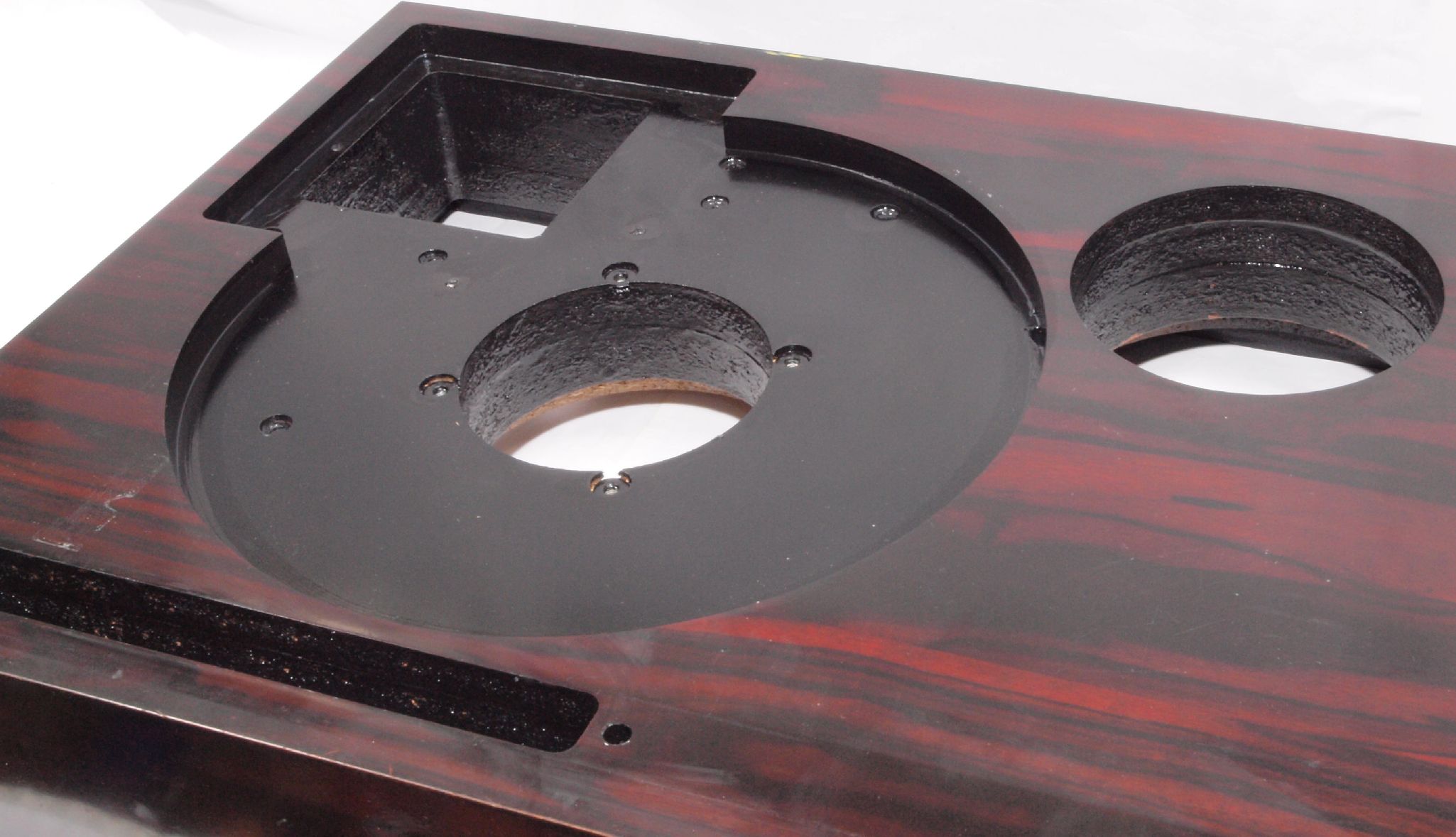

Ｗ４．　修理後（完成）、　本体上。

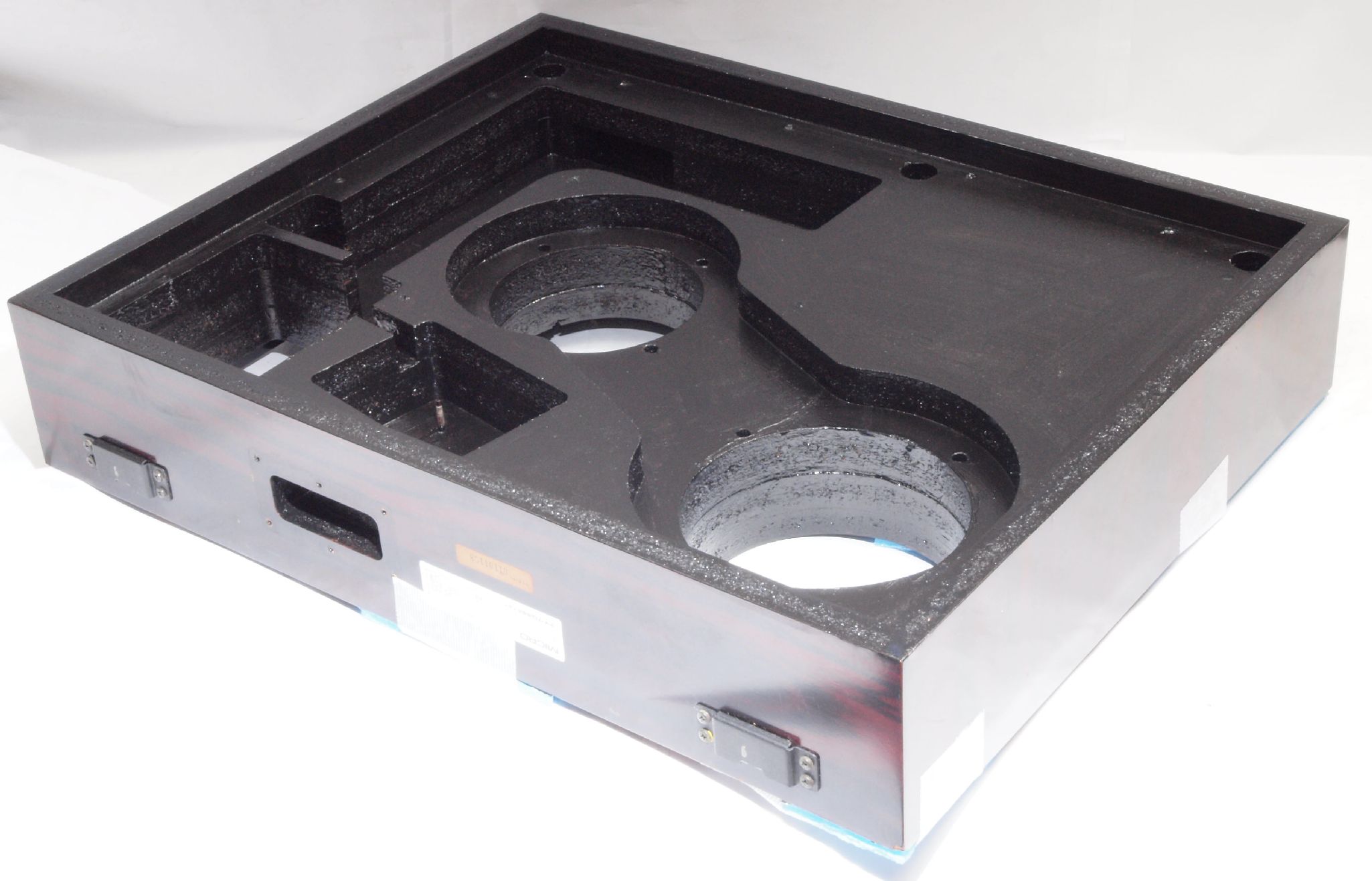

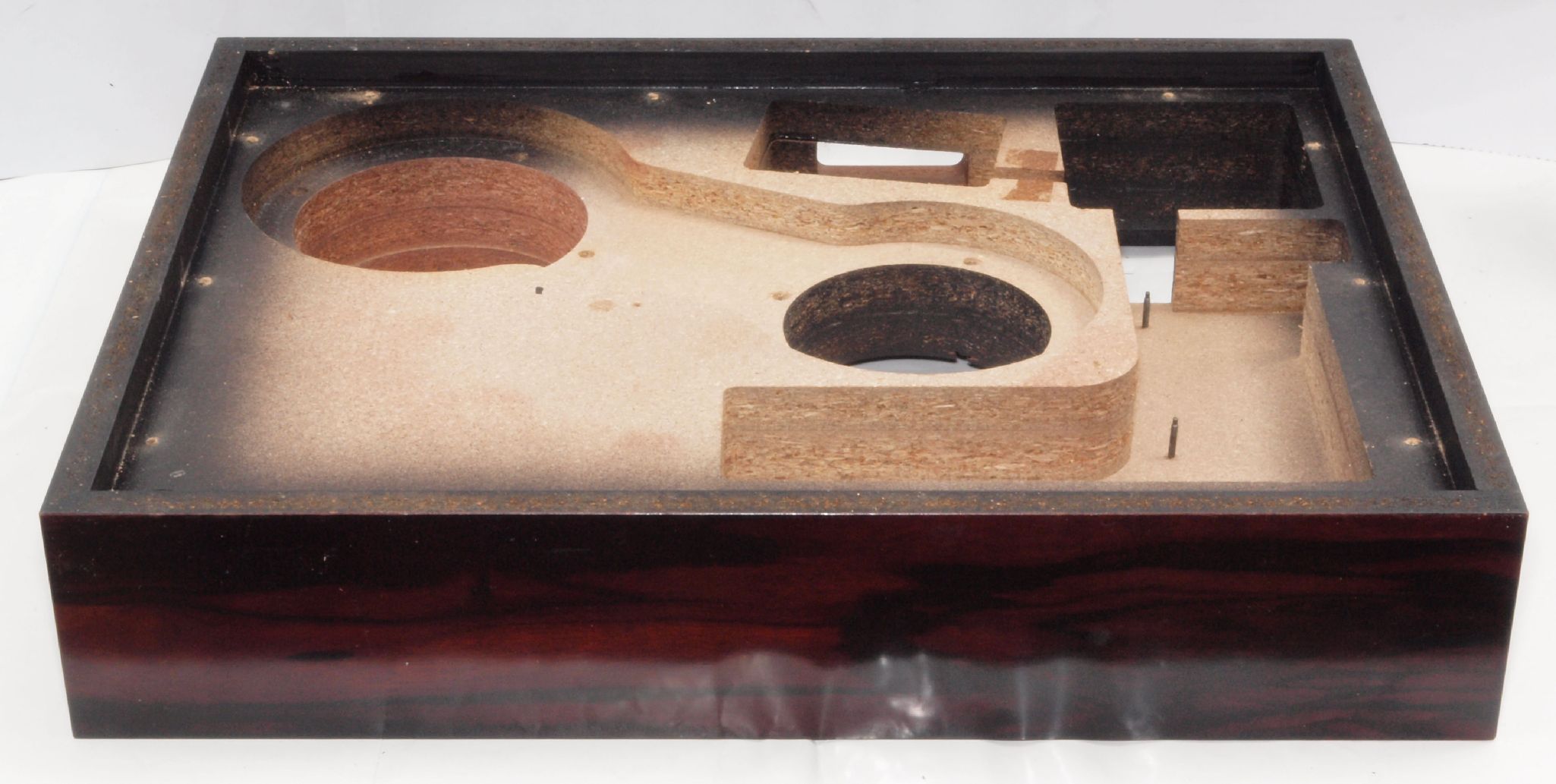

Ｗ５．　修理前　モーター、基板、アーム架台を取り本体下から。
Ｗ６．　修理中　本体木枠下、圧縮材にボンドを染みこませる。

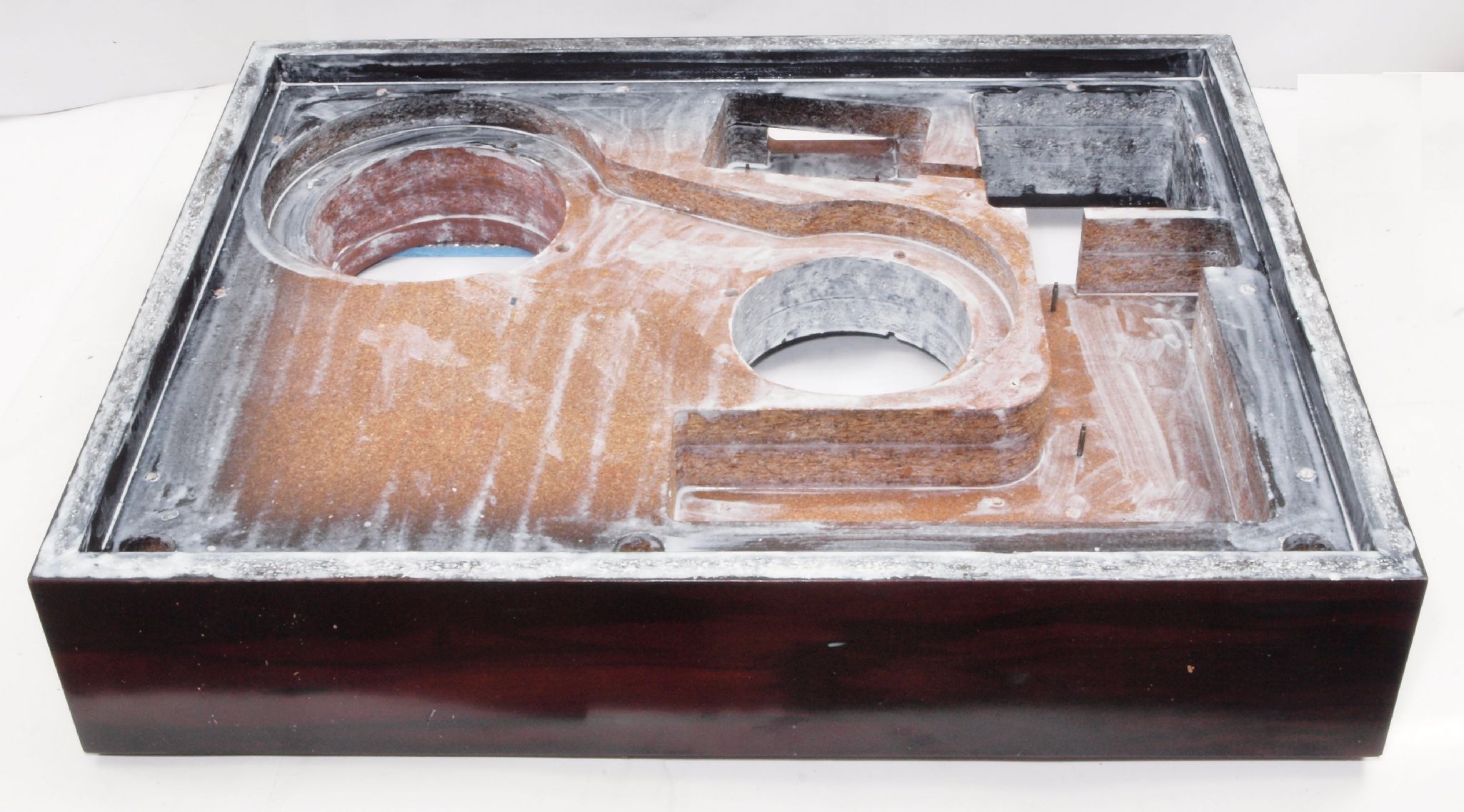

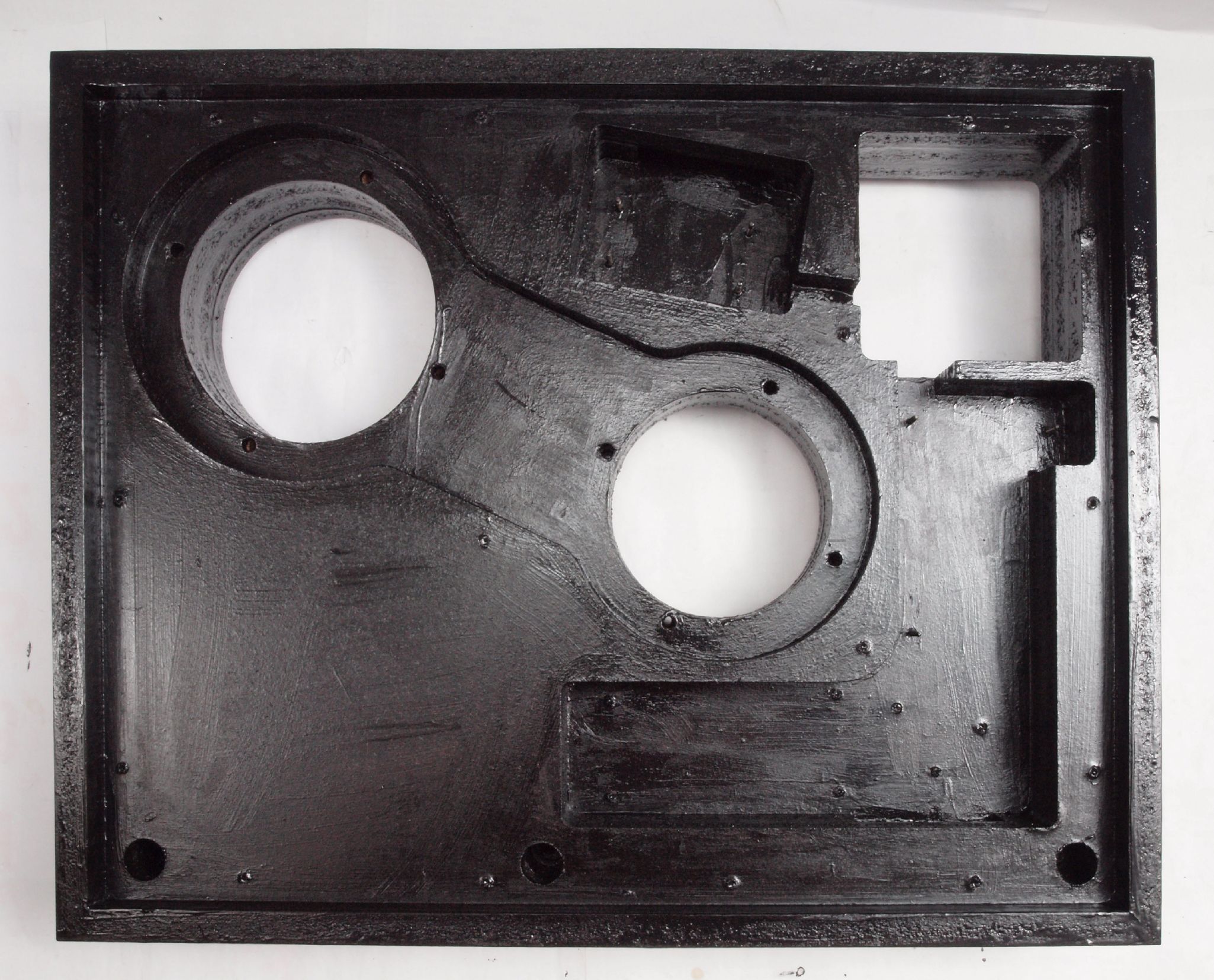

Ｗ７．　修理後　本体木枠下。　乾燥後さらにペンキを塗る。

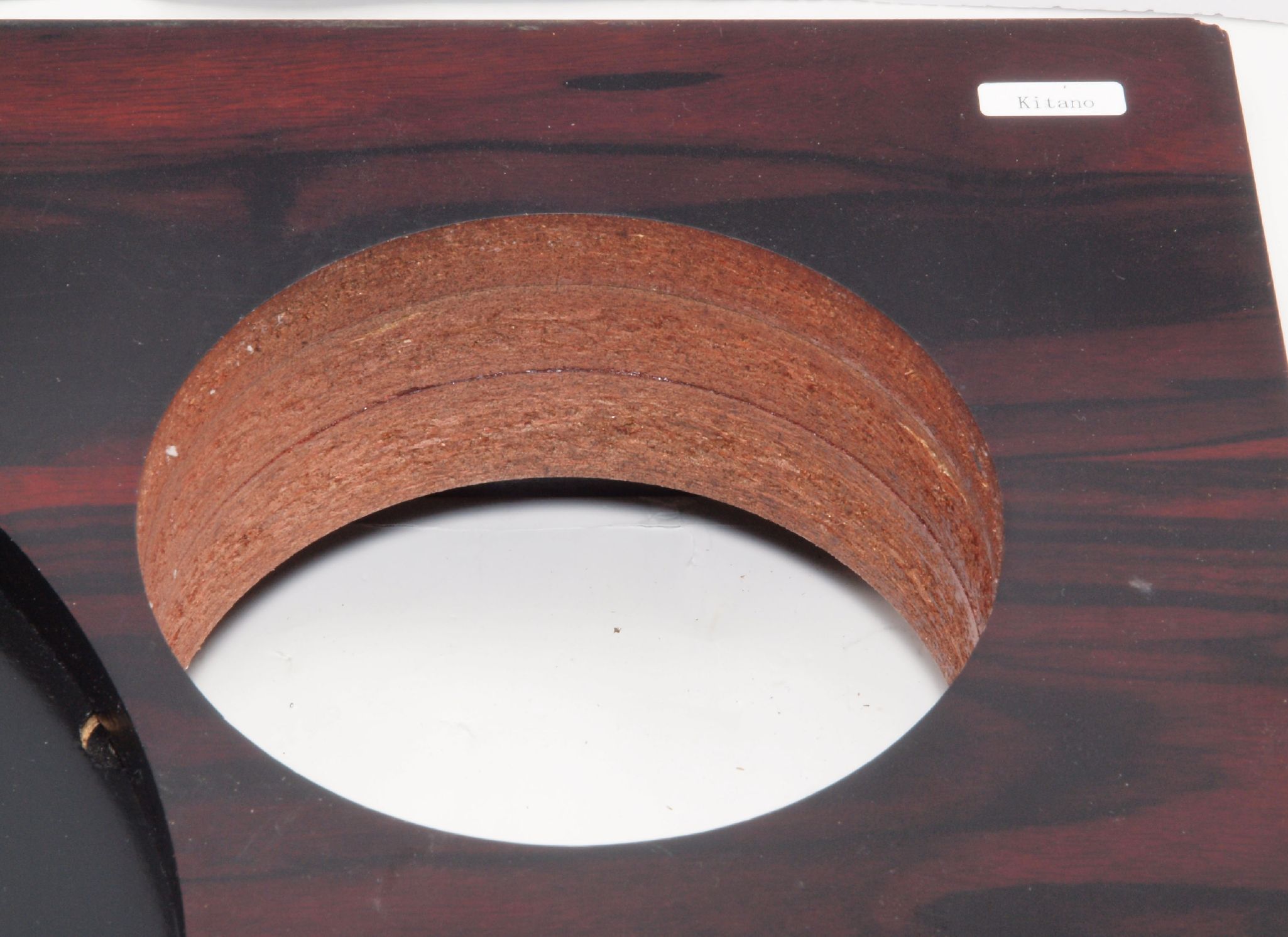

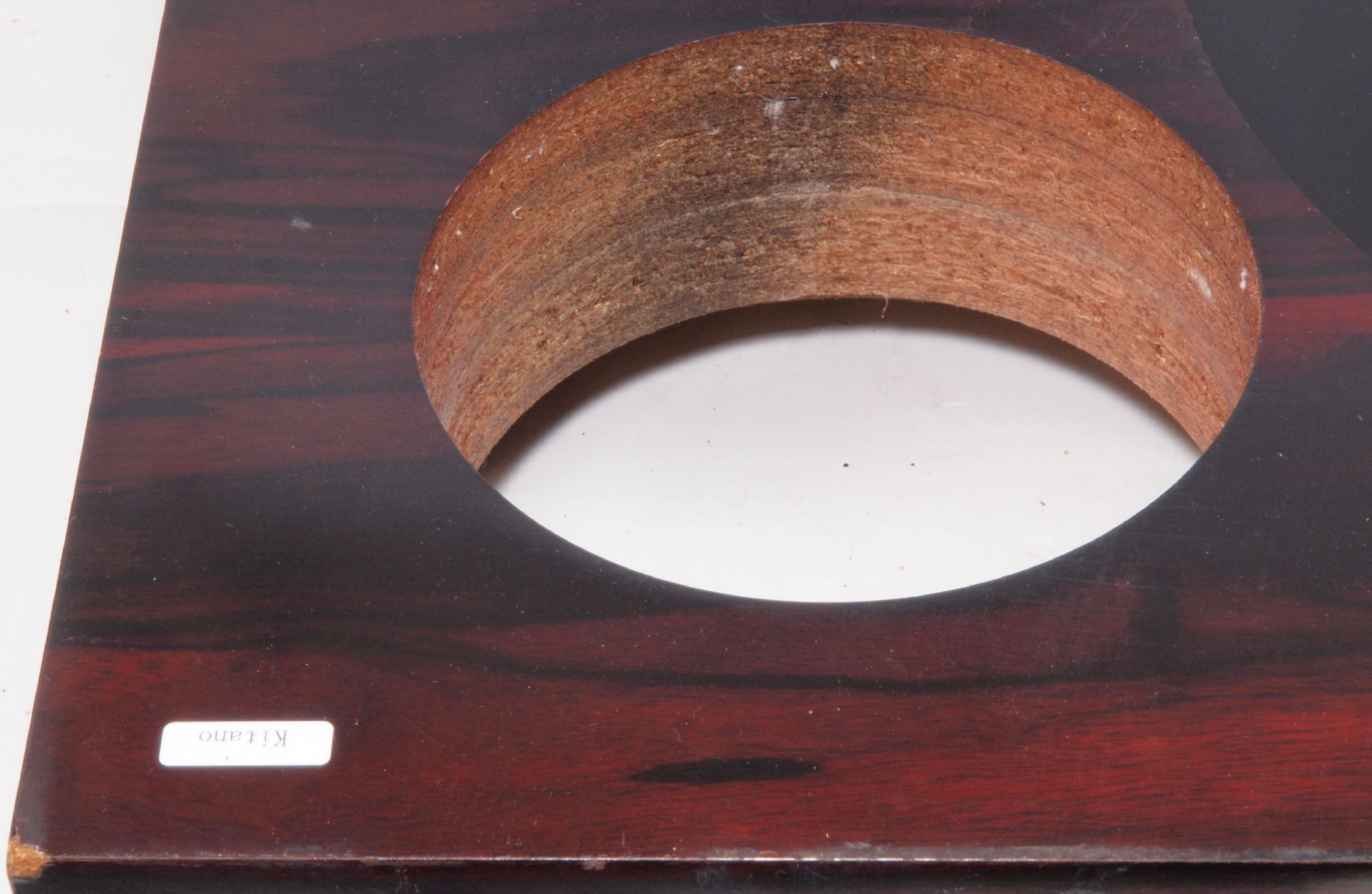

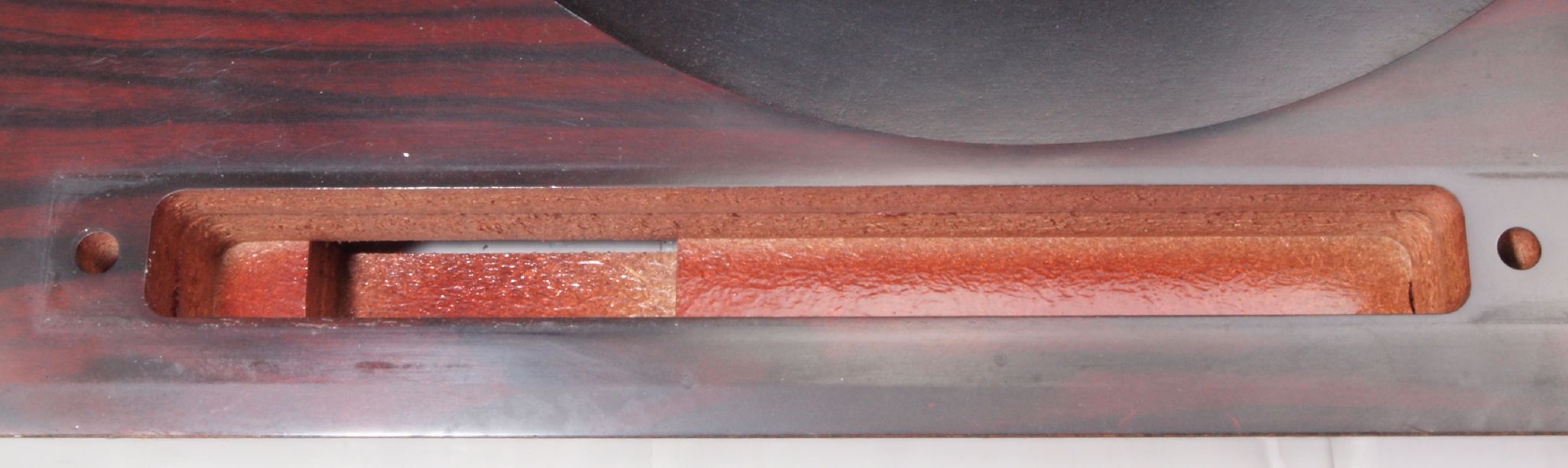

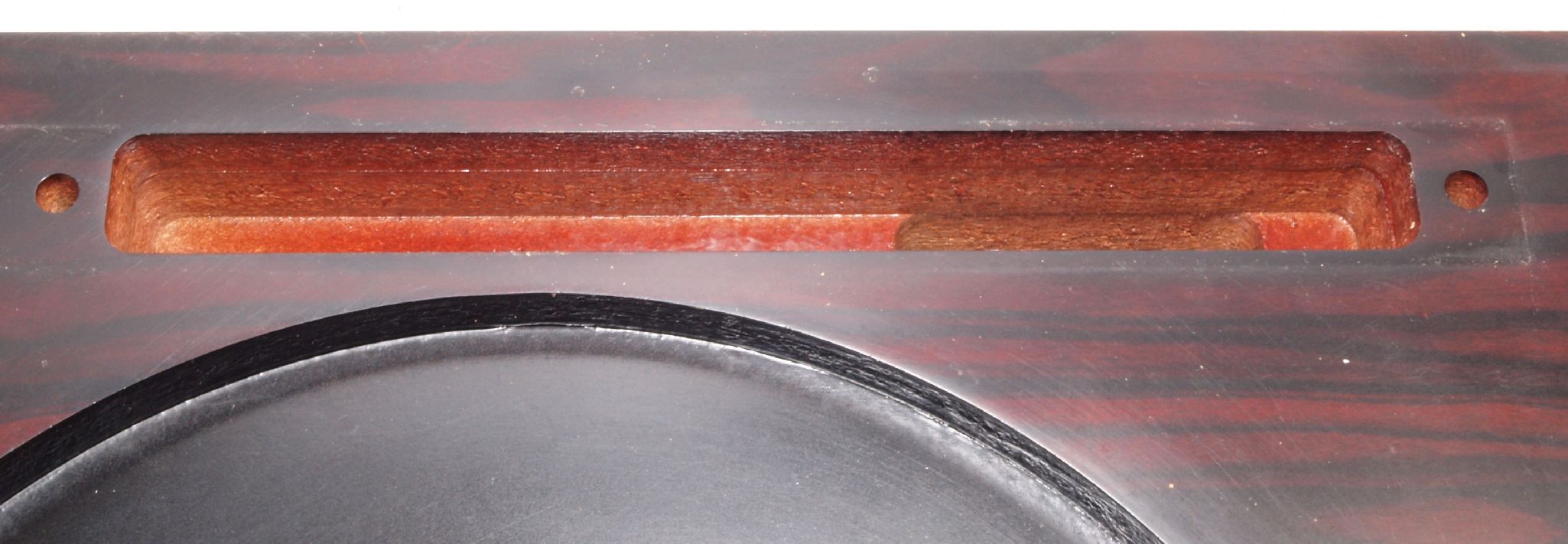

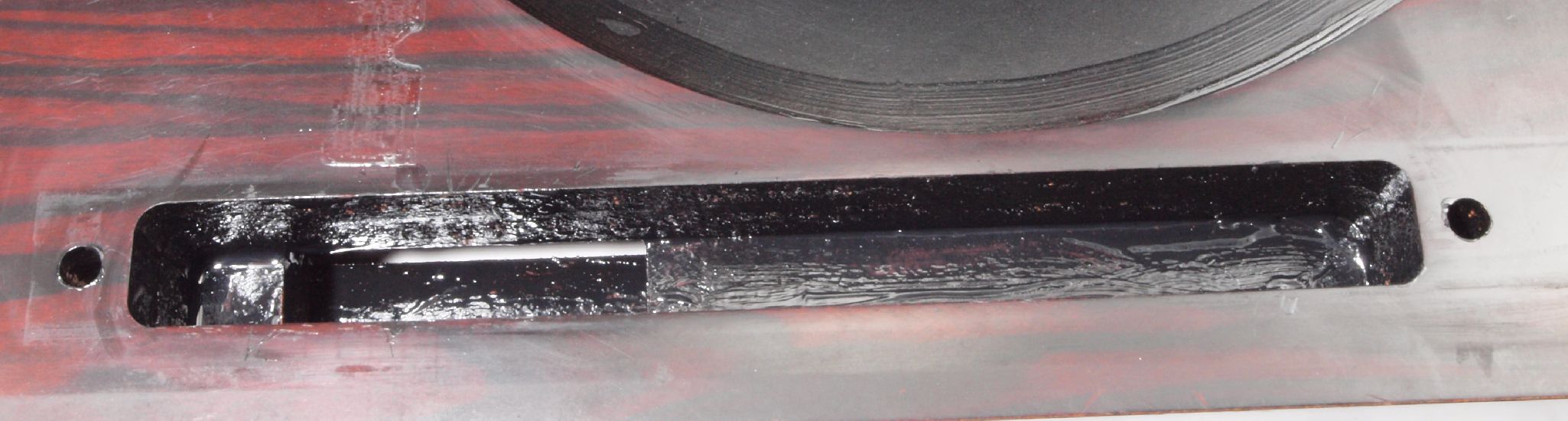

Ｗ１１．　修理前　アーム取り付け穴。

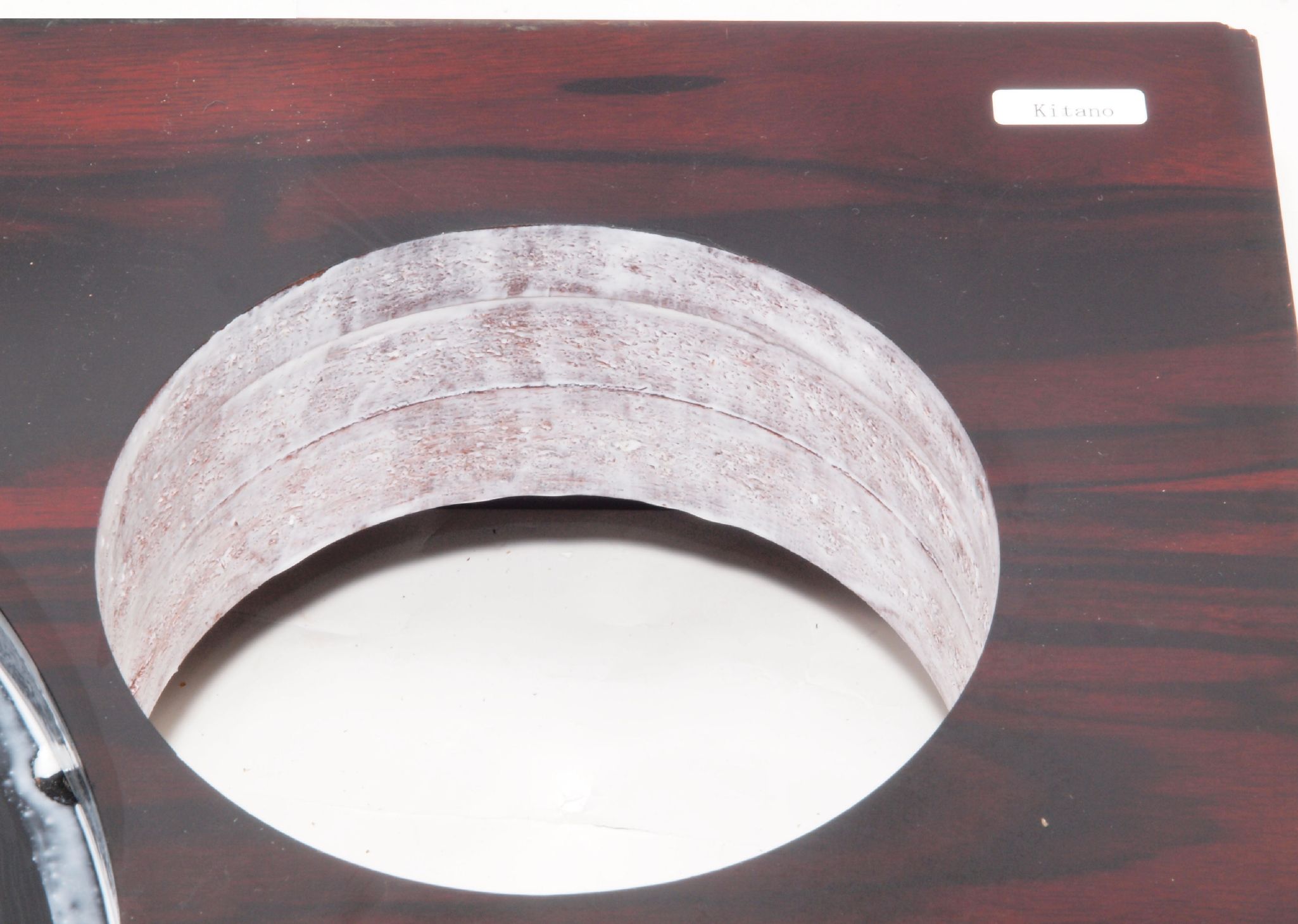

Ｗ１２．　修理中　アーム取り付け穴。　圧縮材にボンドを染みこませる。

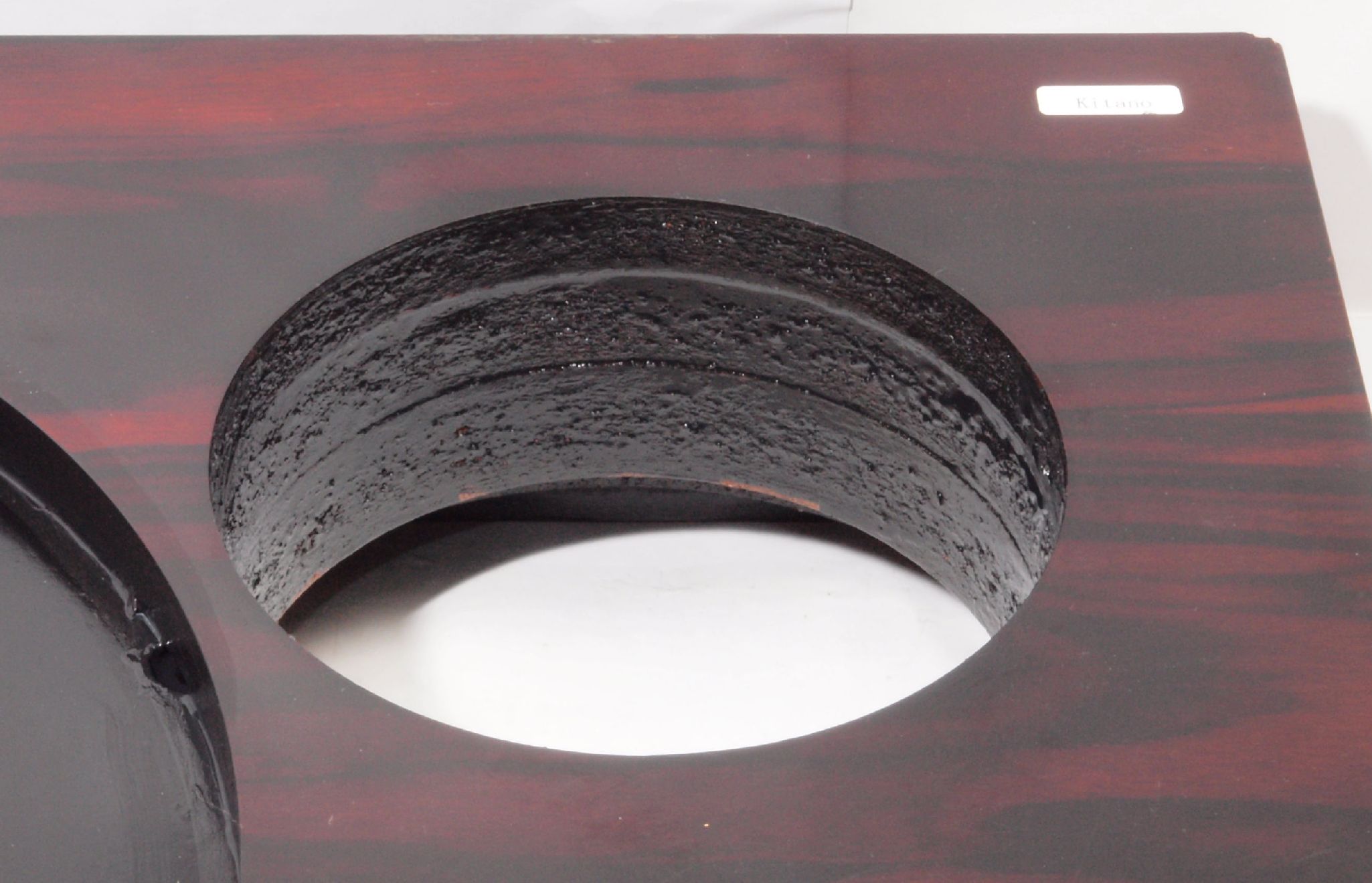

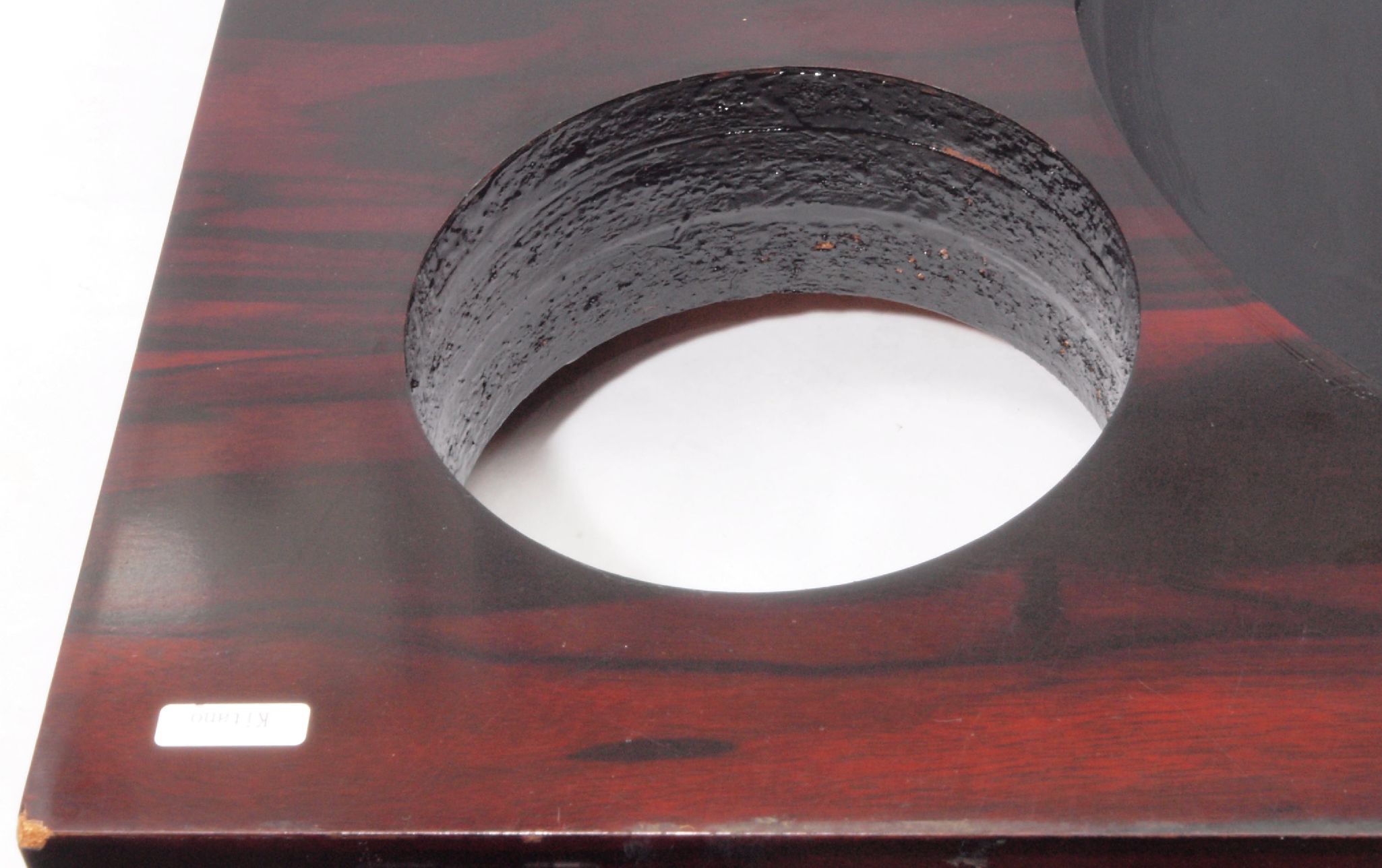

Ｗ１３．　修理後　アーム取り付け穴。　更にペンキを塗る。
Ｗ１４．　修理後　アーム取り付け穴、反対側。
Ｗ１５．　修理中　アーム取り付け穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ１６．　修理後　アーム取り付け穴、反対側。　更にペンキを塗る。

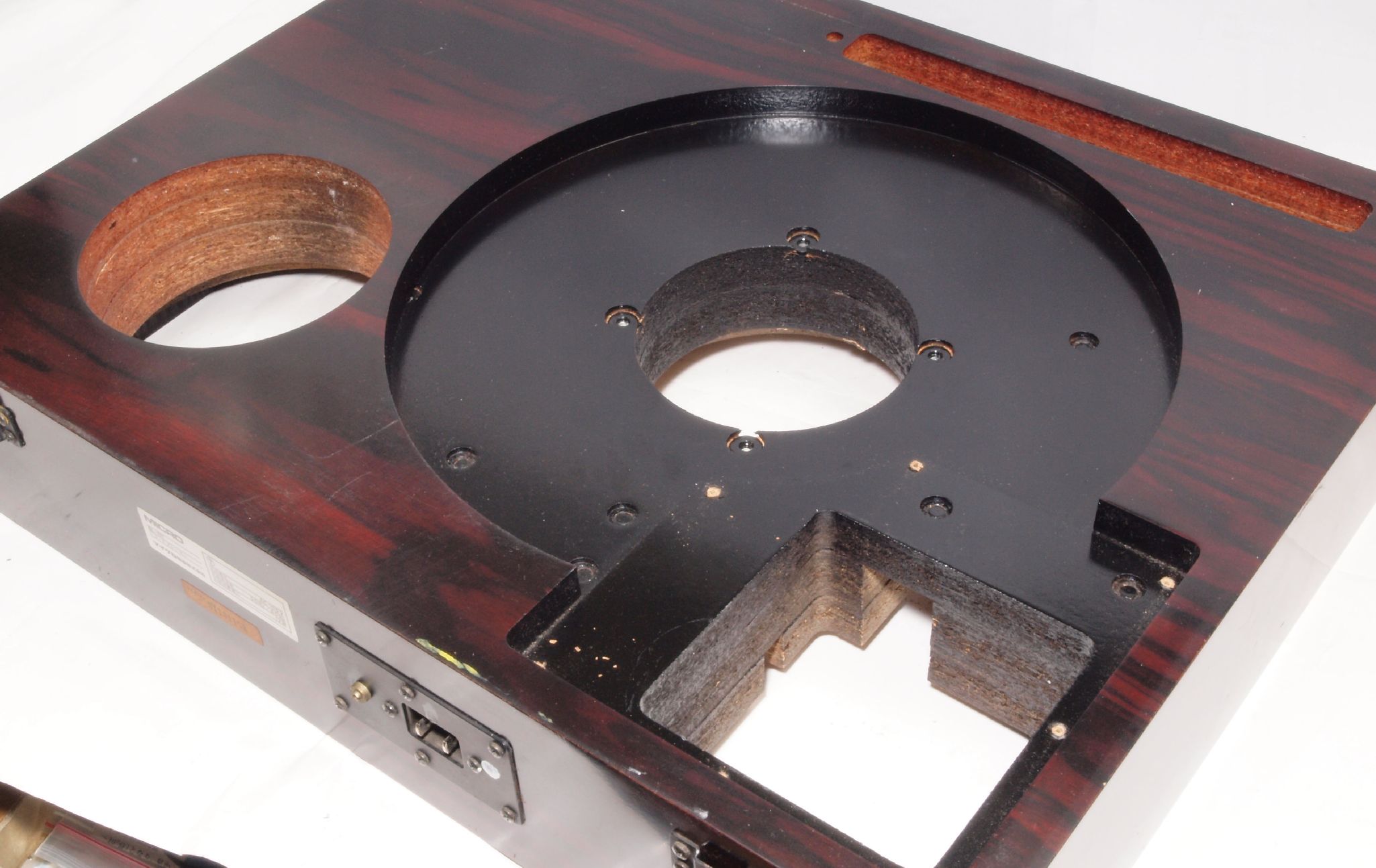

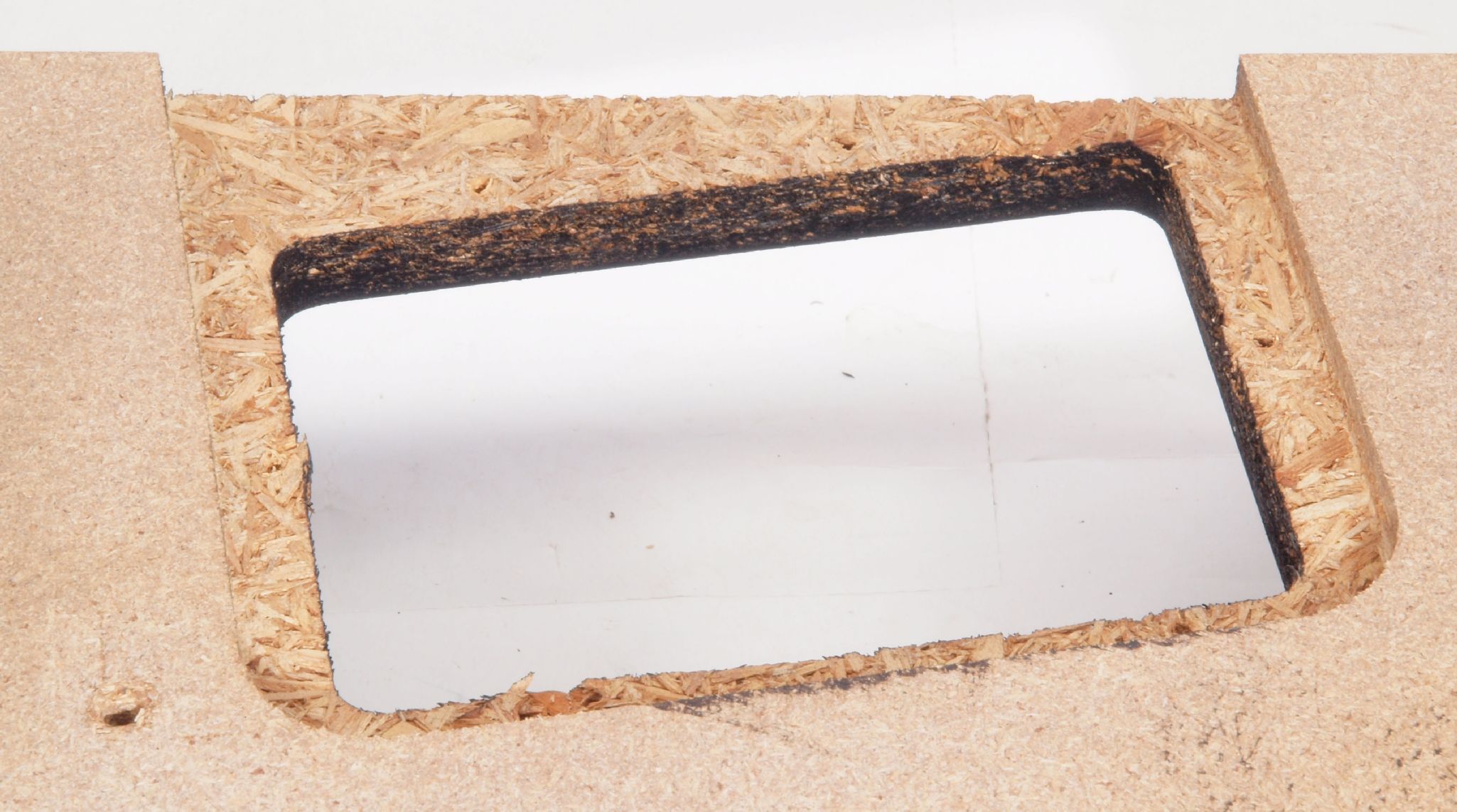

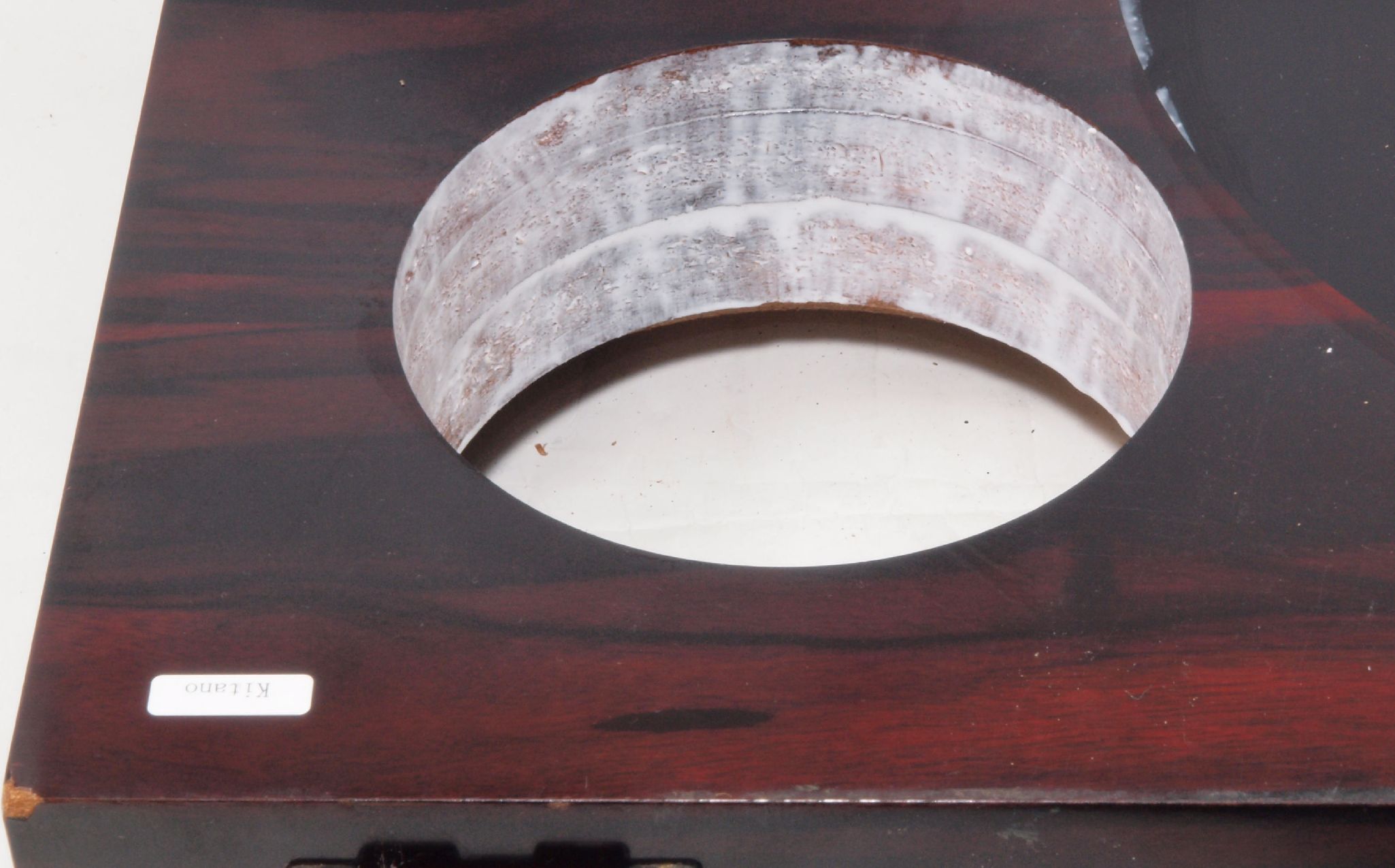

Ｗ２１．　修理前　モーター取付穴、タンテーブル軸受取付穴。

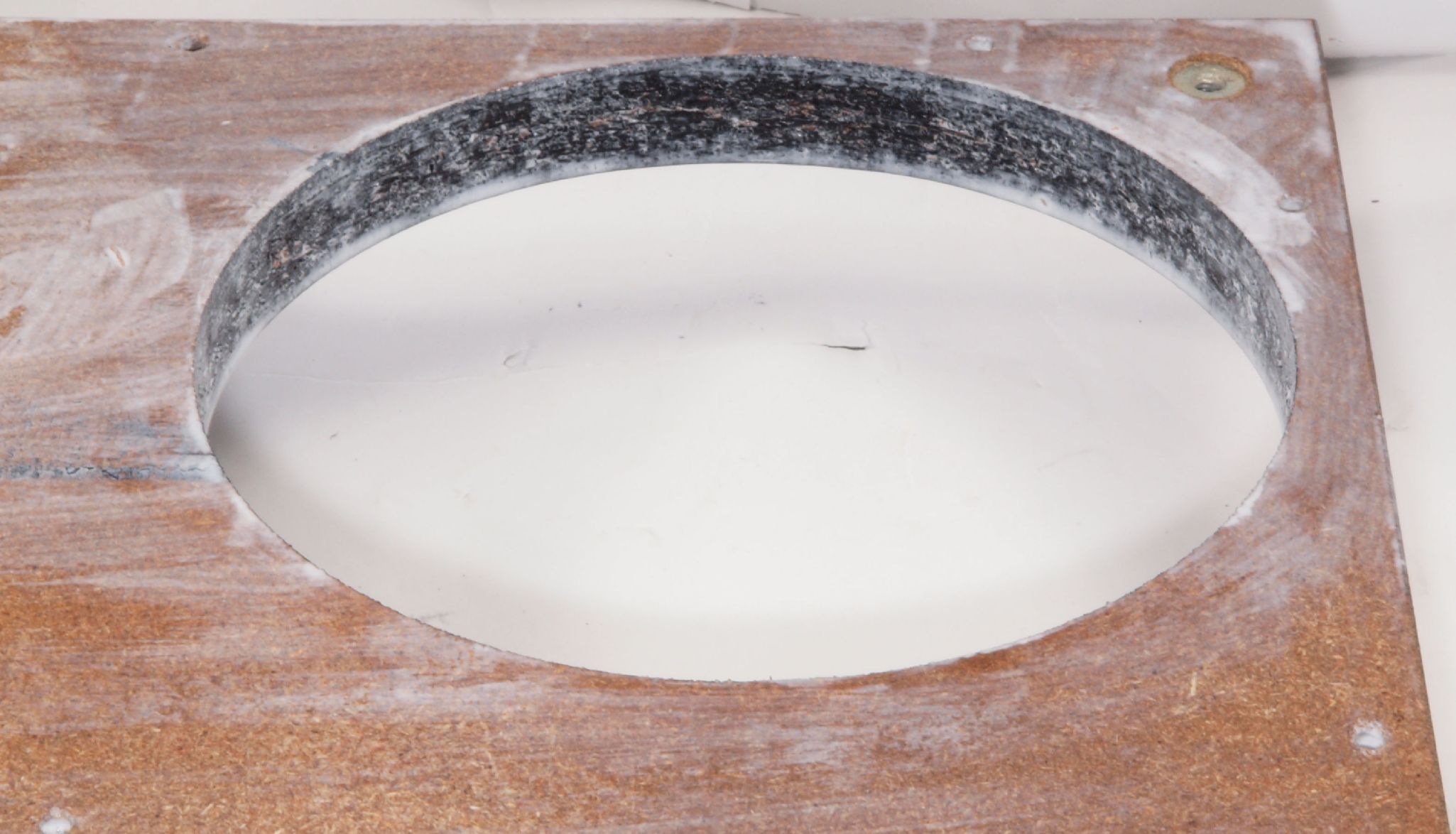

Ｗ２２．　修理中　モーター取付穴、タンテーブル軸受取付穴。　圧縮材にボンドを染みこませる。
Ｗ２３．　修理後　モーター取付穴、タンテーブル軸受取付穴。　更にペンキを塗る。
Ｗ２４．　修理前　モーター取付穴、タンテーブル軸受取付穴、反対側。
Ｗ２５．　修理中　モーター取付穴、タンテーブル軸受取付穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ２６．　修理後　モーター取付穴、タンテーブル軸受取付穴、反対側。　更にペンキを塗る。

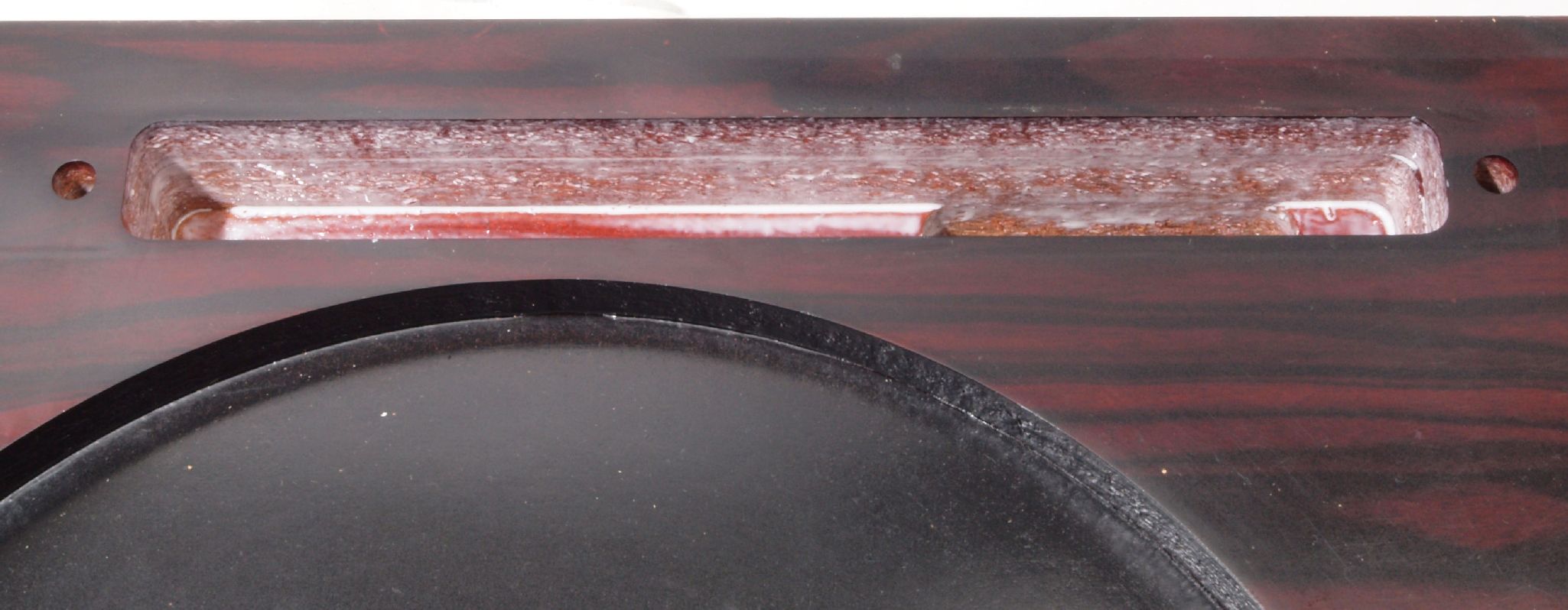

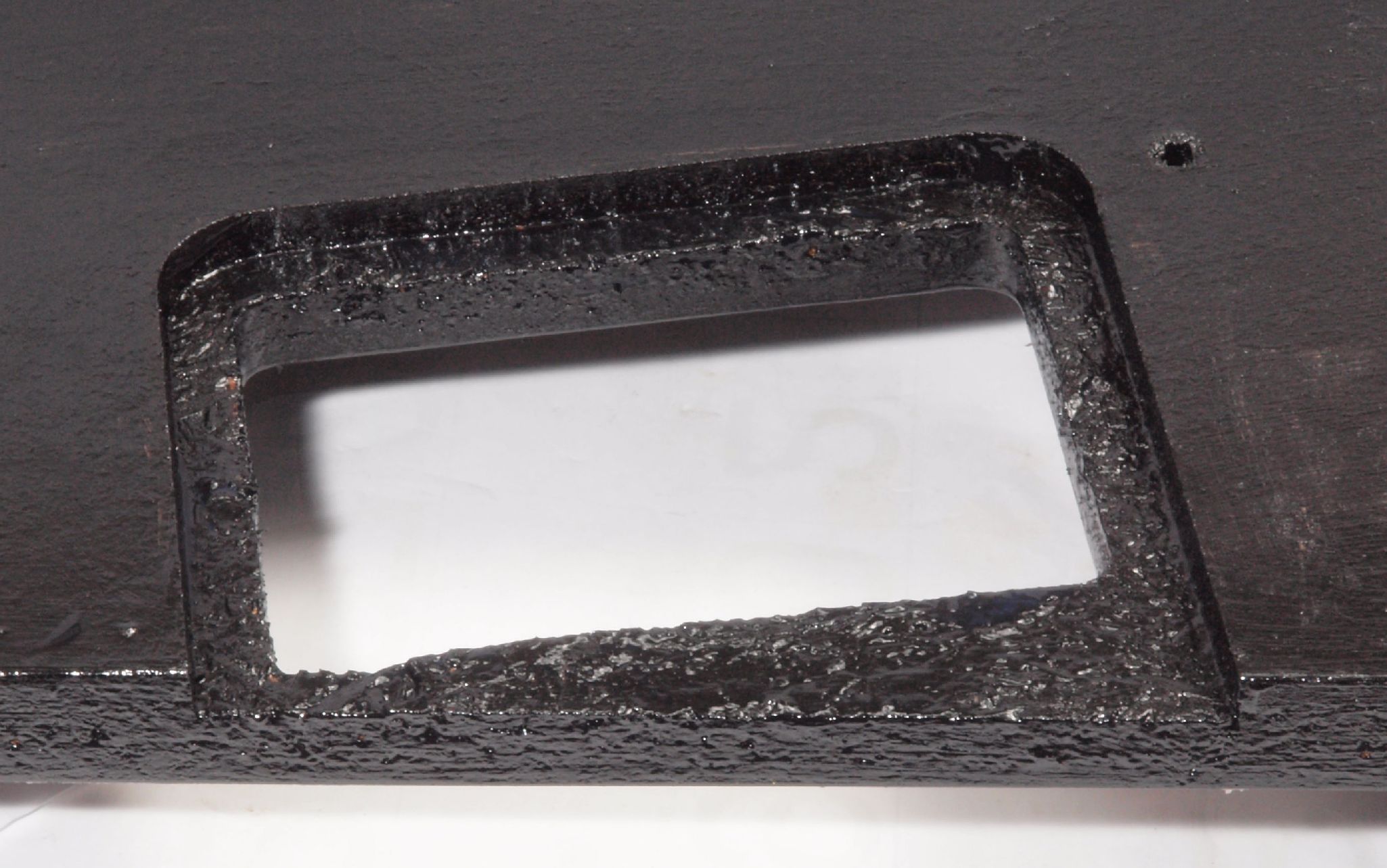

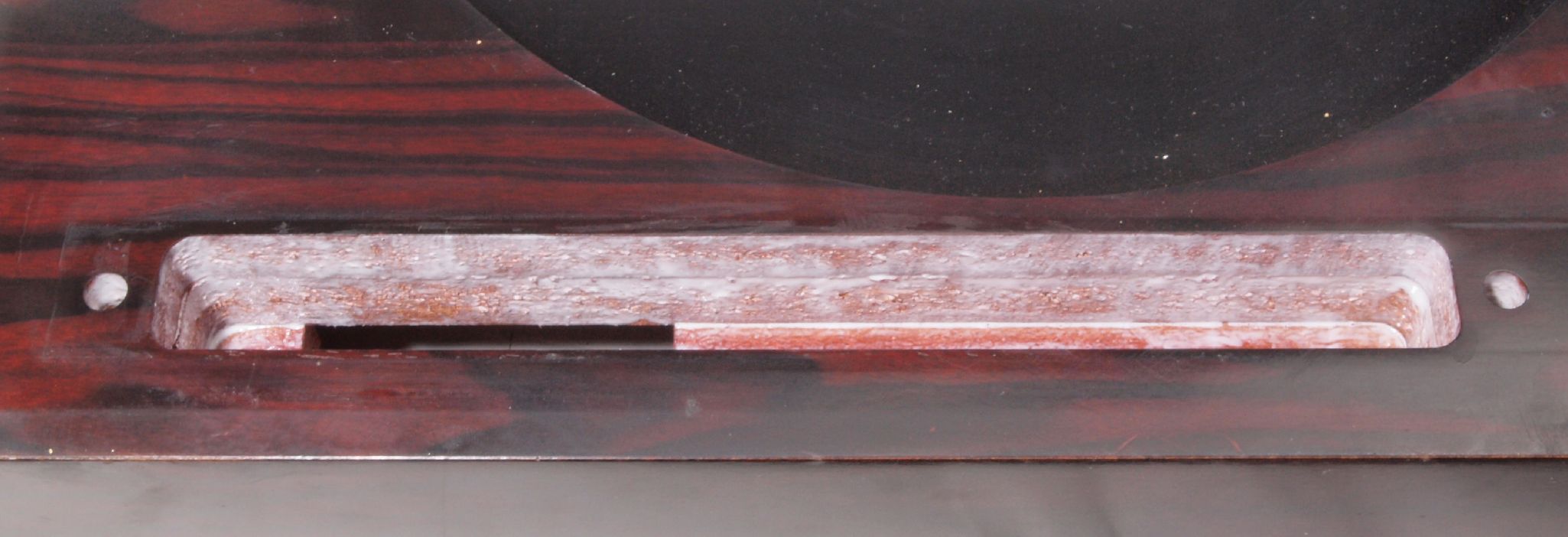

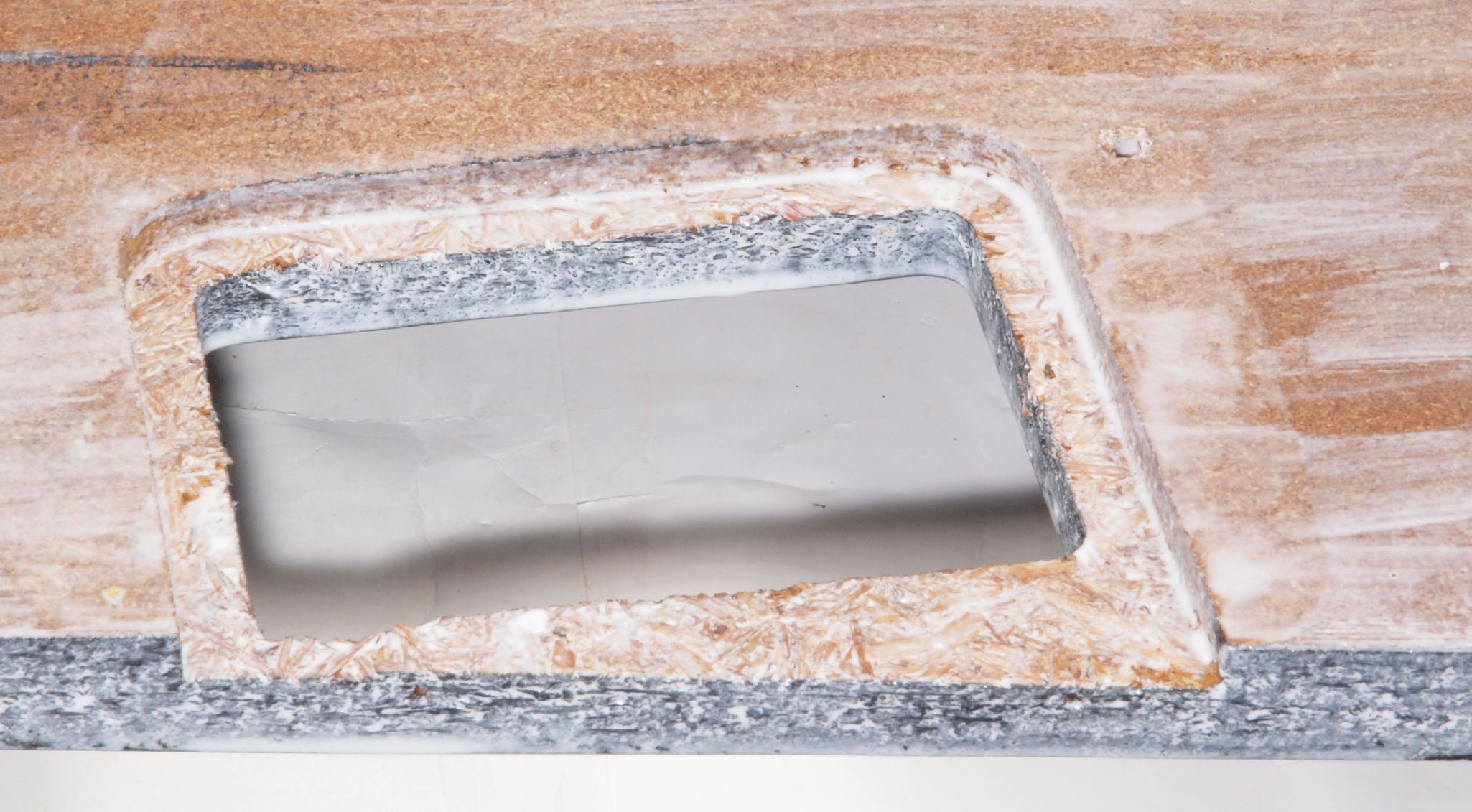

Ｗ３１．　修理前　操作部取付穴。

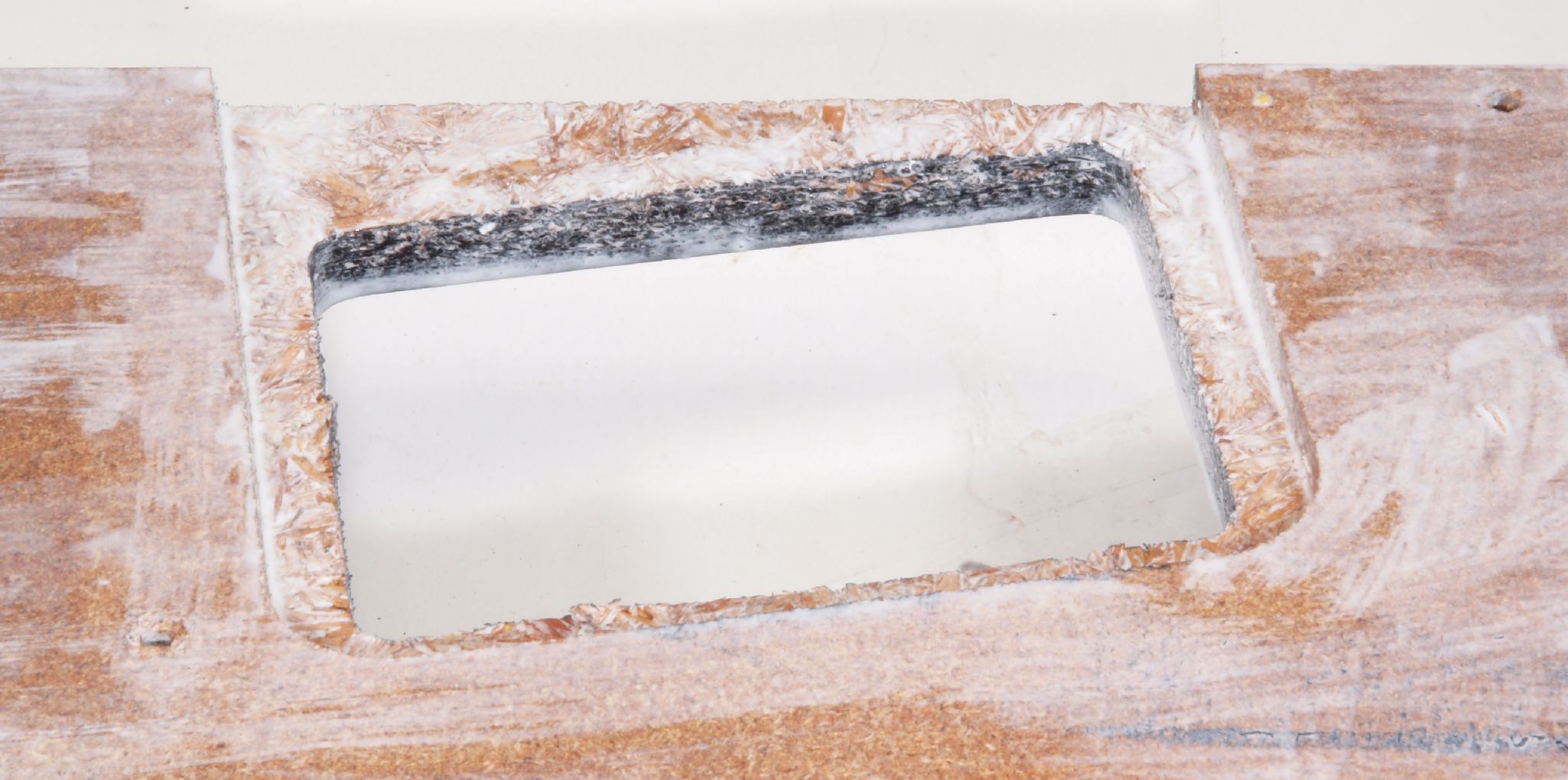

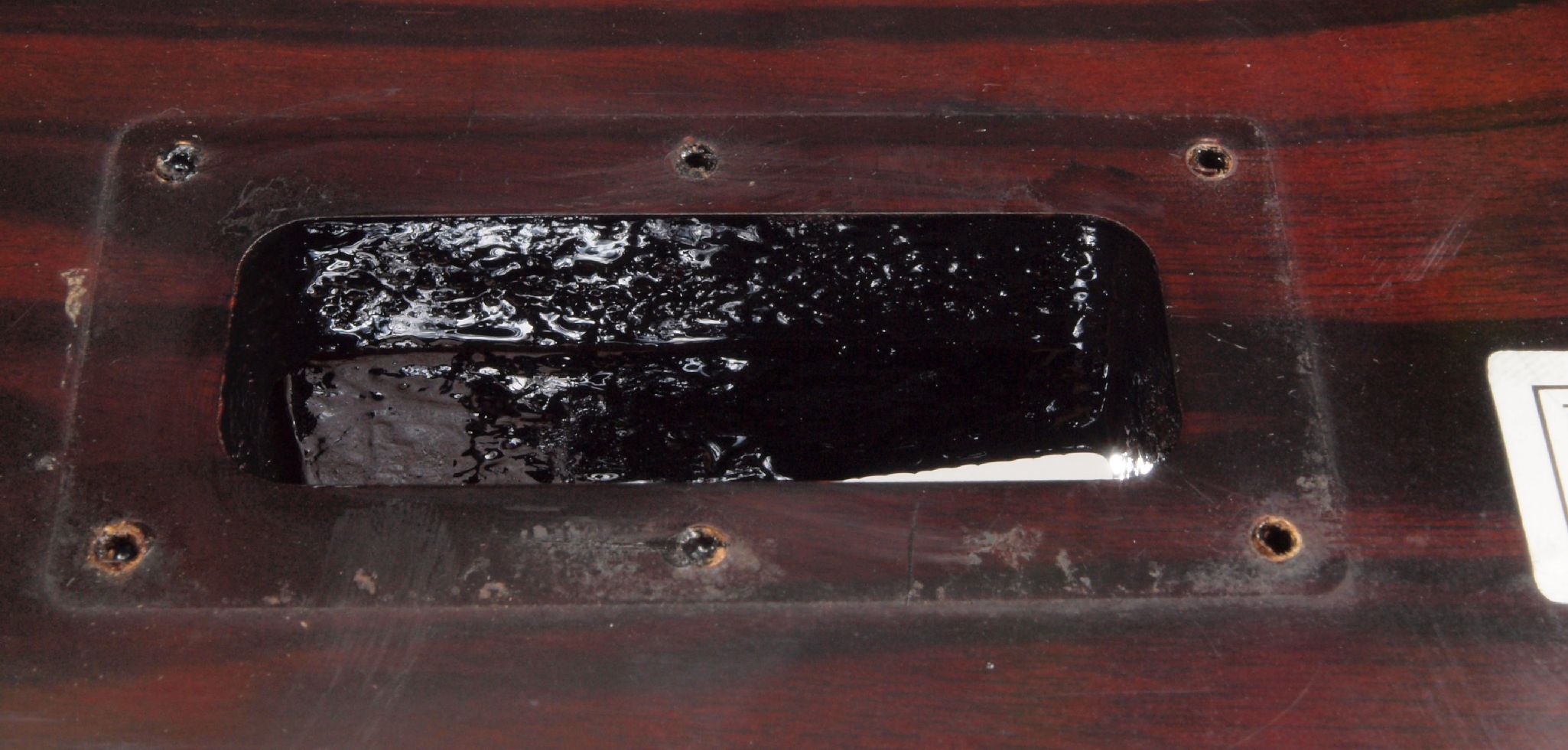

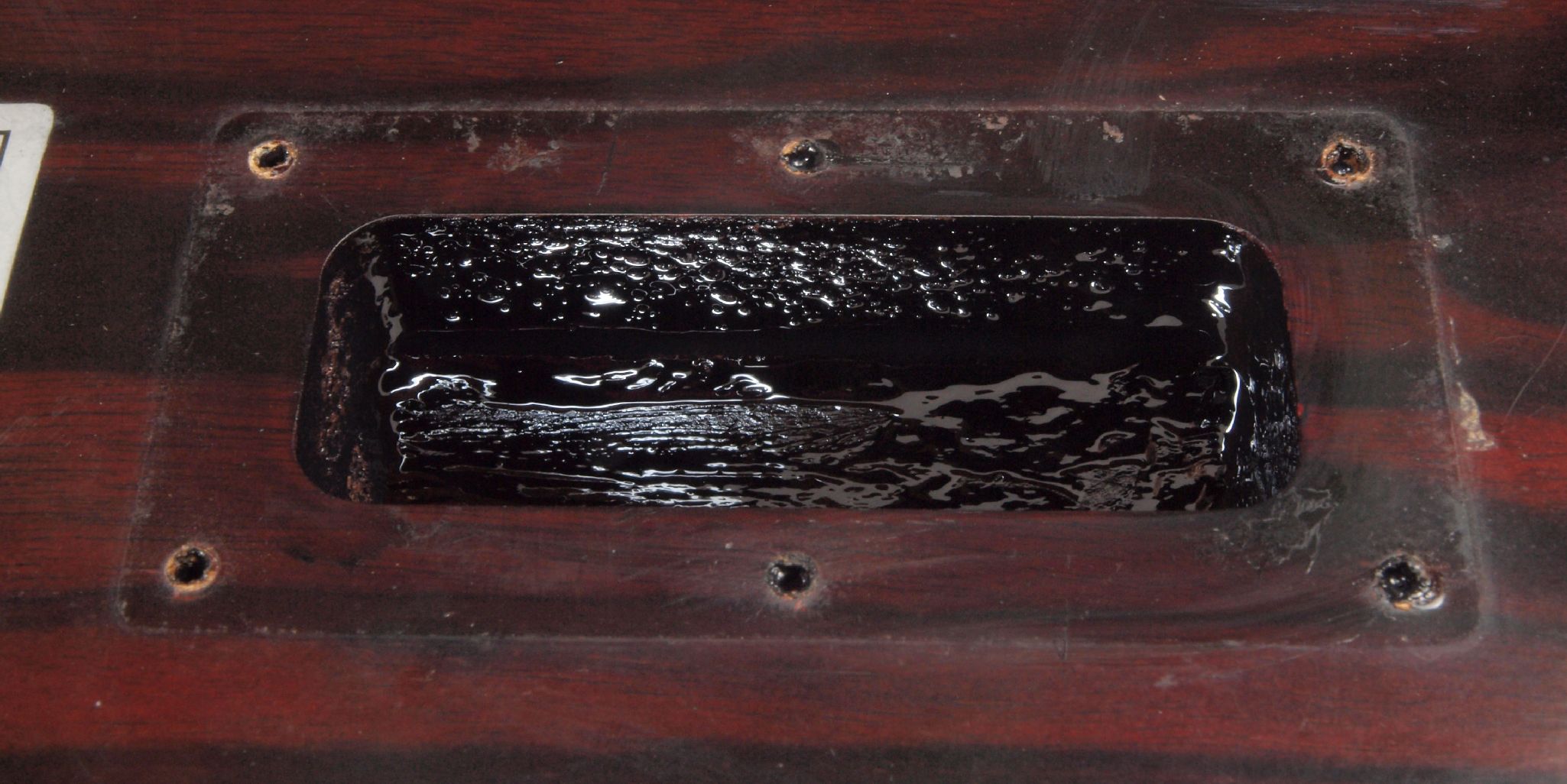

Ｗ３２．　修理中　操作部取付穴。　圧縮材にボンドを染みこませる。

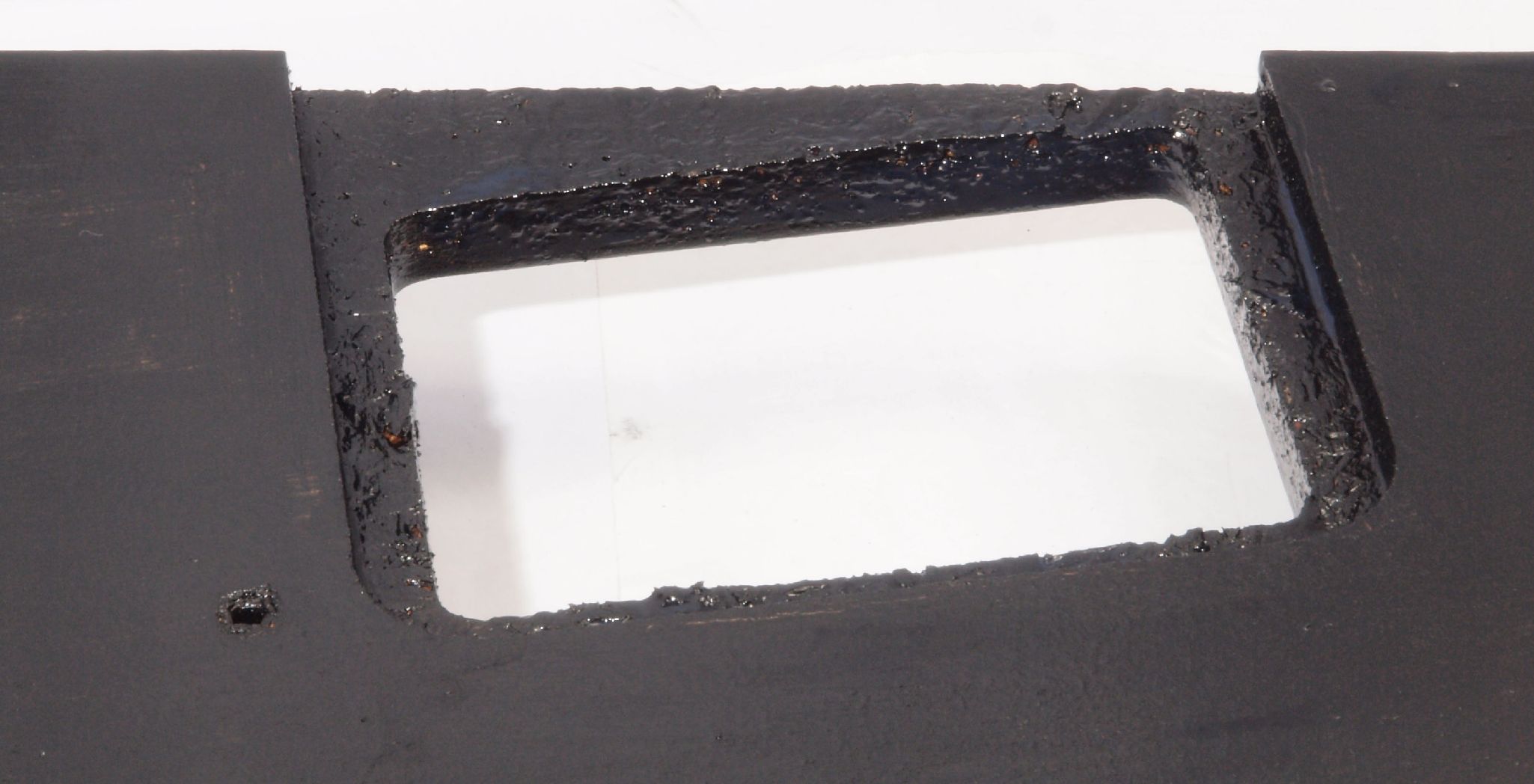

Ｗ３３．　修理後　操作部取付穴。　更にペンキを塗る。
Ｗ３４．　修理前　操作部取付穴、反対側。
Ｗ３５．　修理中　操作部取付穴、反対側。　圧縮材にボンドを染みこませる。
Ｗ３６．　修理後　操作部取付穴、反対側。　更にペンキを塗る。

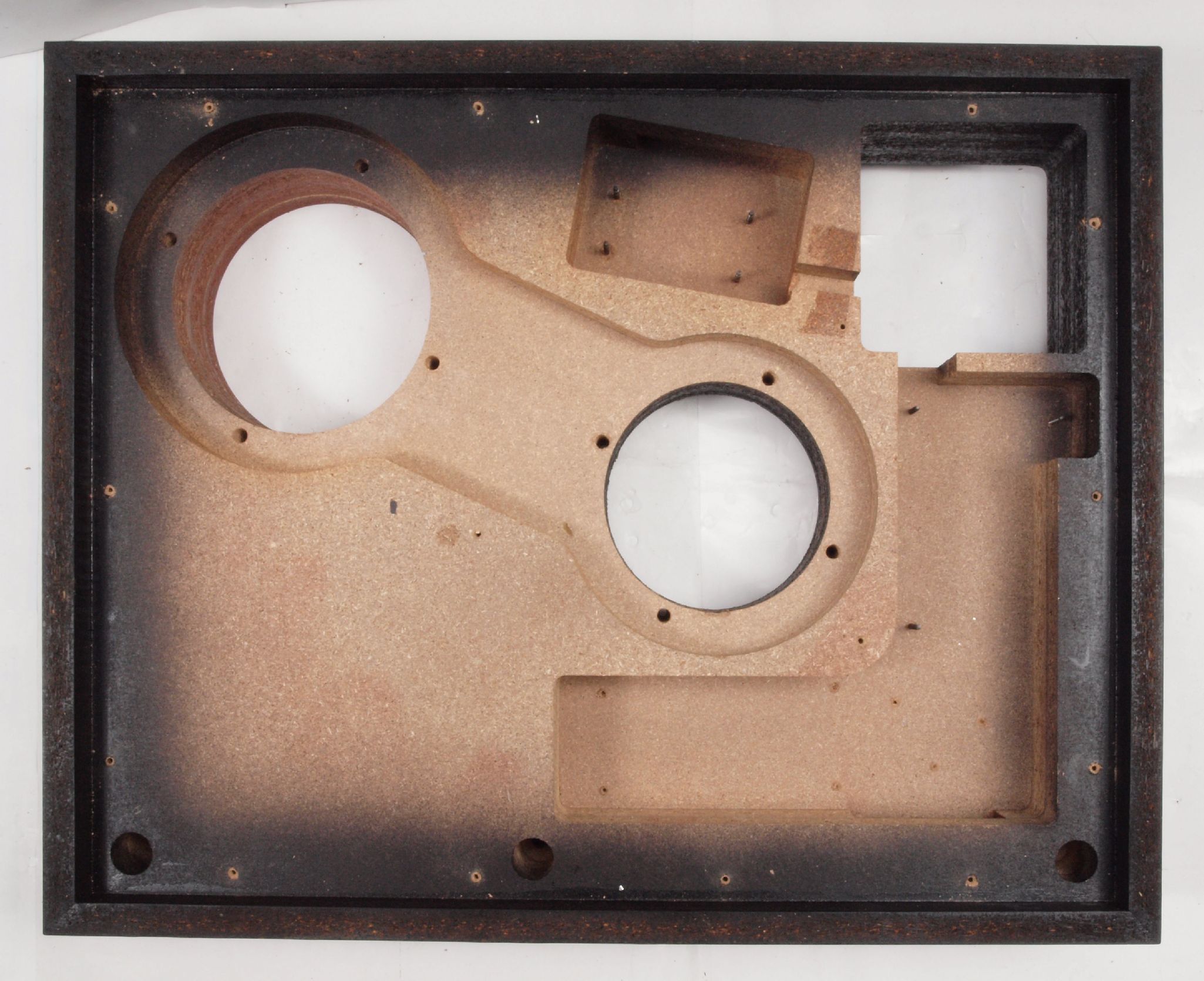

Ｗ４１．　修理前　本体木枠下。　基板やモーターを取り外す。
Ｗ４２．　修理中　本体木枠下、圧縮材にボンドを染みこませる。

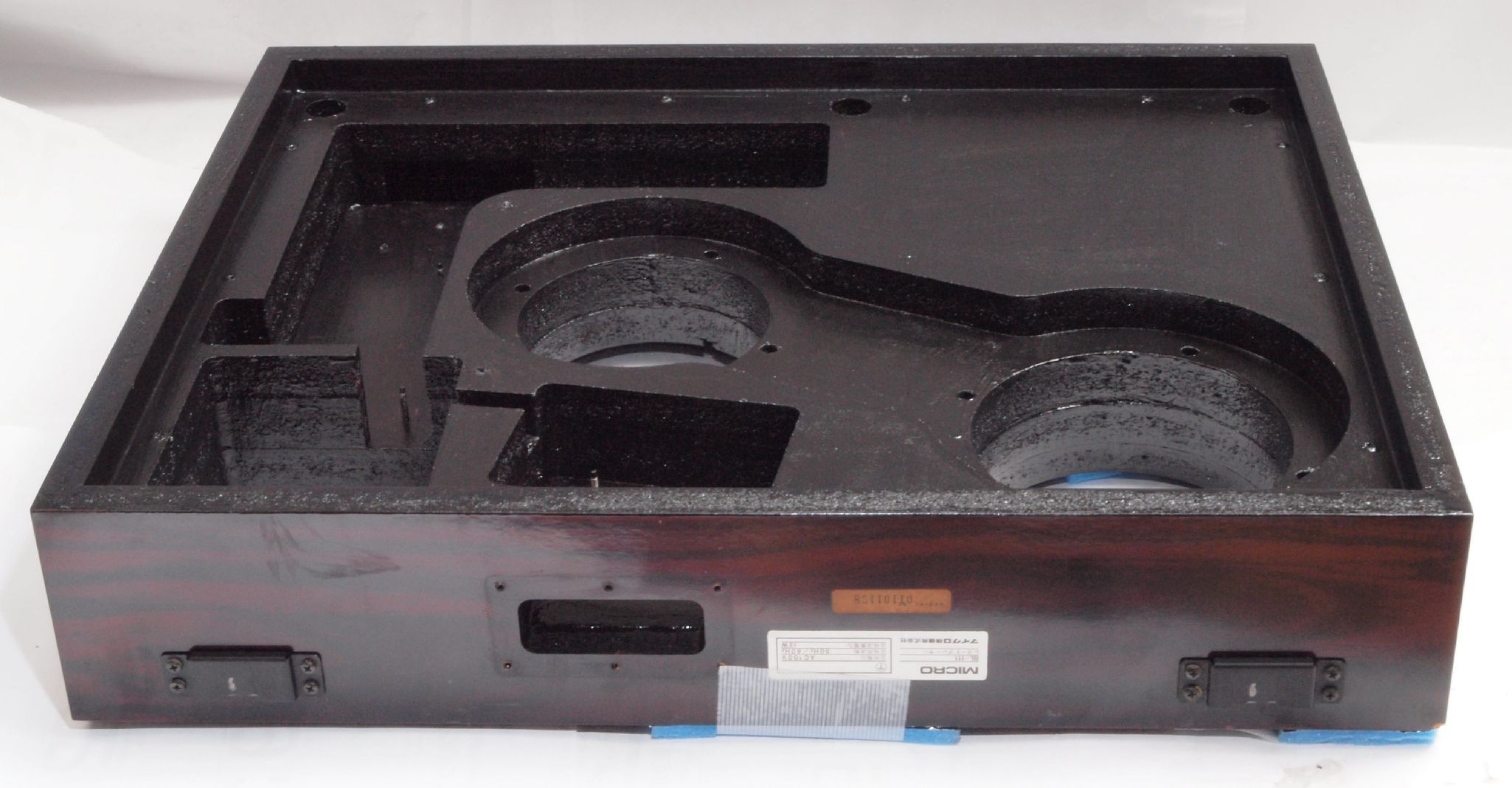

Ｗ４３．　修理後　本体木枠下。　乾燥後さらにペンキを塗る。
Ｗ５１．　修理前　本体木枠下前左。
Ｗ５２．　修理中　本体木枠下前左。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ５３．　修理後　本体木枠下前左。　乾燥後さらにペンキを塗る。
Ｗ５４．　修理前　本体木枠下後右。
Ｗ５５．　修理中　本体木枠下後右。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ５６．　修理後　本体木枠下後右。　乾燥後さらにペンキを塗る。
Ｗ６１．　修理前　本体木枠下前。
Ｗ６２．　修理中　本体木枠下前。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ６３．　修理後　本体木枠下前。　乾燥後さらにペンキを塗る。
Ｗ６４．　修理前　本体木枠下後
Ｗ６５．　修理中　本体木枠下後。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ６６．　修理後　本体木枠下後。　乾燥後さらにペンキを塗る。

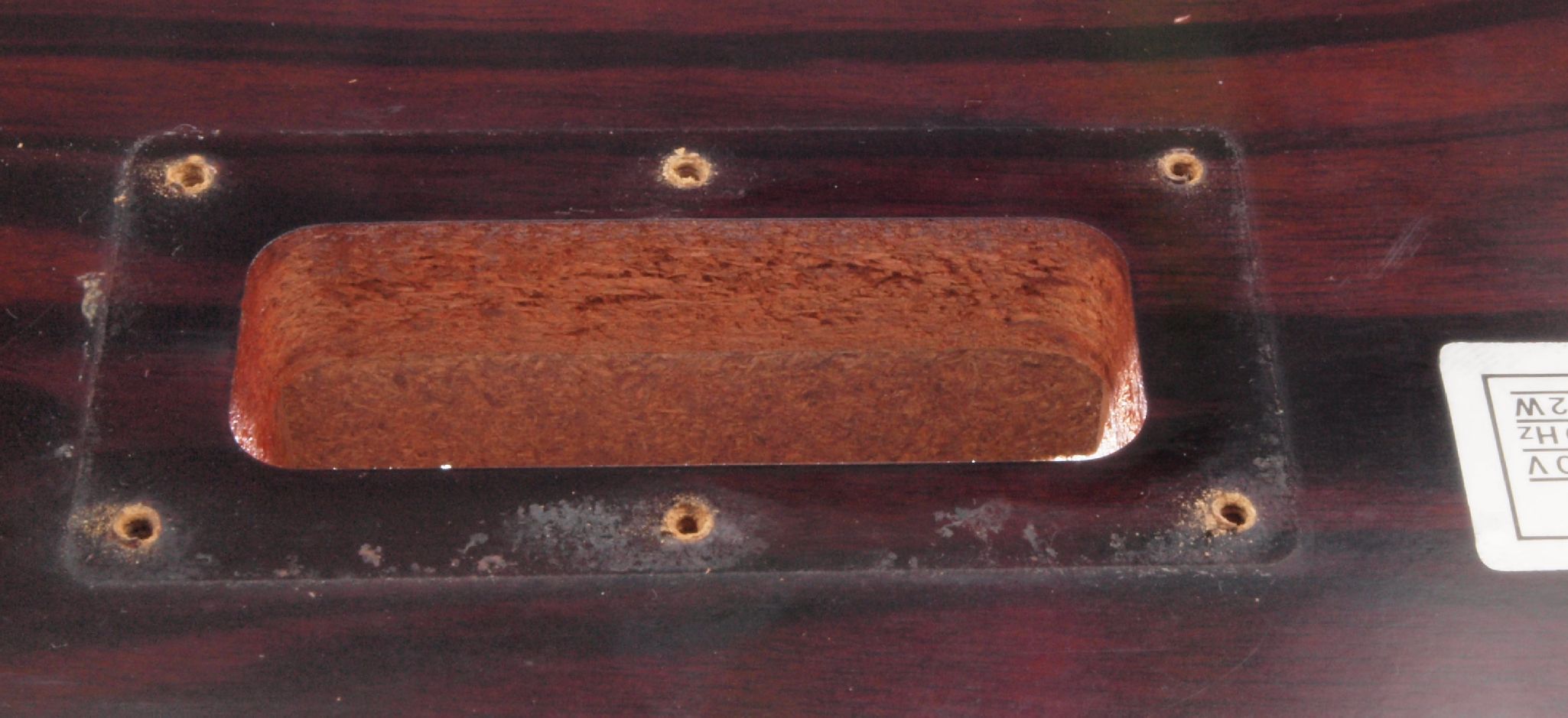

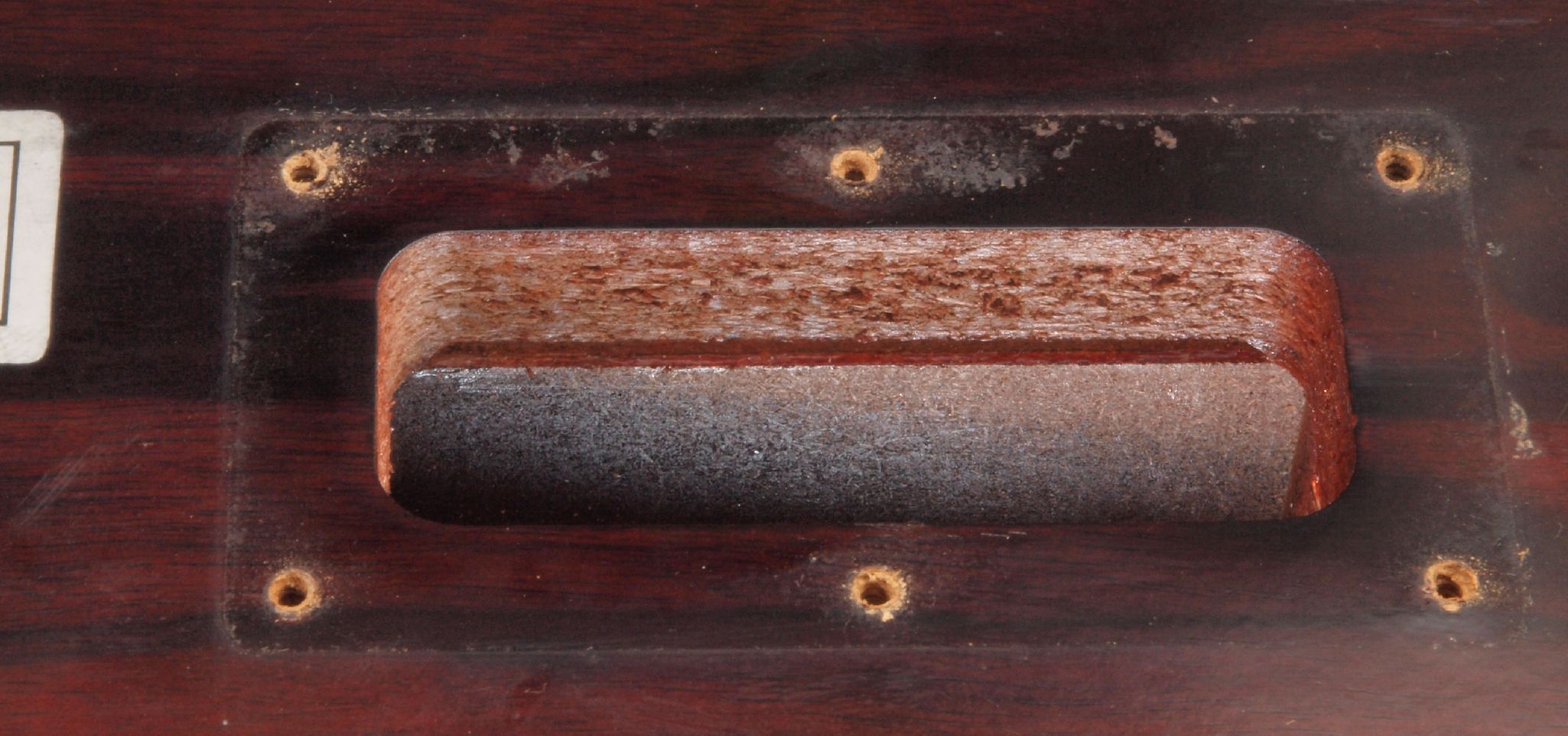

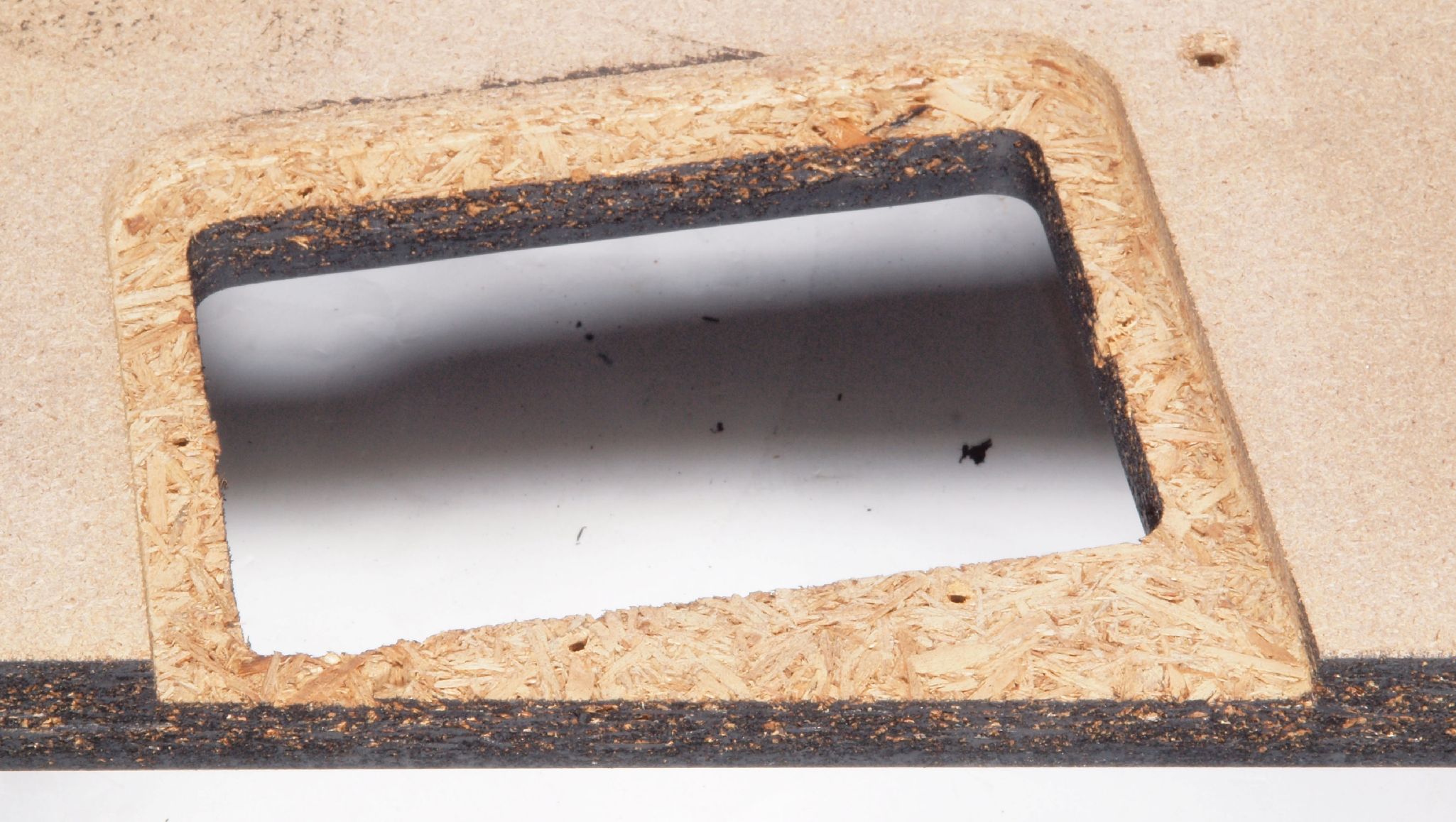

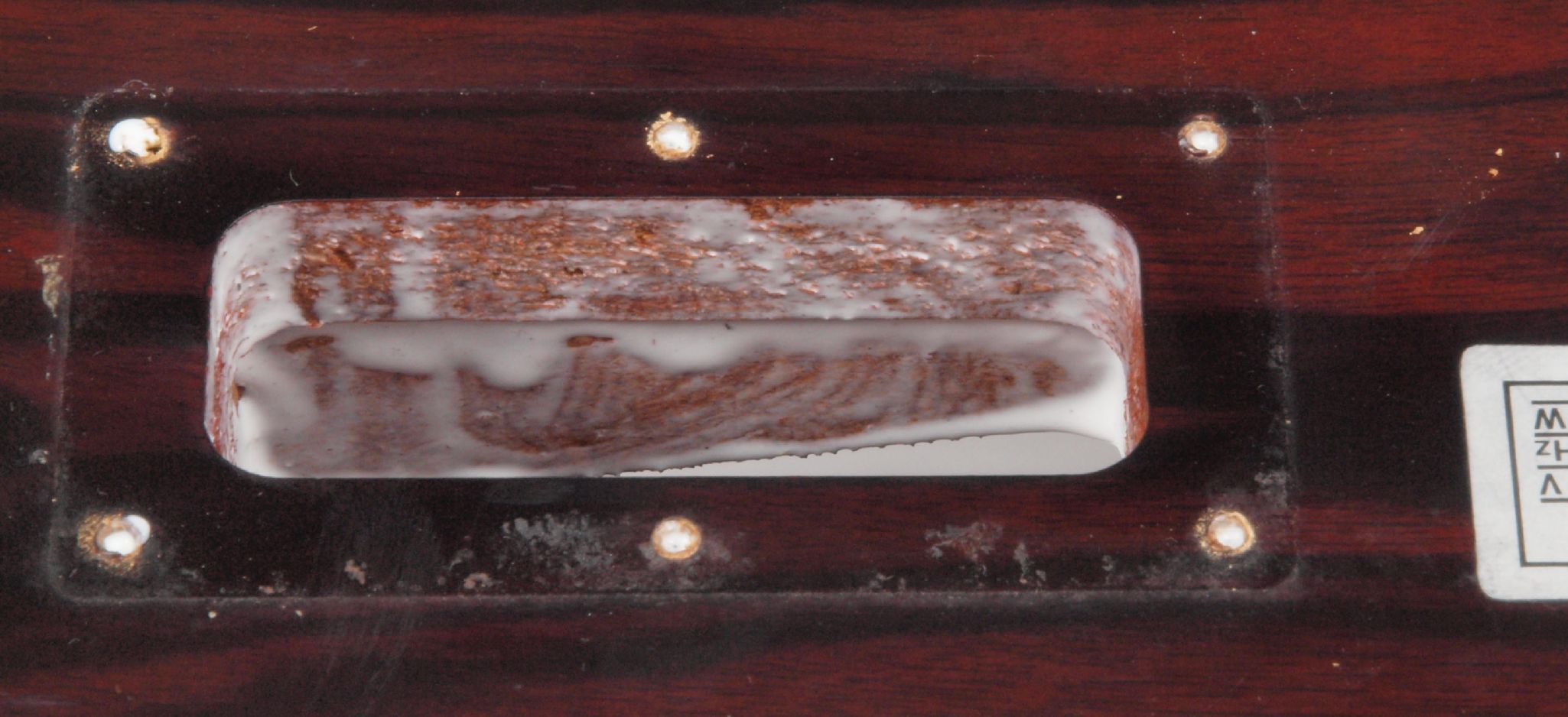

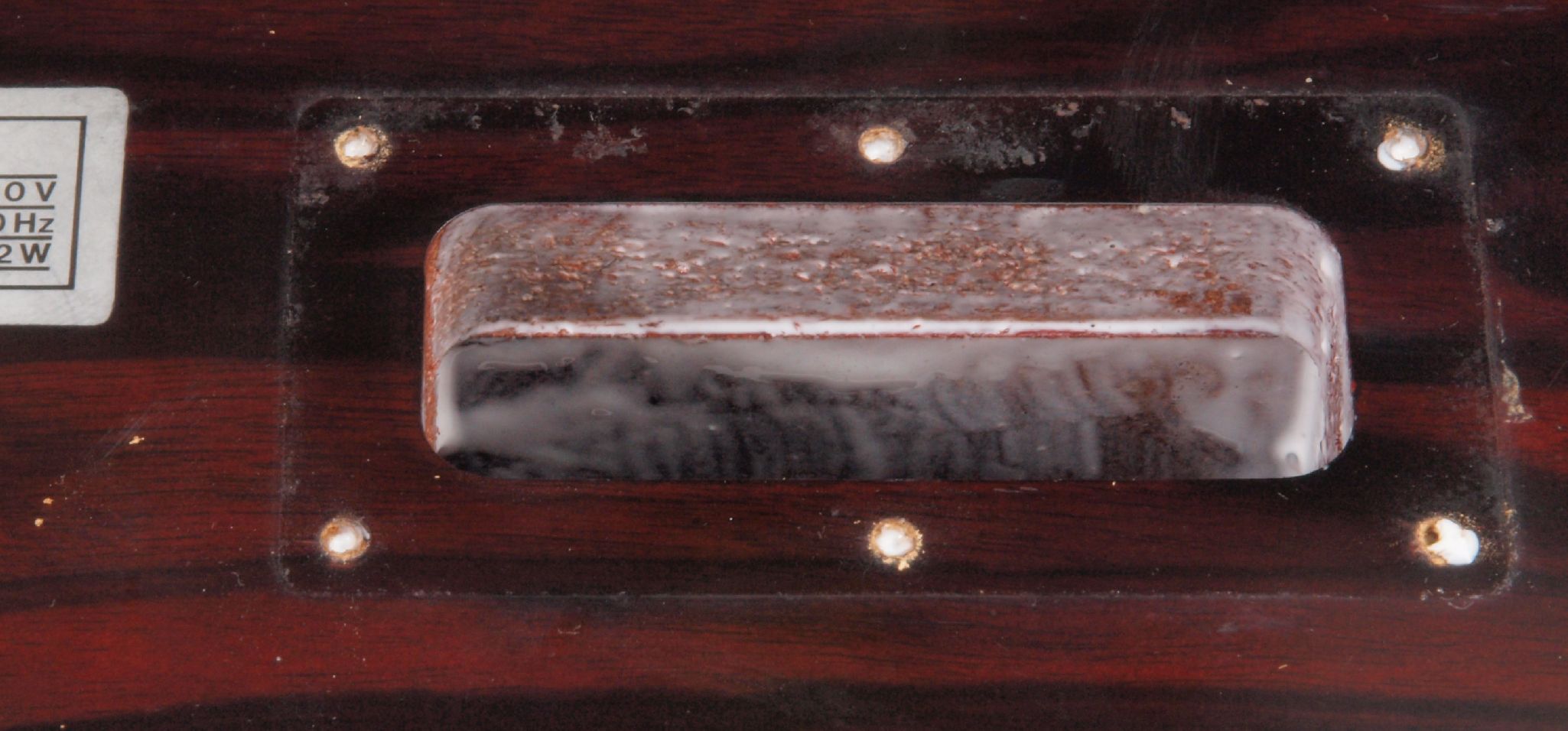

Ｗ７１．　修理前　電源ソケット、端子板取付け穴。
Ｗ７２．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ７３．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにペンキを塗る。
Ｗ７４．　修理前　電源ソケット、端子板取付け穴、反対側。
Ｗ７５．　修理前　電源ソケット、端子板取付け穴、反対側。　圧縮材にボンドを染みこませる、ネジ穴も塗る。
Ｗ７６．　修理前　電源ソケット、端子板取付け穴、反対側。　乾燥後さらにペンキを塗る。

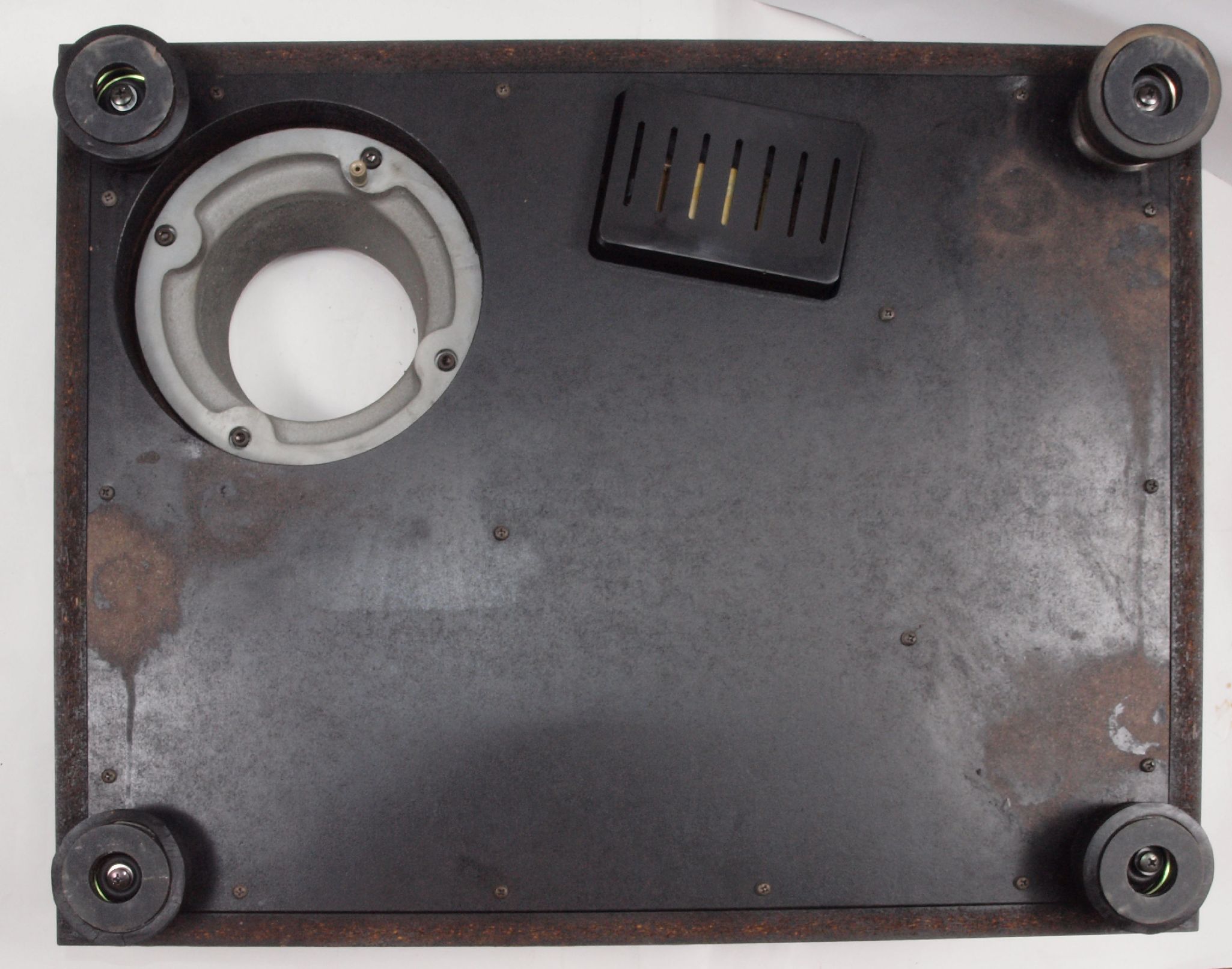

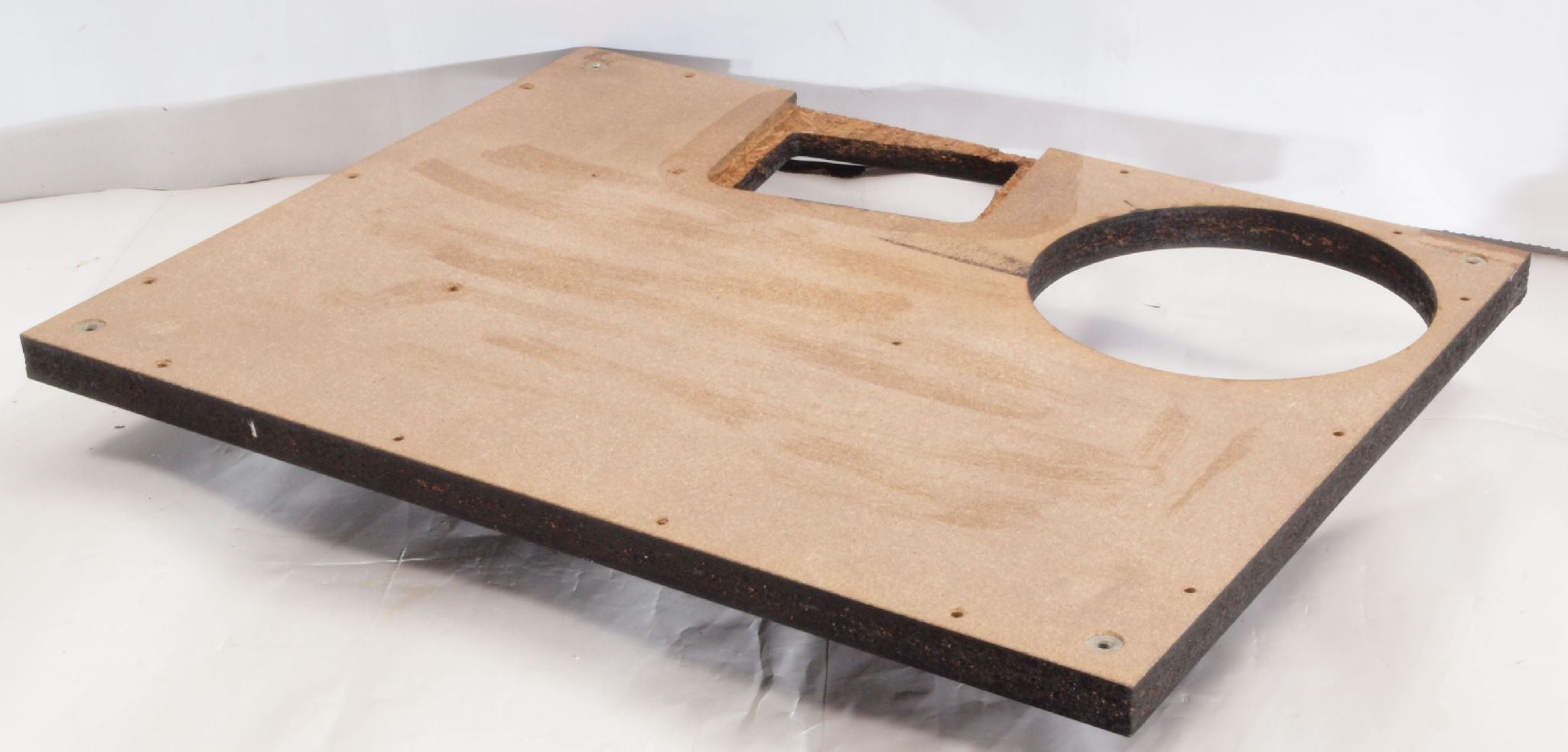

Ｗ８１．　修理前　　足を取った下蓋表。

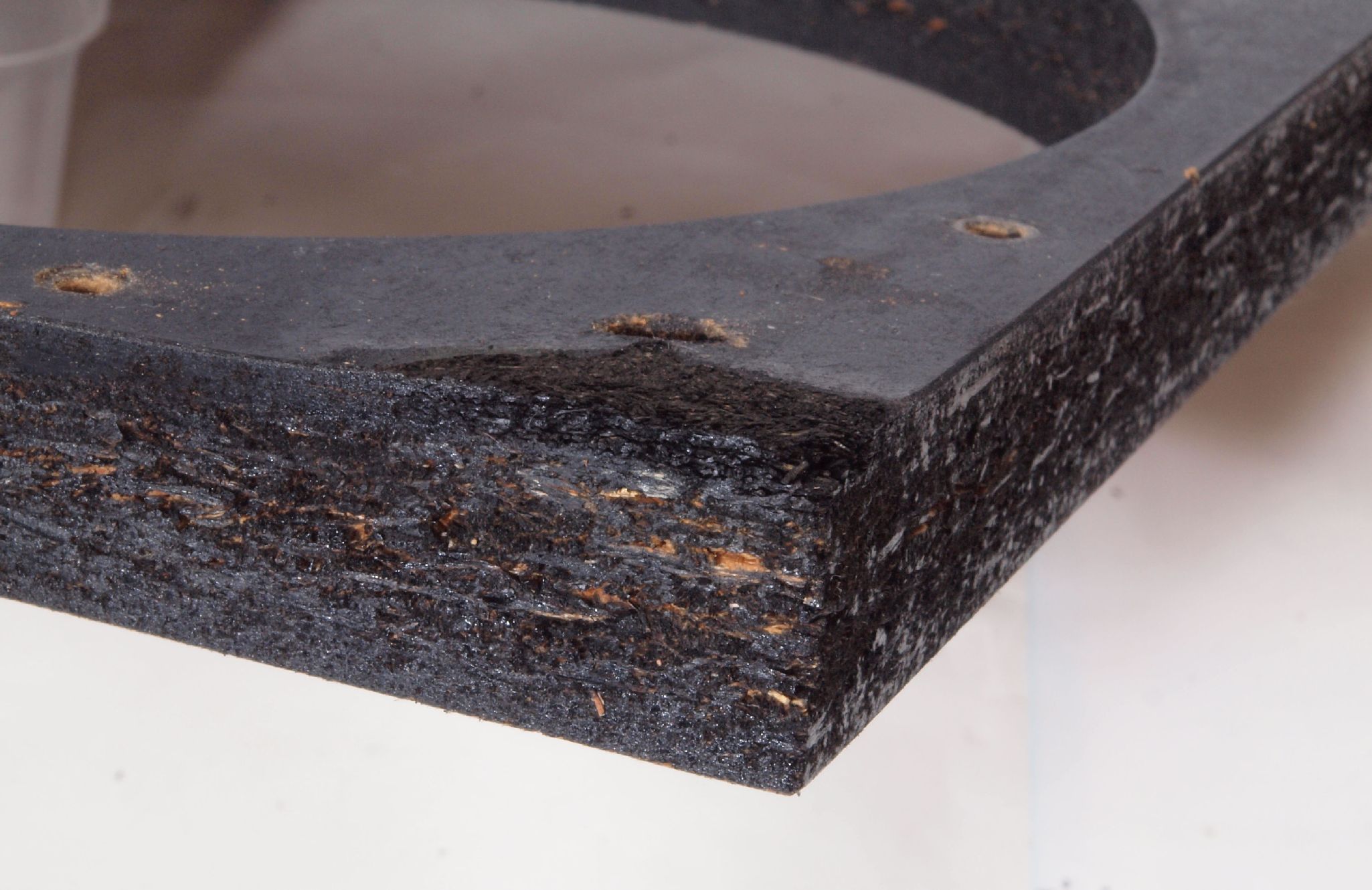

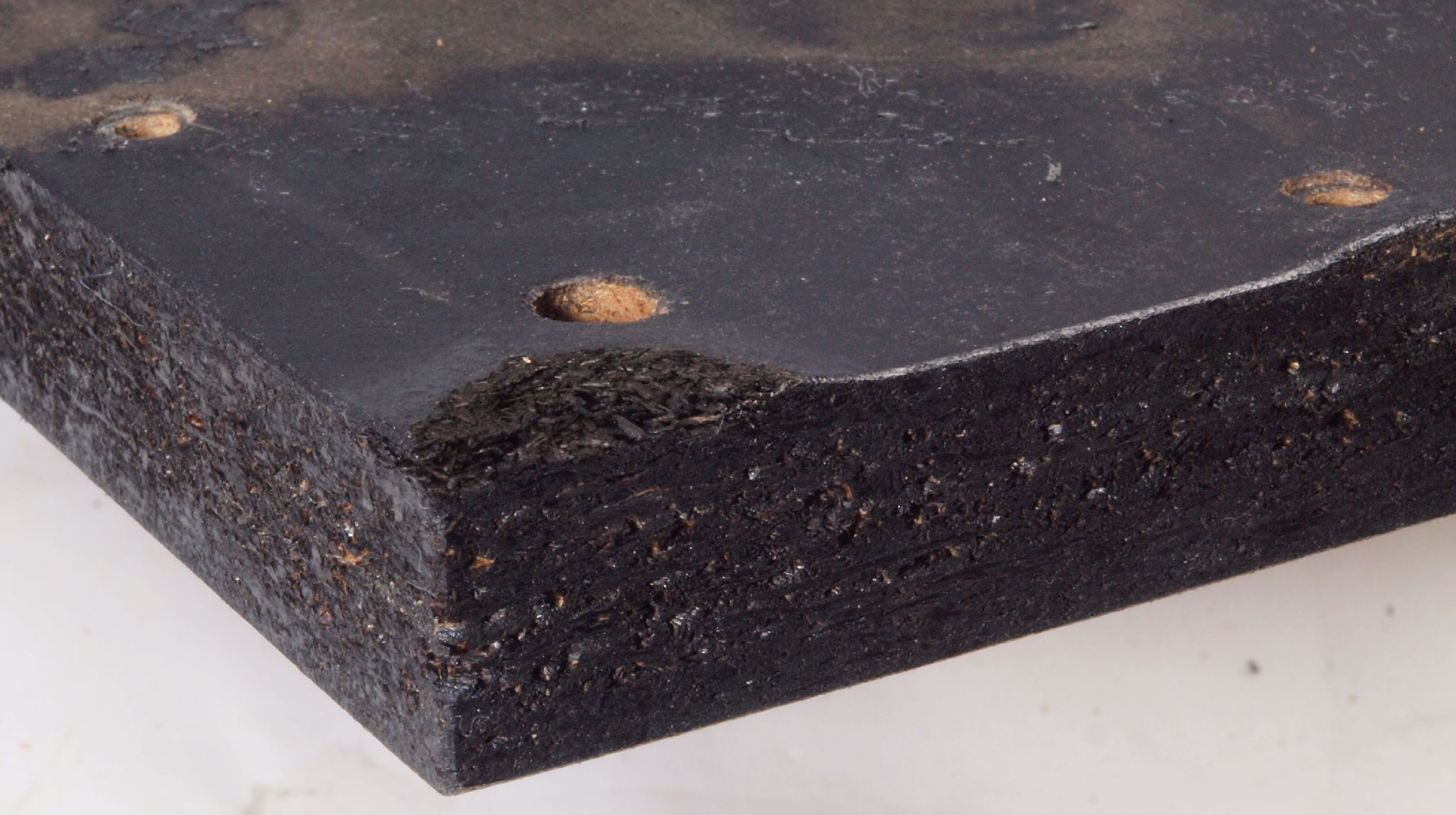

Ｗ８２．　修理中　下蓋表右後ろ角。圧縮材の接着材が劣化し膨れている。
Ｗ８３．　修理中　下蓋表左後ろ角。圧縮材の接着材が劣化し膨れている。

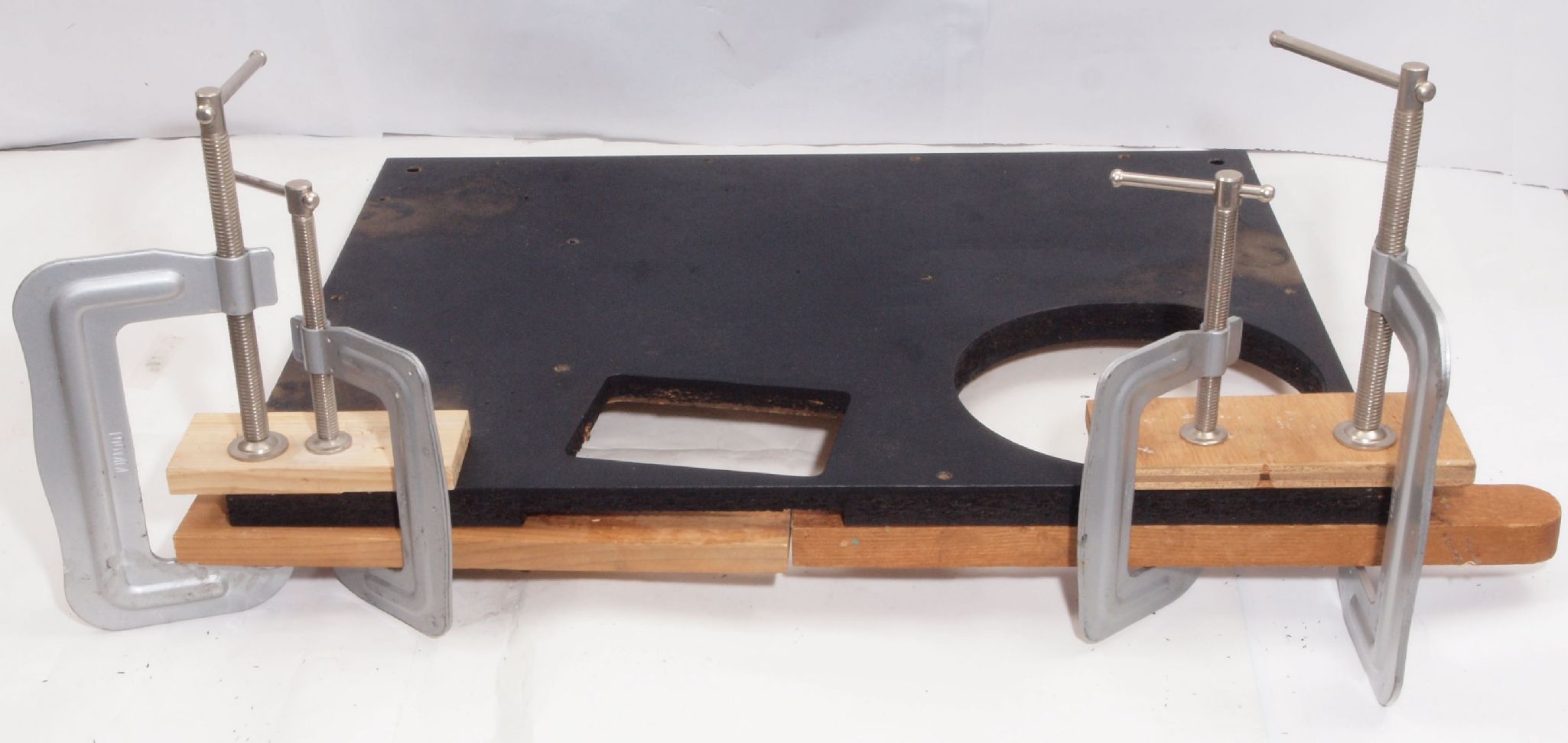

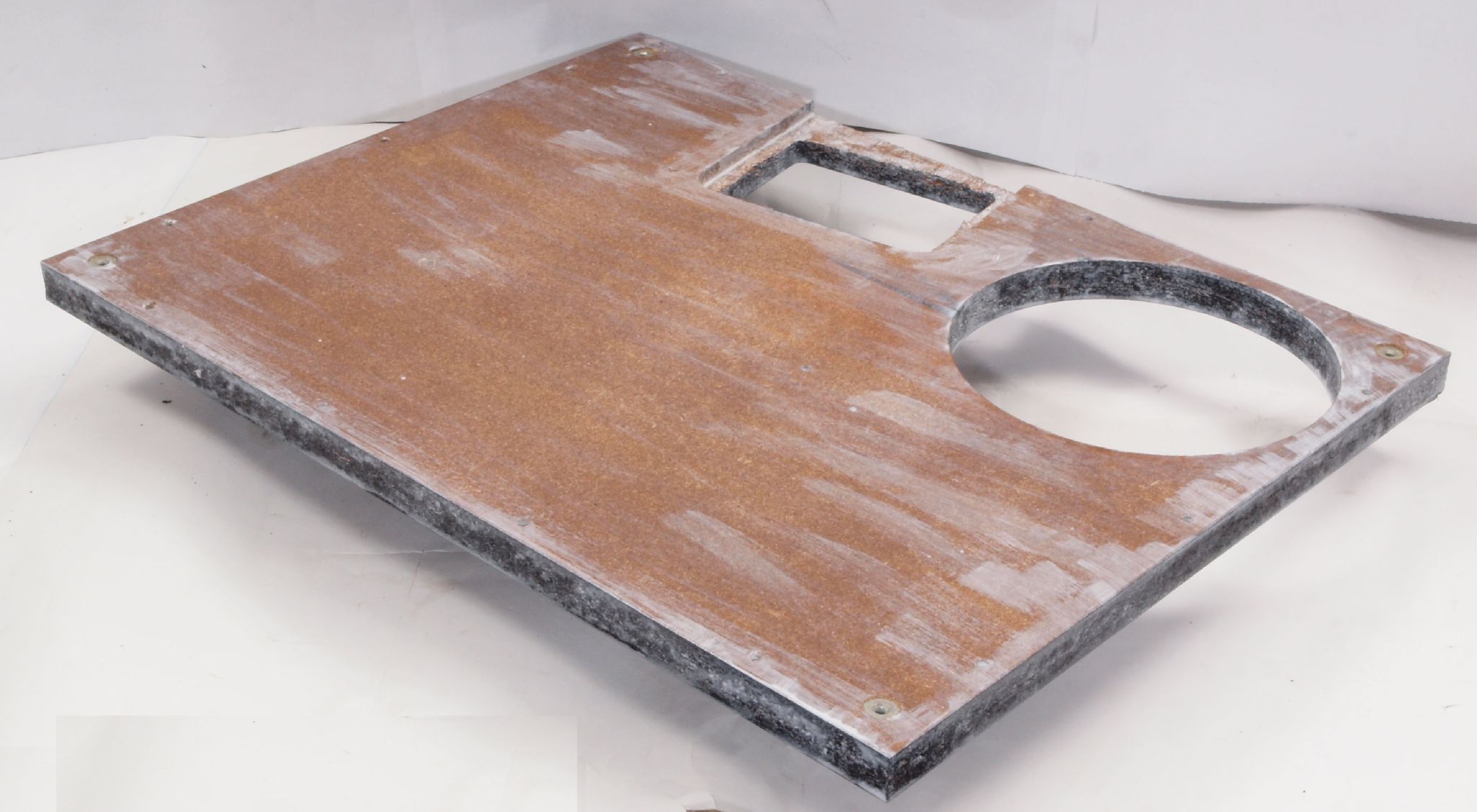

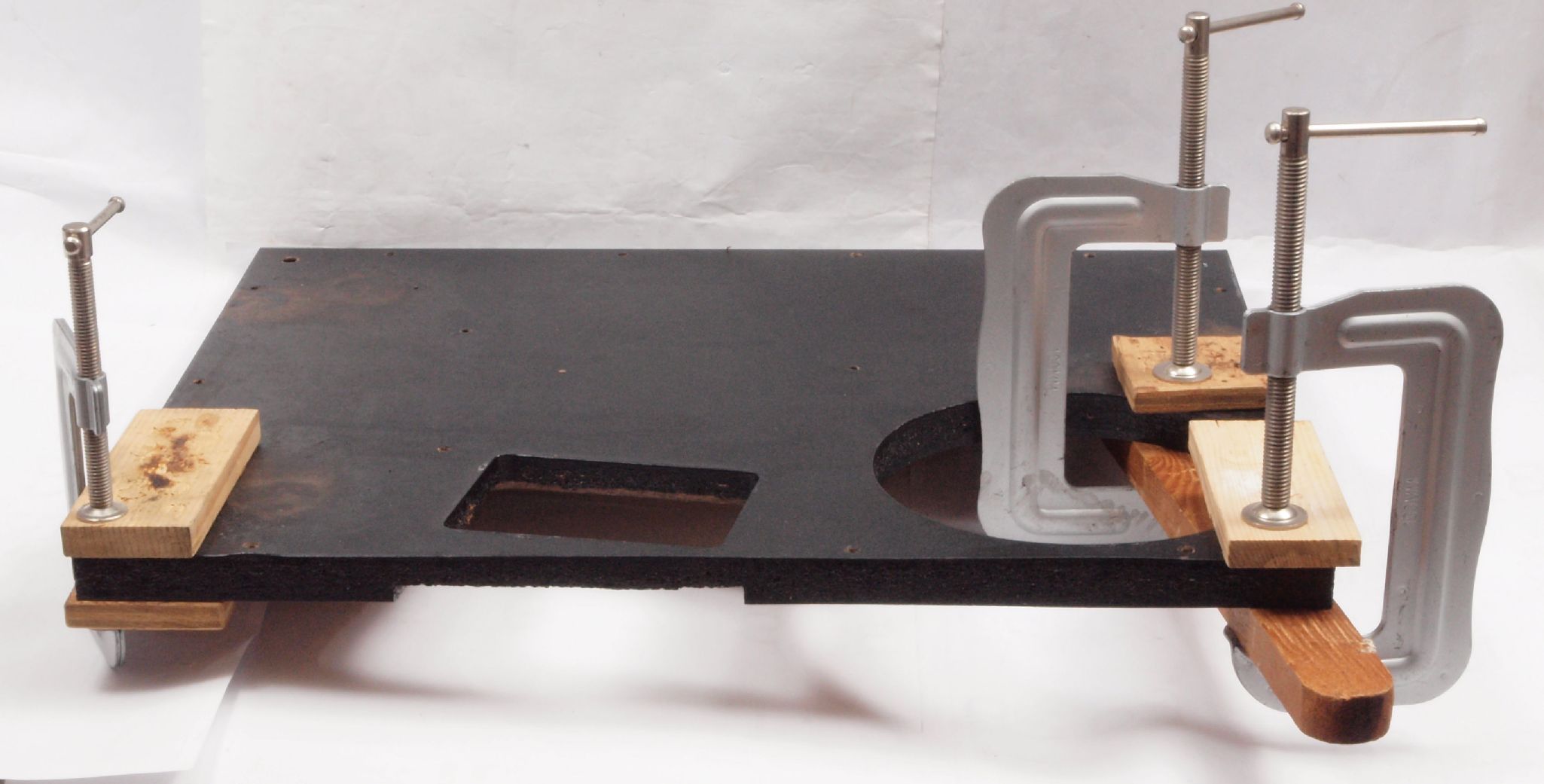

Ｗ８４．　修理中　下蓋表。接着剤を含ませ、シャコ万力で固定（圧縮）する。
Ｗ８５．　修理中　下蓋表。接着剤を含ませ、シャコ万力で固定（圧縮）する。
Ｗ８６．　修理中　下蓋表。ラッカーを吹く。

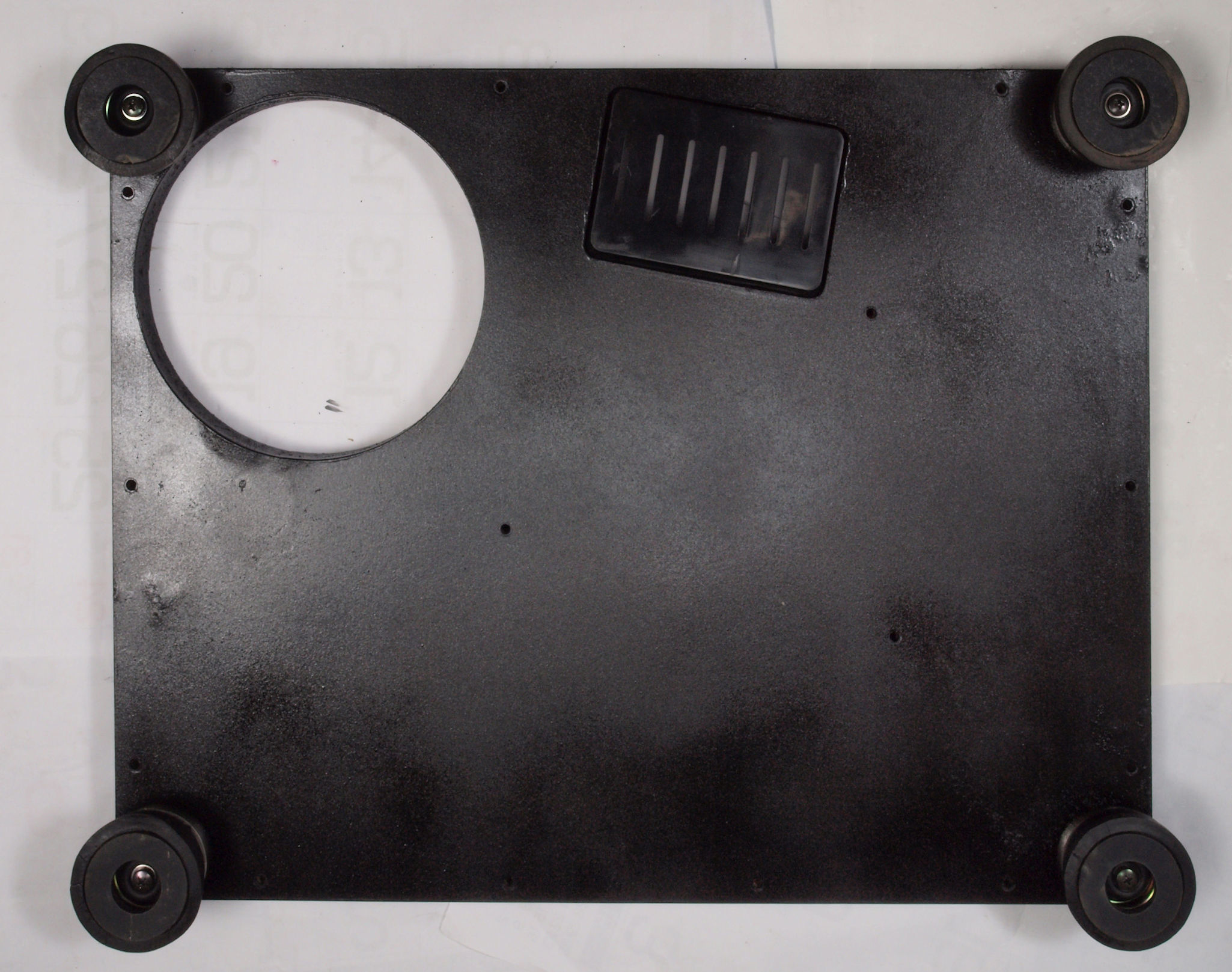

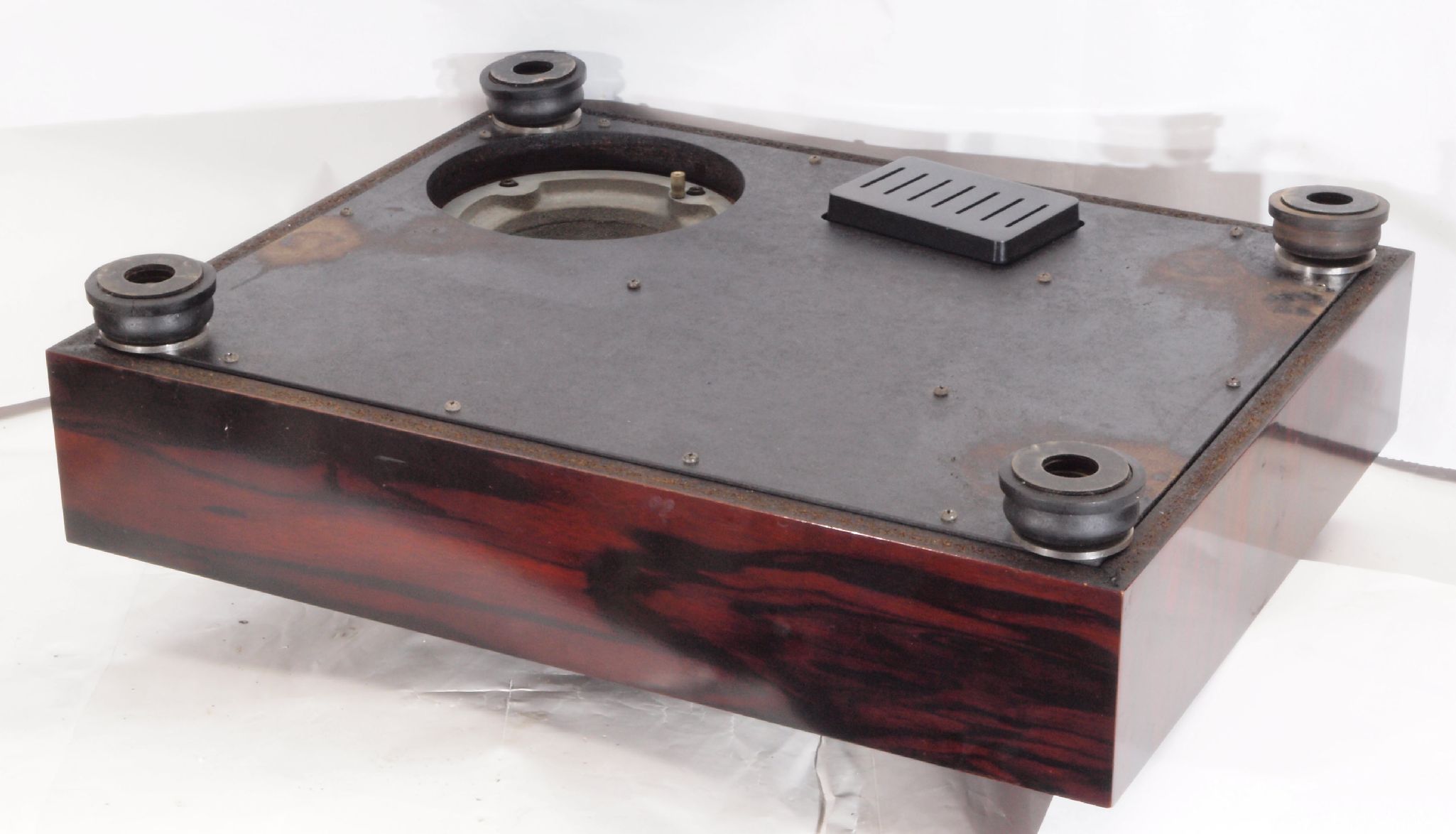

Ｗ８７．　完成　下蓋表、トランスカバー・足を取り付ける。

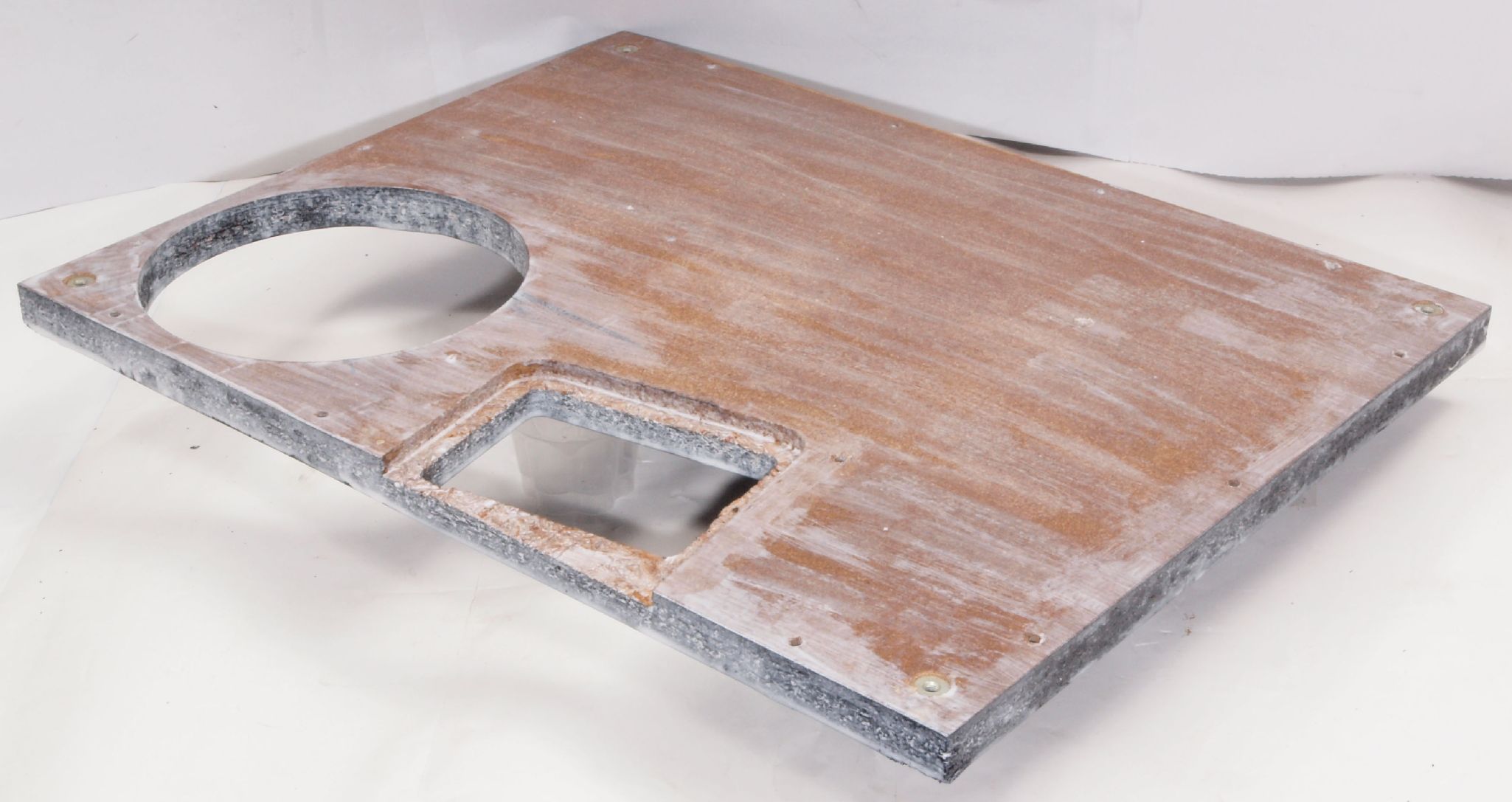

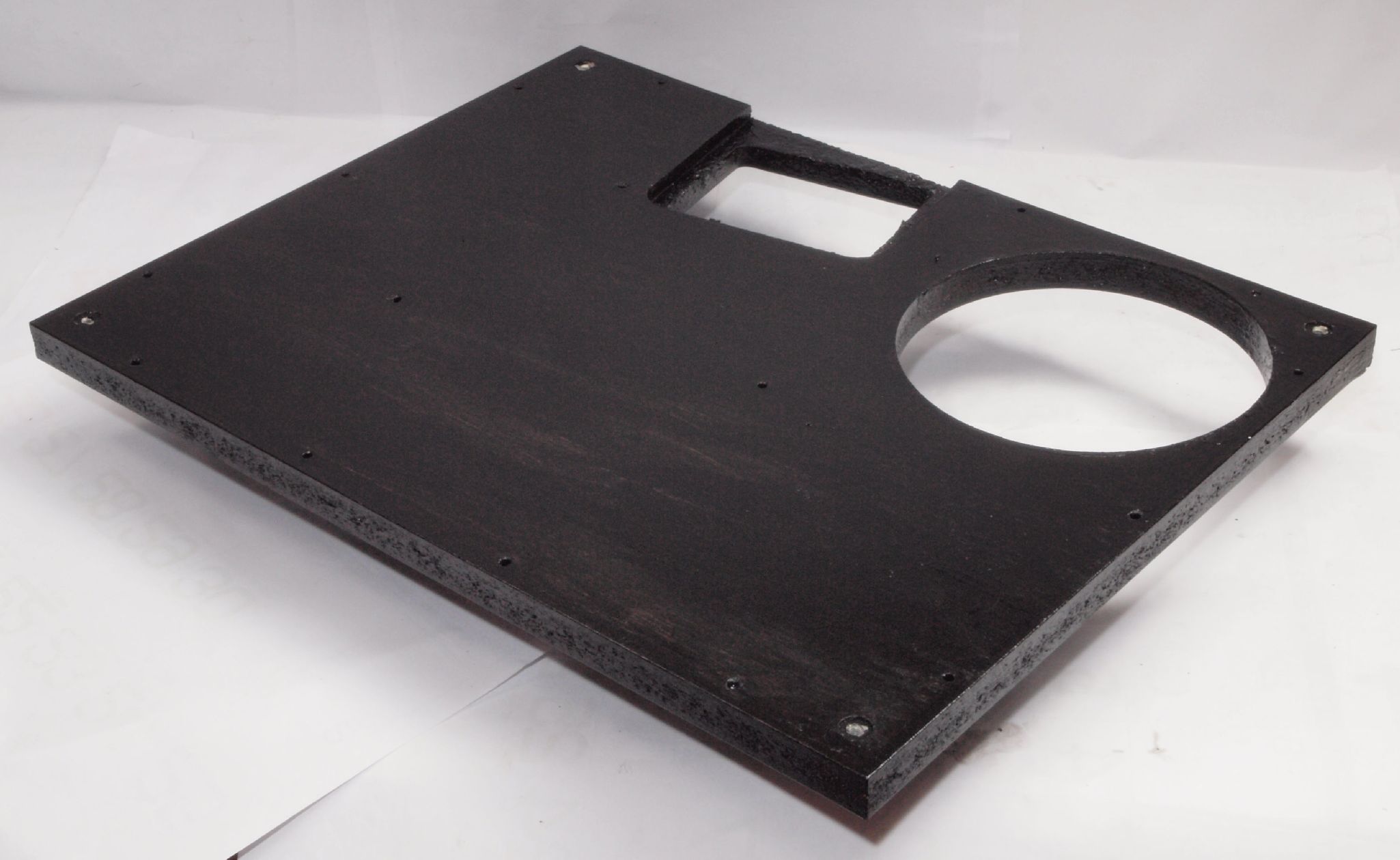

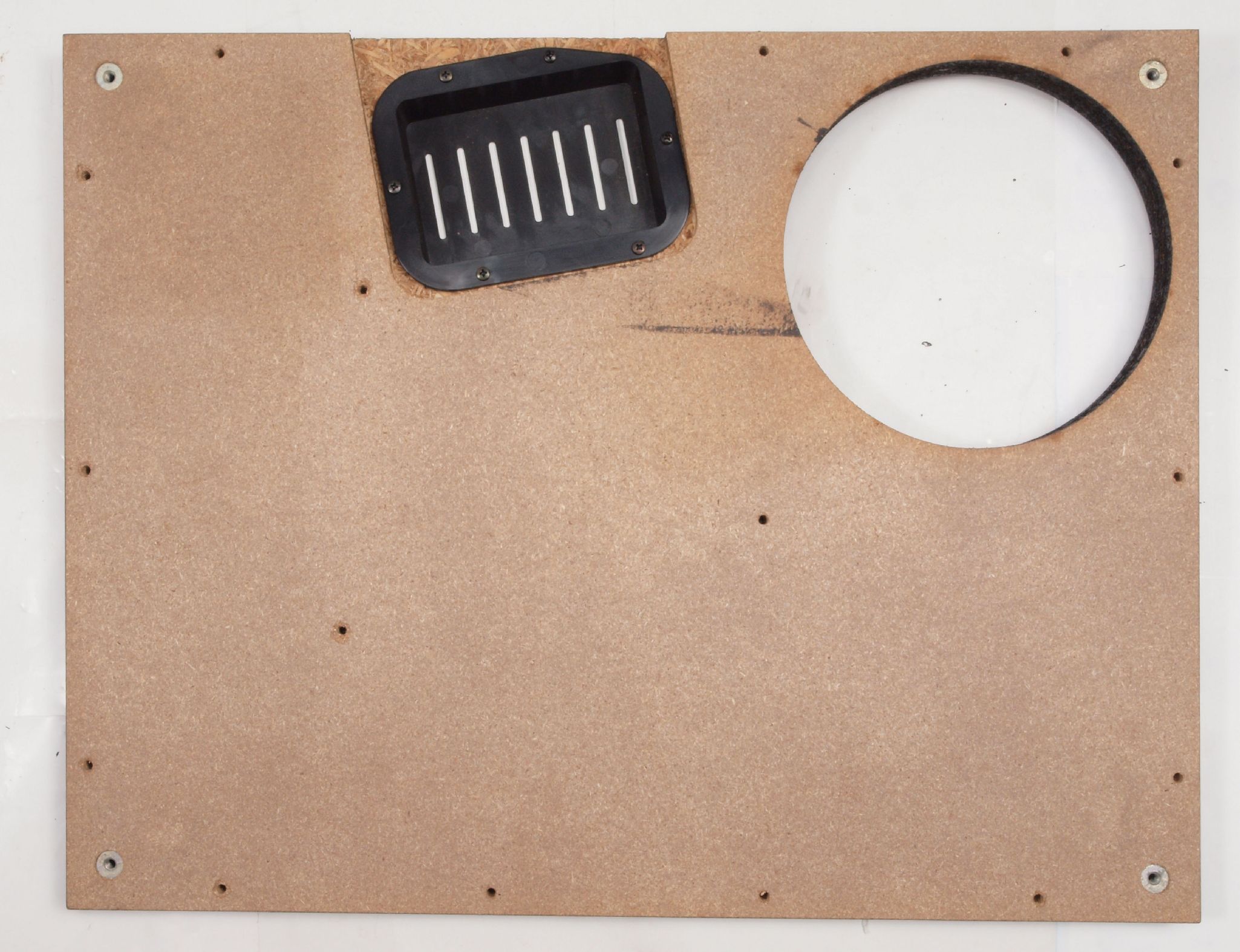

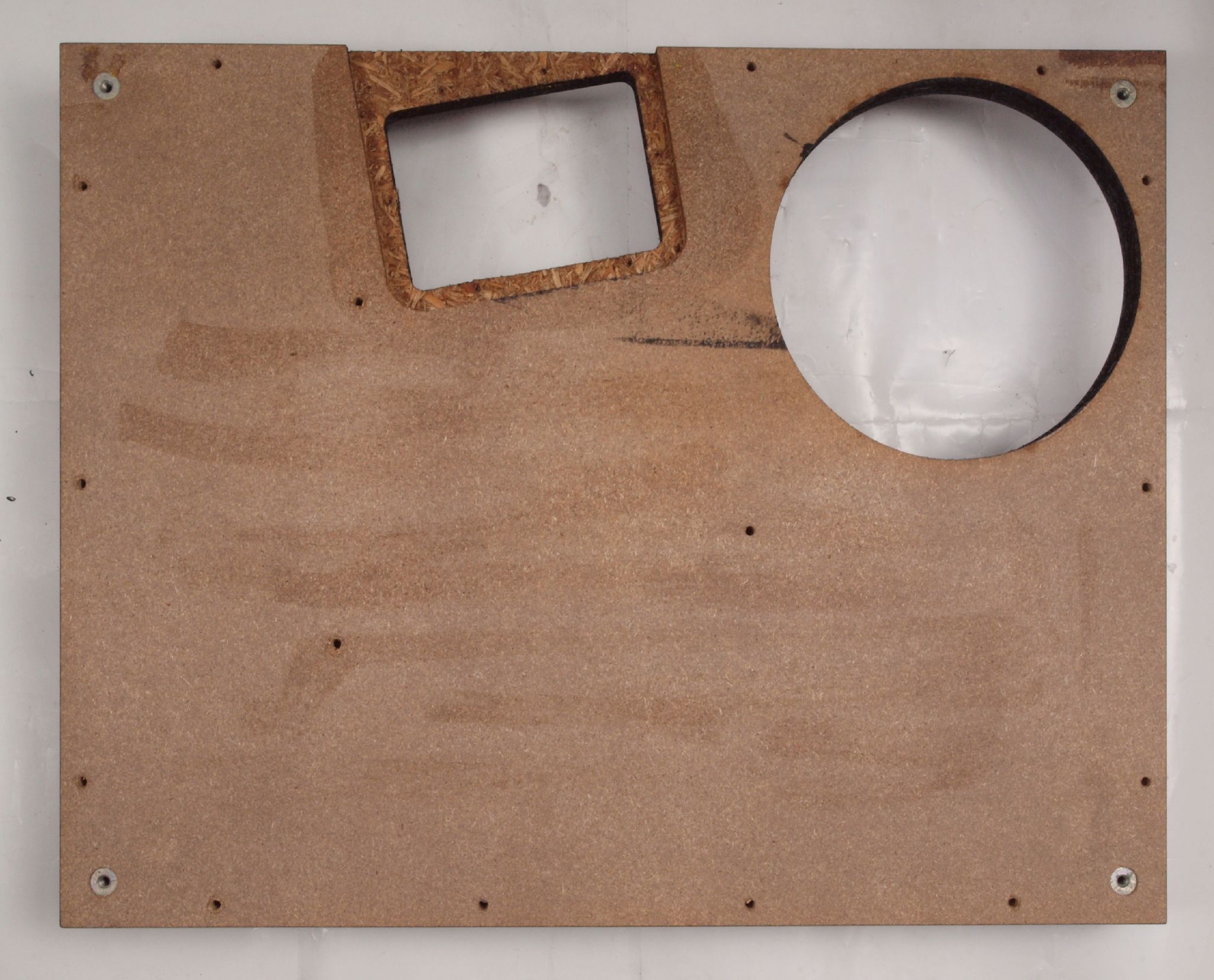

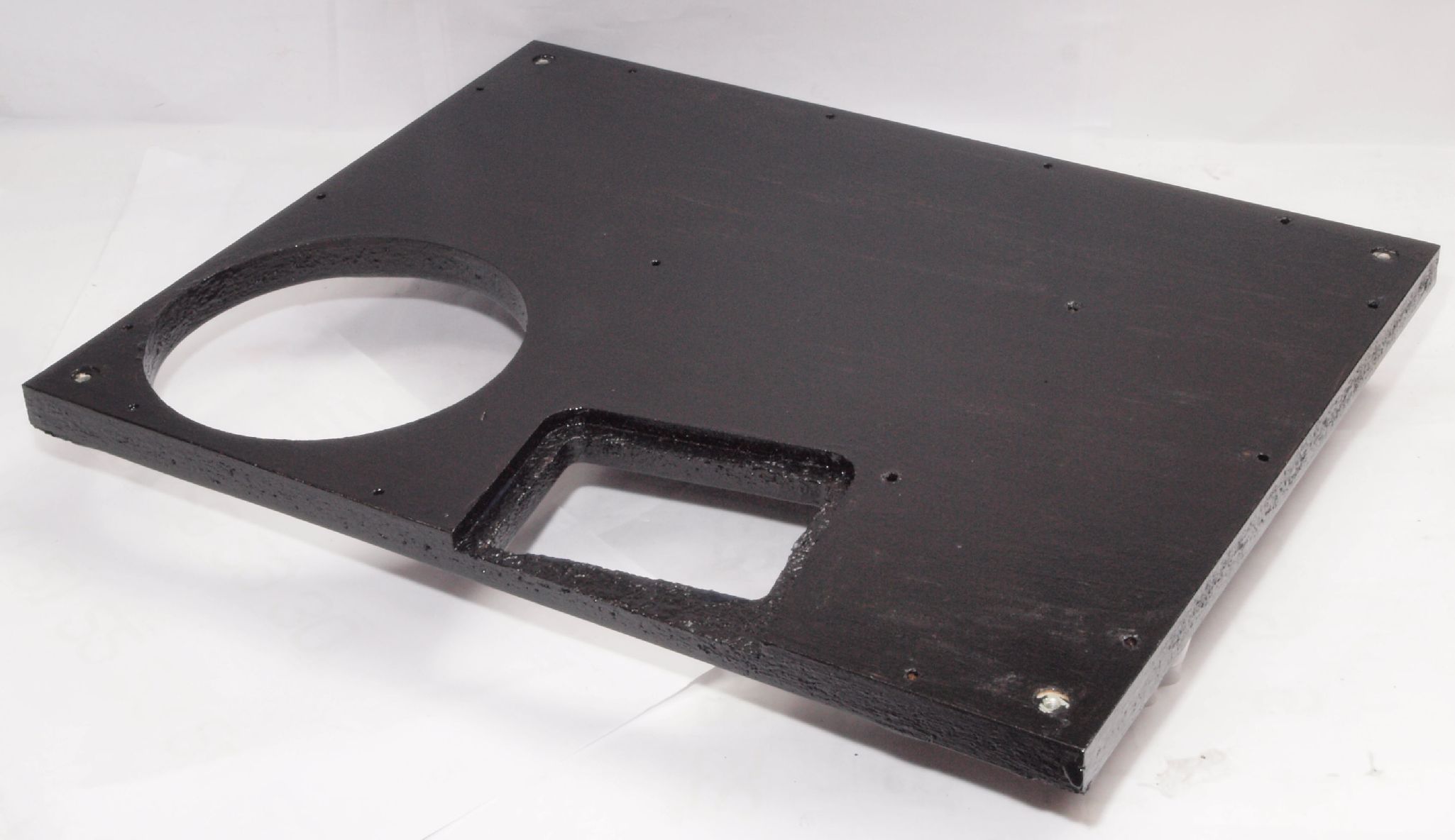

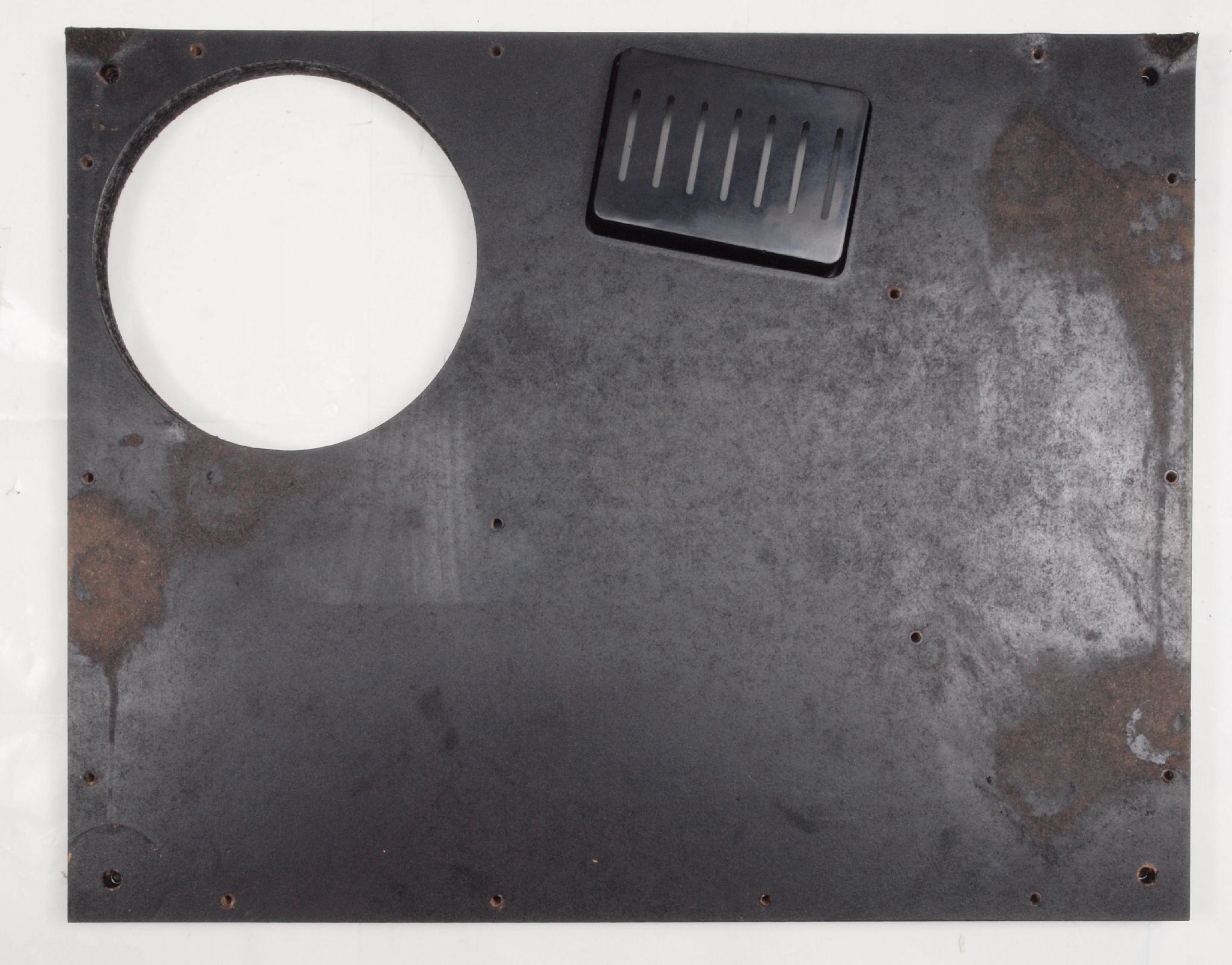

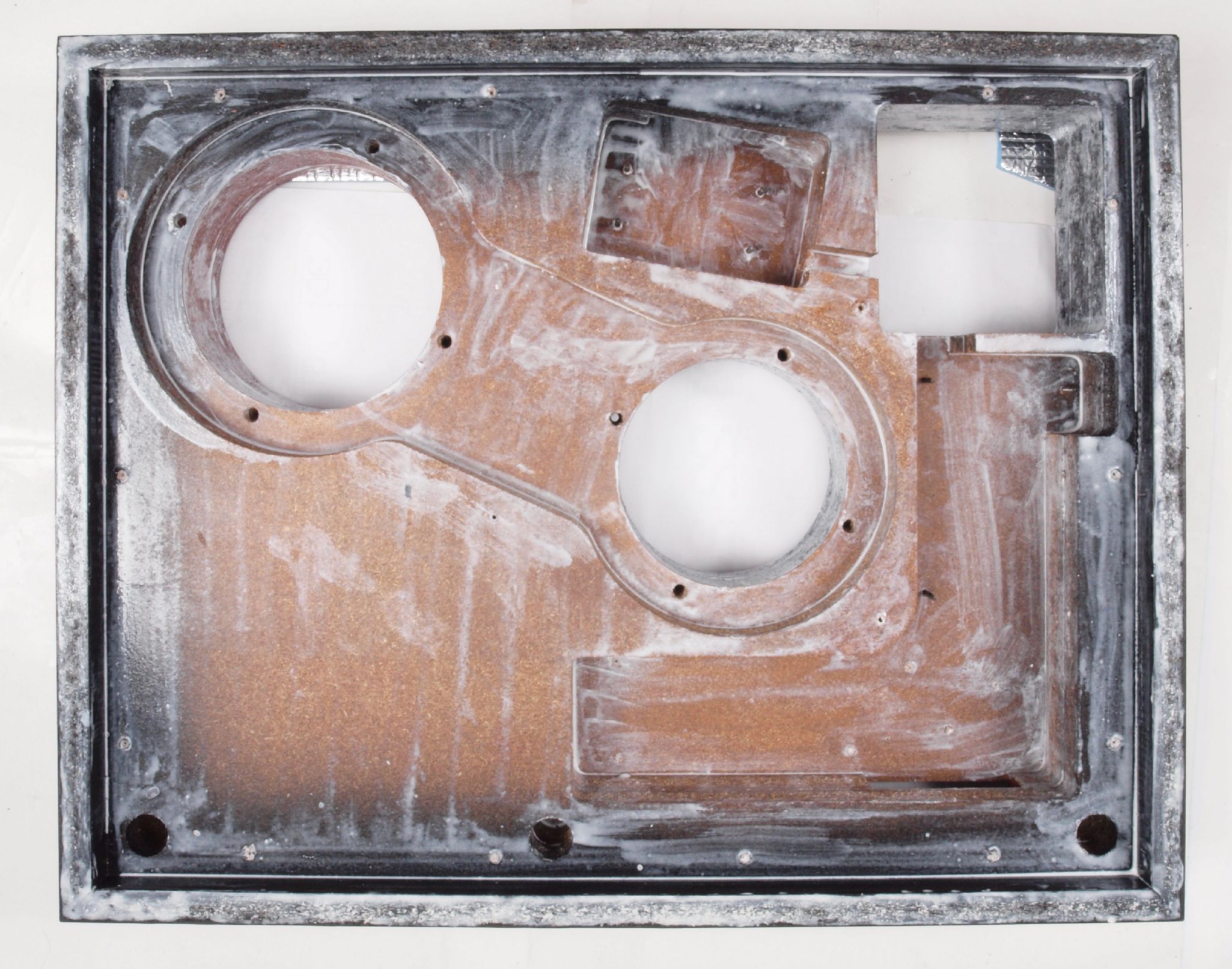

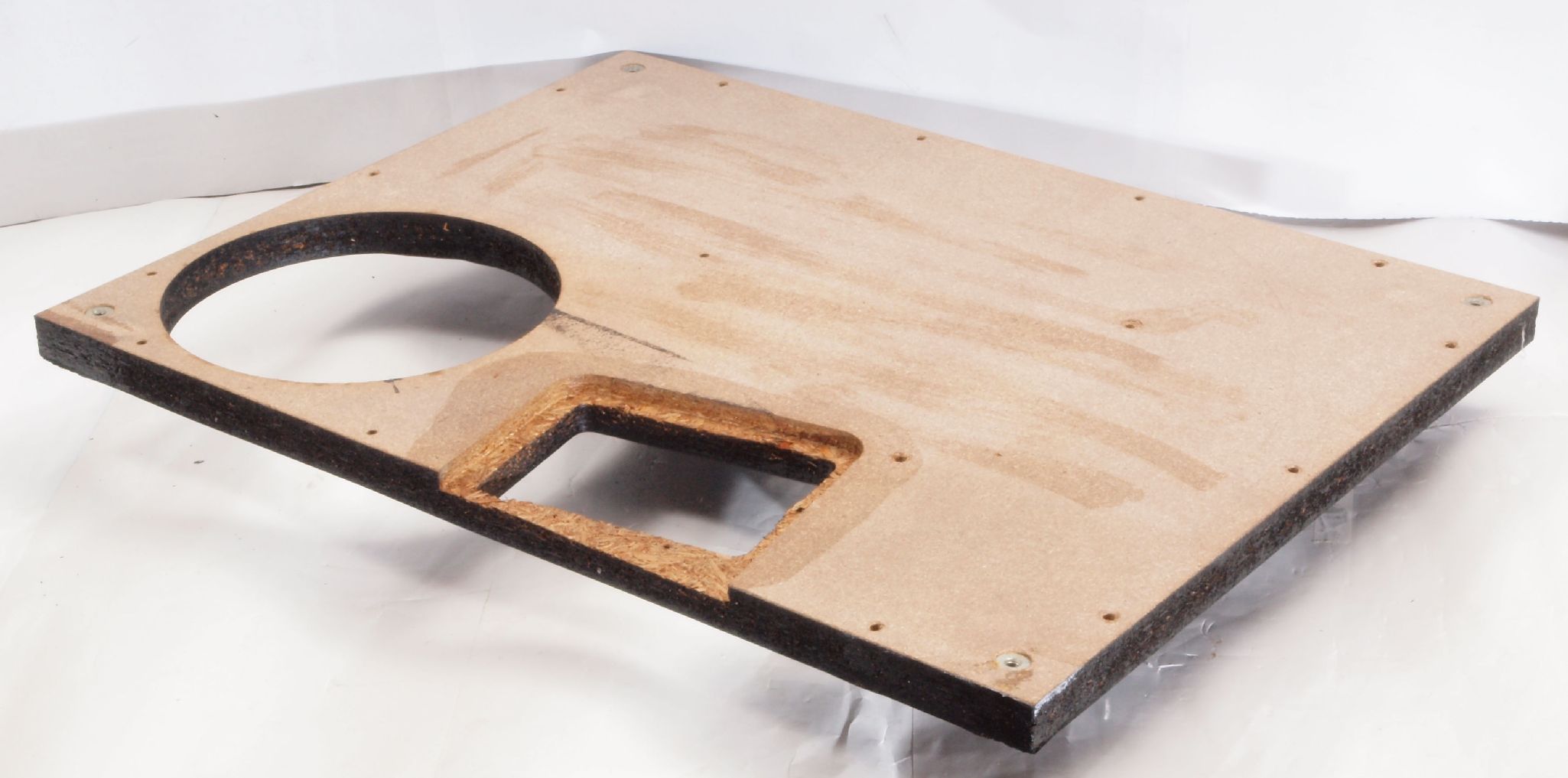

Ｗ９１．　修理前　下蓋裏
Ｗ９２．　修理前　下蓋裏。　ボンドを染みませ乾燥後、再度ボンドを塗る。
Ｗ９３．　修理後　下蓋裏。　ボンド乾燥後さらにペンキを塗る。

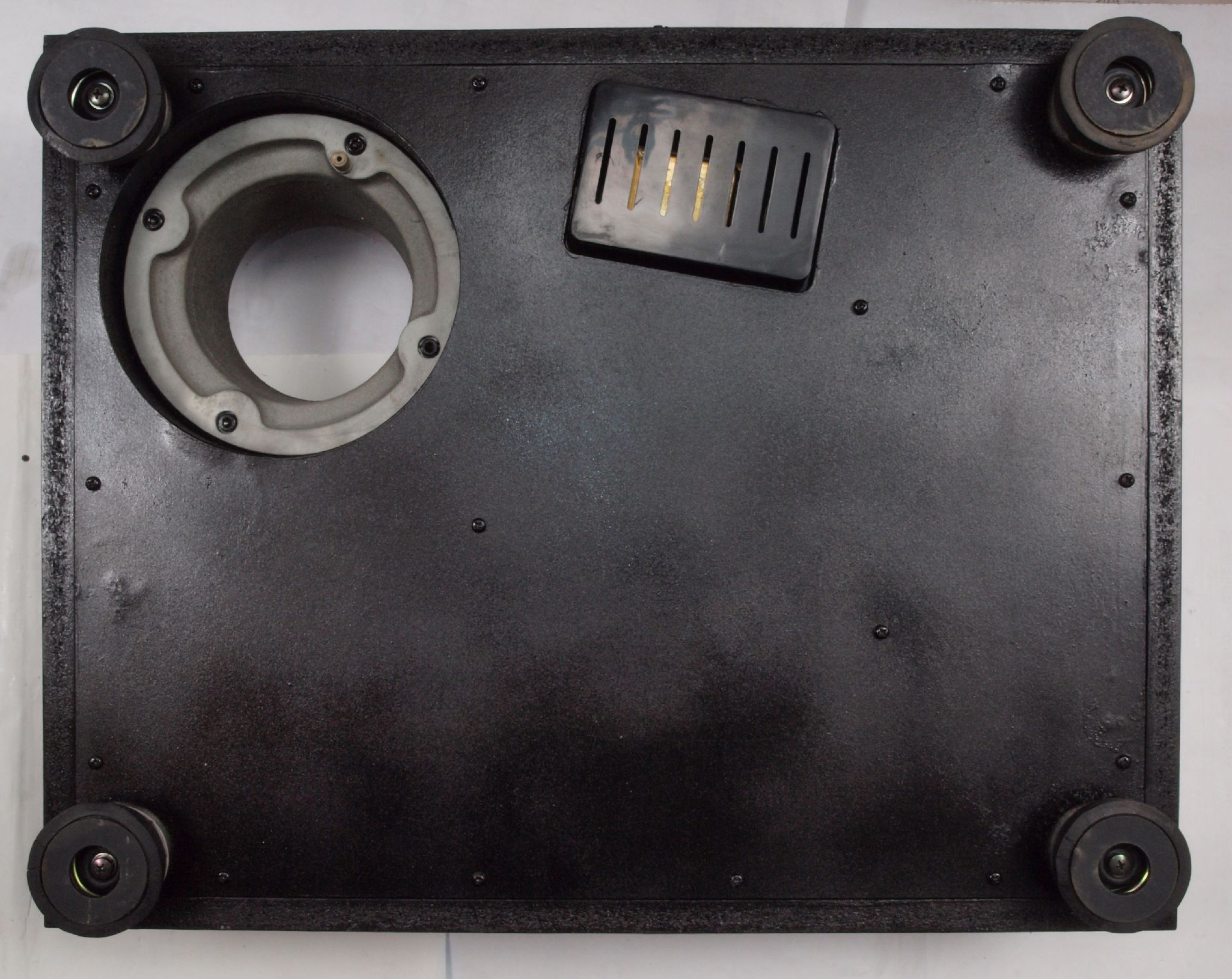

Ｗ９４．　修理後　下蓋裏。　足とトランスカバー取り付け。
ＷＡ１．　修理前　下蓋裏前右
ＷＡ２．　修理中　下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。

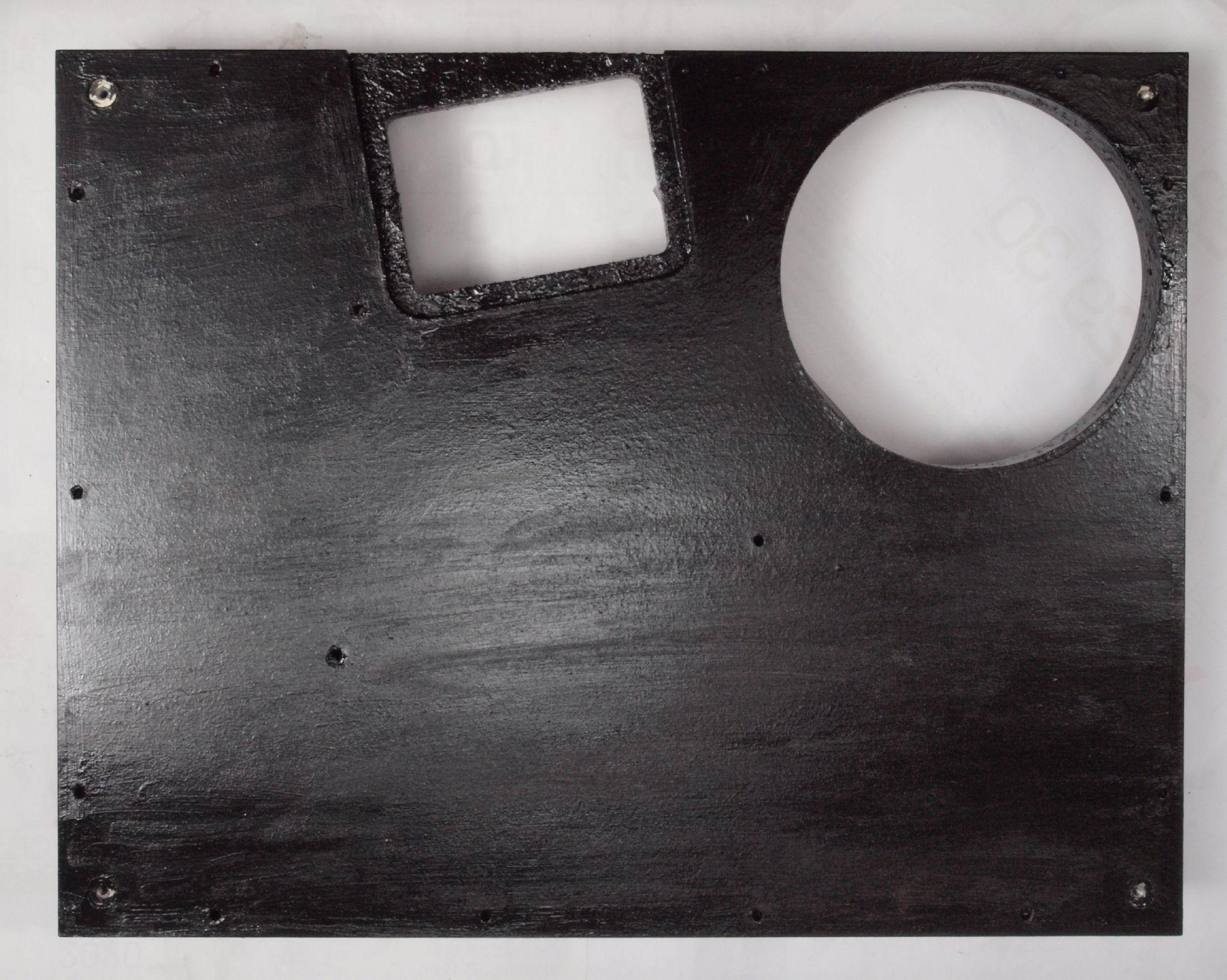

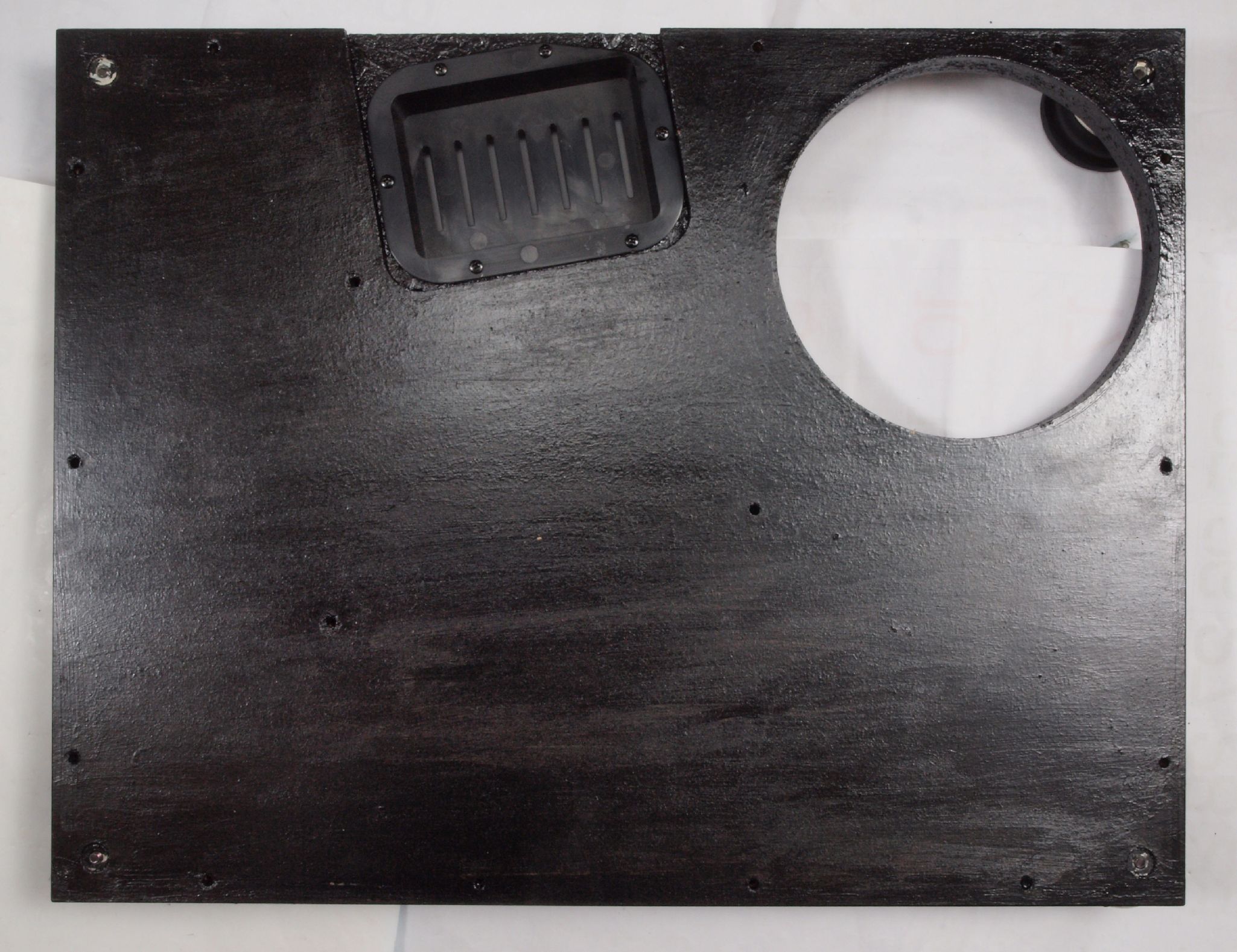

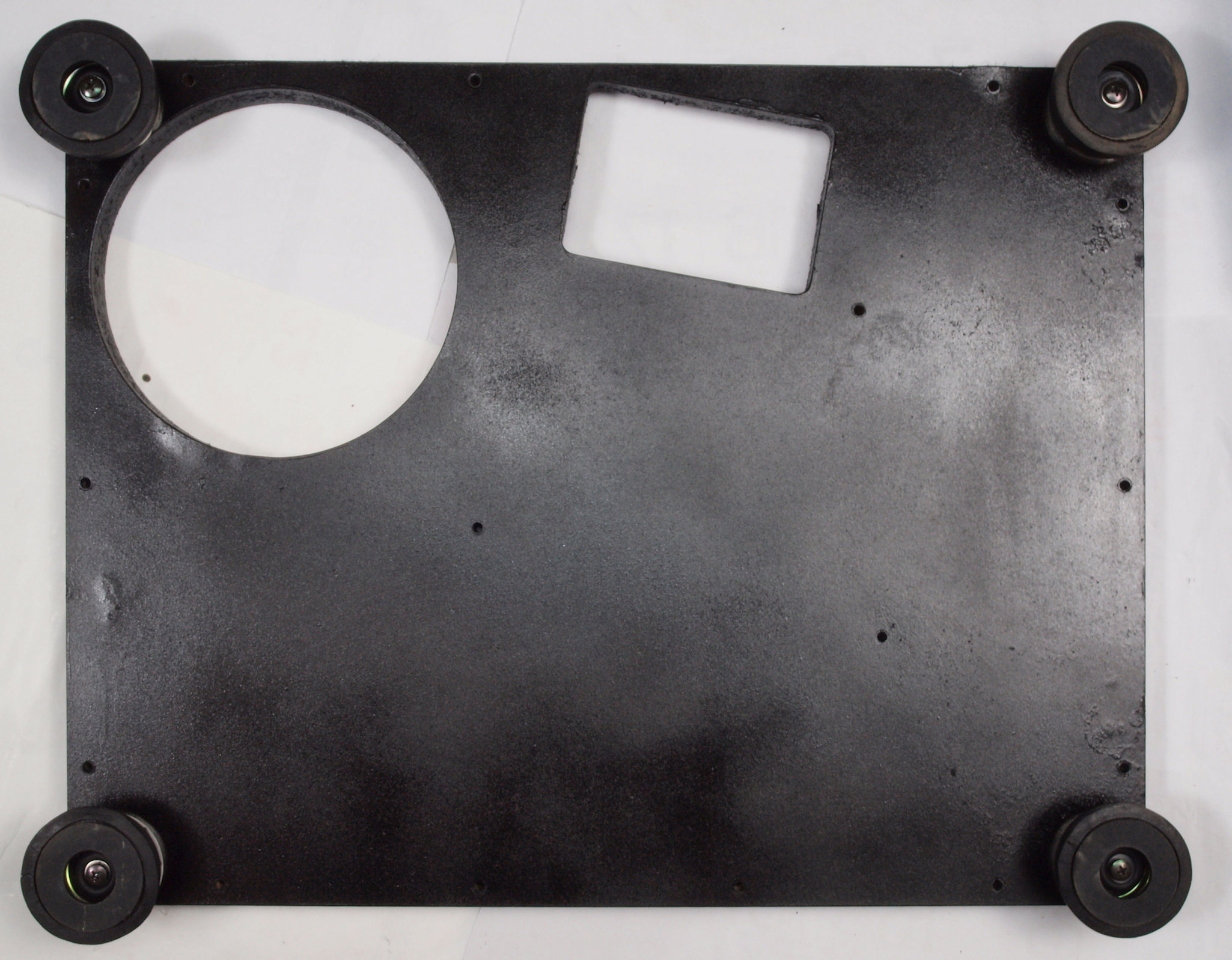

ＷＡ３．　完成　下蓋裏。　さらにペンキを塗る。
ＷＡ４．　修理前　下蓋裏後左
ＷＡ５．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。
ＷＡ６．　完成　下蓋裏。　乾燥後さらにペンキを塗る。

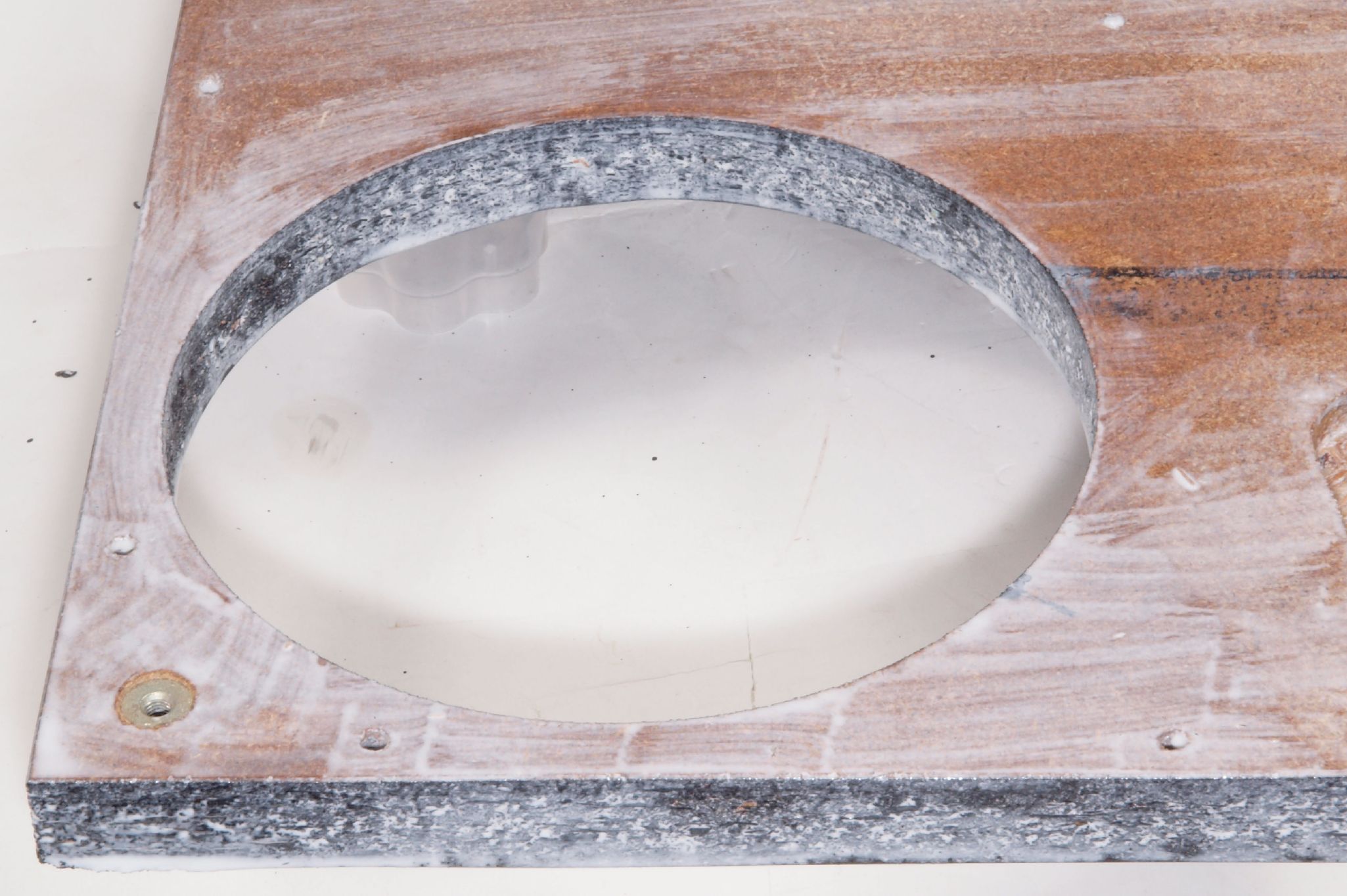

ＷＢ１．　修理前　下蓋のアーム取り付穴。

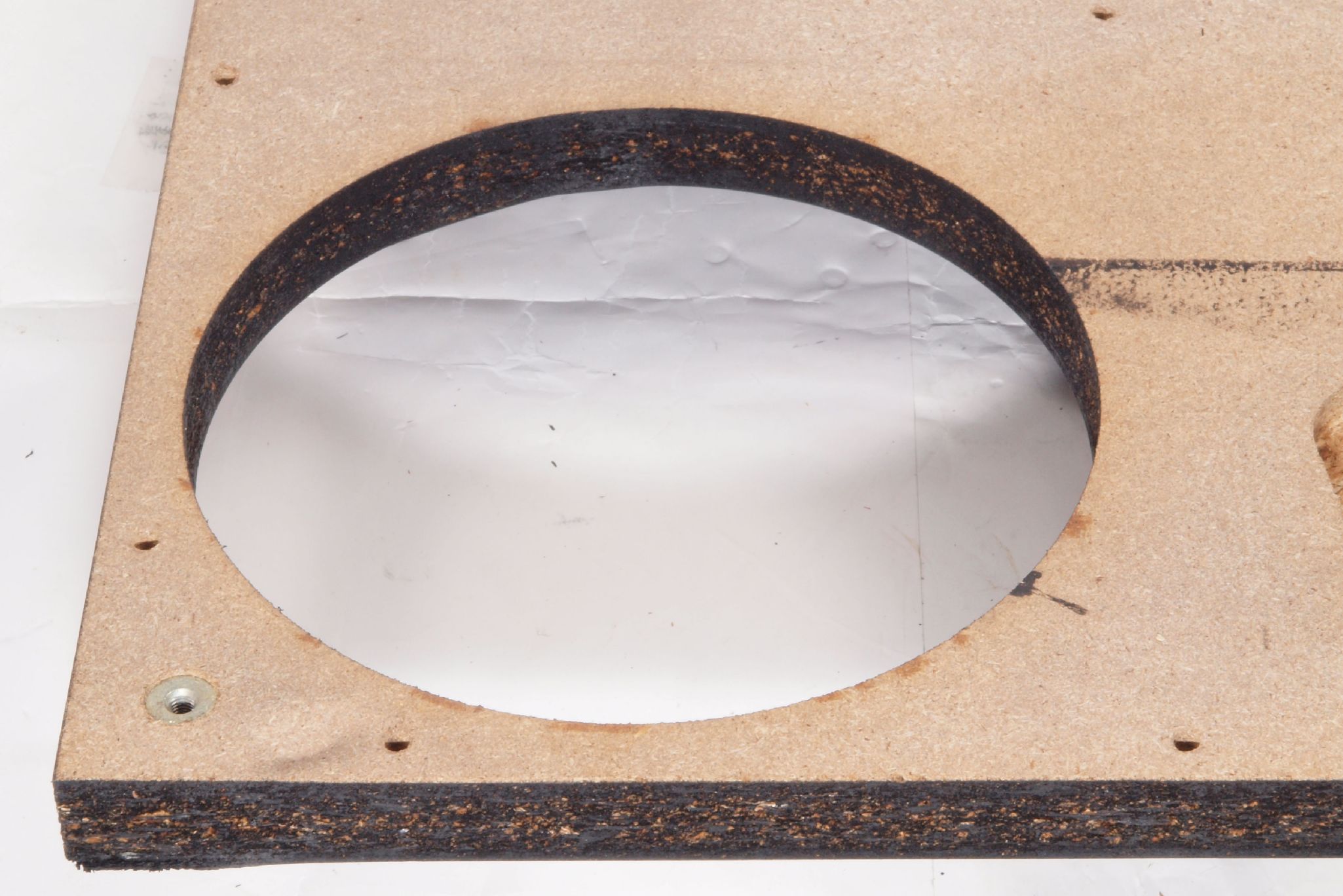

ＷＢ２．　修理中　下蓋のアーム取り付穴。ボンドを染みこませる、ネジ穴も塗る。

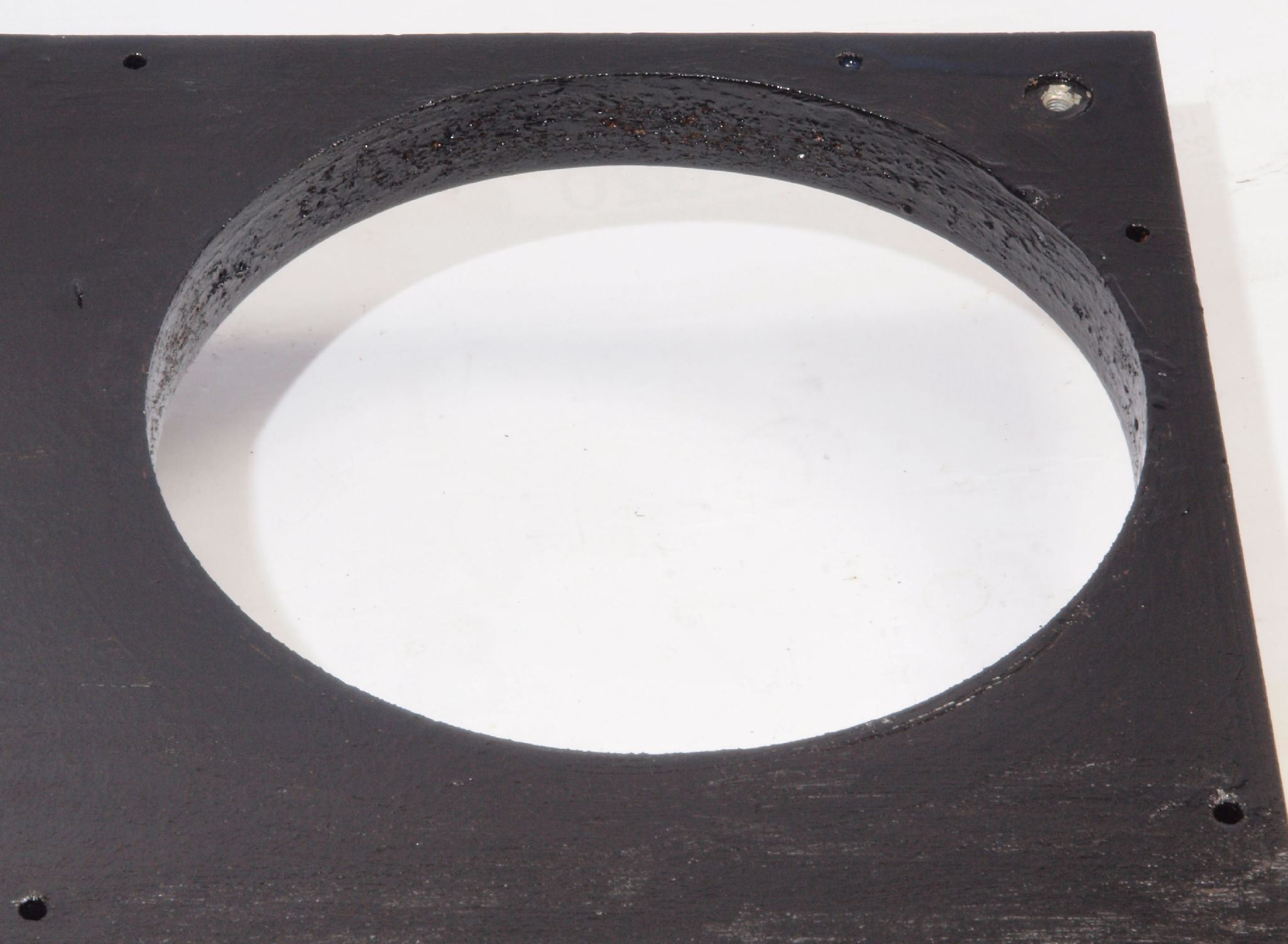

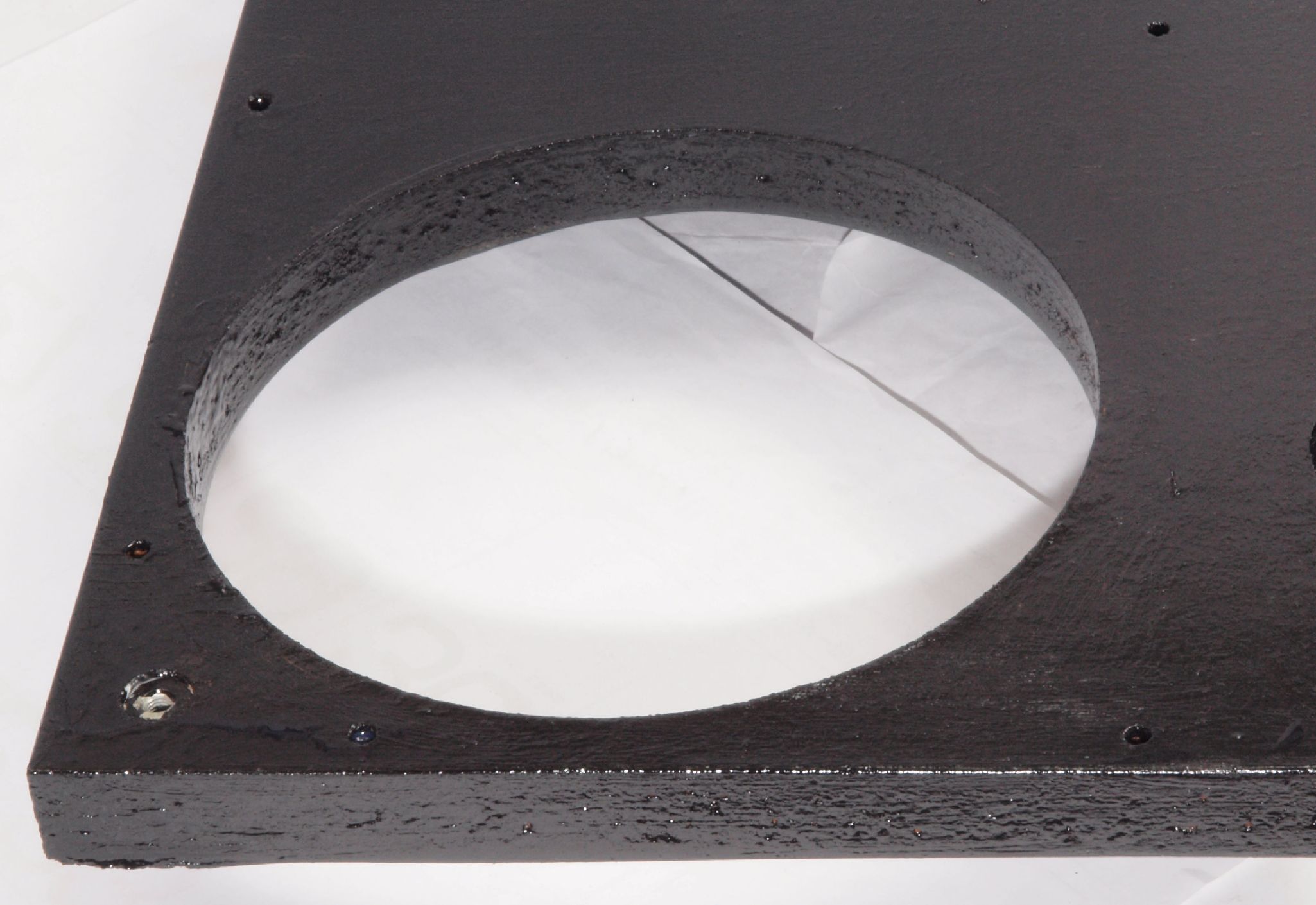

ＷＢ３．　修理後　下蓋のアーム取り付穴。　乾燥後さらにペンキを塗る。
ＷＢ４．　修理前　下蓋のアーム取り付穴反対側。
ＷＢ５．　修理中　下蓋のアーム取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。
ＷＢ６．　修理後　下蓋のアーム取り付穴反対側。　乾燥後さらにペンキを塗る。
ＷＣ１．　修理前　下蓋のトランスカバー取り付穴。
ＷＣ２．　修理中　下蓋のトランスカバー取り付穴。ボンドを染みこませる、ネジ穴も塗る。
ＷＣ３．　修理後　下蓋のトランスカバー取り付穴。　乾燥後さらにペンキを塗る。
ＷＣ４．　修理前　下蓋のトランスカバー取り付穴、反対側。
ＷＣ５．　修理中　下蓋のトランスカバー取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。
ＷＣ６．　修理後　下蓋のトランスカバー取り付穴、反対側。　乾燥後さらにペンキを塗る。
ＷＣ７．　修理中　天日乾燥する。右は　ＳＸ−７７７Ａｉｒ．　２台目
ＷＣ８．　修理（乾燥）中。　ベランダで反りに注意し乾燥する。左からＳＸ−７７７Ａｉｒ．２台目、　ＢＬ−１１１．１４台目、ＳＸ−１１１ＦＶ．　９台目。

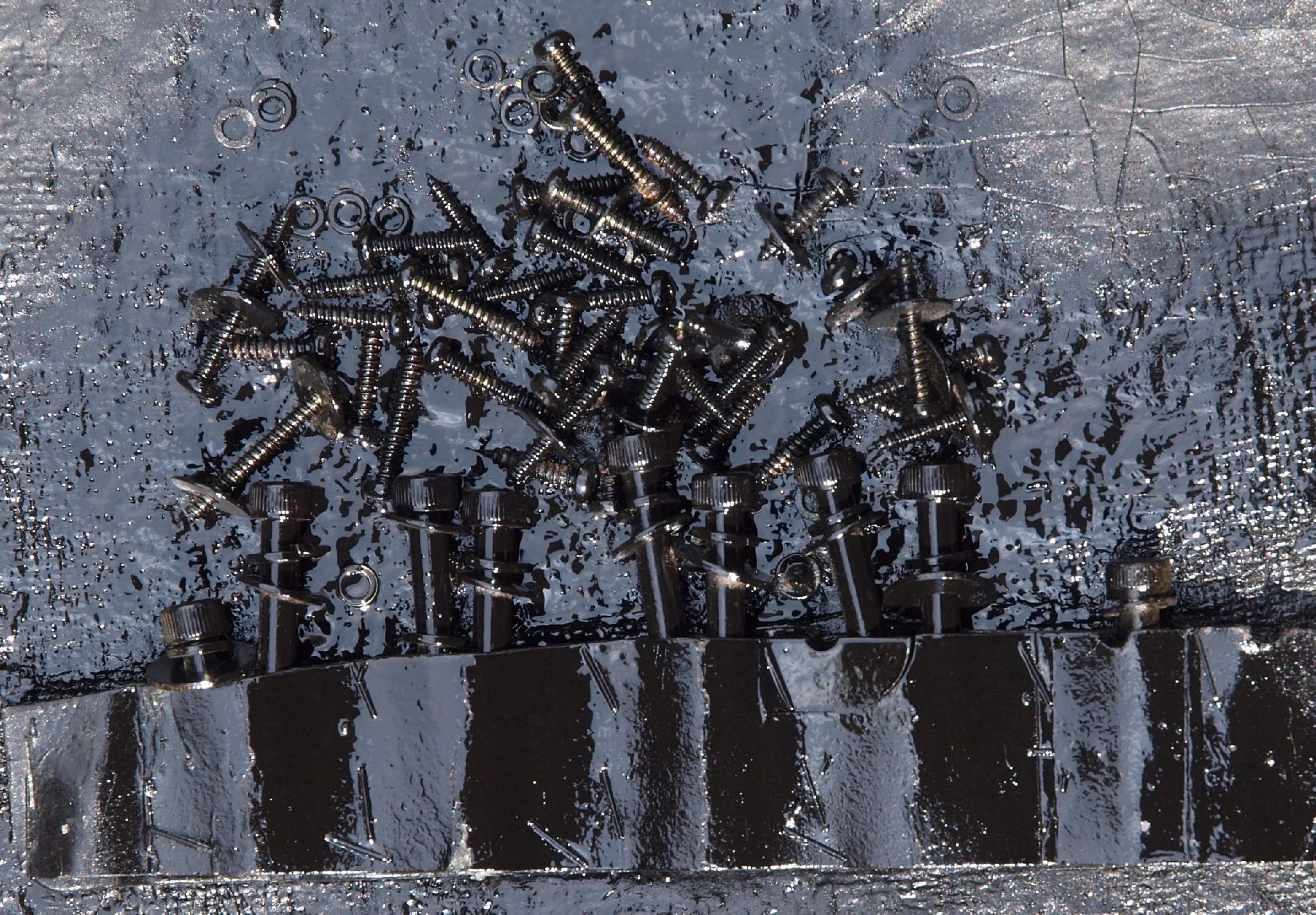

ＷＤ１．　修理中　架台止めビス、下蓋等止めネジは錆は少ない。
ＷＤ２．　修理中　架台止めビス、下蓋等止めネジ、ラッカーを吹く。　乾燥後方向を変えて、さらに塗る。

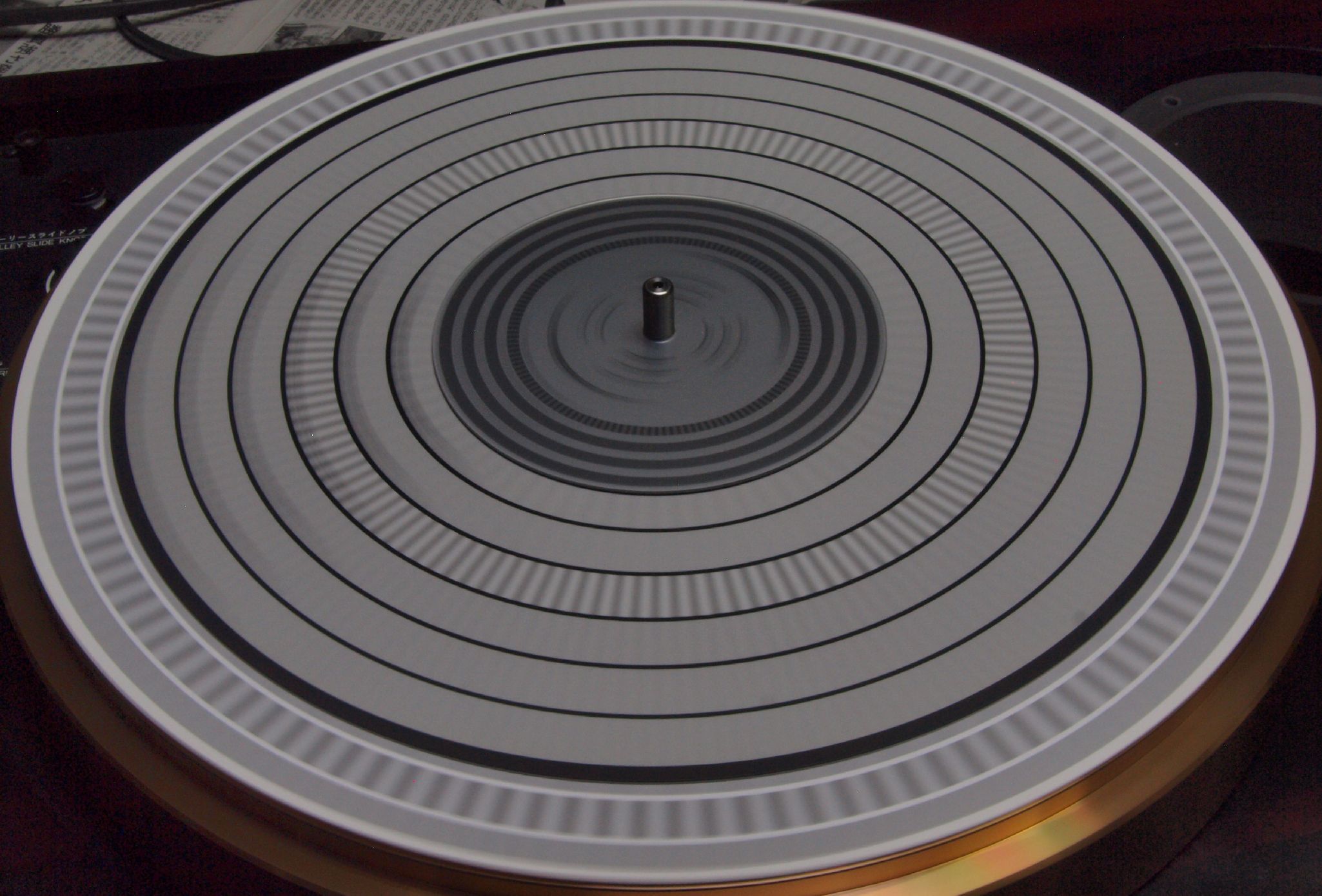

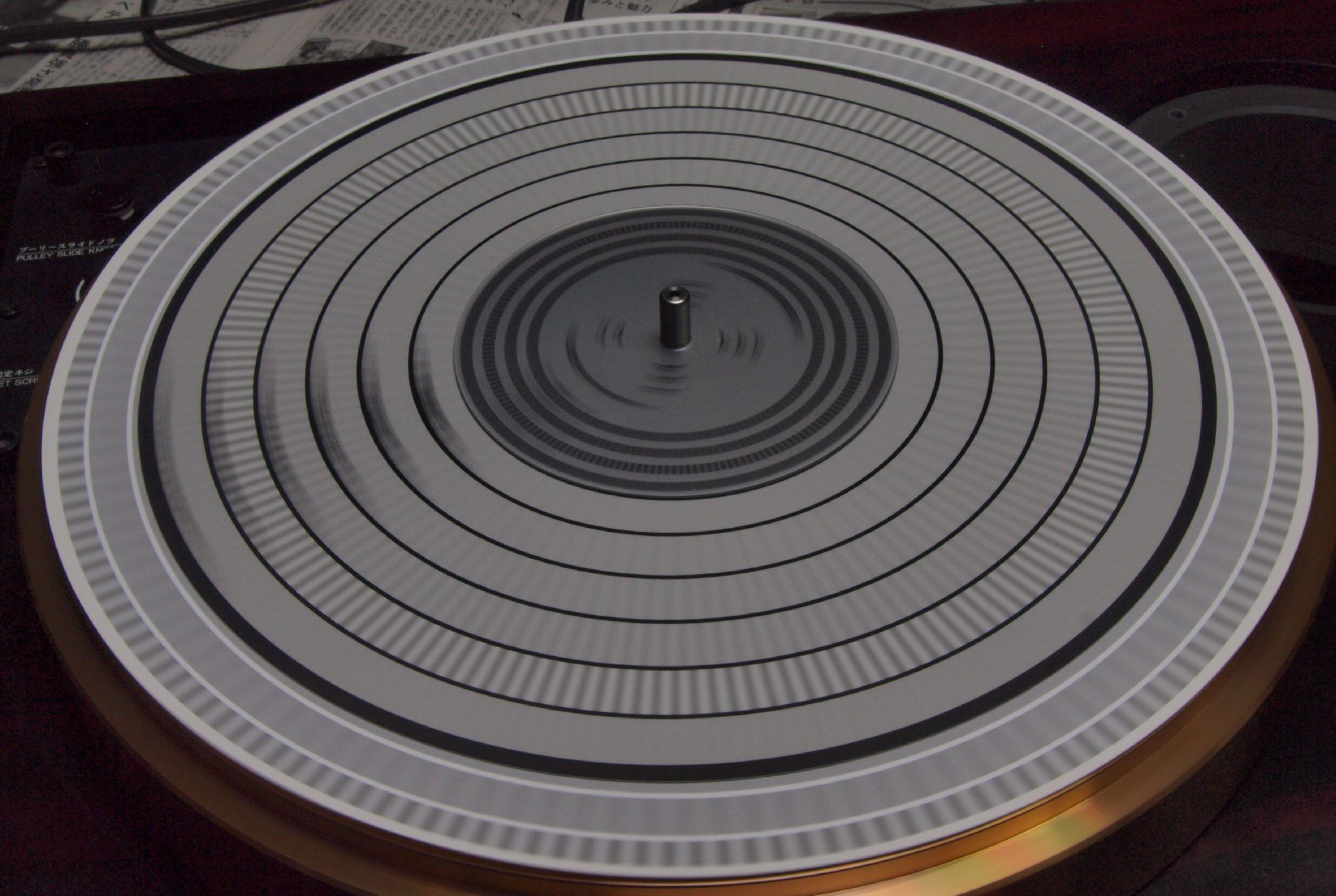

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　　３３回転ストロボ測定。
Ｅ３．　　４５回転ストロボ測定。　速度調整はセンター固定。

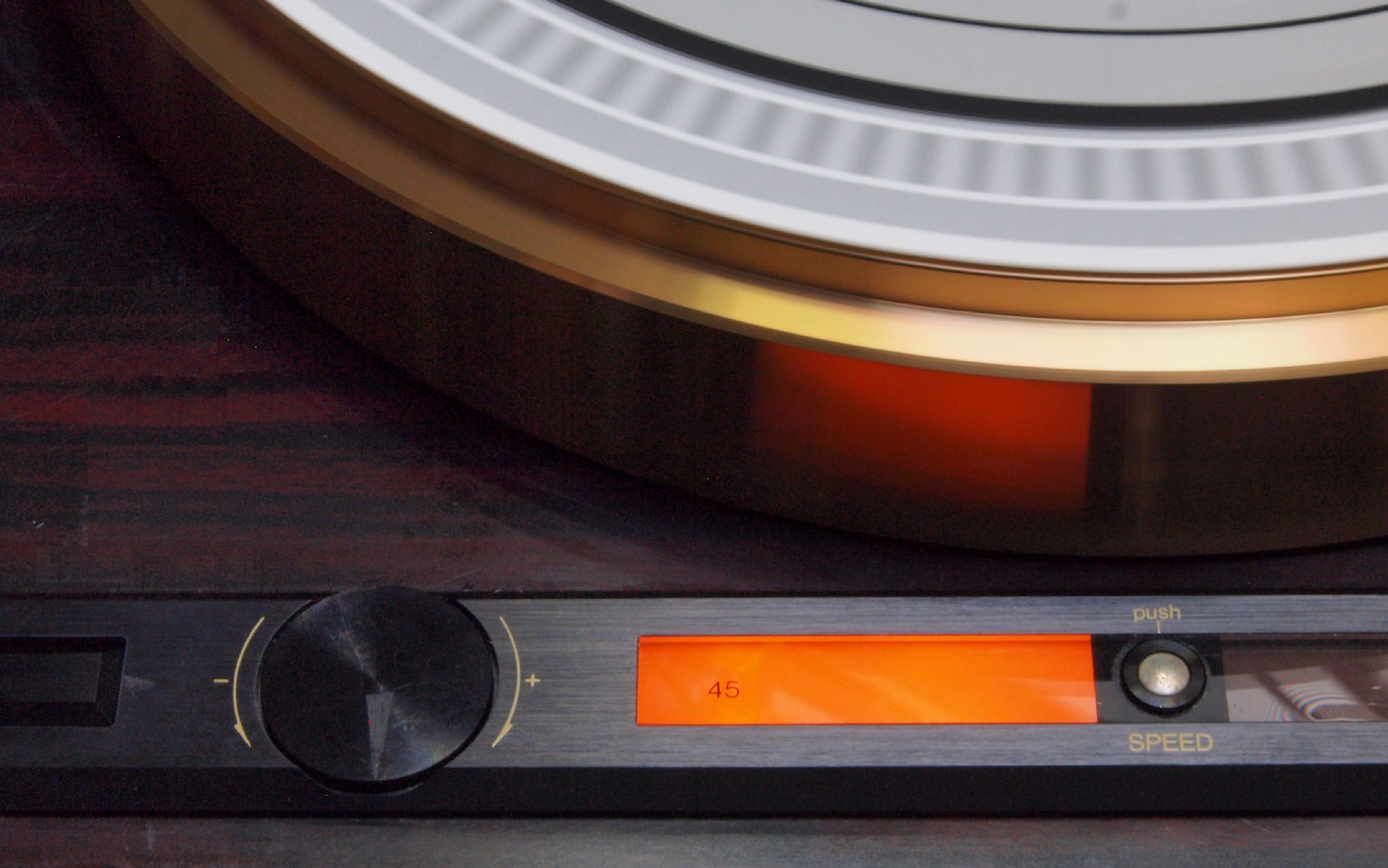

Ｅ４．　　４５回転ストロボ測定。
Ｅ５．　エージング中。

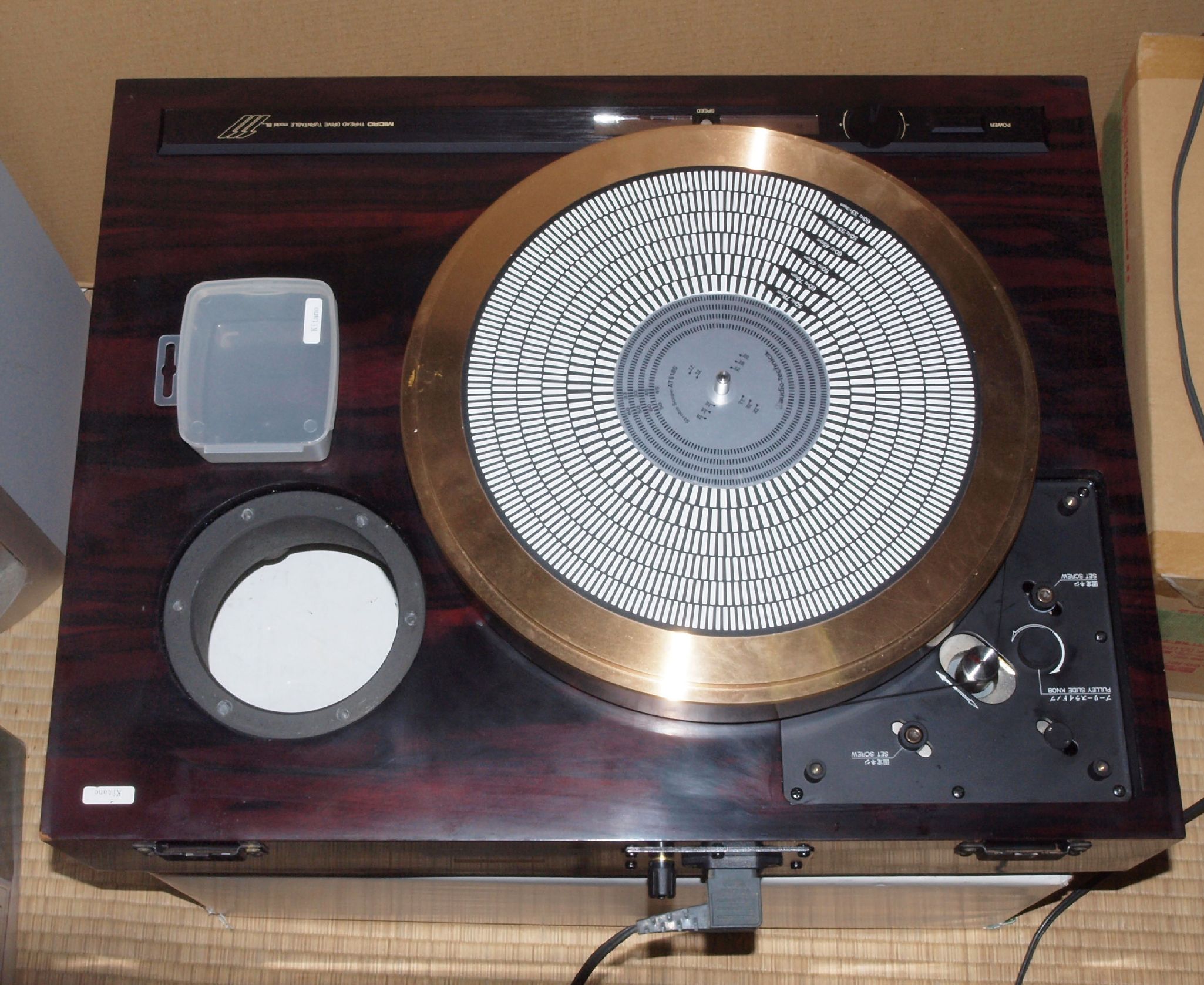

Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。全体。
Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（カタログ・マニアルより）
型式 アームレスプレイヤー　ＢＬ−１１１ 駆動方式 ベルトドライブ方式 使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅532×高さ230×奥行440mm、　５７０Ｗ×４４０Ｄ×２３０Ｈmm（ＢＬ-１１１Ｌ） 重量 36kg、　３８ｋｇ（ＢＬ-１１１Ｌ） 価格 270,000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
