ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−１１１．　８台目修理記録

同時修理　ＫｅｎＷｏｏｄＤ−３３００ｔ　　平成２９年４月２３日持込　　６月１１日完成

Ａ．　修理前の状況 モーター軸受けからコトコト音が発生するようになり、ここ数年使用しておりません。 Ｂ．　原因 各部経年劣化の為、オーバホール修理。 Ｃ．　修理状況 電解コンデンサー交換。 リレー交換。 半固定ＶＲ交換。 モーターＦＧコイル清掃・コート塗布。 モーターをオーバーホール（修理・清掃・給油） 電源ソケット交換。 タンテーブル軸オイル交換。 Ｗ．　下蓋及び本体木部　修理状況 この台（鉄製架台）が本体木部に接着されていない。 Ｄ．　使用部品 電解コンデンサー　　　　　　　１３個。 リレー（製造中止で入手難）　　１個。 半固定ＶＲ　　　　　　　　　　３個。 フイルムコンデンサー　　　　　２個。 ３Ｐインレットソケット　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　９５，０００円　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（マニアル・カタログより）

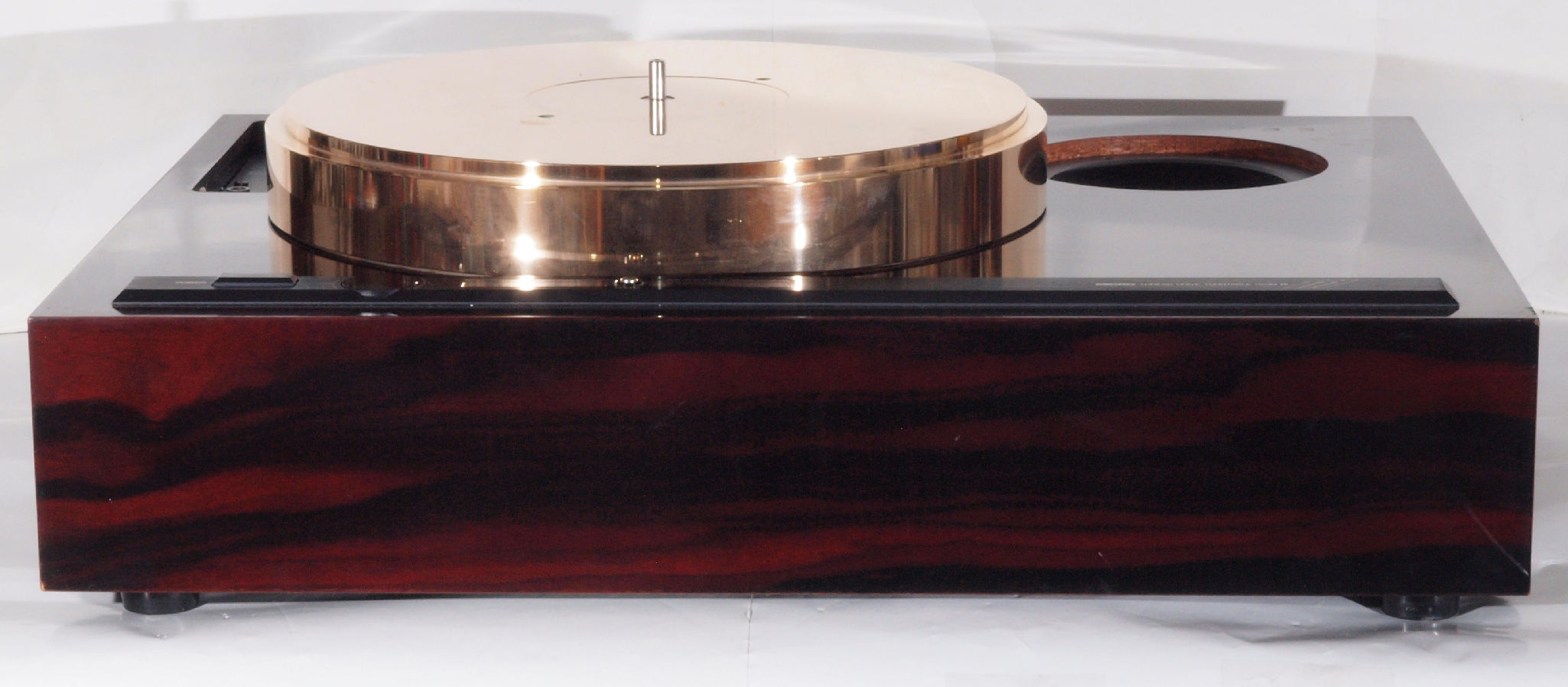

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

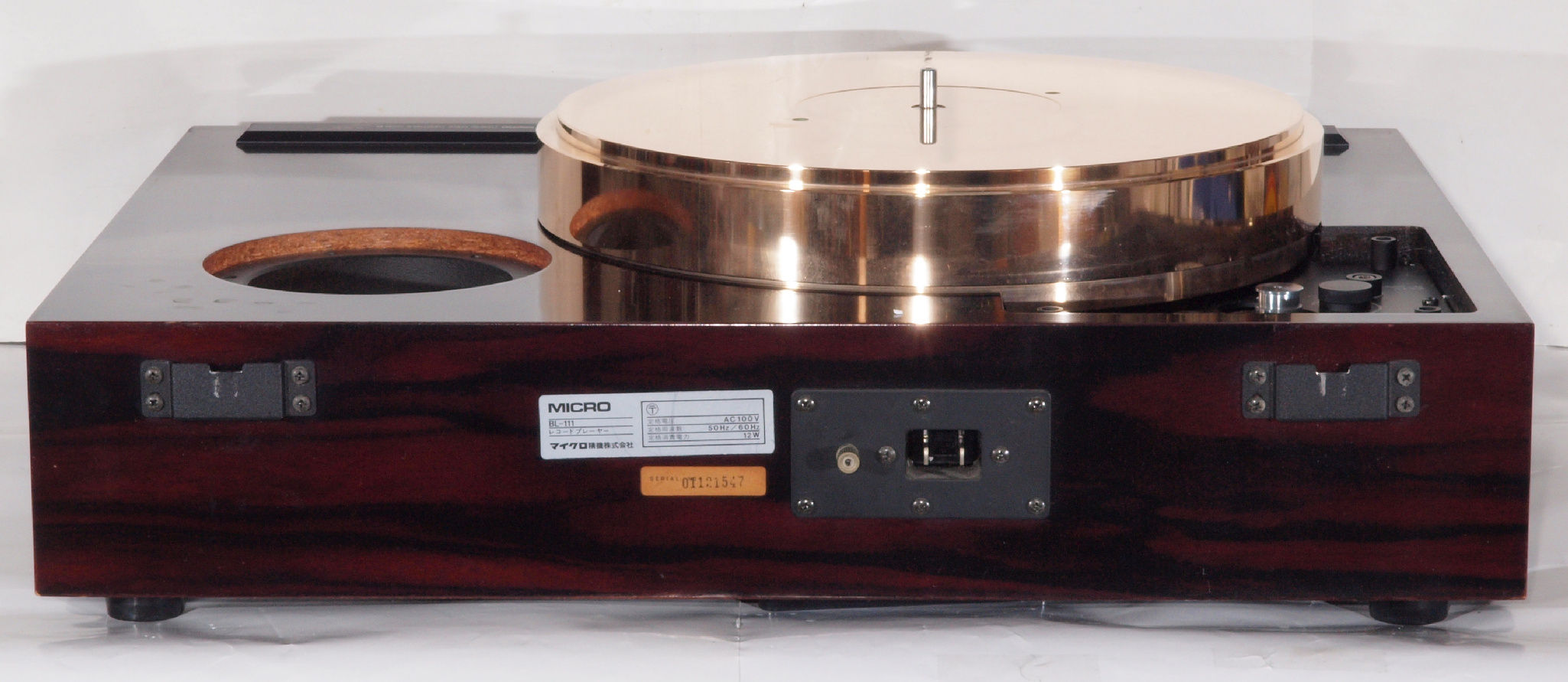

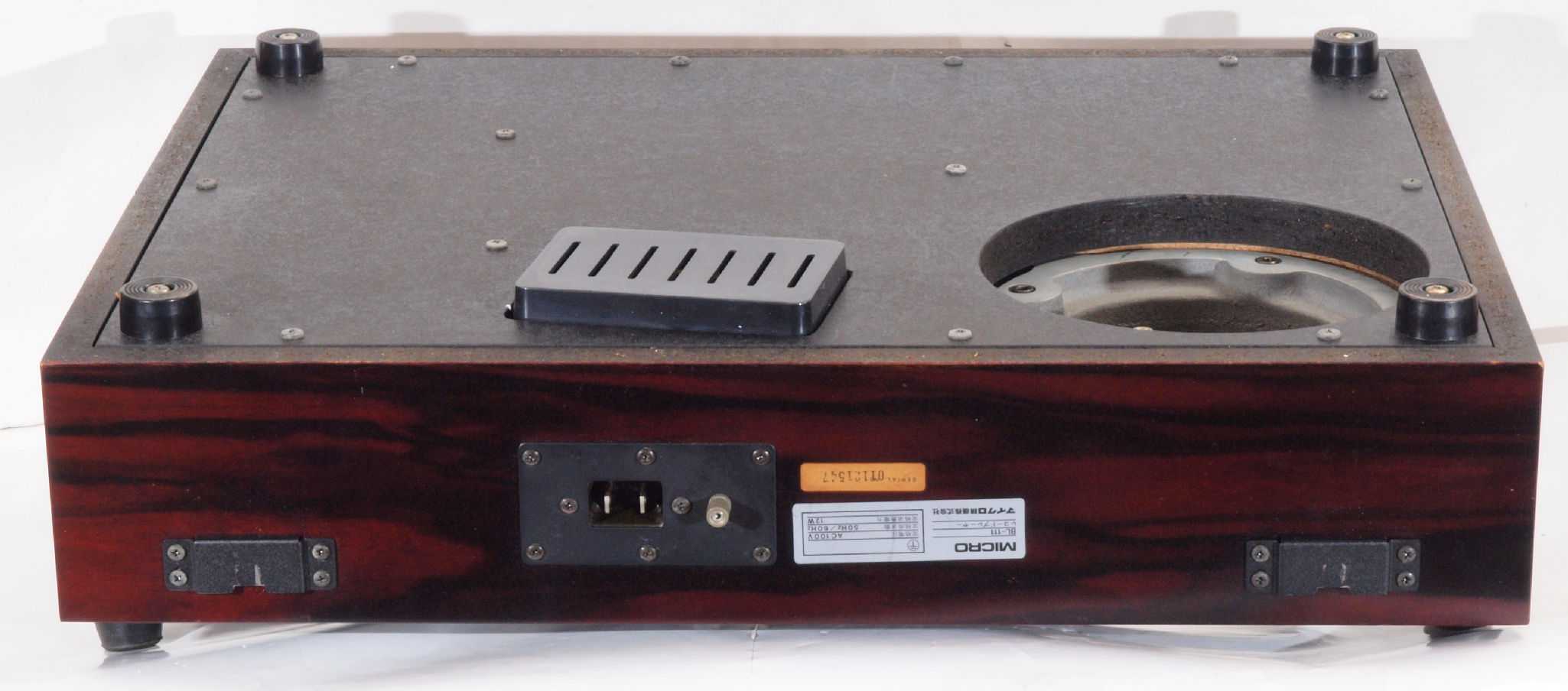

Ａ１３．　点検中　後から見る。

Ａ１３２．　点検中　後から見る。　電源ソケット。

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

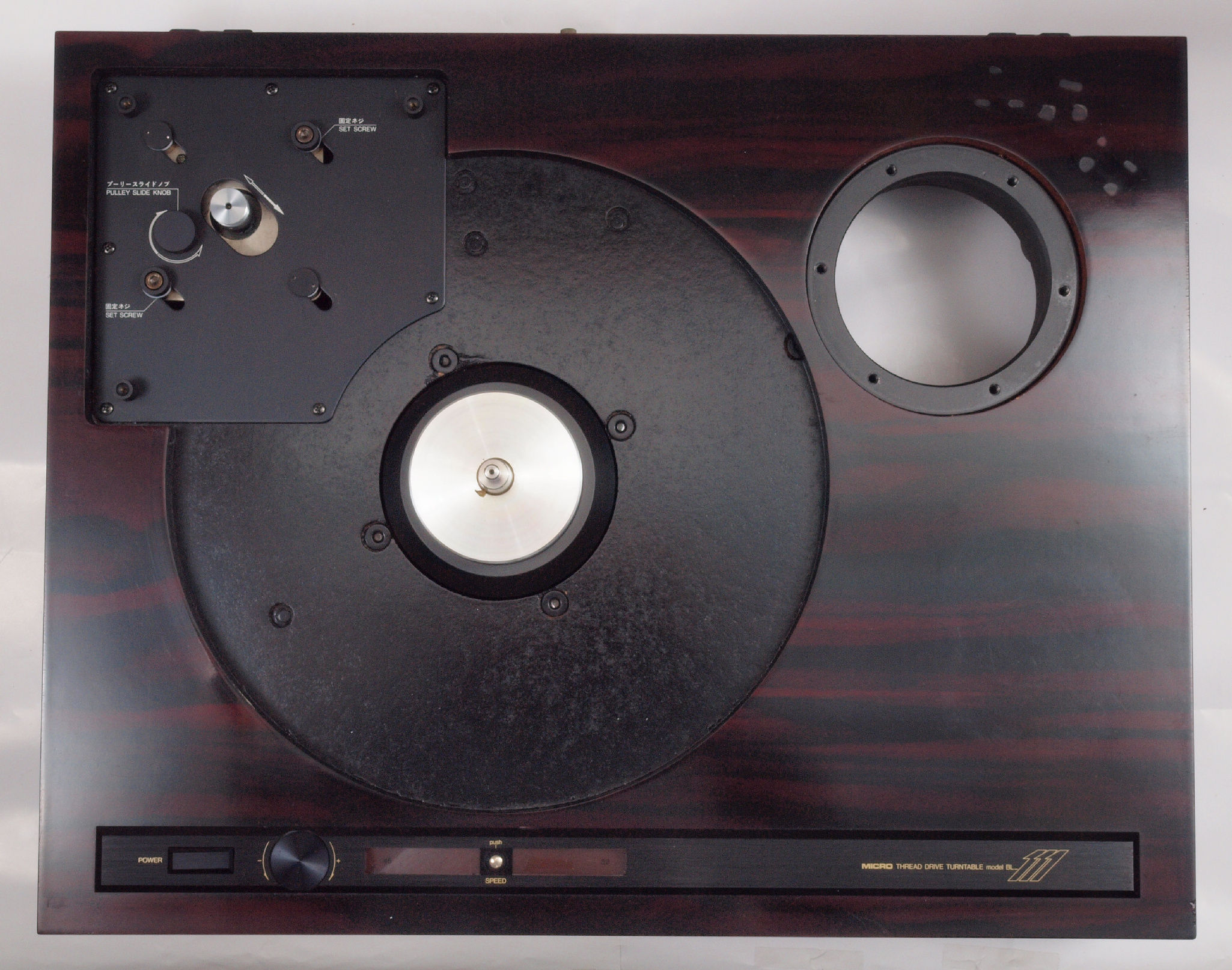

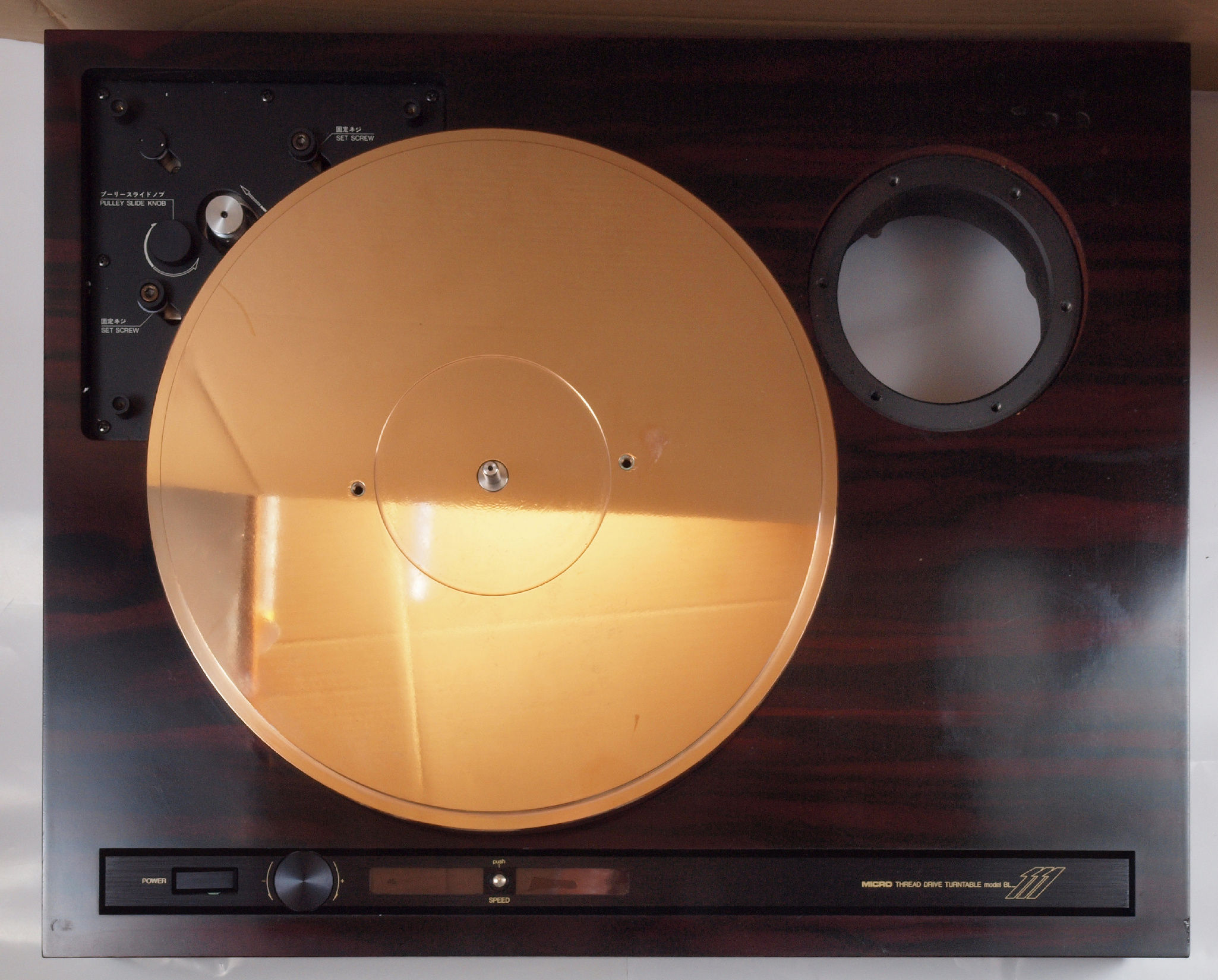

Ａ１６．　点検中　タンテーブルを外し、上から見る。

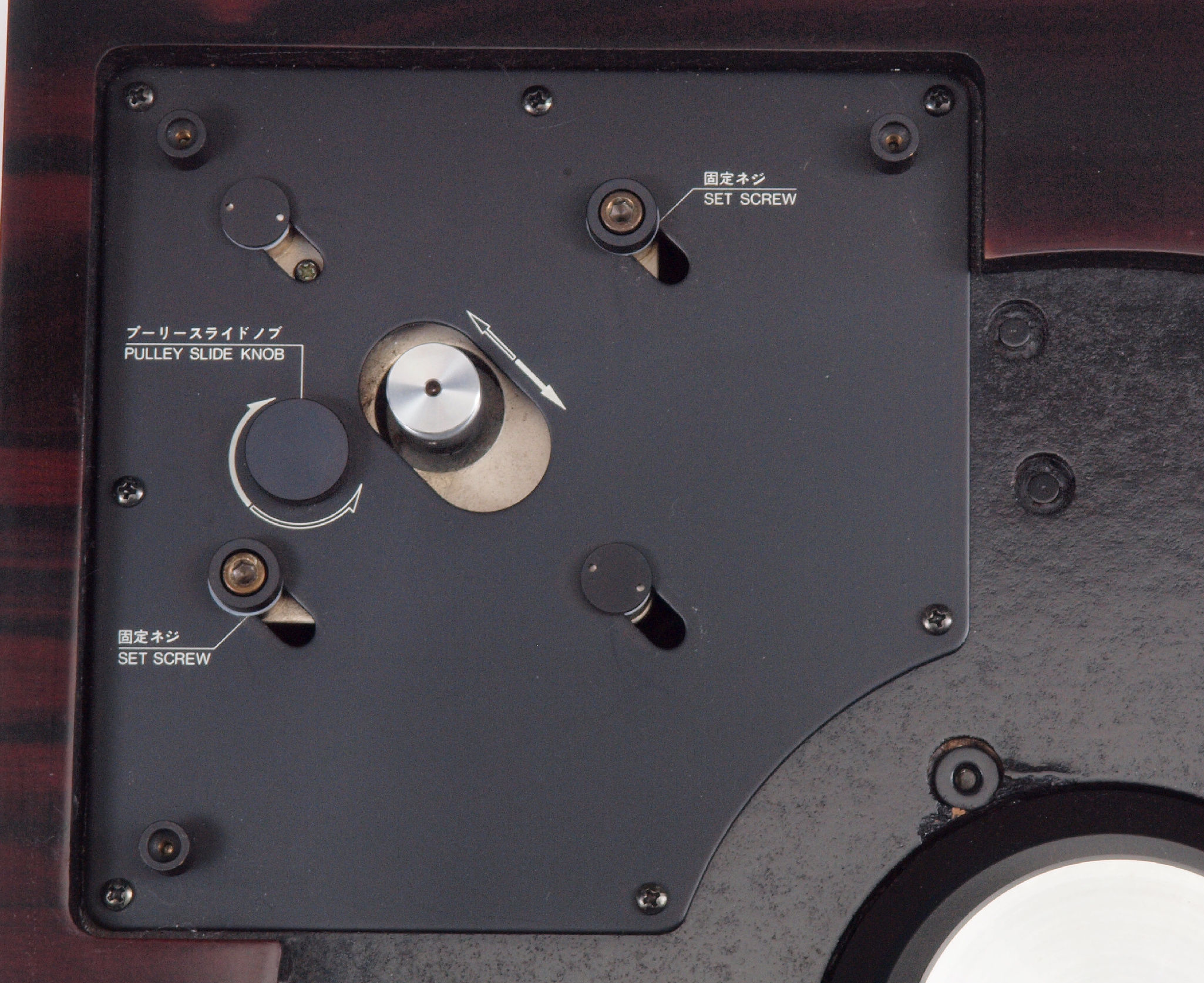

Ａ１７．　点検中　モータ部。

Ａ２１．　点検中　下前から見る。テーブル足はユーザーが外した、付いているのは保護足。

Ａ２２．　点検中、下前左から見る。

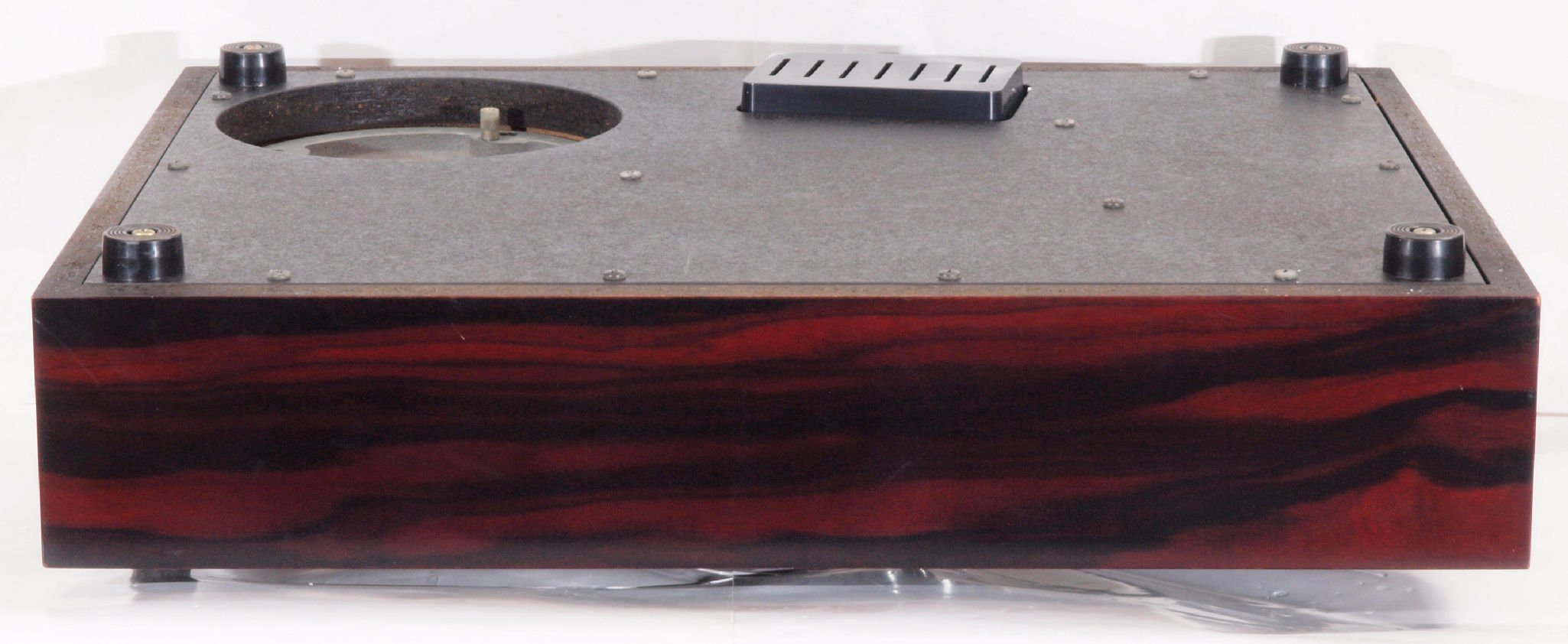

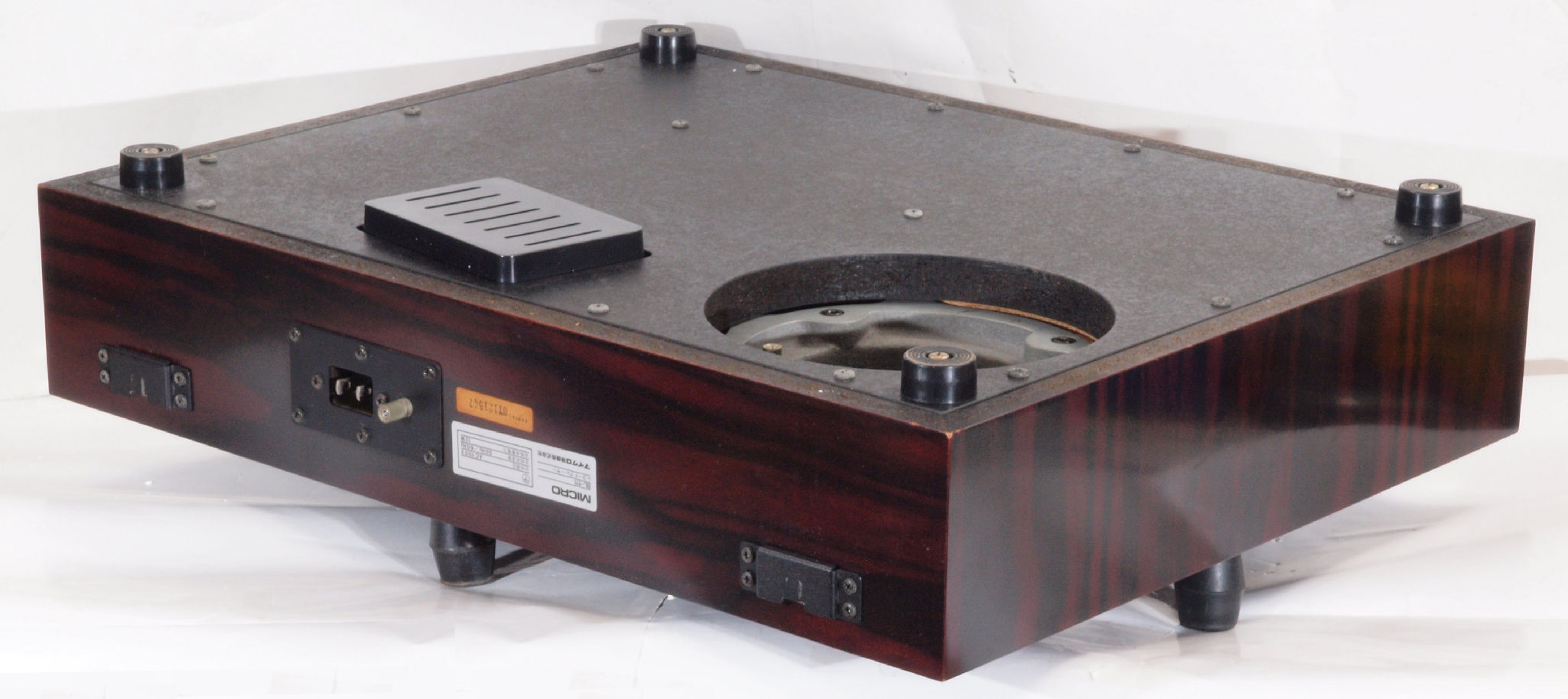

Ａ２３．　点検中　下後から見る。

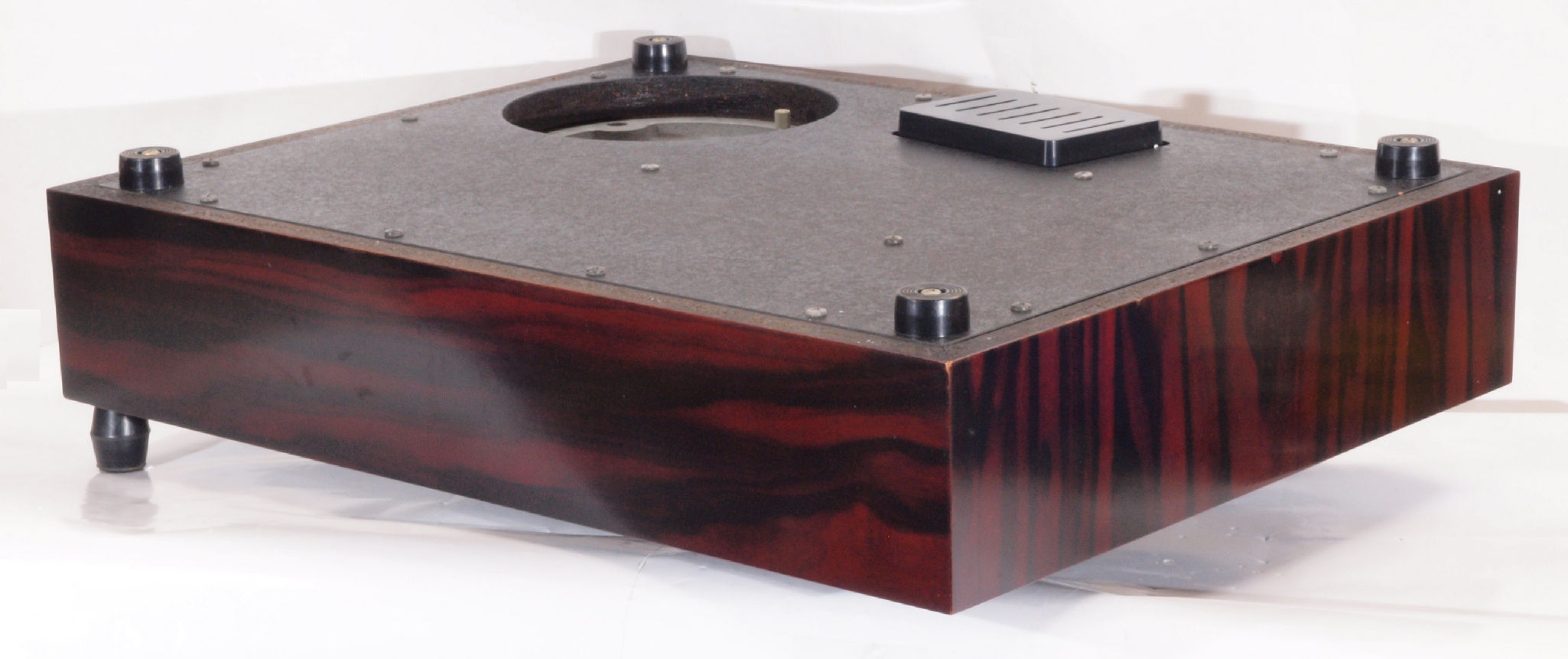

Ａ２４．　点検中、下後右から見る。

Ａ２５．　点検中　下から見る。

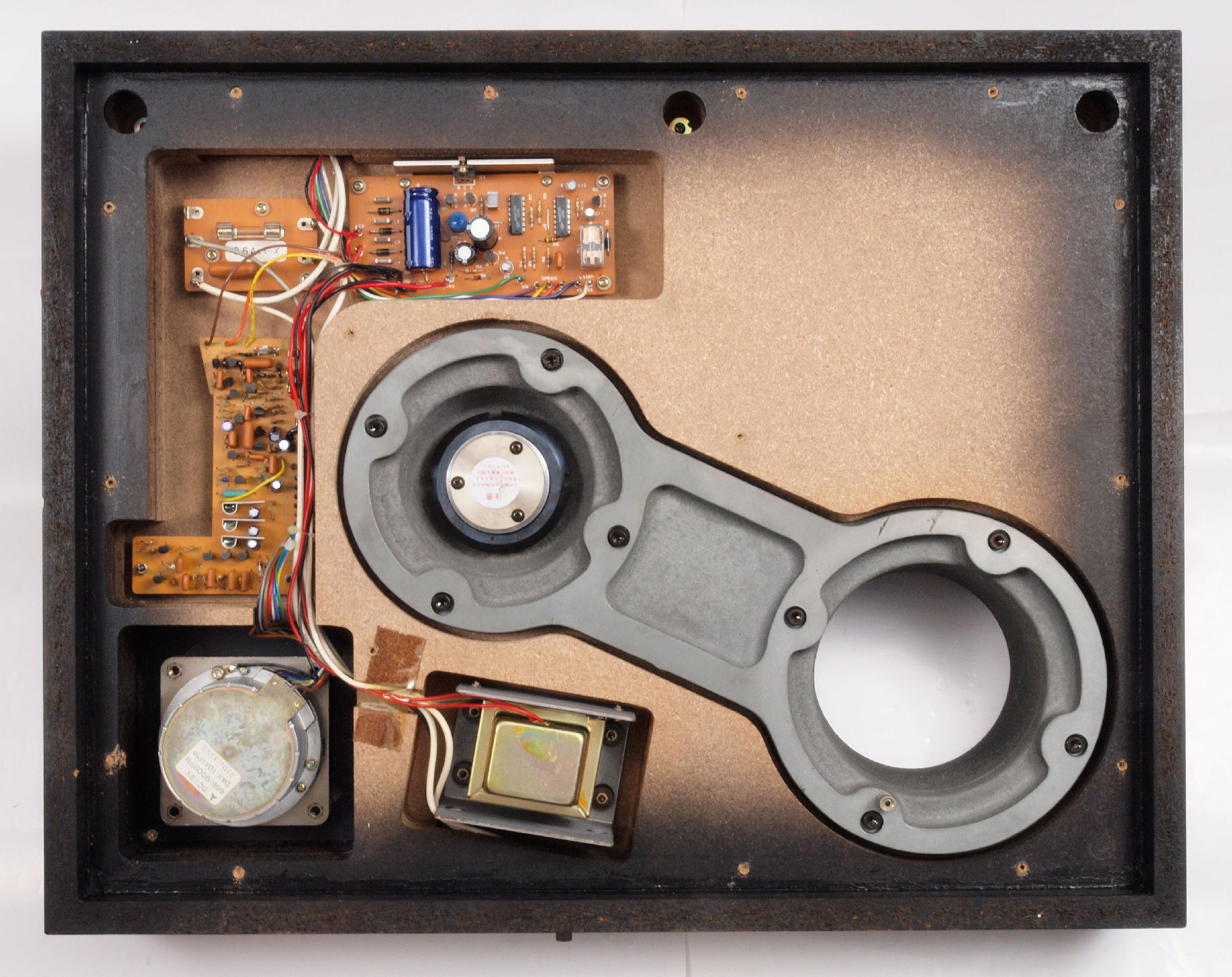

Ａ２６．　点検中　下蓋を取り、下から見る。

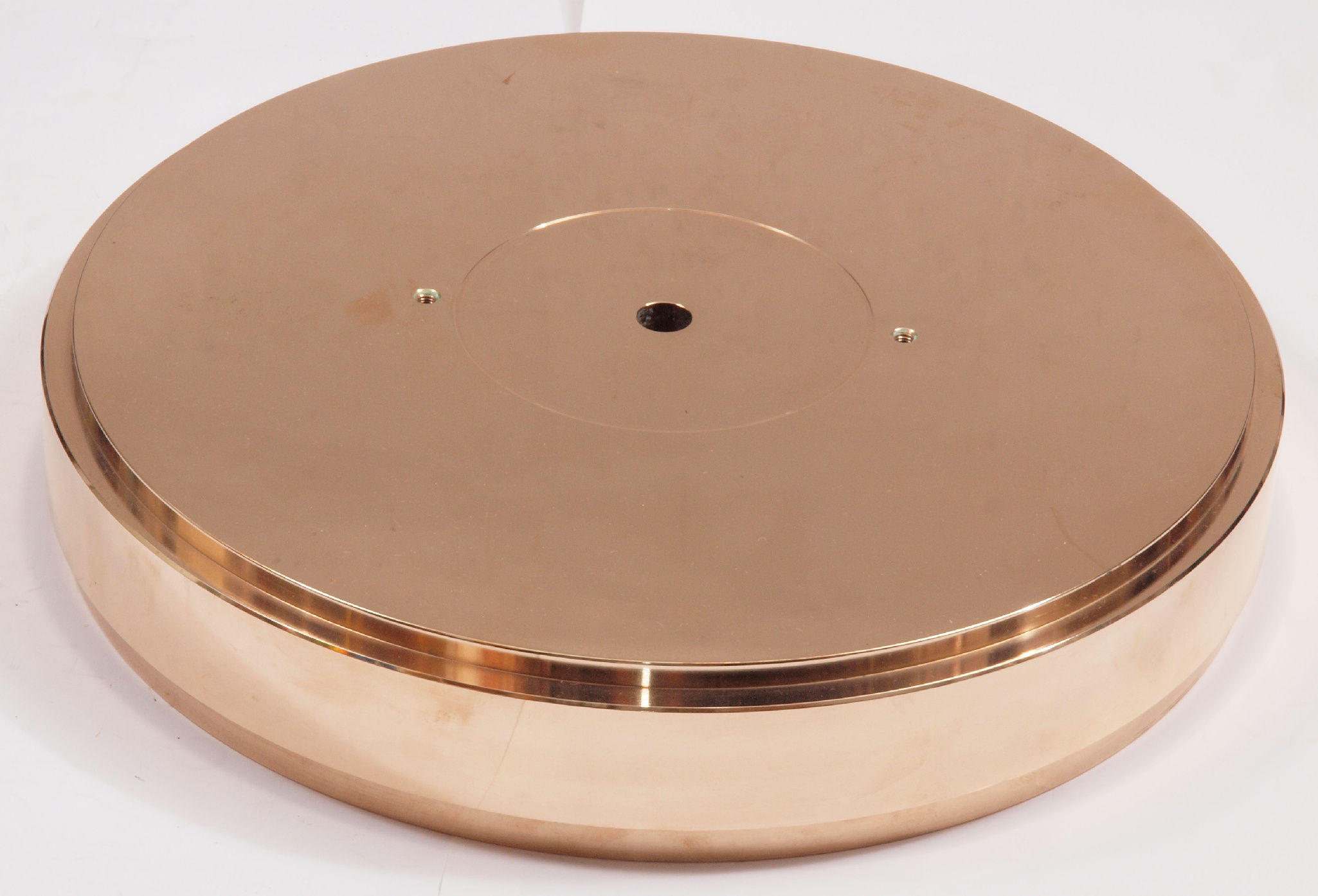

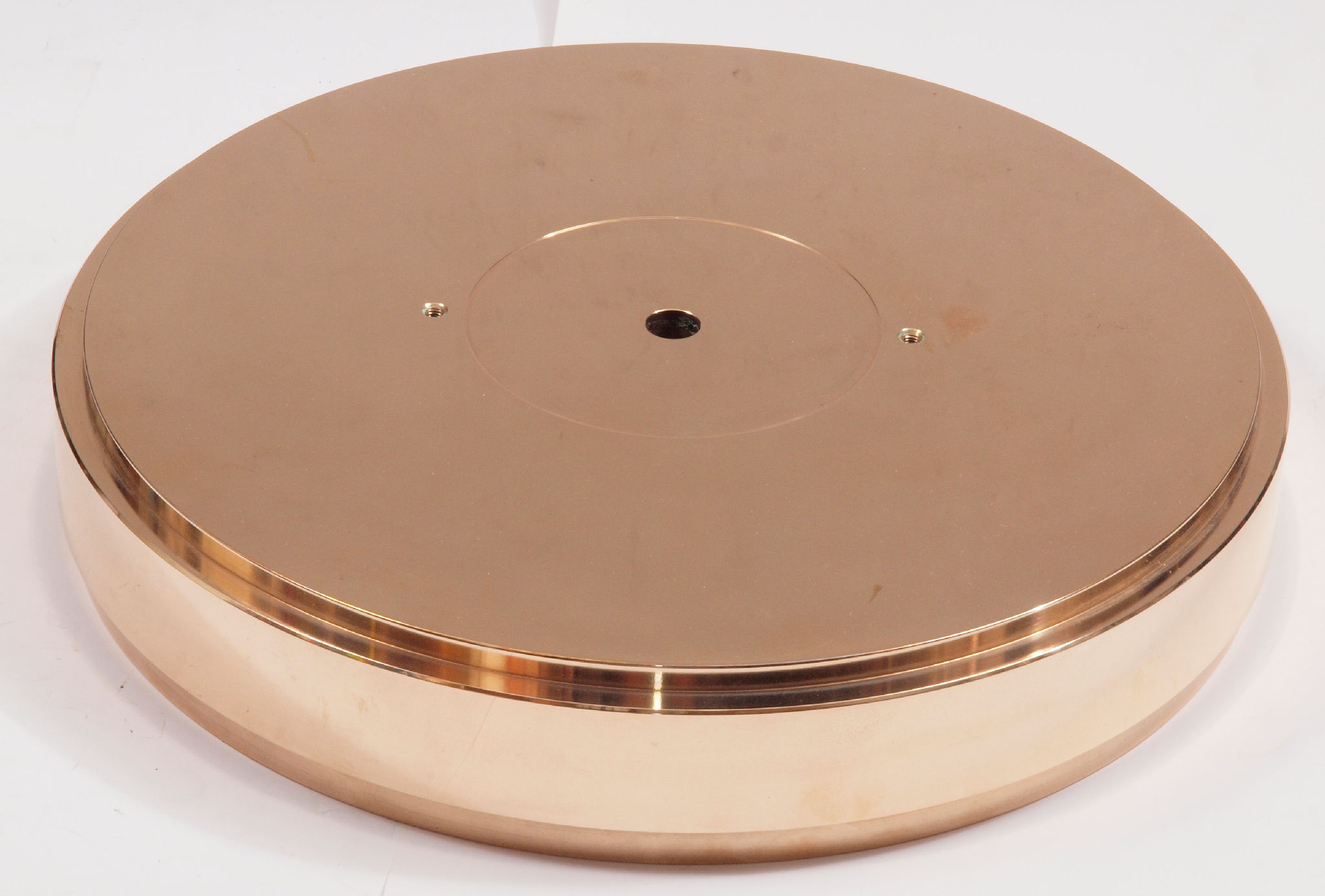

Ａ３１．　点検中　タンテーブル、斜め上から見る。

Ａ３２．　点検中　タンテーブル、反対側斜め上から見る。

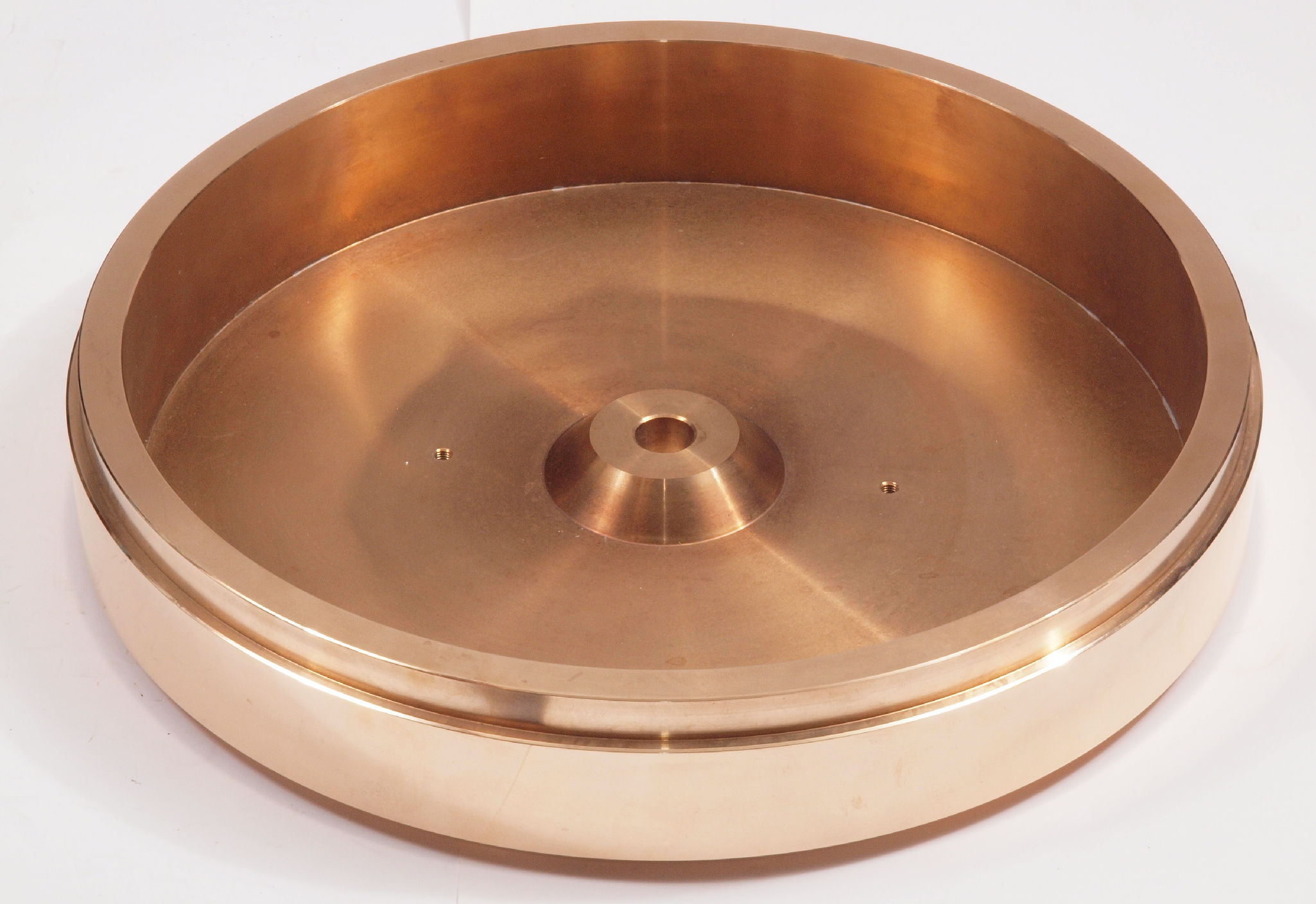

Ａ３３．　点検中　タンテーブルを裏側から見る。

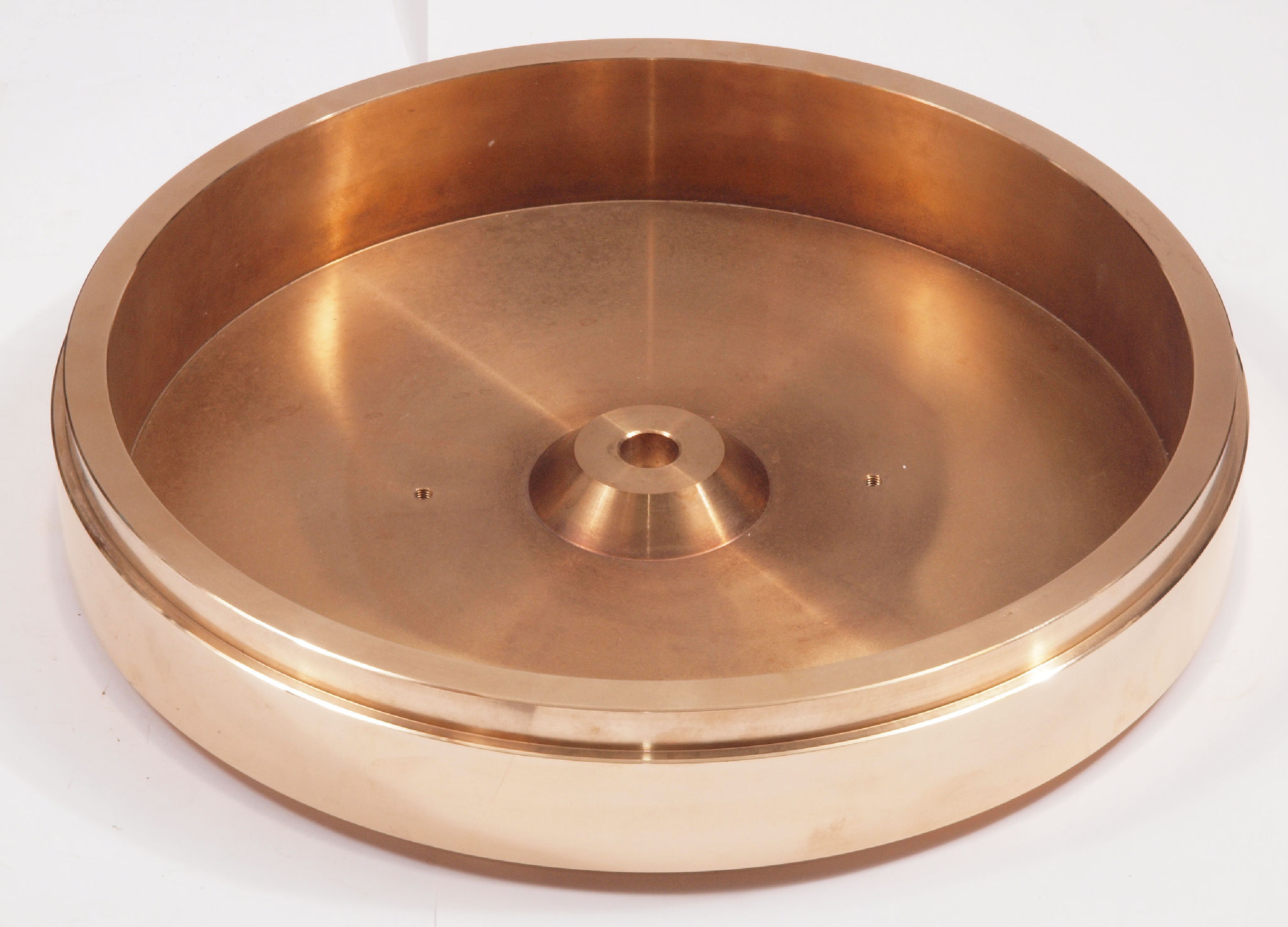

Ａ３４．　点検中　タンテーブルを反対側裏側から見る。

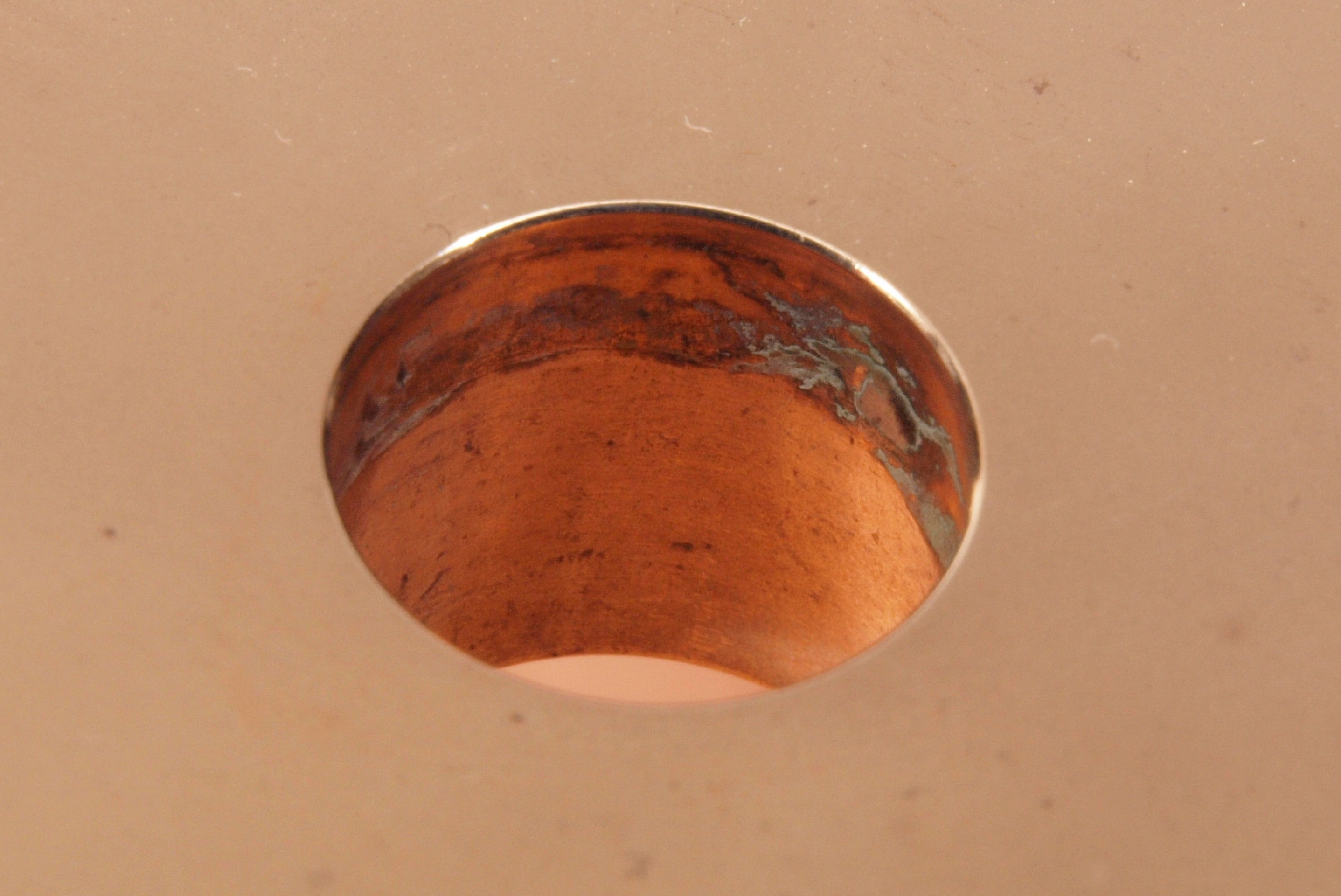

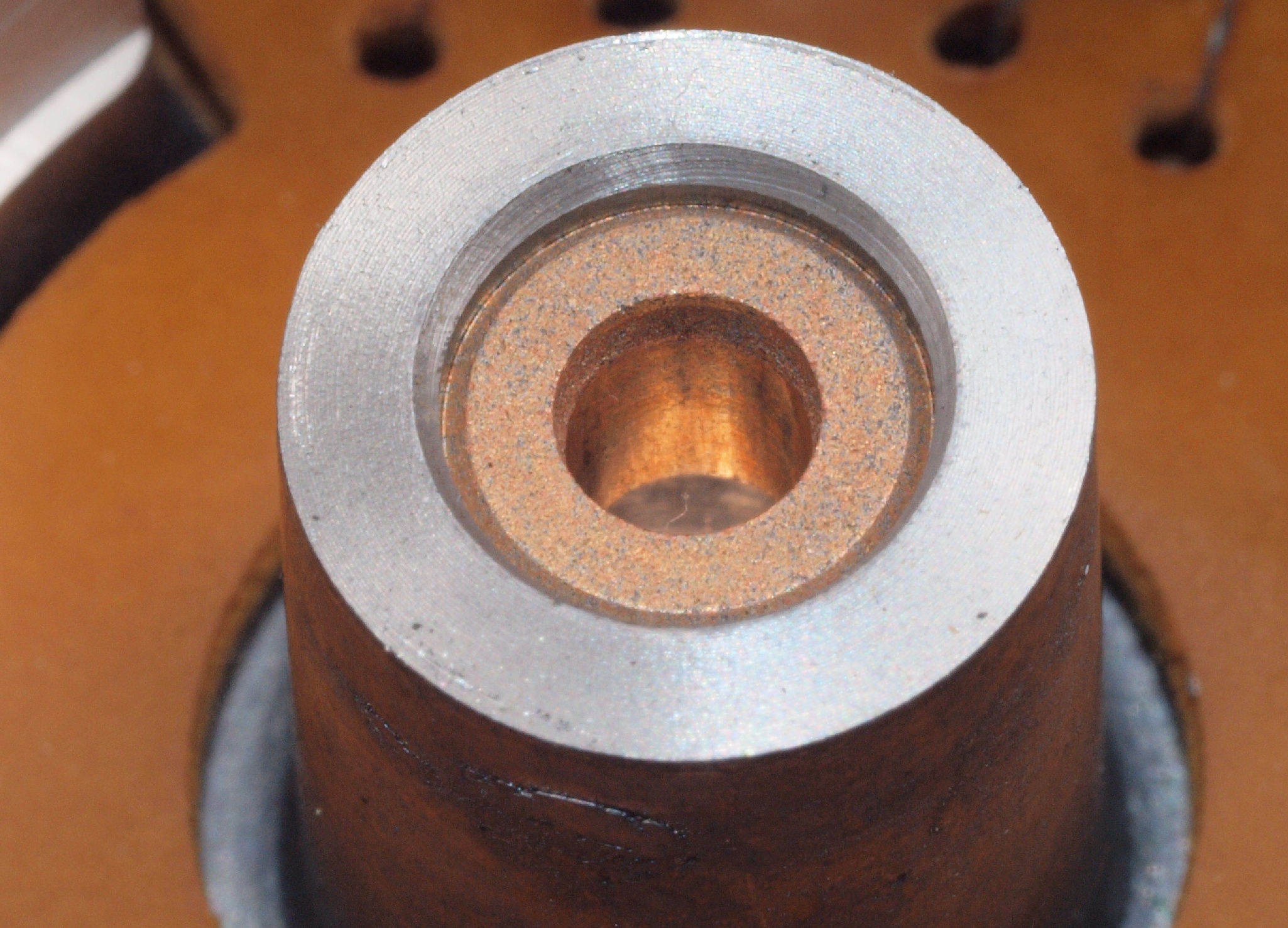

Ａ３５．　点検中　タンテーブル軸穴を上から見る。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　制御基板

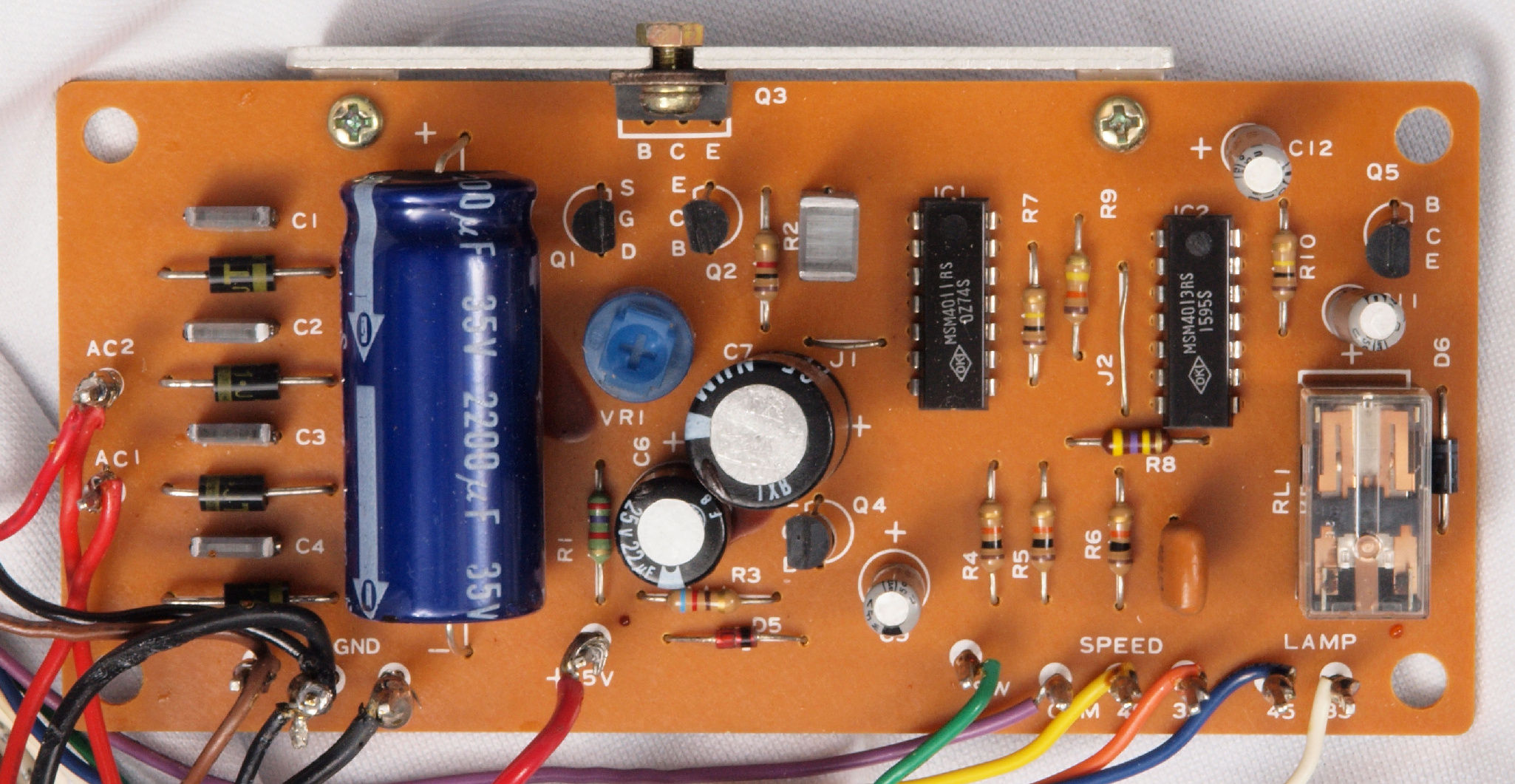

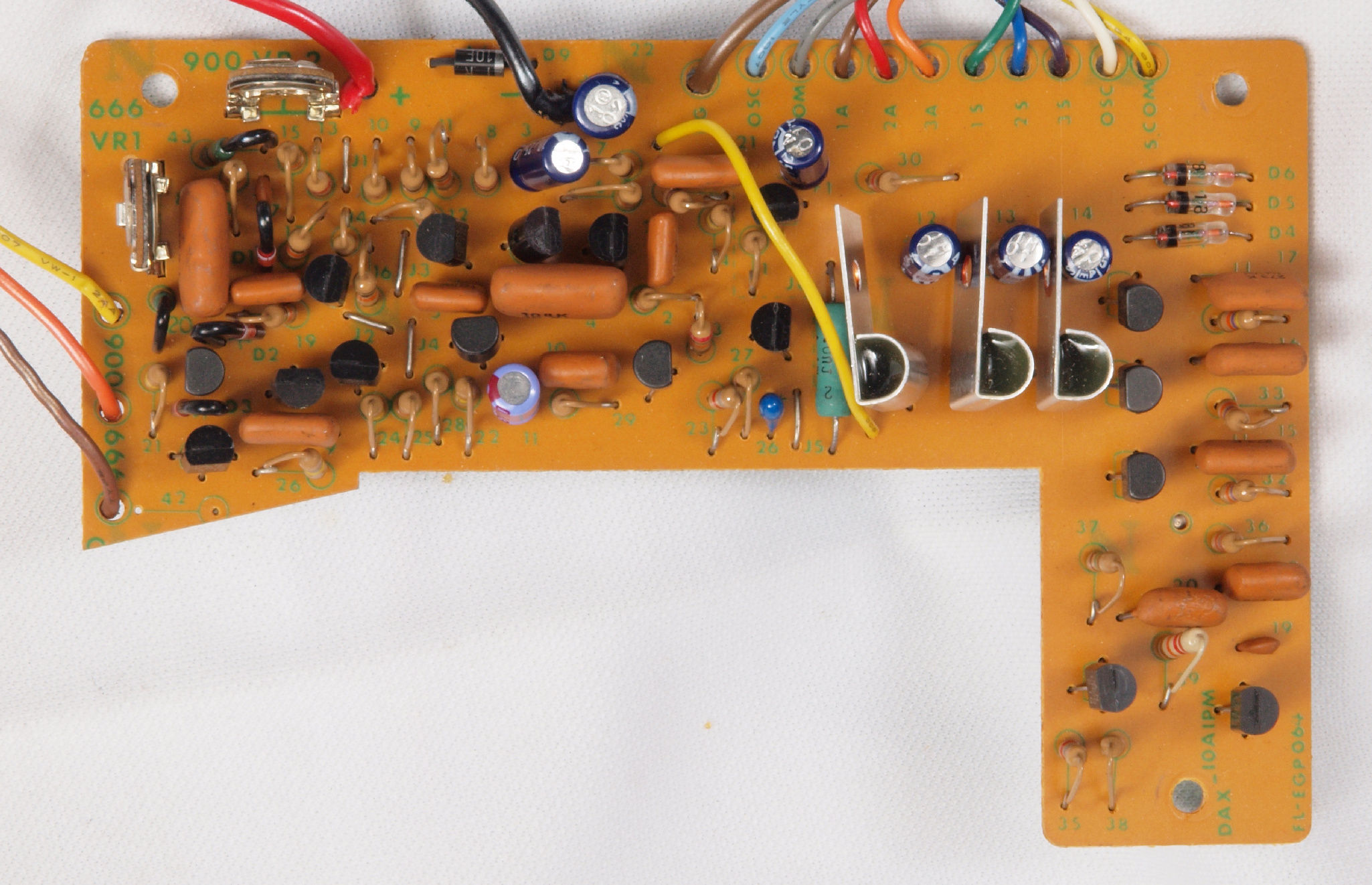

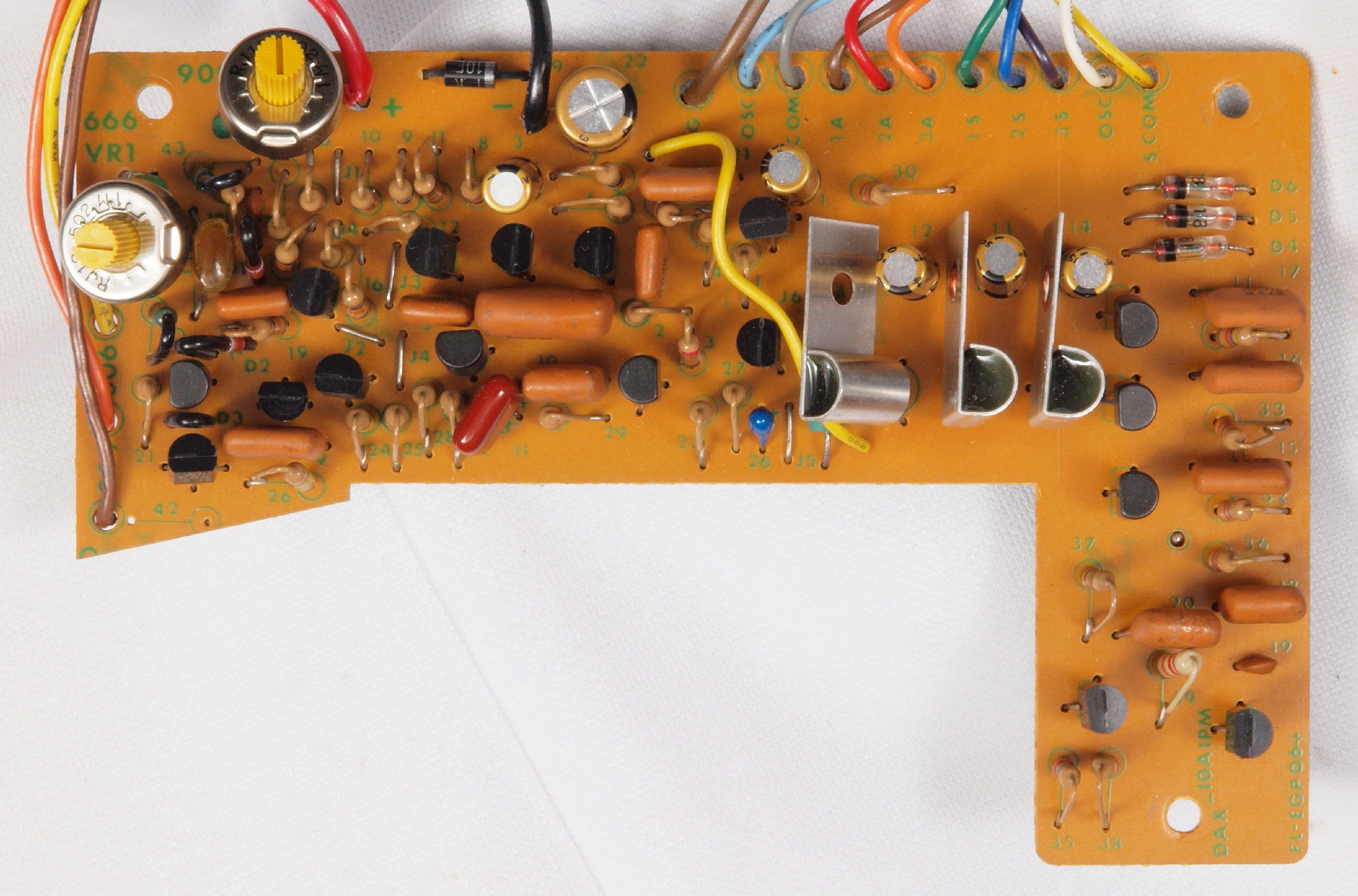

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

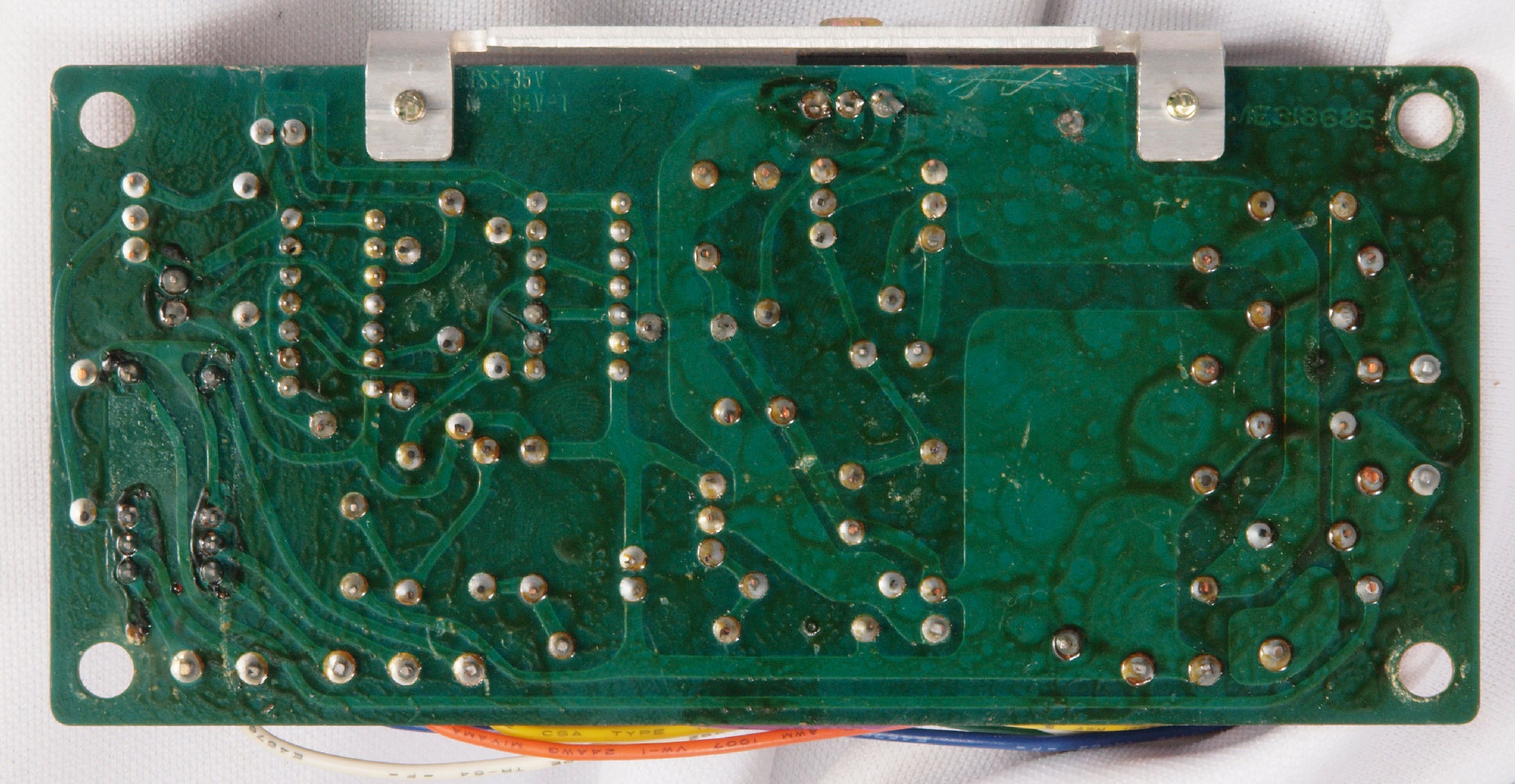

Ｃ１３．　修理前　制御基板裏

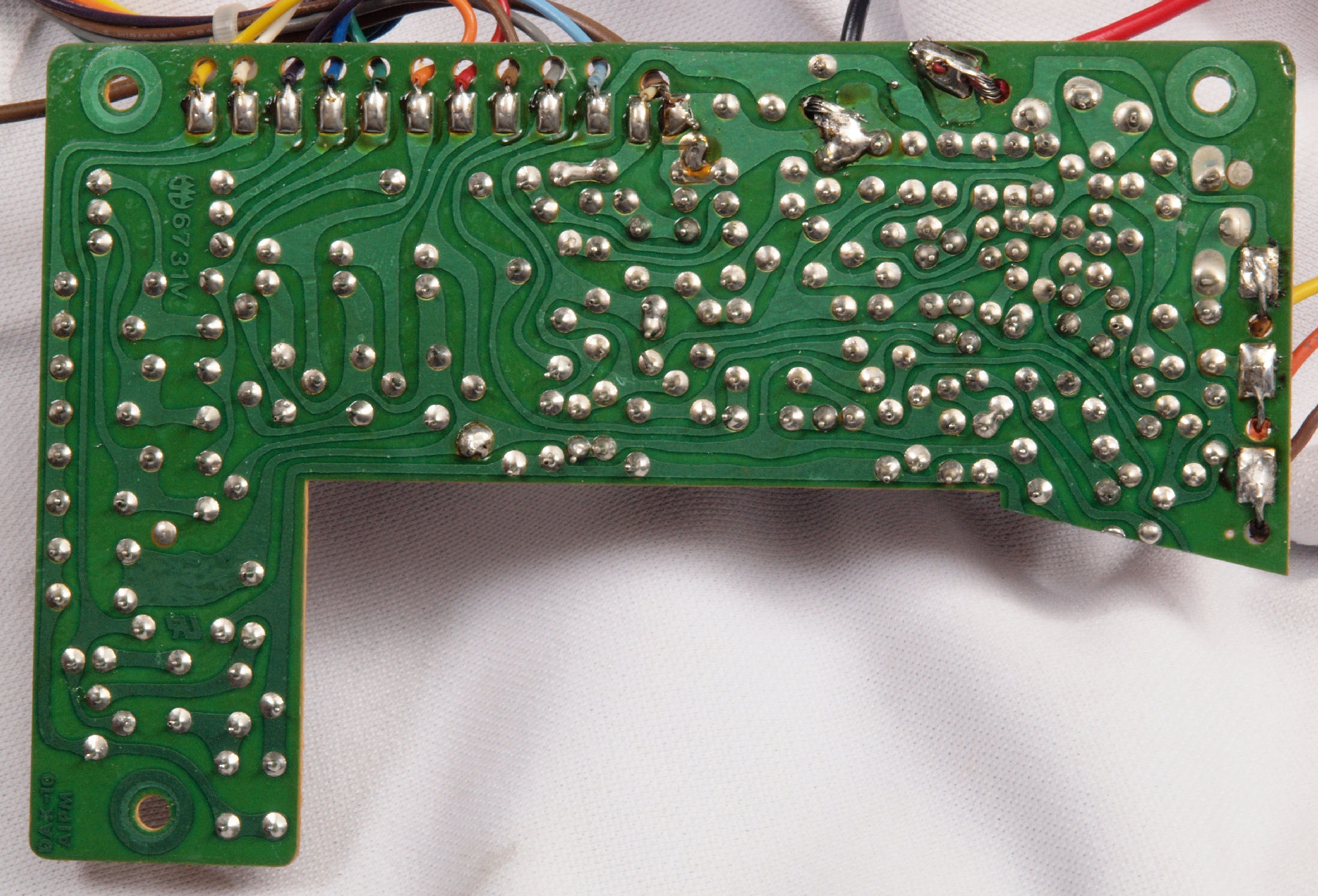

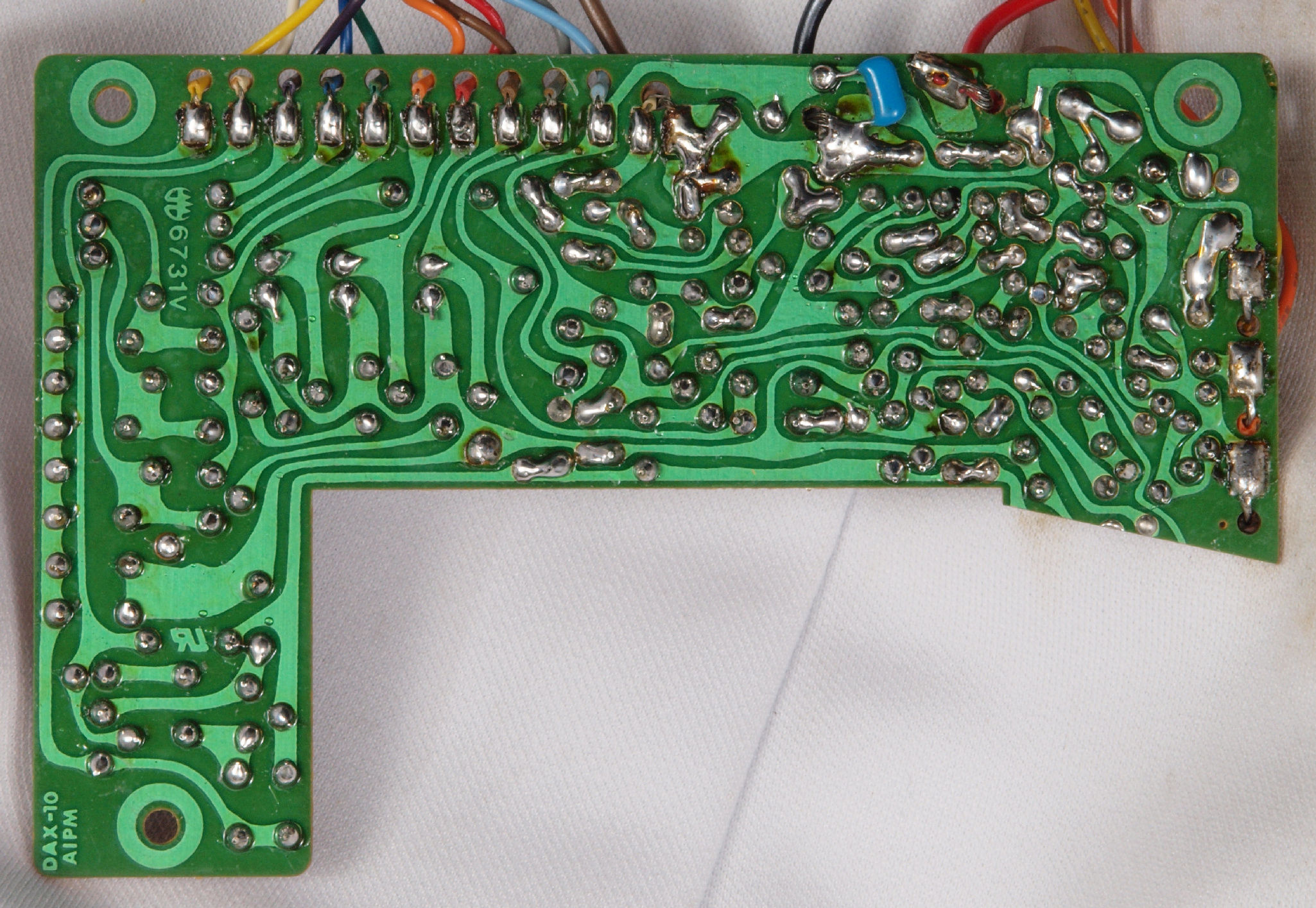

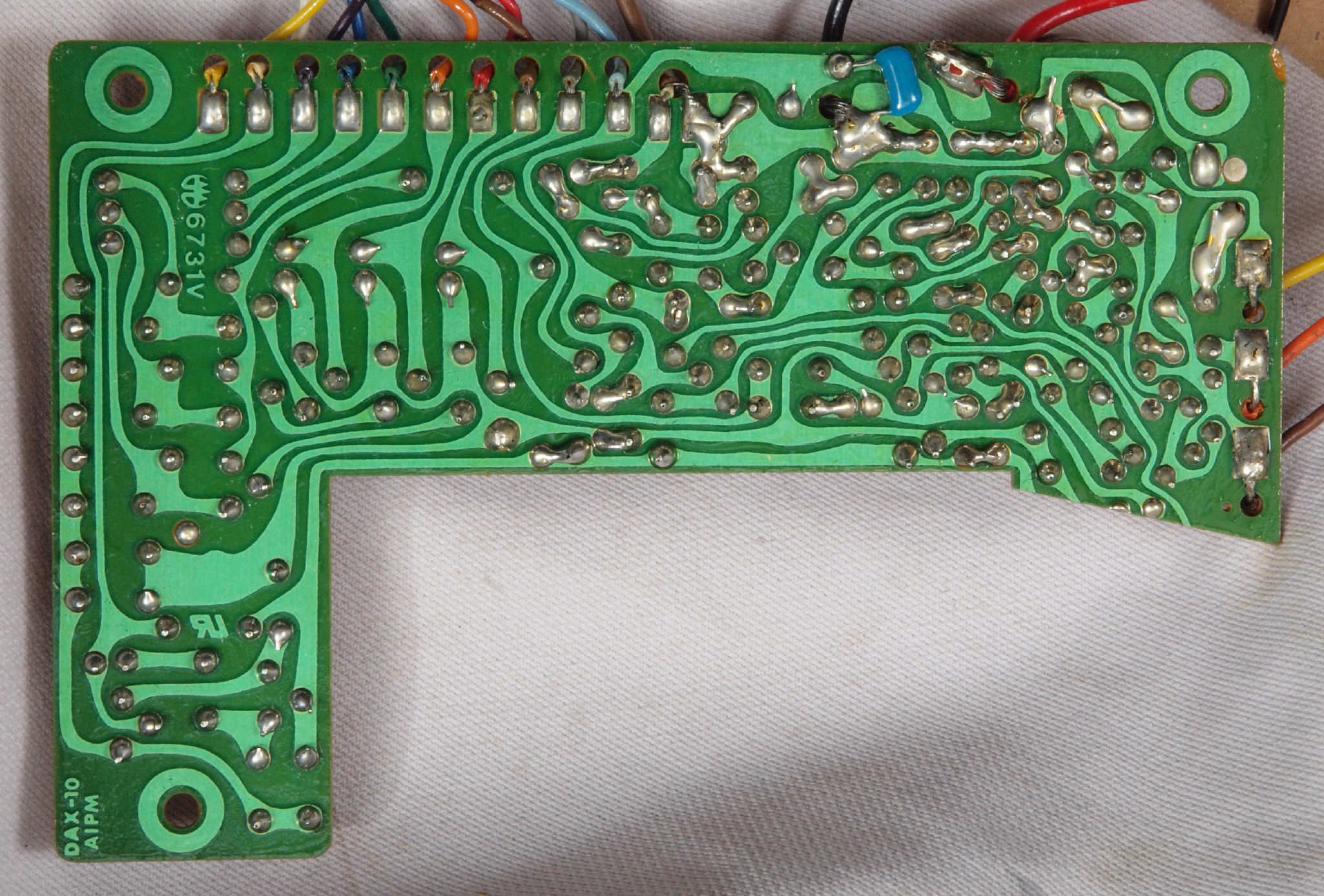

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　電源・３３／４５切替基板

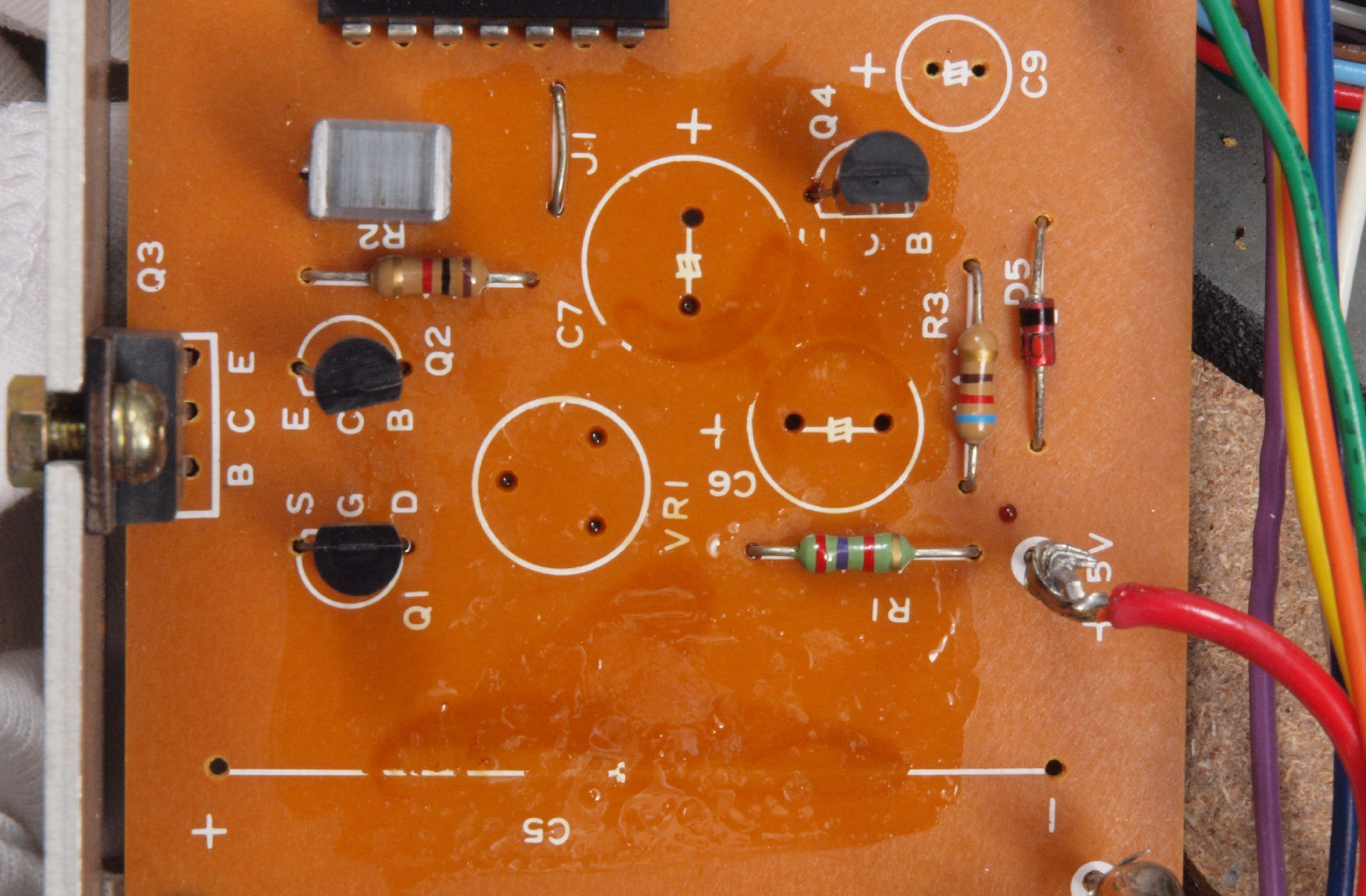

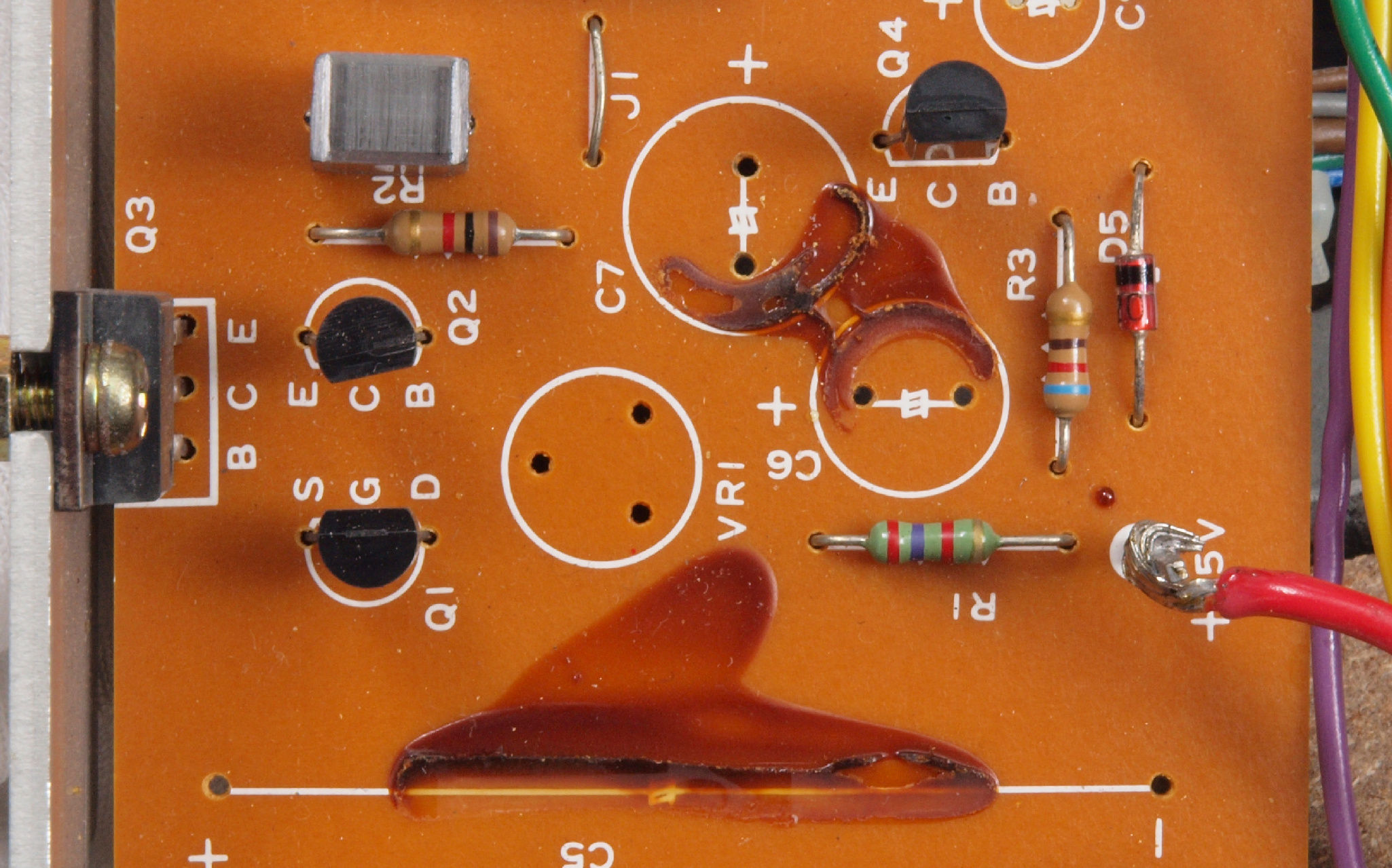

Ｃ２１２．　修理中　電源・３３／４５切替基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ２１３．　修理中　電源・３３／４５切替基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

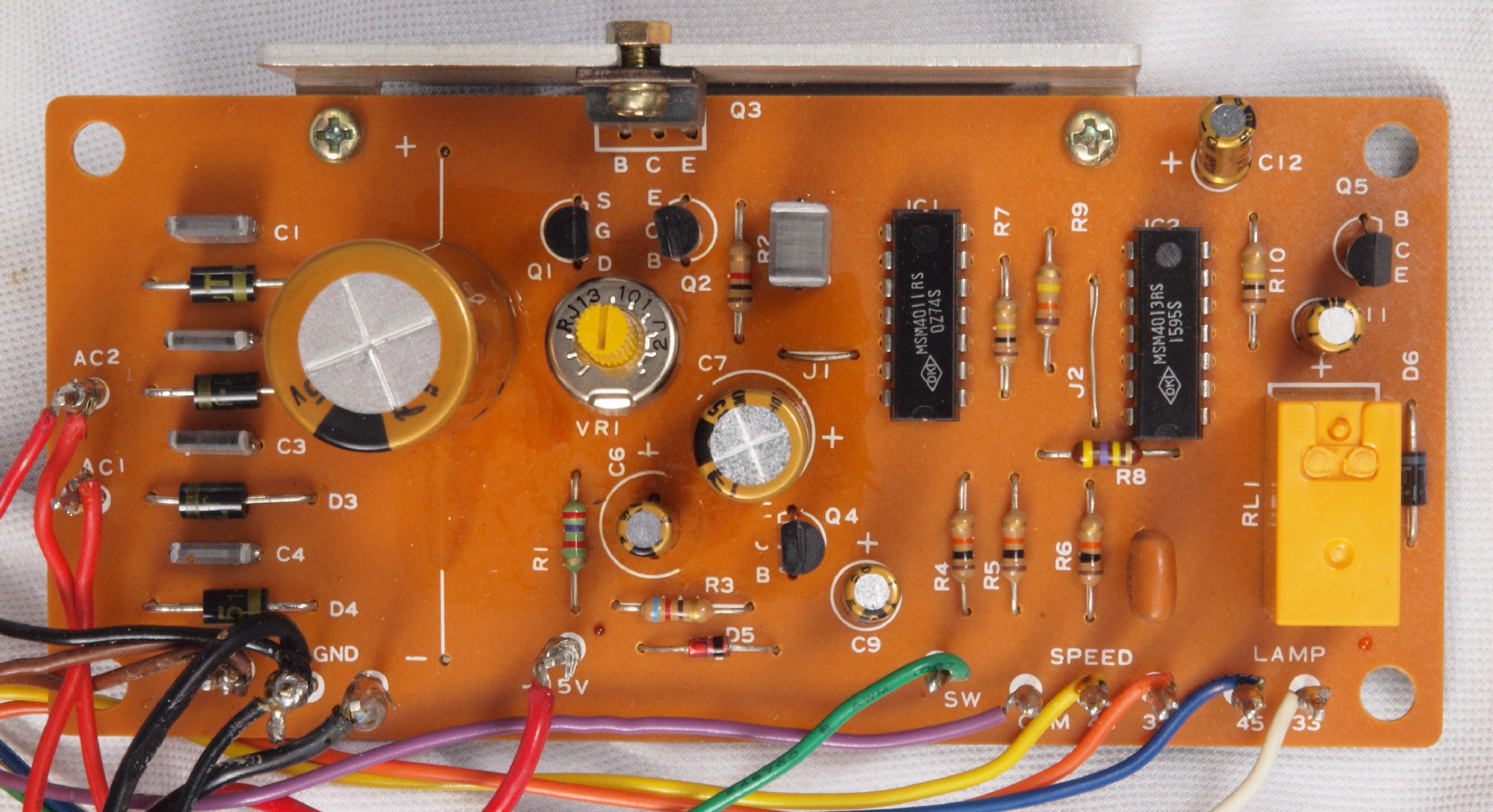

Ｃ２２．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、製造中止で入手難のリレー１個交換

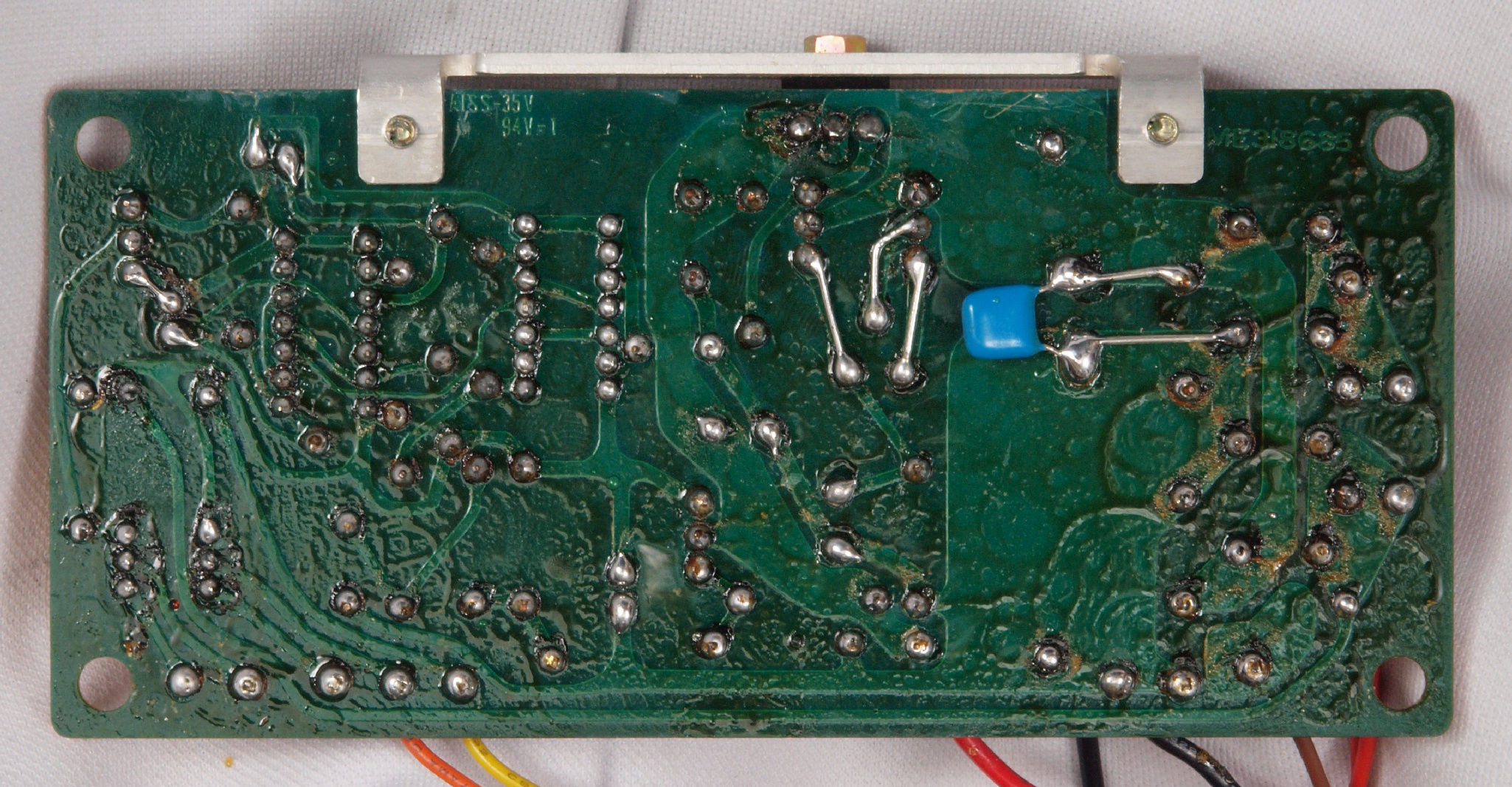

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

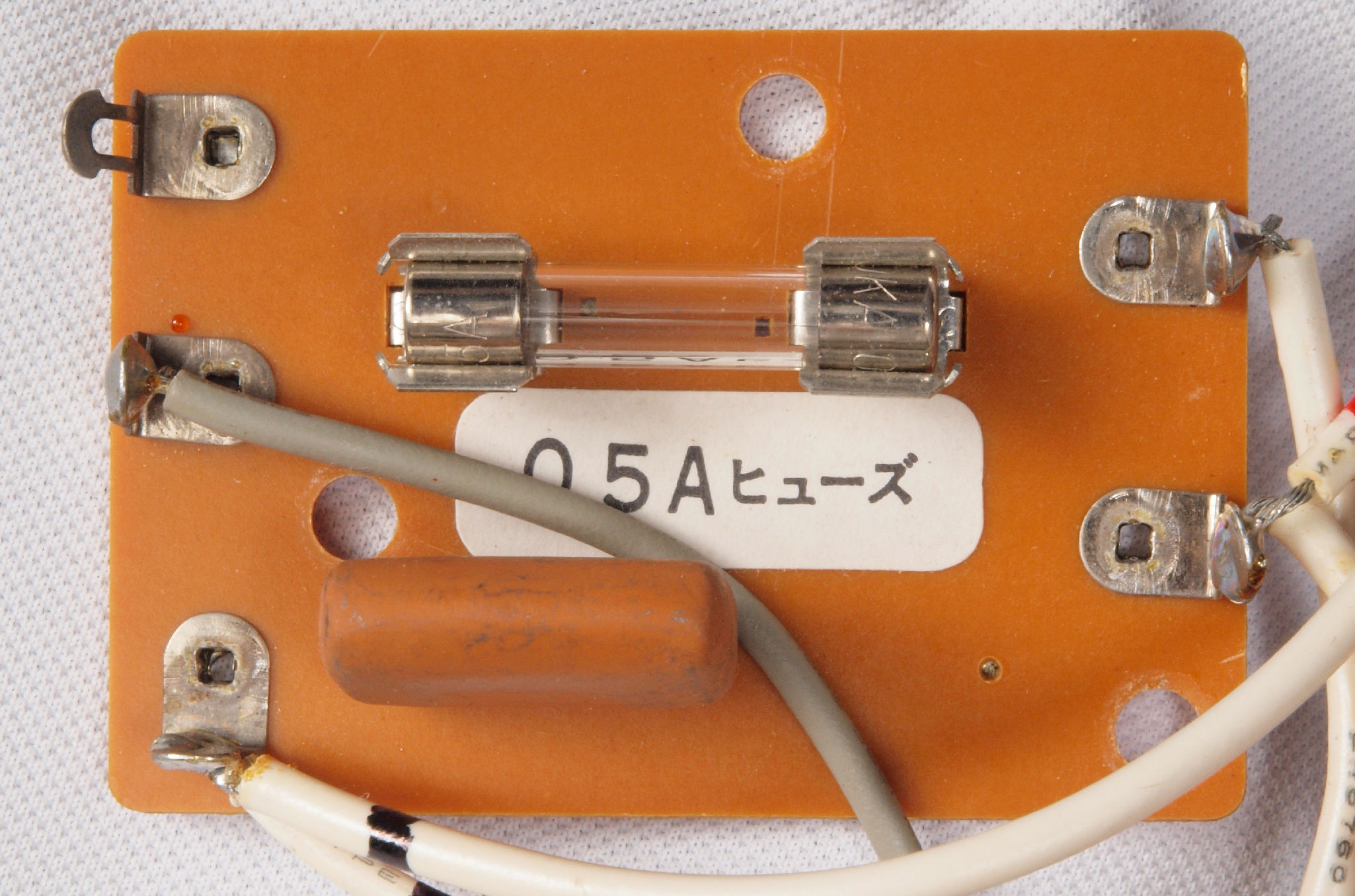

Ｃ３１．　修理前　ヒューズ基板

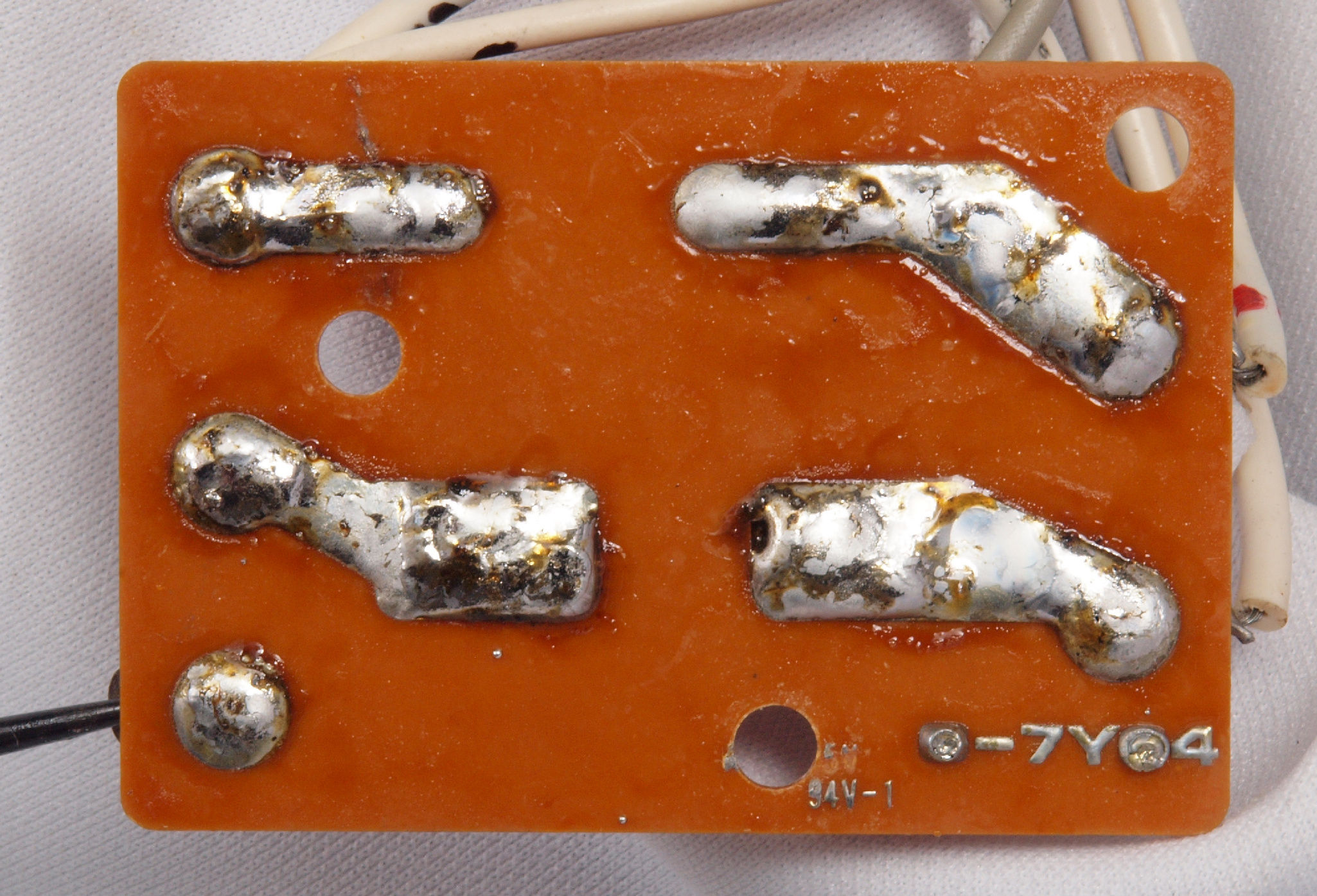

Ｃ３２．　修理前　ヒューズ基板裏

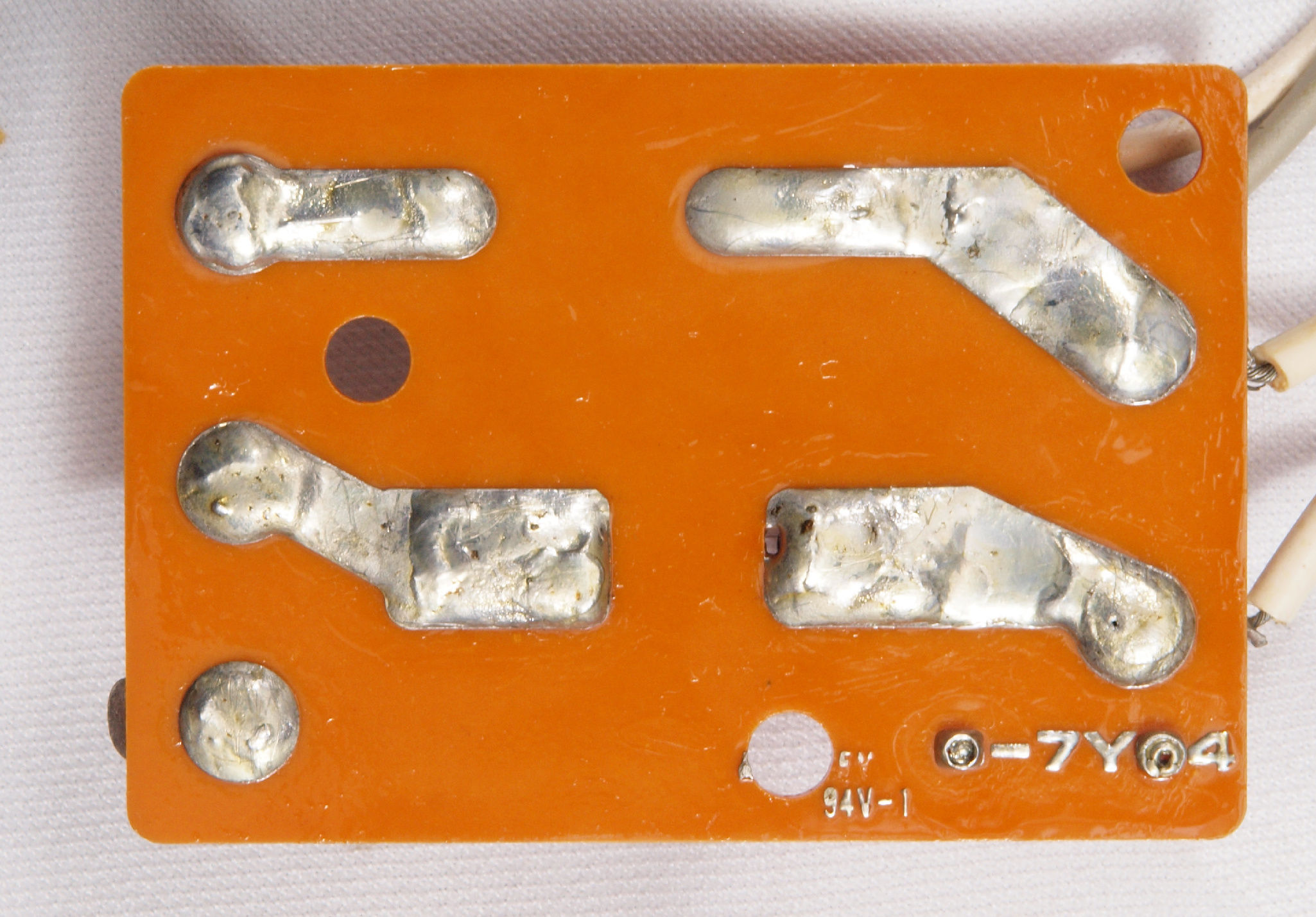

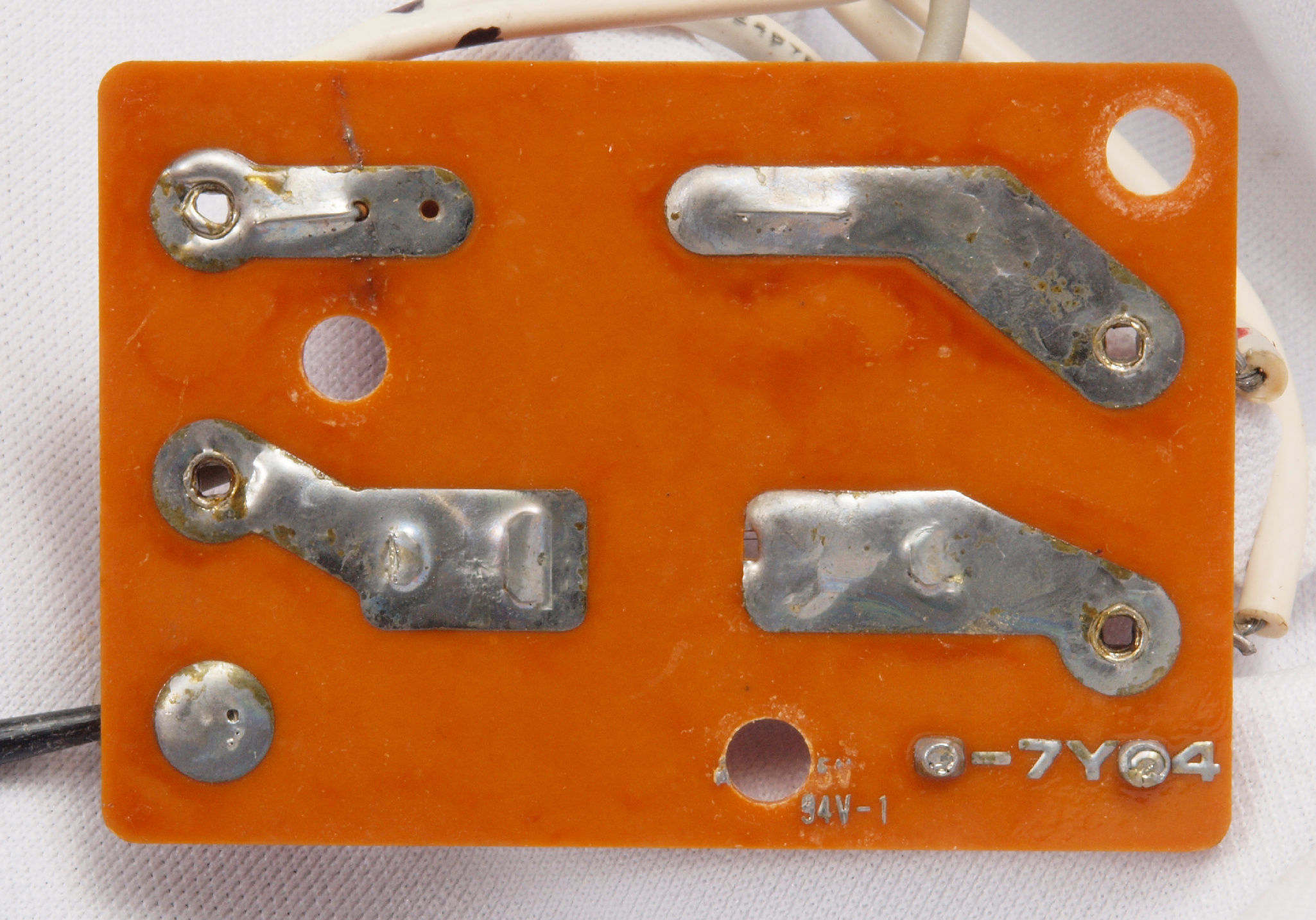

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

Ｃ３４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

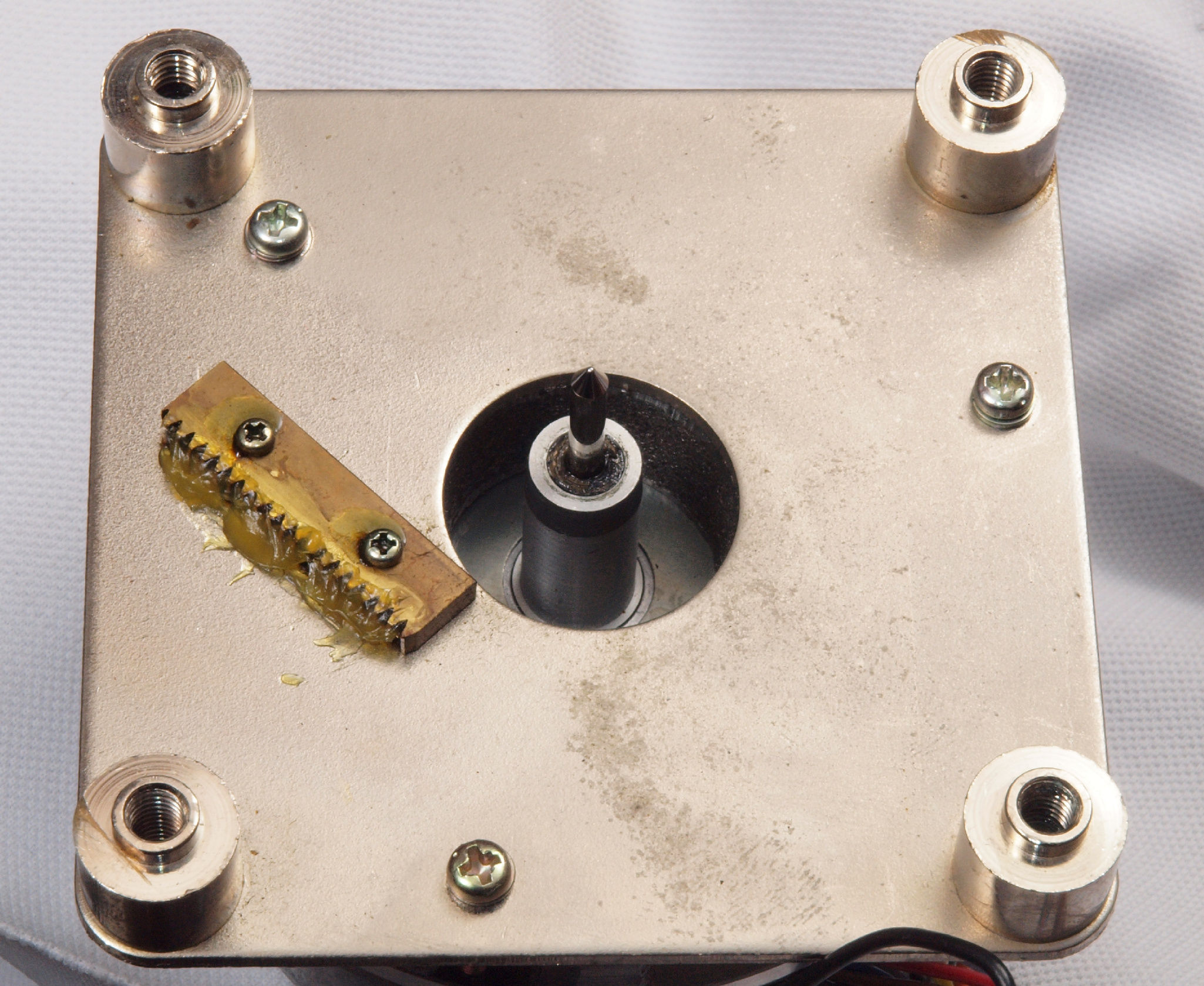

Ｃ４１．　修理中　モーター部を取り出す

Ｃ４２．　修理中　モーター部を取出す、軸側。

Ｃ４３．　修理中　モーター部を取出す、軸側。

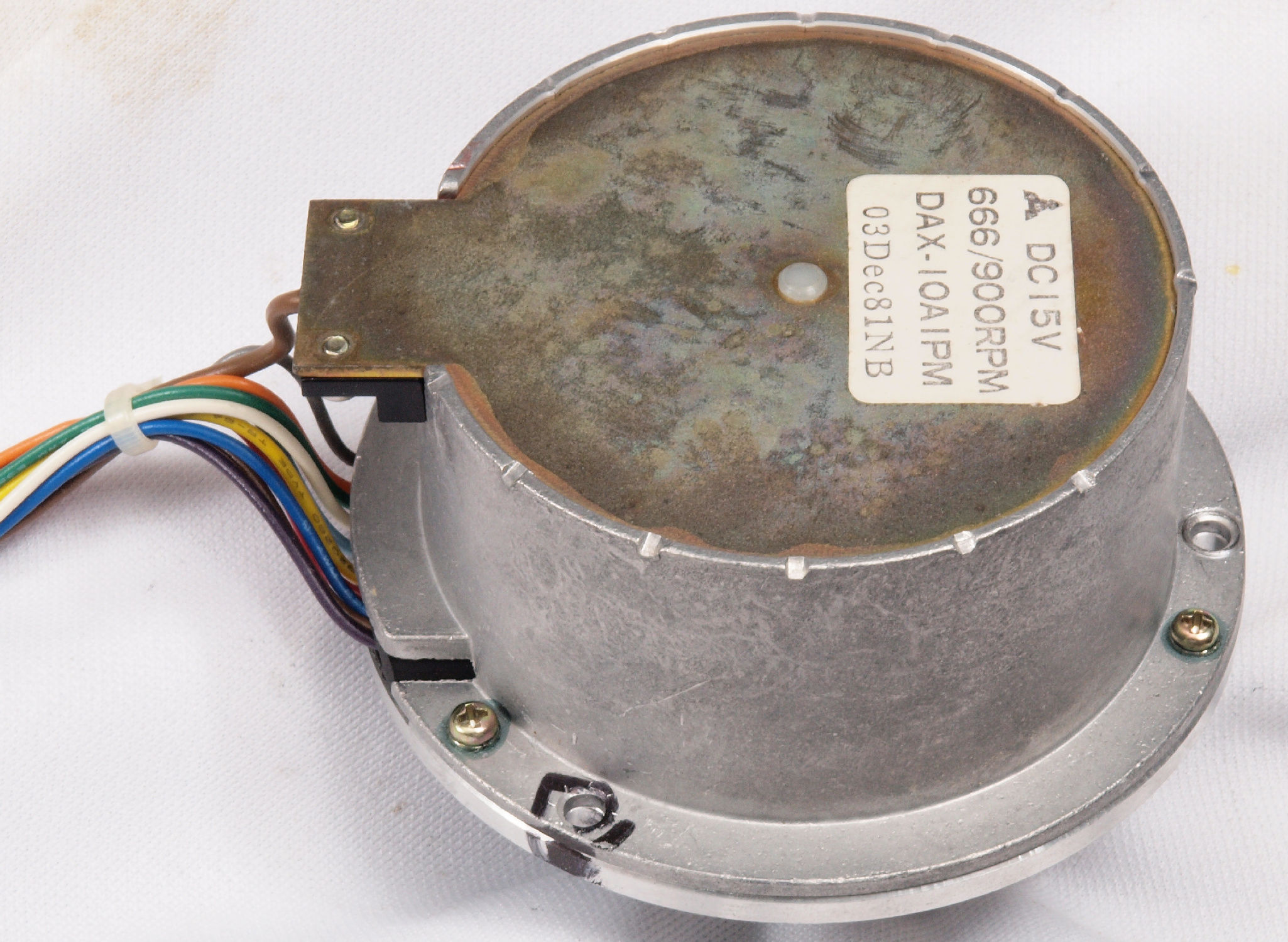

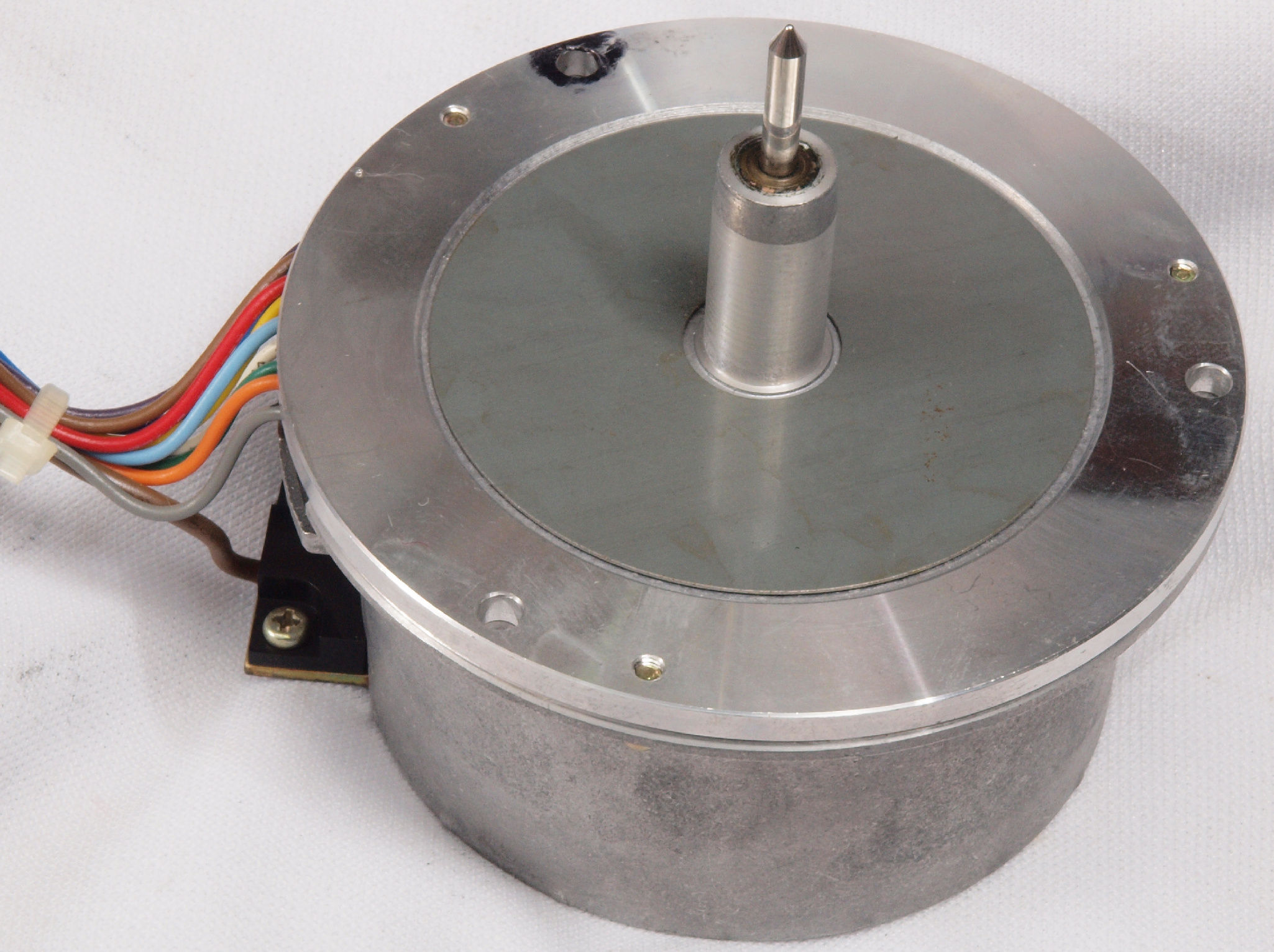

Ｃ４４．　修理後　モーター部、軸側。

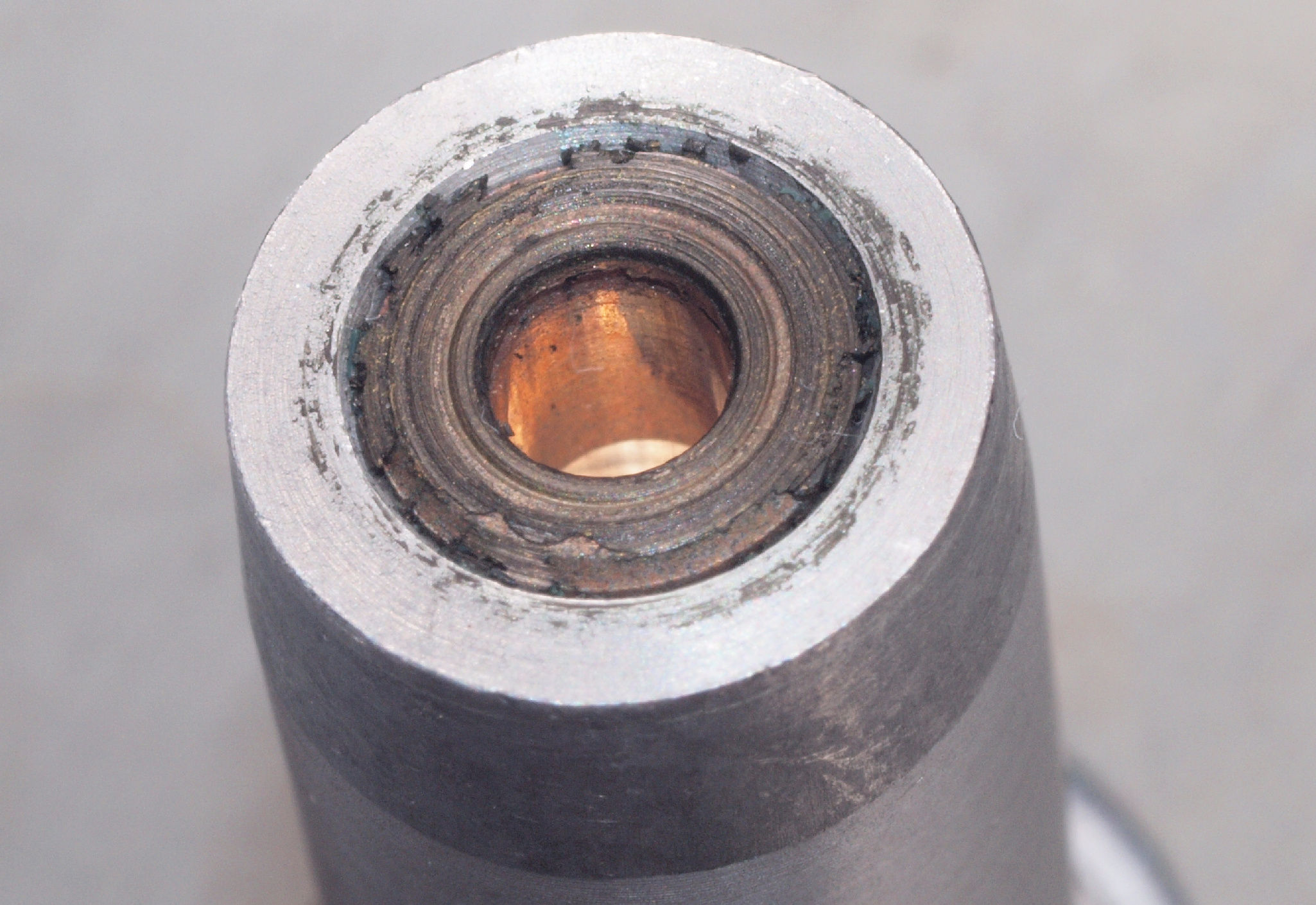

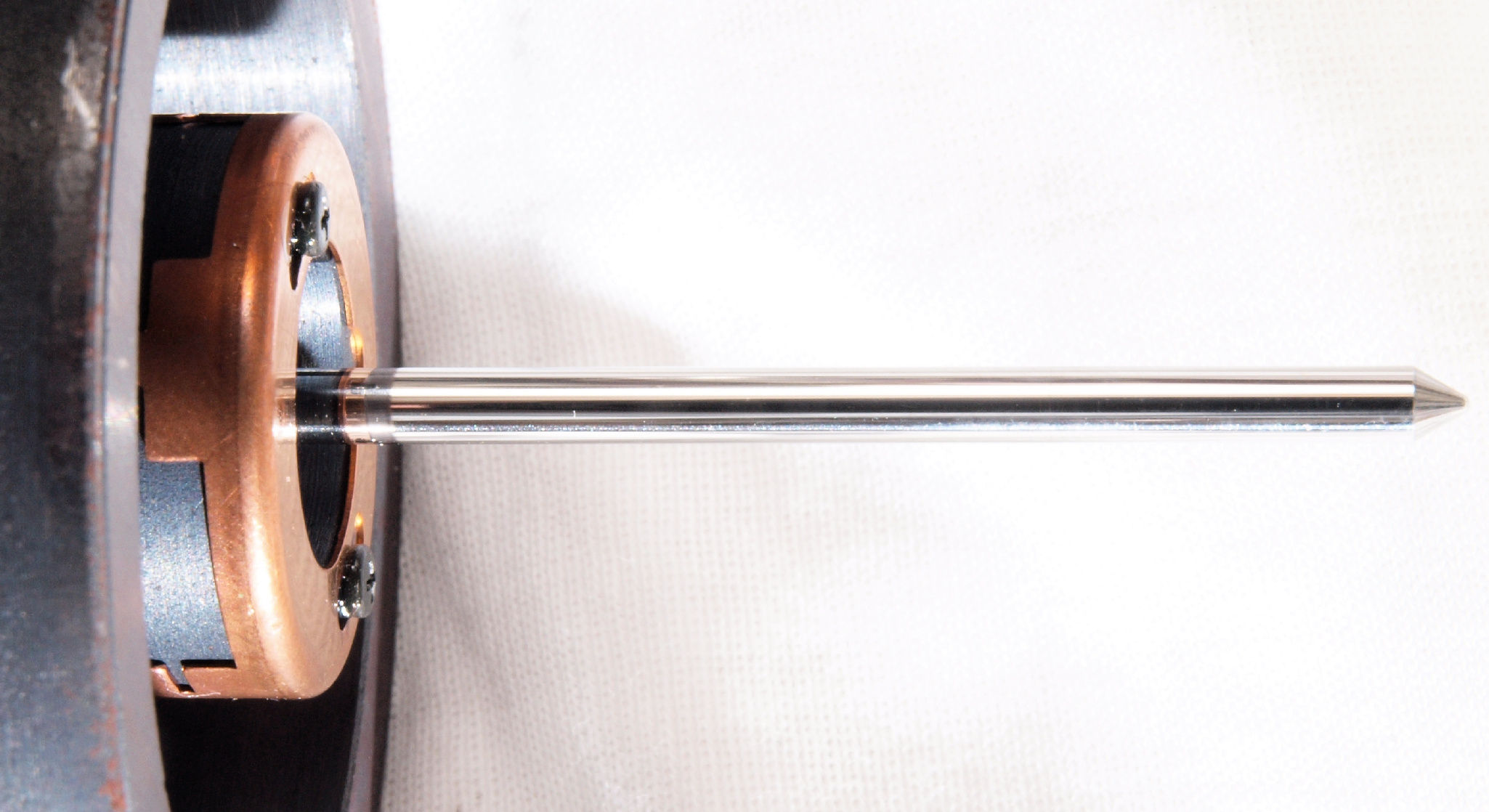

Ｃ５１．　修理中　モーター軸

Ｃ５２．　修理中　モーター軸、拡大。　縦横比変更してあります。

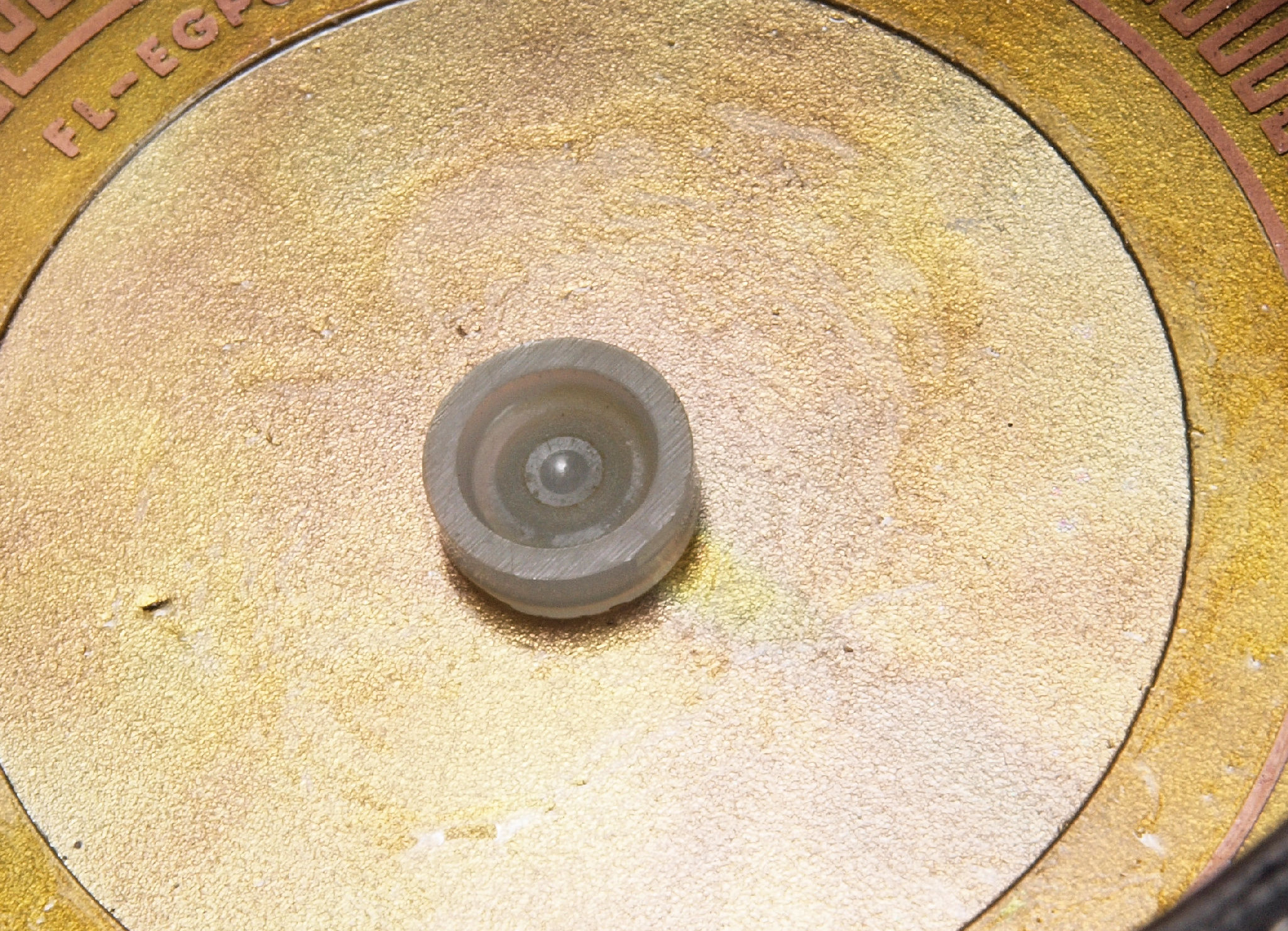

Ｃ５３．　修理中　上側モーター軸受け。

Ｃ５４．　修理中　下側モーター軸受け、油分が無。

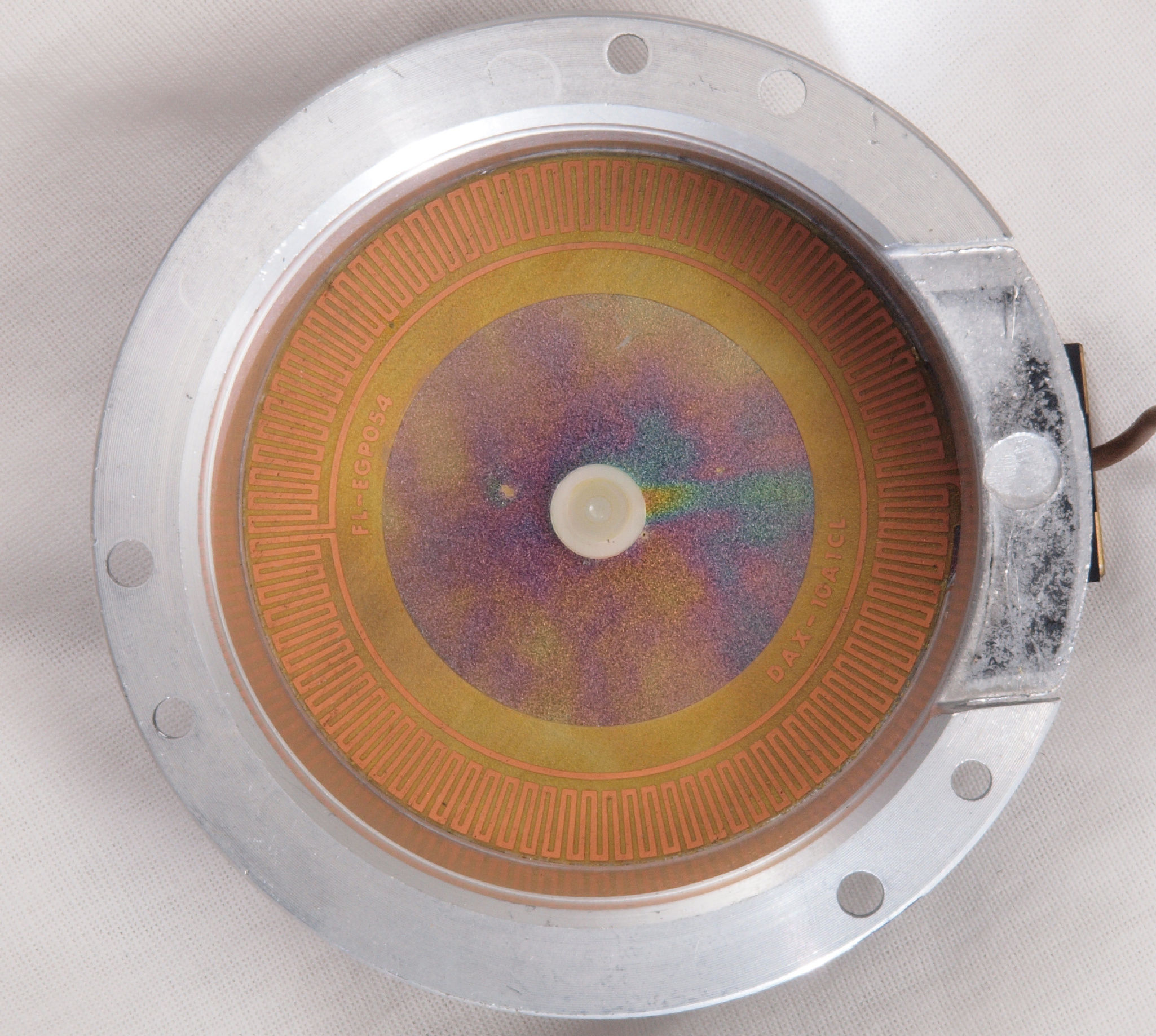

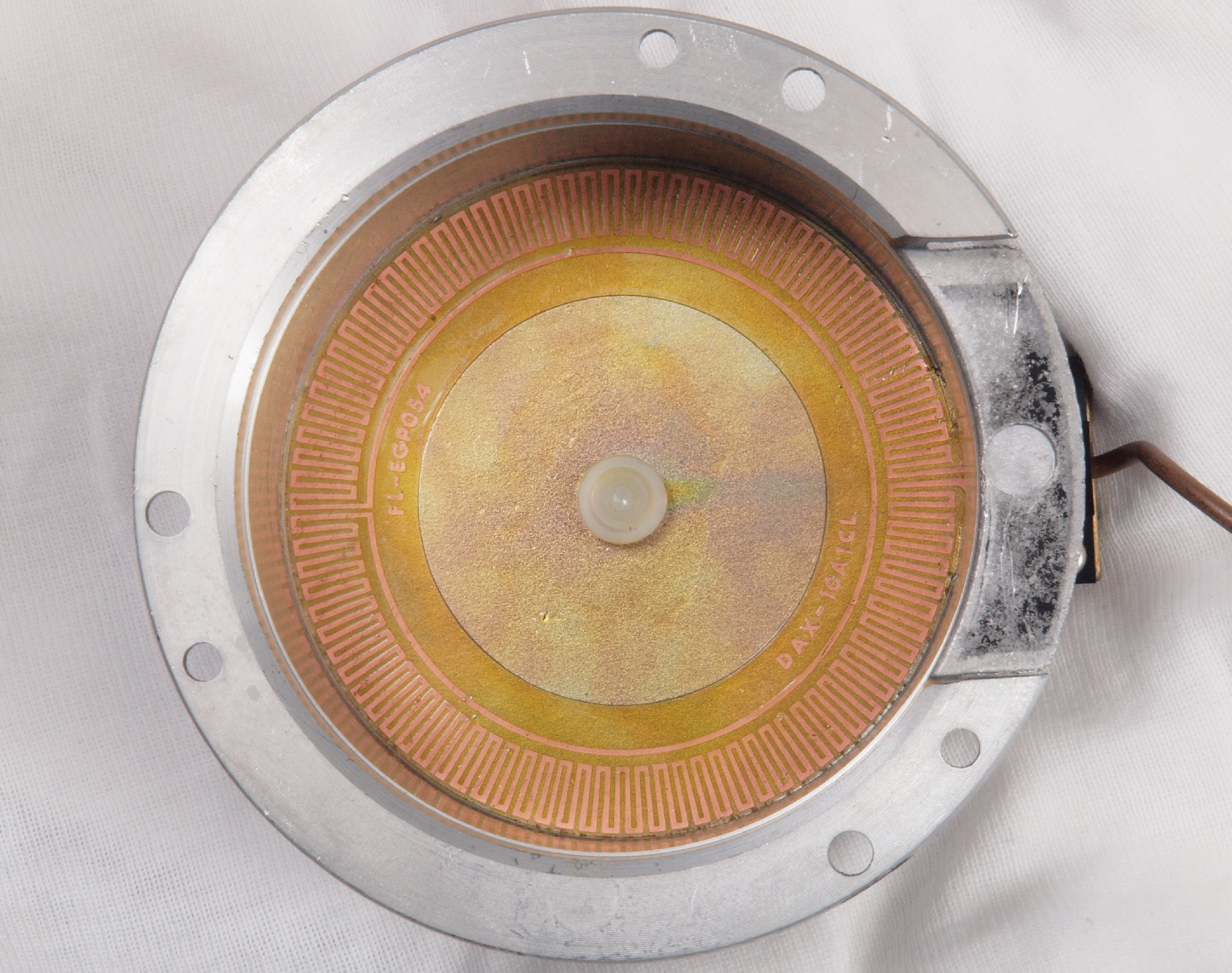

Ｃ６１．　修理前　モーターＦＧコイル。

Ｃ６２．　修理中　モーター下側軸受け。油分が無く、軸が削っている！

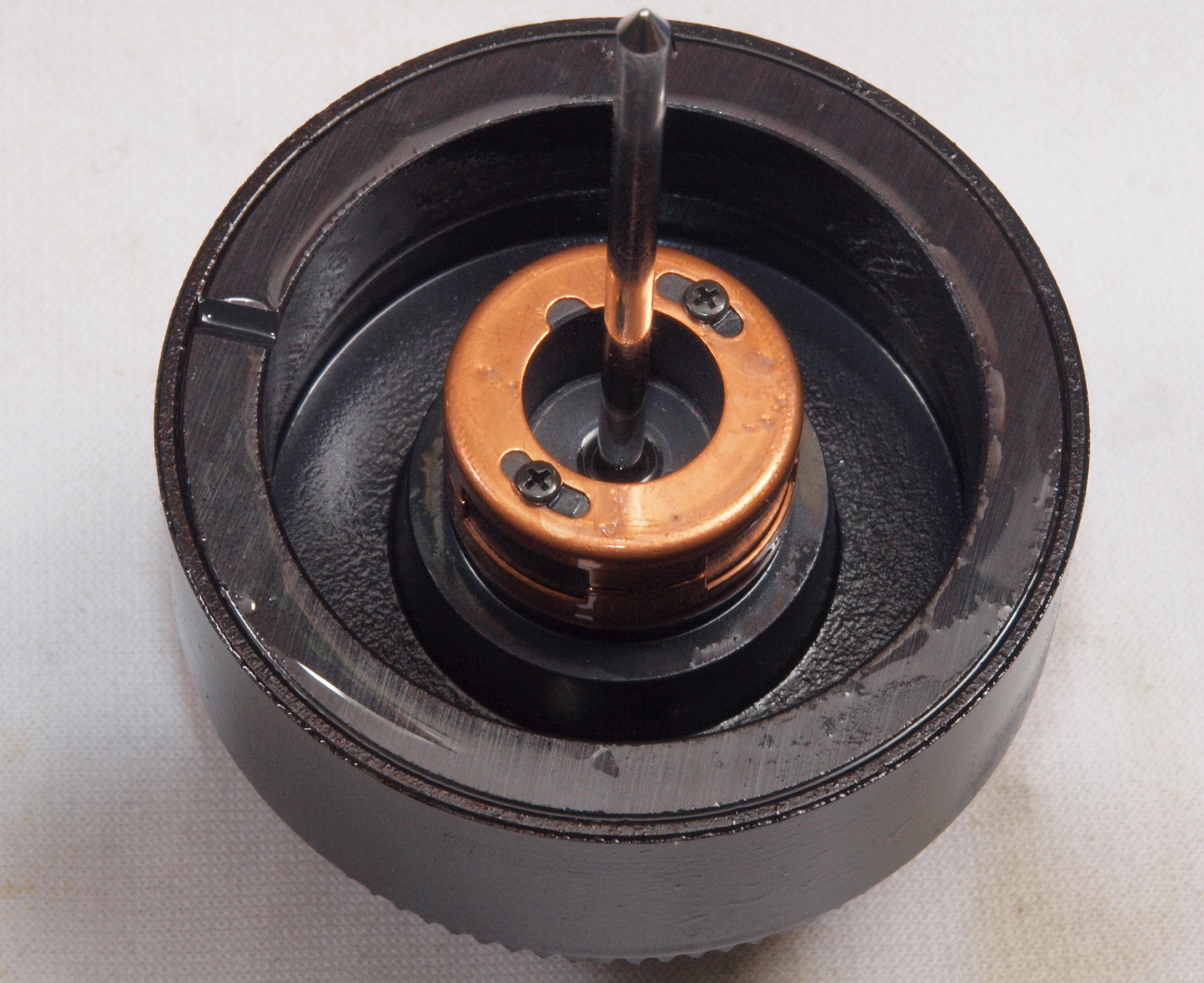

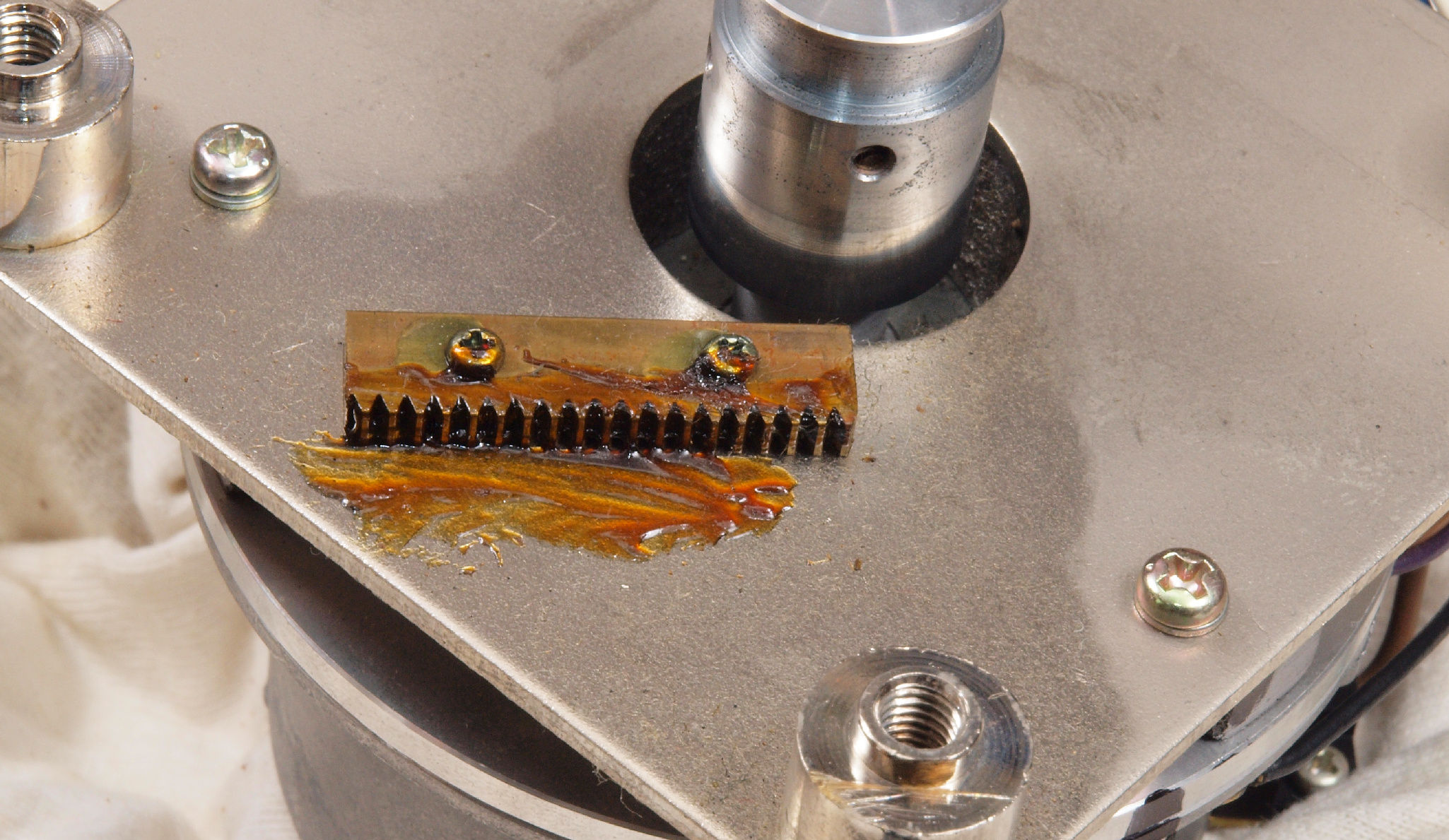

Ｃ６３．　修理後　モーターＦＧコイル、コート液で固定する。

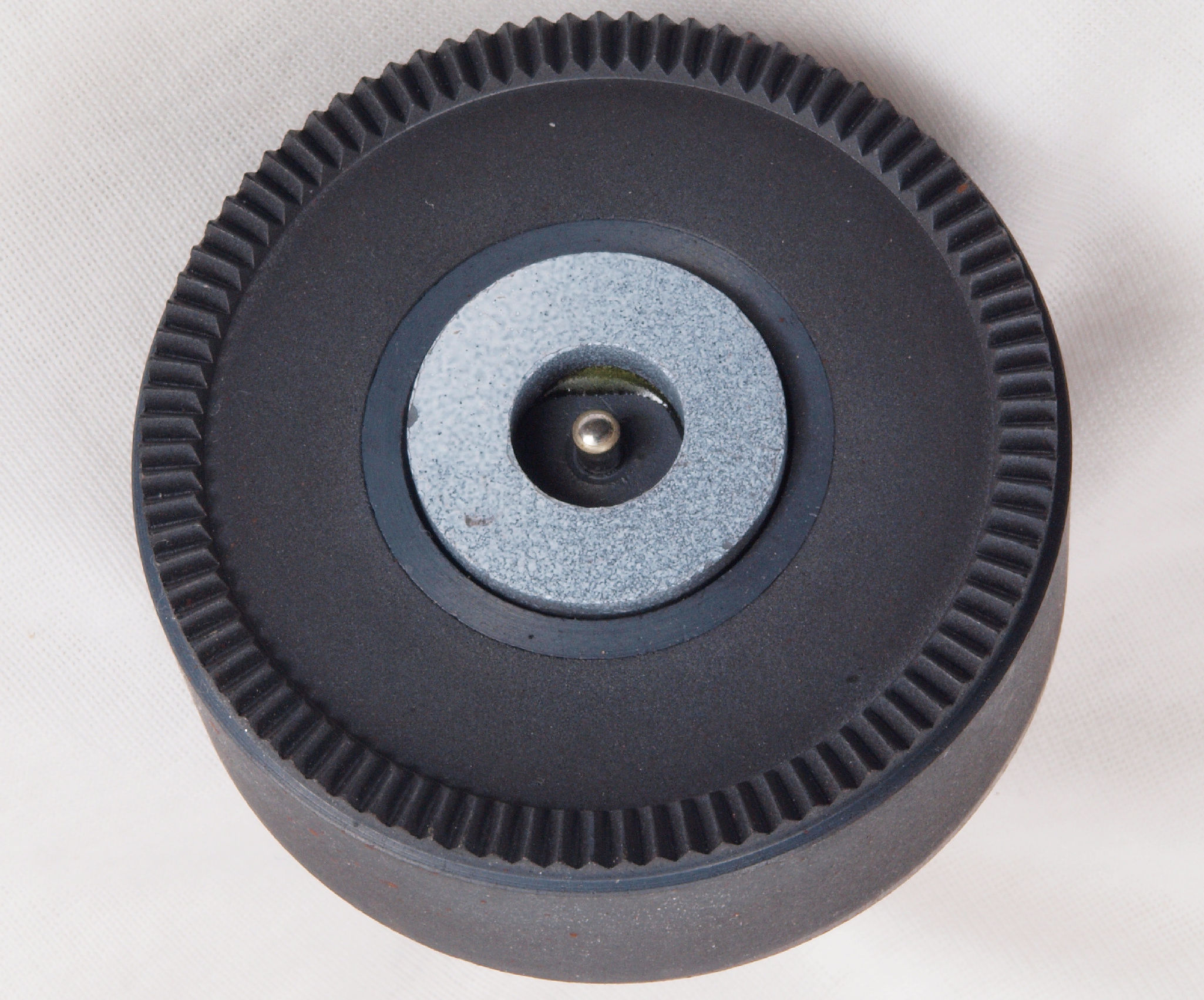

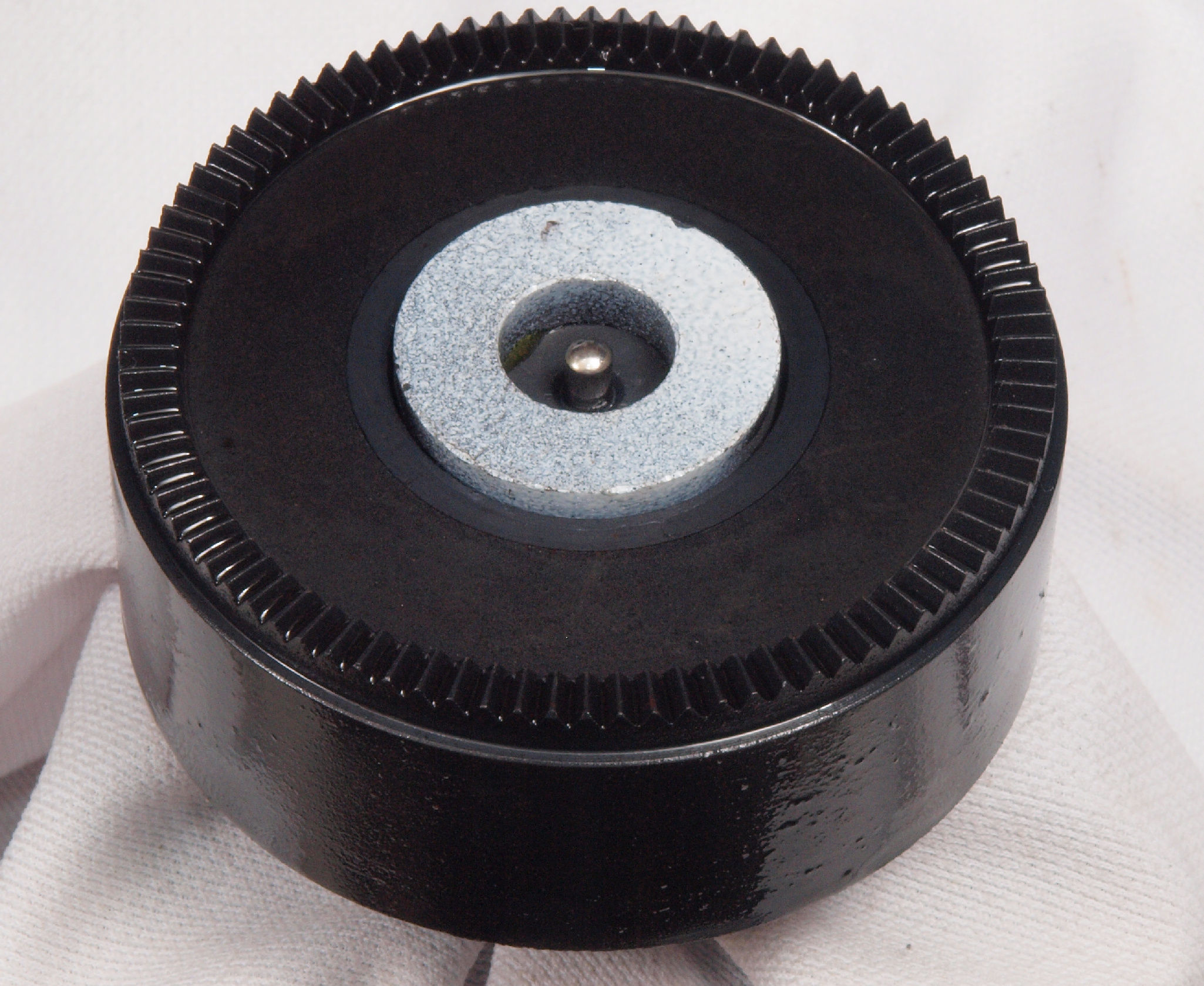

Ｃ７１．　修理中　モーター回転子上から見る、錆が発生している。

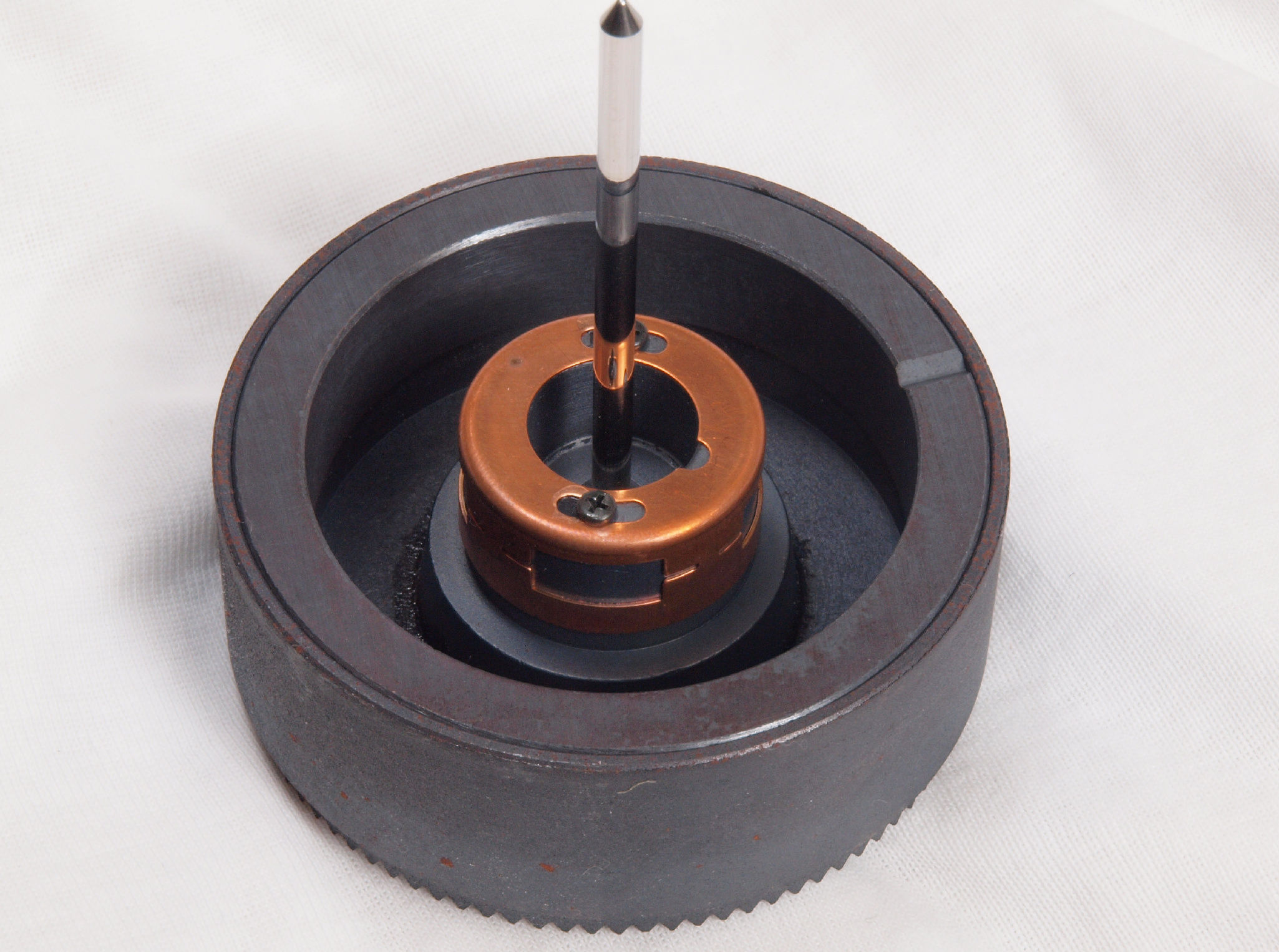

Ｃ７２．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ７３．　修理中　モーター固定子下から見る、錆が発生している。

Ｃ７４．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ７５．　修理中　モーター固定子巻線。

写真紛失

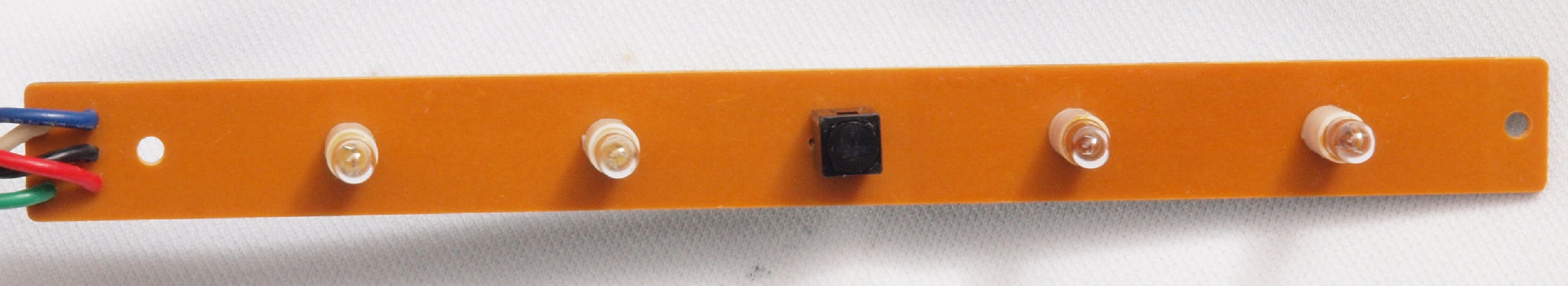

Ｃ８１．　修理中　表示部及び ３３／４５切り換SW基板。

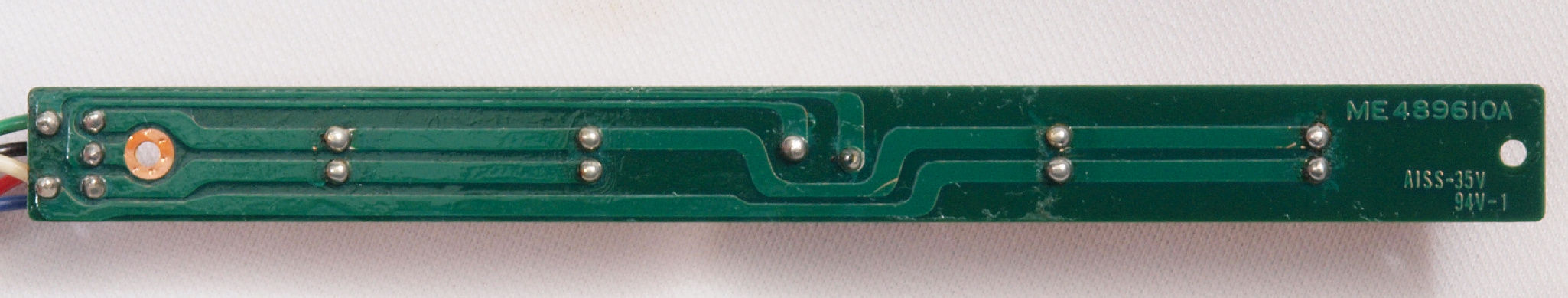

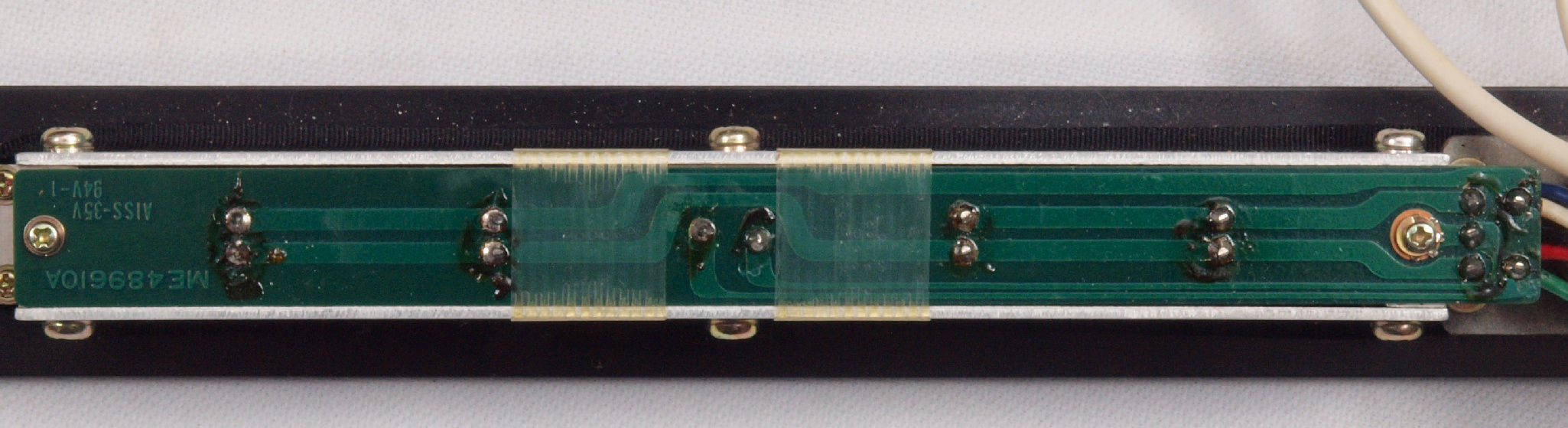

Ｃ８２．　修理前　表示部及び ３３／４５切り換SW基板裏。

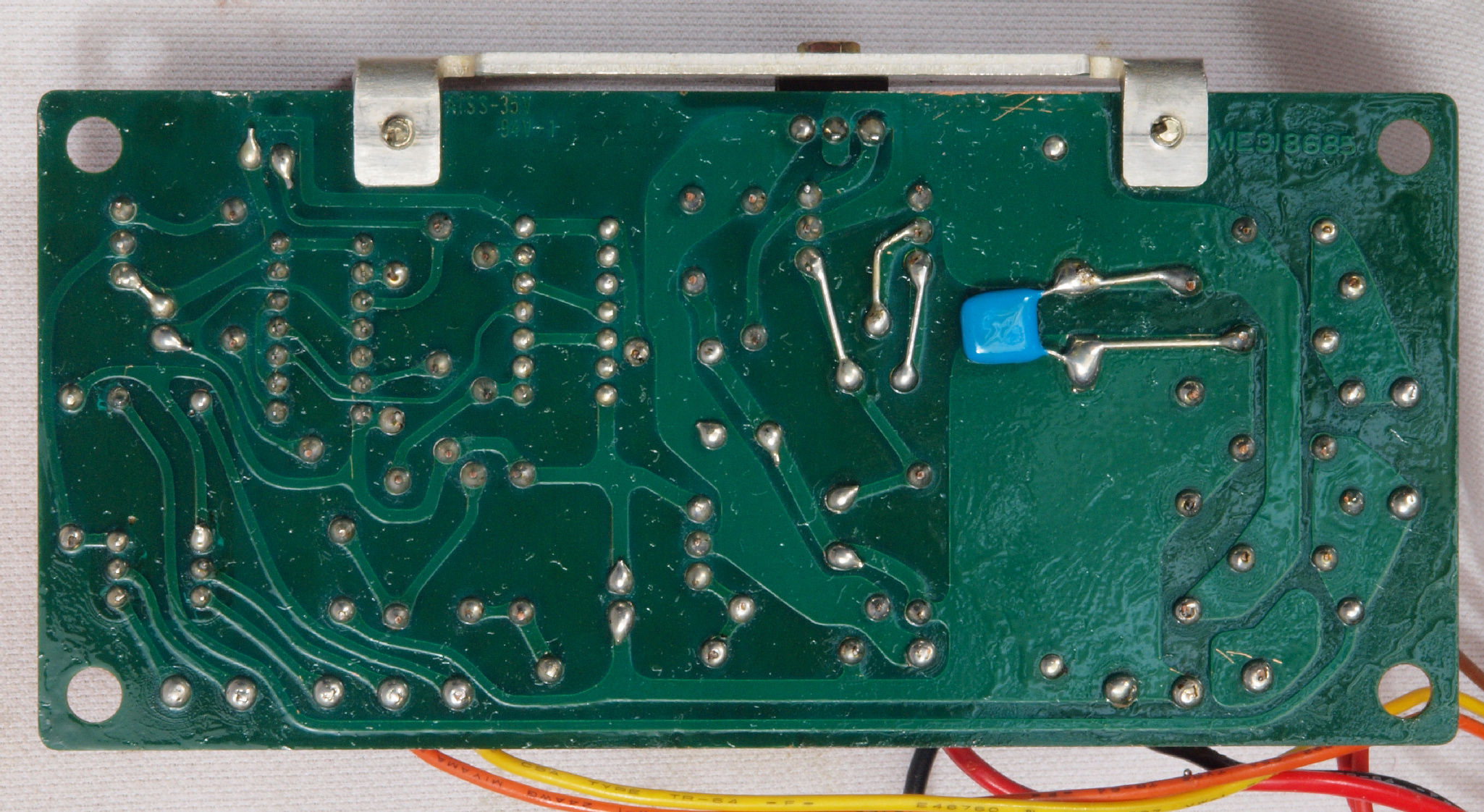

Ｃ８３．　修理（半田補正）後　表示部及び ３３／４５切り換SW基板裏。

Ｃ８４．　完成表示部及び ３３／４５切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。

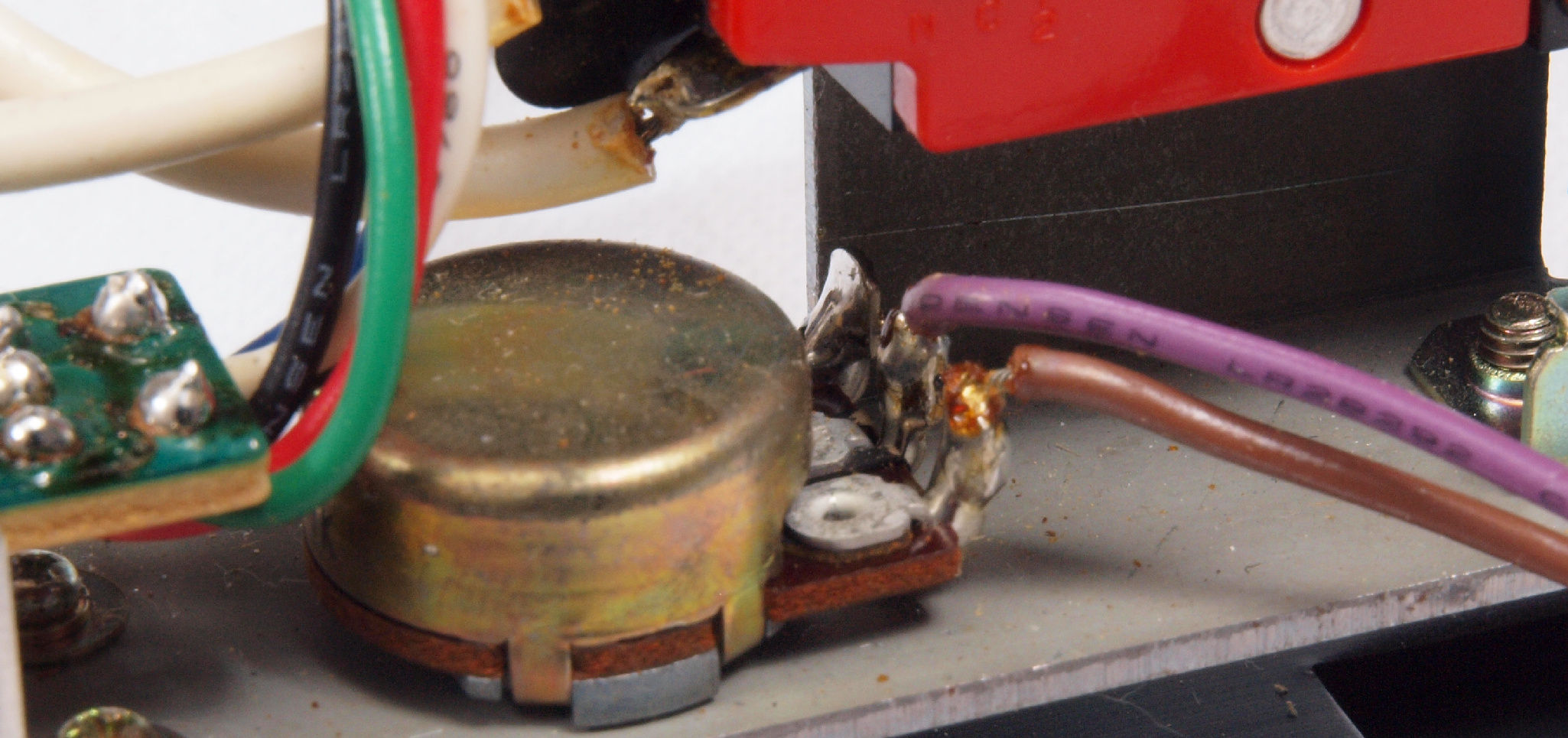

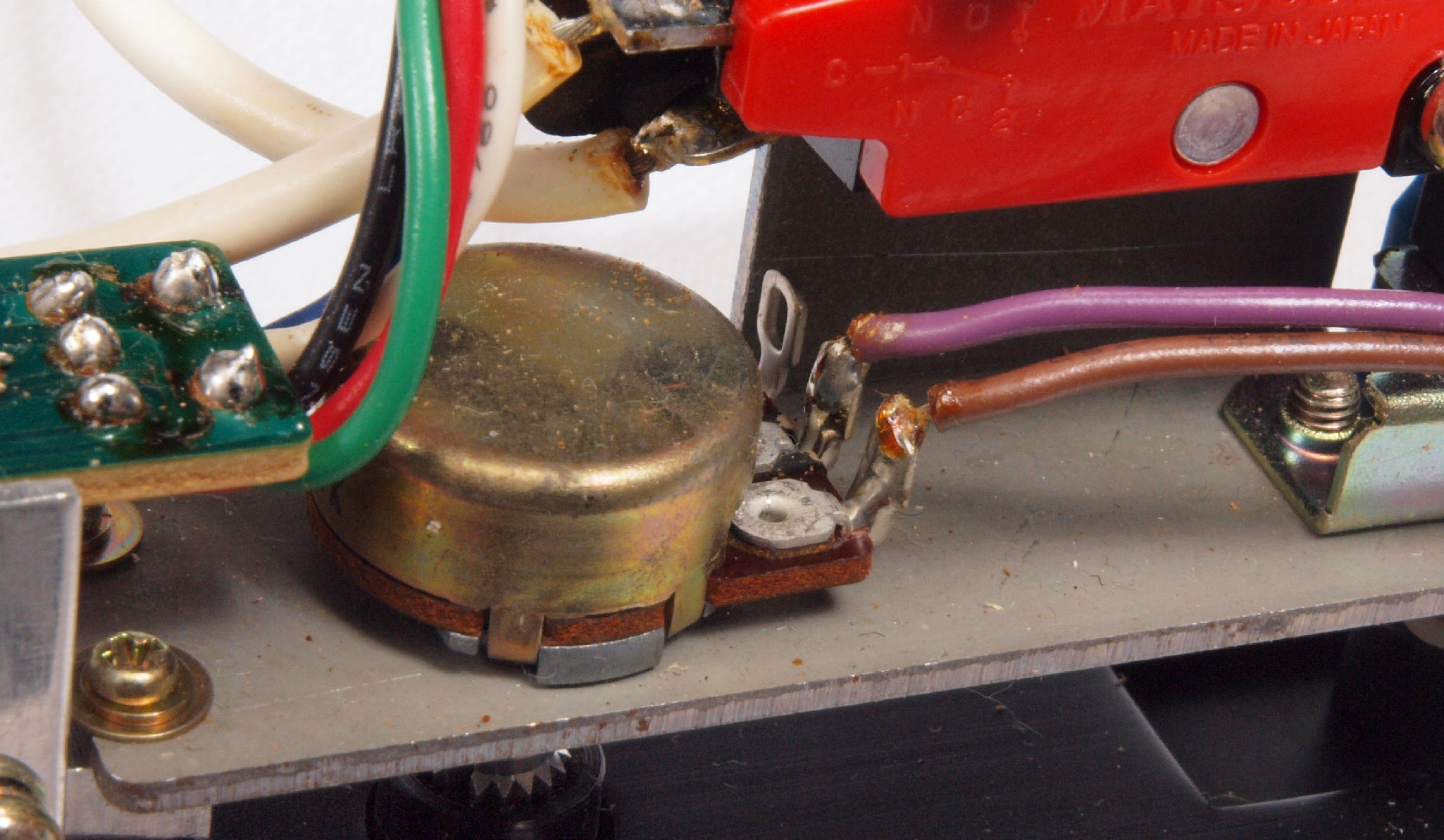

Ｃ９１．　修理前　速度調整ＶＲ。

Ｃ９２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。

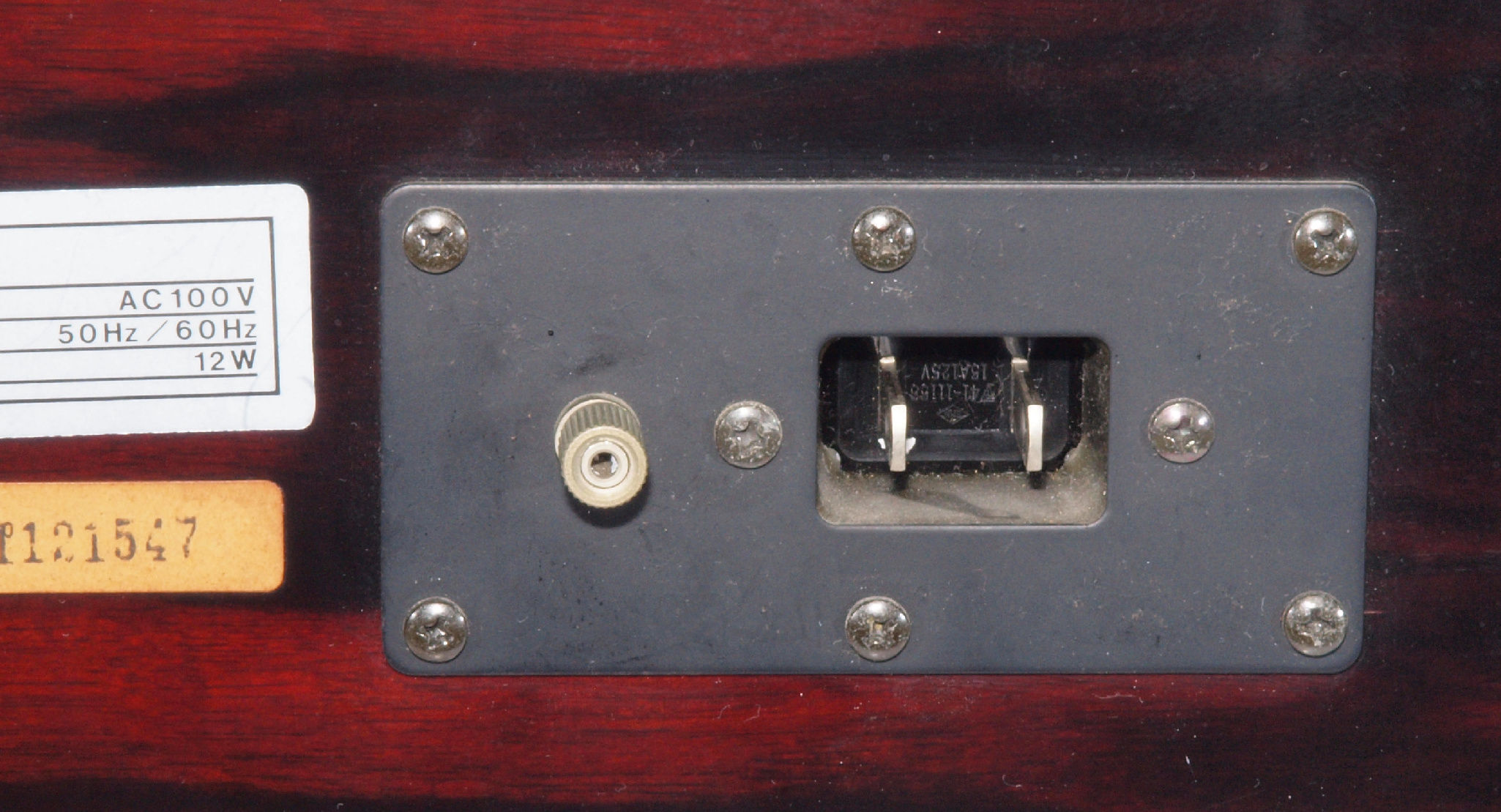

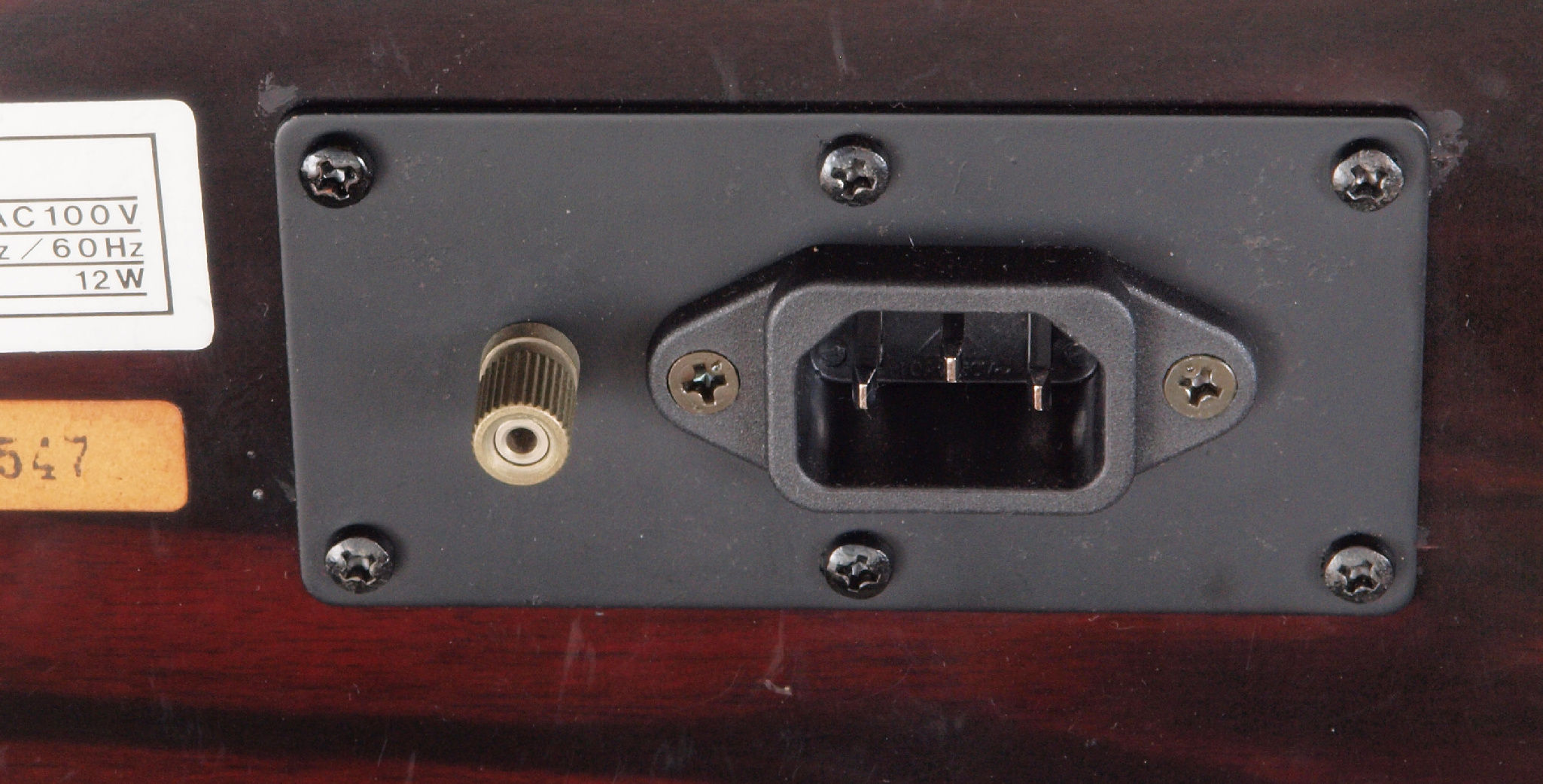

ＣＡ１．　修理前　電源ソケット

ＣＡ７．　修理（交換）後　電源ソケット交換　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

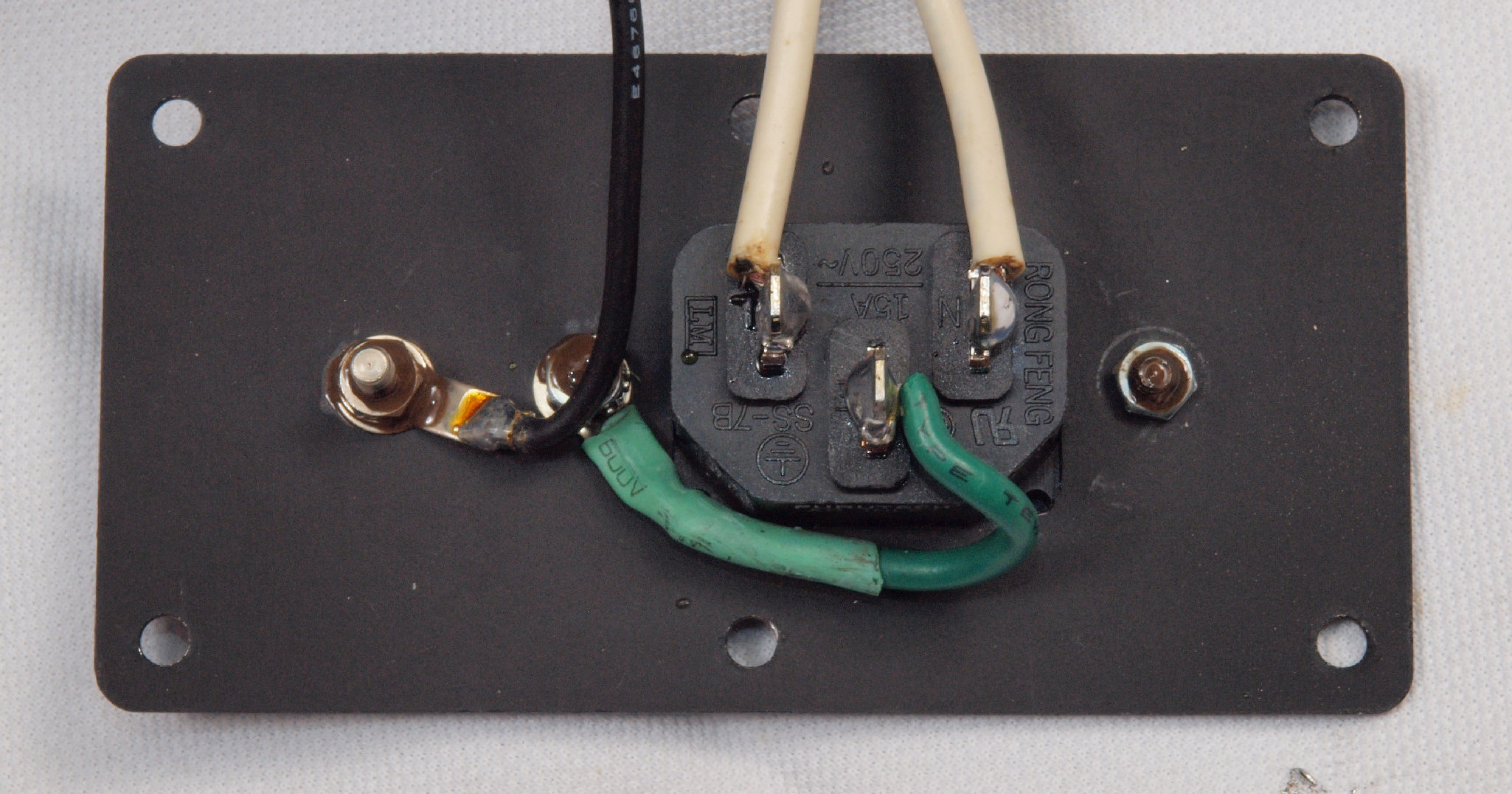

ＣＡ８．　修理後　電源ソケット交換。　裏側配線。

ＣＡ９．　修理（交換）後　タンテーブル軸。

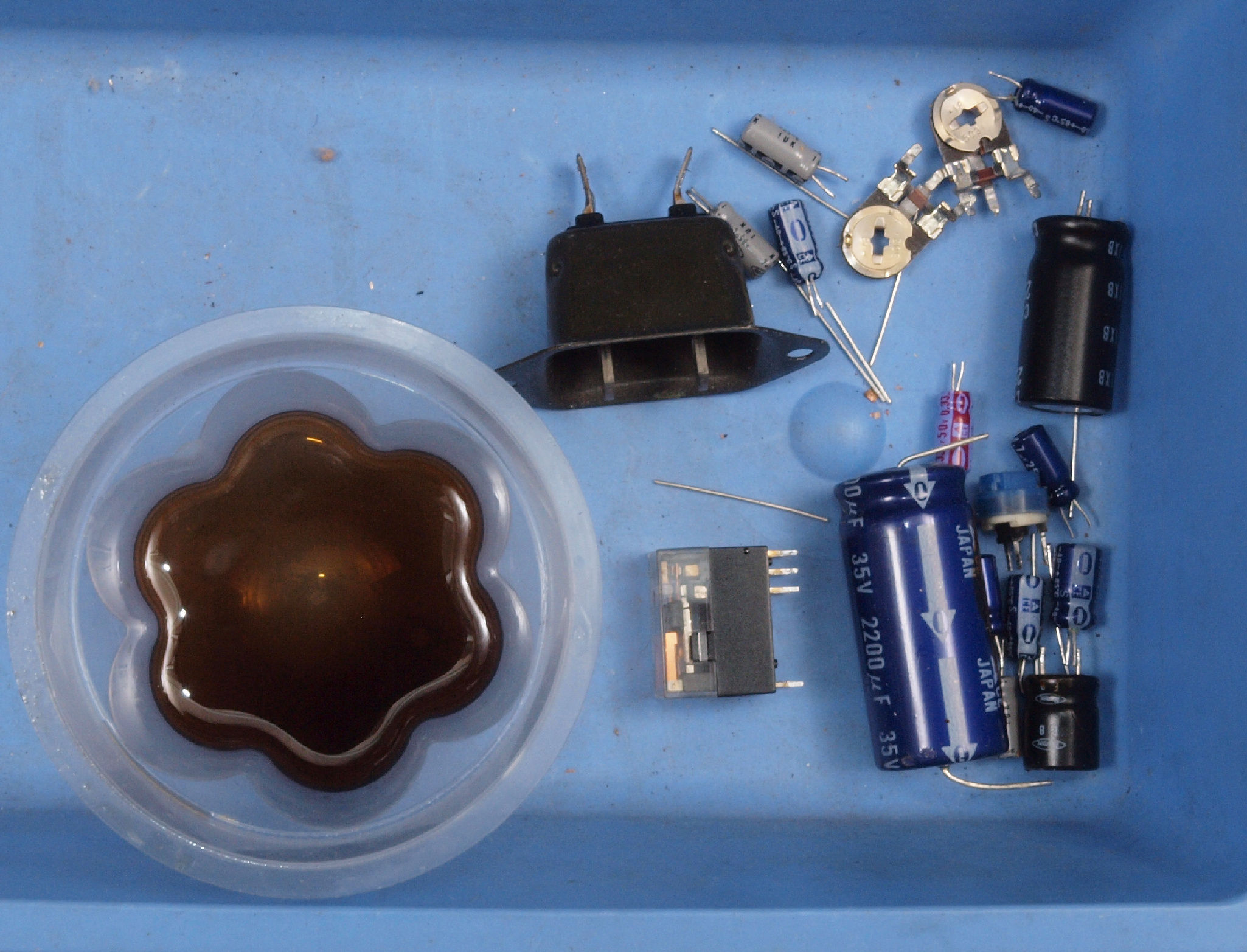

ＣＣ１．　交換部品

ＣＣ２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

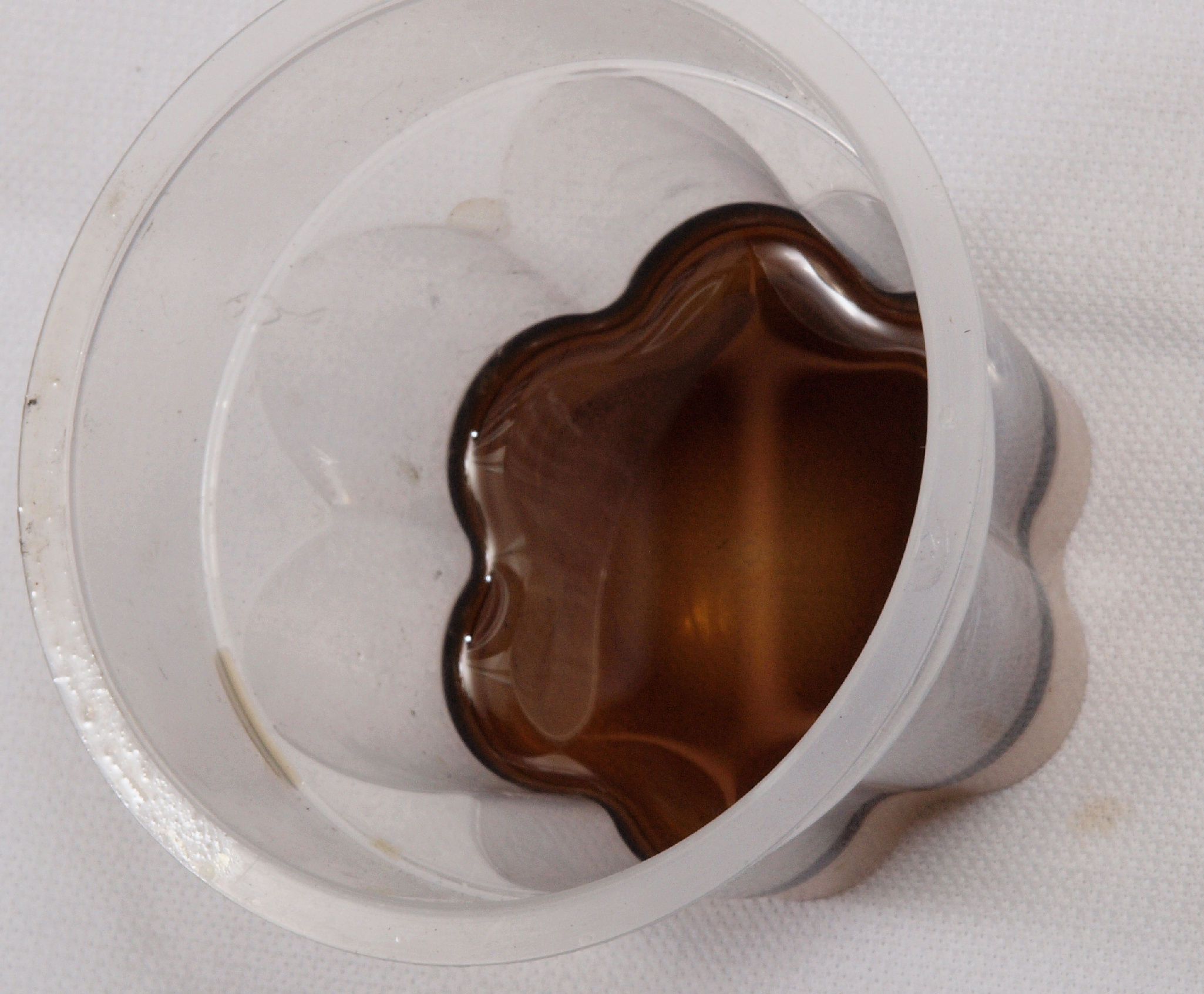

ＣＣ３．　交換部品。　交換したタンテーブル軸オイル。

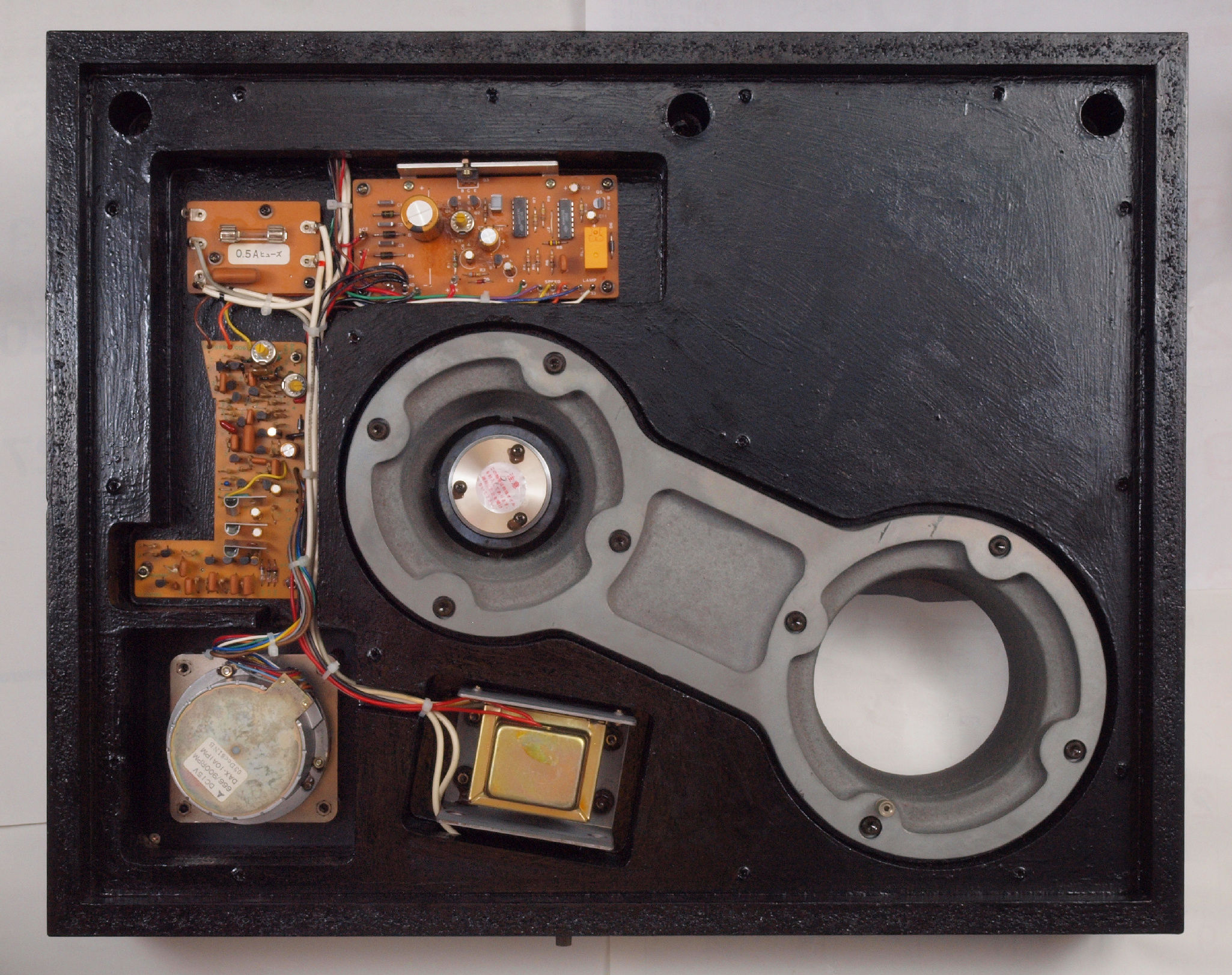

ＣＤ１．　修理前　　下から見る

ＣＤ２．　修理後　　下から見る。

ＣＤ３．　完成、下から見る。

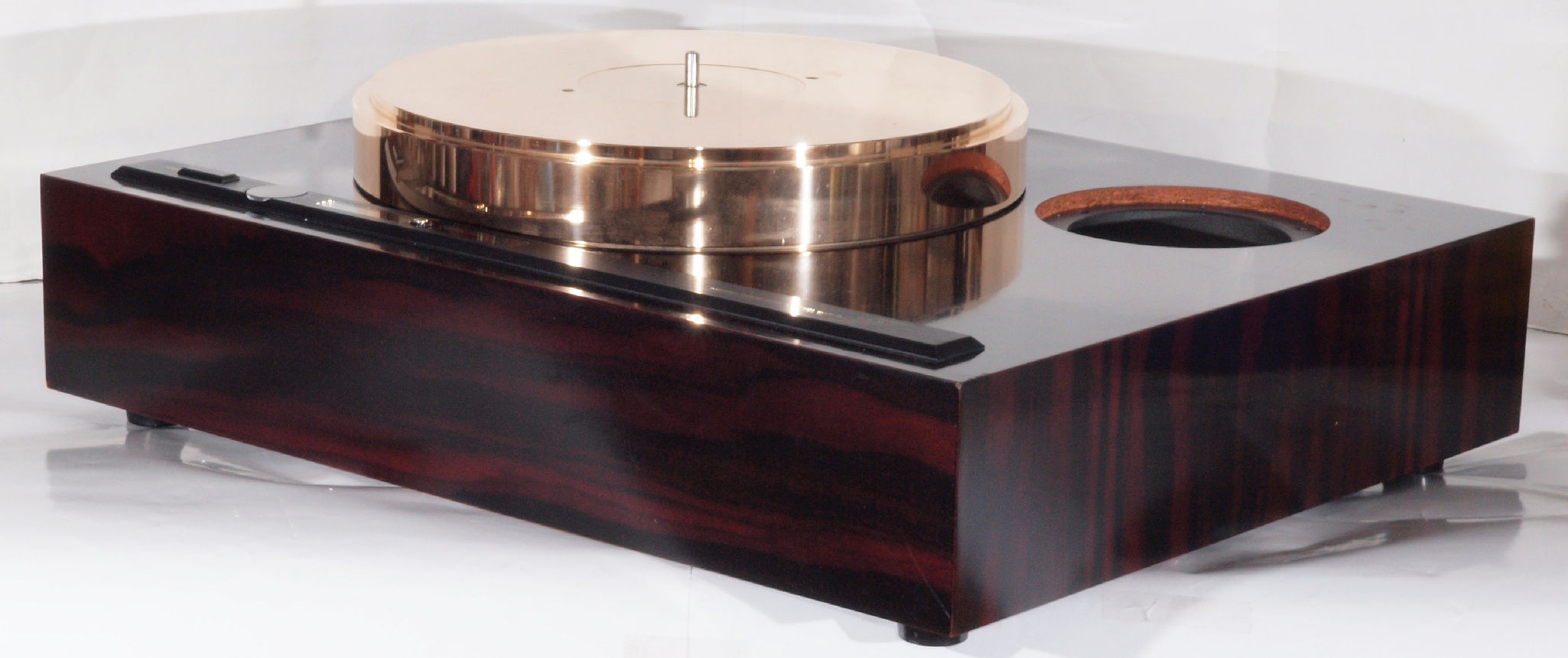

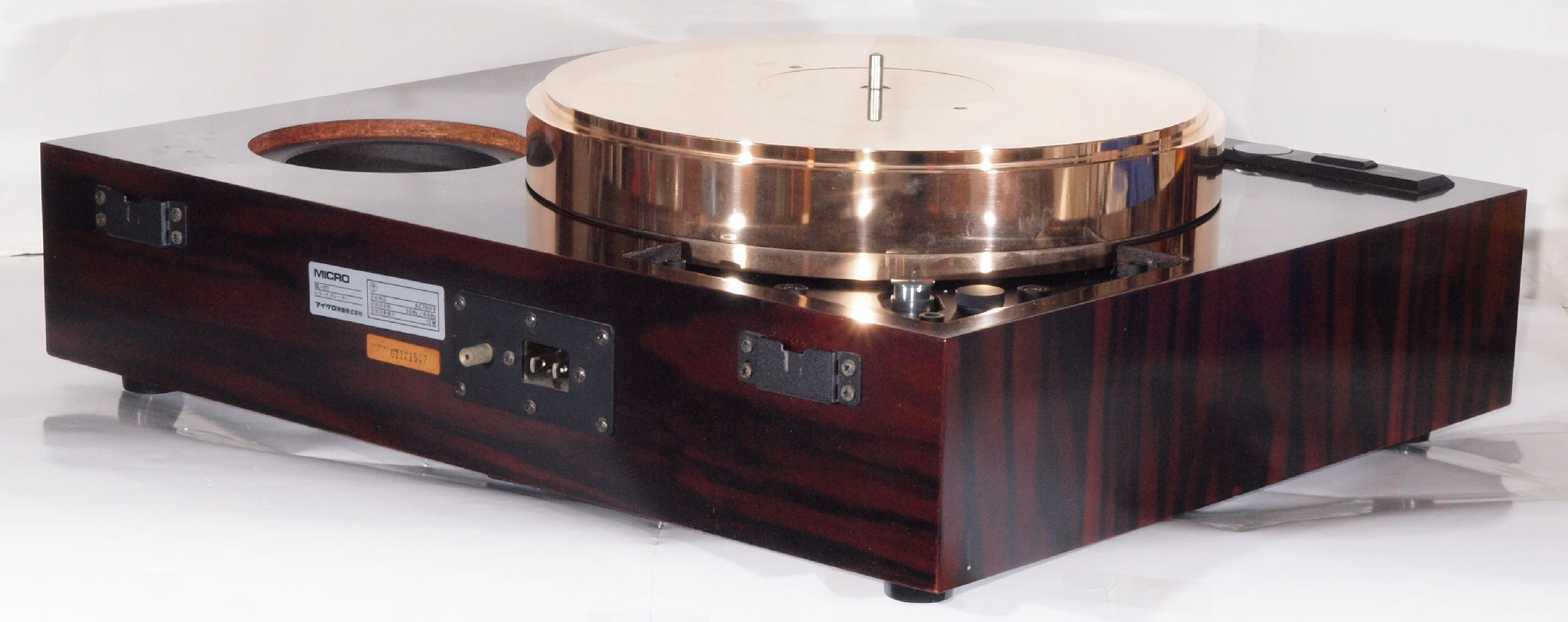

ＣＤ４．　完成。

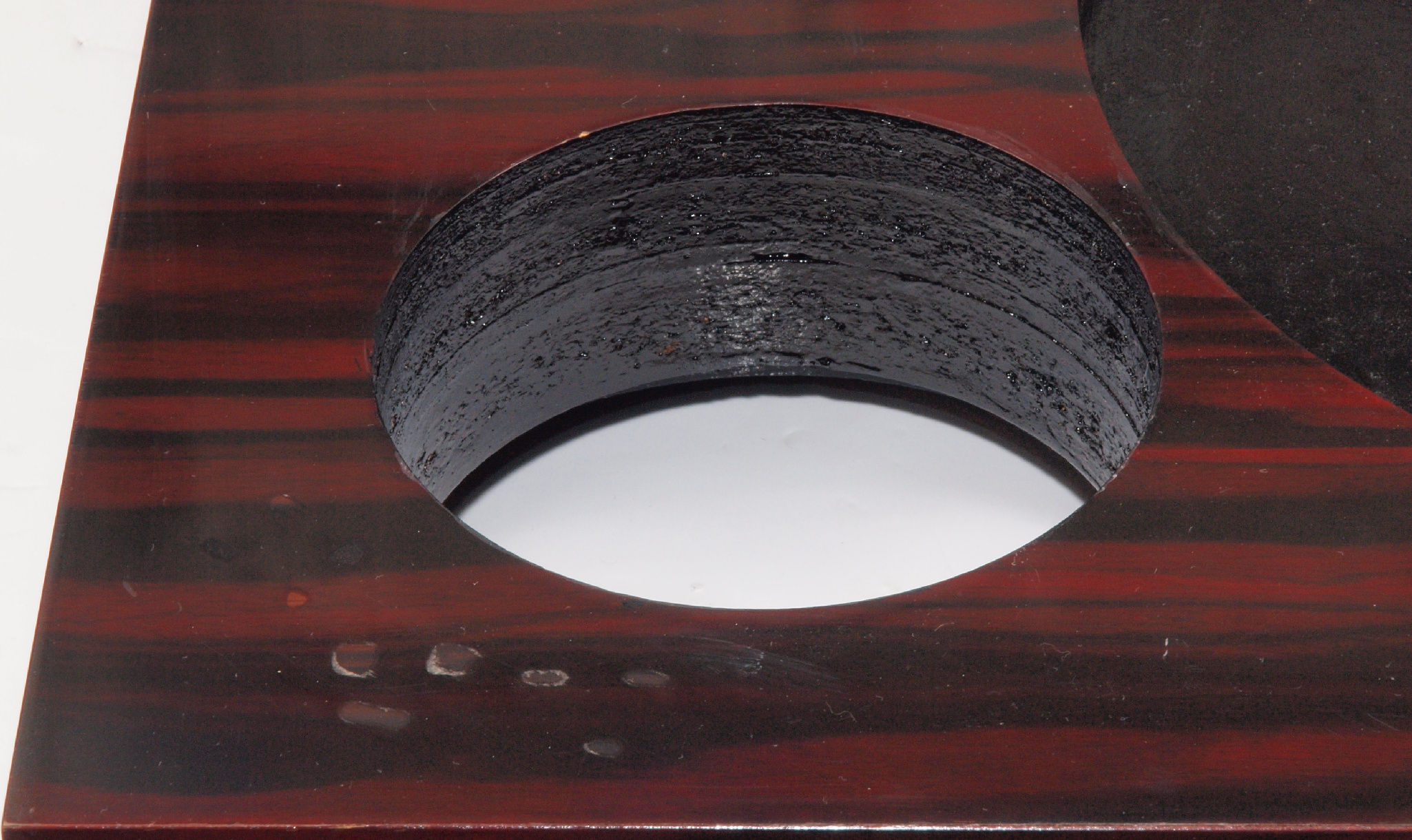

Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｗ１１．　修理前　アーム取り付け穴。

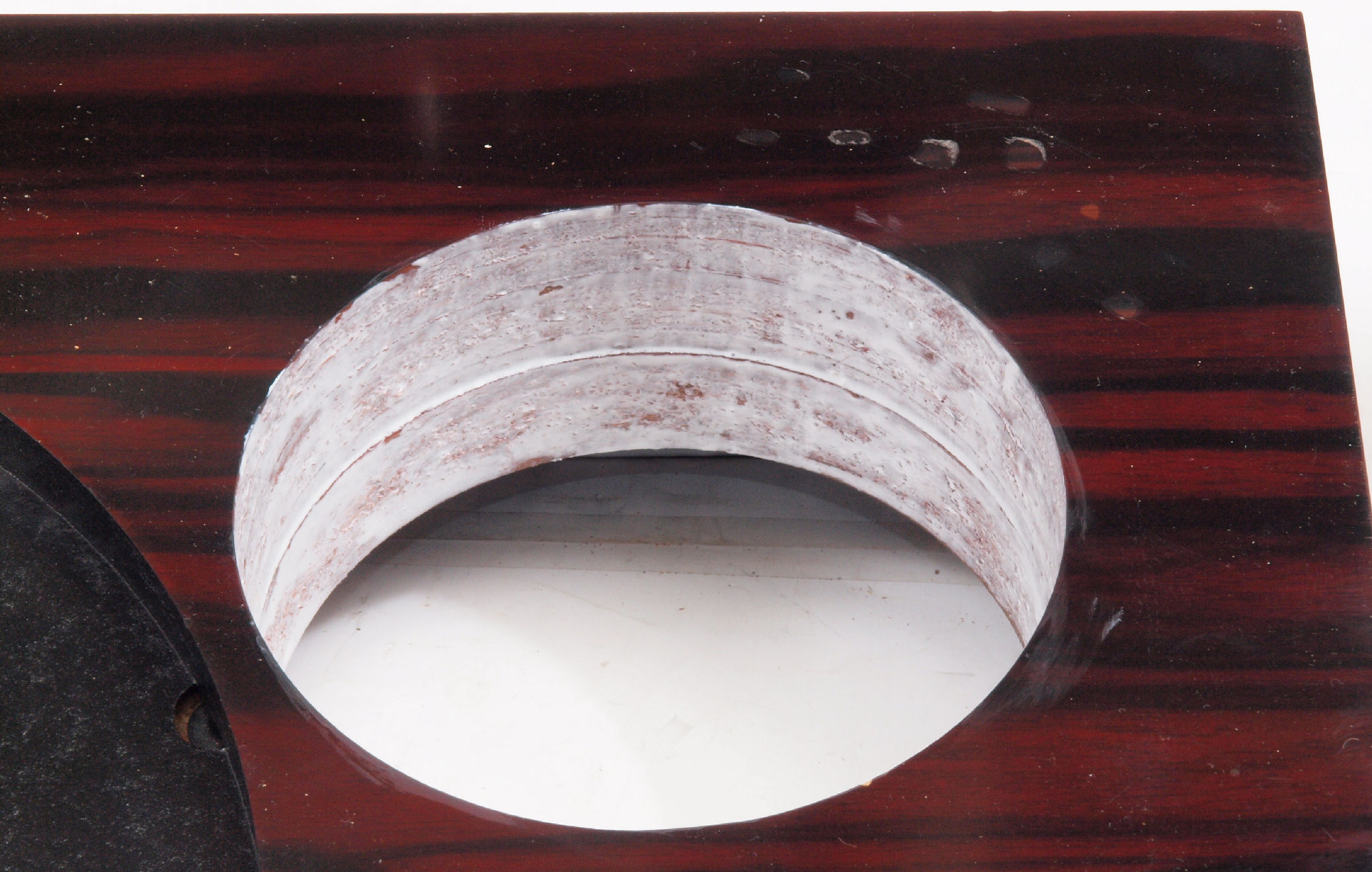

Ｗ１２．　修理中　アーム取り付け穴。　圧縮材にボンドを染みこませる。

Ｗ１３．　修理後　アーム取り付け穴。　更にペンキを塗る。

Ｗ１４．　修理後　アーム取り付け穴、反対側。

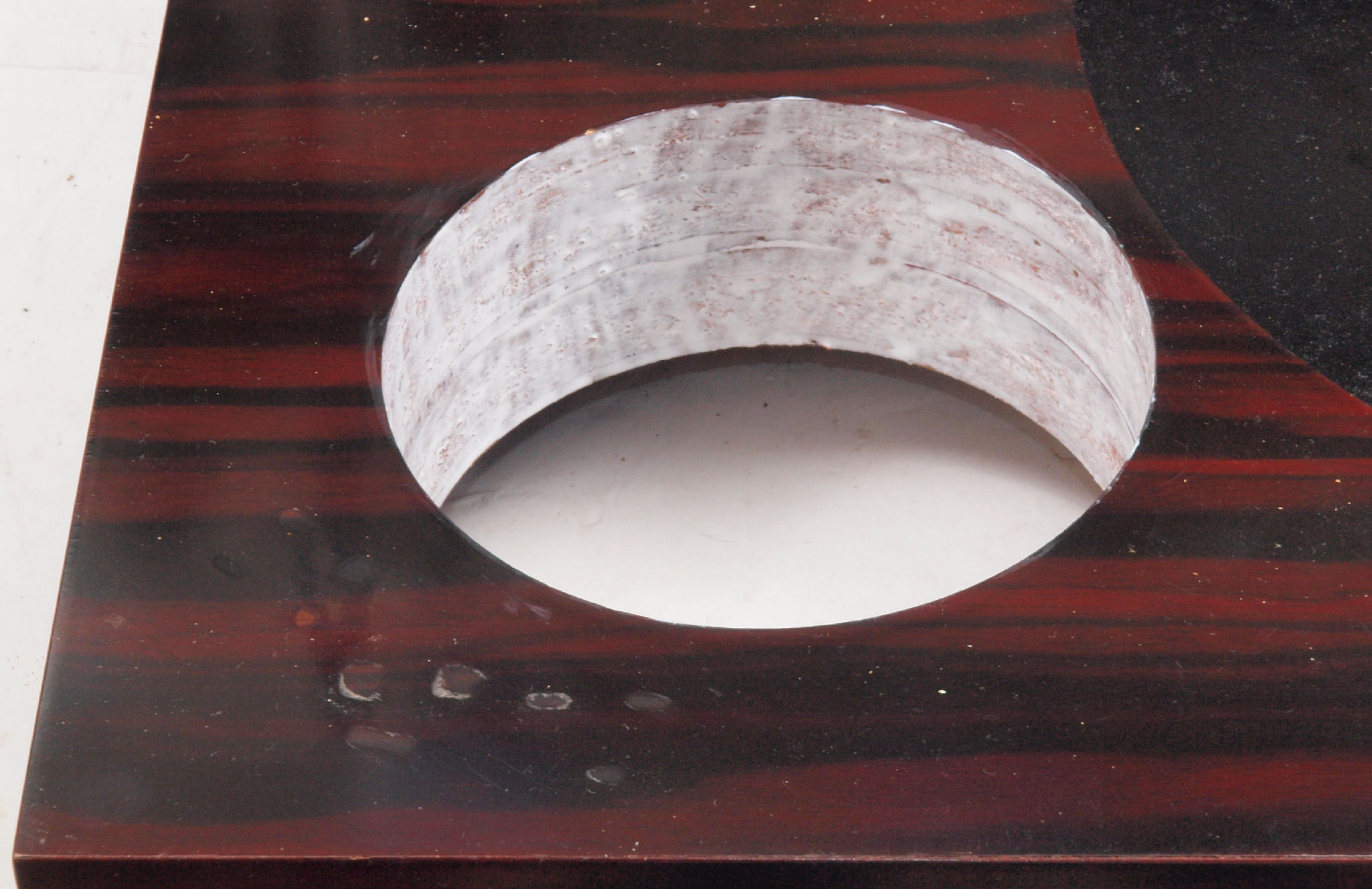

Ｗ１５．　修理中　アーム取り付け穴、反対側。　圧縮材にボンドを染みこませる。

Ｗ１６．　修理後　アーム取り付け穴、反対側。　更にペンキを塗る。

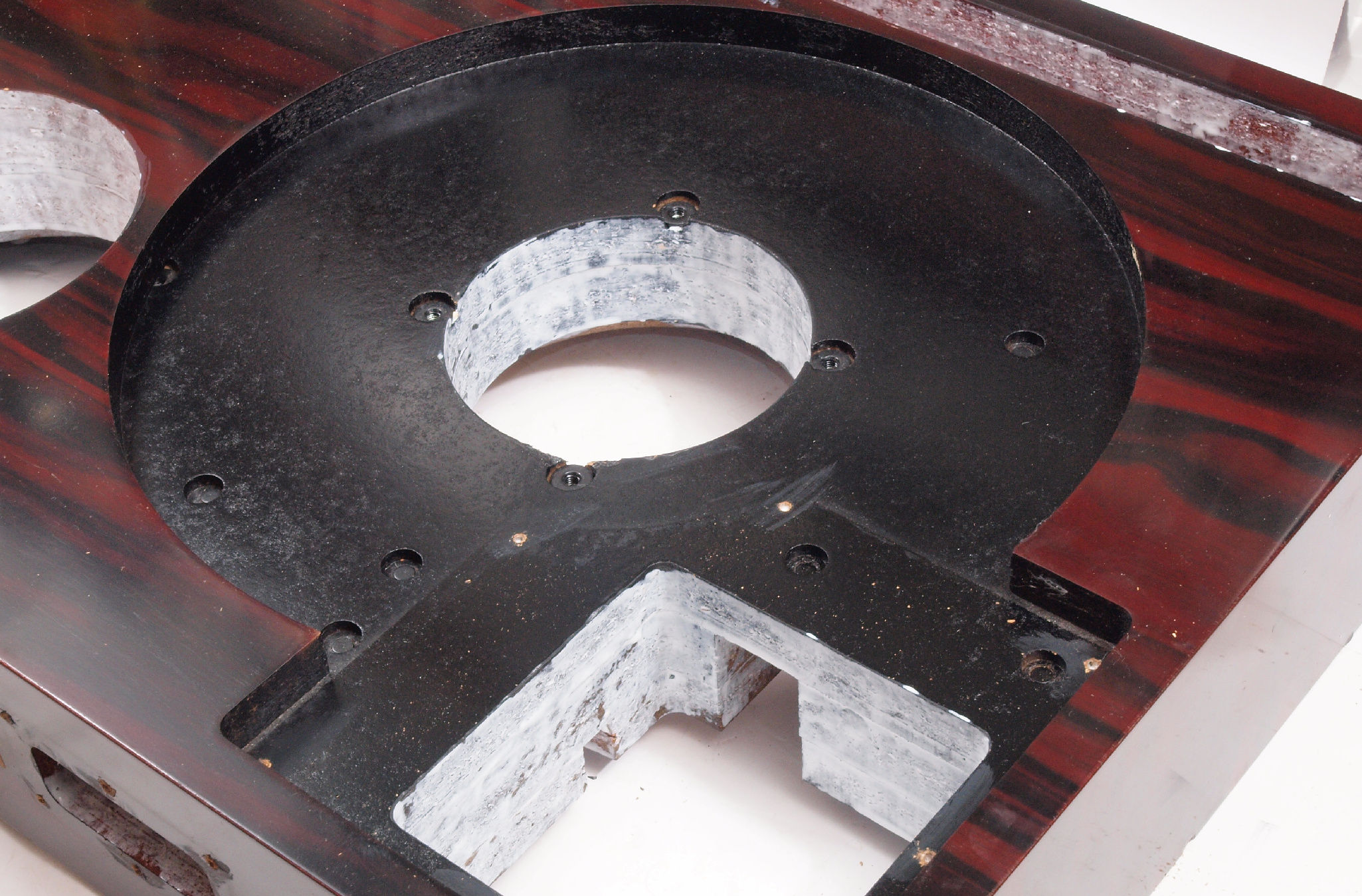

Ｗ１７．　修理前　モーター取り付け穴。

Ｗ１８．　修理中　モーター取り付け穴。　圧縮材にボンドを染みこませる。

Ｗ１９．　修理後　モーター取り付け穴。　更にペンキを塗る。

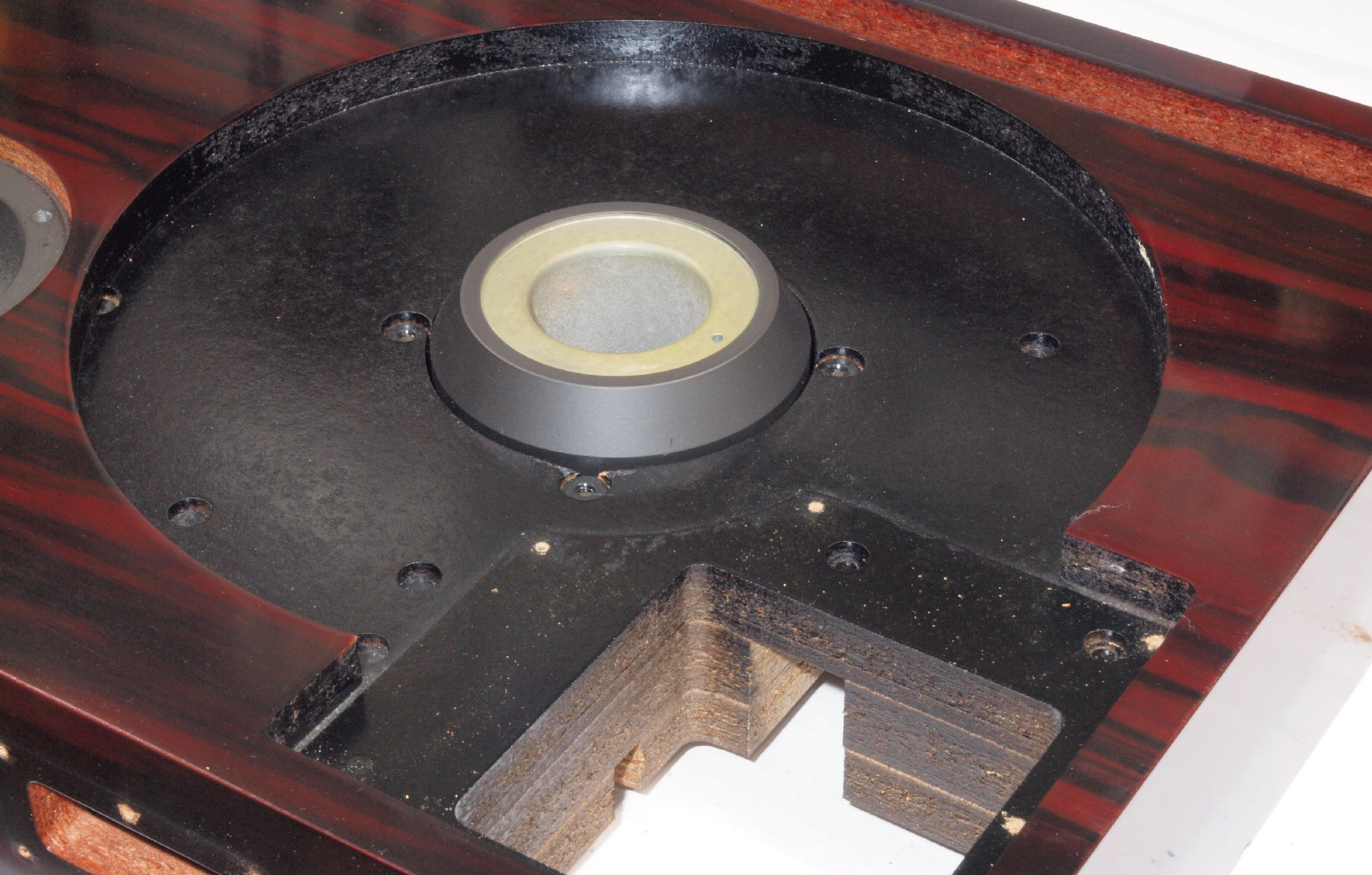

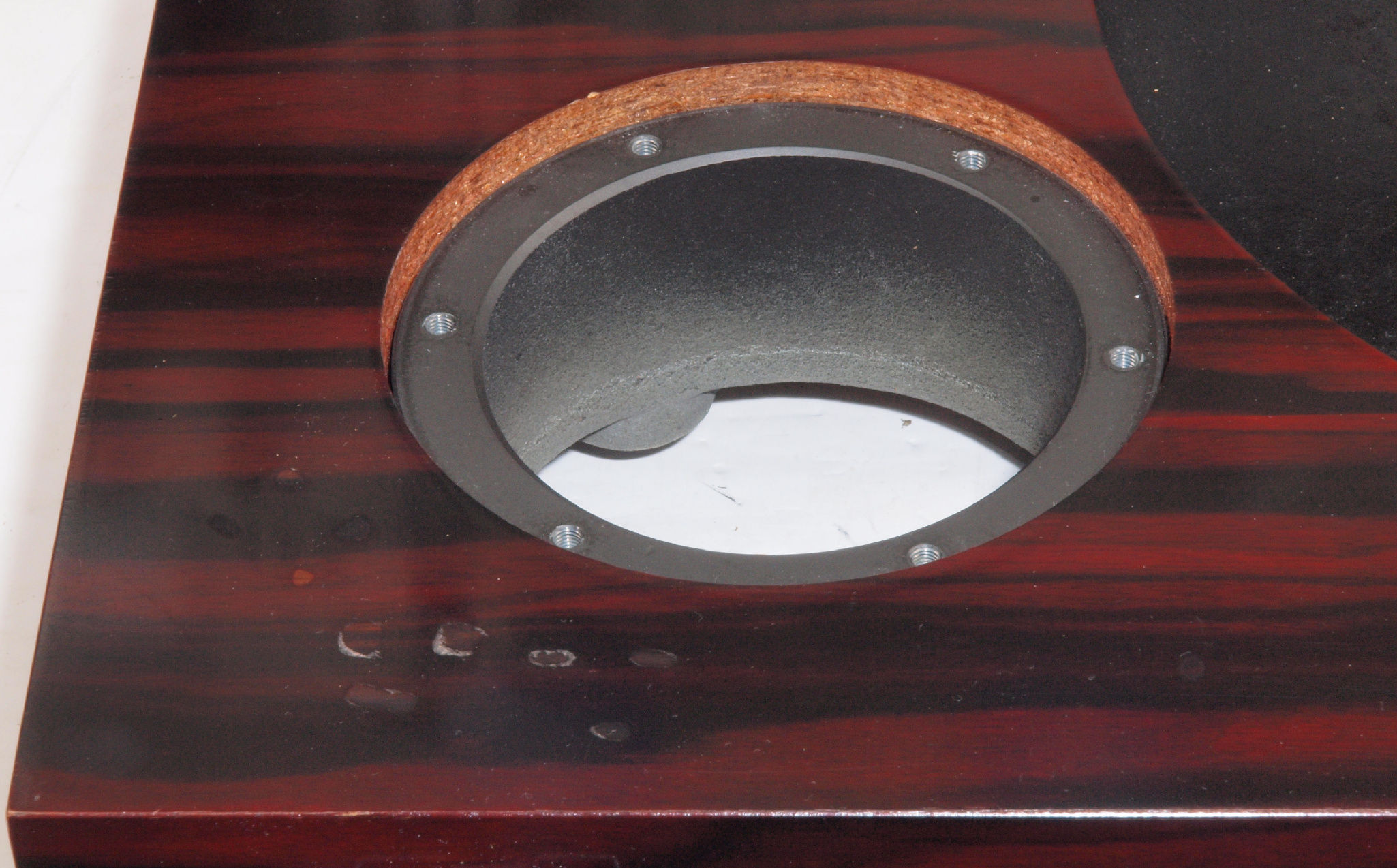

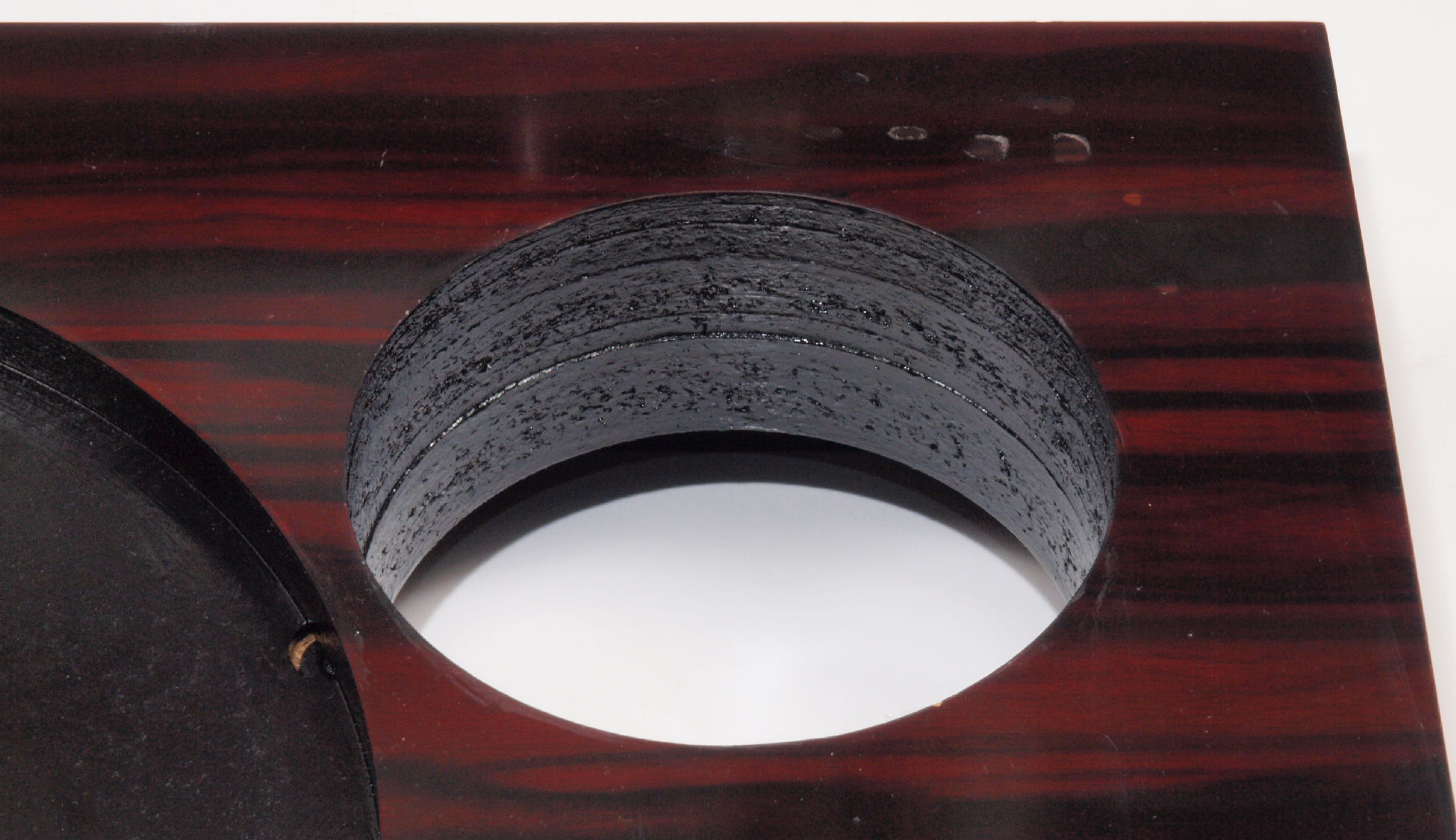

Ｗ２１．　修理前　タンテーブル穴。

Ｗ２２．　修理中　タンテーブル穴。　圧縮材にボンドを染みこませる。

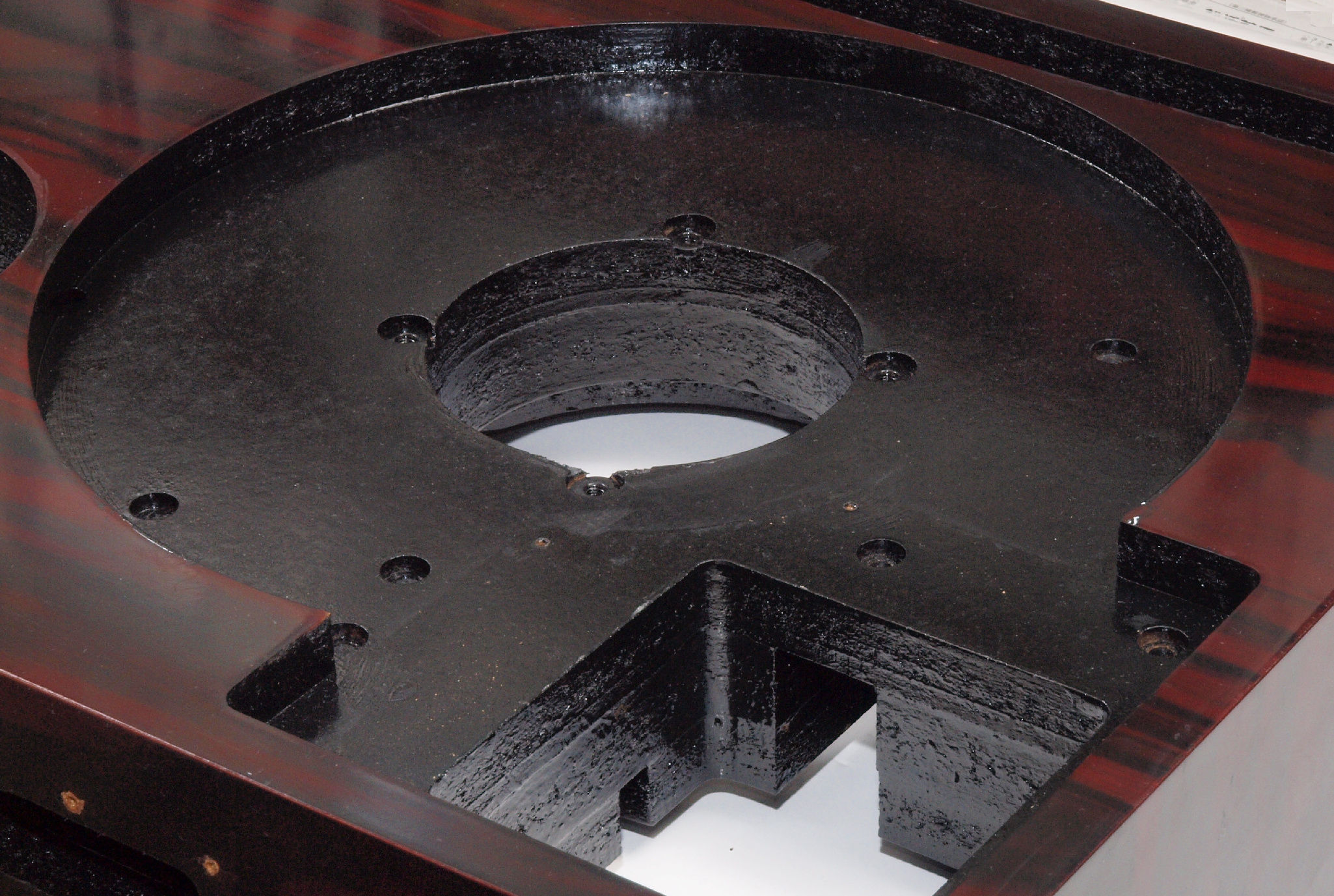

Ｗ２３．　修理後　タンテーブル穴。　更にペンキを塗る。

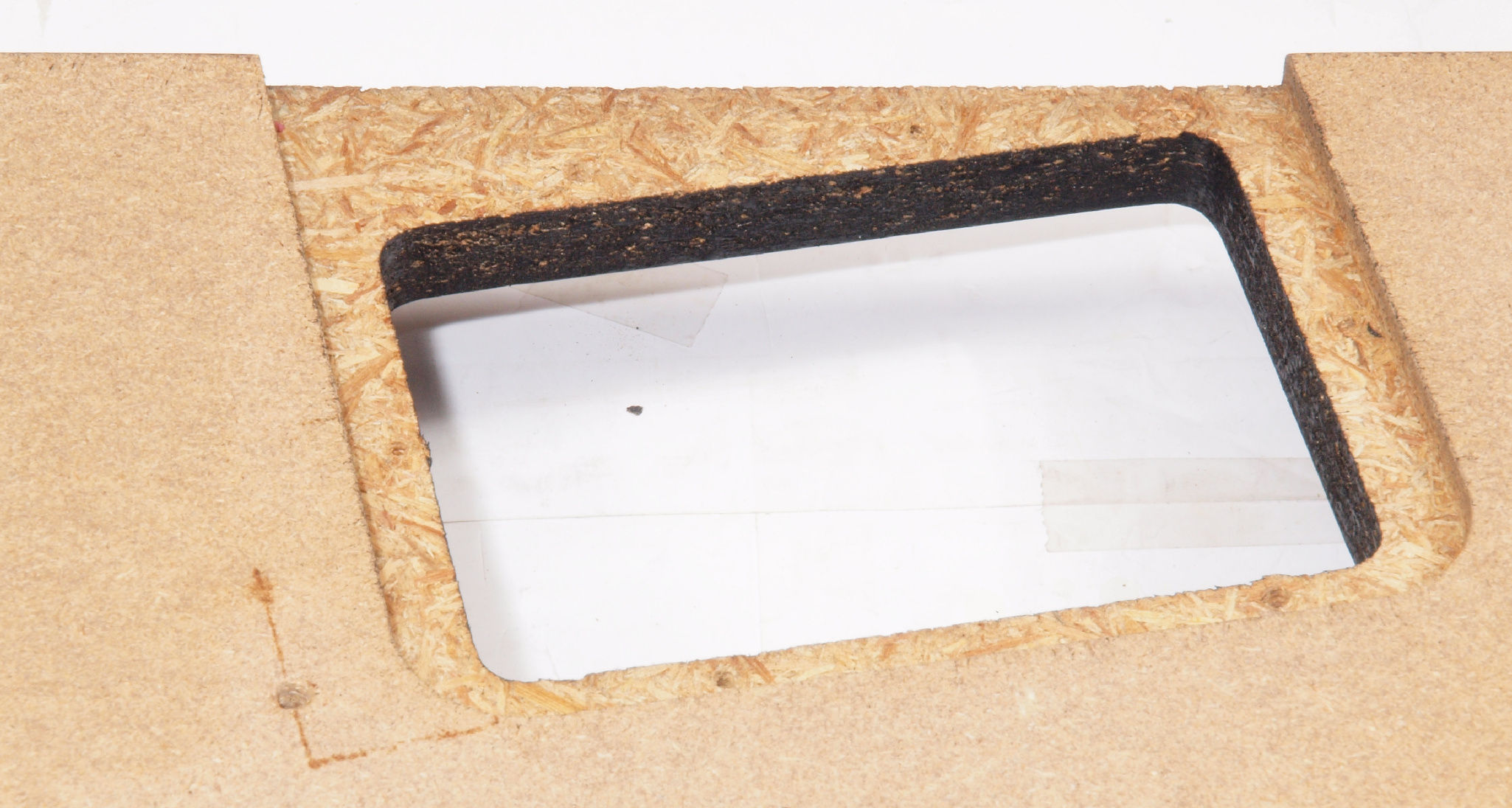

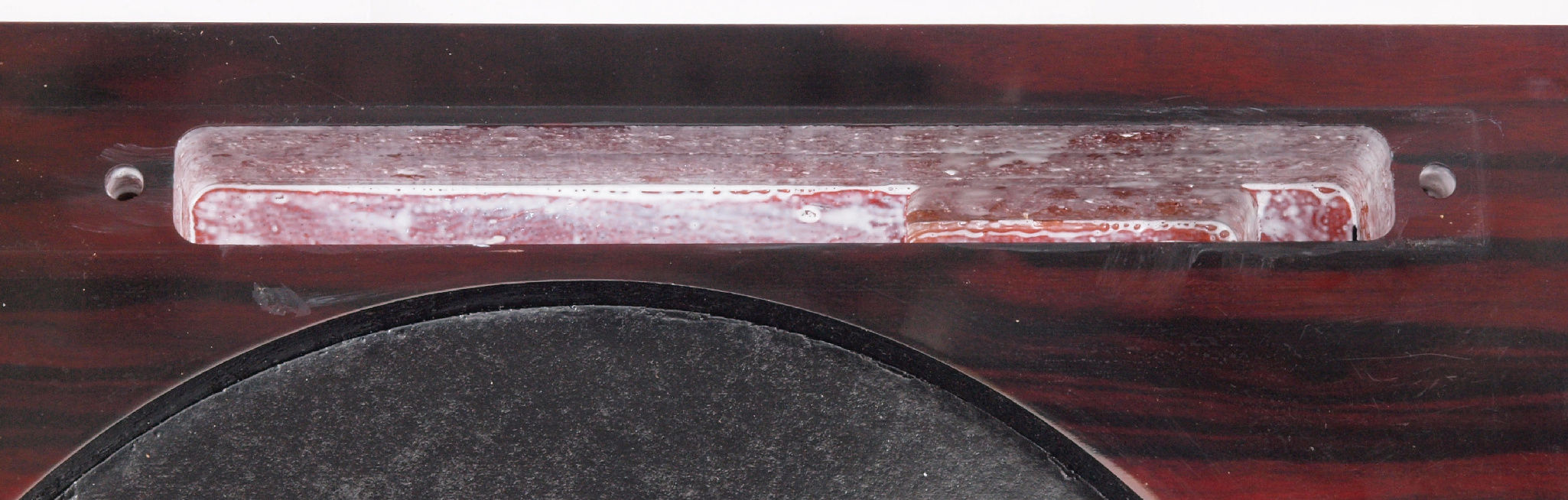

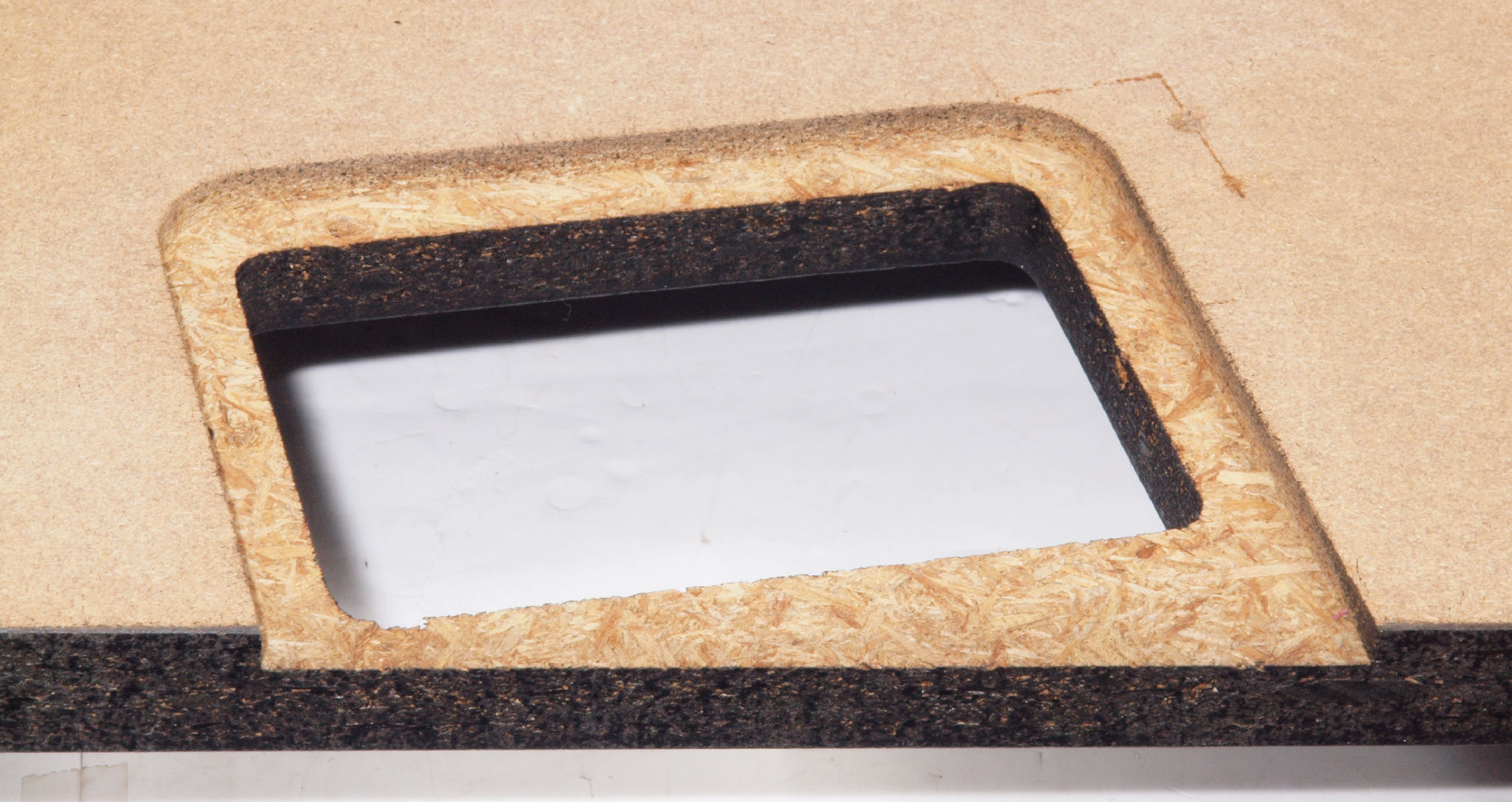

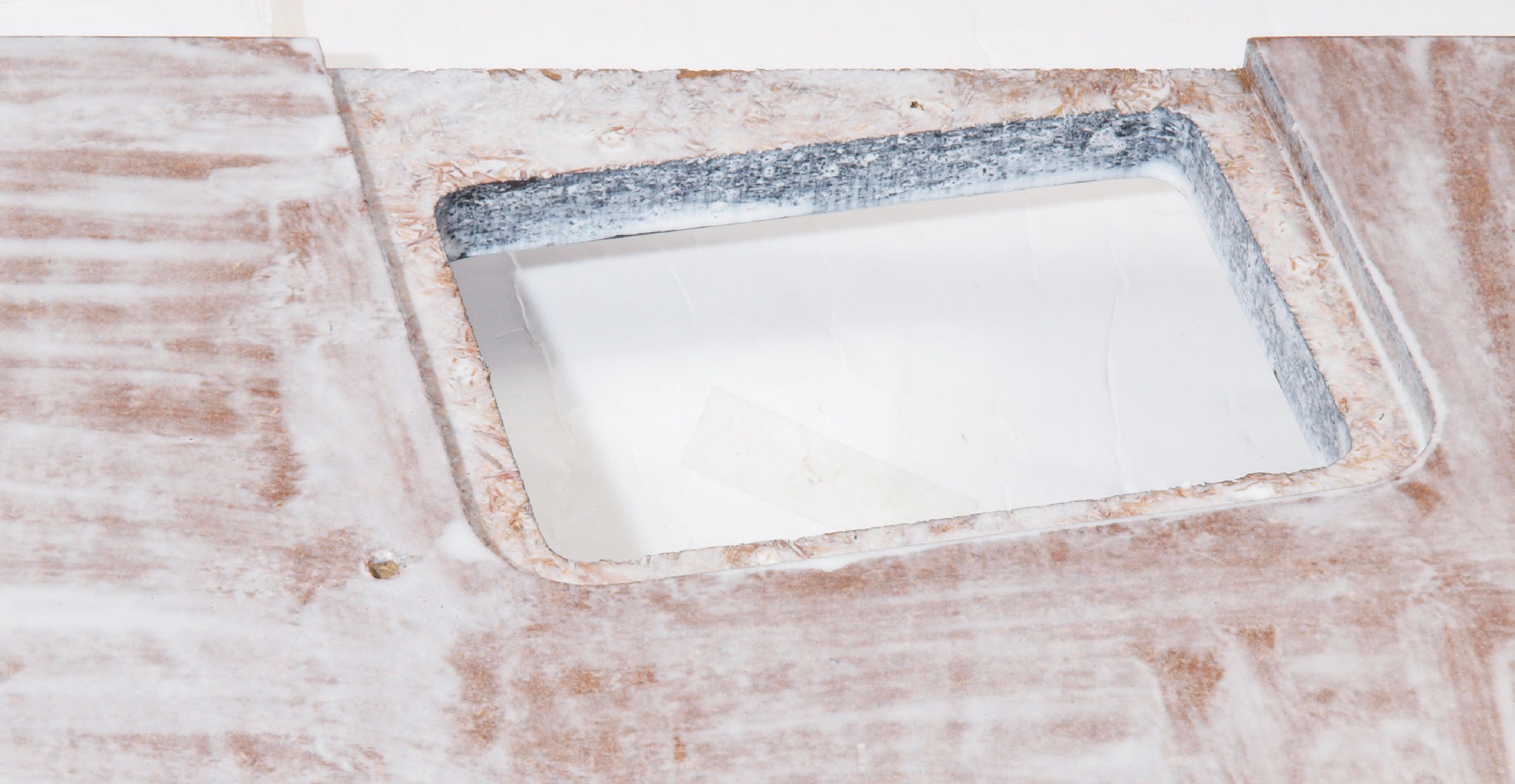

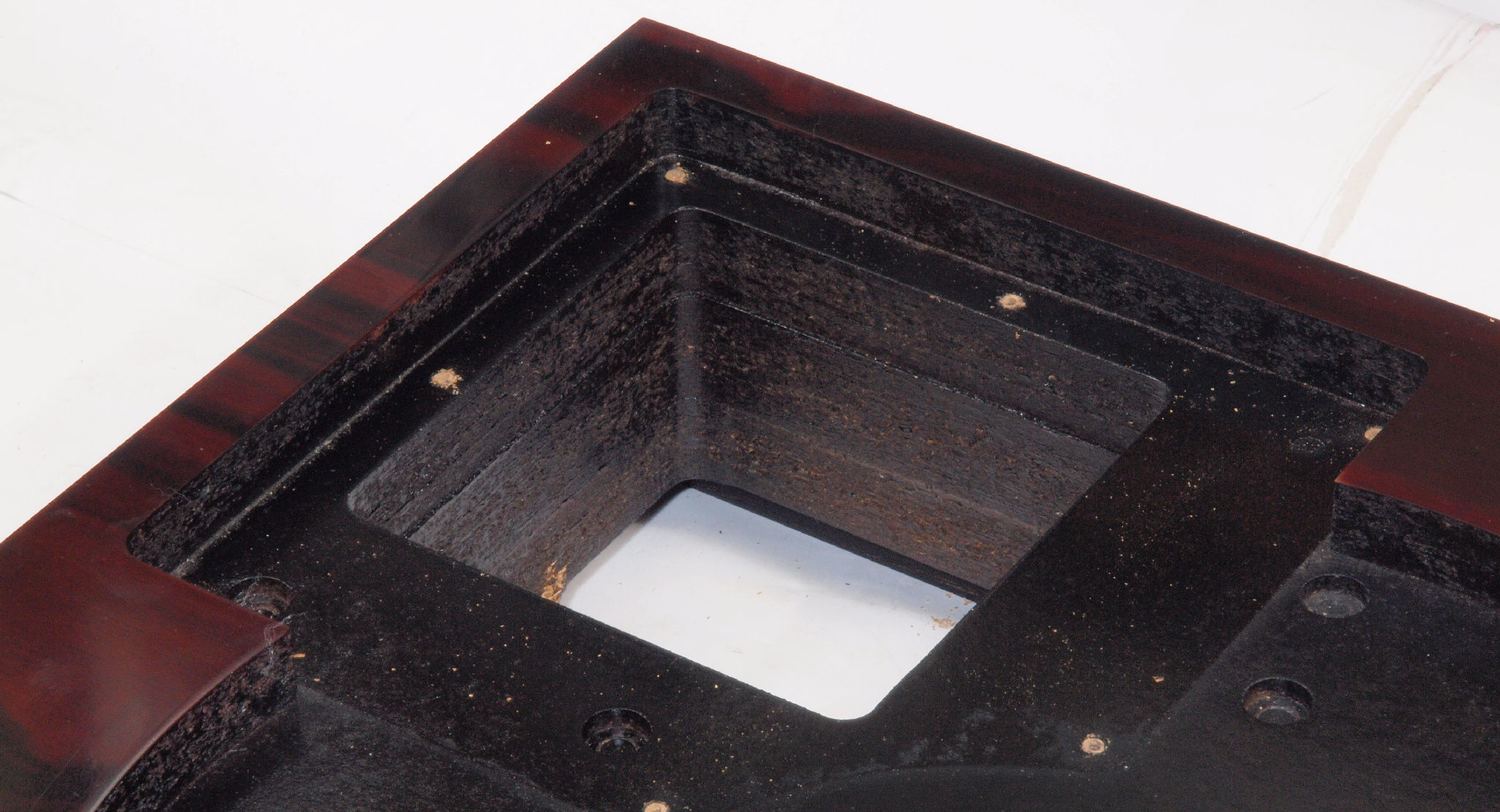

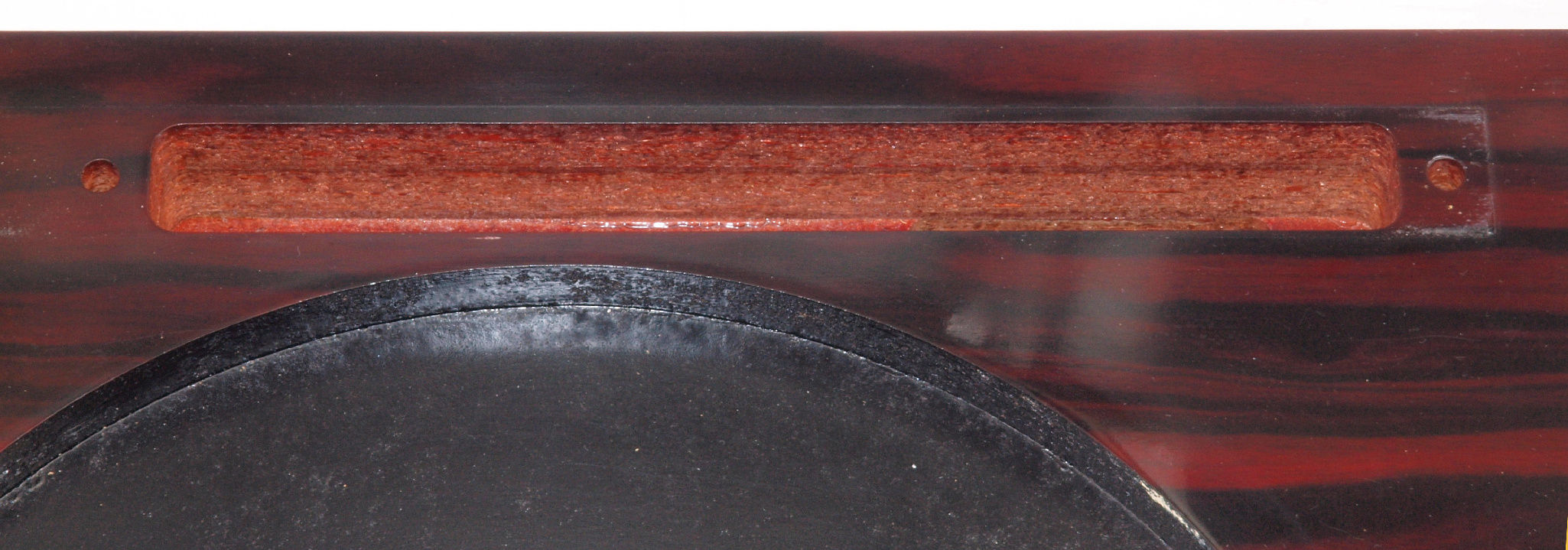

Ｗ２４．　修理前　操作部穴。

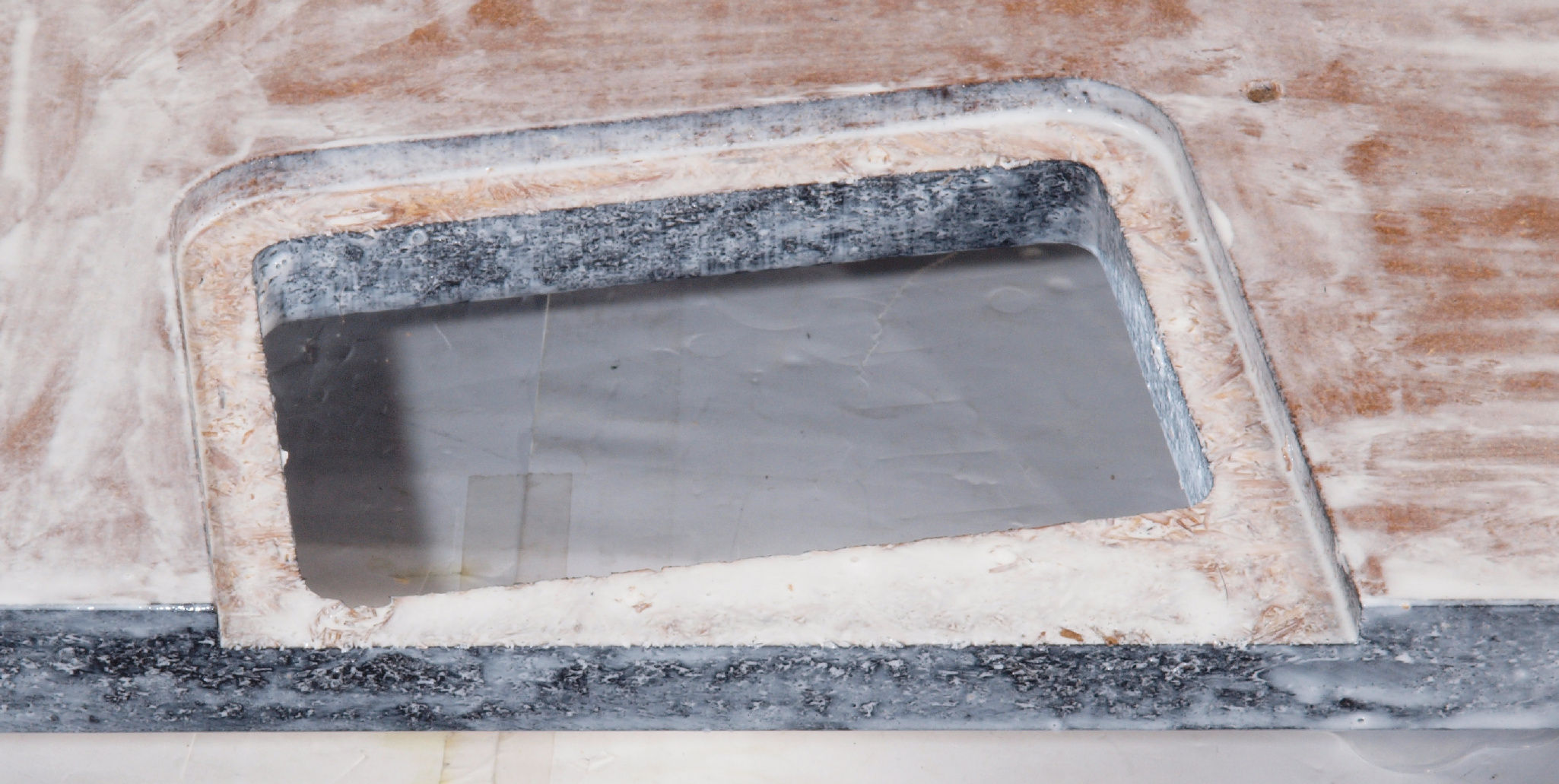

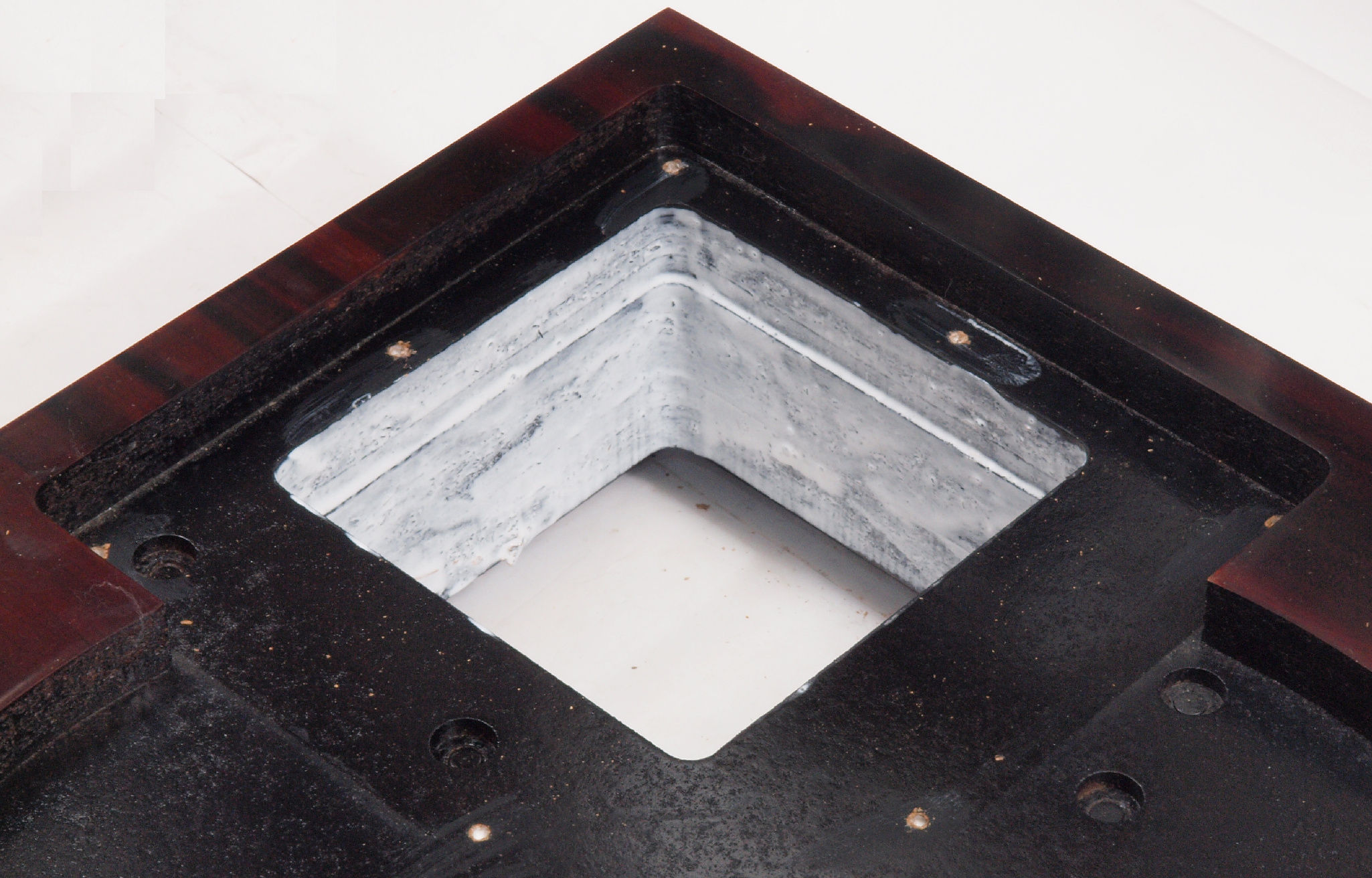

Ｗ２５．　修理中　操作部穴。　圧縮材にボンドを染みこませる。

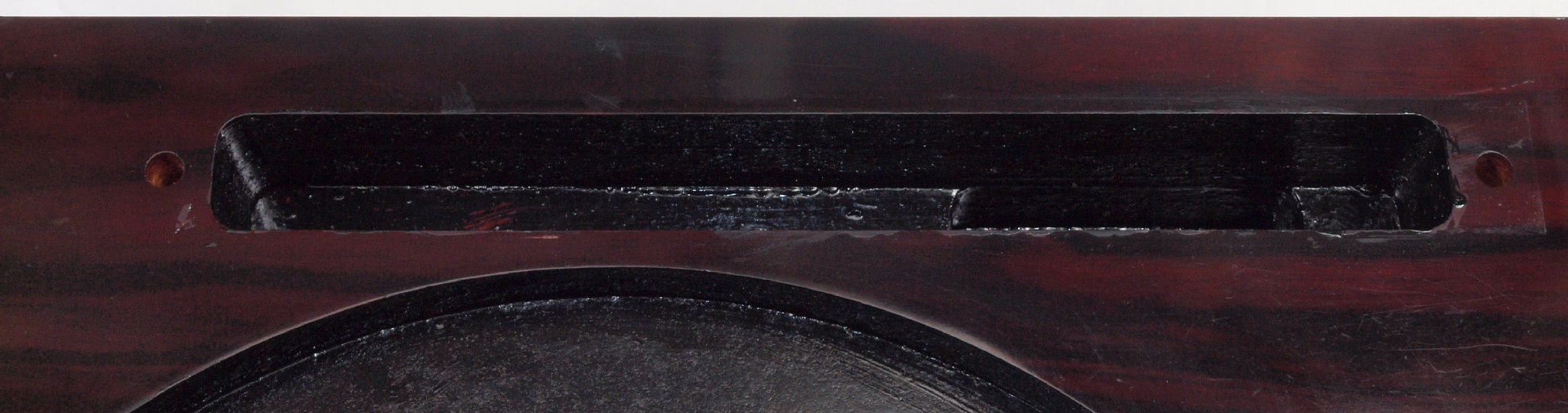

Ｗ２６．　修理後　操作部穴。　更にペンキを塗る。

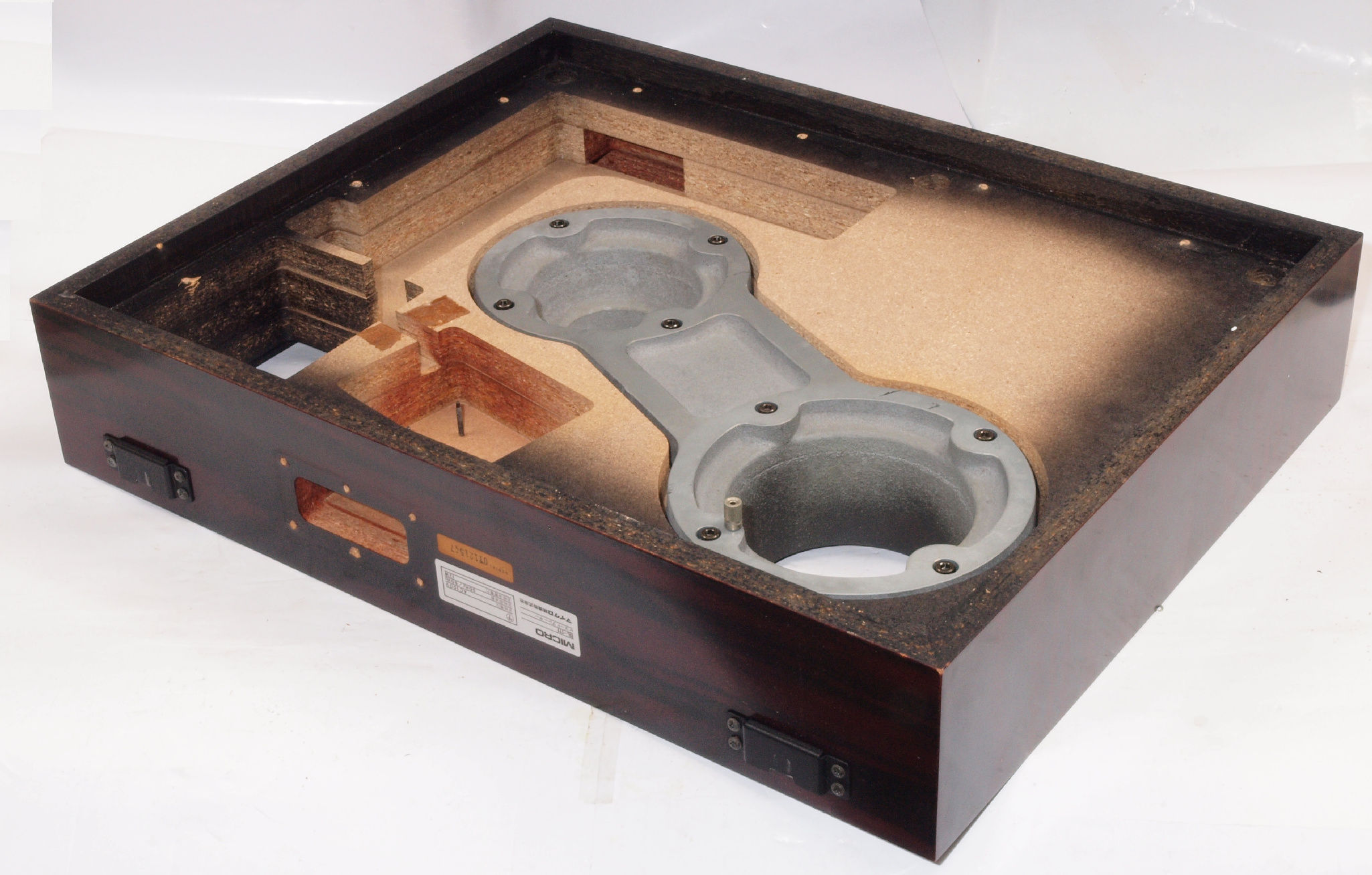

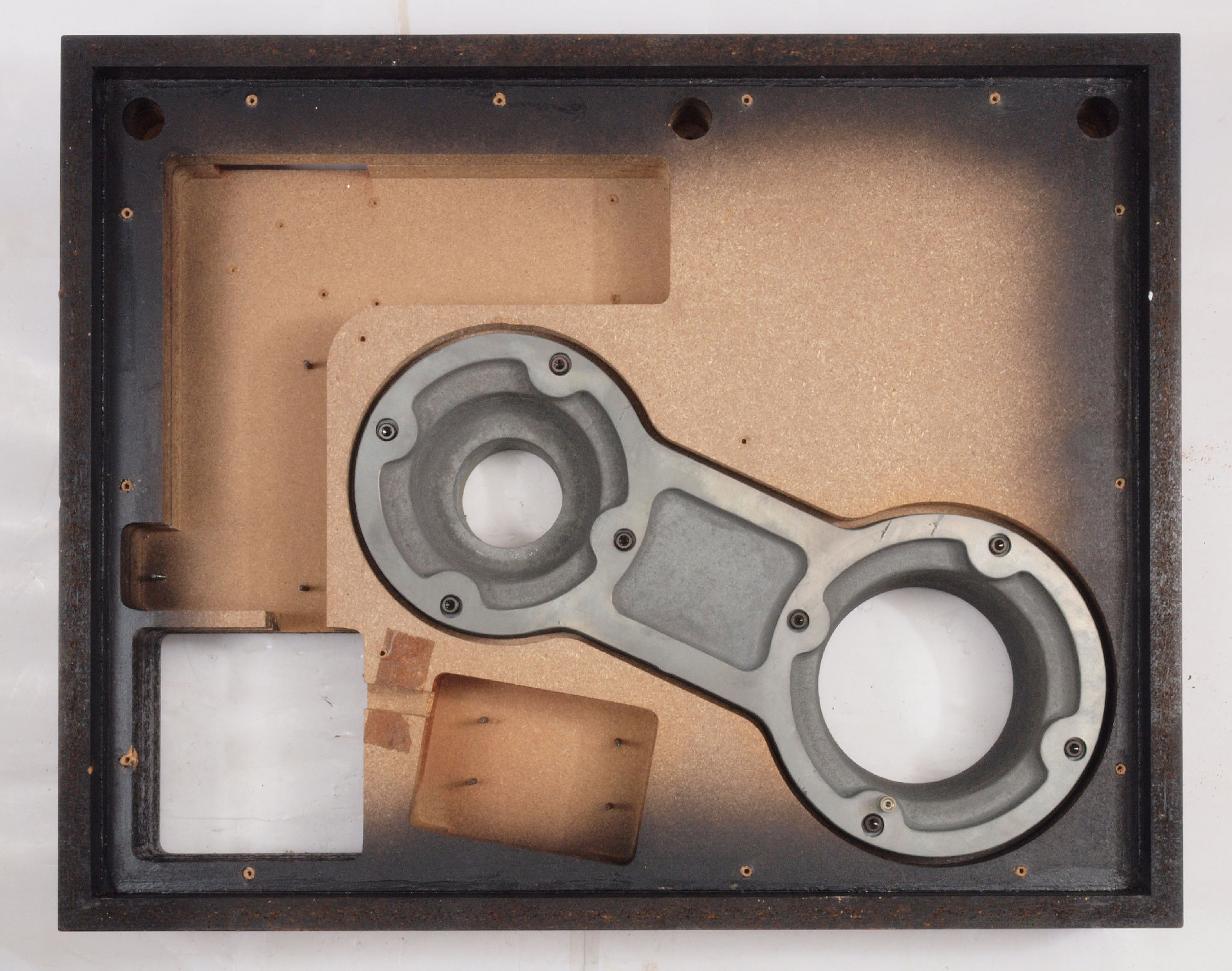

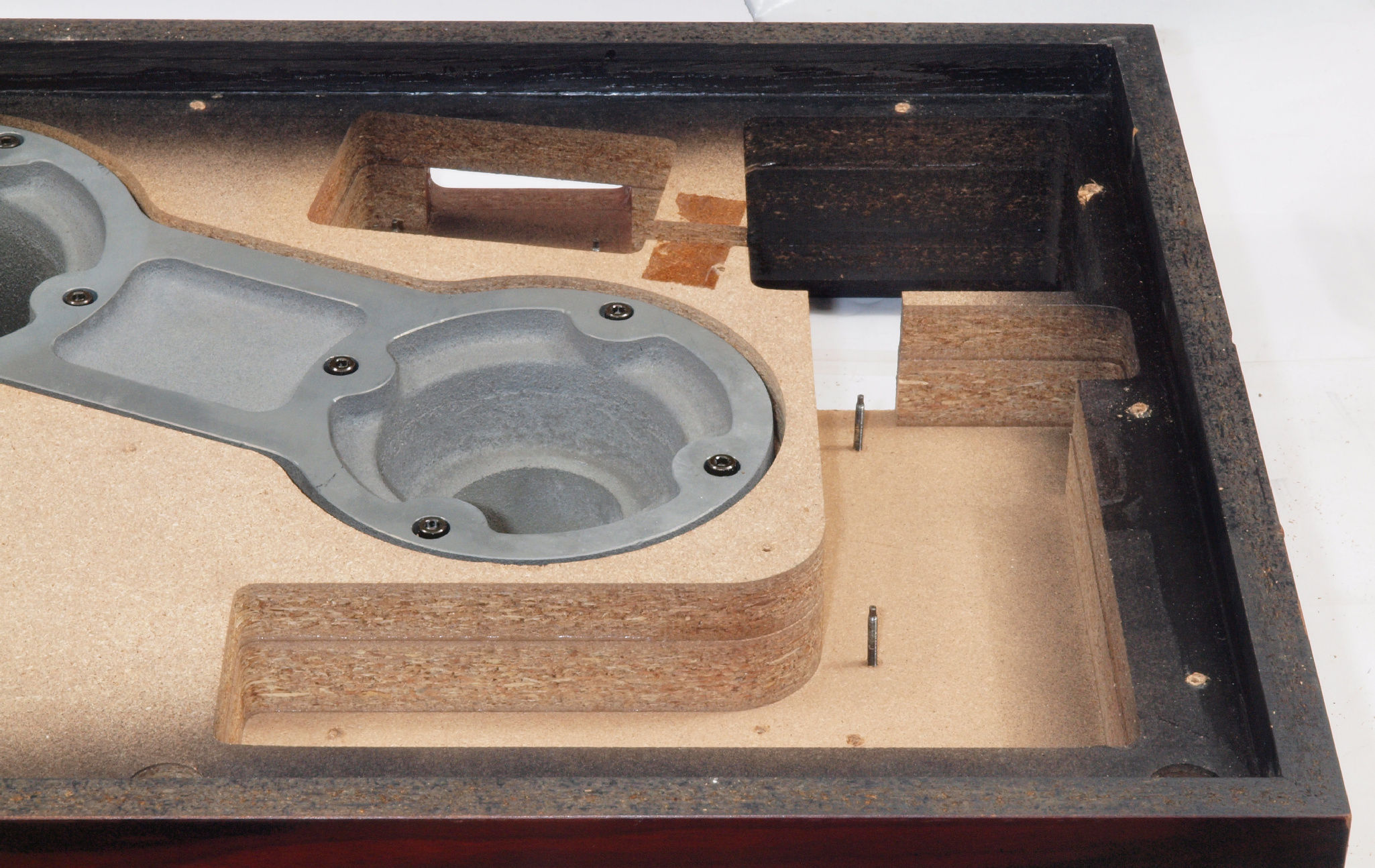

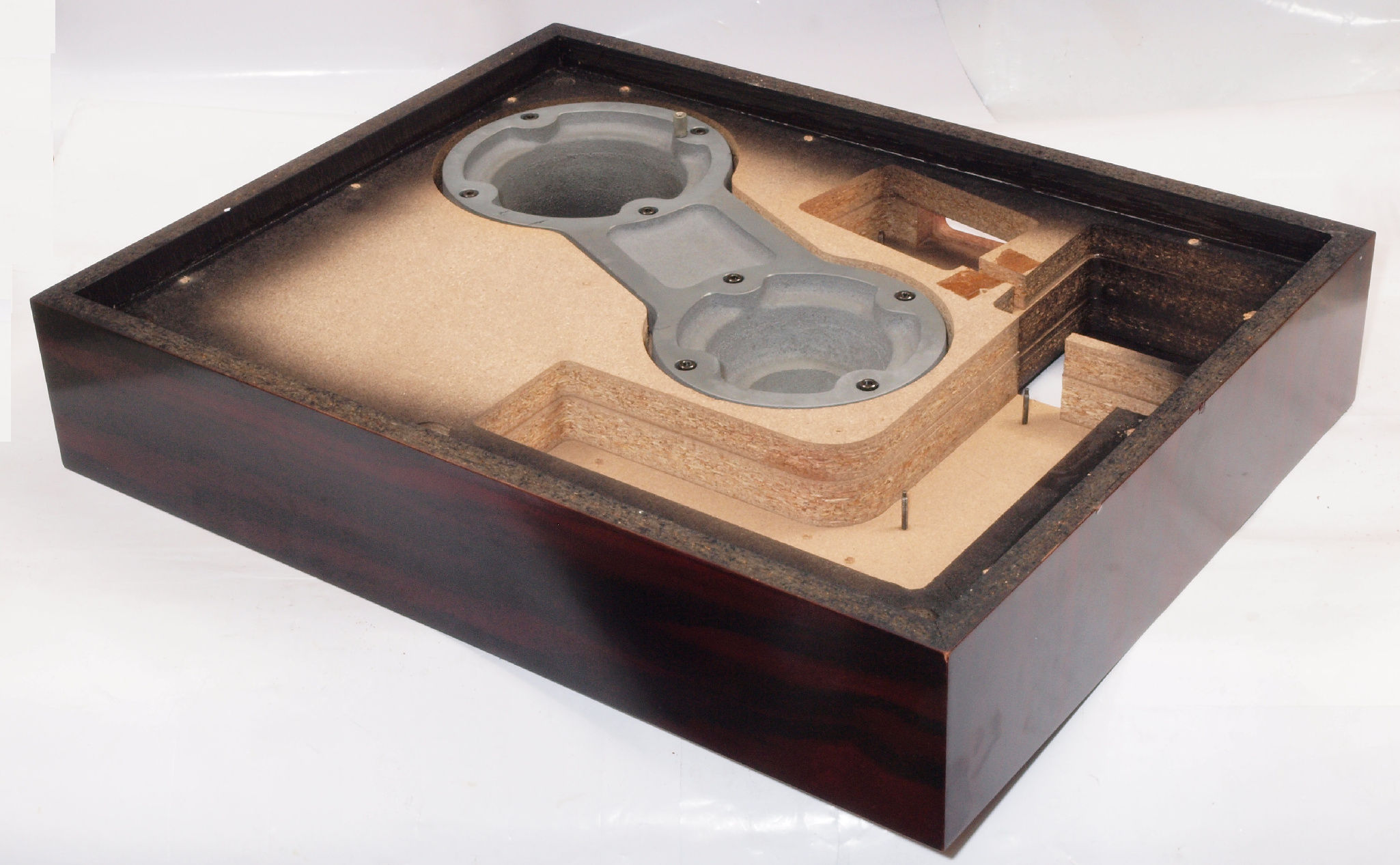

Ｗ３１．　修理前　本体木枠下。　基板やモーターを取り外す。

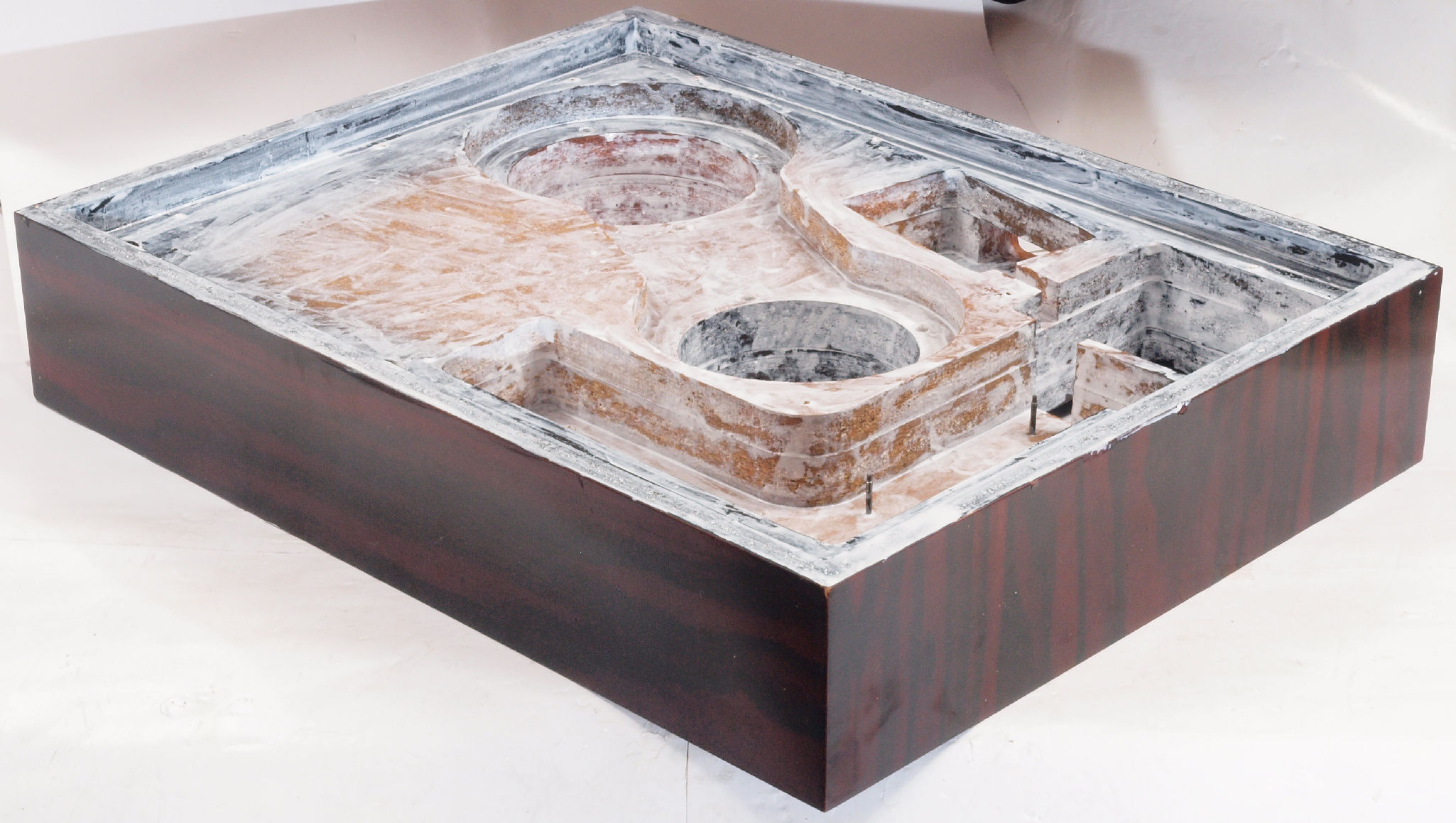

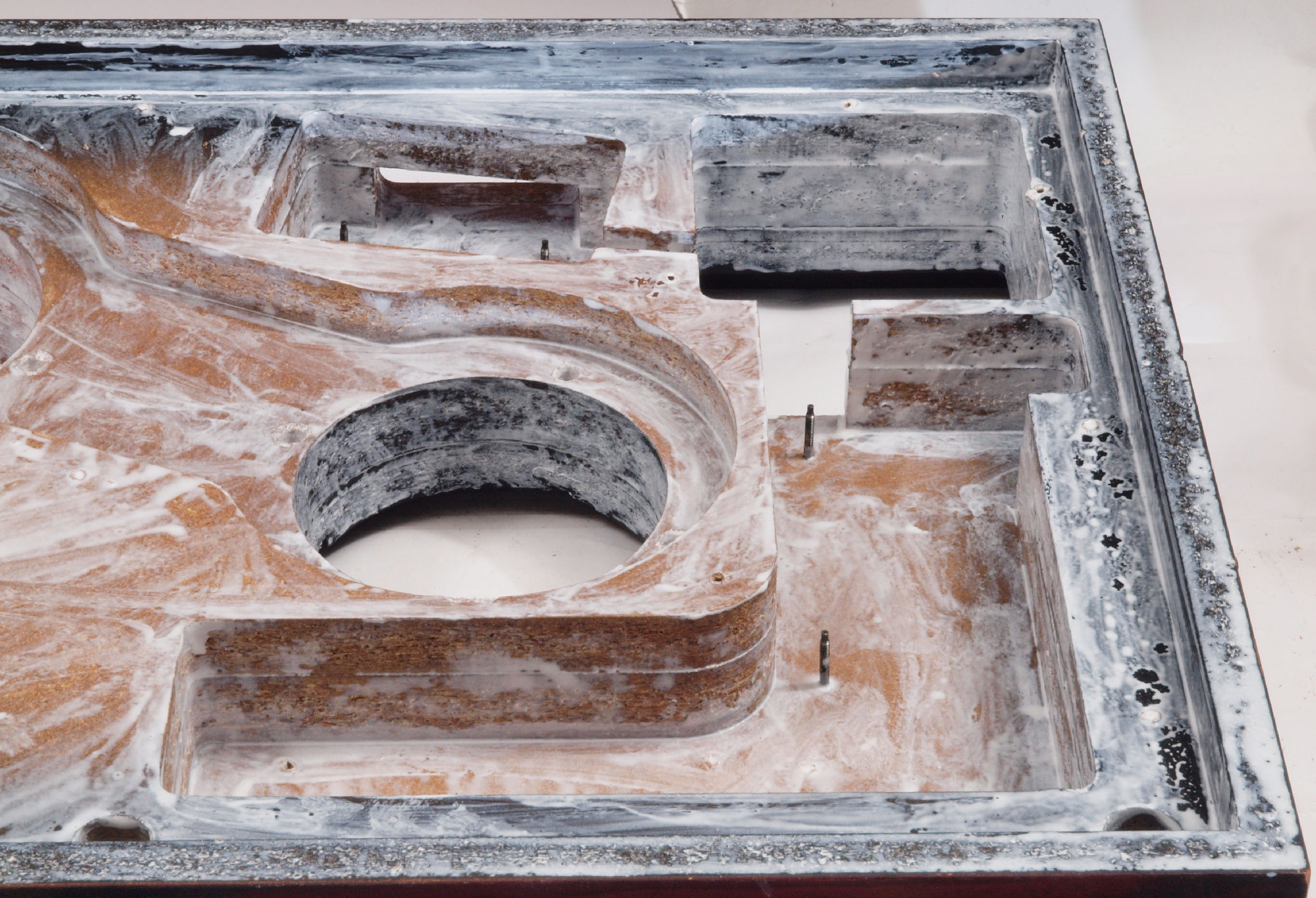

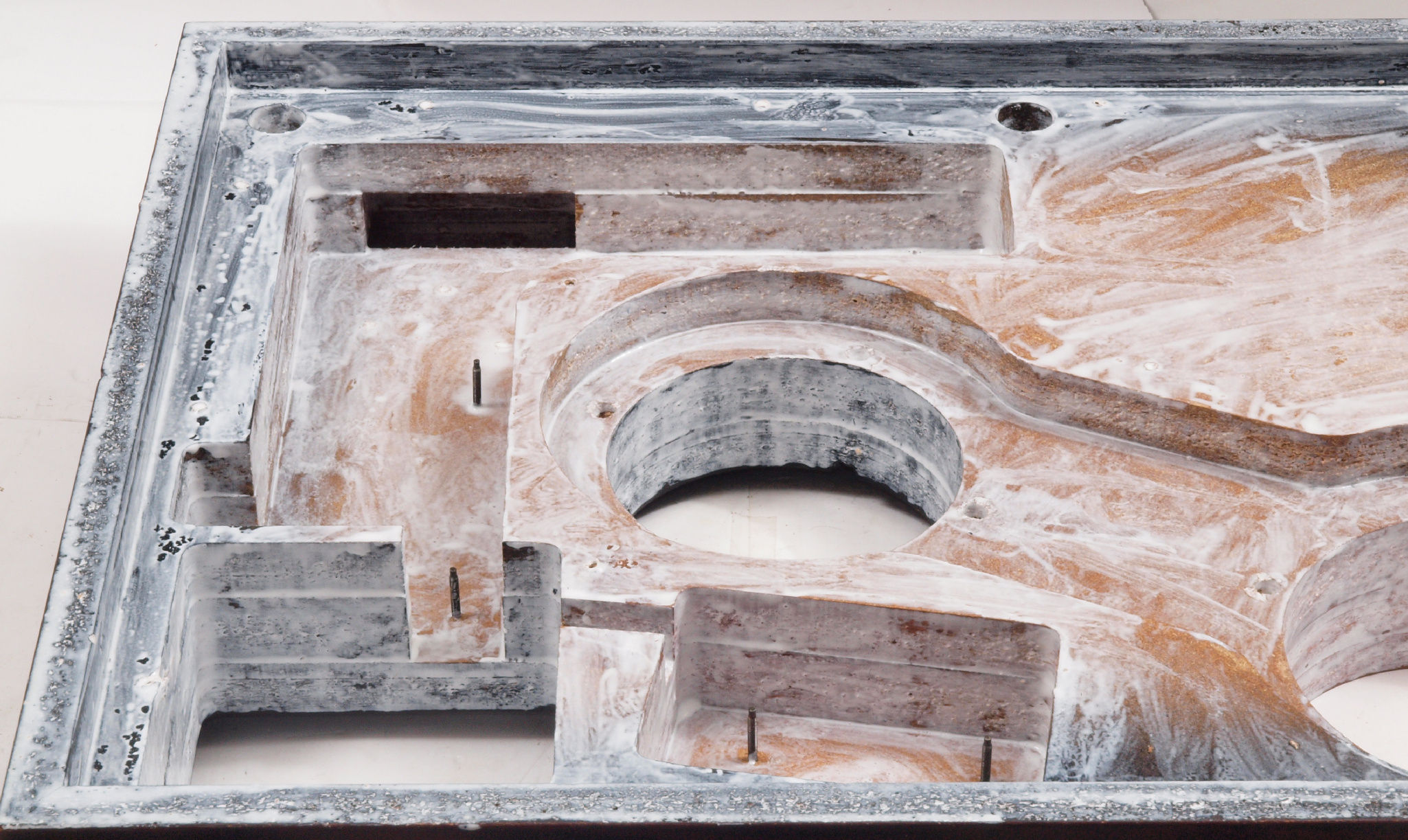

Ｗ３２．　修理中　本体木枠下、圧縮材にボンドを染みこませる。

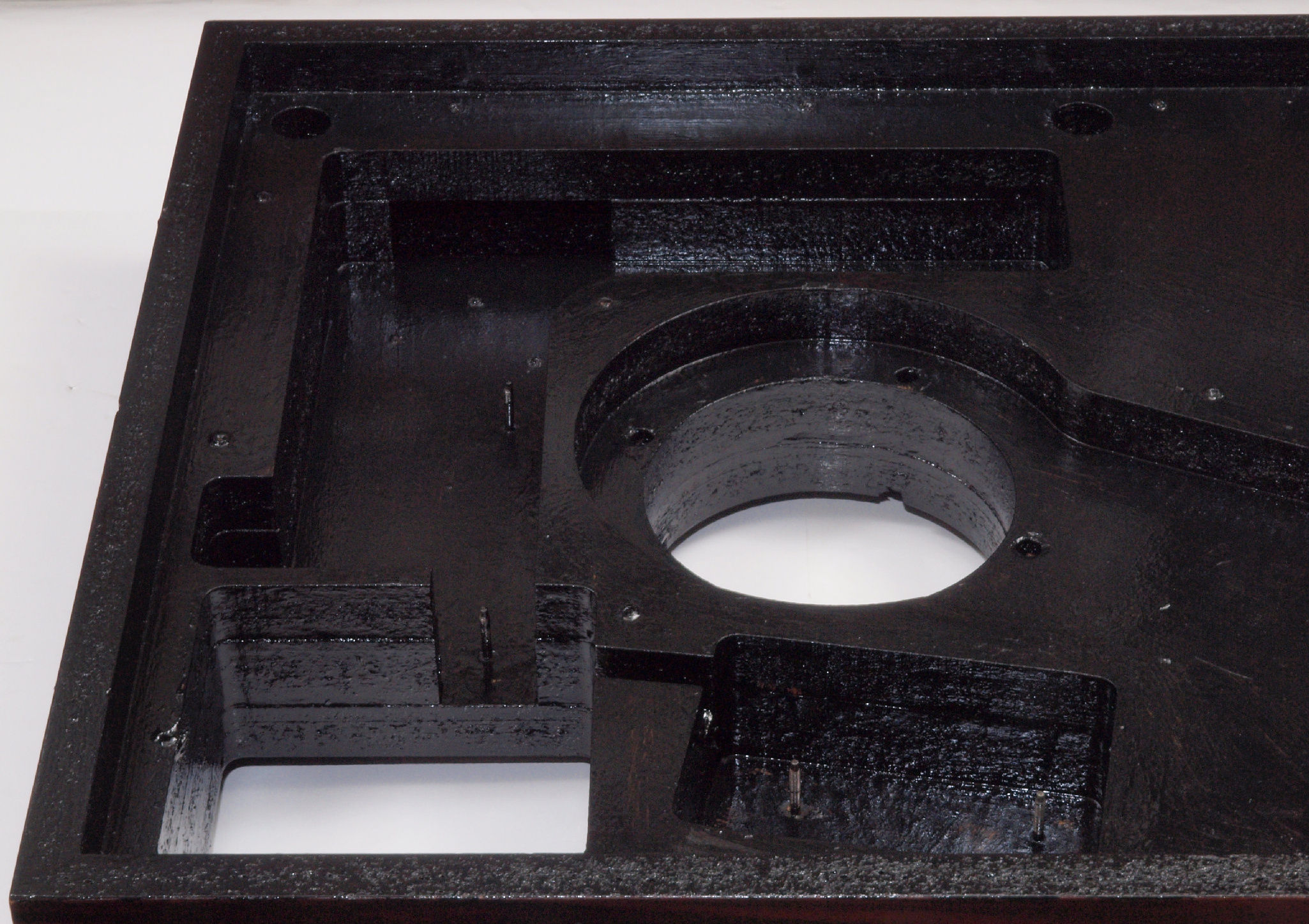

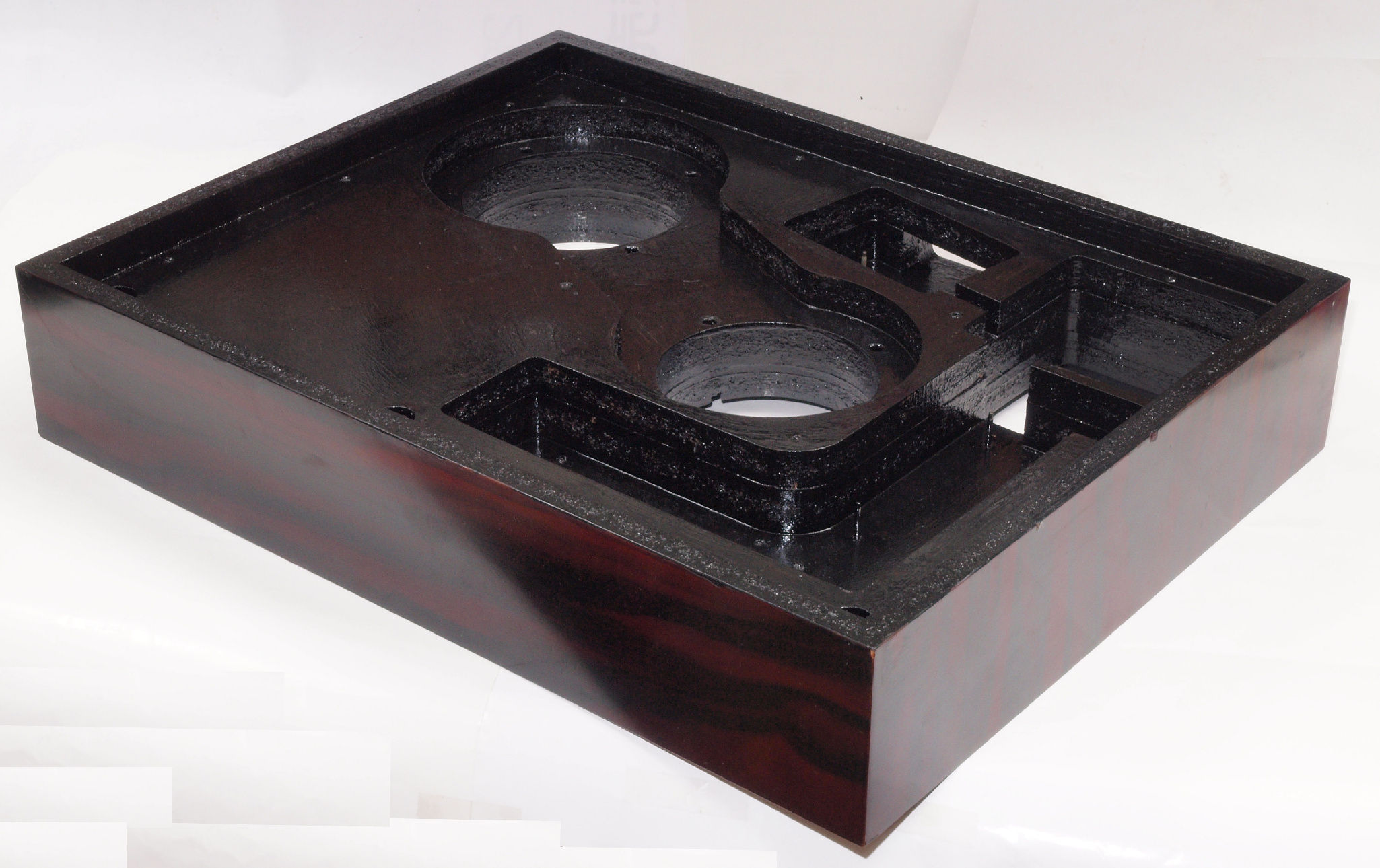

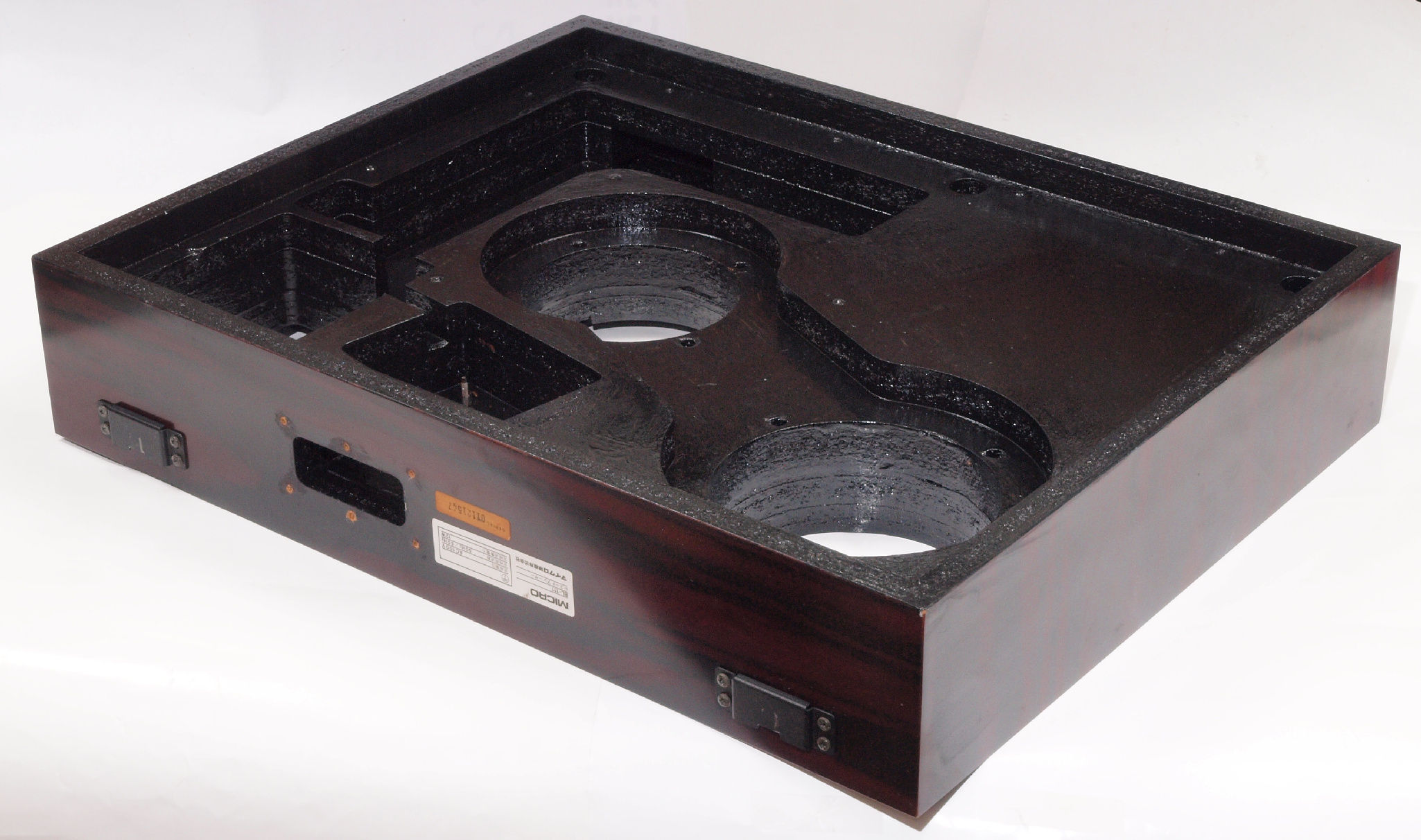

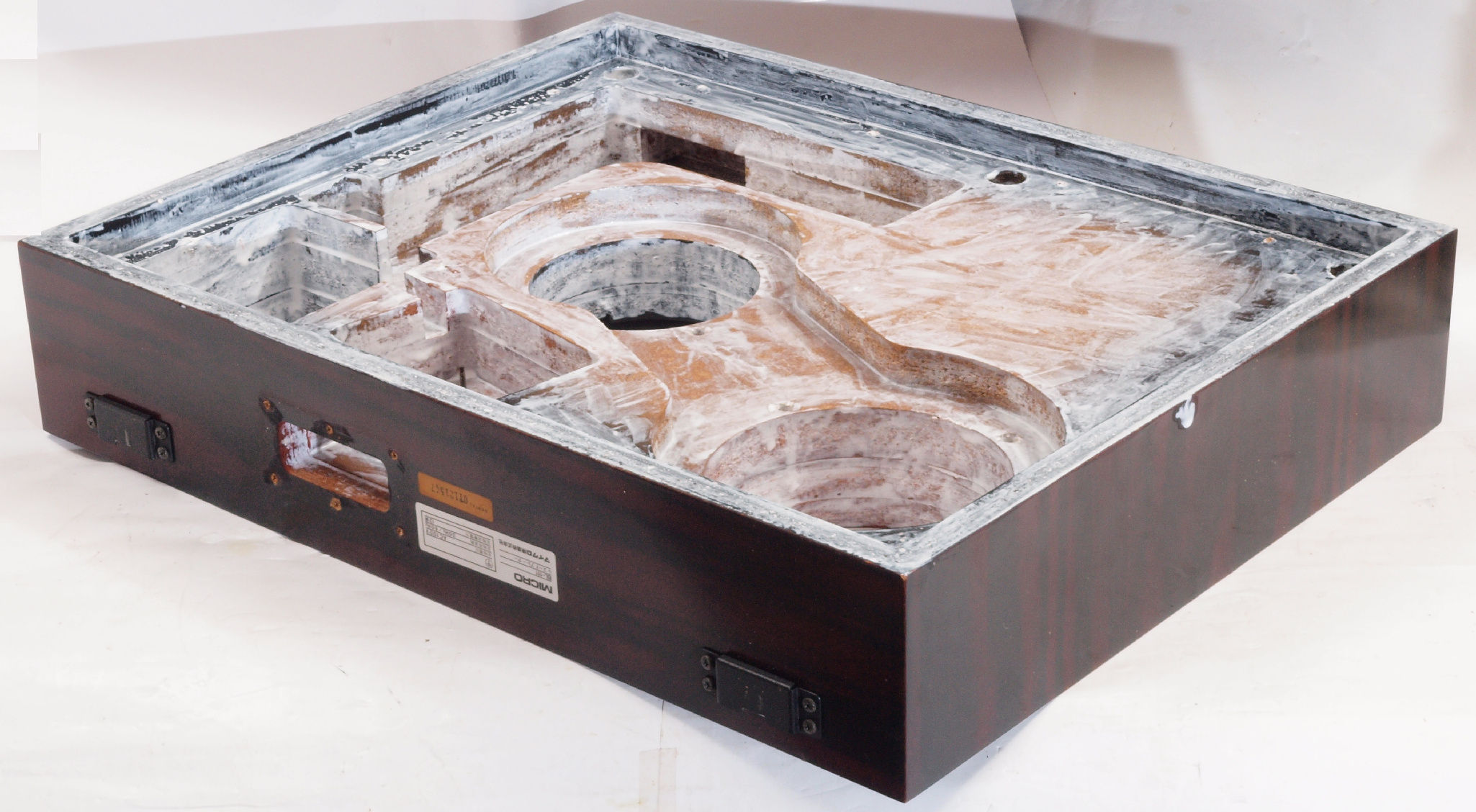

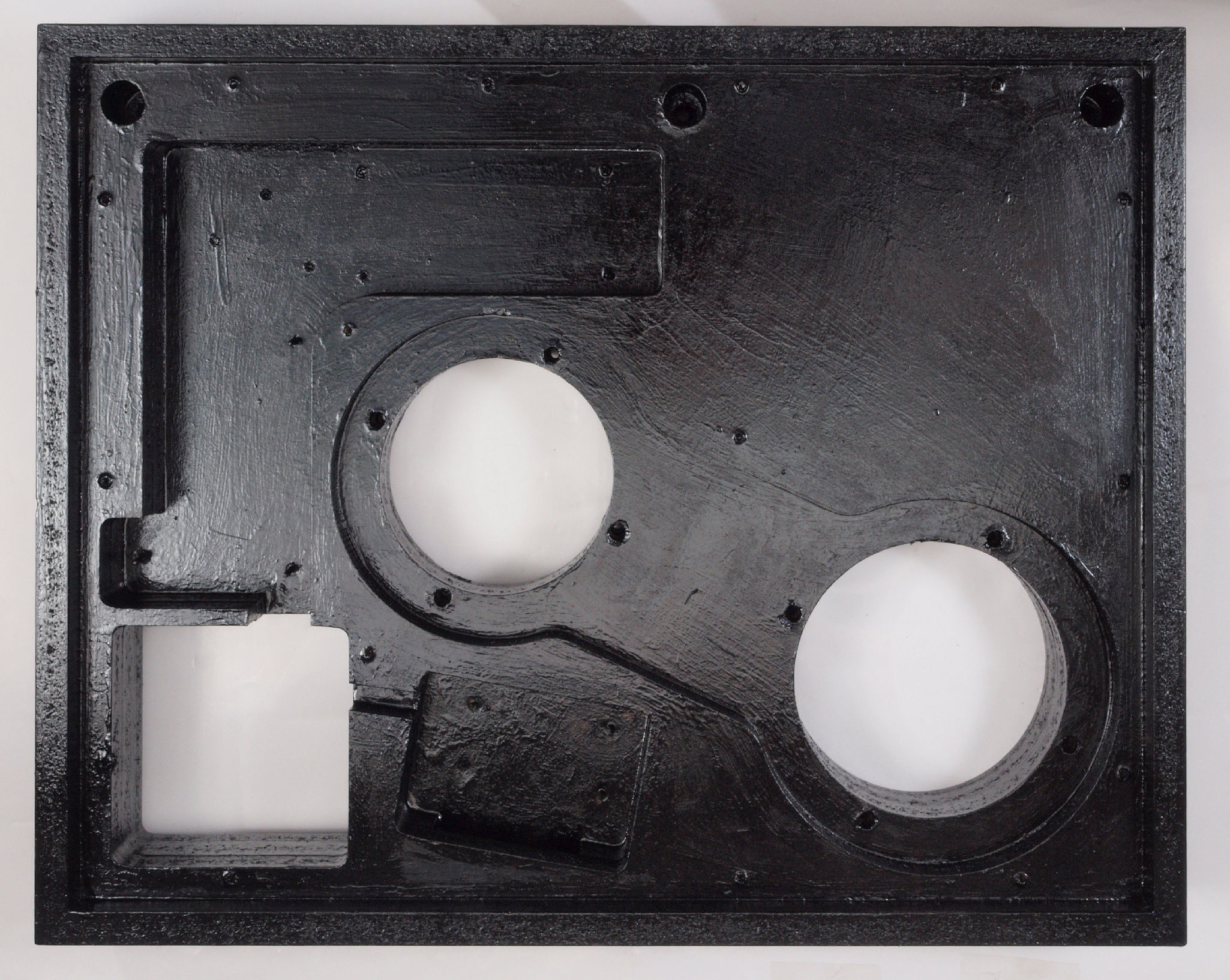

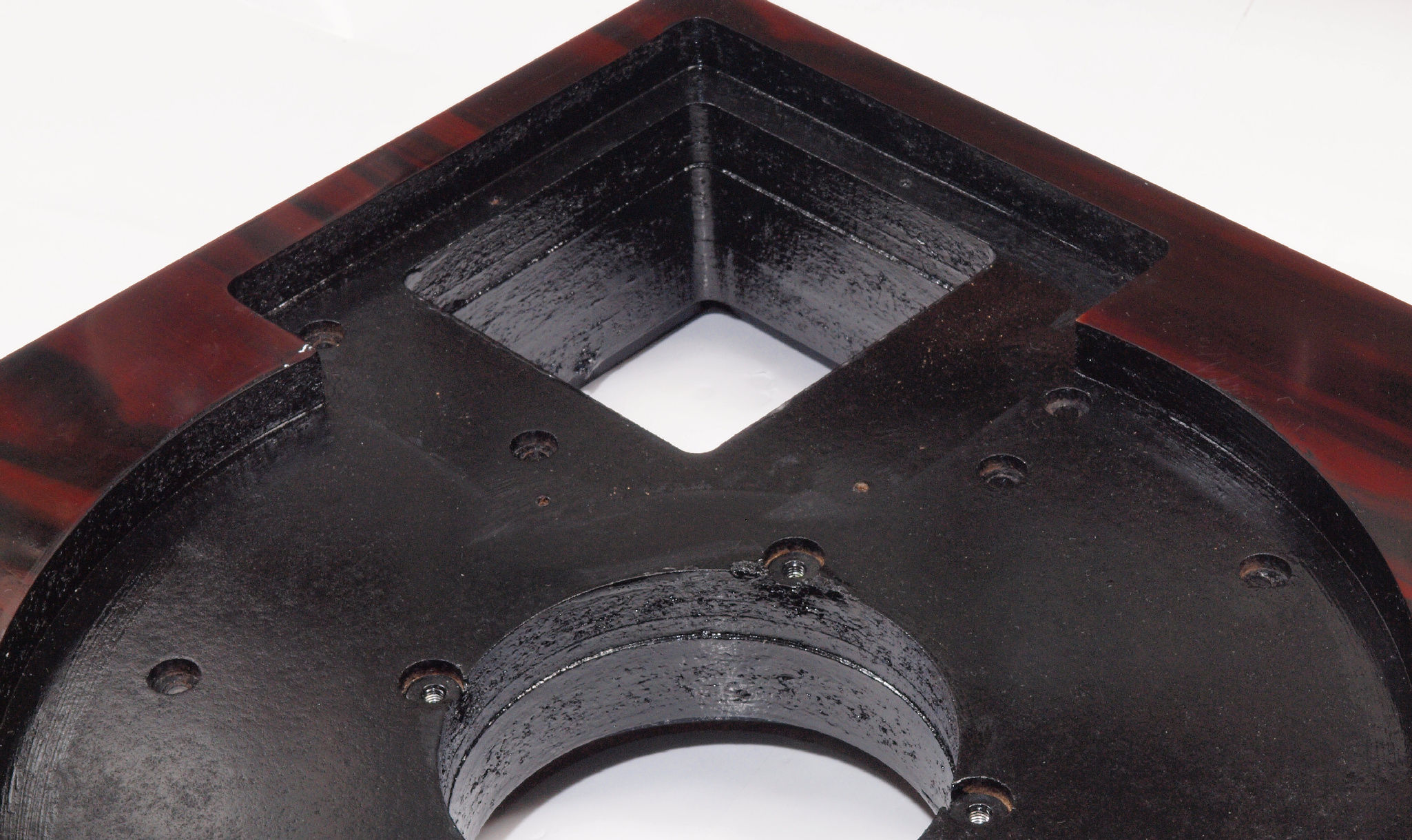

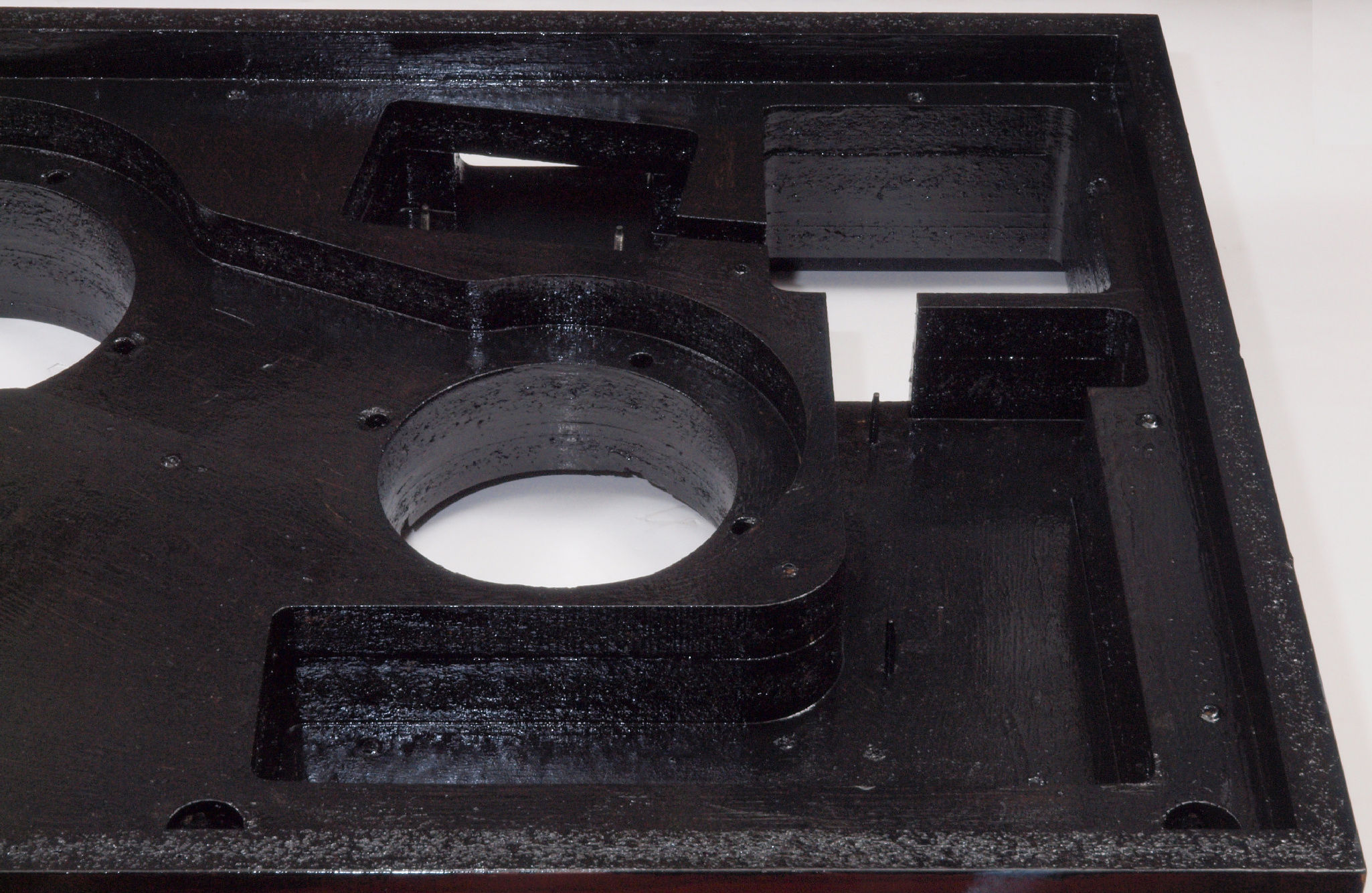

Ｗ３３．　修理後　本体木枠下。　乾燥後さらにペンキを塗る。

Ｗ３４．　修理前　本体木枠下前。

Ｗ３５．　修理中　本体木枠下前。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ３６．　修理後　本体木枠下前。　乾燥後さらにペンキを塗る。

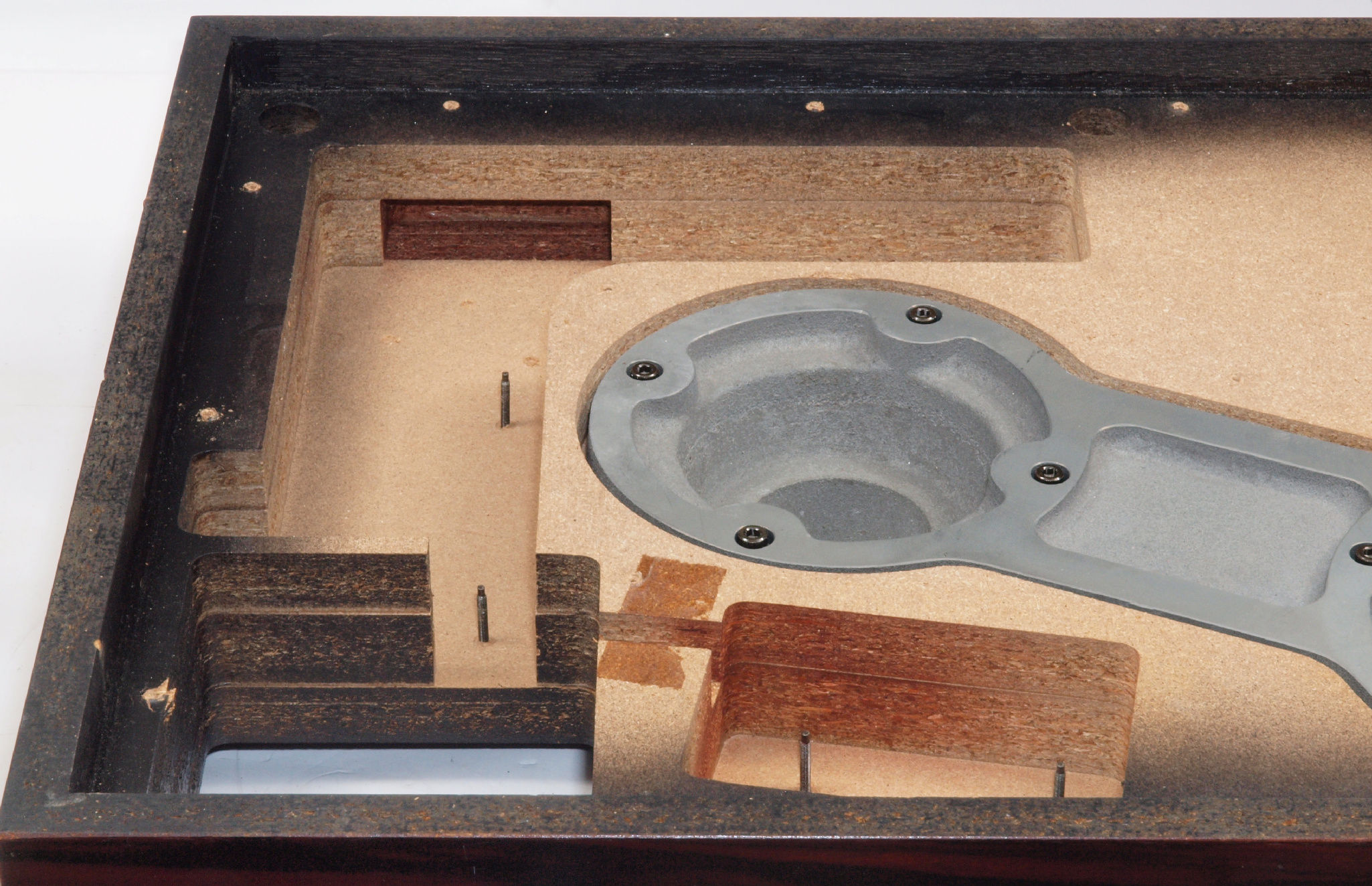

Ｗ３７．　修理前　本体木枠下後。

Ｗ３８．　修理中　本体木枠下後。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ３９．　修理後　本体木枠下後。　乾燥後さらにペンキを塗る。

Ｗ４１．　修理前　モーター取り付け＋トランス部。

Ｗ４２．　修理中　モーター取り付け＋トランス部、　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ４３．　修理後　モーター取り付け＋トランス部。　乾燥後さらにペンキを塗る。

Ｗ４４．　修理前　基板取り付け部

Ｗ４５．　修理中　基板取り付け部、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ４６．　修理後　基板取り付け部。　乾燥後さらにペンキを塗る。

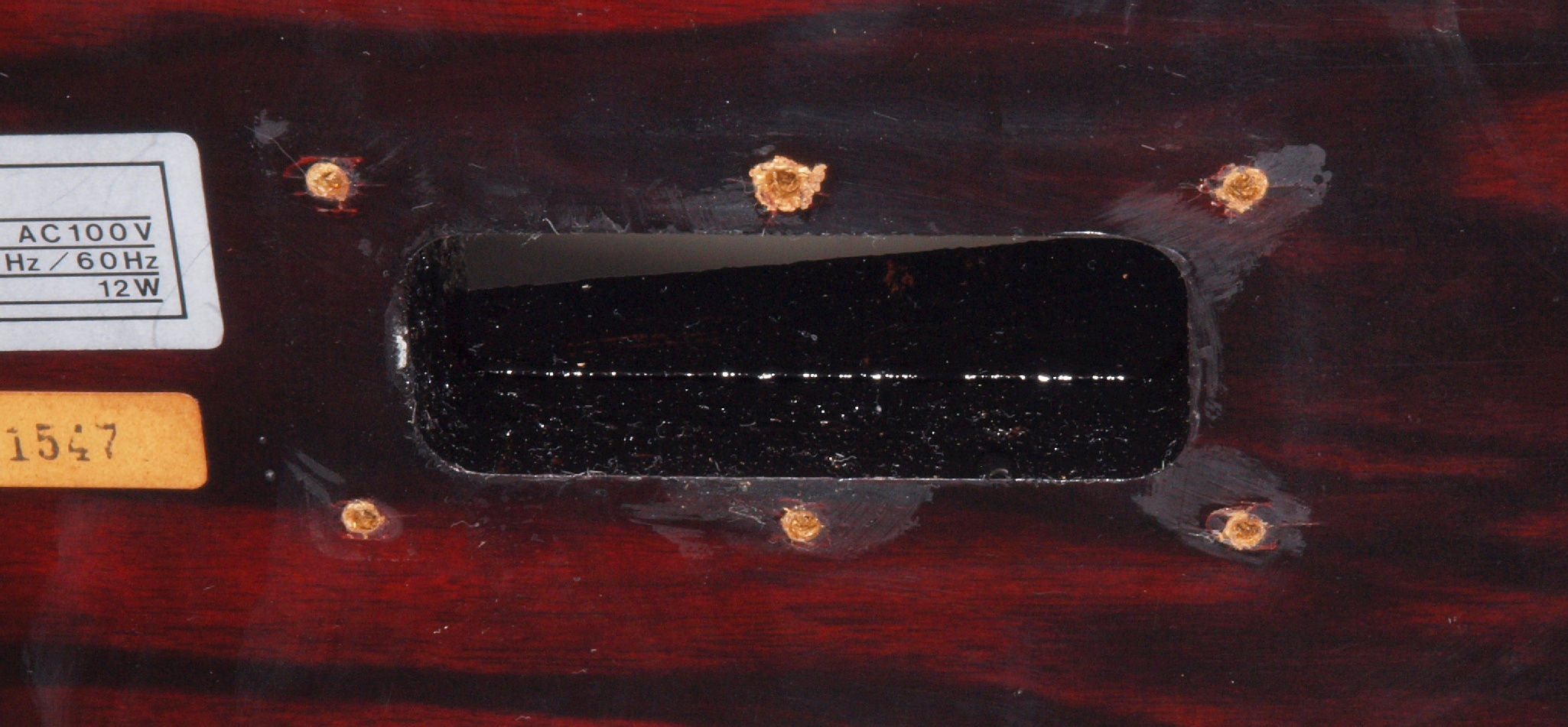

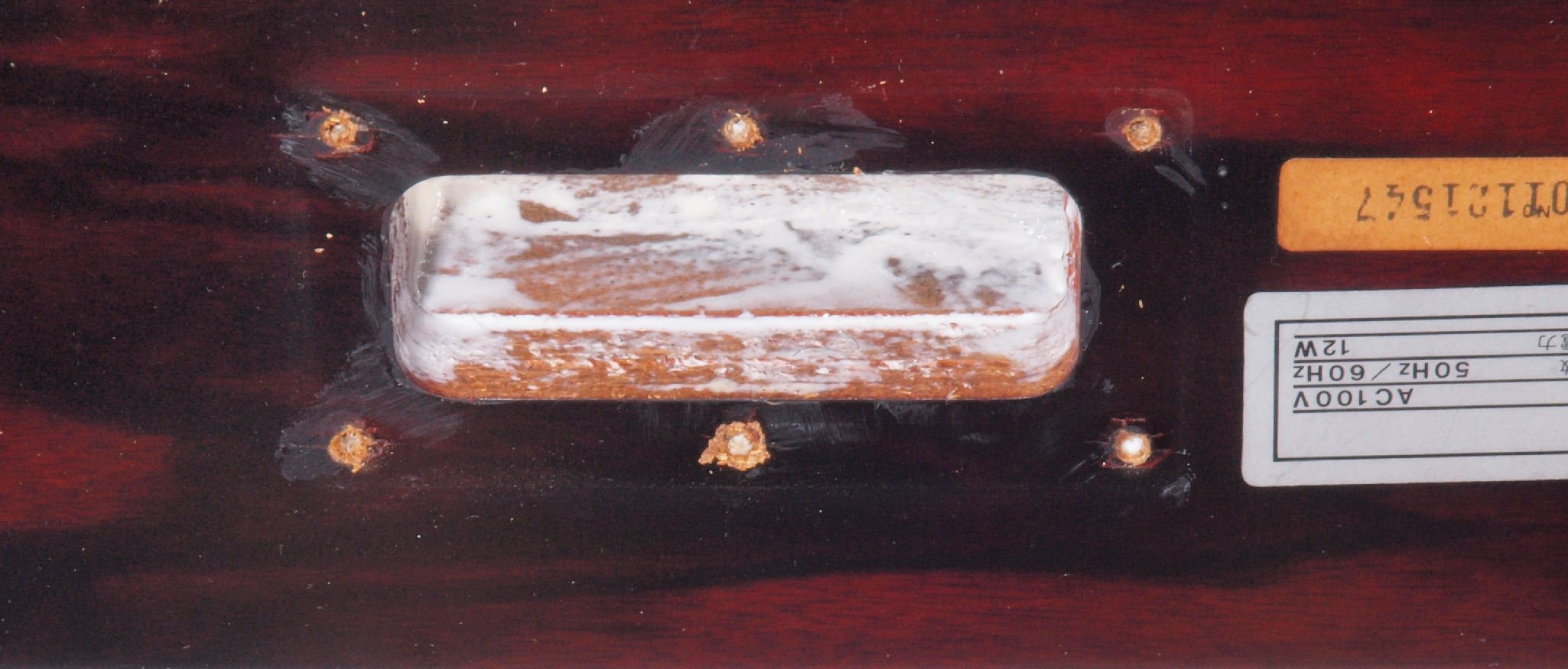

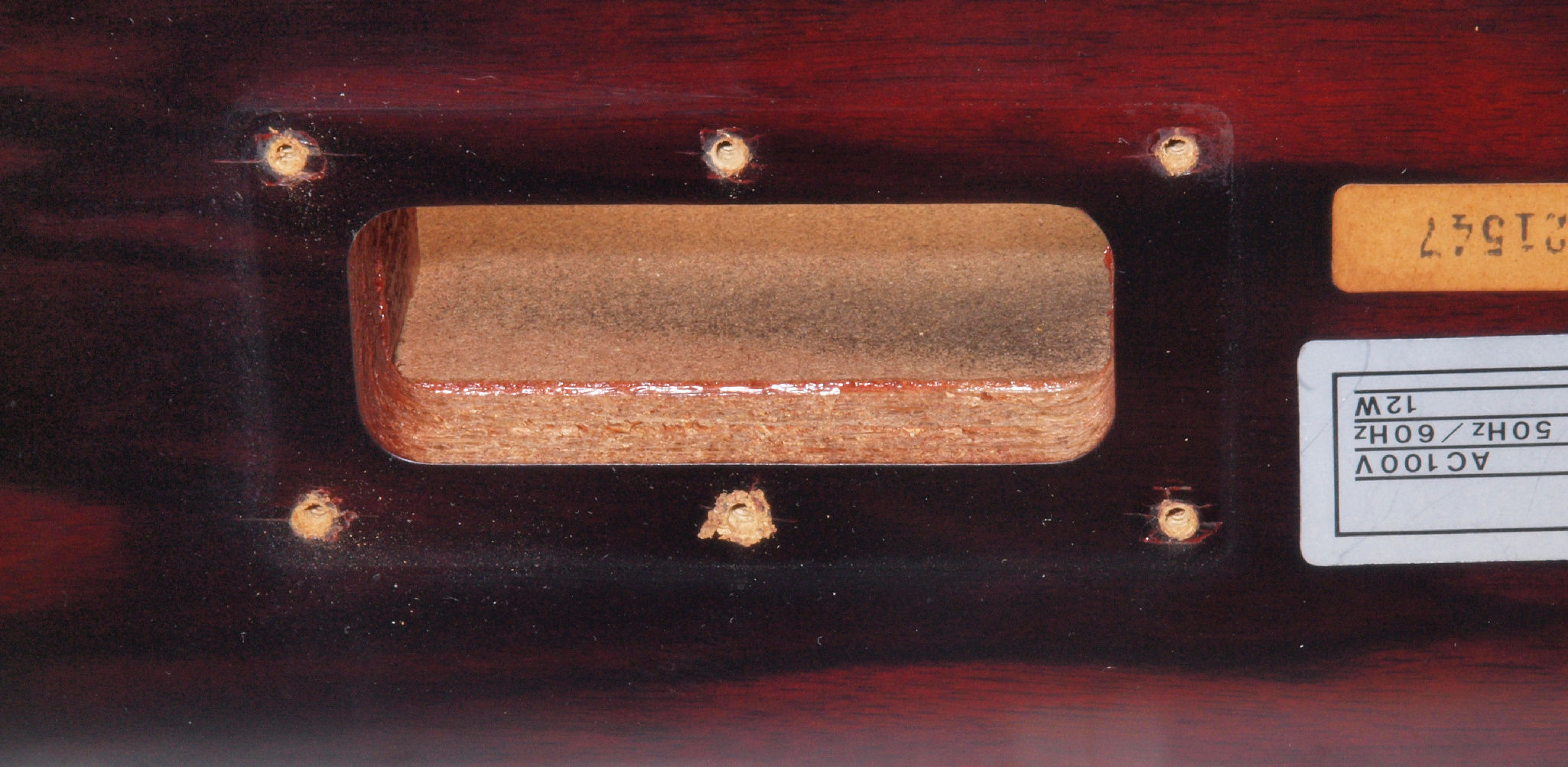

Ｗ４７．　修理前　電源ソケット、端子板取付け穴。

Ｗ４８．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ４９．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにペンキを塗る。

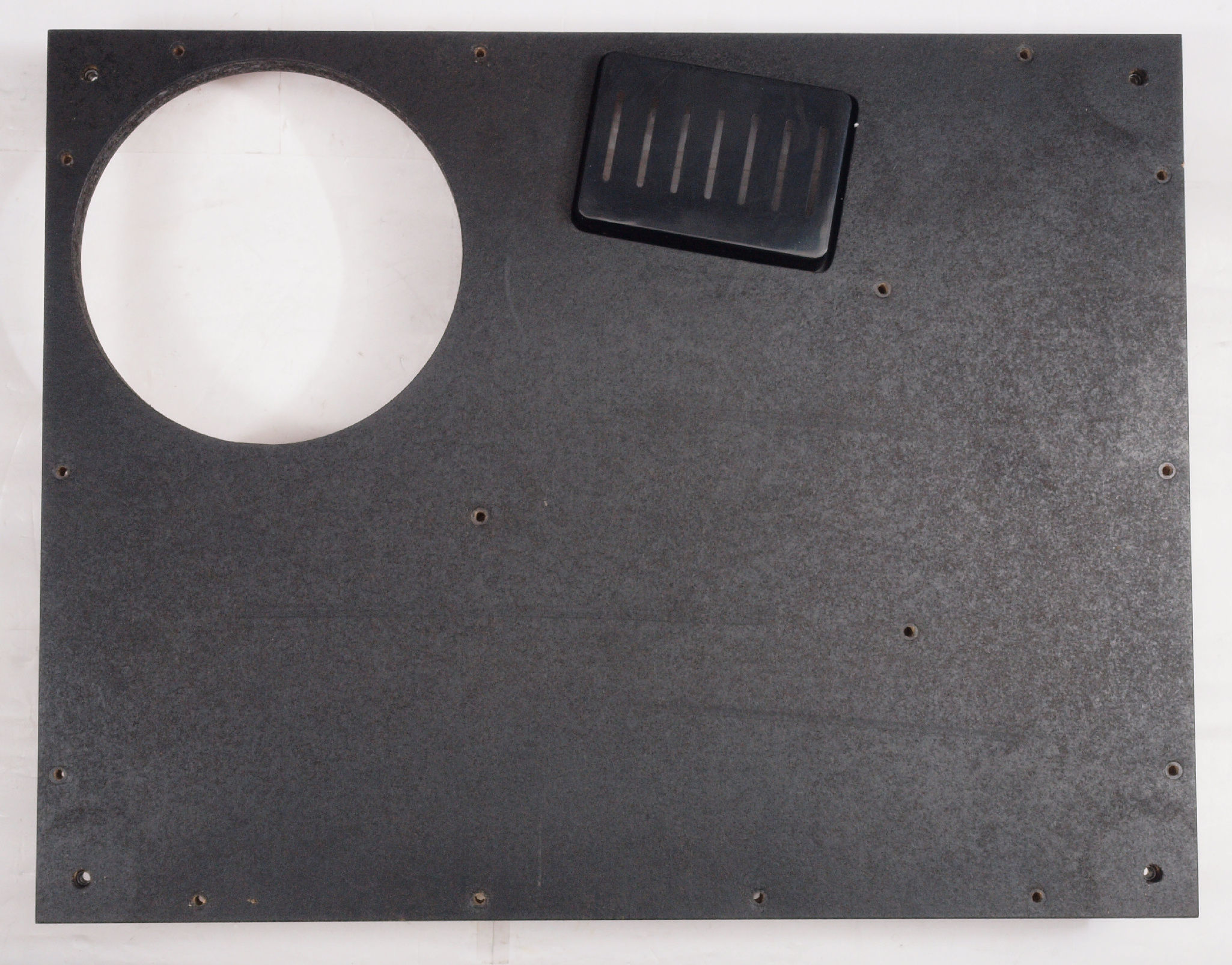

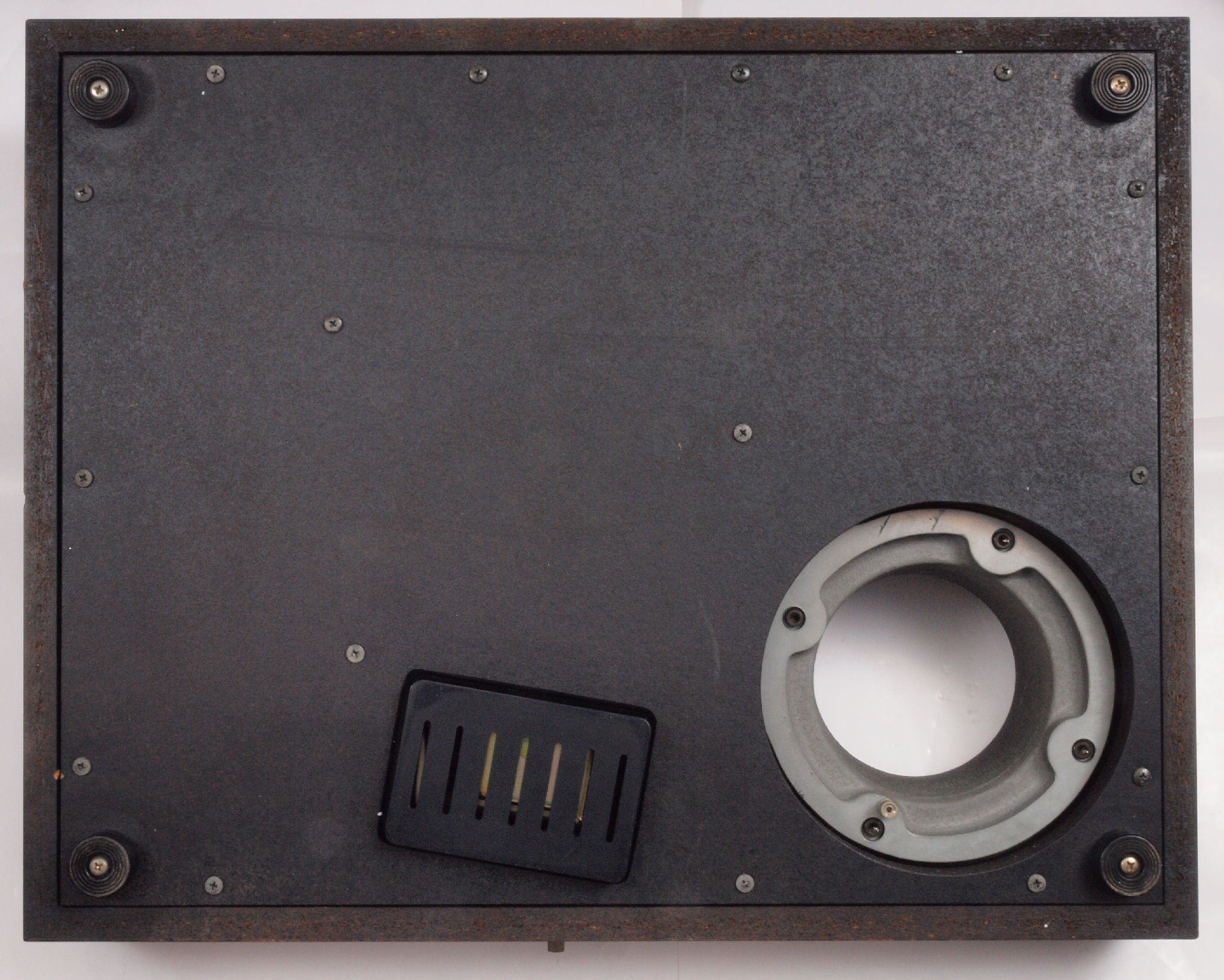

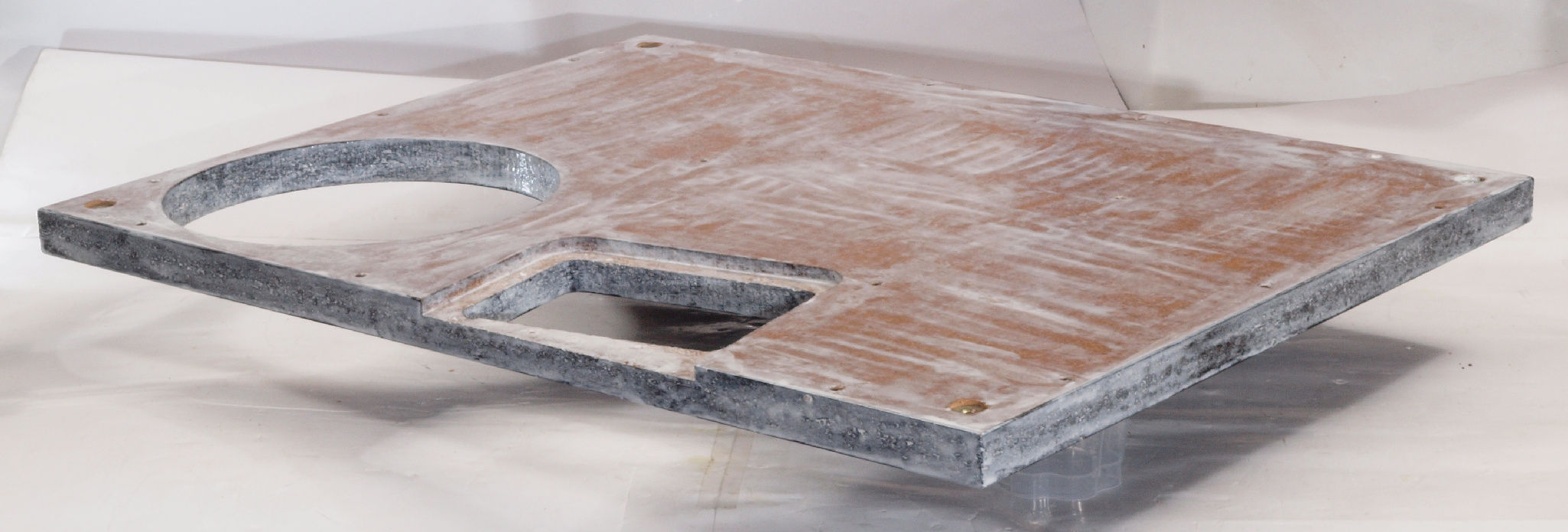

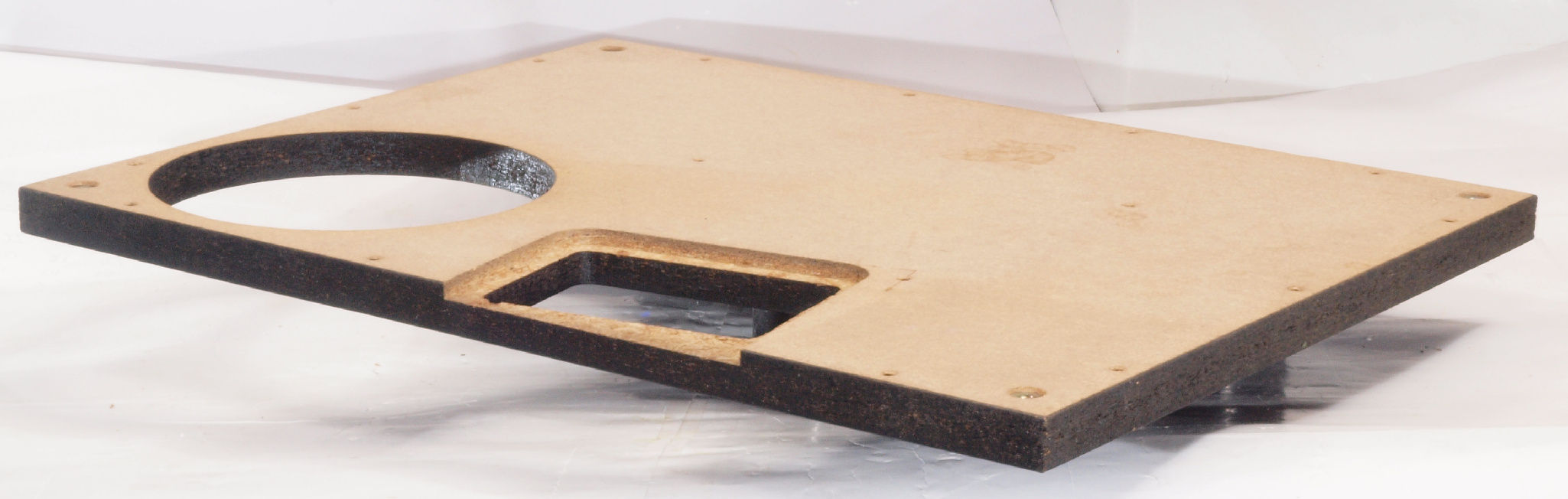

Ｗ５１．　修理前　下蓋表

Ｗ５２．　修理中　下蓋表。　トランスカバーを取り、ラッカーを吹く。

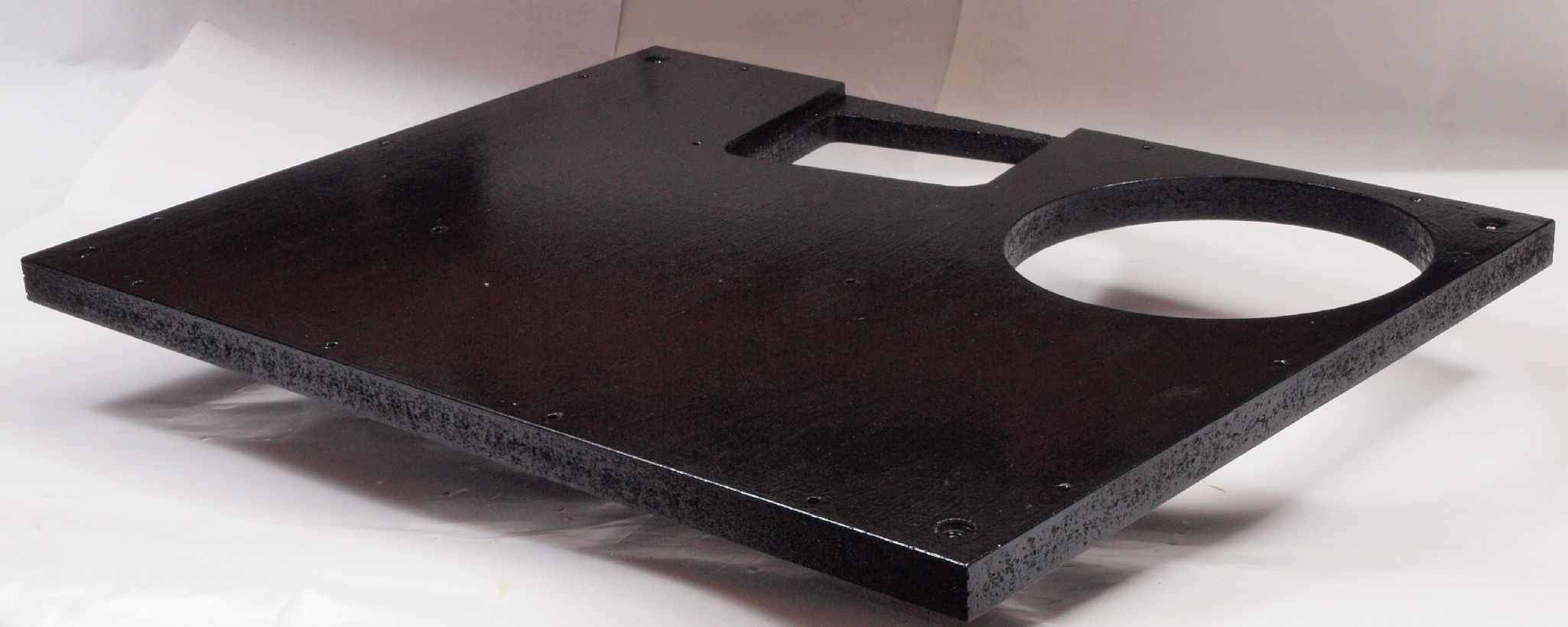

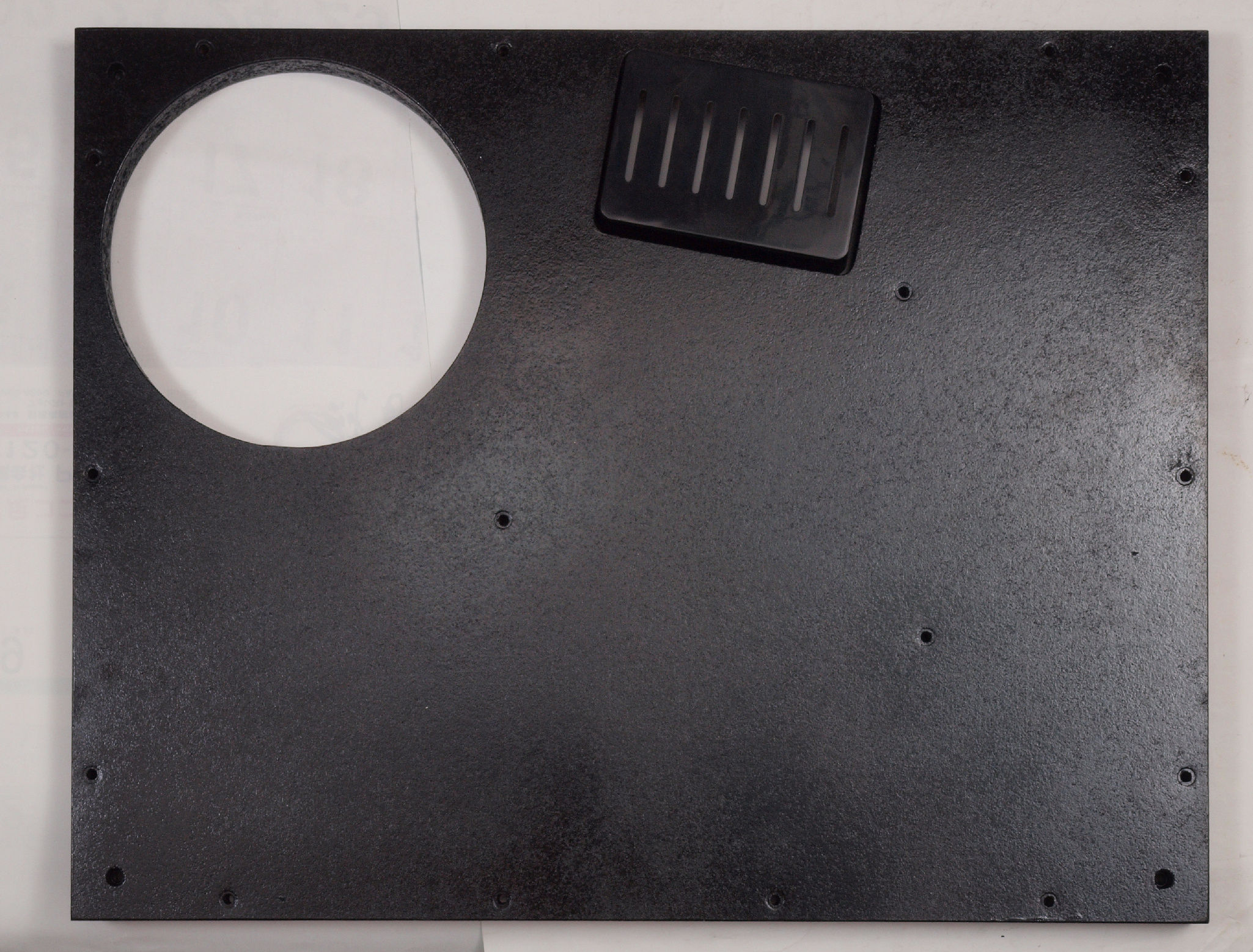

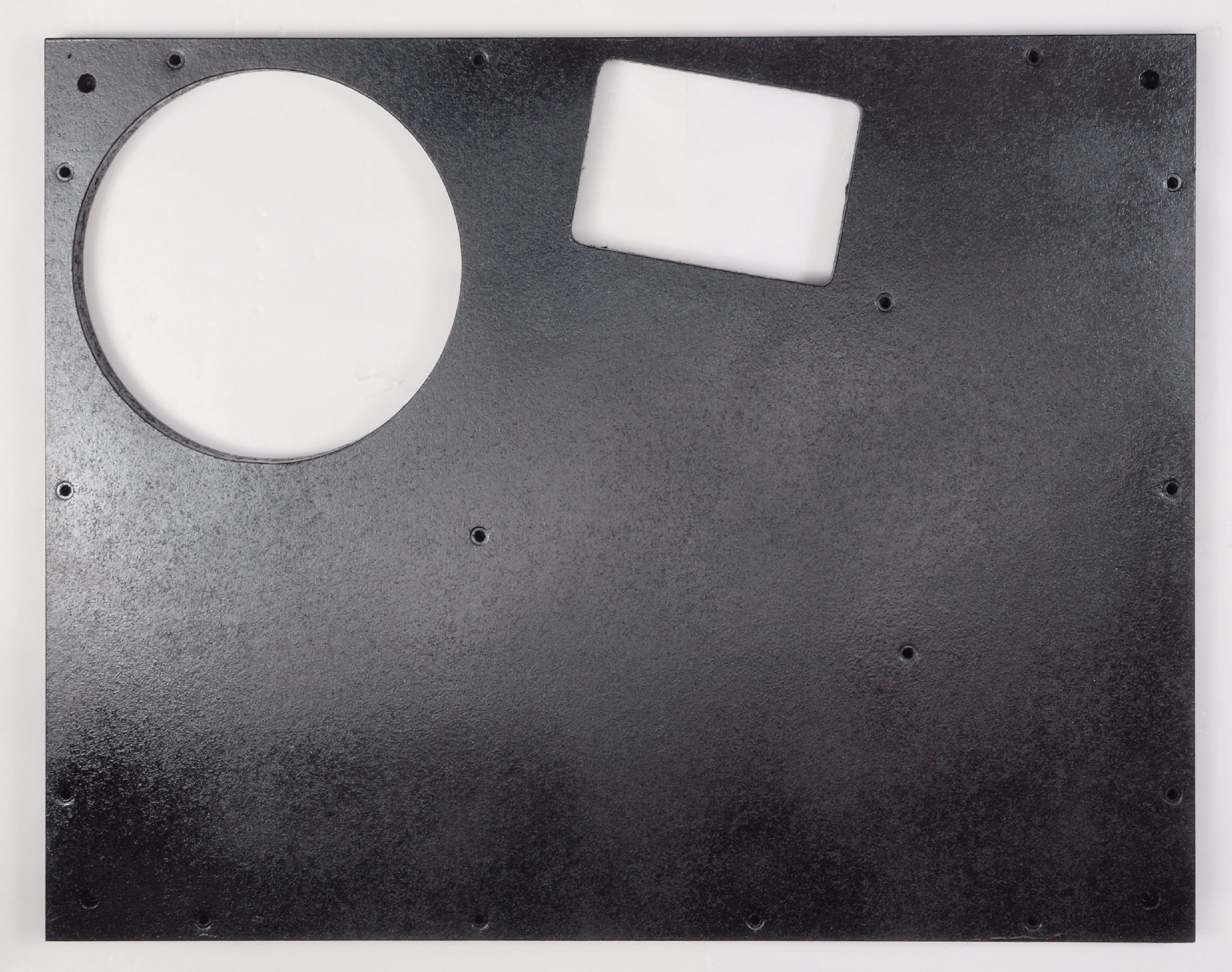

Ｗ５３．　完成　下蓋表

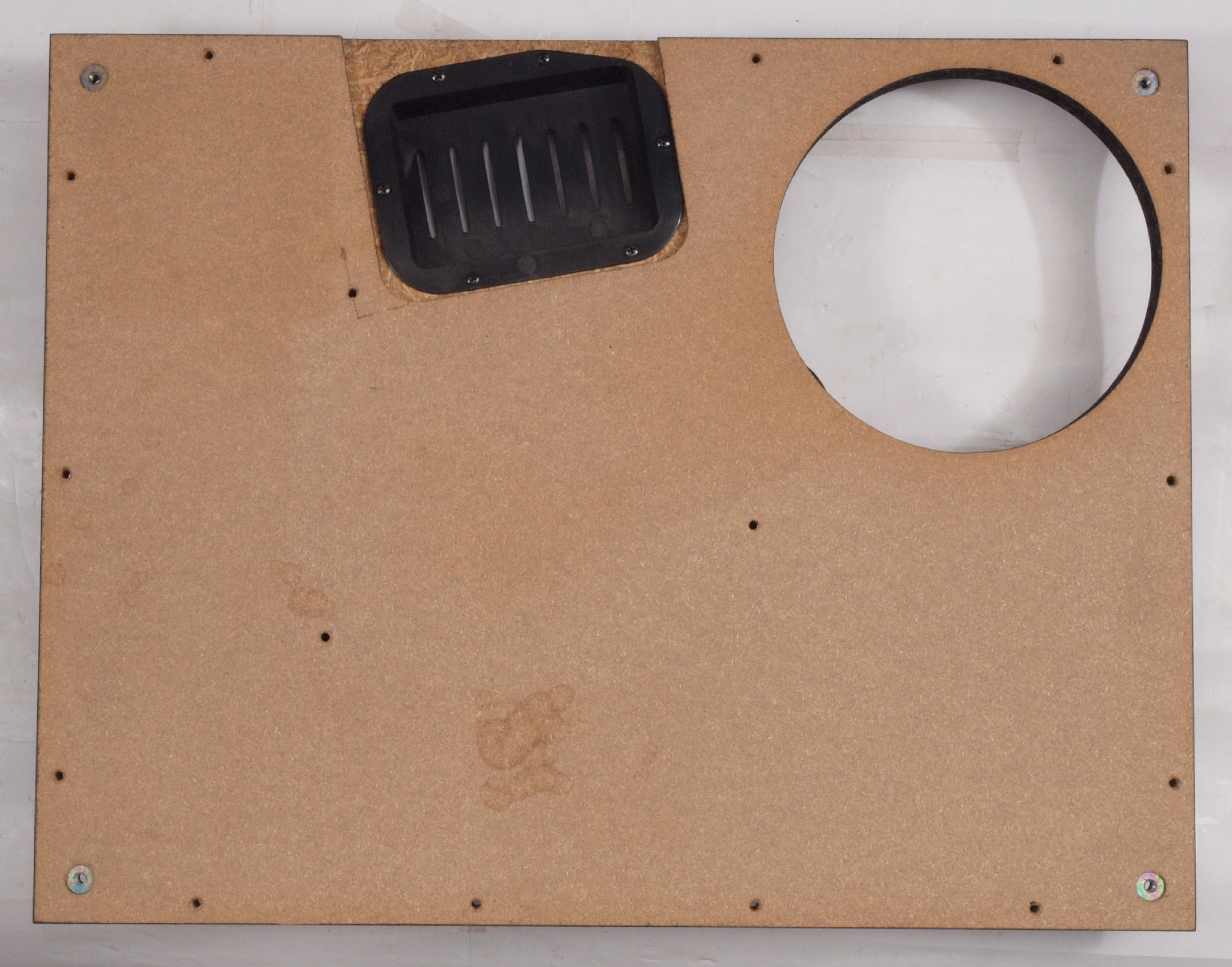

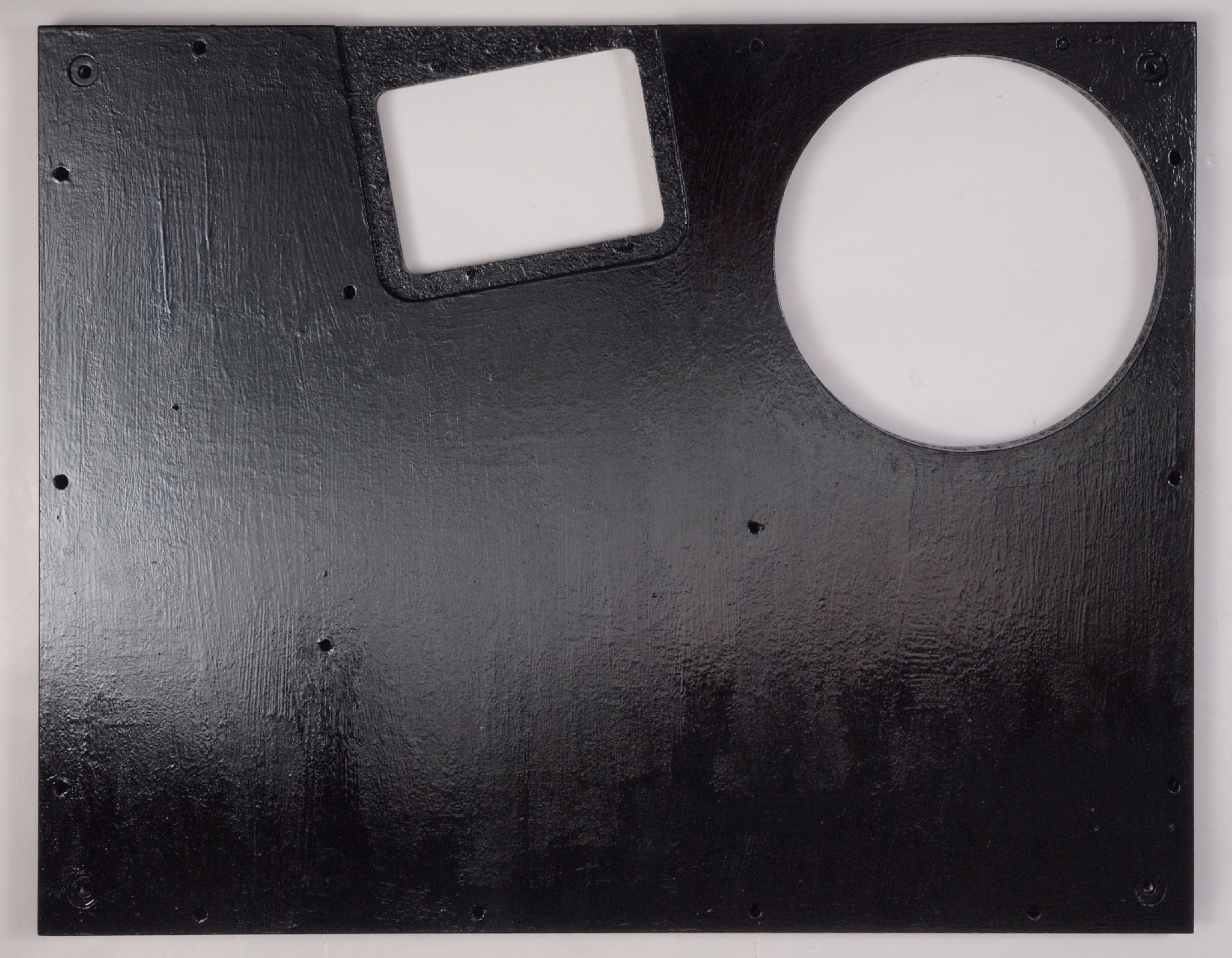

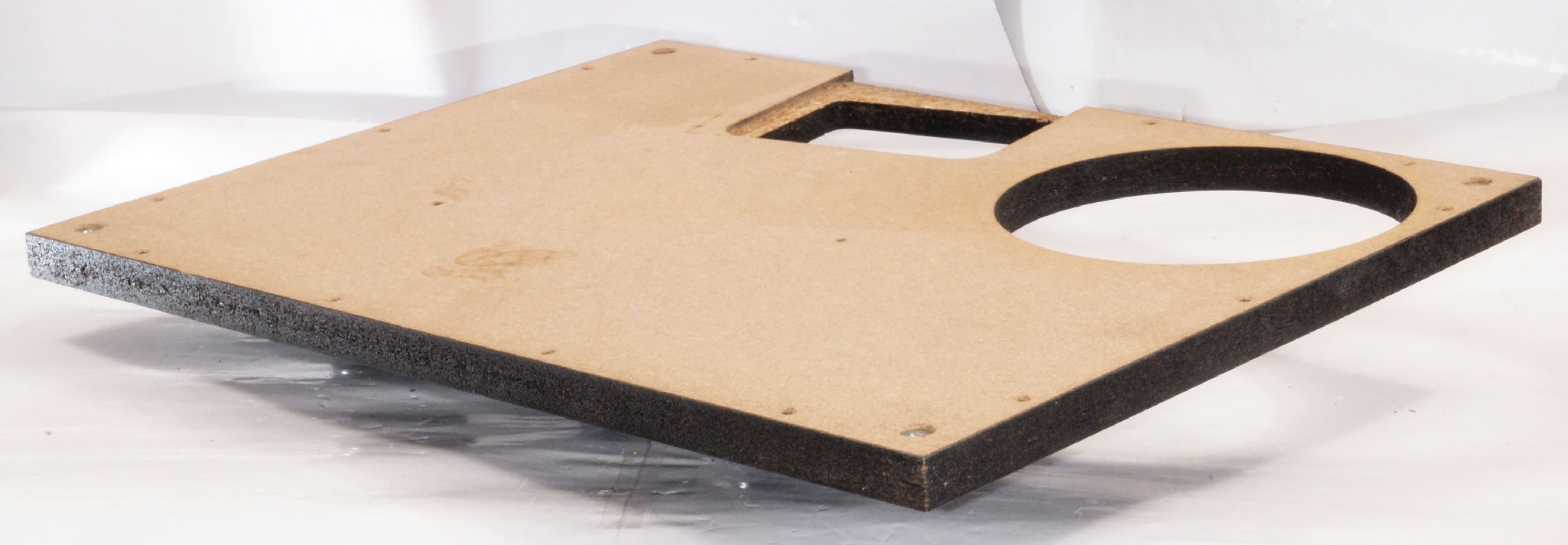

Ｗ６１．　修理前　下蓋裏

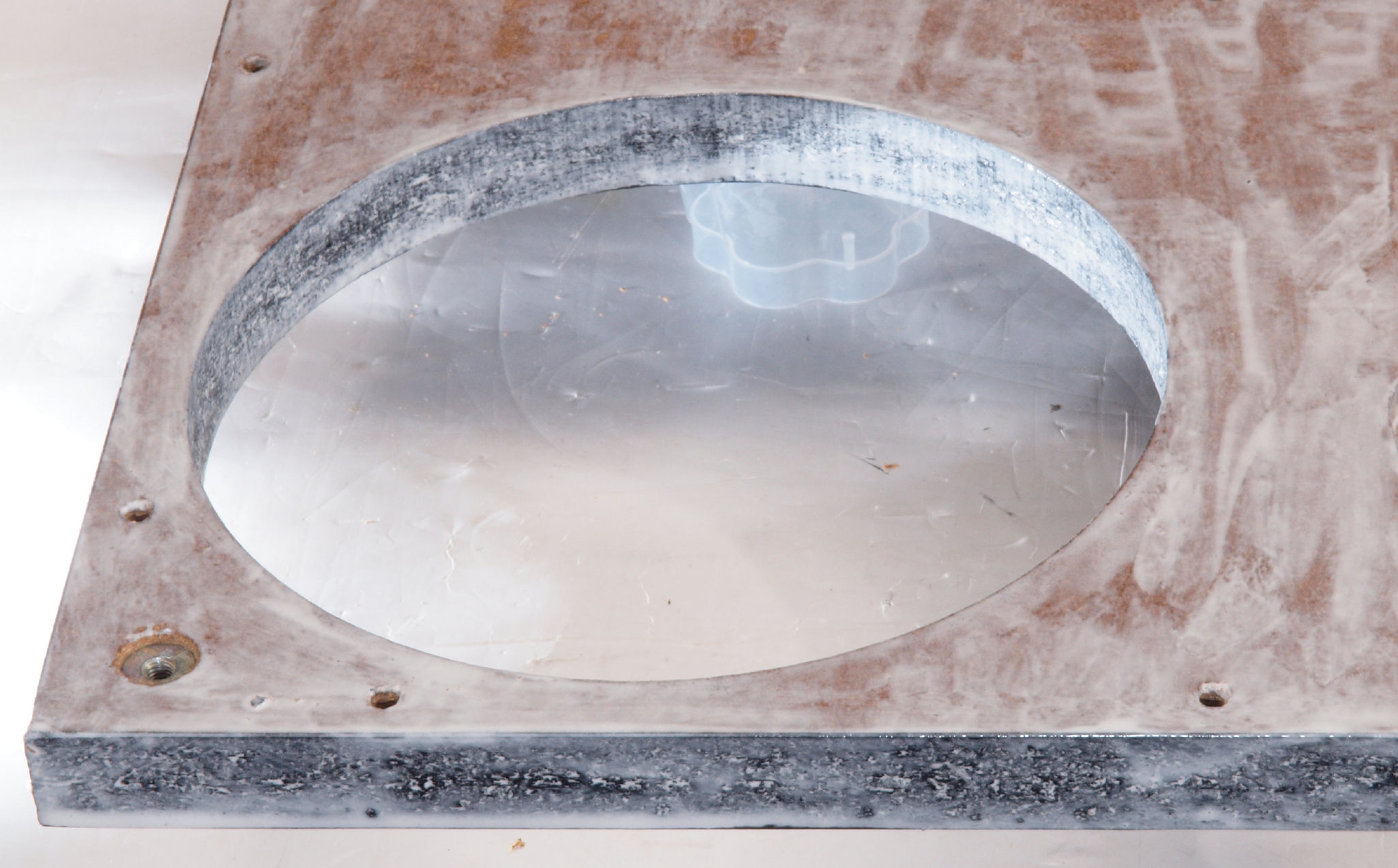

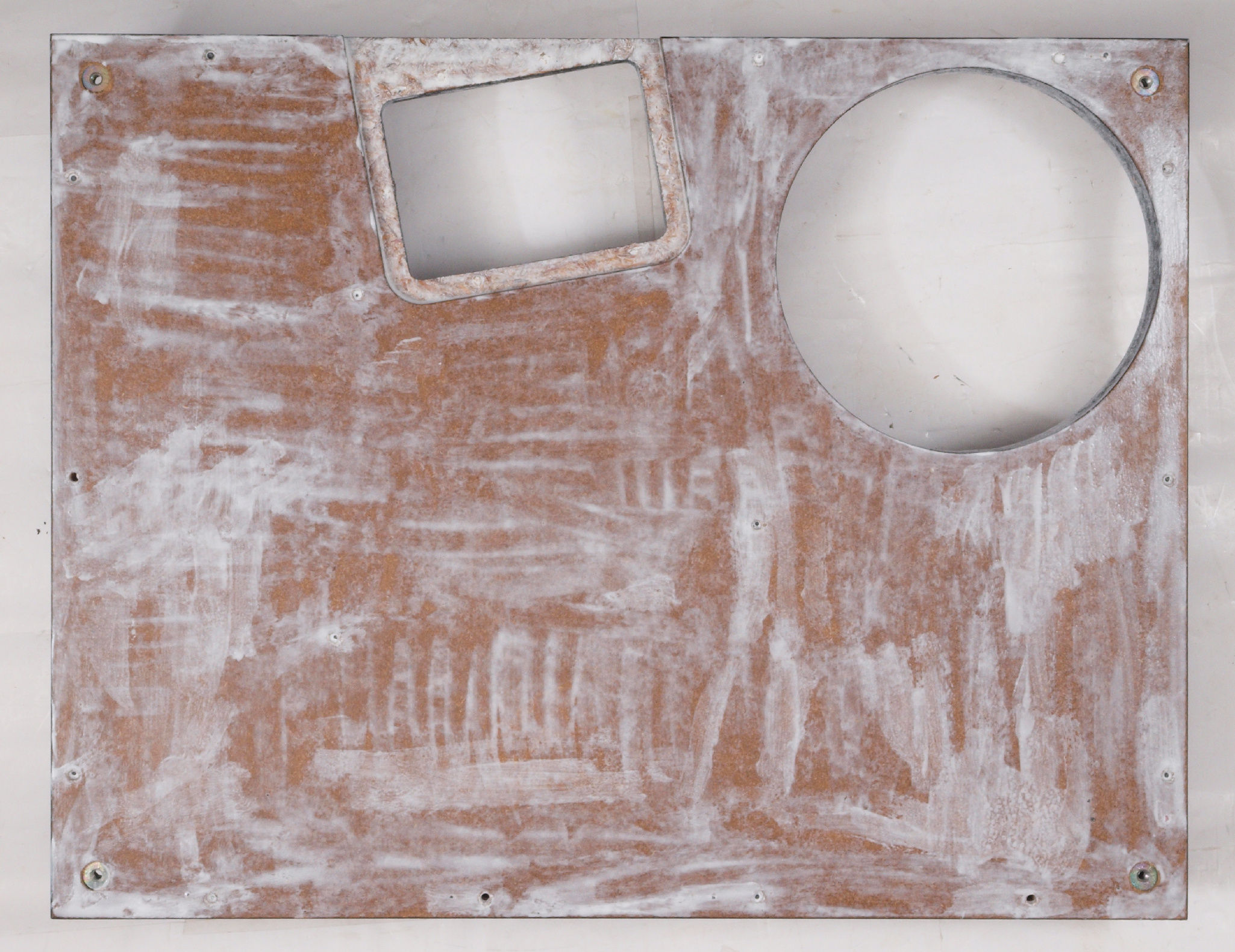

Ｗ６２．　修理前　下蓋裏。　トランスカバーを取り、ボンドを染みこませる。

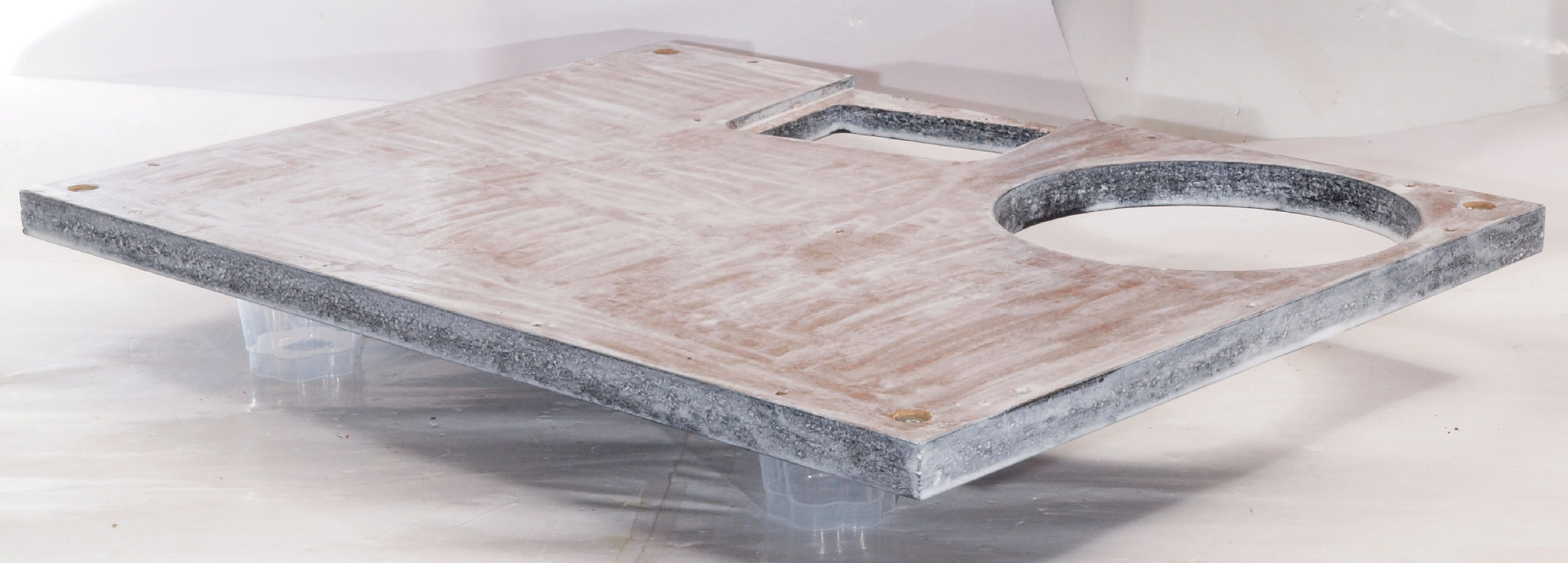

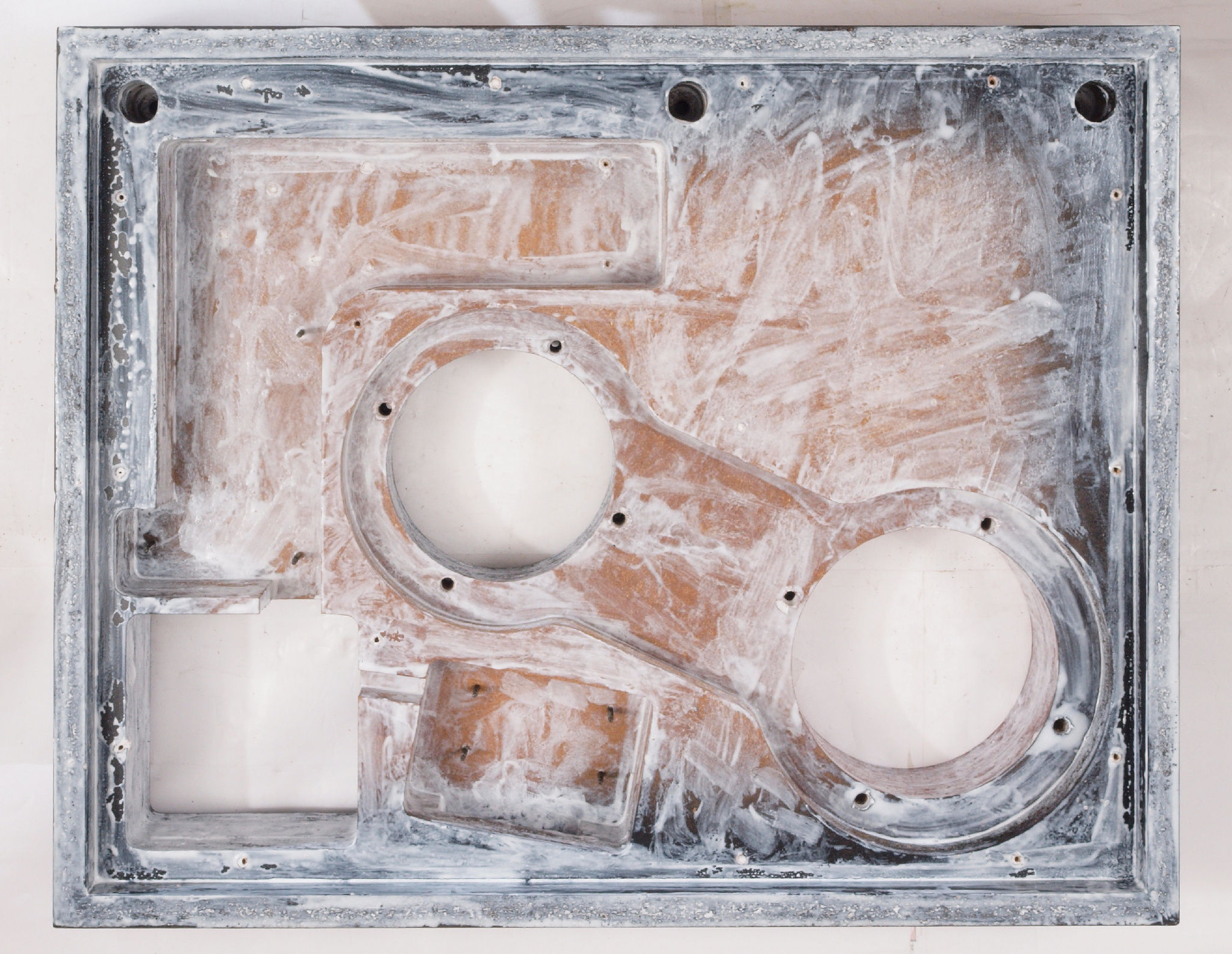

Ｗ６３．　修理後　下蓋裏。　ボンド乾燥後さらにペンキを塗る。

Ｗ６４．　修理前　下蓋裏前右

Ｗ６５．　修理中　下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。

Ｗ６６．　完成　下蓋裏。　さらにペンキを塗る。

Ｗ６７．　修理前　下蓋裏後左

Ｗ６８．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。

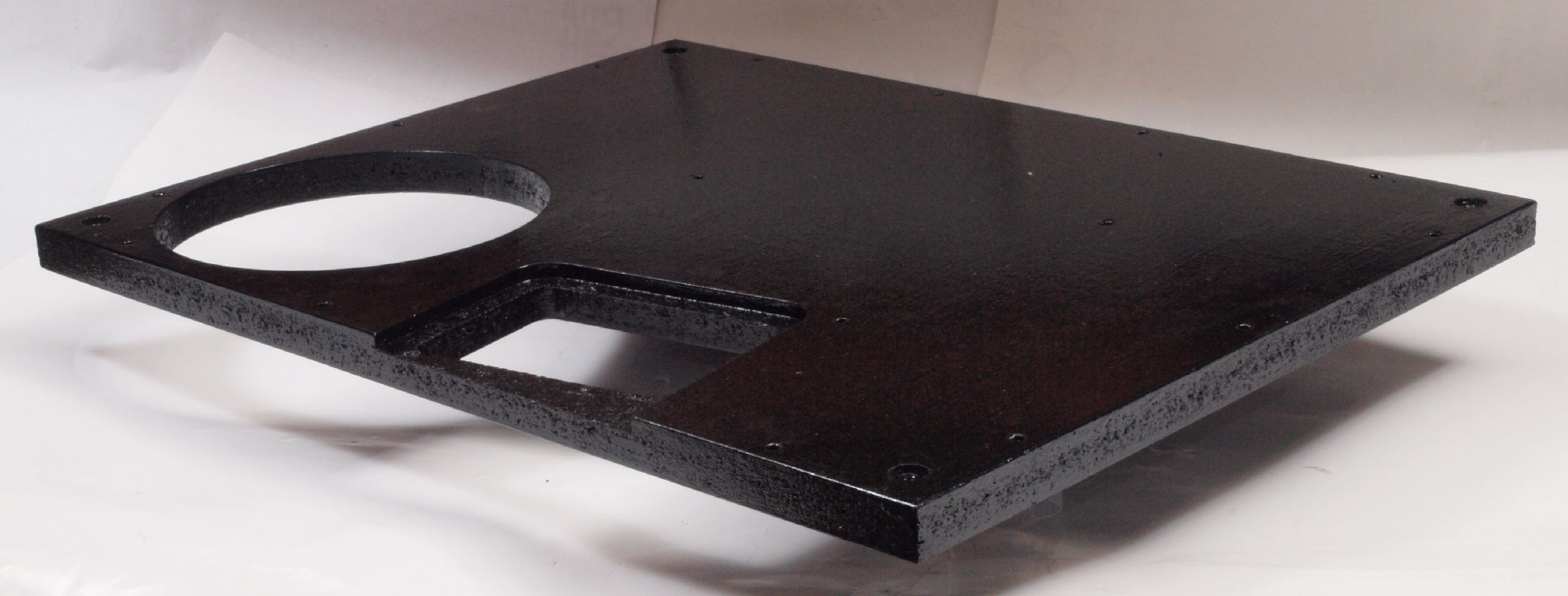

Ｗ６９．　完成　下蓋裏。　乾燥後さらにペンキを塗る。

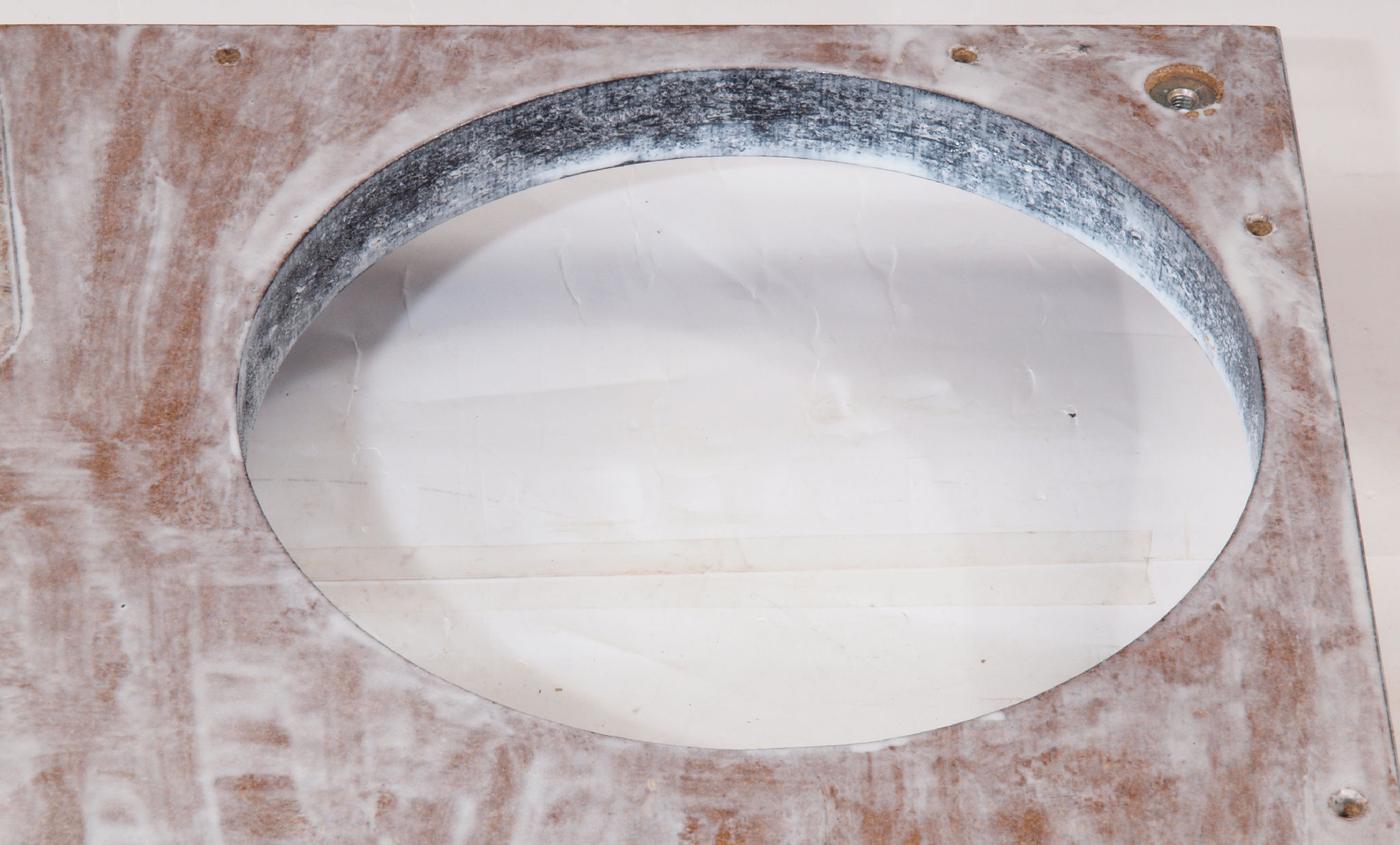

Ｗ７１．　修理前　下蓋のアーム取り付穴

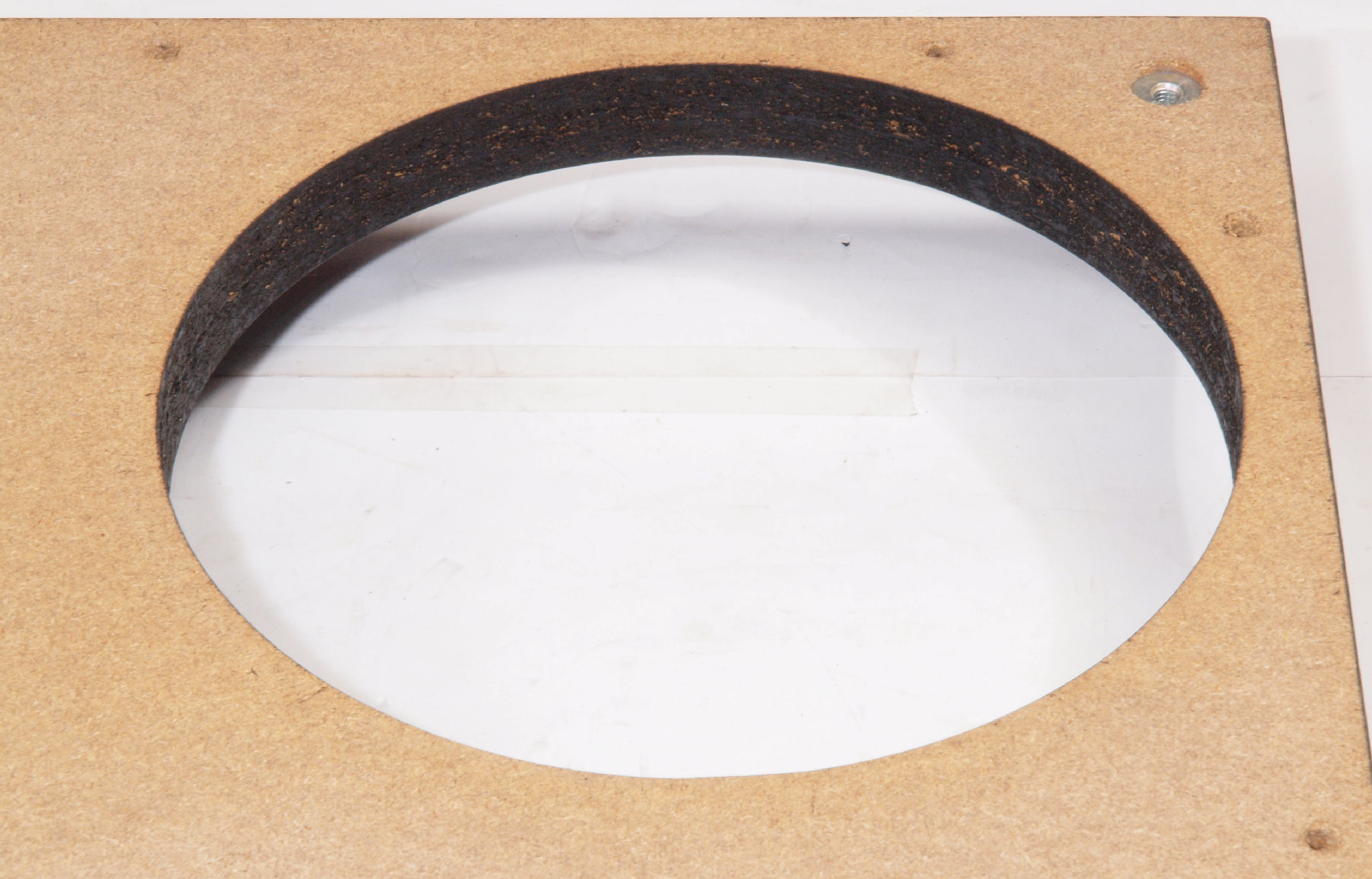

Ｗ７２．　修理中　下蓋のアーム取り付穴、ボンドを染みこませる、ネジ穴も塗る。

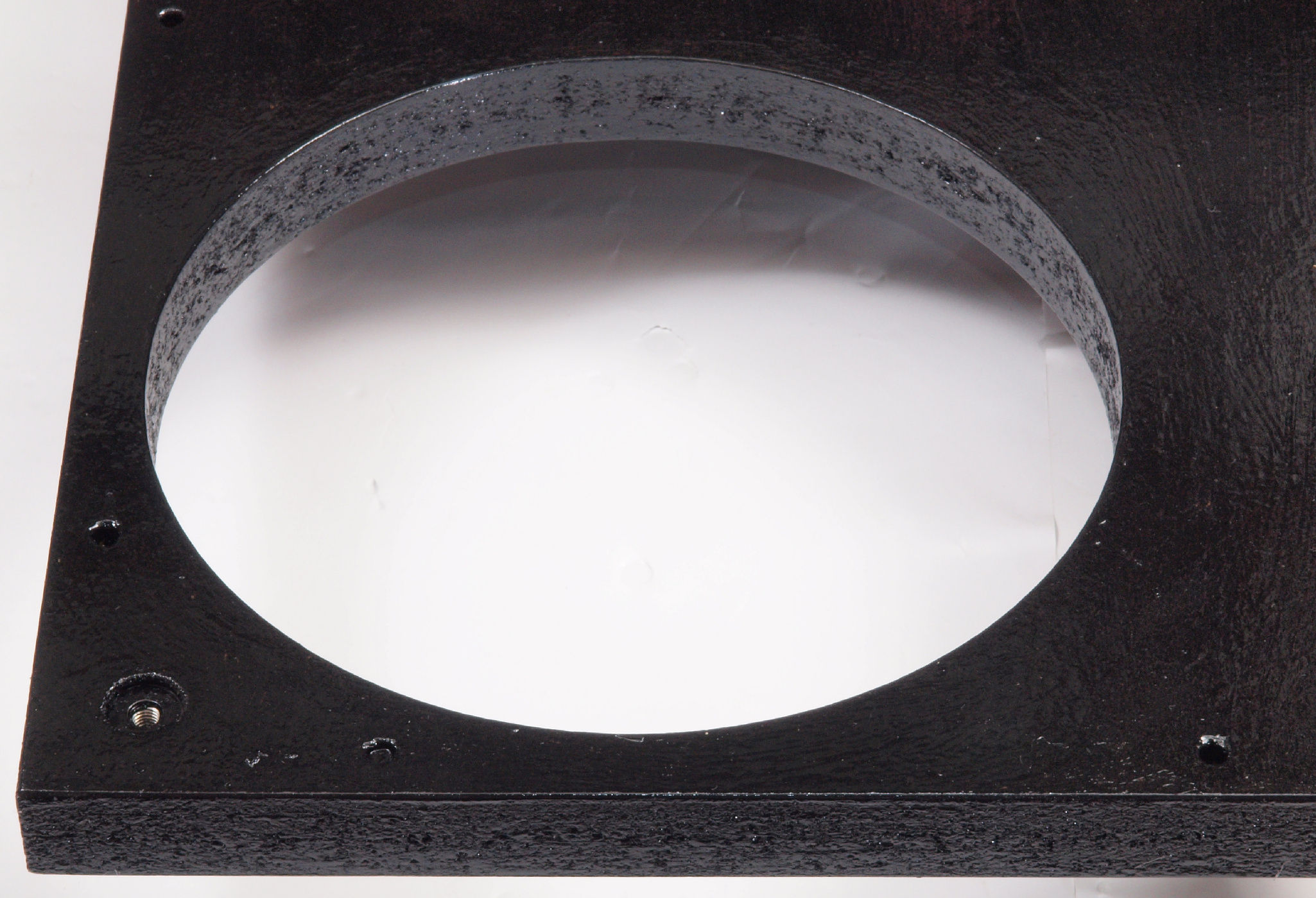

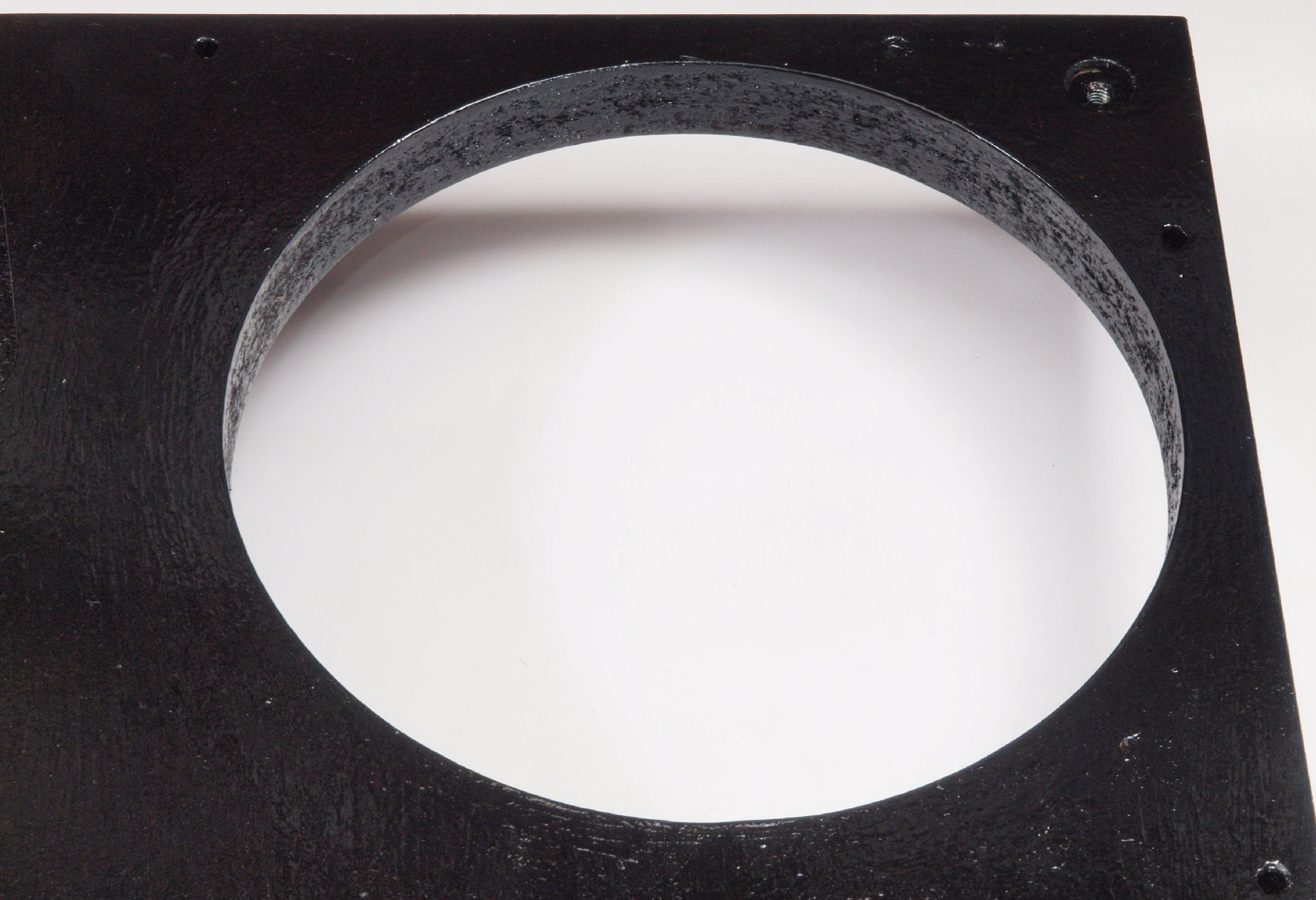

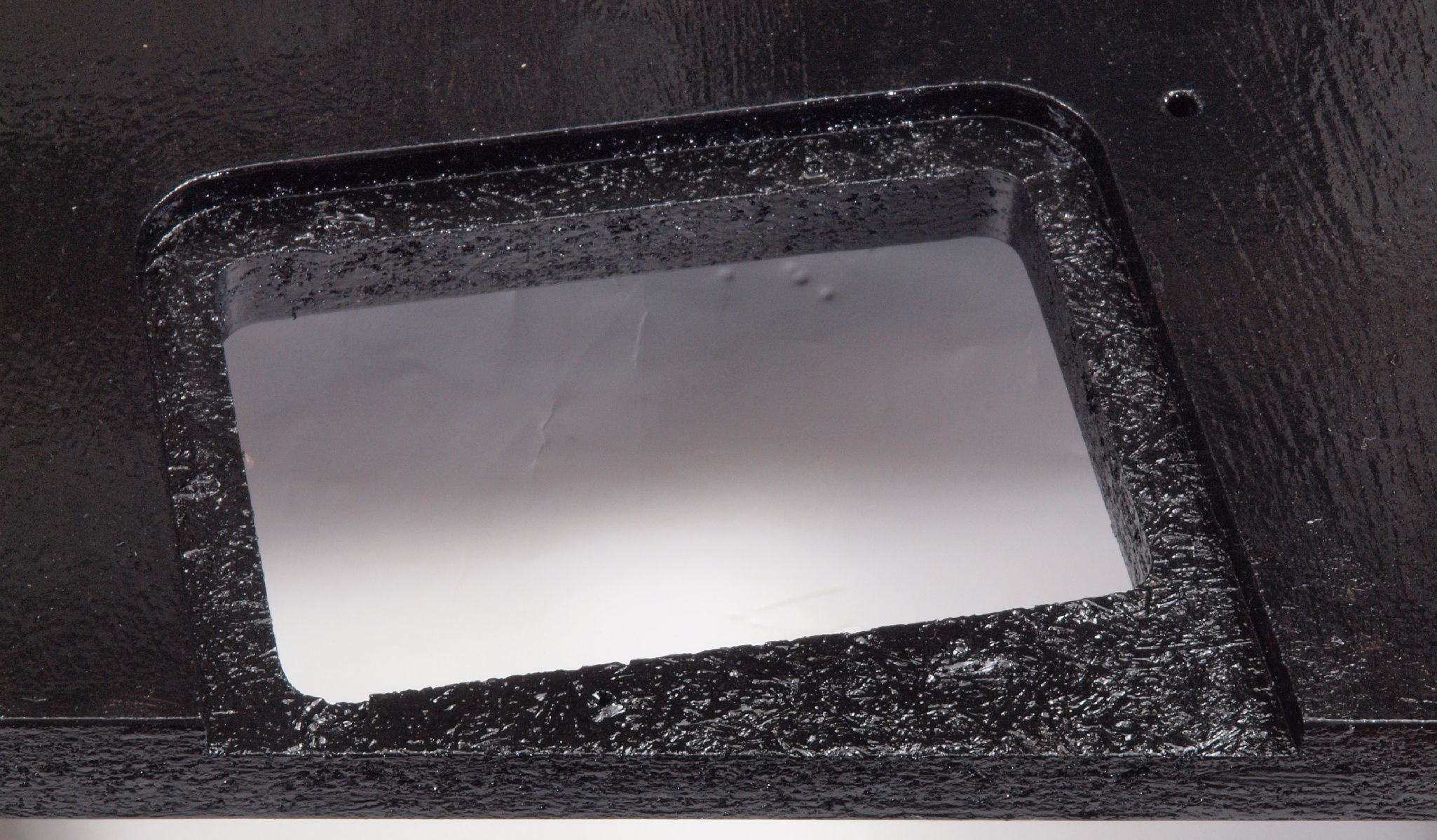

Ｗ７３．　修理後　下蓋のアーム取り付穴。　乾燥後さらにペンキを塗る。

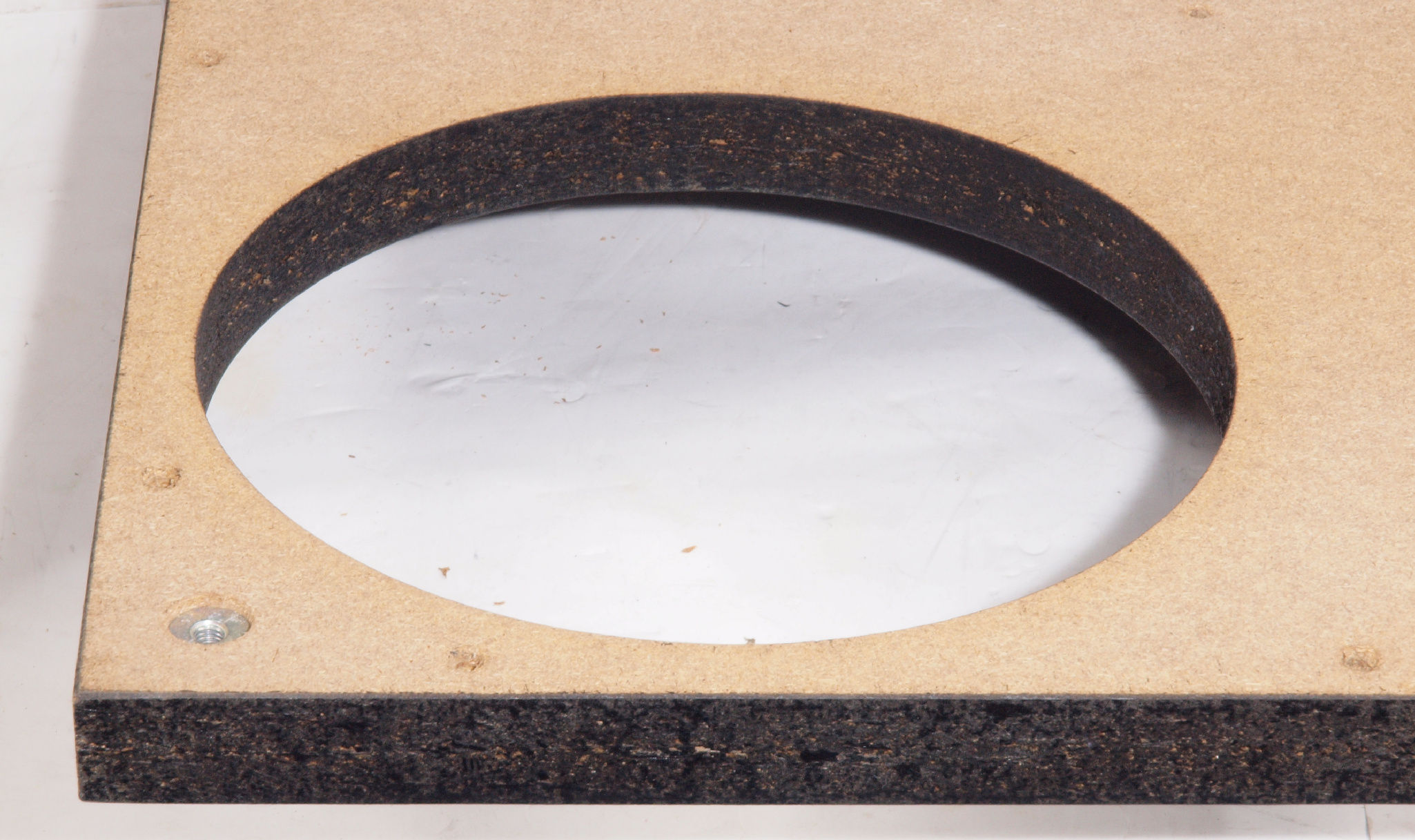

Ｗ７４．　修理前　下蓋のアーム取り付穴反対側

Ｗ７５．　修理中　下蓋のアーム取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｗ７６．　修理後　下蓋のアーム取り付穴反対側。　乾燥後さらにペンキを塗る。

Ｗ８１．　修理前　下蓋のトランスカバー取り付穴

Ｗ８２．　修理中　下蓋のトランスカバー取り付穴、ボンドを染みこませる、ネジ穴も塗る。

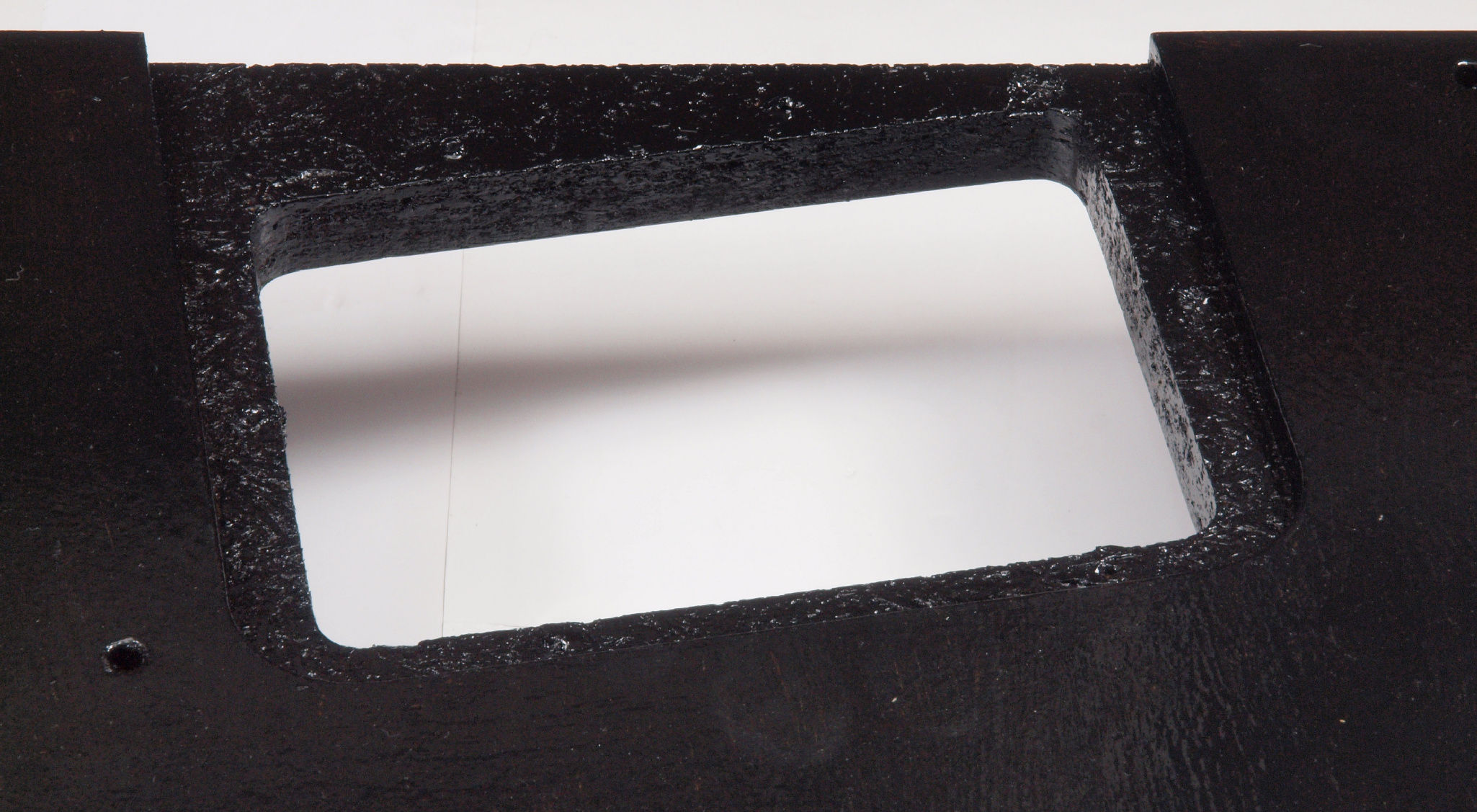

Ｗ８３．　修理後　下蓋のトランスカバー取り付穴。　乾燥後さらにペンキを塗る。

Ｗ８４．　修理前　下蓋のトランスカバー取り付穴反対側

Ｗ８５．　修理中　下蓋のトランスカバー取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｗ８６．　修理後　下蓋のトランスカバー取り付穴反対側。　乾燥後さらにペンキを塗る。

Ｗ９１．　修理前　下蓋等止めネジ。　錆が出ている。

Ｗ９２．　修理中　下蓋等の止めネジ。　ラッカーを軽く吹き付ける。

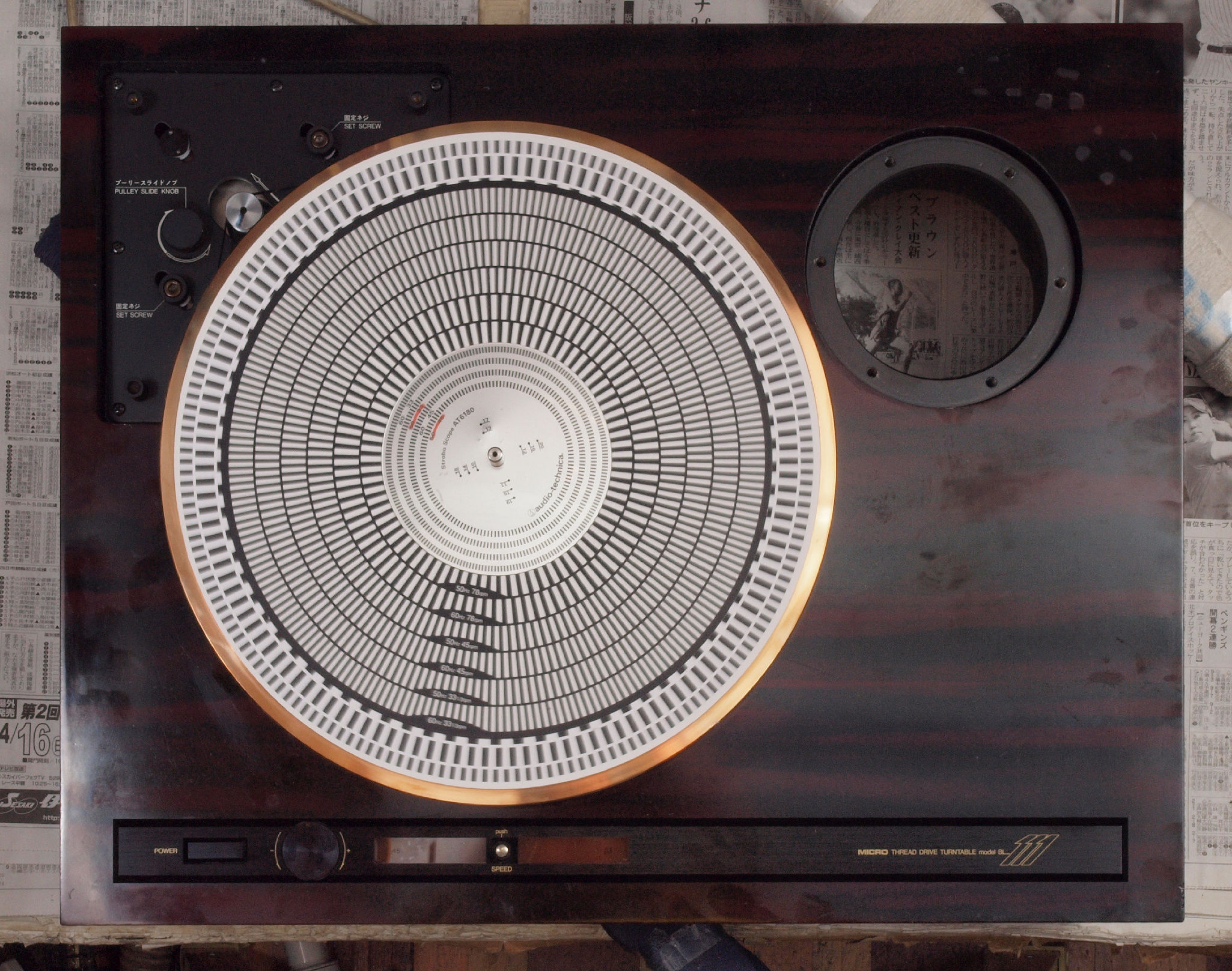

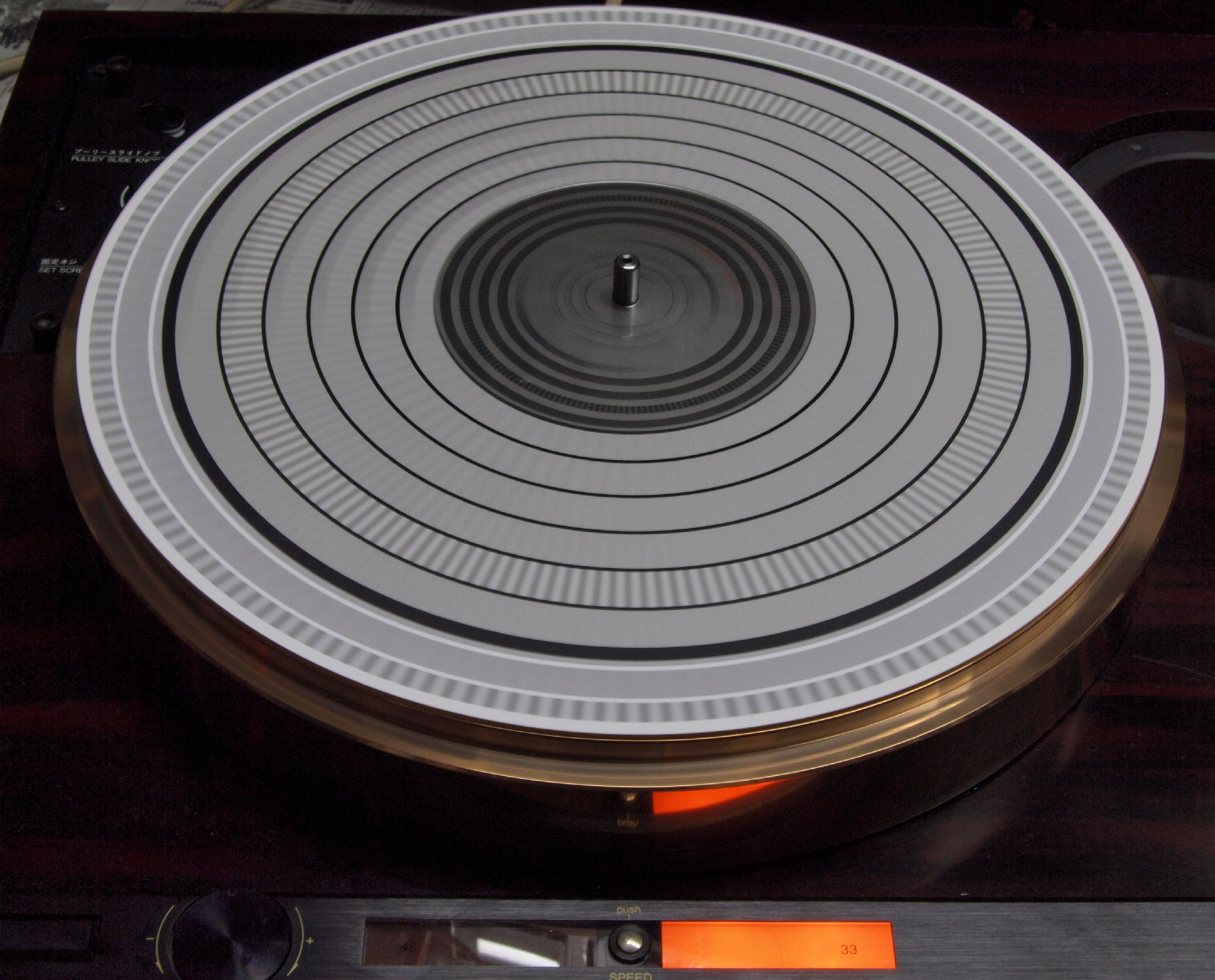

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　　３３回転ストロボ測定

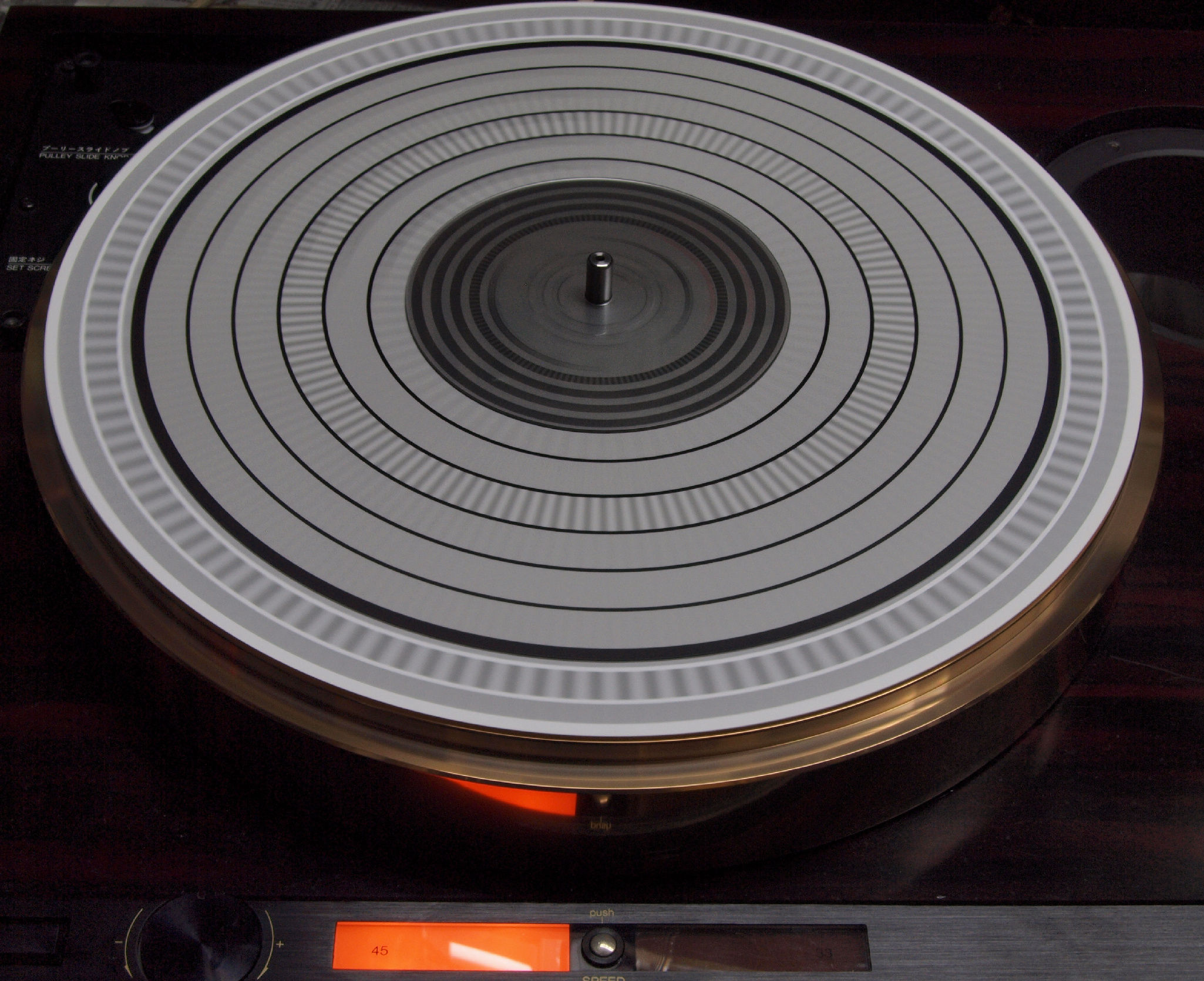

Ｅ２．　　４５回転ストロボ測定

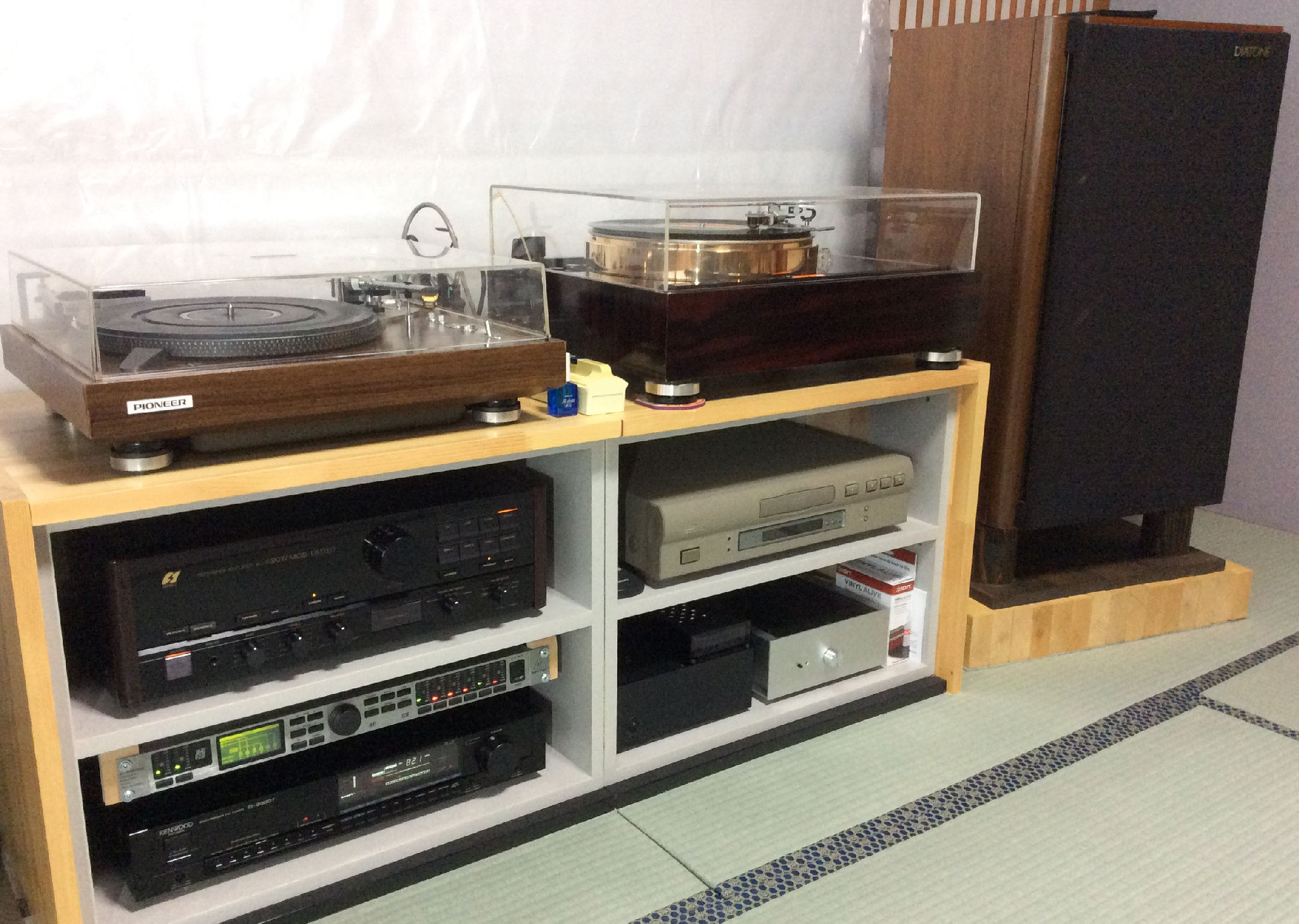

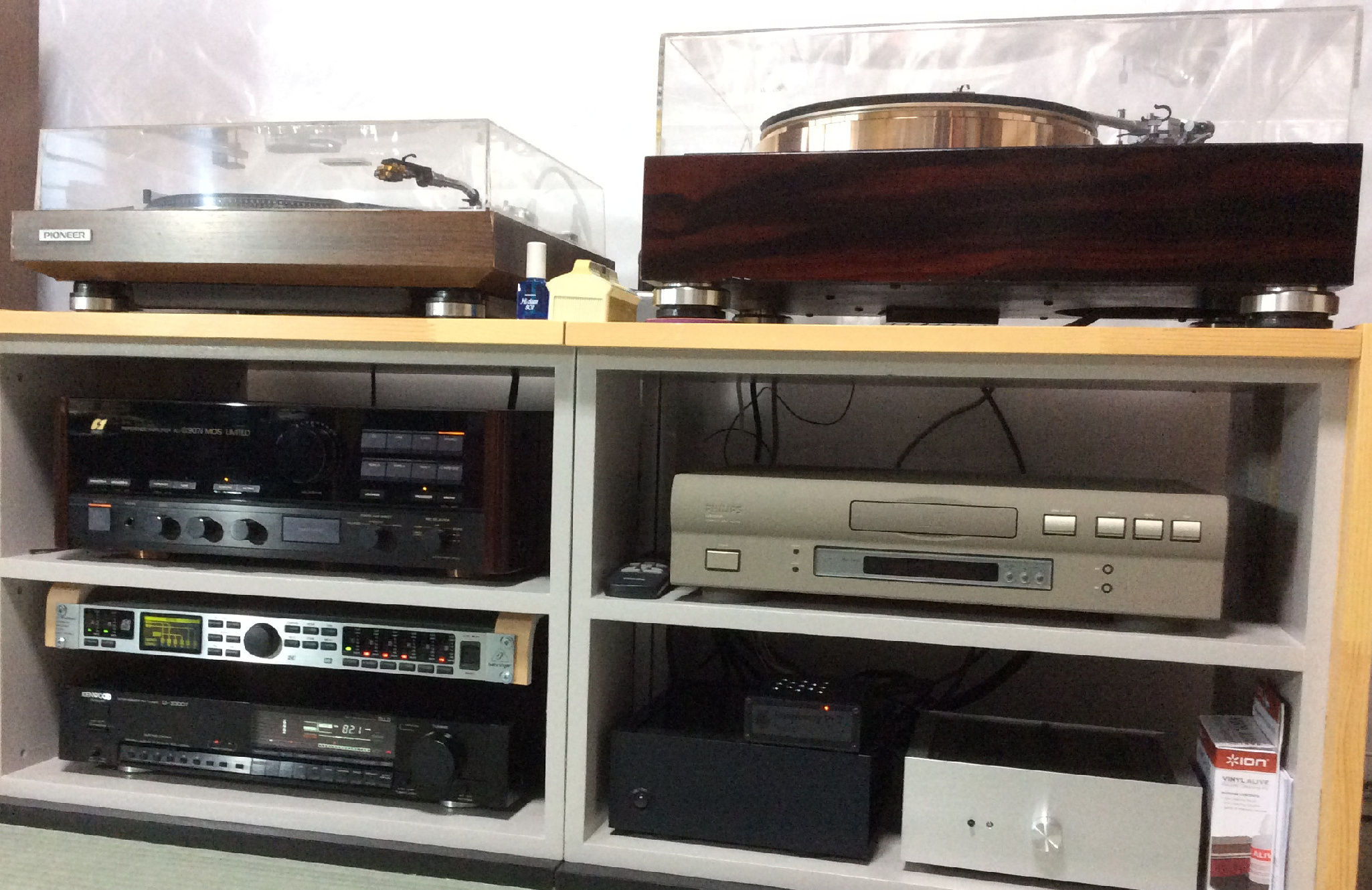

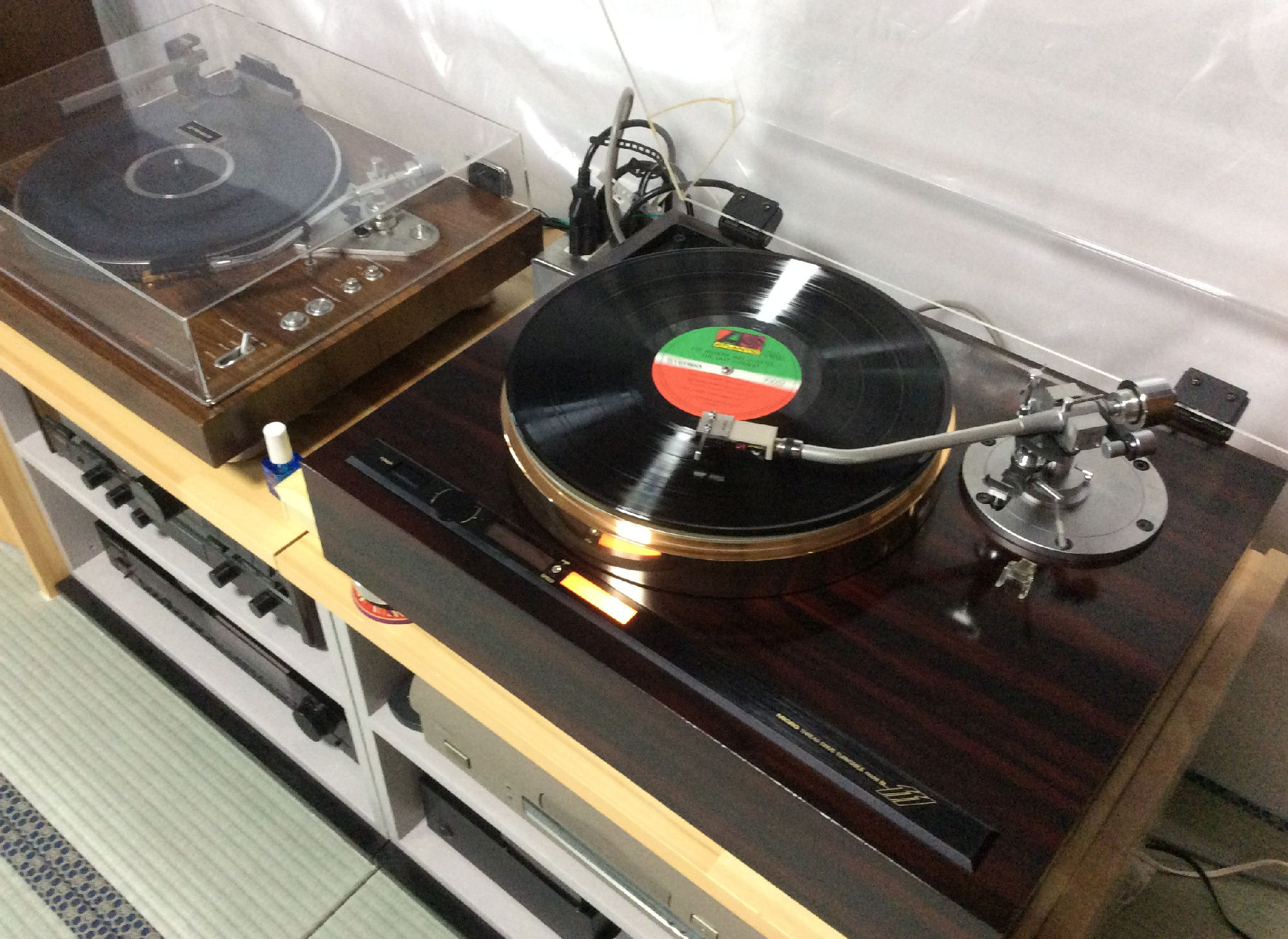

Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。

Ｙ２．　設置状況。　左１番下は、同時修理　ＫｅｎＷｏｏｄＤ−３３００ｔ

Ｙ３．　設置状況。　左中段は、過去の修理　ＳａｎｓｕｉＡＵ−α９０７ｉ　ＭＯＳ　Ｌｔｄ．　４台目

Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（カタログ・マニアルより）

型式 アームレスプレイヤー　ＢＬ−１１１ 駆動方式 ベルトドライブ方式 使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅532×高さ230×奥行440mm 重量 36kg 価格 270,000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
