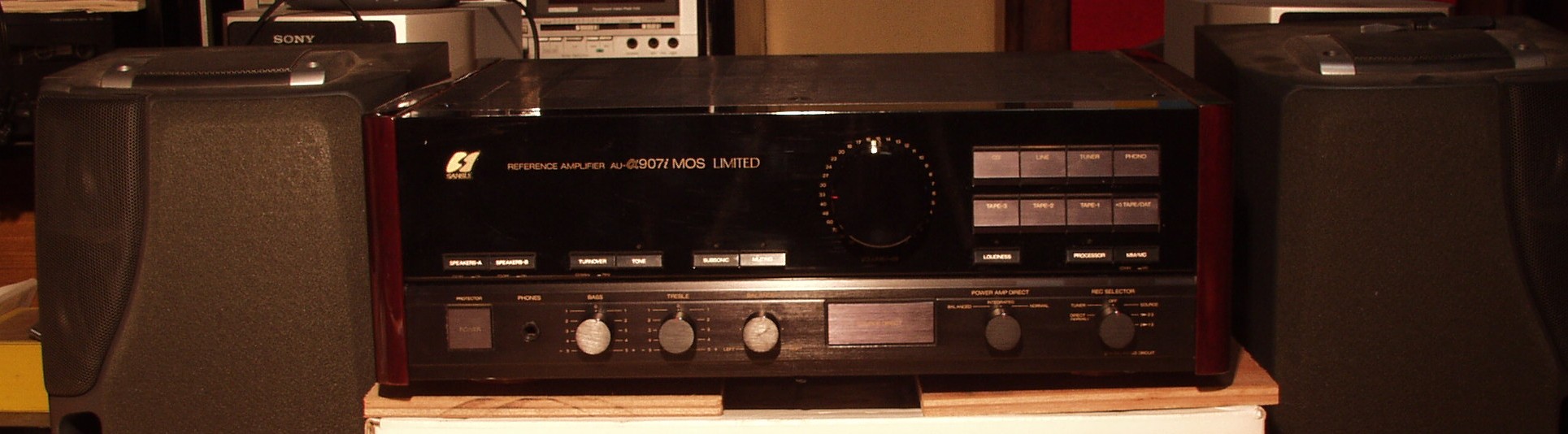

Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄ．　 ４台目修理記録

平成１５年１１月15日持込　　　１２月１１日完成

注意　このＡＭＰはＳＰ出力の線（アース側）も増幅しています。 　　　　アースに接続してはいけません。ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照

Ａ．　修理前の状況 入力信号の有無・大小に関係なく、「パシ ッ」というノイズが発生するようになりました。 音が出なくなる事もあり ます。 その際プロテクションはかかりません。プリoutでは既に異常が 認められるので、プリ部だとは思うのですが、volの早回し及びSPセレ クタの操作で改善する事があります。 Ｂ．　原因 経年変化による、ＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）劣化 Ｃ．　修理状況 ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） バランス、バイアス調整用　半固定ＶＲ交換 初段ＦＥＴ（電界効果トランジスター） カップリング電解コンデンサー交換 配線手直し、補強 各基板、半田補正 電解コンデンサーを全部（６個の大容量は除く）オーディオ用に交換（ミューズを６２個使用） 終段ＦＥＴ（電界効果トランジスター）交換 バランスVR交換 ＳＰ接続端子補強。 ＲＣＡ端子補強、　ＲＣＡ端子補強２。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　３個 バランス、バイアス調整用　半固定ＶＲ　　　　　１２個 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　８個 抵抗 電解コンデンサー　　　　　　　　　　　　　　　　　　　６２個 終段ＦＥＴ（電界効果トランジスター）交換　　　　　１６個 バランスVR　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　１３０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　メインＶＲ、バランスＶＲ、SP端子支給。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

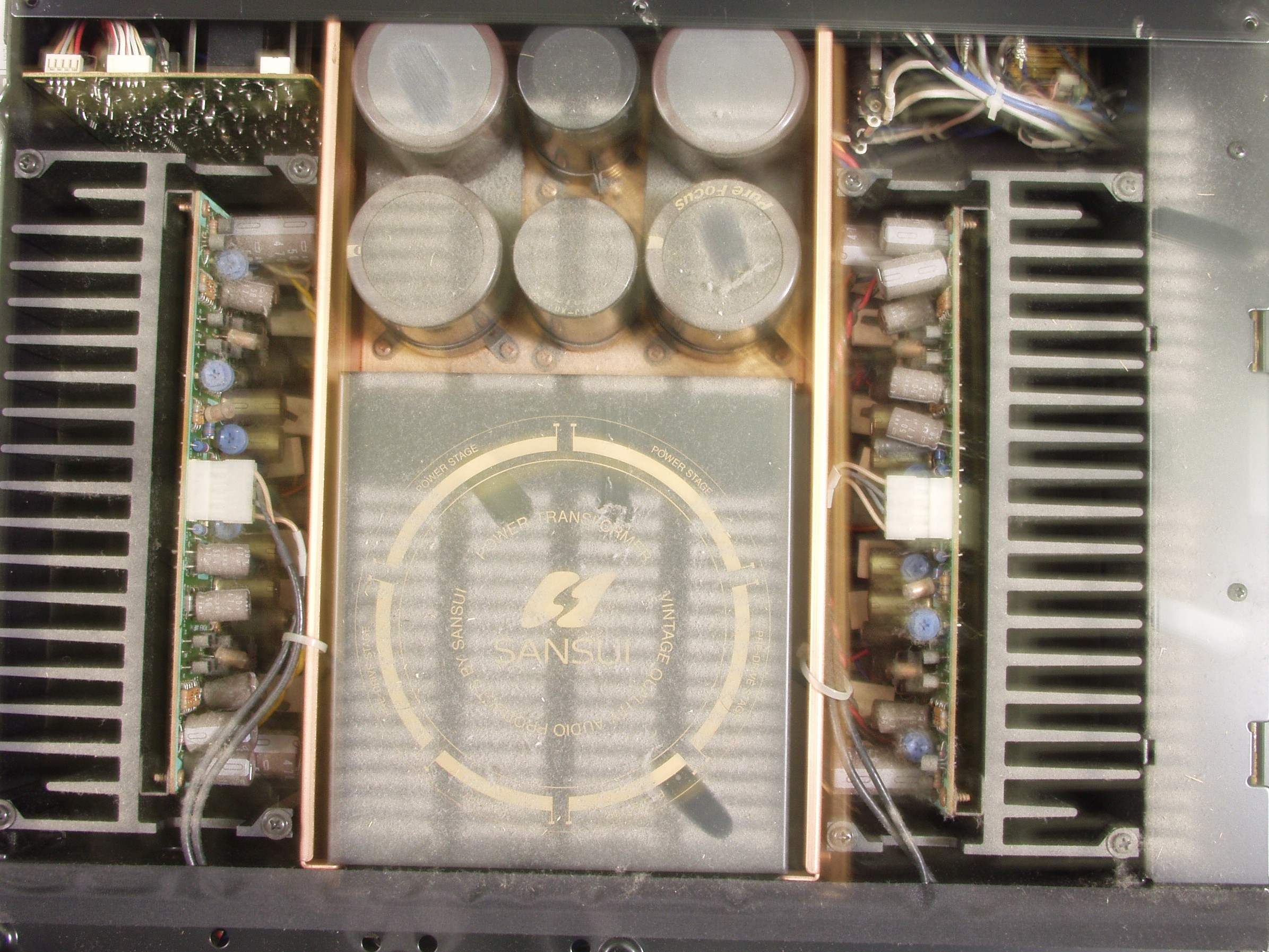

Ａ．　修理前の状況 Ａ１Ａ．　清掃前上からみる

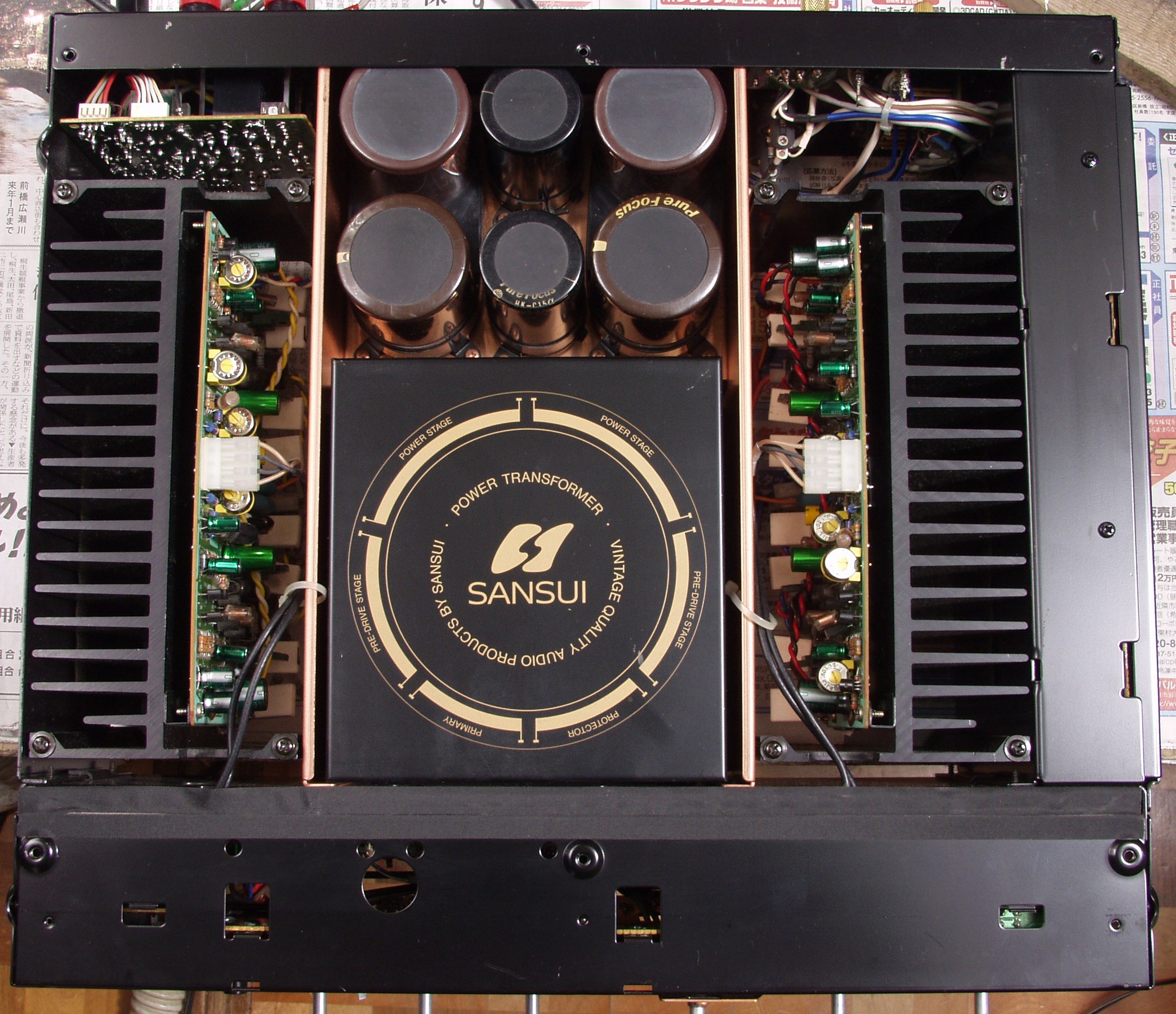

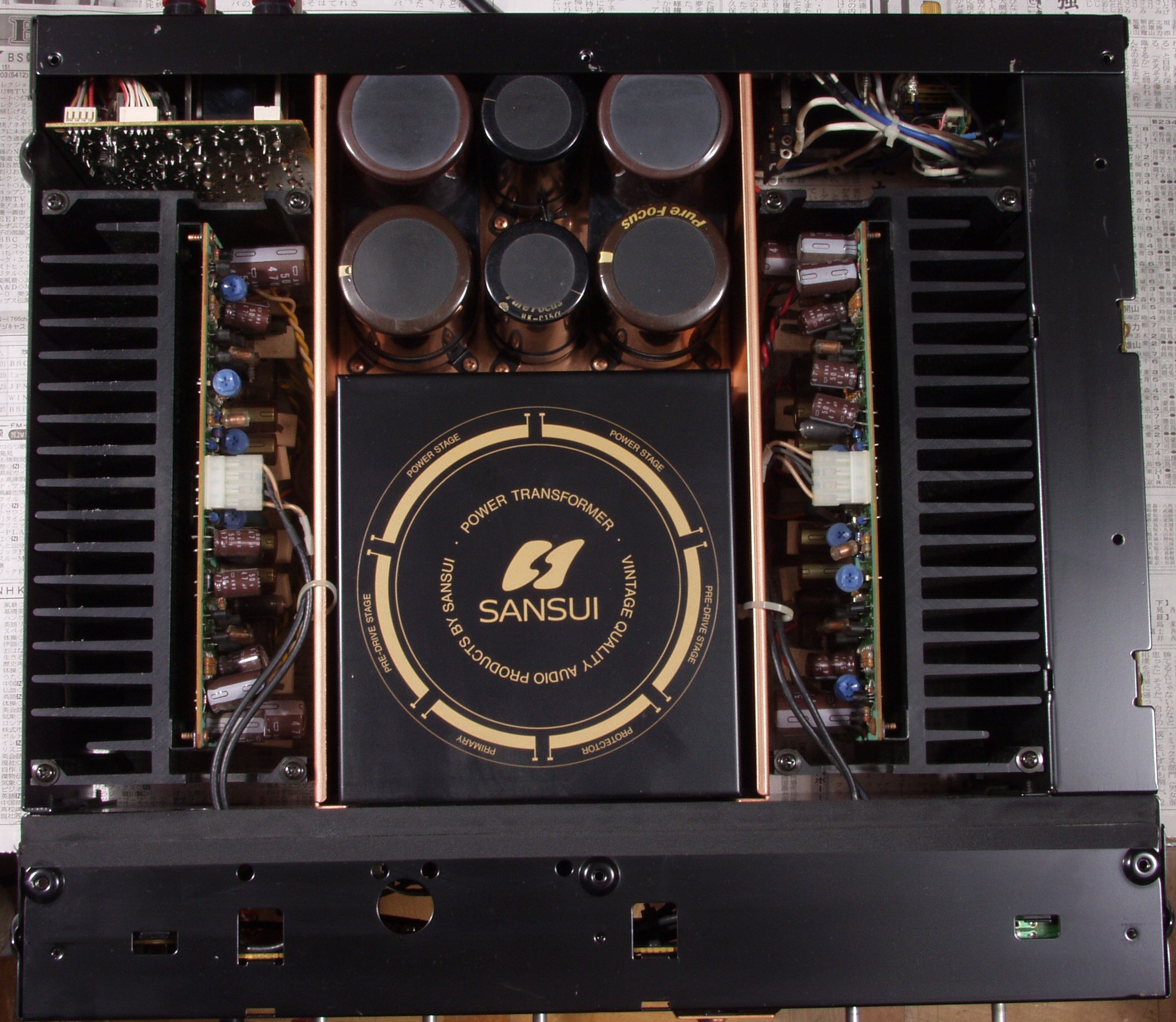

Ａ１Ｂ．　清掃後　上からみる

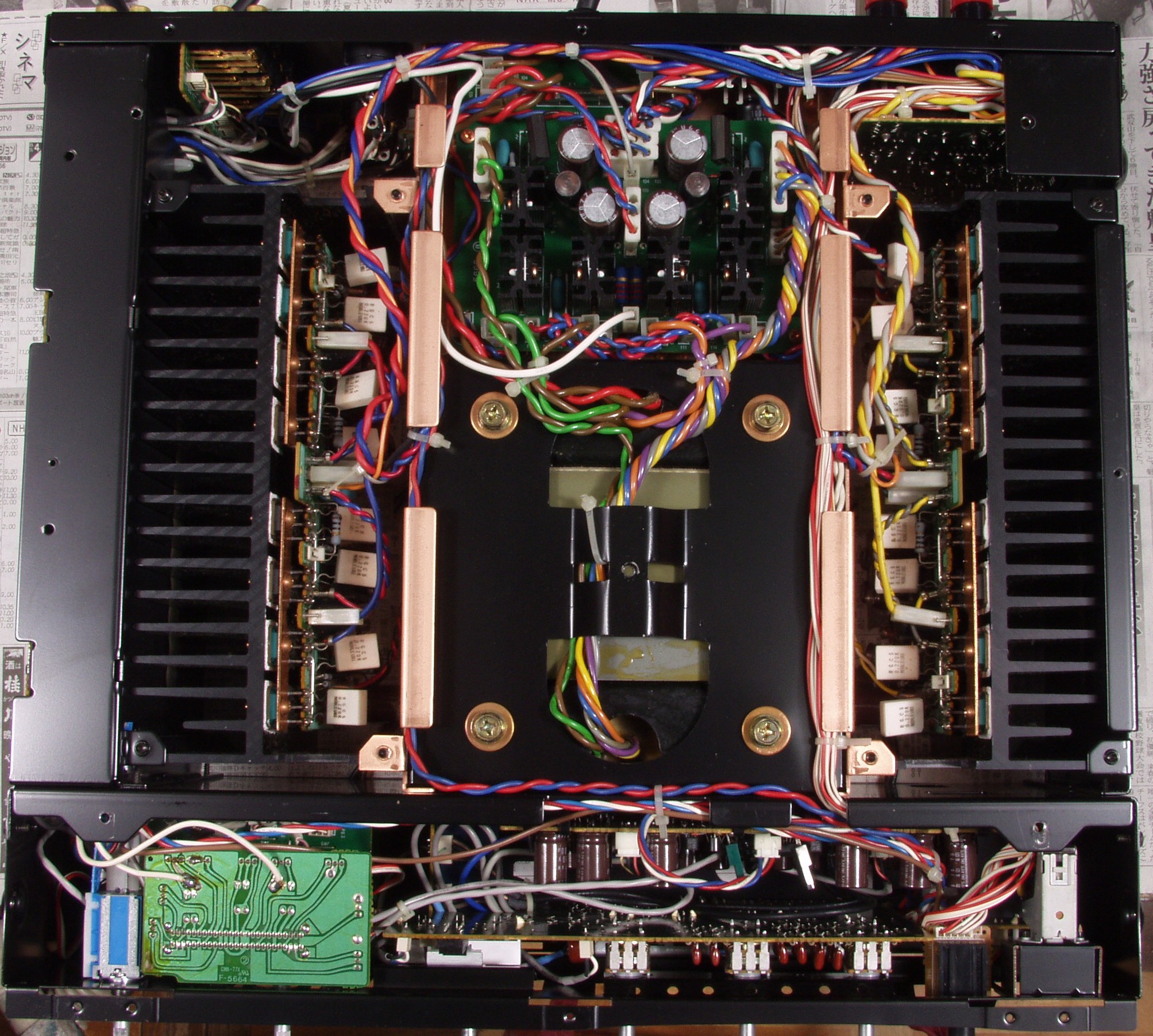

Ａ１Ｃ．　清掃後　下からみる

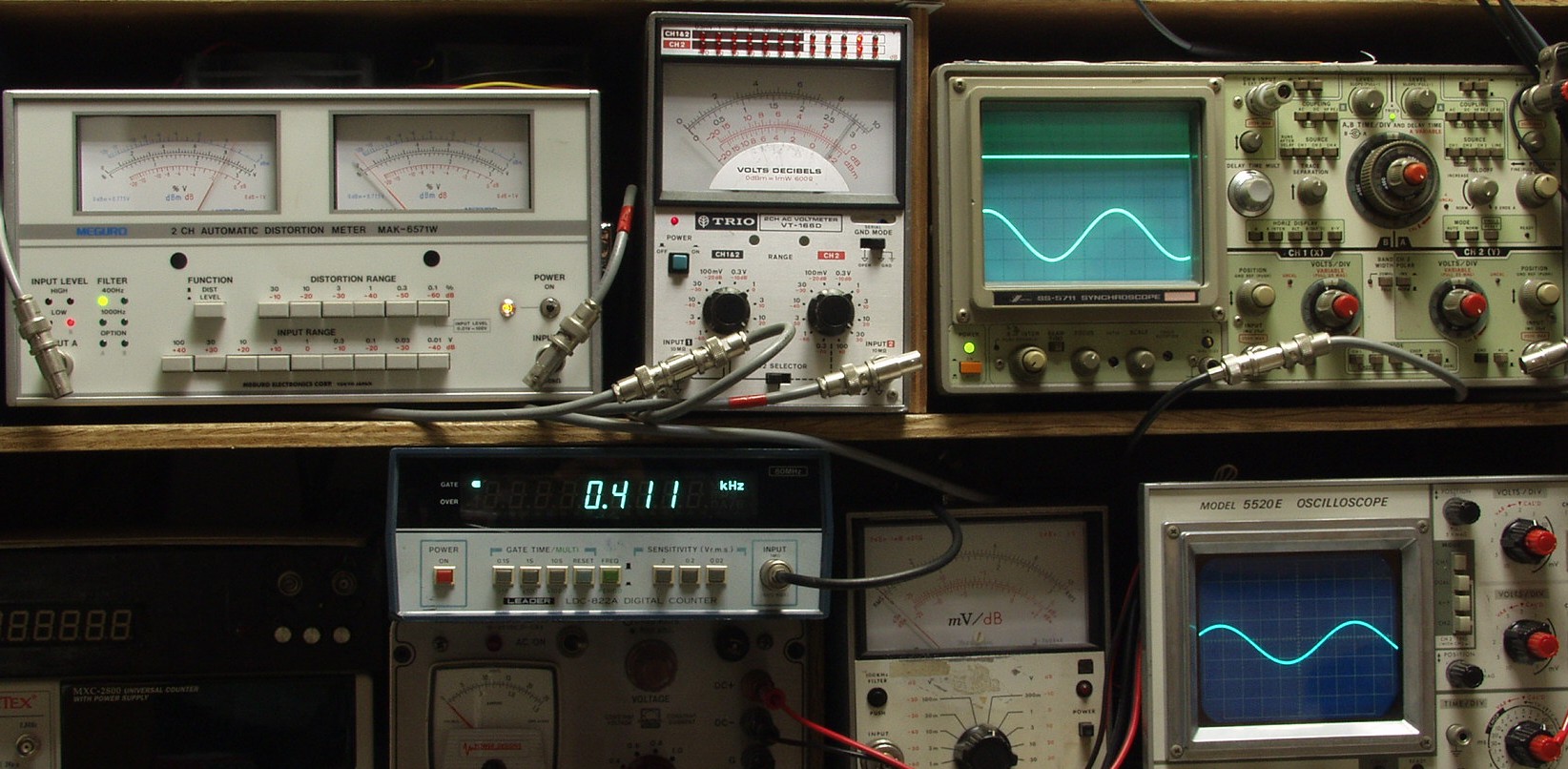

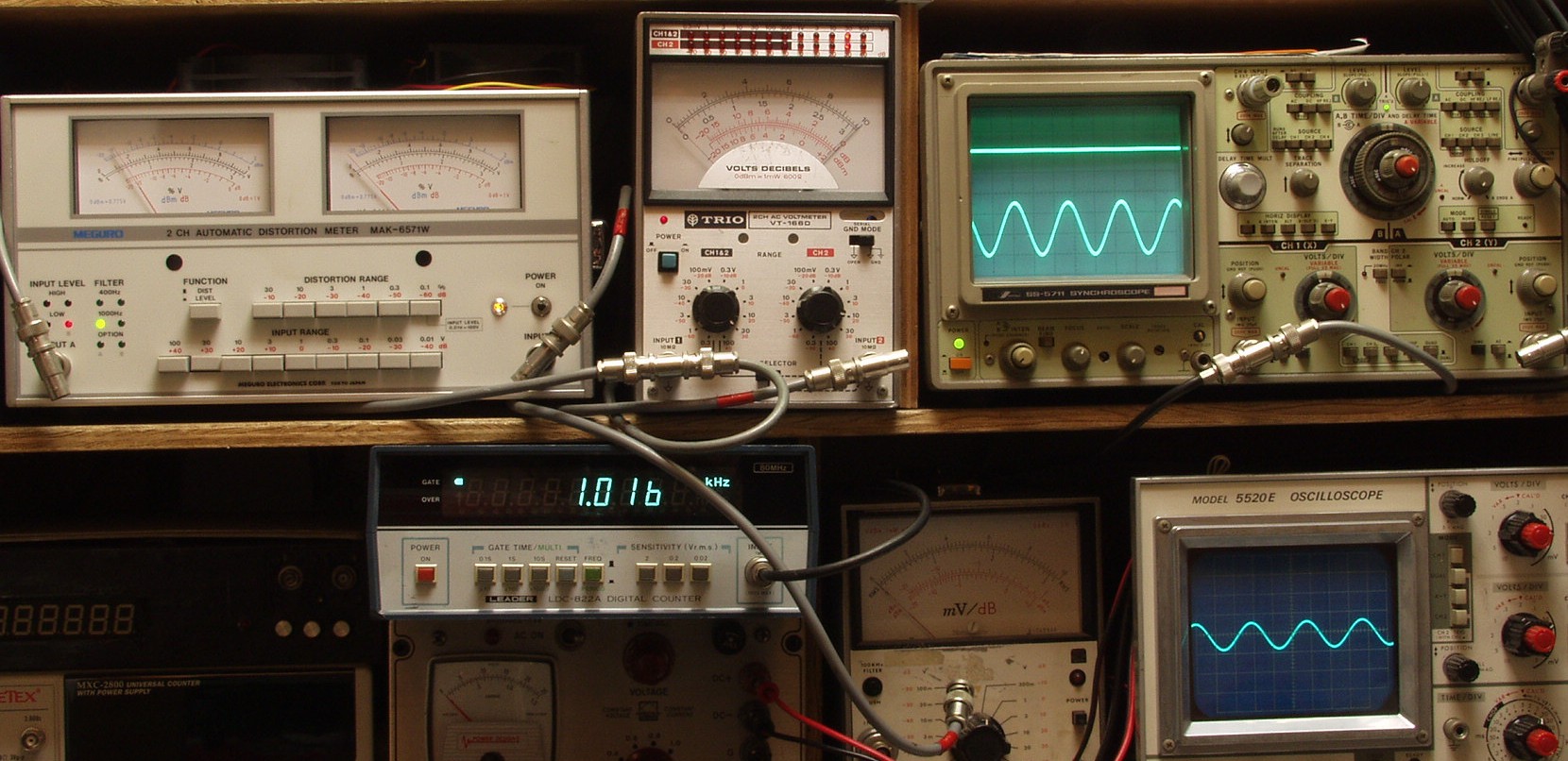

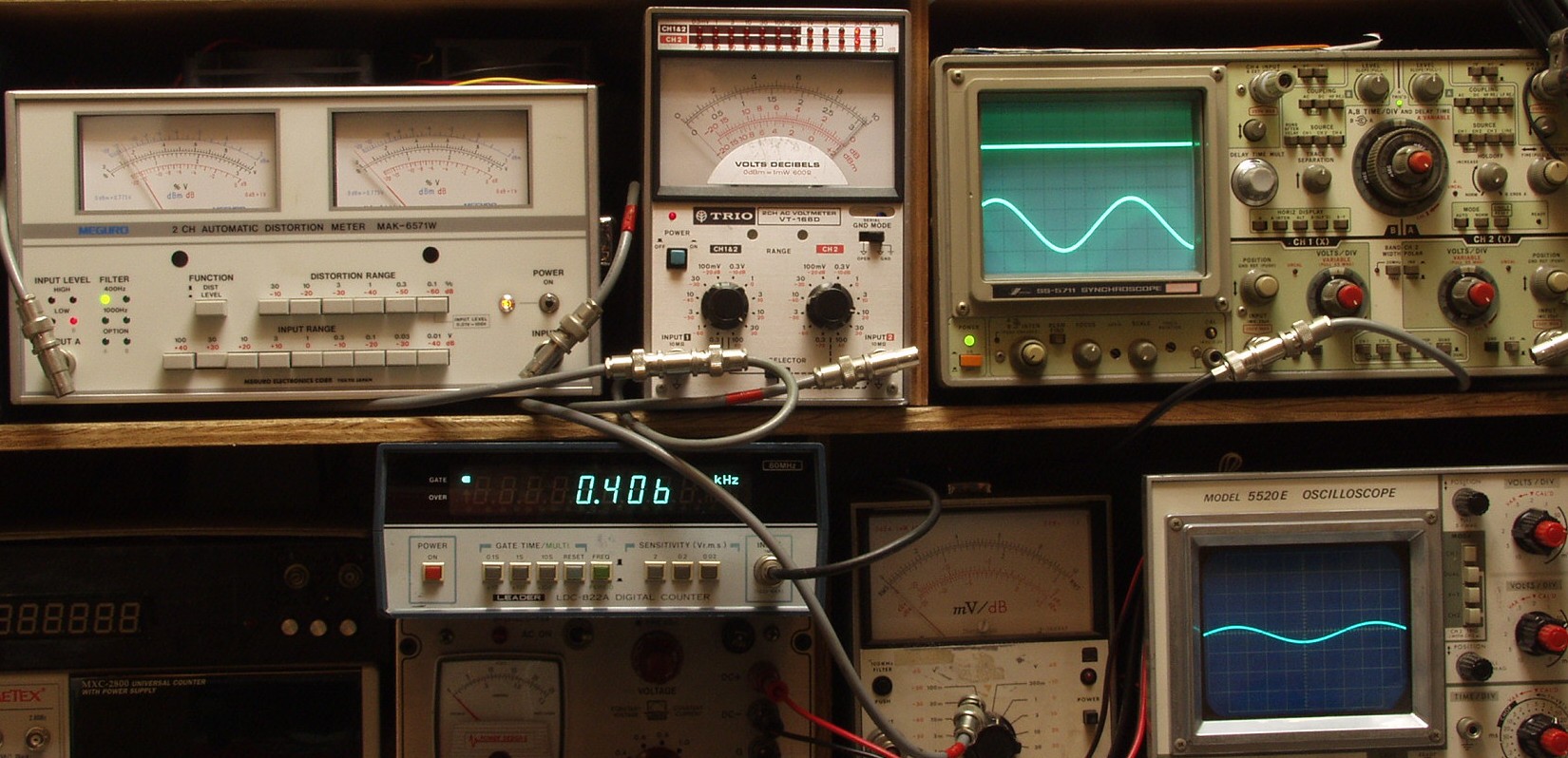

Ａ２Ａ．　修理前測定　　Ｒ側　２７Ｖ＝９１Ｗ　歪率＝０．８％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　＊上左＝歪率計　　＊上中＝ＳＰ（８Ω）出力電圧計、黒針＝左出力、赤針＝右出力 　　　　　　　　　　　　　　　＊上右＝ＳＰ出力電圧波形、下＝左出力、上＝右出力 　　　　　　　　　　　　　　　＊下中＝ＳＰ出力周波数計　　　　下左＝入力電圧波形

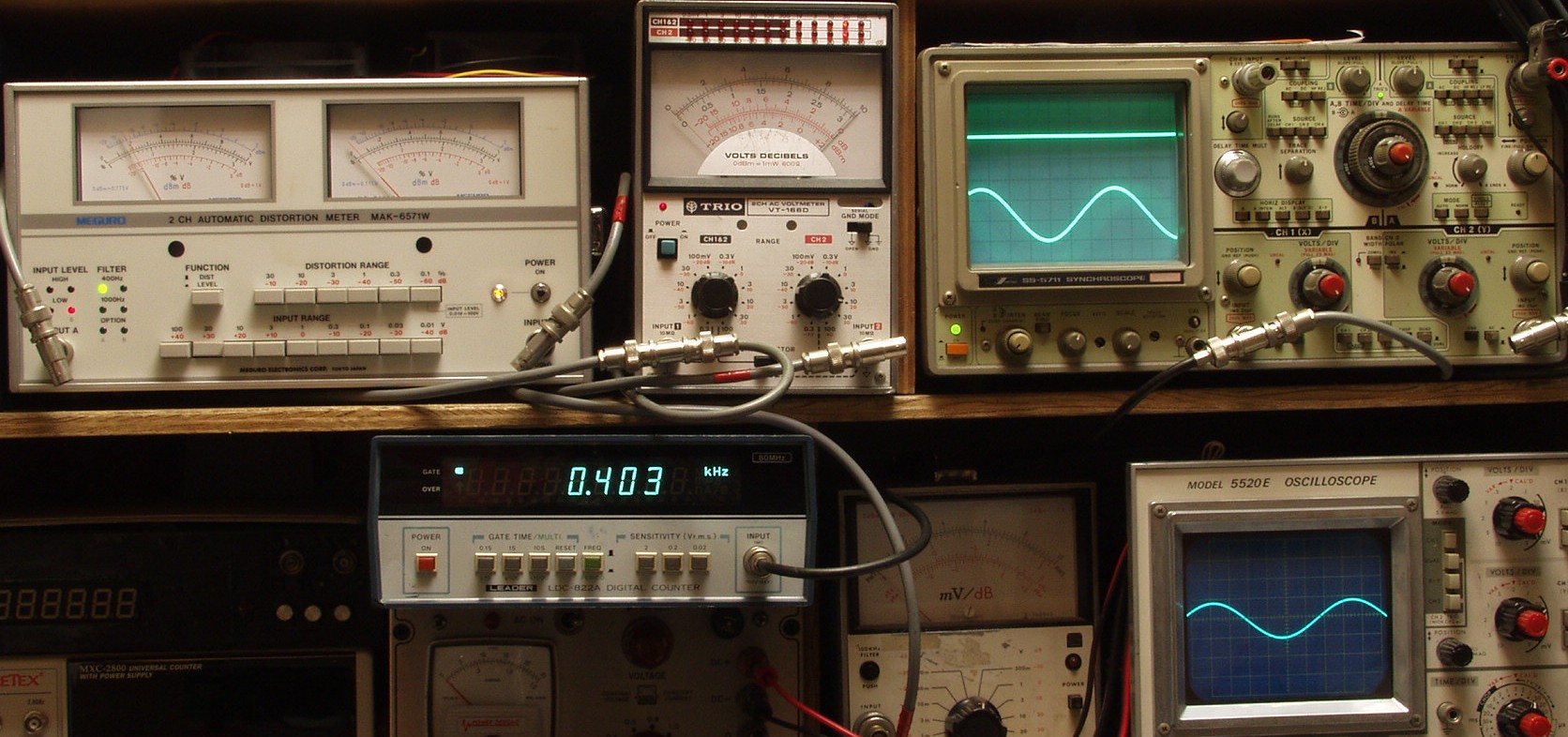

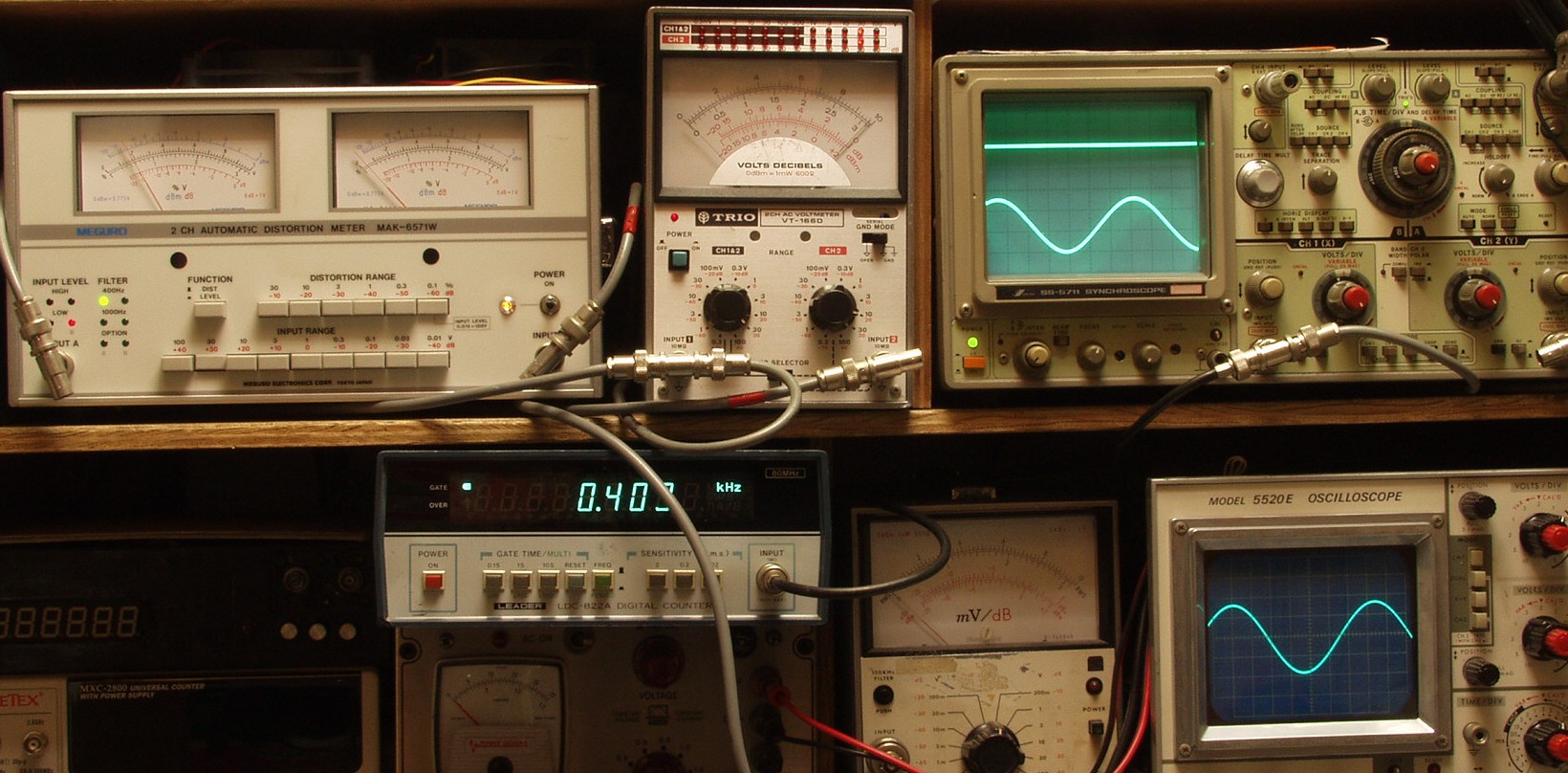

Ａ２Ｂ．　修理前測定　　Ｒ側　２７Ｖ＝９１Ｗ　歪率＝０．８％　ＡＵＸ入力　４００ＨＺ

Ａ２Ｃ．　修理前測定　　Ｌ側　２７Ｖ＝９１Ｗ　歪率＝０．８％　ＡＵＸ入力　１０００ＨＺ　　ＦＥＴ（電界効果トランジスター）交換後の測定は此方参考

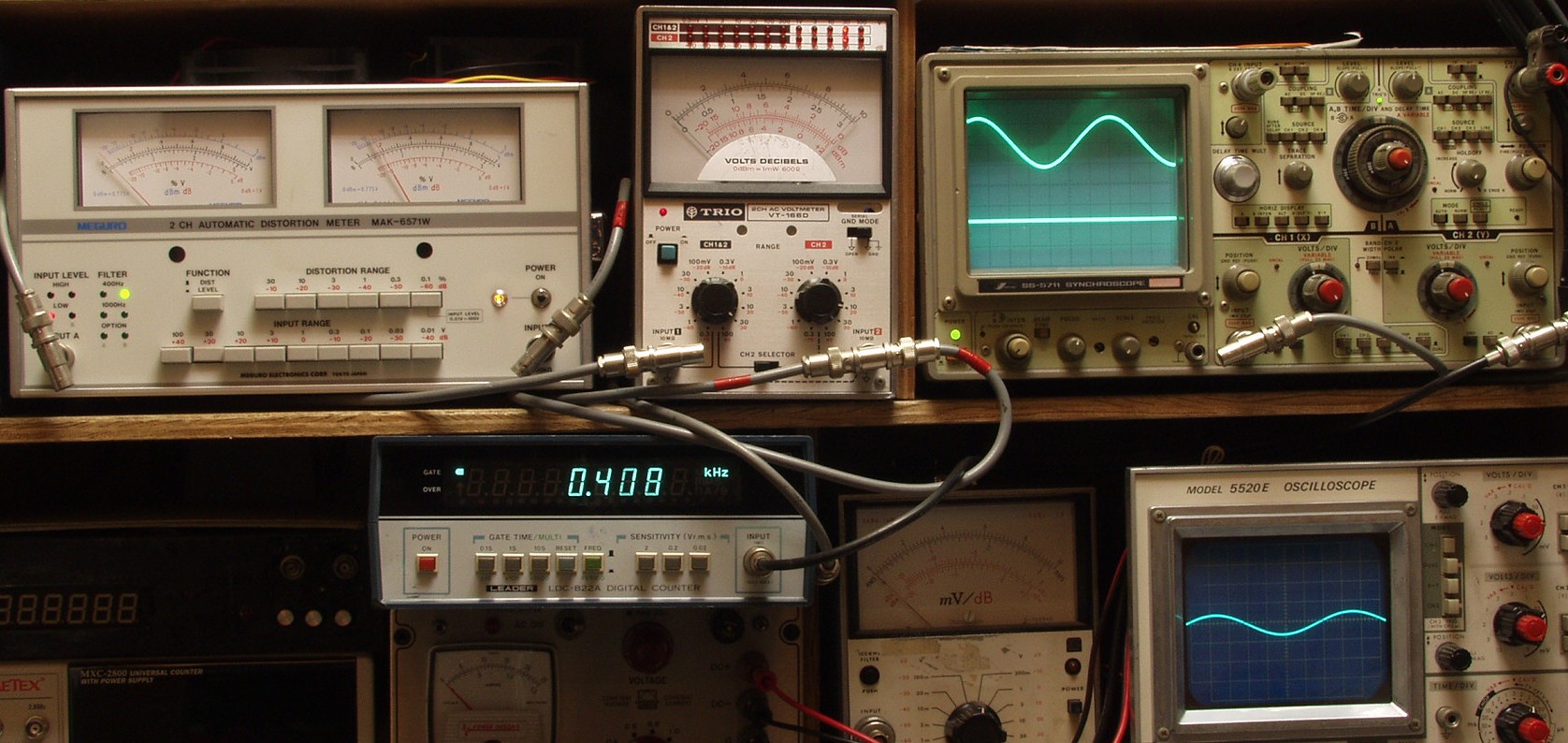

Ａ２Ｄ．　修理前測定　　Ｌ側　２７Ｖ＝９１Ｗ　歪率＝０．８％　ＡＵＸ入力　４００ＨＺ

交換終段ＦＥＴ（電界効果トランジスター）の比較　　左＝今回使用する１５０Ｗ損失の物で最新の物（これ以後開発された物はなし） 　　　　　　　　　　　　　　　　中・右＝使用されていた１００Ｗ損失　　全て東芝製品

電解コンデンサーを全部（Ａ１．の上の６個の大容量は除く）オーディオ用に交換 　　　　　　　下記のミューズを６２個使用（大きさ、容量異なる）

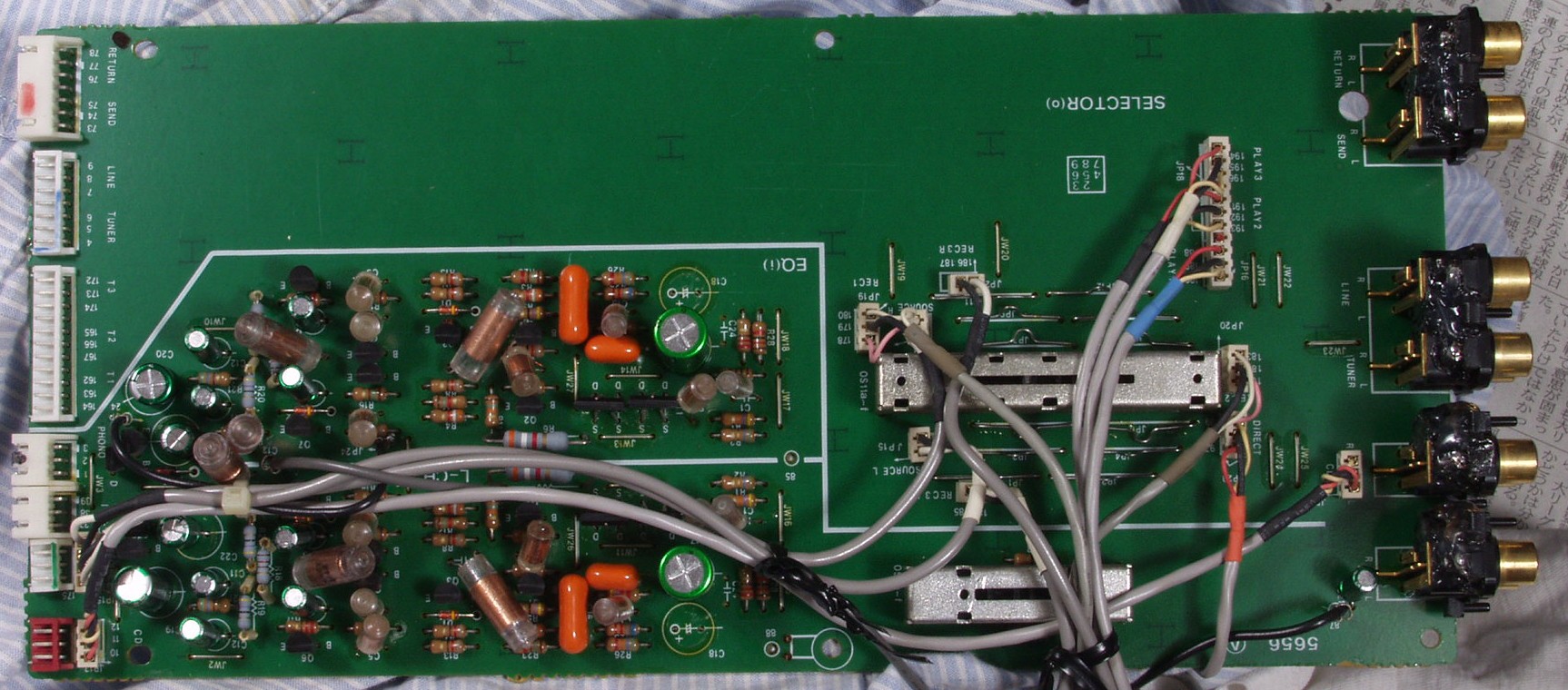

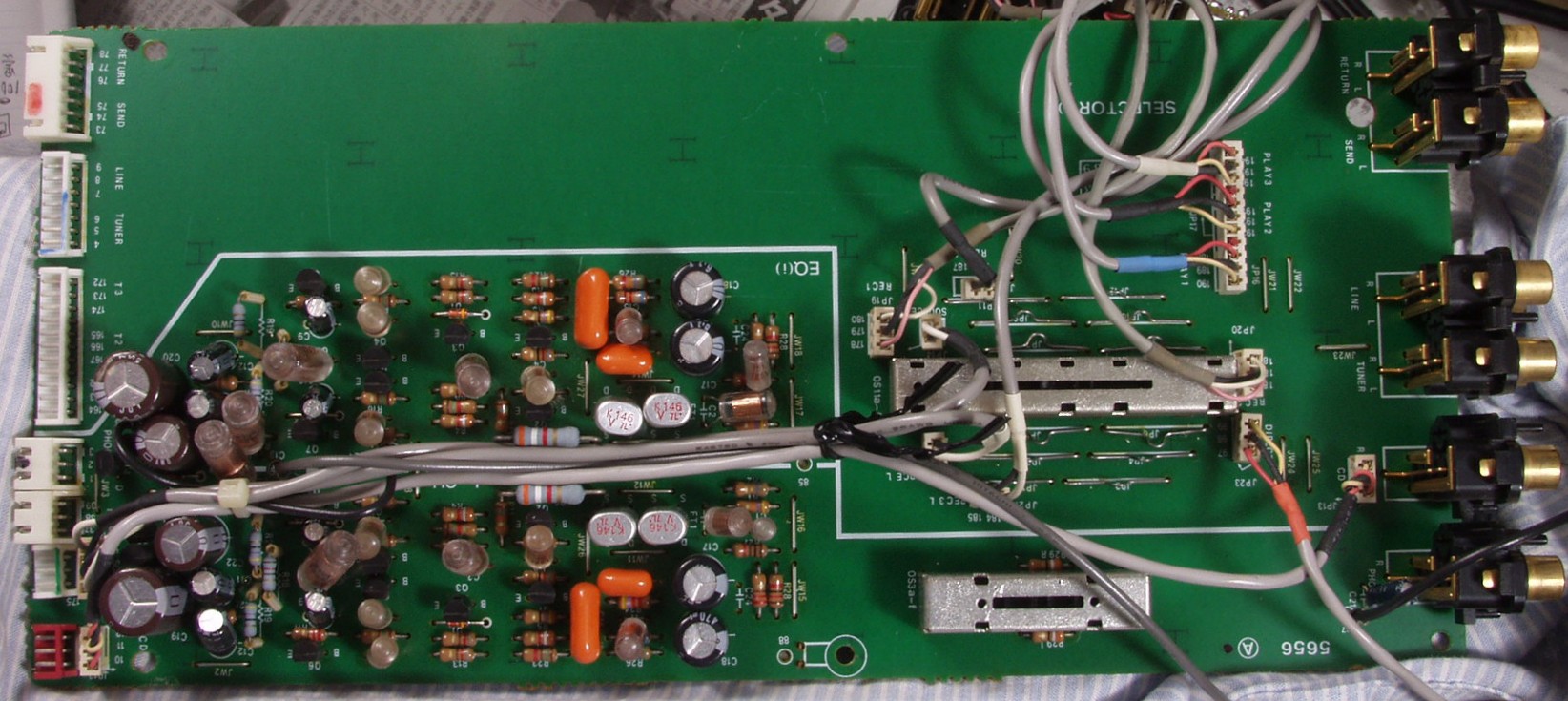

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＥＱ基板

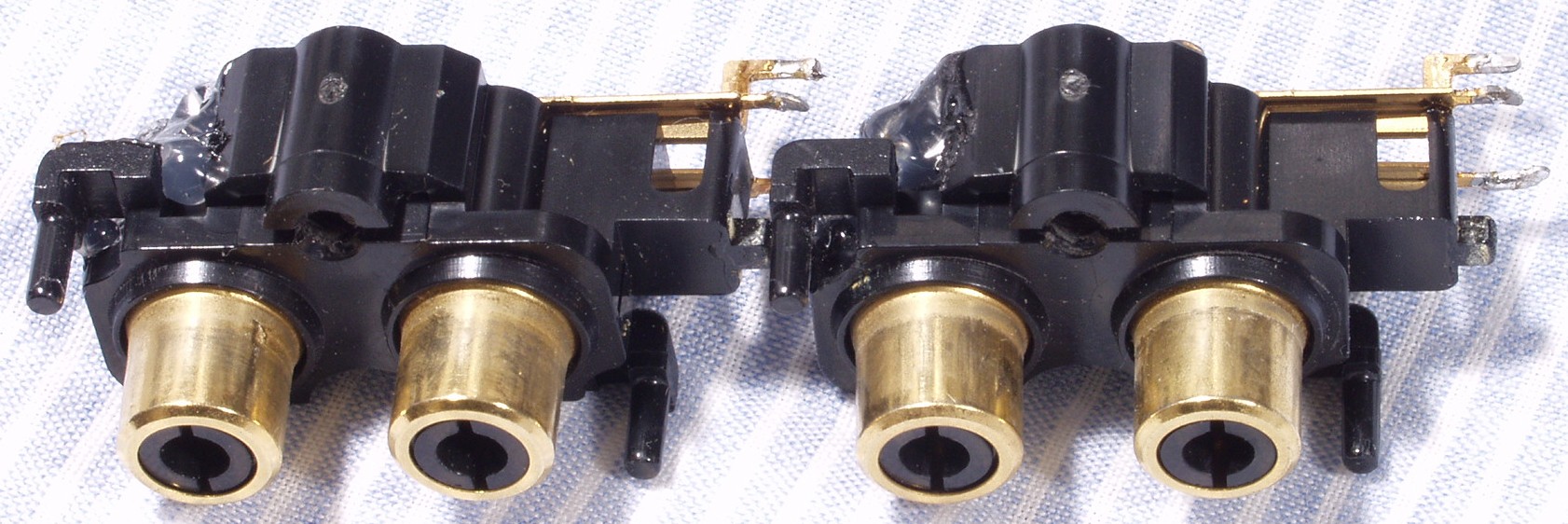

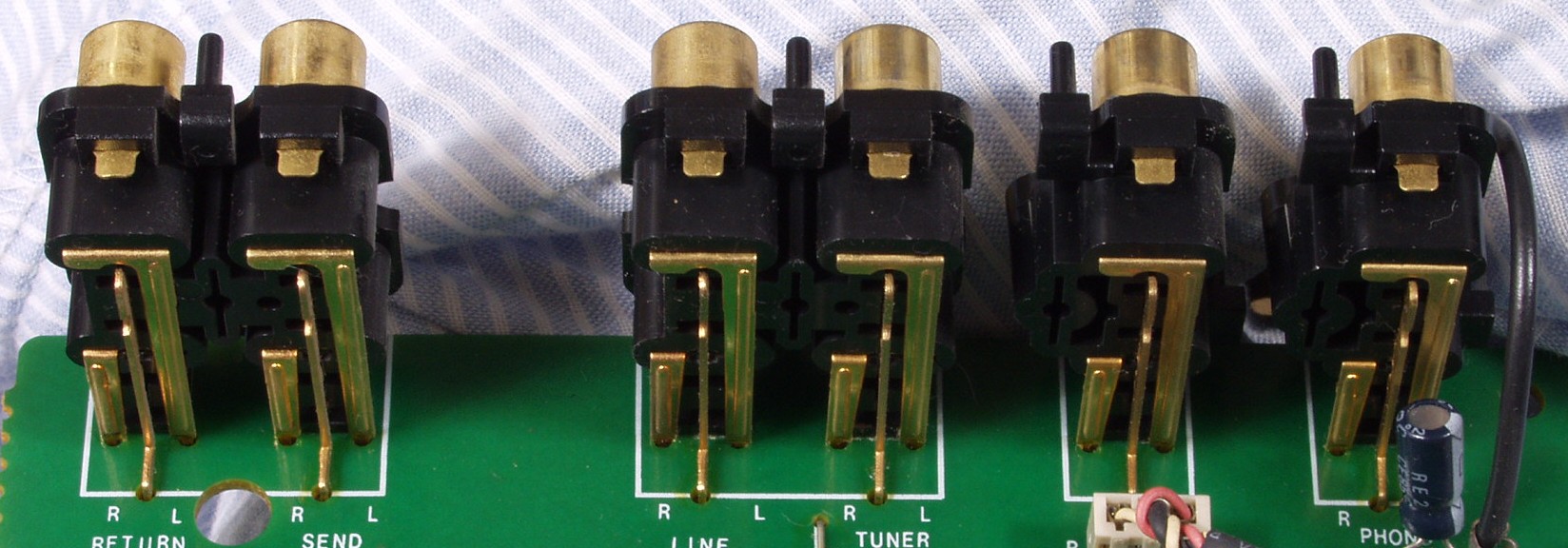

Ｃ１Ａ１．　修理前　ＥＱ基板　ＲＣＡ端子

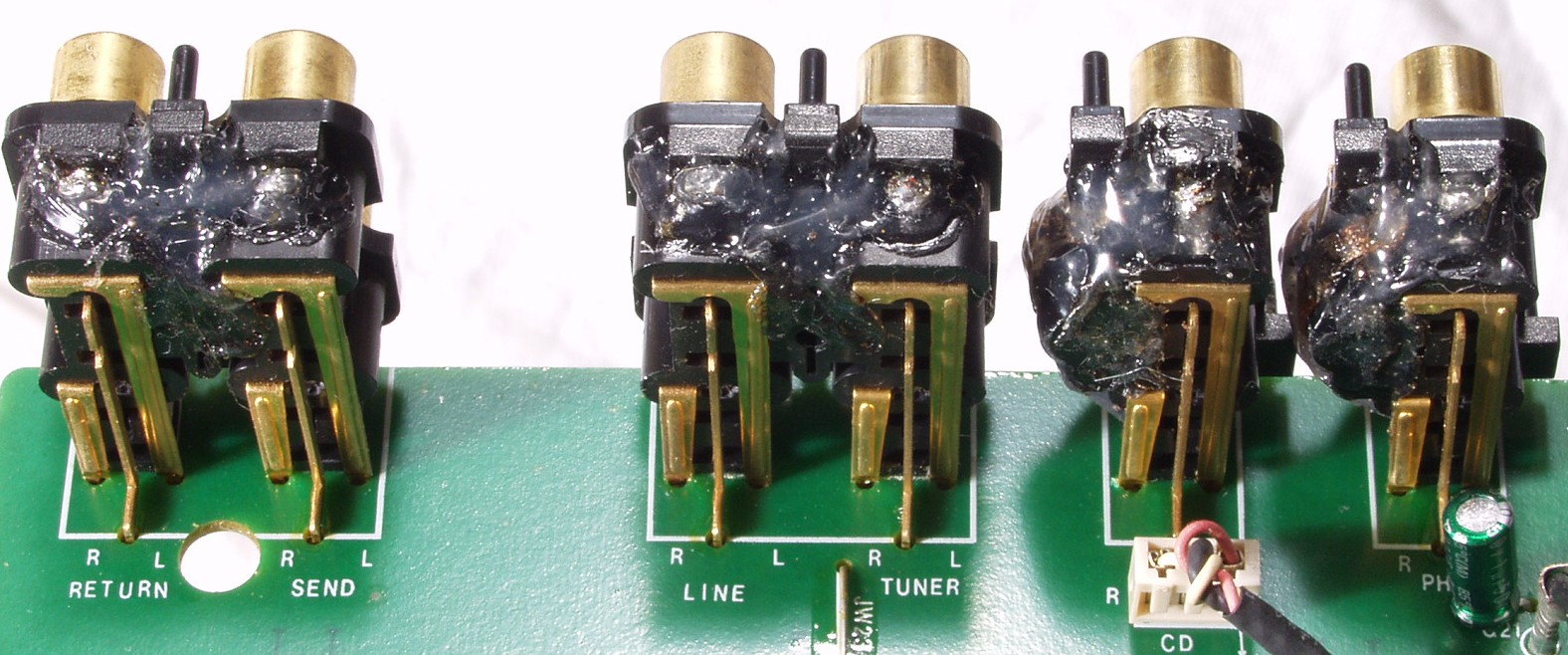

Ｃ１Ａ２．　修理後　ＥＱ基板　ＲＣＡ端子　ホットボンドを充填する

Ｃ１Ａ３．　修理前　ＥＱ基板　ＰＨＮＯＥ　＆　ＣＤ　ＲＣＡ端子　止めネジ横に亀裂（白い筋）が生じている 　　　　　　　　　　　　　　ＬＶ−１０９修理記録Ｃ５Ａ．　修理前　デジタル入力RCA端子参照

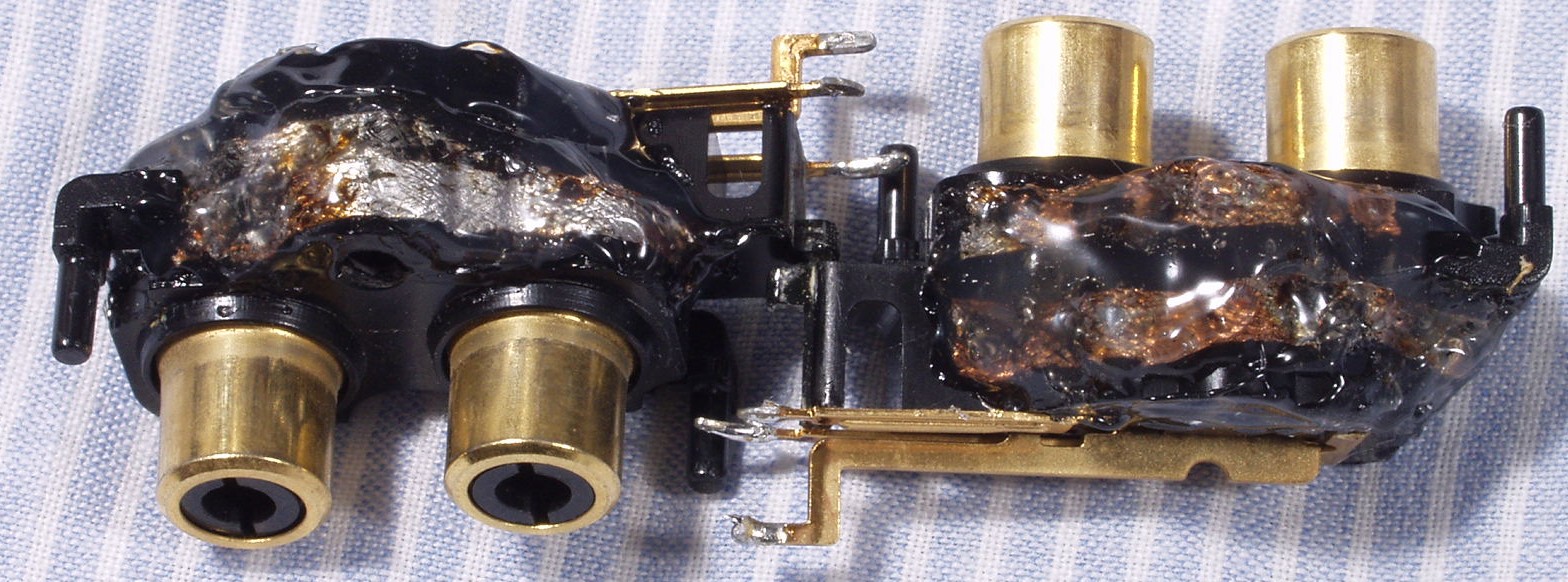

Ｃ１Ａ４．　修理後　ＥＱ基板　ＰＨＮＯＥ　＆　ＣＤ　ＲＣＡ端子　網線を埋め込み、ホットボンドを充填する

Ｃ１Ｂ．　修理後　ＥＱ基板　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１７個、ＦＥＴ（電界効果トランジスター）４個交換

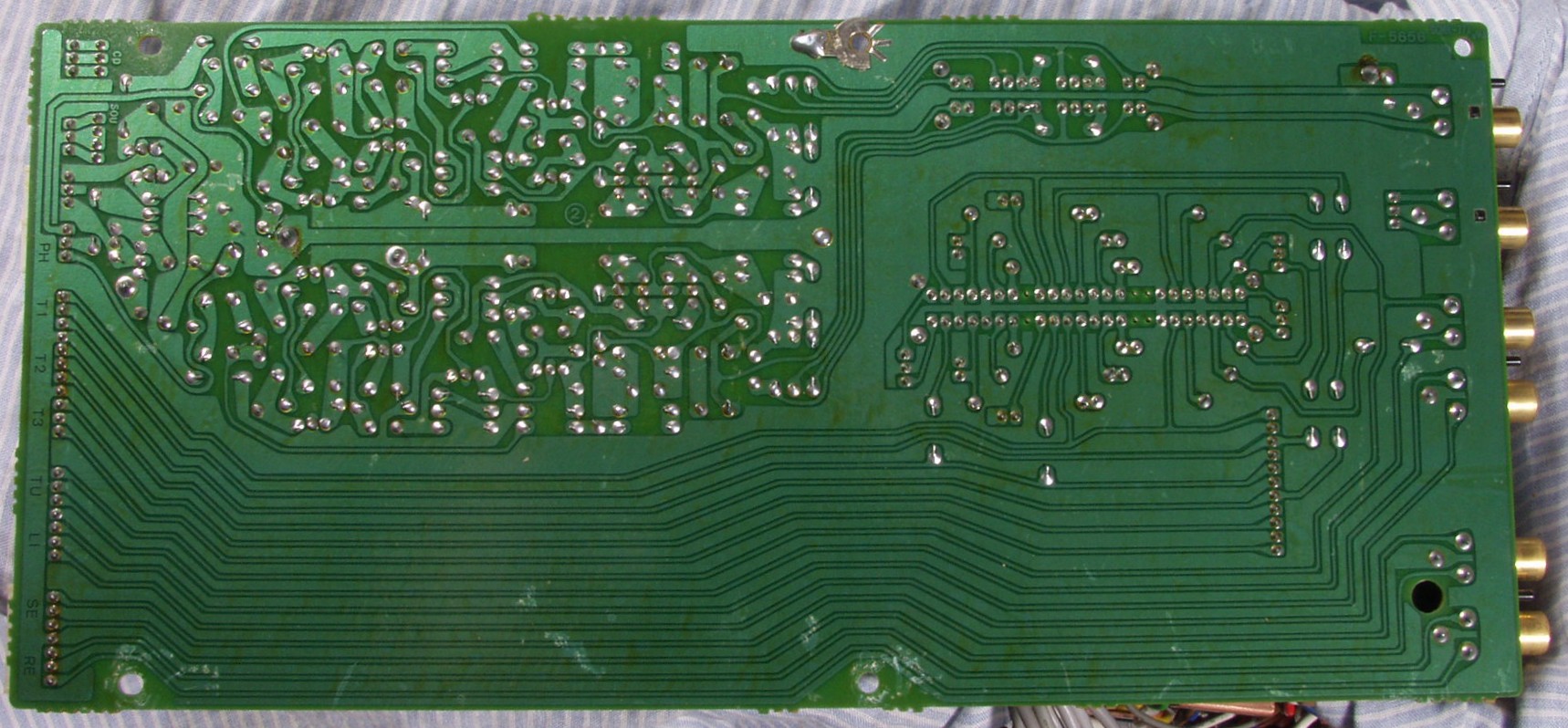

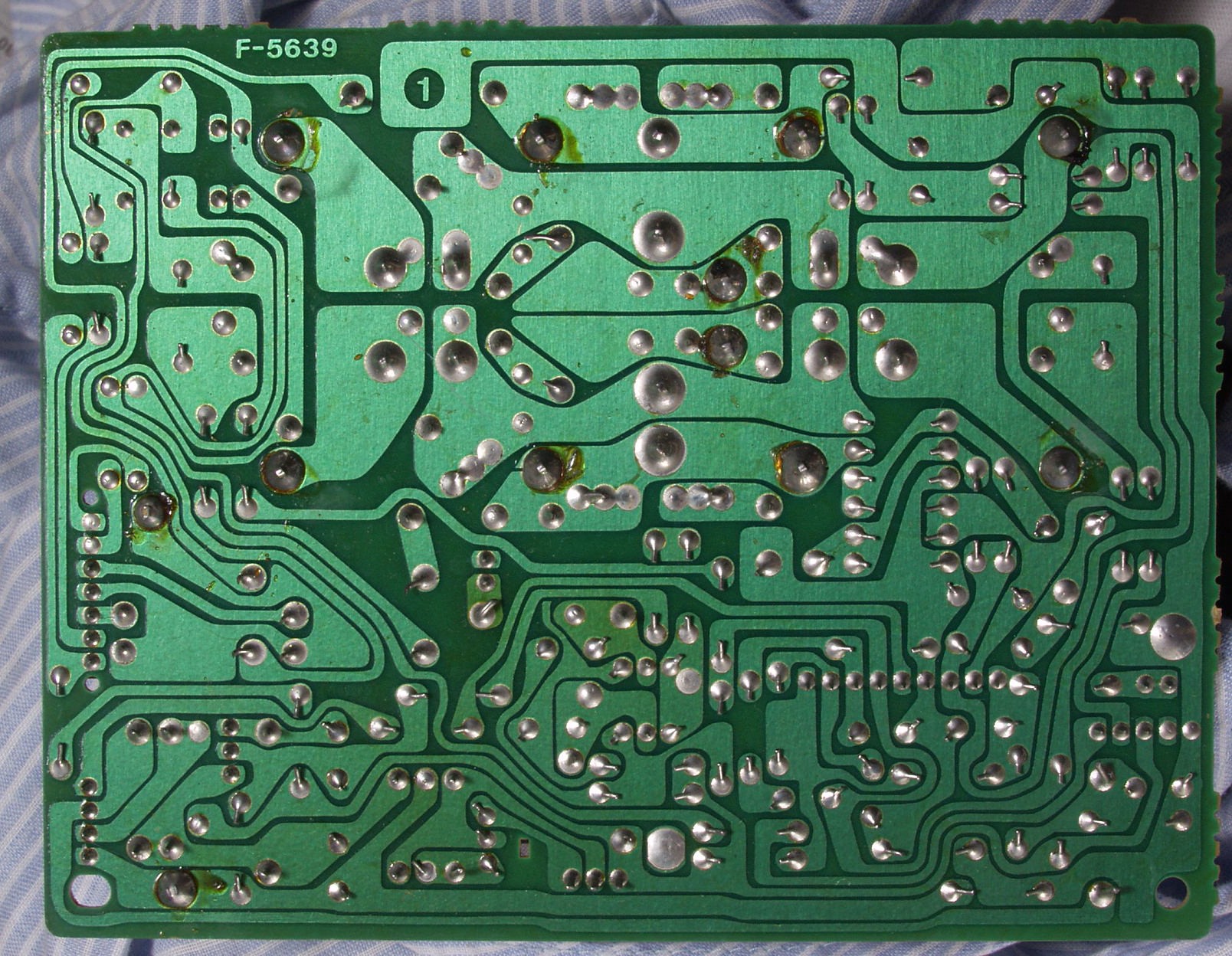

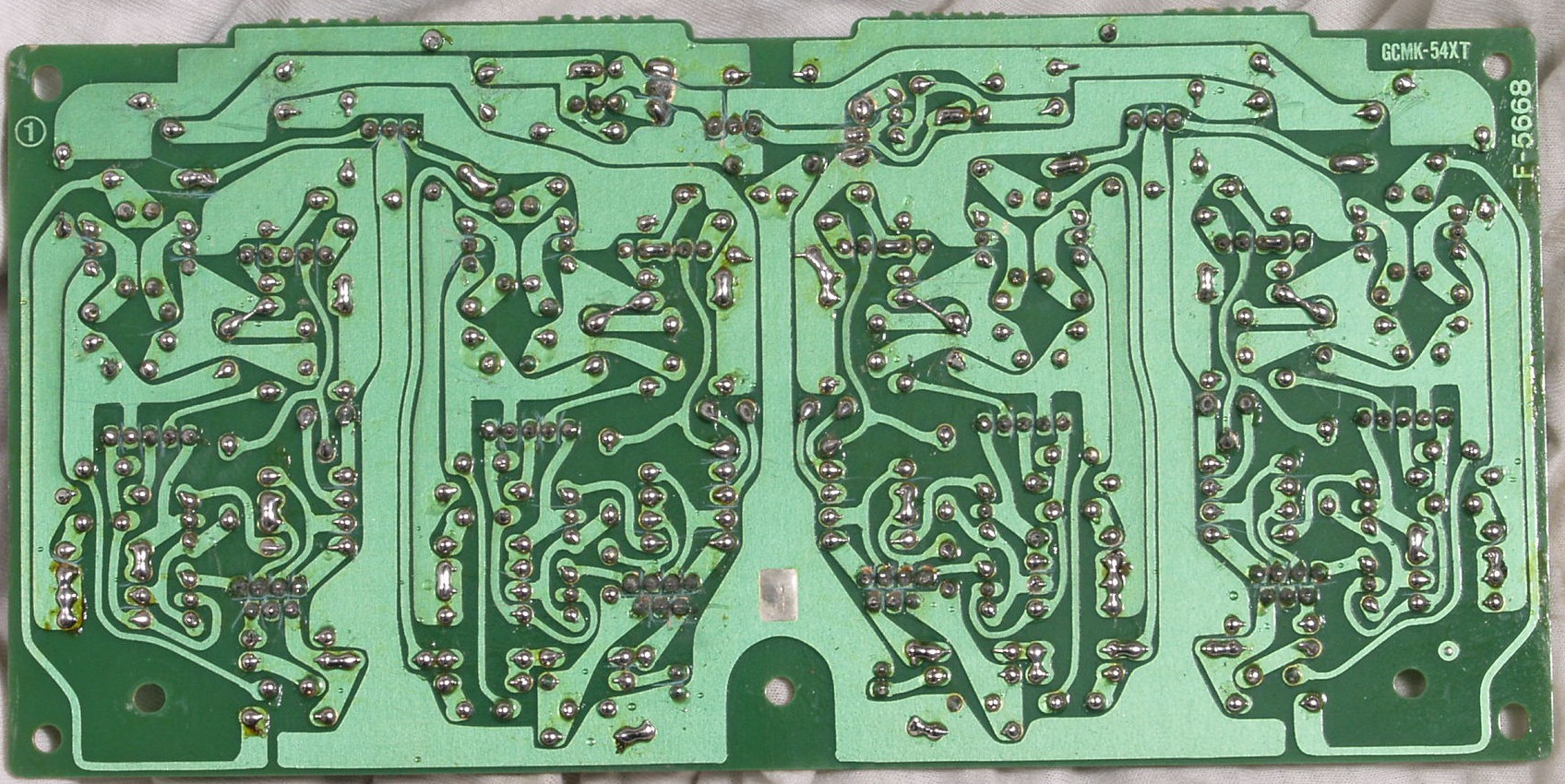

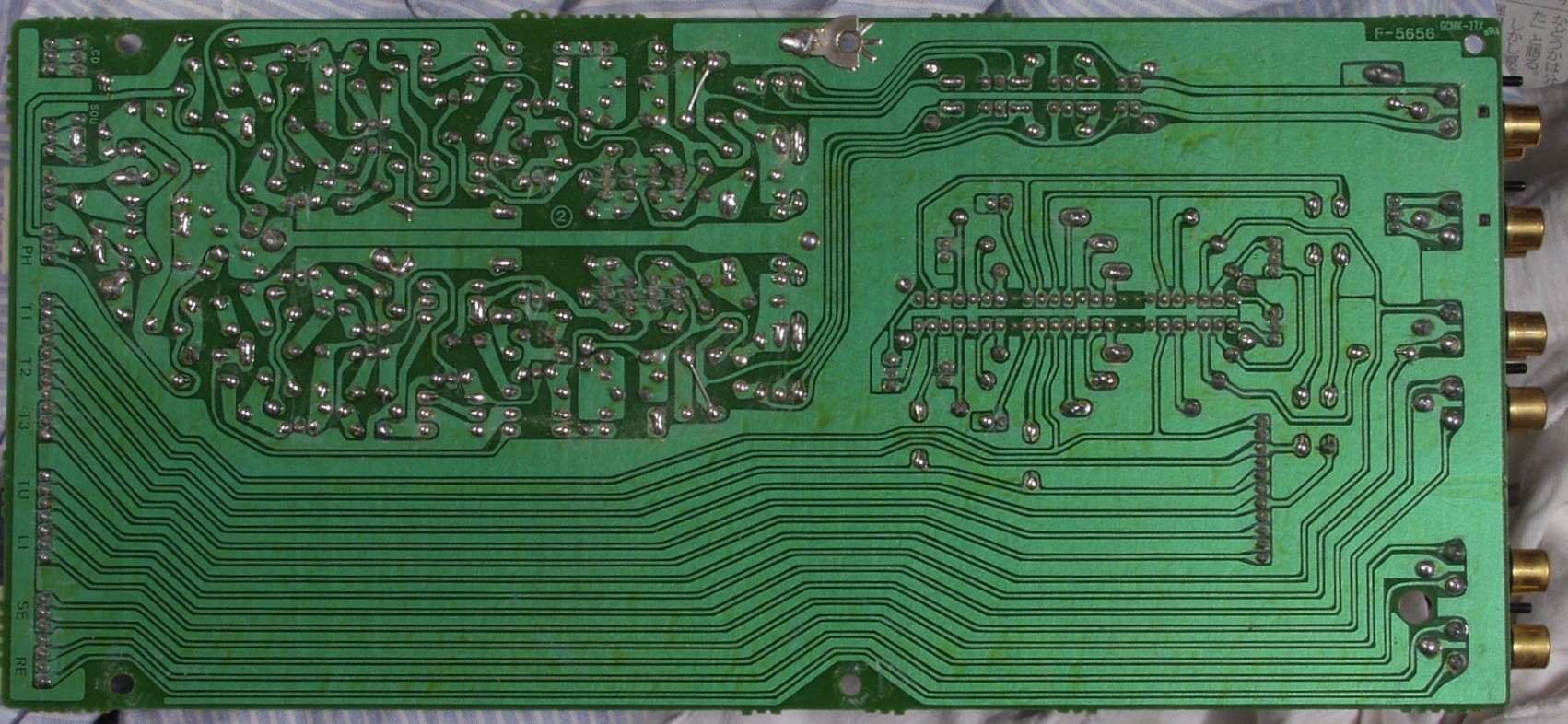

Ｃ１Ｃ．　修理前　ＥＱ基板裏

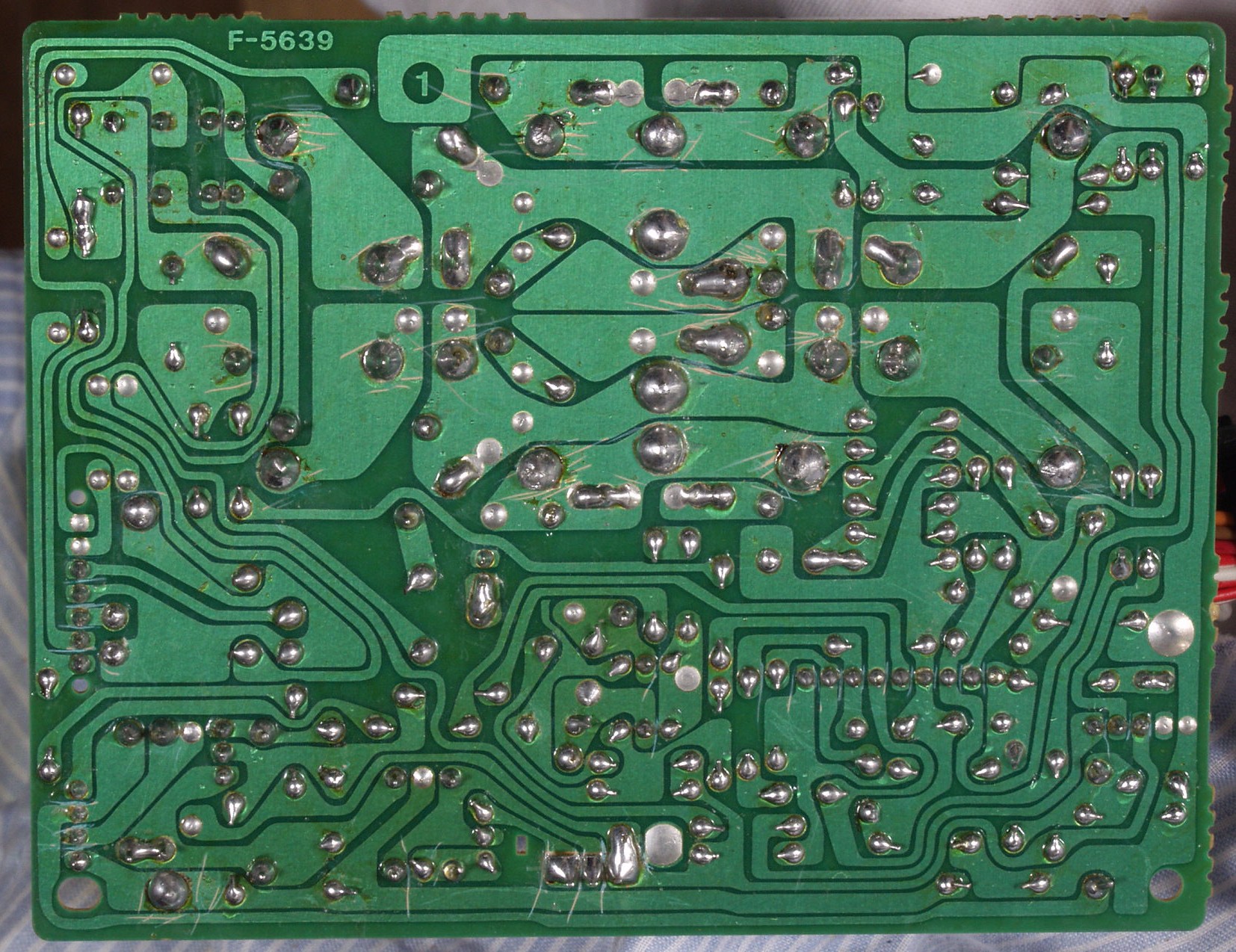

Ｃ１Ｄ．　修理後（ハンダ補正）　ＥＱ基板裏　　全ての半田をやり修す

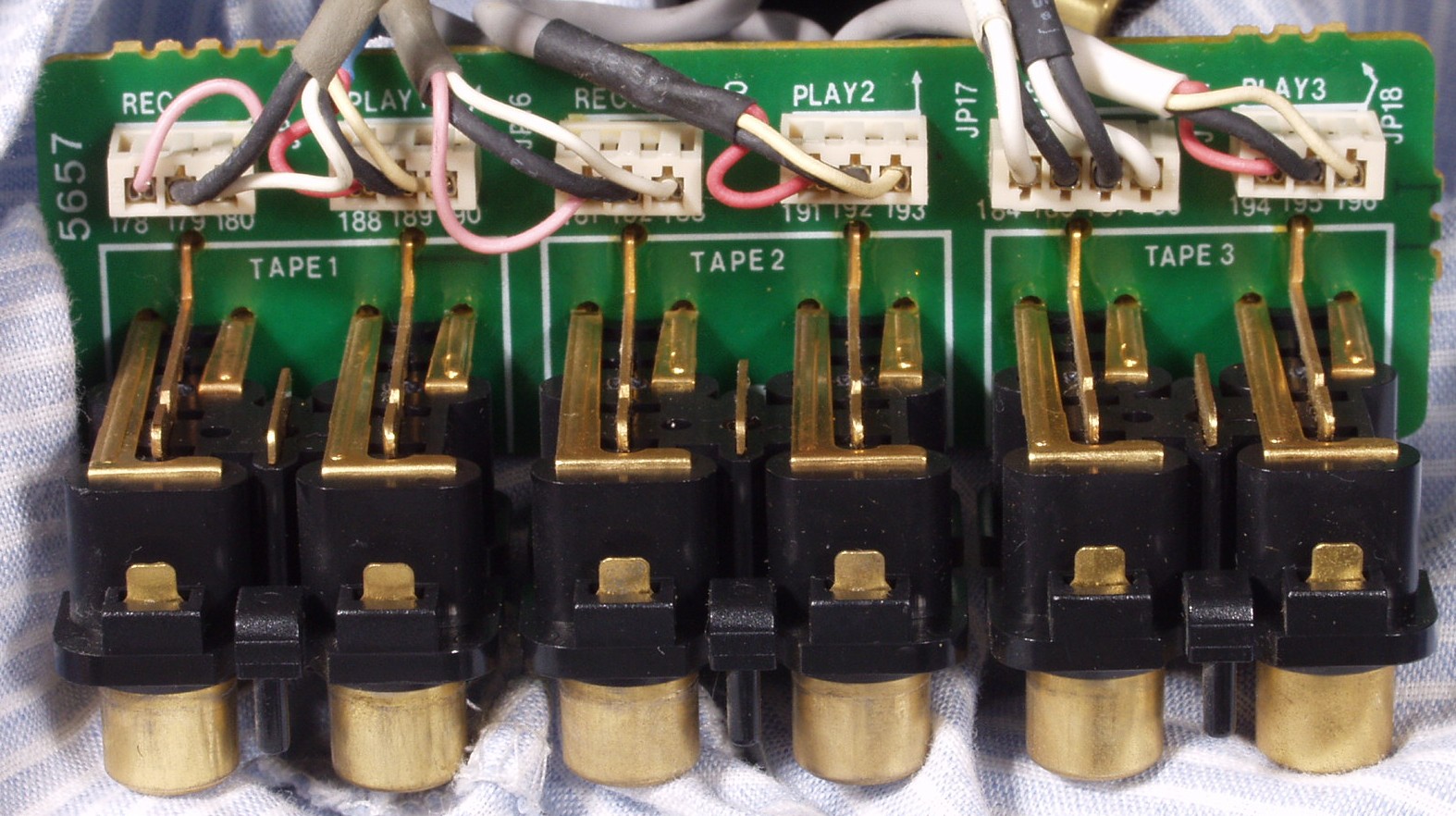

Ｃ１E−１．　修理前　Ｔａｐｅ入出力ＲＣＡ端子

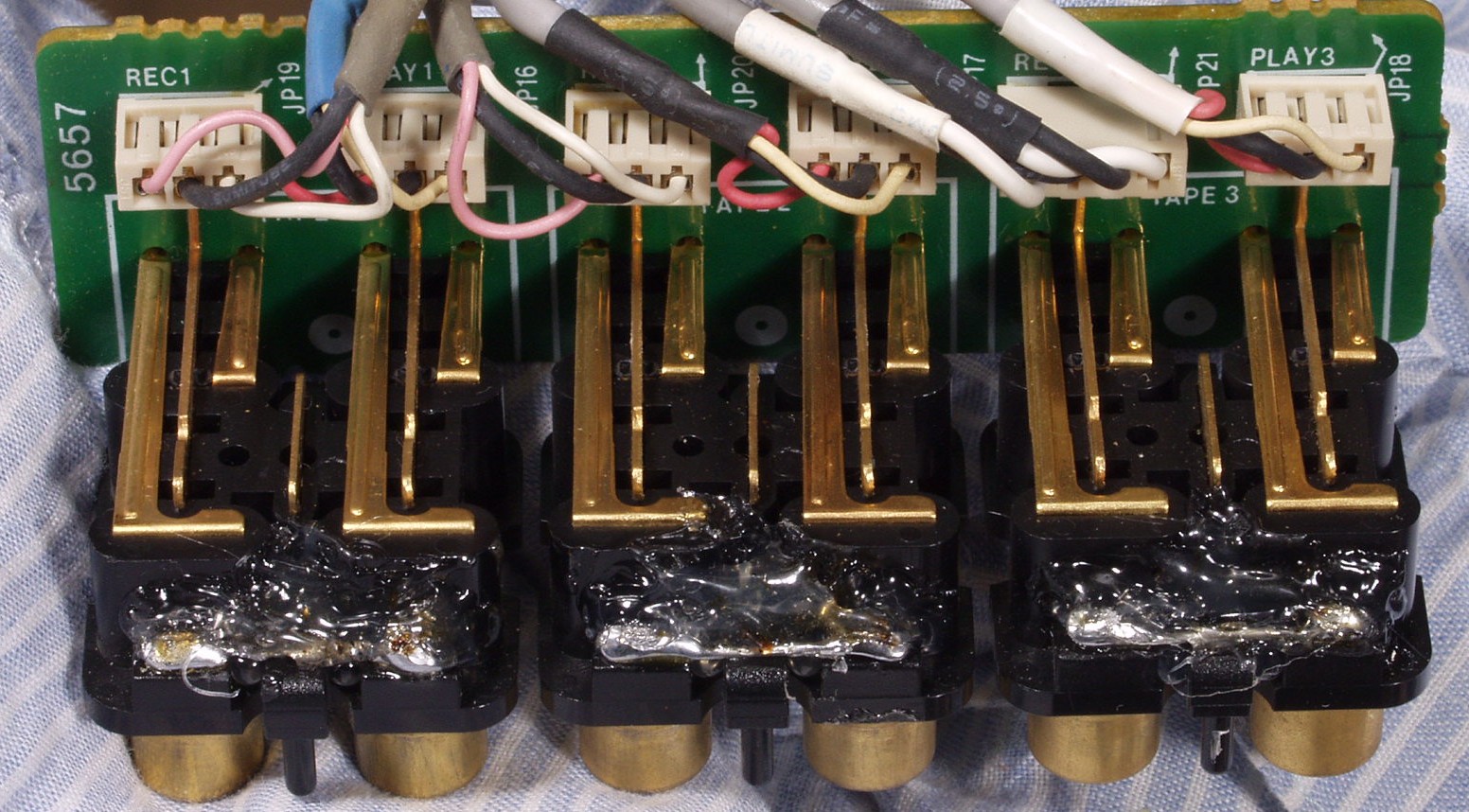

Ｃ１E−２．　修理後　Ｔａｐｅ入出力ＲＣＡ端子　各入力ＲＬアースを結び、ホットボンドを充填する

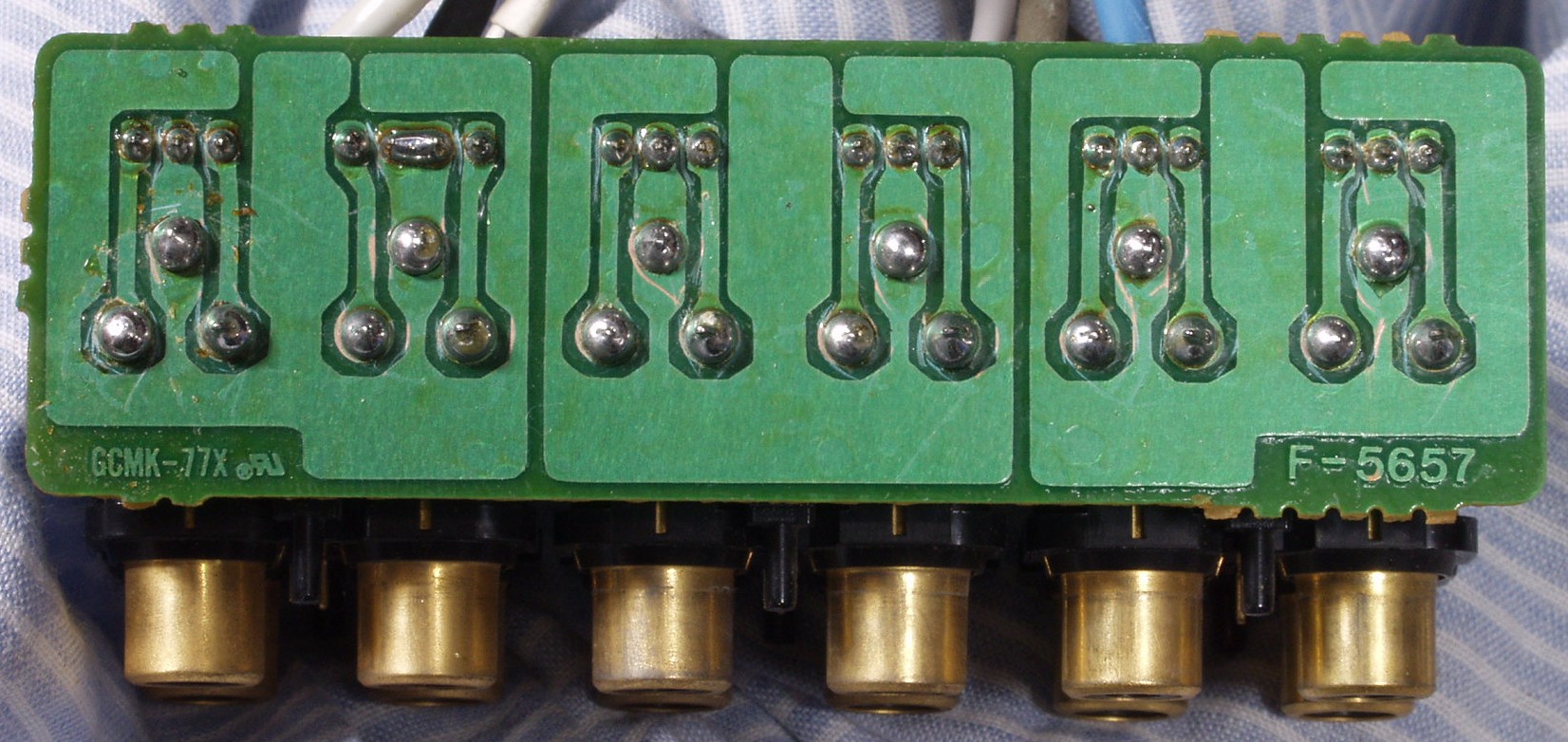

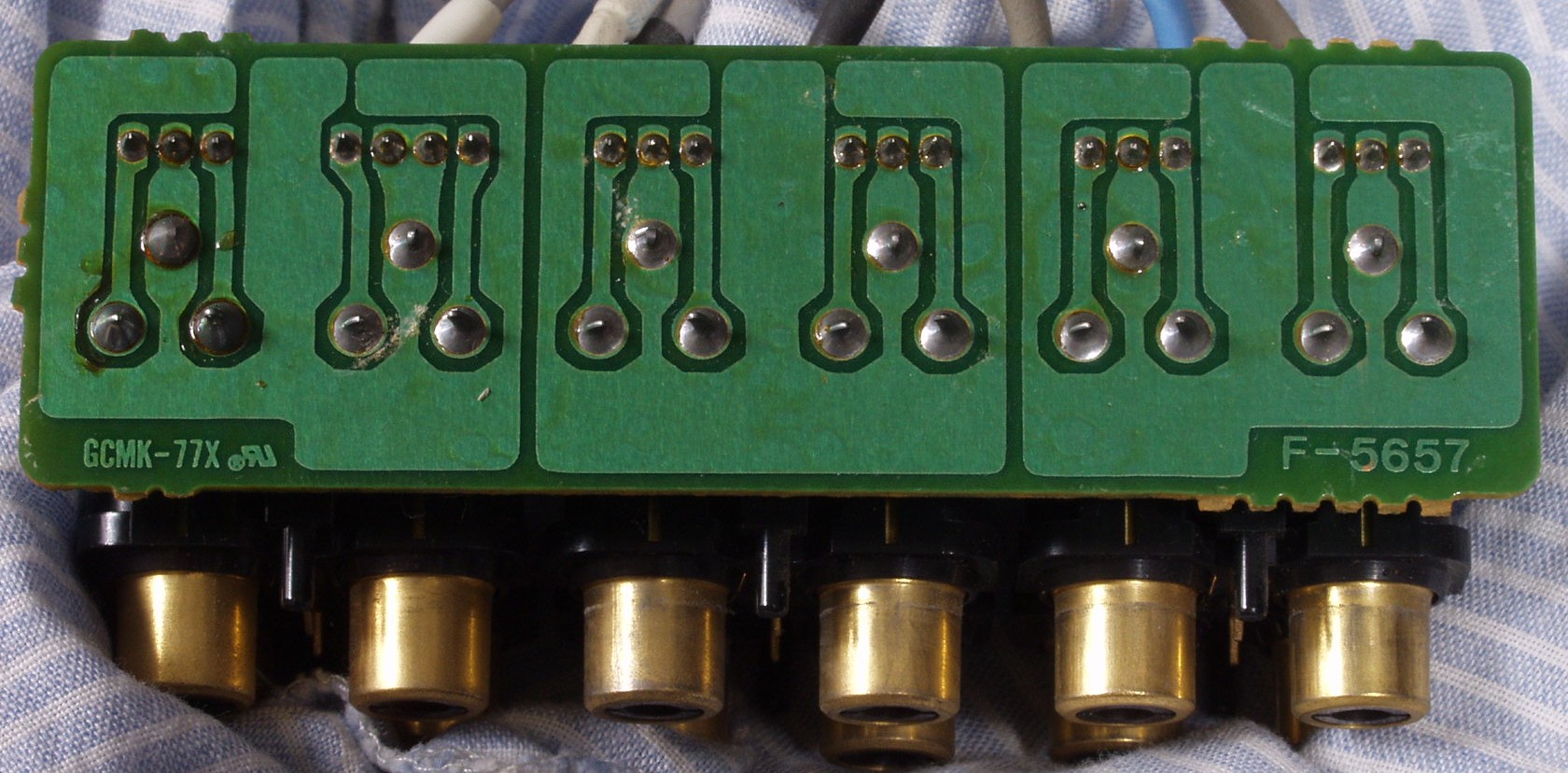

Ｃ１E−３．　修理前　Ｔａｐｅ入出力ＲＣＡ端子裏

Ｃ１E−４．　修理（ハンダ補正）後　Ｔａｐｅ入出力ＲＣＡ端子裏　　全ての半田をやり修す

Ｃ１Ｆ．修理前　メインＡＭＰ入力端子の修理。

修理（ハンダ補正）後

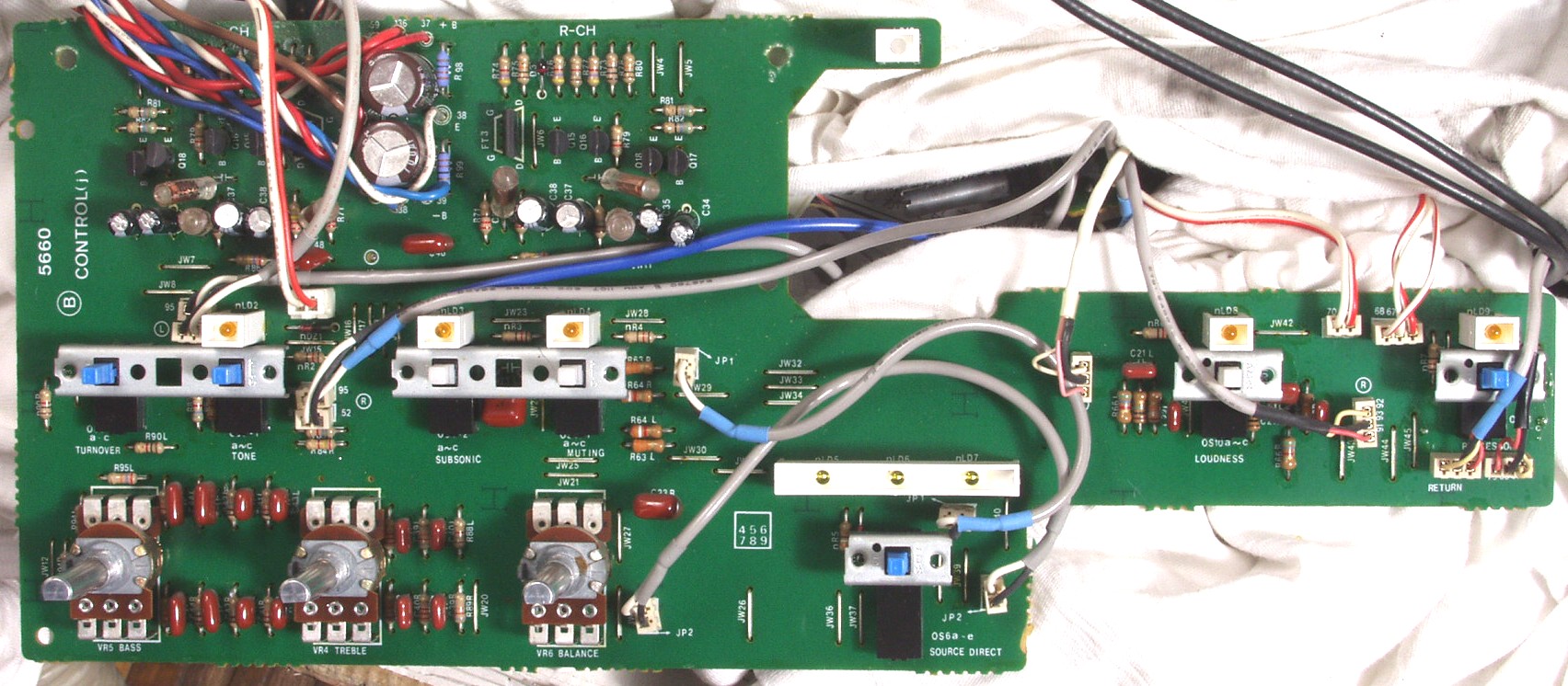

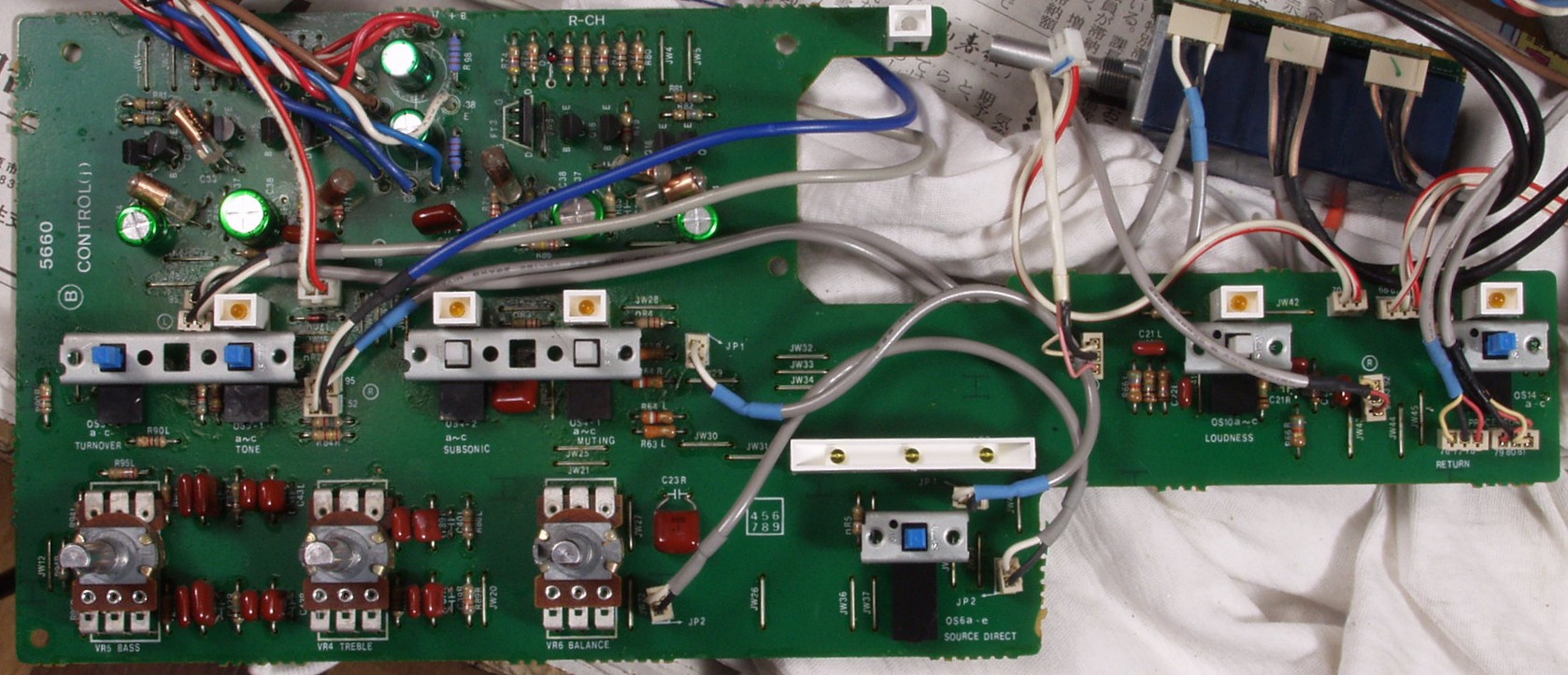

Ｃ２Ａ．　修理前　コントロール1�T基板

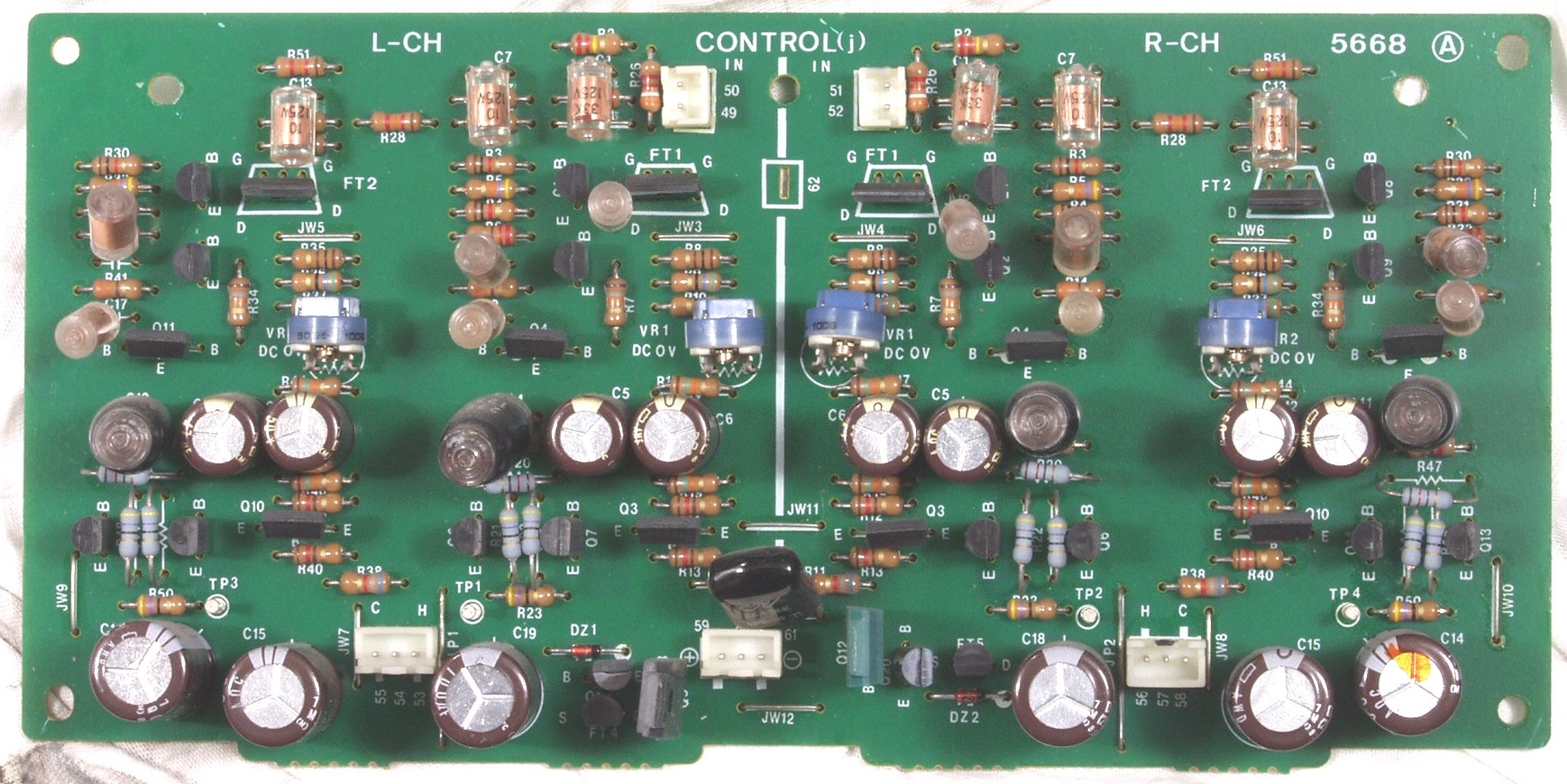

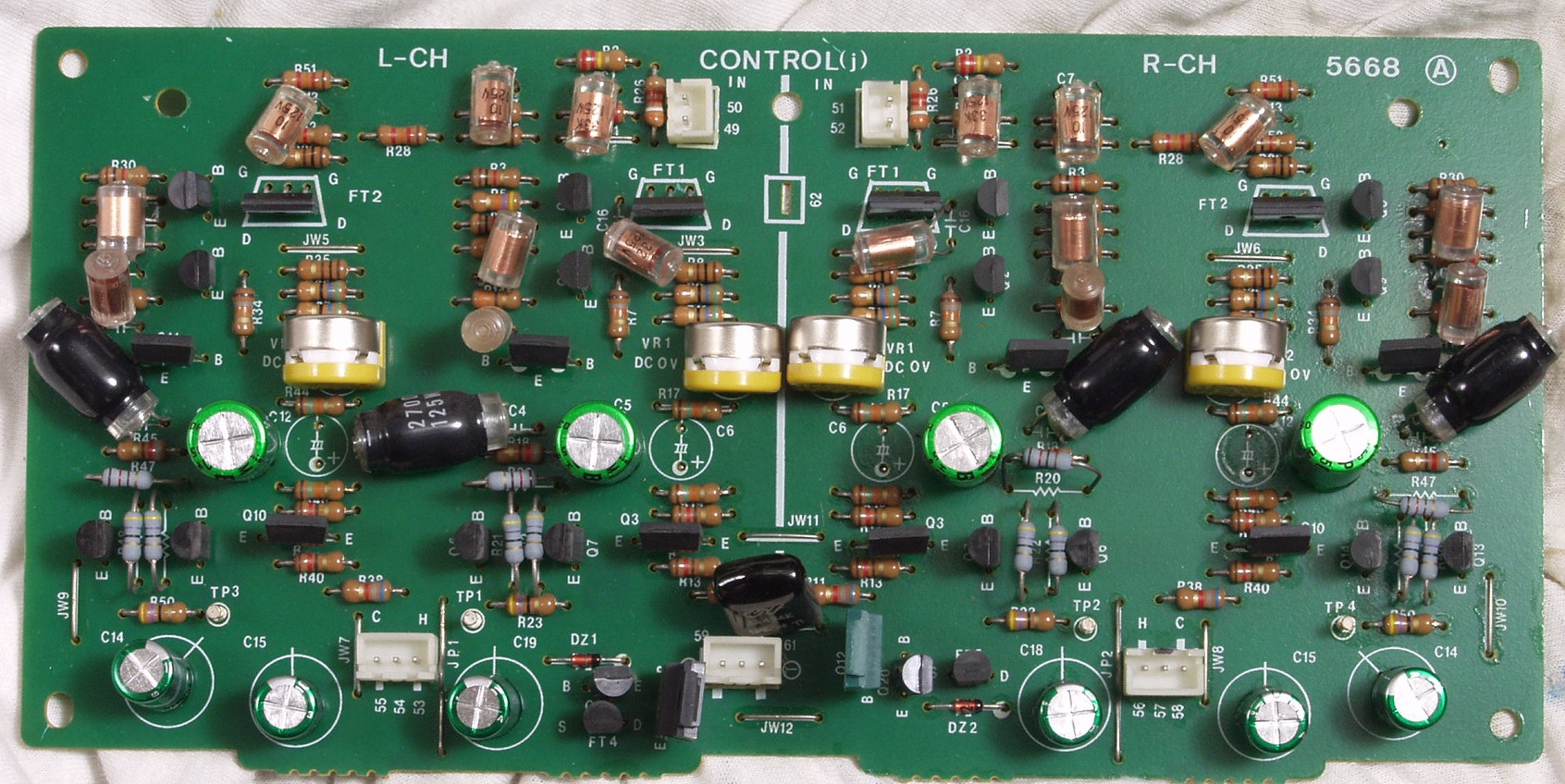

Ｃ２Ｂ．　修理後　コントロール基板�T　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１４個、ＦＥＴ（電界効果トランジスター）４個、半固定ＶＲ４個交換

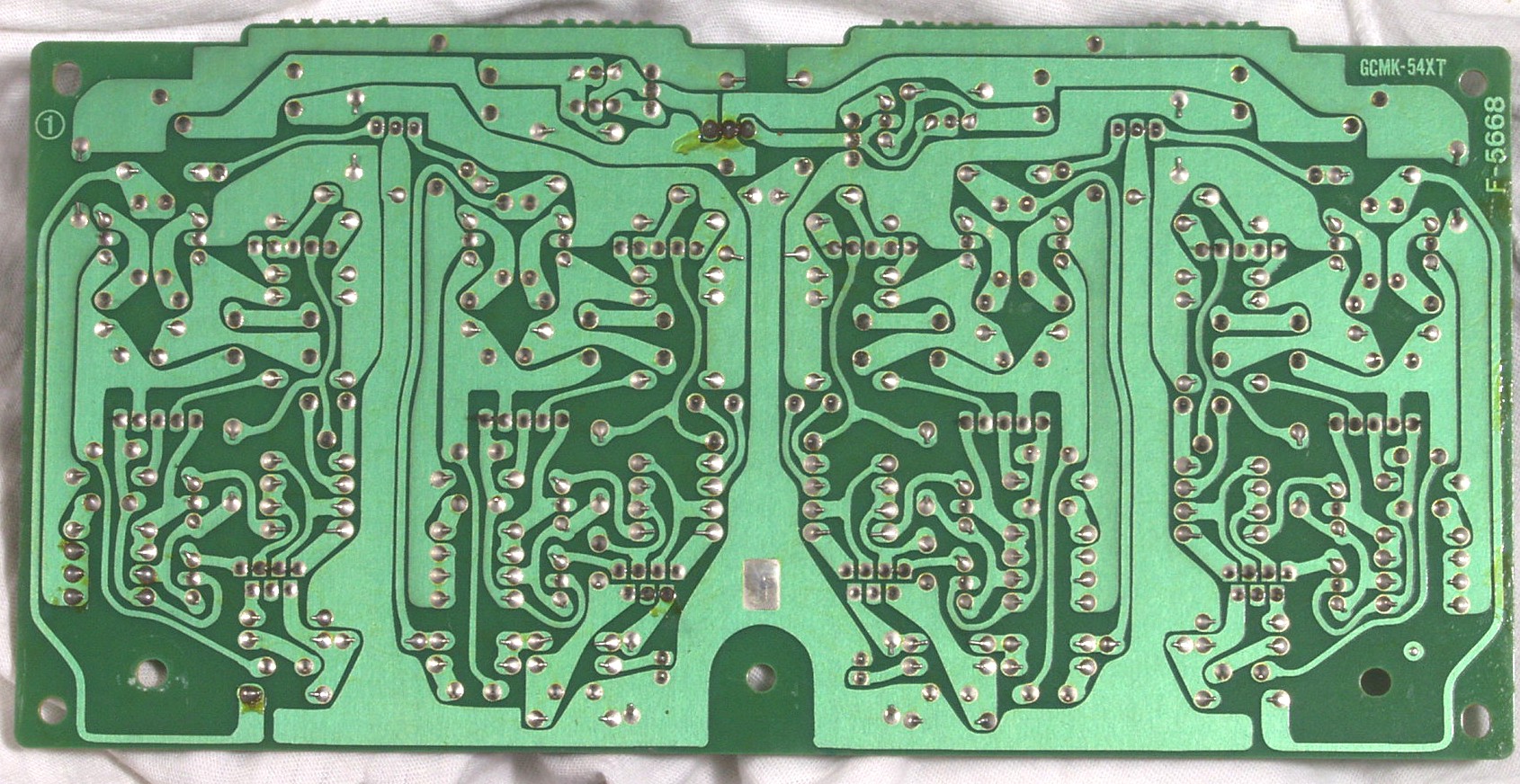

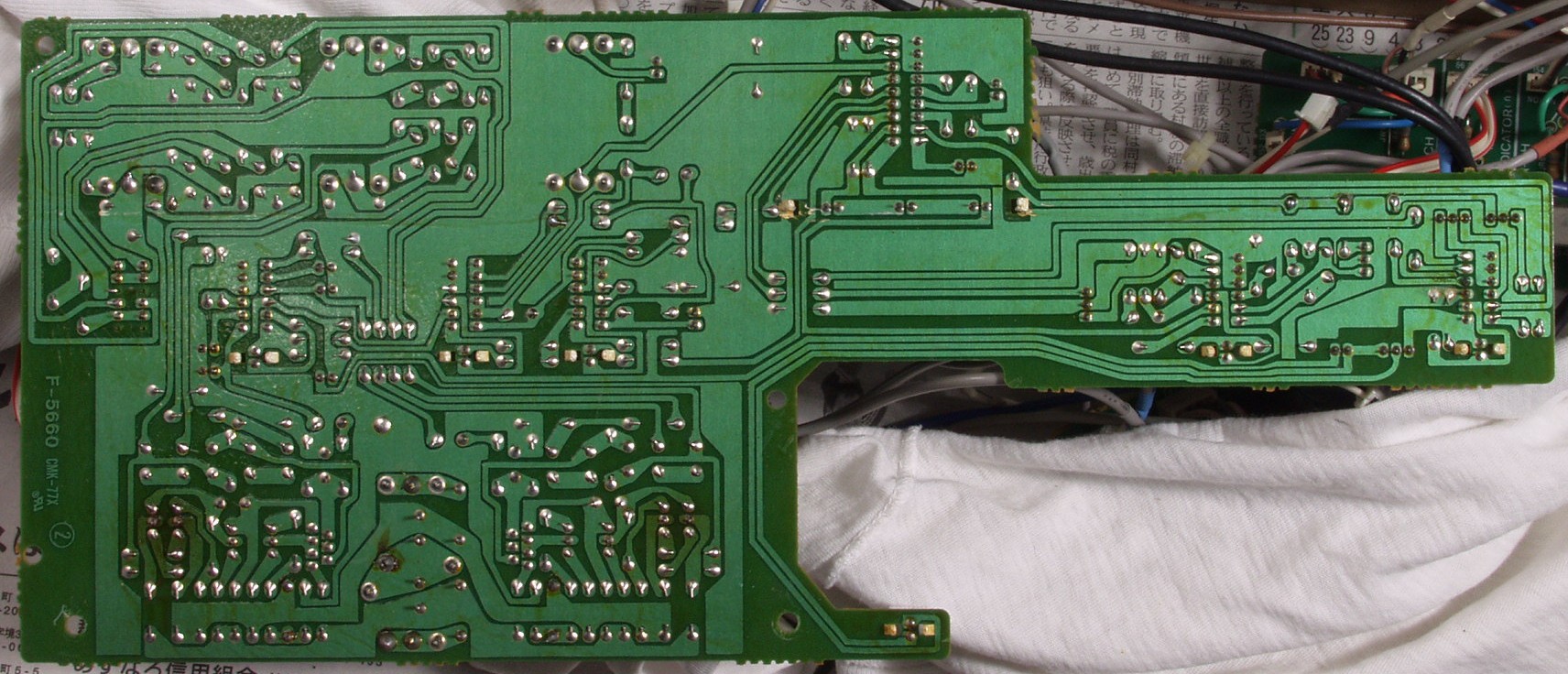

Ｃ２Ｃ．　修理前　コントロール基板�T裏

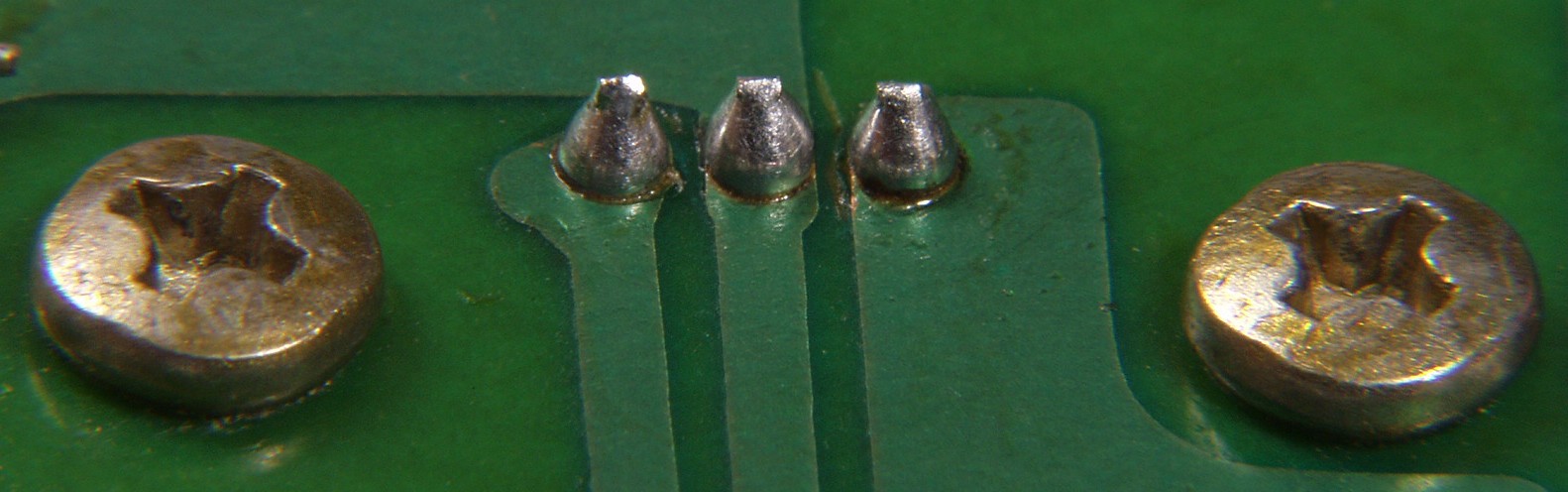

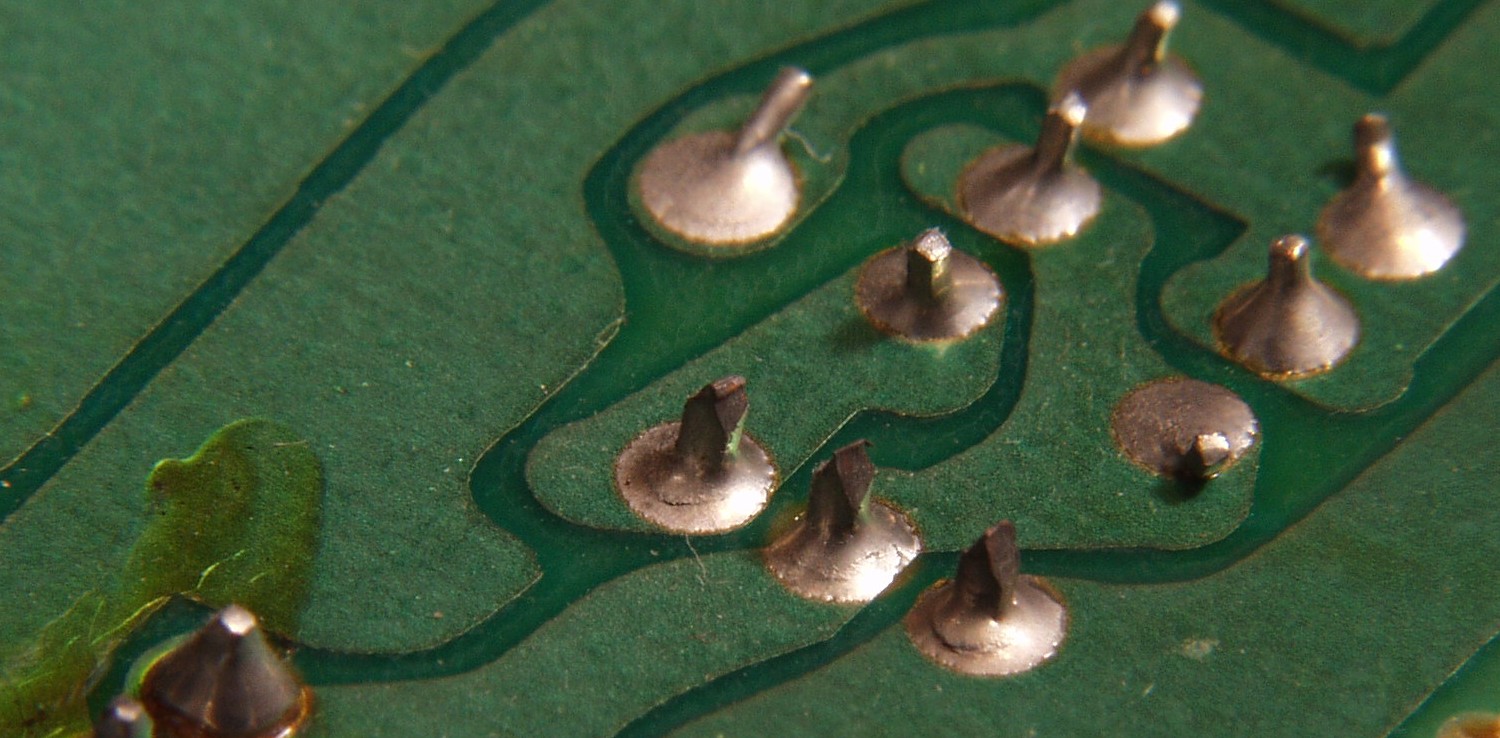

Ｃ２C−１．　修理前　コントロール基板�T裏　半田不良拡大

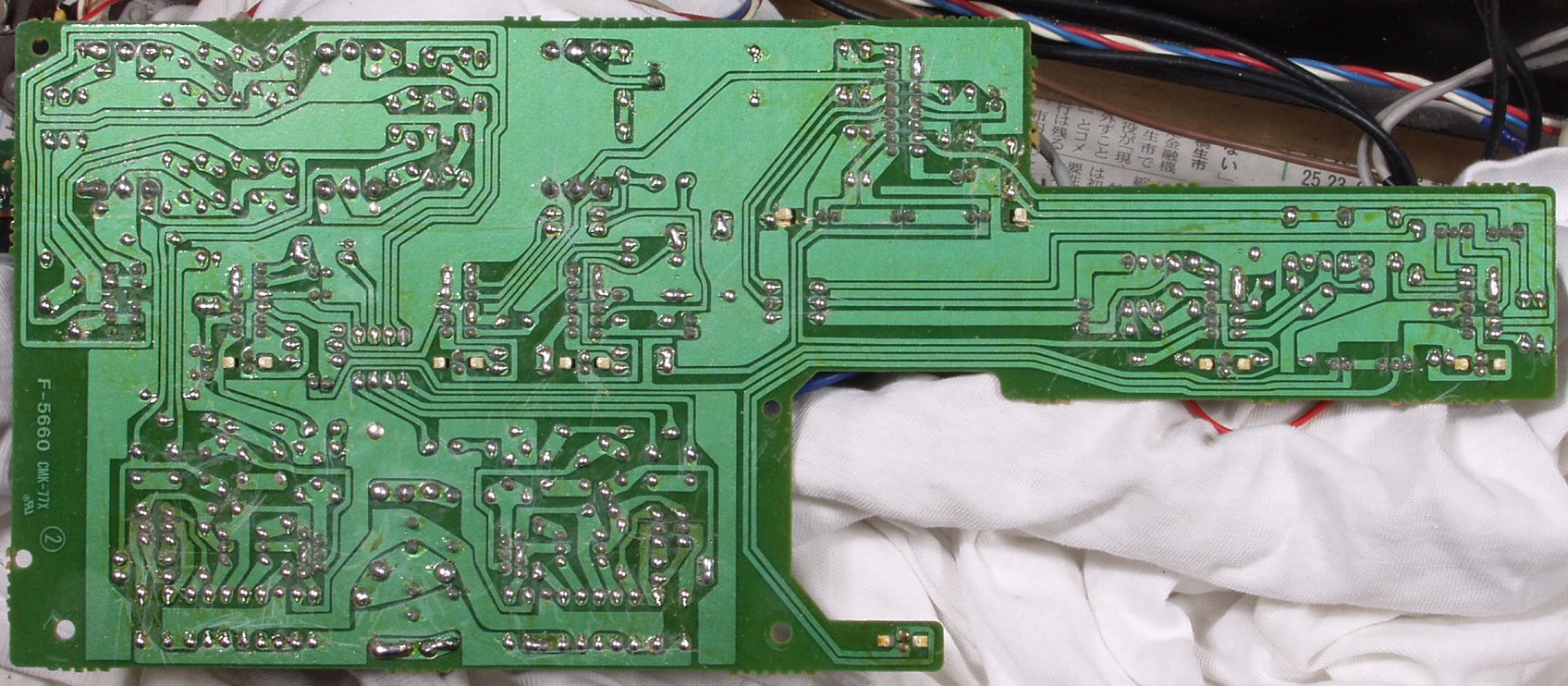

Ｃ２Ｄ．　修理（ハンダ補正）後　コントロール基板�T裏　　全ての半田をやり修す

Ｃ３Ａ．　修理前　コントロール基板�U

Ｃ３Ｂ．　修理後　コントロール基板�U　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　電解コンデンサー１０個、ＦＥＴ（電界効果トランジスター）２個、バランスＶＲ交換

Ｃ３Ｃ．　修理前　コントロール基板�U裏

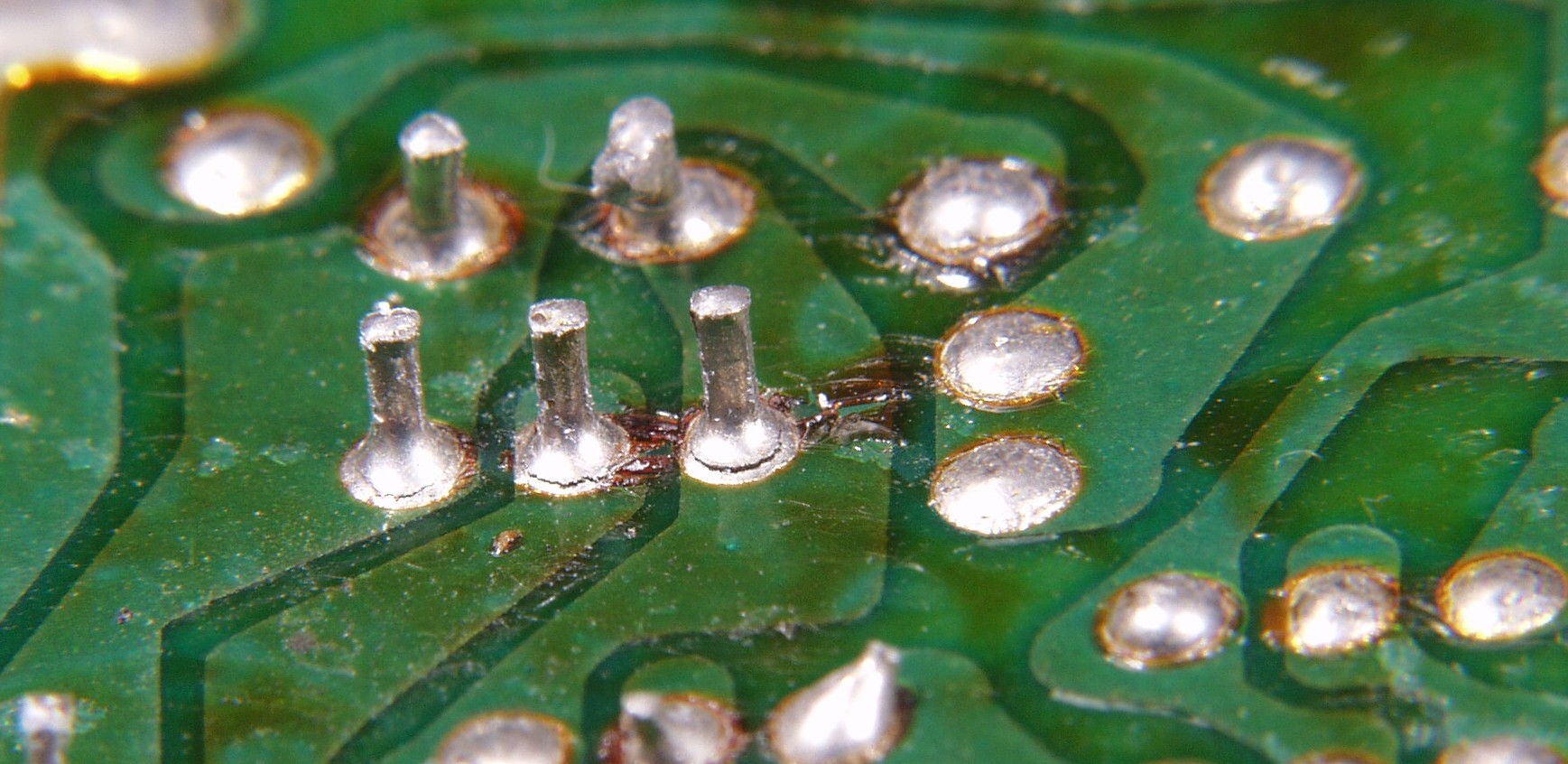

Ｃ３C−１．　修理前　コントロール基板�U裏　半田不良拡大

Ｃ３Ｄ．　修理（ハンダ補正）後　コントロール基板�U裏

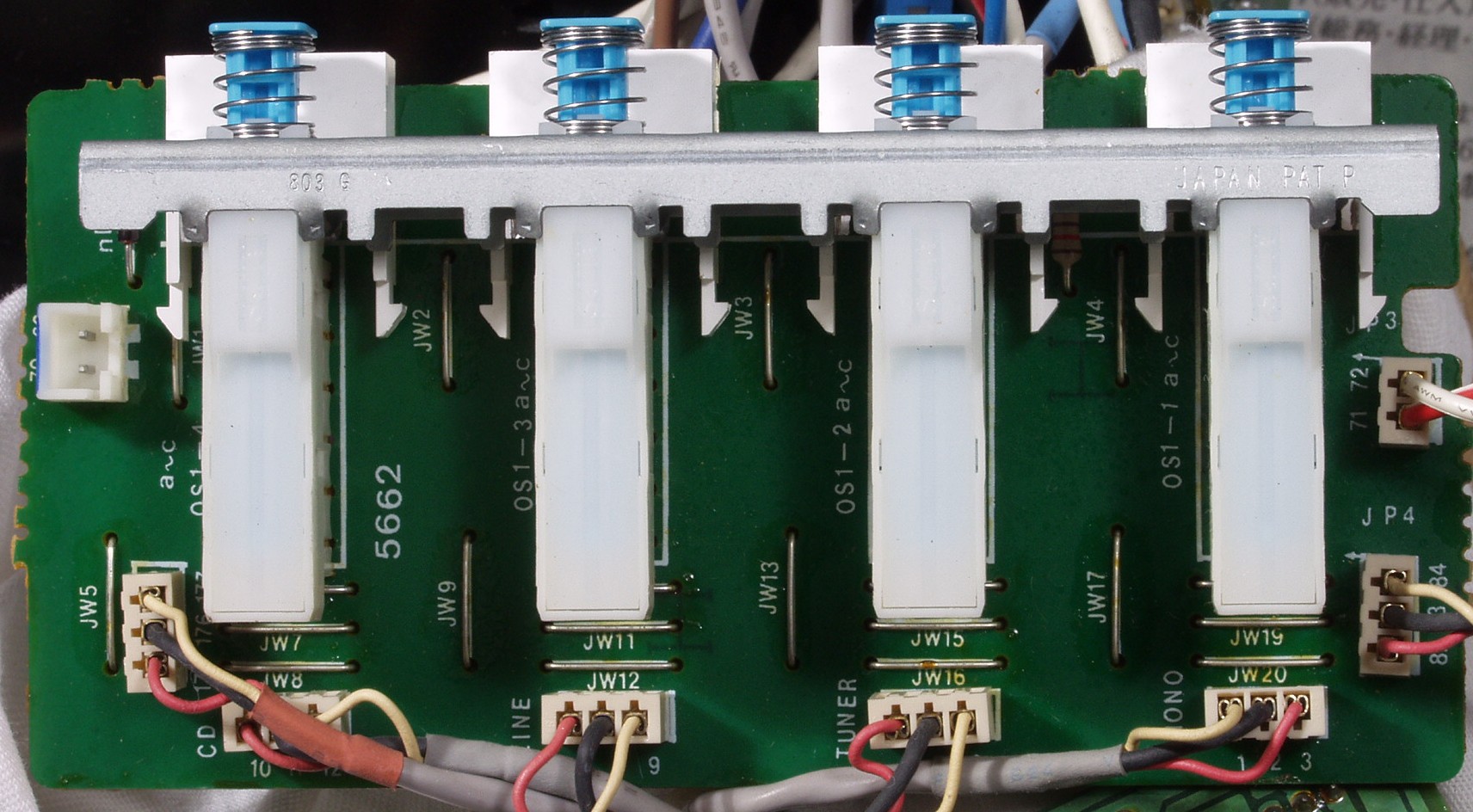

Ｃ４Ａ．　修理前　入力切り替えＳＷ基板

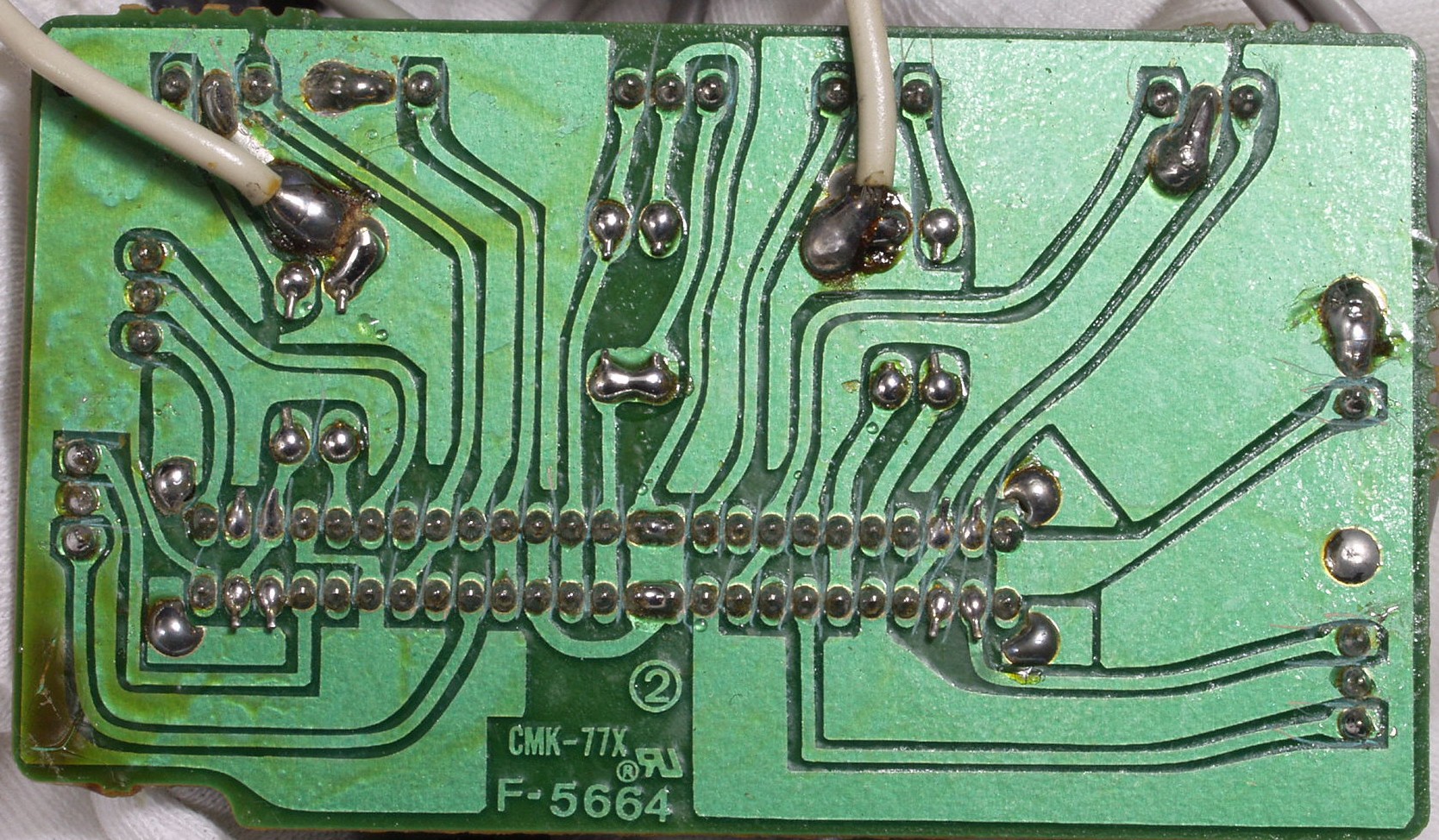

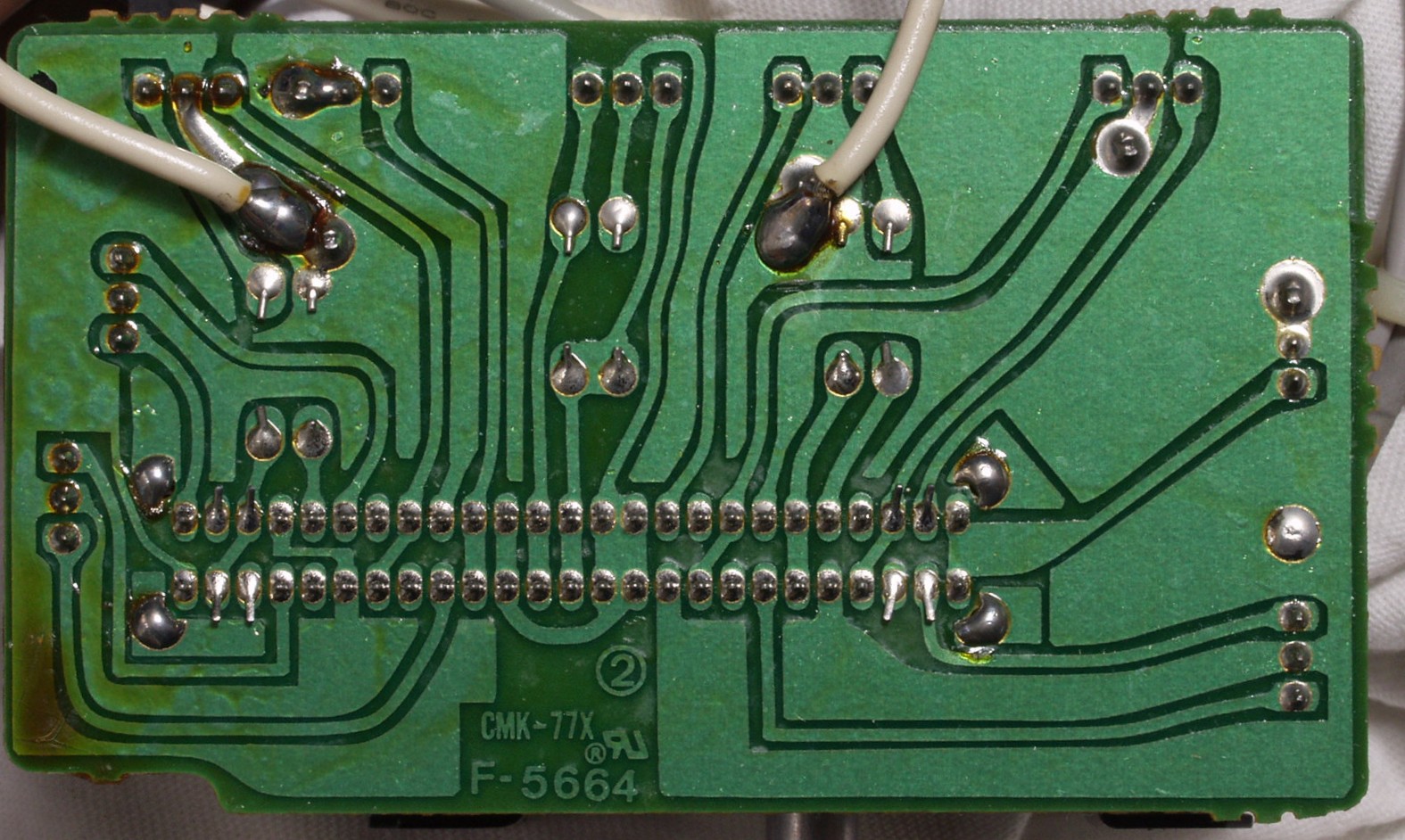

Ｃ４Ｂ．　修理前　入力切り替えＳＷ基板裏

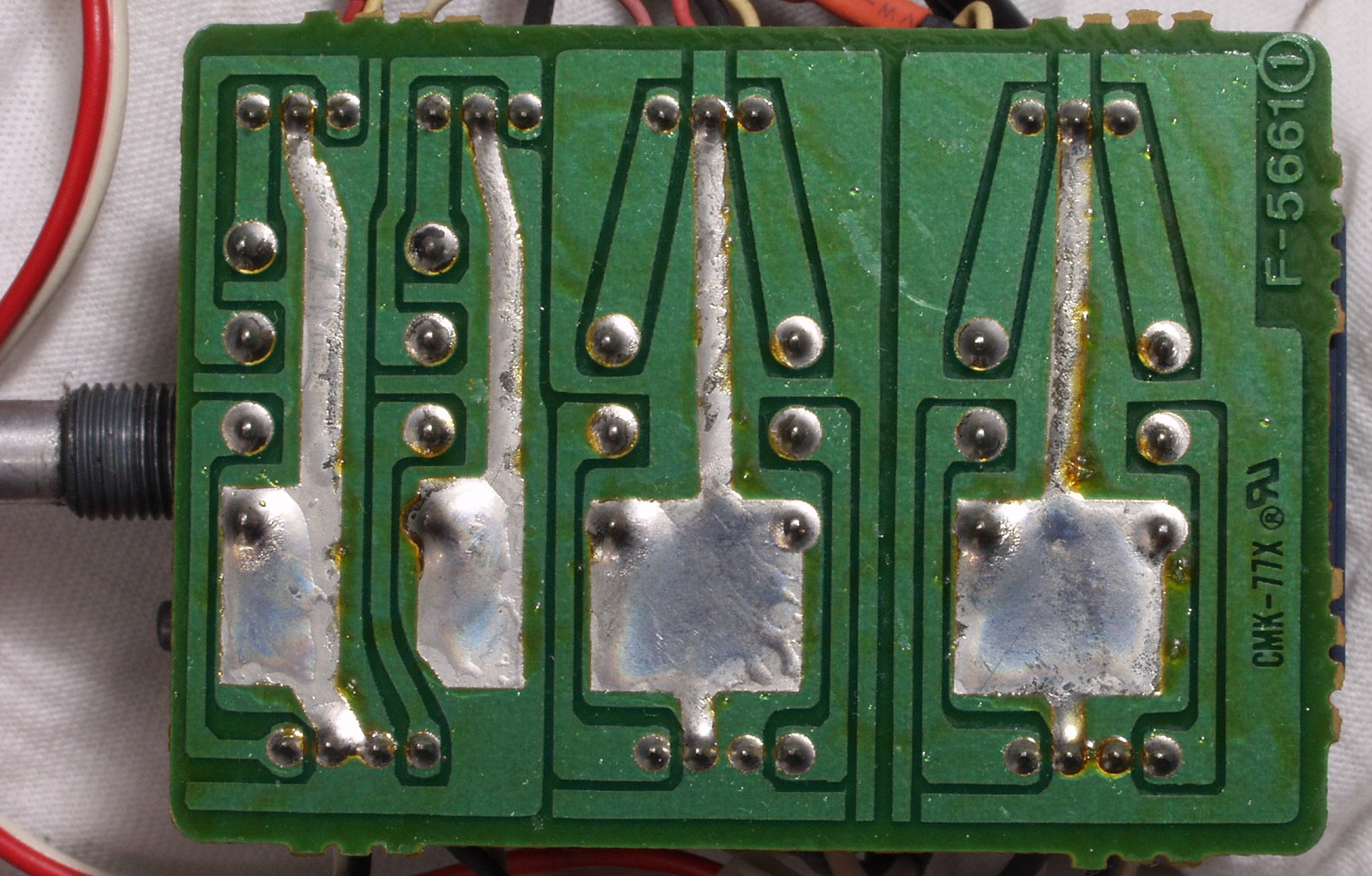

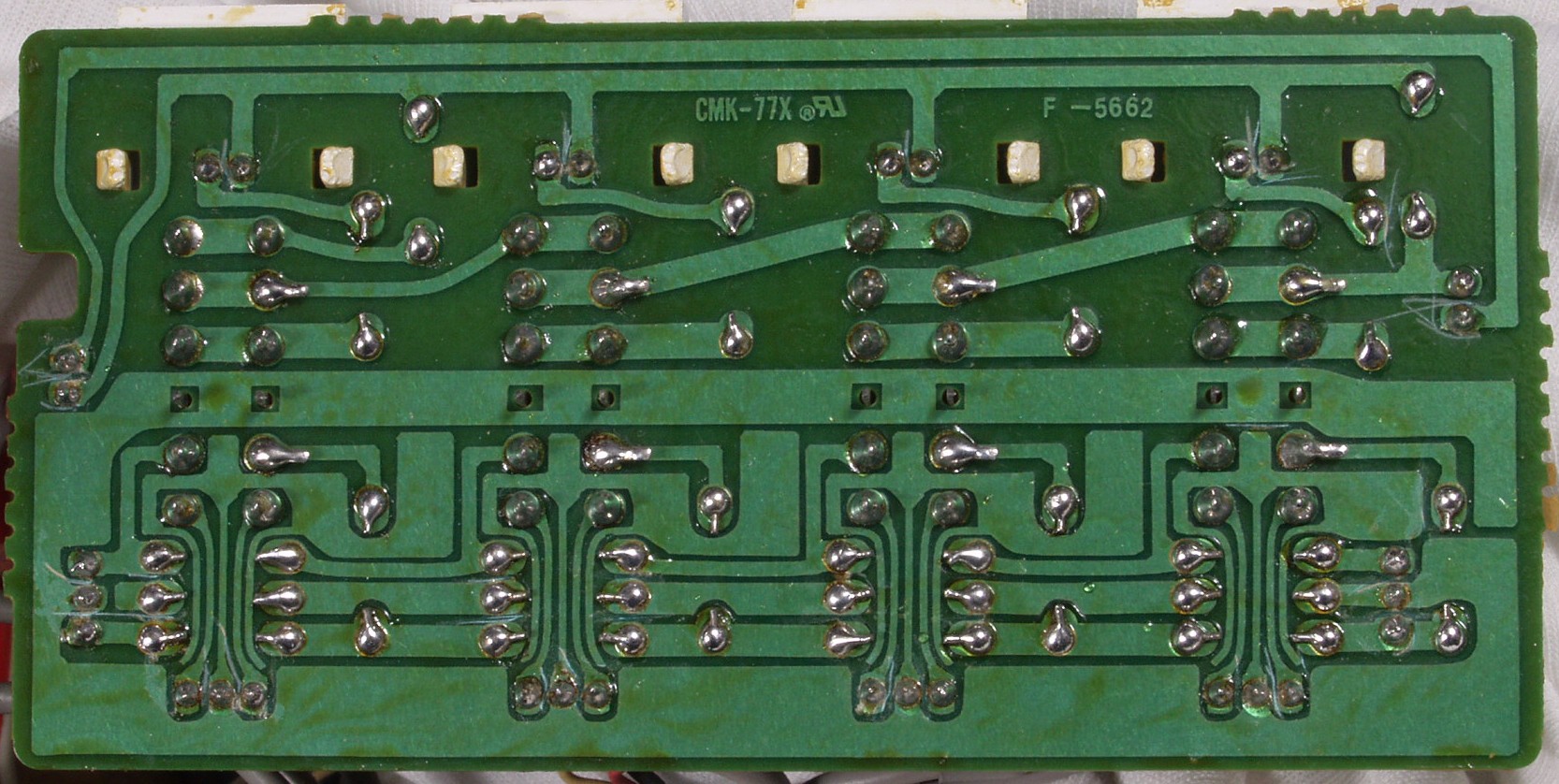

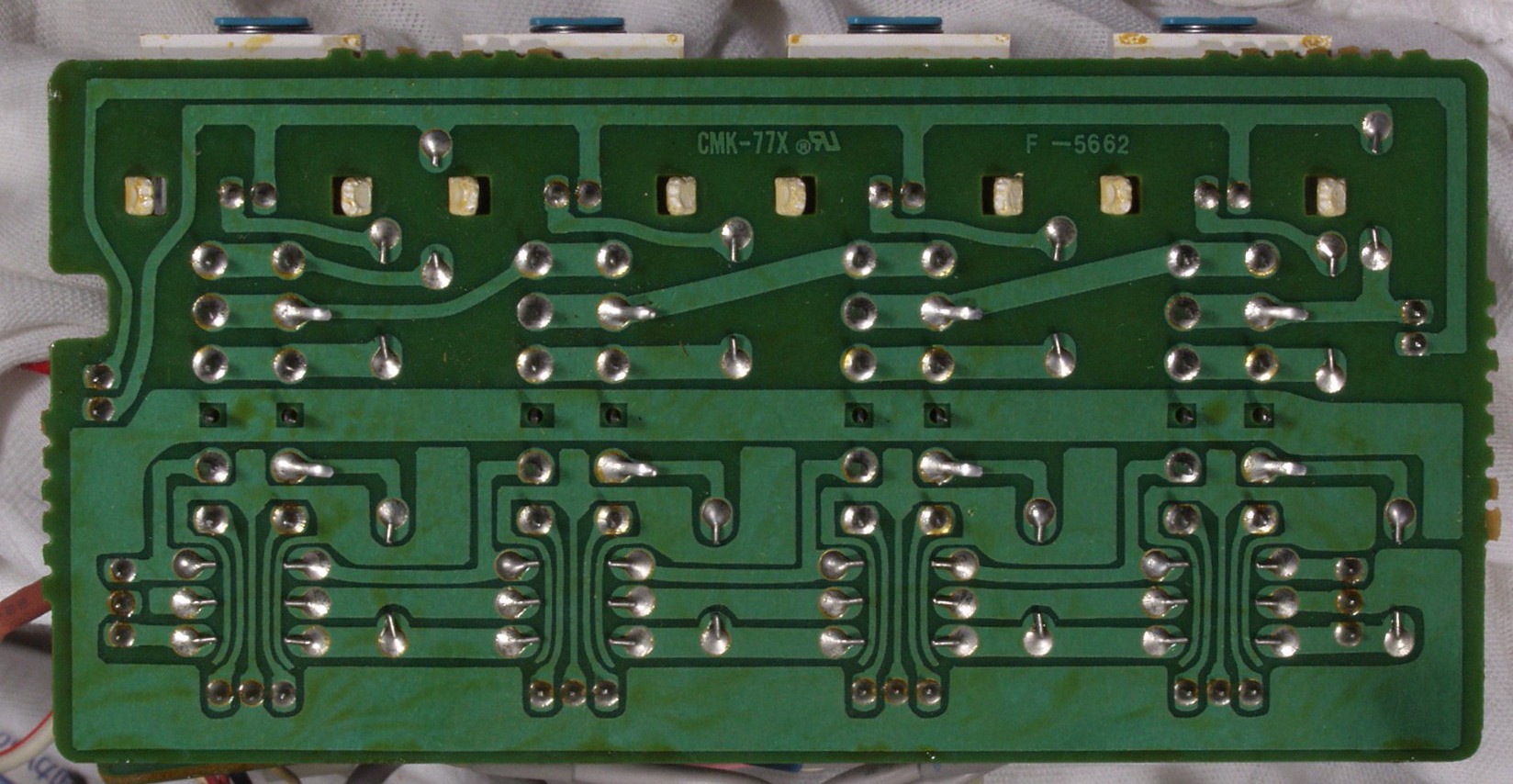

Ｃ４Ｃ．　修理（ハンダ補正）後　入力切り替えＳＷ基板裏　全ての半田をやり修す

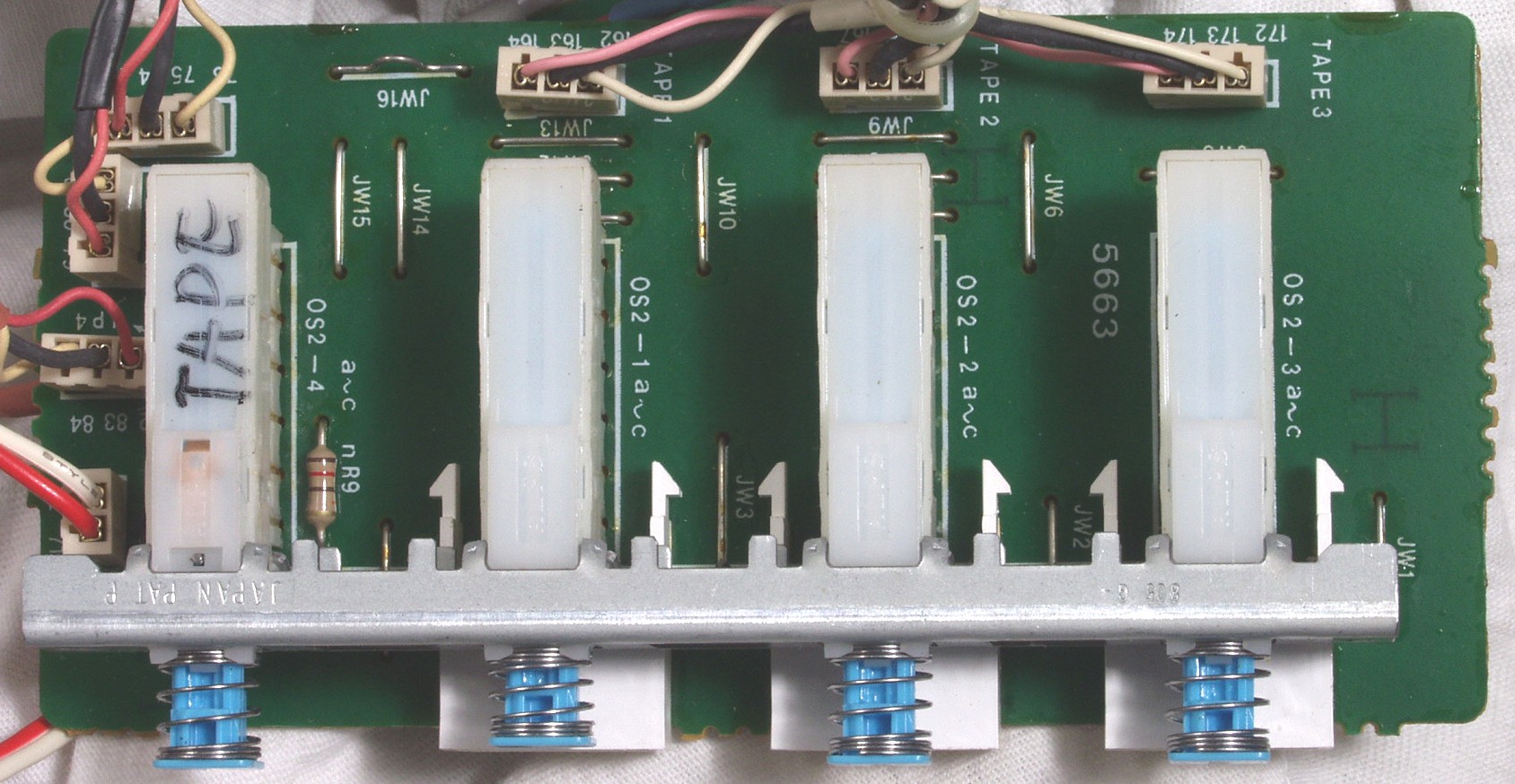

Ｃ４Ｄ．　修理前　ＴＡＰＥ切り替えＳＷ基板

Ｃ４Ｅ．　修理前　ＴＡＰＥ切り替えＳＷ基板裏

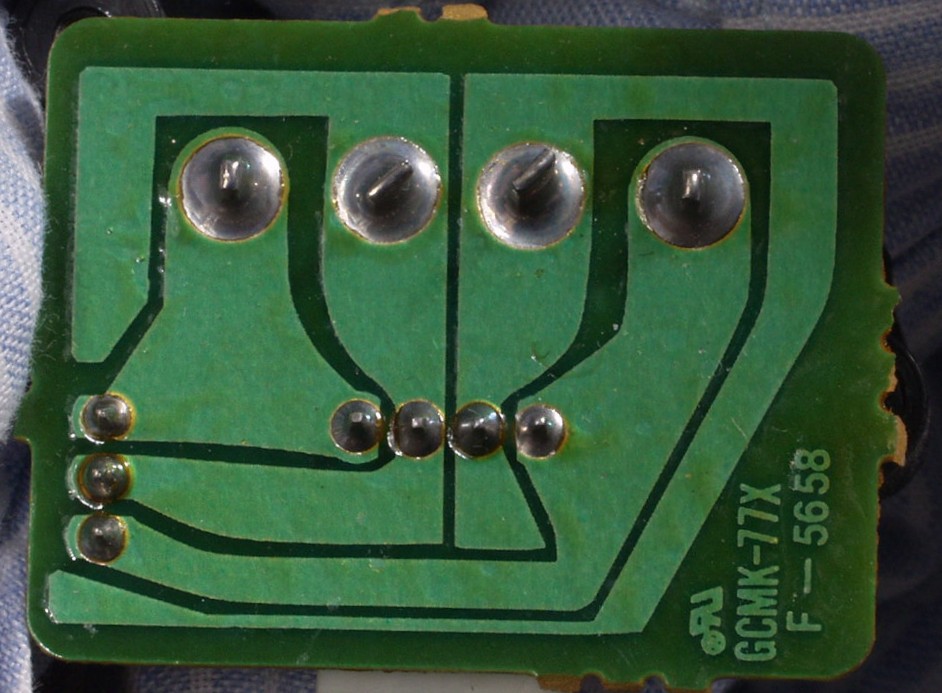

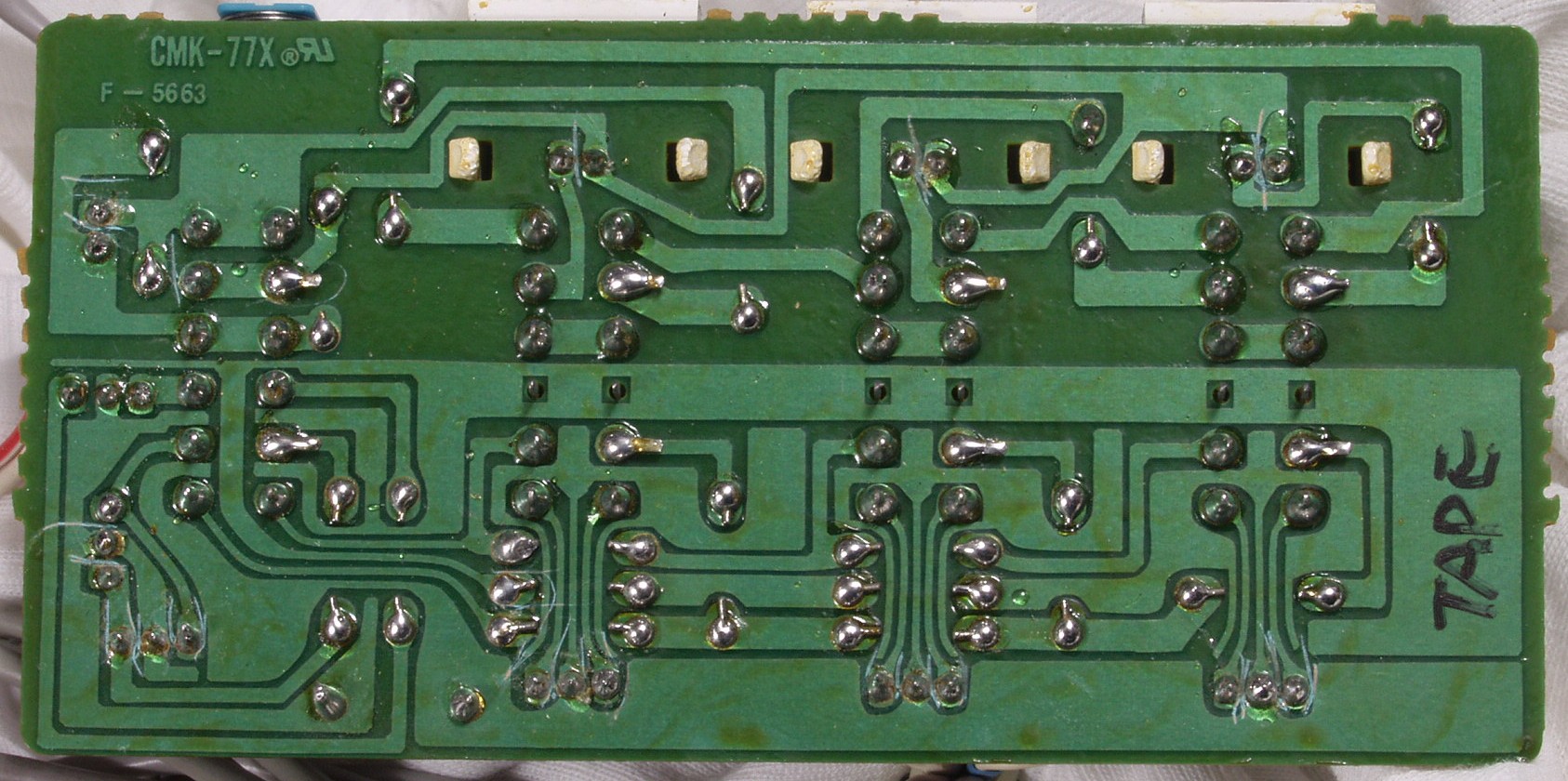

Ｃ４Ｆ．　修理（ハンダ補正）後　ＴＡＰＥ切り替えＳＷ基板裏　　全ての半田をやり修す

Ｃ４Ｇ．　修理前　ＲＥＣ−ＯＵＴ切り替えＳＷ基板裏

Ｃ４Ｈ．　修理（ハンダ補正）後　ＲＥＣ−ＯＵＴ切り替えＳＷ基板裏　　全ての半田をやり修す

Ｃ４Ｉ．　修理前　メインＶＲ基板裏

Ｃ４Ｊ．　修理（ハンダ補正）後　メインＶＲ基板裏　全ての半田をやり修す

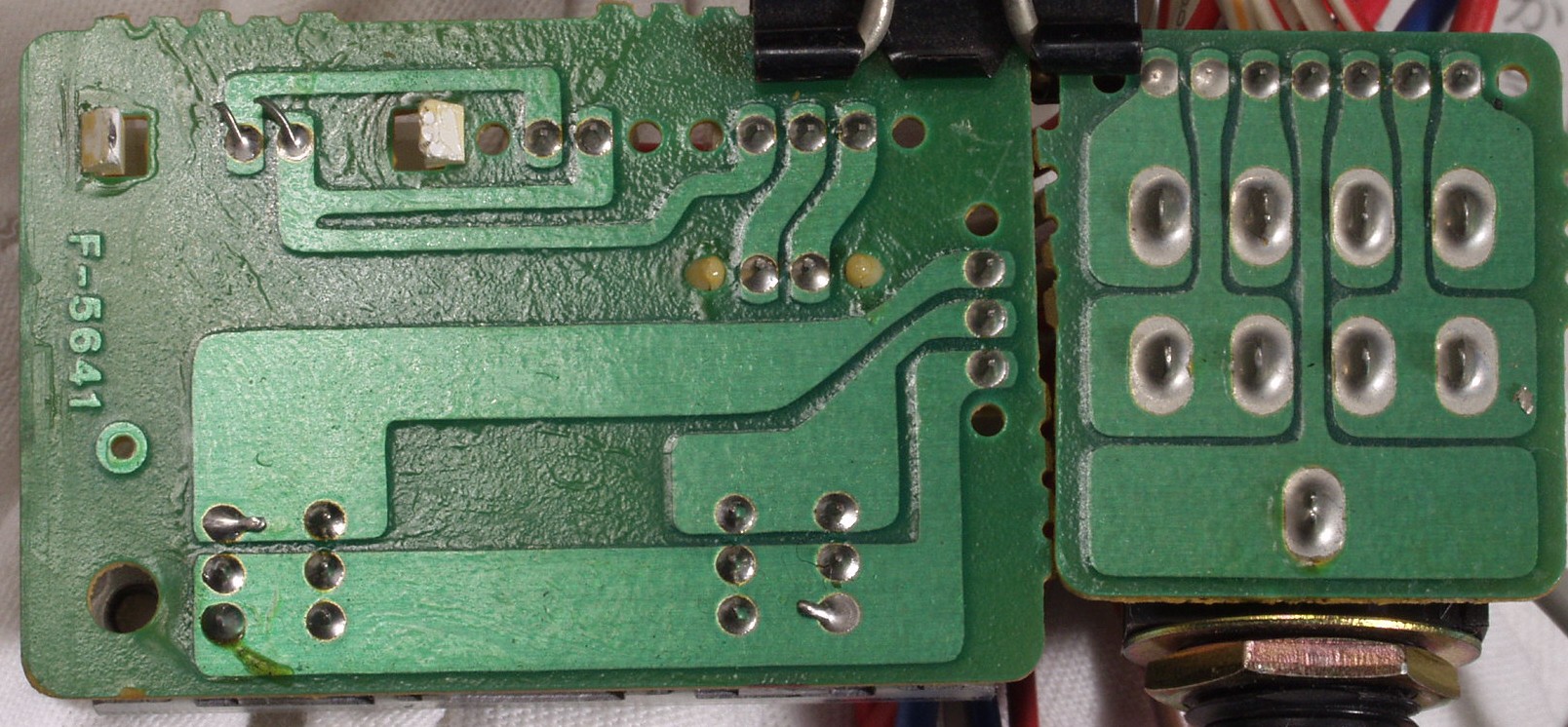

Ｃ４Ｋ．　修理前　電源ＳＷ＆イヤーホーンジャック基板裏

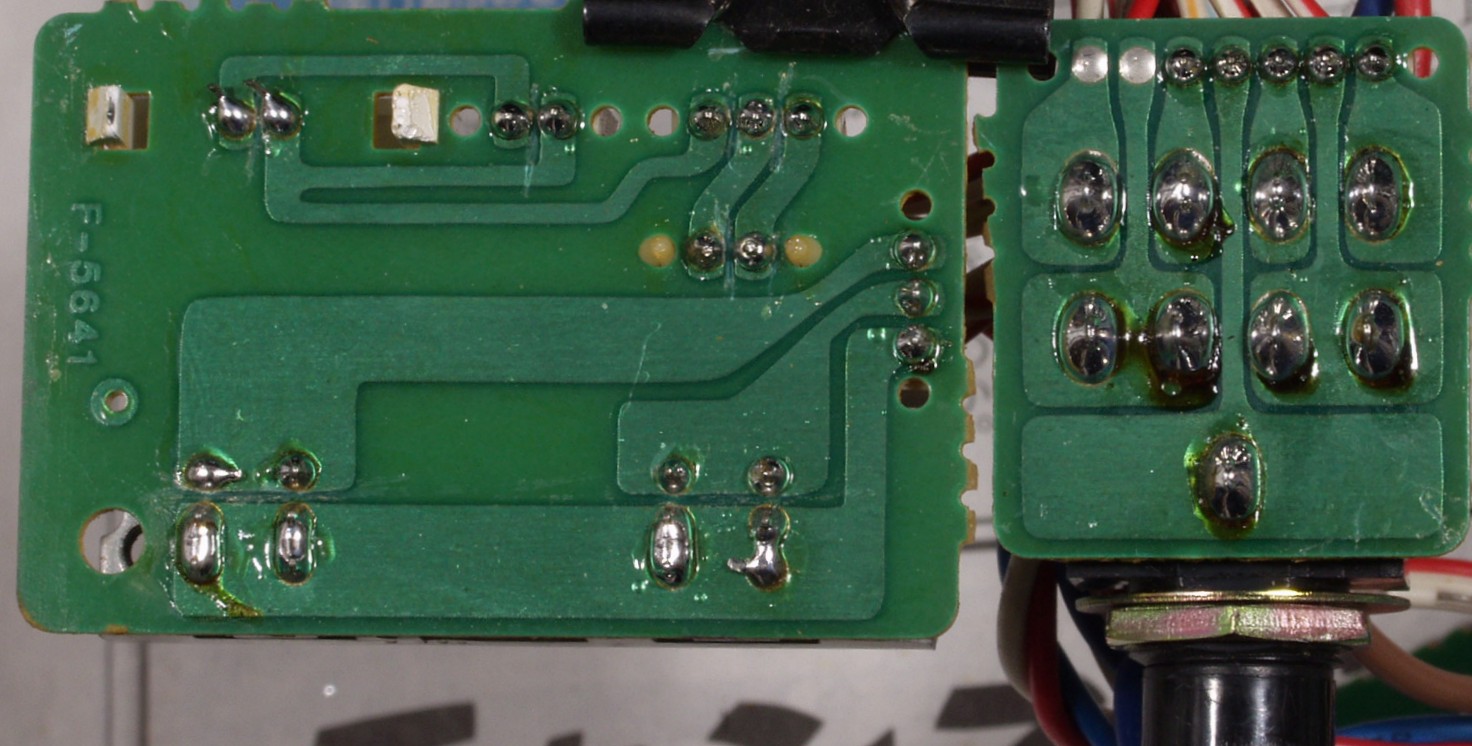

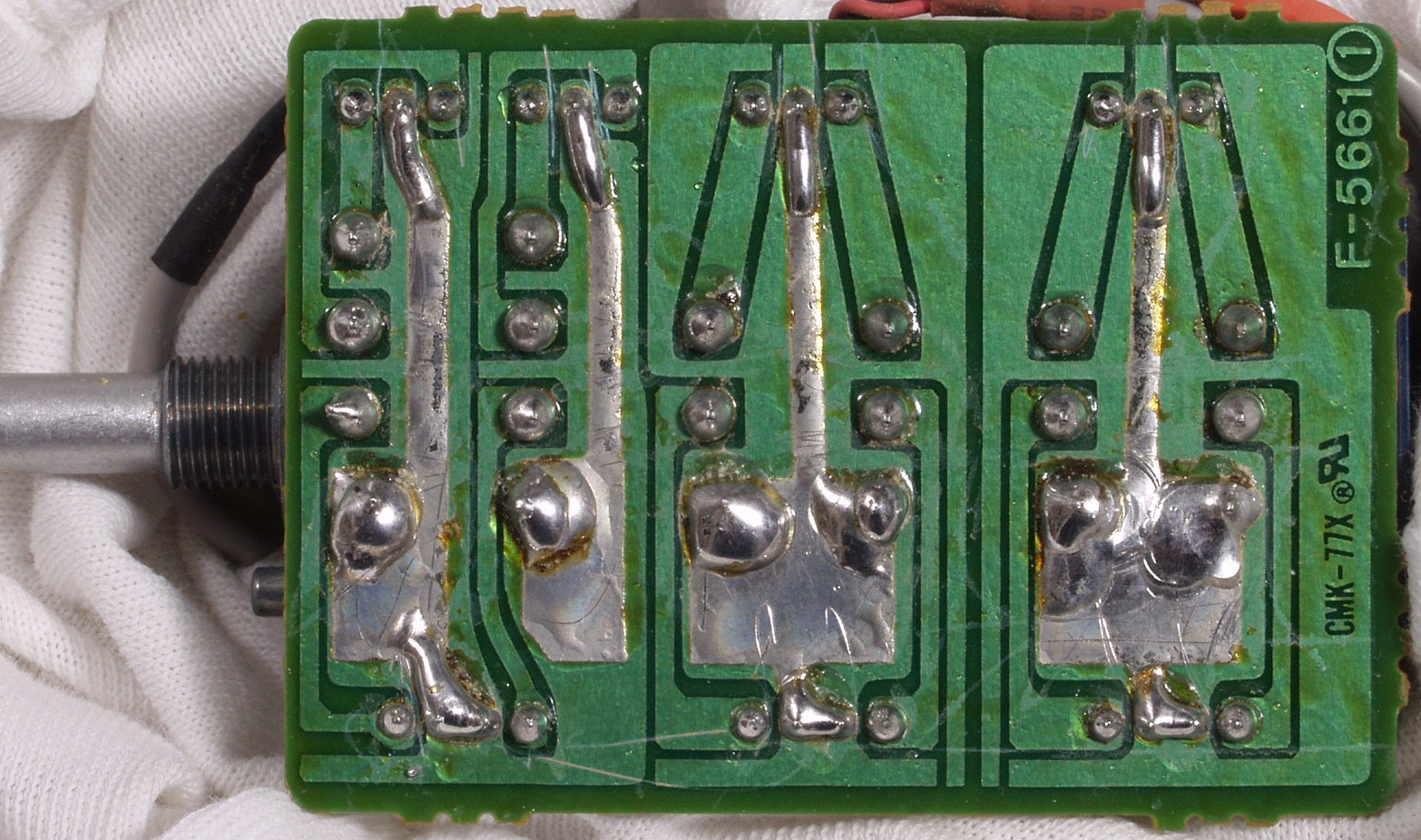

Ｃ４Ｌ．　修理（ハンダ補正）後　電源ＳＷ＆イヤーホーンジャック基板裏

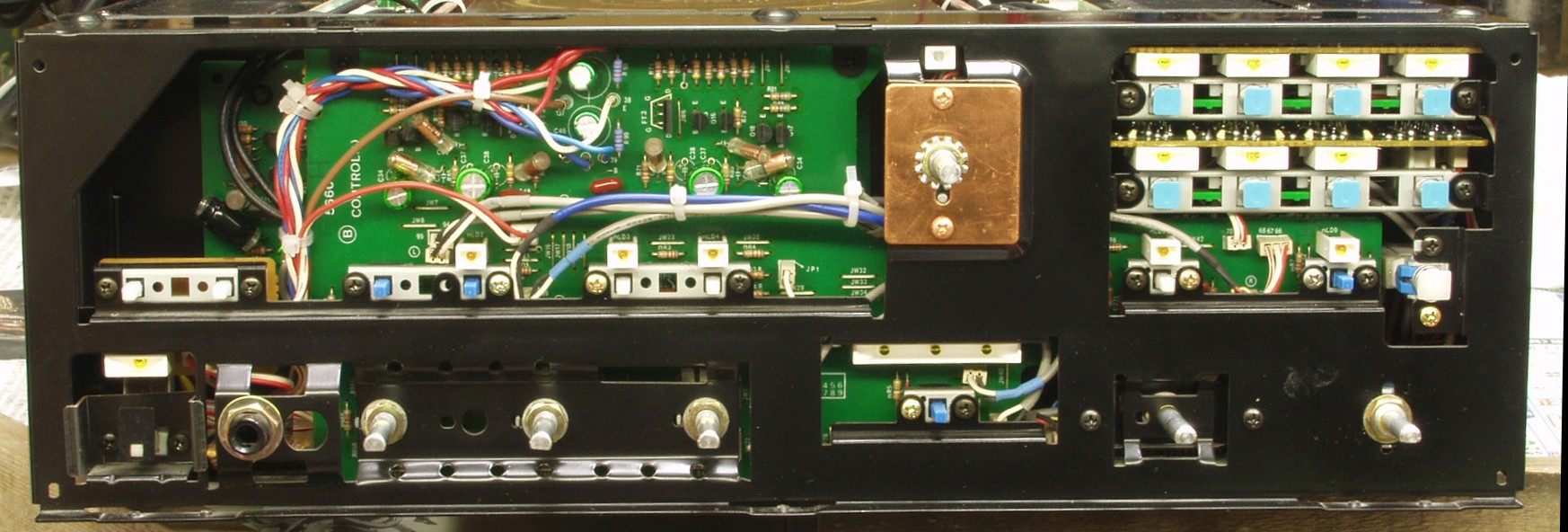

Ｃ４Ｍ．パネル取り付け前　白いネジが増やした物 　　　　　　　　　　　　　　　　　　　このケチった「ネジ」で会社は利益が増すが、その分信用は減る

Ｃ５Ａ．　修理前　新品のＳＰ接続端子　肉薄なので割れやすい 　　　　　　　　　　　ＬＶ−１０９修理記録　Ｃ８Ａ．　修理前　ＳＰ接続端子基板　参考

Ｃ５Ｂ．　修理後　ＳＰ接続端子　太い線を付けられるので、補強しておく

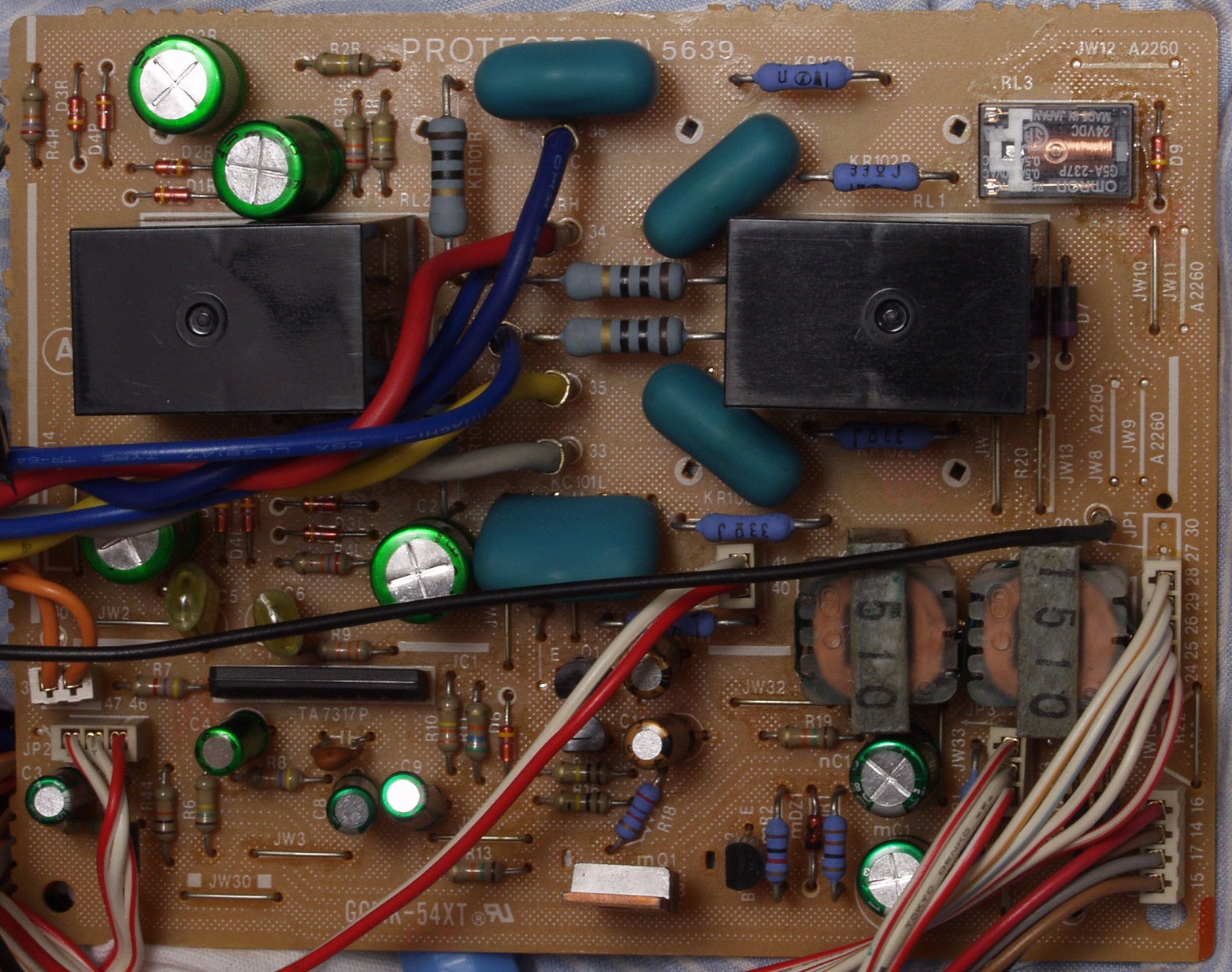

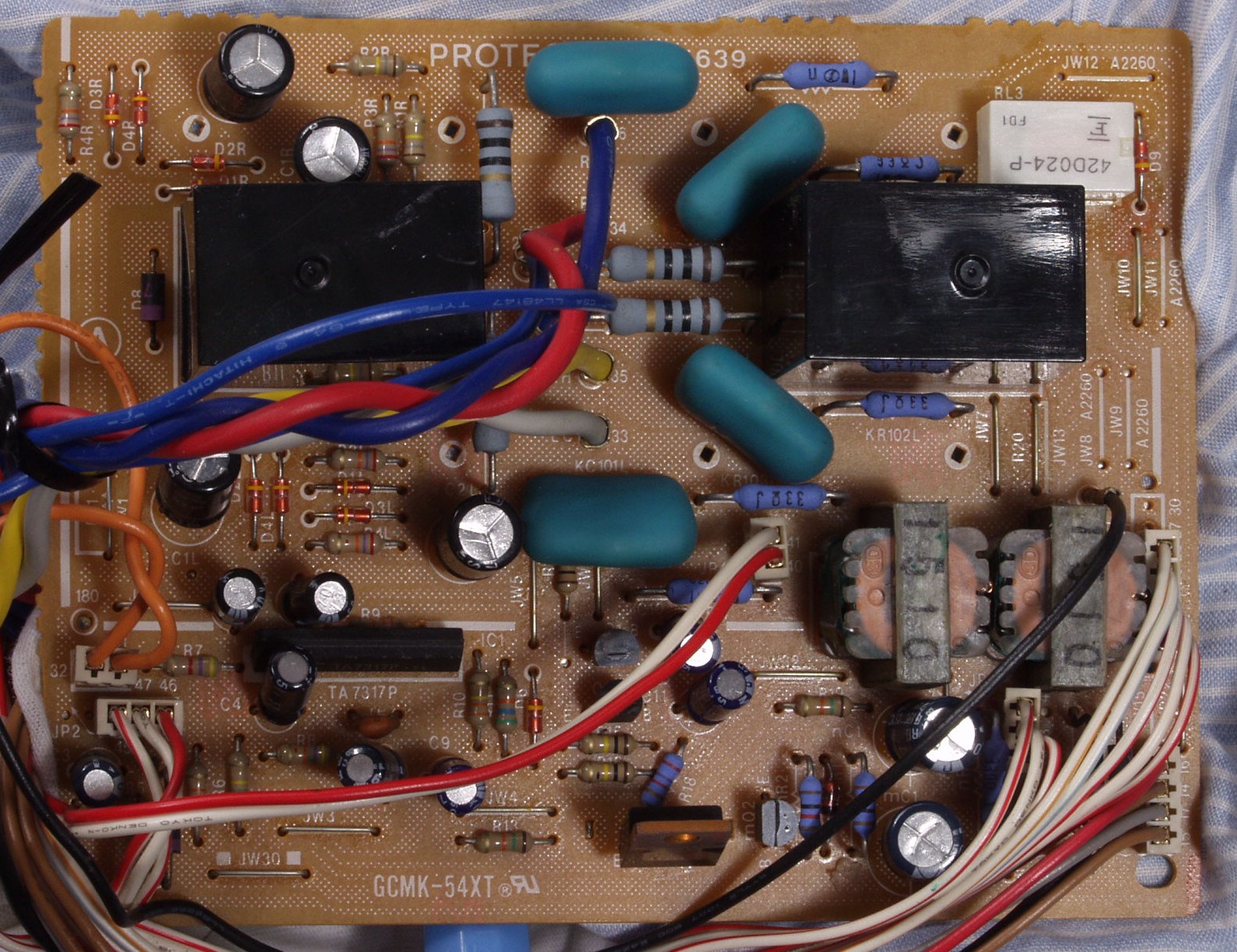

Ｃ５Ｃ．　修理前　ＳＰ接続リレー＆プロテクト基板

Ｃ５Ｄ．　修理後　ＳＰ接続リレー＆プロテクト基板　リレー３個、電解コンデンサー１１個、フイルムコンデンサー２個交換

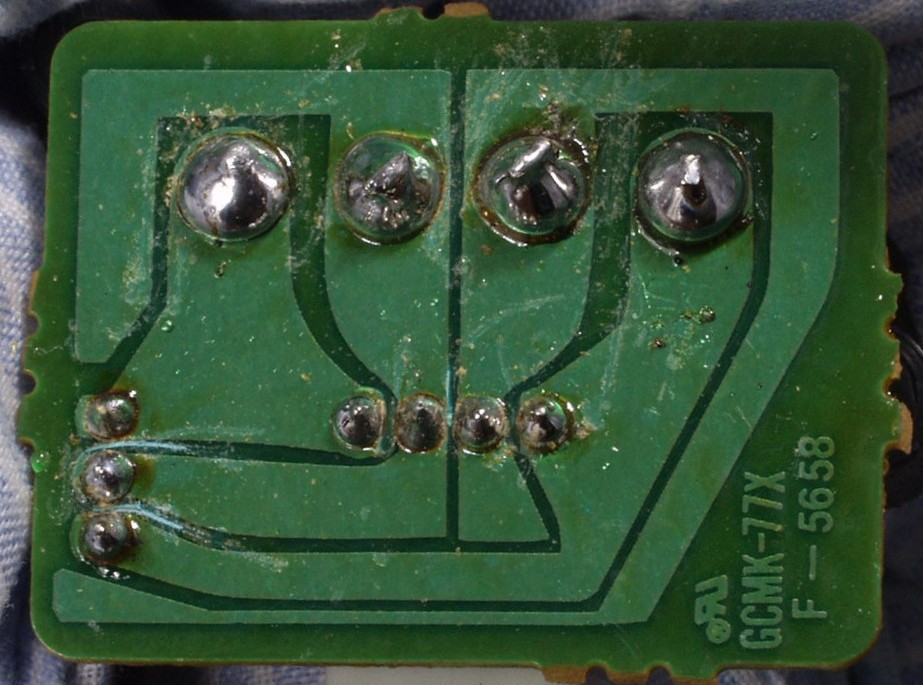

Ｃ５Ｅ．　修理前　ＳＰ接続リレー＆プロテクト基板裏

Ｃ５Ｆ．　修理（ハンダ補正）後　ＳＰ接続リレー＆プロテクト基板裏　　全ての半田をやり修す

Ｃ５G．SP接続リレー比較　左＝着いていた７A　　　右＝交換する１０A

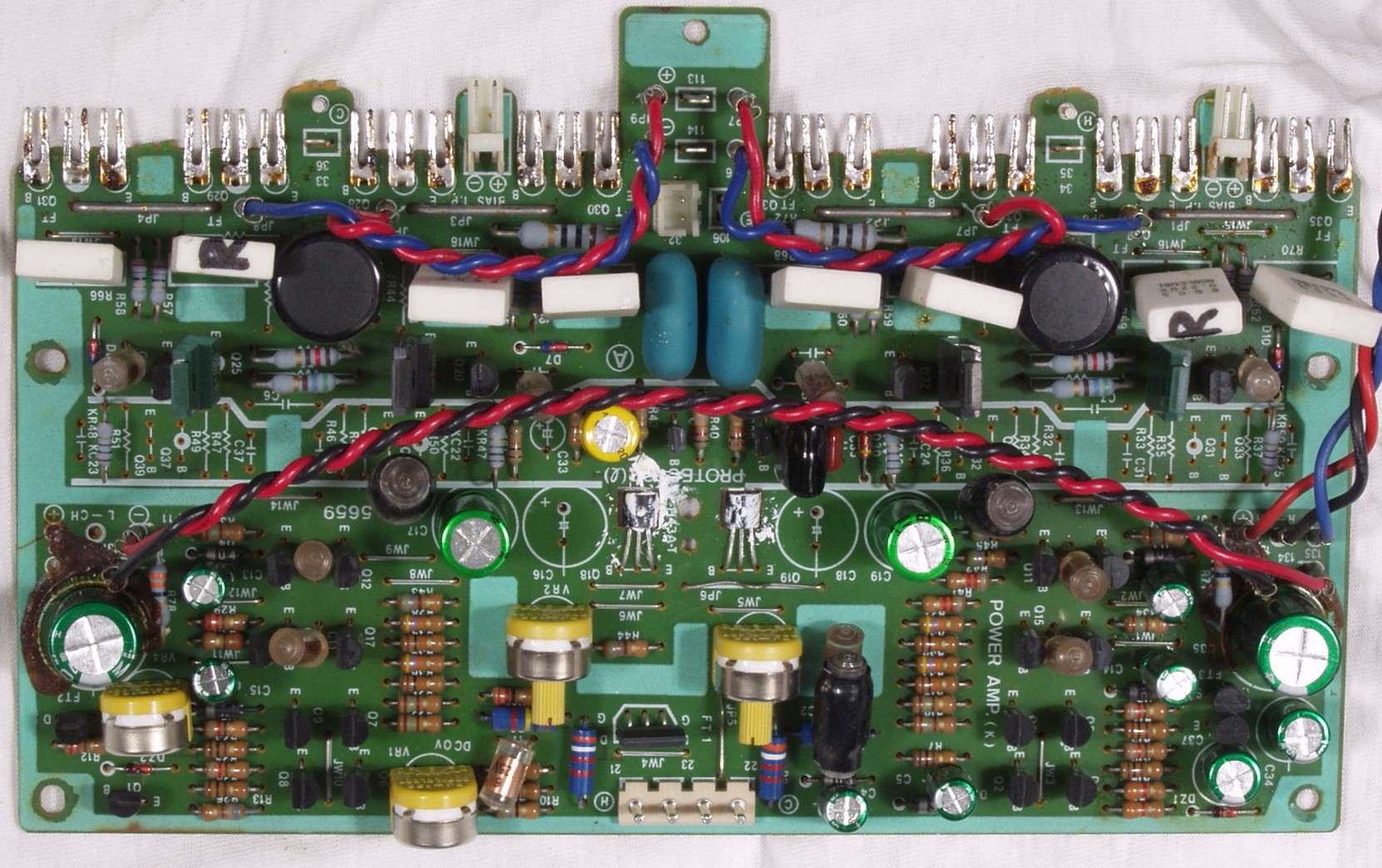

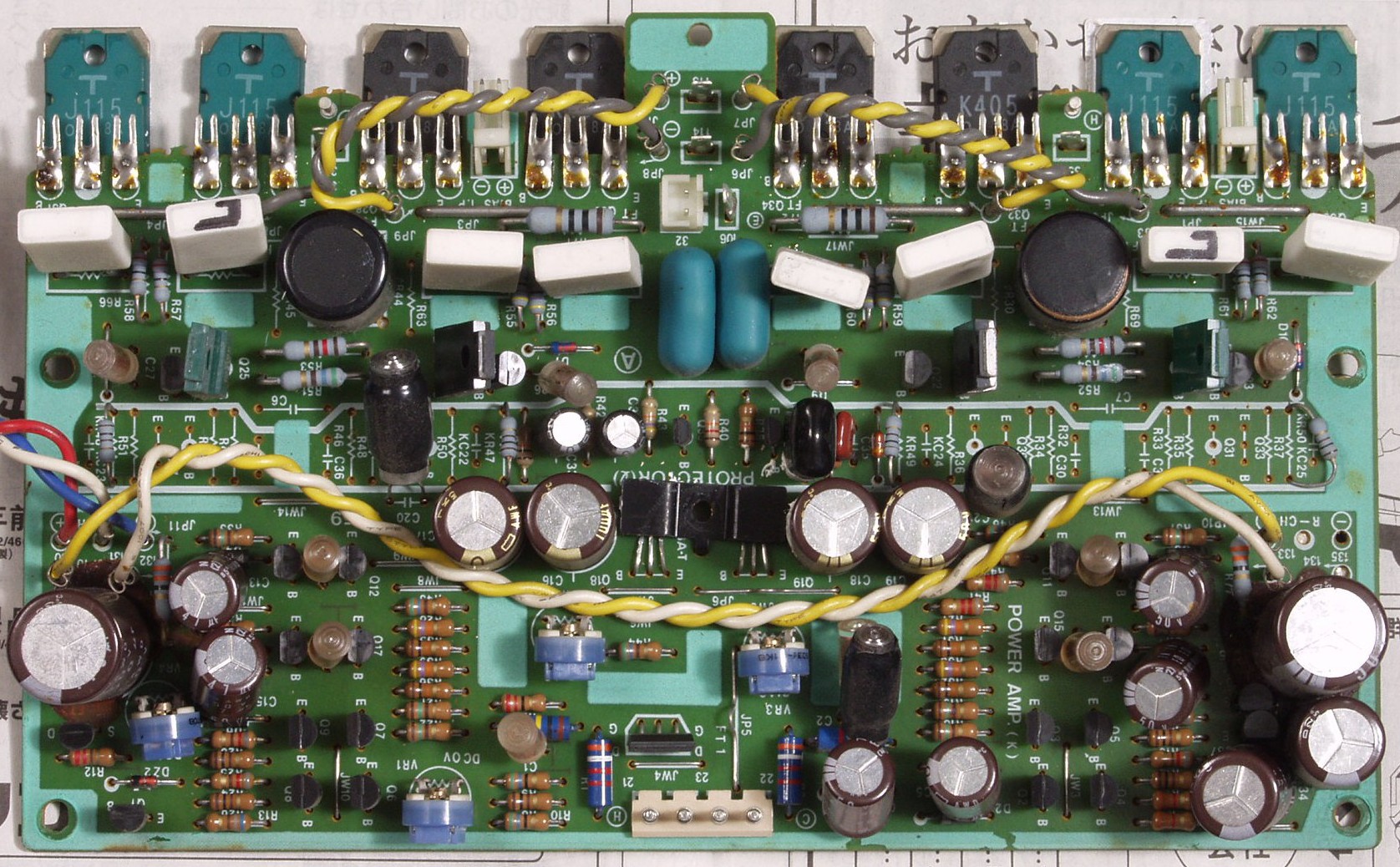

Ｃ６Ａ．　修理前　Ｒ側終段基板

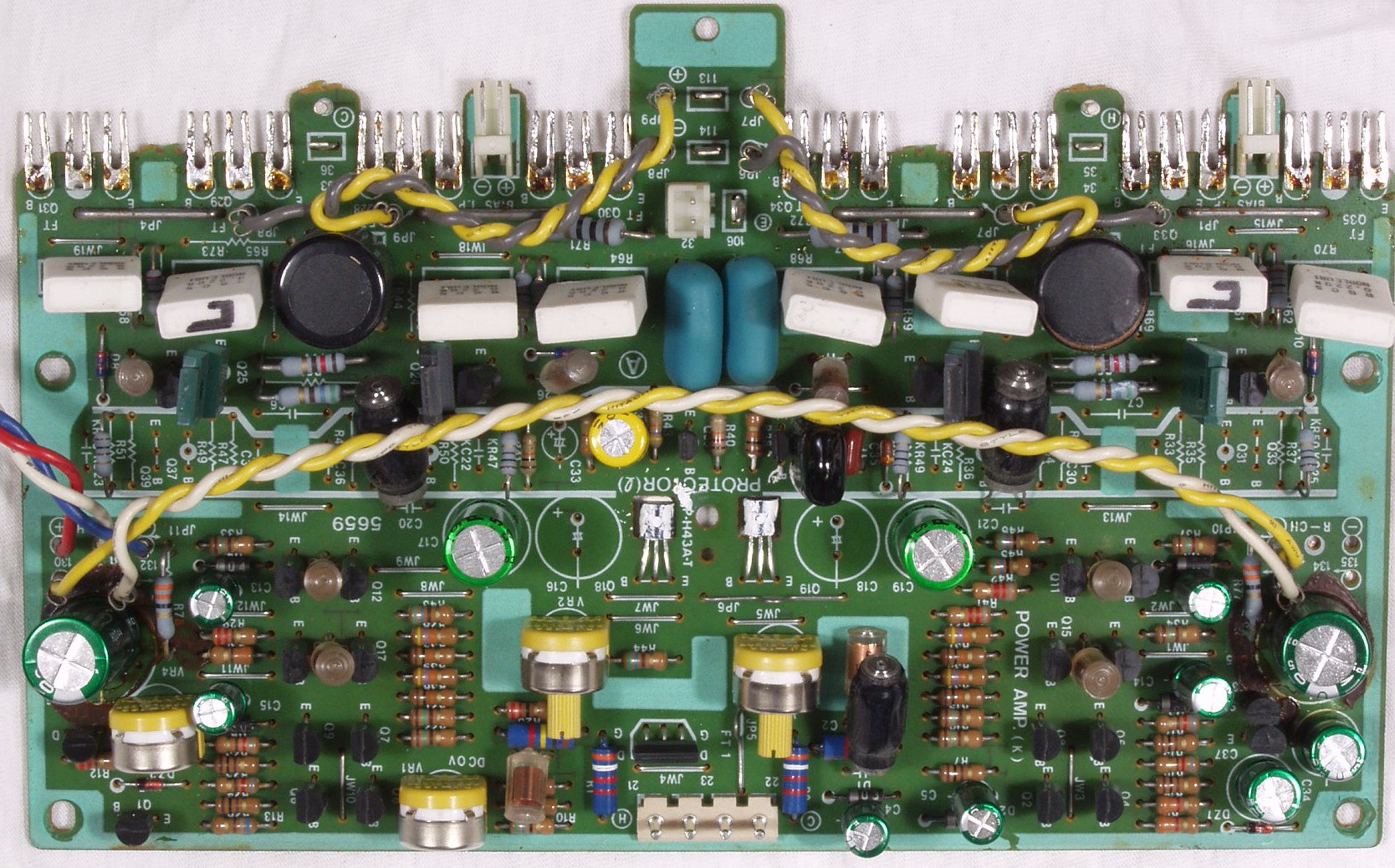

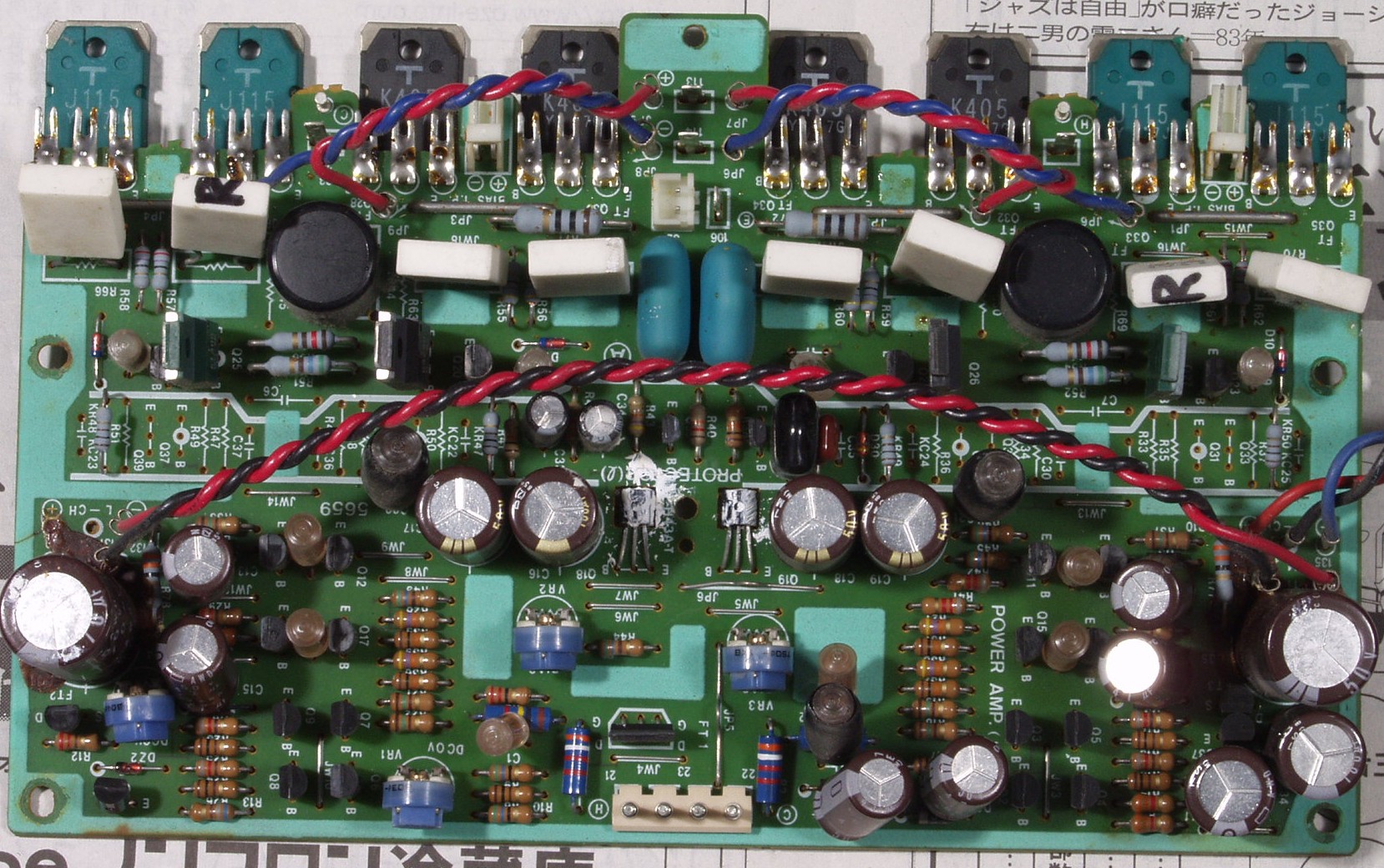

Ｃ６Ｂ．　修理後　Ｒ側終段基板　半固定ＶＲ４個、初段ＦＥＴ（電界効果トランジスター）、電解コンデンサー１６個交換

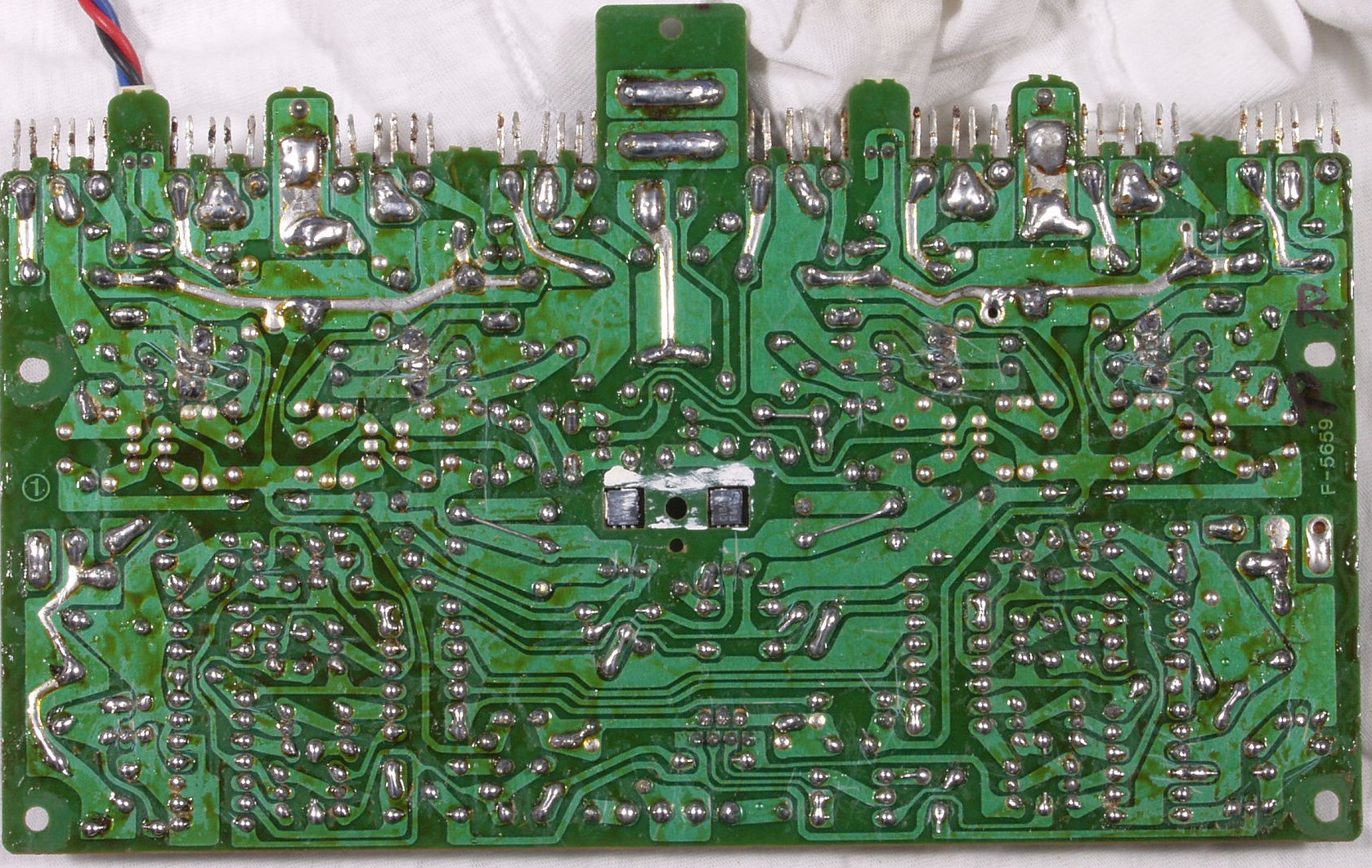

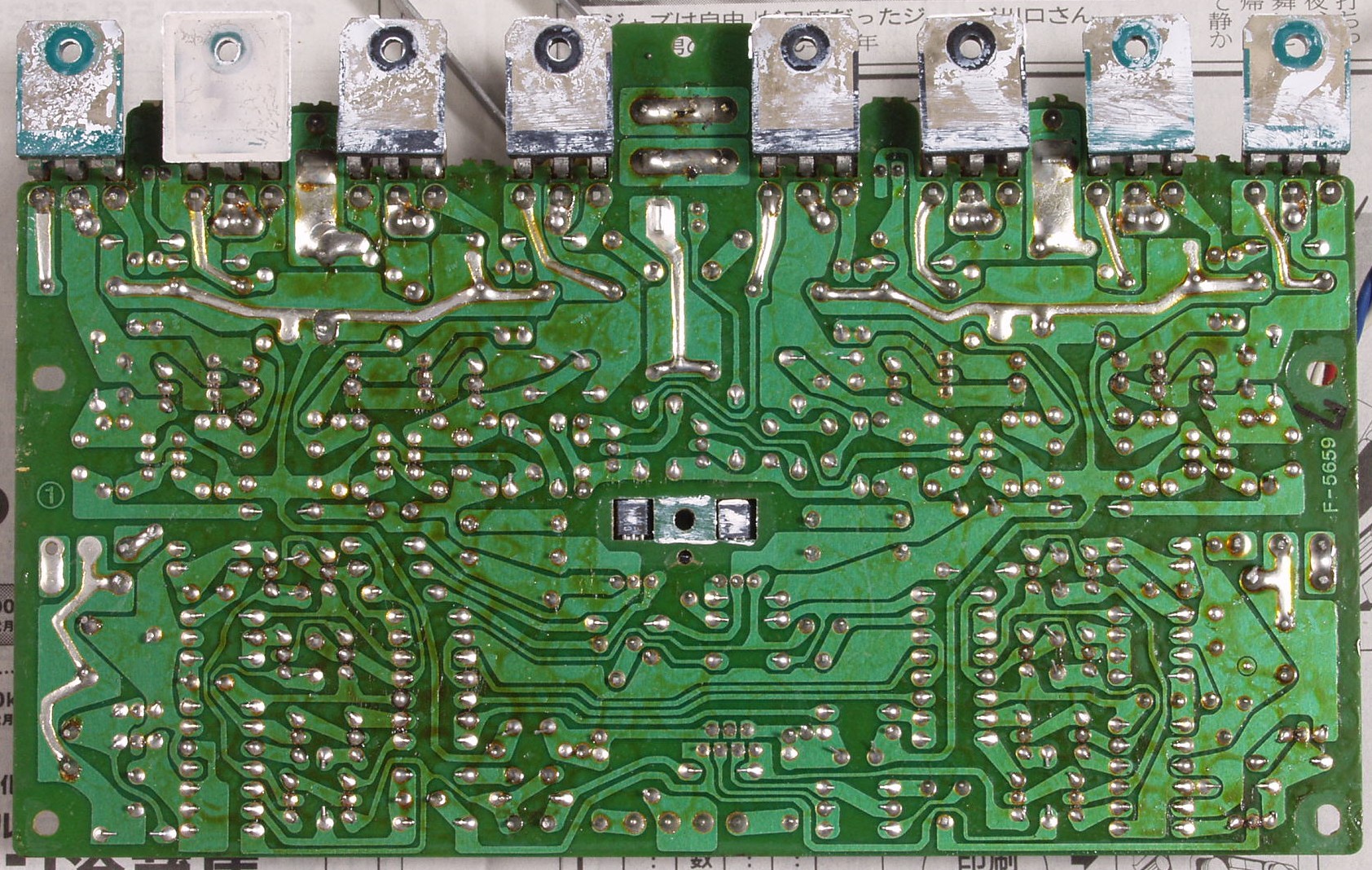

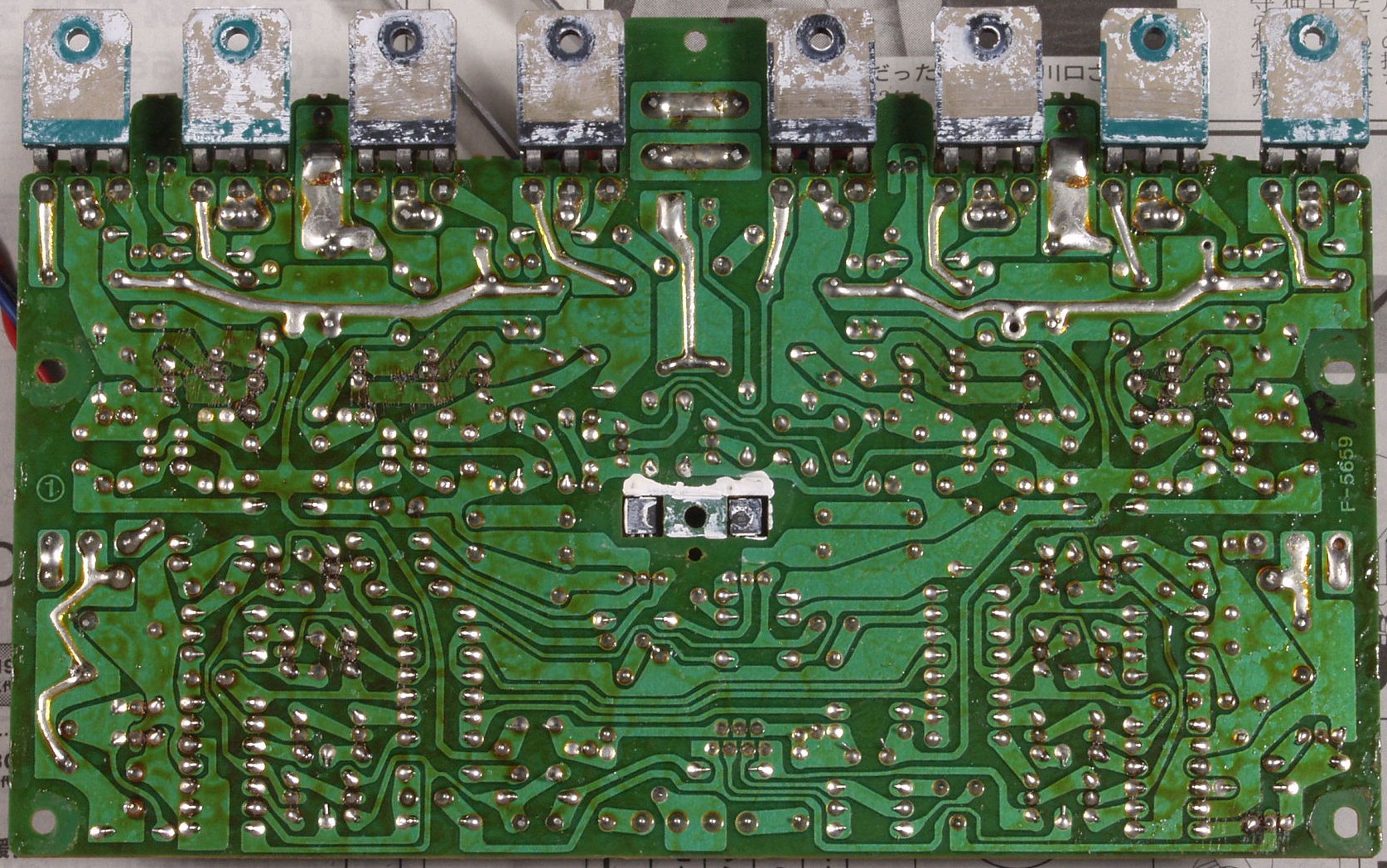

Ｃ６C．　修理前　R側終段基板　裏

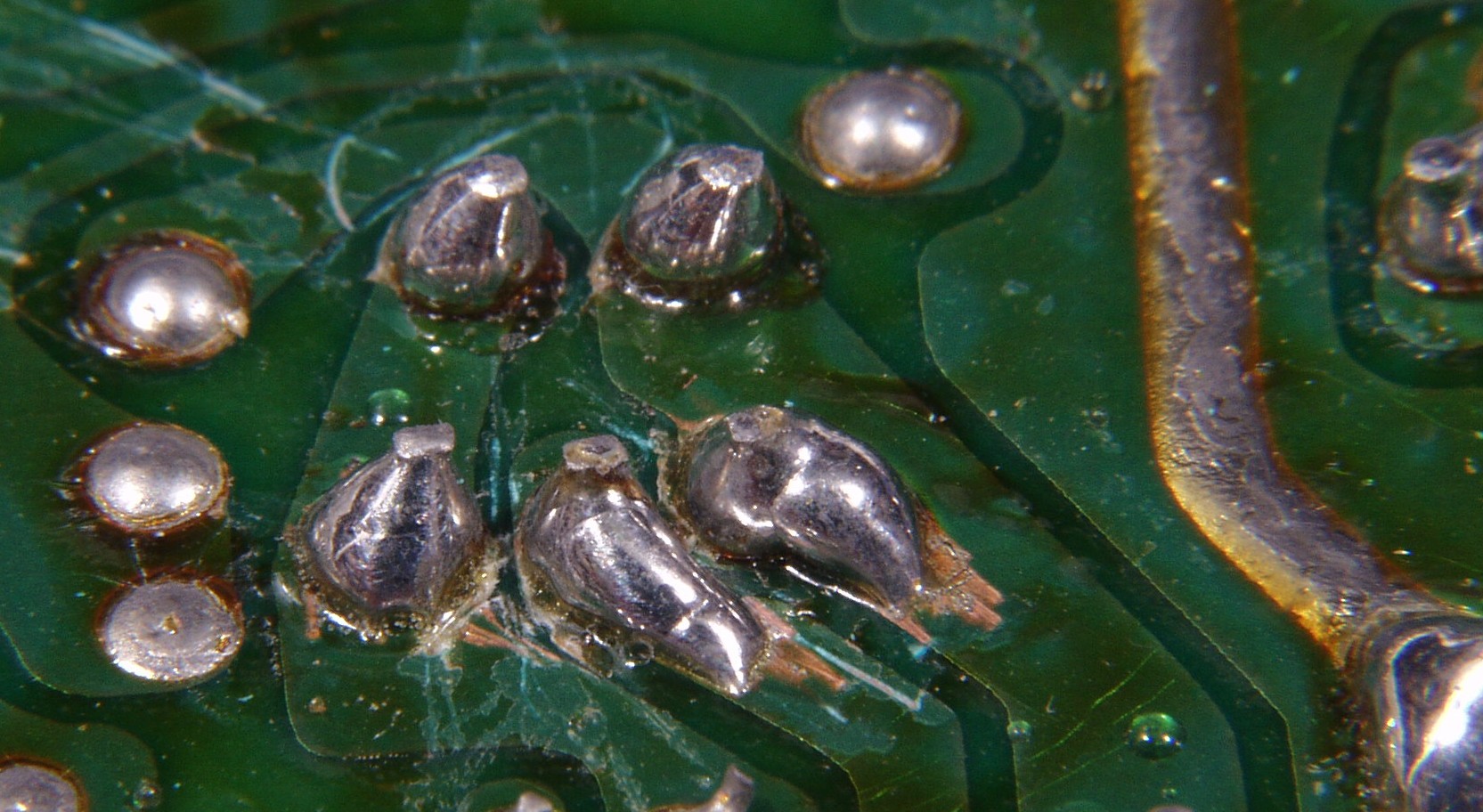

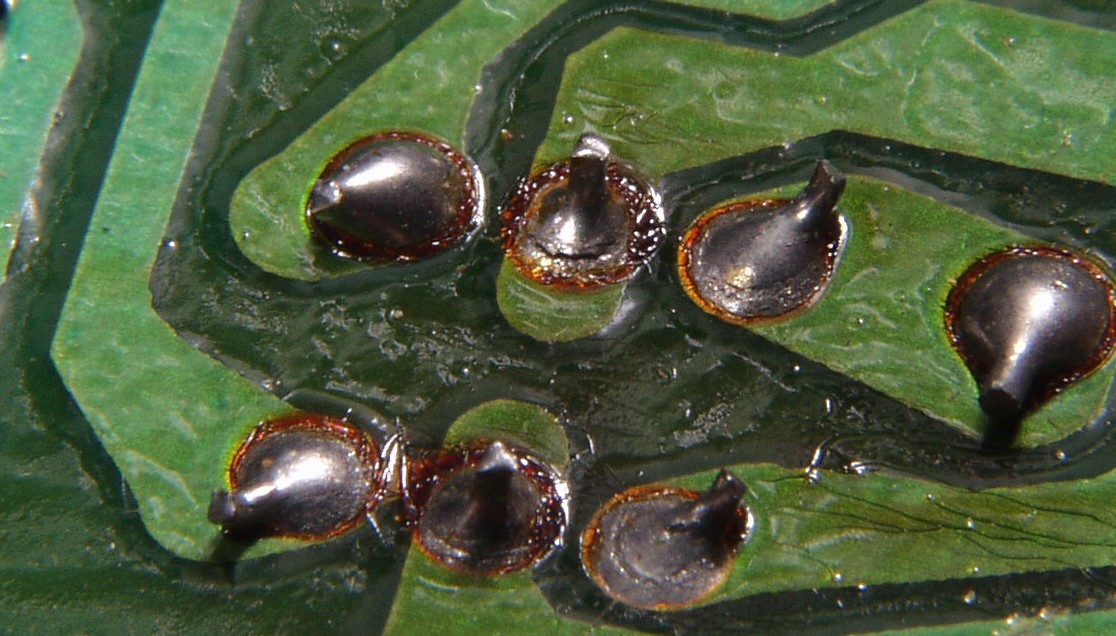

Ｃ６C−１．　修理前　R側終段基板裏　半田不良拡大

Ｃ６Ｃ２．　修理後　Ｌ側終段基板裏　基板のハンダ部を広げる

Ｃ６D．　修理（半田補正）後　R側終段基板裏　　全ての半田をやり修す

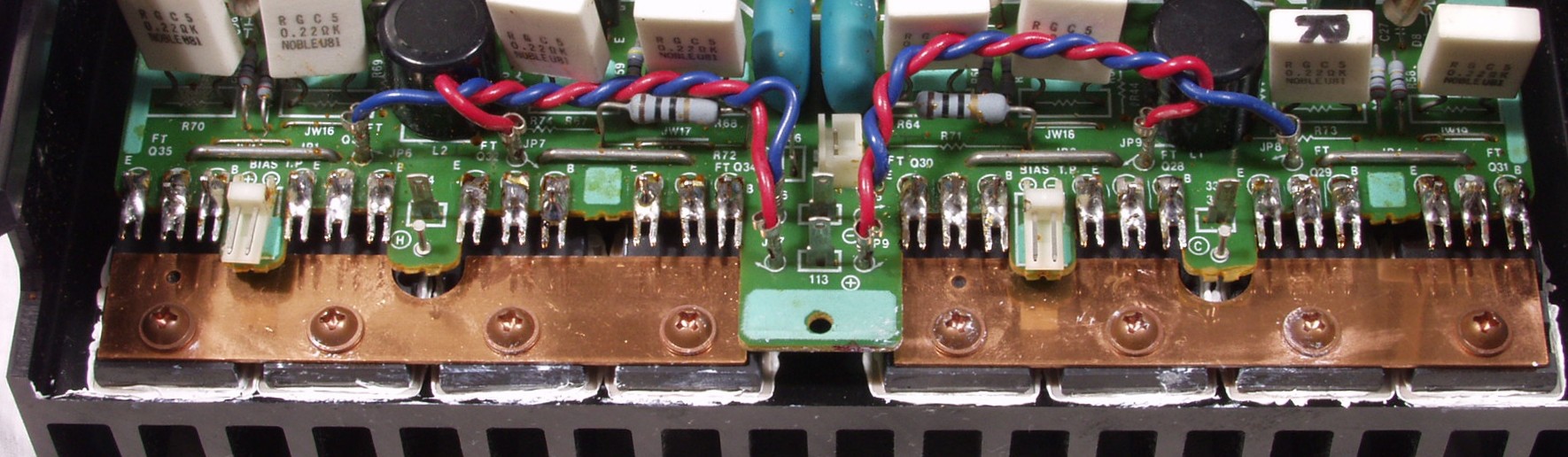

Ｃ６Ｅ．　修理後　Ｒ側終段

Ｃ７Ａ．　修理前　Ｌ側終段基板

Ｃ７Ｂ．　修理後　Ｌ側終段基板　半固定ＶＲ４個、初段ＦＥＴ（電界効果トランジスター）、電解コンデンサー１６個交換

Ｃ７Ｃ．　修理前　Ｌ側終段基板裏

Ｃ７Ｃ１．　修理前　Ｌ側終段基板裏　半田不良拡大

Ｃ７Ｃ２．　修理後　Ｌ側終段基板裏　基板のハンダ部を広げる

Ｃ７Ｄ．　修理（半田補正後）後　Ｌ側終段基板裏　　全ての半田をやり修す

Ｃ７Ｅ．　修理後　Ｌ側終段

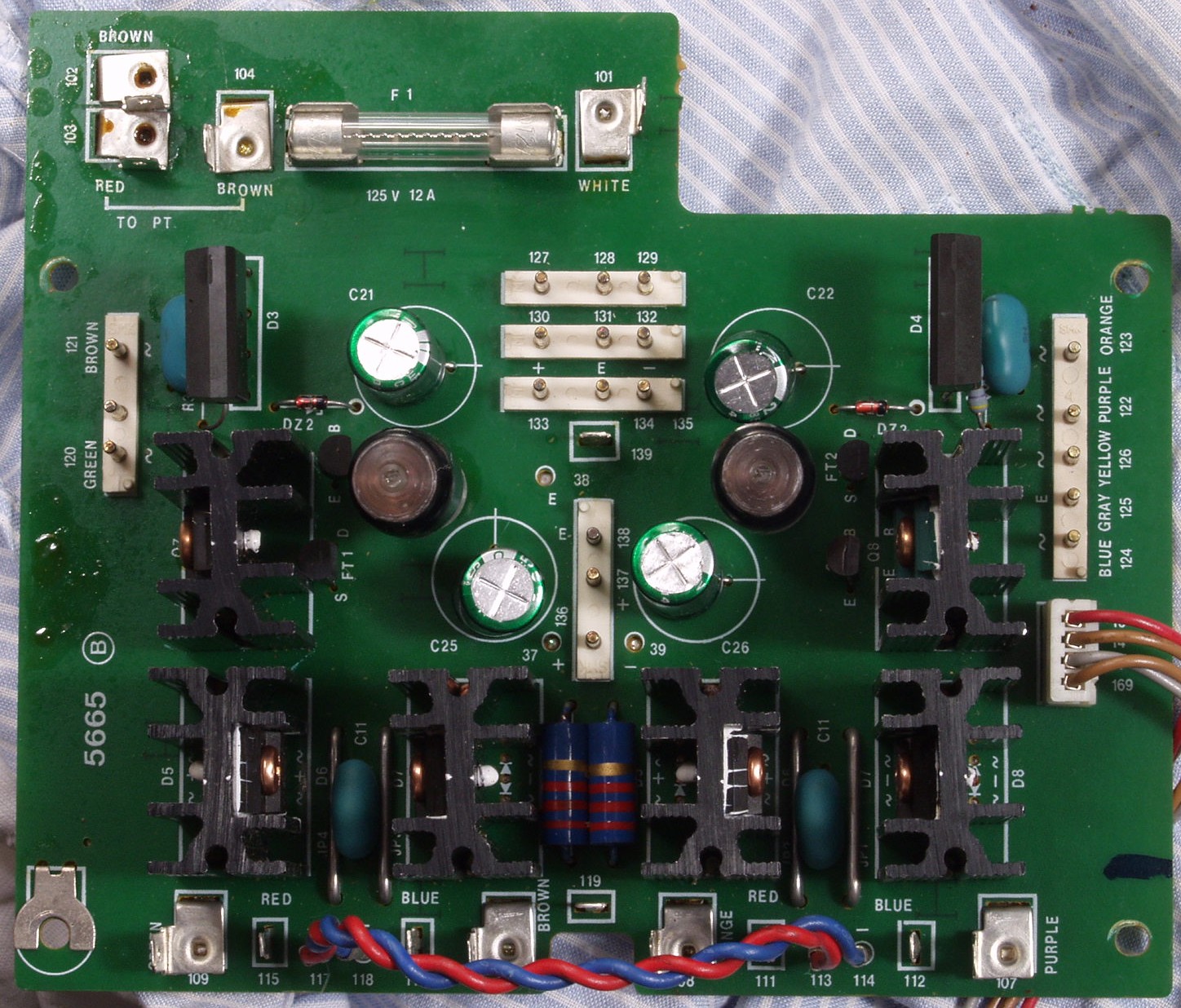

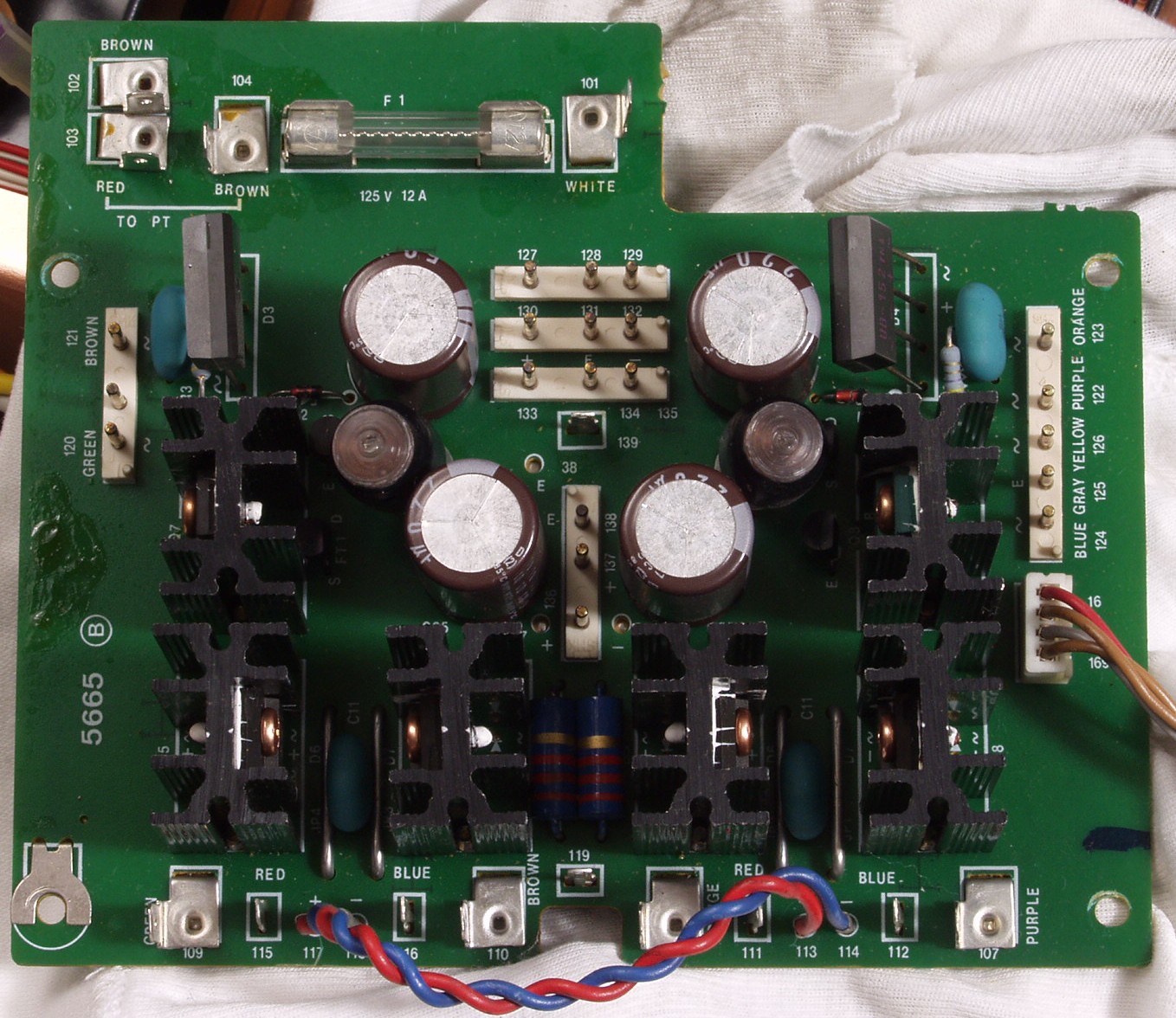

Ｃ８Ａ．　修理前　電源基板

Ｃ８Ｂ．　修理後　電源基板　電解コンデンサー４個交換

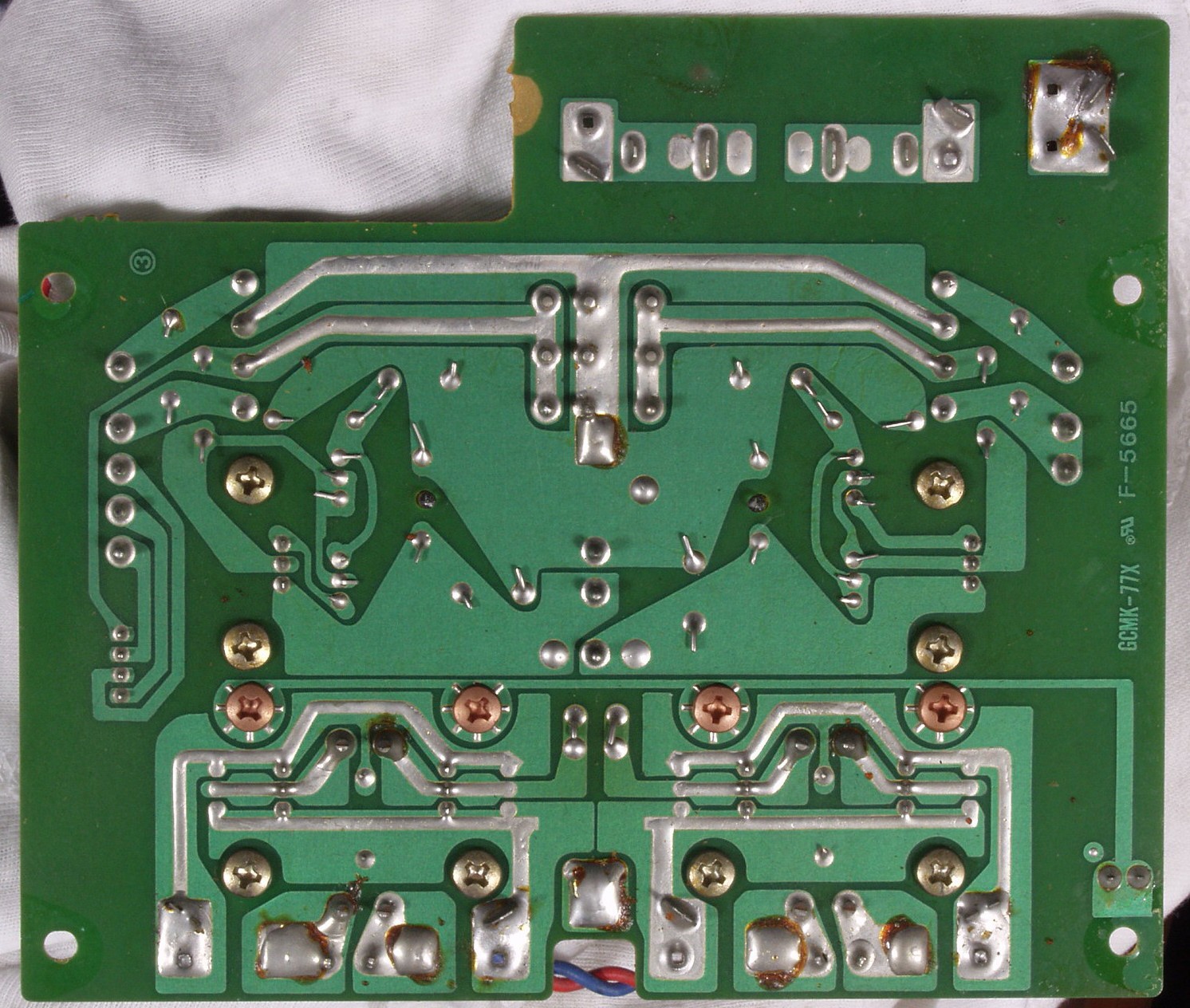

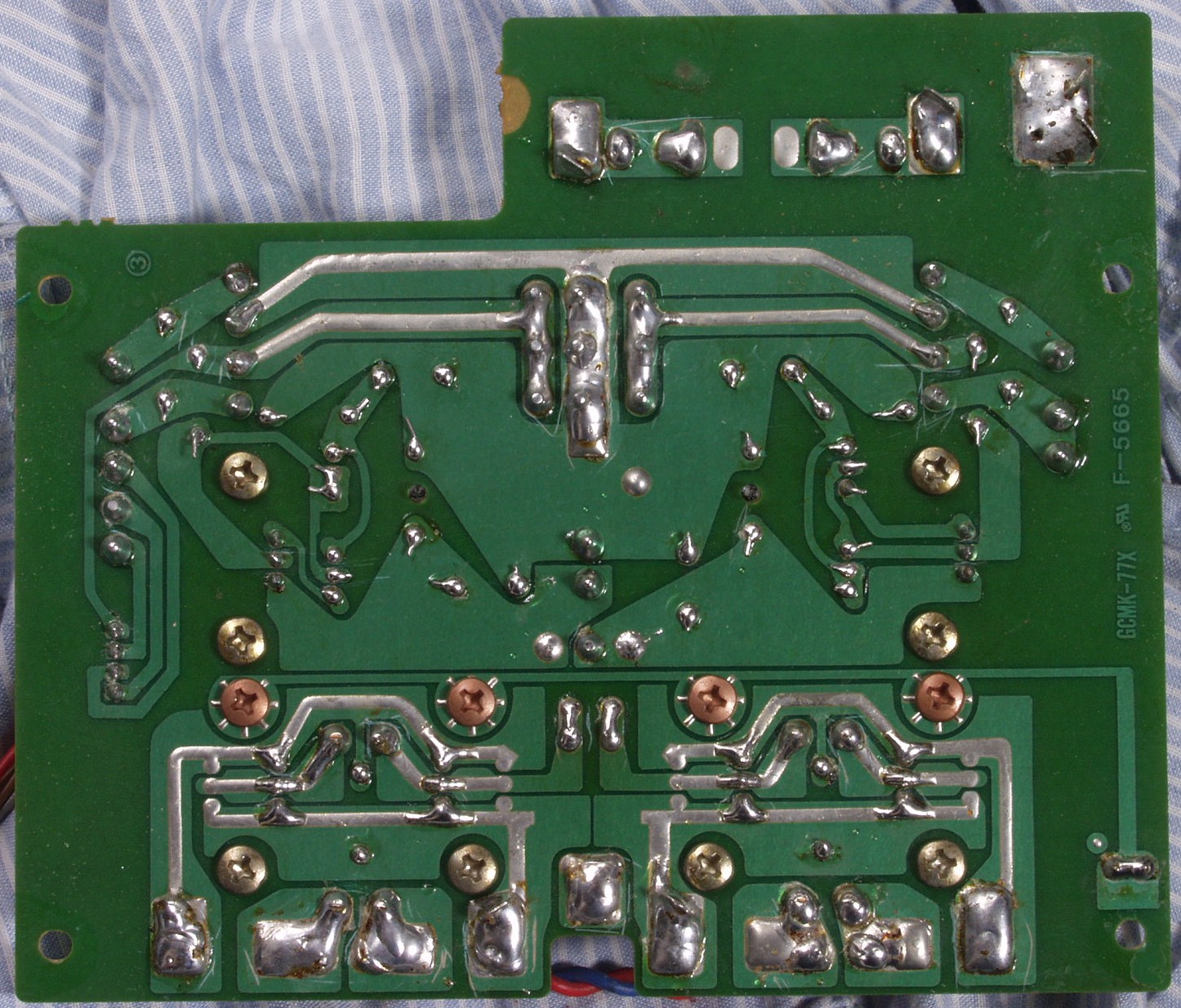

Ｃ８Ｃ．　修理前　電源基板裏

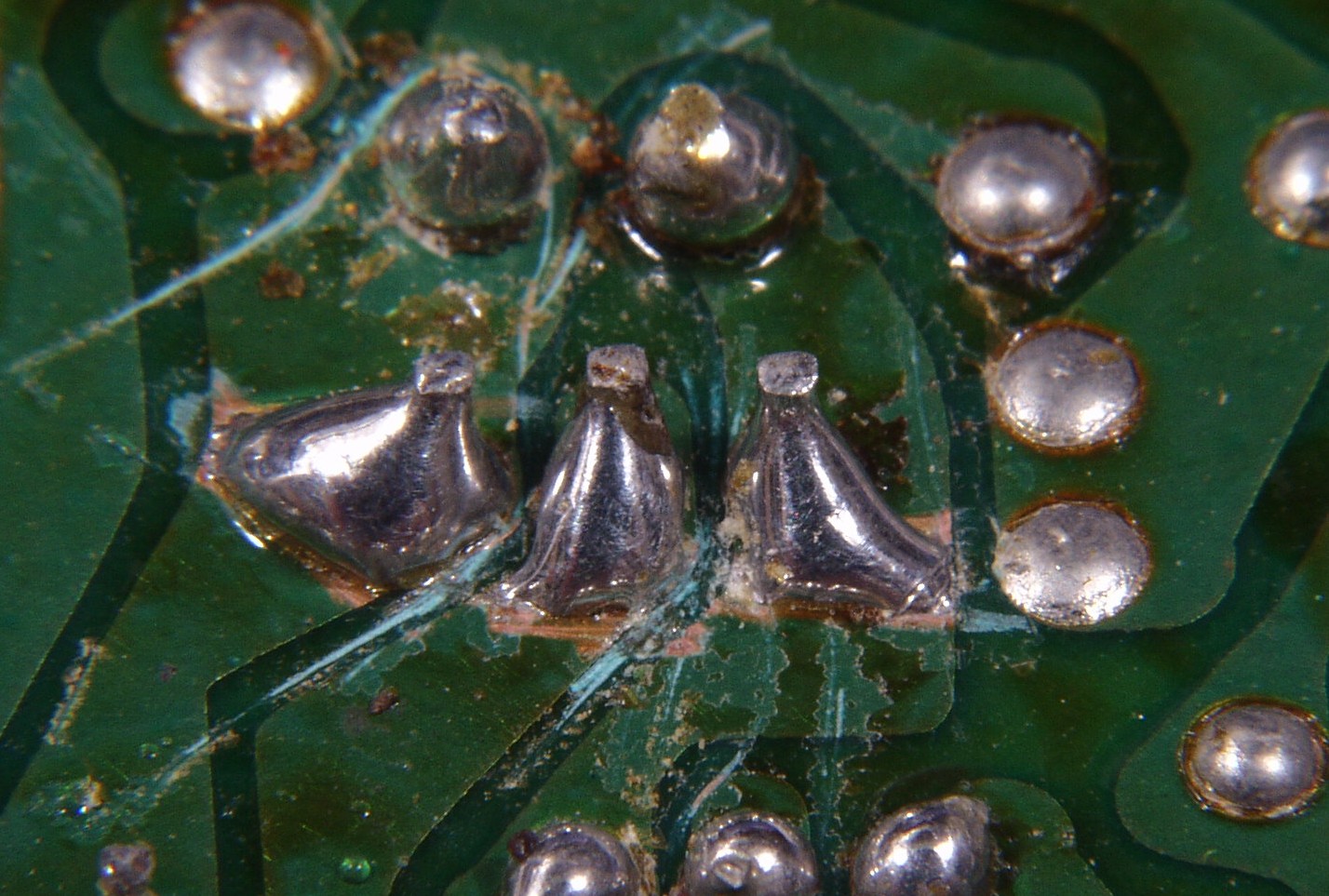

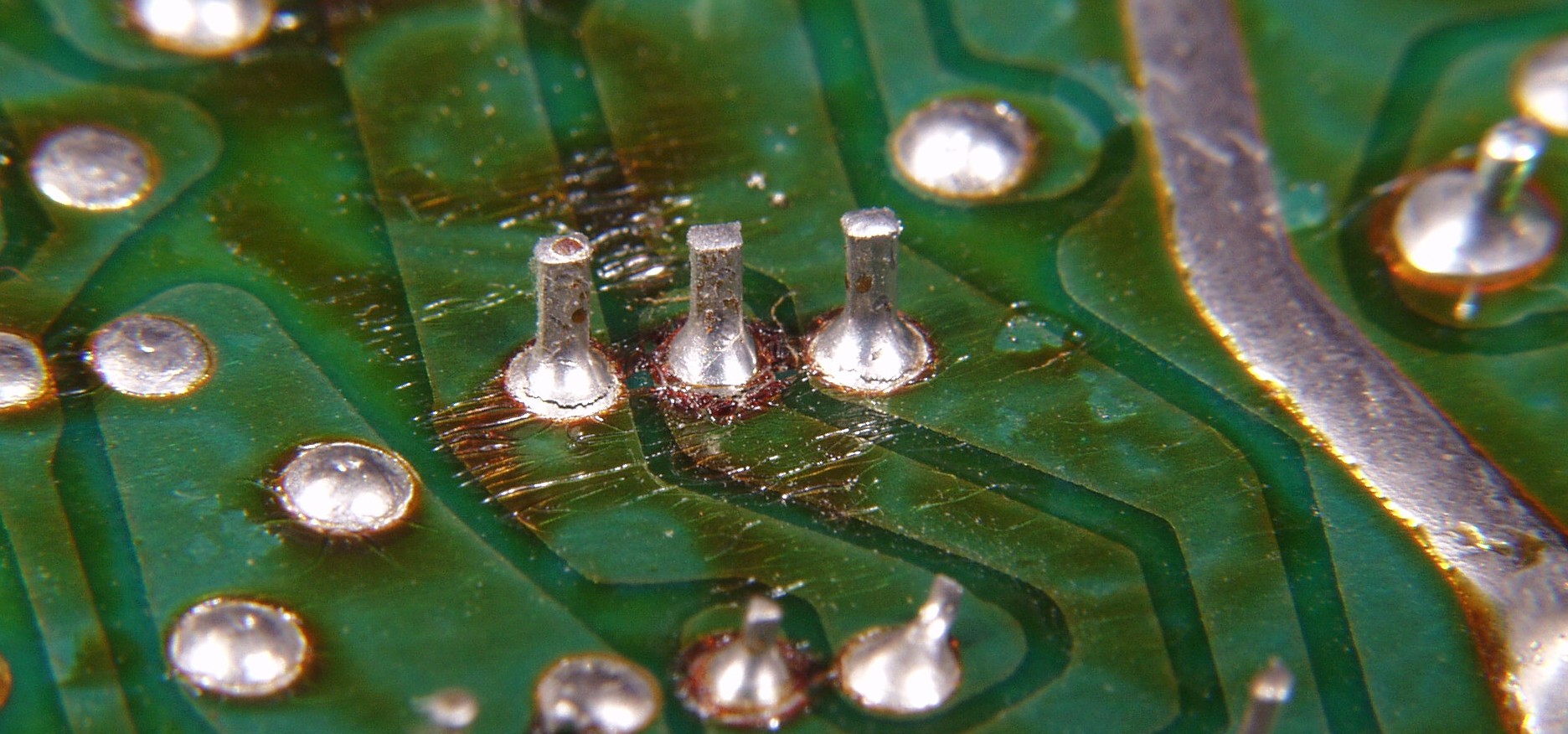

Ｃ８Ｃ１．　修理前　電源基板裏　ハンダ不良ヶ所 　　　　　　　　　　　　　　発熱の多い素子のハンダはヒビが入りやすい、左右の止めネジも緩んでいた

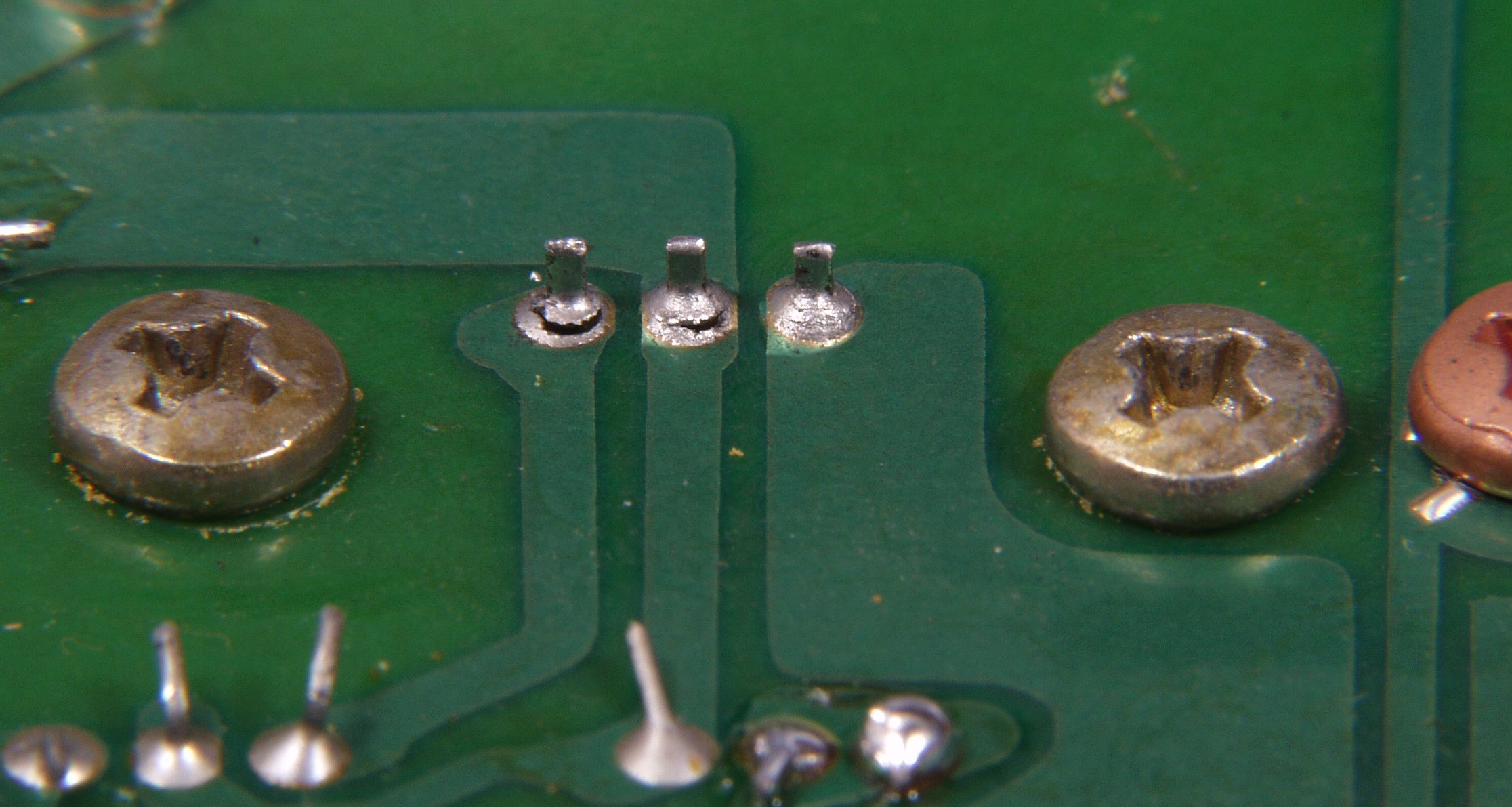

Ｃ８Ｃ２．　修理後　電源基板裏　ハンダ不良ヶ所

Ｃ８Ｄ．　修理後（ハンダ補正）　電源基板裏　　全ての半田をやり修す

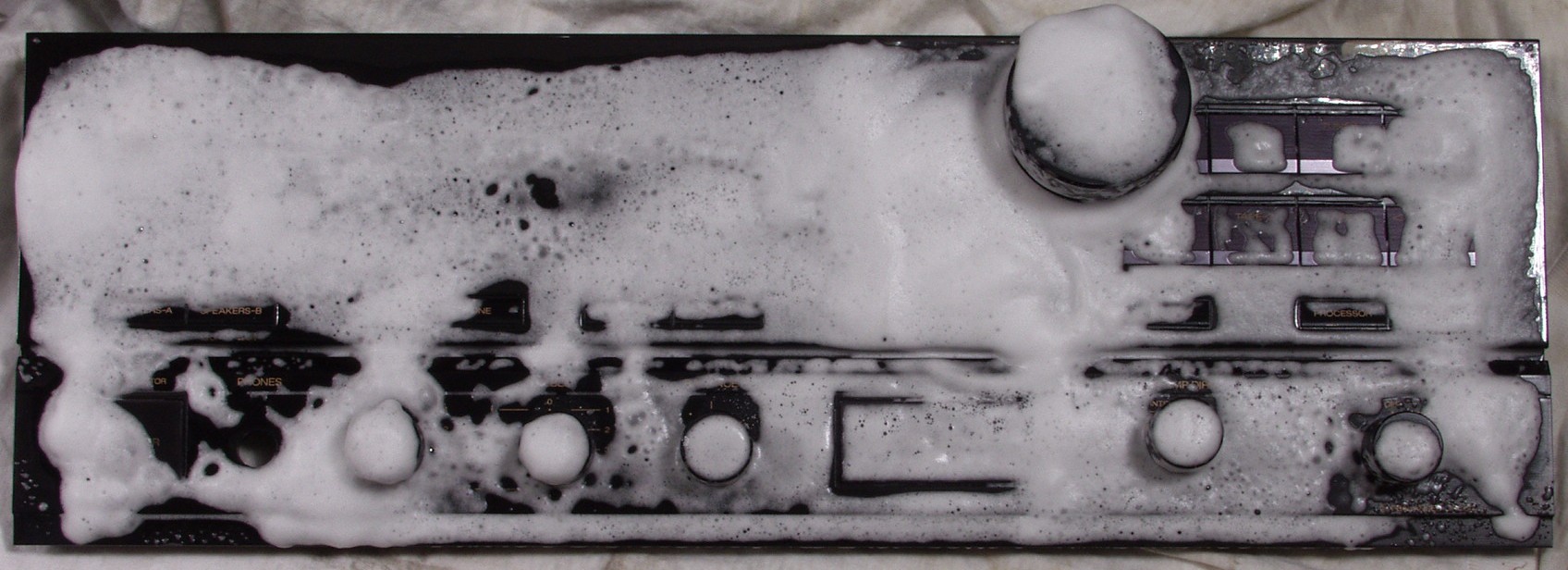

Ｃ９Ａ．何時ものパネル清掃

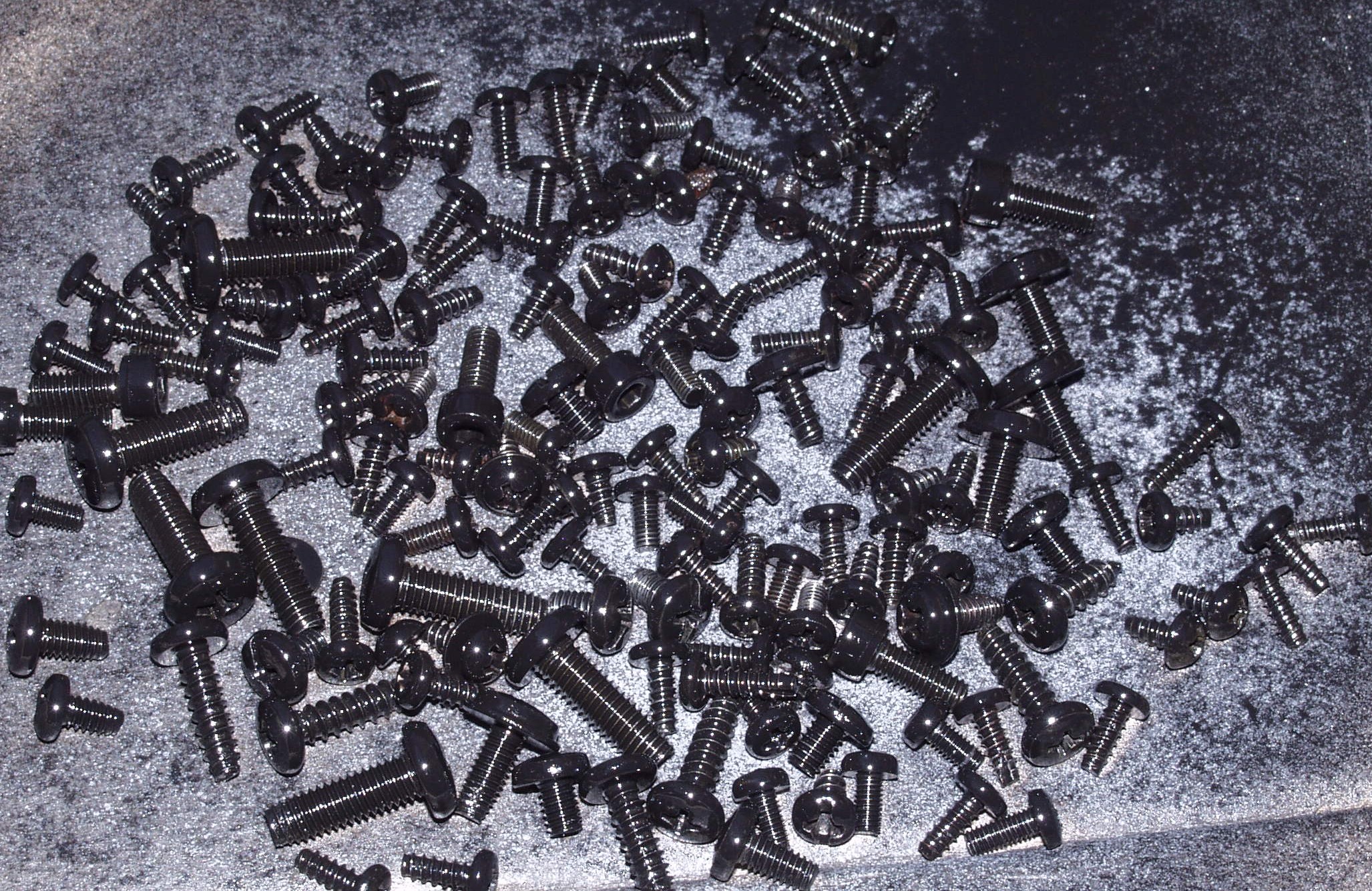

Ｃ９Ｂ．ネジも軽く黒ラッカーを吹き付ける

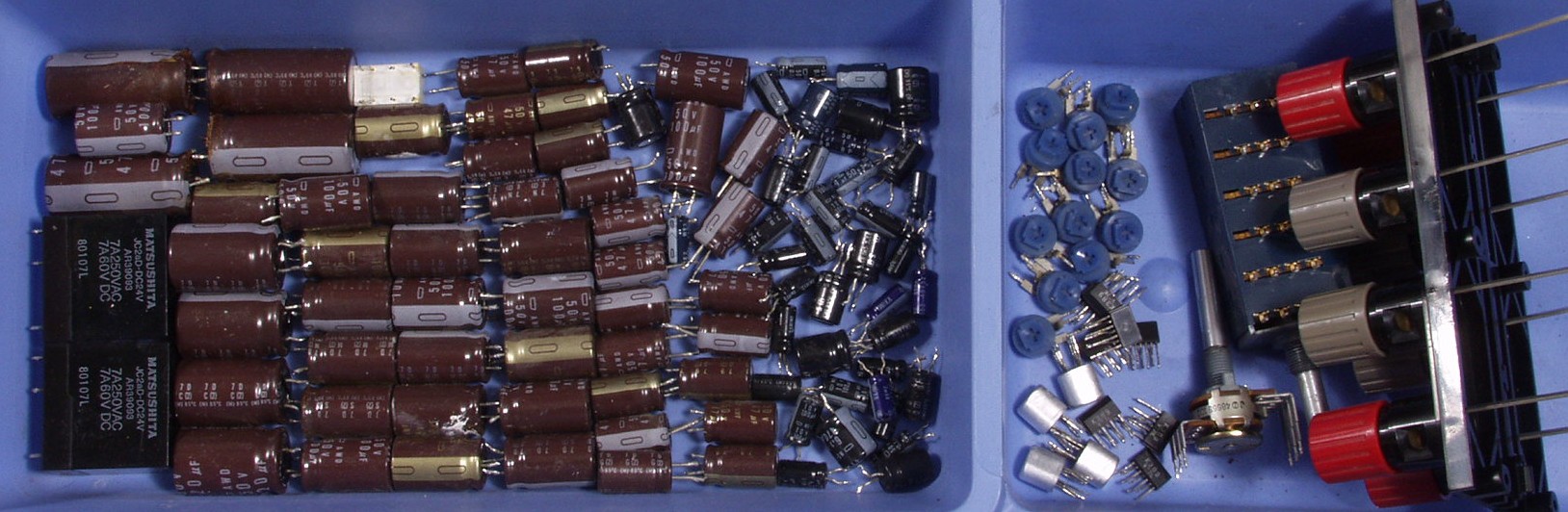

Ｃ９Ｃ．交換部品　終段ＦＥＴ（電界効果トランジスター）は除く

Ｃ１０Ａ．　修理前　上から

Ｃ１０Ｂ．　修理後　上から

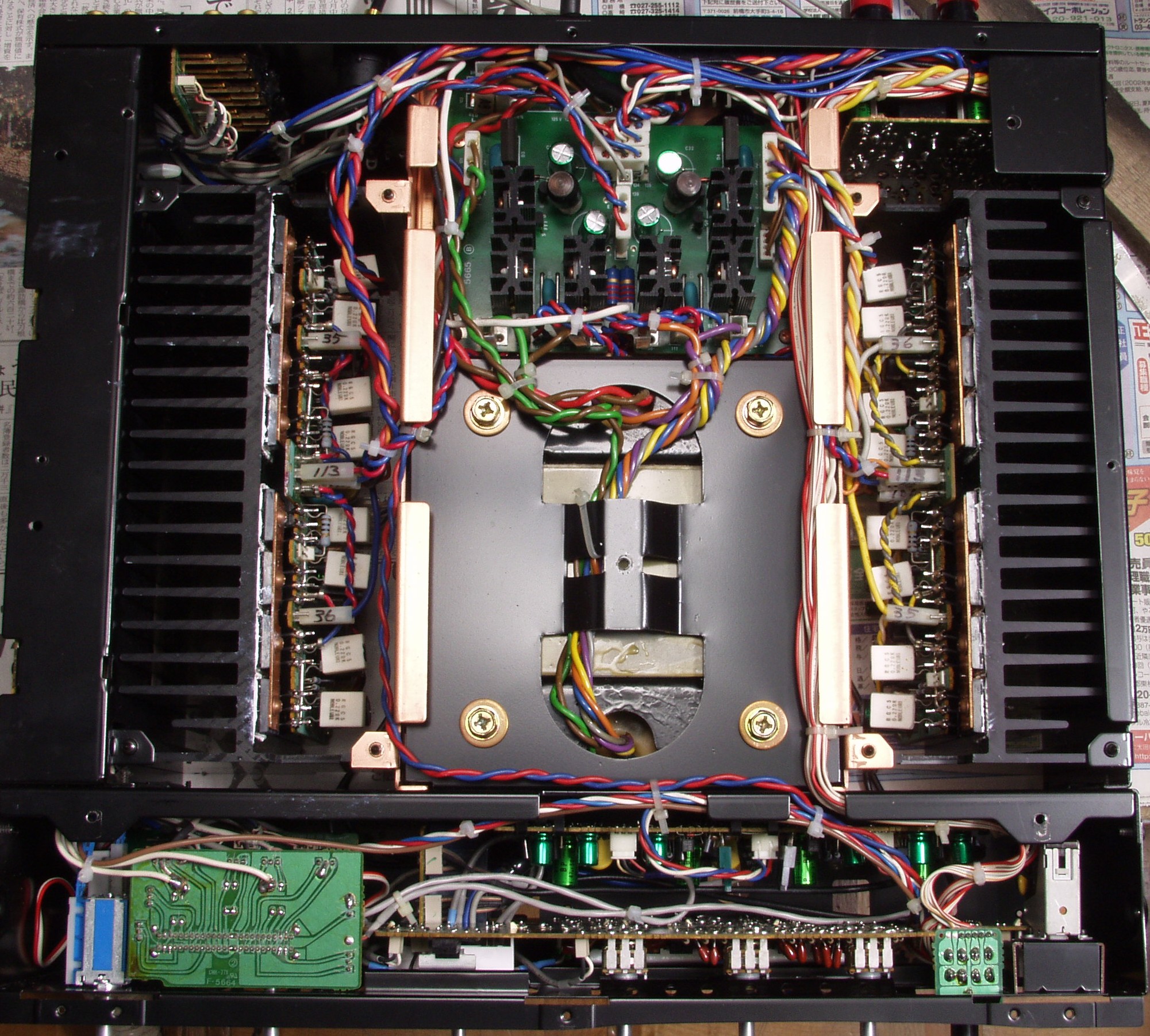

Ｃ１０Ｃ．　修理前　下から

Ｃ１０Ｄ．　修理後　下から

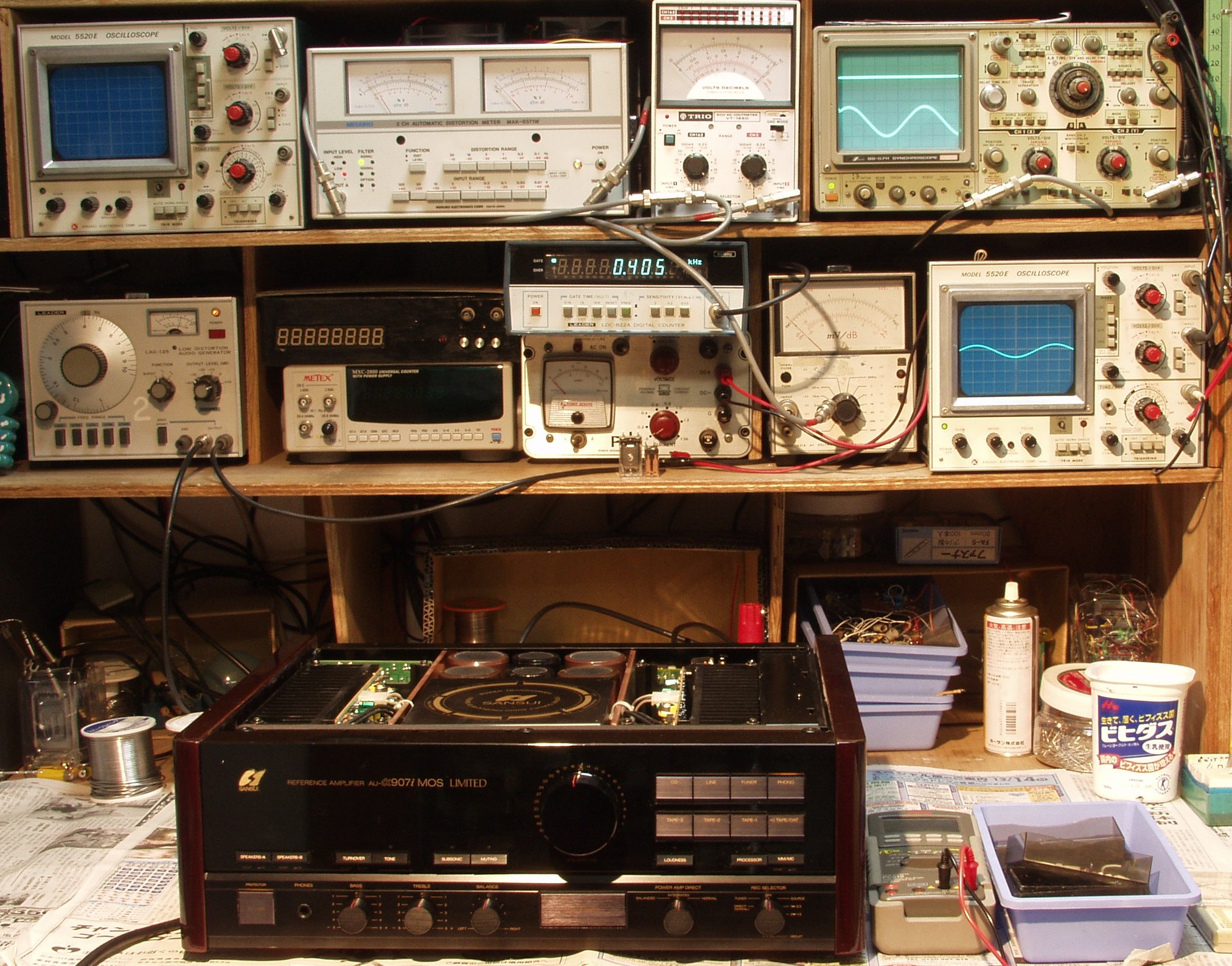

Ｅ．　測定・調整 Ｅ１．出力確認、調整

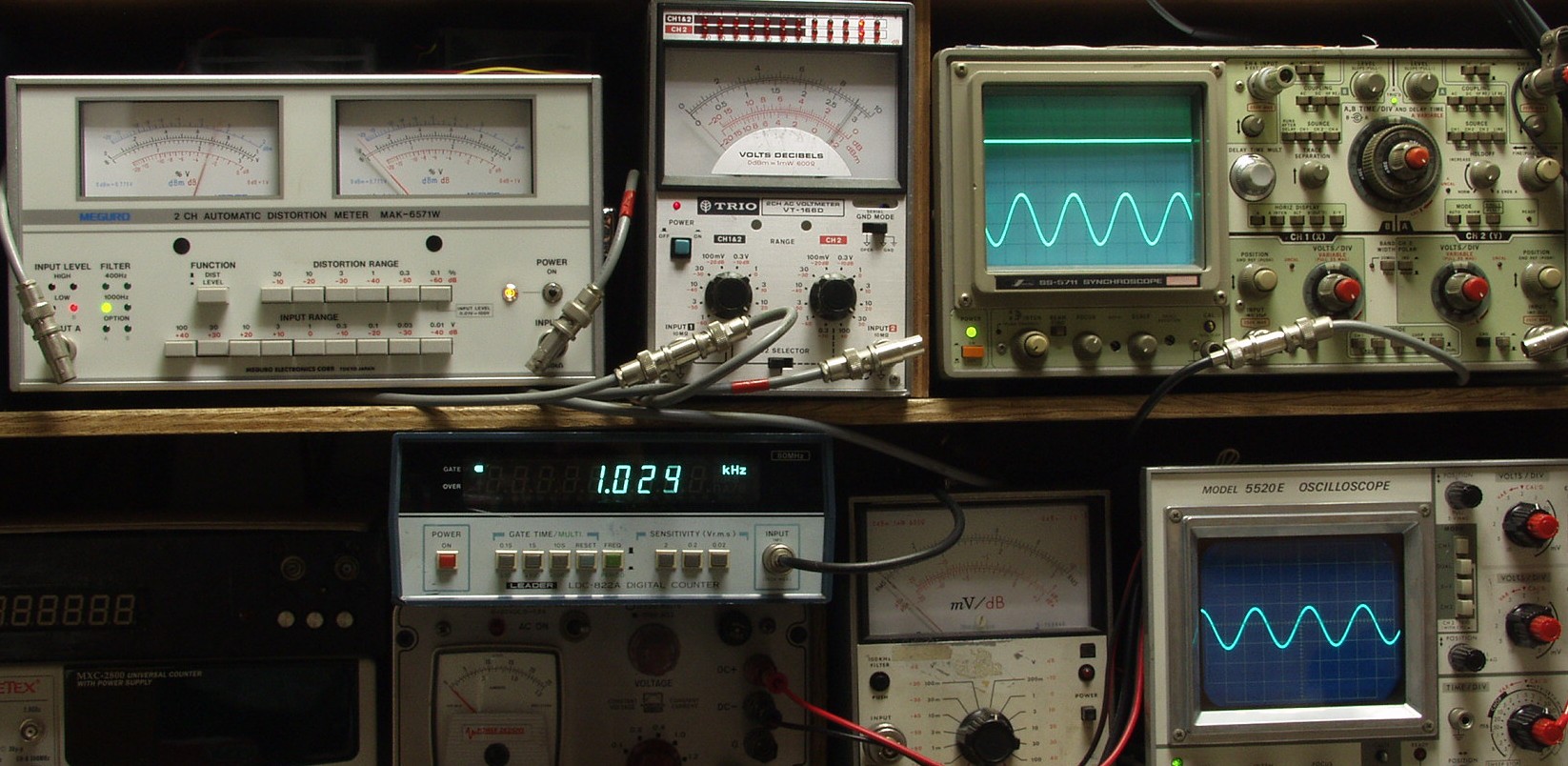

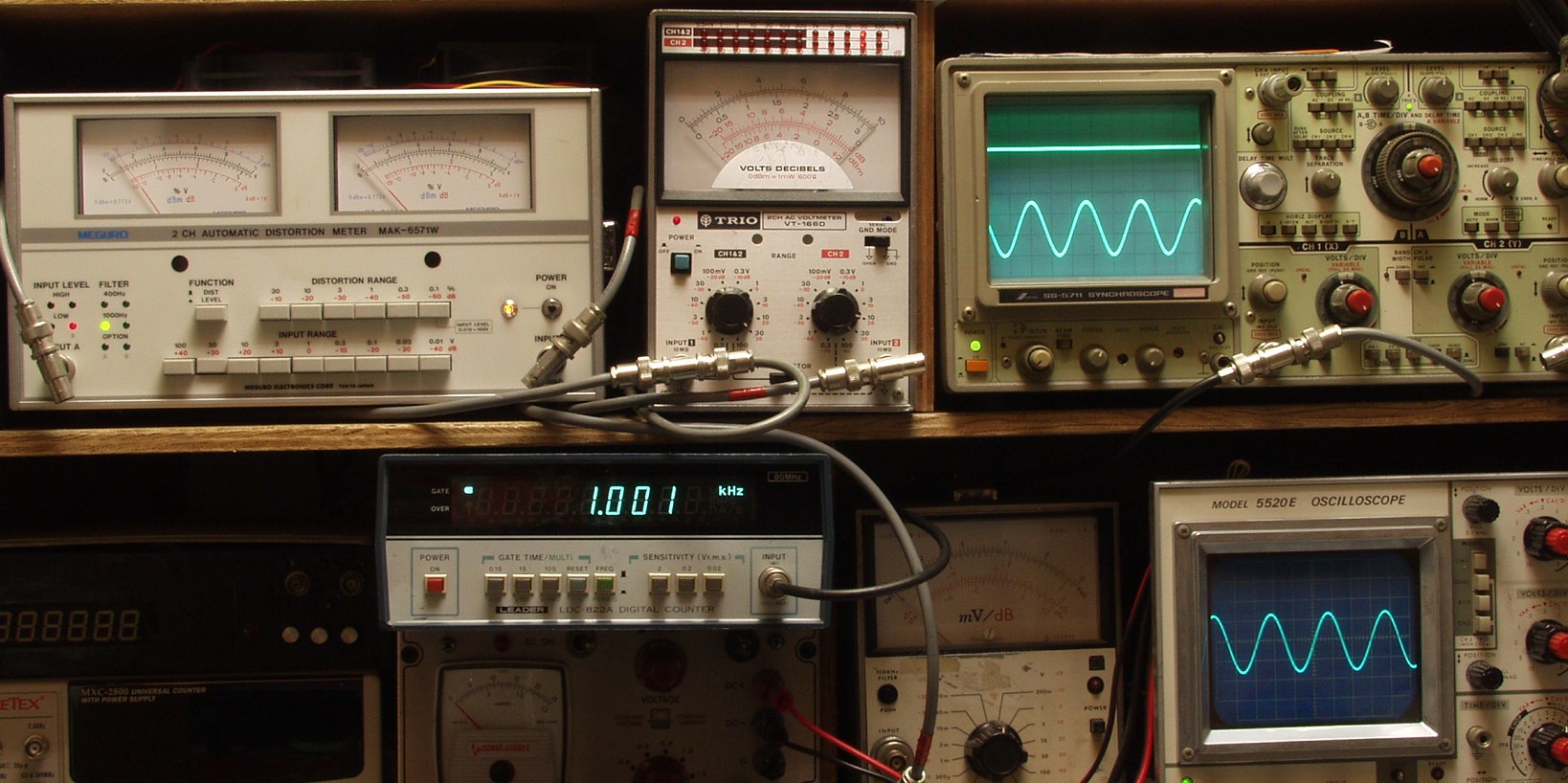

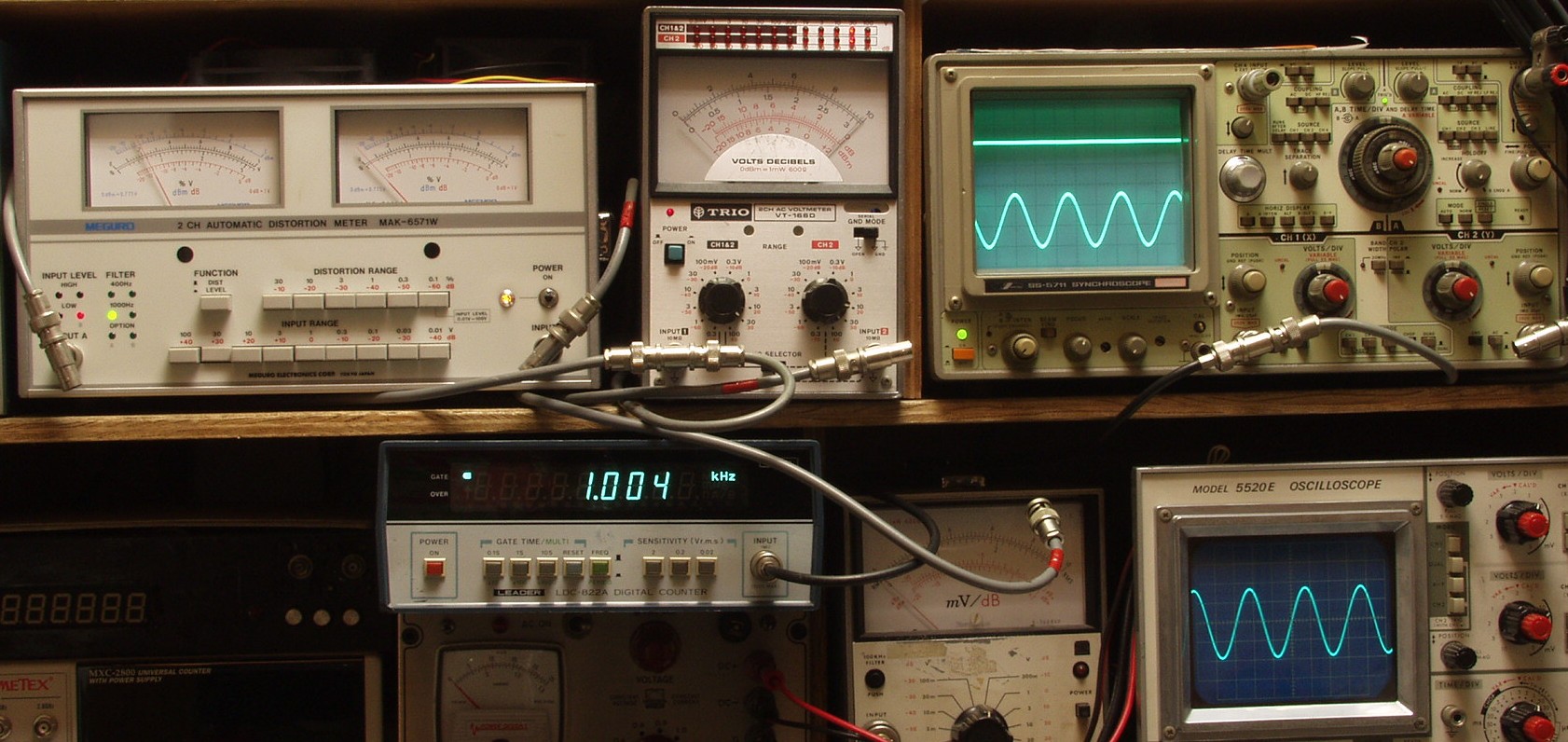

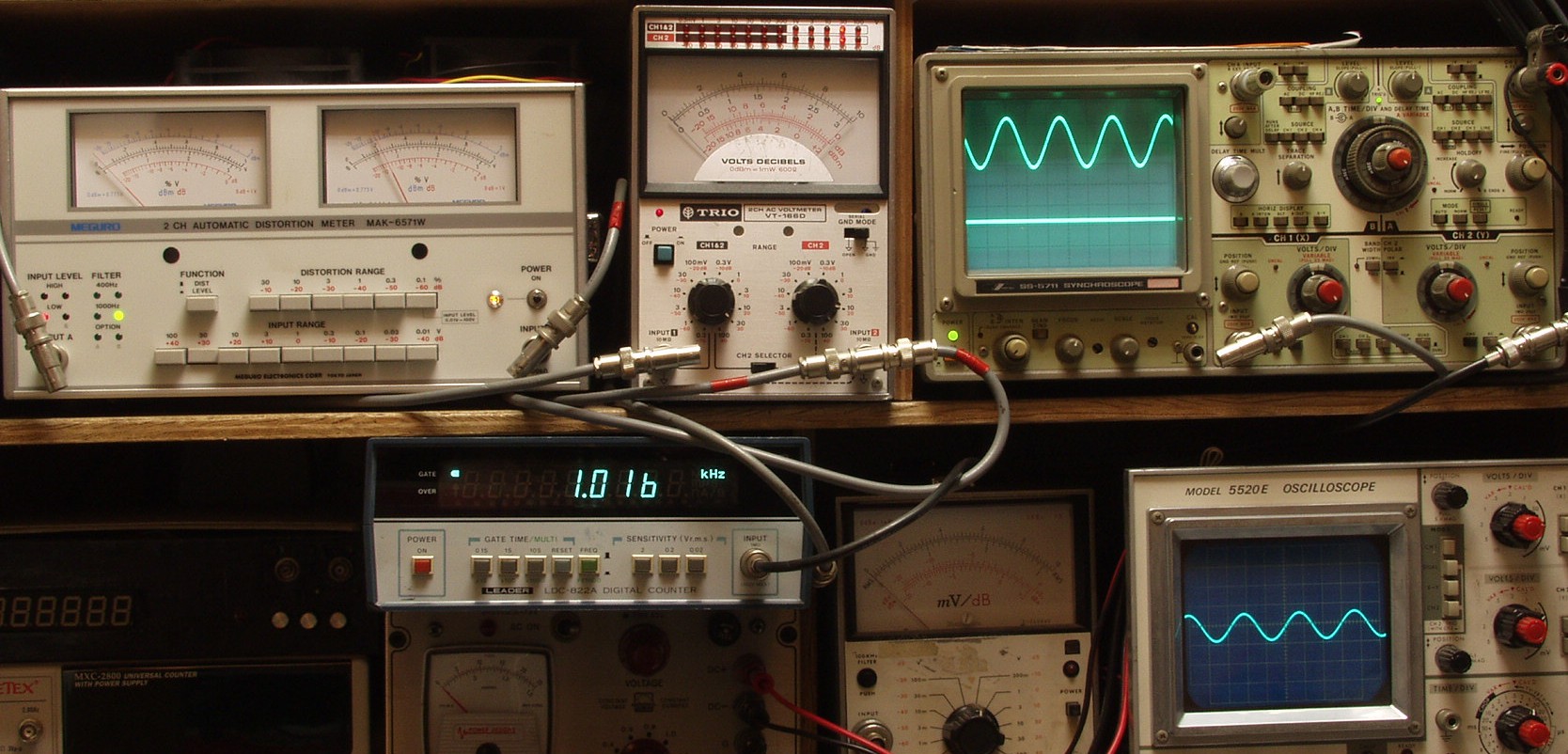

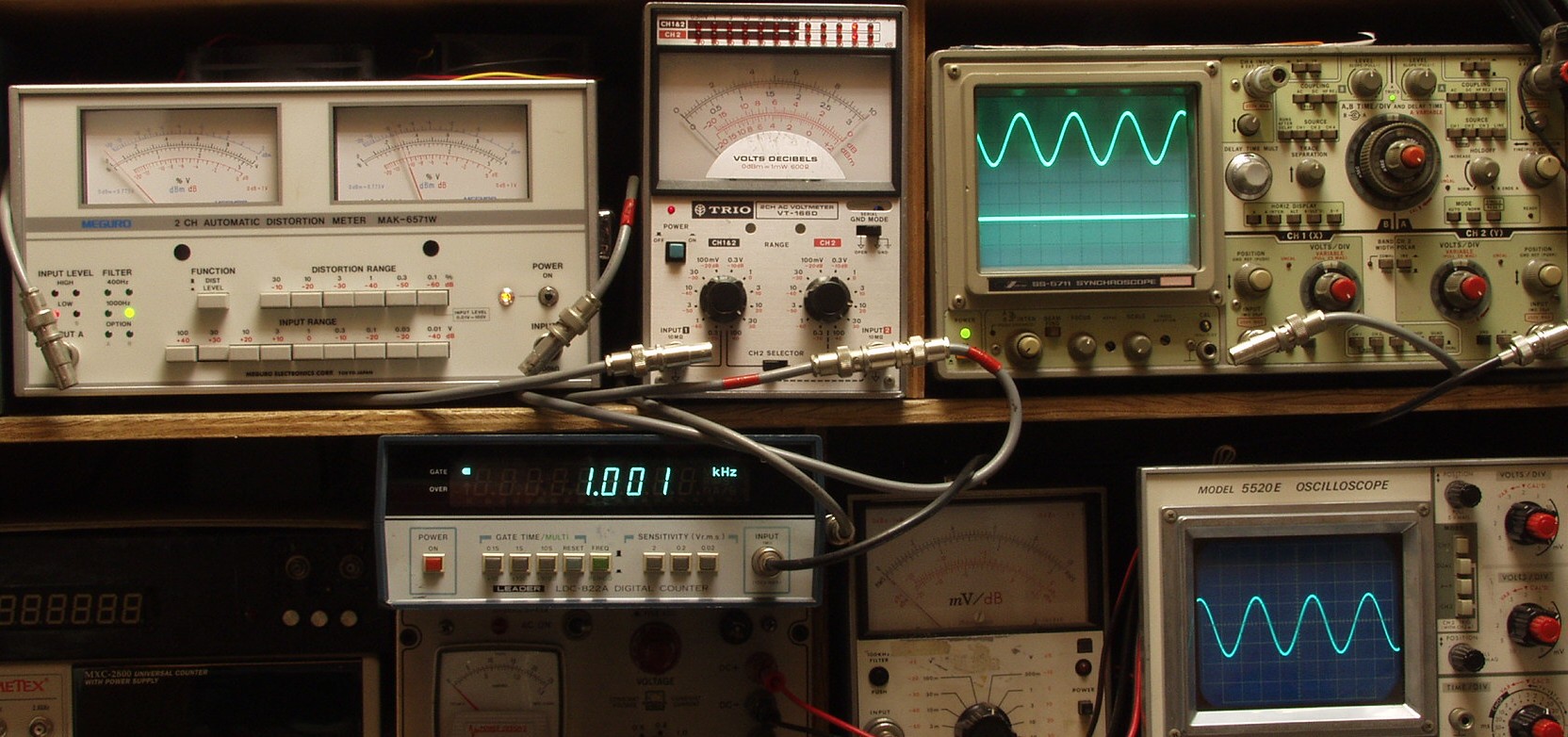

Ｅ２Ａ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　＊上左＝歪率計　　＊上中＝ＳＰ（８Ω）出力電圧計、黒針＝左出力、赤針＝右出力 　　　　　　　　　　　　　　　＊上右＝ＳＰ出力電圧波形、下＝左出力、上＝右出力 　　　　　　　　　　　　　　　＊下中＝ＳＰ出力周波数計　　　　下左＝入力電圧波形

Ｅ２Ｂ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

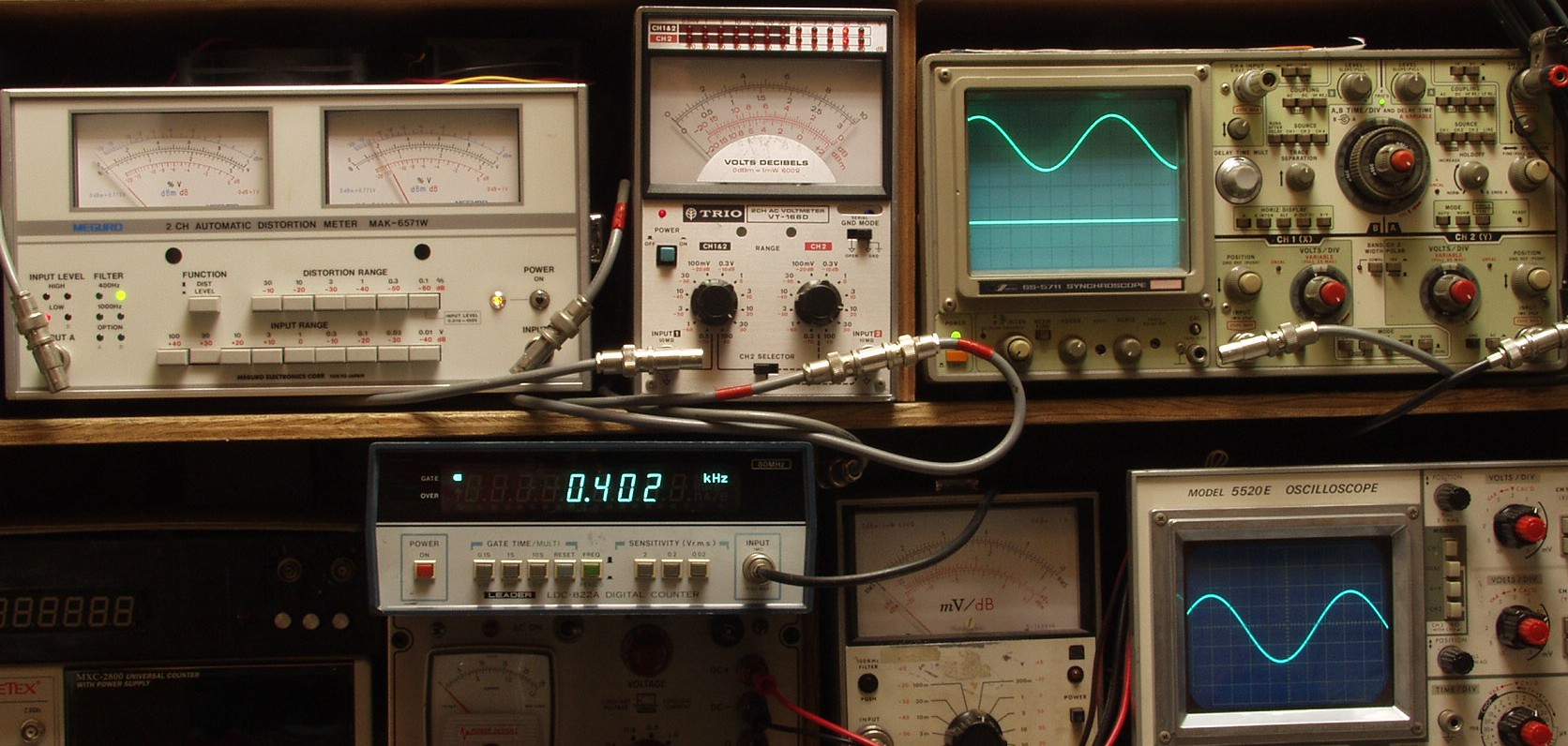

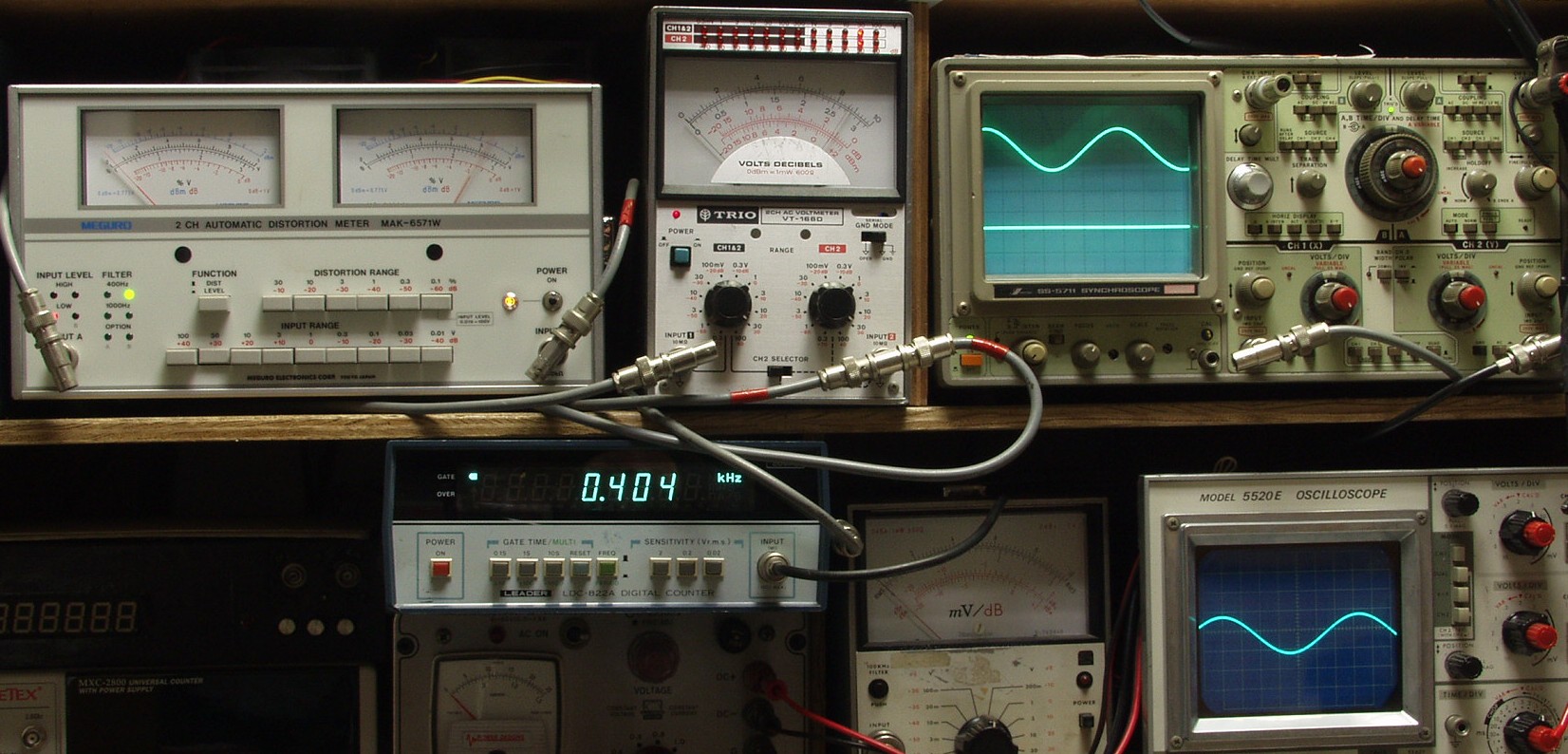

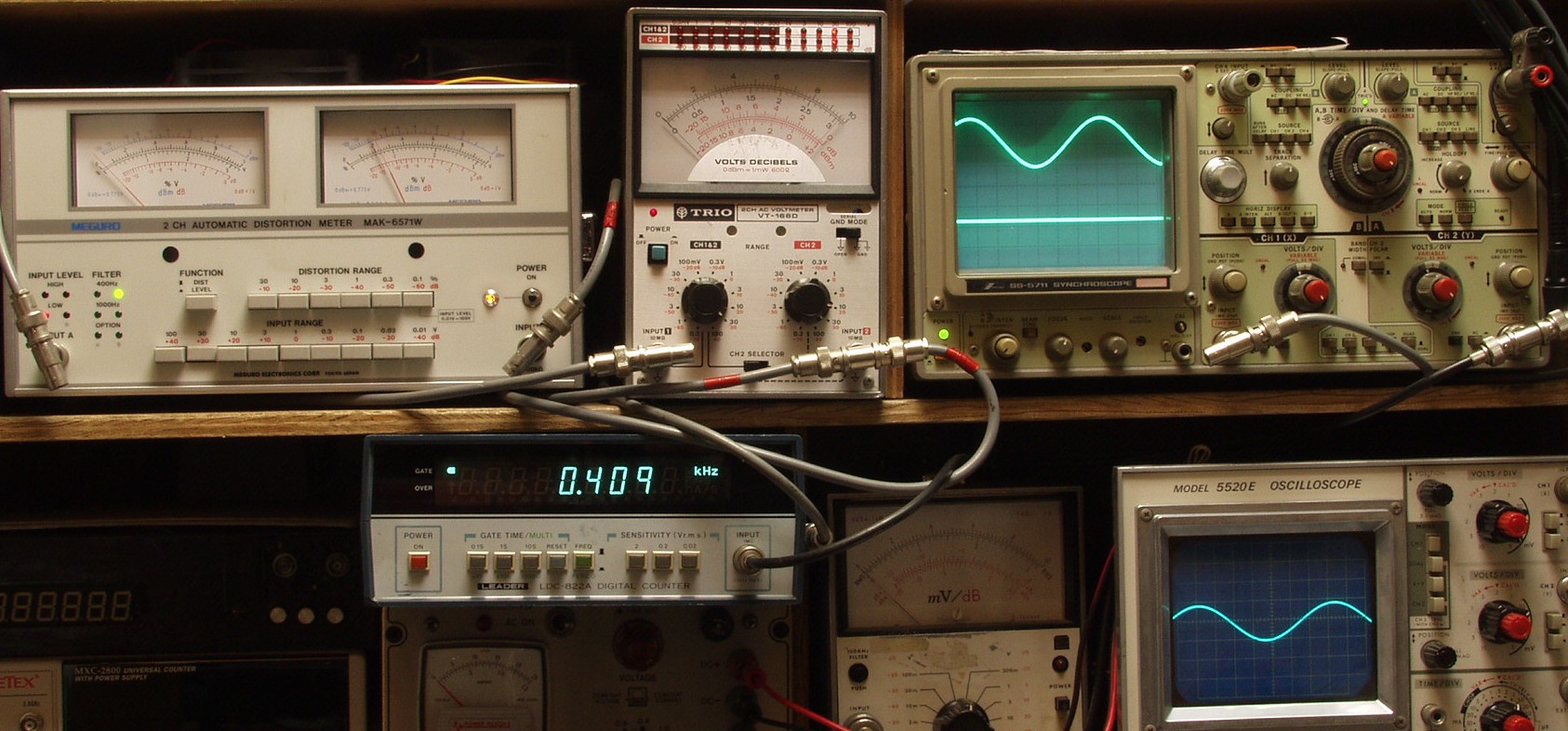

Ｅ２Ｃ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｃ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ３Ｄ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｃ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ４Ｃ．Ｌ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ５．　　２４時間エージング

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 インテグレーテッドアンプ　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ パワーアンプ部 実効出力(10Hz〜20kHz、両ch同時作動） 6Ω＝100W＋100W、　8Ω＝80W＋80W 全高調波歪率（実効出力時） 0.01％以下（8Ω） 周波数特性（1W） DC〜300kHz、+0 -3dB 混変調歪率 0.01％以下（8Ω） ダンピングファクター 150（8Ω） 入力感度/インピーダンス 1V/5kΩ（1kHz） SN比（Aネットワーク） 120dB以上 ダイナミックパワー 6Ω＝100W、　4Ω＝130W、　2Ω＝170W TIM歪（SAWTOOTH） 測定限界値以下 スルーレイト 200V/μsec ライズ・タイム 0.5μsec プリ・アンプ部 入力感度/インピーダンス（1kHz） Phono MM＝2.5mV/47kΩ Phono MC＝300μV/100Ω CD、Tuner、Line、Tape/DAT1・2＝150mV/20kΩ Phono最大許容入力 MM（THD 0.01％）＝250mV MC（THD 0.1％）＝25mV 周波数特性（1W） Phono MM＝20Hz〜20kHz、±0.2dB CD、Tuner、Line、Tape/DAT-1・2＝DC?300Hz、+0 -3dB SN比（Aネットワーク） Phono MM＝90dB以上 Phono MC＝75dB以上 CD、Tuner、Line、Tape/DAT-1・2＝110dB以上 サブソニックフィルター 16Hz（-3dB）、6dB/oct ラウドネス 50Hz＝+4dB 10kHz＝+3dB 総　合 定格消費電力 280W 外形寸法 幅466×高さ166×奥行453mm 重量 34.0kg 価格 410,000（1994年発売）
