ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−９９Ｖ　修理記録

２９／１２／２０到着　　３０／２／１４完成

Ａ．　修理前の状況 電源が入りません。 Ｂ．　原因 各部経年劣化の為、オーバホール修理。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 モーターをオーバーホール（修理・清掃・給油） 電源ソケット交換。 タンテーブル軸オイル交換。 Ｗ．　下蓋及び本体木部　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　個。 半固定ＶＲ　　　　　　　　個。 フイルムコンデンサー　　　個。 ３Ｐインレットソケット　　個　FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　８５，０００円　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　MICRO SEIKI　ＢＬ−９９Ｖ　の仕様（マニアル・カタログより）

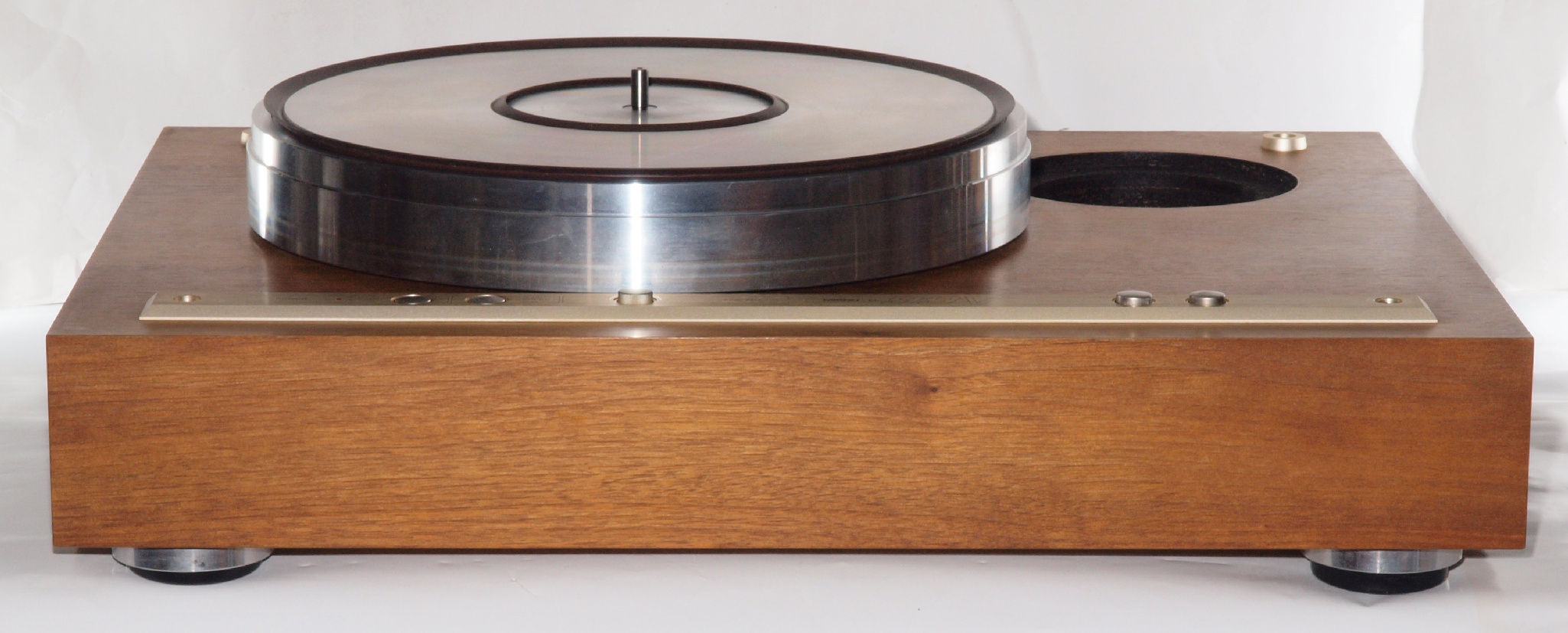

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

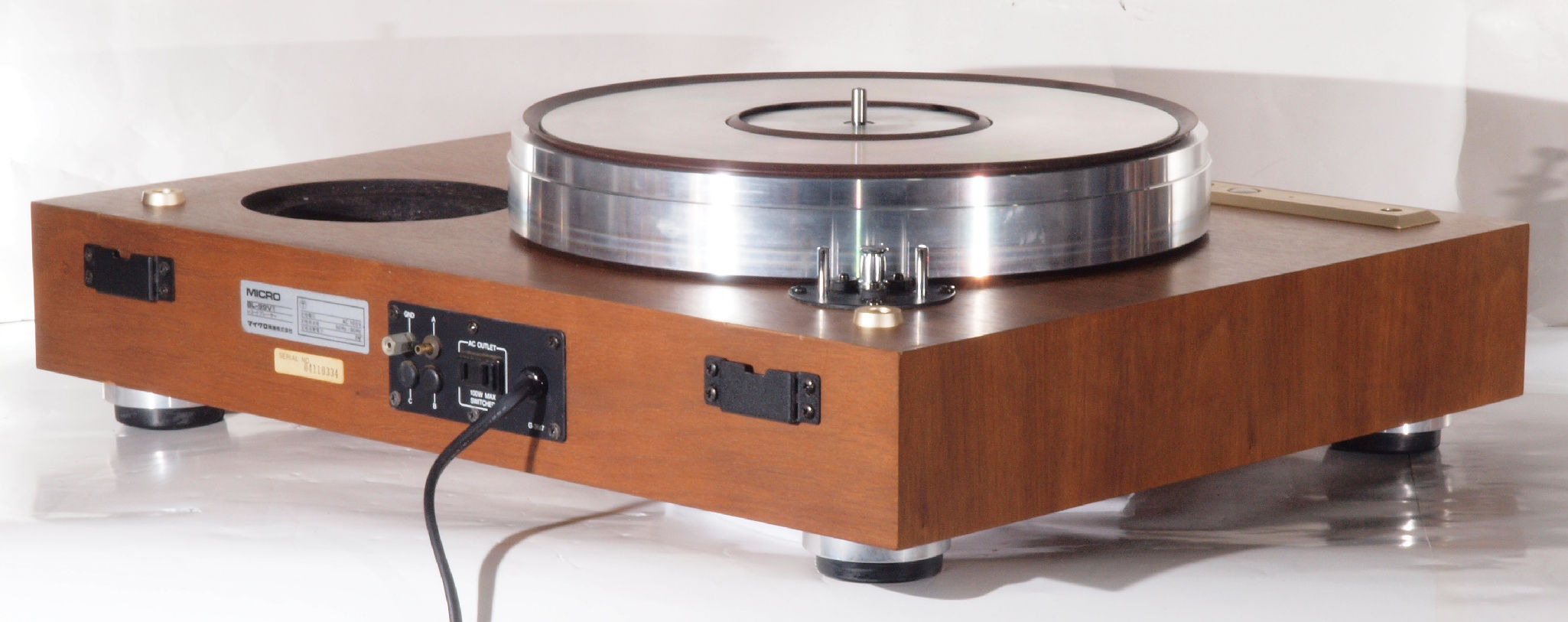

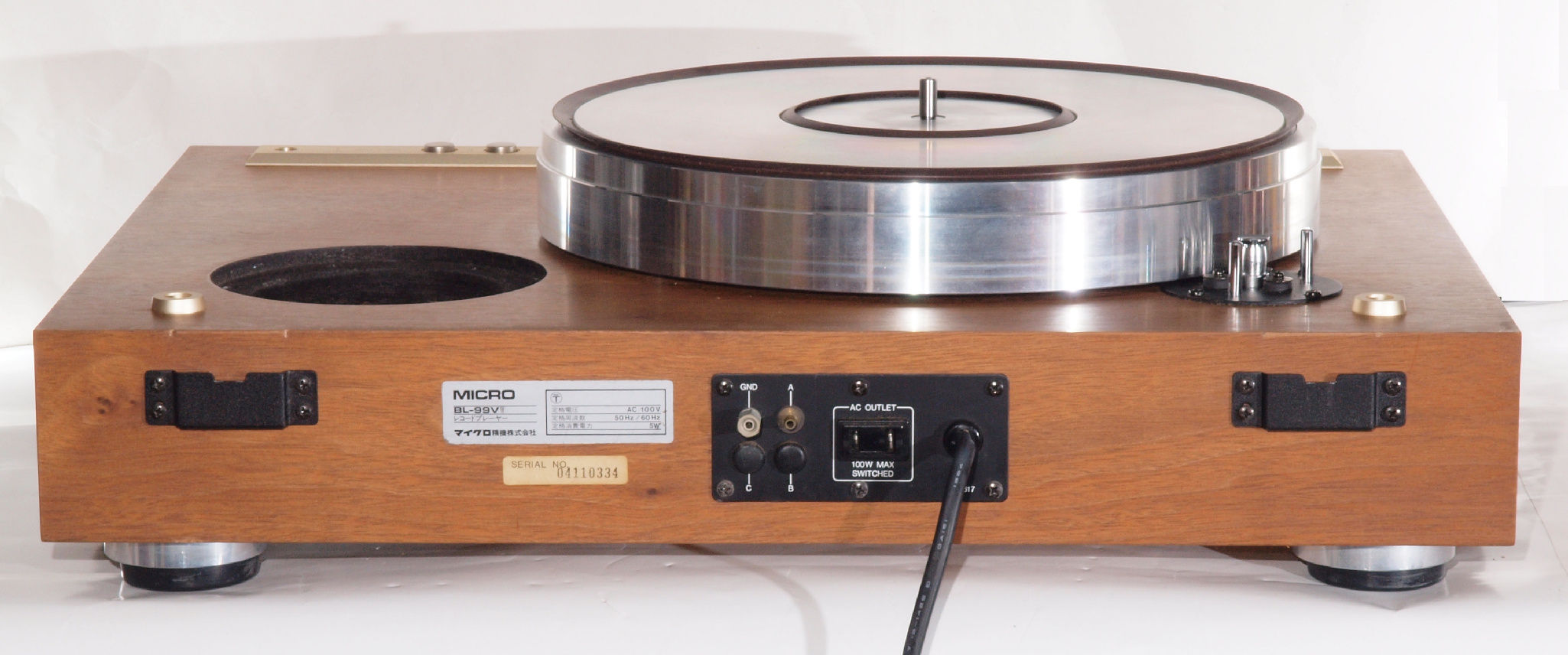

Ａ１３．　点検中　後から見る。

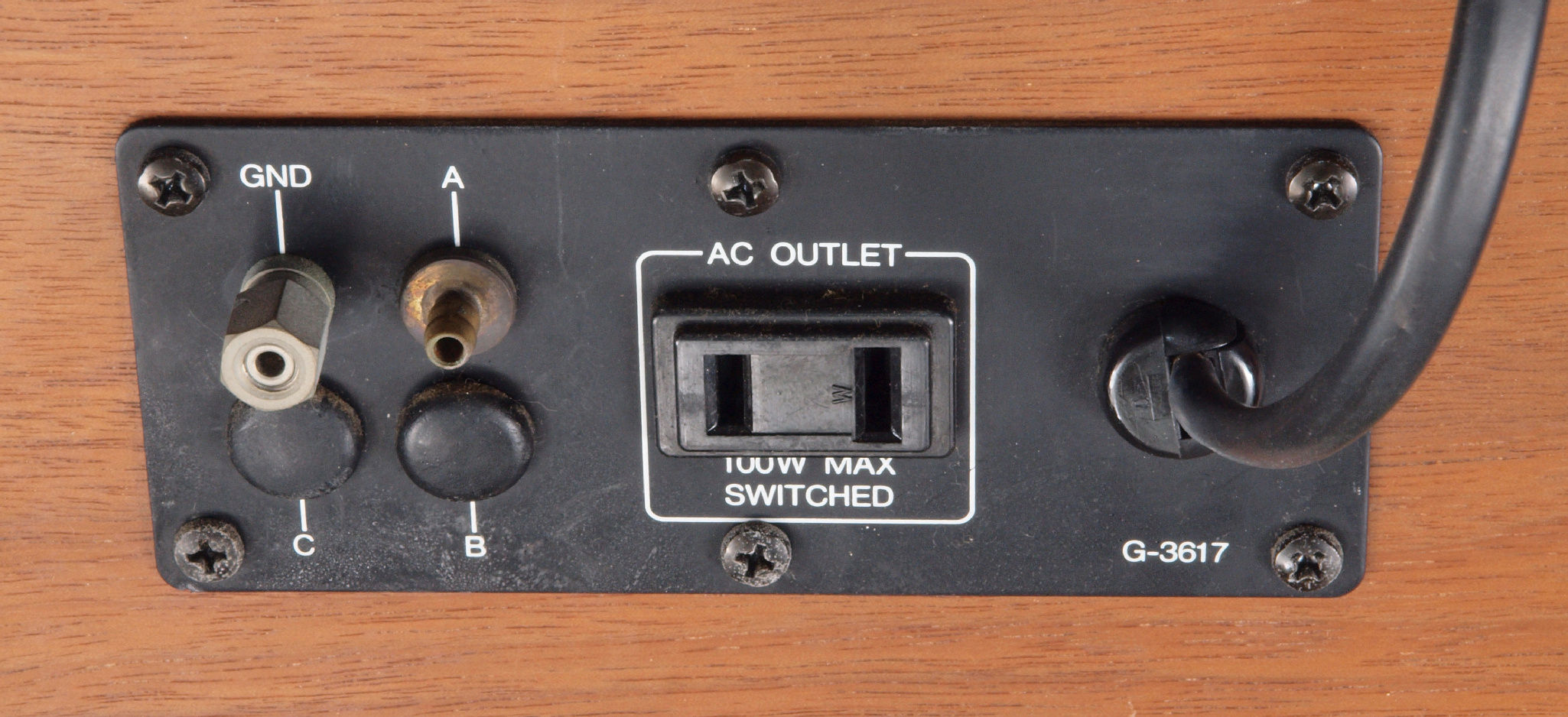

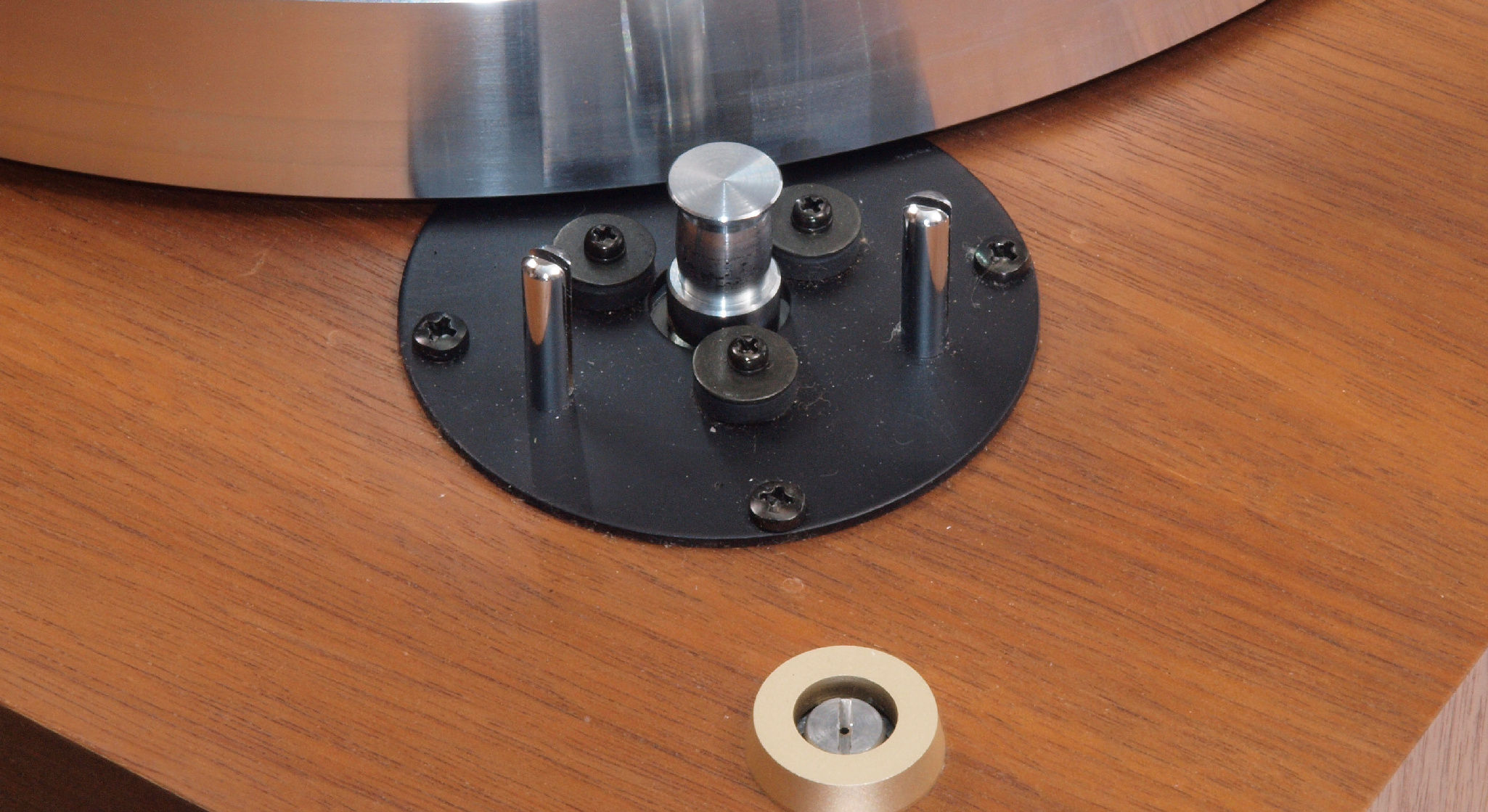

Ａ１３２．　点検中　後から見る。　電源ソケット。

Ａ１４．　点検中　後左から見る。

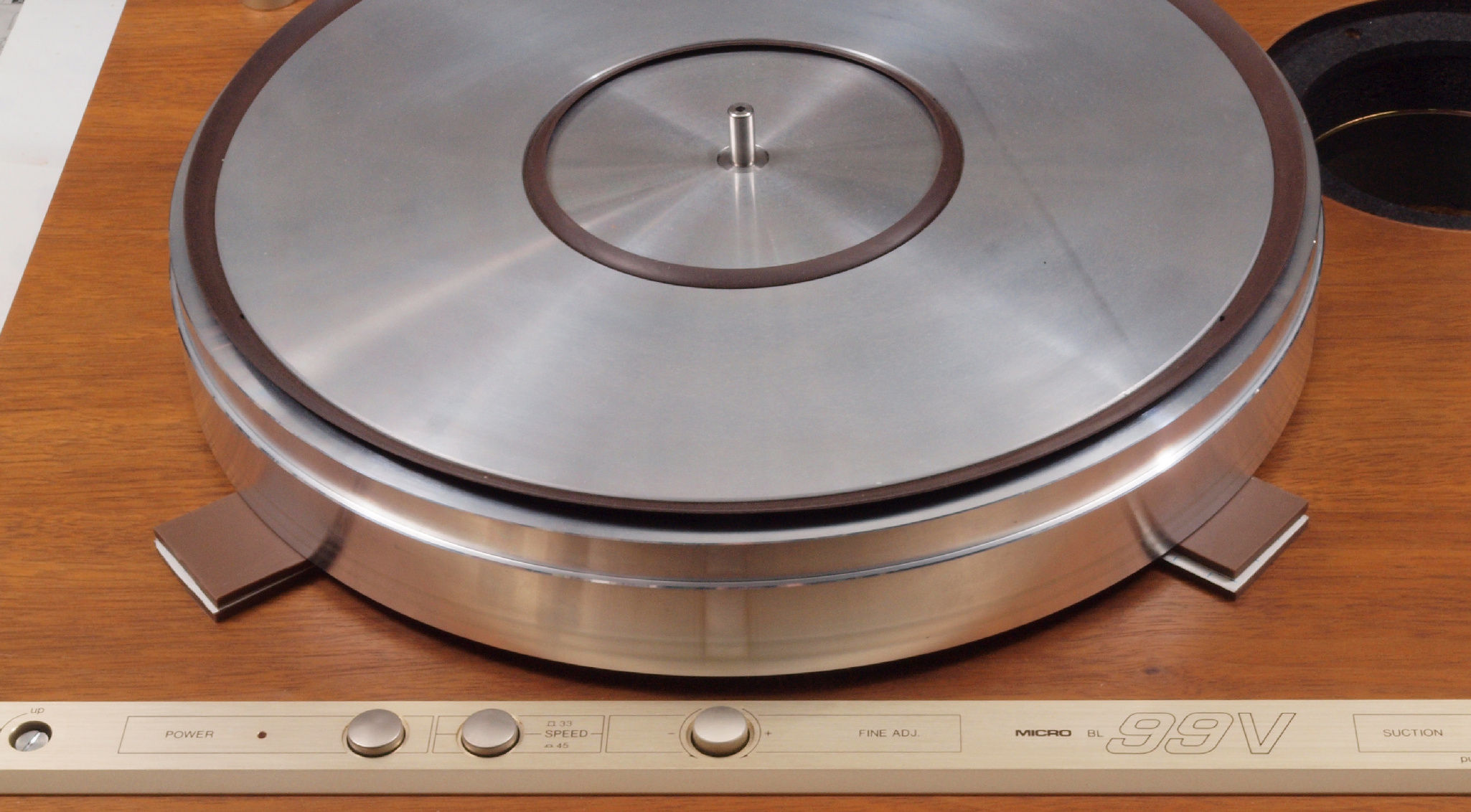

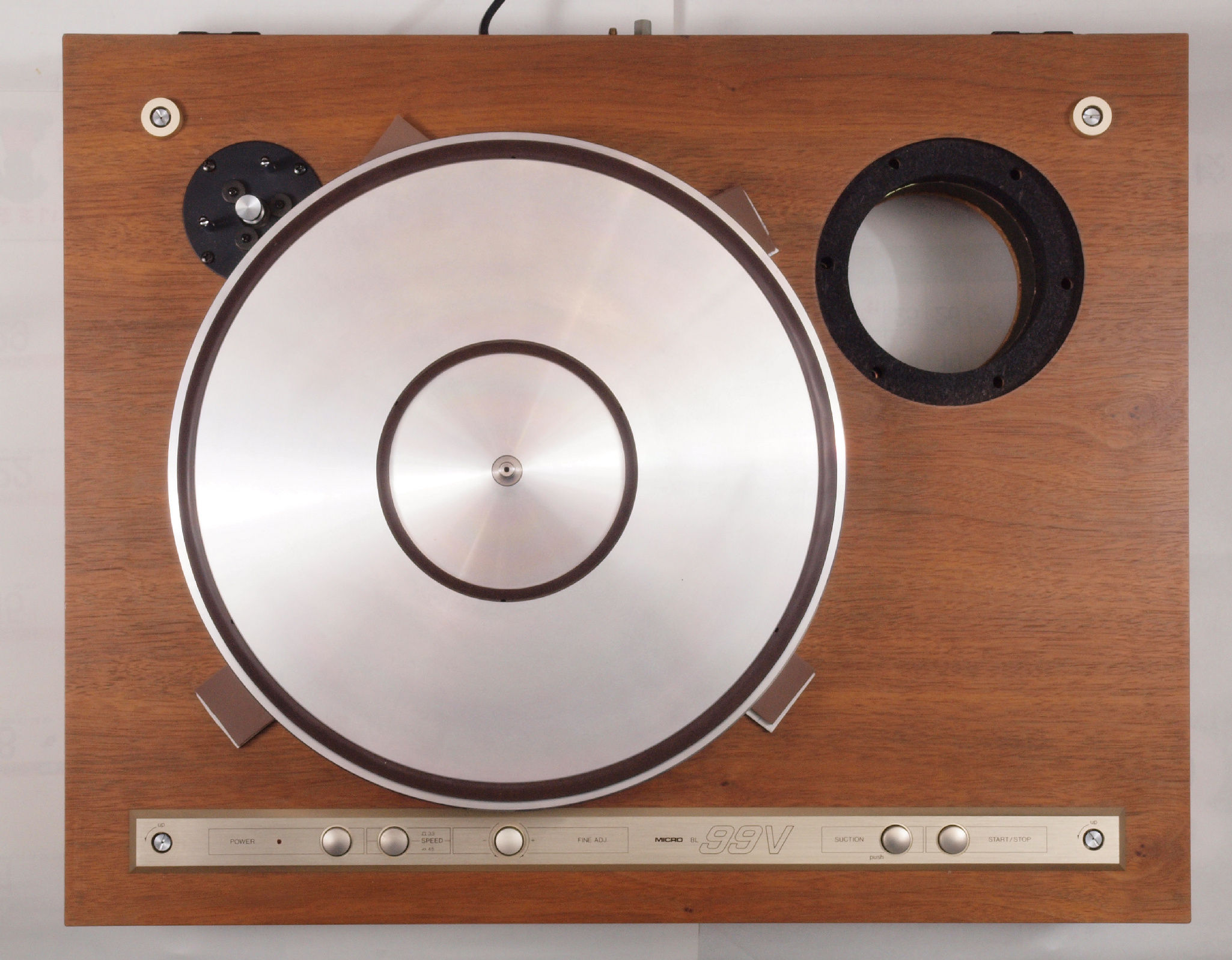

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　上から見る。ユーザはタンテーブル（プラッター）が外せないので「かいものを」入れて固定。 　　　　　　　　　　　　　　　　　　　　このタンテーブル（プラッター）がアルミ製で軽いので、軸への負担は少ない。

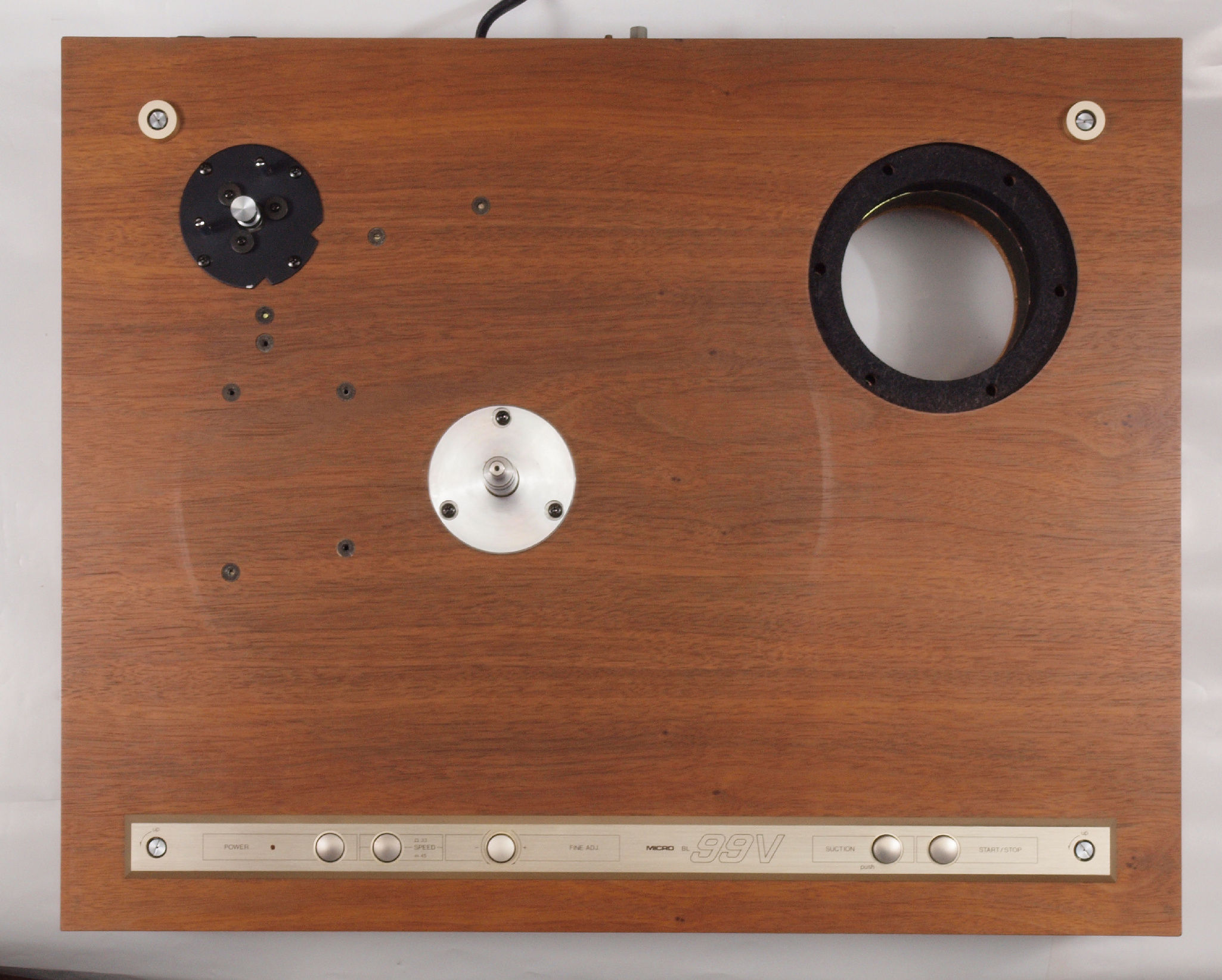

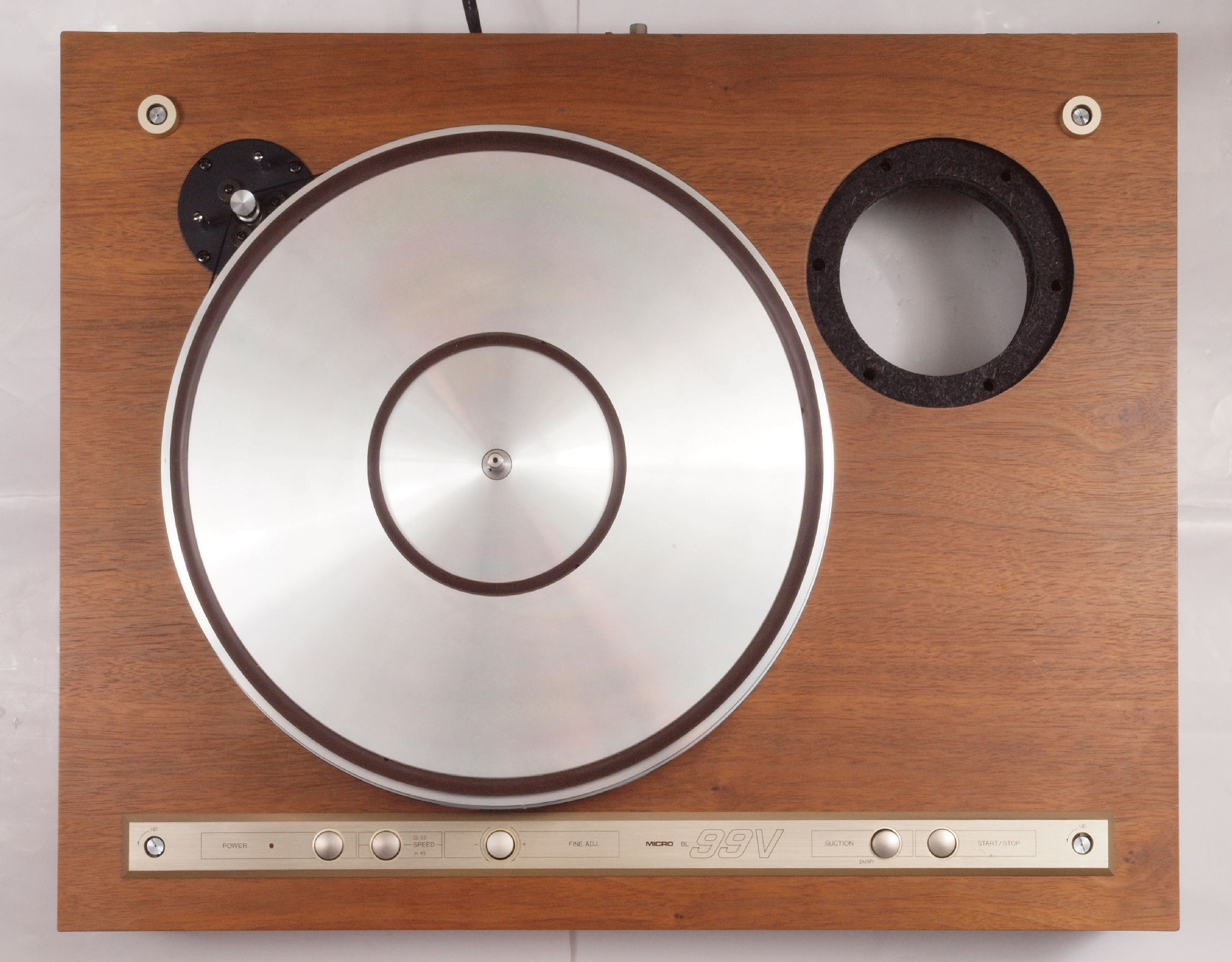

Ａ１７．　点検中　タンテーブル（プラッター）を外し、上から見る。

Ａ１８．　点検中　モータ部。

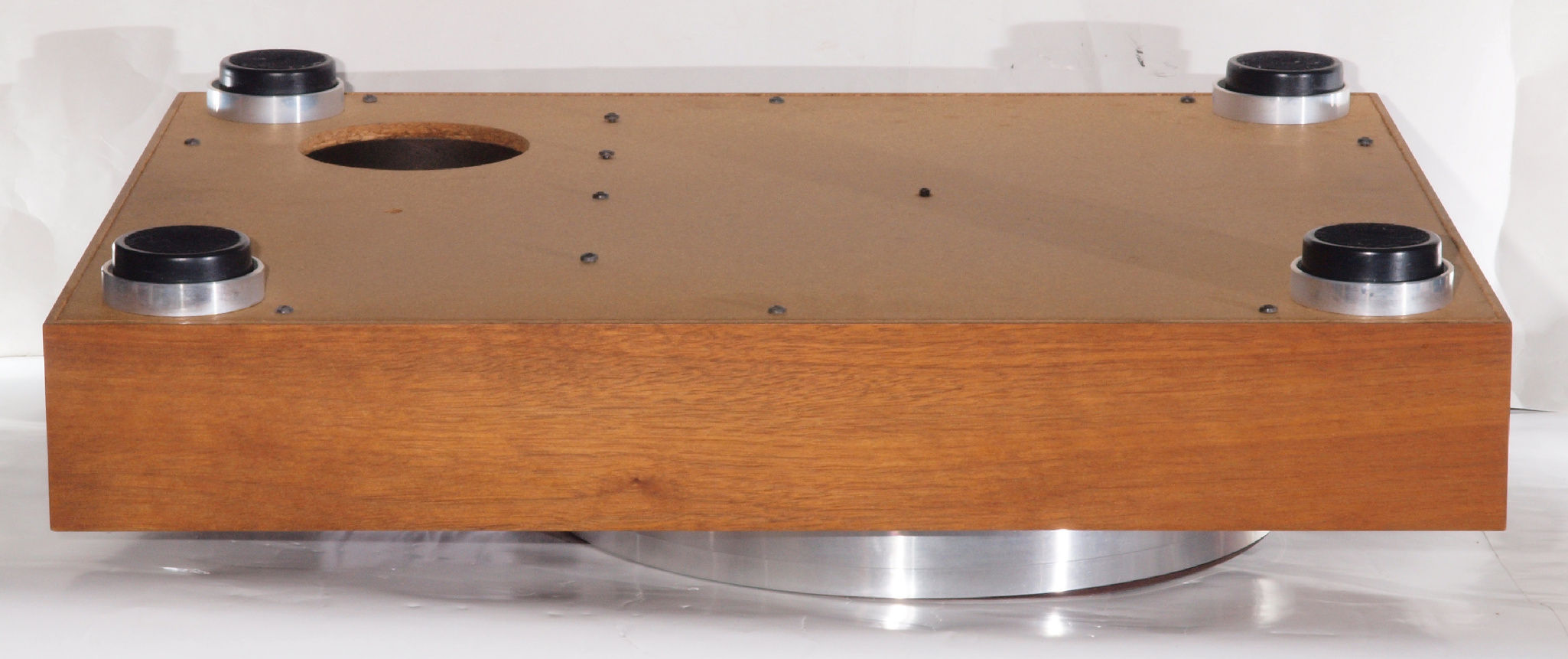

Ａ２１．　点検中　下前から見る。

Ａ２２．　点検中、下前左から見る。

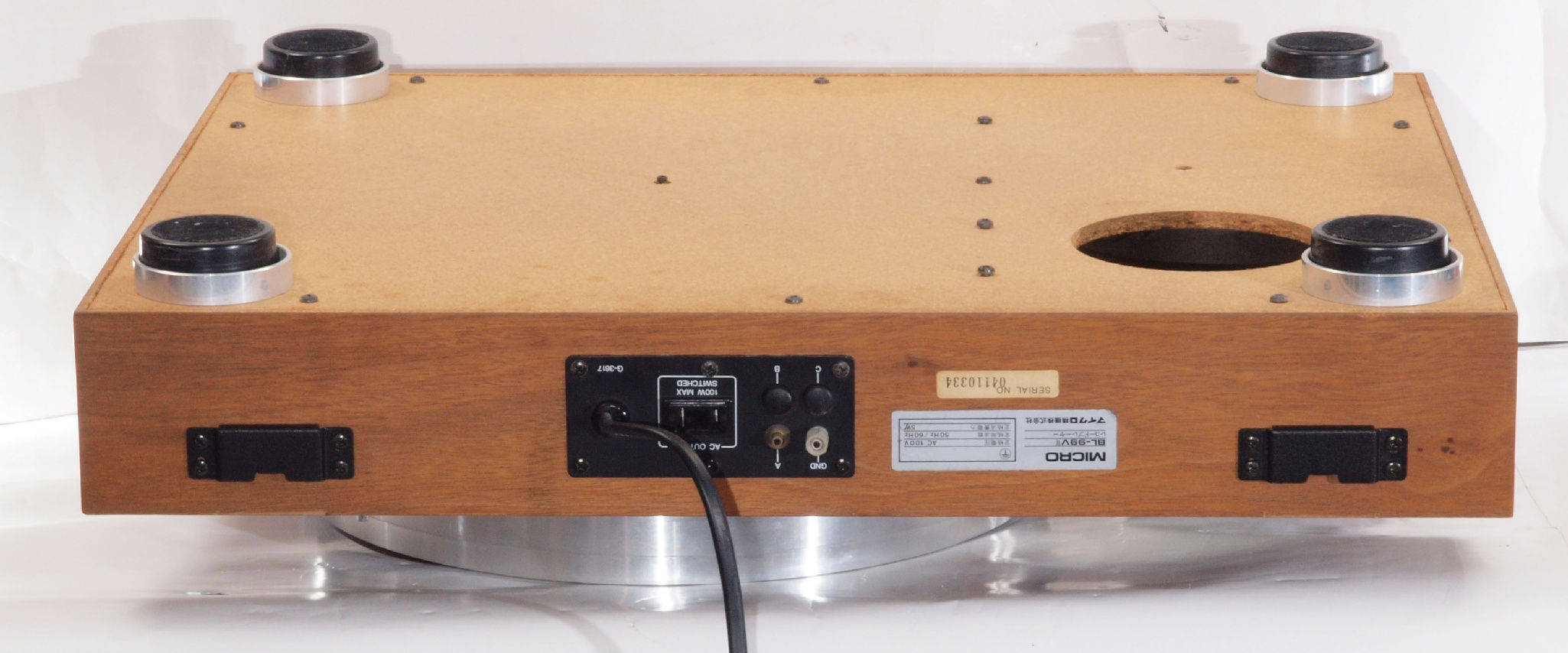

Ａ２３．　点検中　下後から見る。

Ａ２４．　点検中、下後右から見る。

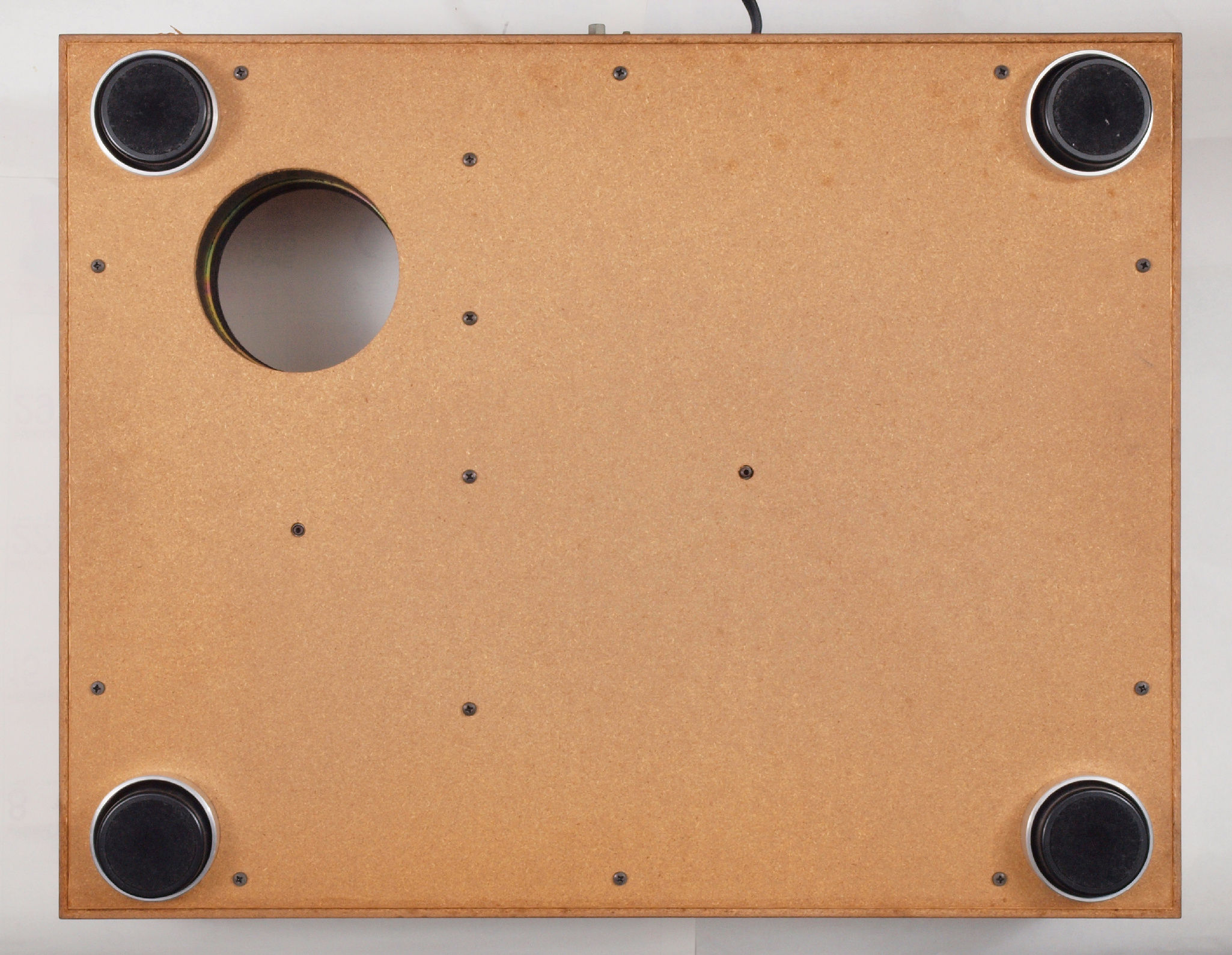

Ａ２５．　点検中　下から見る。

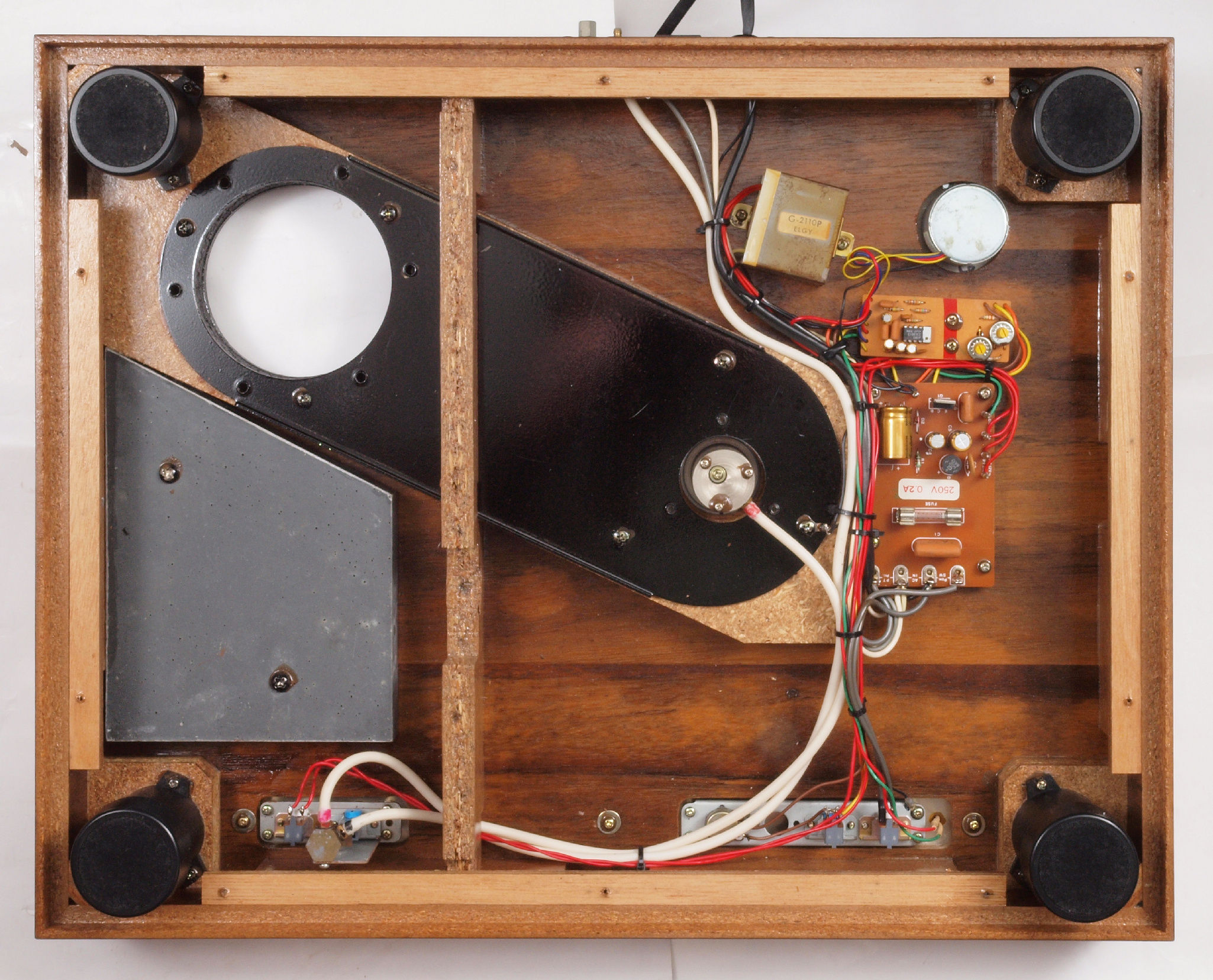

Ａ２６．　点検中　下蓋を取り、下から見る。

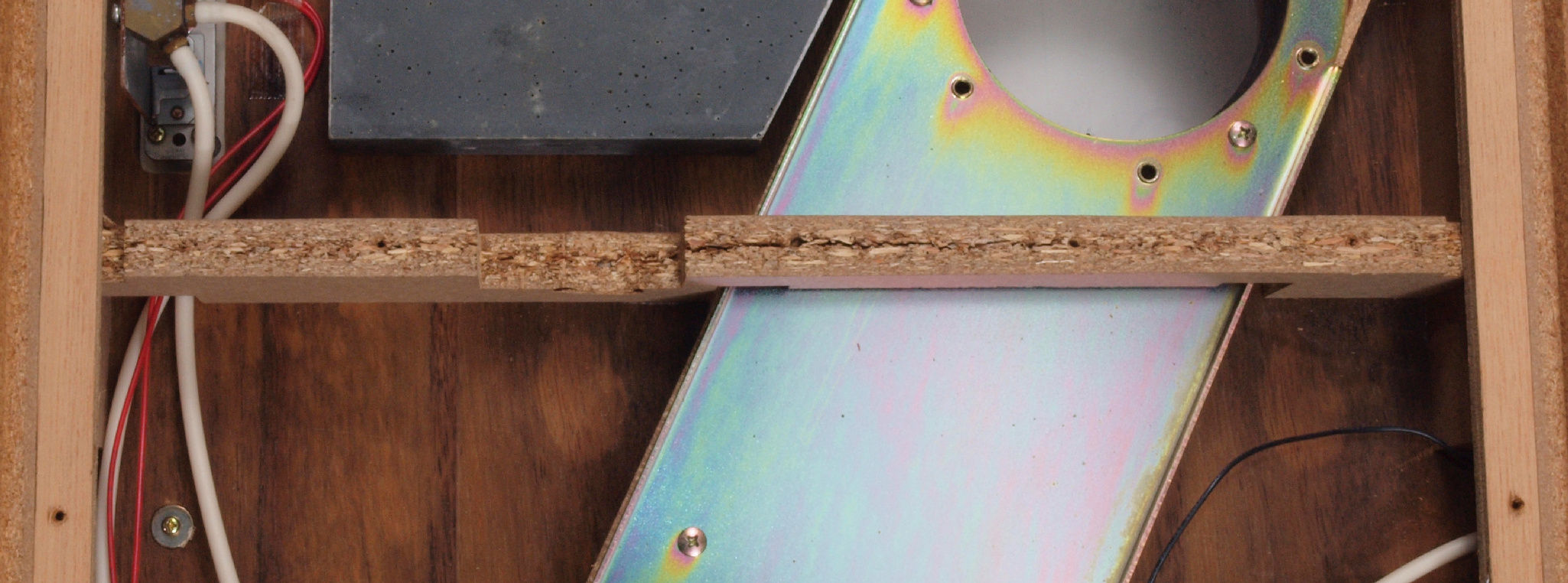

Ａ２６．　点検中　下蓋を取り、下から見る。補強の圧縮材が割れている。

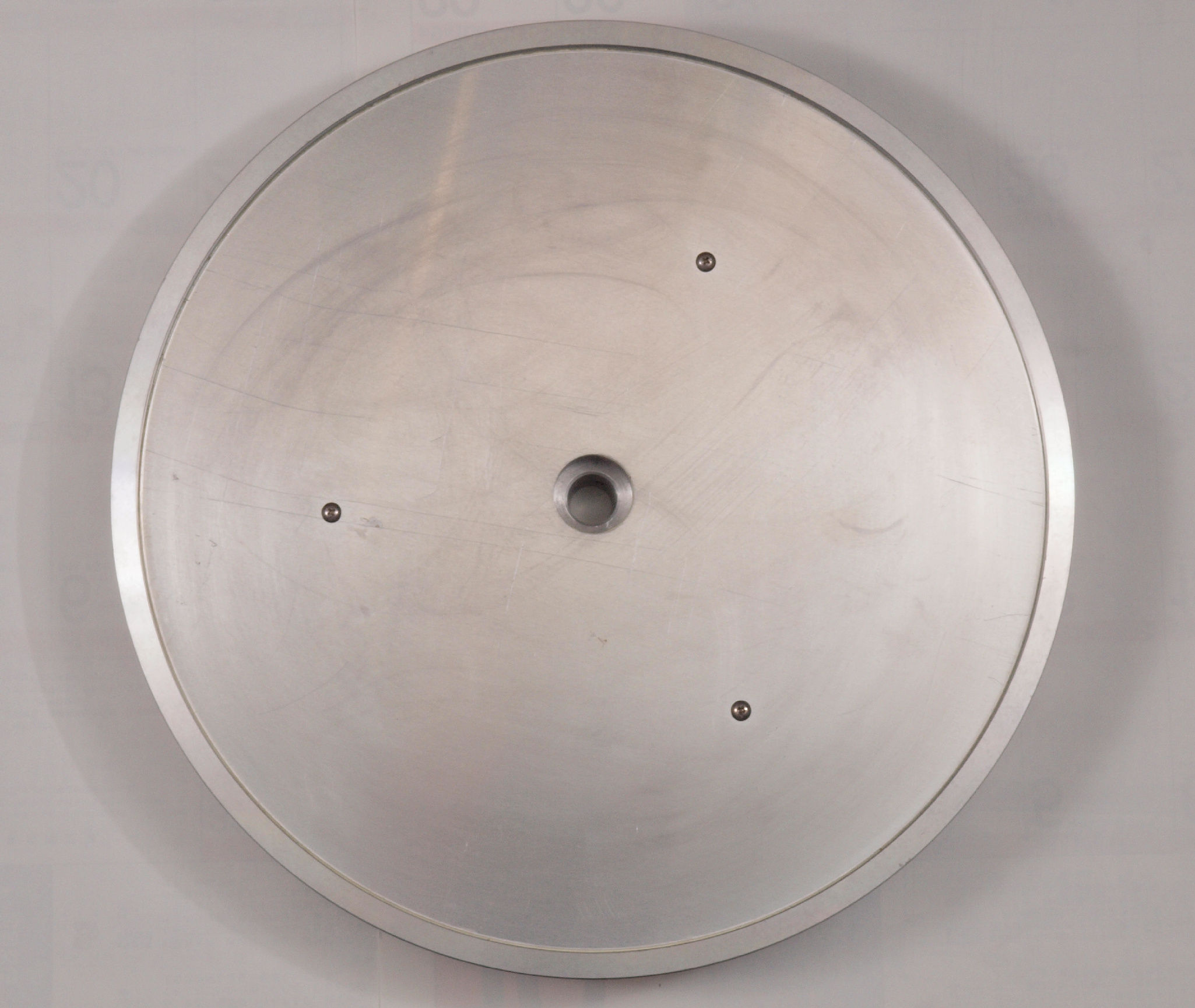

Ａ３１．　点検中　タンテーブル（プラッター）裏。

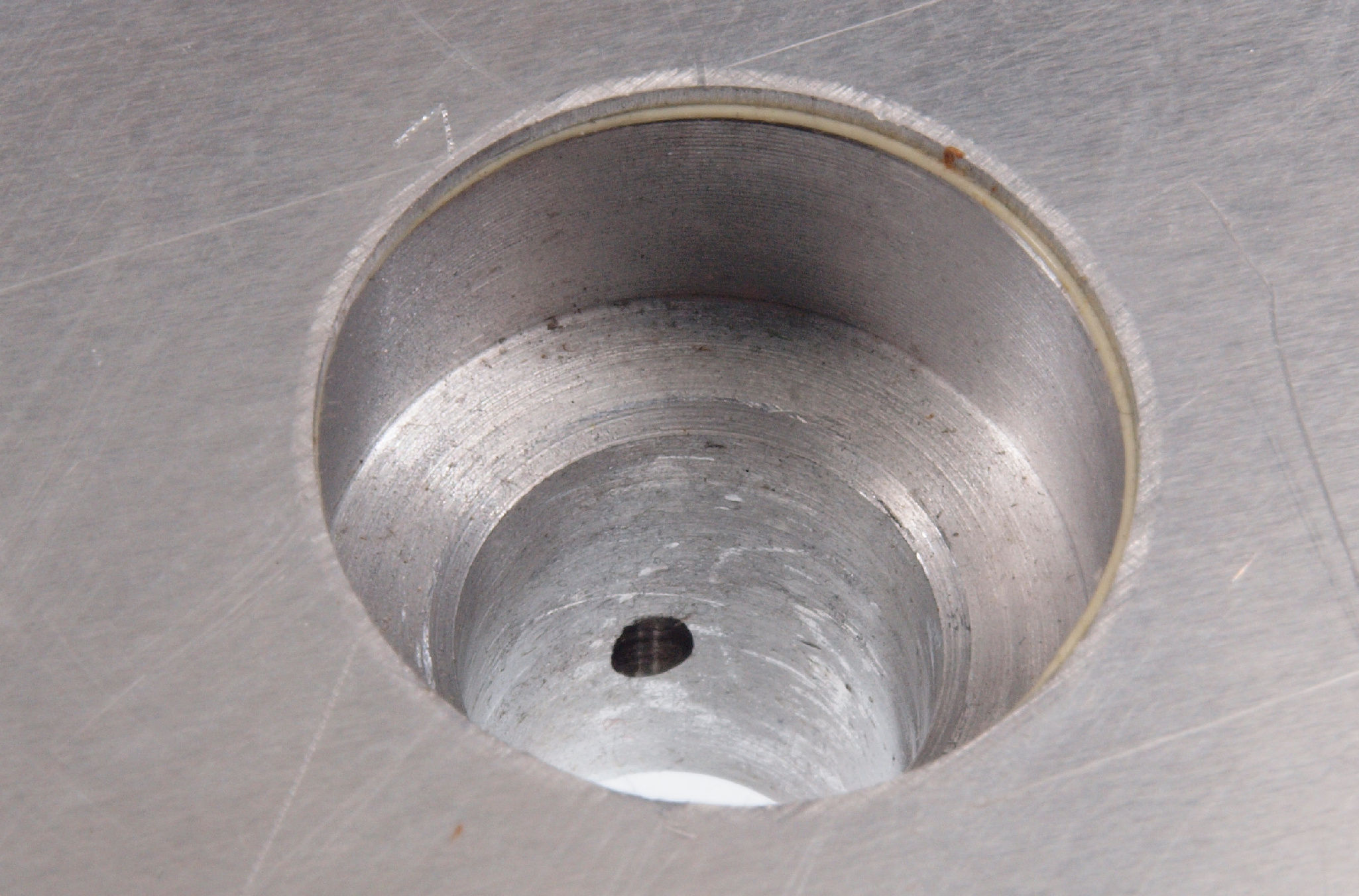

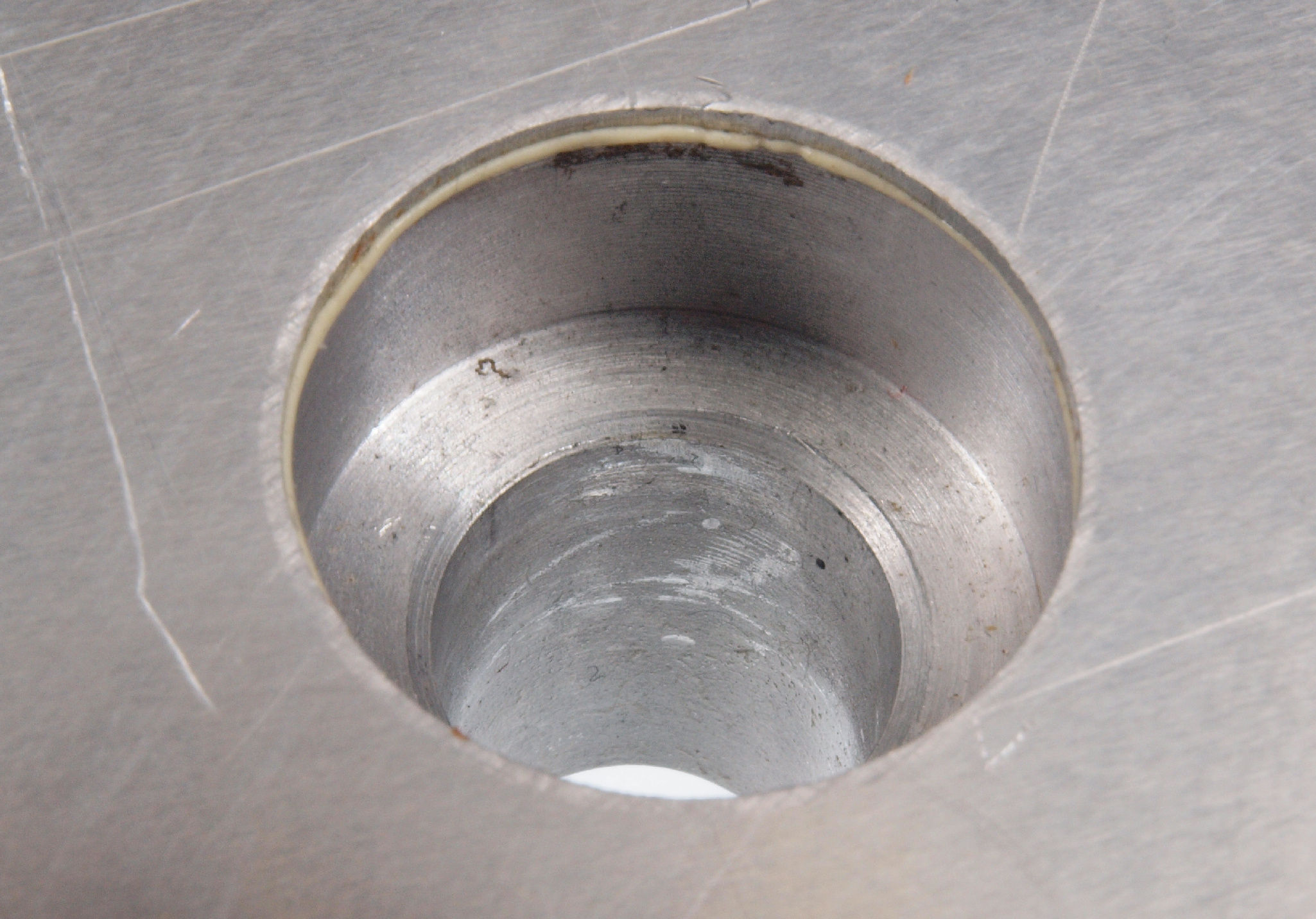

Ａ３３．　点検中　タンテーブル（プラッター）軸穴を上から見る。

Ａ３４．　点検中　タンテーブル軸穴を上から見る、反対側。

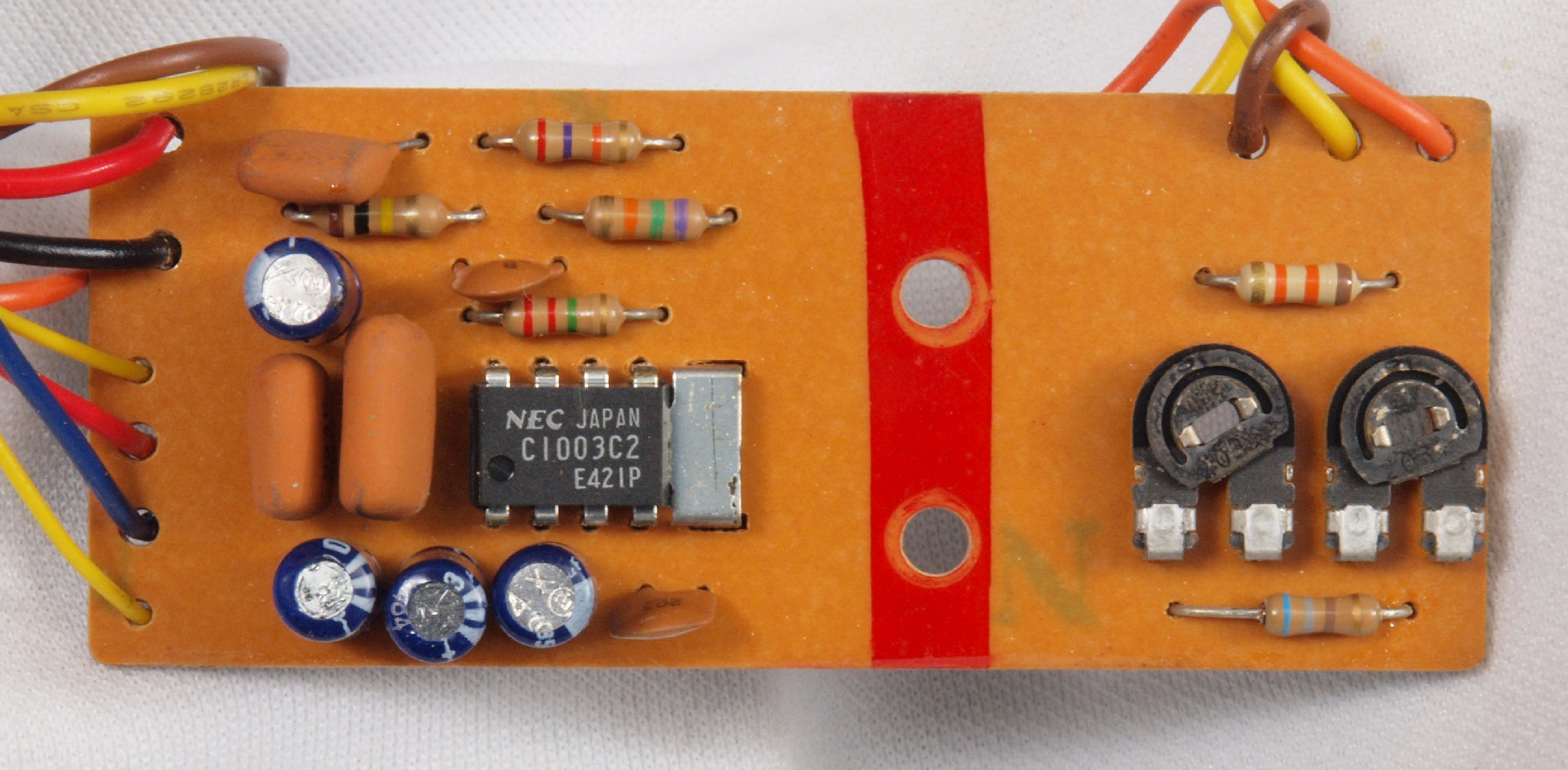

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　制御基板

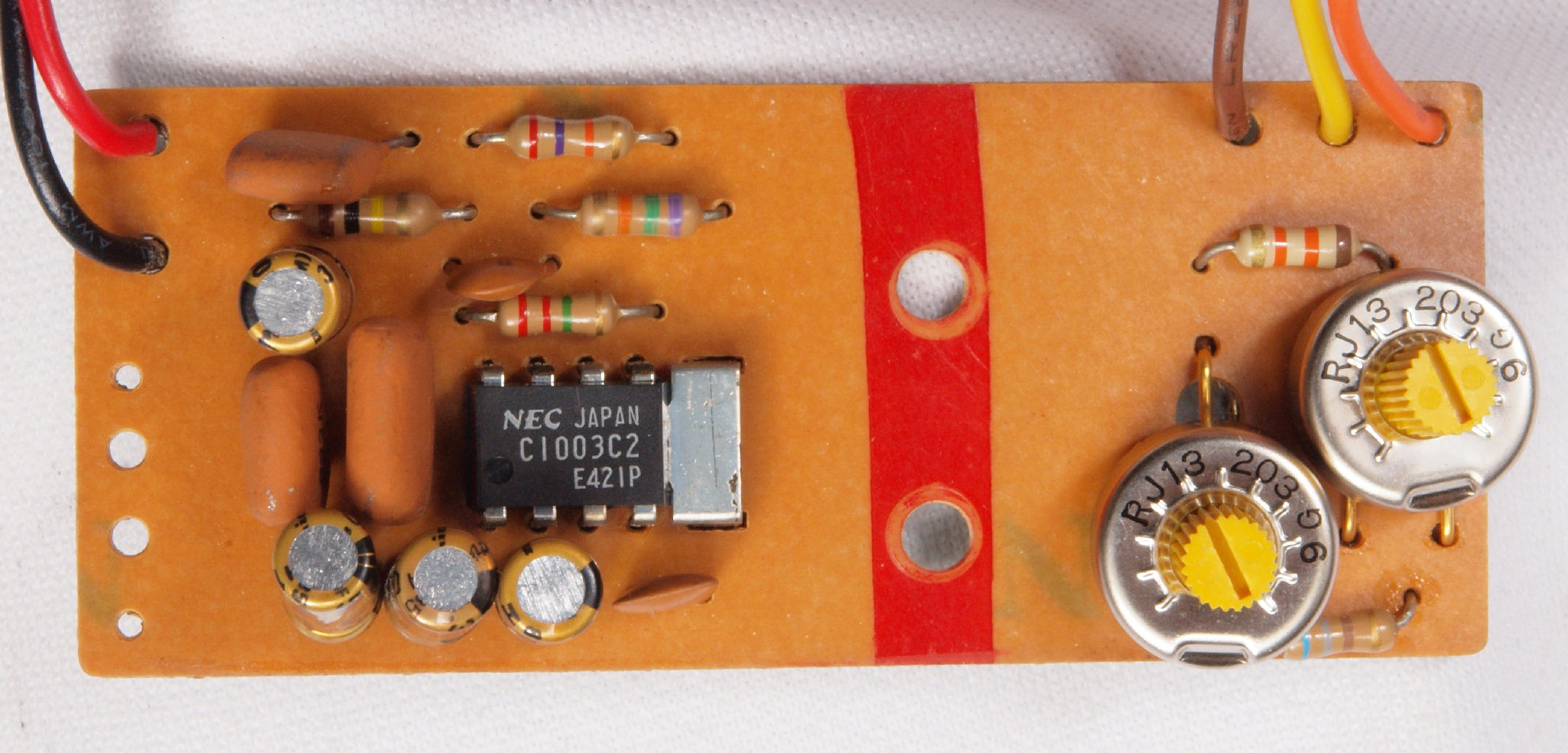

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー４個交換

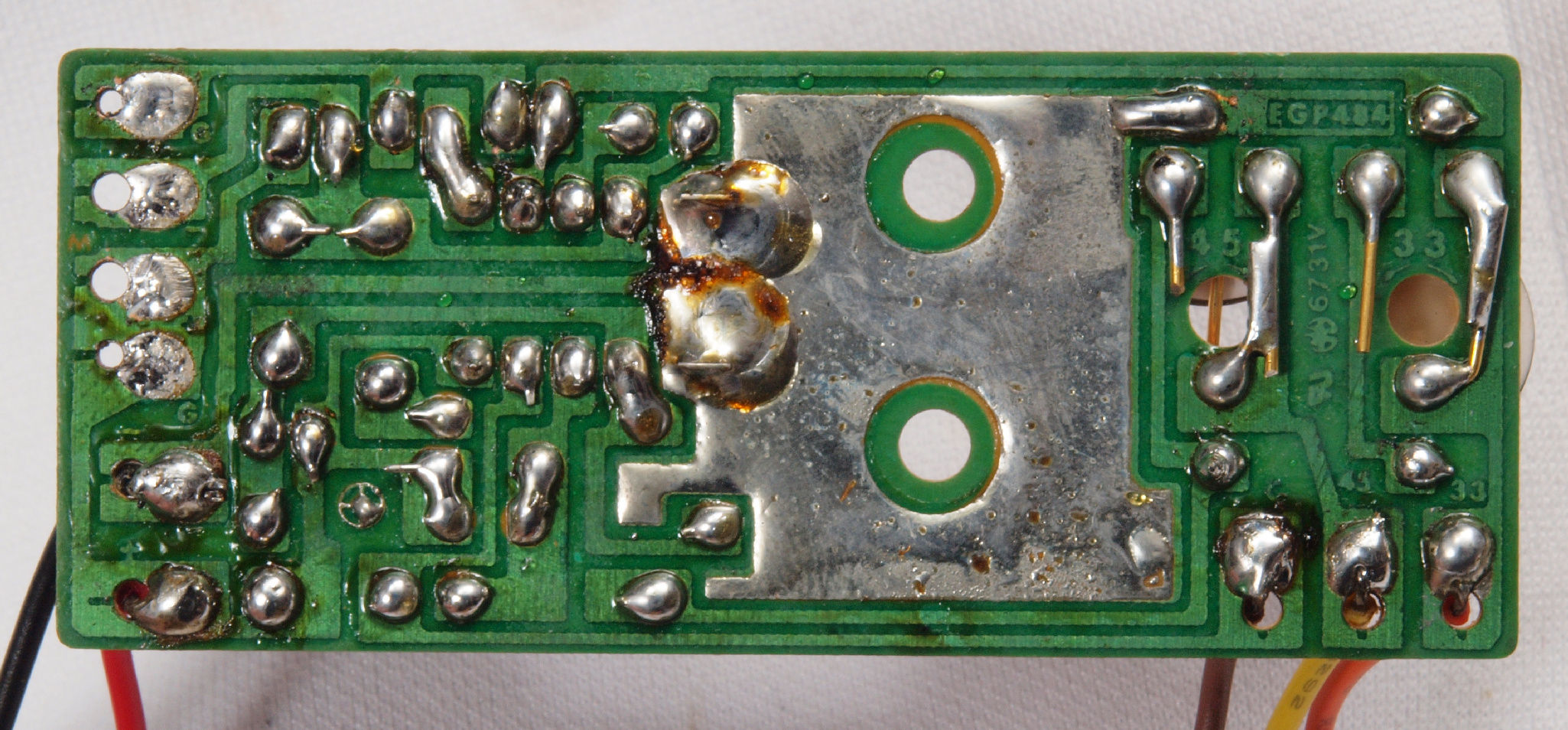

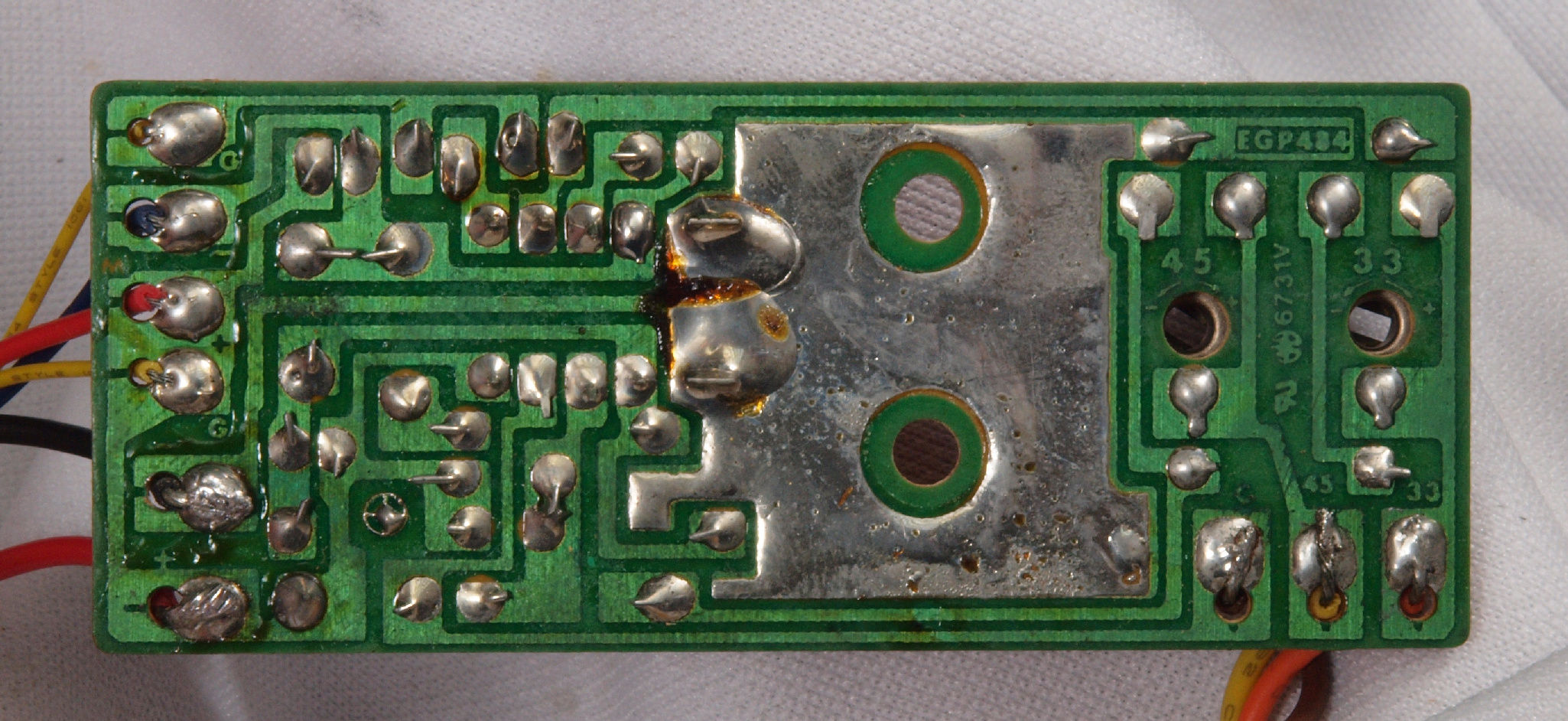

Ｃ１３．　修理前　制御基板裏

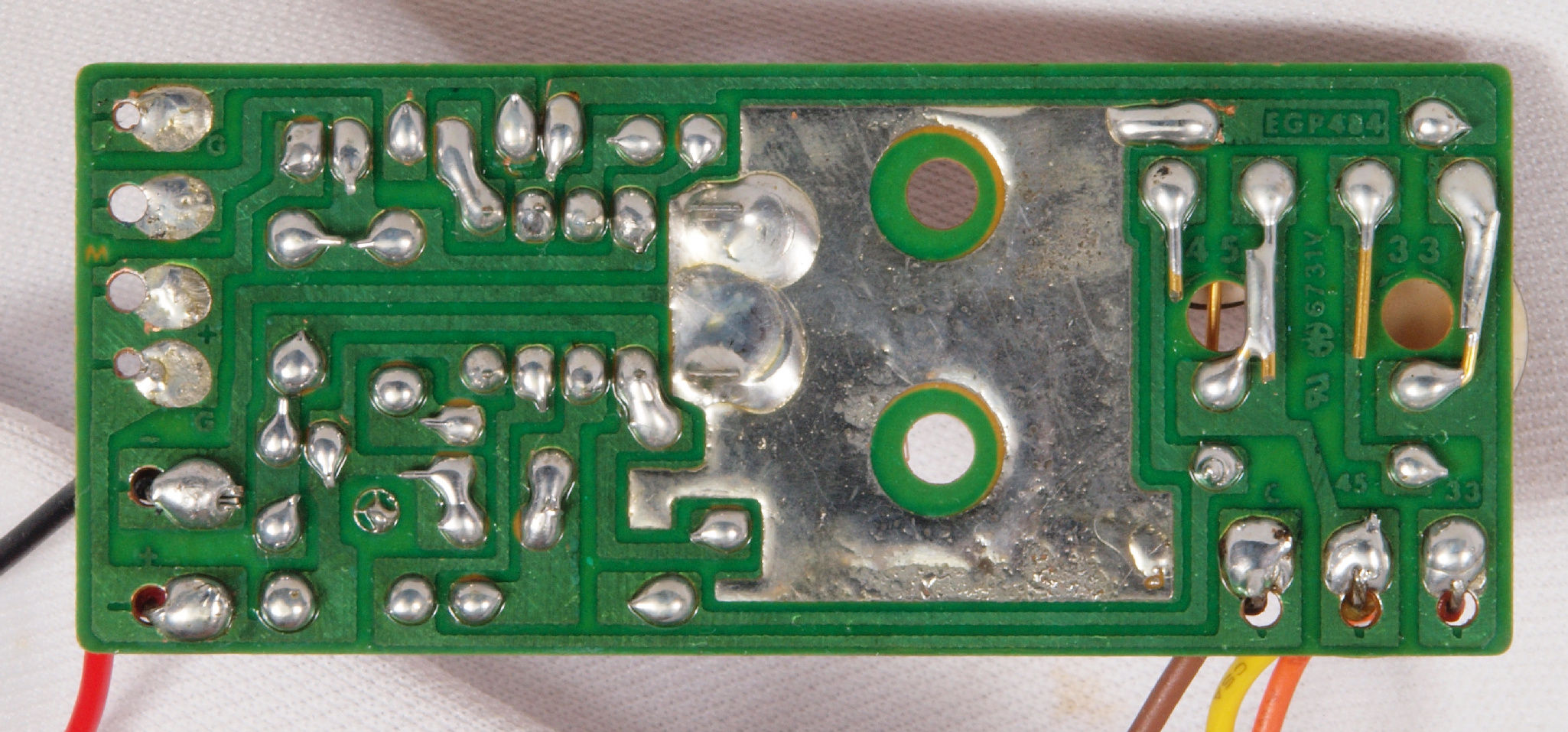

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　ヒューズ・定電圧基板

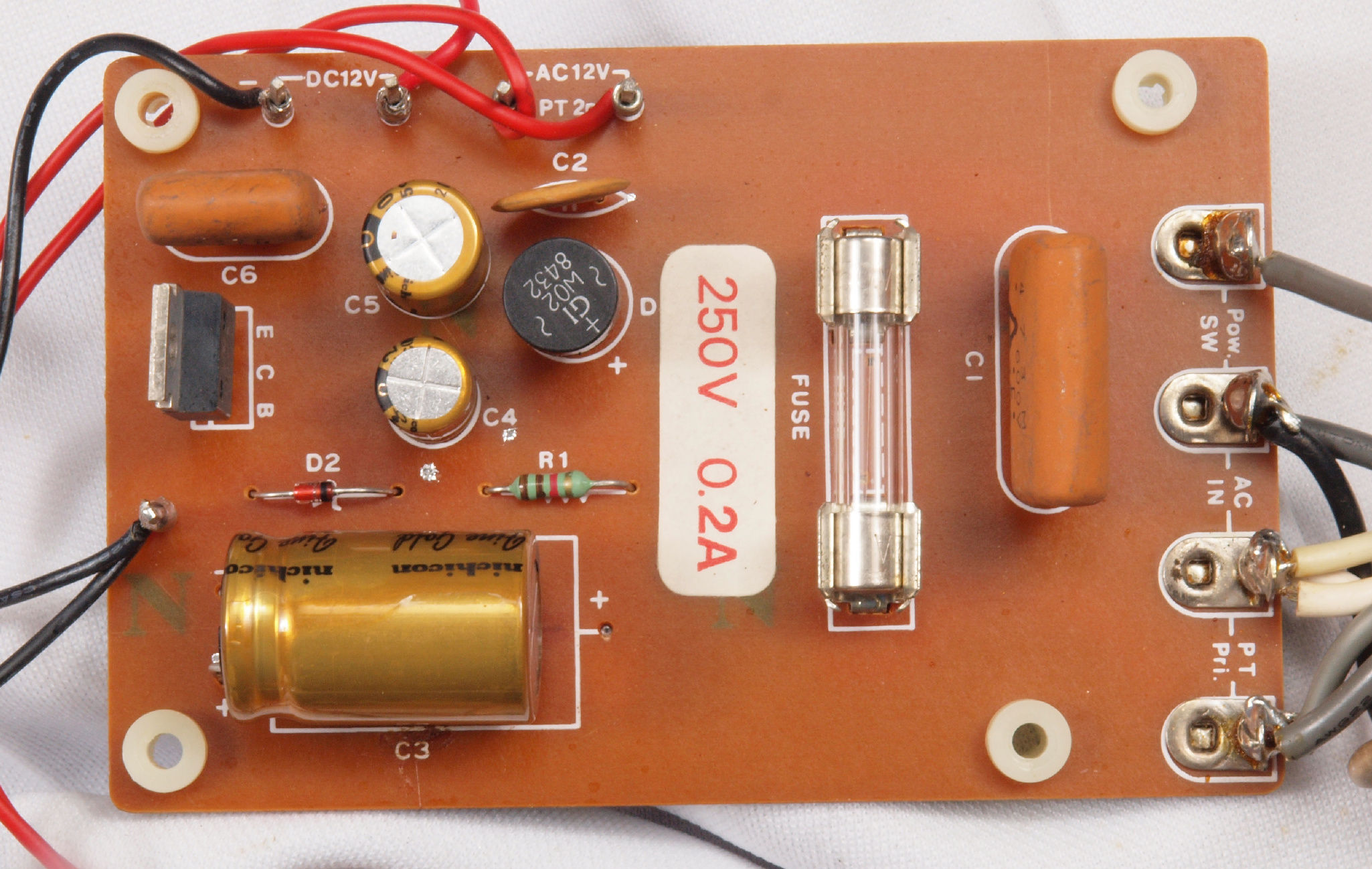

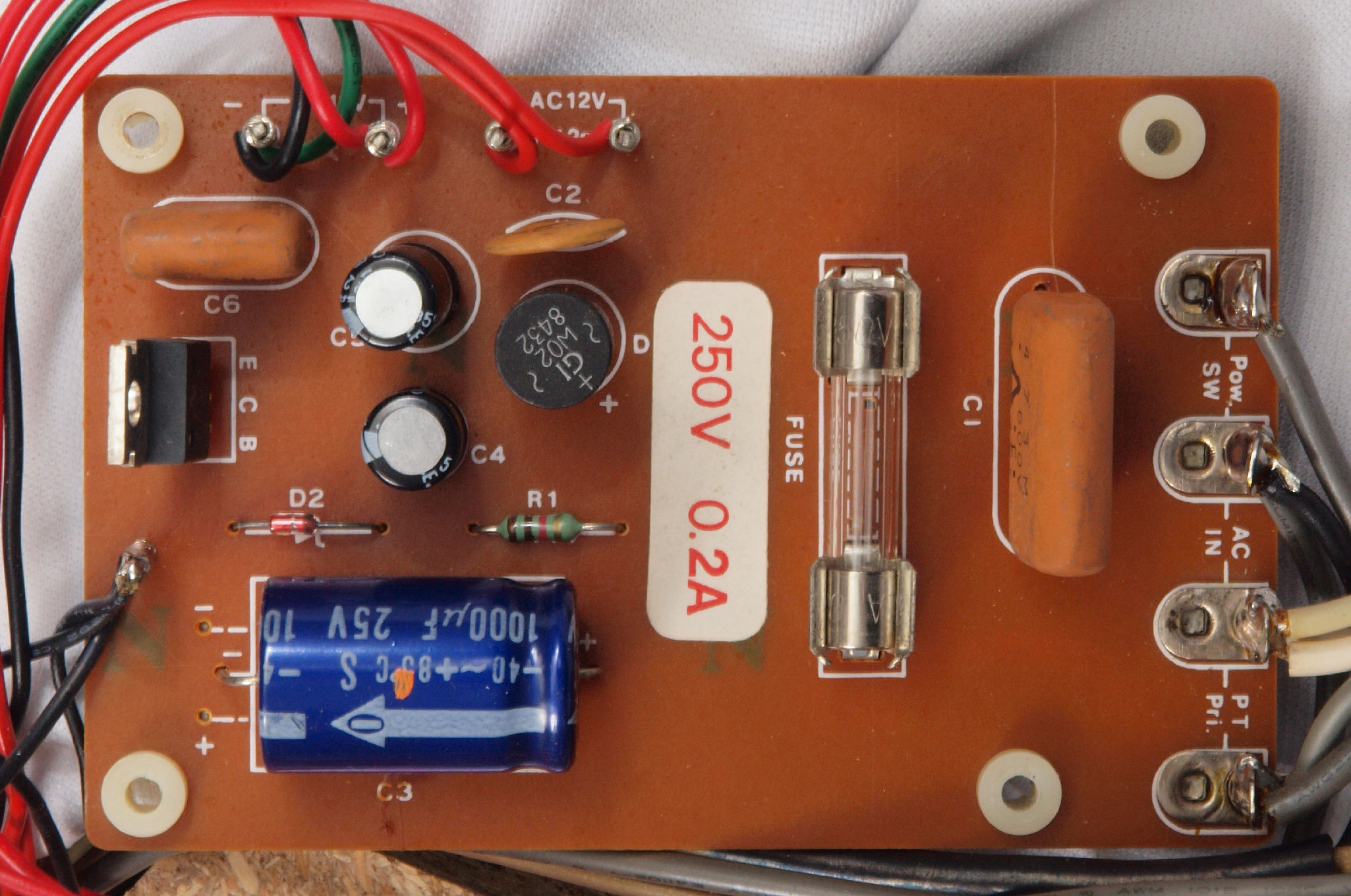

Ｃ３２．　修理後　ヒューズ・定電圧基板

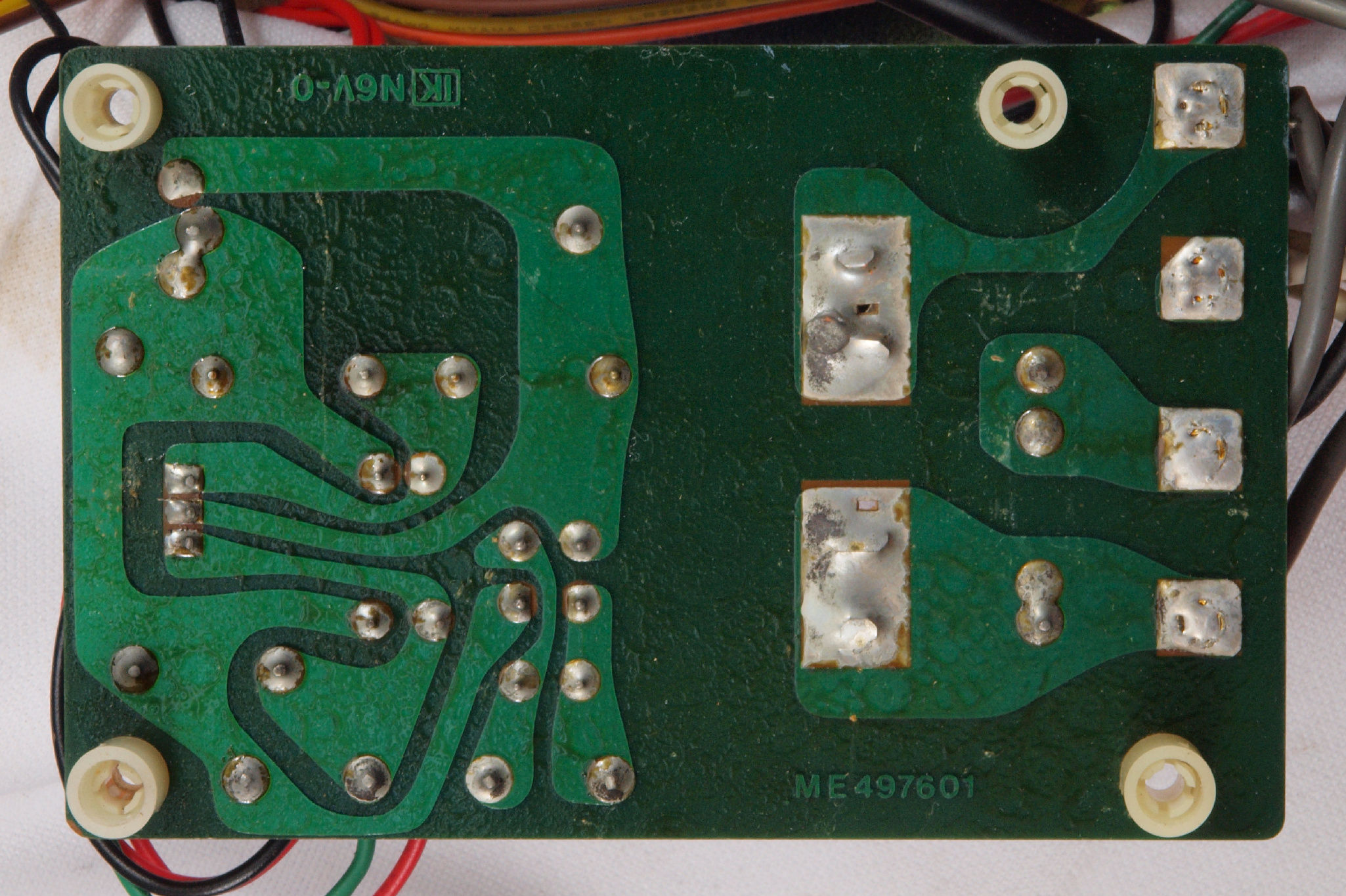

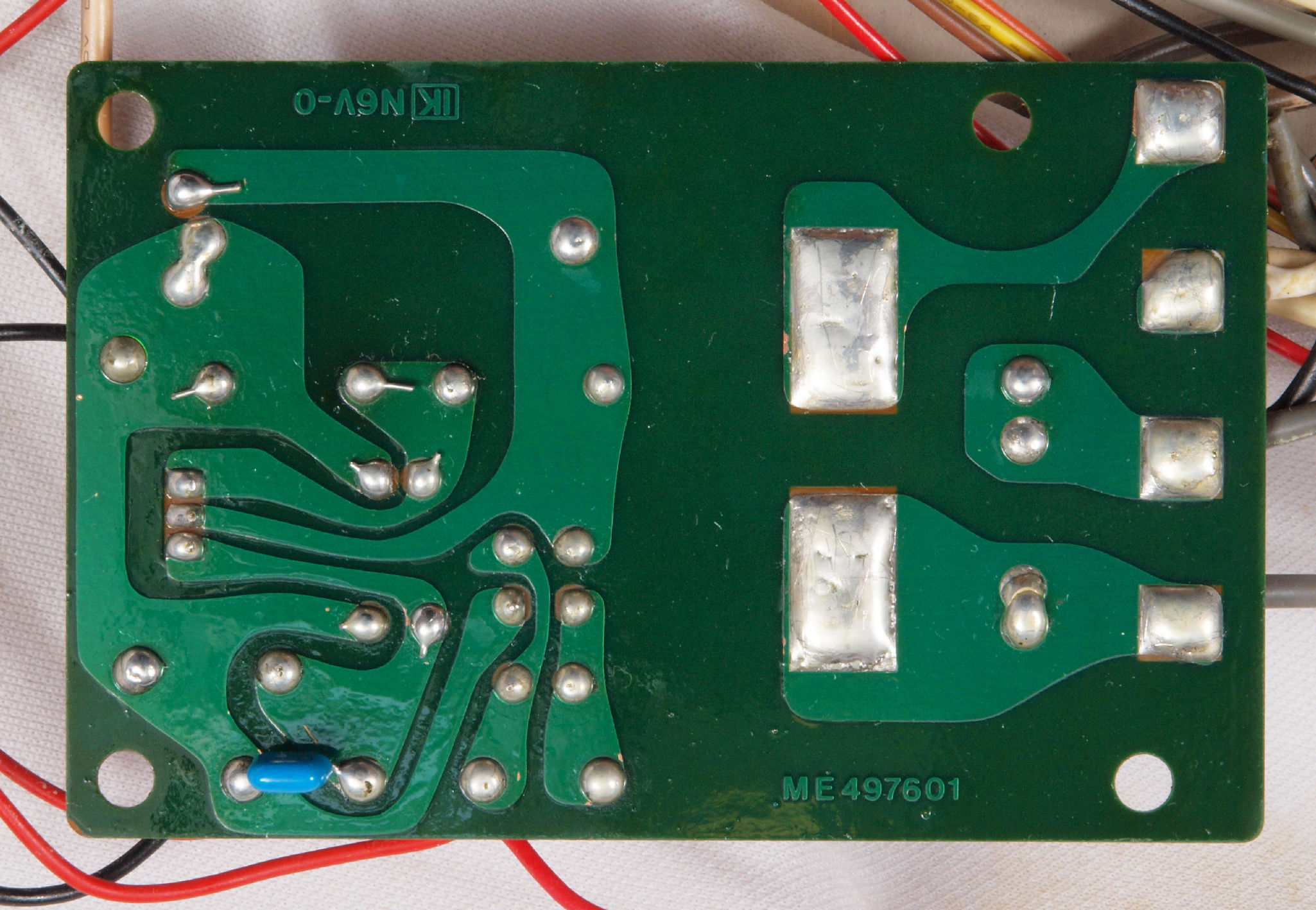

Ｃ３３．　修理前　ヒューズ・定電圧基板裏

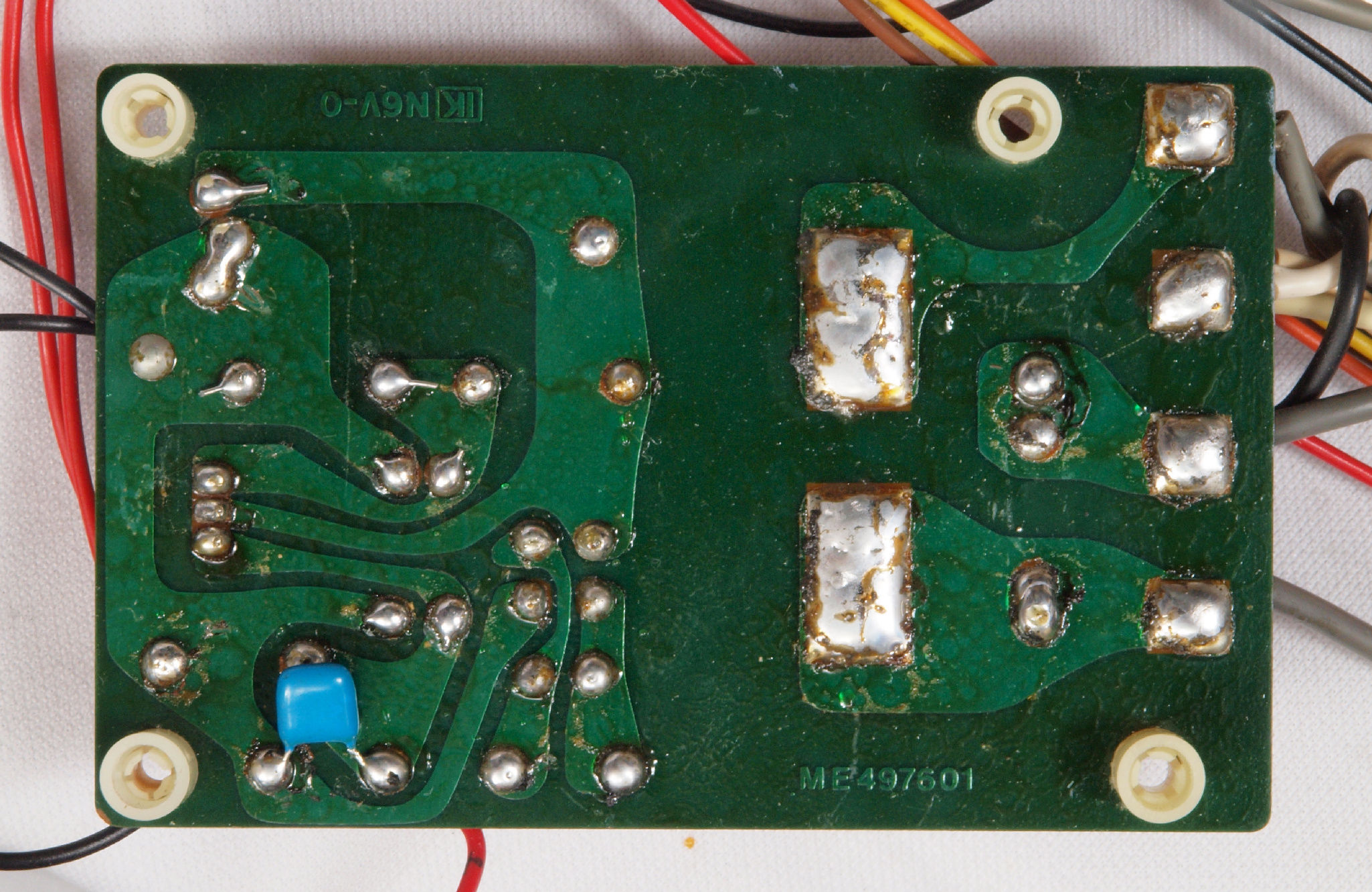

Ｃ３４．　修理（半田補正）後　ヒューズ・定電圧基板裏

Ｃ３５．　完成ヒューズ・定電圧基板裏。 余分なフラックスを落として、コート液を塗る。

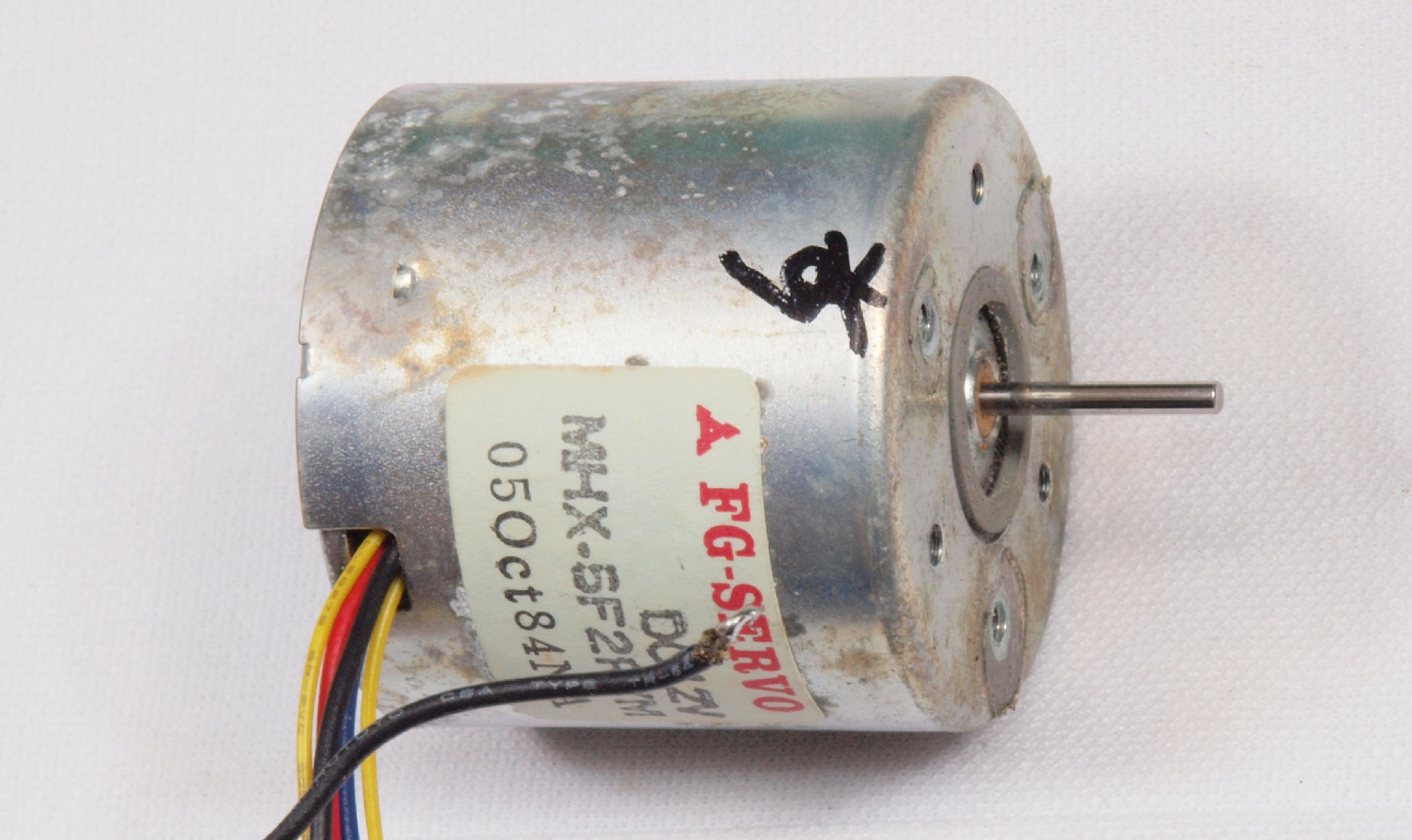

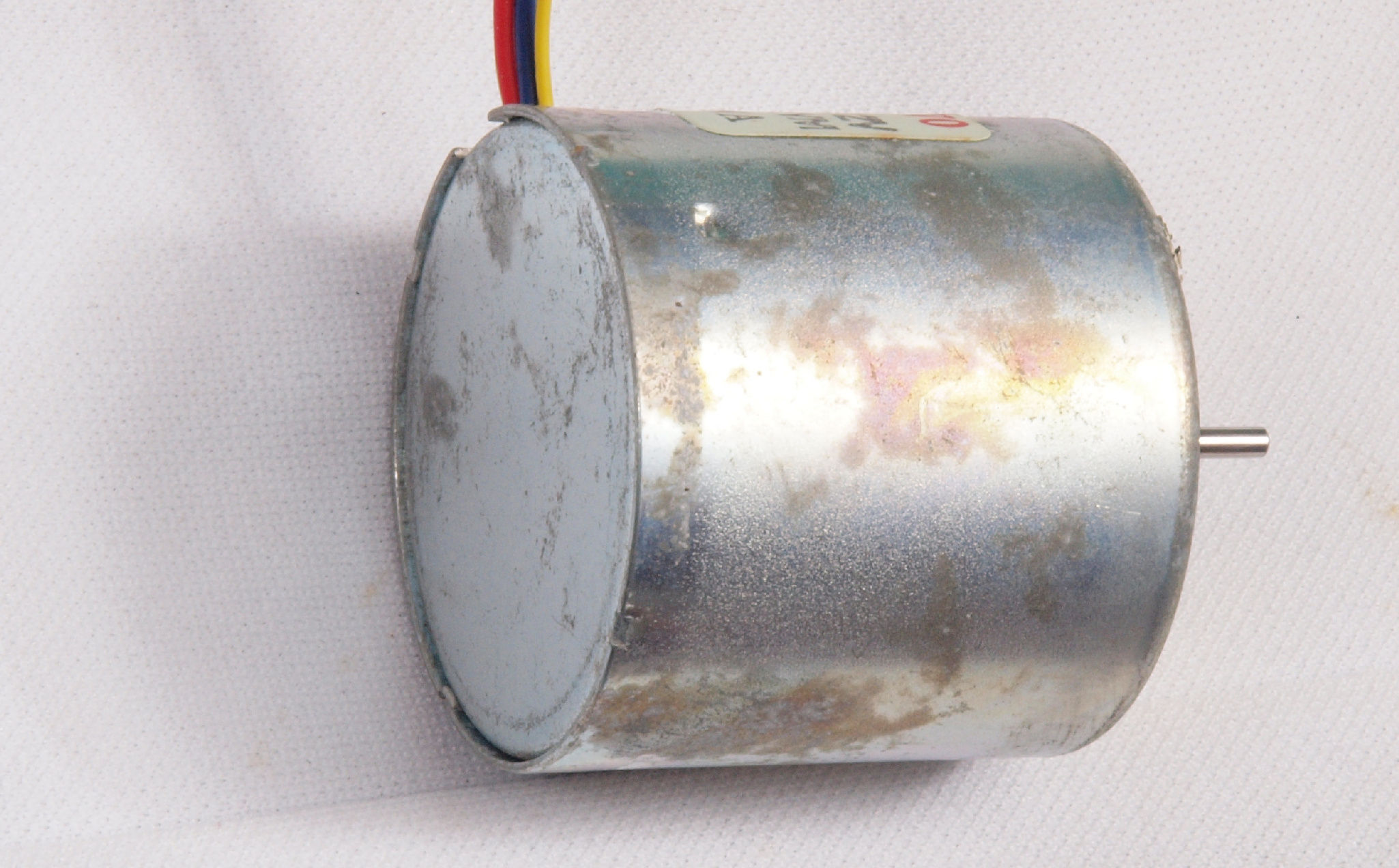

Ｃ４１．　修理中　モーター部を取り出す。　カシメ構造！

Ｃ４２．　修理中　モーター部を取出す、軸側。　カシメ構造！

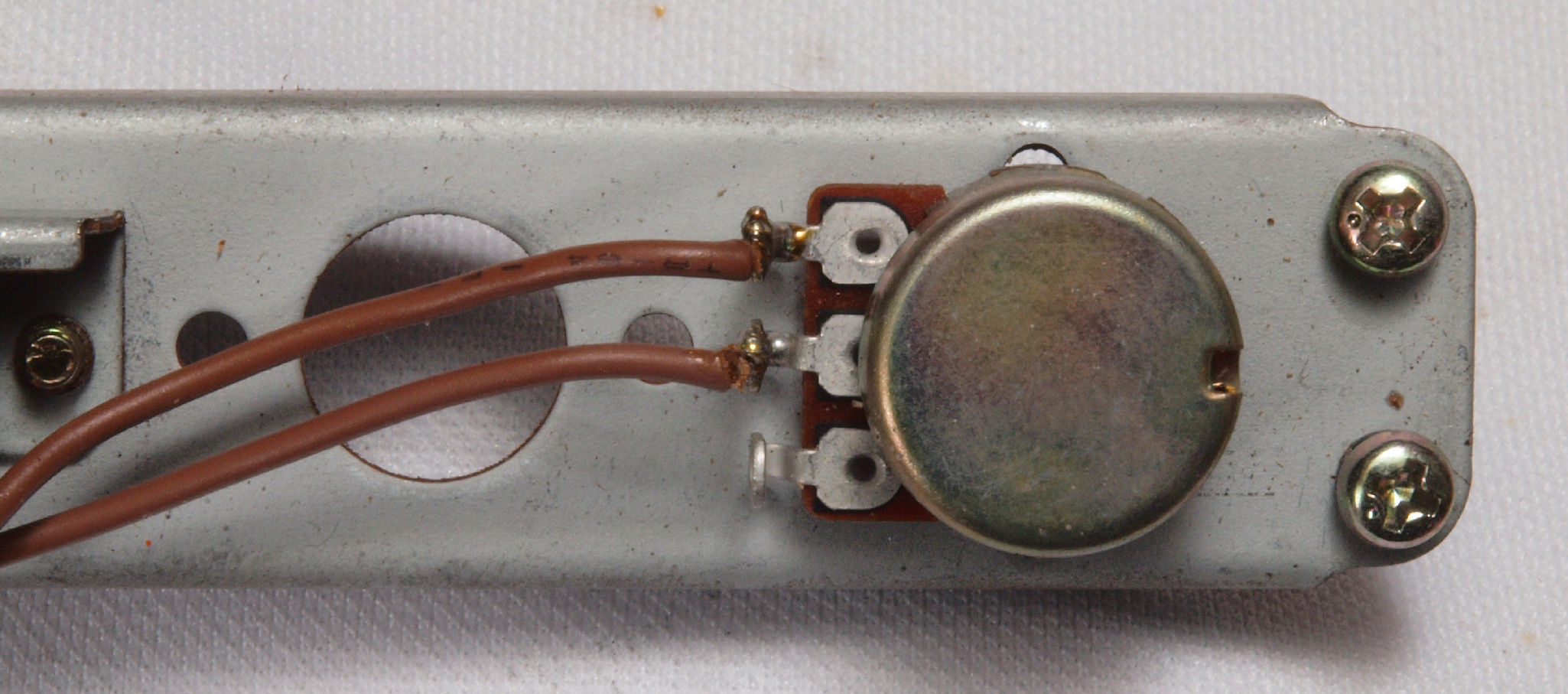

Ｃ９１．　修理前　速度調整ＶＲ。

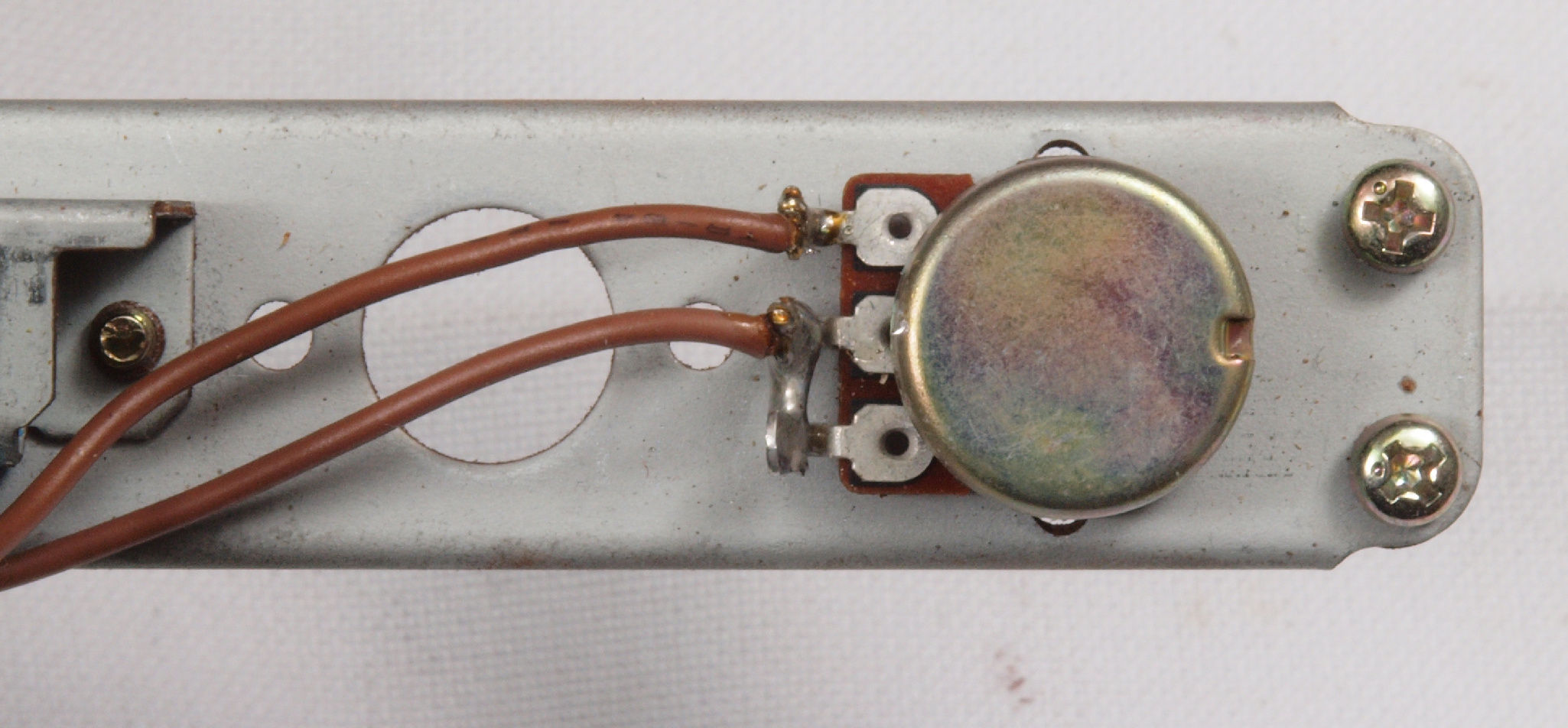

Ｃ９２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。

ＣＡ１．　修理前　電源ソケット

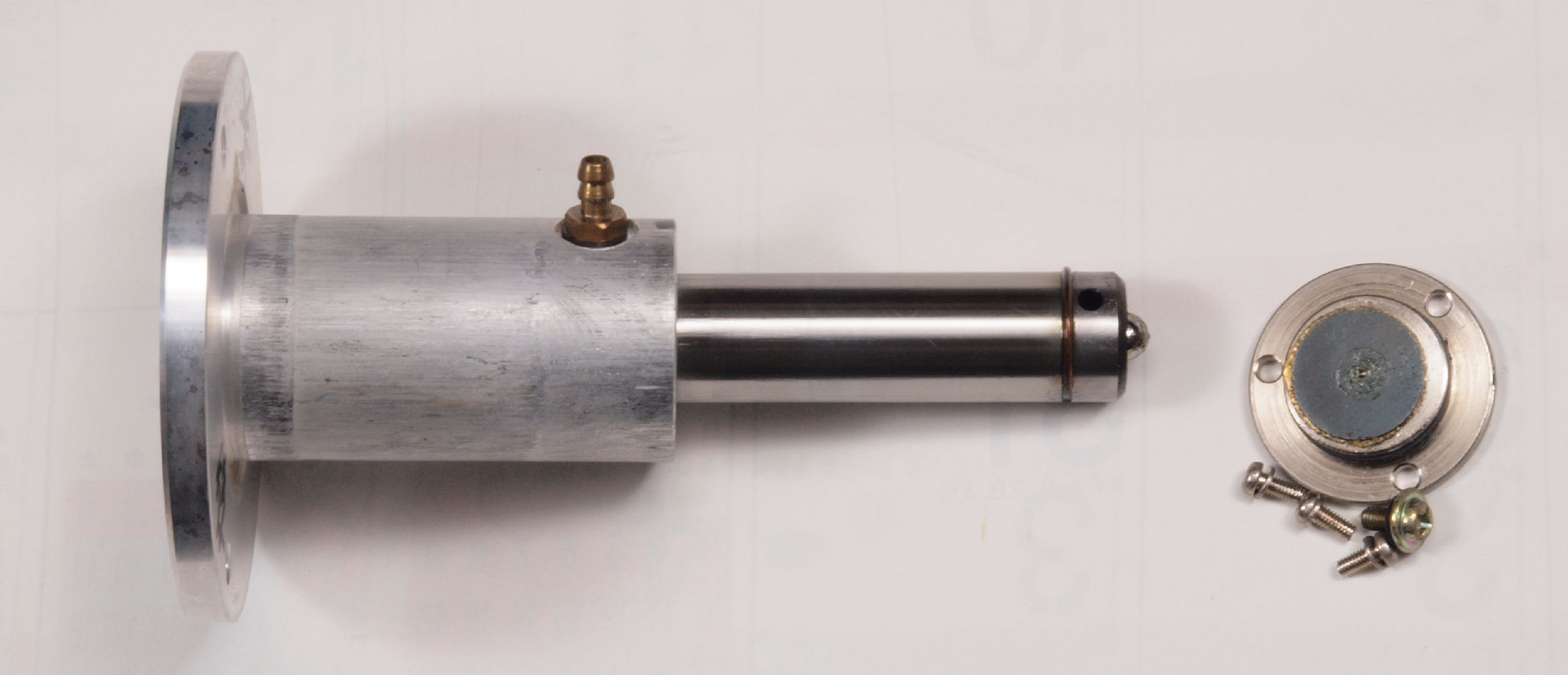

ＣＡ９．　修理中　プラッター（ターンテーブル）軸受け。分解・清掃・給油。

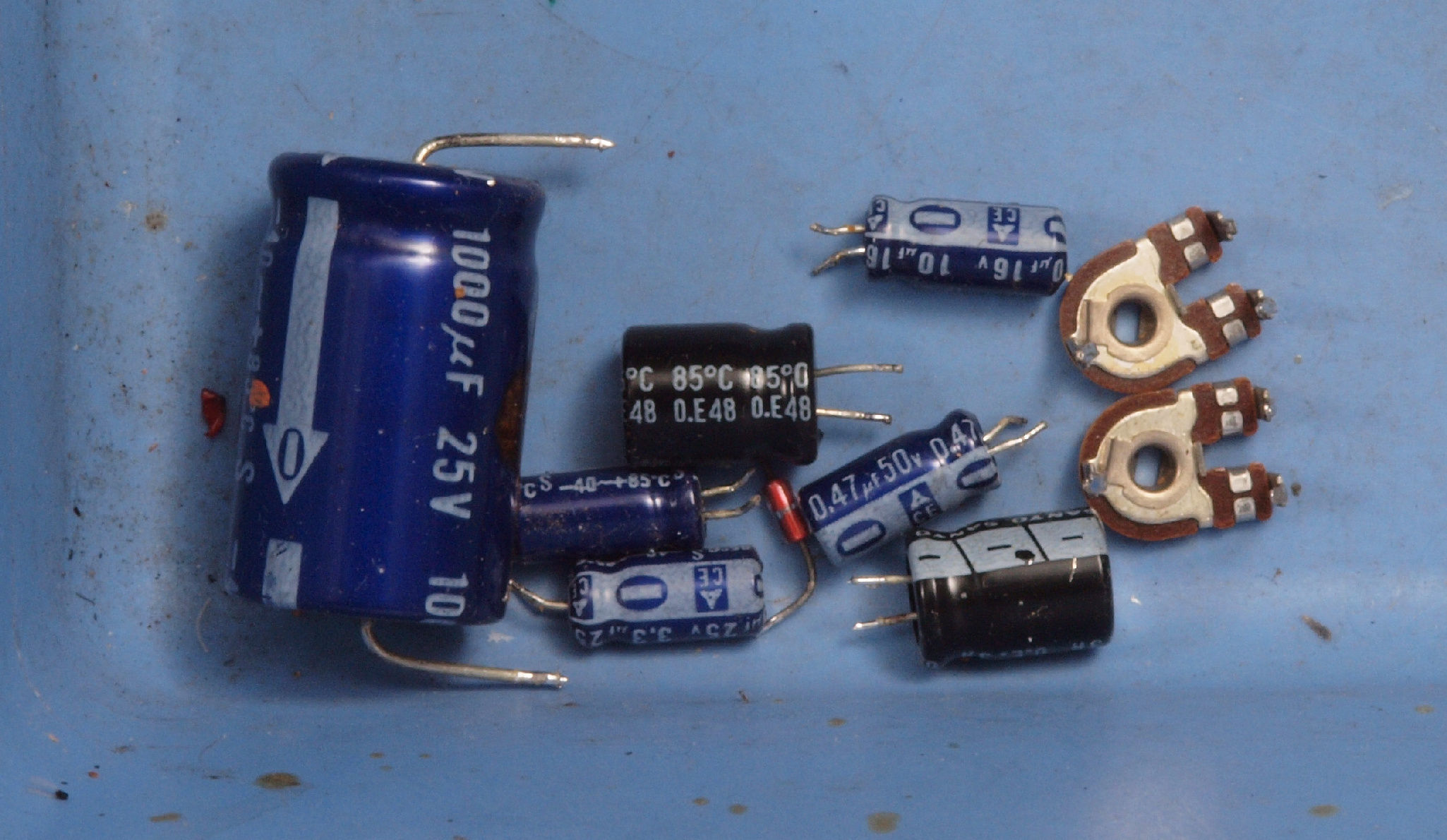

ＣＣ１．　交換部品

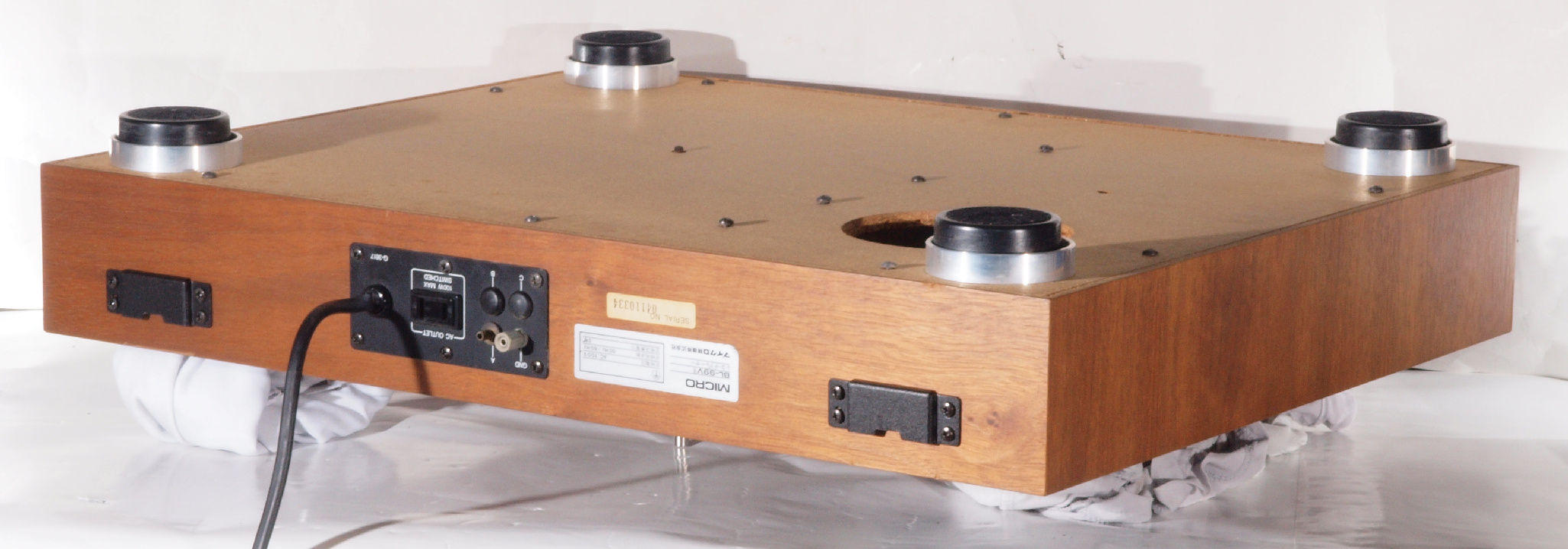

ＣＤ１．　修理前　　下から見る

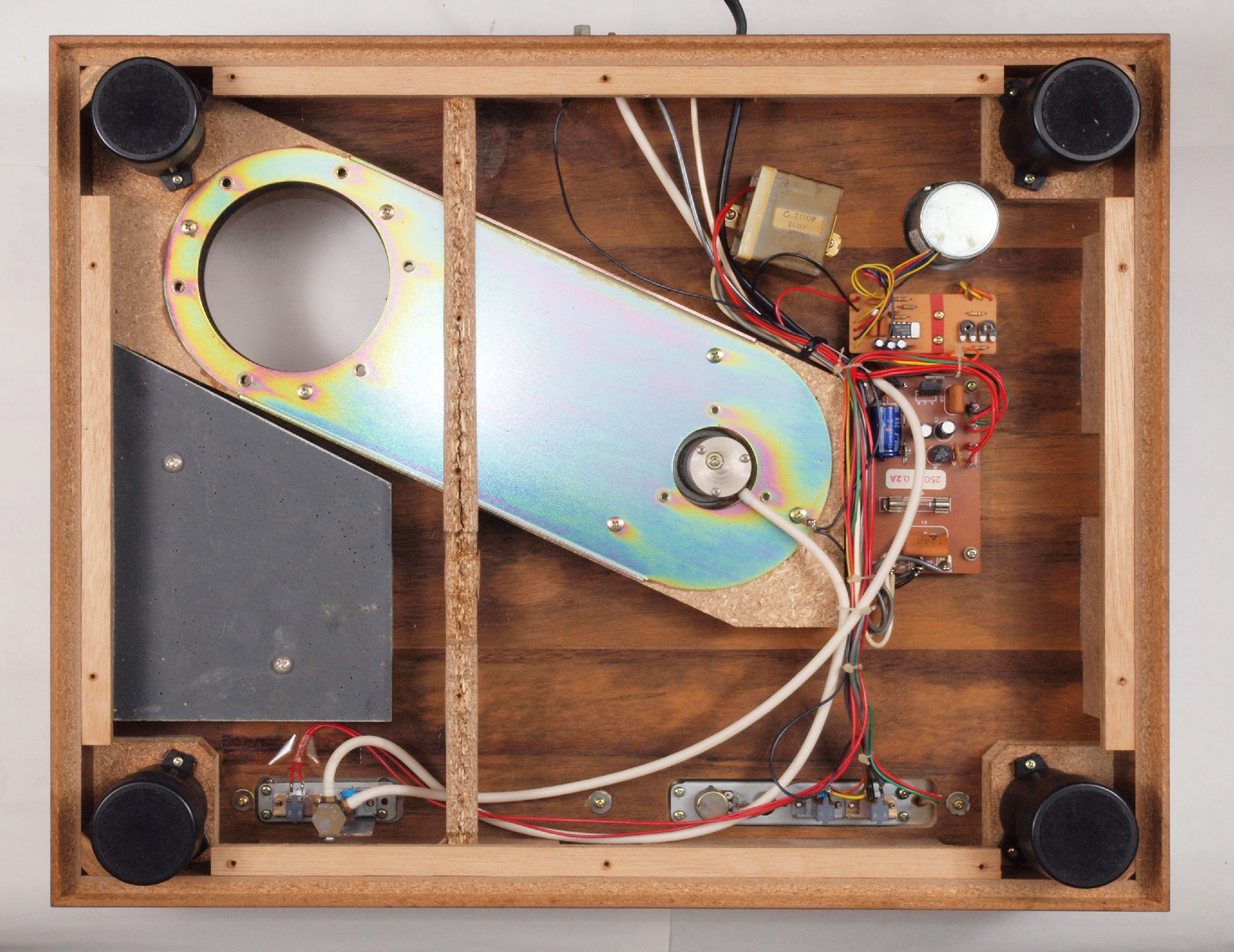

ＣＤ２．　修理後　　下から見る。

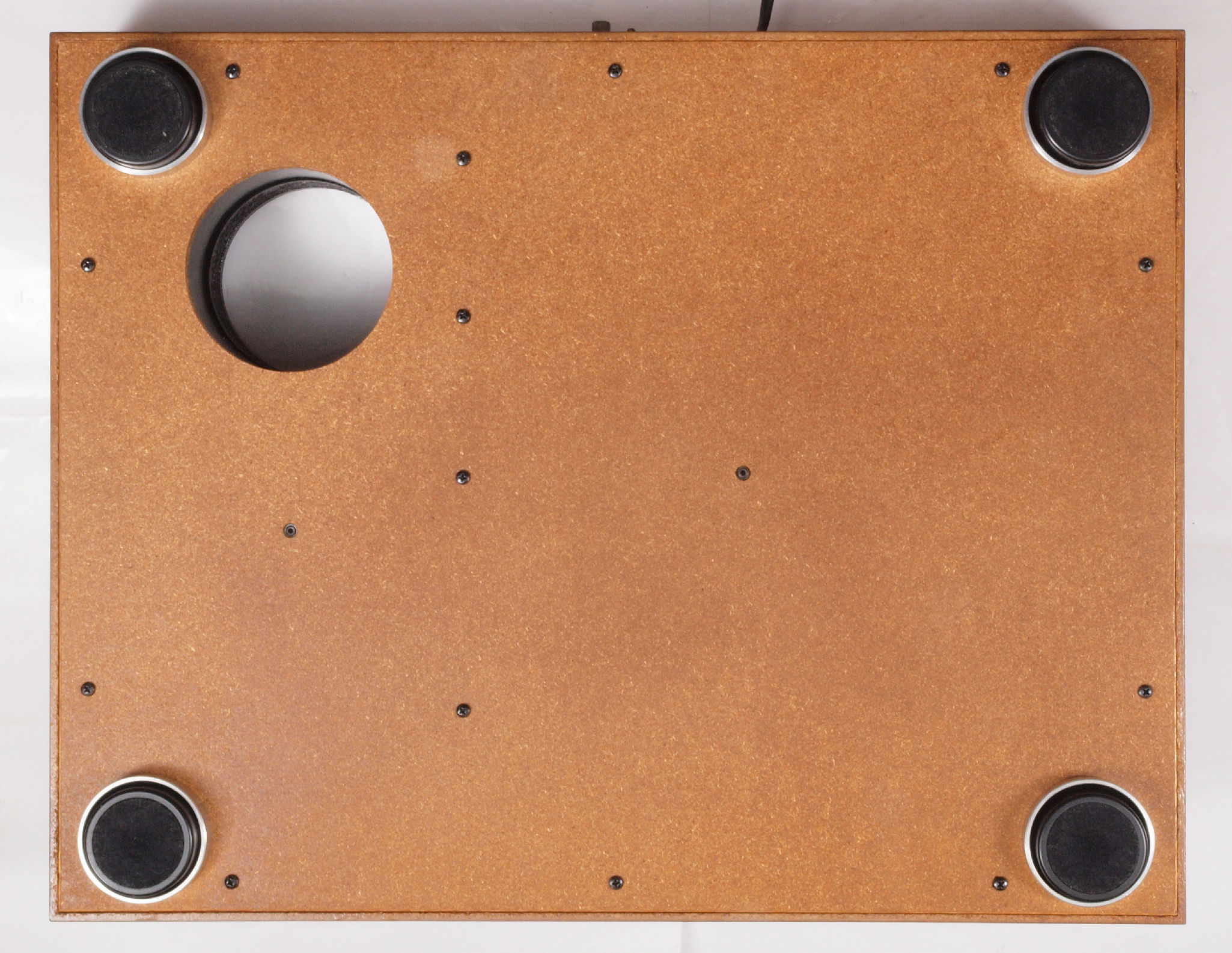

ＣＤ３．　完成、下から見る。

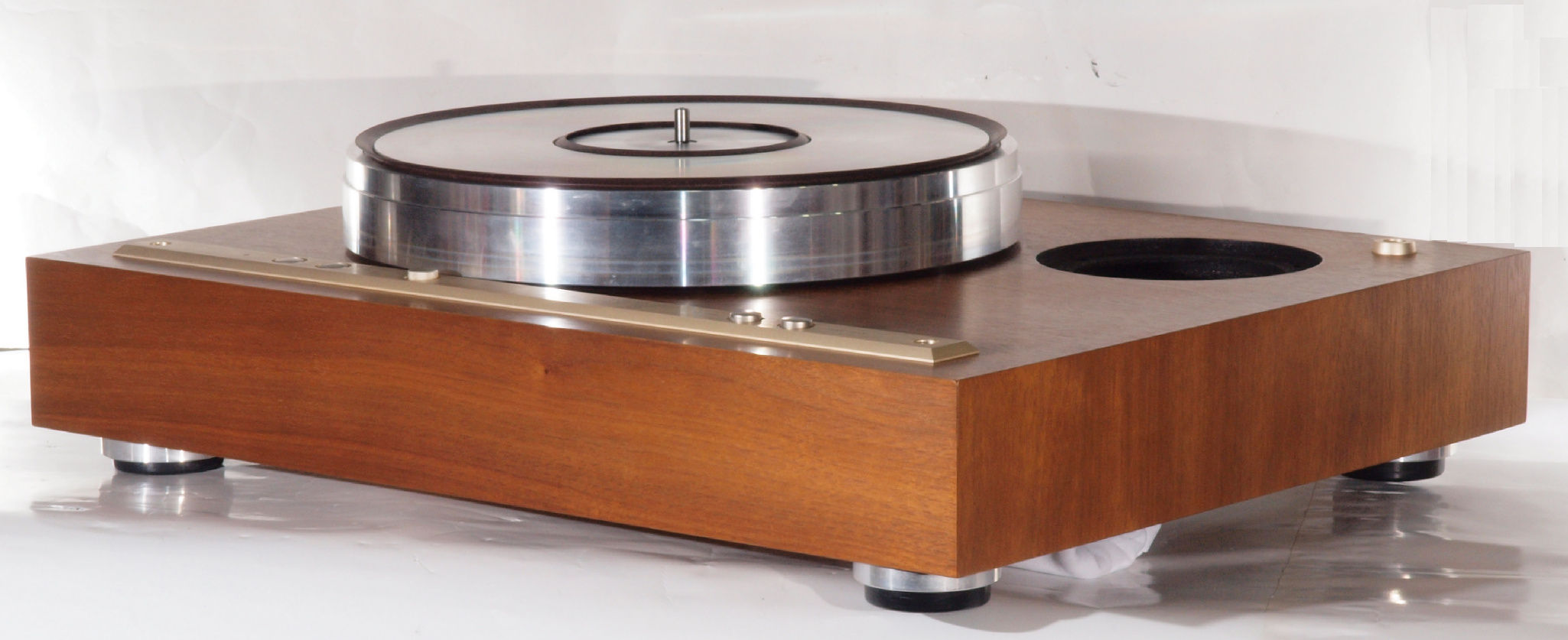

ＣＤ４．　完成。

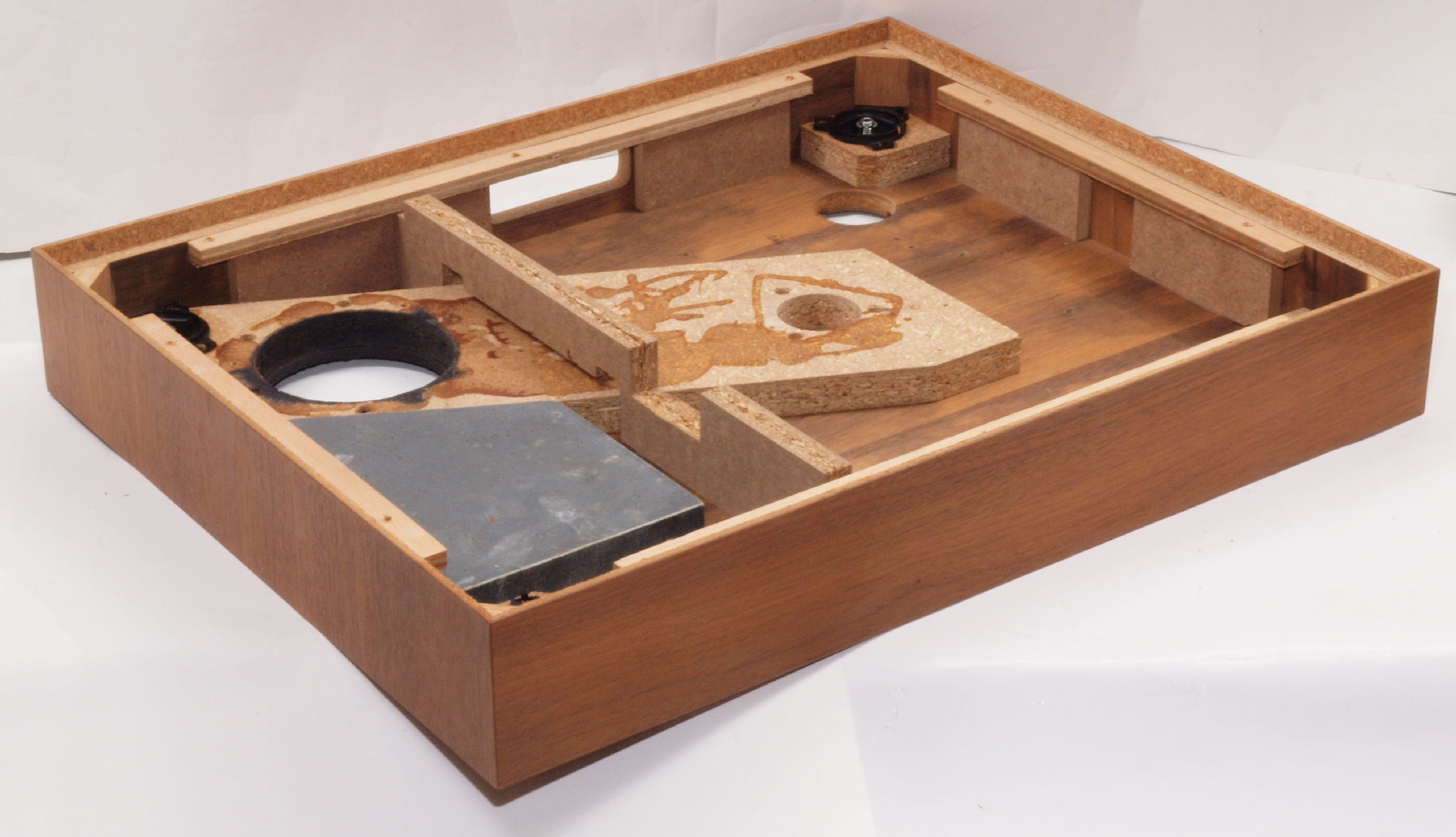

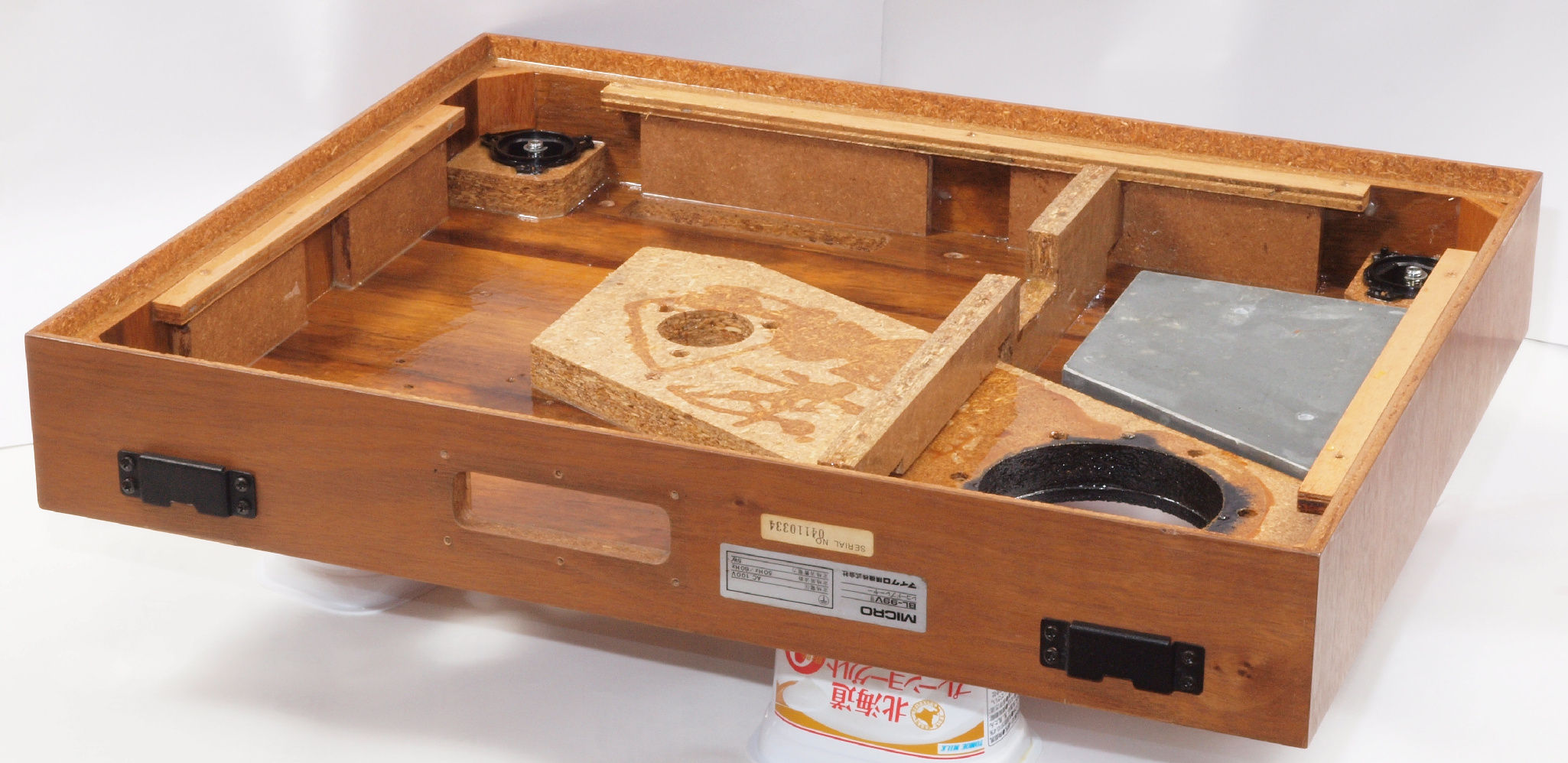

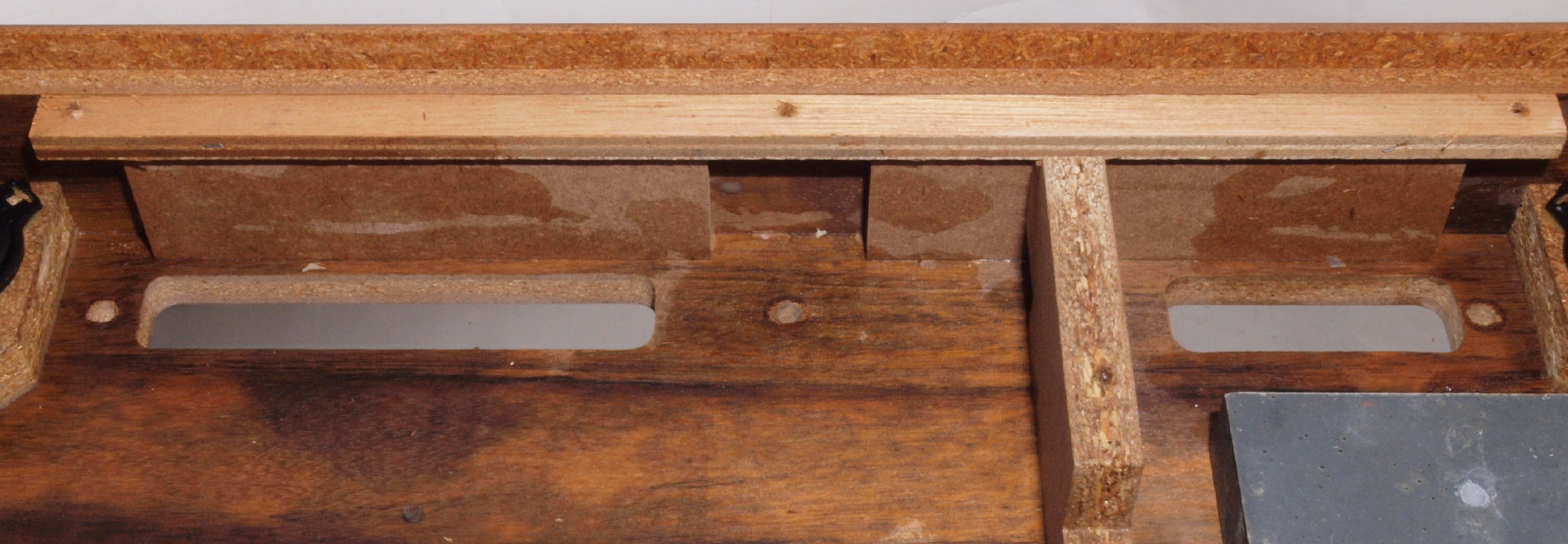

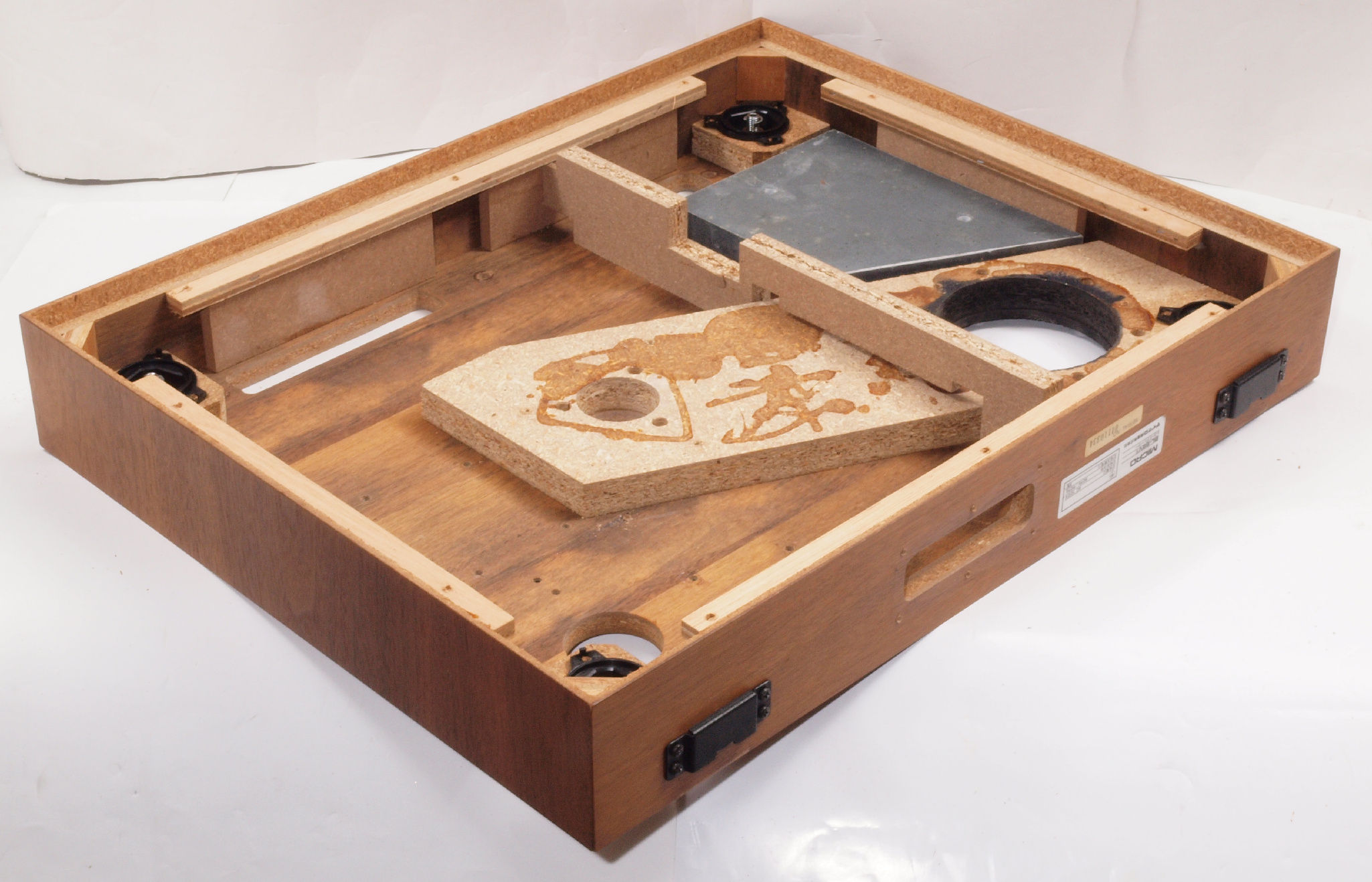

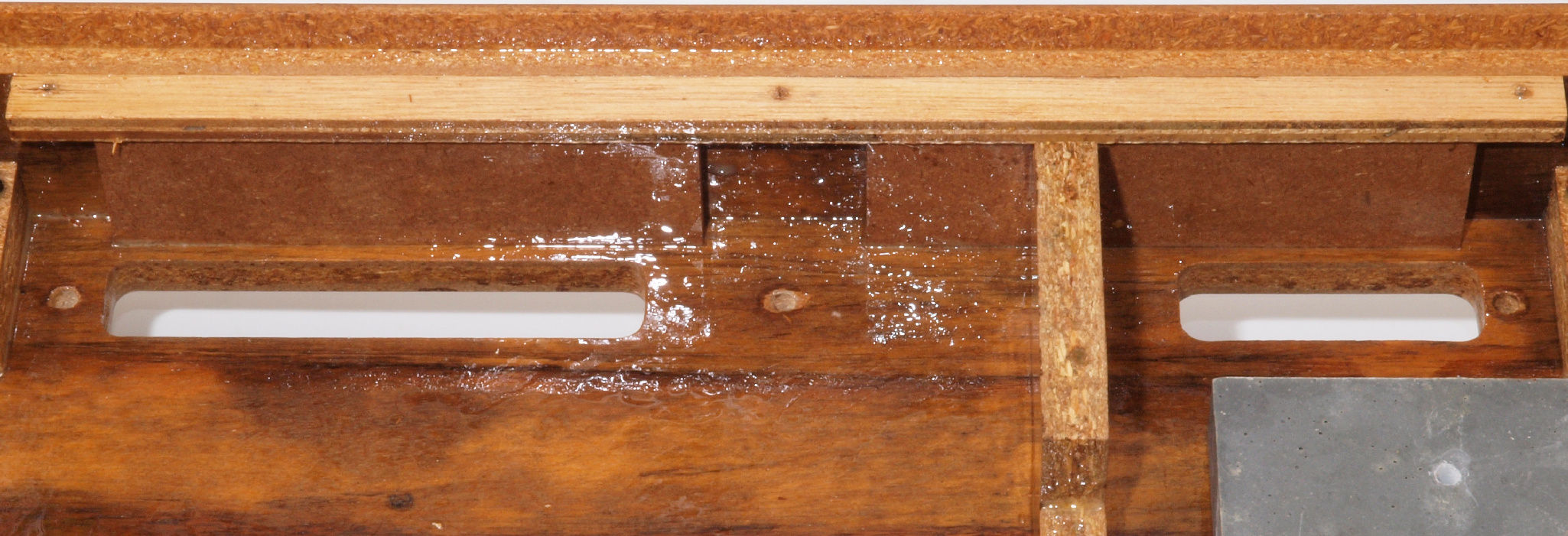

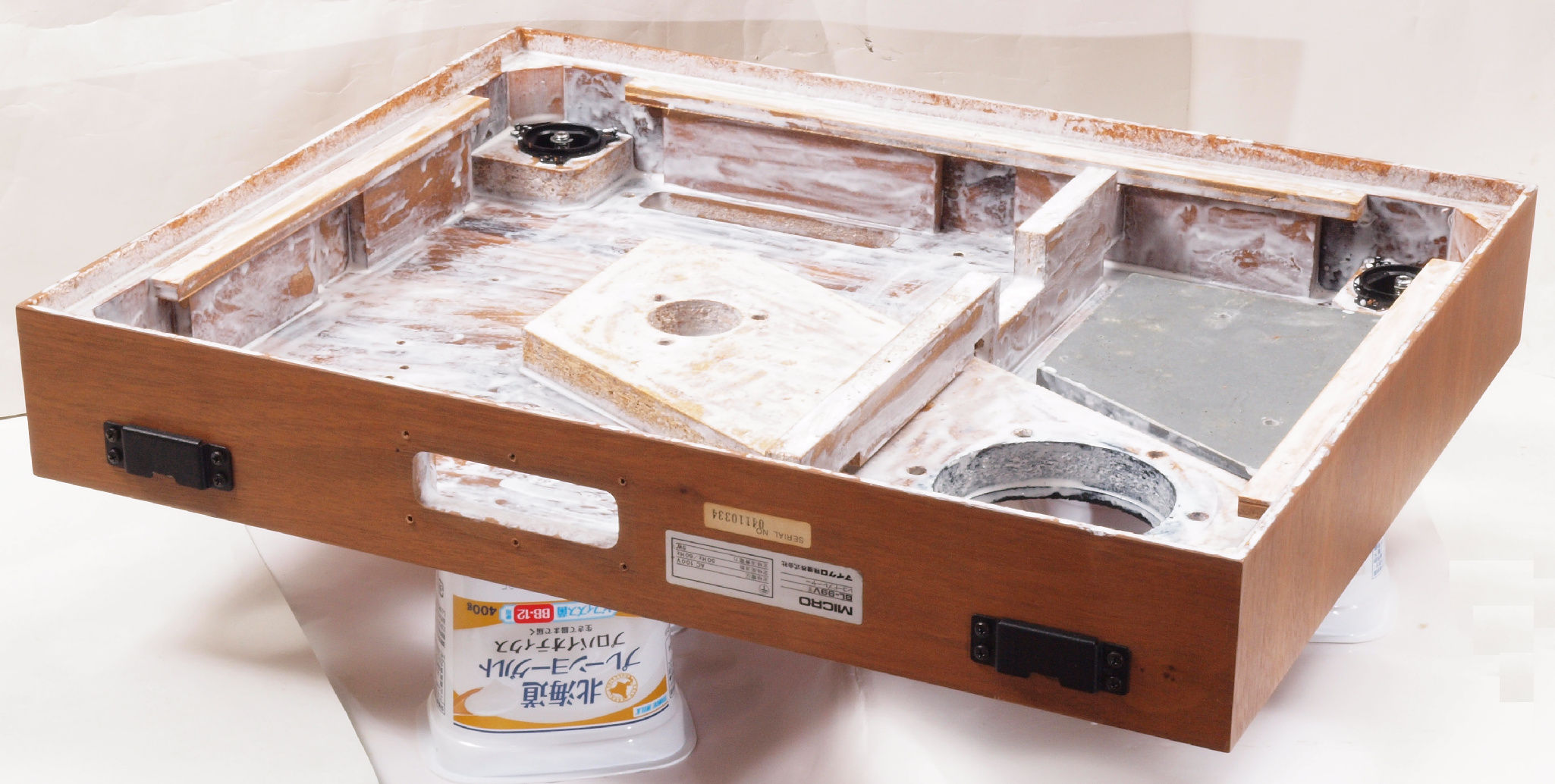

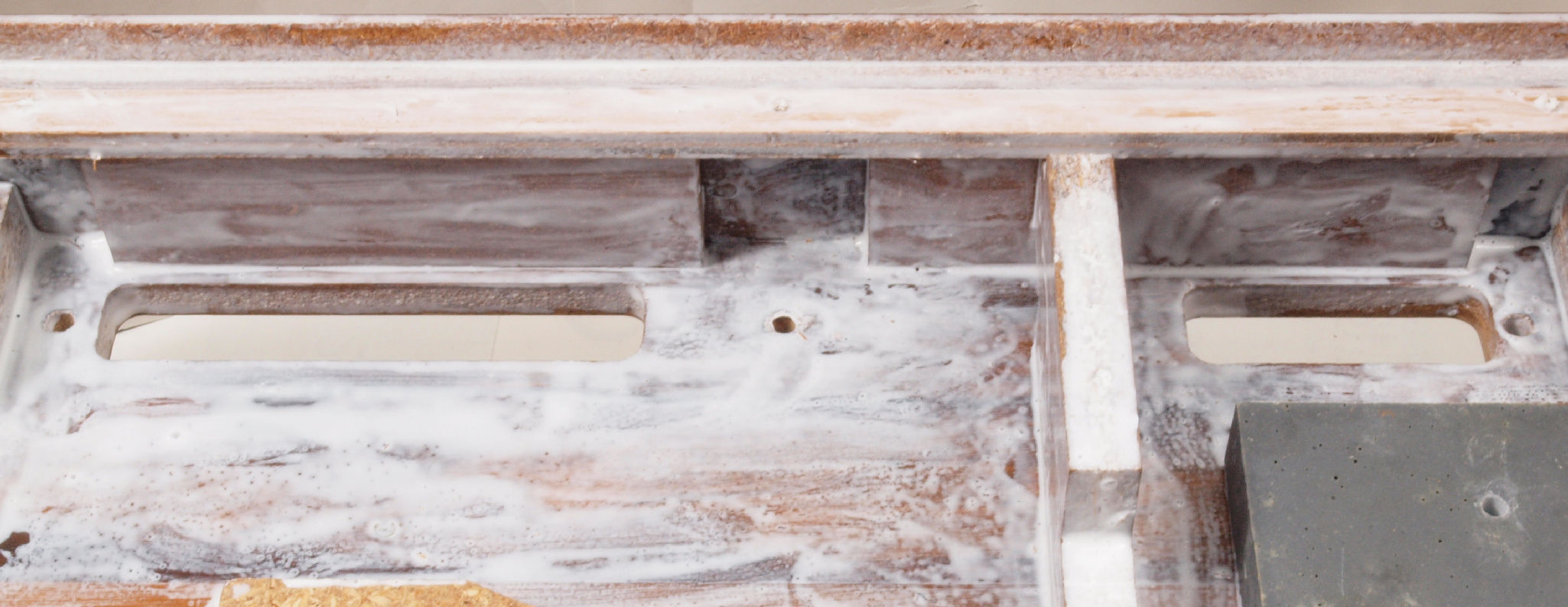

Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｗ１１．　修理前　本体木枠下。取り外せる物は全て取り除く。

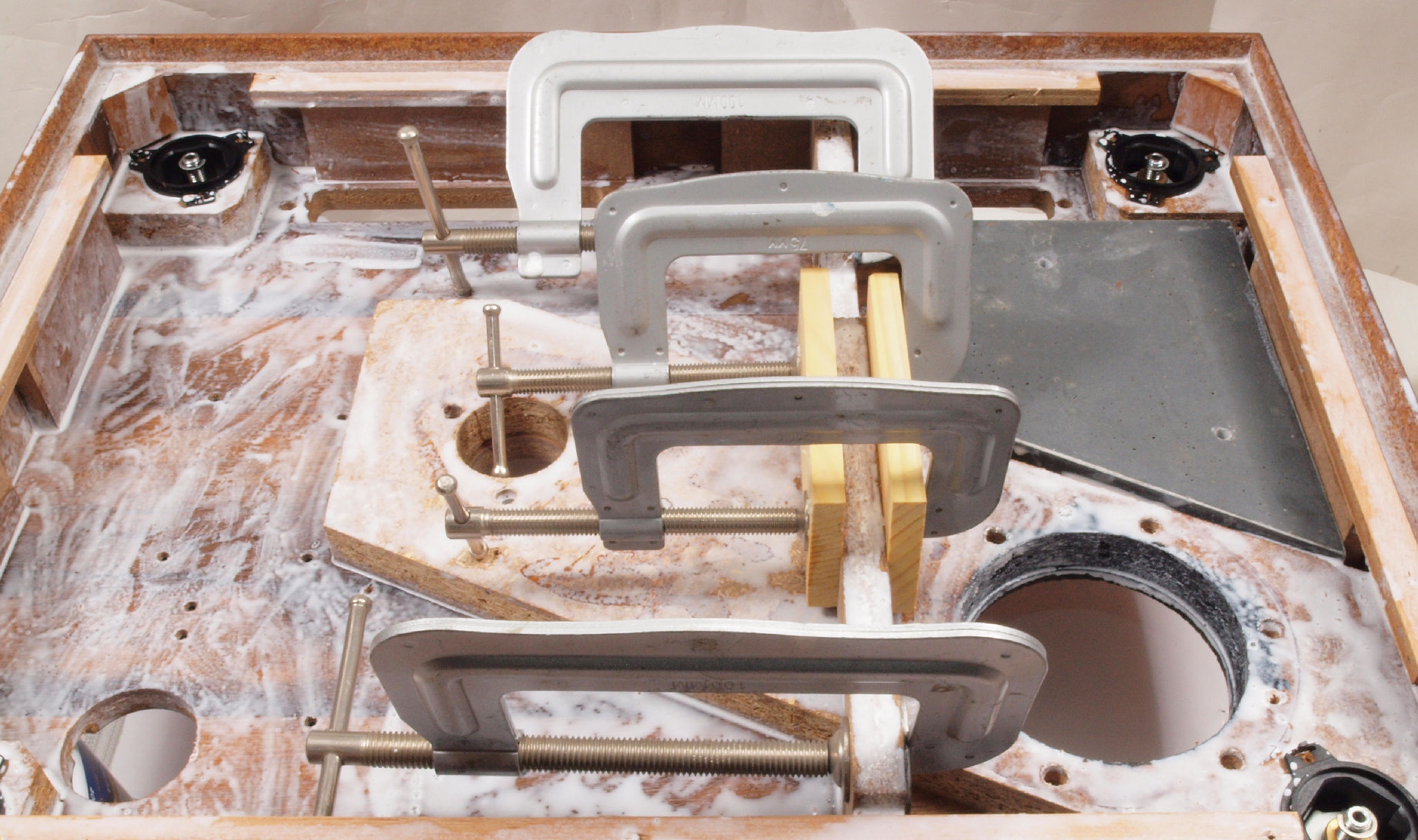

Ｗ１２．　修理中　本体木枠下。　補強の圧縮材の割れ目にボンドを染みこませ、シャコ万力で固定する。

Ｗ１３．　修理中　本体木枠下。　ボンドを染みこませる。

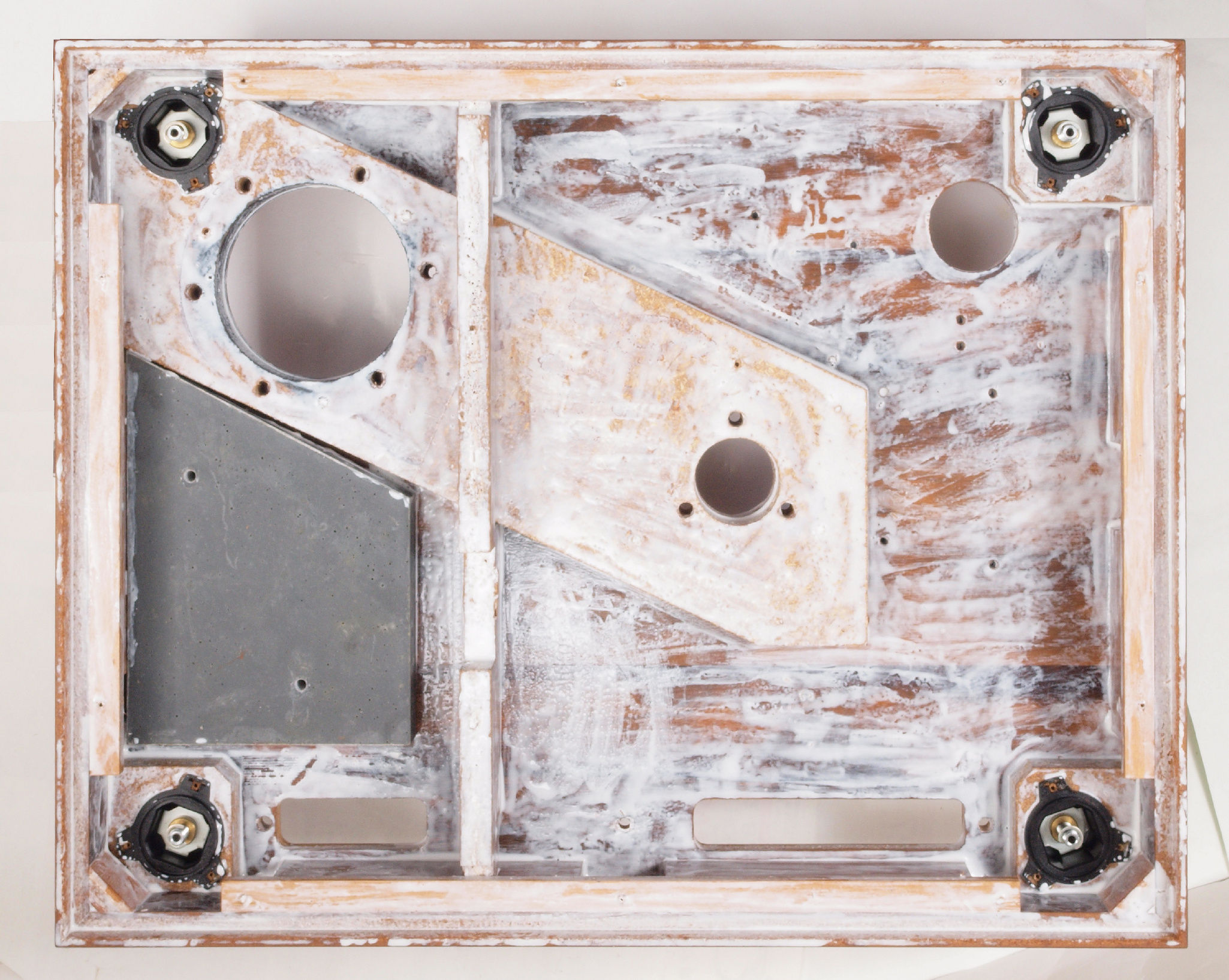

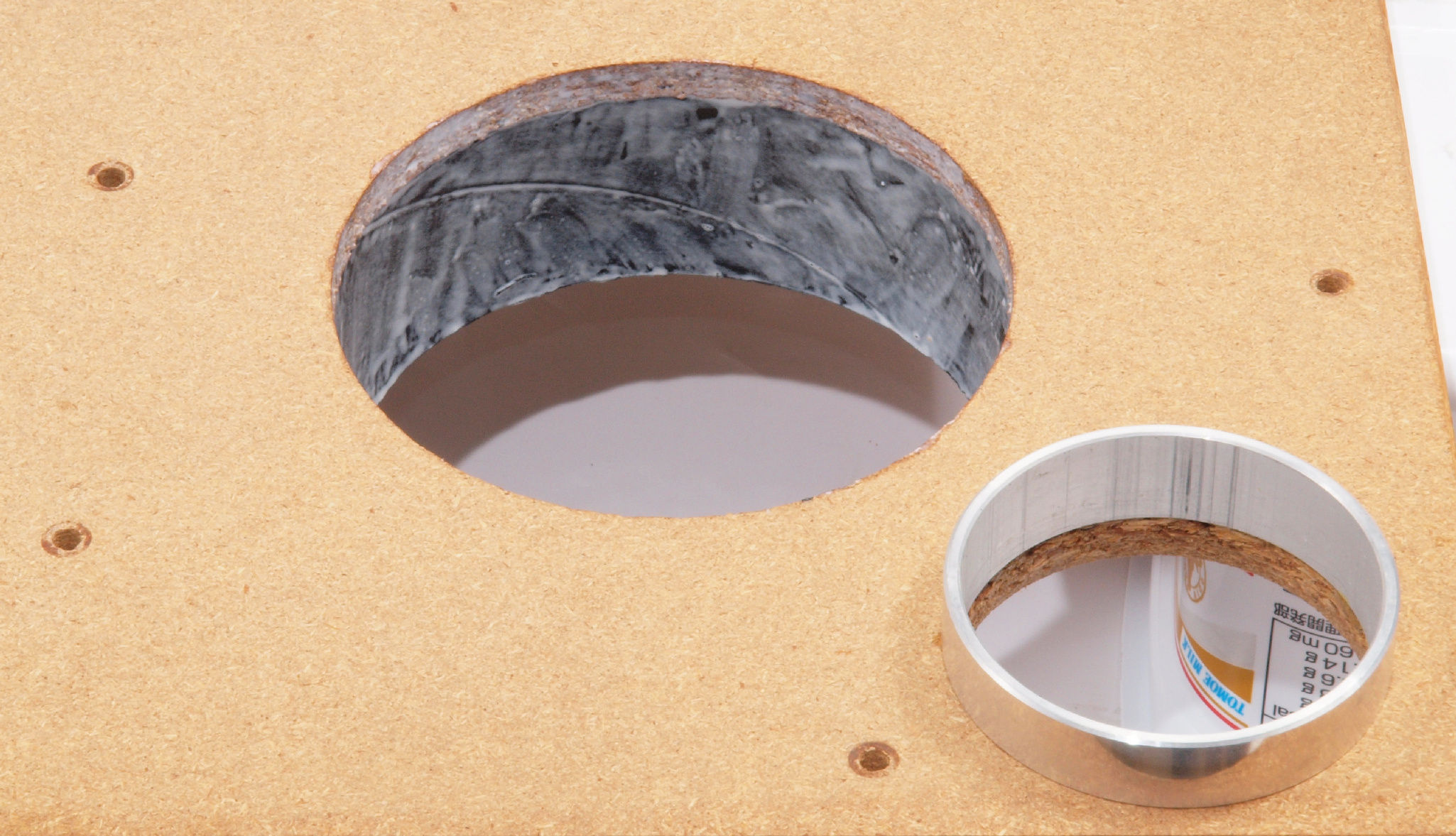

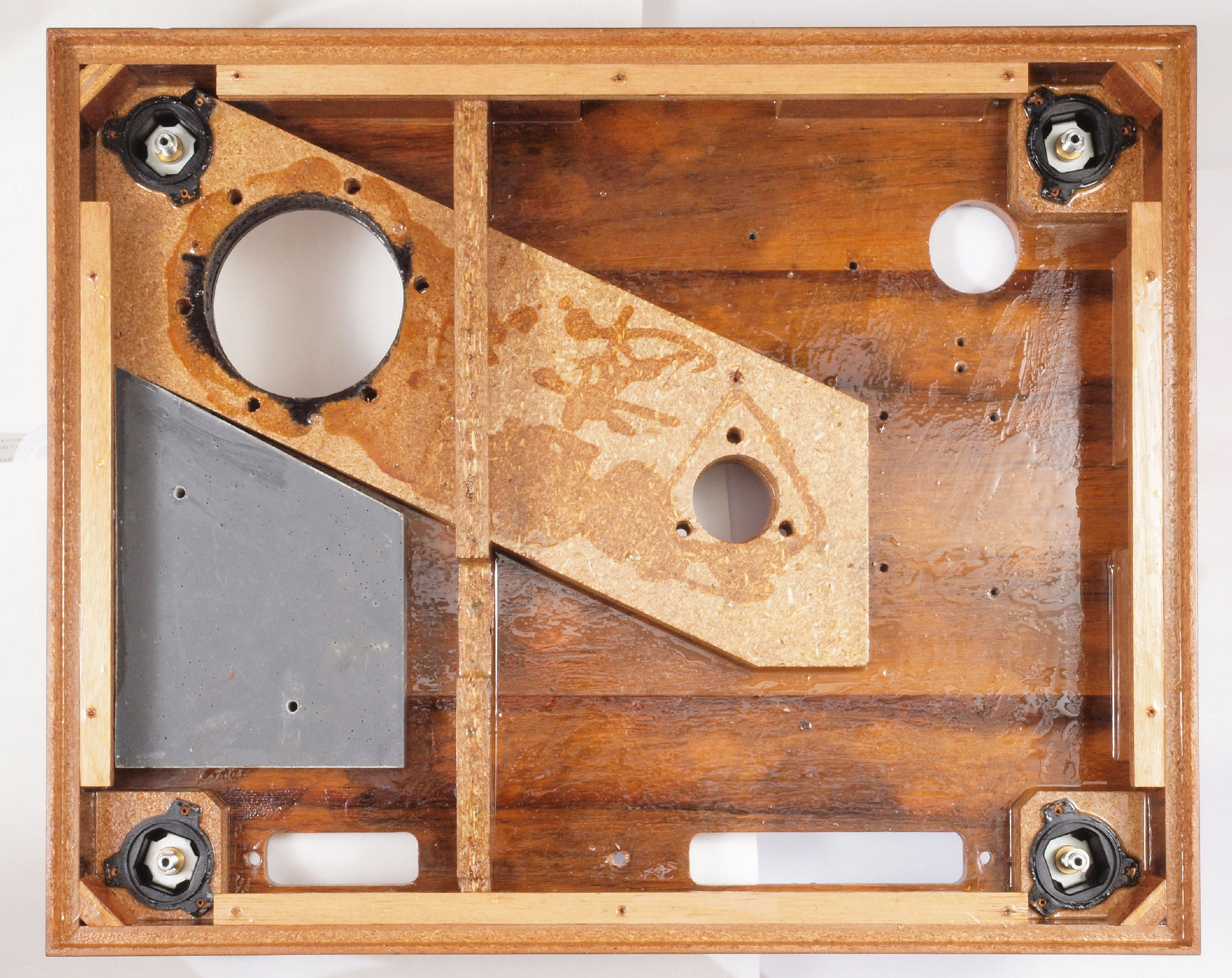

Ｗ１４．　修理後　本体木枠下。　更にウレタン塗料を塗る。

Ｗ１５．　修理前　本体木枠下、前右より見る。

Ｗ１６．　修理中　本体木枠下、前右より見る。　ボンドを染みこませる。

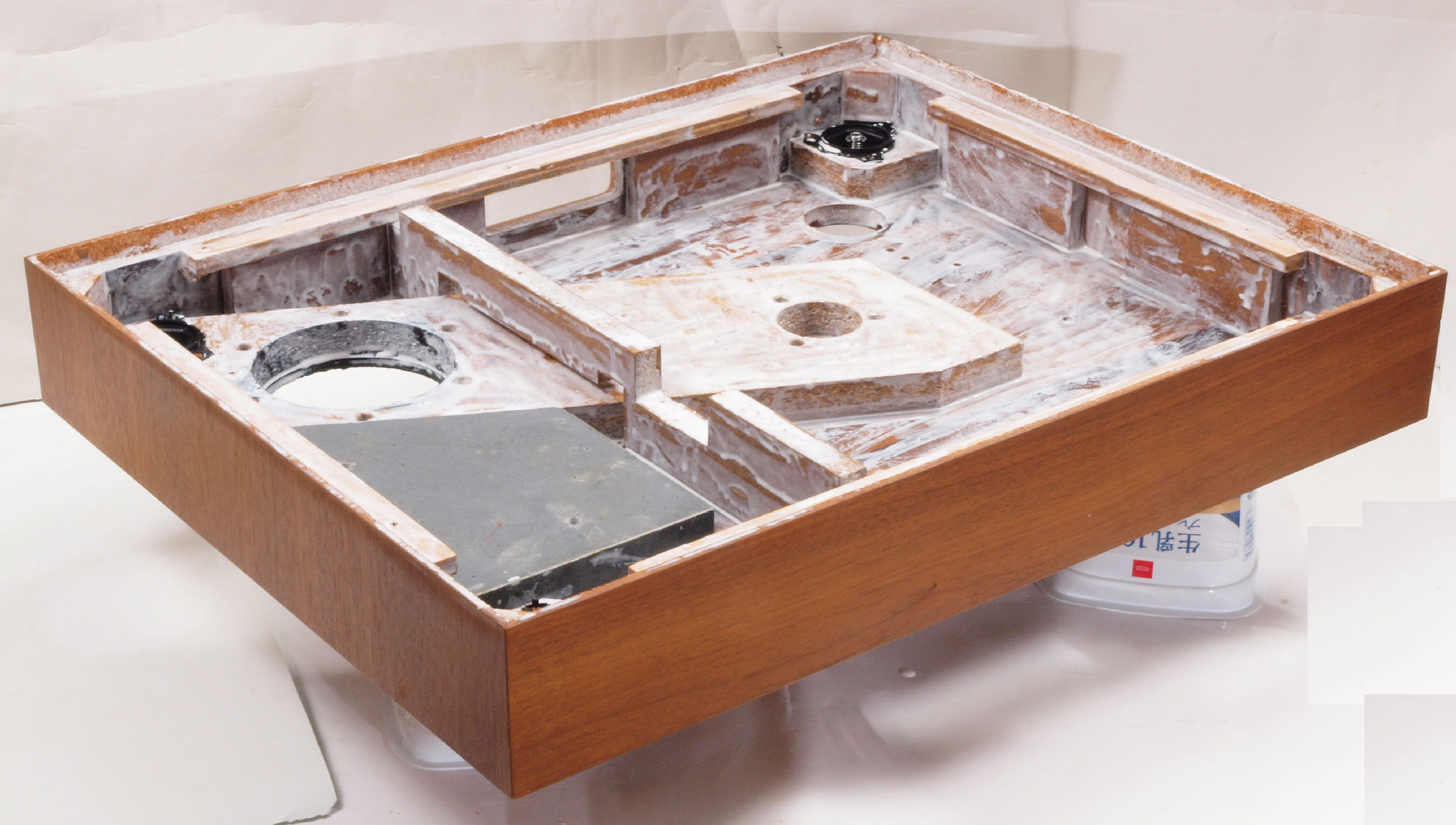

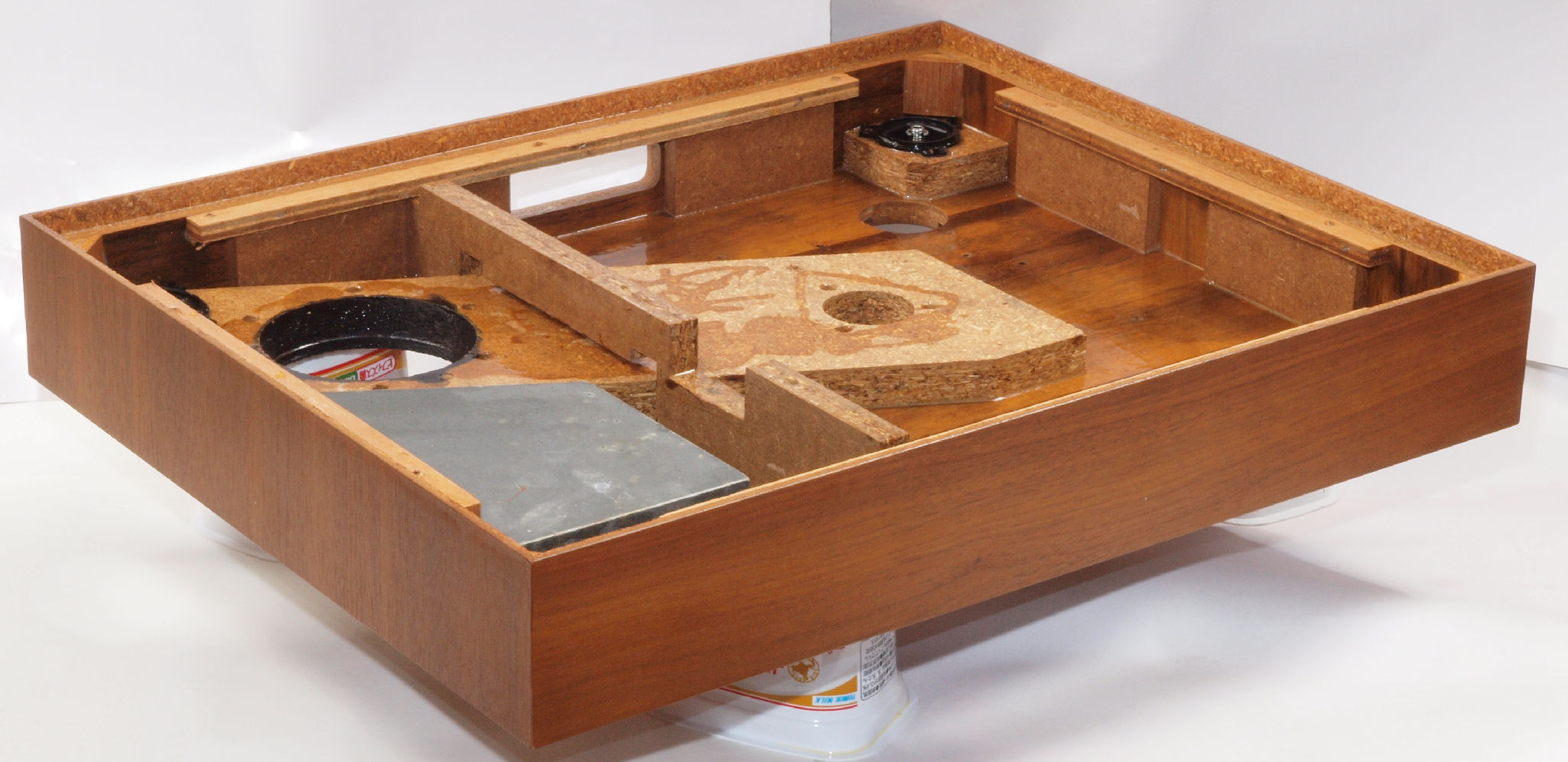

Ｗ１７．　修理後　本体木枠下、前右より見る。　更にウレタン塗料を塗る。

Ｗ１８．　修理前　本体木枠下、後左より見る。

Ｗ１９．　修理中　本体木枠下、後左より見る。　ボンドを染みこませる。

Ｗ１Ａ．　修理後　本体木枠下、後左より見る。　更にウレタン塗料を塗る。

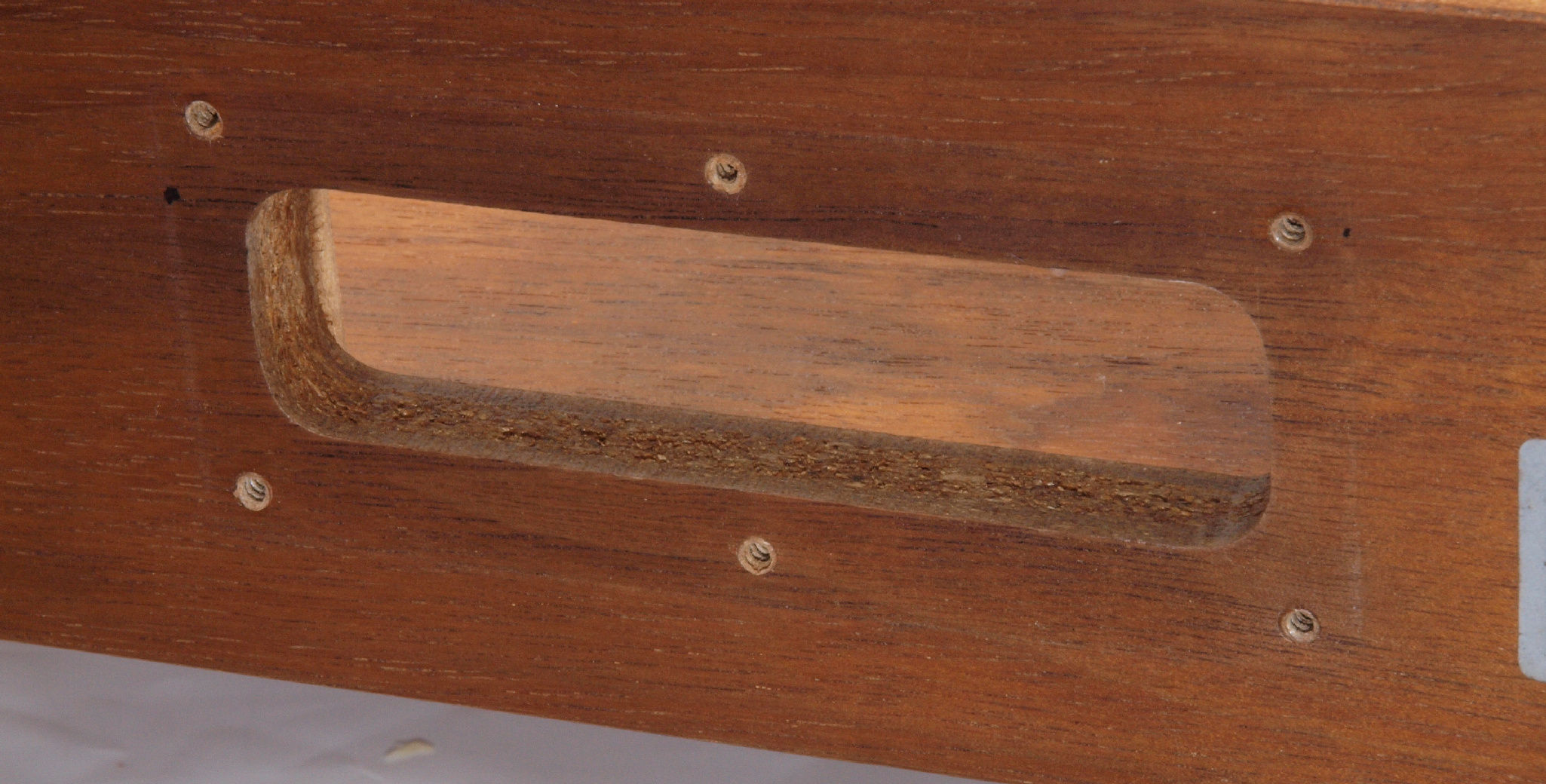

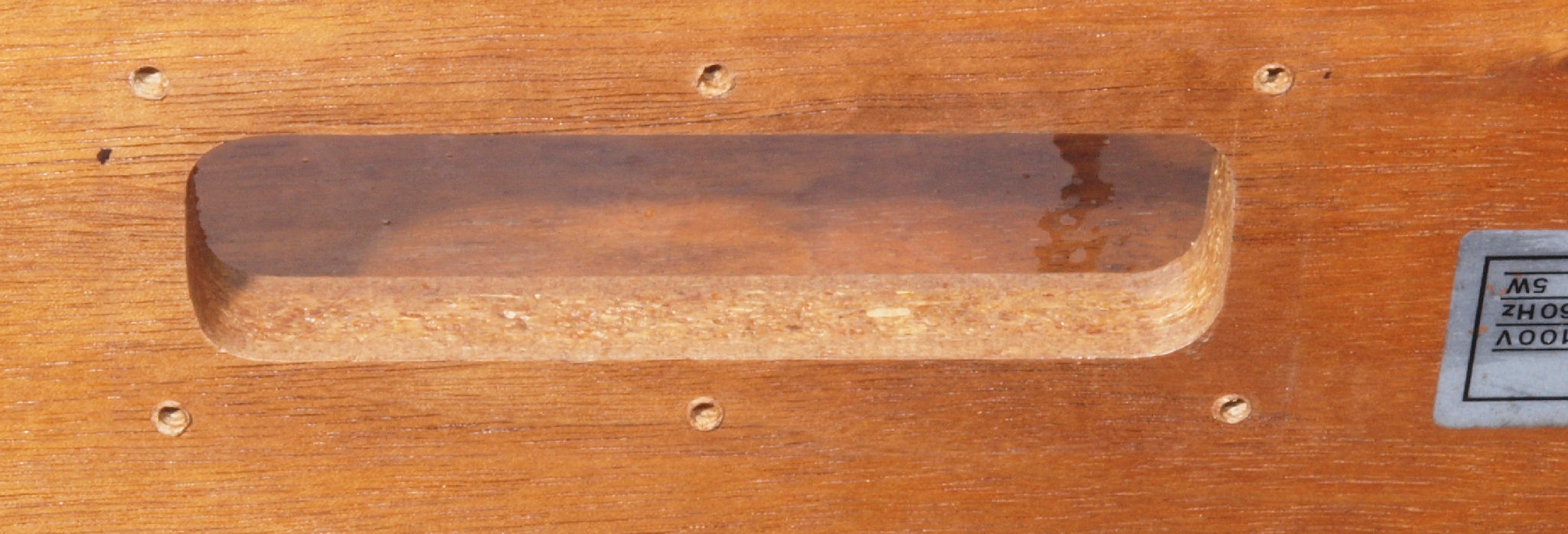

Ｗ２１．　修理前　操作部穴。

Ｗ２２．　修理中　操作部穴。　圧縮材にボンドを染みこませる。

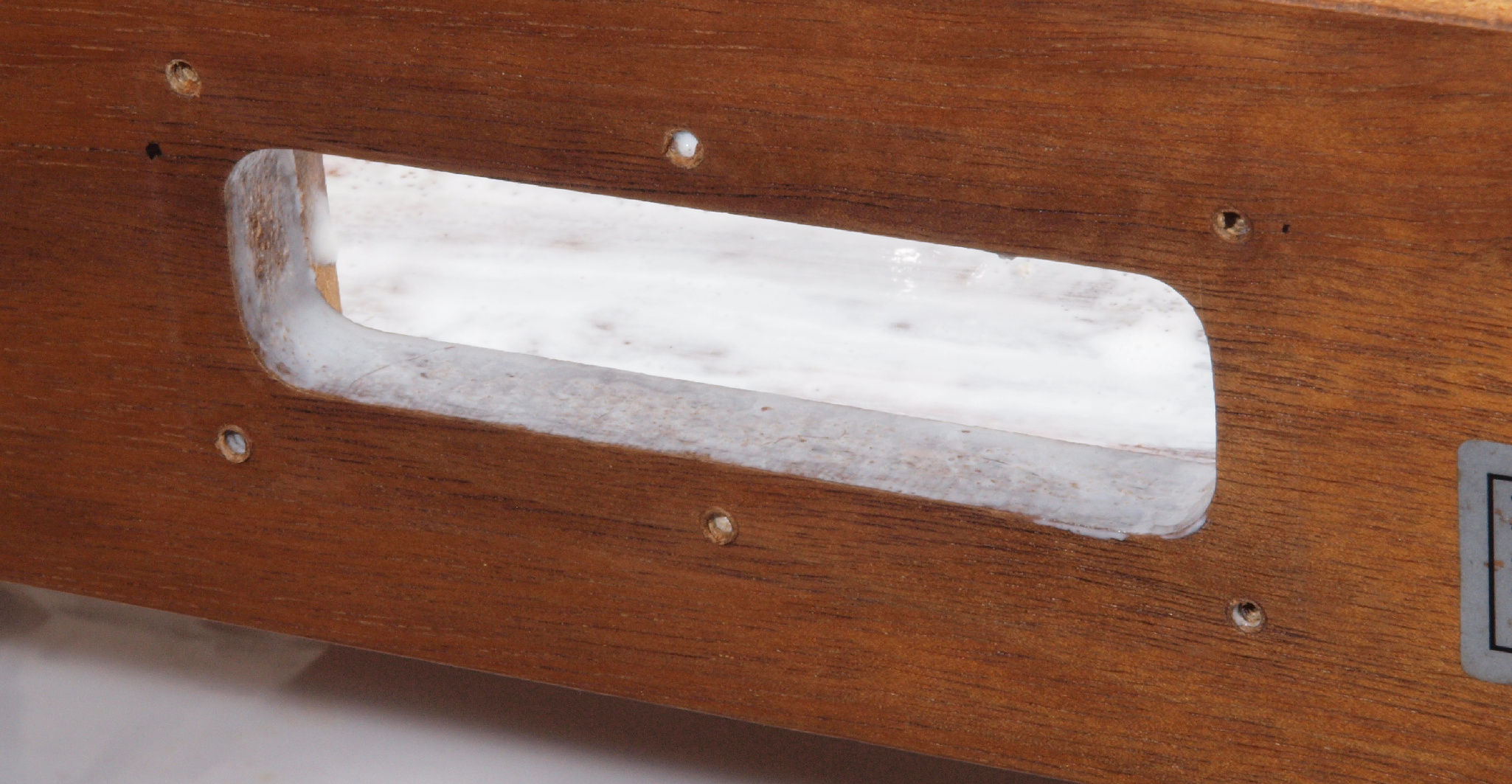

Ｗ２３．　修理後　操作部穴。　更にウレタン塗料を塗る。

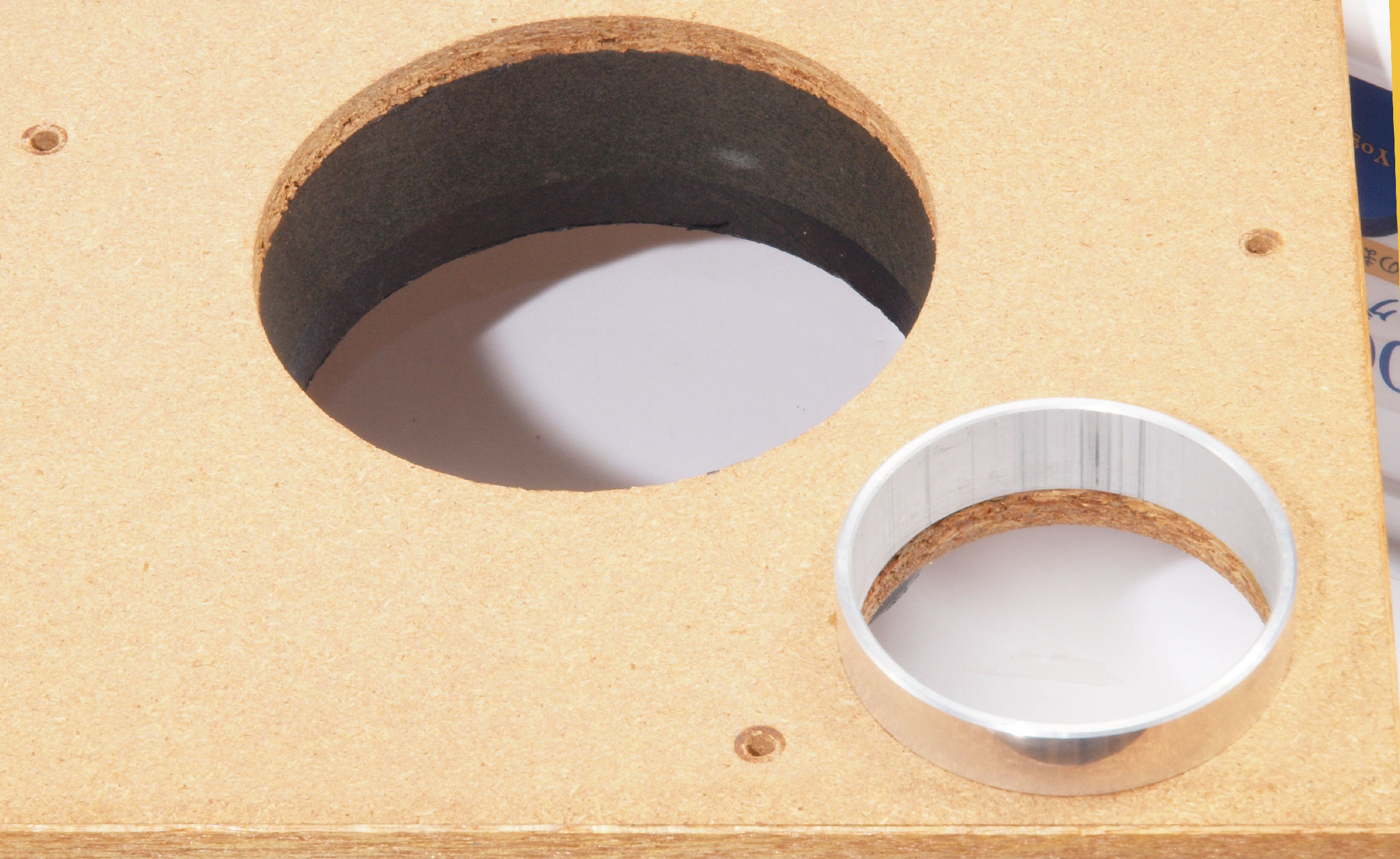

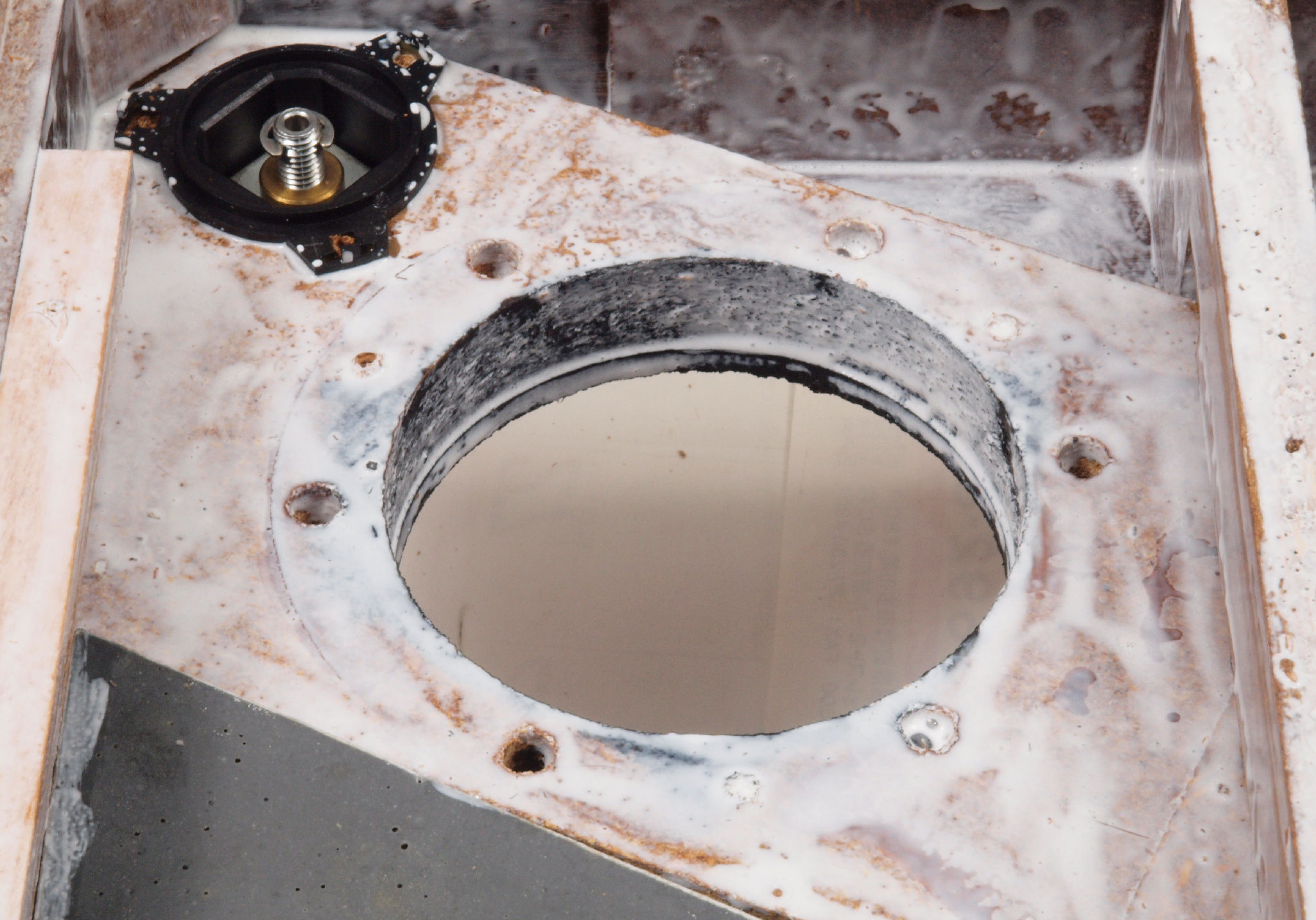

Ｗ２４．　修理前　アーム取付穴。

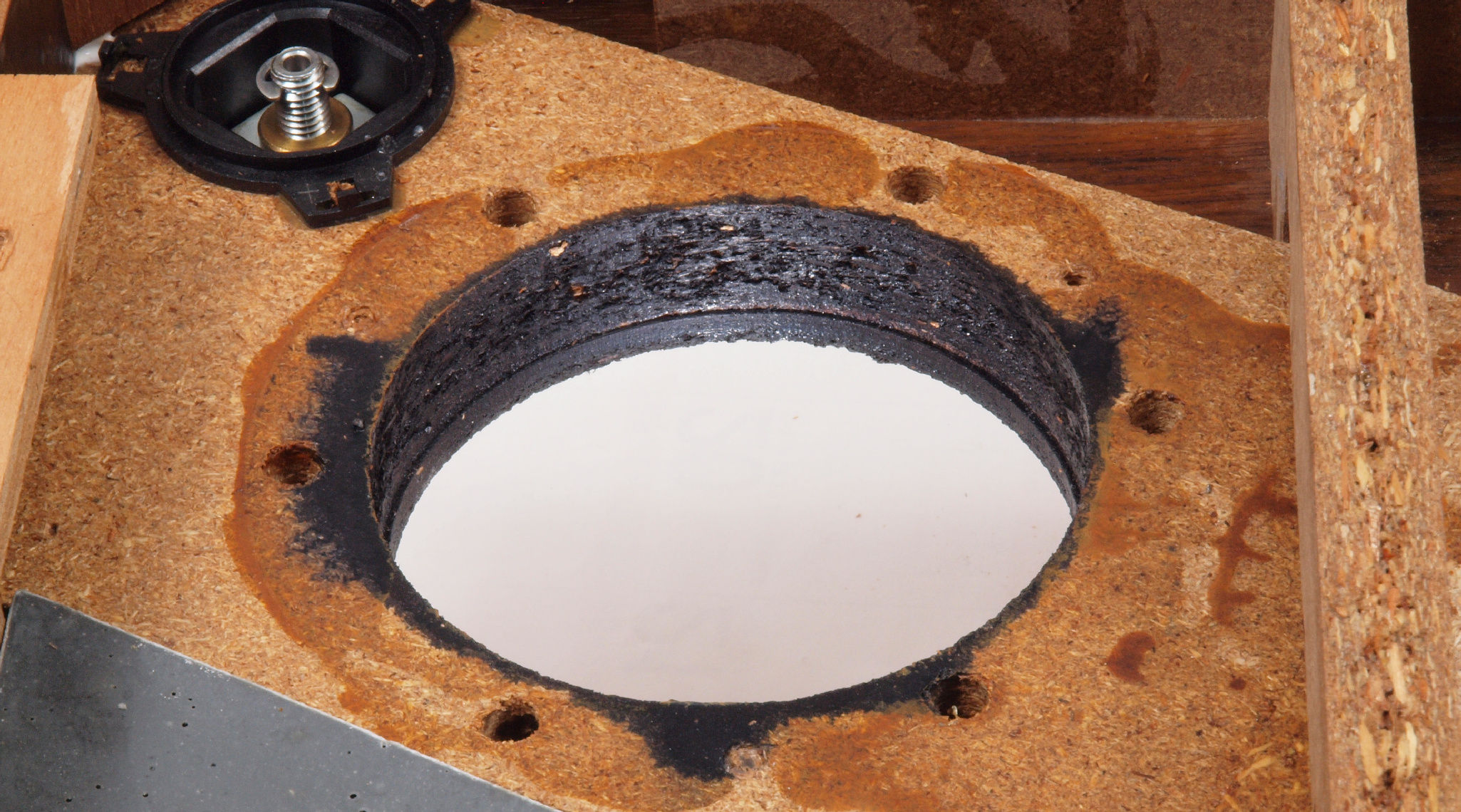

Ｗ２５．　修理中　アーム取付穴。　圧縮材にボンドを染みこませる。

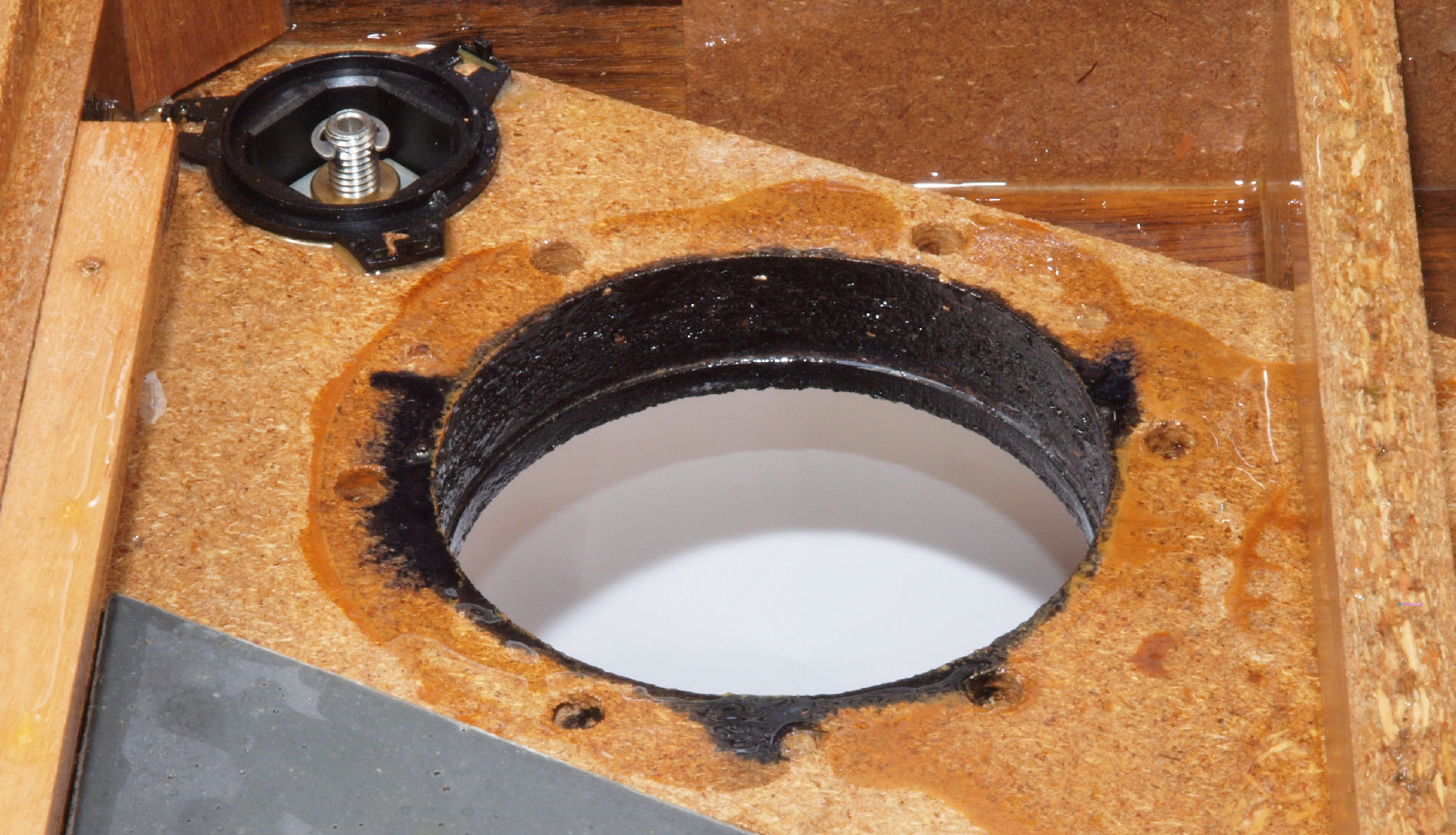

Ｗ２６．　修理後　アーム取付穴。　乾燥後さらにウレタン塗料を塗る。

Ｗ２７．　修理前　アーム取付穴、反対側。

Ｗ２８．　修理中　アーム取付穴、反対側。　圧縮材にボンドを染みこませる。

Ｗ２９．　修理後　アーム取付穴、反対側。　乾燥後さらにウレタン塗料を塗る。

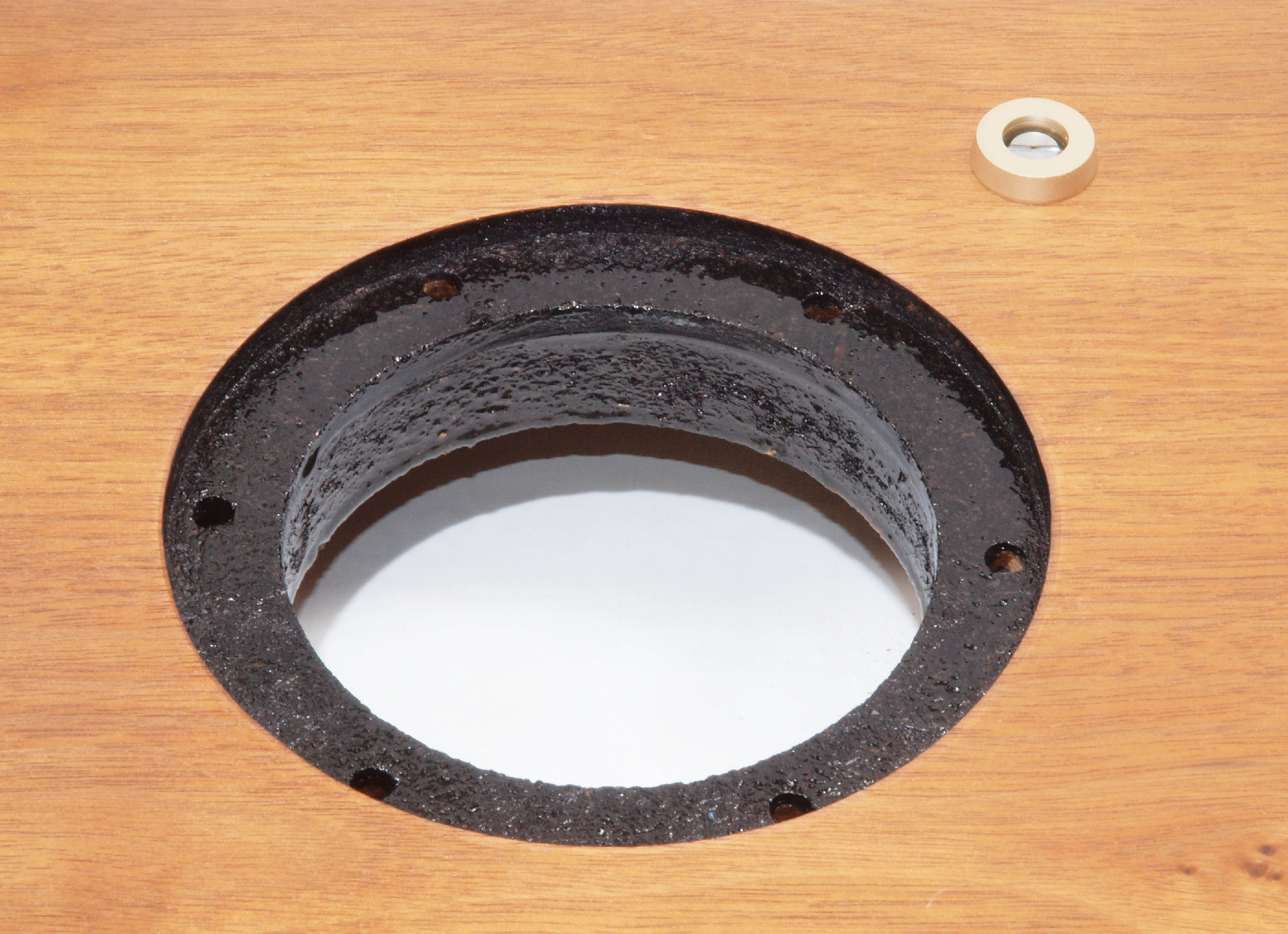

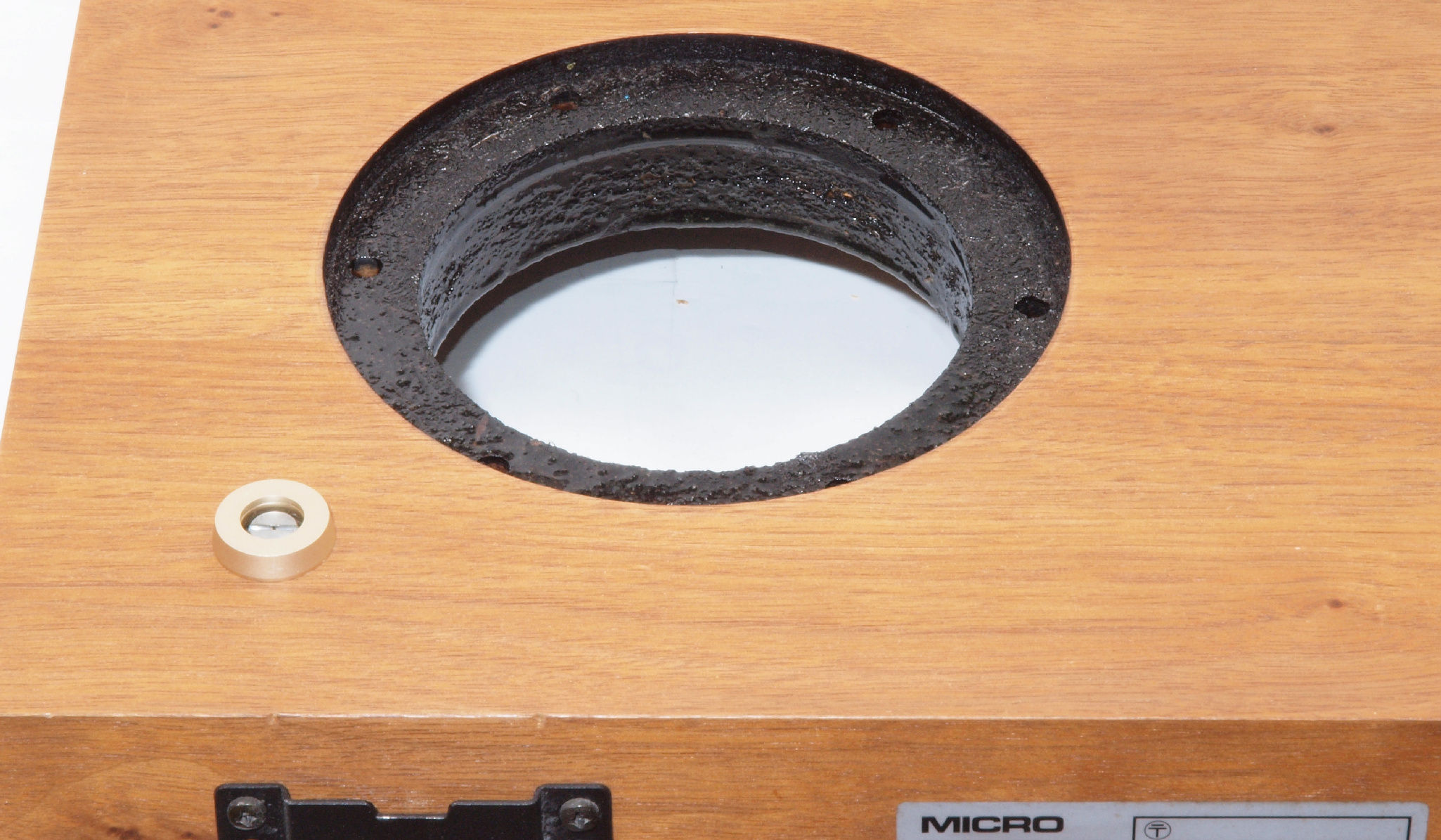

Ｗ２Ａ．　修理後　アーム取付穴表。　乾燥後さらにウレタン塗料を塗る。

Ｗ２Ｂ．　修理後　アーム取付穴表、反対側。　乾燥後さらにウレタン塗料を塗る。

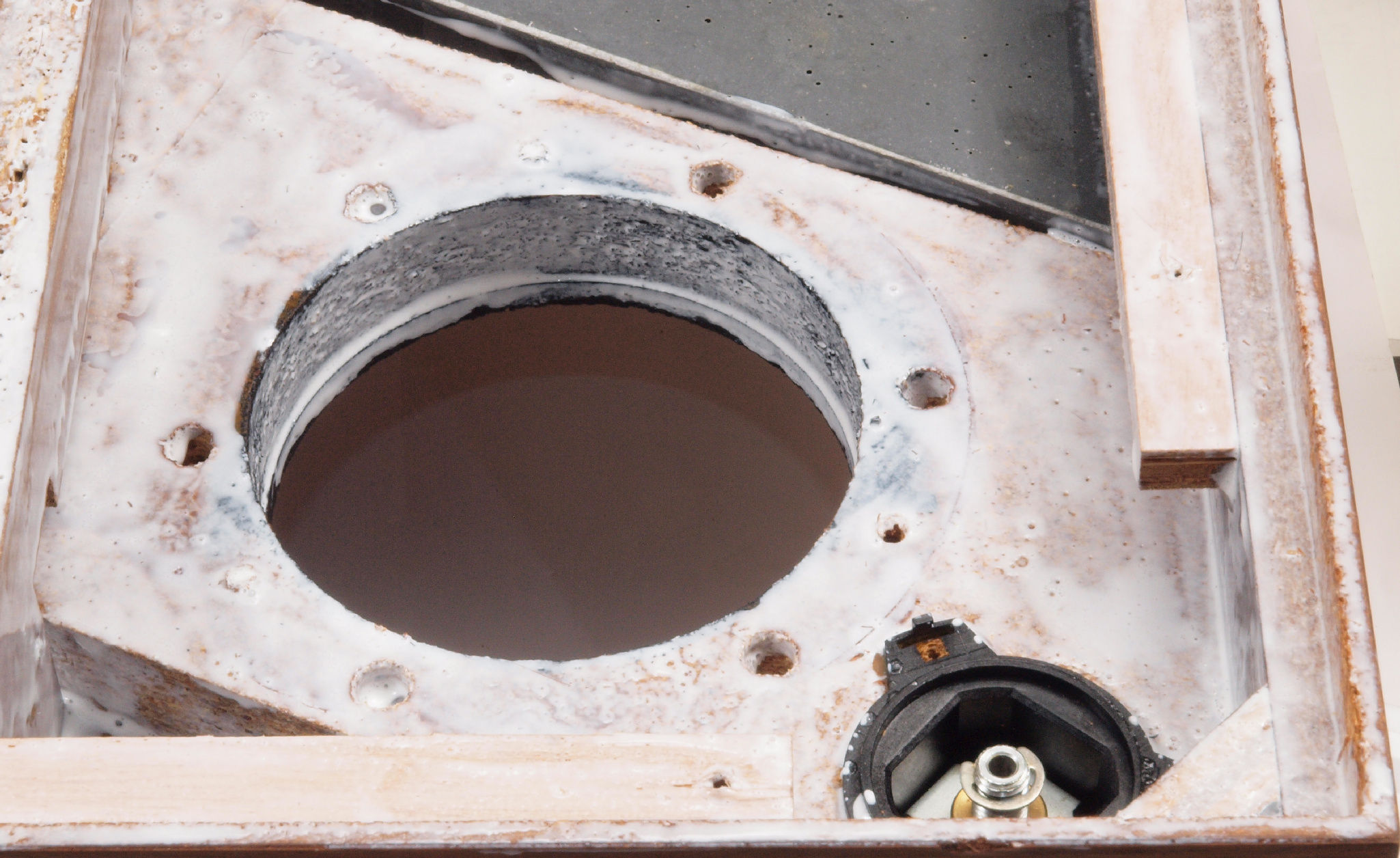

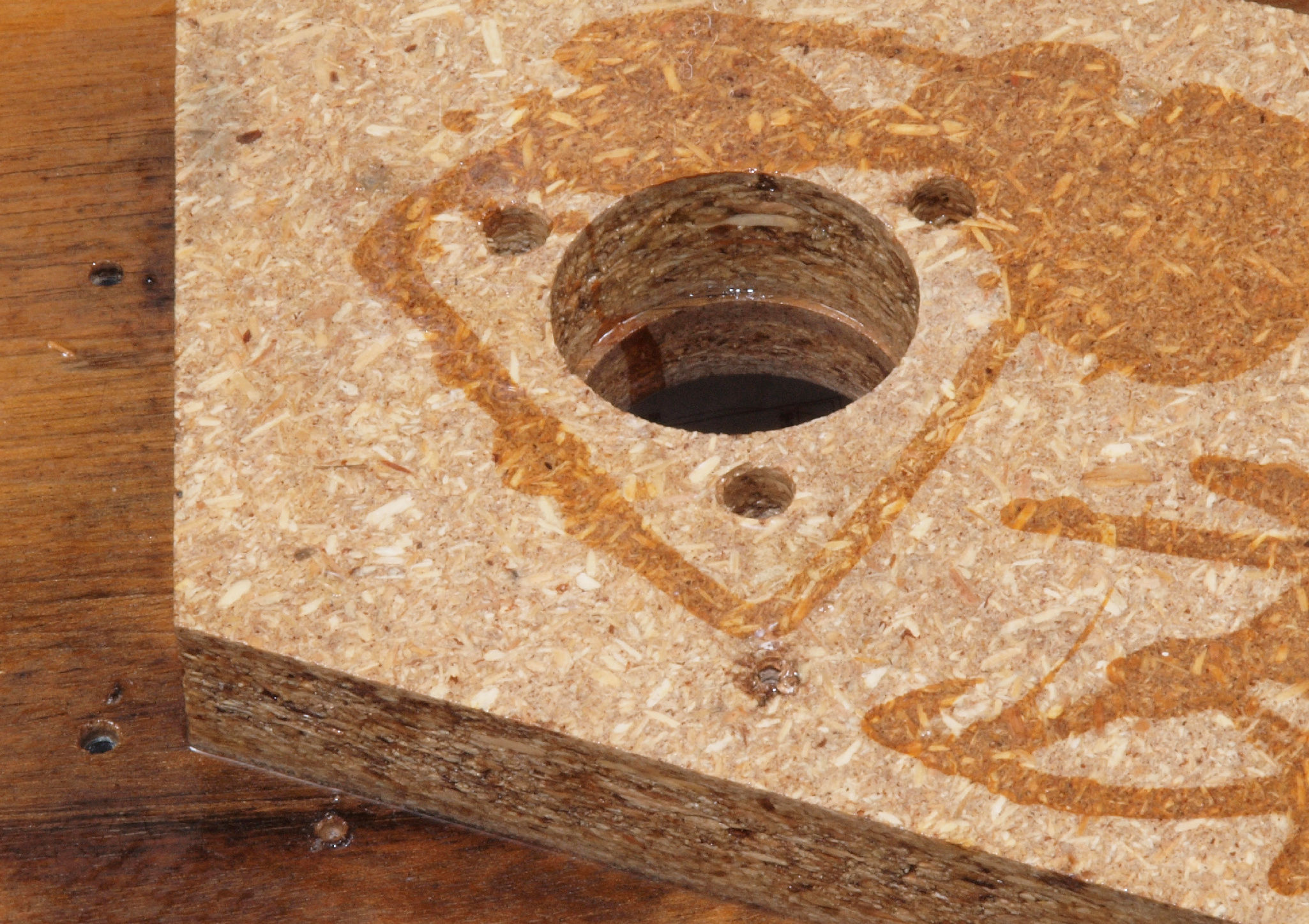

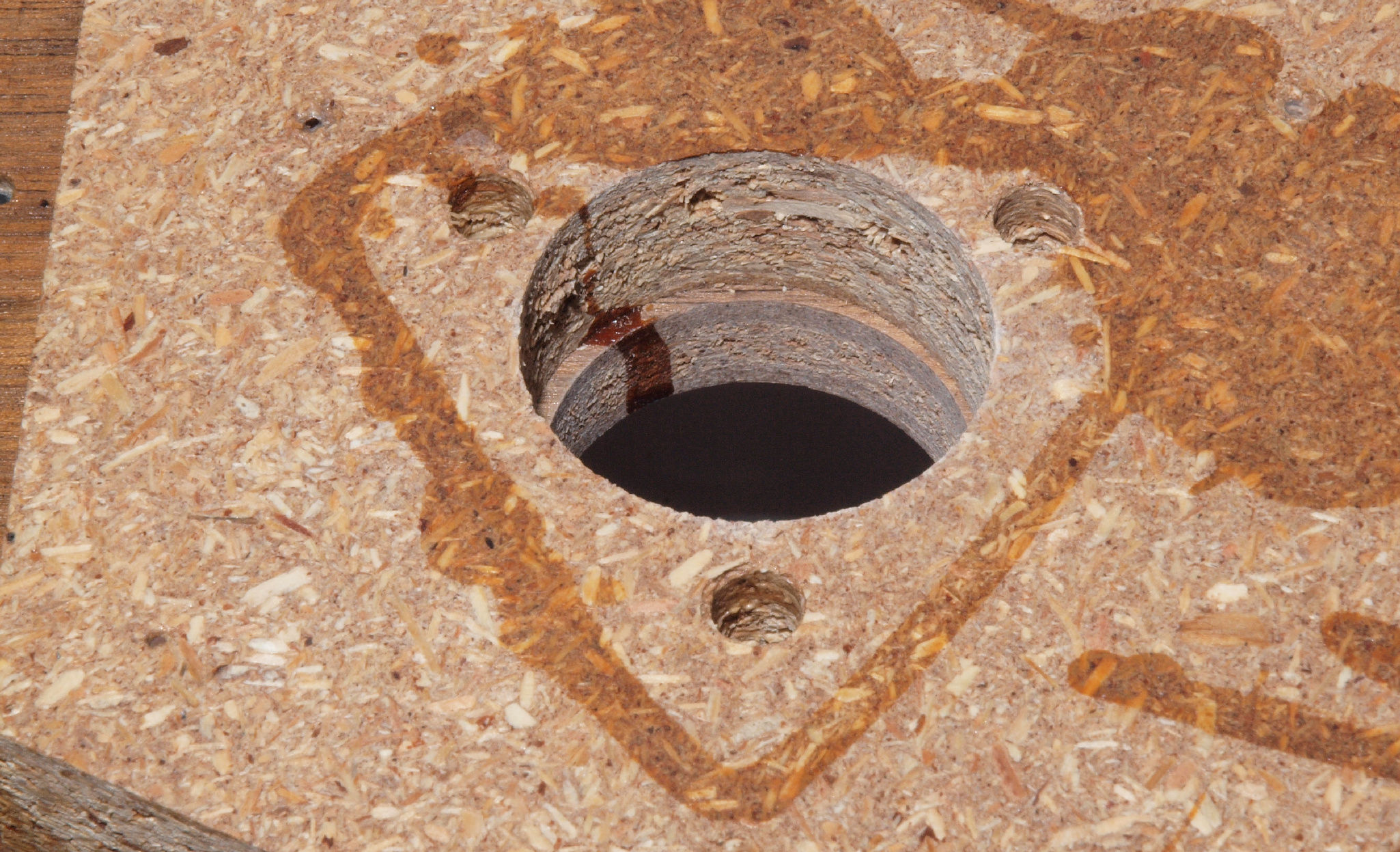

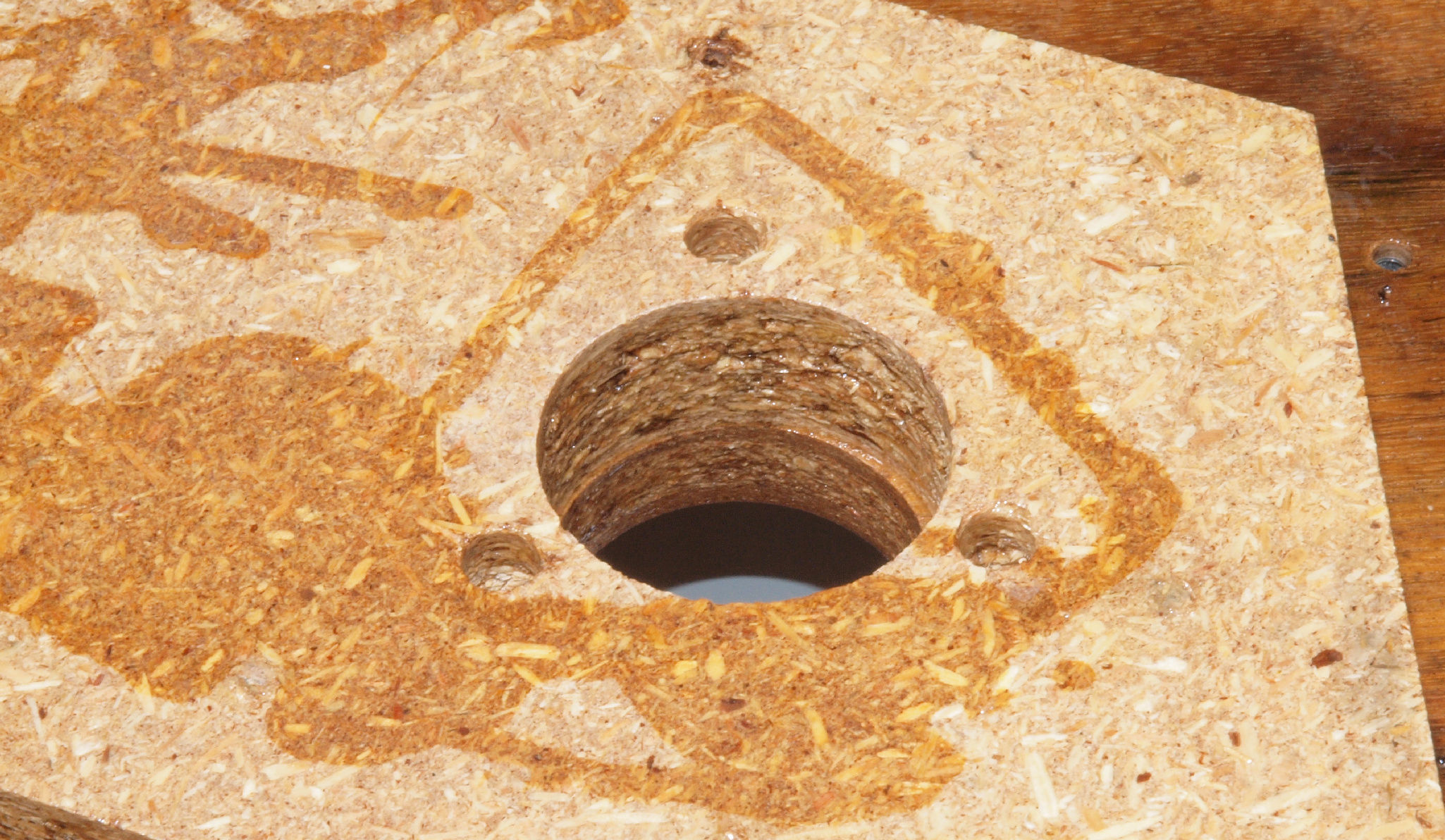

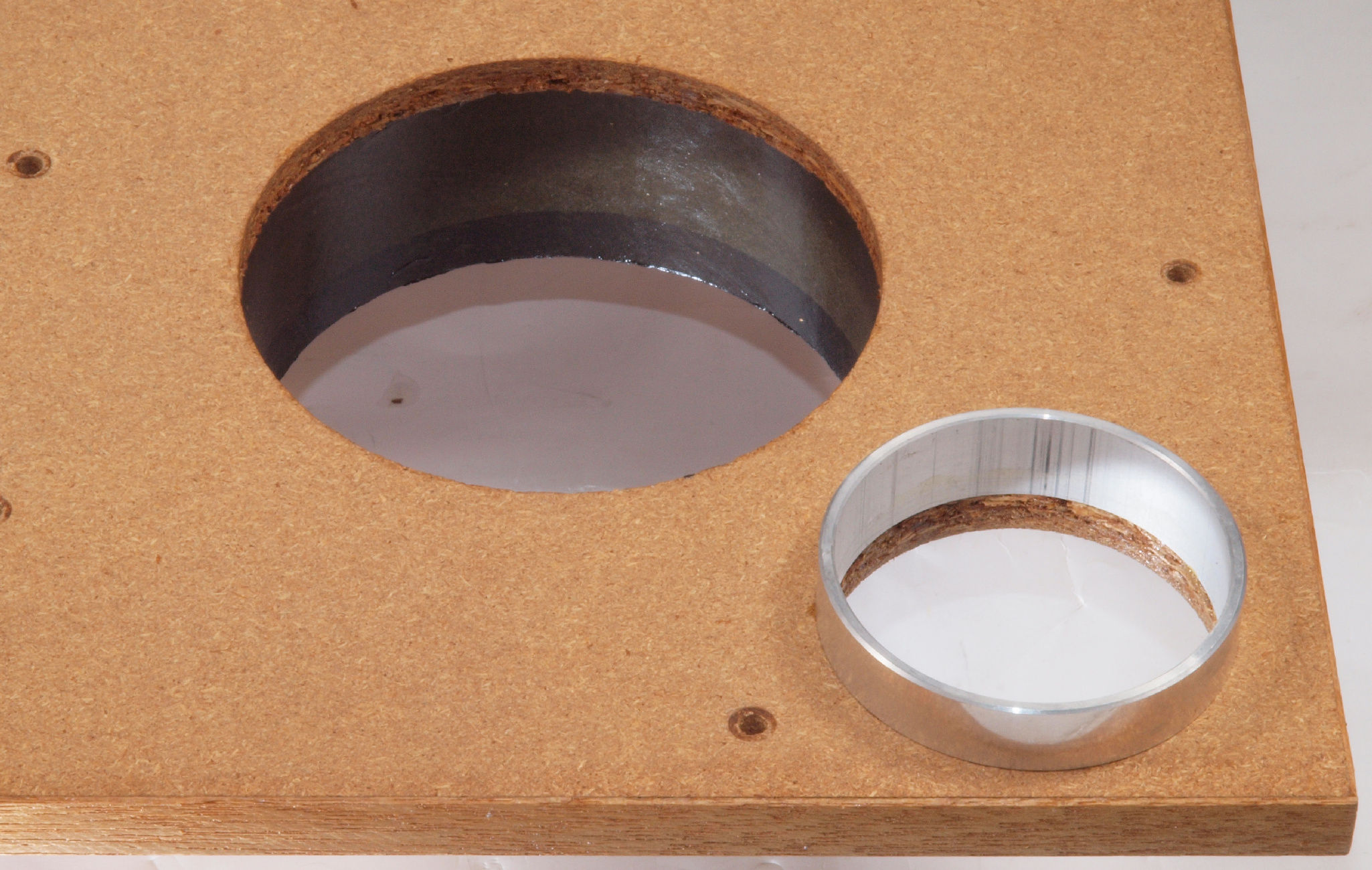

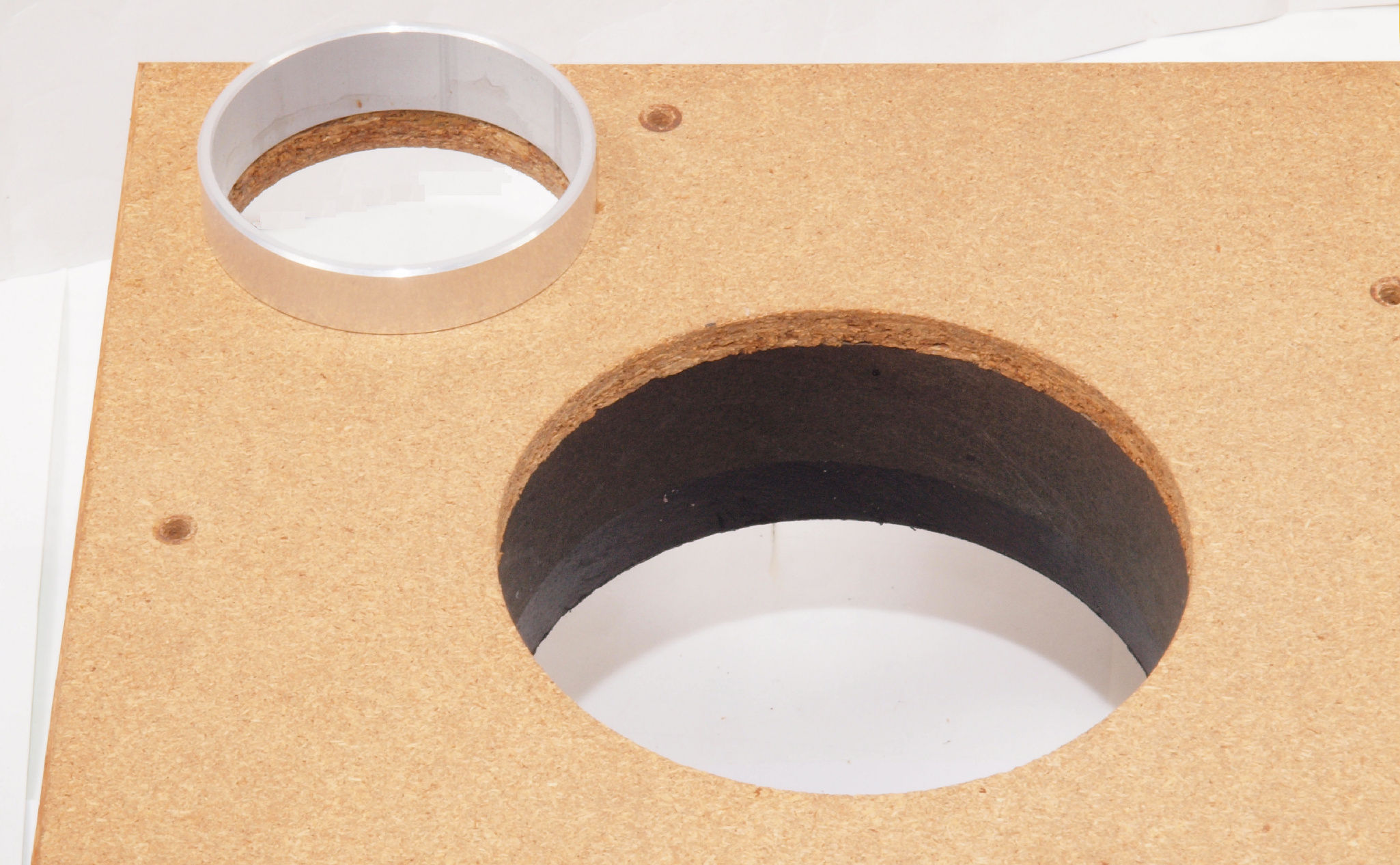

Ｗ３１．　修理前　プラッター軸受取付穴。

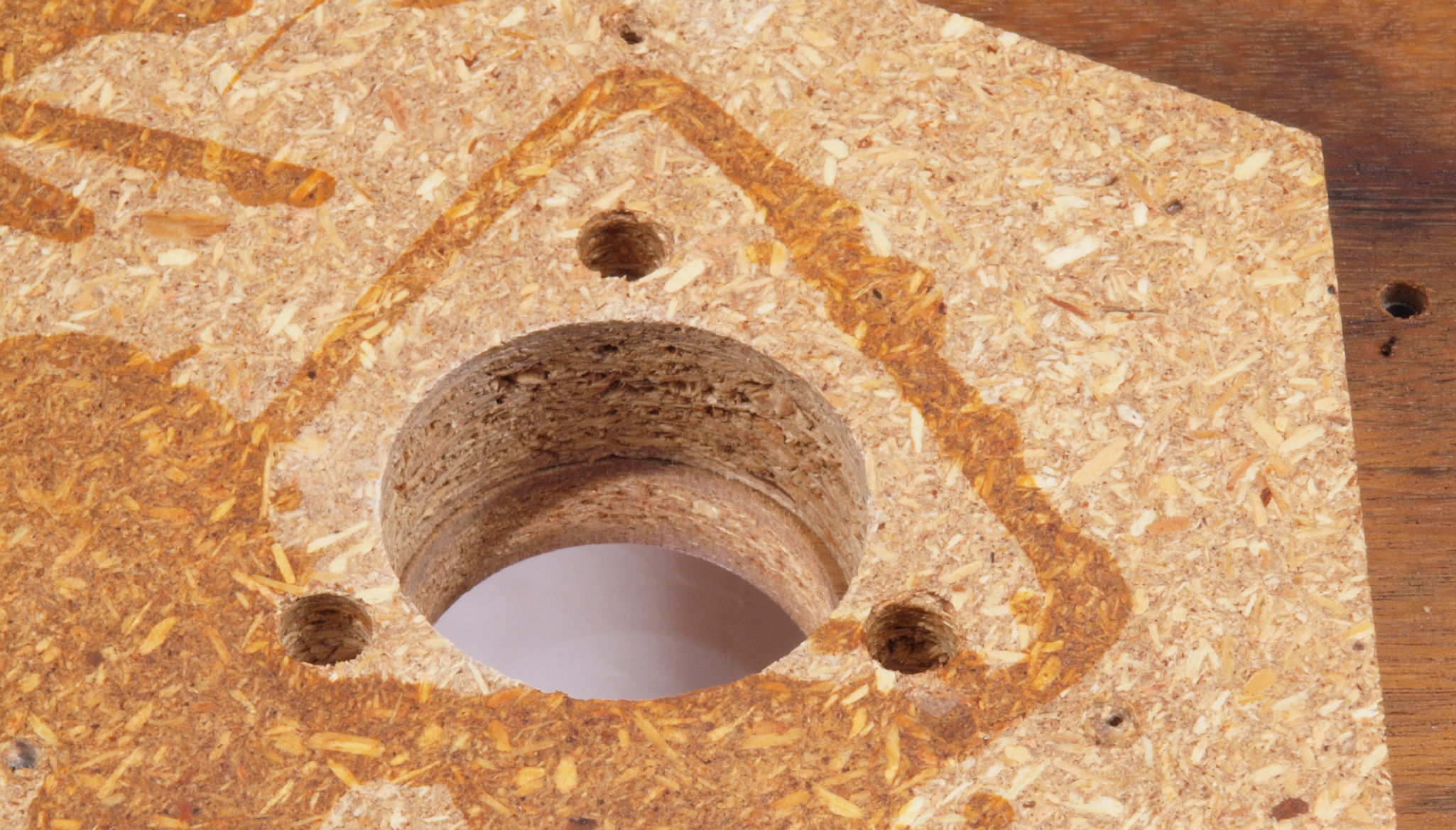

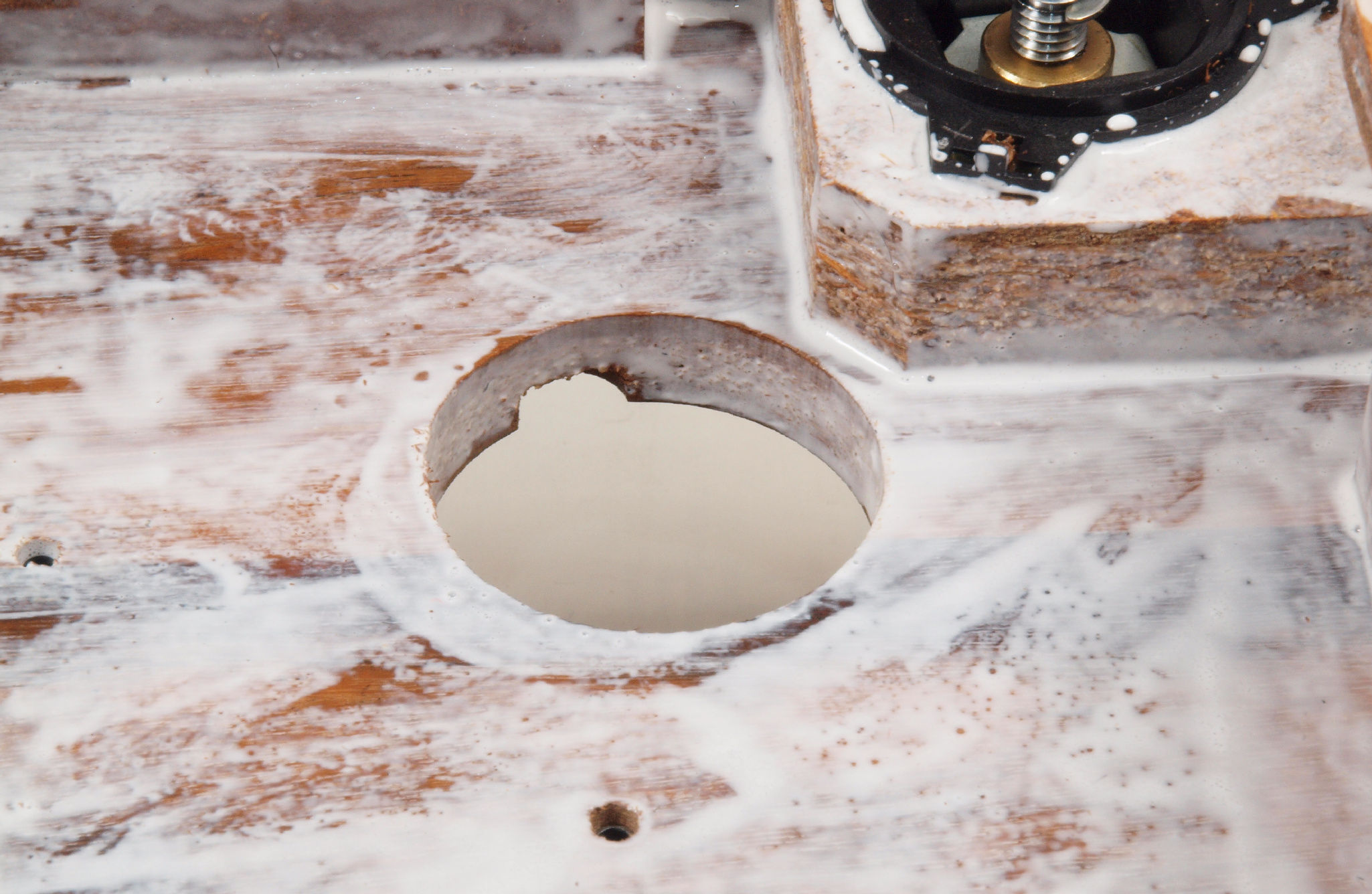

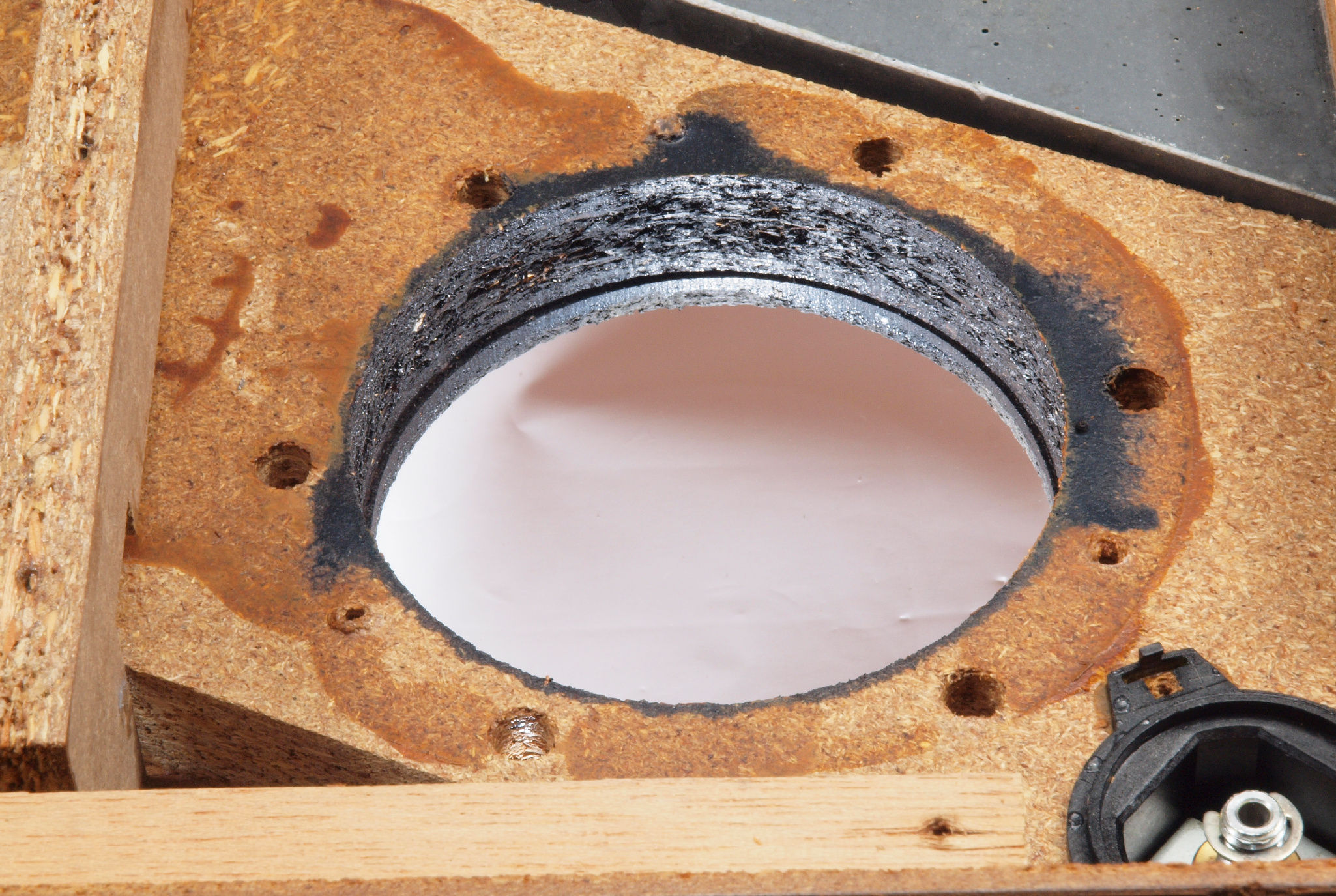

Ｗ３２．　修理中　プラッター軸受取付穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

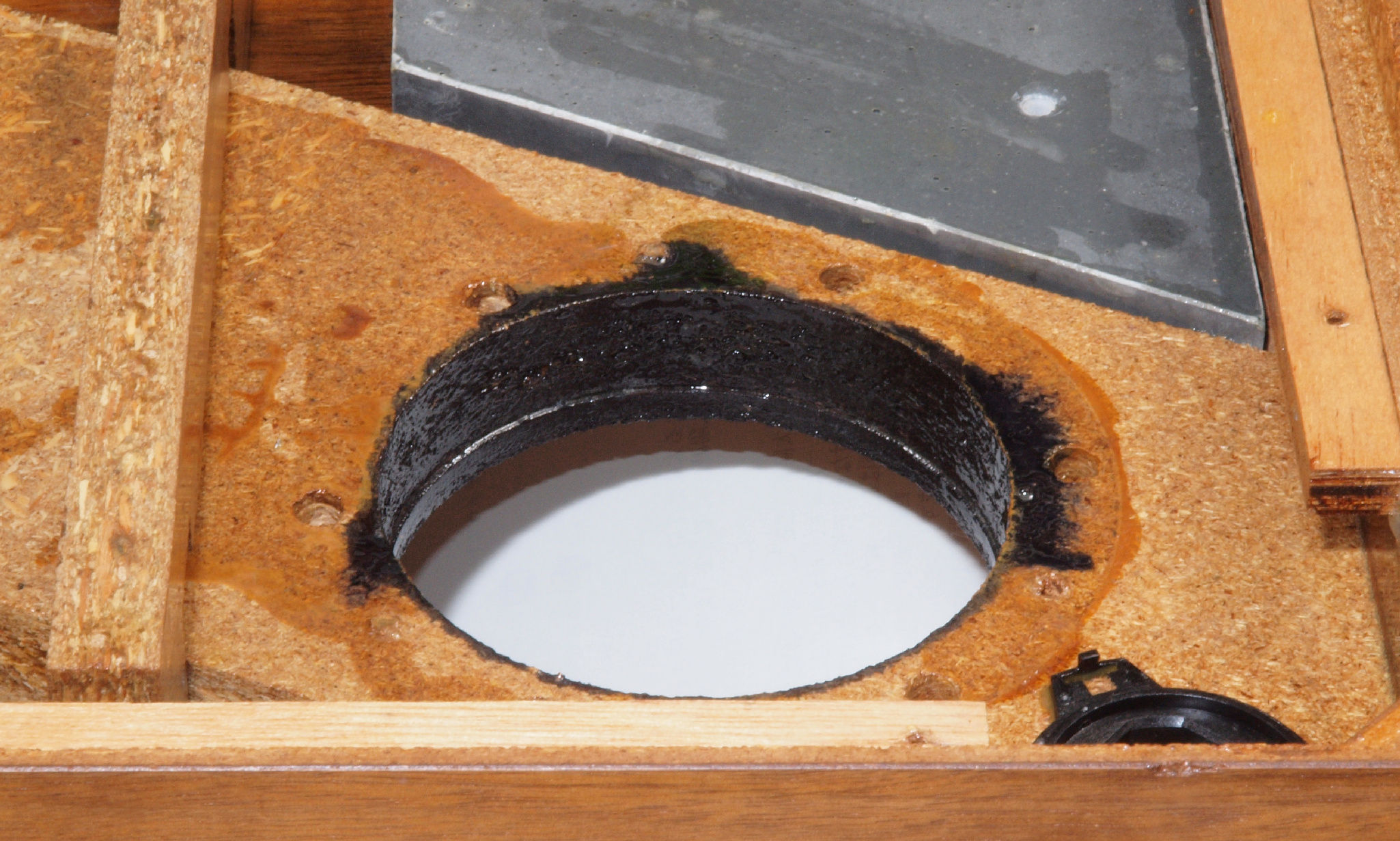

Ｗ３３．　修理後　プラッター軸受取付穴。　乾燥後さらにウレタン塗料を塗る。

Ｗ３４．　修理前　プラッター軸受取付穴、反対側。

Ｗ３５．　修理中　プラッター軸受取付穴、反対側。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ３６．　修理後　プラッター軸受取付穴、反対側。　乾燥後さらにウレタン塗料を塗る。

Ｗ４１．　修理前　電源ソケット、端子板取付け穴。

Ｗ４２．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ４３．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにウレタン塗料を塗る。

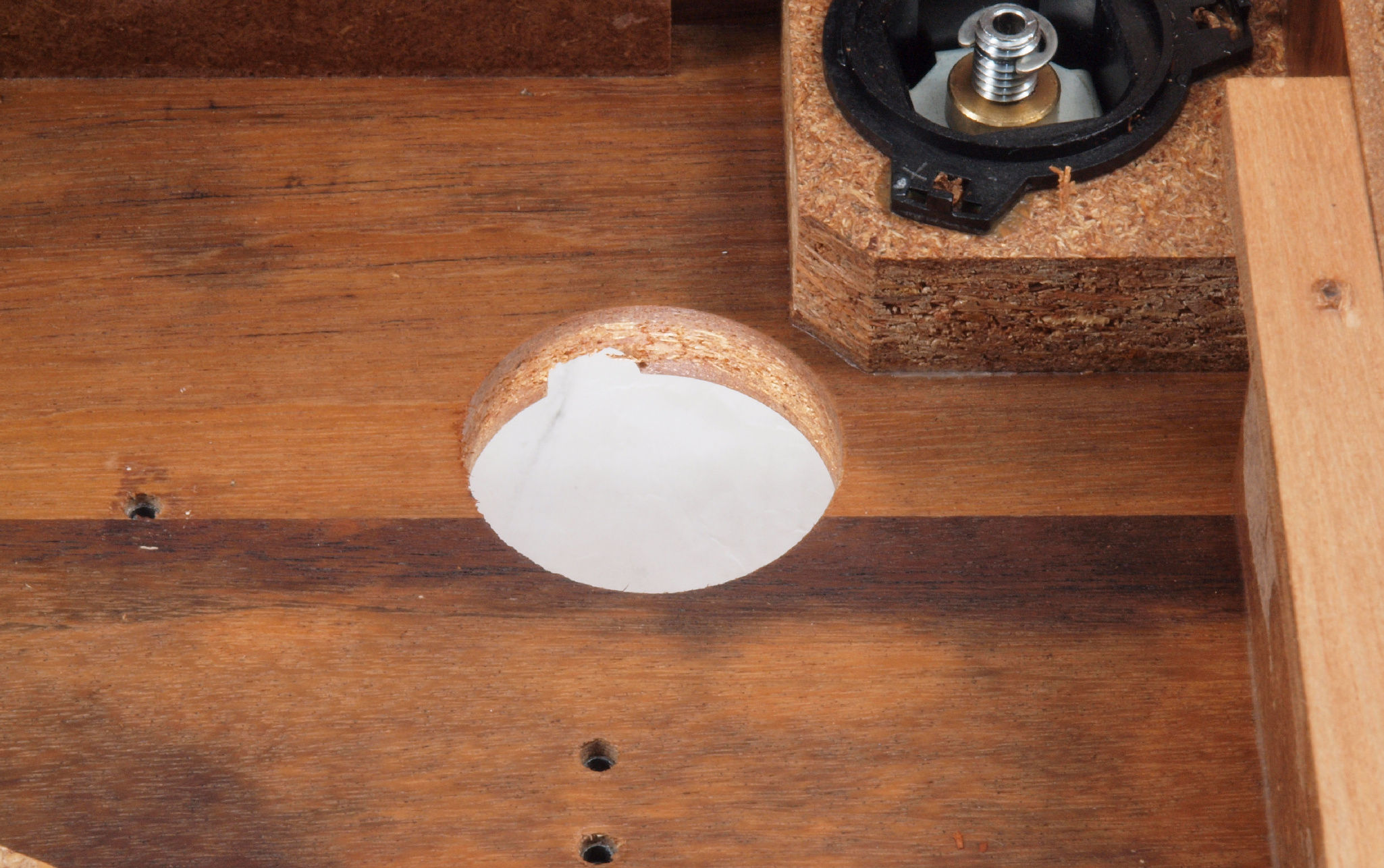

Ｗ４４．　修理前　モーター取付け穴。

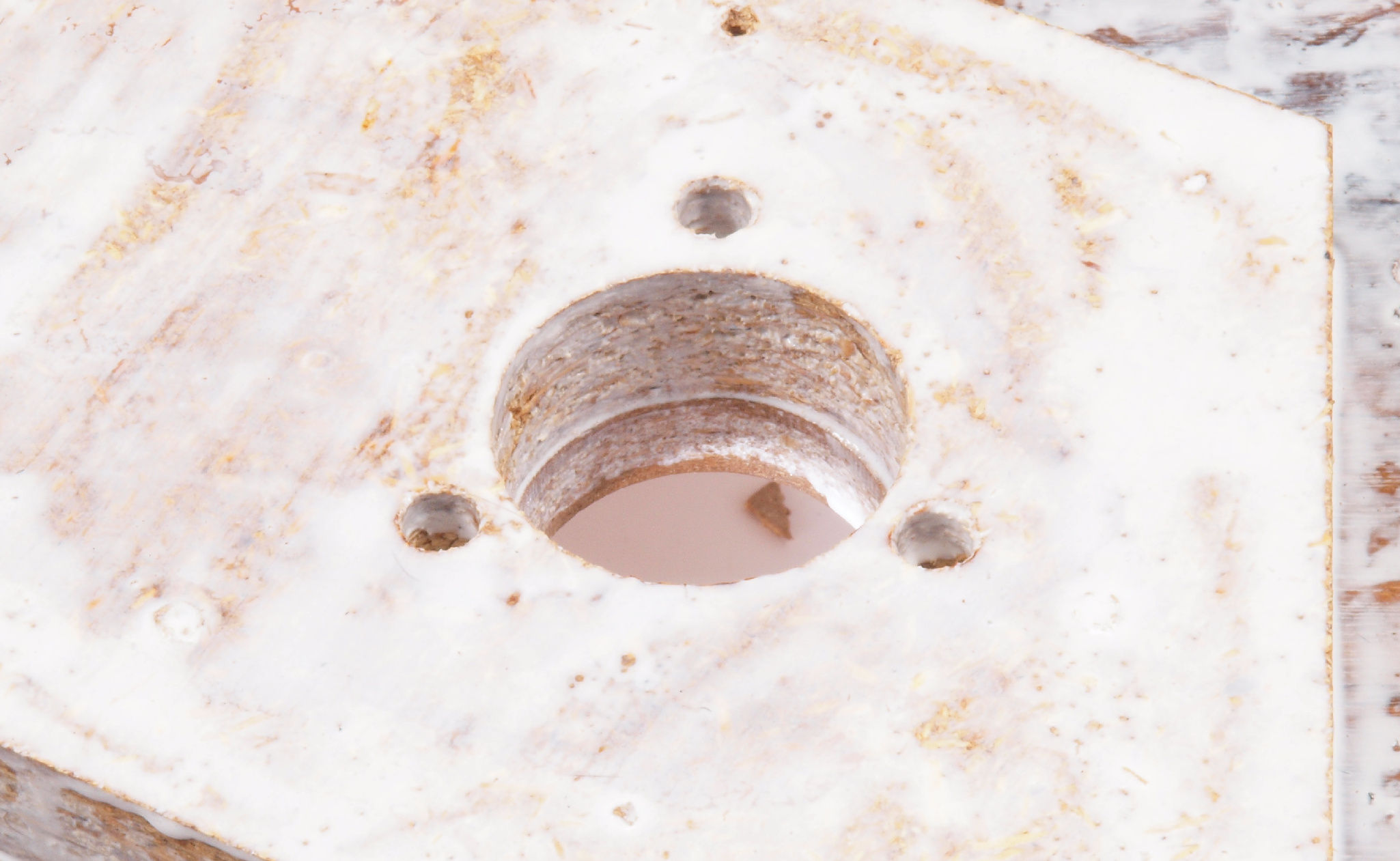

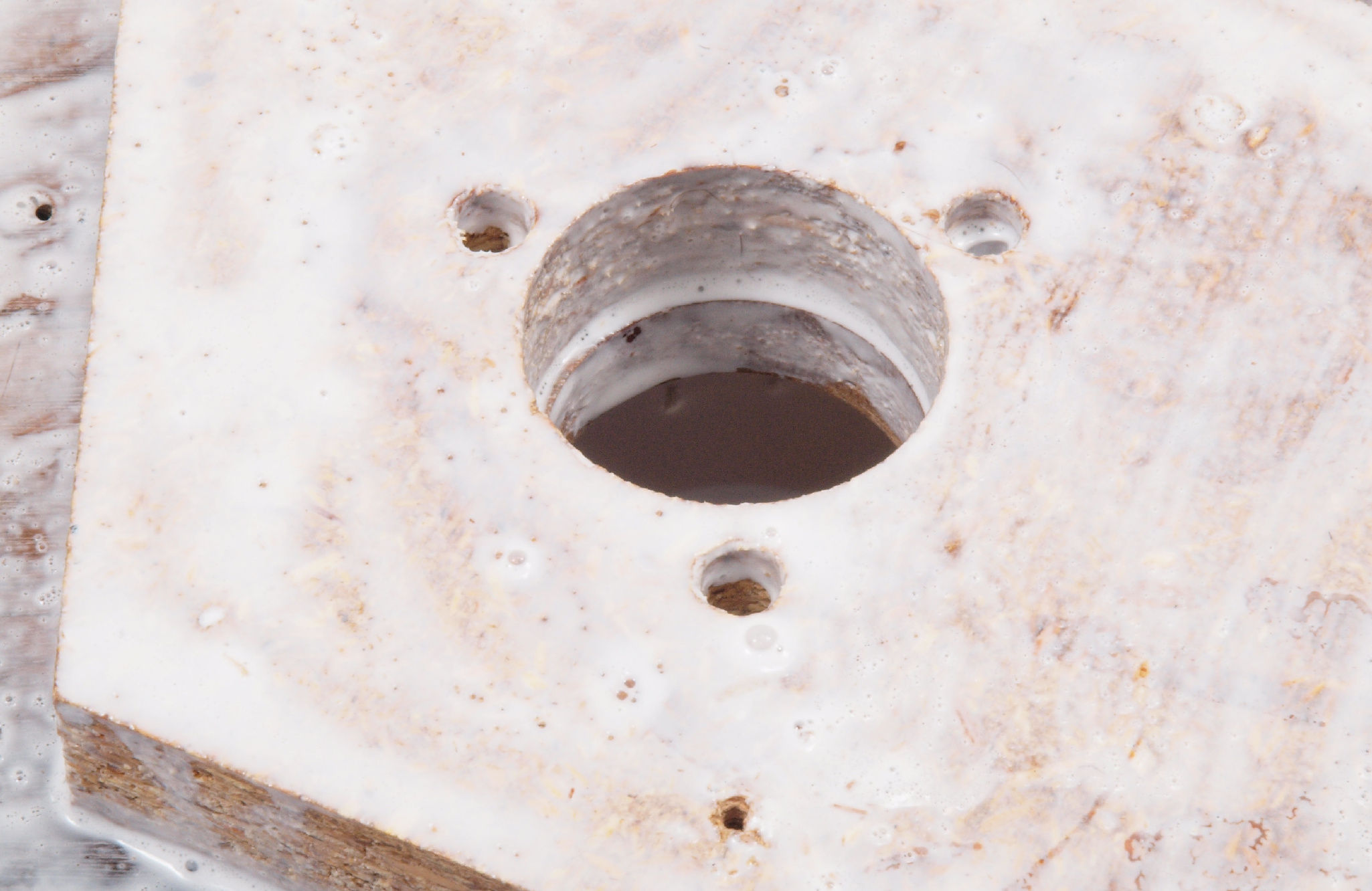

Ｗ４５．　修理中　モーター取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

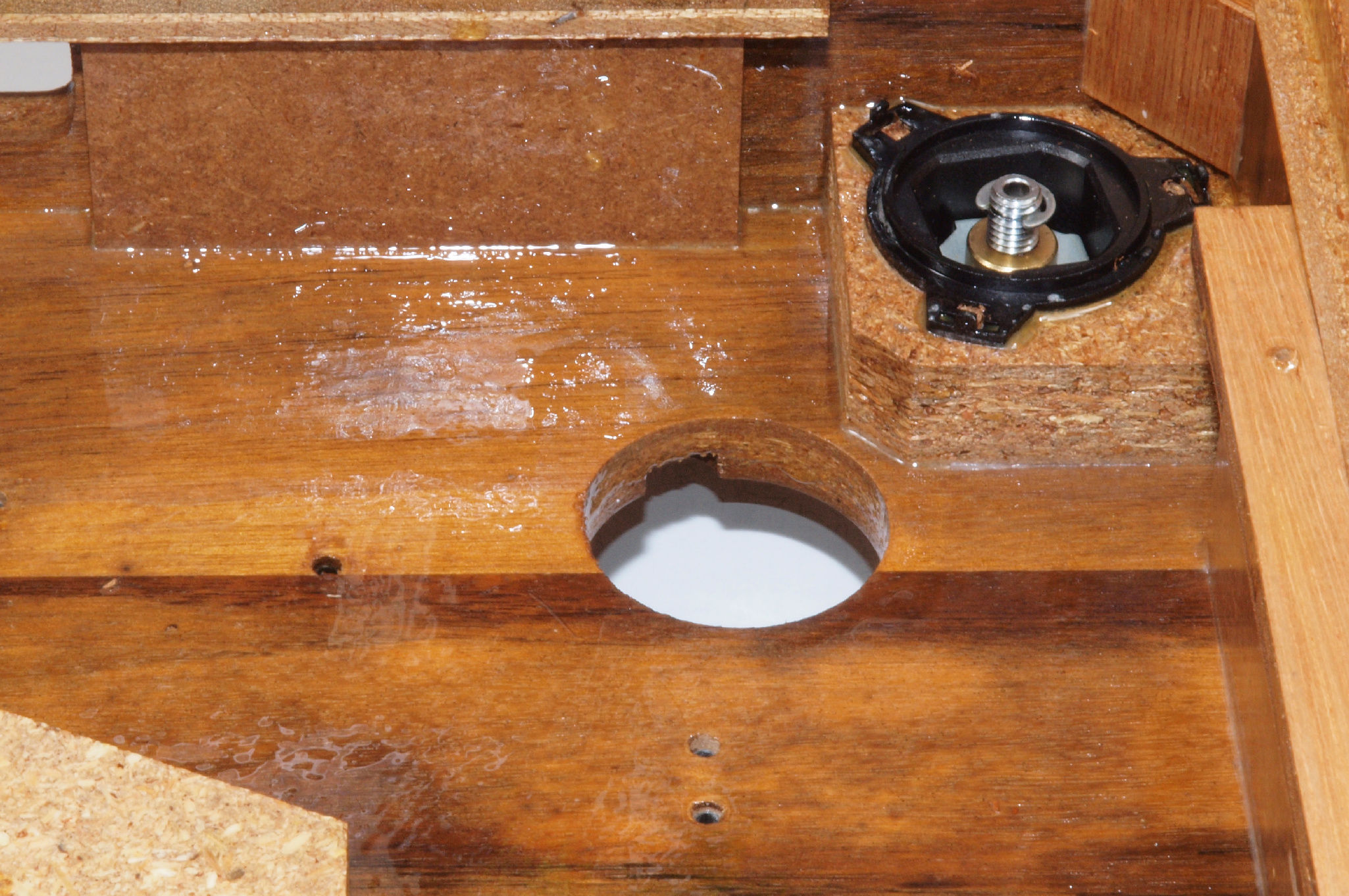

Ｗ４６．　修理中　モーター取付け穴。　乾燥後さらにウレタン塗料を塗る。

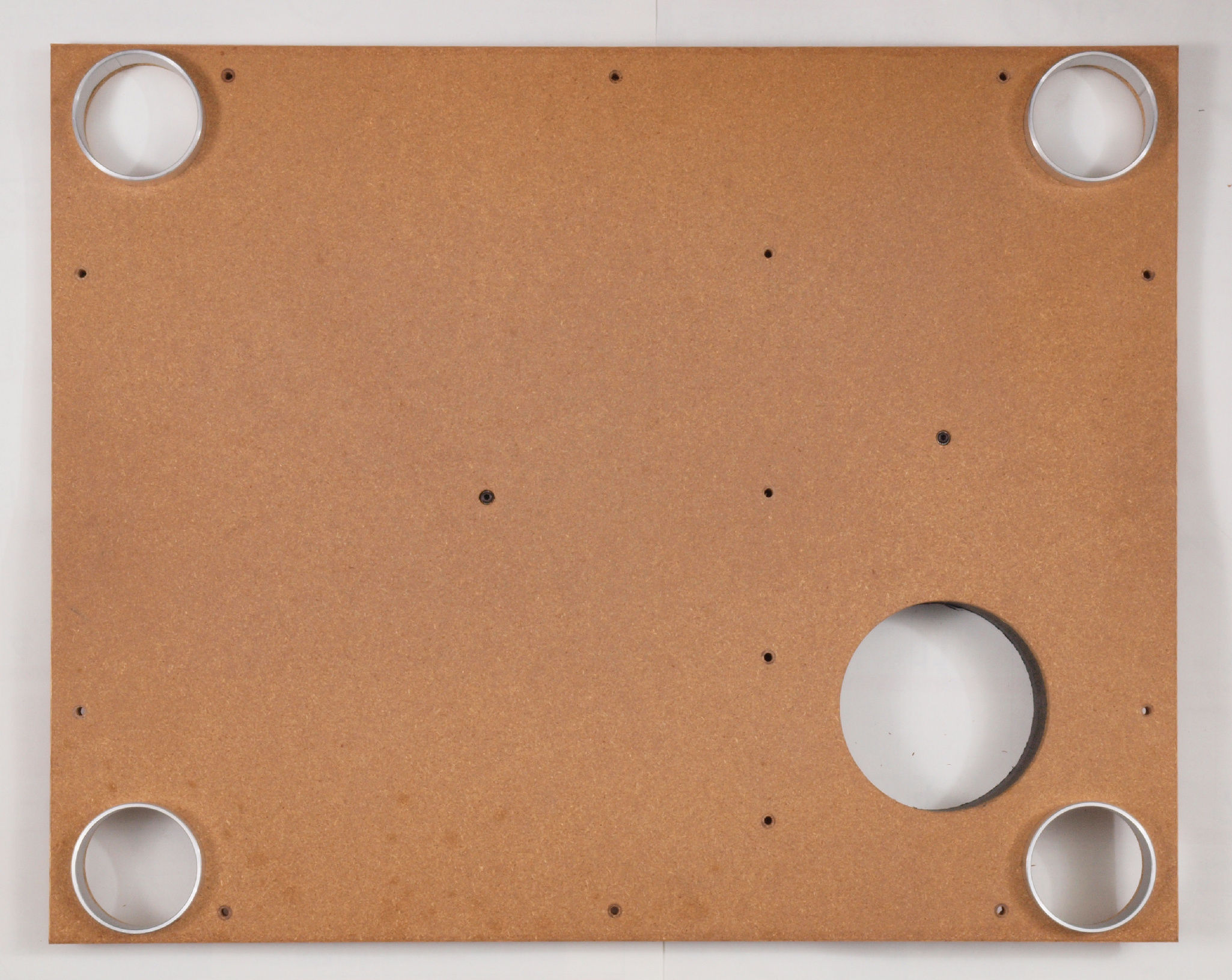

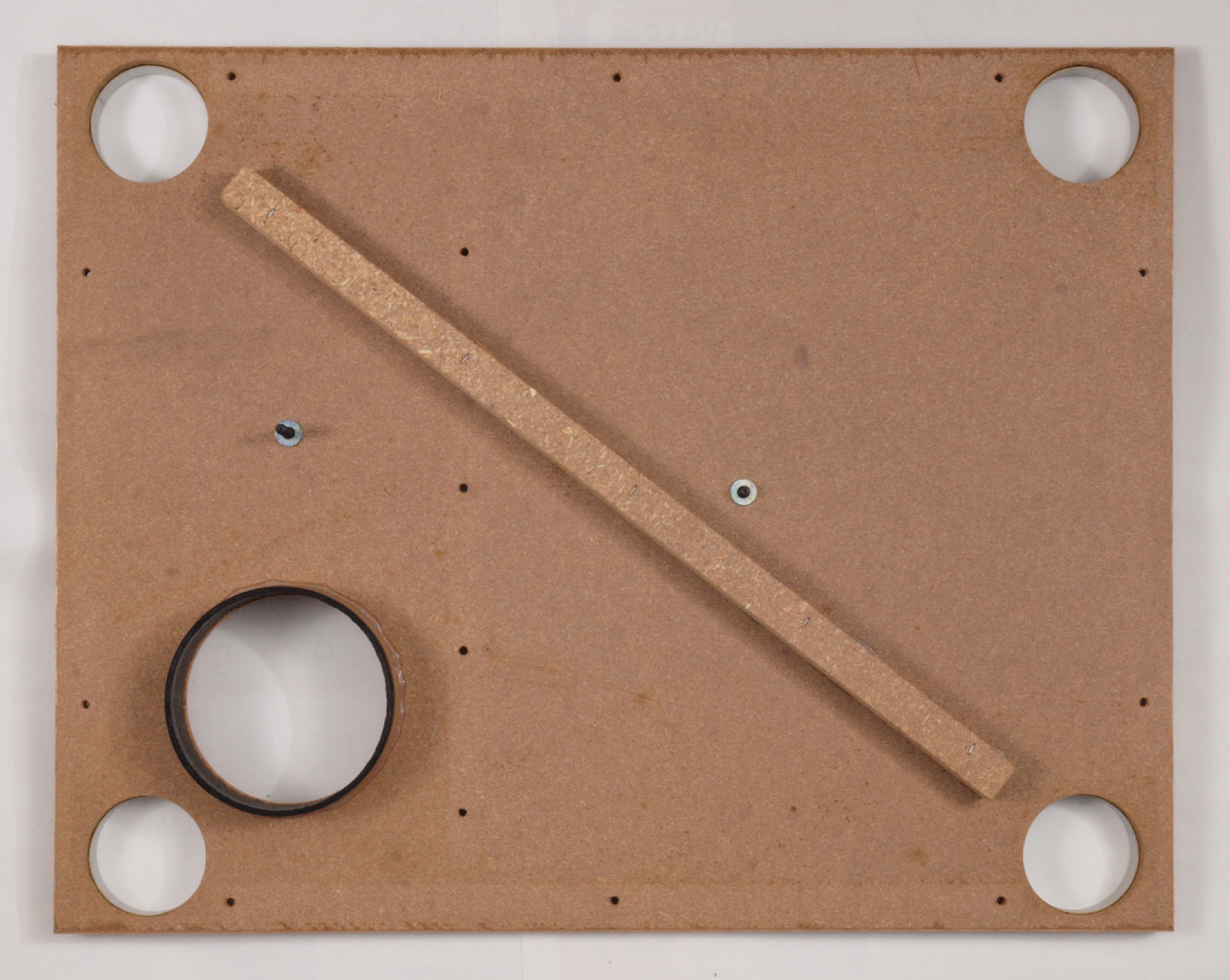

Ｗ５１．　修理前　下蓋表

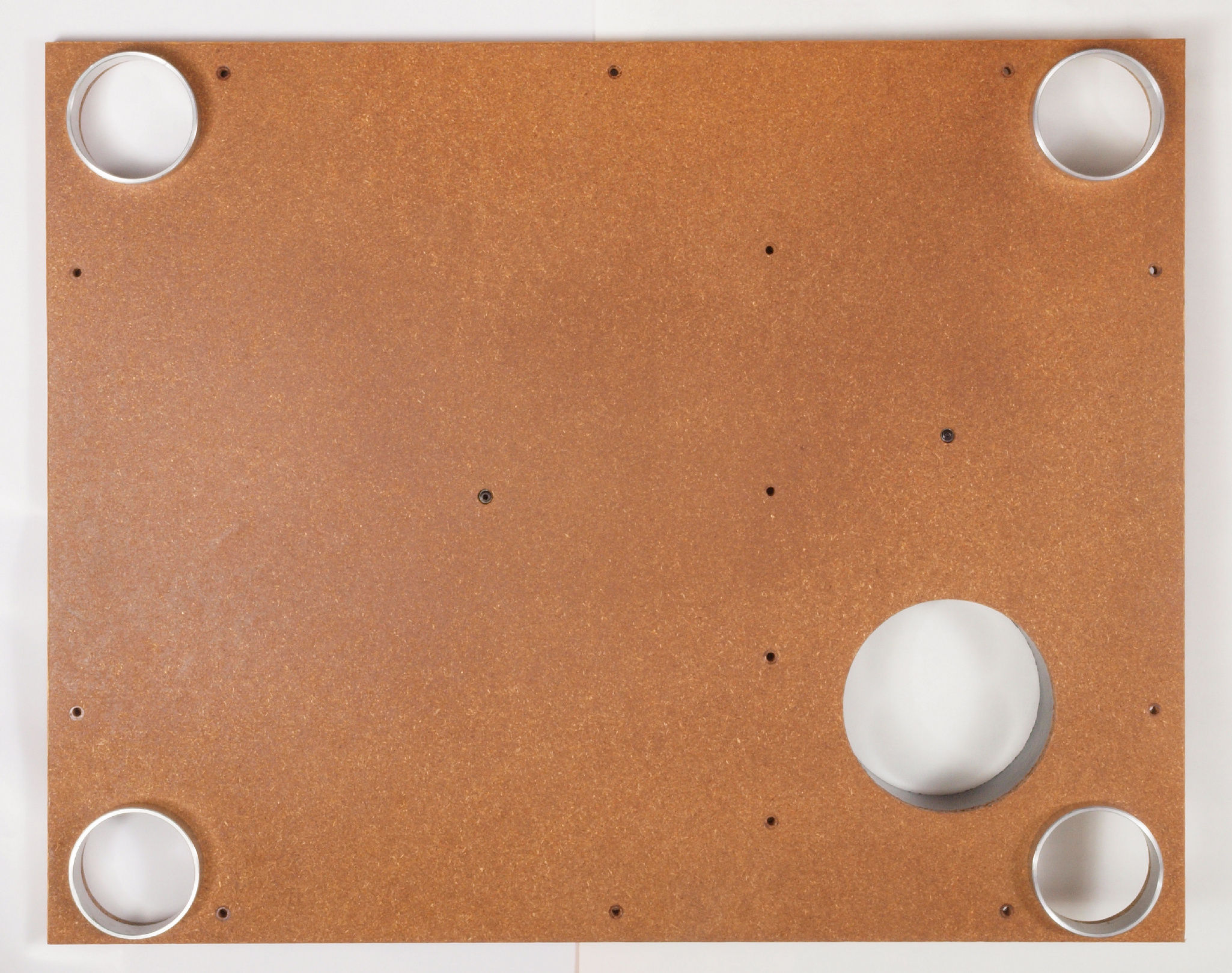

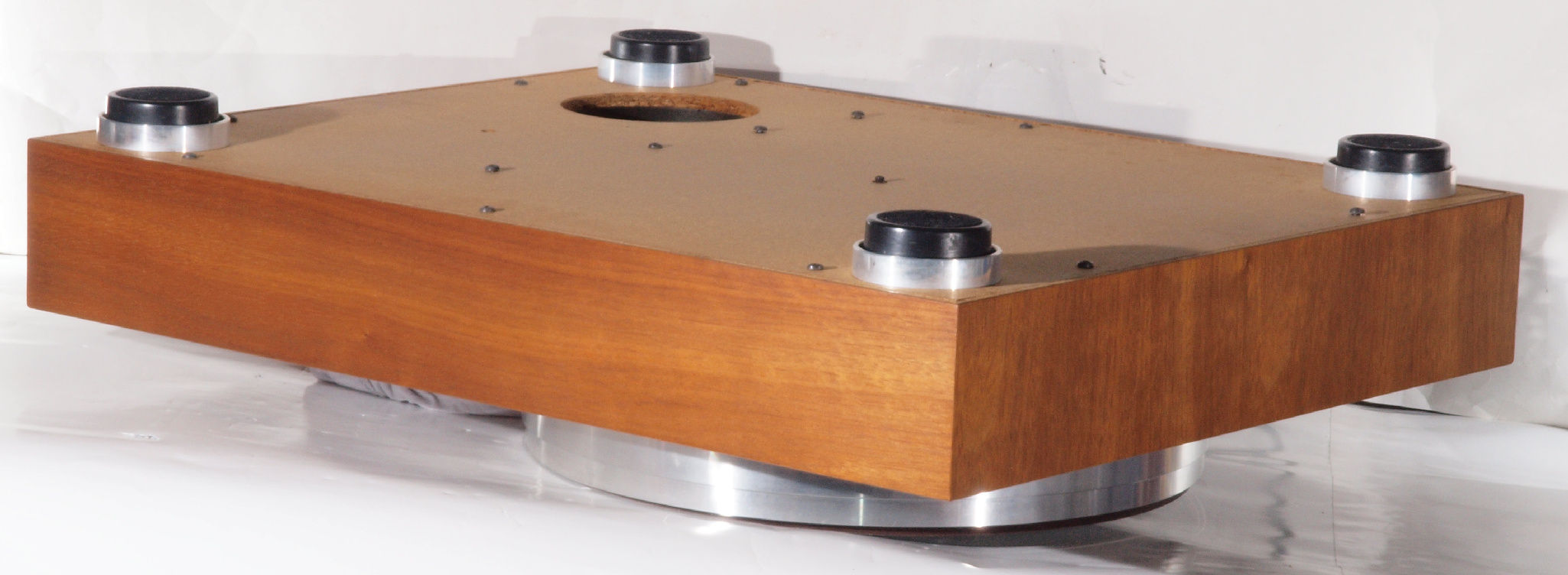

Ｗ５３．　完成　下蓋表。ラッカーを吹く。

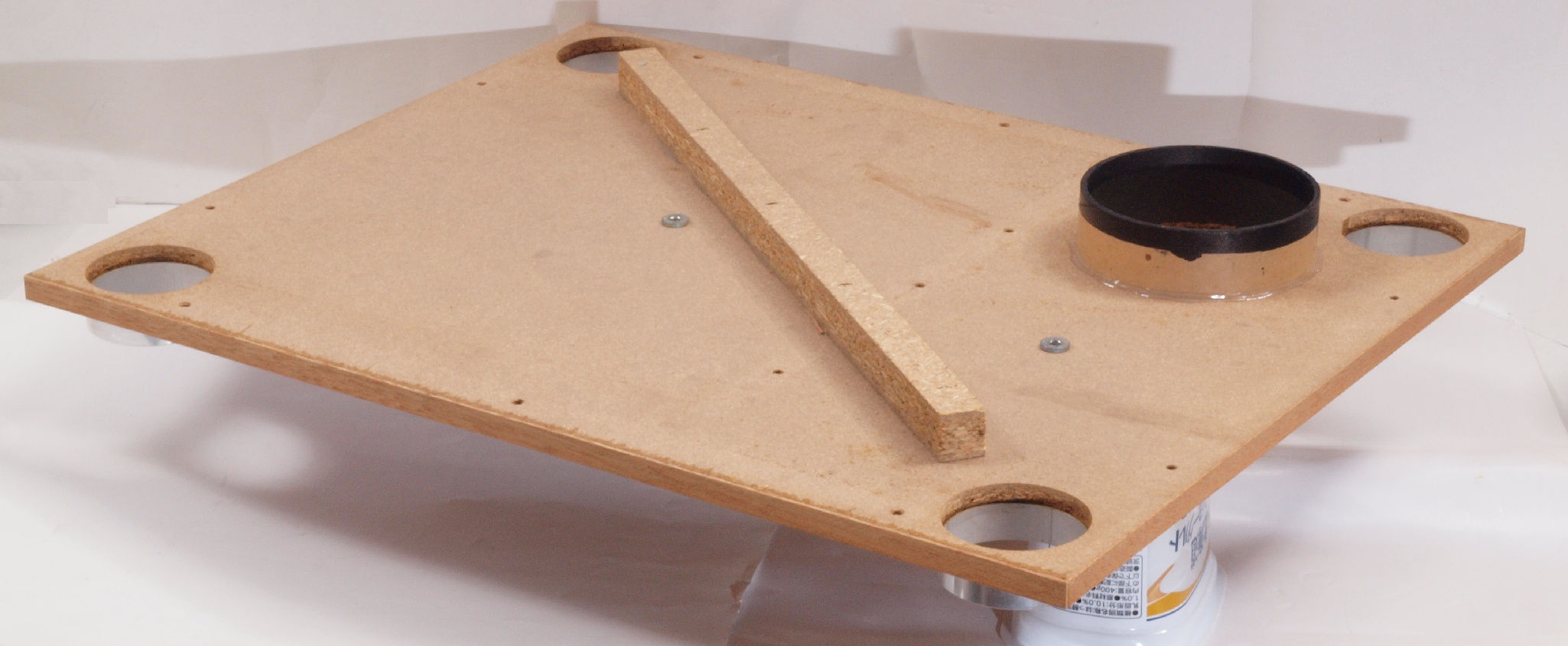

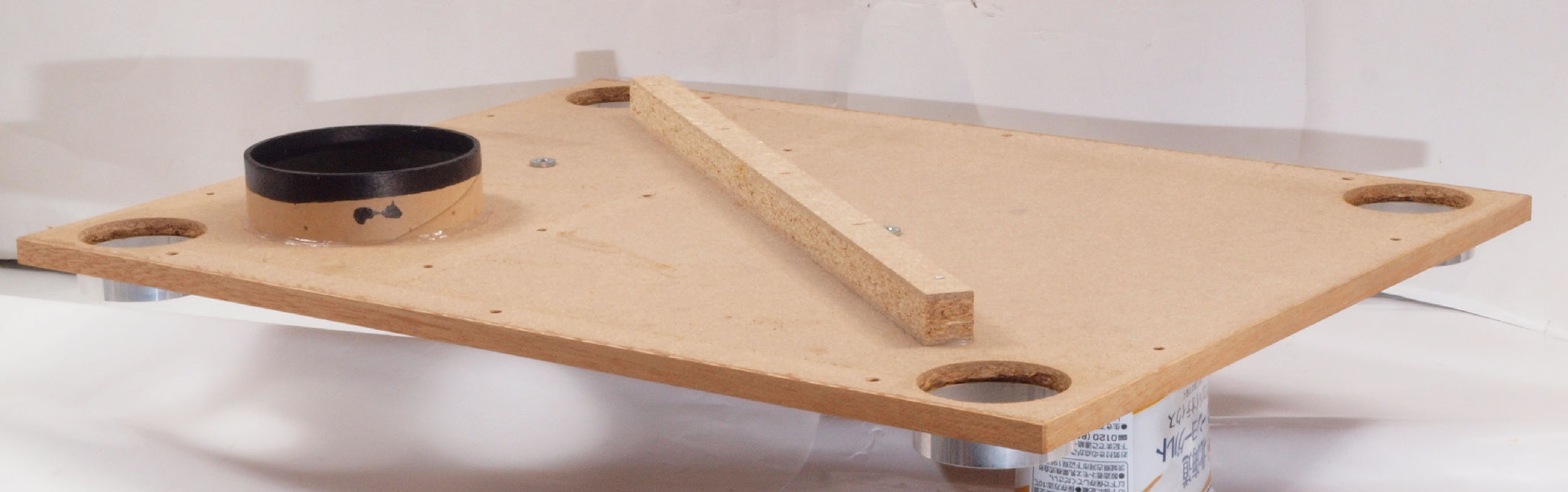

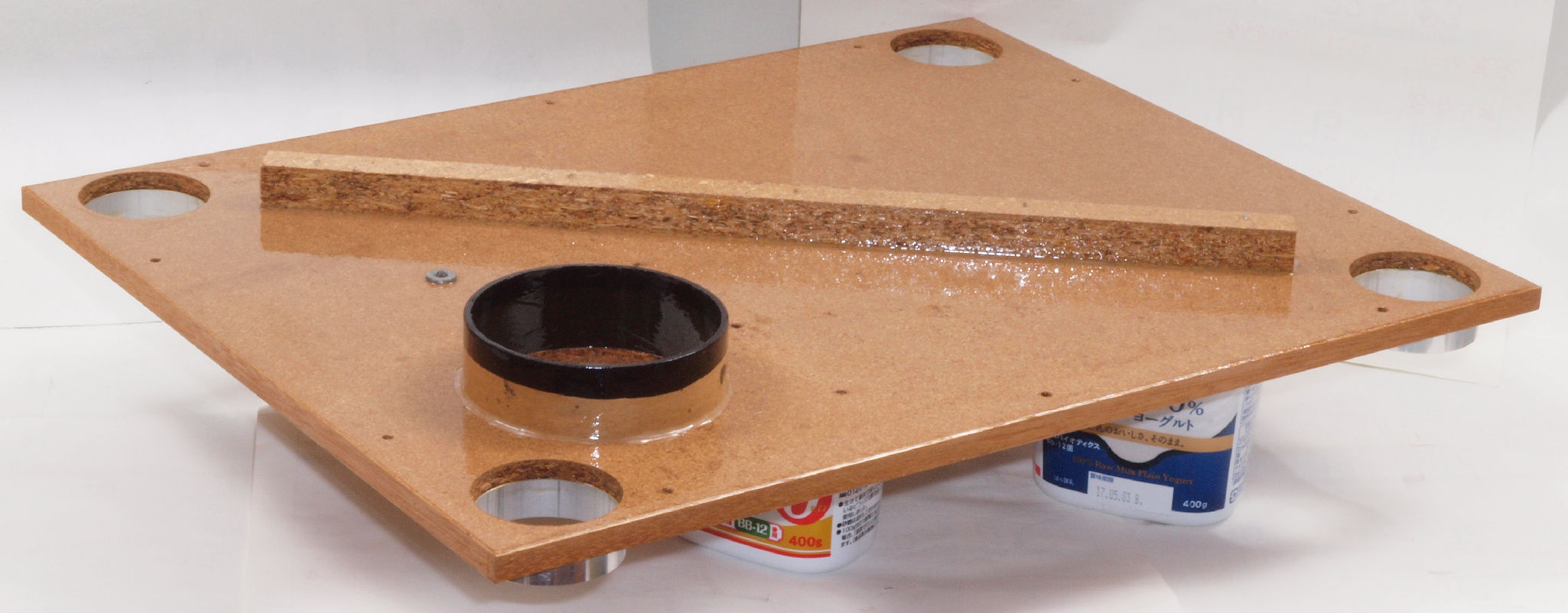

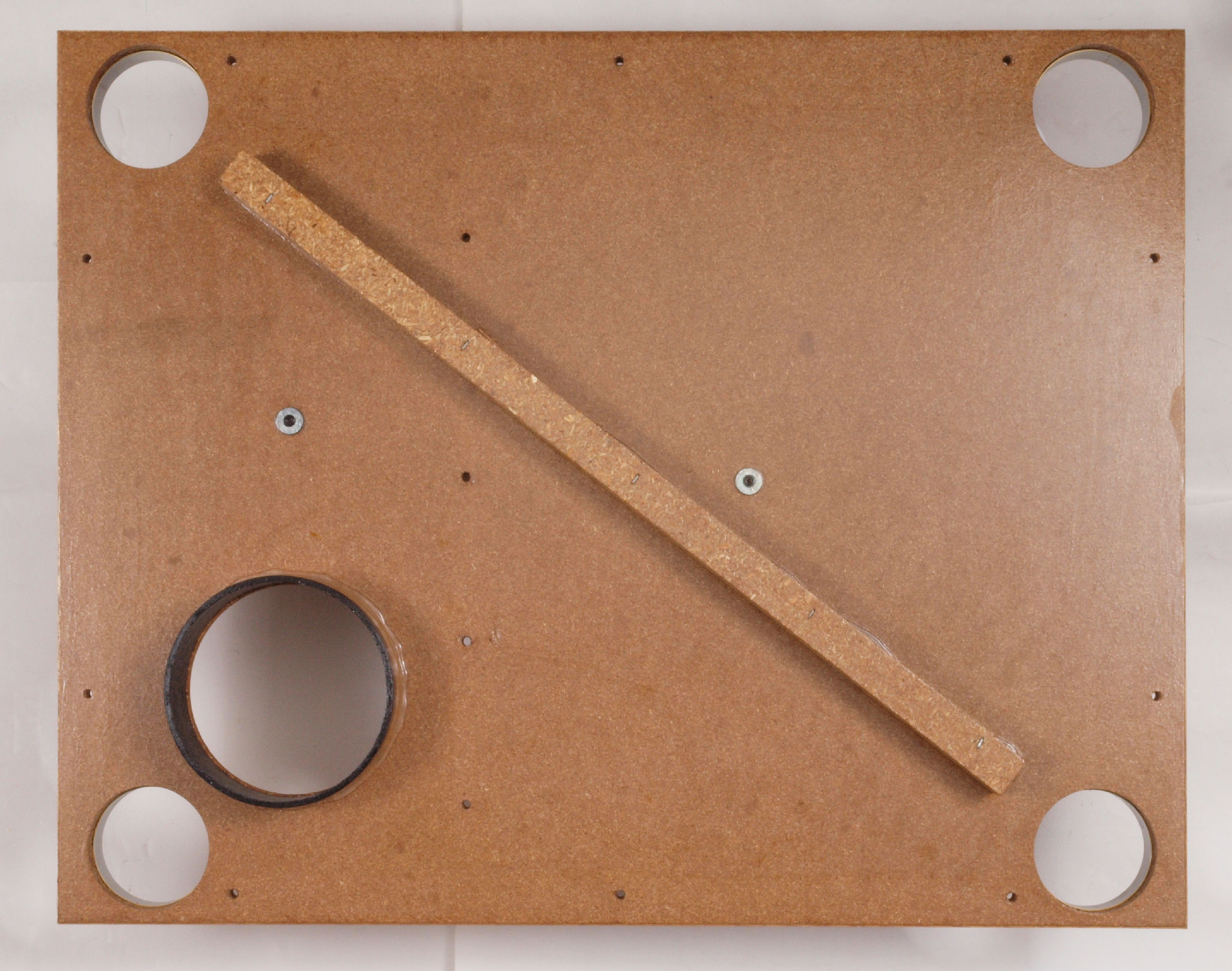

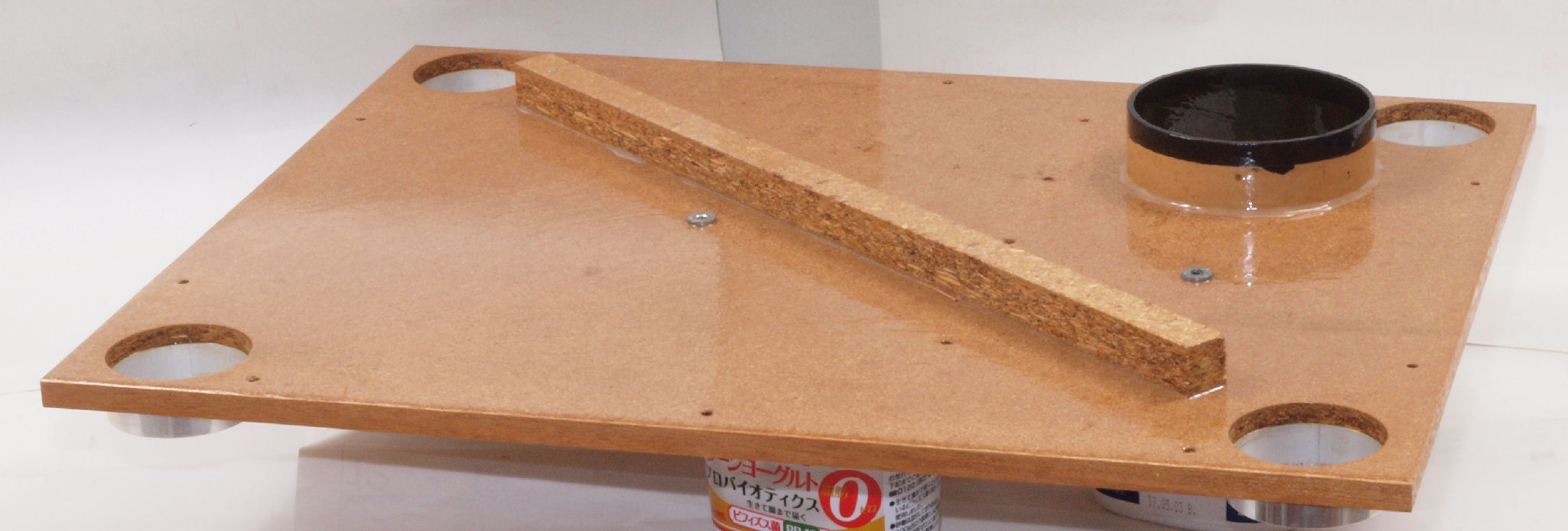

Ｗ６１．　修理前　下蓋裏

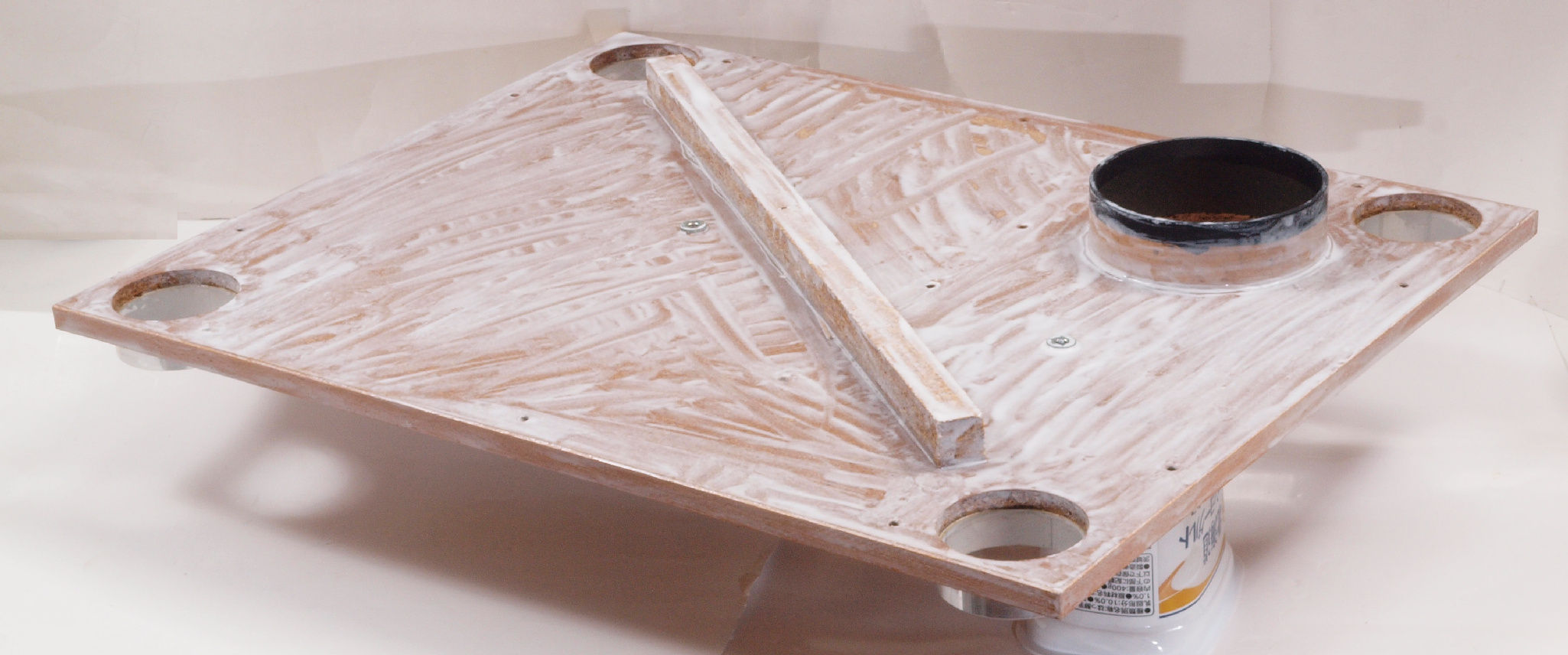

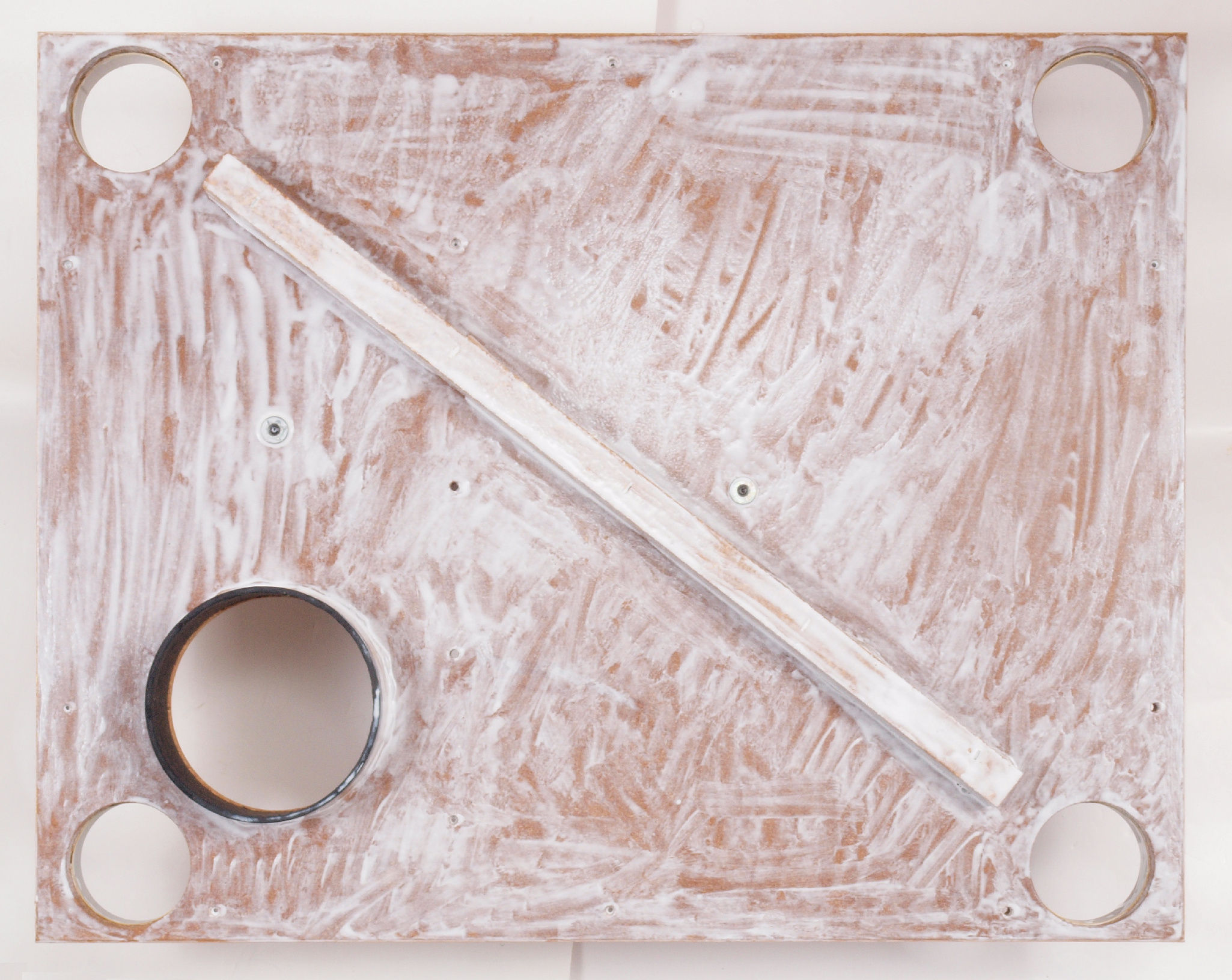

Ｗ６２．　修理前　下蓋裏。　ボンドを染みこませる。

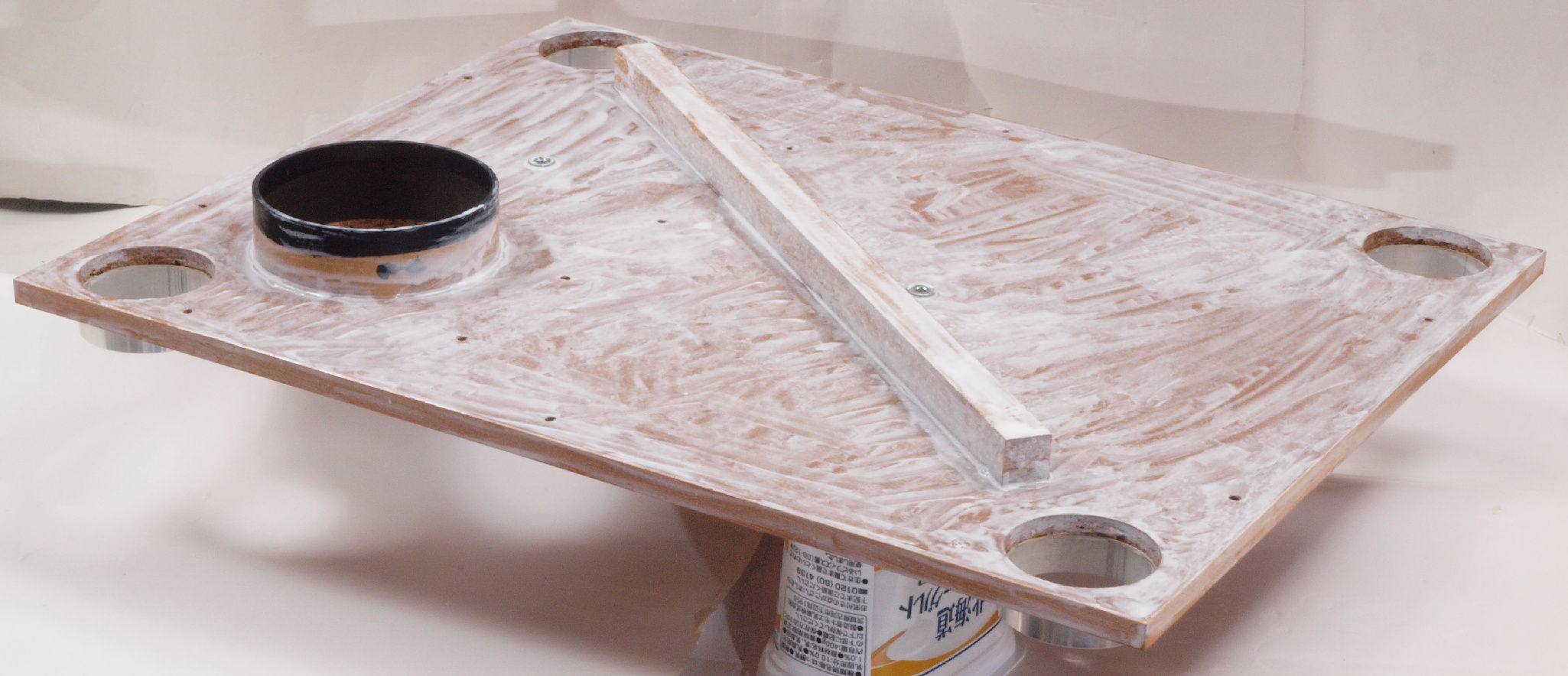

Ｗ６３．　修理後　下蓋裏。　ボンド乾燥後さらにウレタン塗料を塗る。

Ｗ６４．　修理前　下蓋裏前右

Ｗ６５．　修理中　下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。

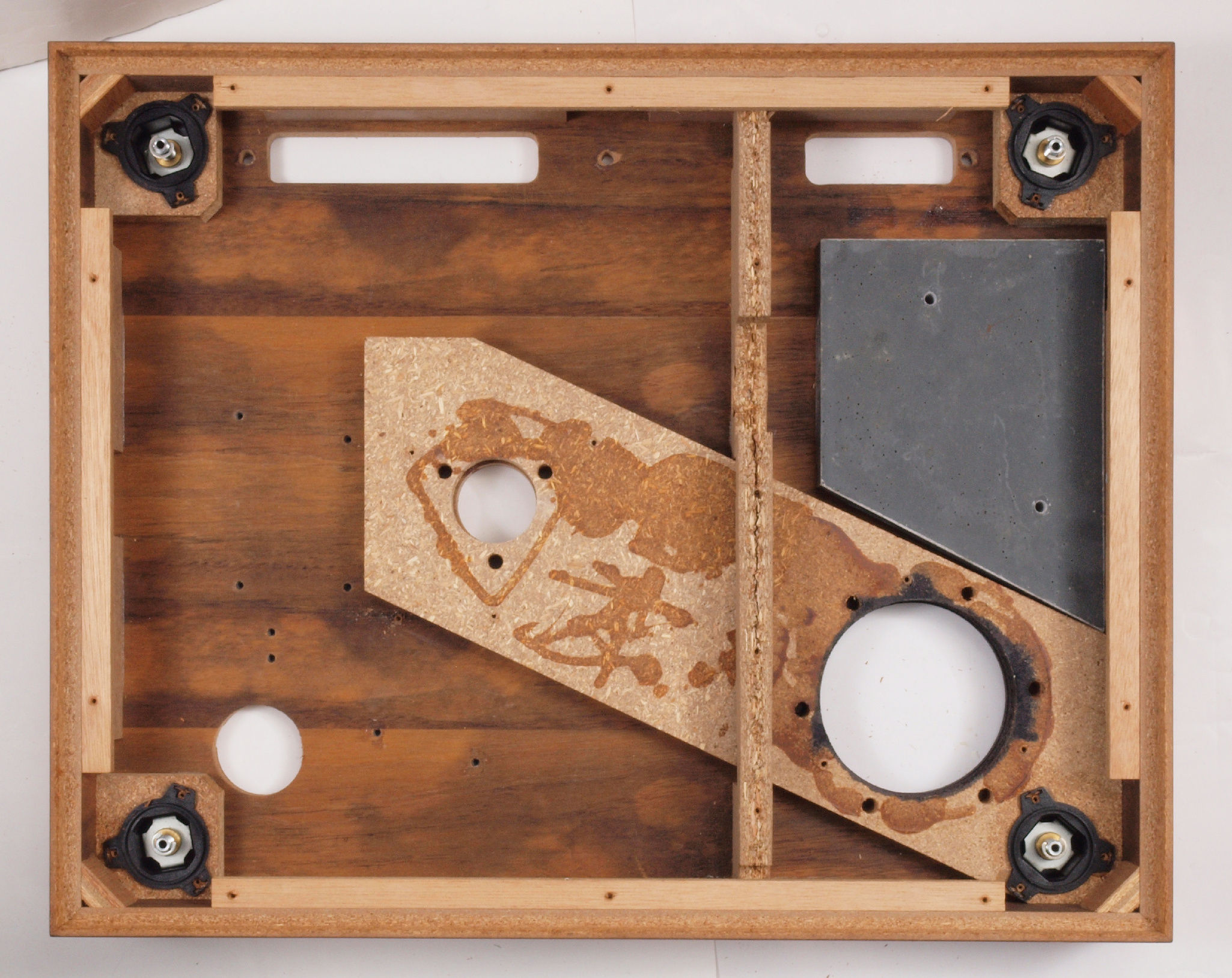

Ｗ６６．　完成　下蓋裏。　さらにウレタン塗料を塗る。

Ｗ６７．　修理前　下蓋裏後左

Ｗ６８．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。

Ｗ６９．　完成　下蓋裏。　乾燥後さらにウレタン塗料を塗る。

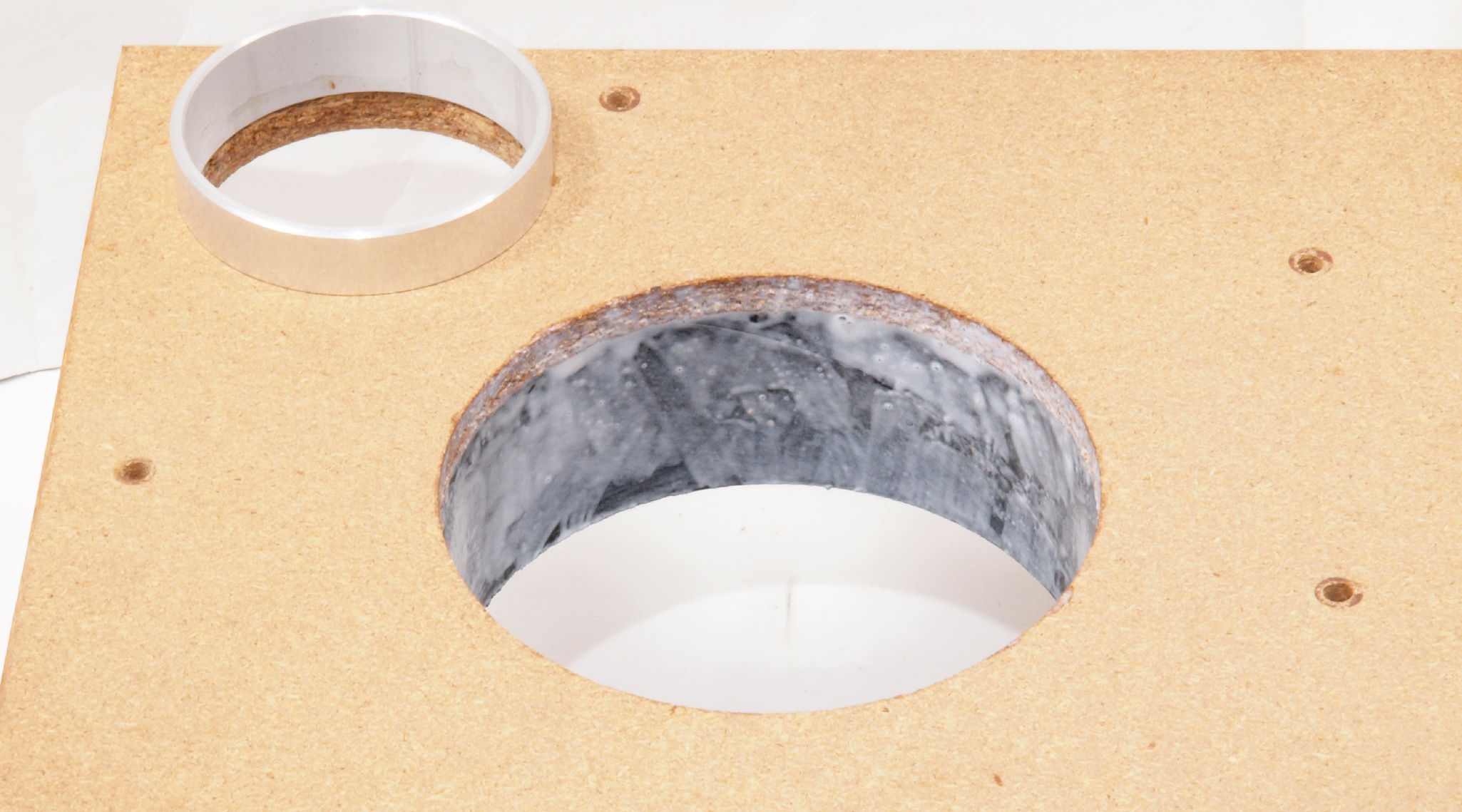

Ｗ７１．　修理前　下蓋のアーム取り付穴

Ｗ７２．　修理中　下蓋のアーム取り付穴、ボンドを染みこませる。

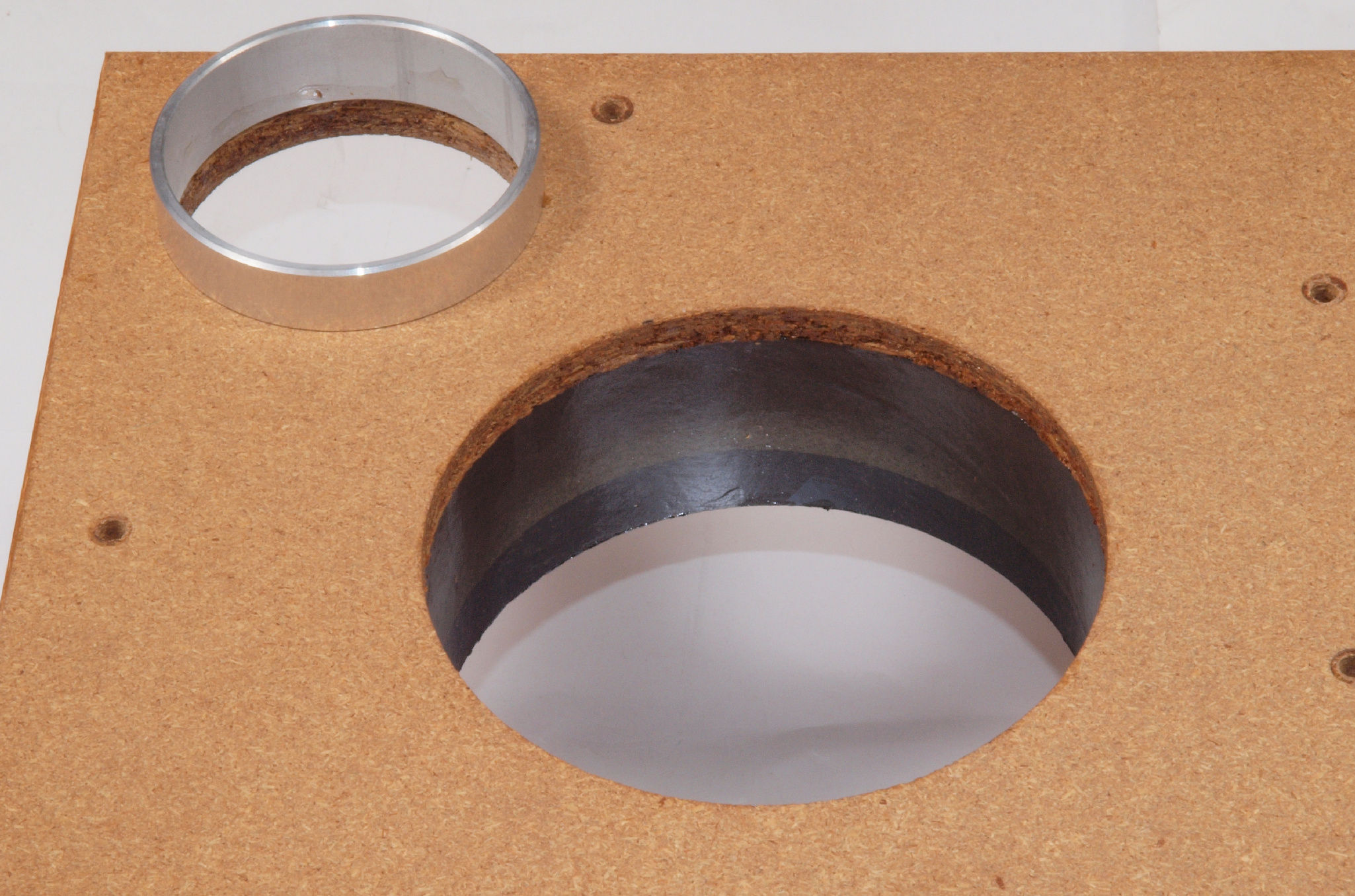

Ｗ７３．　修理後　下蓋のアーム取り付穴。　乾燥後さらにウレタン塗料を塗る。

Ｗ７４．　修理前　下蓋のアーム取り付穴反対側

Ｗ７５．　修理中　下蓋のアーム取り付穴反対側、ボンドを染みこませる。

Ｗ７６．　修理後　下蓋のアーム取り付穴反対側。　乾燥後さらにウレタン塗料を塗る。

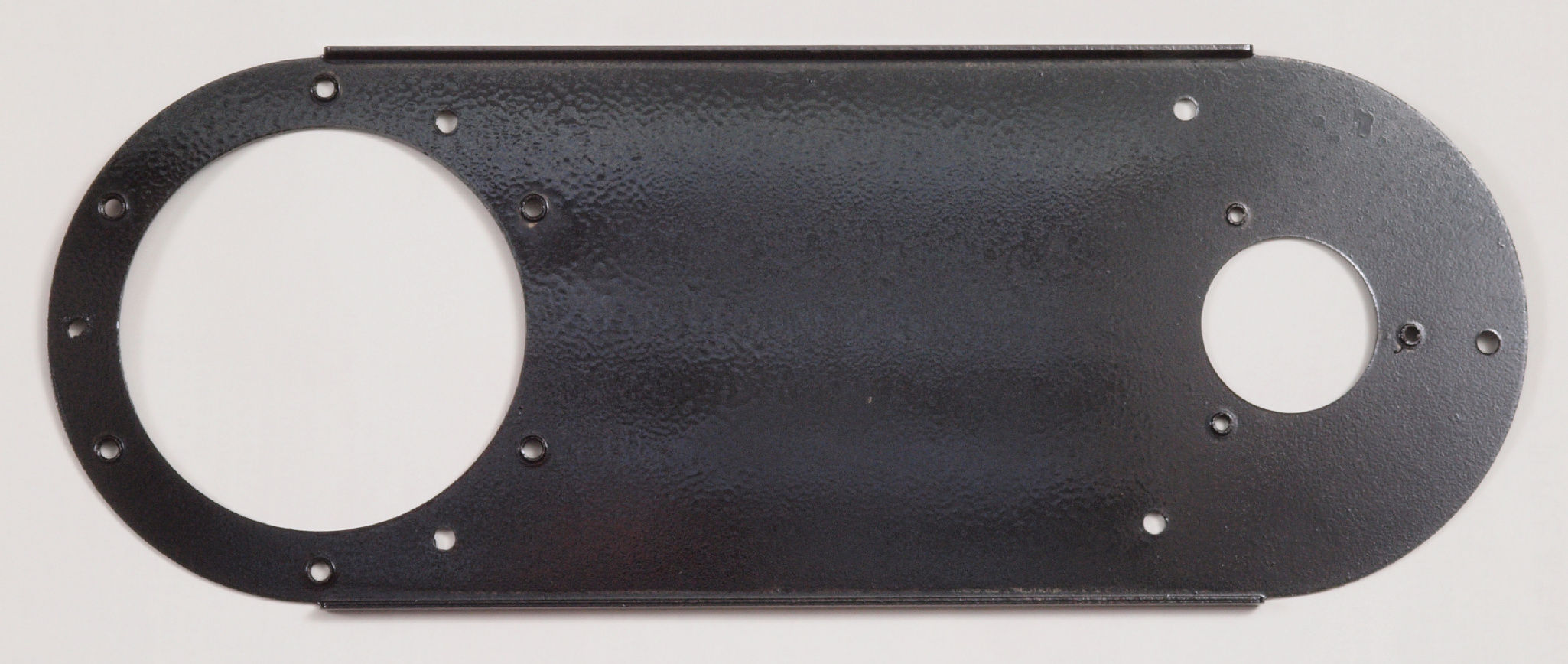

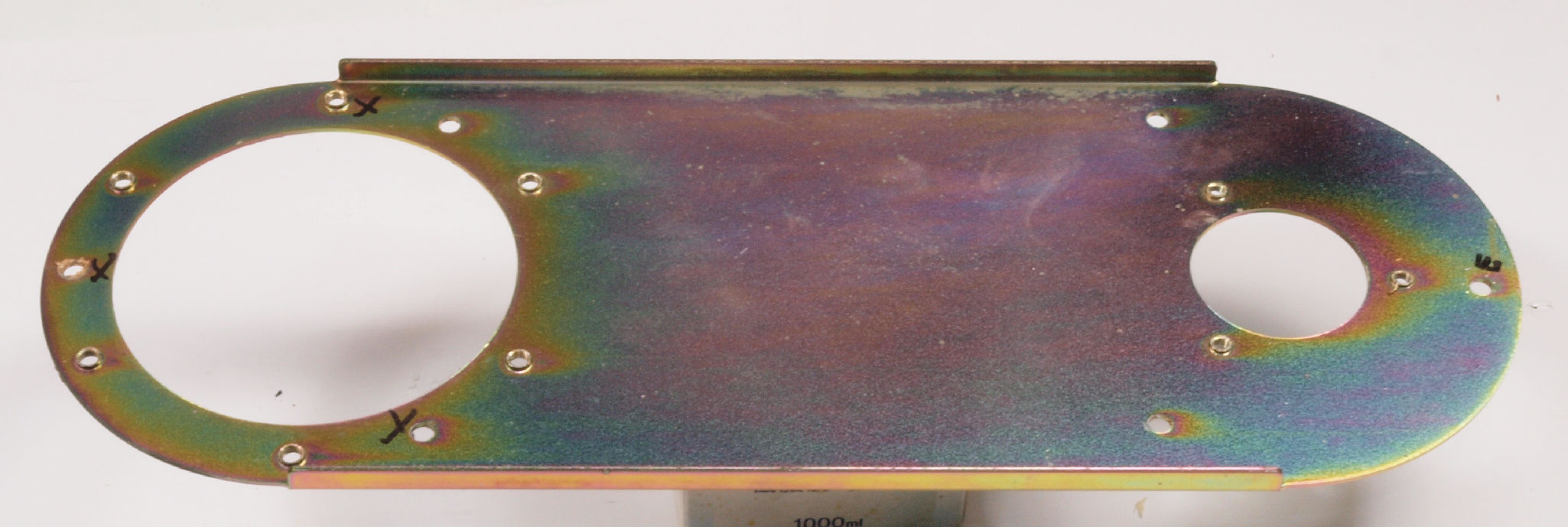

Ｗ８１．　修理前　アーム＆プラッター軸受け取付け鉄板。

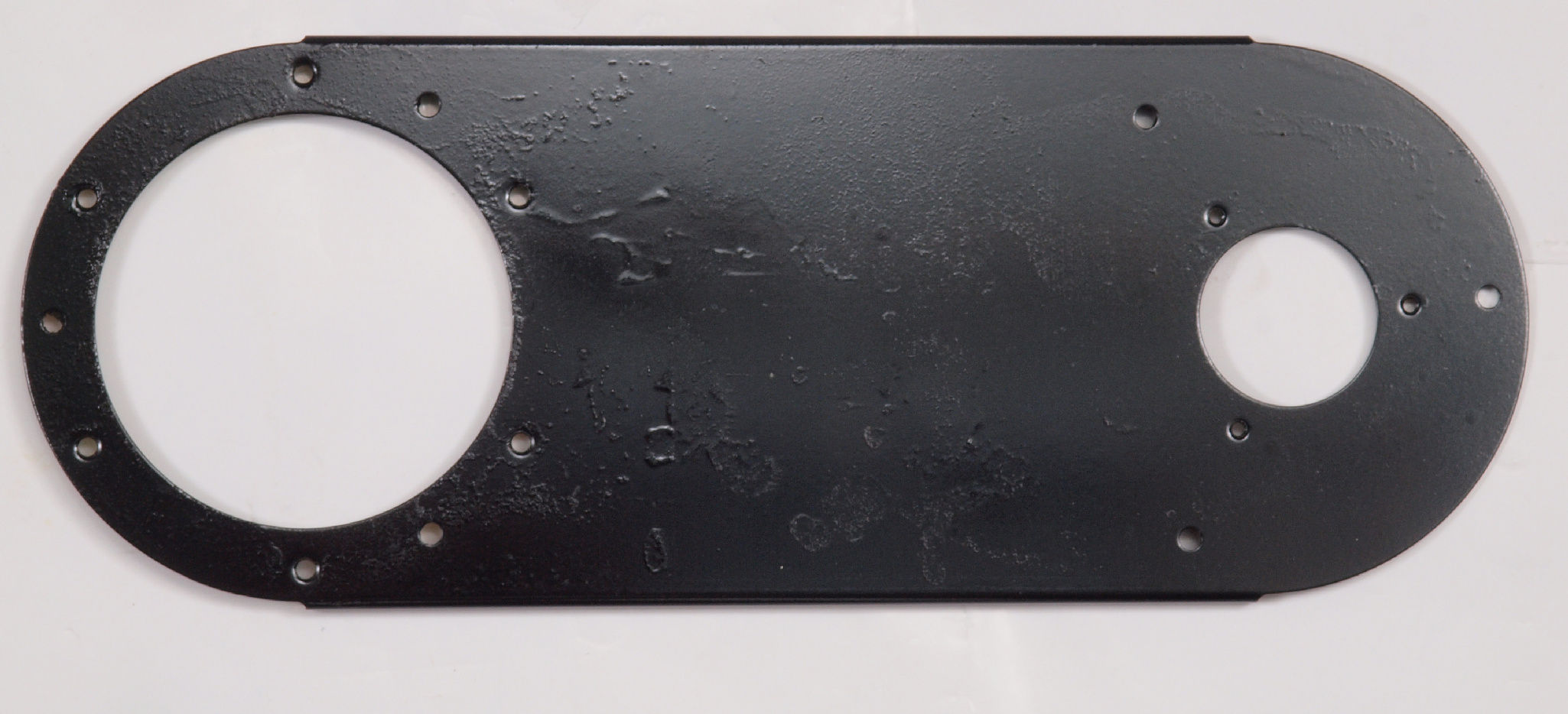

Ｗ８２．　修理後　アーム＆プラッター軸受け取付け鉄板。　ラッカーを軽く吹き付ける。

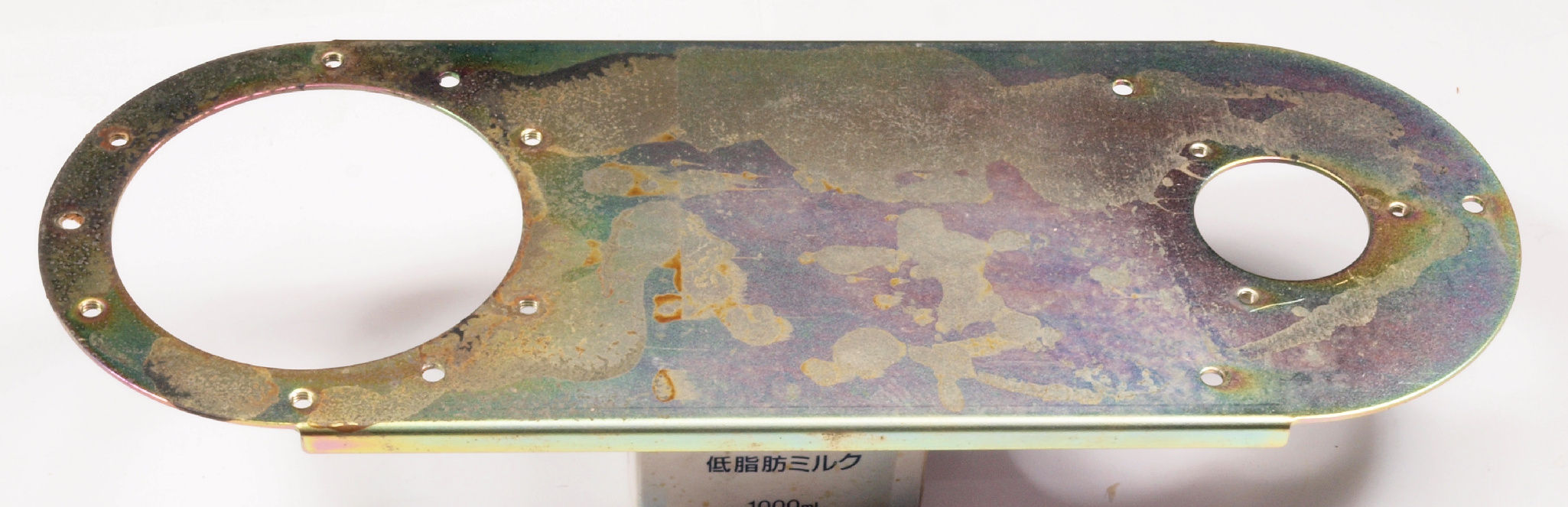

Ｗ８２．　修理前　アーム＆プラッター軸受け取付け鉄板裏。磨き鉄板ですが錆が発生している。

Ｗ８３．　修理後　アーム＆プラッター軸受け取付け鉄板裏。　ラッカーを軽く吹き付ける。

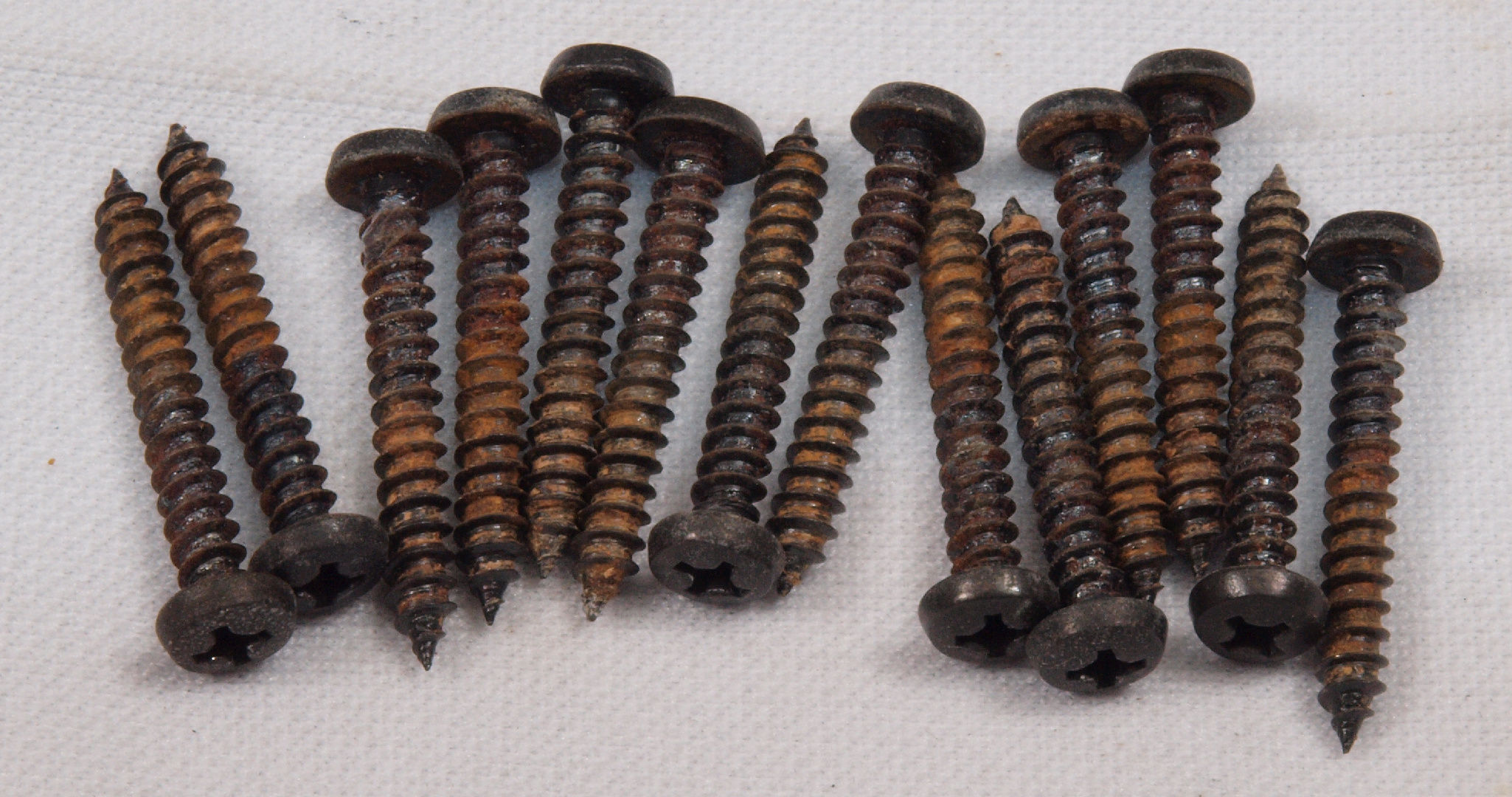

Ｗ９１．　修理前　下蓋止めネジ。　錆が出ている。

Ｗ９２．　修理中　下蓋の止めネジ。　ラッカーを軽く吹き付ける。

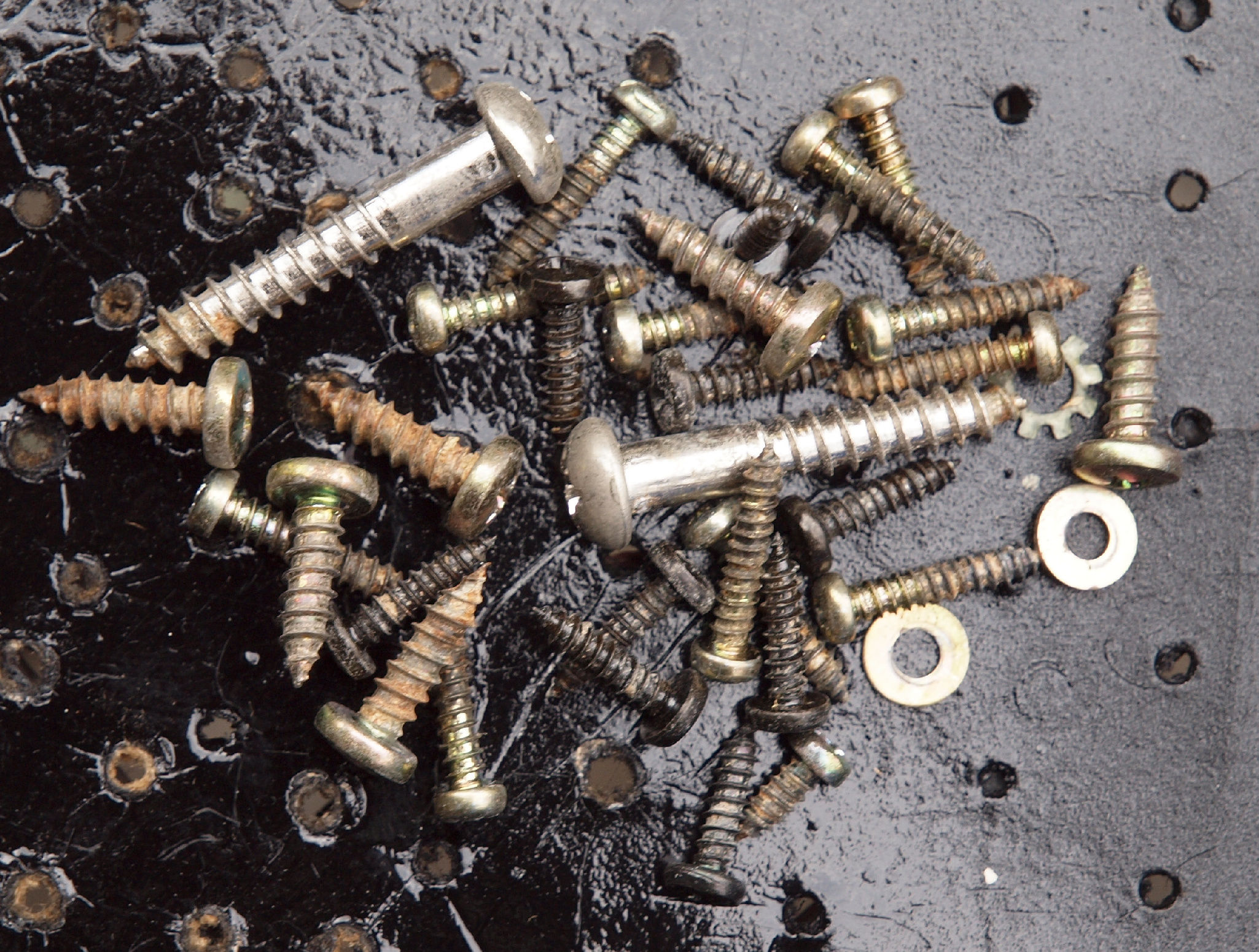

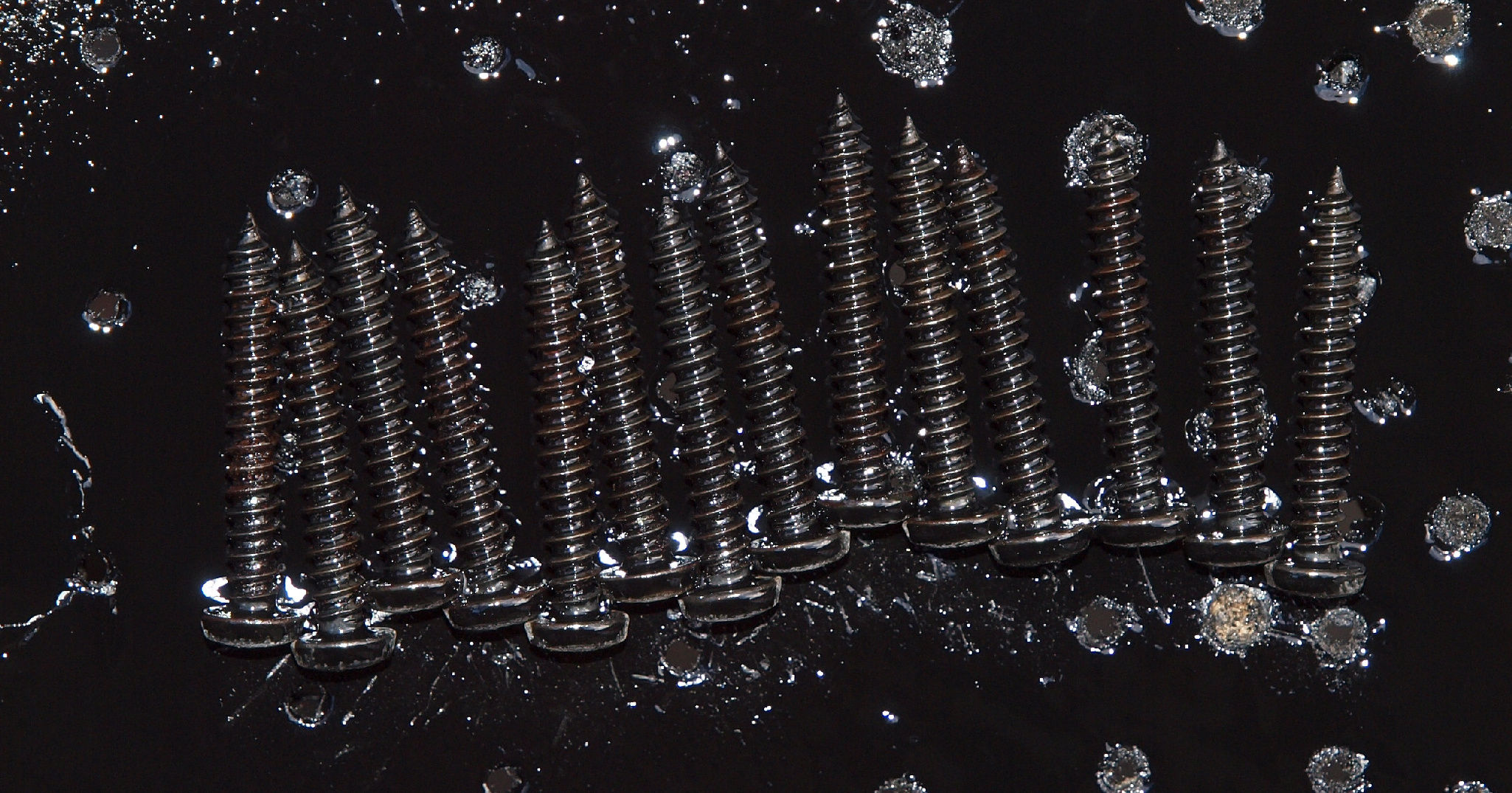

Ｗ９３．　修理前　各種止めネジ。　錆が出ている。

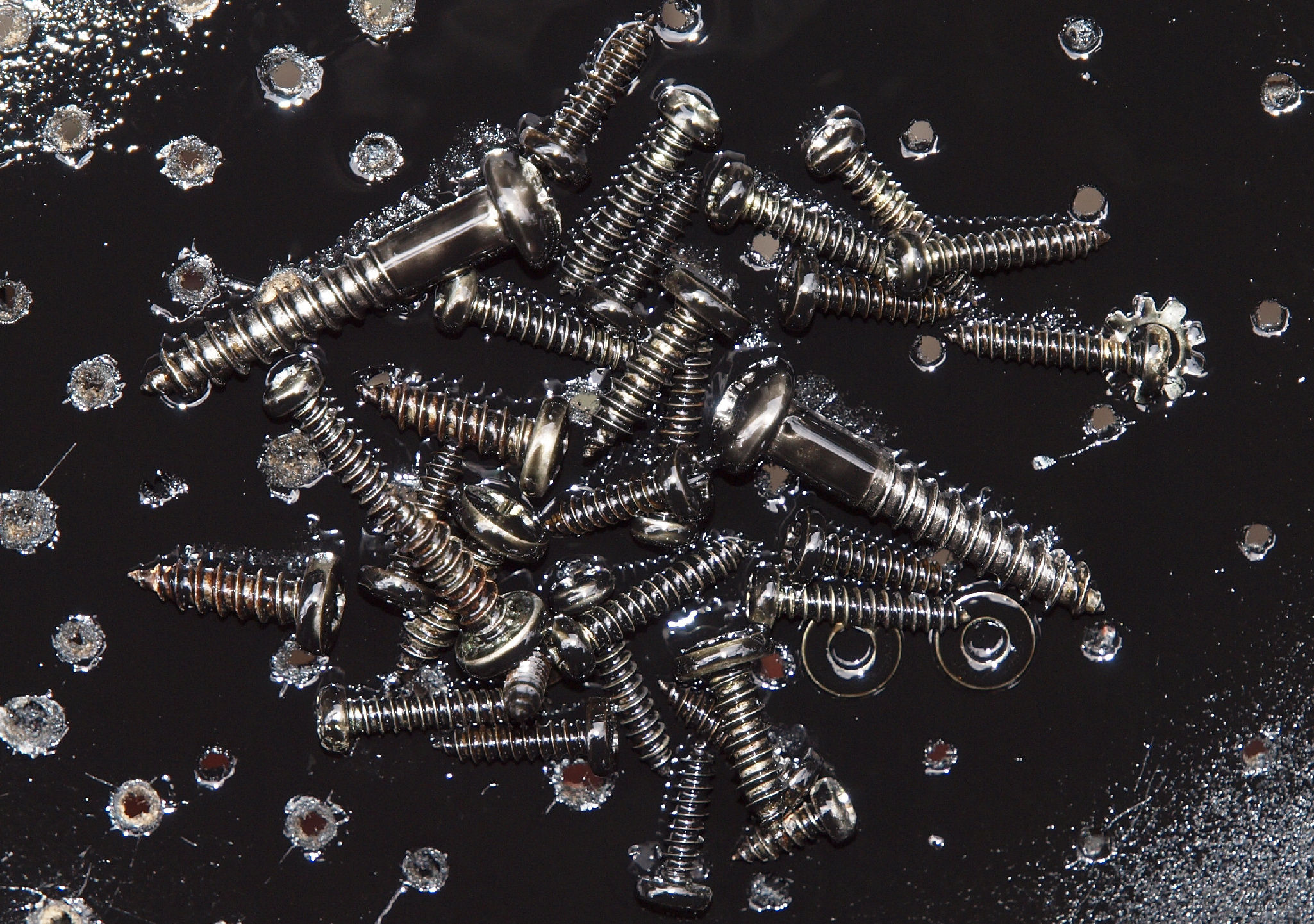

Ｗ９４．　修理中　各種止めネジ。　。　ラッカーを軽く吹き付ける。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　３３回転

Ｅ２．　４５回転

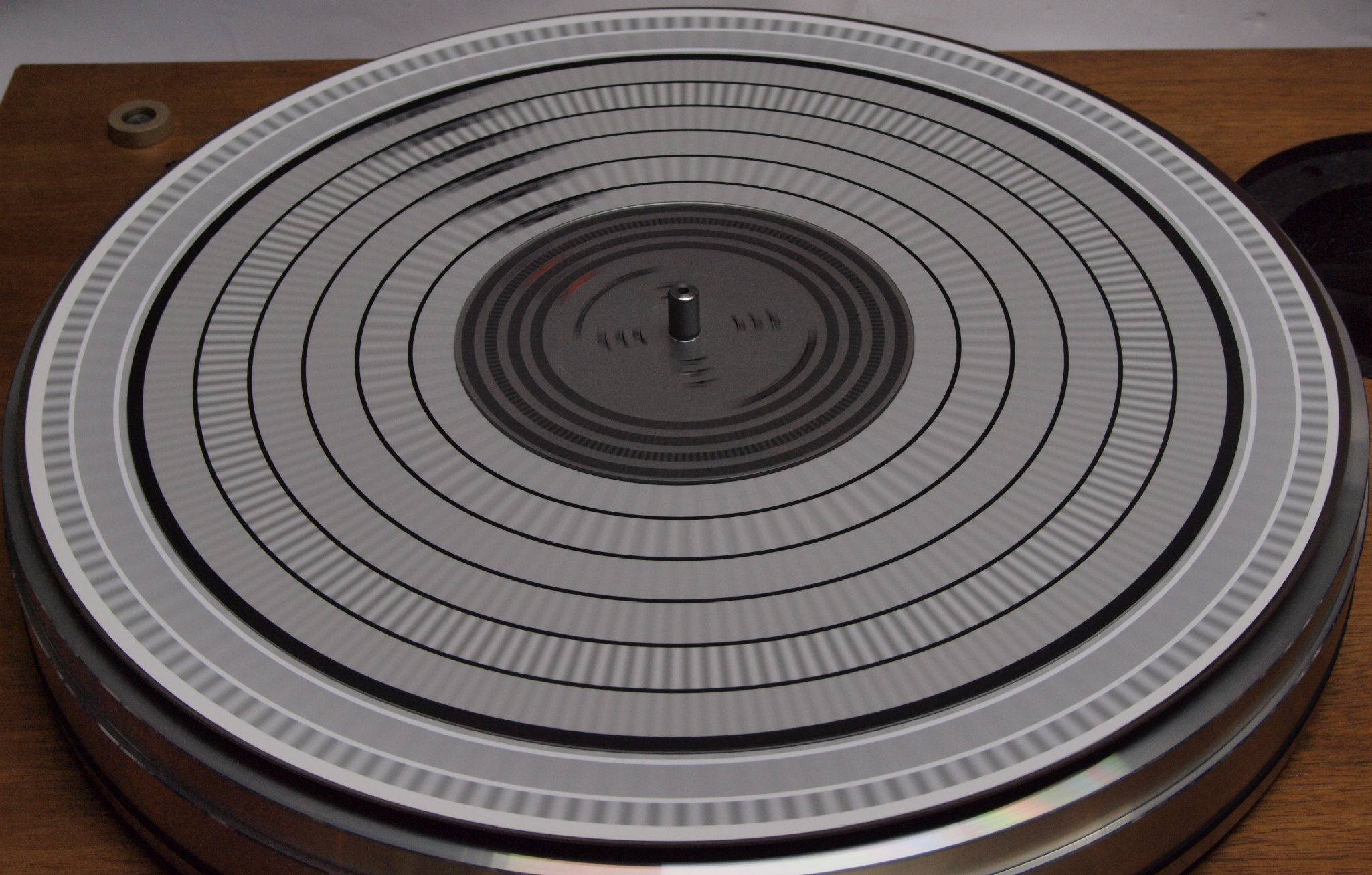

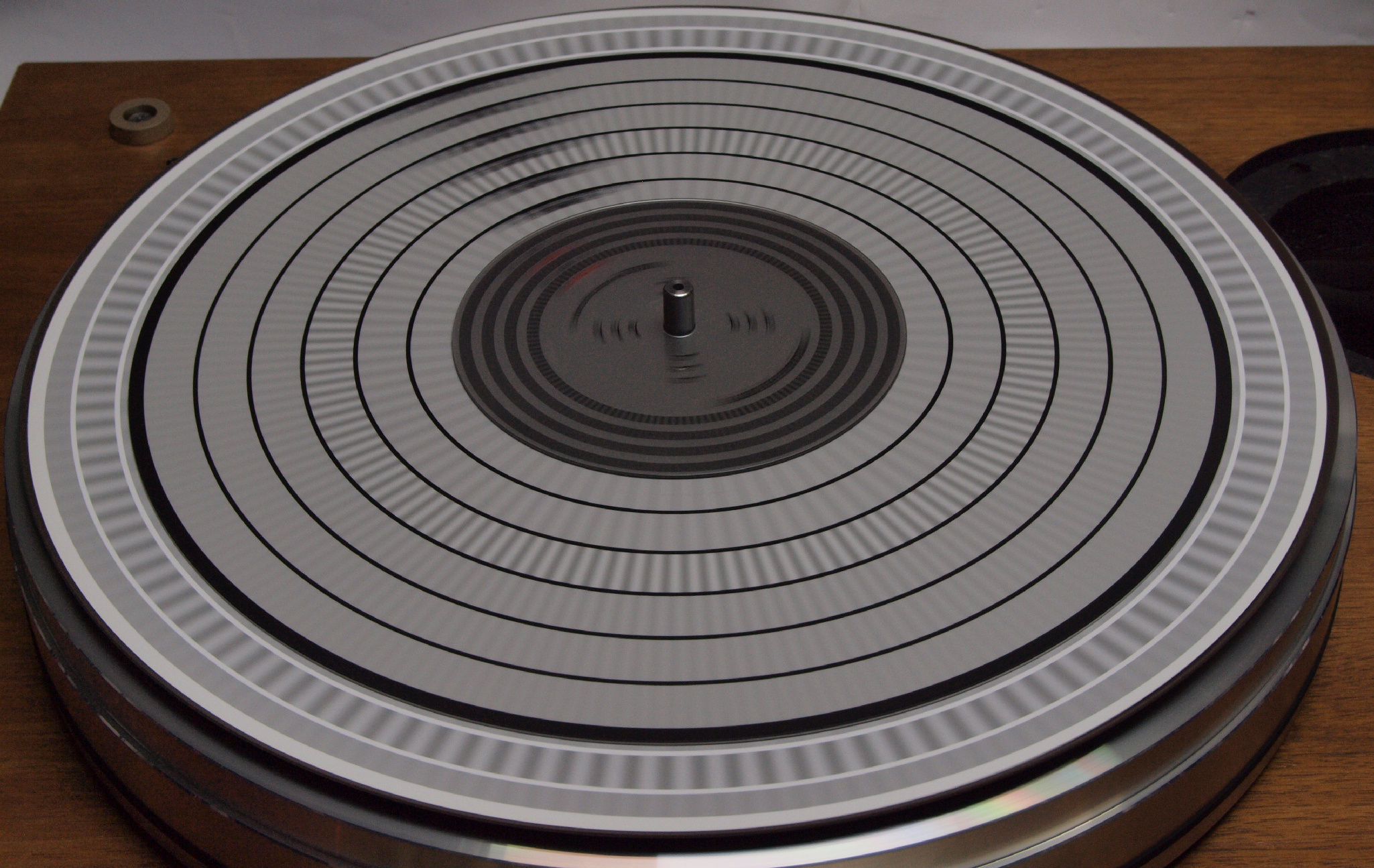

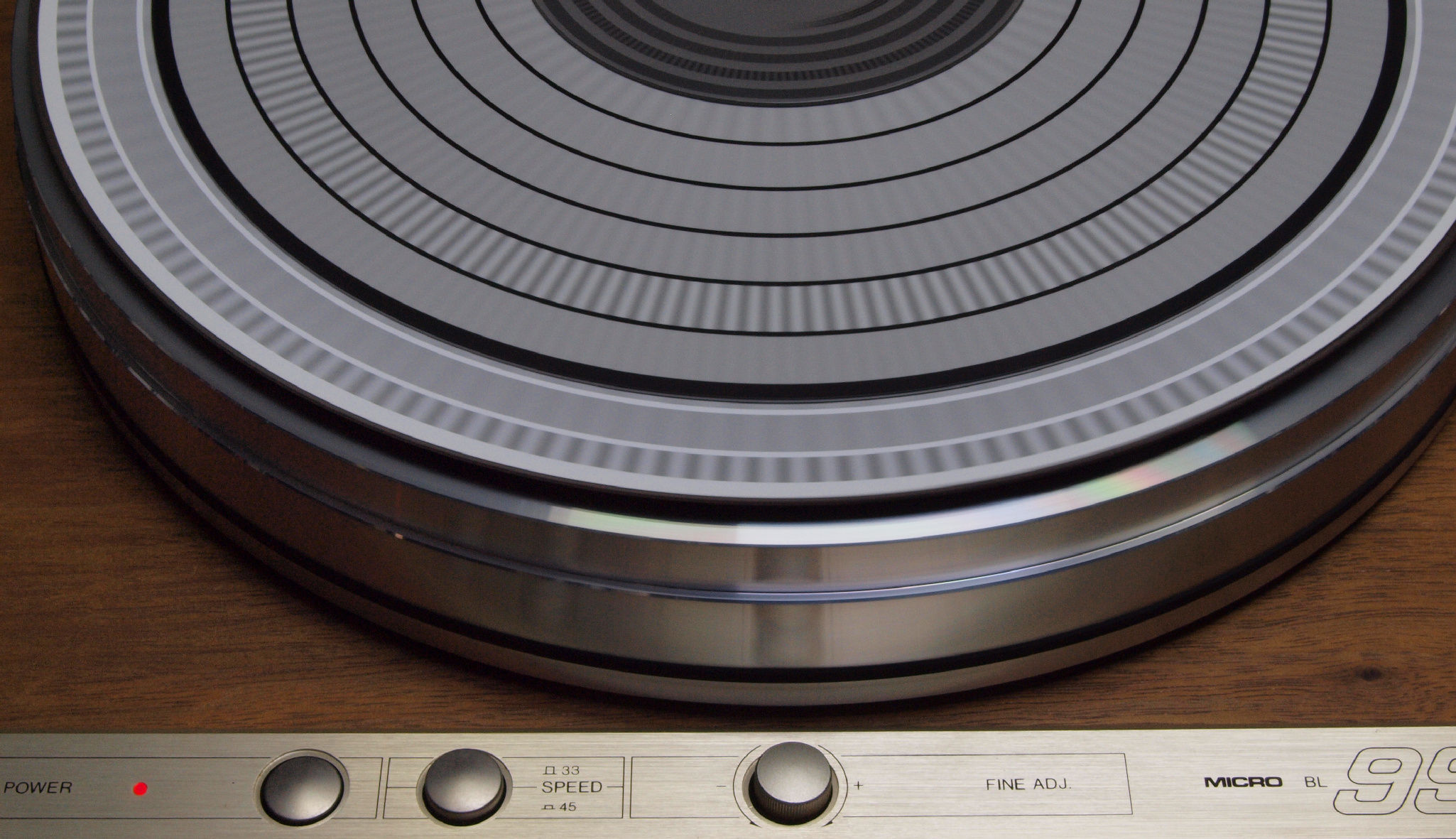

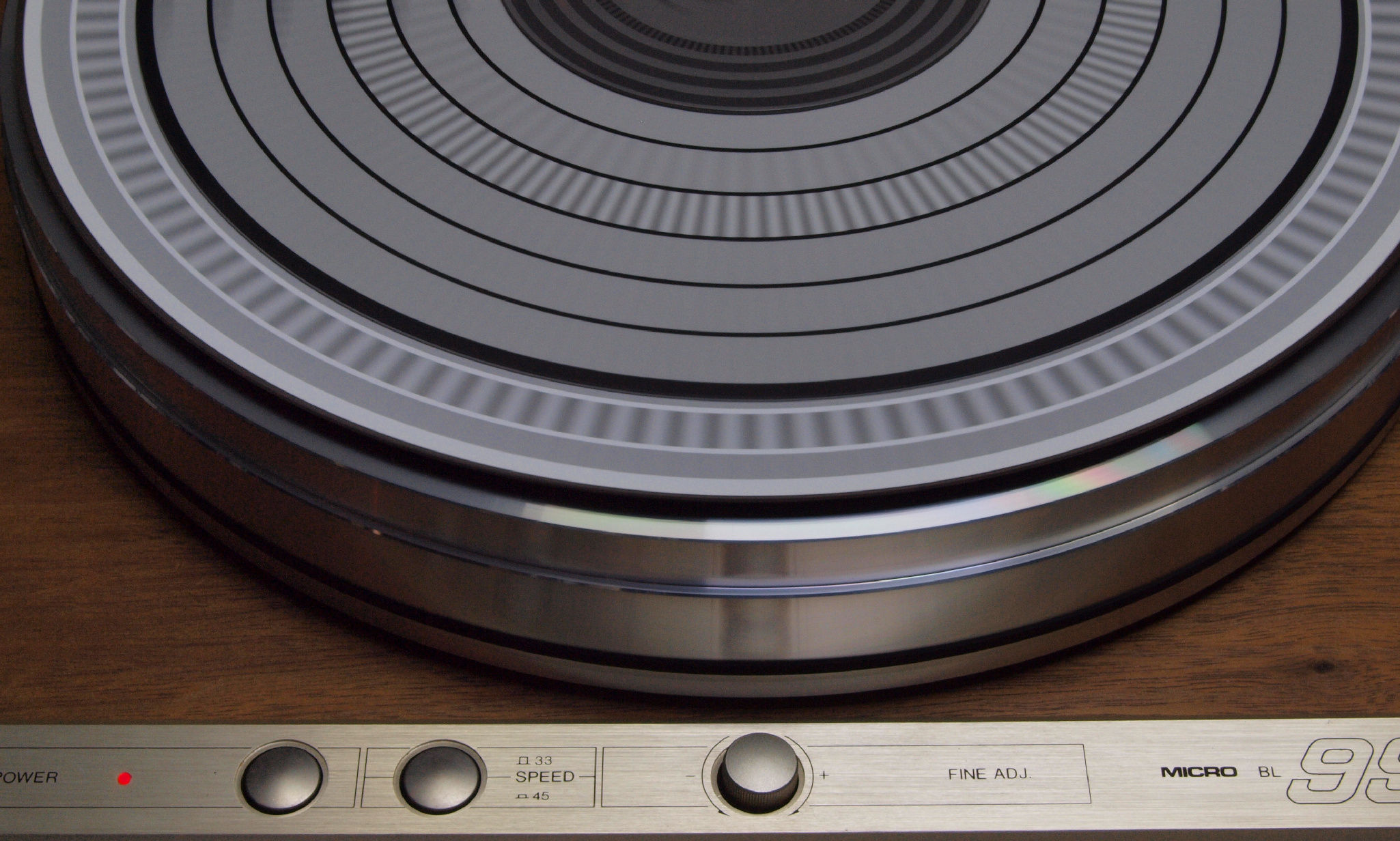

Ｅ３．　ストロボスコープで測定、３３回転

Ｅ４．　ストロボスコープで測定、４５回転

Ｅ５．　完成　　２４時間エージング、　左はDENON　ＤＰ−６０００．２台目

Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。

Ｓ．　MICRO SEIKI　ＢＬ−９９Ｖ　の仕様（カタログ・マニアルより）

型式 レコードプレイヤー　ＢＬ−９９Ｖ 駆動方式 ベルトドライブ方式 使用モーター アウターローターブラシレスサーボ 定格回転数 33 1/3、45rpm ターンテーブル 31cmアルミダイキャスト製、2.8kg(ゴムシート除く) 慣性モーメント 600kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 4W 外形寸法 幅532×高さ175×奥行440mm 重量 16kg 付属 アームマウントベース A-1200シリーズ 　　A-1201＝Micro MA-505X、S、707 　　　Audio Craft AC-300mkII 　　　SAEC WE-407/23 　　　Technics EPA-99 　　A-1202＝SAEC WE-308N、308SX 　　A-1203＝FR FR-64、64S、14 　　A-1204＝FR FR-24II、54 Denon DA-303、305、307、309、401 　　A-1205＝Micro MA-505XII、SII、808X Audio Craft AC-3000MC 　　A-1206＝SME 3009SII、SIII 価格
