ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　修理記録

梱包はこちらを参考　　　　　　平成１９年１０月６日到着　　平成２０年１月３０日完成

Ａ．　修理前の状況 ＰＬＬがロックせず Ｂ．　原因 経年劣化。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ交換。 各種注油。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　１個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　１２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　６５，０００円　　「オーバーホール修理」 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況 Ａ１．　点検中　緩衝材に入れられた酒の箱！　１本くらい中身が？

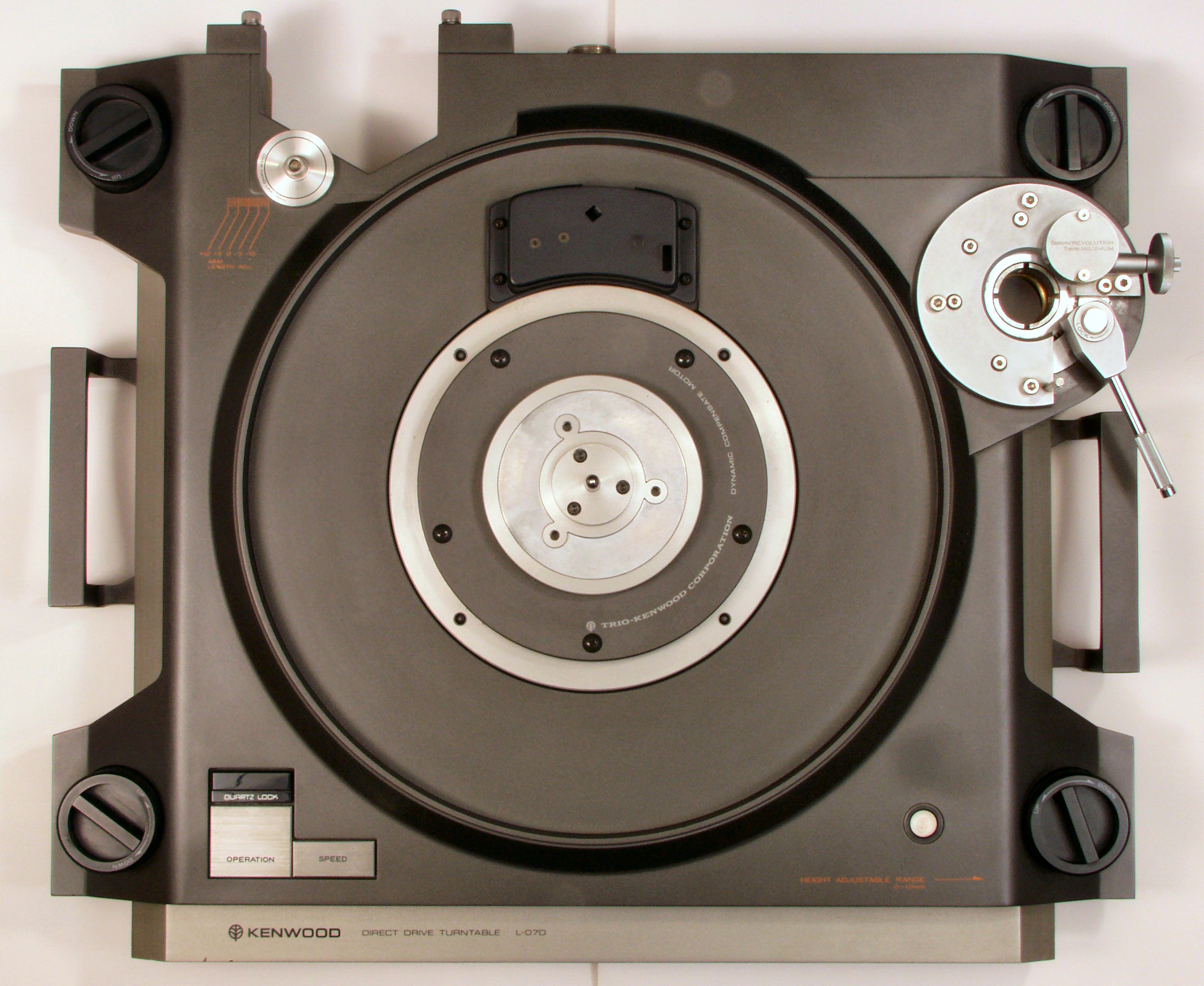

Ａ２．　点検中　上から見る。　タ−ンテーブルがないので点検出来ない！　後日追加で到着。

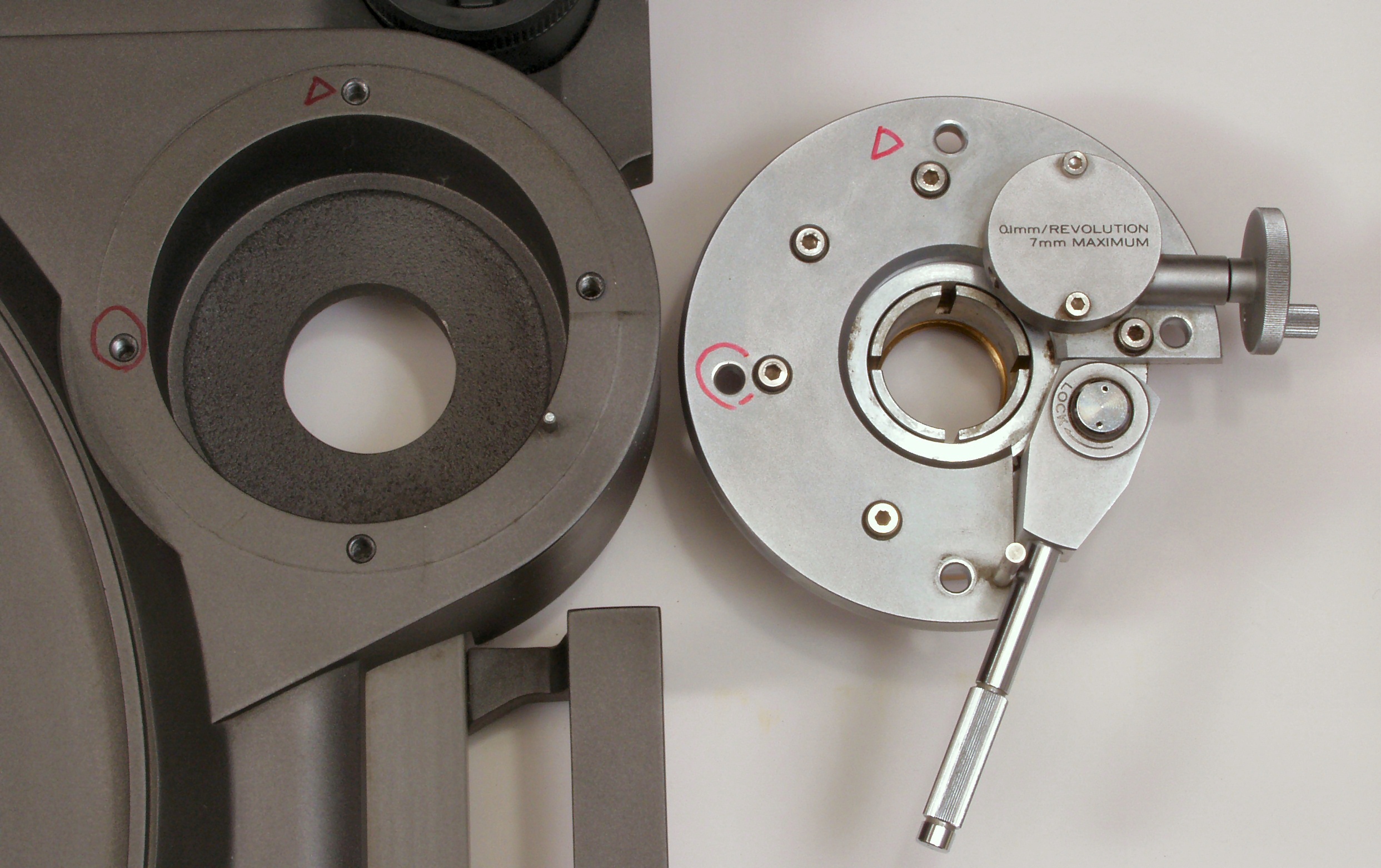

Ａ３．　点検中　アームはこの取り付け台をそっくり外す。

Ａ４．　点検中　裏から見る

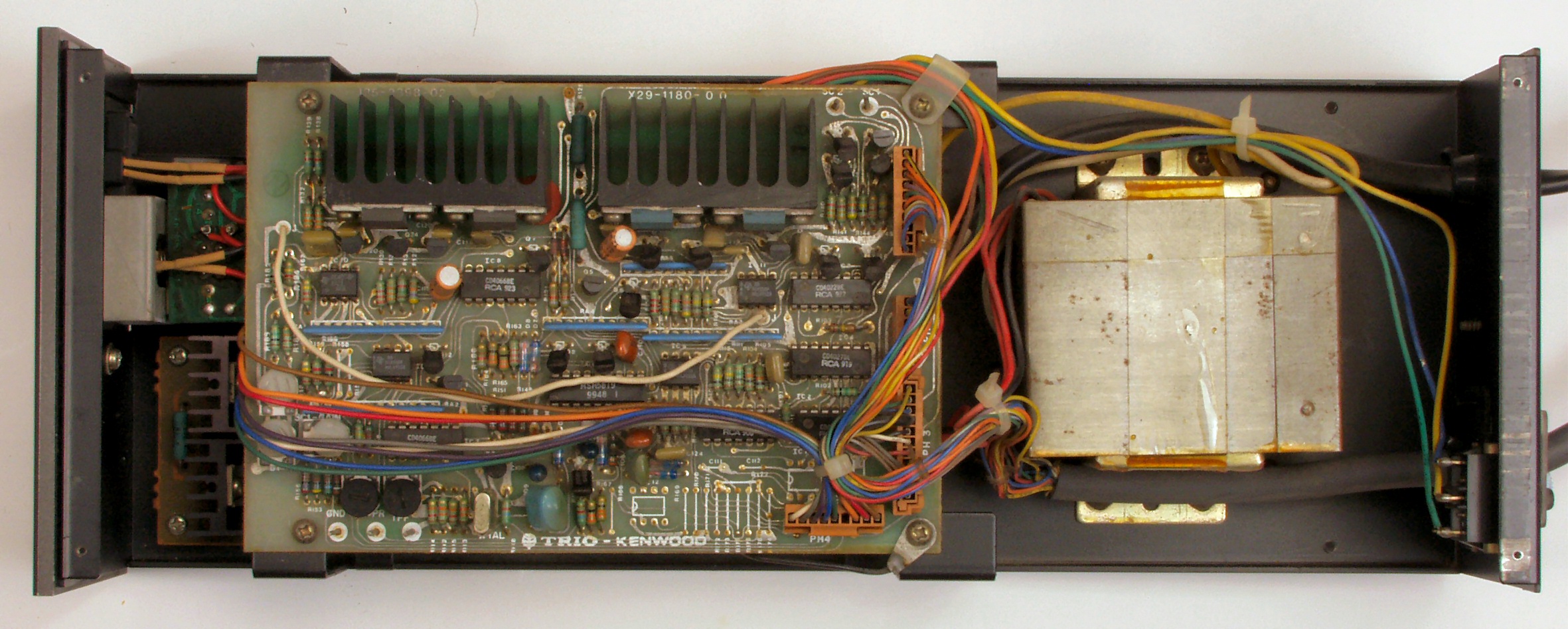

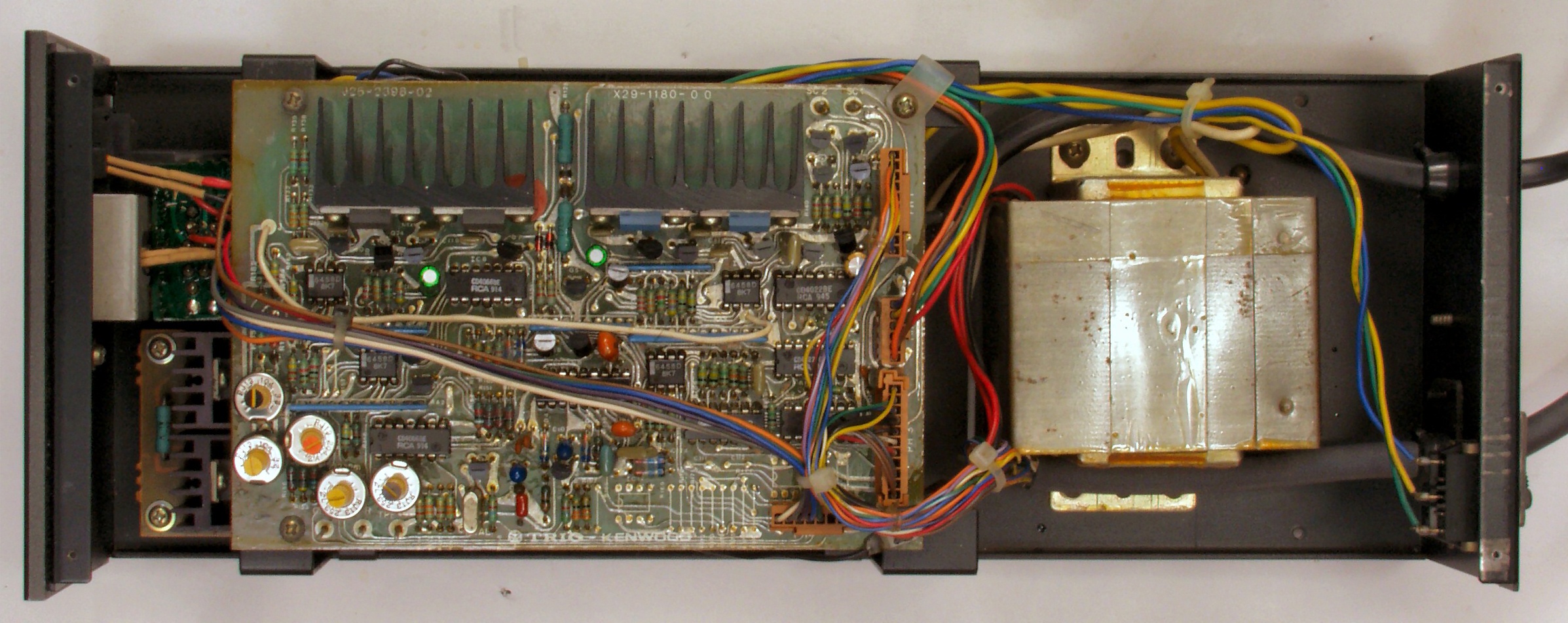

Ａ５．　点検中　電源・制御部を上から見る

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源定電圧基板

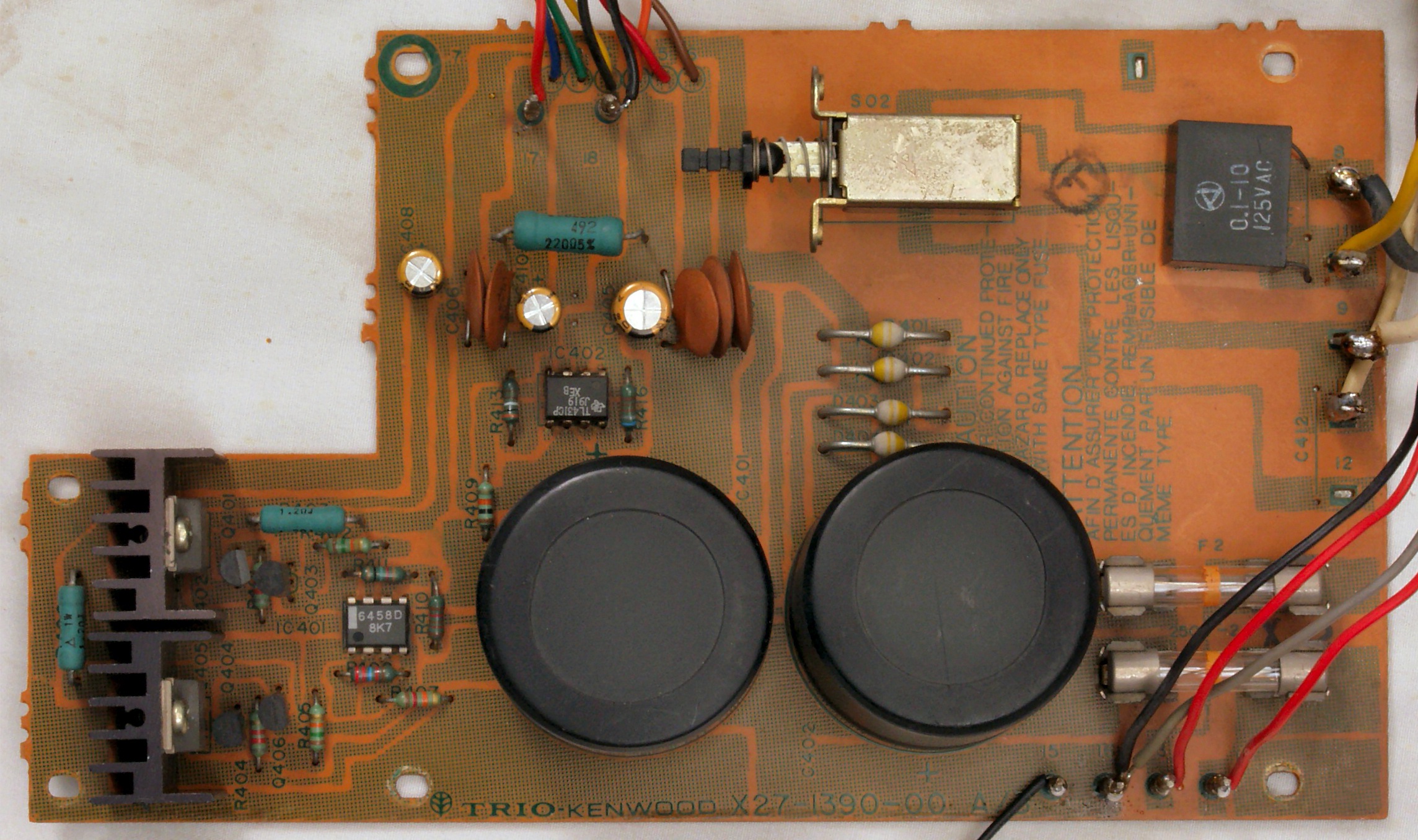

Ｃ１Ｂ．　修理後　電源定電圧基板　電解コンデンサー３個、ＯＰ＿ＡＭＰ（オペアンプ）１個交換

Ｃ１Ｃ．　修理前　電源定電圧基板裏

Ｃ１Ｄ．　修理（半田補正）後　電源定電圧基板裏

Ｃ１Ｅ．　完成電源定電圧基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４Ａ．　修理前　制御基板

Ｃ４Ｂ．　修理後　制御基板　電解コンデンサー４個、半固定ＶＲ５個、ＯＰ＿ＡＭＰ（オペアンプ）４個交換

Ｃ４Ｃ．　制御基板。余分なフラックスを落として、コート液を塗る。

Ｃ４Ｄ．　修理前　制御基板裏

Ｃ４Ｅ．　修理（半田補正）後　制御基板裏

Ｃ４Ｆ．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５Ａ．　修理前　ＳＷ基板

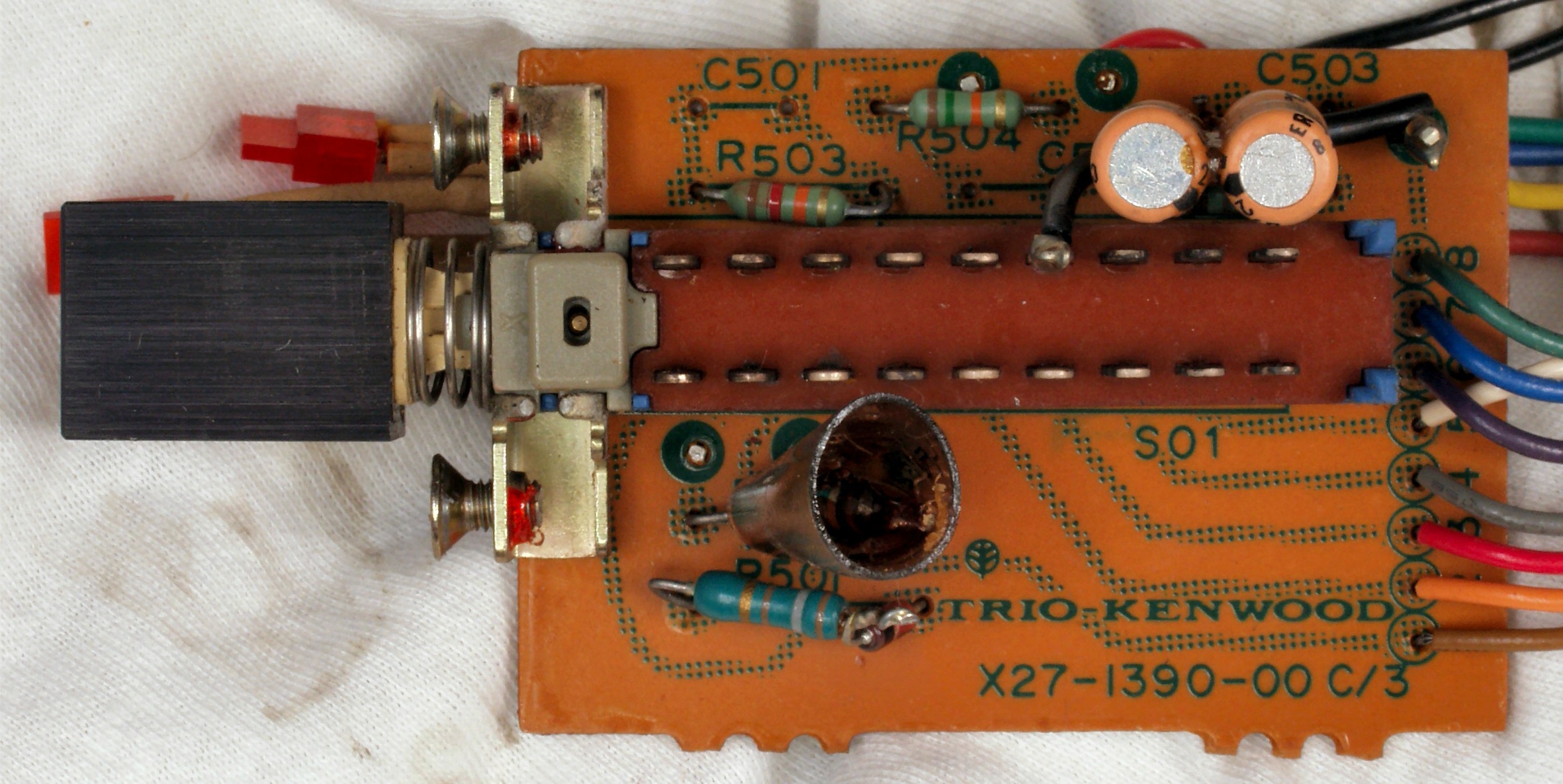

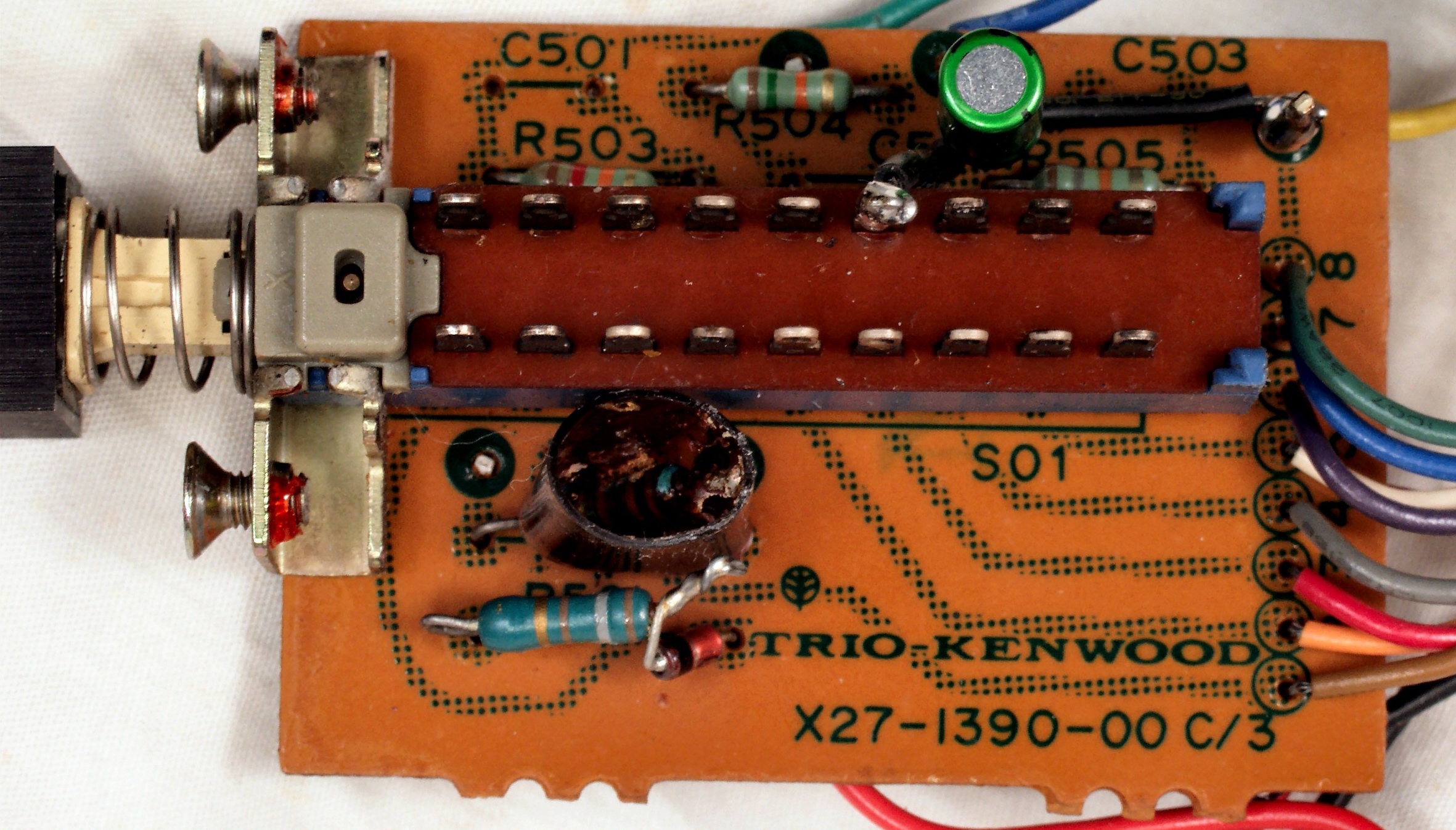

Ｃ５Ｂ．　修理後　ＳＷ基板　電解コンデンサー１個交換、ラッピングに半田を染み込ませる。

Ｃ５Ｄ．　修理前　ＳＷ基板裏

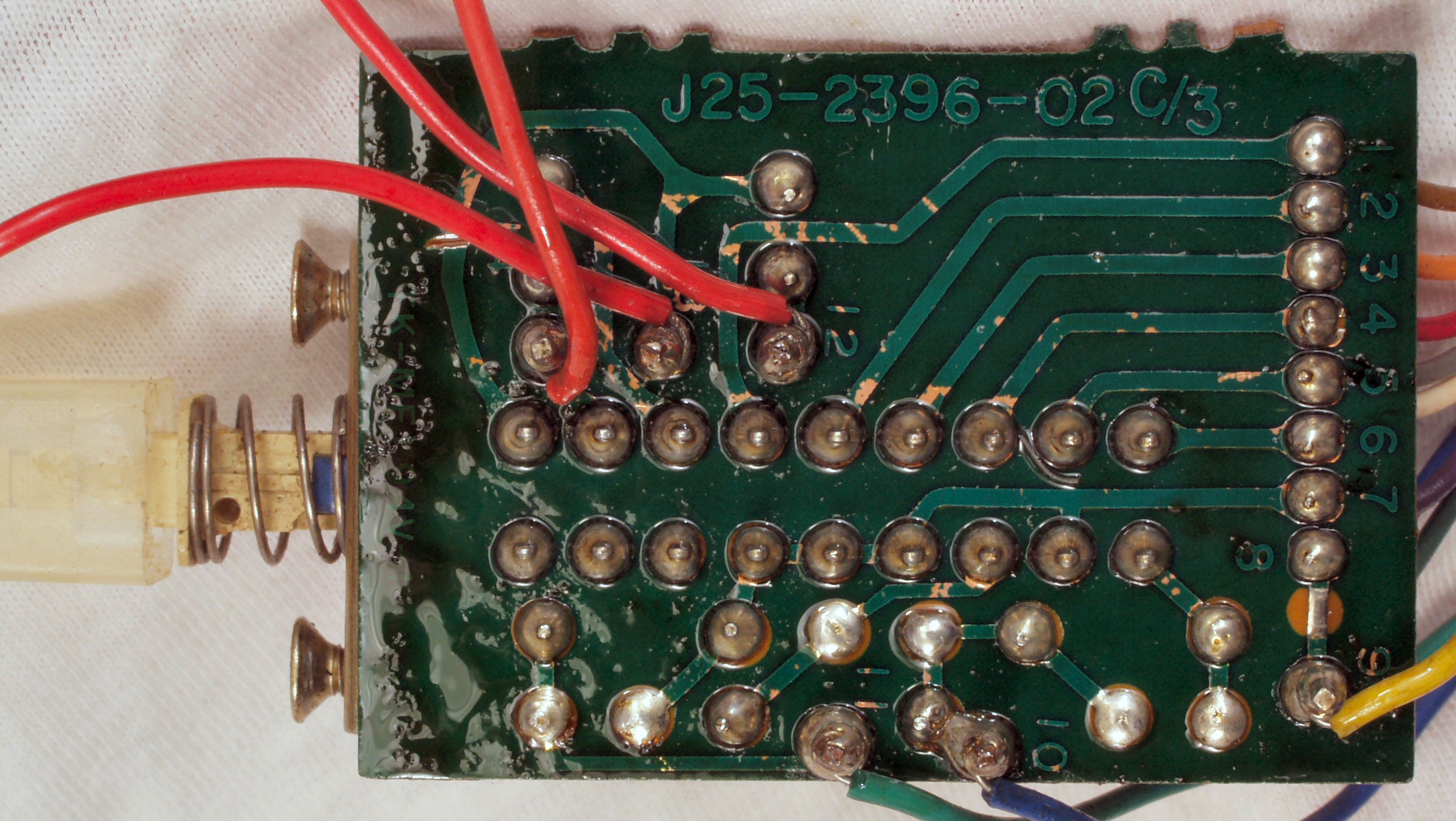

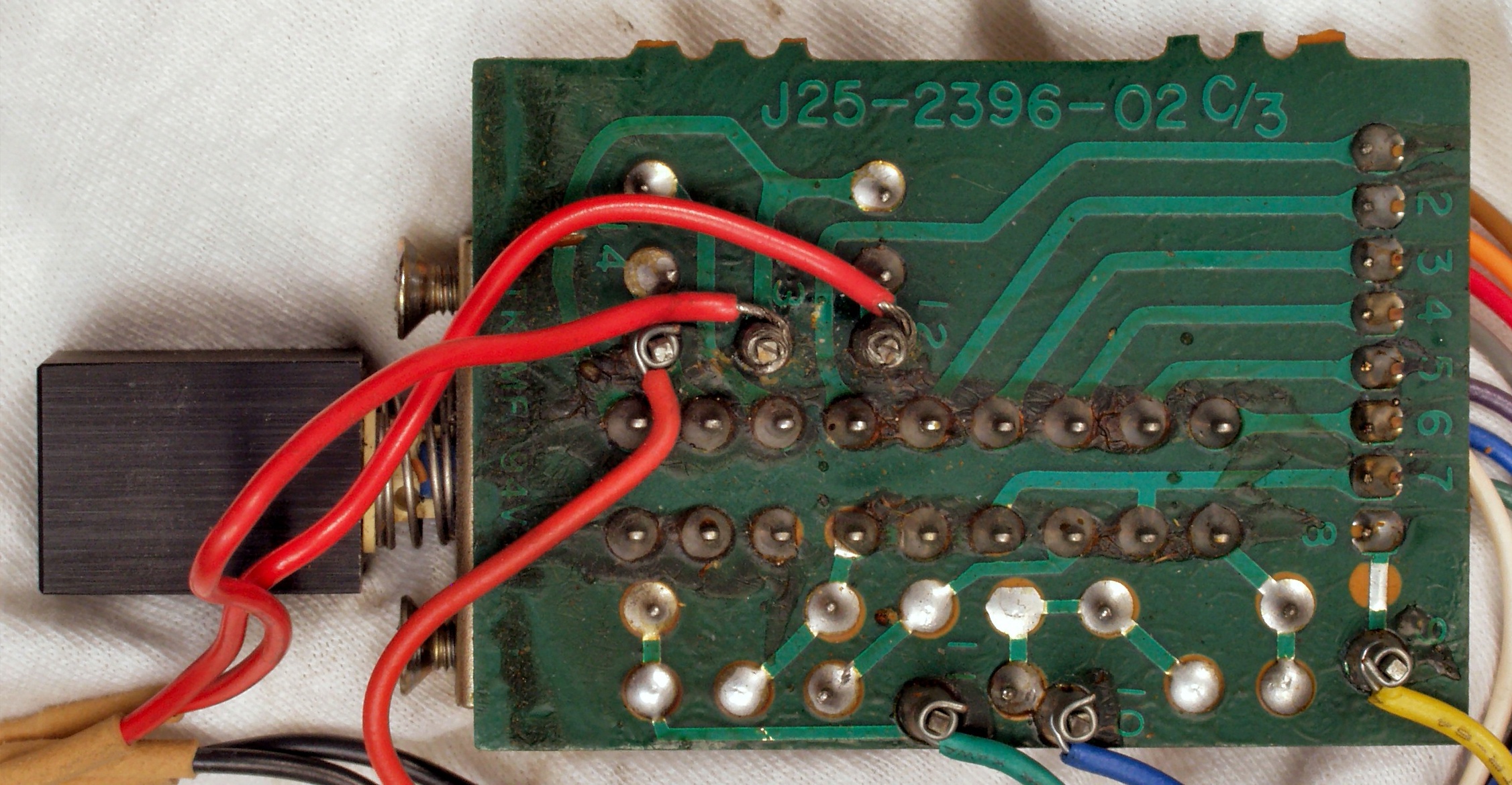

Ｃ５Ｅ．　修理（半田補正）後　ＳＷ基板裏、ラッピングに半田を染み込ませる。

Ｃ５Ｆ．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６Ａ．　修理前　ＡＭＰ・コネクター基板

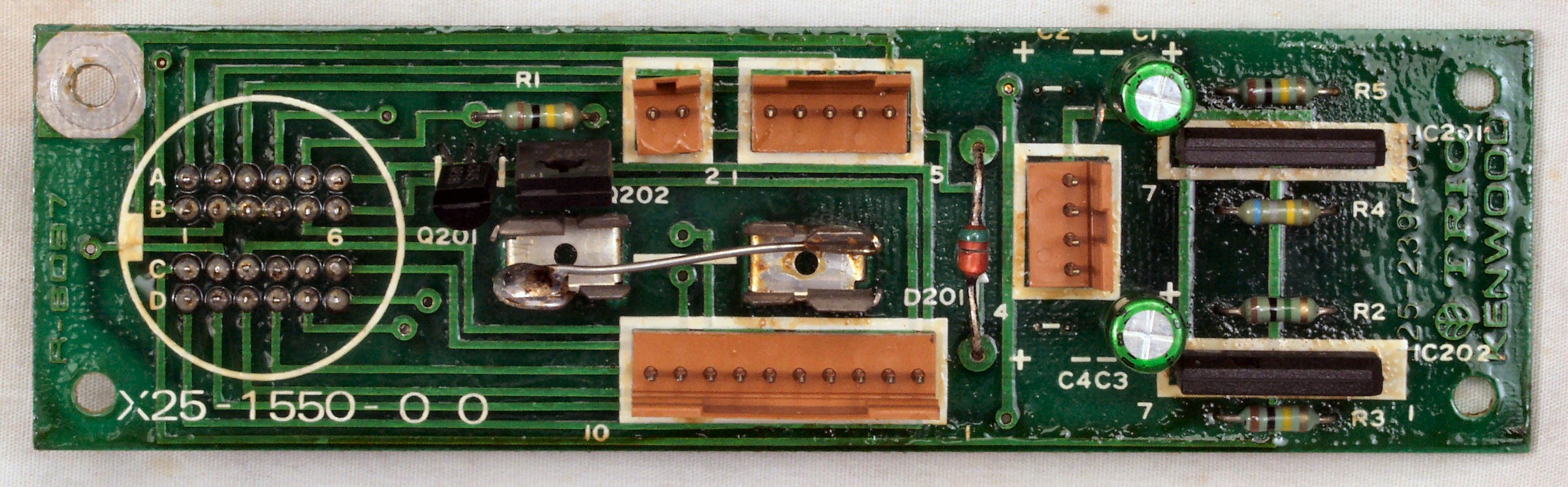

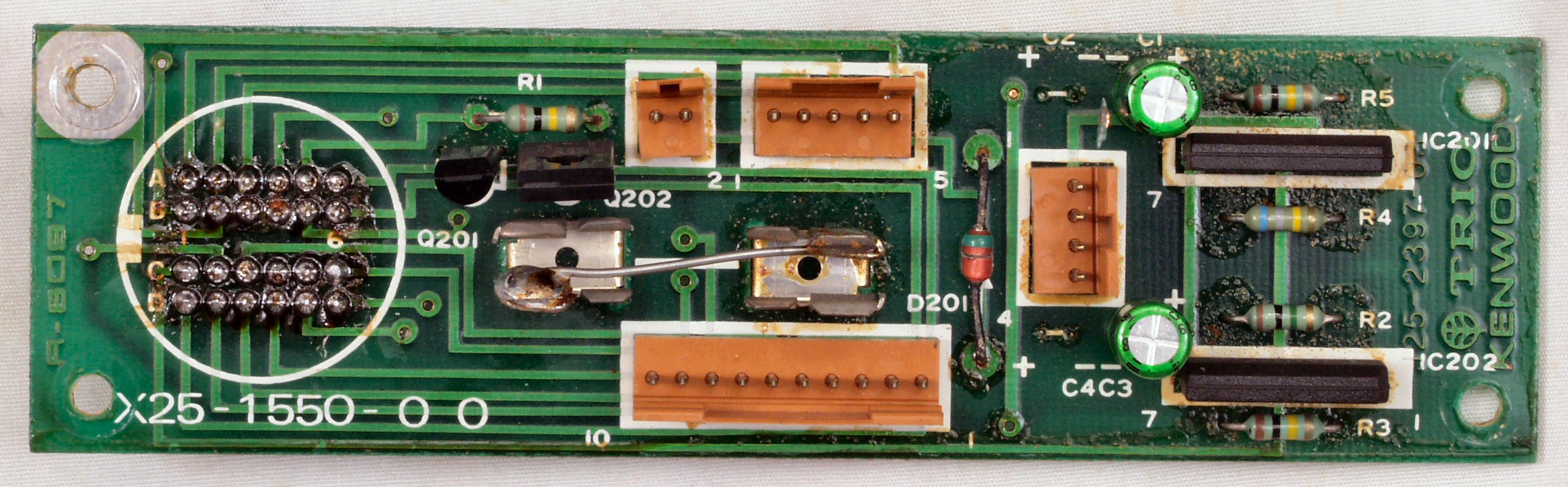

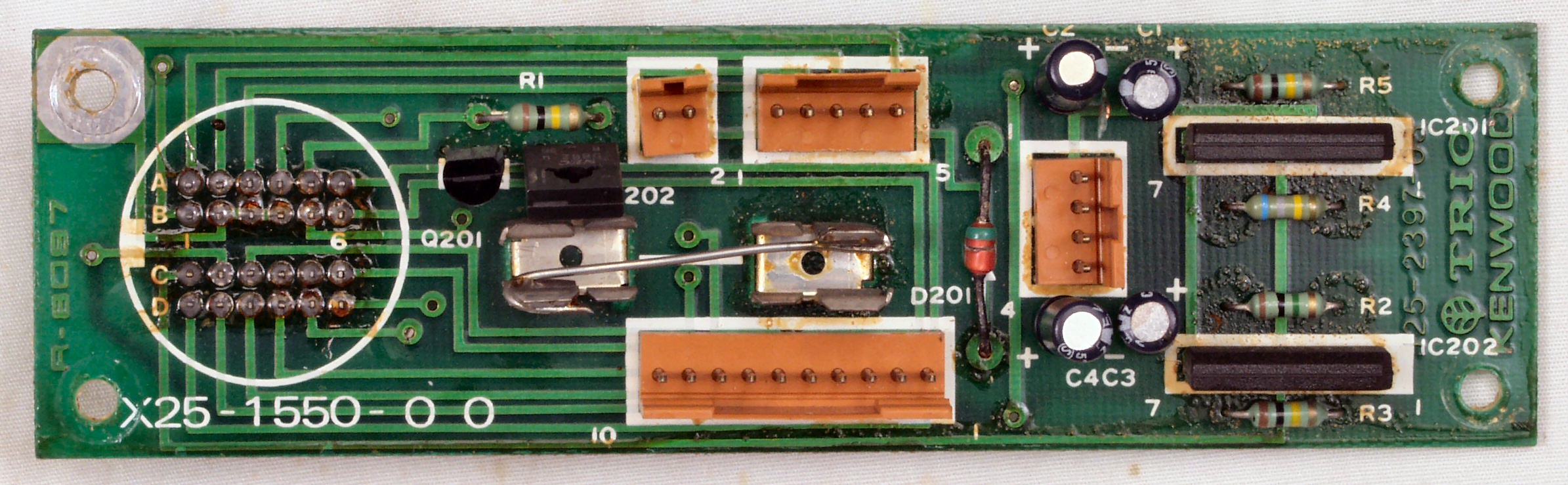

Ｃ６Ｂ．　修理後　ＡＭＰ・コネクター基板　電解コンデンサー４個交換

Ｃ６Ｃ．　完成ＡＭＰ・コネクター基板。余分なフラックスを落として、コート液を塗る。

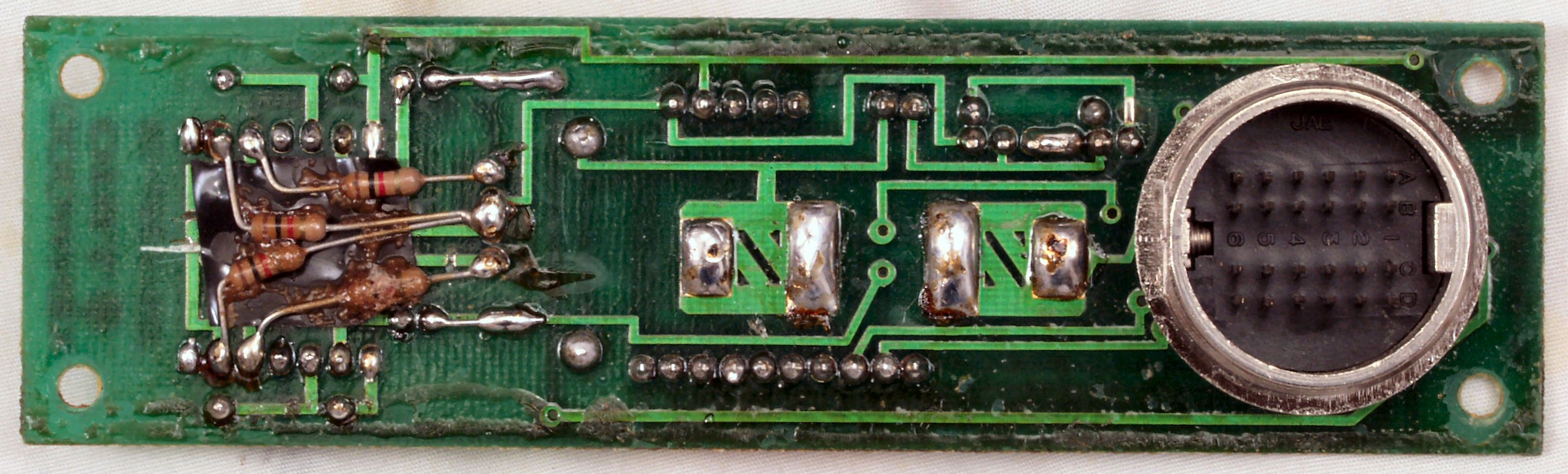

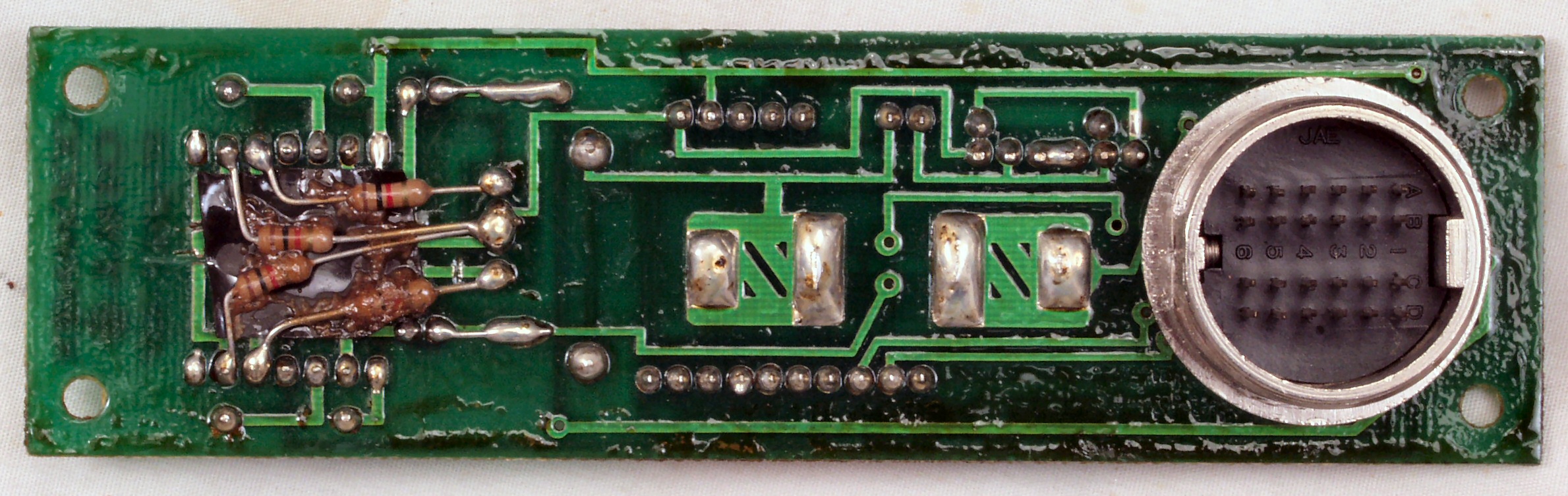

Ｃ６Ｄ．　修理前　ＡＭＰ・コネクター基板裏

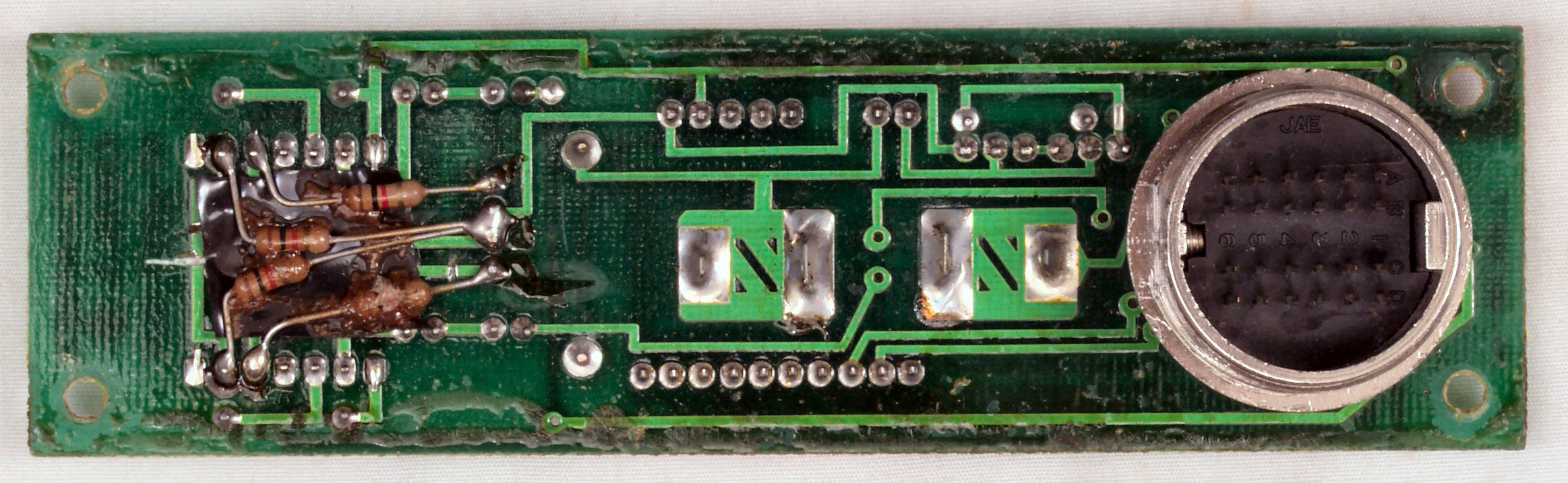

Ｃ６Ｅ．　修理（半田補正）後　ＡＭＰ・コネクター基板裏

Ｃ６Ｆ．　完成ＡＭＰ・コネクター基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ７．　修理中　ブレーキ分解・点検・清掃・給油

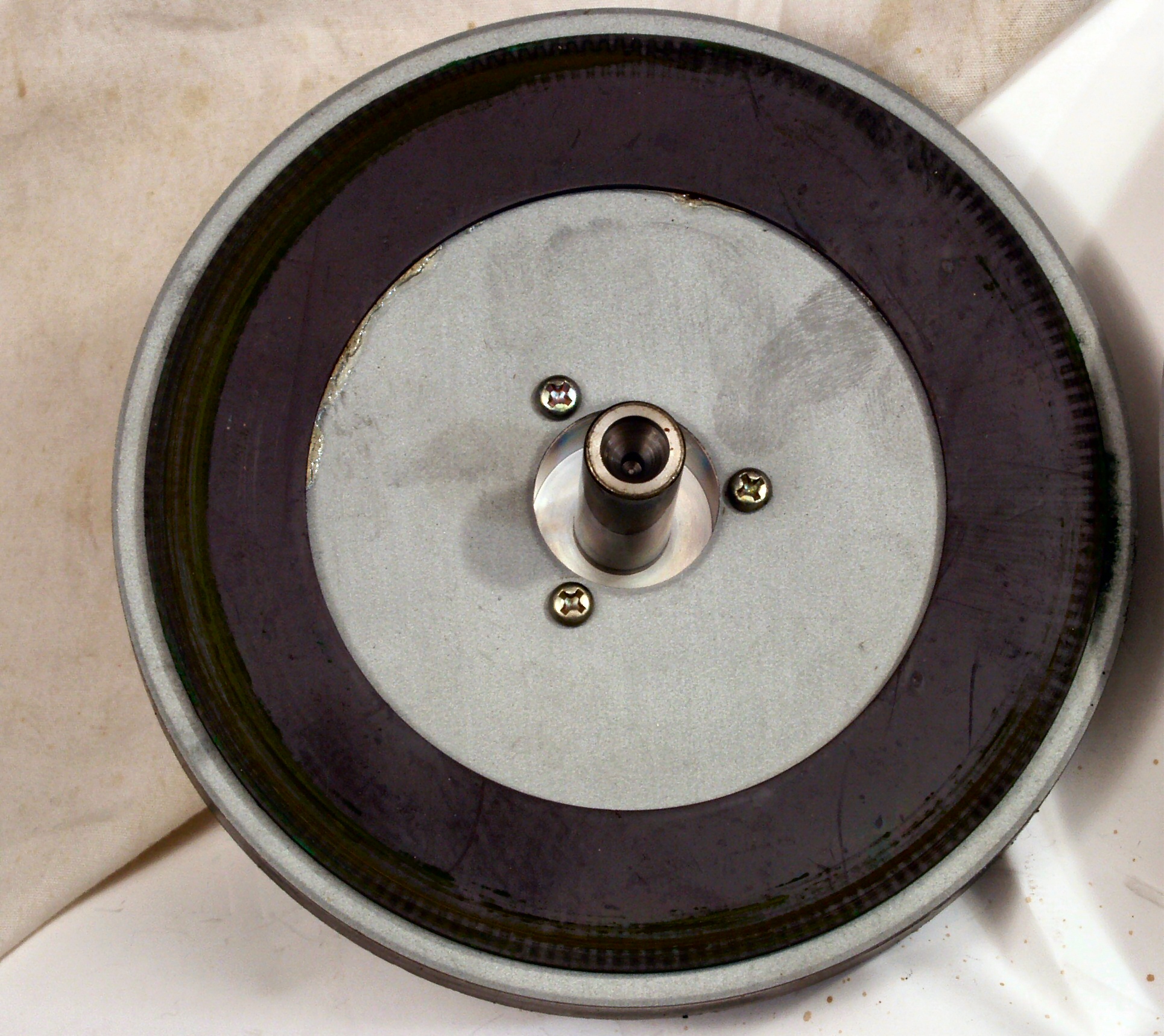

Ｃ８．　修理中　モーター分解・点検・清掃・給油

Ｃ８Ａ．　修理前　モーター分解、回転センサー（発電機）にアマチュア（回転子）が当たっている！ 　　　　　　　　　　　　　もう少し、修理するのが遅れたら、１巻の終わり！

Ｃ８Ｂ．　修理後　モーター分解、回転センサー（発電機）に絶縁コートを塗る。

Ｃ８Ｃ．　修理中　モーター分解、アマチュア（回転子）が回転センサー（発電機）に当たった跡。

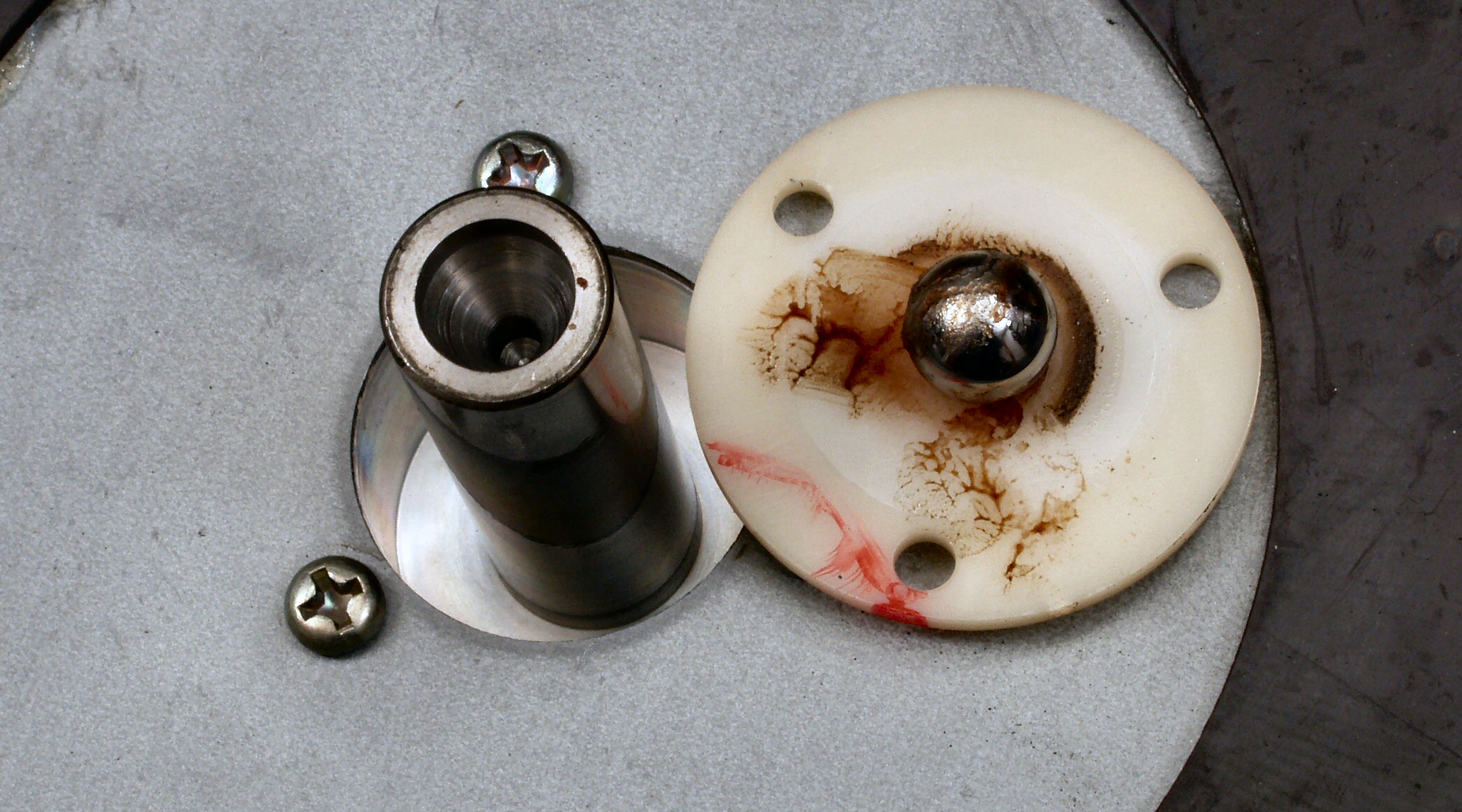

Ｃ８Ｄ．　修理中　モーター分解、アマチュア（回転子）軸と受け玉、オイル切れ！

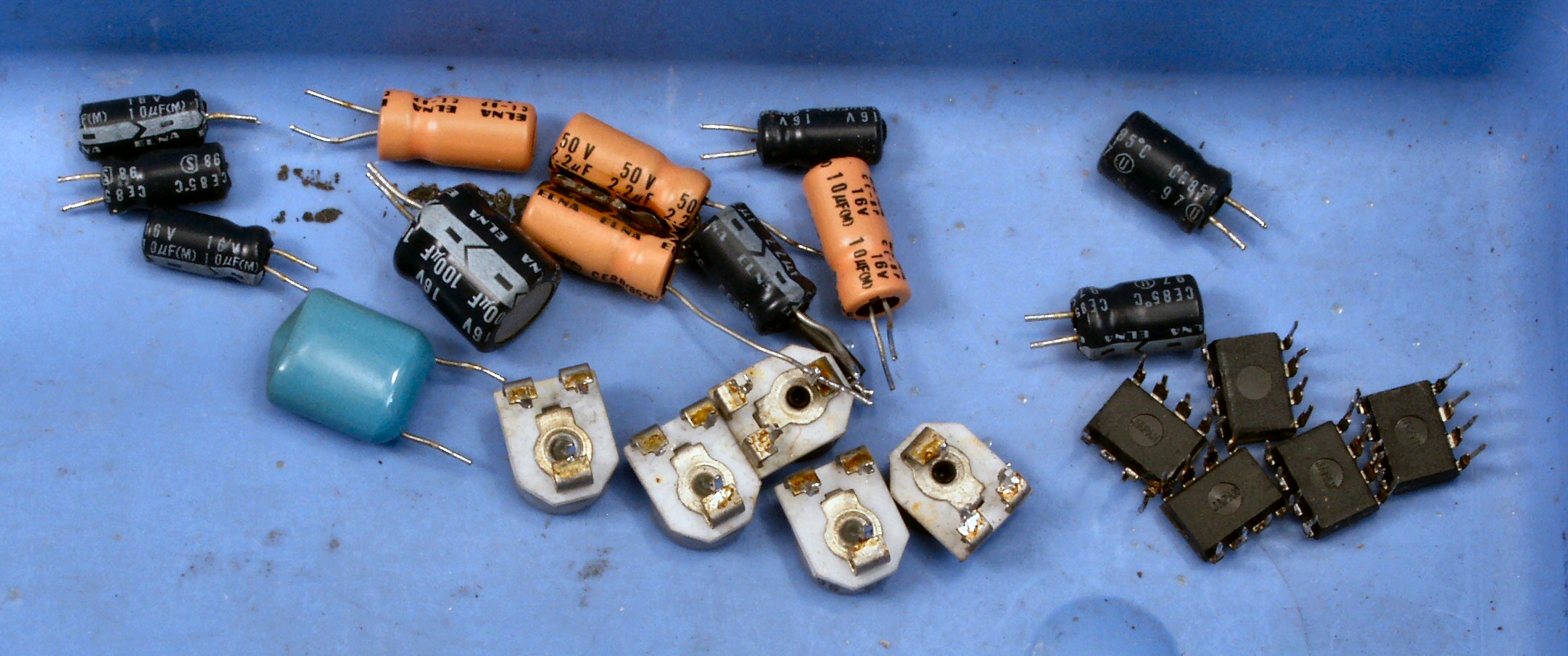

ＣＡ．　交換部品

ＣＢＣ．　修理前　電源部

ＣＢＤ．　修理後　電源部

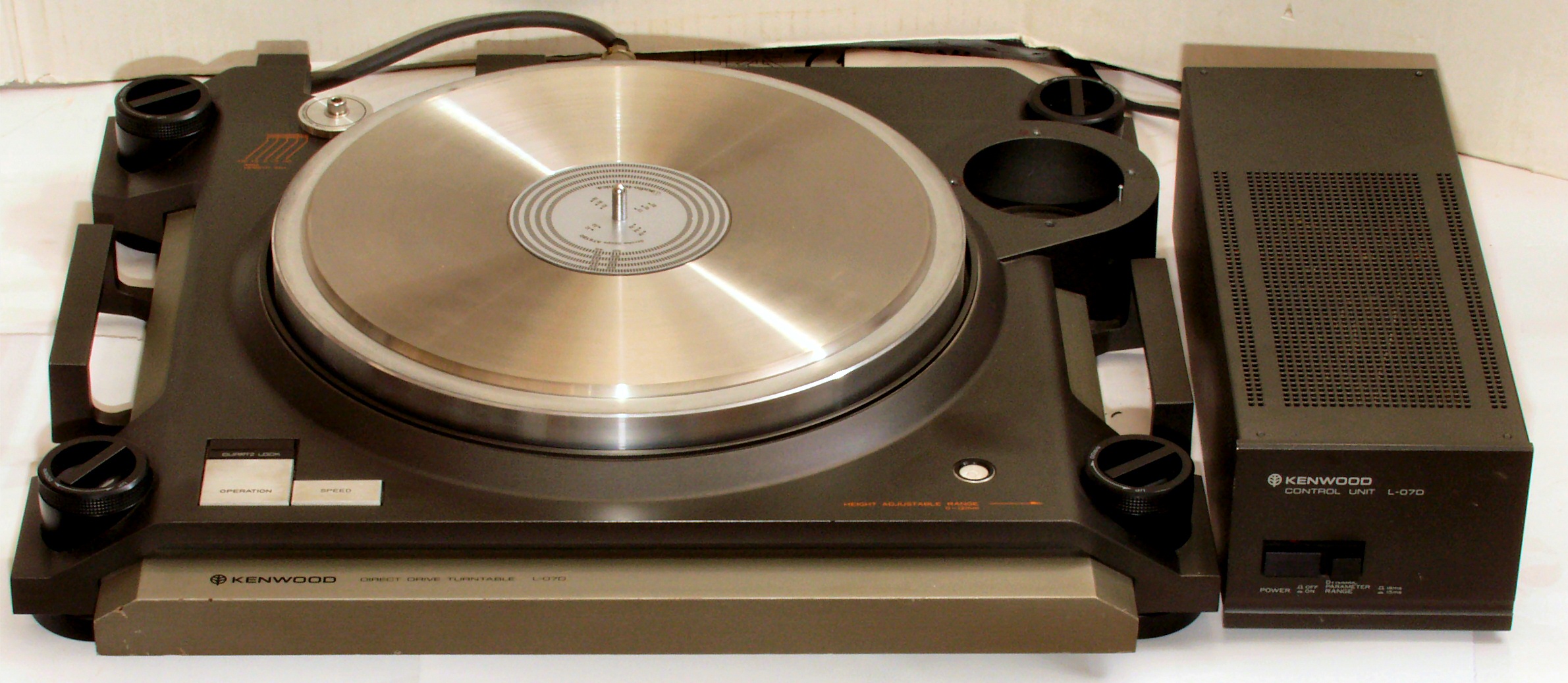

ＣＣ．　完成

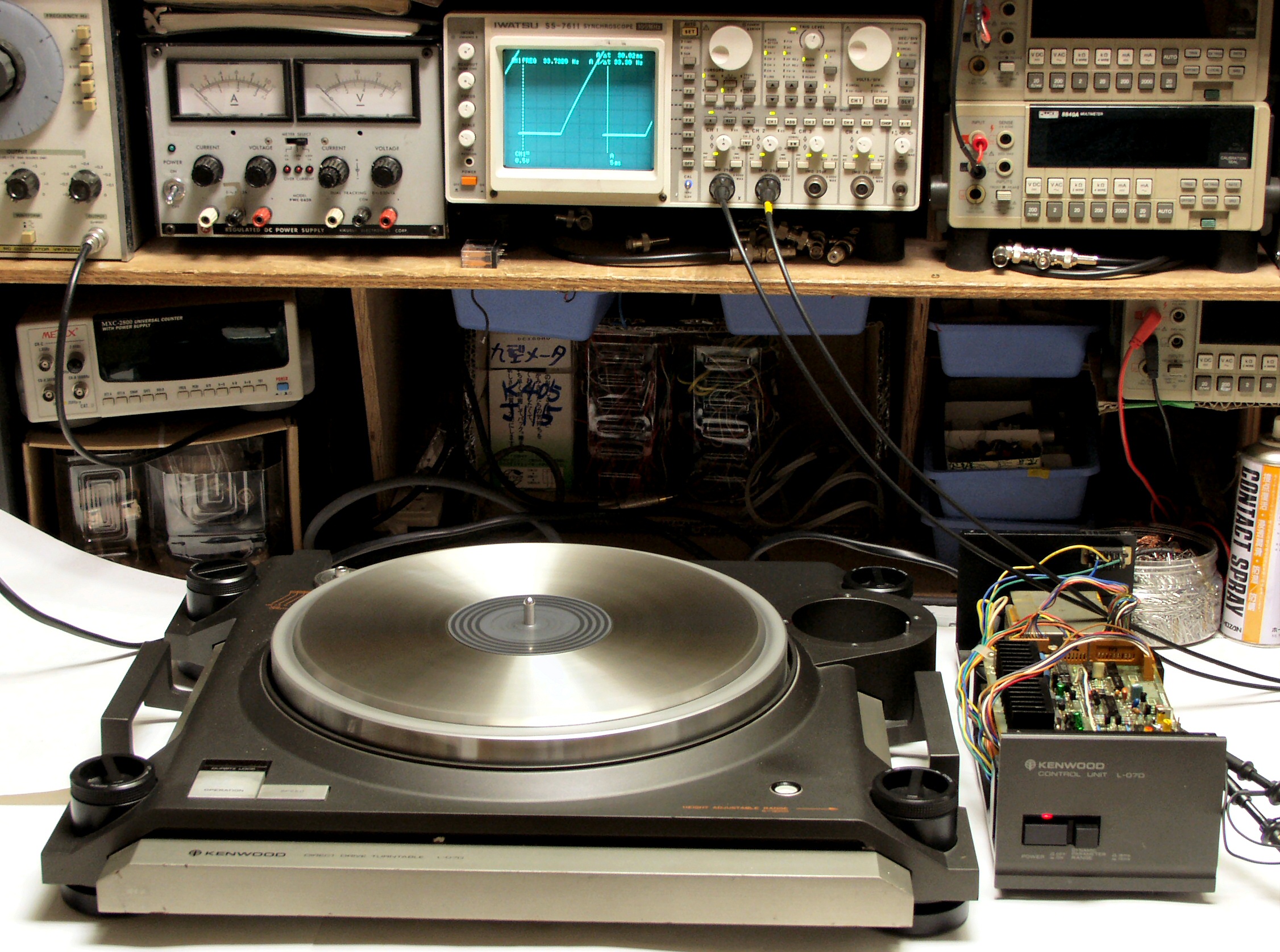

Ｅ．　調整・測定 Ｅ１．　調整・測定

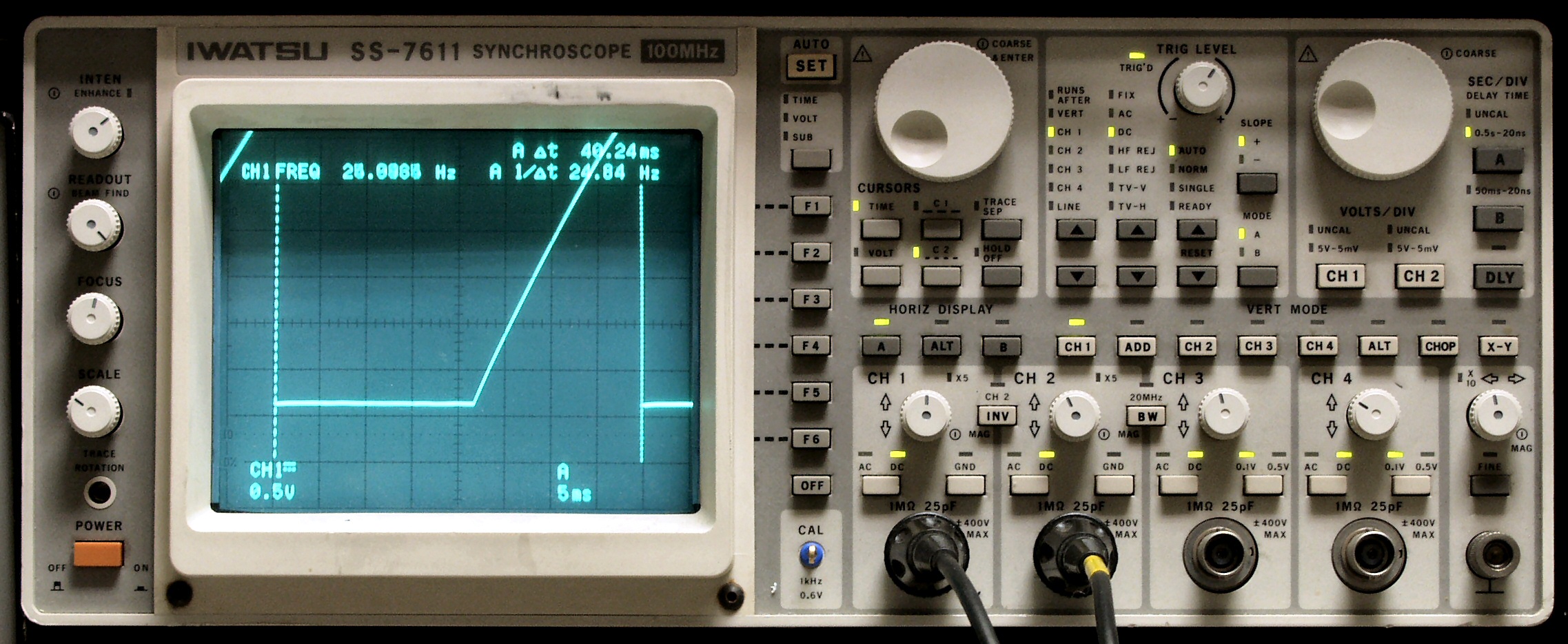

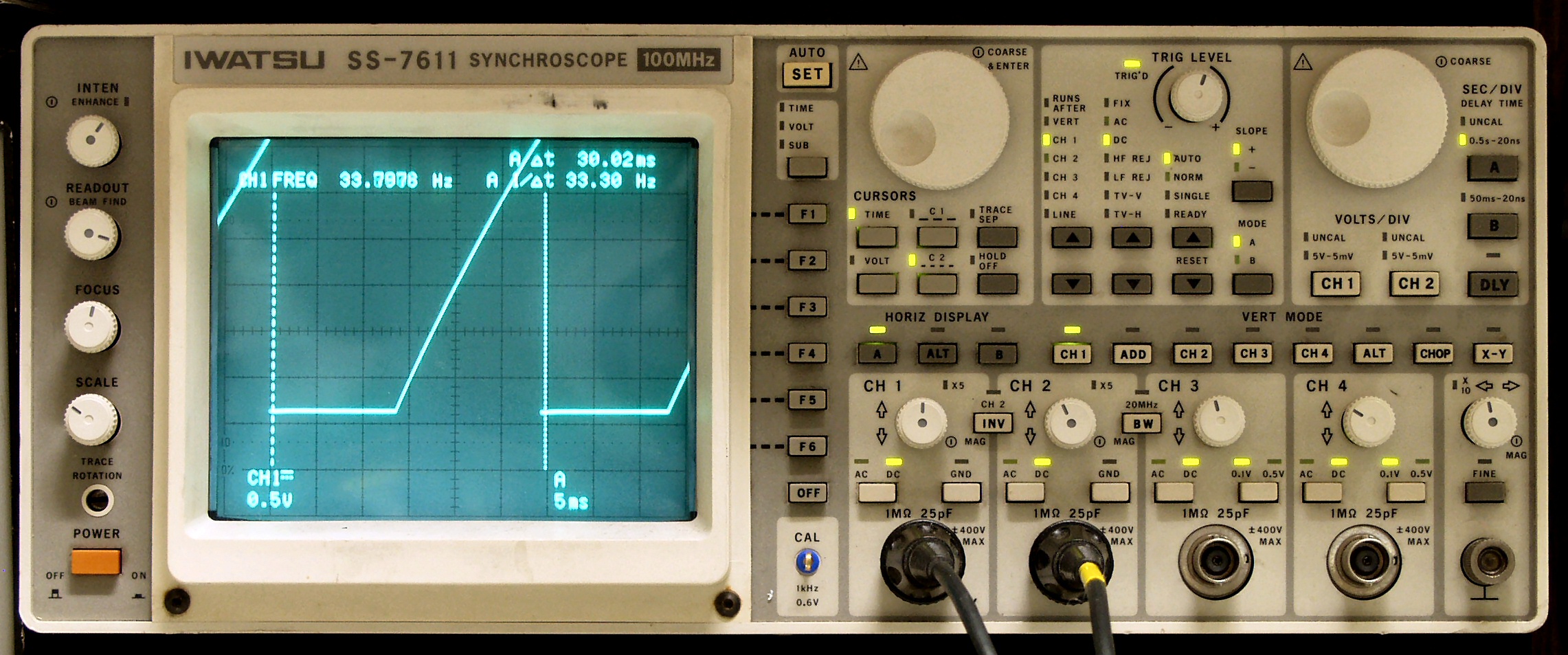

Ｅ２Ａ．　３３回転調整

Ｅ２Ｂ．　４５回転調整

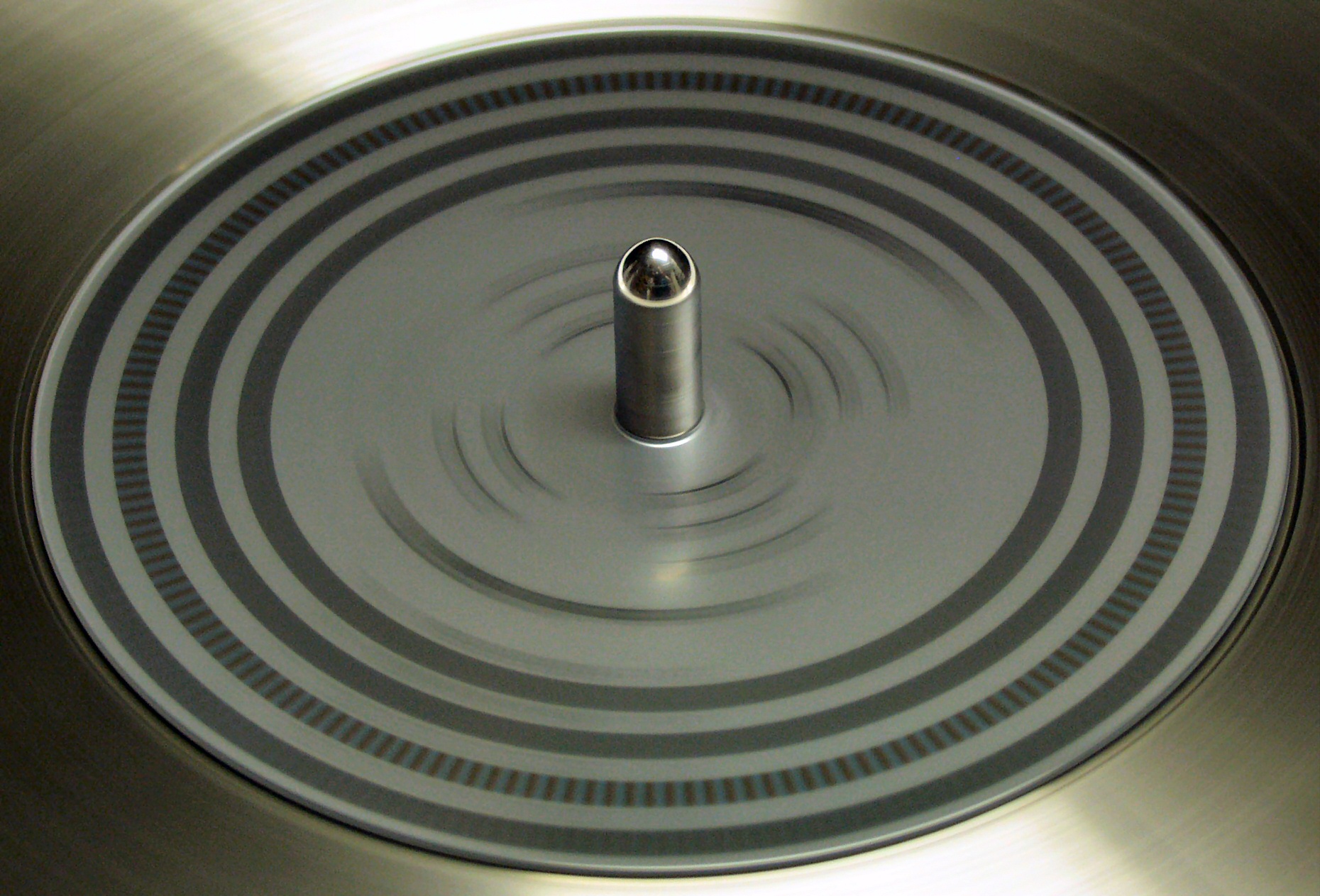

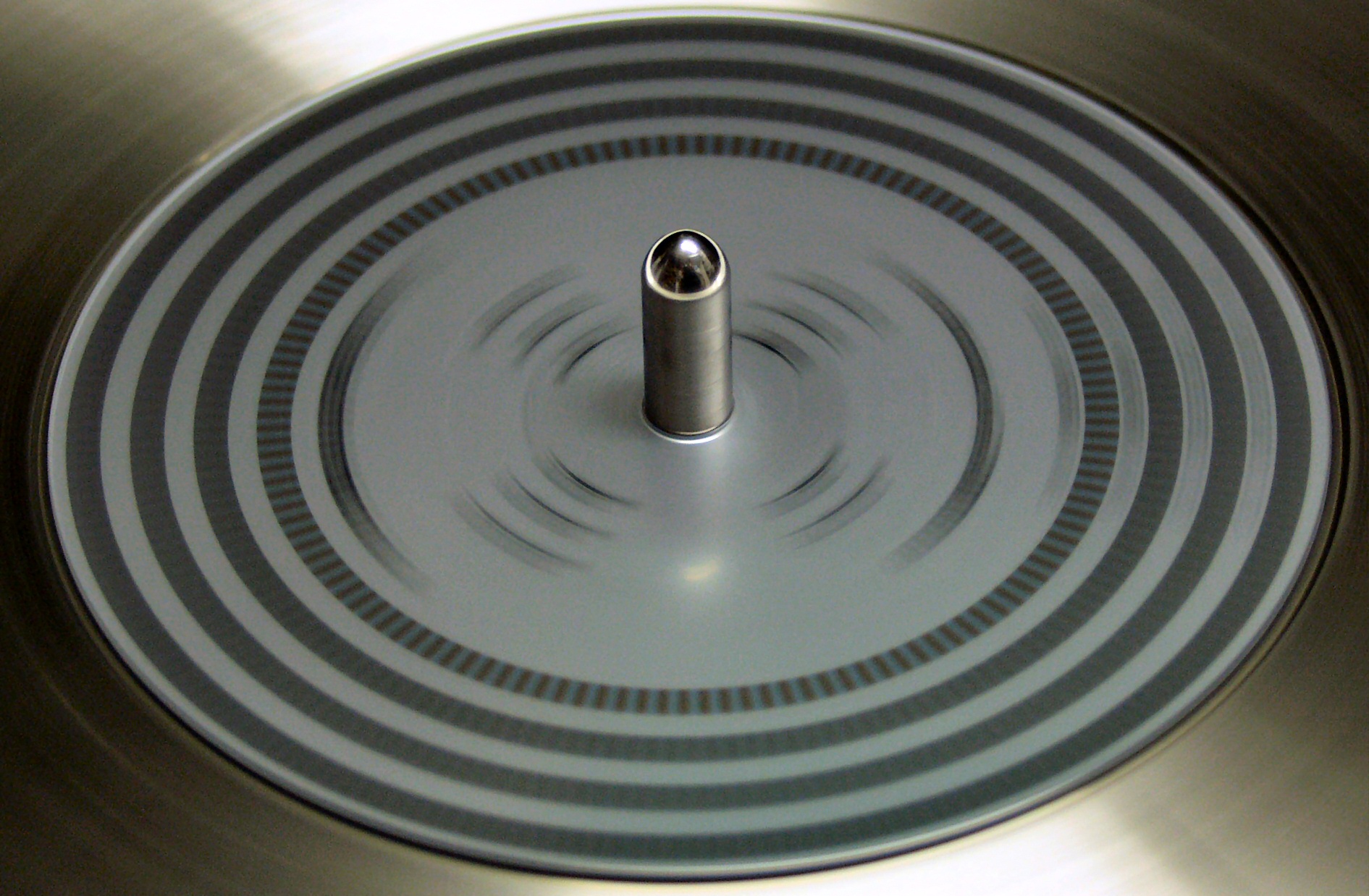

Ｅ３Ａ．　３３回転、ストロボ

Ｅ３Ｂ．　４５回転、ストロボ

Ｅ４．　　完成２４時間エージング

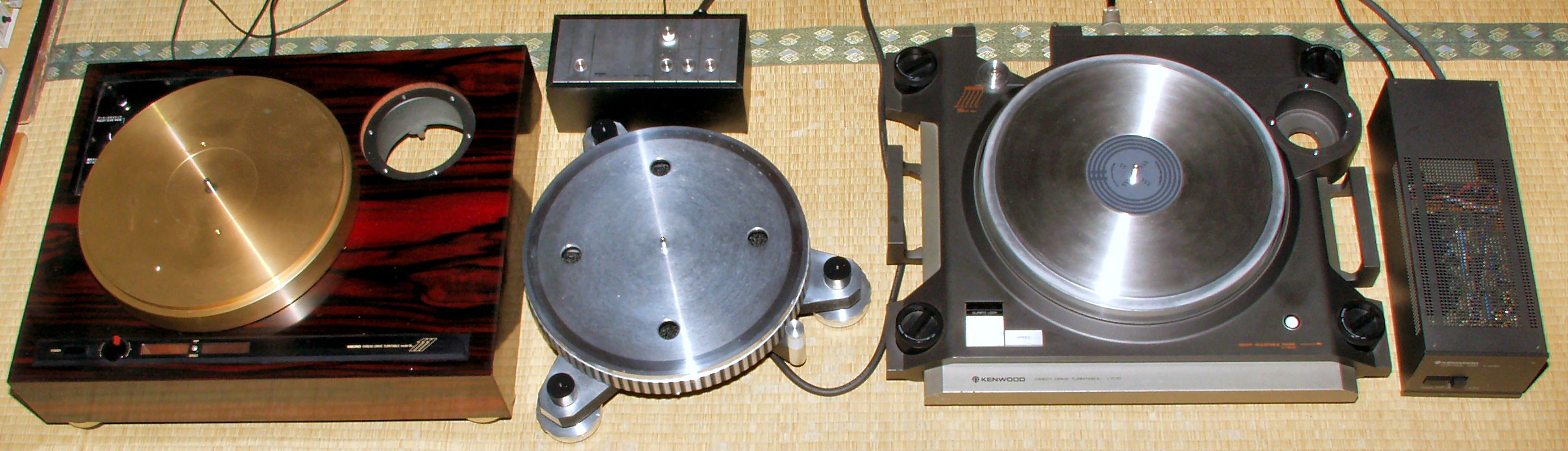

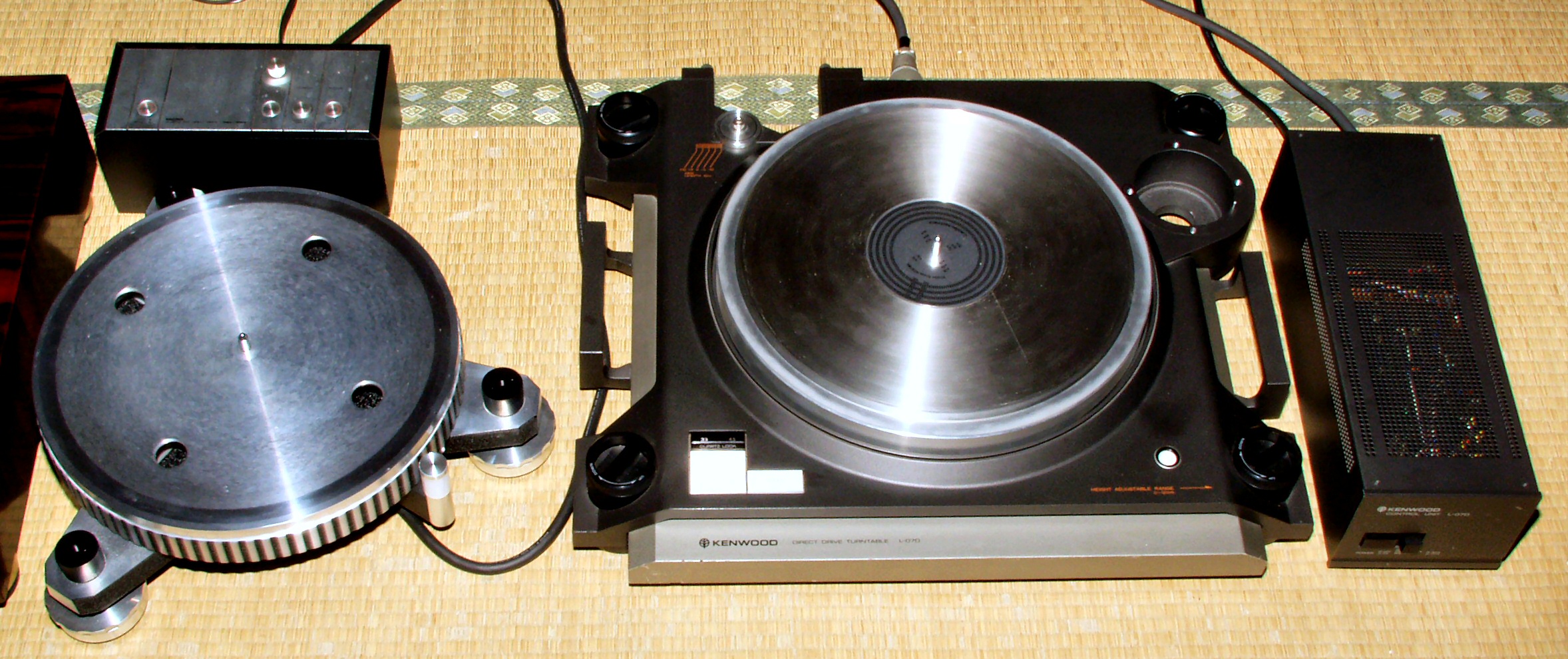

Ｅ５．　　完成２４時間エージング、３台揃って、主人の悪口を言い合っているかな？

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（マニアルより）

型式 ダイレクトドライブターンテーブル　Ｌ−０７Ｄ フォノモーター部 駆動方式 ダイレクトドライブ モーター クォーツPLLリバーシブルサーボスロットレスDCモーター 最大トルク 2.5kg・cm以上（電子ブレーキ内蔵） ターンテーブル 直径33cmアルミダイキャスト＋ジュラルミン複合構造、重量2.9kg ターンテーブルシート 非磁性体（サス303）ステンレス2.6kg 慣性モーメント 1.025ton・cm2（ターンテーブルシート含む） 回転数 33 1/3、45rpm ワウフラッター 0.01％以下（ロータリーエンコーダー） 0.004％以下（FG直読法） 0.016％以下（WRMS） SN比 94dB（DIN-B） 65dB（JIS） トランジェント負荷特性 0.00015％以下（400Hz、33 1/3、20g・cm負荷） 0.00008％以下（1kHz、33 1/3、20g・cm負荷） 定常負荷特性 0％（針圧120gまで） 起動特性/停止特性 2.5秒以内 回転数偏差 0％（測定限界外） 時間ドリフト 0％（測定限界外） 温度ドリフト 0％（測定限界外） 電源電圧特性 ０％（±10V） トーンアーム部 型式 スタティックバランスユニバーサルタイプJ字型アーム アーム実効長 245mm オーバーハング 15mm トラッキングエラー +2゜26'〜、-1゜11'〜、+1゜48'（センターから50mm〜150mm） 針圧可変範囲 0〜2.0g（0.1gステップ） 適用カートリッジ重量 0〜9g（付属シェル使用時） 9g〜22g（サブウェイト使用時） 適用カートリッジ重量 10g〜34g 付属シェル カーボンファイバー積層ヘッドシェル12g アーム高さ調整 6mm 総合特性 付属機構 スタティック型アンチスケーティング ヘリコイド方式アーム高さ調整 コレットチャック方式アームロック 大型アームコネクター（ロックナットつき） リッツ2芯シールドオーディオコード 無反動オイル式アームエレベーション 電源 AC100V、50Hz/60Hz 消費電力 10W（電気用品取締法） 寸法／重量／価格 外形寸法 本体=幅555×高さ160×奥行470mm 　　　　幅555×高さ160×奥行489mm（最大外形寸法、1982年記載） 電源、コントロールユニット=130（幅）×110（高さ）×356（奥行）mm 重量 本体=33kg 　　　　33.8kg（最大外形寸法、1982年記載） 電源、コントロールユニット=4.1kg 価格 \380,000（1979年発売） \450,000（1982年頃）
