ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ．　３台目修理記録
梱包はこちらを参考　　　　　　　平成２１年３月１５日到着　　　４月４日完成
Ａ．　修理前の状況
  • ヤフーオークションにてＫＷＮＷＯＯＤのＬ−０７Ｄを購入しました。
    ２ケ月程何事も無く使っていたのですが、なんとはなしにタ−ンテ−ブル を見てみると曲がってるではないですか！
    針圧を基準より軽めにすると針飛び する事で気付きました。２〜３ｍｍ上下しているようです。
    梱包時にア−ムの高さ調整ハンドルのシャフトを曲げてしまいました。
    オーバーホール修理依頼。

Ｂ．　原因
  • 経年変化及び、梱包が良くない為、スピンドルの曲がり。

Ｃ．　修理状況
  • 電解コンデンサー交換（オーディオコンデンサー使用）。
    半固定ＶＲ交換。
    ＯＰ−ＡＭＰ交換。
    各種注油。
    ＴＴＬ−ＩＣ交換。

Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　７個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　１２個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　５個。
    ＴＴＬ−ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。

    　　　
Ｅ．　調整・測定

F．　デジタルオシロで最終計測・調整
　　　　機器は デモで拝借　ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４

Ｇ．　修理費　　　　　　　　　７５，０００円　　「オーバーホール修理」

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中　北海道から「木箱による梱包」！　　梱包はこちらを参考　
Ａ１２．　点検中　前から見ます。
Ａ１３．　点検中　底板に本体を固定します。
Ａ１４．　点検中　底板に本体を固定、もう少し箱を大きくするか、外した方が安心です。
Ａ１５．　点検中　底板の中に、タンテーブルシート（スタビライザー）を収納。
Ａ１６．　点検中　タンテーブルシート（スタビライザー）。
Ａ１７．　点検中　タンテーブルシート（スタビライザー）裏。
Ａ２１．　点検中　木箱、上側に電源等を収納。
Ａ２２．　点検中　木箱、上側に電源等を収納、底板を外した所。
Ａ２３．　点検中　タンテーブル。
Ａ２４．　点検中　タンテーブル裏。
Ａ２５．　点検中　ターンテーブルカバー。
Ａ２６．　点検中　ターンテーブルカバー裏。

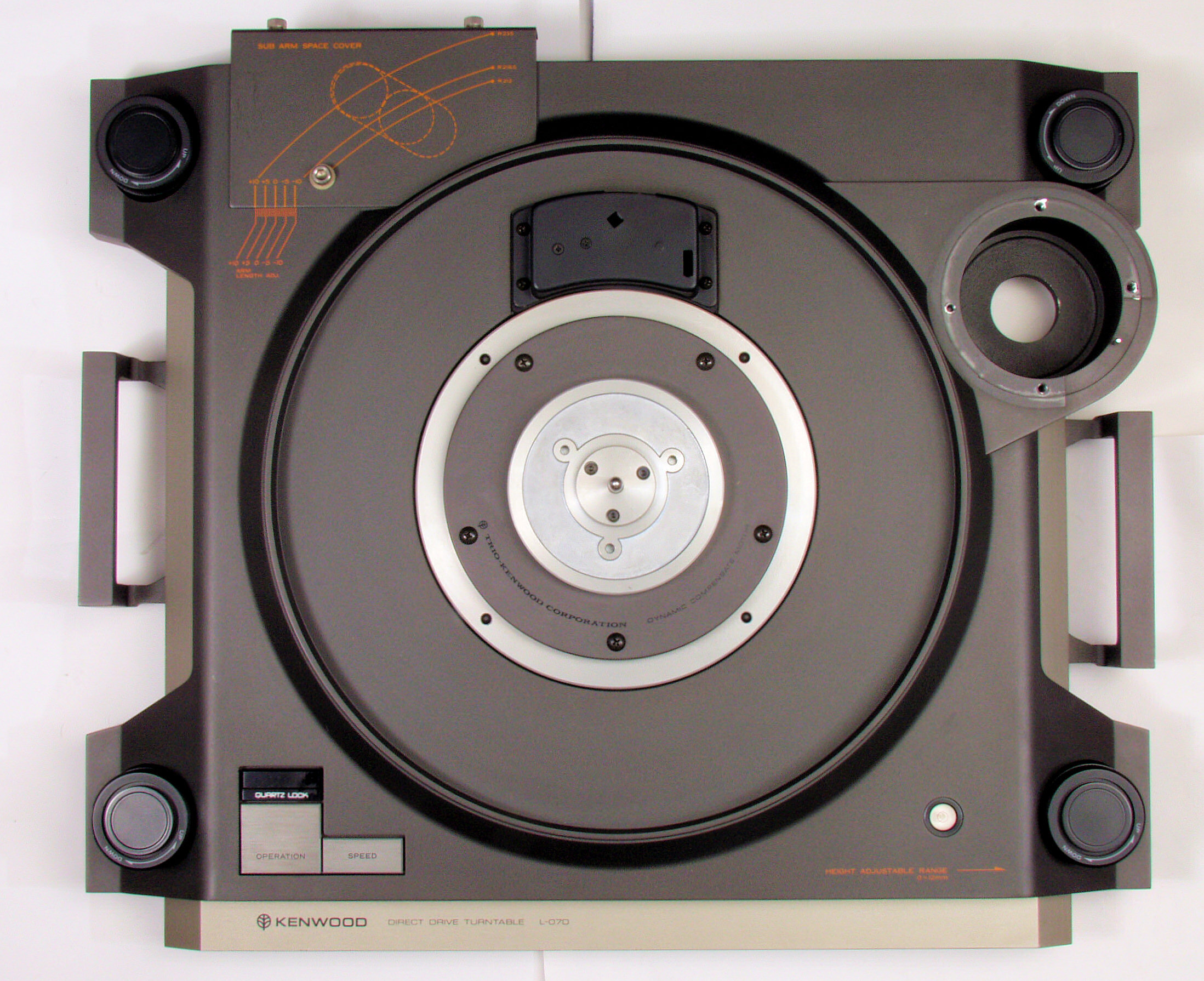

Ａ３１．　点検中　ターンテーブルを外し、上から見る。
Ａ３２．　点検中　モーター部拡大。
Ａ４１．　点検中　下から見る。

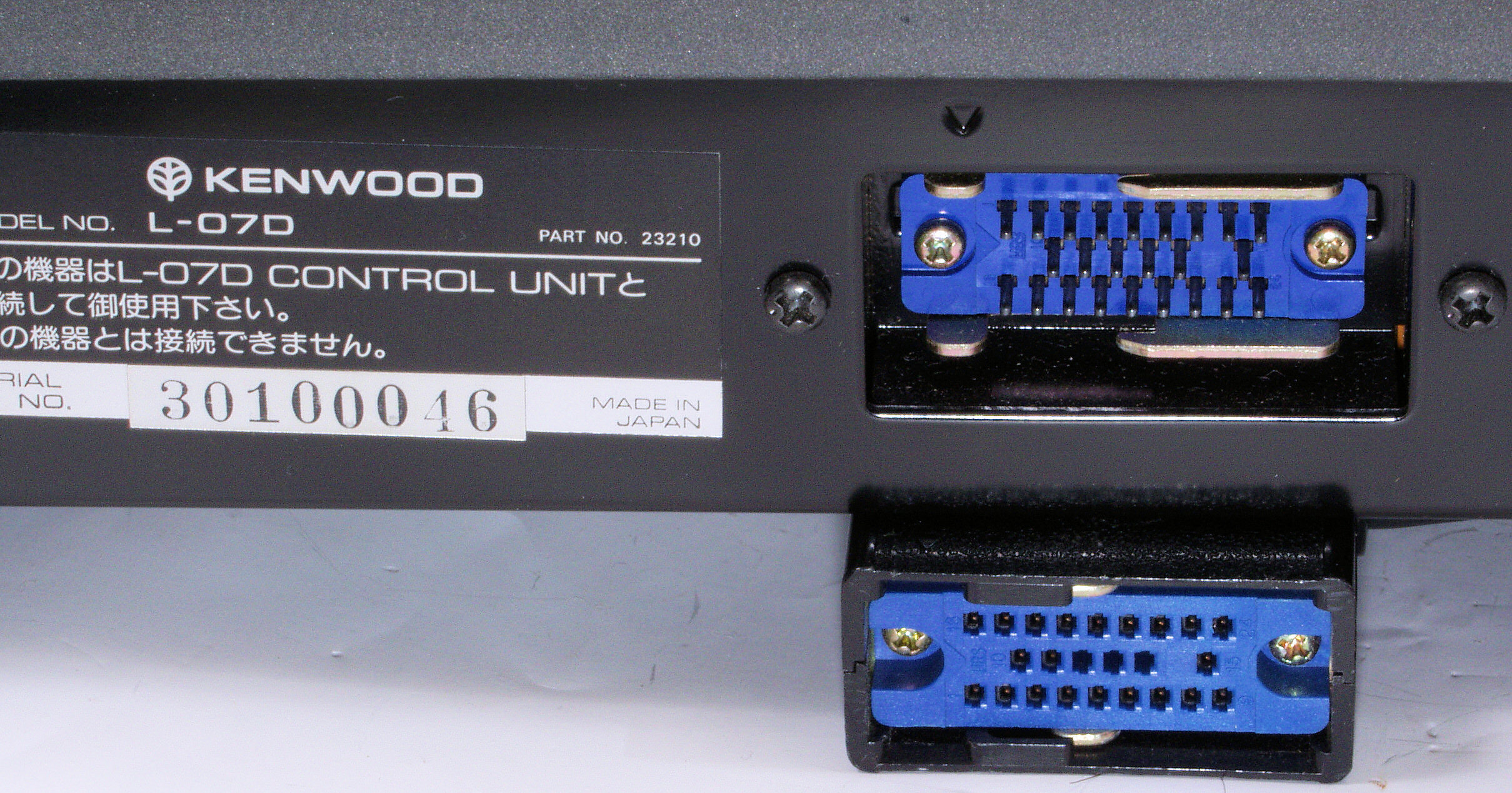

Ａ４２．　点検中　コネクター形状が異なるので、後期型。
Ａ４３．　点検中　コネクター分解・点検・清掃。
Ａ４４．　点検中　付属出力RCAケーブル。
Ａ４５．　点検中　付属出力RCAケーブル、端子拡大。

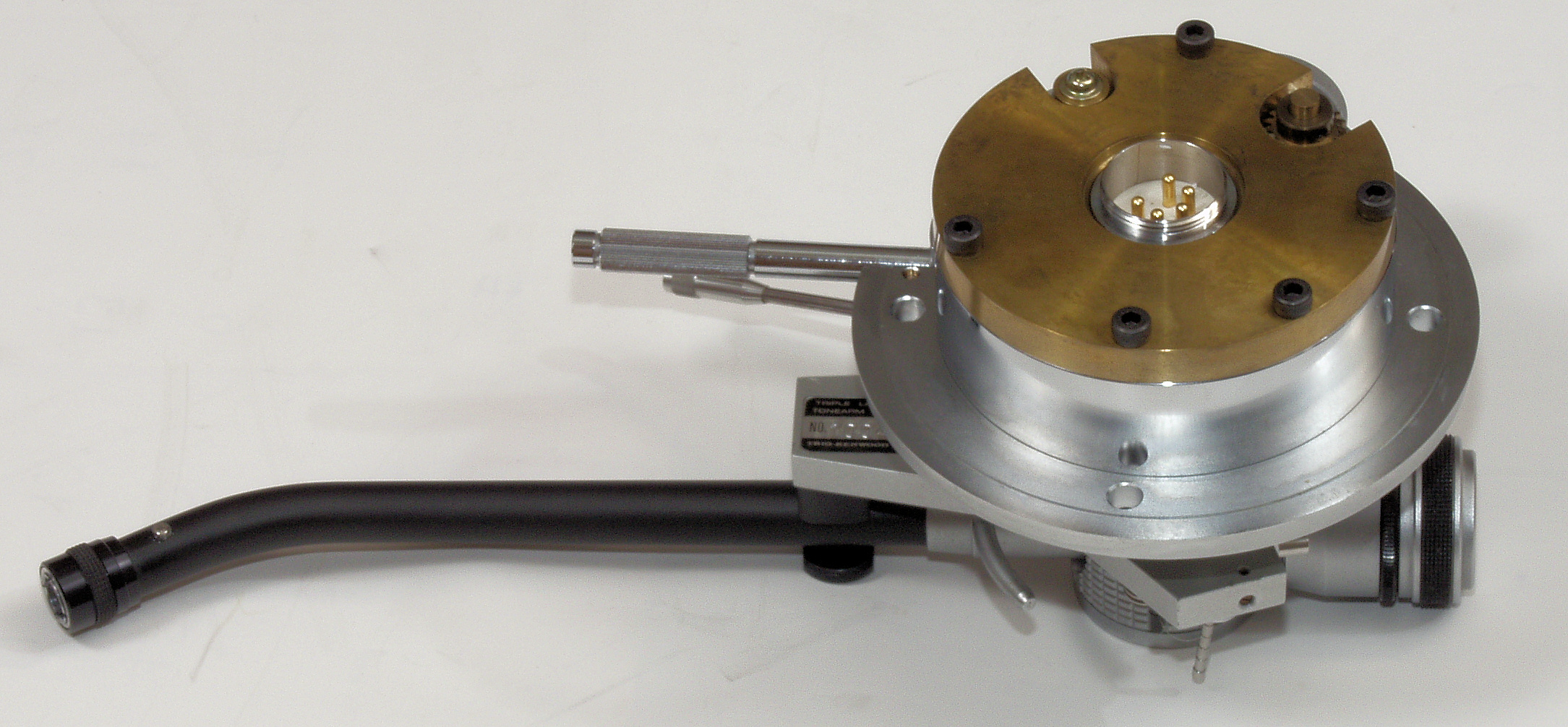

Ａ５１．　点検中　アーム、右から。
Ａ５２．　点検中　アーム、右から、拡大。
Ａ５３．　点検中　アーム、左から。
Ａ５４．　点検中　アーム、左から、拡大。
Ａ５５．　点検中　アーム、下から。
Ａ５６．　点検中　アーム、下右から。
Ａ５７．　点検中　アーム、下左から。

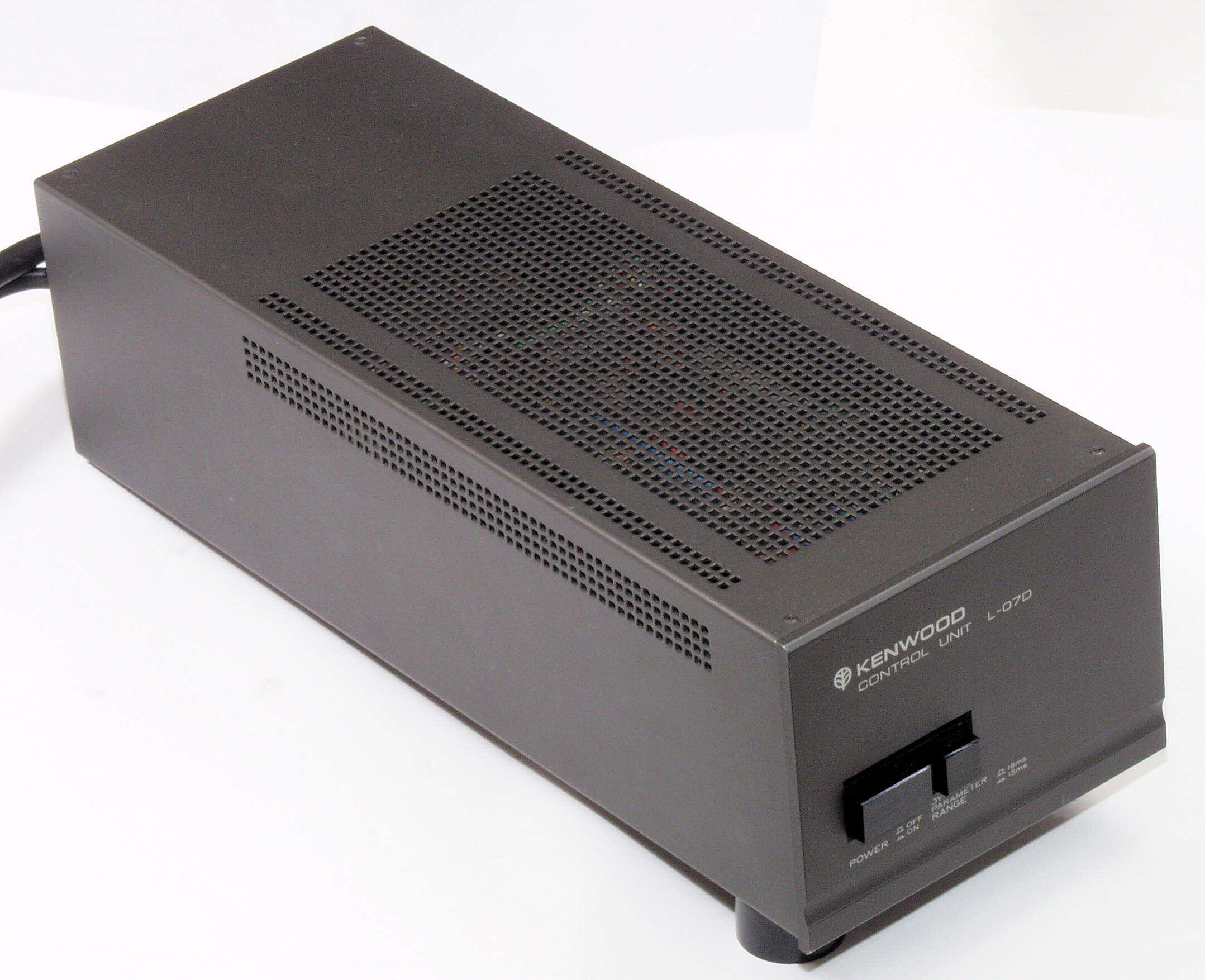

Ａ６１．　点検中　電源・制御部、　上から見る
Ａ６２．　点検中　電源・制御部、　前上から見る
Ａ６３．　点検中　電源・制御部、　前左上から見る
Ａ６４．　点検中　電源・制御部、　後から見る
Ａ６５．　点検中　電源・制御部、　後右上から見る

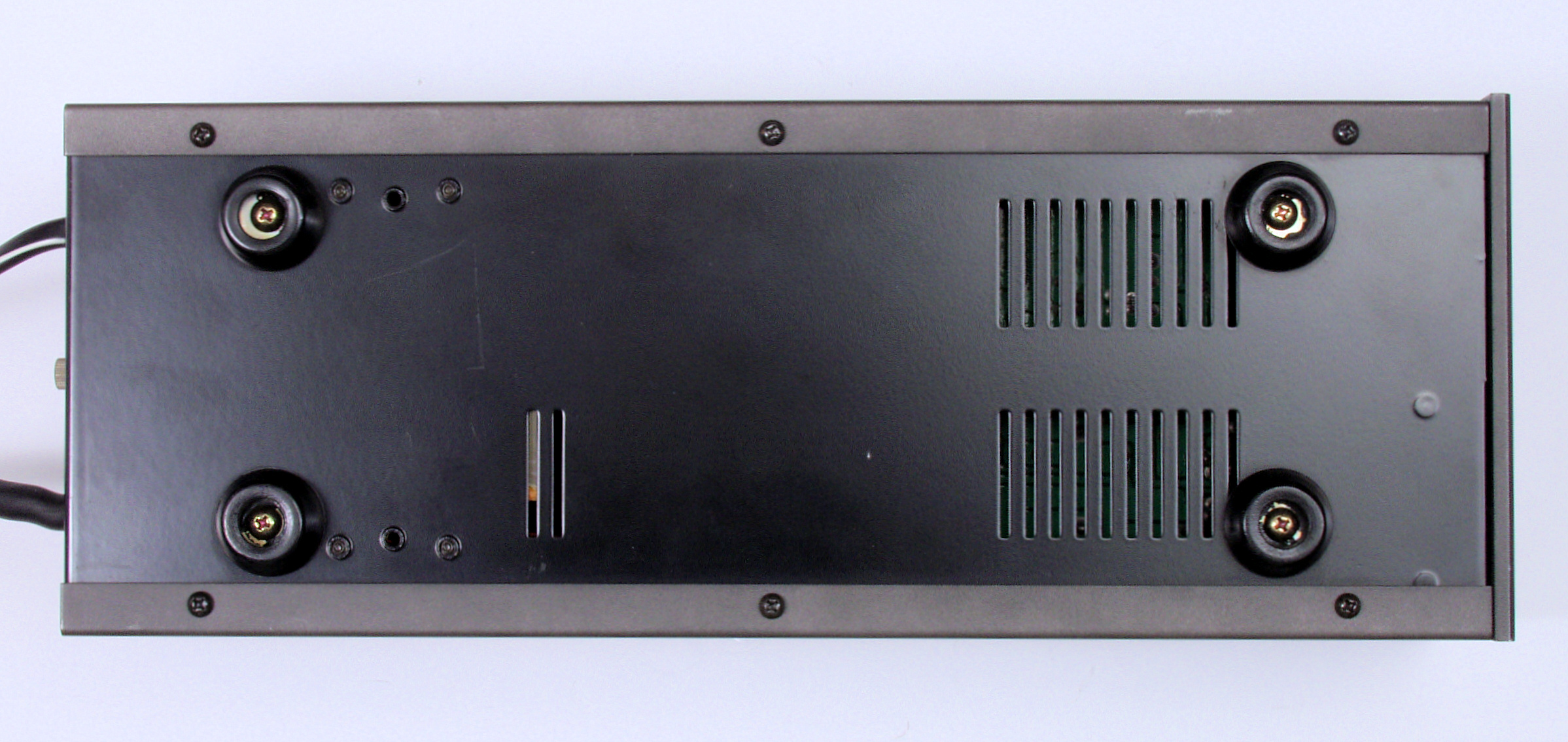

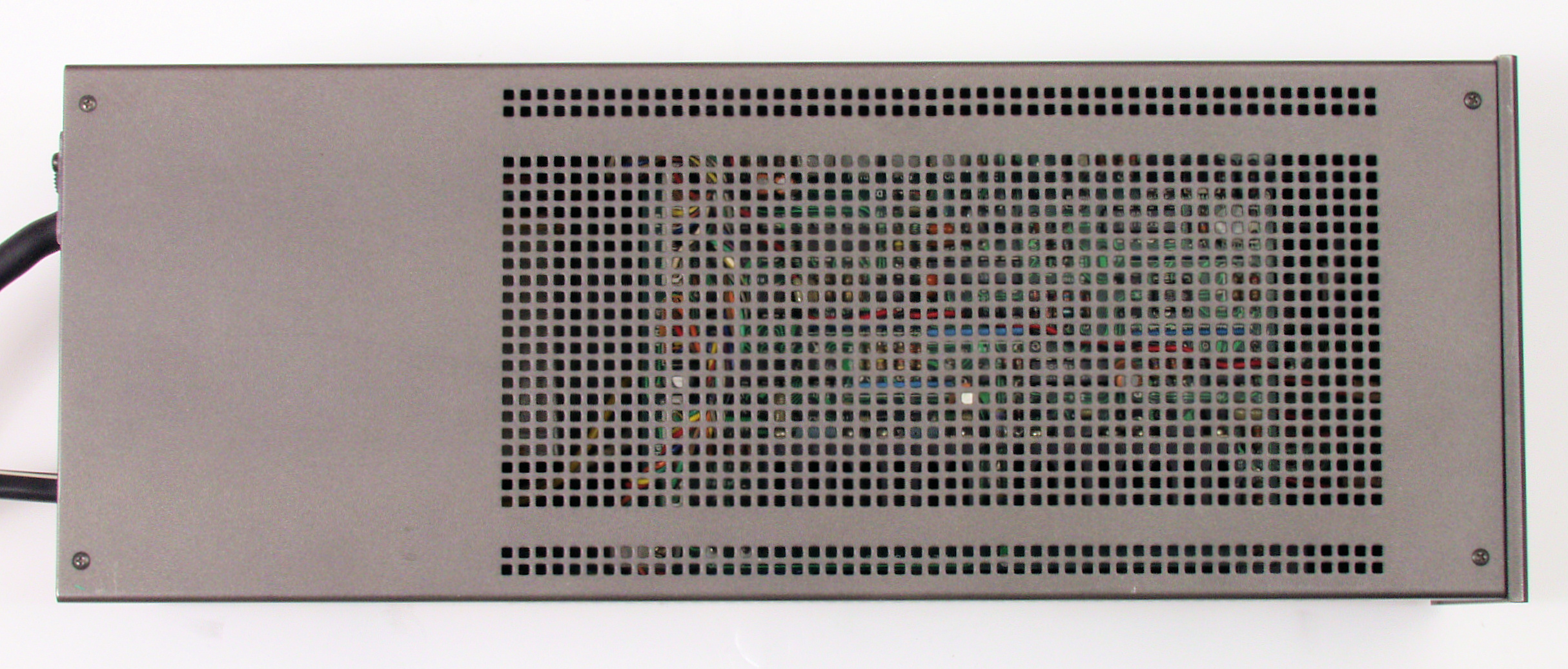

Ａ６６．　点検中　電源・制御部、　下から見る

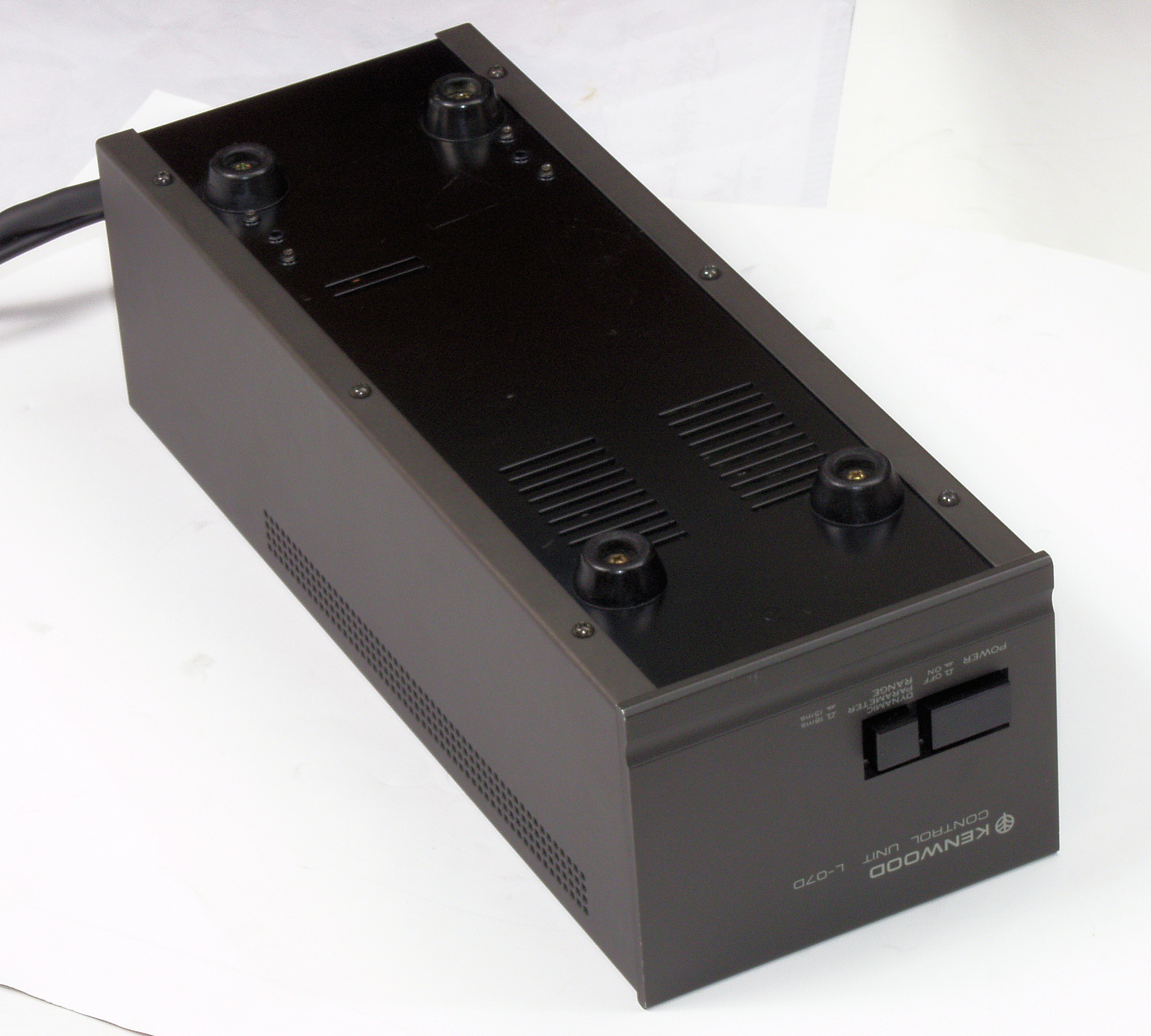

Ａ６７．　点検中　電源・制御部、　前右下から見る
Ａ６８．　点検中　電源・制御部、　後左下上から見る

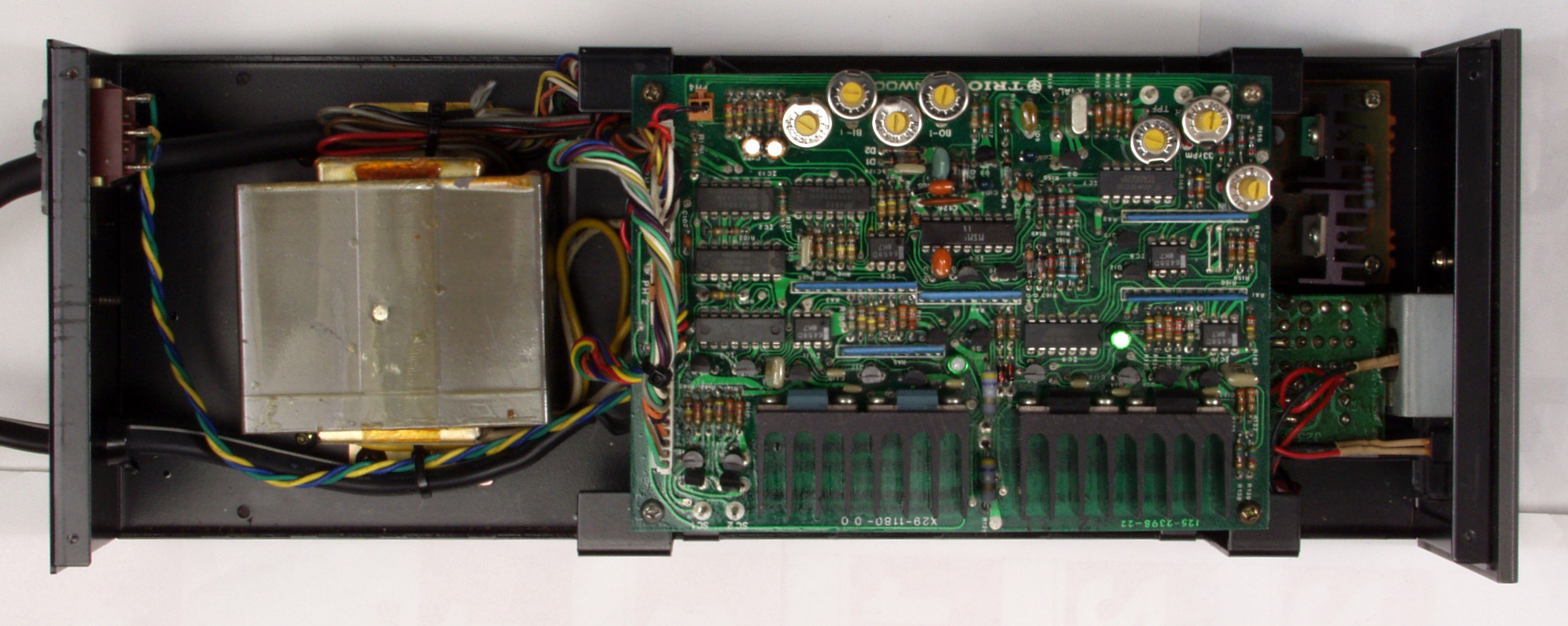

Ａ７１．　点検中　電源・制御部、　ケースを取り、上から見る。
Ａ７２．　点検中　電源・制御部、　右上から見る
Ａ７３．　点検中　電源・制御部、　左上から見る
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　電源定電圧基板
Ｃ１２．　修理後　電源定電圧基板　電解コンデンサー３個交換

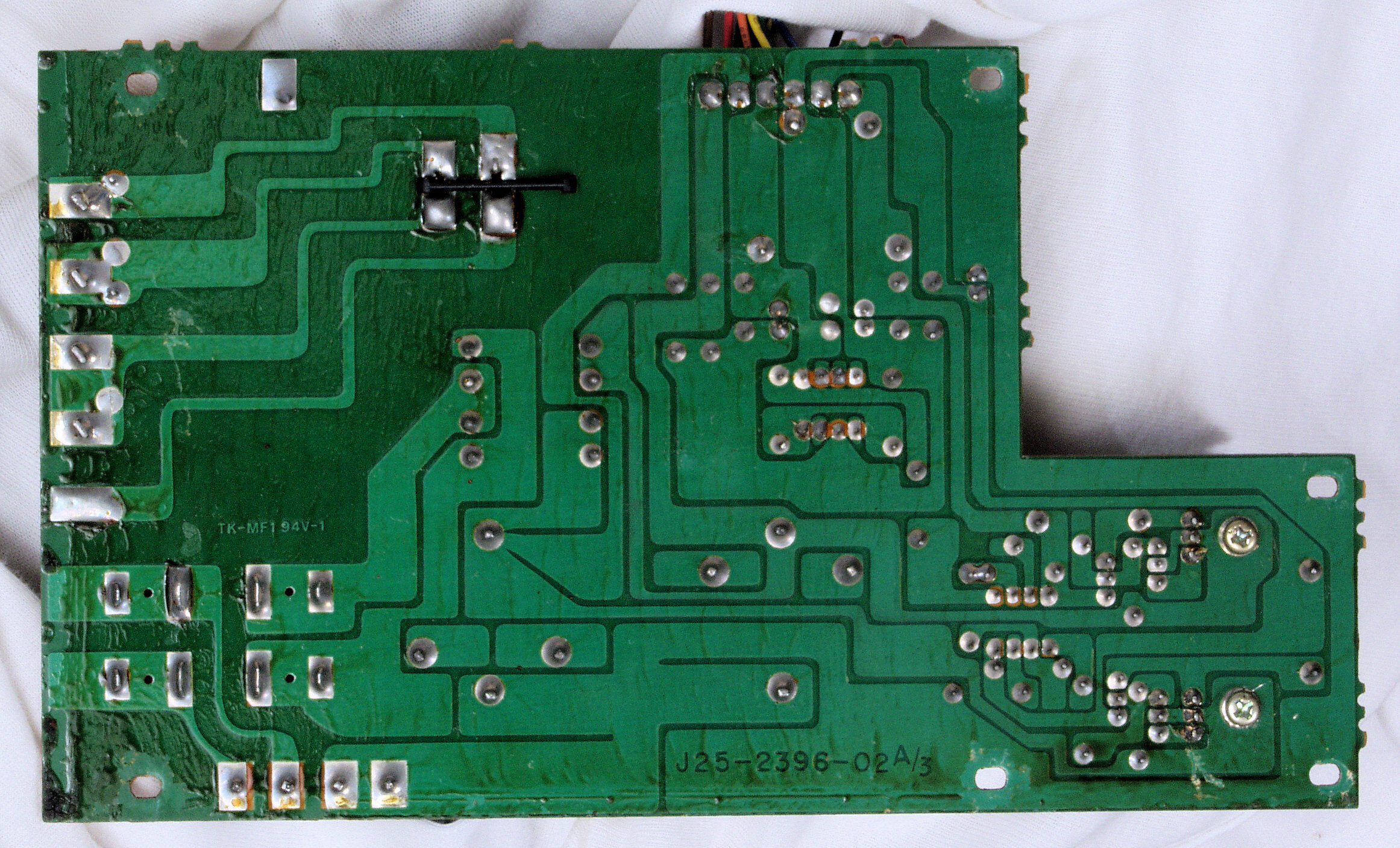

Ｃ１３．　修理前　電源定電圧基板裏
Ｃ１４．　修理（半田補正）後　電源定電圧基板裏
Ｃ１５．　完成電源定電圧基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　電源定電圧基板、　ラッピング
Ｃ２２．　修理（半田補正）後　電源定電圧基板、　ラッピングに半田をしみこませる。
Ｃ２３．　修理前　電源定電圧基板、　ラッピング２
Ｃ２４．　修理（半田補正）後　電源定電圧基板、　ラッピング２に半田をしみこませる。
Ｃ３１．　修理前　制御基板
Ｃ３２．　修理後　制御基板　半固定VR７個、電解コンデンサー５個、フイルムコンデンサー１個交換
Ｃ３３．　制御基板。さらにＴＴＬ−ＩＣ２個、ＯＰ−ＡＭＰ４個交換。余分なフラックスを落として、コート液を塗る。

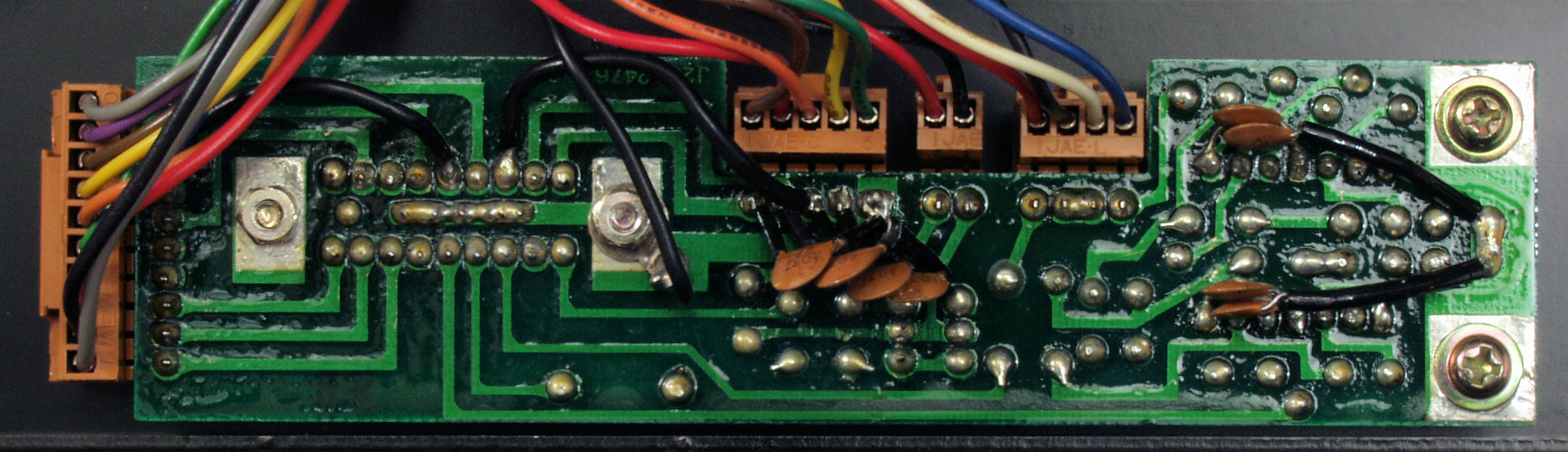

Ｃ３４．　修理前　制御基板裏
Ｃ３５．　修理（半田補正）後　制御基板裏
Ｃ３６．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

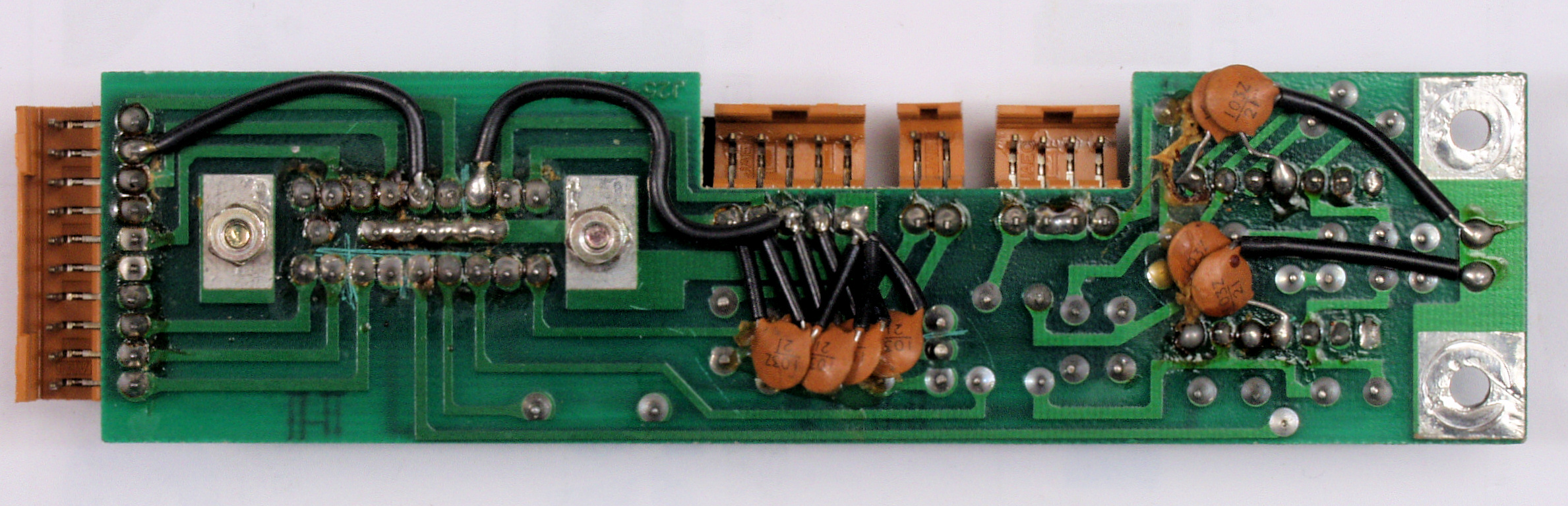

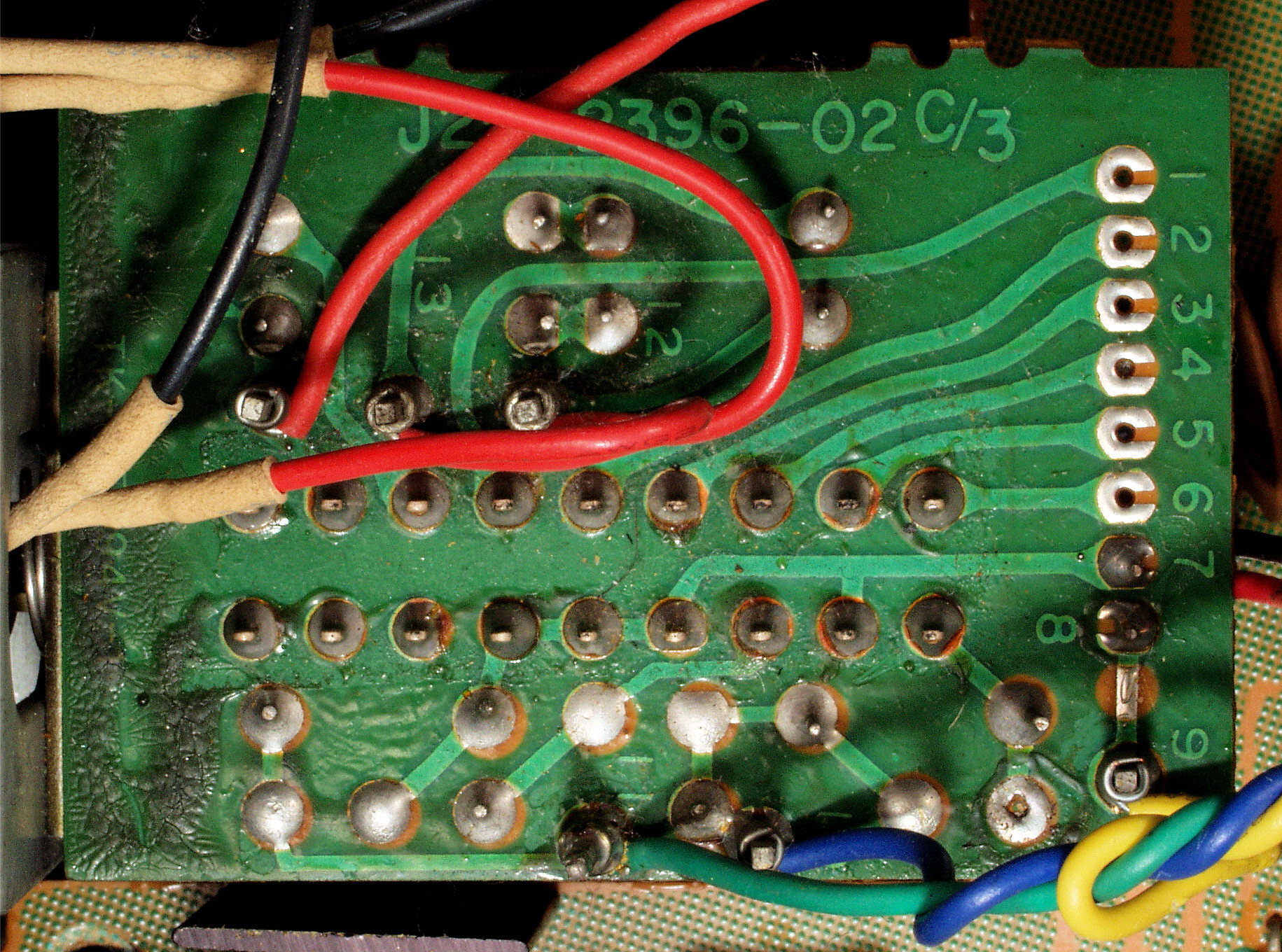

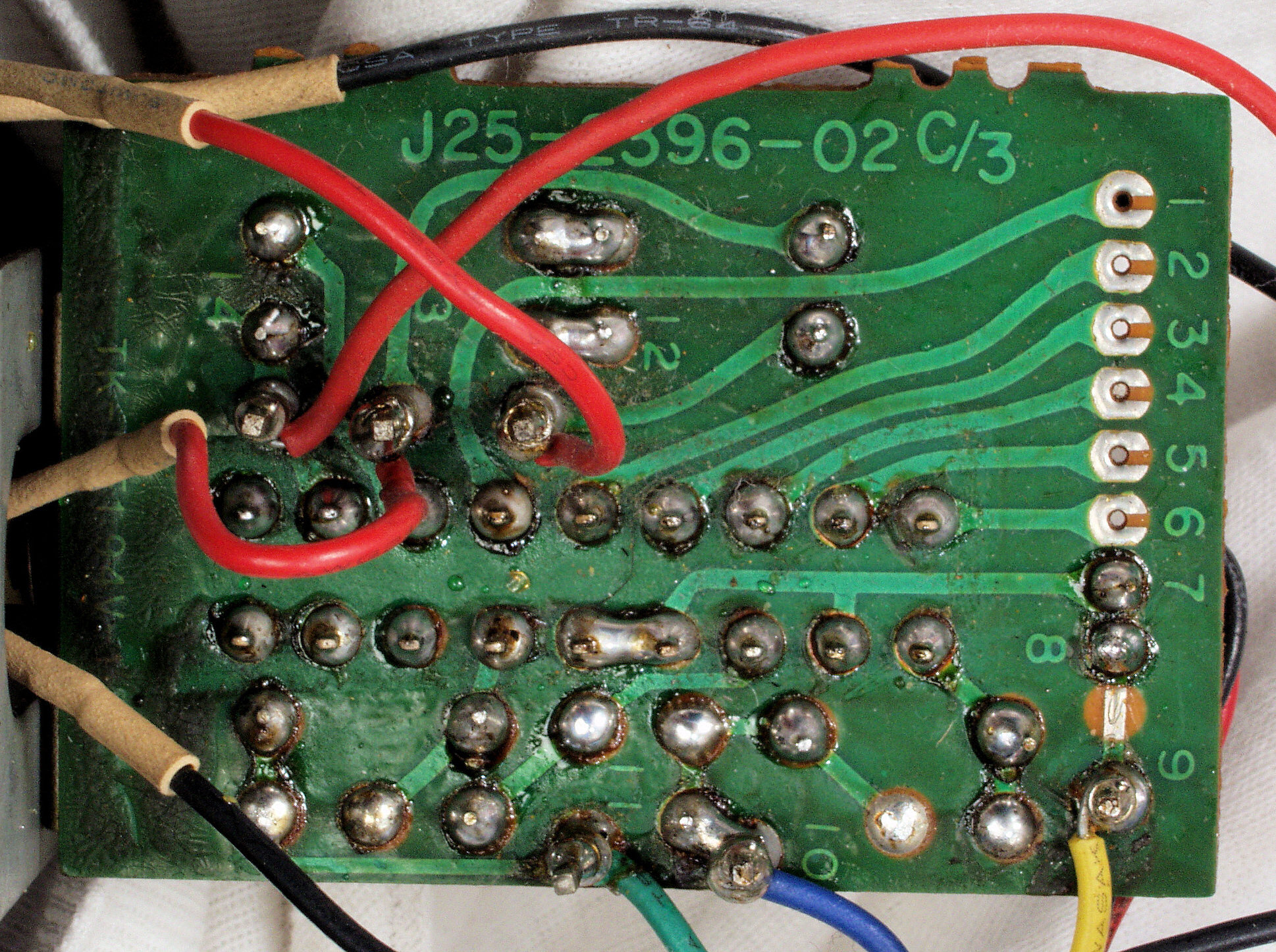

Ｃ４７．　修理前　ＳＷ基板裏
Ｃ４８．　修理（半田補正）後　ＳＷ基板裏
Ｃ４９．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ５１．　修理前　ＳＷ基板裏、　ラッピング
Ｃ５２．　修理（半田補正）後　ＳＷ基板裏、　ラッピングに半田をしみこませる。
Ｃ５３．　修理前　ＳＷ基板裏、　ラッピング２
Ｃ５４．　修理（半田補正）後　ＳＷ基板裏、　ラッピング２に半田をしみこませる。

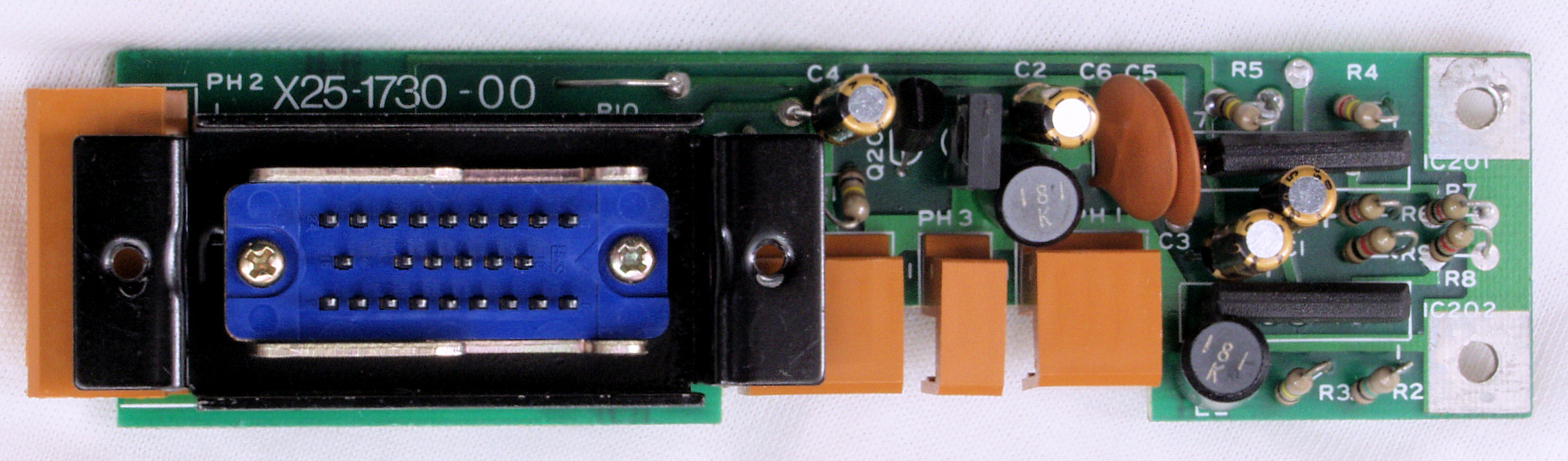

Ｃ６１．　修理前　ＡＭＰ・コネクター基板

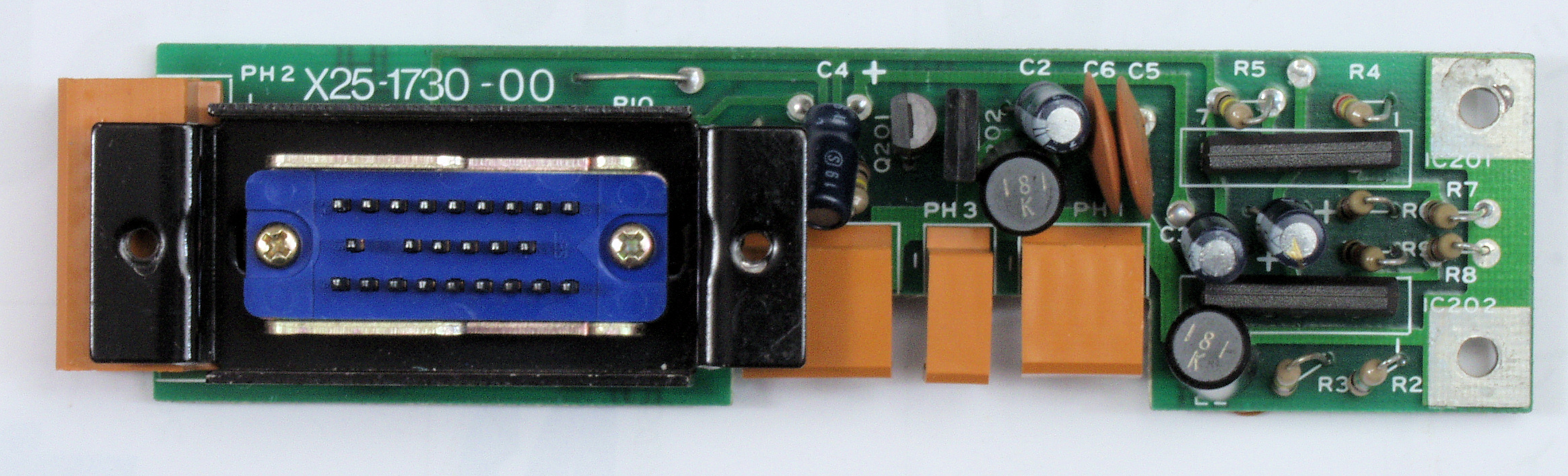

Ｃ６２．　修理後　ＡＭＰ・コネクター基板　電解コンデンサー４個交換
Ｃ６３．　修理前　ＡＭＰ・コネクター基板裏
Ｃ６４．　修理（半田補正）後　ＡＭＰ・コネクター基板裏
Ｃ６５．　完成ＡＭＰ・コネクター基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ７１．　修理中　ブレーキ分解・点検・清掃・給油
Ｃ８１．　修理中　モーター上から見る
Ｃ８２．　修理中　モーター下から見る
Ｃ８３．　修理中　モーター分解・点検・清掃・給油
Ｃ８４．　修理中　回転センサー（発電機）＝ＦＧコイル。
Ｃ８５．　修理中　回転センサー（発電機）＝ＦＧコイル。
Ｃ８６．　修理後　回転センサー（発電機）に絶縁コートを塗る。
Ｃ８７．　修理中　軸受けにグリス（オイル）が殆ど無い！
Ｃ８８．　修理中　軸受けにグリス（オイル）が殆ど無い２！

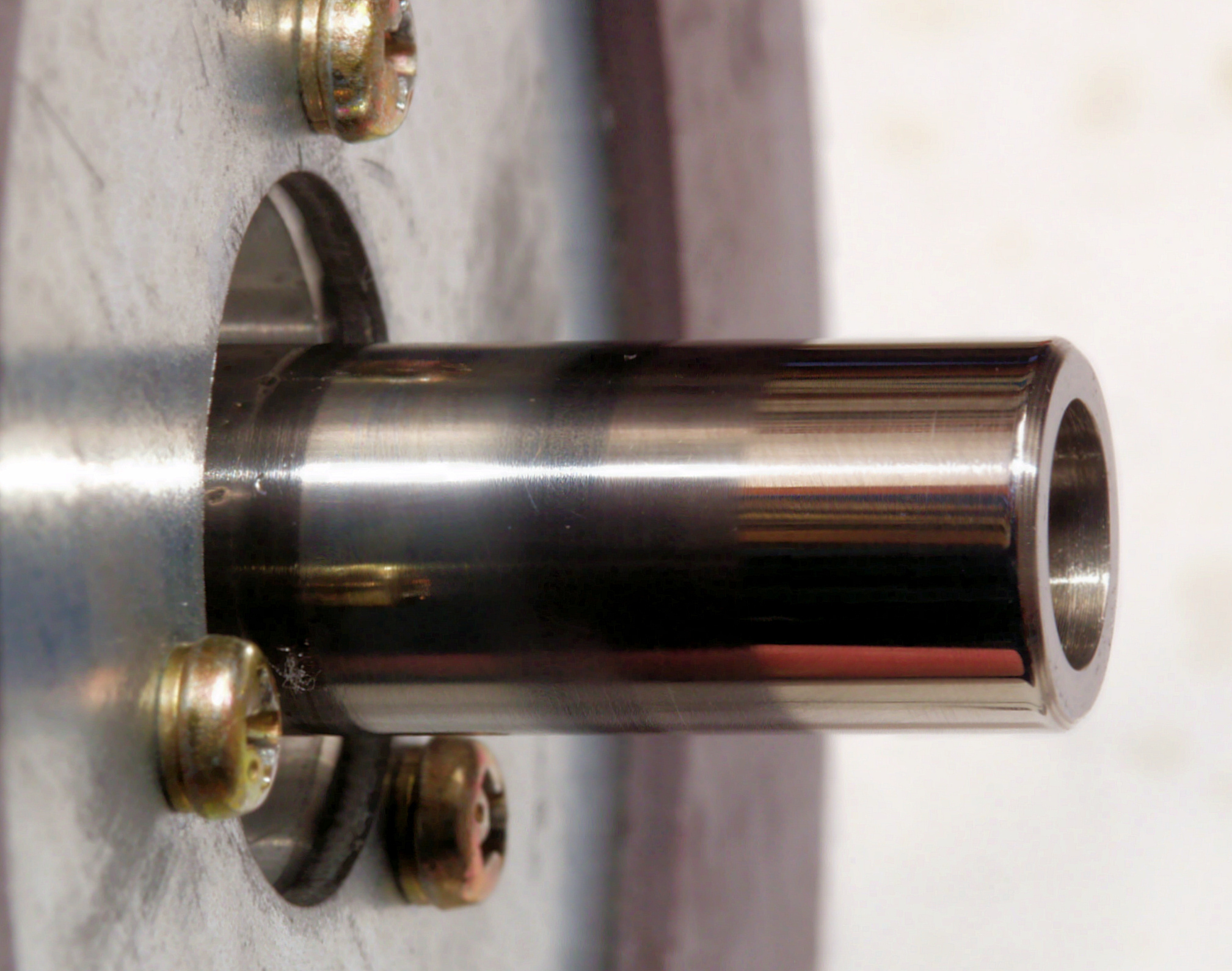

Ｃ８９．　修理中　軸に変色有り！

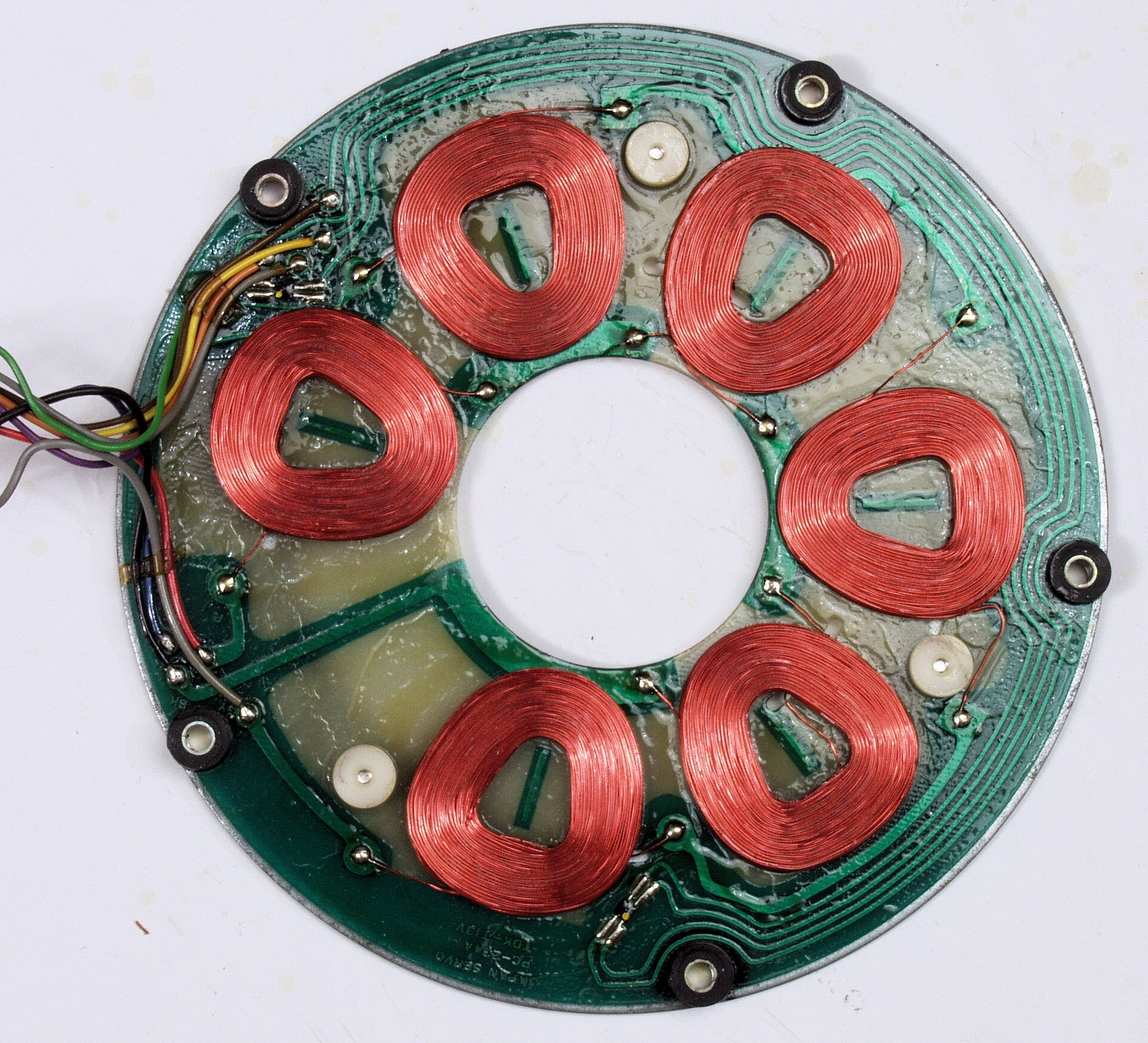

Ｃ９１．　修理前　フィールドコイル。
Ｃ９２．　修理後　フィールドコイル、絶縁コーテイングで押さえる。

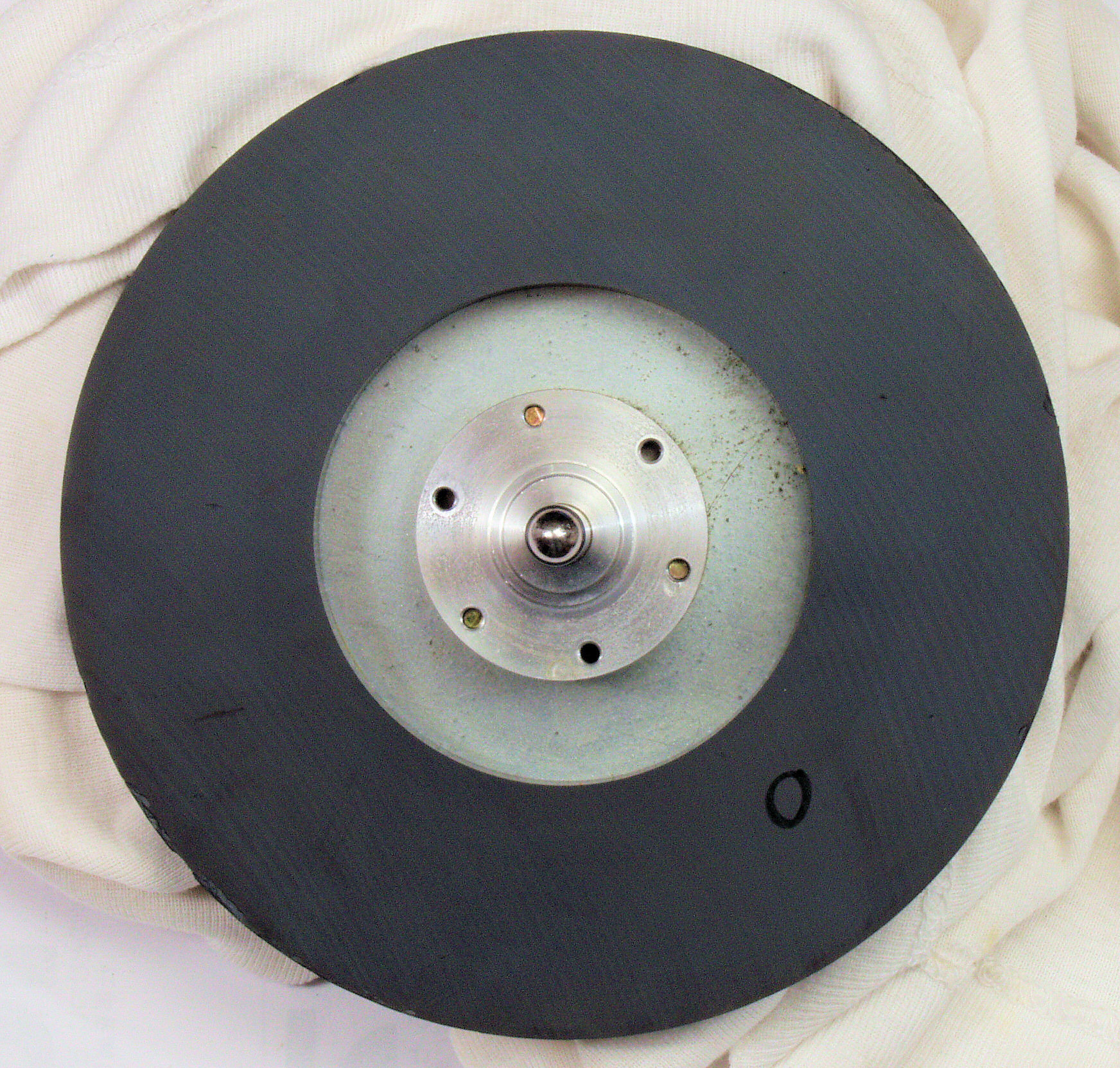

ＣＡ１．　修理前　回転子下磁石。
ＣＡ２．　修理前　回転子上磁石。
ＣＡ３．　修理前　軸受けと受け玉、グリス（オイル）が殆ど無い！
ＣＣ１．　修理中　前右足の点検・清掃・給油
ＣＣ２．　修理中　前左足の点検・清掃・給油
ＣＣ３．　修理中　後右足の点検・清掃・給油
ＣＣ４．　修理中　後左足の点検・清掃・給油

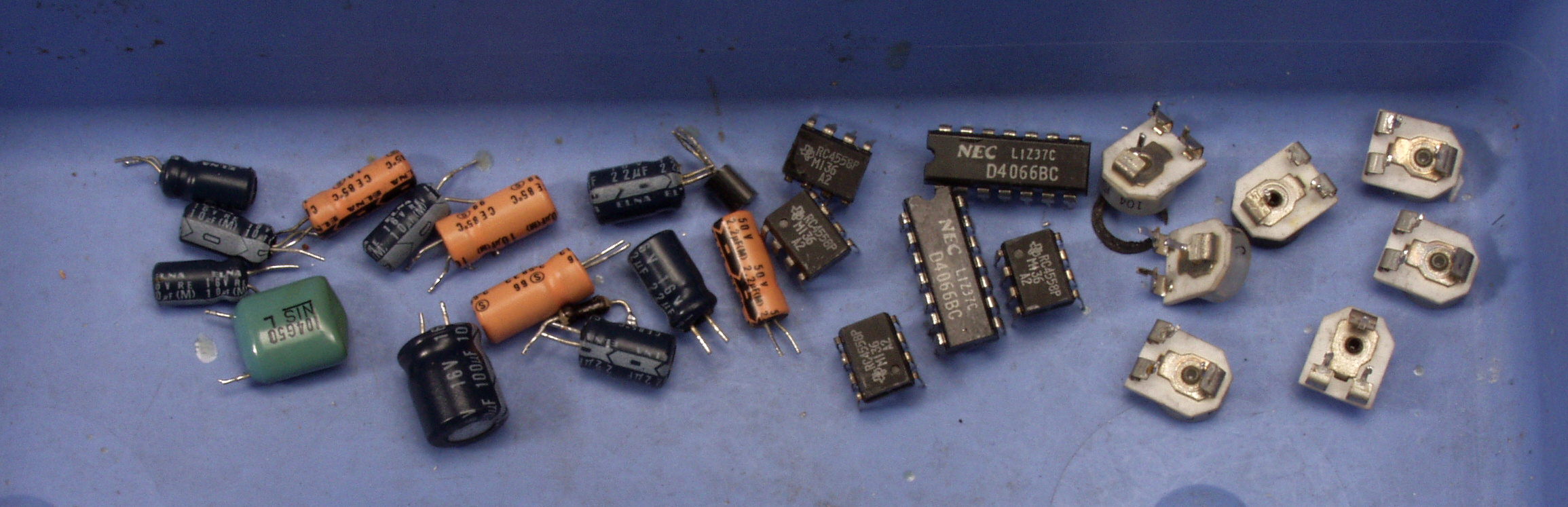

ＣＤ．　交換部品
ＣＥ１．　修理前　電源・制御部
ＣＥ２．　修理後　電源・制御部
ＣＥ３．　修理前　電源・制御部、　右上から見る
ＣＥ４．　修理後　電源・制御部、　右上から見る
ＣＥ５．　修理前　電源・制御部、　左上から見る
ＣＥ６．　修理後　電源・制御部、　左上から見る
ＣＨ１．　モータ固定する
ＣＨ２．　タンテーブル取り付け
ＣＨ３．　ステンレス製スタビライザー取り付けて完成
Ｅ．　調整・測定
Ｅ１．　調整・測定　　
Ｅ２．　３３回転、ストロボ
Ｅ３．　４５回転、ストロボ
F．　デジタルオシロで最終計測・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

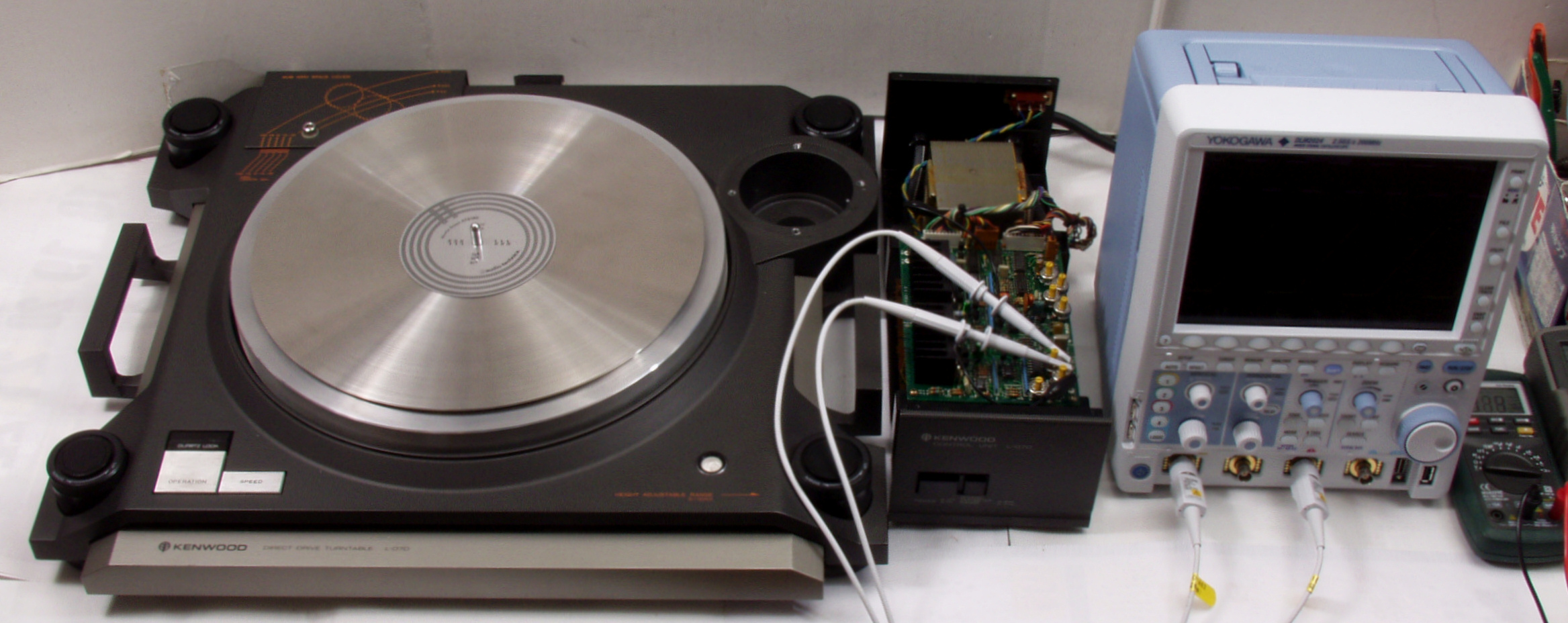

F１．　左のデジタルオシロはデモで拝借 ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４
F２１．　４５回転駆動電流波形
F２２．　３３回転駆動電流波形
F３１．　４５回転ＰＬＬ制御波形
F３２．　３３回転ＰＬＬ制御波形

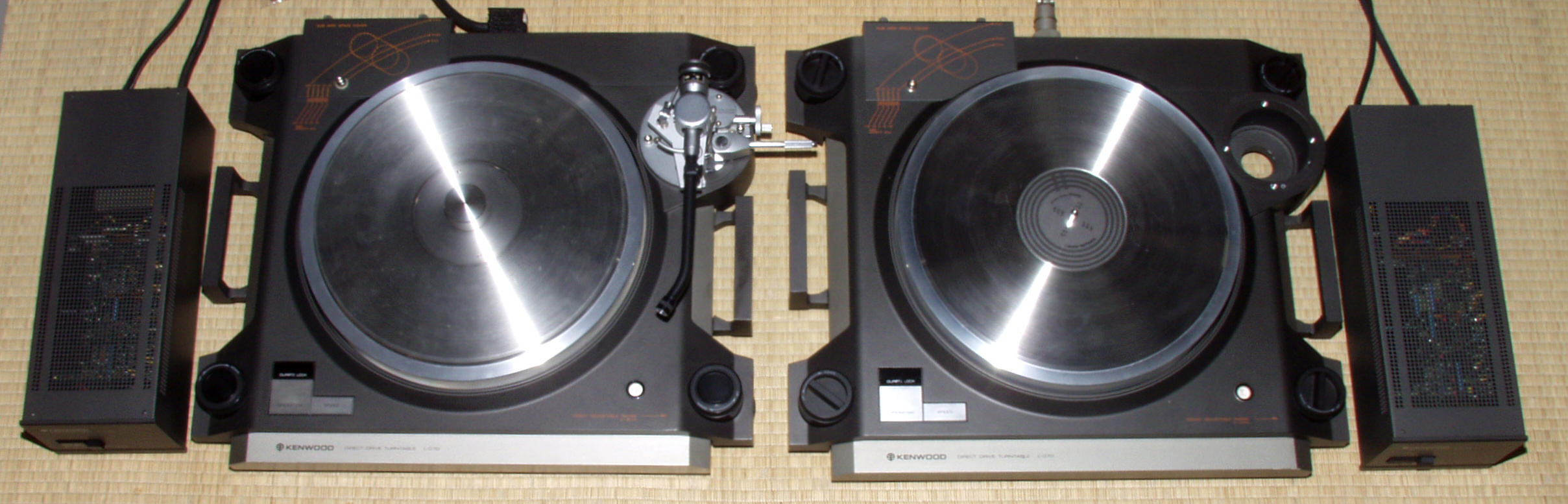

Ｅ４．　　完成２４時間エージング、右はＬ−０７Ｄ　２台目
Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（マニアルより）　
型式 ダイレクトドライブターンテーブル　Ｌ−０７Ｄ
フォノモーター部
駆動方式 ダイレクトドライブ
モーター クォーツPLLリバーシブルサーボスロットレスDCモーター
最大トルク 2.5kg・cm以上（電子ブレーキ内蔵）
ターンテーブル 直径33cmアルミダイキャスト＋ジュラルミン複合構造、重量2.9kg
ターンテーブルシート 非磁性体（サス303）ステンレス2.6kg
慣性モーメント 1.025ton・cm2（ターンテーブルシート含む）
回転数 33 1/3、45rpm
ワウフラッター 0.01％以下（ロータリーエンコーダー）
0.004％以下（FG直読法）
0.016％以下（WRMS）
SN比 94dB（DIN-B）
65dB（JIS）
トランジェント負荷特性 0.00015％以下（400Hz、33 1/3、20g・cm負荷）
0.00008％以下（1kHz、33 1/3、20g・cm負荷）
定常負荷特性 0％（針圧120gまで）
起動特性/停止特性 2.5秒以内
回転数偏差 0％（測定限界外）
時間ドリフト 0％（測定限界外）
温度ドリフト 0％（測定限界外）
電源電圧特性 ０％（±10V）
トーンアーム部
型式 スタティックバランスユニバーサルタイプJ字型アーム
アーム実効長 245mm
オーバーハング 15mm
トラッキングエラー +2゜26'〜、-1゜11'〜、+1゜48'（センターから50mm〜150mm）
針圧可変範囲 0〜2.0g（0.1gステップ）
適用カートリッジ重量 0〜9g（付属シェル使用時）
9g〜22g（サブウェイト使用時）
適用カートリッジ重量 10g〜34g
付属シェル カーボンファイバー積層ヘッドシェル12g
アーム高さ調整 6mm
総合特性
付属機構 スタティック型アンチスケーティング
ヘリコイド方式アーム高さ調整
コレットチャック方式アームロック
大型アームコネクター（ロックナットつき）
リッツ2芯シールドオーディオコード
無反動オイル式アームエレベーション
電源 AC100V、50Hz/60Hz
消費電力 10W（電気用品取締法）
寸法／重量／価格
外形寸法 本体=幅555×高さ160×奥行470mm
　　　　幅555×高さ160×奥行489mm（最大外形寸法、1982年記載）
電源、コントロールユニット=130（幅）×110（高さ）×356（奥行）mm
重量 本体=33kg
　　　　33.8kg（最大外形寸法、1982年記載）
電源、コントロールユニット=4.1kg
価格 \380,000（1979年発売）
\450,000（1982年頃）
