QUAD�U．　９台目修理

テープは識別印　同時修理　QUAD�U．　１０台目　MusicReference　ＲＭ−５．　２台目　２０２１／３／１２到着　５／１５ユーザー都合で返却

A．　修理前の状況 QUAD�Uパワーアンプを使用しています。 ２０年前に限定発売された金色の製品です。 １５年前に新品で購入し、今年２月まで聴いていました。 これまでに出力管は３回、整流管は２回、プリ管は１回交換しました。 その他の部品はこれまで交換したことがなく、メンテナンスも一度も行っていません。 ２月にブーンというかなり大きな音の後、プシューという何か破裂したような音がしました。 しばらく焦げ臭いがしていました＝９台目。 すぐに電源を切り、これ以降は電源を入れていません。 長い間使っていた思い入れのあるアンプなのですが修理は可能でしょうか。 B．　原因 整流管不良により、出力トランス層間短絡、電源トランス焼損。 Ｔ．　電源トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 ＴＯ．出力トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 ＴＰ．消費電力測定。 無負荷時の消費電力測定。 Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

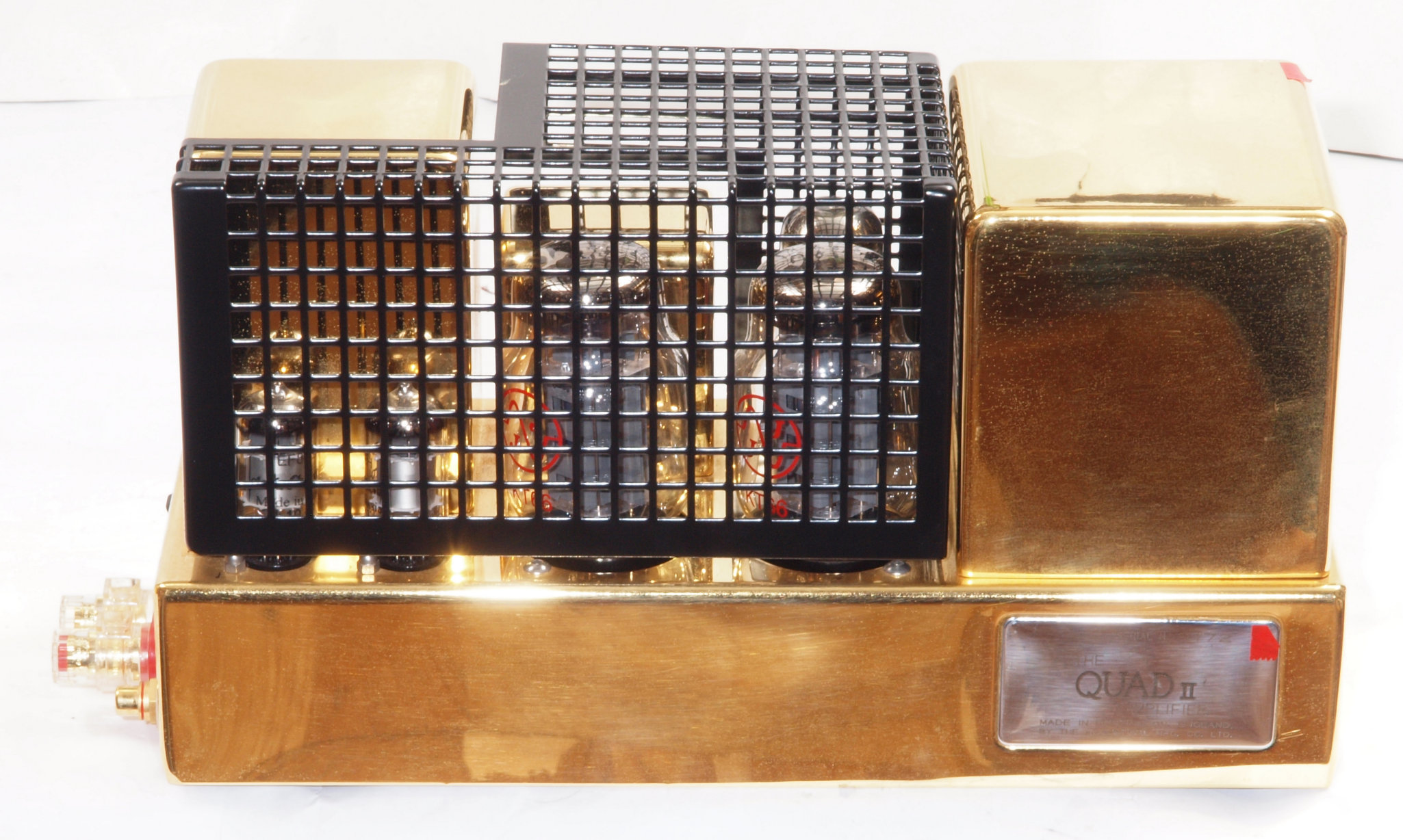

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　前から見る。

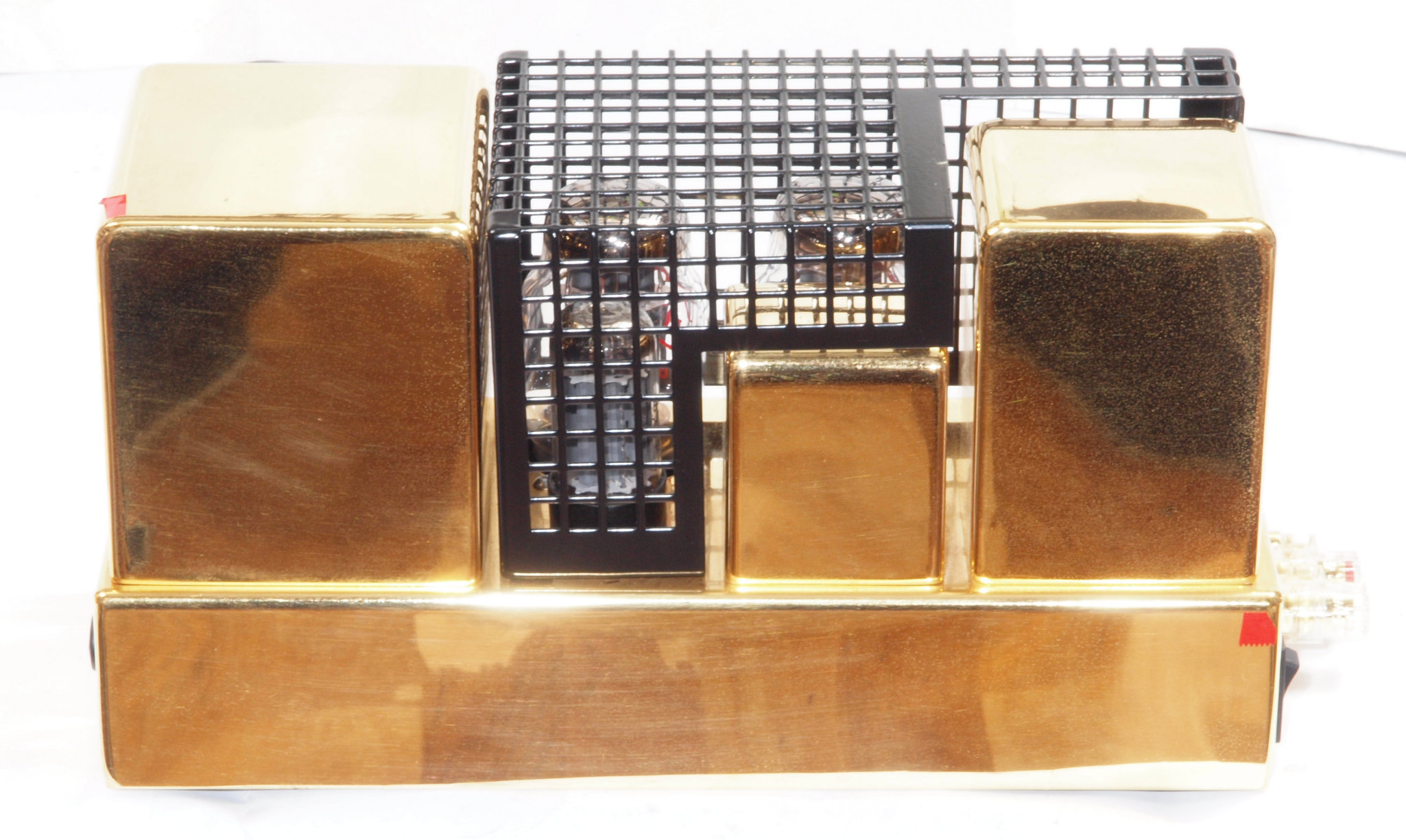

Ａ１２．　点検　後から見る

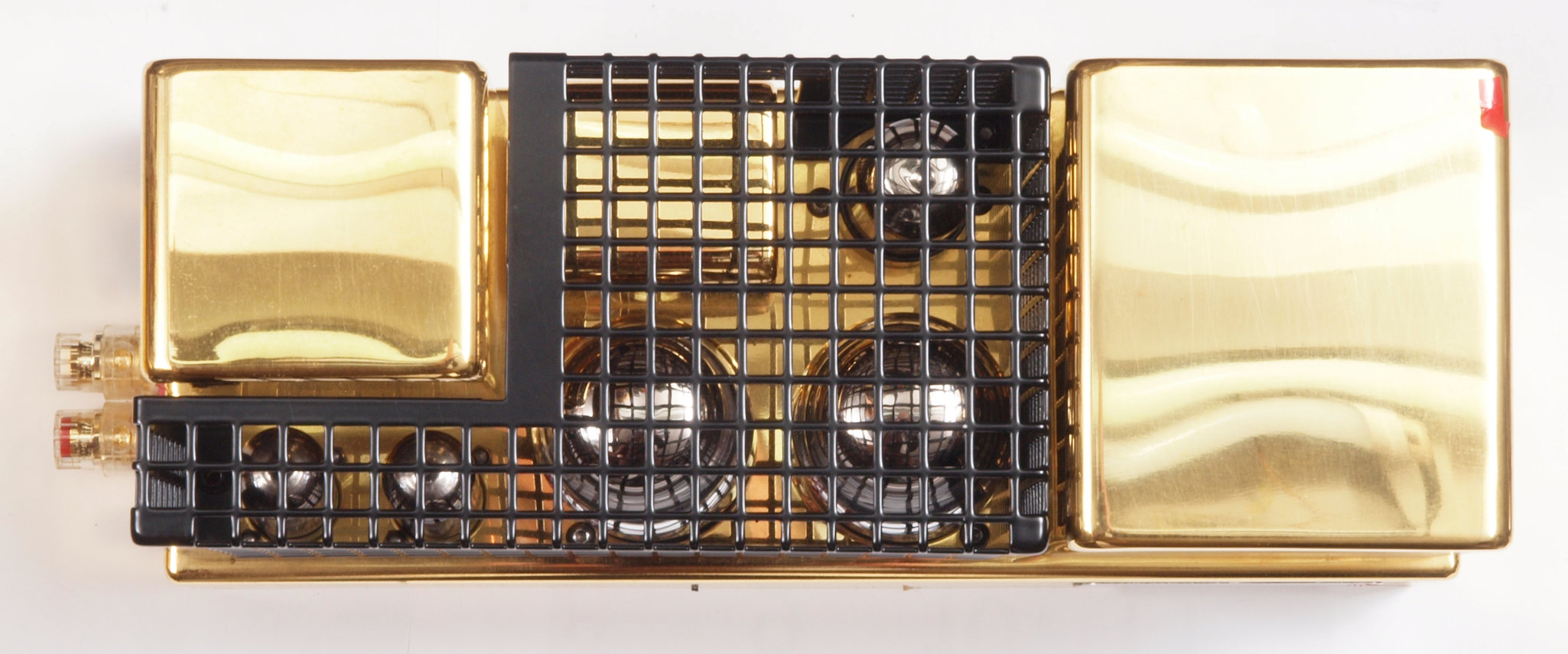

Ａ１３．　点検　上から見る

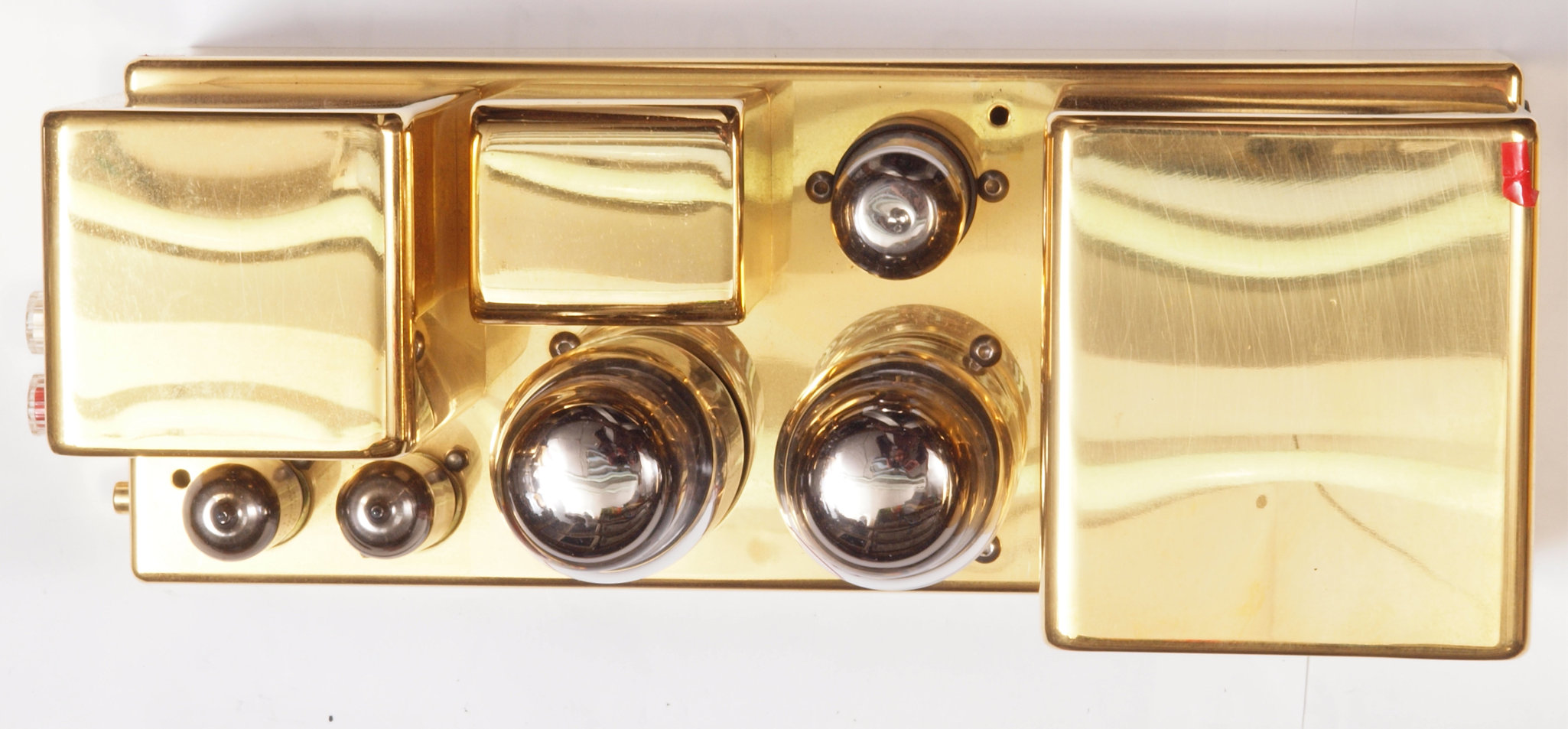

Ａ１４．　点検　シールドを取り、上から見る

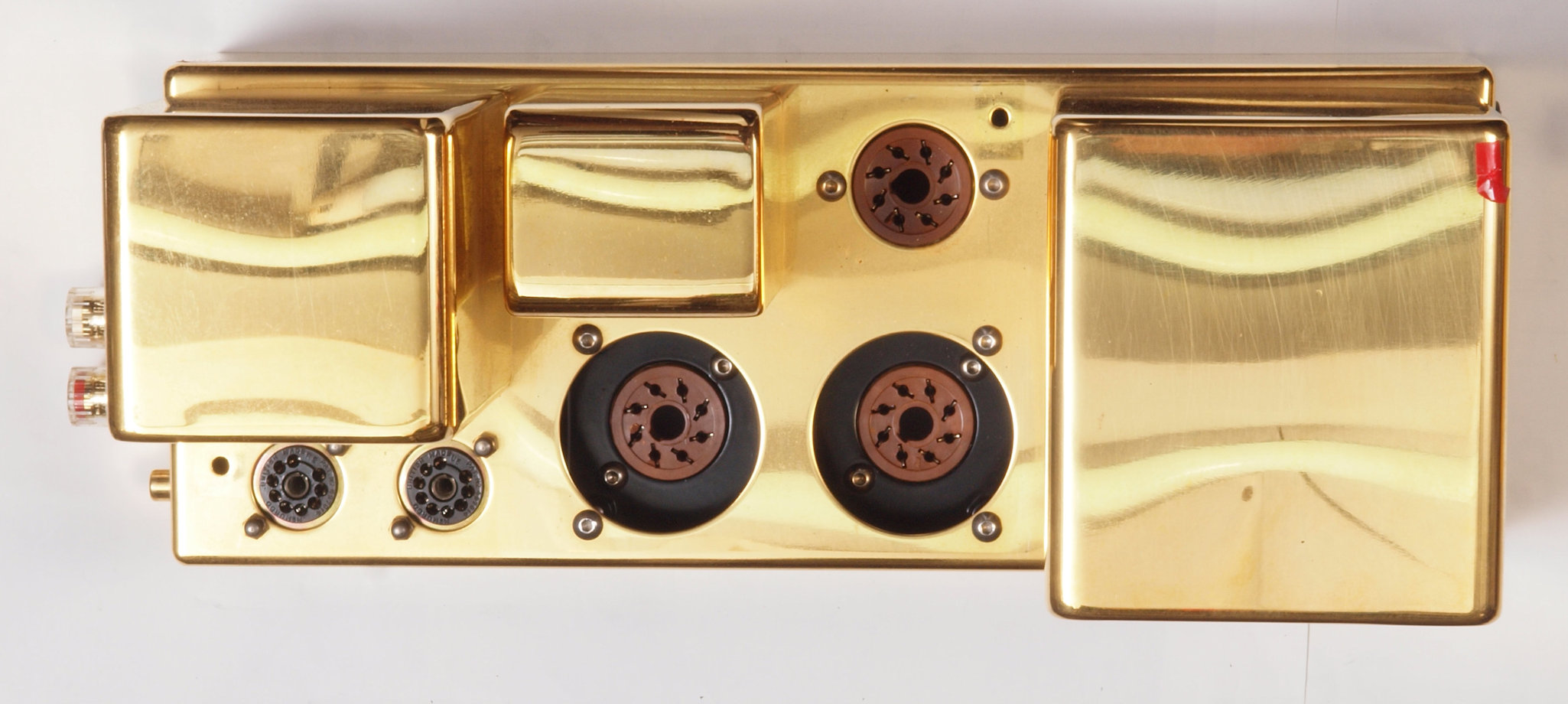

Ａ１５．　点検　真空管を抜き、上から見る

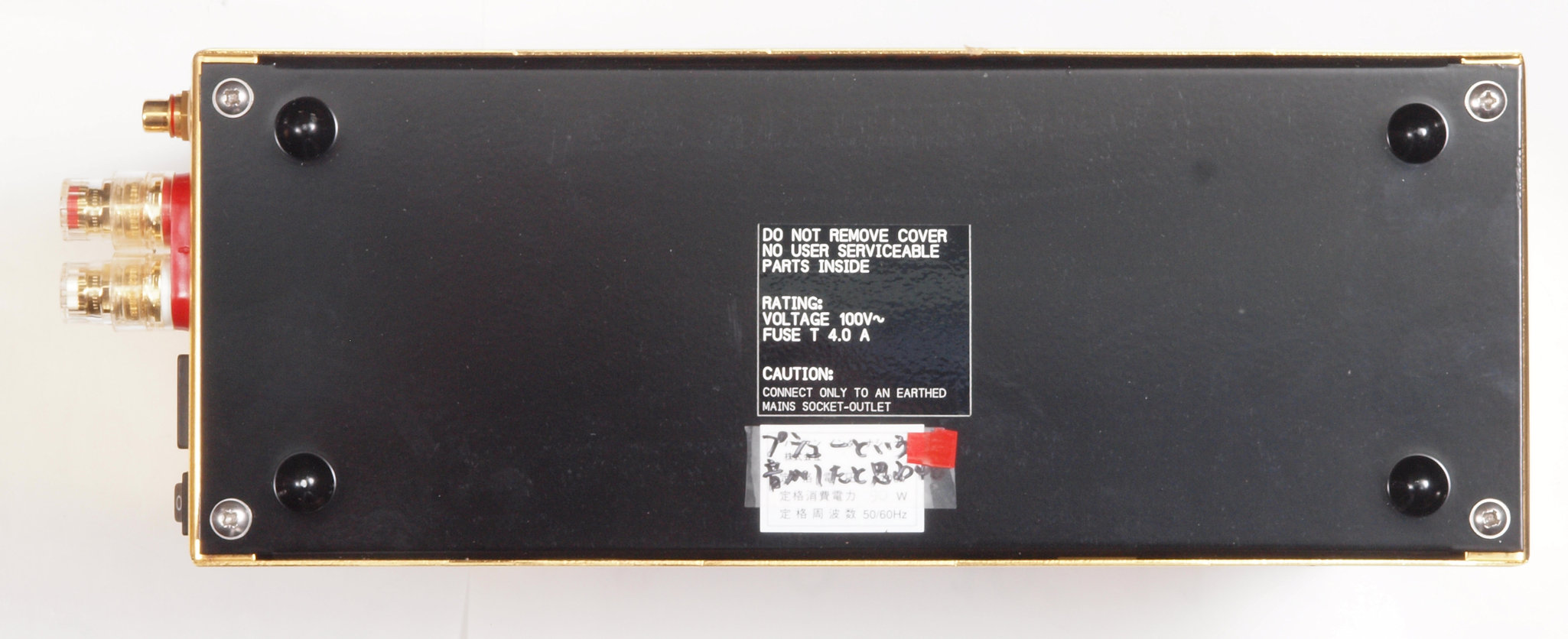

Ａ１６．　点検　下から見る

Ａ２１．　付属真空管。　左から　９台目ＥＦ８６、２本目ＥＦ８６、１０台目ＥＦ８６、２本目ＥＦ８６。

Ａ２２．　付属真空管。　左から　９台目ＫＴ６６、２本目ＫＴ６６、１０台目ＫＴ６６、２本目ＫＴ６６。

Ａ２３．　付属真空管。　左から　９台目５ＡＲ４、１０台目５ＡＲ４。

Ｔ．　電源トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　電源トランス点検。　左の電源装置で電圧、電流で測定する。　入力ＡＣ２０Ｖ、３Ａ。１次側完全に焼損短絡。

ＴＯ１．　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　　　　　　　　　　　　　　　８ΩSP出力端子へ１ｋＨｚ５．０Vを入力し、各巻線電圧を測る。ＳＰ出力巻き線層間短絡。 測定値は左から、周波数計＝１．０１２ｋHz、８ΩSP出力端子への入力電圧＝２．３５６V−１０台目は５Ｖに表示される。 　　　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝４．８７０Ｖ。 　　　　　　ＫＴ６６プレート巻線電圧＝２１．７５Ｖ、ＫＴ６６プレート巻線電圧＝２１．６０Ｖ、

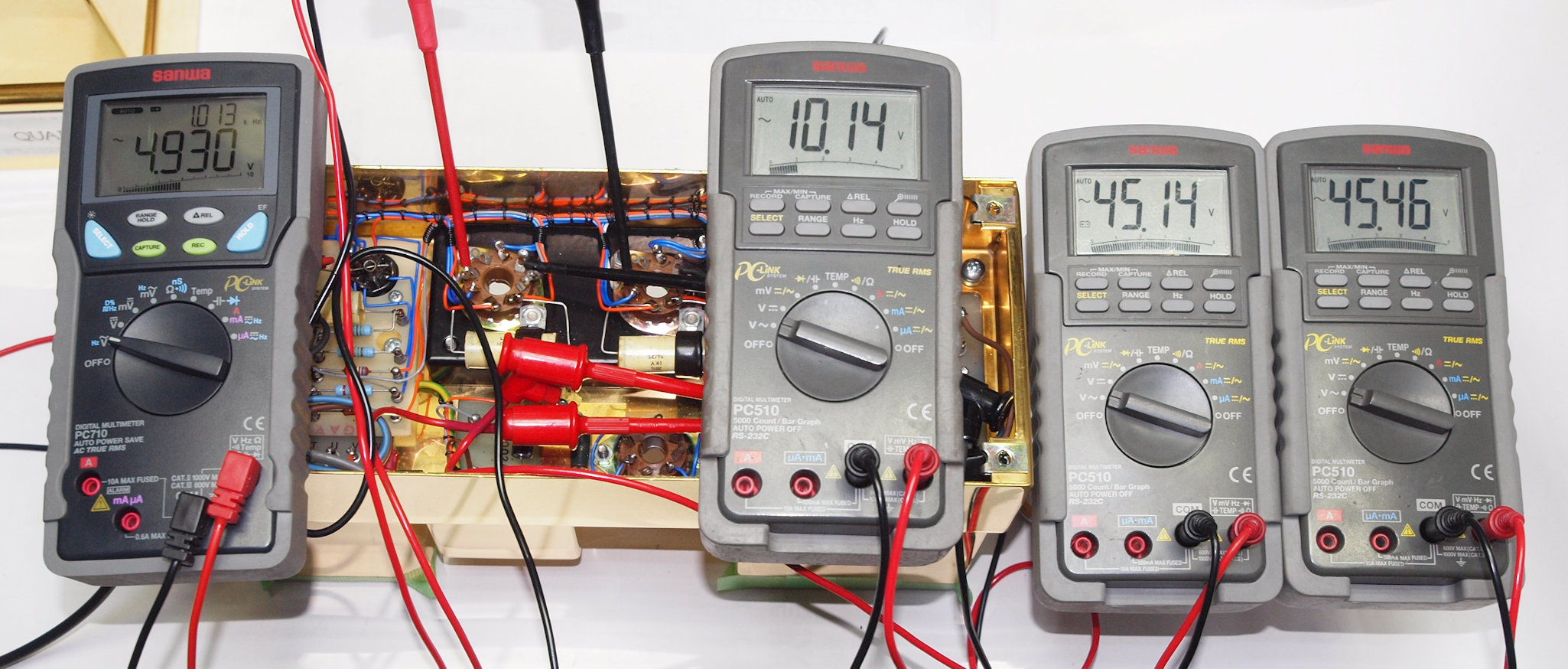

ＴＯ２．　出力トランス点検。８ΩSP出力端子へ１．０１３ｋＨｚ４．９３０Vを入力し、各巻線電圧を測る、強引に５Ｖに上げる。 測定値は左から、周波数計＝１．０１３ｋHz、８ΩSP出力端子への入力電圧＝４．９３０V 　　　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝１０．１４Ｖ。 　　　　　　ＫＴ６６プレート巻線電圧＝４５．１４Ｖ、ＫＴ６６プレート巻線電圧＝４５．４６Ｖ。

ＴＰ１．　９台目のＫＴ６６使用消費電力測定、使用ＡＭＰは１０台目。 左の電源装置で電圧、電流で測定する。　入力ＡＣ１００Ｖ、１．３５Ａ、消費電力＝１３５Ｗ。 仕様では９０Ｗ、この差４５ＷがＫＴ６６で消費している。規格外のＫＴ６６でこのＡＭＰに不適格。

ＴＰ２．　１０台目のＫＴ６６使用消費電力測定、使用ＡＭＰは１０台目。 左の電源装置で電圧、電流で測定する。　入力ＡＣ１００Ｖ、１．３５Ａ、消費電力＝１３５Ｗ。 仕様では９０Ｗ、この差４５ＷがＫＴ６６で消費している。規格外のＫＴ６６でこのＡＭＰに不適格。

Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

型式 管球式アンプ　QUAD�U 出力 15W時20Hz〜20kHz 全高調波歪率 0.1%（70Hz 出力12W時）0.25% （50Hz 出力12W時） 周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。 入力感度 1.4V（出力15W時） SN比 ８０dB以上 ダンピングファクター ５ 電源 AC200-250V/40-80Hz(100-130V) 使用真空管 KT66×２、　EF86×２、　GZ32 外形寸法 幅３１３×高１６５×奥行１０６mm 重量 約９kg
