Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　５台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう。 マッキンのＭＣ６０やMC２７５の「出力トランスの特殊サンドイッチ巻き＋カソード帰還」による、高域の歪み軽減の音とは対照的な、力強いく荒々しい低音の音が光ります。 真空管ＡＭＰの中では、一度は聞きたい機種です。

平成16年11月25日到着　　　平成1７年２月８日完成

A．　修理前の状況 （　過去の修理履歴　） 　S５９　「ダイナミックオーディオ」より購入。 　S６１　「ノア」　にてオーバーホール 。 　　　　　B電源を下げる（改悪）、KT８８ヒータートランス設置、その他 。 　S６３　故障する、H１５まで使用せず放置する。 　H１５　「ノア」　にて修理する。 　　　　　　B電源を原回路に戻す、結合抵抗取り替え、KT８８を１本取替える(他メーカーのもの！) B．　原因 オーバーホール修理依頼。 Ｃ．　修理状況 終段（ＫＴ−８８）ソケット交換 前段ＭＴ管ソケット交換。 フイルムコンデンサー交換。 電解コンデンサー増量・交換。 配線手直し、補強。 整流ダイオード交換。 SP接続端子交換。 ＲＣＡ端子交換。 高圧電解コンデンサー増量・交換。 電源投入による突入電流抑制回路組み込み。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　　　　　　　　９個 。 ＵＳソケット　　　　　　　　　　　　　　　　　　　　　　４個。 ＭＴソケット　　　　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　１０個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　個 。 整流ダイオード　　　　　　　　　　　　　　　　　　　５個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。 SP端子　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　２個。 高圧ブロック電解コンデンサー　　　　　　　　　　２個。 リレー。 Ｅ．　調整・測定 Ｆ．　修理費　　９８，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

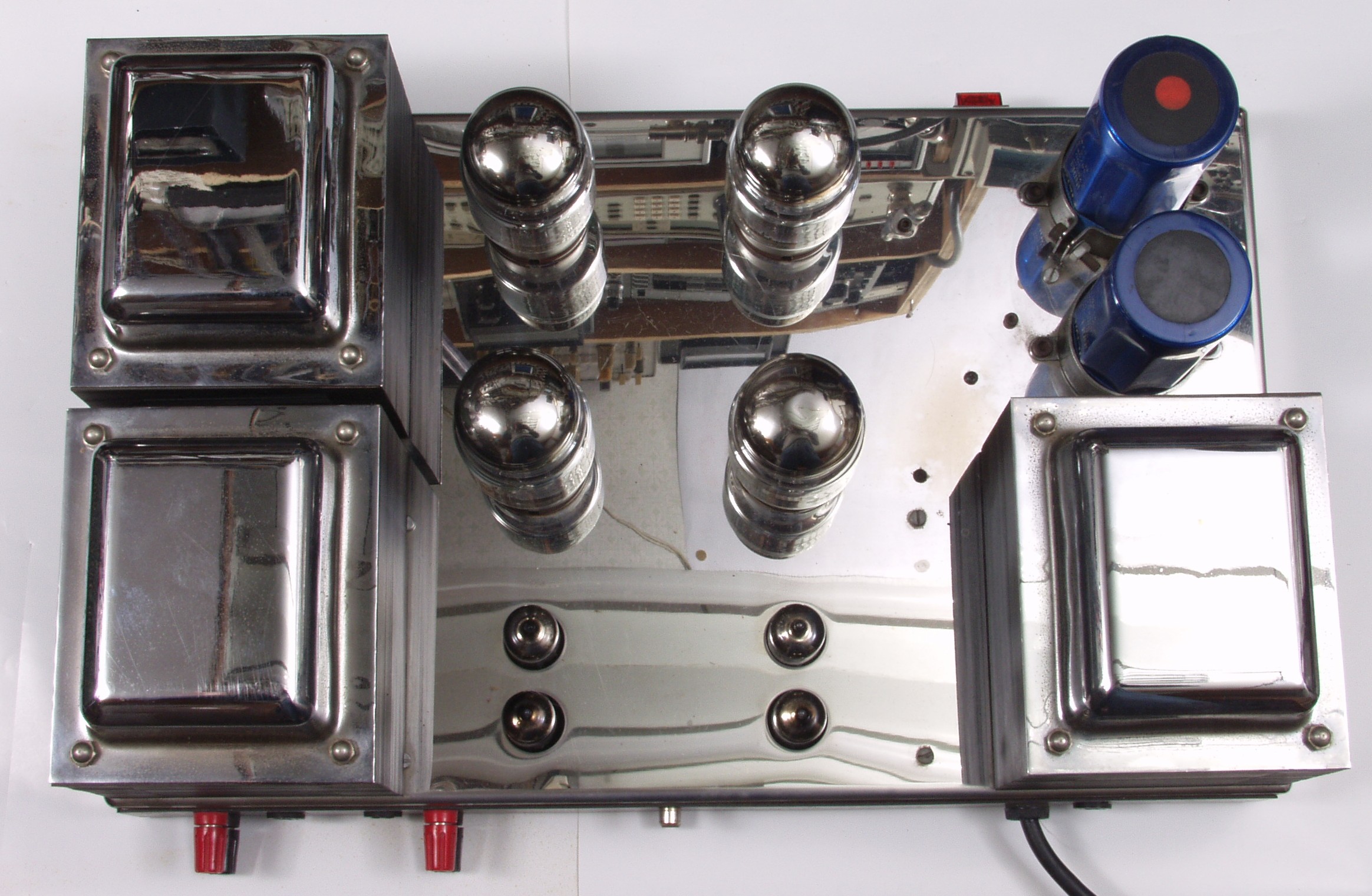

Ａ．　修理前の状況 Ａ１１．　修理前点検　上から見る

Ａ１２．　修理前点検　下から見る　ヒータートランス（左上）が増設してある。

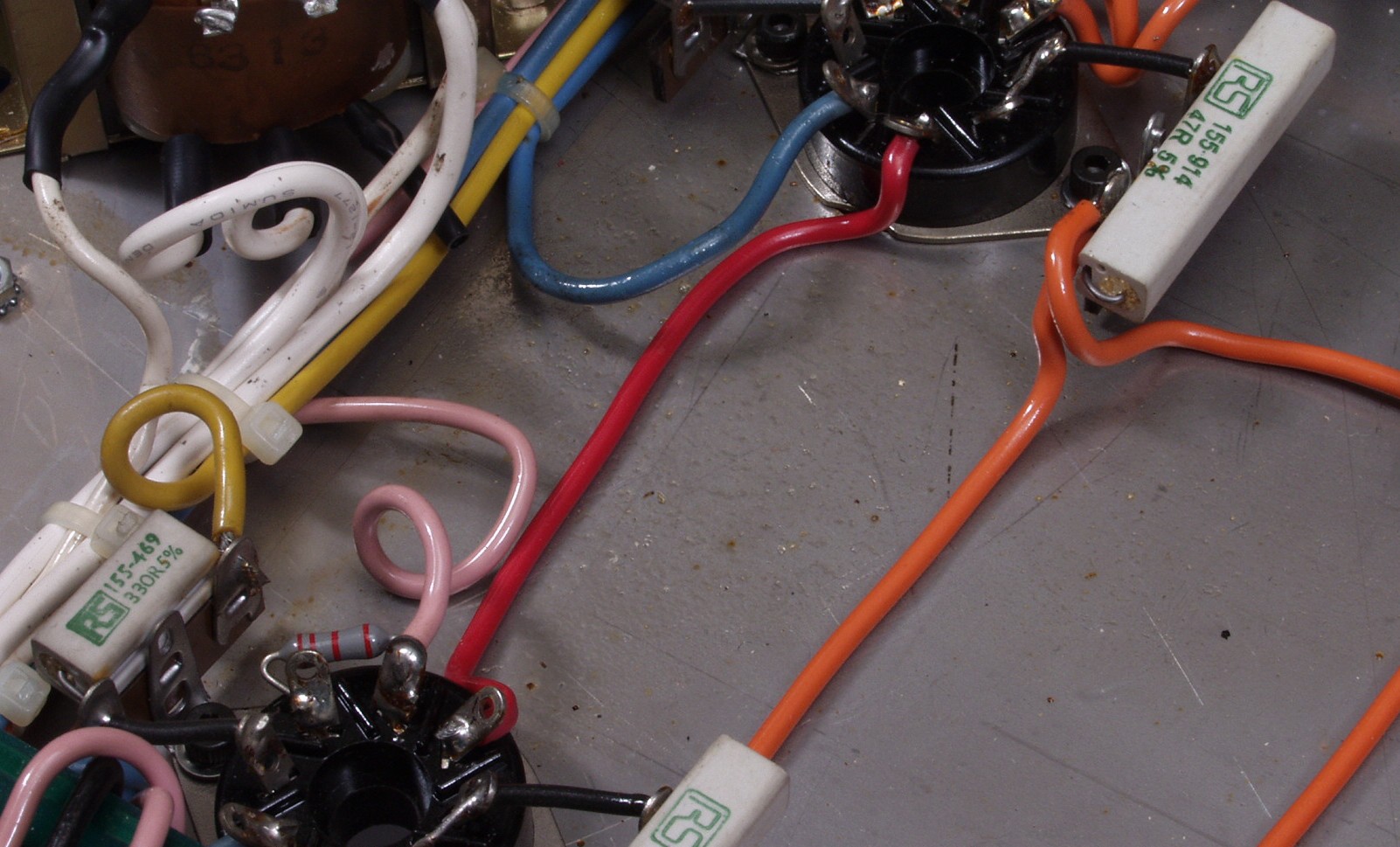

Ａ２．　修理前点検　何か漏れ出したのか？　べたべたした液がある

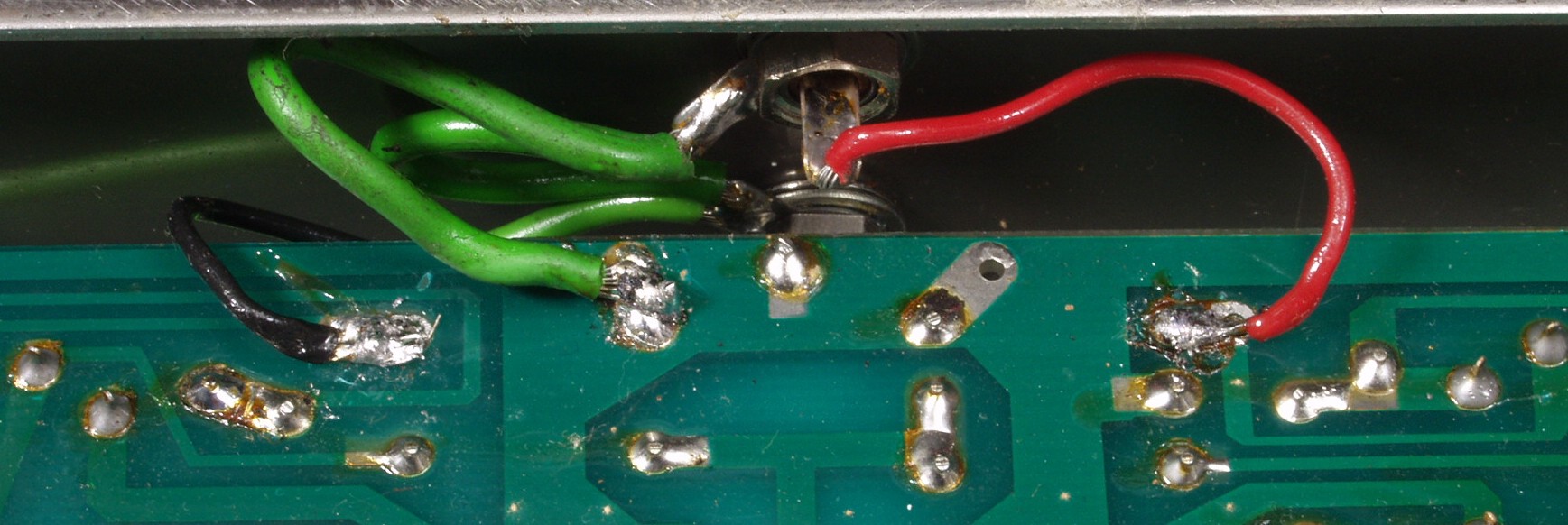

Ａ３１．　修理前点検　前段ＡＭＰ基板への配線が基盤裏へ半田付け？

Ａ３２．　修理前点検　　前段ＡＭＰ基板裏へ半田付け？　殆ど素人の仕事！

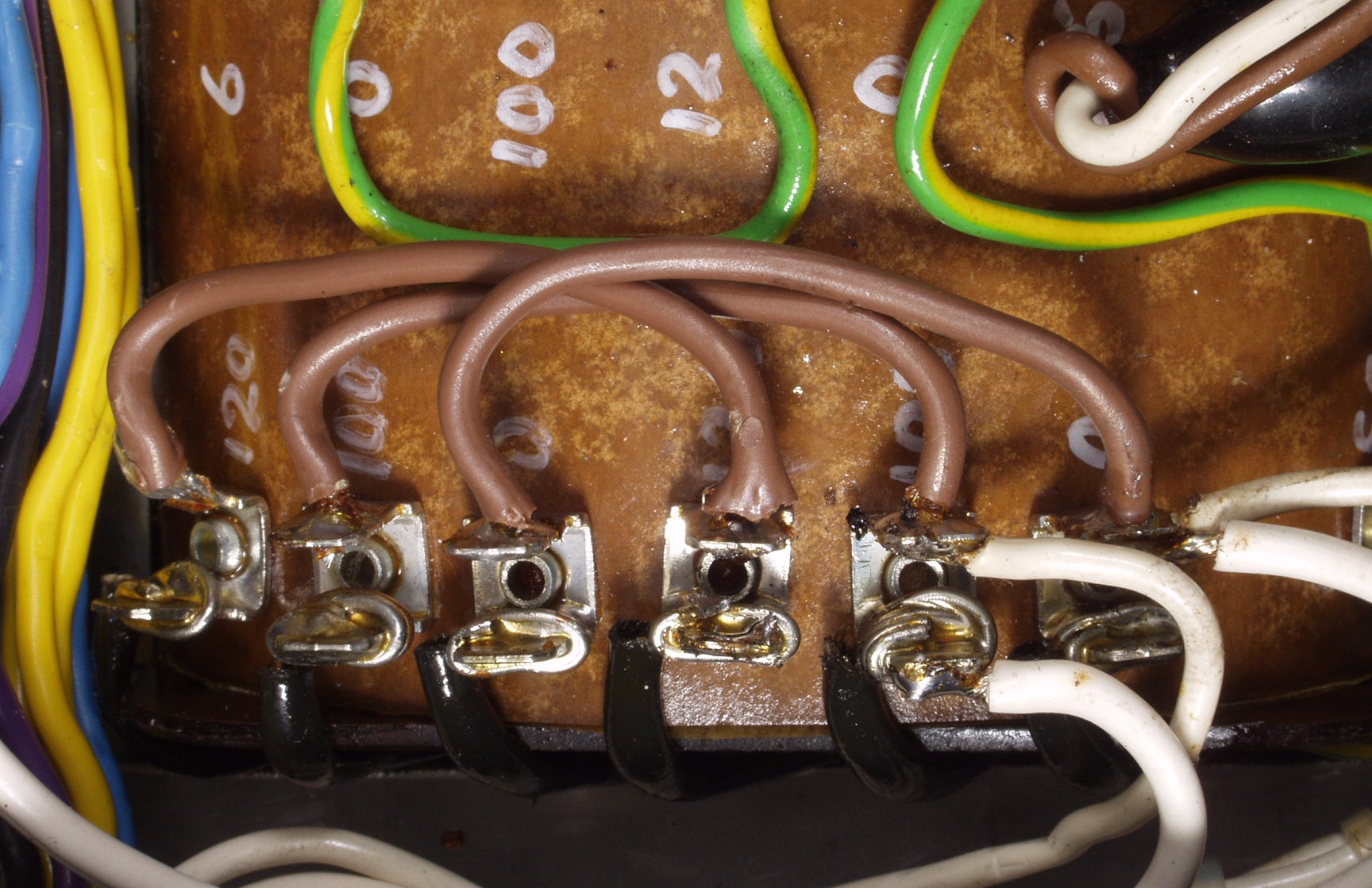

Ａ４．　修理前点検　電源トランスの１次巻き線が１００Ｖと１２０Ｖのタップ両方が接続してある？

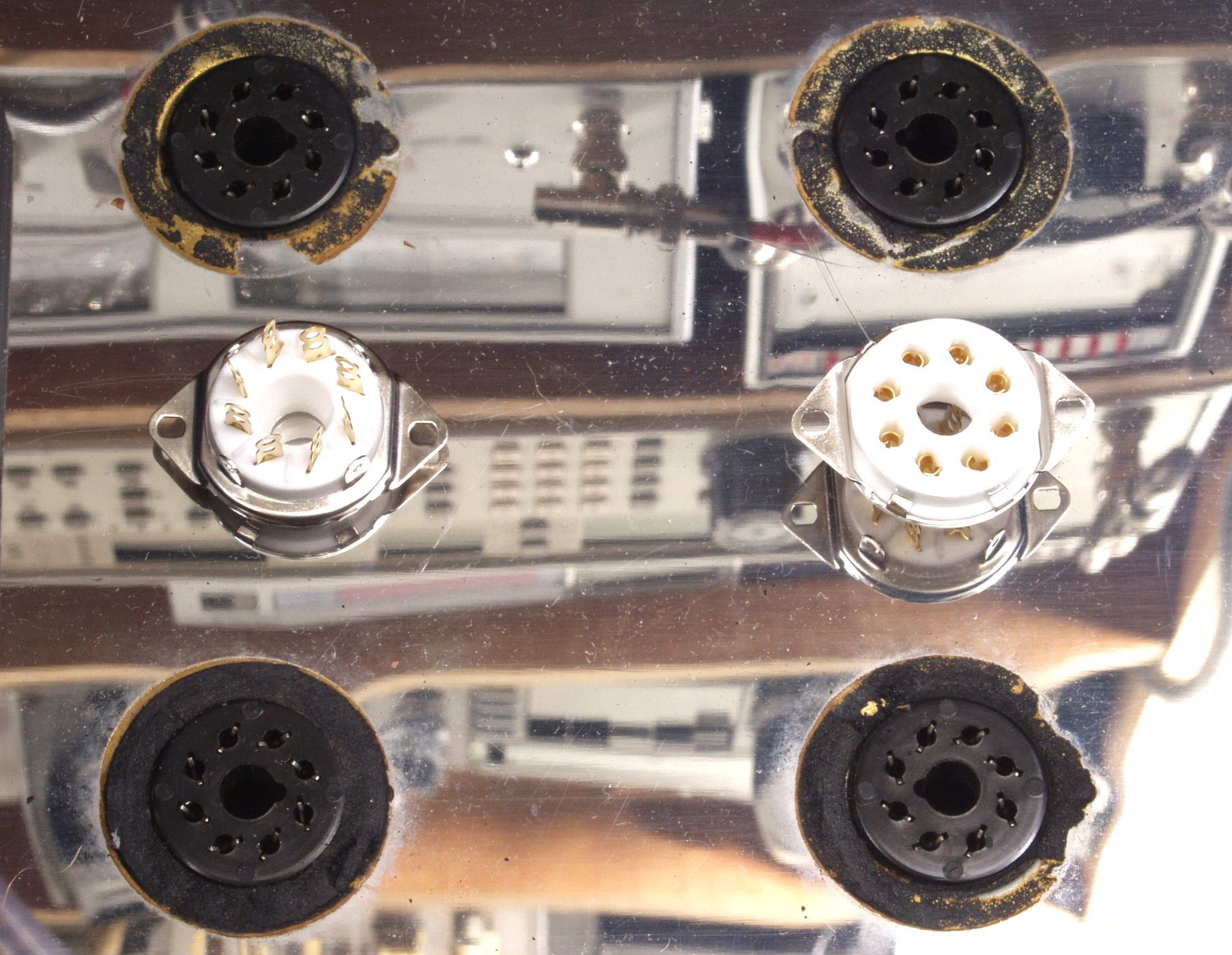

Ａ５．　修理前点検　ＫＴ−８８のソケット比較　下＝交換するステアタイト製、上＝古いモールド製。

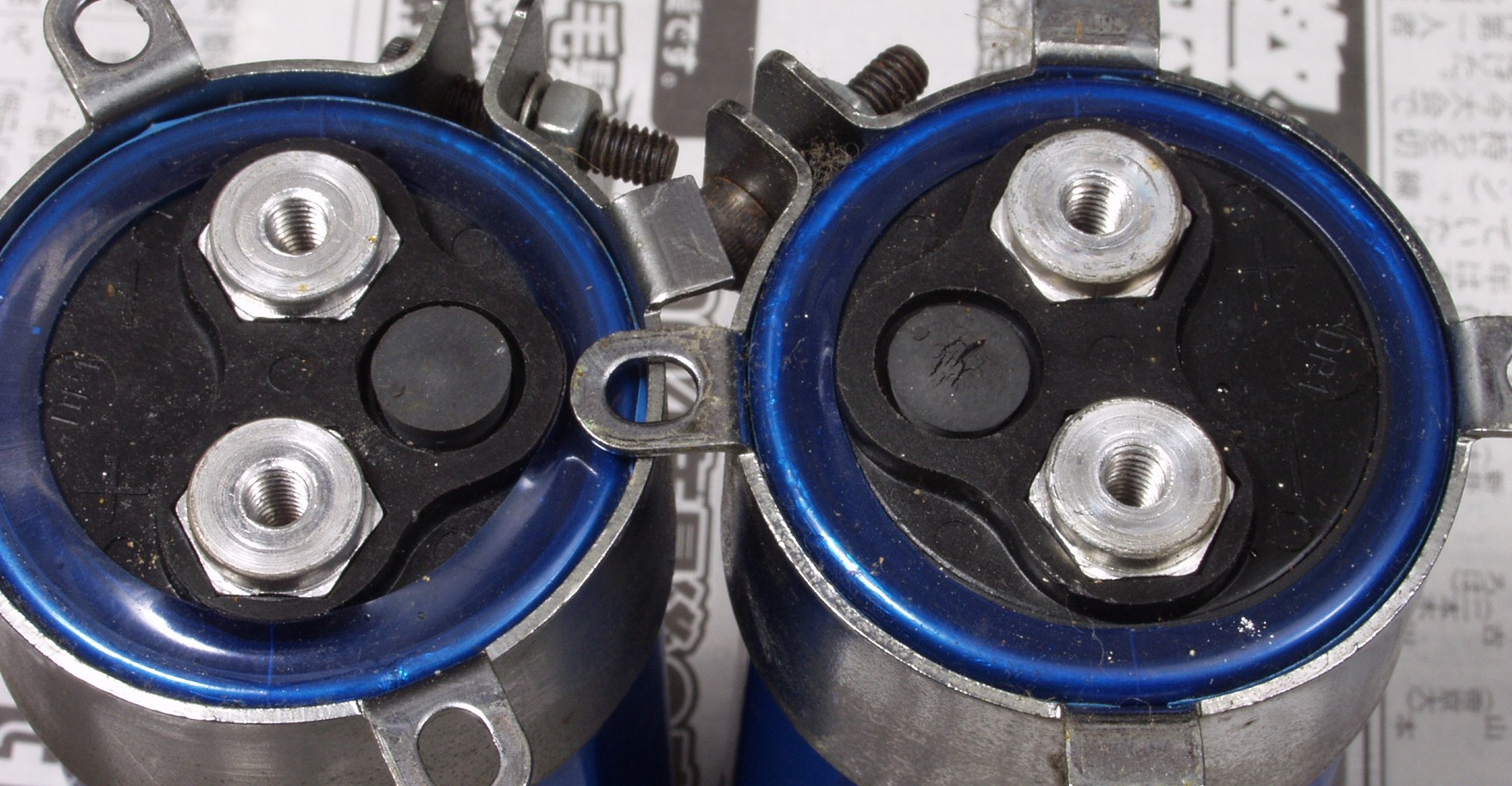

Ａ６１．　修理前点検　ゴムが膨らんできた高圧コンデンサー

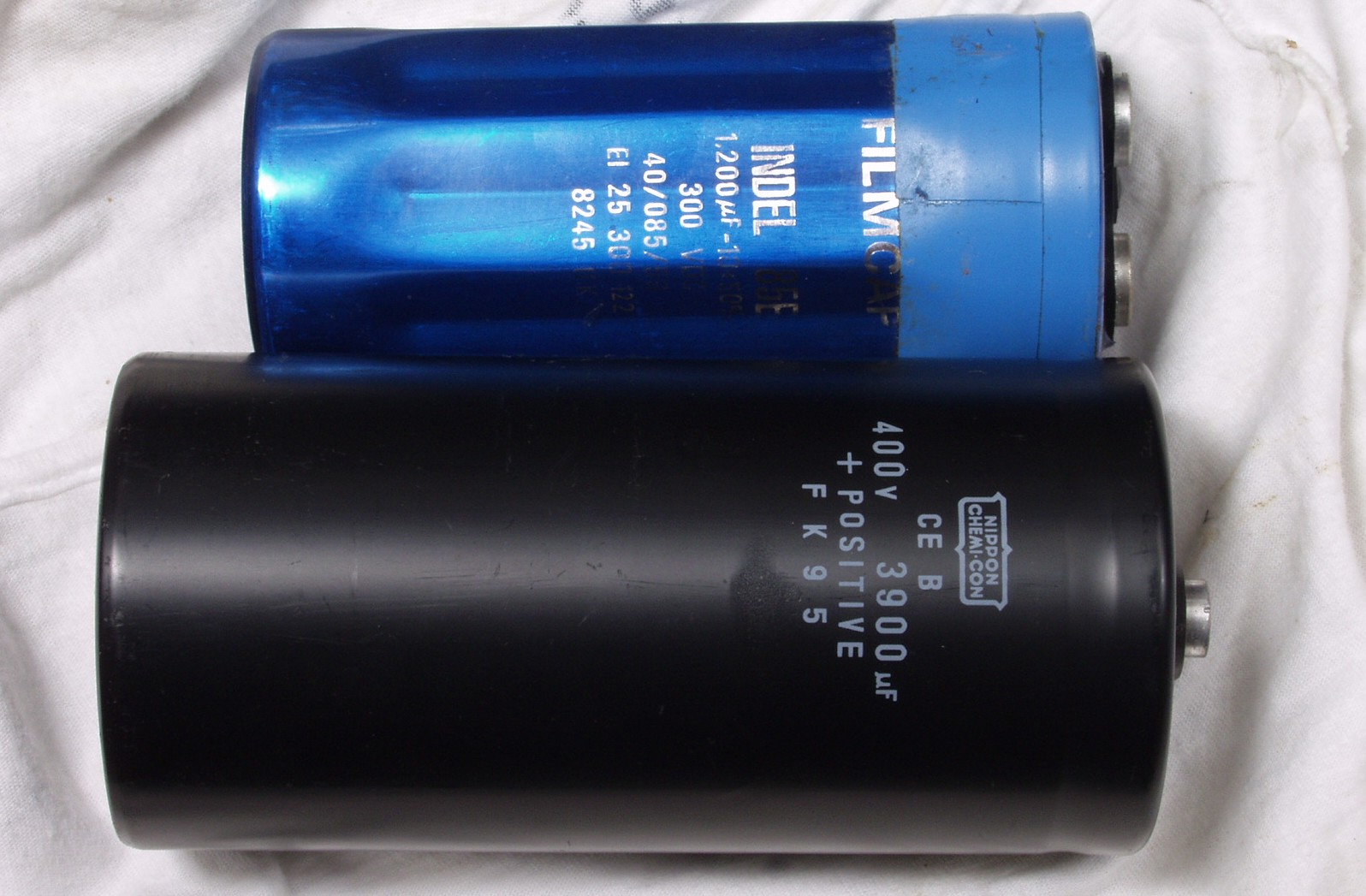

Ａ６２．　修理前点検　高圧コンデンサー比較　下＝交換する物　３９００μF／４００WV、上＝付いていた物　１２００μF／３００WV。

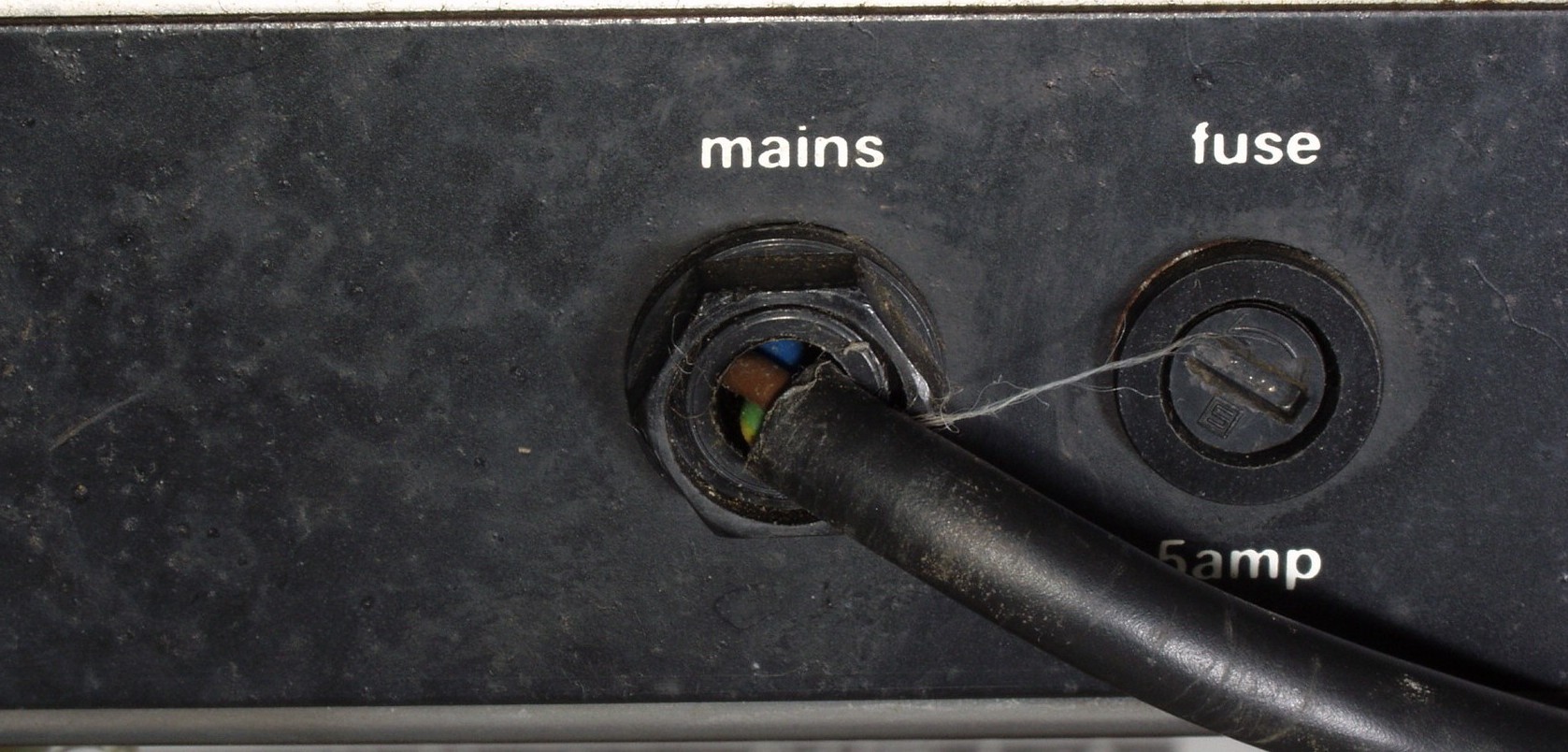

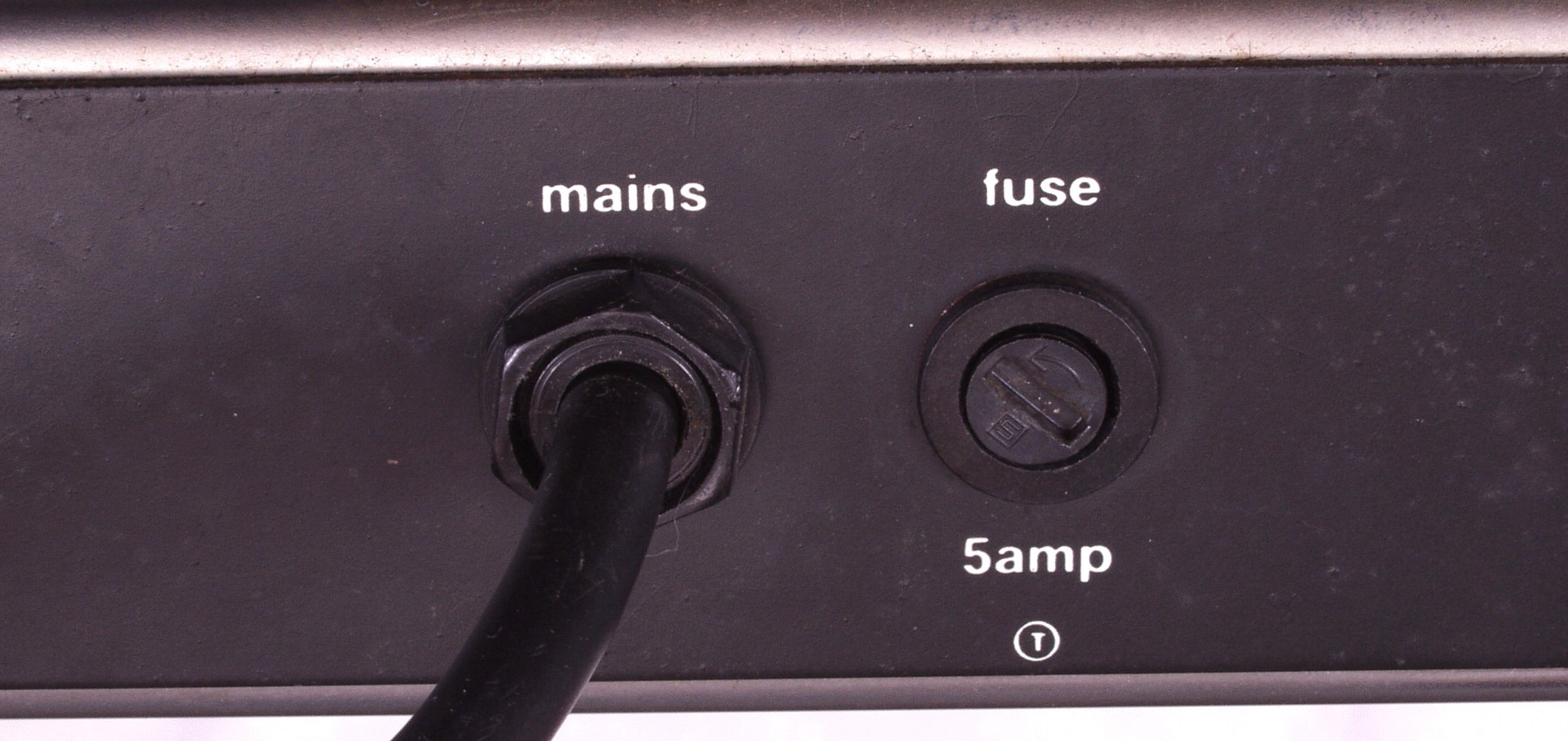

Ａ７．　修理前点検　電源コードが緩んでいる

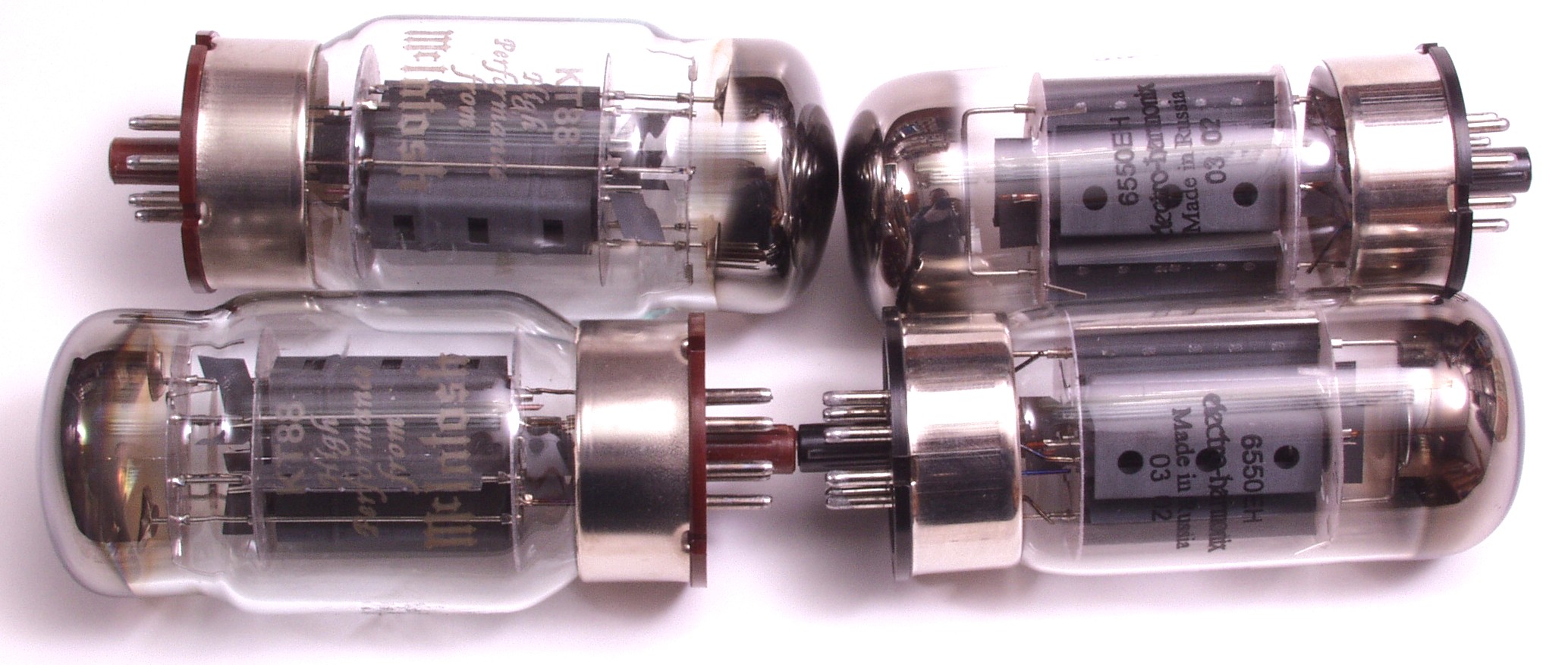

Ａ８．　修理前点検　左＝送られてきた「ＭｃＩｎｔｏｓｈ純正ＫＴ−８８」。　右＝手持ちの「ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘの６５５０ＥＨ」。 　　　　　　　　　　　　　「ＭｃＩｎｔｏｓｈ純正ＫＴ−８８」　１本の購入価格で「ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘの６５５０ＥＨ」が６本買えるが！！

Ｃ．修理状況 Ｃ１１．　修理前　前段ＡＭＰ基板

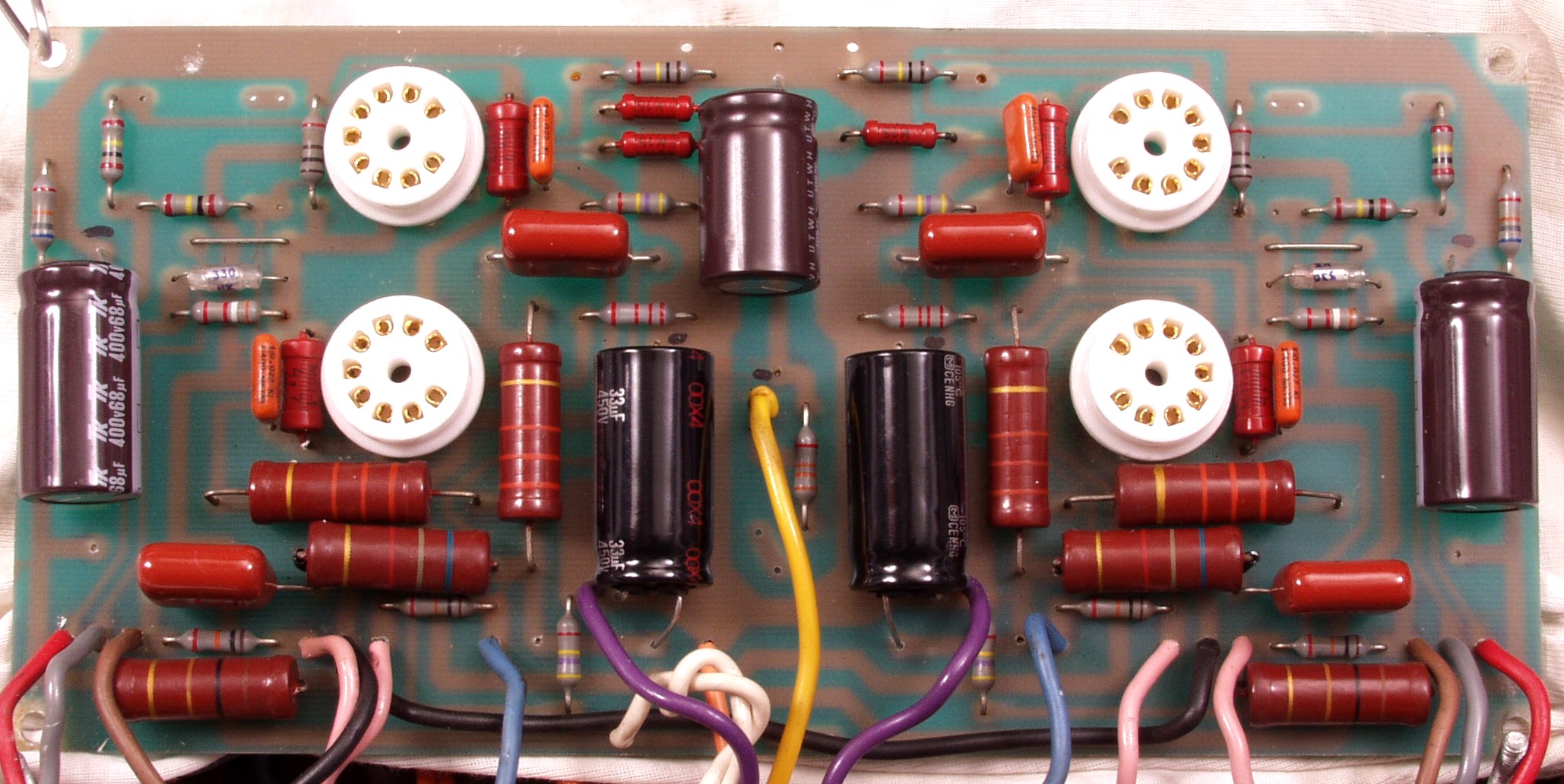

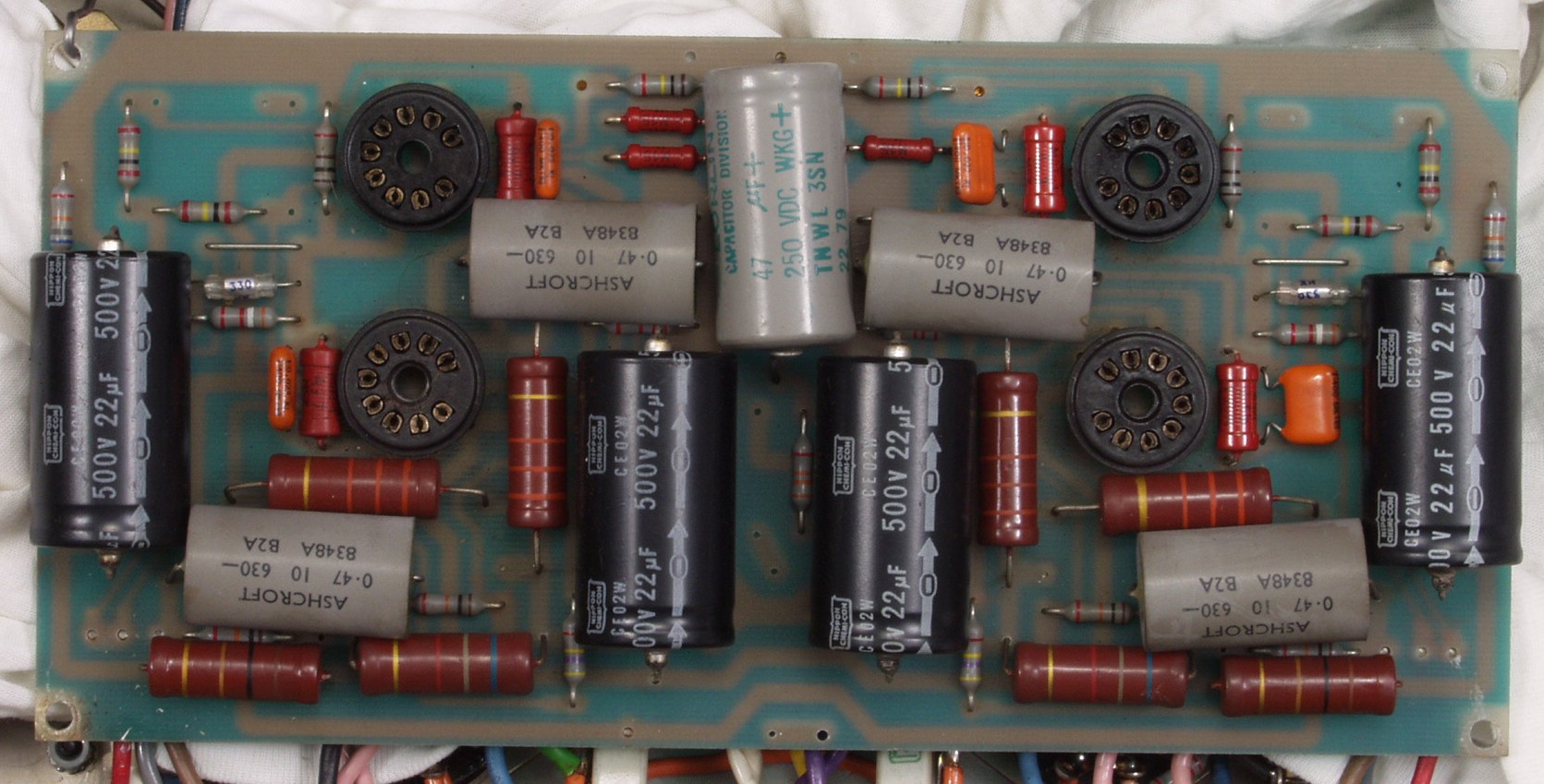

Ｃ１２．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換。 　　　　　　　　　　　　　　　　　　　　　引きだし線は表に移動して銅箔へのストレスを解消する

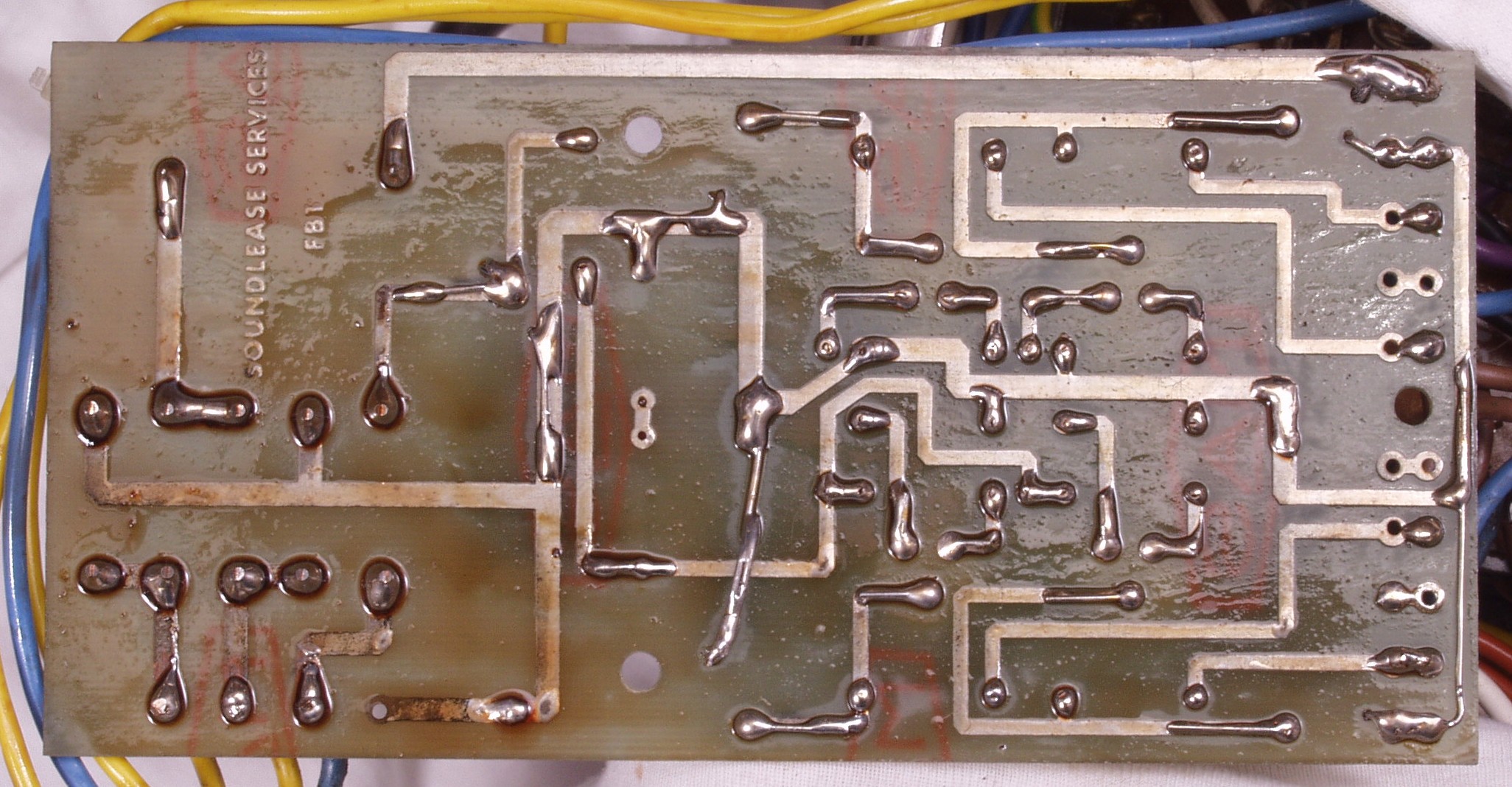

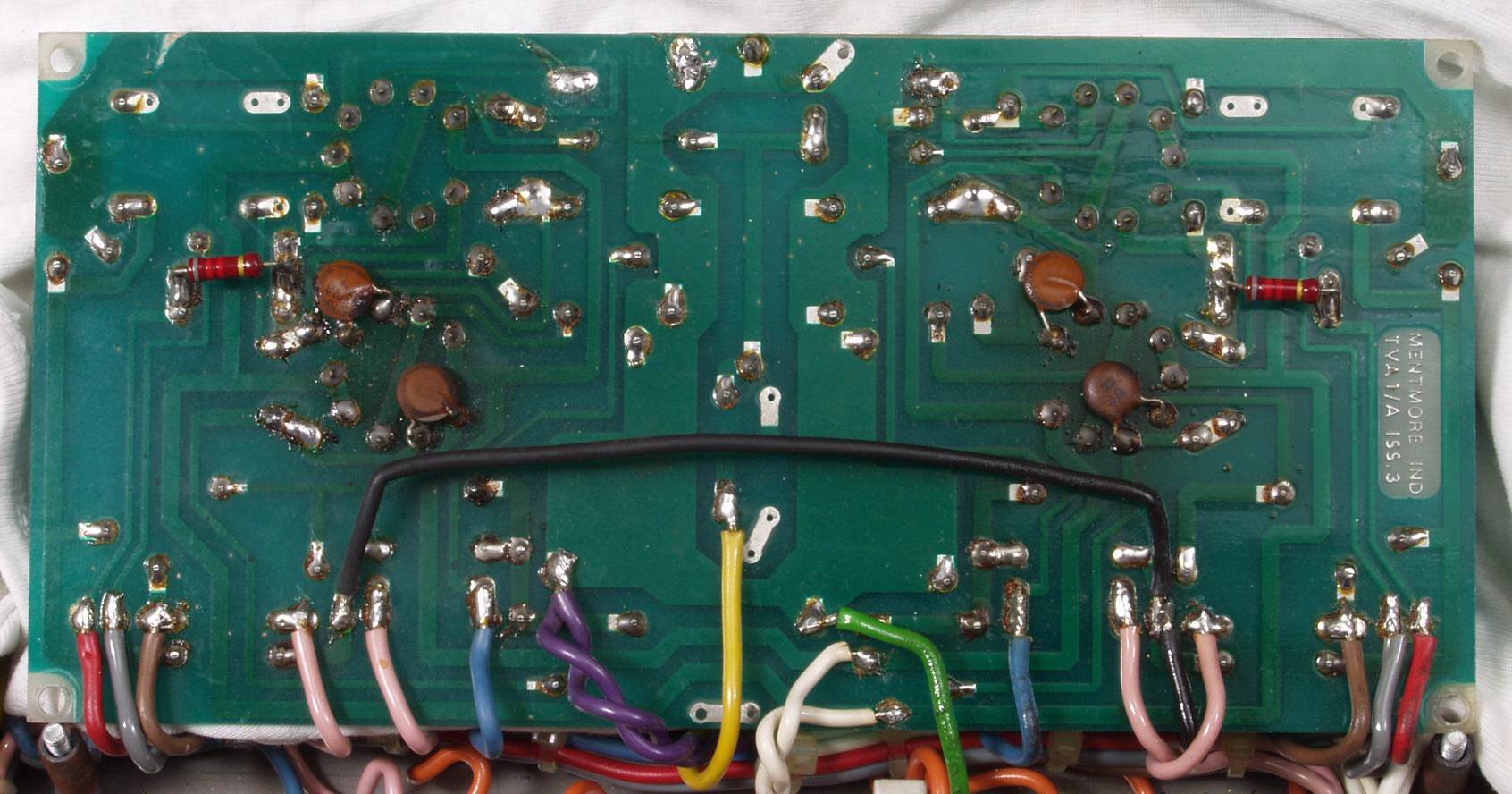

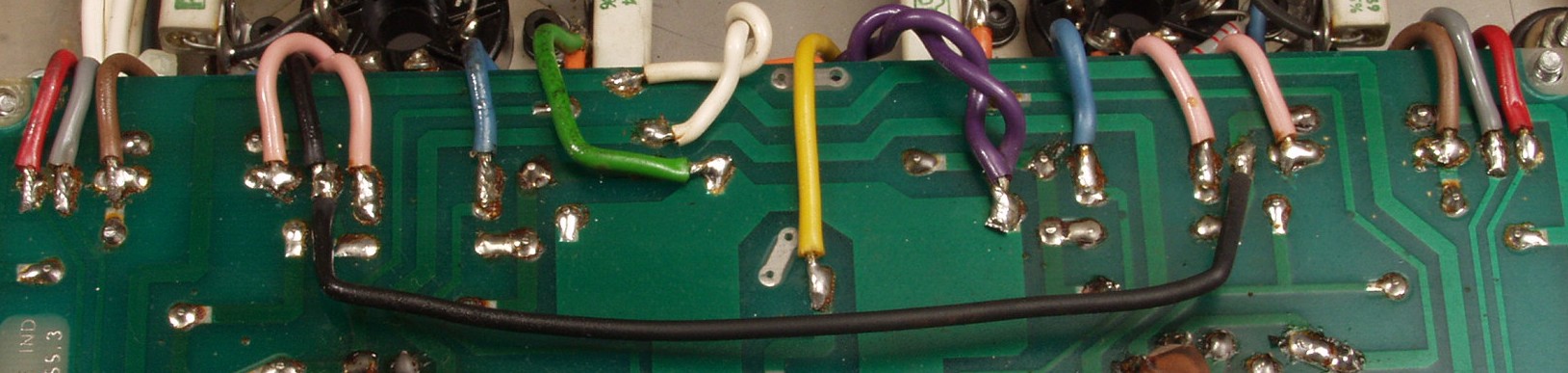

Ｃ１３．　修理前　前段ＡＭＰ基板裏　手抜きで引き出し線がみな銅箔に半田付け　これでは銅箔が直ぐに剥離する

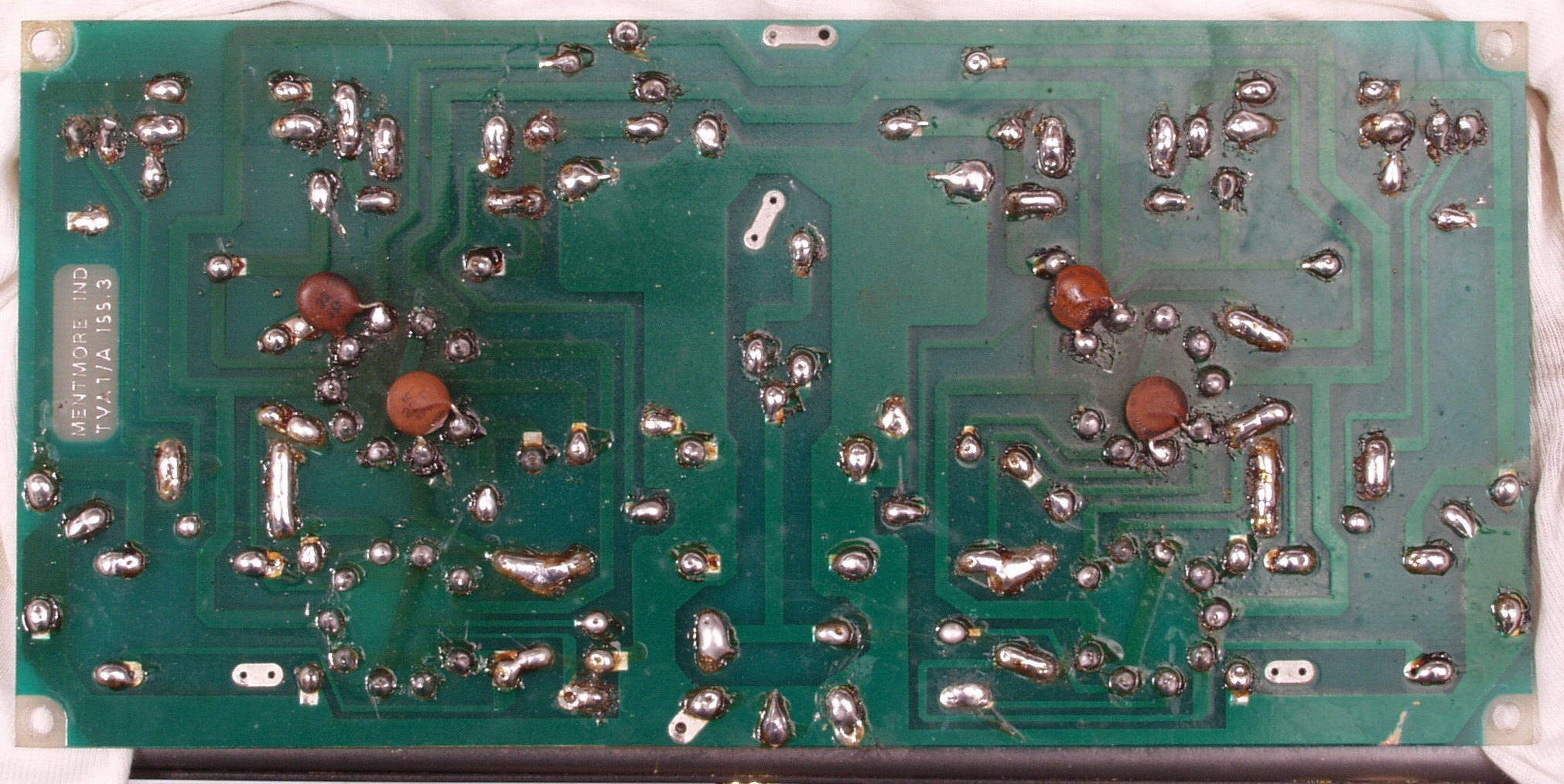

Ｃ１４．　修理（半田補正）後　前段ＡＭＰ基板裏　引き出し線は全て表に移動

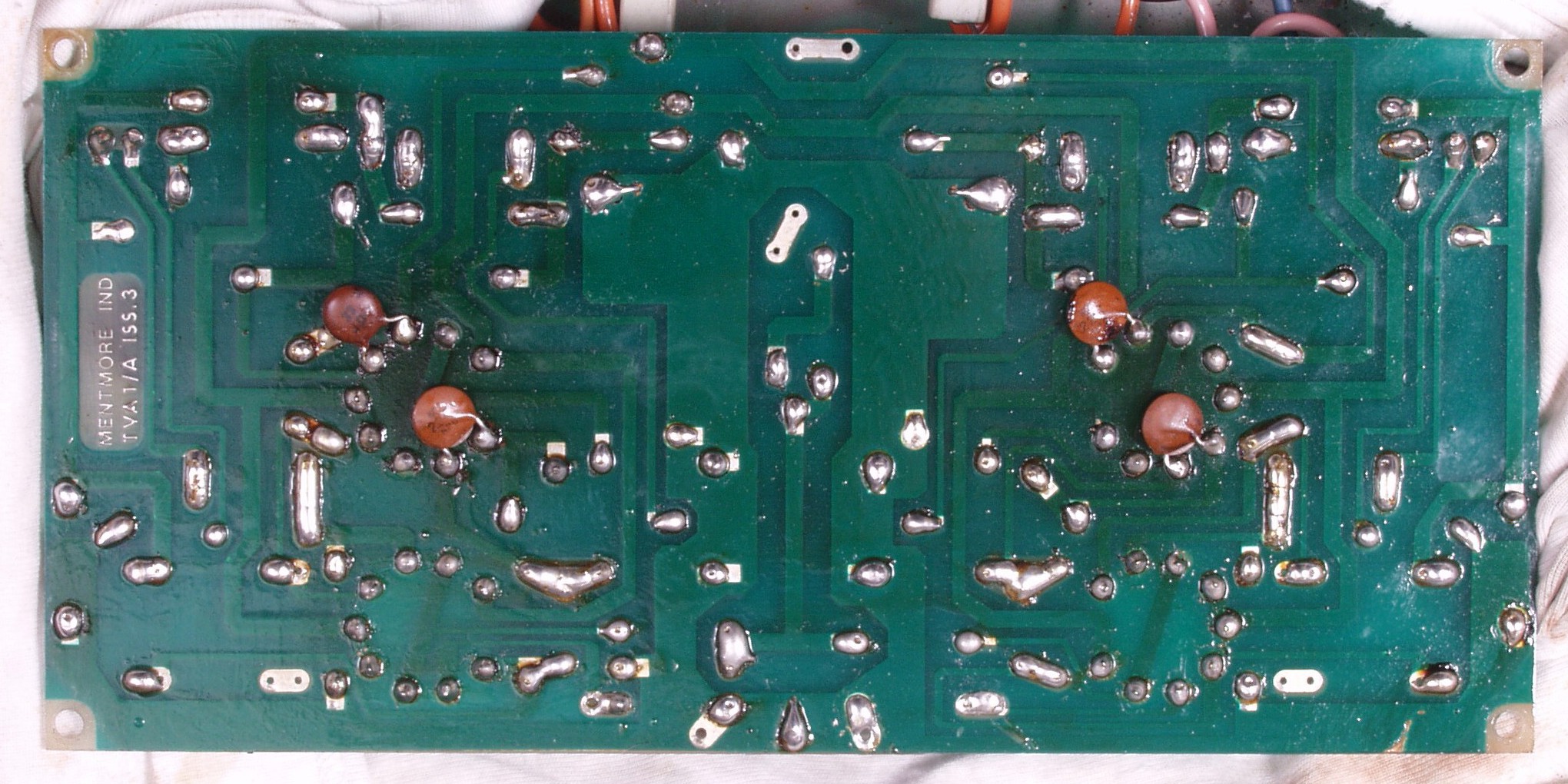

Ｃ１５．　完成前段ＡＭＰ基板裏　洗浄後

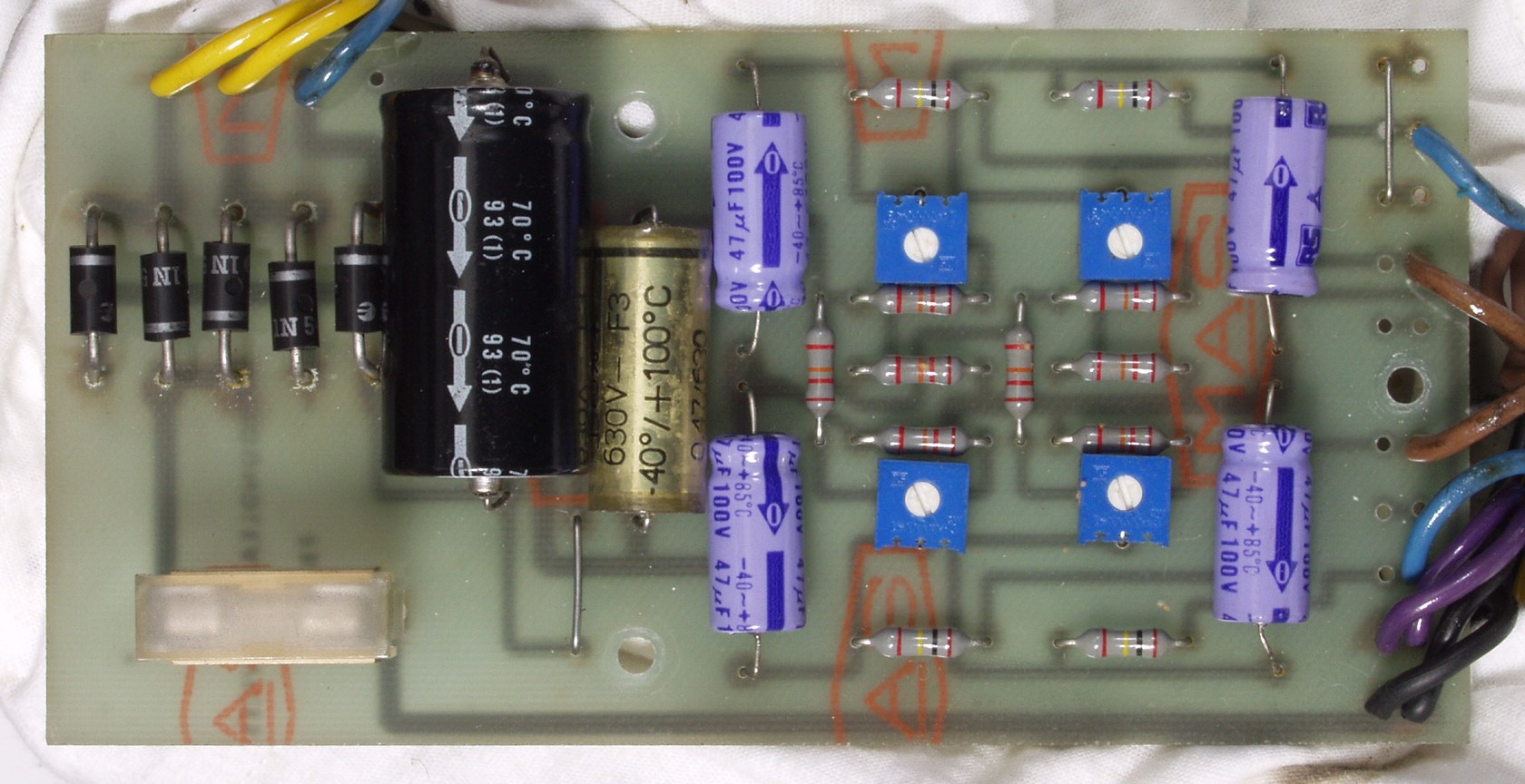

Ｃ２１．　修理前　整流・バイアス基盤

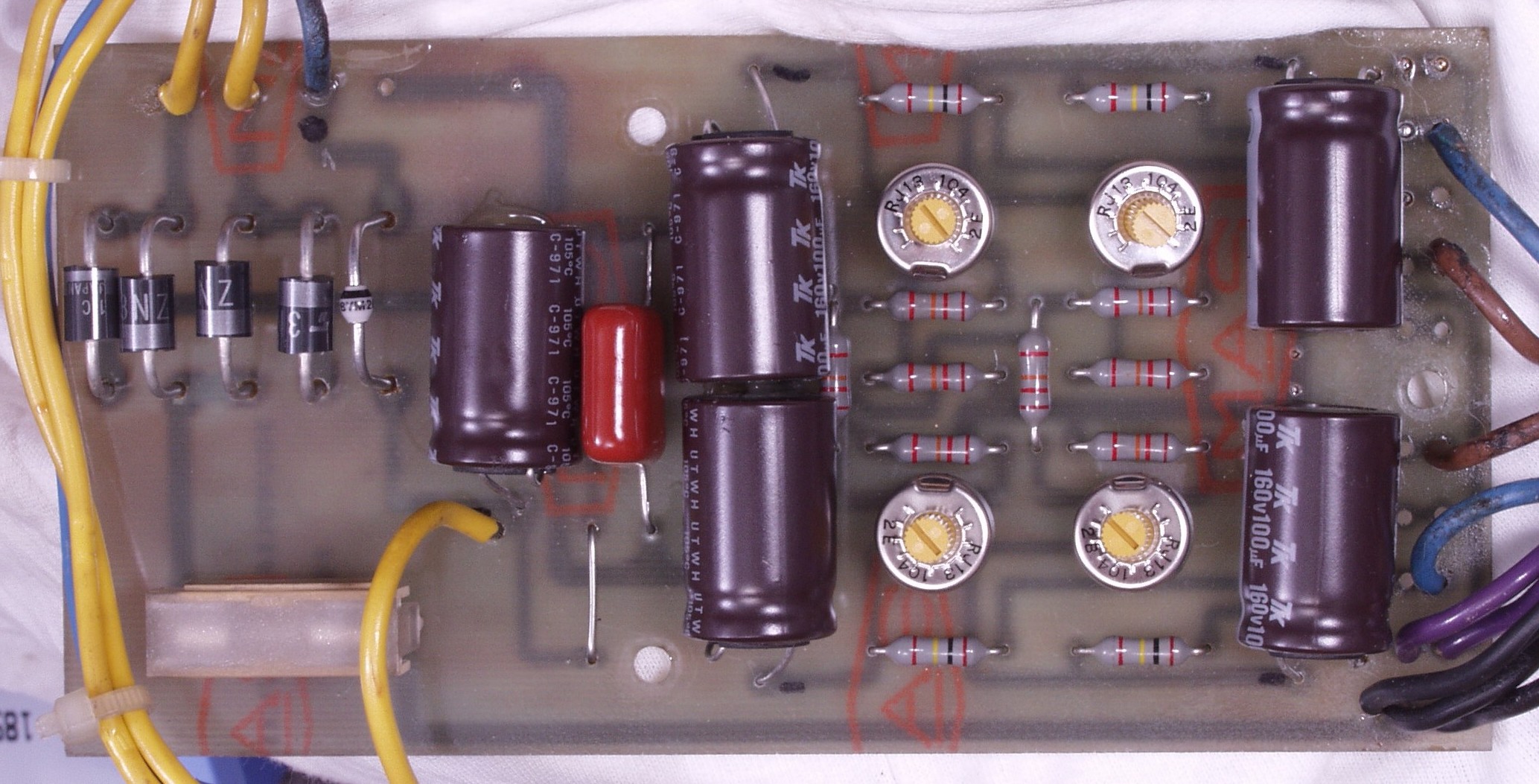

Ｃ２２．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

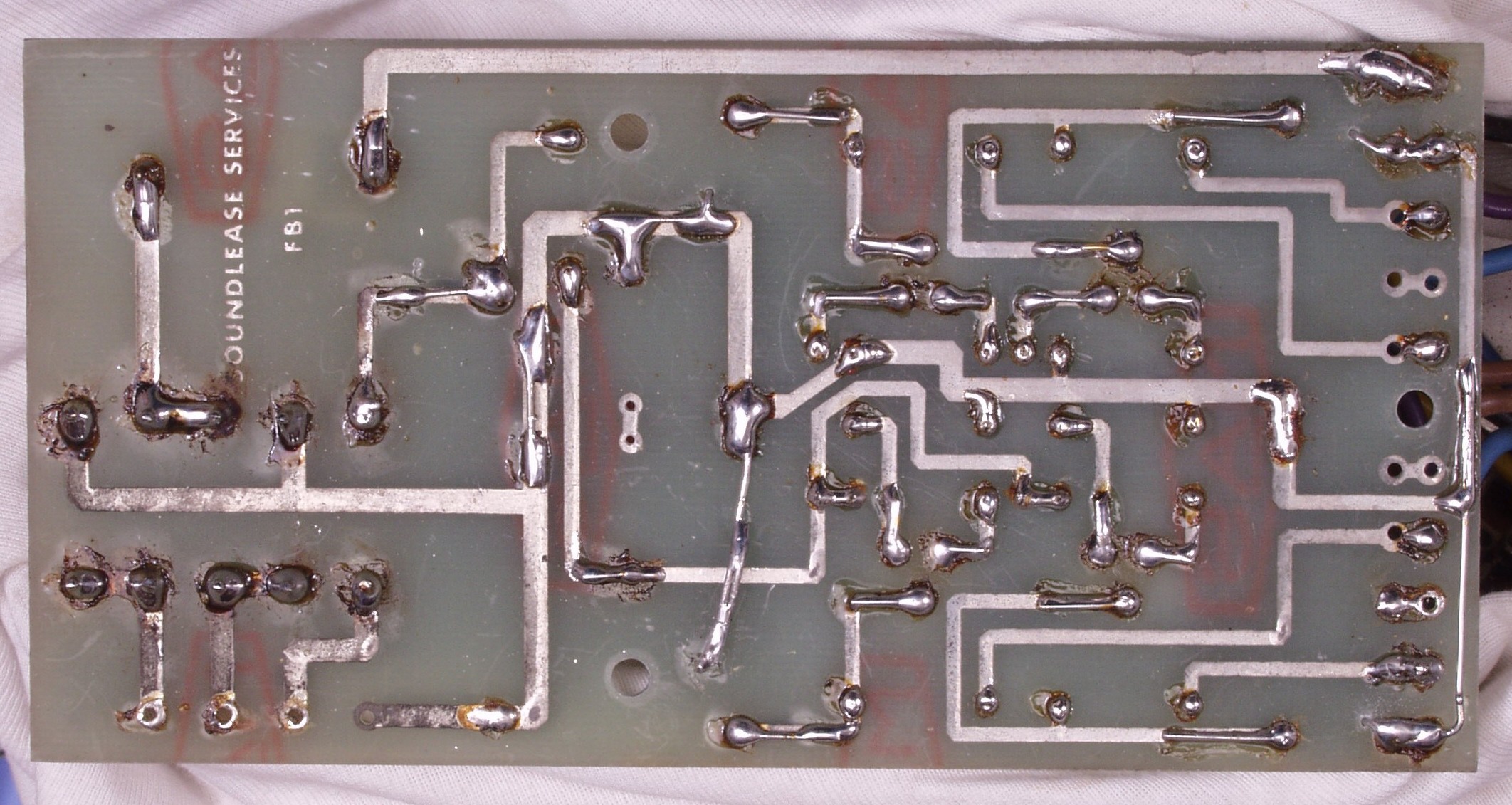

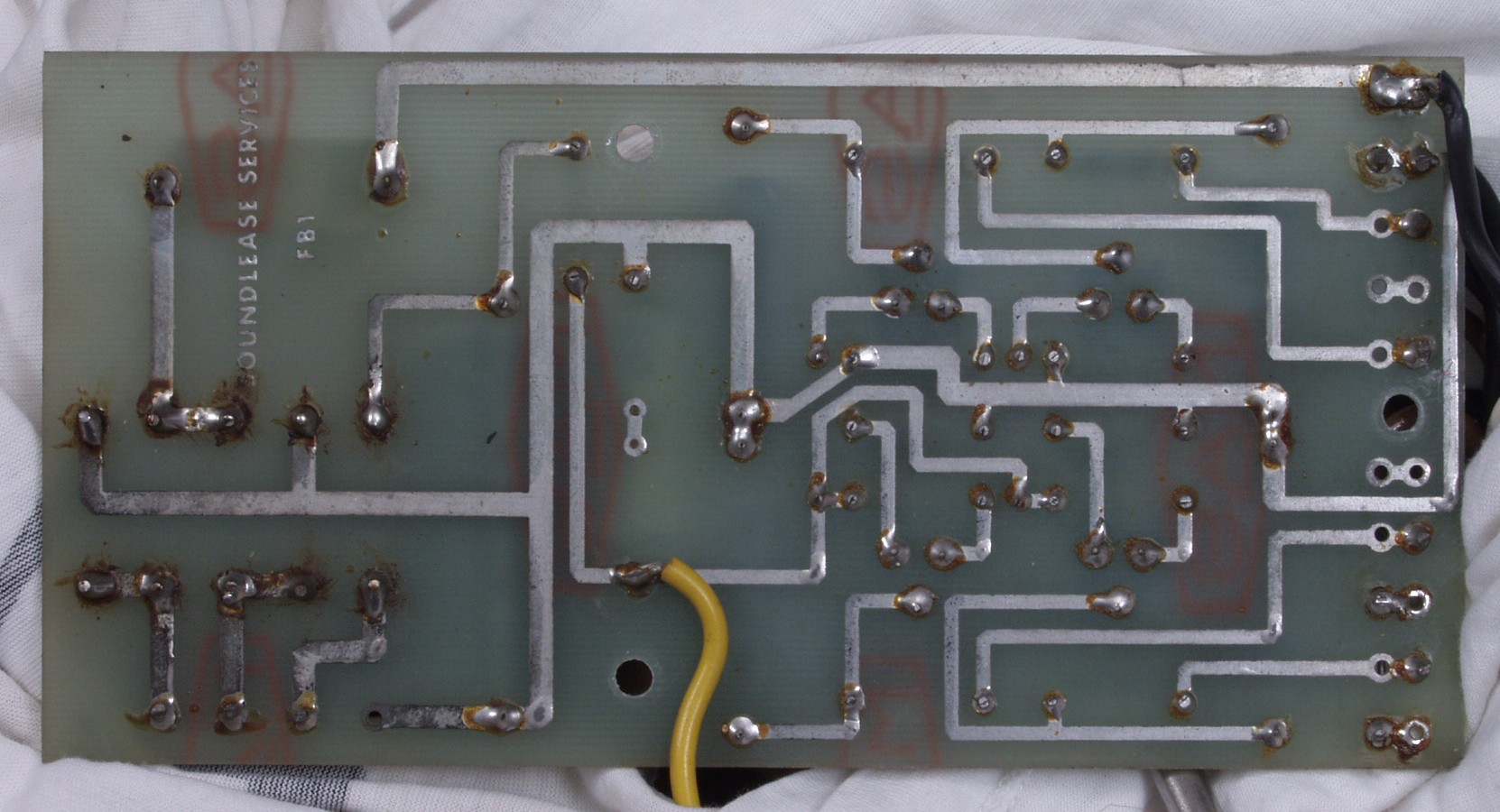

Ｃ２３．　修理前　整流・バイアス基盤裏

Ｃ２４．　修理（半田補正）後　整流・バイアス基盤裏

Ｃ２５．　完成整流・バイアス基盤裏　洗浄後

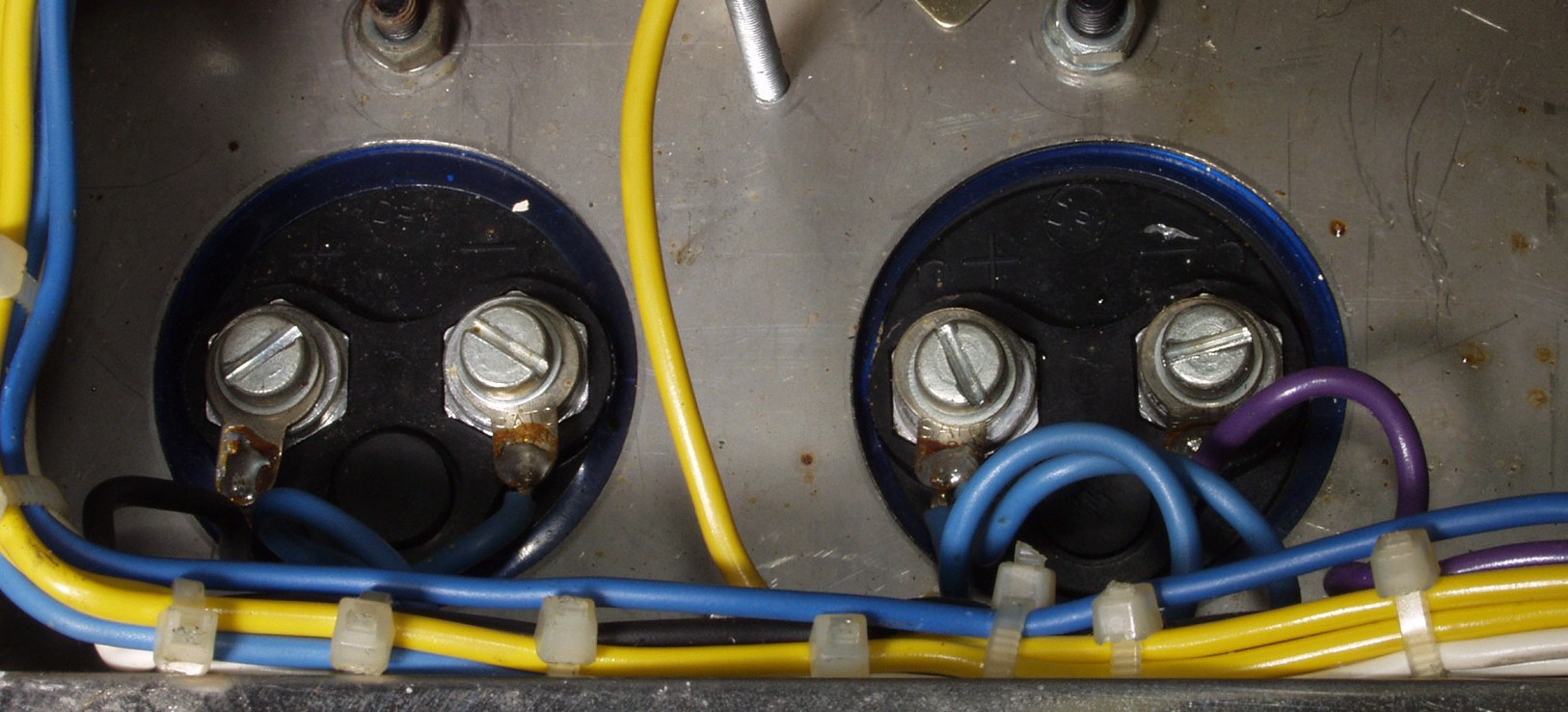

Ｃ３１．　修理前　高圧電解コンデンサー

Ｃ３２．　修理後　高圧電解コンデンサー　最終に使用したのは３９００μ／４００ＷＶ　２本

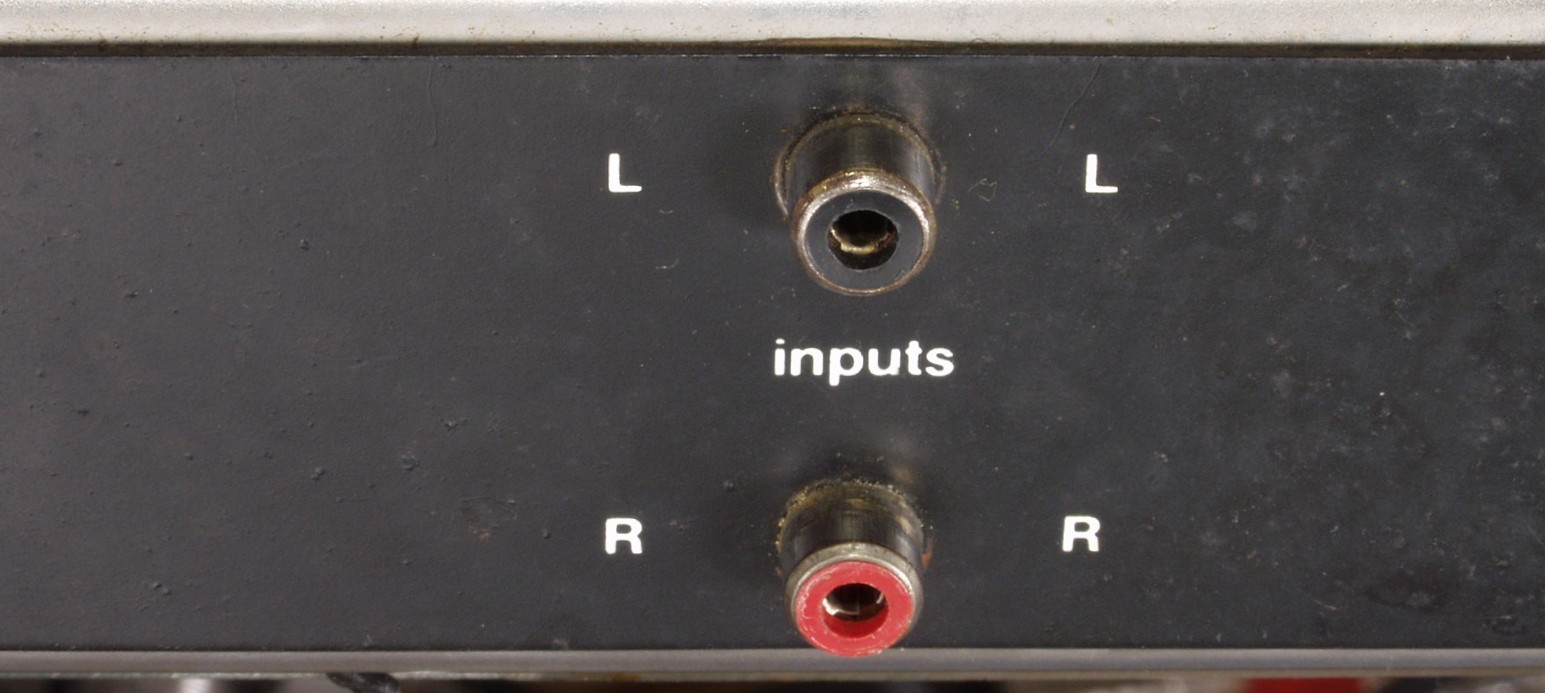

Ｃ４１．　修理前　ＲＣＡ端子

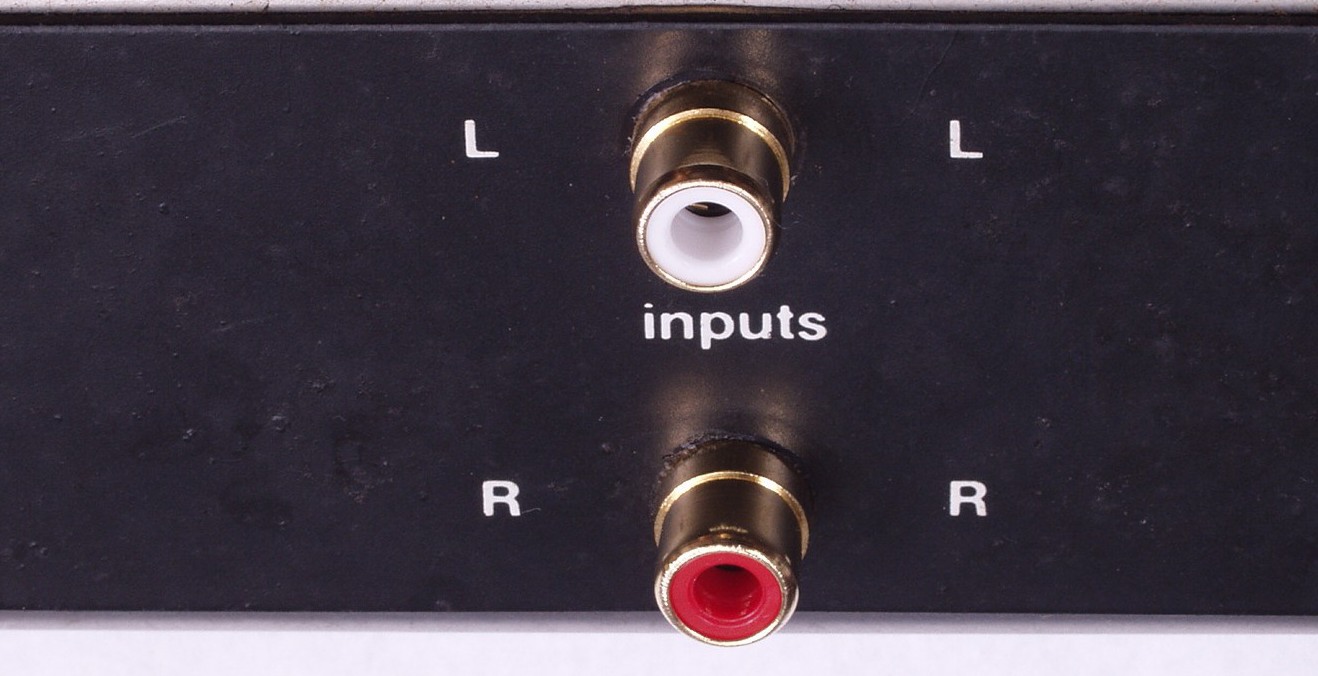

Ｃ４２．　修理（交換）後　ＲＣＡ端子

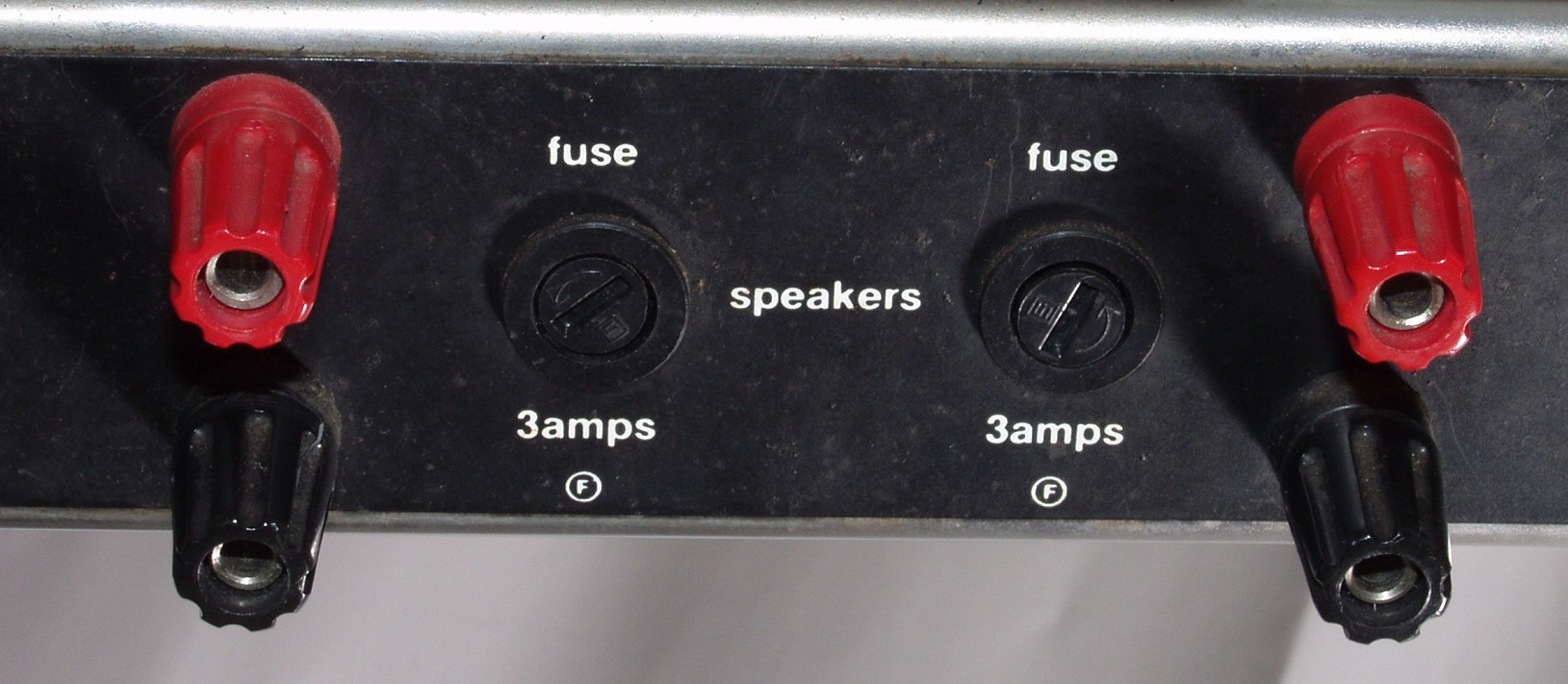

Ｃ５１．　修理前　ＳＰ端子

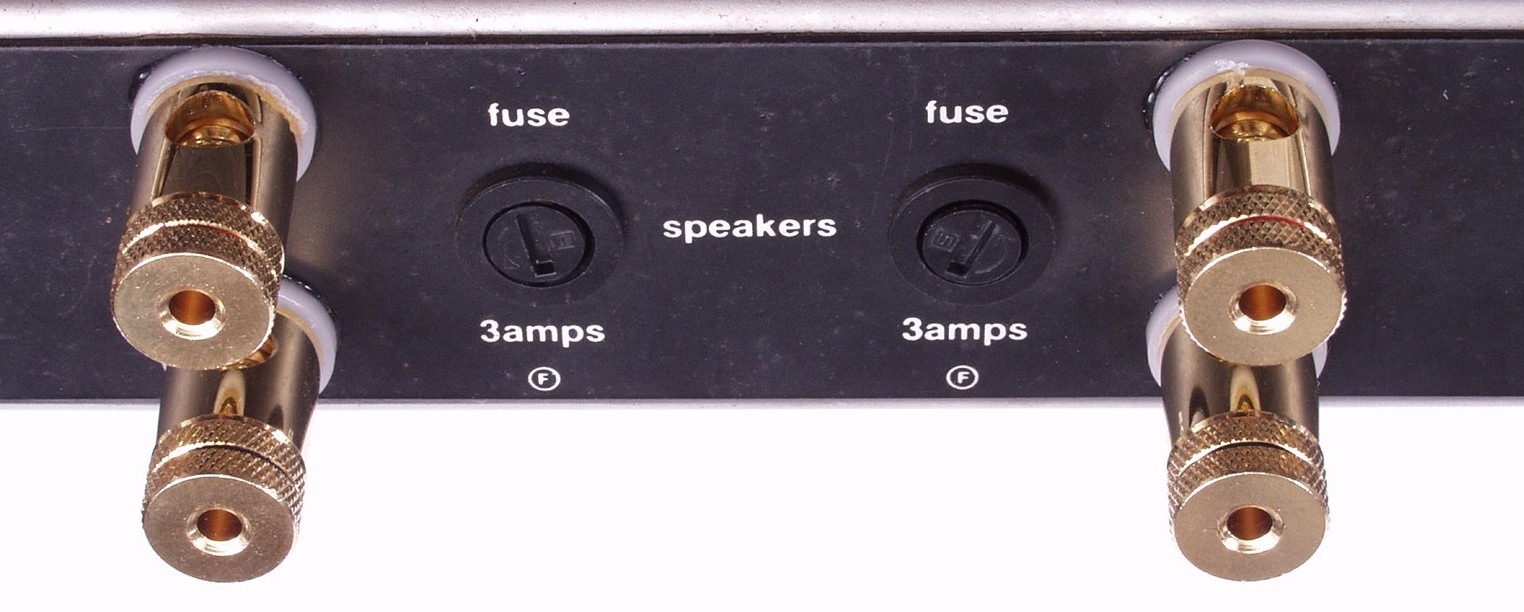

Ｃ５２．　修理（交換）後　ＳＰ端子

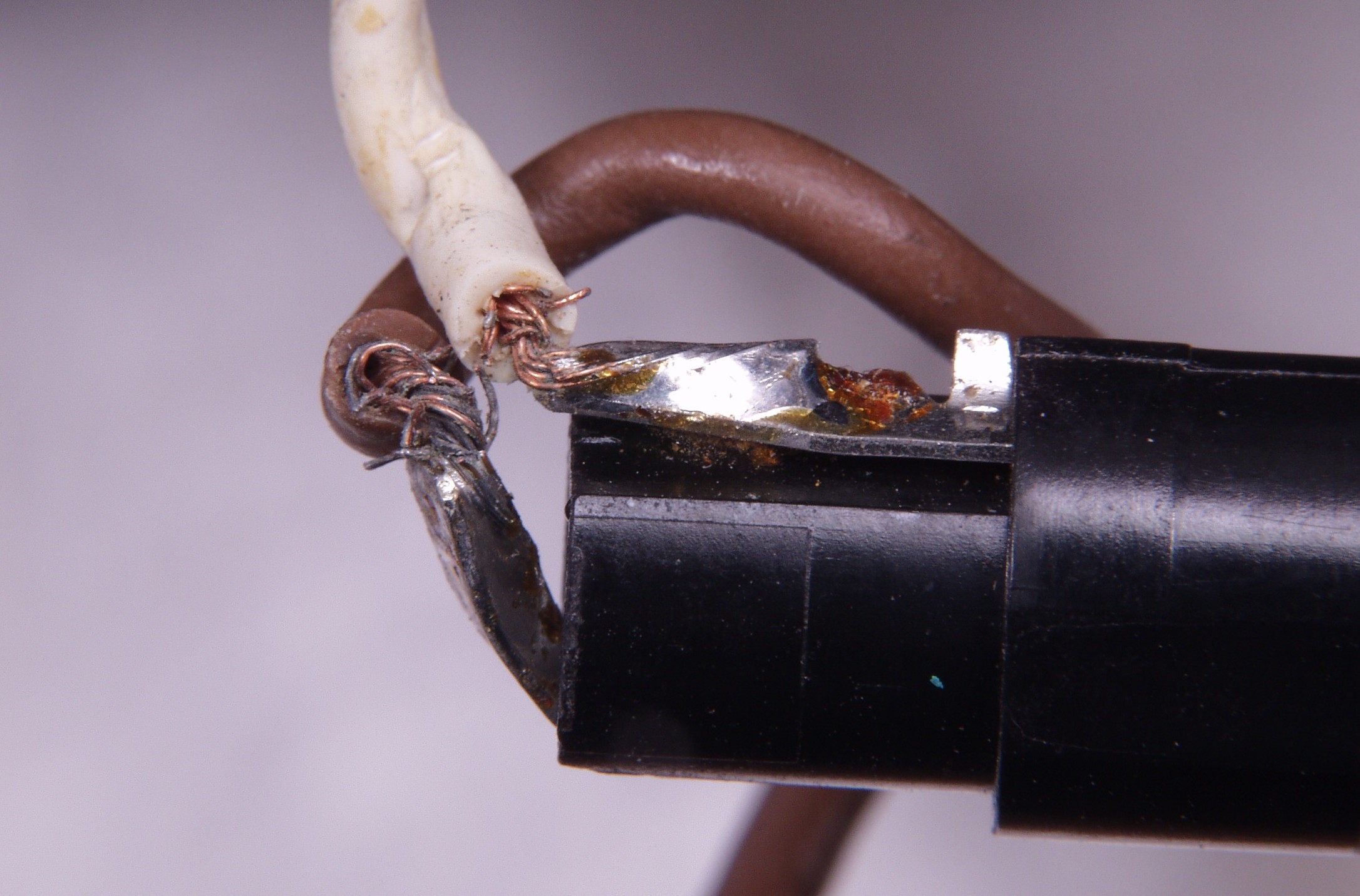

Ｃ６１．　修理中　フューズへの配線がよじれていて短絡？

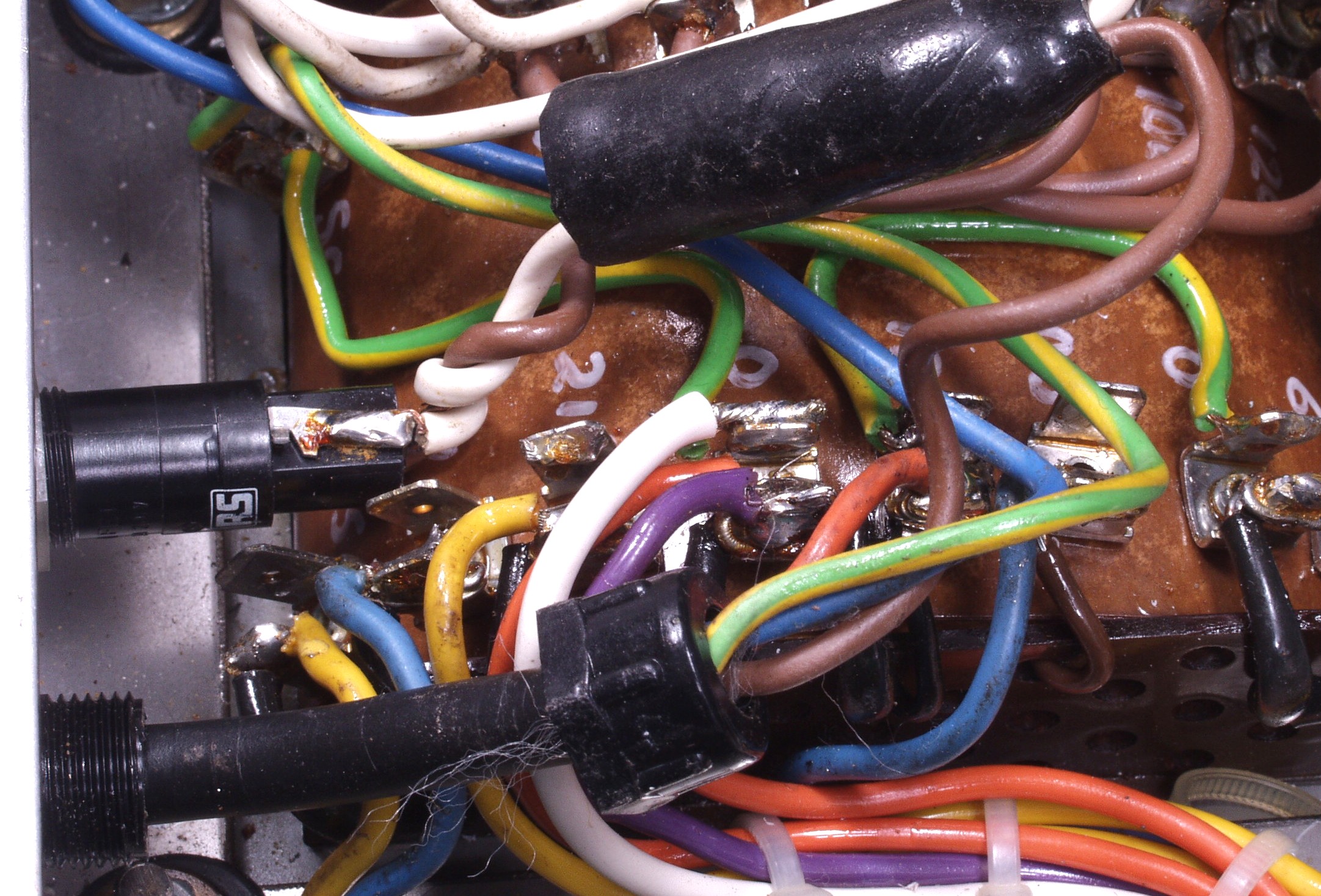

Ｃ６２．　修理中　中はご覧の通りです！　何本接続していますか？

Ａ６３．　修理前　電源コードが緩んでいる

Ａ６４．　修理後　電源コードを切り詰めて固定する

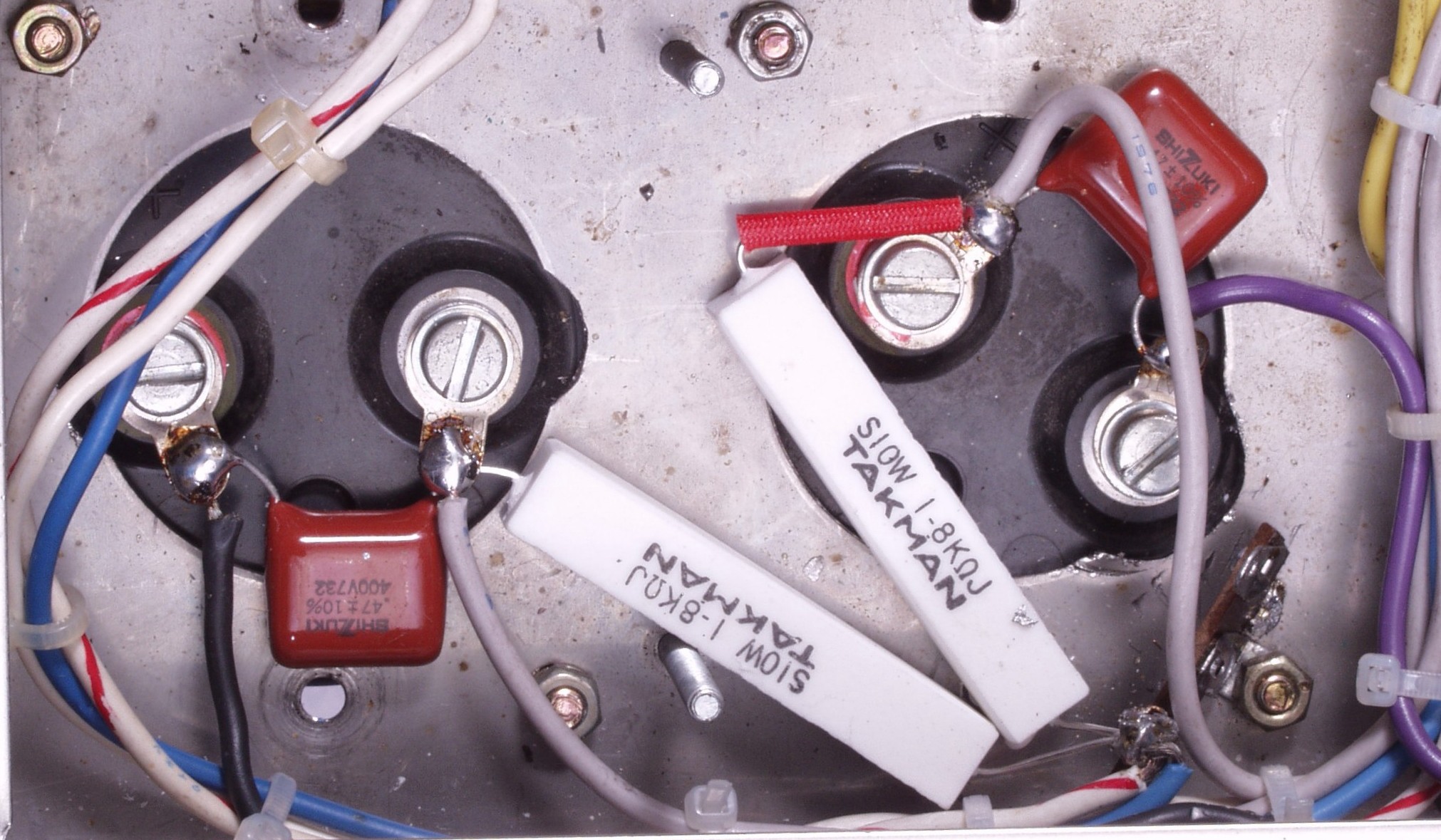

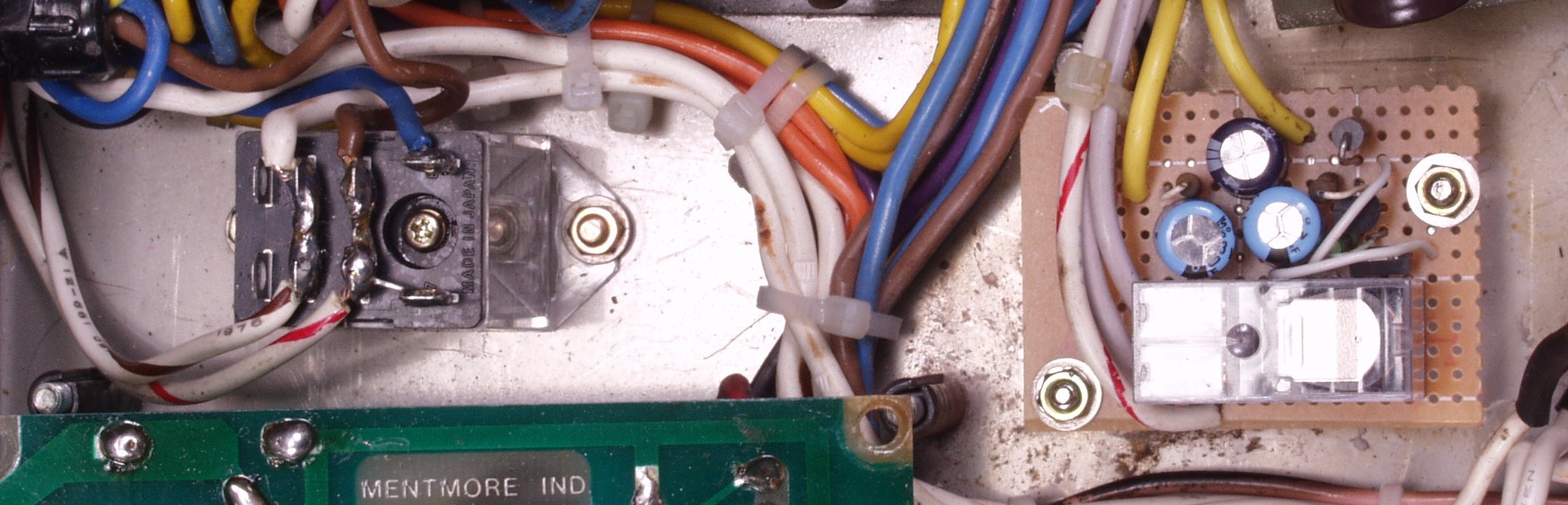

Ｃ７．　修理後　電源投入回路と突入電流抑制回路。　　　　　　　　詳しくはこちら

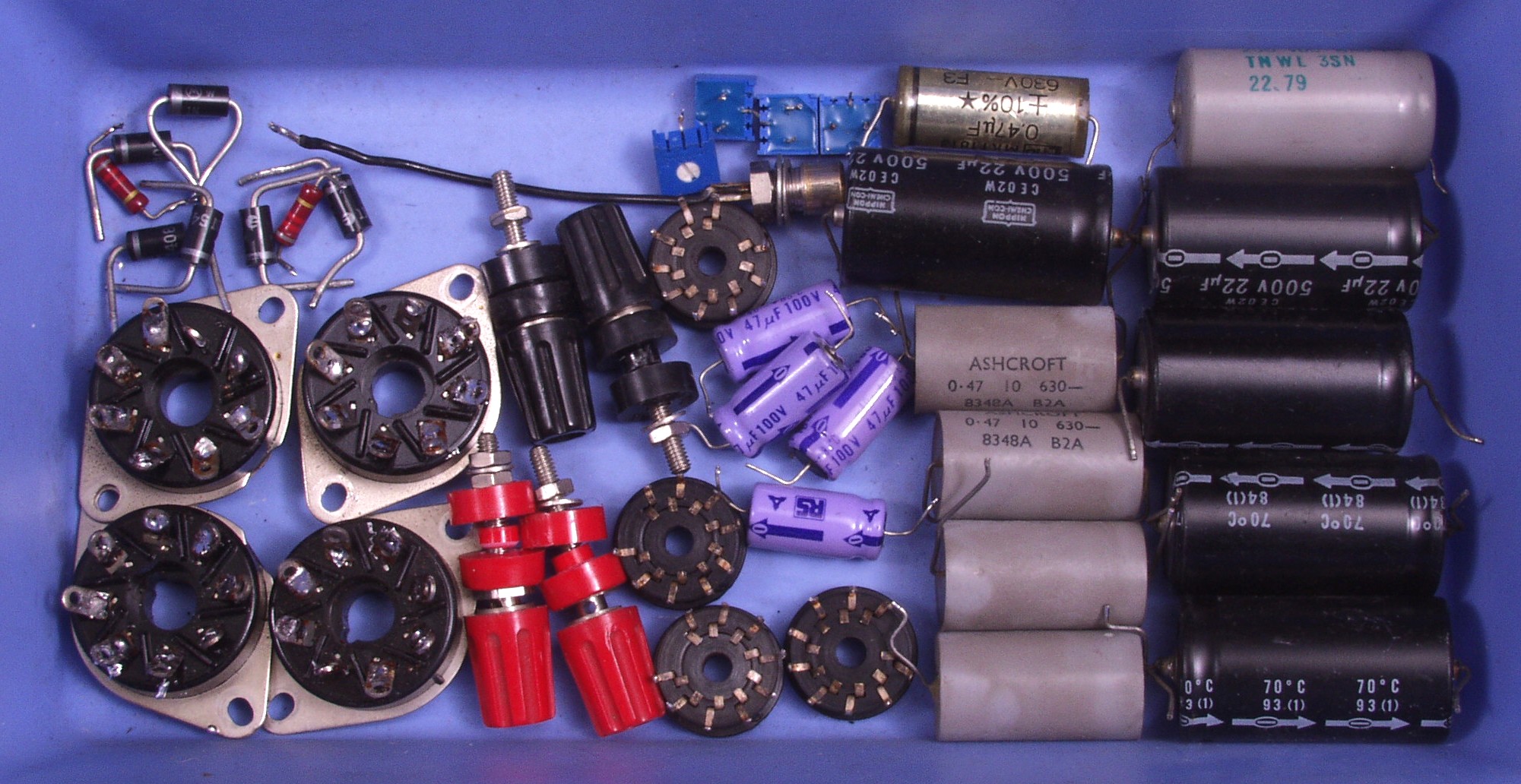

Ｃ８．　交換部品

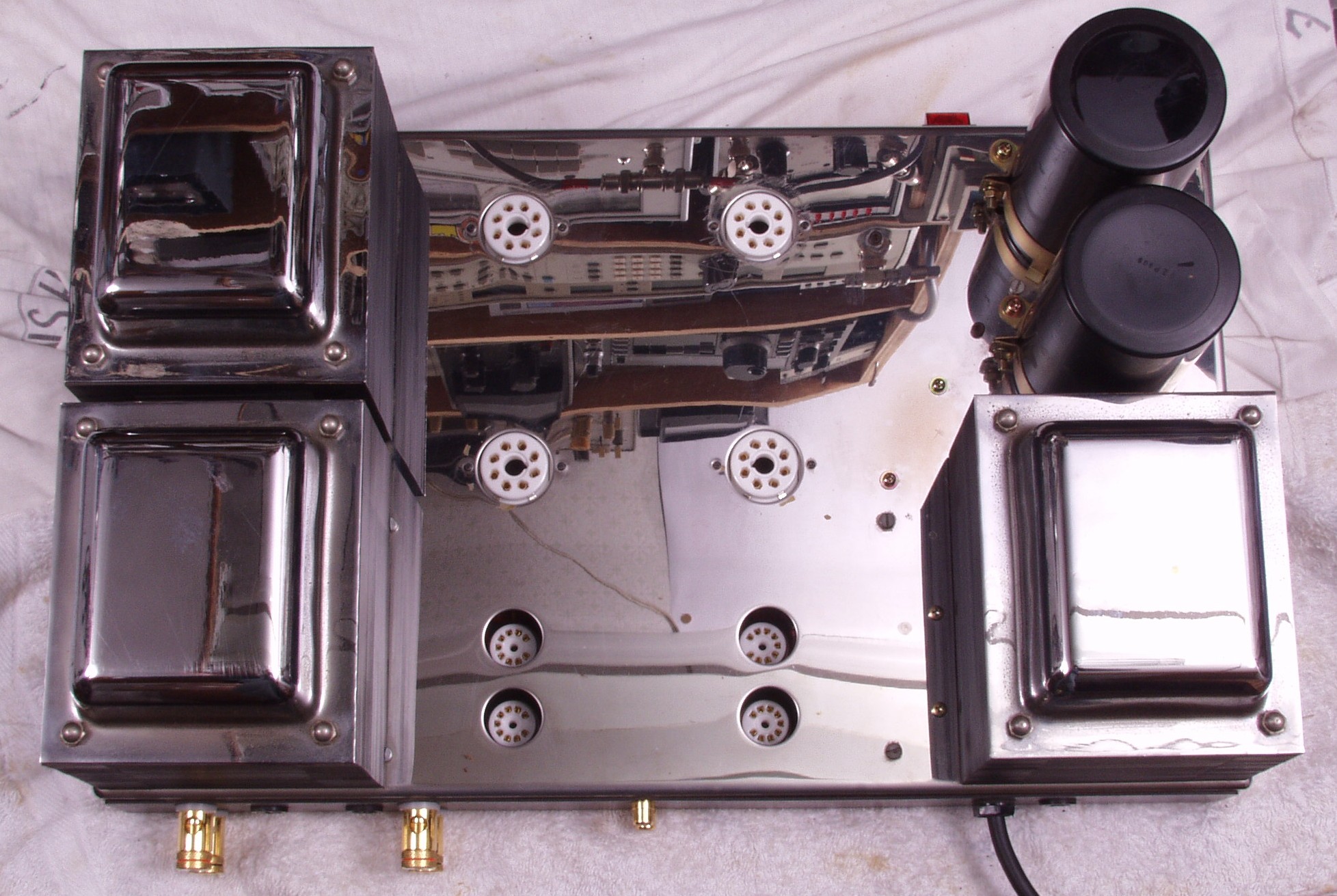

Ｃ９１．　修理前　上から見る

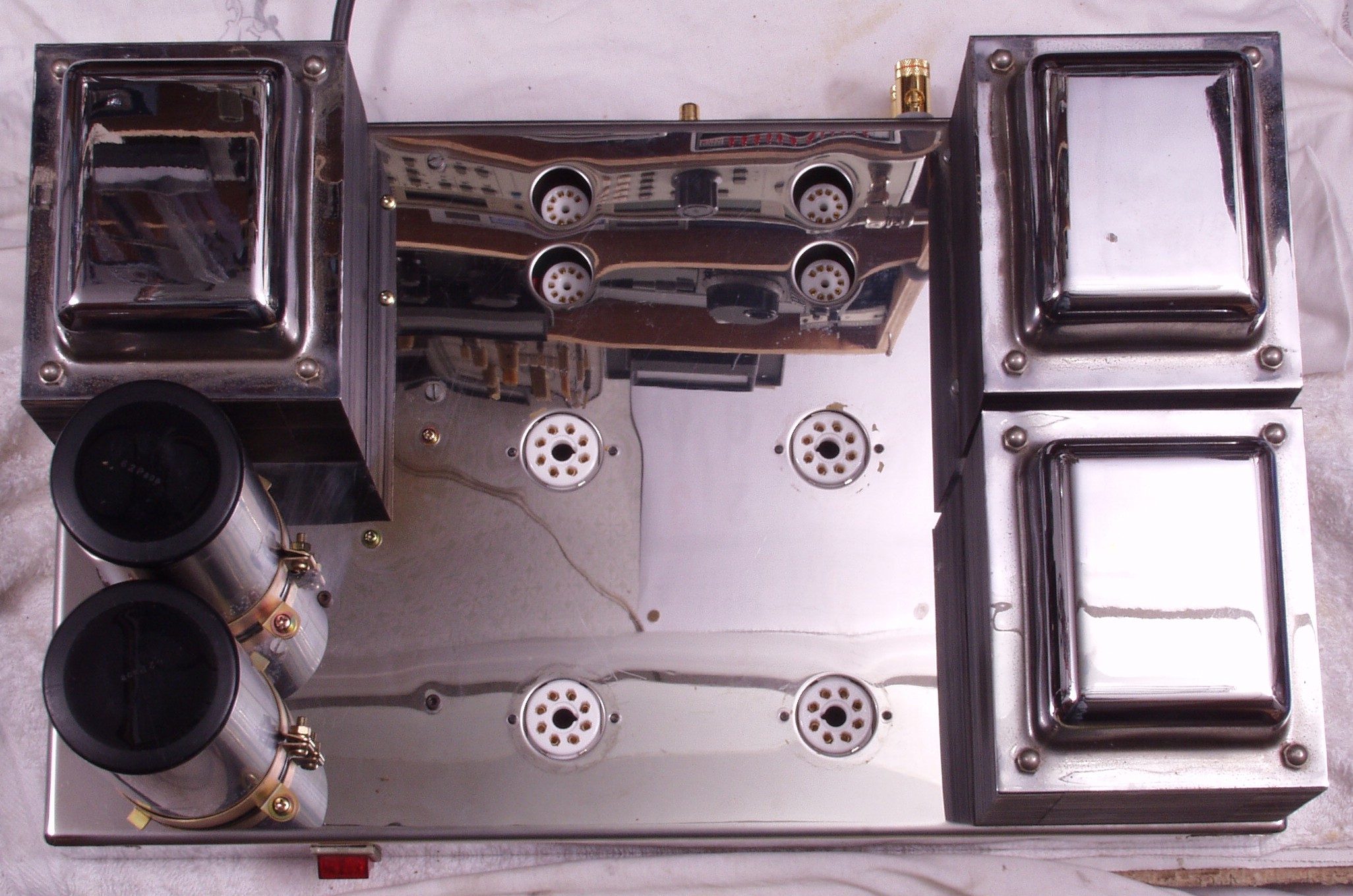

Ｃ９２．　修理後　上から見る

Ｃ９３．　修理後　前上から見る

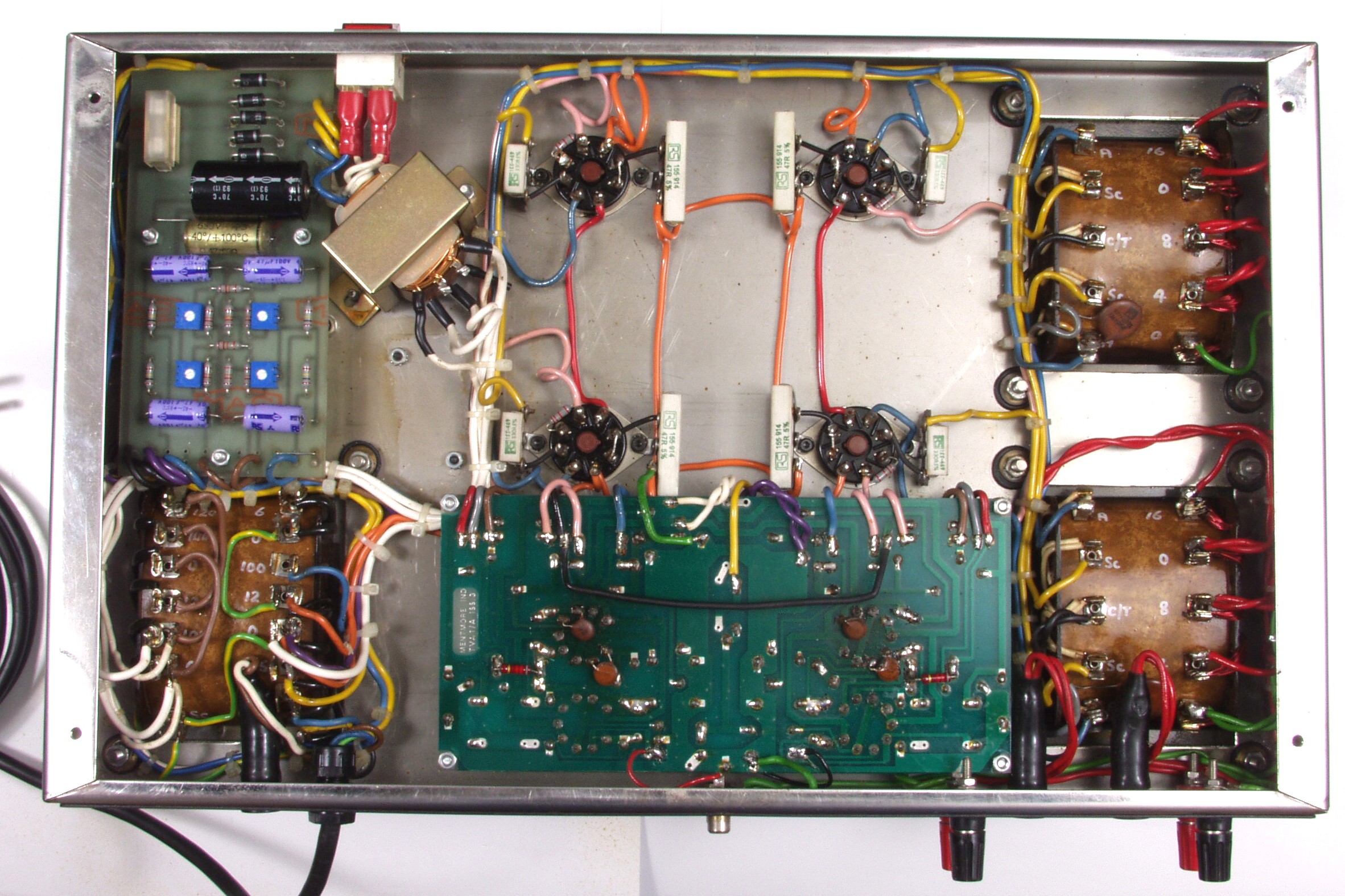

Ｃ９４．　修理前　下から見る

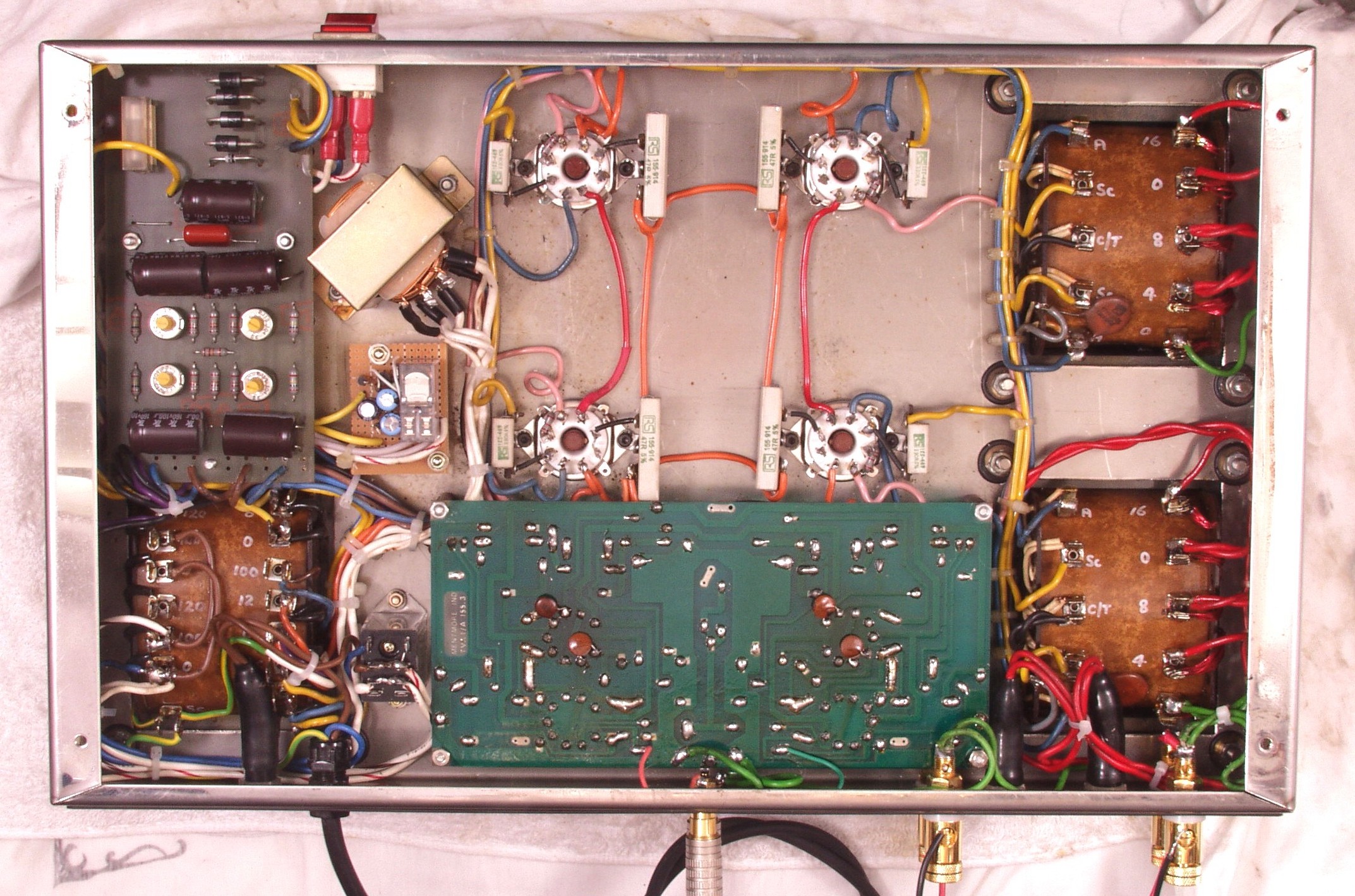

Ｃ９５．　修理後　下から見る

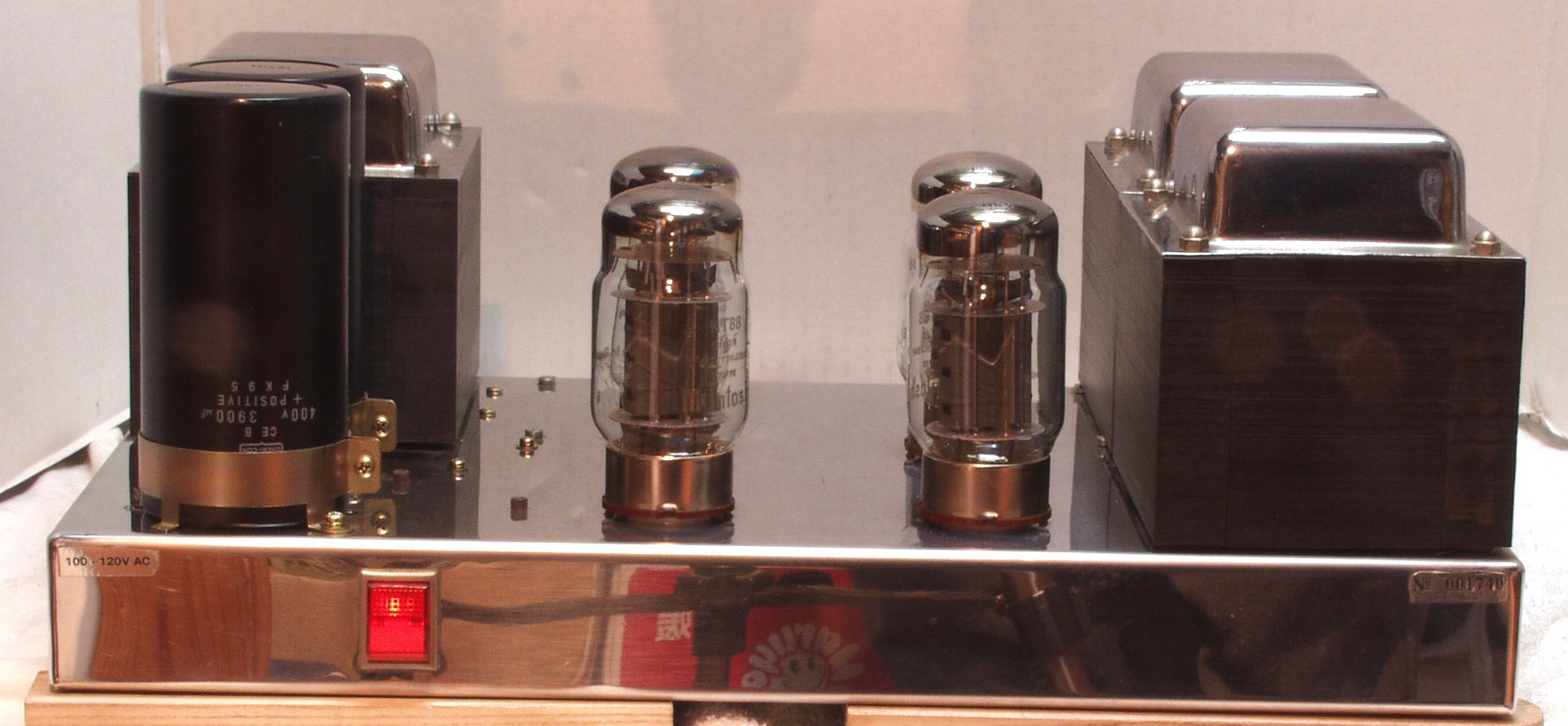

ＣＡ．　完成

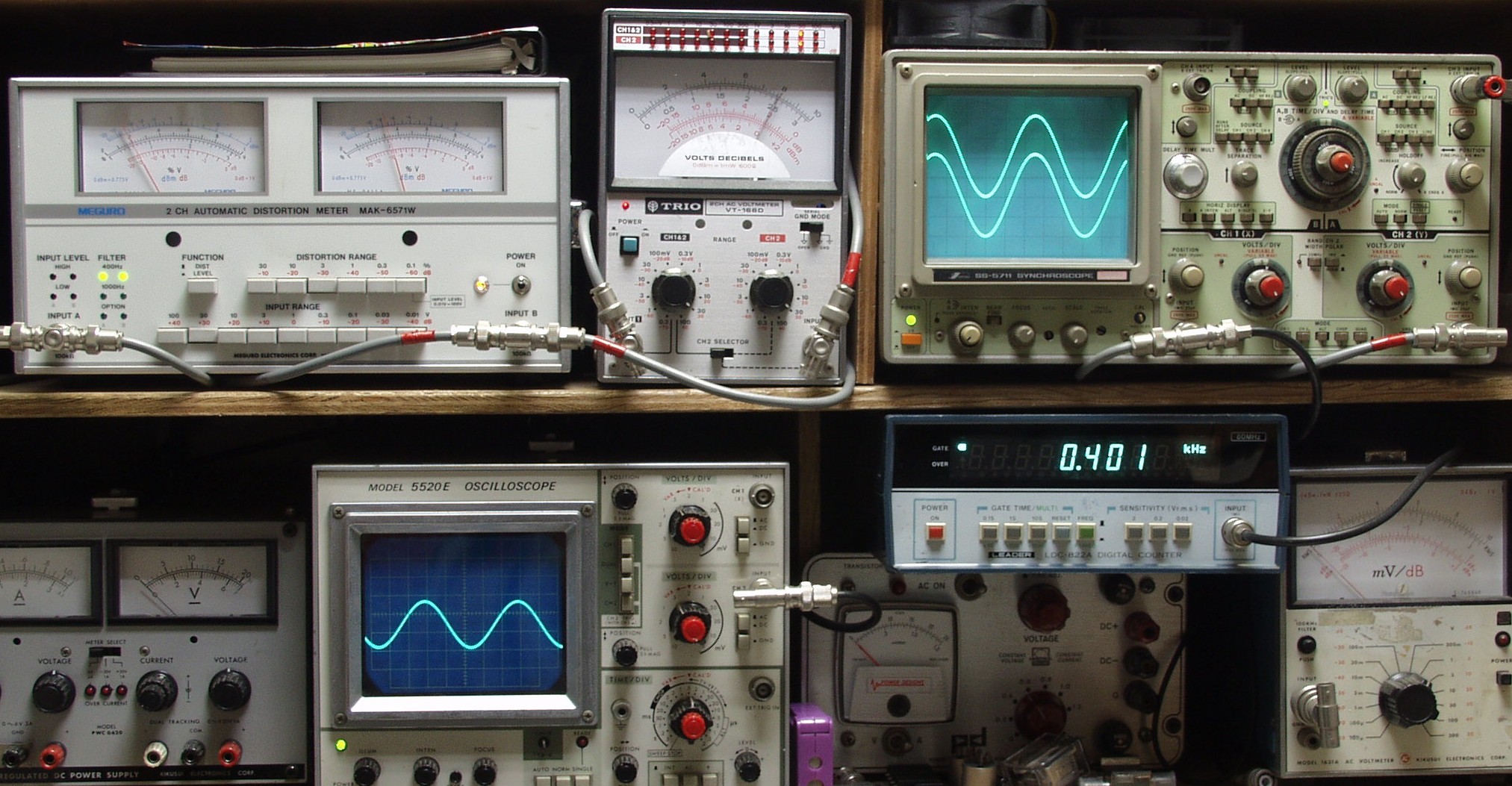

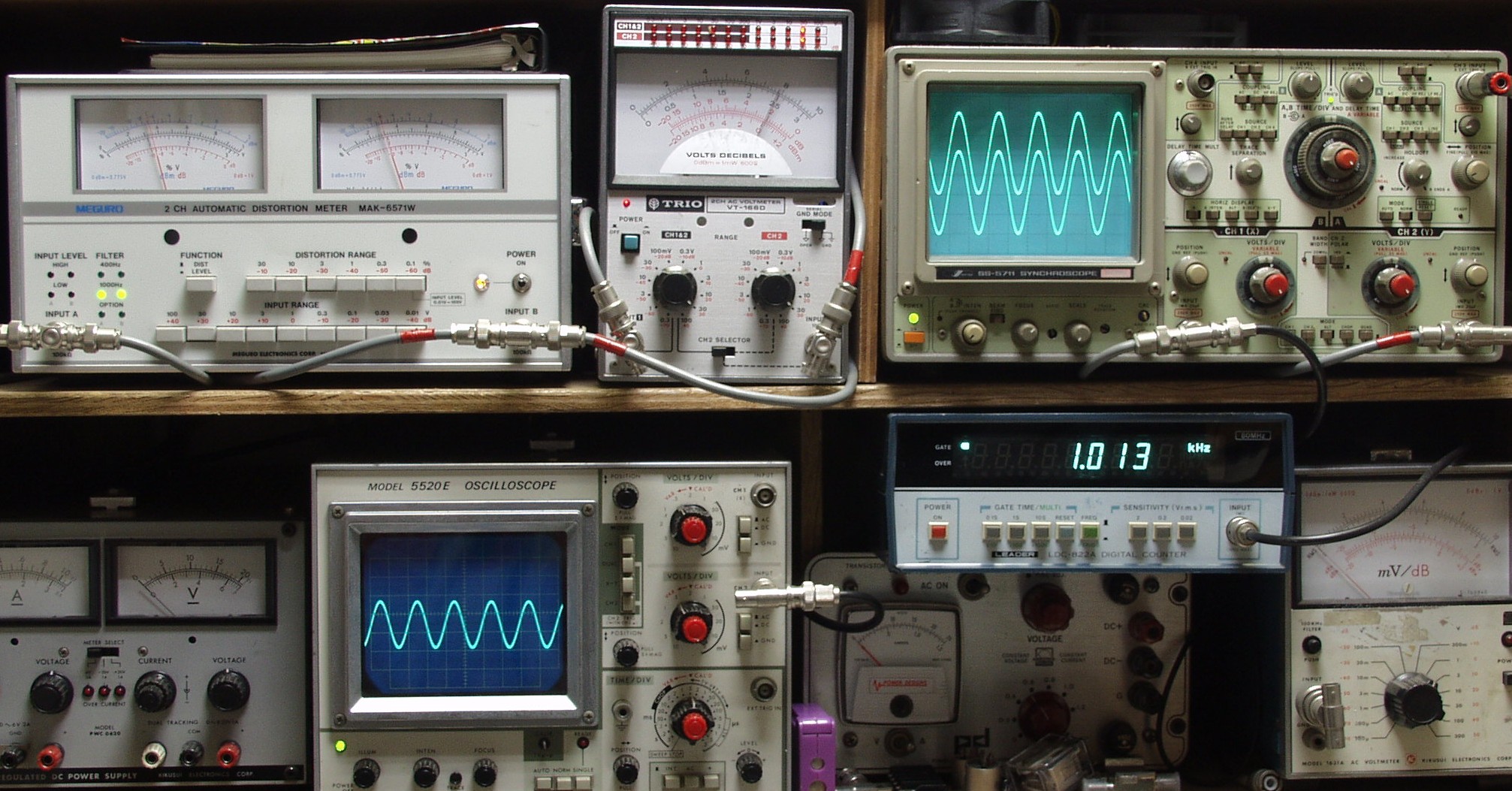

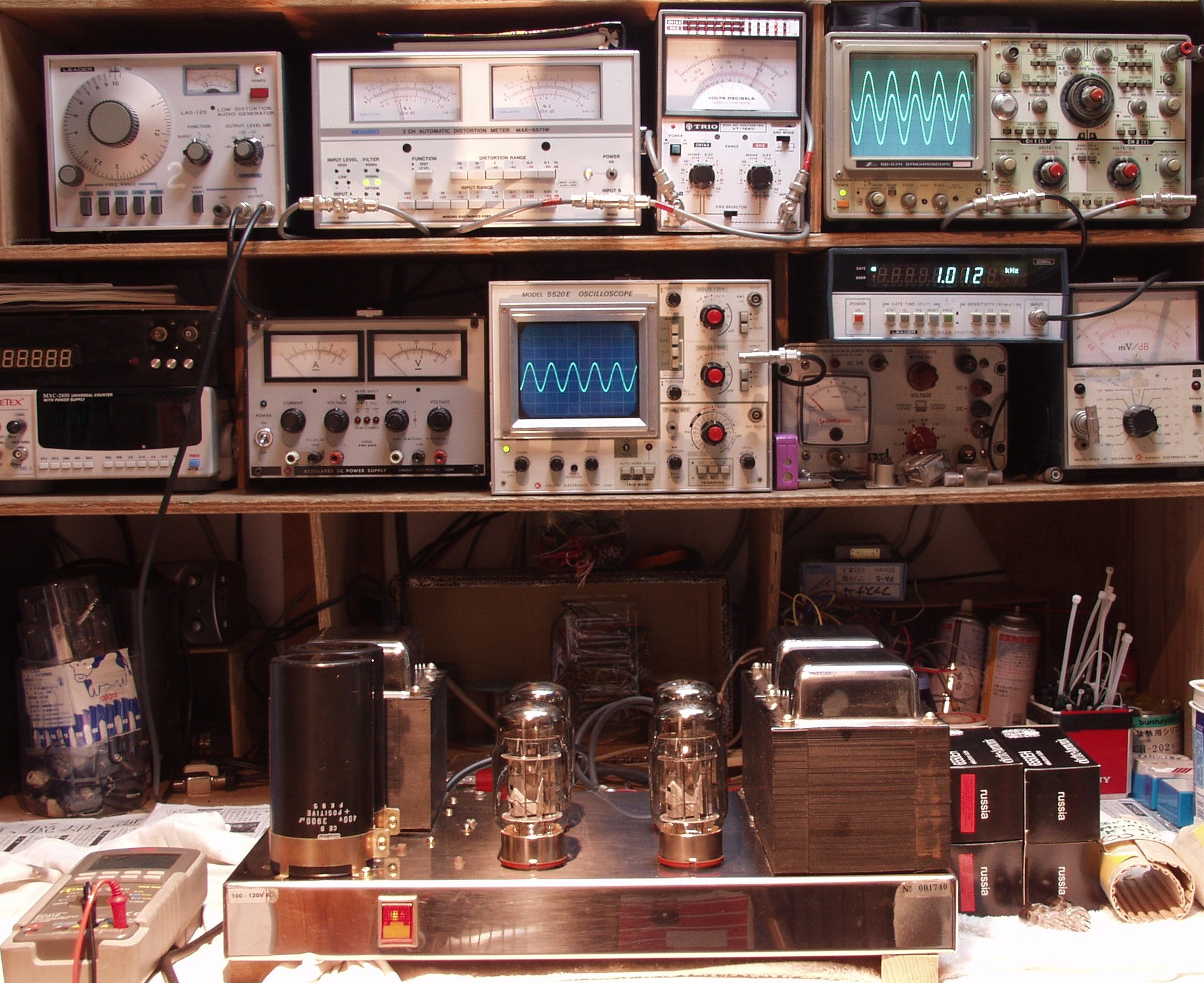

Ｅ．　調整・測定 Ｅ１．　調整・出力測定　初段の１２ＡＸ７がＮＧなので手持ちので測定。 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力。 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ２１．　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．２％　　１０００ＨＺ

Ｅ２２．　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．２％　　４００ＨＺ

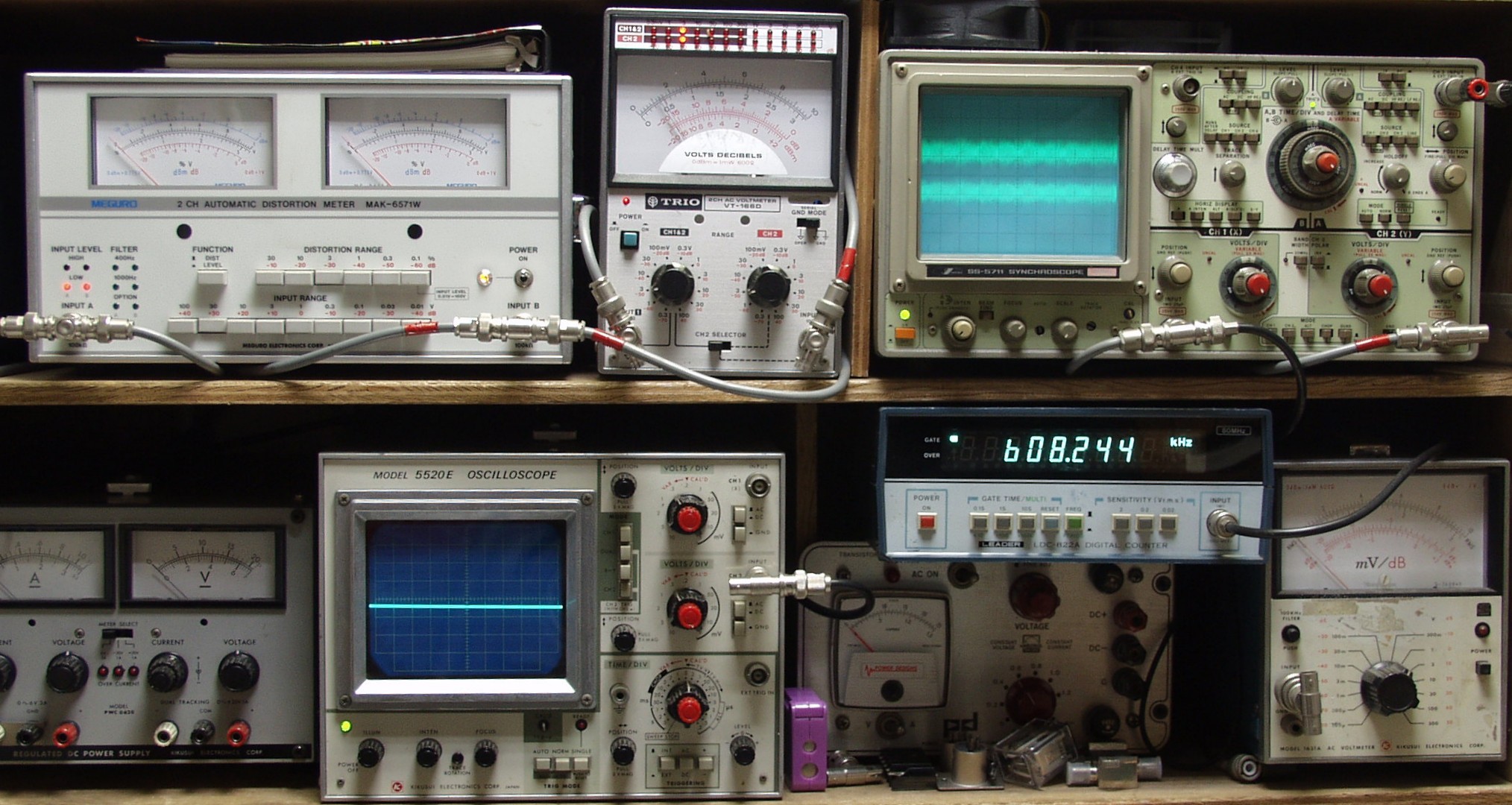

Ｅ３．　残留雑音　０．５ｍＶ　１０００ｍＶ＝１Ｖ　初段（１２ＡＸ７）のカソードが浮いているので、良質な物が必要 　　　　　　　　　　　　但し、トランスレス仕様の物が製造されていないので、選別して使用するしか無い

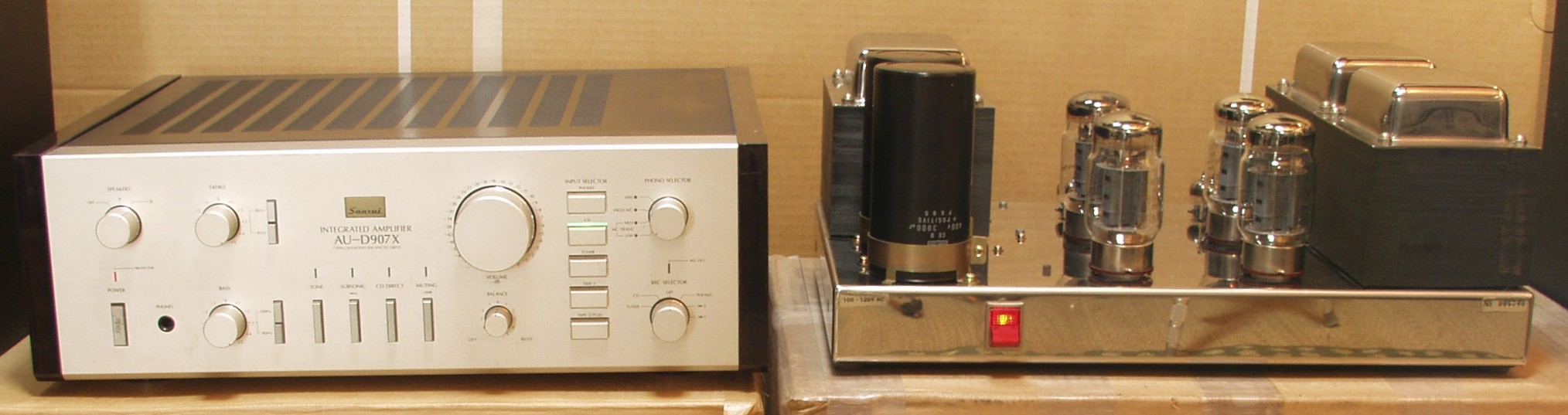

Ｅ４．　２４時間エージング中。

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅457mm×高さ190mm×奥行280mm 重量 約32kg
