Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　４台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります 真空管ＡＭＰの中では、一度は聞きたい機種です

平成１５年８月９日到着　　　１０月3日完成

A．　修理前の状況 歪み多し。 B．　原因 経年変化による、コンデンサーの容量抜け。 Ｃ．　修理状況 終段（ＫＴ−８８）、前段ＭＴ管ソケット交換。 フイルムコンデンサー交換。 電解コンデンサー増量・交換。 配線手直し、補強。 整流ダイオード交換。 SP端子交換。 ＲＣＡ端子交換。 高圧電解コンデンサー増量・交換。 電源投入による突入電流抑制回路組み込み。 終段ＫＴ８８を３結／ＵＬ切り替え回路組み込み。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　　　　　９個 。 ＵＳソケット　　　　　　　　　　　　　　　　　　　４個。 ＭＴソケット　　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　１０個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　個 。 整流ダイオード　　　　　　　　　　　　　　　　　５個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個。 SP端子　　　　　　　　　　　　　　　　　　　　　　４個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　４個。 高圧電解コンデンサー　　　　　　　　　　　　　２個。 突入電流抑制回路（リレー２個他）。 終段ＫＴ８８を３結／ＵＬ切り替え回路（リレー４個他）。 Ｅ．　調整・測定 Ｆ．　修理費　　９５，０００円　　　　　お馴染み様価格＝３台目より、オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｇ． 参考 Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

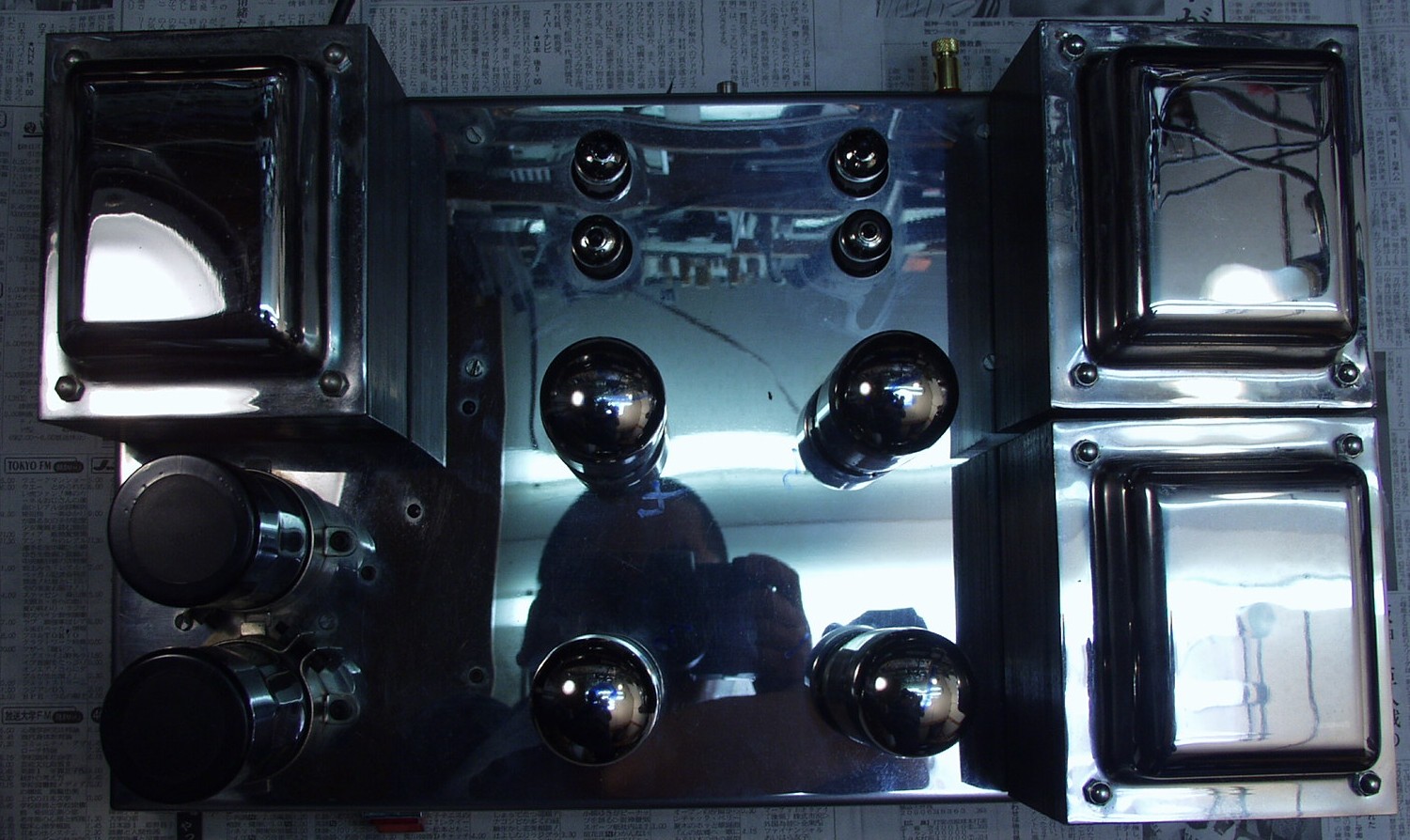

A．　修理前の状況 Ａ１１．　修理前の点検、　上から見る

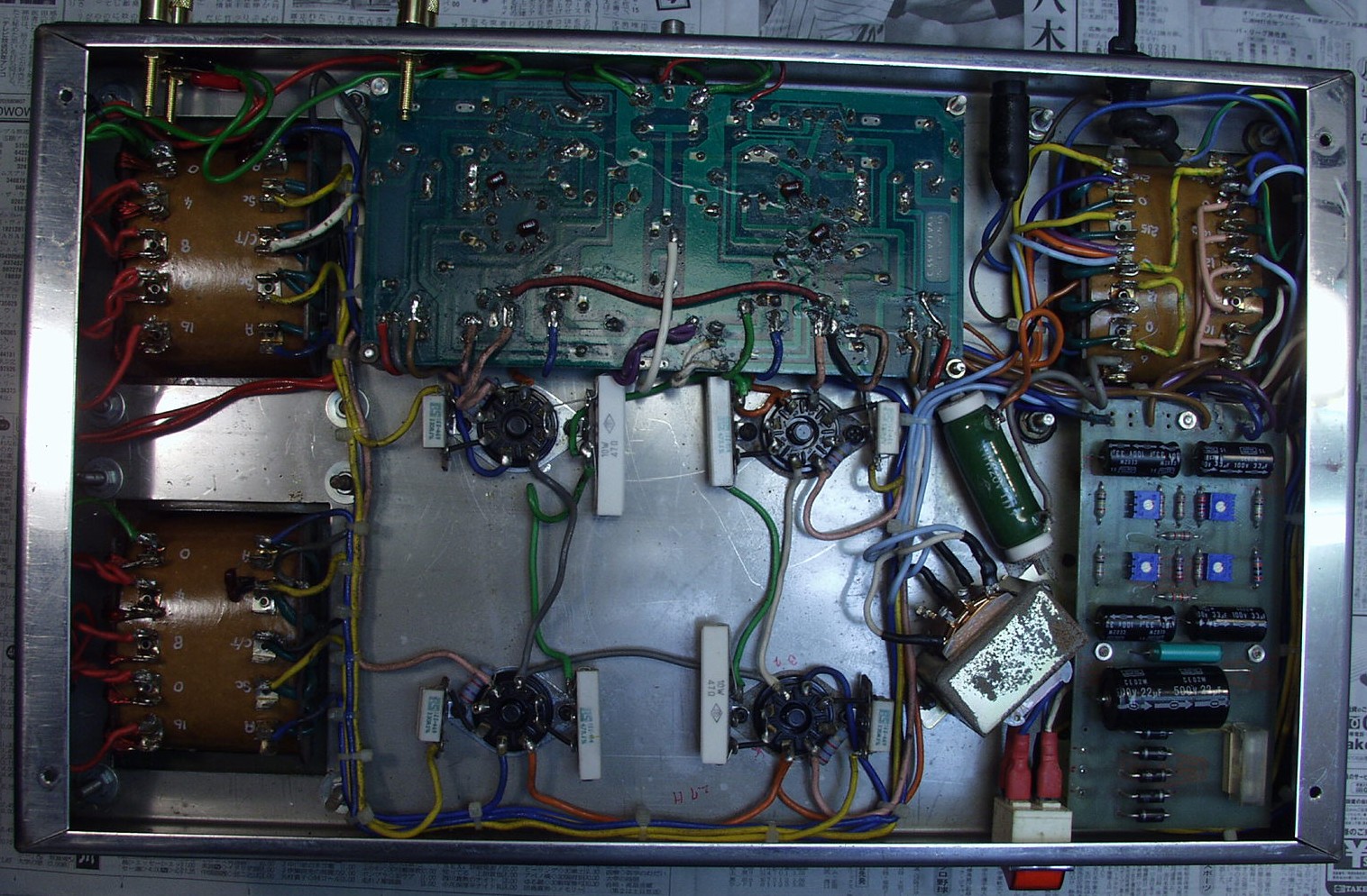

Ａ１２．　修理前の点検、　下から見る　カソード抵抗が２本交換して有る。　又、ヒータートランスが増設してある。

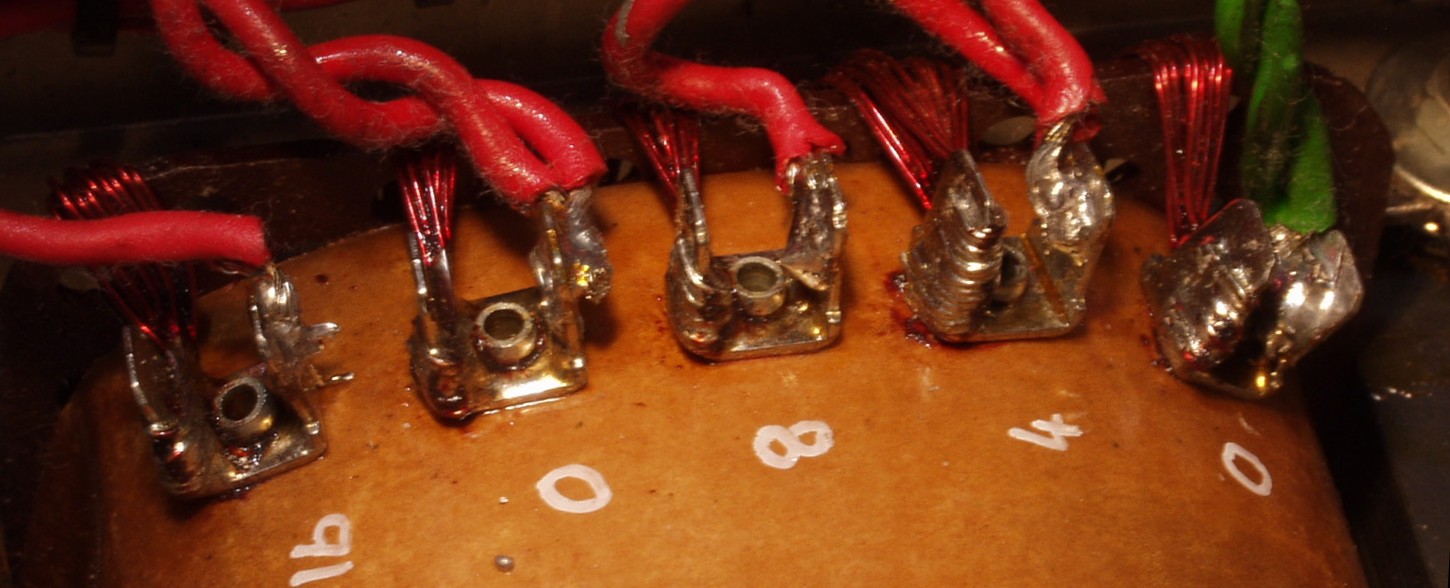

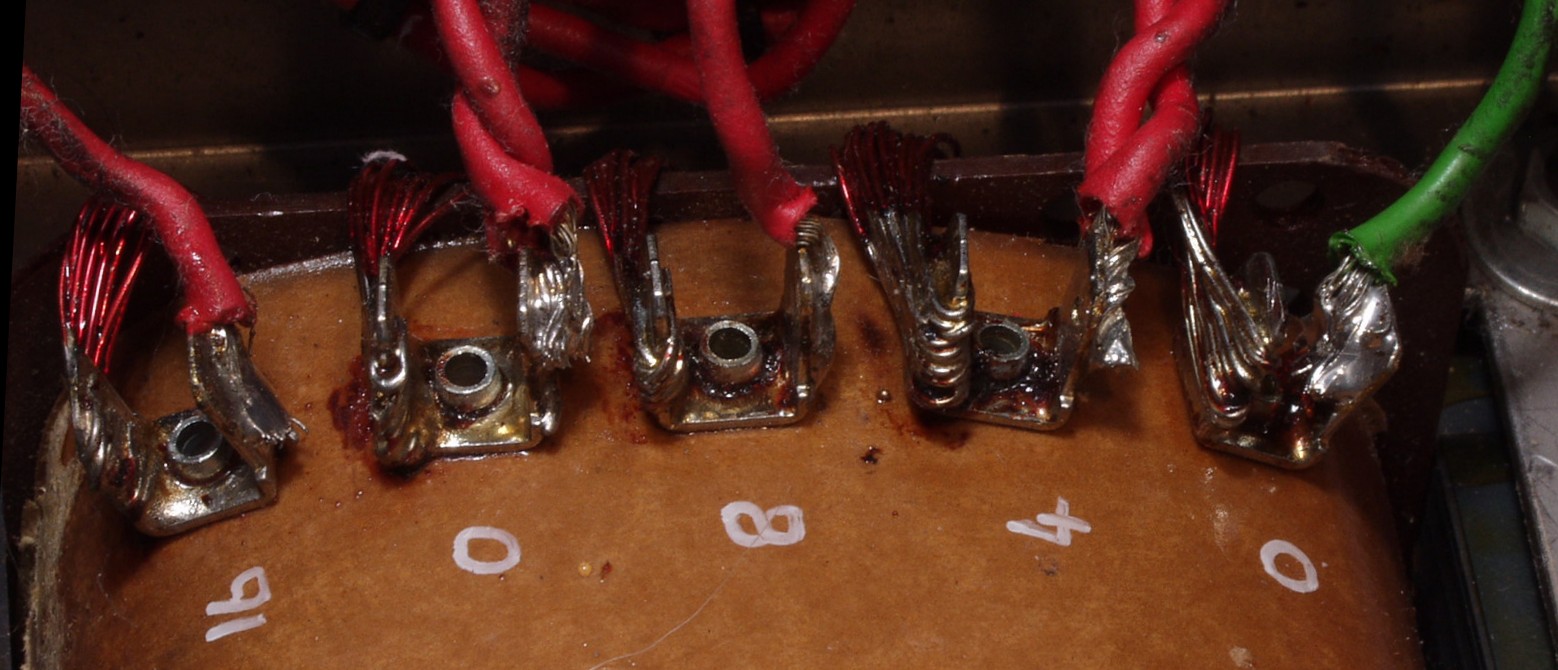

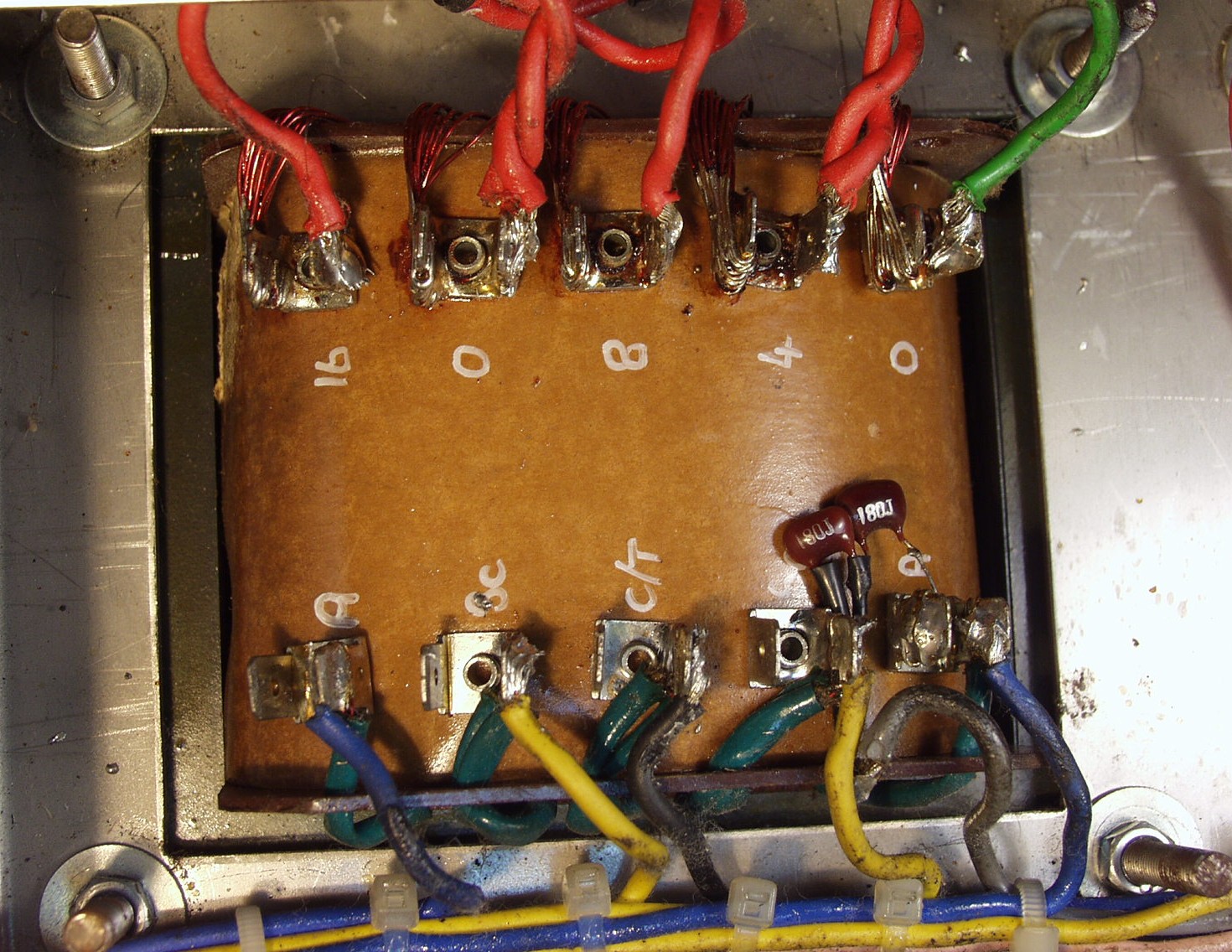

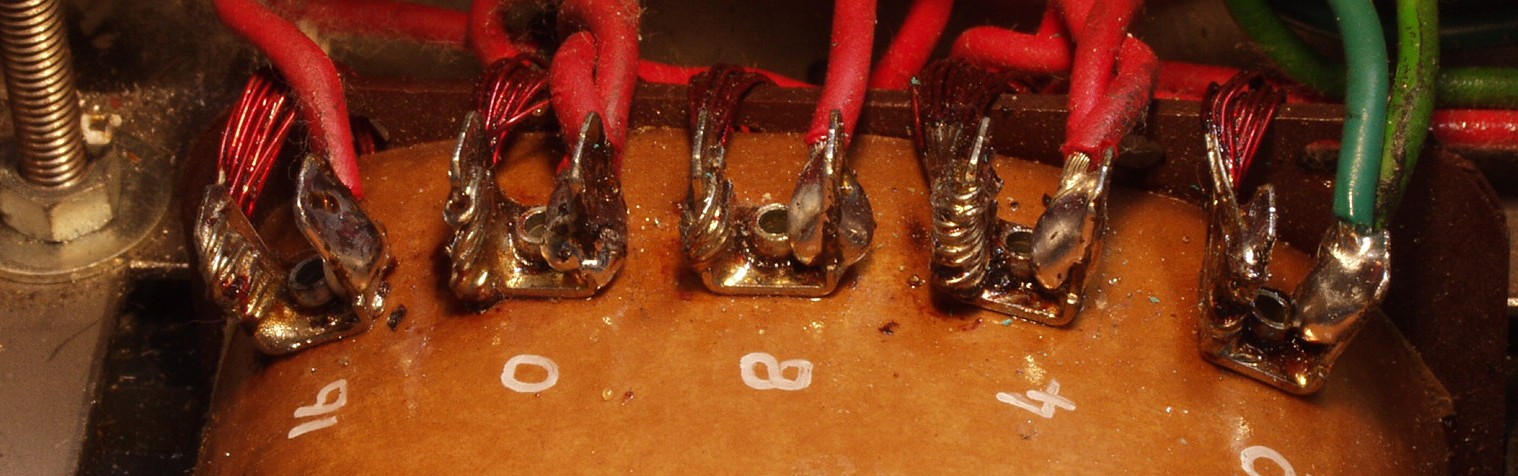

Ａ２１．　修理前の点検、　改良された出力トランス　２次巻き線は細い線を並列で使用。 　　　　　　　　　　　　　　　　　　しかし半田付けは最低、とんがりが沢山出ている

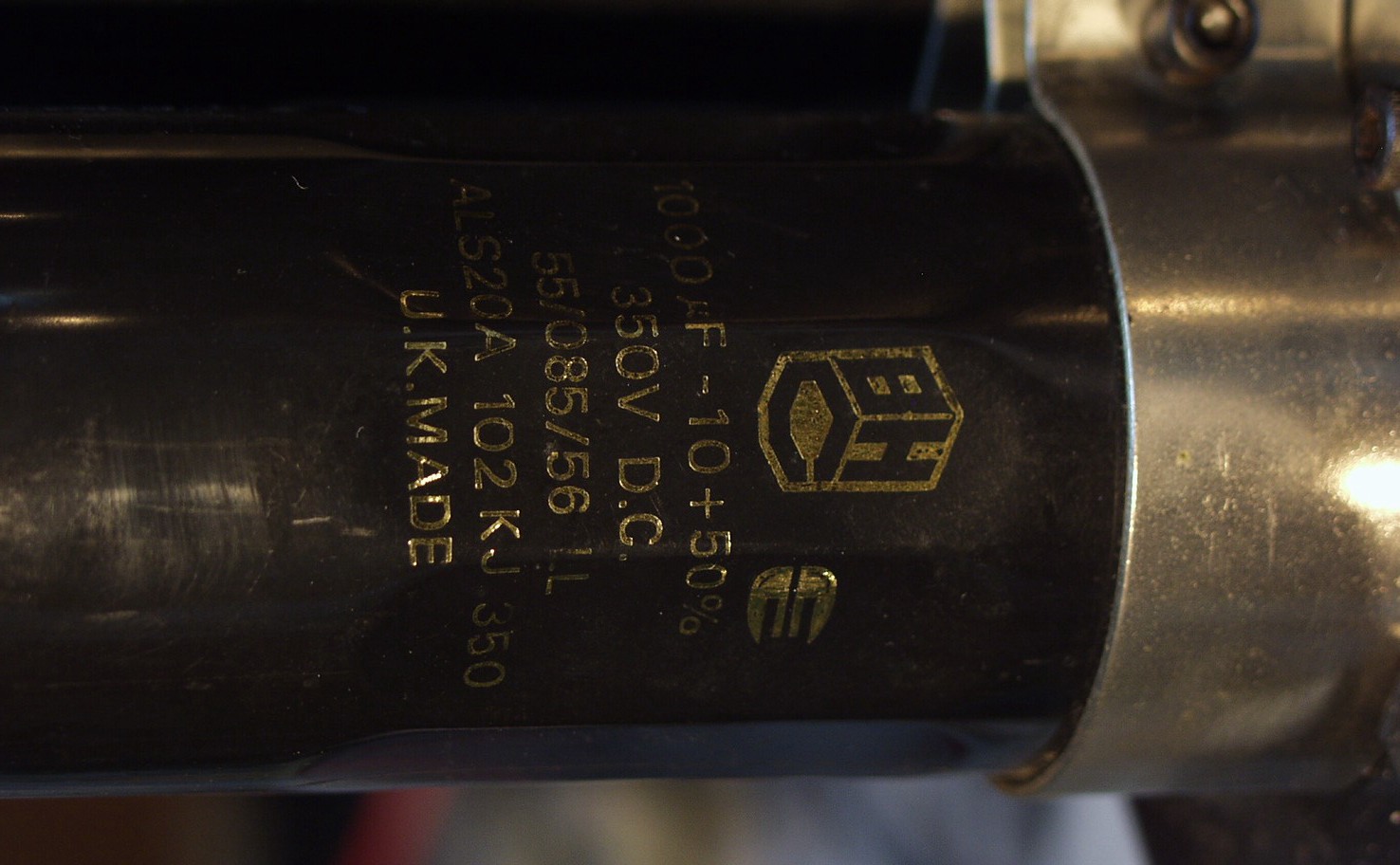

Ａ２２．　修理前の点検、　高圧電解コンデンサーは３５０ＷＶ／１０００μ本来は４００ＷＶ／１２００μのはずです

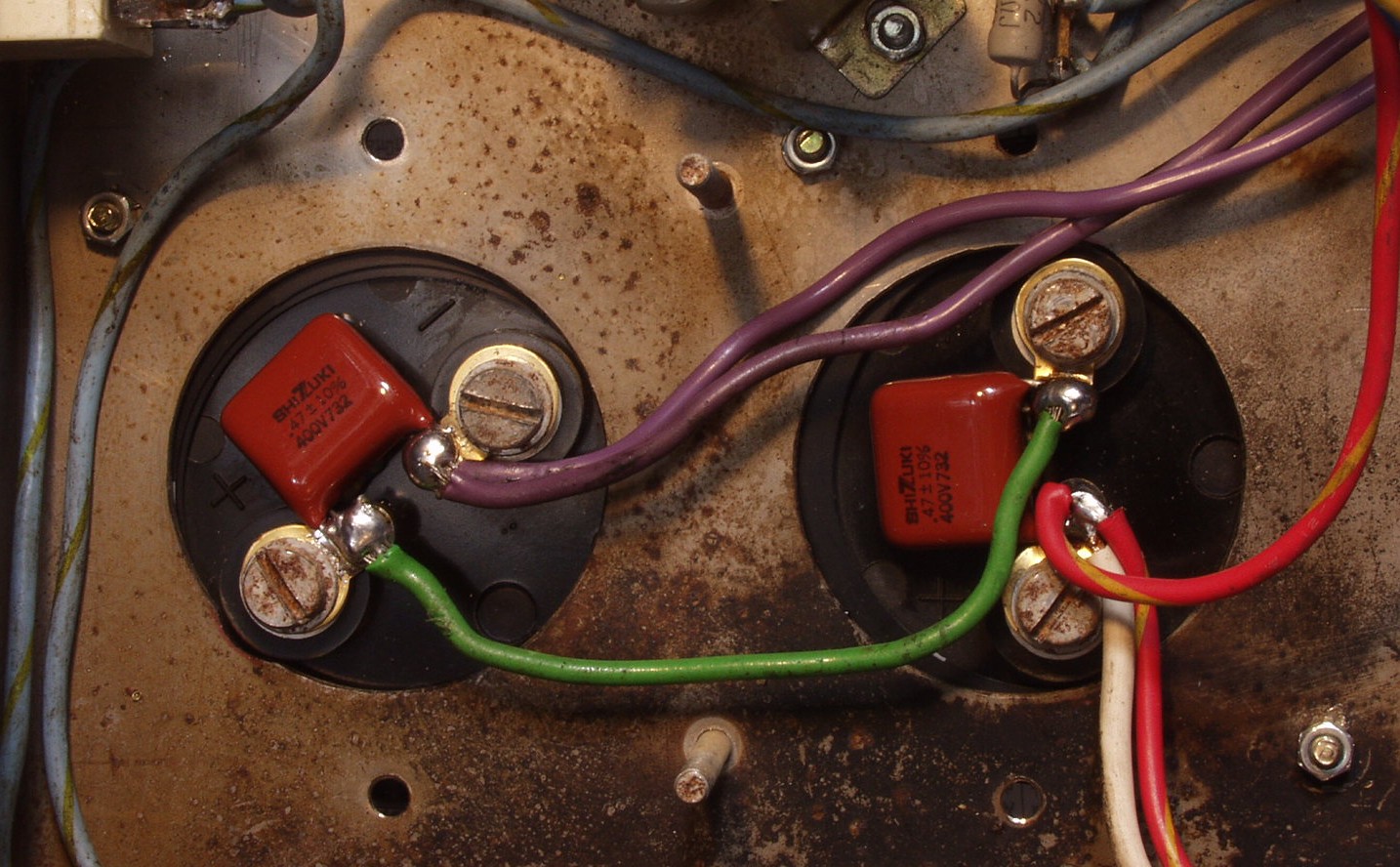

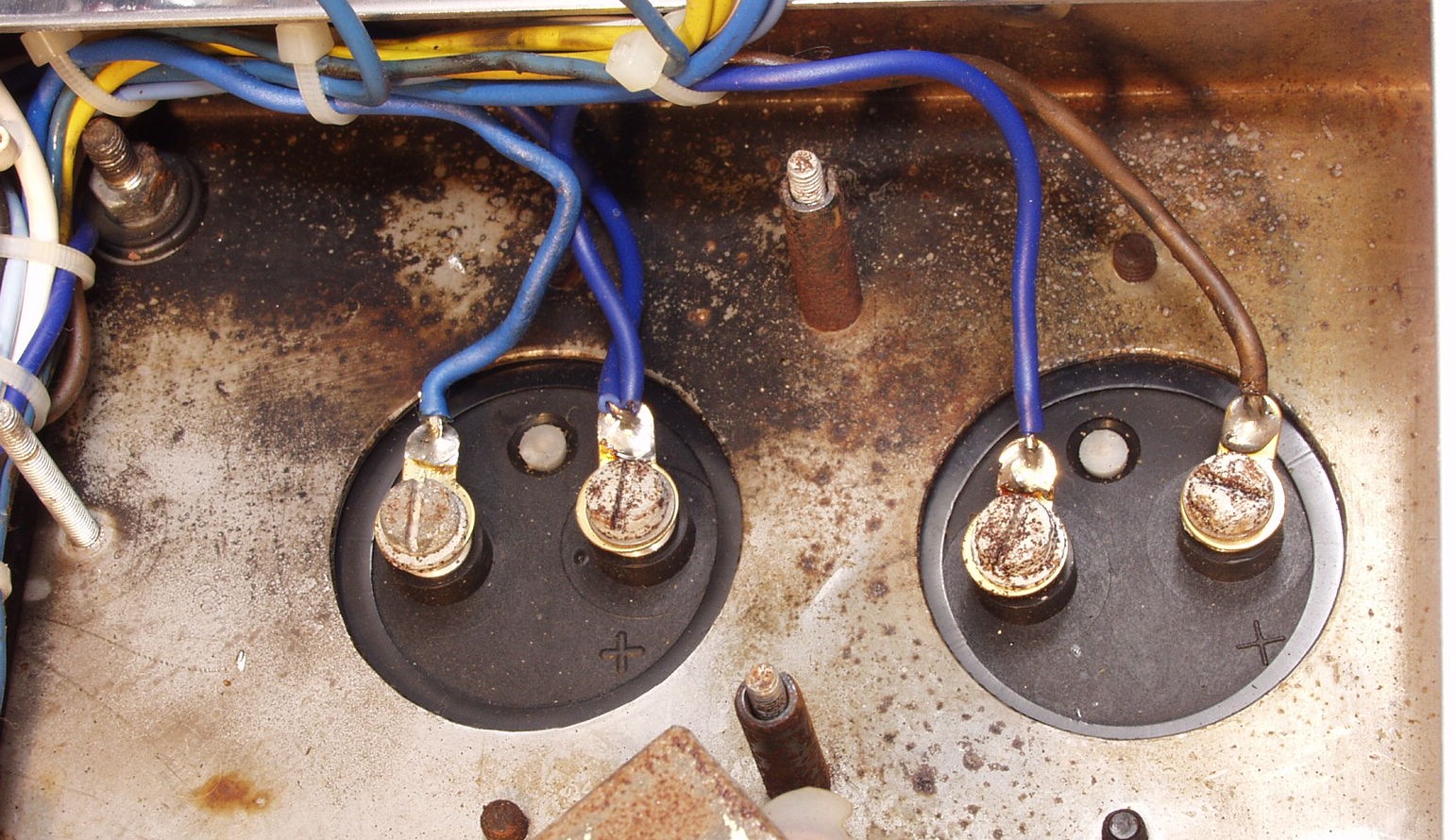

Ａ２３．　修理前の点検、　電解コンデンサーが液漏れして交換してある、黒くなっている所が電解液が漏れた所。 　　　　　　　　　　　　　　　　　　電解コンデンサーの液は、ステンレス鋼板でもこの様に犯す。

Ａ３１．　修理前の点検、　ＫＴ−８８のヒーター回路がいじられている。 　　　　　　　　　　　　　　　　　１２Ｖ＋６Ｖ＝１８Ｖにして、抵抗で落としている、これでは６Ｖ巻き線の電流容量が足らない。 　　　　　　　　　　　　　　　　　ＫＴ−８８及び１２ＡＸ７の規格表があれば解ること！

Ａ３２．　修理前の点検、　電源トランスの１次巻き線が１００Ｖと１２０Ｖのタップ両方が接続してある。 　　　　　　　　　　　ＫＴ−８８がパンクして、電解コンデンサー液漏れしたので、１２０Ｖに１００Ｖを入力して、高圧を下げたのでしょう？ 　　　　　　　　　　　真空管を知らない初心者が少ない知識で考え、到達した結論か？

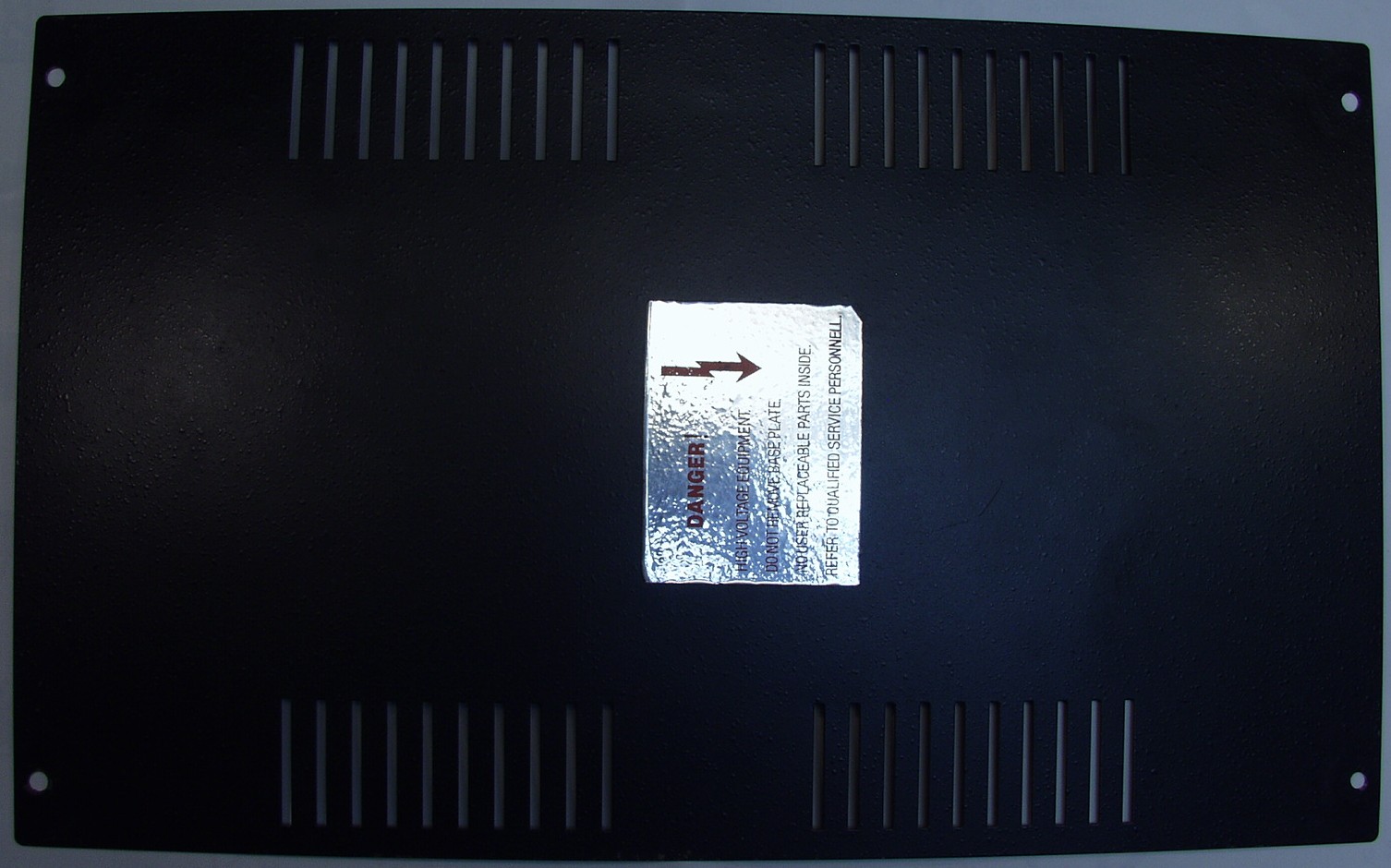

Ａ４．　修理前の点検、　放熱の為、スリッロが空いている

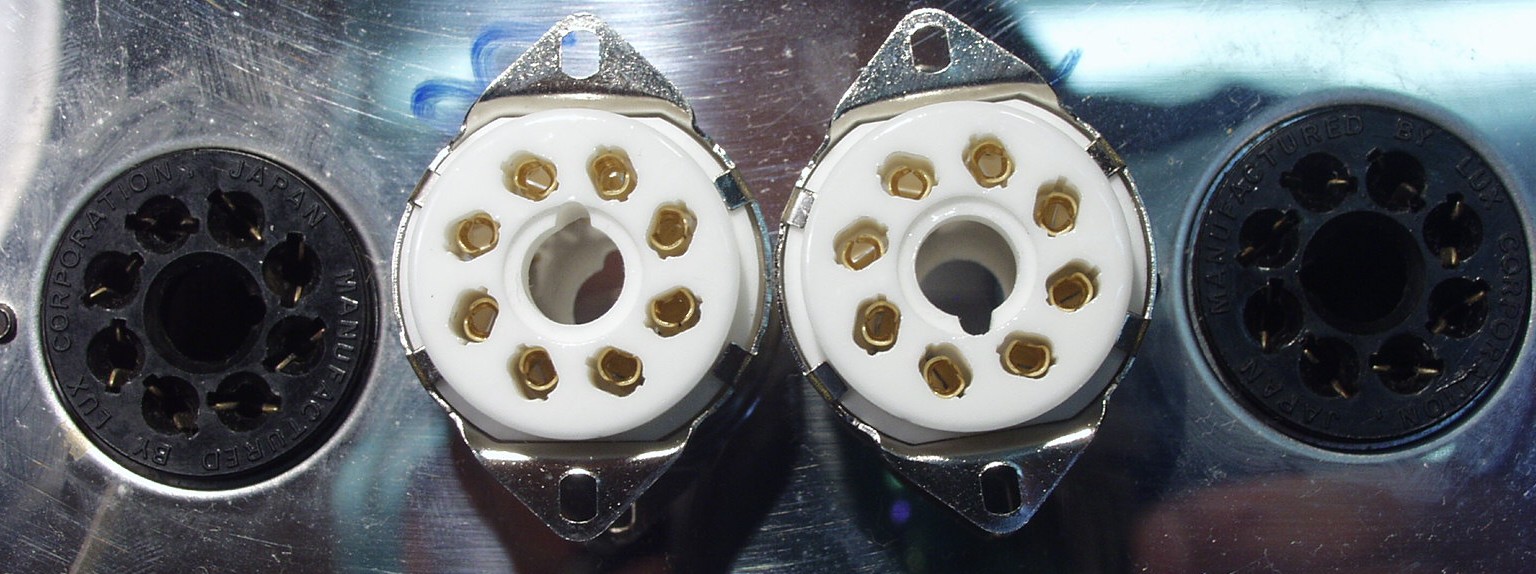

Ａ５．　修理前の点検、　ＫＴ−８８のソケット比較　中＝交換するステアタイト製、両側＝古いモールド製

Ａ６．　修理前の点検、　応急処置で出力・歪み測定。 　　　　　Ｒ側＝１８Ｖ＝４０Ｗ　歪み率＝３％　４００ＨＺ。 　　　　　Ｌ側＝１７Ｖ＝３６Ｗ　歪み率＝２．８％　４００ＨＺ。

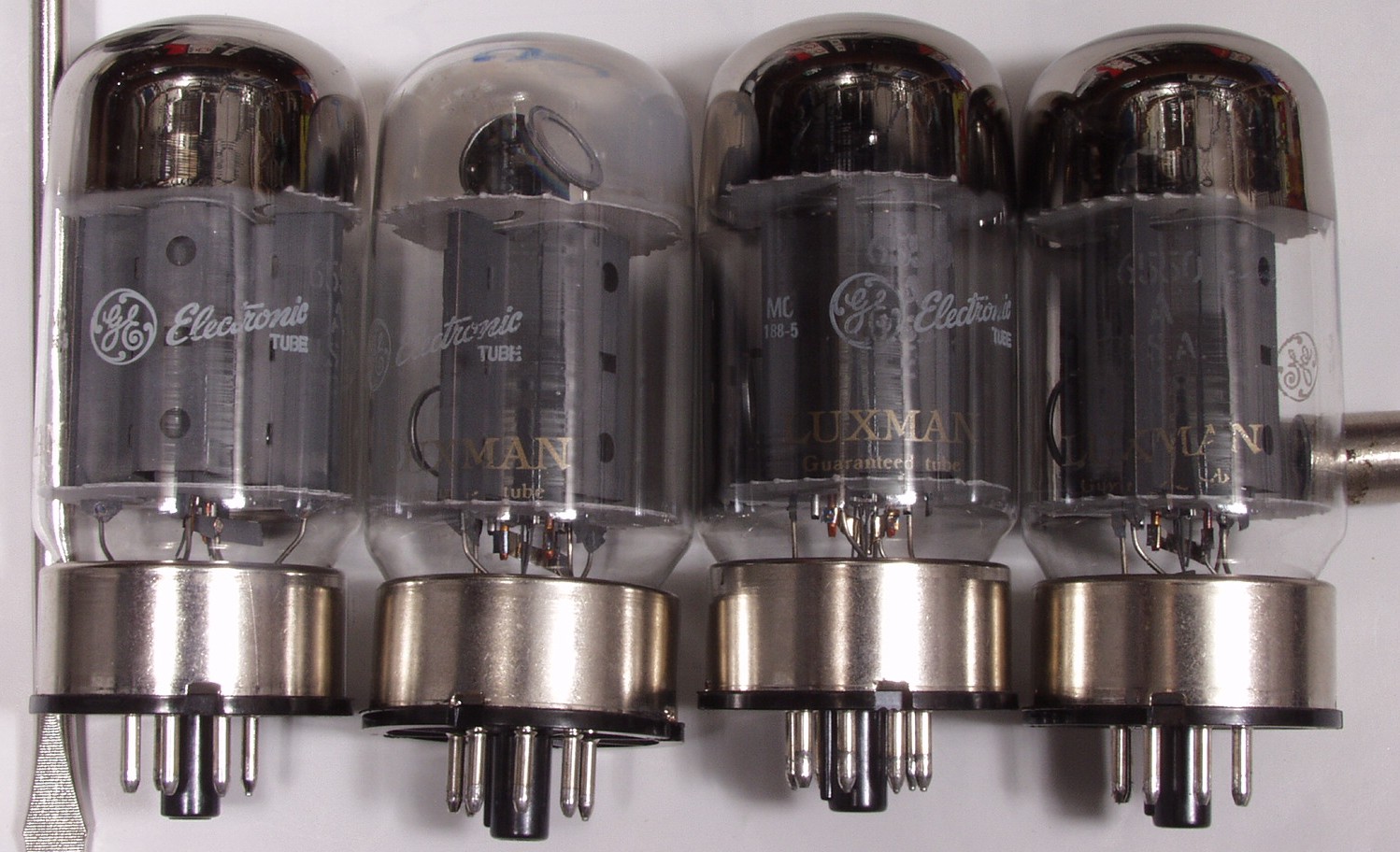

Ａ７１．　修理前の点検　ユーザーが購入し送られてきたＫＴ−８８　４本。 　　　　　　　　　未使用新品とのことですが長期在庫で足が腐食している。 　　　　　　　　　取りあえずは問題無いだろうが、後々の真空管の抜き差しに不安が残る。 　　　　　　　　　平成１６年３月再修理（６ヶ月後）、この真空管が足の接触不良で、カソード抵抗が、焼けました。

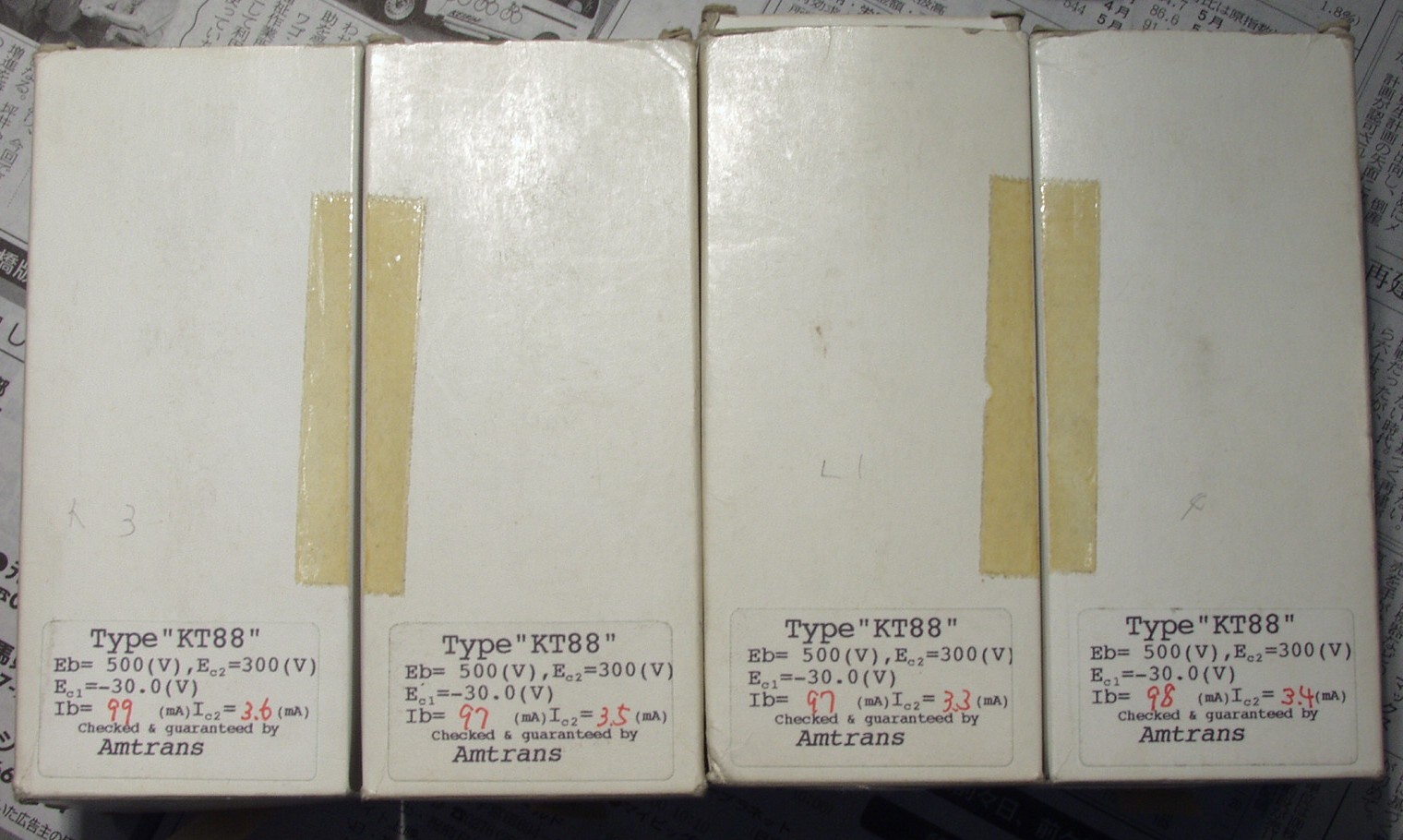

Ａ７２．　修理前の点検　白箱もセロテープが粘着力を失っている、これはかなりの年数

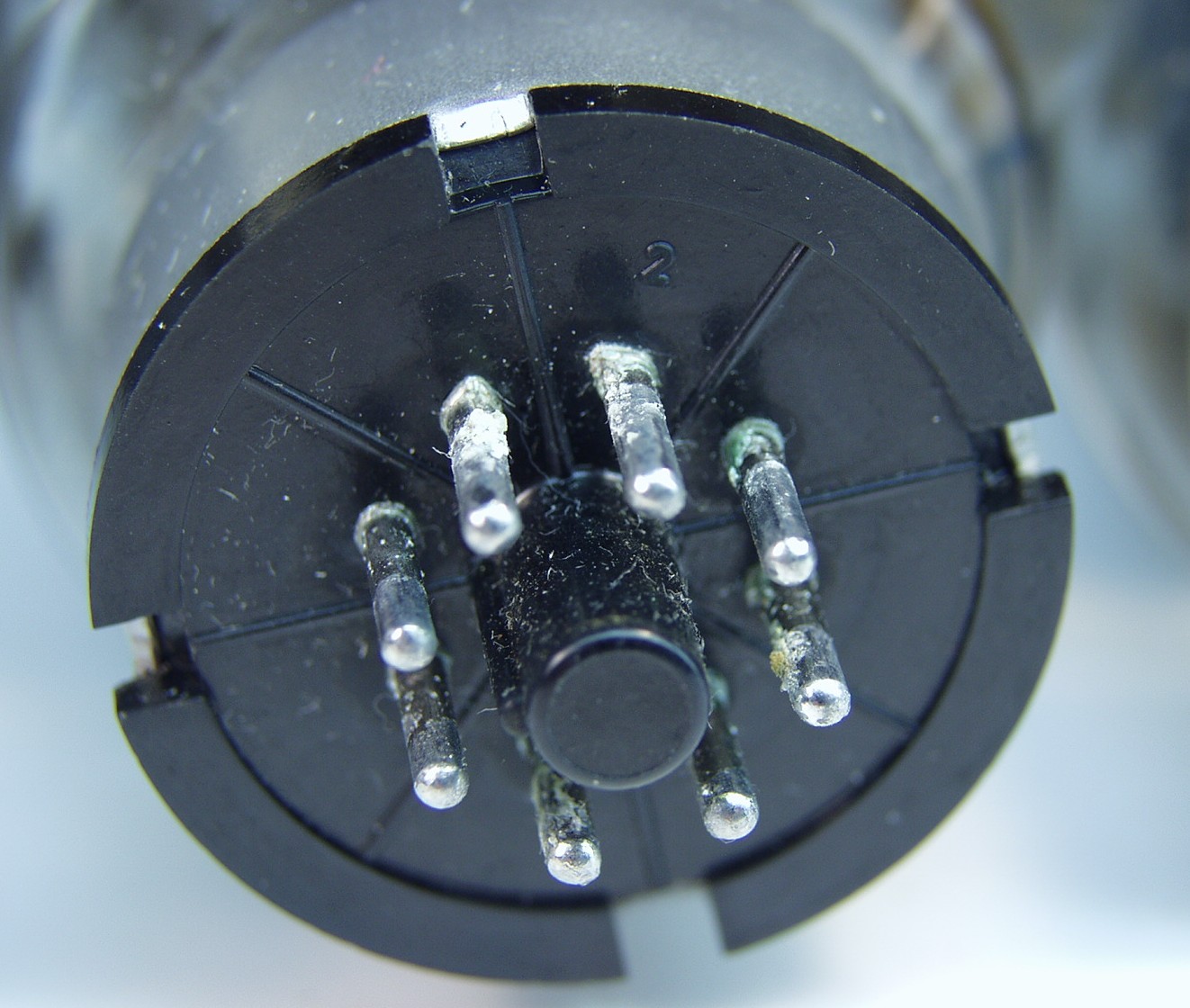

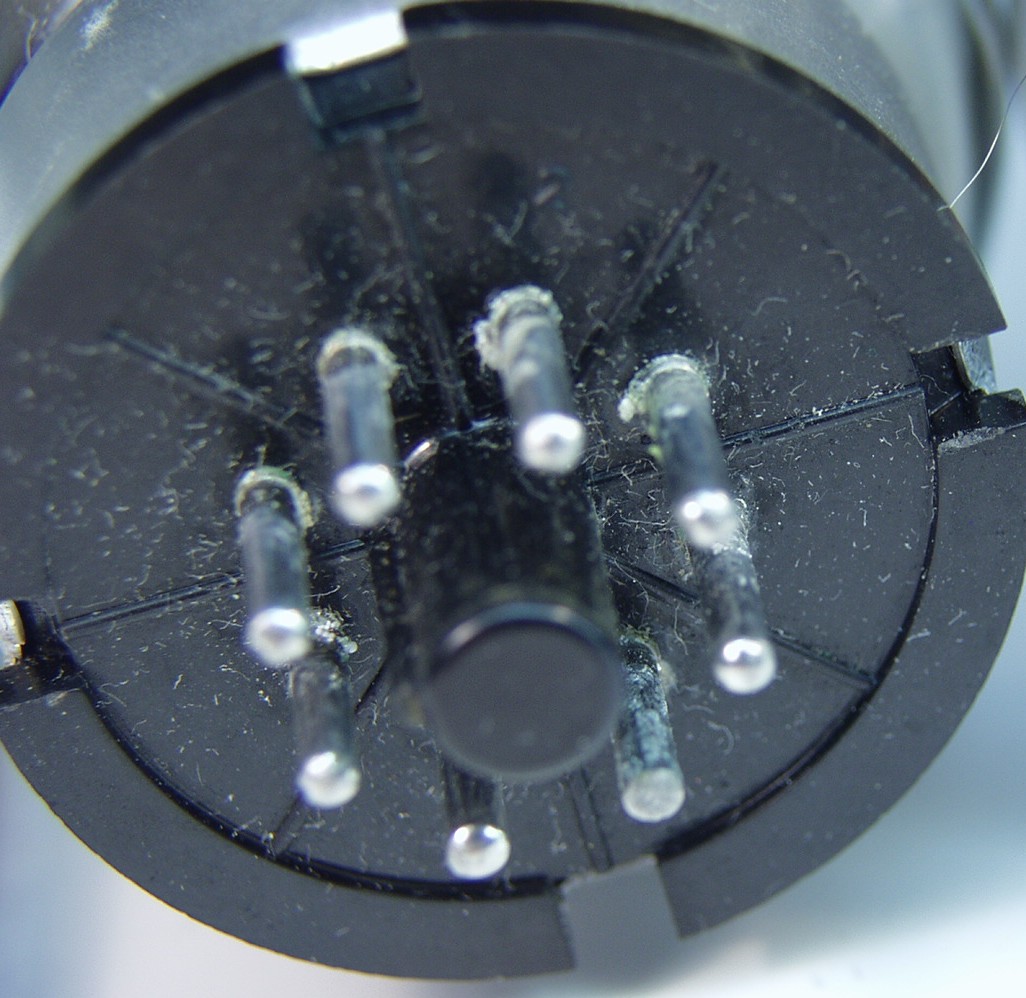

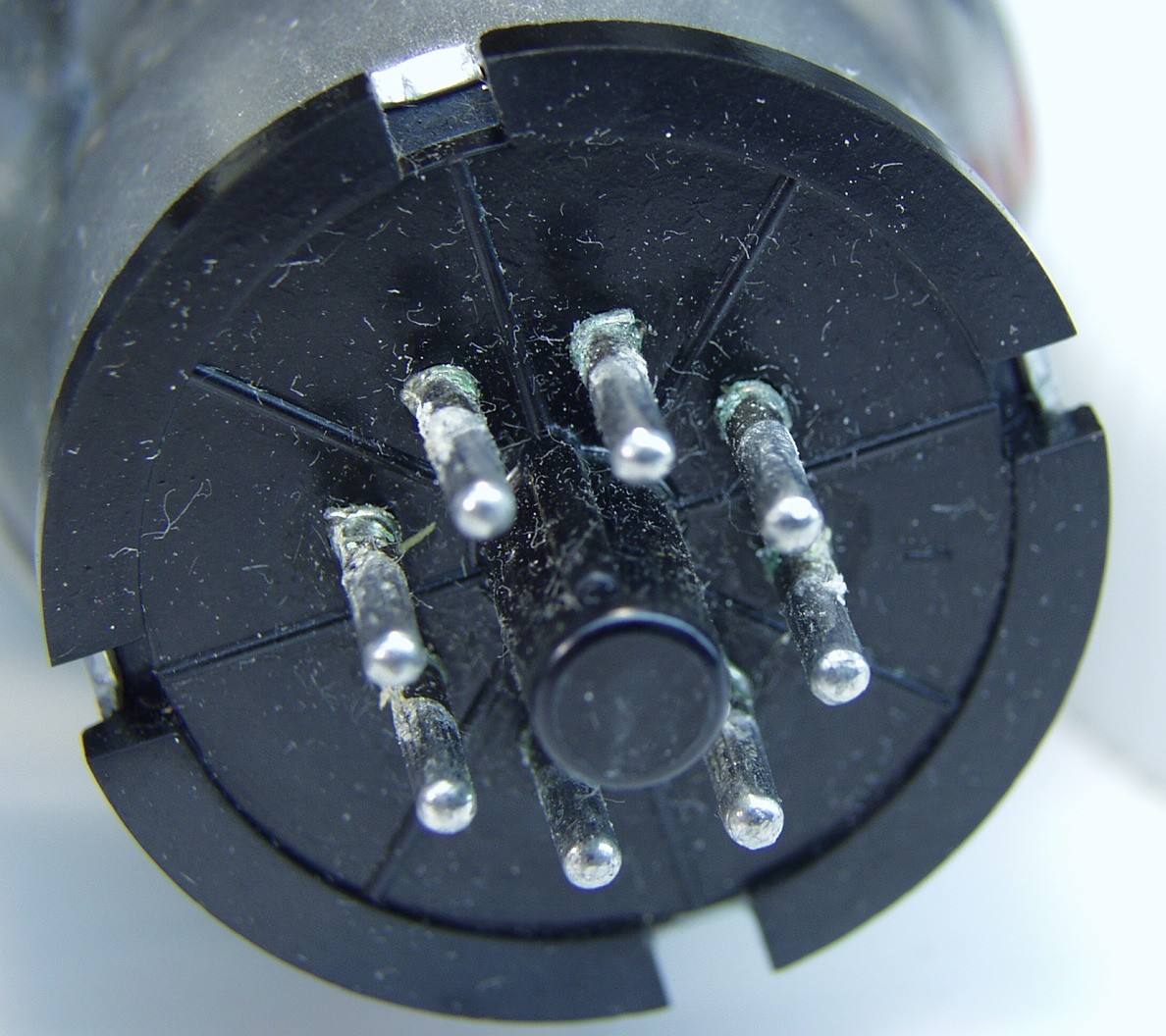

Ａ７３．　修理前の点検　足ピンの拡大

Ａ７４．　修理前の点検　足ピンの拡大

Ｃ．　修理状況 Ｃ１１．　修理前　前段ＡＭＰ基板　ソケットは交換して有る

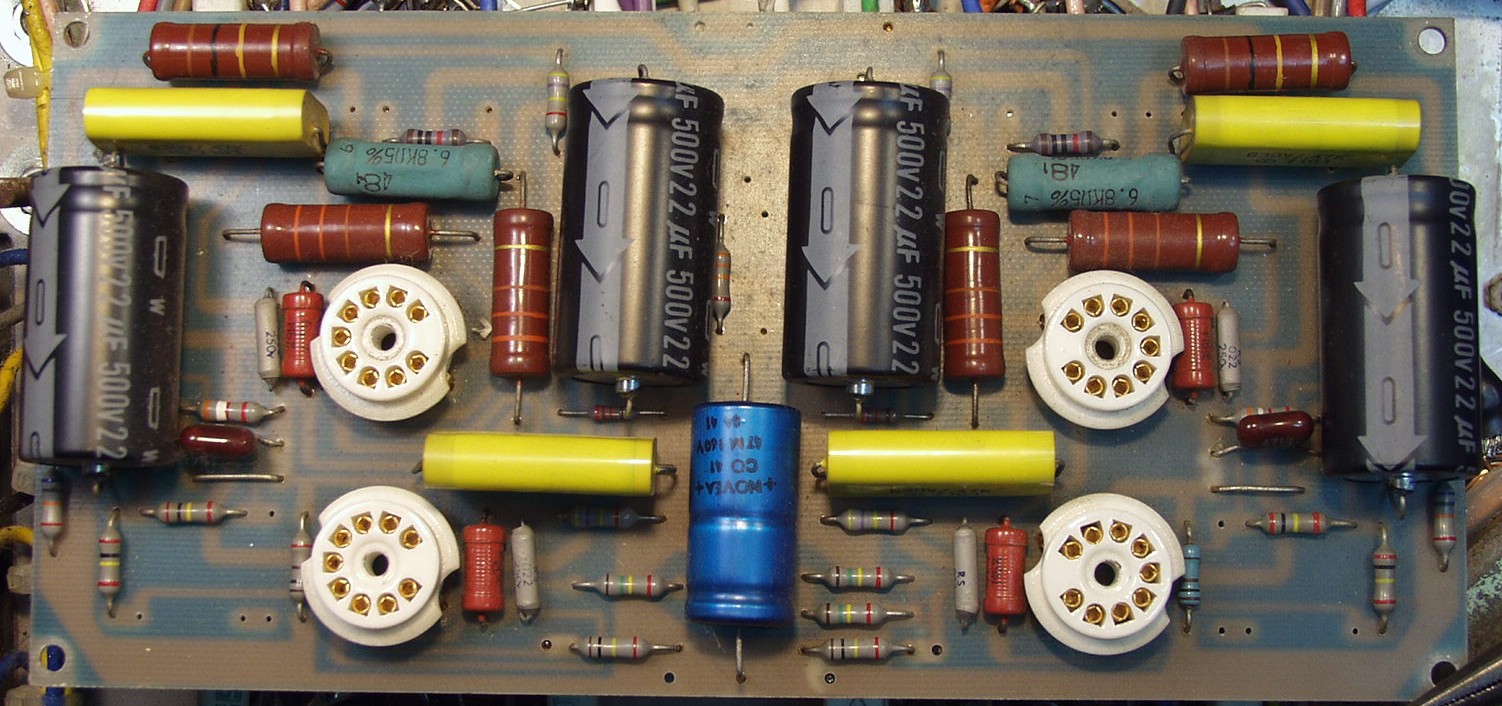

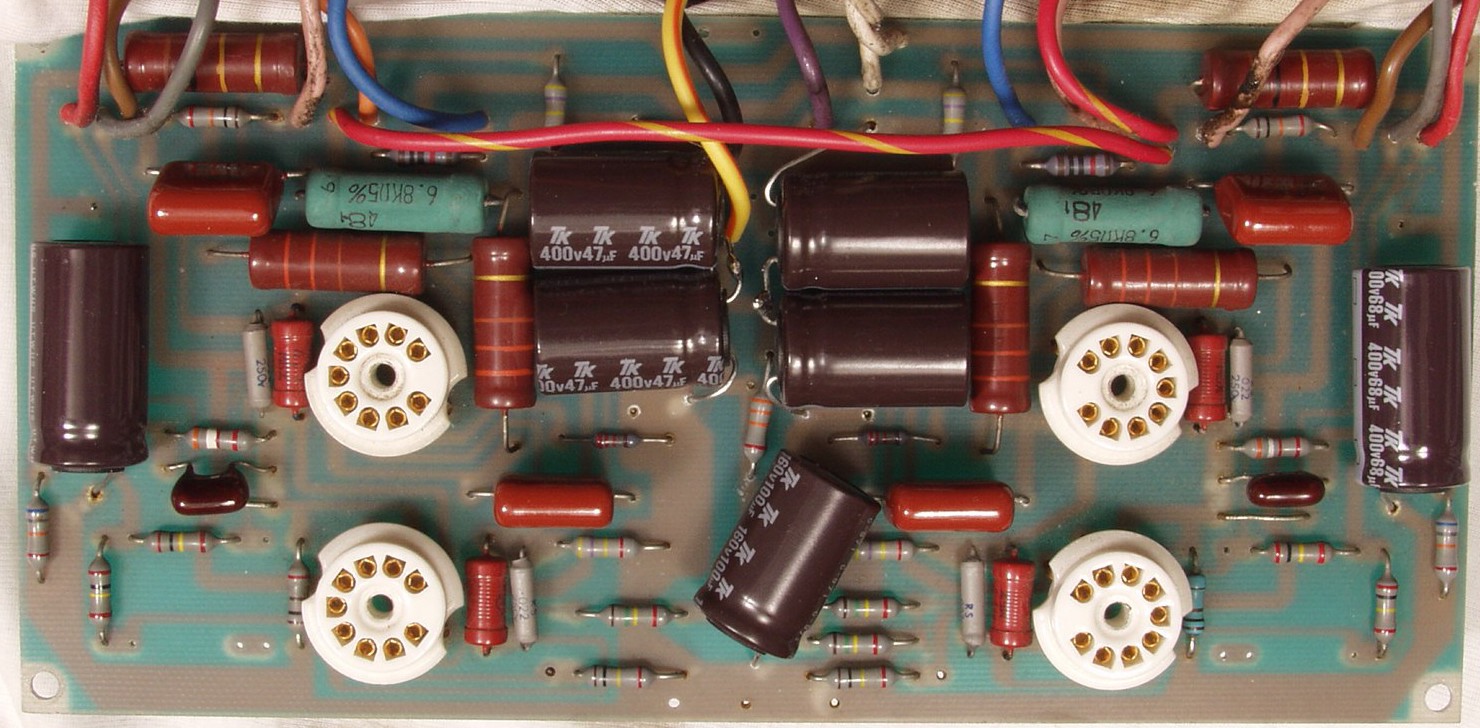

Ｃ１２．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換

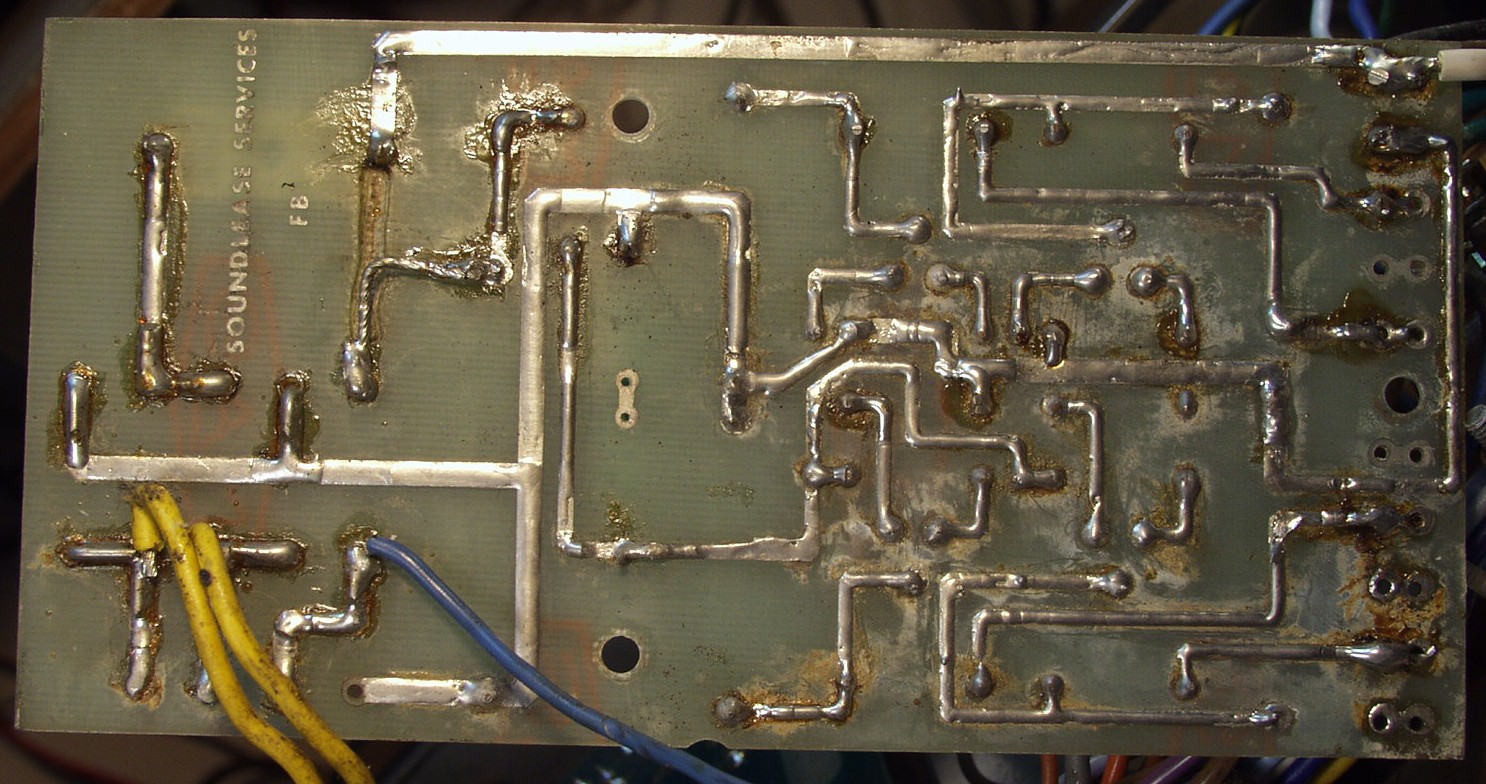

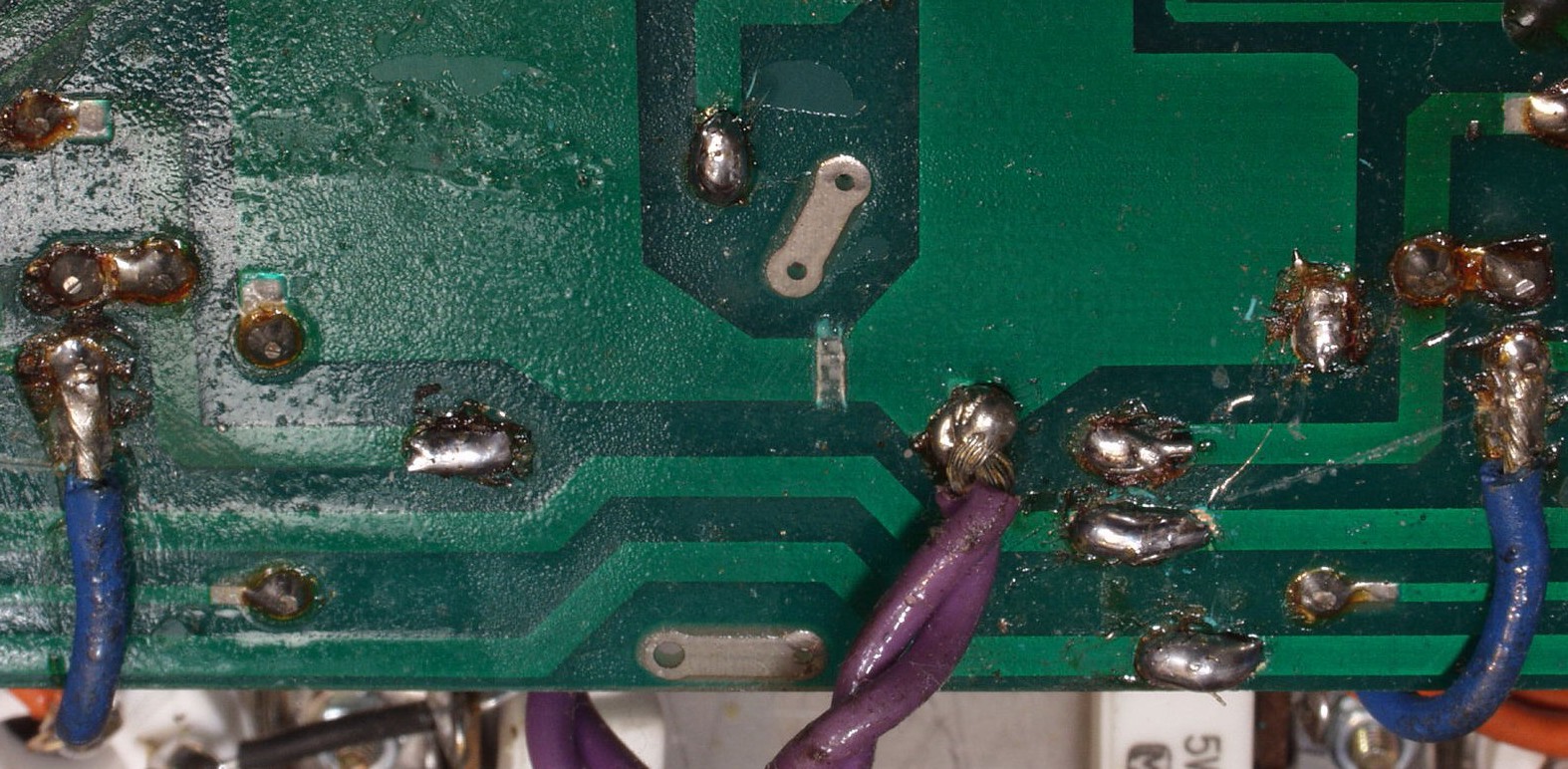

Ｃ１３．　修理前　前段ＡＭＰ基板裏　手抜きで引き出し線がみな銅箔に半田付け　これでは銅箔が直ぐに剥離する

Ｃ１４．　修理前　前段ＡＭＰ基板裏　意味のない銅箔カットがある

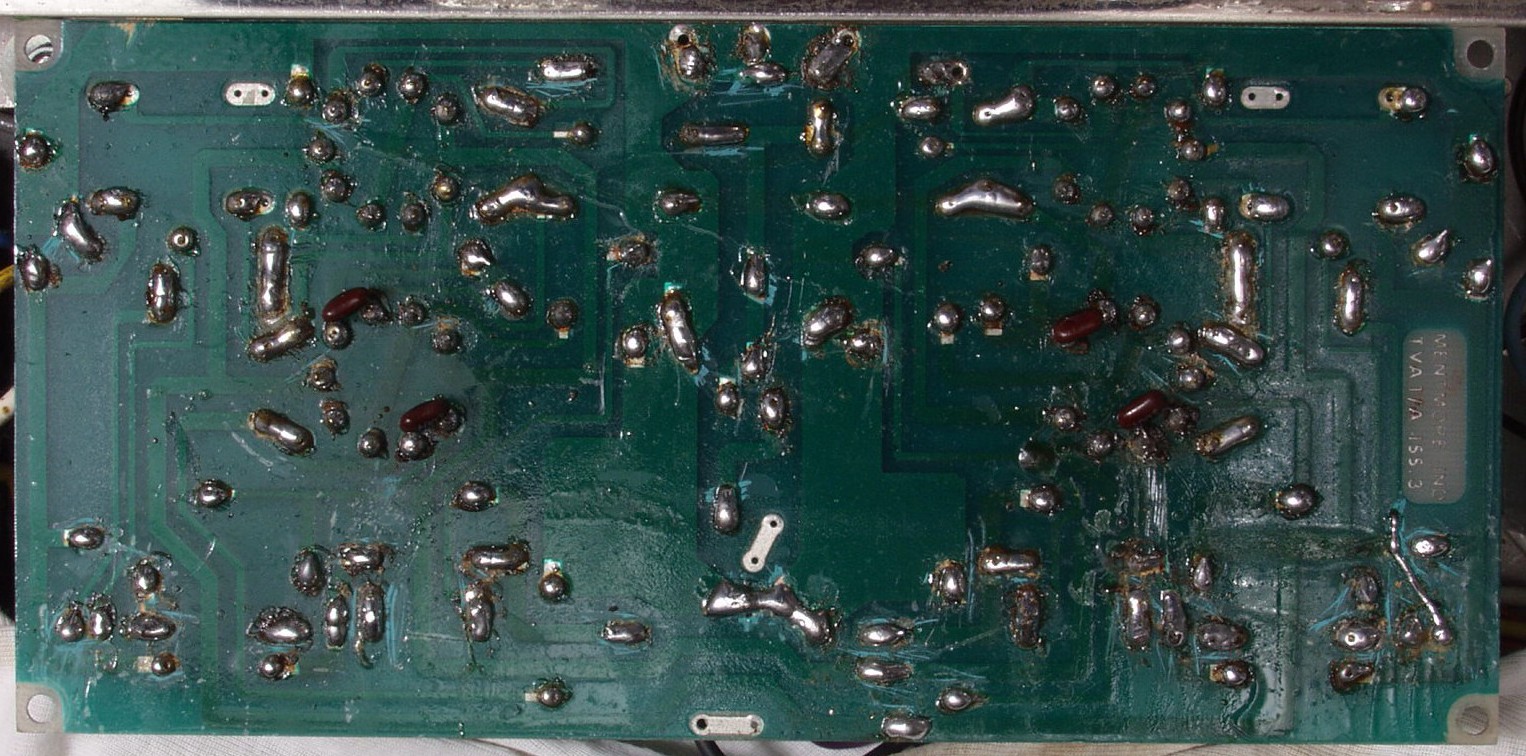

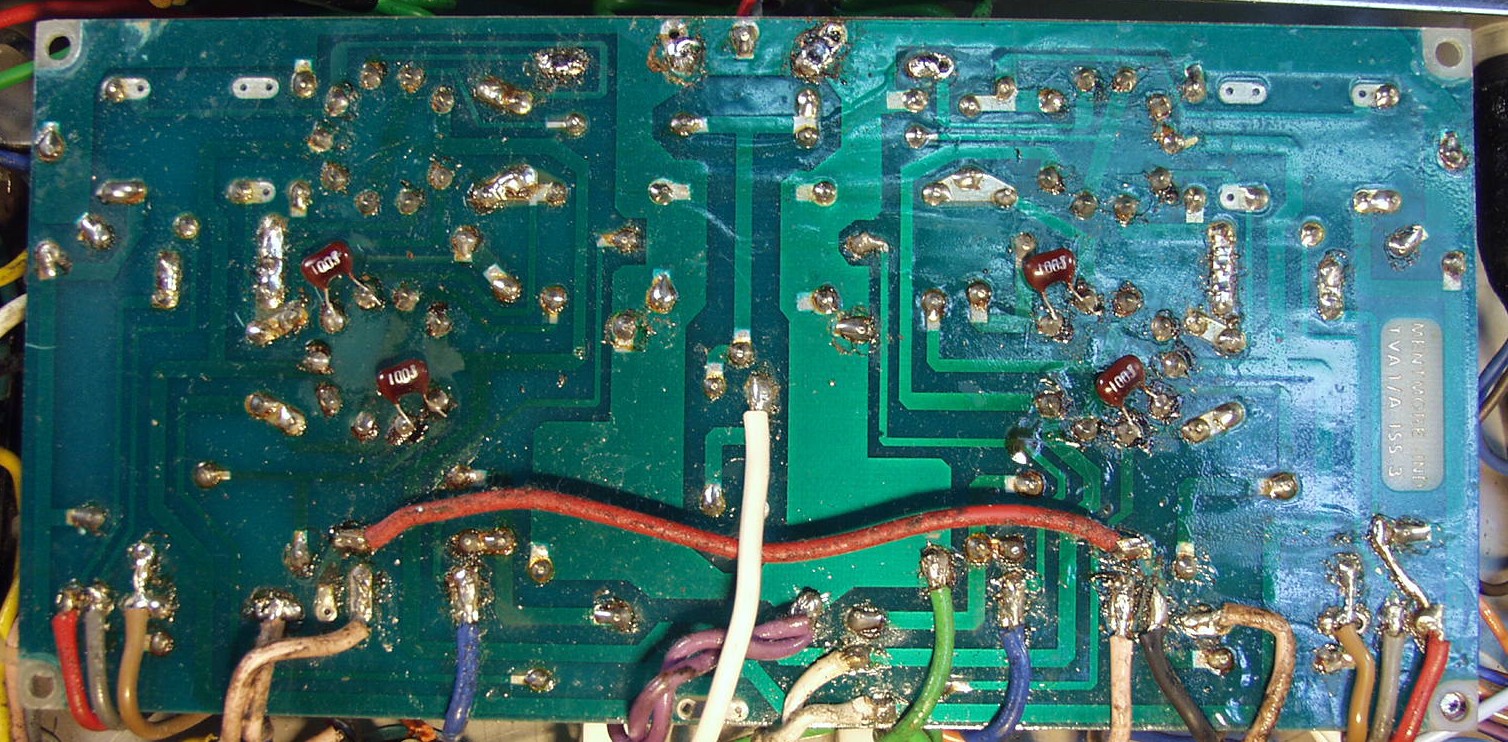

Ｃ１５．　修理（半田補正）後　前段ＡＭＰ基板裏

Ｃ２１．　修理前　整流・バイアス基盤

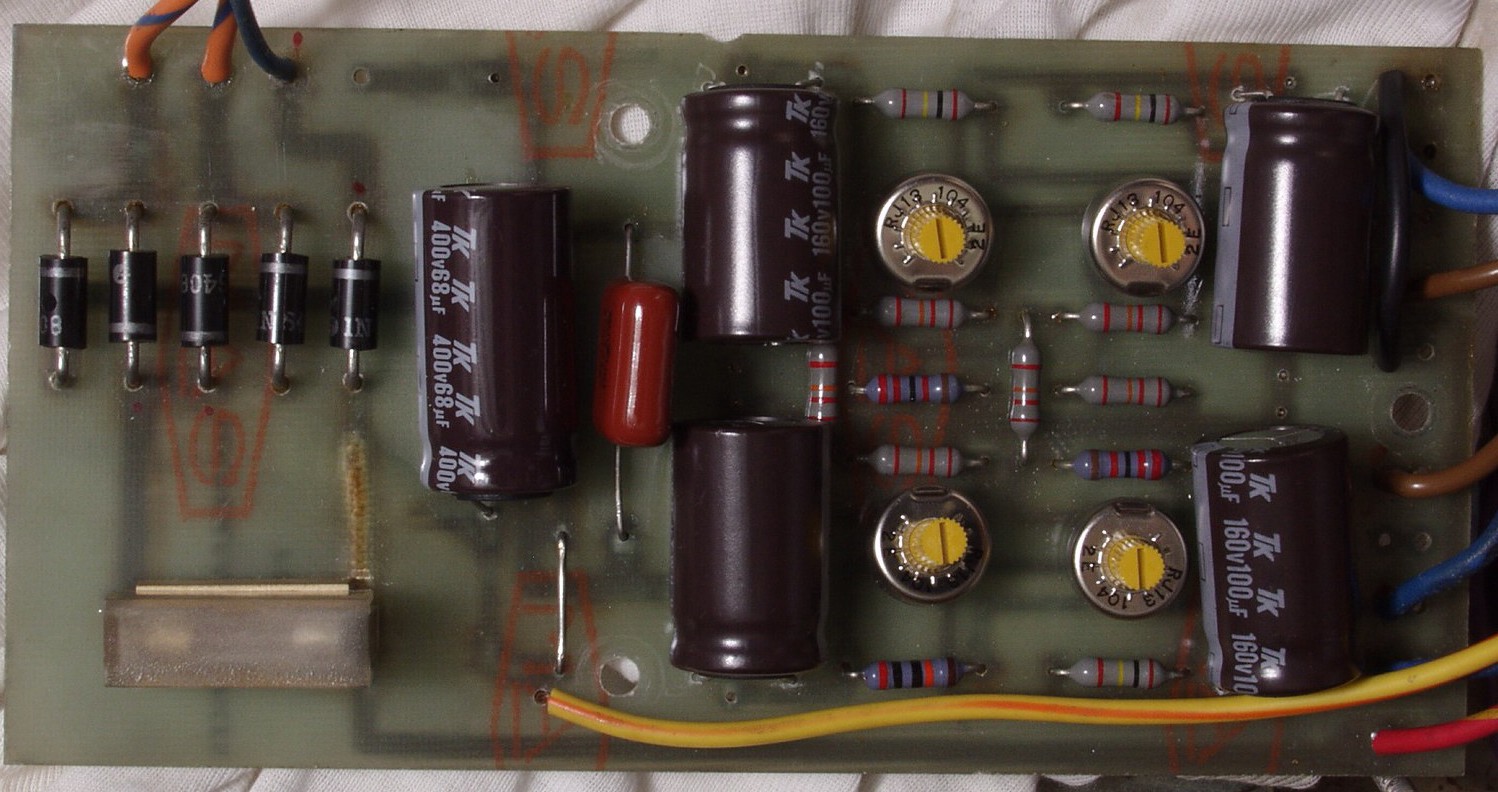

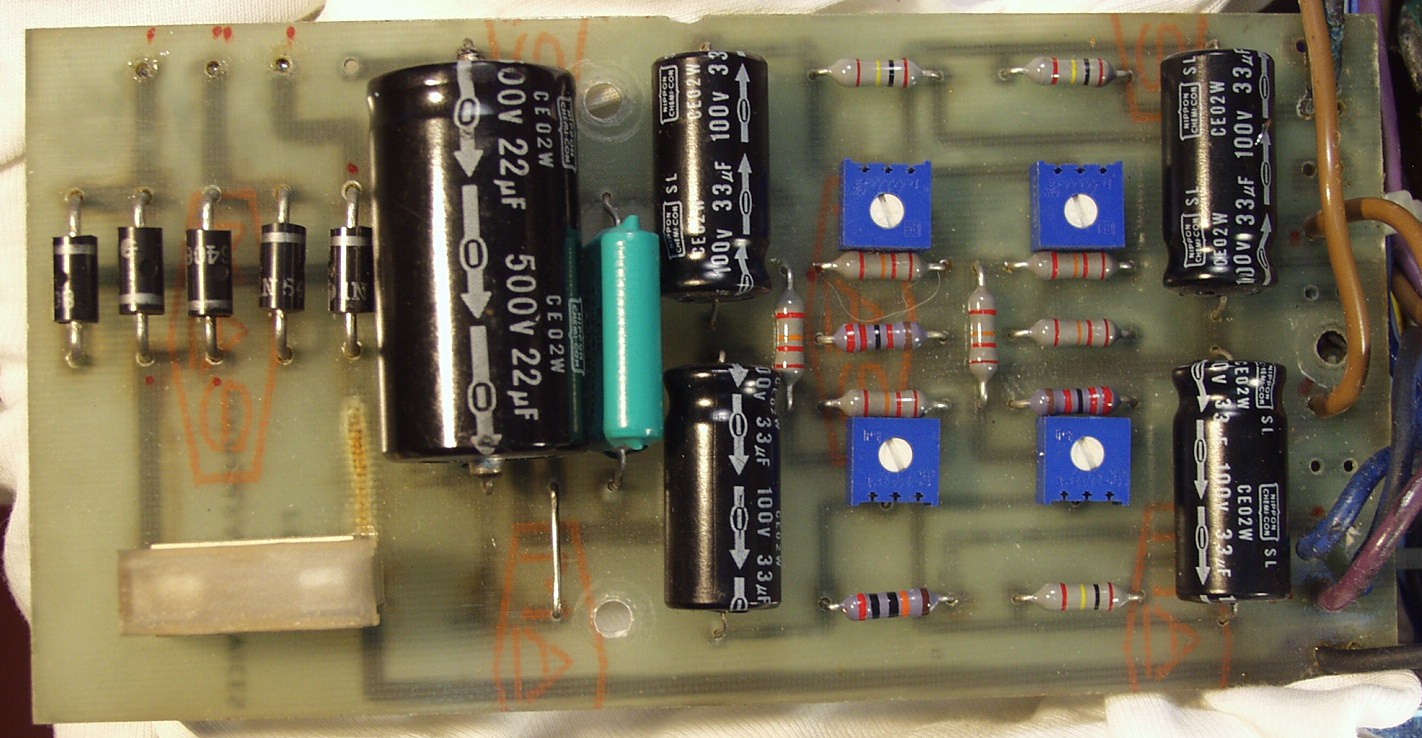

Ｃ２２．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

Ｃ２３．　修理前　整流・バイアス基盤裏　液漏れの後がある

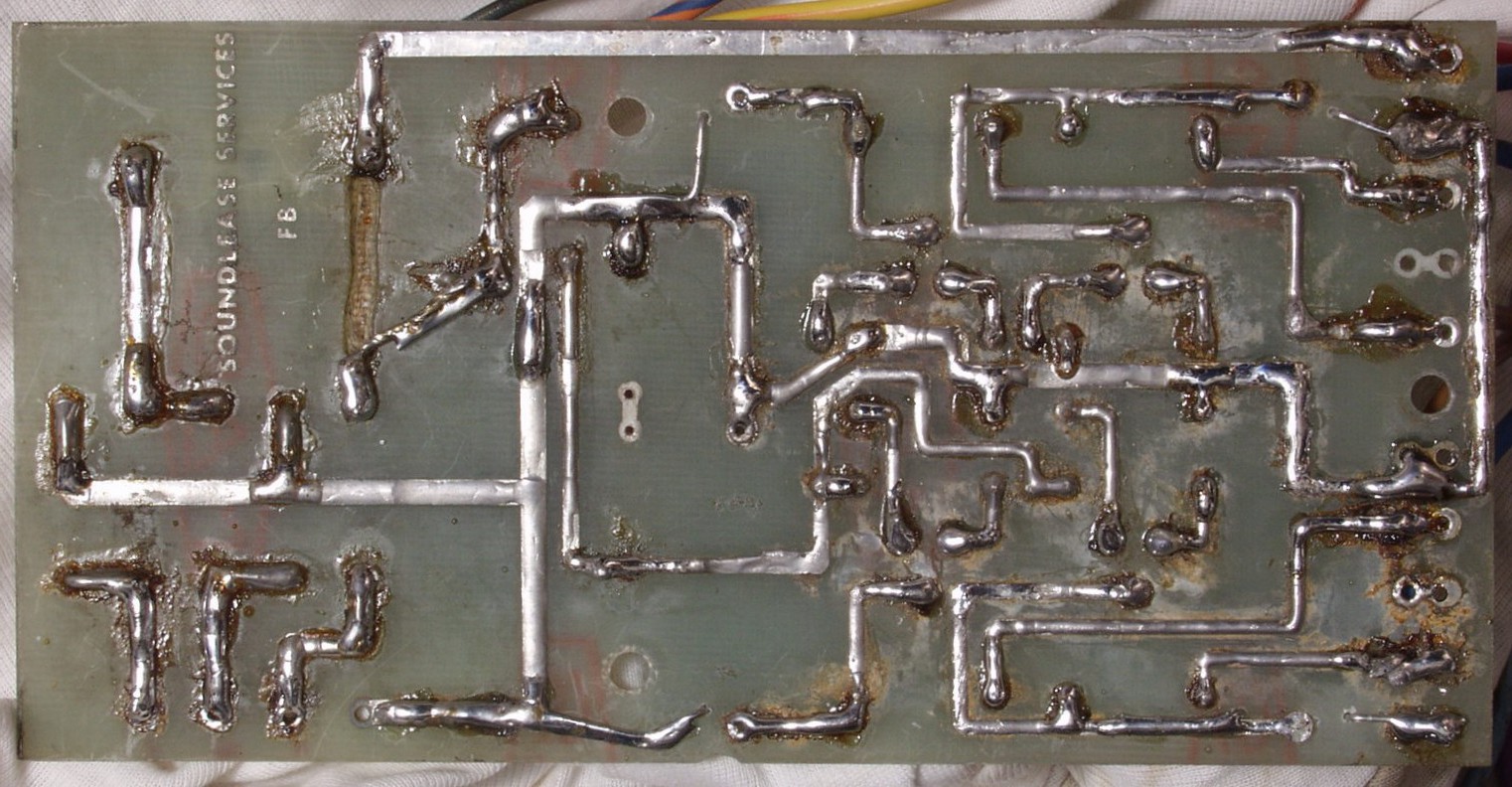

Ｃ２４．　修理（半田補正）後　整流・バイアス基盤裏

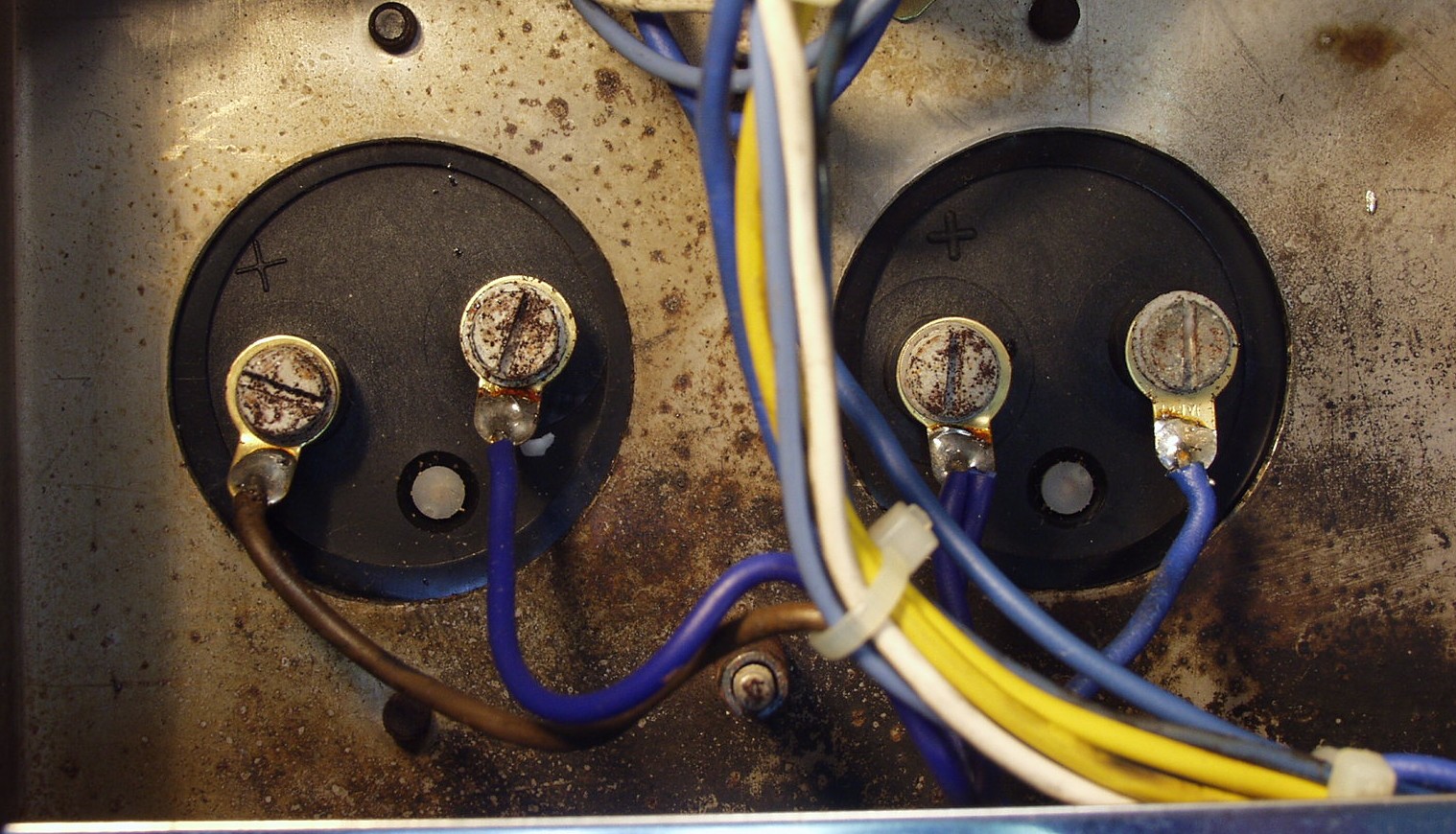

Ｃ２５．　修理前　高圧電解コンデンサー

Ｃ２６．　修理後　高圧電解コンデンサー　最終に使用したのは３９００μ／４００ＷＶ　２本

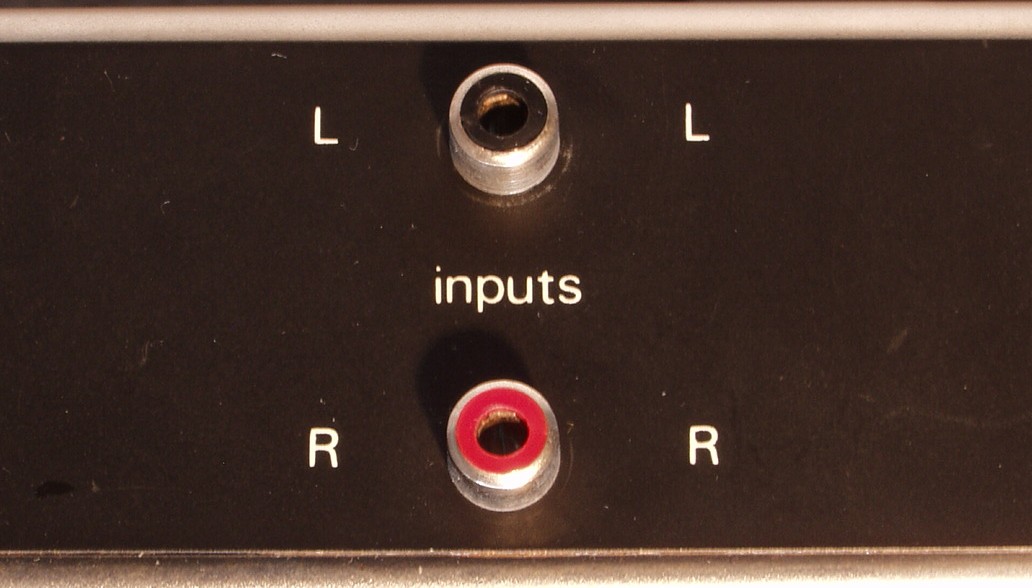

Ｃ３１．　修理前　ＲＣＡ端子

Ｃ３２．　修理後　ＲＣＡ端子

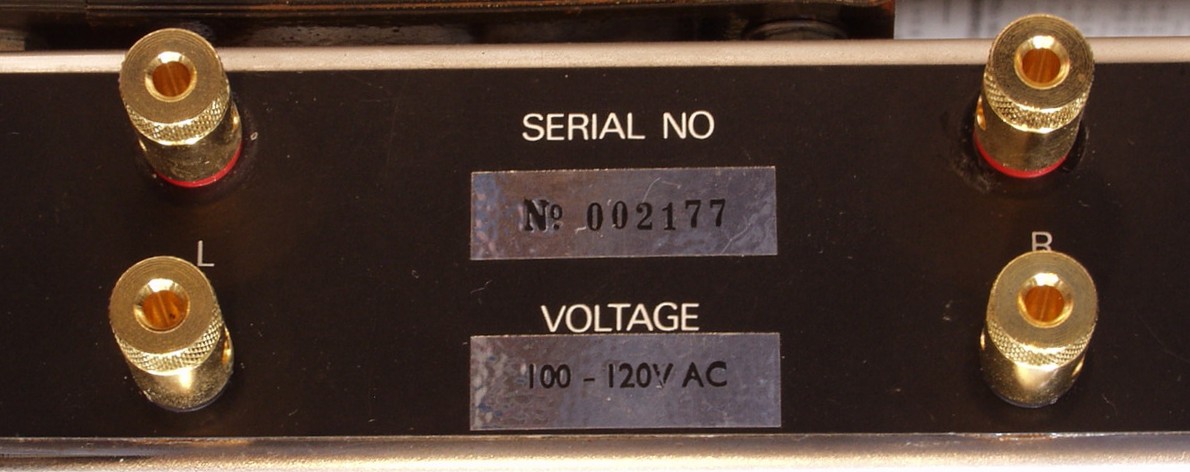

Ｃ３３．　修理前　ＳＰ端子

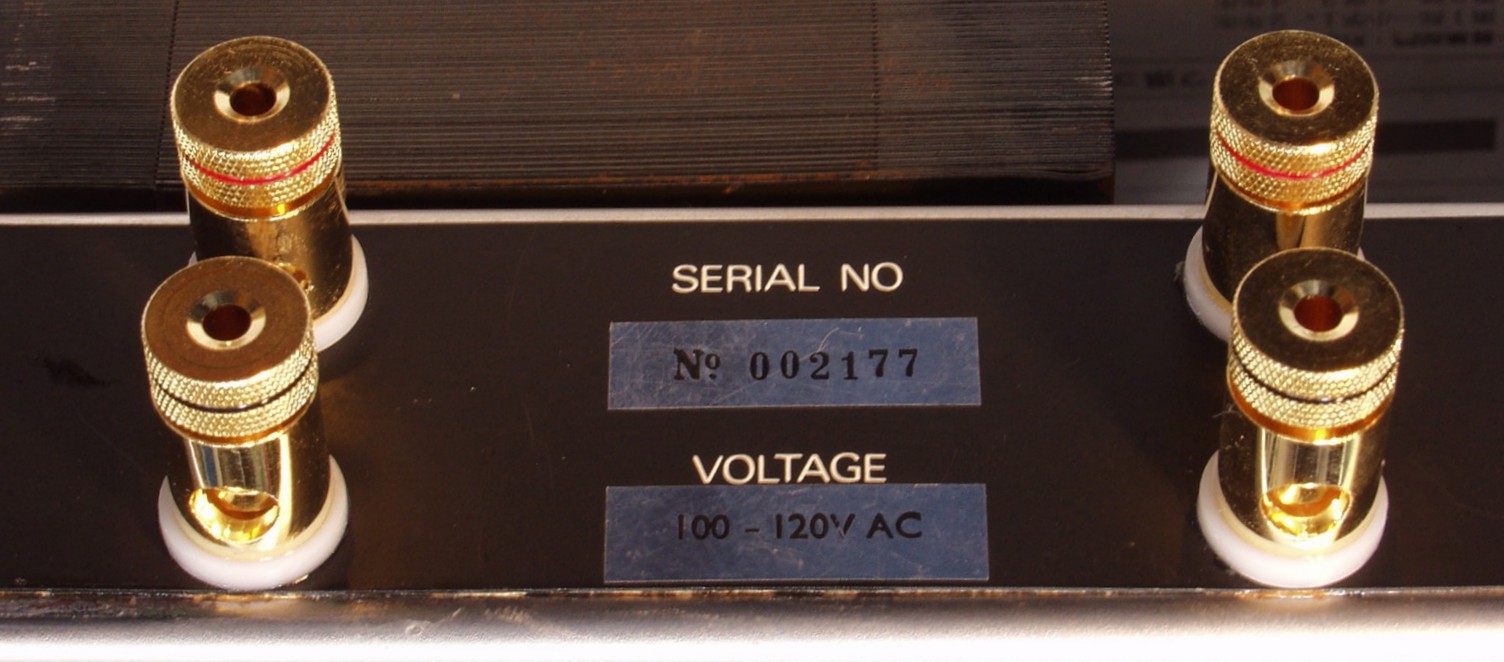

Ｃ３４．　修理後　ＳＰ端子

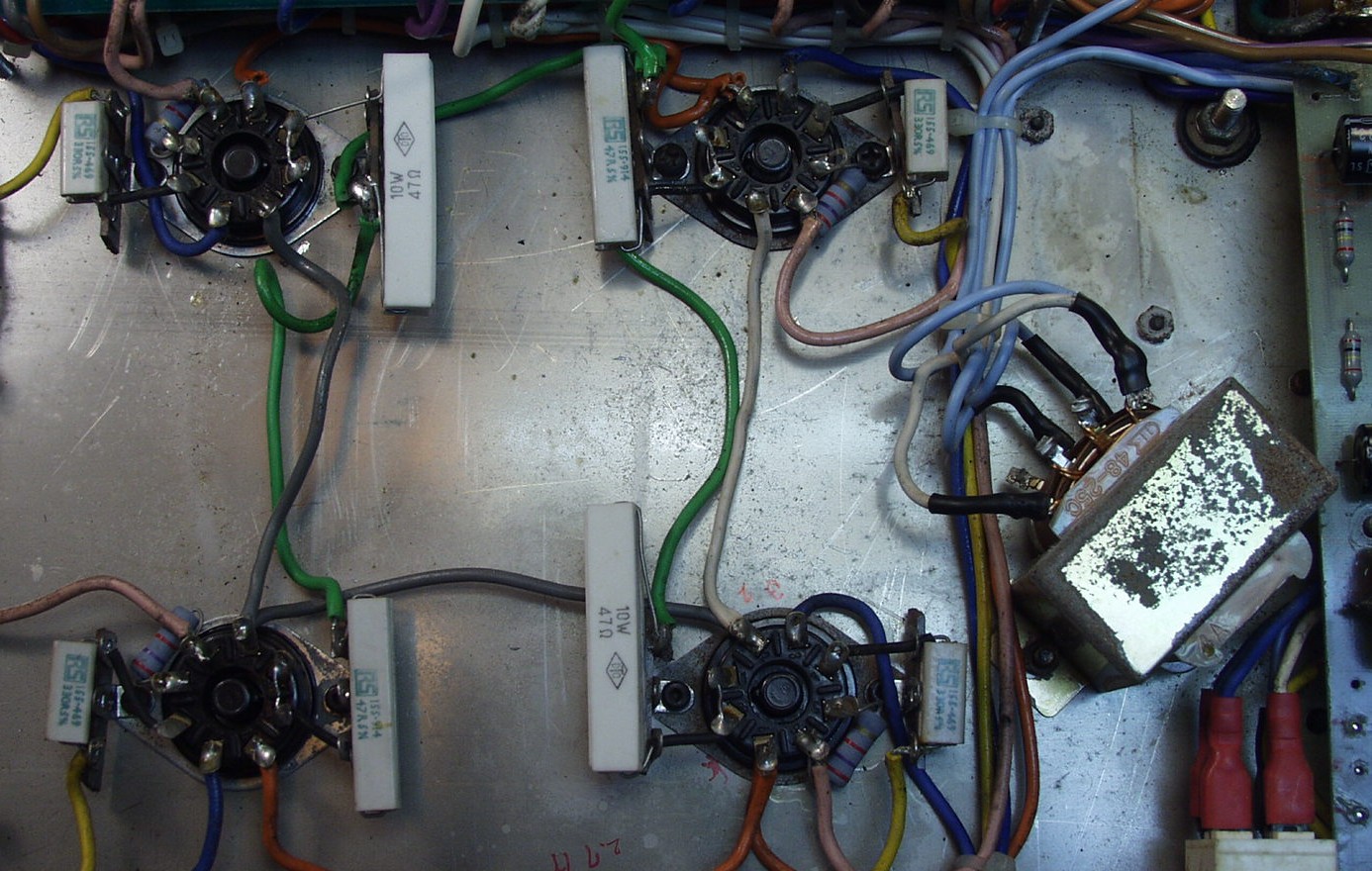

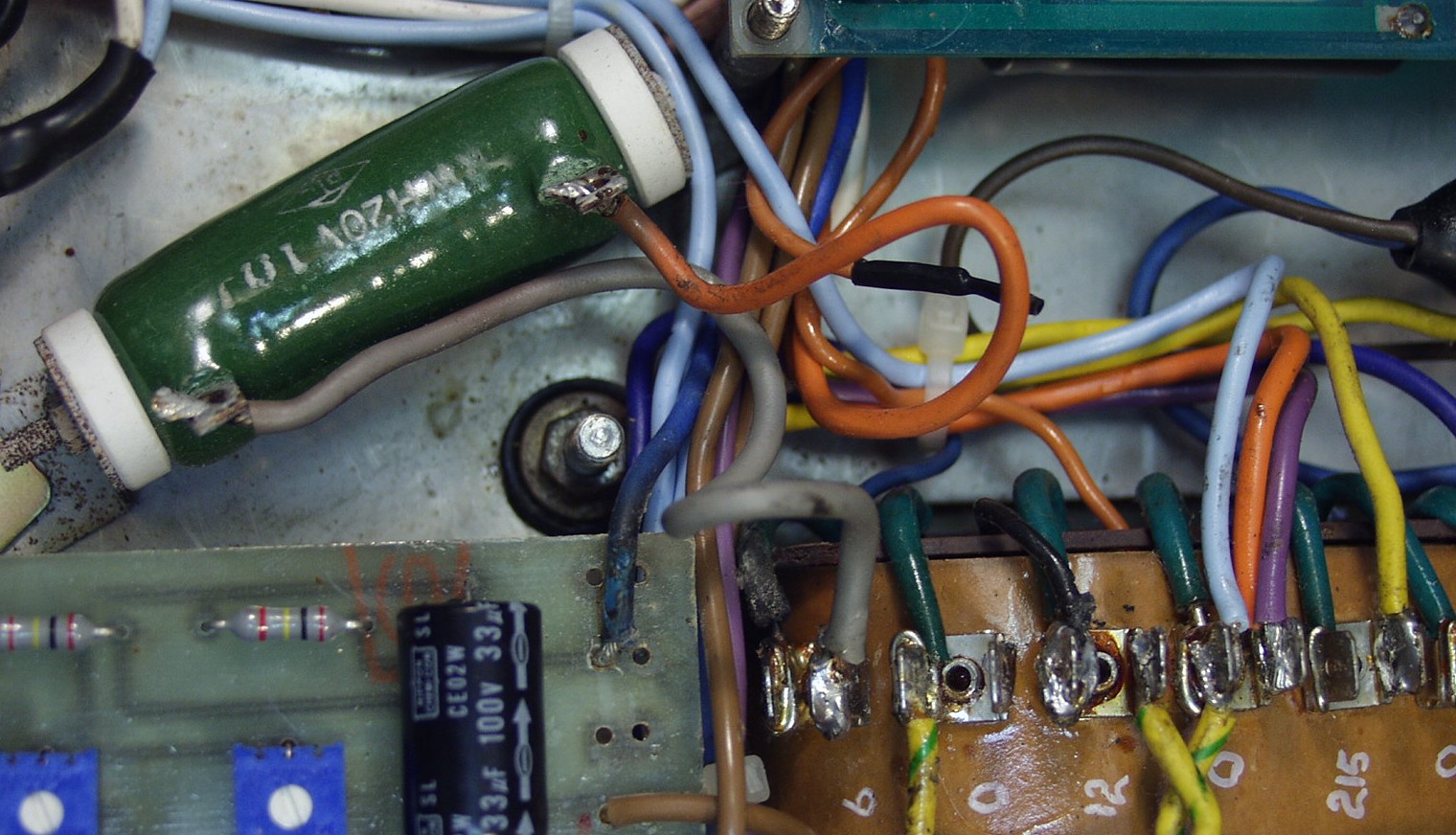

Ｃ４１．　修理前　ＫＴ８８周り、２本のＫＴ−８８がショウトし安全抵抗が焼き切れ、交換した。 　　　　　　　　　　　セメント抵抗が７Ｗから１０Ｗに交換されている、安全抵抗の意味が無い！

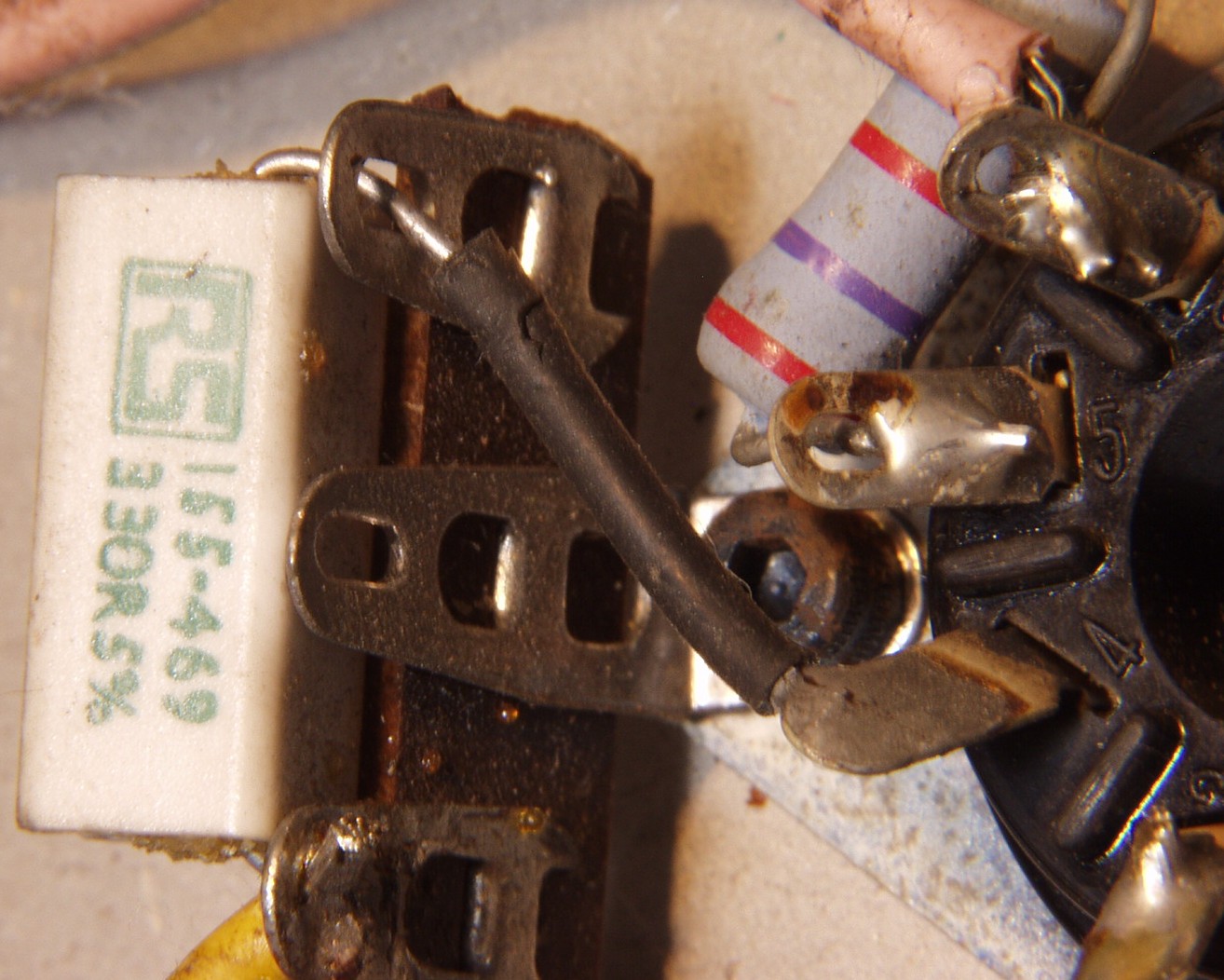

Ｃ４２．　修理前　ＫＴ８８のＳＧ抵抗がラグ板に半田付けしていない。　勤勉な英国人も忘れる！

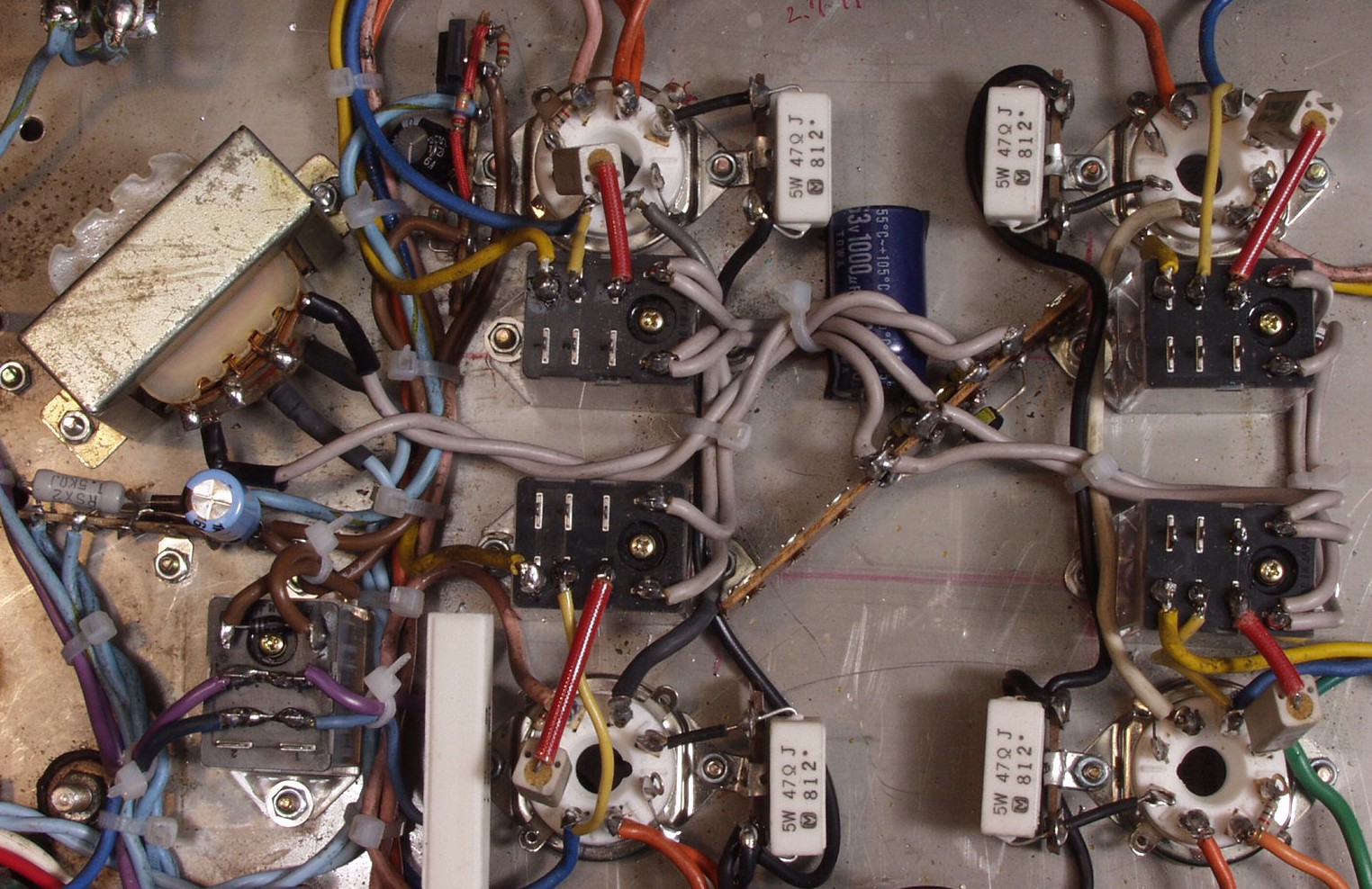

Ｃ４３．　修理後　ＫＴ−８８周り、ＫＴ−８８のSGをプレート／出力トランスへ切り替えている。 　　　　　　　　　　　ＫＴ−８８　おのおのに１個のリレー使用。 　　　　　　　　　　　これで「三結」と「五結」の違いが解る。

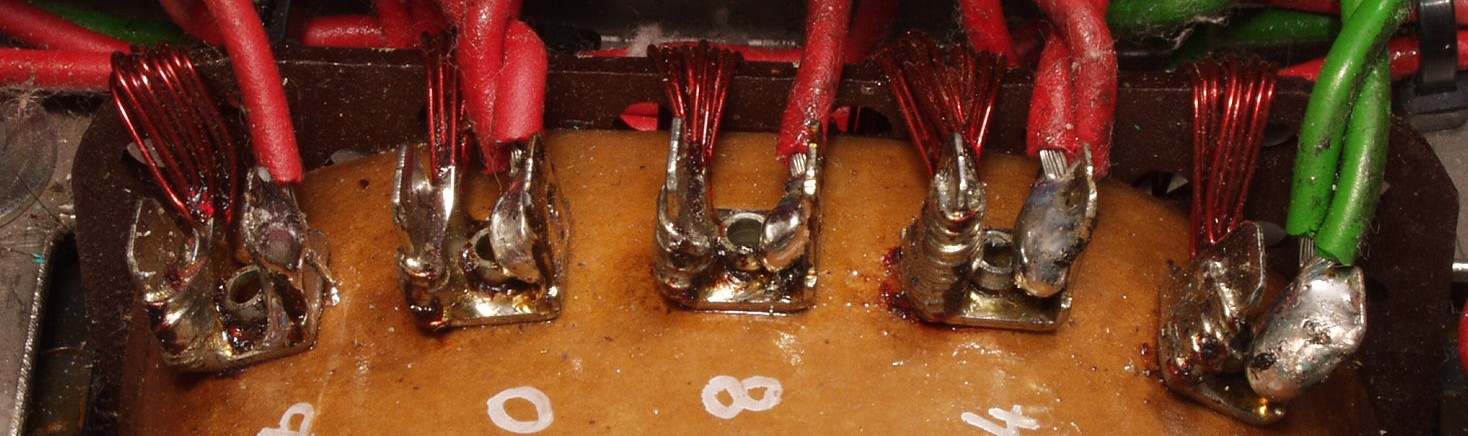

Ｃ５１．　修理前　トランス端子の下手な半田付け　Ｌ側

Ｃ５２．　修理後　トランス端子の半田付け　Ｌ側

Ｃ５３．　修理前　トランス端子の下手な半田付け　Ｒ側

Ｃ５４．　修理後　トランス端子の半田付け　Ｒ側

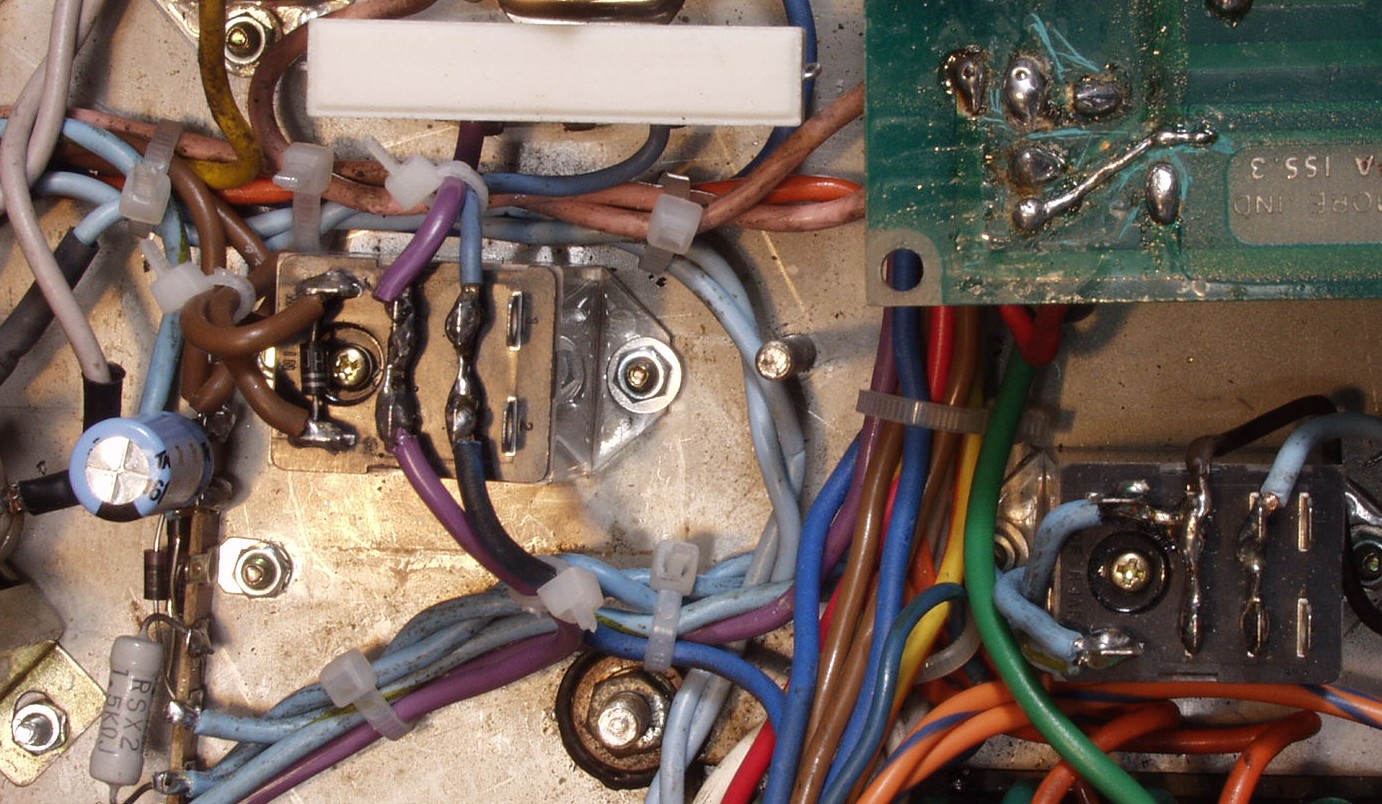

Ｃ６．　突入電流抑制回路。　　　　　　　　詳しくはこちら

Ｃ７１．　修理前　上から見る

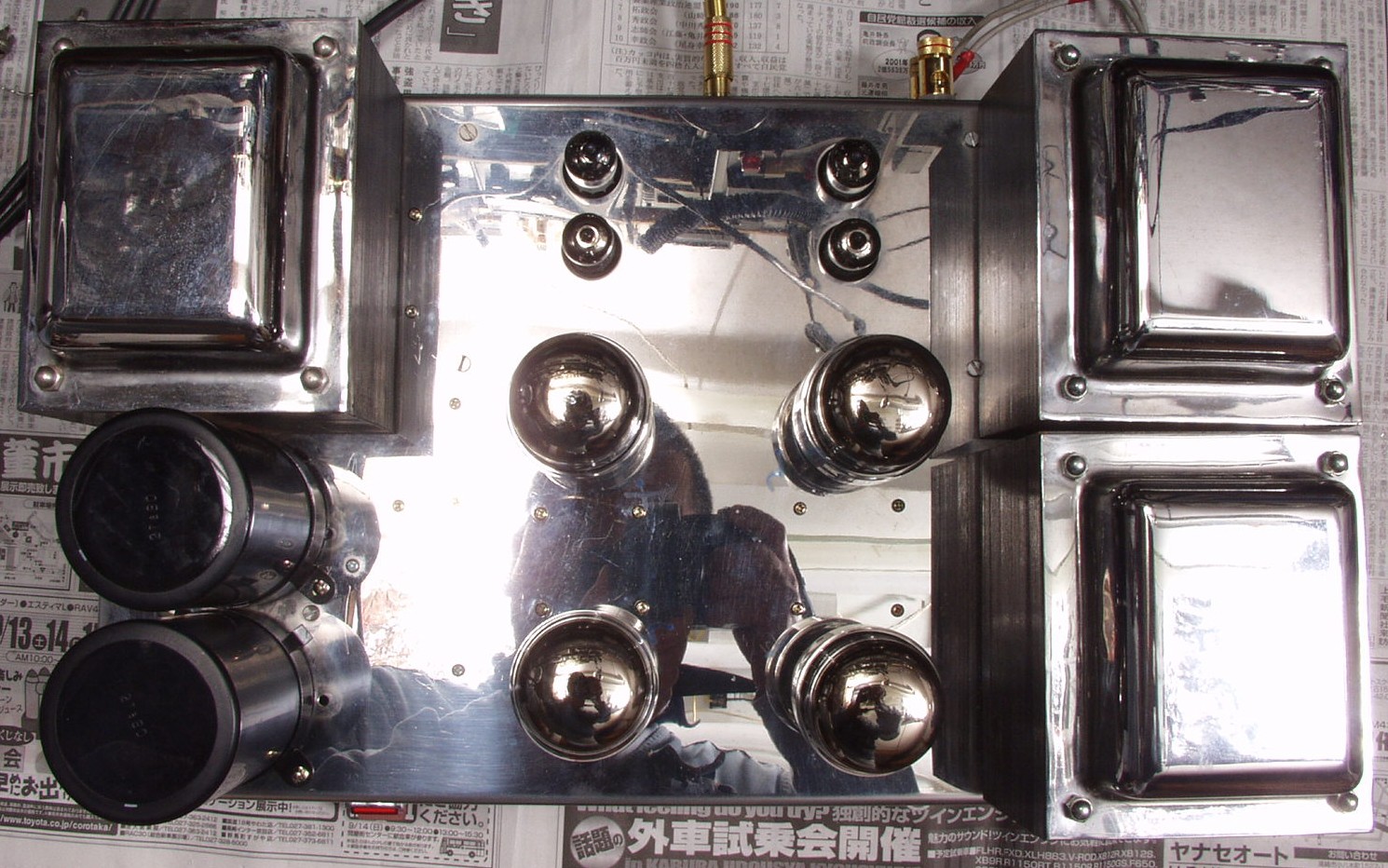

Ｃ７２．　修理後　上から見る

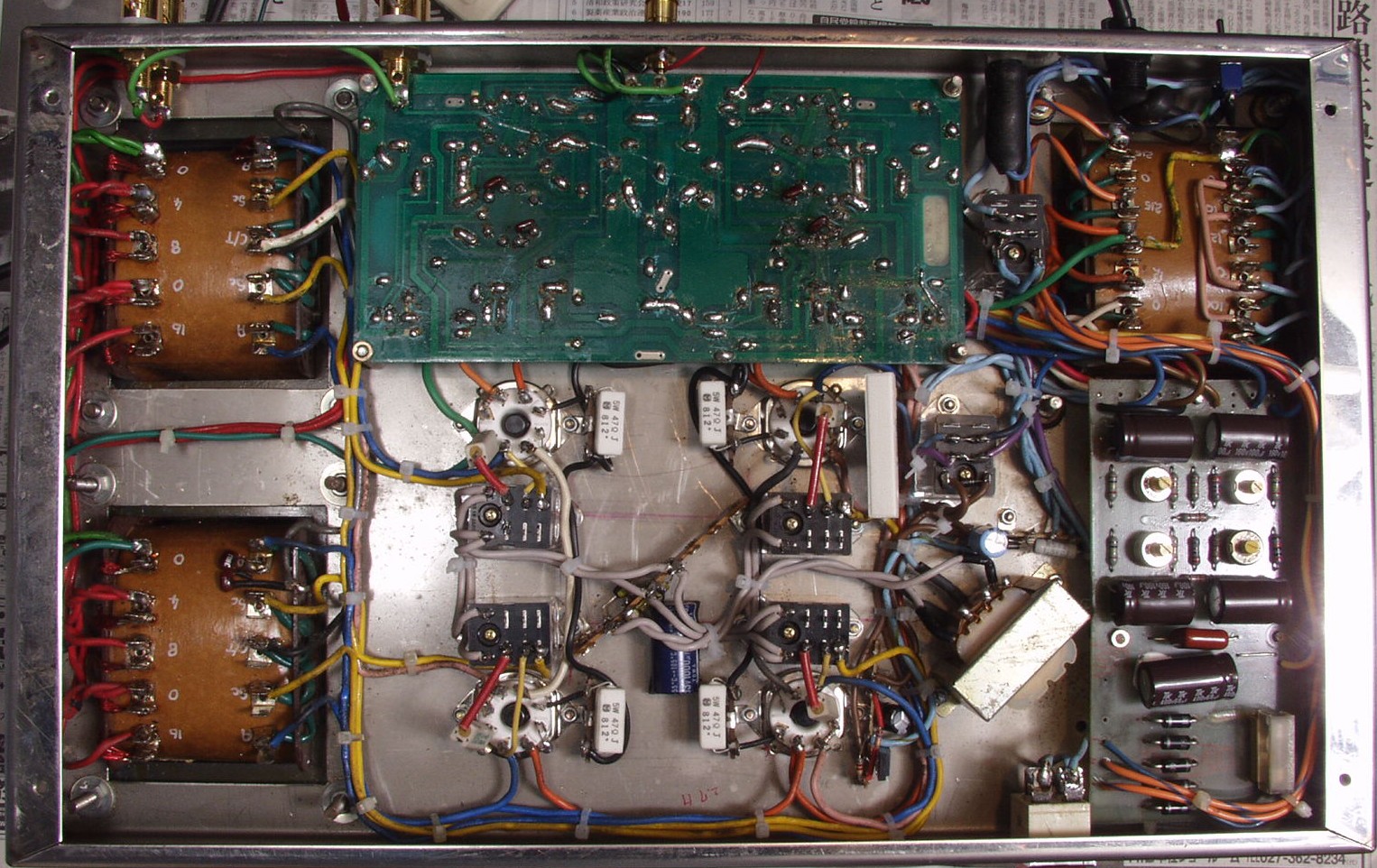

Ｃ７３．　修理前　下から見る

Ｃ７４．　修理後　完成　下から見る

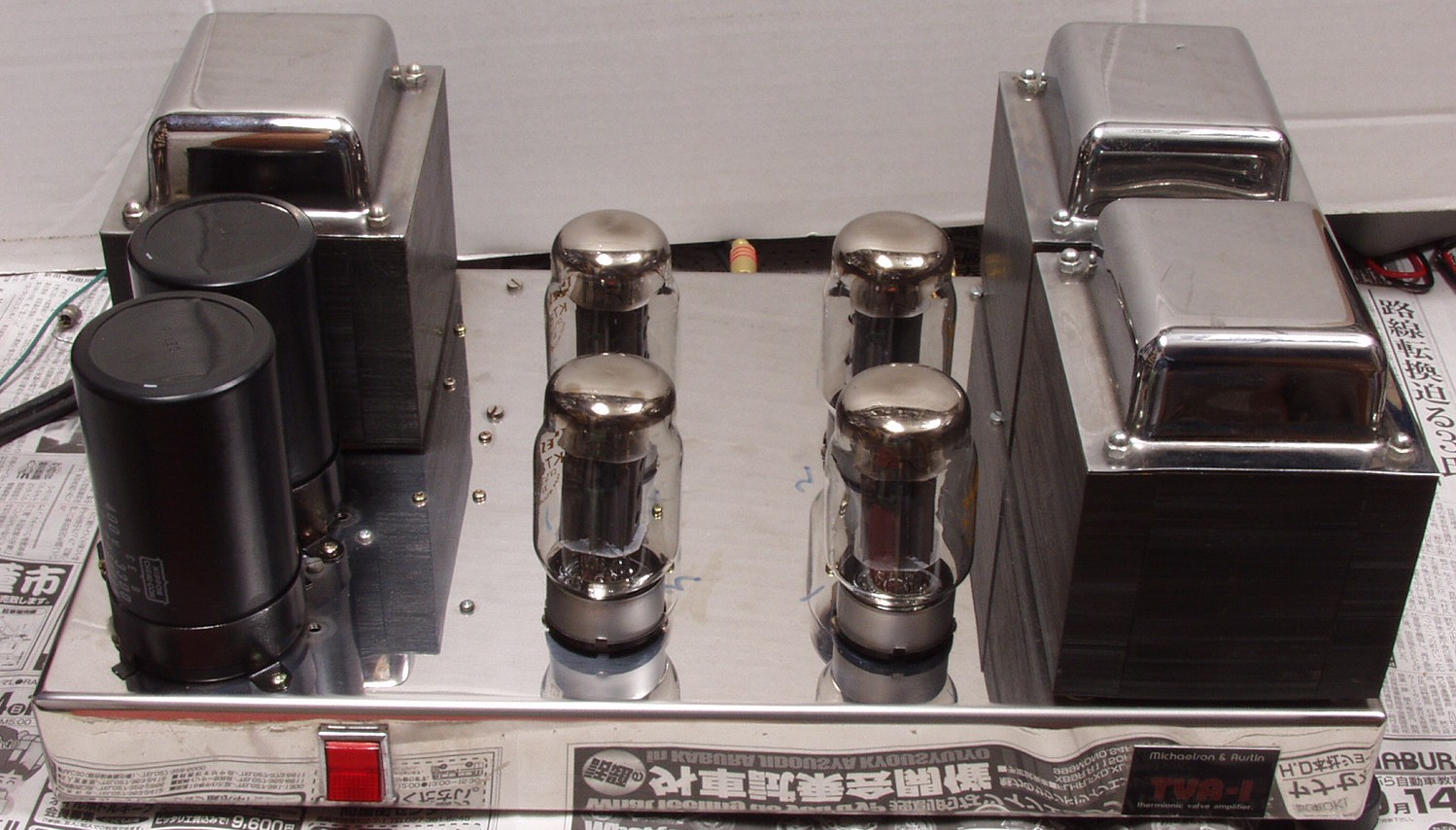

Ｃ７５．　修理後　完成　前上から見る

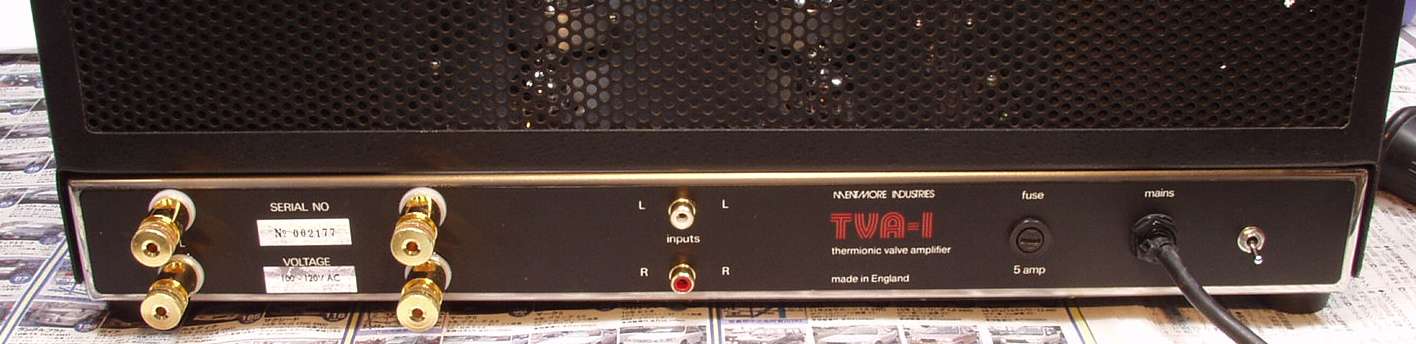

Ｃ７６．　修理後　完成　後から見る　右端がＳＧ切り替えＳＷ

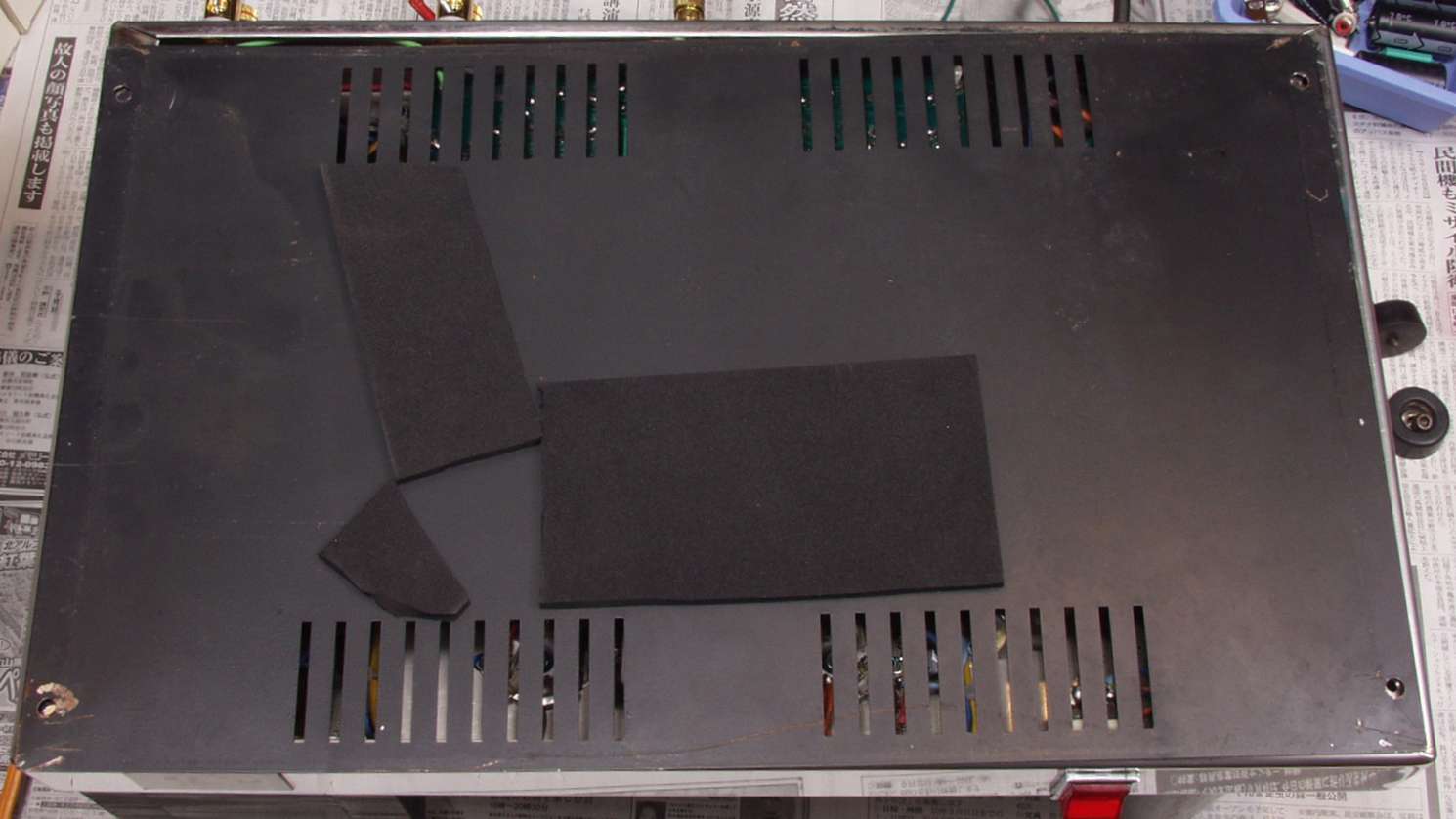

Ｃ８．　修理後　何と底板はアルミ製、念のためリレー部下にはゴムを張る

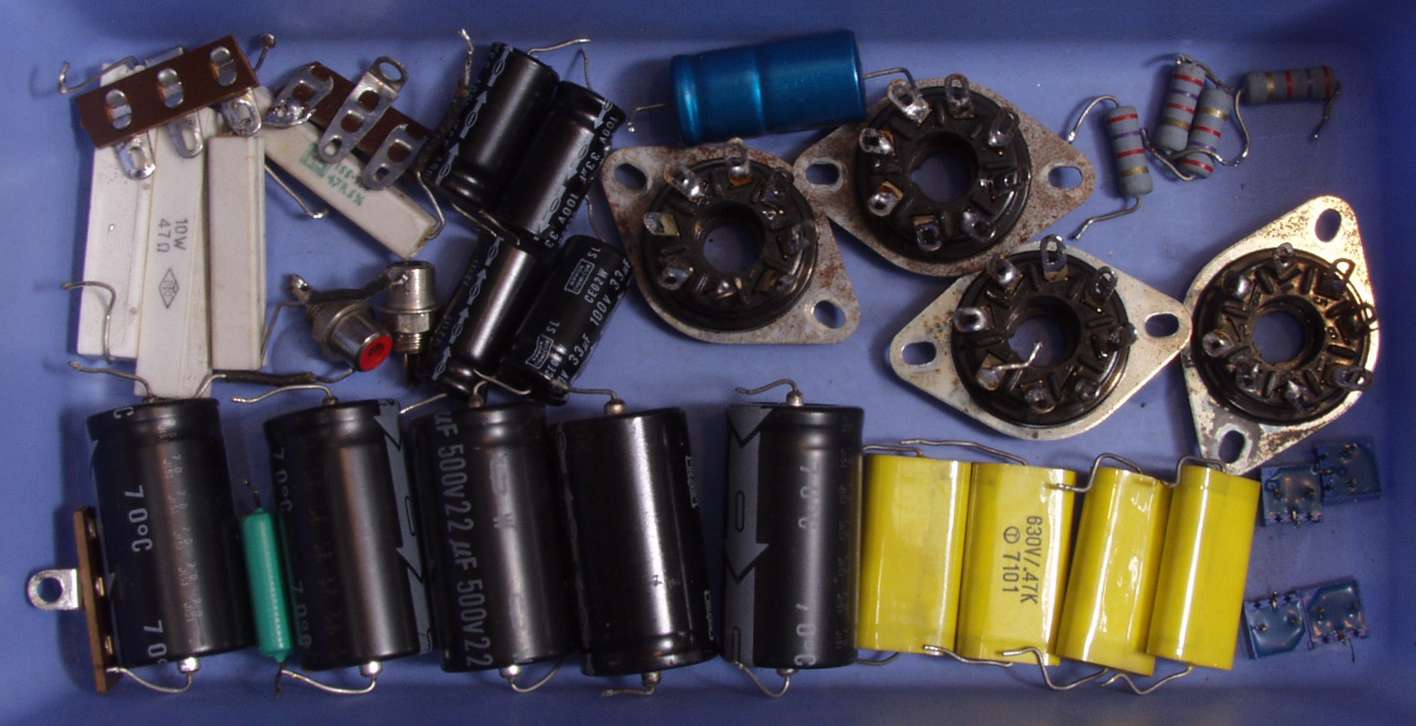

Ｃ９．　交換部品

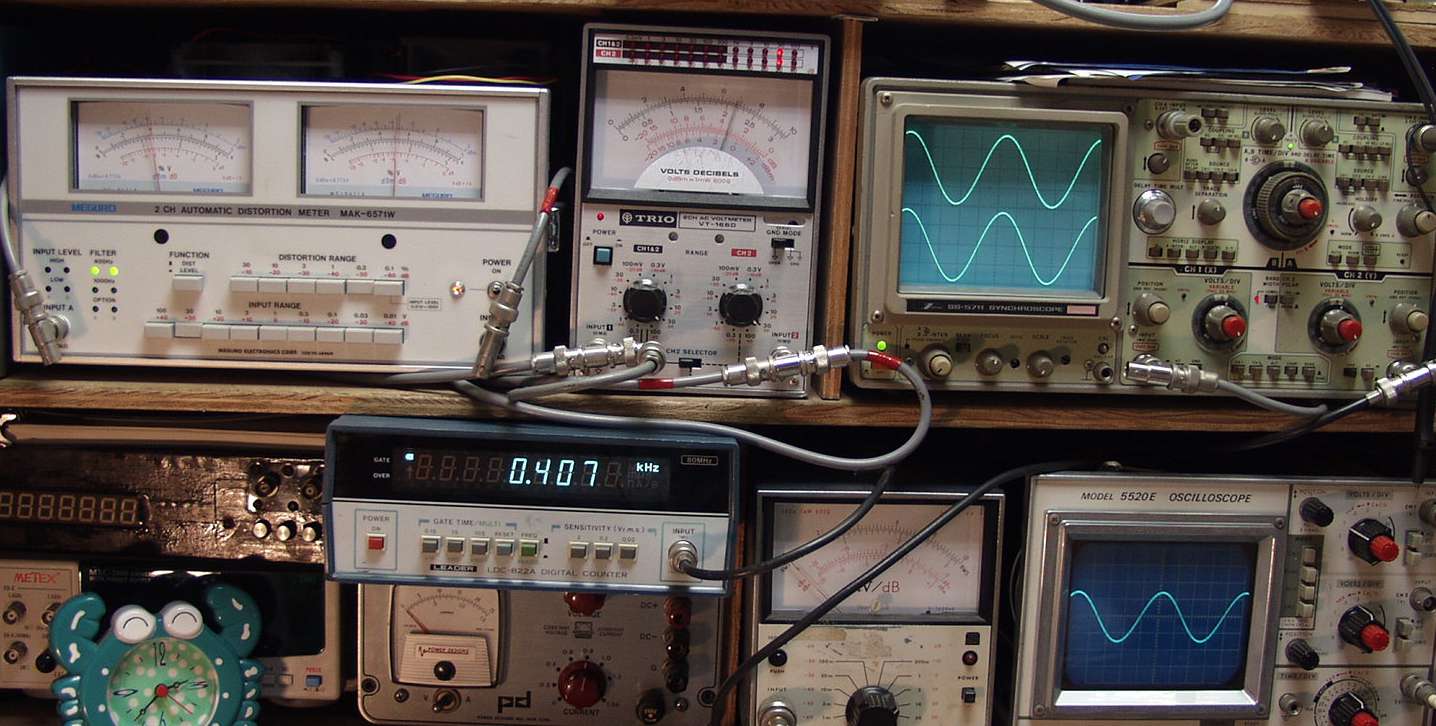

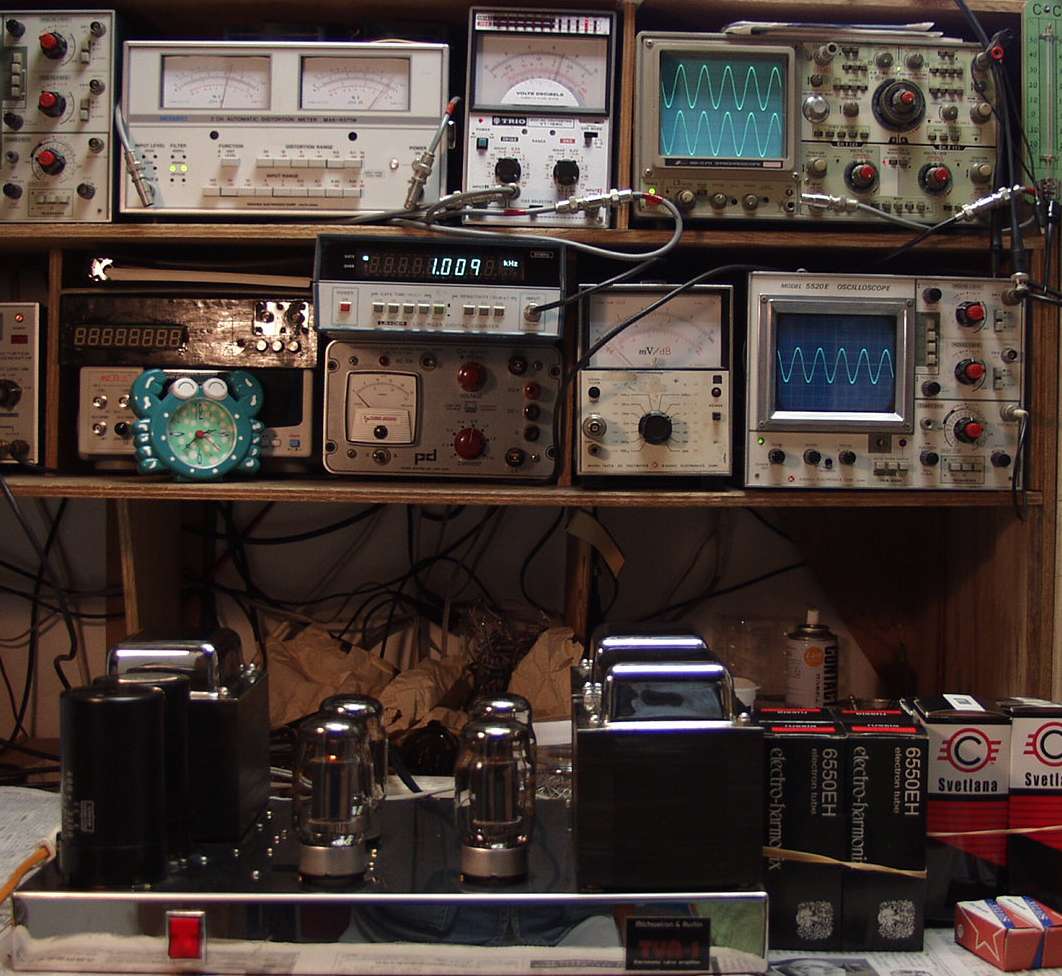

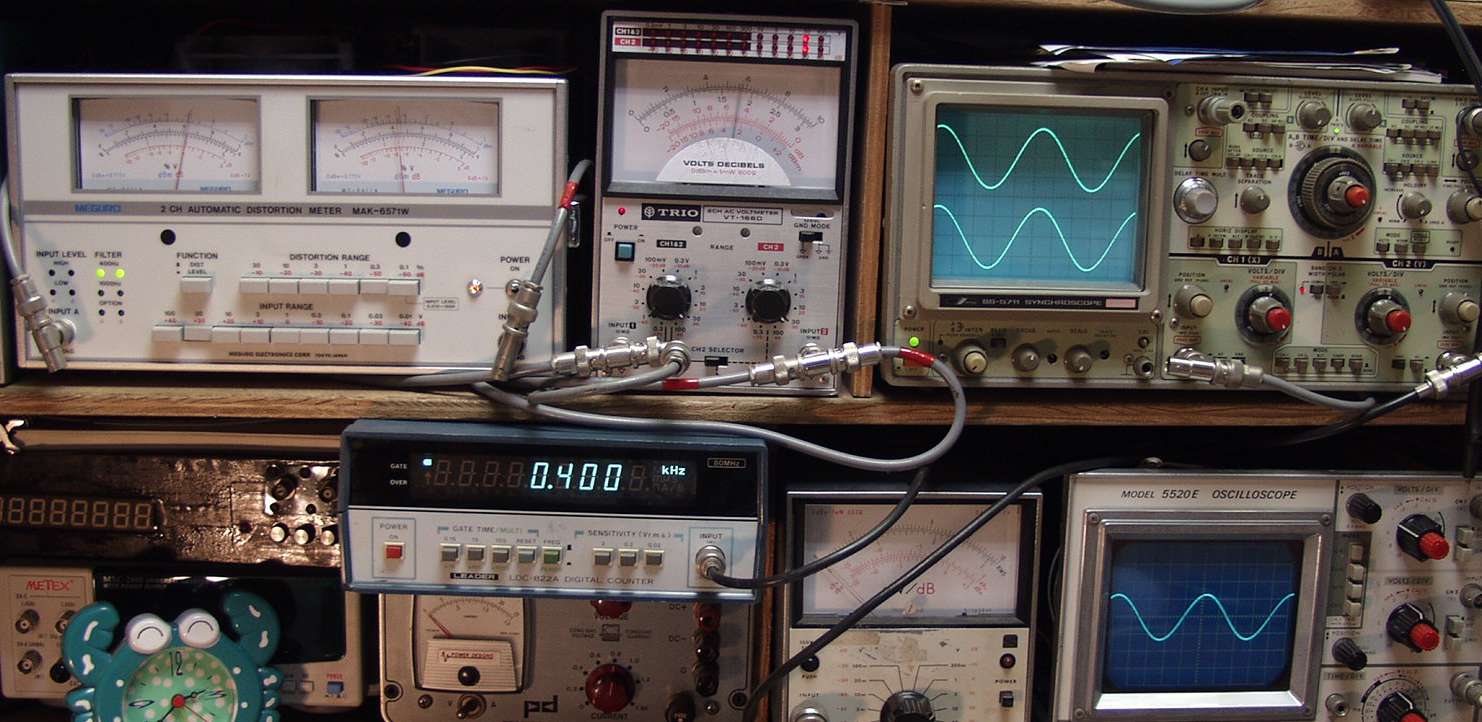

Ｅ．　調整・測定 Ｅ１．　調整・出力測定

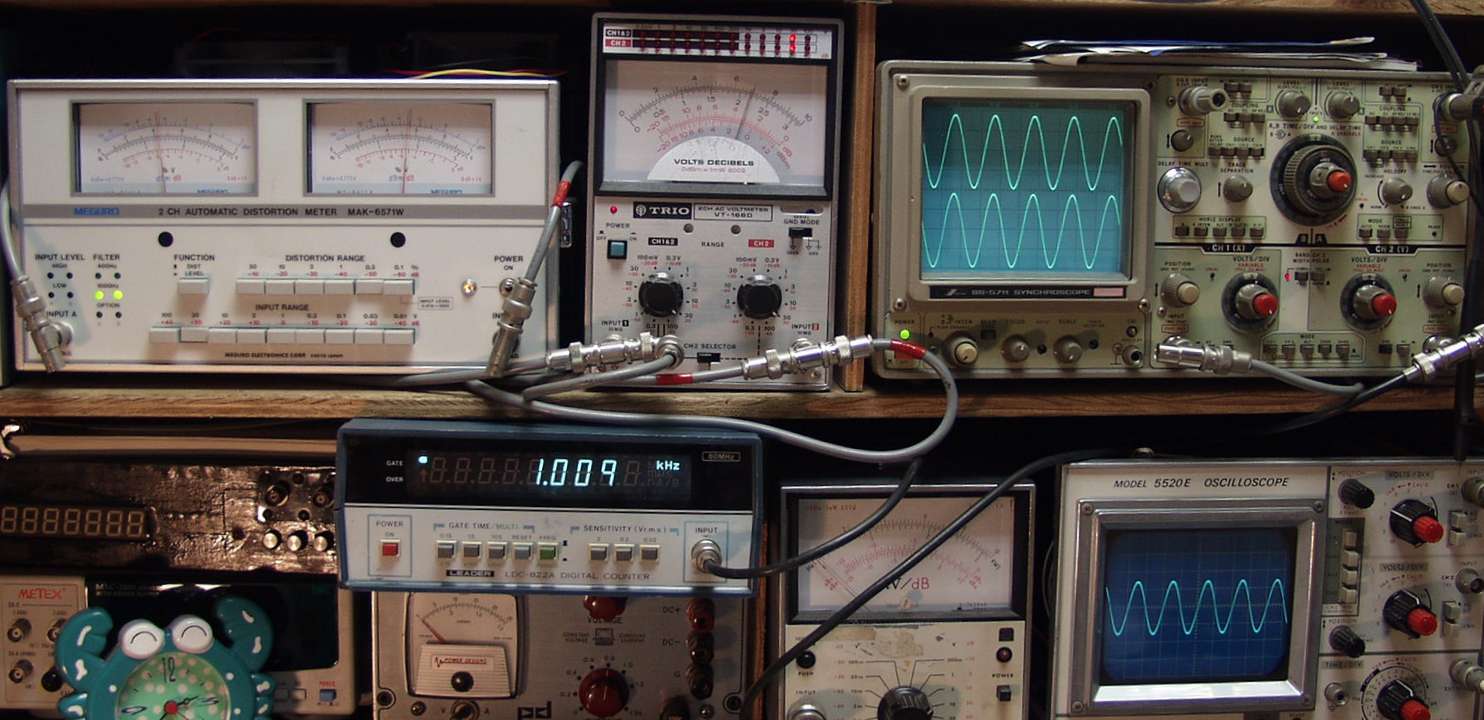

Ｅ２11．　（ＵＬ接続）ＳＰ出力２２Ｖ＝６０．５Ｗ　歪み率＝０．１８％　　１０００ＨＺ

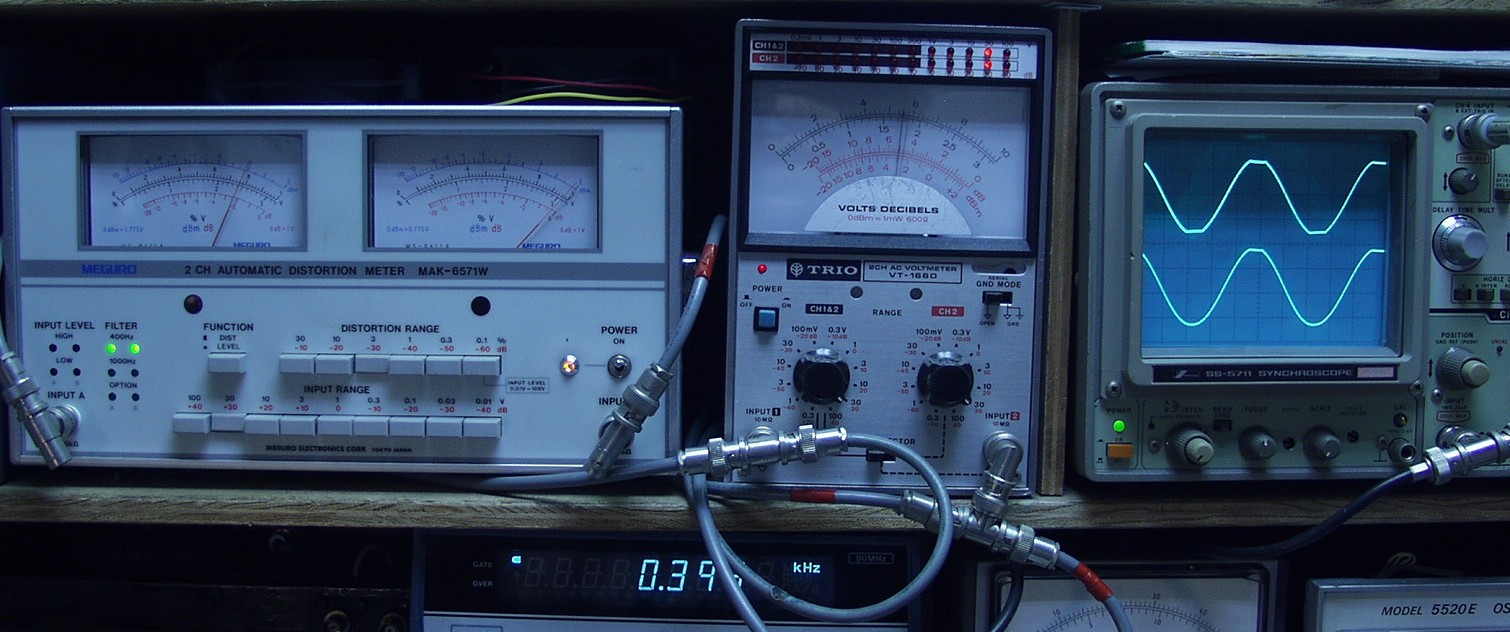

Ｅ２２．　（ＵＬ接続）ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．６％　　４００ＨＺ

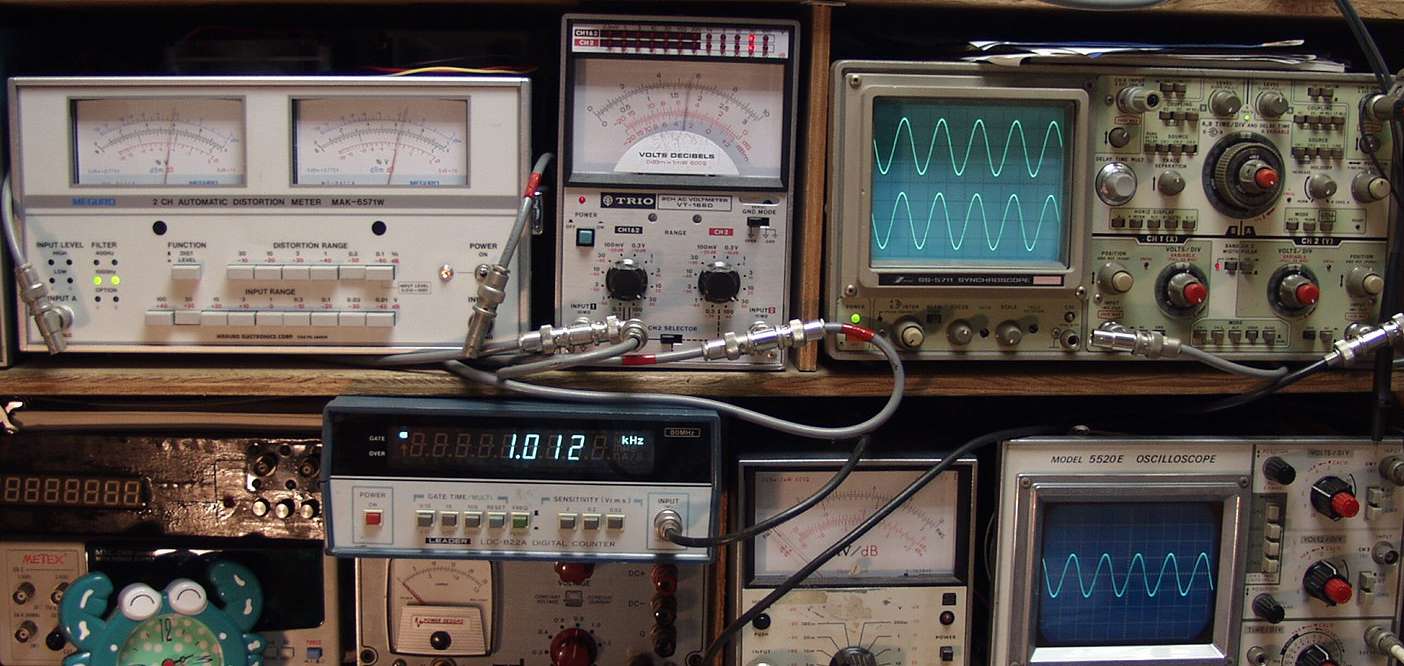

Ｅ３１．　（三結接続）ＳＰ出力１８Ｖ＝４０．５Ｗ　歪み率＝０．１９％　　１０００ＨＺ

Ｅ３２．　（三結接続）ＳＰ出力１８Ｖ＝４０．５Ｗ　歪み率＝０．２％　　４００ＨＺ

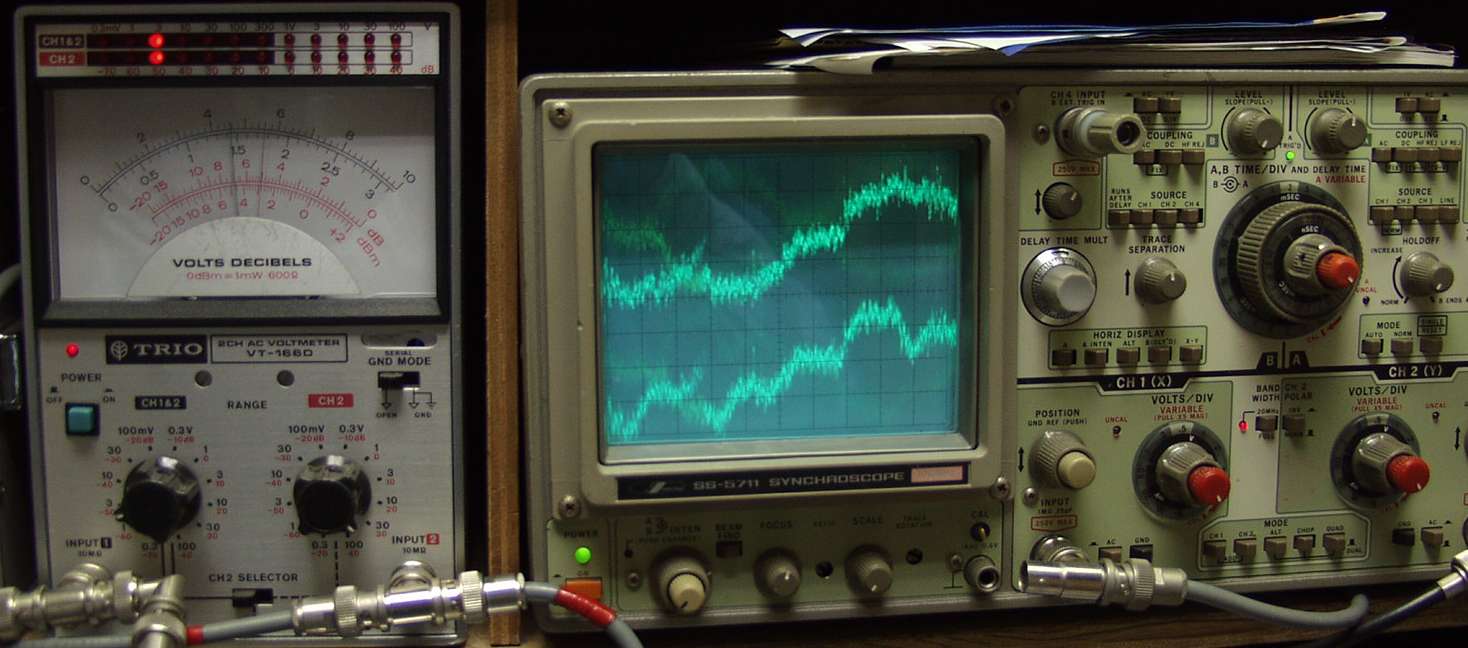

Ｅ４．　　残留雑音　１．７ｍＶ　１０００ｍＶ＝１Ｖ

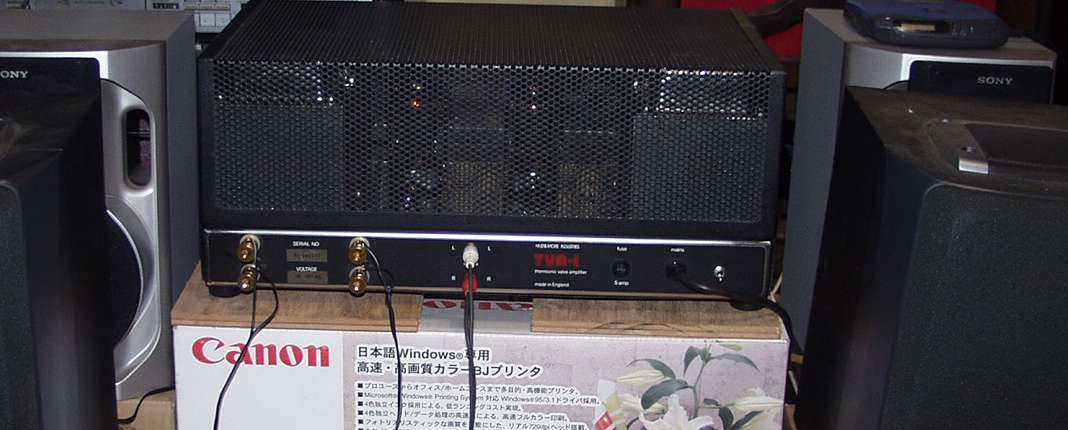

Ｅ６．　１２時間エージング中。

Ｇ．　参考 Ｆ１．　電圧を下げた理由が解りました（推測） 　　　　付いていた６５５０をテストで使用したら１本が内部放電し、空気が入りました

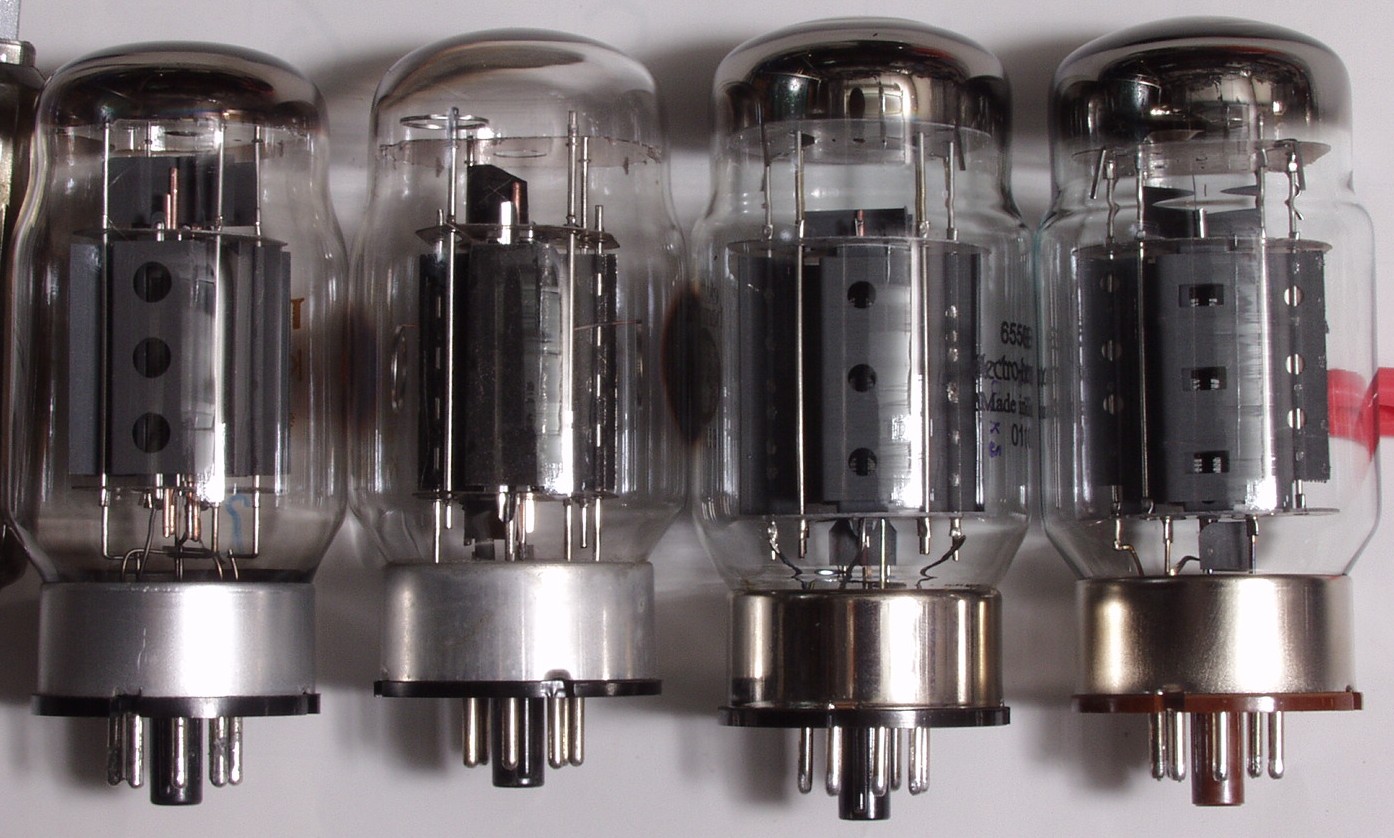

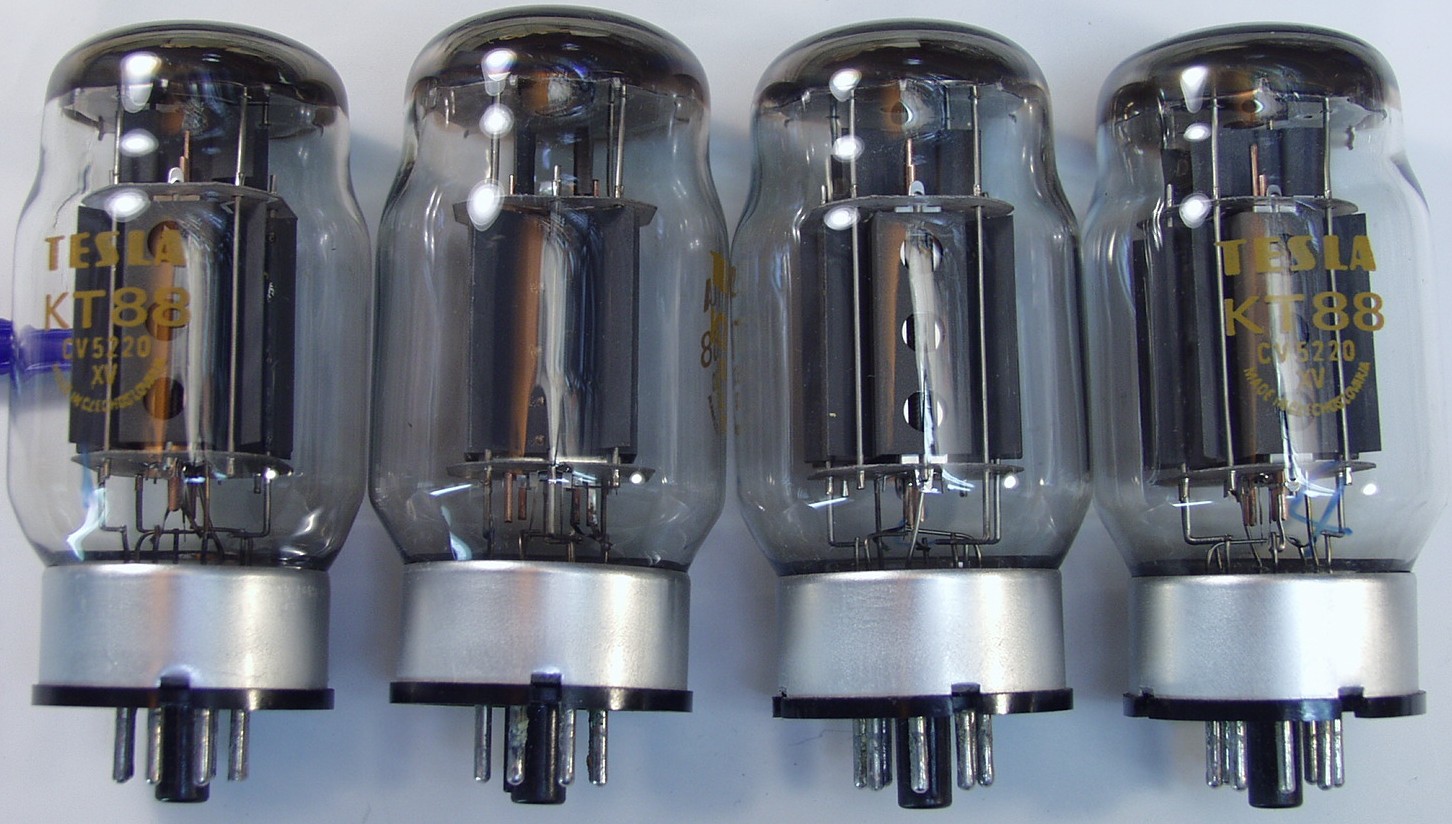

Ｆ２．　各メーカーのＫＴ８８外観比較 　　　　　　　　　　　左端＝ＴＥＳＬＡ（４台目に新規使用）。　中左＝ＫｉｎｇＤｒａｇｏｎ（４台目に付属）。 　　　　　　　　　　　中右＝Ｓｖｅｔｌａｎａ（３台目に新規使用）。　　右端＝ electro-harmonix 6550。

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅457mm×高さ190mm×奥行280mm 重量 約32kg
