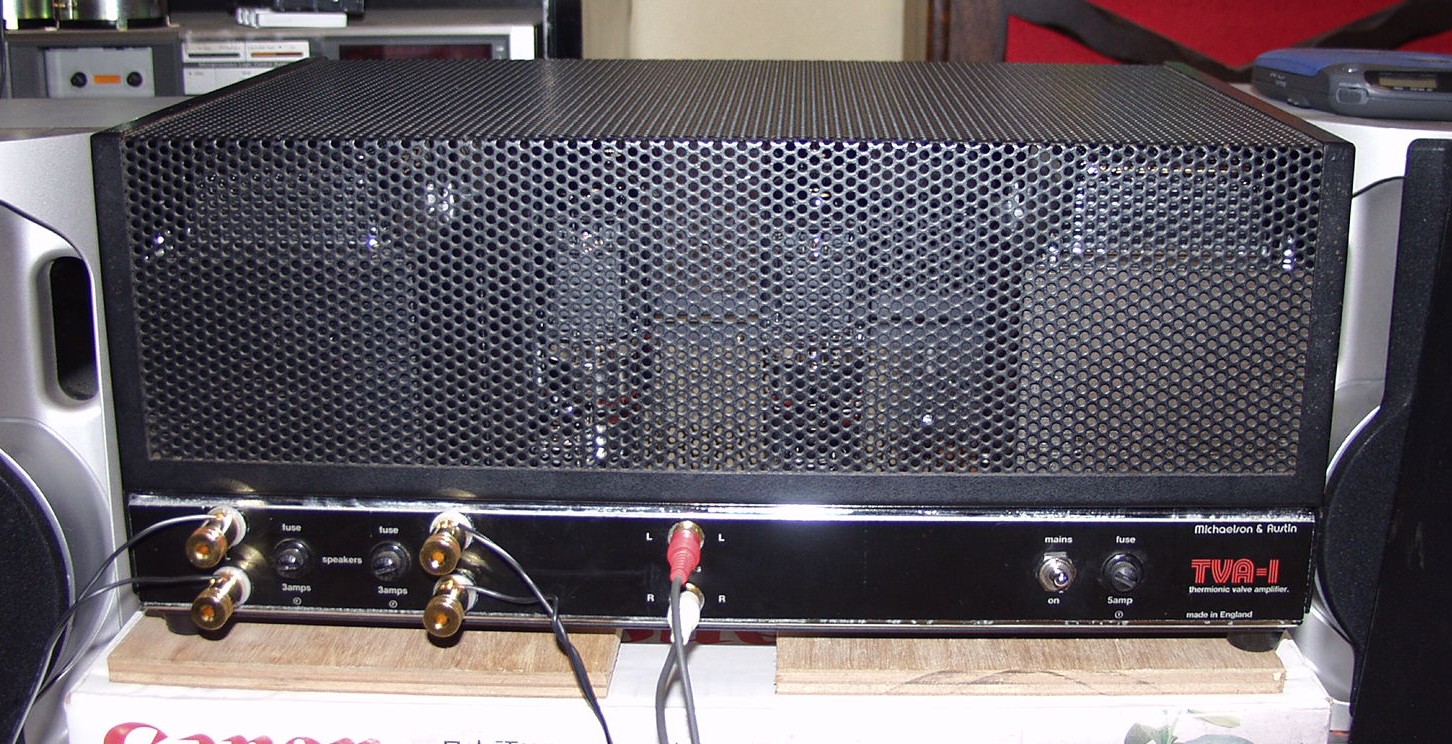

Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　３台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります 真空管ＡＭＰの中では、一度は聞きたい機種です

平成１５年８月９日到着　　　１０月1日完成

A．　修理前の状況 歪み多し B．　原因 経年変化による、コンデンサーの容量抜け Ｃ．　修理状況 終段（ＫＴ−８８）、前段ＭＴ管ソケット交換 フイルムコンデンサー交換 電解コンデンサー増量・交換 配線手直し、補強 整流ダイオード交換 ＳＰ端子交換 ＲＣＡ端子交換 高圧電解コンデンサー増量・交換 電源投入による突入電流抑制回路組み込み Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　　　　　　９個 ＵＳソケット　　　　　　　　　　　　　　　　　　　　４個 ＭＴソケット　　　　　　　　　　　　　　　　　　　　４個 電解コンデンサー　　　　　　　　　　　　　　　１０個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　個 整流ダイオード　　　　　　　　　　　　　　　　　５個 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　４個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　２個 高圧電解コンデンサー　　　　　　　　　　　　　２本 電流抑制回路（リレー２個他） ＫＴ−８８（支給品）　　　　　　　　　　　　　　　　４本 Ｅ．　調整・測定 Ｆ．　修理費　　８５，０００円　　　お馴染み様価格、　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

A．　修理前の状況 Ａ１Ａ．　修理前の点検、　上から見る

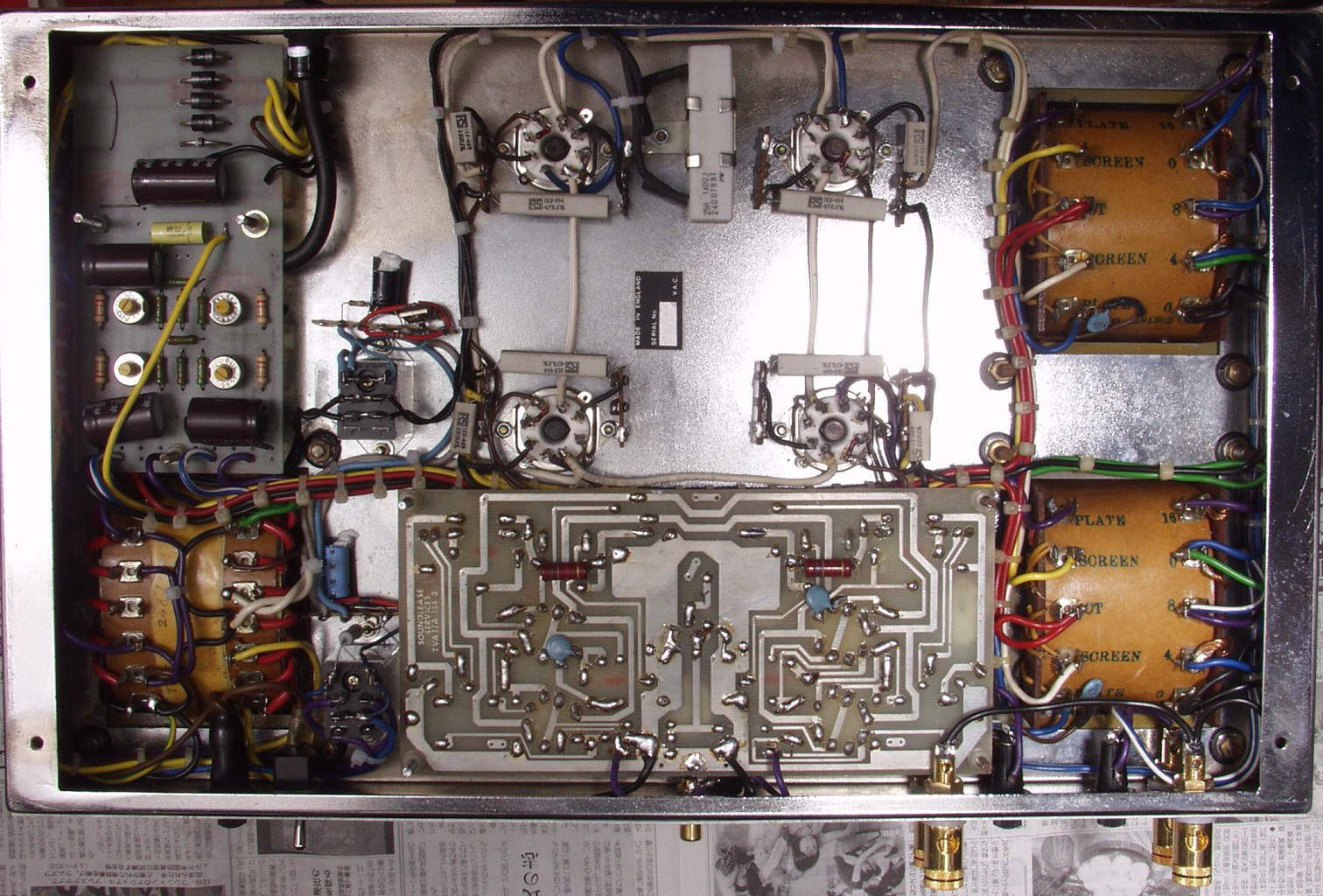

Ａ１Ｂ．　修理前の点検、　下から見る

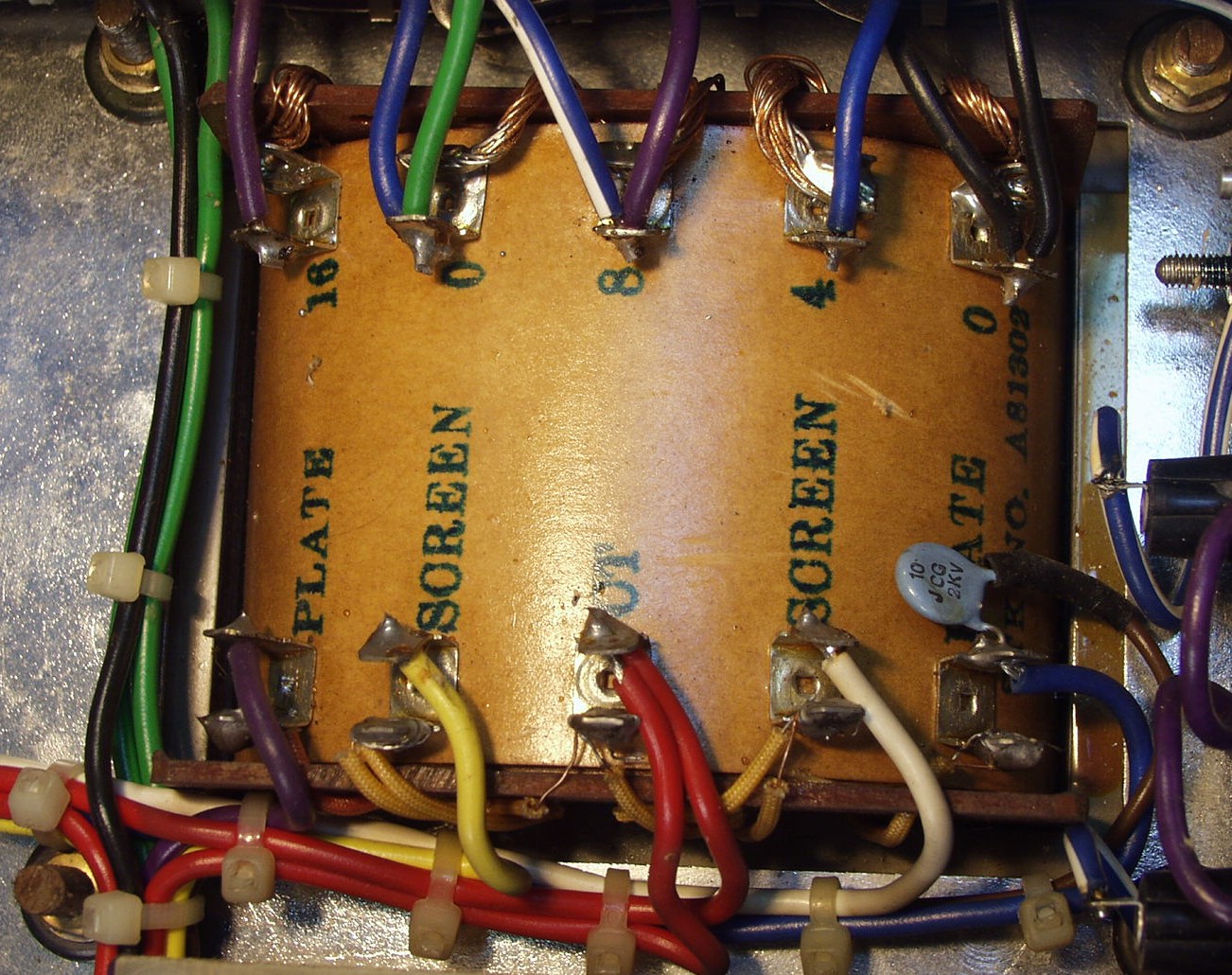

Ａ２Ａ．　修理前の点検、　改良された出力トランス　２次巻き線は細い線を並列で使用

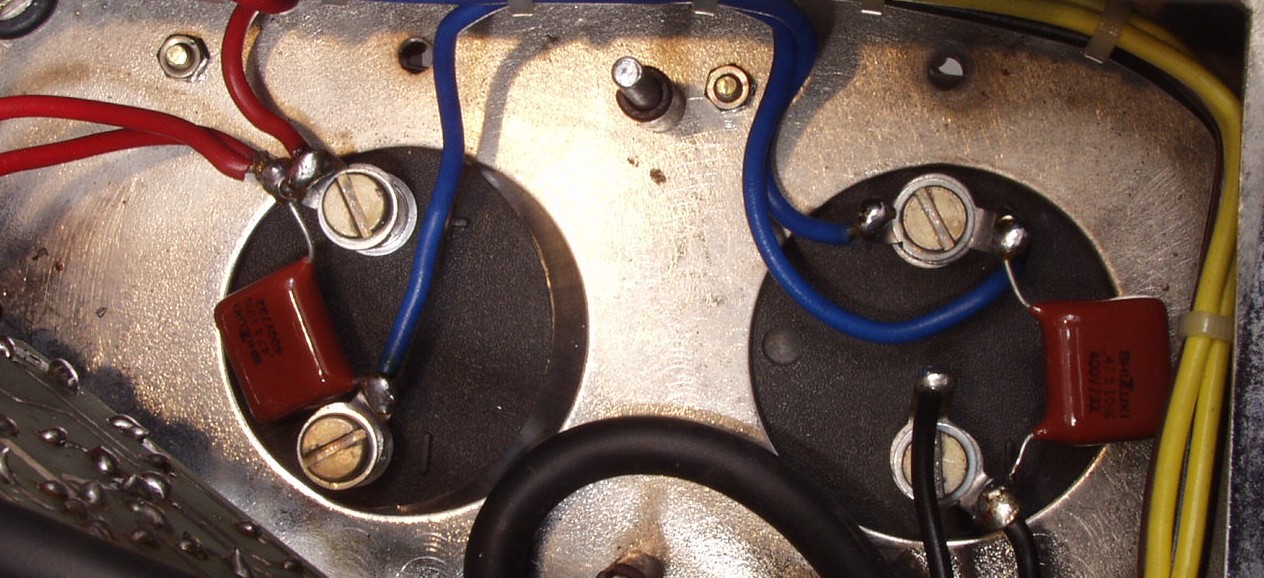

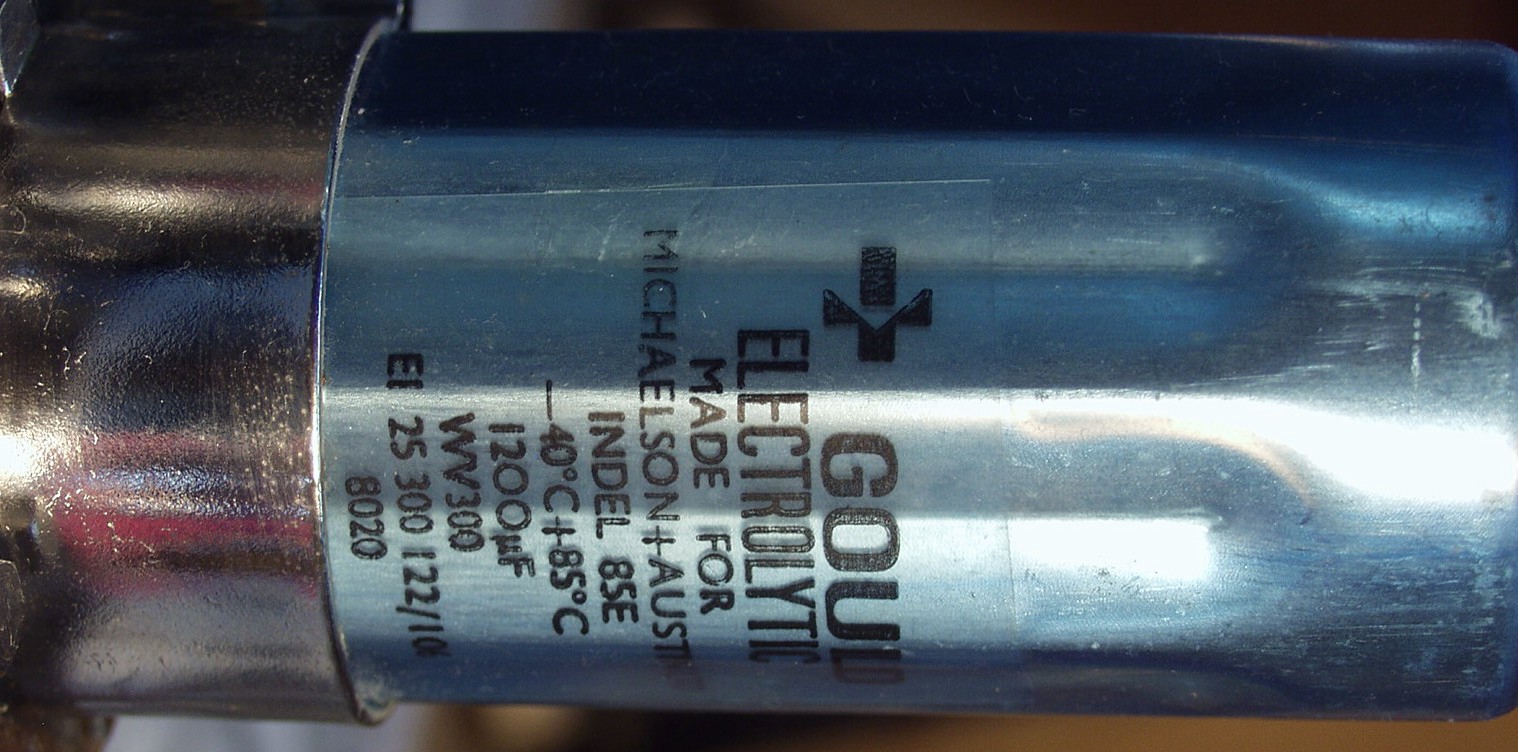

Ａ２Ｂ．　修理前の点検、　高圧電解コンデンサーは３００ＷＶ／１２００μ２本カスケード

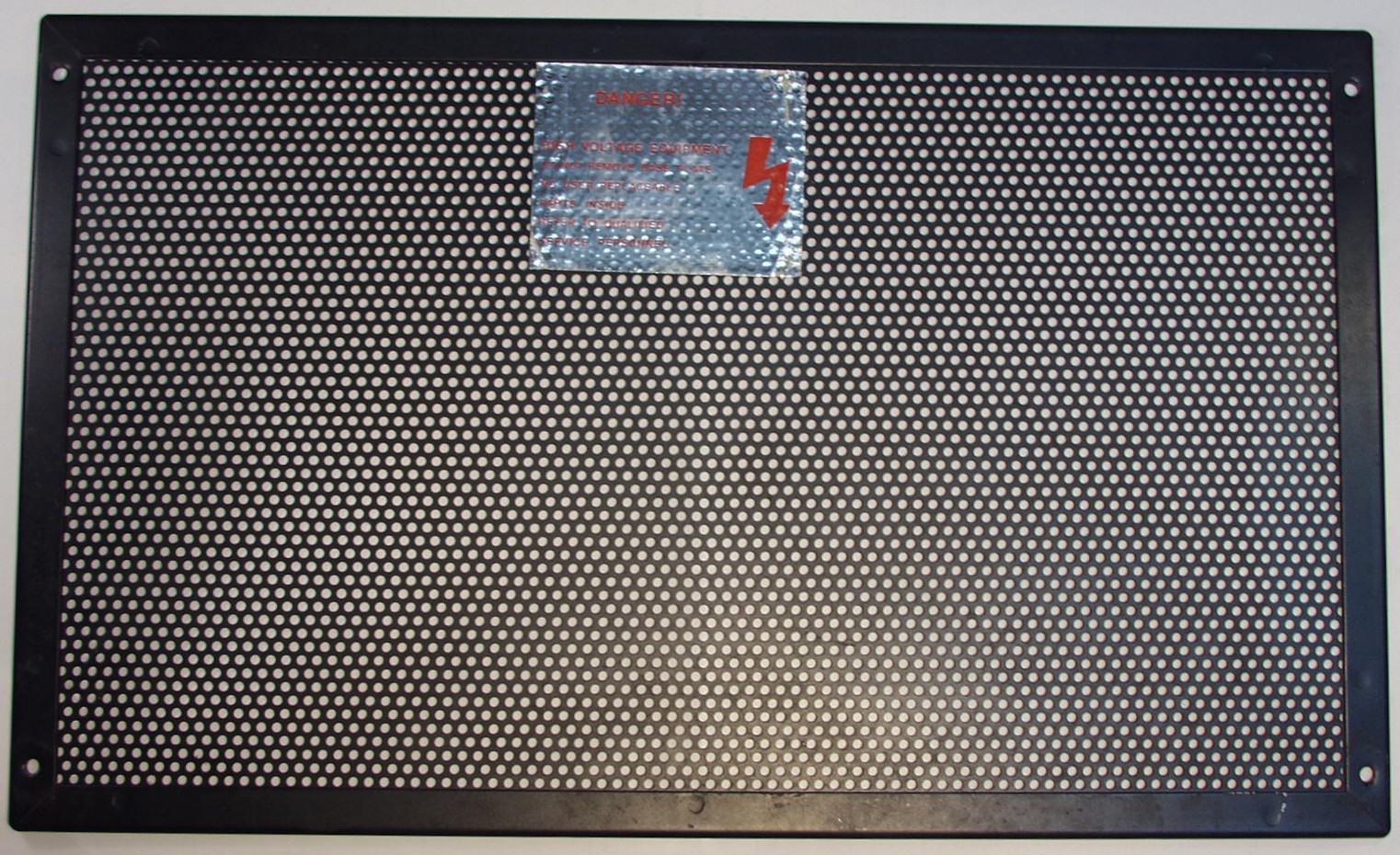

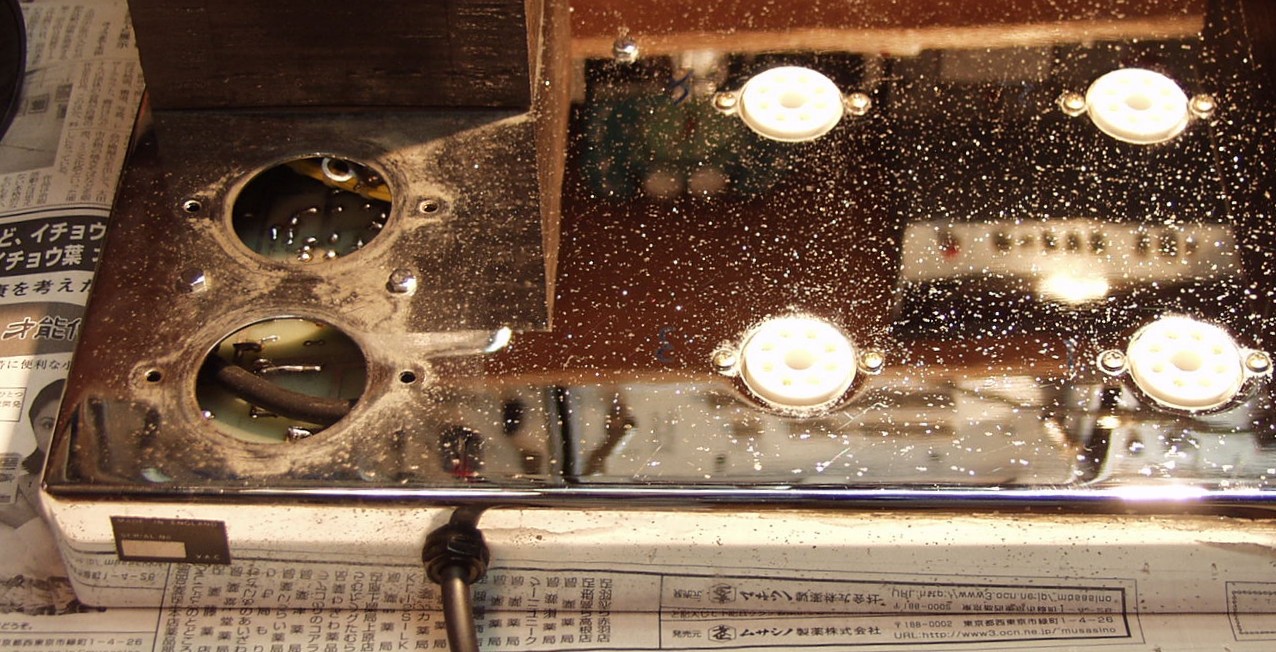

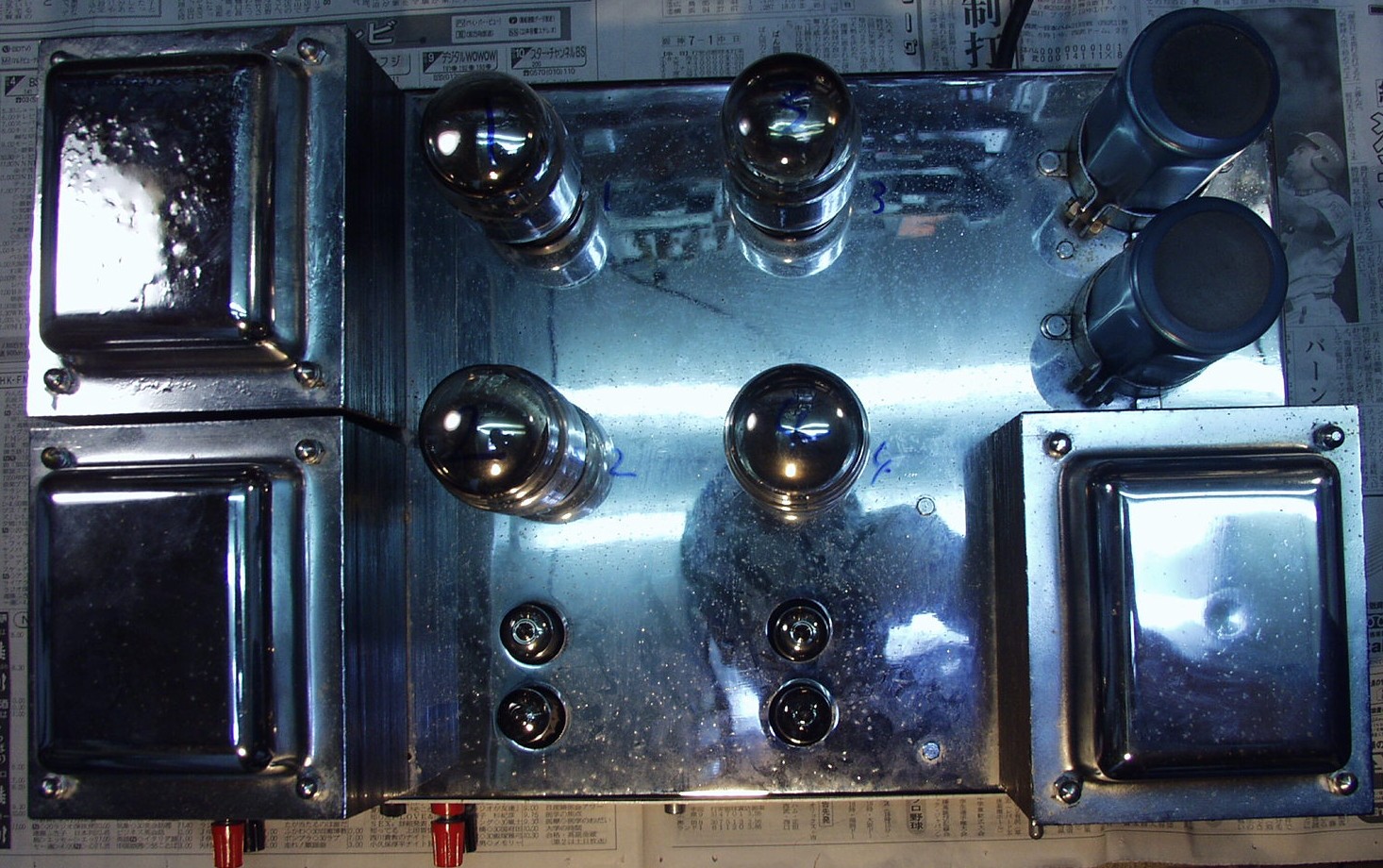

Ａ３．　修理前の点検、　放熱の為、メッシュになった底板

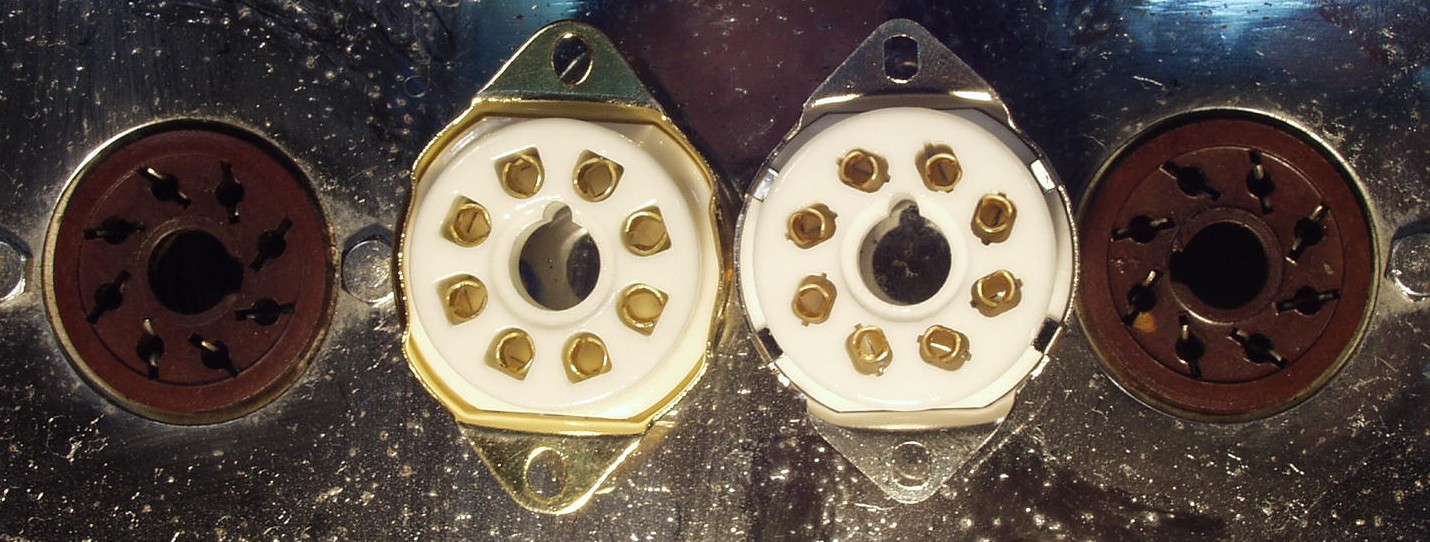

Ａ４．　修理前の点検、　ＫＴ−８８のソケット比較　中＝交換するステアタイト製、両側＝古いモールド製

Ａ５．　修理前の点検、　応急処置で出力・歪み測定 　　　　　Ｒ側＝２０Ｖ＝５０Ｗ　歪み率＝１．５％　４００ＨＺ 　　　　　Ｌ側＝１６Ｖ＝３２Ｗ　歪み率＝３％　４００ＨＺ

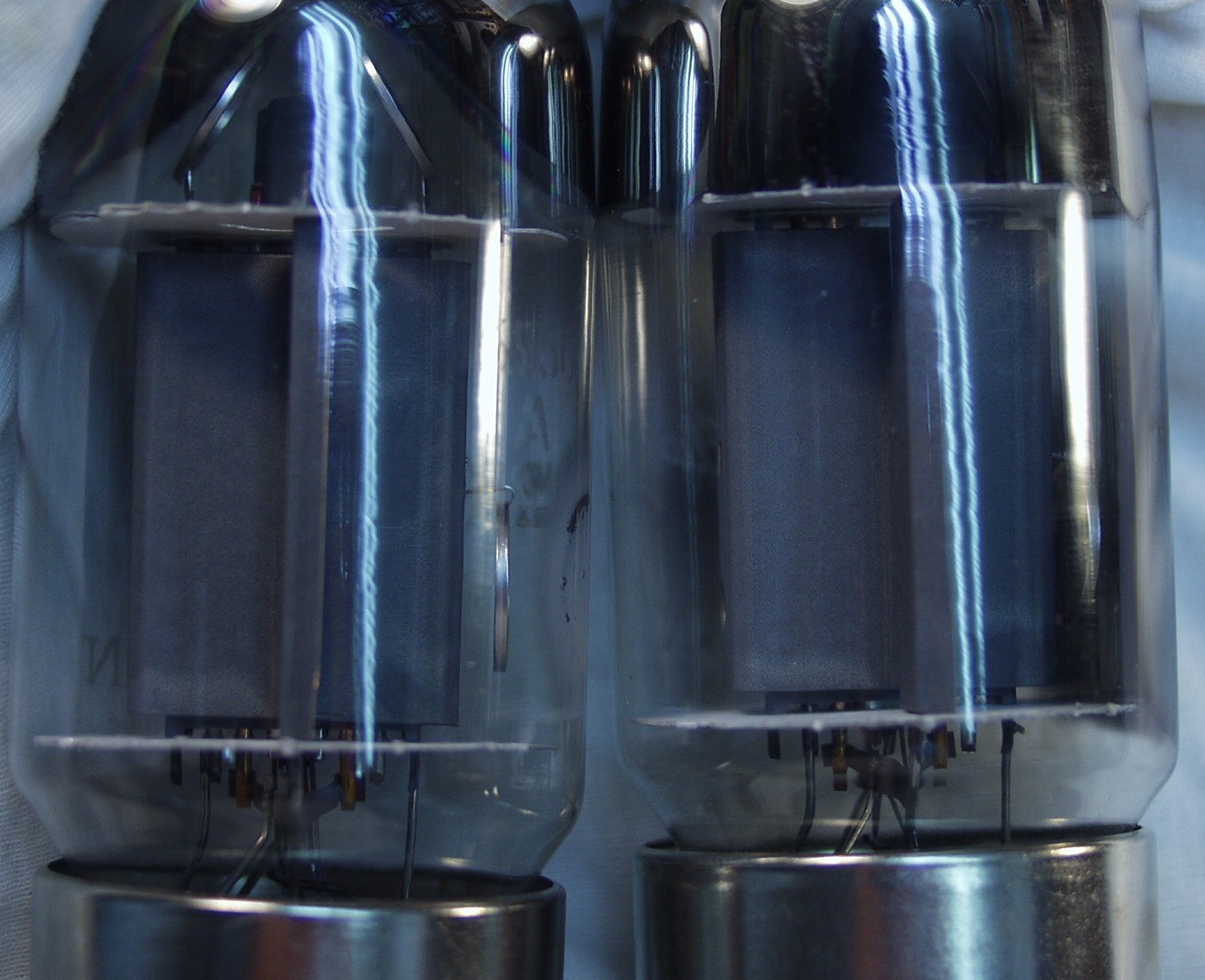

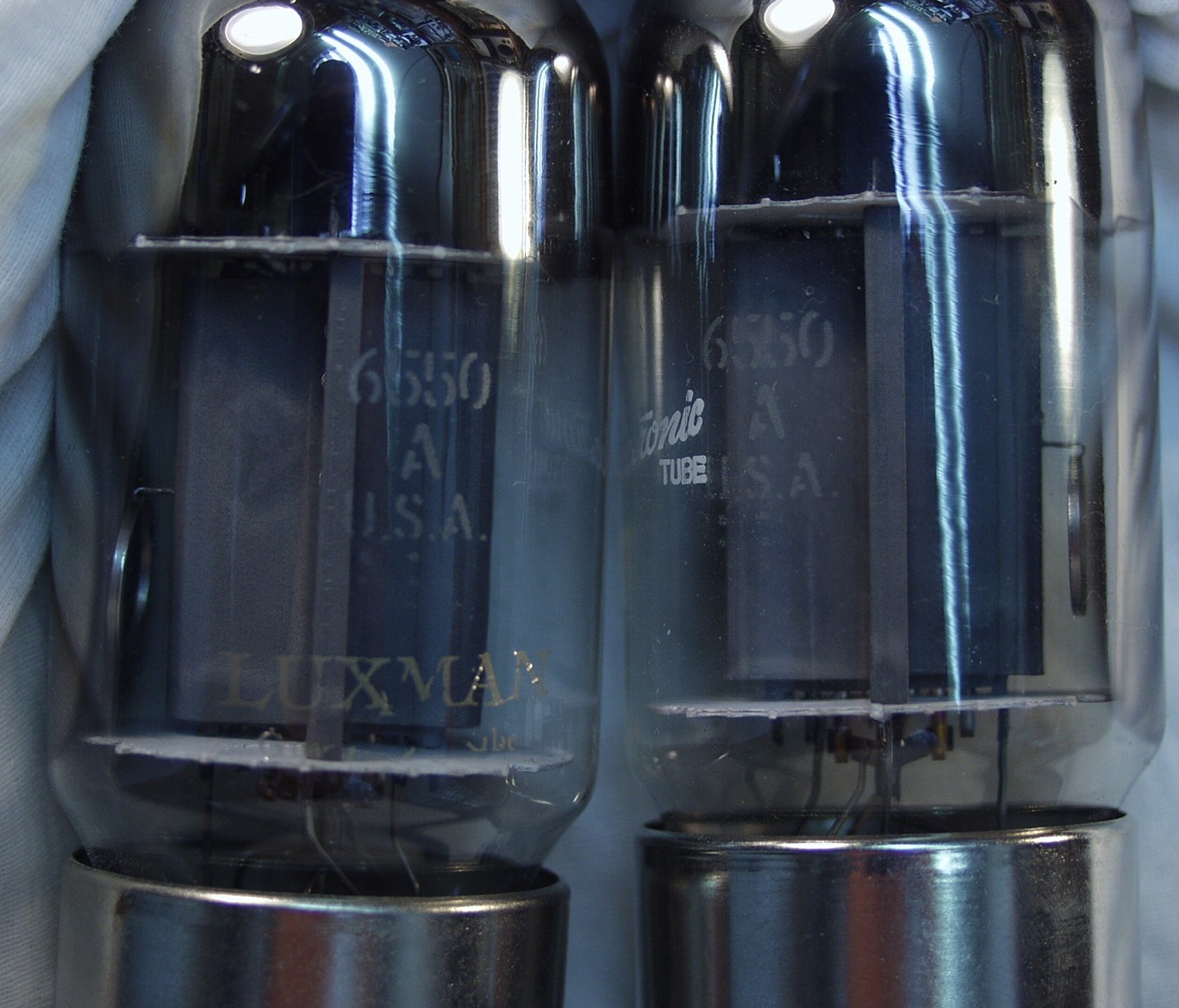

Ａ６Ａ．　修理前の点検、　使われていた終段６５５０Ａ　Ｒ側　プレートの色が異なる。　過大電流で赤熱するとこの様になる

Ａ６Ｂ．　修理前の点検、　使われていた終段６５５０Ａ　Ｌ側　プレートの色が異なる。　過大電流で赤熱するとこの様になる

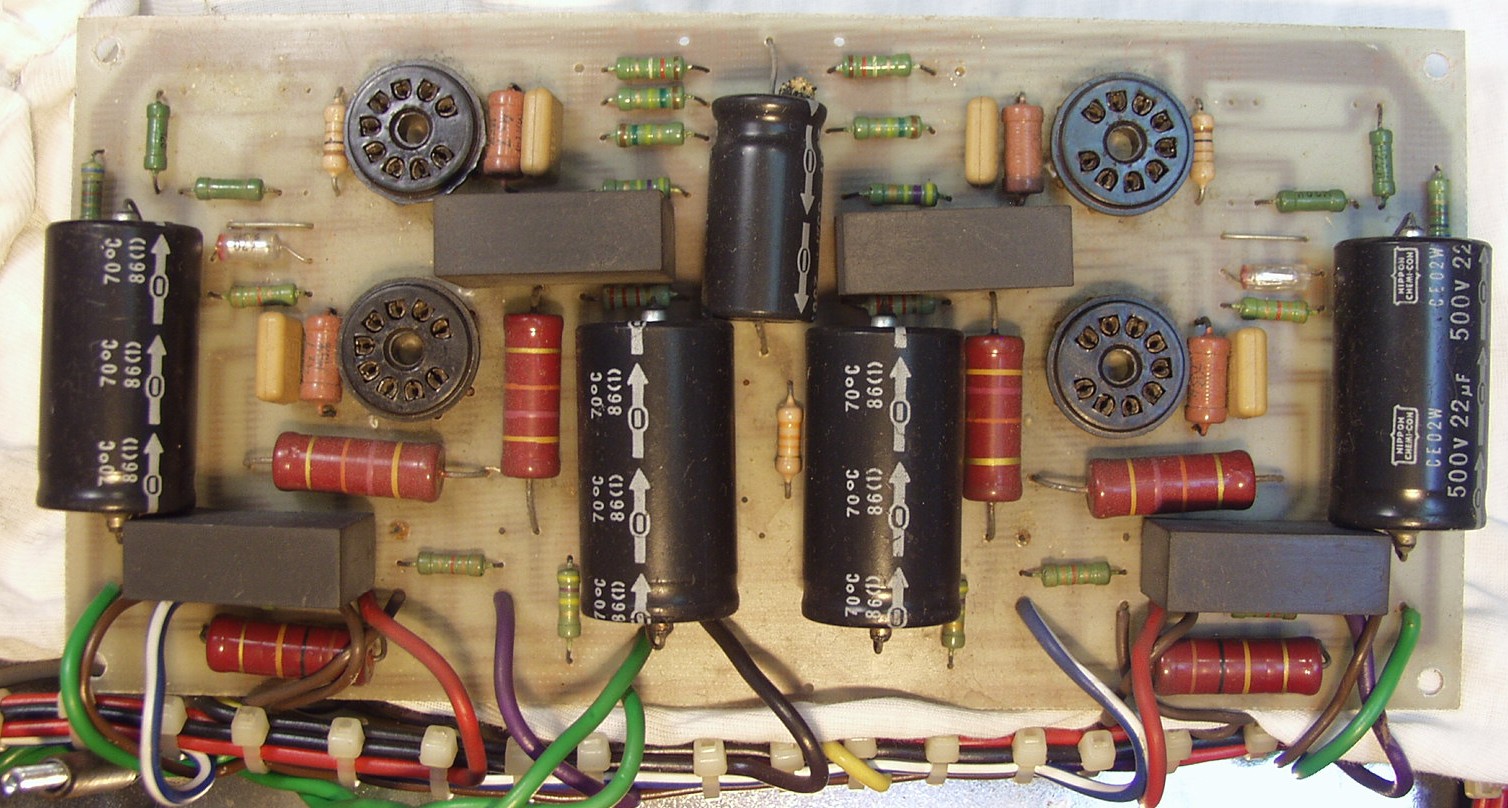

Ｃ．　修理状況 Ｃ１Ａ．　修理前　前段ＡＭＰ基板

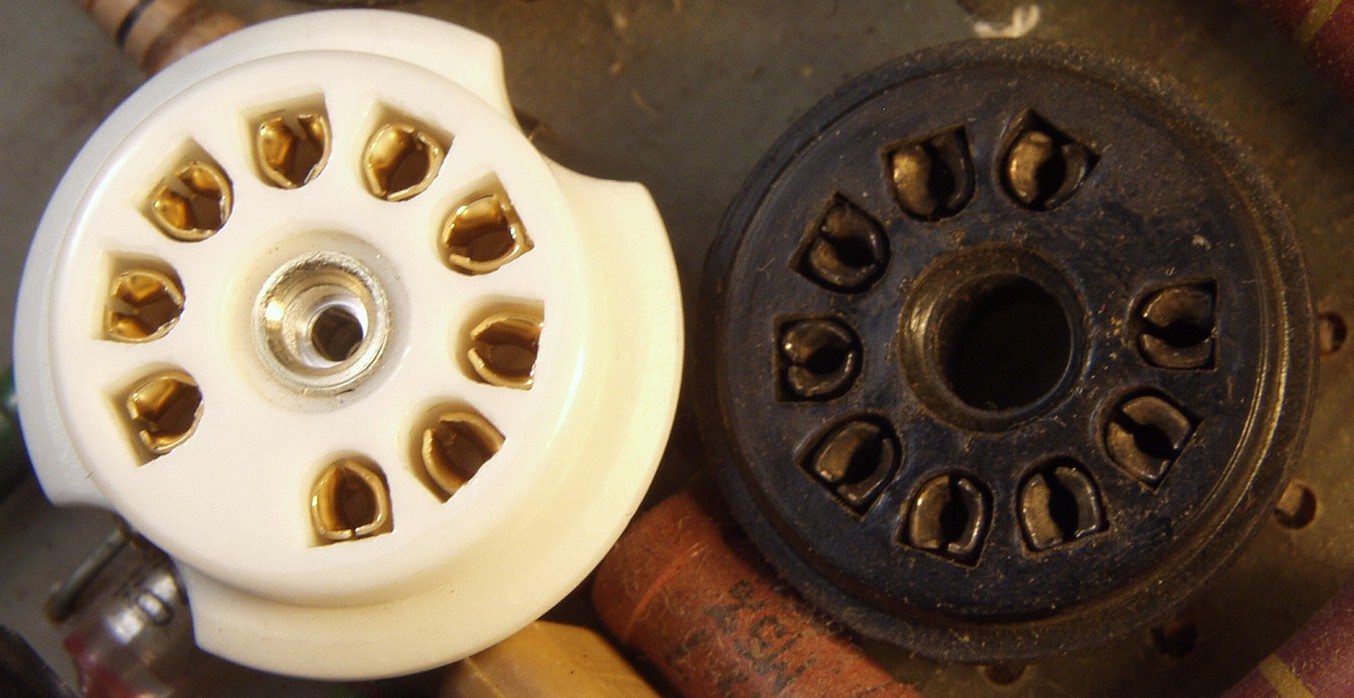

Ｃ１Ａ１．　修理前　前段ＡＭＰ基板　真空管ソケットの比較　左＝交換するステアタイト製、右＝古いモールド製

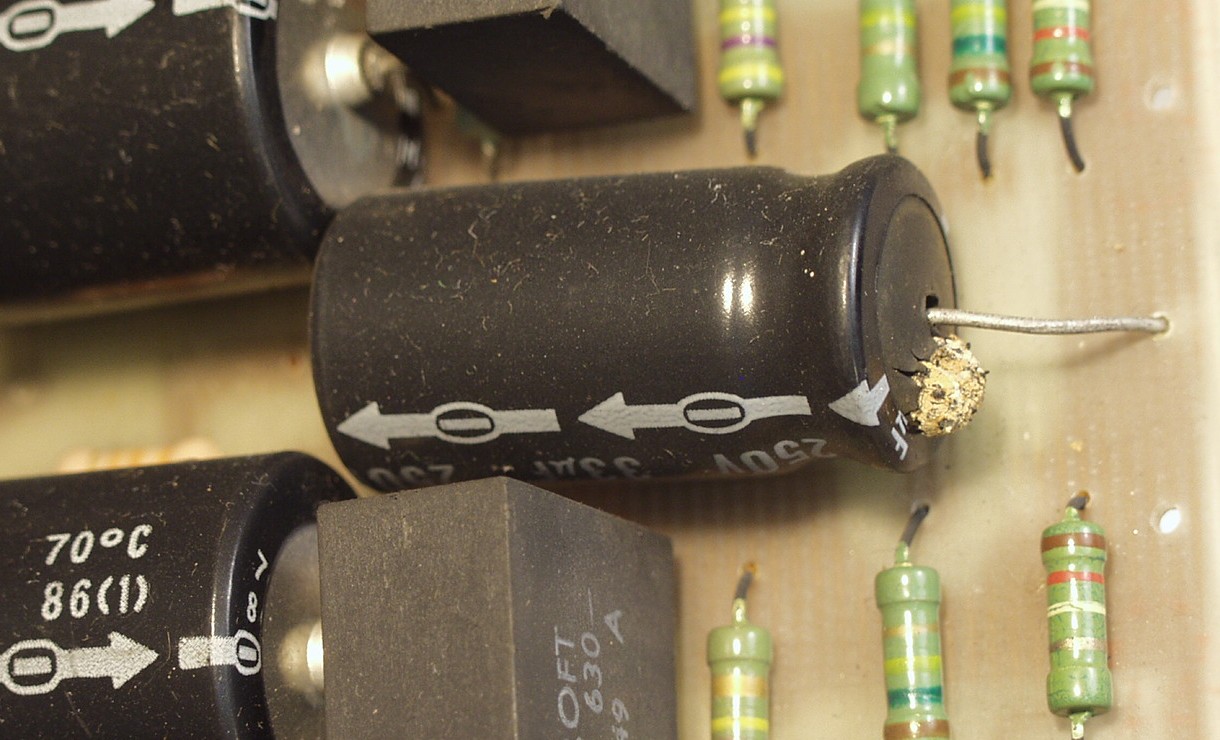

Ｃ１Ａ２．　修理前　前段ＡＭＰ基板　液漏れした電解コンデンサー

Ｃ１Ｂ．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換

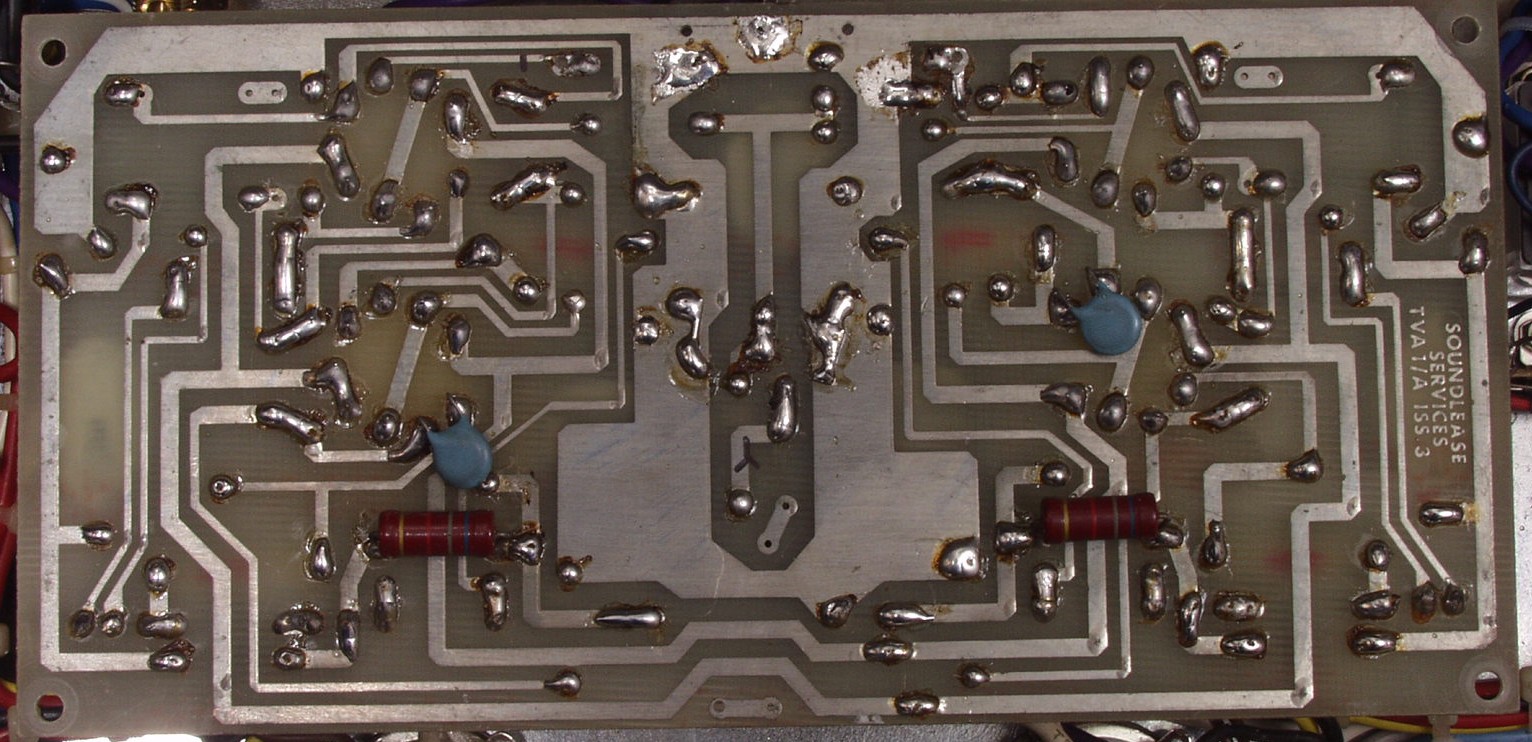

Ｃ１Ｃ．　修理前　前段ＡＭＰ基板裏

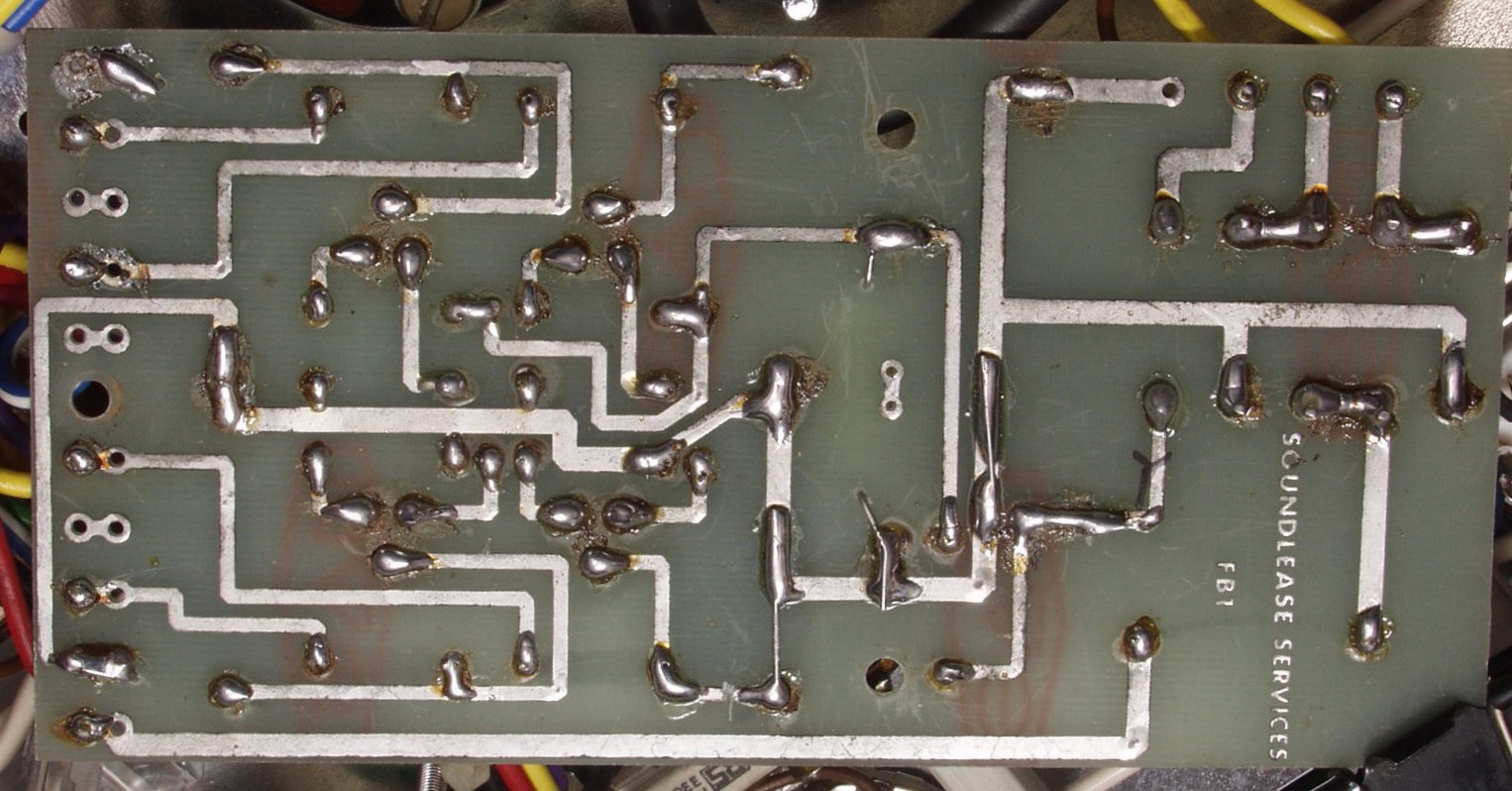

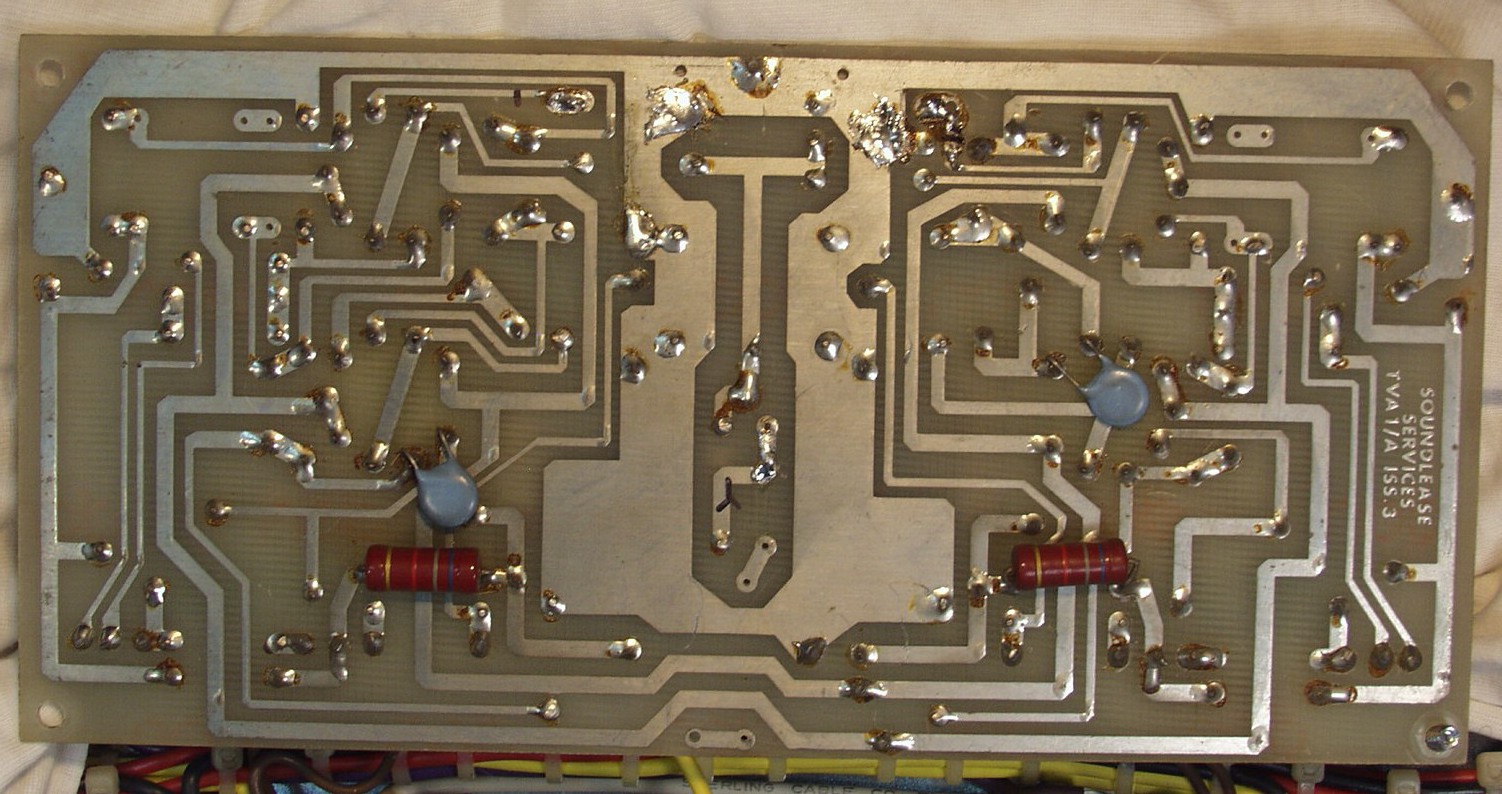

Ｃ１Ｄ．　修理（半田補正）後　前段ＡＭＰ基板裏

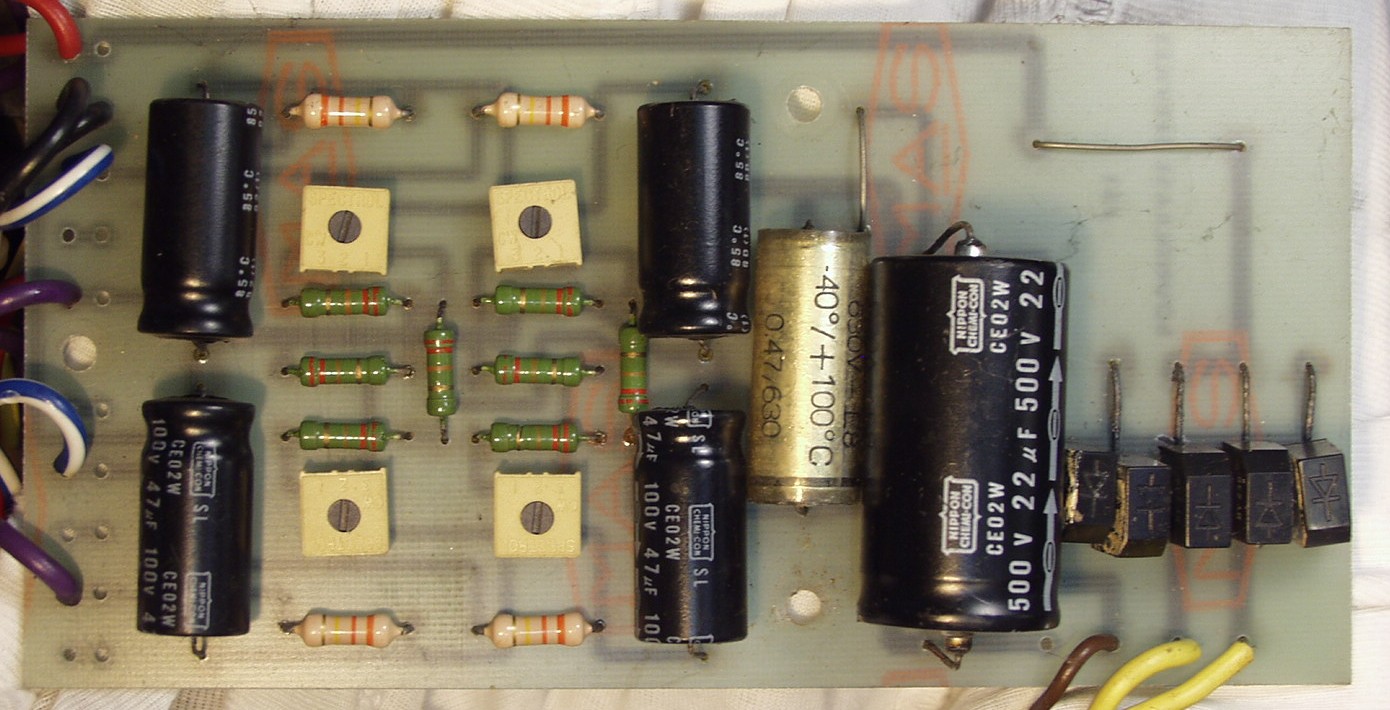

Ｃ２Ａ．　修理前　整流・バイアス基盤

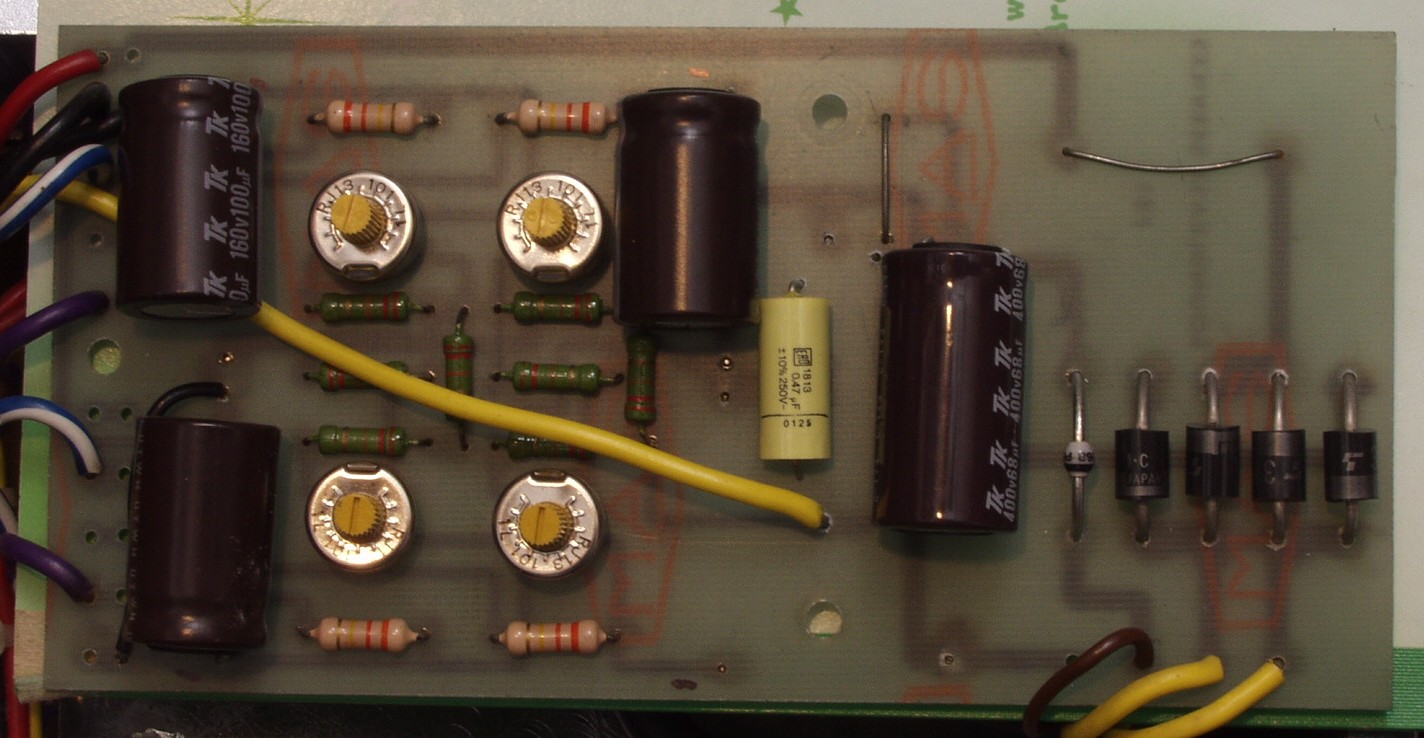

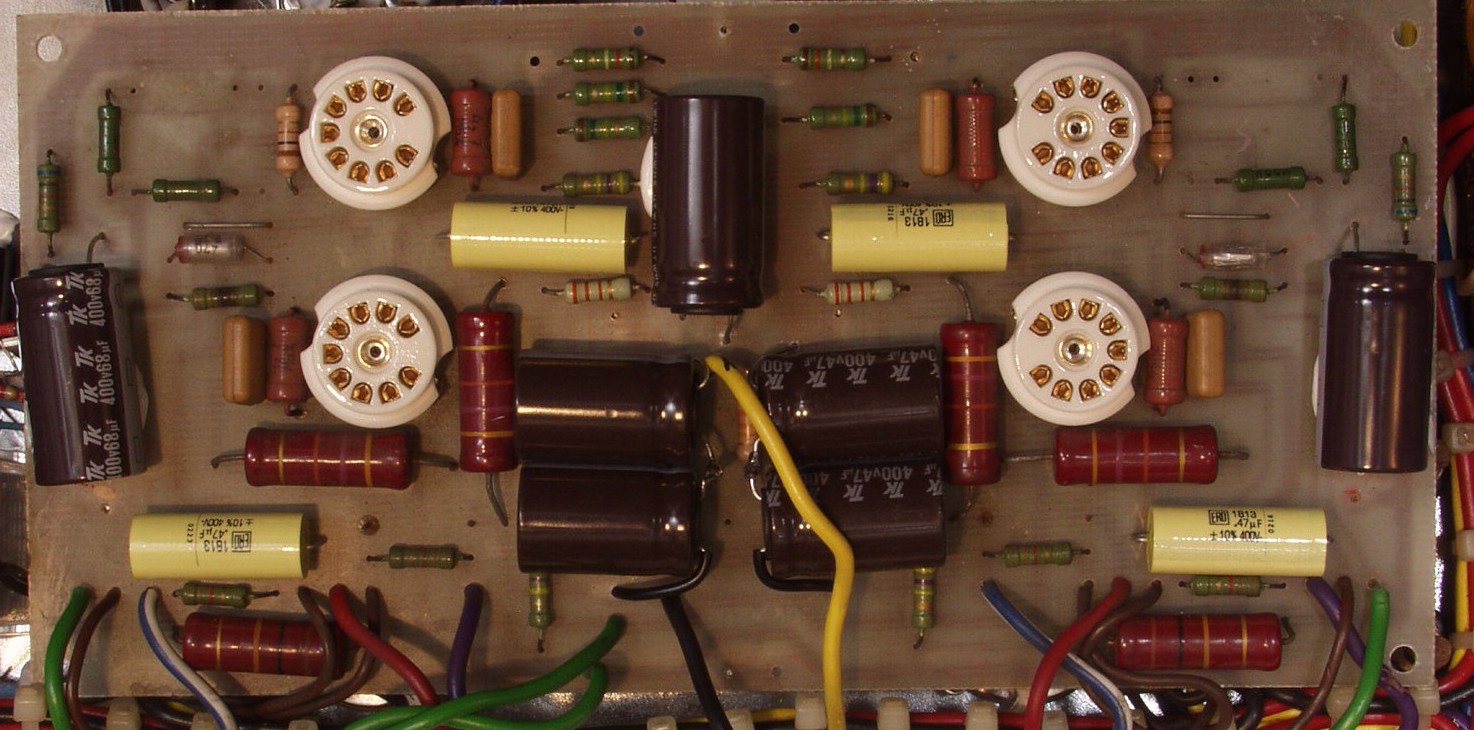

Ｃ２Ｂ．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

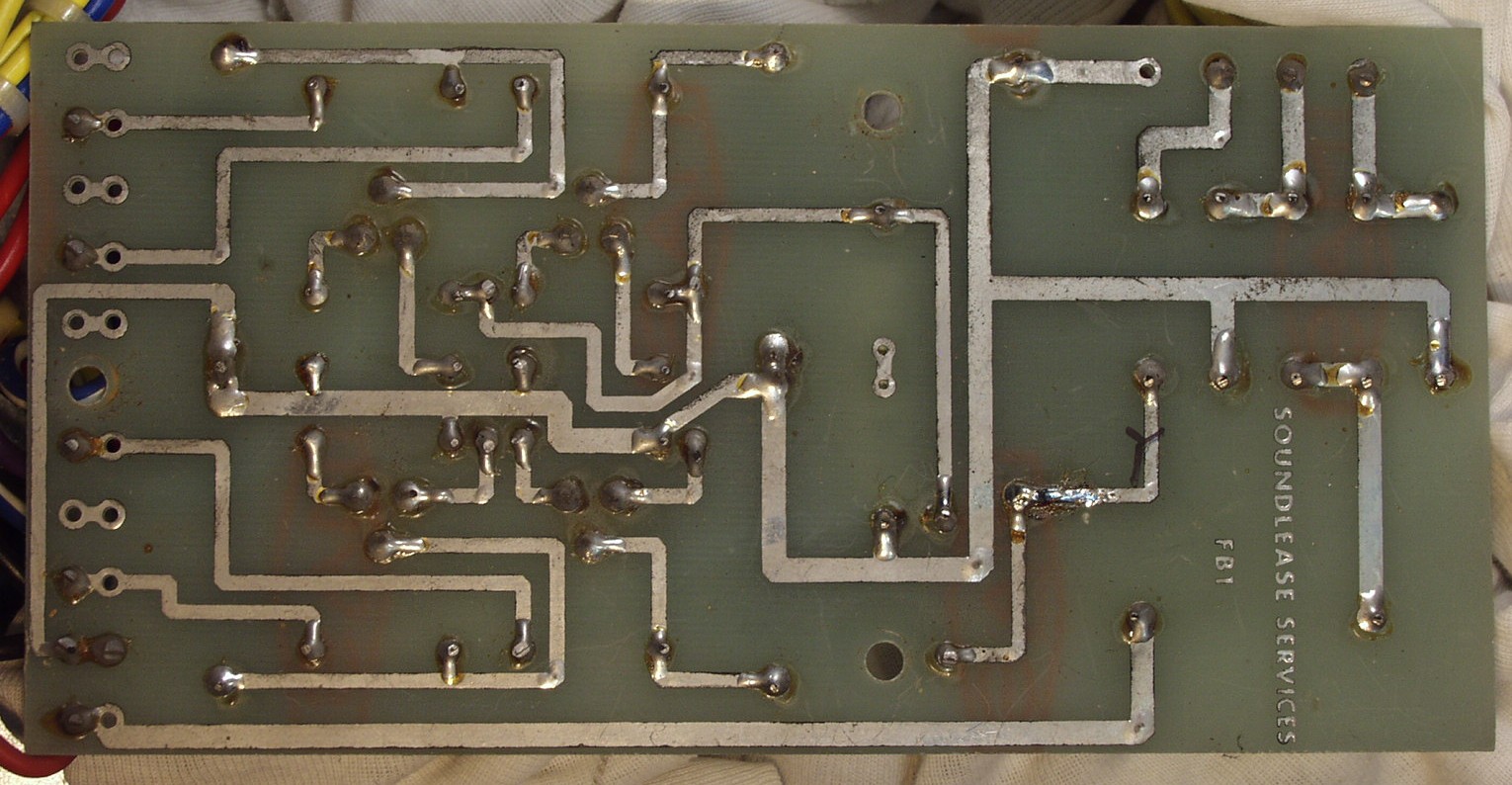

Ｃ２Ｃ．　修理前　整流・バイアス基盤裏

Ｃ２Ｄ．　修理（半田補正）後　整流・バイアス基盤裏

Ｃ３Ａ．　修理前　ＳＰ端子　２個の黒端子は交換されている

Ｃ３Ｂ．　修理中　支給ＳＰ端子はパネルの穴の位置が悪く、穴加工が必要

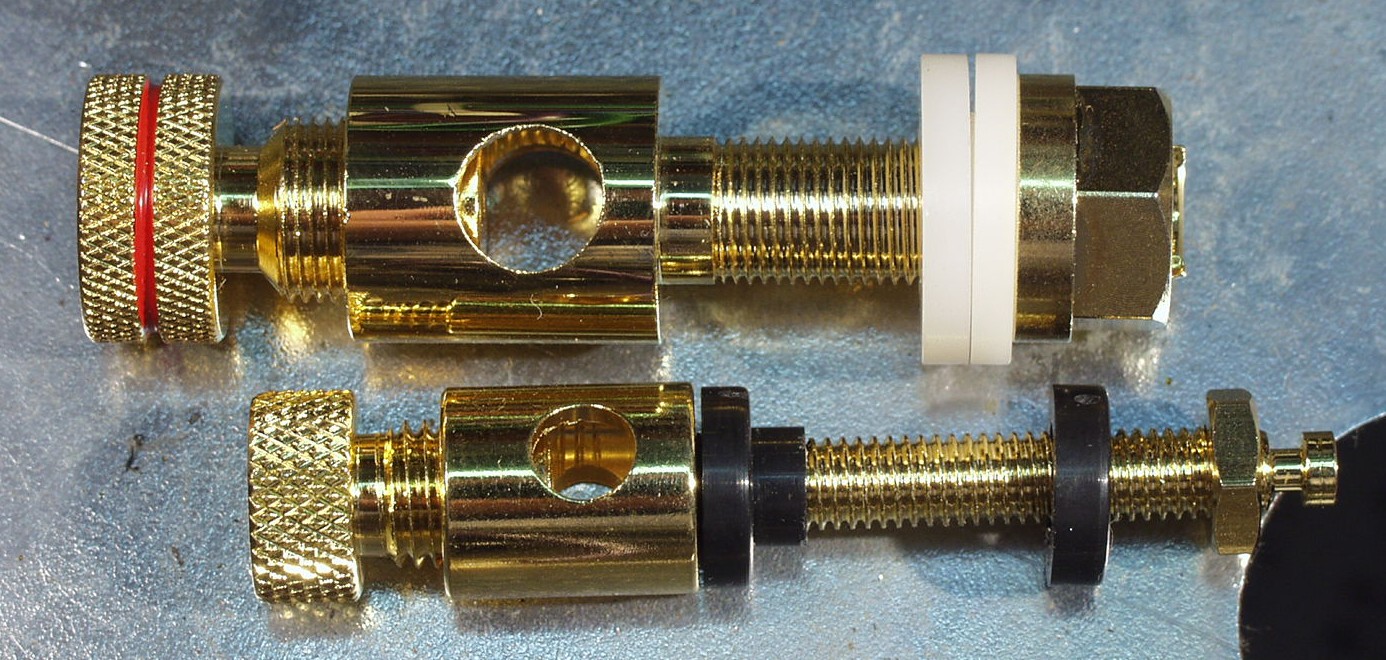

Ｃ３Ｃ．　修理中　下＝支給ＳＰ接続端子　上＝手持ち大型ＳＰ接続端子、　同じ穴加工するなら大型を使うほうが良いでしょう

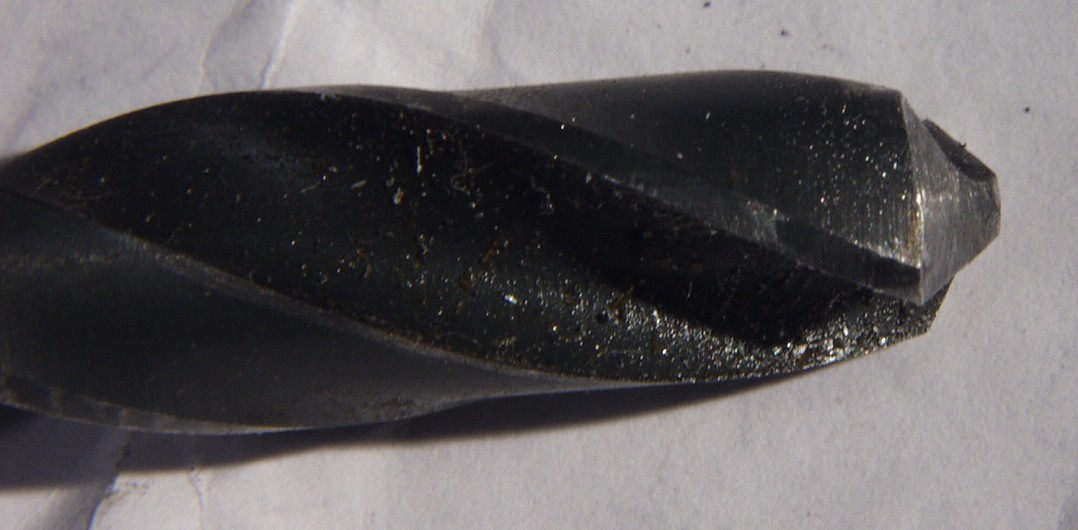

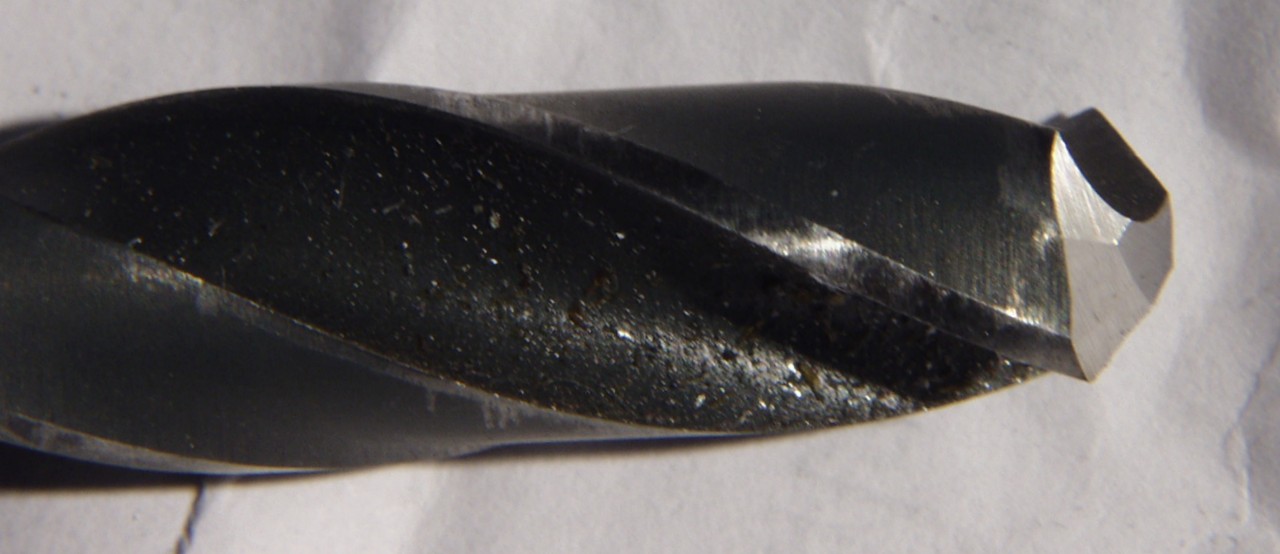

Ｃ３Ｄ．　修理中　シャーシはステンレス製なので、２本空けると、ご覧の様にドリルの歯が鈍る！

Ｃ３Ｅ．　修理中　グラインダーで研げば、ご覧の様になる

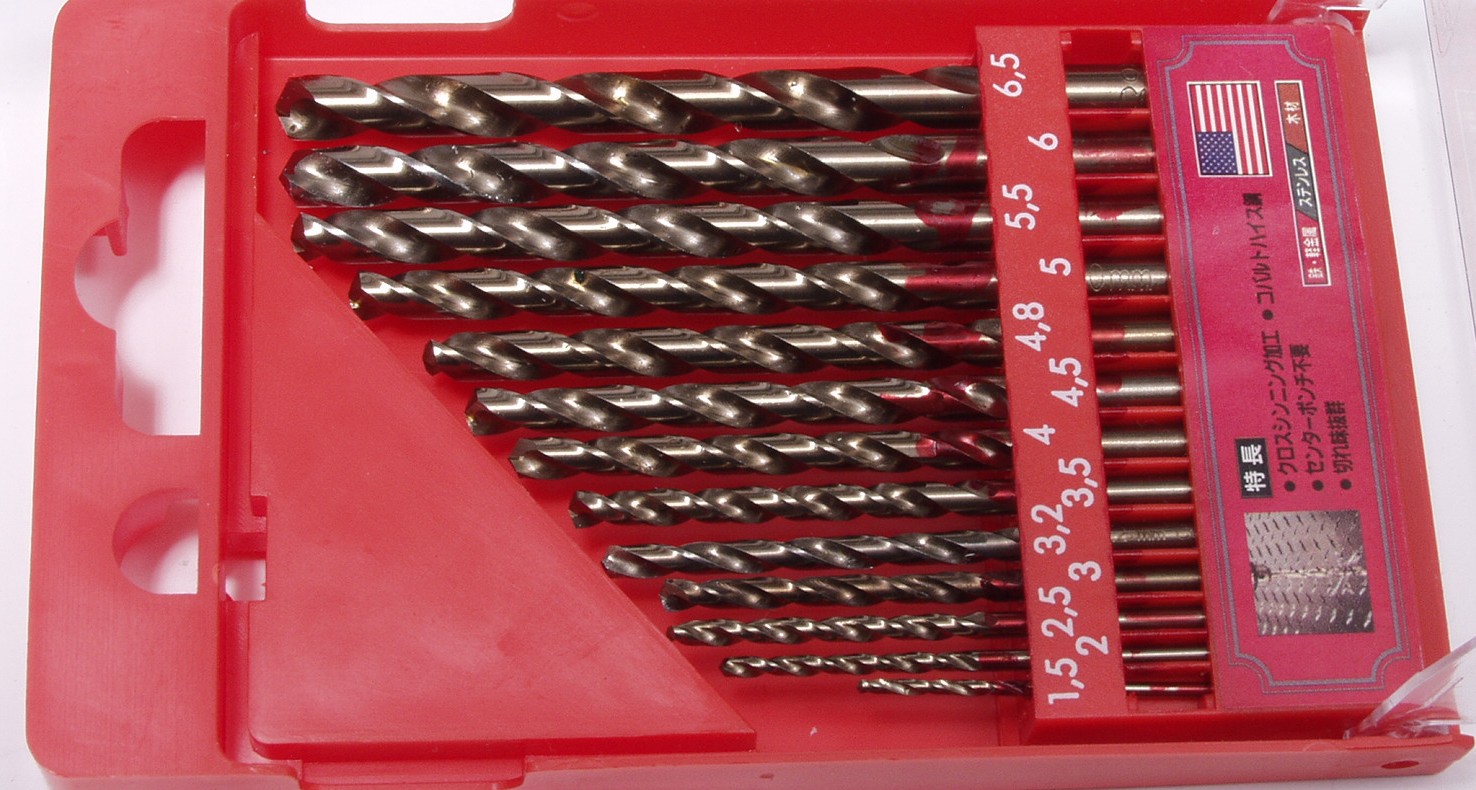

Ｃ３Ｆ．　修理中　細いのは「ステンレス対応」が有る、しかし脆い

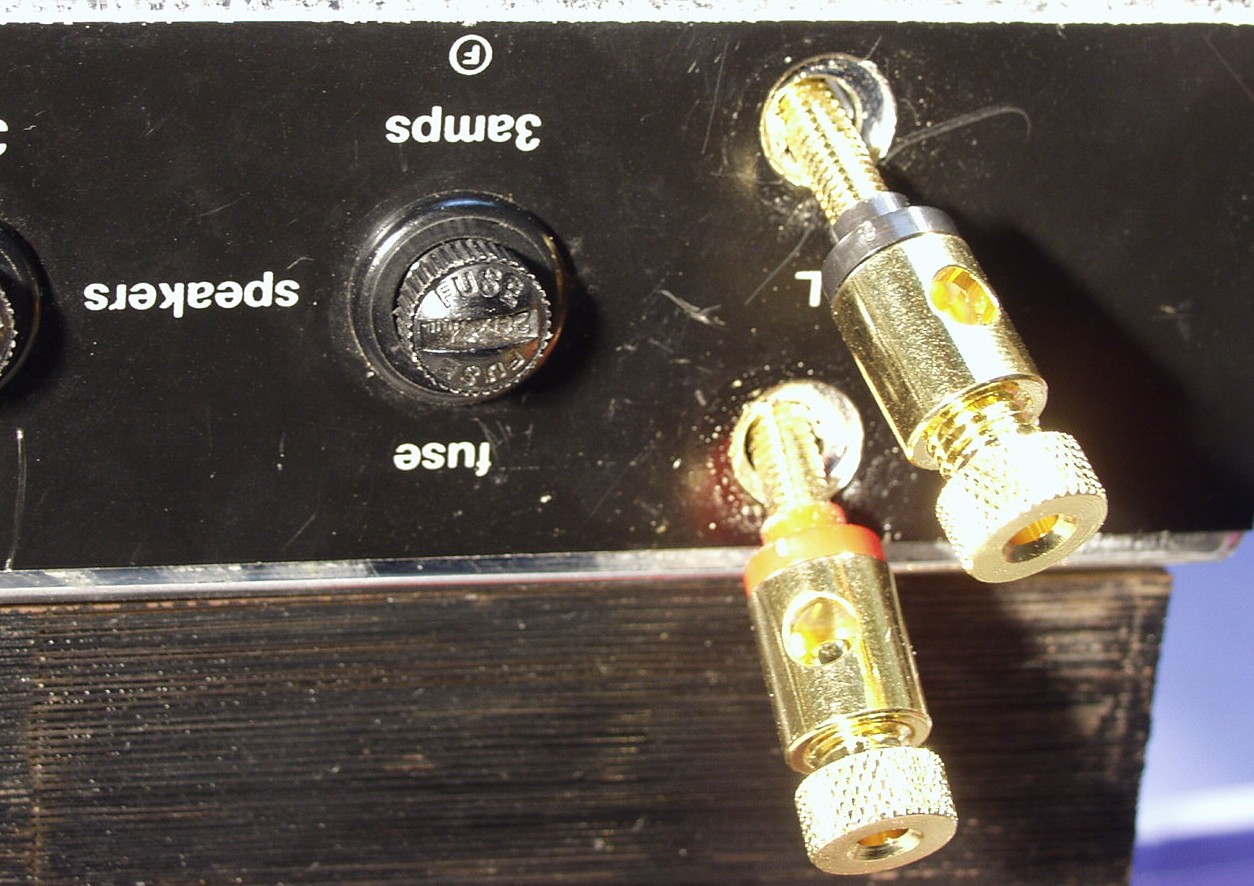

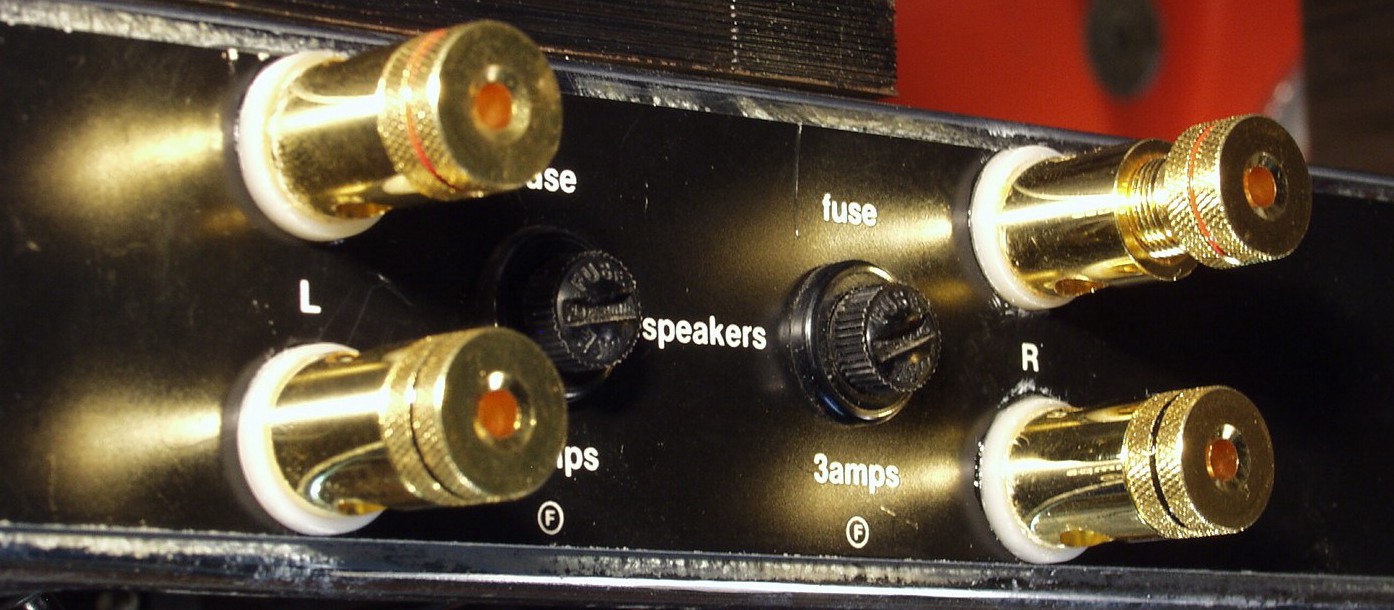

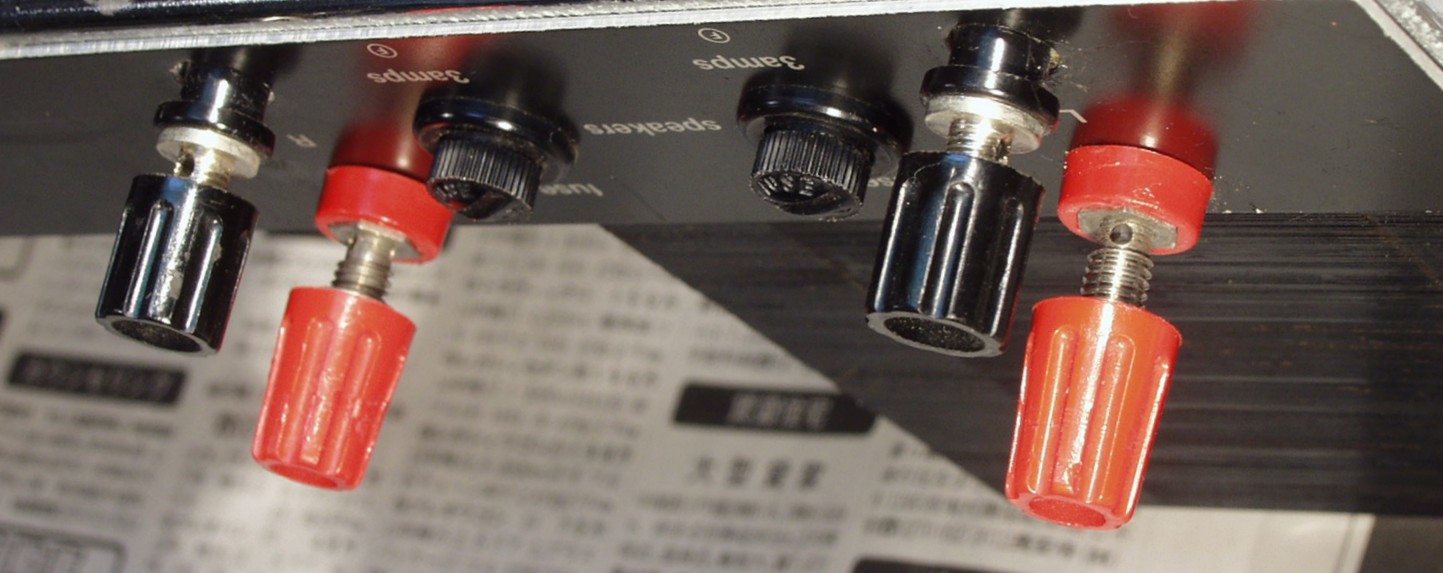

Ｃ３Ｆ．　修理後　ＳＰ端子

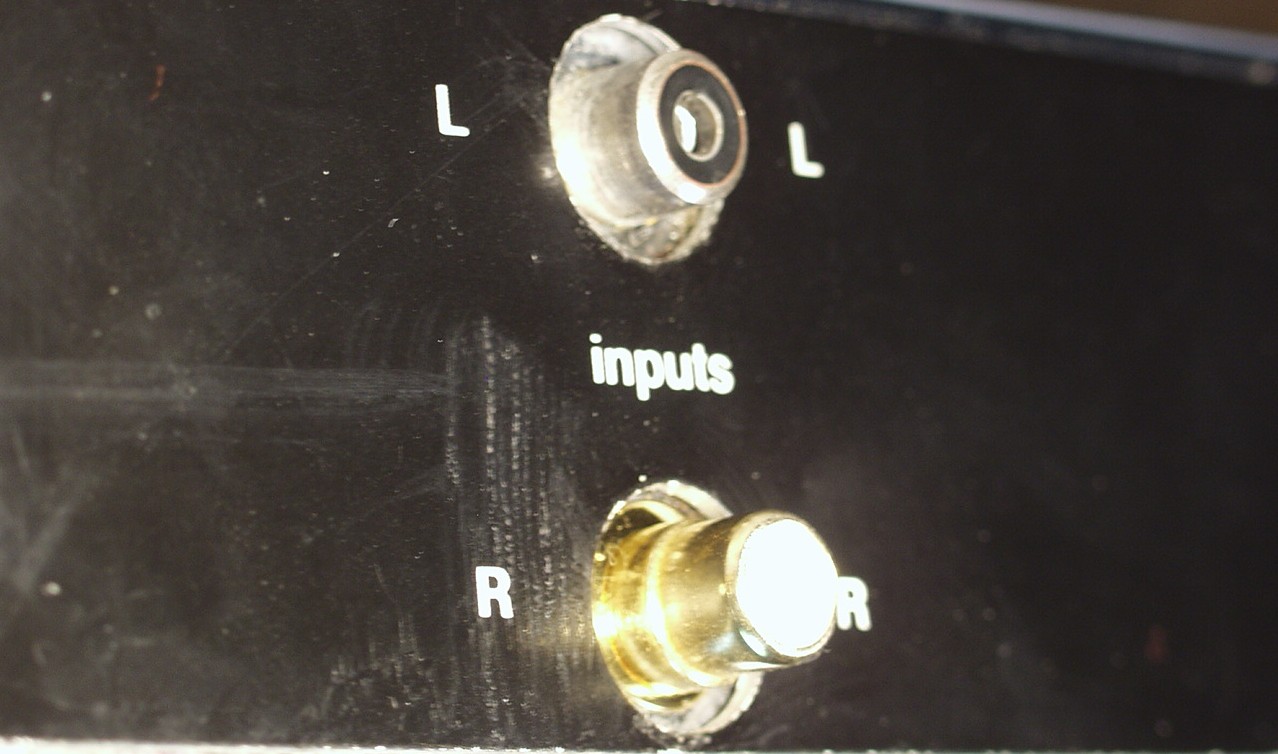

Ｃ４Ａ．　修理中　ＲＣＡ端子　下＝交換後　上＝交換前

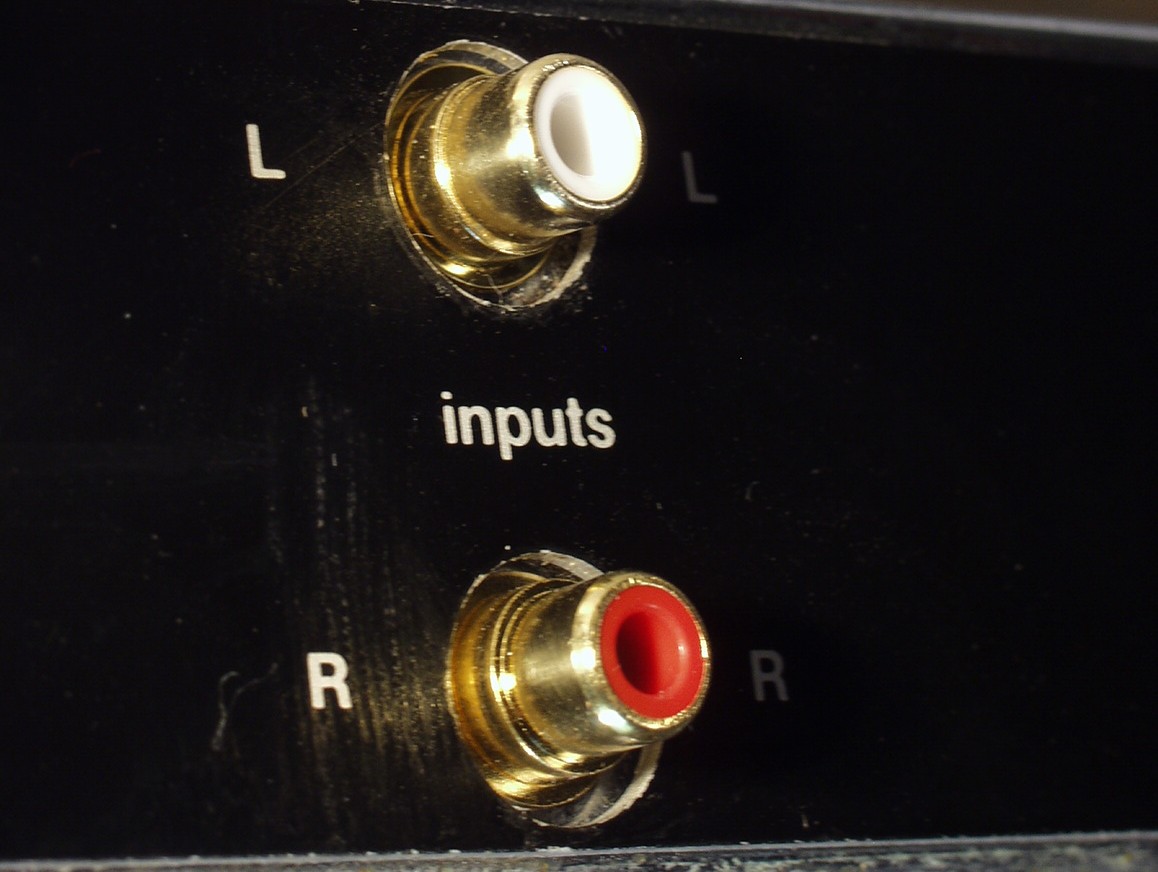

Ｃ４Ｂ．　修理後　ＲＣＡ端子

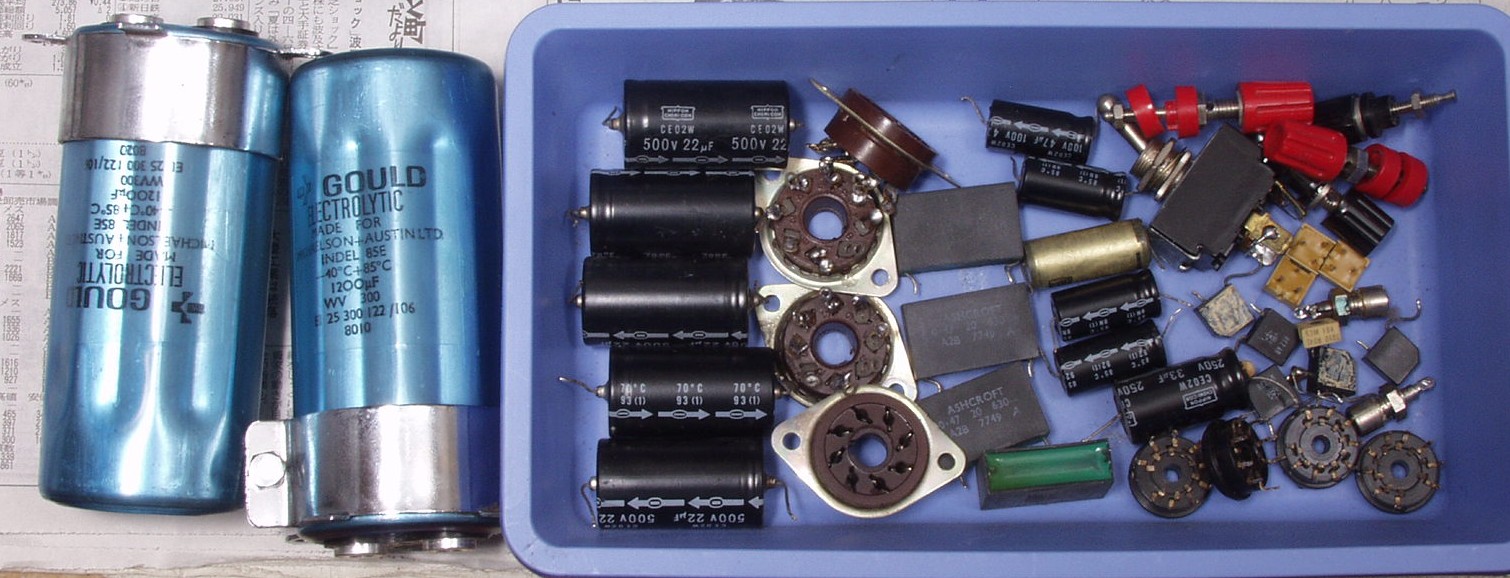

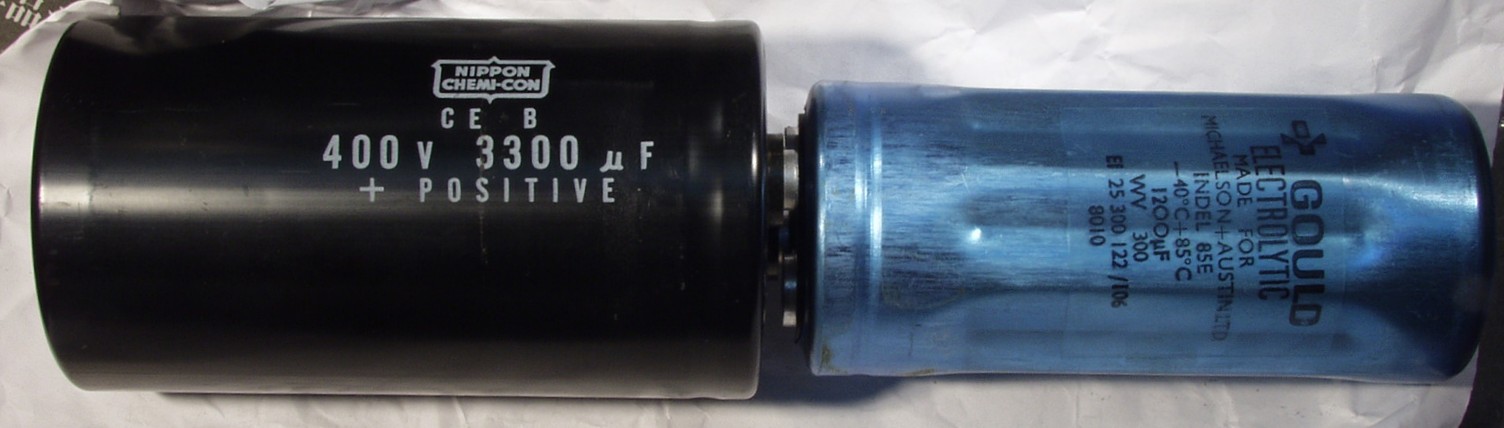

Ｃ５Ａ．　修理中　電解コンデンサーの比較　　左＝検討中の　３３００μ／４００ＷＶ　　　右＝付いていた物　１２００μ／３００ＷＶ 　　　　　　　　　　　但し、電源投入時のラッシュ・カーレント保護回路が必要　　最終に使用したのは３９００μ／４００ＷＶ

Ｃ５Ｂ．　シャーシ清掃中

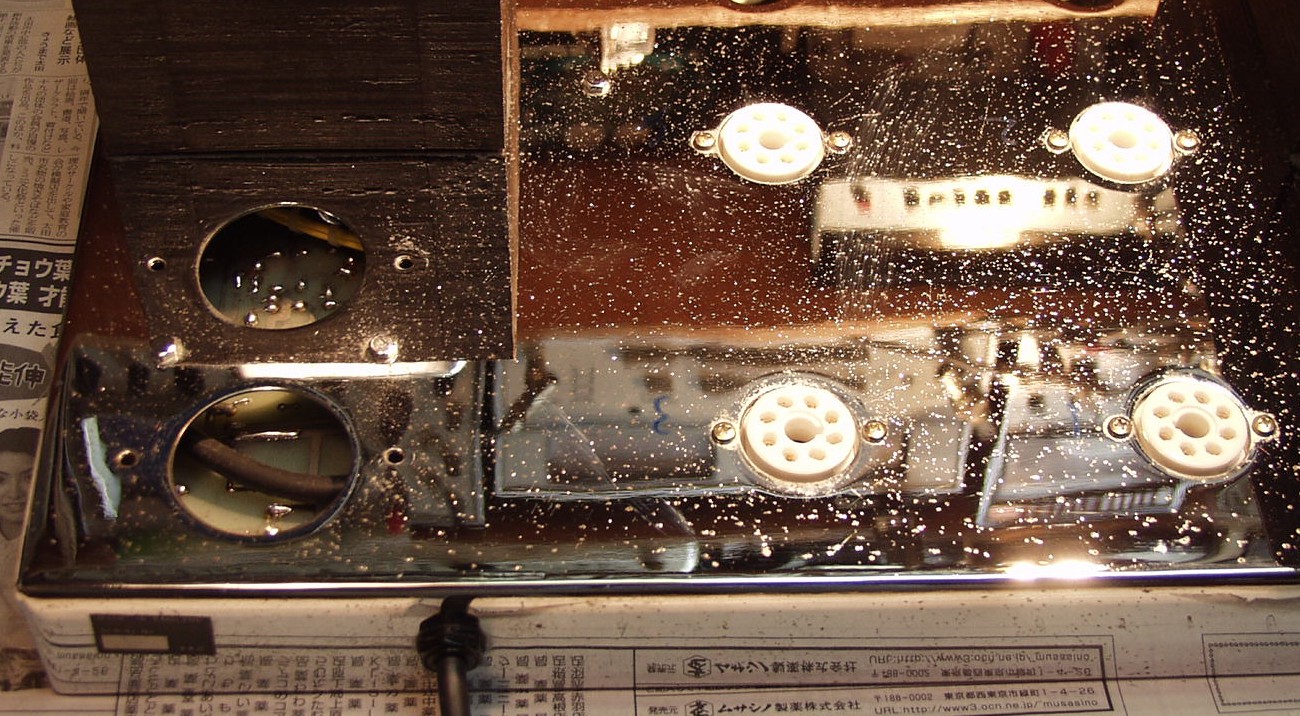

Ｃ５Ｃ．　シャシ清掃後

Ｃ５Ｄ．　修理後　電解コンデンサーを交換し、雑音防止コンデンサー増設

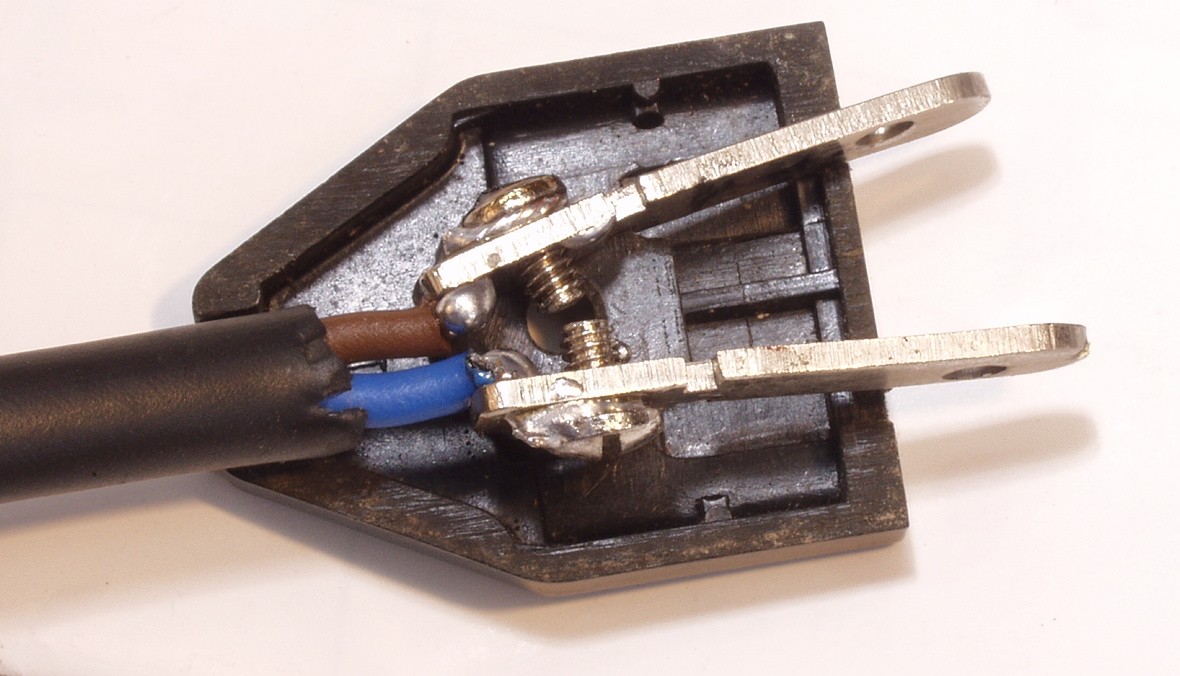

Ｃ６Ａ．　修理中　プラグもしっかり取り付ける、この様に半田を盛るのも１つの方法、但し取るのは技術が入る

Ｃ６Ｂ．　電源投入ＳＷがおかしいのでバラして見る　アークで削れた接点

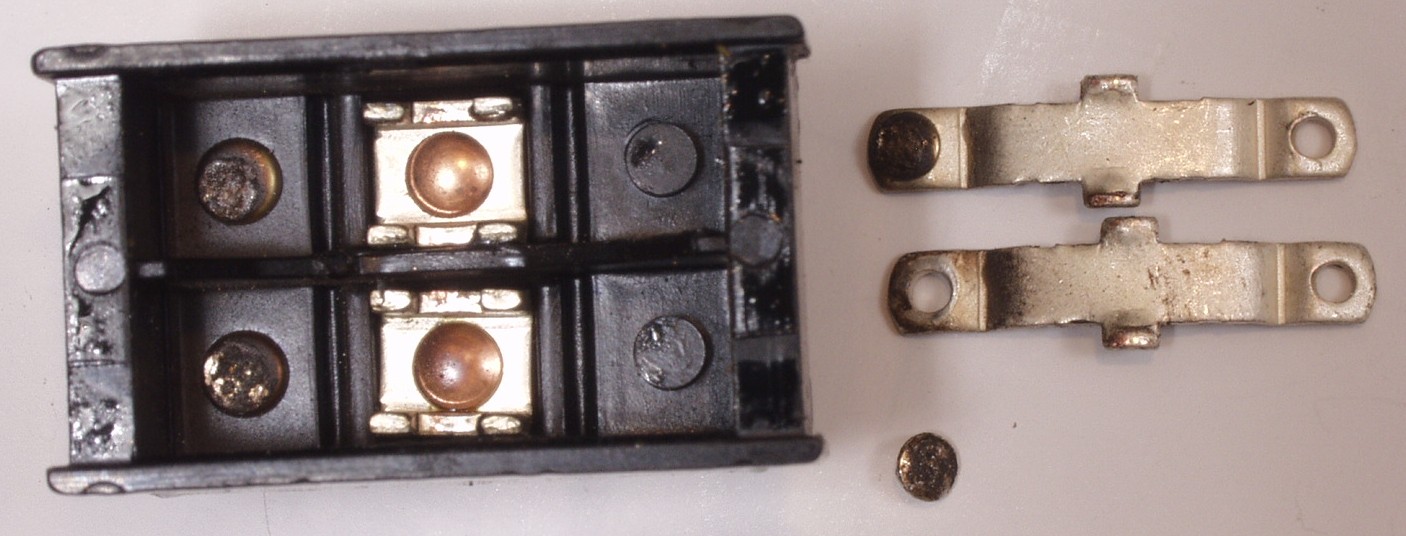

Ｃ６Ｃ．　電源投入ＳＷ　アークで削れた固定接点

Ｃ６Ｃ．　電源投入ＳＷ　研磨後固定接点

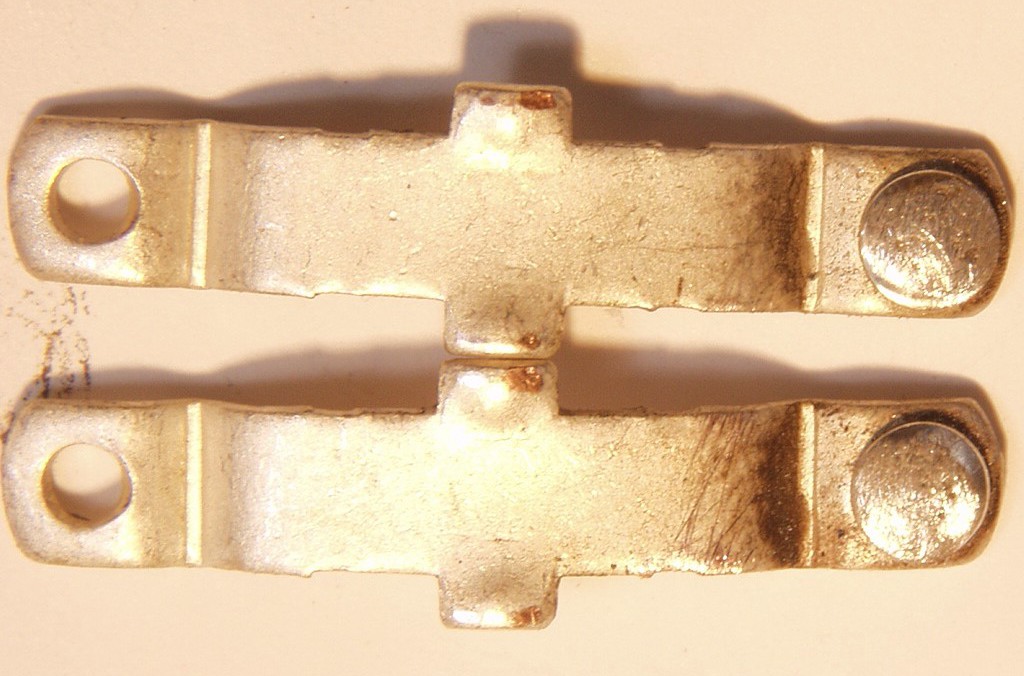

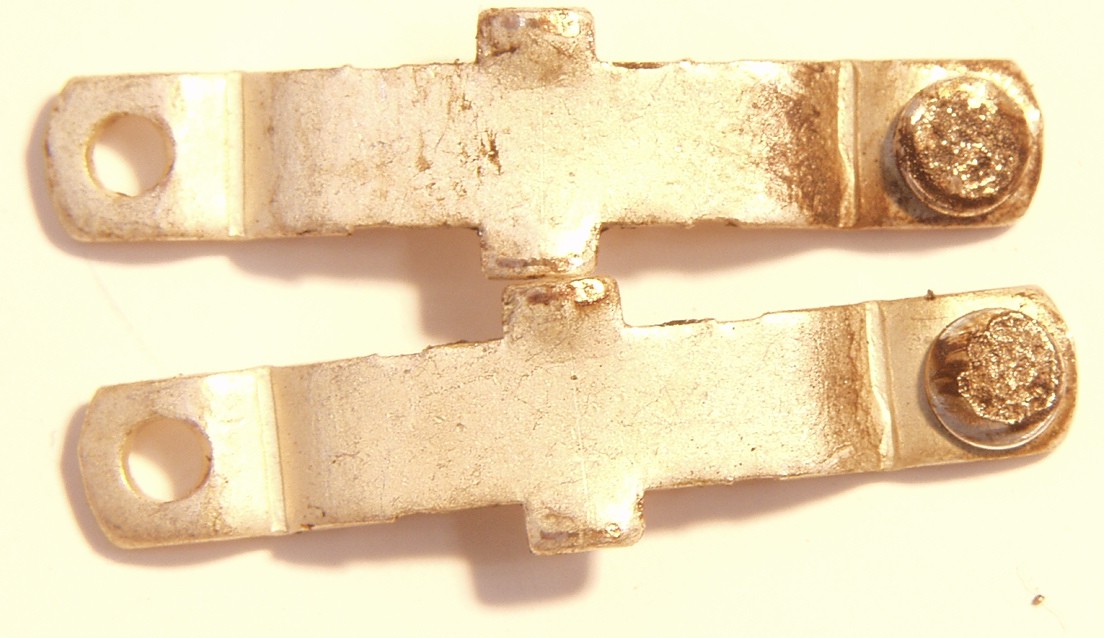

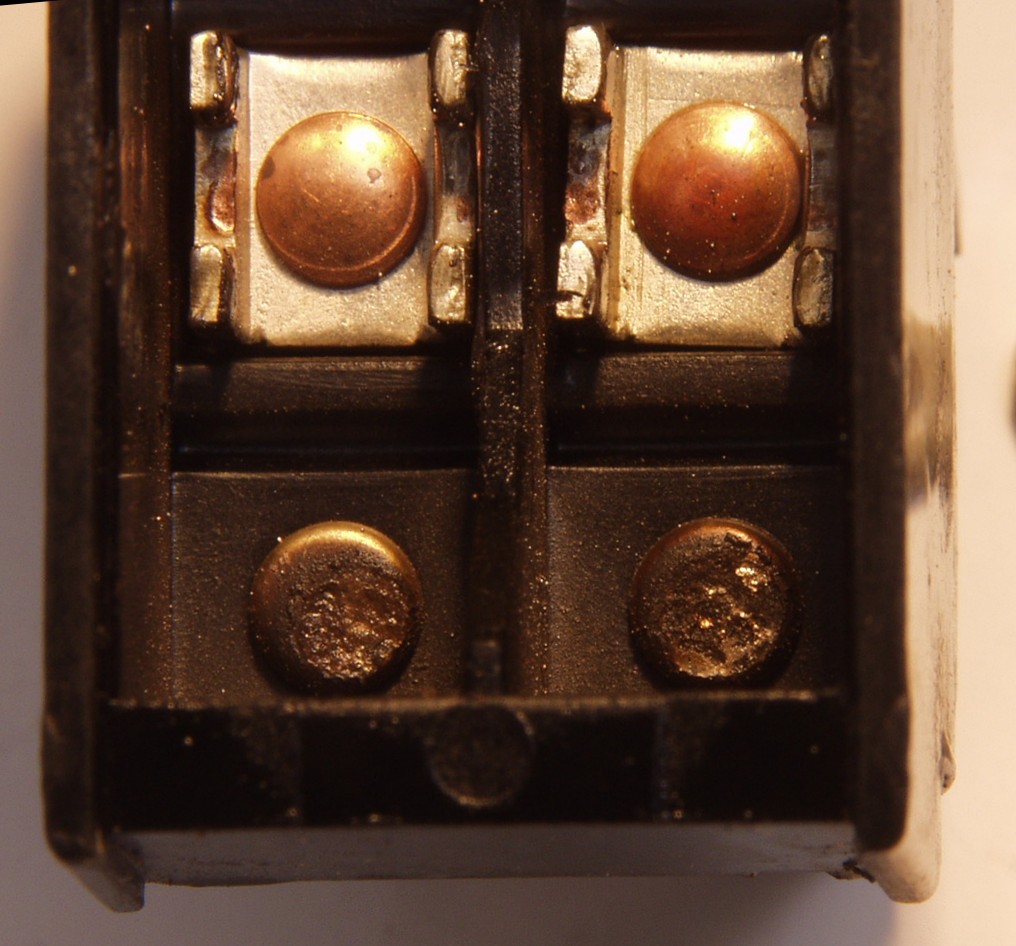

Ｃ６Ｄ．　電源投入ＳＷ　アークで削れた可動接点

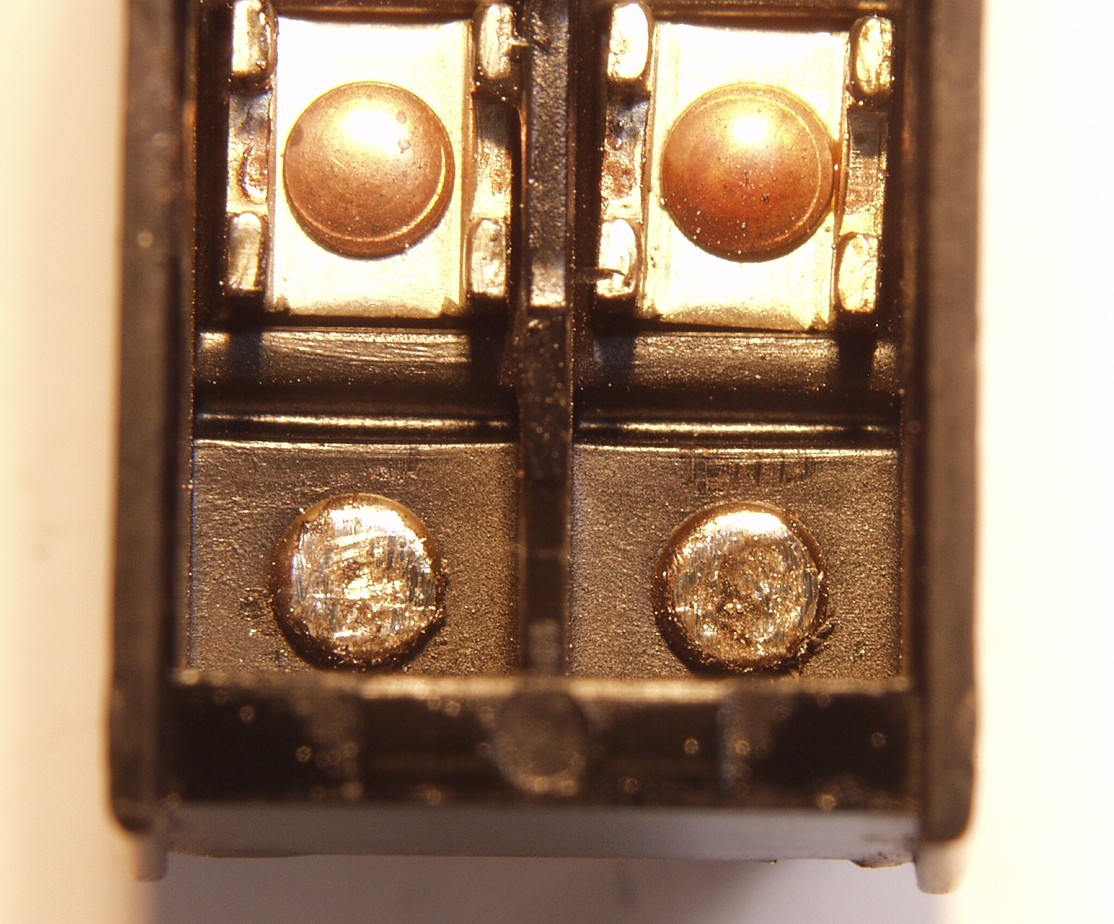

Ｃ６Ｅ．　電源投入ＳＷ　研磨後可動接点

Ｃ６Ｅ．　電源投入ＳＷ　修理完了

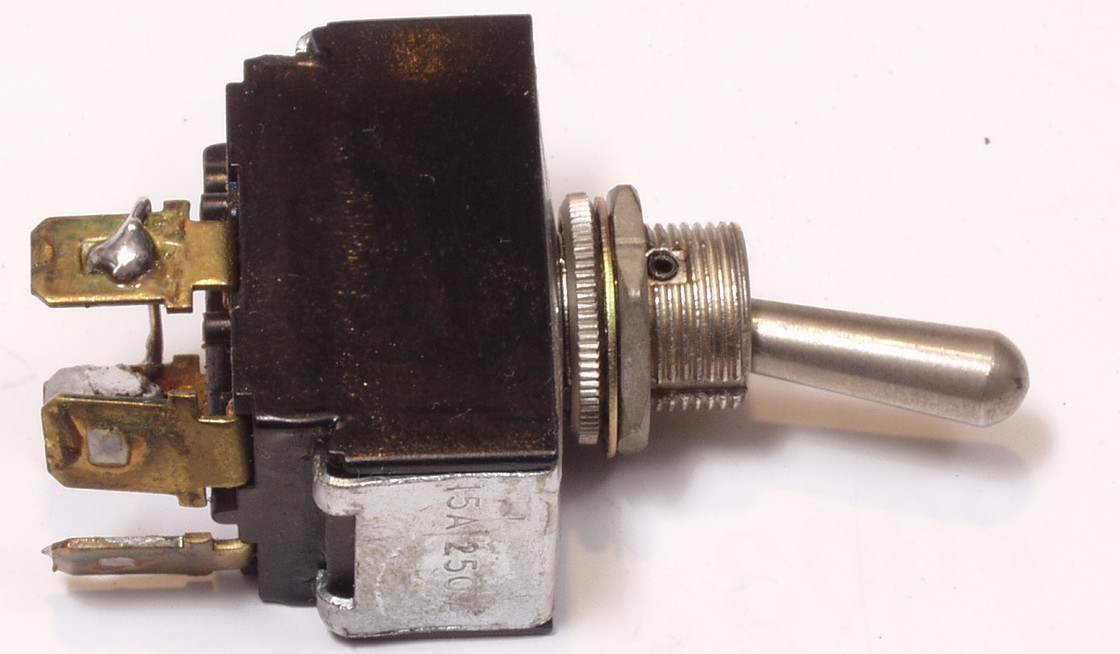

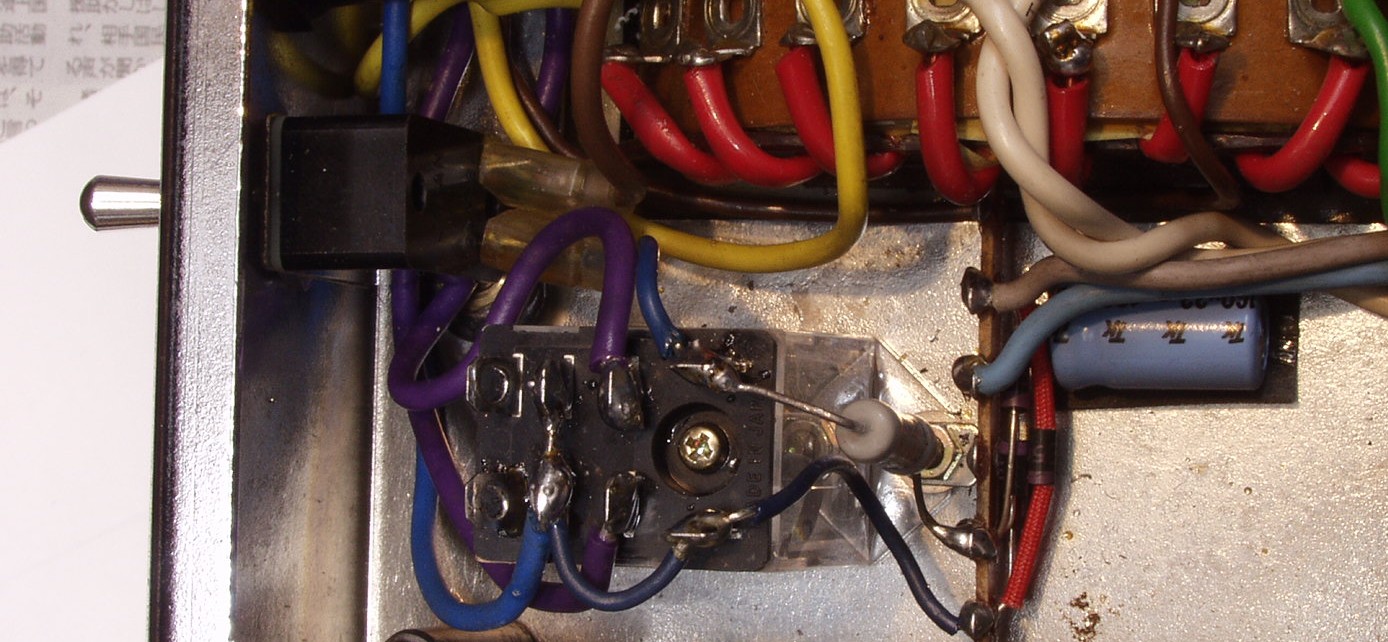

Ｃ６Ｆ．　修理後　結局上記の電源投入ＳＷは交換　下のリレーが実際には電源投入　　電源投入ＳＷはリレーの入り切りのみ

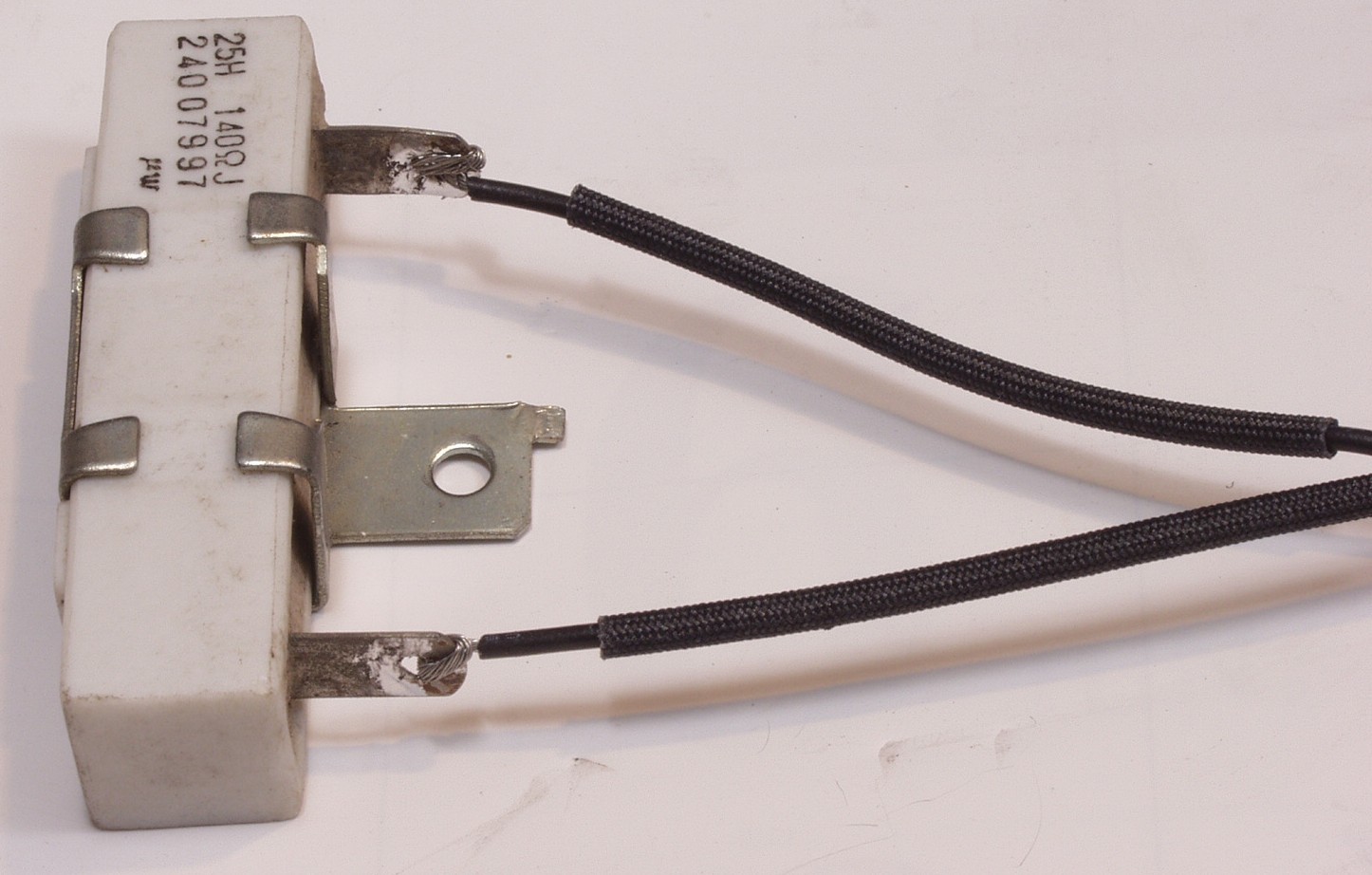

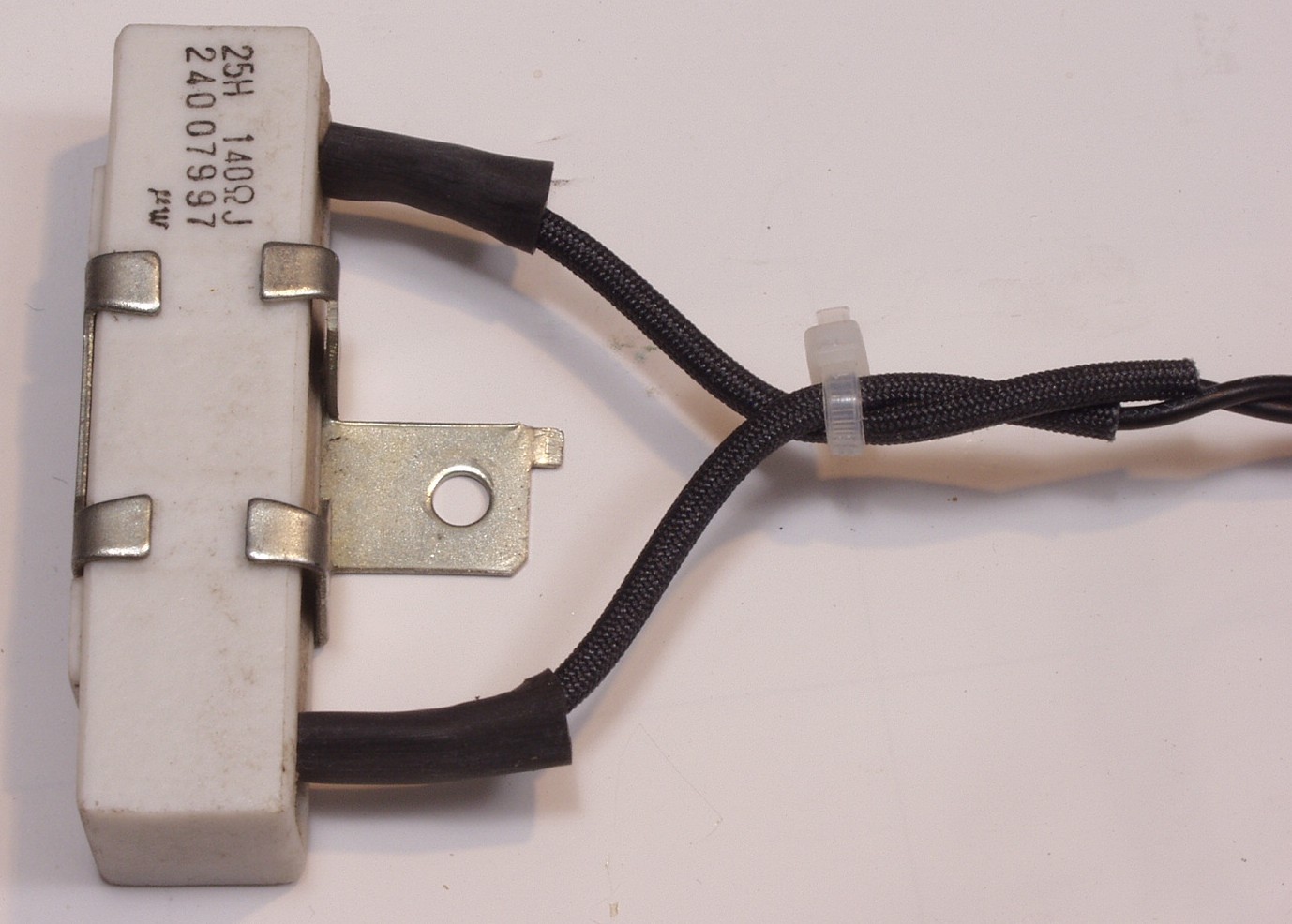

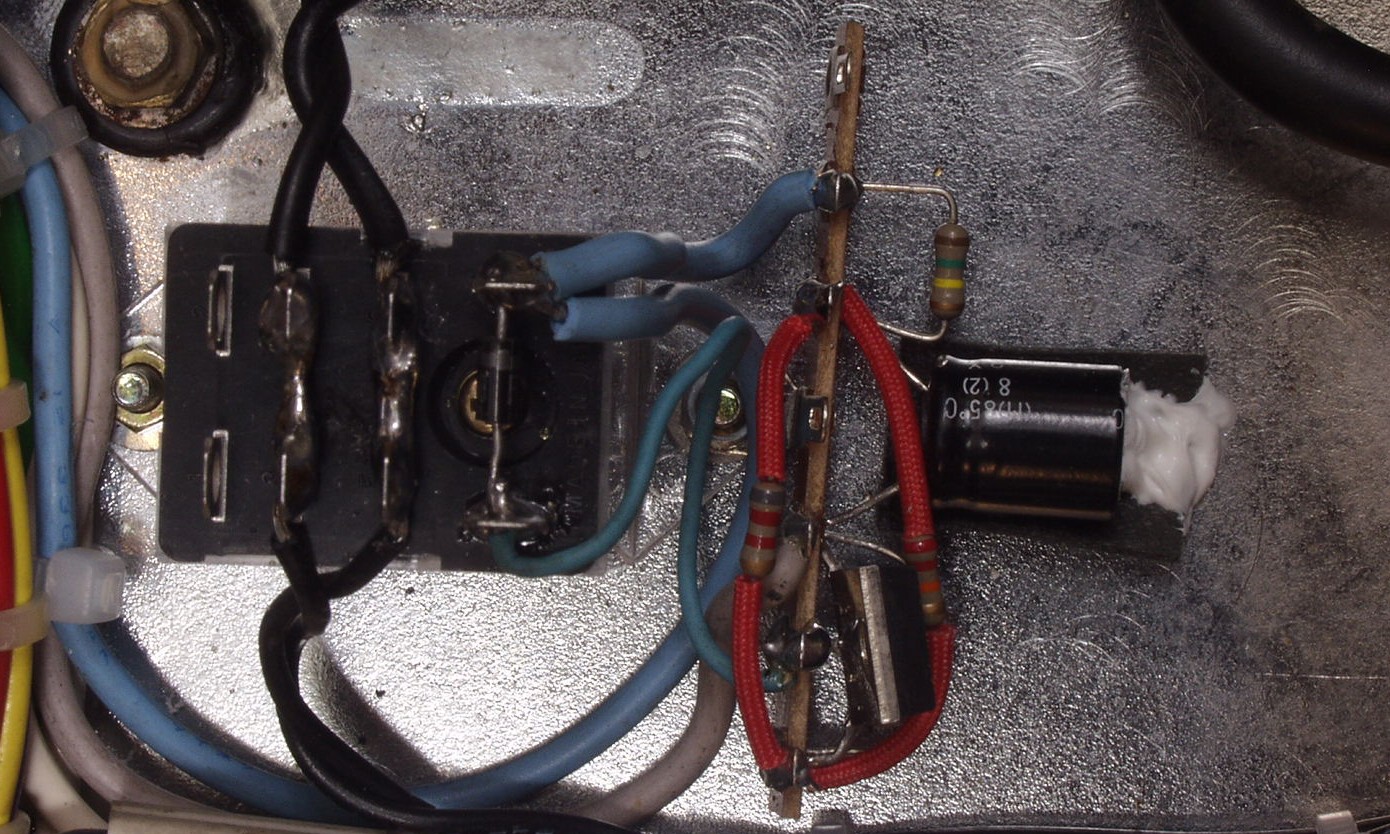

Ｃ７Ａ．　突入電流抑制抵抗作成　高熱で半田が解けても接触が保たれる用、配線は必ず絡ませる。 　　　　　　　　　　　　　　　　　　　　　　ビニール電線なので、エンパイヤーチューブを被せる。

Ｃ７Ｂ．　突入電流抑制抵抗作成　さらに半田部分は熱収縮チューブを被せる。

Ｃ７Ｃ．　突入電流抑制回路。　　　　　　　　詳しくはこちら

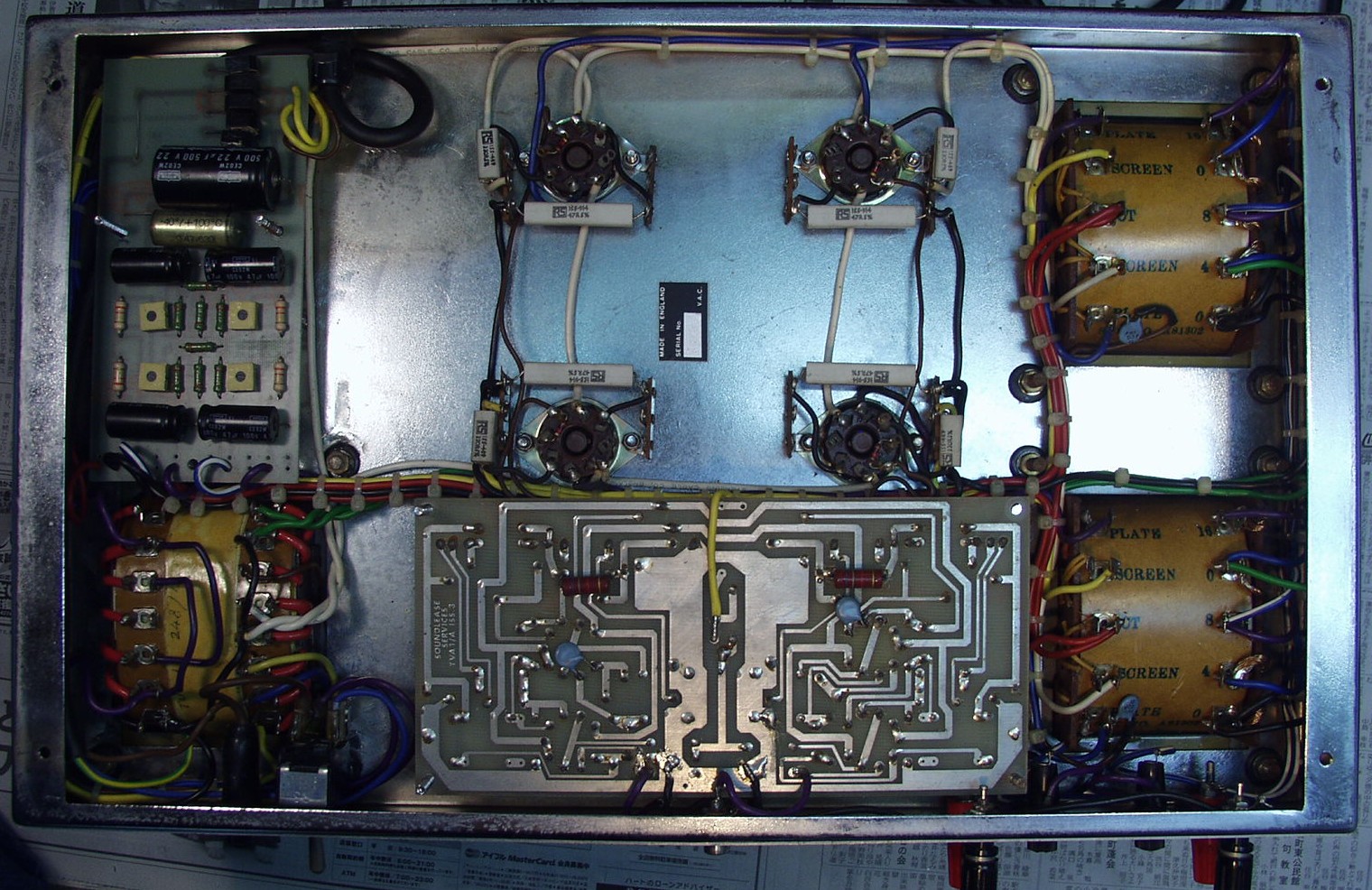

Ｃ８Ａ．　修理前　下から見る

Ｃ８Ｂ．　修理後　下から見る

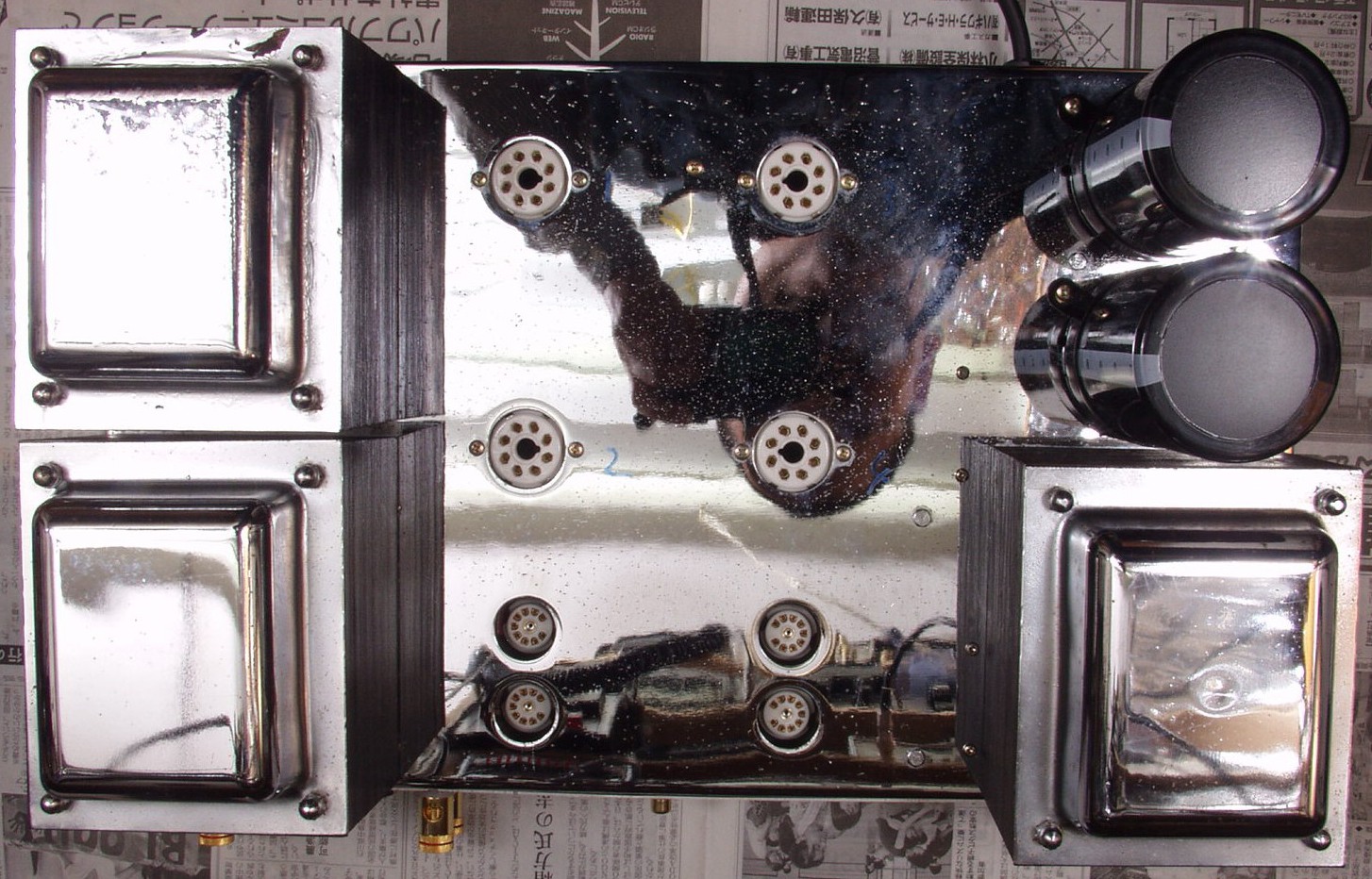

Ｃ８Ｃ．　修理前　上から見る

Ｃ８Ｄ．　修理後　上から見る

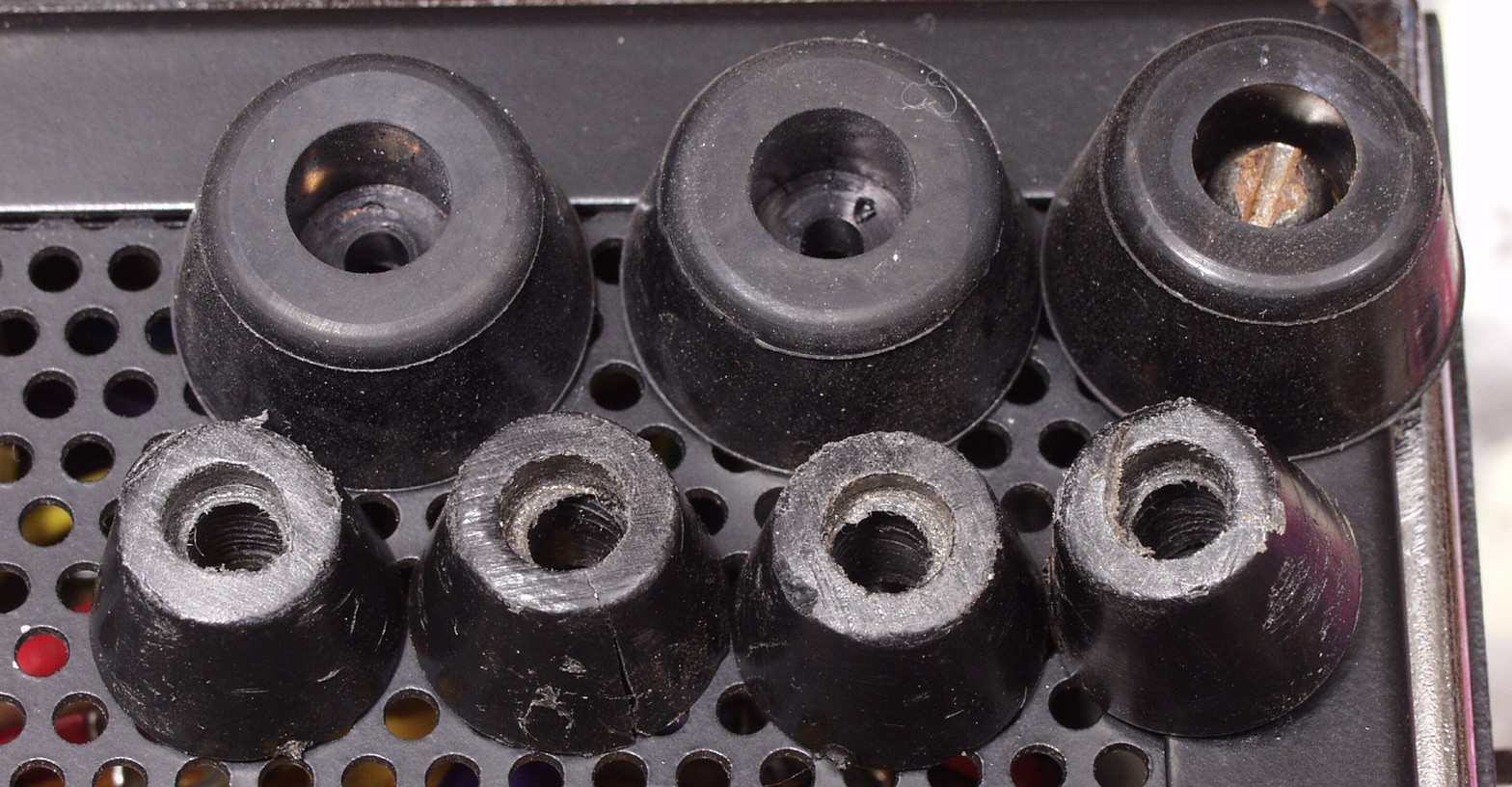

Ｃ９Ａ．　ゴム足も交換する　上＝交換する物　下＝付いていた古い物

Ｃ９Ｂ．　交換部品

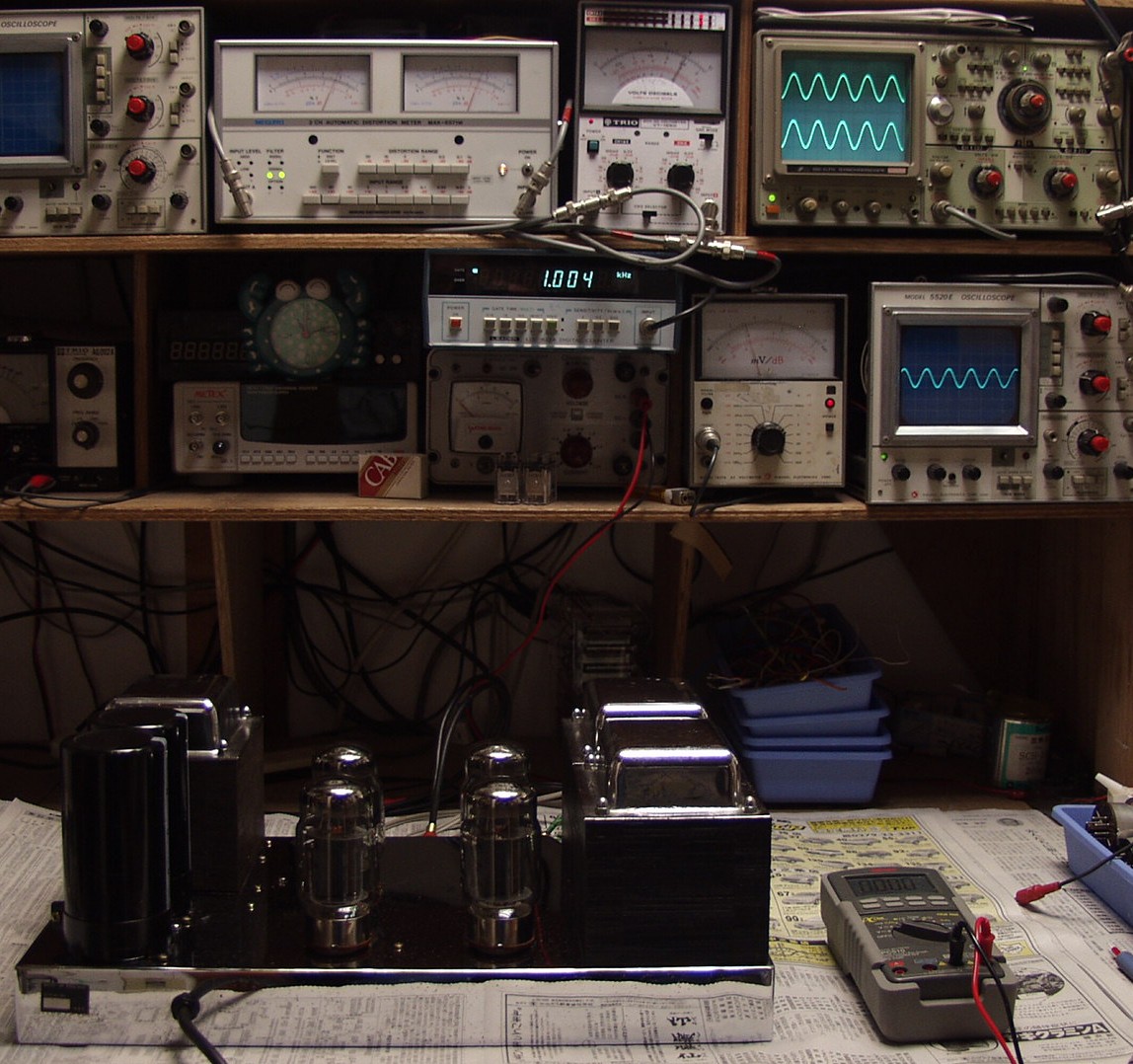

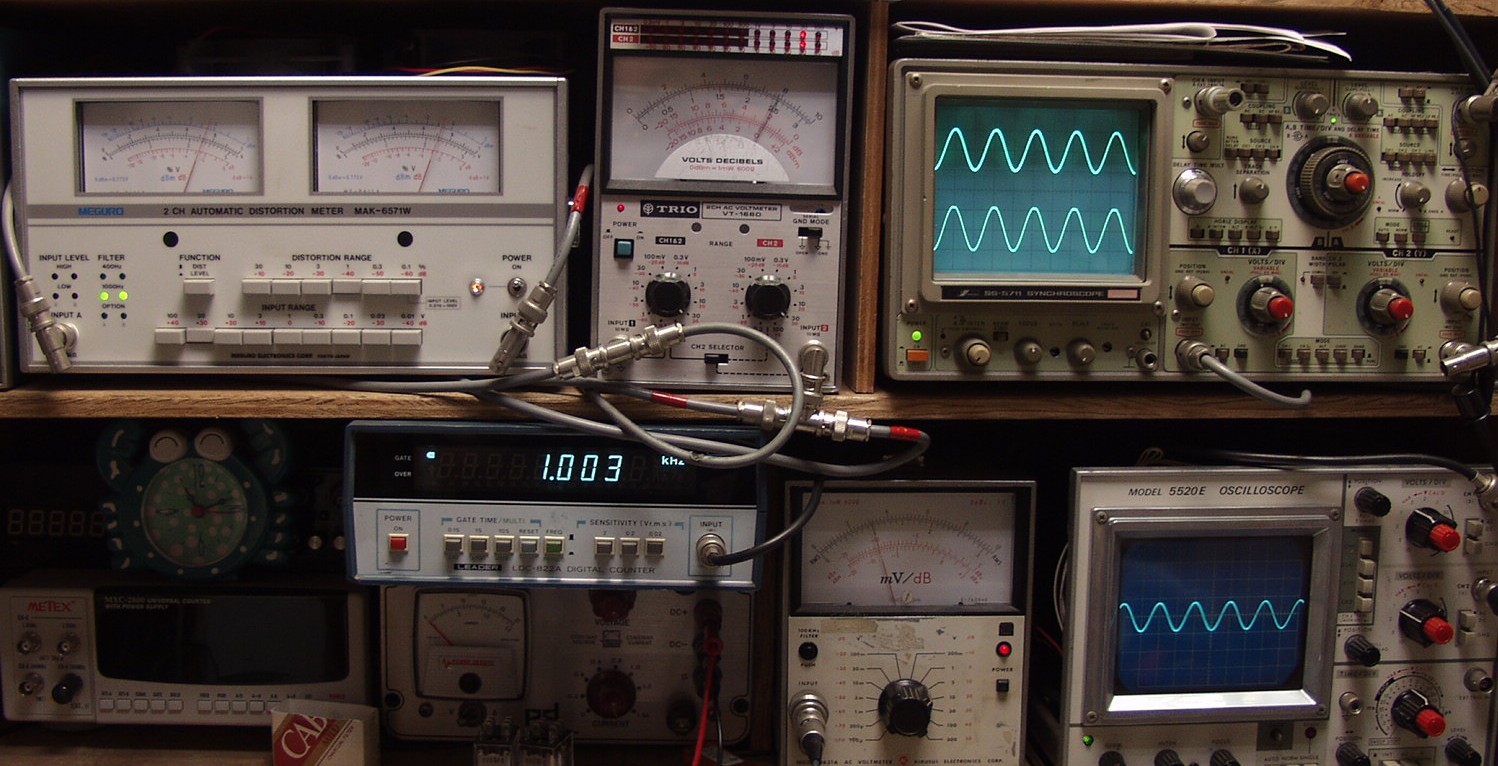

Ｅ．　調整・測定 Ｅ−１．　調整・出力測定

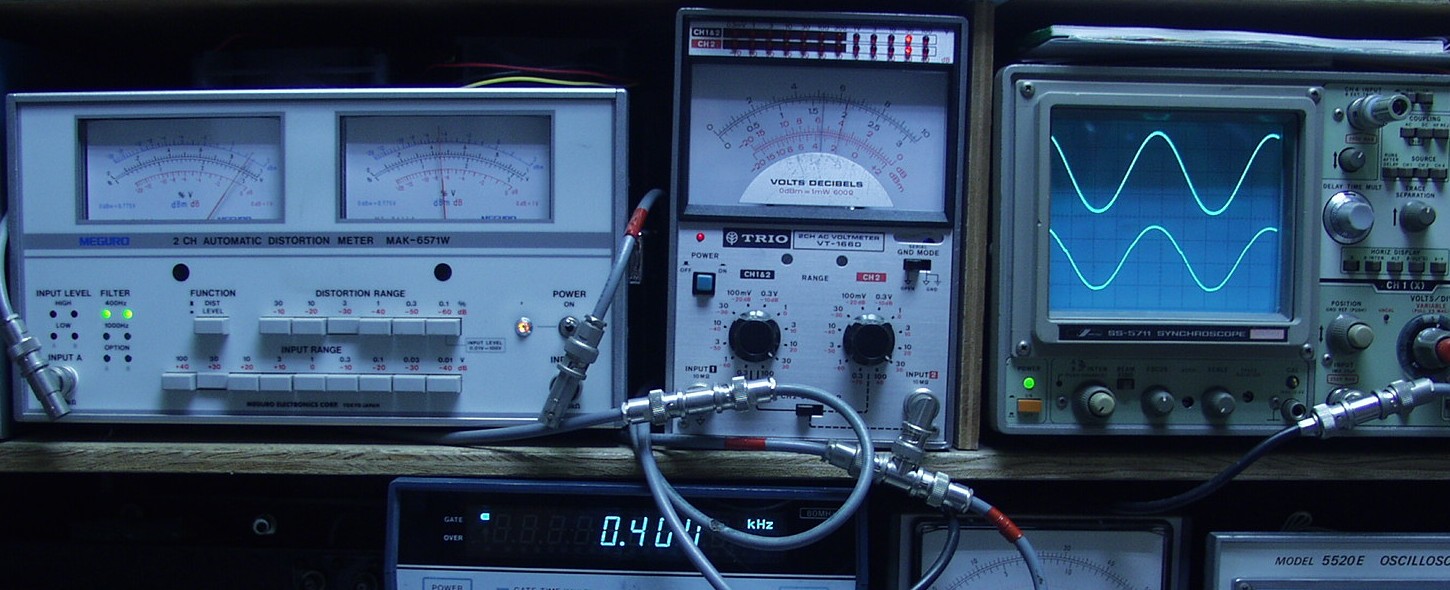

Ｅ−２．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝０．７％　　１０００ＨＺ

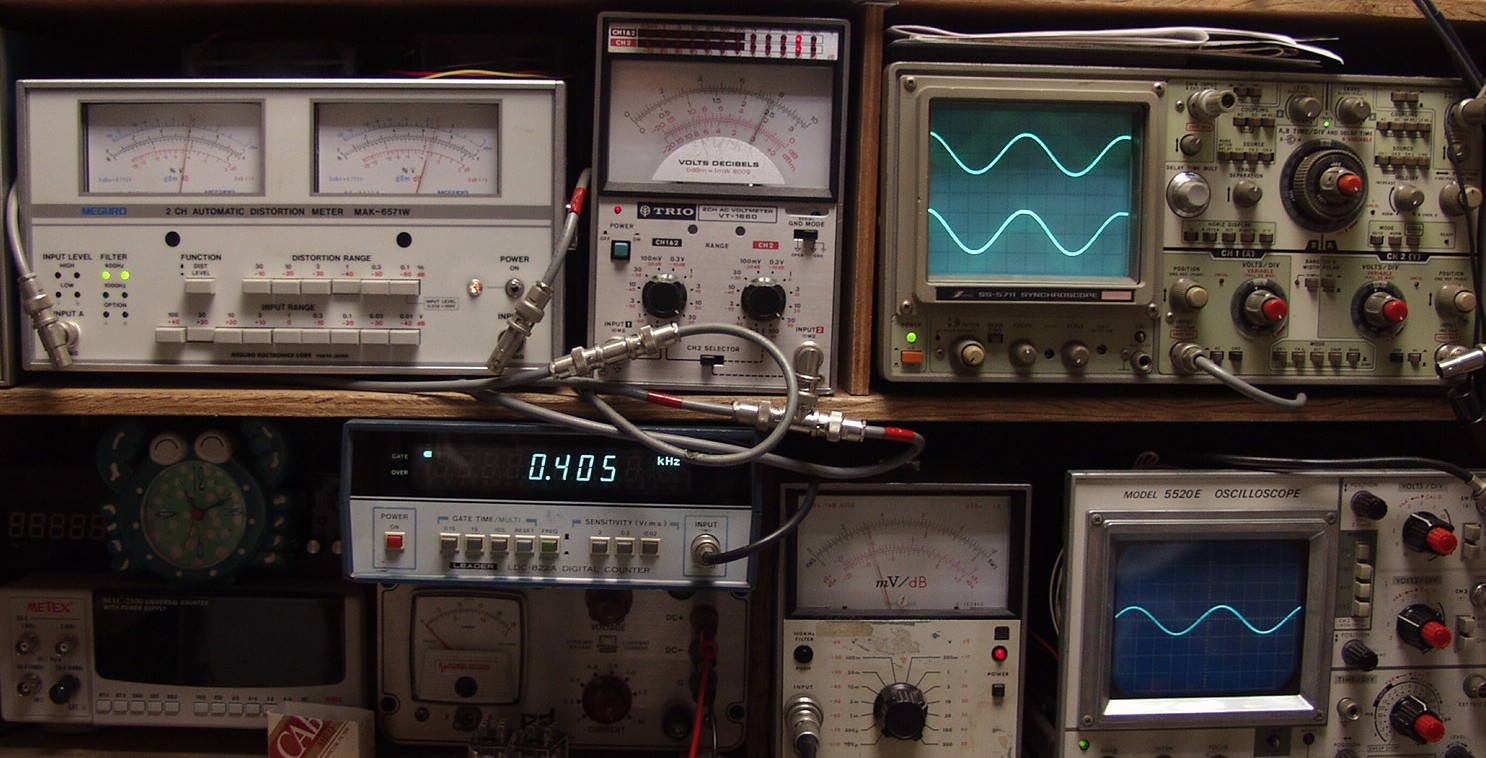

Ｅ−３．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝０．７％　　４００ＨＺ

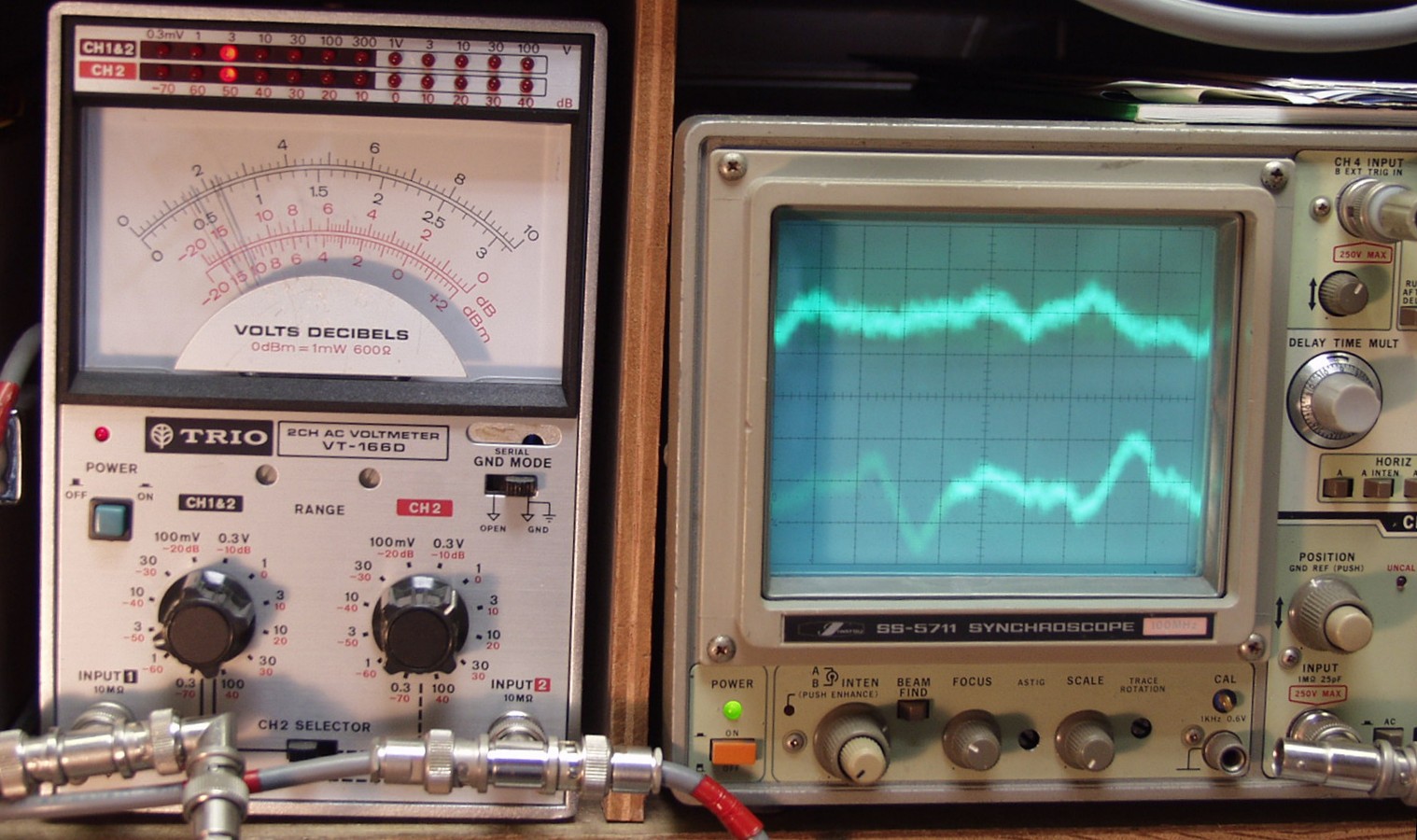

Ｅ−４．　残留雑音測定　０．７ｍＶ　１０００ｍＶ＝１Ｖ 　　　　　　　　　　　　　　　初段の１２ＡＸ７差動ＡＭＰ回路の為、ノイズが出やすい。　しかしよほど静かにしないと聞こえないレベル。

Ｅ−５．　１２時間エージング中。

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅457mm×高さ190mm×奥行280mm 重量 約32kg
