Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　修理記録

平成１５年６月１６日　　　　　１０月１７日完成

Ａ．　修理前の状況 右スピーカからザーザーとノイズが出っぱなし です。 真空管を差し替えても変わりません。 Ｂ．　原因 経年変化。 Ｃ．　修理状況 終段（ＫＴ−８８）ソケット交換。 前段ＭＴ管ソケット交換。 電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 Ｄ．　使用部品 ブロック電解コンデンサー「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」　　　　４個。 タイト製ＵＳソケット　　　　 　　　　　　　　　　　　　　　２個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　　　　　７個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１６個。 Ｅ．　調整・測定 Ｆ．　修理費　　　７８，０００円　　　　「お得意様価格」、「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｇ．　再修理（平成１６年３月９日到着、即日修理完了） １．症状　右チャンネルから雑音が続いていました（音量を 上げれば気にならないので使っていました） 　　　　　　　　　 数日前ぶっつと言ってそれきりです。 真空管も熱線に色が付きません。 ２．原因　出力真空管ＫＴ８８の内部のグリッドの電極の接触不良＝雑音。 　　　　　　　　　　その後、断線したので、で大電流がプレートに流れ、フューズが切れ。 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより） このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＺ７／１２ＡＴ７と直結なので、こちらも同様の配慮が必要。　出力トランスが無事で良かったです。

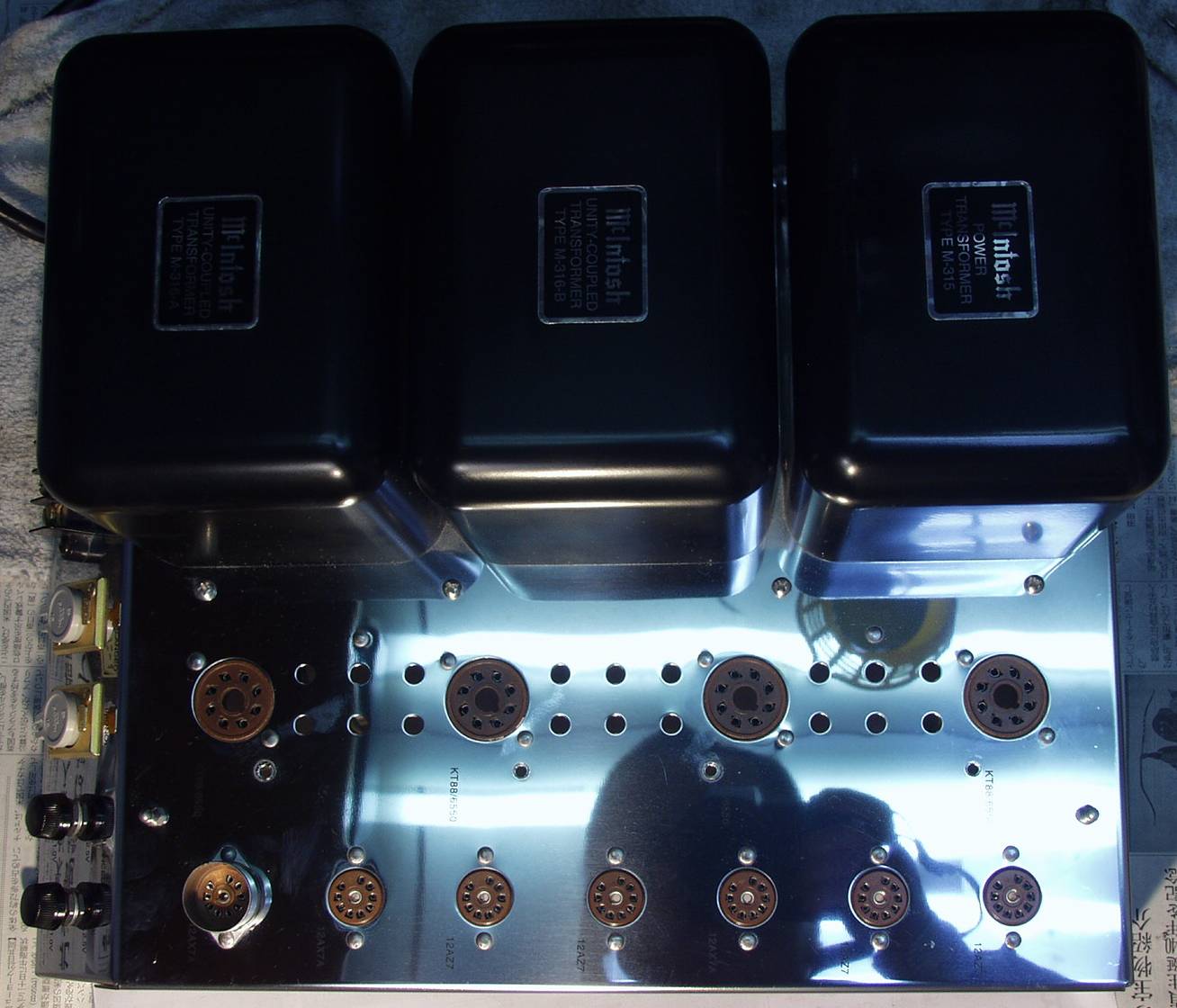

Ａ．　修理前の状況 Ａ１．　点検中　上から

Ａ２．　点検中　下から

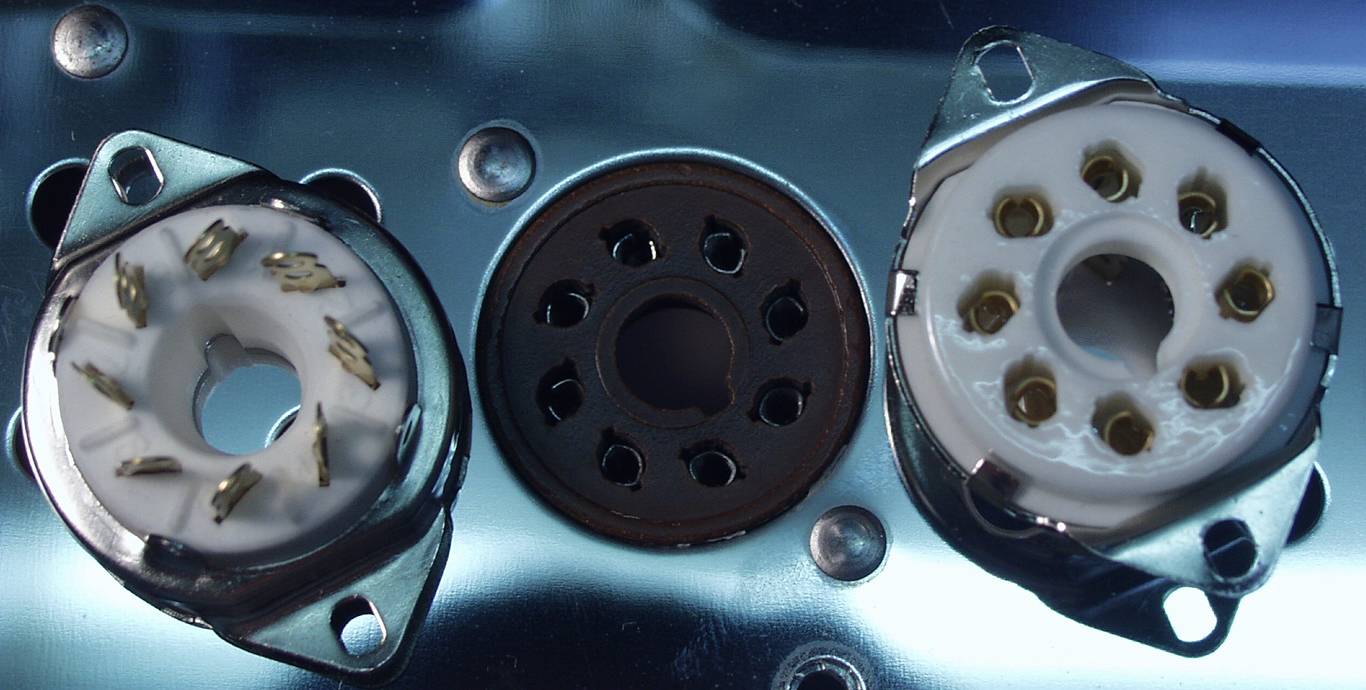

Ａ３．　点検中　交換するＫＴ−８８のソケット比較

Ｃ．　修理状況 Ｃ１Ａ．　修理前　基板

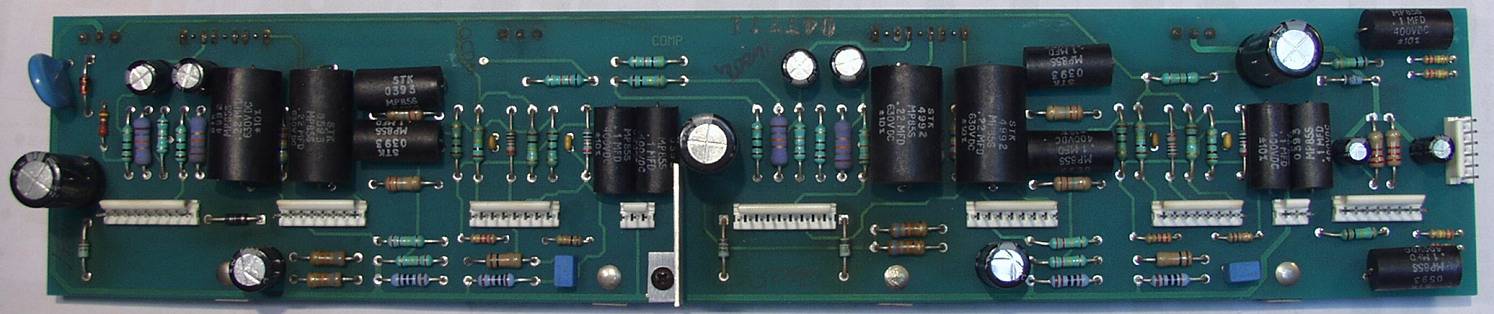

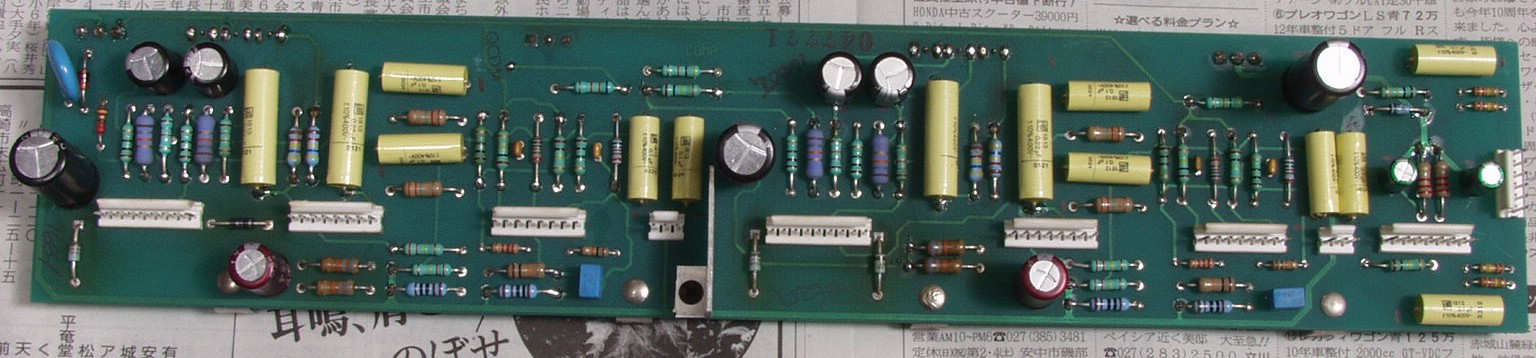

Ｃ１Ｂ．　修理後　基板

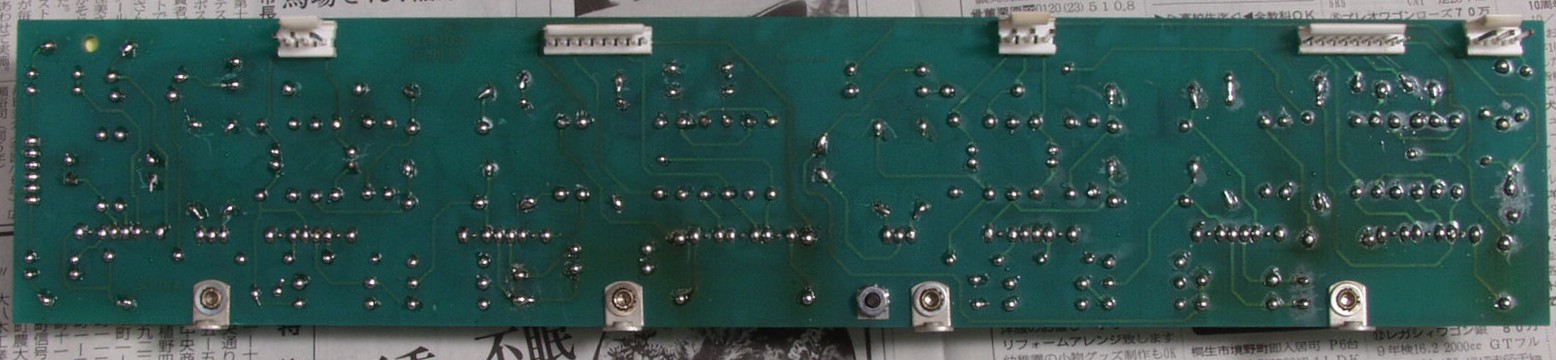

Ｃ１Ｃ．　修理前　　基板　裏

Ｃ１Ｄ．　修理（ハンダ補正）後　　基板　裏

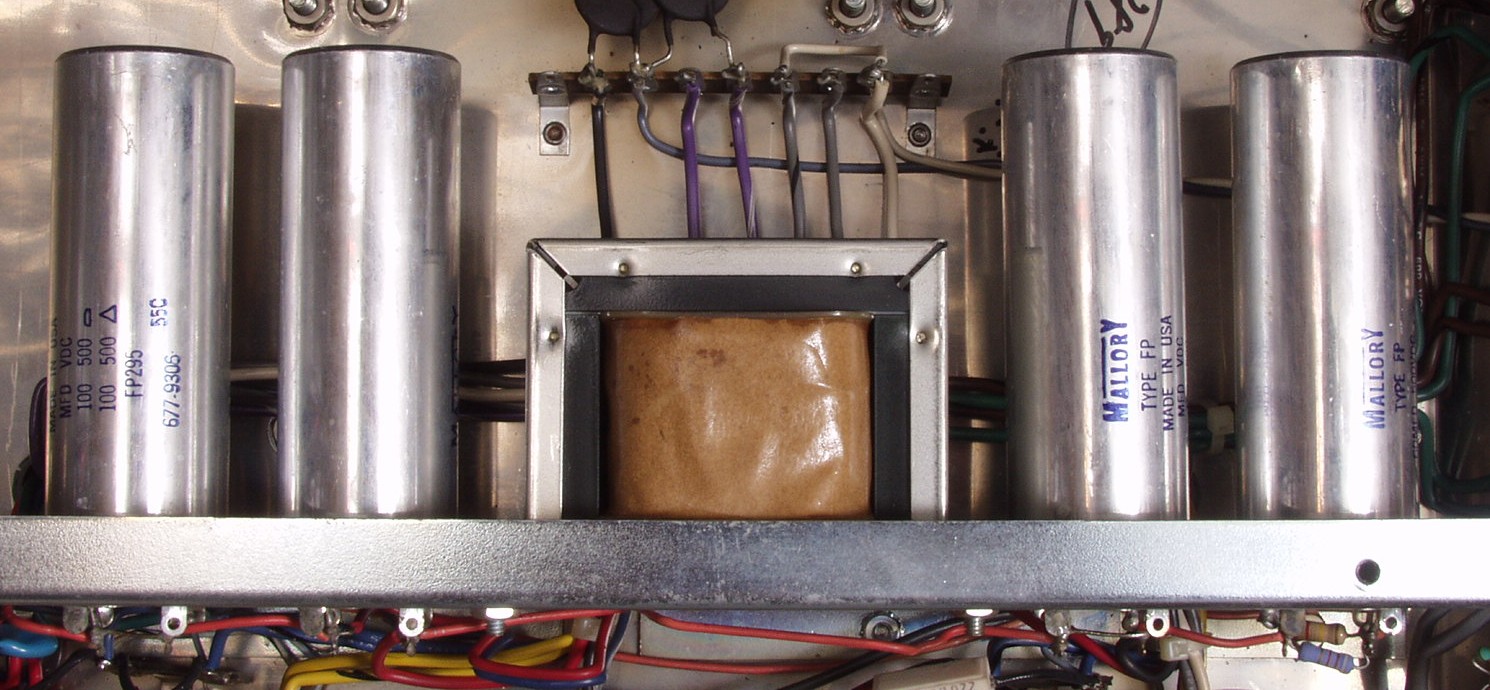

Ｃ２Ａ．　修理前　米国製ＭＡＬＬＯＲＹブロック電解コンデンサ−

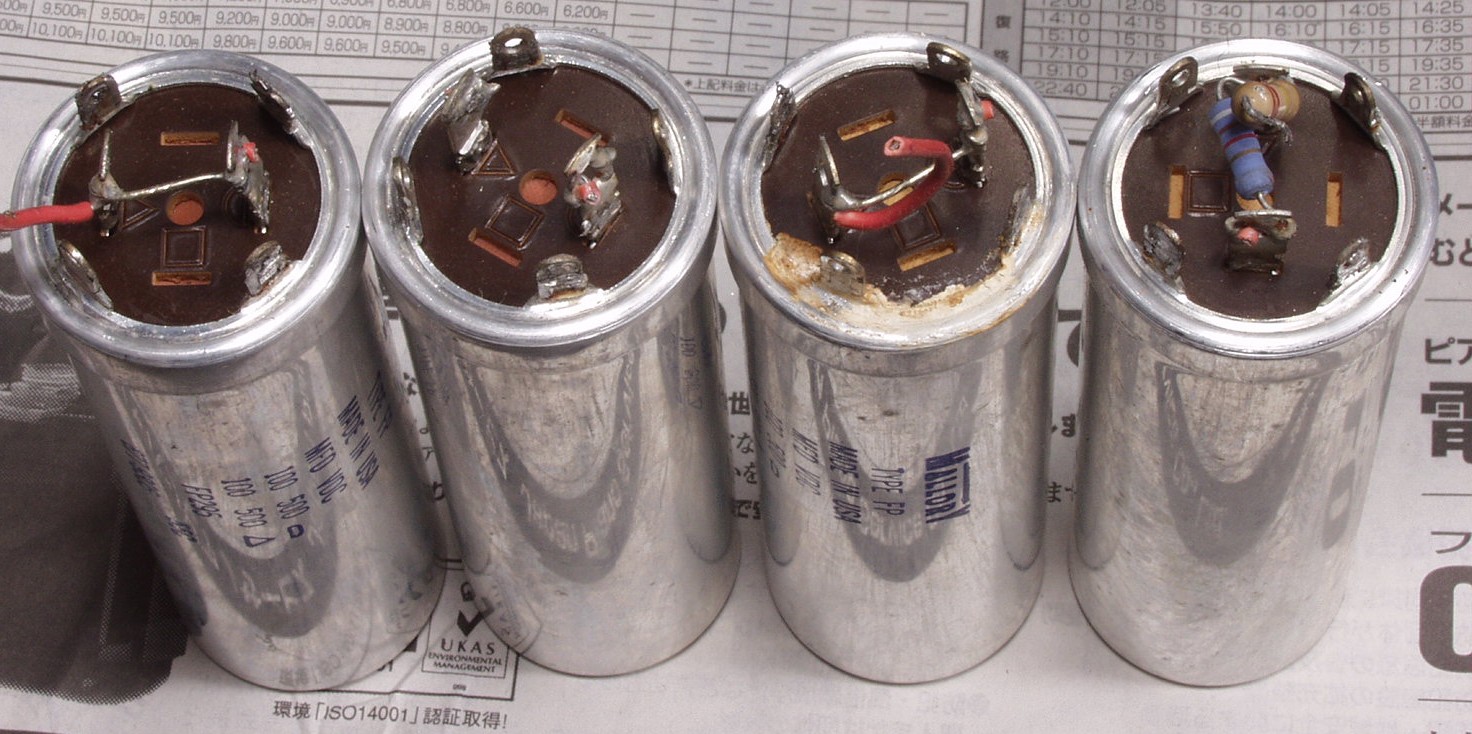

Ｃ２Ｂ．　修理後　取り外したブロック電解コンデンサ−　内１本が液漏れしている 　　　　　　　　　　　左２本が第１高圧２本目からは第２高圧なので原因は電圧では無い

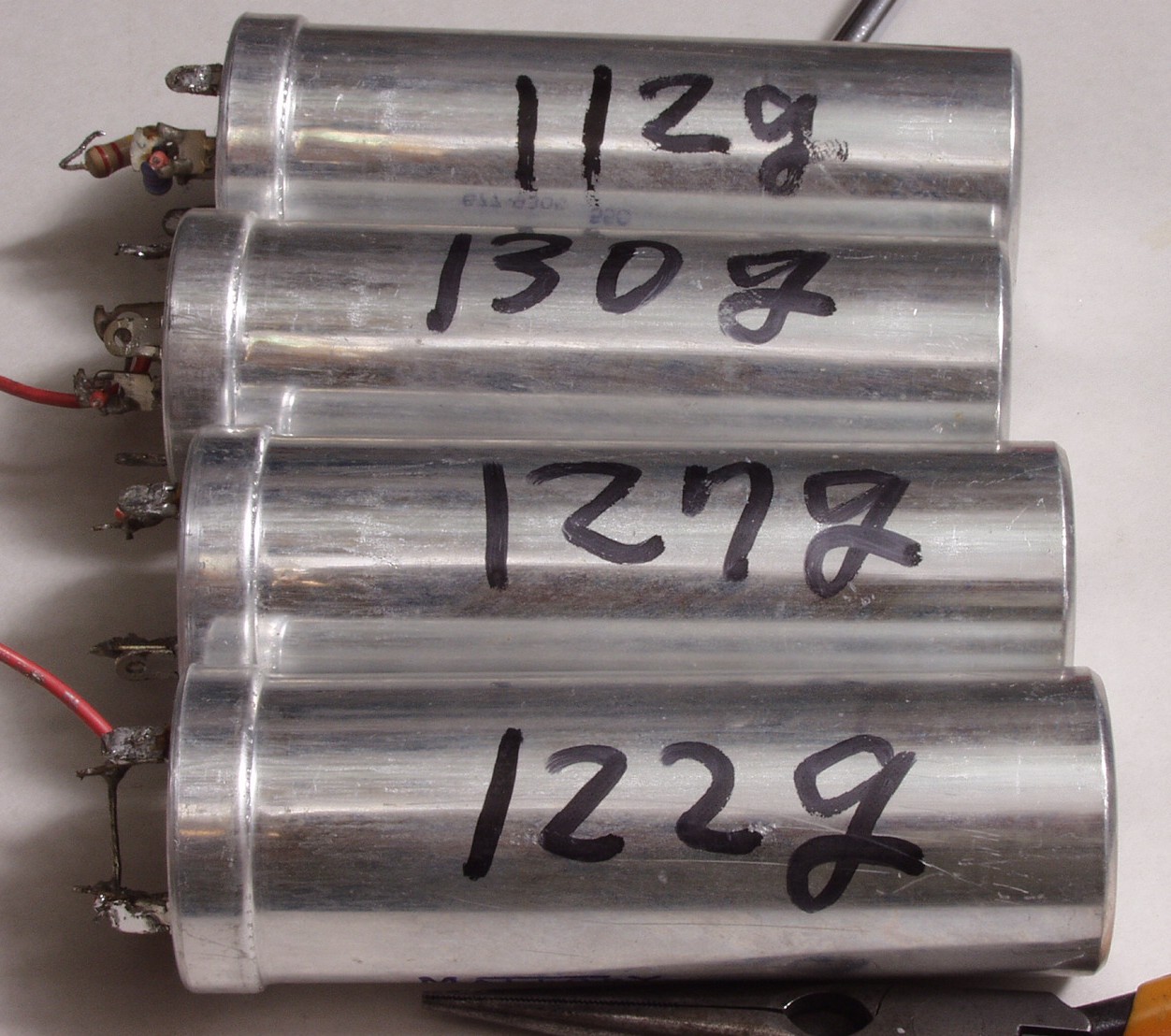

Ｃ２Ｃ．　修理後　取り外した　ブロック電解コンデンサ−の重量測定

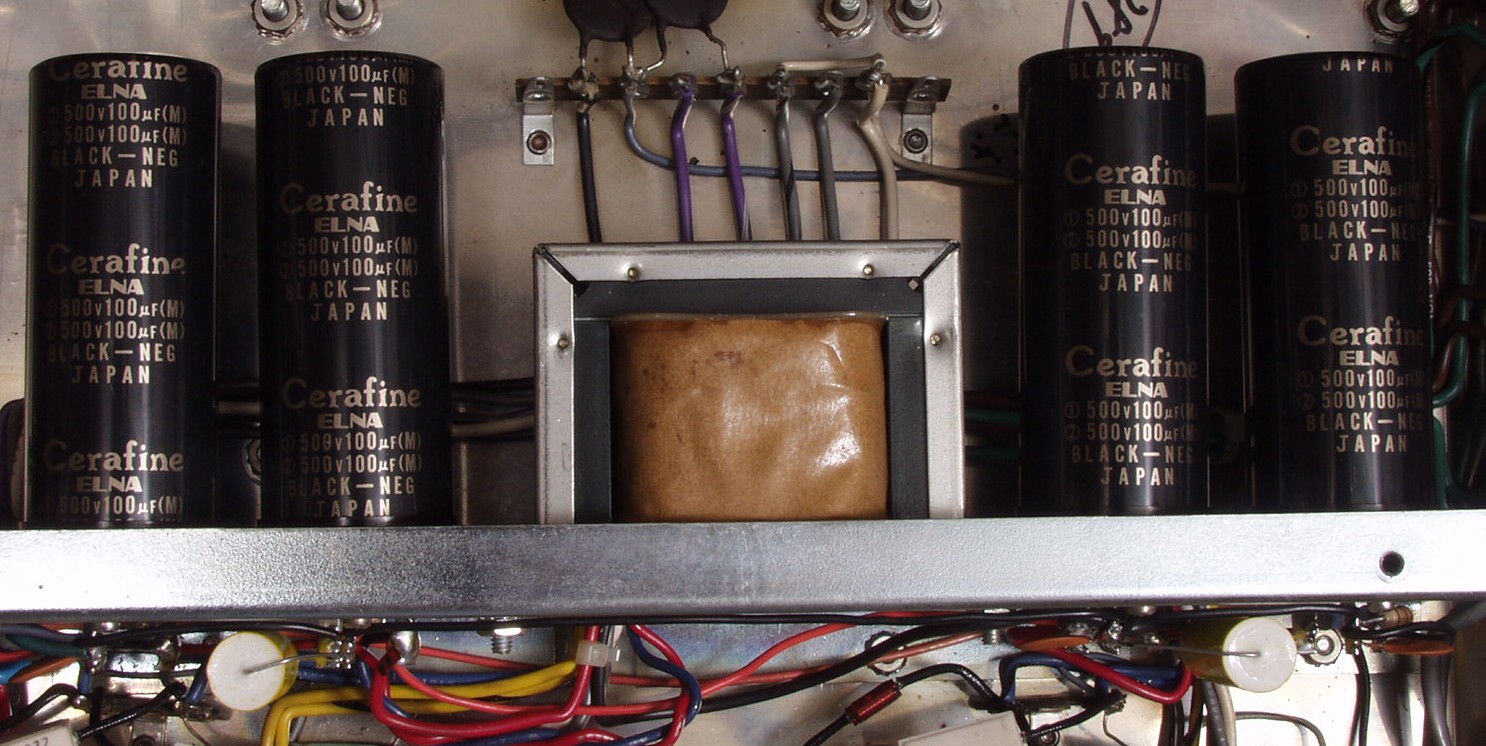

Ｃ２Ｄ．　修理後　　ＥＬＮＡブロック電解コンデンサ−

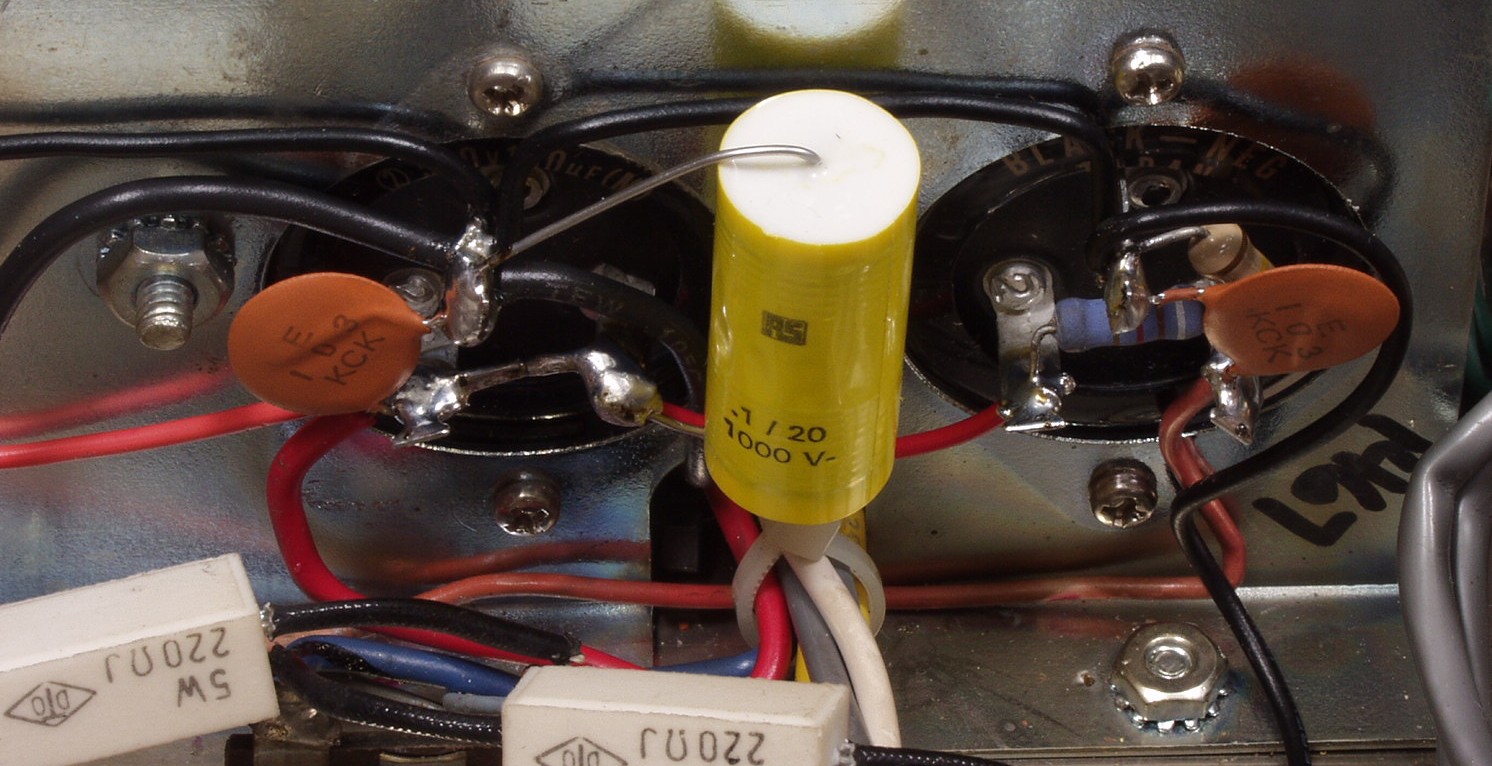

Ｃ２Ｅ．　修理前　ブロック電解コンデンサ−足の配線 　　　　　　　　　　　取り付けはハトメでカシメてある

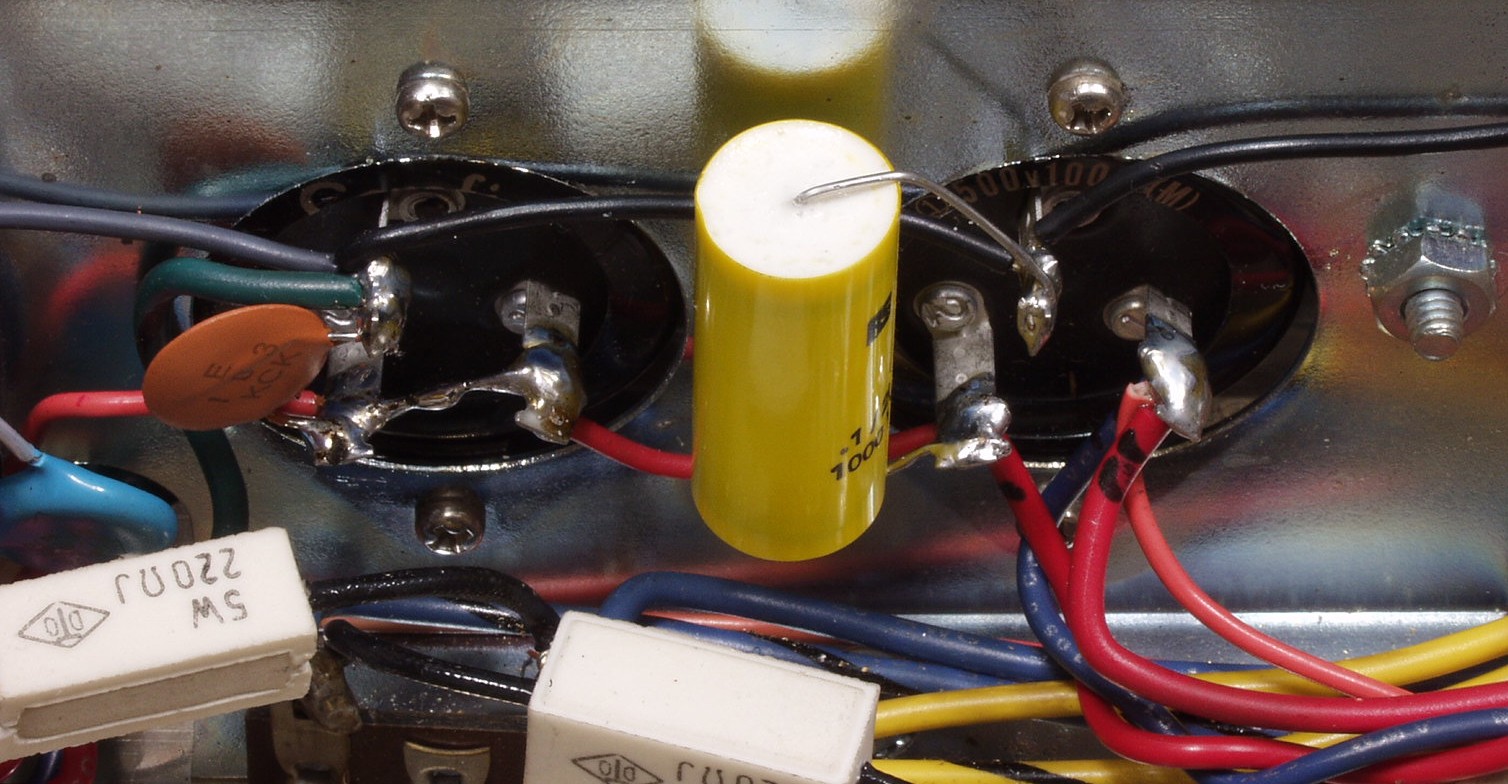

Ｃ２Ｆ．　修理後　ブロック電解コンデンサ−足の配線　何を意味するか解れば１人前！ 　　　　　　　　　　　但し、これが最終では有りません、この後「＋？」が付いています

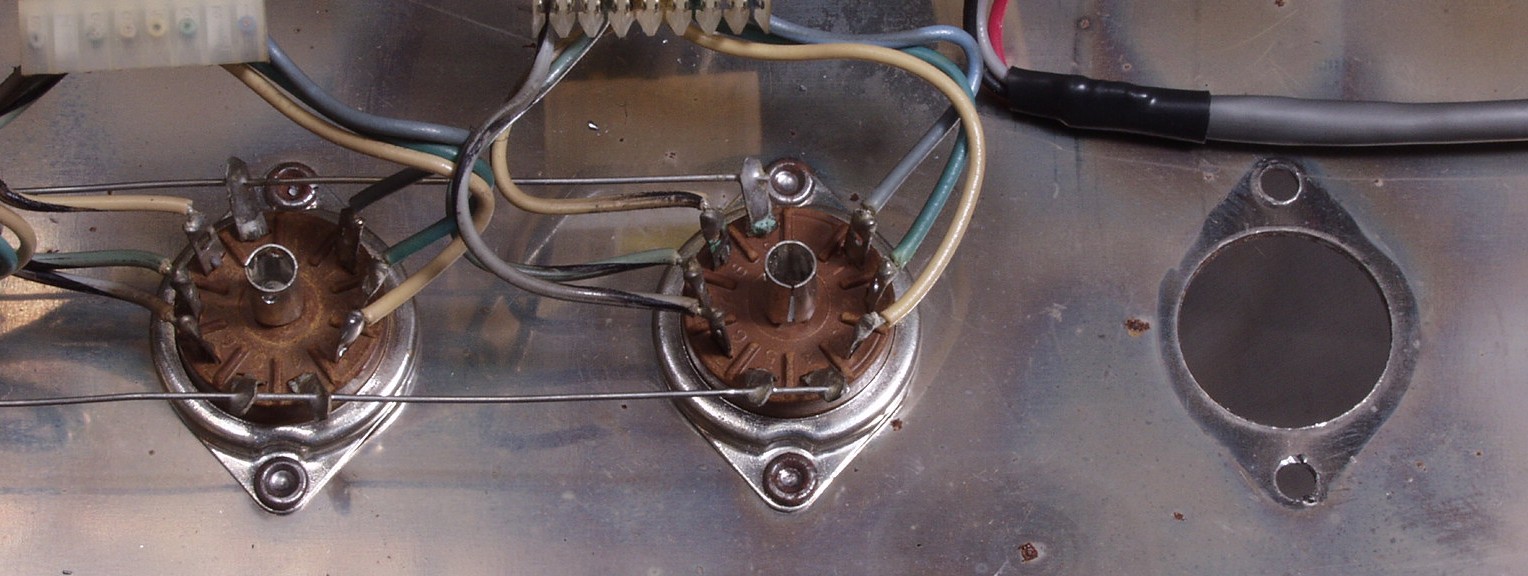

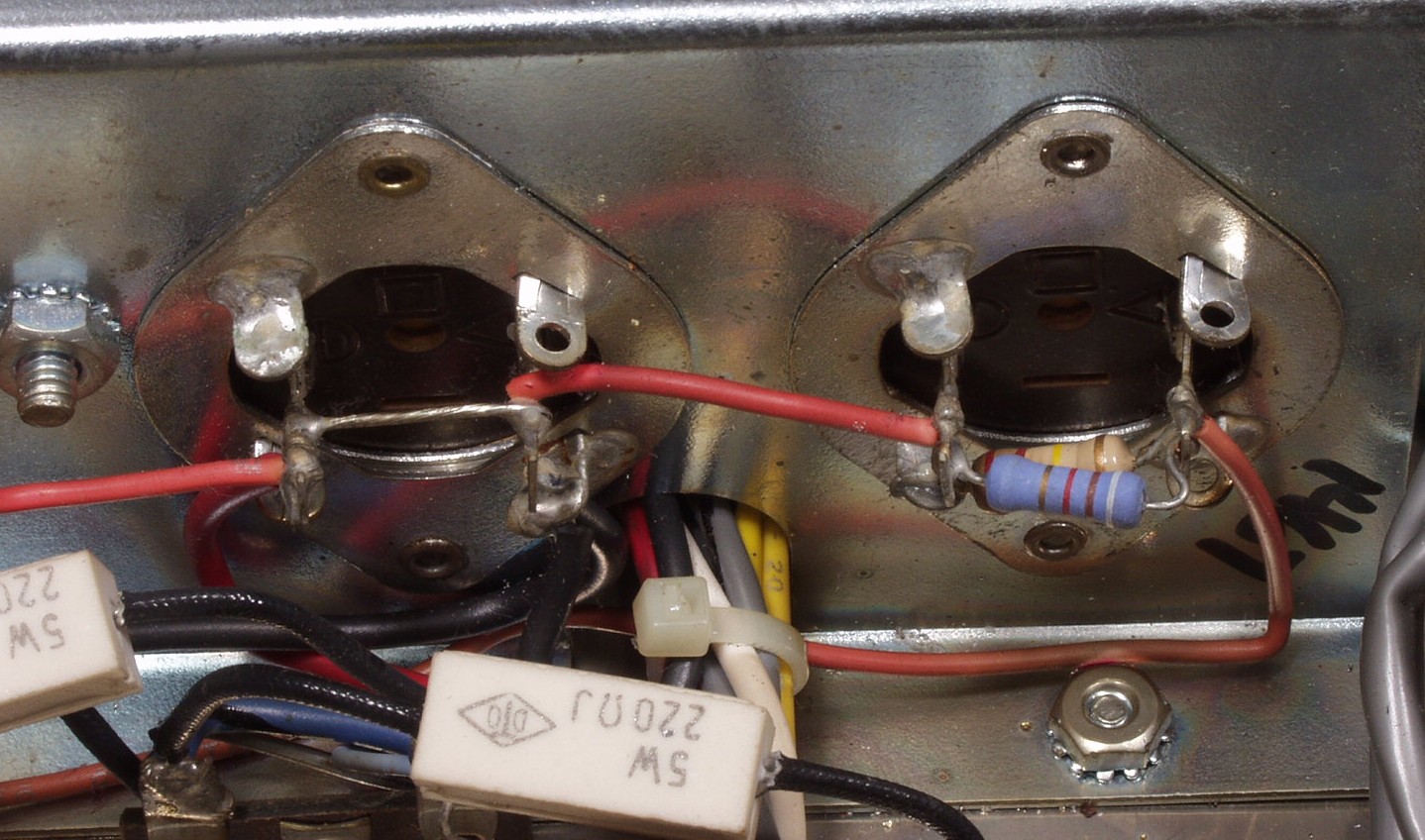

Ｃ３Ａ．　修理前　真空管ソケットはハトメでカシメてある 　　　　　　　　　　　　ソケットの端子にも腐食が始まっている

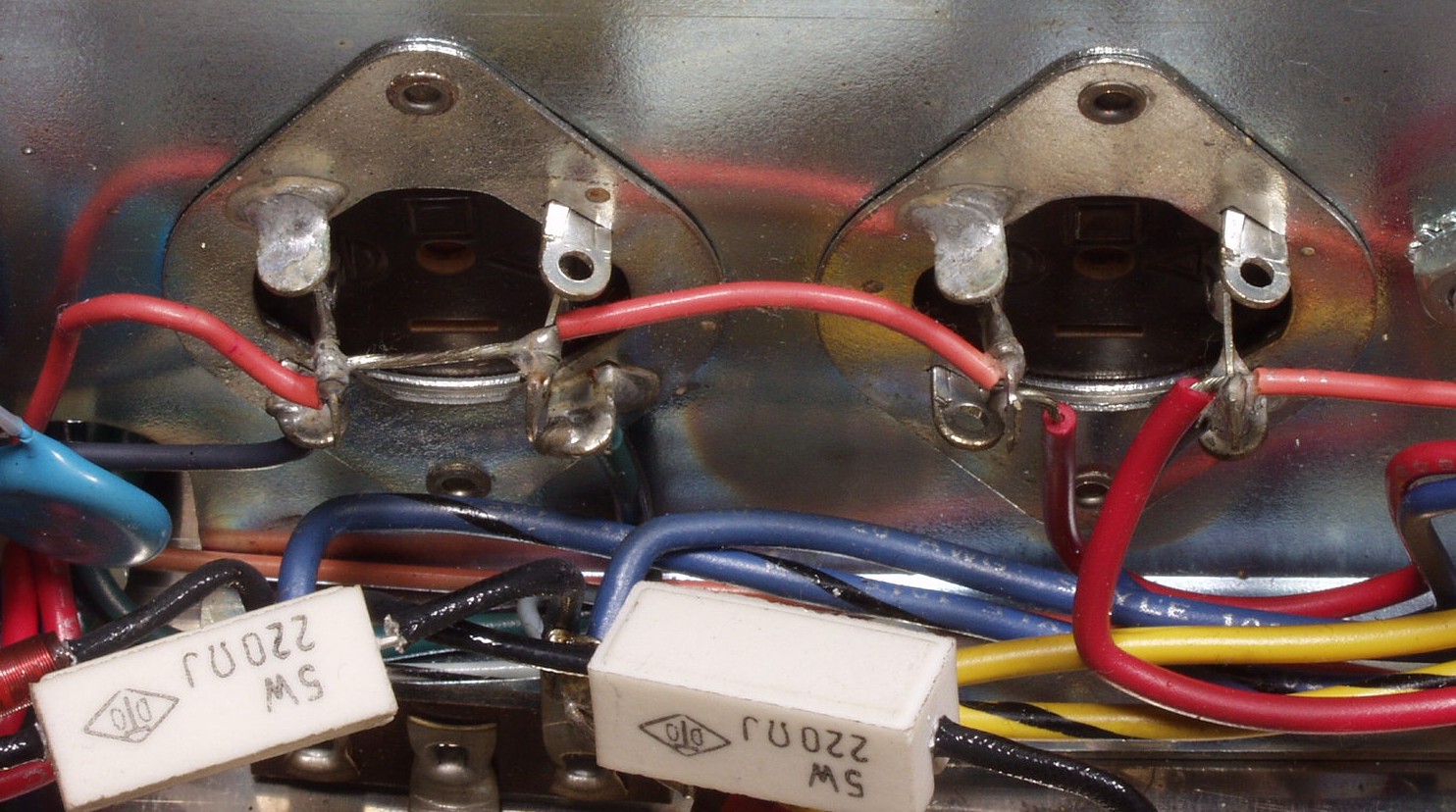

Ｃ３Ｂ．　修理後　真空管ソケット交換後

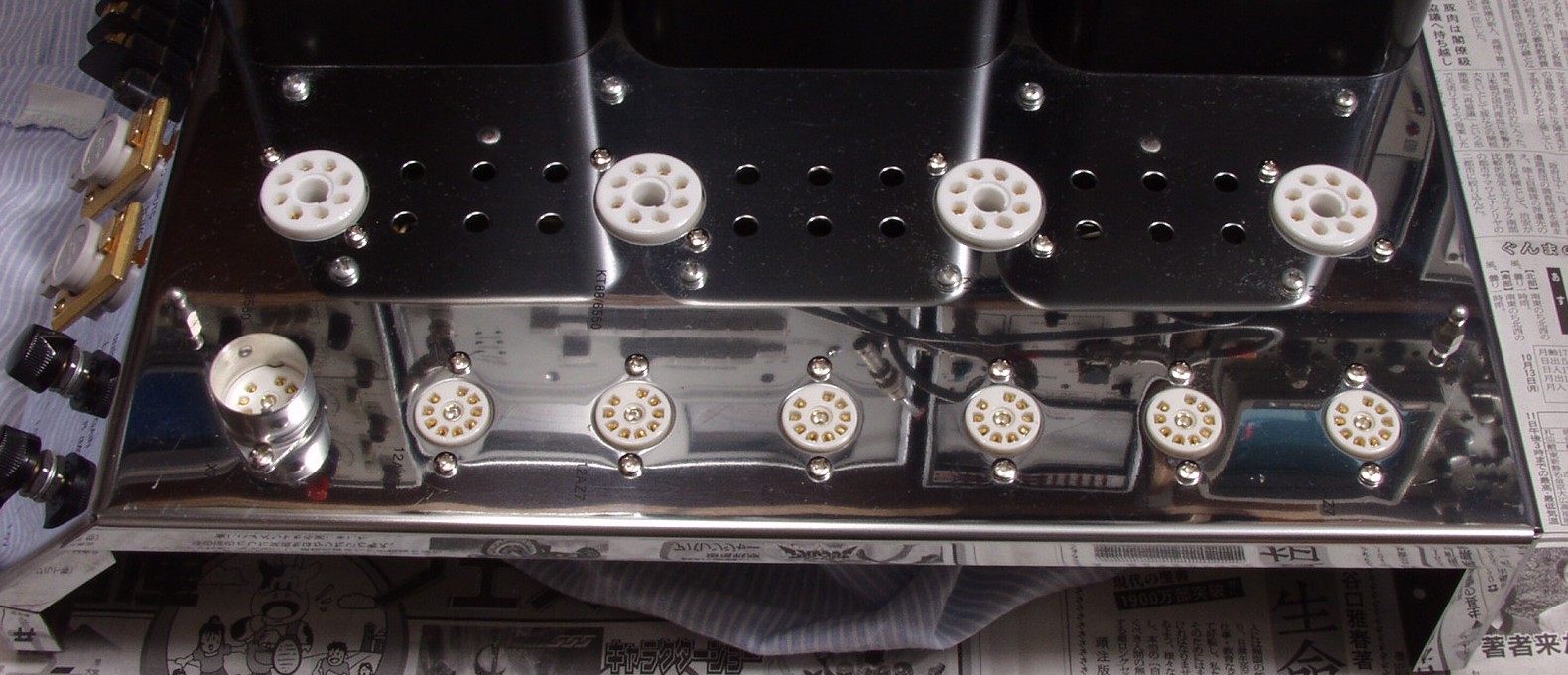

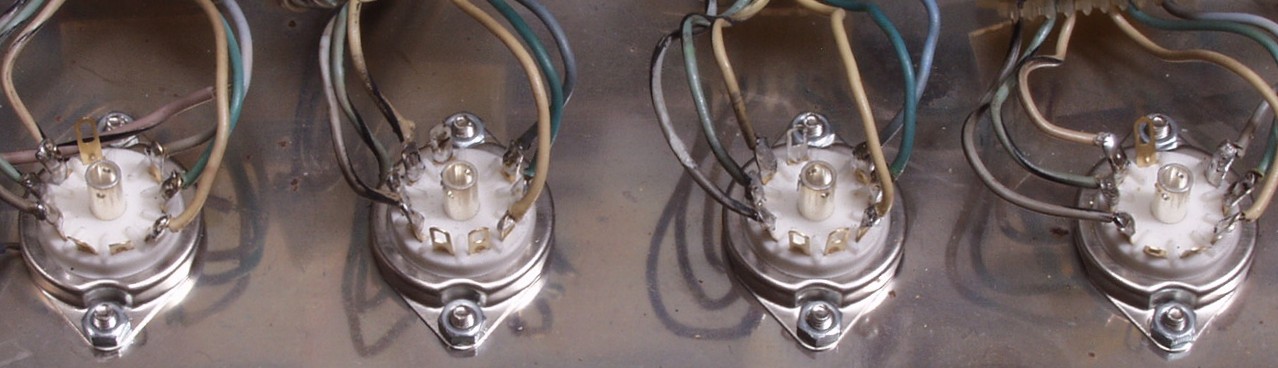

Ｃ３Ｃ．　修理後　真空管ソケット交換　表から

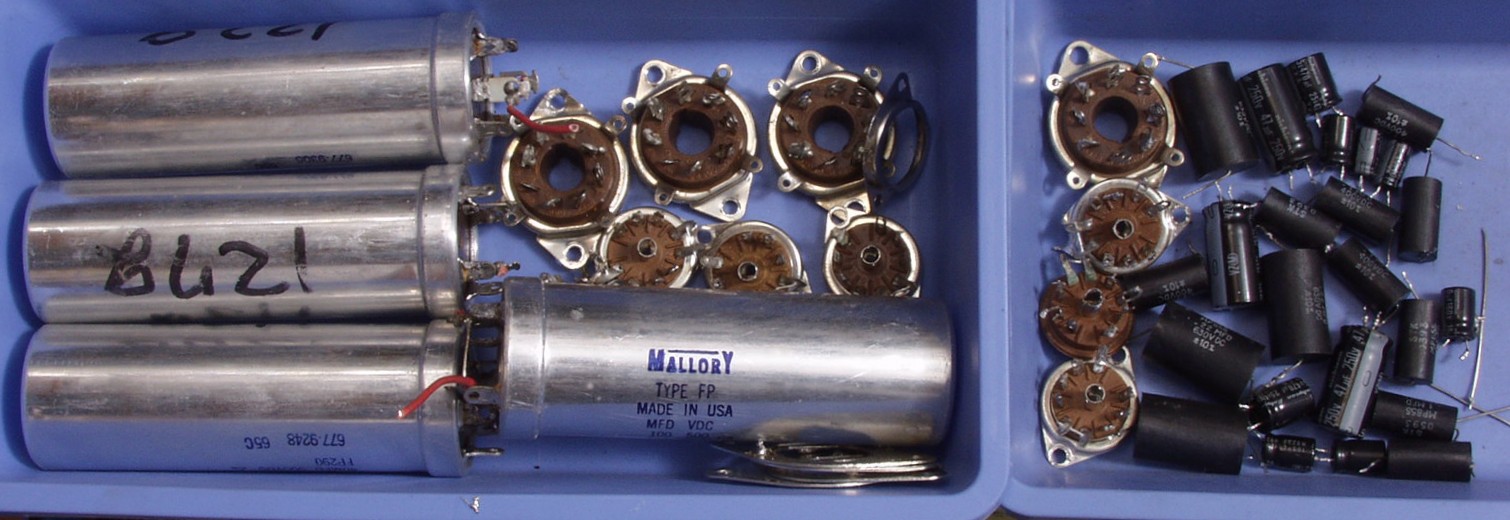

C-４．　交換部品

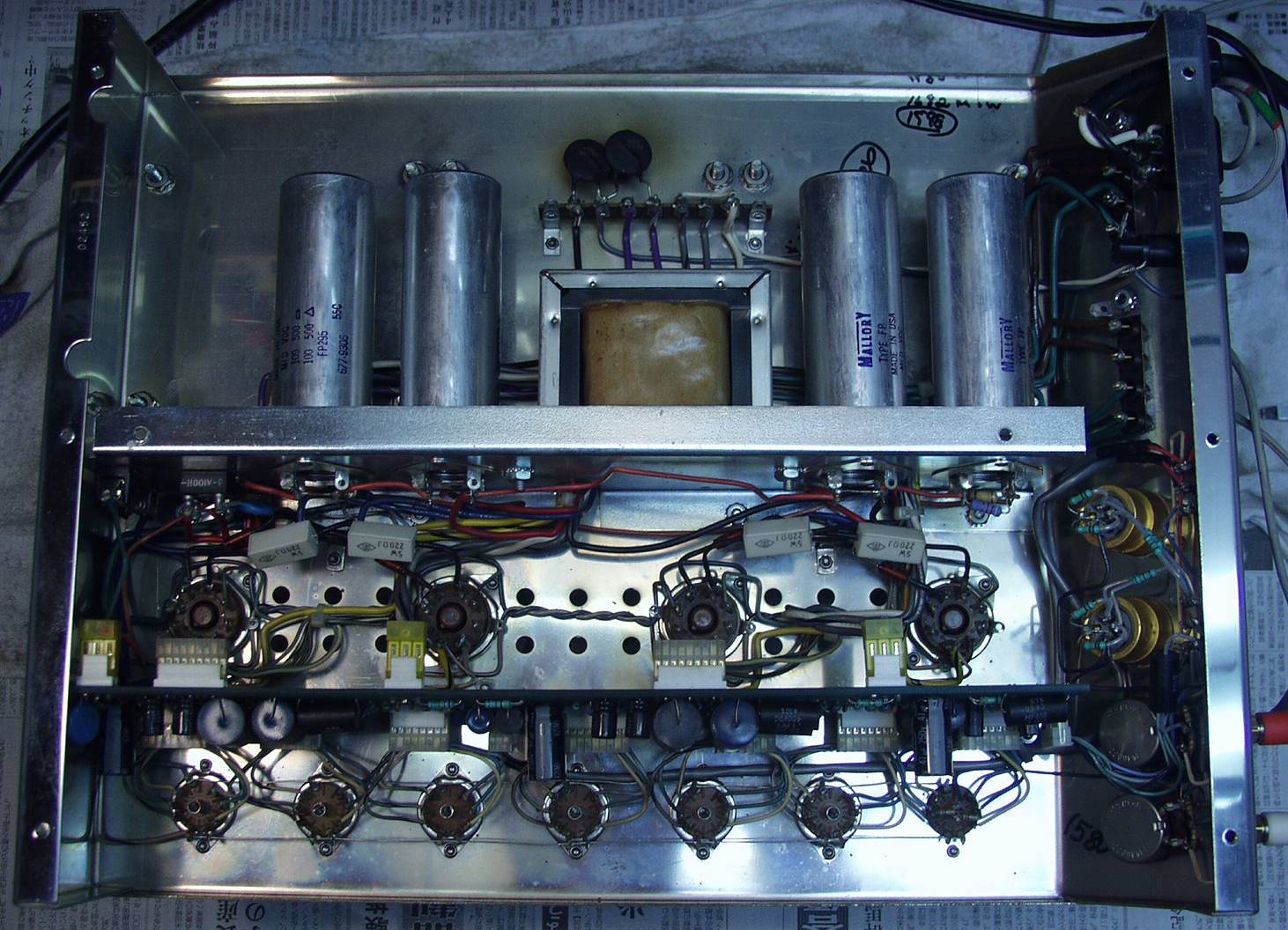

Ｃ５Ａ．　修理前　下から

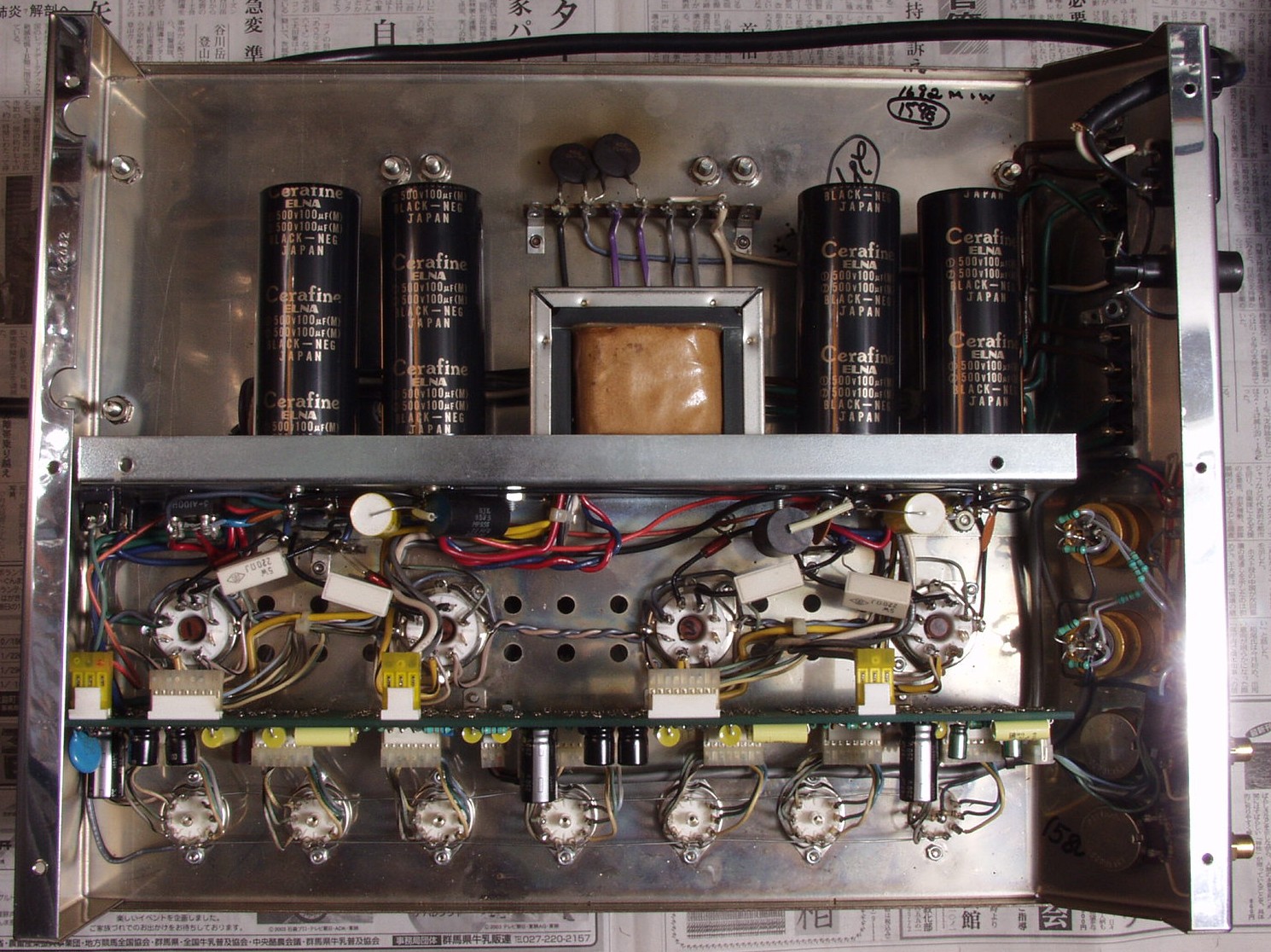

Ｃ５Ｂ．　修理後　下から

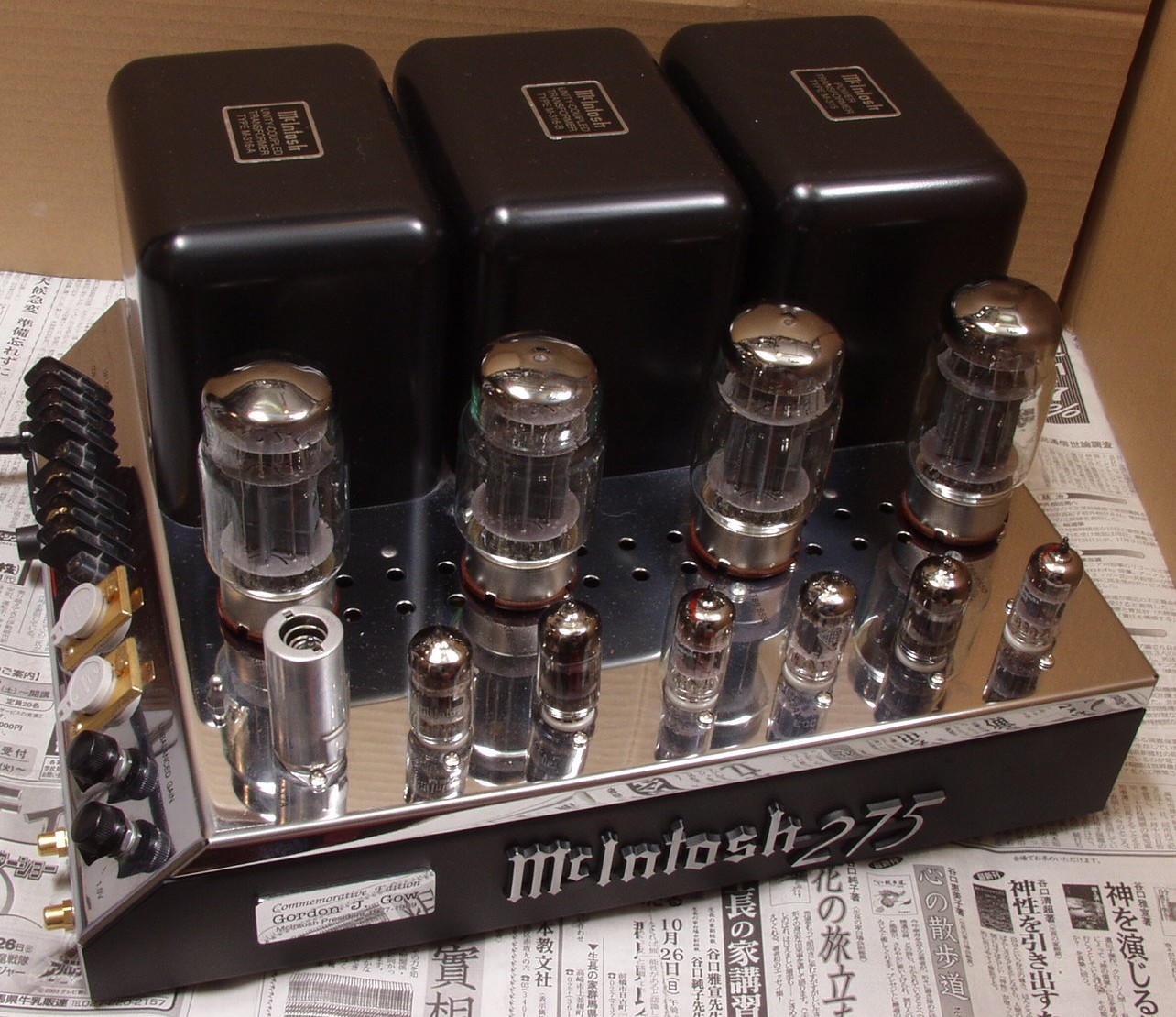

Ｃ６．　完成

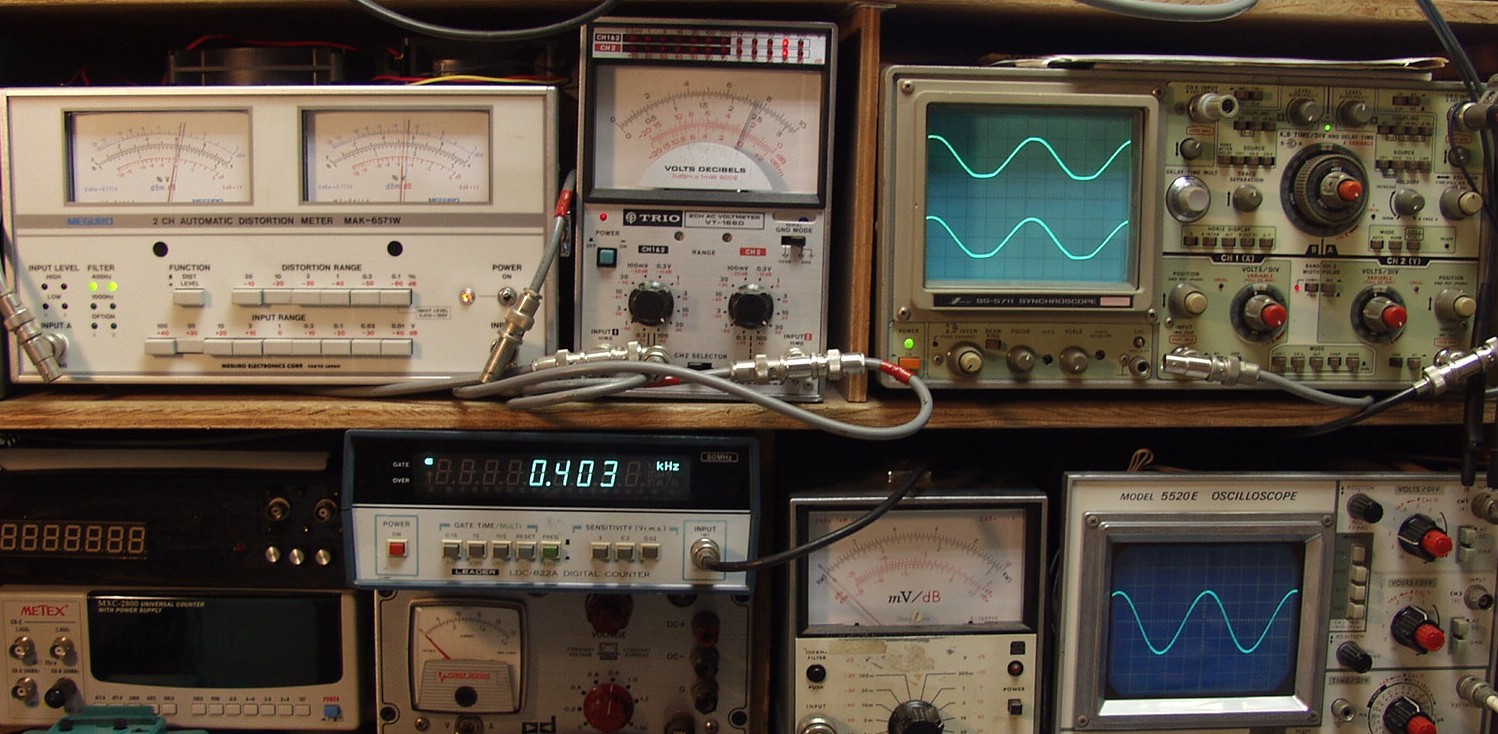

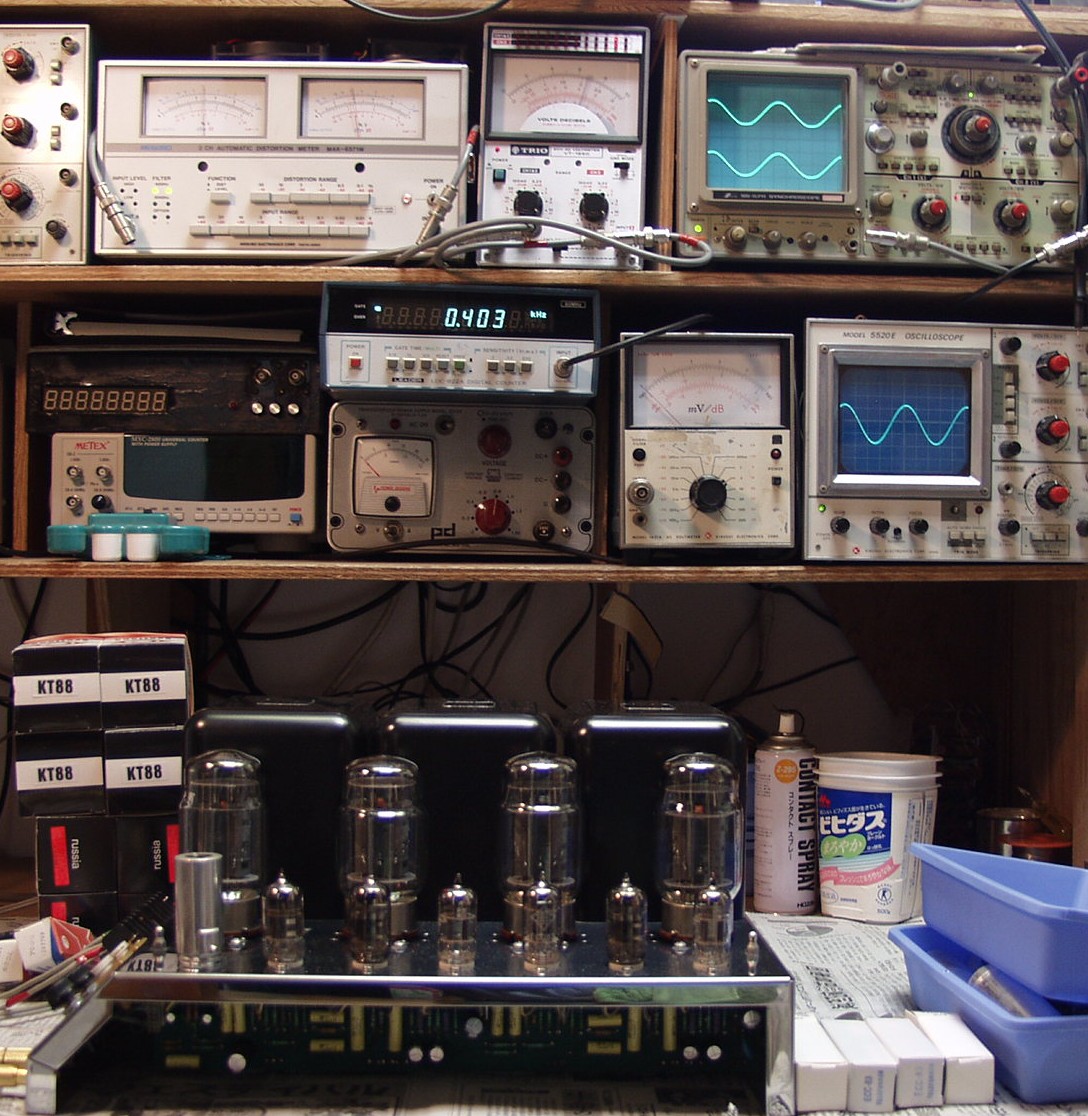

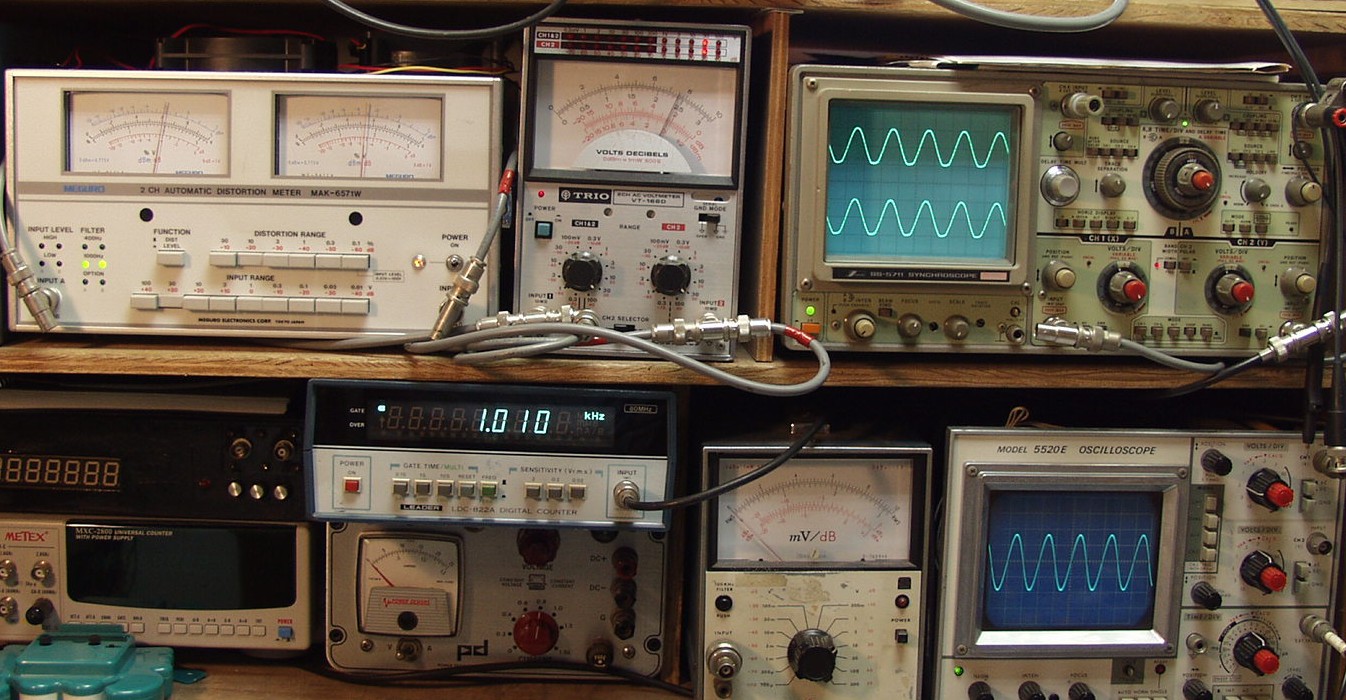

Ｅ．　調整・測定 Ｅ１．　調整・出力測定

Ｅ２．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝６％　　１０００ＨＺ

Ｅ３．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝６％　　４００ＨＺ

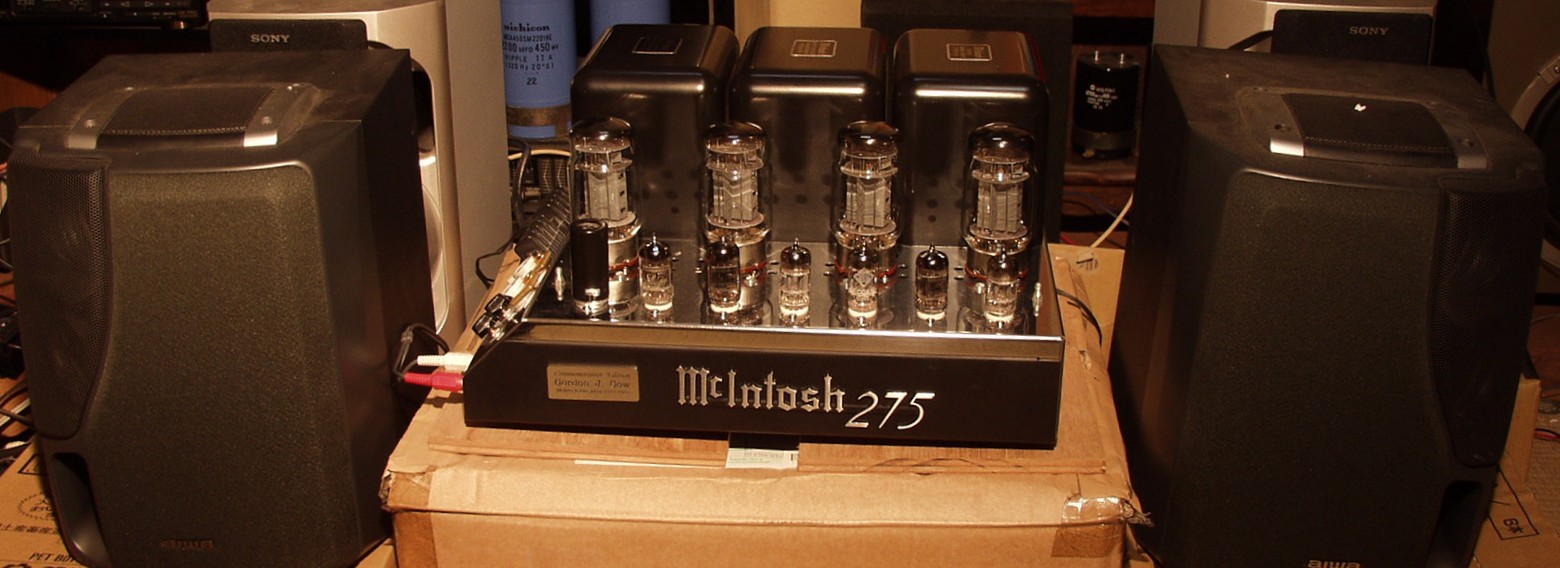

Ｅ４．　２４時間エージング中

Ｇ．　再修理（平成１６年３月９日到着）

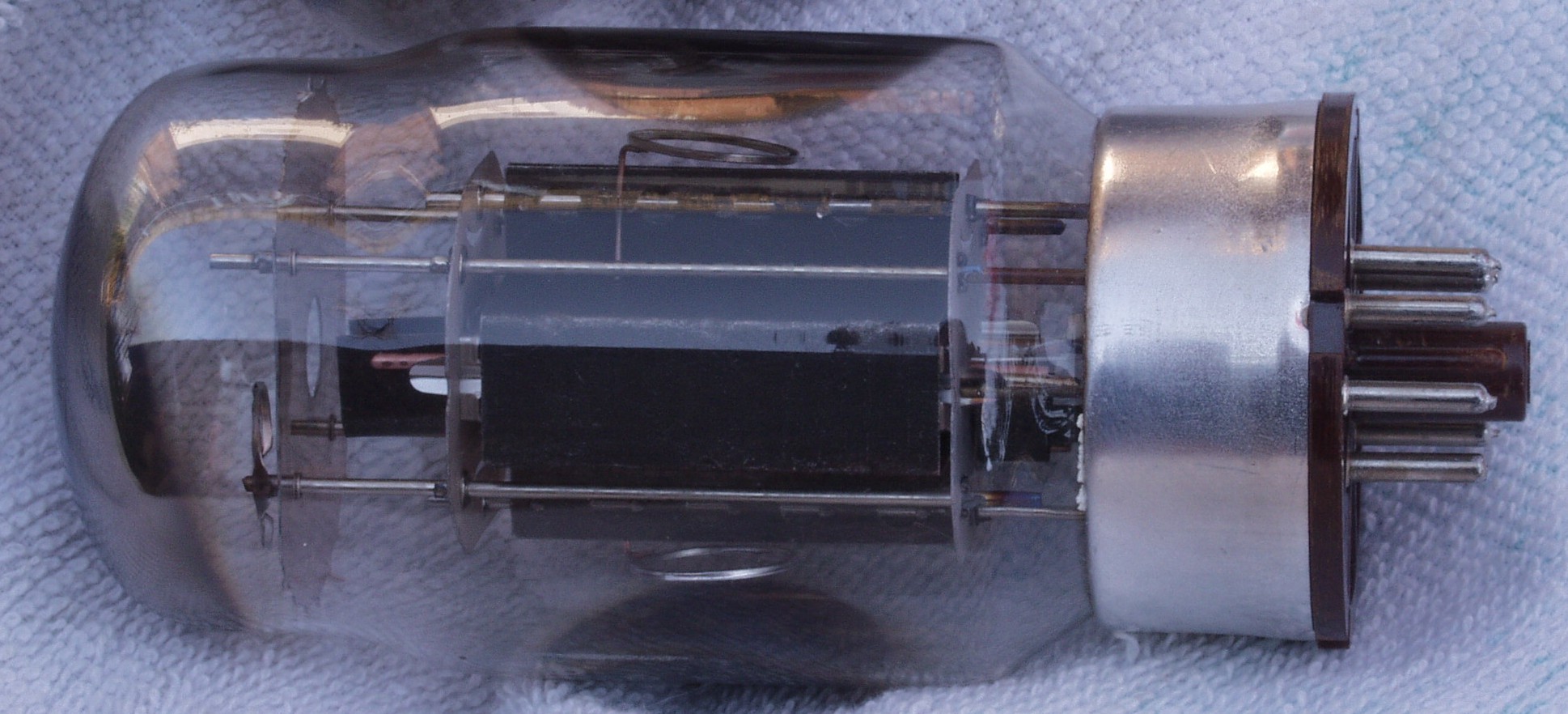

Ｇ１．　プレートが焼けたＫＴ８８＝白く成っている所

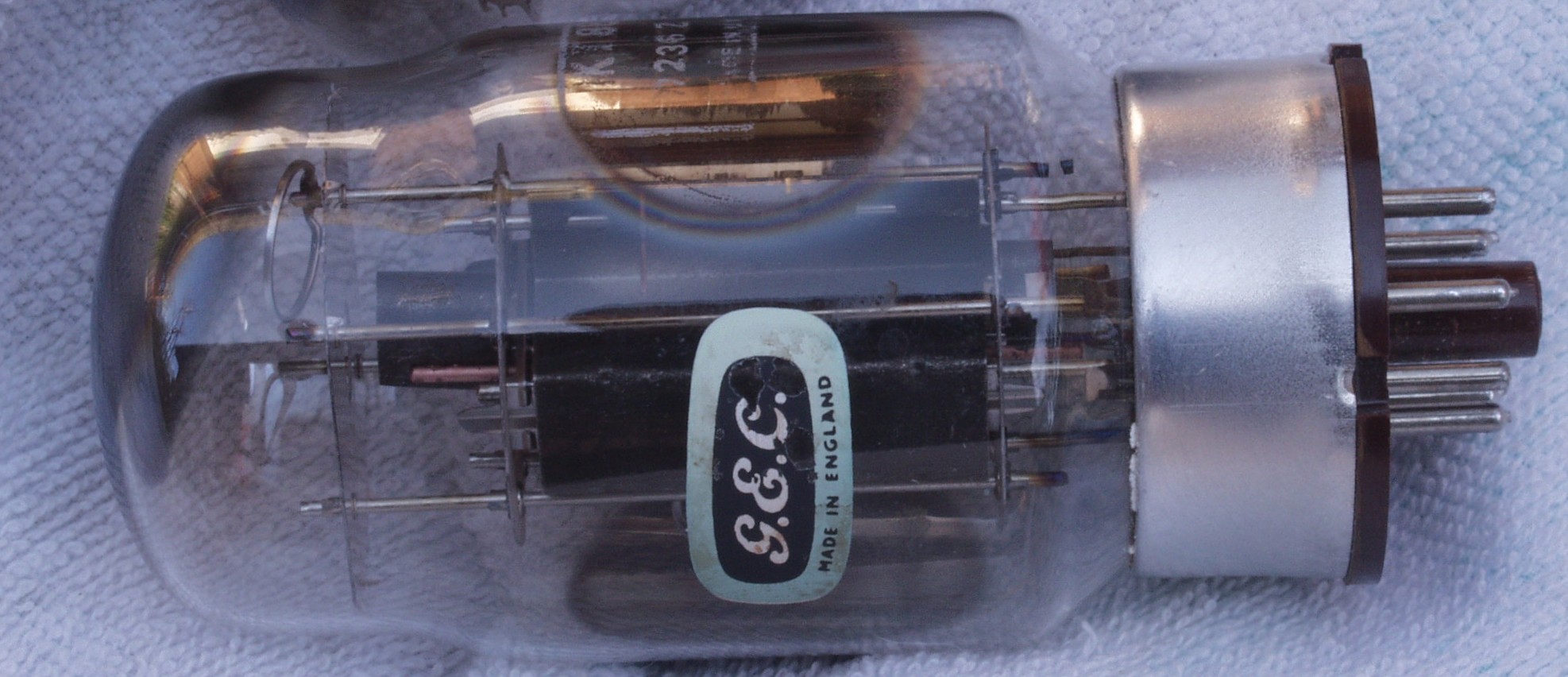

Ｇ２．　比較の為のＫＴ８８

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC275 定格出力 Stereo＝75W＋75W（4Ω、8Ω、16Ω） Mono＝　150W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜60ｋＨｚ/−0,5dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　15V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝１２AZ7、12BH7、１２AU7、１２AX7 出力管　＝KT88×4 消費電力 240W 最大外形寸法 幅311mm×高さ203mm×奥行438mm 重量 ３０.５kg
