Mcintosh MC275. 2台目修理記録 | ||||||||||||||||||||||||
平成16年5月2日持込 5月7日完成 | ||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
D. 使用部品
E. 調整・測定 F. 修理費 70,000円 「お得意様価格」、「オーバーホール修理」 「但し、真空管は別途」 S. Mcintosh MC275 の仕様(マニアル・カタログより) このクラスのKT−88は良質な物を選択すること。 又、前段12AZ7/12AT7と直結なので、こちらも同様の配慮が必要。 |
||||||||||||||||||||||||

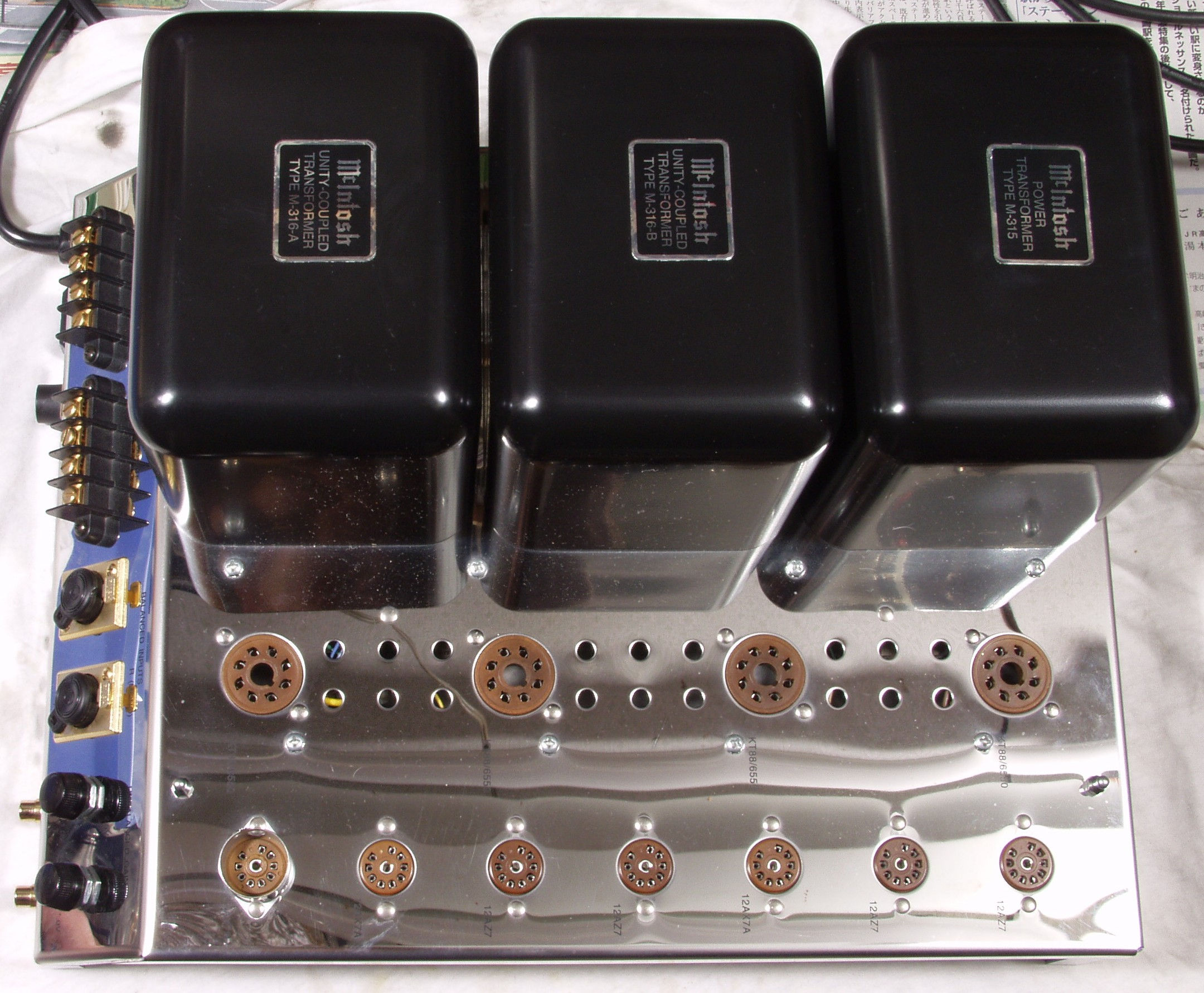

A. 修理前の状況 A1A. 点検中 上から |
||||||||||||||||||||||||

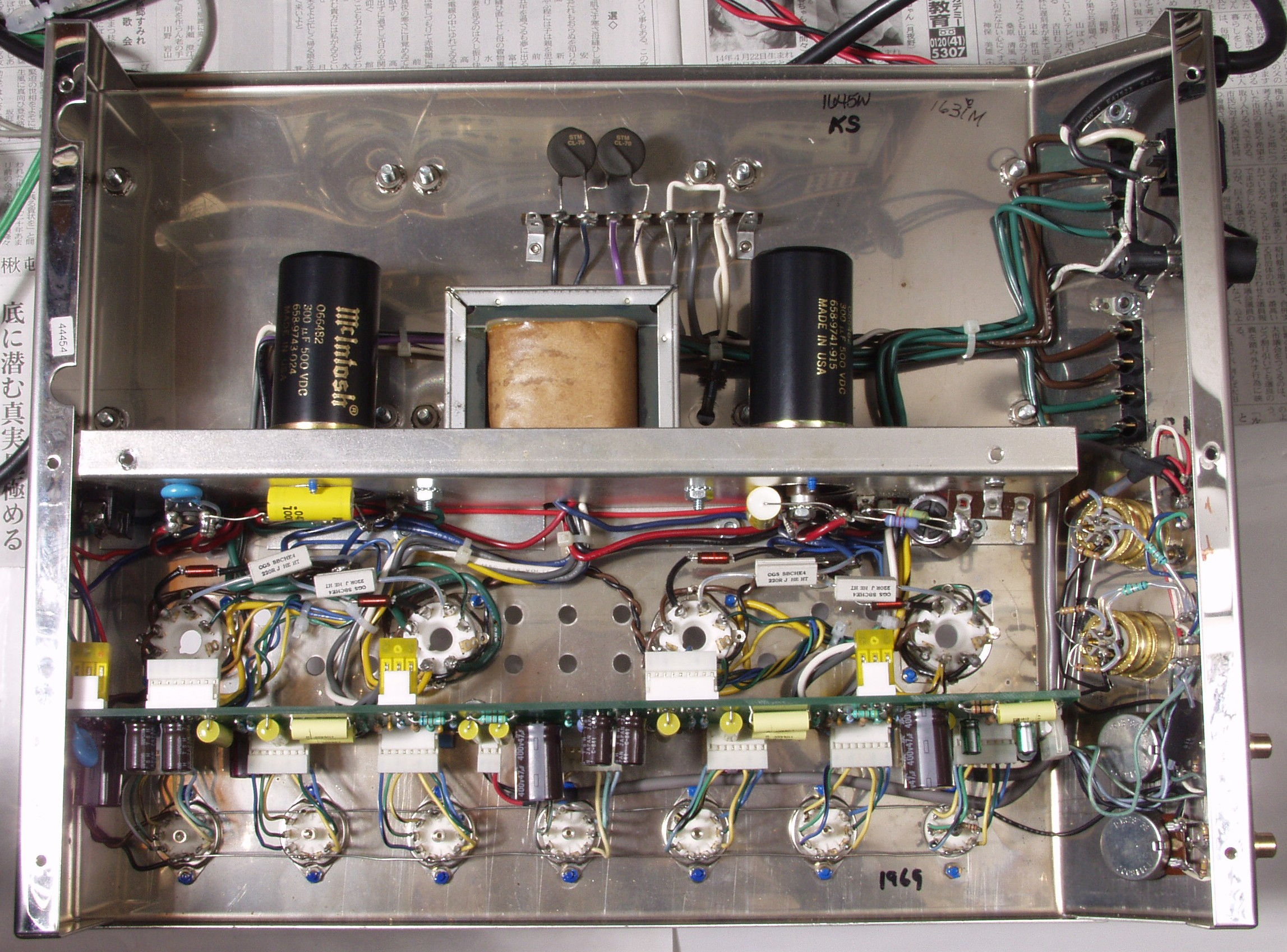

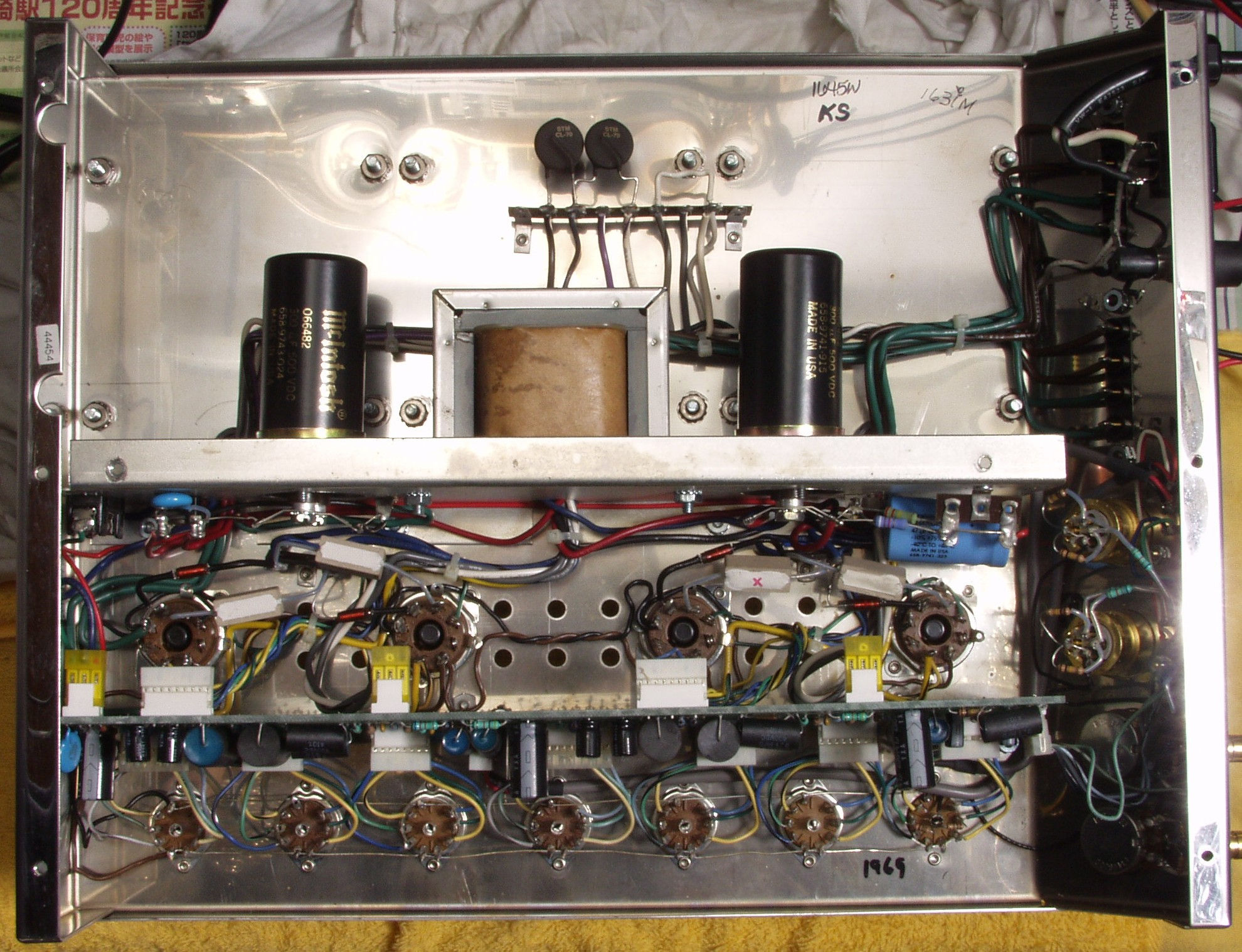

A1B. 点検中 下から 大型電解コンデンサーを見ると、かなり新しいバージョンの様です | ||||||||||||||||||||||||

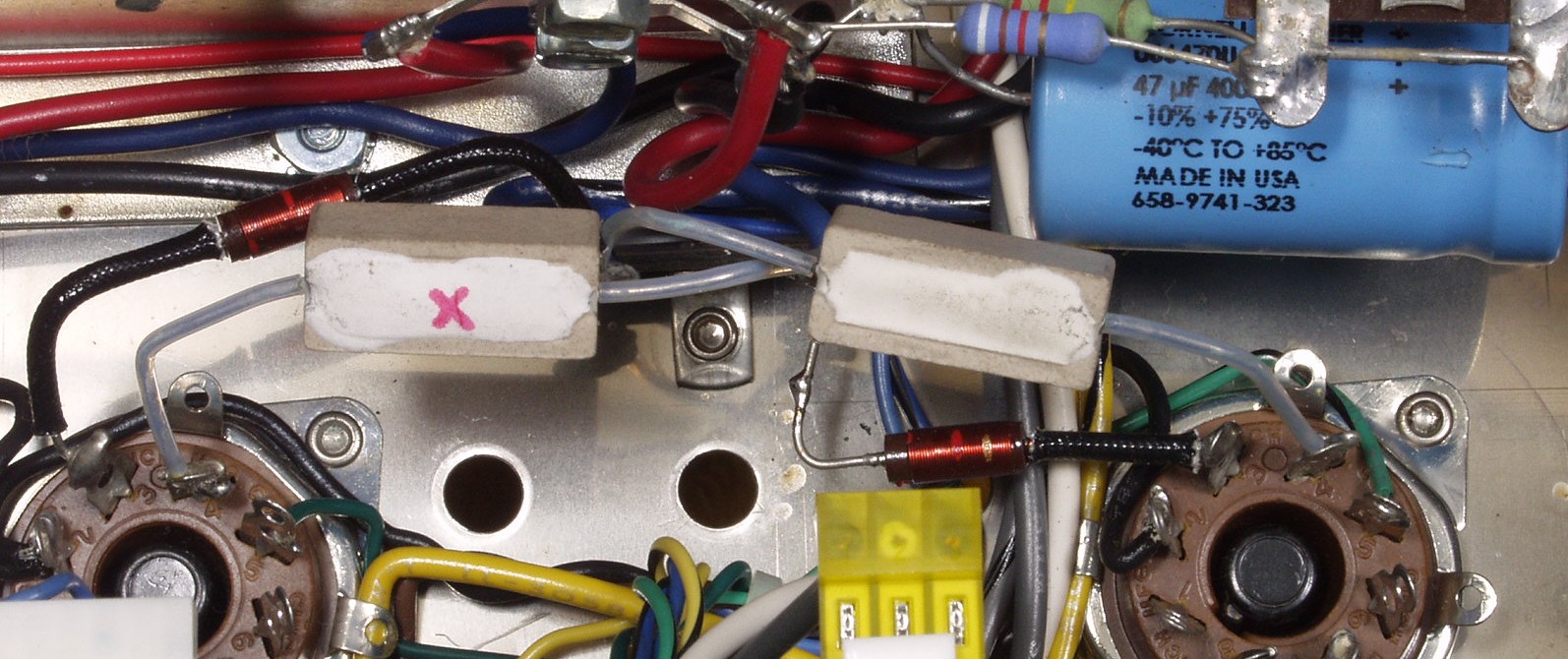

A2A. 点検中 断線した抵抗(赤い×) 焼けていないので、初期不良か急に大電流が流れた | ||||||||||||||||||||||||
A2B. 点検中 ハンダが腐食している。 白く見える所=酸化鉛は不導体となるので始末が悪い。 又、この部質は、普通のハンダの融点をはるかに超えるので、ハンダ補正は大変な時間が掛かる |
||||||||||||||||||||||||

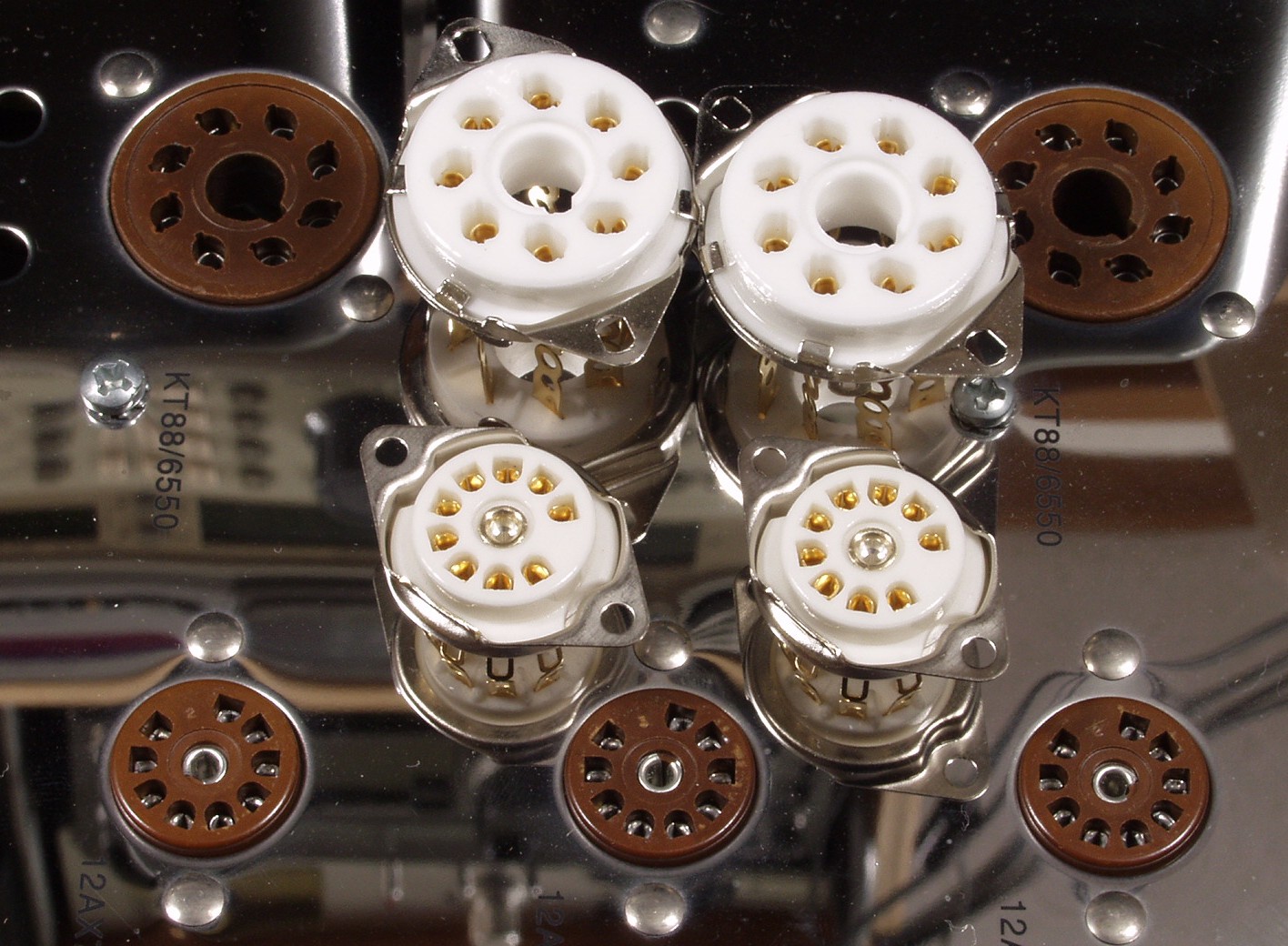

A3. 点検中 交換するKT−88のGTソケット、12AX7のMT9ピンソケット比較 | ||||||||||||||||||||||||

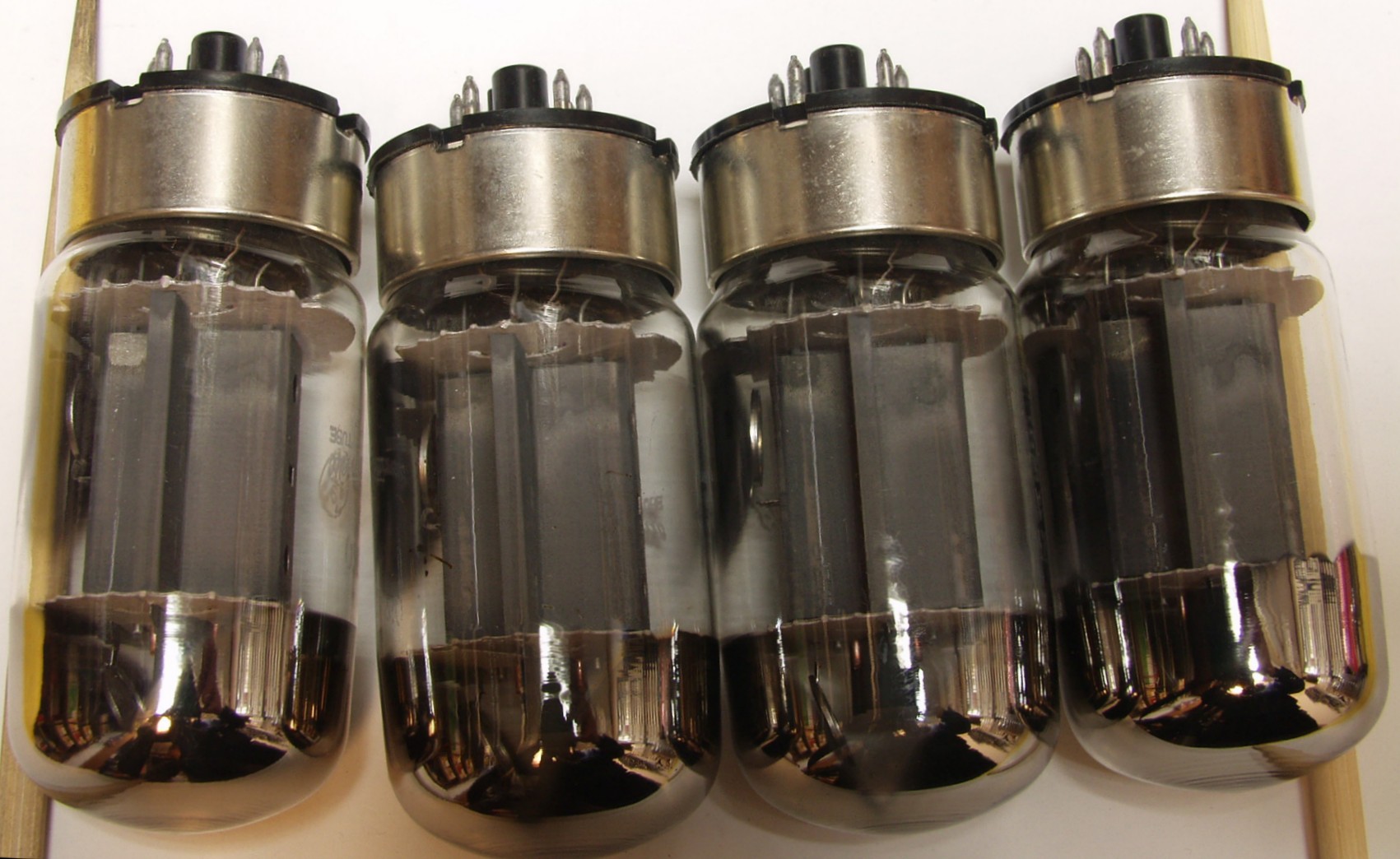

A4A. 点検中 使用されていたGE6550 プレートの下が色が変わっている! 初めから? | ||||||||||||||||||||||||

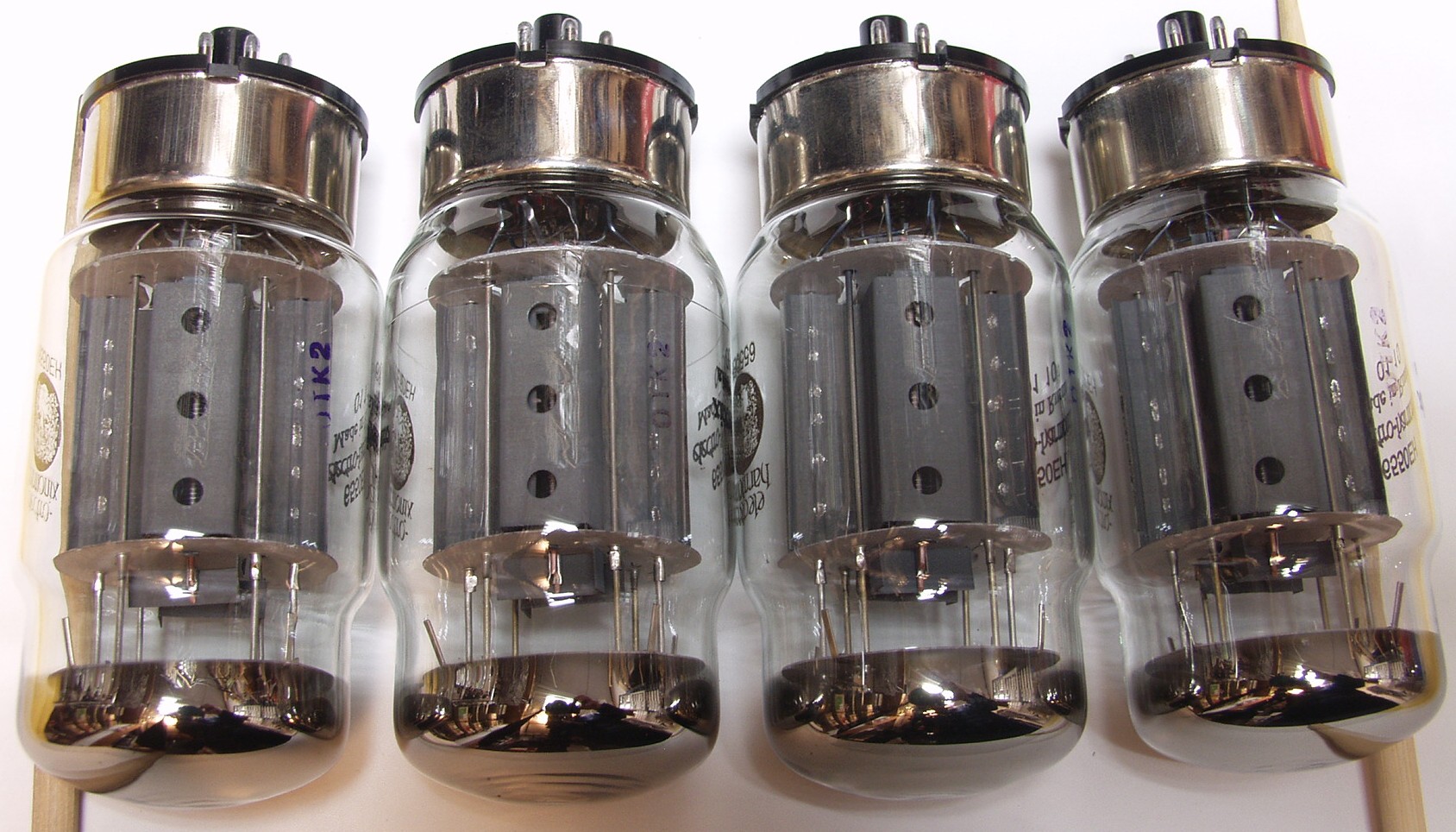

A4B. 点検中 手持ちの新品、ロシヤの6550 | ||||||||||||||||||||||||

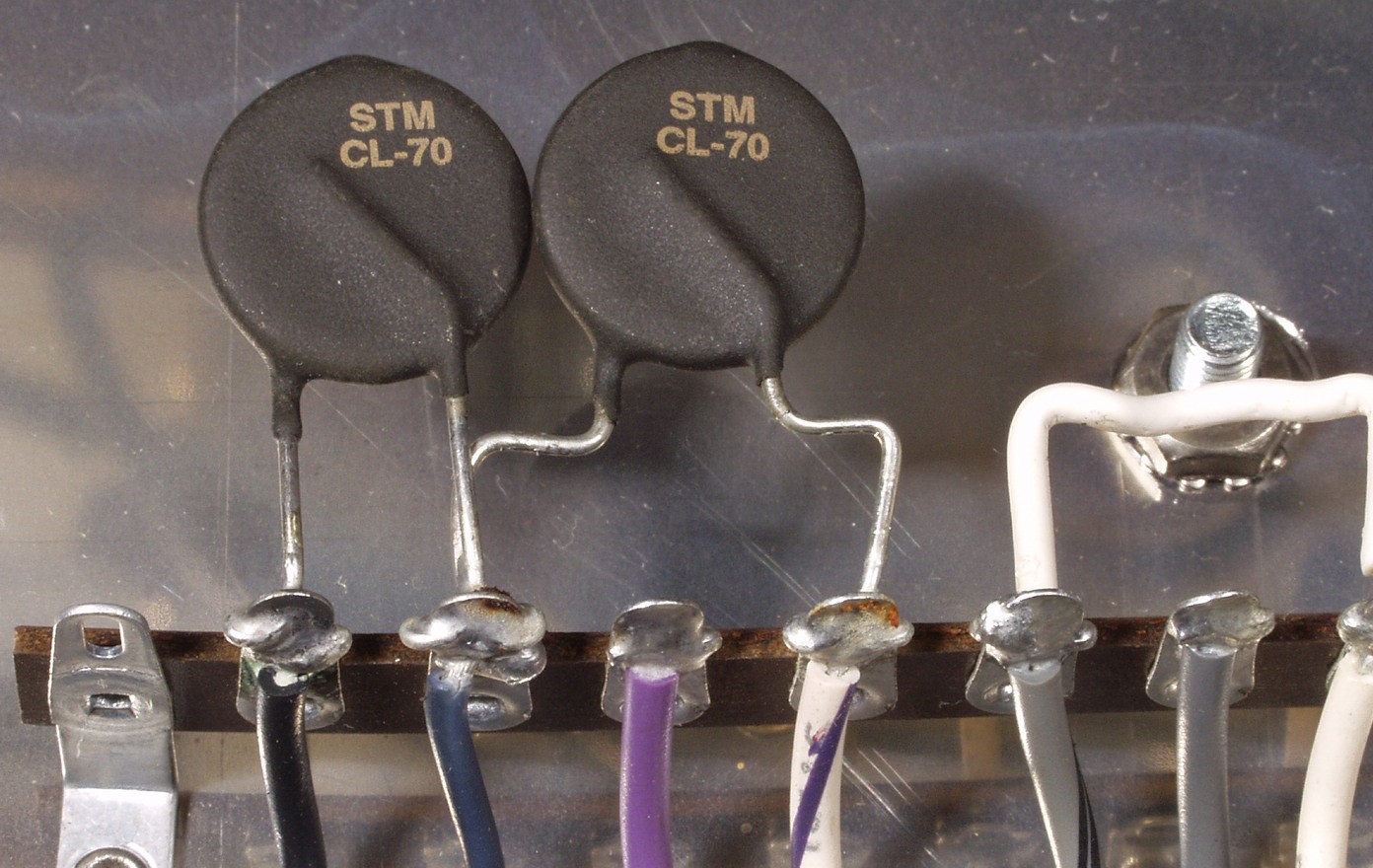

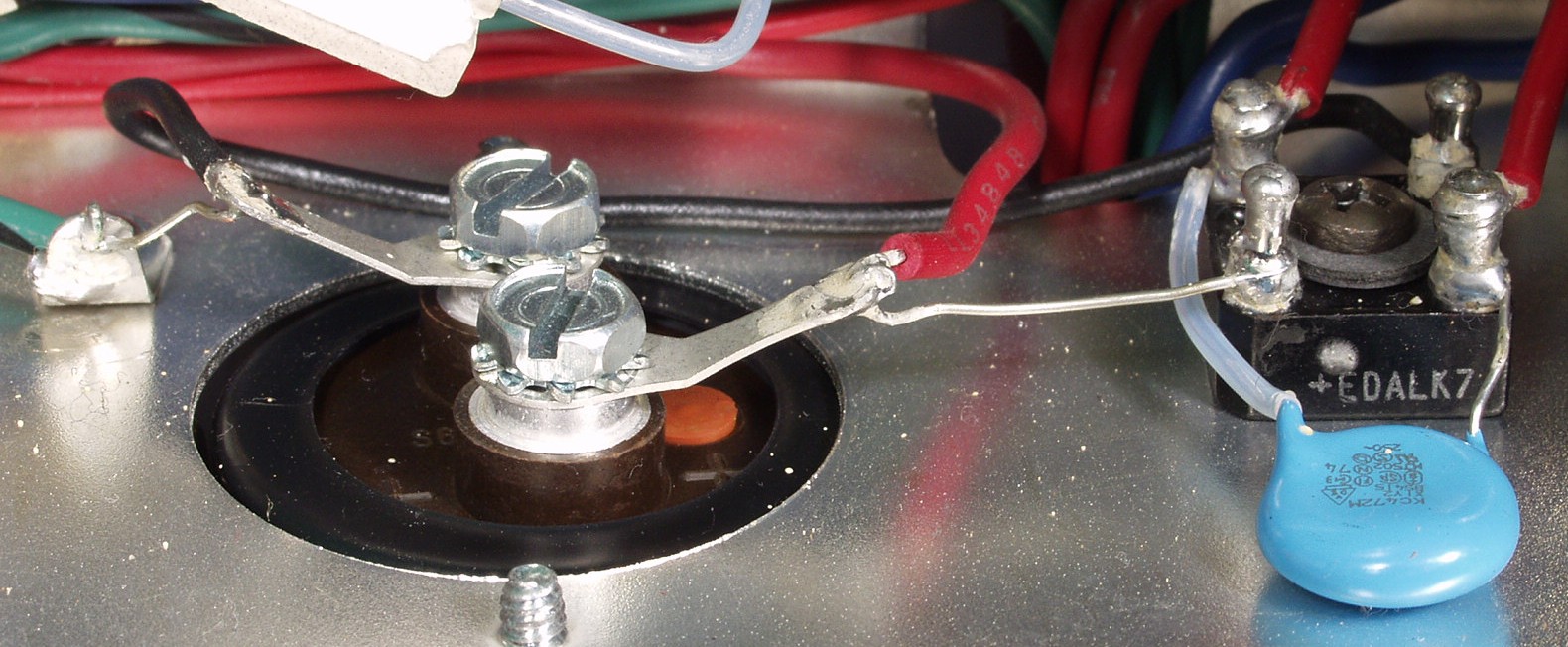

A5A. 点検中 電源(100V)に入れてあるパワーサミスター 突入電流保護 25度で10オーム位発熱する事で2オーム位になる、抵抗が減る。 本来ならば、遅延リレーを挿入する。 高級AMPは皆入っている <<詳しくはこちら参考>> 電源ケーブルやプラグを替えると、音が良くなったと考える人は、先ずこれを交換すれば数倍良くなるのでは? 但し、自己責任で |
||||||||||||||||||||||||

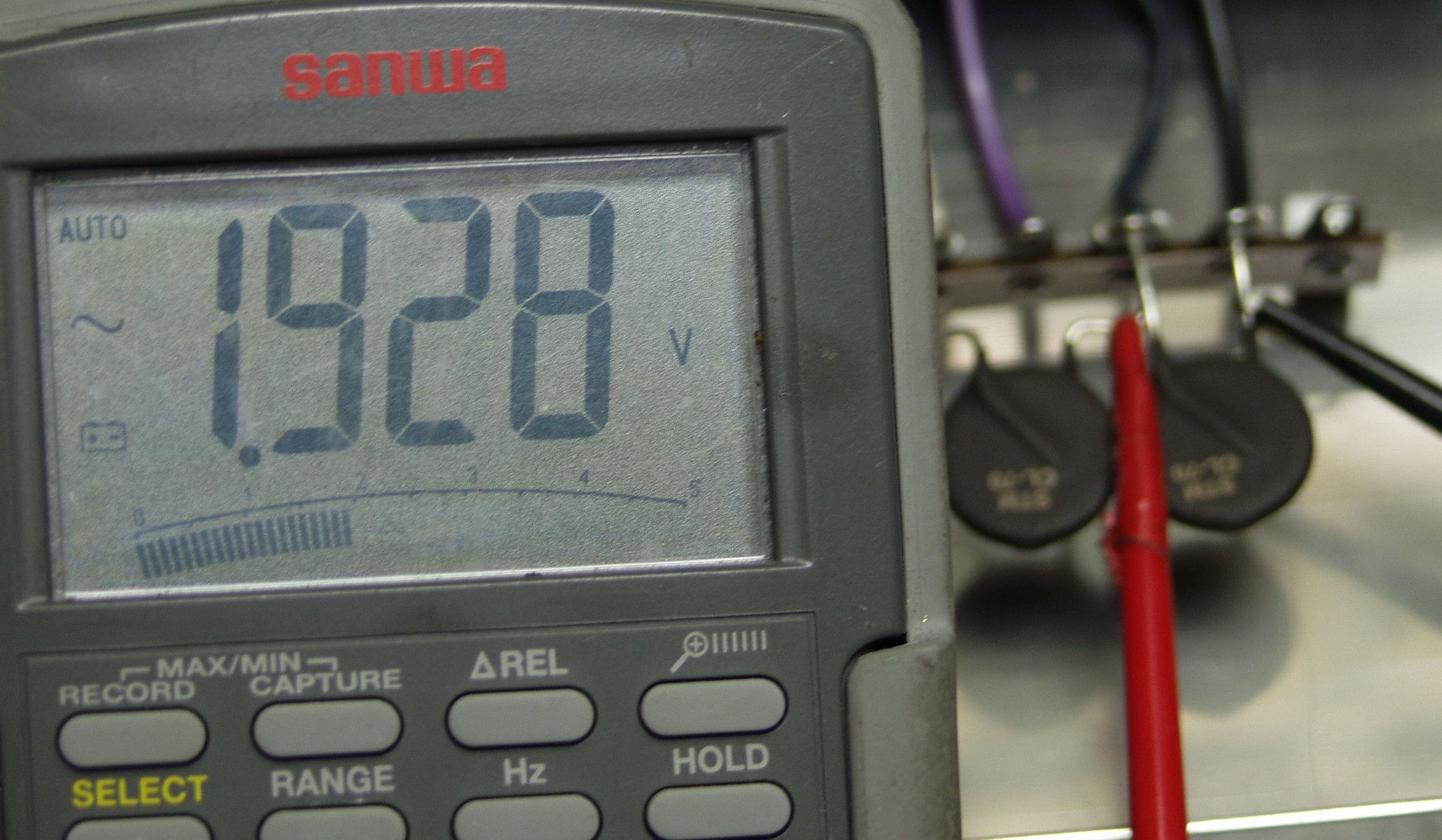

A5B. 点検中 サミスターの電圧を測定 | ||||||||||||||||||||||||

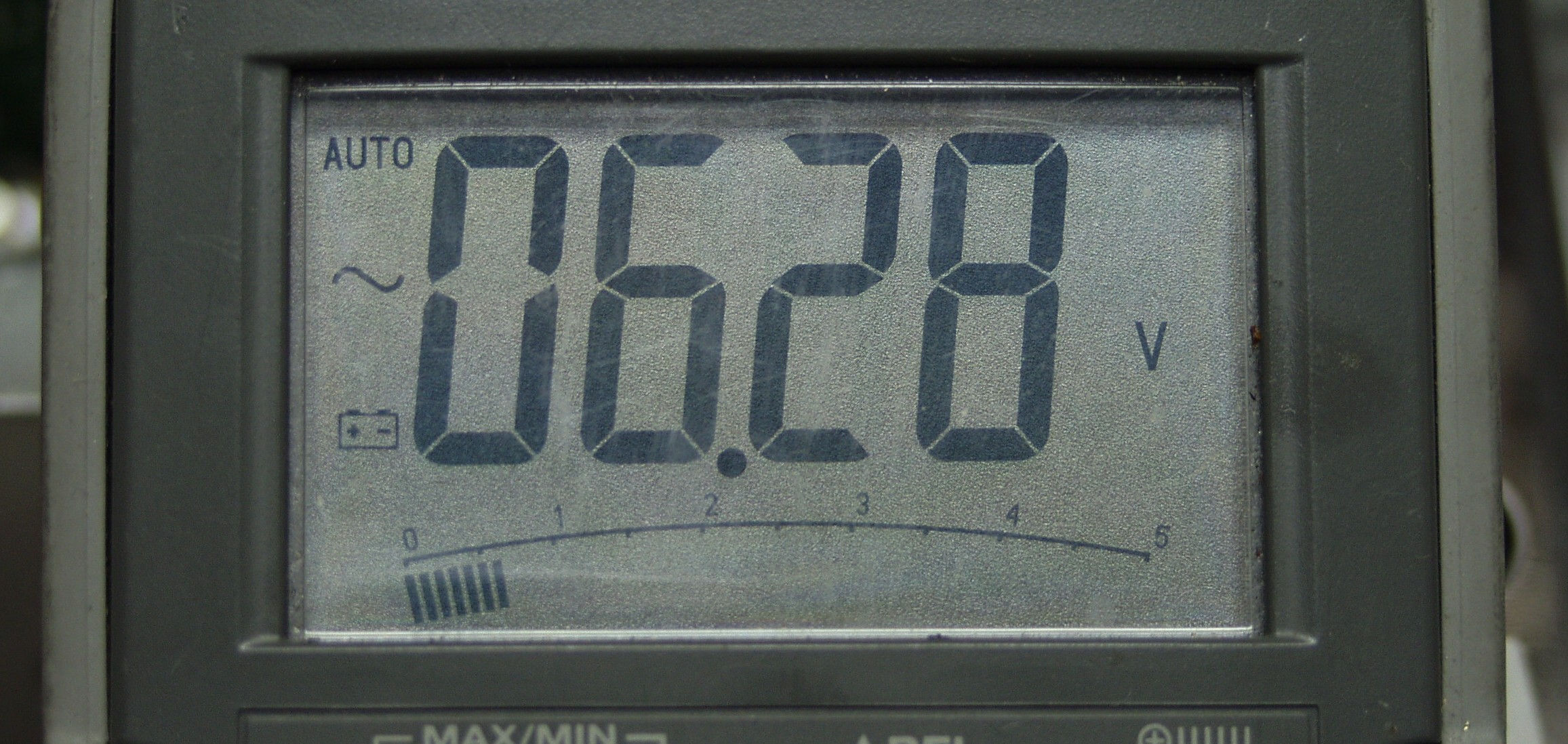

A5C. 点検中 KT88のヒーター電圧を測定 ほぼ規定値 何とトランスは98V入力仕様 よって取り外せない!! | ||||||||||||||||||||||||

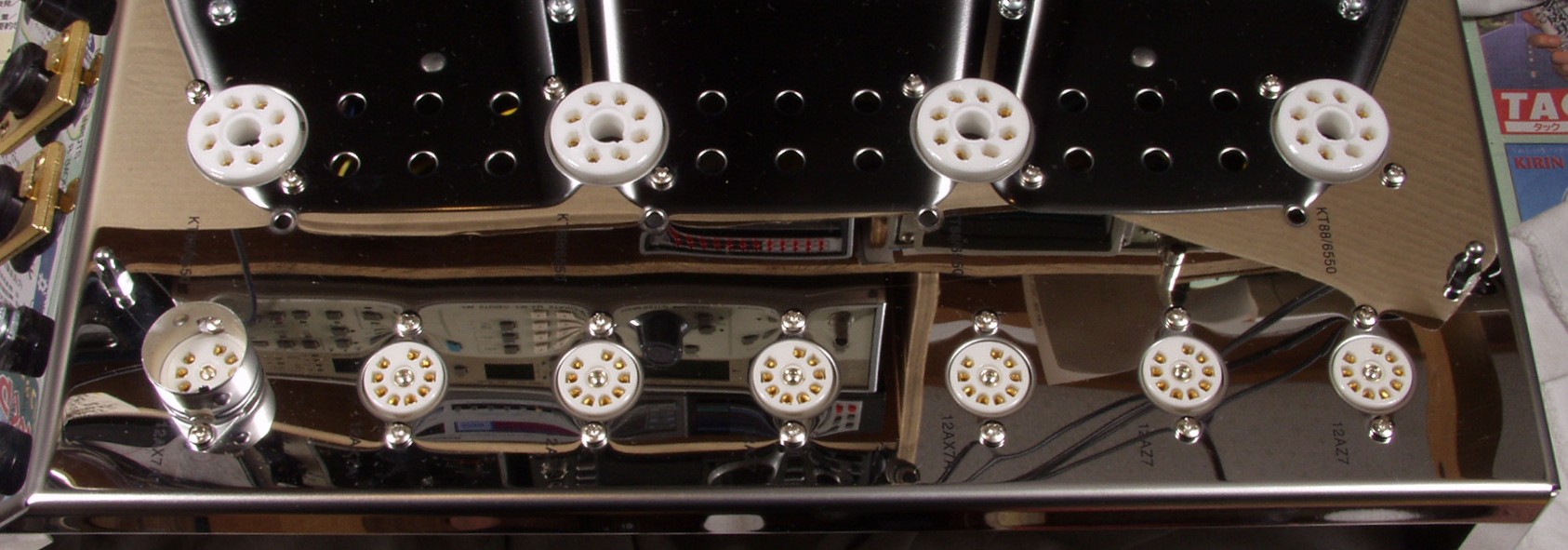

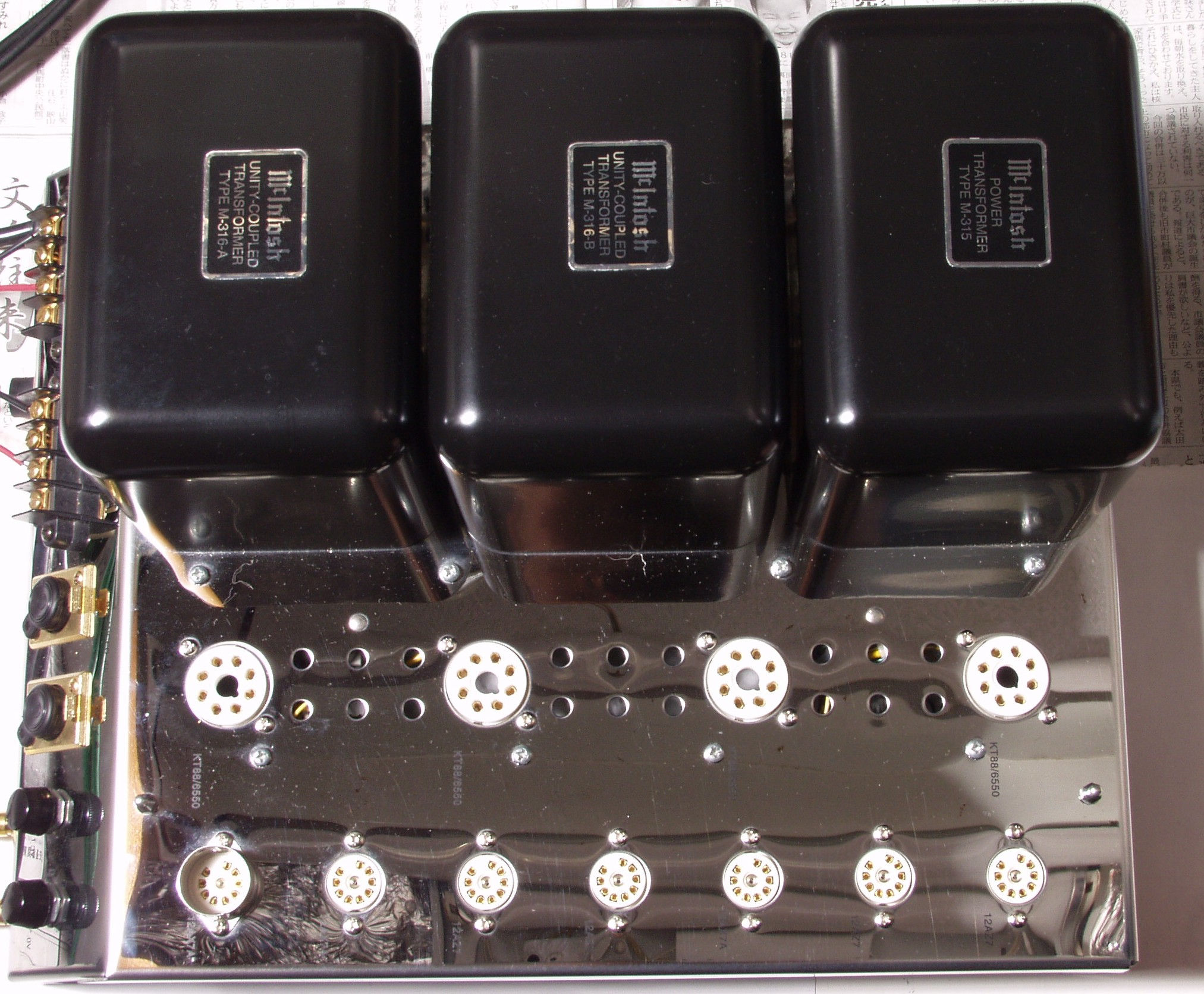

C. 修理状況 C1. 修理後 ソケット交換 |
||||||||||||||||||||||||

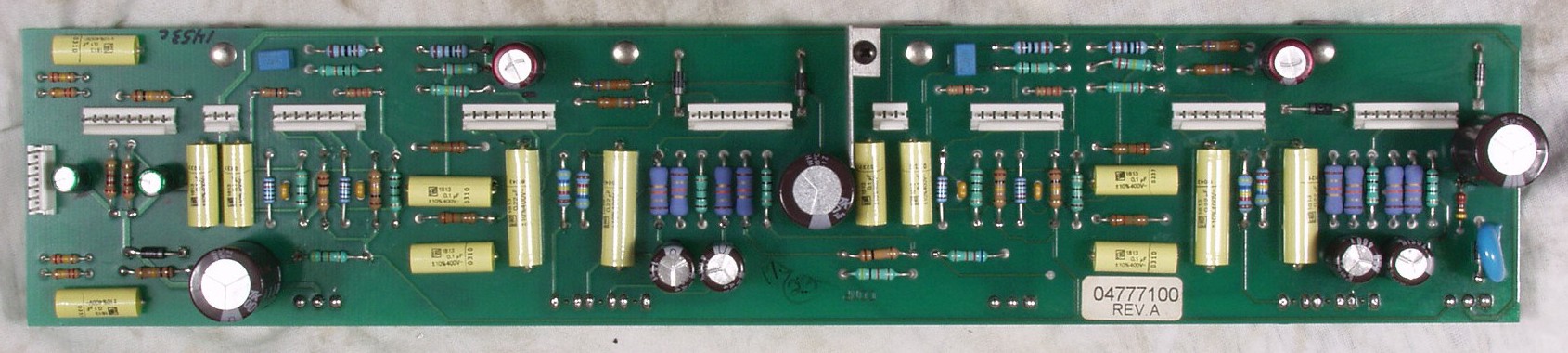

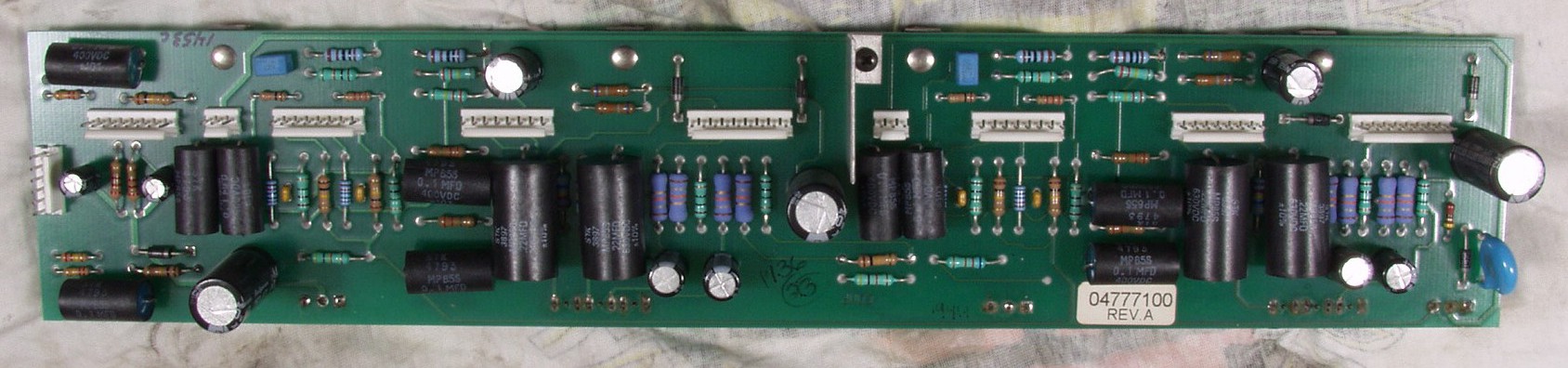

C2A. 修理後 基板 | ||||||||||||||||||||||||
C2B. 修理後 基板 | ||||||||||||||||||||||||

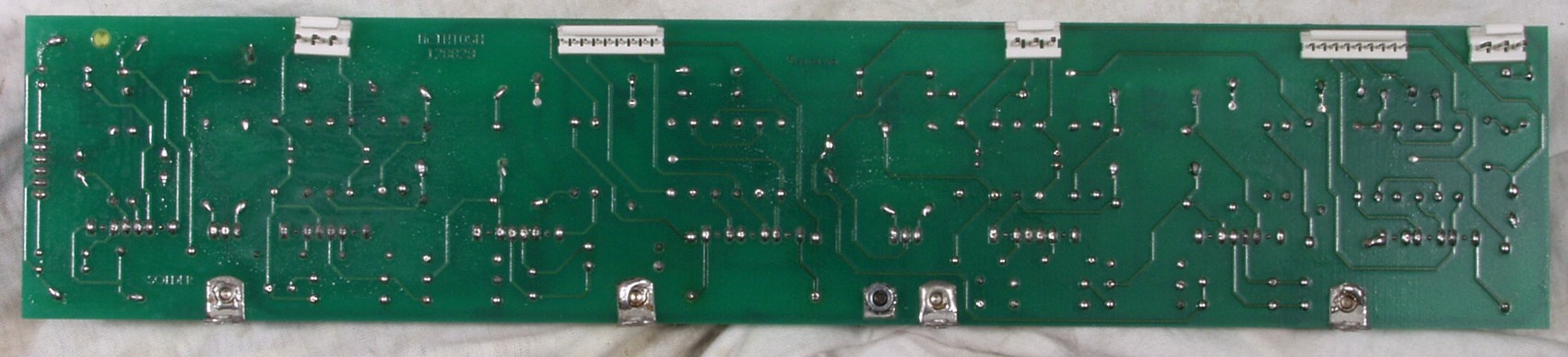

C2C. 修理前 基板裏 | ||||||||||||||||||||||||

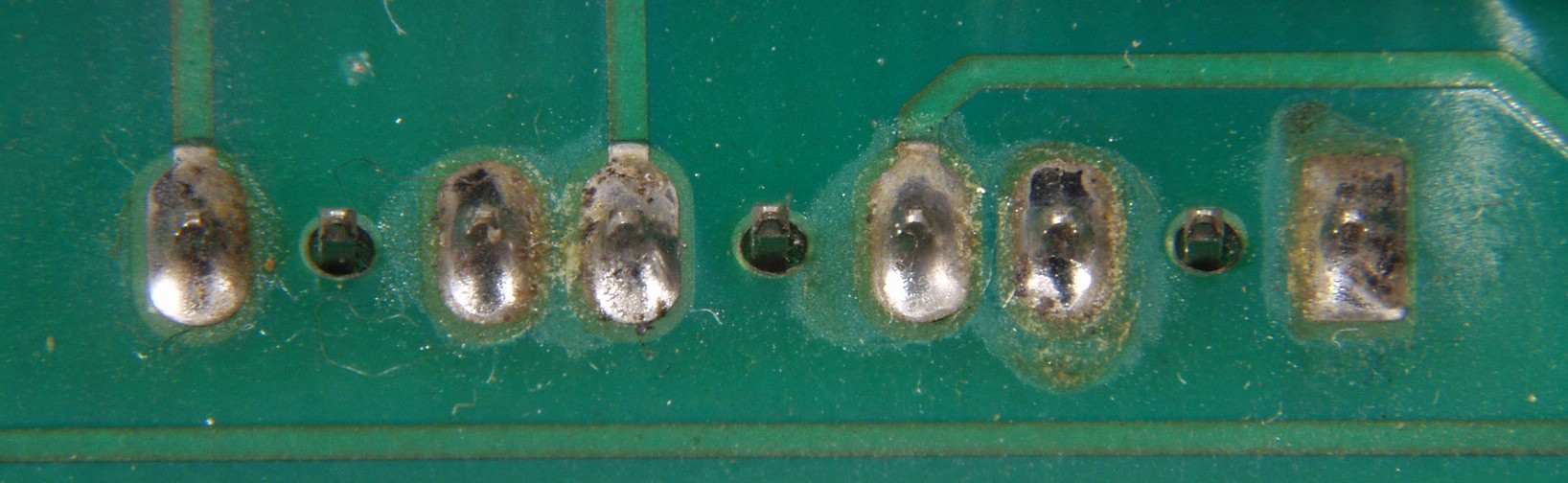

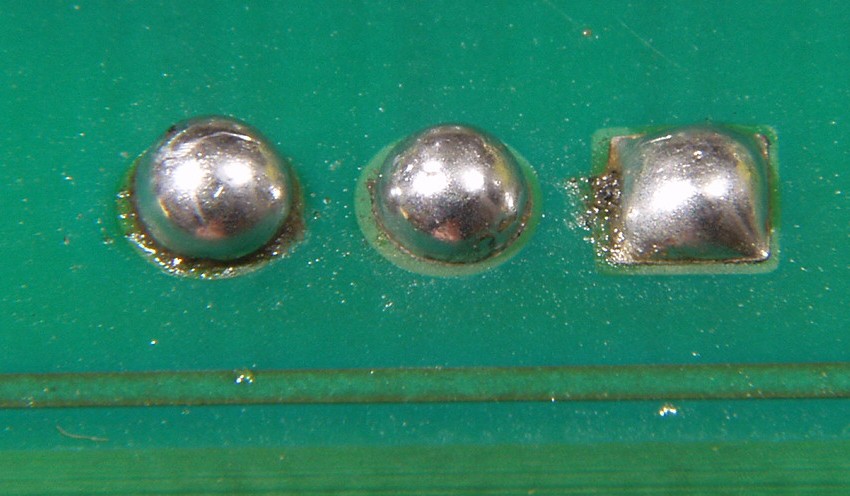

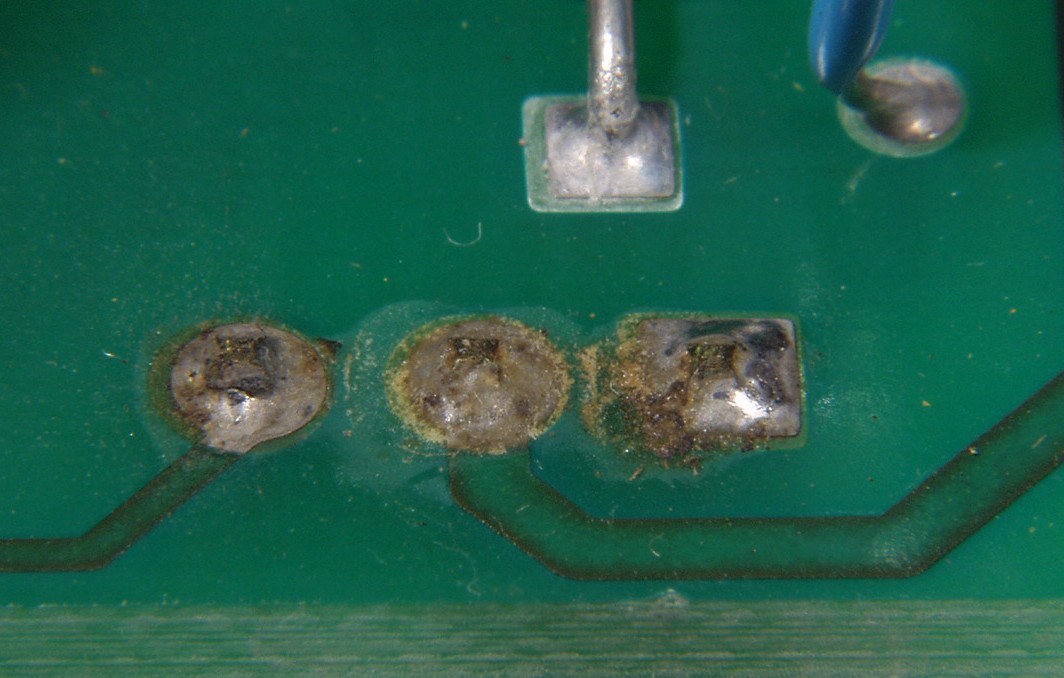

C2C1A. 修理前 基板裏 ハンダ腐食ヶ所 その1 | ||||||||||||||||||||||||

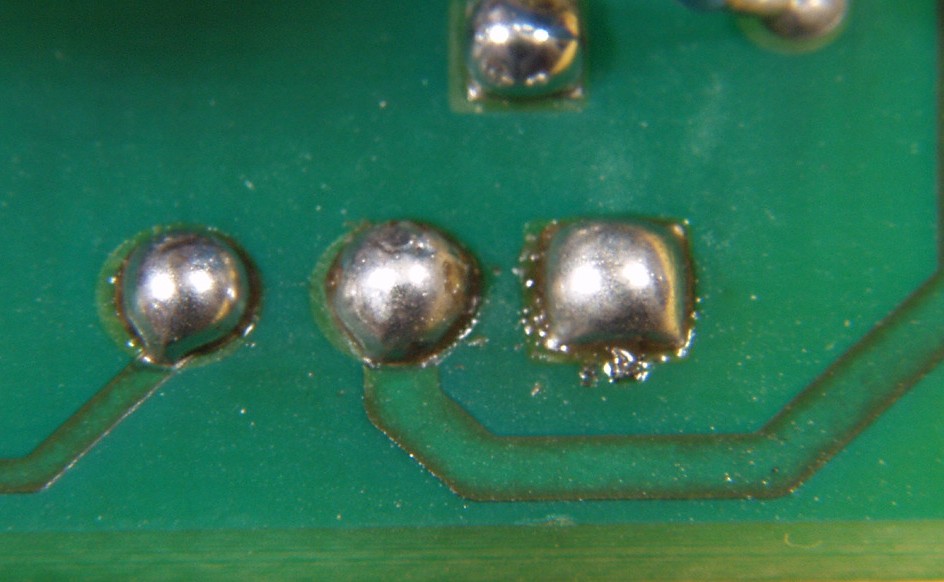

C2C1B. 修理後 基板裏 ハンダ腐食ヶ所 その1 | ||||||||||||||||||||||||

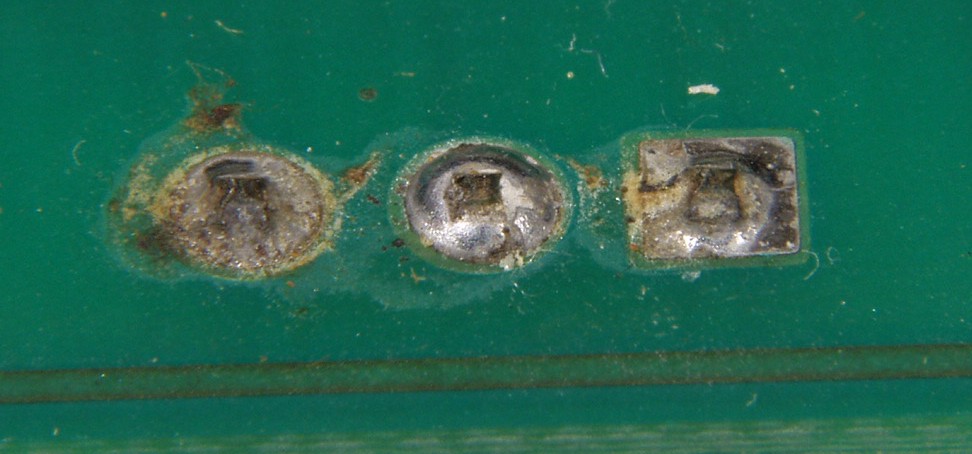

C2C2A. 修理前 基板裏 ハンダ腐食ヶ所その2 | ||||||||||||||||||||||||

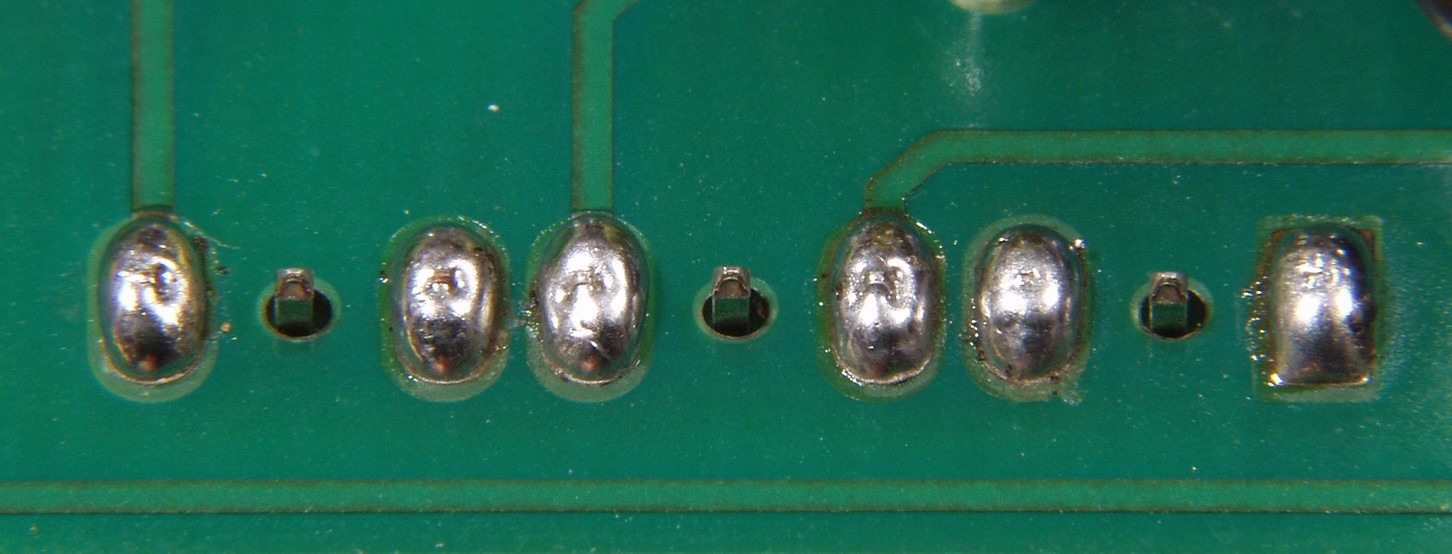

C2C2B. 修理後 基板裏 ハンダ腐食ヶ所その2 | ||||||||||||||||||||||||

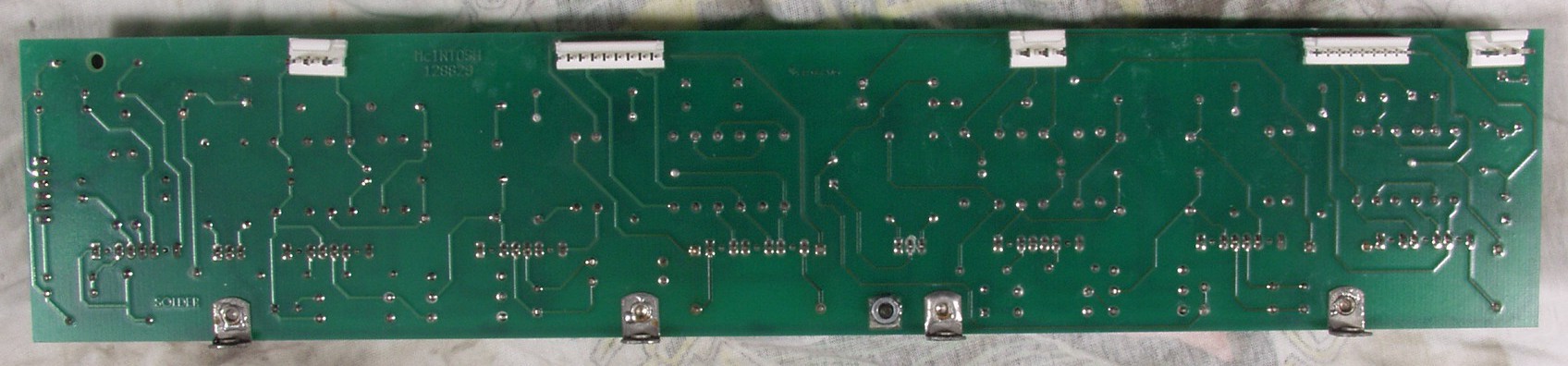

C2D. 修理(ハンダ補正)後 基板 裏 | ||||||||||||||||||||||||

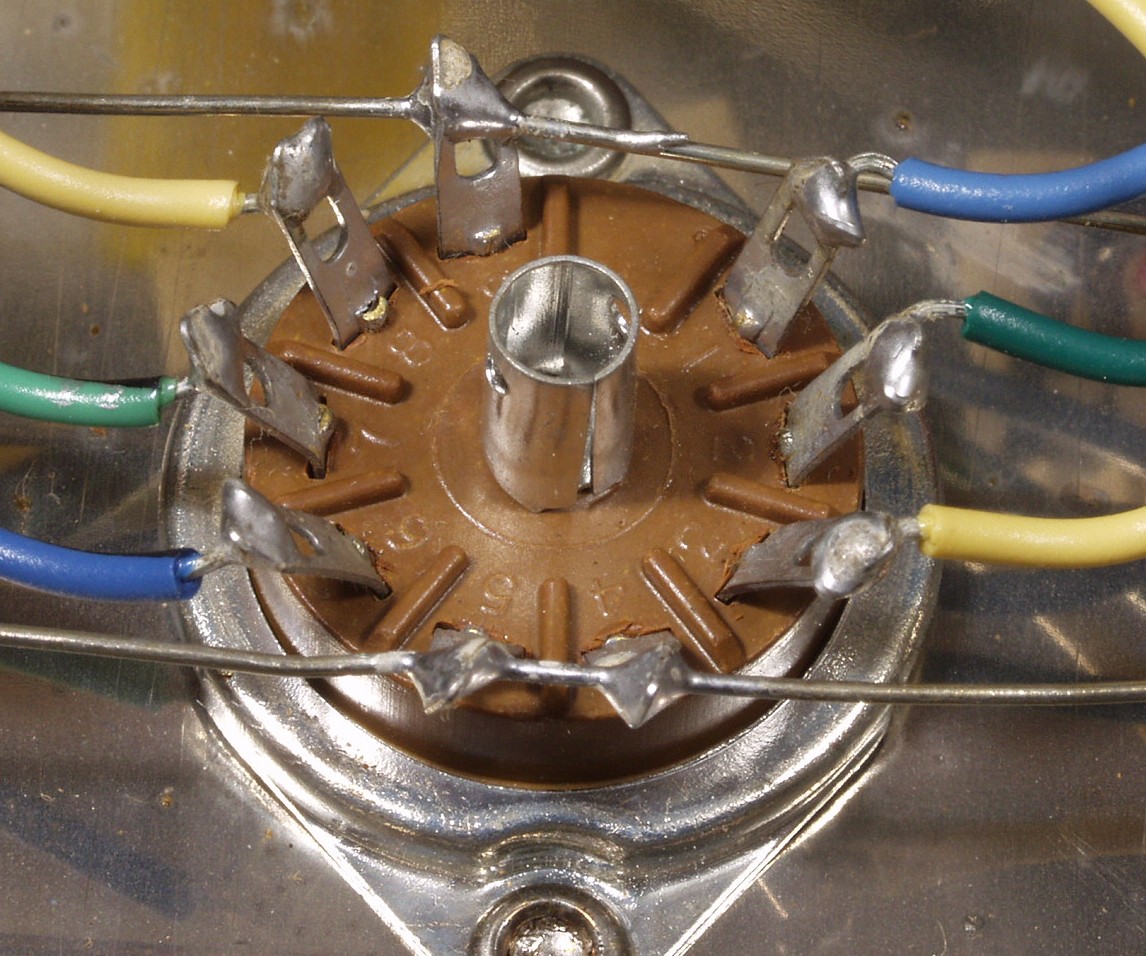

C3A. 修理前 12AX7MT真空管ソケット周りの配線 白い所が腐食が始まっている所 | ||||||||||||||||||||||||

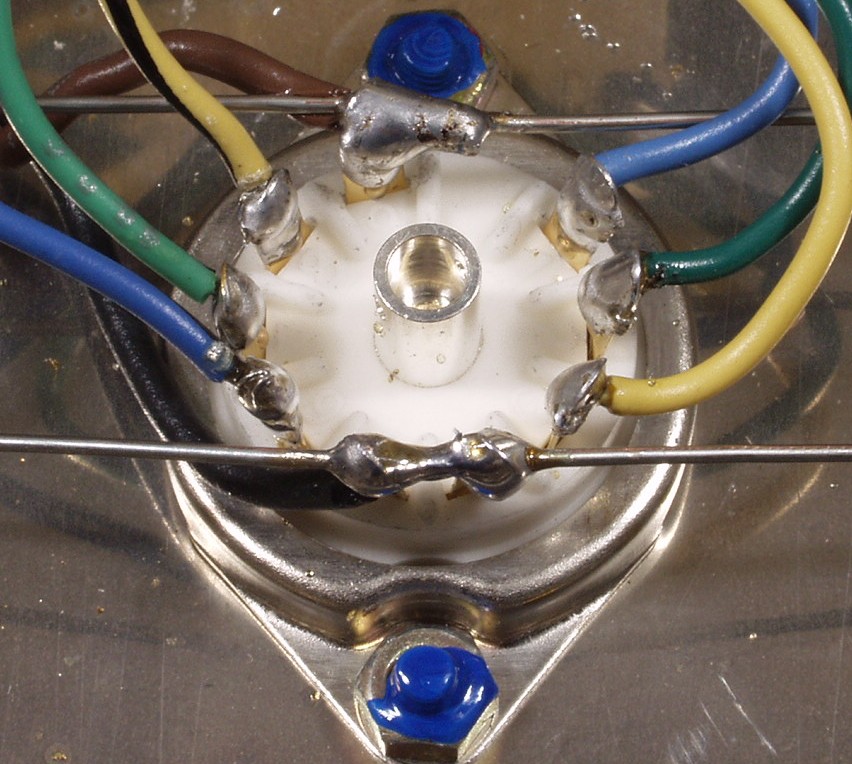

C3B. 修理後 12AX7MT真空管ソケット周りの配線 | ||||||||||||||||||||||||

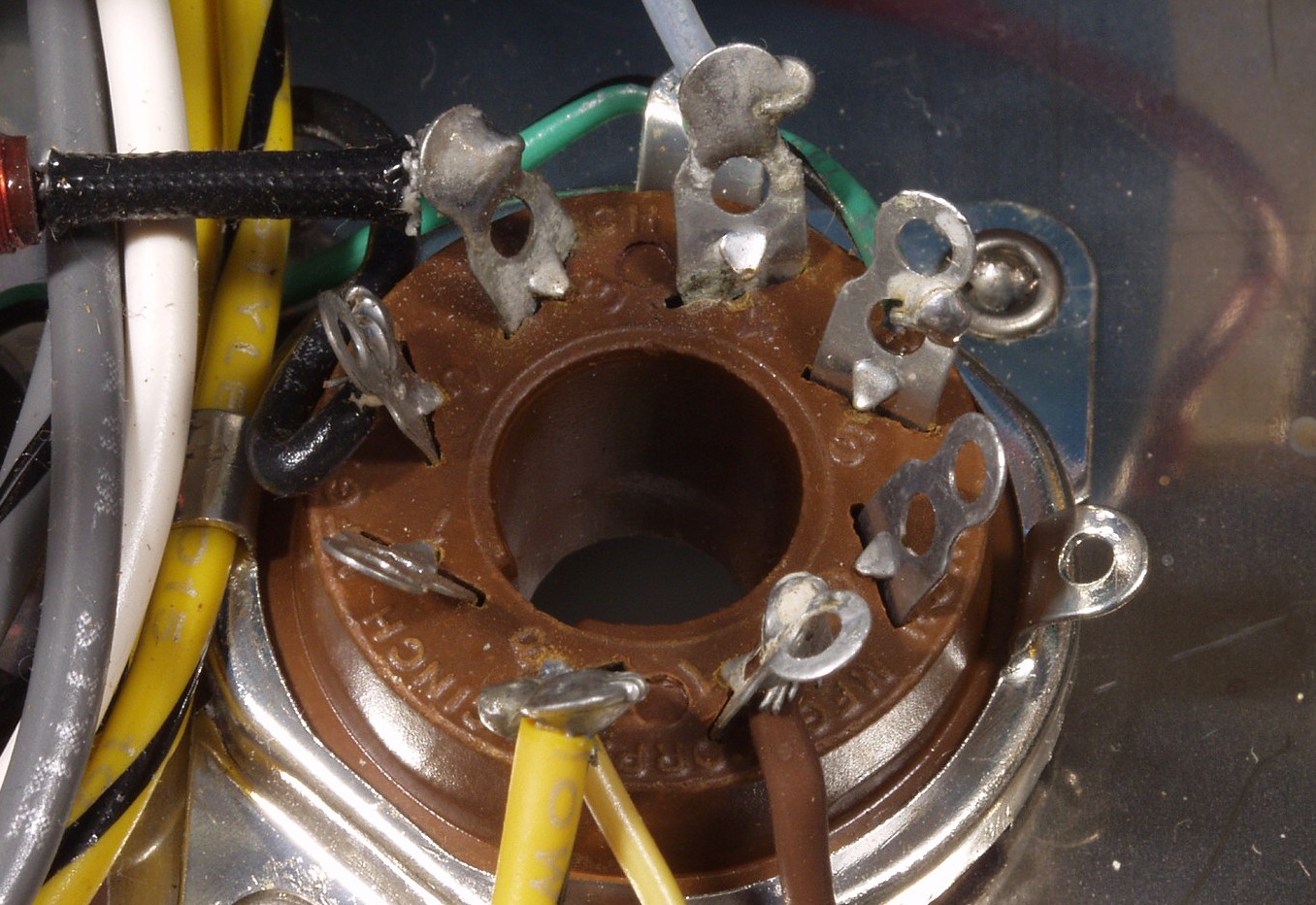

C4A. 修理前 KT88GT真空管ソケット周りの配線 白い所が腐食が始まっている所 | ||||||||||||||||||||||||

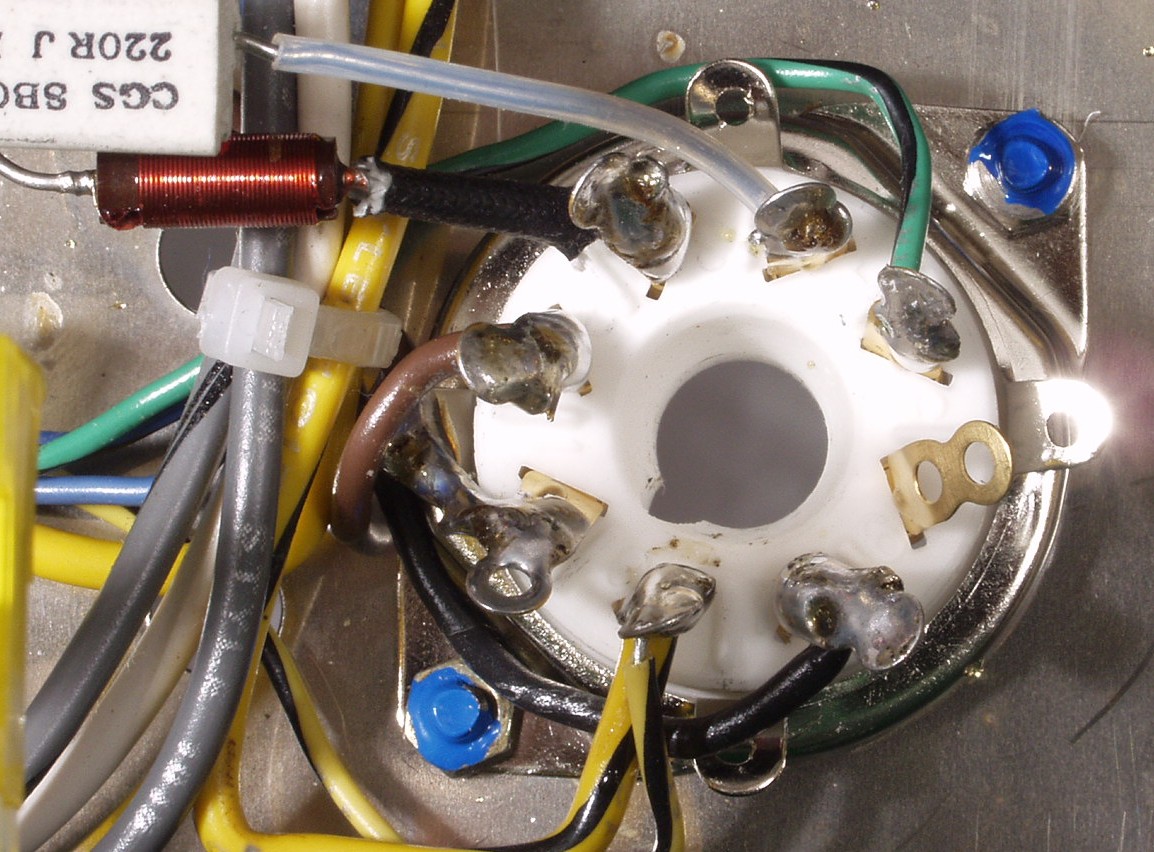

C4B. 修理後 KT88GT真空管ソケット周りの配線 | ||||||||||||||||||||||||

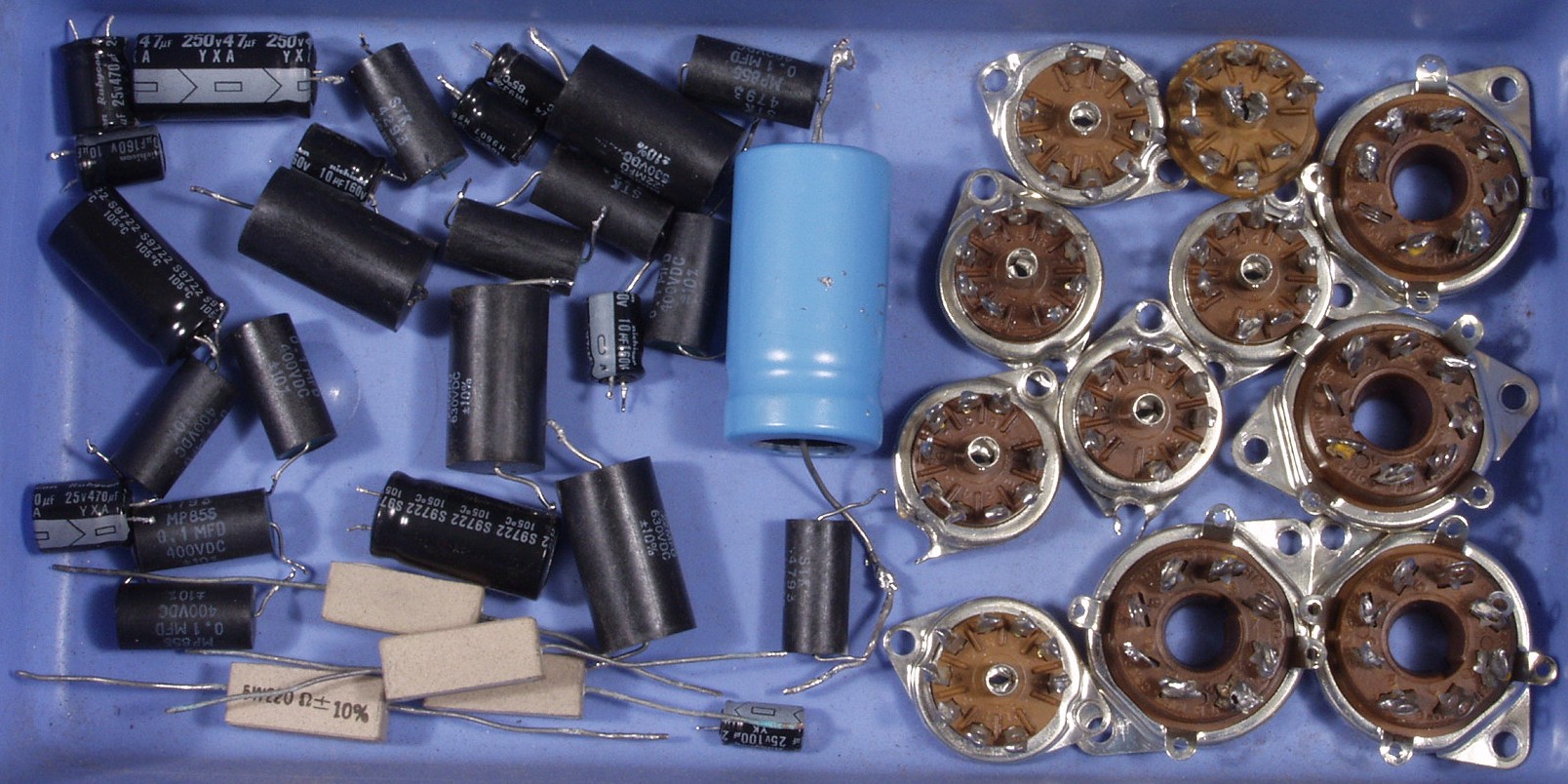

C−5. 交換部品 | ||||||||||||||||||||||||
C6A. 修理前 上から | ||||||||||||||||||||||||
C6B. 修理後 上から | ||||||||||||||||||||||||
C6C. 修理前 下から | ||||||||||||||||||||||||
C6D. 修理後 下から | ||||||||||||||||||||||||

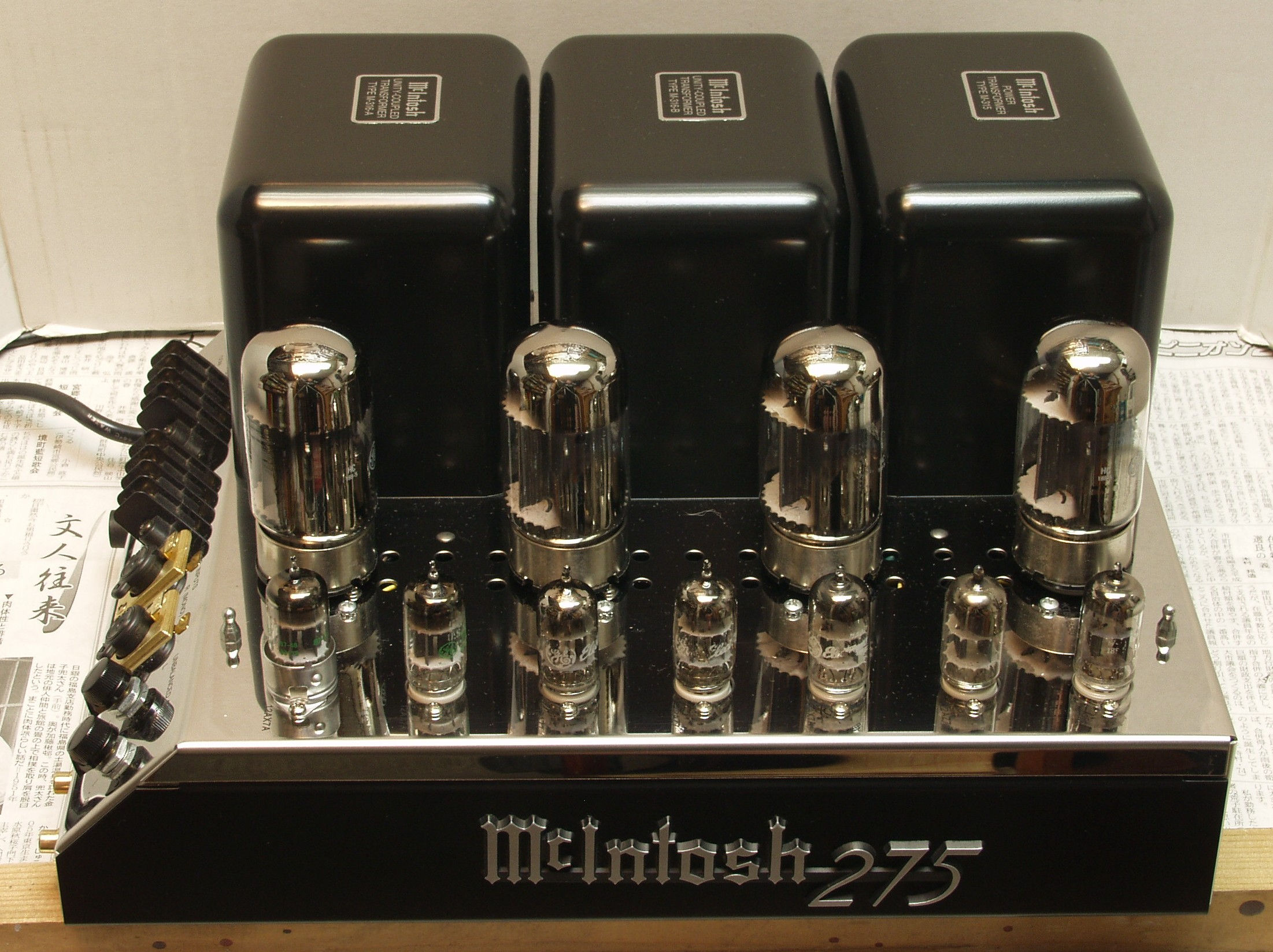

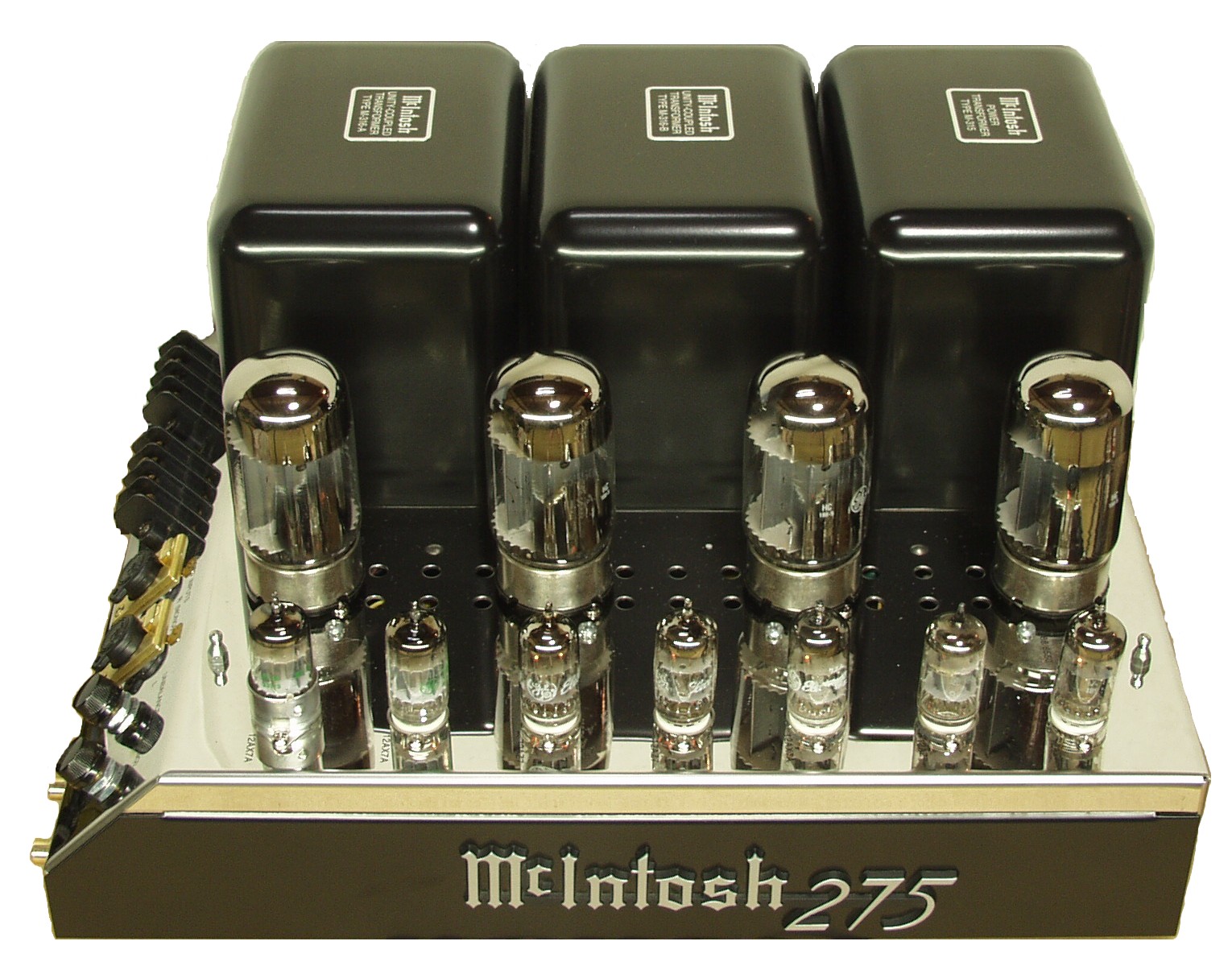

C6. 完成 | ||||||||||||||||||||||||

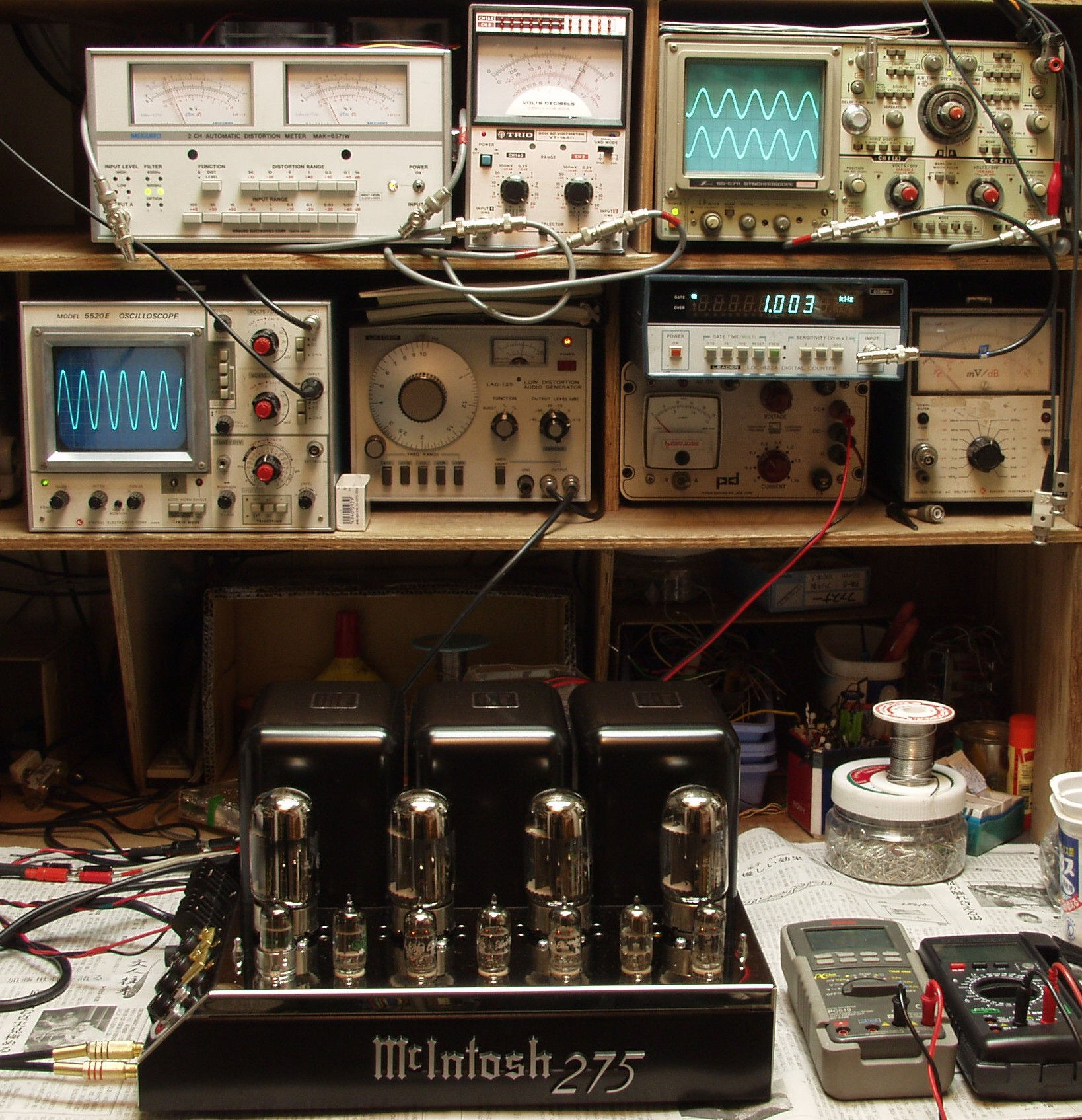

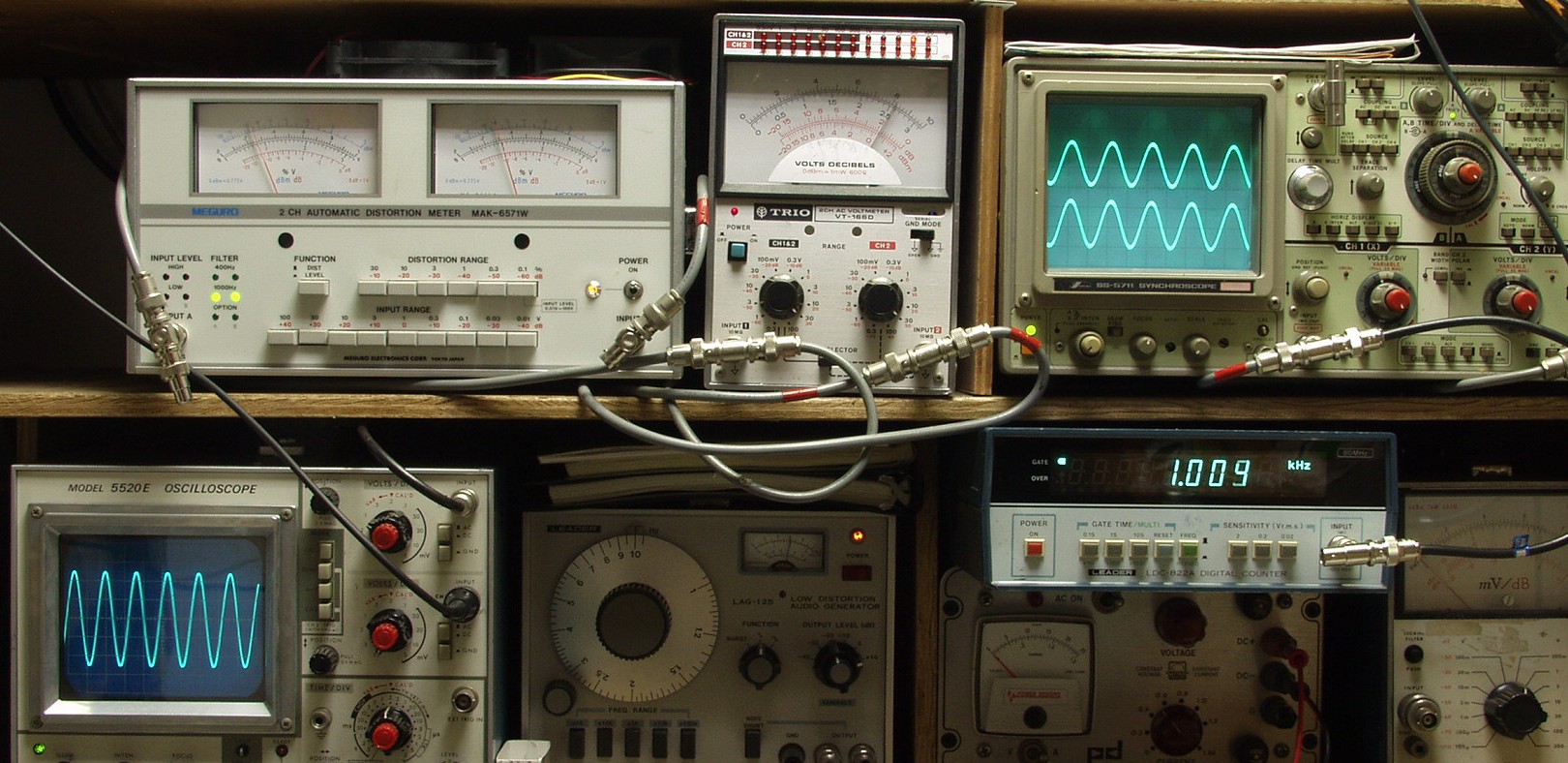

E. 調整・測定 E1. 調整・出力測定 <見方> 下左オーデオ発振器より400HZ&1KHZの信号を出す(歪み率は約0.003%) 1.下中の測定器−−入力波形(オーデオ発振器のTTLレベル) 2.下右の測定器−−周波数計 3.上左の測定器−−SP出力の歪み率測定。 左メ−タ−−−Left出力。右メ−タ−−−Right出力 4.上中の測定器−−SP出力電圧測定器。 赤針=Right出力。 黒針=Left出力 5.上右の測定器−−SP出力波形オシロ。 上−−Right出力。下−−Left出力(出力電圧測定器の出力) |
||||||||||||||||||||||||

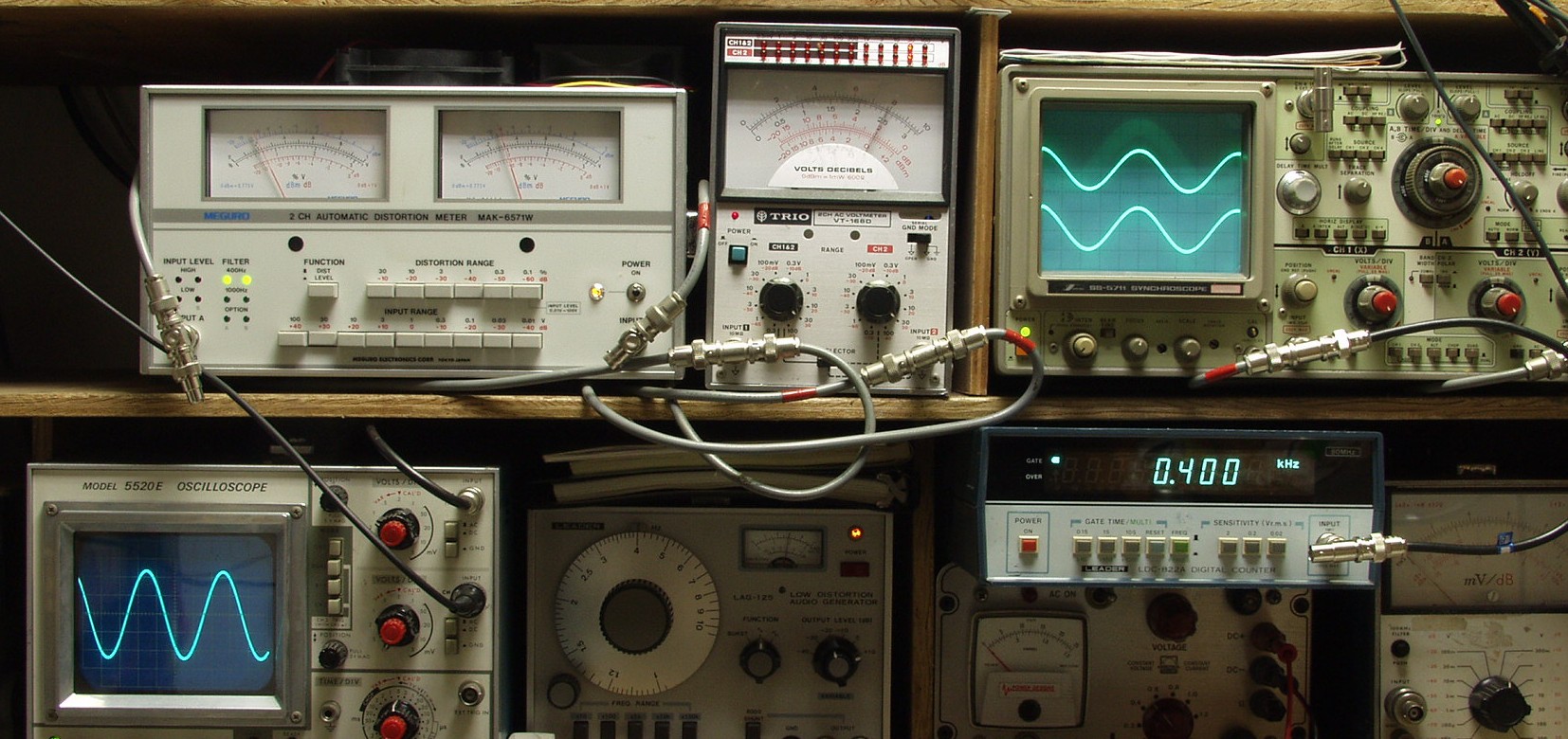

E2. SP出力24V=72W 歪み率=0.4% 1000HZ | ||||||||||||||||||||||||
E3. SP出力24V=72W 歪み率=0.4% 400HZ | ||||||||||||||||||||||||
E4. 24時間エージング中 | ||||||||||||||||||||||||
S. Mcintosh MC275 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
mc275-2w | ||||||||||||||||||||||||
