mcintosh MC60

Ｍｃｉｎｔｏｓｈ　ＭＣ６０．　５台目修理記録

６台目とペアーです　　　　　　　　平成２２年２月８日到着　　　６月３０日完成

ＡＡ．　梱包方法

Ａ．　修理前の状況

ノイズが出る。
オーバーホール。

Ｔ．　修理前の測定

Ｂ．　原因

経年変化

Ｃ．　修理状況

整流管（５Ｕ４）ソケット交換、テフロン製使用．．．．ユーザーの希望で残す。
終段（６５５０）ソケット交換、テフロン製使用。
前段ＭＴ管ソケット交換。
ブロック電解コンデンサー交換、「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」。
ブロック電解コンデンサーを除く電解コンデンサー交換。
フイルムコンデンサー交換。
配線手直し、補強。
電源コード交換。
入力RCA端子交換

Ｐ．　付属ステップアップトランス点検

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｃ／Ｕによる付属真空管測定

- １２ＡＴ７　Ｇｍ、ＩＰ測定。
  １２ＡＸ７　Ｇｍ、ＩＰ測定。
  １２ＡＵ７　Ｇｍ、ＩＰ測定。
  ６５５０　Ｇｍ、ＩＰ測定。
  ５Ｕ４ＧＢ　Ｇｍ、ＩＰ測定。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｃ／Ｕによる予備真空管測定

- ６５５０　Ｇｍ、ＩＰ測定。
  ５Ｕ４ＧＢ　Ｇｍ、ＩＰ測定。

Ｄ．　使用部品

テフロン製ＵＳソケット　　　　　　　　　　　　４個。
タイト製ＭＴソケット　　　　　　　　　　　　　　４個。
電解コンデンサー「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」　　　２個。
フイルムコンデンサー　　　　　　　　　　　　　個。
抵抗　　　　　　　　　　　　　　　　　　　　　　　個。
電解コンデンサー　　　　　　　　　　　　　　　個。
電源コード「１．２５m㎡２芯」　　　　　　　　　　１本。
入力RCA端子　　　　　　　　　　　　　　　　　１個

Ｅ．　調整・測定

Ｆ．　修理費　　　　９８，５００円　　　「オーバーホール修理」
　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」

Ｕ．　納品後のユーザの使用状況

このクラスのＫＴ－８８は良質な物を選択すること。
又、前段１２ＡＸ７／ＥＣＣ８３と直結なので、こちらも同様の配慮が必要。

ＡＡ．　梱包方法

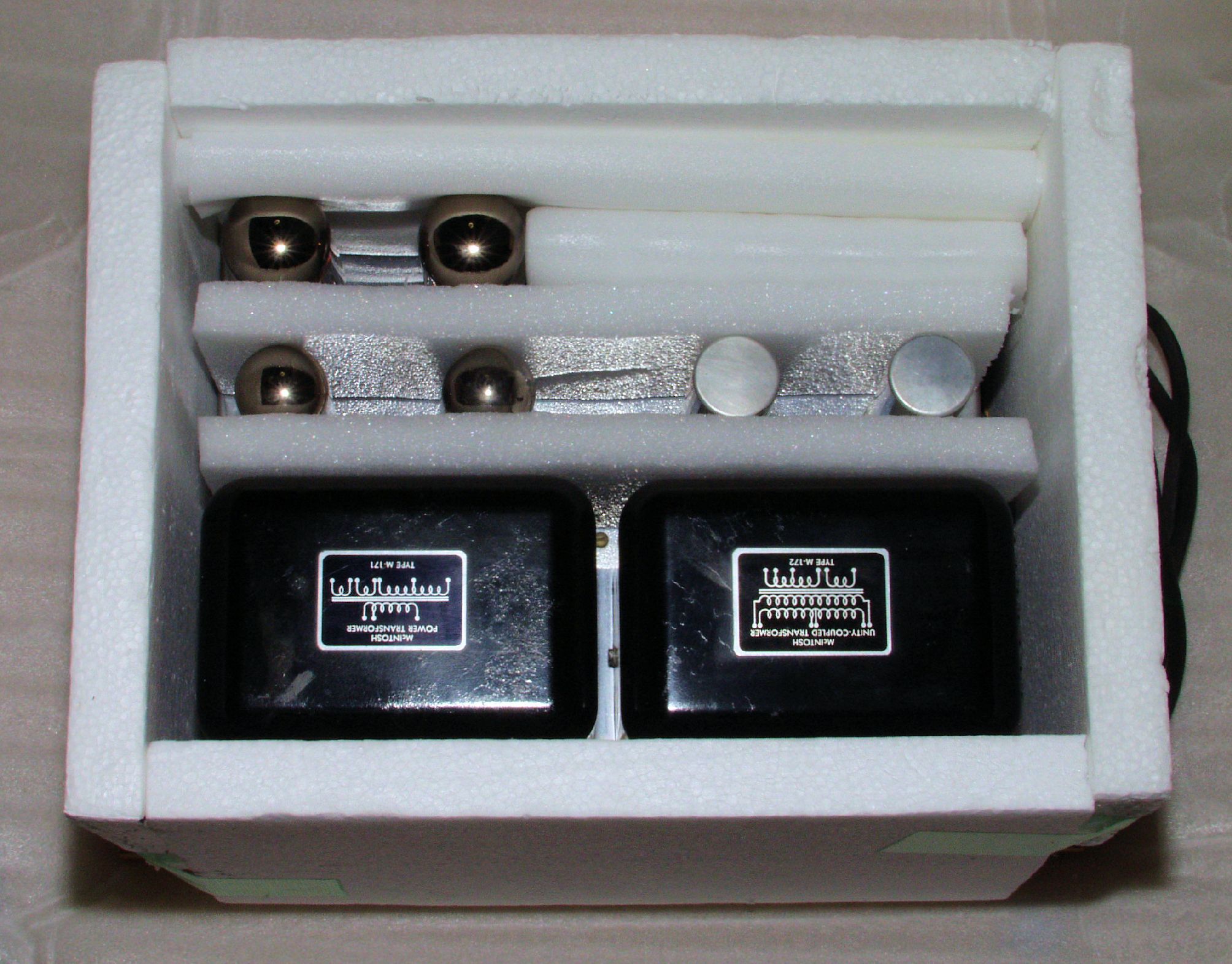

ＡＡ１．　上下方向に止めが無く、真空管に力が加わる

Ａ．　修理前の状況
Ａ１１．　点検中　前から見る

Ａ１２．　点検中　左「入出力端子」側から見る

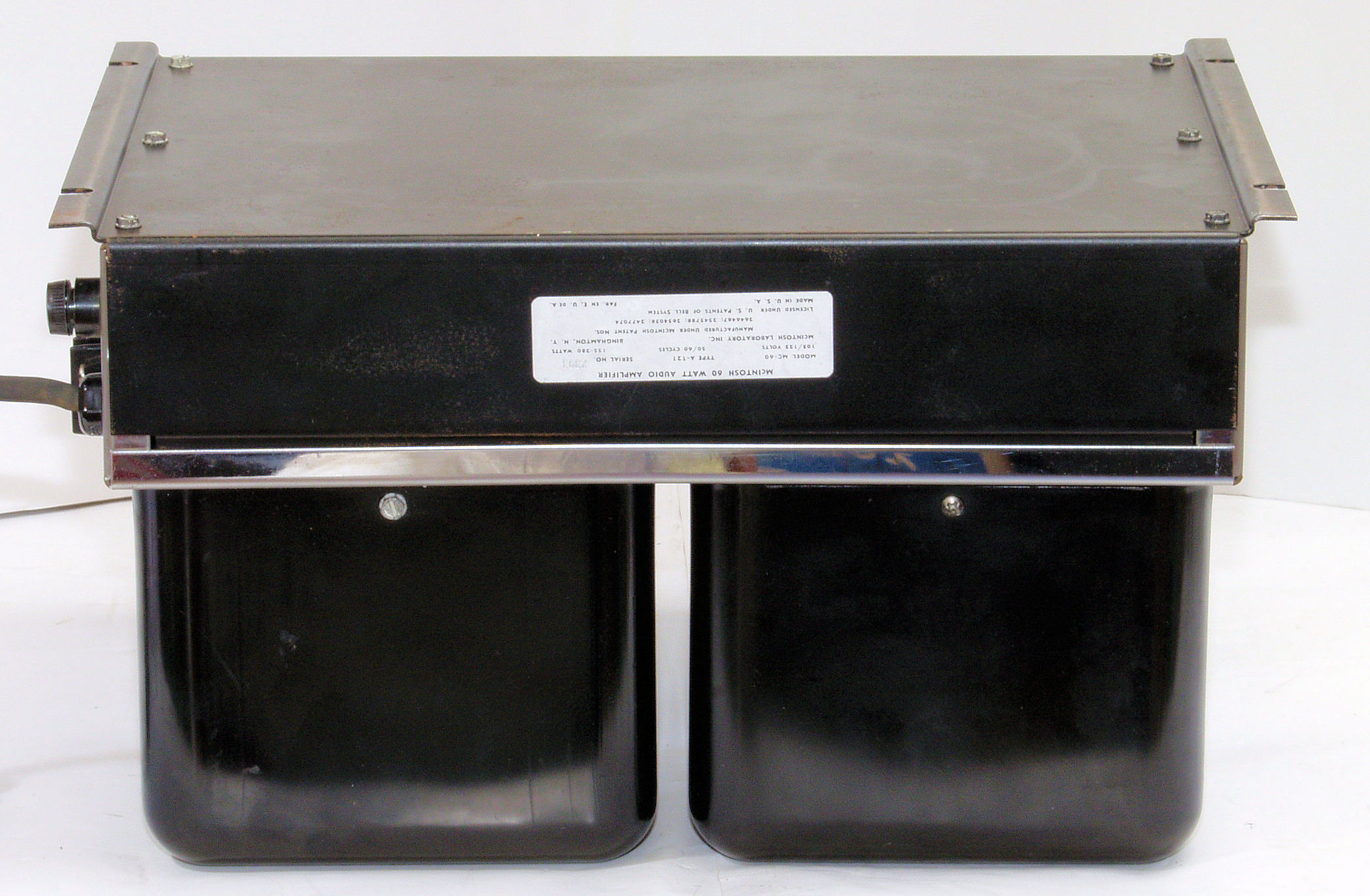

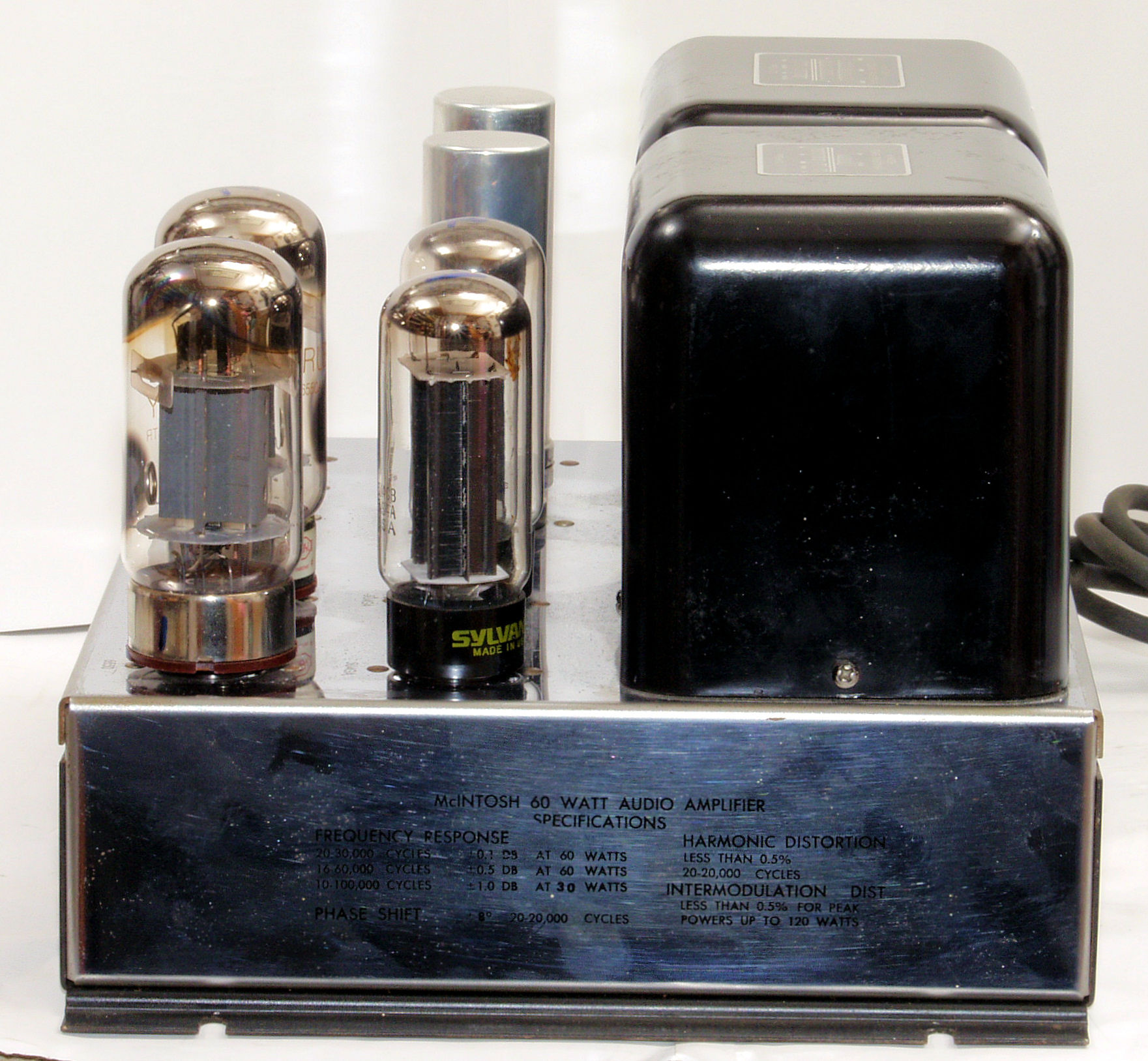

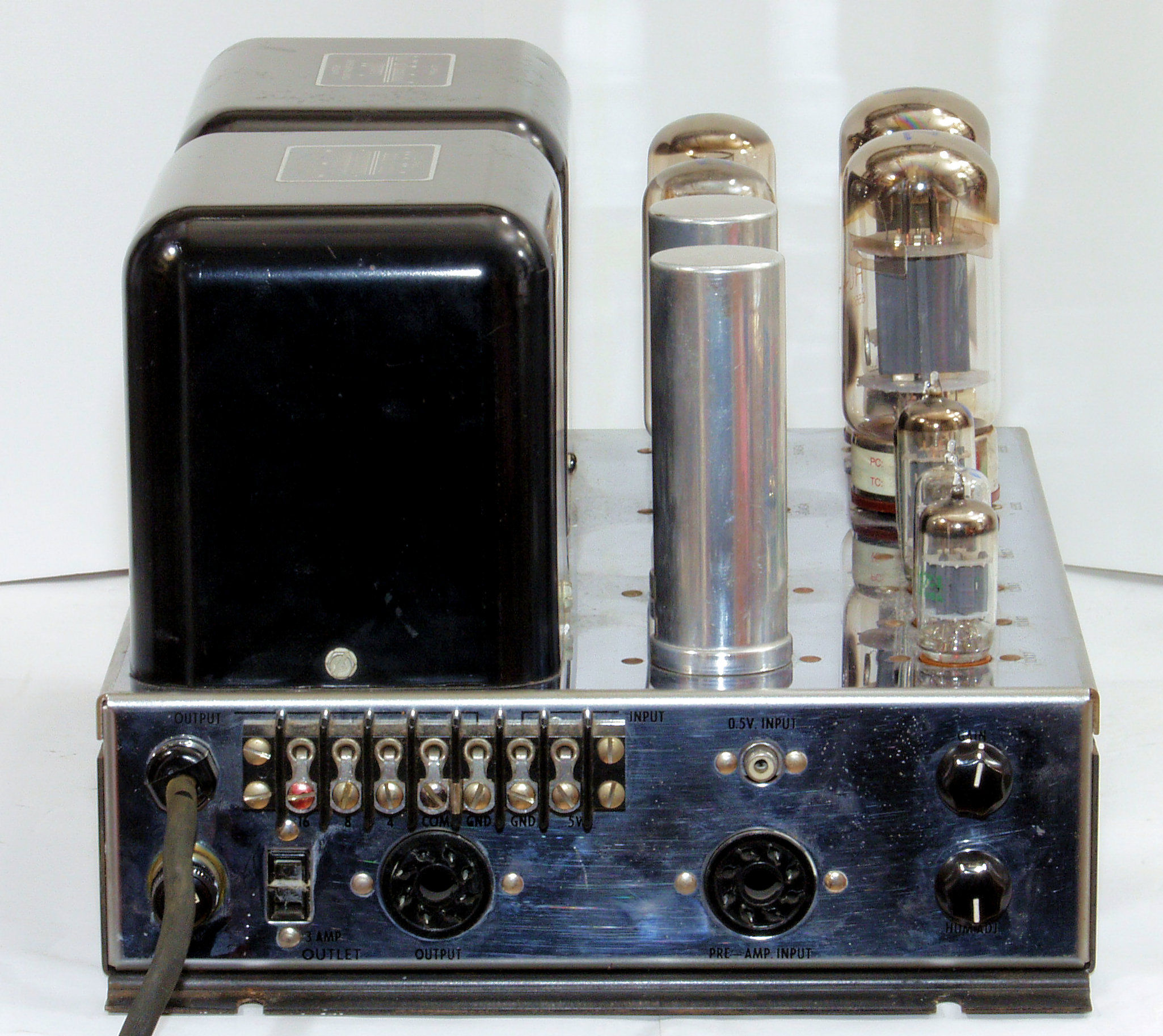

Ａ１３．　点検中　後から見る

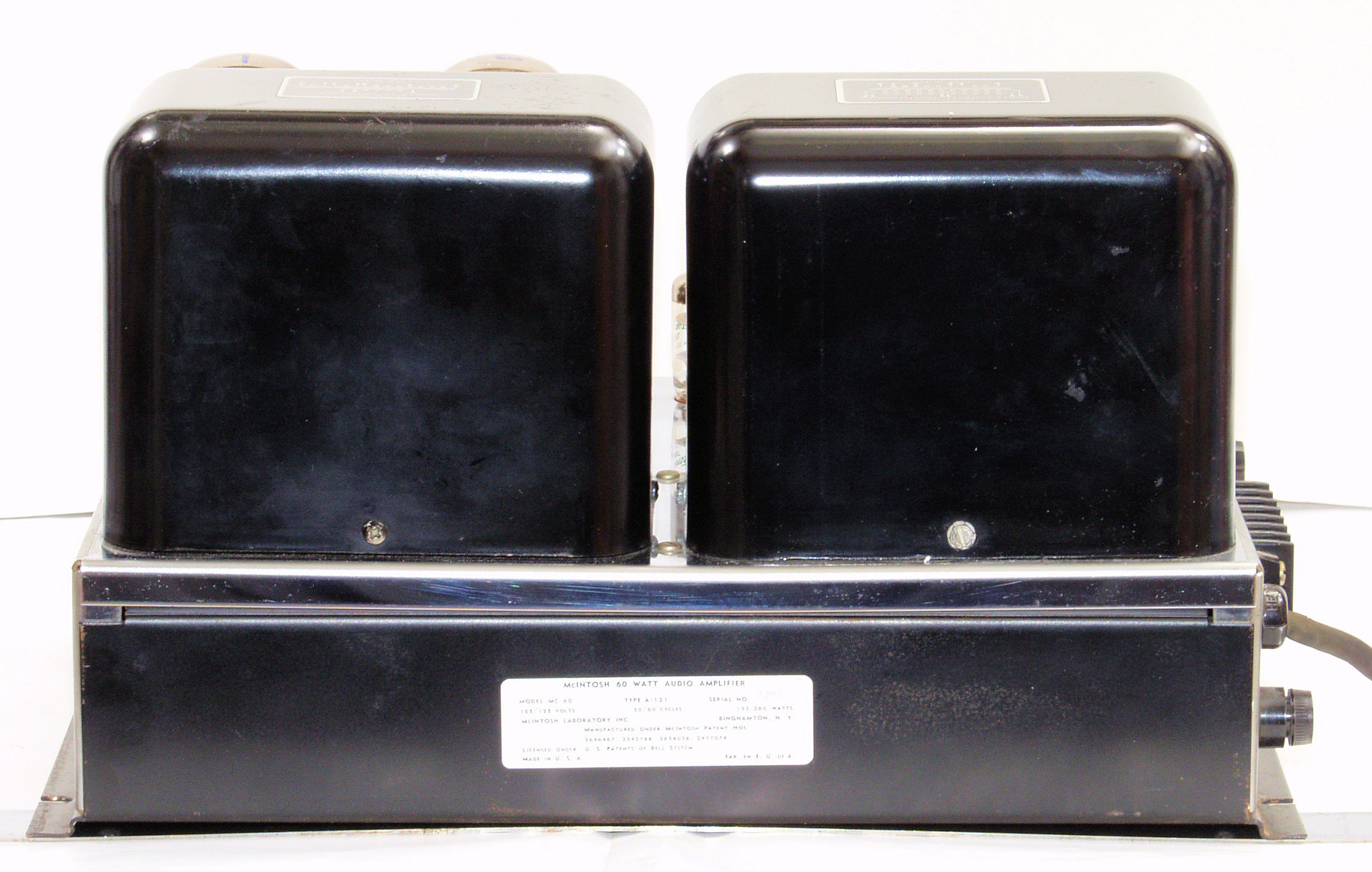

Ａ１４．　点検中　右側から見る

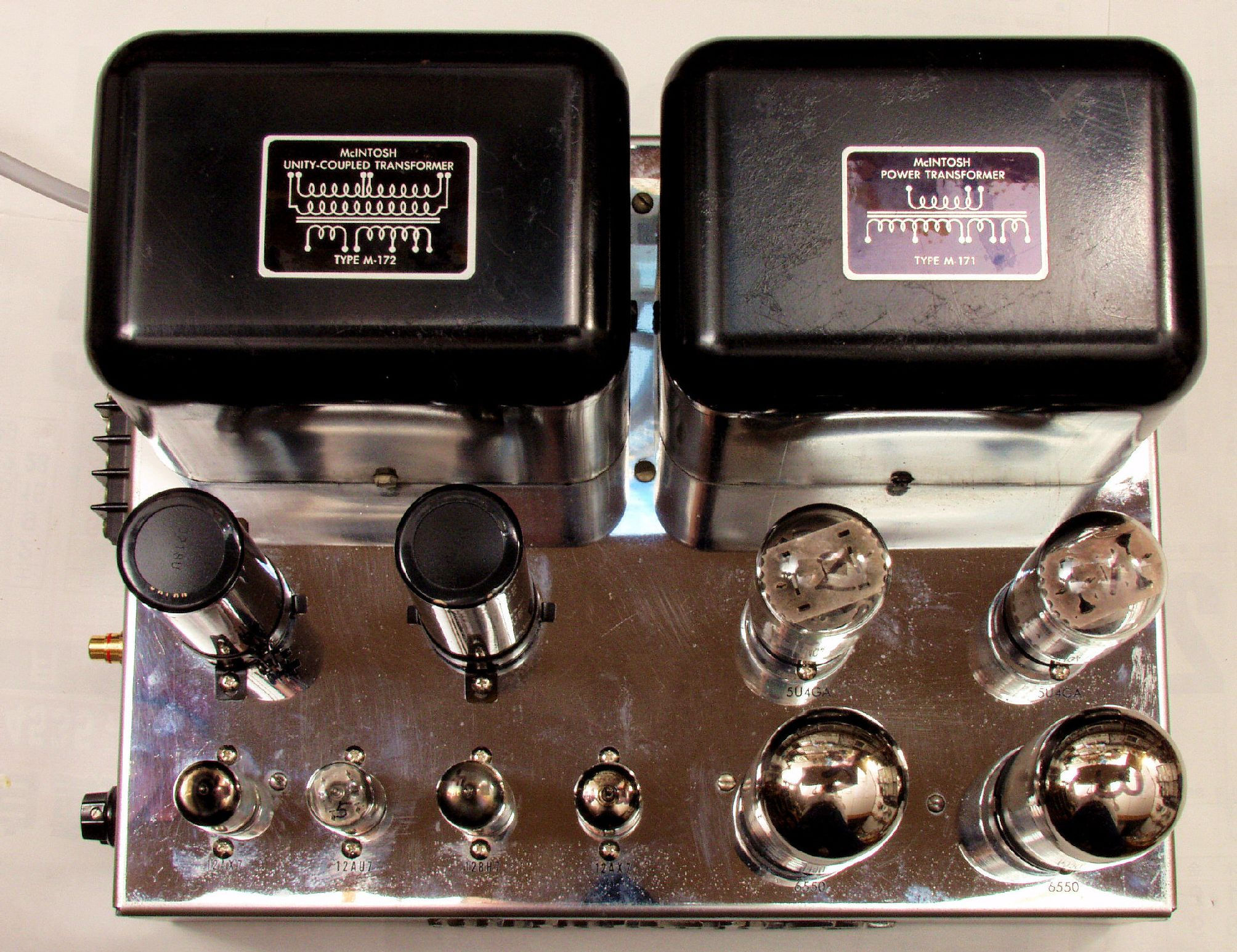

Ａ１５．　点検中　上から見る

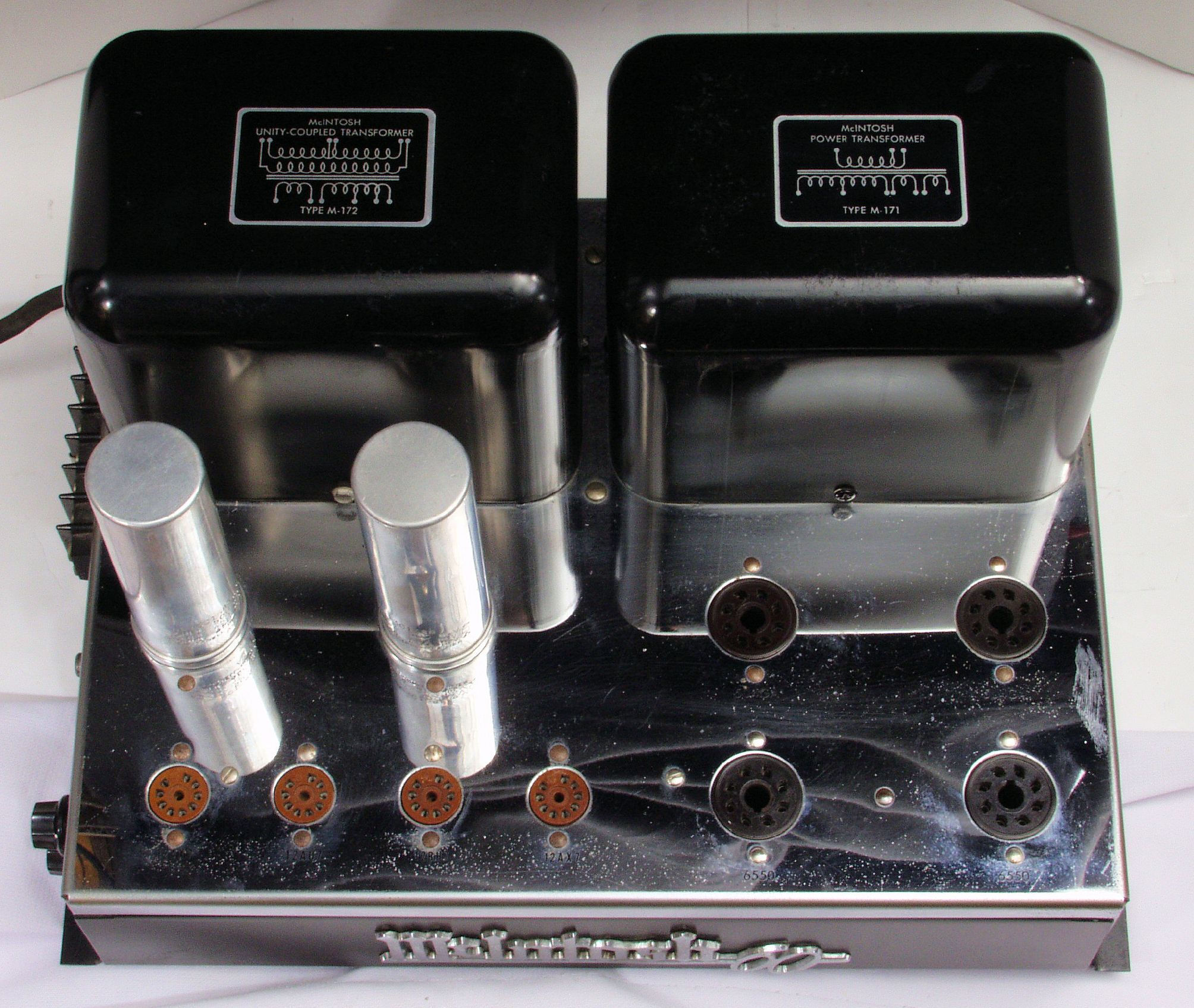

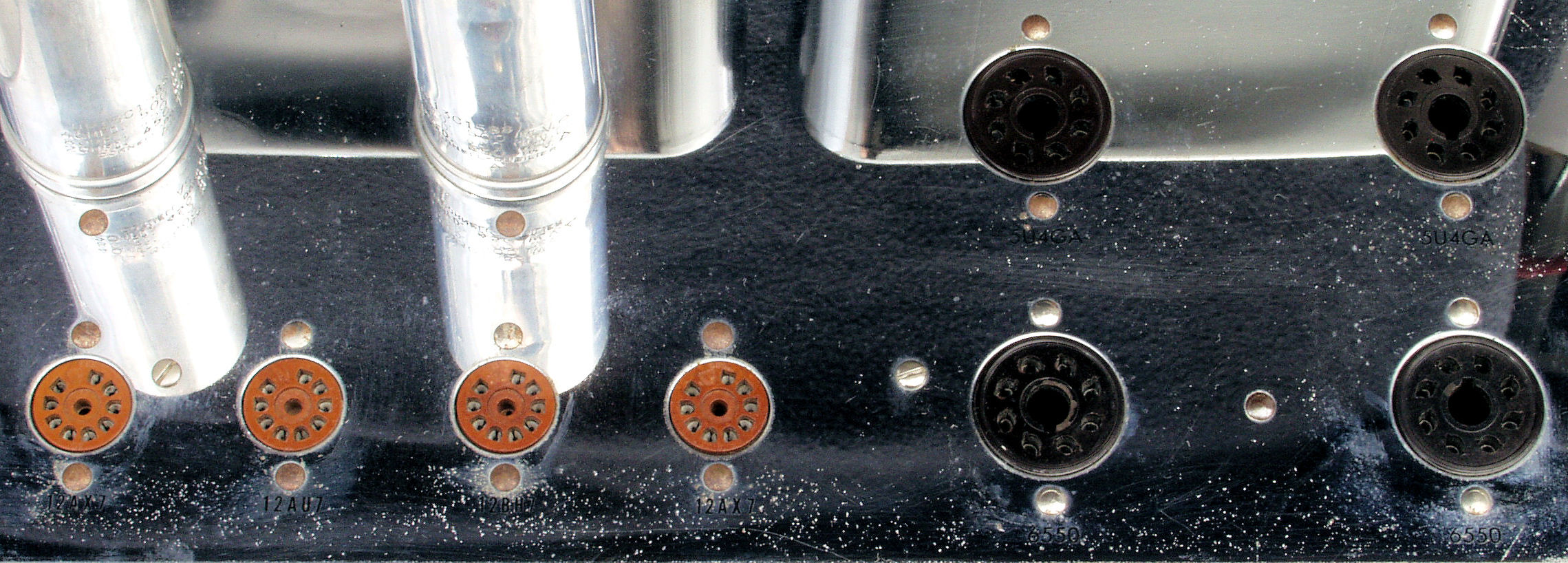

Ａ１６．　点検中　真空管を取り、上から見る

Ａ１７．　点検中　ひび割れ芯線が見える電源コード

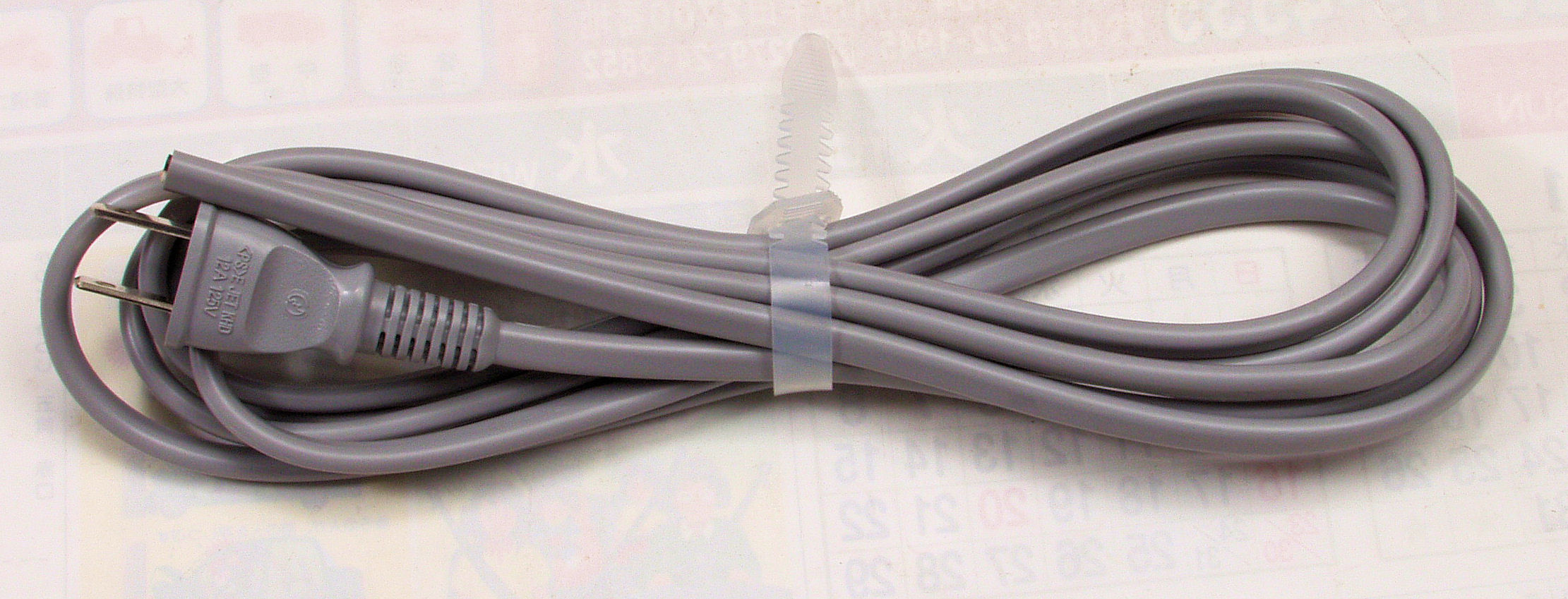

Ａ１８．　点検中　交換する電源コード、１．２５m㎡２芯。

Ａ２１．　点検中　下前から見る

Ａ２３．　点検中　下後から見る

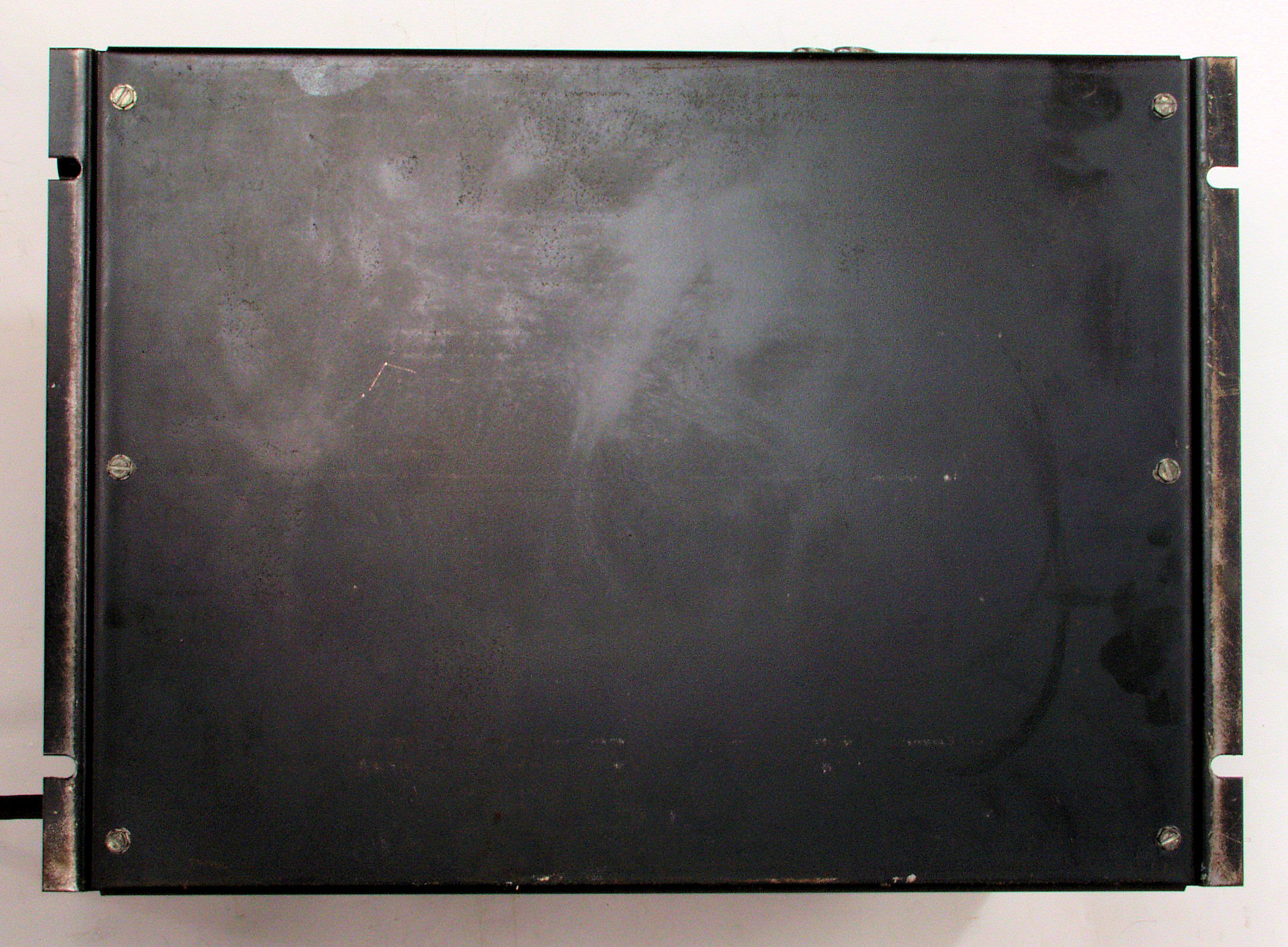

Ａ３０．　点検中　下から見る

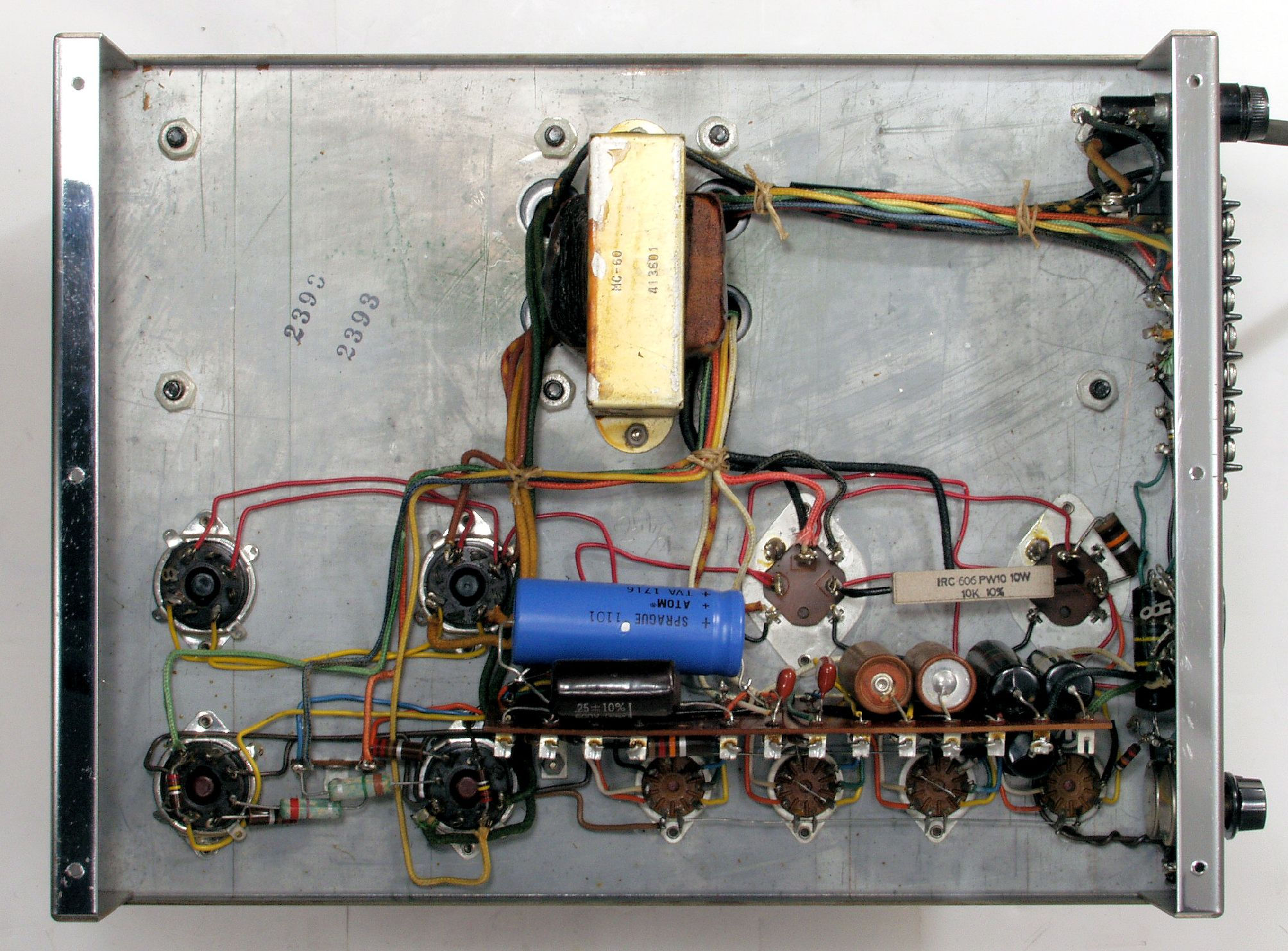

Ａ３１．　点検中　下蓋を取り、下から見る

Ａ４１．　点検中　真空管ソケットを見る

Ａ４２．　点検中　真空管ソケット見る、電極が腐食し始めている。

Ａ４３．　点検中　真空管ソケットを内側から見る、止め金が腐食している。

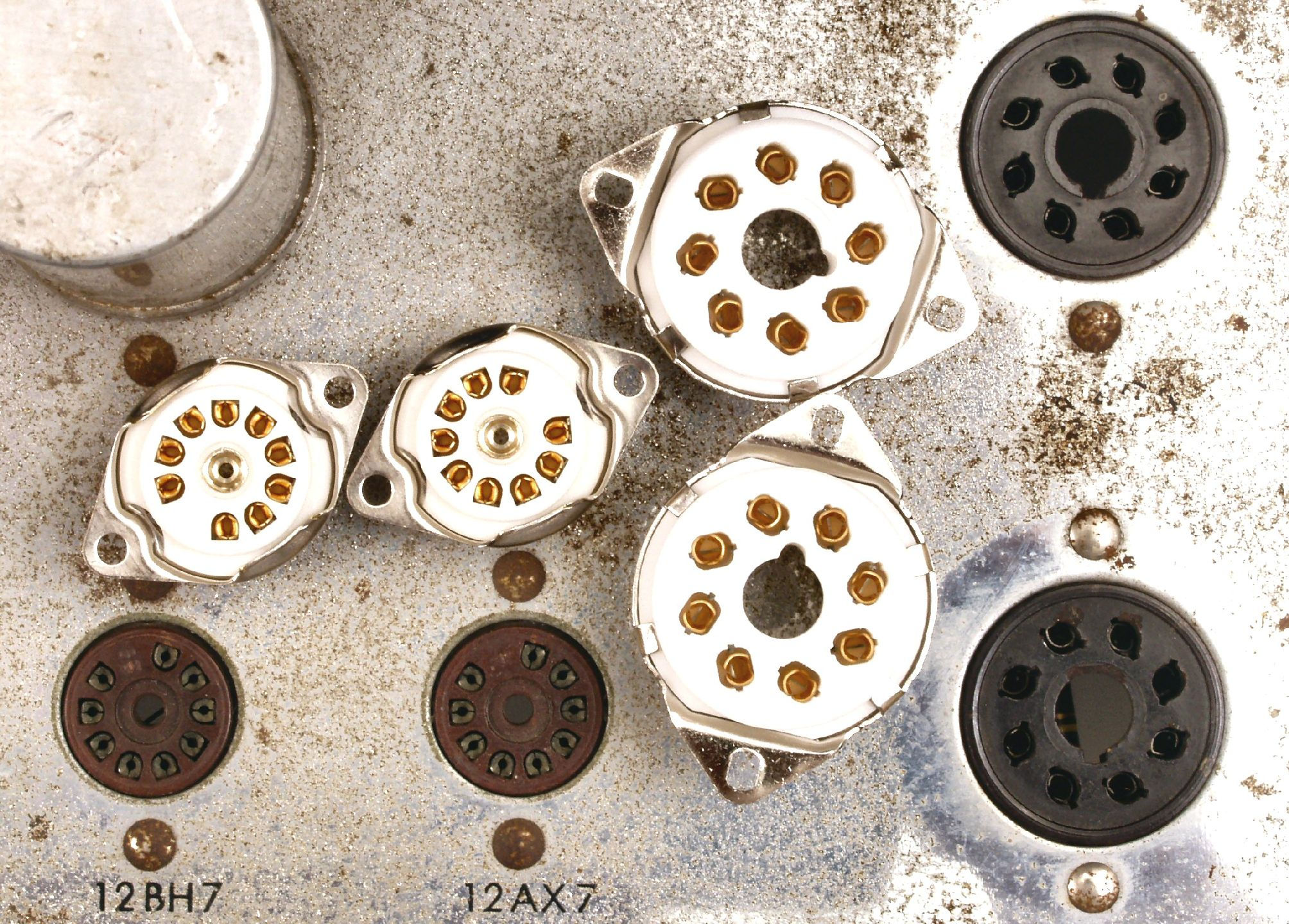

Ａ４３．　点検中　交換するＵＳソケット、ＭＴ９ピンソケットの比較

Ａ４４．点検中　整流管「５Ｕ４」・出力管「６５５０」に使用する、テフロン製ＵＳソケット、６割になっている。中国製？

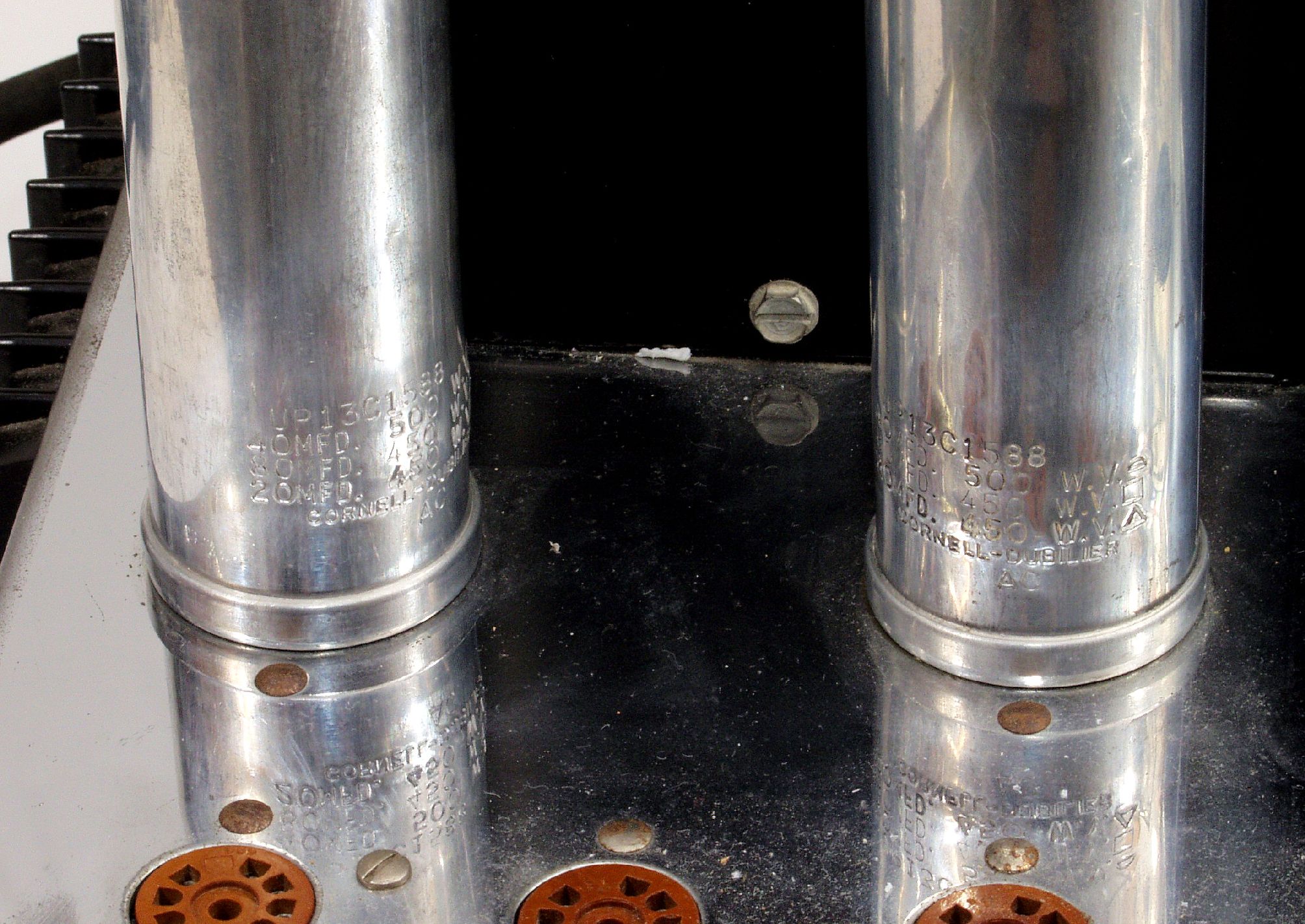

Ａ５１．　点検中　文字刻印で強度が弱いので、膨れ始めたブロック電解コンデンサー

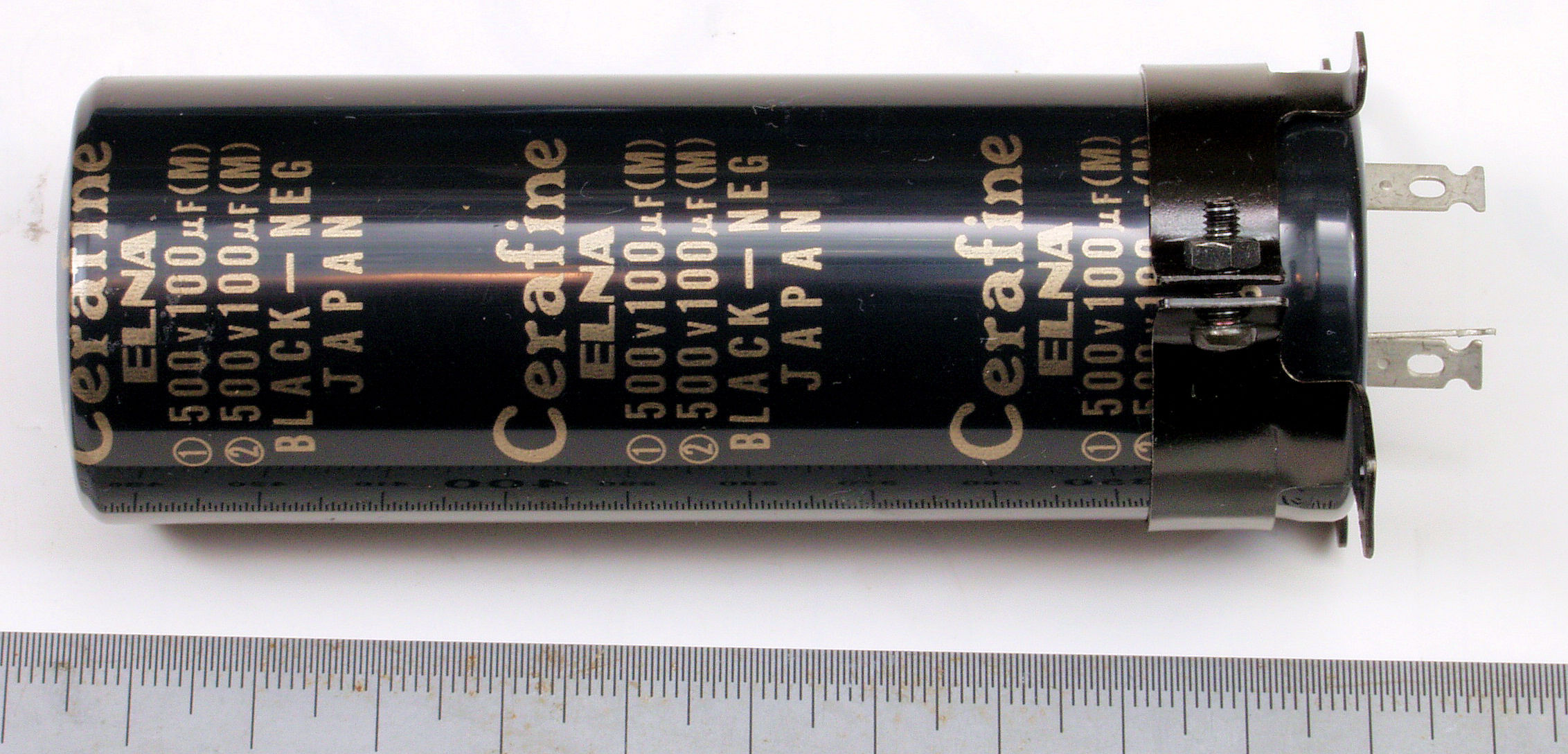

Ａ５２．　点検中　交換する、ブロック電解コンデンサー、２本使用する。　入手難な「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」。

Ａ６１．　点検中　交換された整流器（ダイオード）

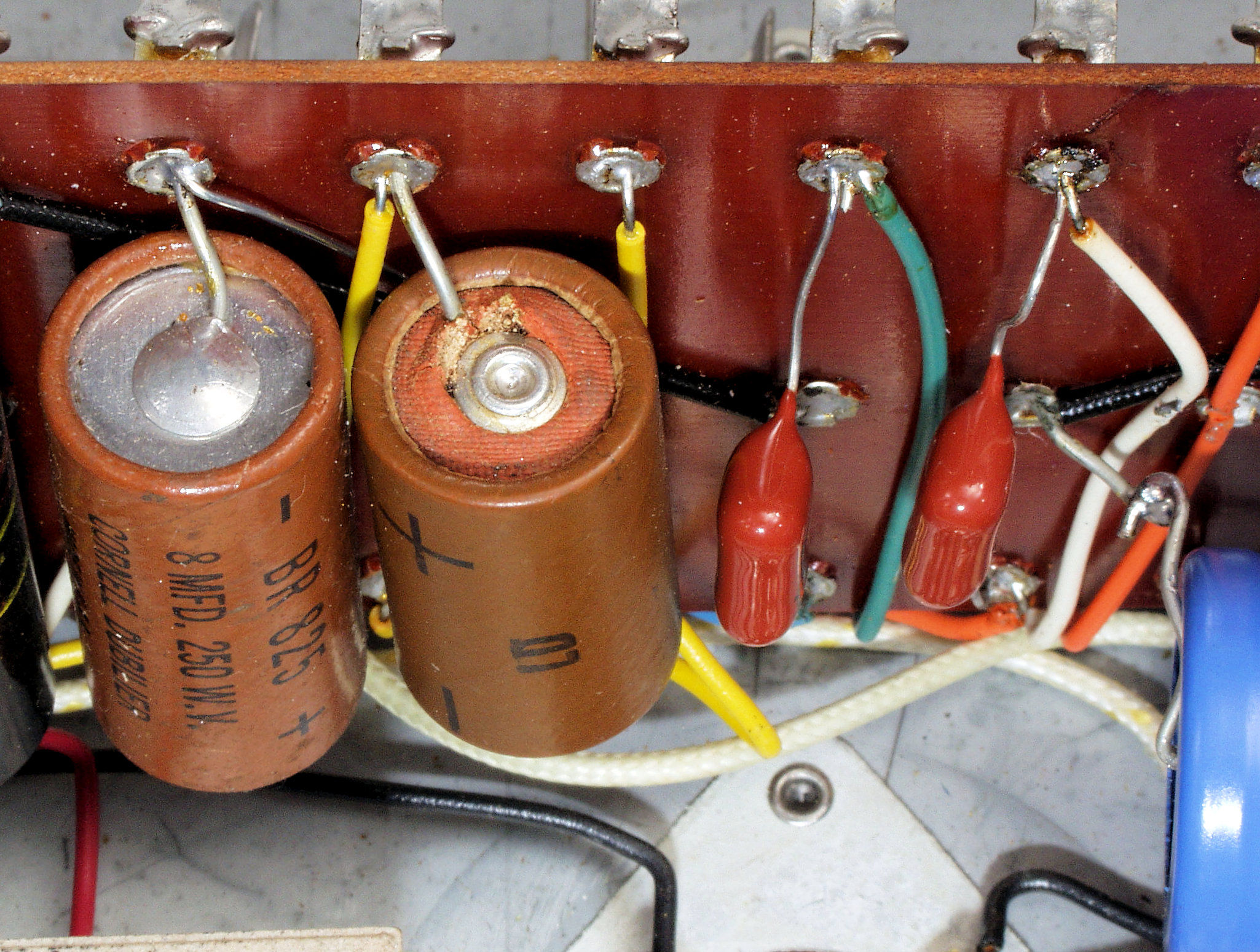

Ａ６２．　点検中　液漏れしている電解コンデンサー

Ａ６３．　点検中　交換された電解コンデンサー、リード線を取るのが大変なので、継ぎ足し！

Ｔ．　修理前の測定

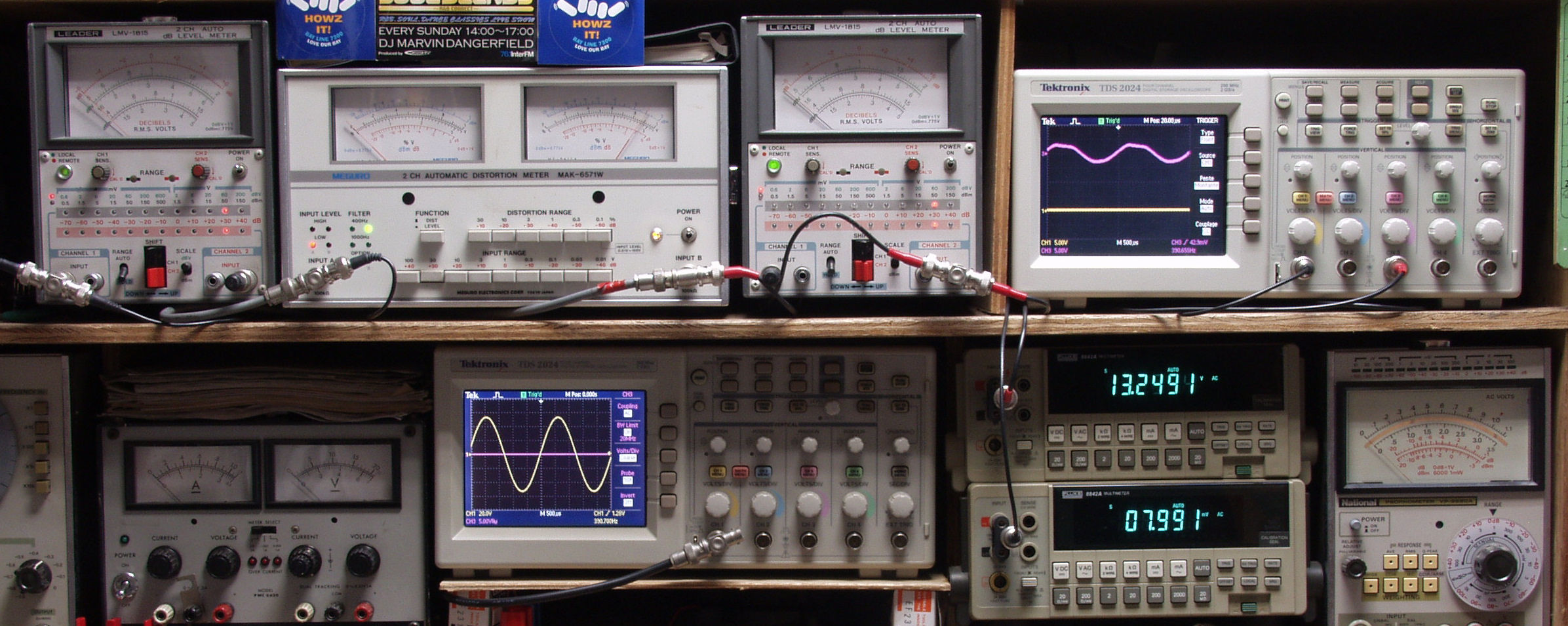

Ｔ１．　出力・歪み率測定

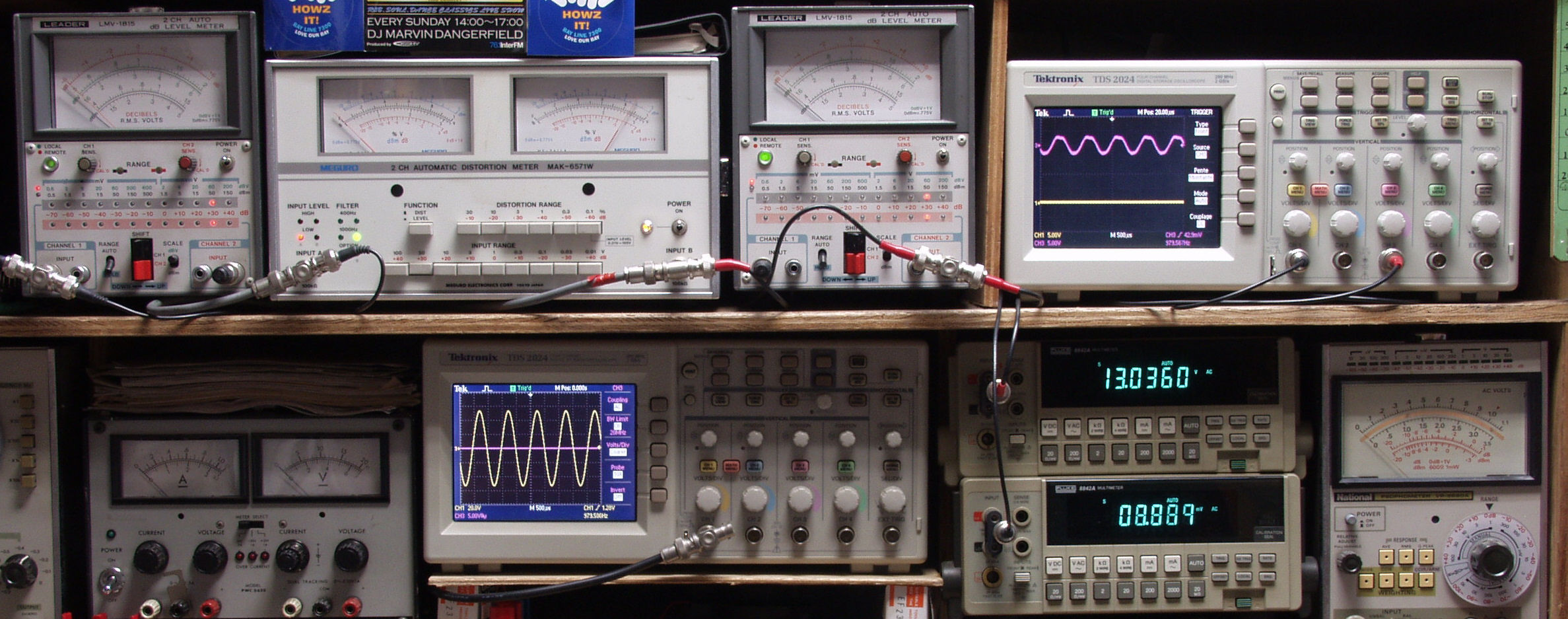

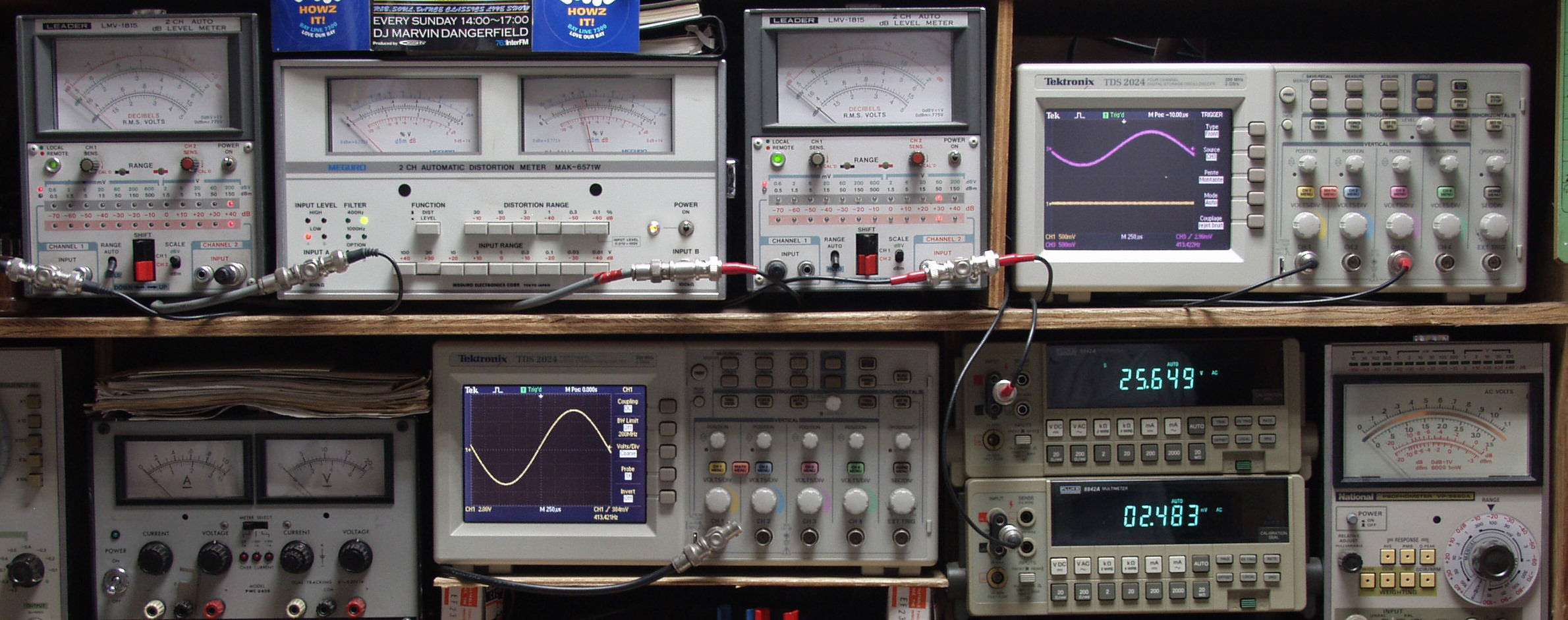

　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２１．　ＳＰ出力１３Ｖ＝２１Ｗ　歪み率＝８％　　１０００ＨＺ

Ｔ２２．　ＳＰ出力１３Ｖ＝２１Ｗ　歪み率＝９％　　４００ＨＺ

Ｃ．修理状況

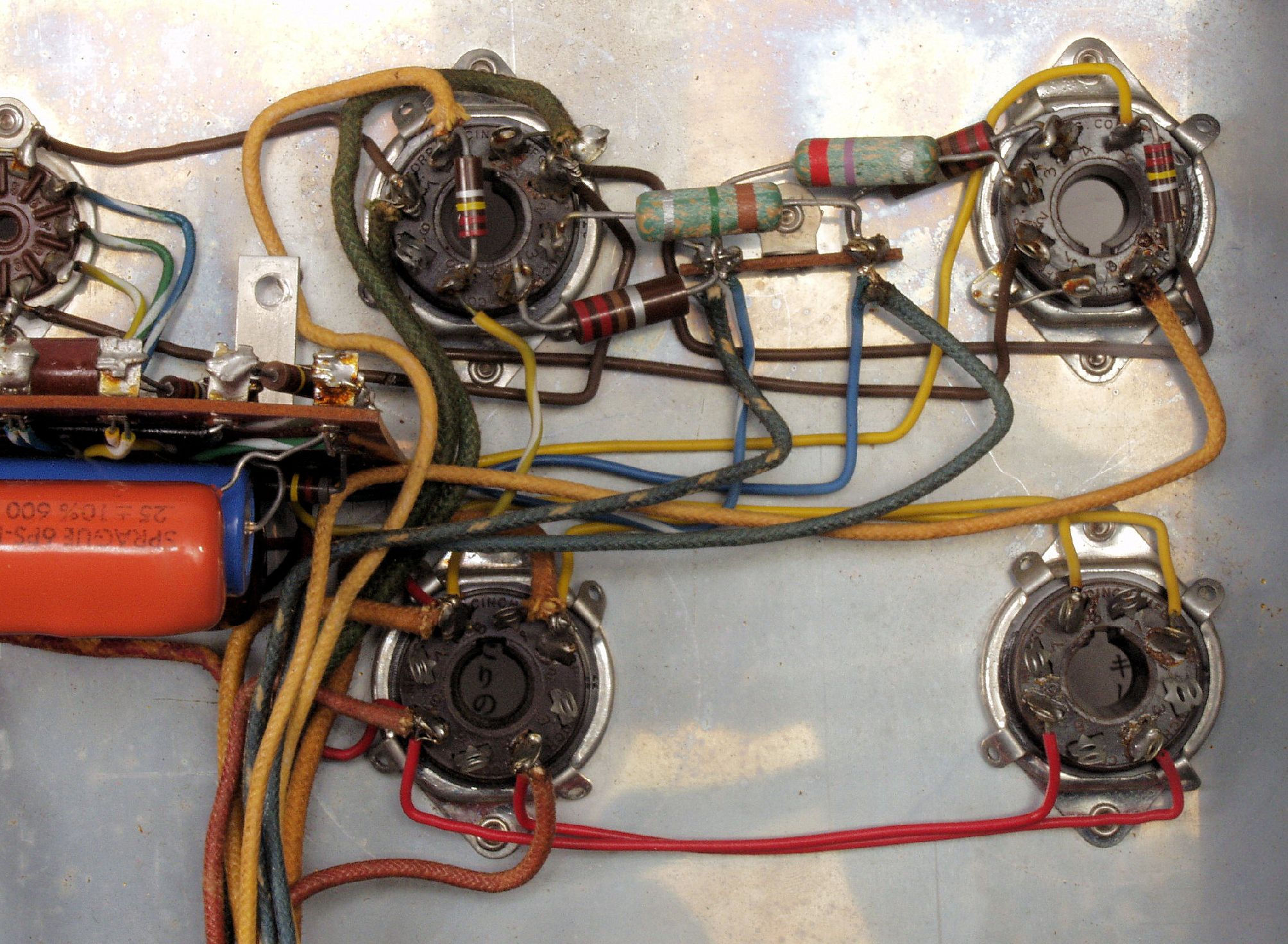

Ｃ１１．　修理前　５U4、KT-88ソケット回り配線

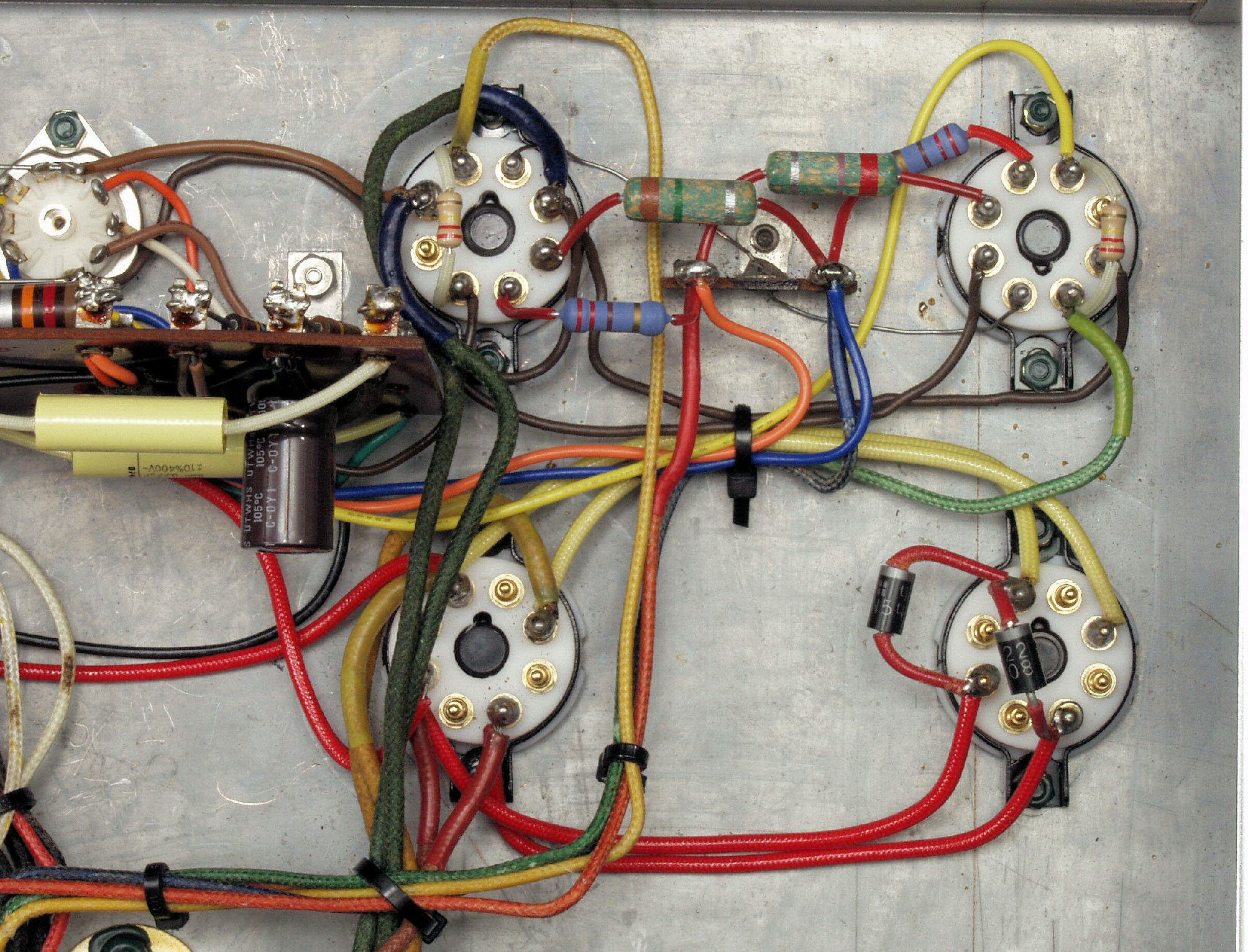

Ｃ１２．　修理後　５U4、KT-88ソケット回り配線

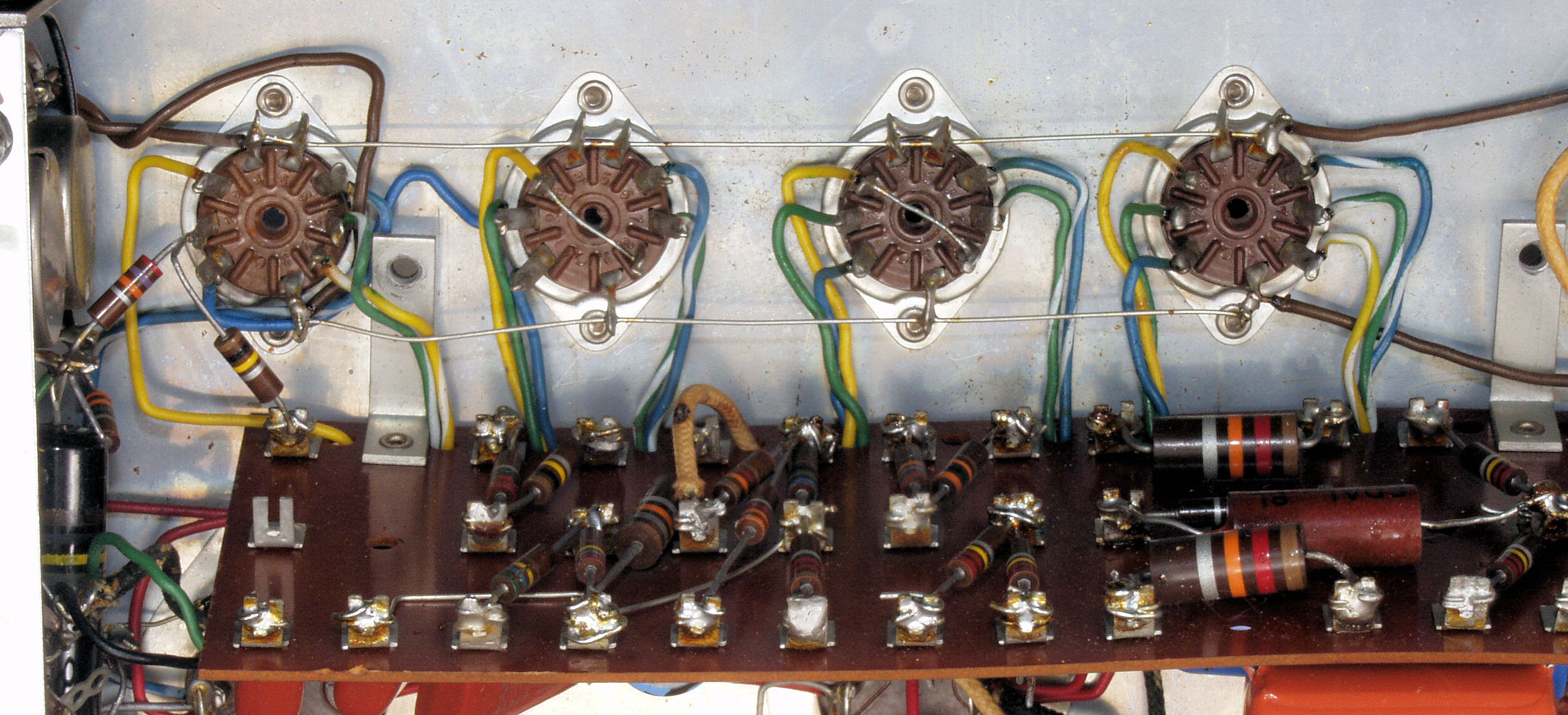

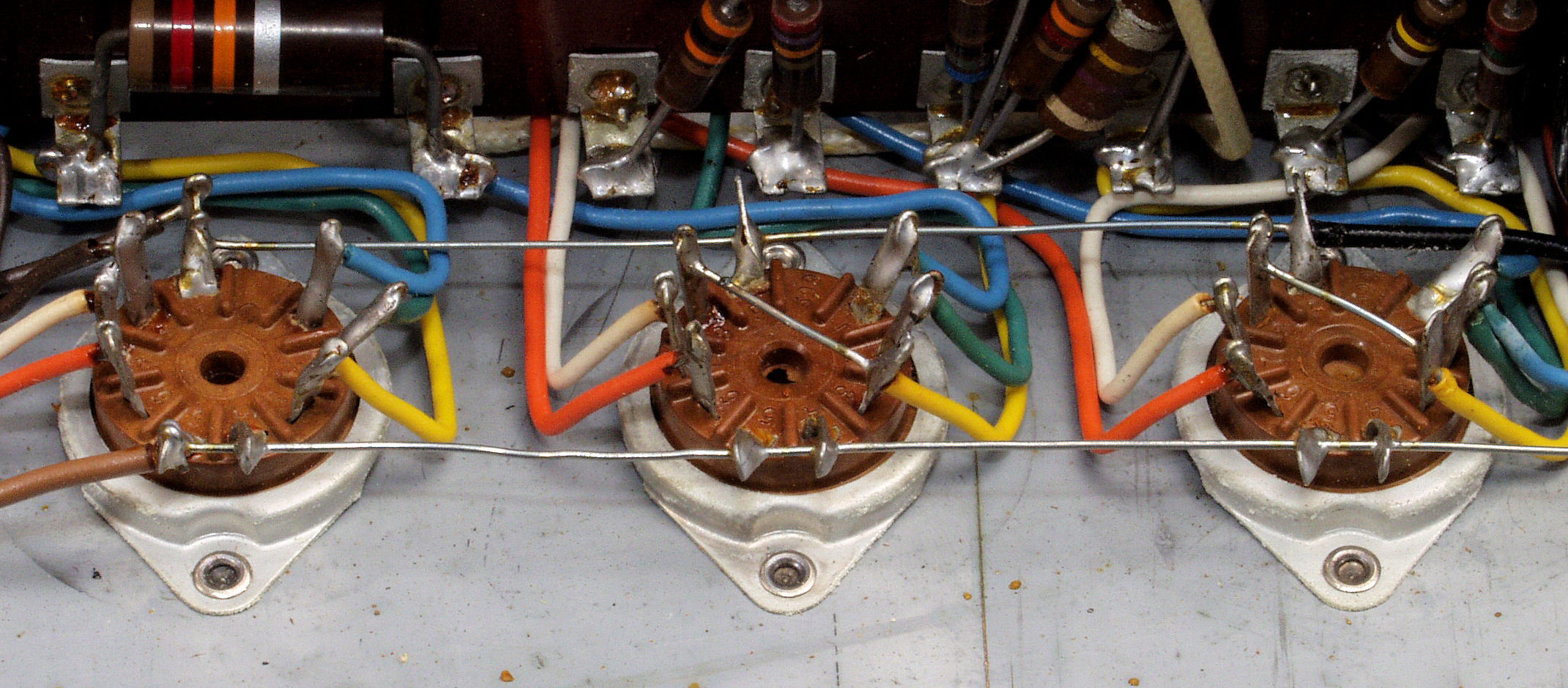

Ｃ２１．　修理前　前段９ピンMT8ソケット回り配線

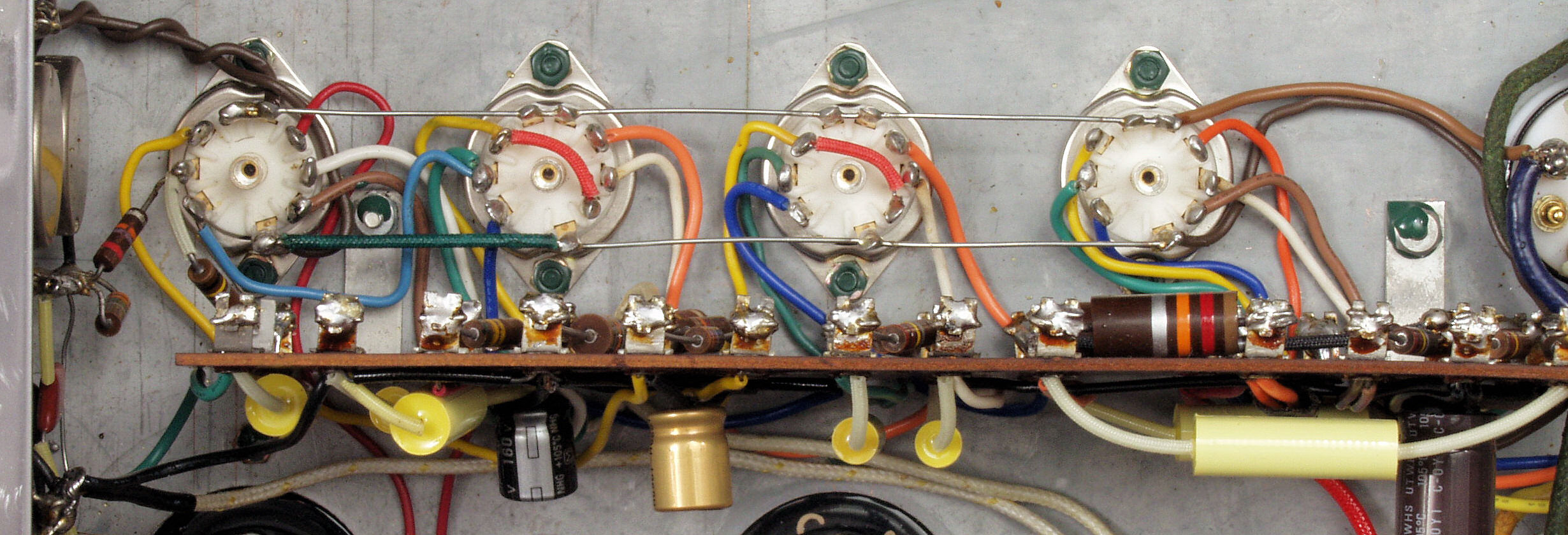

Ｃ２２．　修理後　前段９ピンMTソケット回り配線

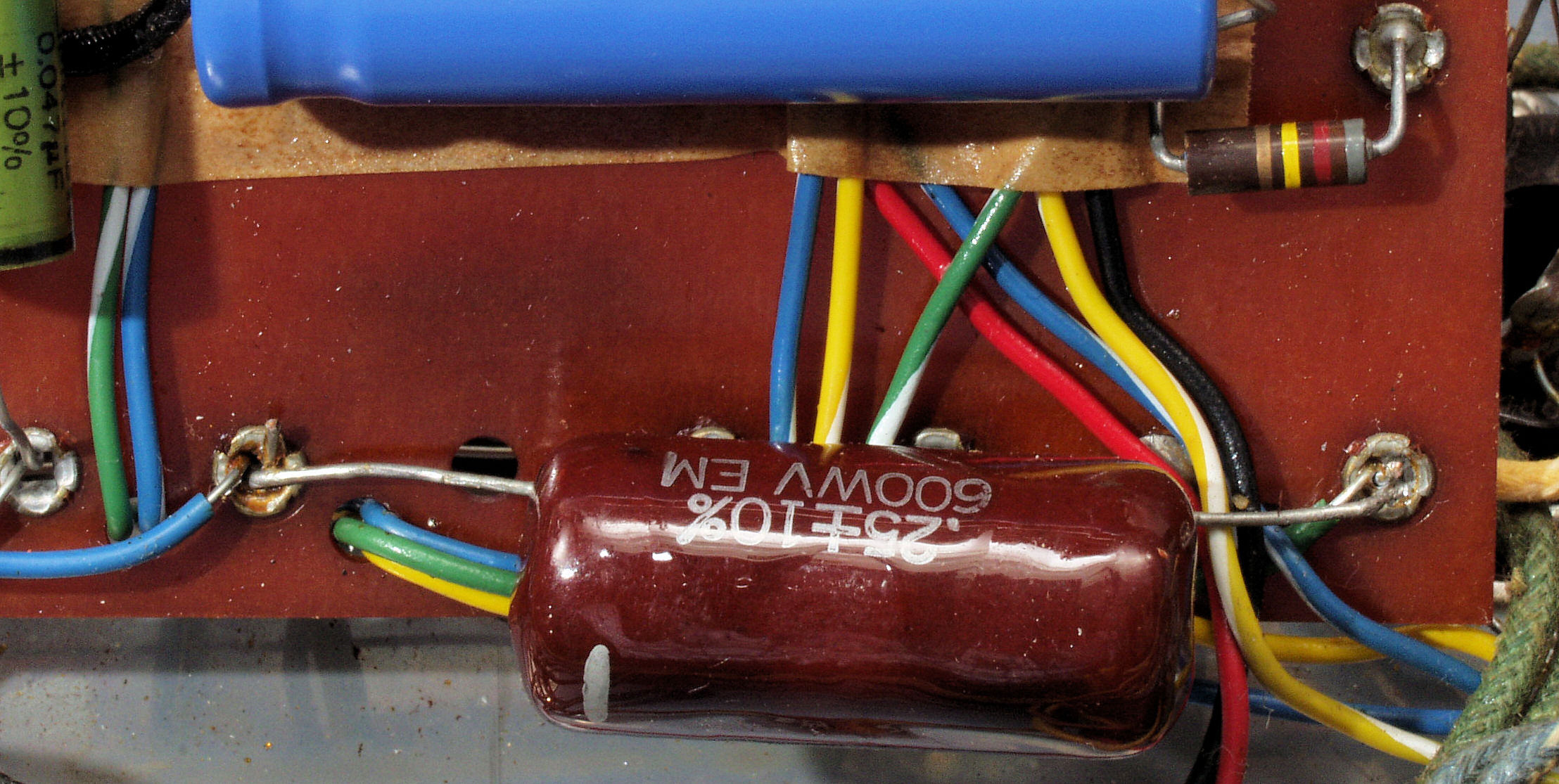

Ｃ３１．　修理前　基板

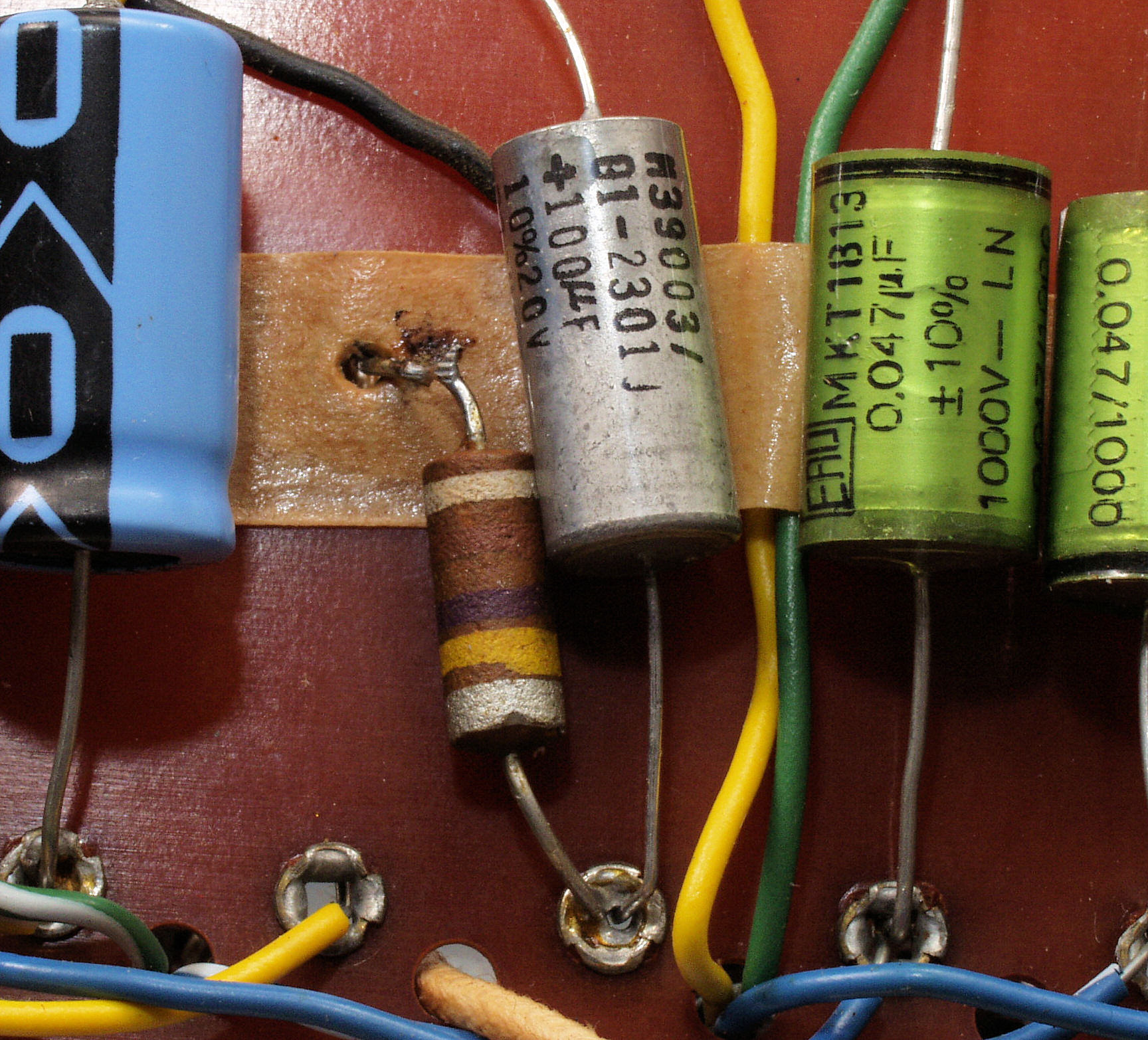

Ｃ３１２．　修理中　交換された電解コンデンサー、リード線を取るのが大変なので、継ぎ足し！

Ｃ３１３．　修理中　交換された電解コンデンサー、前のリード線を取っていない

Ｃ３１４．　修理中　交換された電解コンデンサー、リード線を取るのが大変なので、継ぎ足し！

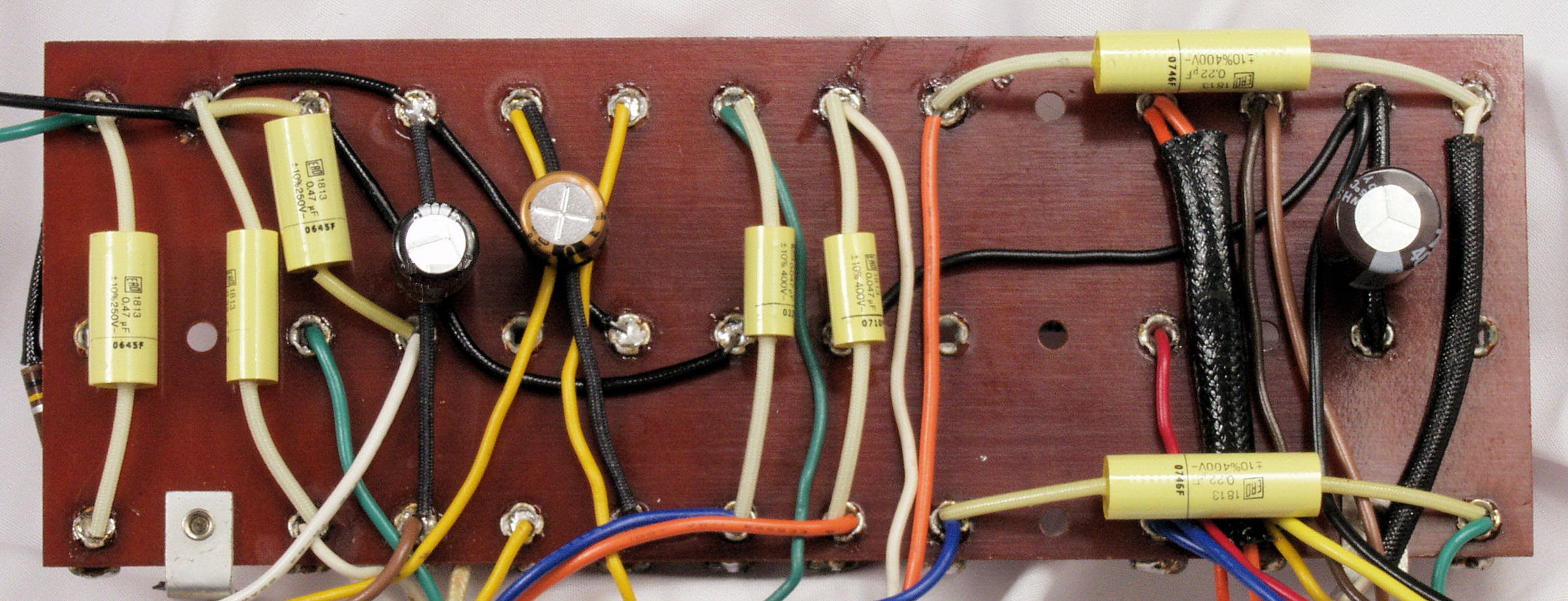

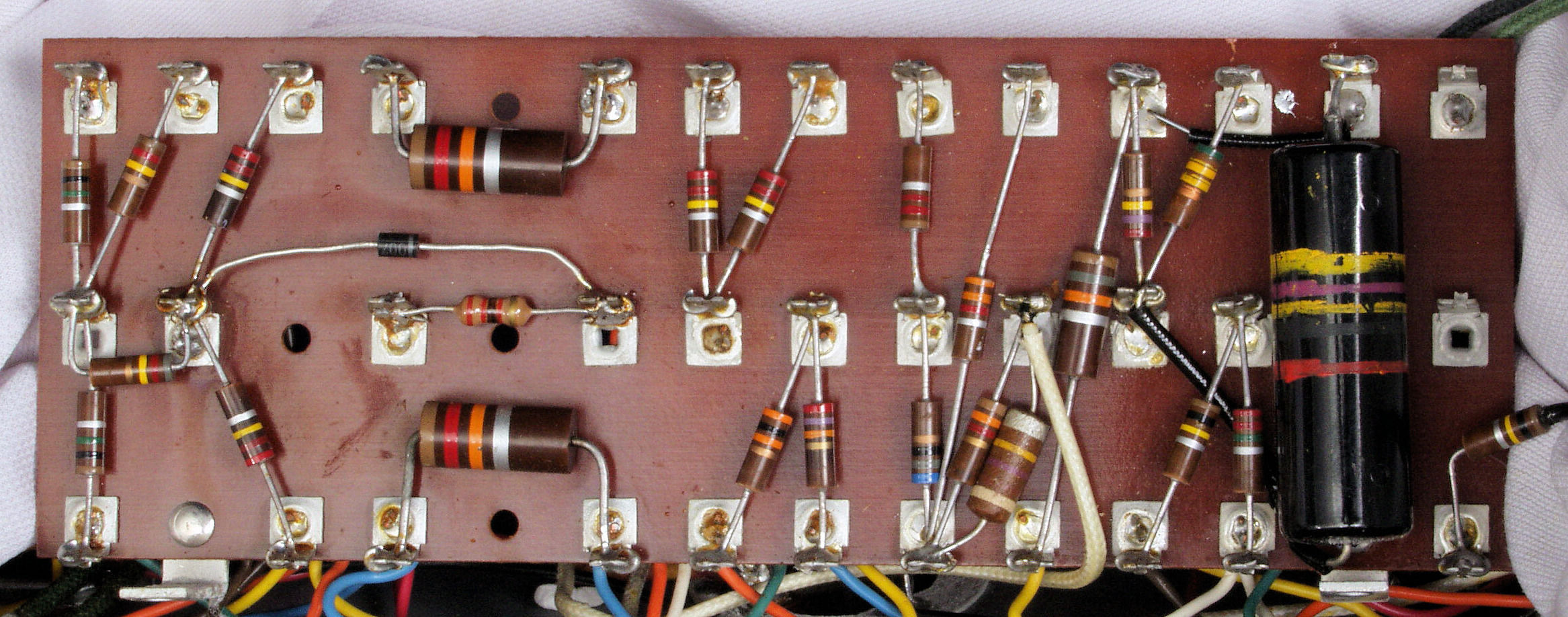

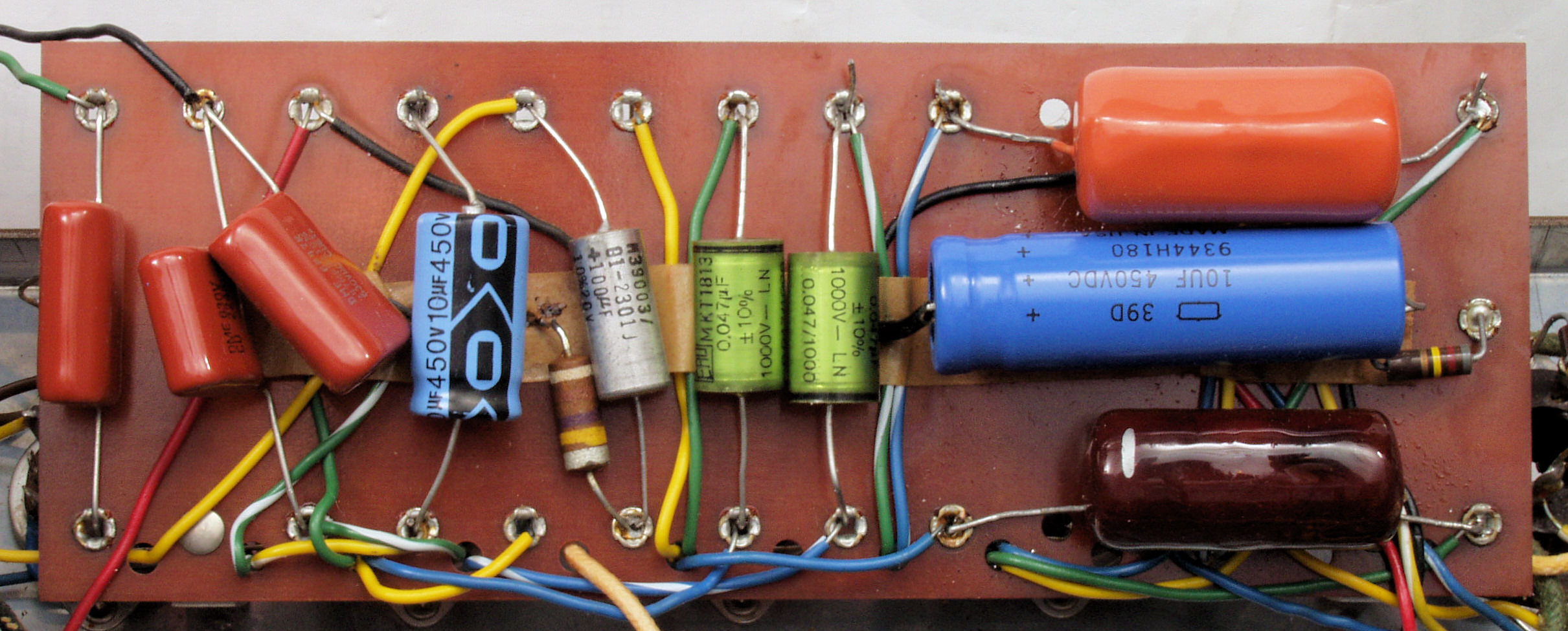

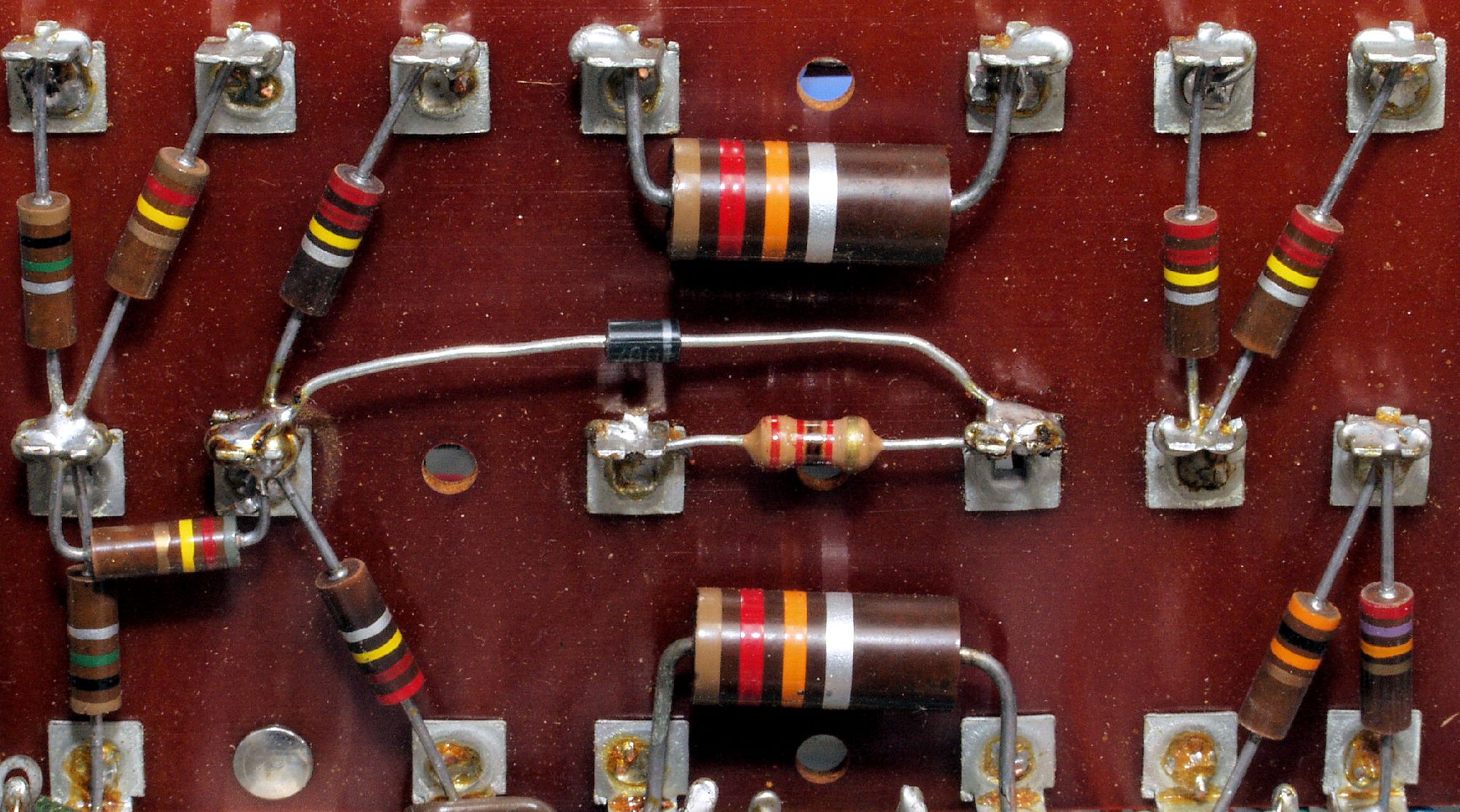

Ｃ３２．　修理後　基板、左端未半田は渡りが有る為

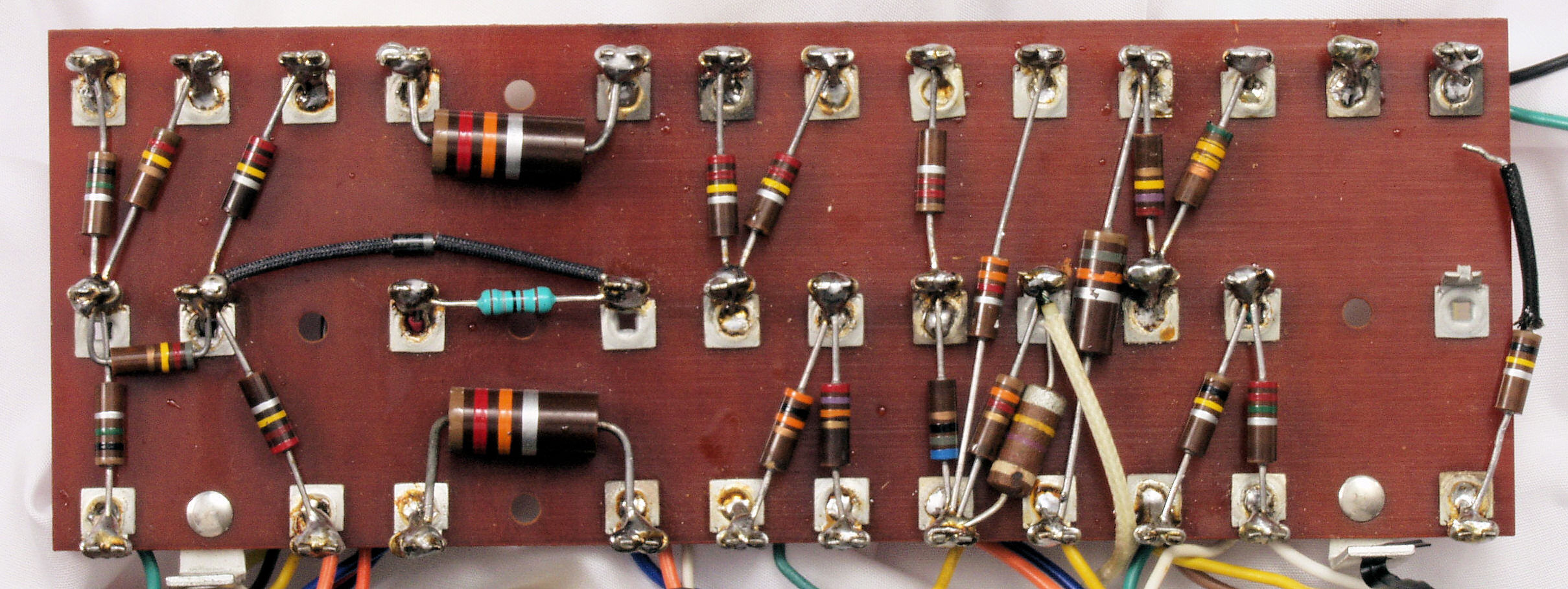

Ｃ３３．　修理前　基板裏

Ｃ３３．　修理中　基板裏、　コンデンサー・抵抗や渡り線が鳩目で半田止め、端子に絡げていない。

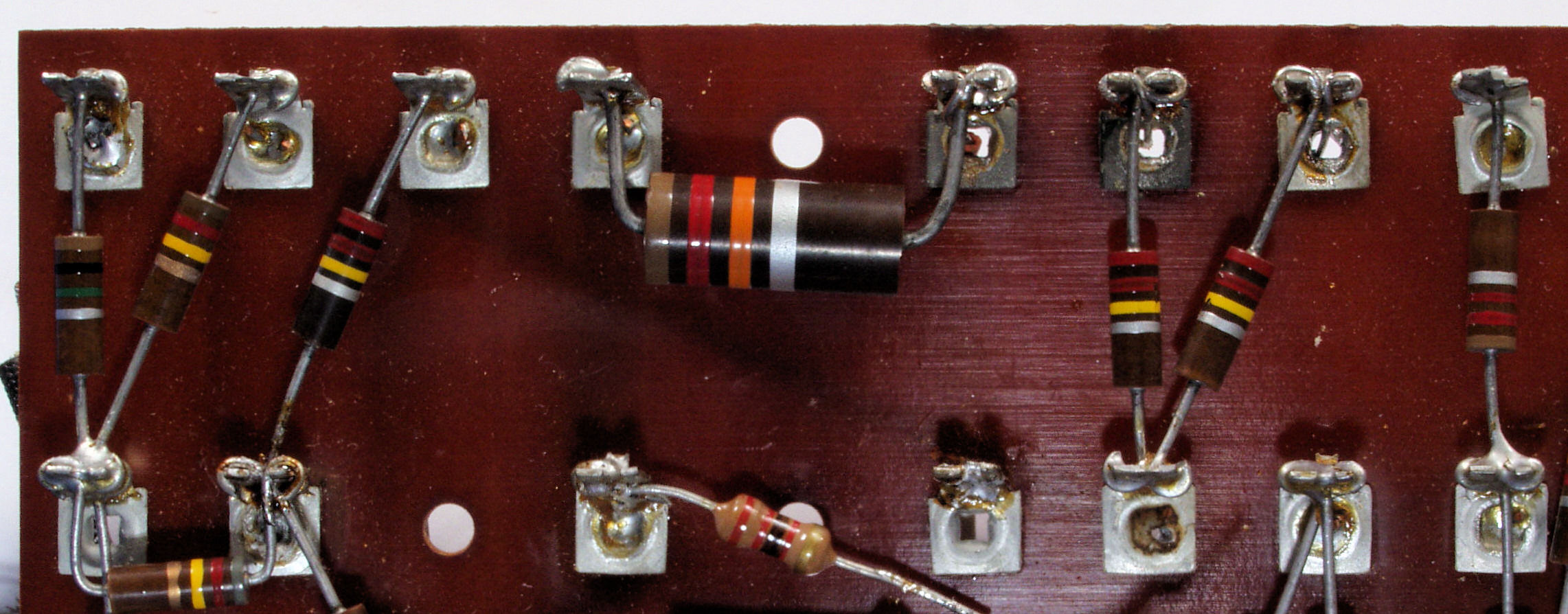

Ｃ３４．　修理後　基板裏、　端子に絡げる方法にやり直す。配線が短いのは交換する。

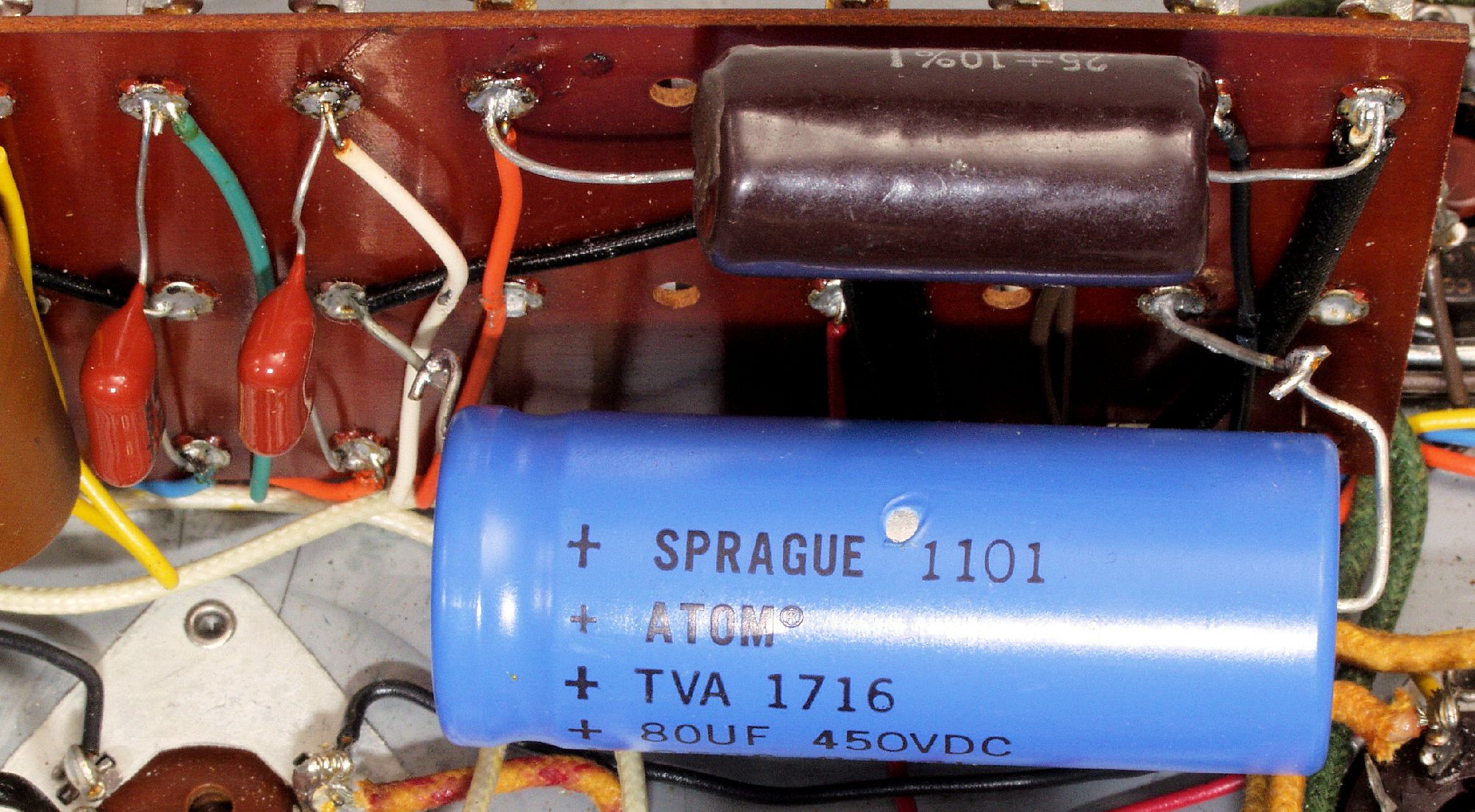

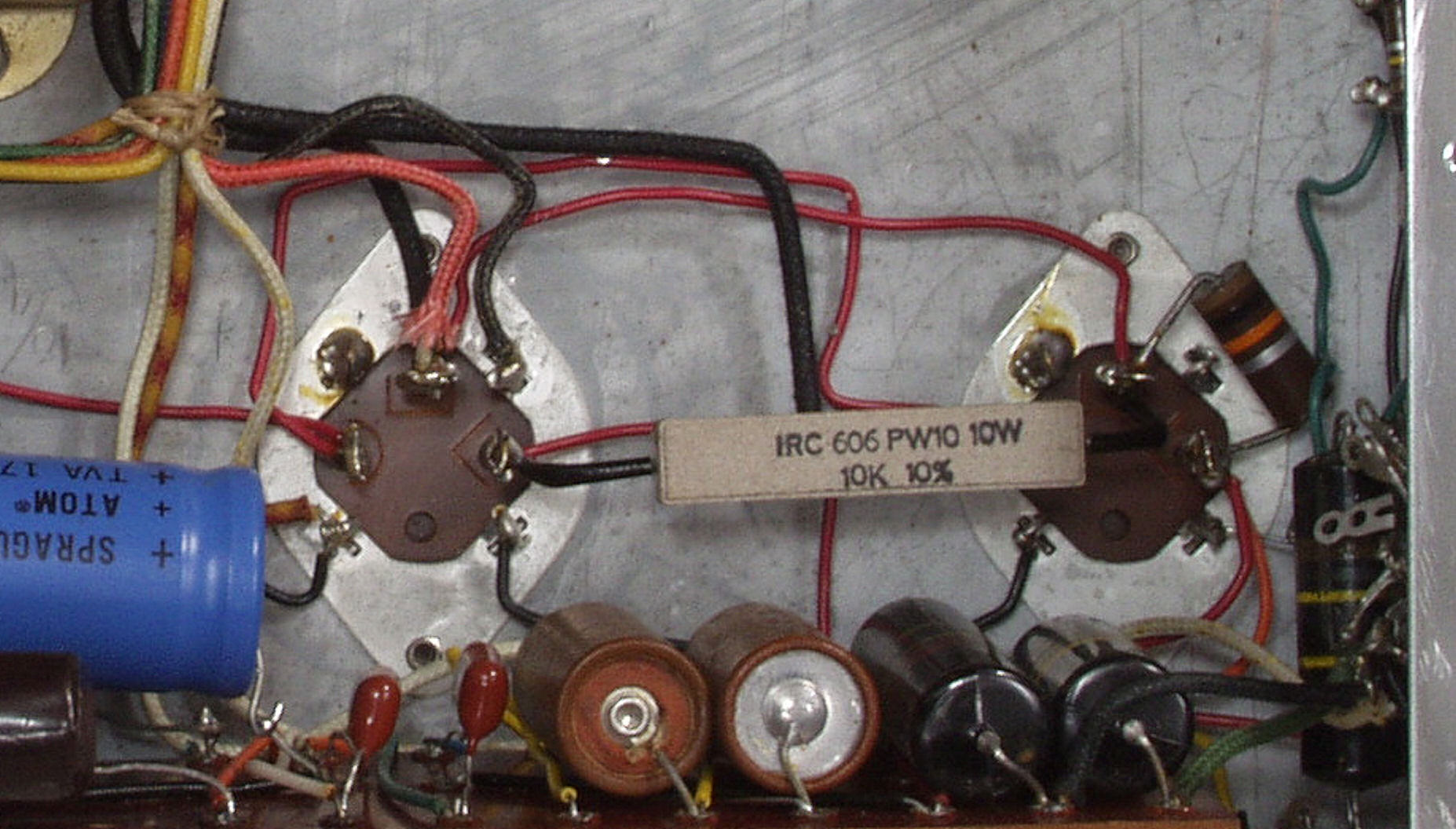

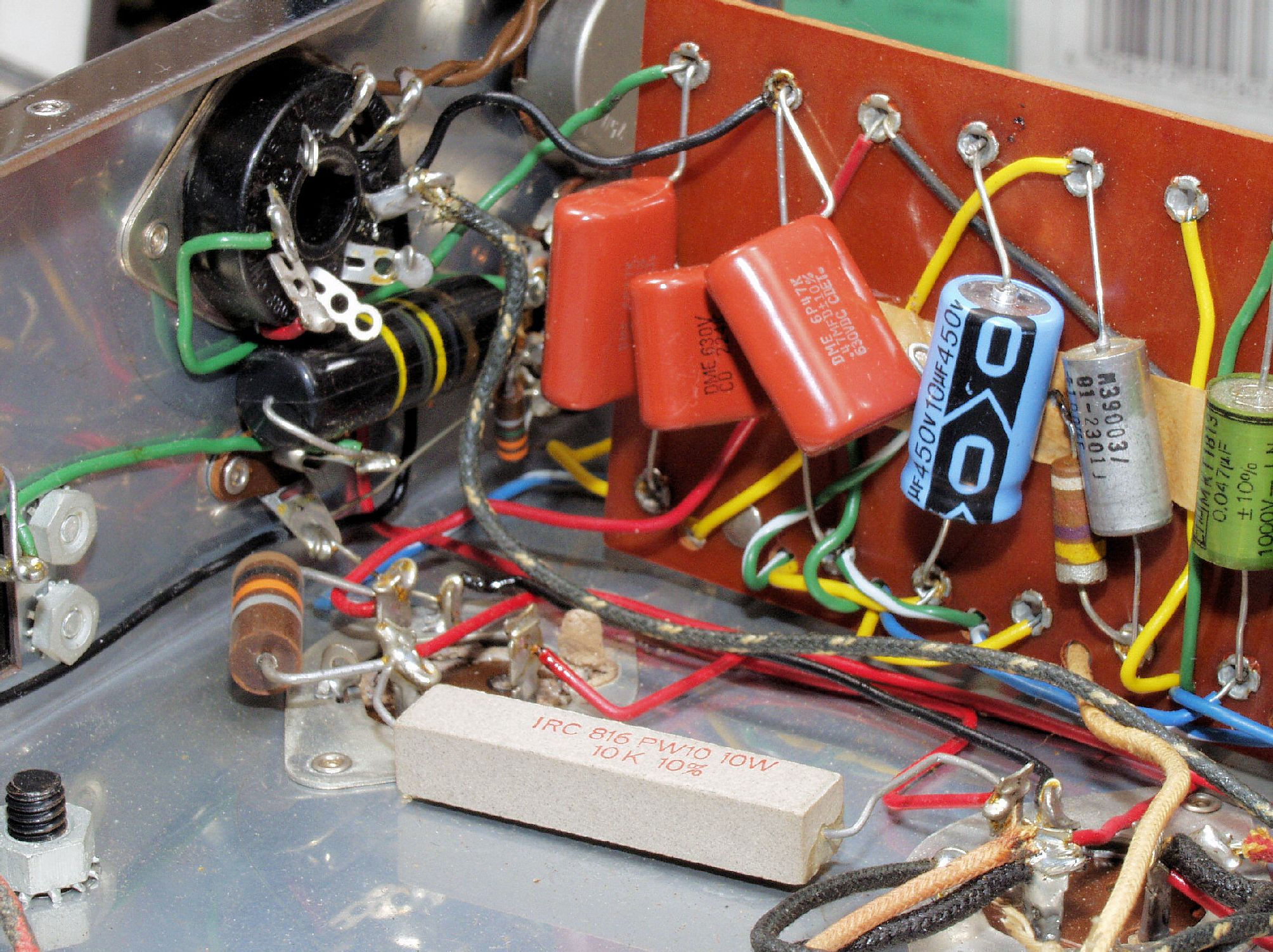

Ｃ４１．　修理前　電解コンデンサー付近

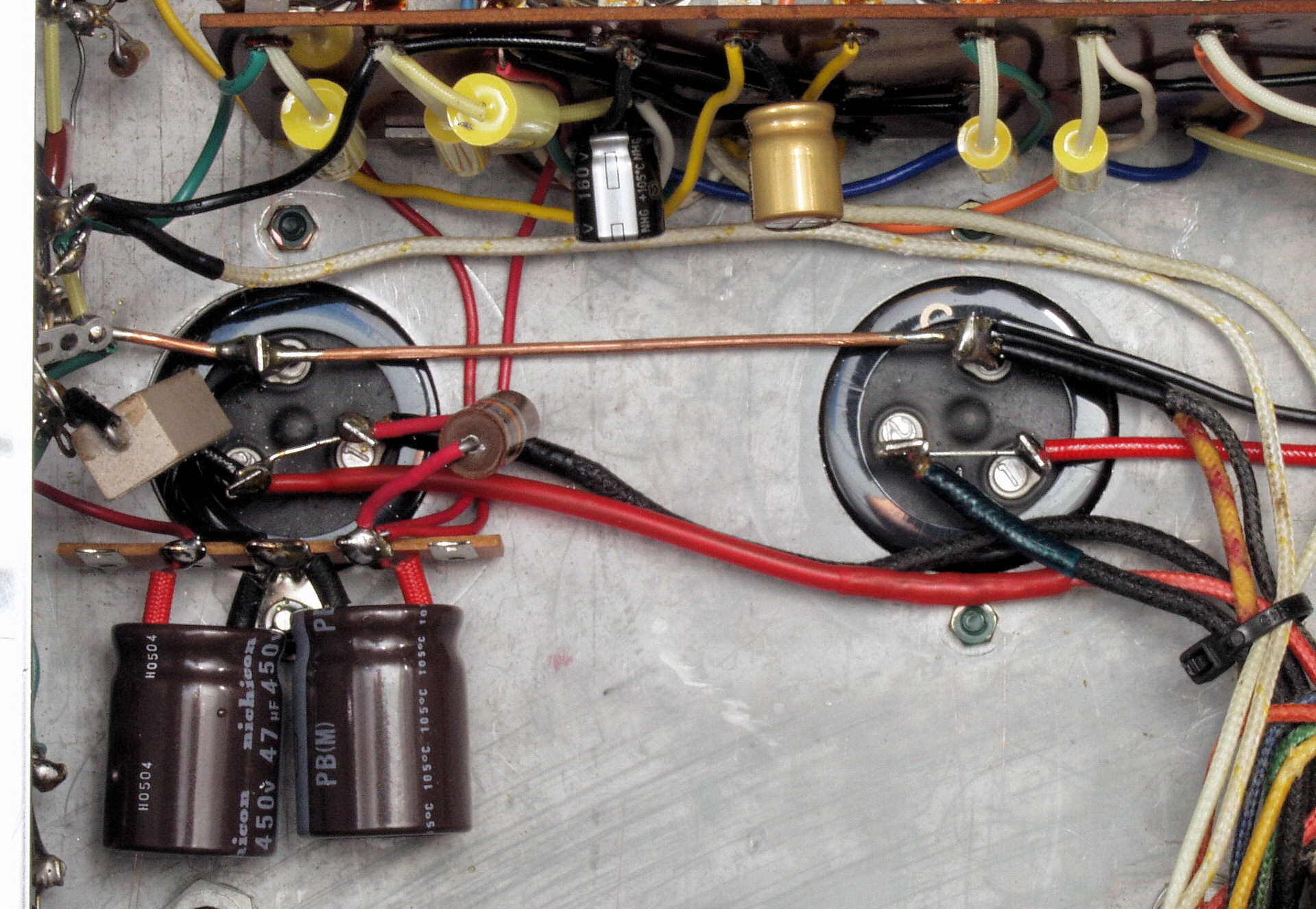

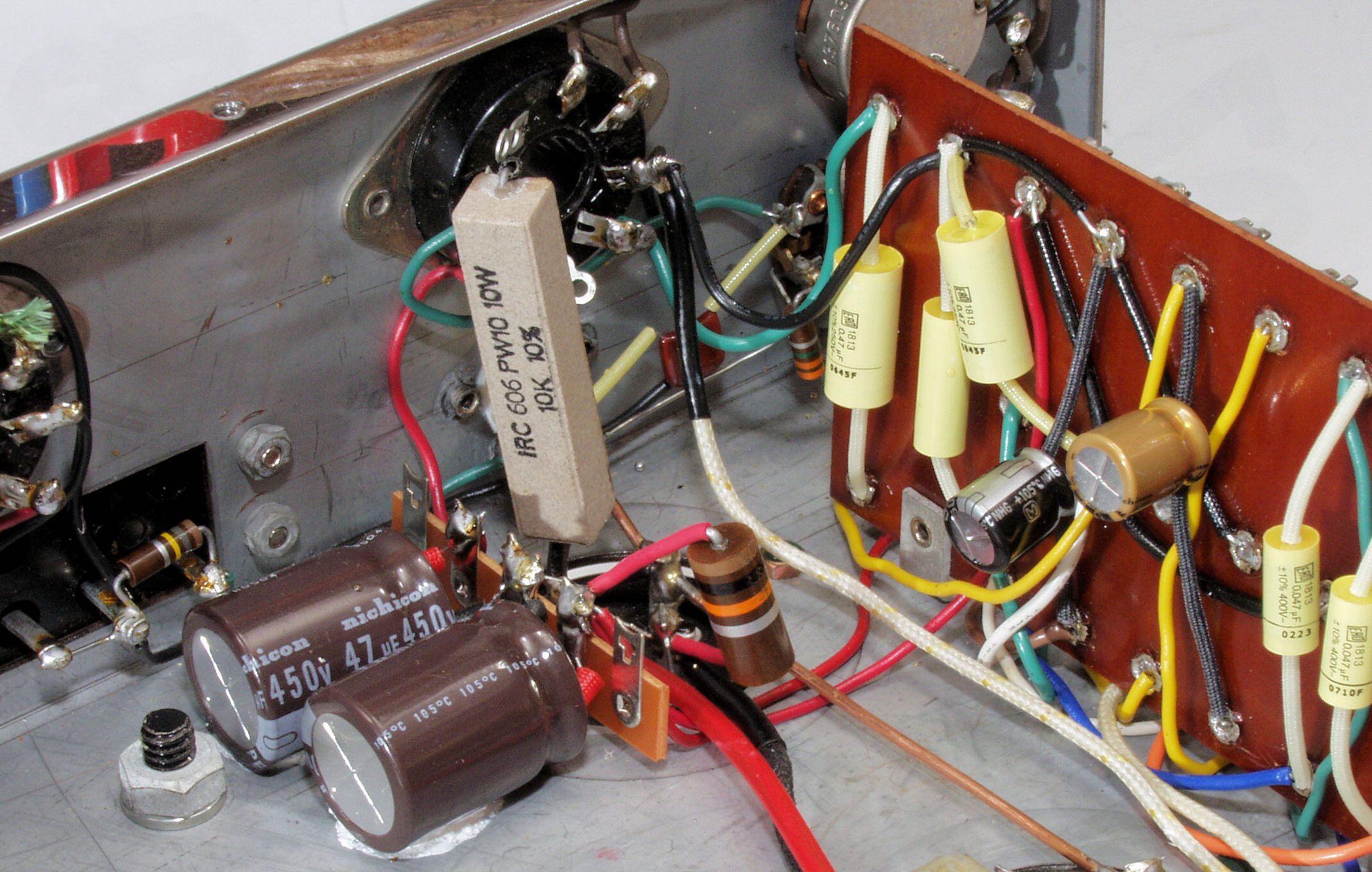

Ｃ４２．　修理（交換）後　電解コンデンサー付近

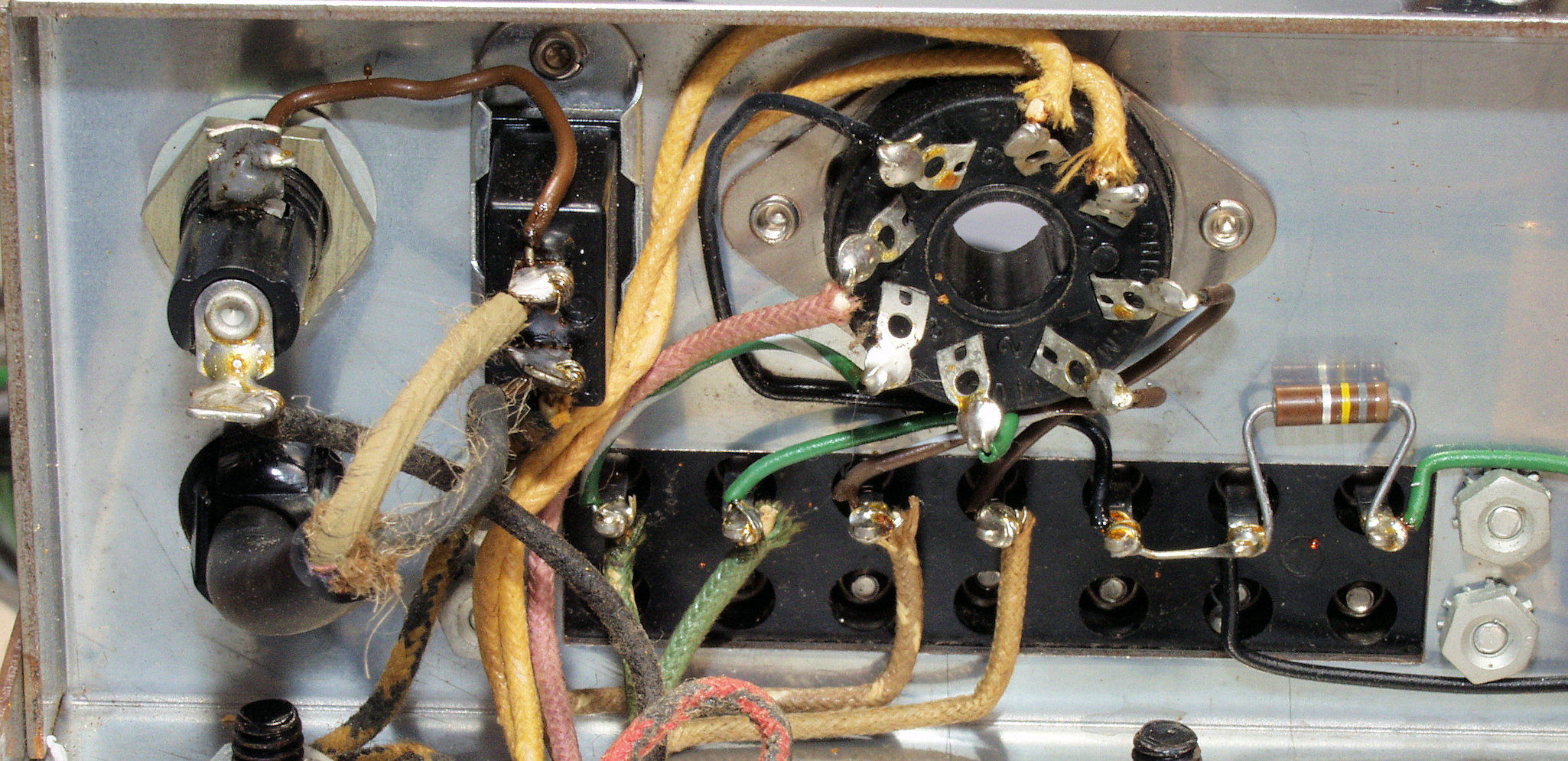

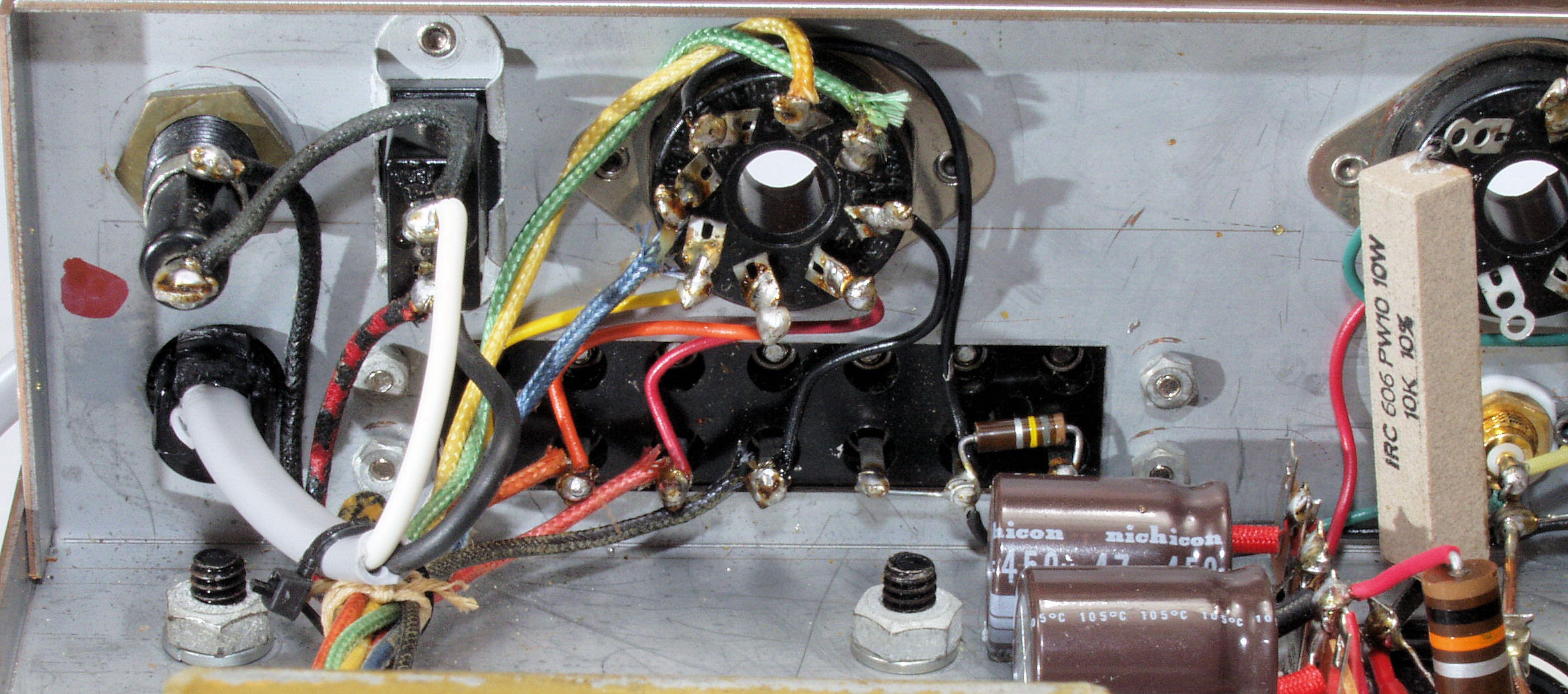

Ｃ５１．　修理前　入力USソケット付近

Ｃ５２．　修理後　入力USソケット付近

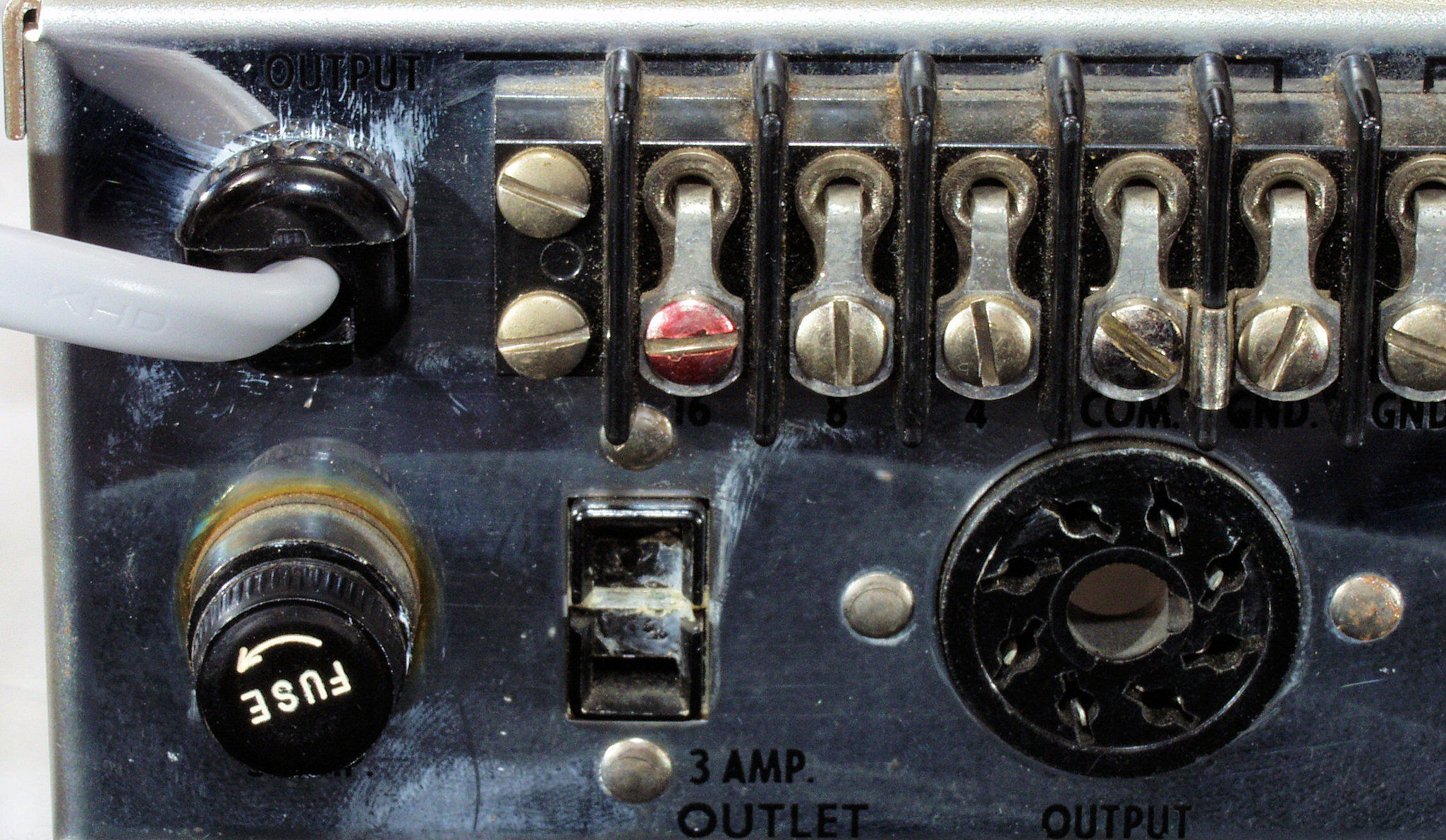

Ｃ５３．　修理前　出力USソケット付近

Ｃ５４．　修理前　出力USソケット付近

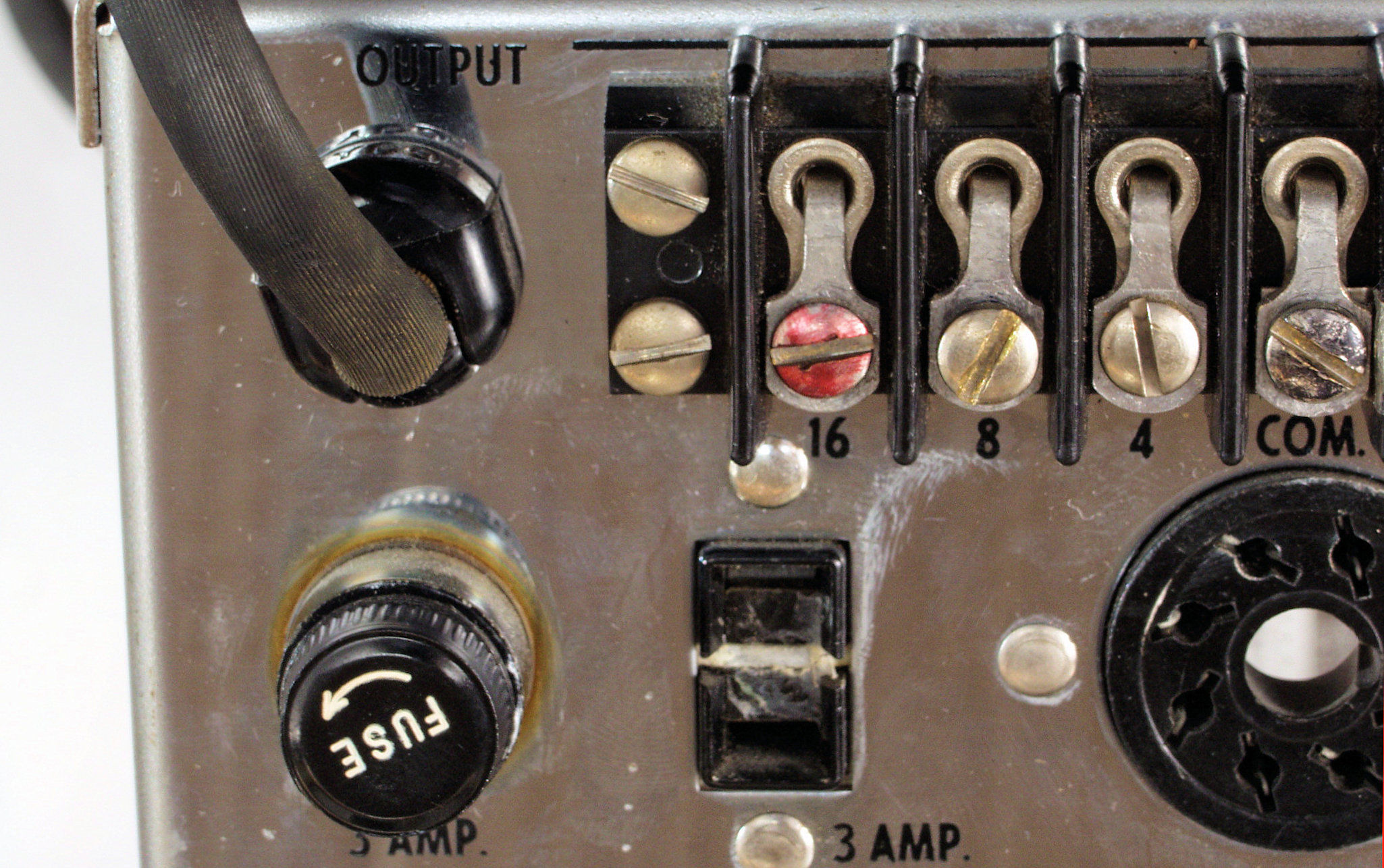

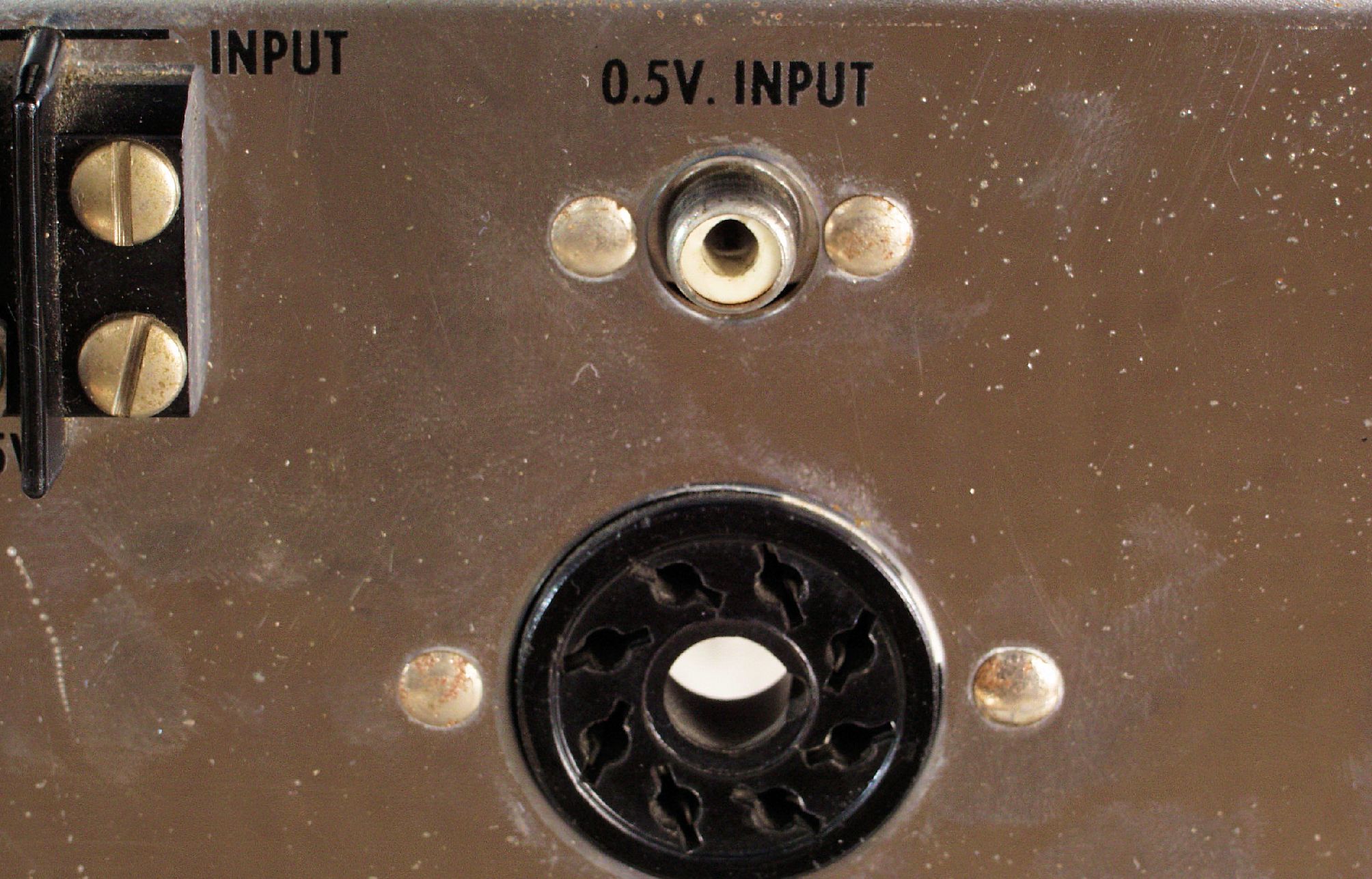

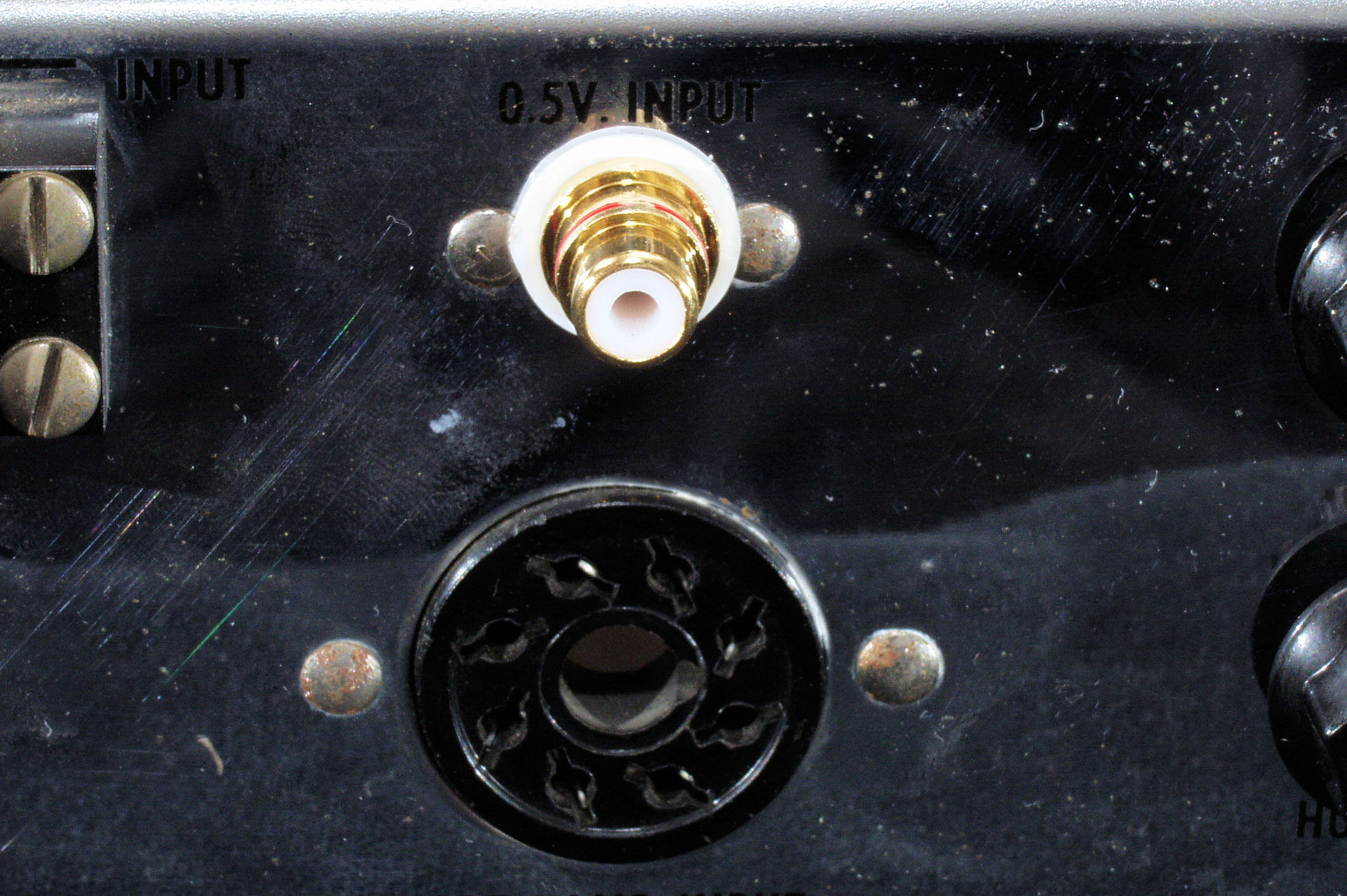

Ｃ６１．　修理前　RCA端子

Ｃ６２．　修理後　RCA端子、ツマミ（支給品）交換

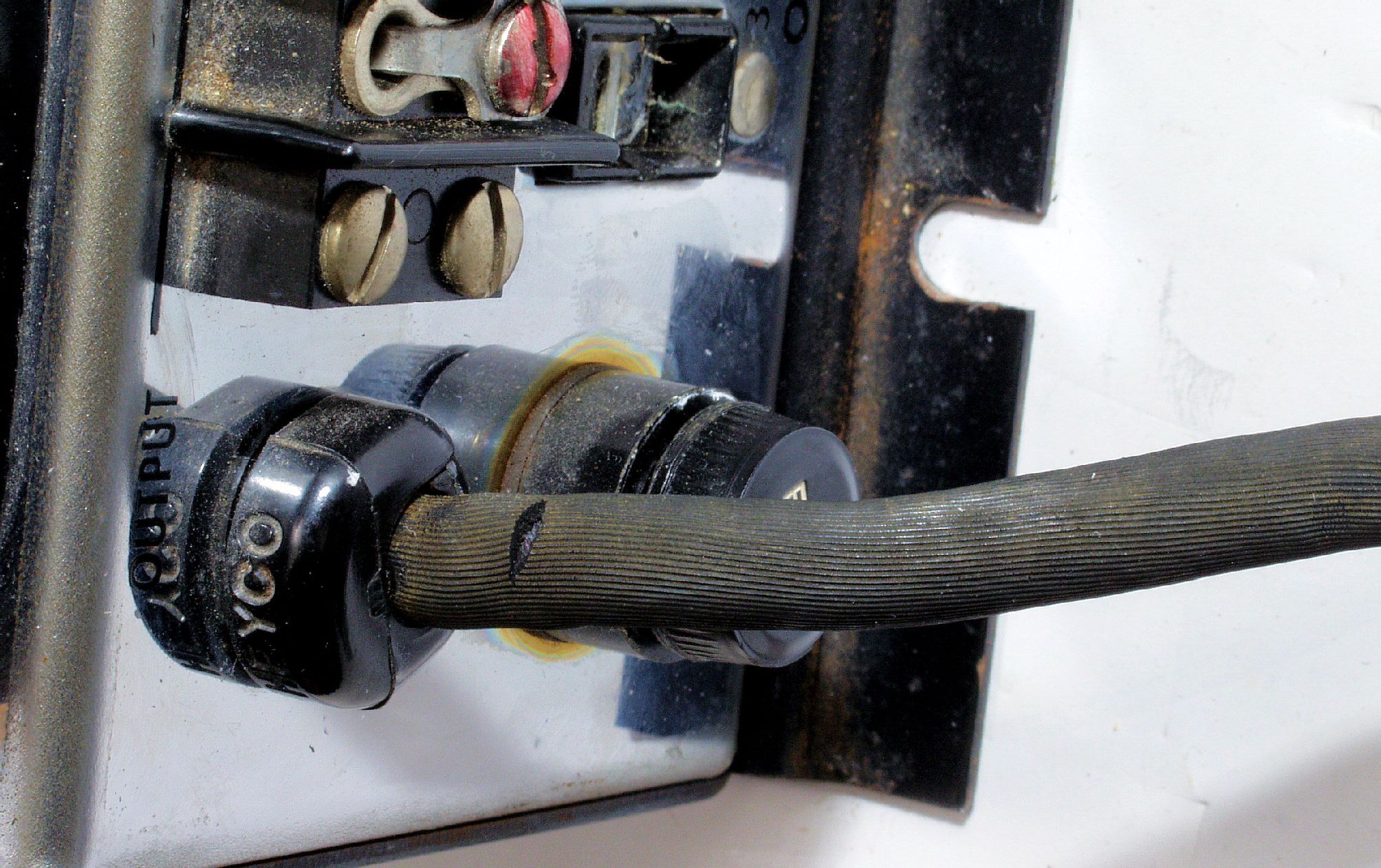

Ｃ６３．　修理前　ACケーブル

Ｃ６４．　修理（交換）後　ACケーブル

Ｃ７１．　修理前　真空管ソケット

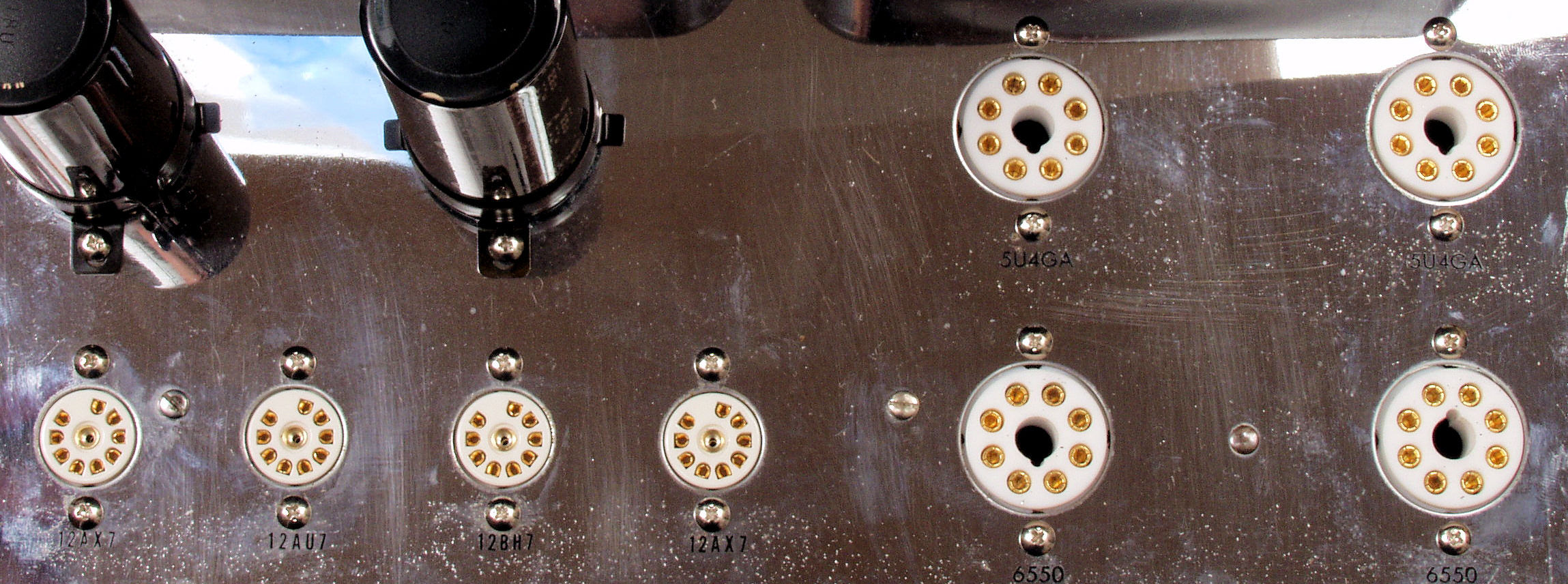

Ｃ７２．　修理（交換）後　真空管ソケット

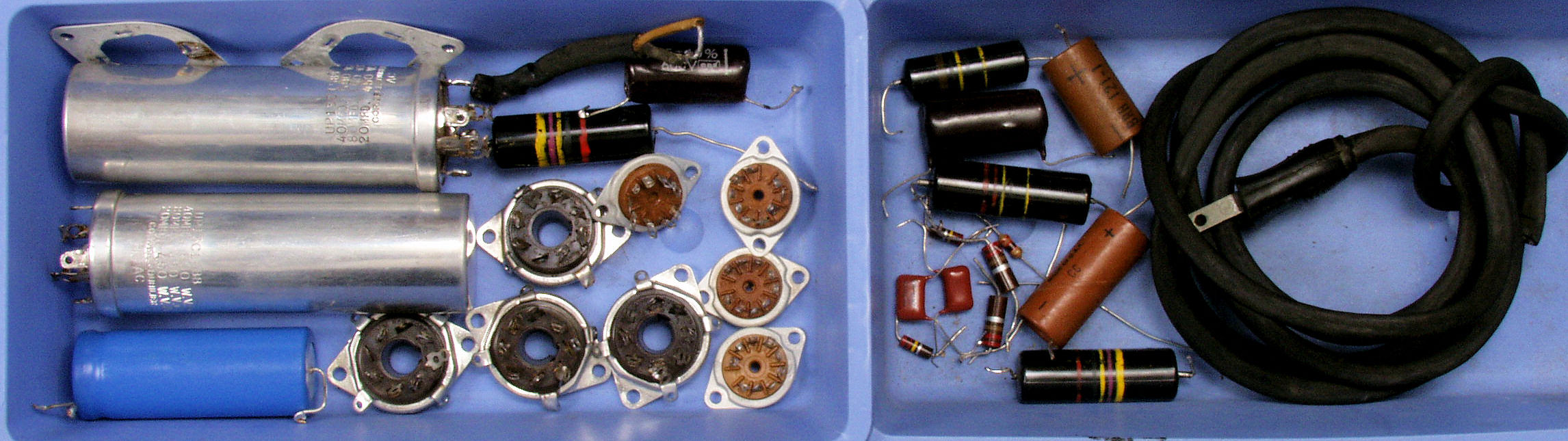

C８１．　交換部品

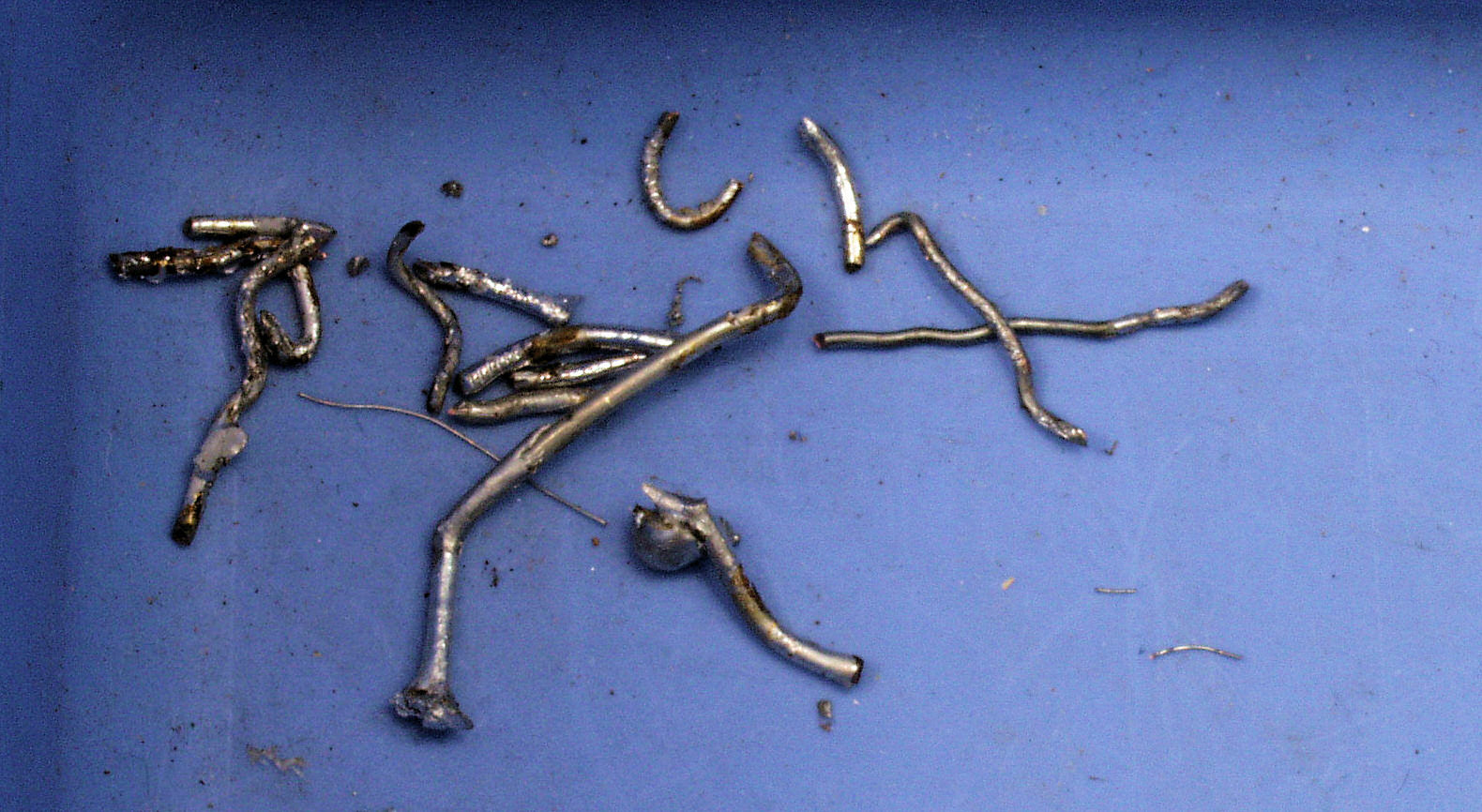

C８２．　交換部品、取り除いた、前の部品のリード線の１部。

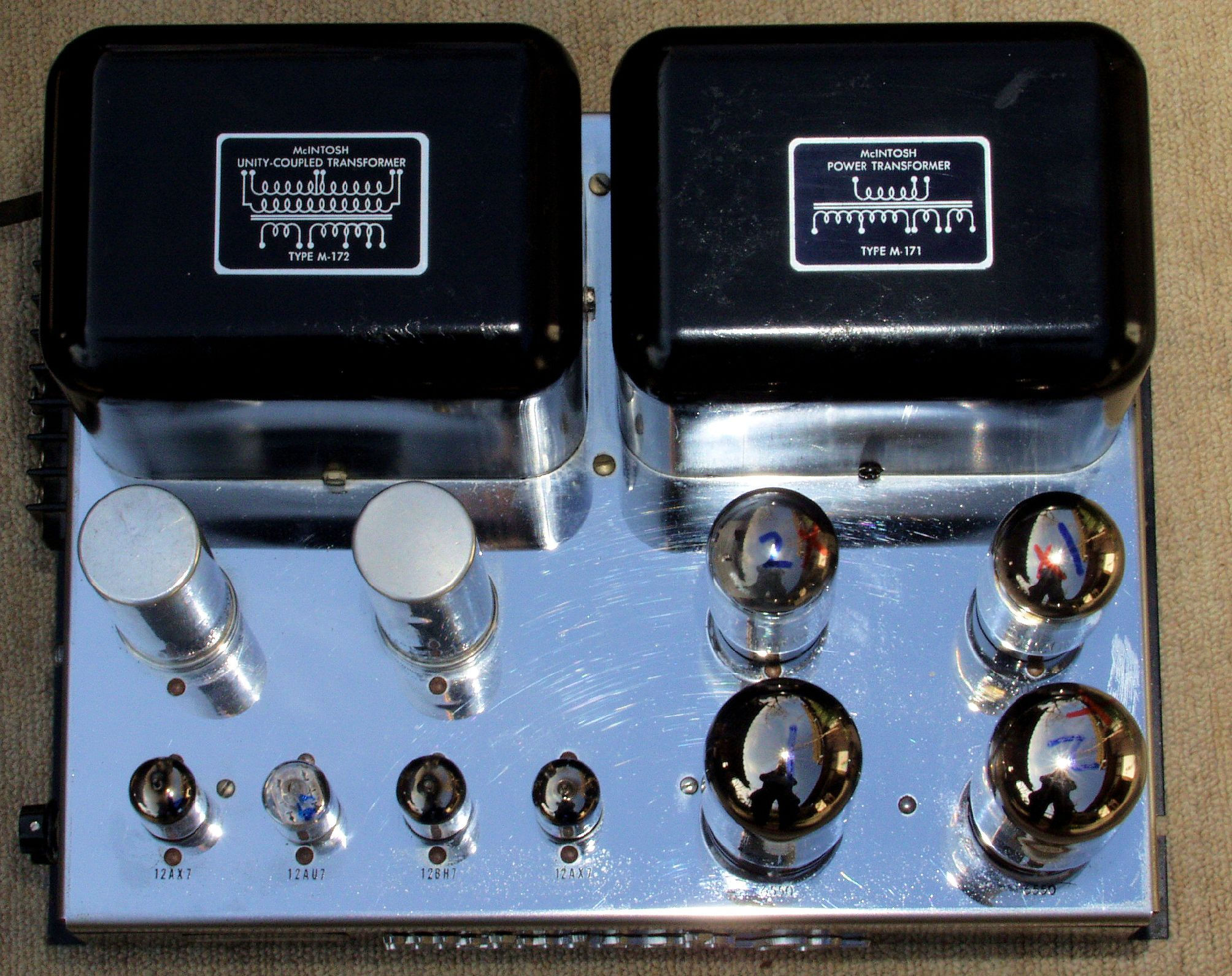

Ｃ９１．　修理前　上から

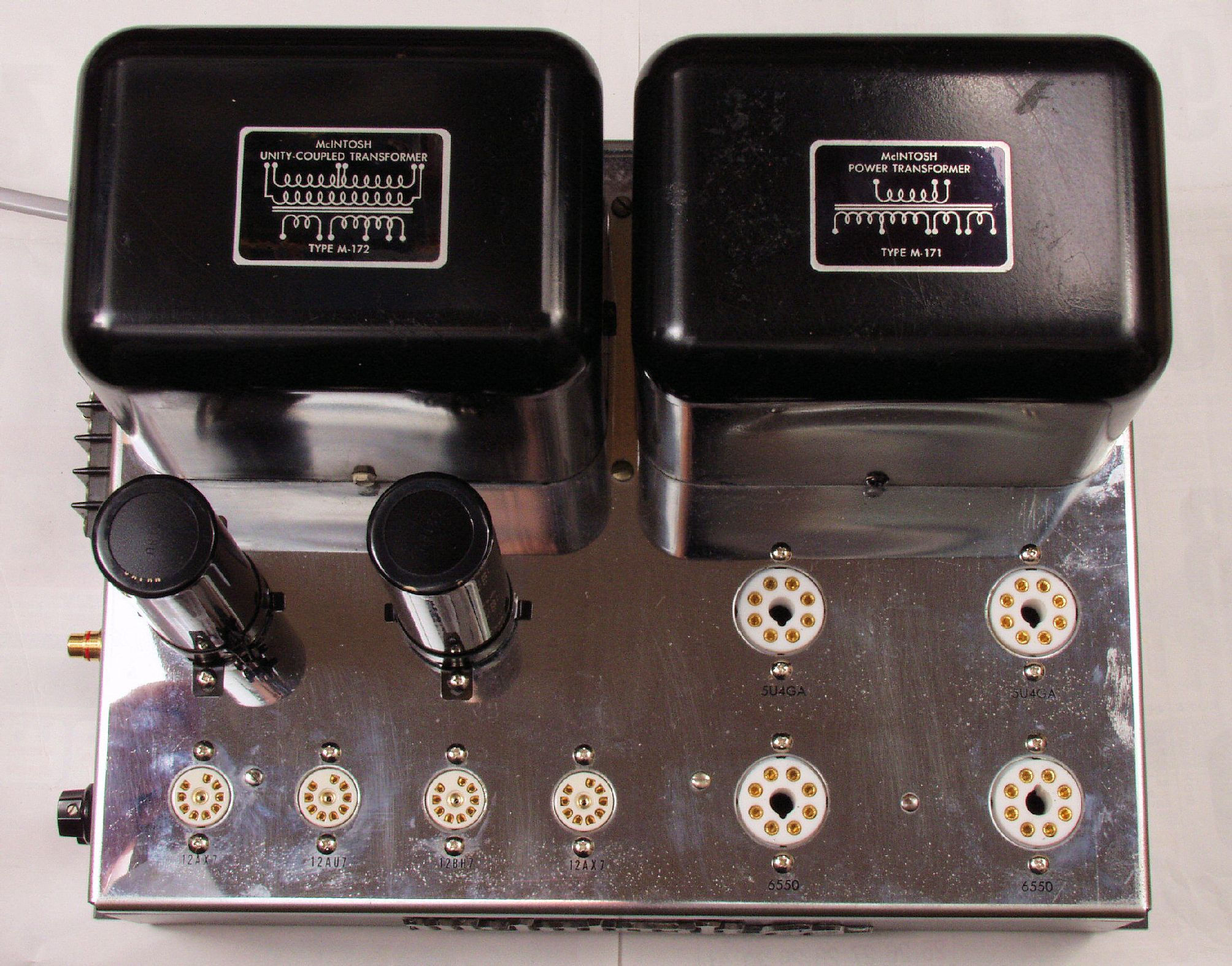

Ｃ９２．　修理後　上から

Ｃ９３．　修理後　真空管を付けて上から

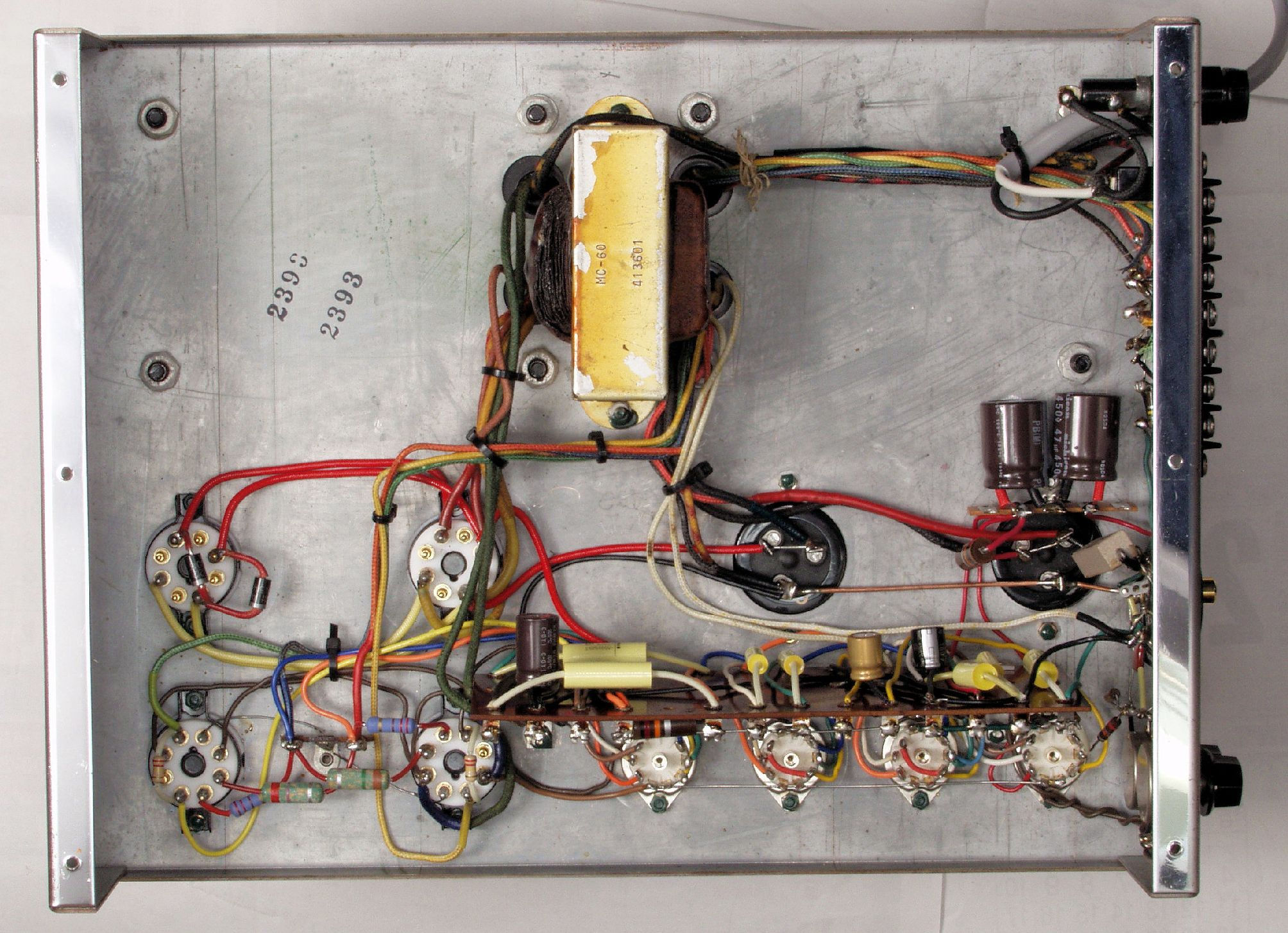

Ｃ９４．　修理前　下から

Ｃ９５．　修理後　下から

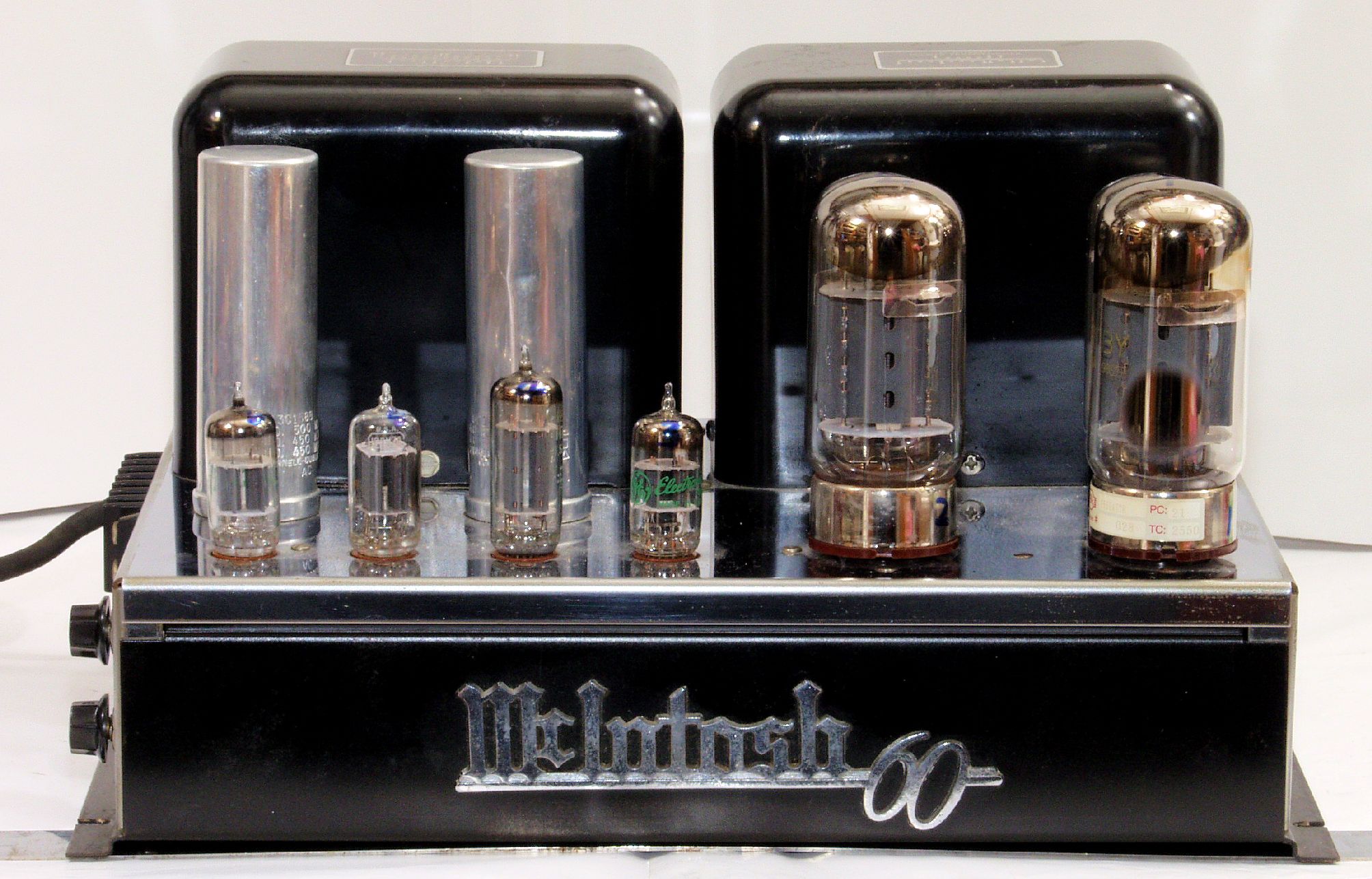

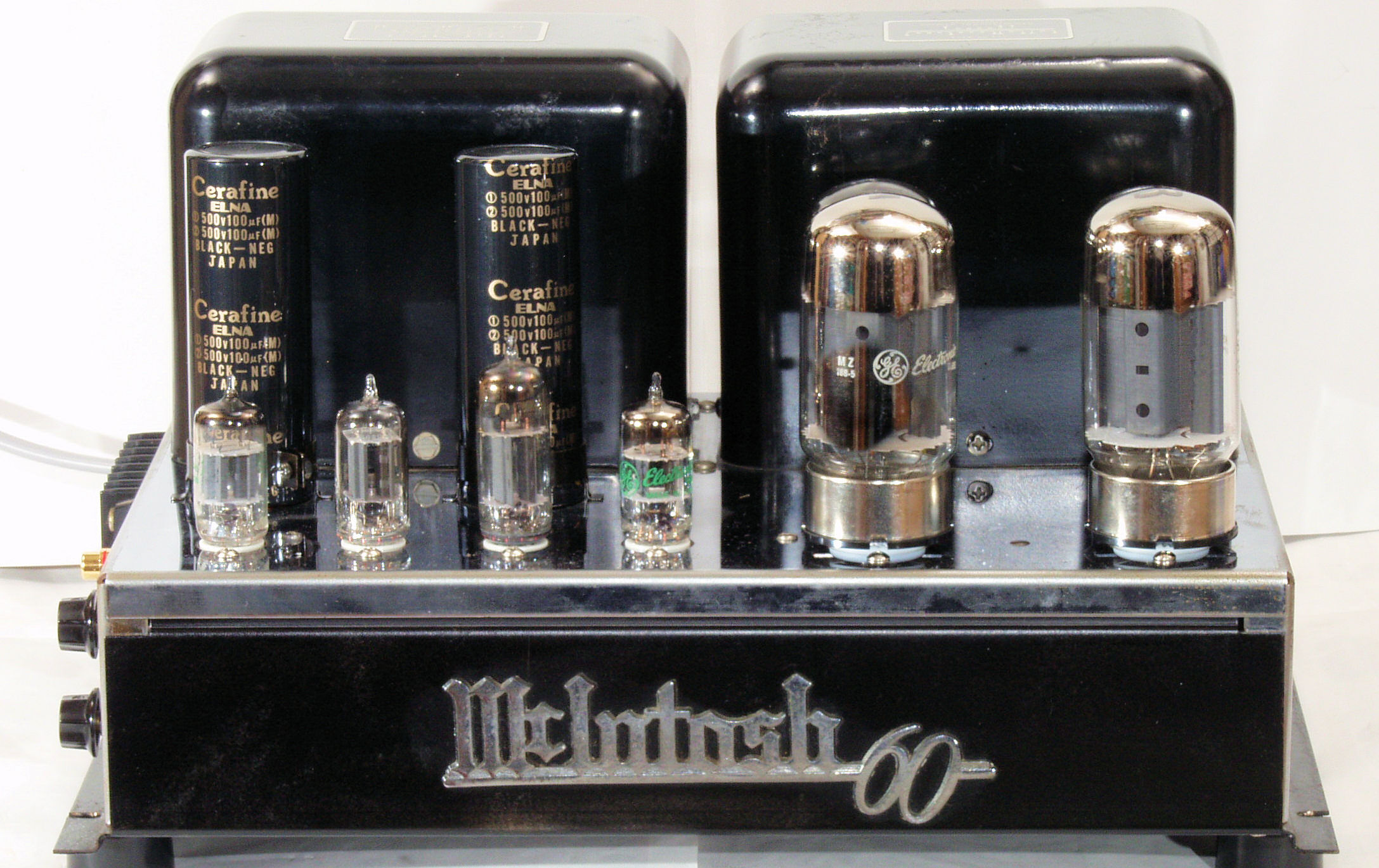

Ｃ９６．　完成　前から見る

Ｅ．　調整・測定

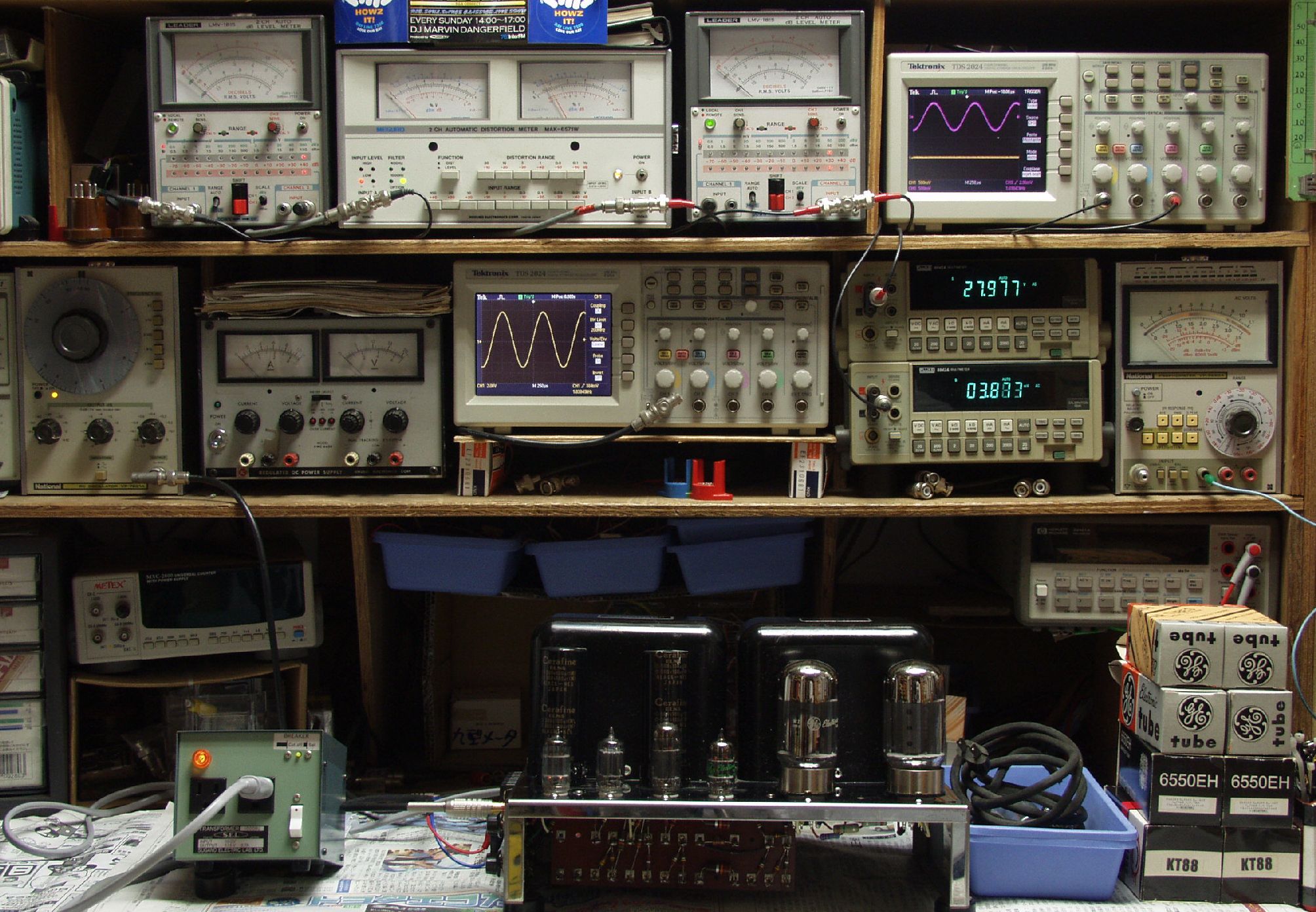

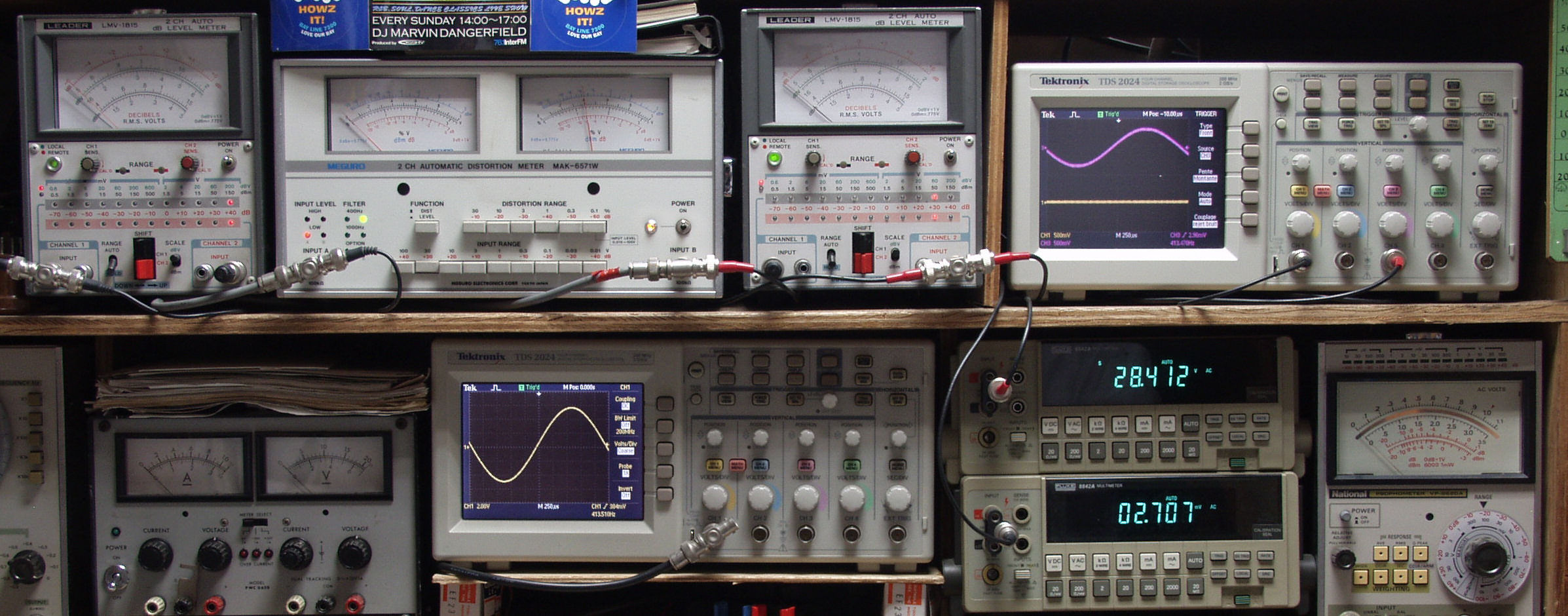

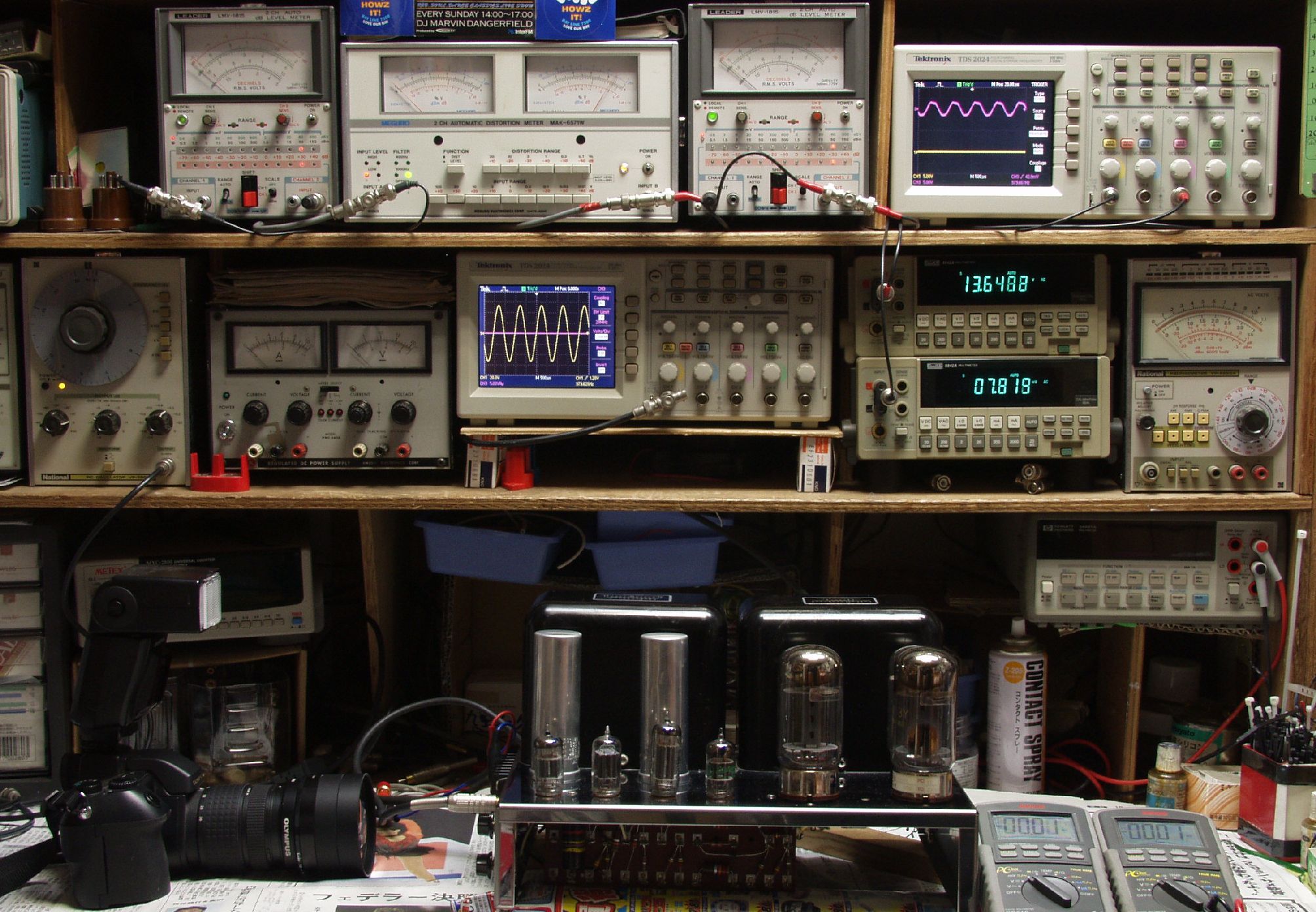

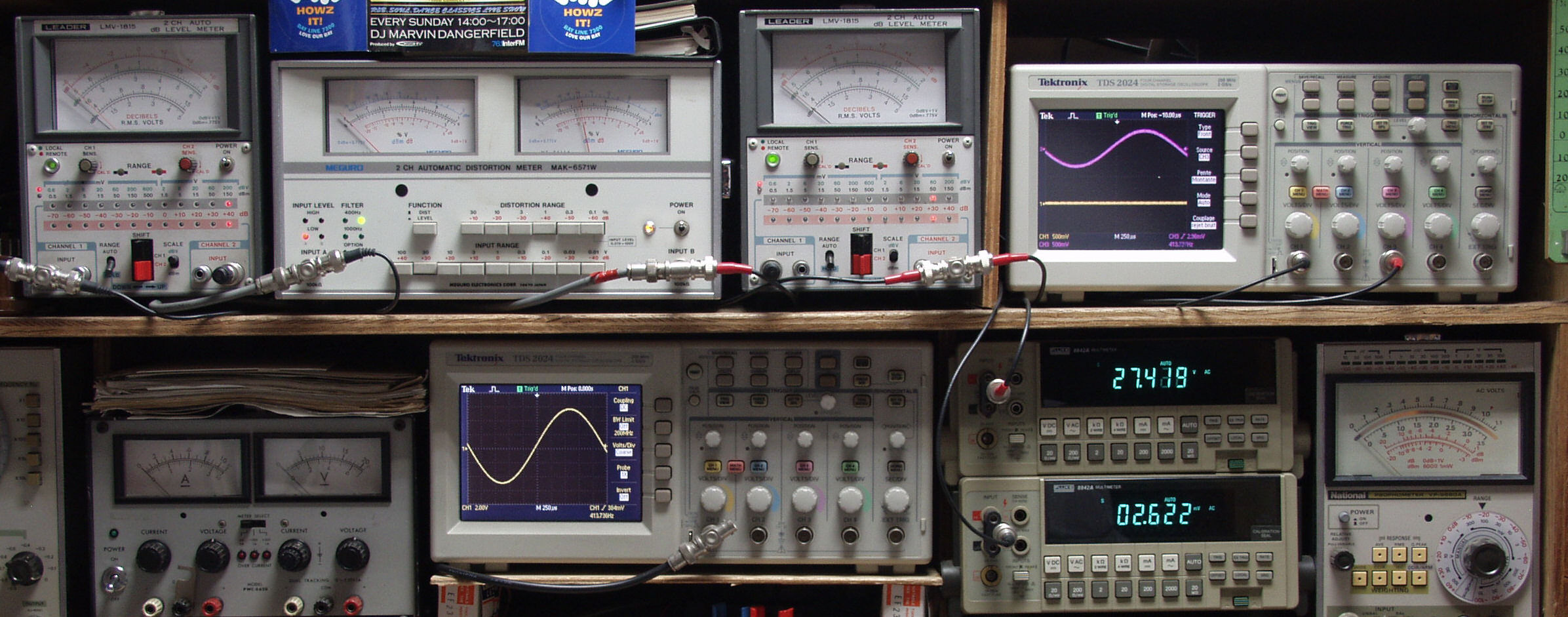

Ｅ１．　調整・出力測定
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　付属真空管「６５５０」による測定、ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝０．３％　　１０００ＨＺ

Ｅ２２．　付属真空管「６５５０」による測定、ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝０．４％　　４００ＨＺ

Ｅ３１．　予備真空管「６５５０」による測定、ＳＰ出力２７Ｖ＝９１Ｗ　歪み率＝０．４％　　１０００ＨＺ

Ｅ３２．　予備真空管「６５５０」による測定、ＳＰ出力２７Ｖ＝９１Ｗ　歪み率＝０．４％　　４００ＨＺ

Ｅ４１．　手持ち（備品）真空管「KT88」による測定、ＳＰ出力２８Ｖ＝９８Ｗ　歪み率＝０．４％　　１０００ＨＺ

Ｅ４２．　手持ち（備品）真空管「KT88」による測定、ＳＰ出力２８Ｖ＝９８Ｗ　歪み率＝０．４％　　１０００ＨＺ

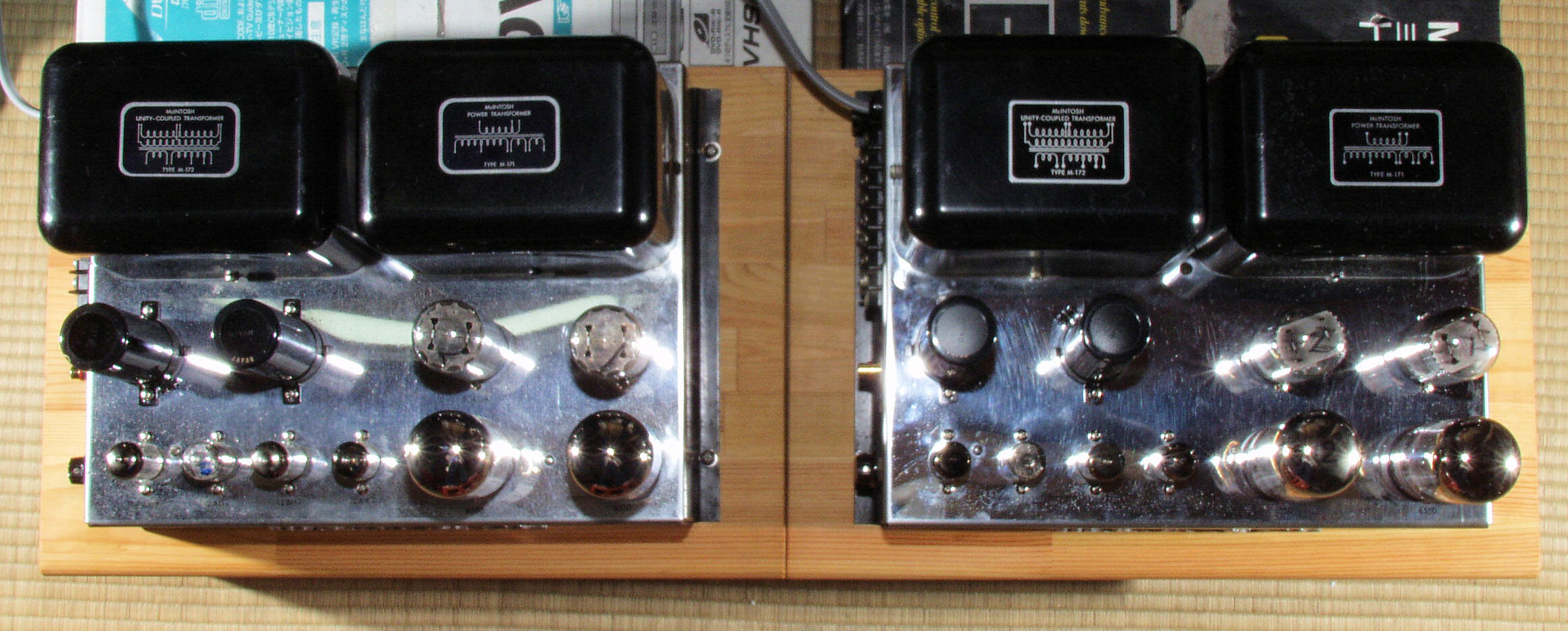

Ｅ５１．　２台完成上から見る、　修正材パネル板に取り付けてある。

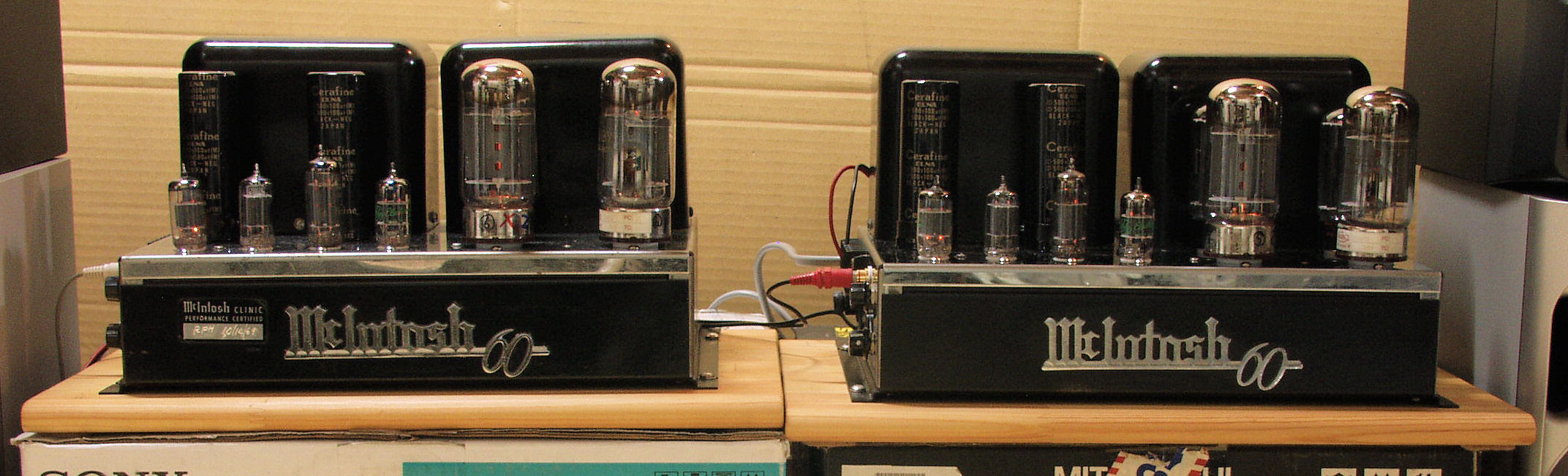

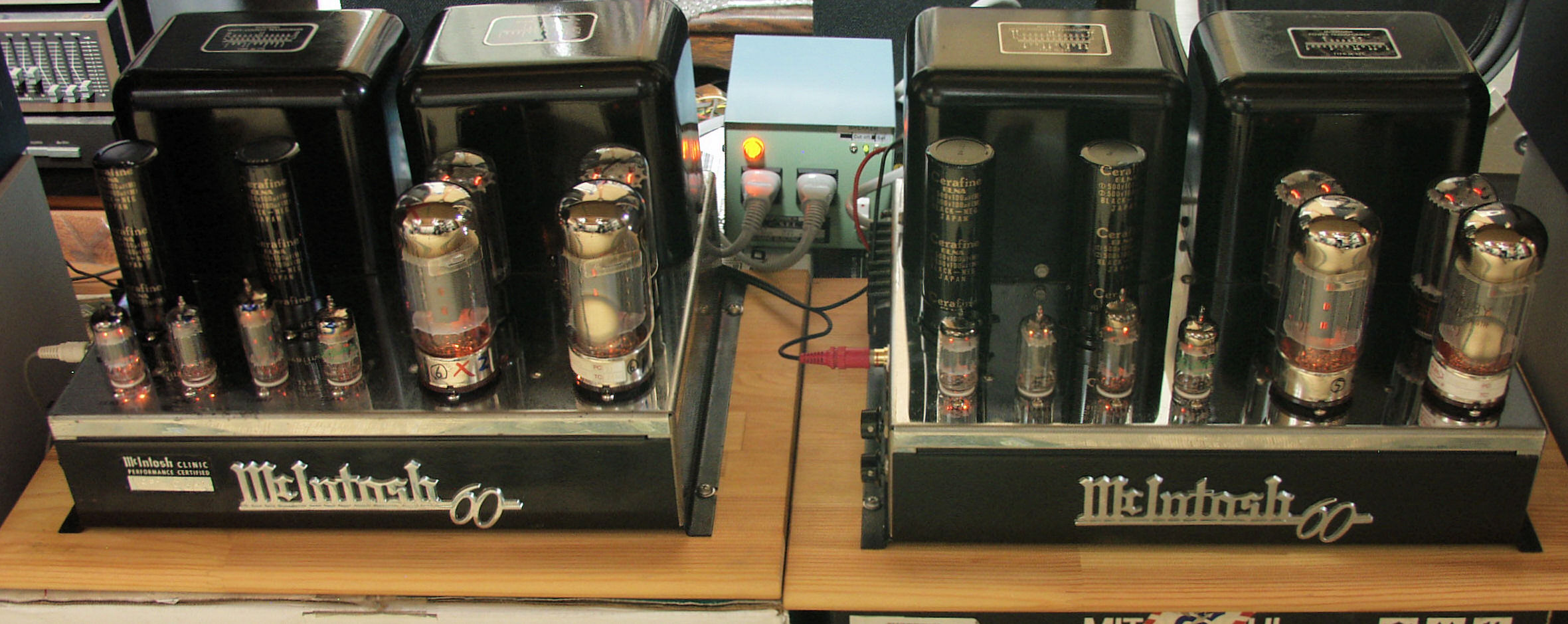

Ｅ５２．　２４時間エージング中、　左＝６台目、右＝５台目。

Ｅ５３．　２４時間エージング中、　左＝６台目、右＝５台目。　整流管（５Ｕ４）は飾りです。

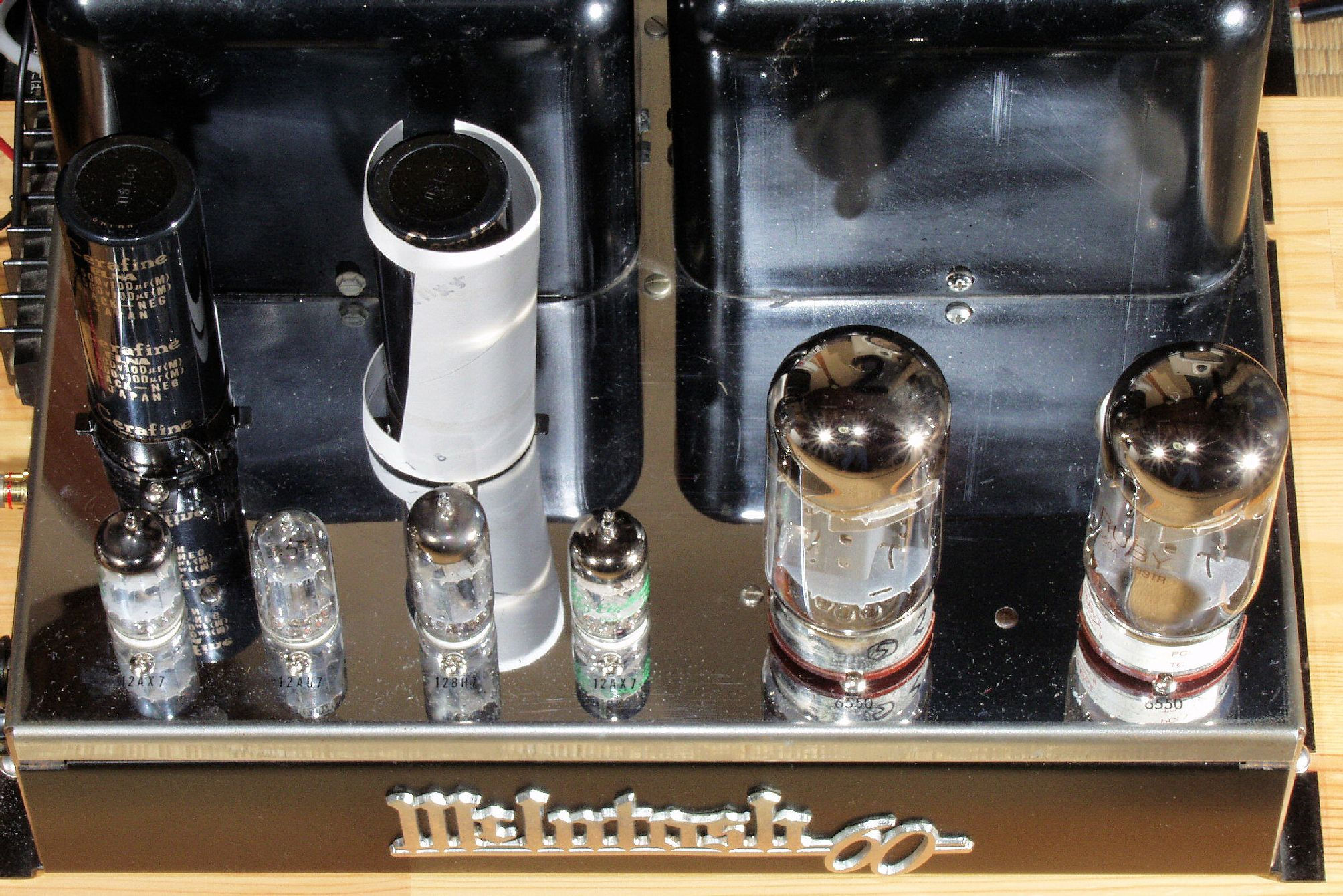

Ｅ６１．　ブロック電解コンデンサーに遮熱対策をする、トイレットペーパの紙芯を加工する。

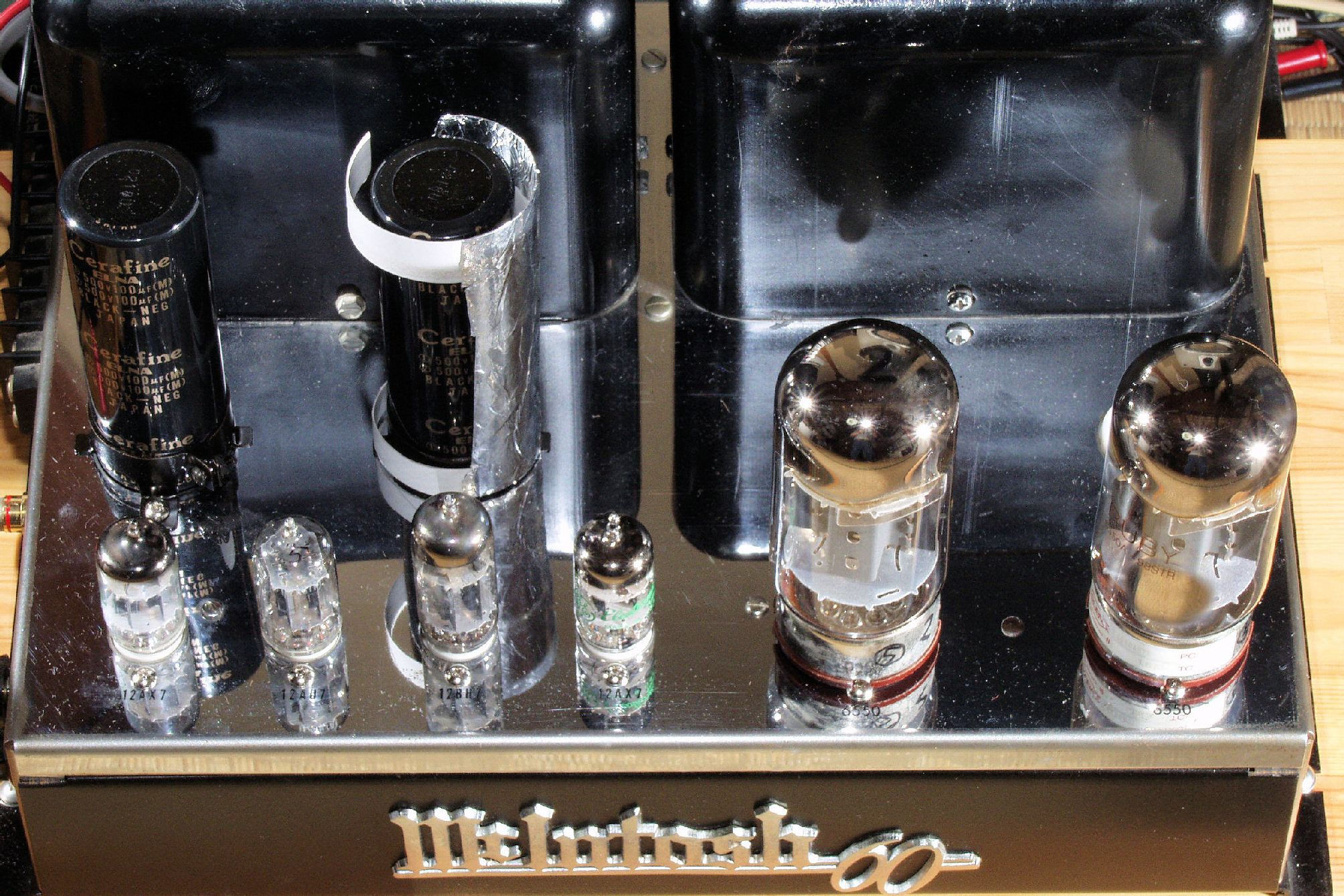

Ｅ６２．　ブロック電解コンデンサーに遮熱対策をする、さらにアルミ箔を貼り付ける。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｃ／Ｕによる付属真空管測定

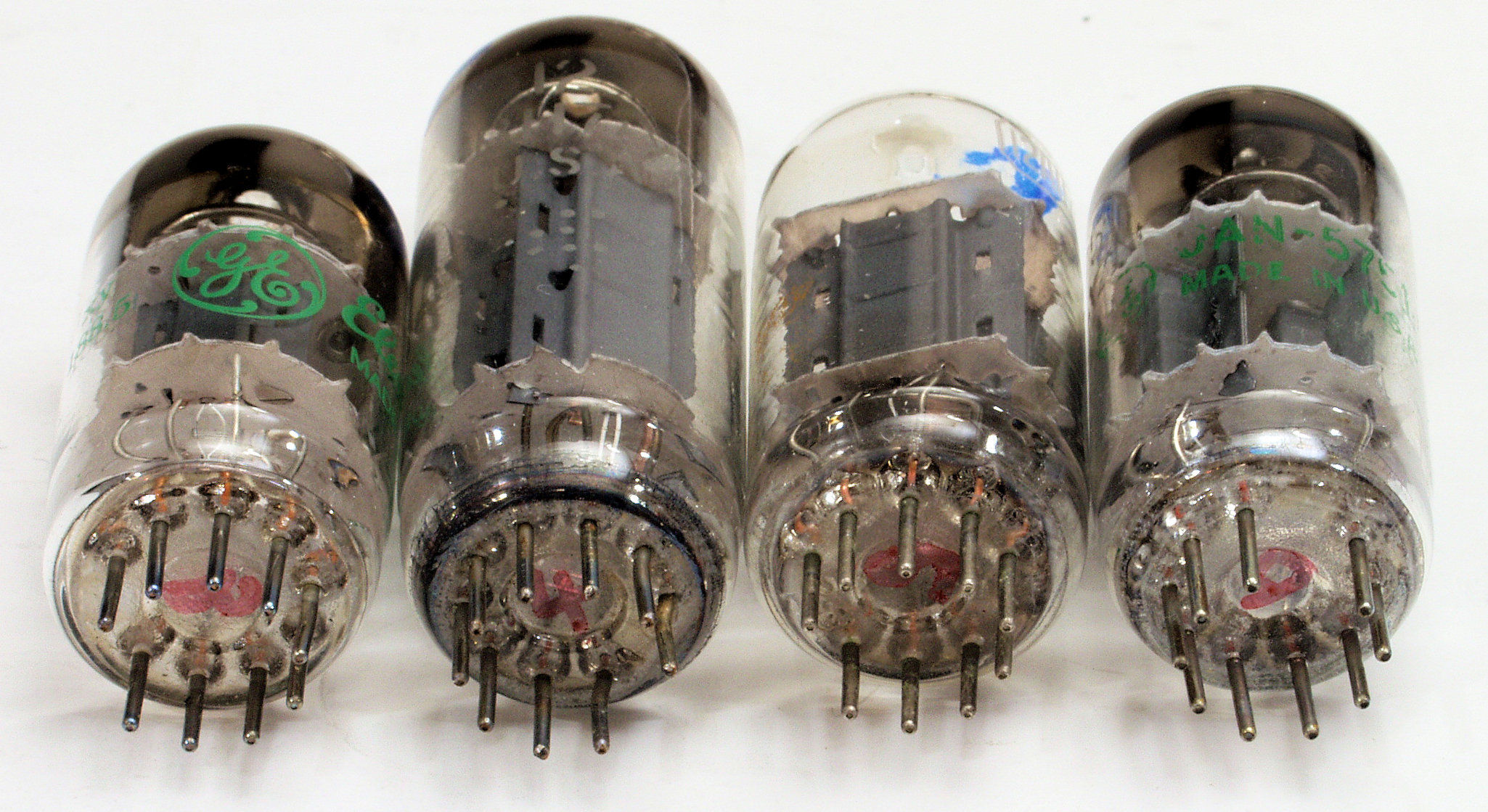

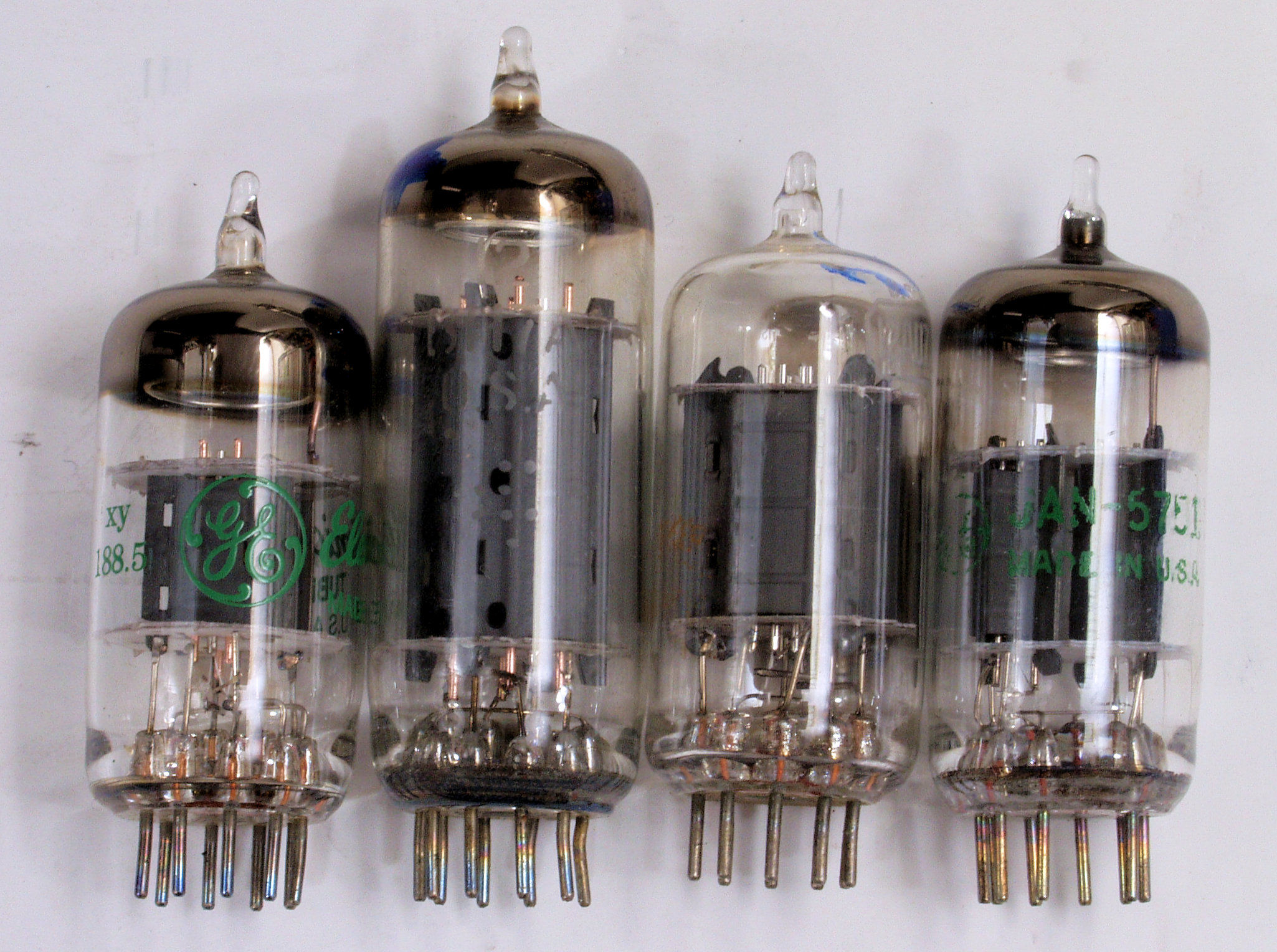

Ｕ１．付属真空管、左から「１２ＡＺ７（１２ＡＴ７・ＥＣＣ８１）」、「１２ＡＵ７」、「１２ＢＨ７」、「１２ＡＸ７（ＥＣＣ８３）」。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　１２ＡＺ７　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１２Ｖ、Ｉｐ＝１０ｍＡ」
　　　　　　１２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１．２ｍＡ」
　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
　　　　　　１２ＡＵ７　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ１１．　足の方から見る、左から「１２ＡＺ７（１２ＡＴ７）」、「１２ＢＨ７」、「１２ＡＵ７」、「１２ＡＸ７」。

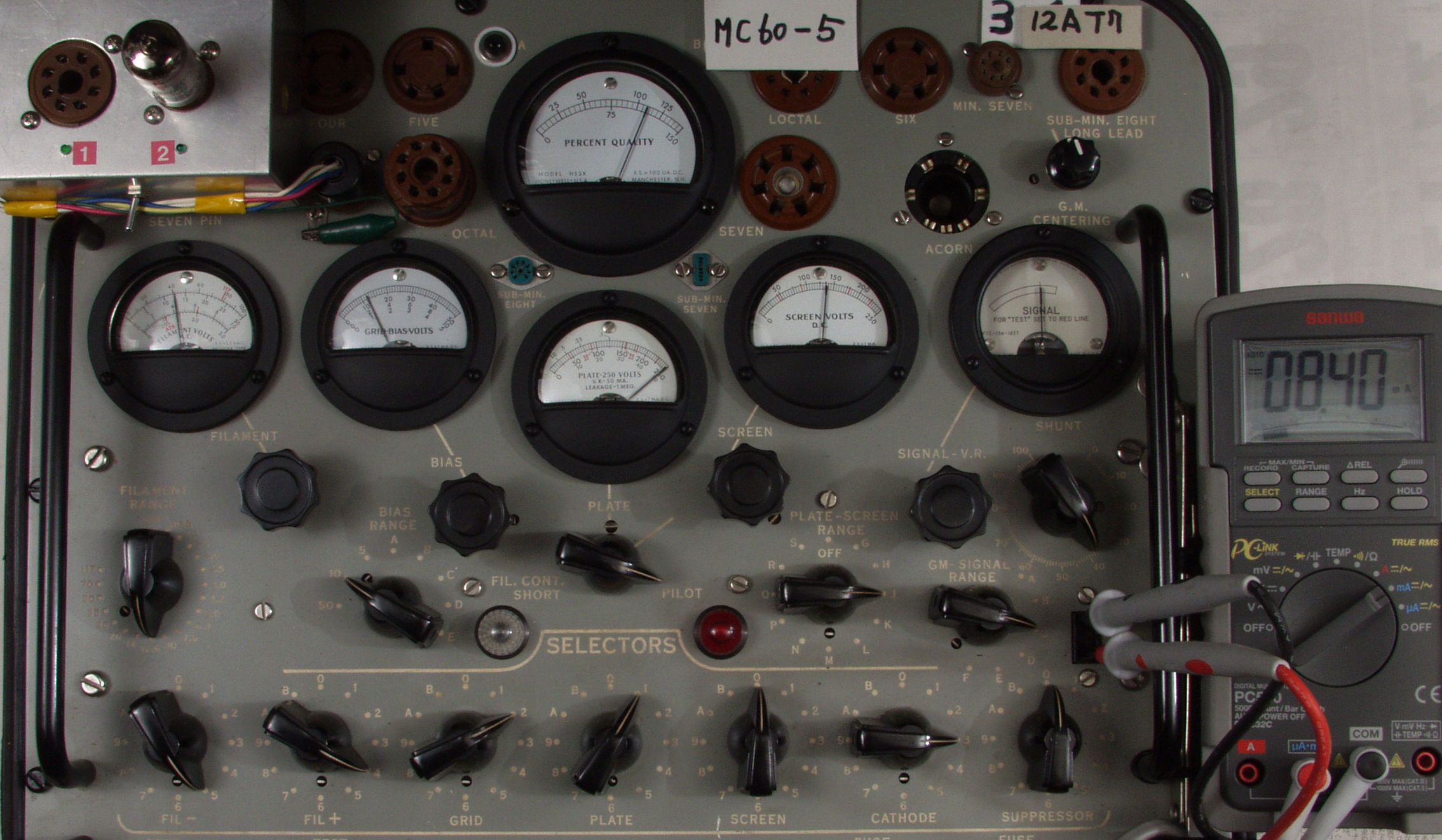

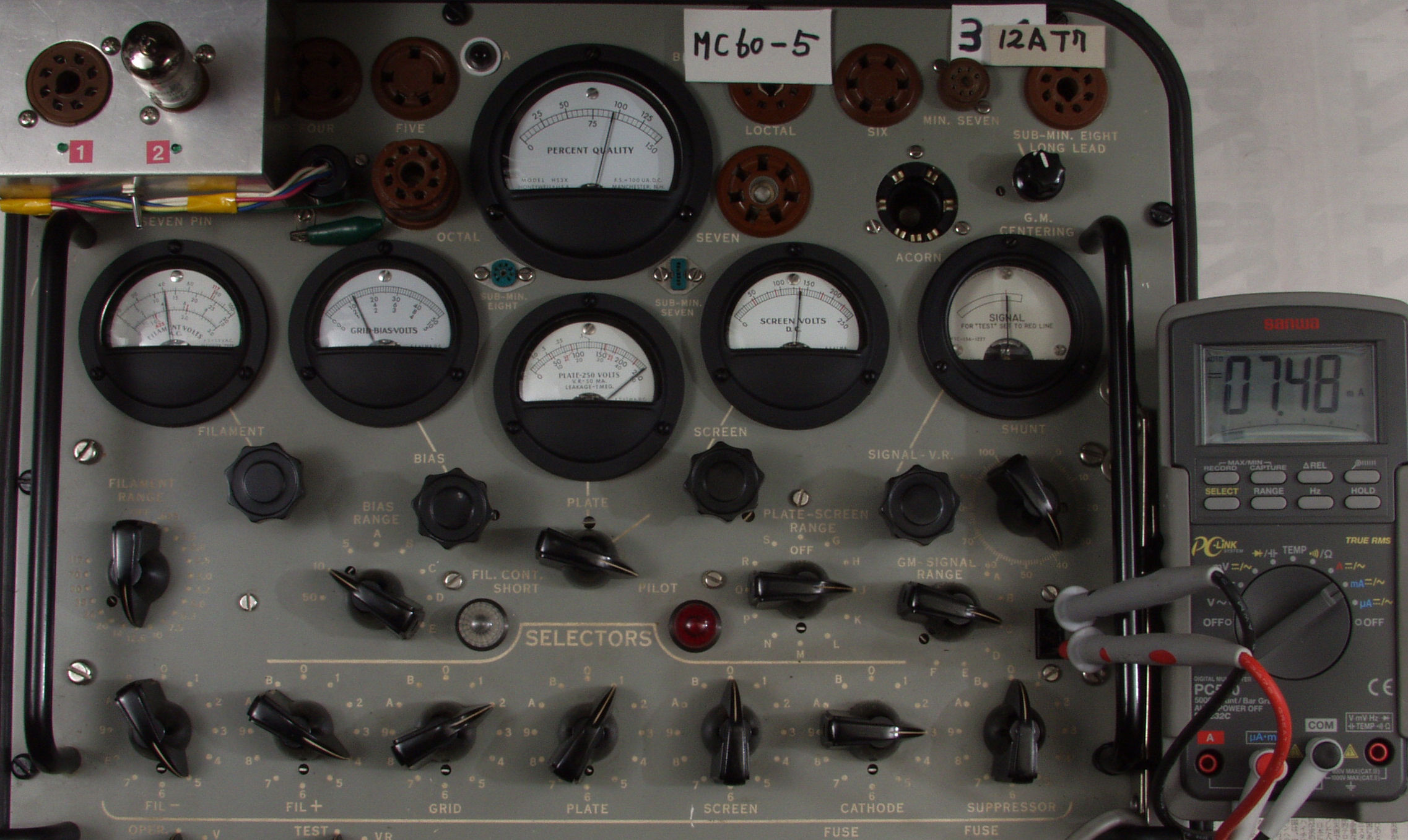

Ｕ２１．　付属真空管「１２ＡＺ７（１２ＡＴ７）」ユニット１。　Ｇｍ測定＝５５００μmho、Ｉｐ＝８．４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２．３Ｖ」、　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｕ２２．　付属真空管「１２ＡＺ７（１２ＡＴ７）」ユニット１。　Ｇｍ測定＝４７５０μmho、Ｉｐ＝８．４ｍＡ。

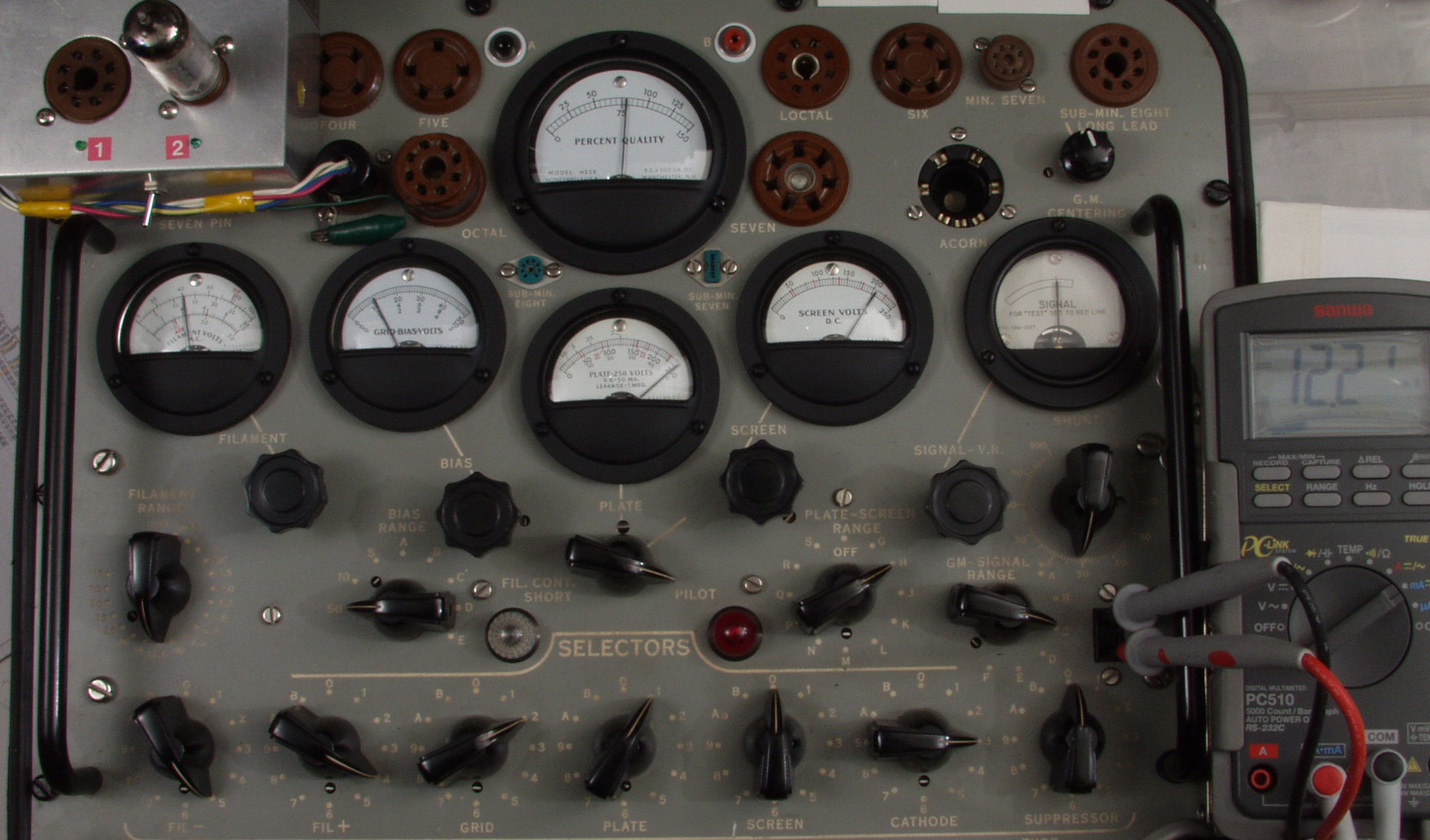

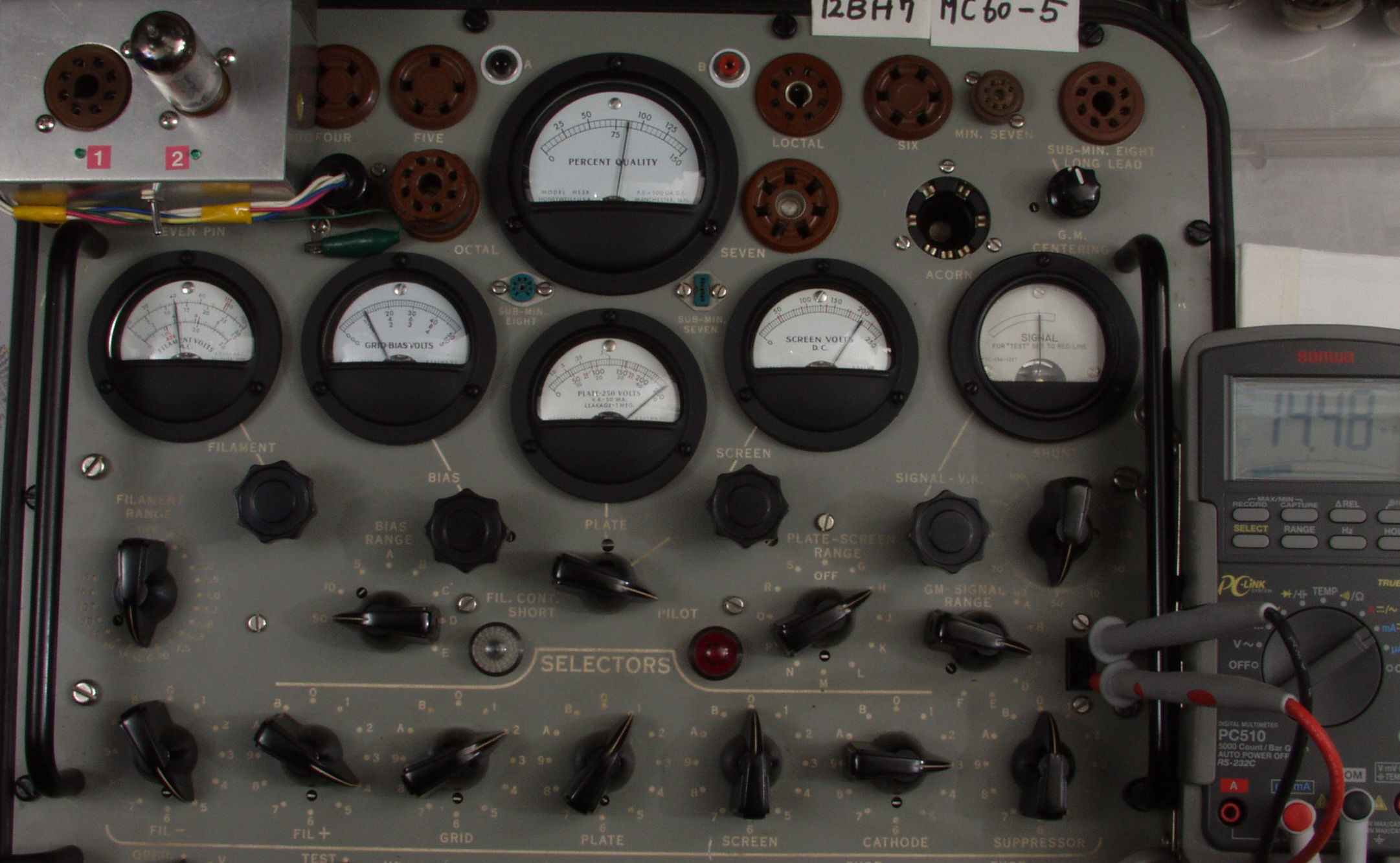

Ｕ３１．　付属真空管「１２ＢＨ７」ユニット１１。　Ｇｍ測定＝３２００μmho、Ｉｐ＝１２ｍＡ。

Ｕ３２．　付属真空管「１２ＢＨ７」ユニット２。　Ｇｍ測定＝３４８０μmho、Ｉｐ＝１４．５ｍＡ。

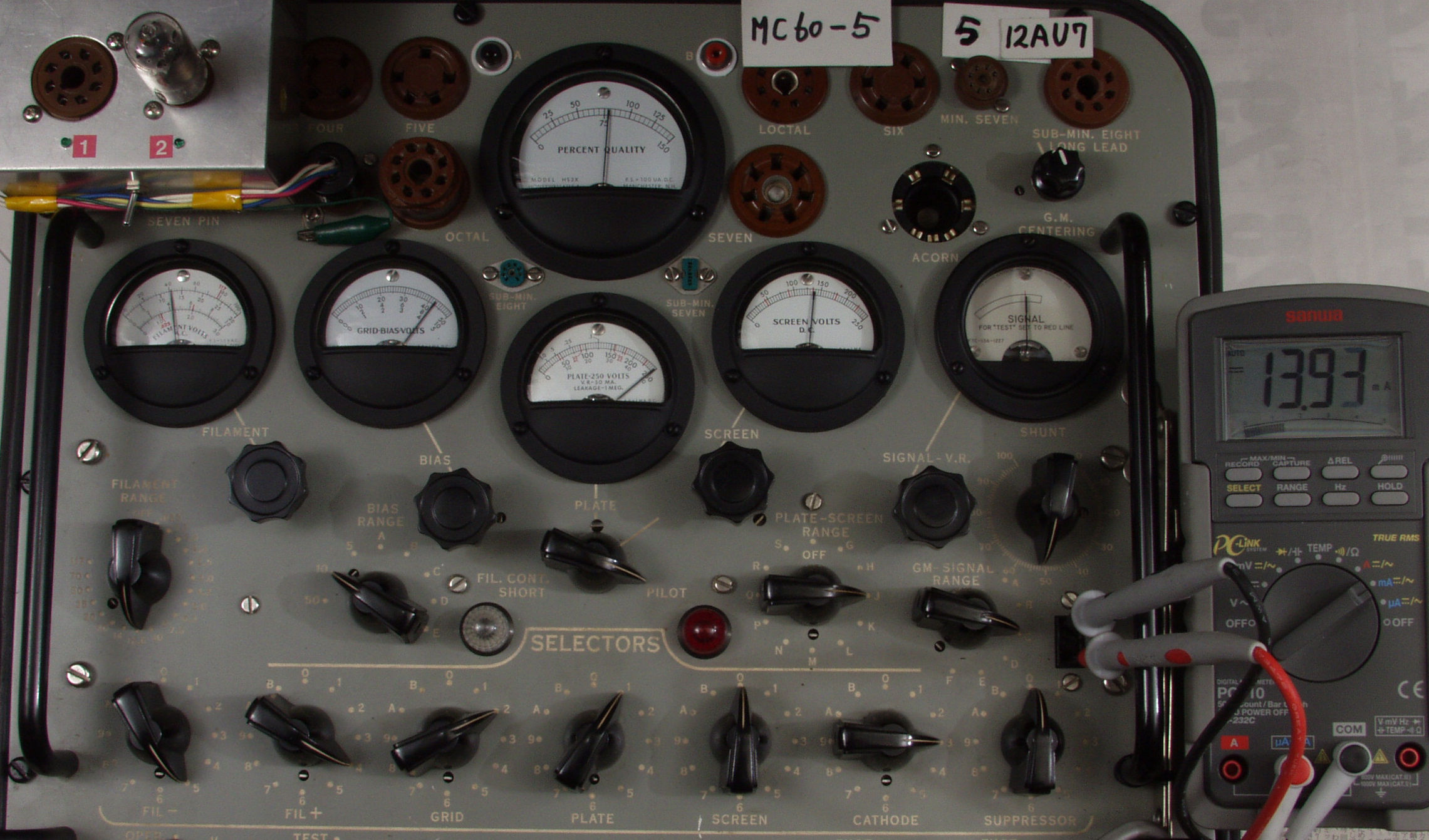

Ｕ４１．　付属真空管「１２ＡＵ７」ユニット１。　Ｇｍ測定＝３２００μmho、Ｉｐ＝１３．９ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８」、　Ｃレンジ＝６０００μmhoレンジでの測定。

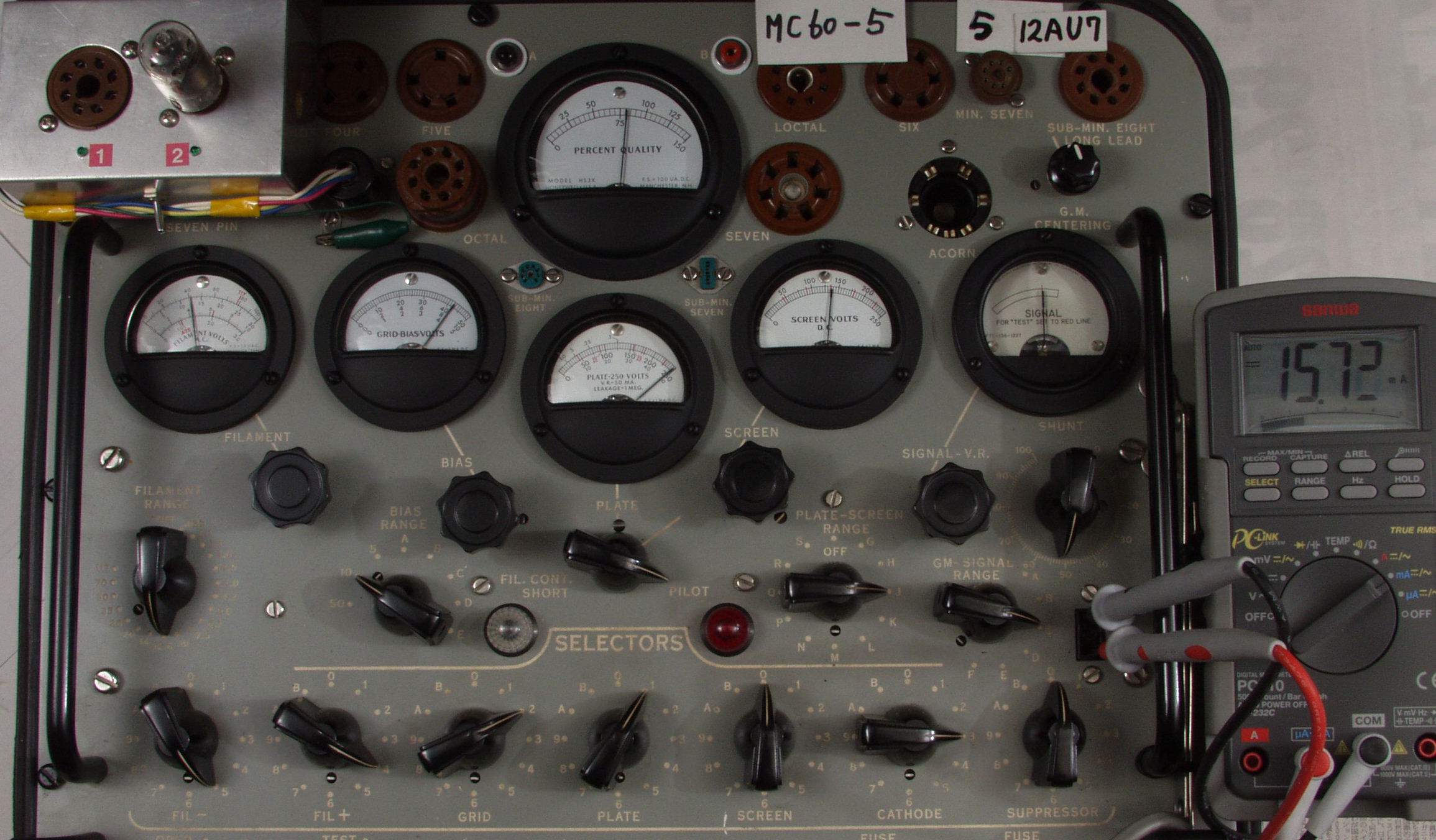

Ｕ４２．　付属真空管「１２ＡＵ７」ユニット２。　Ｇｍ測定＝３２００μmho、Ｉｐ＝１５．７ｍＡ。

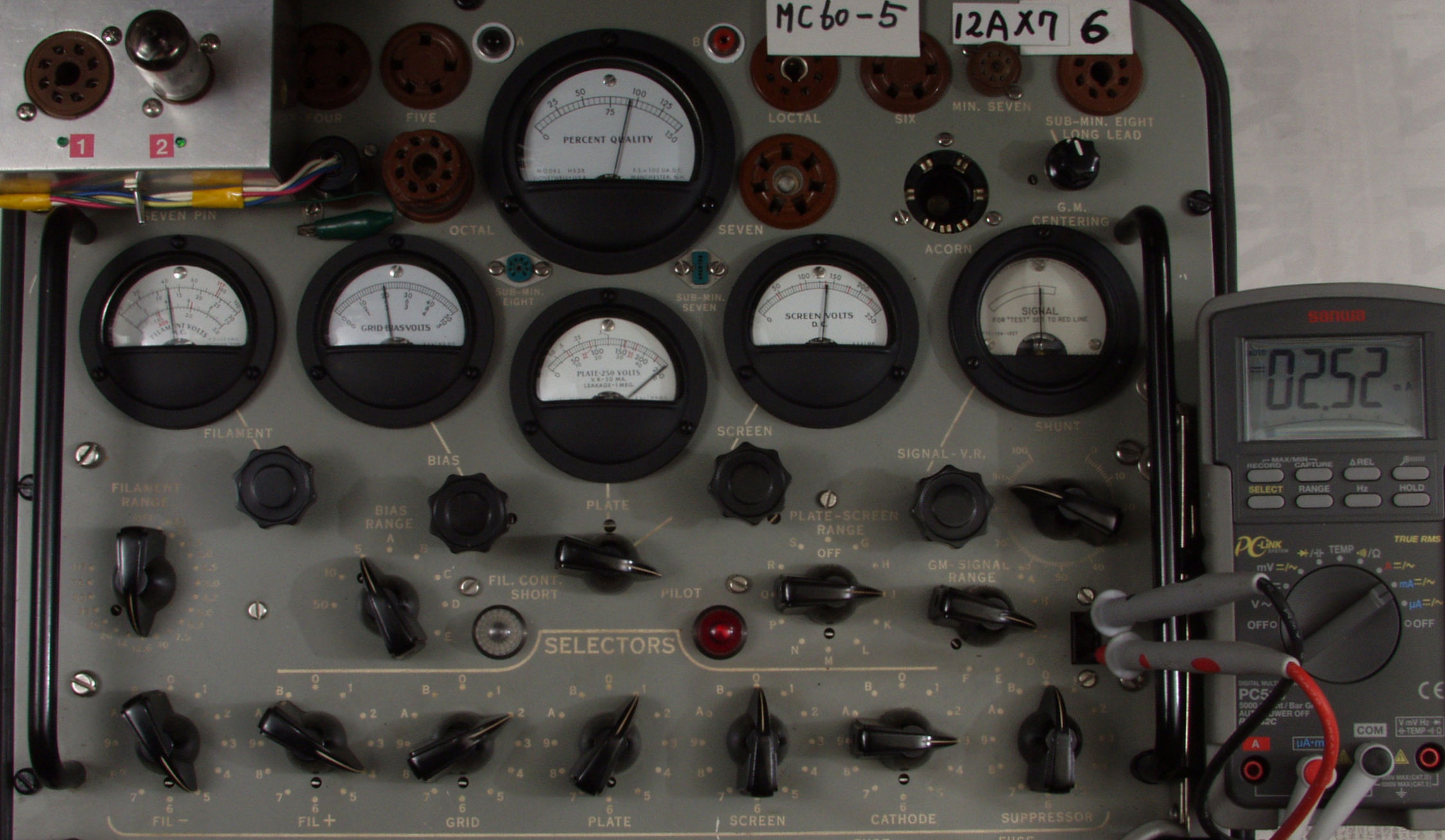

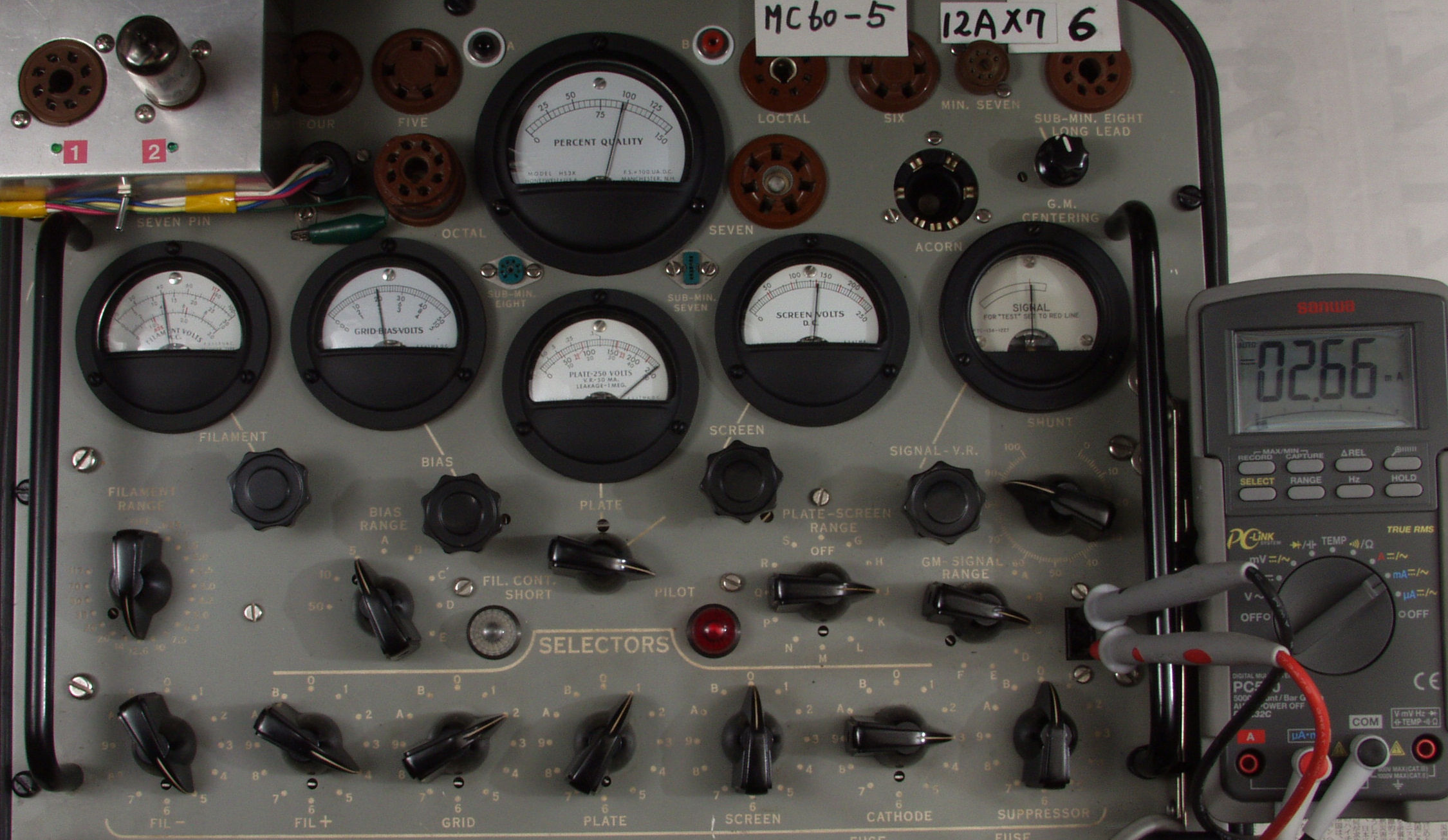

Ｕ５１．　付属真空管「１２ＡＸ７」ユニット１。　Ｇｍ測定＝１８８０μmho、Ｉｐ＝２．７ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ５２．　付属真空管「１２ＡＸ７」ユニット２。　Ｇｍ測定＝１９００μmho、Ｉｐ＝２．５ｍＡ。

Ｕ６．　付属真空管「６５５０」．上から１，２本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ６１．　付属真空管「６５５０」．１本目＝１１７００μmho、Ｉｐ＝１１２ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。　

Ｕ６２．　付属真空管「６５５０」．２本目＝１０５００μmho、Ｉｐ＝１０５ｍＡ。

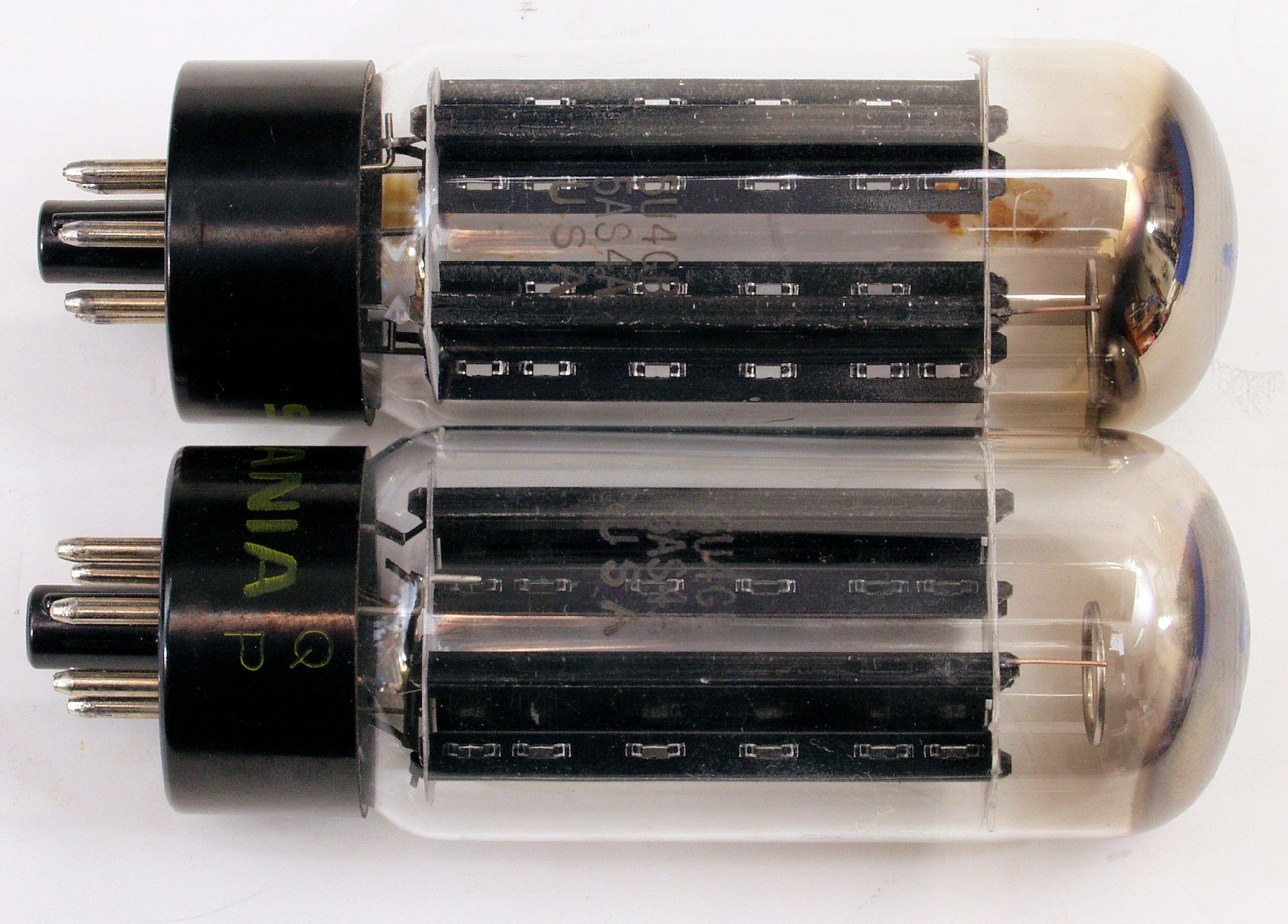

Ｕ７．　付属整流管「５U4ＧＢ」．上から１，２本目。

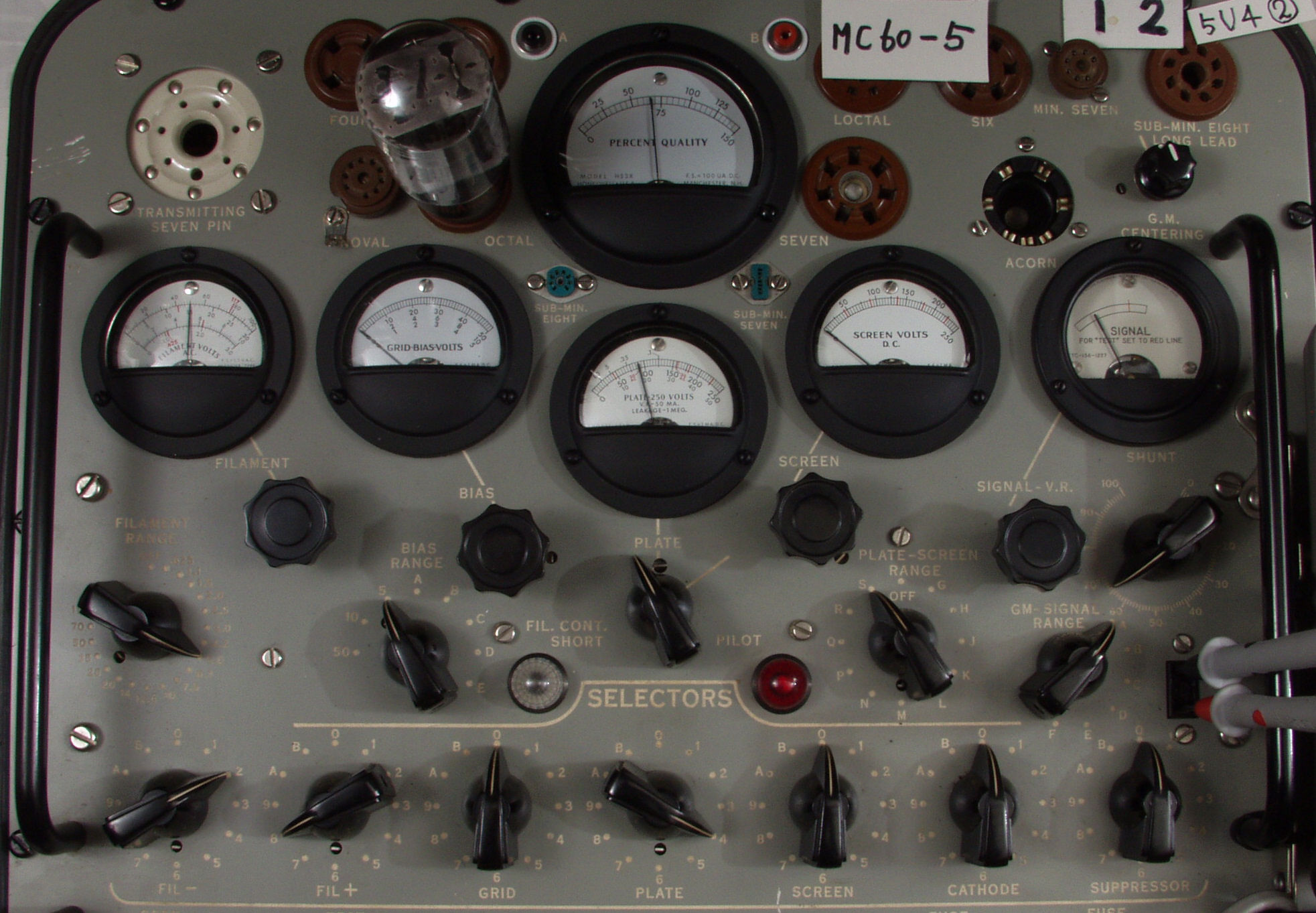

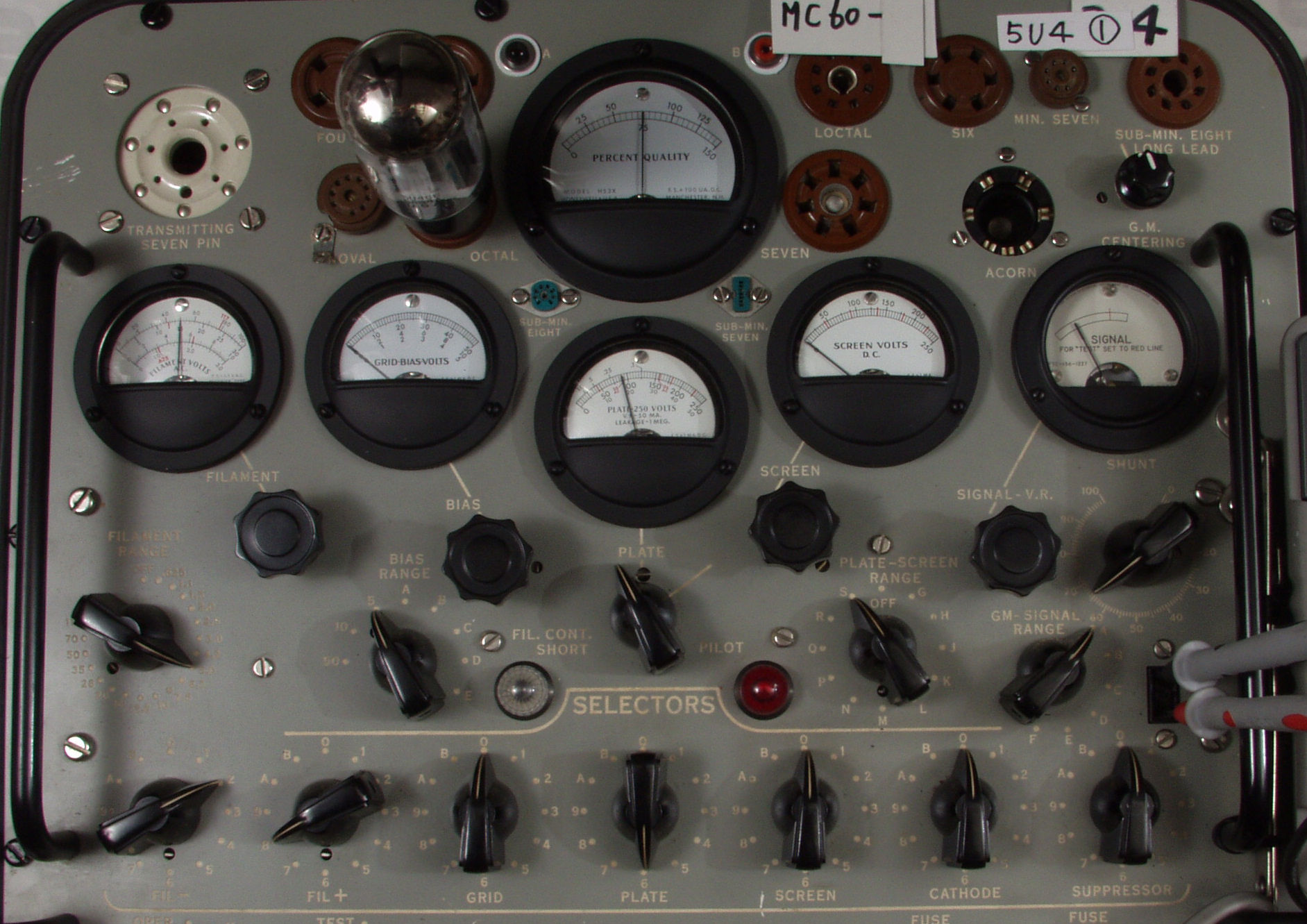

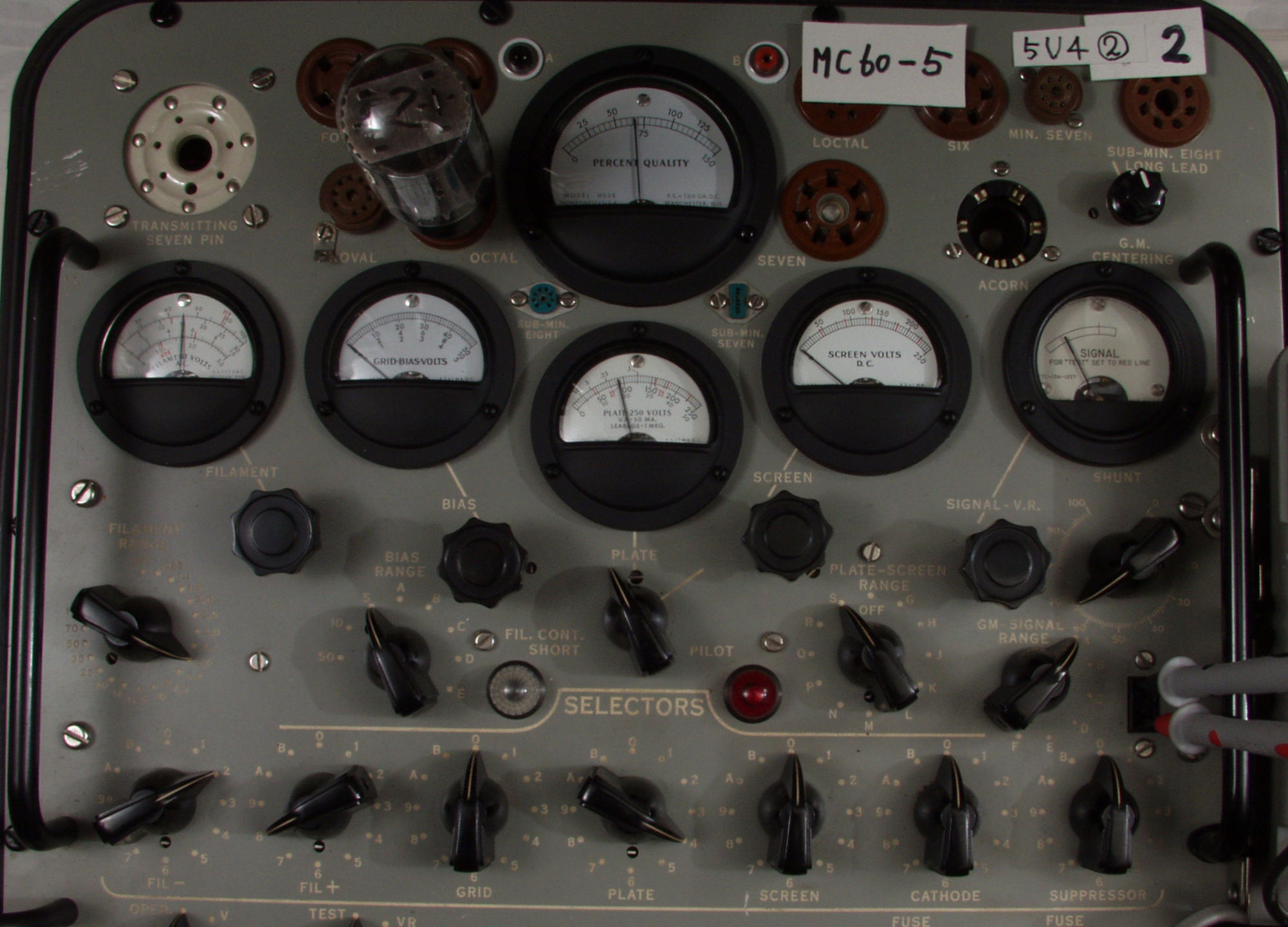

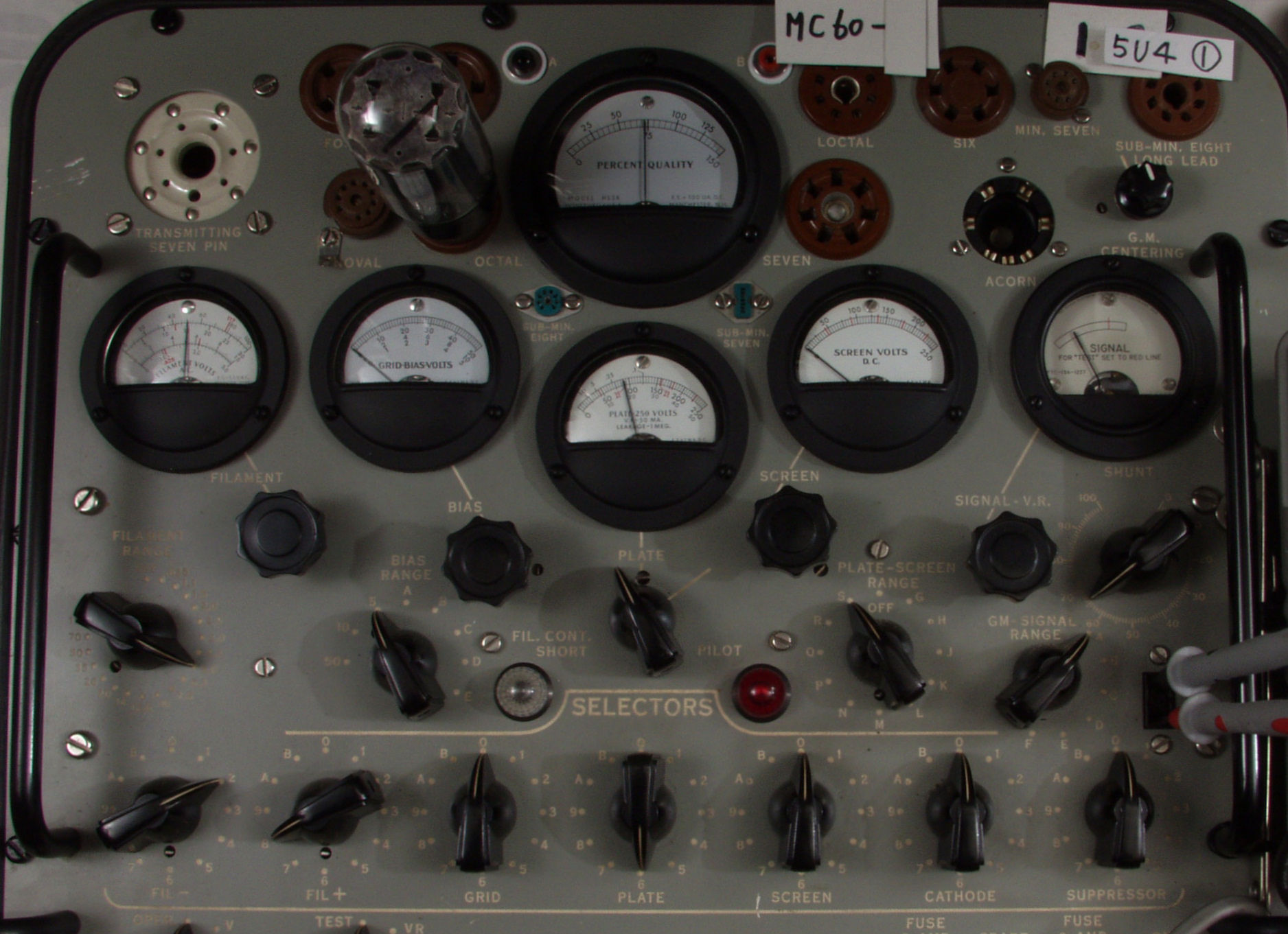

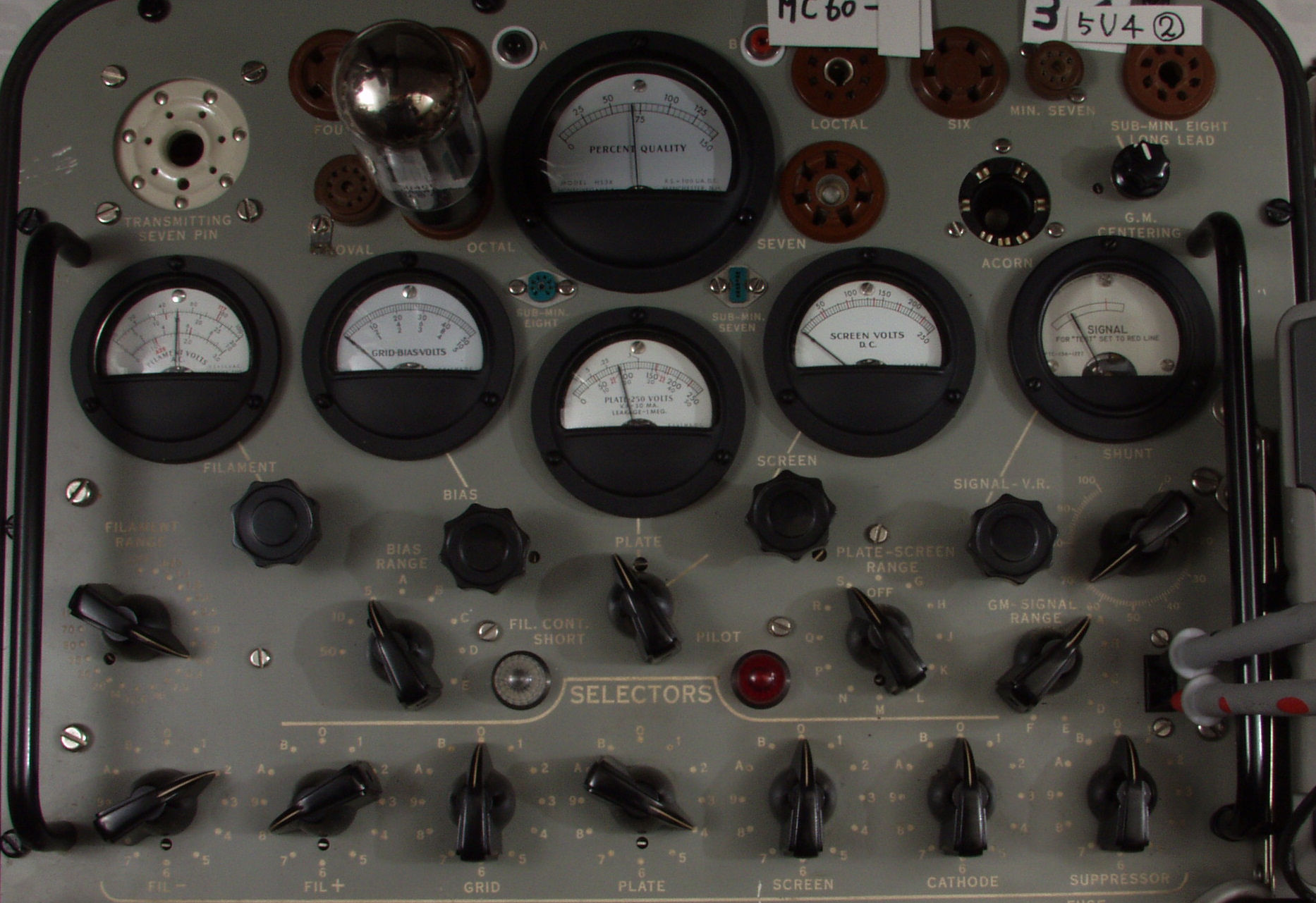

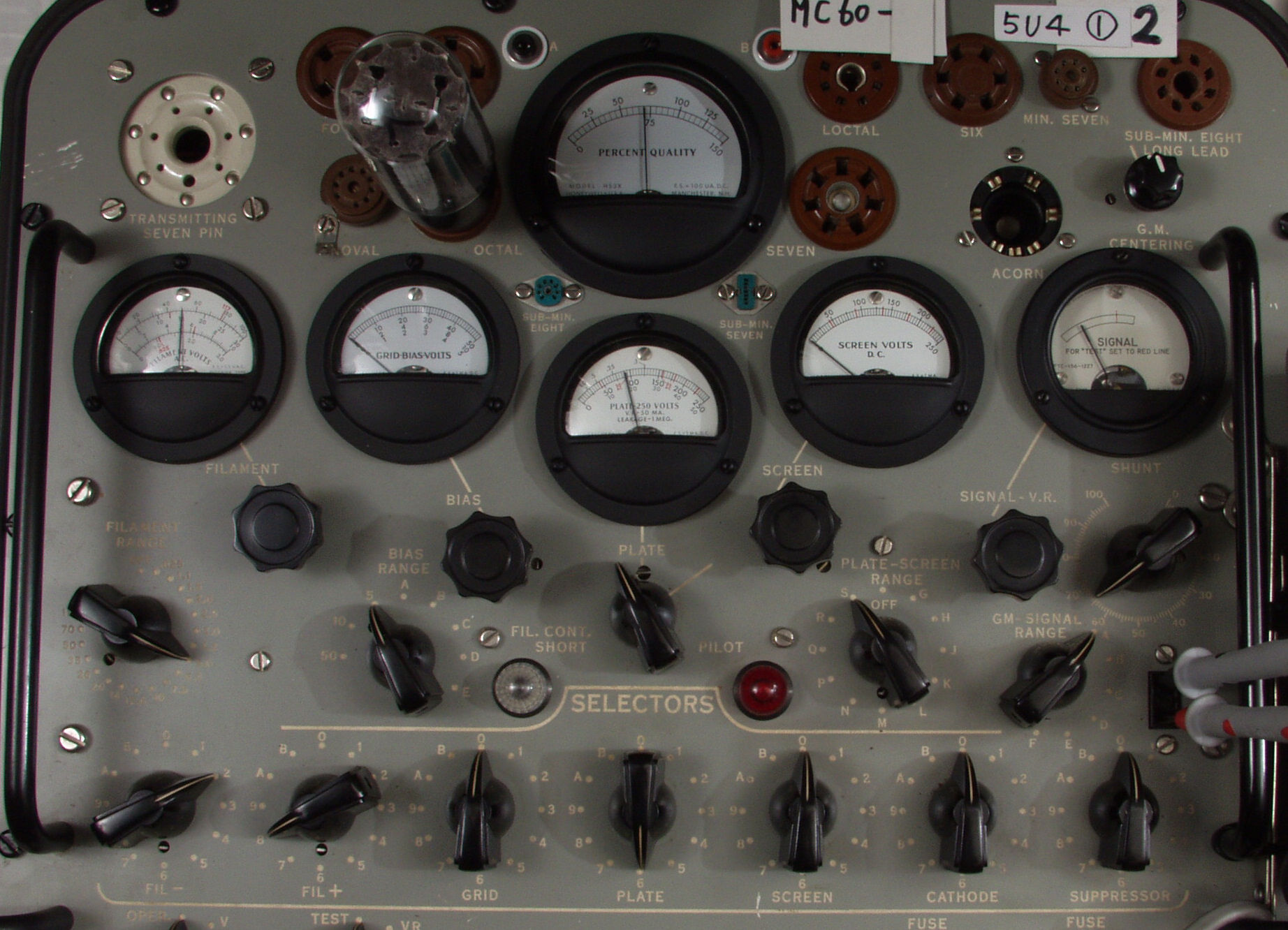

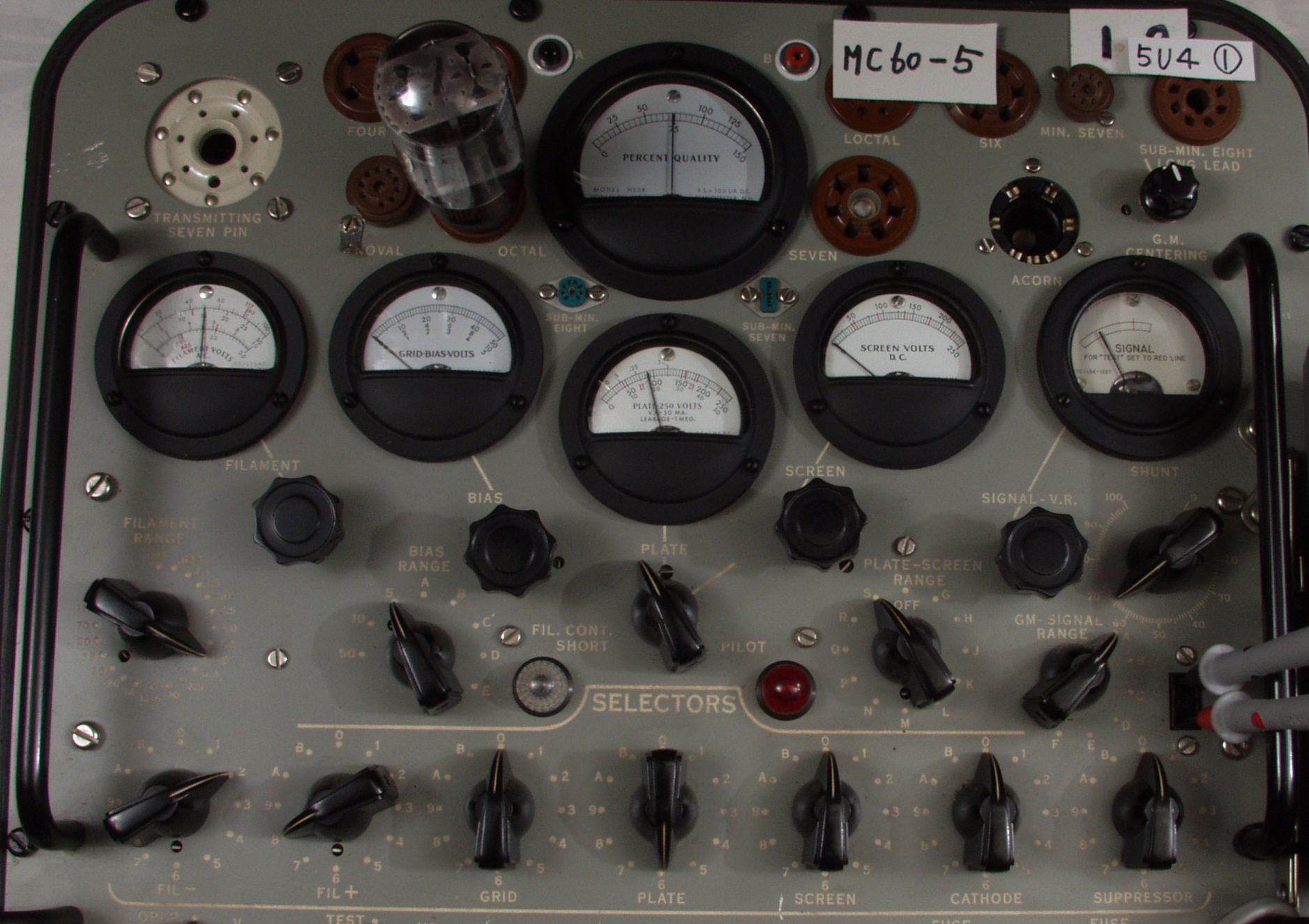

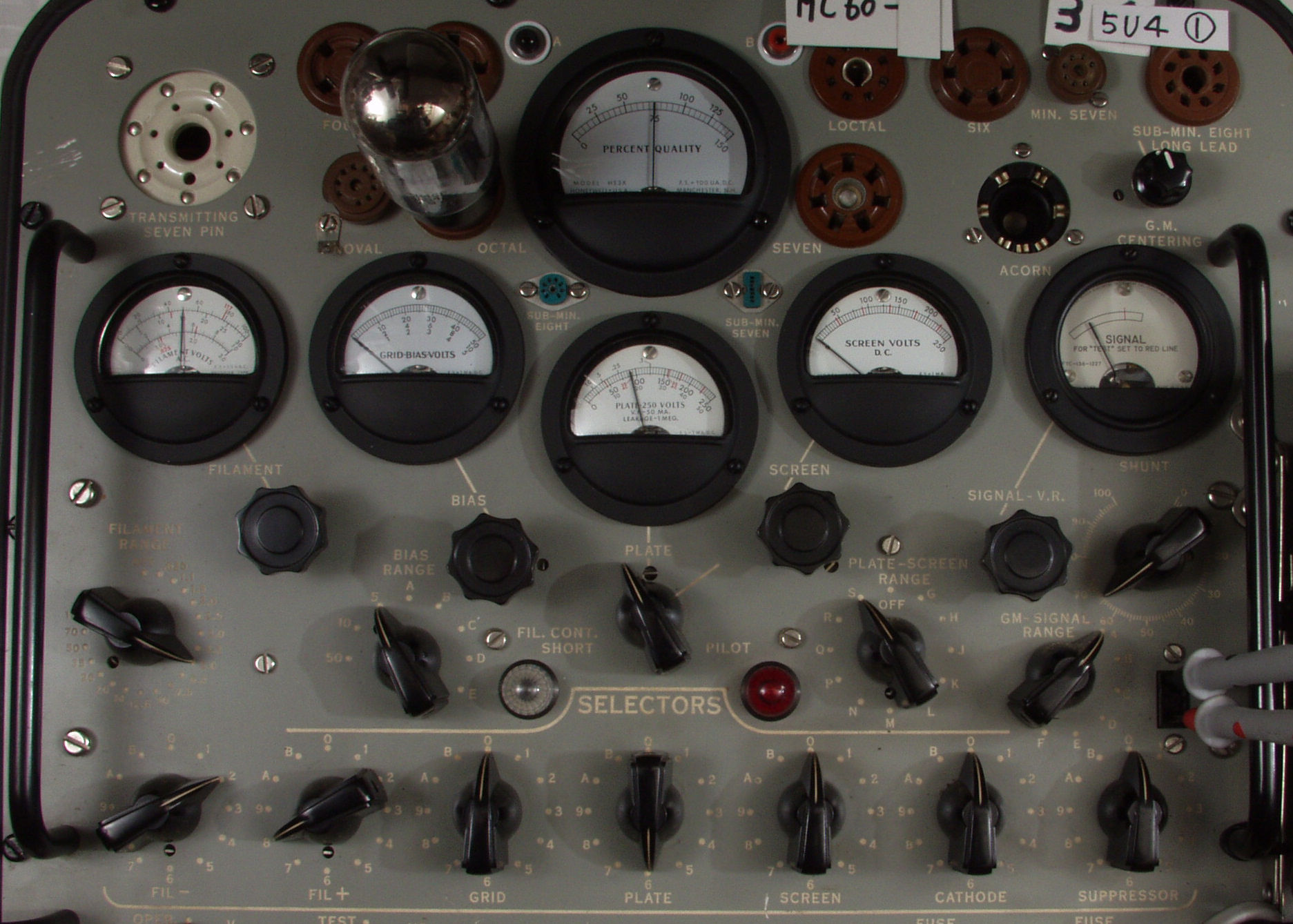

Ｕ７１．　付属整流管「５U4ＧＢ」１本目ユニット１、ＰｅｒｃｅｎｔＱｕａｌｉｔｙ＝７６。

Ｕ７２．　付属整流管「５U4ＧＢ」１本目ユニット２、ＰｅｒｃｅｎｔＱｕａｌｉｔｙ＝６６。

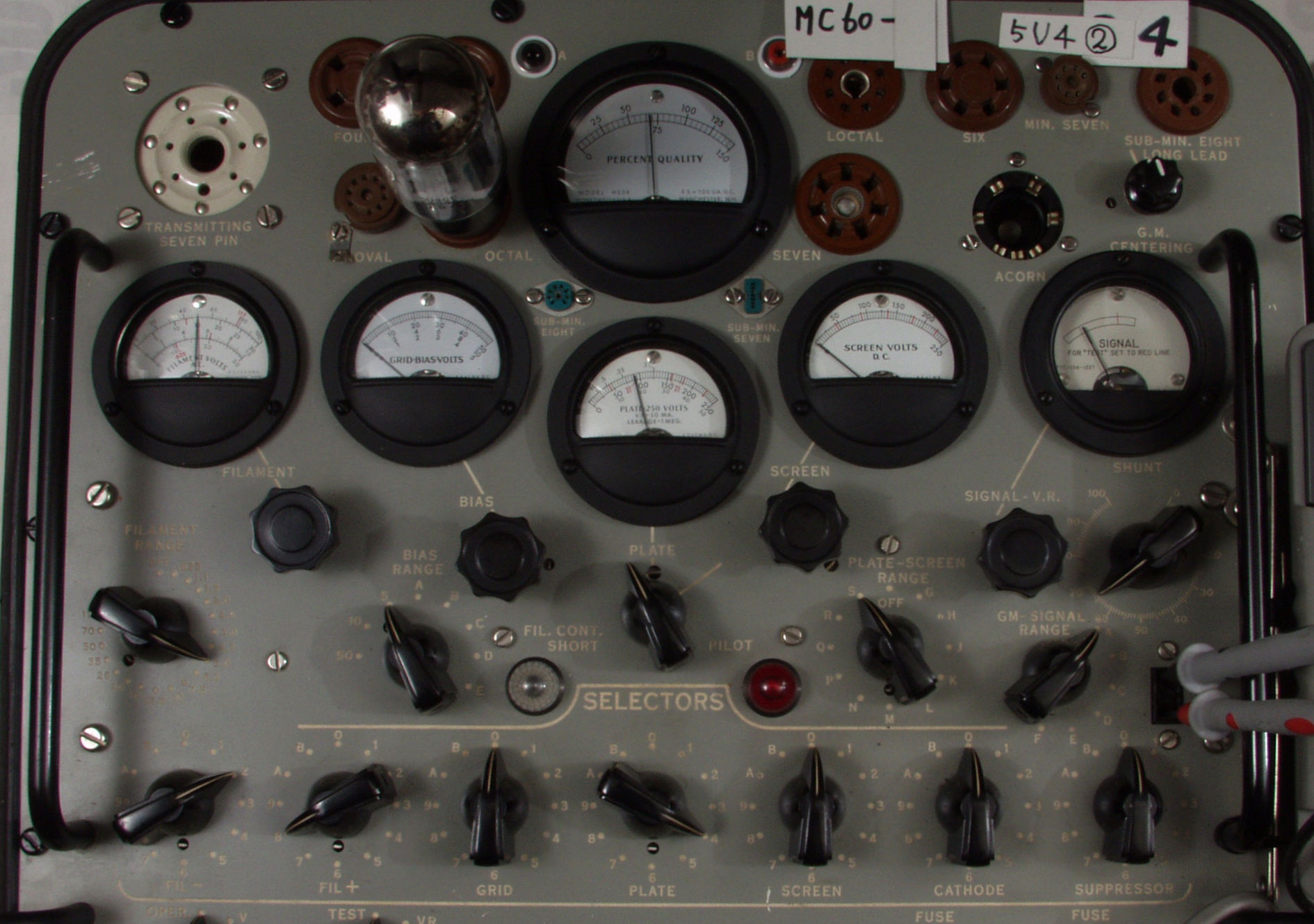

Ｕ７３．　付属整流管「５U4ＧＢ」２本目ユニット１、ＰｅｒｃｅｎｔＱｕａｌｉｔｙ＝７４。

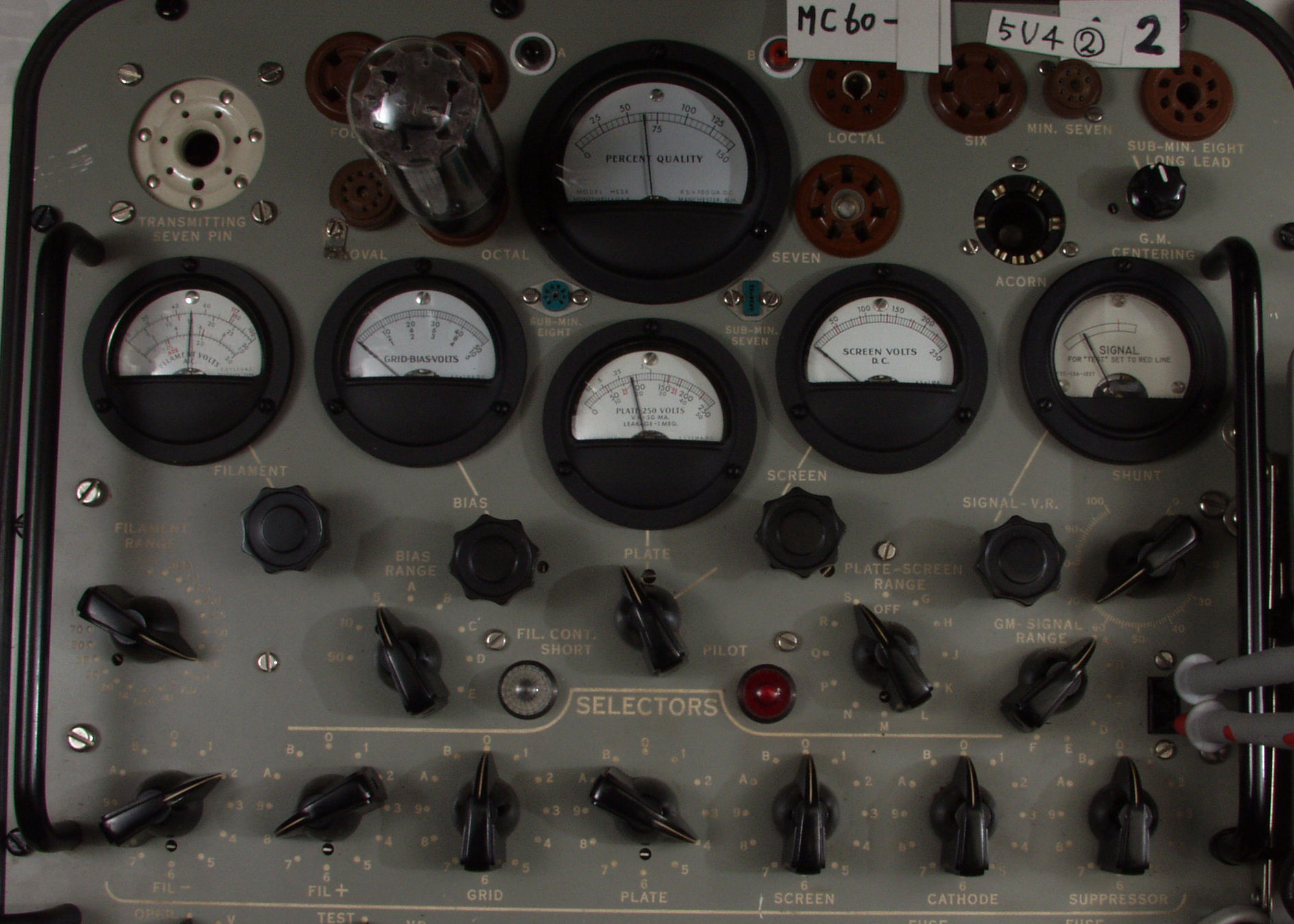

Ｕ７４．　付属整流管「５U4ＧＢ」２本目ユニット２、ＰｅｒｃｅｎｔＱｕａｌｉｔｙ＝６７。

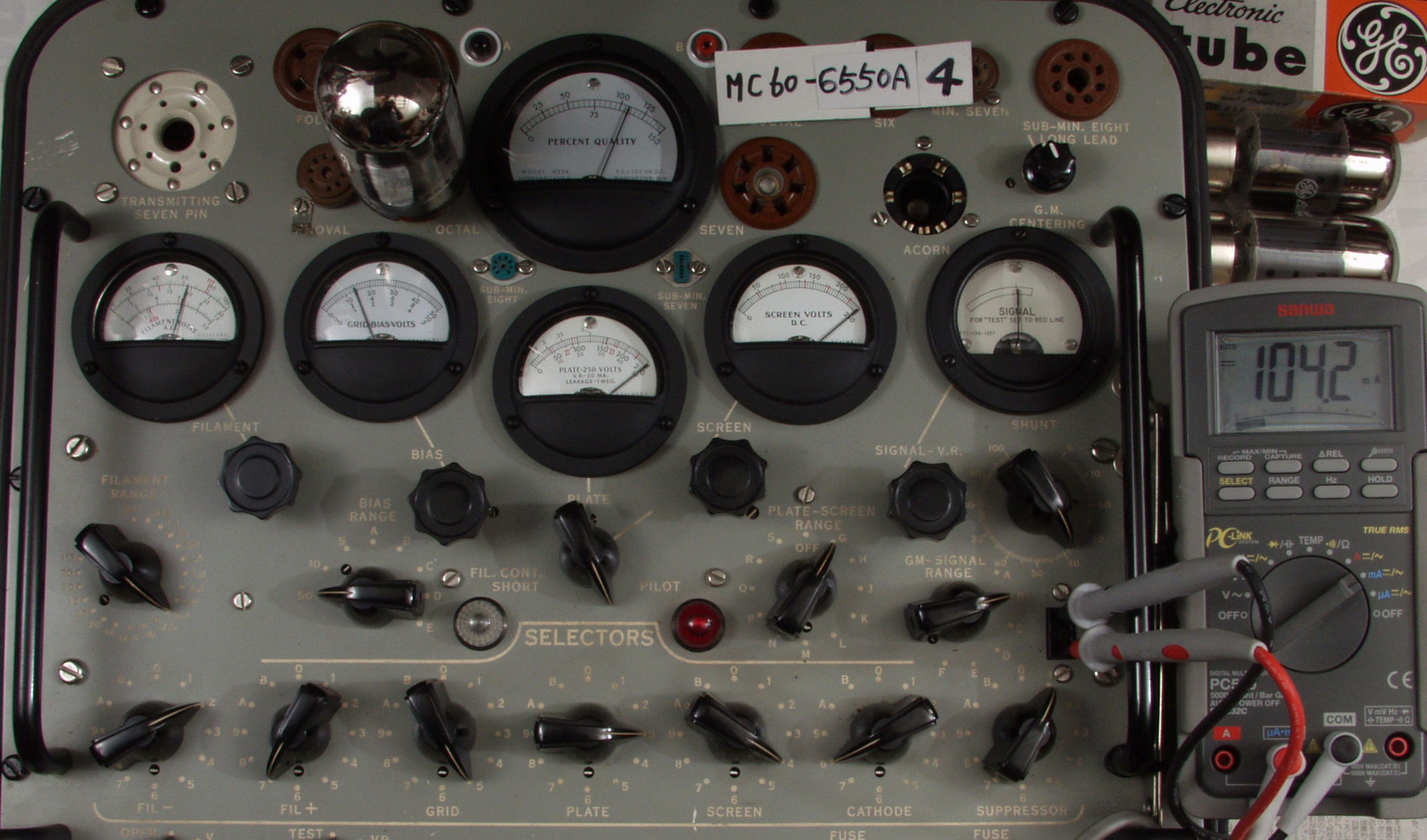

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる予備真空管測定

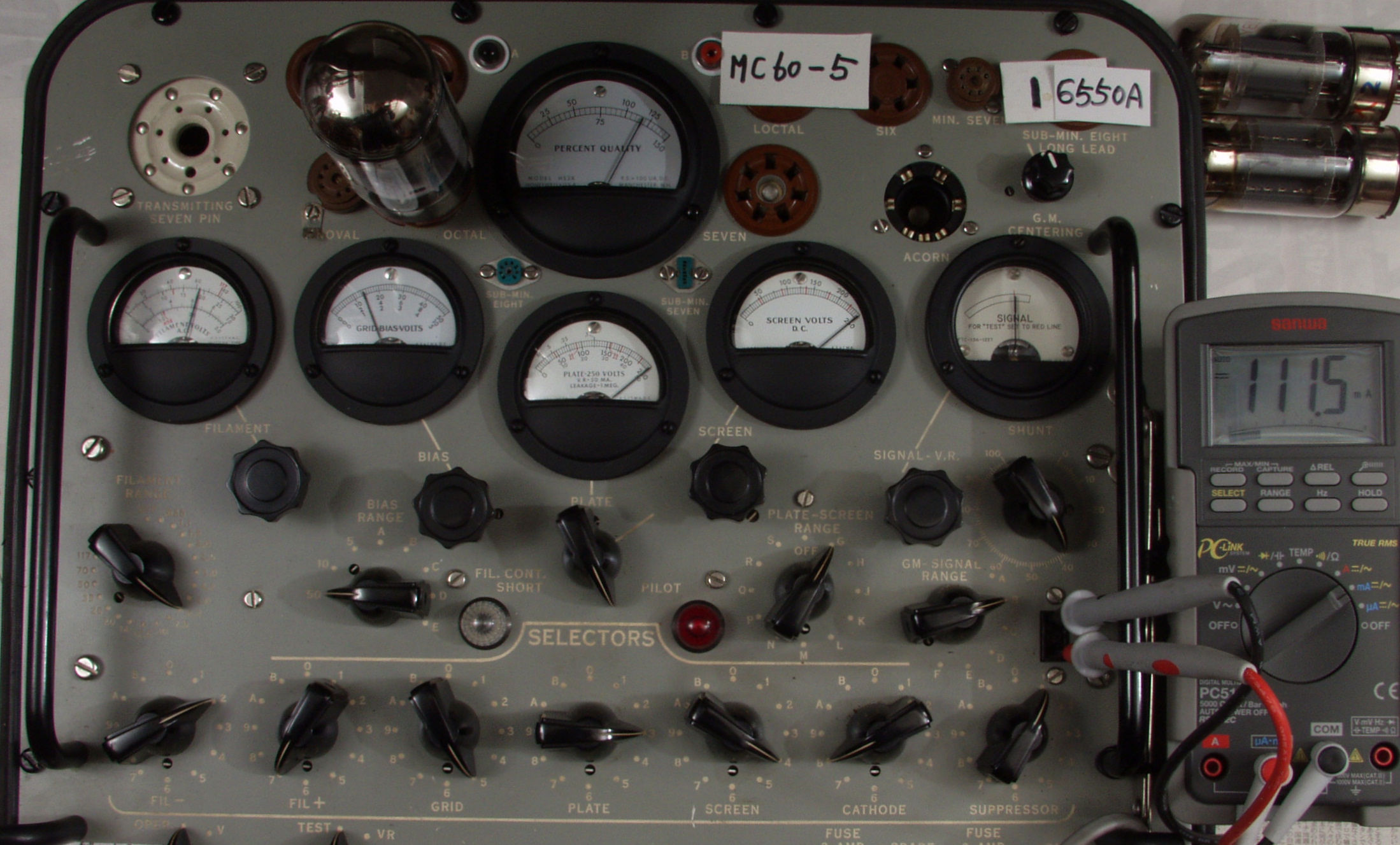

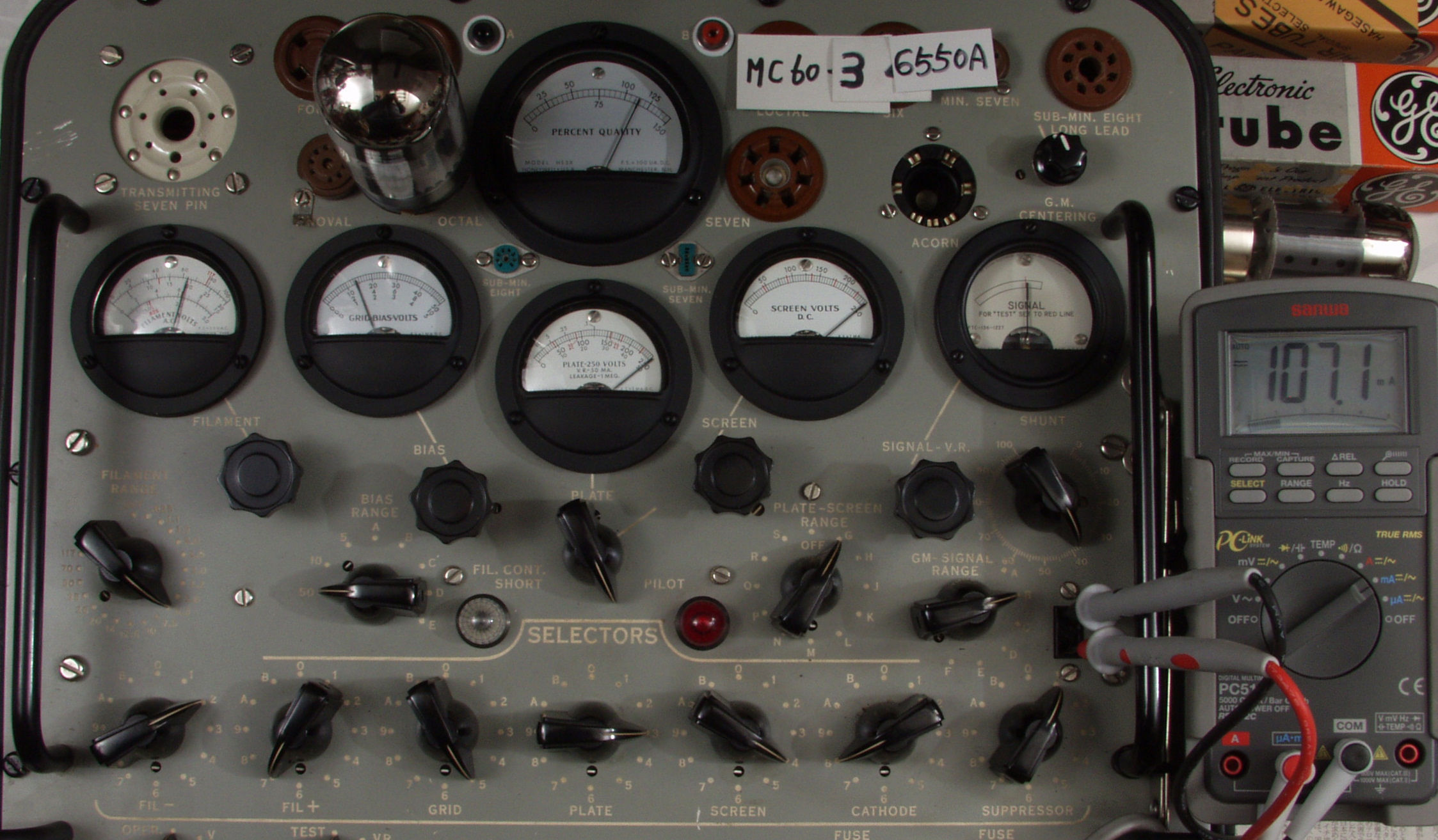

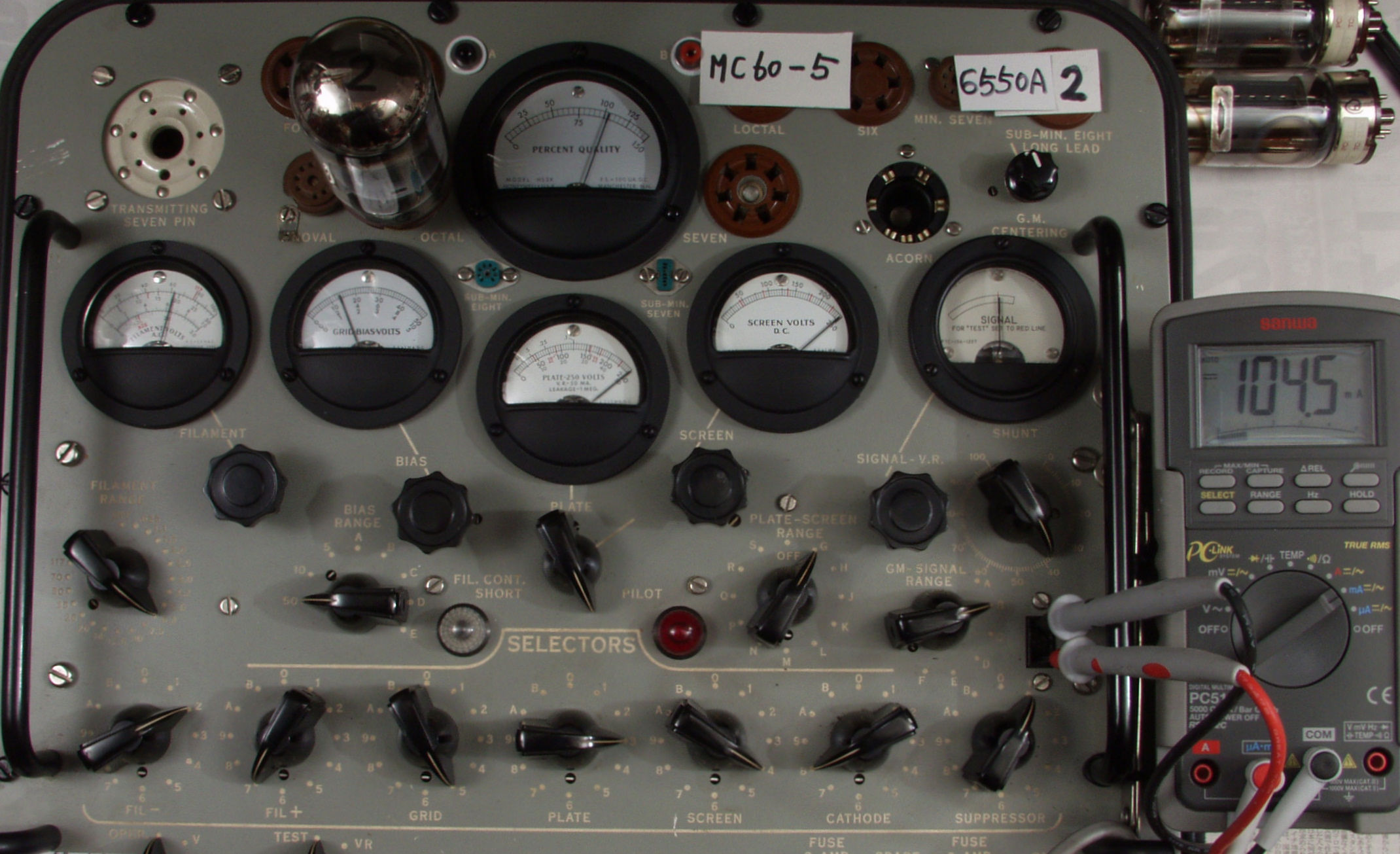

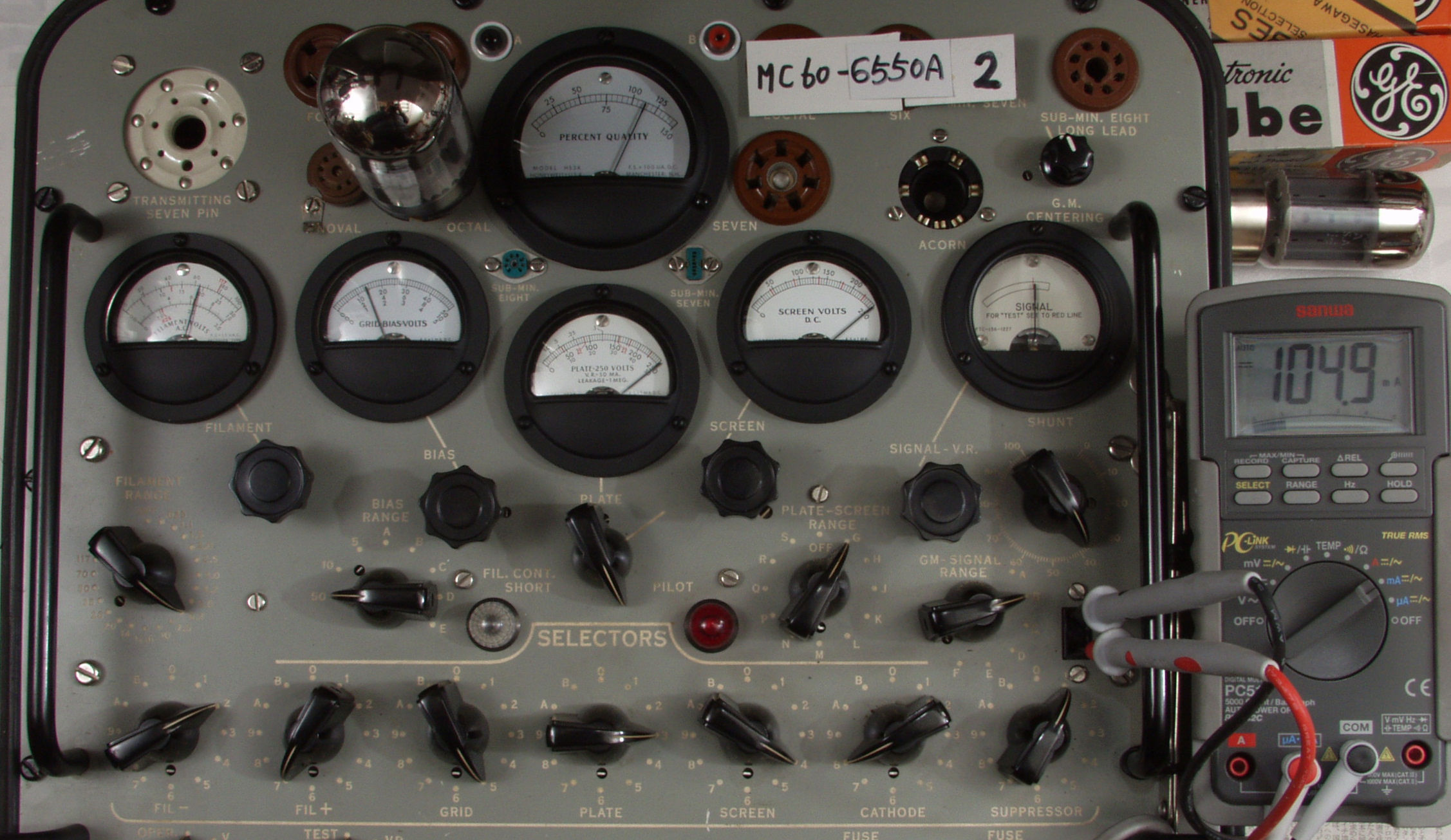

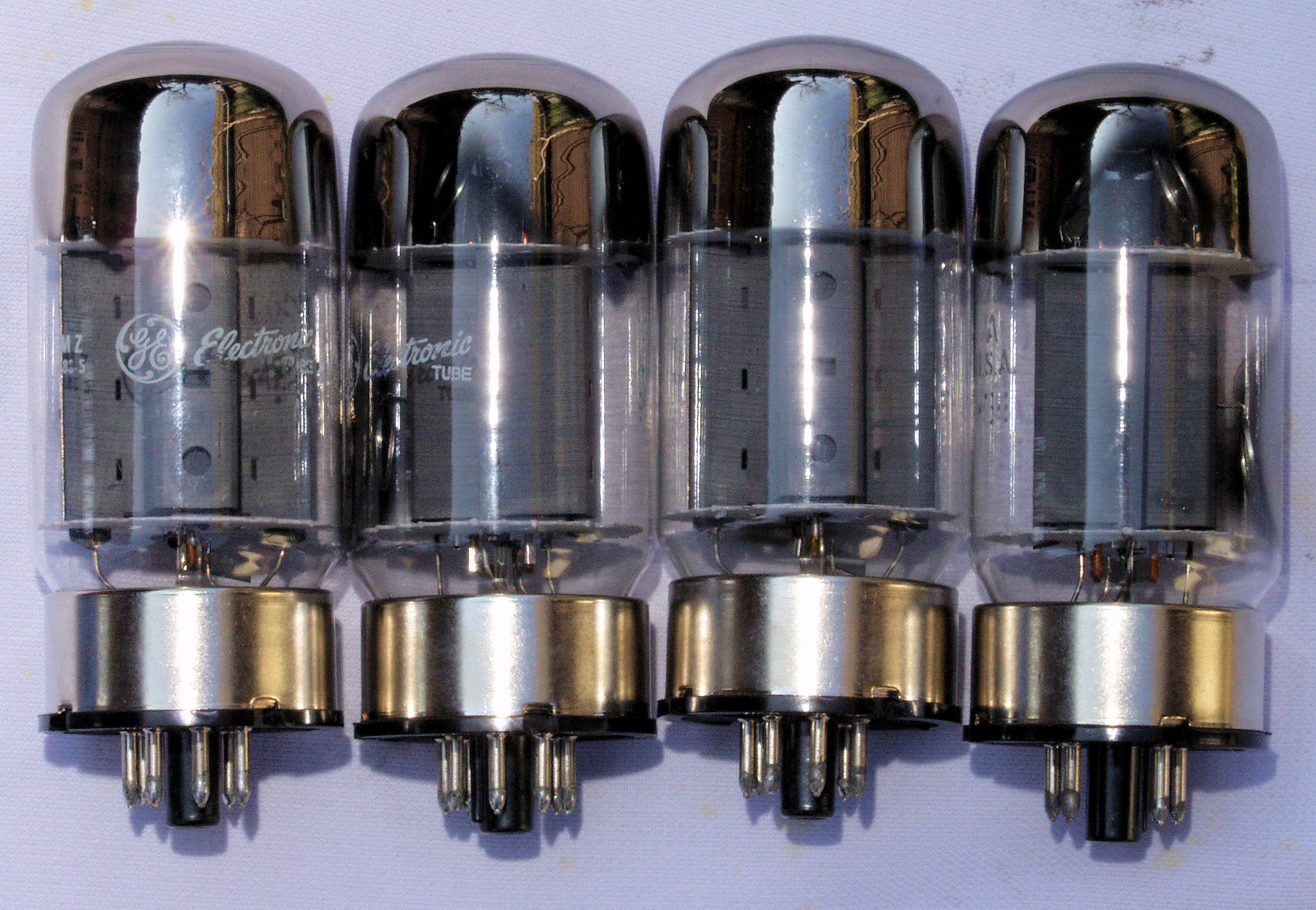

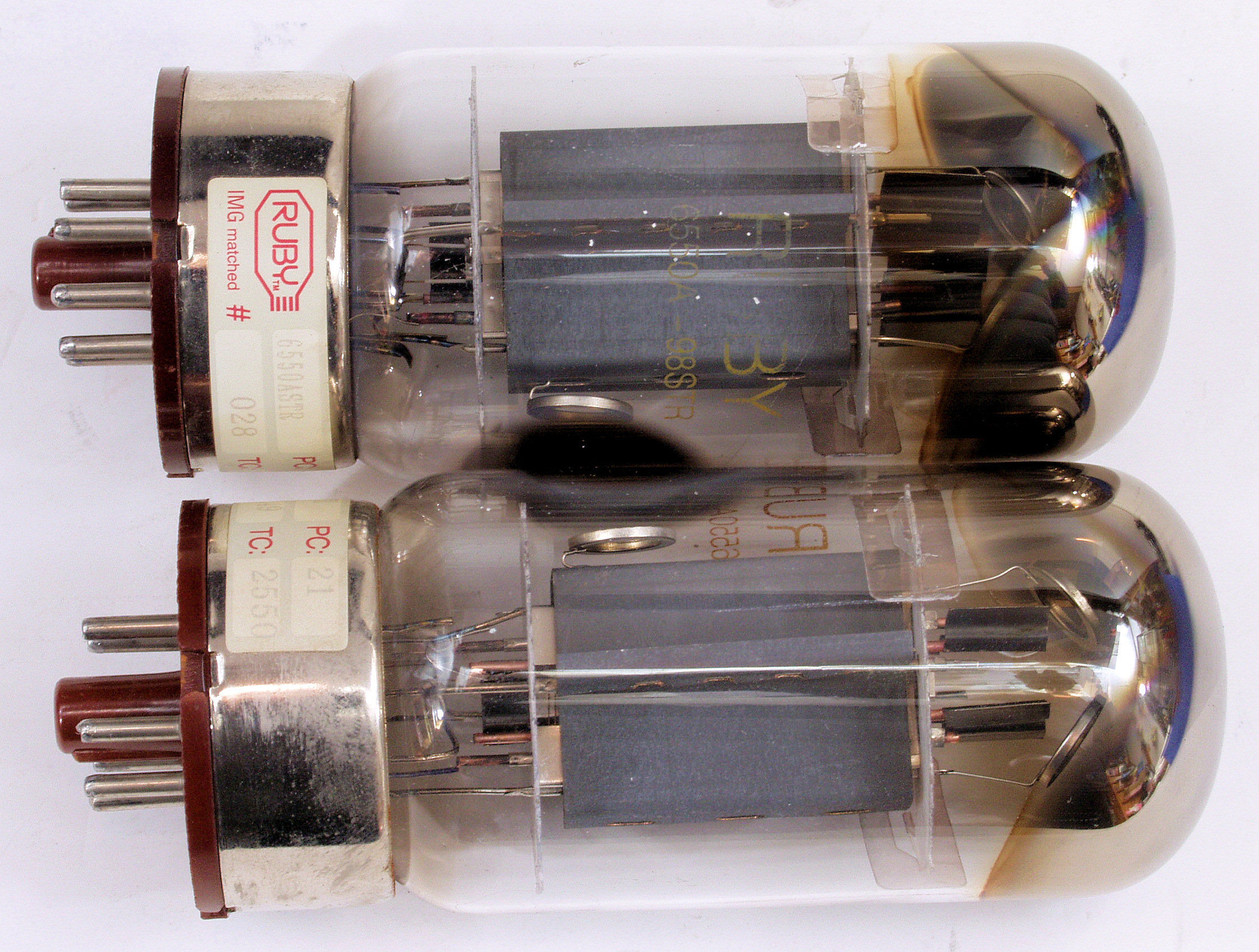

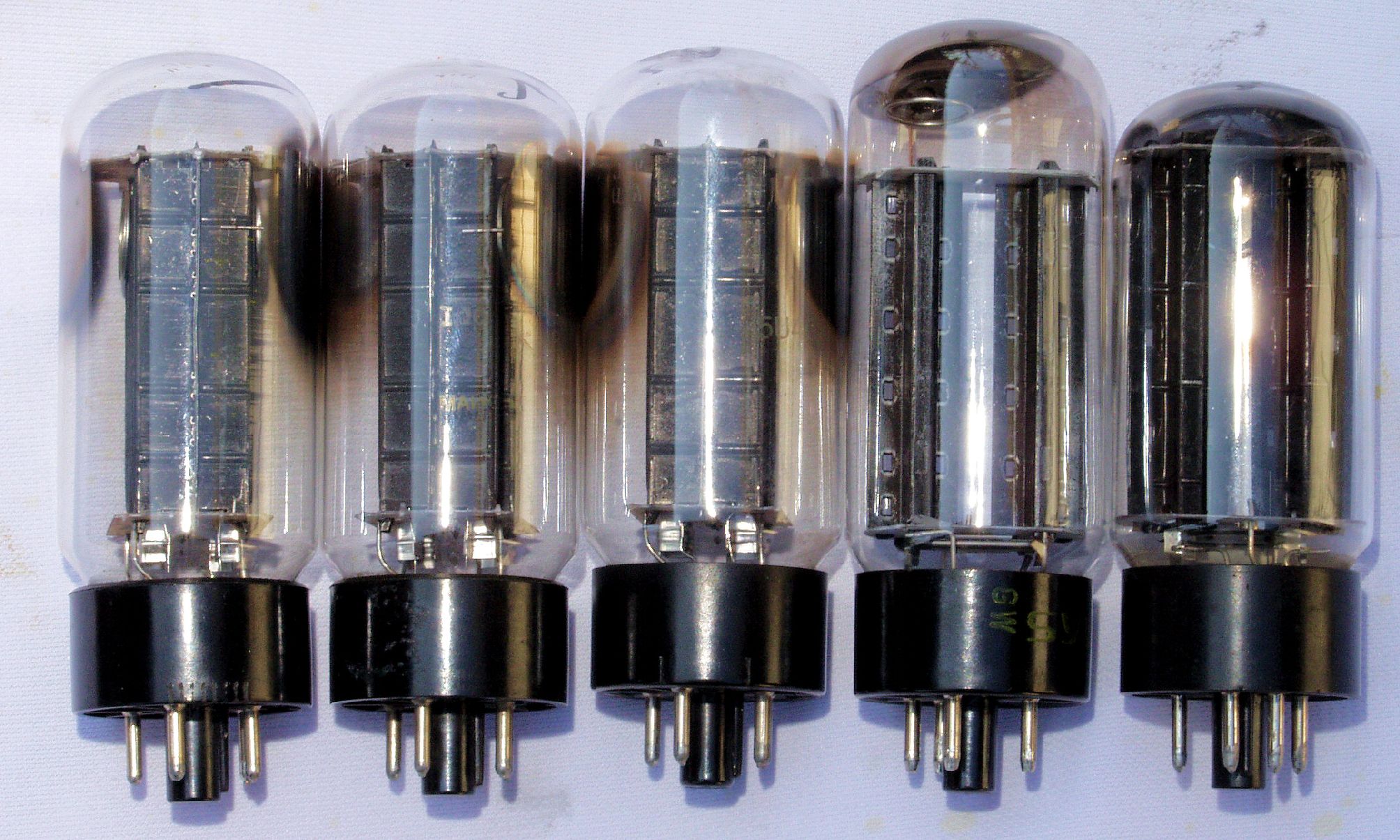

Ｖ１．　予備真空管「６５５０Ａ」．左から１，２、３，４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
