Ｍｃｉｎｔｏｓｈ　ＭＣ６０．　３台目修理記録

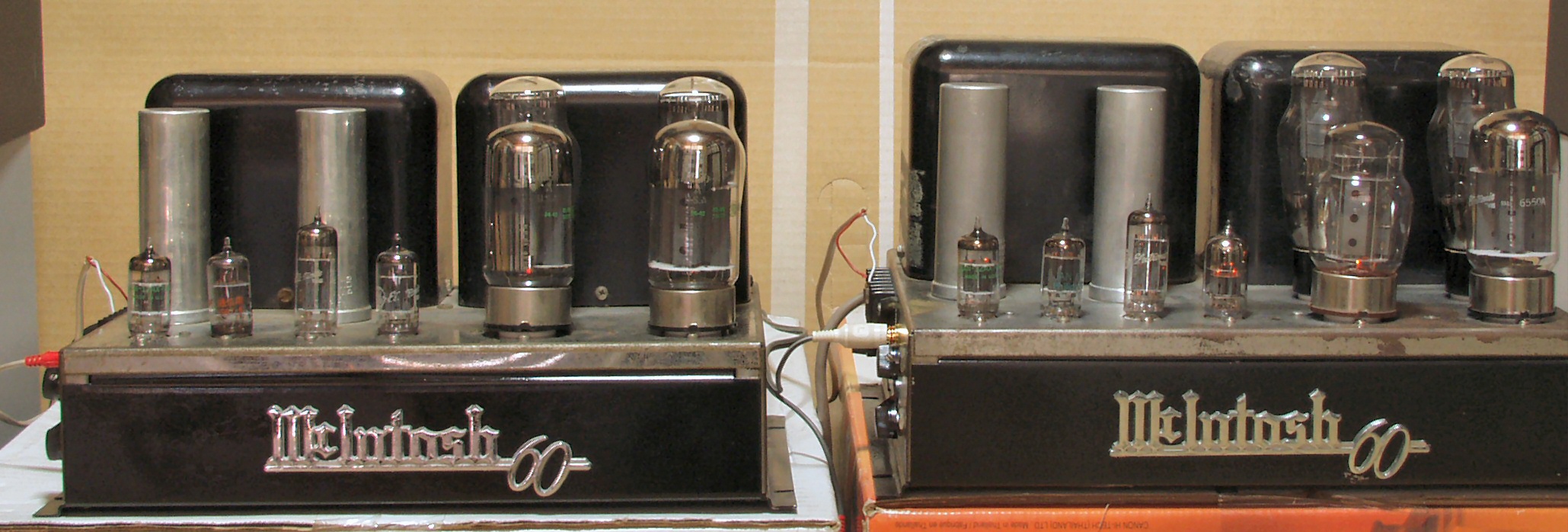

４台目とペアーです　　　　　　　　平成１９年８月２８日持込　　　１１月１９日完成

Ａ．　修理前の状況 静粛無音時若干のノイズが出る。 オーバーホール。 Ｔ．　仮修理での測定 Ｂ．　原因 経年変化 Ｃ．　修理状況 整流管（５Ｕ４）ソケット交換．．．．ユーザーの希望で残す 終段（ＫＴ−８８）ソケット交換 前段ＭＴ管ソケット交換 ブロックコンを除く電解コンデンサー交換 フイルムコンデンサー交換 配線手直し、補強 Ｄ．　使用部品／１台分 タイト製ＵＳソケット　　　　　　　　　　　　４個 タイト製ＭＴソケット　　　　　　　　　　　　４個 電解コンデンサー　　　　　　　　　　　　　個 フイルムコンデンサー　　　　　　　　　　　個 抵抗　　　　　　　　　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　　５０，０００円　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＸ７／ＥＣＣ８３と直結なので、こちらも同様の配慮が必要。

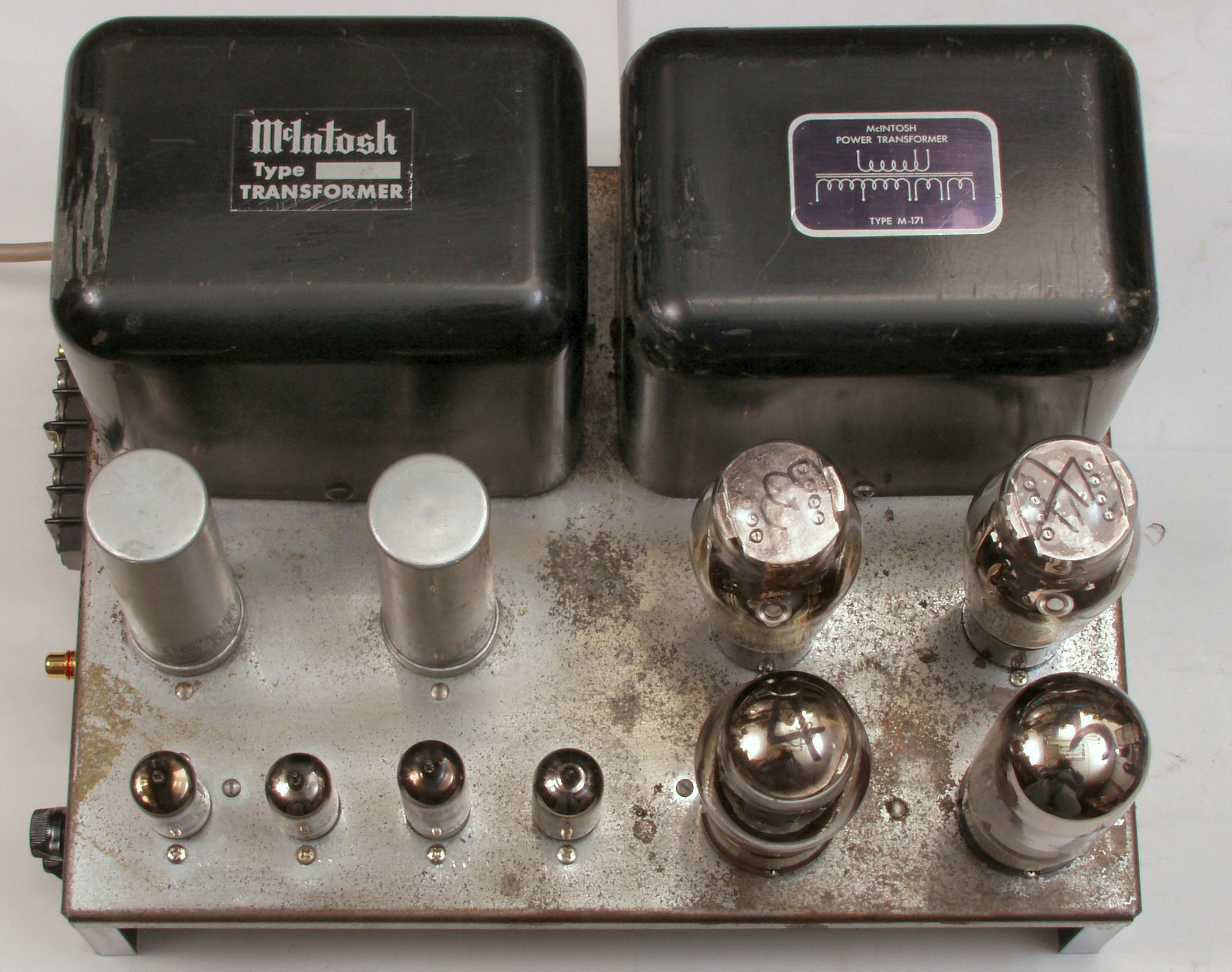

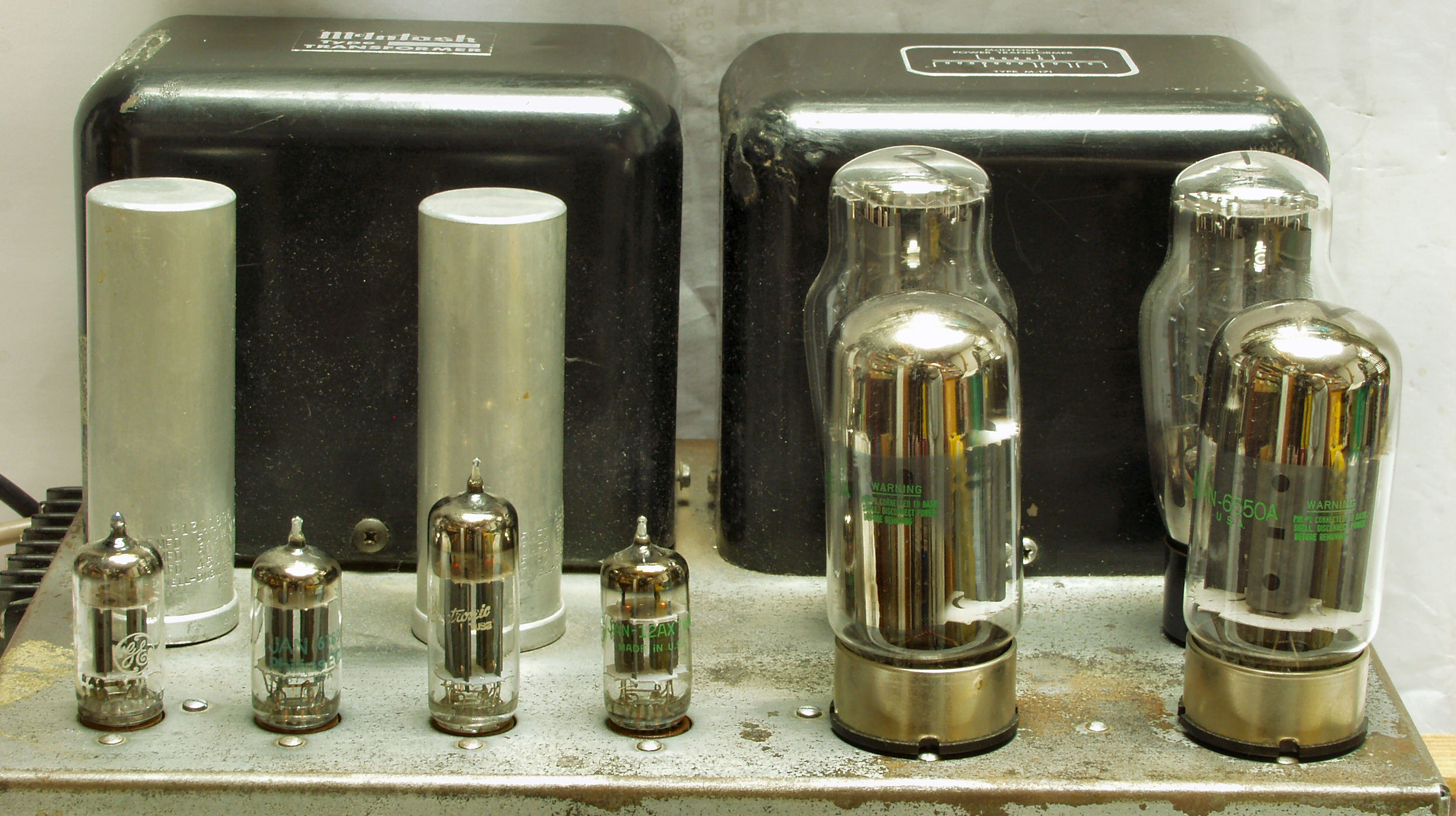

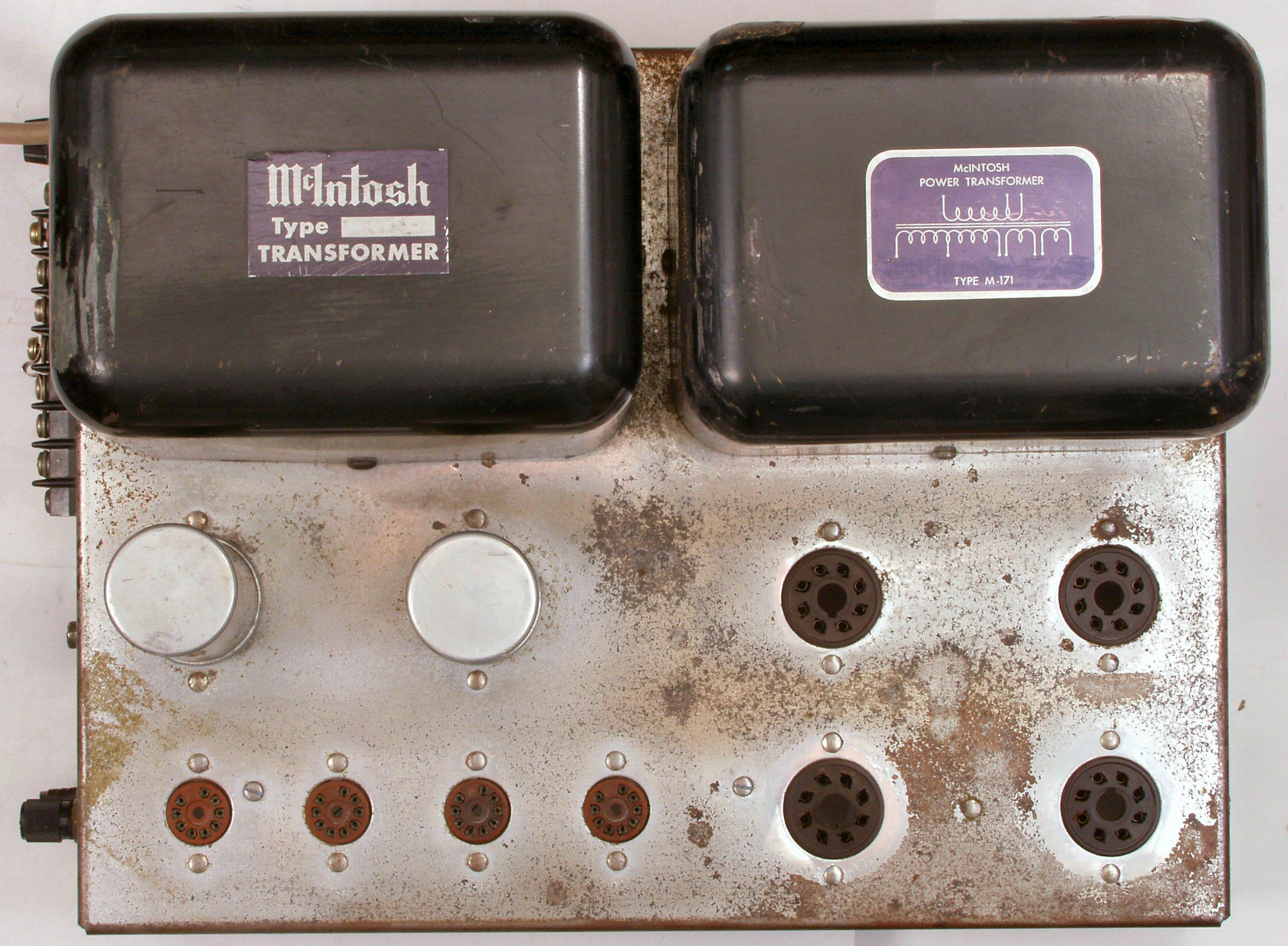

A．　修理前の状況 Ａ１１．　点検中　上から見る

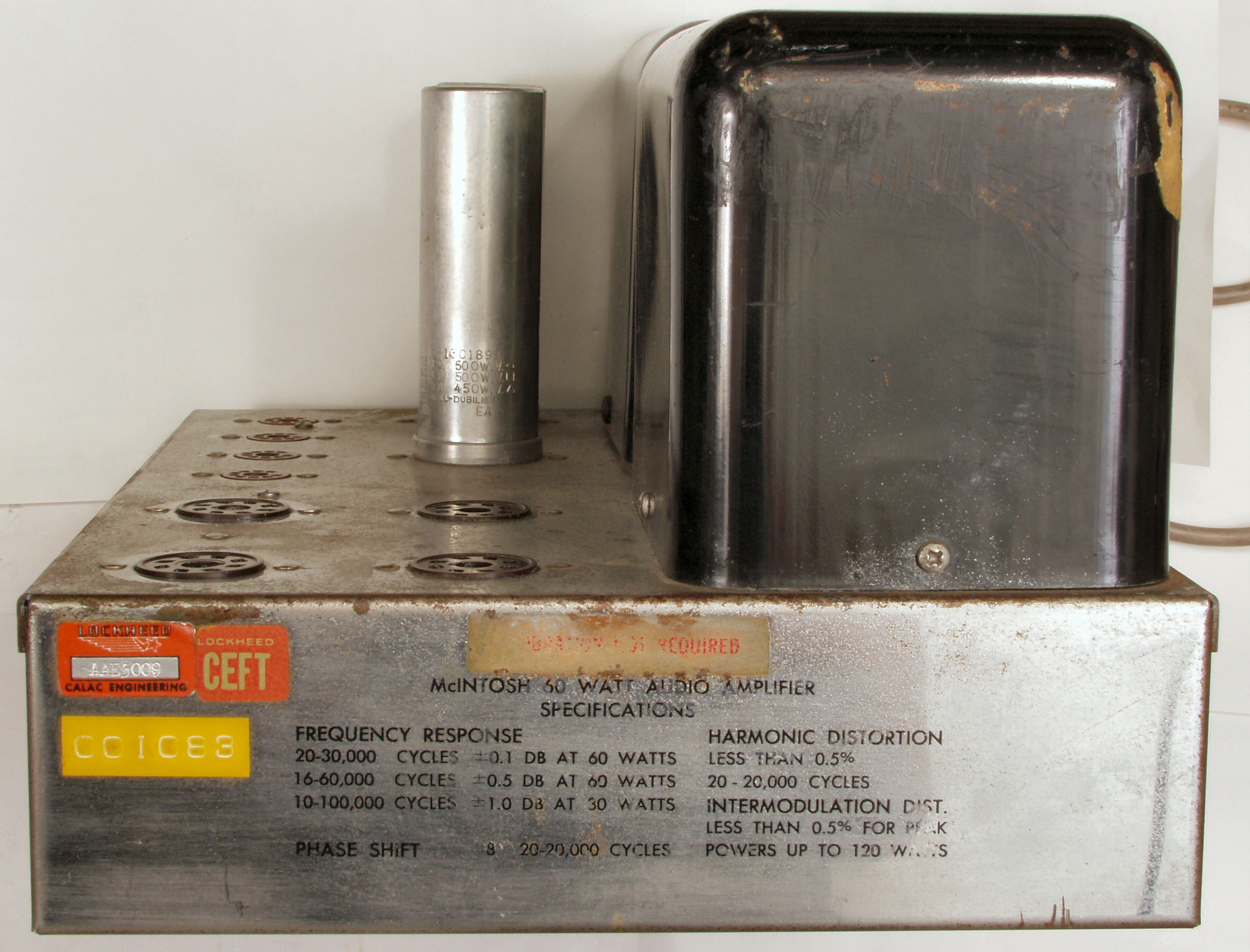

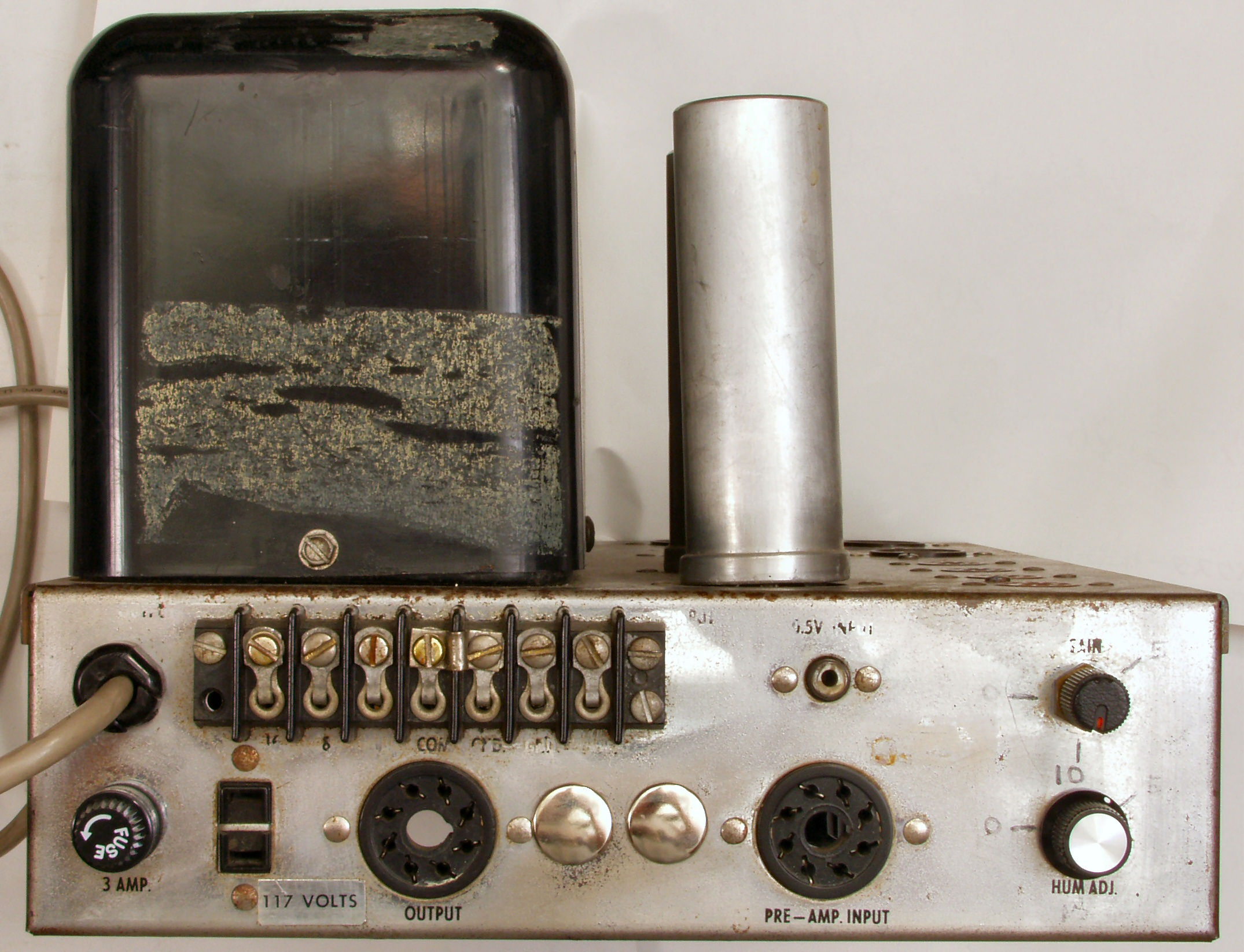

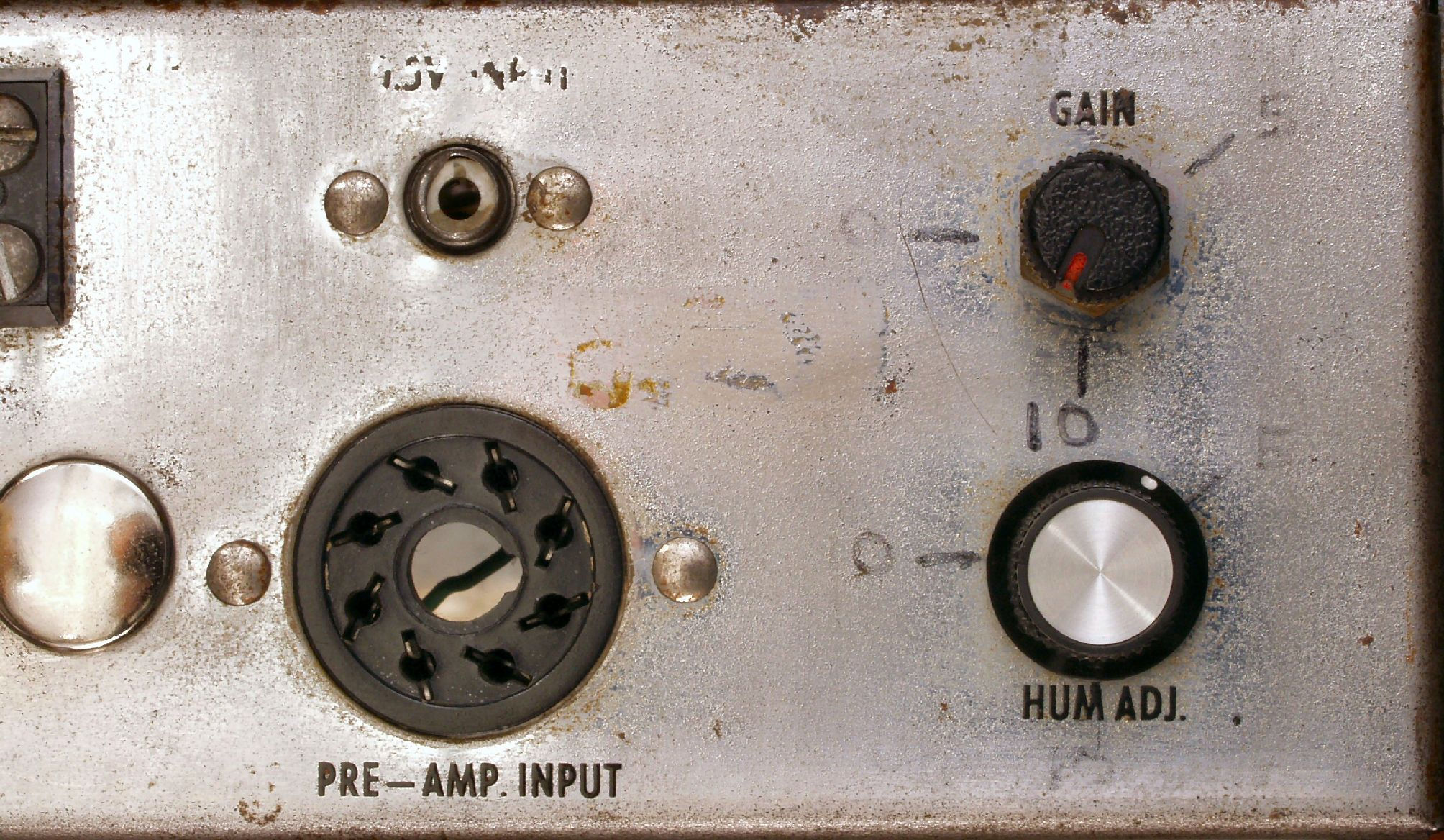

Ａ１２．　点検中　左「入出力端子」側から見る

Ａ１３．　点検中　右側から見る

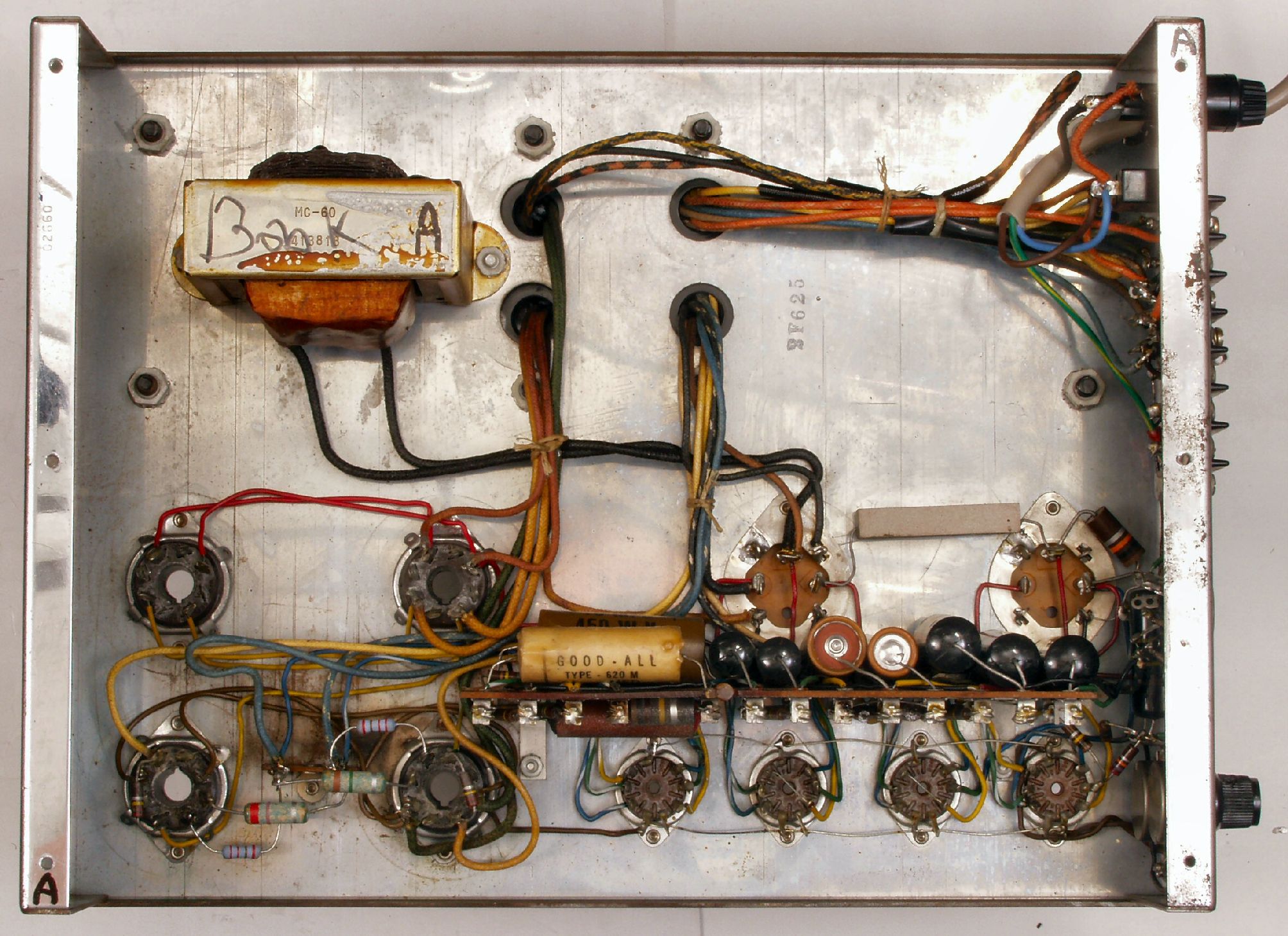

Ａ１４．　点検中　下から見る

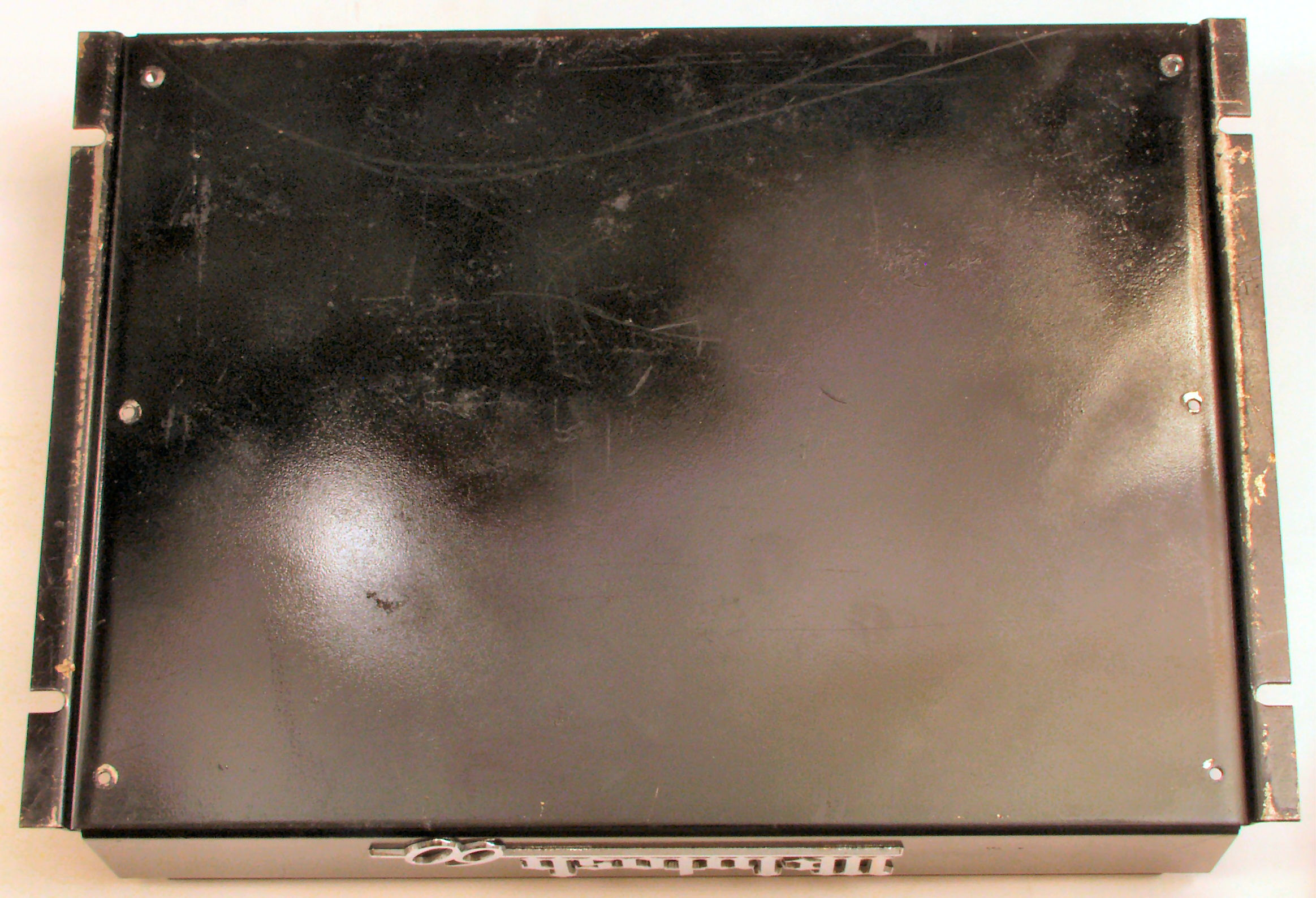

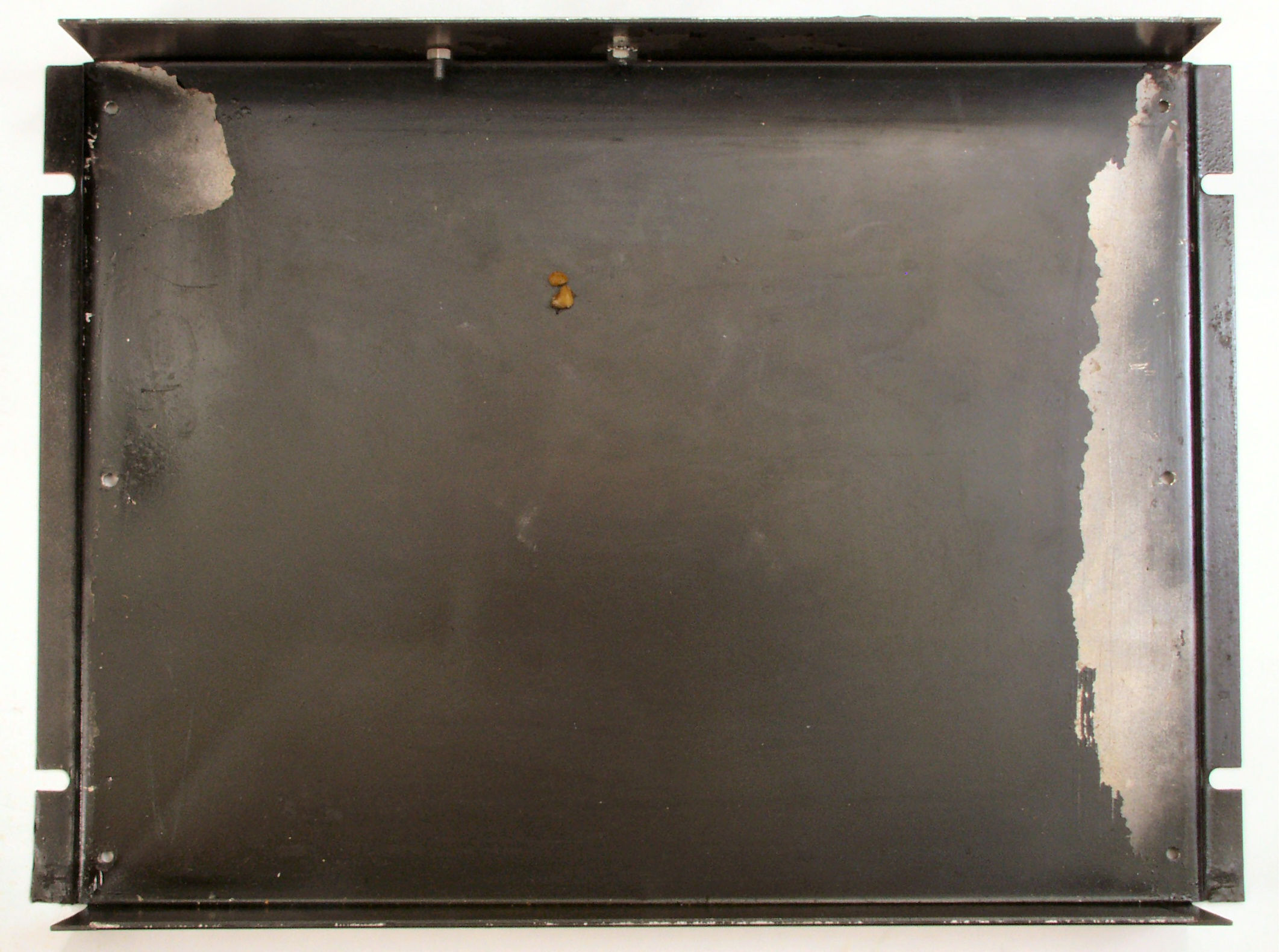

Ａ２１．　点検中　下蓋を見る、　塗装されている

Ａ２２．　点検中　下蓋内側を見る

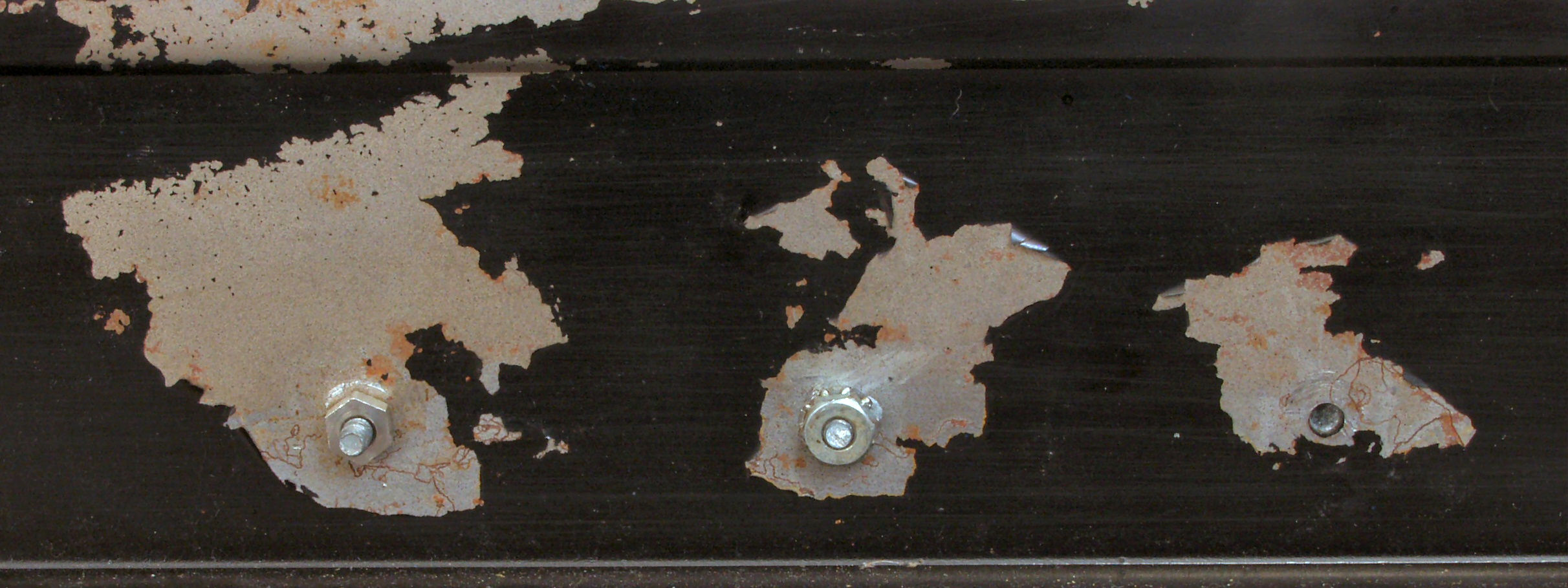

Ａ２３．　点検中　下蓋内側を見る、ＭｃＩｎｔｏｓｈのネームプレート止めネジが１個破損

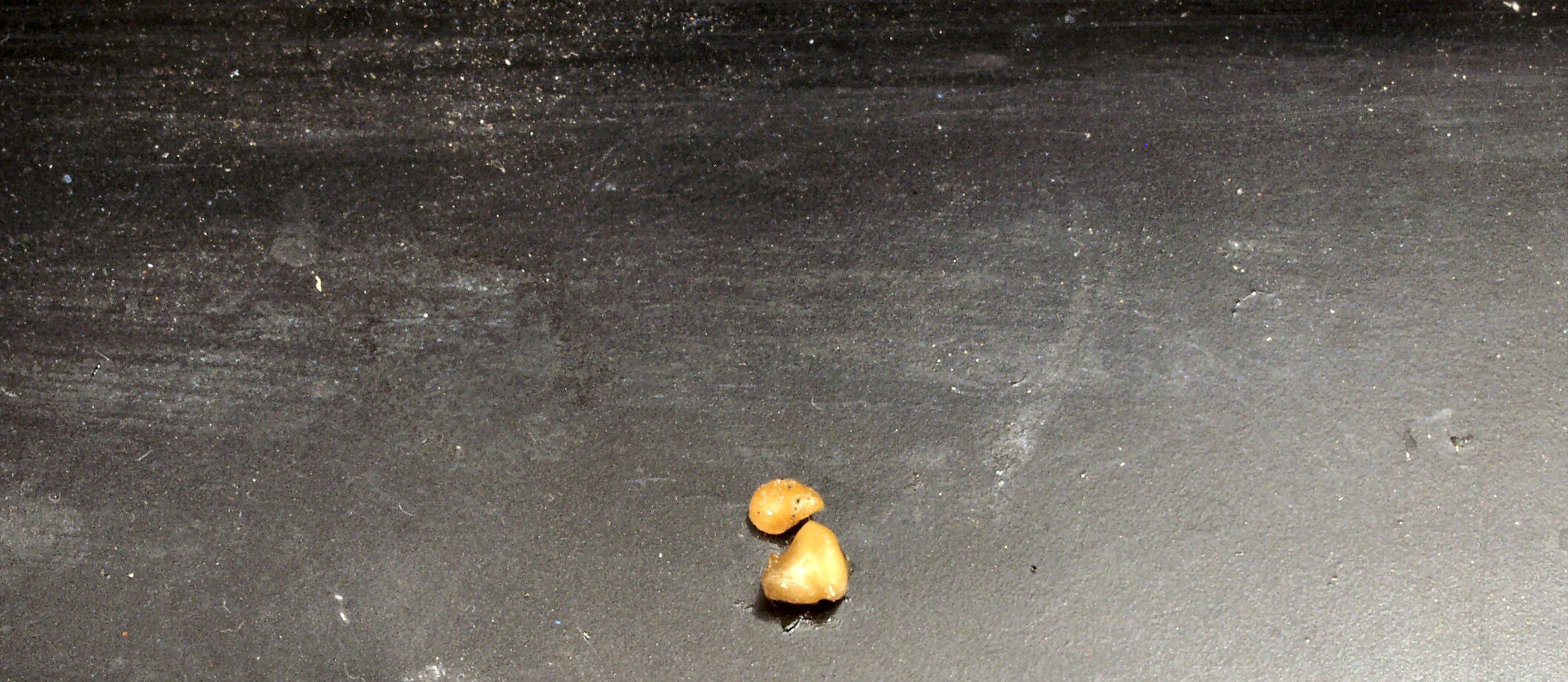

Ａ２４．　点検中　下蓋内側を見る、コンデンサーのパラフィンが溶け出している

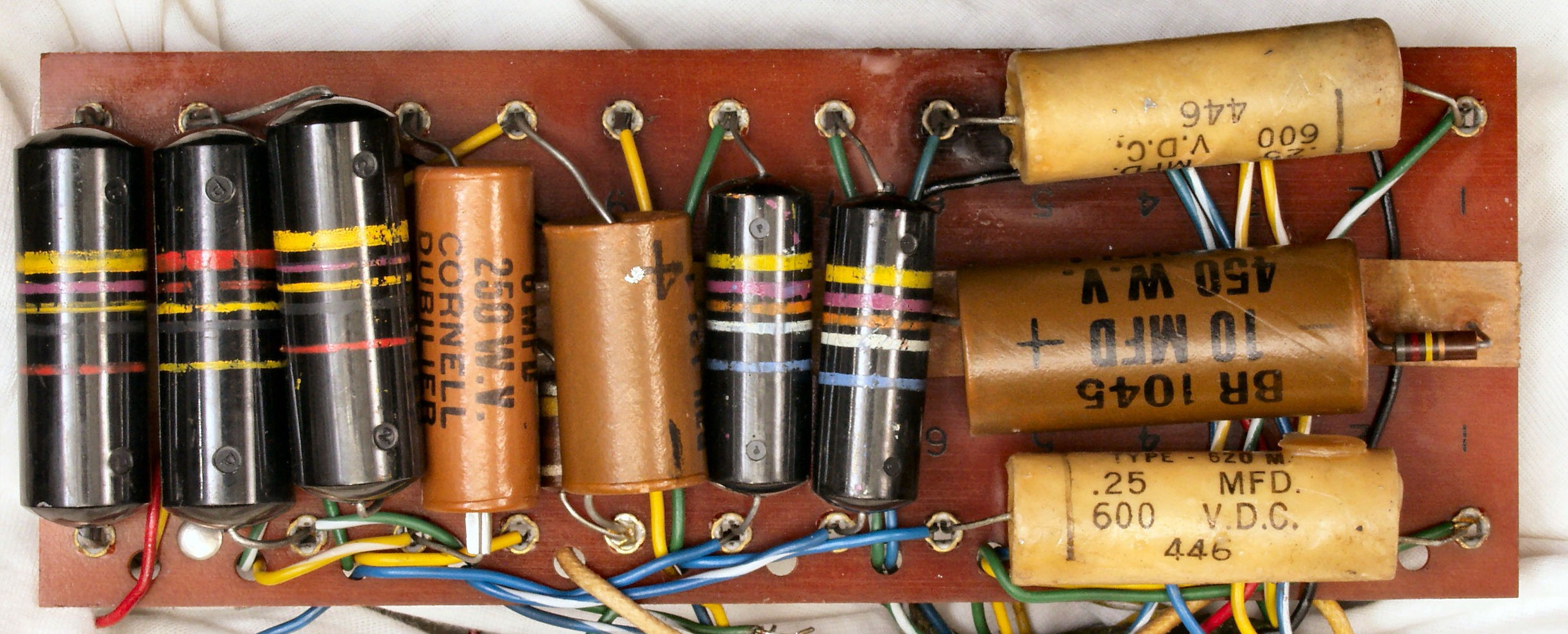

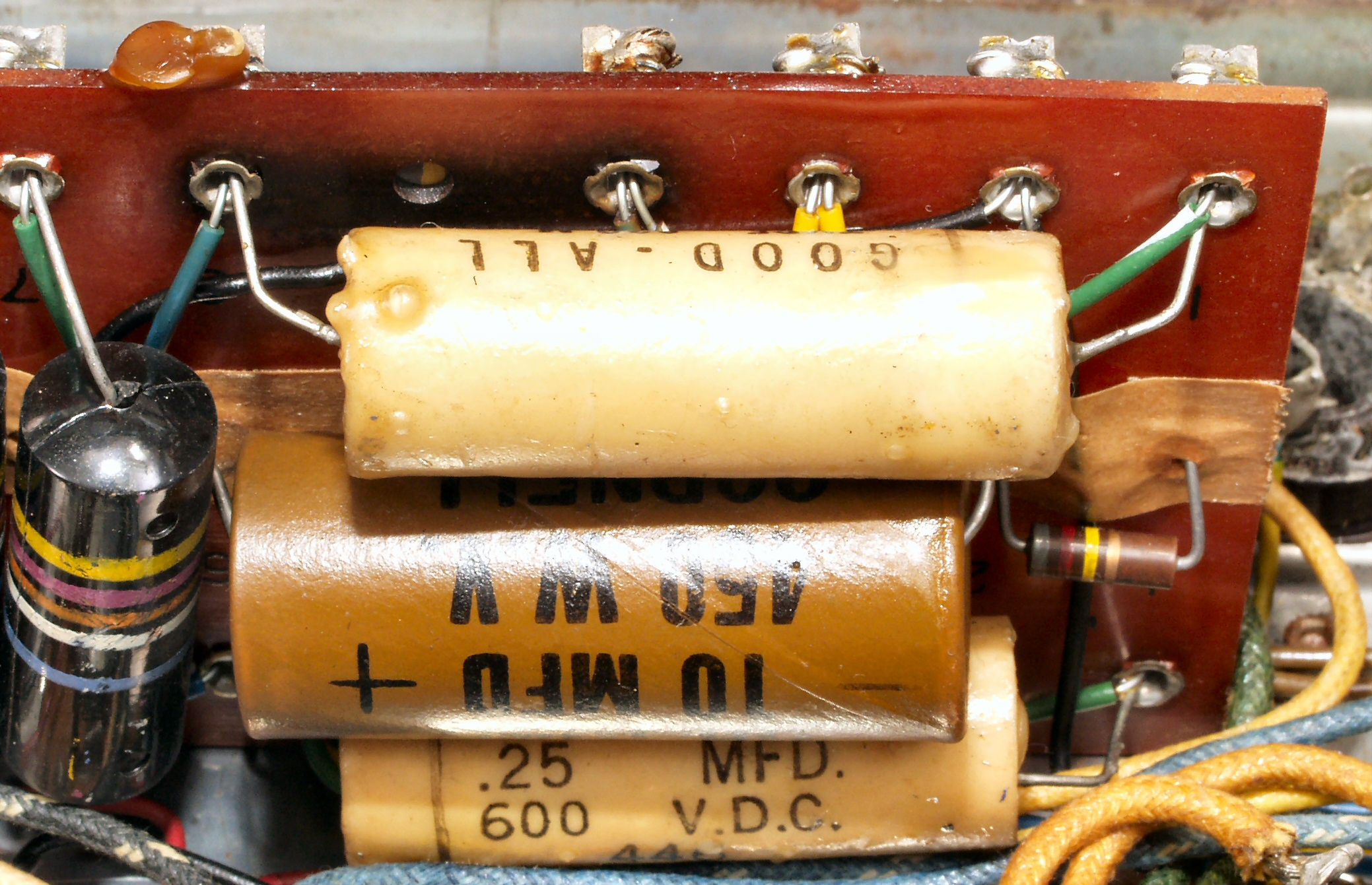

Ａ２５．　点検中　基板見る、パラフィンが溶け出したコンデンサー、やがて容量抜けが始まり、最終的には短絡する

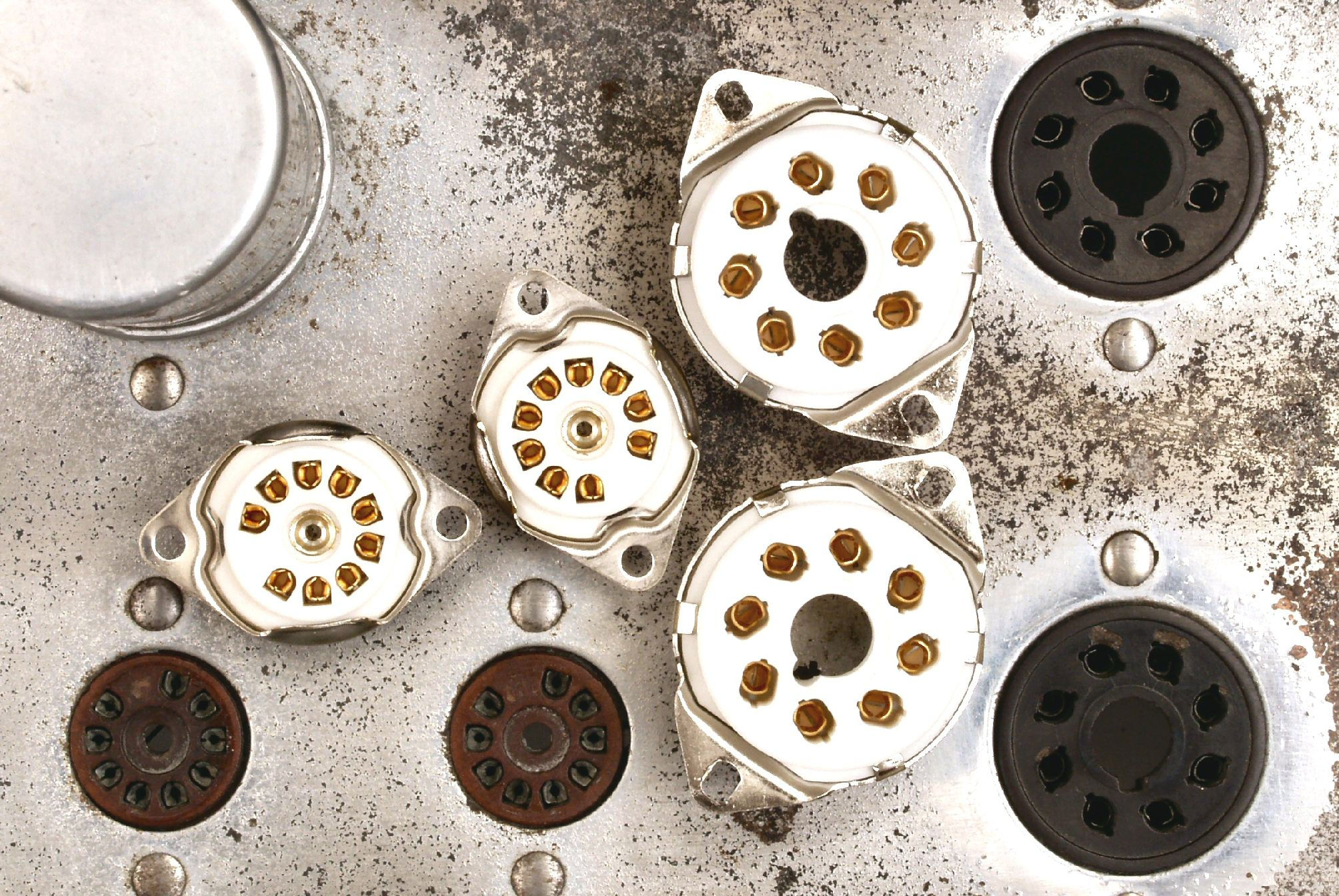

Ａ３１．　点検中　交換するＵＳソケット、ＭＴ９ピンソケットの比較

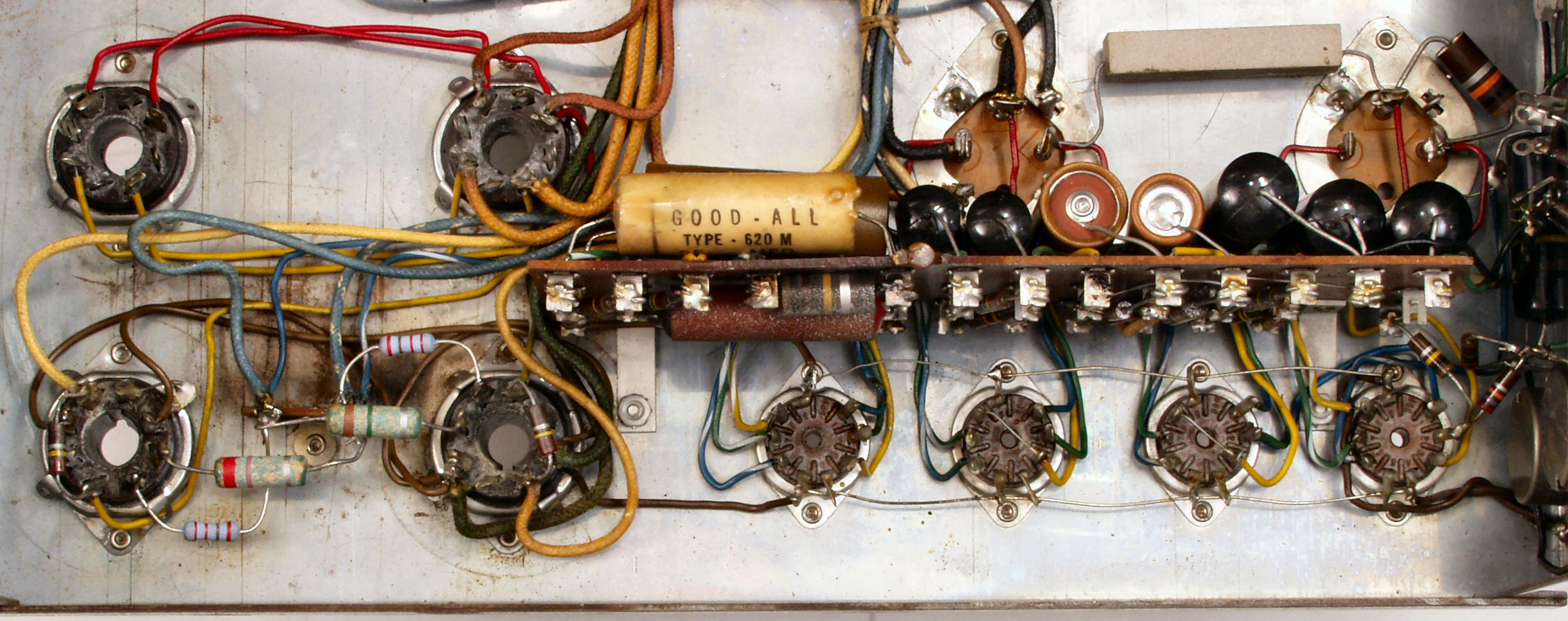

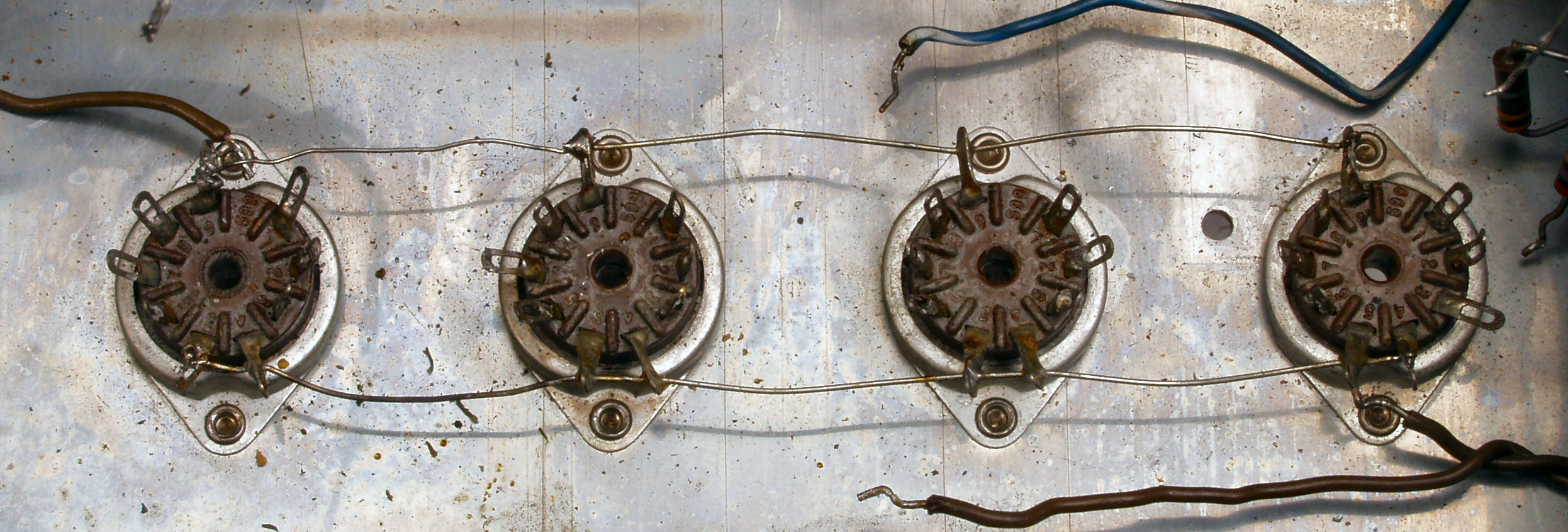

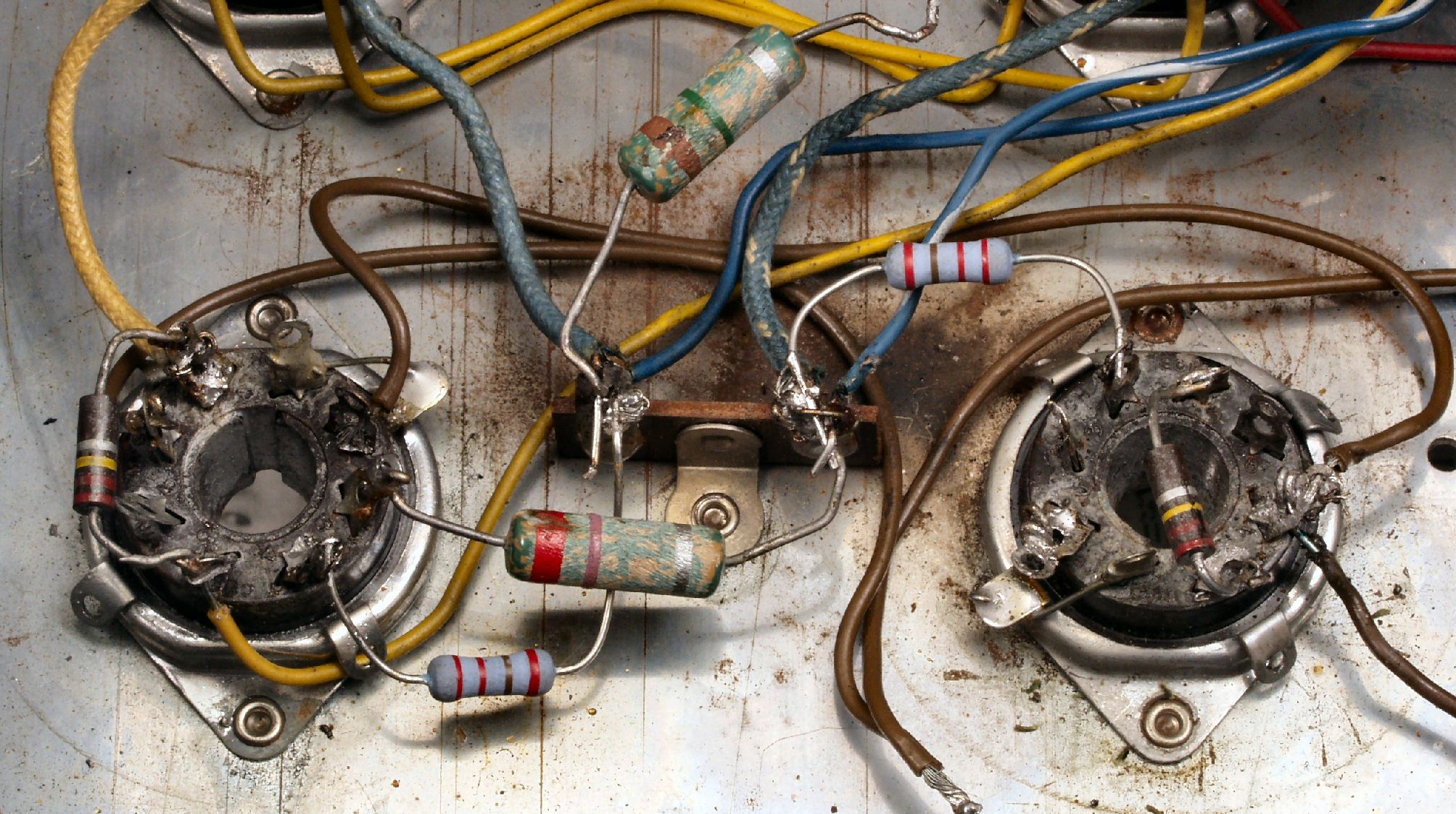

Ａ３２．　点検中　真空管ソケット下配線

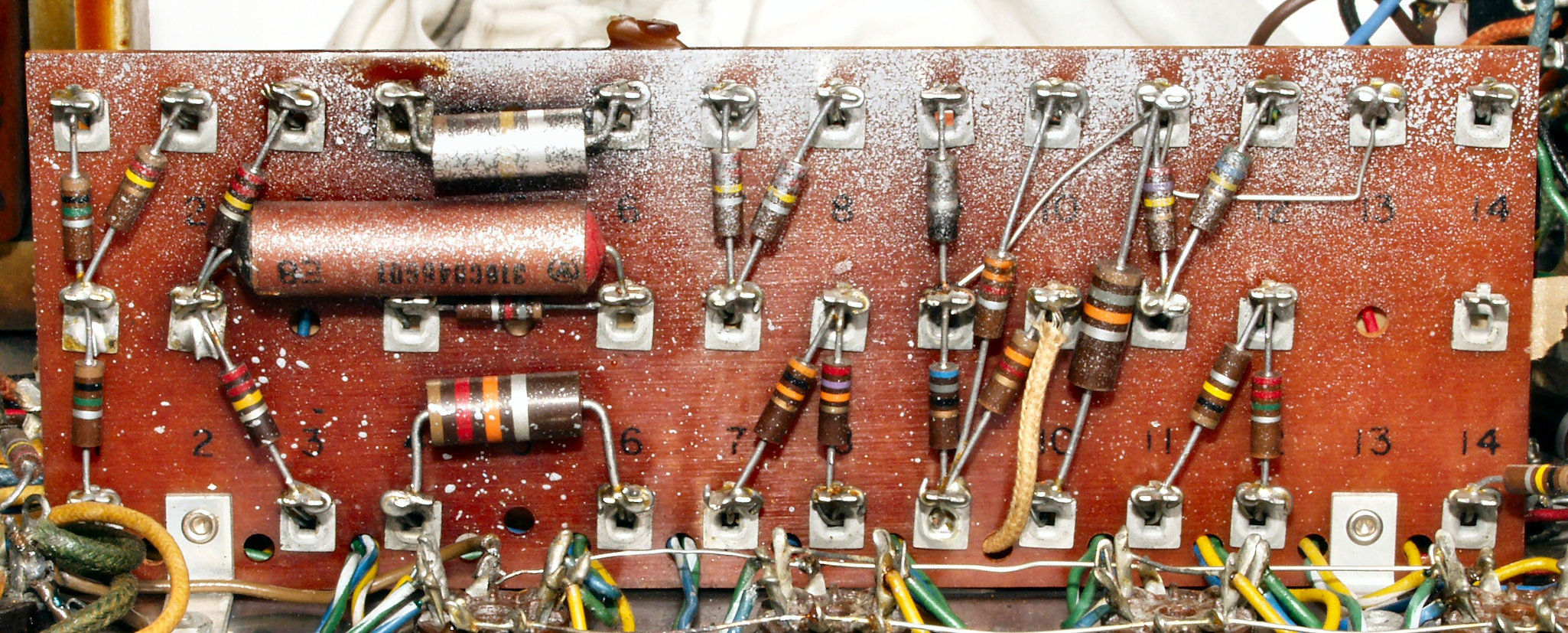

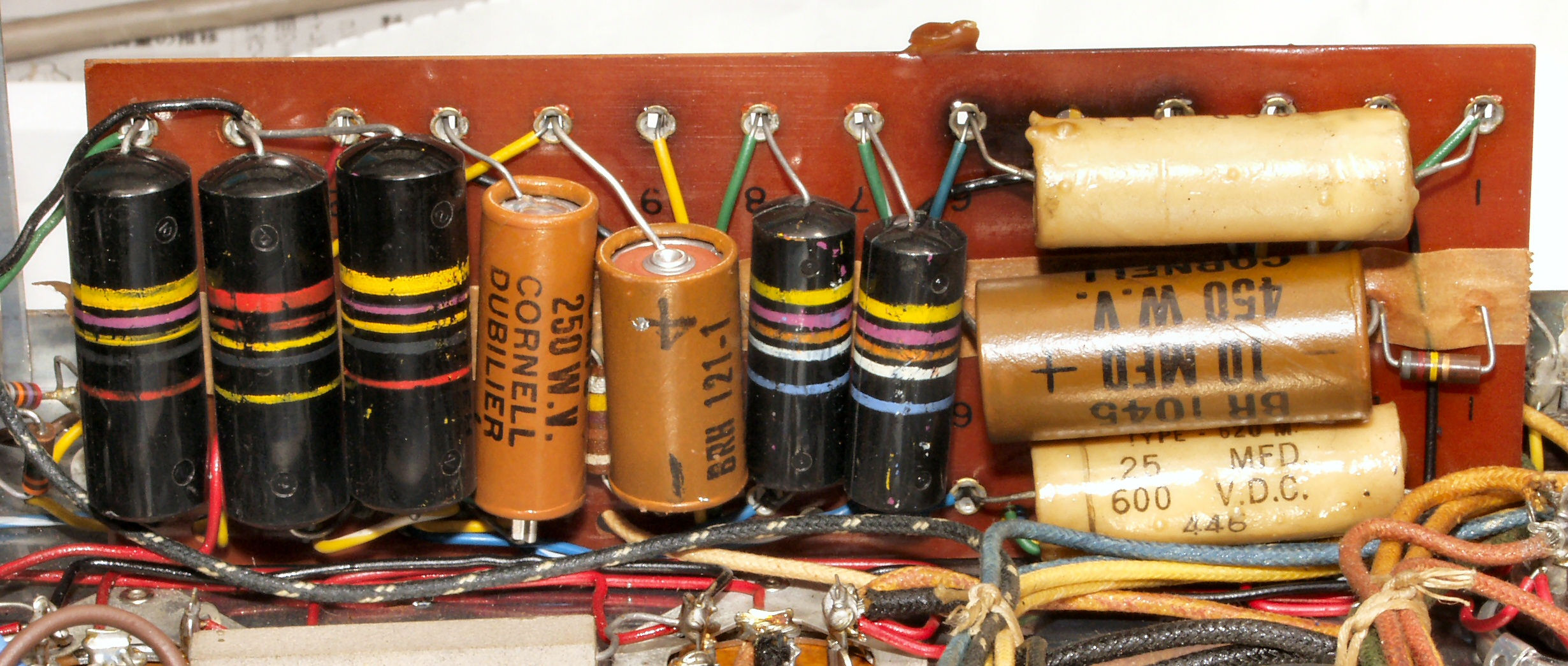

Ａ４１．　点検中　基板

Ａ４２．　点検中　　基板裏、銀粉がすこし掛かっている

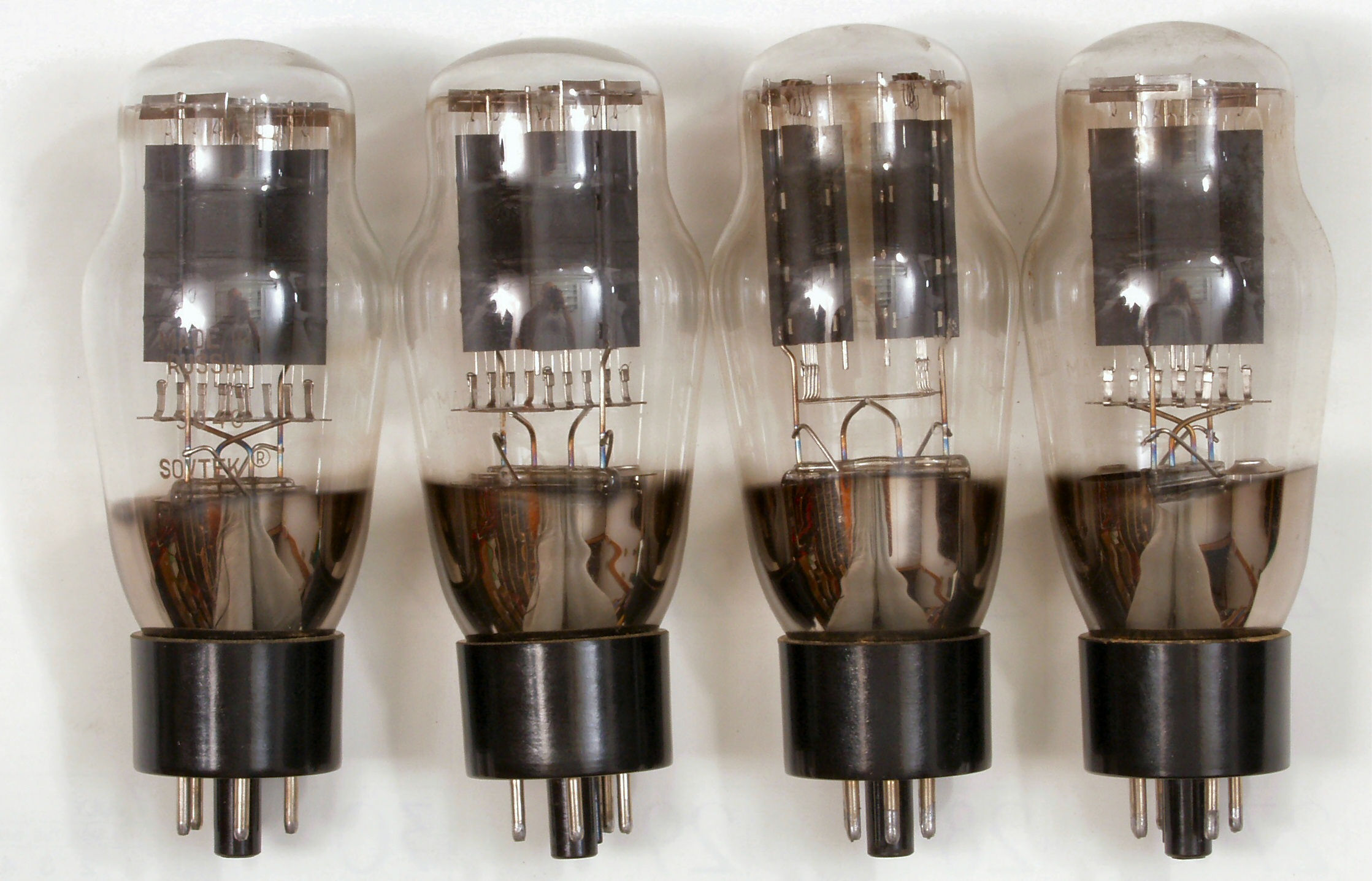

Ａ５１．　点検中　整流管５Ｚ４　４本

Ａ５２．　点検中　出力管６５５０　４本

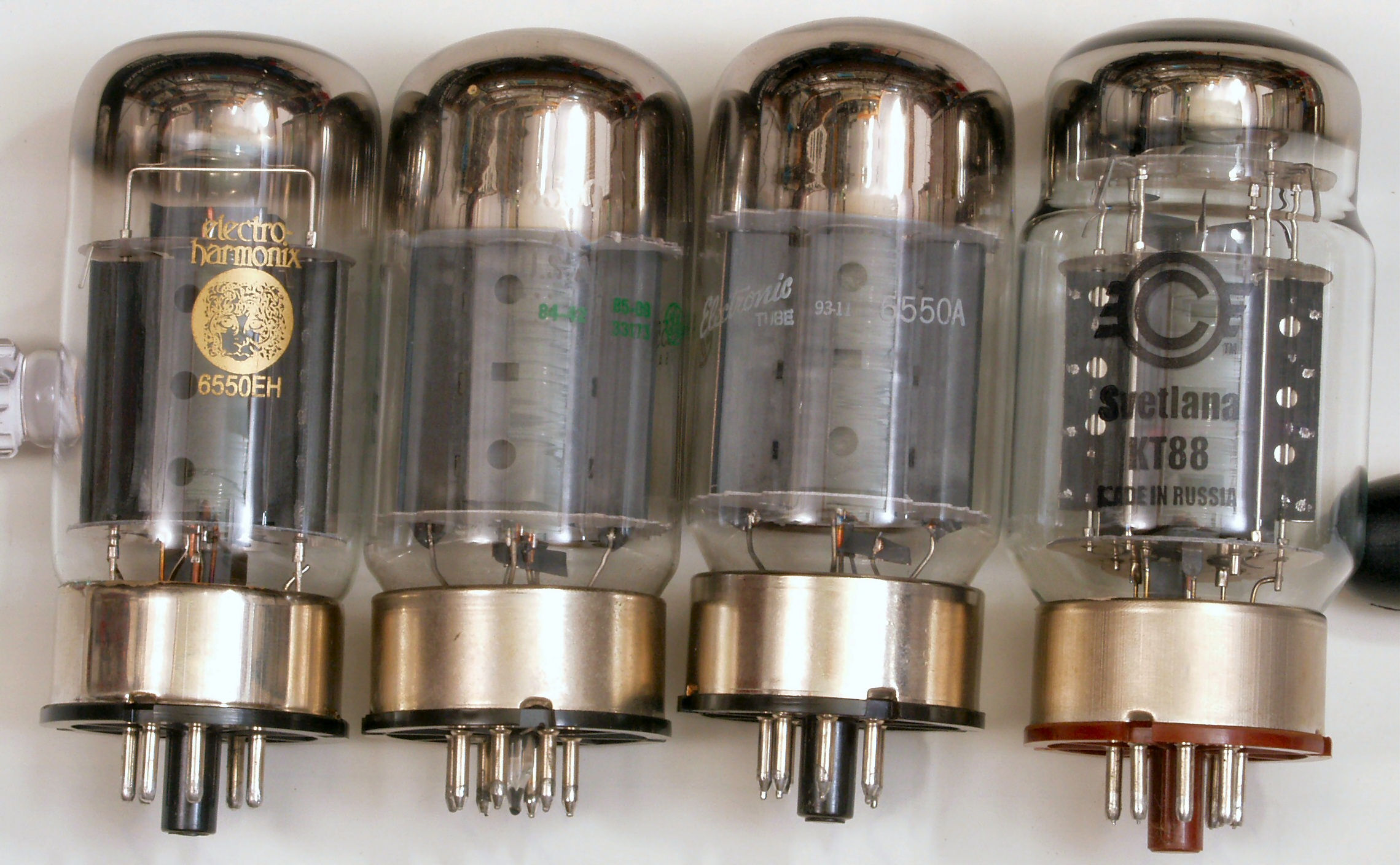

Ａ５３．　点検中　点検中　出力管６５５０　の比較、左端は新品の６５５０、右端は新品のＫＴ８８

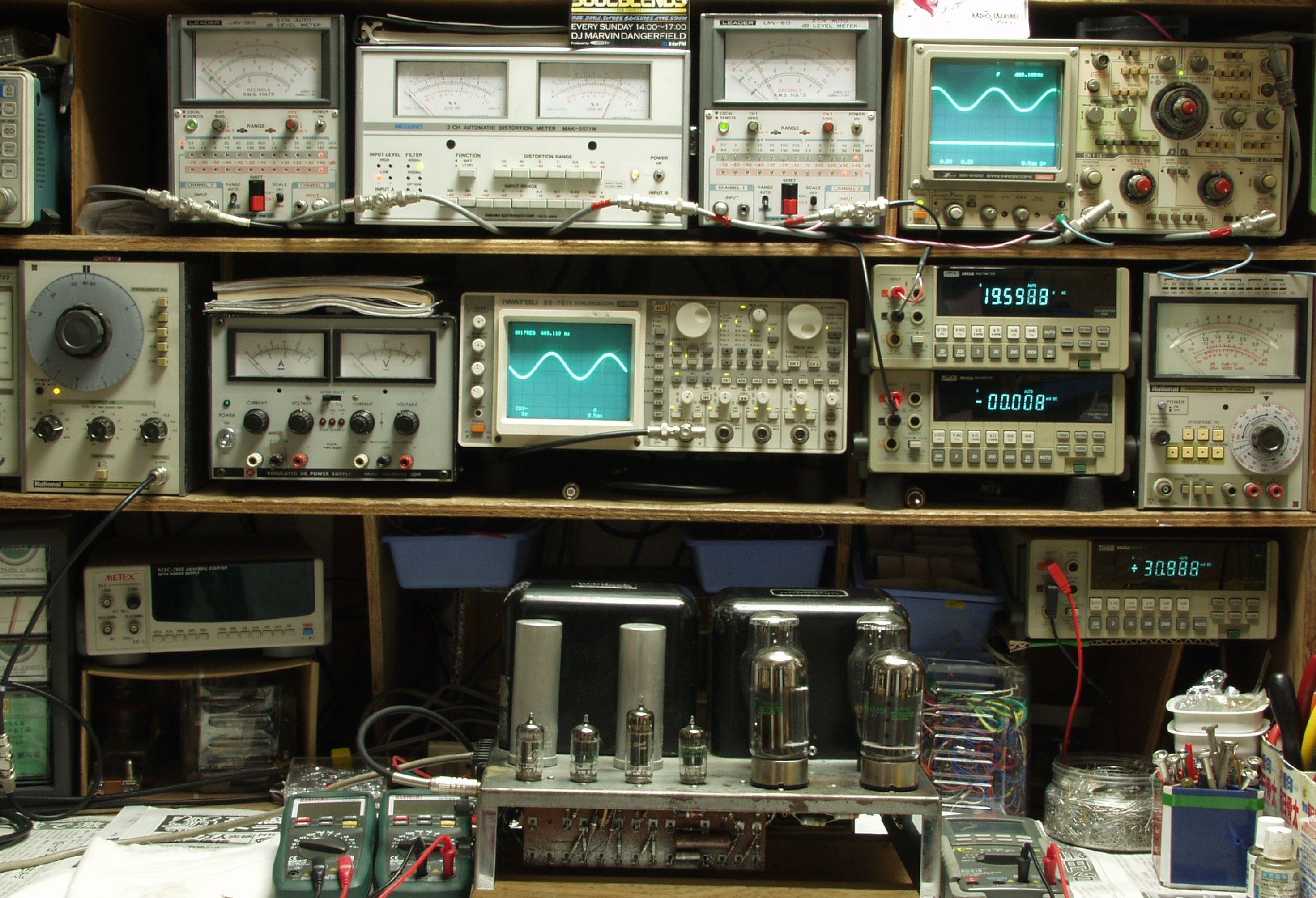

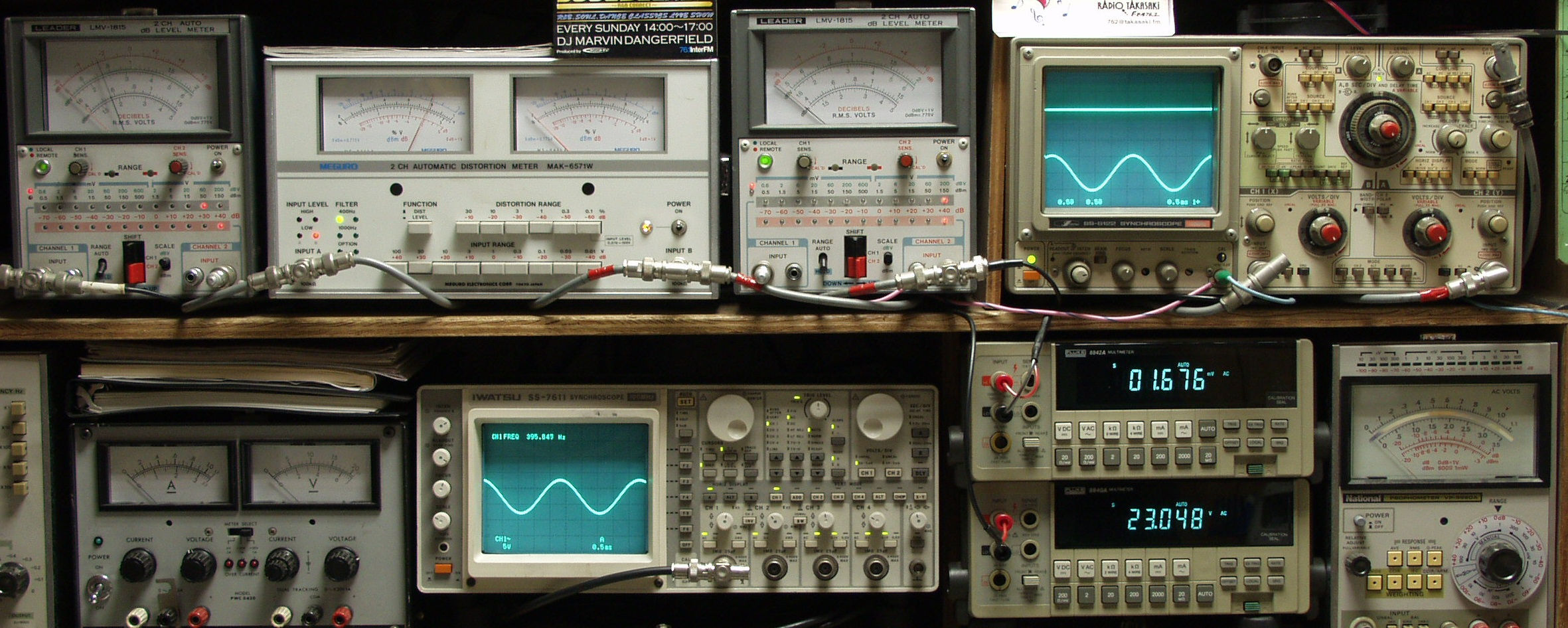

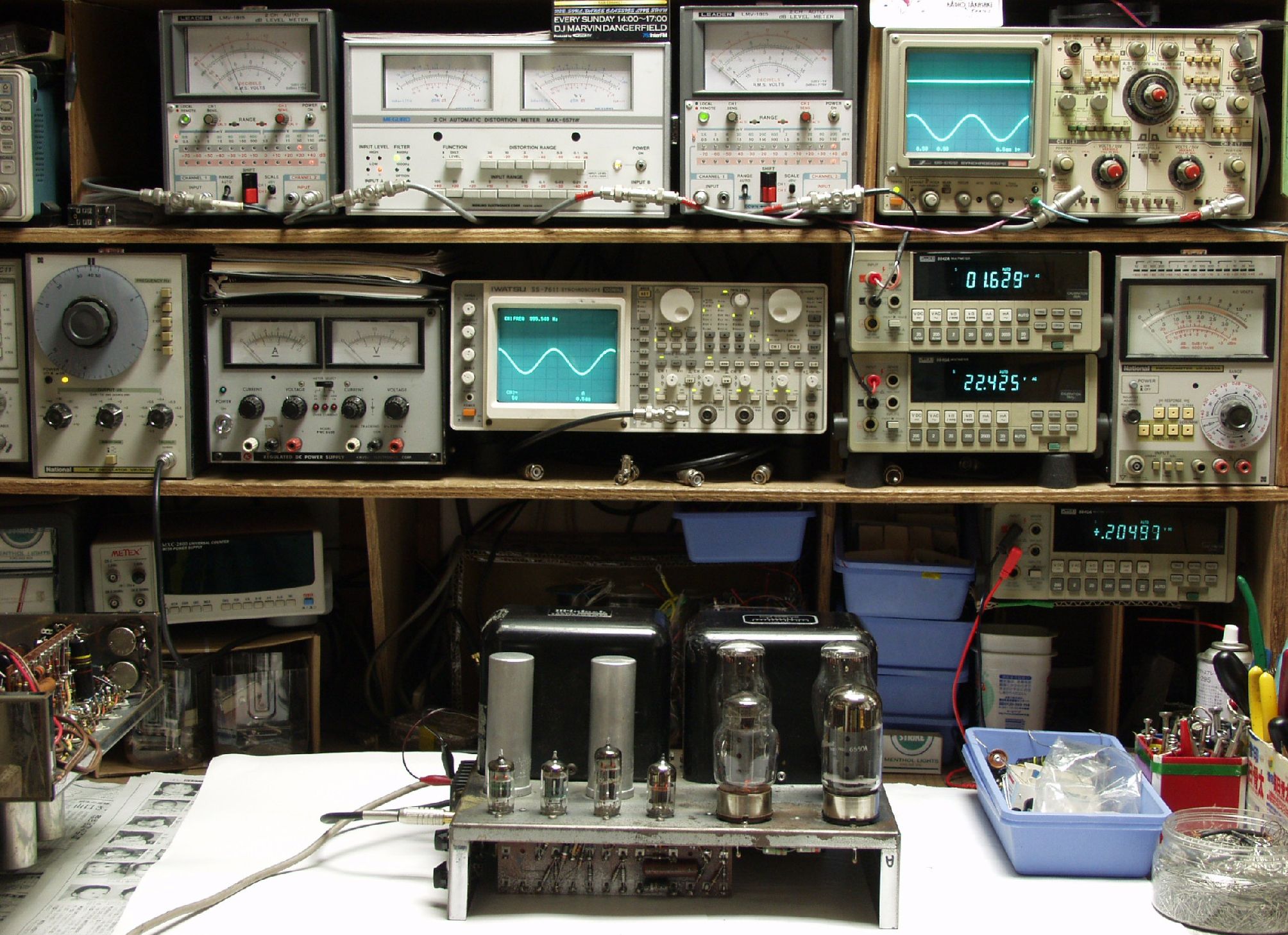

Ｔ．　修理前の測定 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

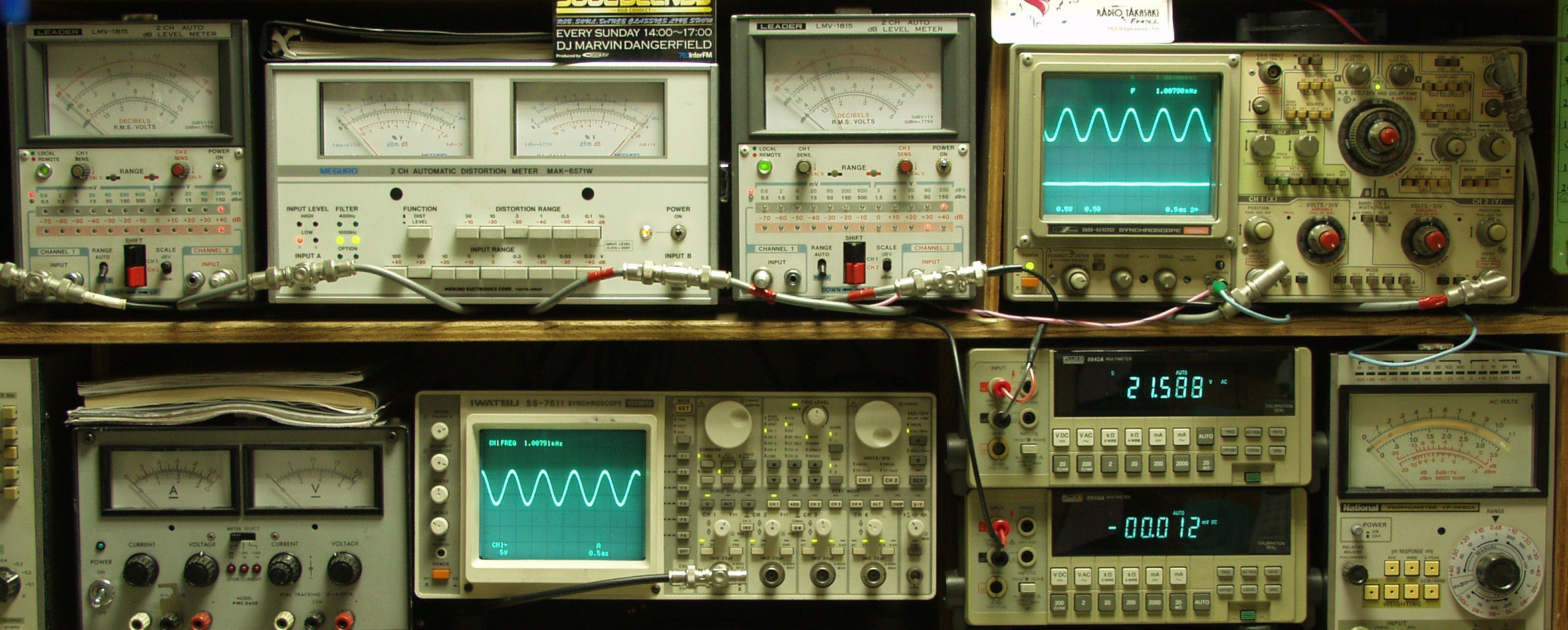

Ｔ２１．　ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝３％　　１０００ＨＺ

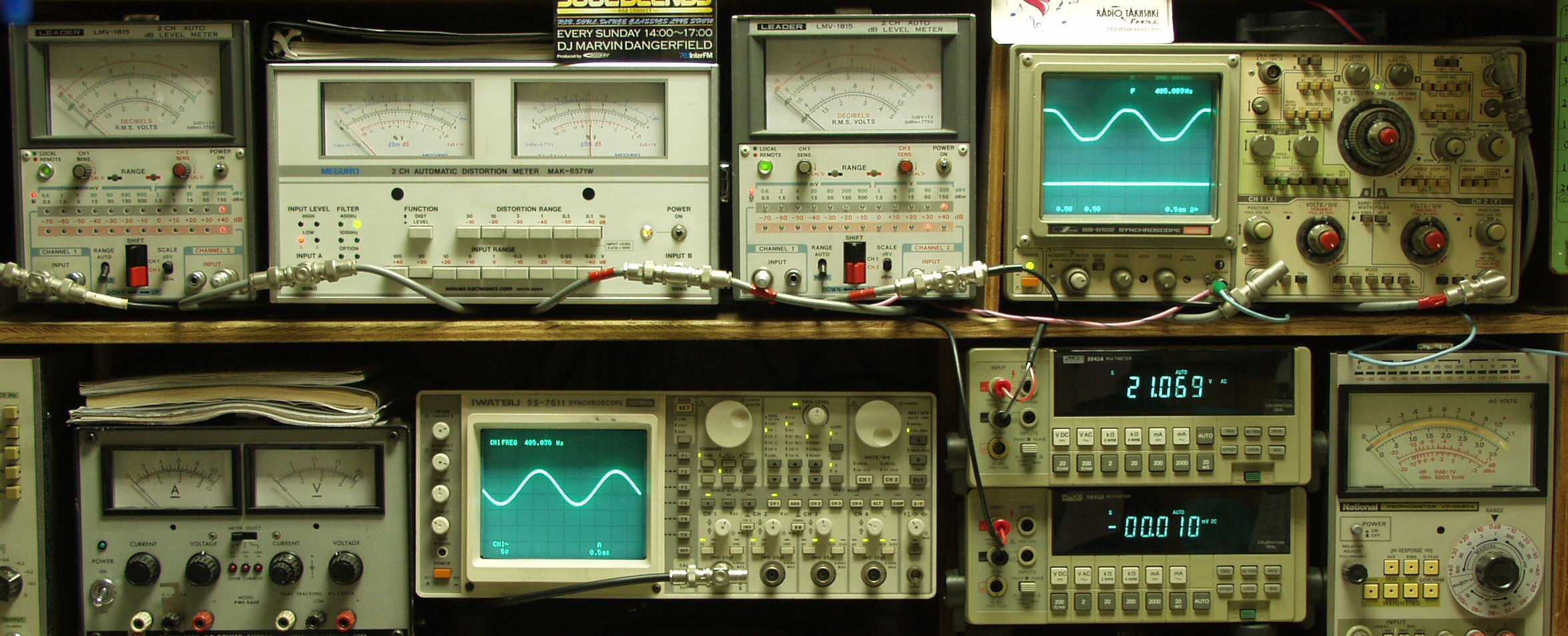

Ｔ２２．　ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝５％　　４００ＨＺ

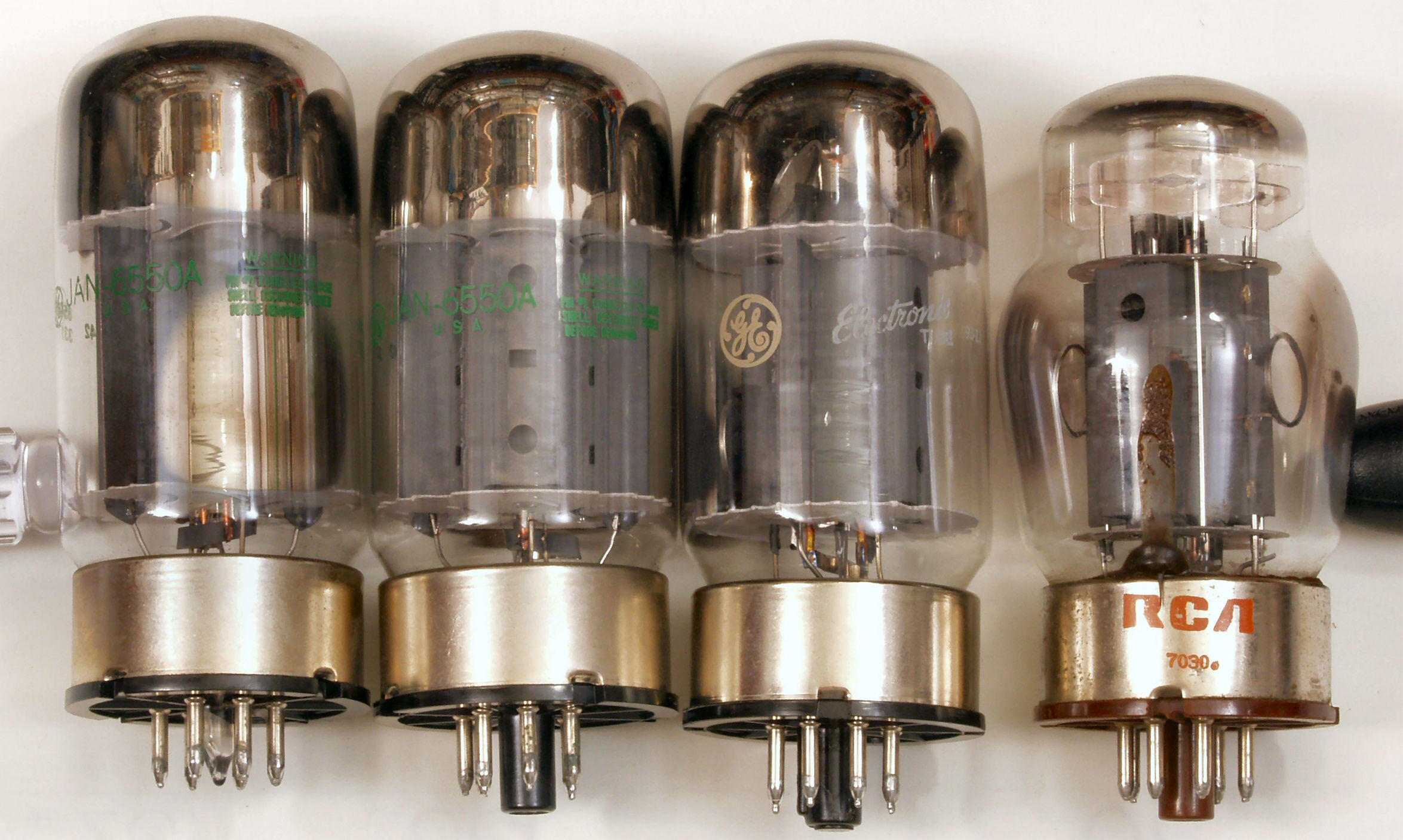

Ｔ３．　使用真空管

Ｃ．　修理状況 Ｃ１１．　修理前　ソケット回り配線

Ｃ１２．　修理中　ＫＴ−８８回りの配線を外す、前回の修理で交換した抵抗の足が取り外していない、又、配線は突っ込み。

Ｃ１３．　修理中　前段１２ＡＸ７／１２ＢＨ７ソケット回りの配線を外す。

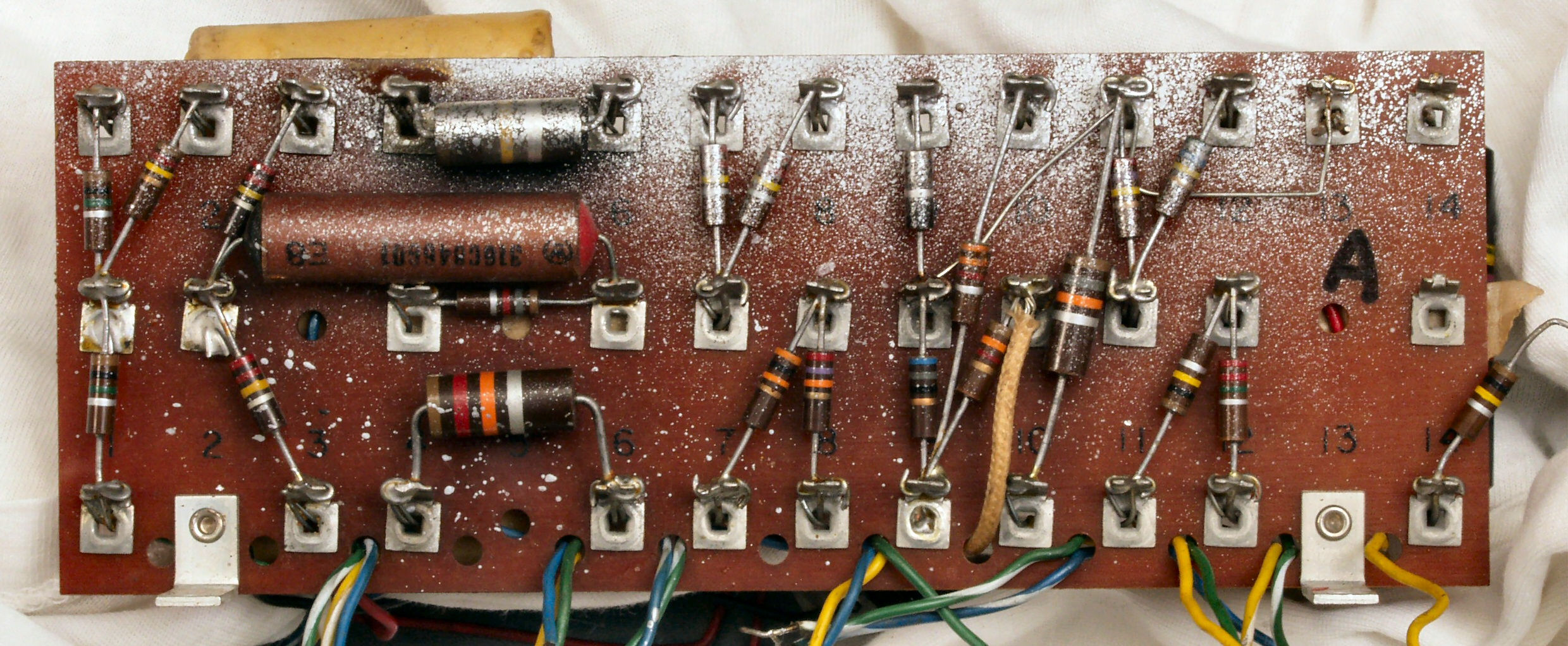

Ｃ２１．　修理前　基板

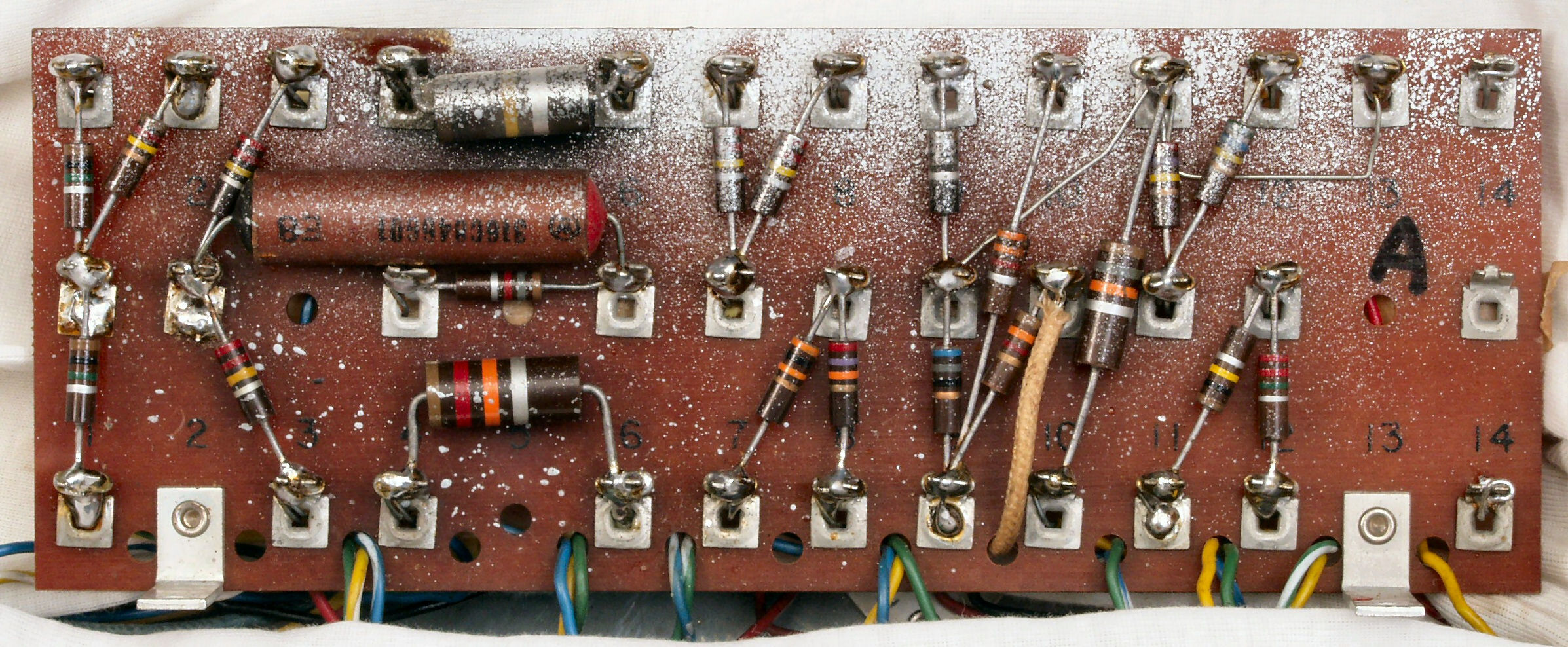

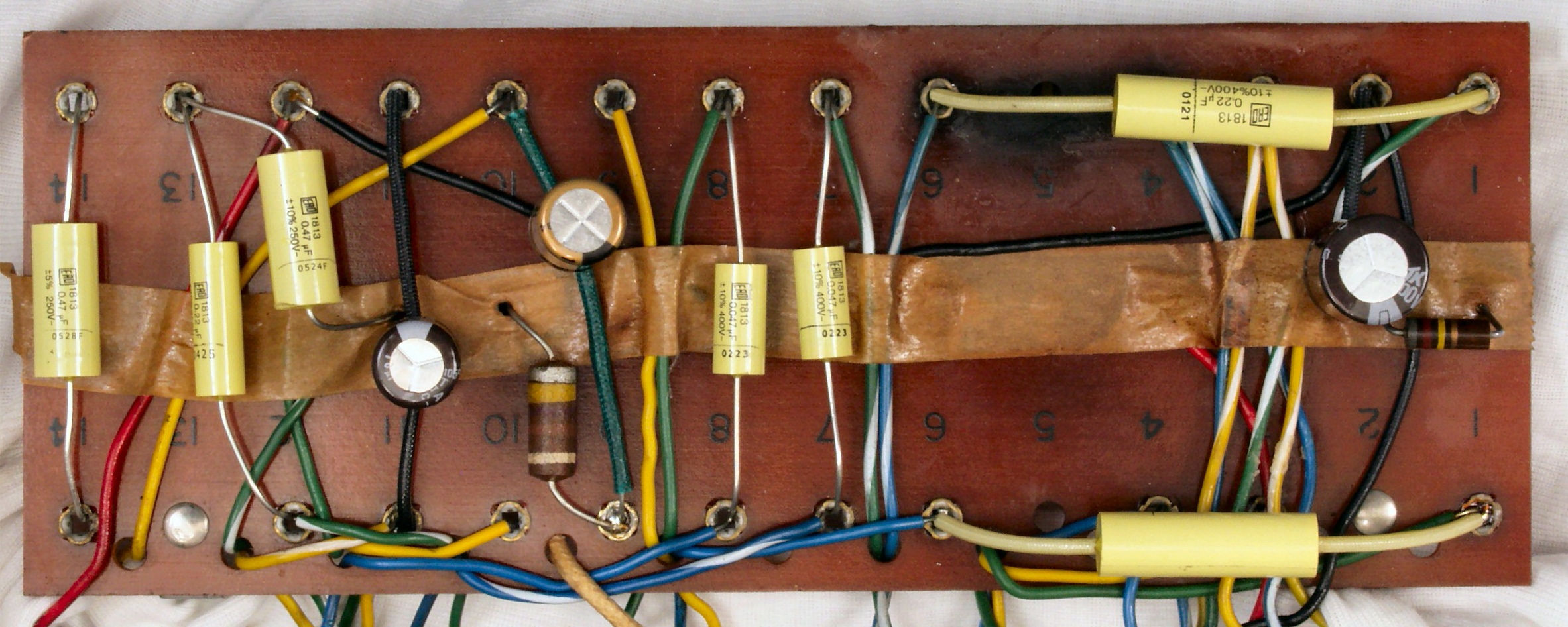

Ｃ２２．　修理後　基板、左端未半田は渡りが有る為

Ｃ２３．　修理前　　基板裏

Ｃ２４．　修理（ハンダ補正）後　　基板裏、右端未半田は渡りが有る為

Ｃ３１．　修理前　RCA端子、絶縁が割れている

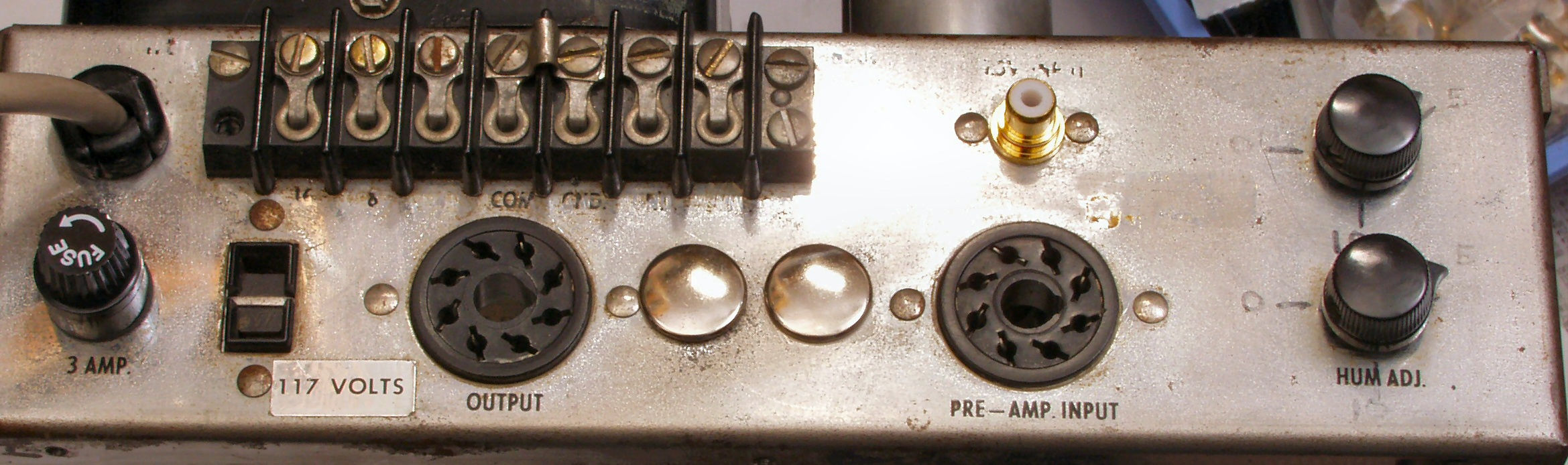

Ｃ３２．　修理後　RCA端子、RCA端子交換、ツマミ交換（支給品）

Ｃ４１．　修理前　ソケット回り配線

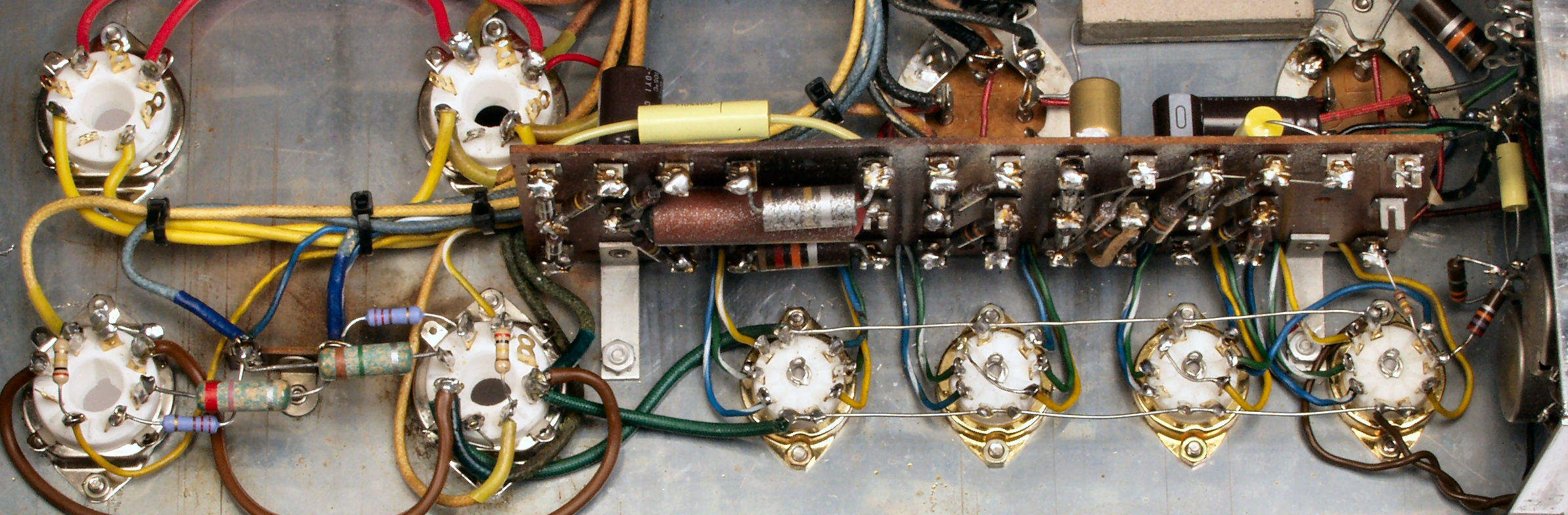

Ｃ４２．　修理後　ソケット回り配線

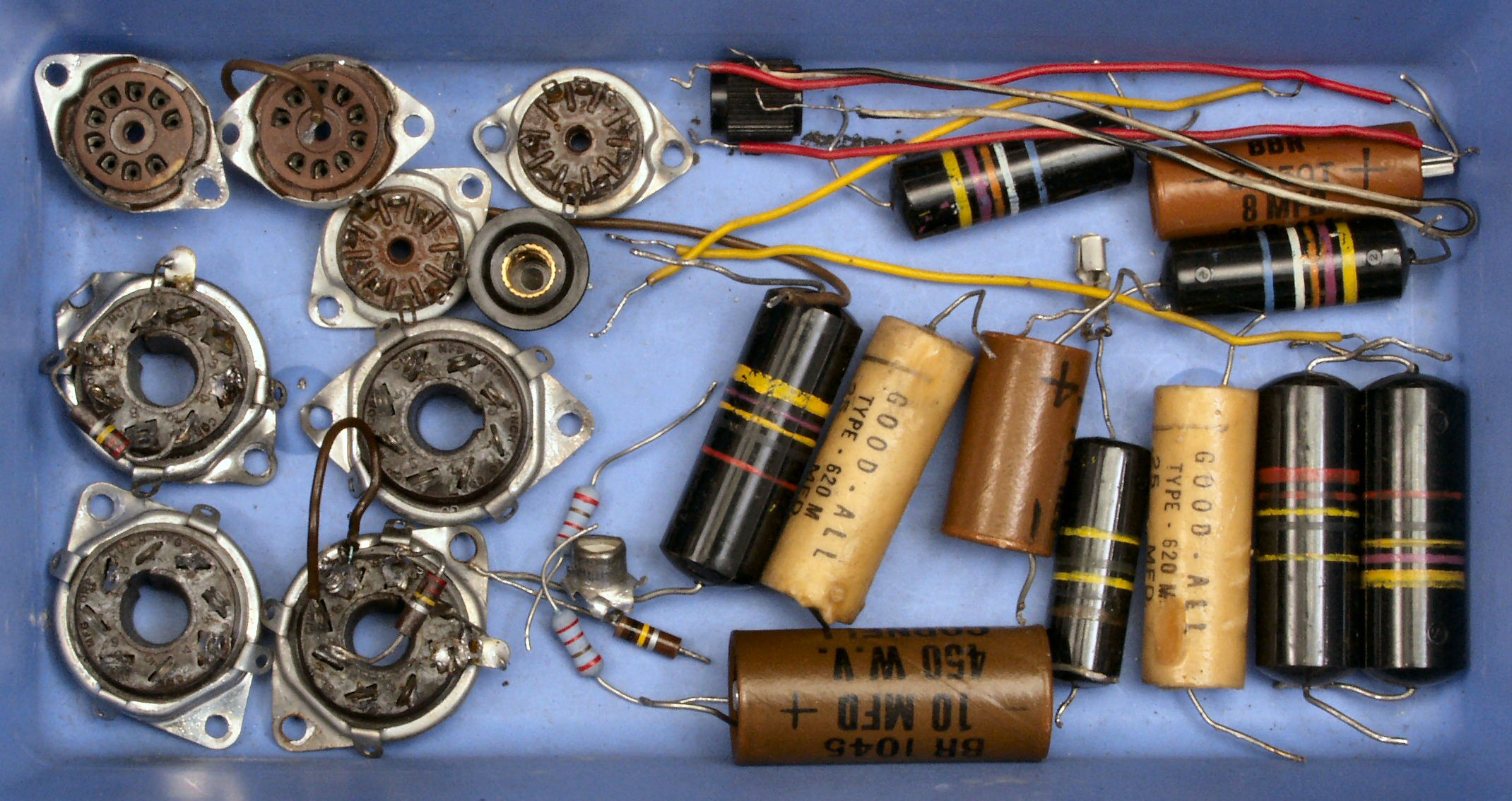

C５．　交換部品

Ｃ６１．　修理前　上から

Ｃ６２．　修理後　上から

Ｃ６３．　修理前　下から

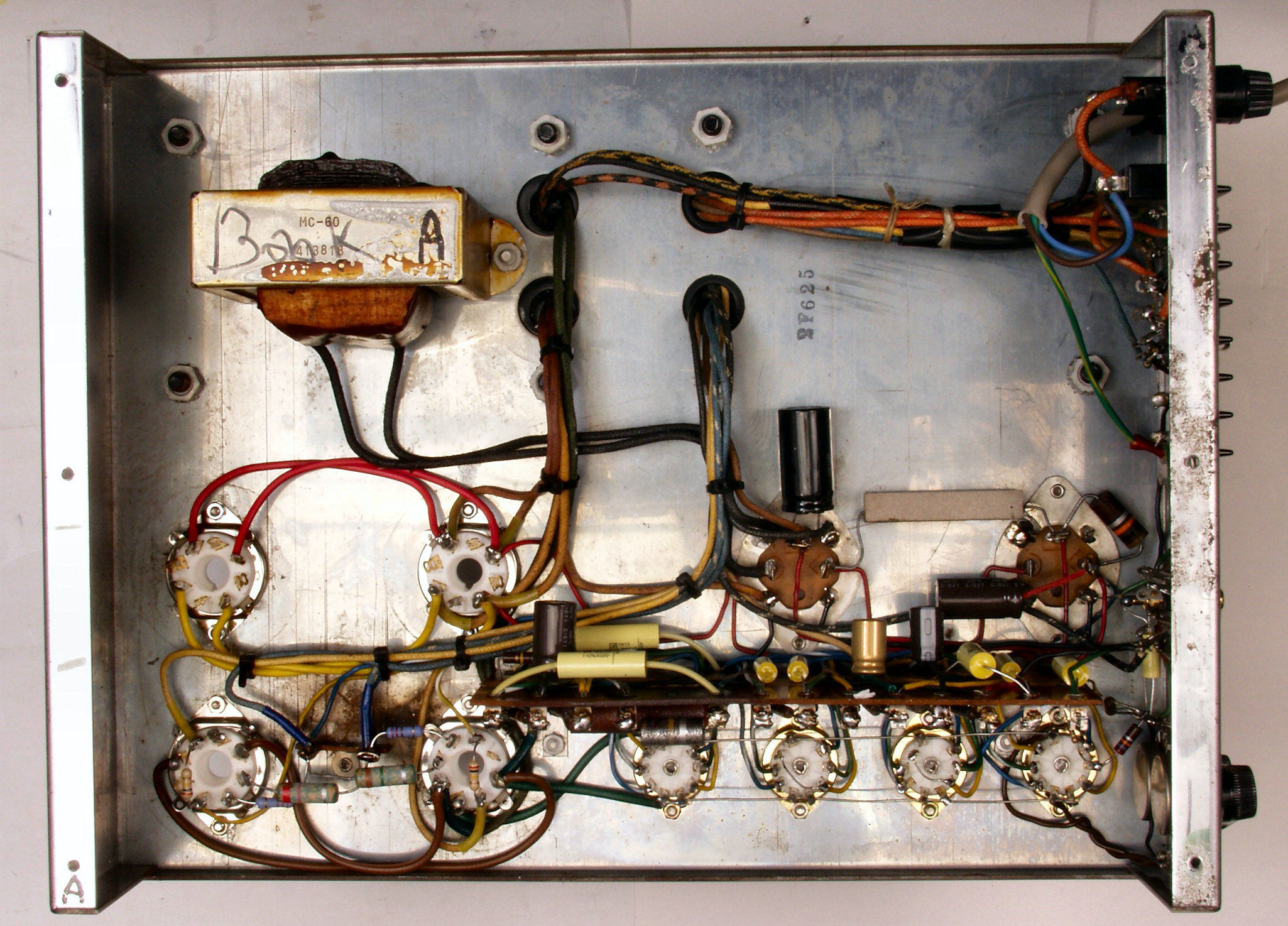

Ｃ６４．　修理後　下から

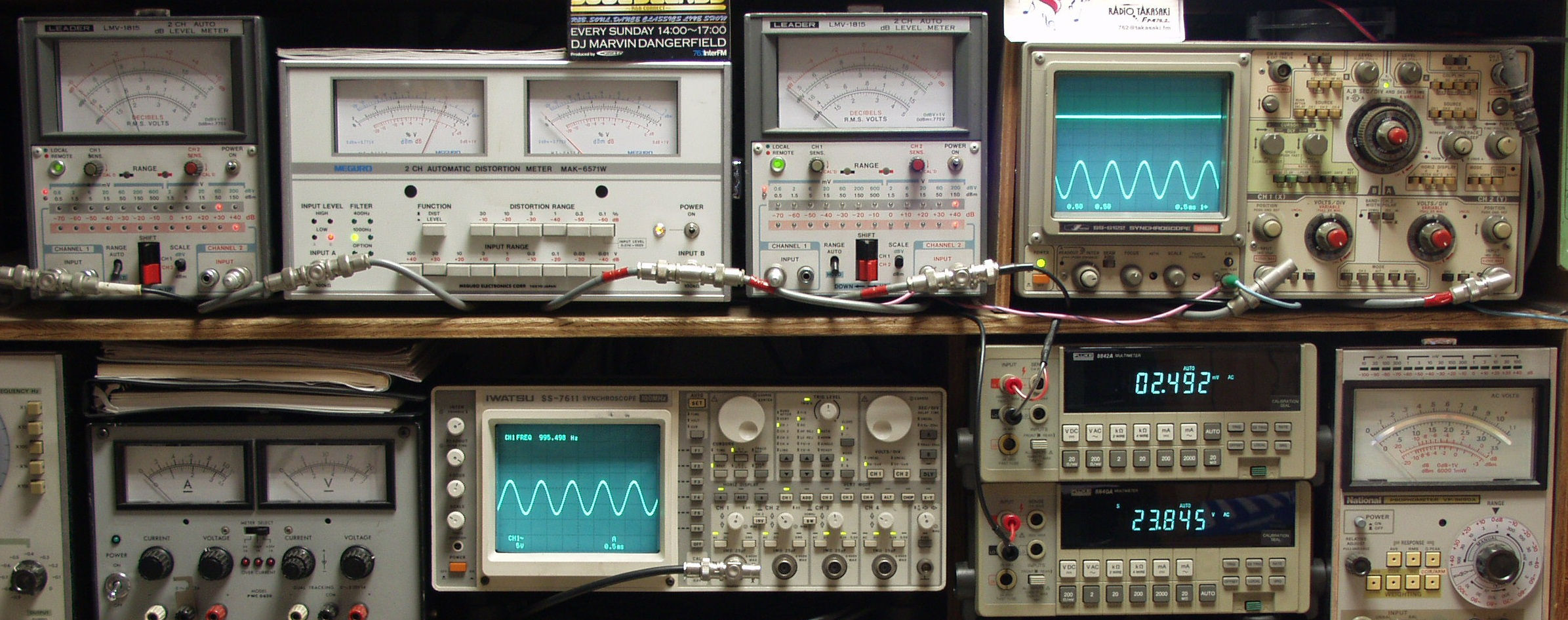

Ｅ．　調整・測定 Ｅ１．　調整・出力測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２．　ＳＰ出力２３Ｖ＝６６Ｗ　歪み率＝０．８％　　１０００ＨＺ

Ｅ３．　ＳＰ出力２３Ｖ＝６６Ｗ　歪み率＝０．８％　　４００ＨＺ

Ｅ４．　２４時間エージング中

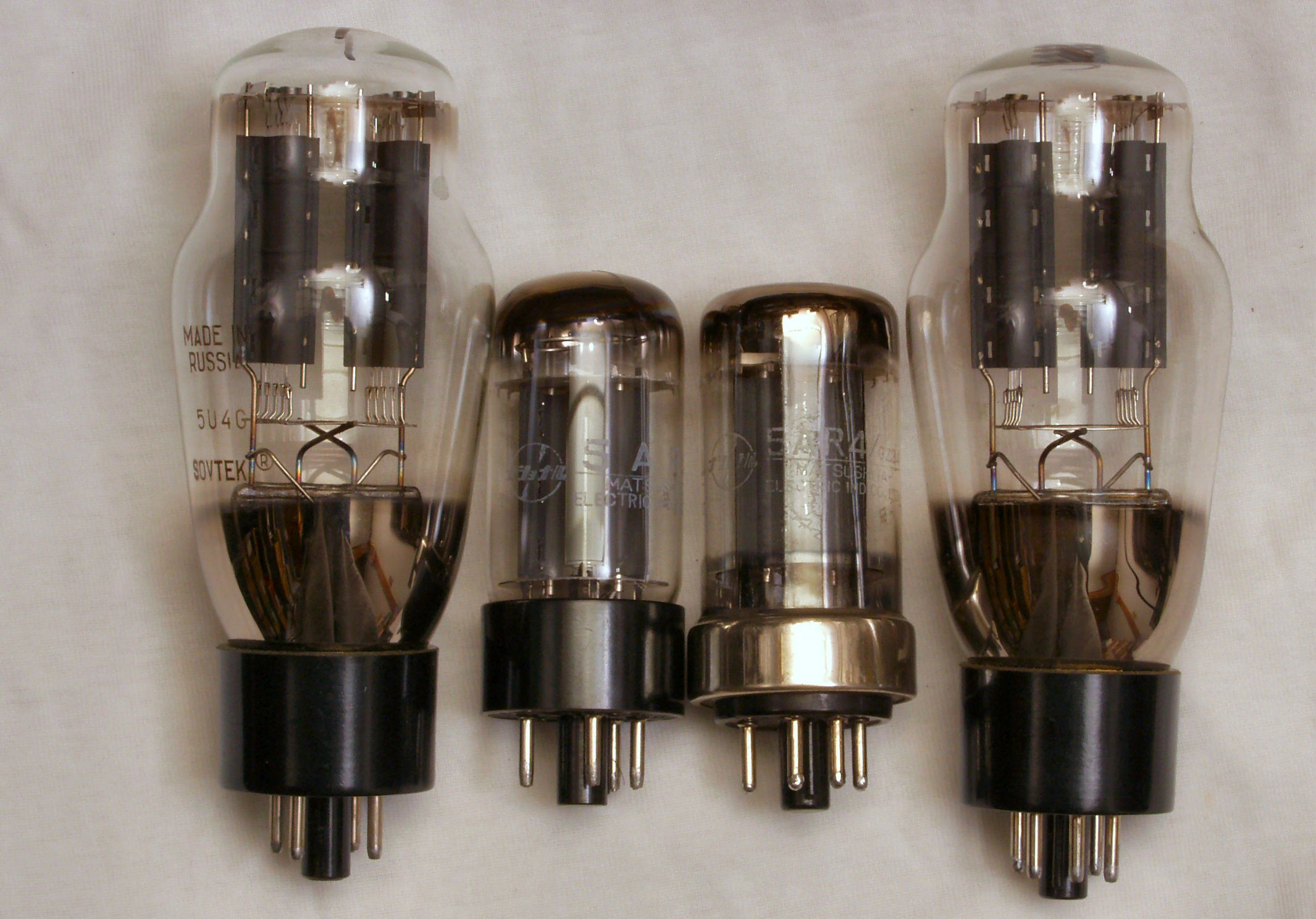

Ｅ５．　整流管の比較、両サイドが５Ｕ４Ｇ、真ん中の二つが５ＡＲ４　で左がＨｉＦｉ用で袴が金属製 　　　　　　　　　　　　　　　　５ＡＲ４は傍熱型でヒーター電流が１．９Ａと少ない、５Ｕ４は３Ａ。
