ＭｃＩｎｔｏｓｈ　Ｃ２２　修理記録

平成１３年１２月

Ａ．　修理前の状況
　　　症状はプリの電源を切るときに「ぶりぶり、ボツッ」とスピーカーから出る。
　　　８月のお盆に修理を依頼。
　　　１１月手元に届きましたが、外部に別電源回路が取り付いてもどってきた。

B．　症状、原因
　　　電源の平滑回路のコンデンサー抜け
　　　それと、昔のＡＭＰにはＳＰ接続遅延リレー／プリＡＭＰ出力遅延回路が無いので、
　　　電源ＳＷを切手も音が直ぐに消えず、引きずりながら消える。
　　　基本的には上記遅延回路を組み込むのが根本対策なので、今回組み込む。

Ｃ．　修理状況
　　　平滑回路のコンデンサー取り付け。
　　　プリＡＭＰ出力遅延回路、電源ＯＦＦじは直ぐに切断する。
　　　経年劣化による各部ハンダ補正

Ｄ．　使用部品
　　　電解コンデンサイー　　　　　　４個
　　　抵抗　　　　　　　　　　　　　　　３個
　　　ＴＲ（トランジスター）　　　　　　２個
　　　リレー　　　　　　　　　　　　　　　１個
　　　ダイオ－ド　　　　　　　　　　　　４個

Ｅ．　修理費　　２３，０００円　　　　「通常修理」

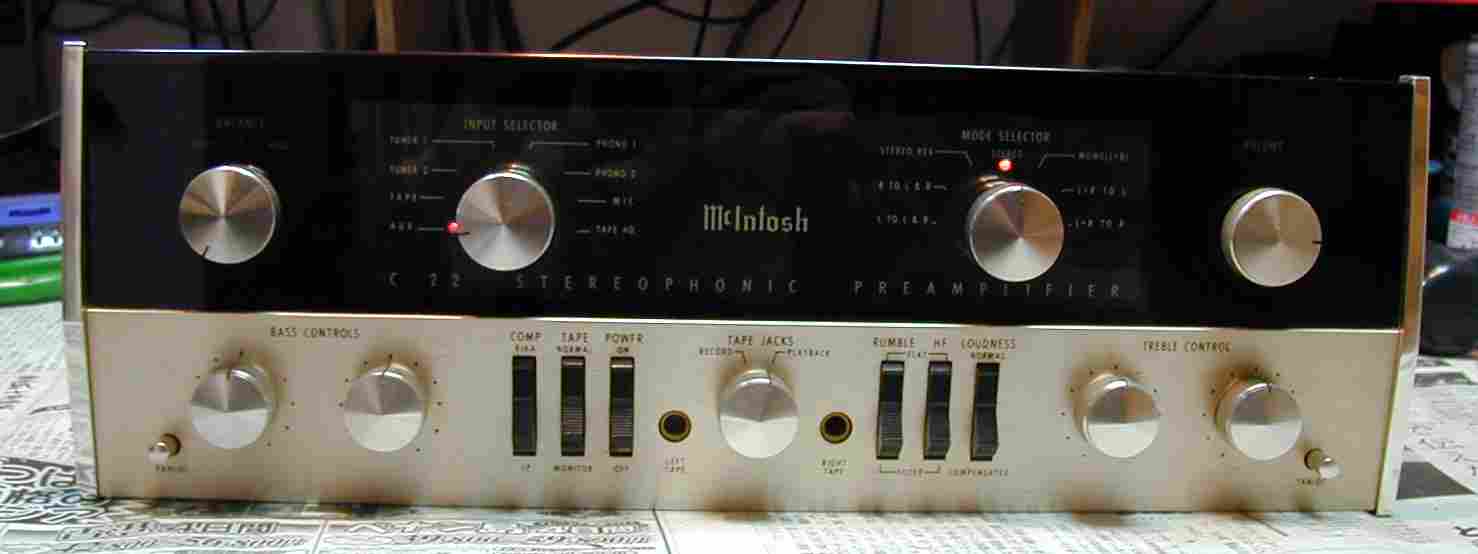

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（カタログ・マニアルより）

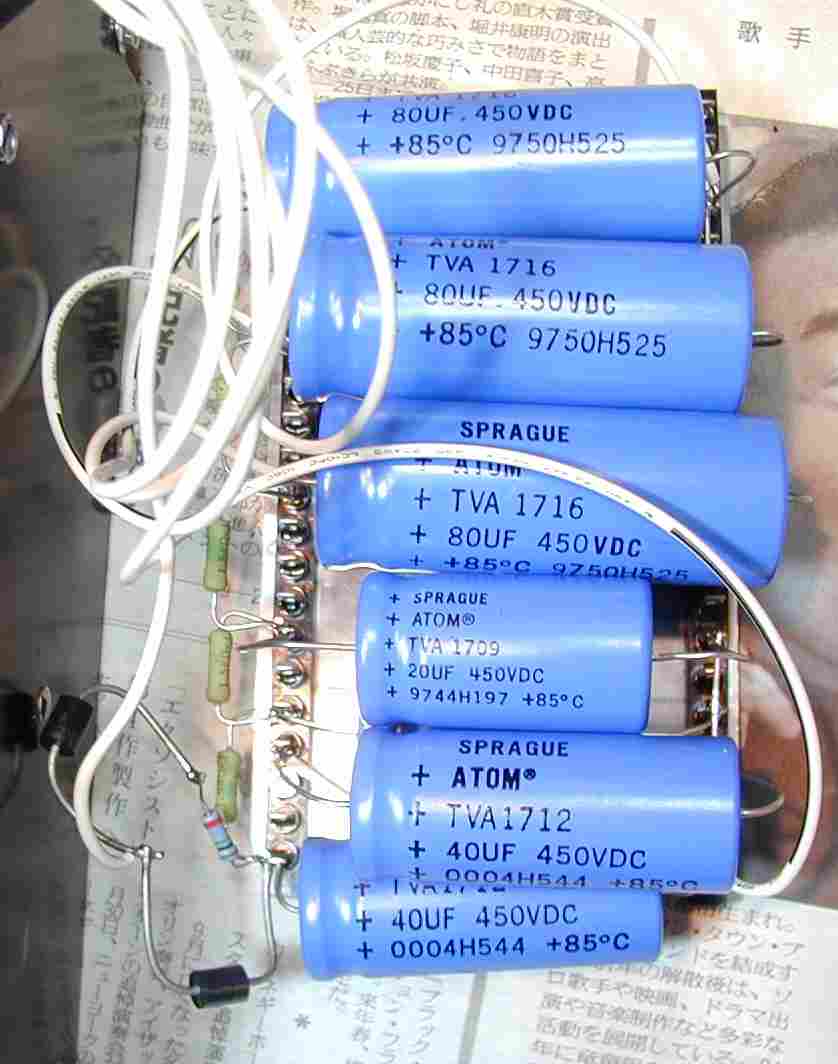

１．　電源回路が外着けされている。
　　　　　　　　これでは、商品の価値を下げるので、改造ではなく改悪である。

２．　使用してあるのは、年代物の、高価な製品。

３．　下手な半田付け。

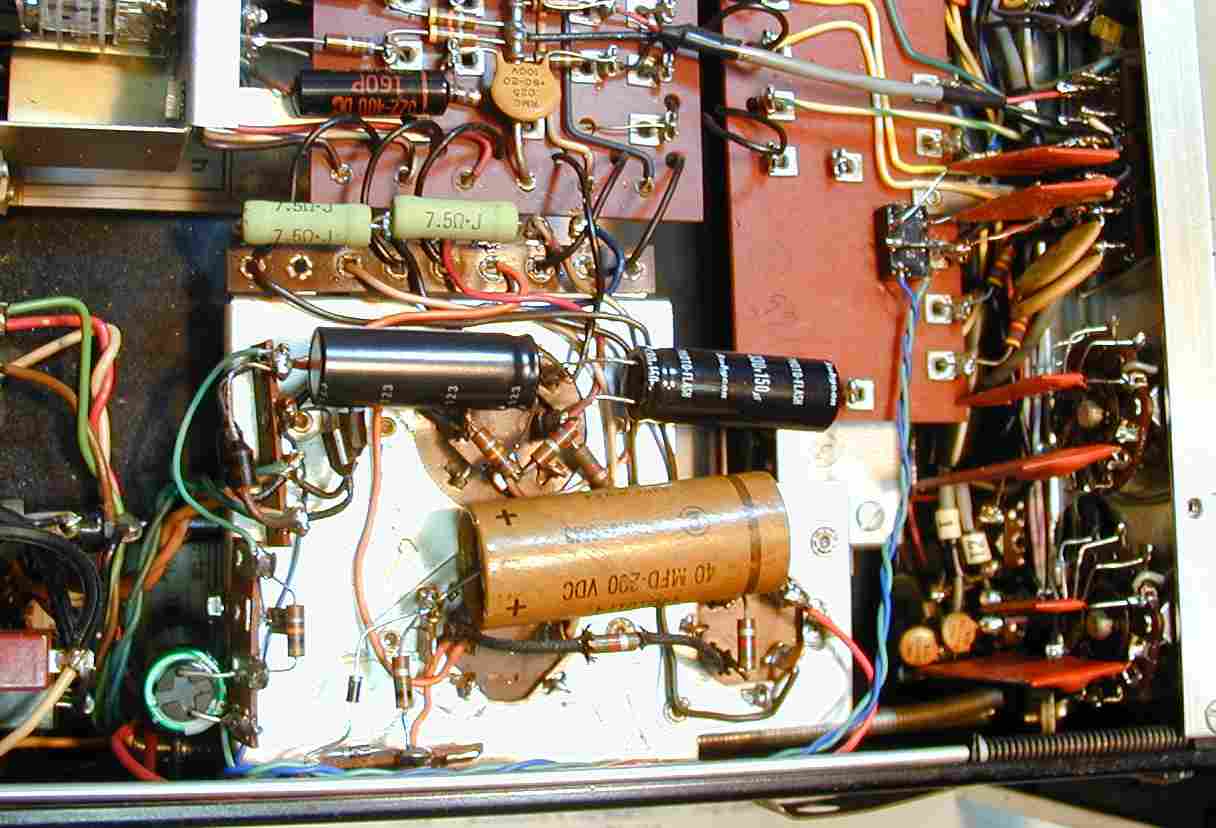

４．　コンデンサーを取り付ける。（黒いの２個）

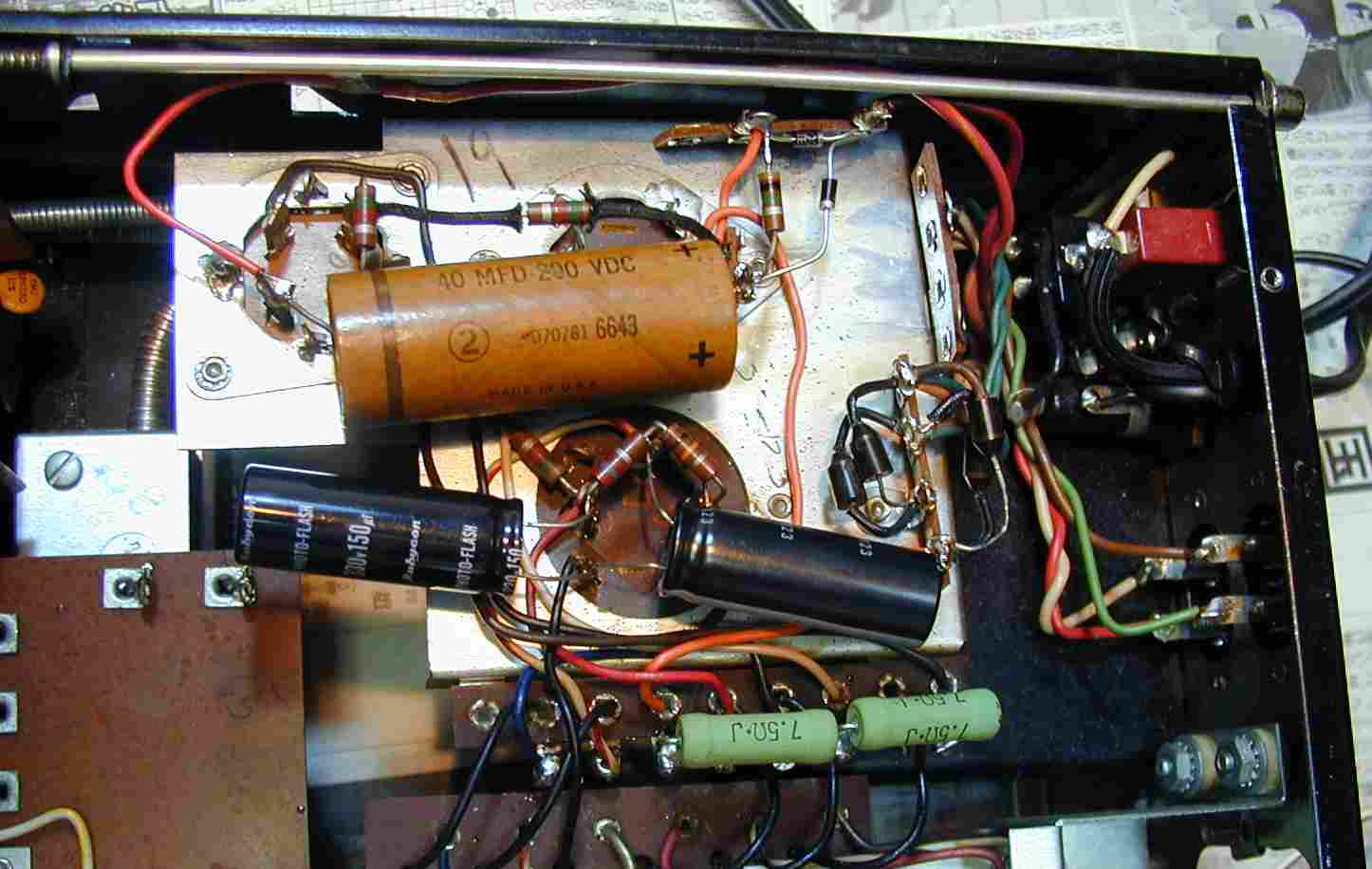

５．　時代の進歩は凄まじく、取り付けコンデンサー＝１５０μ、上の古いでかいの＝８０μ。

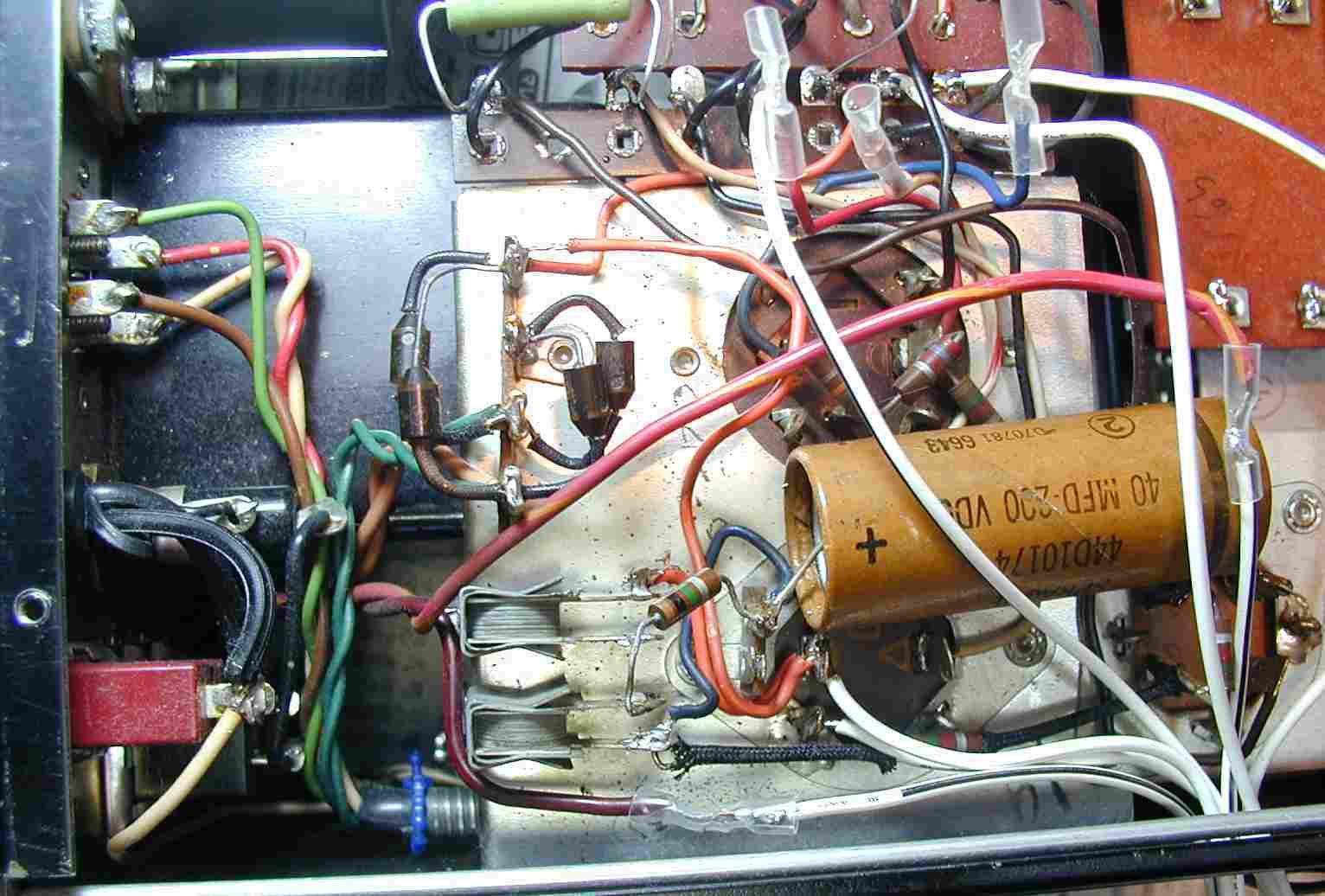

６．　出力遅延リレー取り付け。
　　　出力回路をアースに抵抗を介して落とす方式にした。
　　　約４０ｄＢ下がる。立ち上がり遅延時間は１５秒ににした。無論切りは瞬時。

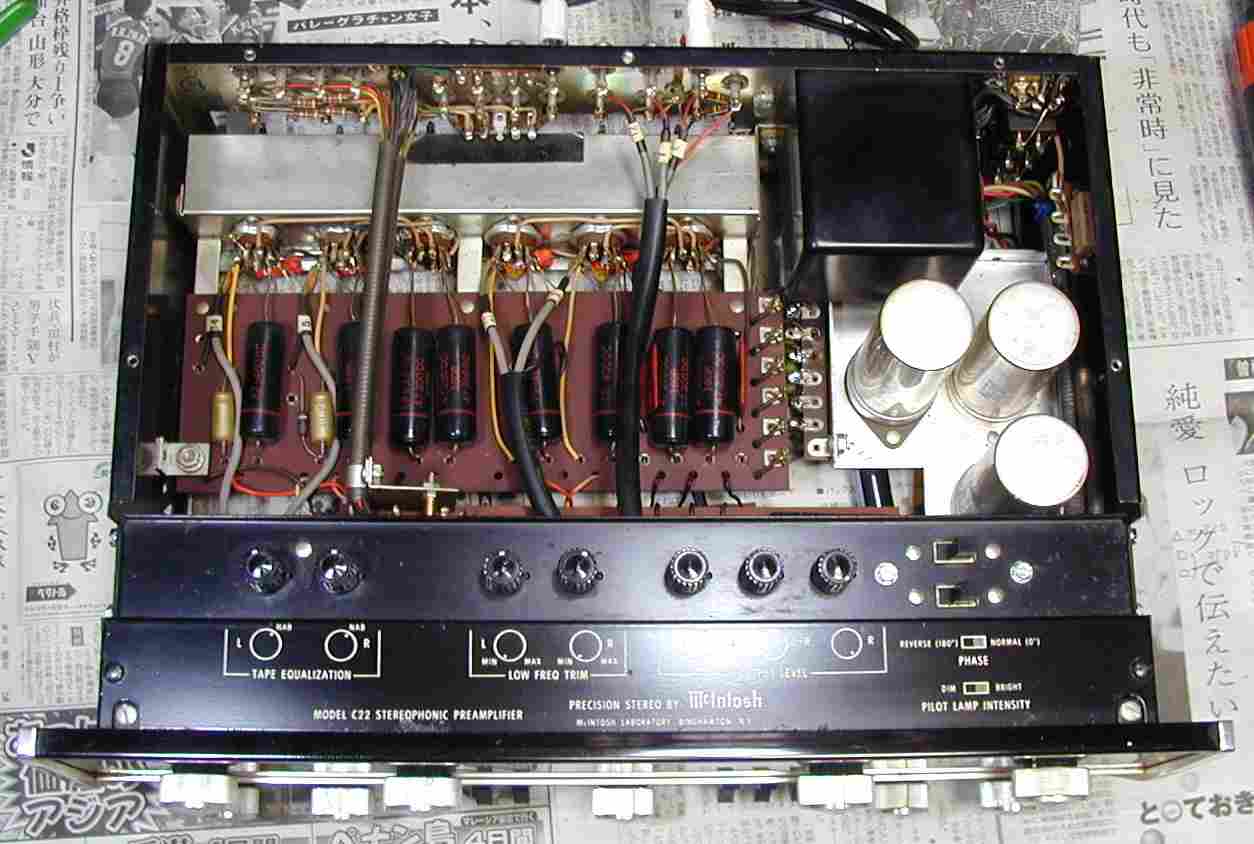

７．　上から見る。

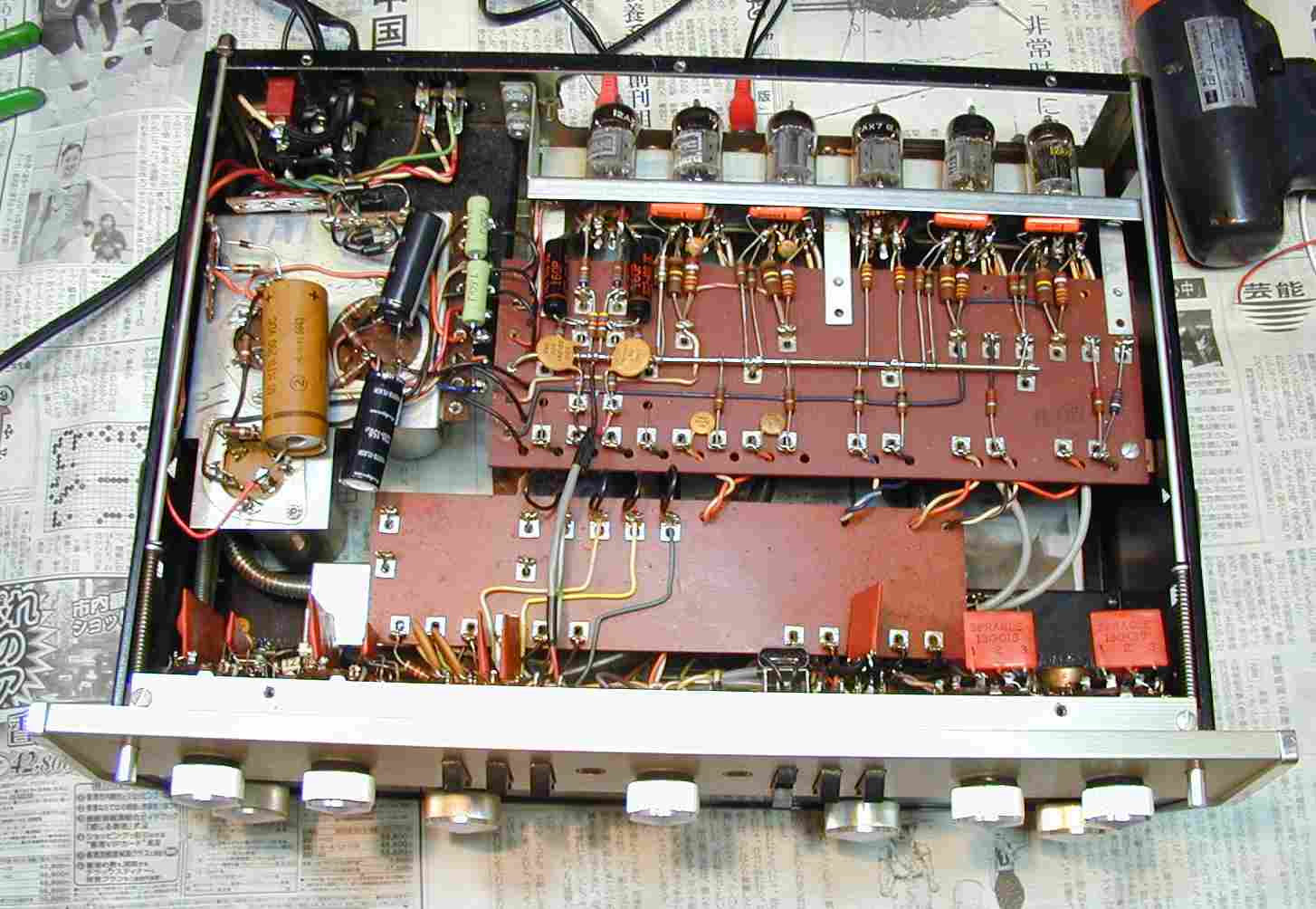

８．　２４時間エージング。

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（マニアル・カタログより）

型式	管球式コントロールアンプ　C22
周波数特性	20Hz～20kHz、 +-0.5dB
全高調波歪率	0.2％以下（出力10V）、0.02％以下（出力3V）
入力感度／インピーダンス 2.5V OutPut	Phono1、2　＝　2mV/47kΩ(1kHz)。 Microphone　＝　2.5mV/47kΩ(1kHz)。 Aux1、2　＝　250mV/250kΩ。 TAPE1.2　＝　250mV/250kΩ。　Tuner/CD　＝　250mV/250kΩ。
SN比	SN比＝85ｄB(ハイレベル)、SN比＝62.5ｄＢ(ローレベル)
Bass Control	+-20dB at 20Hz
Treble　Control	+-20dB at 20kHz
LF Filter	CutOff Below 50Hz (Down 30dB @20Hz)
HF Filter	CutOff Above 5kHz (Down 30dB @20kHz)
使用真空管	12AX7（ＥＣＣ８３）×６本
定格消費電力	最大34W
ＡCアウトレット	スイッチド（４）、アンスイッチド（１）
外形寸法	幅406.4mm×高さ138mm×奥行330.2mm
重量	約7.3kg
定価	1962～1972年発売。（2009年復刻版）￥693,000
