Ｍｃｉｎｔｏｓｈ　Ｃ２２．　４台目修理記録

平成１８年１１月１１日到着　　平成１９年１月９日完成

Ａ．　修理前の状況 数ヶ月前にヤフオクにてC22のオーナーになりました。 札幌の方からの購入でしたが、一度オーバーホールされたとの記述が あったのですが、あまりたいしたことはやられてないようです。 現在の状況ですが、素晴らしい音色でなっていますが、 ときどき左右別々に音が小さくなったり、もどったりの症状があります。 トーンコントロールのバス、高音をそれぞれ切り換えたときに かなりのスクラッチノイズが入ります。 AMP修理工房での事例McIntosh C22の修理では オリジナルの黒いコンデンサーを白いタイプに交換されていますが、 そのほうが音質は改善されるのでしょうか？ 回答＝音質改善が目的では無く、劣化部品の交換が主目的。 結果的に、現在のコンデンサーの性能向上の為、音質は、立ち上がり・立ち下がりが早くなり、 音に切れがでます、高域の伸びが出ます。 但し、音質改善が目的では無く、下記の様に劣化しているので、交換します Ｔ．　修理前点検測定 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況 フィルム・コンデンサー交換。 電解コンデンサー交換。 ＭＴ９ピンソケット交換。 遅延リレー組込。 配線手直し、補強。 経年劣化による各部ハンダ補正。 電源投入時、出力遅延回路組込、遮断時速断。 Ｄ．　使用部品　 フィルム・コンデンサー　　　　　　　　　　　１６個。 電解コンデンサー　　　　　　　　　　　　　　１２個。 ＭＴ９ピンソケット　　　　　　　　　　　　　　　６個。 リレー　　　　　　　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　２個。 整流ブリッジ　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１０８，０００円　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　真空管別途。 Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（カタログ・マニアルより）

交換部品、ご覧の様に、経年変化でばらついている

Ａ．　修理前の状況 Ａ１Ａ．　点検中　外観上から、６角頭の白い止めネジは真新しい

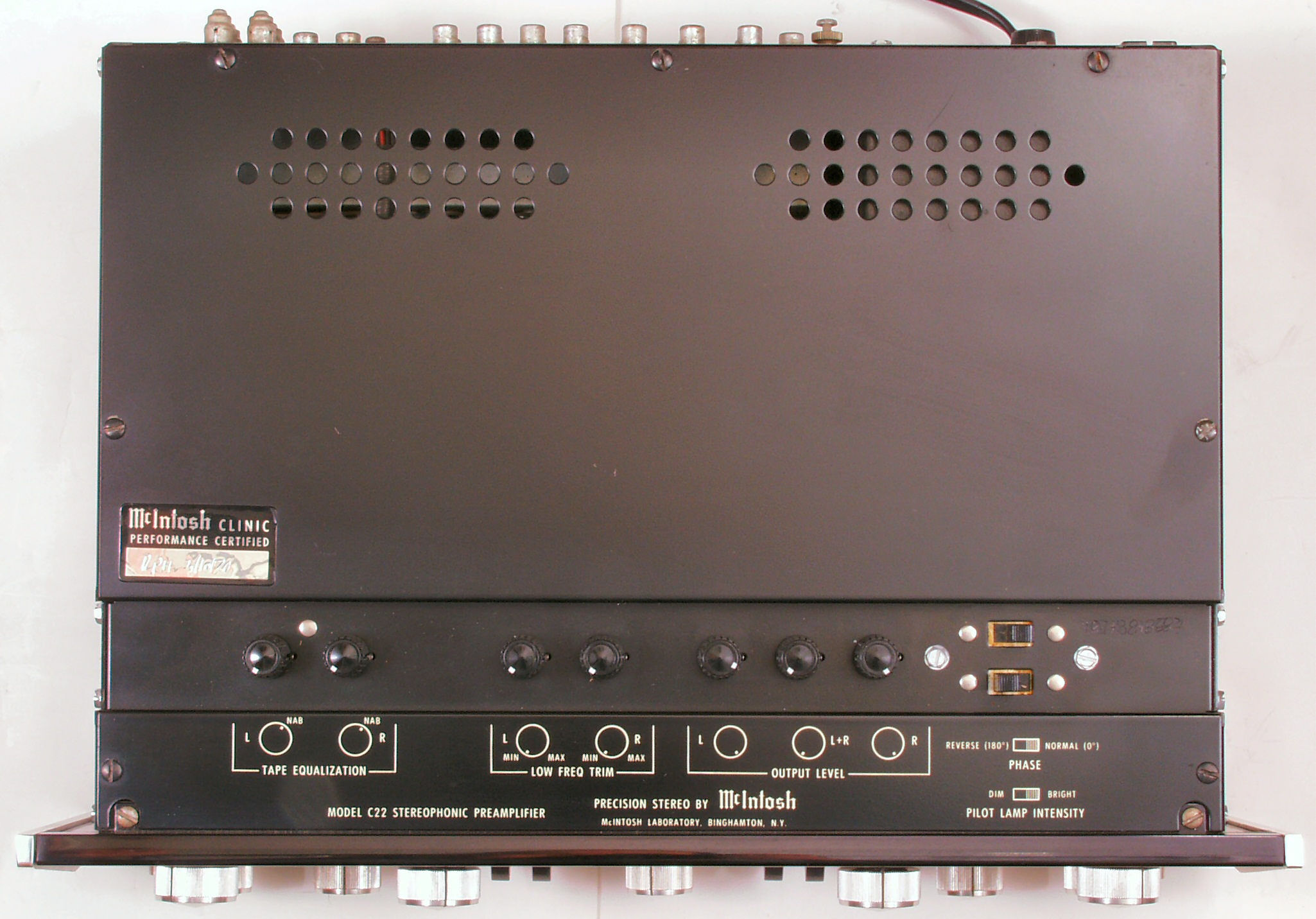

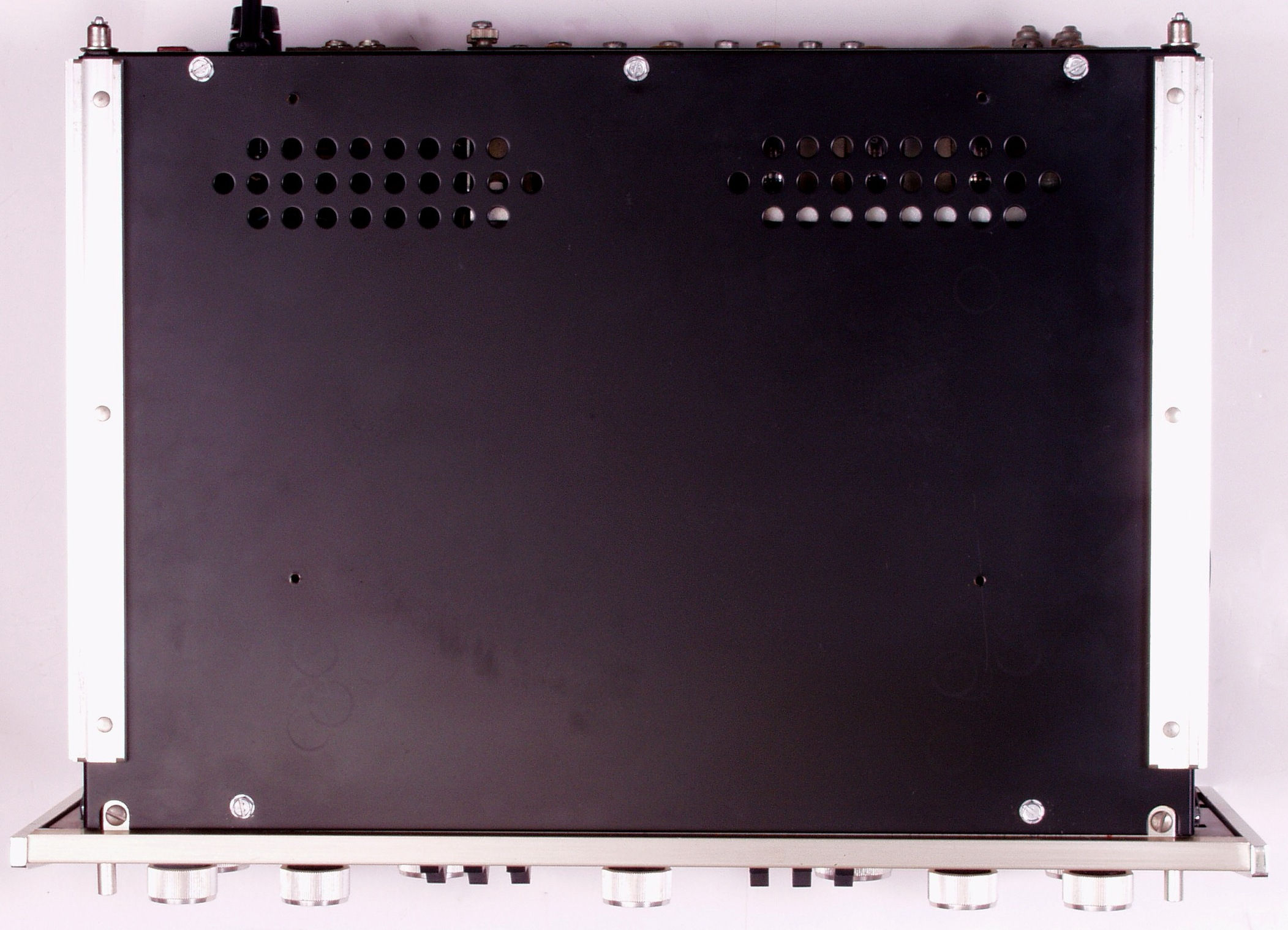

Ａ１Ｂ．　点検中　外観下から、６角頭の白い止めネジは真新しい

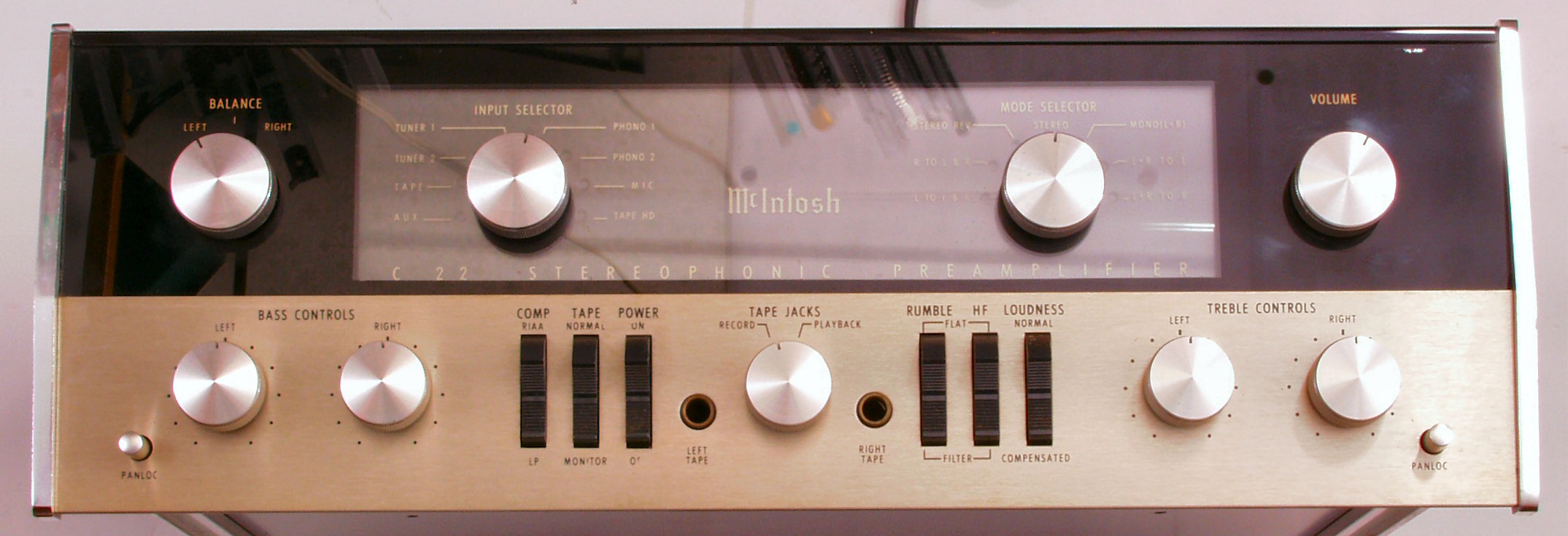

Ａ１Ｃ．　点検中　前から

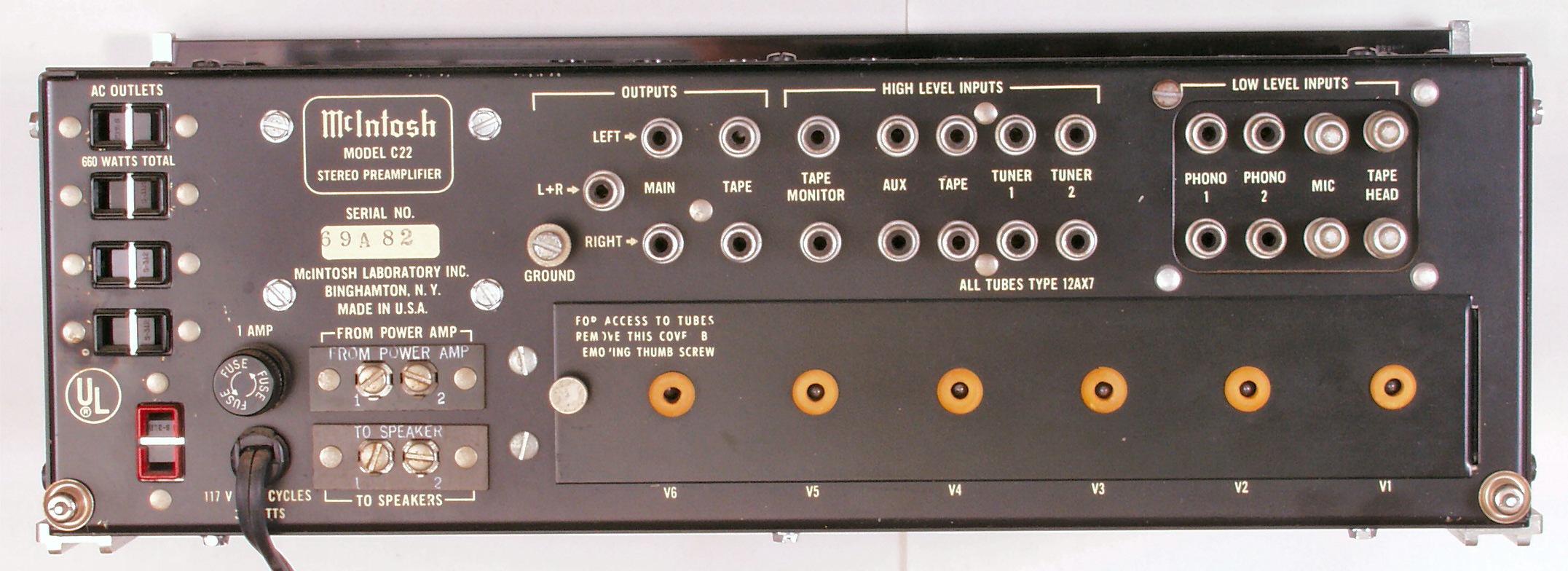

Ａ１Ｄ．　点検中　後から、６角頭の白い止めネジは真新しい

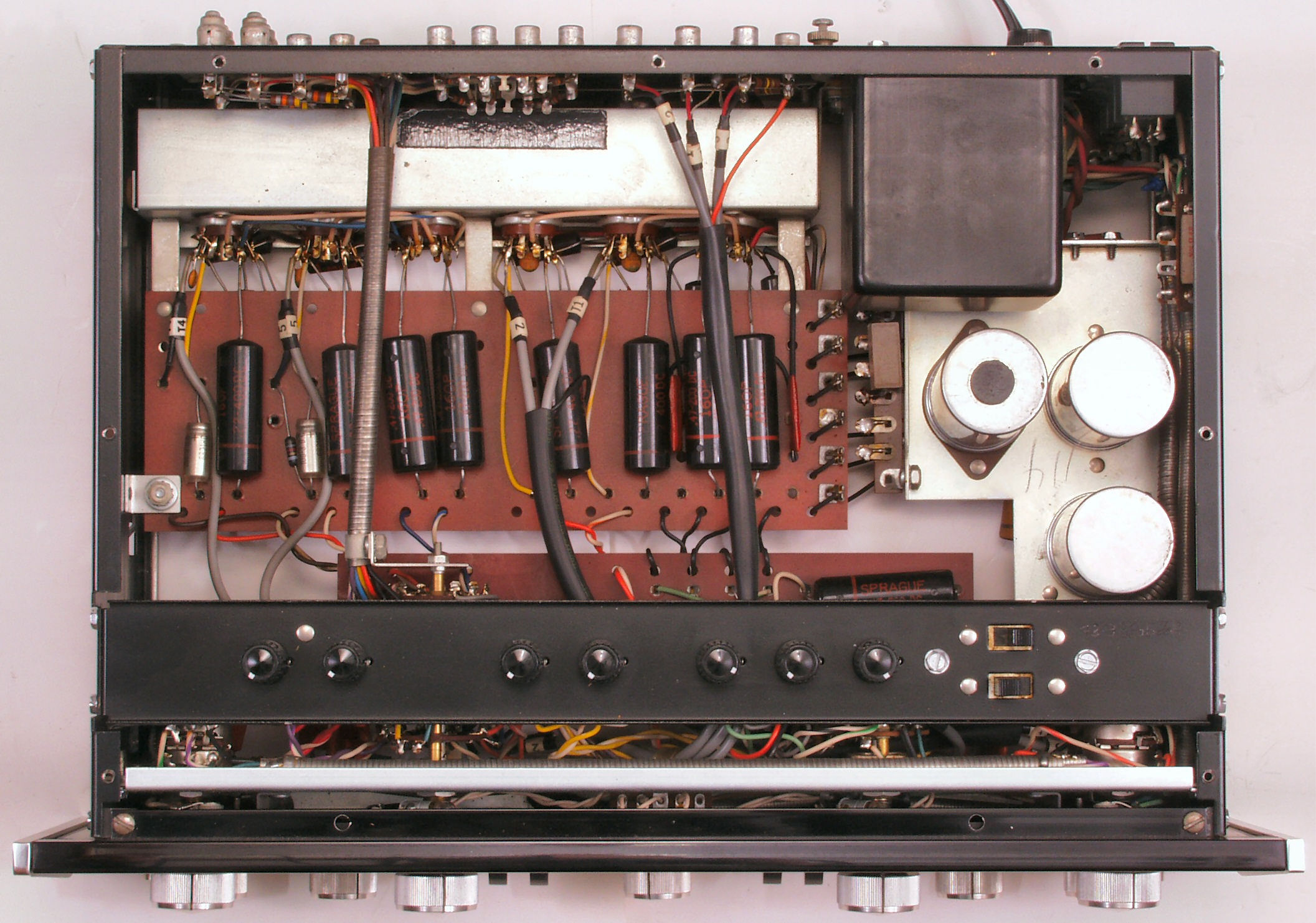

Ａ２Ａ．　点検中　上から

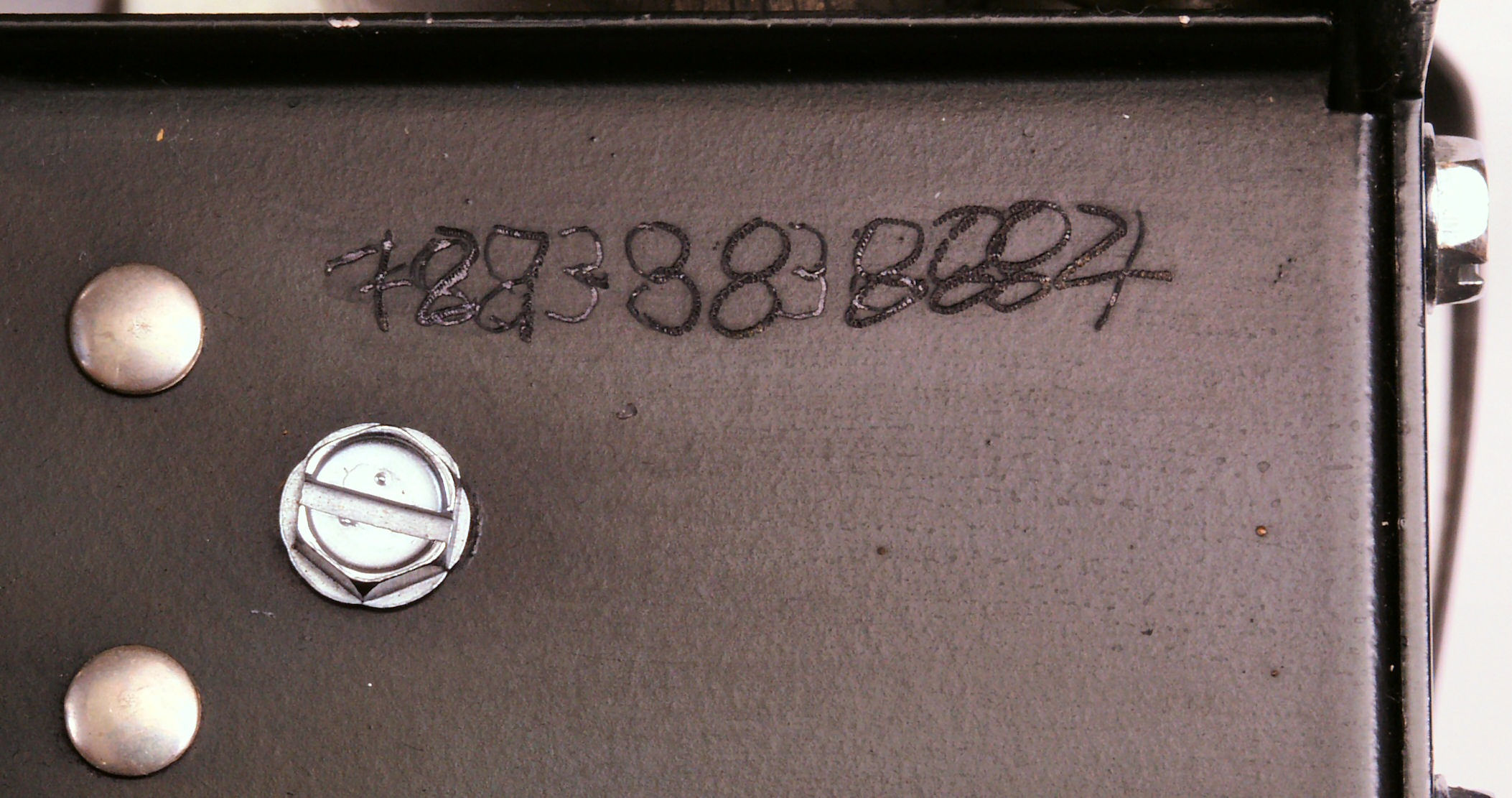

Ａ２Ｂ．　点検中　何の番号？

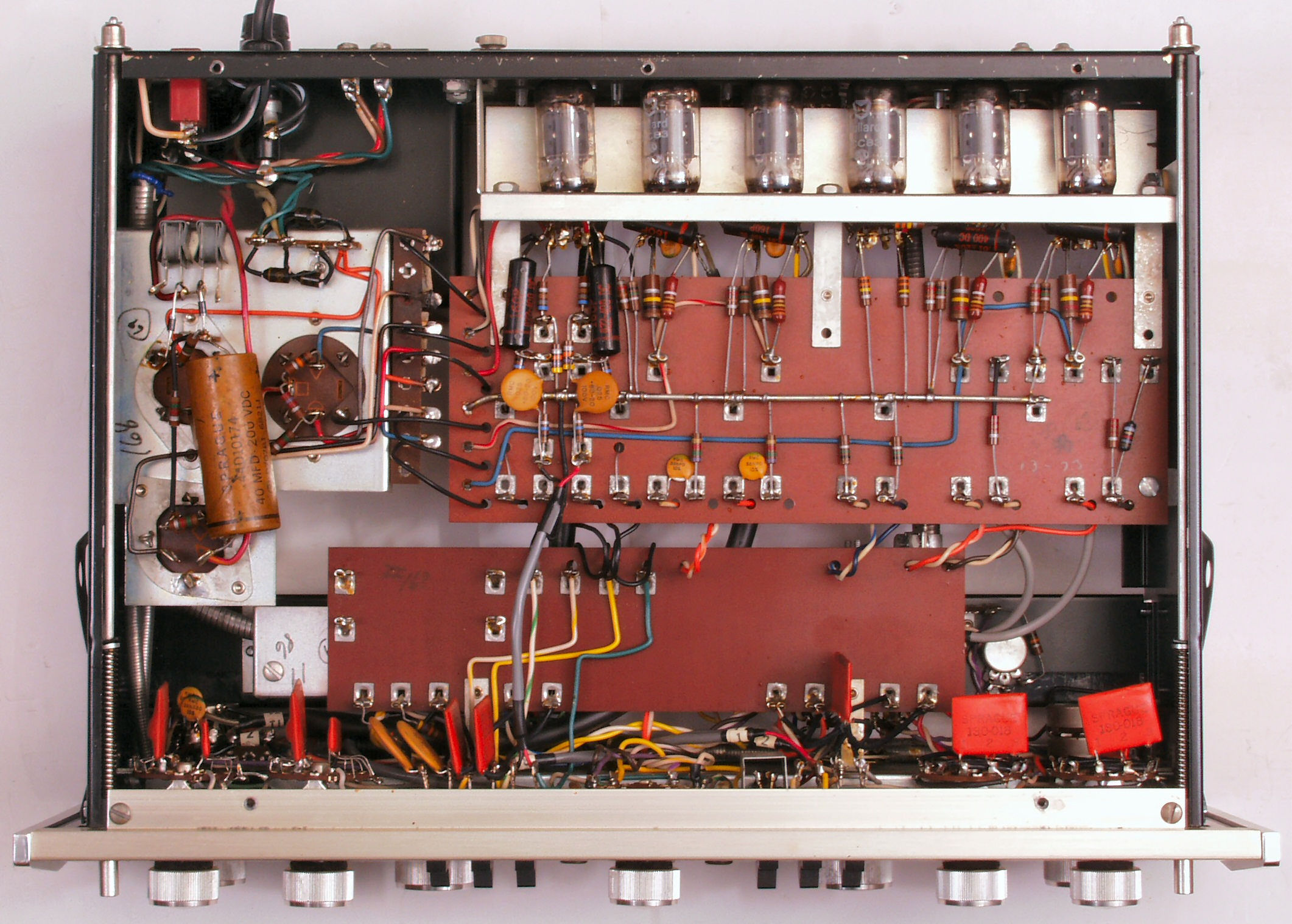

Ａ２Ｃ．　点検中　下から

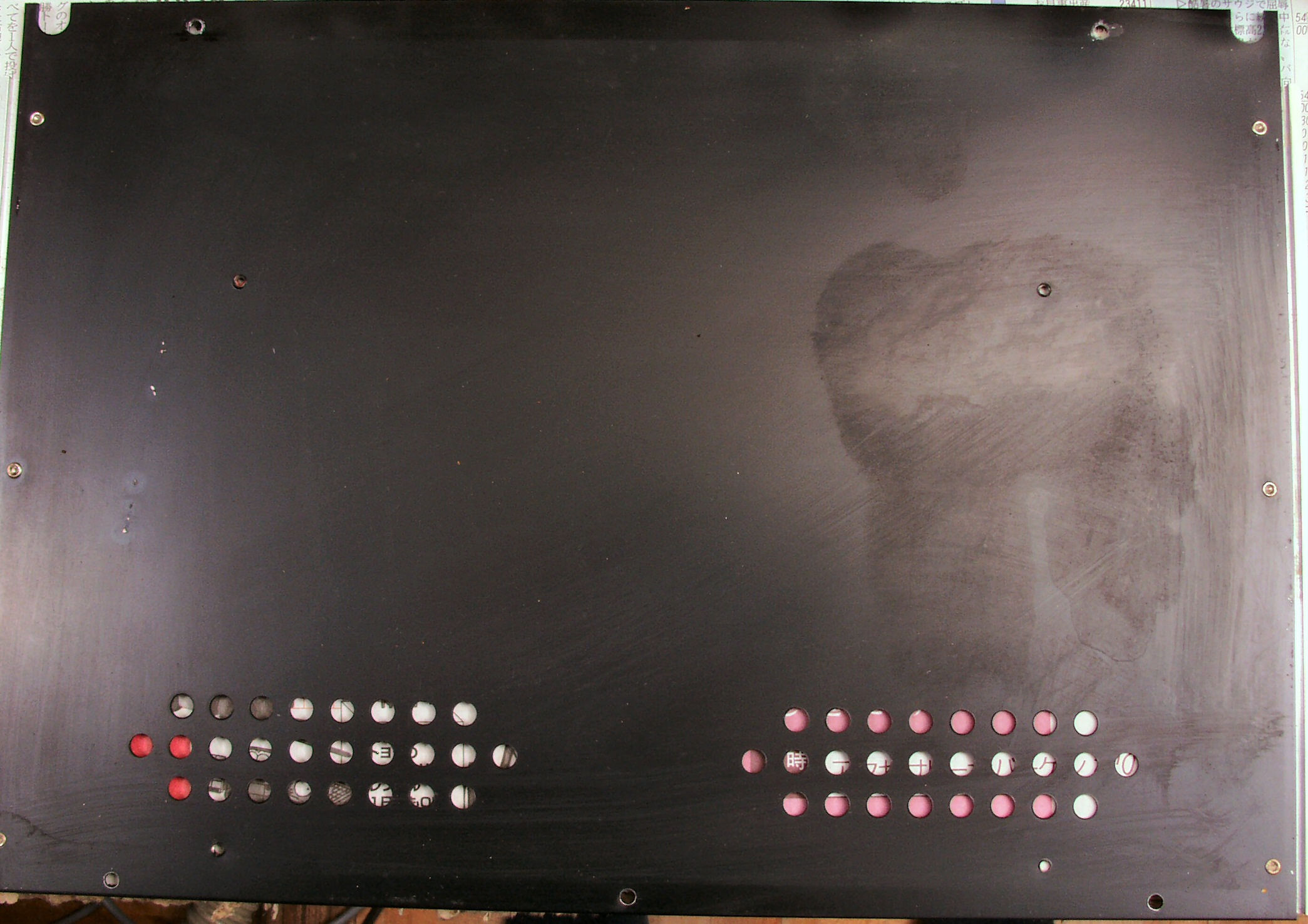

Ａ２Ｄ．　点検中　下蓋の何か液漏れの跡

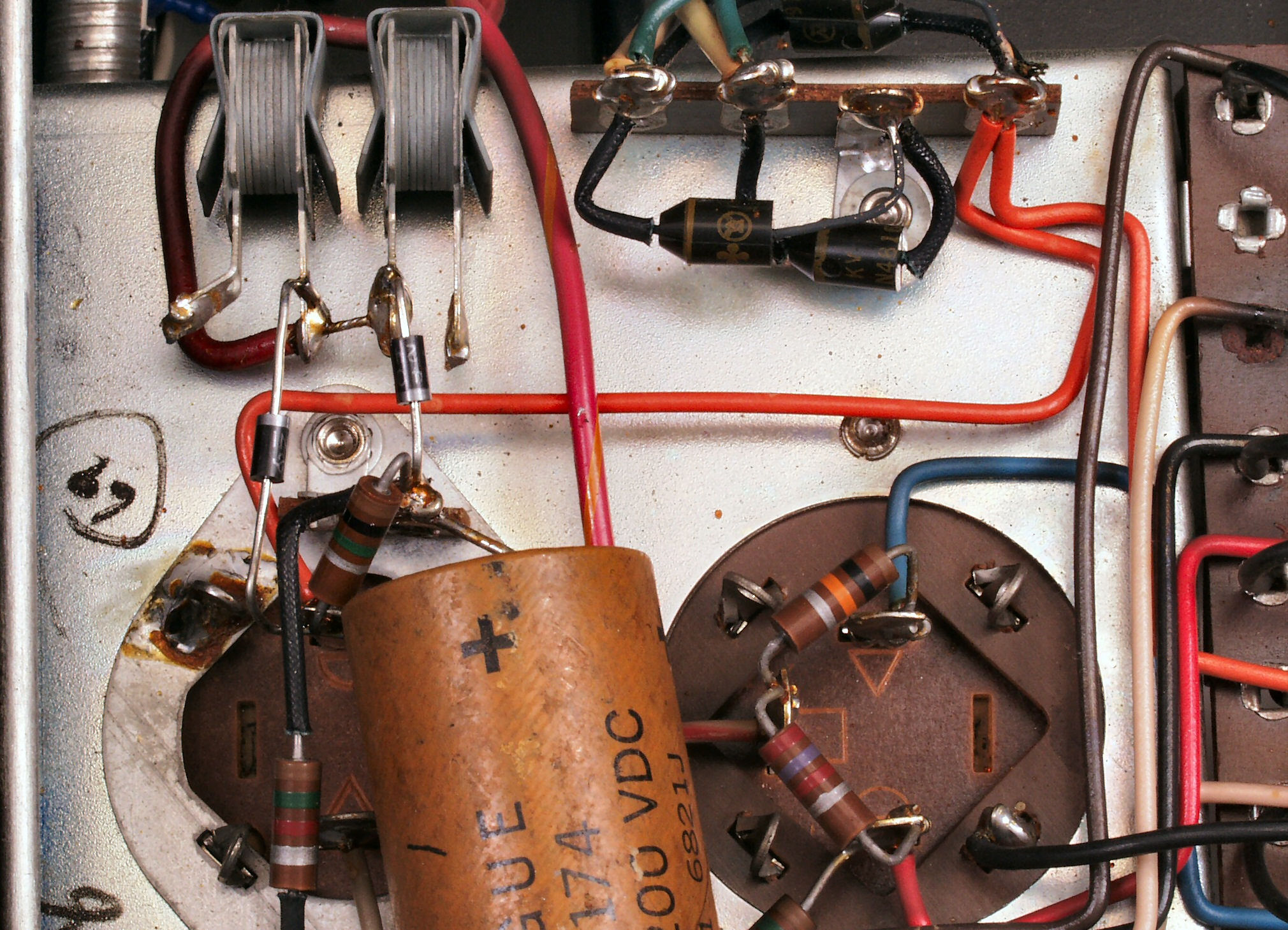

Ａ２Ｅ．　点検中　高圧整流はダイオードに交換されている

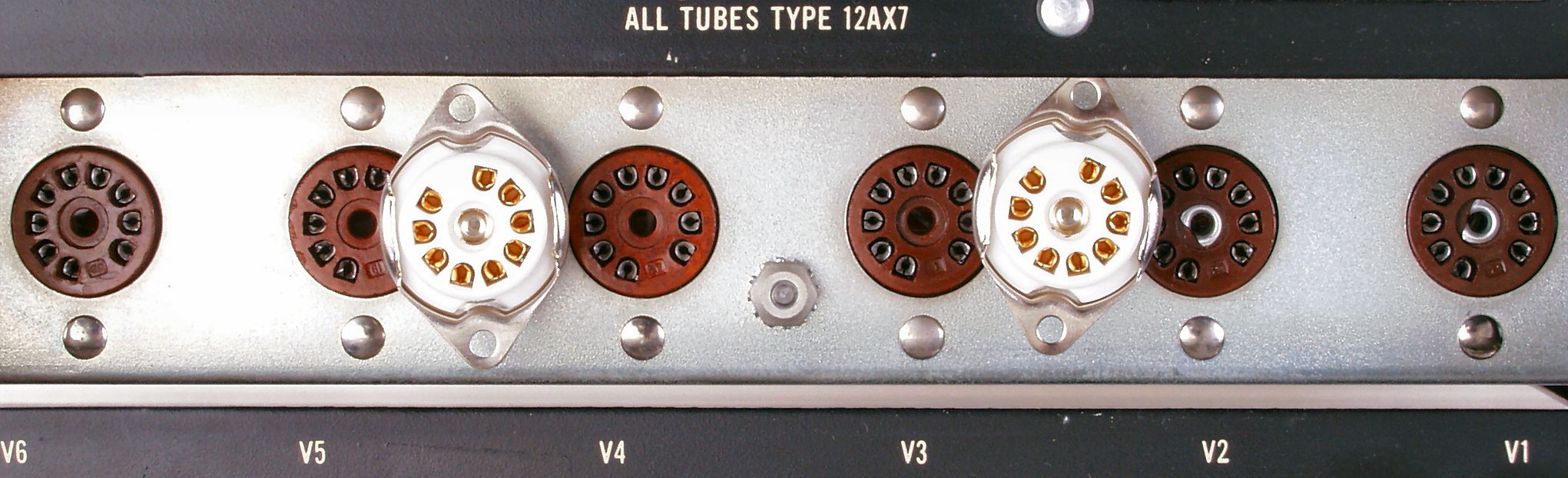

Ａ３Ａ．　点検中　ソケット比較、交換するのは金メッキ端子ステアタイト製 　　　　　　　接触不良が有ったのか、接点復活材が使用されていた、この様な高圧部分や大電流が流れる場所は使用しない方が良い。

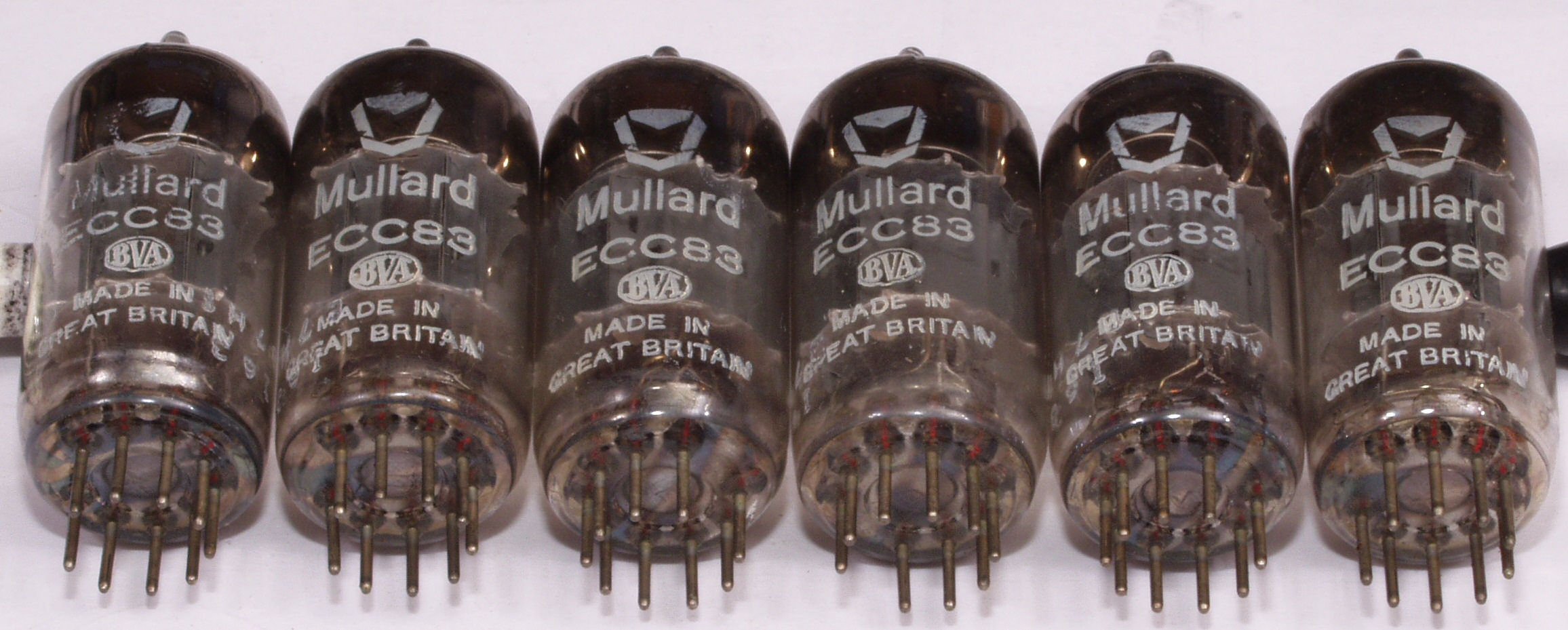

Ａ４Ａ．　点検中　使用している真空管、ソケット比較、「Ｍｕｌｌａｒｄの刻印」だけがいやに綺麗

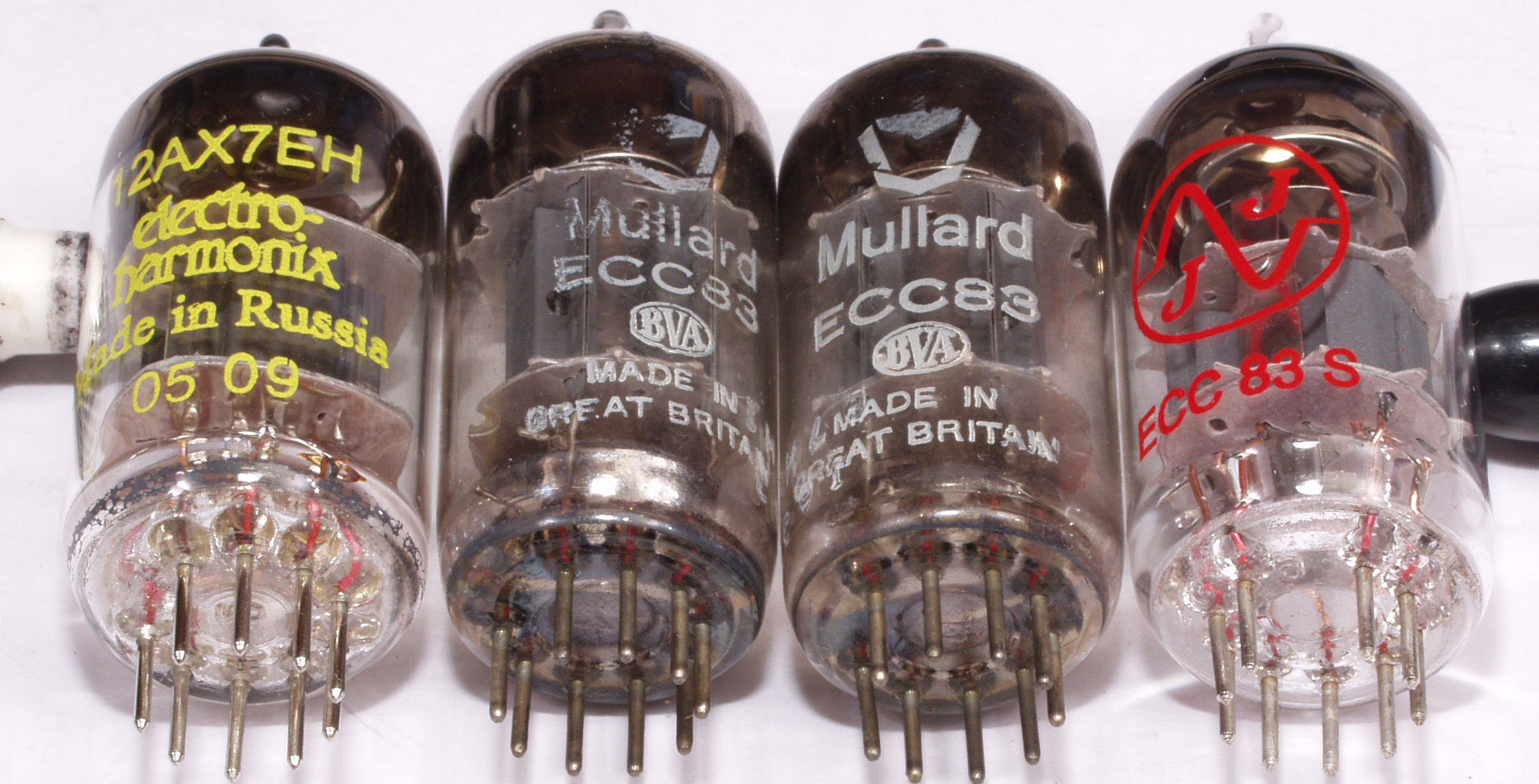

Ａ４Ｂ．　点検中　新品真空管と使用している真空管の比較、袴の部分を見れば一目瞭然！

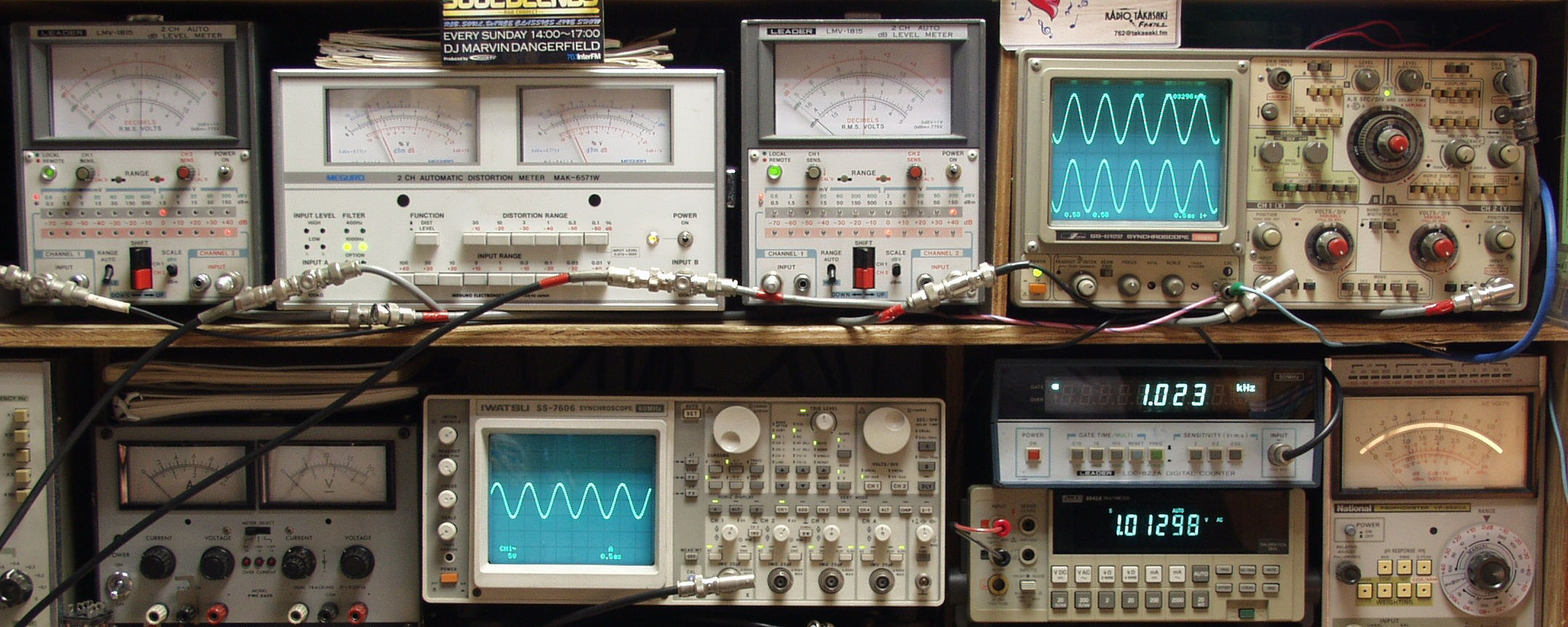

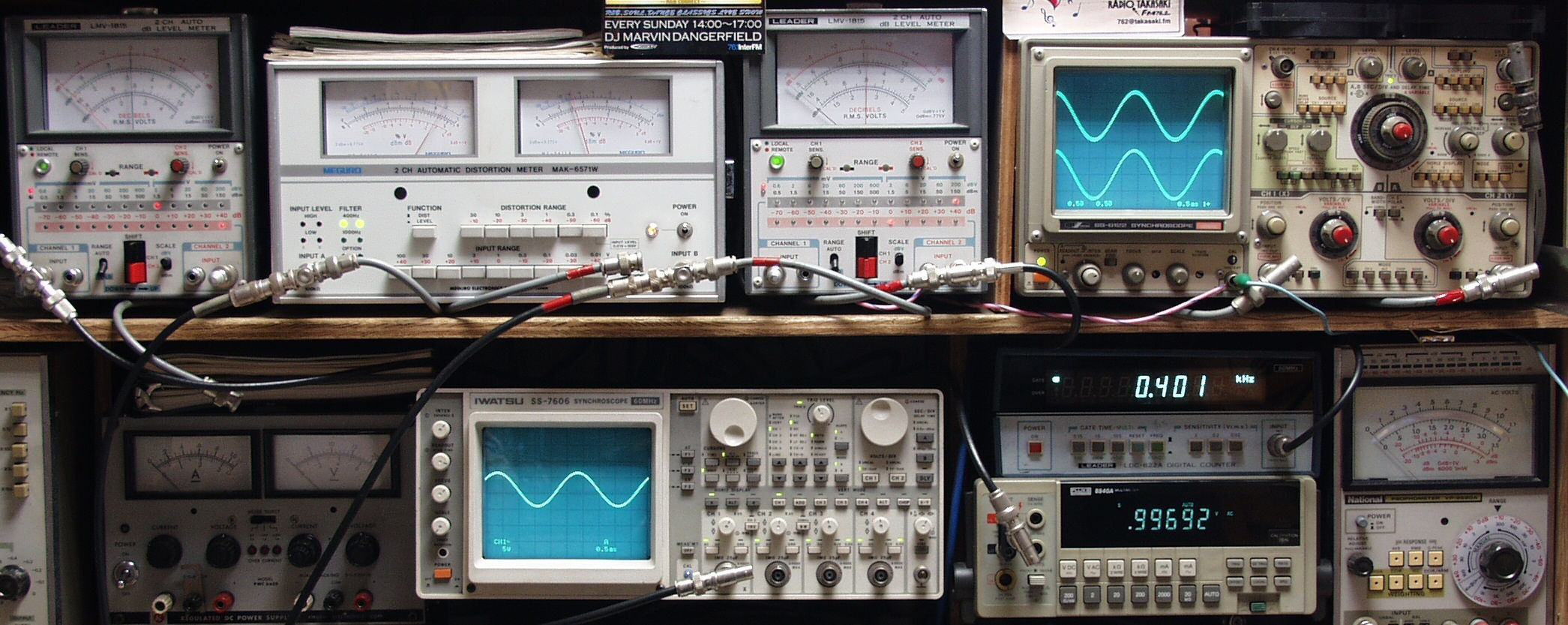

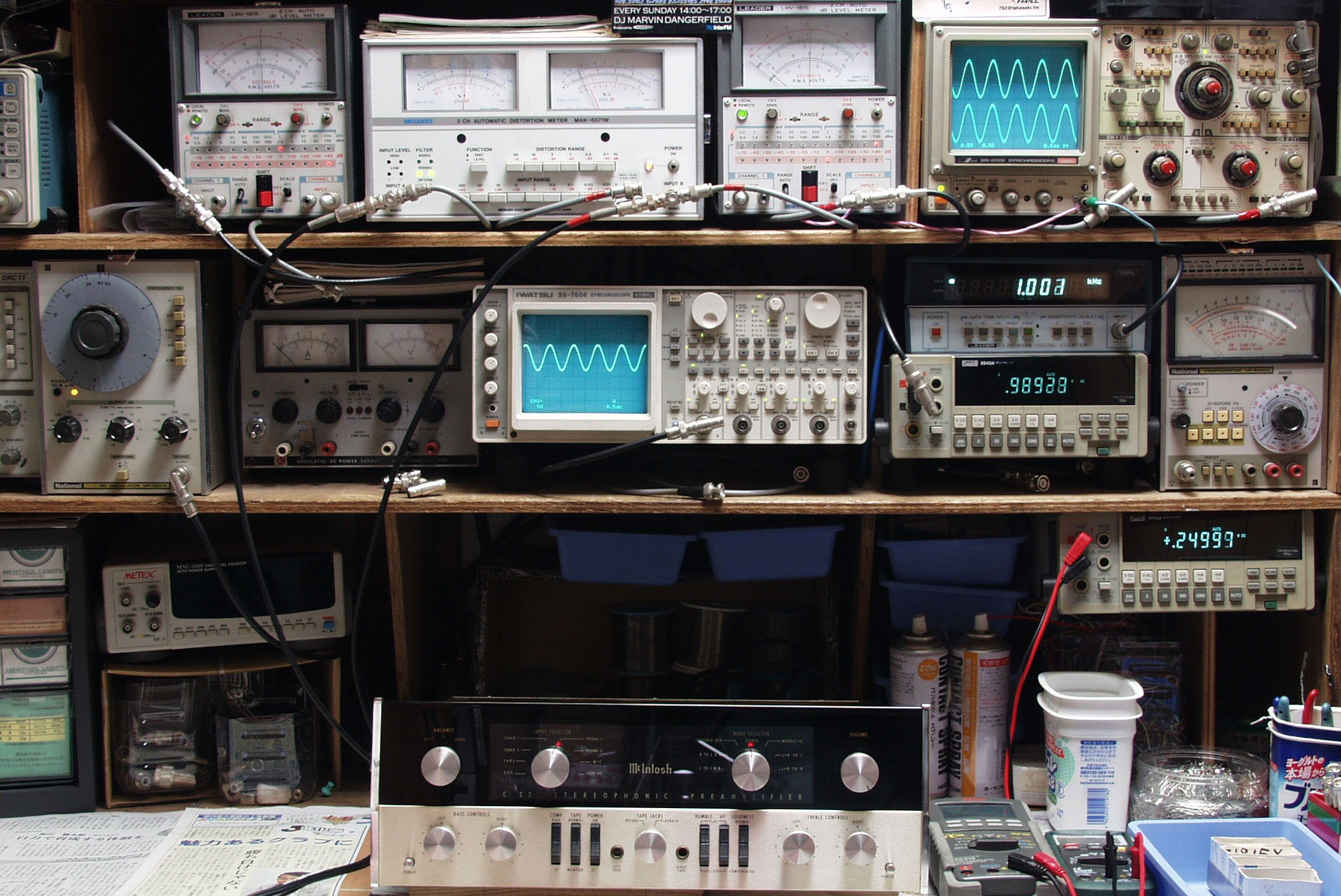

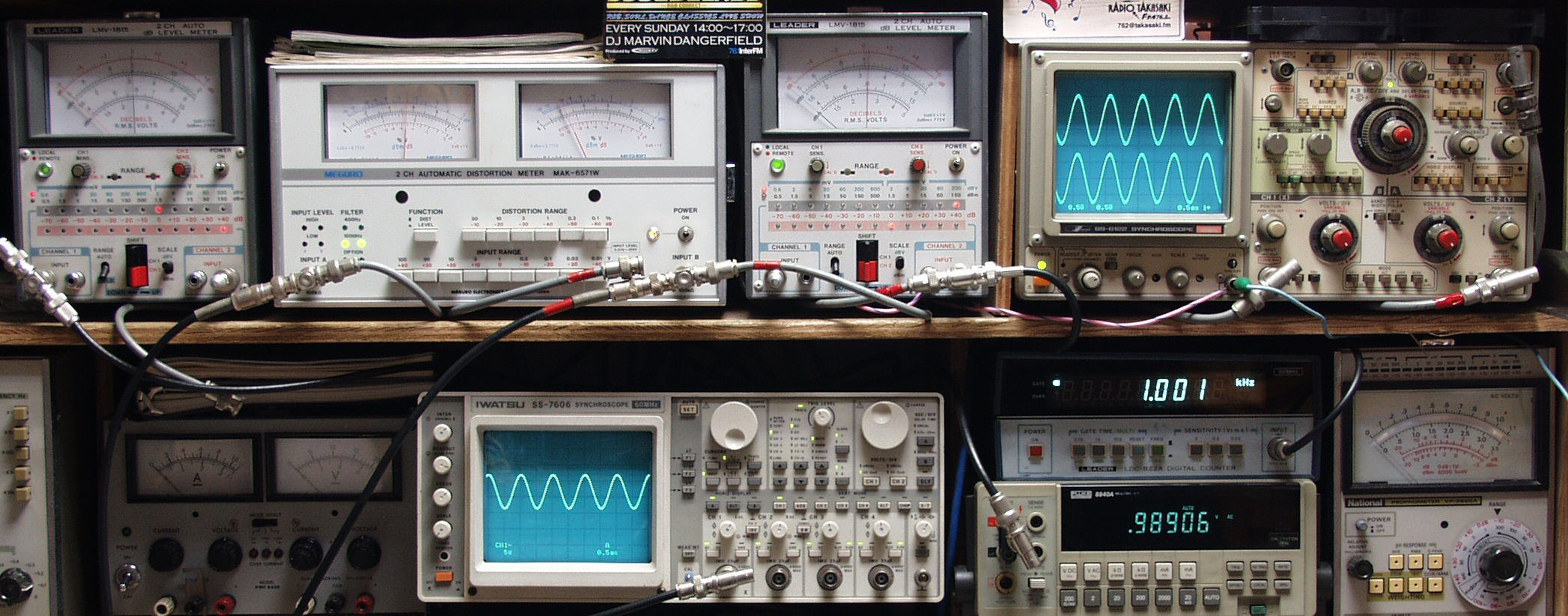

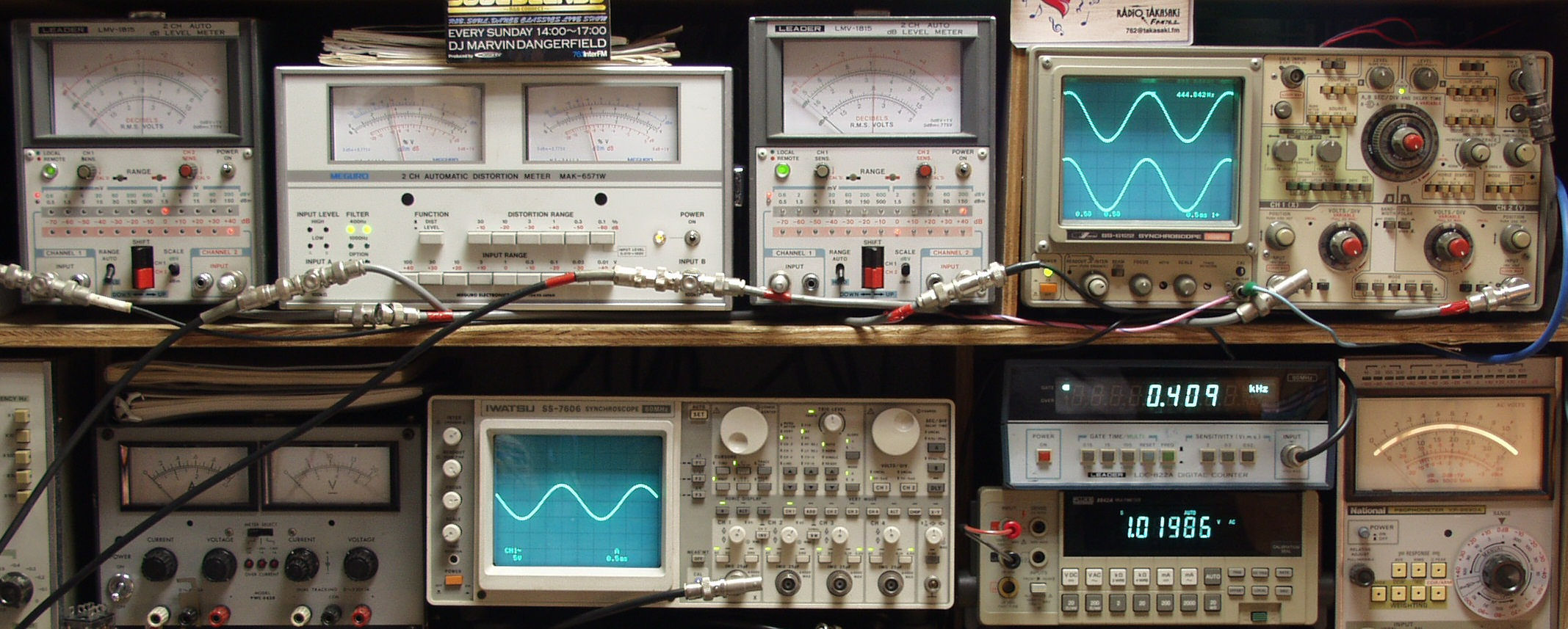

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定。 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計。 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用。 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用。 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力。 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定。

Ｔ２Ａ．　出力電圧１Ｖ　歪み率　Ｒ＝０．１６％　Ｌ＝０．０７％　ＭＭ入力　ａｔ＝１０００ＨＺ

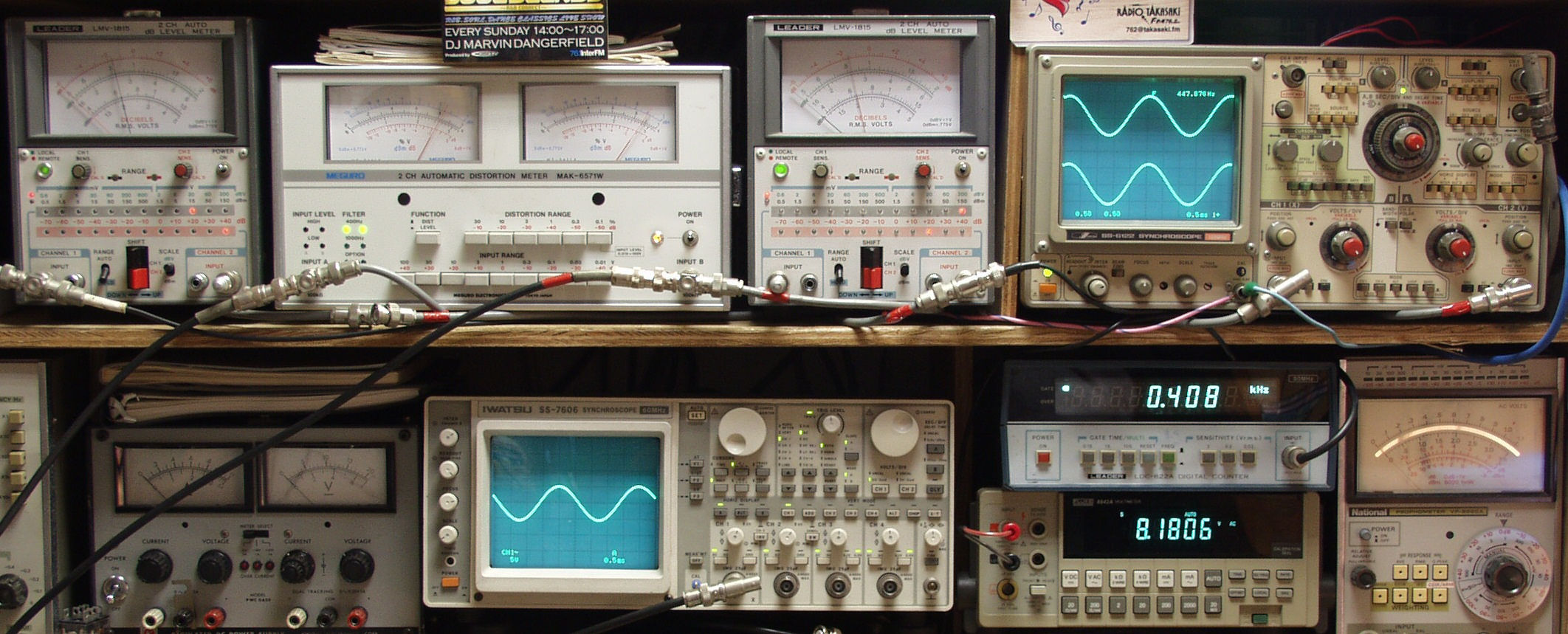

Ｔ２Ｂ．　出力電圧１Ｖ　歪み率　Ｒ＝０．２８％　Ｌ＝０．１％　ＭＭ入力　ａｔ＝４００ＨＺ

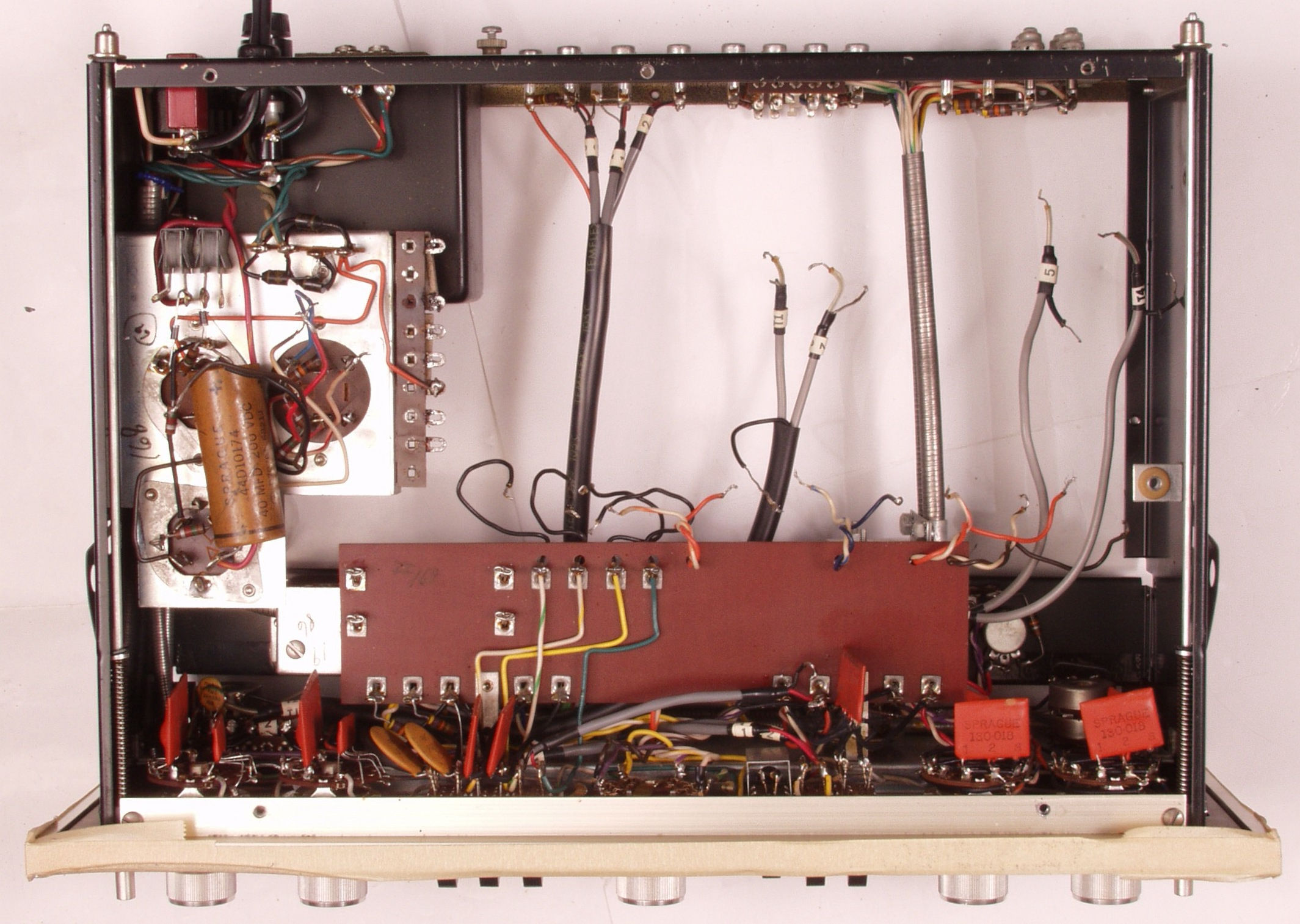

Ｃ．　修理状況 Ｃ１．　修理中　真空管基板を外して修理する

Ｃ１Ａ．　修理中　真空管ソケットを交換する為に、　配線を外した所。壊すのでは無いので、非常に時間が掛かる！

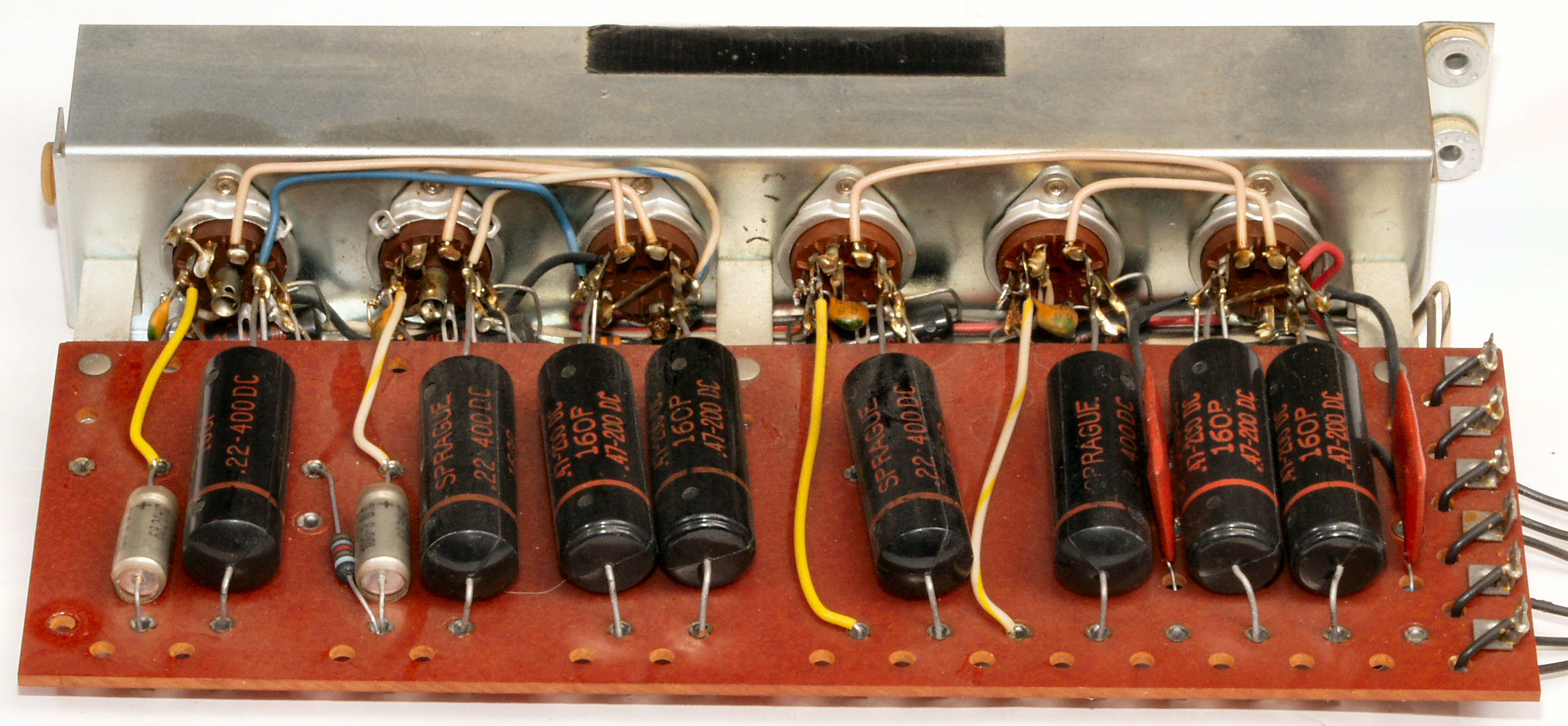

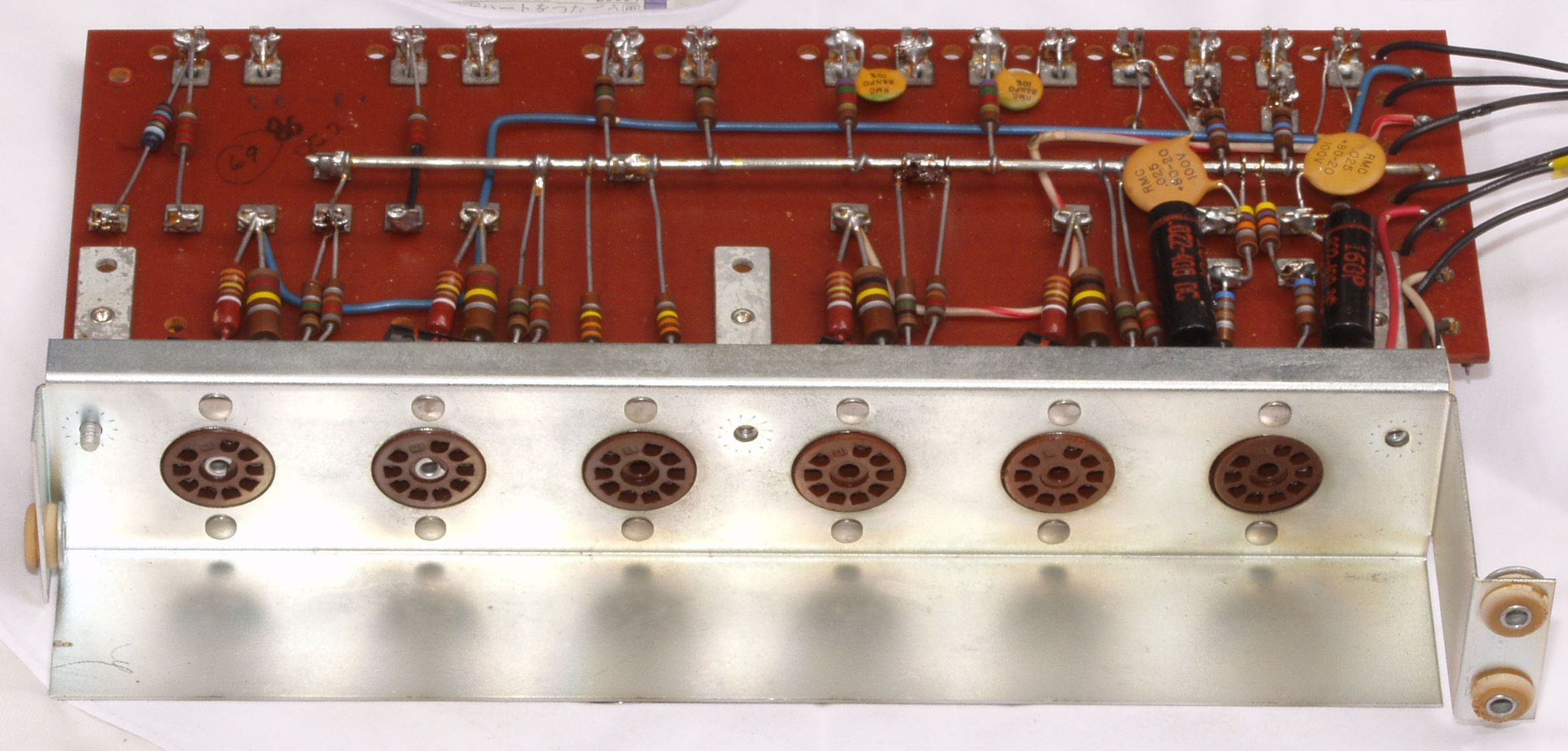

Ｃ１Ｂ．　修理前　取り出した真空管ソケットの付いたユニット

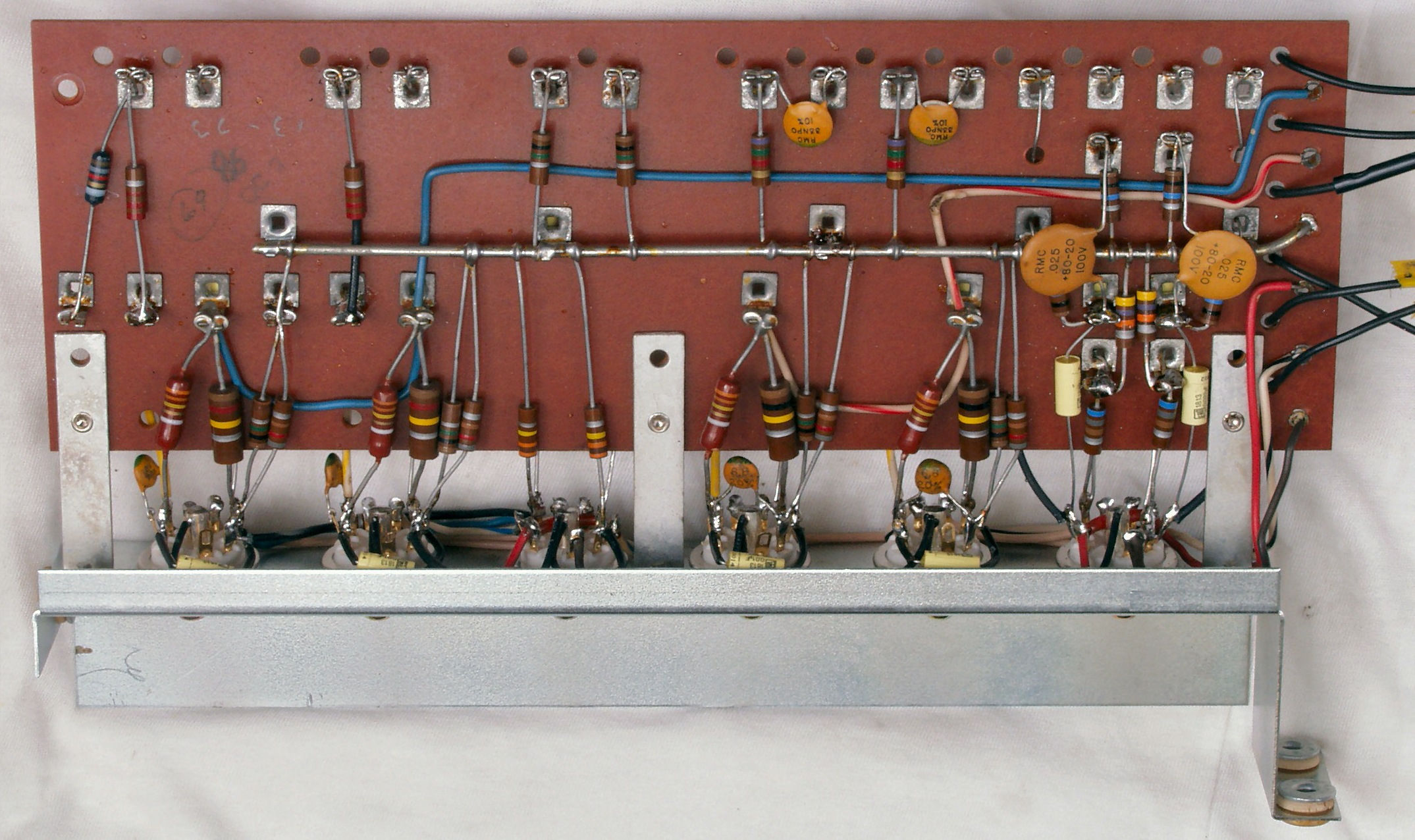

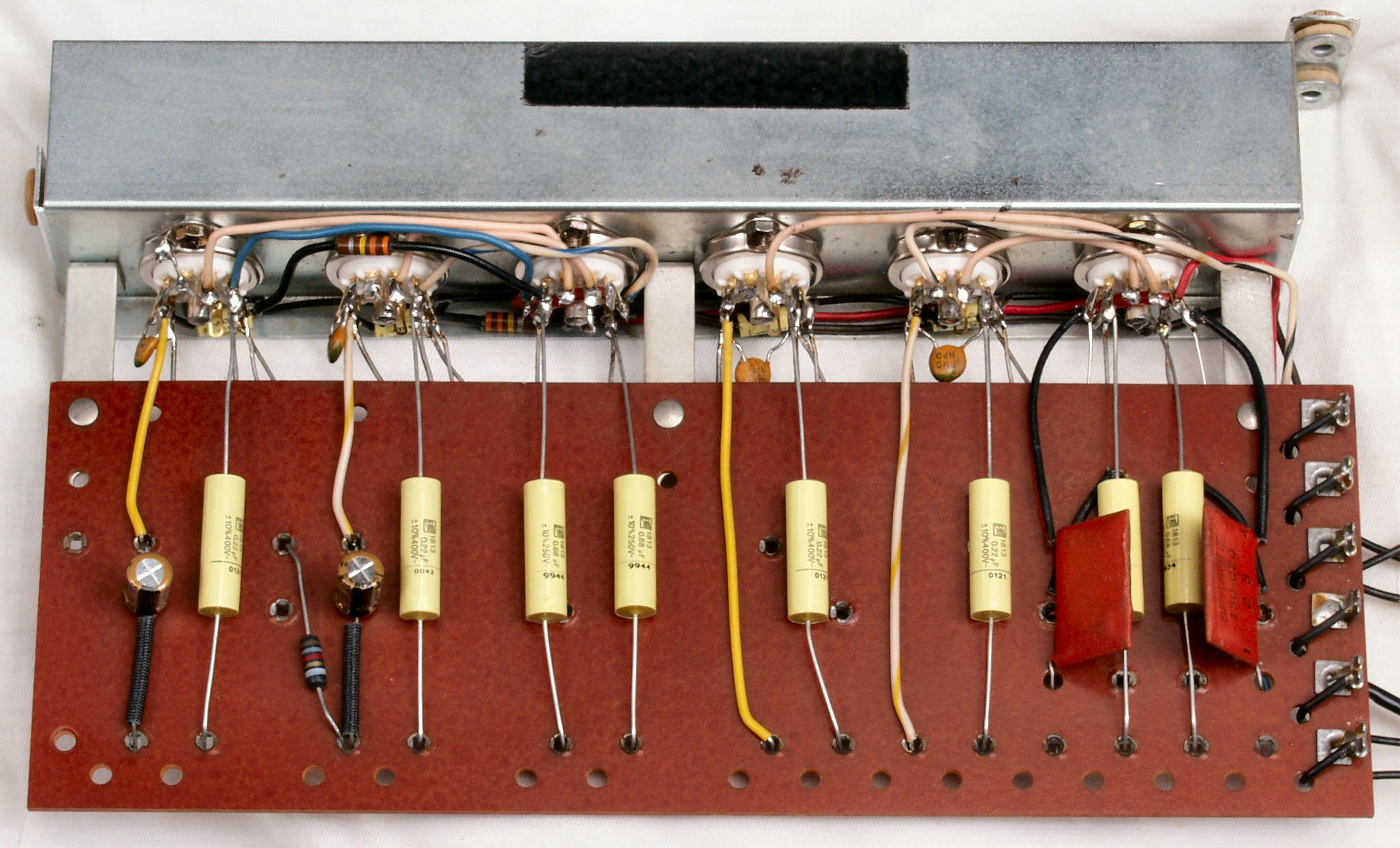

Ｃ１Ｃ．　修理後　取り出した真空管ソケットの付いたユニット

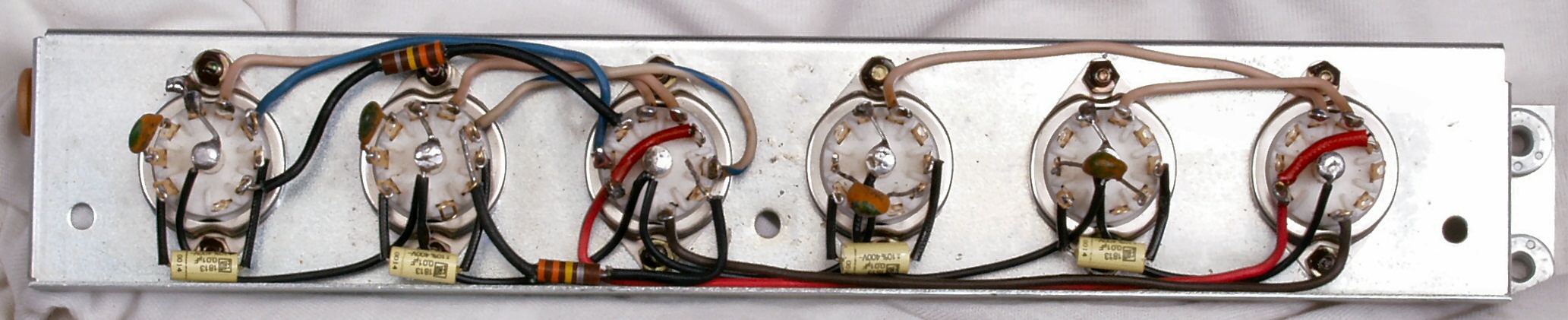

Ｃ１Ｄ．　修理前　取り出した真空管ソケットの付いたユニット裏

Ｃ１Ｅ．　修理後　取り出した真空管ソケットの付いたユニット裏

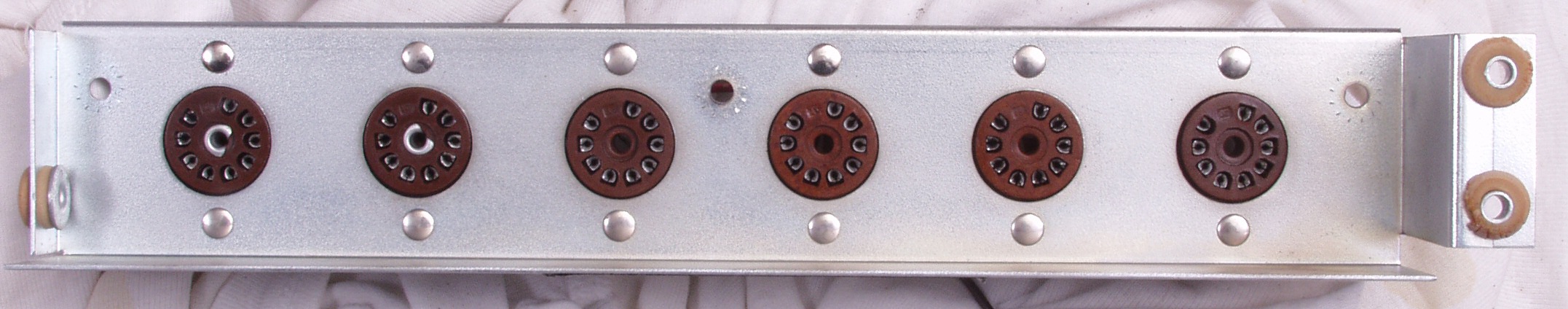

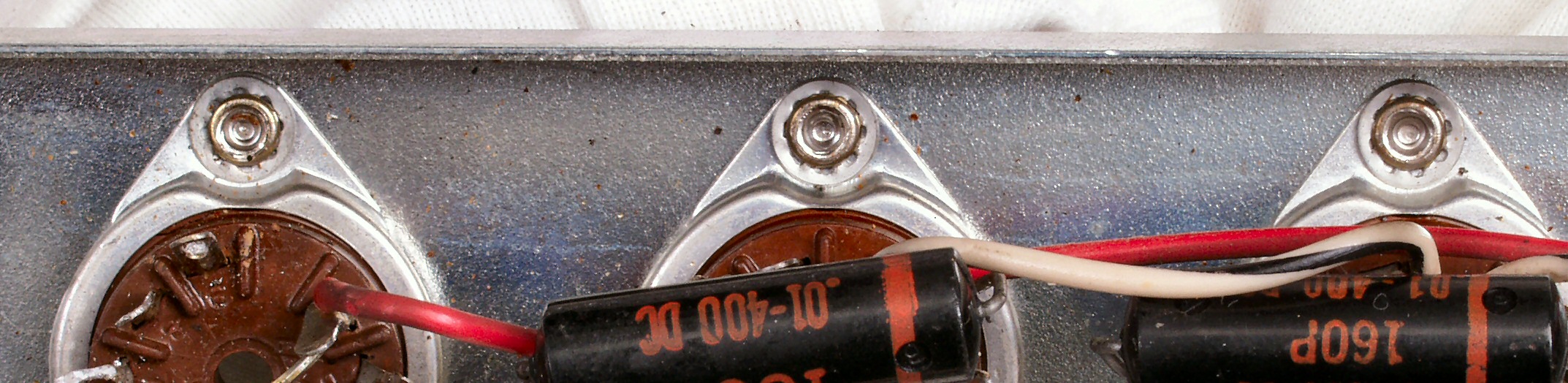

Ｃ２Ａ．　修理前　真空管ソケット

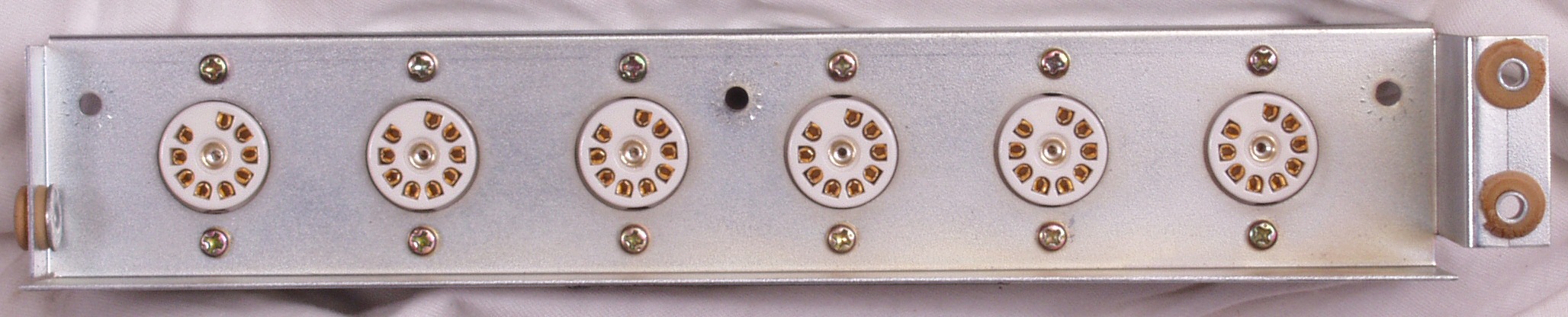

Ｃ２Ｂ．　修理後　真空管ソケット

Ｃ２Ｃ．　修理中　真空管ソケットは「鳩目＋菊座金」の念入りの止め方法！

Ｃ２Ｄ．　修理後　真空管ソケット交換後、裏から見る

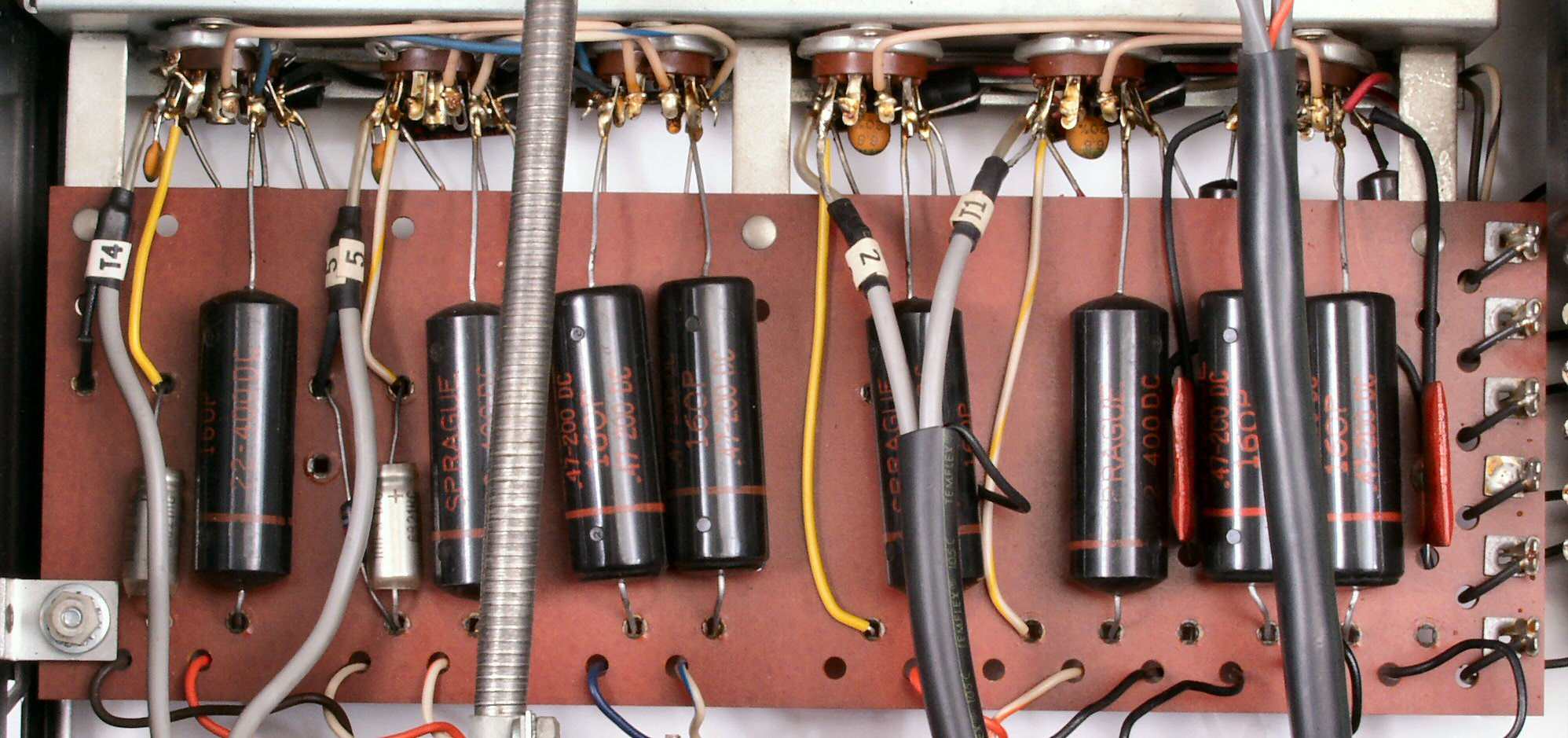

Ｃ３Ａ．　修理前　メイン基盤

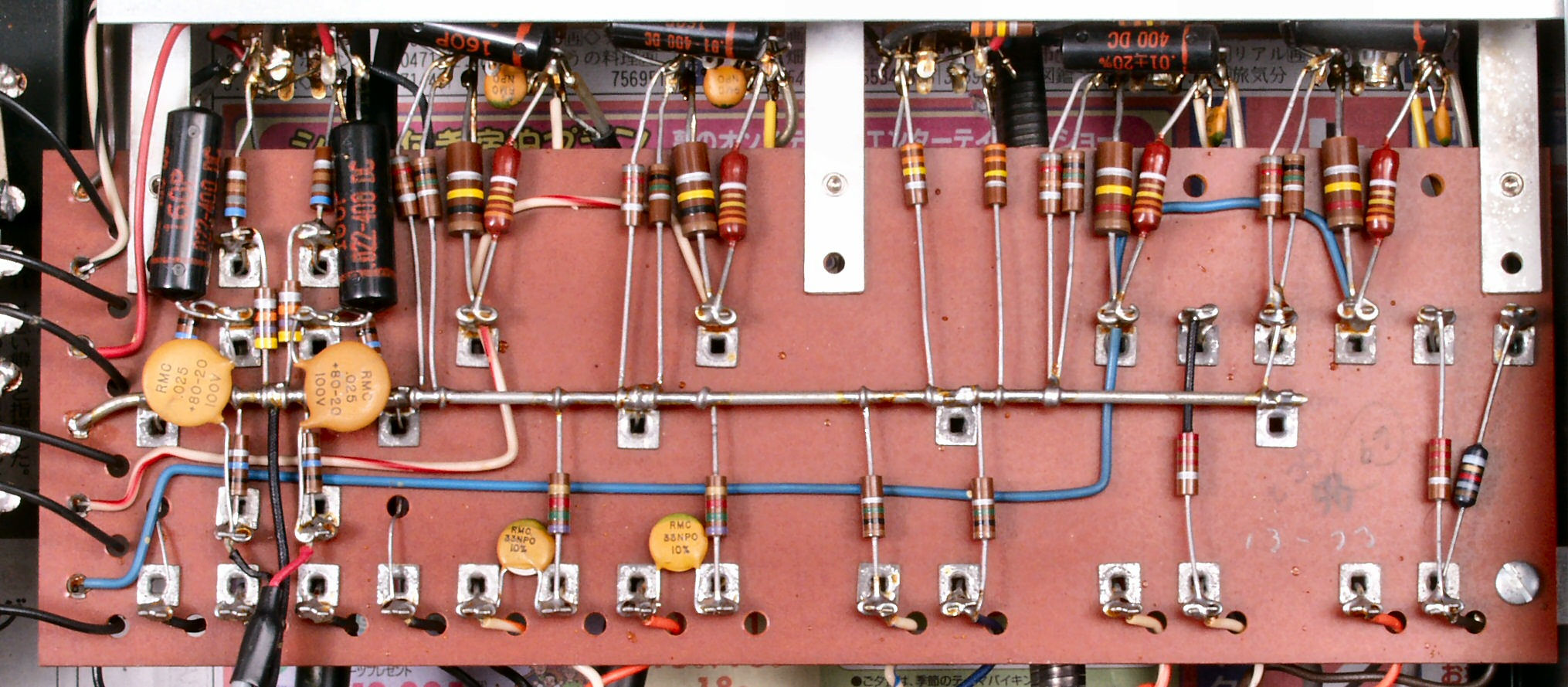

Ｃ３Ｂ．　修理後　メイン基盤　　電解コンデンサ−２個、フイルム・コンデンサー１０個交換

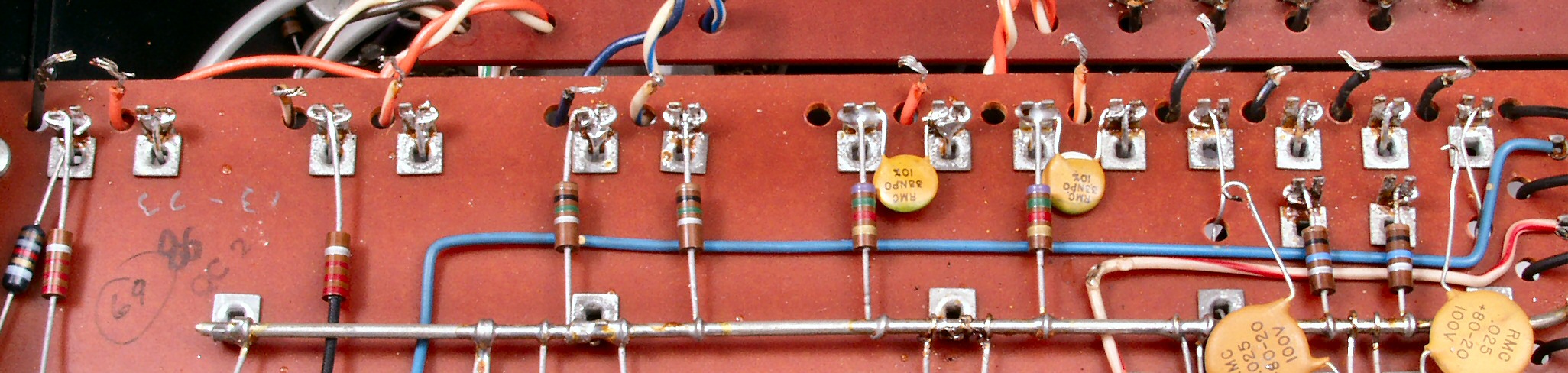

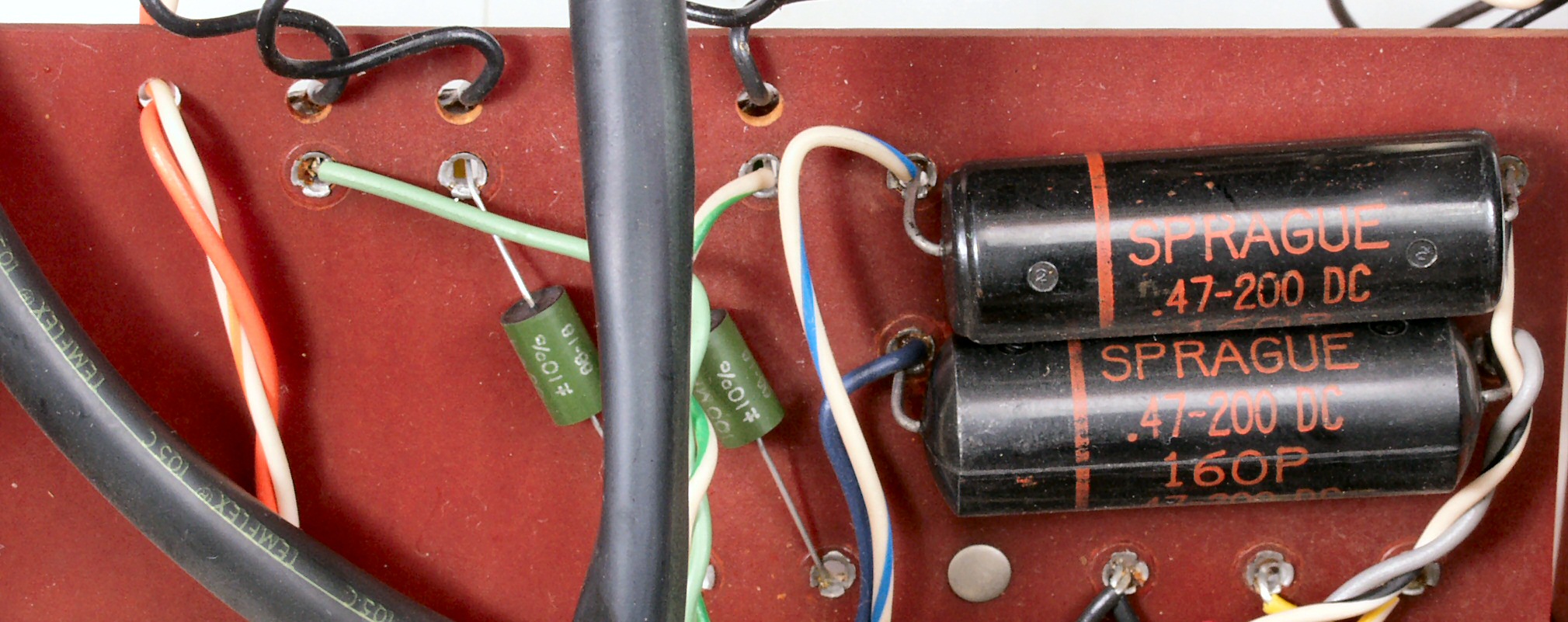

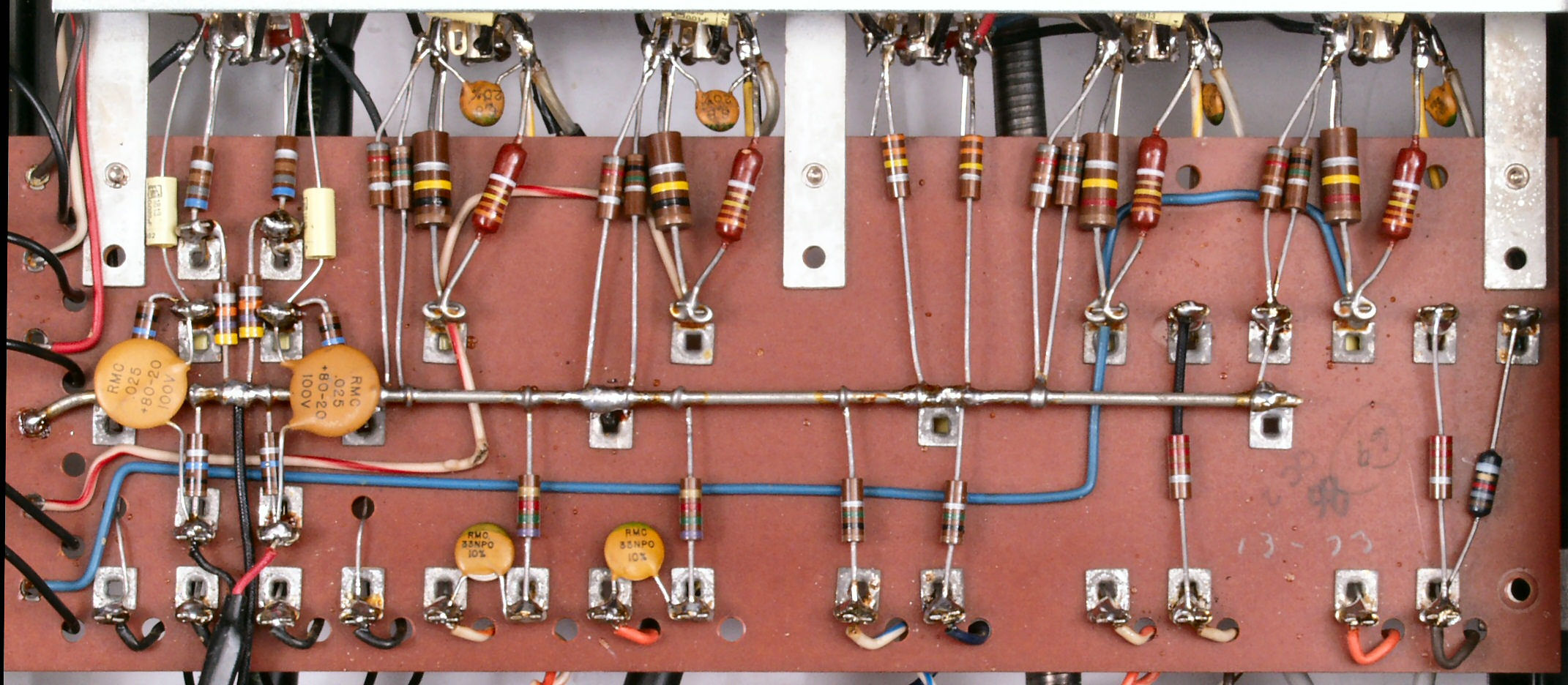

Ｃ３Ｃ．　修理前　メイン基盤裏

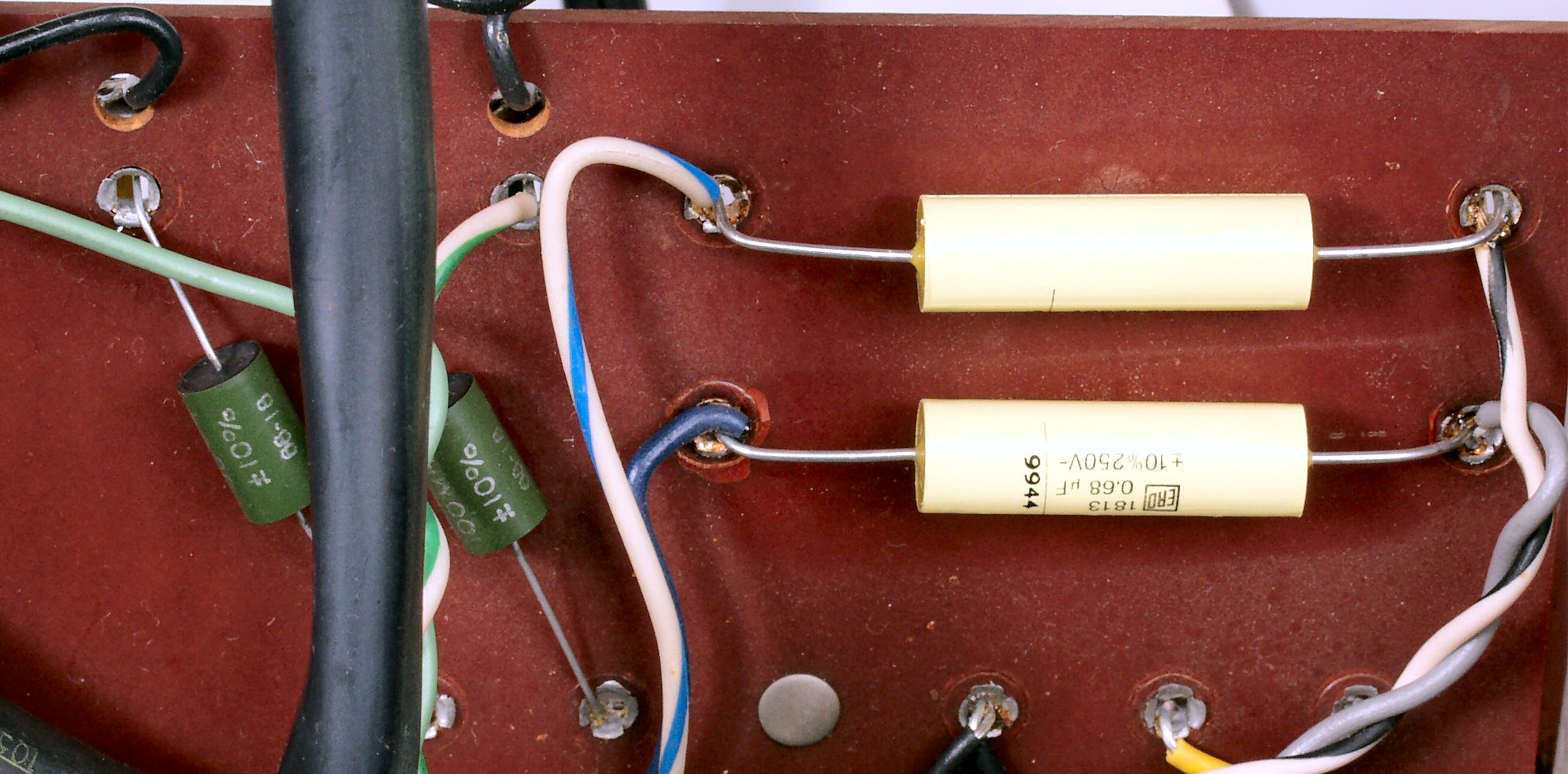

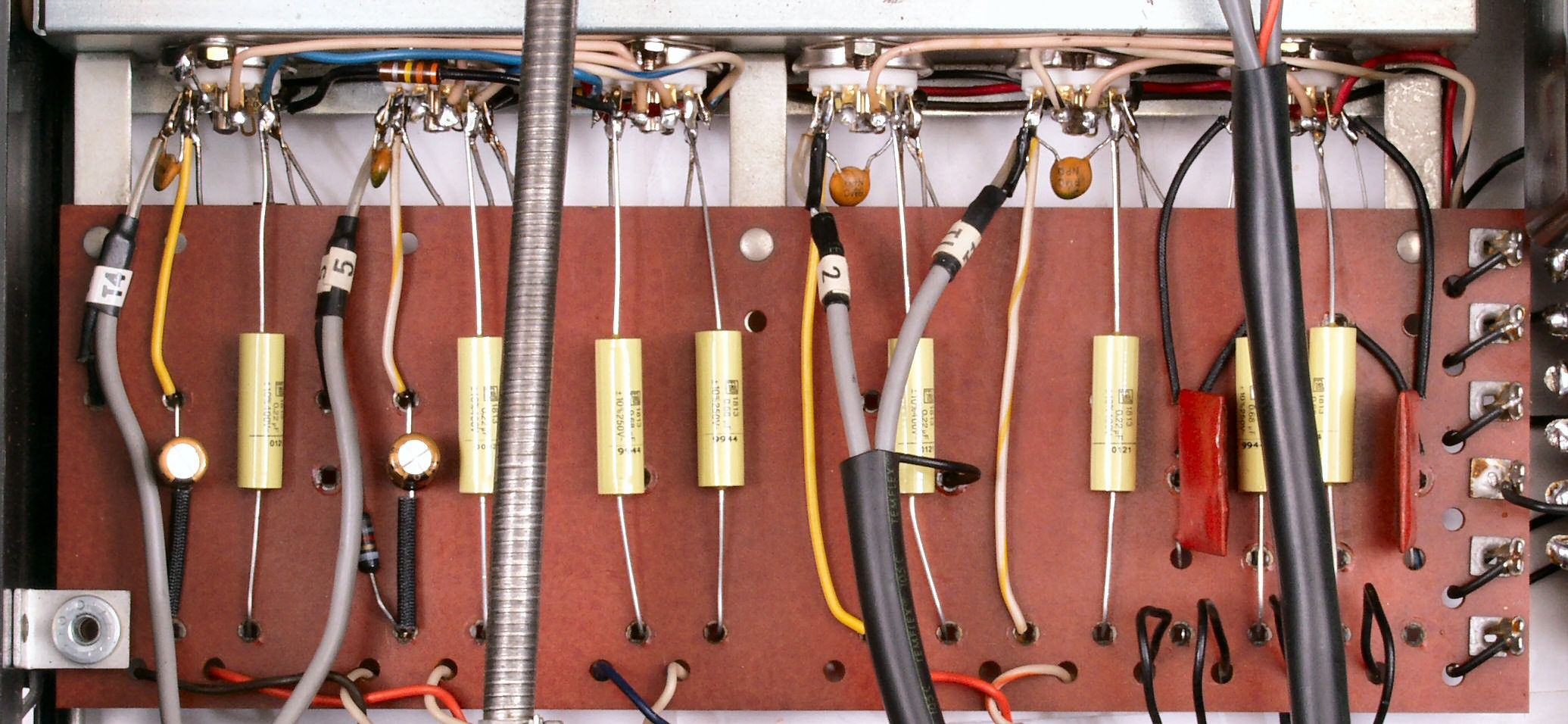

Ｃ３Ｄ．　修理（半田補正）後　　メイン基盤裏　フイルム・コンデンサー６個交換

Ｃ４Ａ．　修理前　基板２　フイルム・コンデンサー２個交換

Ｃ４Ｂ．　修理後　基板２

Ｃ５Ａ．　修理前　電源部

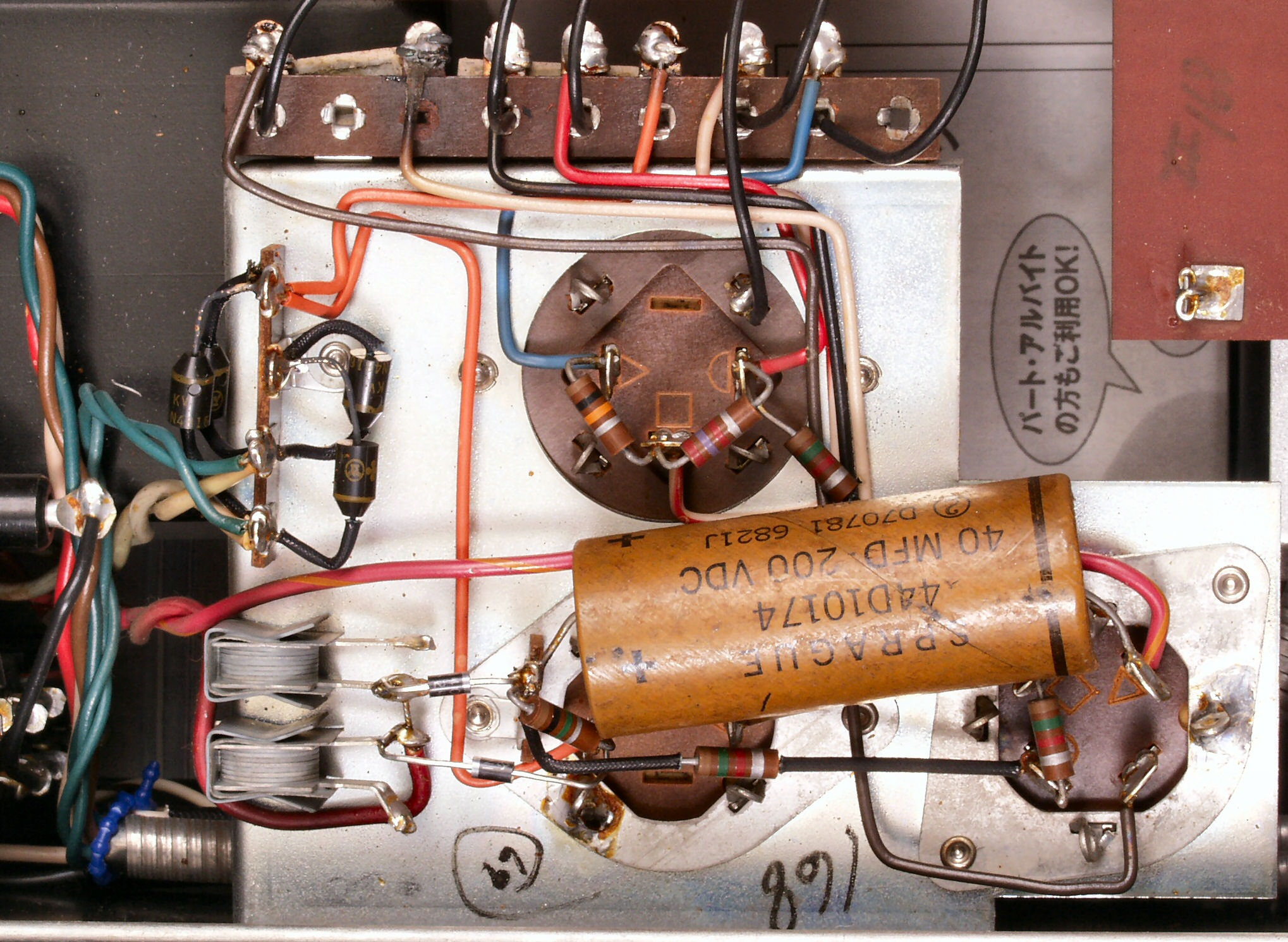

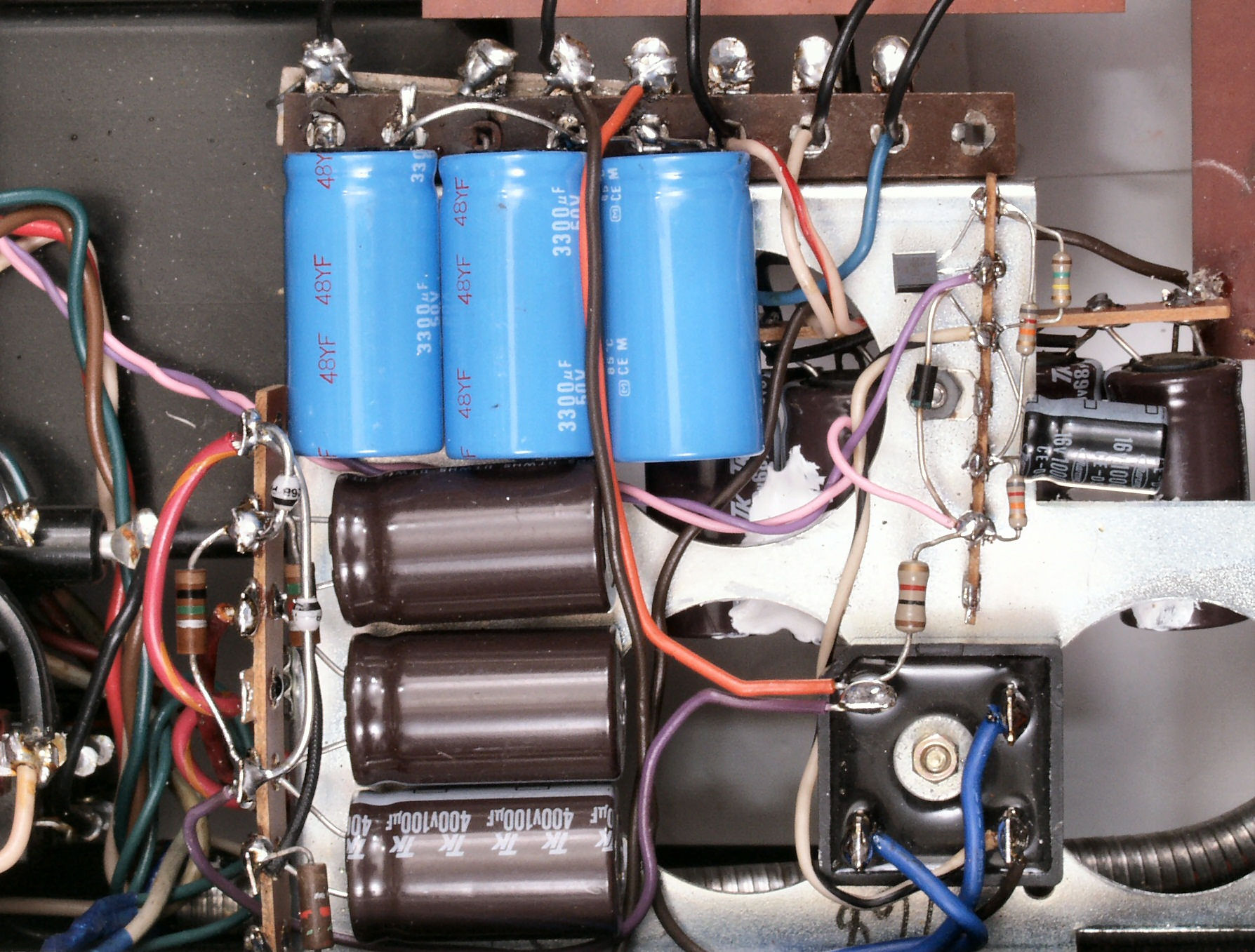

Ｃ５Ｂ．　修理後　　電源部　整流器、電解コンデンサー全部交換する。出力遅延回路組み込み

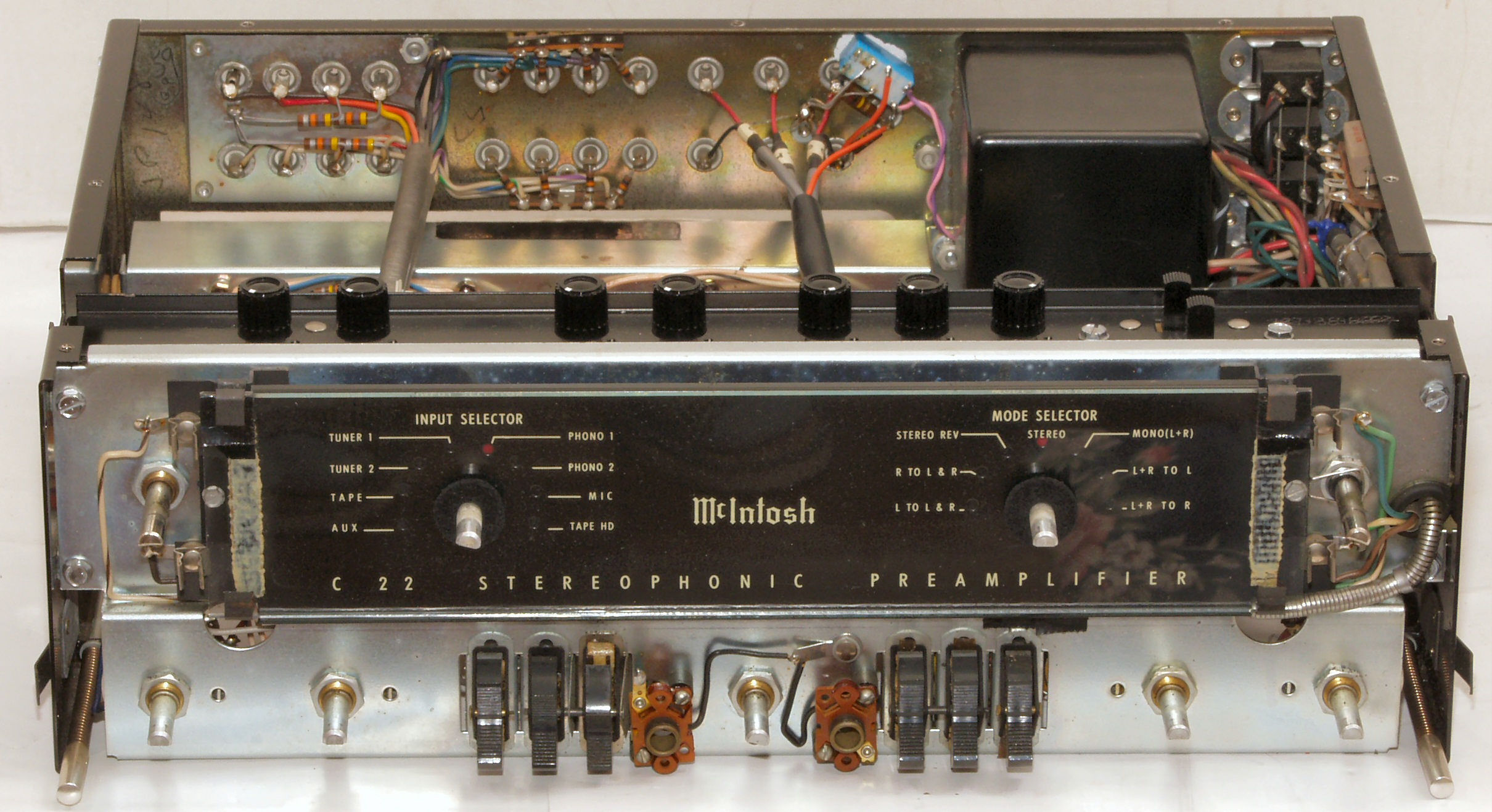

Ｃ６Ａ．　修理中　前パネルを外して、ランプ交換中

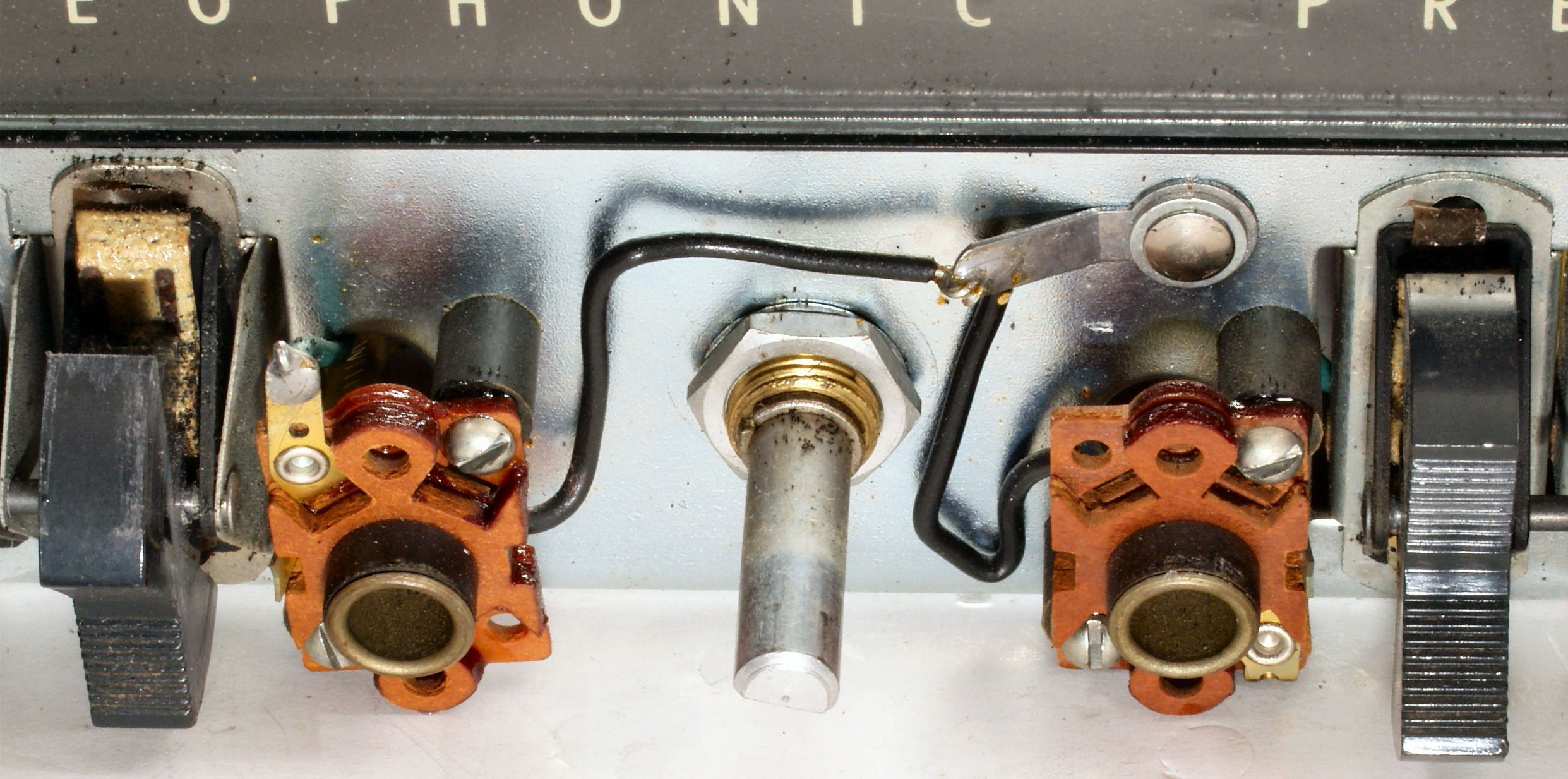

Ｃ６Ｂ．　修理中　（ＴＡＰＥ−ＪＡＣＫＳ）フォノジャックが割れているので、接着する

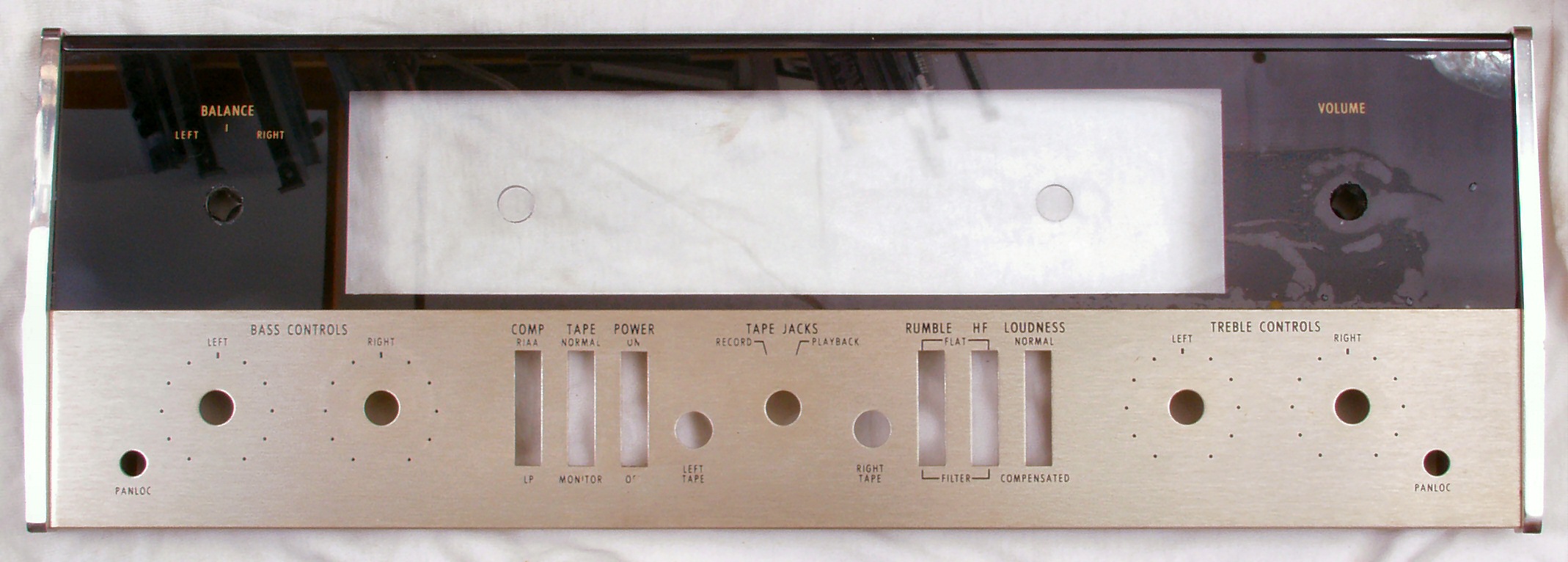

Ｃ６Ｃ．　パネル清掃、合わせ構造なので、布に染みこませて拭く

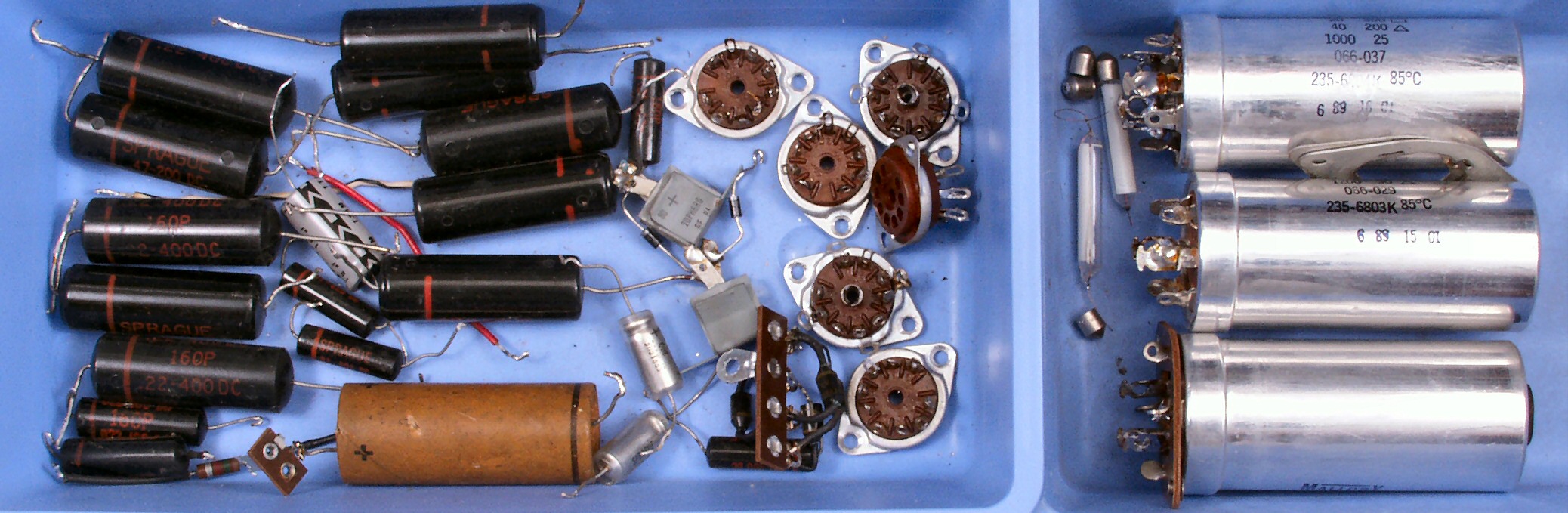

Ｃ７．　交換部品

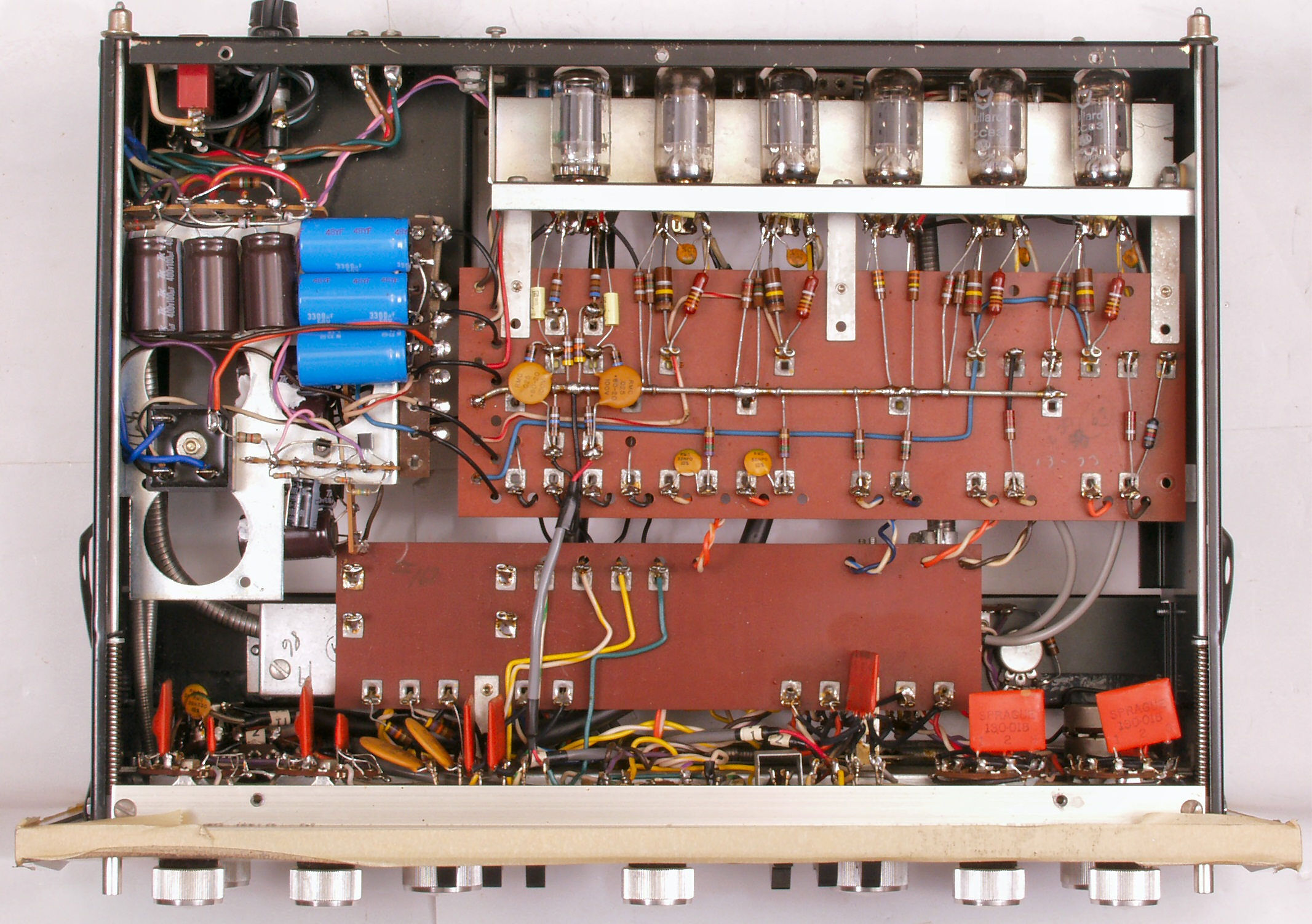

Ｃ８Ａ．　修理前　上から

Ｃ８Ｂ．　修理後　上から、上の出力ＲＣＡ端子横に「交換電源投入時、プリ出力遅延回路組込。

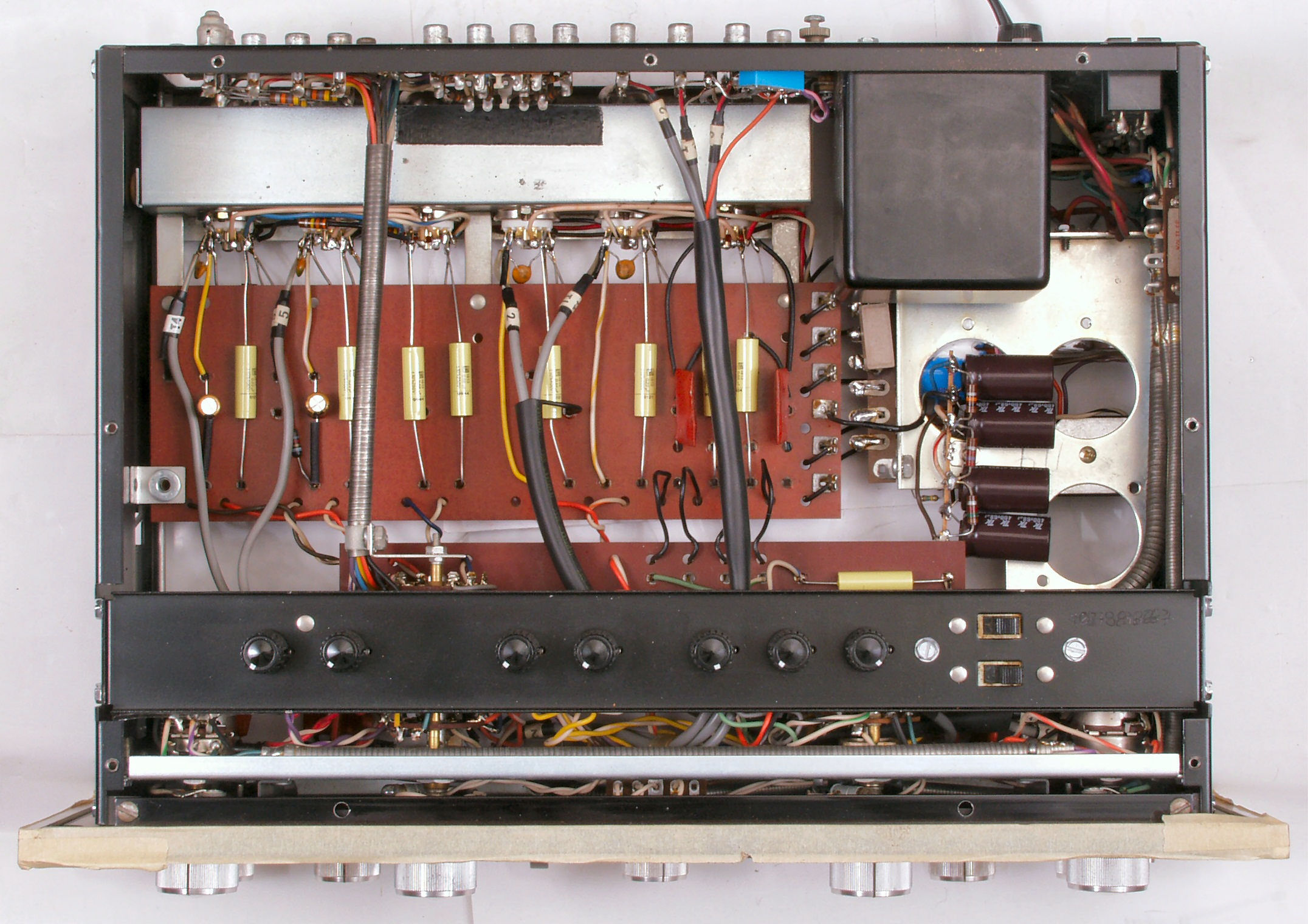

Ｃ８Ｃ．　修理前　下から

Ｃ８Ｄ．　修理後　下から

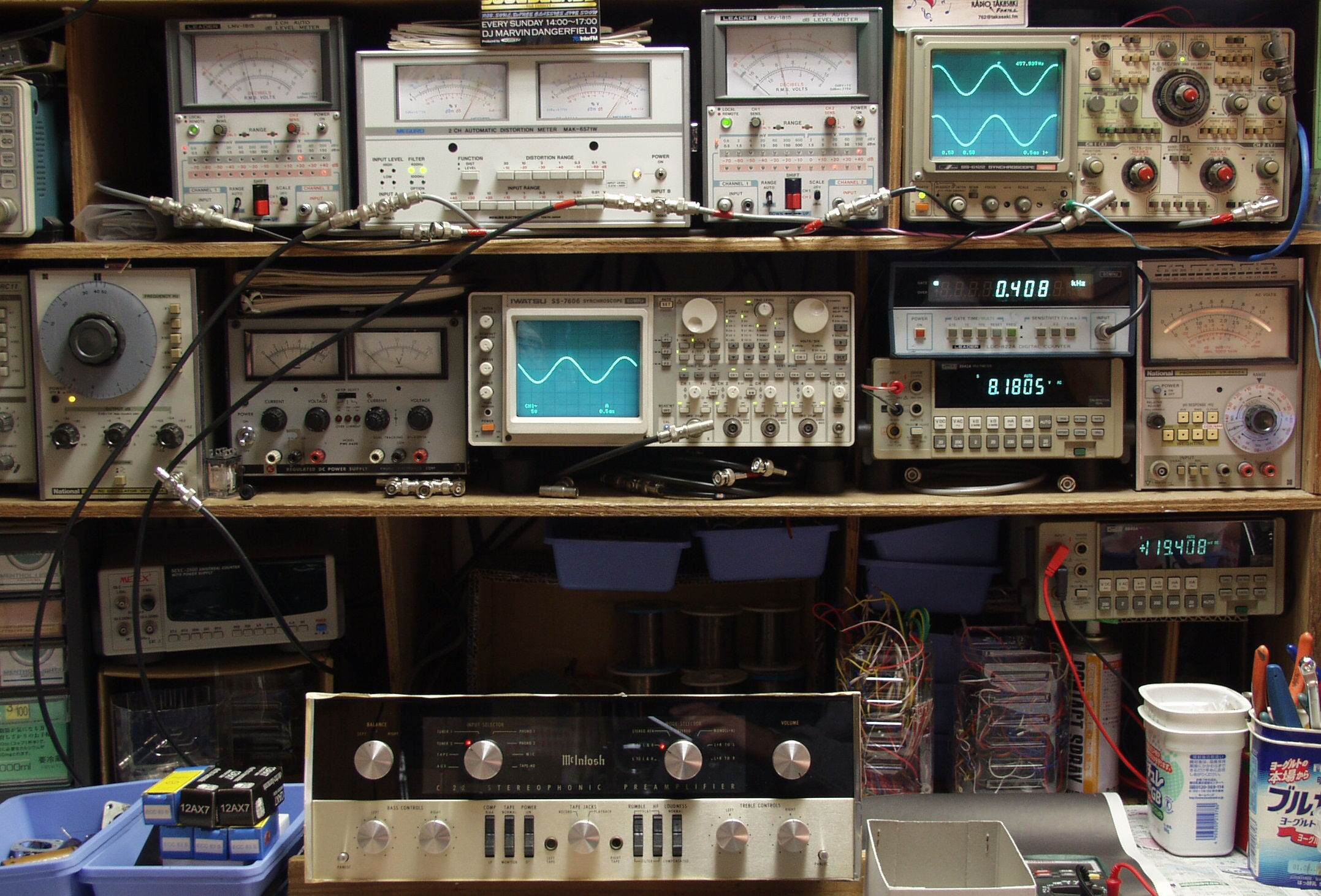

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ２Ａ．　出力　１Ｖ　０．０３％歪み率　ＡＵＸ入力　１０００ＨＺ。

Ｅ２Ｂ．　出力　１Ｖ　０．０２％歪み率　ＡＵＸ入力　４００ＨＺ。

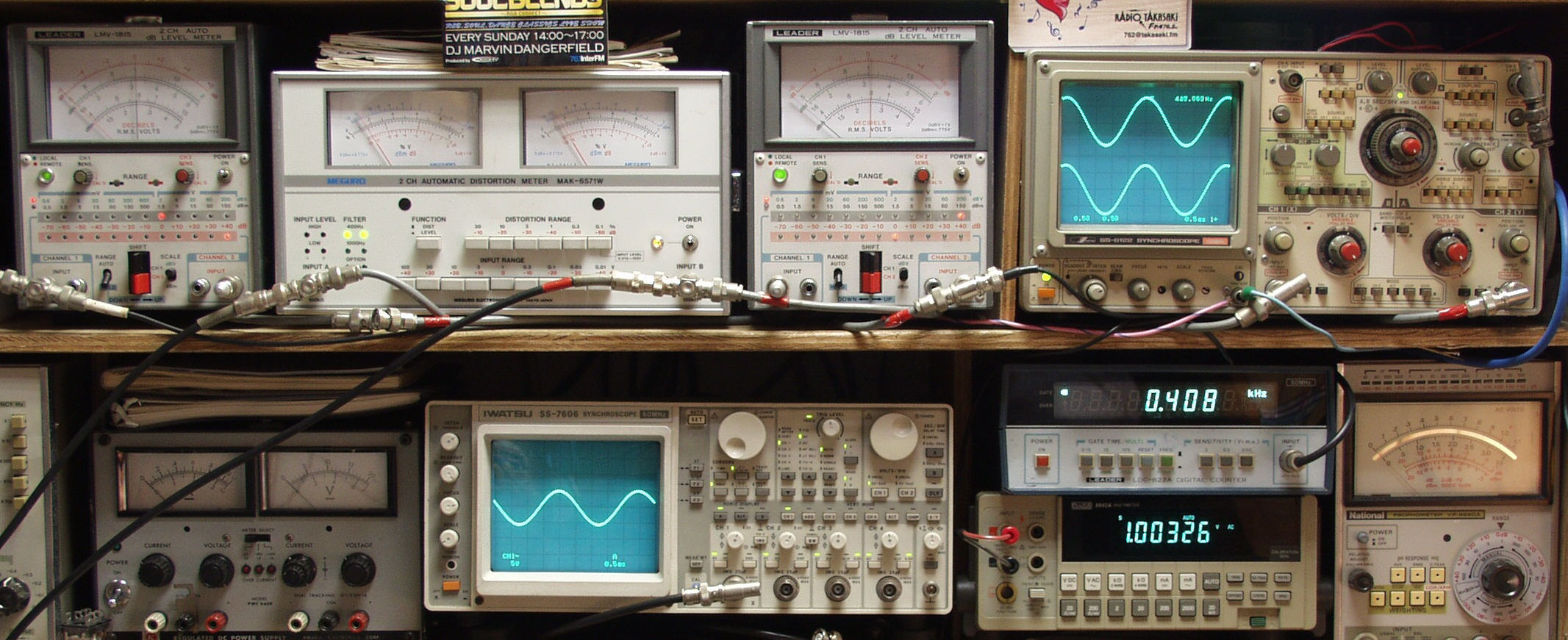

Ｅ２Ａ．　出力　８Ｖ　０．１％歪み率　ＡＵＸ入力　１０００ＨＺ。

Ｅ２Ｂ．　出力　８Ｖ　０．１％歪み率　ＡＵＸ入力　４００ＨＺ。

Ｅ３Ａ．　出力　１Ｖ　０．０２％歪み率　ＭＭ入力　１０００ＨＺ。

Ｅ３Ｂ．　出力　１Ｖ　０．０３％歪み率　ＭＭ入力　４００ＨＺ。

Ｅ４Ａ．　出力　１Ｖ　０．０３％歪み率　ＭＩＣ入力　１０００ＨＺ。

Ｅ４Ｂ．　出力　１Ｖ　０．０４％歪み率　ＭＩＣ入力　４００ＨＺ。

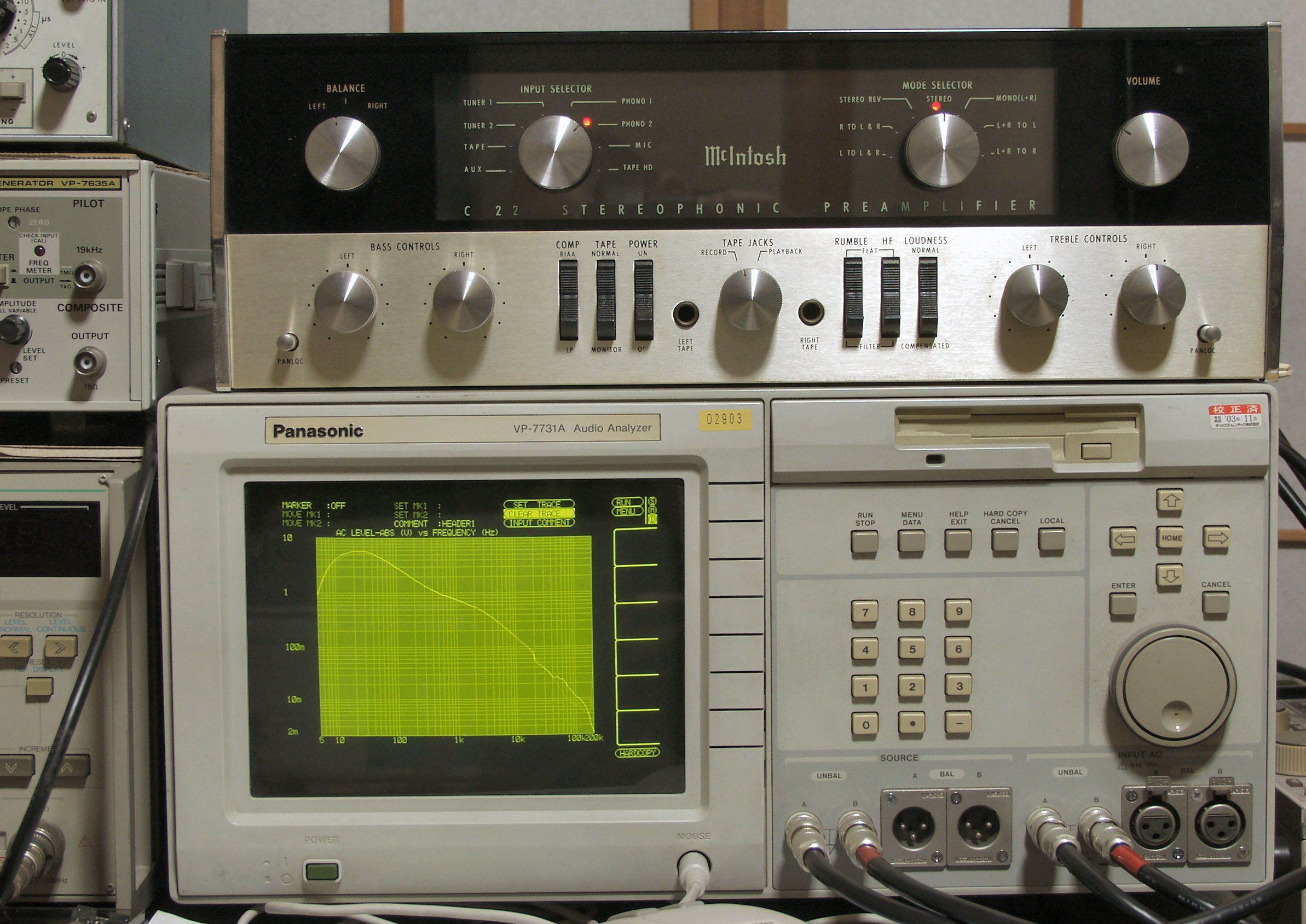

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

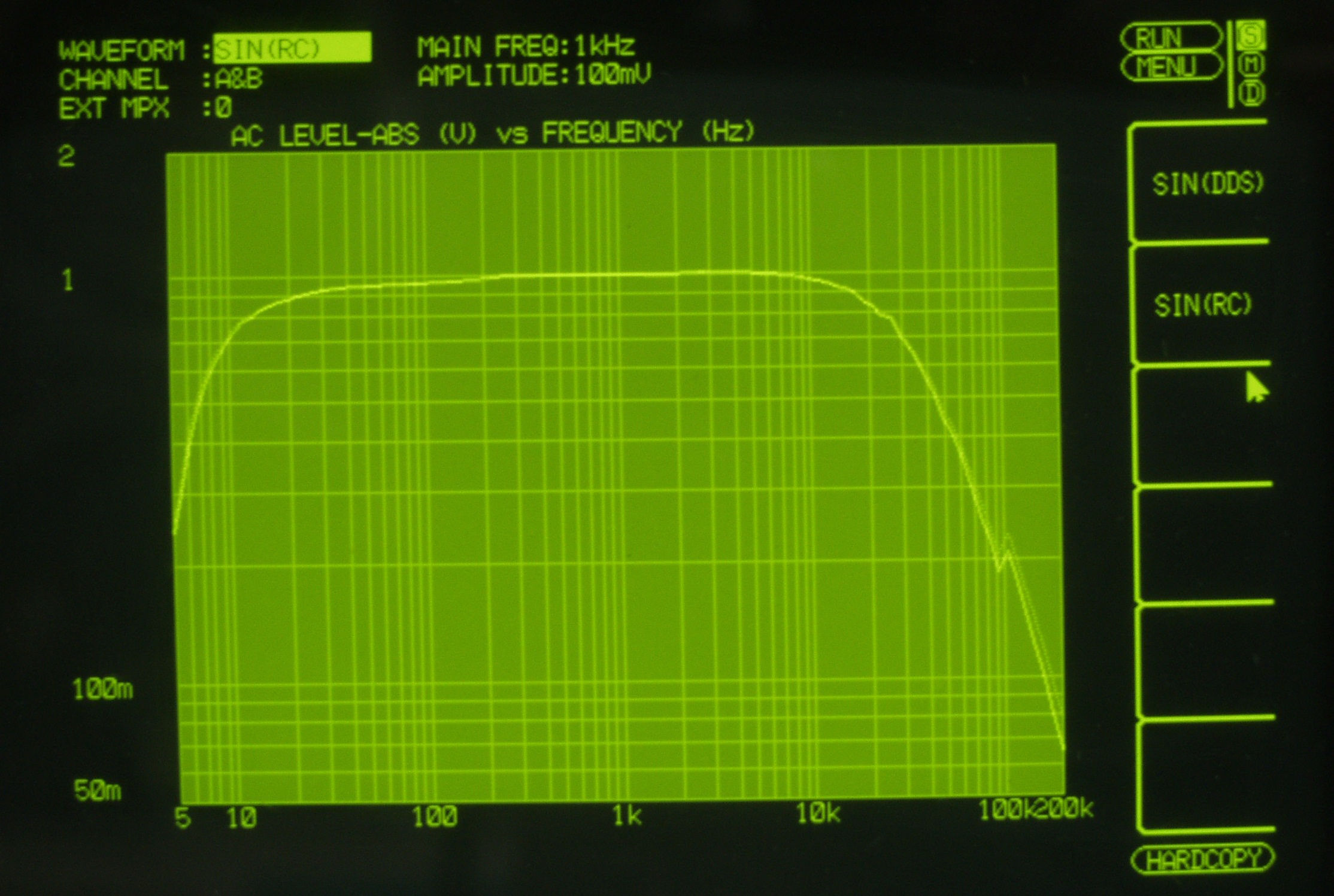

Ｆ２Ａ．　入出力特性測定（AUX入力）、ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

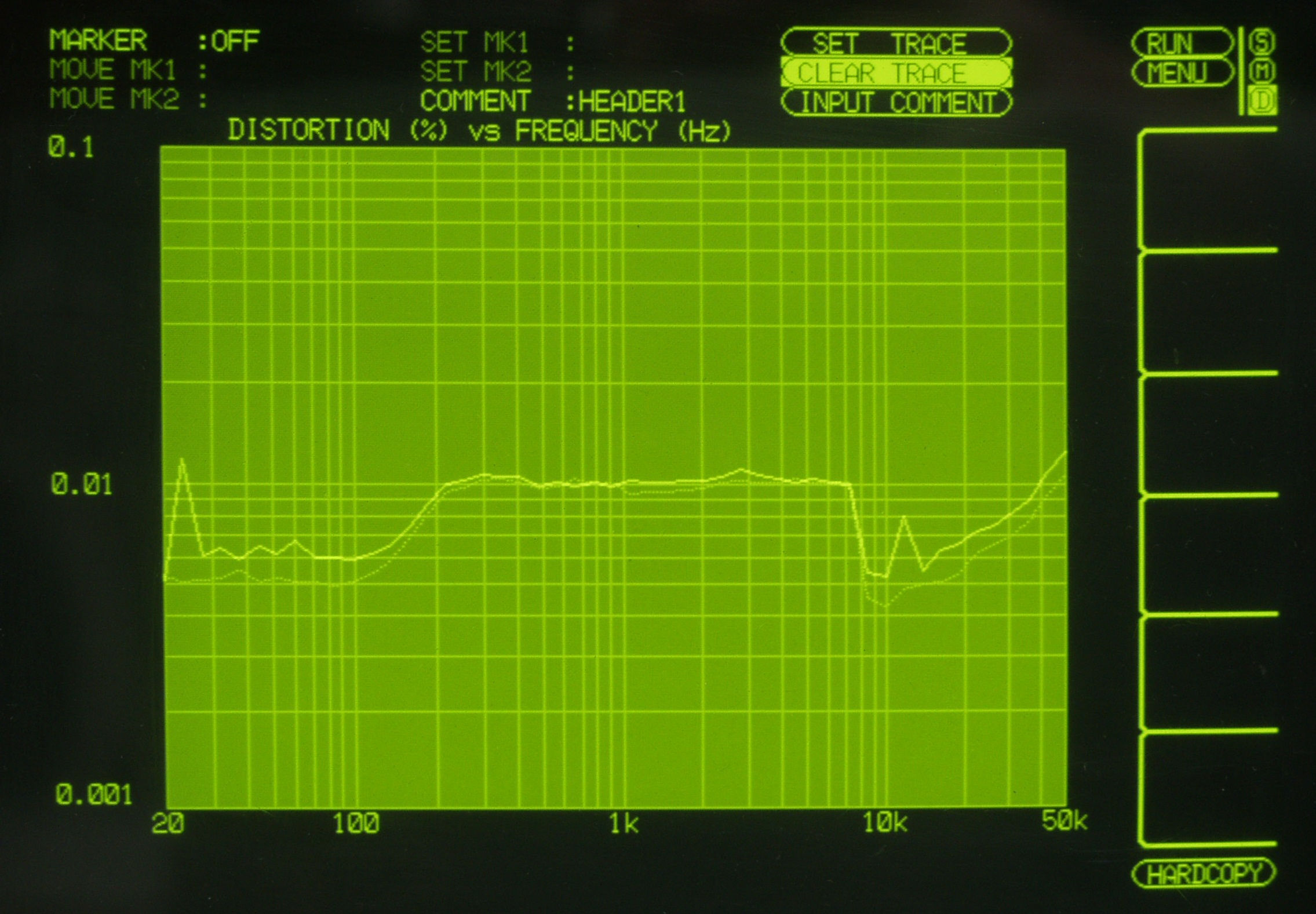

Ｆ２Ｂ．　歪み率測定　ＡＵＸ入力端子へ１００ｍＶ一定入力、メインＶＲはｍａｘ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。　レベルは測定器任せの全自動。

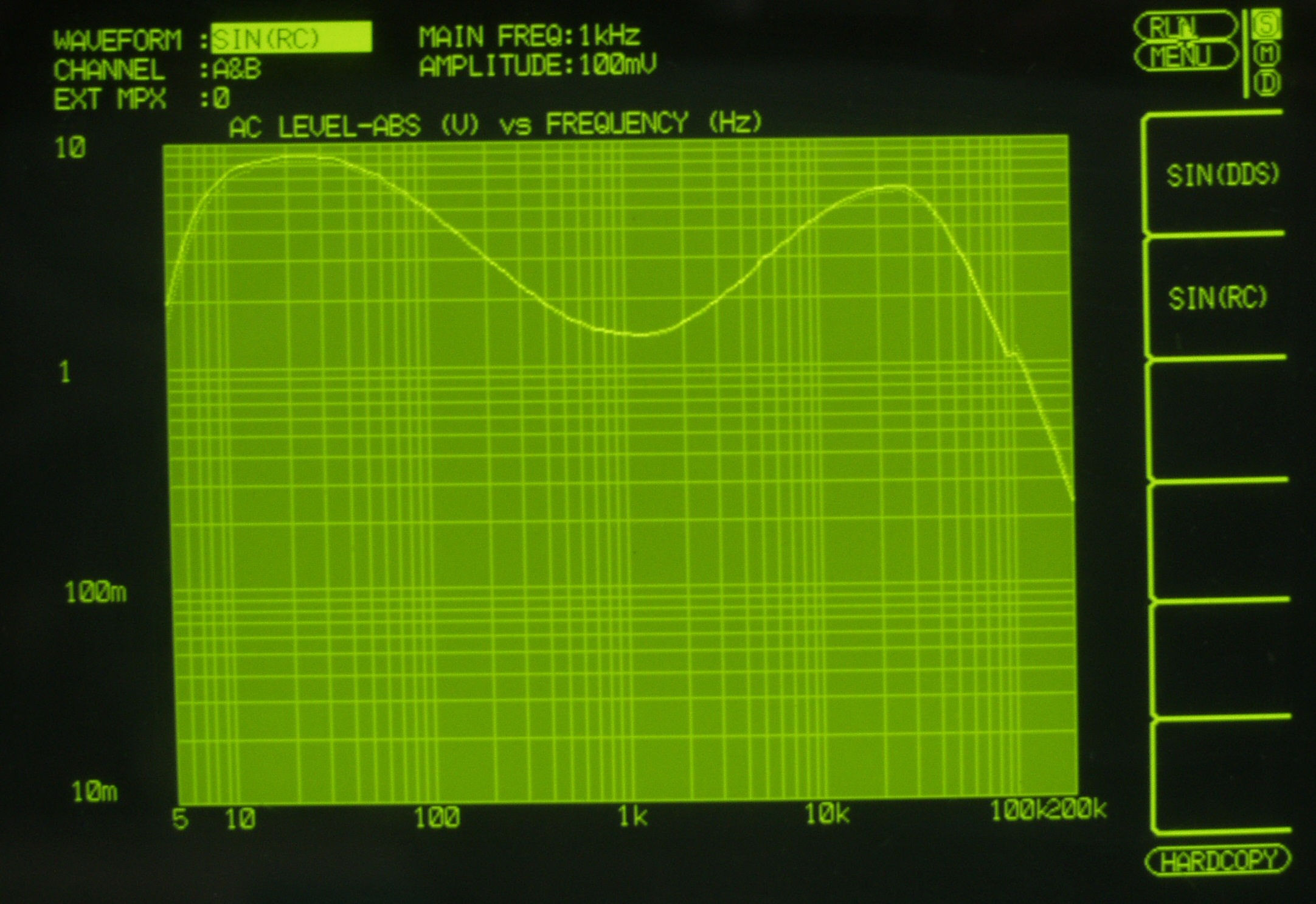

Ｆ２Ｃ．　入出力特性測定（AUX１００ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍａｘ（最大位置） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２Ｄ．　入出力特性測定（AUX１００ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍｉｎ（最小位置） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

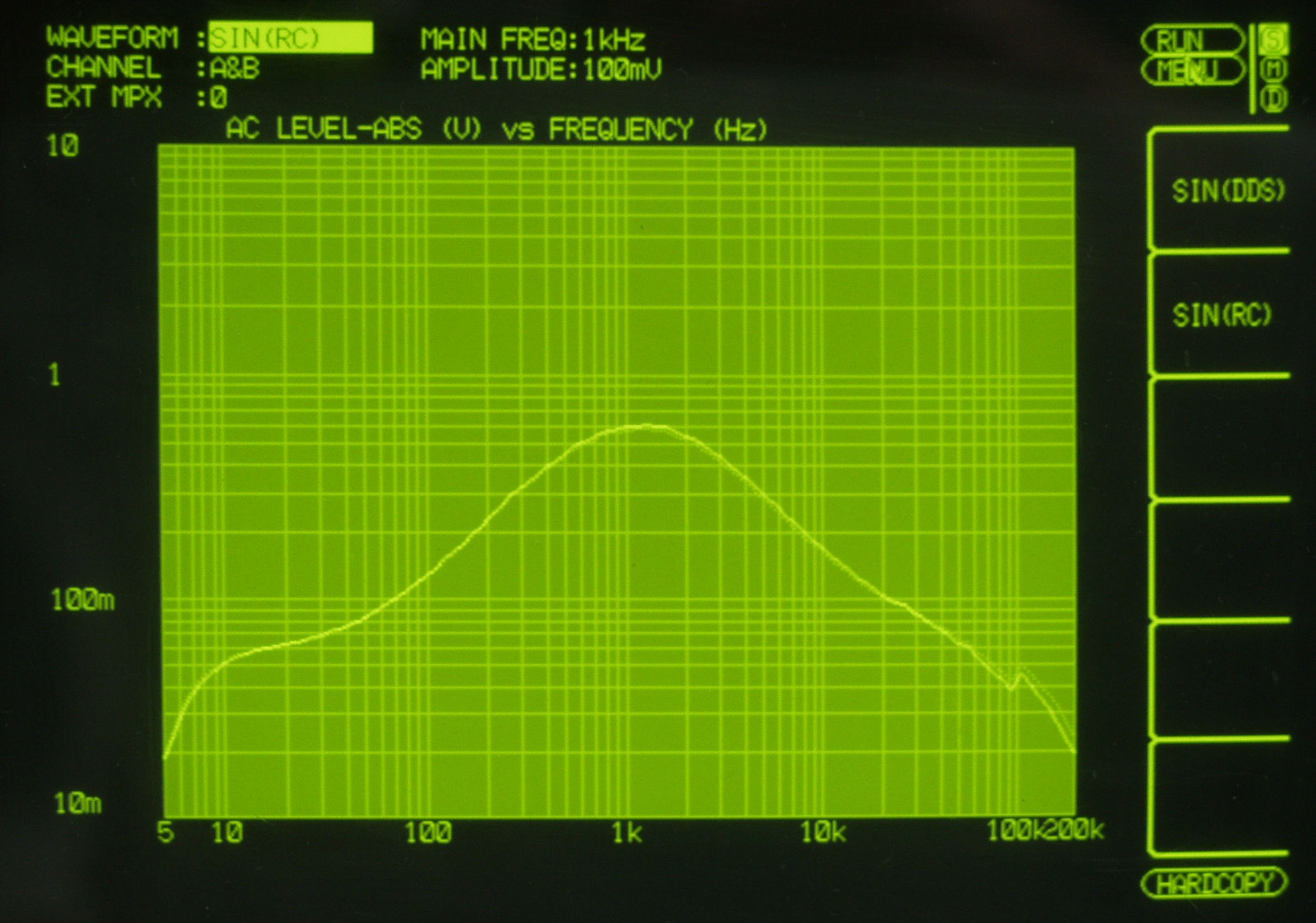

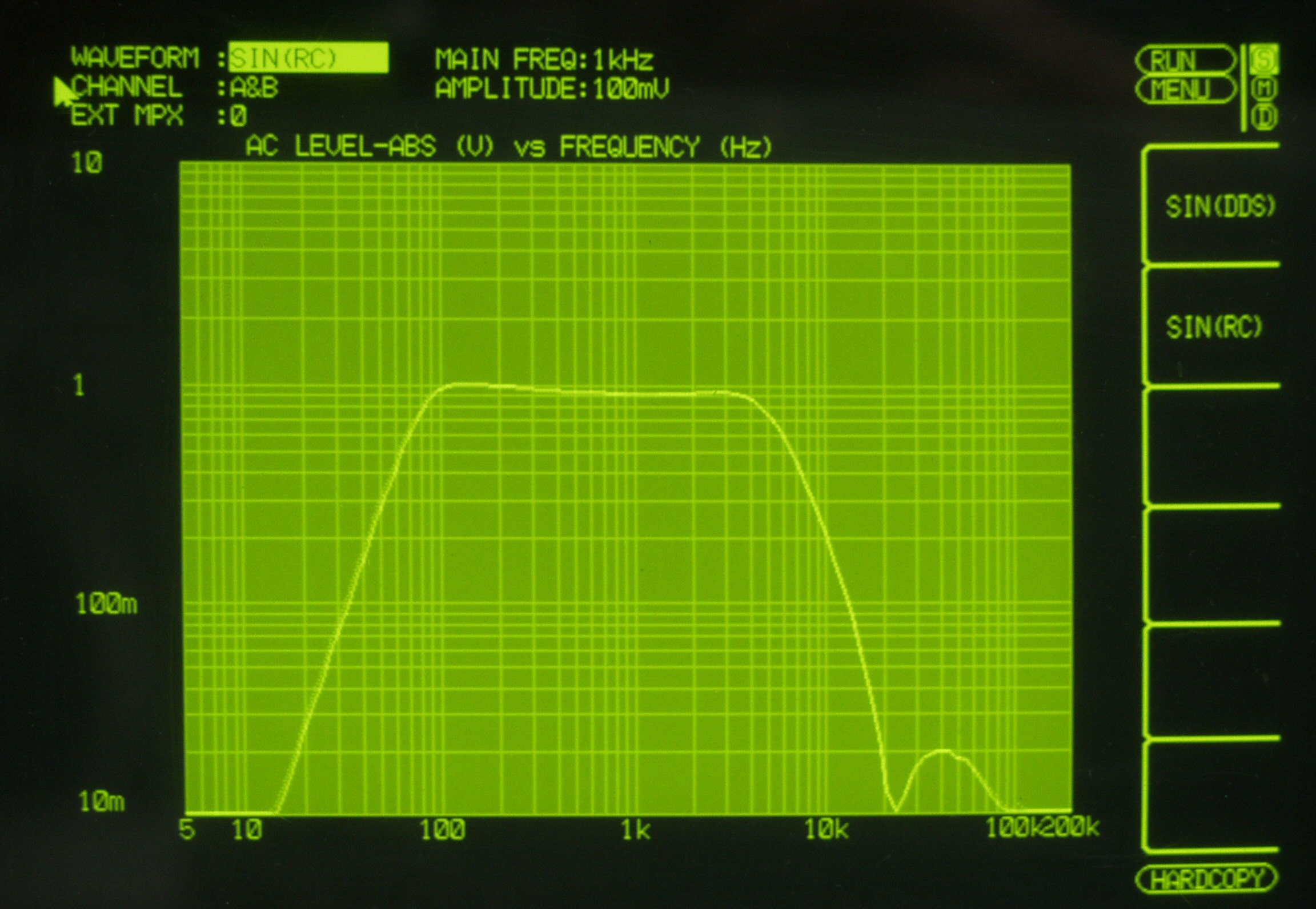

Ｆ２Ｅ．　入出力特性測定（AUX１００ｍＶ入力）、ＲＵＭＢＬＯ　＆　ＨＦ　ＦＩＬＴＥＲ　ＯＮ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

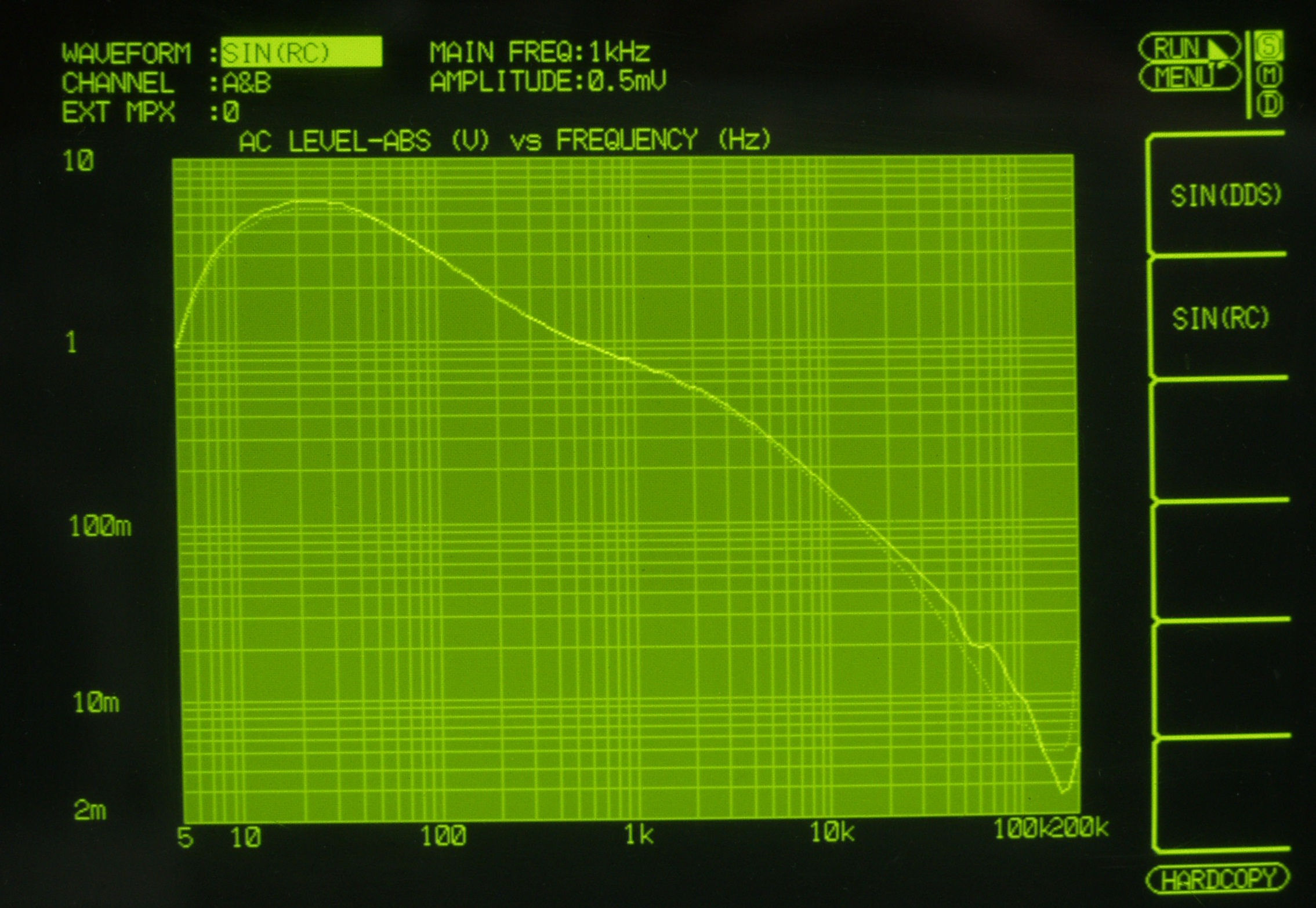

Ｆ３Ａ．　入出力特性測定（MM入力） 　　　　　　　　　　　　　　　　ＭＭ入力　入力電圧＝０．５ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

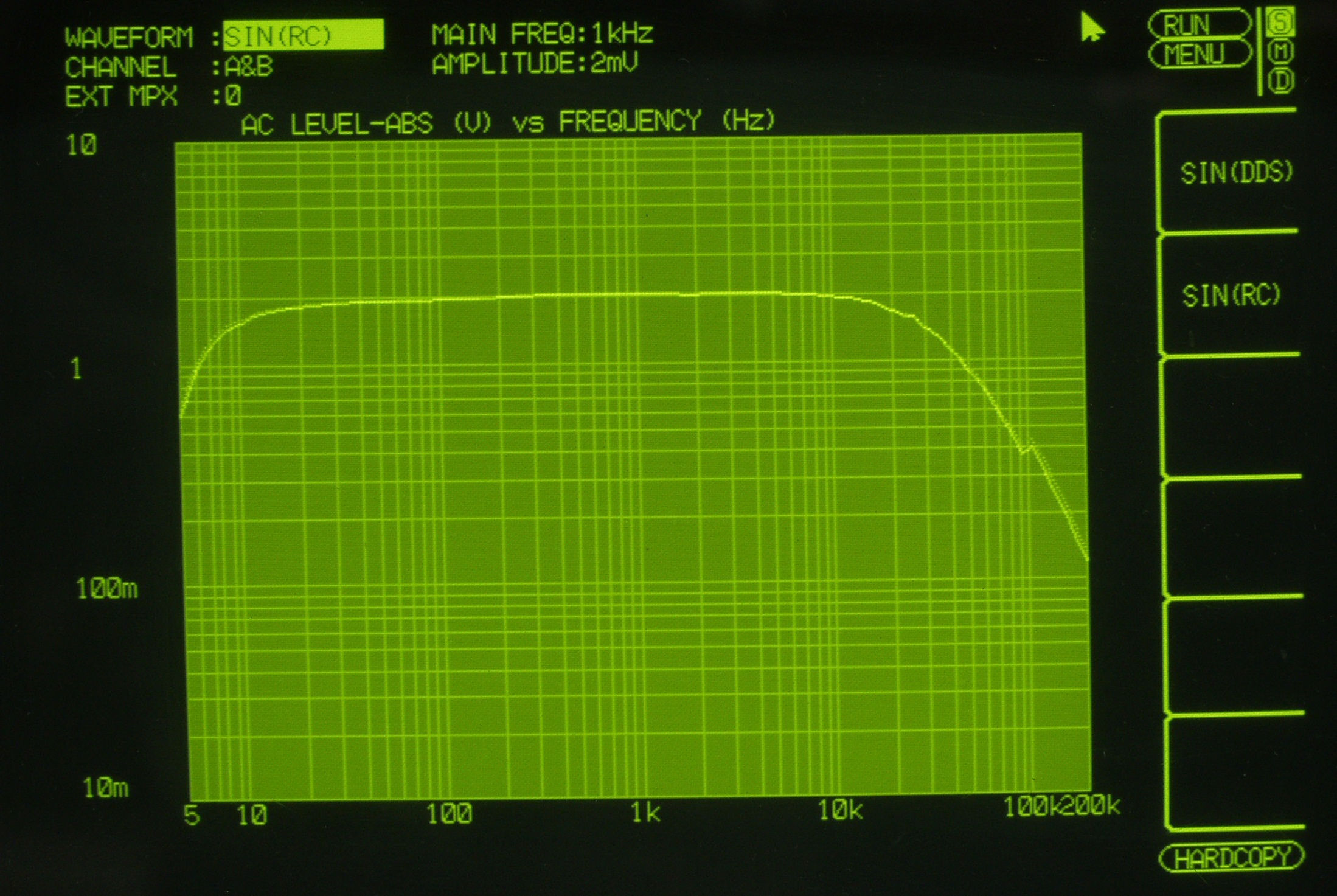

Ｆ４Ａ．　入出力特性測定（ＭＩＣ入力）、入力電圧＝２ｍＶ一定入力、ＶＲはｍａｘ　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

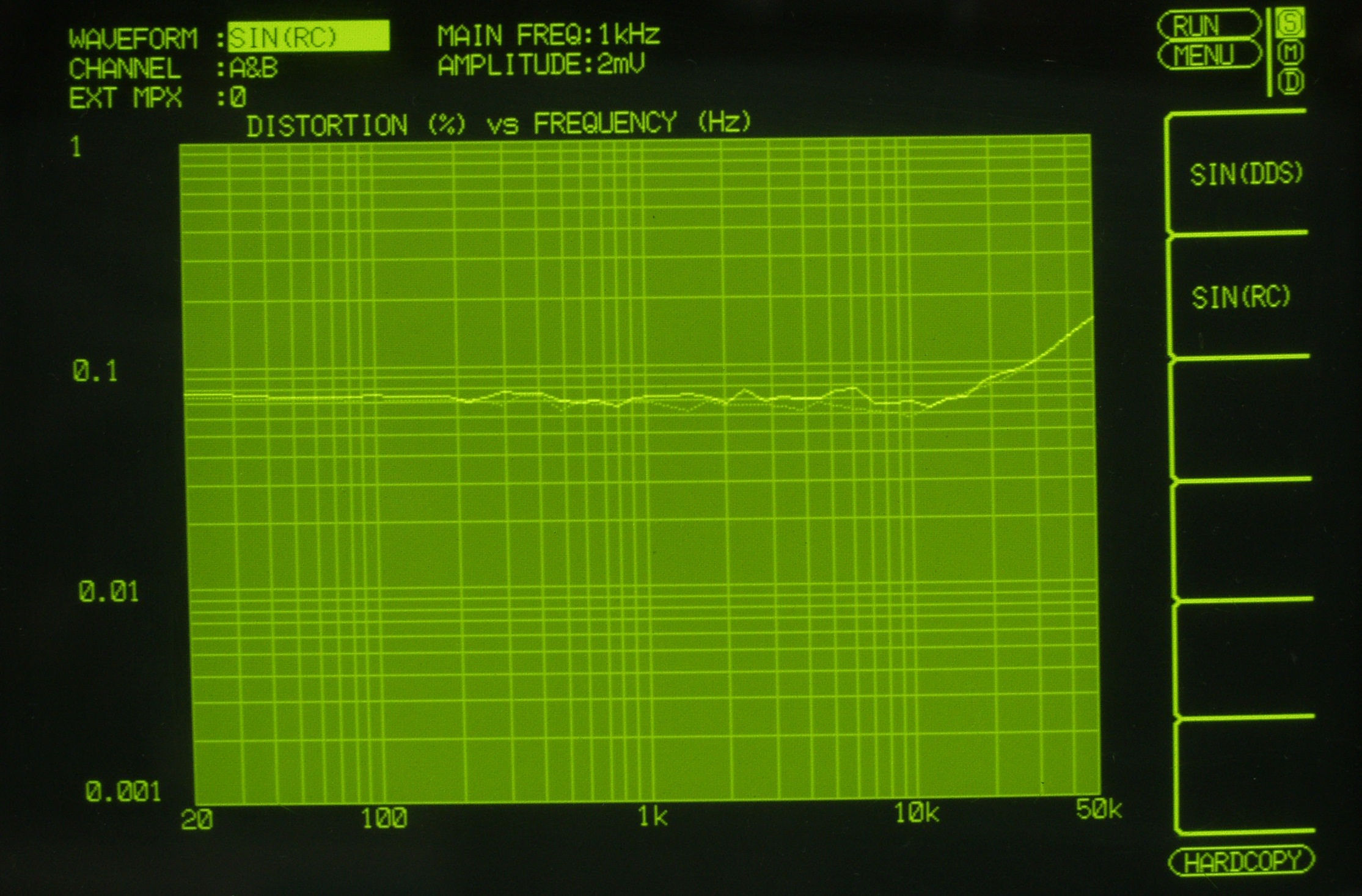

Ｆ４Ｂ．　歪み率測定（ＭＩＣ入力）、入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ５．　完成　２４時間エージング

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　C22 周波数特性 20Hz〜20kHz、 +-0.5dB 全高調波歪率 0.2％以下（出力10V）、0.02％以下（出力3V） 入力感度／インピーダンス 2.5V OutPut Phono1、2　＝　2mV/47kΩ(1kHz)。 Microphone　＝　2.5mV/47kΩ(1kHz)。 Aux1、2　＝　250mV/250kΩ。 TAPE1.2　＝　250mV/250kΩ。　Tuner/CD　＝　250mV/250kΩ。 SN比 SN比＝85ｄB(ハイレベル)、SN比＝62.5ｄＢ(ローレベル) Bass Control +-20dB at 20Hz Treble　Control +-20dB at 20kHz LF Filter CutOff Below 50Hz (Down 30dB @20Hz) HF Filter CutOff Above 5kHz (Down 30dB @20kHz) 使用真空管 12AX7（ＥＣＣ８３）×６本 定格消費電力 最大34W ＡCアウトレット スイッチド（４）、アンスイッチド（１） 外形寸法 幅406.4mm×高さ138mm×奥行330.2mm 重量 約7.3kg 定価 1962〜1972年発売。 （2009年復刻版）￥693,000

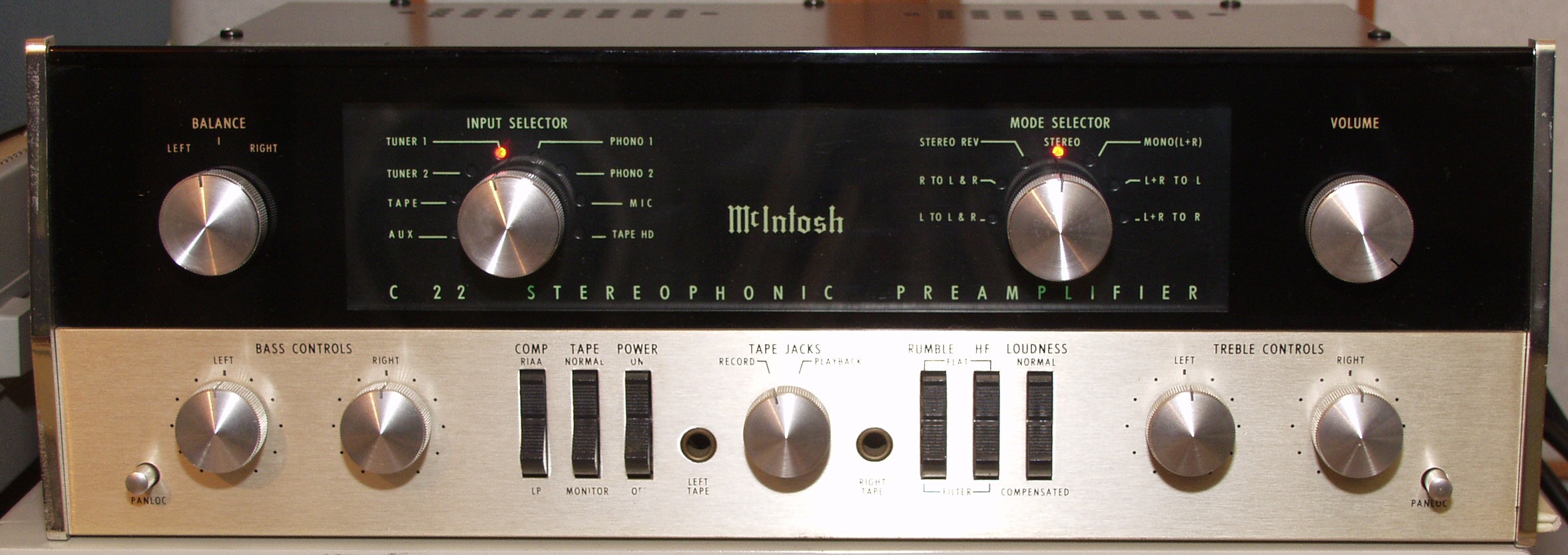

c-22-41m
