Mａｒａｎｔｚ　８Ｂ　修理記録

平成１９年１月１０日到着　　　１月２４日完成

Ａ．　修理前の状況 ＃１のＥＬ−３４が赤熱する。 Ｂ．　原因 メーター指示不良。 Ｃ．　修理状況 調整のみ。 Ｅ．　調整・測定 Ｆ．　修理費　　　１６，０００円　　　　　測定・調整のみ。 Ｓ．　Mａｒａｎｔｚ　８Ｂ．　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況 Ａ１．　点検中　前から見る

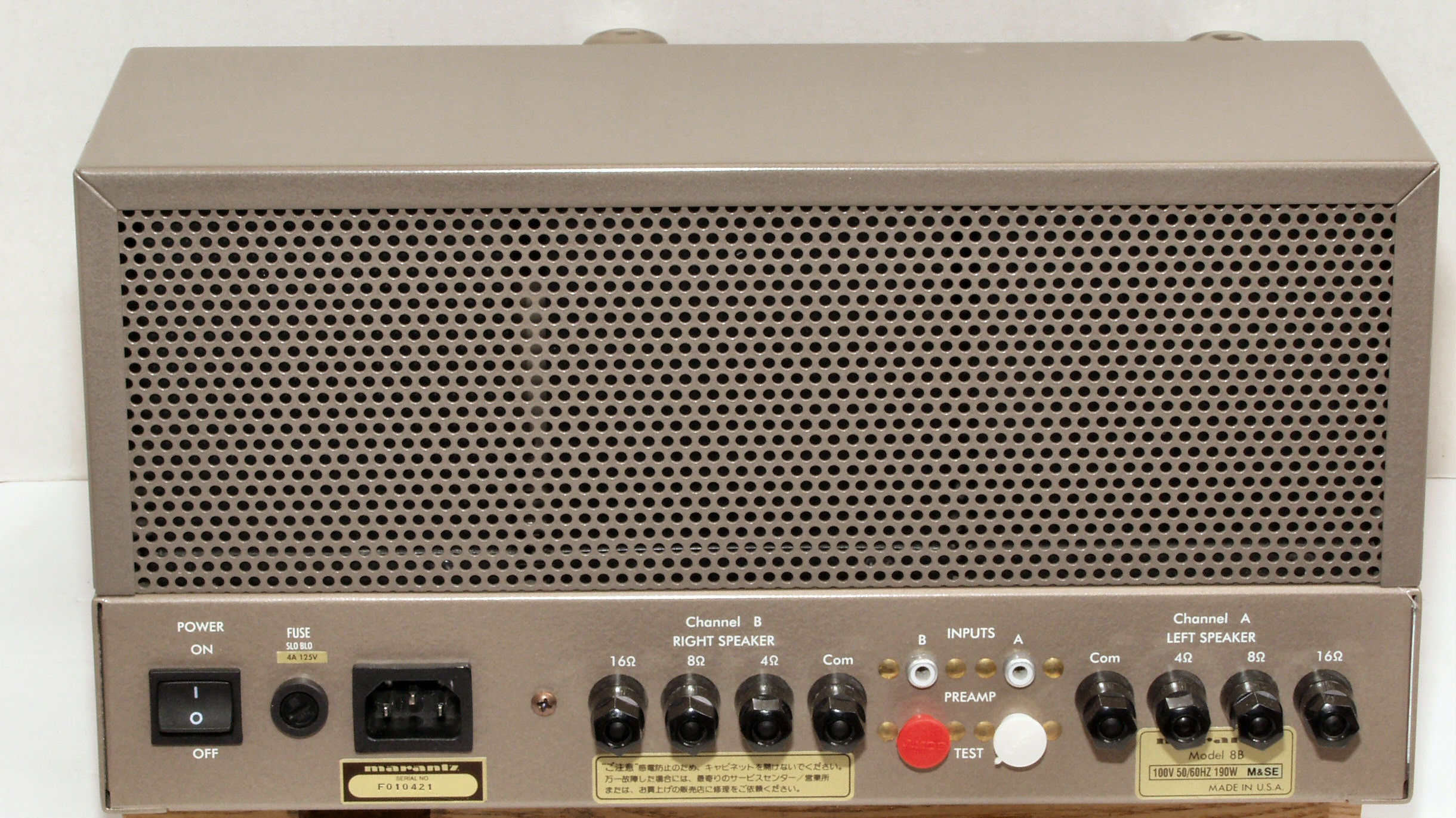

Ａ２．　点検中　後から見る

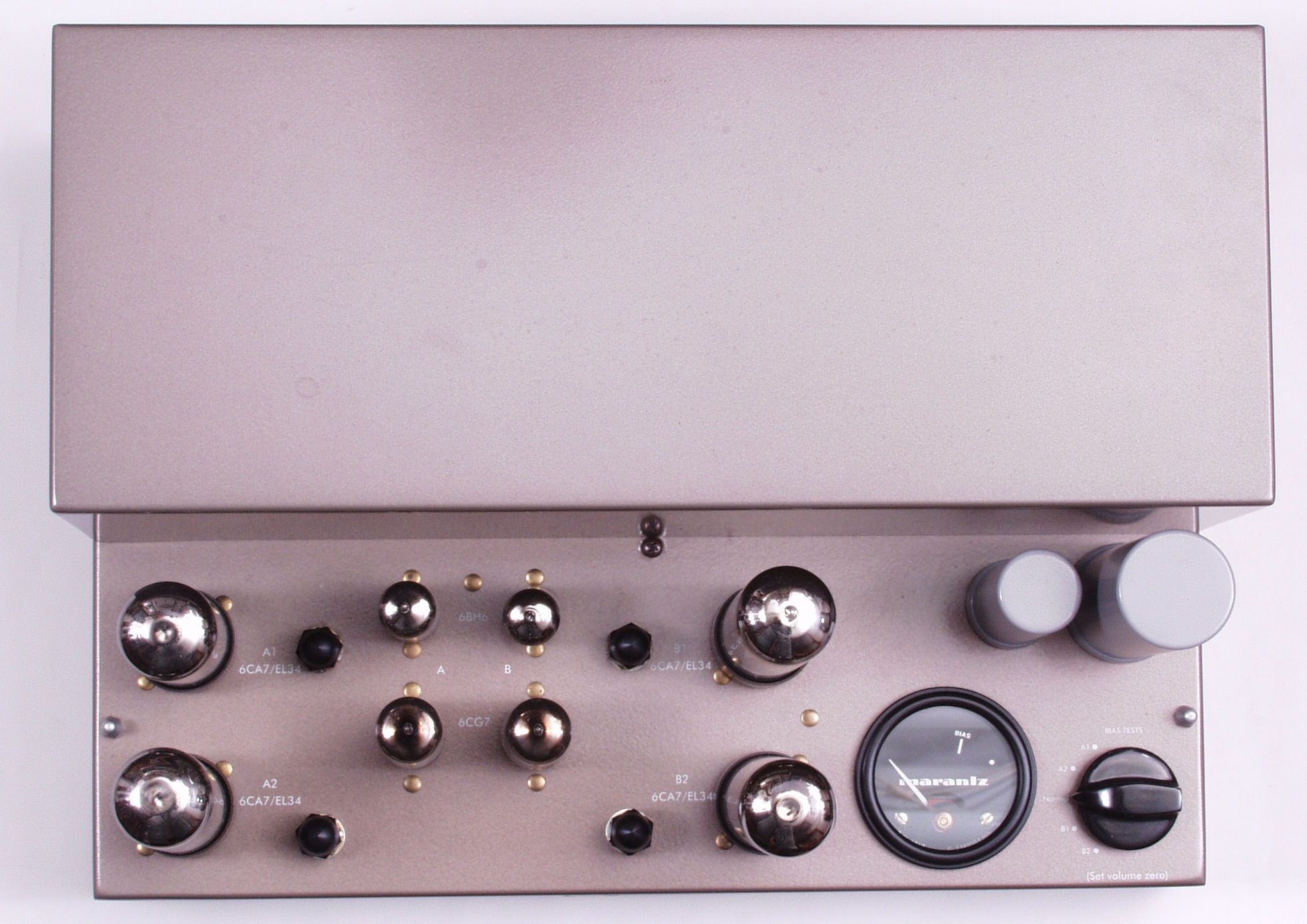

Ａ３．　点検中　上から見る

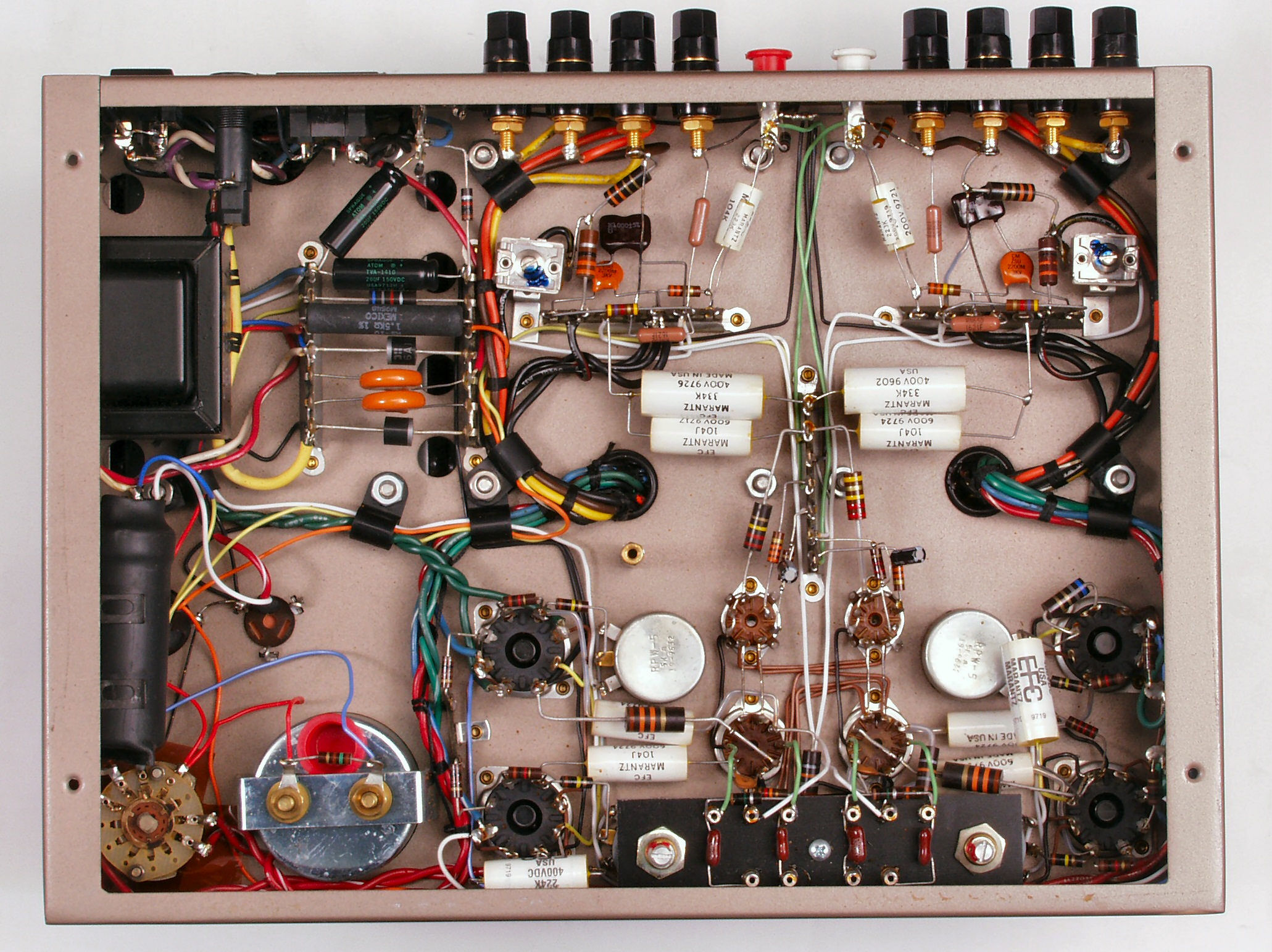

Ａ４．　点検中　　下から見る

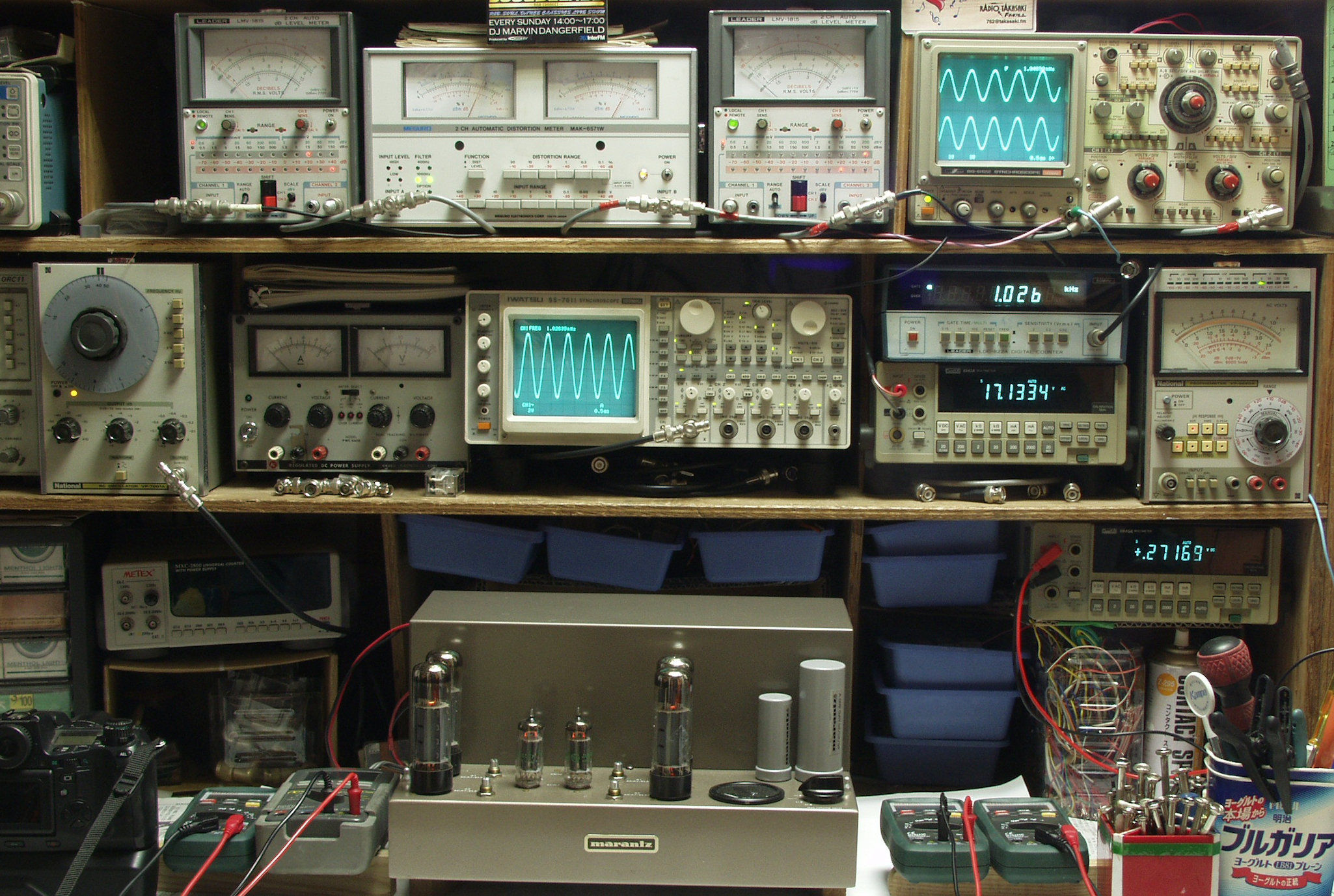

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーデオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーデオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

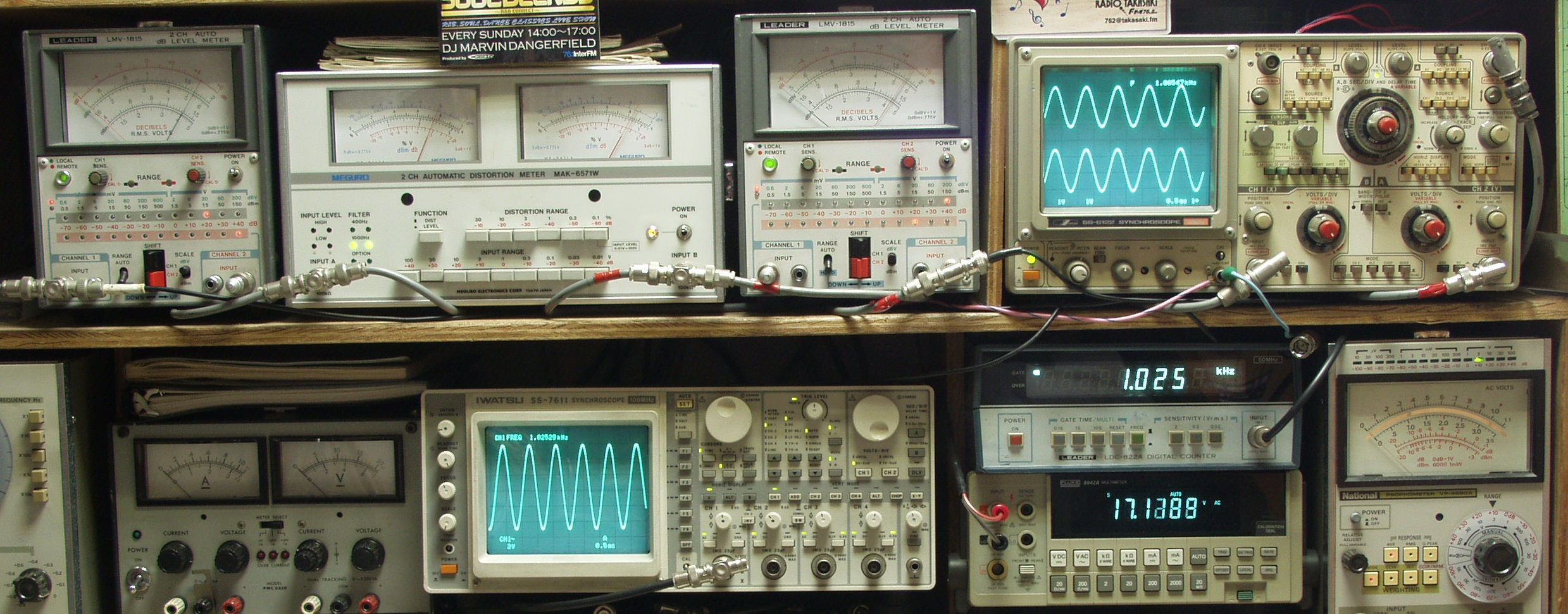

Ｅ２Ａ．　ＳＰ出力１７Ｖ＝３６Ｗ出力　０．８％歪み　１０００ＨＺ

Ｅ２Ｂ．　ＳＰ出力１７Ｖ＝３６Ｗ出力　０．８％歪み　４００ＨＺ

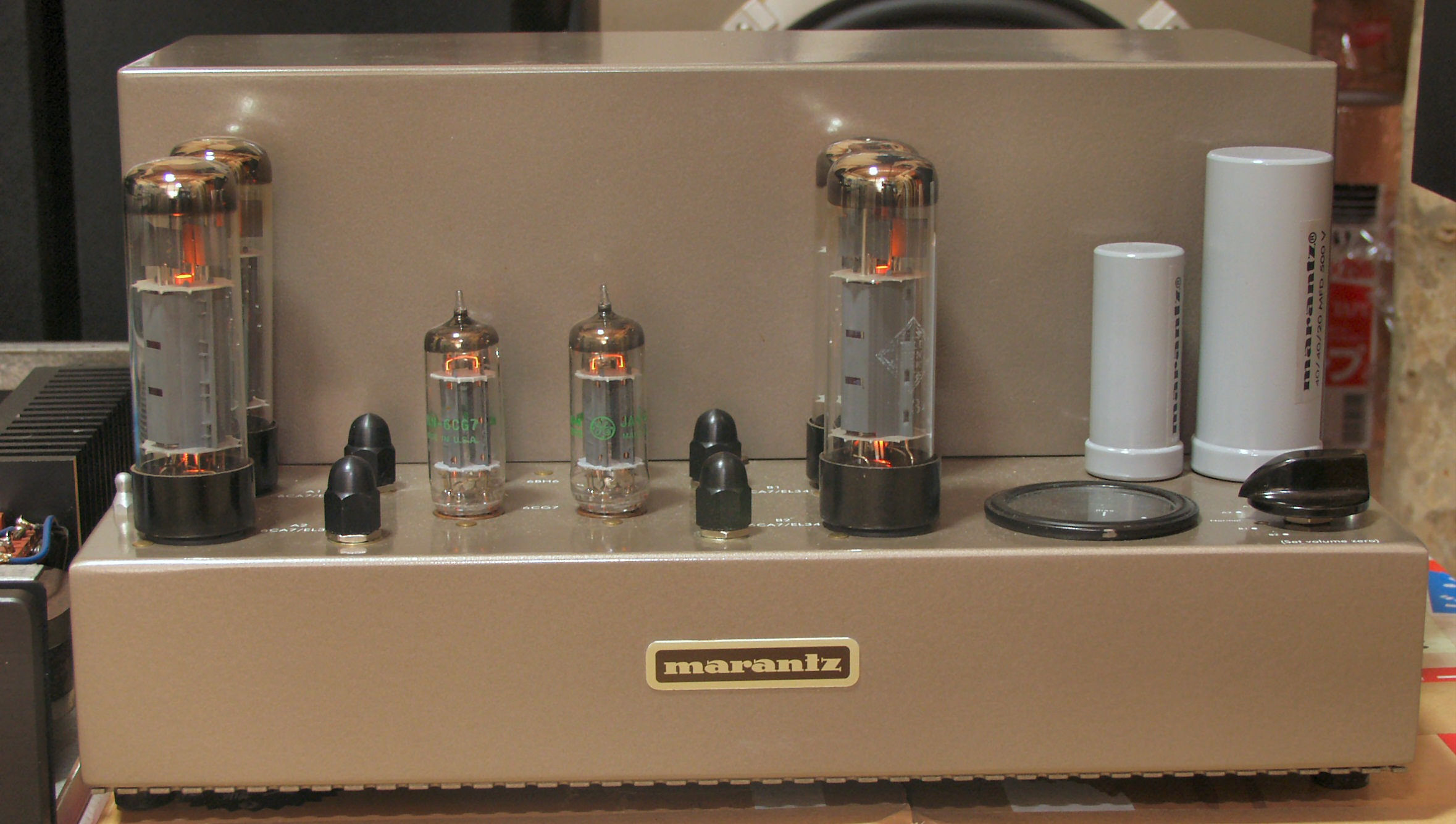

Ｅ３．　完成　　前から見る

Ｓ．　Mａｒａｎｔｚ　８Ｂ．　の仕様（カタログ・マニアルより）

型式 管球式ステレオパワーアンプ　Model 8B 定格出力（30Hz〜20kHz） 35W＋35W（4Ω） 35W＋35W（8Ω） 35W＋35W（16Ω） ３極管接続の場合　約１5W＋１5W（8Ω） 全高調波歪率（1kHz、1W、8Ω） 0.1％ 周波数特性（1W、8Ω） 20Hz〜40kHz ±1dB 入力感度/インピーダンス（35W） 1.3V/250kΩ S/N比（EIAJ） 90dB 使用真空管 ＥＬ３４（６ＣＡ７）×４本、６ＢＨ６×２本、６ＣＧ７×２本 電源電圧 AC100V、50Hz/60Hz 消費電力（電気用品取締法） 190W 外形寸法 幅348×高さ191×奥行273mm 重量 22.5kg 価格 1953年〜1961年　\165,000 レプリカ \360,000　1995年発売

8b-7
