ＬＵＸ　ＳＱ-３８ＦＤ.　９台目修理記録２

２０２０／１／１３到着　　完成

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ５０ＣＡ１０　Ｇｍ、ＩＰ測定。 ６２６７　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 ＥＦ８０６ＳＧ　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 Ｋ．　裏パネルと木製ケース修理

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１０．　付属真空管　５０ＣＡ１０。　左から１本目．２．３．４本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。 　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。

付属真空管　５０ＣＡ１０。　左から１本目．２．３．４本目。 付属１本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１１３．４ｍＡ。 付属２本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１０９．３ｍＡ。 付属３本目　５０ＣＡ１０。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１１８．６ｍＡ。 付属４本目　５０ＣＡ１０。　Ｇｍ測定＝１６８００μmho、ＩＰ＝１１２．５ｍＡ。

Ｕ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１１３．４ｍＡ。 　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

Ｕ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１０９．３ｍＡ。

Ｕ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１１８．６ｍＡ。

Ｕ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝１６８００μmho、ＩＰ＝１１２．５ｍＡ。

Ｕ２．　付属真空管。　左から６２６７ １、２本目。　６ＡＱ８ １、２本目。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管。　左から６２６７ １、２本目。　６ＡＱ８ １、２本目。 付属１本目 ６２６７。　Ｇｍ測定＝２１６０μmho、ＩＰ＝３．１１ｍＡ。 付属２本目 ６２６７。　Ｇｍ測定＝２１４０μmho、ＩＰ＝３．０５ｍＡ。 付属１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１２．２６ｍＡ。 付属１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７０００μmho、ＩＰ＝１０．９７ｍＡ。 付属２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４．４８ｍＡ。 付属２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７５００μmho、ＩＰ＝１２．１７ｍＡ。

Ｕ２１．　付属１本目 ６２６７。　Ｇｍ測定＝２１６０μmho、ＩＰ＝３．１１ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ２２．　付属２本目 ６２６７ 。　Ｇｍ測定＝２１４０μmho、ＩＰ＝３．０５ｍＡ。

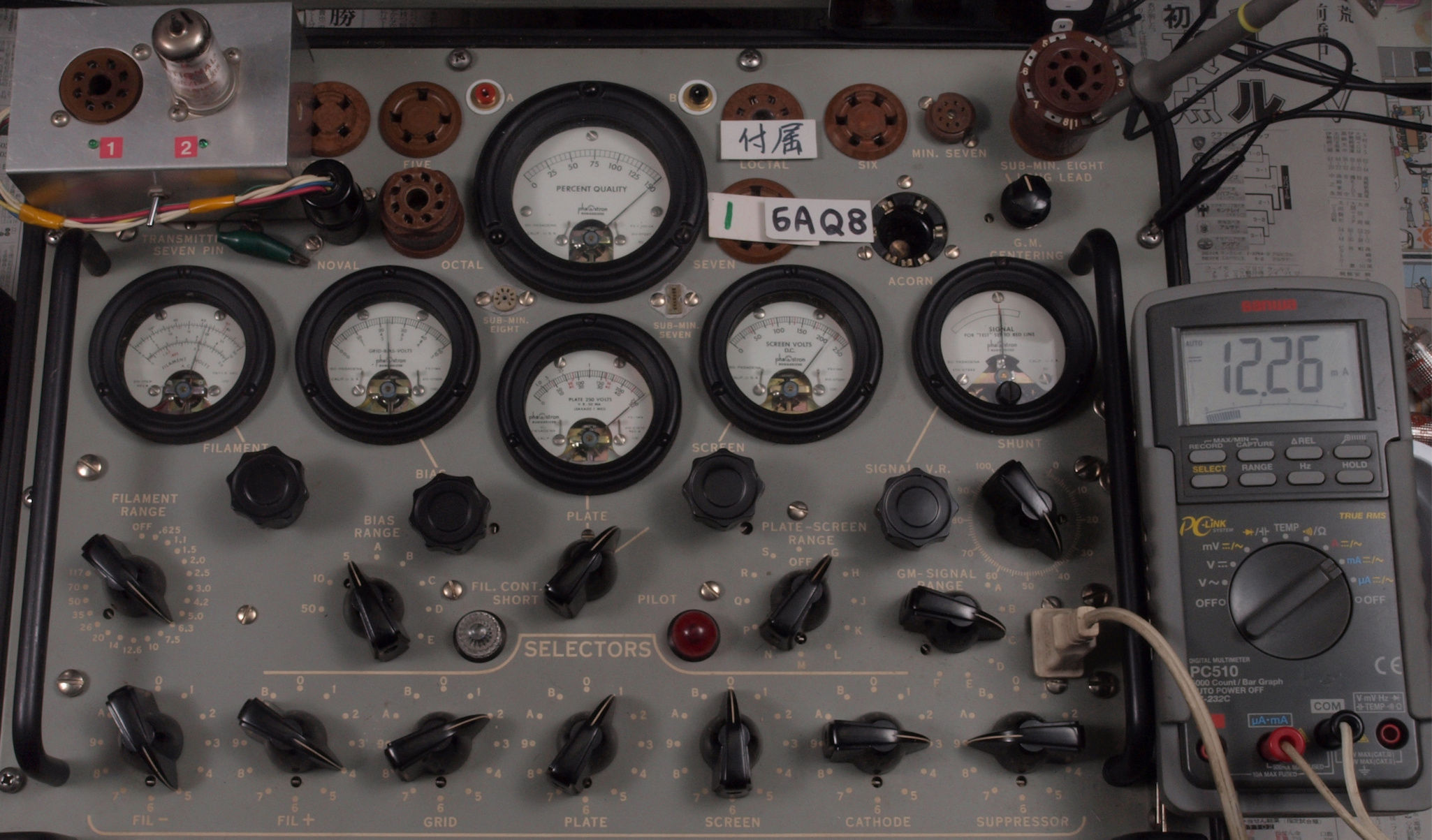

Ｕ３１１．　付属１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１２．２６ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho

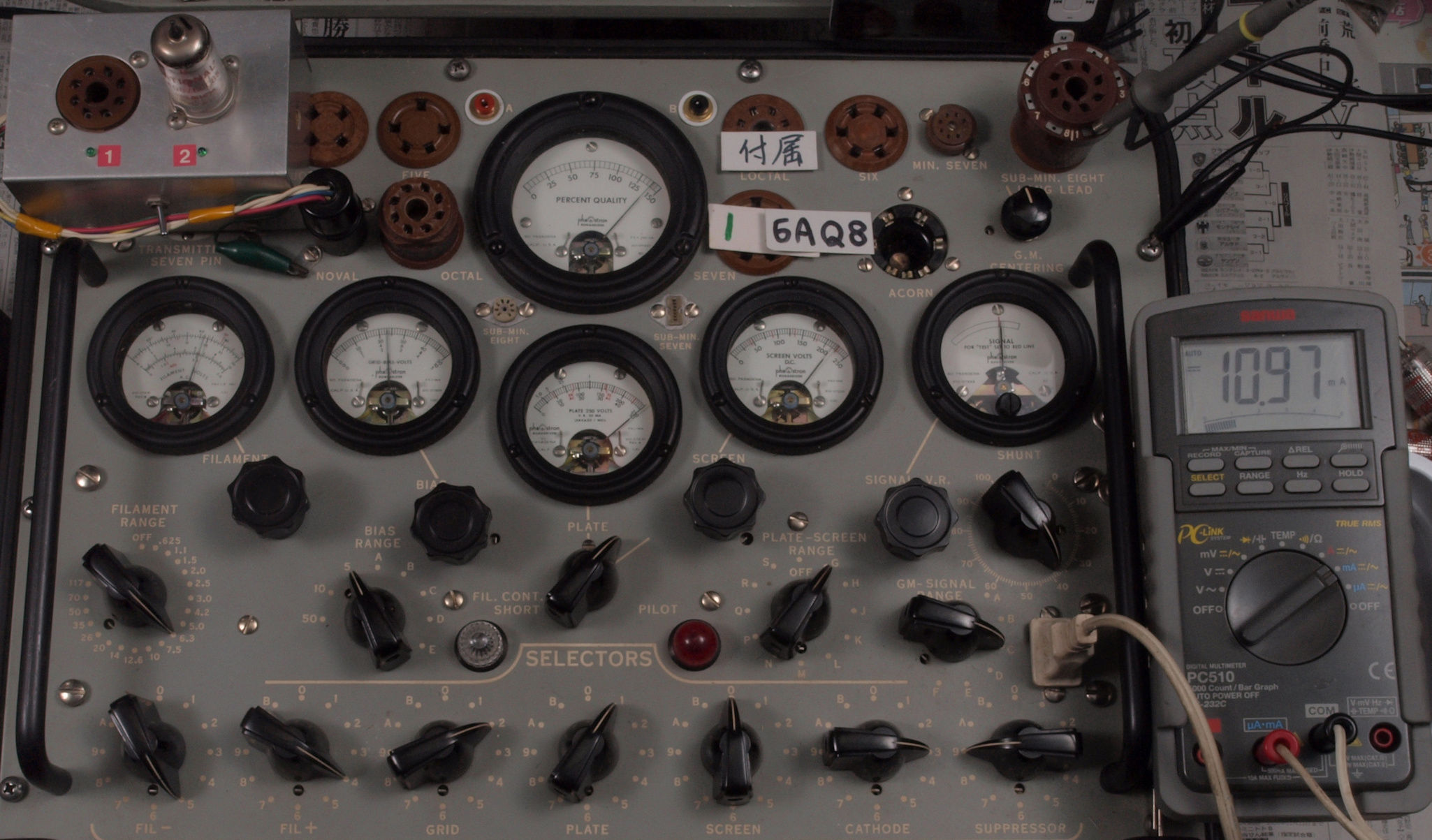

Ｕ３１２．　付属１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７０００μmho、ＩＰ＝１０．９７ｍＡ。

Ｕ３２１．　付属２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４．４８ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho

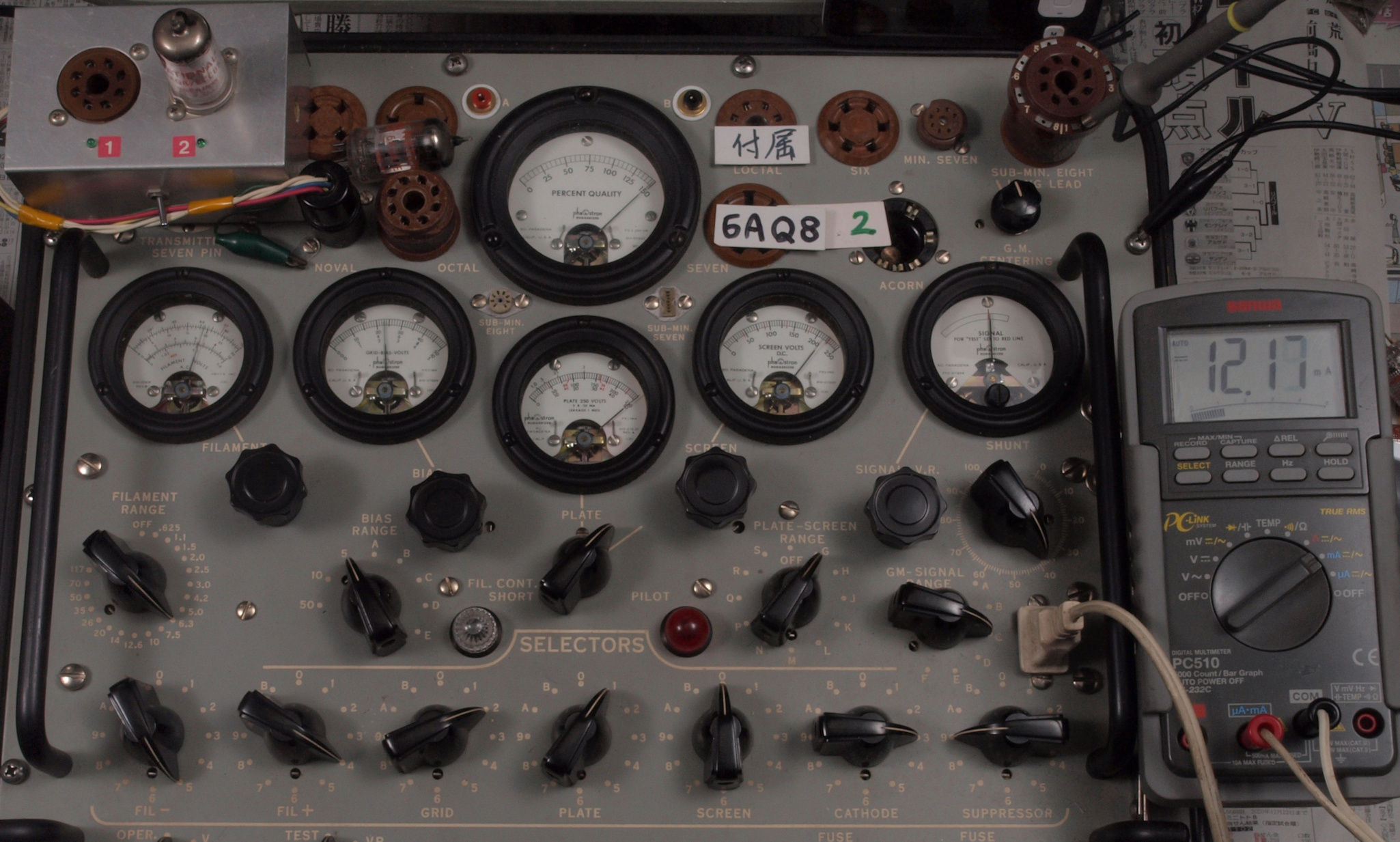

Ｕ３２２．　付属２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７５００μmho、ＩＰ＝１２．１７ｍＡ。

Ｕ４０．　付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．３本目．４本目 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．３本目．４本目 付属１本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝３０００μmho、ＩＰ＝２．６２ｍＡ。 付属１本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１．９１ｍＡ。 付属２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．９０ｍＡ。 付属２本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．９０ｍＡ。 付属３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝３０００μmho、ＩＰ＝２．２５ｍＡ。 付属３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２５６０μmho、ＩＰ＝１．６９ｍＡ。 付属４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．８９ｍＡ。 付属４本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．８１ｍＡ。

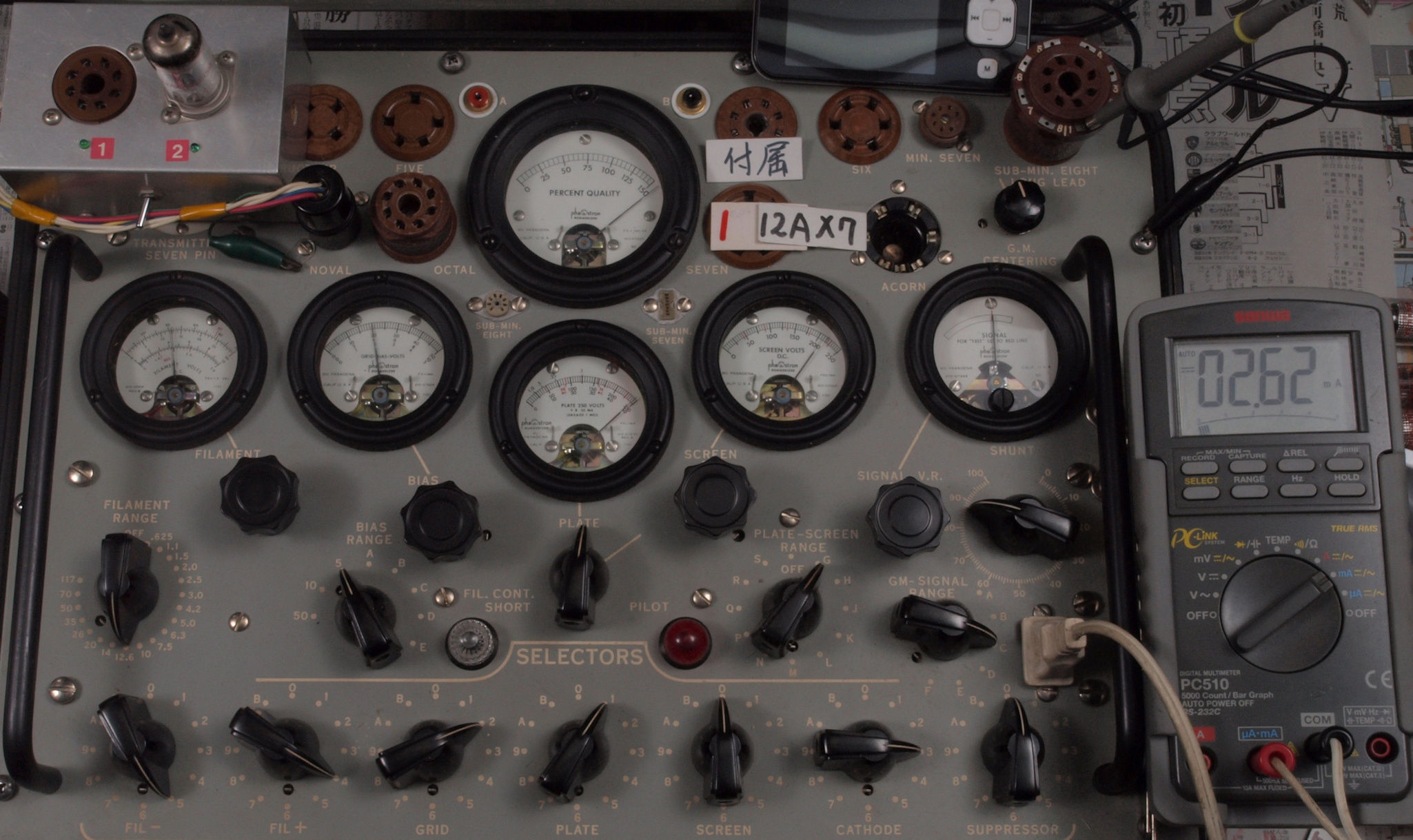

Ｕ４１１．　付属１本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝３０００μmho、ＩＰ＝２．６２ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

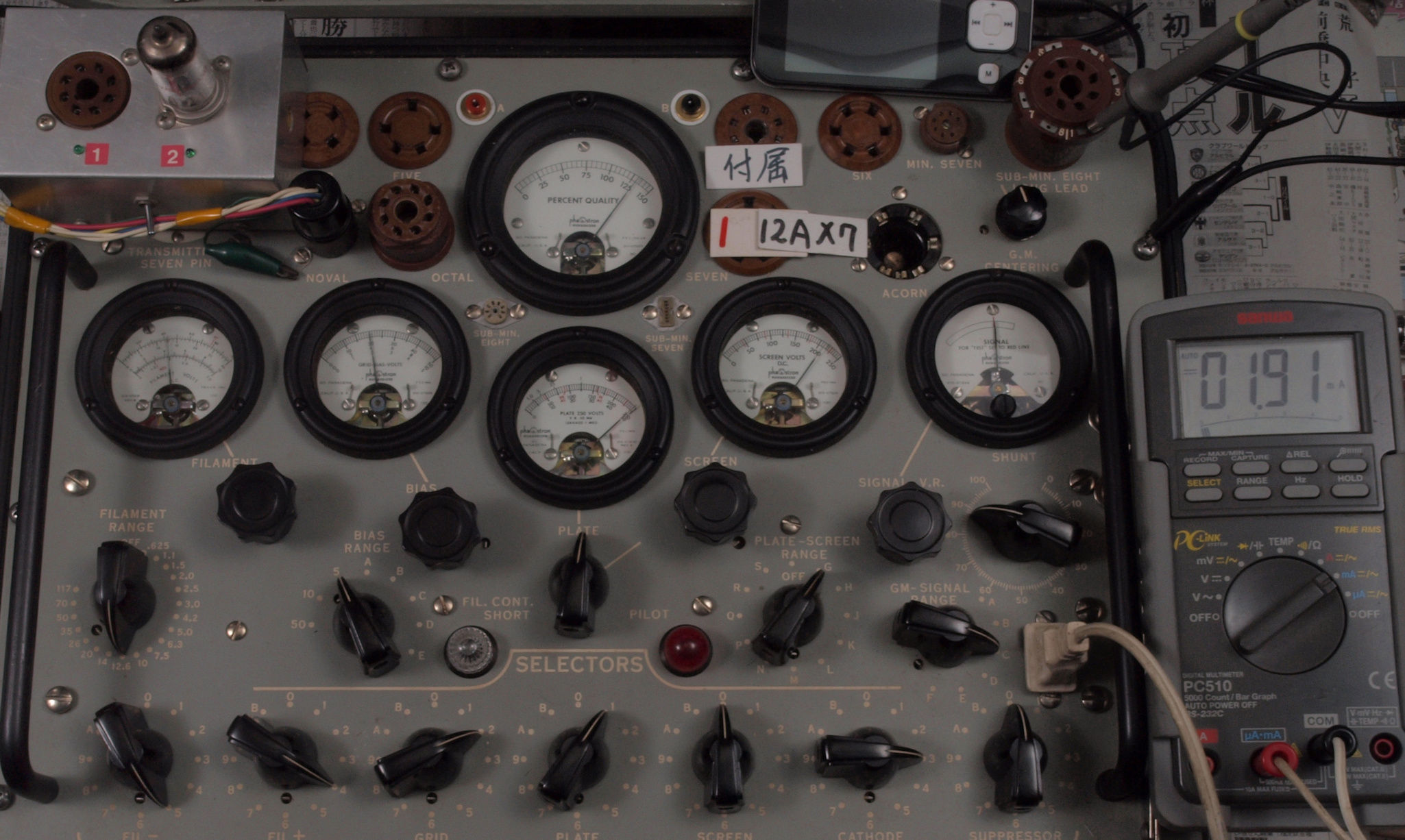

Ｕ４１２．　付属１本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１．９１ｍＡ。

Ｕ４２１．　付属２本目１２ＡＸ７ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．９０ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

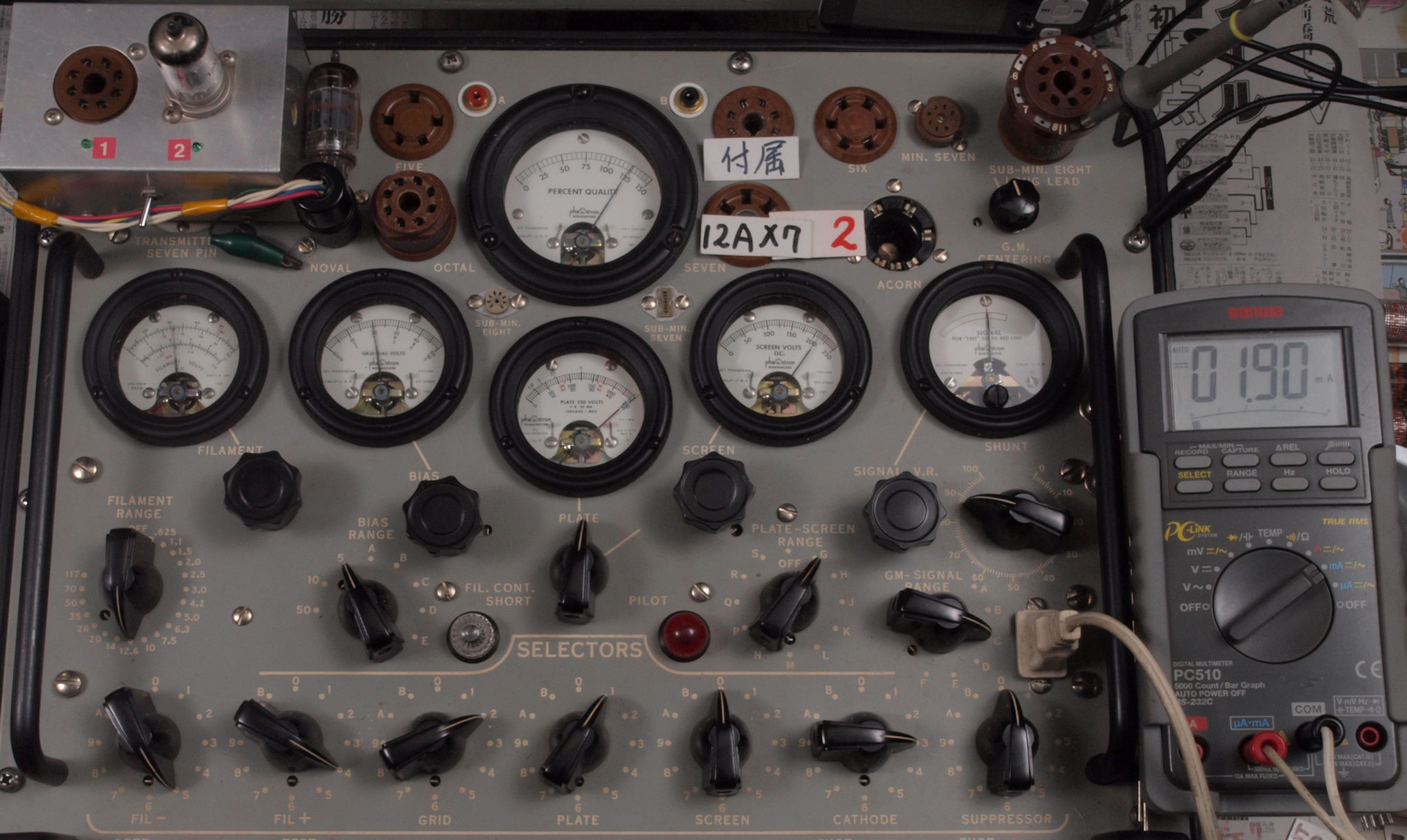

Ｕ４２２．　付属２本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．９０ｍＡ。

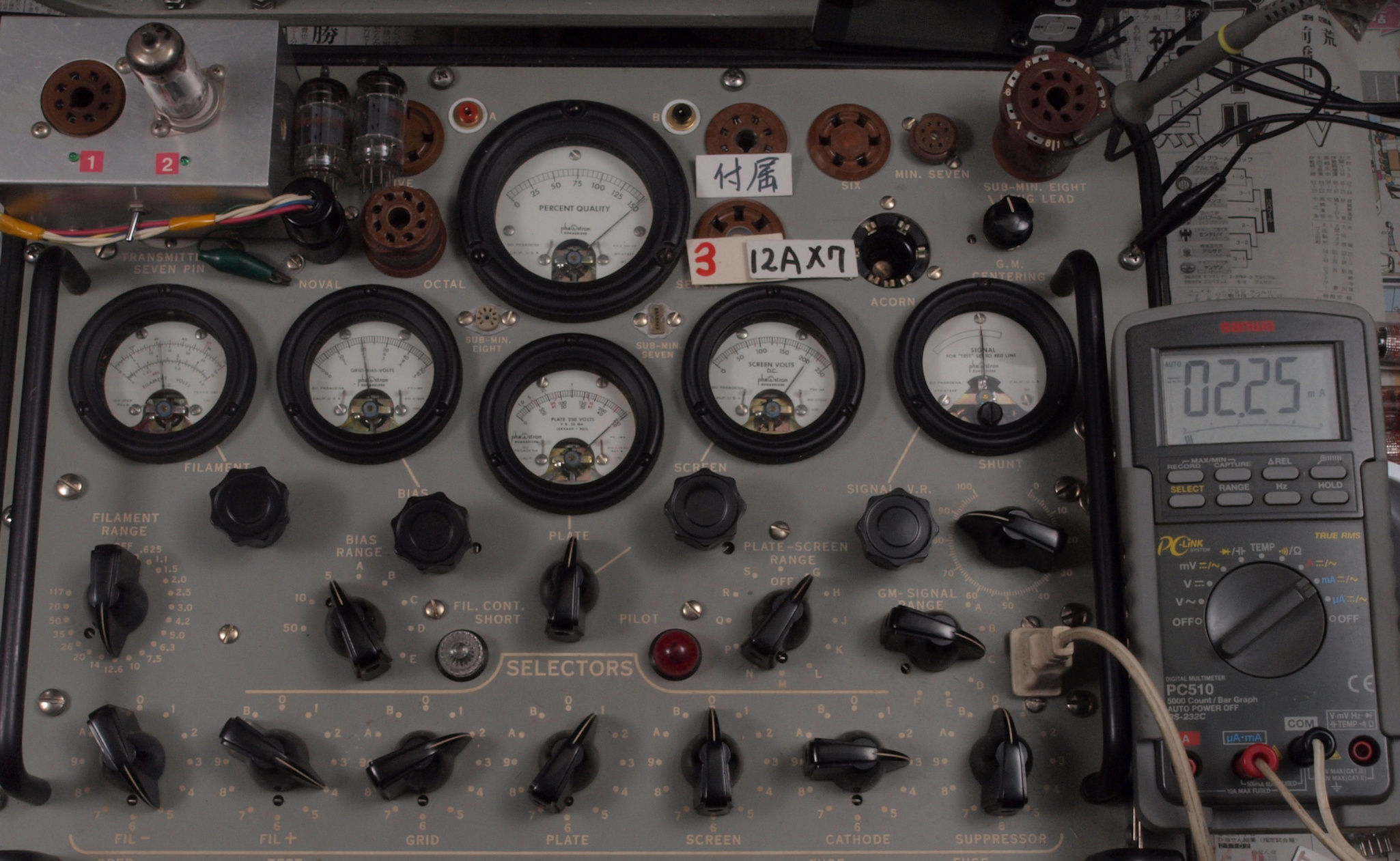

Ｕ４３１．　付属３本目１２ＡＸ７ユニット１。　Ｇｍ測定＝３０００μmho、ＩＰ＝２．２５ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

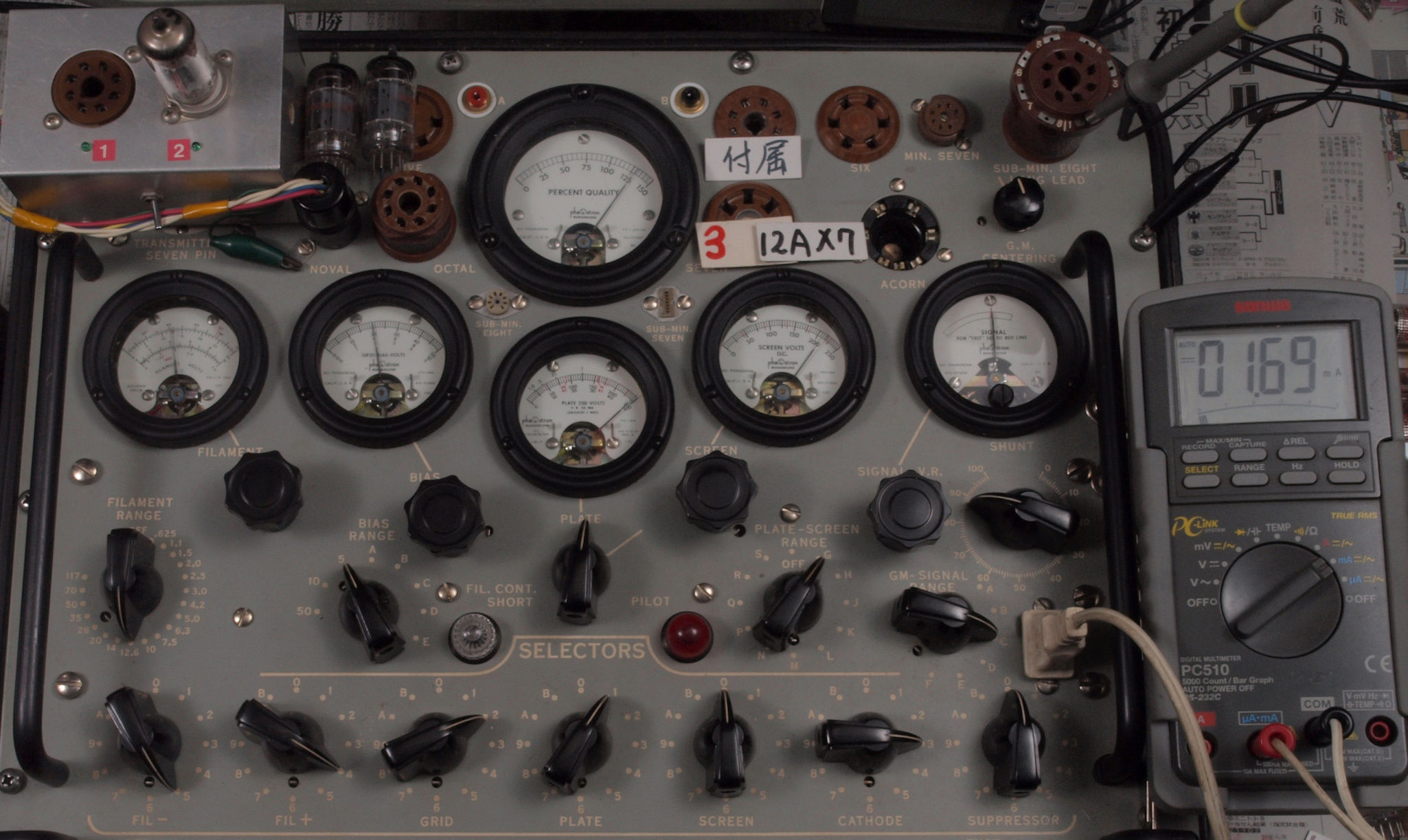

Ｕ４３２．　付属３本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２５６０μmho、ＩＰ＝１．６９ｍＡ。

Ｕ４４１．　付属４本目１２ＡＸ７ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．８９ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

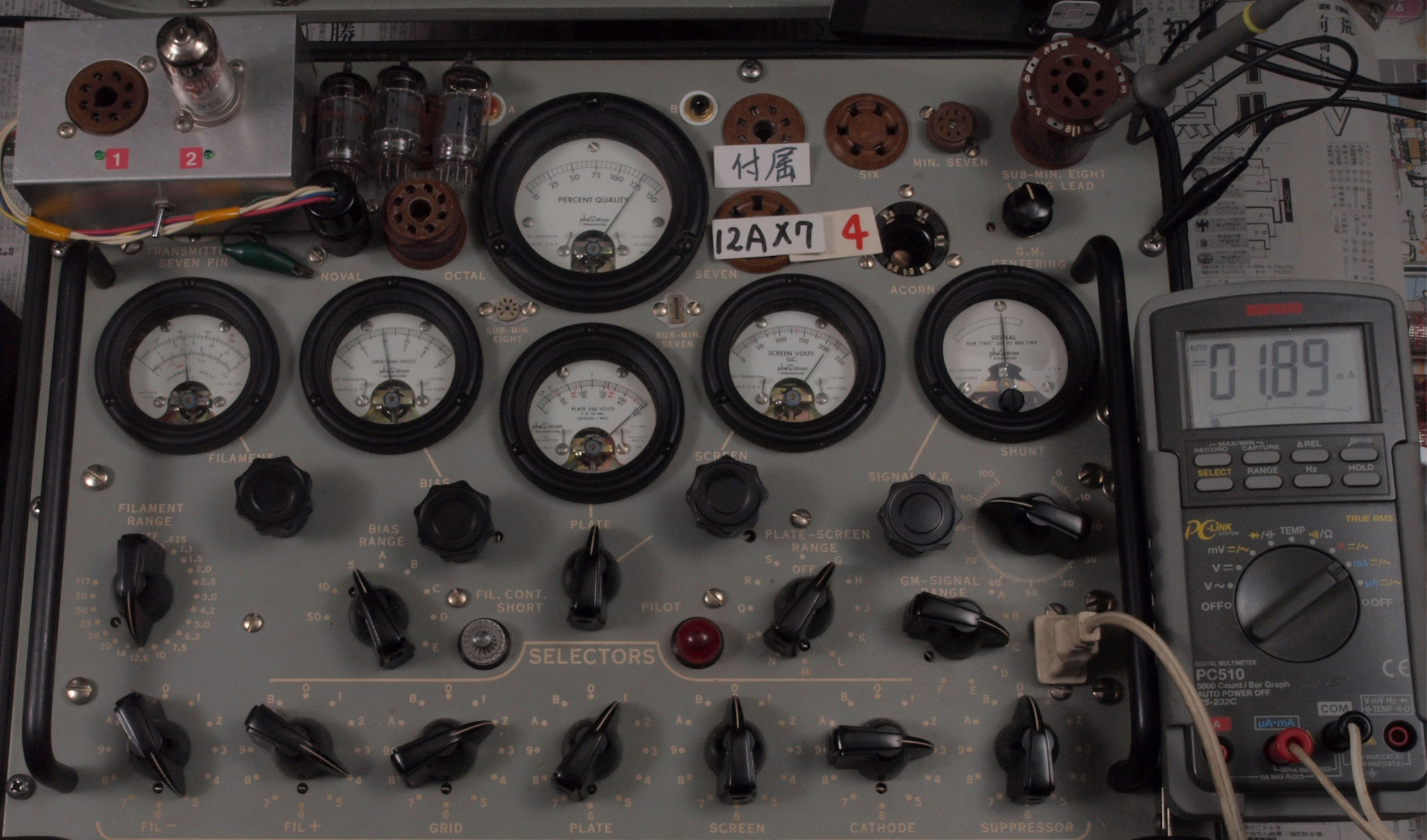

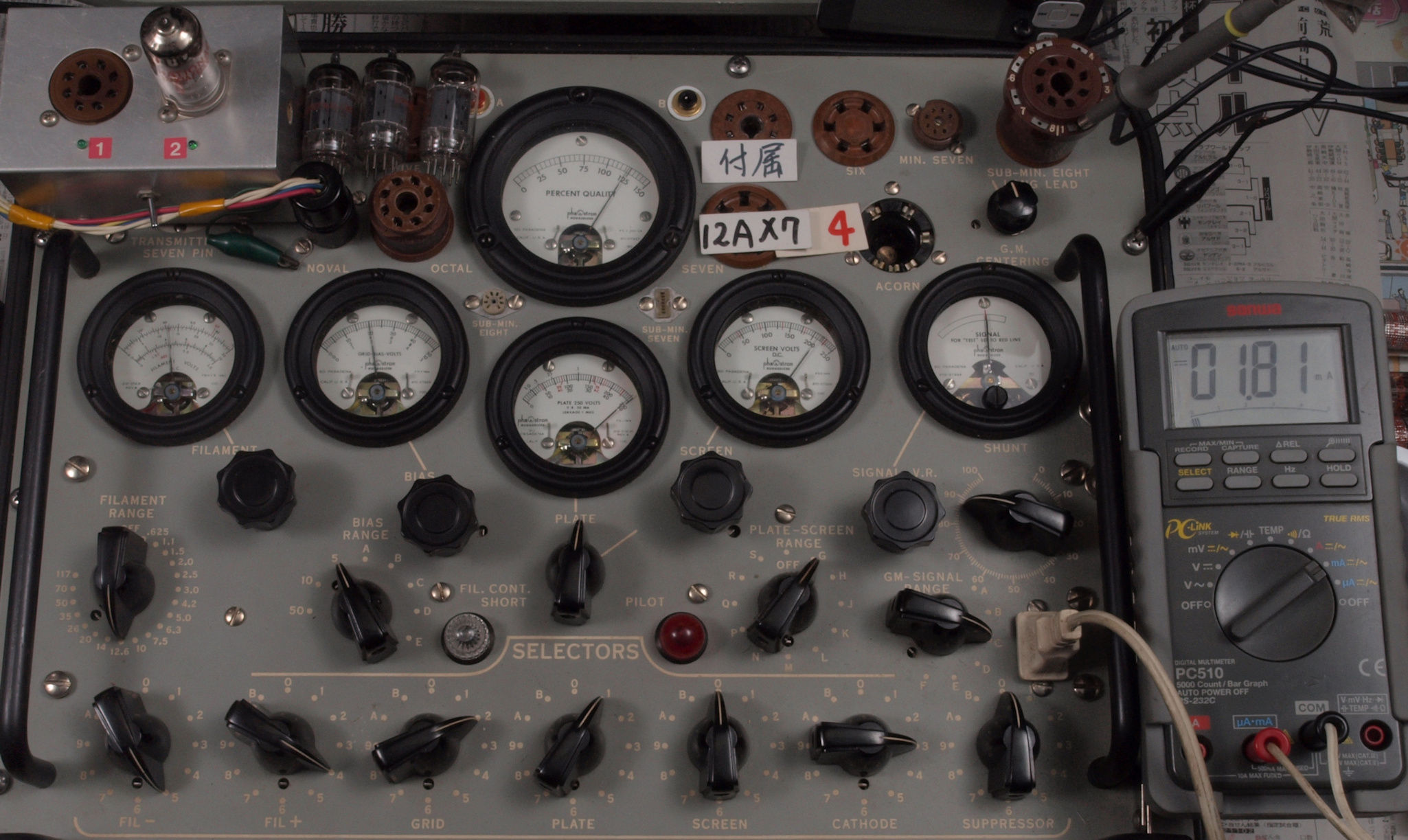

Ｕ４４２．　付属４本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．８１ｍＡ。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｖ２．　購入真空管。　ＴＵＮＧ−ＳＯＬ　ＥＦ８０６ＳＧ　２本＝ヴィンテージサウンドにて１５，４００円。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　ＥＦ８０６ＳＧ（６２６７）相互コンダクタンス＝２０００μmho、 　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 Ｖ３．　購入真空管。　ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　６ＡＱ８EH　２本＝ヴィンテージサウンドにて１０，２３０円。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

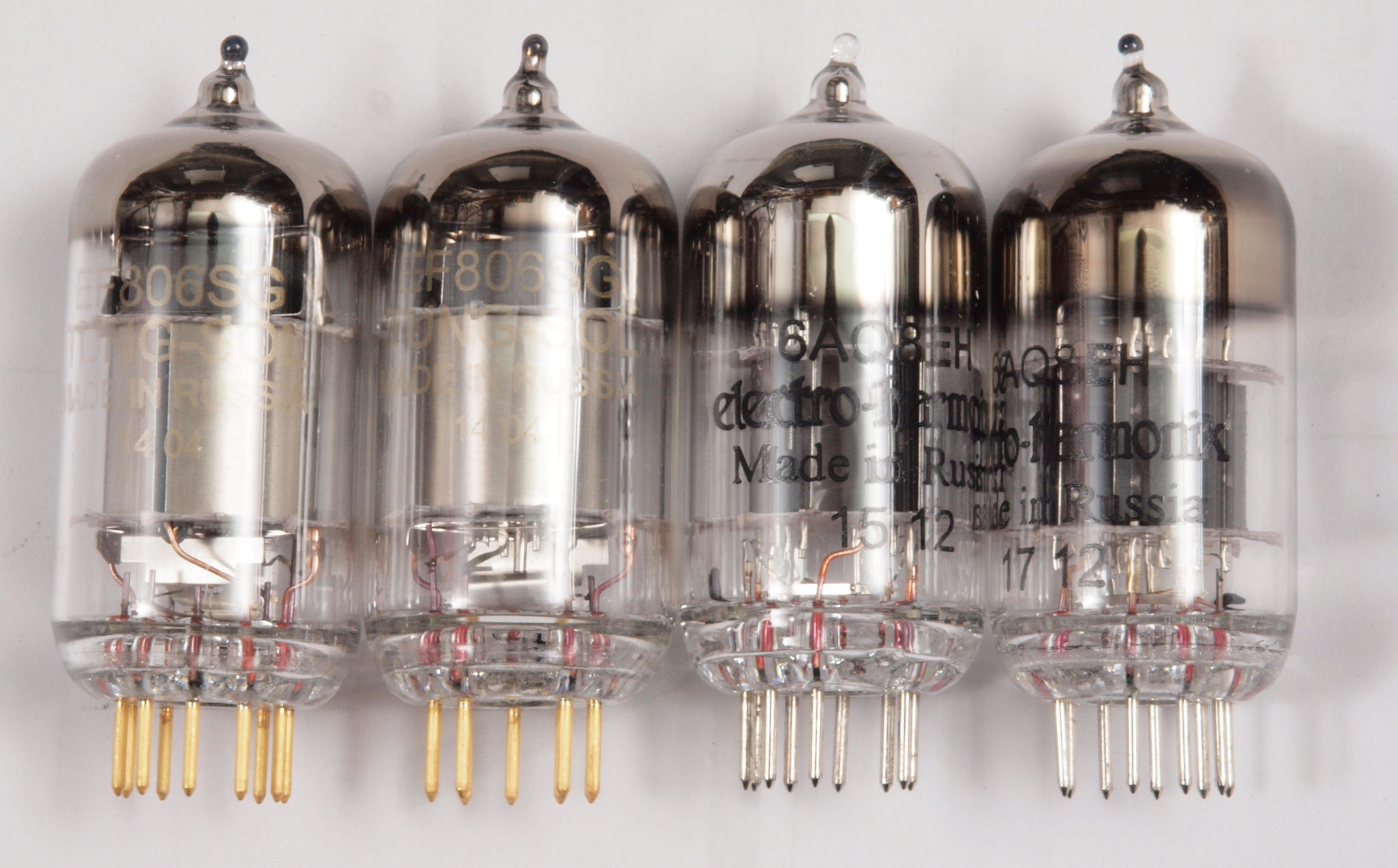

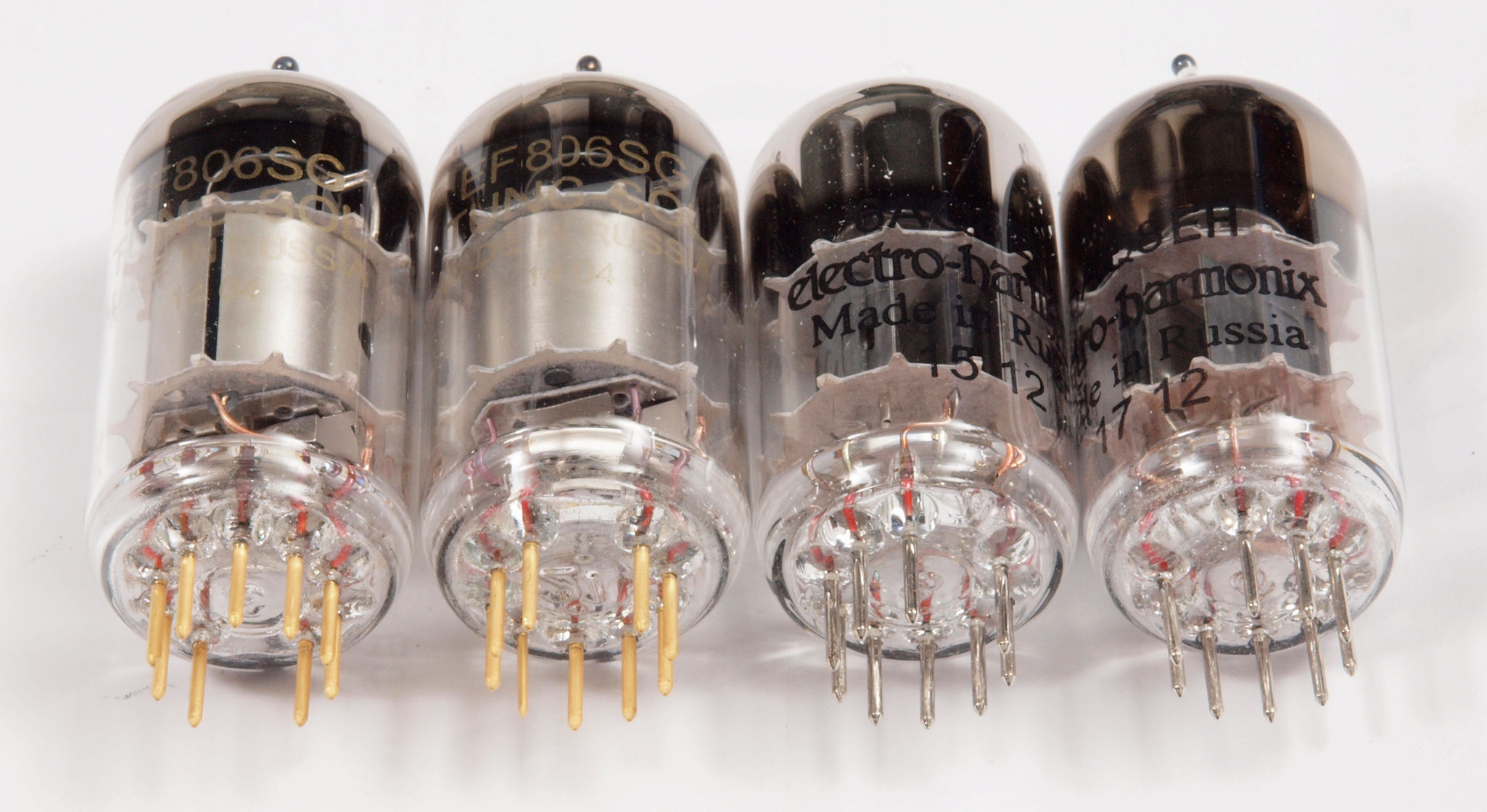

購入真空管。　ＴＵＮＧ−ＳＯＬ金足　ＥＦ８０６ＳＧ　左から１−２本目。ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　 ６ＡＱ８ 　左から１−２本目。 購入１本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．８４ｍＡ。 購入２本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３９ｍＡ。 購入１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝５７００μmho、ＩＰ＝８．７０ｍＡ。 購入１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝６１５０μmho、ＩＰ＝９．２１ｍＡ。 購入２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７０００μmho、ＩＰ＝１３．０５ｍＡ。 購入２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝５８５０μmho、ＩＰ＝１０．５９ｍＡ。

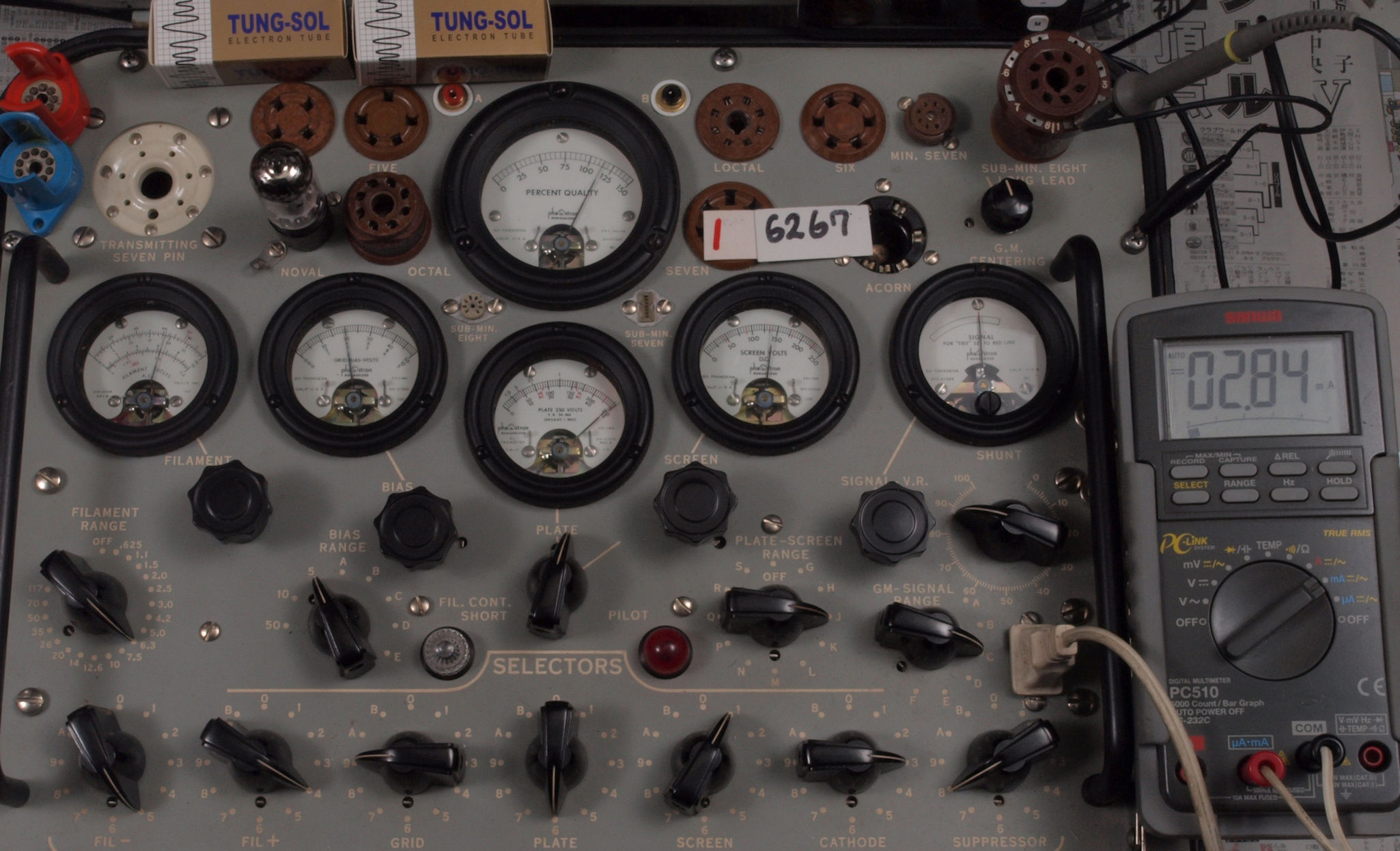

Ｖ２１．　購入１本目ＥＦ８０６ＳＧ。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．８４ｍＡ。 　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

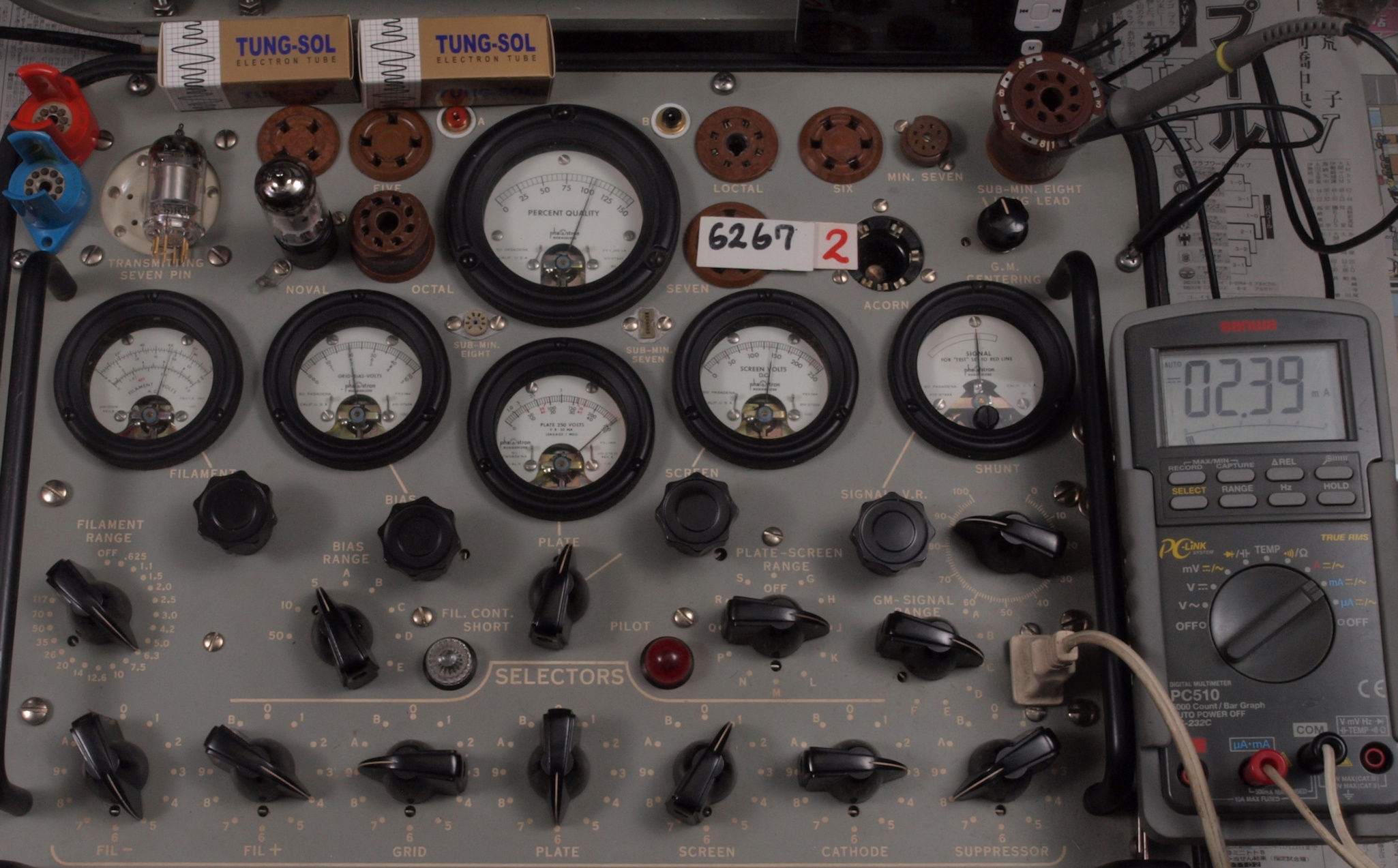

Ｖ２２．　購入２本目ＥＦ８０６ＳＧ。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３９ｍＡ。

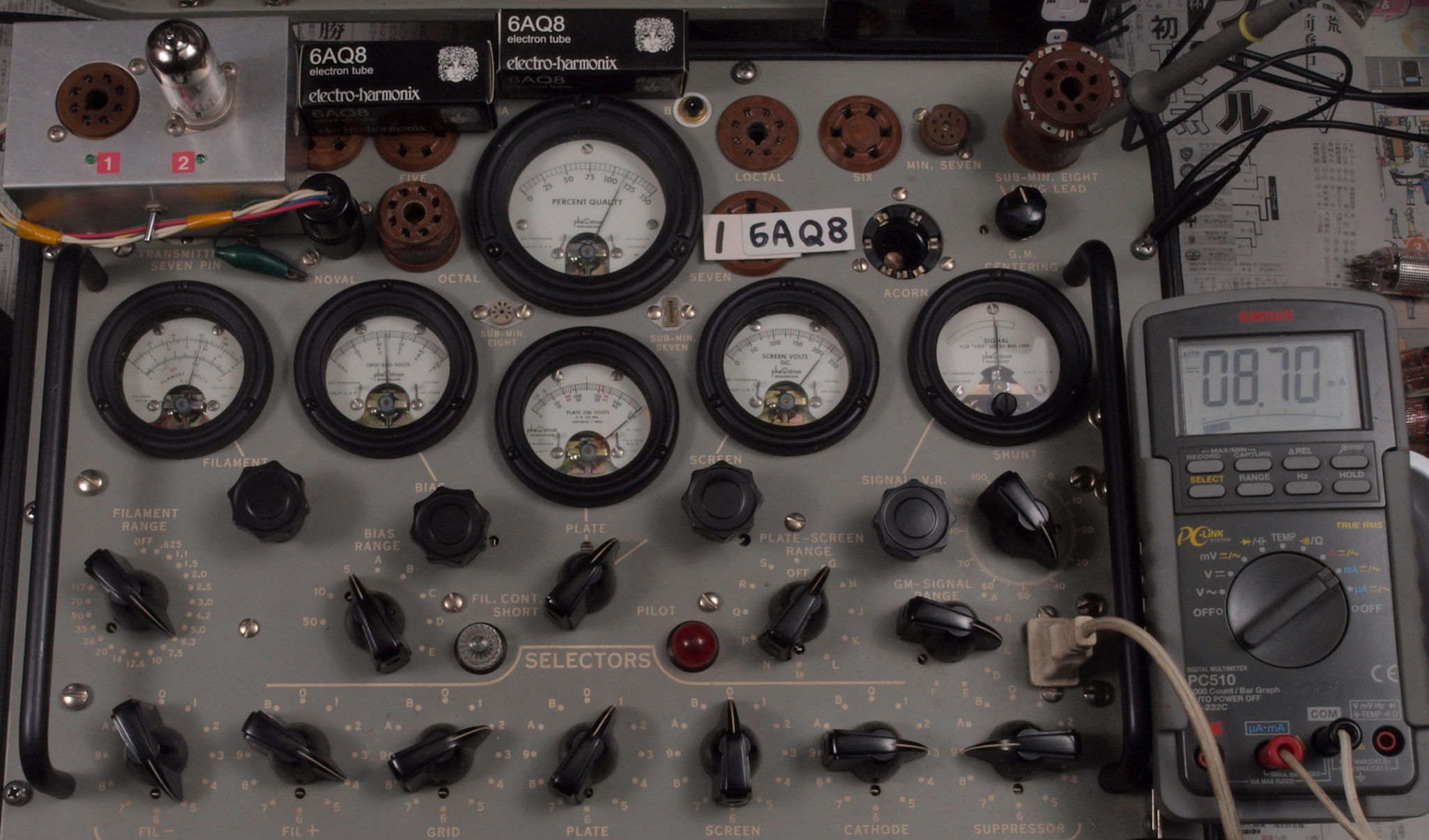

Ｖ３１１．　購入１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝５７００μmho、ＩＰ＝８．７０ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho

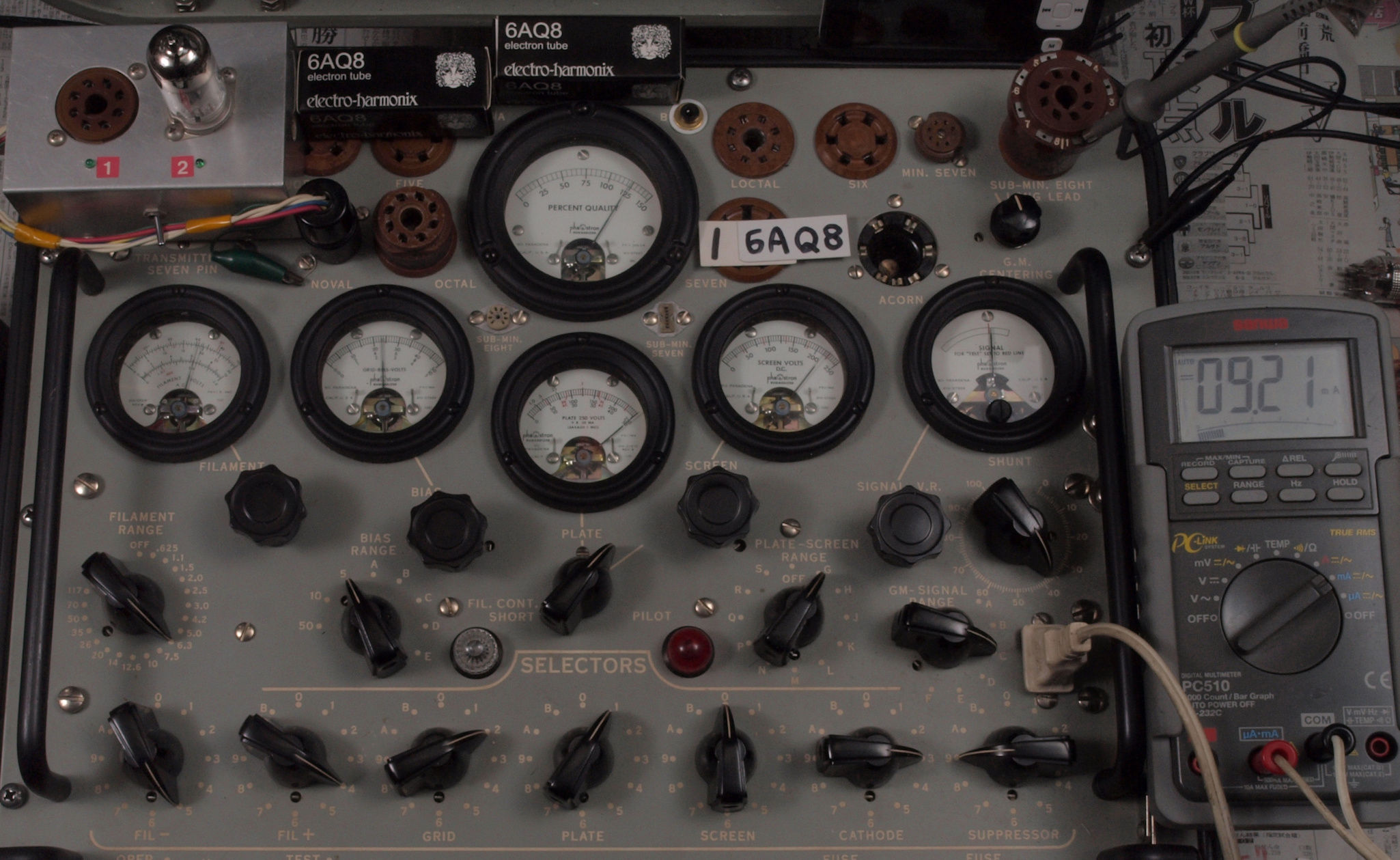

Ｖ３１２．　購入１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝６１５０μmho、ＩＰ＝９．２１ｍＡ。

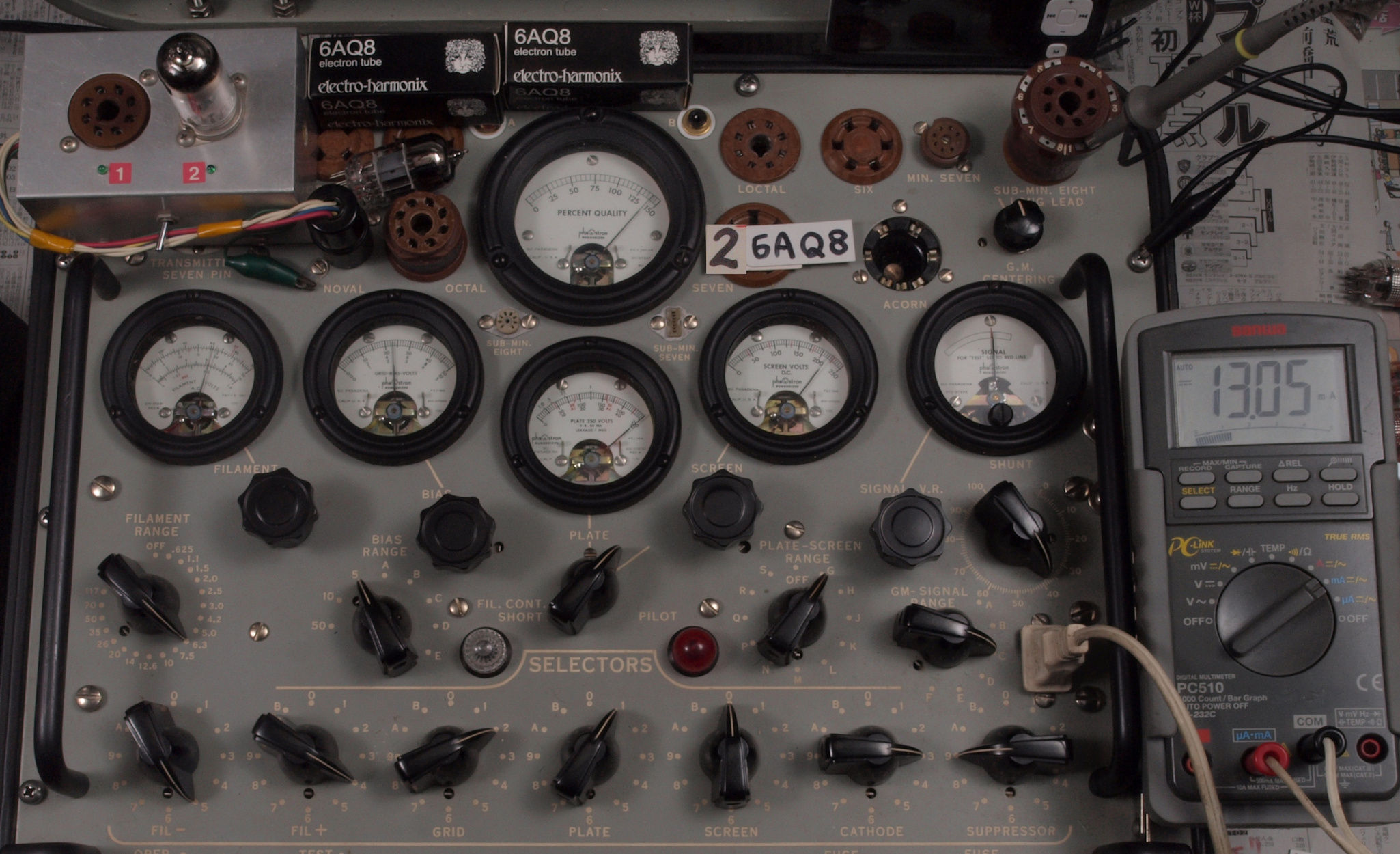

Ｖ３２１．　購入２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７０００μmho、ＩＰ＝１３．０５ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝７５００μmho

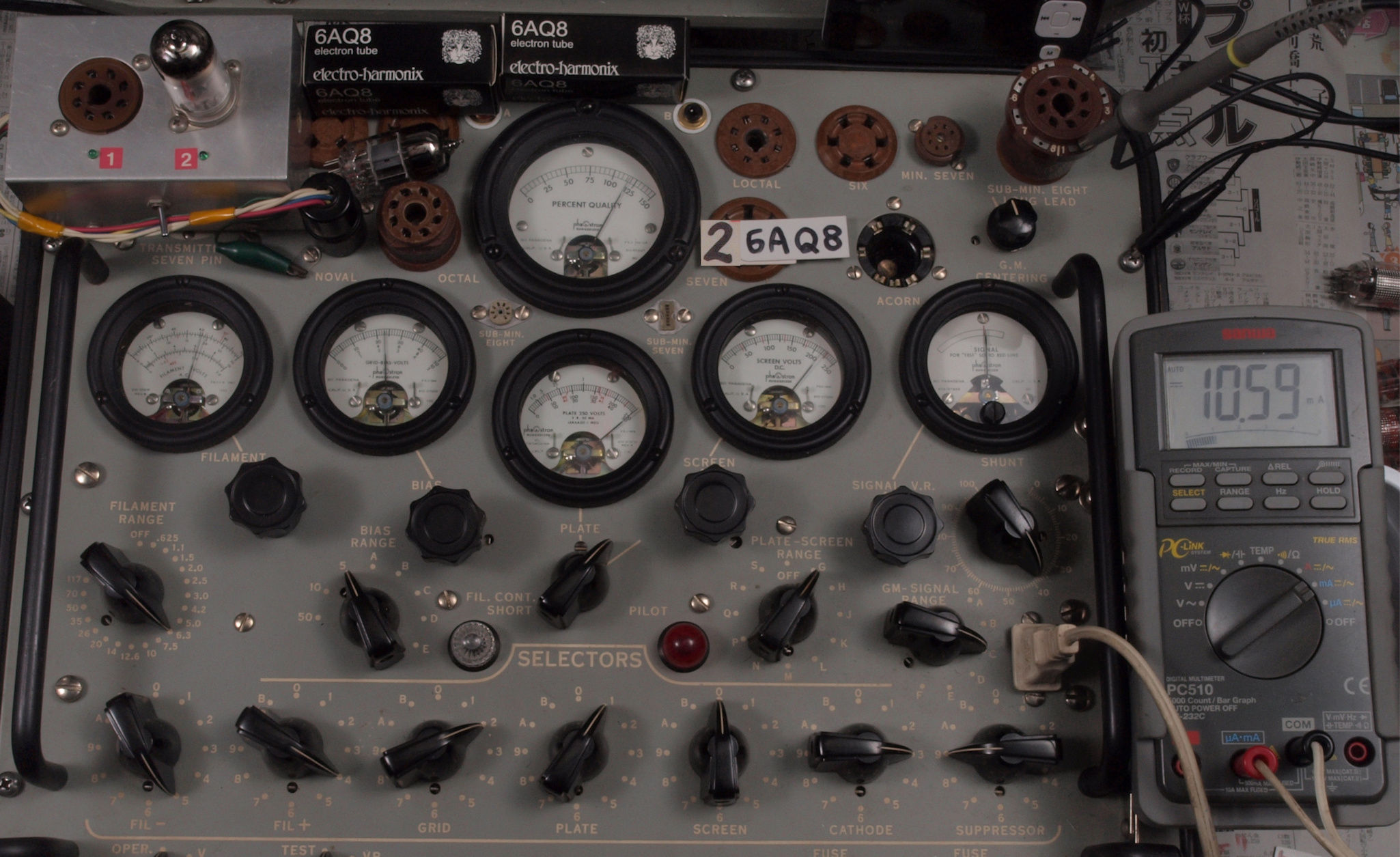

Ｖ３２２．　購入２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝５８５０μmho、ＩＰ＝１０．５９ｍＡ。

Ｖ４０．　購入真空管 ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ １２ＡＸ７EHゴールド４本ヴィンテージサウンドにて１６，０６０円。 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

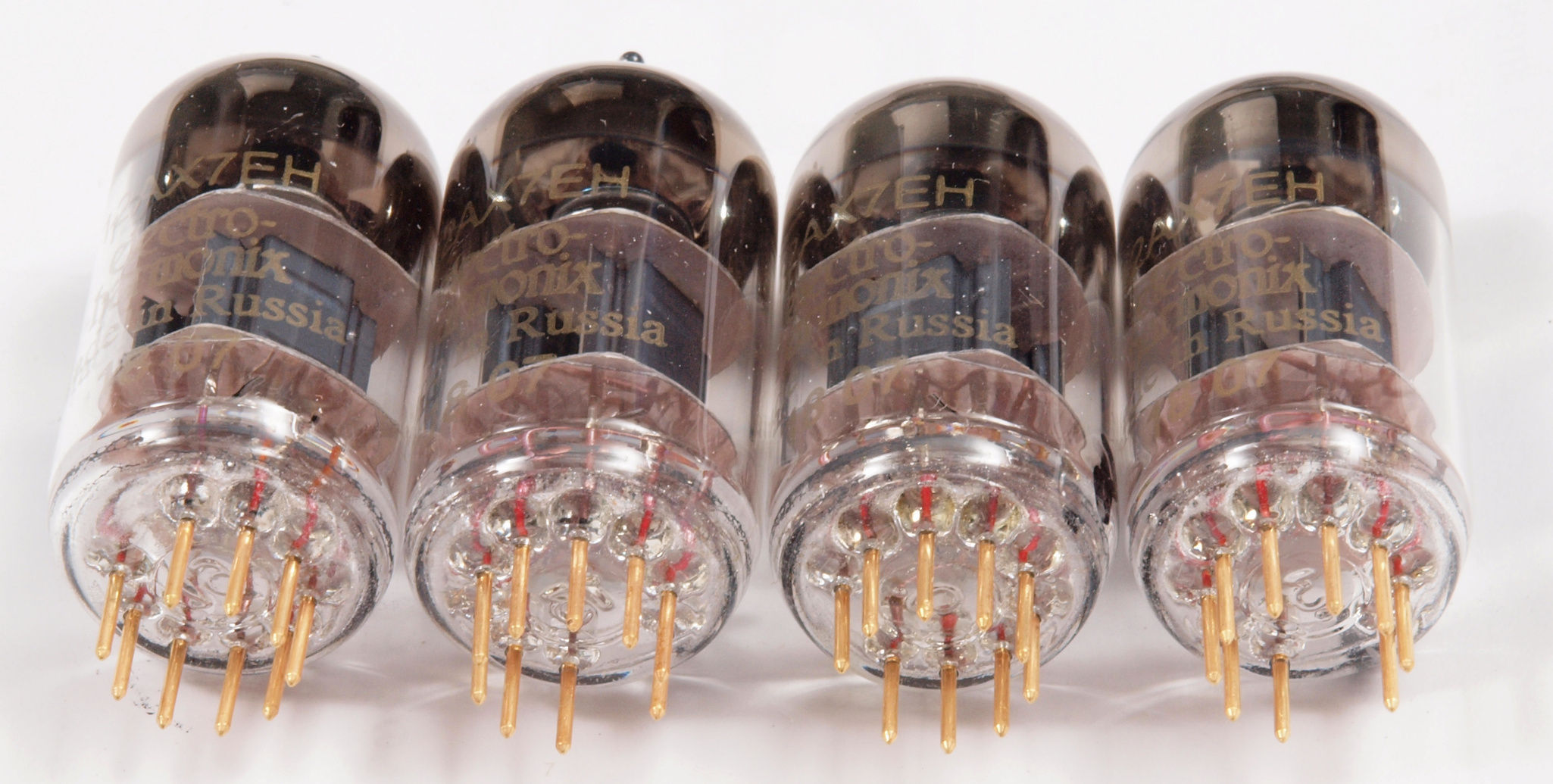

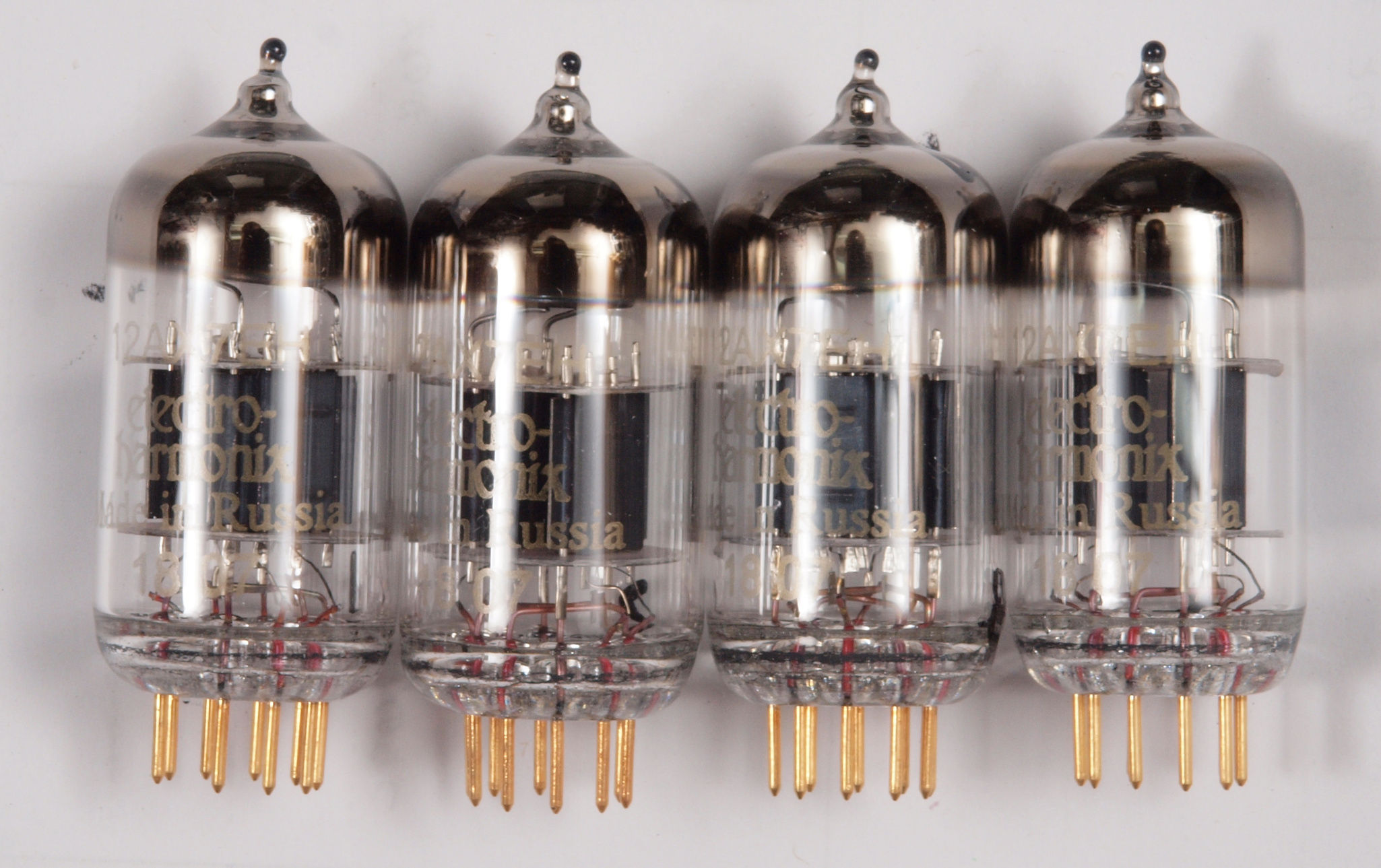

購入真空管ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　１２ＡＸ７　EH　ゴールド。　左から１本目．２本目．３本目．４本目。 購入１本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２６４０μmho、ＩＰ＝２．３０ｍＡ。 購入１本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２７２０μmho、ＩＰ＝２．３０ｍＡ。 購入２本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝２．１４ｍＡ。 購入２本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２７００μmho、ＩＰ＝２．２１ｍＡ。 購入３本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１．９６ｍＡ。 購入３本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．０６ｍＡ。 購入４本目 １２ＡＸ７ ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝２．１４ｍＡ。 購入４本目 １２ＡＸ７ ユニット２。　Ｇｍ測定＝２６２０μmho、ＩＰ＝２．１９ｍＡ。

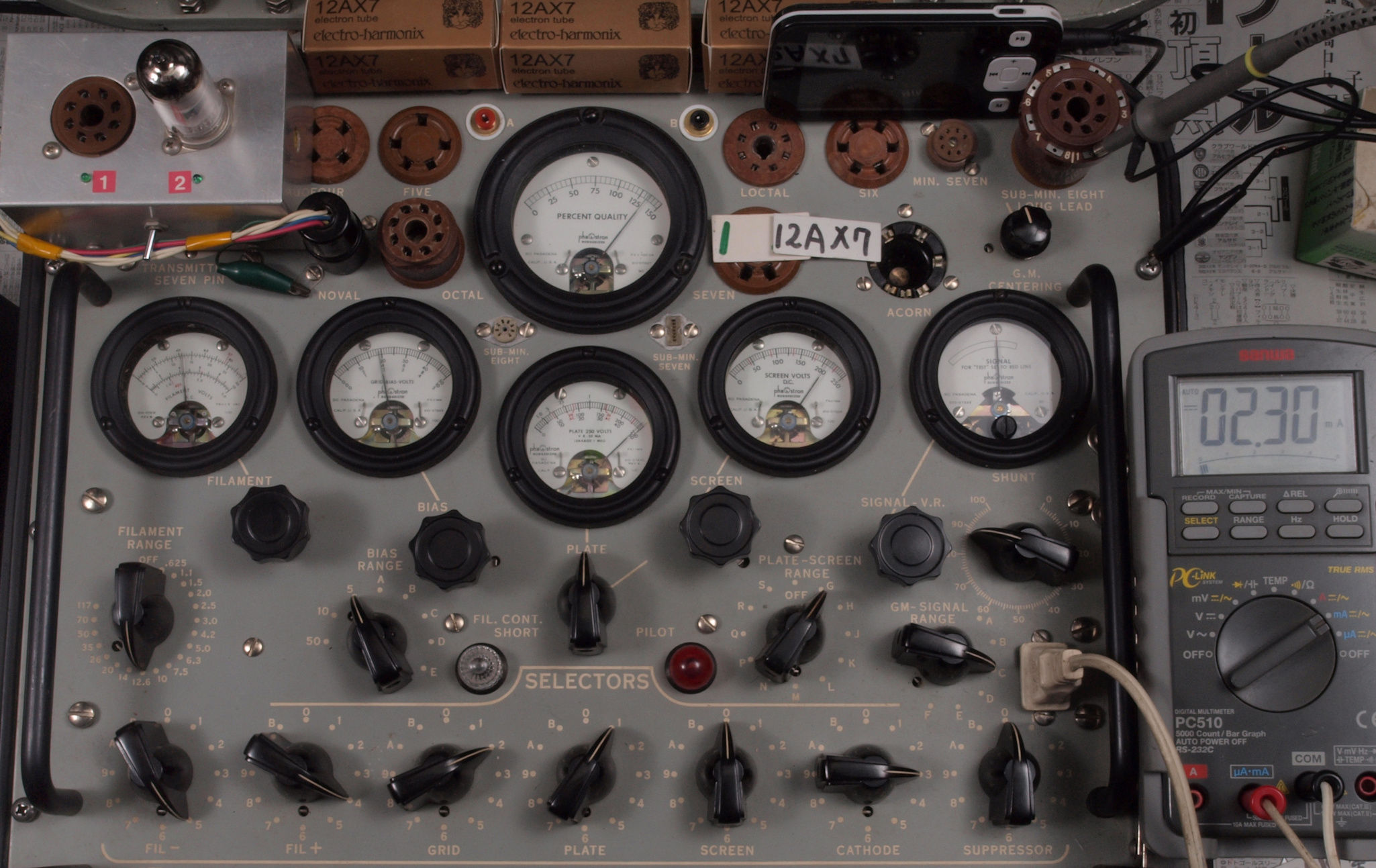

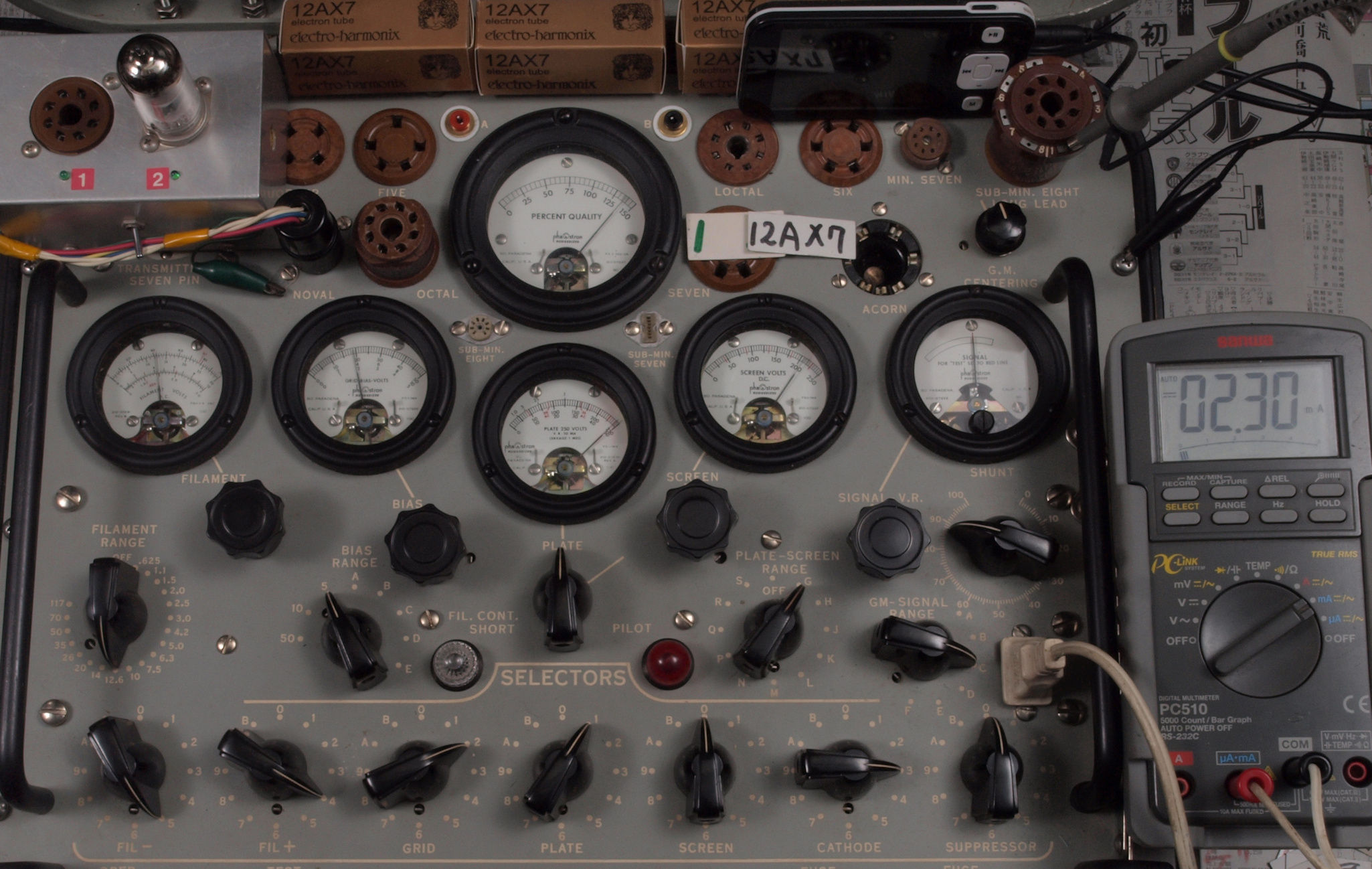

Ｖ４１１．　購入１本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２６４０μmho、ＩＰ＝２．３０ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ４１２．　購入１本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２７２０μmho、ＩＰ＝２．３０ｍＡ。

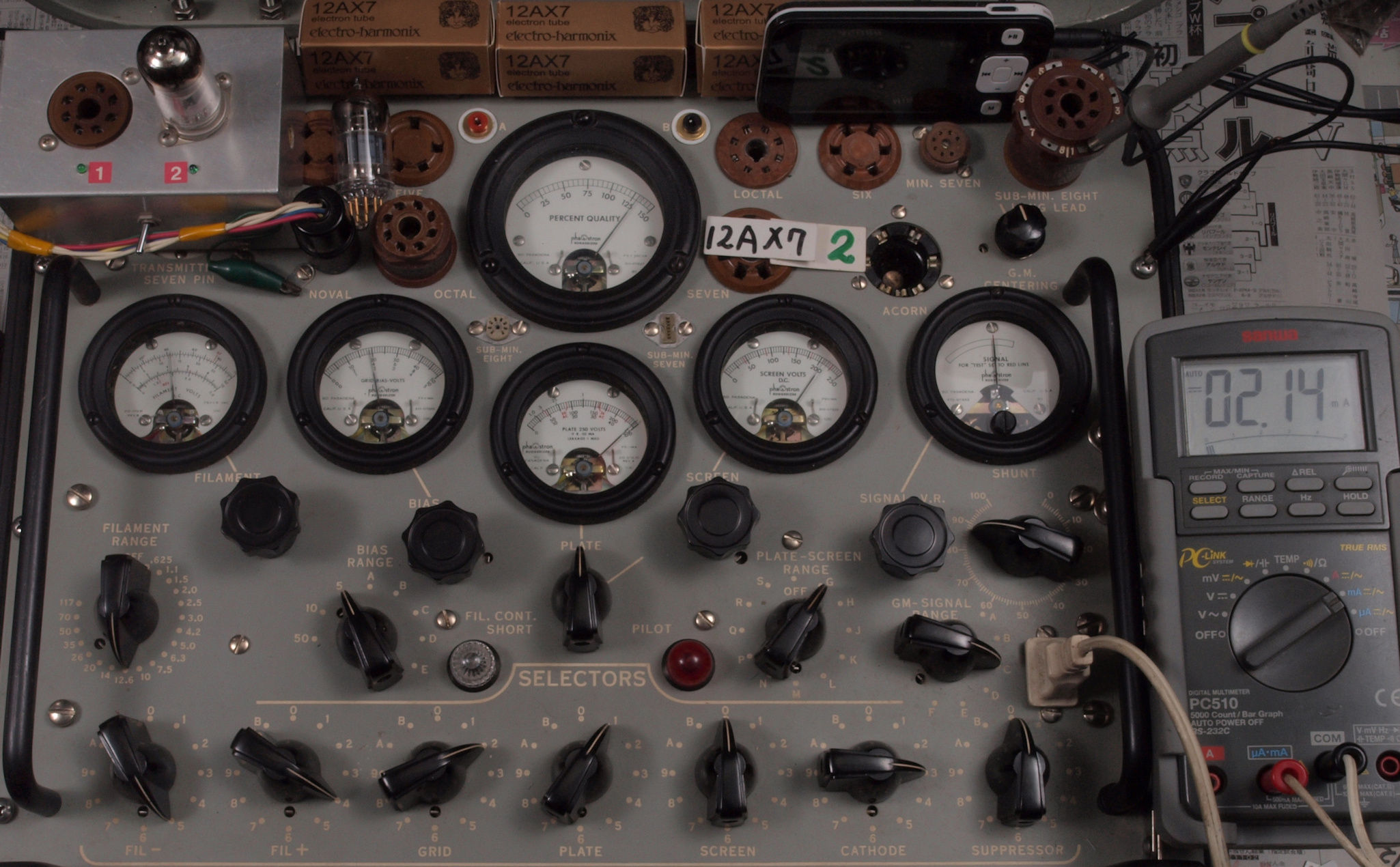

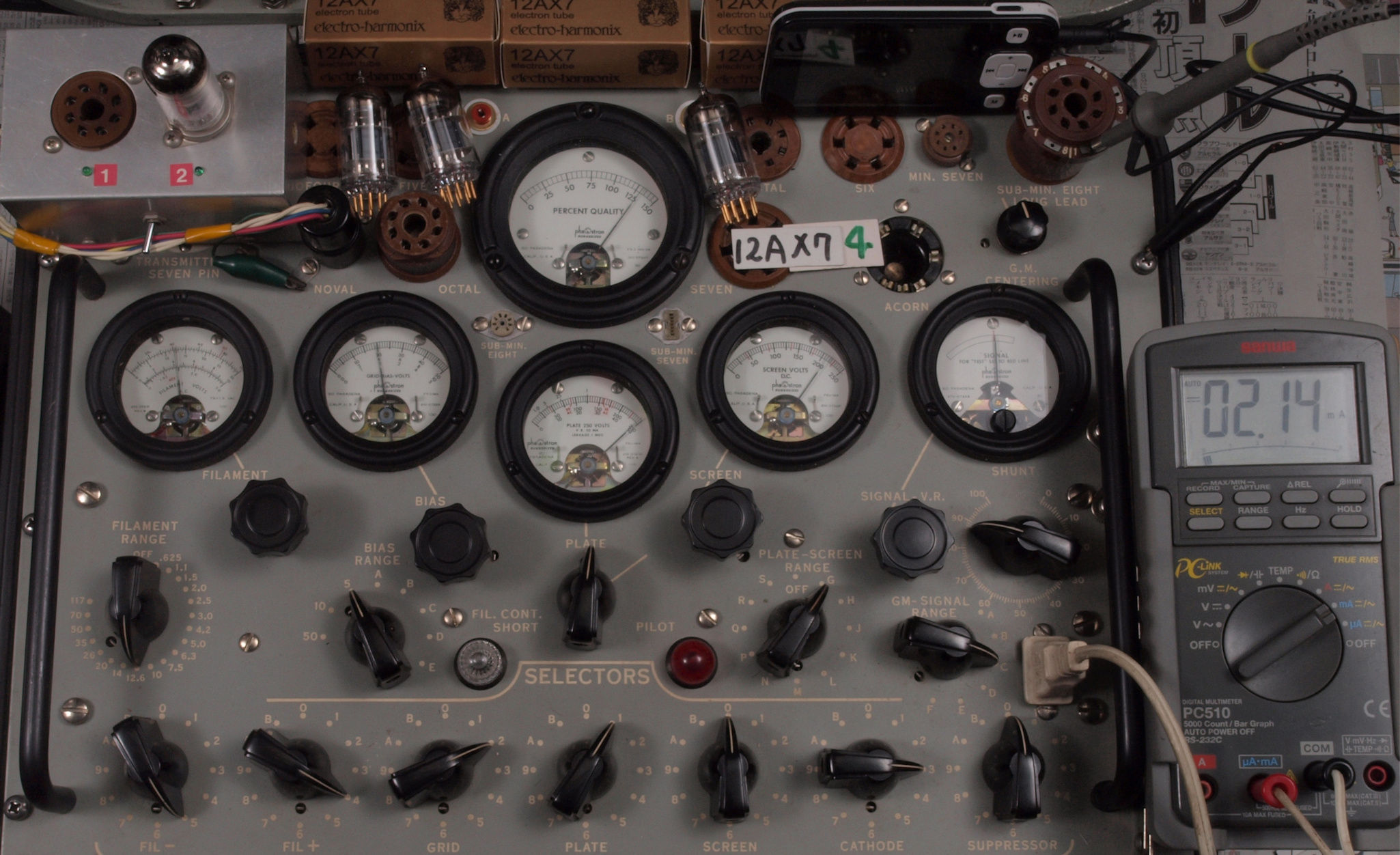

Ｖ４２１．　購入２本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝２．１４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ４２２．　購入２本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２７００μmho、ＩＰ＝２．２１ｍＡ。

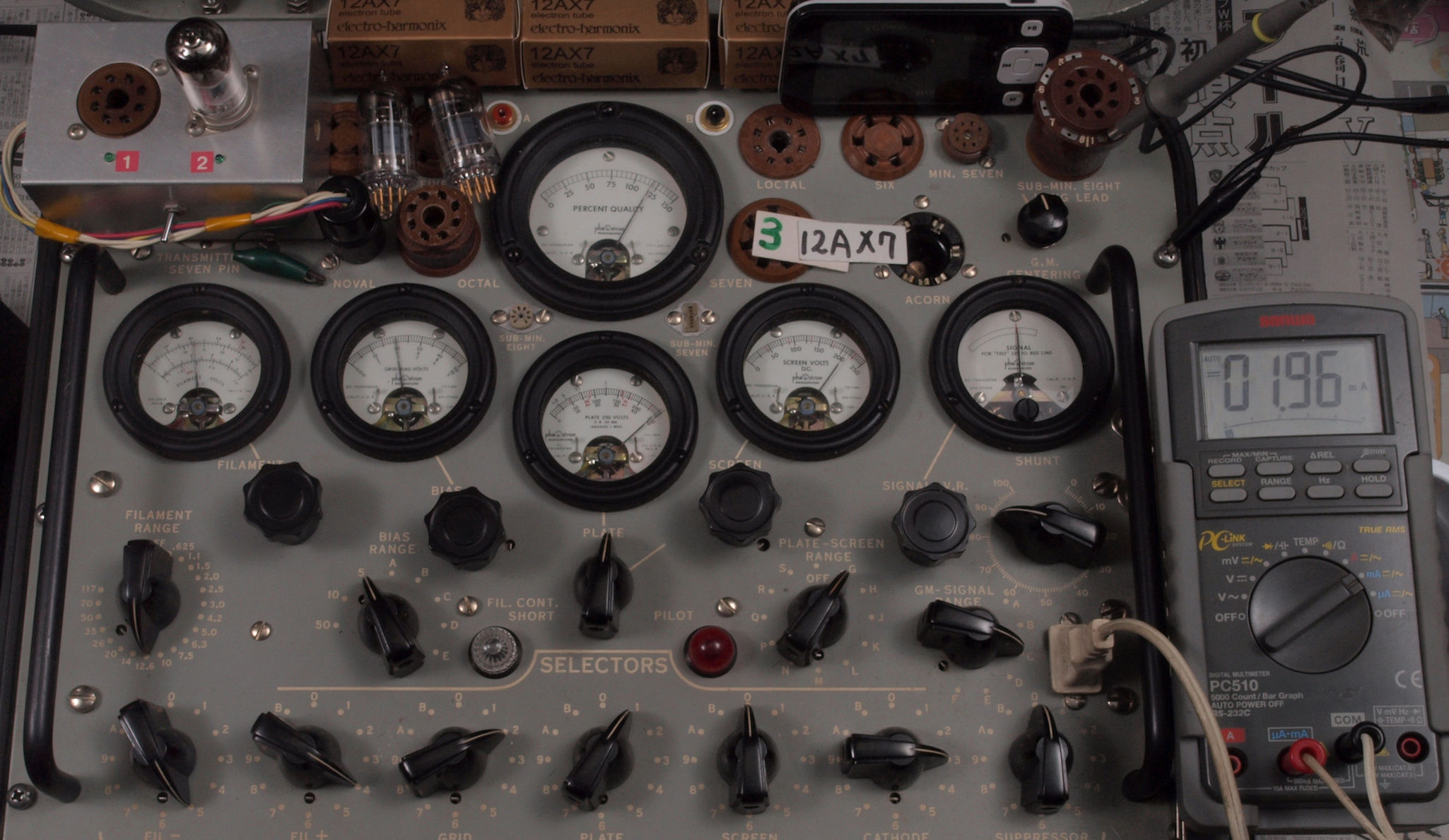

Ｖ４３１．　購入３本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１．９６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

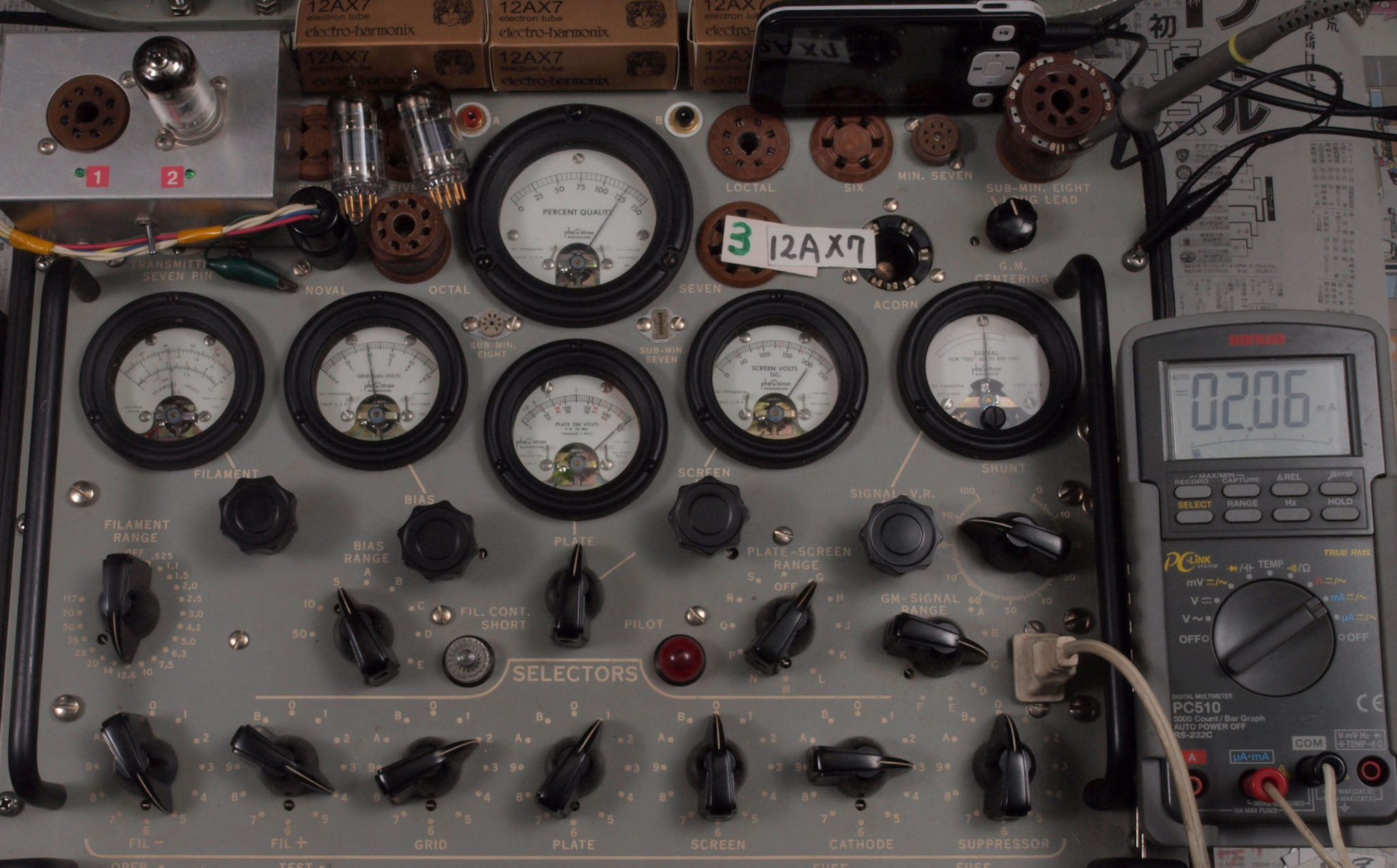

Ｖ４３２．　購入３本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．０６ｍＡ。

Ｖ４４１．　購入４本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝２．１４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

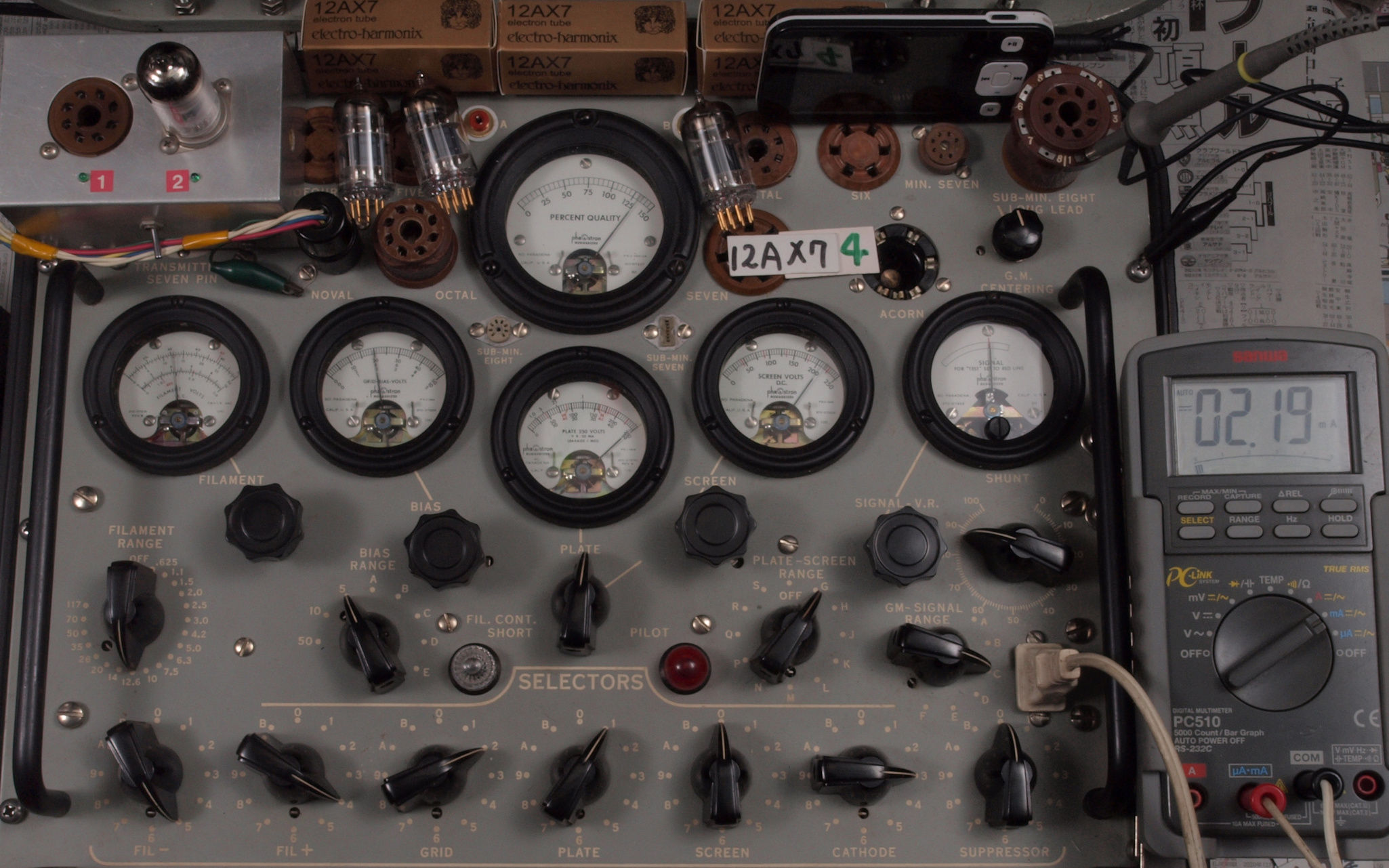

Ｖ４４２．　購入４本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２６２０μmho、ＩＰ＝２．１９ｍＡ。

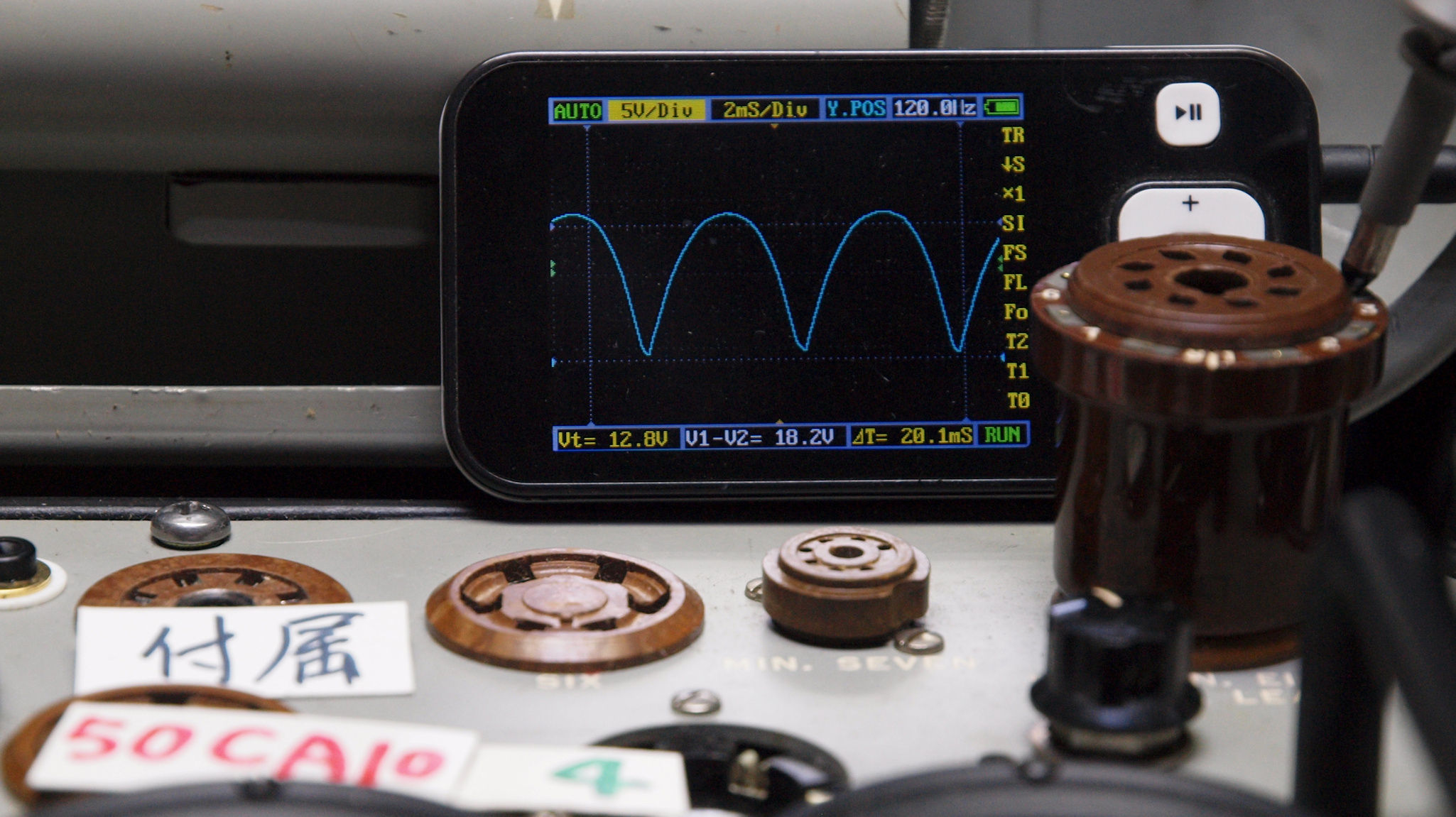

プレート電圧波形を観測しながら測定する。

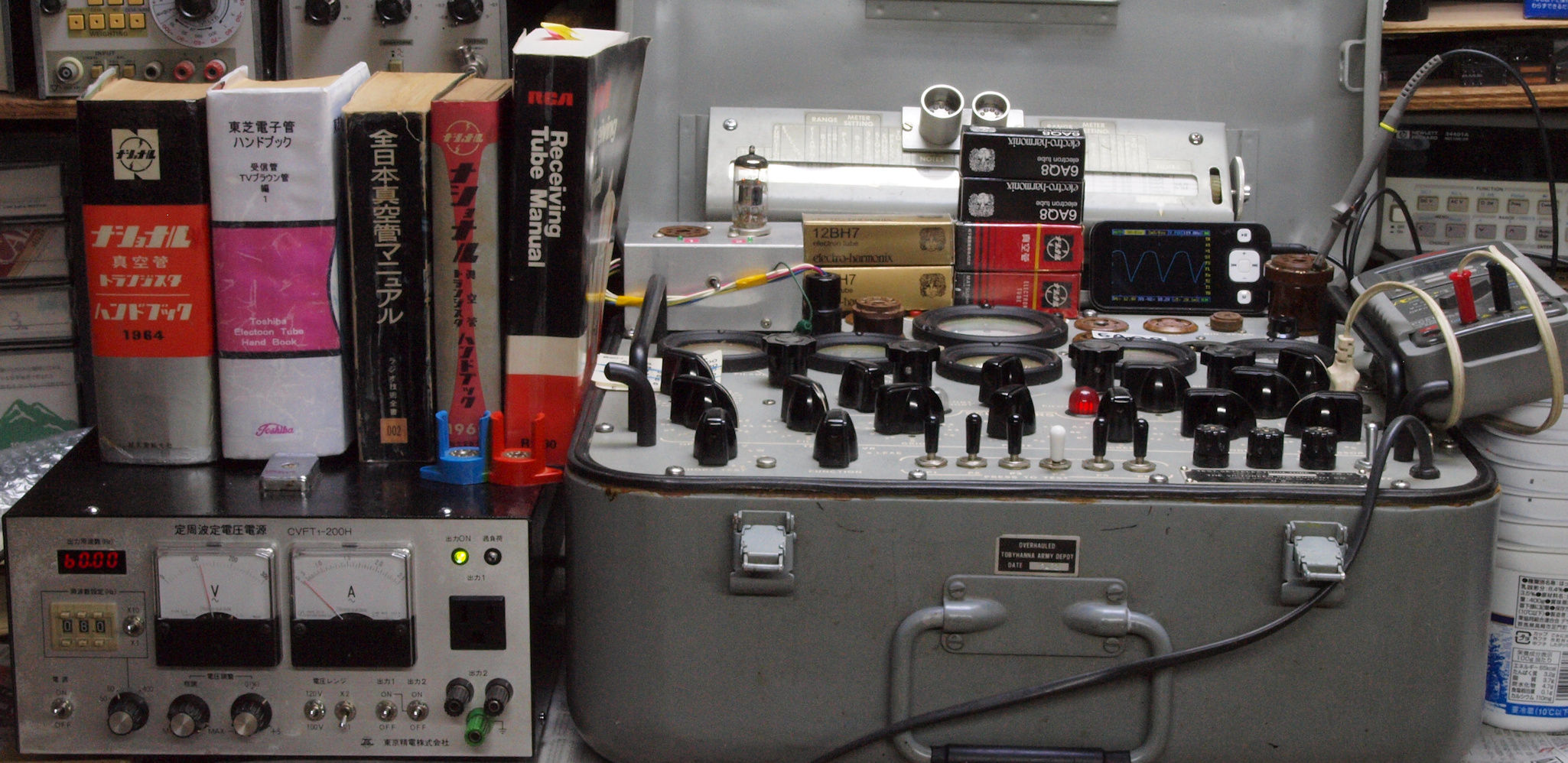

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

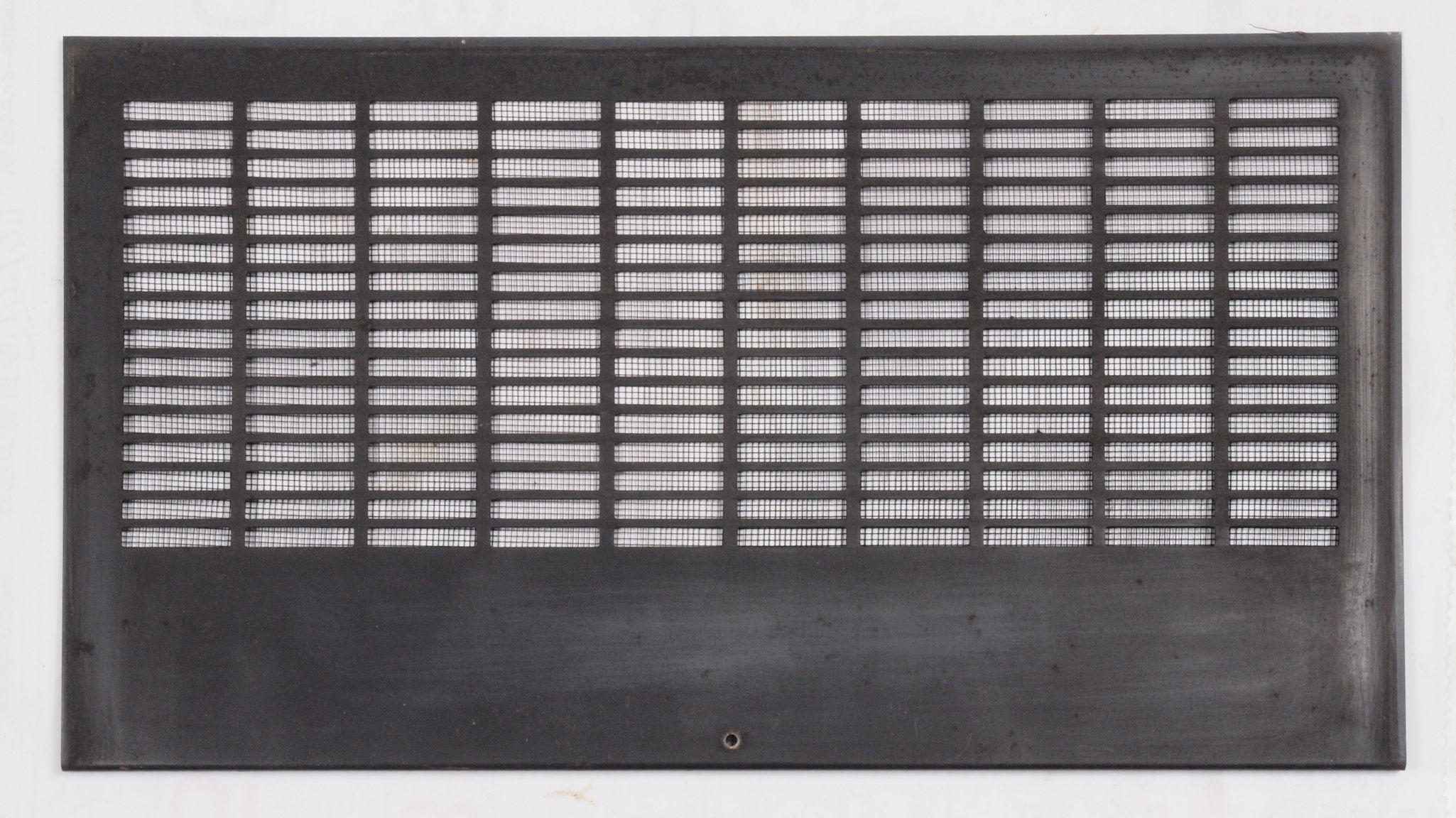

Ｋ．　裏パネルと木製ケース修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ０１．　修理前　ガラリパネル。

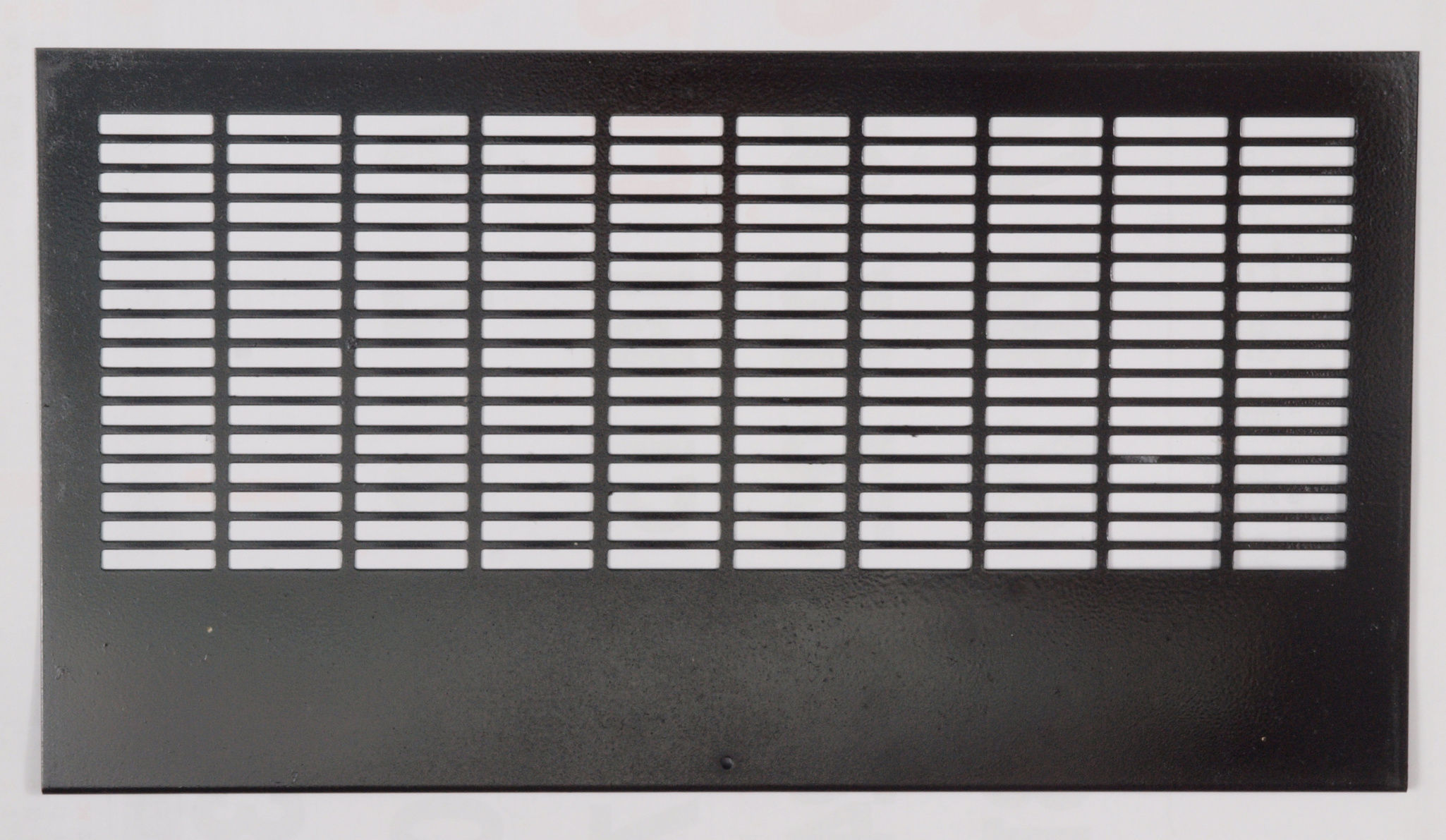

Ｋ０２．　修理（塗装）後　ガラリパネル。

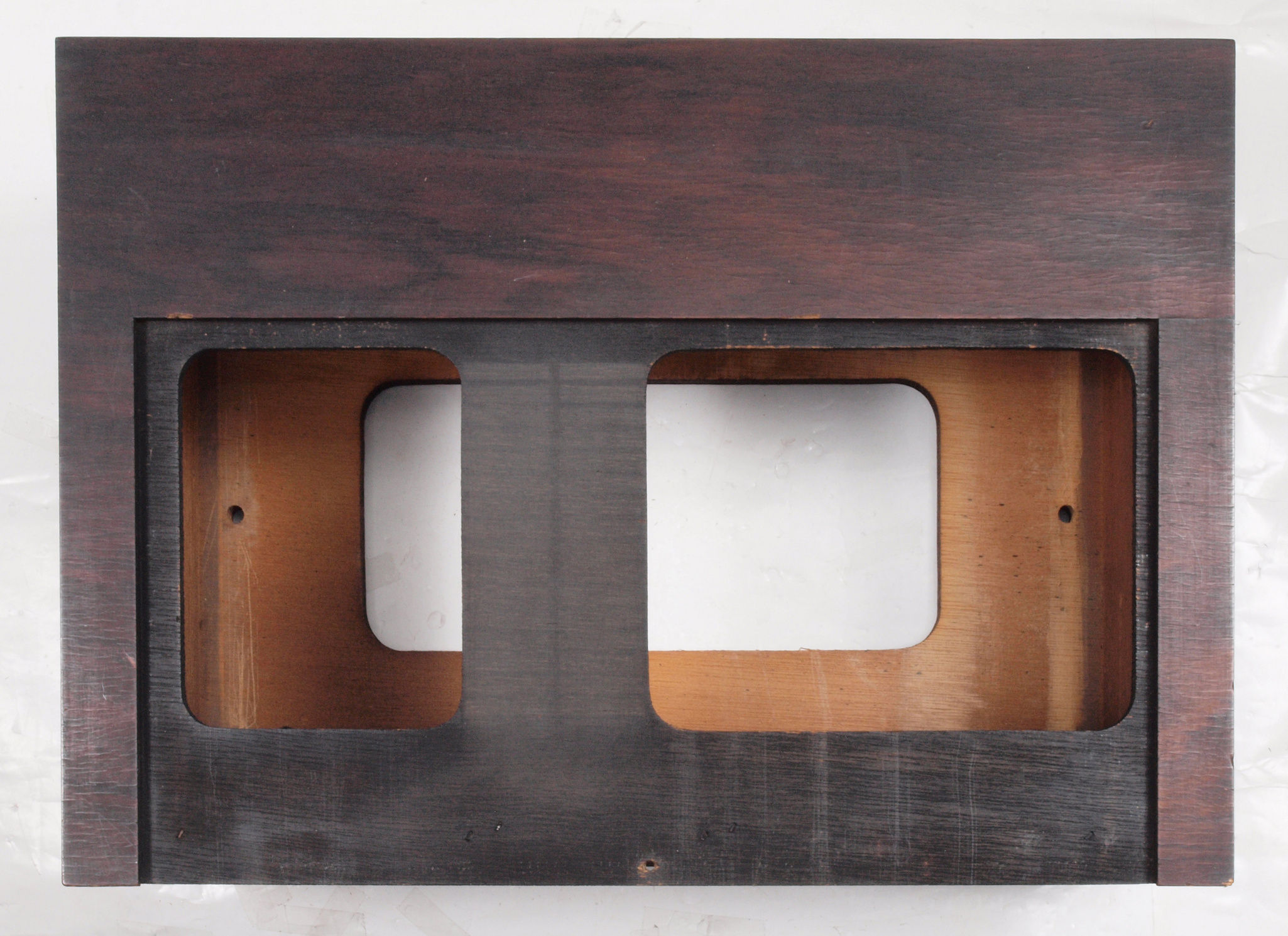

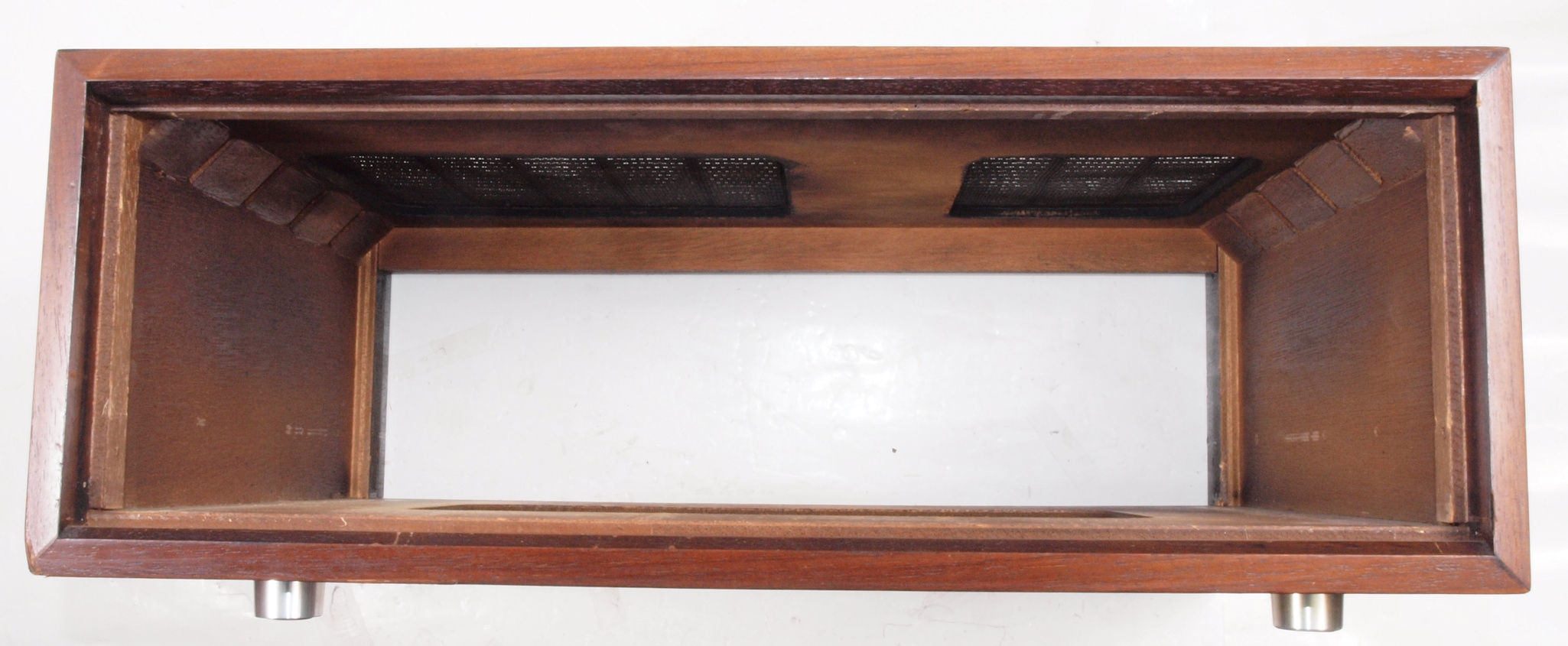

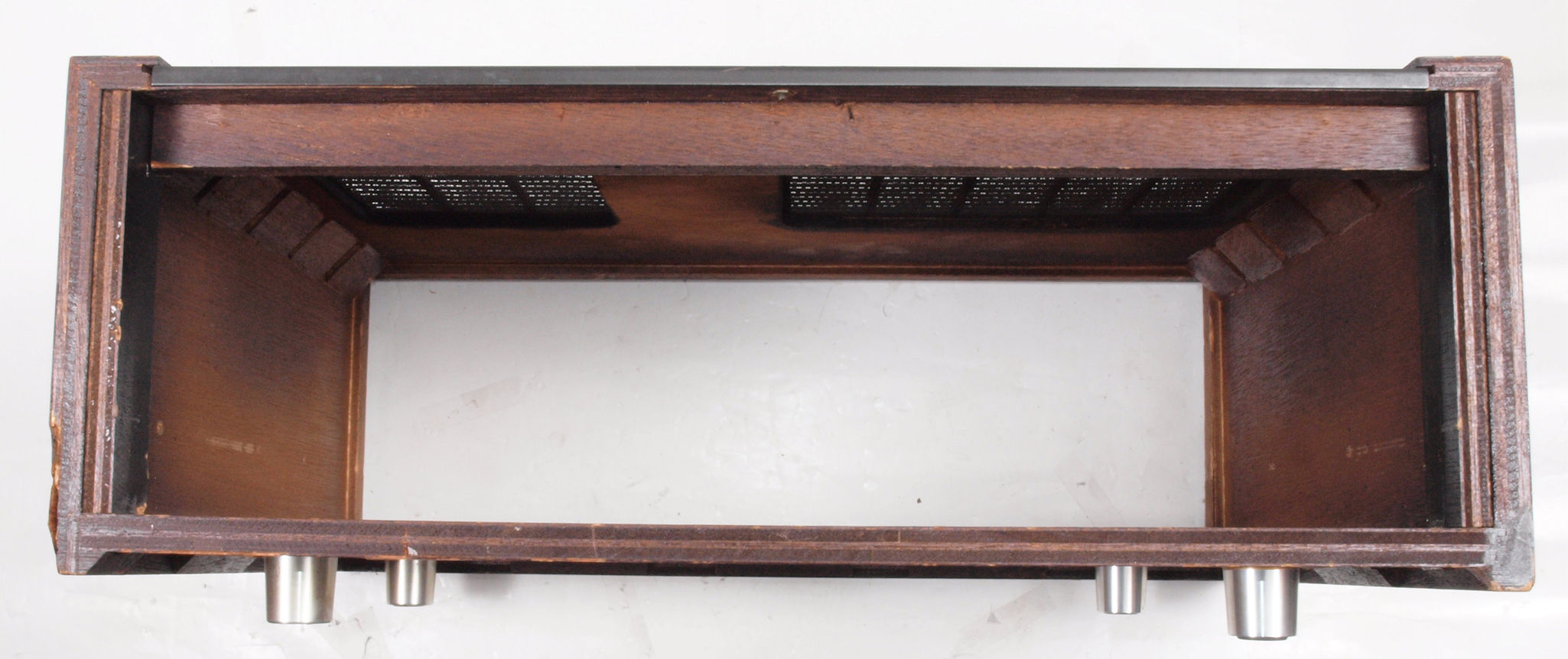

Ｋ１１．　修理前　上から見る

Ｋ１２．　修理（塗装）後　透明ラッカーを吹き付ける。

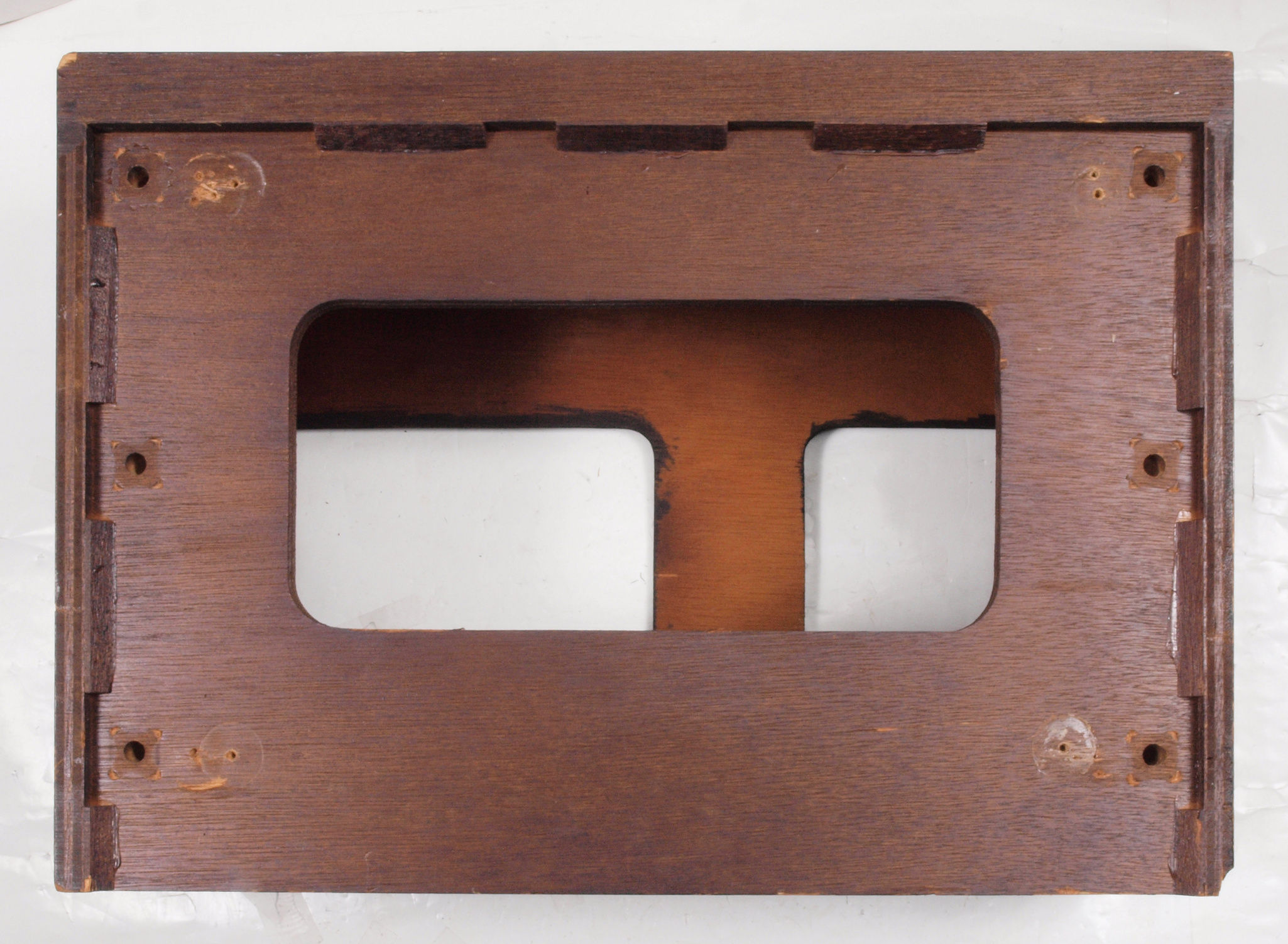

Ｋ２１．　修理前　足を取り、下から見る、ベニヤ（合板）の接着材が劣化し、木目方向に剥がれる。

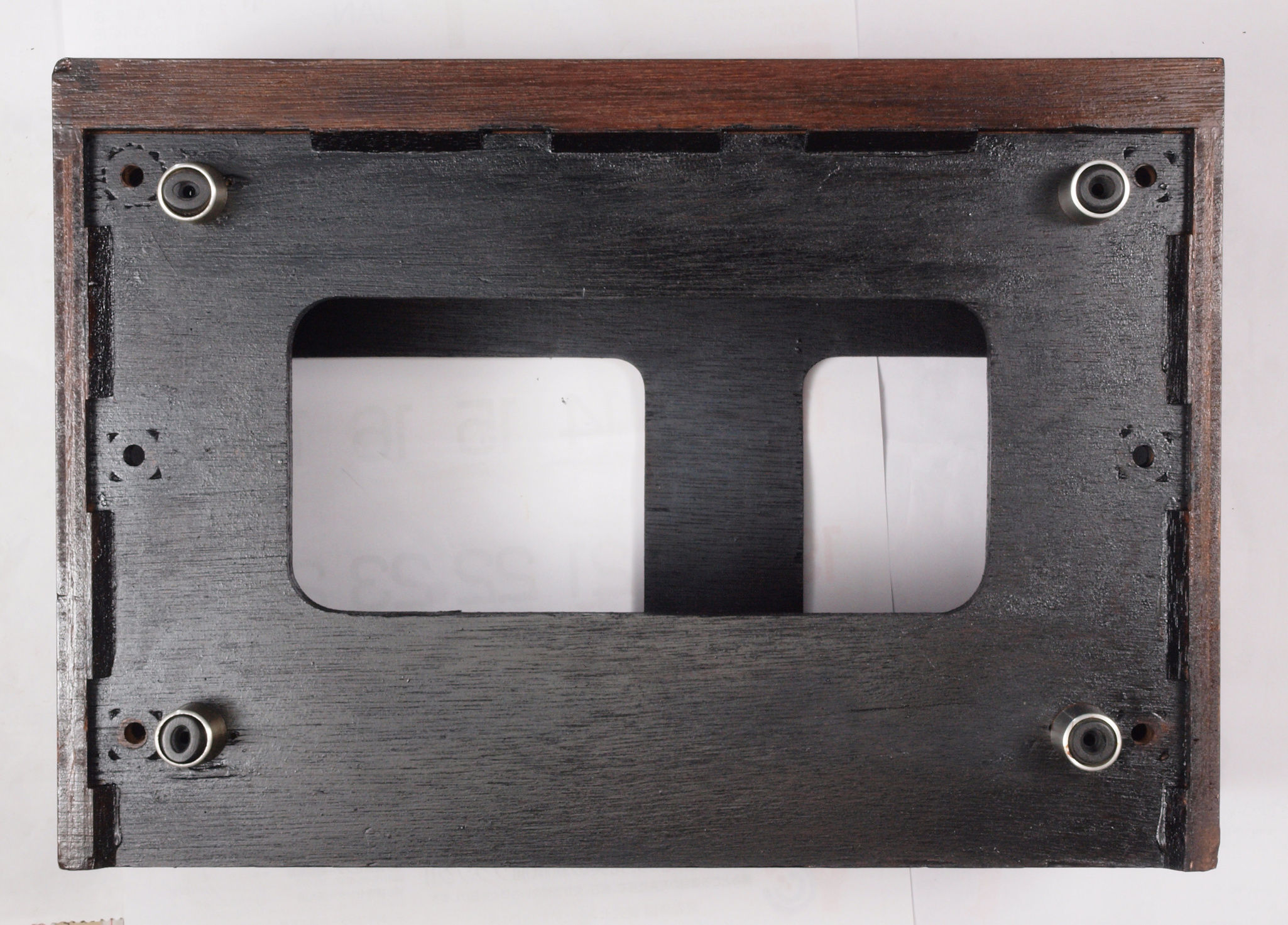

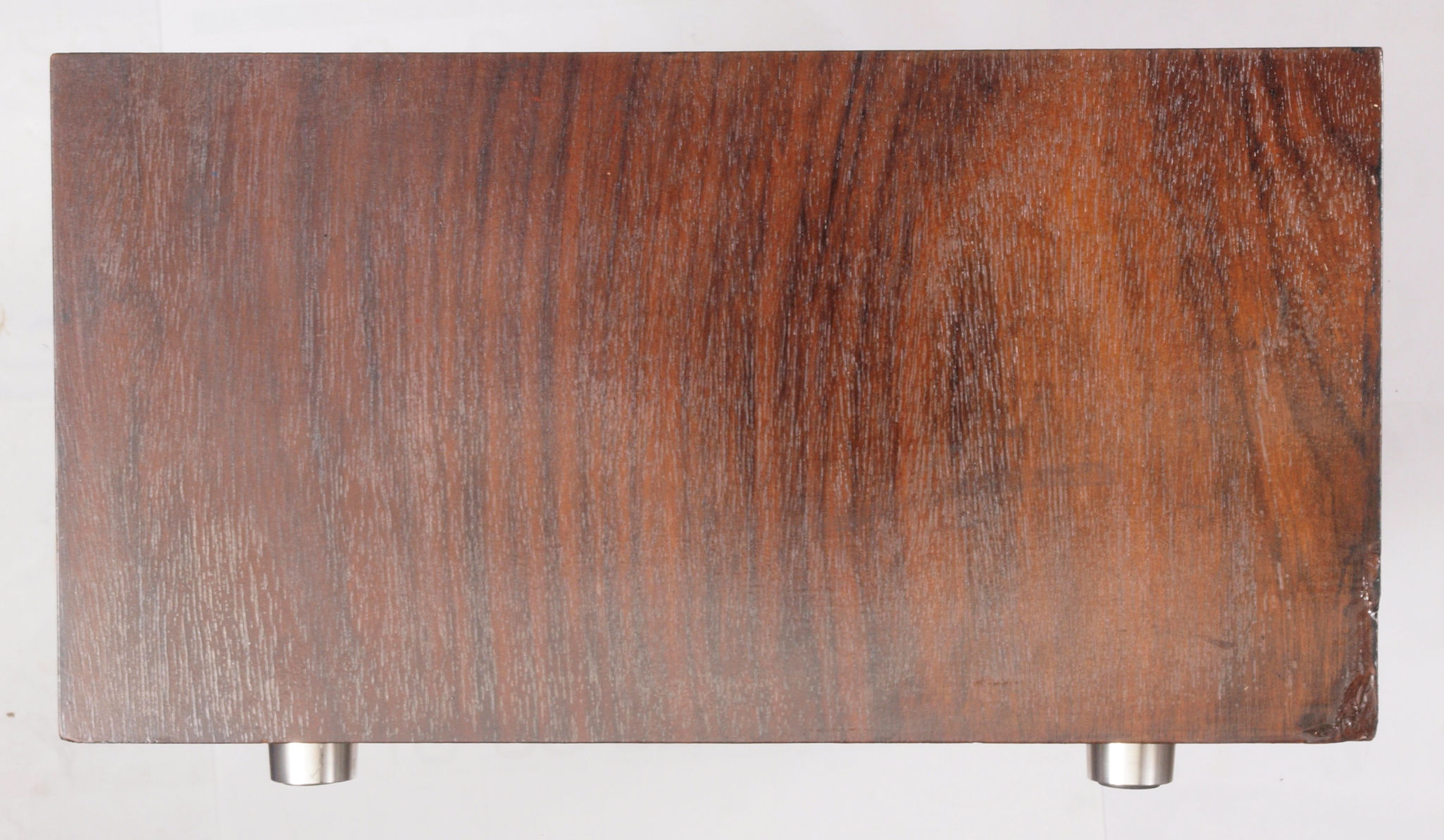

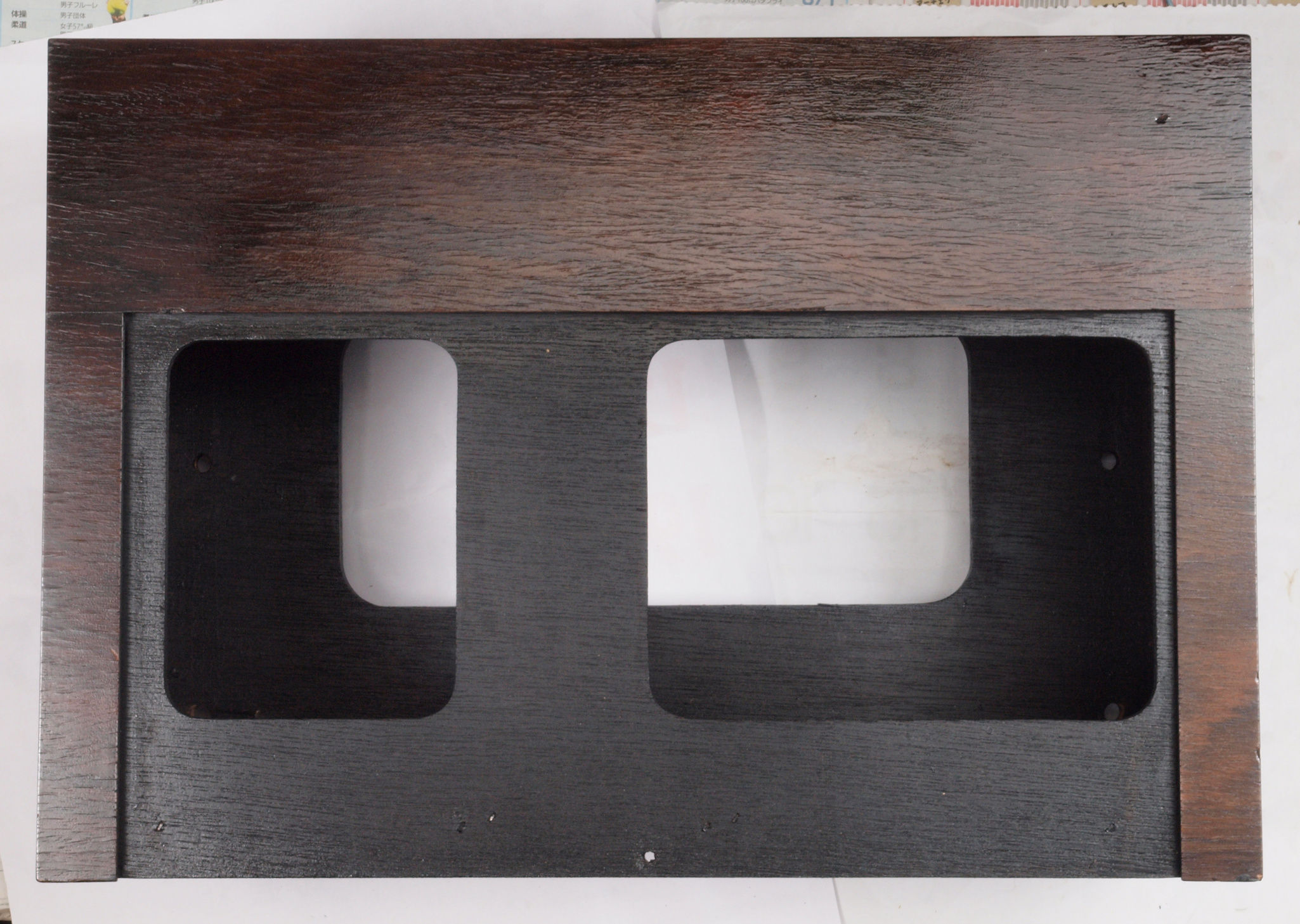

Ｋ２２．　足を付けて完成、上から見る

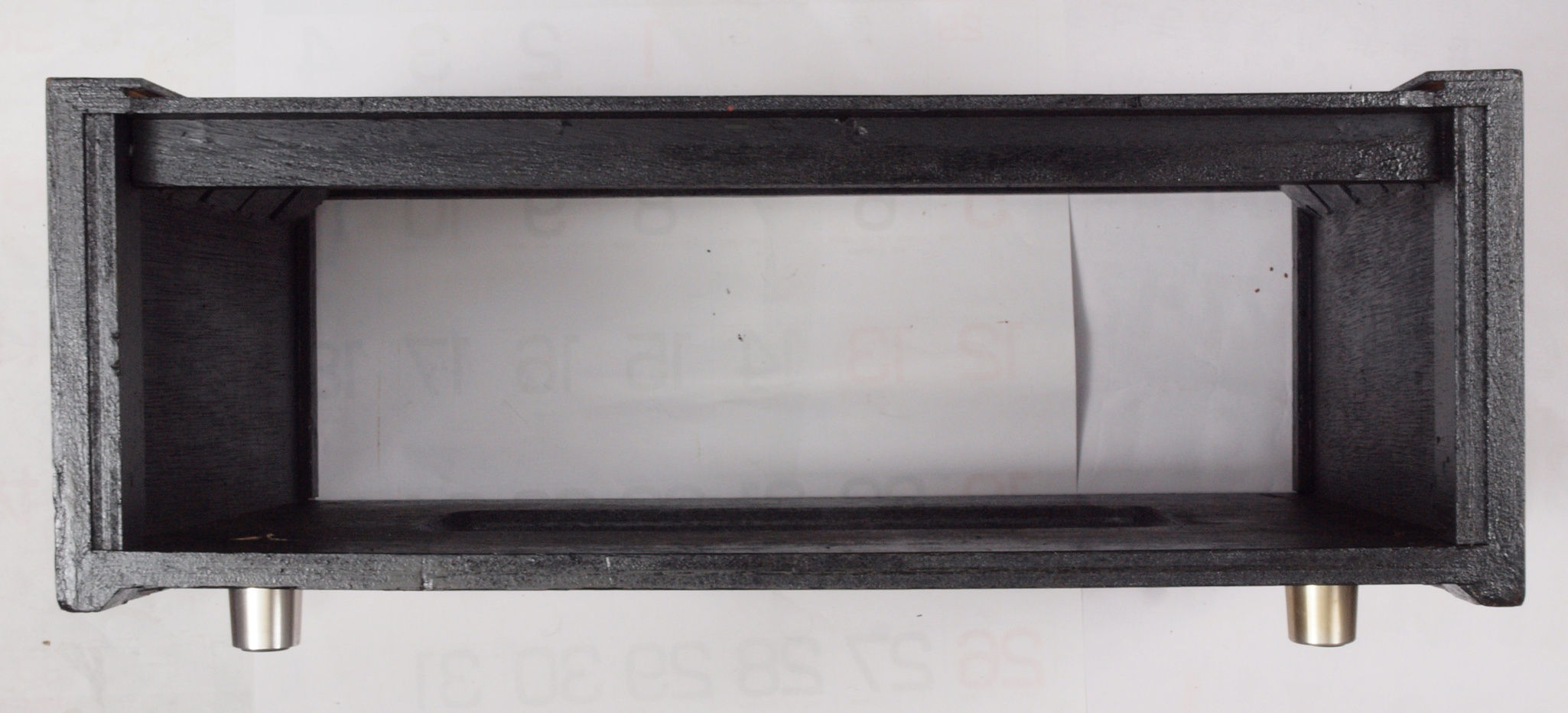

Ｋ３１．　修理前　前から見る。

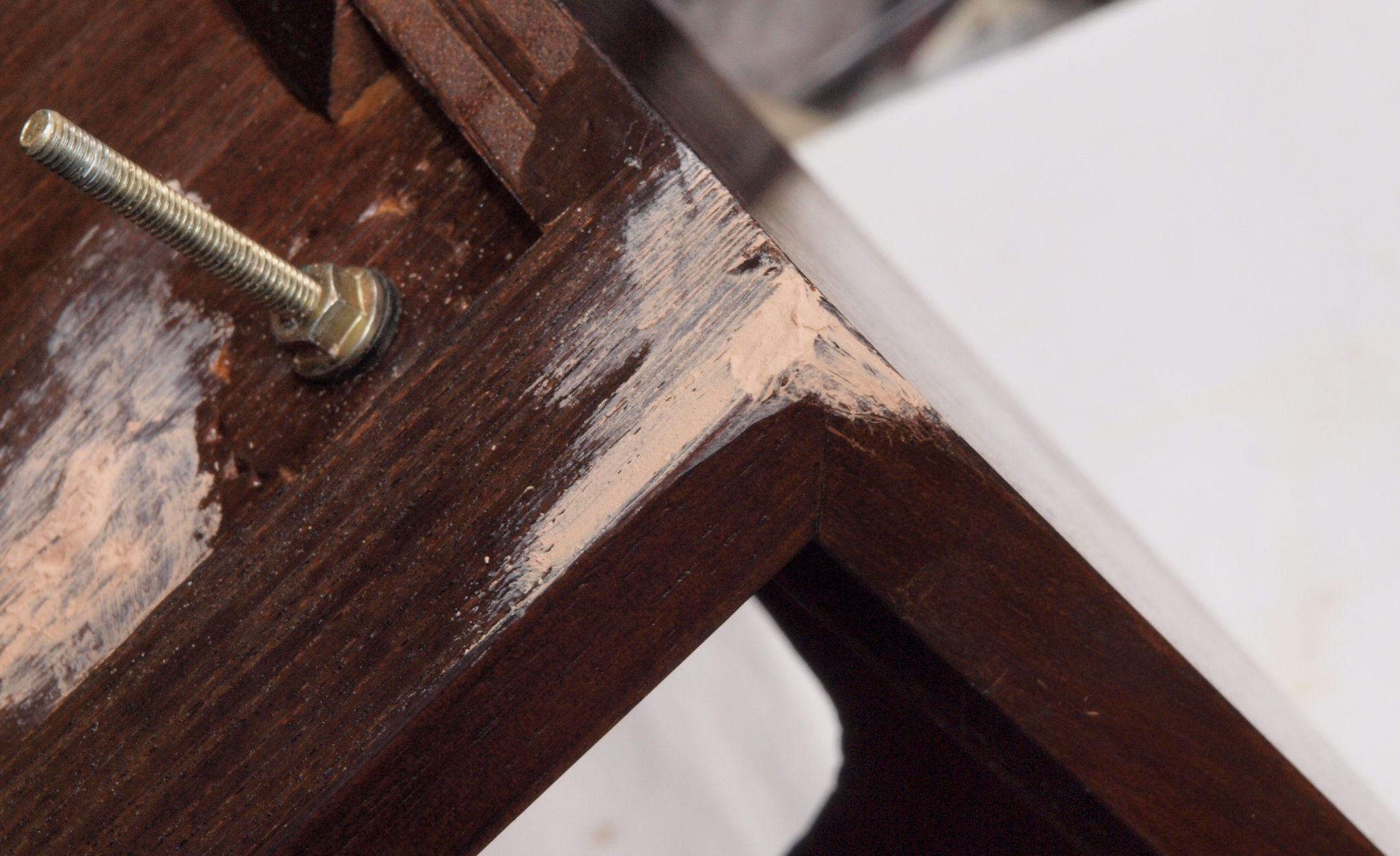

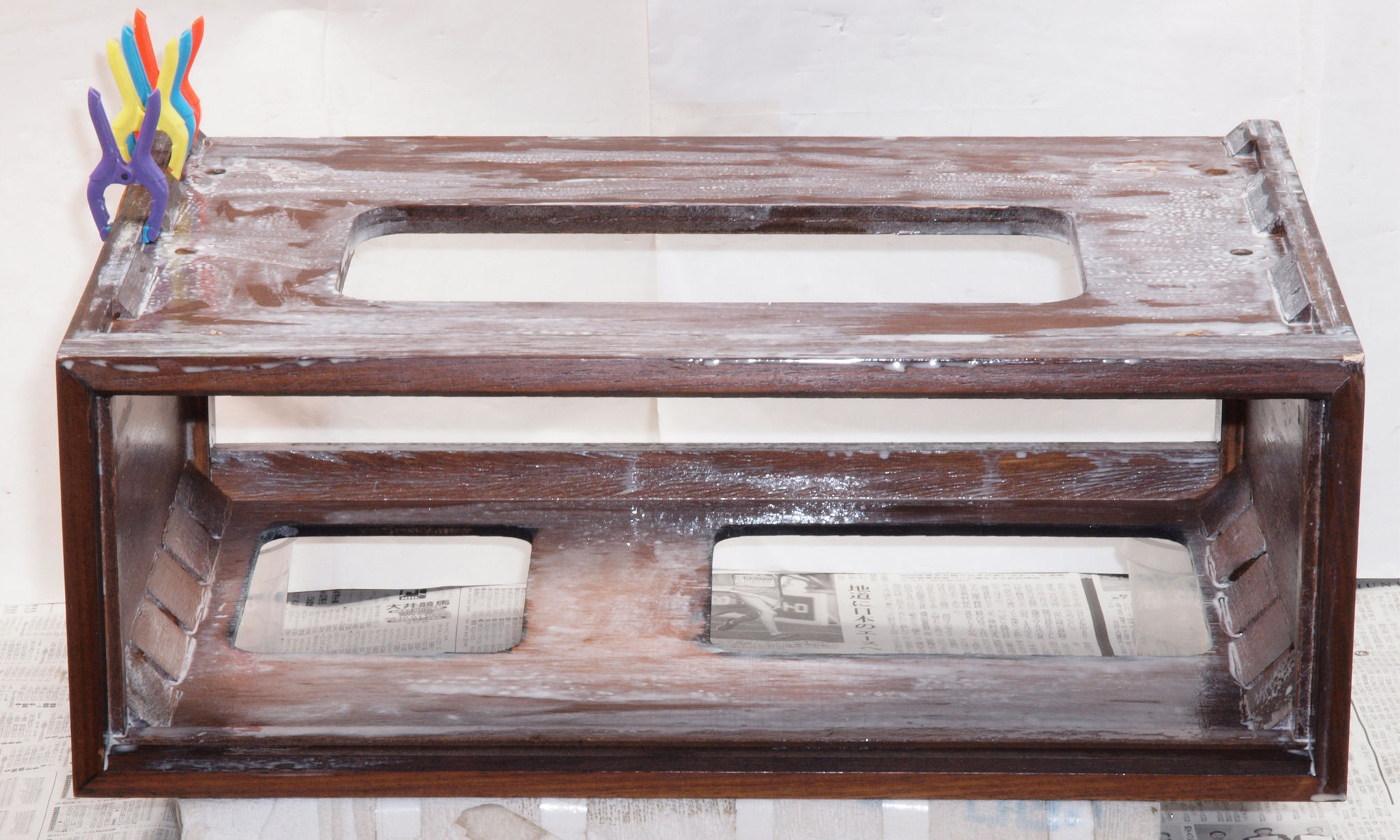

Ｋ３１３．　修理中　下前から見る。　状態が良く無いので、ボンドを染み込ませる。

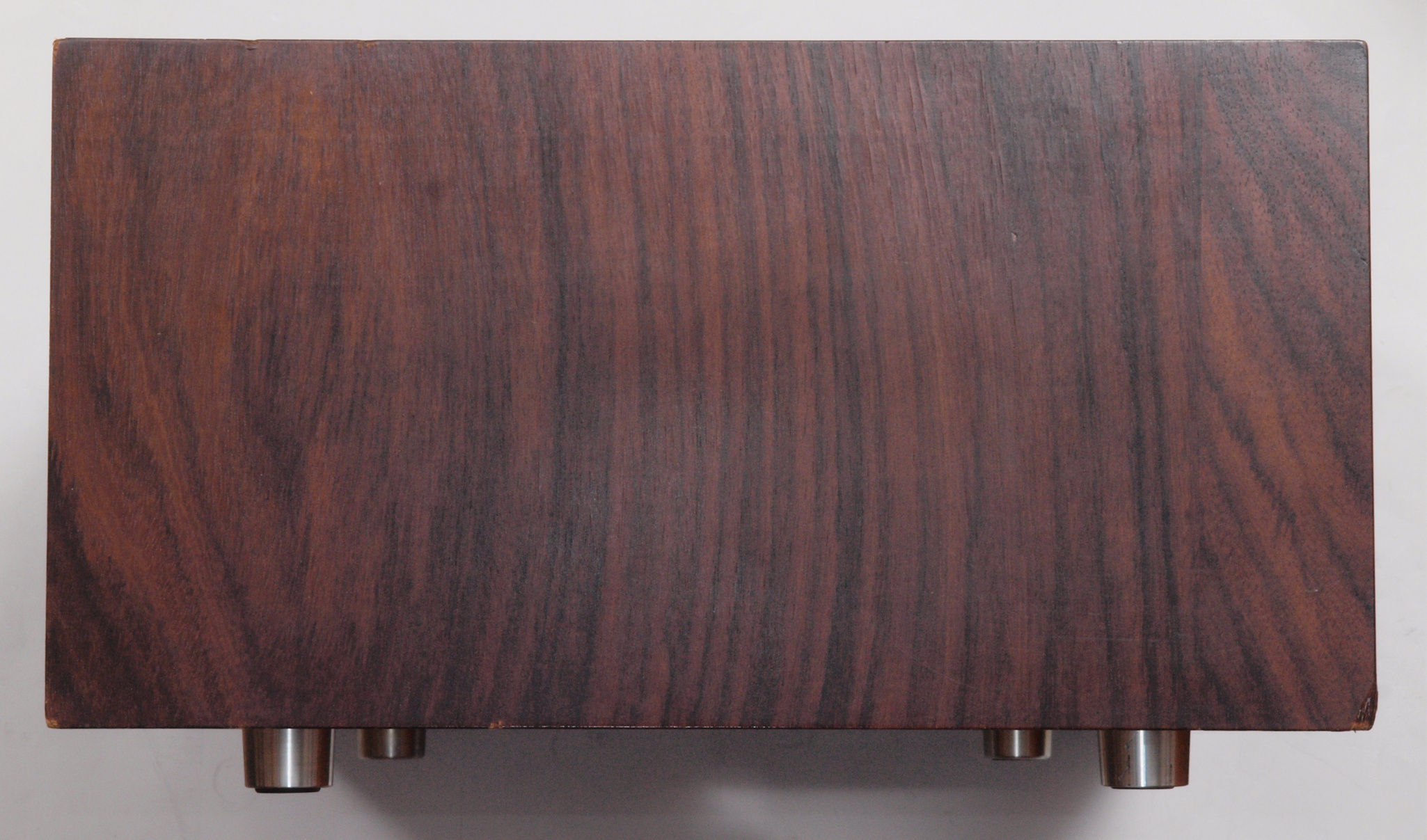

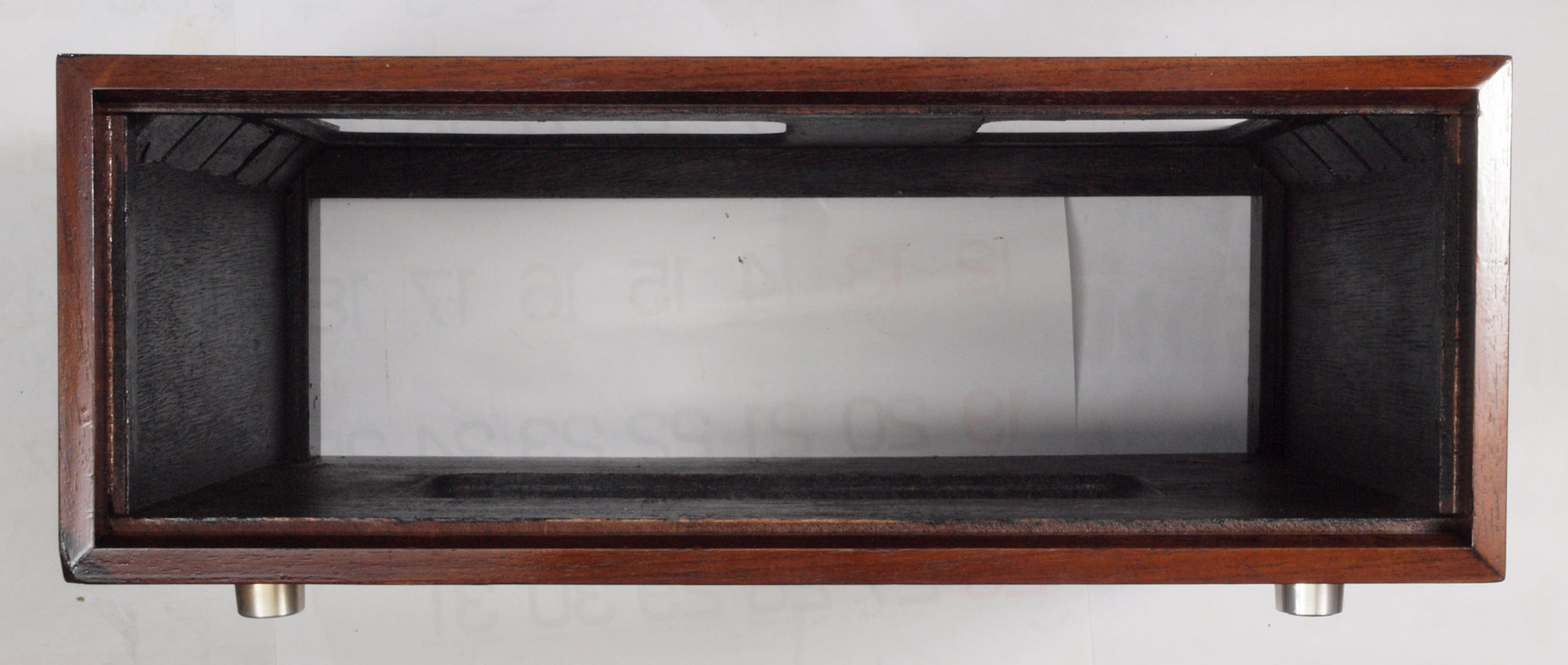

Ｋ３２．　修理（塗装）後　前から見る。

Ｋ４１．　修理前　後から見る。

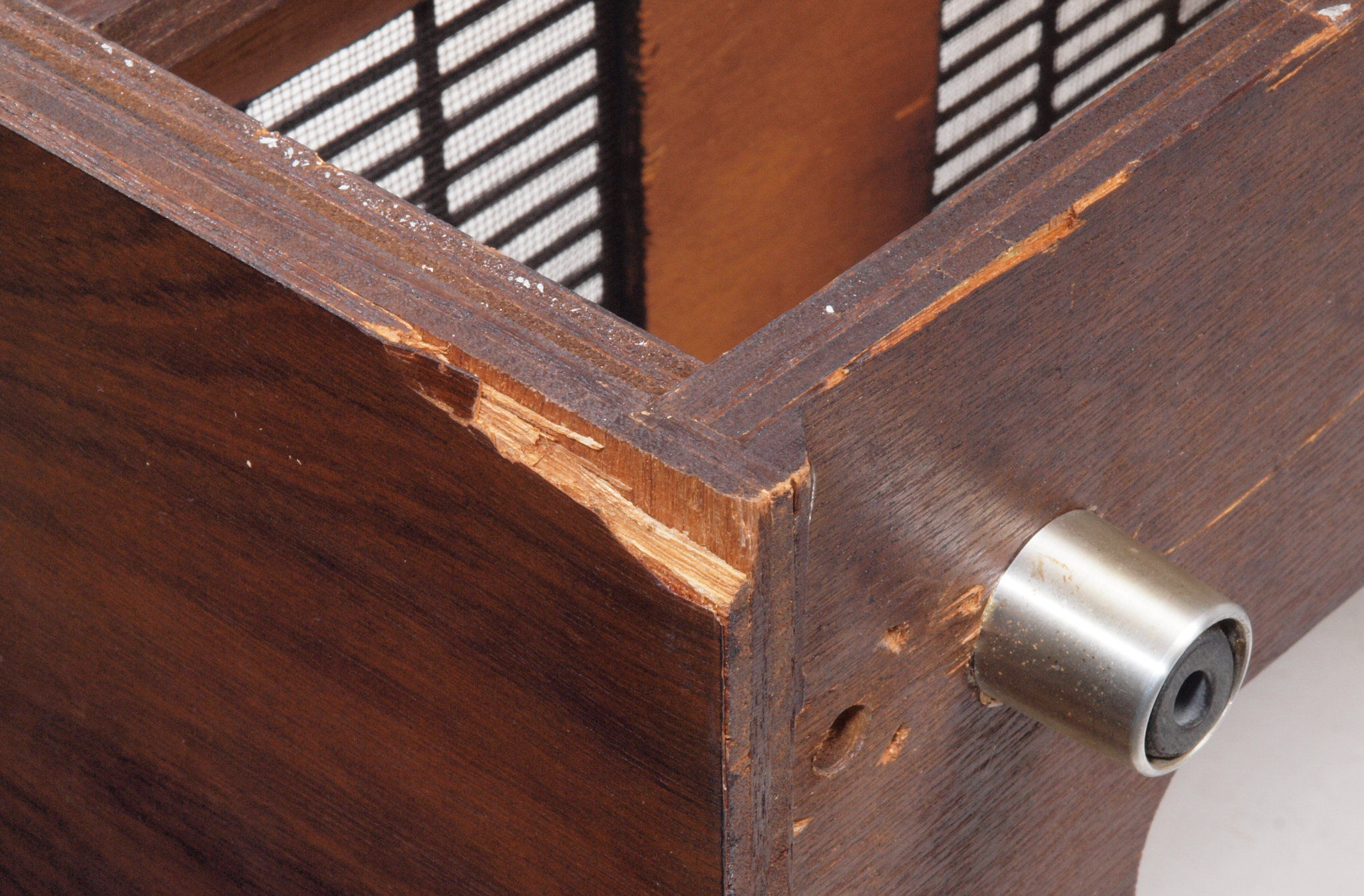

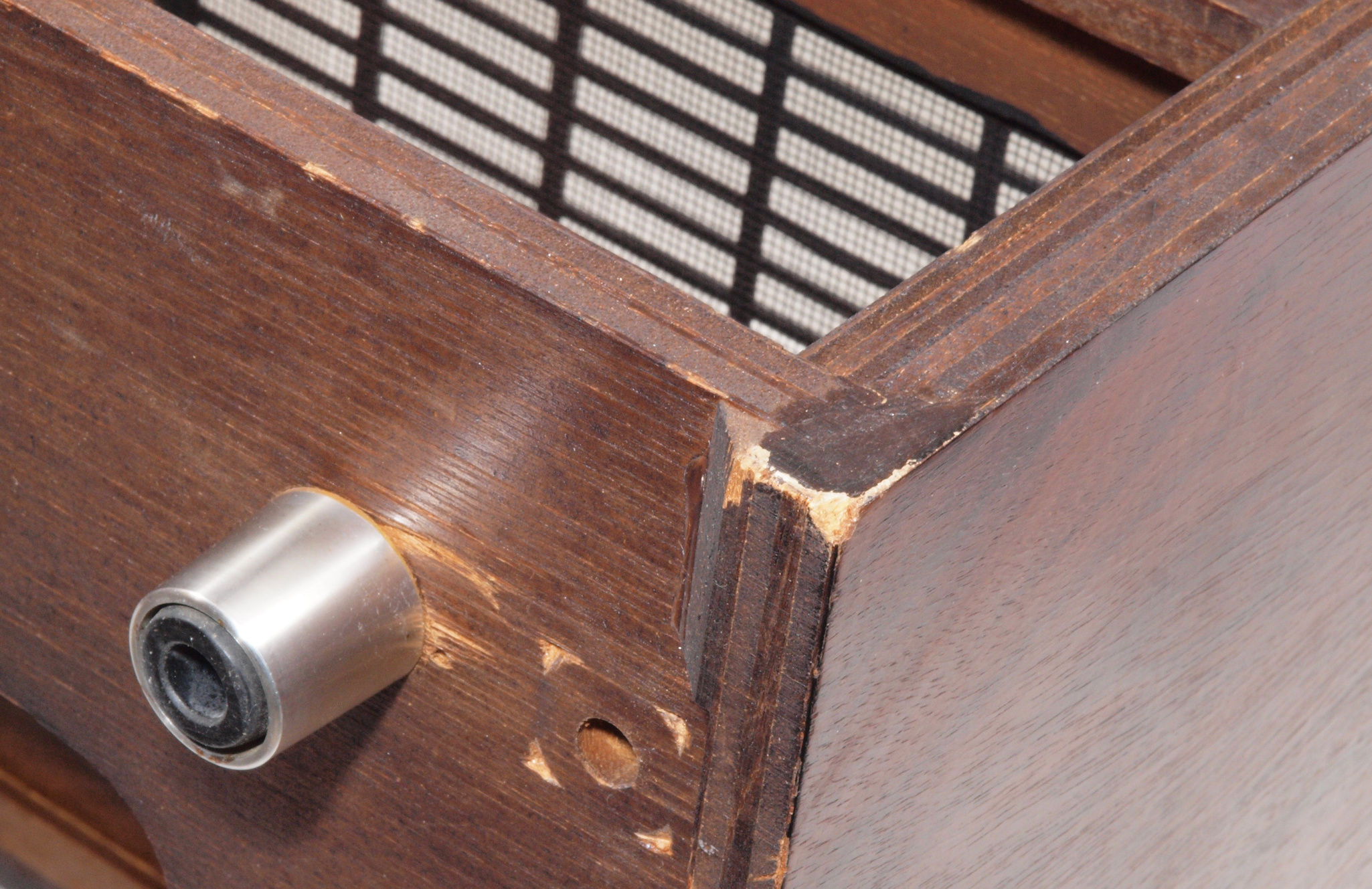

Ｋ４１２．　修理前　後右下の割れ。

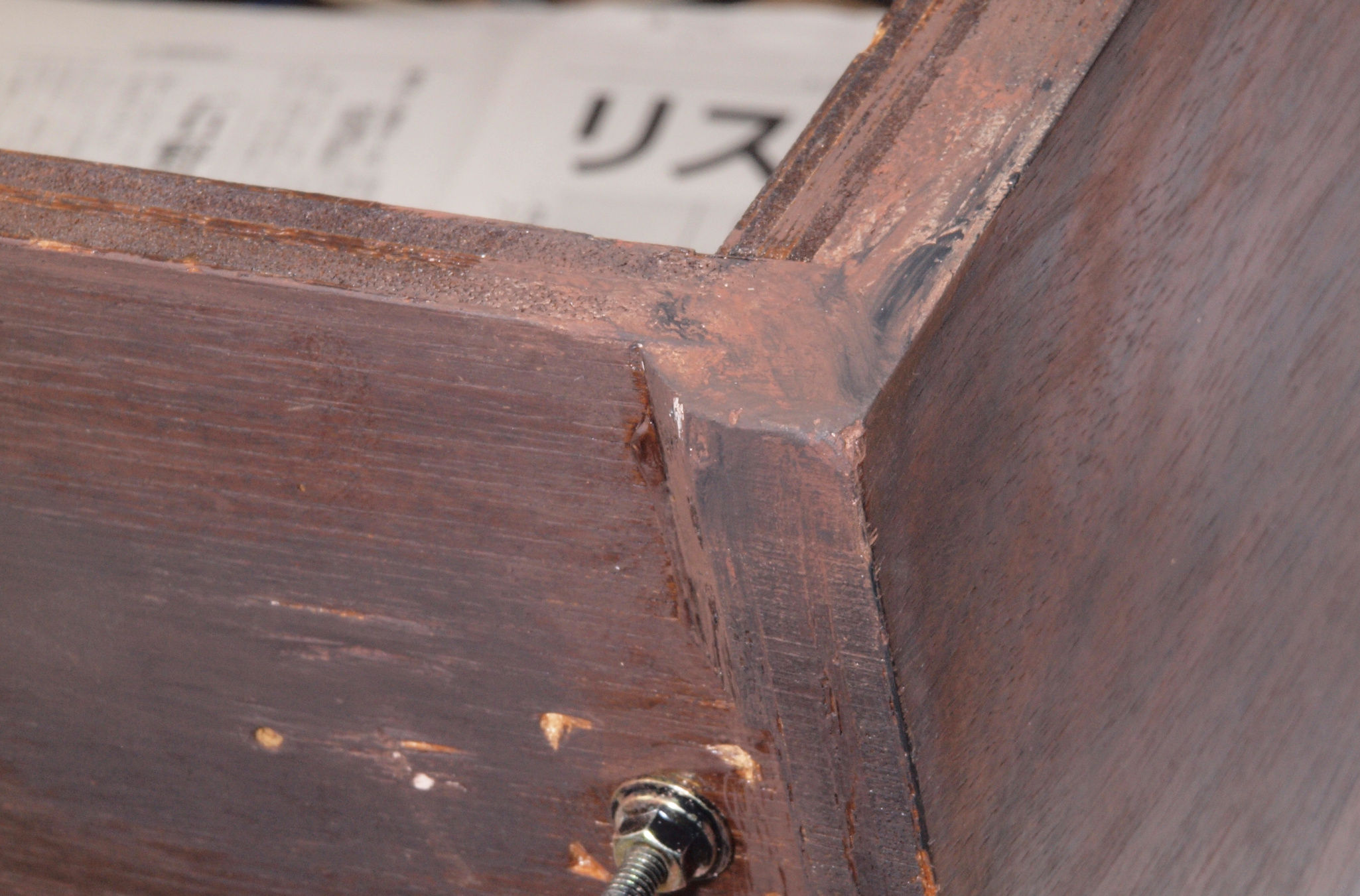

Ｋ４１３．　修理中　後右下の割れ。パテで割れを埋める。

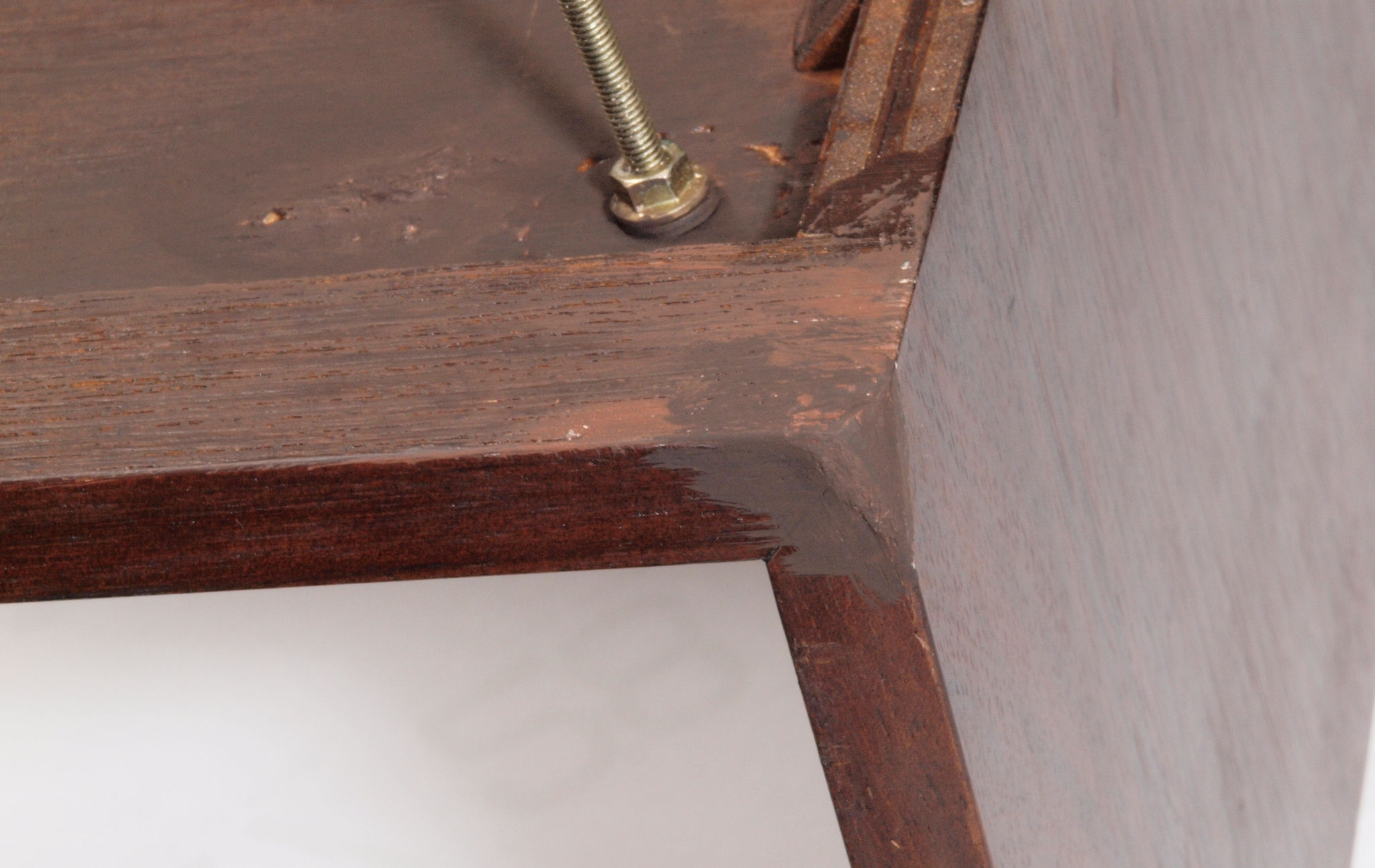

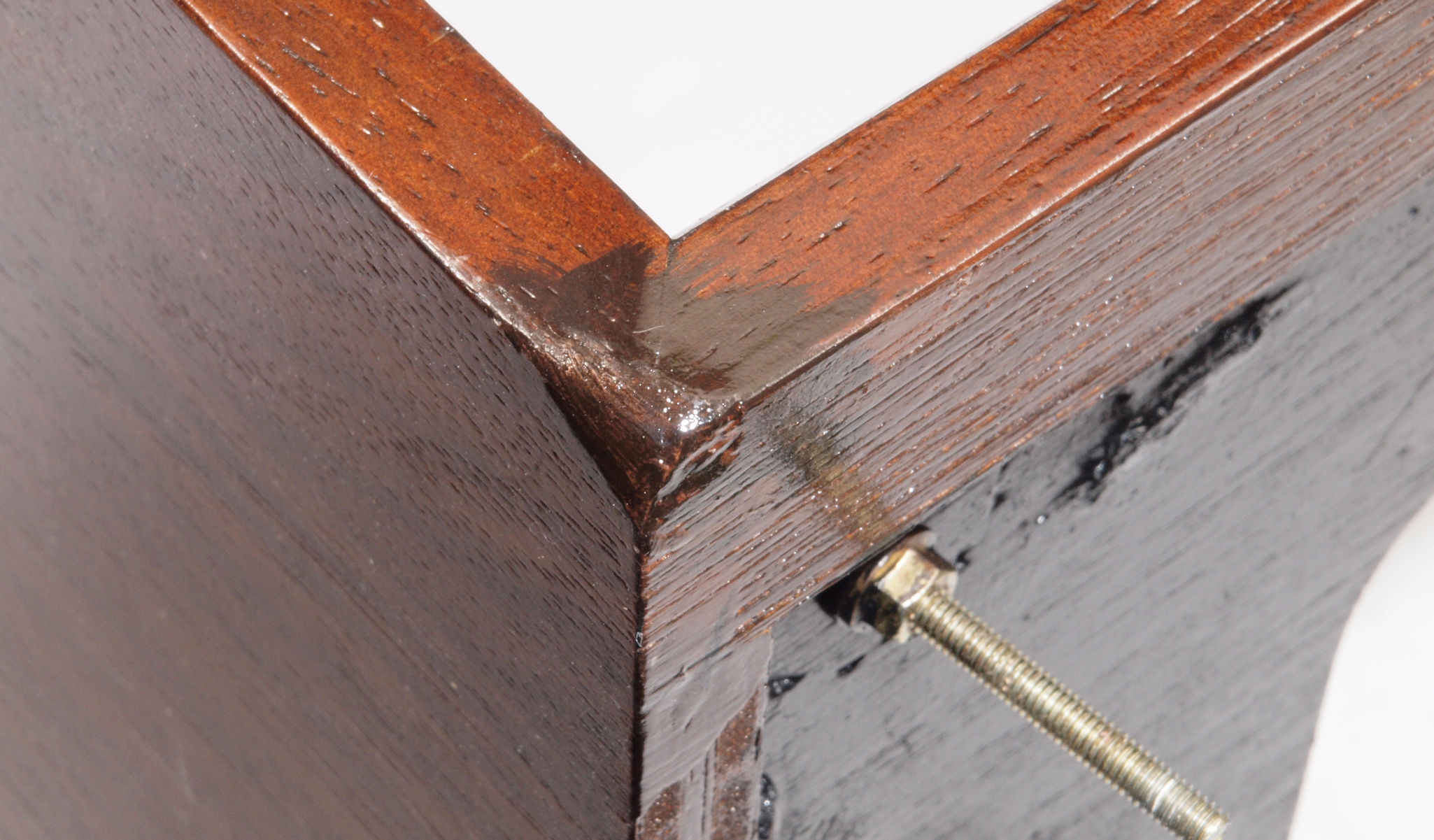

Ｋ４１４．　完成　後右下の割れ。

Ｋ４１５．　修理前　後左下の割れ。

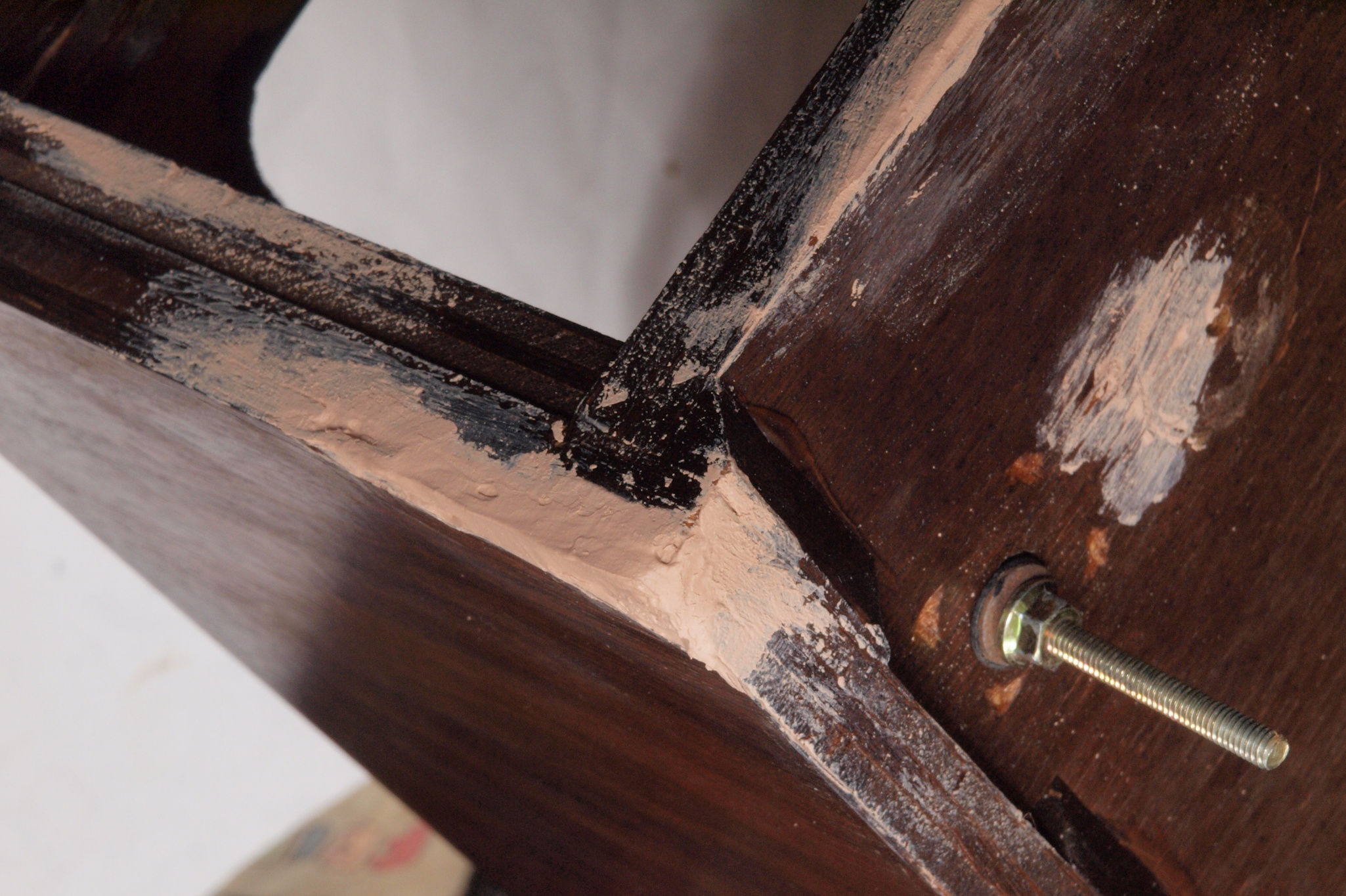

Ｋ４１６．　修理中　後左下の割れ。パテで割れを埋める。

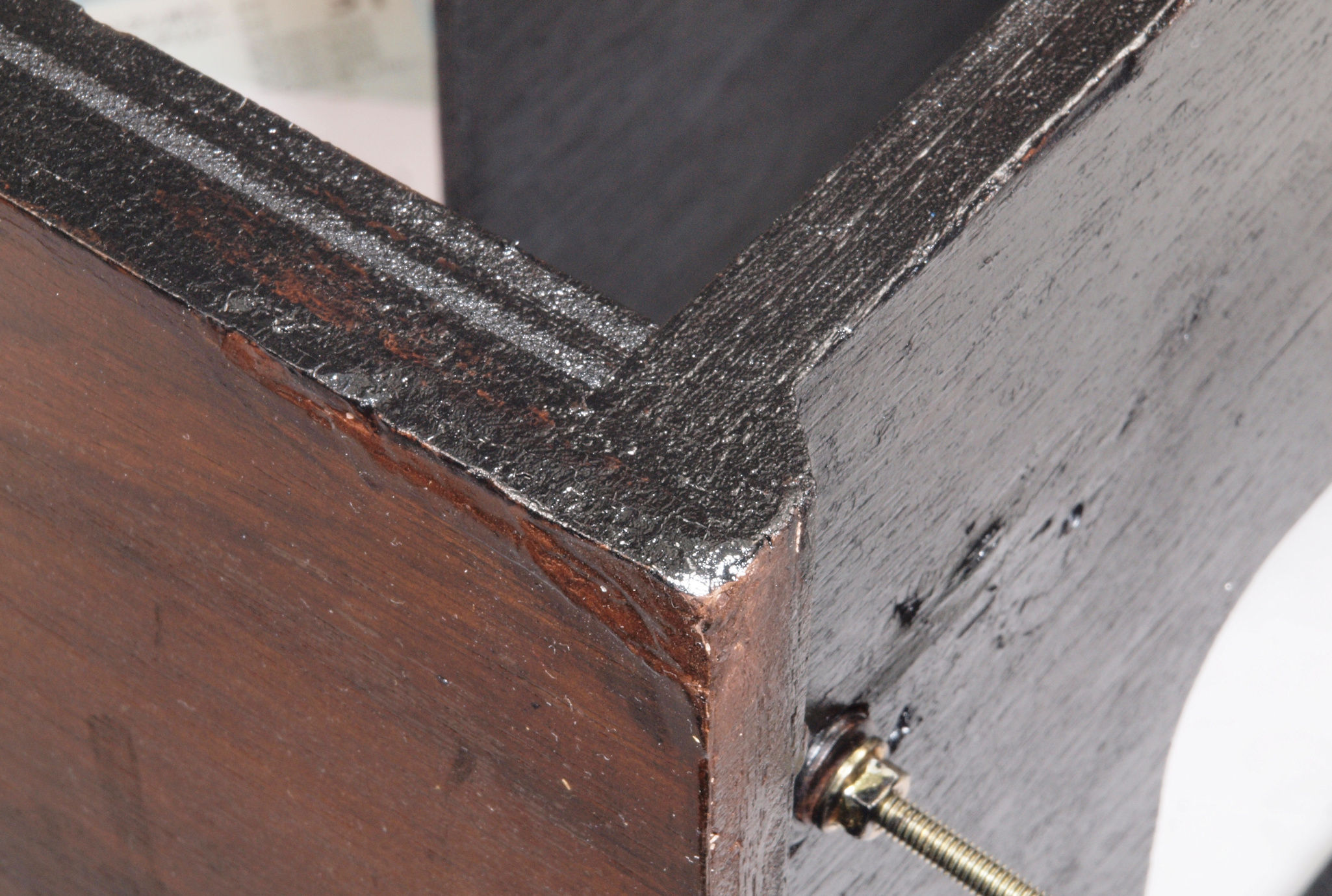

Ｋ４１７．　修理中　後左下の割れ。色を差す。

Ｋ４１８．　修理中　前左下の割れ。パテで割れを埋める。

Ｋ４１９．　修理中　前左下の割れ。色を差す。

４１Ａ．　完成　前左下の割れ。

Ｋ４１４．　修理中　下前から見る。　状態が良く無いので、ボンドを染み込ませる。

Ｋ４２．　修理（塗装）後　後から見る。

Ｋ５１．　修理前　右横から見る。

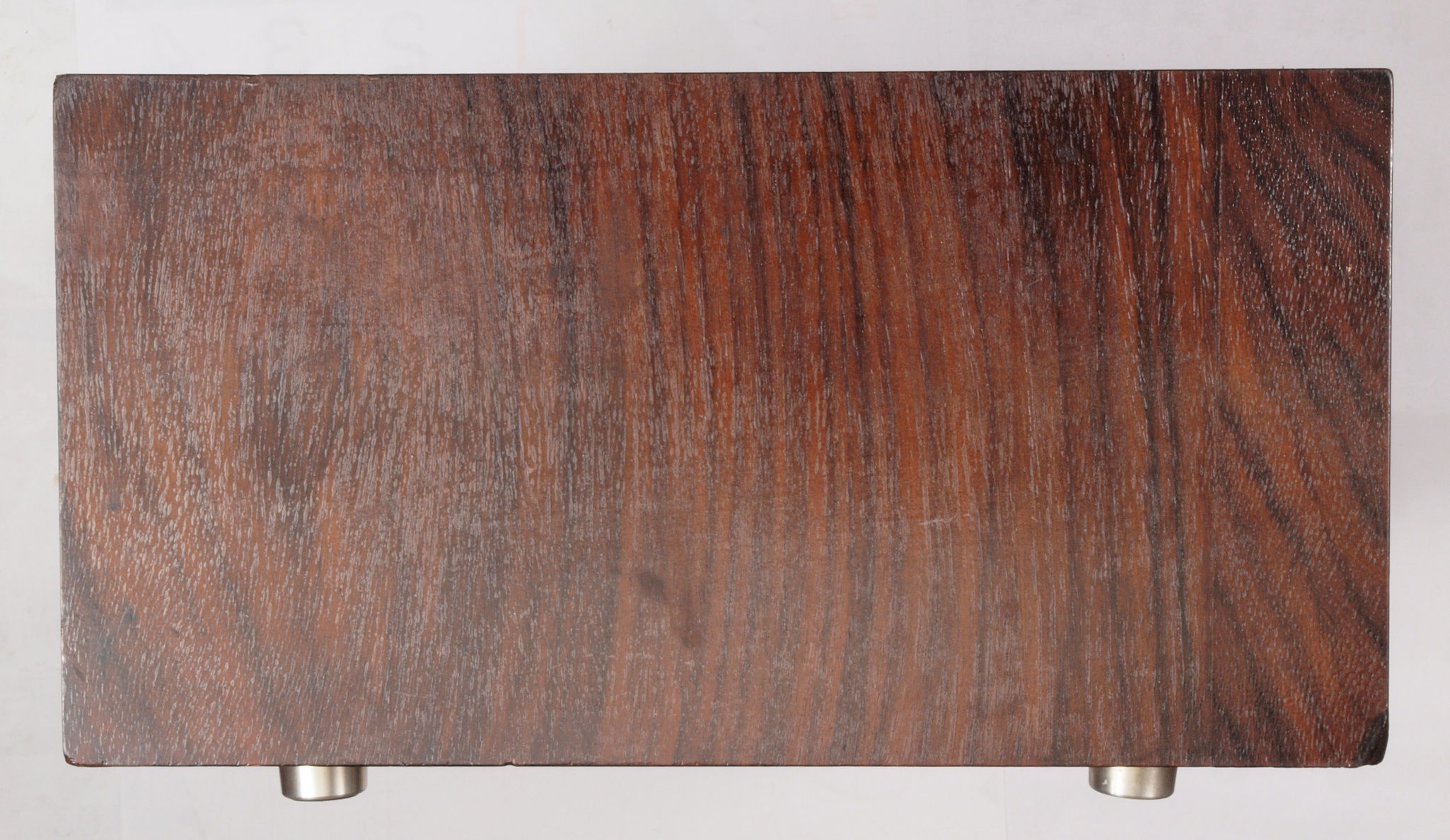

Ｋ５２．　修理（塗装）後　右横から見る。

Ｋ６１．　修理前　左横から見る。

Ｋ６２．　修理（塗装）後　左横から見る。

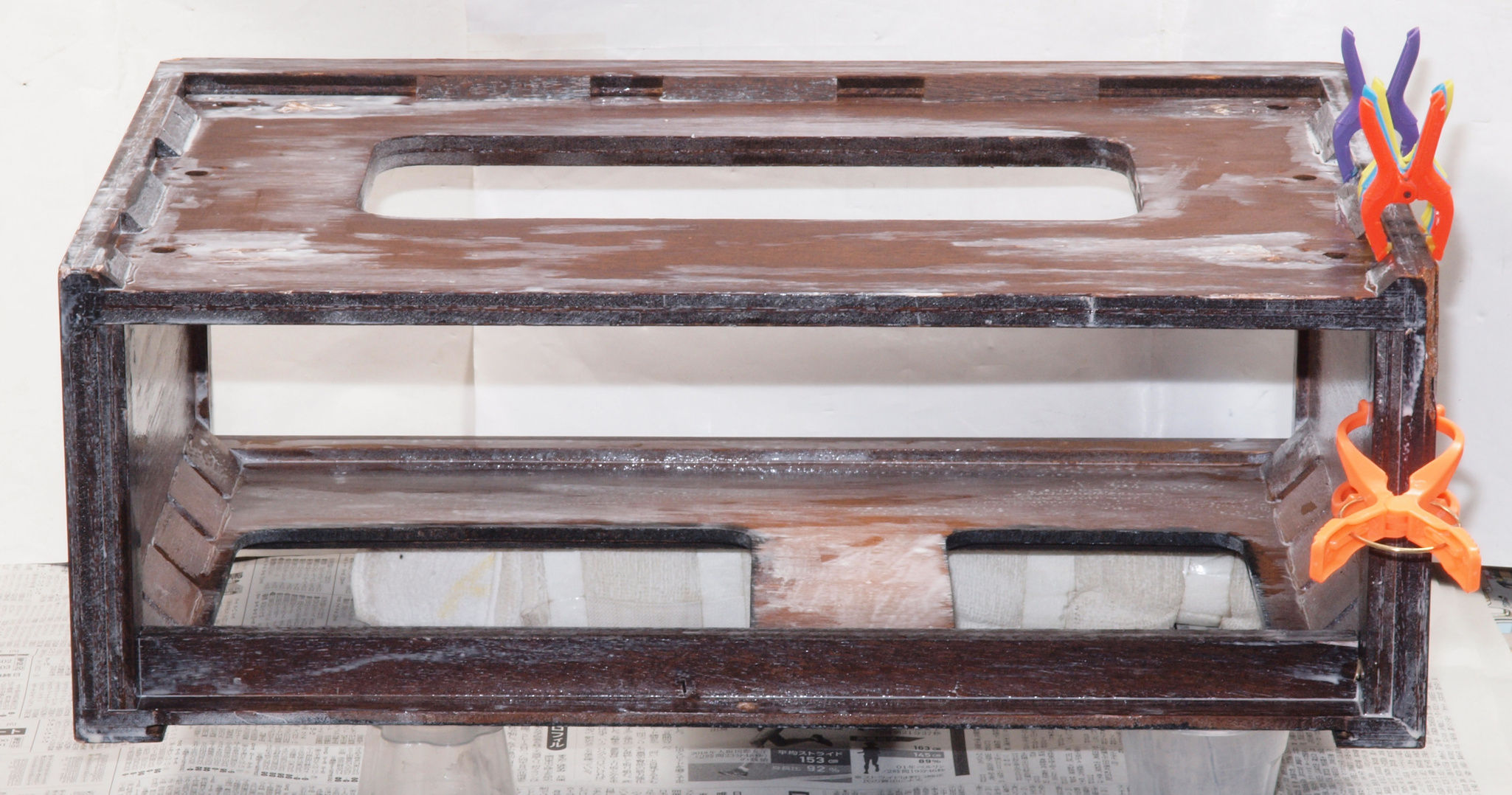

Ｋ７．　修理中　反りに注意しながら、天日で乾燥させる。 　　　　　　　　　　　　　　　　　　　　　　　　左側は、　同時修理THORENS　ＴＤ１２５�U．２台目
