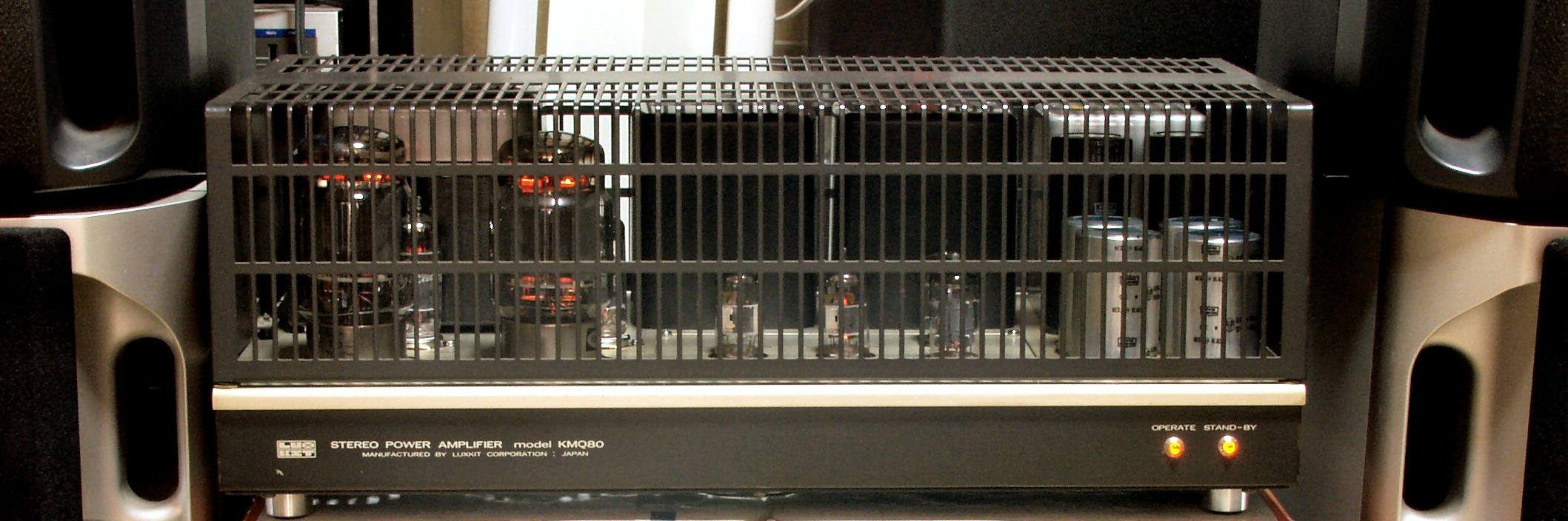

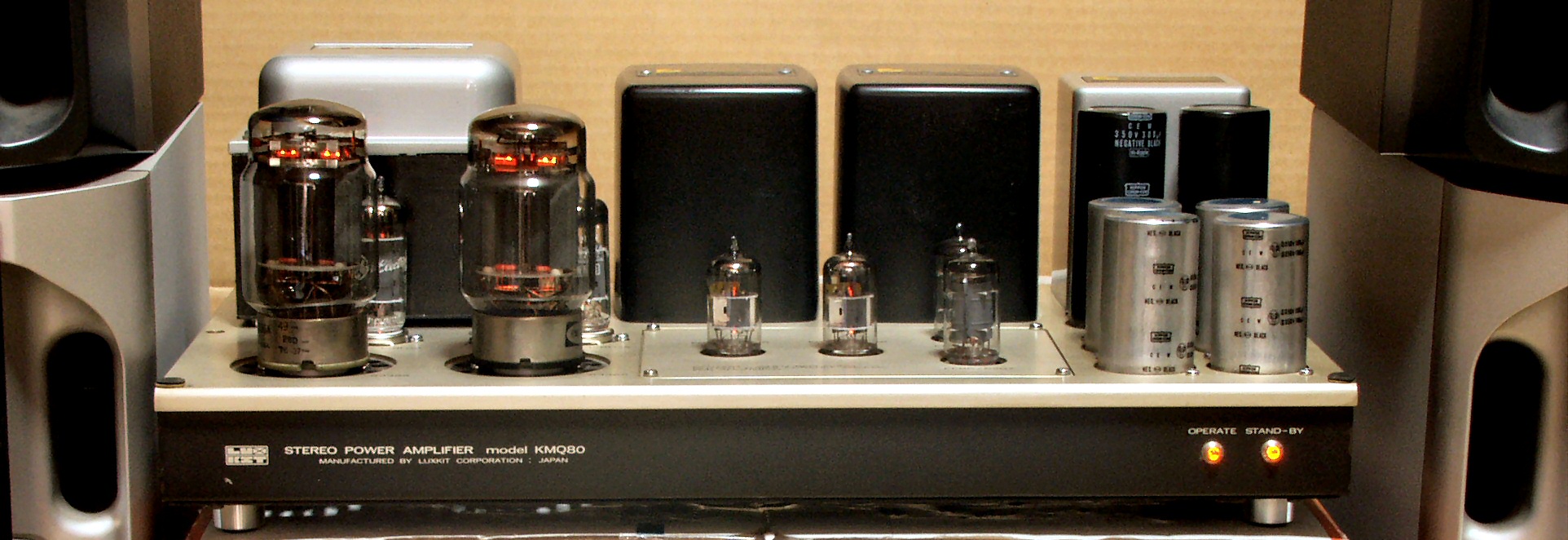

ＬＵＸ　ＫＭＱ−８０　２台目修理記録

平成１９年６月３０日持込　　平成２０年１月１９日完成

寸評 　　　このＡＭＰは終段６３３６Ａと１２ＢＨ７Ａが直結になっています。 　　　１２ＢＨ７Ａが不良になると終段６３３６Ａのバイアス異常が起き終段６３３６Ａが死にます、 　　　よって、１２ＢＨ７Ａへの配慮も十分して下さい。

Ａ．　修理前の状況 真空管ＡＭＰ「ＫＭＱ８０」と同じ真空管ＡＭＰ「ＣＬ３６」 の組み合わせでＪＡＺＺを聞いています。 Ｌ側スピーカーですごい雑音、今は 音の割れが発生しています。 製造メーカで修理お願いしたところ、下記 　　　１．大きなノイ ズの症状でず、基板のホコリ？ 　　　２．タイムミューティング用タンタルコンデンサ ー、抵抗劣化交換。 　　　３．１２ＢＨ７用９Ｐソケット接触不安定、交換。 　　　４．基板ク リニング、再調整。 　　　５．小さなノイズは、真空管６２６７のノイズと思われる。 の処置で回復はしました。 しかし、現在は、以前と同じ症状が発生しています。 原因箇所 を突き止めるため行ったことは、ＡＭＰ入れ替えによる識別（ＫＭＱ８０に原因 あり） ＲＬ真空管抜き差しによる入れ替え（症状改善変化なし） 目視点検等を行 い、さらにある人のアドバイスにより「ルーペ」を用いて コンデンサ、抵抗、 接続端子半田あげ等点検したところ、 コンデンサの亀裂、抵抗に穴が空いて いる、半田あげ不良等多数見つかりました。 頻繁に使用しているためか、又年数 がかかっているためかかなりのダメイジがあるようも思われます。 Ｂ．　症状、原因 抵抗焼損及び劣化。 結合コンデンサ−容量抜け。 Ｃ．　修理状況 結合コンデンサ−交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 真空管ソケット交換。 ６３３６Ａ，１２ＢH７Ａ回り、ソリッド抵抗交換。 電源３Ｐインレット・ソケットに交換。 プロテクト回路リレー交換。 Ｄ．　使用部品 ６３３６Ａ用ＧＴソケット（金メッキ）　　　　　　　２個。 １２ＢH７Ａ用ＭＴソケット（金メッキ）　　　　　　２個。 ６ＡＱ８／６２６７用基板用ＭＴソケット　　　　４個。 メタライズド・フィルムコンデンサ−　　　　　１４個。 抵抗　　　　　　　　　　　　　　　 　　　　　　　　　４個。 電解コンデンサ−　　　　　　　　　　　　　　　　９個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　１個。 電源コンデンサ−増量　　　　　　　　　　　　　４個。 整流ダイオ−ド　　　　　　　　　　　　　　　　　８個。 リレー　　　　　　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　８個（リケノーム予定） ３Ｐインレット・ソケット　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１００，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　 真空管別途。 Ｓ．　ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）

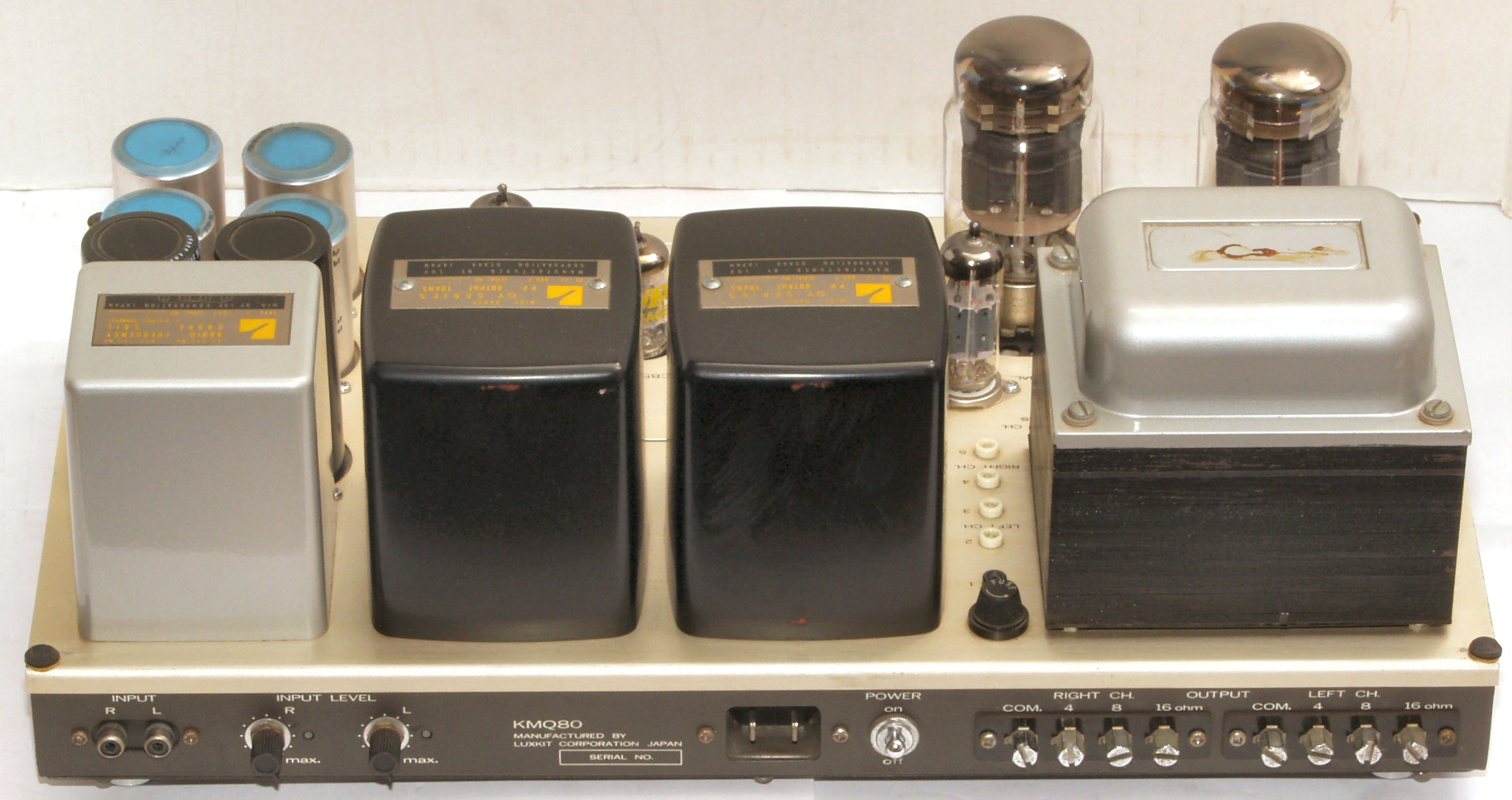

Ａ．　修理前の状況 Ａ１Ａ．　点検中　前上から見る

Ａ１Ｂ．　点検中　後上から見る

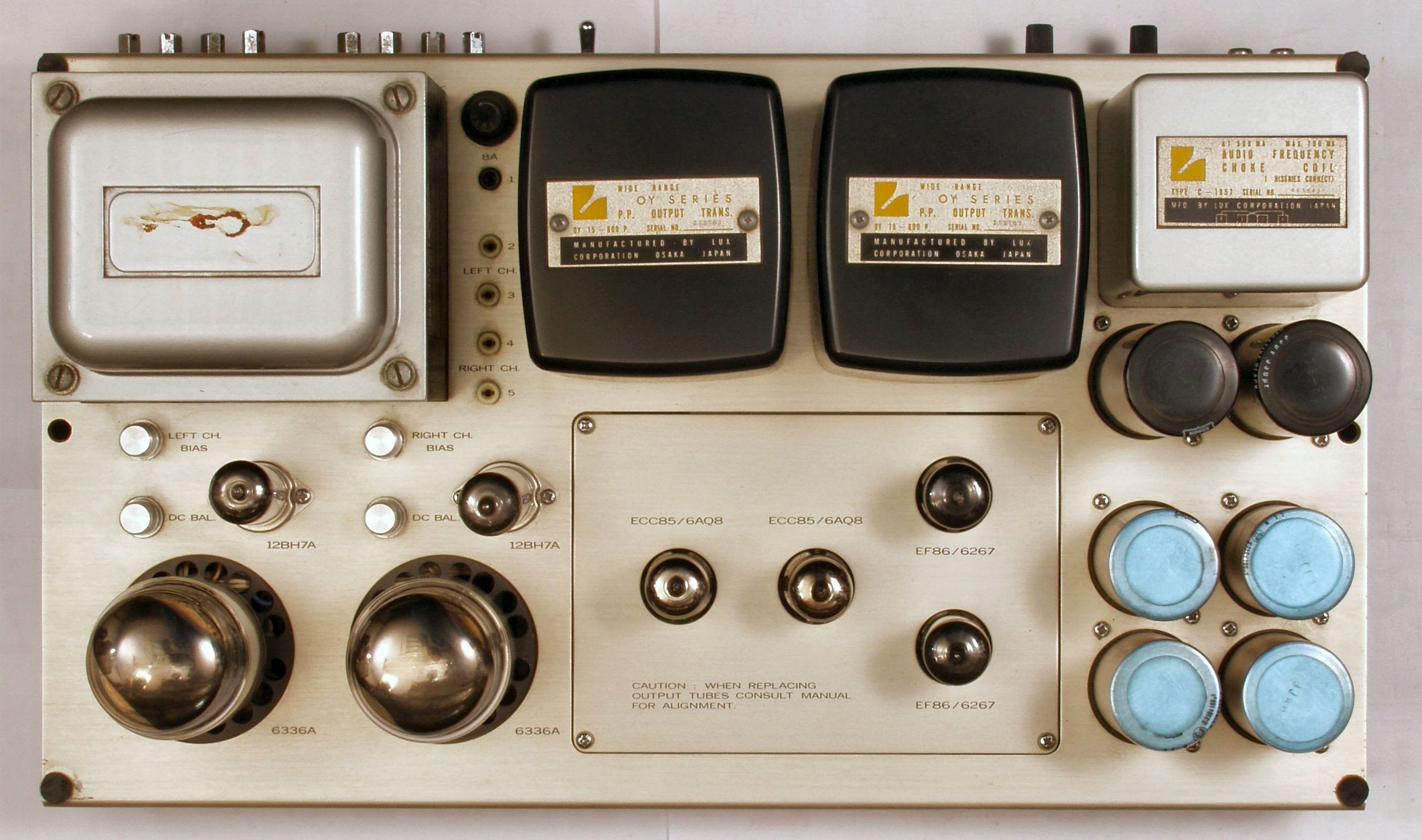

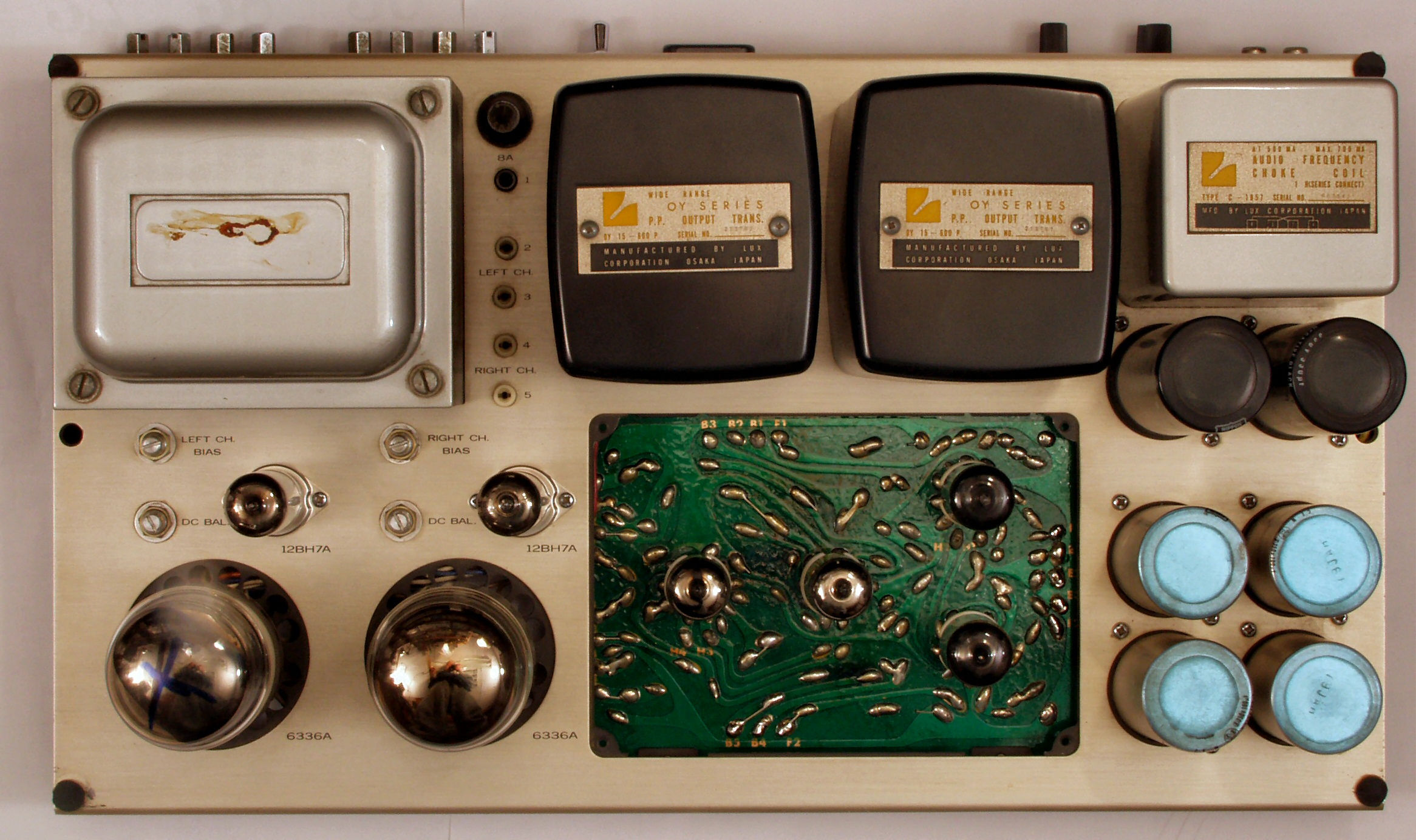

Ａ１Ｃ．　点検中　上から見る

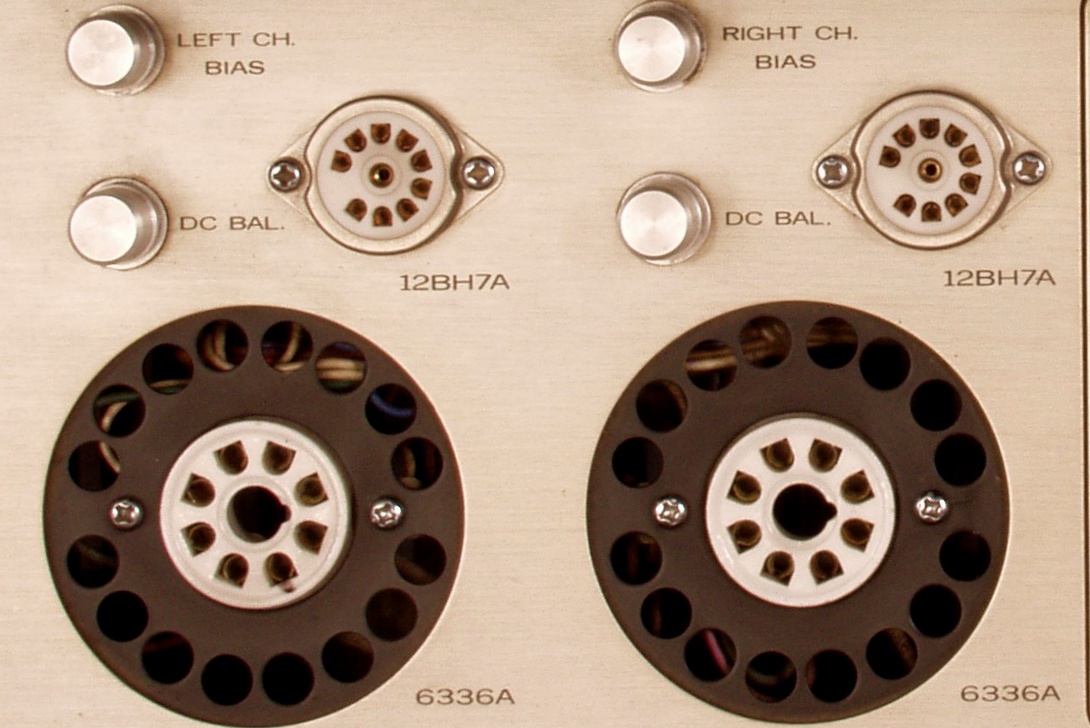

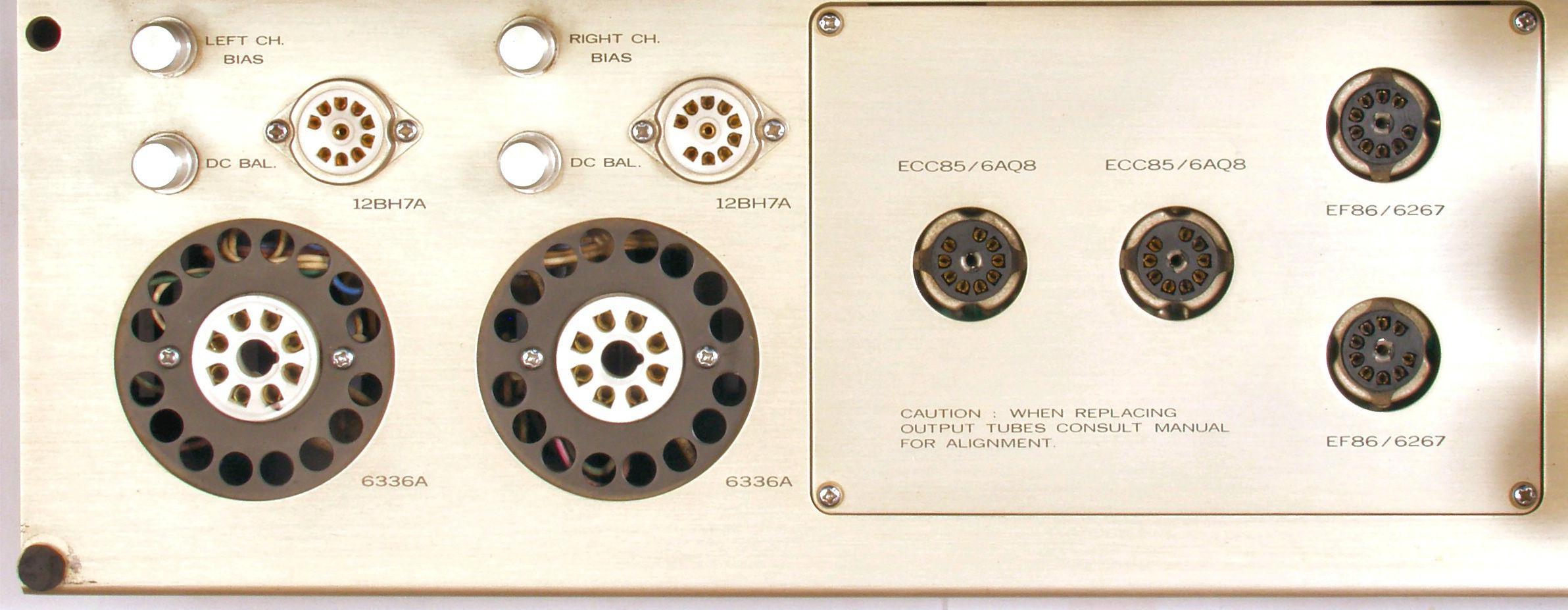

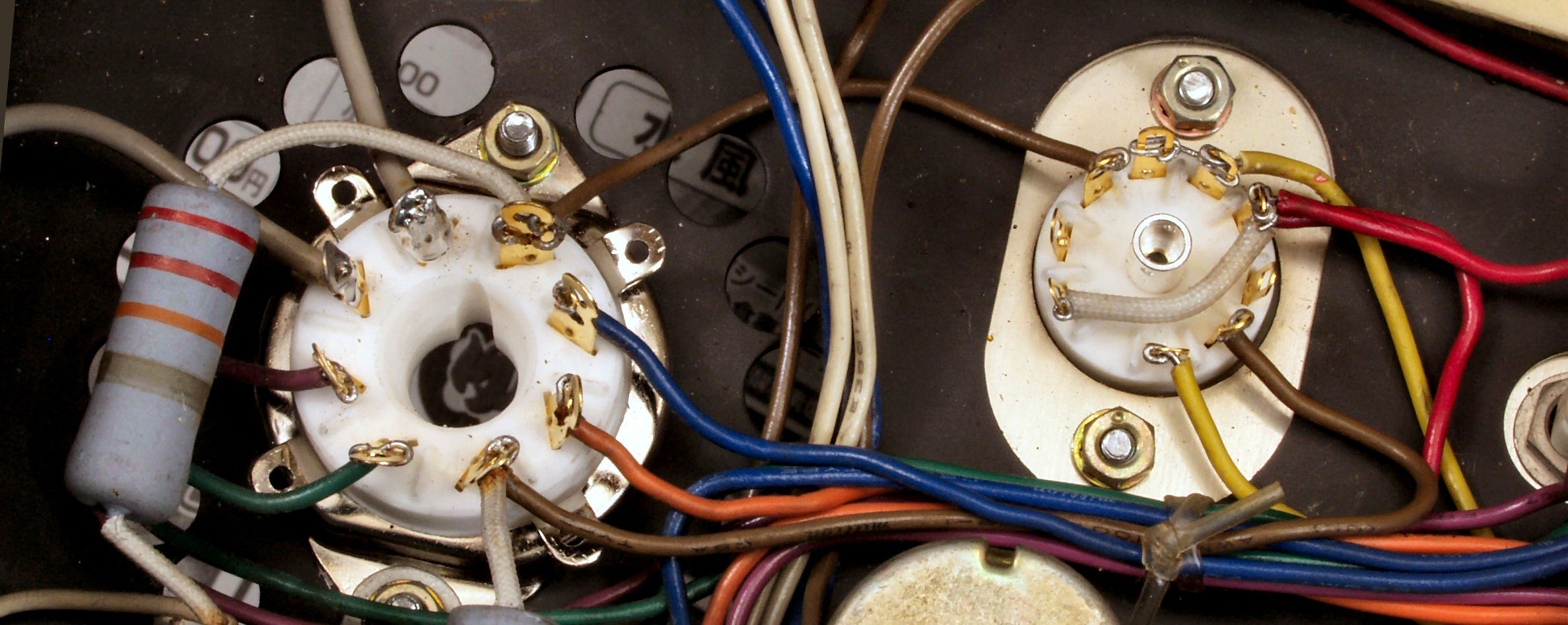

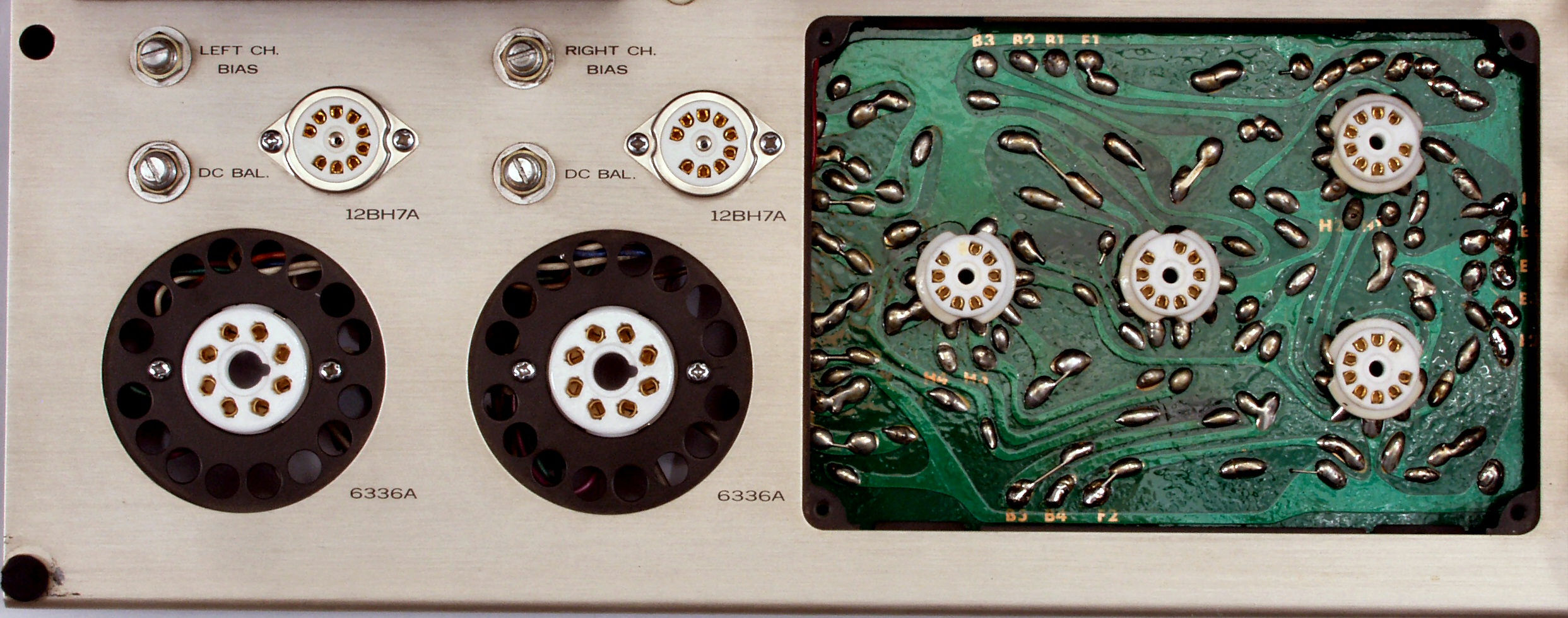

Ａ２．　点検中　６３３６Ａ、１２ＢＨ７のソケット

Ａ３．　点検中　下から見る

Ａ４．　修理前　整流・プロテクト基板

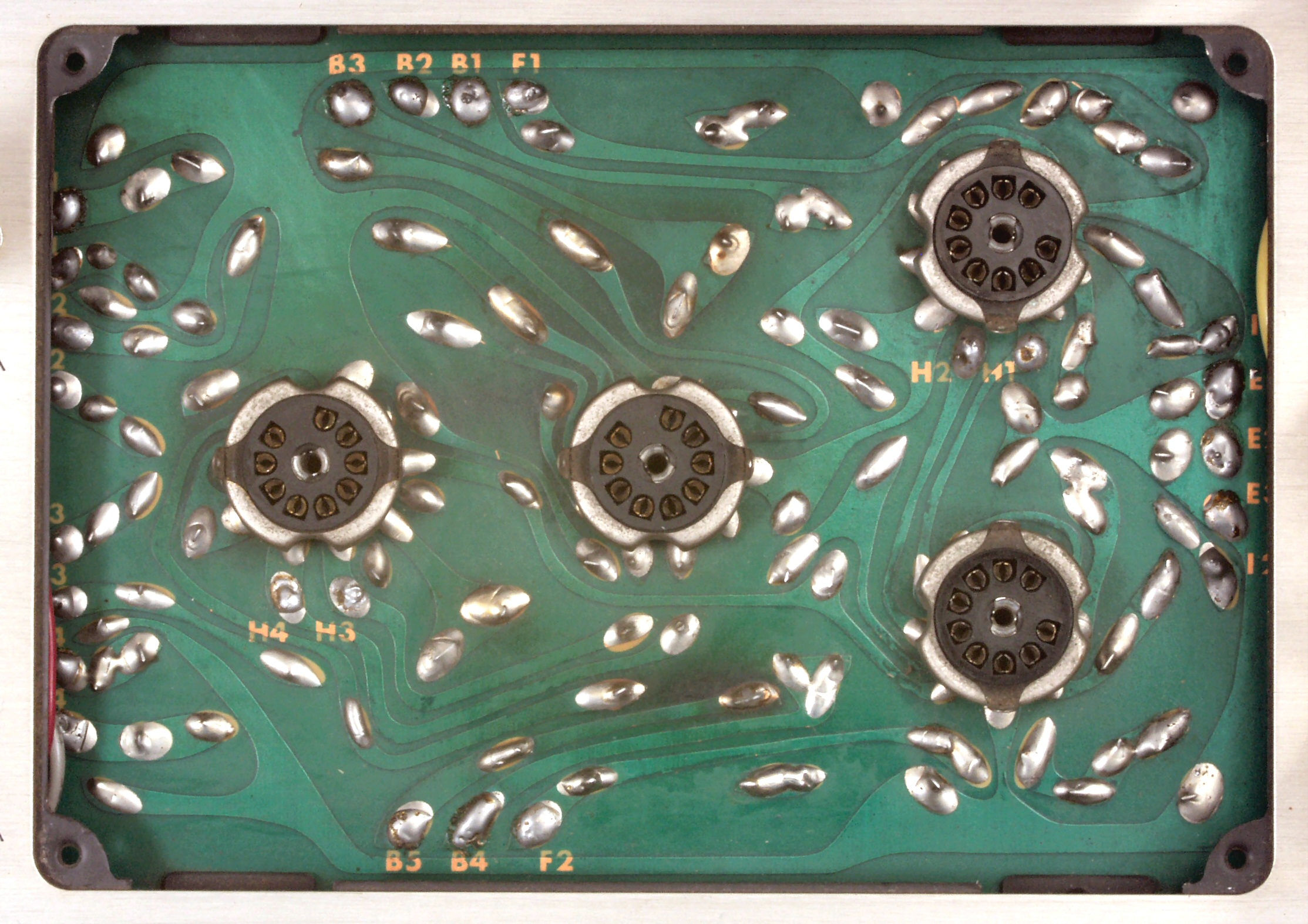

Ａ５．　修理前　前段基板裏

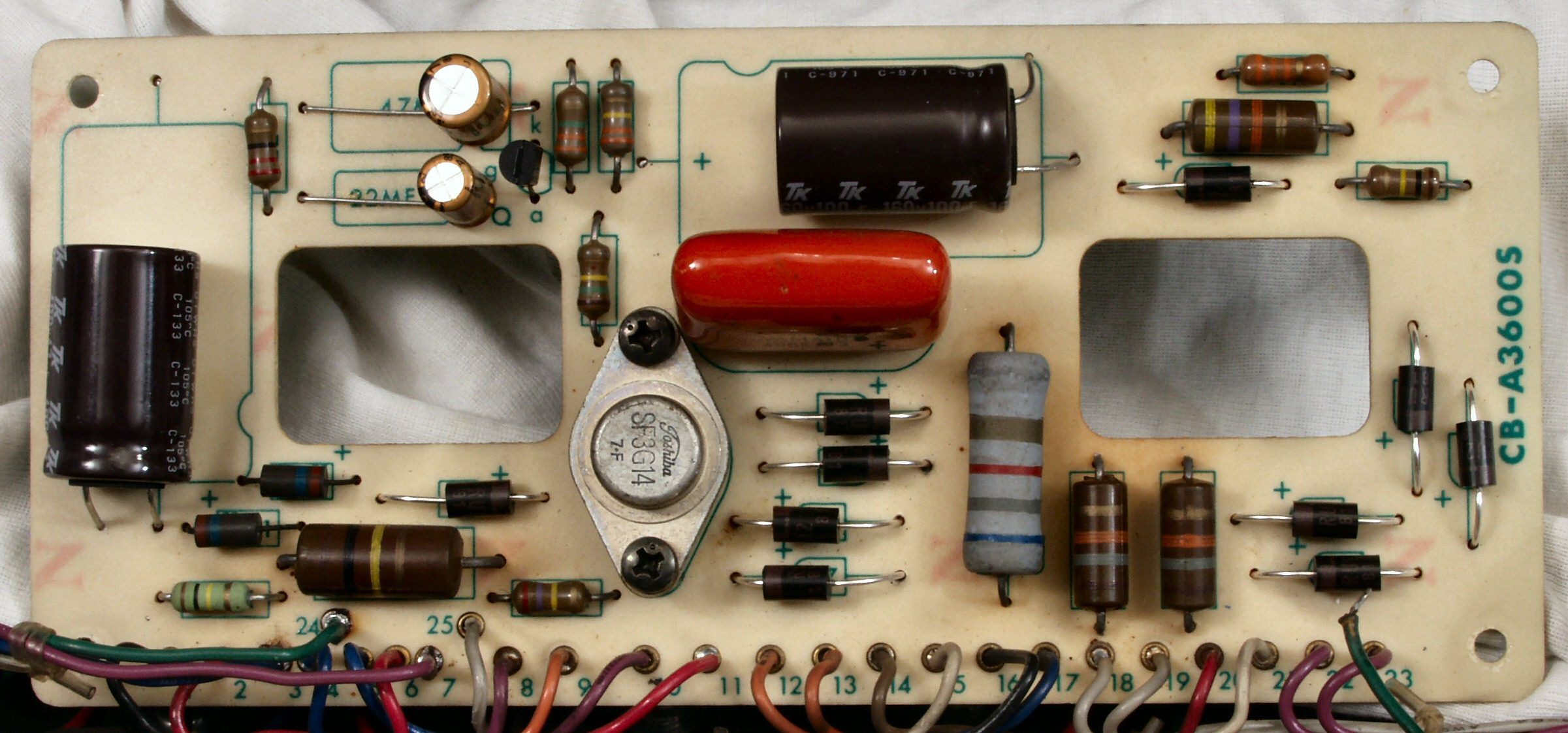

Ｃ．　修理状況 Ｃ１Ａ．　修理前　整流・プロテクト基板

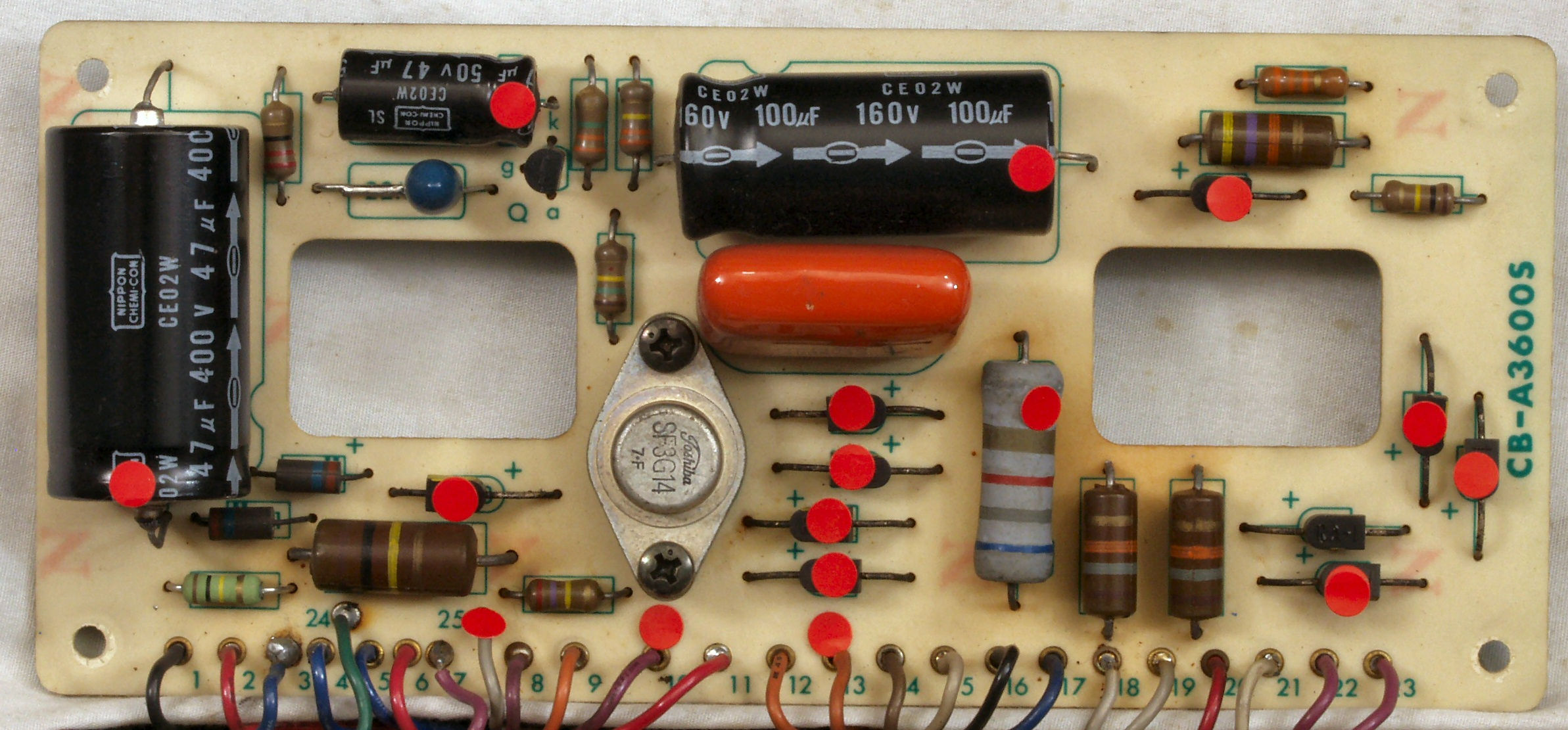

Ｃ１Ｂ．　修理後　整流・プロテクト基板　　電解コンデンサー４個、ダイオード１０個交換

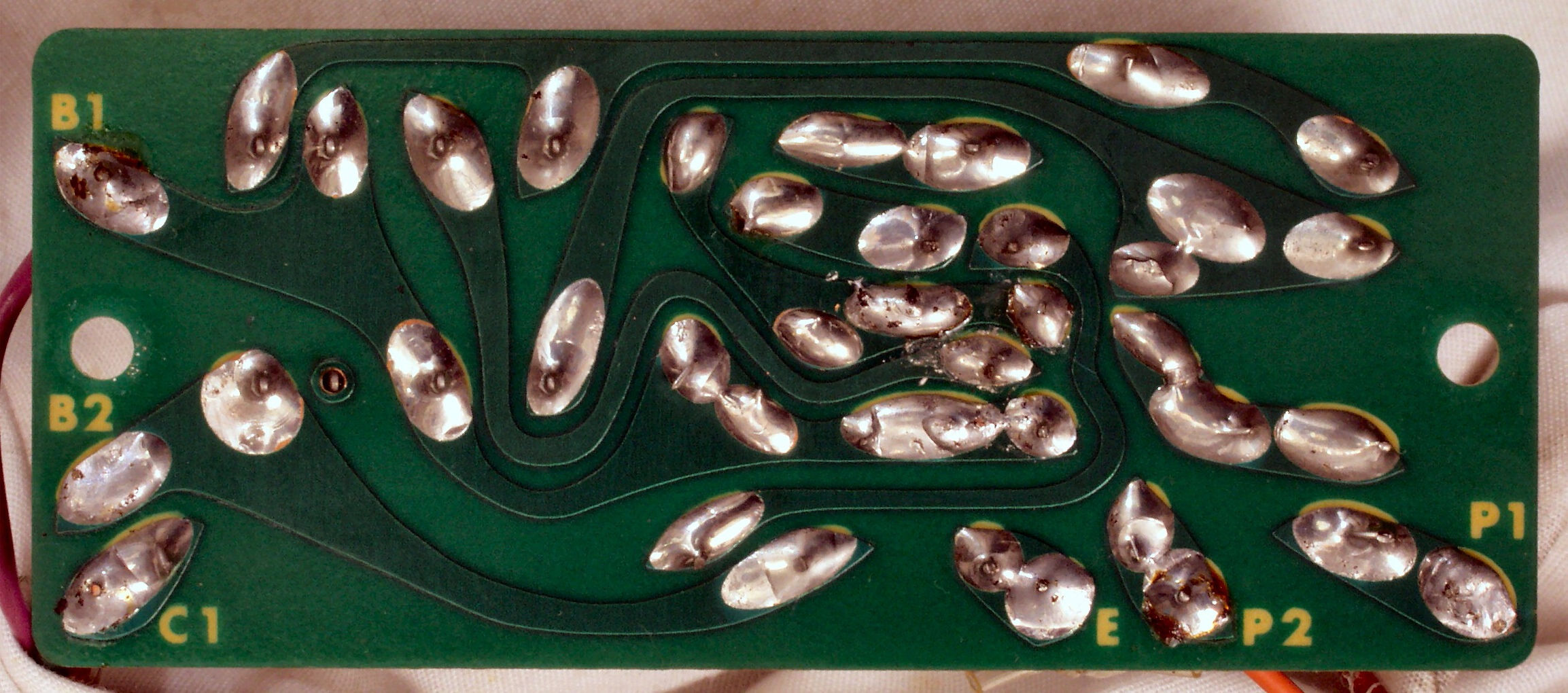

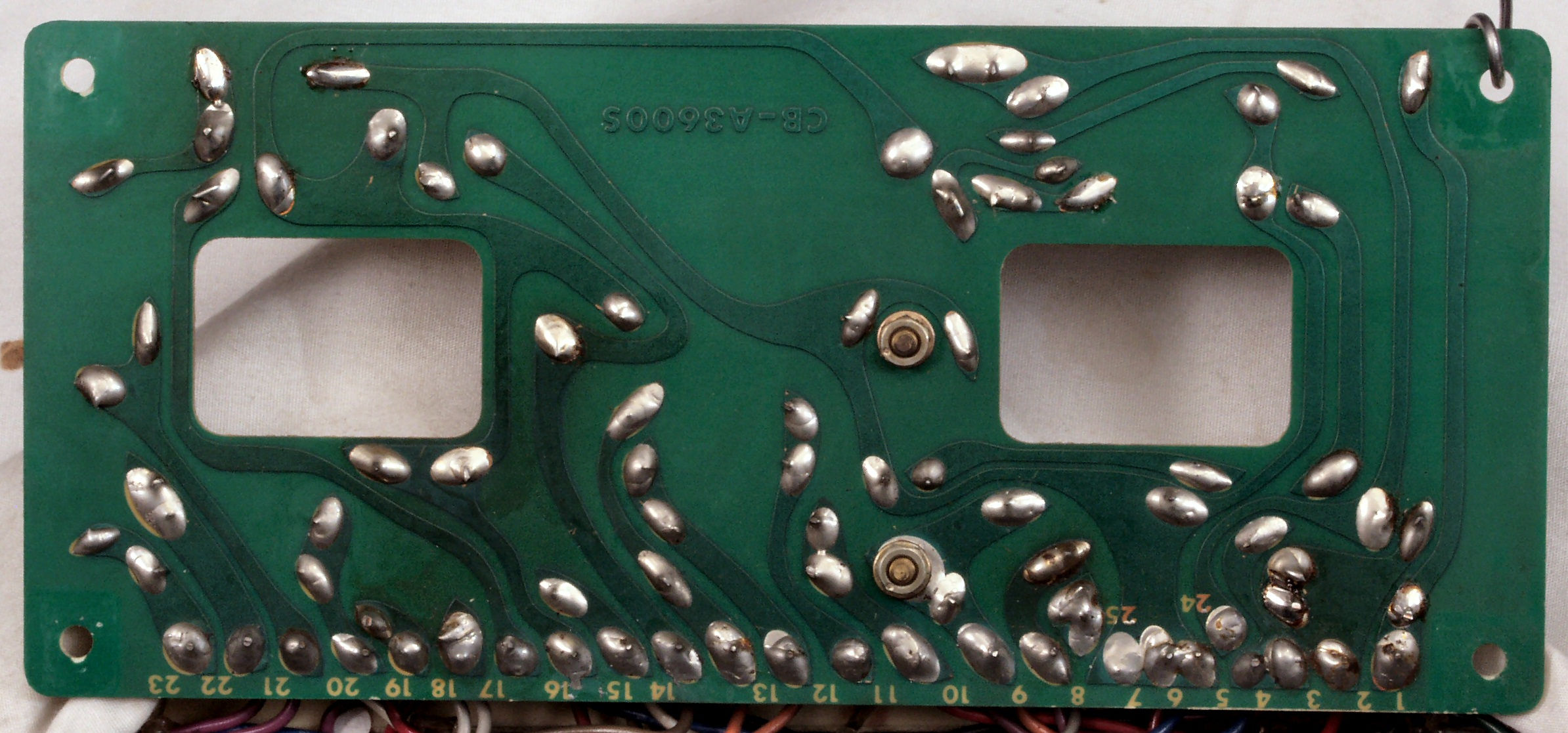

Ｃ１Ｃ．　修理前　整流・プロテクト基板裏

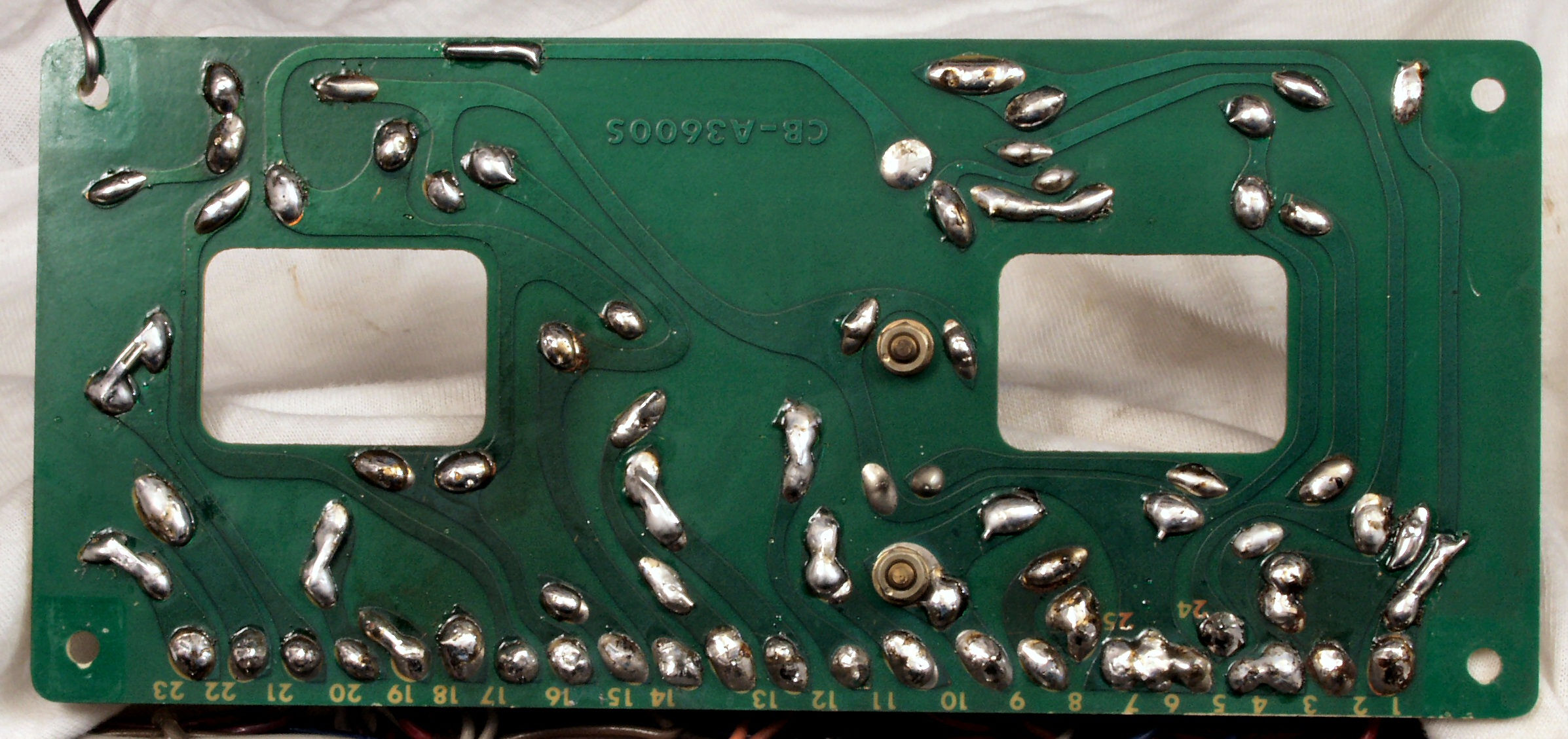

Ｃ１Ｄ．　修理（半田補正）後　整流・プロテクト基板裏

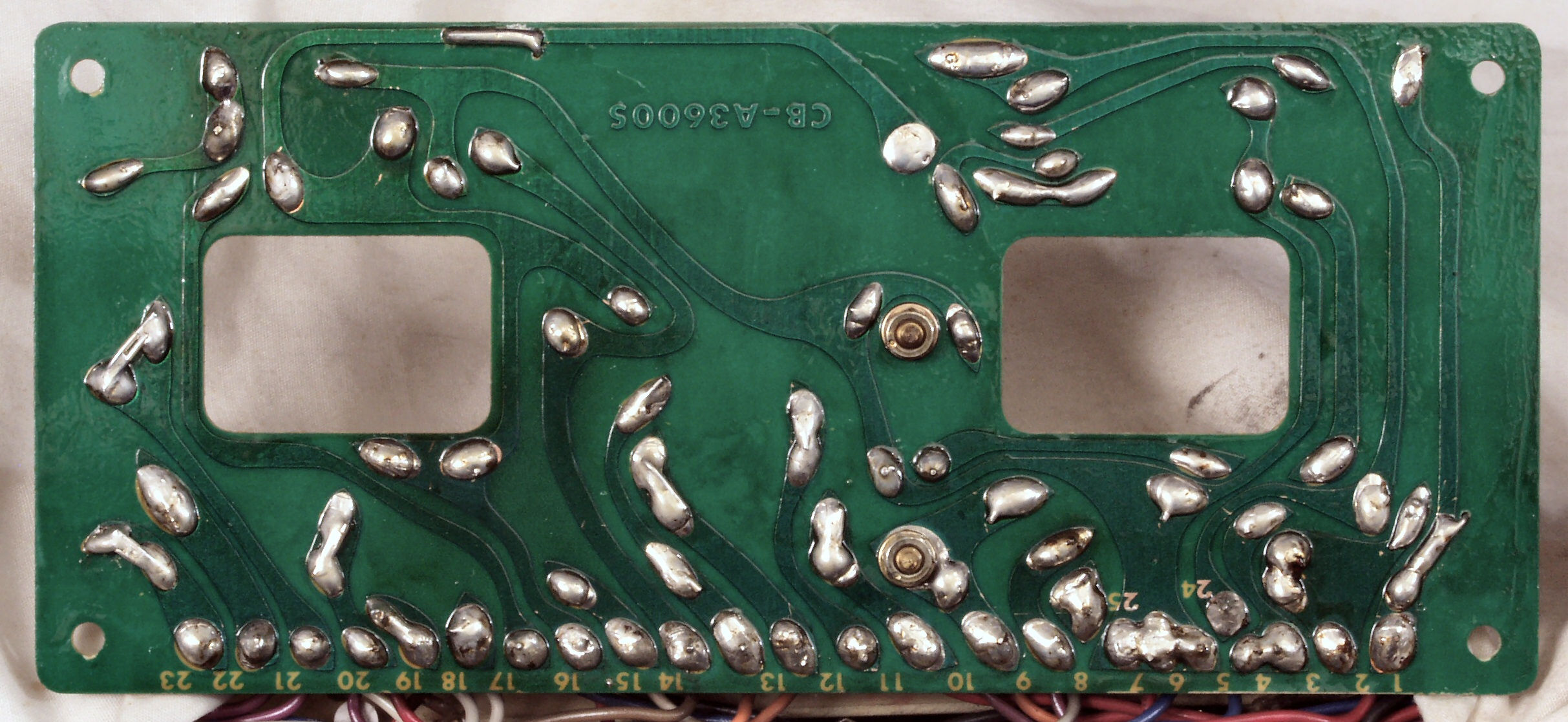

Ｃ１Ｅ．　完成整流・プロテクト基板裏、洗浄後

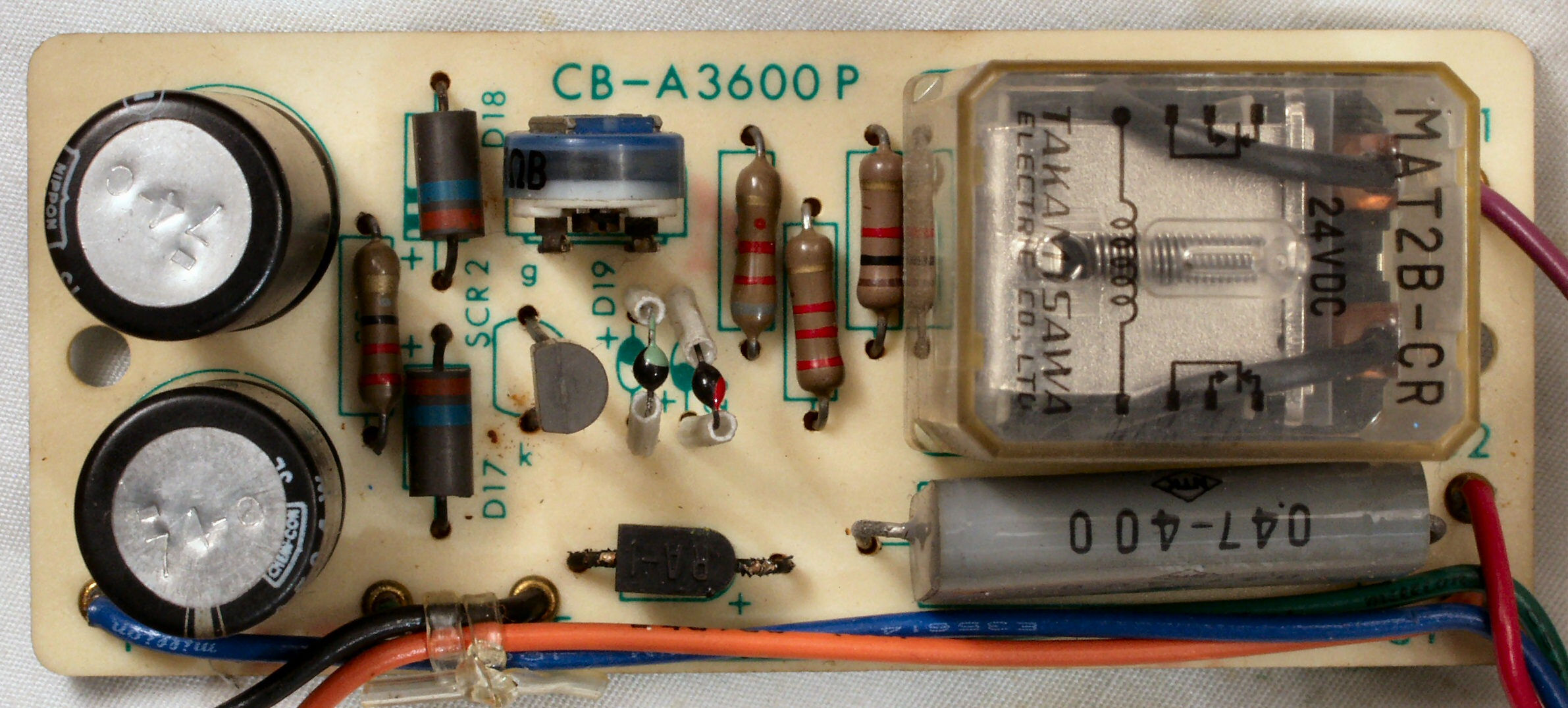

Ｃ２Ａ．　修理前　プロテクトリレー基板

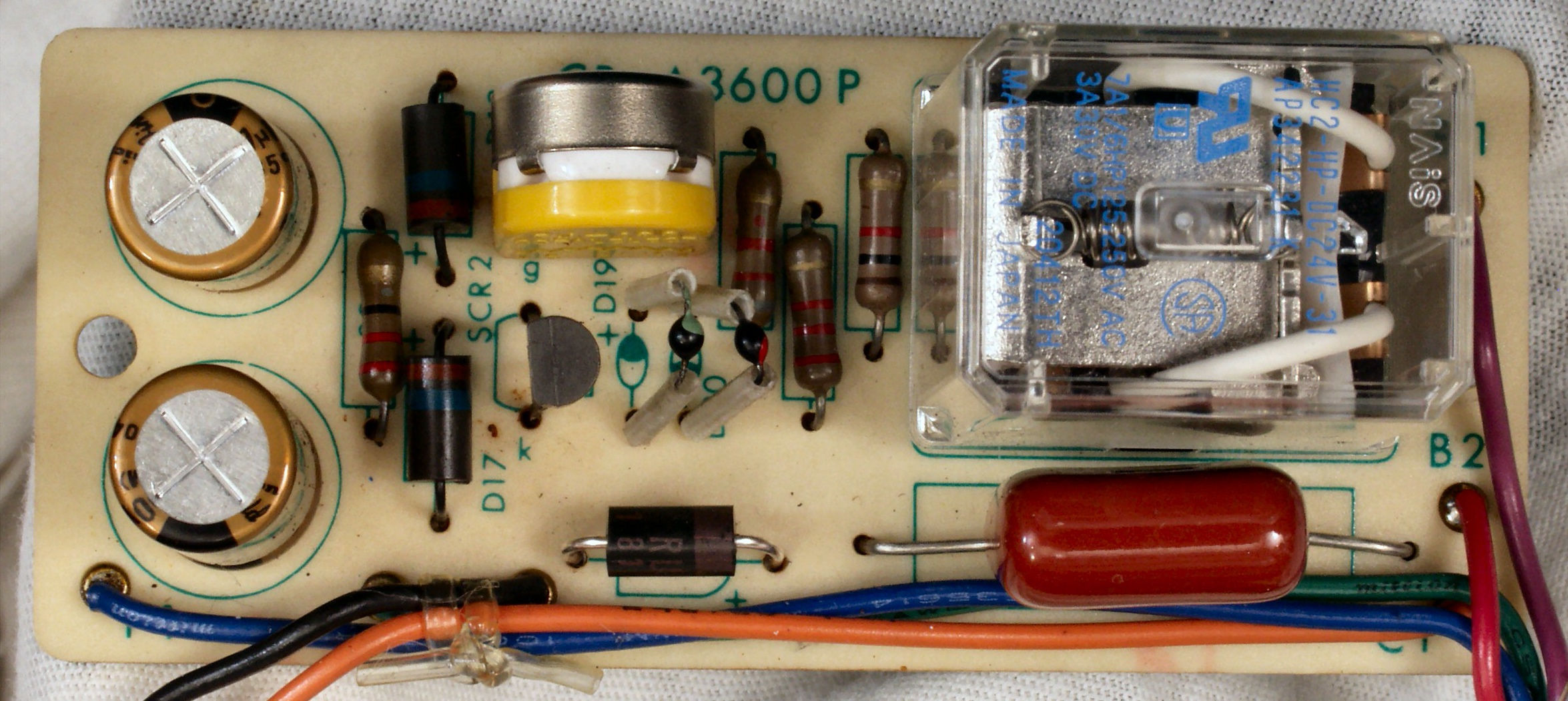

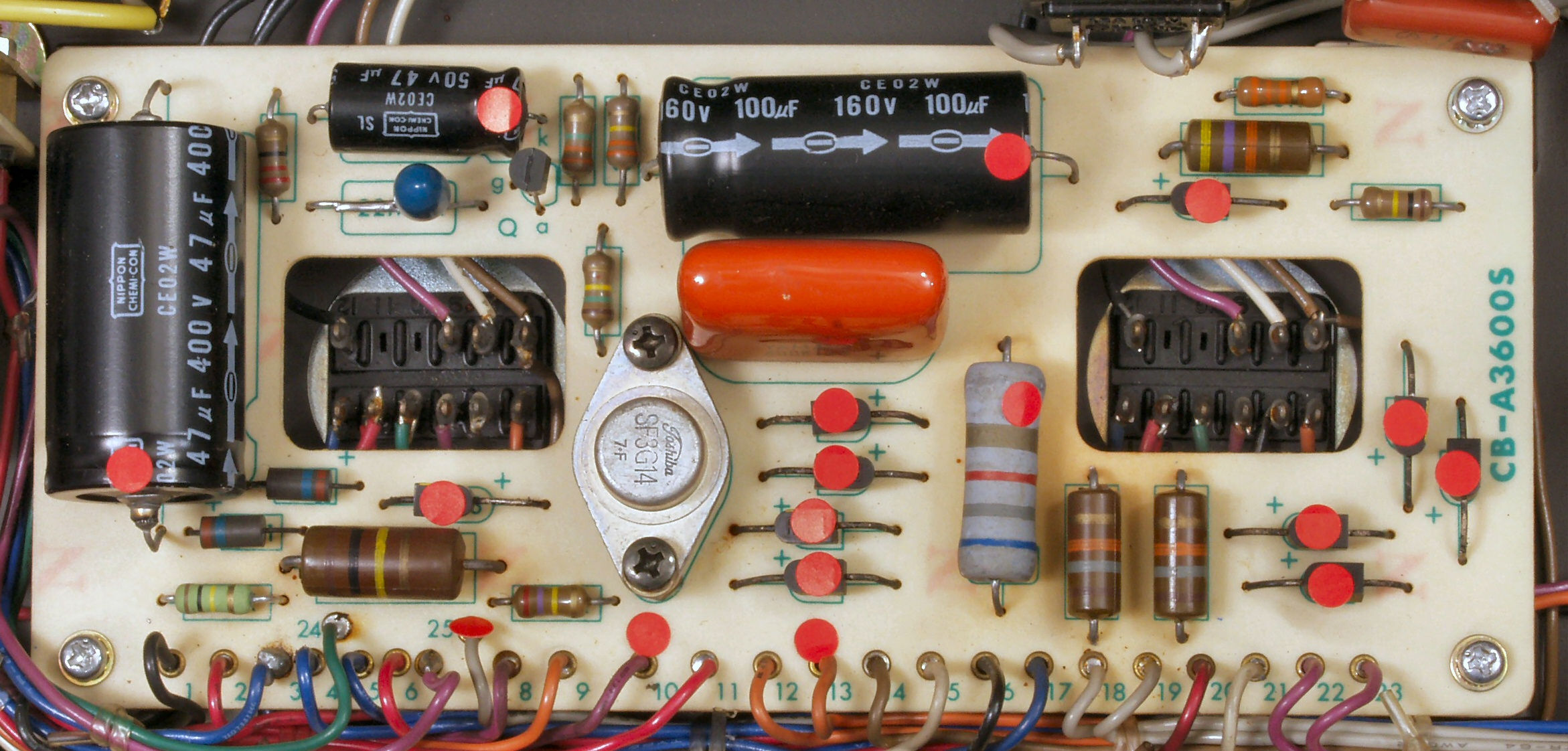

Ｃ２Ｂ．　修理後　プロテクトリレー基板 　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、ダイオード１個、リレー１個、半固定ＶＲ、フイルムコンデンサー１個交換

Ｃ２Ｃ．　修理前　プロテクトリレー基板裏

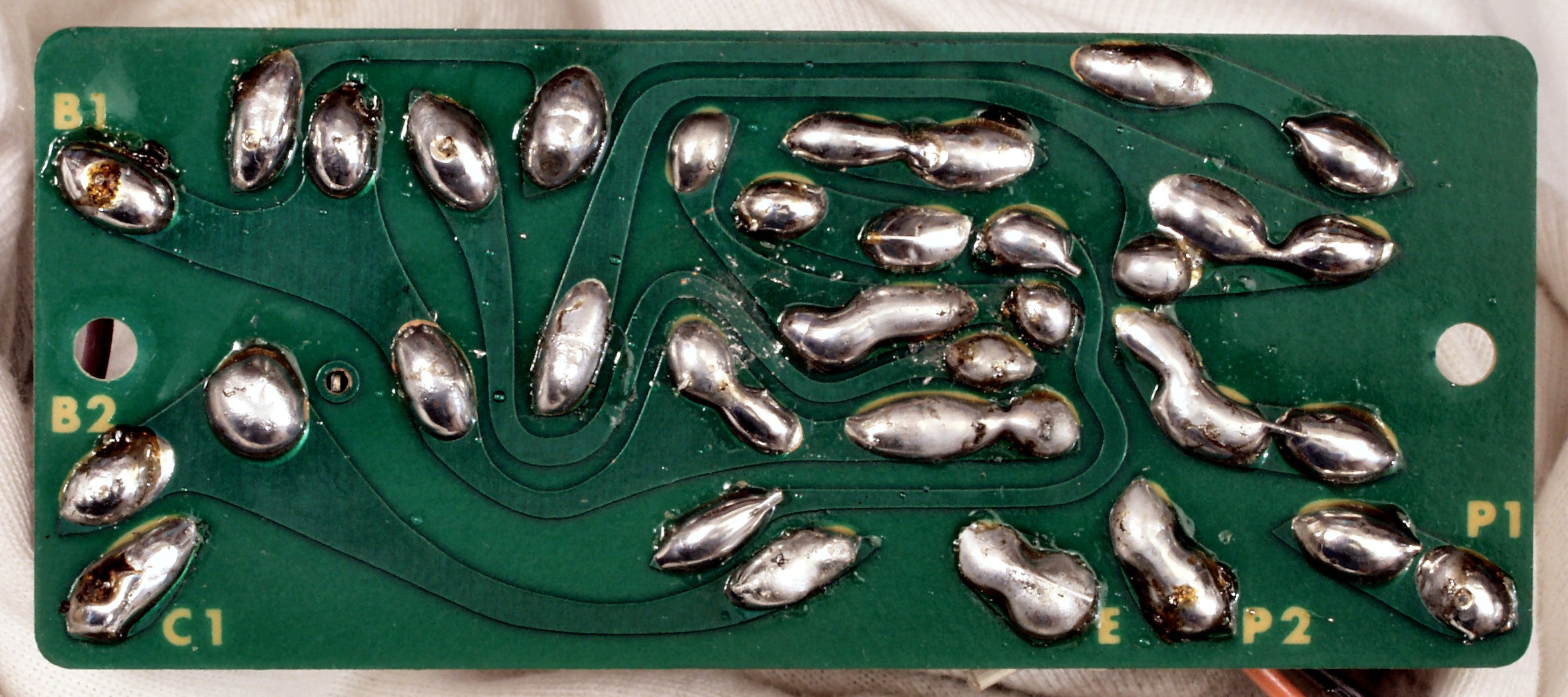

Ｃ２Ｄ．　修理（半田補正）後　プロテクトリレー基板裏

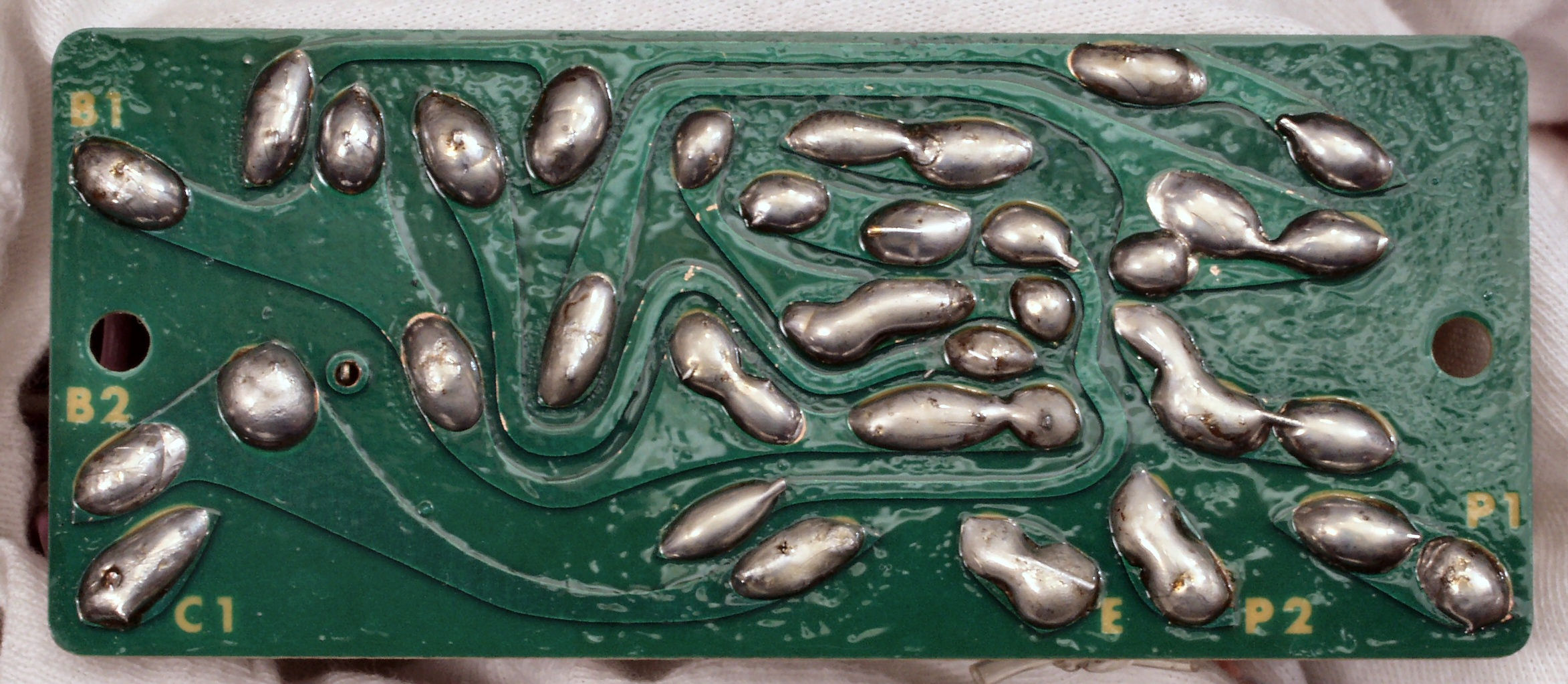

Ｃ２Ｅ．　完成プロテクトリレー基板裏、洗浄後

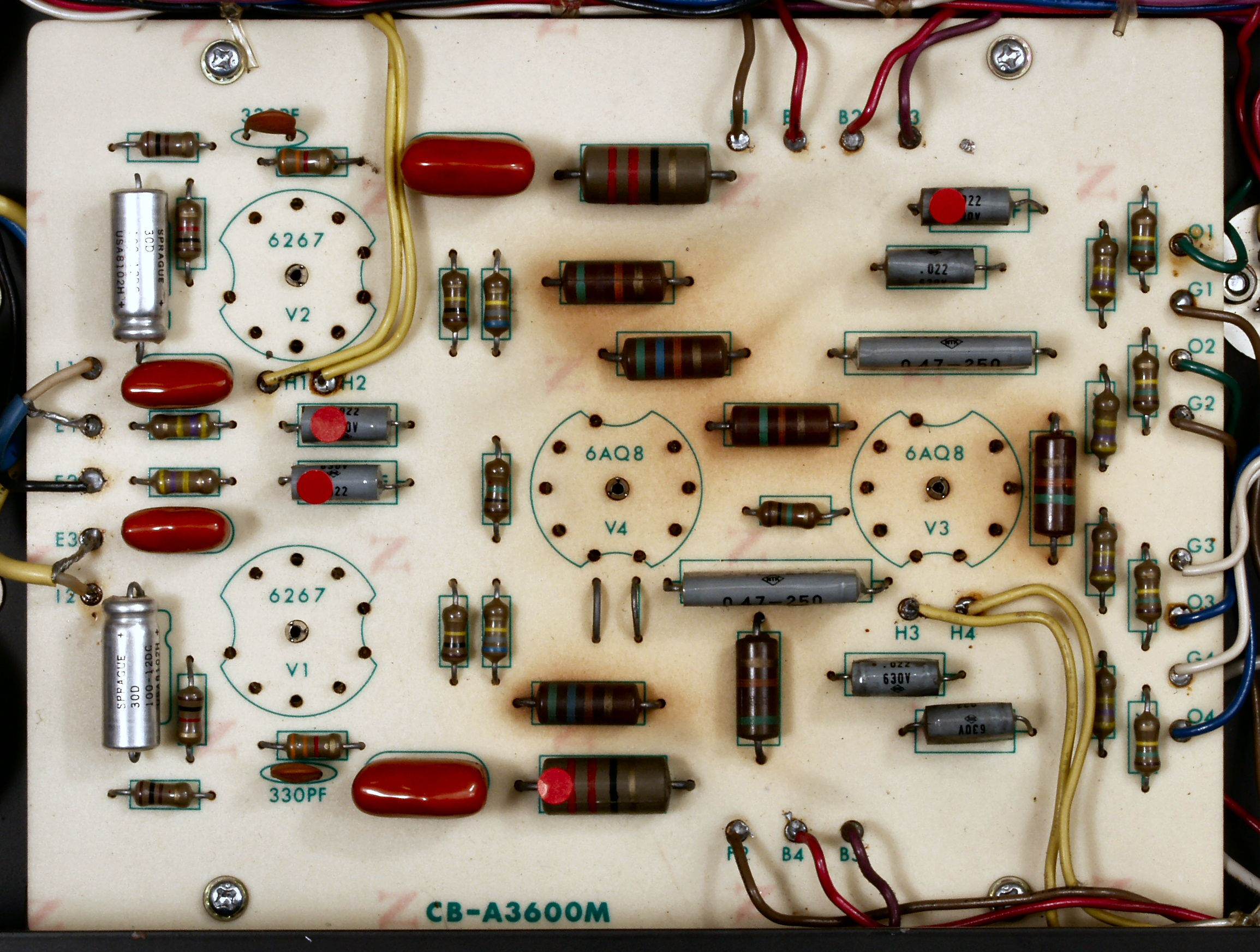

Ｃ３Ａ．　修理前　前段基板

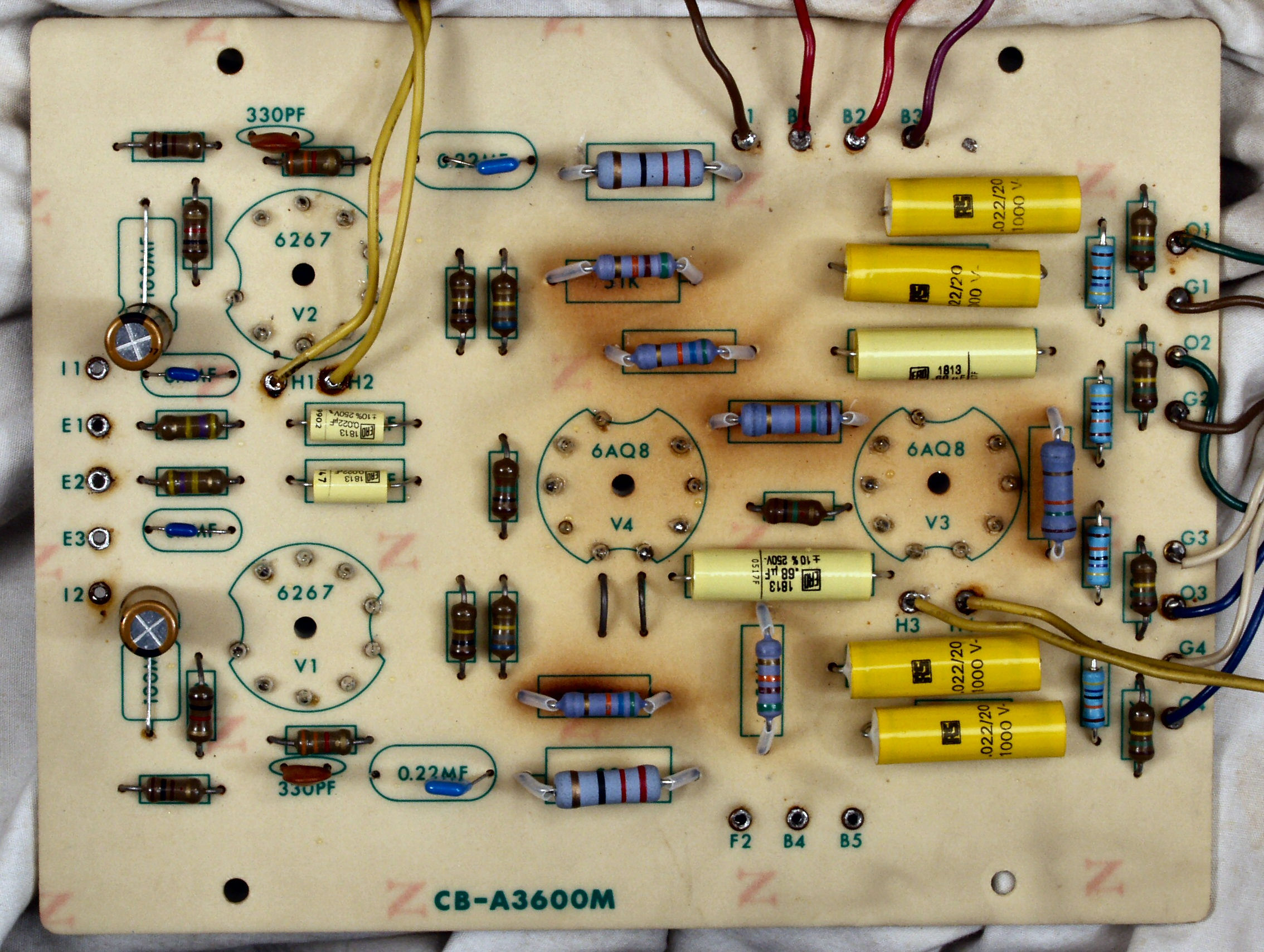

Ｃ３Ｂ．　修理後　前段基板　電解コンデンサー２個フイルムコンデンサー１０個、抵抗１２個交換

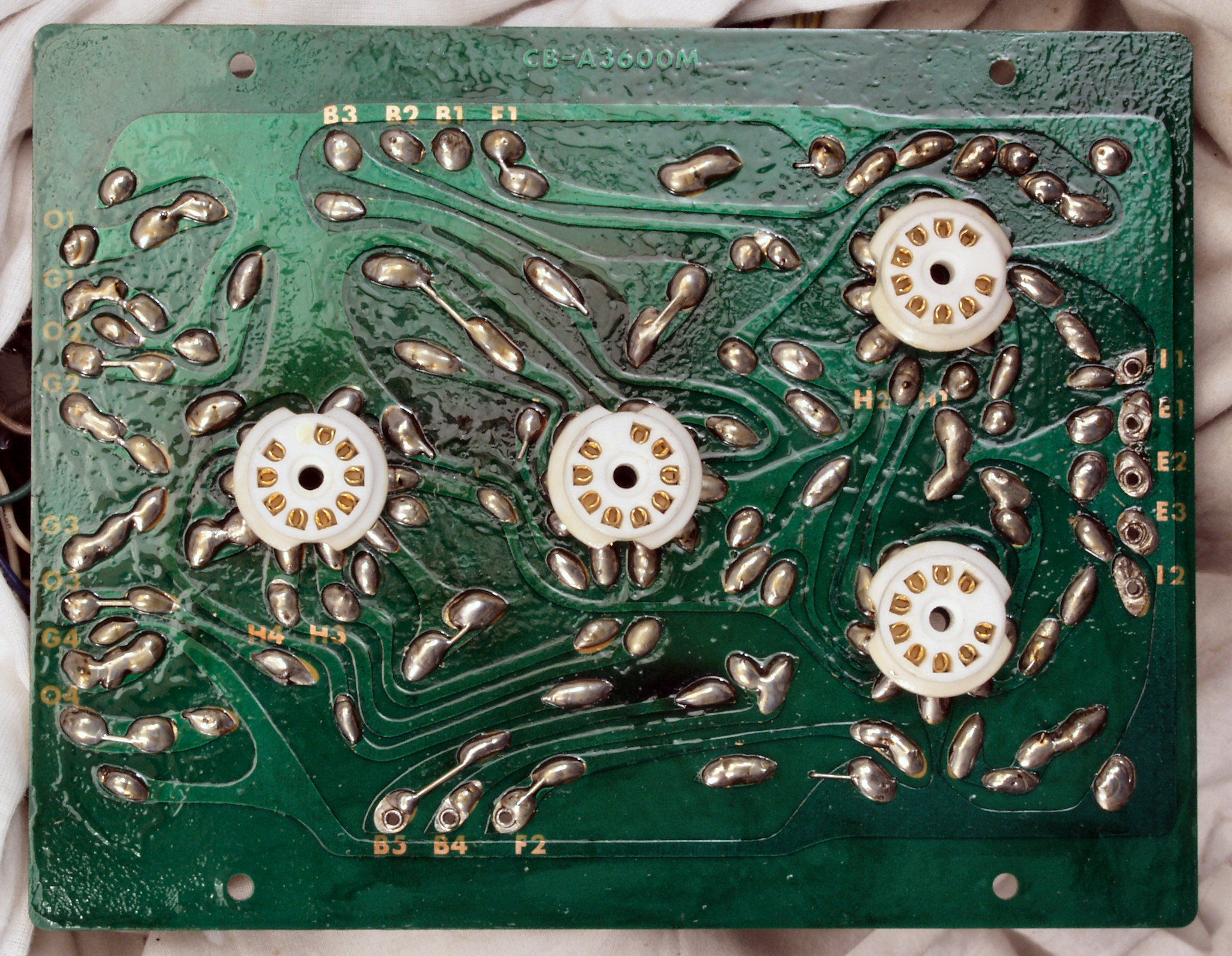

Ｃ３Ｃ．　修理前　前段基板裏

Ｃ３Ｄ．　修理（半田補正）後　前段基板裏　ＭＴ９ピンソケット４個交換

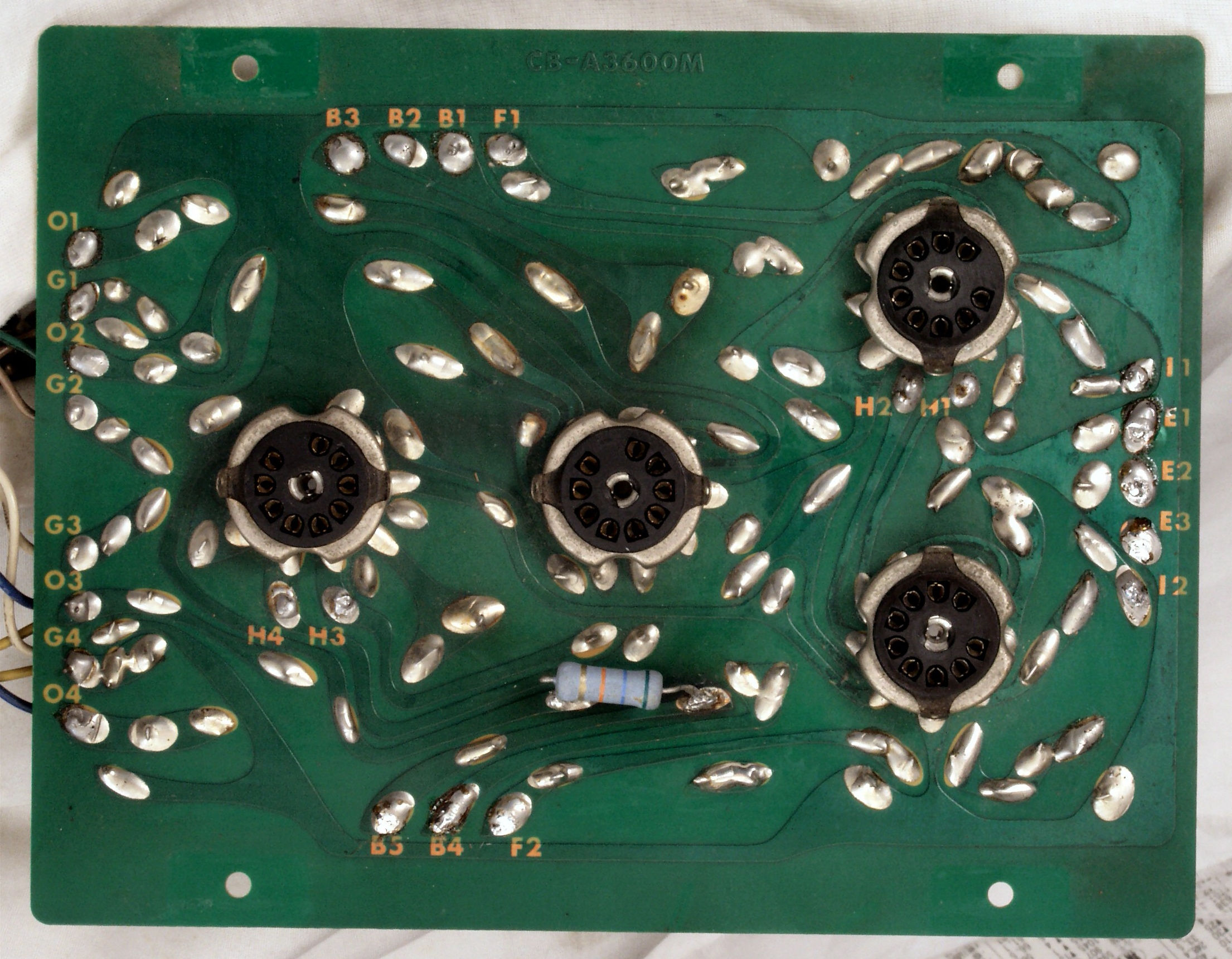

Ｃ３Ｅ．　完成前段基板裏　洗浄後

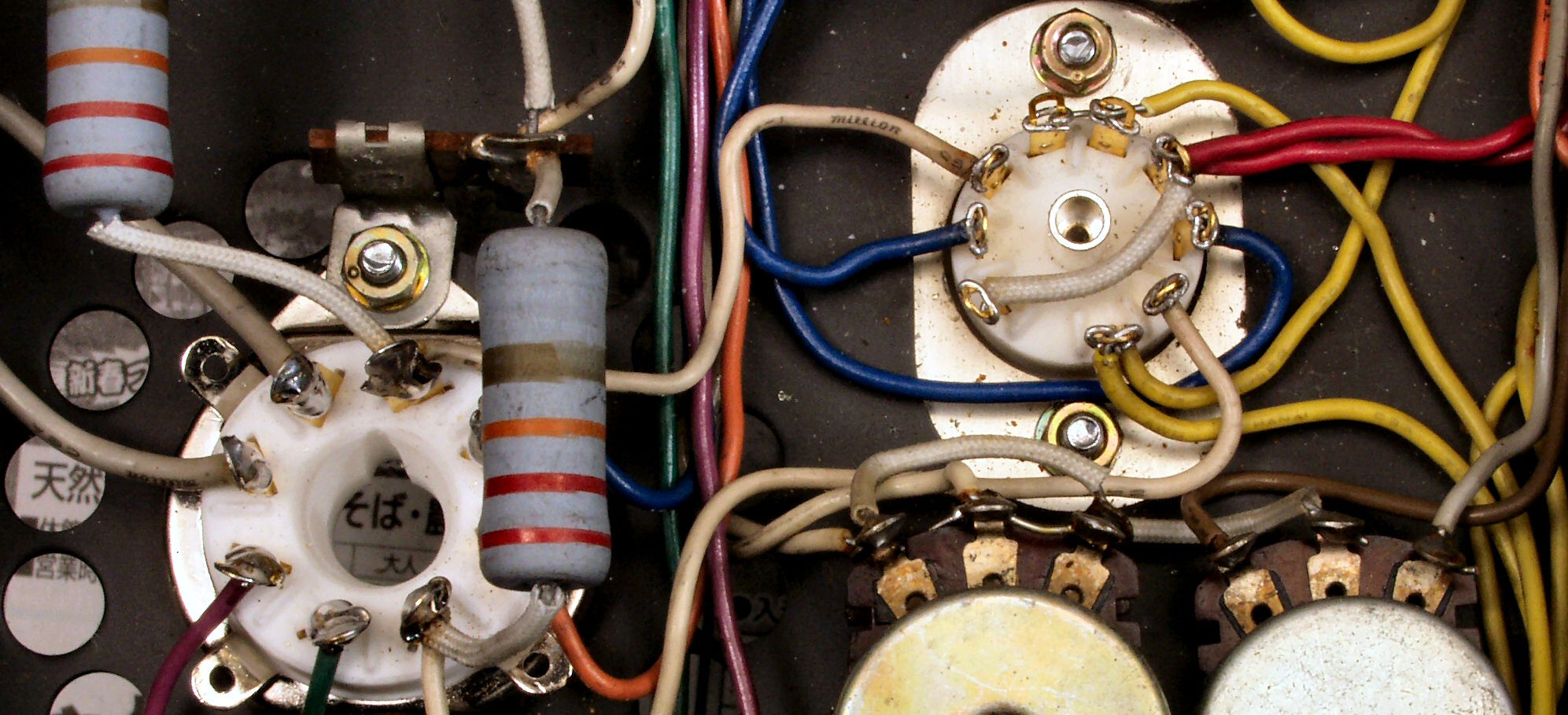

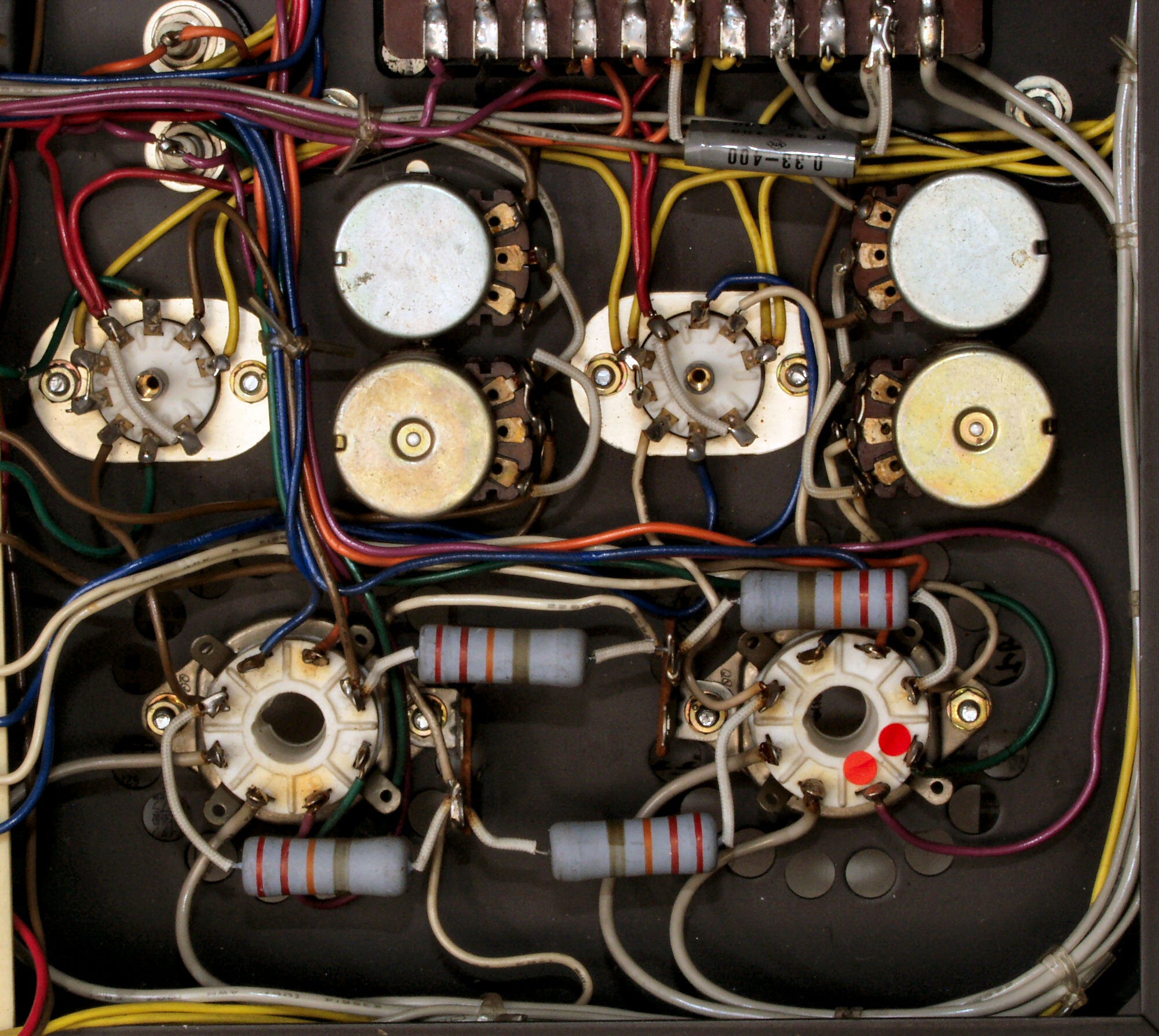

Ｃ４Ａ．　修理前　６３３６Ａ・１２ＢＨ７周辺の配線

Ｃ４Ａ１．　修理中　６３３６Ａ・１２ＢＨ７周辺の配線、出来るだけ絡げる。

Ｃ４Ａ２．　修理中　６３３６Ａ・１２ＢＨ７周辺の配線、出来るだけ絡げる。

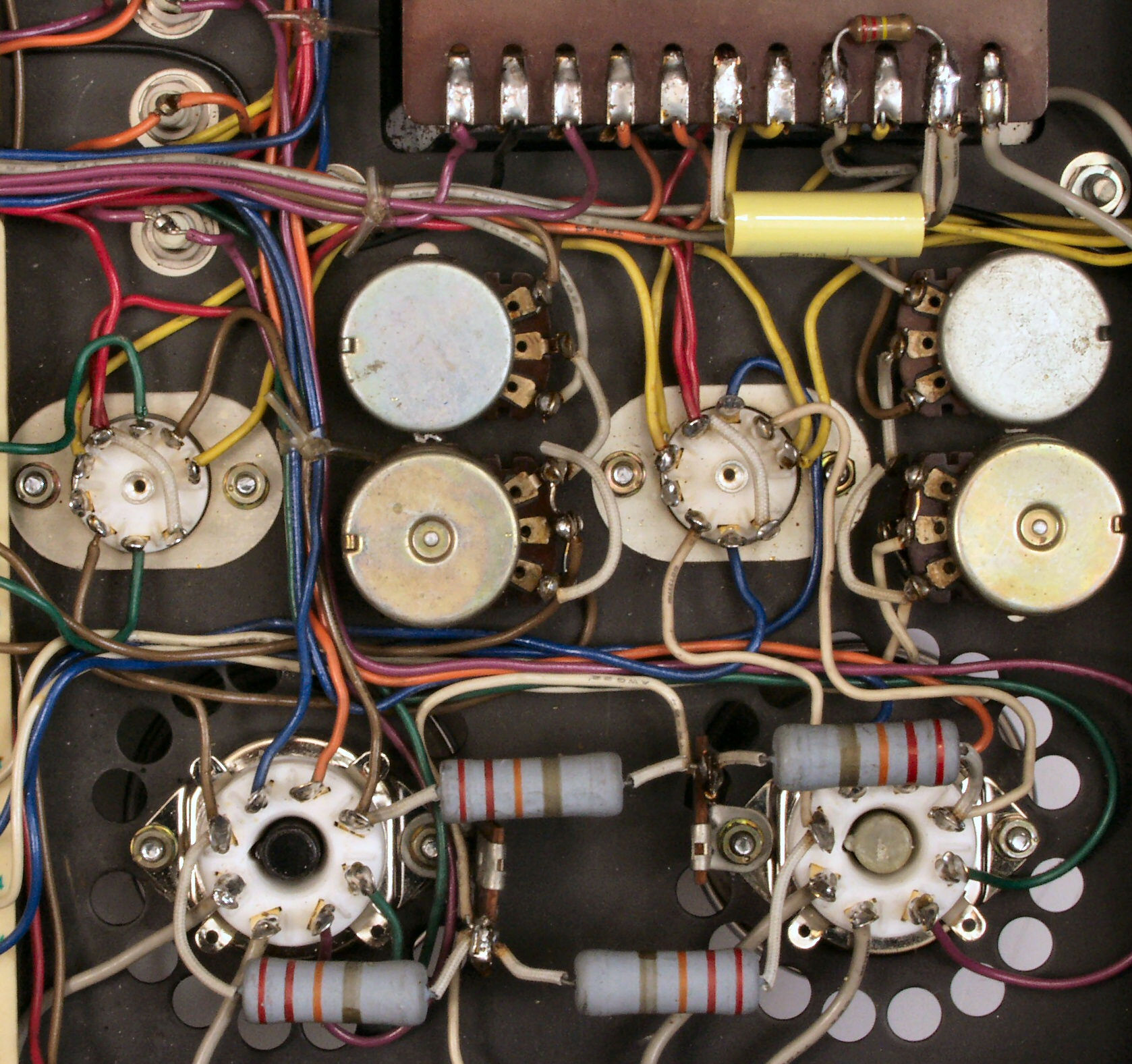

Ｃ４Ｂ．　修理後　６３３６Ａ・１２ＢＨ７周辺の配線

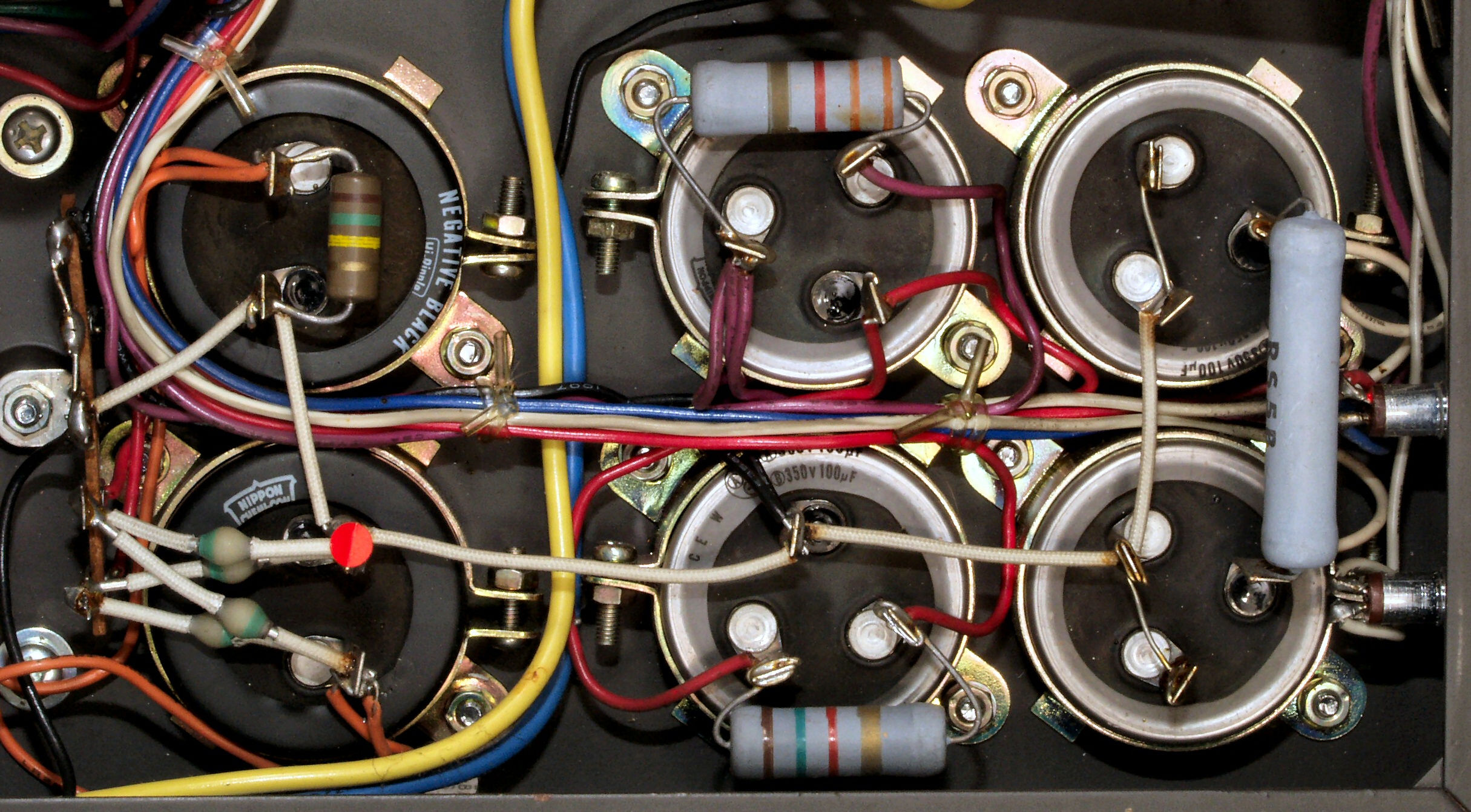

Ｃ５Ａ．　修理前　ブロックコンデンサー回り配線

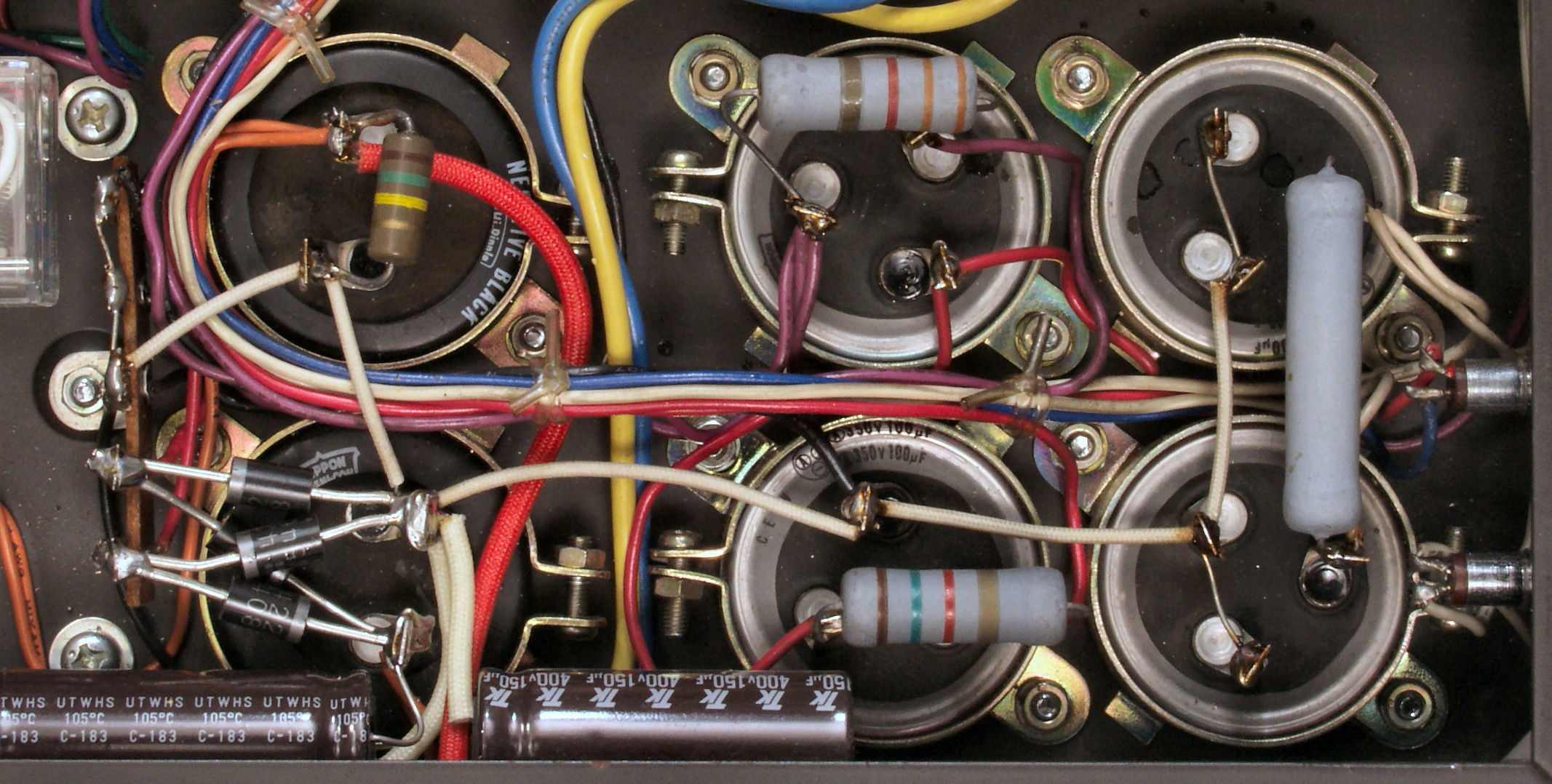

Ｃ５Ｂ．　修理後　ブロックコンデンサー回り配線、整流ダイオード４本交換、電解コンデンサー２個追加。

Ｃ６Ａ．　修理前　６３３６Ａ、１２ＢＨ７ソケット

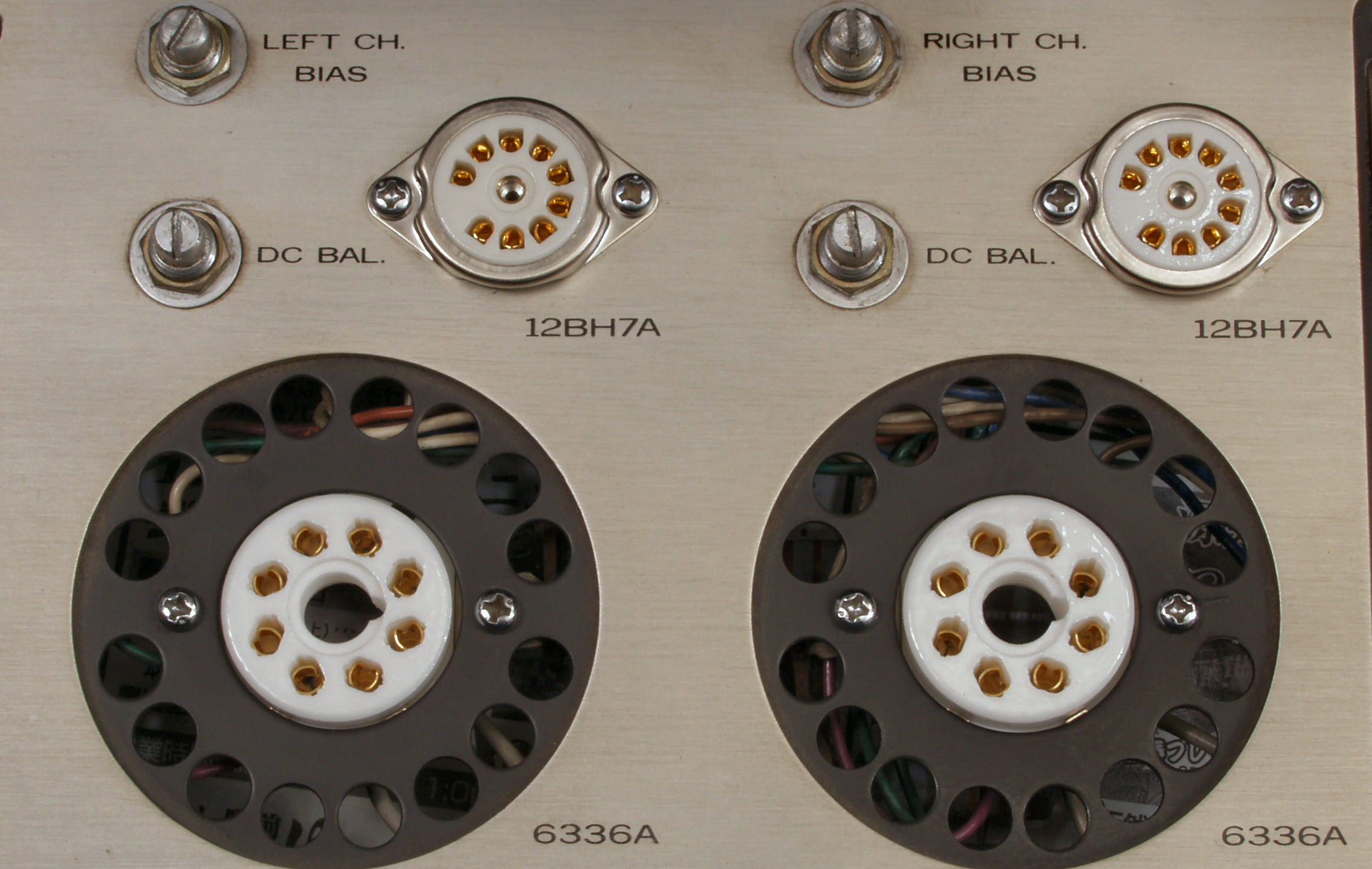

Ｃ６Ｂ．　修理（交換）後　６３３６Ａ、１２ＢＨ７ソケット

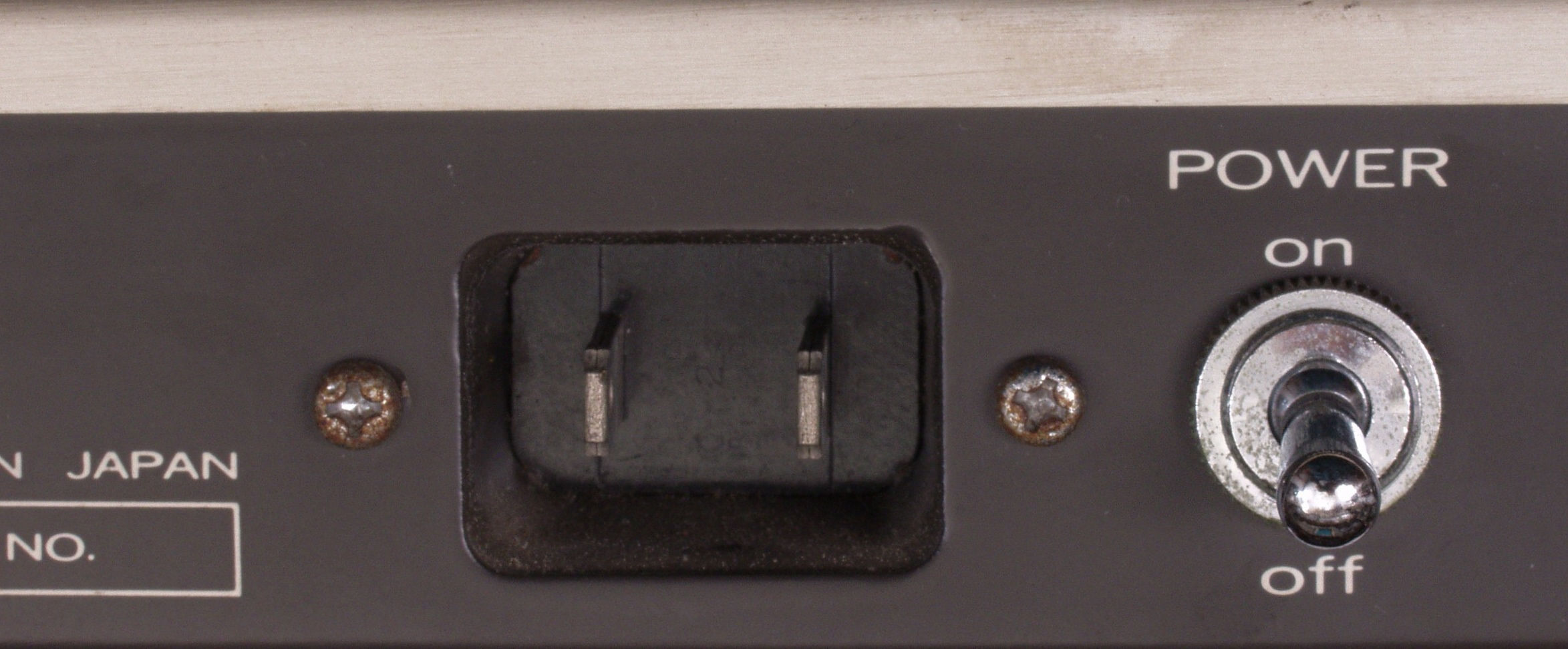

Ｃ７Ａ．　修理前　電源ソケット

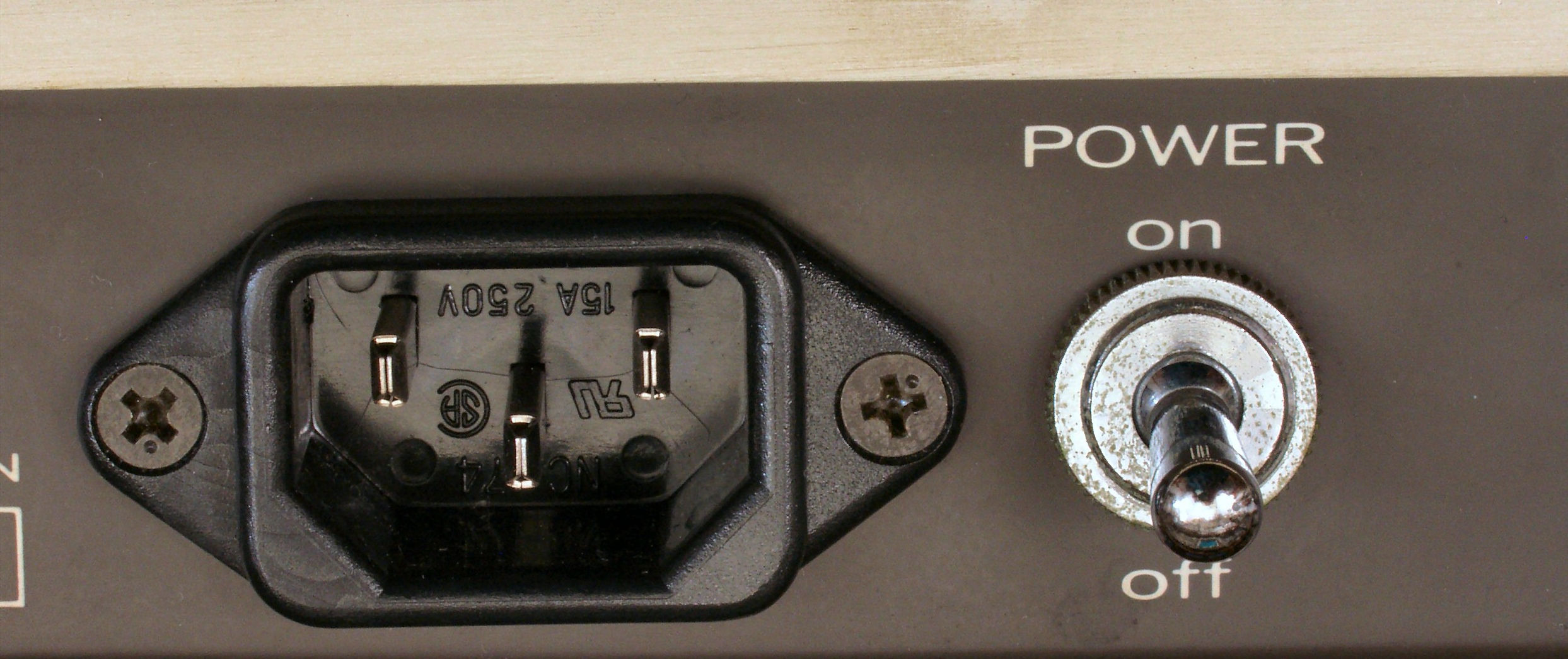

Ｃ７Ｂ．　修理（交換）後　電源３Ｐインレット・ソケット

Ｃ８Ａ．　修理前　真空管６３３６Ａ、１２ＢＨ７のソケット

Ｃ８Ｂ．　修理（交換）後　真空管６３３６Ａ、１２ＢＨ７のソケット

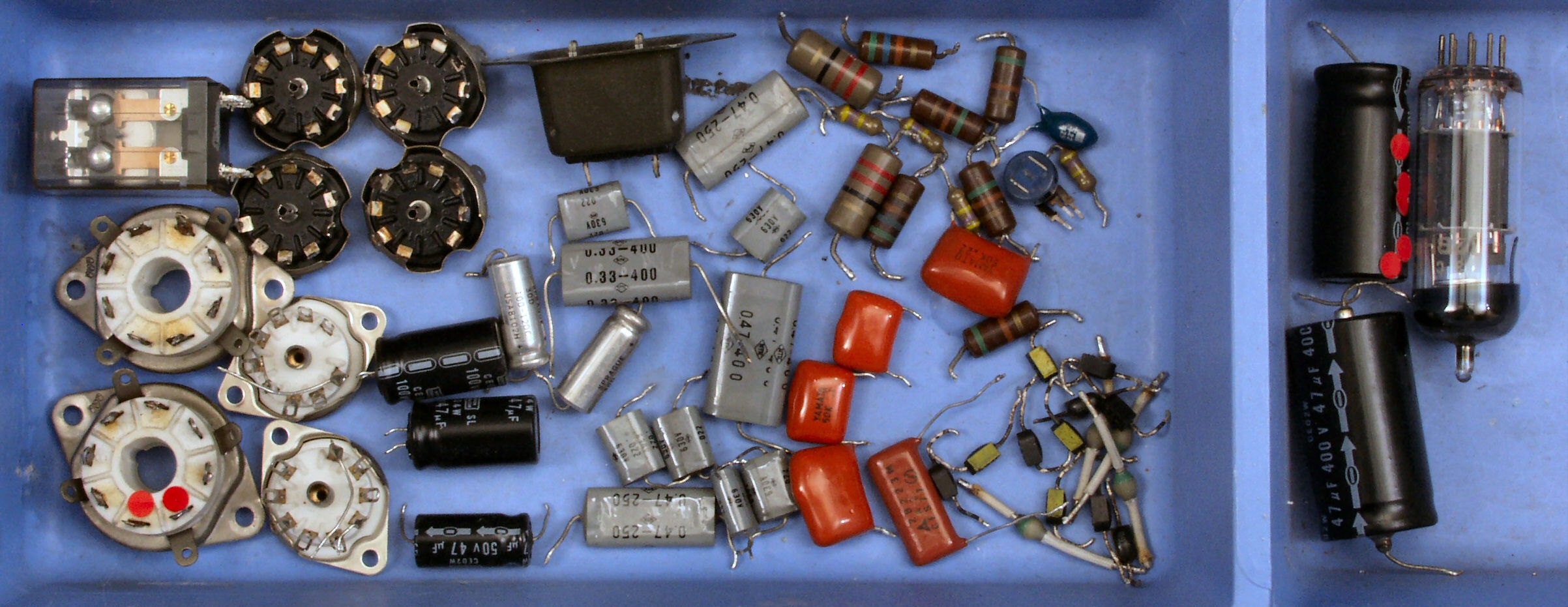

Ｃ９．　交換部品

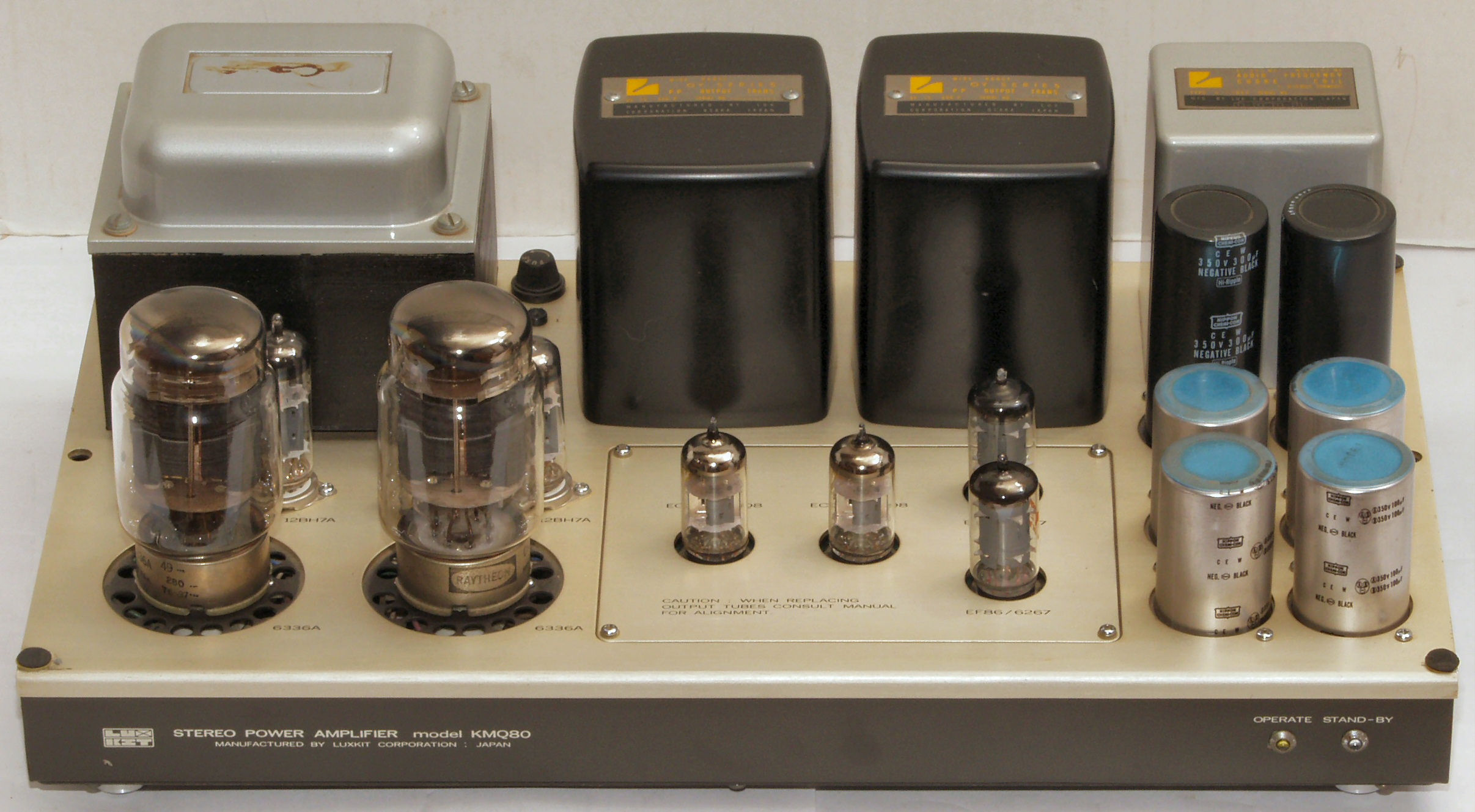

ＣＡＡ．　修理前　上から見る

ＣＡＢ．　修理後　上から見る

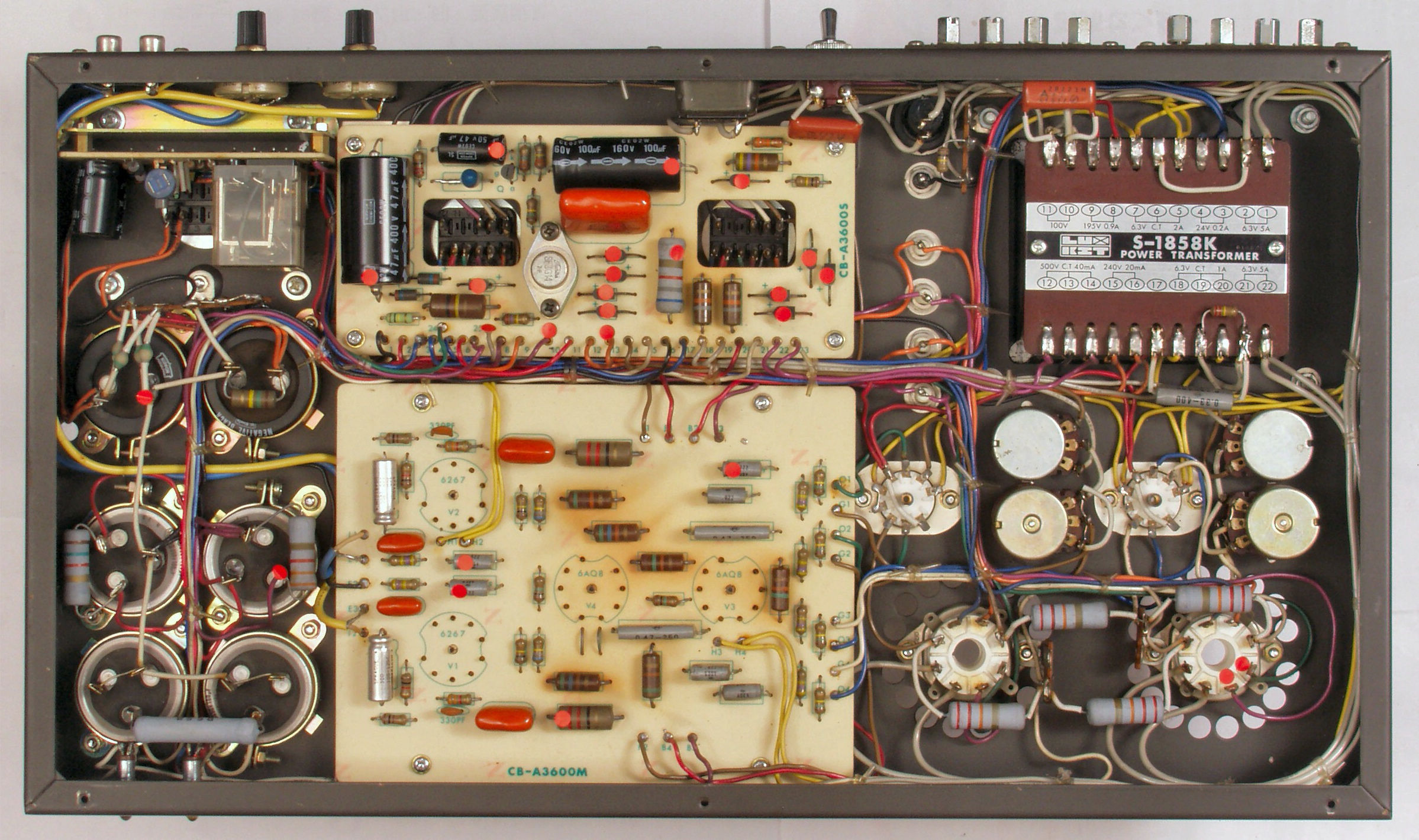

ＣＡＣ．　修理前　下から見る

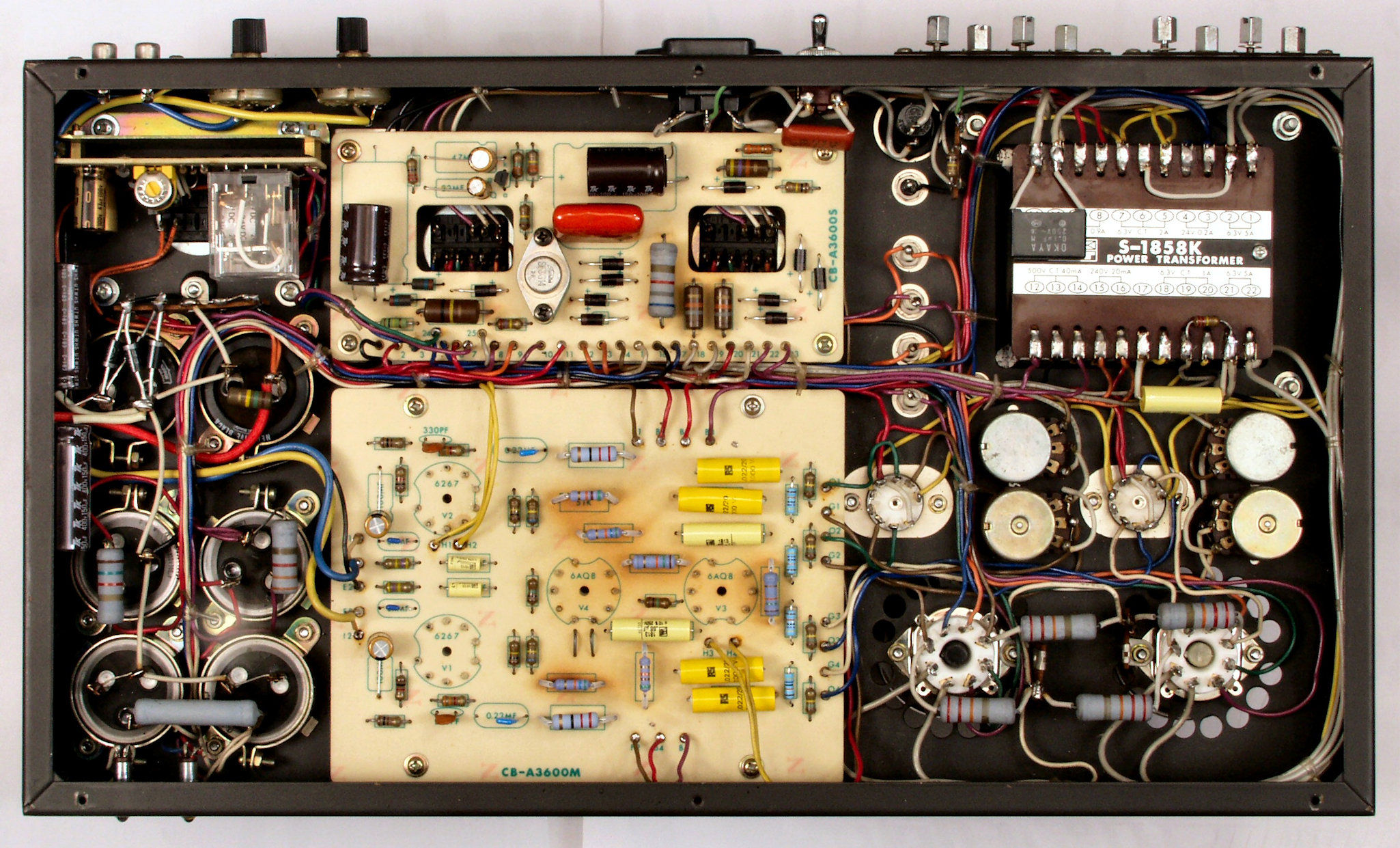

ＣＡＤ．　修理後　下から見る

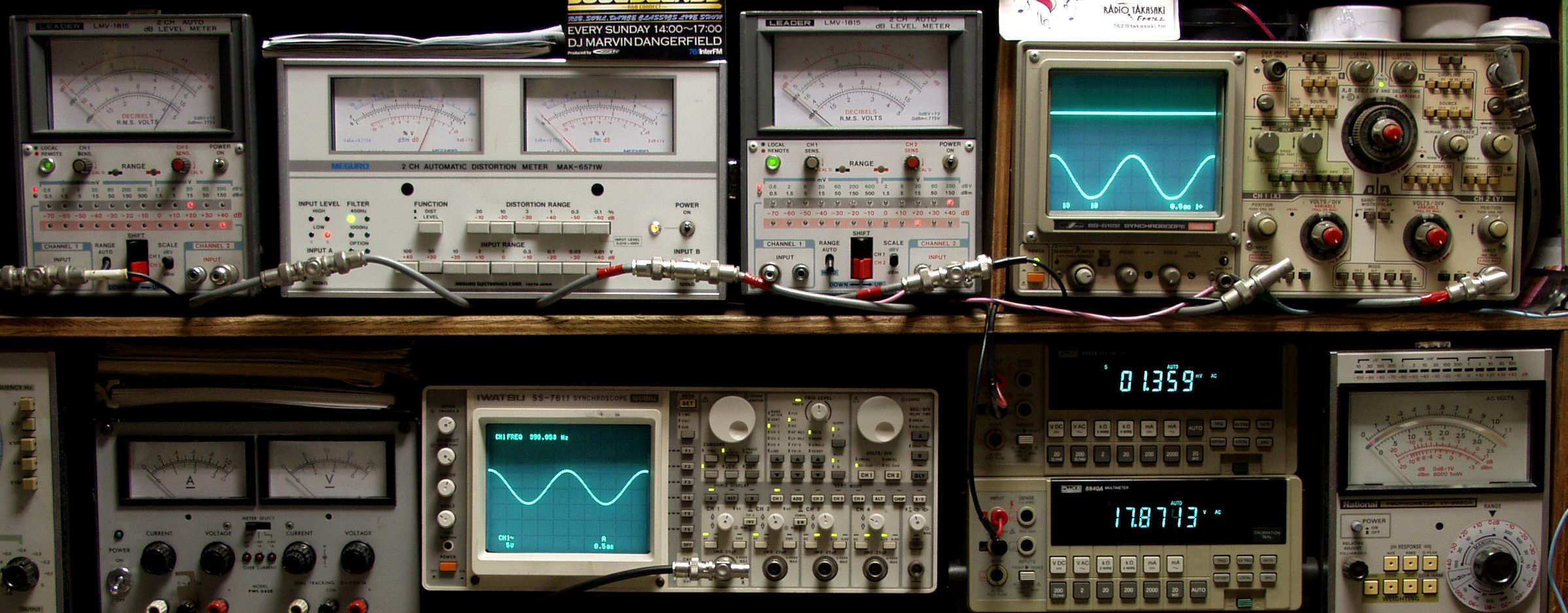

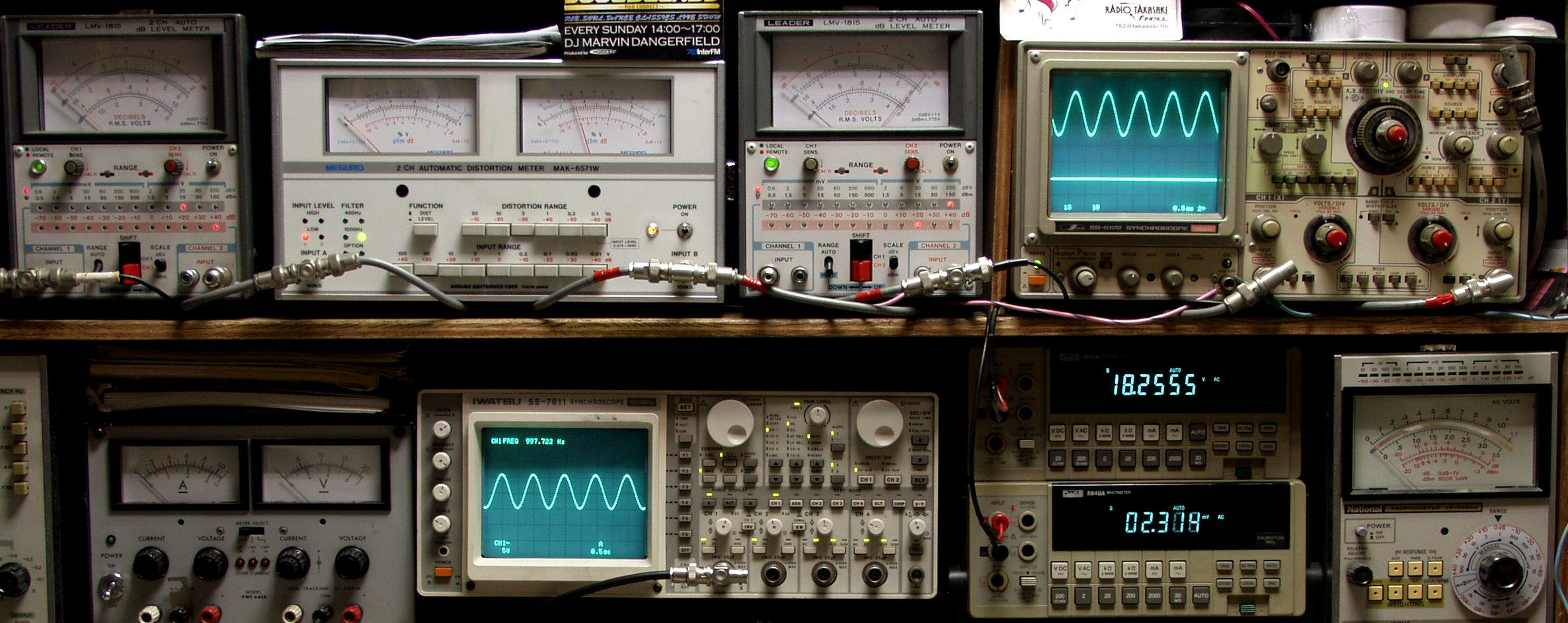

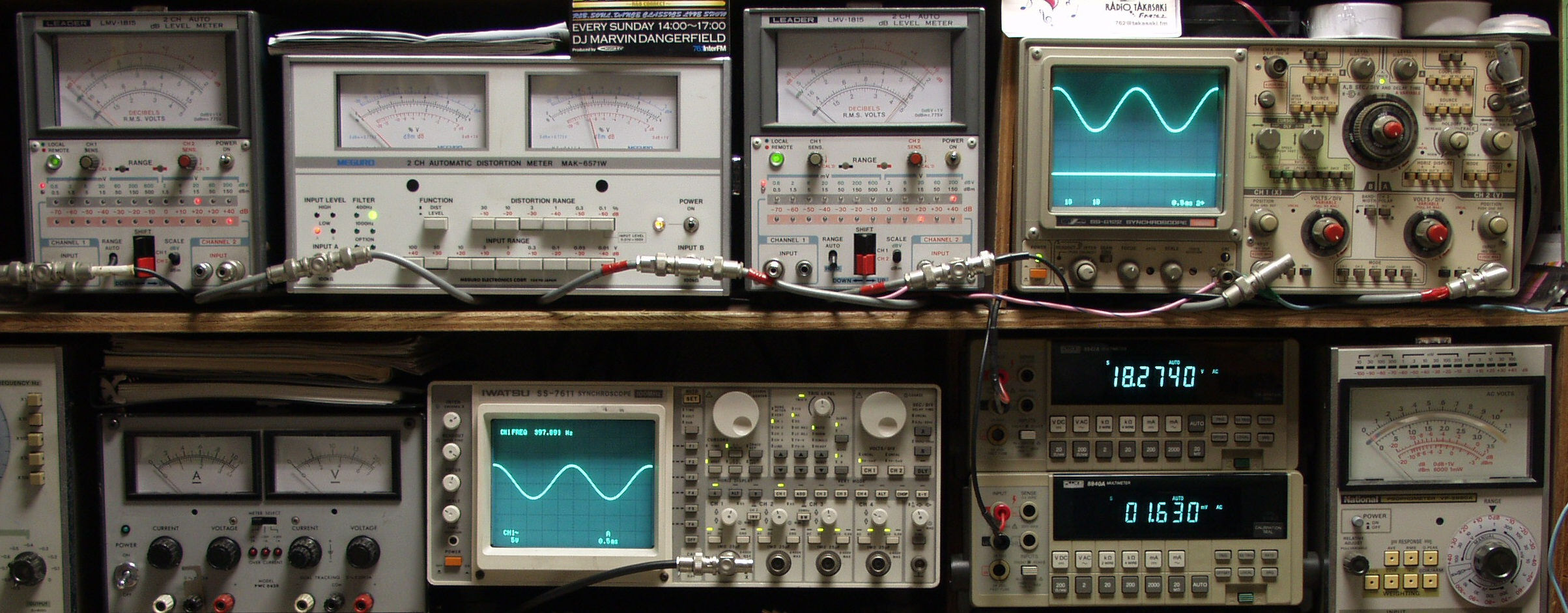

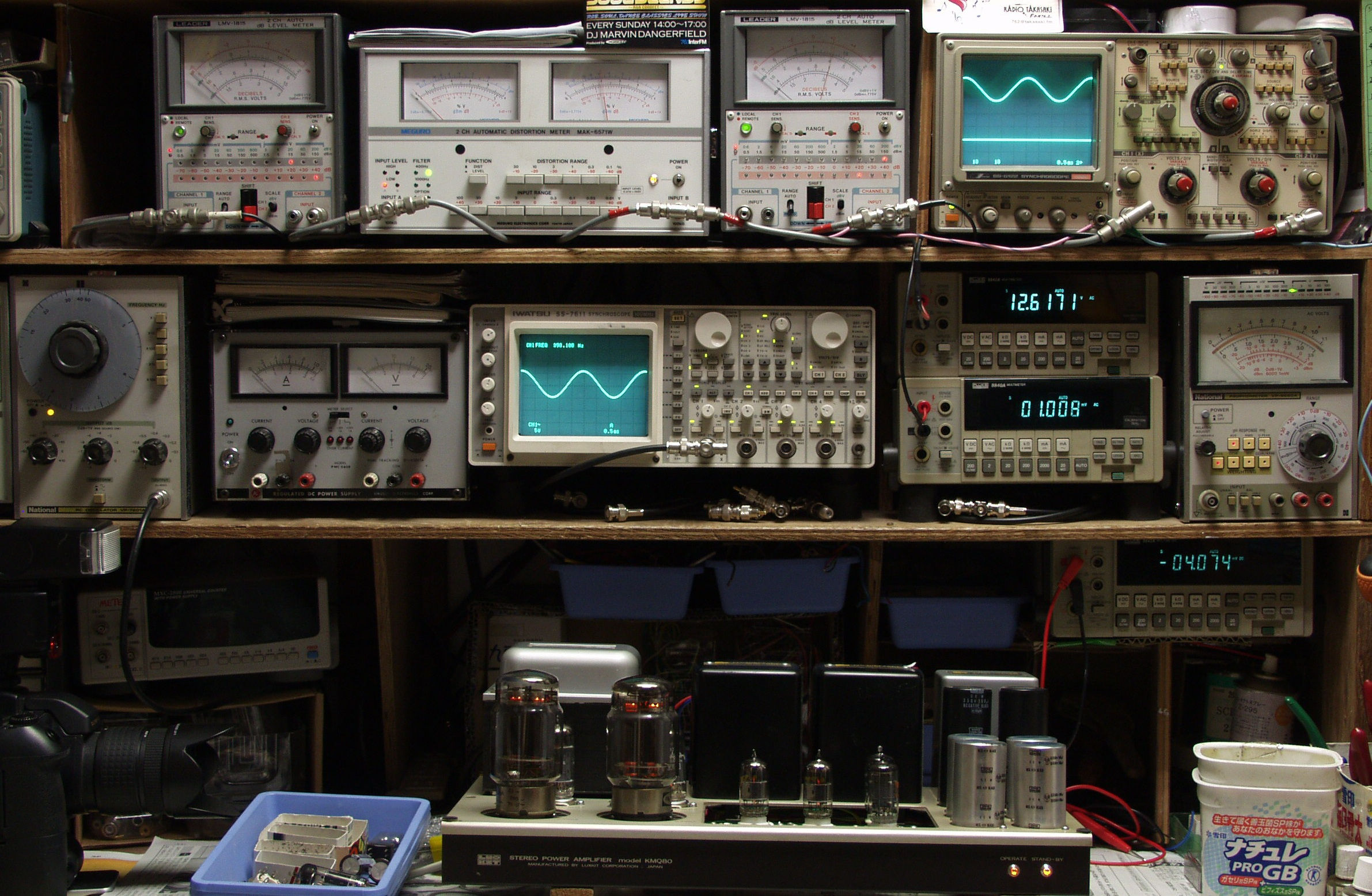

Ｅ．　　調整・測定> Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ２Ａ．　Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝１０００ＨＺ

Ｅ２Ｂ．　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率２％（３％レンジ）　ａｔ＝１０００ＨＺ、　６３３６Ａの劣化（エミ減）の為出力でない。

Ｅ３Ａ．　Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝４００ＨＺ

Ｅ３Ｂ．　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ　歪み率１％（３％レンジ）　ａｔ＝４００ＨＺ、　６３３６Ａの劣化（エミ減）の為出力でない。

Ｅ４Ａ．　実働試験後引き続き、２４時間エ−ジング開始

Ｅ４Ｂ．　２４時間エ−ジング中

Ｓ．　ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）

型式 管球式パワーアンプキット 回路方式 クロスシャントPP回路 連続実効出力 40W/40W(8Ω、両ch動作) 全高調波歪率 1％以下（40W/40W、1kHz）、　0.5％以下（30W/30W、1kHz） 周波数特性 10Hz〜50kHz -1dB以内 入力感度 約800mV(8Ω、40W) 入力インピーダンス 約82kΩ 残留雑音 1mV以下 ダンピングファクター 15（8Ω負荷） 負荷インピーダンス 4Ω、8Ω、16Ω 付属装置 動作チェック用チップジャック、　入力レベルセット 使用真空管 終段出力真空管＝6336A×2 12BH7A×2、　6AQ8×2、　6267×2 使用半導体 ダイオード＝S3G80Z×4、　RA1B×11、　S1R60×4、　KB169×1、　KB265×1。 サイリスタ＝N13T1×1、　SF3G14×1、　2SF658×1。 消費電力（電源電圧 100V） 250W（最大出力時350W） 外形寸法 幅435×高さ165×奥行260mm 重量 17kg 別売 ボンネット B-80（\6,000）、　アッセンブリマニュアル（\2,500）
