ＬＵＸＭＡＮ　ＣＬ−３５ｍｋ�U．　３台目修理記録

メインアンプは　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．　３台目　　　　　平成２５年６月２０日到着　　１１月２３日完成

Ａ．　修理前の状況 母曰く、mc240と同じくらいの時期（35年ほど前）に購入したそうです。 しかし、それからは修理や部品の交換といった事は一切しておらず、かなりの経年劣化が予想されます。 また、mc240故障の件もあってか、最悪の場合、折角修理していただいたmc240ごと巻き込み、故障してしまう可能性もあるのではと考えると、私共々、不安は募るばかりです。 気になる部分としましては、左側のスピーカーから「しゅわ〜っ」というノイズが聞こえてきます。 さほど大きな音ではないのですが、右側のスピーカーからは聞こえません。 ケーブルの接続なども確認しましたが、どうも鳴り止みません。mc240のみに電源を入れた場合は、ノイズは聞こえてきませんので、CL-35mk�Uの異常ではと考えております。 B．　原因 各部経年劣化。 Ｃ．　修理状況 フイルム・コンデンサー交換。 電解コンデンサー交換。 （テフロン製）真空管ソケット交換。 テフロン絶縁ＲＣＡ端子に交換。 ヘッドホーンジャック交換。 各部半田補正。 電源ソケット交換（３Ｐインレット）。　FURUTECH　FI-10(R) ロジウムメッキ。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 Ｋ．　裏パネルと木製ケース修理　　　別ファイルが開きます Ｄ．　使用部品 フイルム・コンデンサー　　　　　　　　　　　　　　　　　　　　２８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　１６個。 ＭＴ９ピンソケット（テフロン製）　　　　　　　　　　　　　　　　９個。 ブロック電解コンデンサー（TMC）　　　　　　　　　　　　　　５個。 ブロック電解コンデンサー　　　　　　　　　　　　　　　　　　　１個。 ヘッドホーンジャック　　　　　　　　　　　　　　　　　　　　　　２個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　１２組２４個。 ３Ｐインレット　　　　　　　　　　　　　　　　　　　　　　　１個。FURUTECH　FI-10(R) ロジウムメッキ。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　　　　　　　　　　　　１３１，５００円 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３５ｍｋ�U　の仕様（マニアル・カタログより）

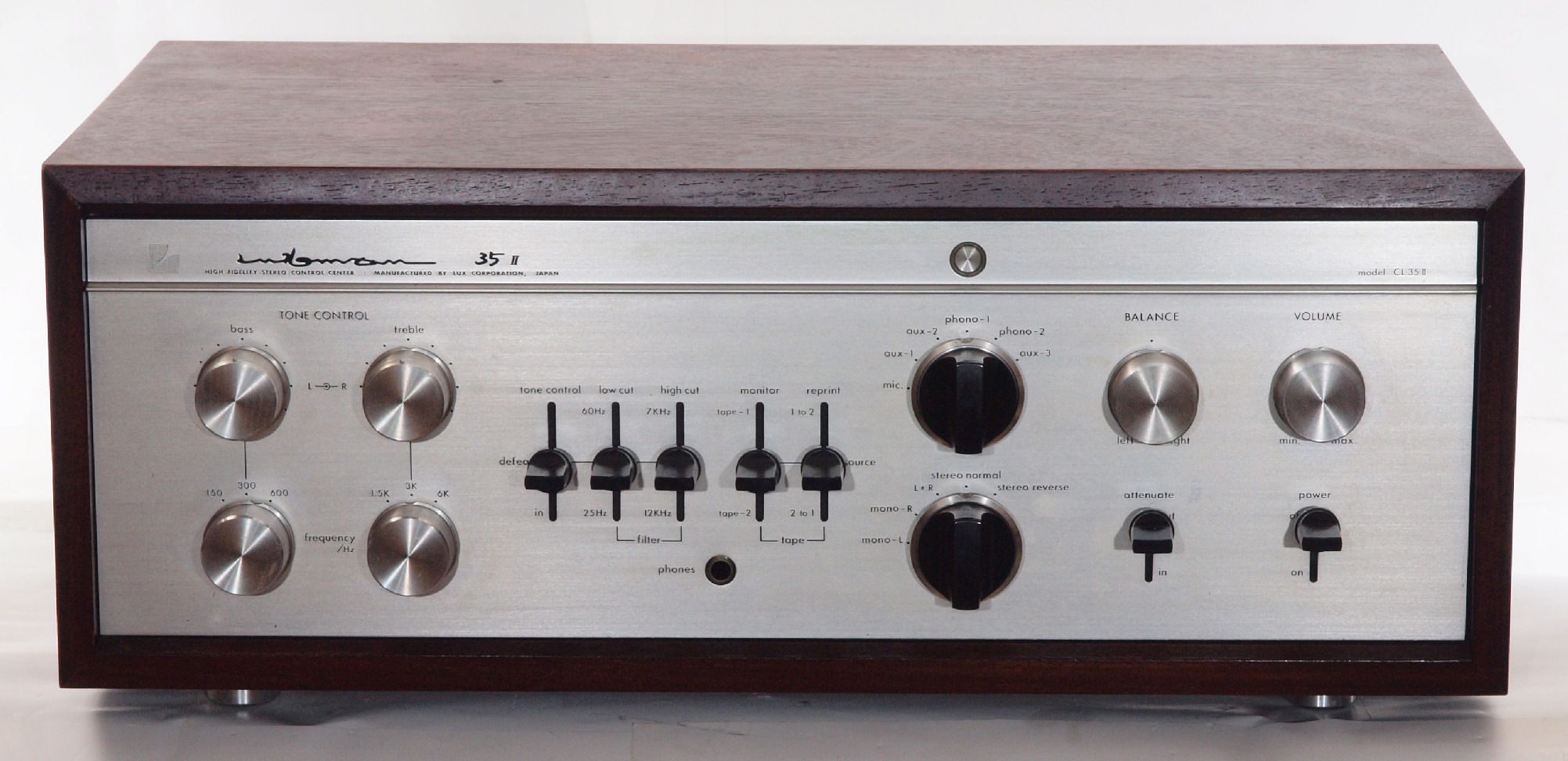

Ａ．　修理前の状況 Ａ１１．　外観　前から見る

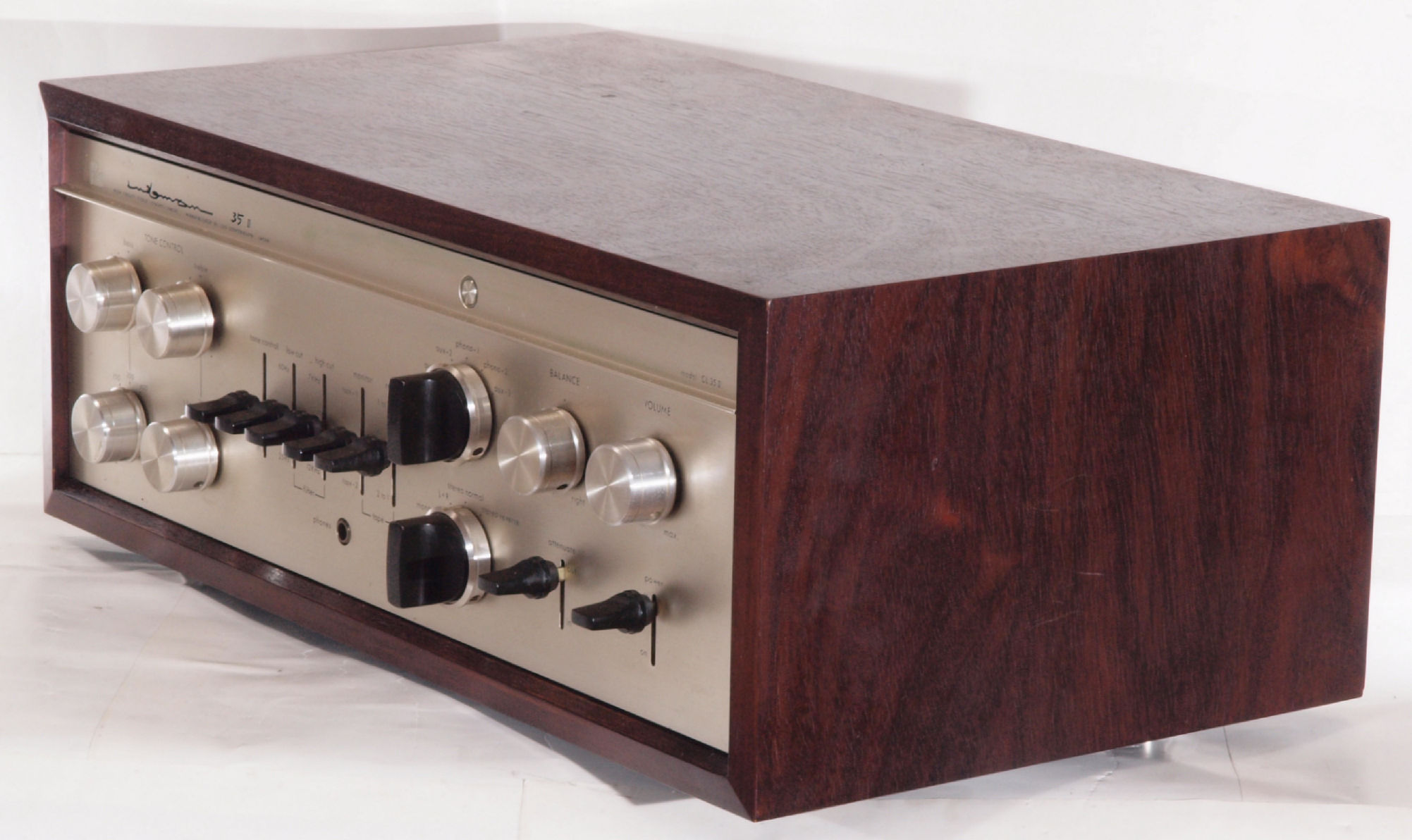

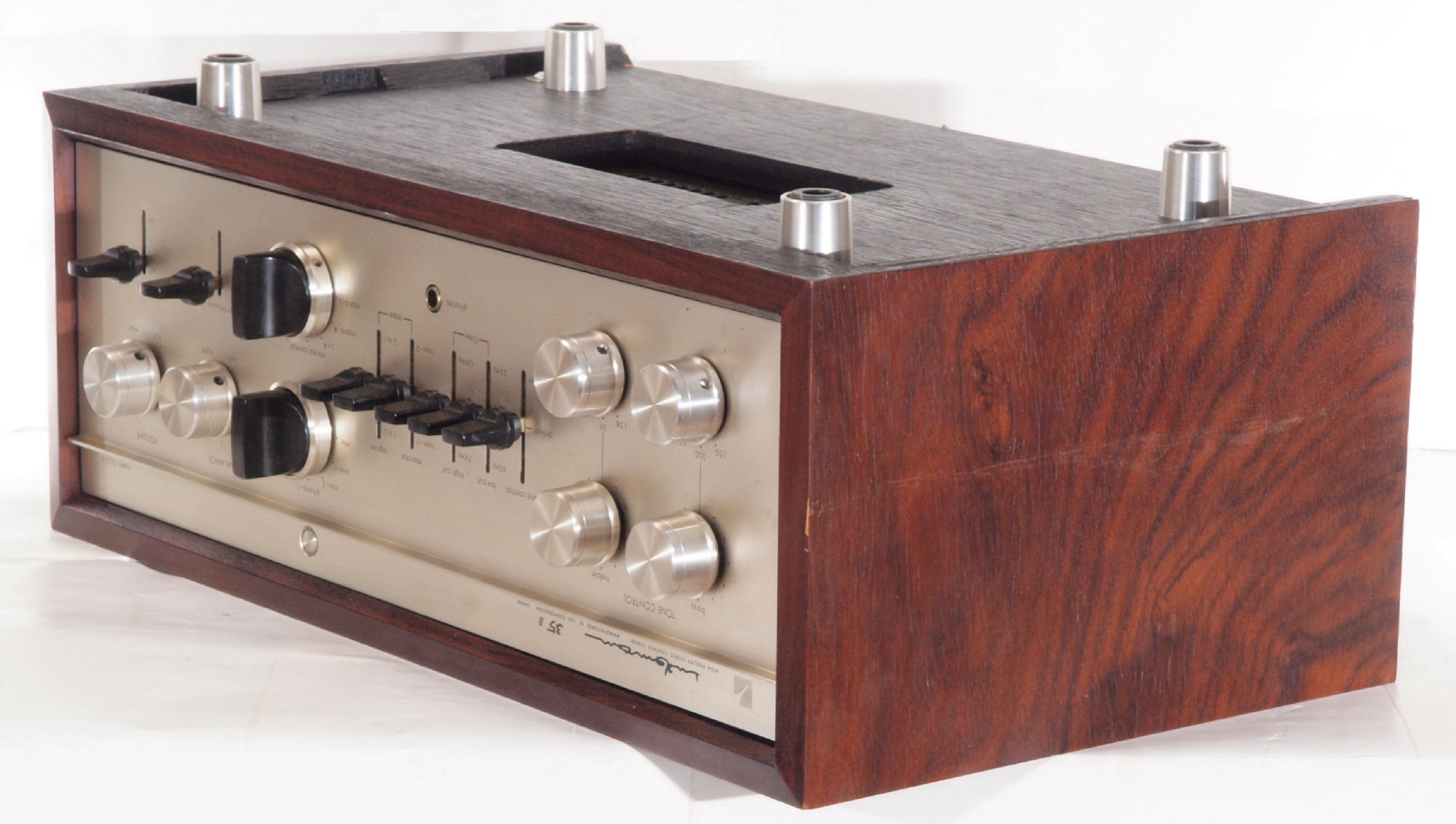

Ａ１２．　外観　前右から見る

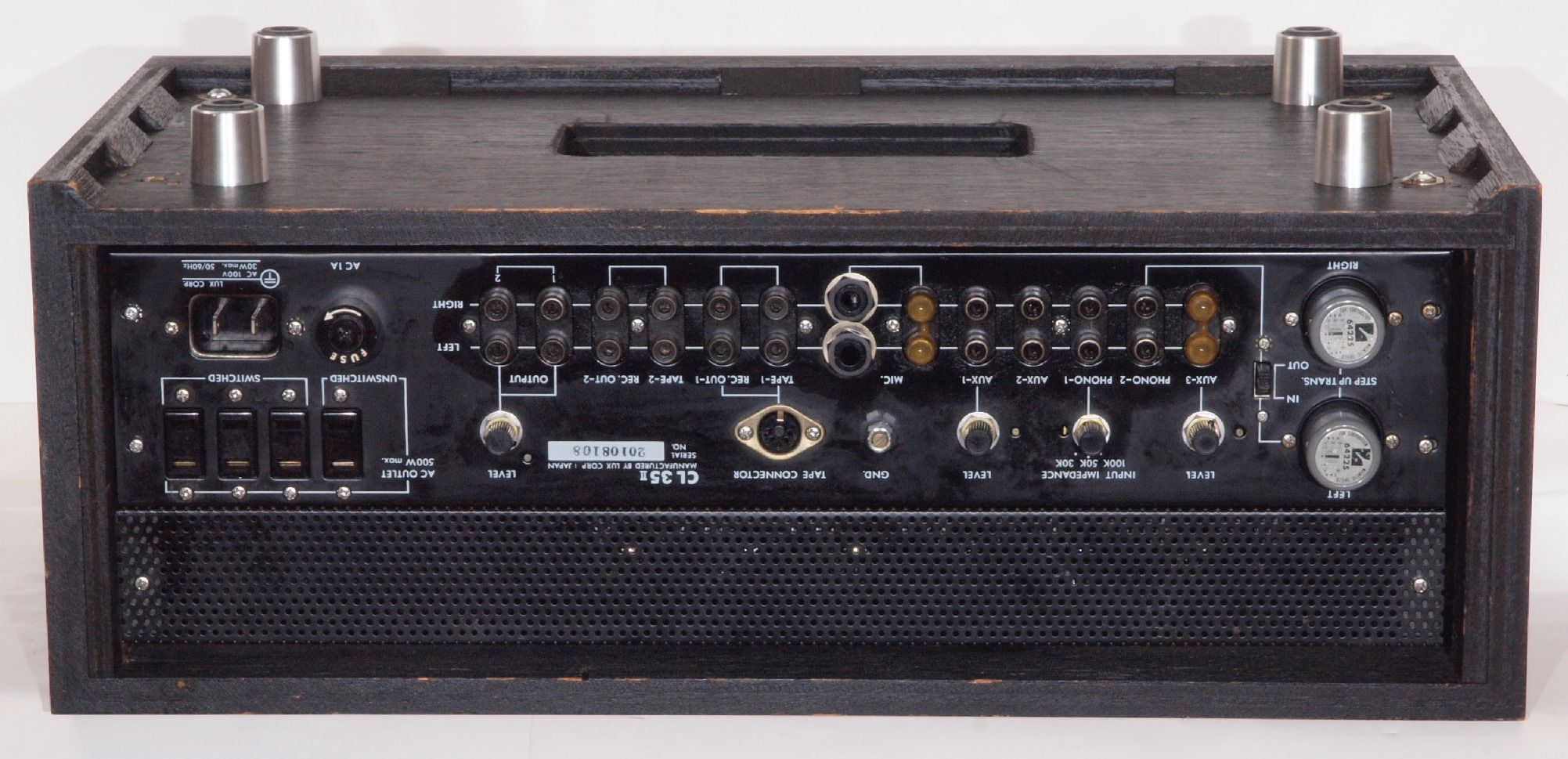

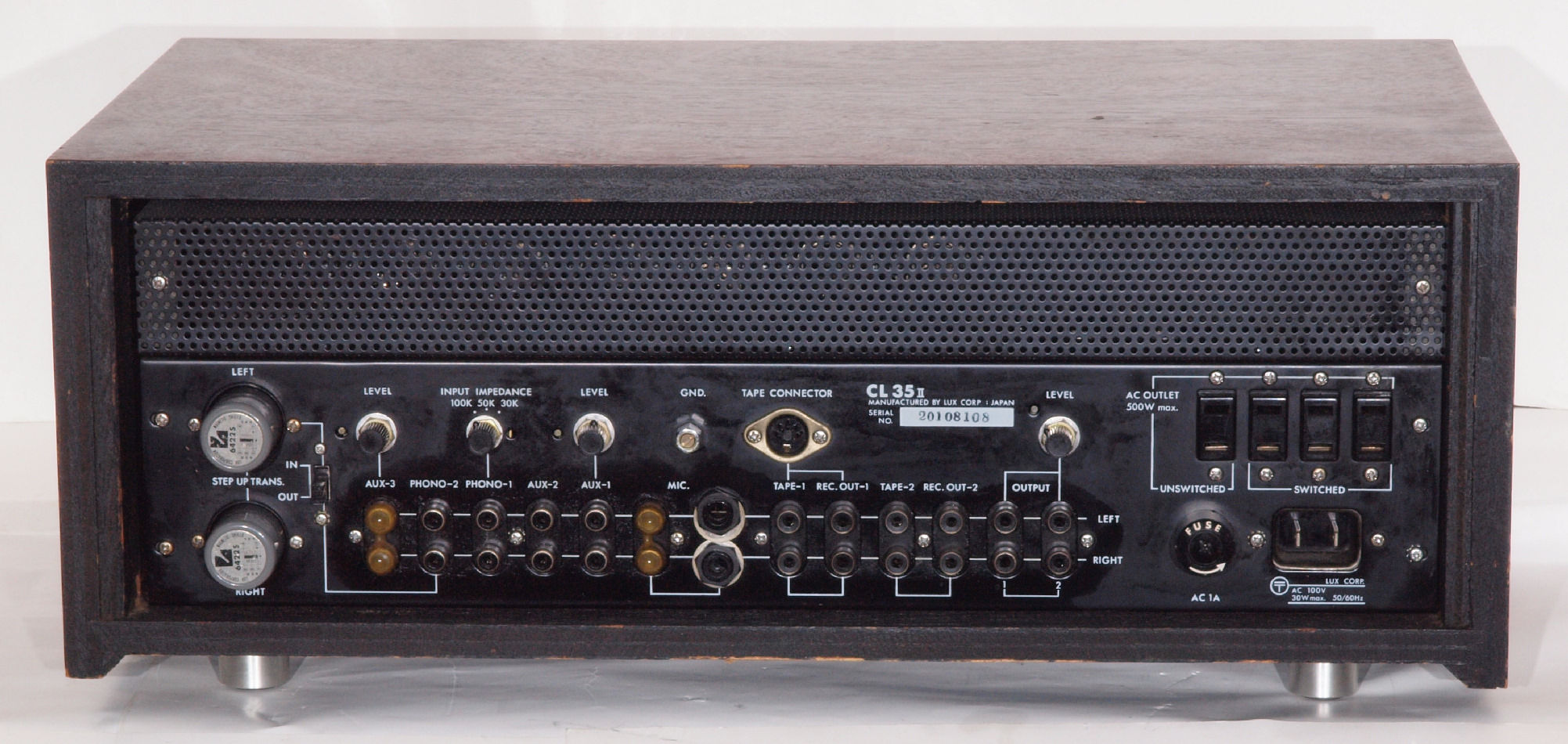

Ａ１３．　外観　後から見る

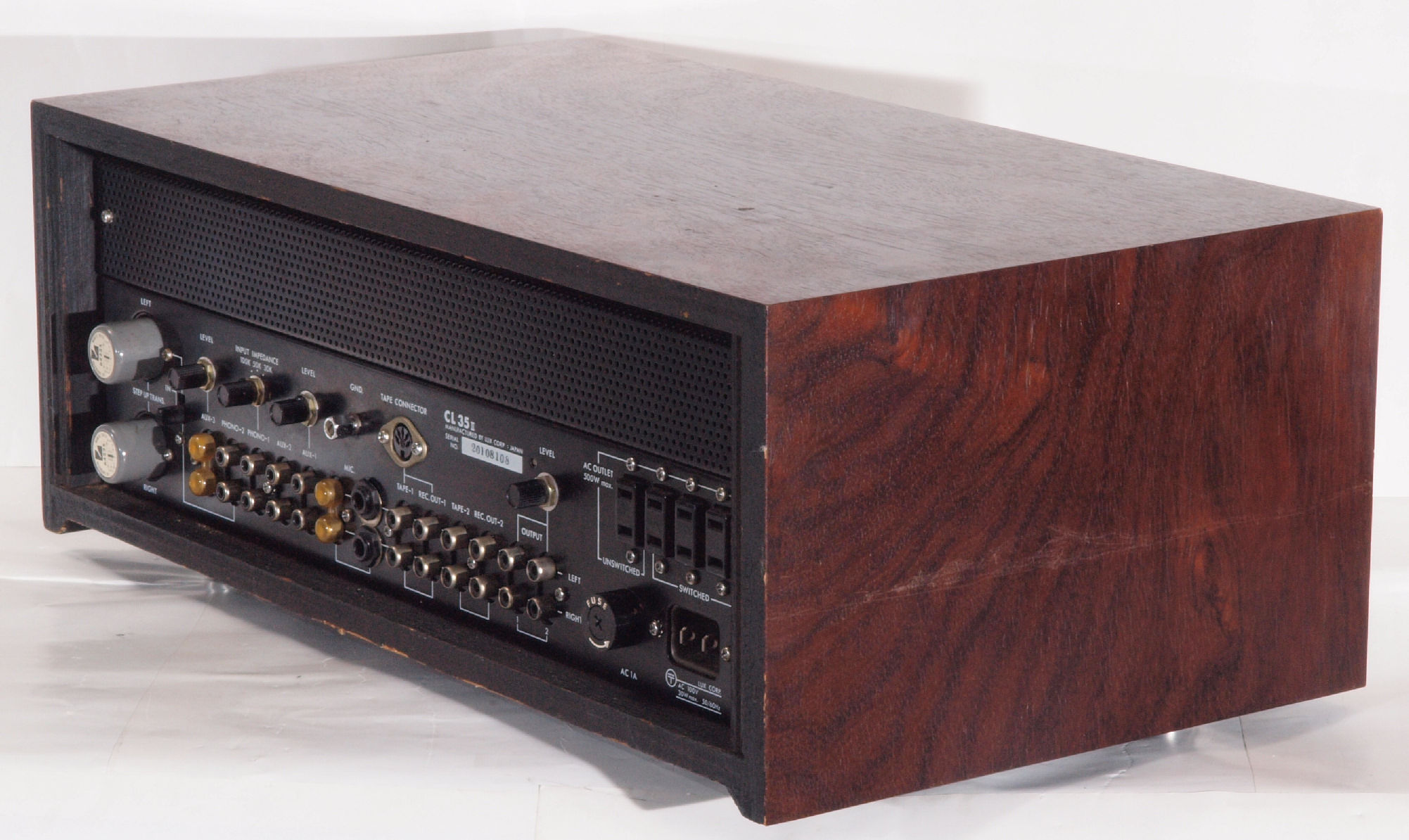

Ａ１４．　外観　後左から見る

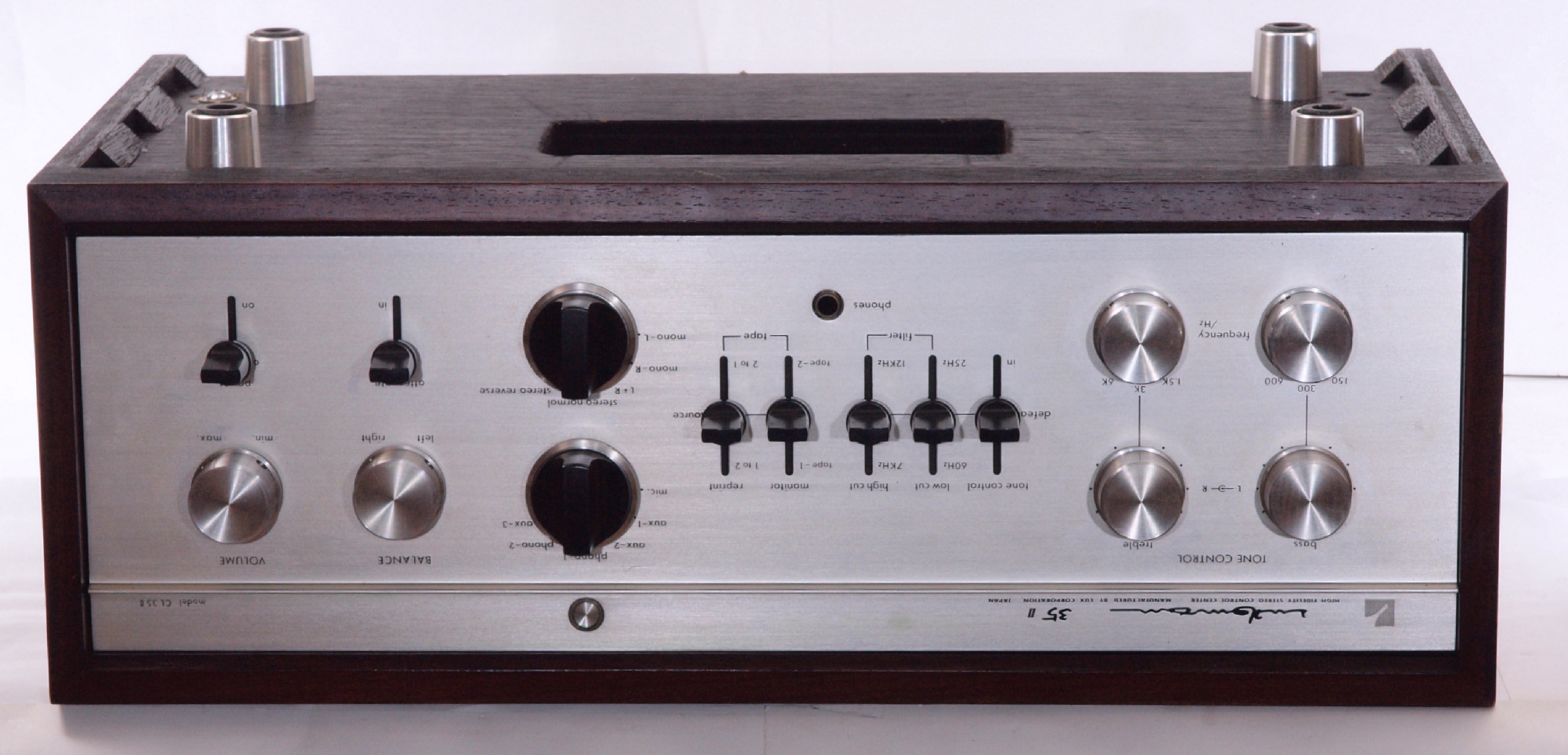

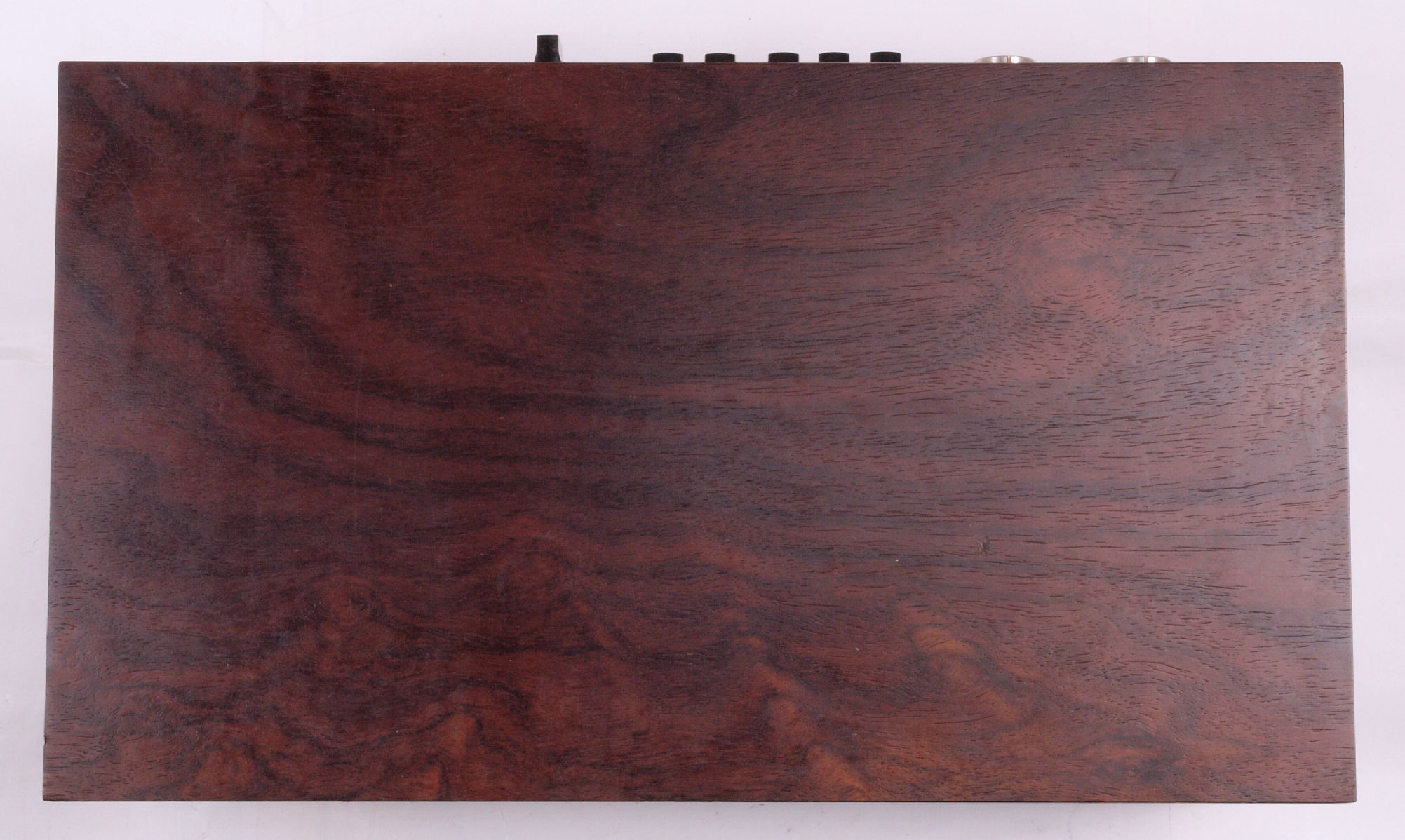

Ａ１５．　外観　上から見る

Ａ２１．　外観　下前から見る

Ａ２２．　外観　下前左から見る

Ａ２３．　外観　下後から見る

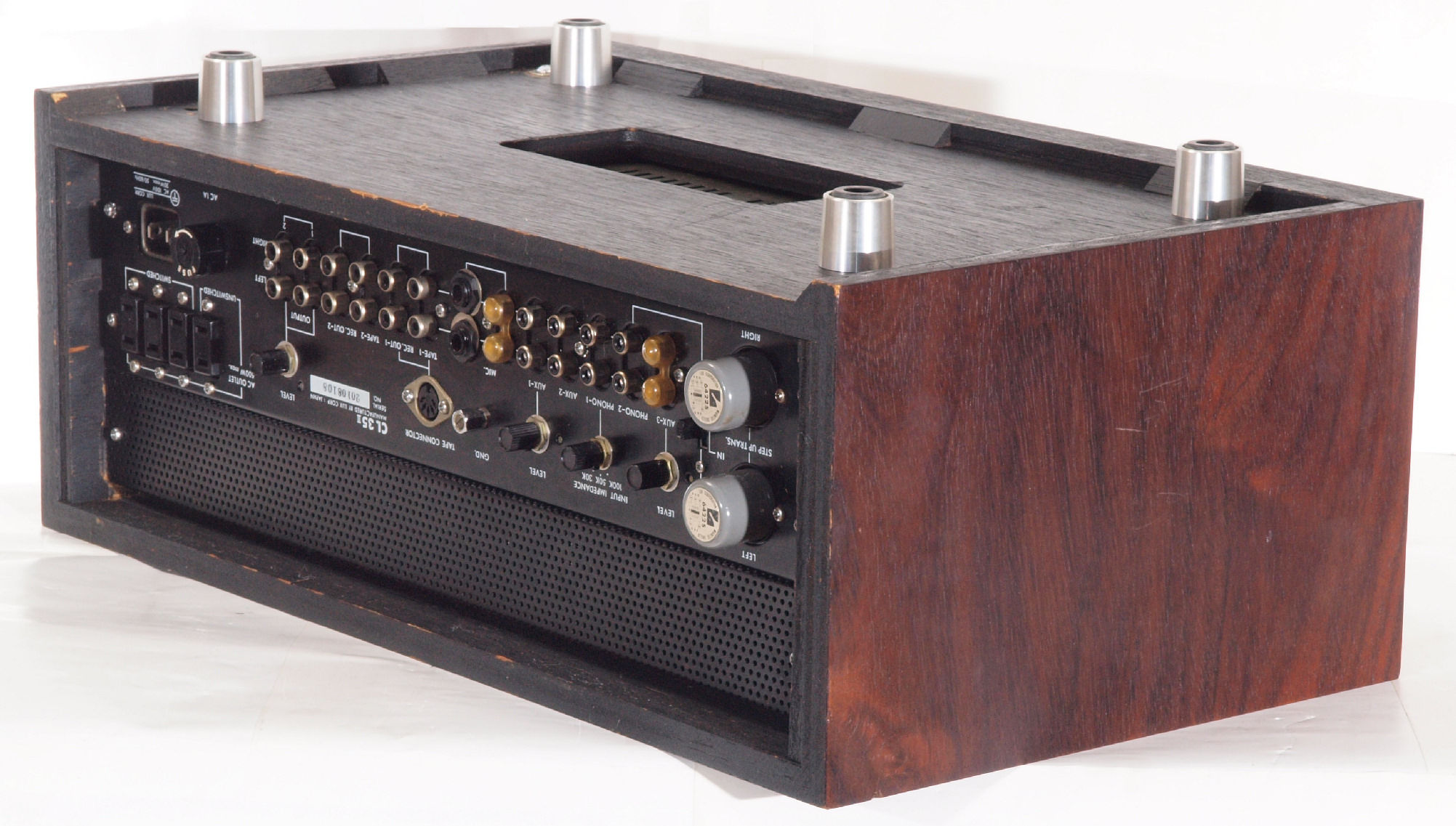

Ａ２４．　外観　下後右から見る

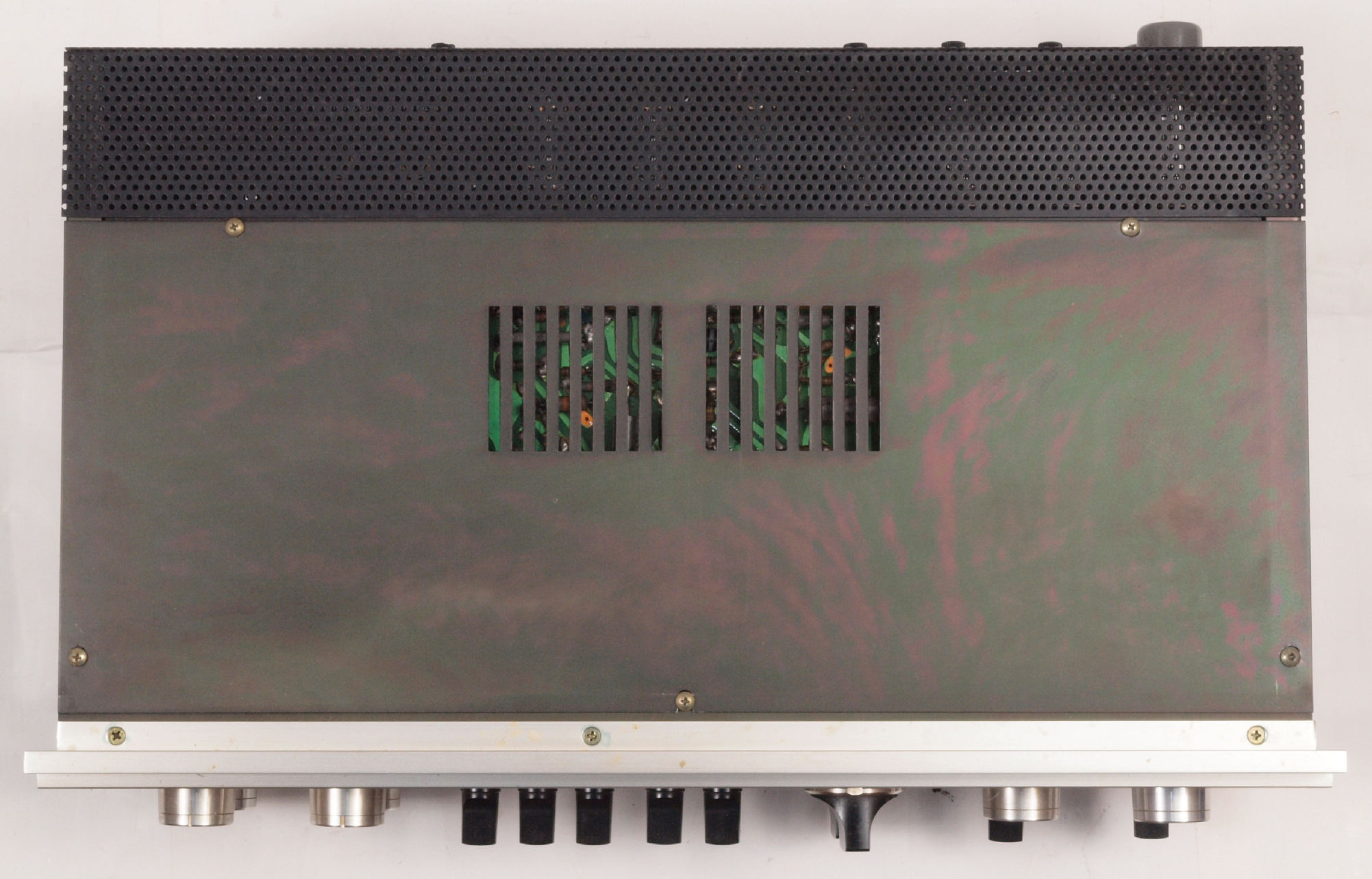

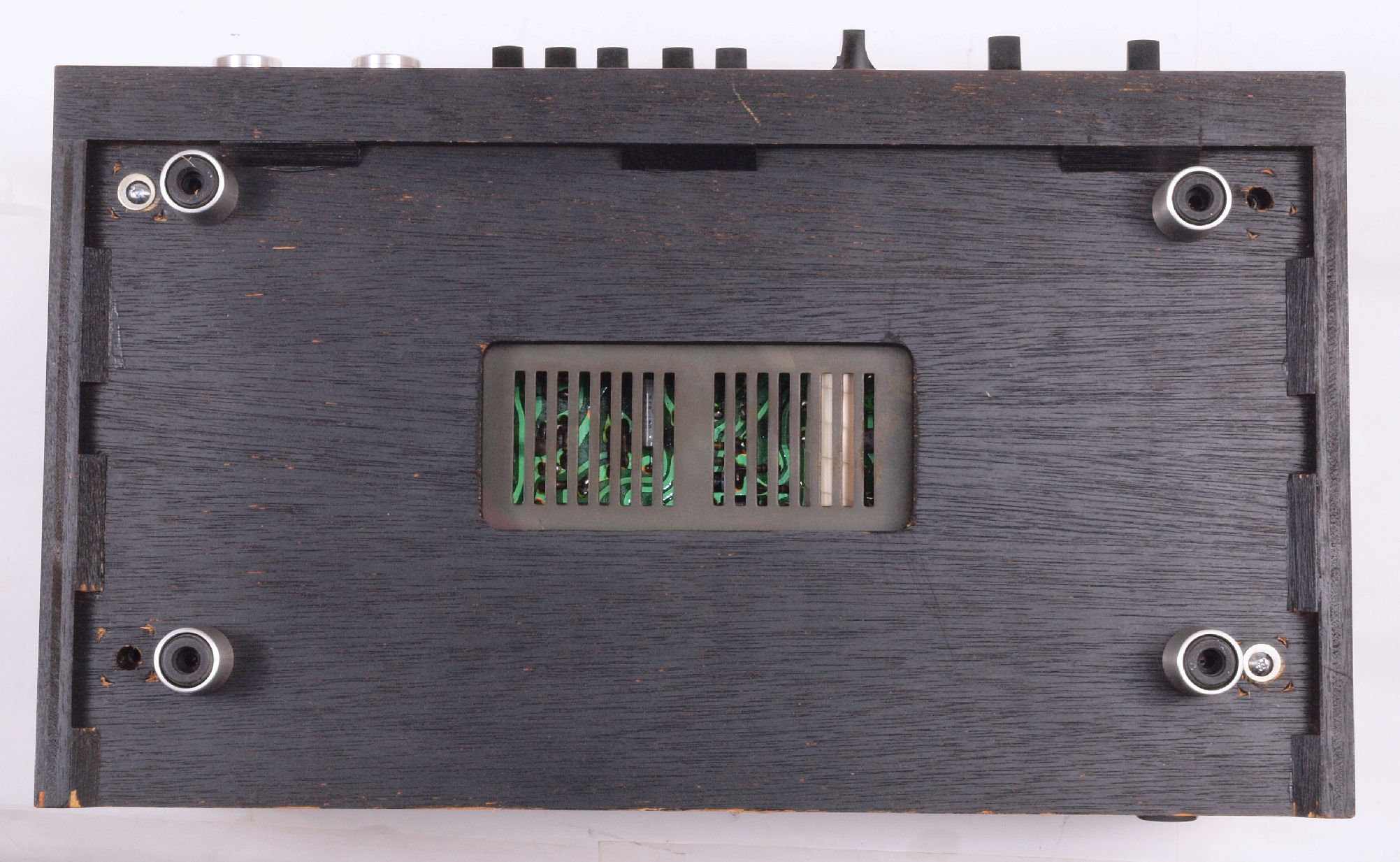

Ａ２５．　外観　下から見る

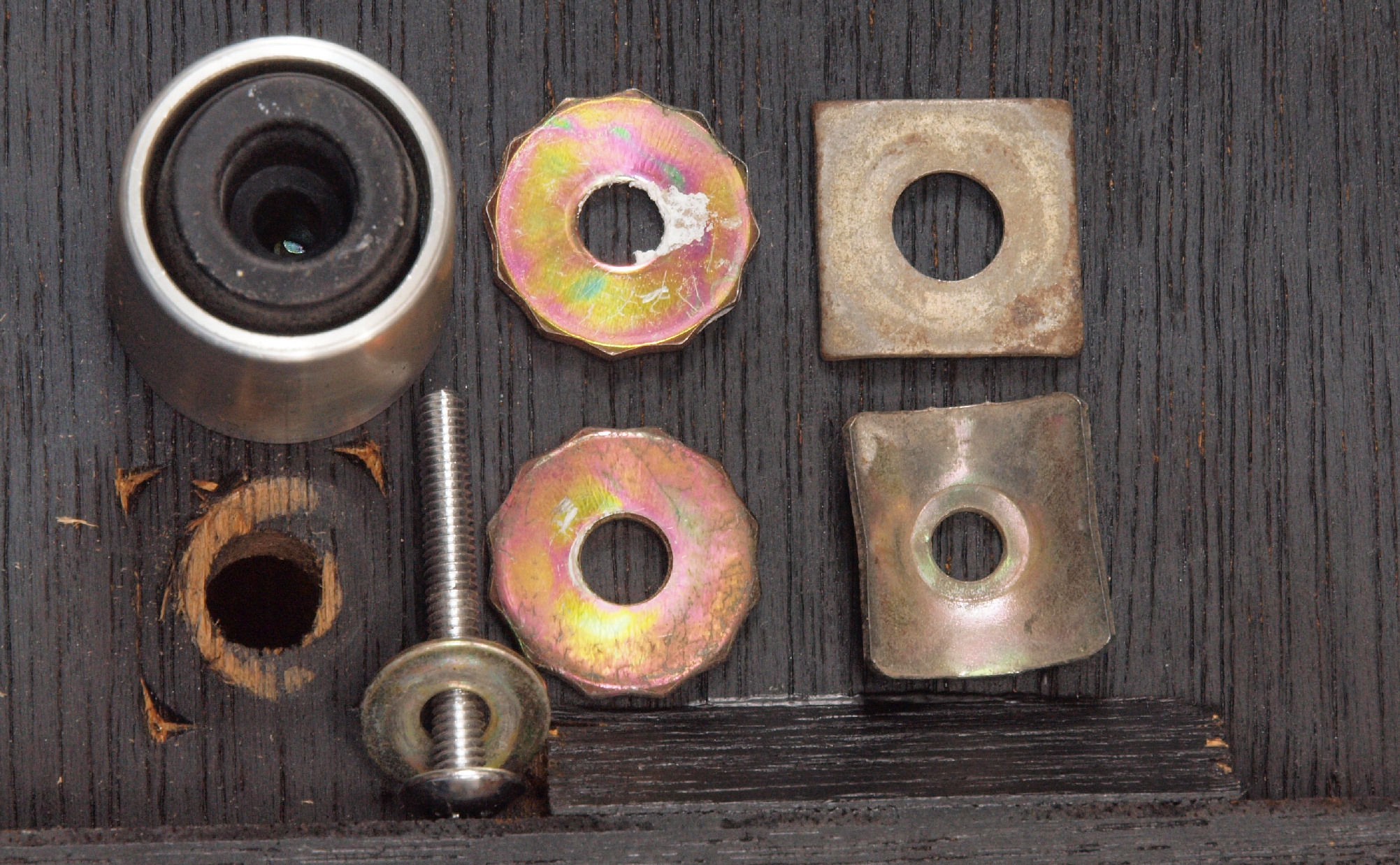

Ａ２５２．　外観　下から見る、固定ボルトの座金は食い込むタイプでないと不可！

Ａ２６．　点検中　木箱から取出　上から見る。

Ａ２７．　点検中　木箱から取出、上蓋・真空管シールドを外し、上から見る

Ａ２８．　点検中　木箱から取出　下から見る

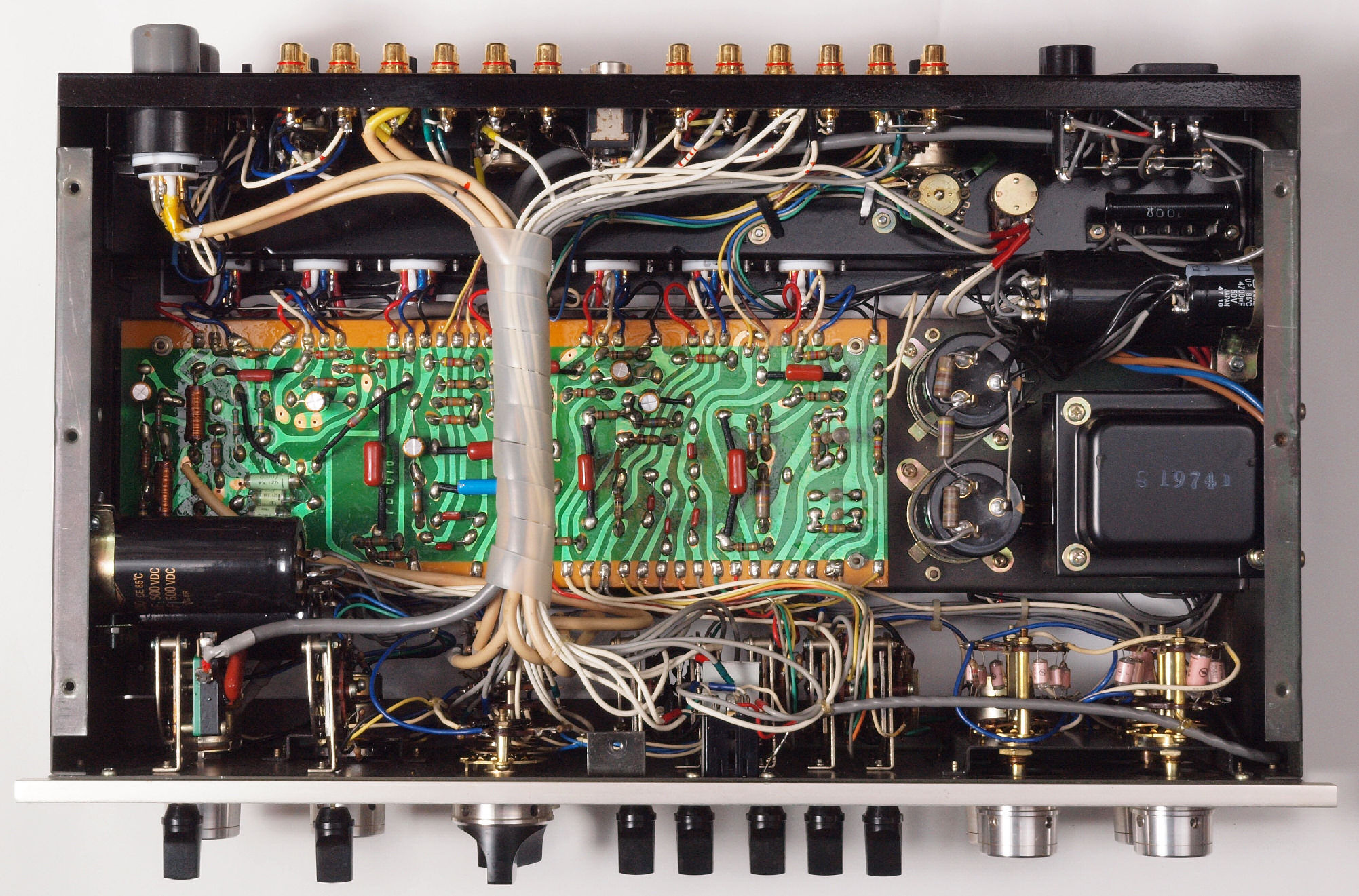

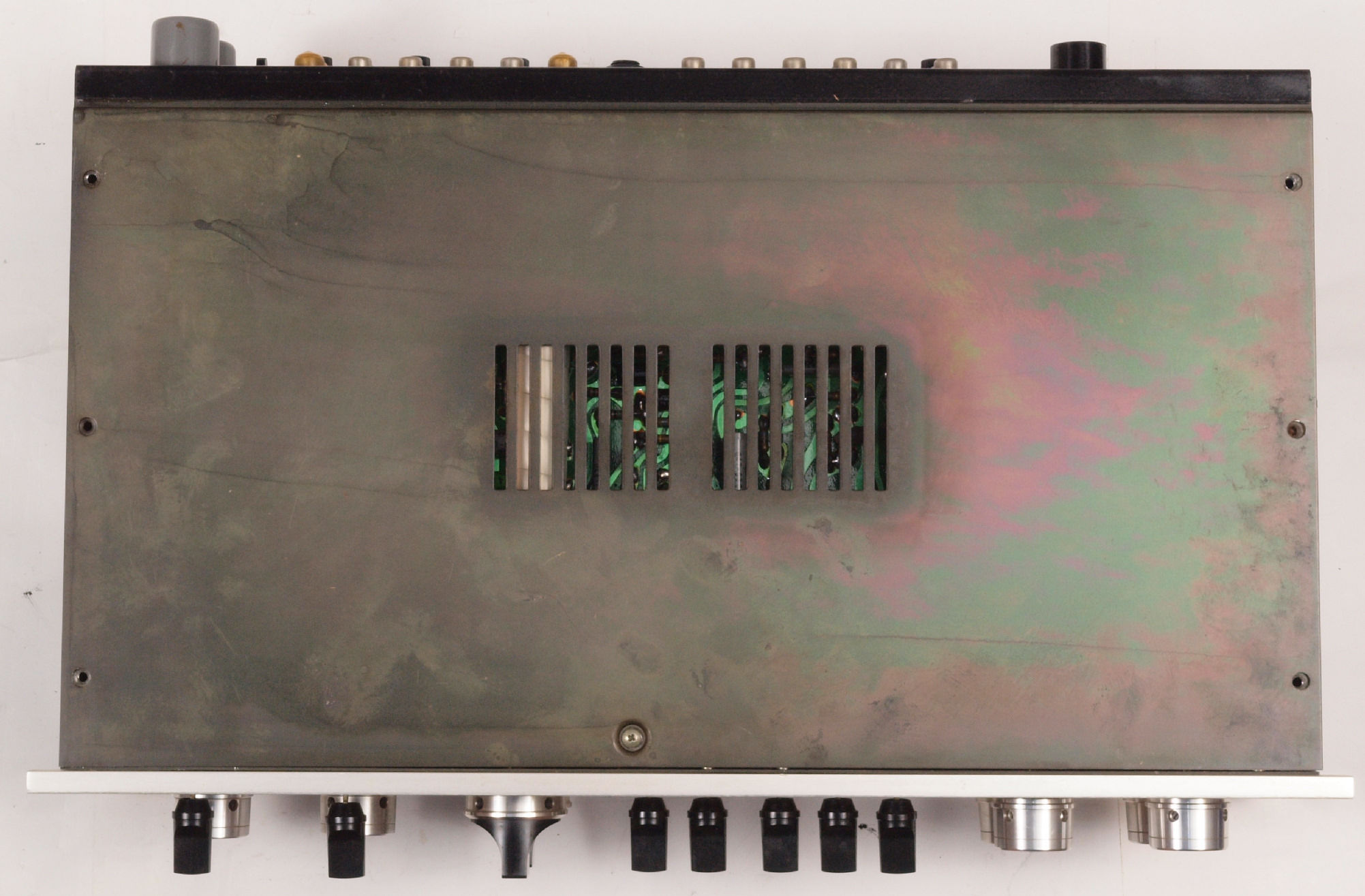

Ａ２９．　木箱から取出、下蓋をとり、　下から見る

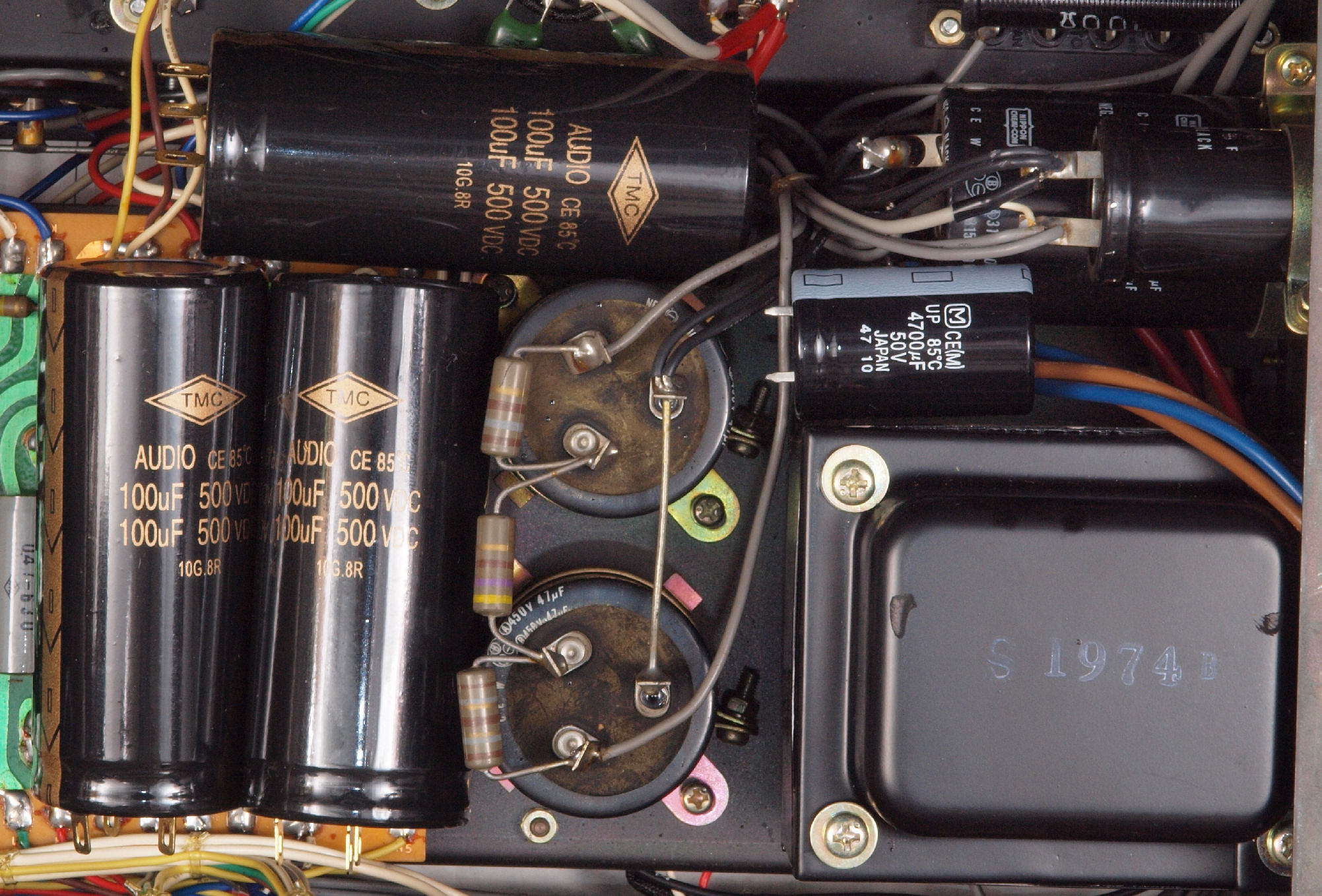

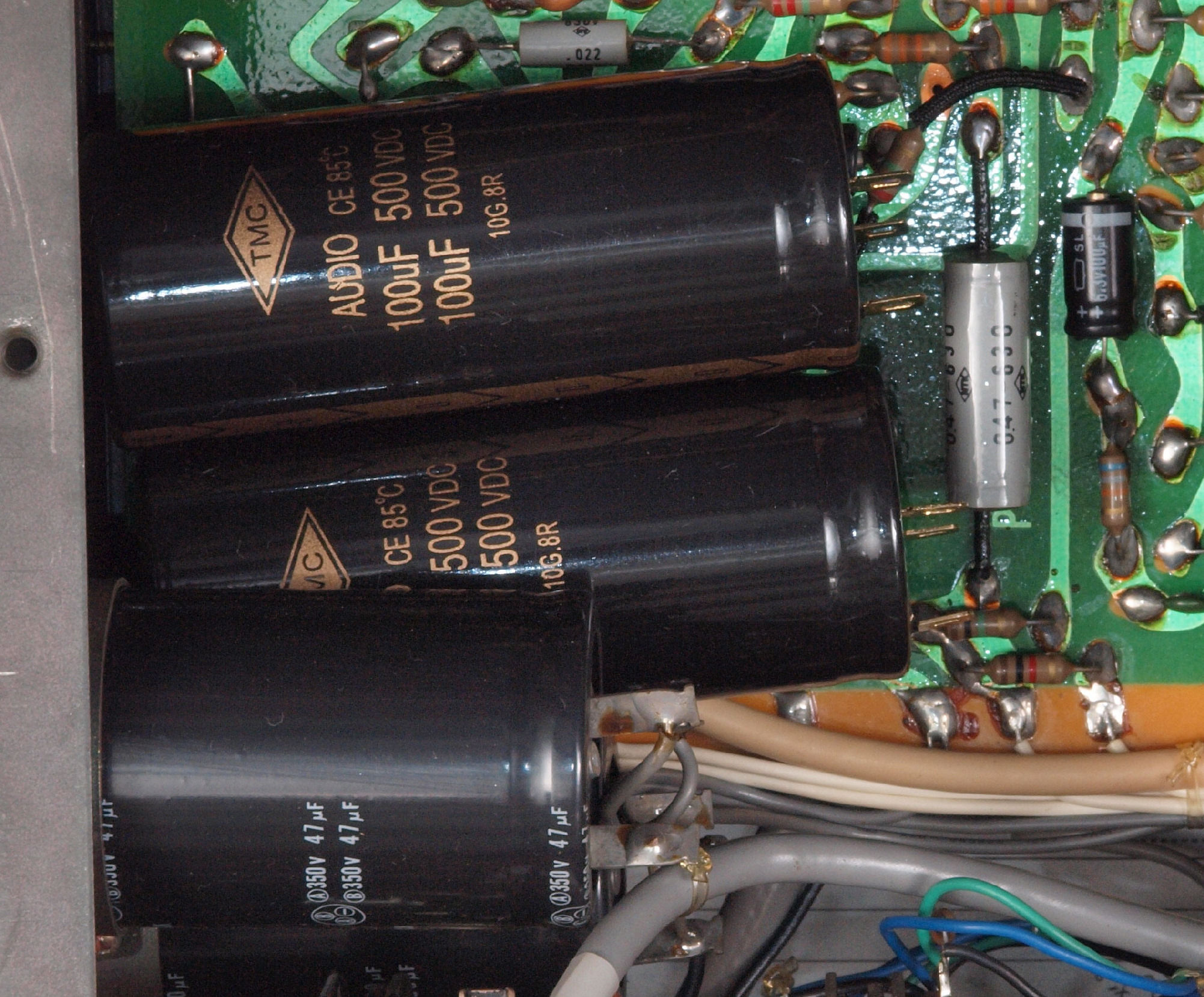

Ａ２９２．　下から見る、　電解コンデンサーの比較。

Ａ２９３．　下から見る、　電解コンデンサーの比較。

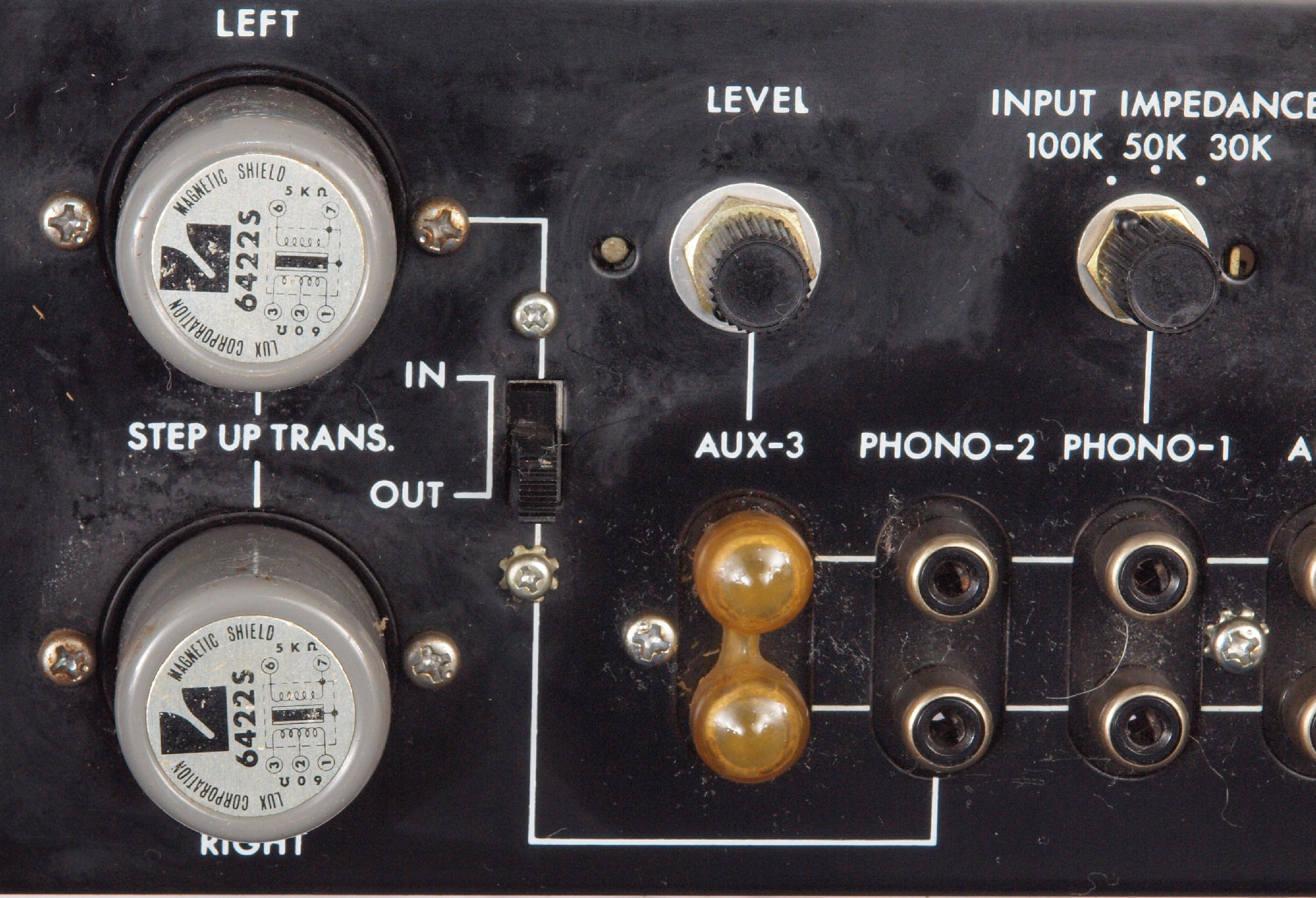

Ａ３１．　点検中　ＬＵＸ純正ＭＣ入力トランス付き！

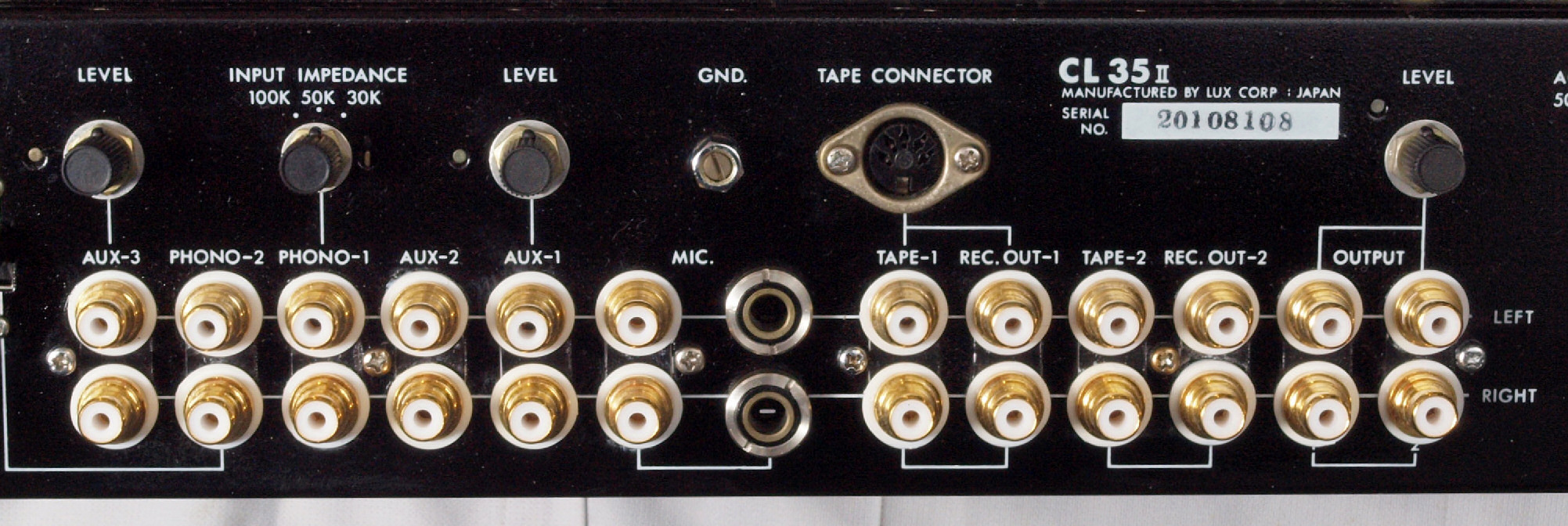

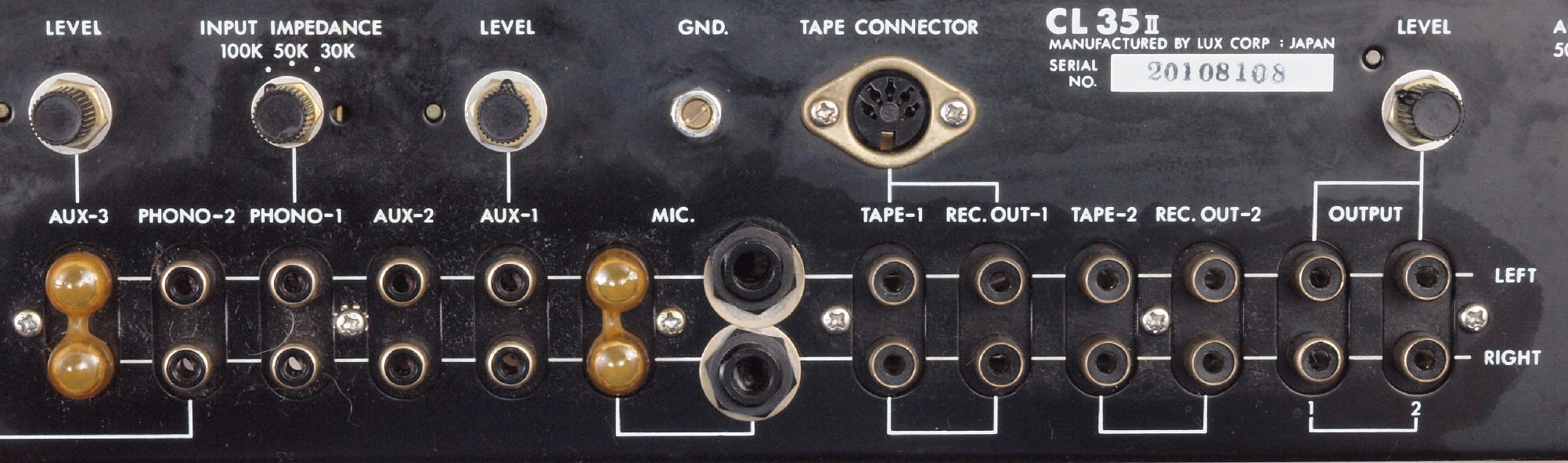

Ａ３２．　点検中　入出力ＲＣＡ端子郡。

Ａ３３．　点検中　入出力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換。　但し、全交換のみ。

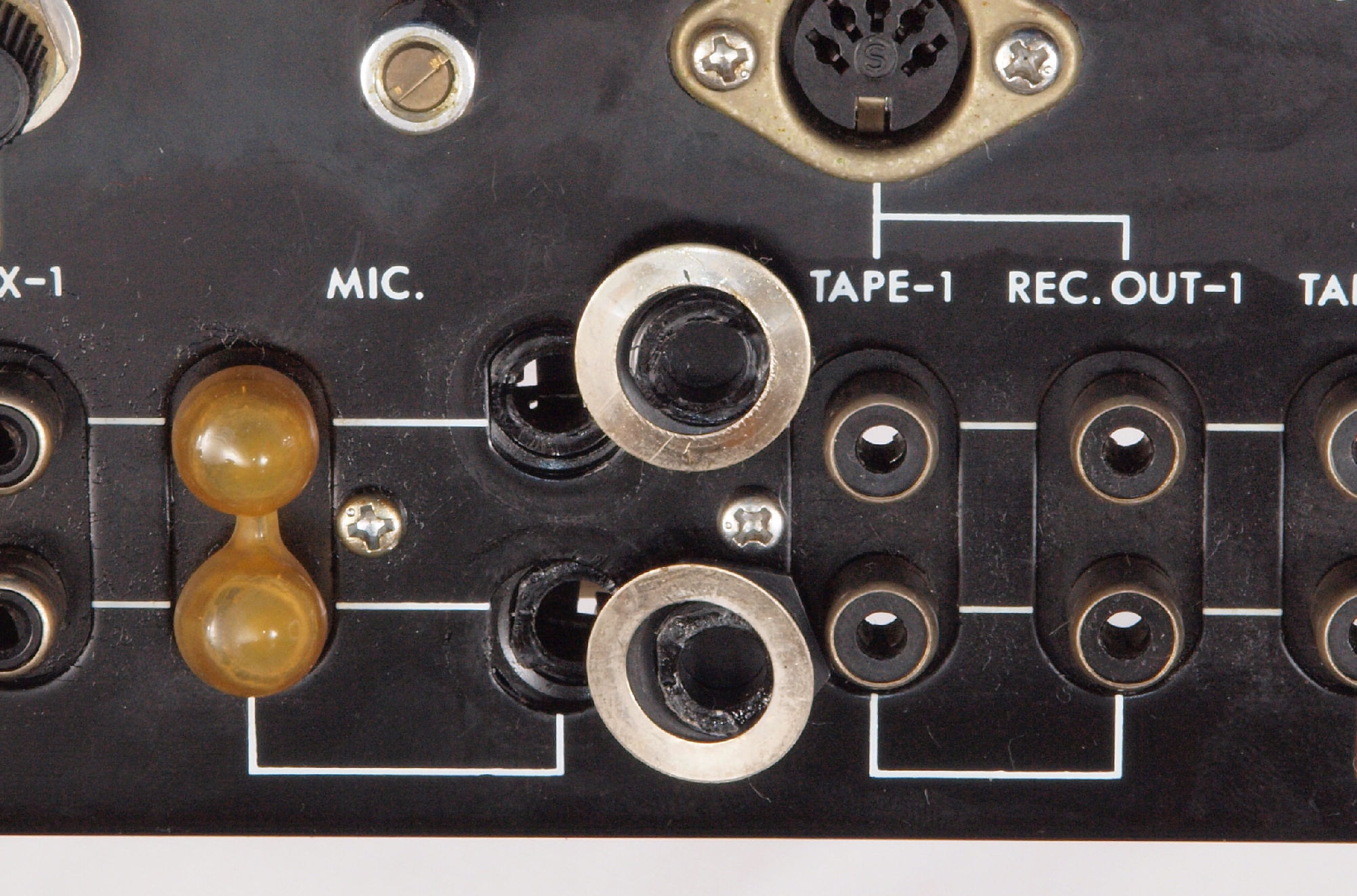

Ａ３４．　点検中　割れたＭＩＣジャック２個。

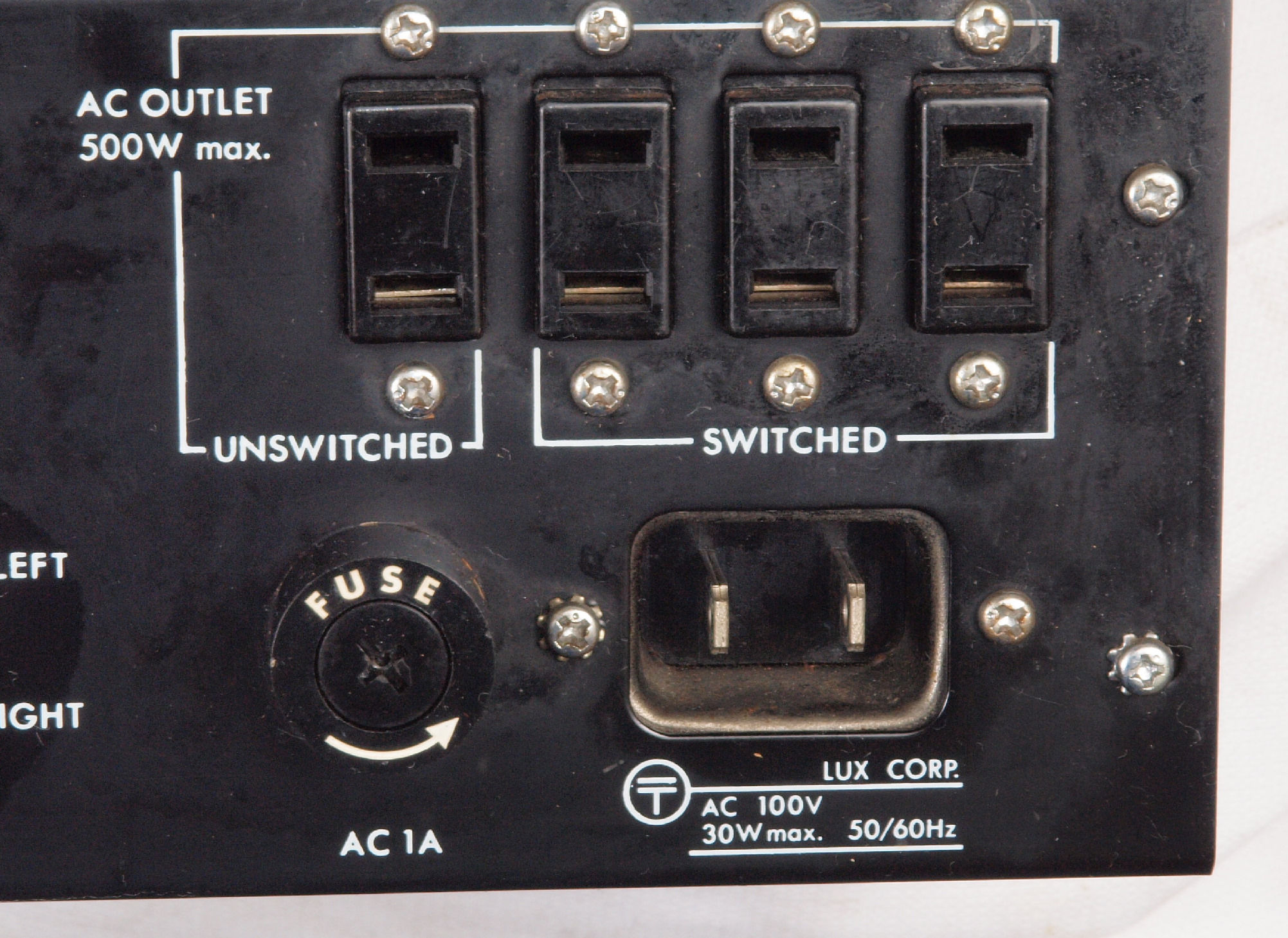

Ａ３５．　点検中　電源ソケット、３Ｐインレットに交換可能。

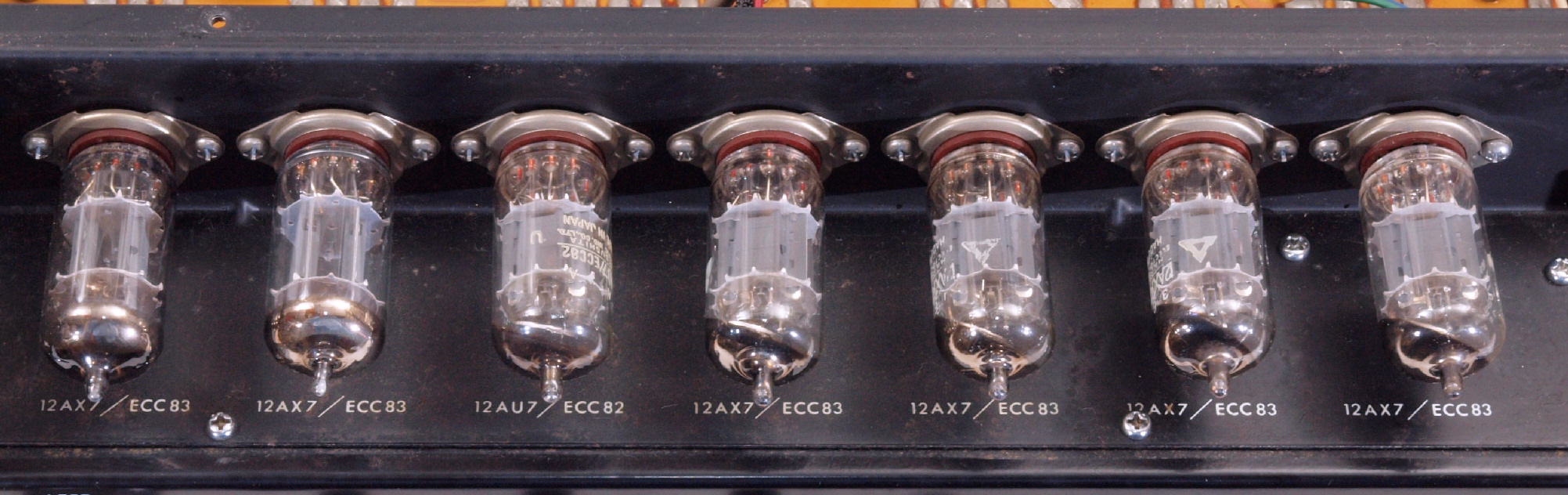

Ａ３６．　点検中　真空管。

Ａ３７．　点検中　真空管ソケット、右＝テフロン製、左＝タイト製を選択可能。

Ａ３８．　点検中　MCトランスソケット、右＝テフロン製を選択、左＝タイト製も使用可能。

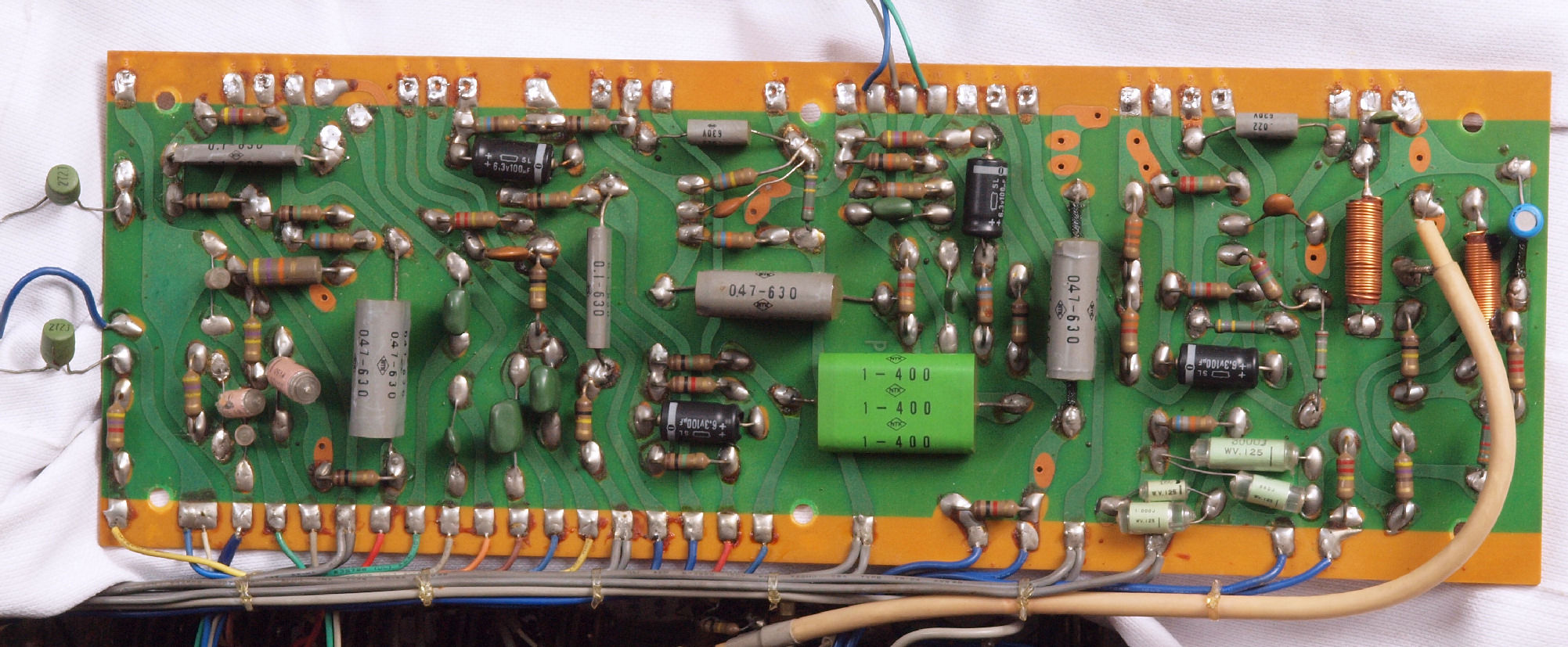

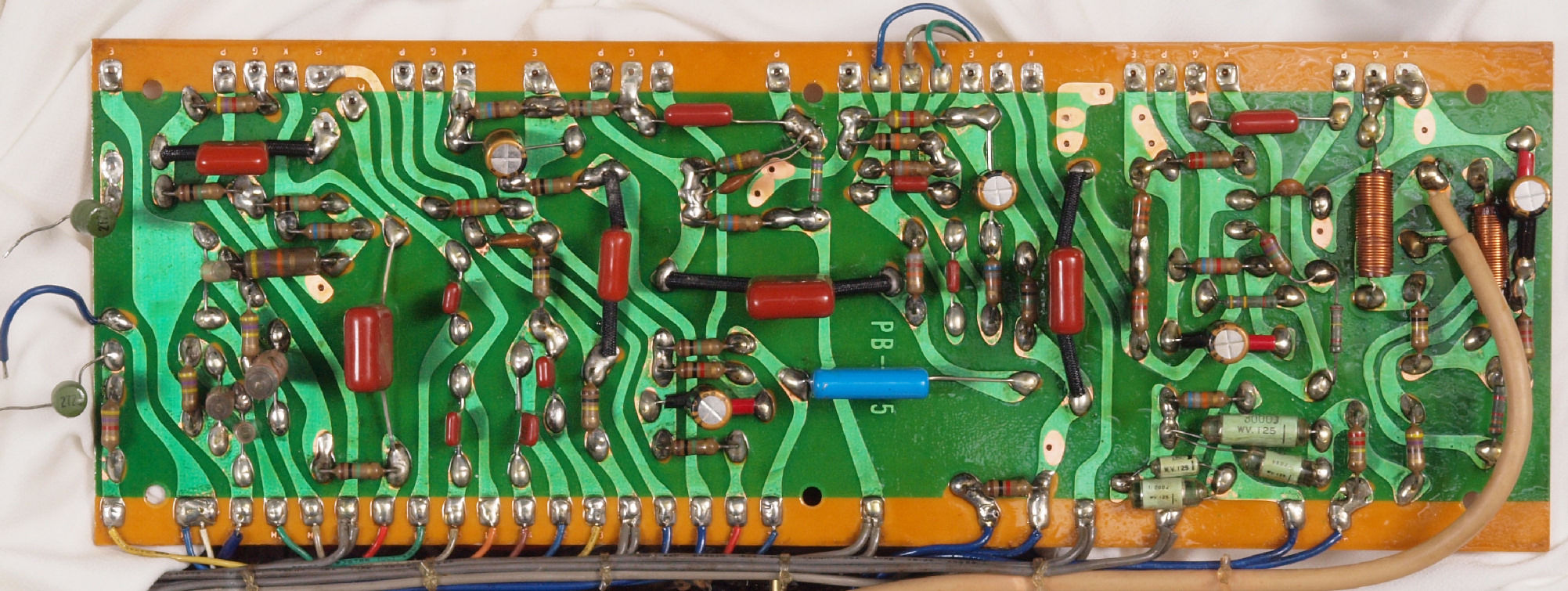

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板。

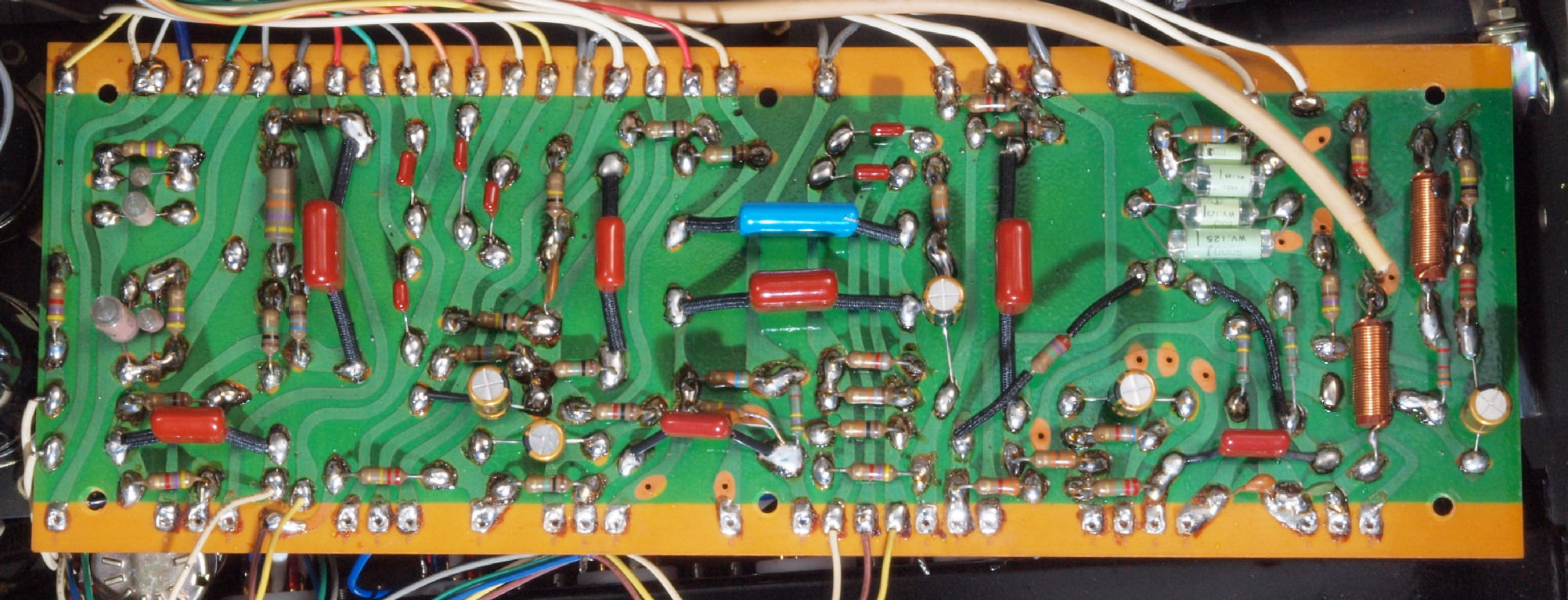

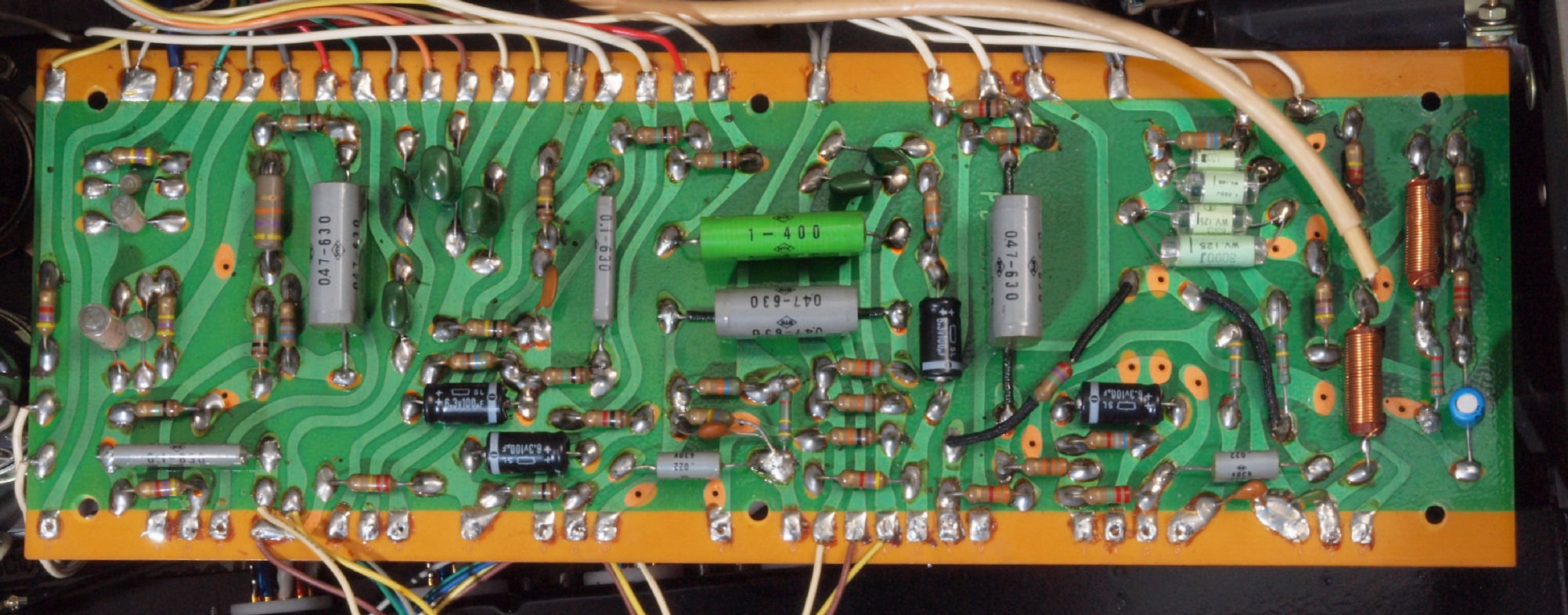

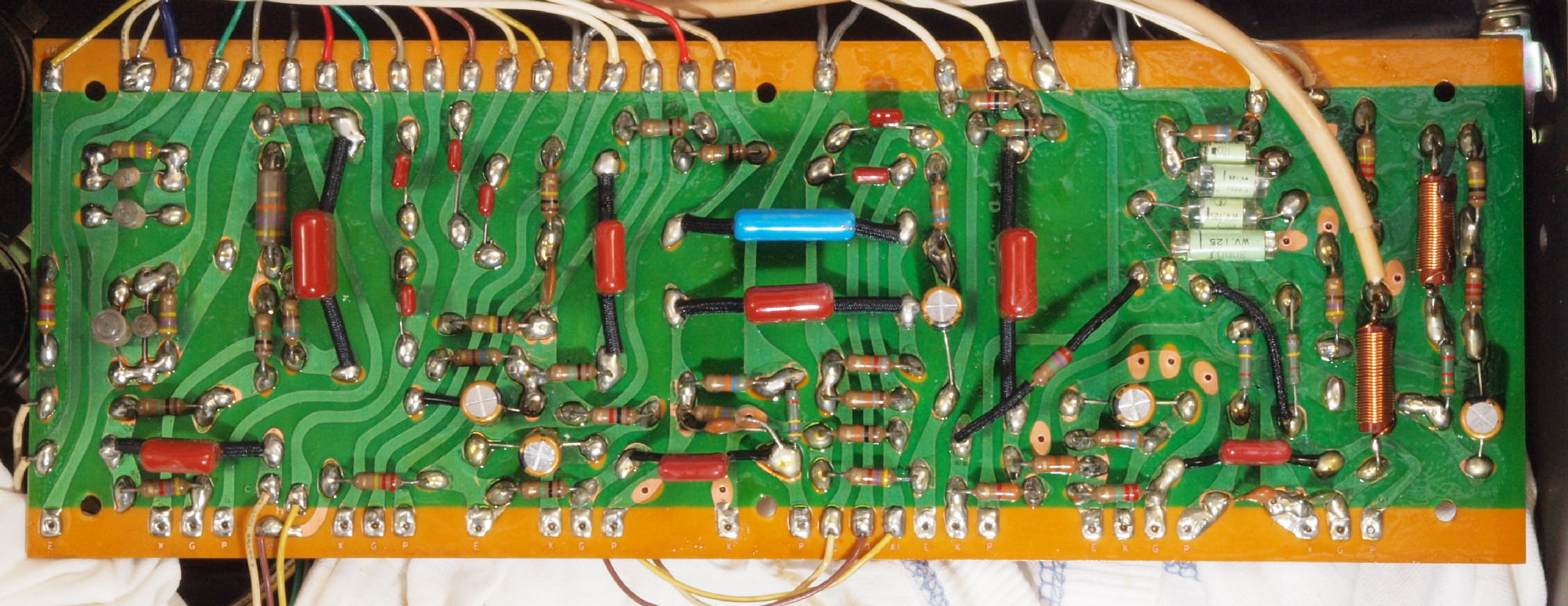

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー５個、フイルムコンデンサー１４個交換

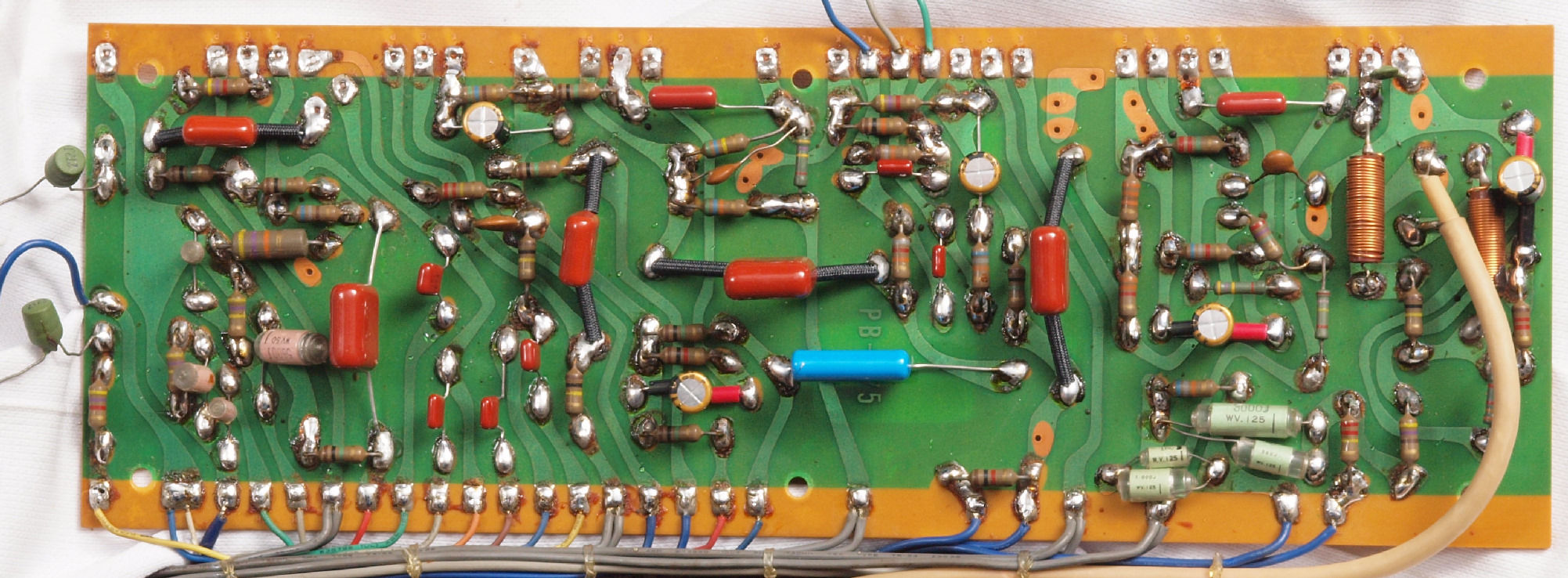

Ｃ１３．完成Ｒ側ＡＭＰ基板裏　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー５個、フイルムコンデンサー１４個交換

Ｃ２３．　完成Ｌ側ＡＭＰ基板裏　洗浄後防湿材を塗る。

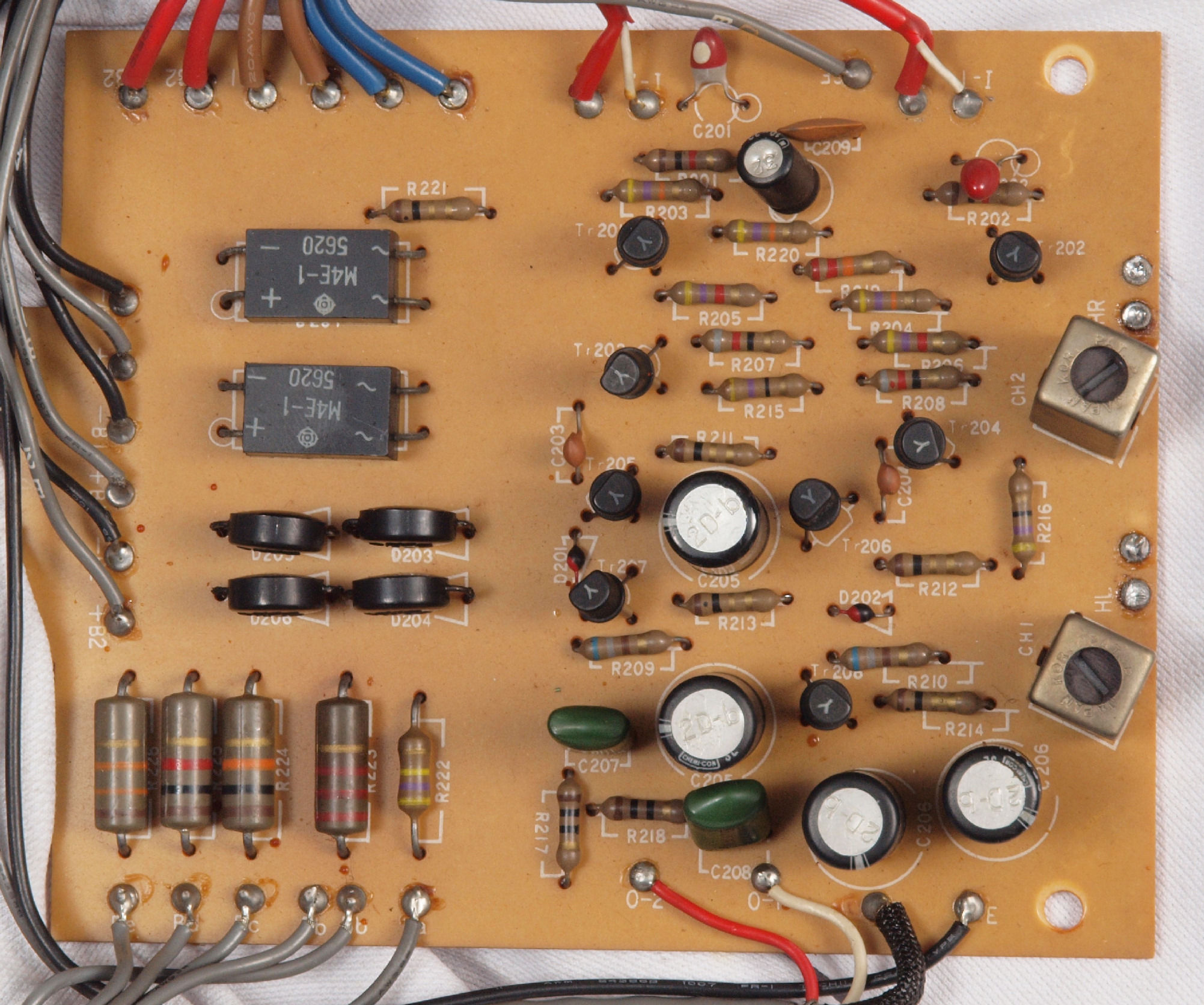

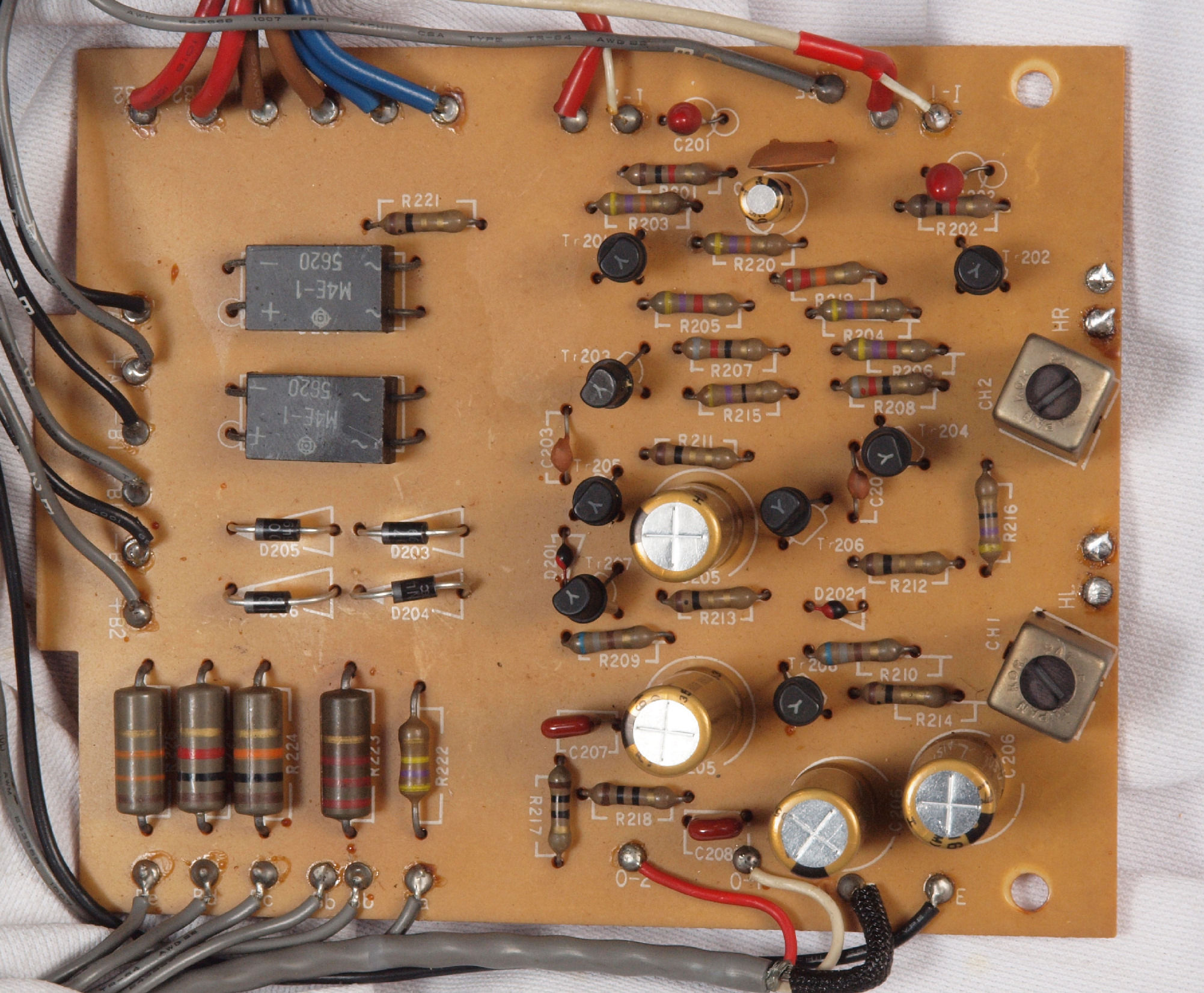

Ｃ３１．　修理前　整流・ヘッドホンＡＭＰ基板

Ｃ３２．　修理後　整流・ヘッドホンＡＭＰ基板。 　　　　　　　　　　　　　　　　　　　　　　　　　整流ダイオード２個、電解コンデンサー５個、フイルムコンデンサー２個交換

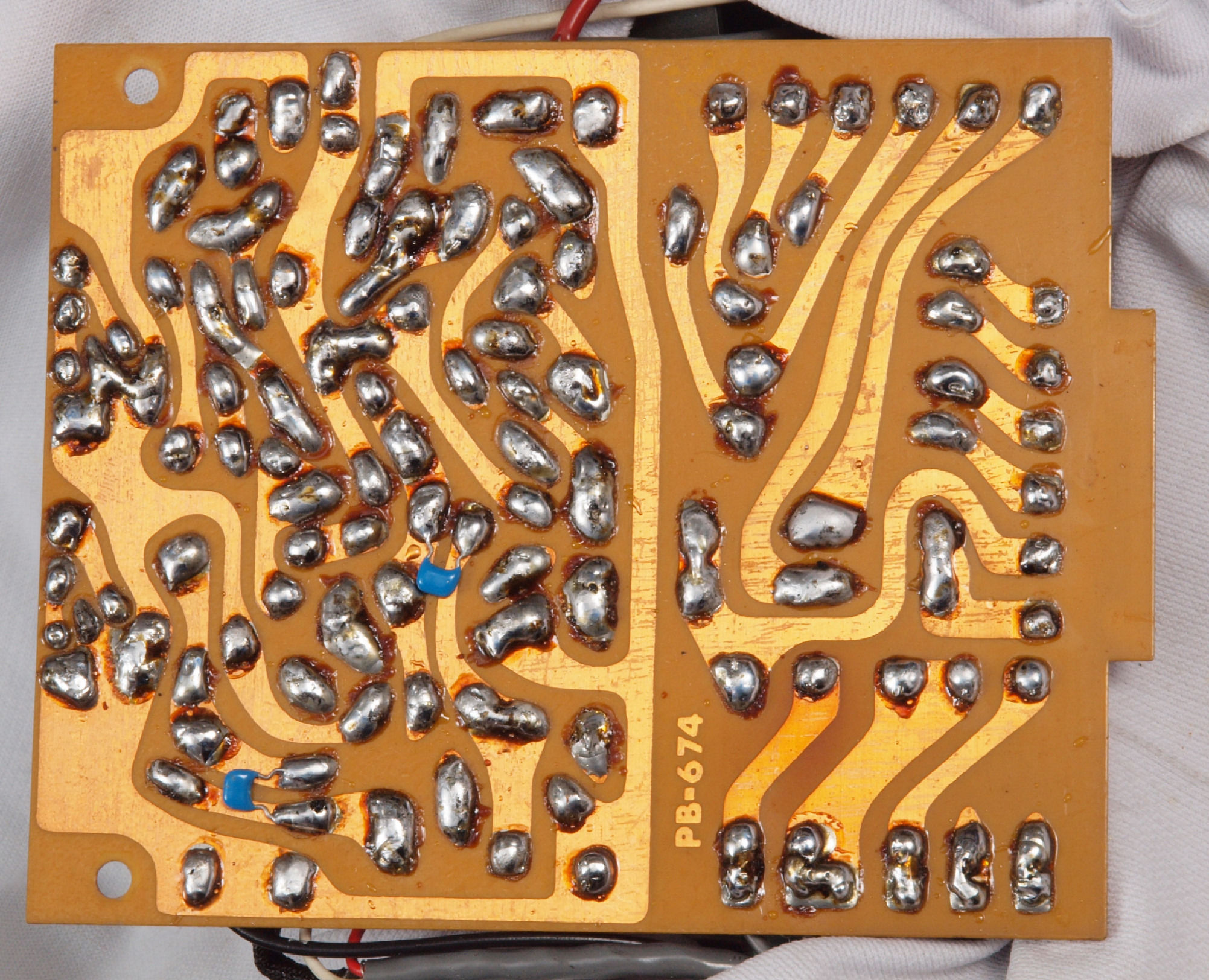

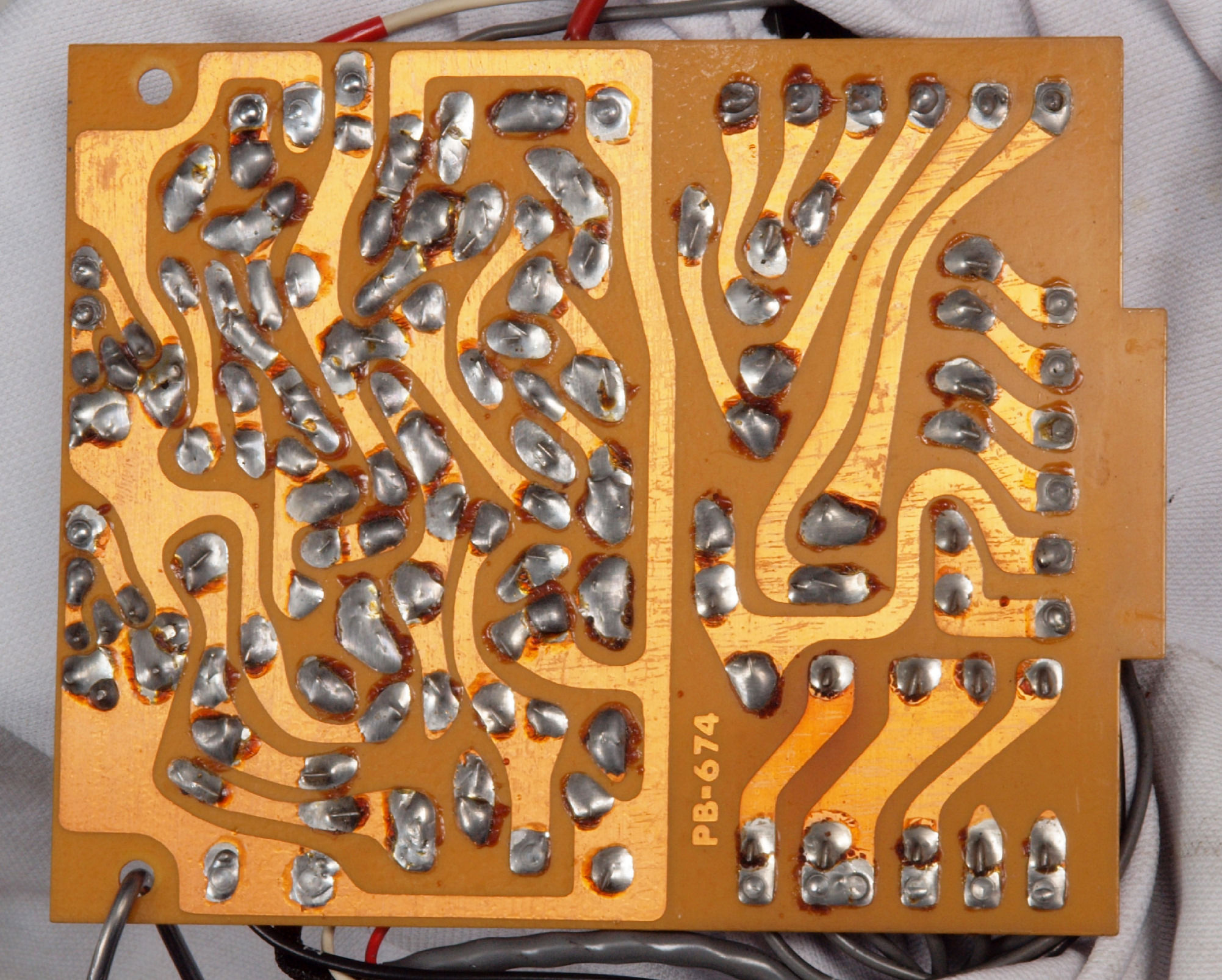

Ｃ３３．　修理後　整流・ヘッドホンＡＭＰ基板裏

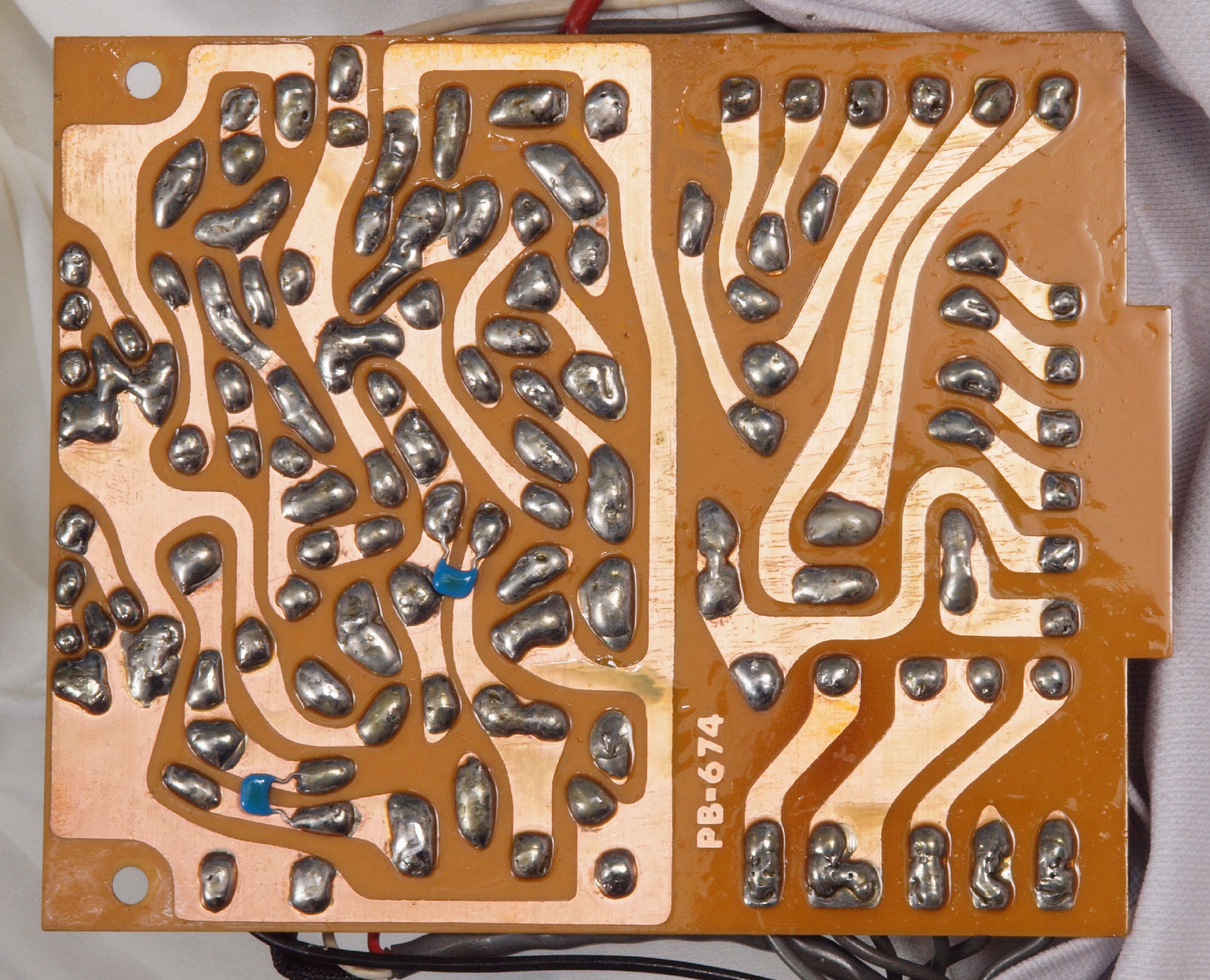

Ｃ３４．　修理（半田補正後）後　整流・ヘッドホンＡＭＰ基板裏、フイルムコンデンサー２個追加

Ｃ３５．　完成整流・ヘッドホンＡＭＰ基板裏　洗浄後防湿材を塗る。

Ｃ４１．　修理前　真空管ソケット

Ｃ４２．　修理（交換）後　真空管ソケット、テフロン製に交換。

Ｃ５１．　修理前　MCトランスソケット。

Ｃ５２．　修理（交換）後、　MCトランスソケット　テフロン製に交換。

Ｃ６１．　修理前　ＲＣＡ端子郡、　ＭＩＣ入力端子。

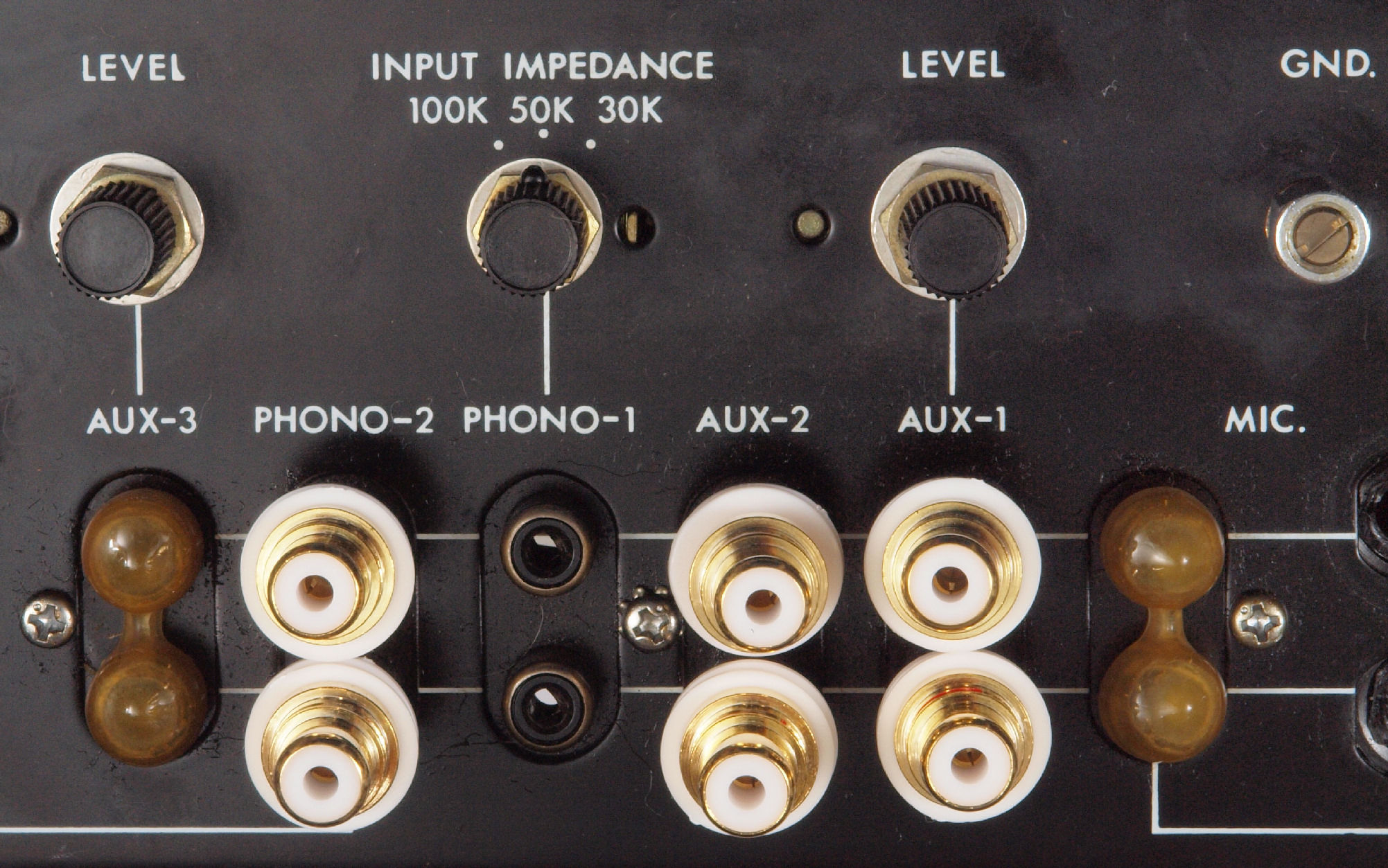

Ｃ６２．　修理（交換）後　ＲＣＡ端子郡、　ＭＩＣ入力端子。

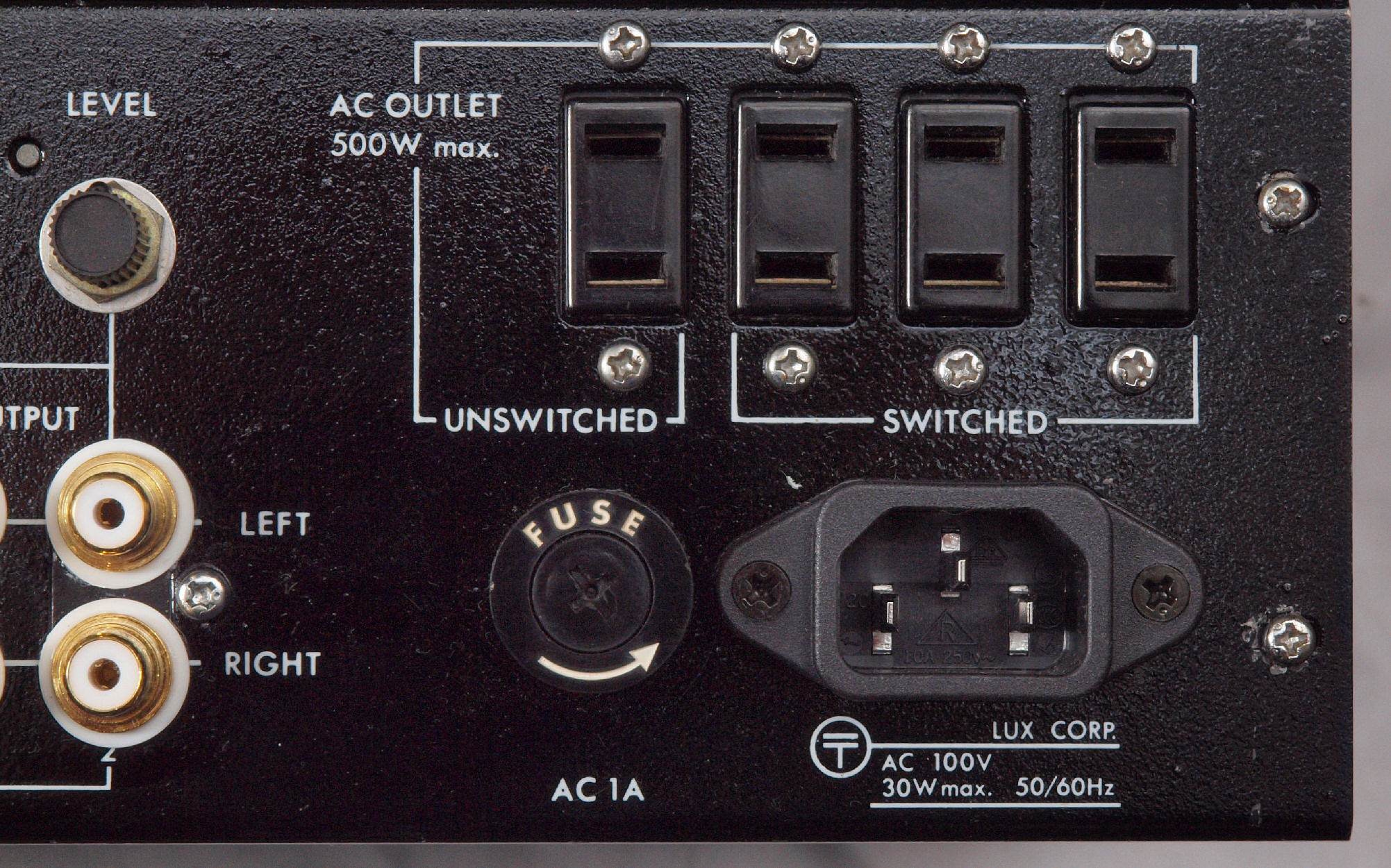

Ｃ７１．　修理前　電源ソケット

Ｃ７２．　修理（交換）後　電源ソケット

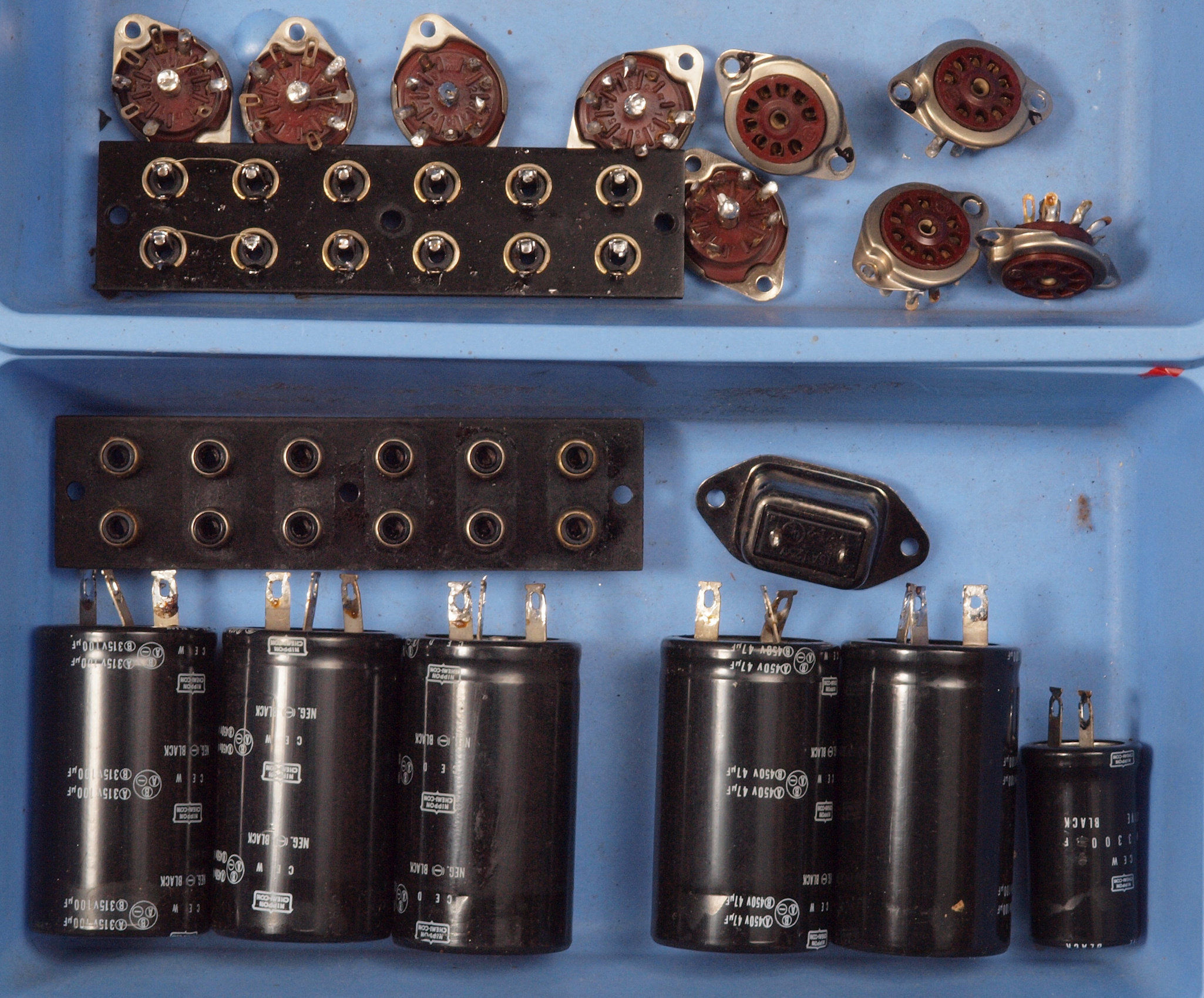

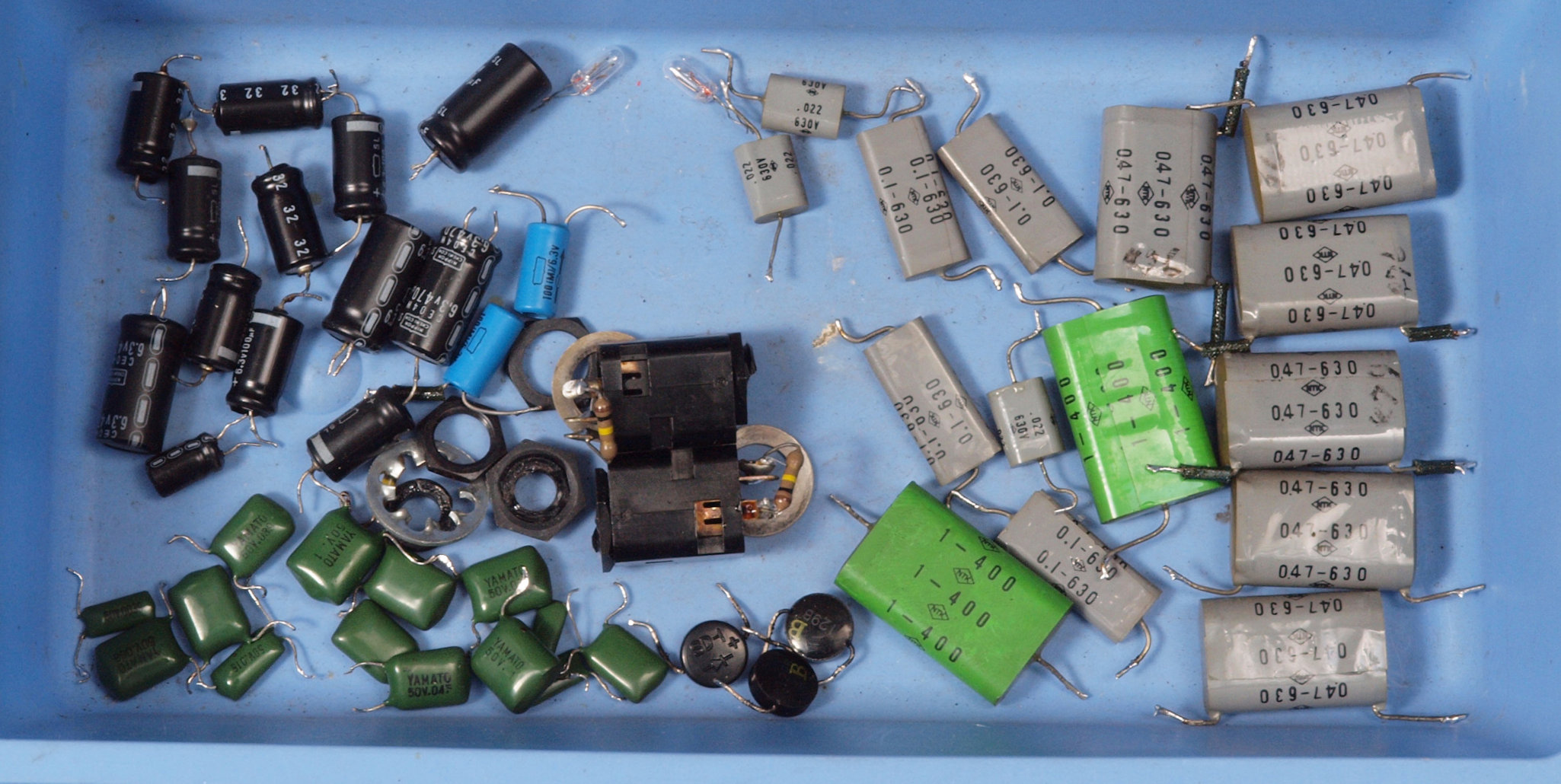

Ｃ８１．　交換部品。

Ｃ８２．　交換部品。

Ｃ９１．　修理前　上から見る

Ｃ９２．　修理後　上から見る

Ｃ９３．　修理後　上から見る、　真空管挿入。

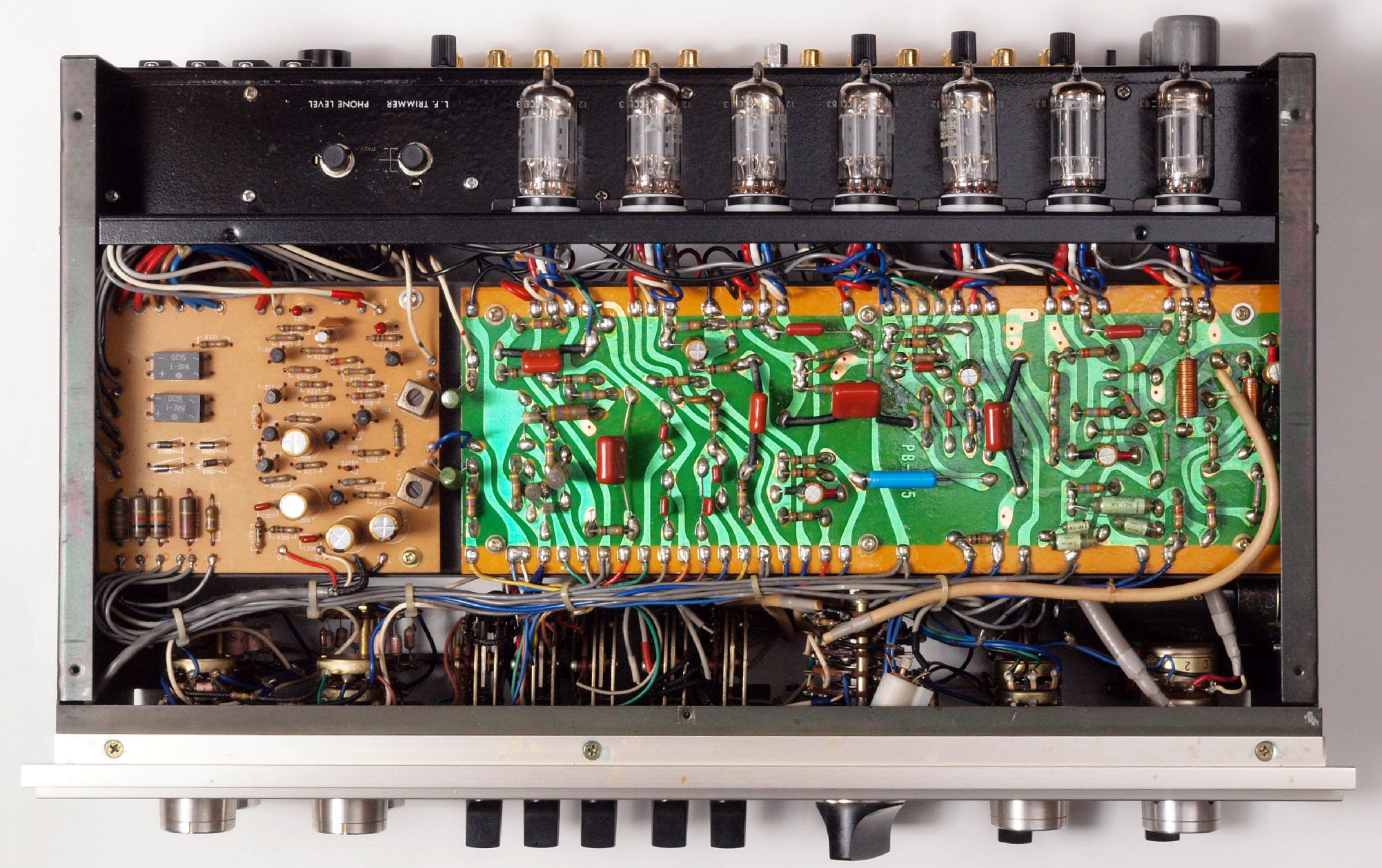

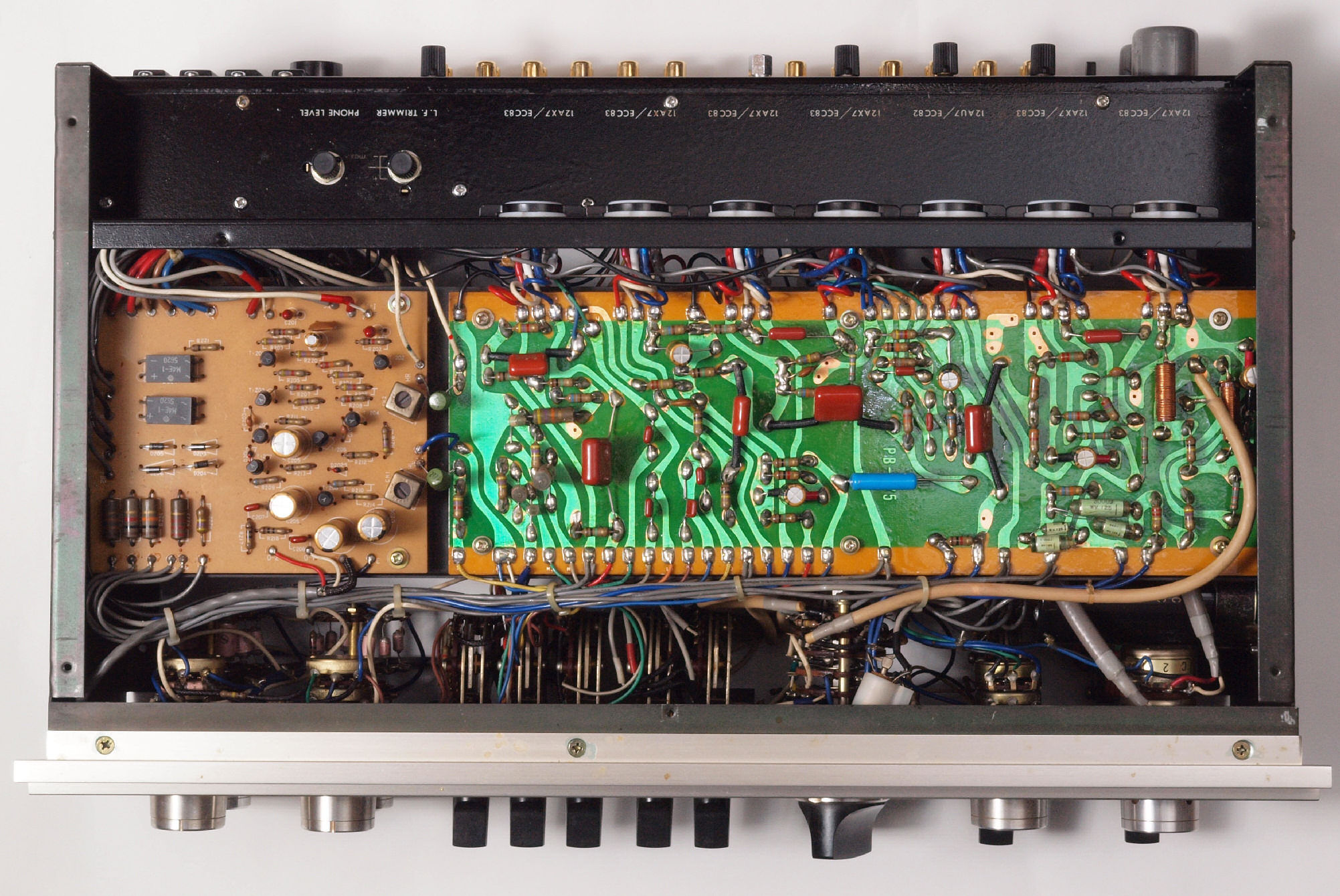

Ｃ９４．　修理前　下から見る

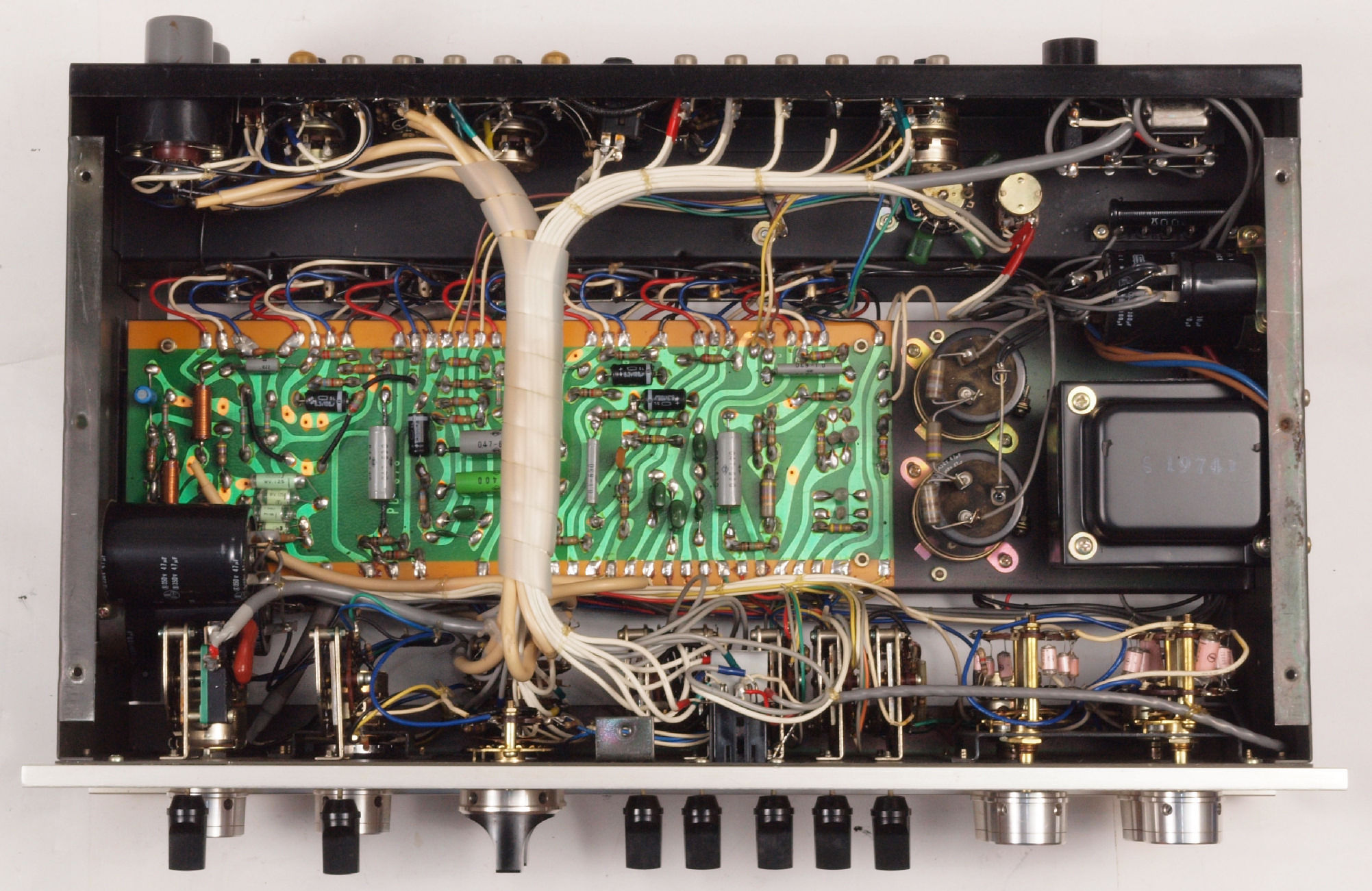

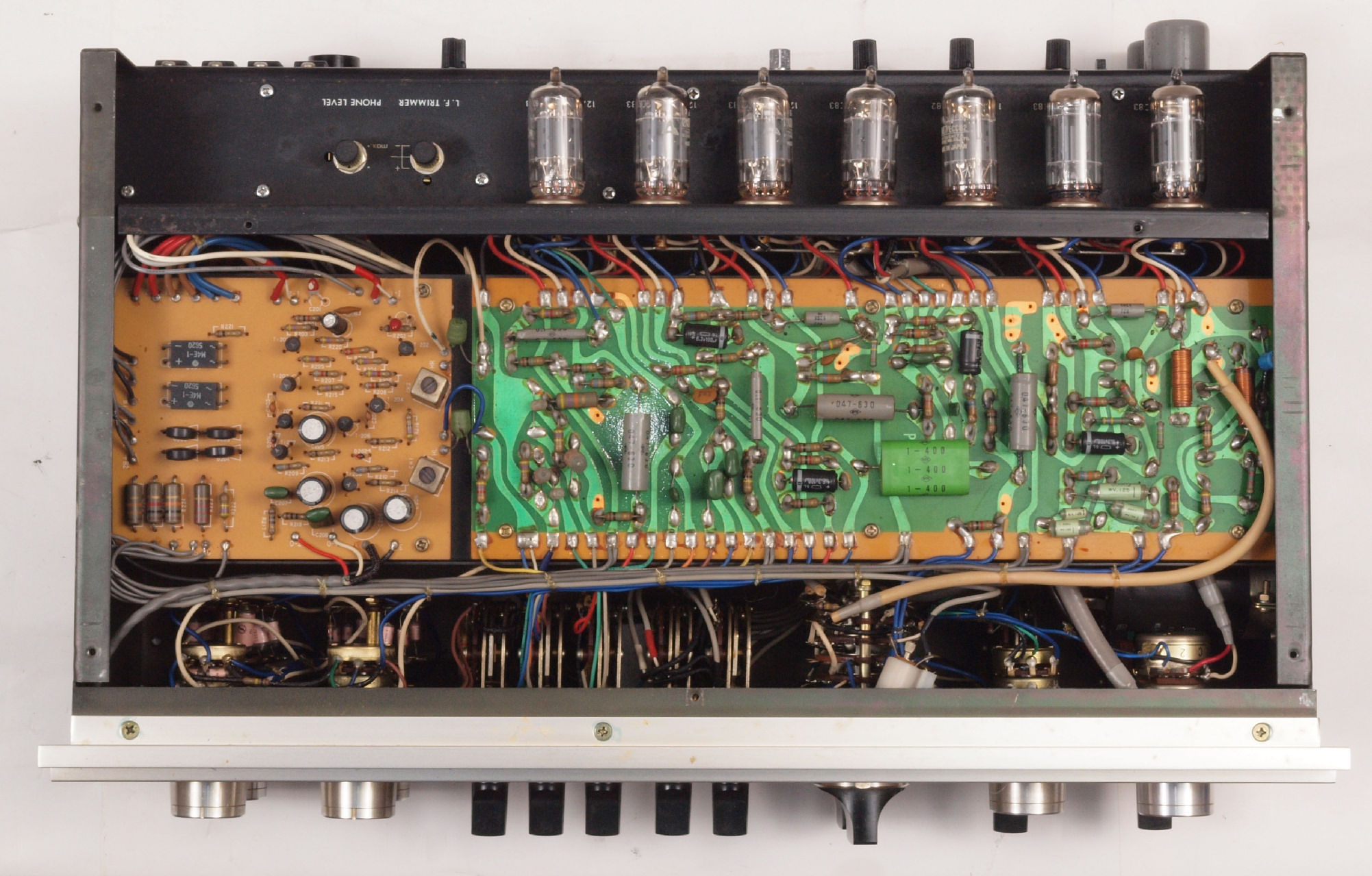

Ｃ９５．　修理後　下から見る

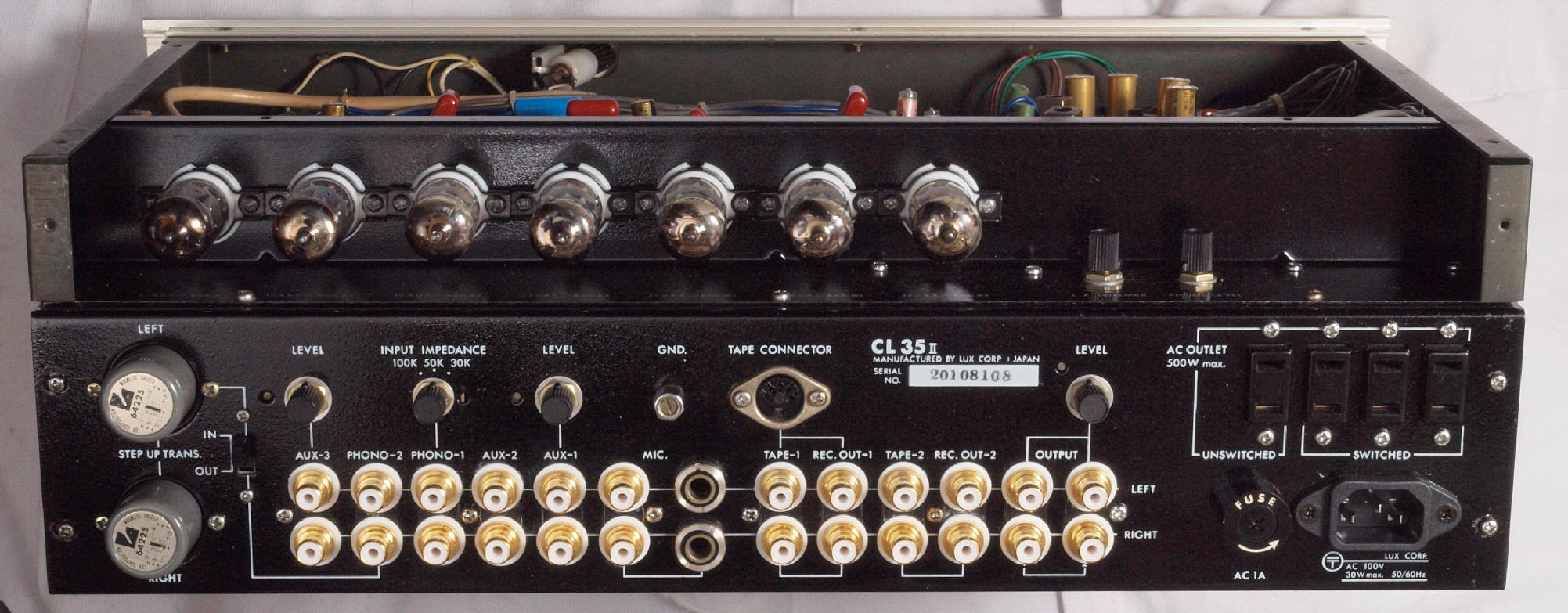

Ｃ９６．　完成　後から見る。

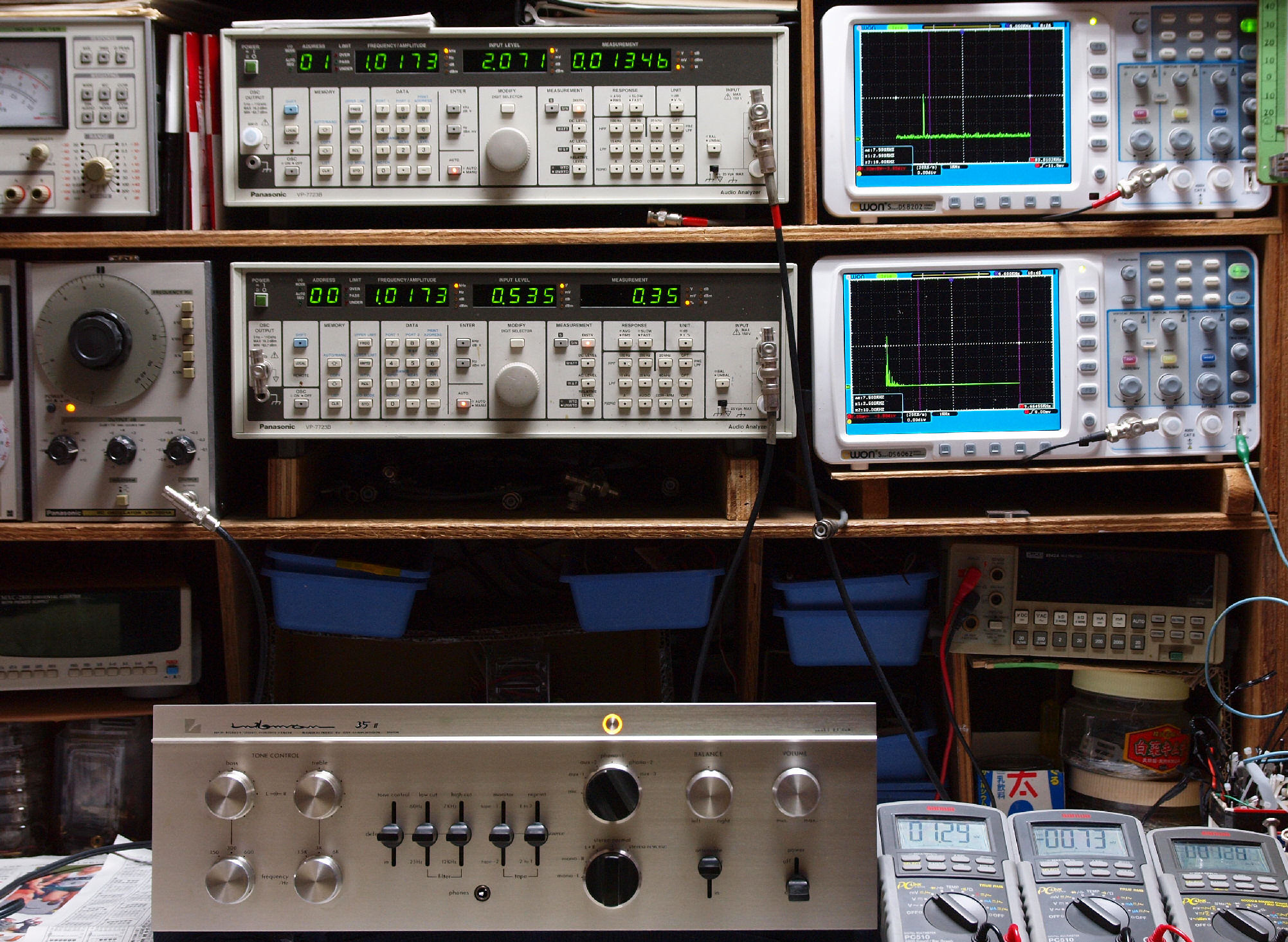

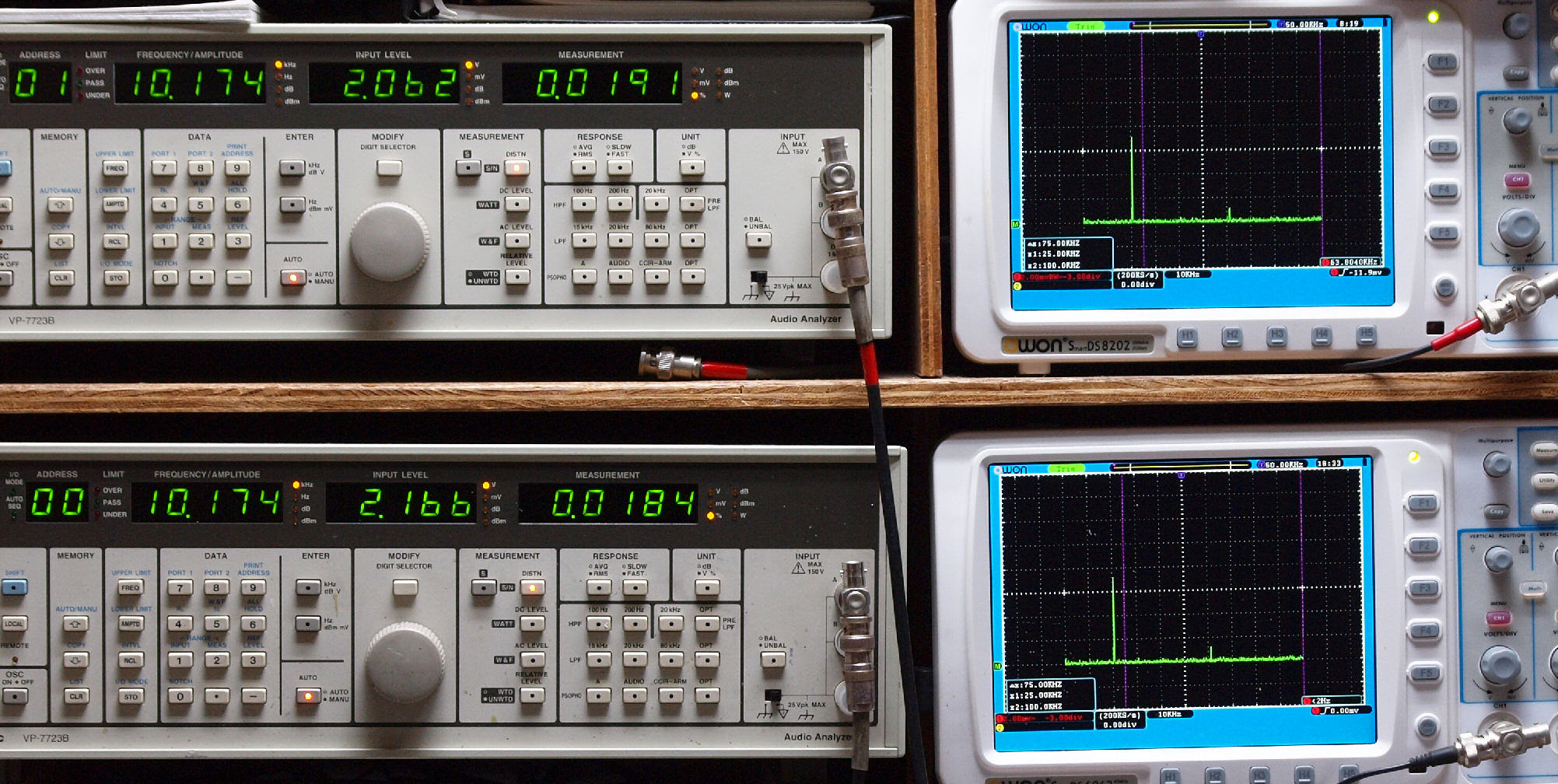

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

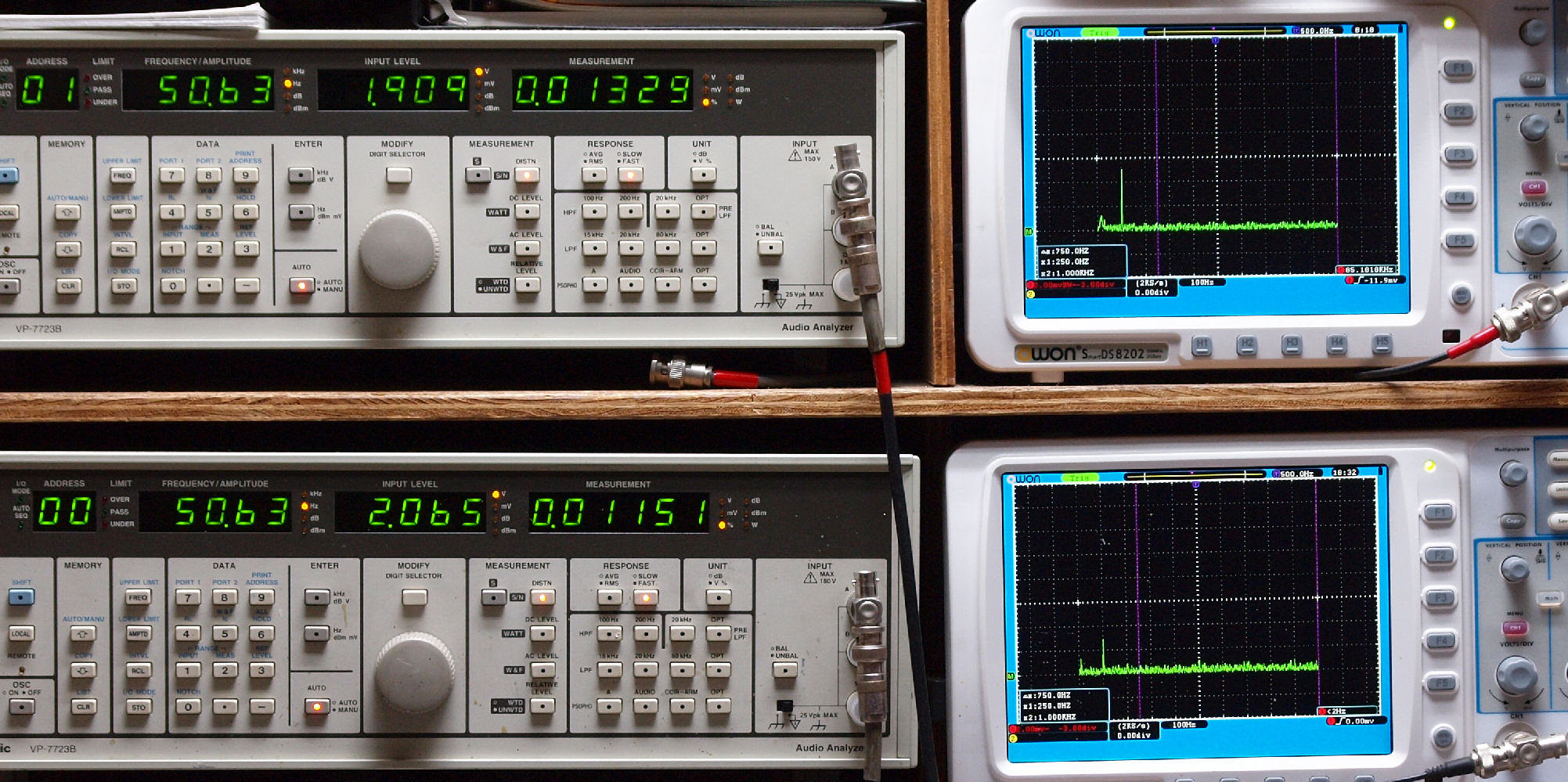

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．０１３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝１．９Ｖ、　０．０１５％歪み。 　　　　　　　 　　　　　　 　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１５％歪み。 　　　　　 　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

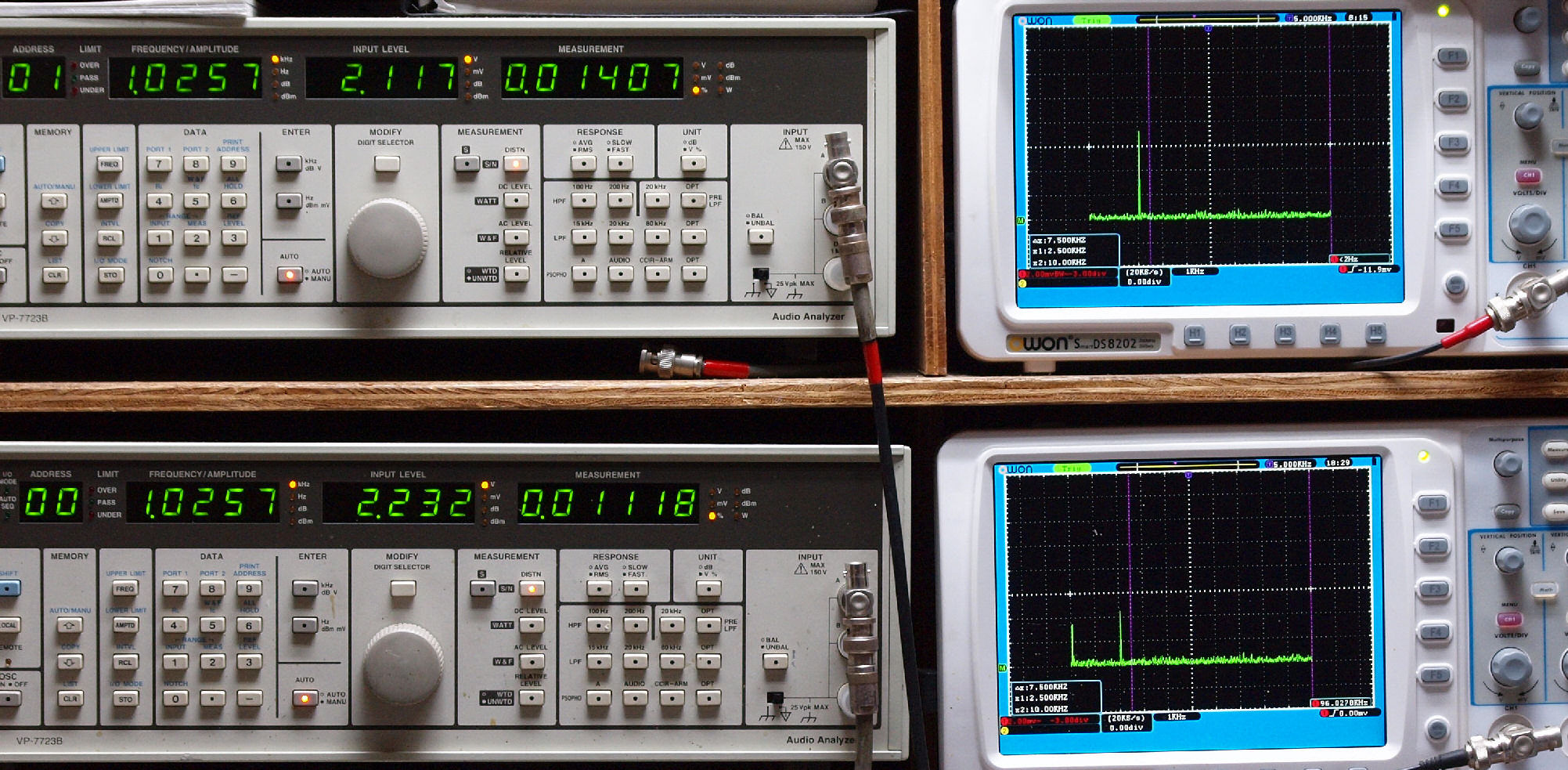

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１４％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝２Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１９％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０１８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

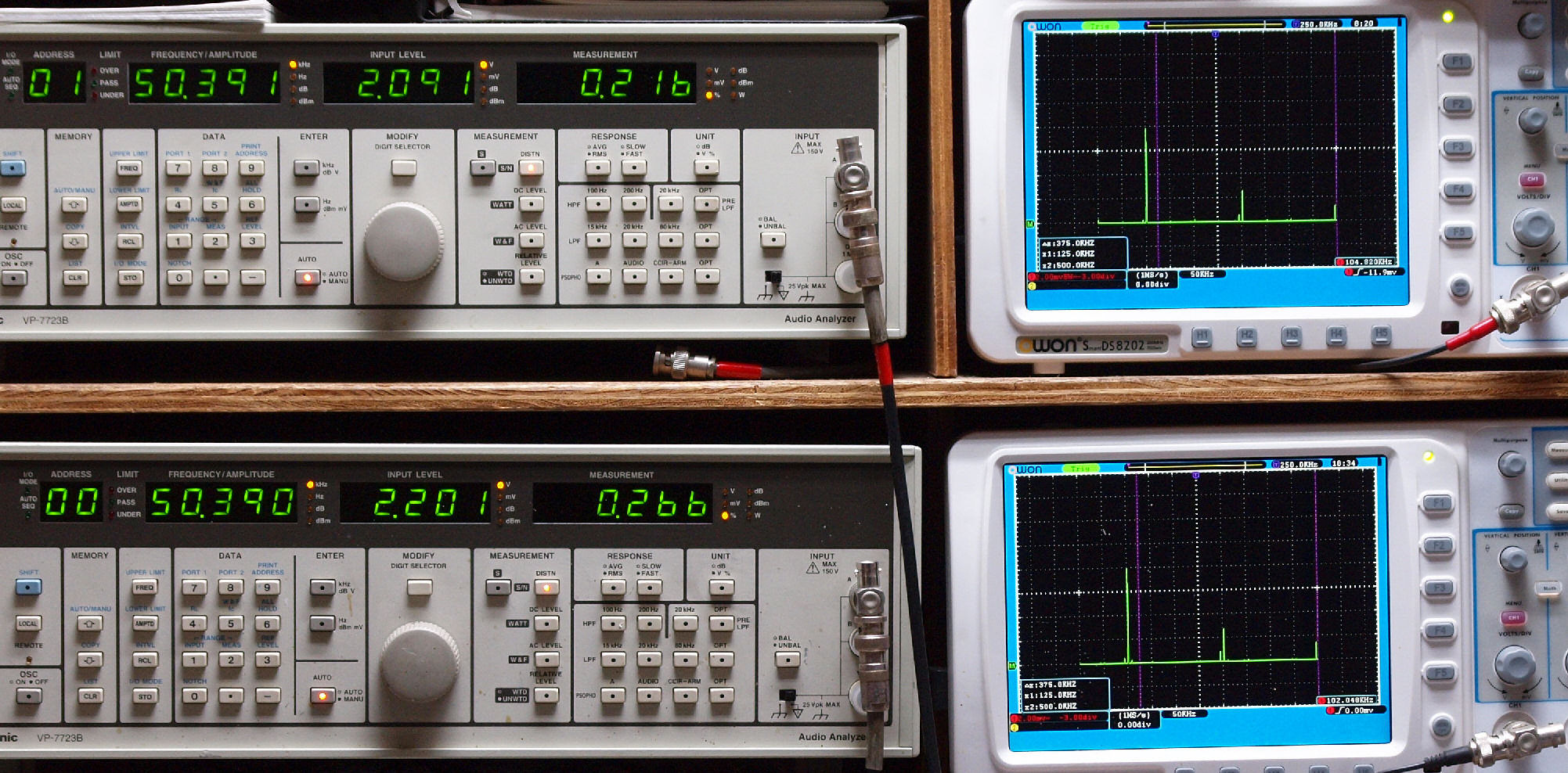

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２２％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側出力電圧＝２Ｖ、　０．２７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝１．３Ｖ、　０．４８％歪み。 　　　　　　　　　　　　　　 　　 　　Ｌ側出力電圧＝１．４Ｖ、　０．５８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２９．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝１２Ｖ、　０．０７５％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝１２Ｖ、　０．０６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 　　　　　　　　　　　　　　　　　この上で、飽和する。

Ｅ３１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９２％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１９％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．１８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０７６％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０５７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

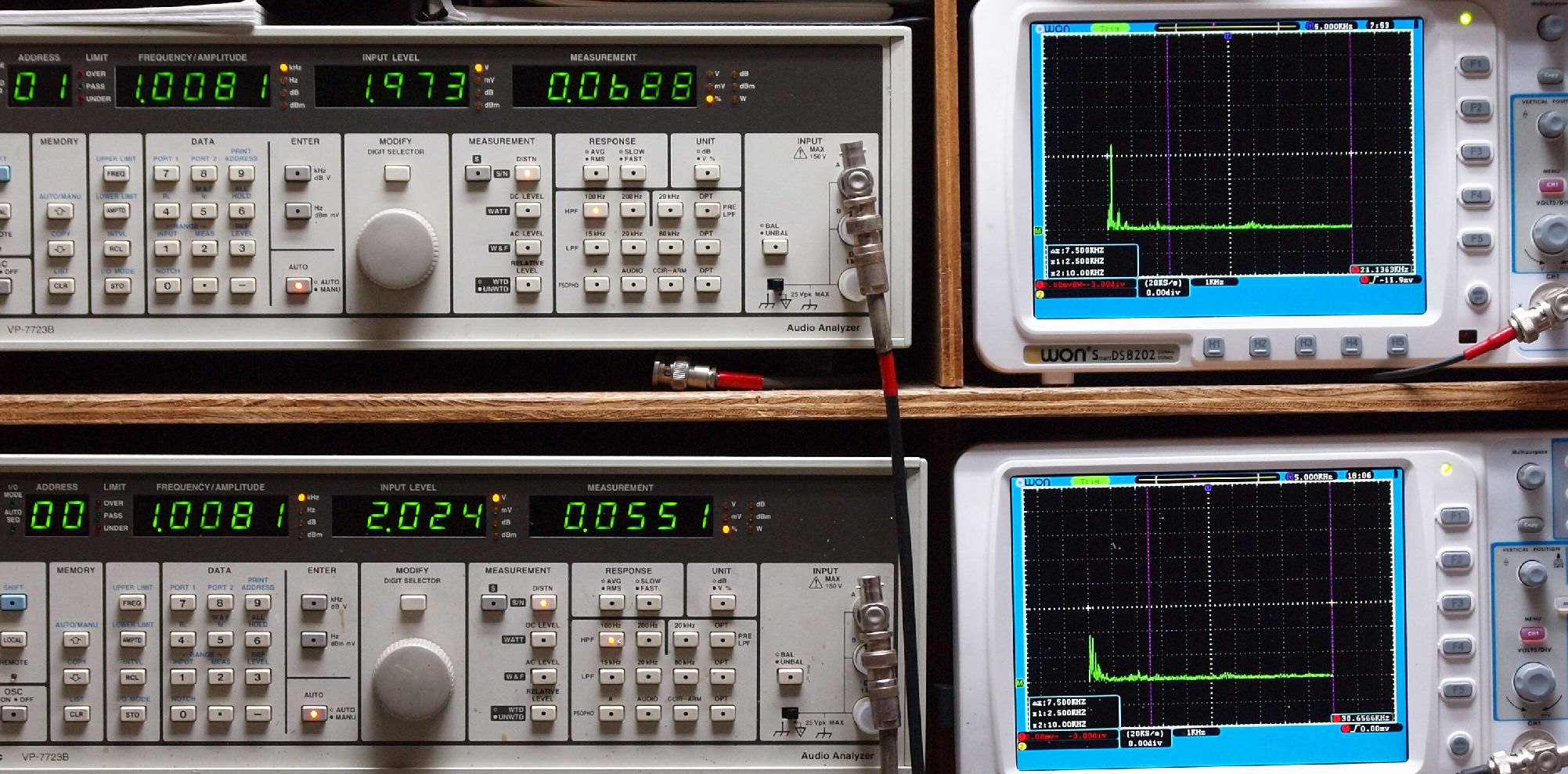

Ｅ３４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

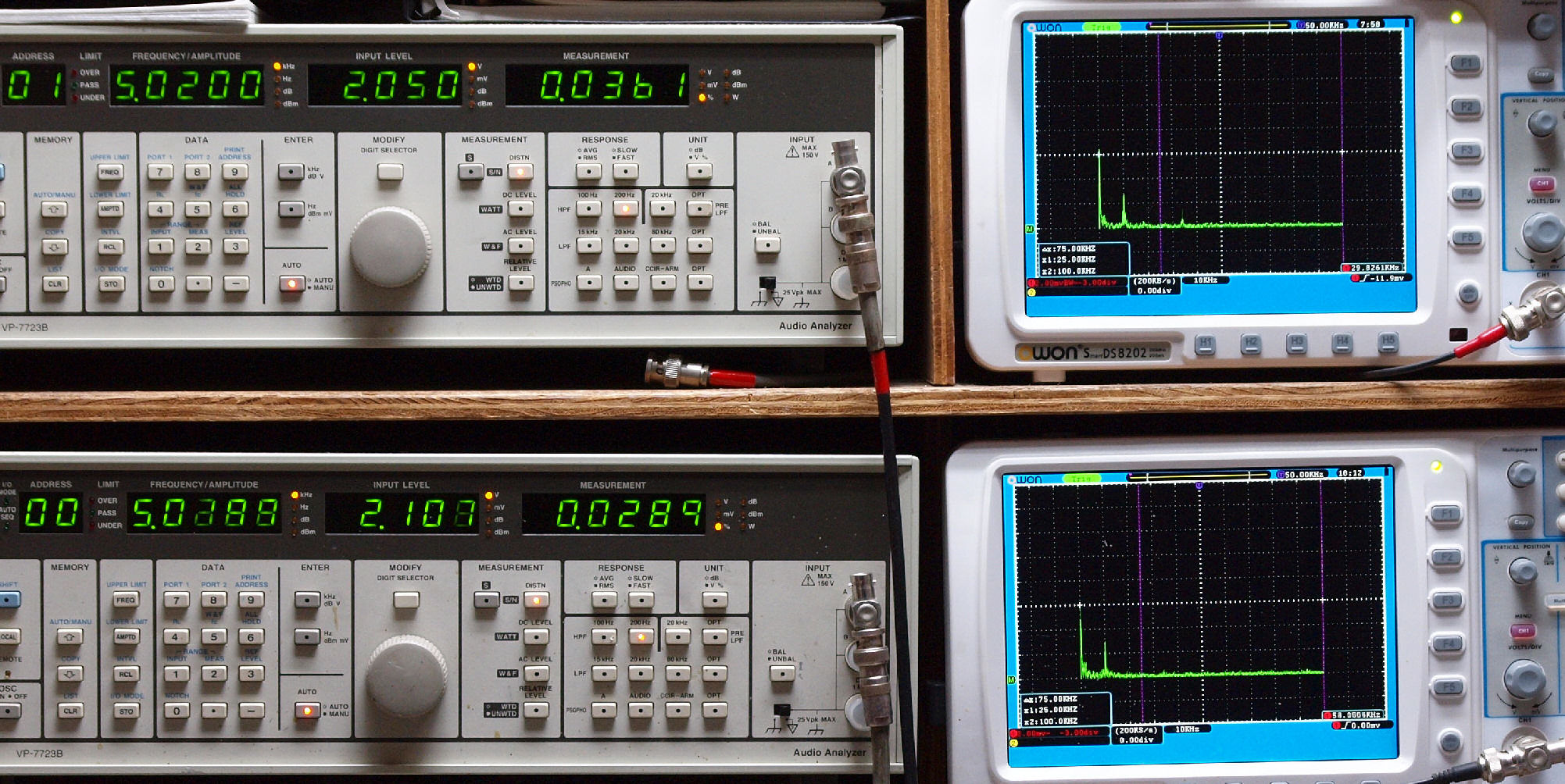

Ｅ３５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６％歪み。 　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０２９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３８％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０３９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧８．７Ｖ＝３６Ｗ出力、　０．２１％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧７．２Ｖ＝３６Ｗ出力、　０．２４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

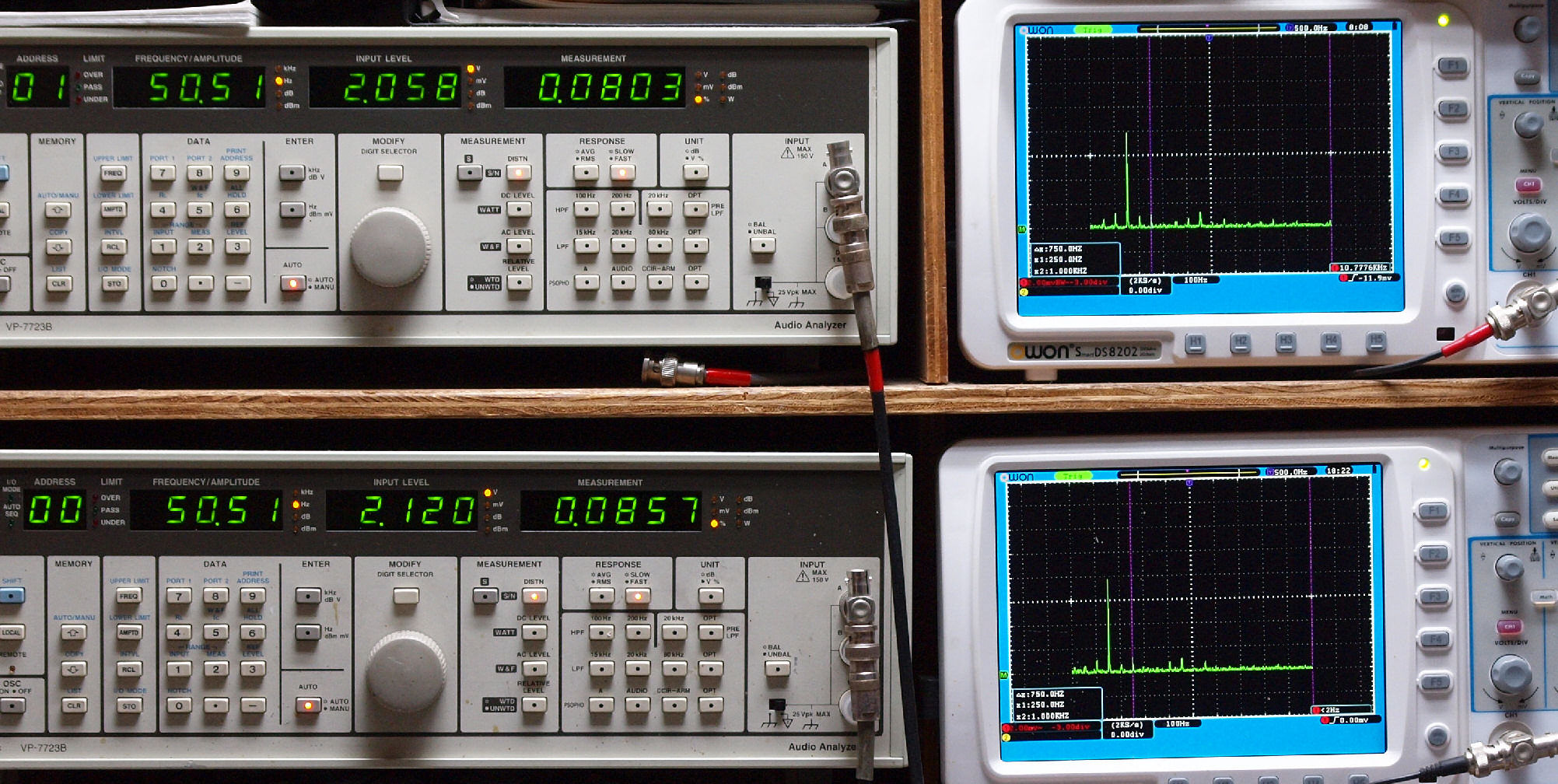

Ｅ４１．　ＭＣトランス_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８０％歪み。 　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０８６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣトランス_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９４％歪み。 　　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４３．　ＭＣトランス_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８９％歪み。 　　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０８６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣトランス_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８４％歪み。 　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０８３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣトランス_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４％歪み。 　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０８５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣトランス_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４７％歪み。 　　　　　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

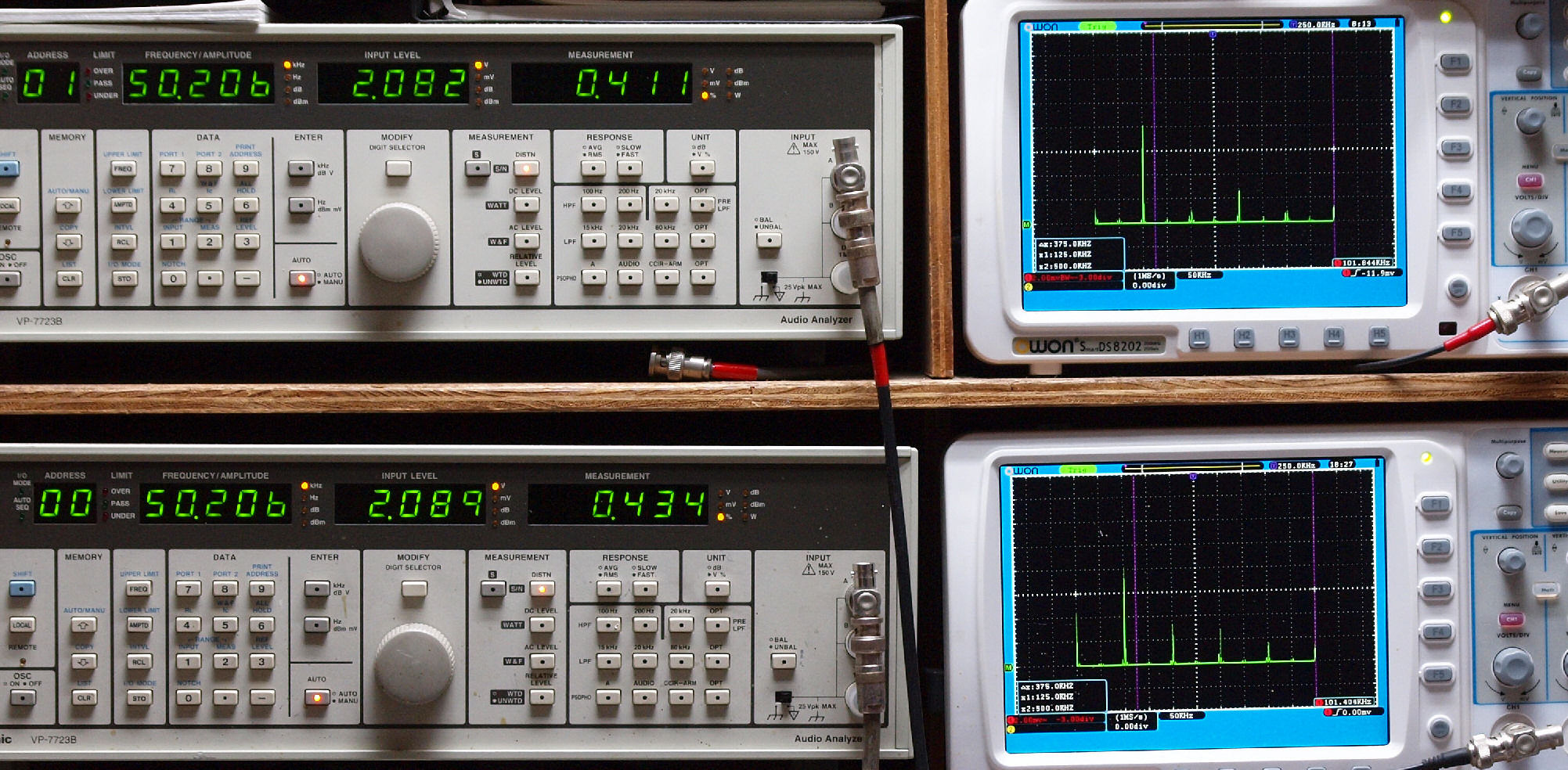

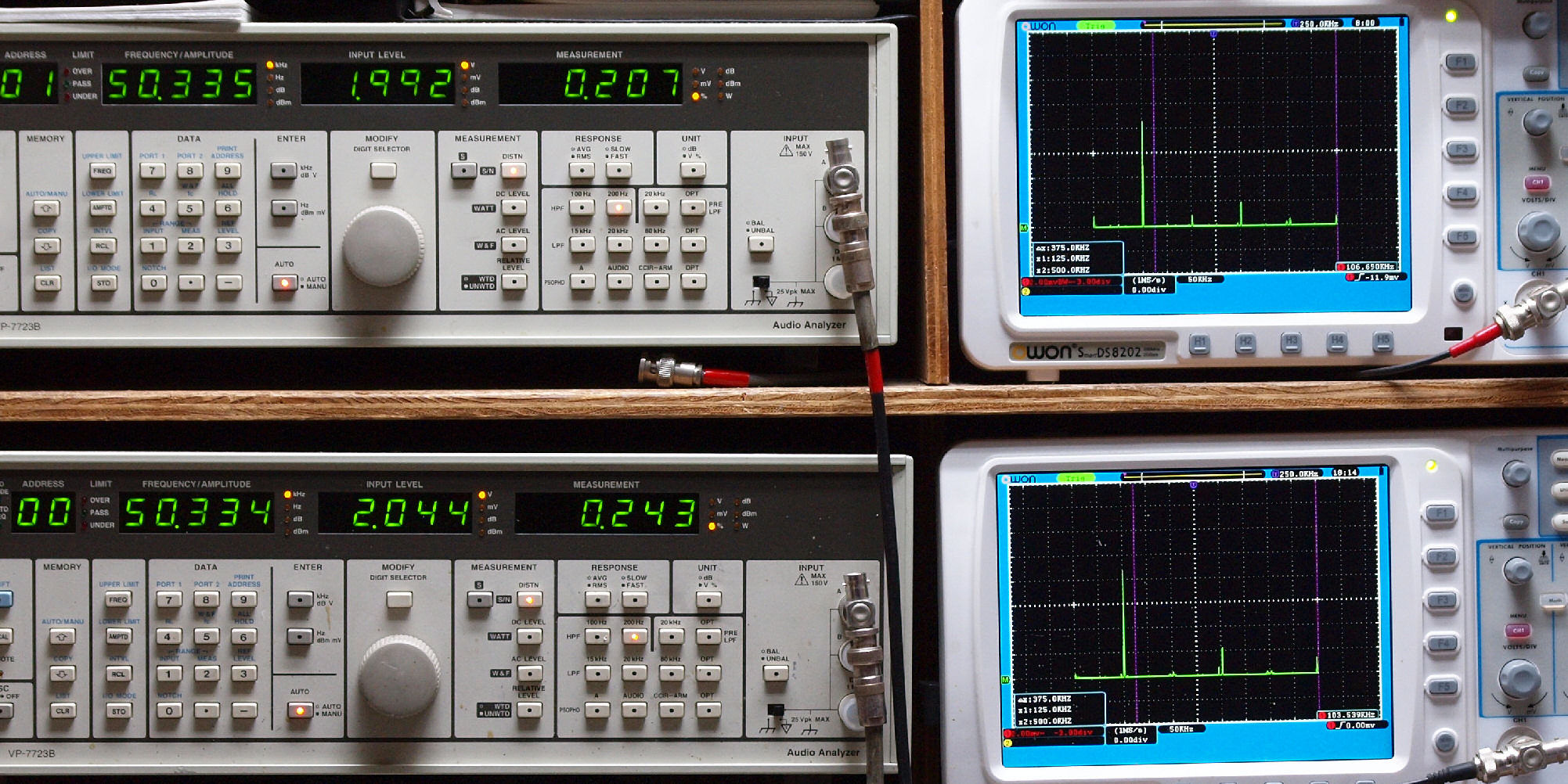

Ｅ４７．　ＭＣトランス_５０ｋＨｚ入力、Ｒ側側出力電圧＝２Ｖ、　０．４１％歪み。 　　　　　　　　　　　　　　　　　　　　　 　Ｌ側側出力電圧＝２Ｖ、　０．４３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

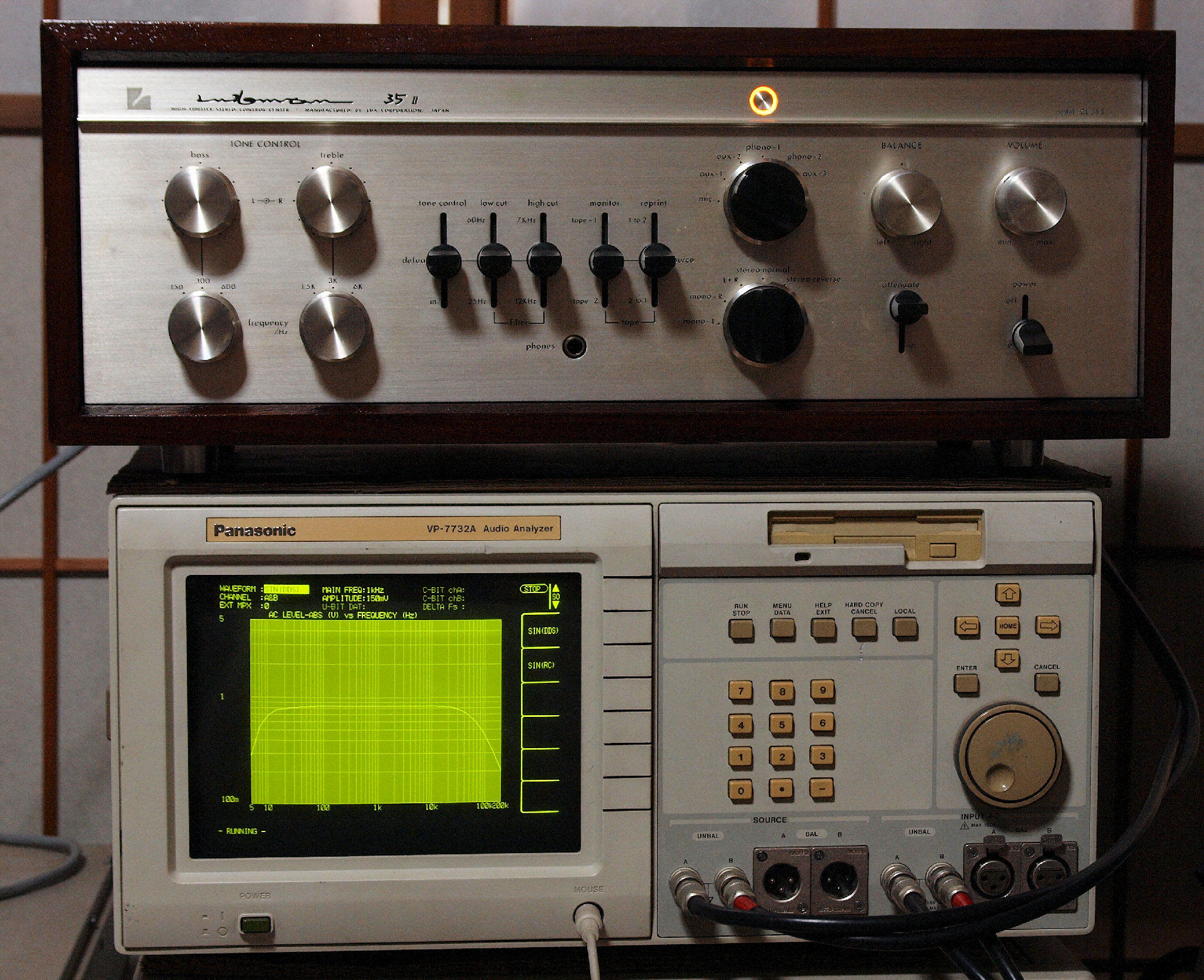

Ｆ．　上位測定器によるプリＡＭＰ調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

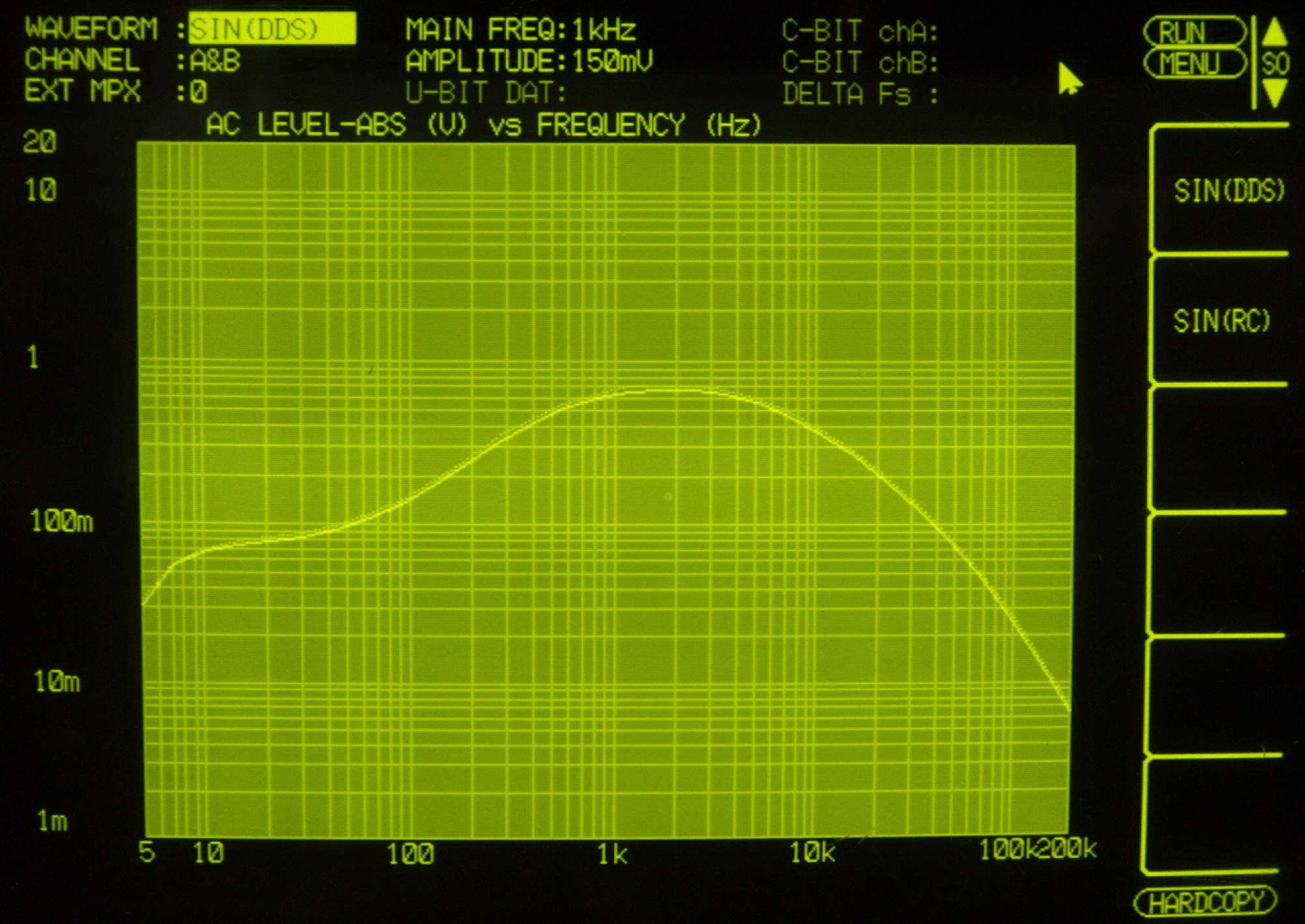

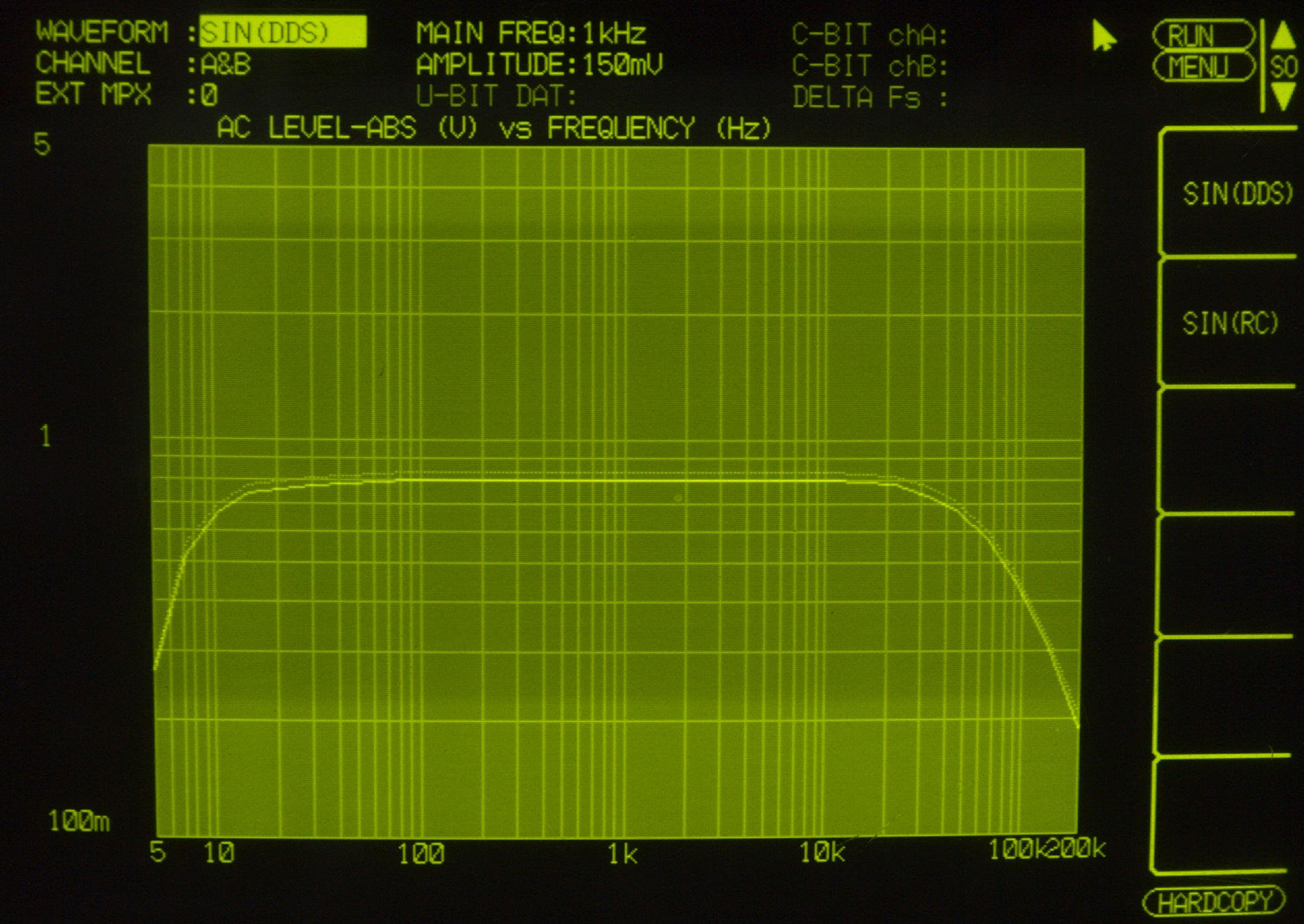

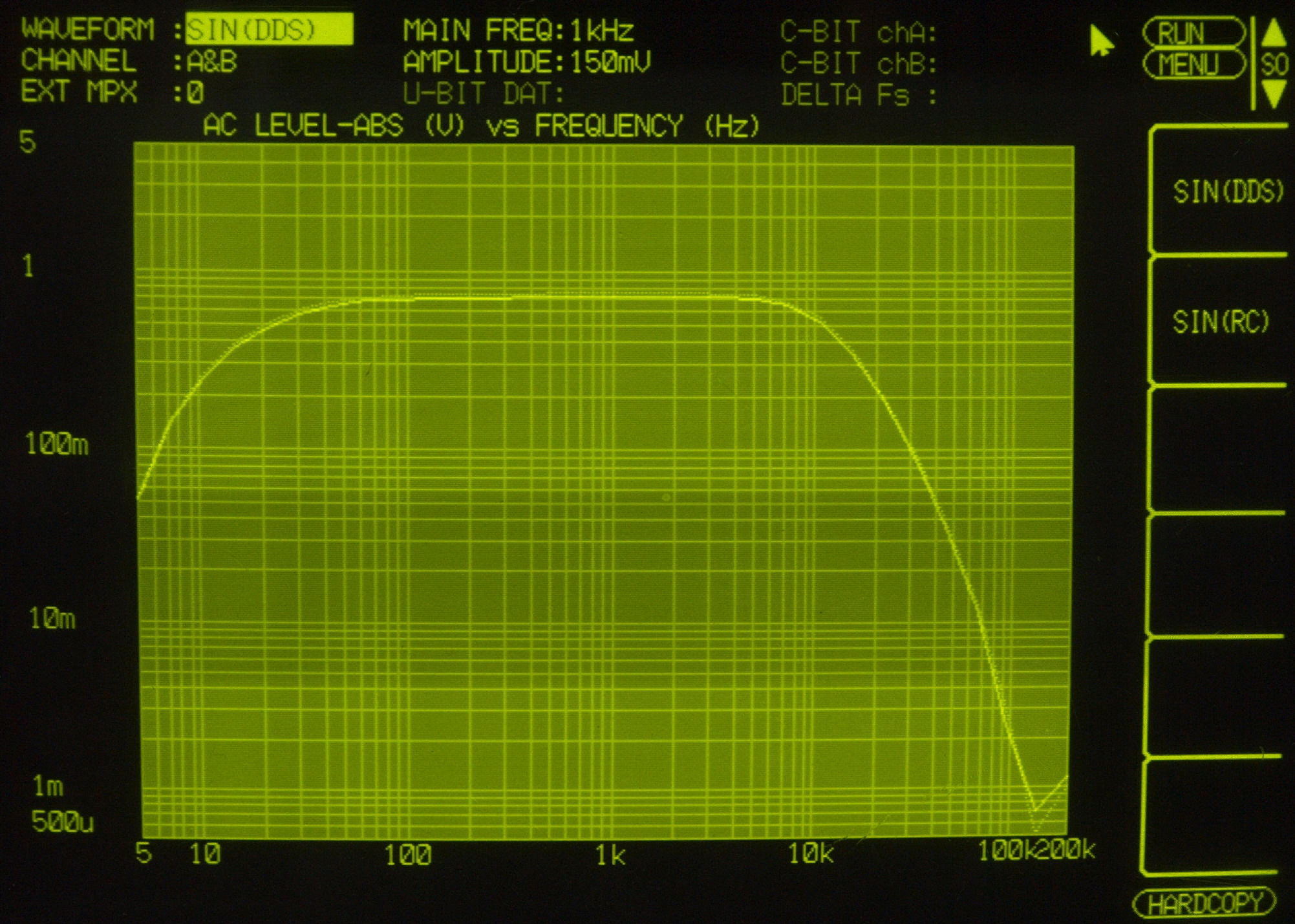

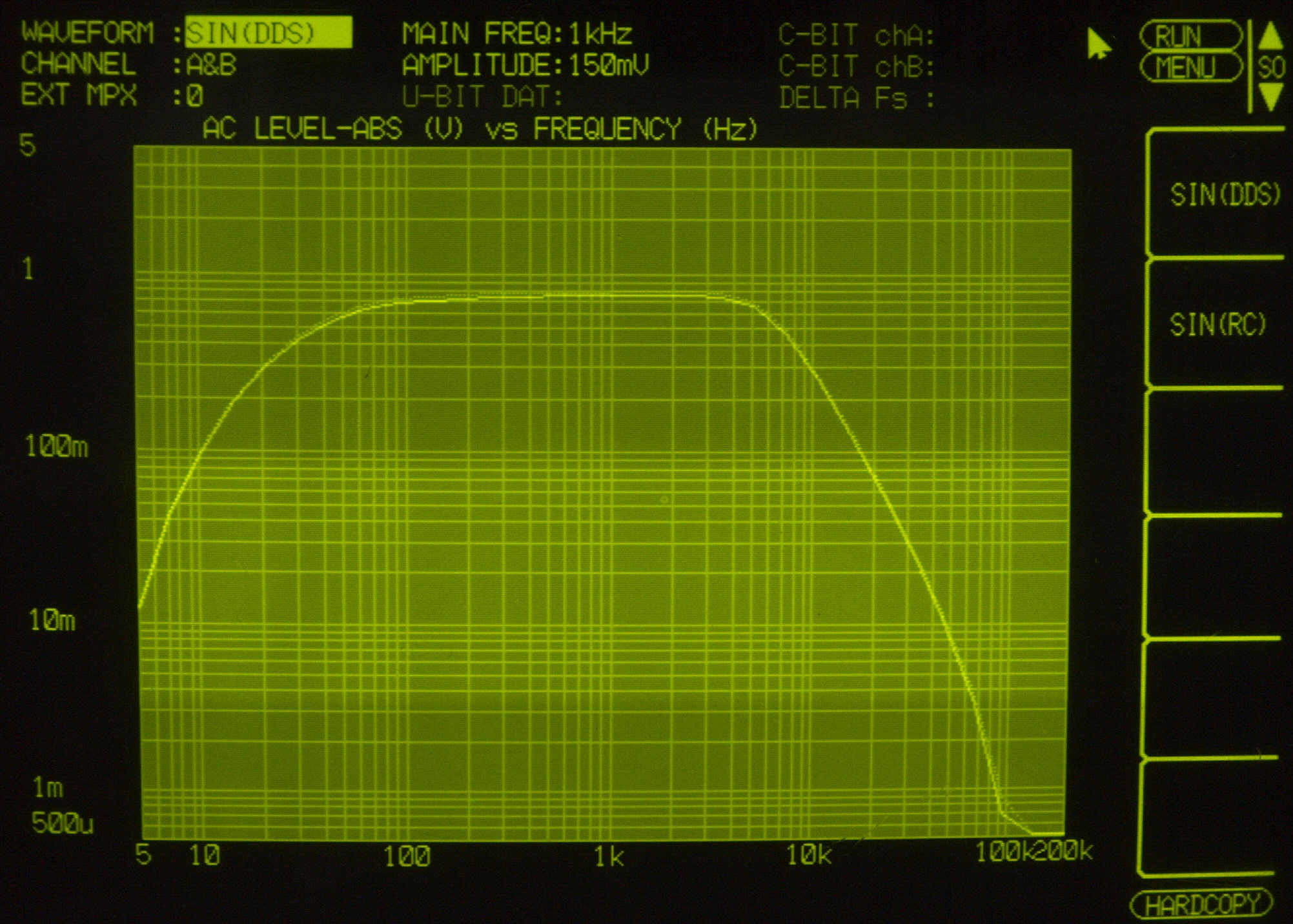

Ｆ２１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

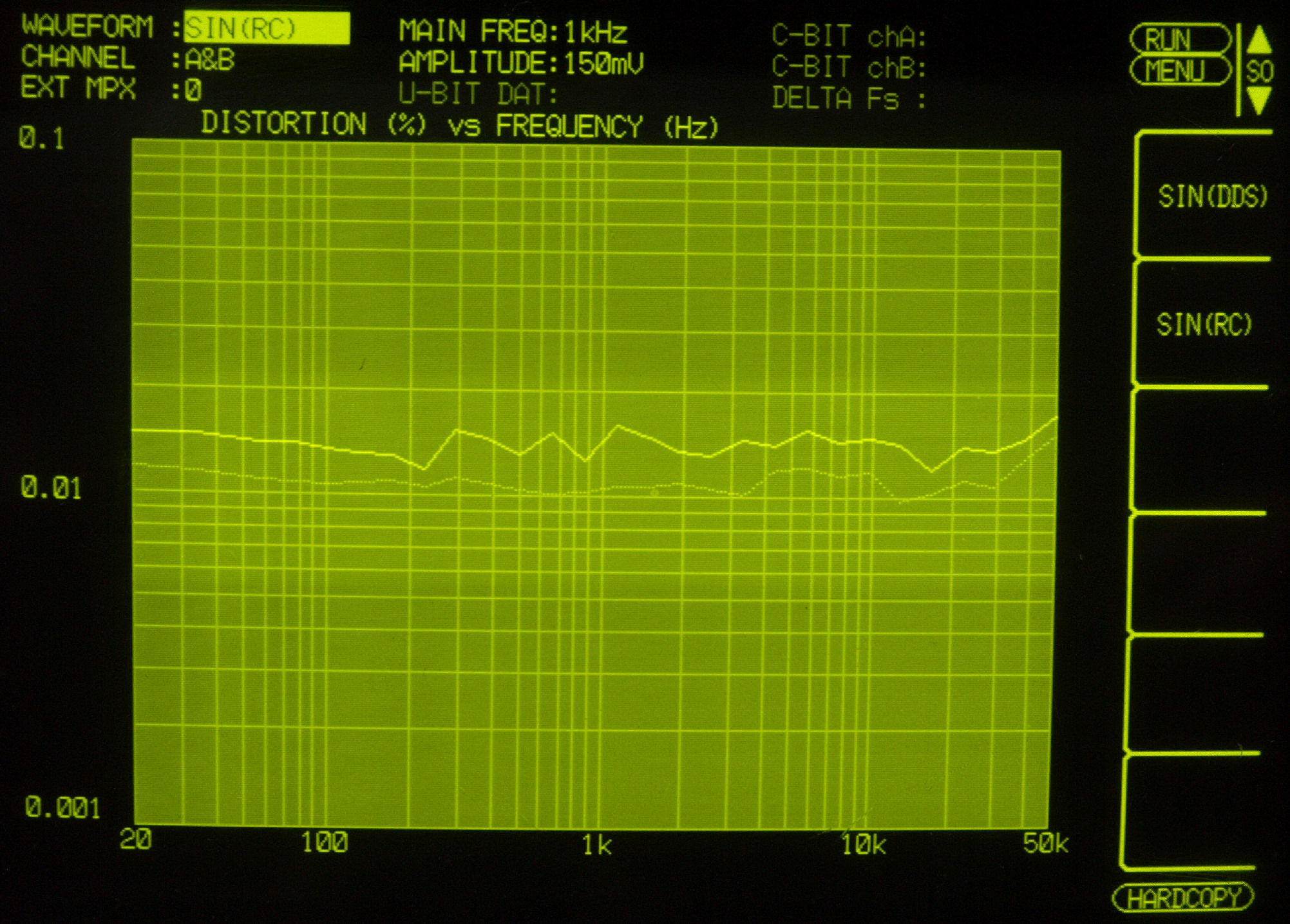

Ｆ２２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色。

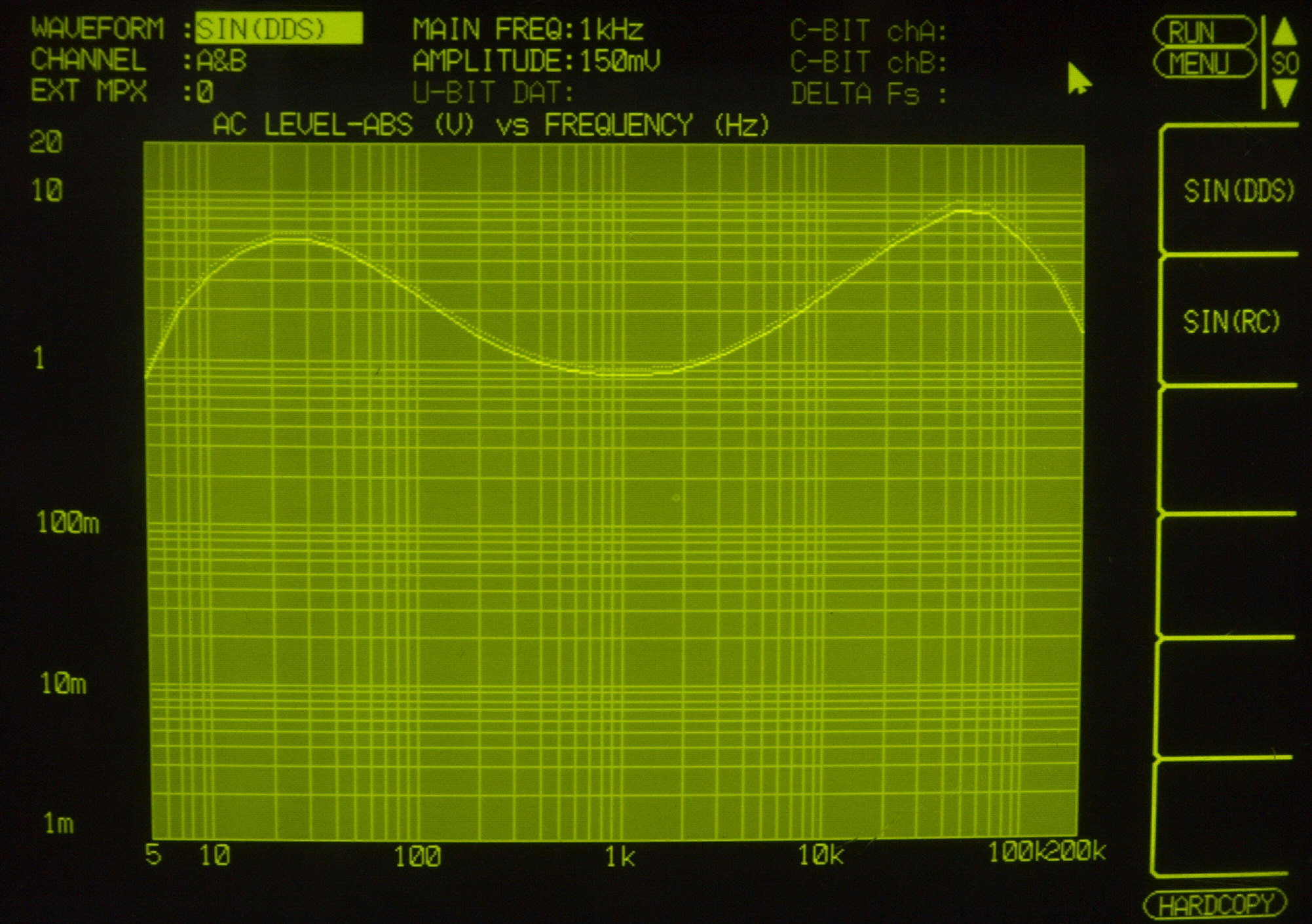

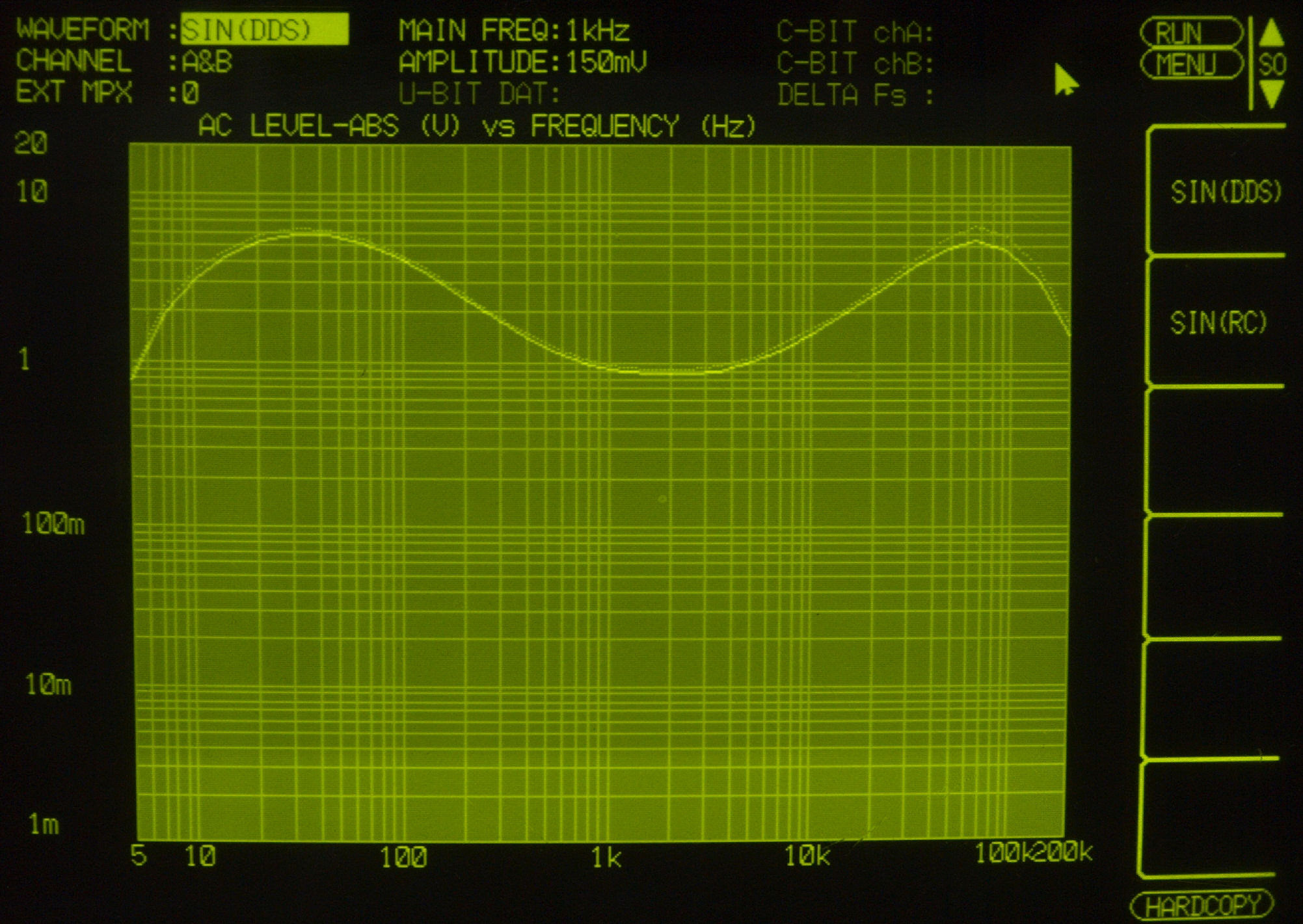

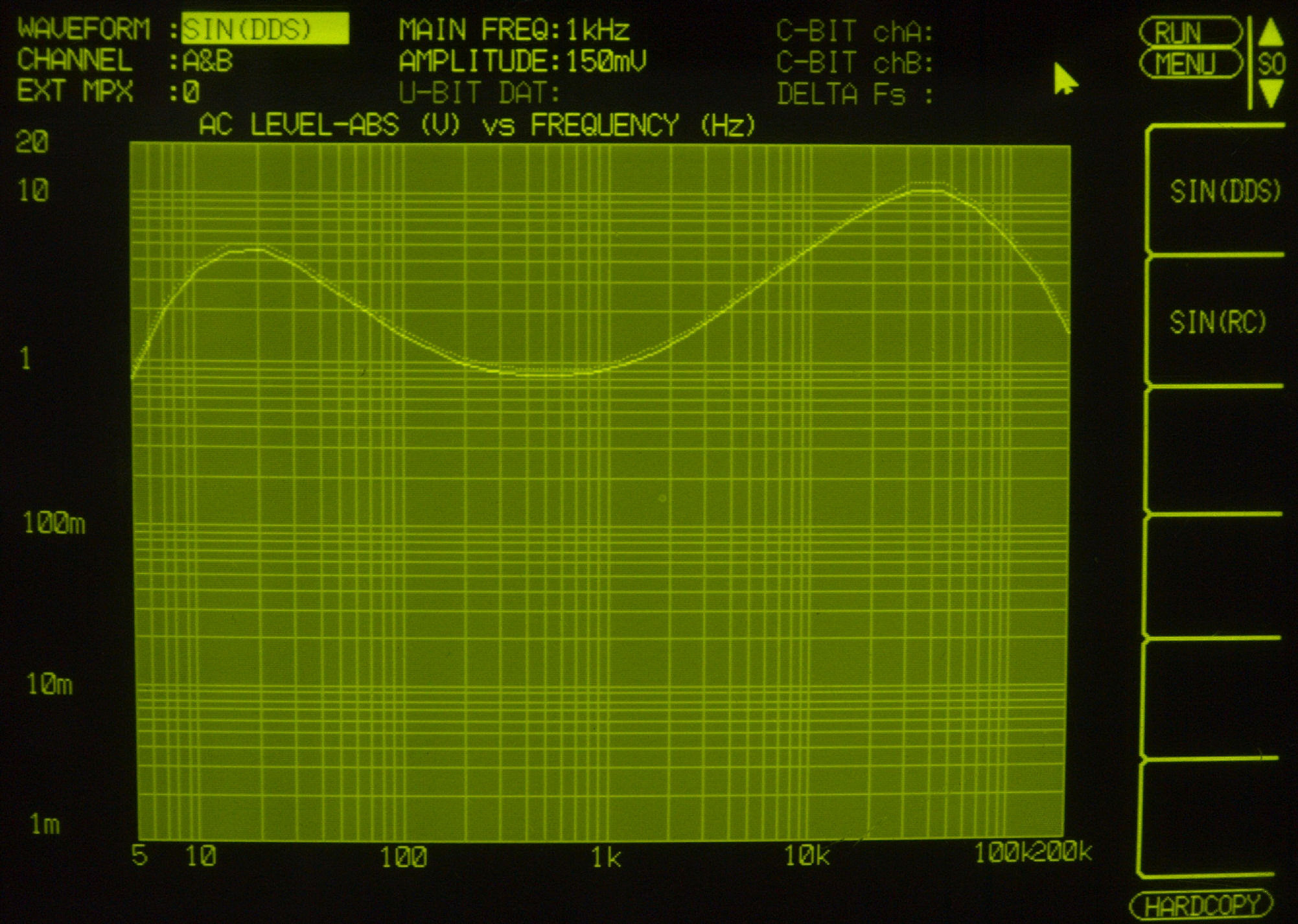

Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

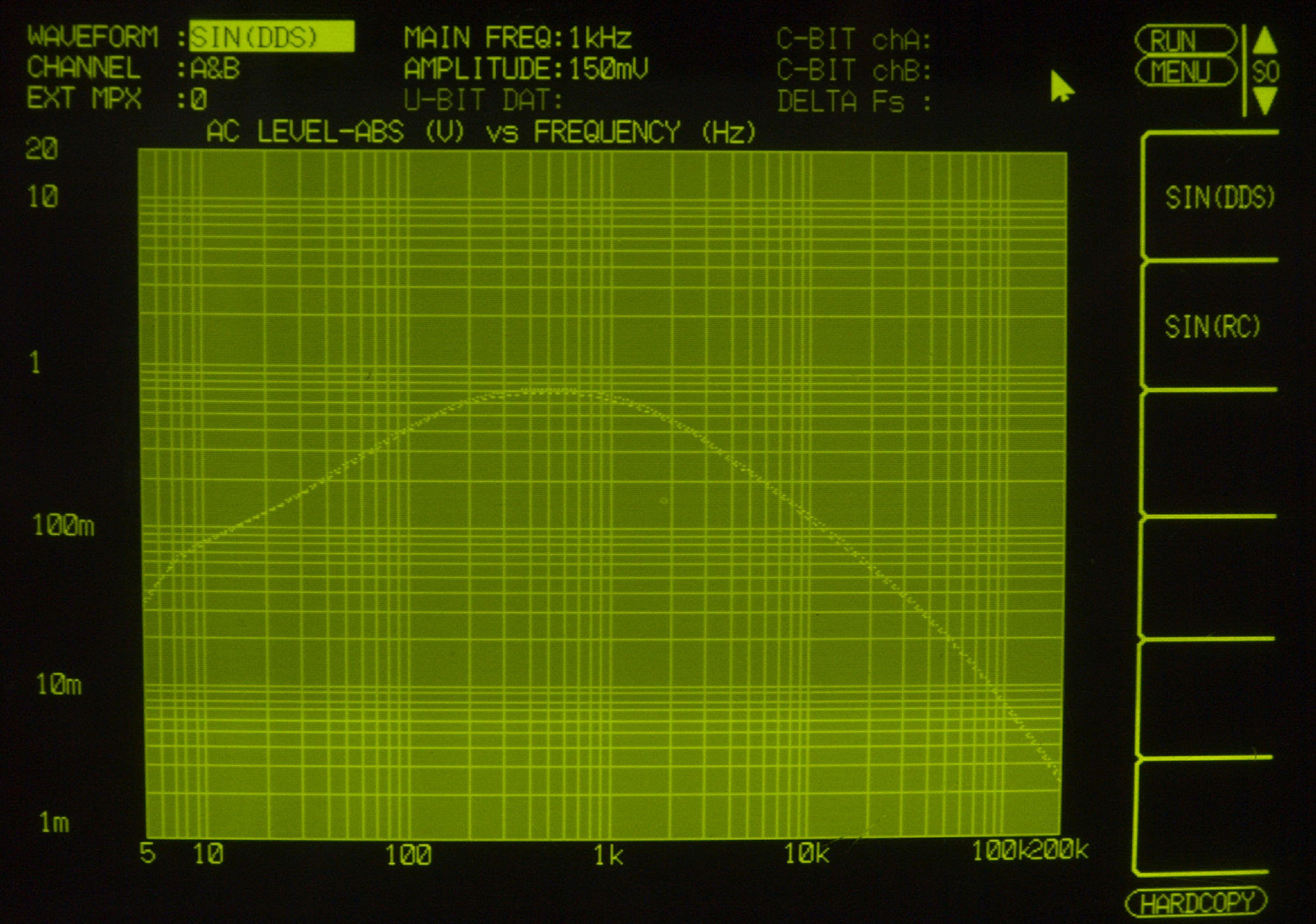

Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３５．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３６．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

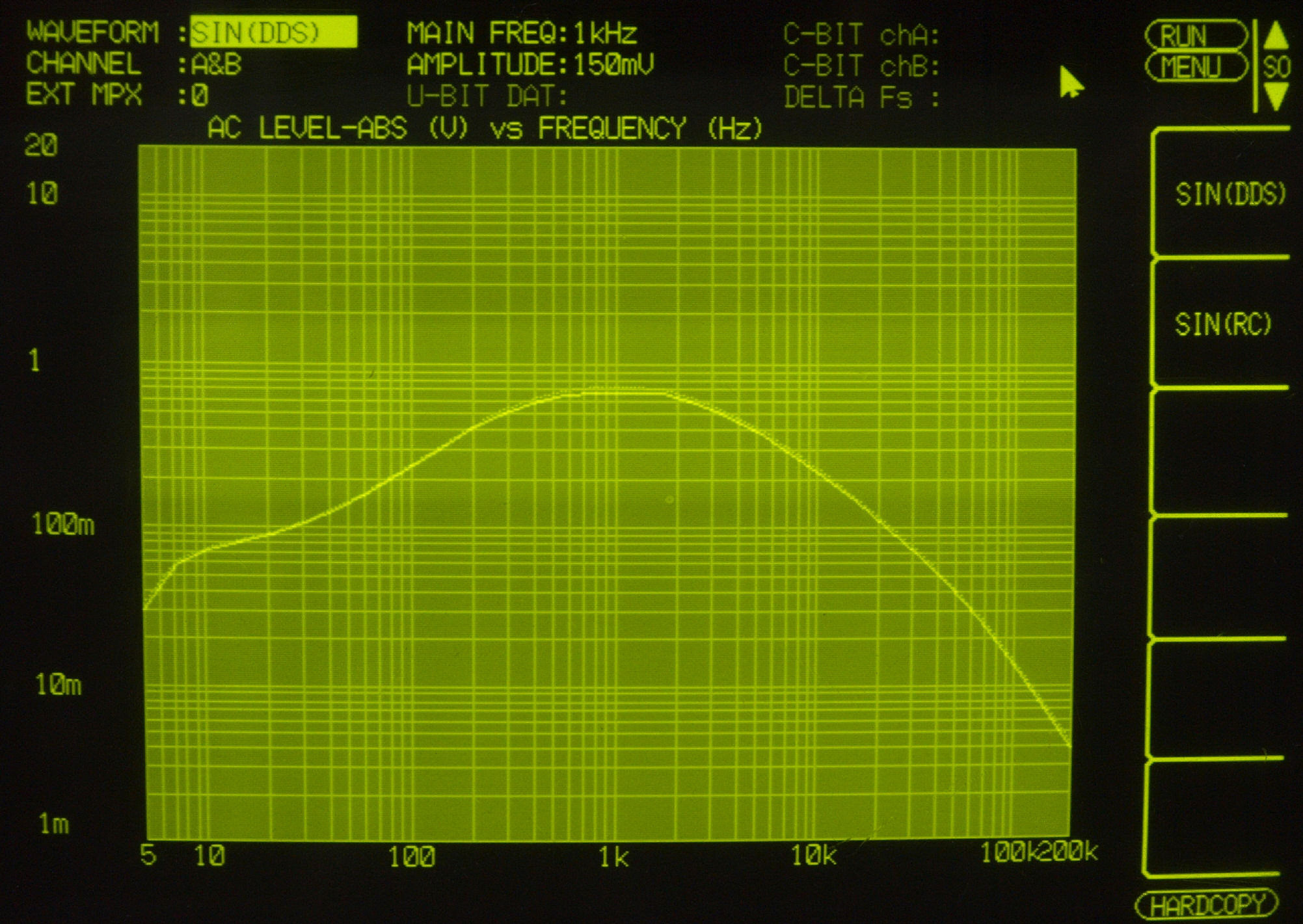

Ｆ４１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（２５ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１２ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（６０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（７ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

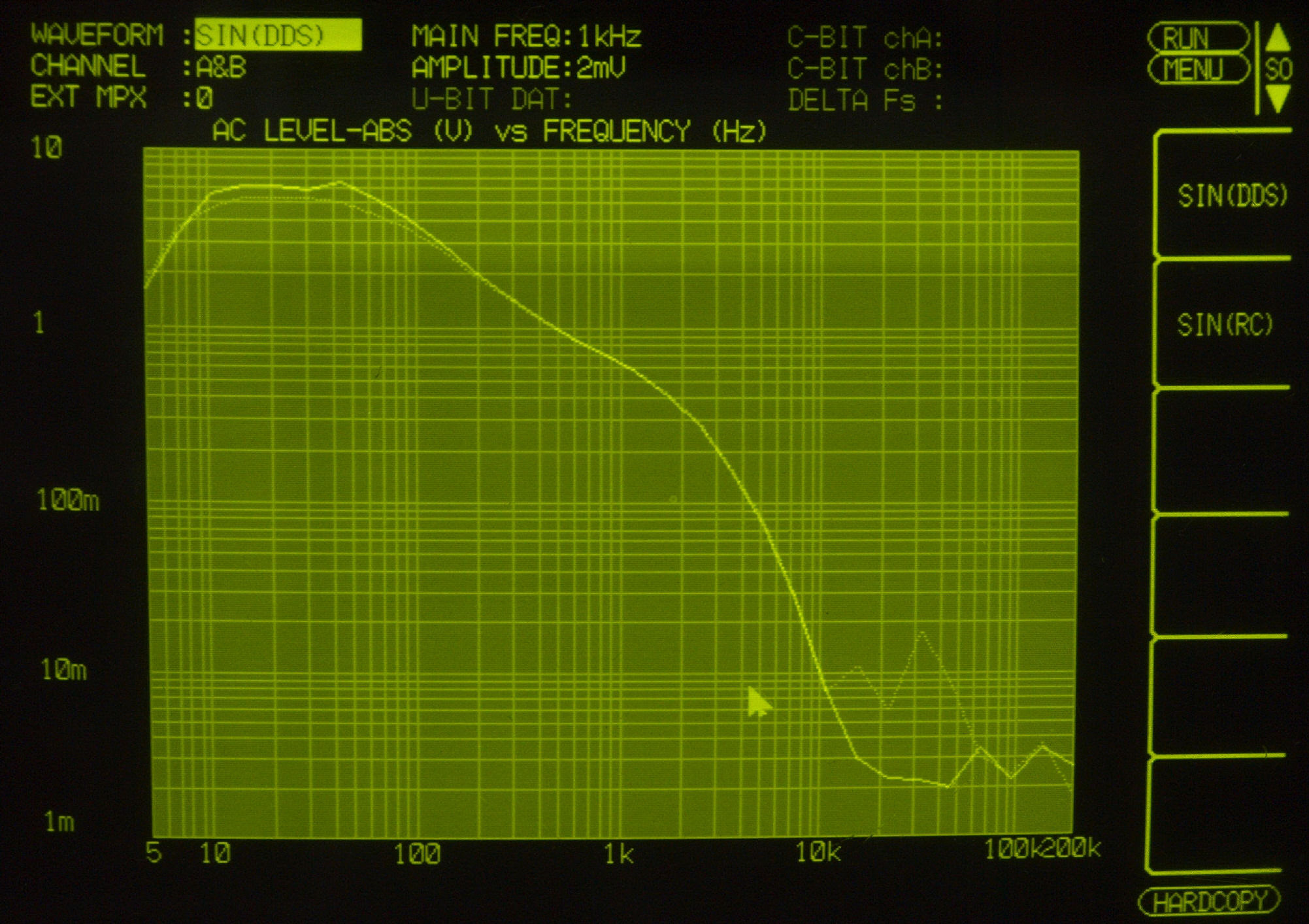

Ｆ５１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　入力電圧＝１．５ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２（MCトランス使用） 　　　　　　　　　　　入力電圧＝１．５ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

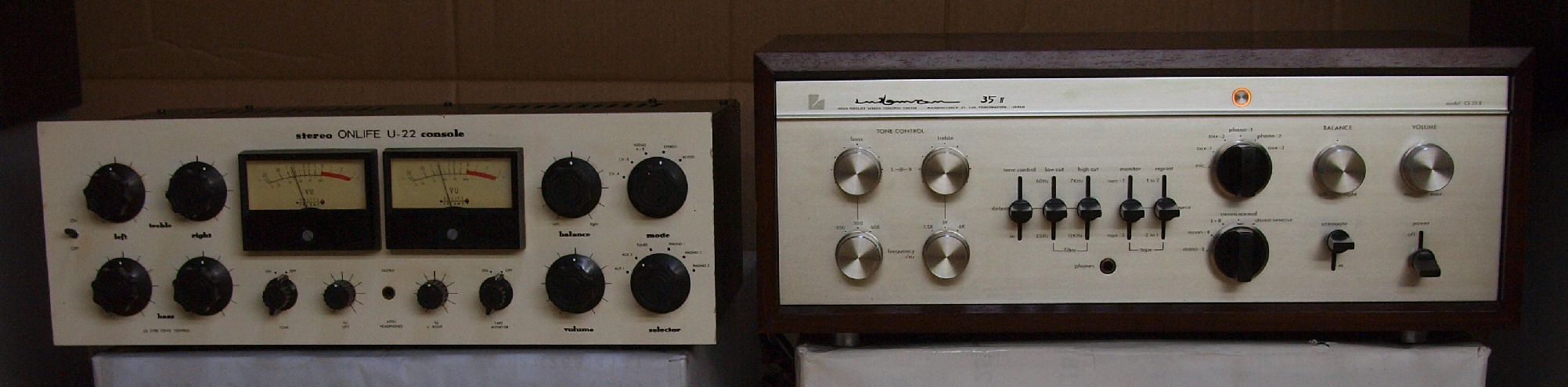

Ｅ４．　完成、　２４時間エージング中。　左は　ＯＮＬＩＦＥ　Research　Ｕ−２２．２台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｙ２．　設置状況、　右側から見る。

Ｙ３．　設置状況、　左側から見る。

Ｙ４．　設置状況、プリはLUXMAN CL-35mk、上は１１７Vへの昇圧電源。

Ｙ５．　設置状況、レコードプレヤー等。

Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３５ｍｋ�U　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　ＣＬ−３５ｍｋ�U 周波数特性 15Hz〜40kHz、 -1dB 全高調波歪率 0.06％以下（出力2V） 出力電圧 最大15V（歪率0.3％） 出力インピーダンス 550Ω 入力感度 Phono1、2　＝　1.2mV。 Aux1、3　＝　120mV（可変）。 Aux2　＝　120mV。 Mic　＝　0.5mV。 入力インピーダンス Phono1＝100kΩ、50kΩ、30kΩ Phono2＝50kΩ Aux1、3＝100kΩ Aux2＝150kΩ Mic＝50kΩ SN比 Phono　＝　64dB以上。 Aux　＝　77dB以上。 Mic　＝　60dB以上。 トーン　コントロール LUX方式NF型(defeat可) 低域湾曲点＝150Hz、300Hz、600Hz 高域湾曲点＝1.5kHz、3kHz、6kHz ローフィルター 25Hz/60Hz、-12dB/oct ハイフィルター 7kHz/12kHz、-12dB/oct ローフリーク・エンシートリマー 100〜300Hz(±0.8dB、250Hz) アッテネーター -20dB 付属装置 テープモニター２回路。 テープダビング回路。 昇圧トランス用ソケット 使用真空管 12AX7×6本＋12AU7×1本 定格消費電力 最大30W 外形寸法 幅476mm×高さ190mm×奥行275mm 重量 約12kg 定価 \98,000（1972年5月発売）。 \138,000（1974年頃）
