ＬＵＸ　ＣＬ−３６　修理記録

平成１３年１２月２１日到着　平成１４年２月５日完成

寸評 　　高圧で使用できるＴＲ（トランジスター）を探すのに時間が係りました。

A．修理前の状況 　プロテクト動作。 B．症状、原因 　真空管ヒーター回路故障。 　高圧電源回路故障。 Ｃ．修理状況 　ＯＰ−ＡＭＰ交換。 　電解コンデンサー交換。 　ＴＲ（トランジスター）交換。 　ＦＥＴ（電界トランジスター）交換。 　配線手直し、補強。 　経年劣化による各部ハンダ補正。 Ｄ．使用部品 　ＯＰ−ＡＭＰ　　　　　　　　　　　　　２個。 　電解コンデンサー　　　　　　　 　 １０個。 　整流ダイオード　　　　　　　　 　 　６個。 　ＴＲ（トランジスター）　　　　 　　　１２個。 　ＦＥＴ（電界トランジスター）　　　 　１個。 　抵抗　　　　　　　　　　　　　　　 　１２個。 Ｅ．修理費　　　３８，０００円　　　　通常修理。 Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３６　の仕様（マニアル・カタログより）

１．故障したヒーター電源回路、この部分ケースにパンチングの穴が悪く、放熱が悪い。

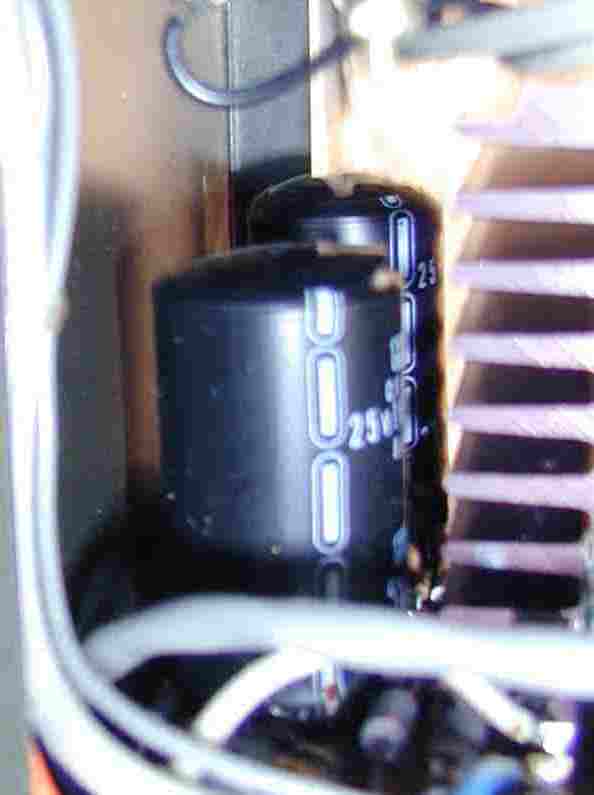

２．頭が膨らんでいる電解コンデンサー。

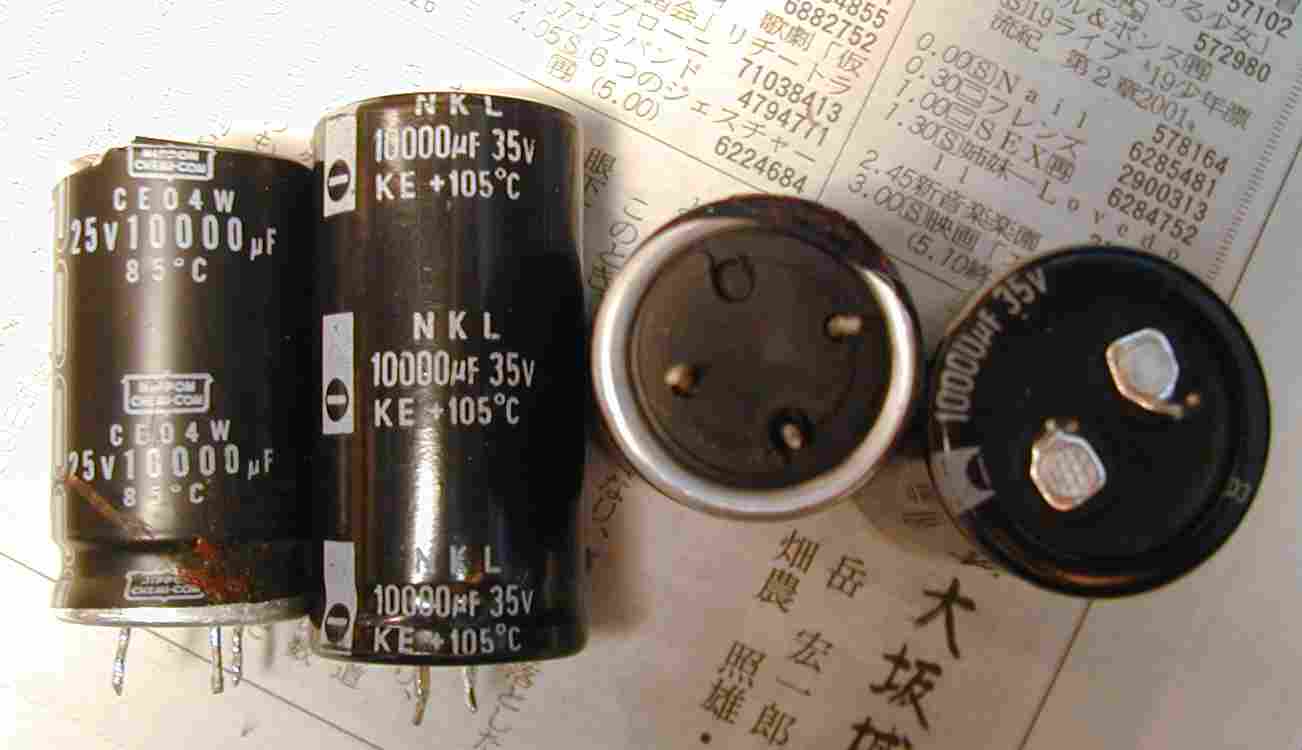

３．右＝使用する電解コンデンサー、耐圧３５ＶにＵＰ、耐熱１０５度にＵＰする。

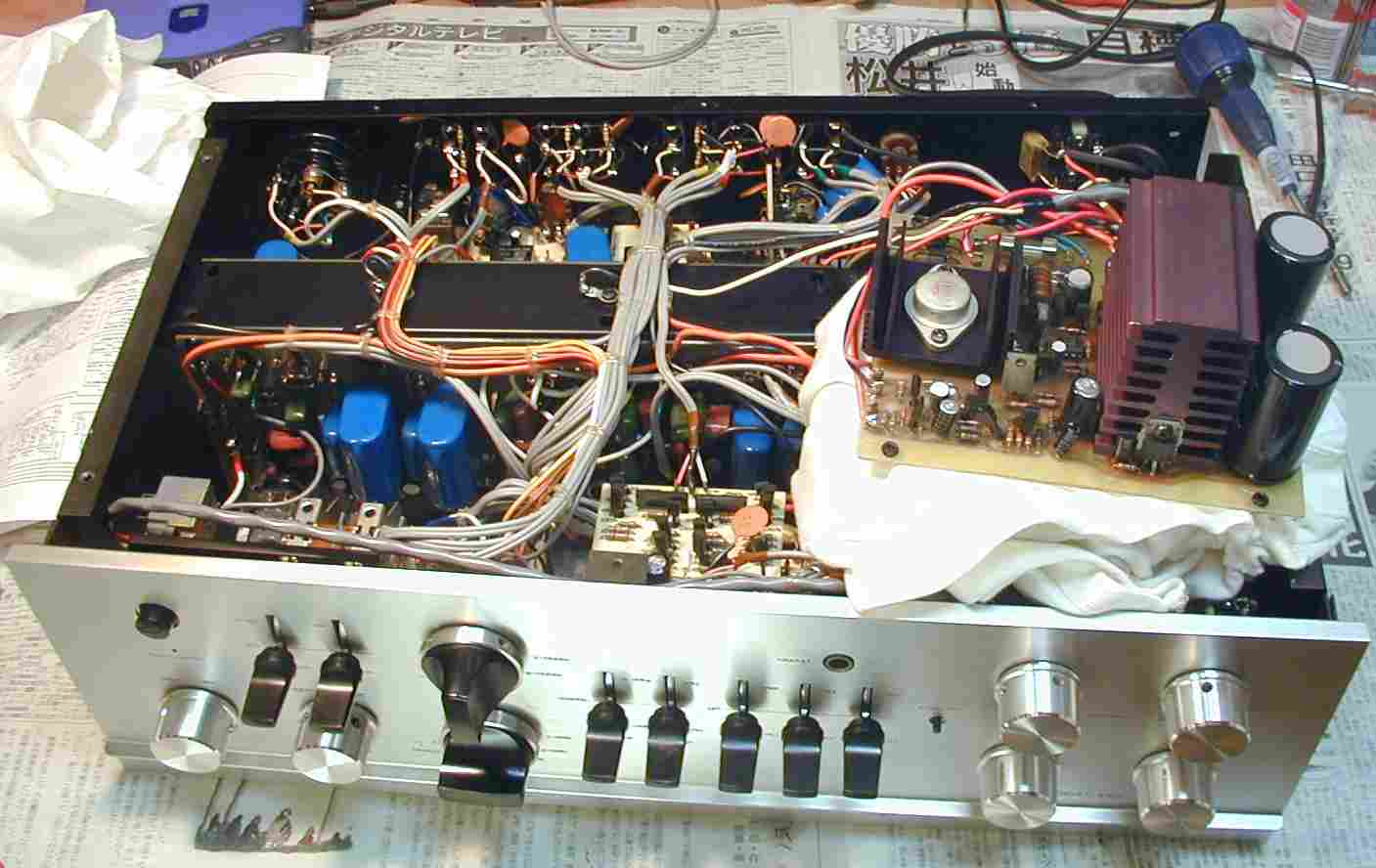

４．修理中。

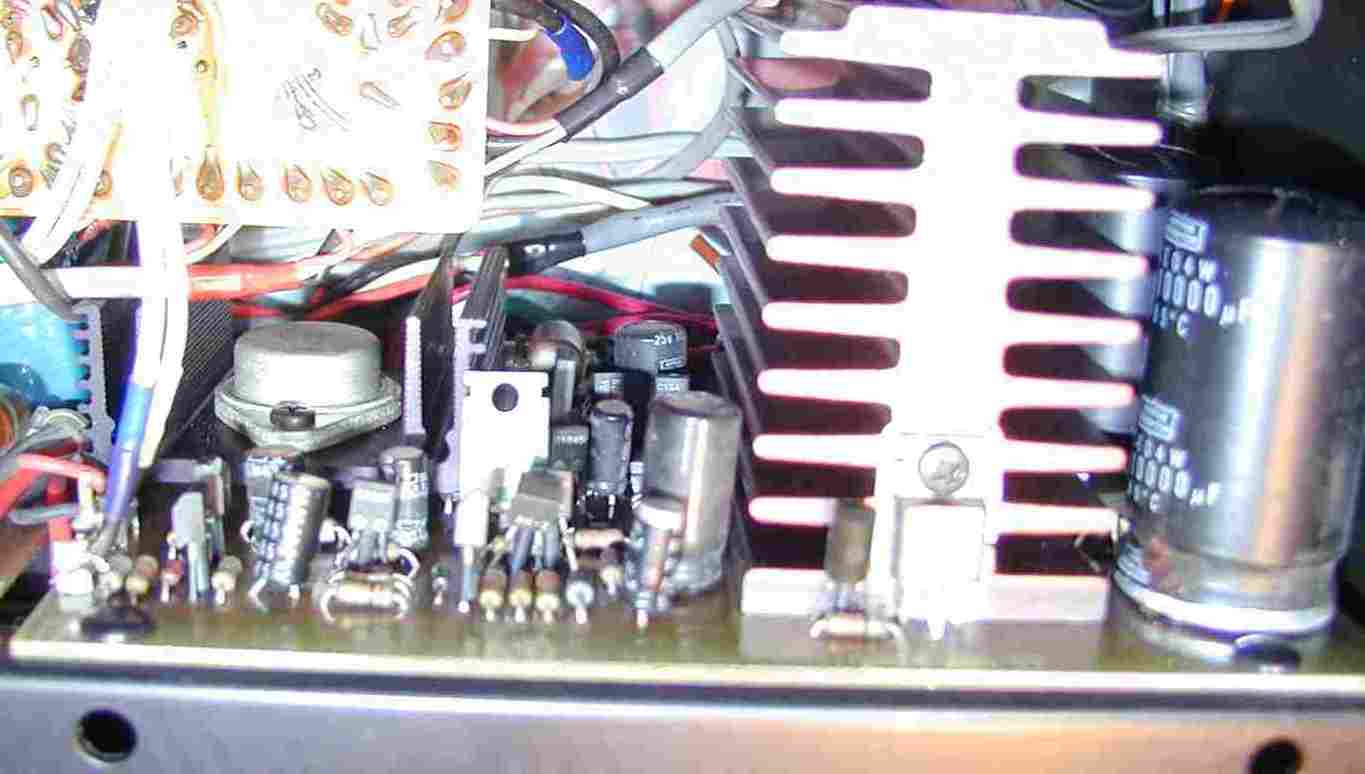

５．電源ユニットの修理 　　低圧／高圧安定回路とも故障、修理に失敗した形跡あり 　　高圧安定回路＝左の白い金属のＣＡＮタイプのＴＲ（トランジスター）も交換 　　　　　　　　　　　　その前段のＯＰ−ＡＭＰ迄全滅 　　低圧安定回路＝今白くシリコンを塗っている所の＋−出力ＴＲ（トランジスター）交換 　　　　　　　　　　　　その前段ＯＰ−ＡＭＰ迄全滅 　　熱のため、コンデンサーは容量抜け、１部絶縁不良で交換する

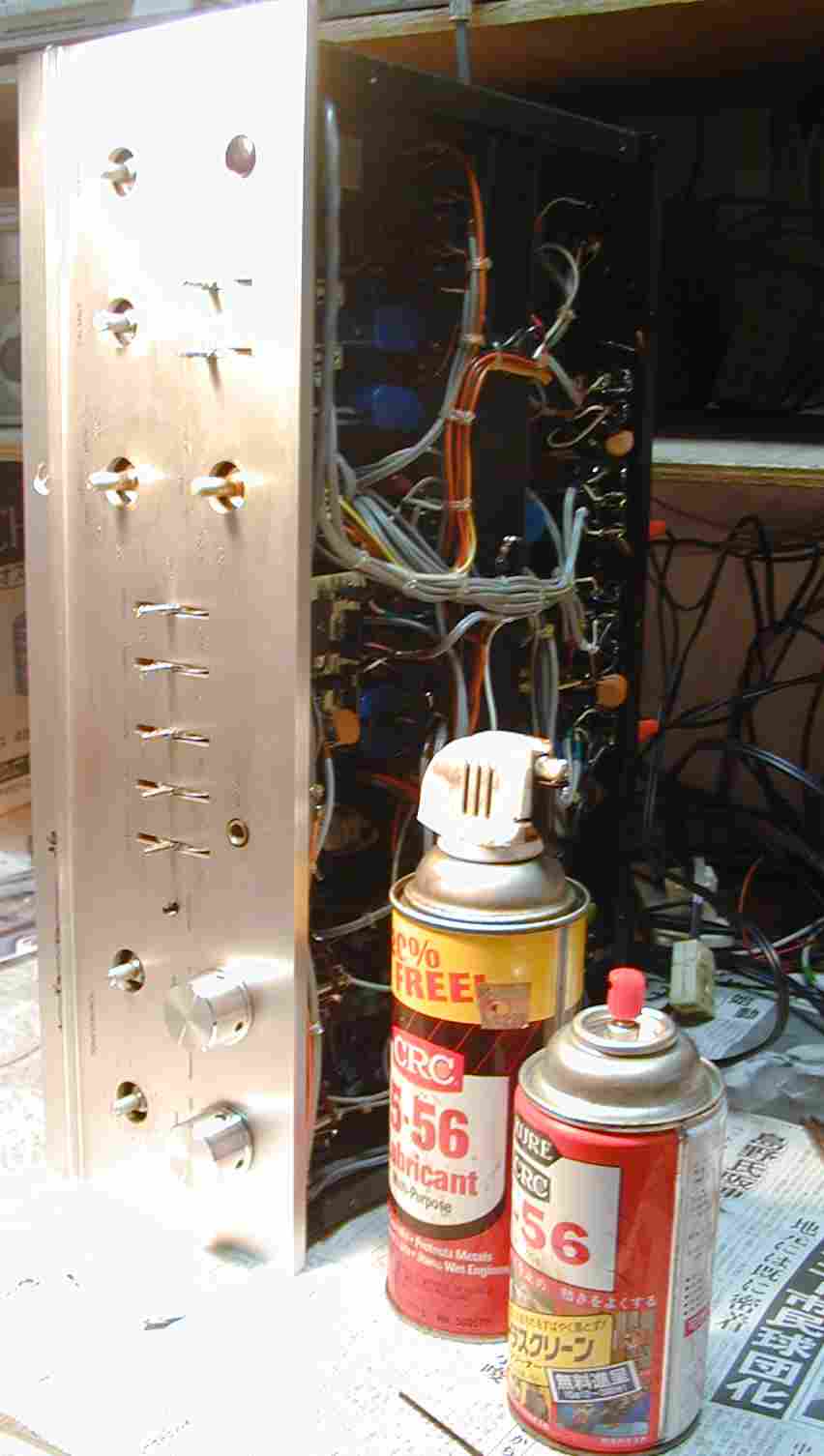

６．プロテクト表示ＬＥＤ及びＶＲ類「ガリ発生」の為ツマミを取る。ツマミのネジにＣＲＣを付けてとる。 　　アルミと鉄ネジなので腐食して固く成っている。廻らないときはＣＲＣで１昼夜付け置く

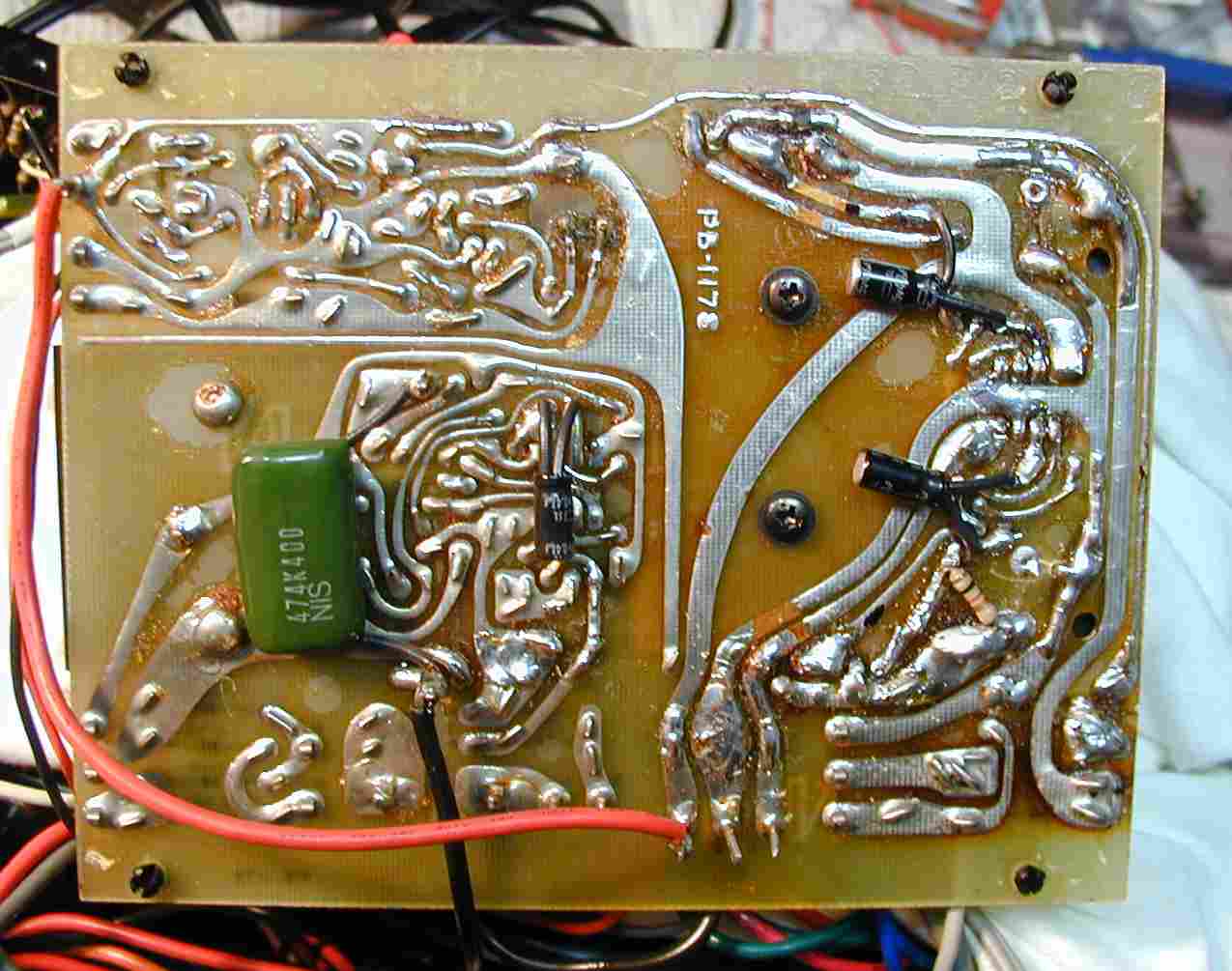

７．電源ユニットの基板裏、熱を出す所なので、ハンダは十分盛る

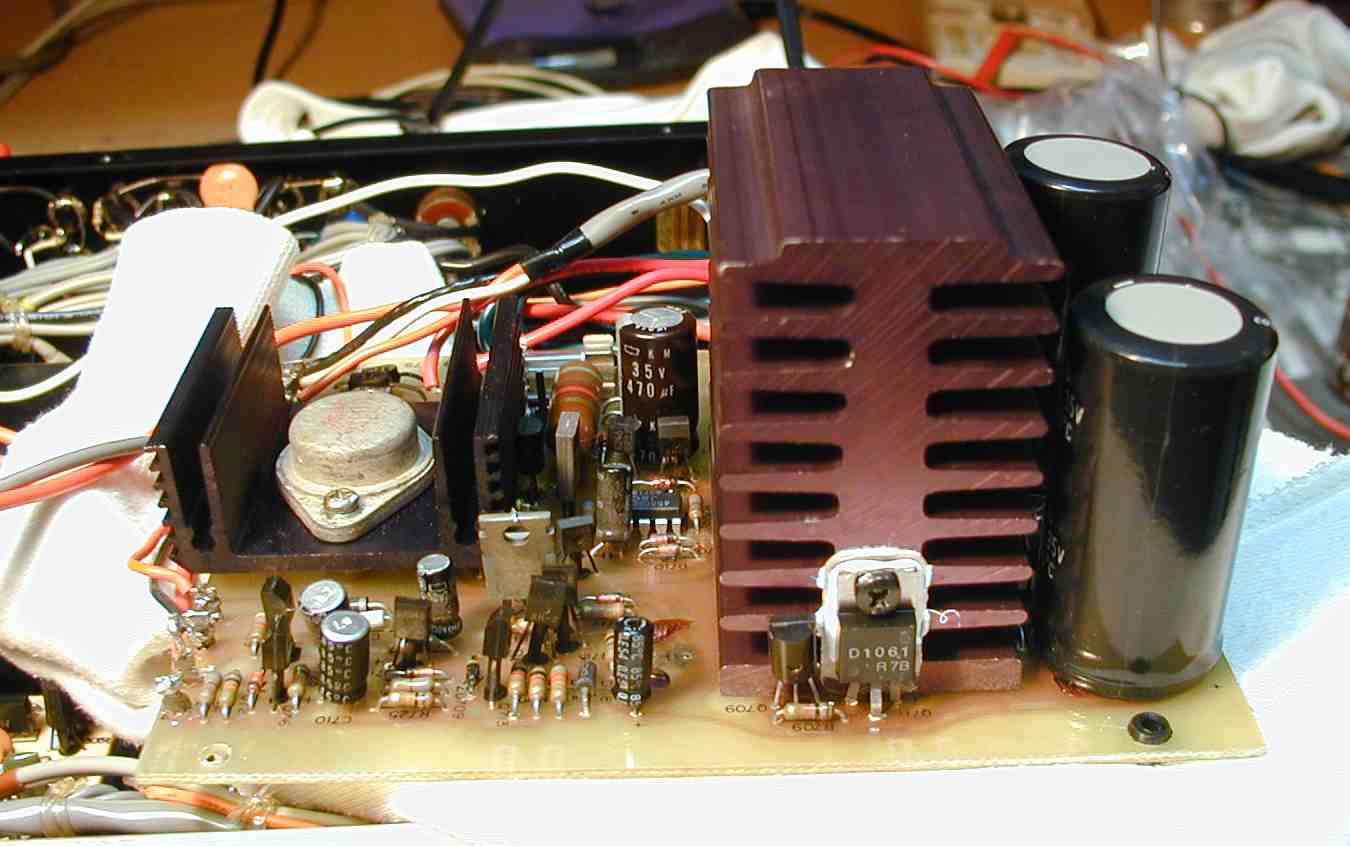

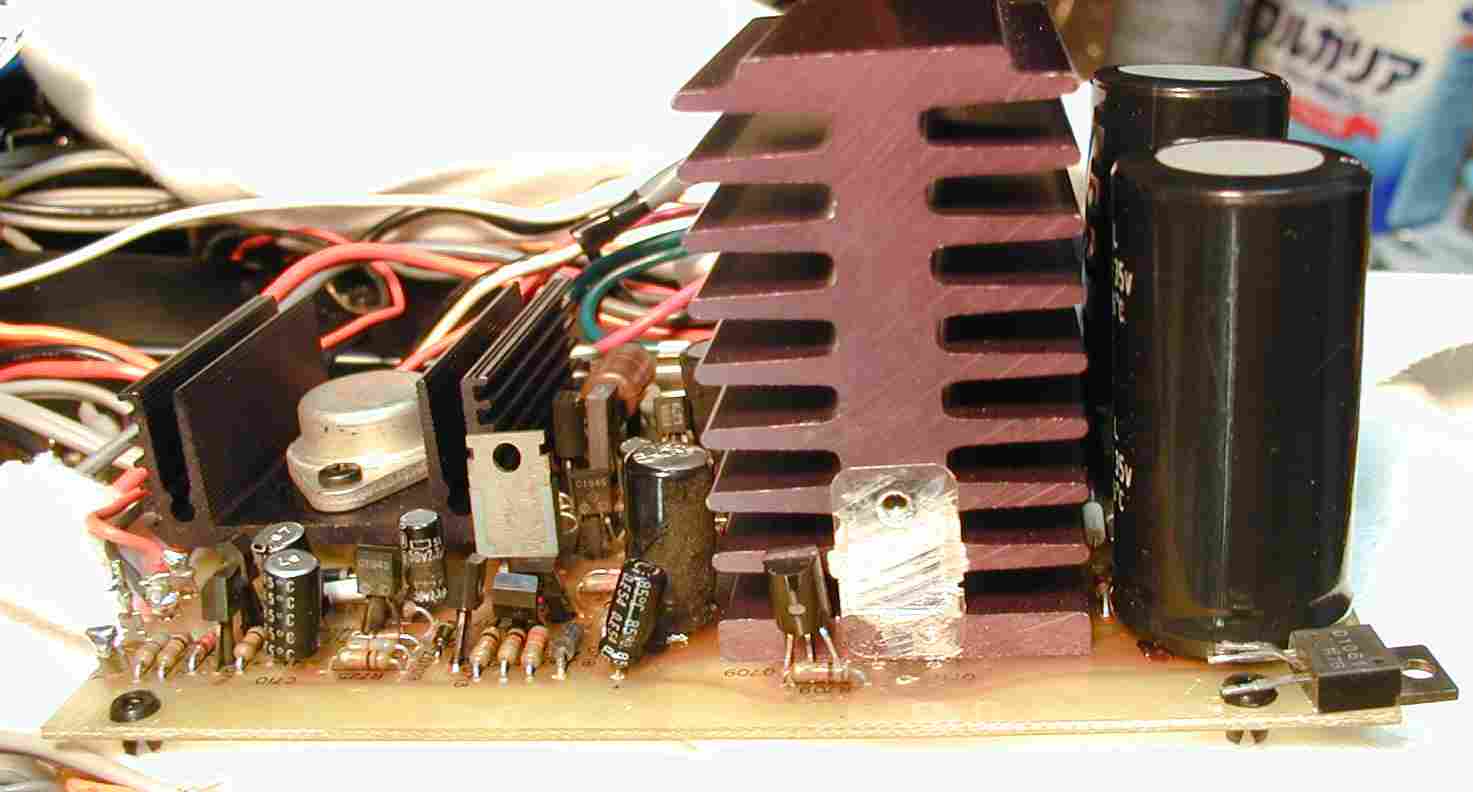

８．修理が終わったデンゲンユニット、高圧安定ＴＲ（トランジスター）は中古品です。 　　是を探すのに数週間掛かりました！！ 　　是が故障すると、可変出力に「ハム」が出ます。

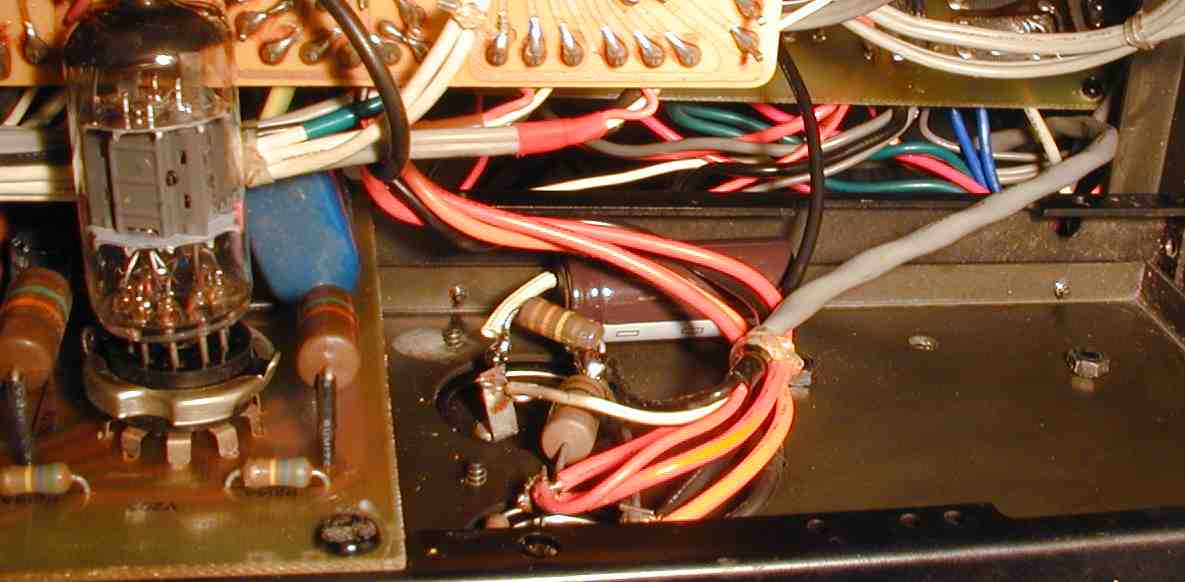

９．高圧コンデンサ−を補うために追加した高圧コンデンサー（１００μＦ）

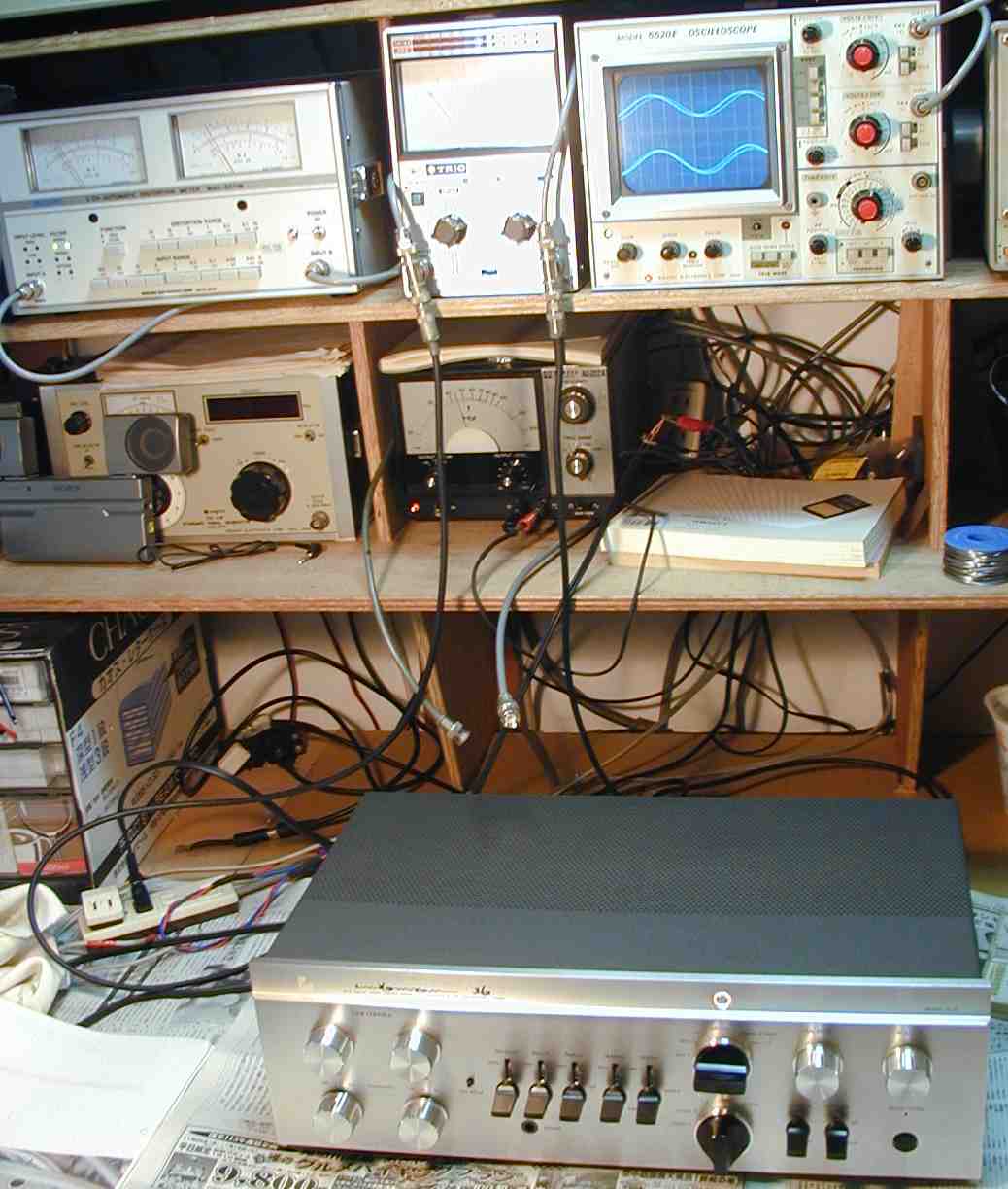

１０．出力／歪み測定・調整

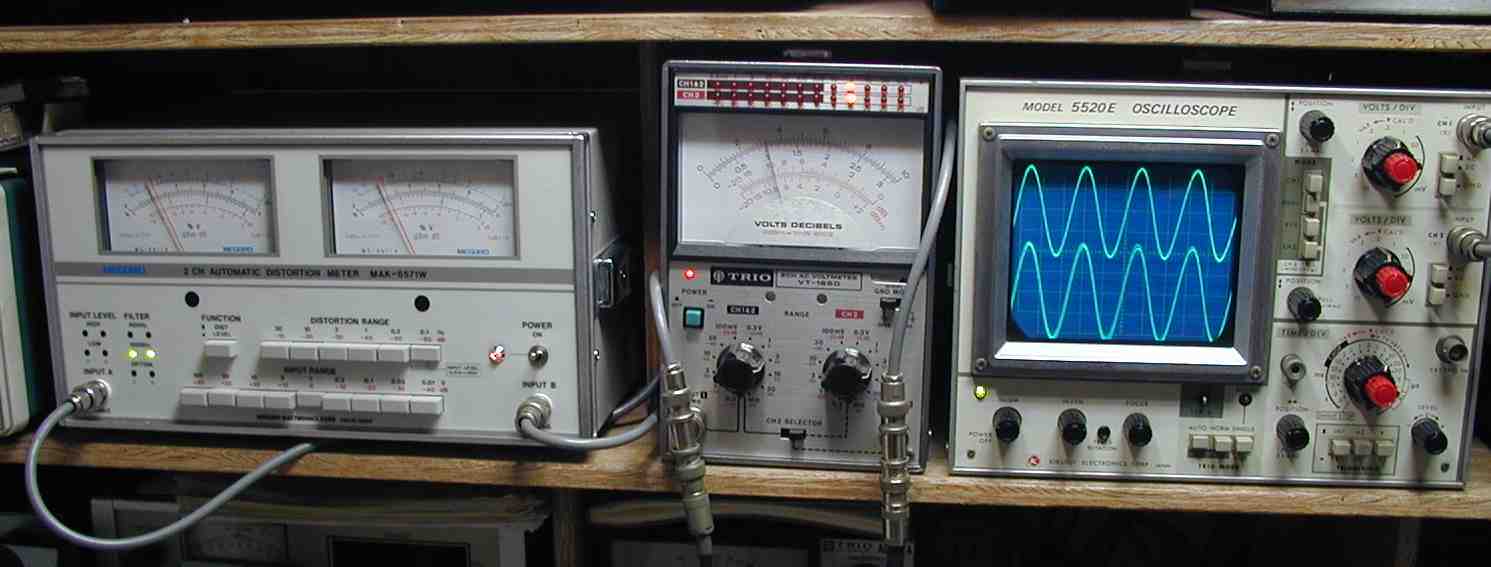

１１．　１０００ＨＺ入力、出力＝１Ｖ　歪み率＝０．０２％

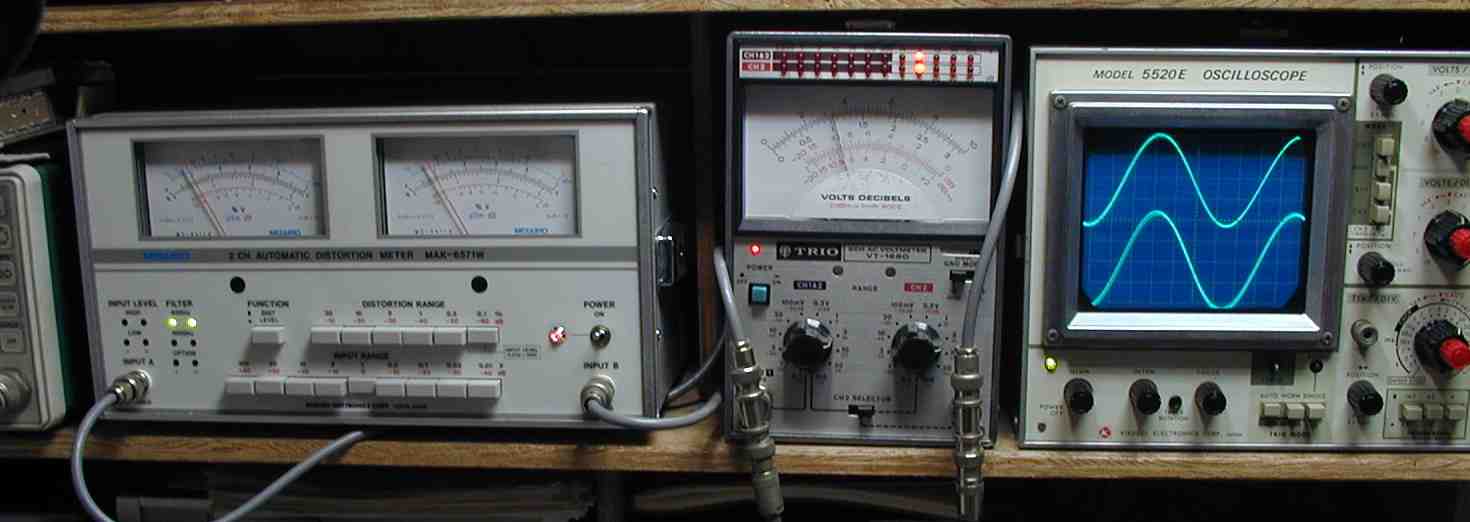

１２．　４００ＨＺ入力、出力＝１Ｖ　歪み率＝０．０２％

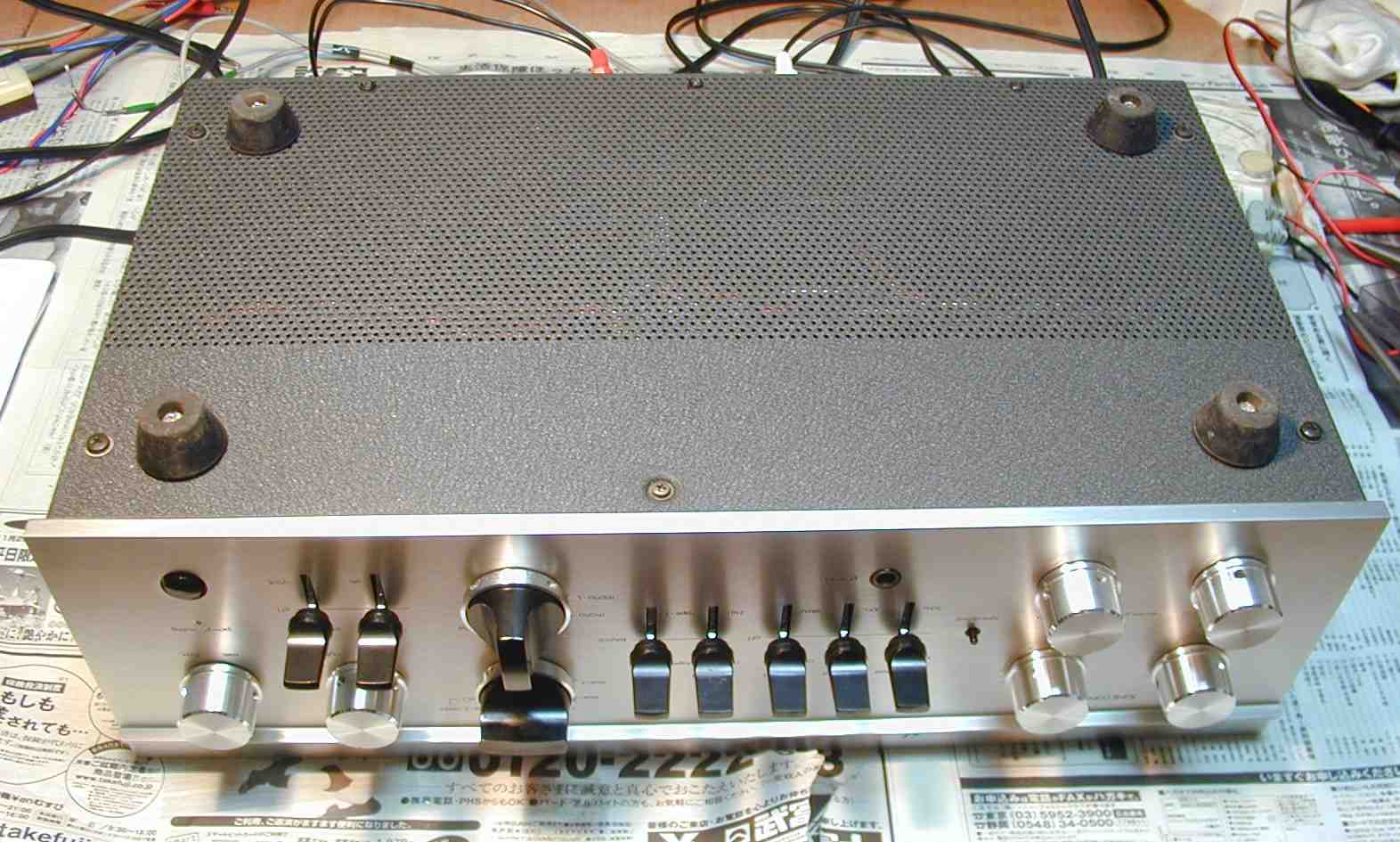

１３．放熱を良くするために、ゴム足を着ける 　　　空気は下から入り、暖まり上昇するので、下を開ける事も重要です。

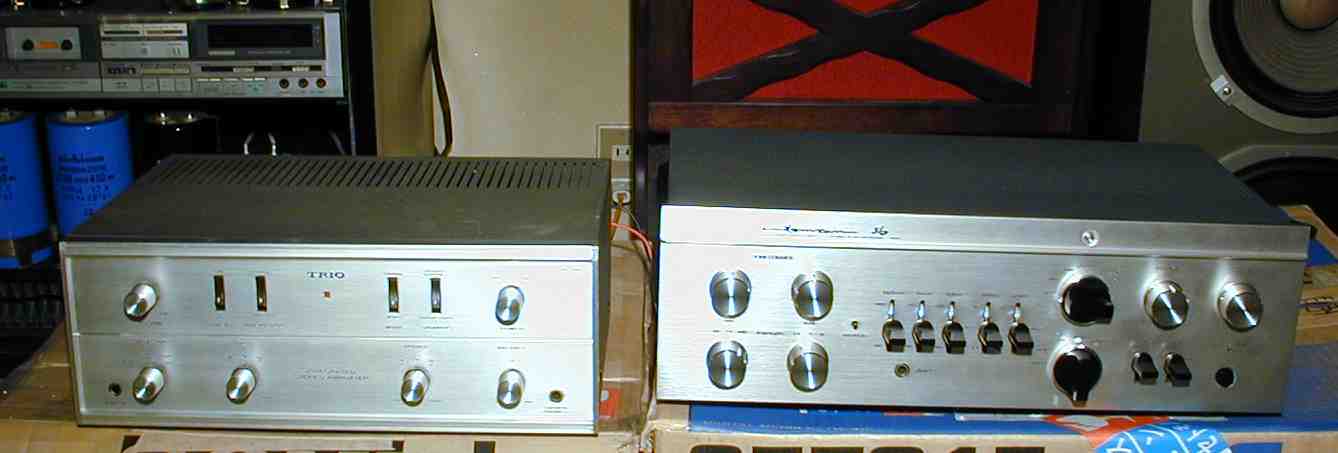

１４．実働試験エージング、左はトリオ　Ｗ−４６Ｋ　６ＢＱ５ＰＰステレオＡＭＰ

Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３６　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　ＣＬ−３６ 周波数特性 Phono1、2＝20Hz〜20kHz ±0.2dB Tuner、Aux1、2、Monitor1、2＝10Hz〜50kHz -1dB 全高調波歪率（20Hz〜20kHz） Phono1、2＝0.03％以下（Rec out、2V） Tuner、Aux1、2、Monitor1、2＝0.03％以下（Pre out、2V） 出力電圧 Pre out＝定格2V、最大20V（歪率0.1％以下） 出力インピーダンス Pre out＝600Ω、　Rec out＝600Ω 入力感度（出力1V） Phono1＝2.6mV、　Phono2＝2.6mV（MC型昇圧トランス用ソケット付） Tuner、Aux1、2、Monitor1、2＝170mV 入力インピーダンス Phono1＝33kΩ、50kΩ、100kΩ（切替スイッチ付）、　Phono2＝50kΩ Tuner＝50kΩ、　Aux1、2、Monitor1、2＝100kΩ SN比（IHF-A補正、 入力ショート） Phono1、2＝80dB以上、　Tuner、Aux1、2、Monitor1、2＝95dB以上 トーン　コントロール LUX方式NF型湾曲点周波数切替付（defeat可能） 低域湾曲点＝150Hz、300Hz、600Hz、　高域湾曲点＝1.5kHz、3kHz、6kHz 付属装置 アコースティック・イコライザー 　　　（frequency＝75Hz〜150Hz、attenuation＝0dB〜-12dB） ローブースト・スイッチ（50Hz、off、100Hz） ローカットフィルター（10Hz、off、30Hz） ハイカットフィルター（12kHz、off、18kHz） モニタースイッチ（tape-1、source、tape-2） テープダビングスイッチ（1to2、source、2to1） レコーディングスイッチ、　アッテネーター（-20dB） Phono1用入力インピーダンス切替スイッチ MC型昇圧トランス用ソケット（Phono-2）、　Tuner用入力レベルセット 使用真空管 12AX7/ECC83＝7本、　12AU7/ECC82＝4本 電源電圧 AC100V、50Hz/60Hz 定格消費電力 75W（電気用品取締法） 外形寸法 幅440mm×高さ162mm×奥行278mm 重量 約12kg 別売 ウッドキャビネット W-38/36（\15,000） 別売 　MCカートリッジ用昇圧トランス 8020＝\43,000（1980年頃） 昇圧比＝1：10（20dB） ハイインピーダンス型 （20Ω〜40Ω） 8025＝\43,000（1981年頃） 推奨1次インピーダンス 最適2次インピーダンス 昇圧比＝：10.5（20.5dB） 周波数特性＝5Hz〜100kHz（-1dB以内） 歪率/セパレーション＝0.003％以下/75dB以上（1kHz）、歪率0.01％/(1kHz） 許容入力＝70mV 重量＝100g 　 8030＝\43,000（1980年頃） 昇圧比＝：32（30dB） ローインピーダンス型 （1.5Ω〜3.5Ω） 定価 \228,000（1978年4月発売）
