ＬＵＸＭＡＮ　Ａ３５００　４台目修理記録
　平成１４年６月２９日到着　　７月６日完成
  1. 修理前の状況
    現在、６Ｌ６ＧＣ（使用１００時間未満）、６ＡＱ８。バイアス調整用ＶＲ、ダイオードが一部交換済み。
    電源投入後、約３分くらいにＬ側にぽつっと音がしてノイズ発生と共に低音が抜ける。

  2. 原因
    結合コンデンサーの容量抜け

    　
  3. 修理状況
    結合コンデンサー交換
    ６Ｌ６　三極結合

    　
  4. 使用部品
    フィルムコンデサー　　　　　　　　　　　２個
    メタライズドフィルムコンデサー　　　　６個
    抵抗　　　　　　　　　　　　　　　　　　　　４個

  5. 修理費　　　２２、０００円　　　　通常修理。

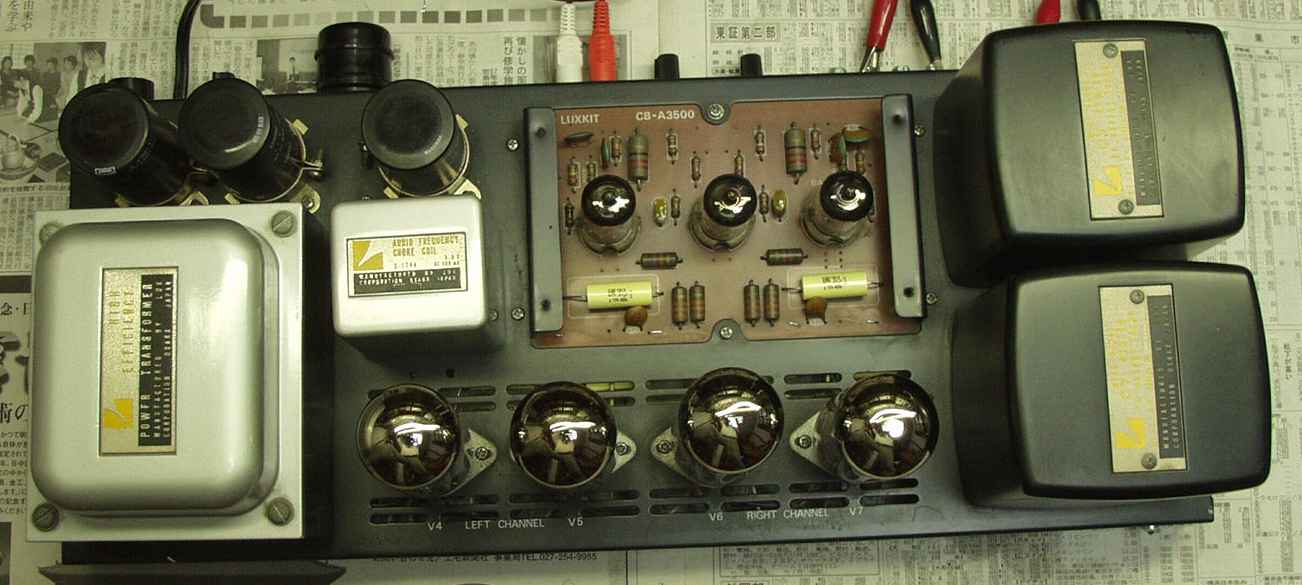

１．完成後上から見る

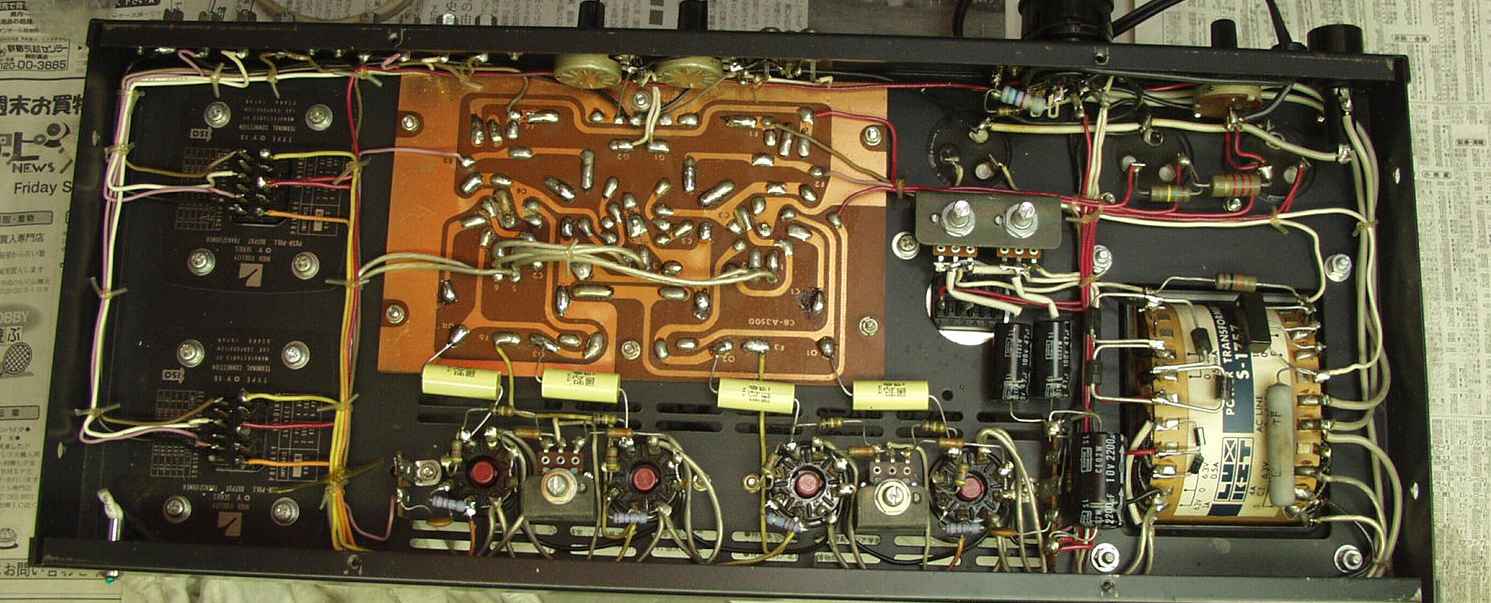

２．完成後下から見る

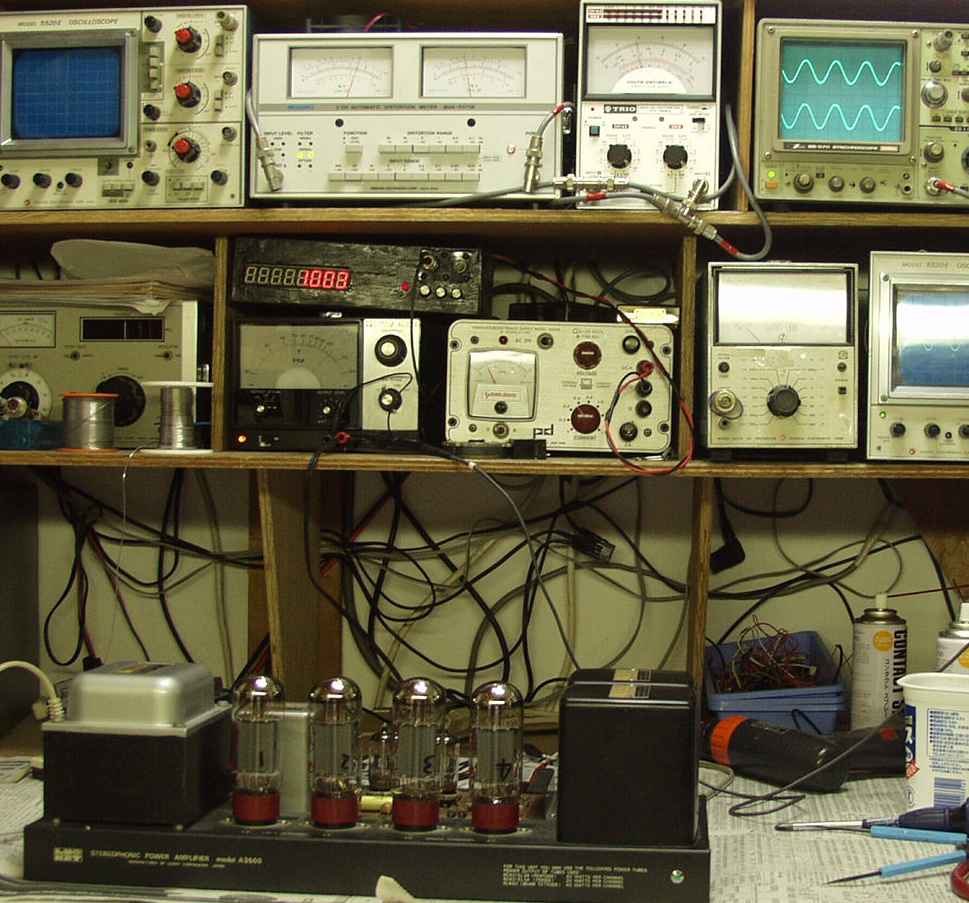

３．出力／歪み率測定・調整

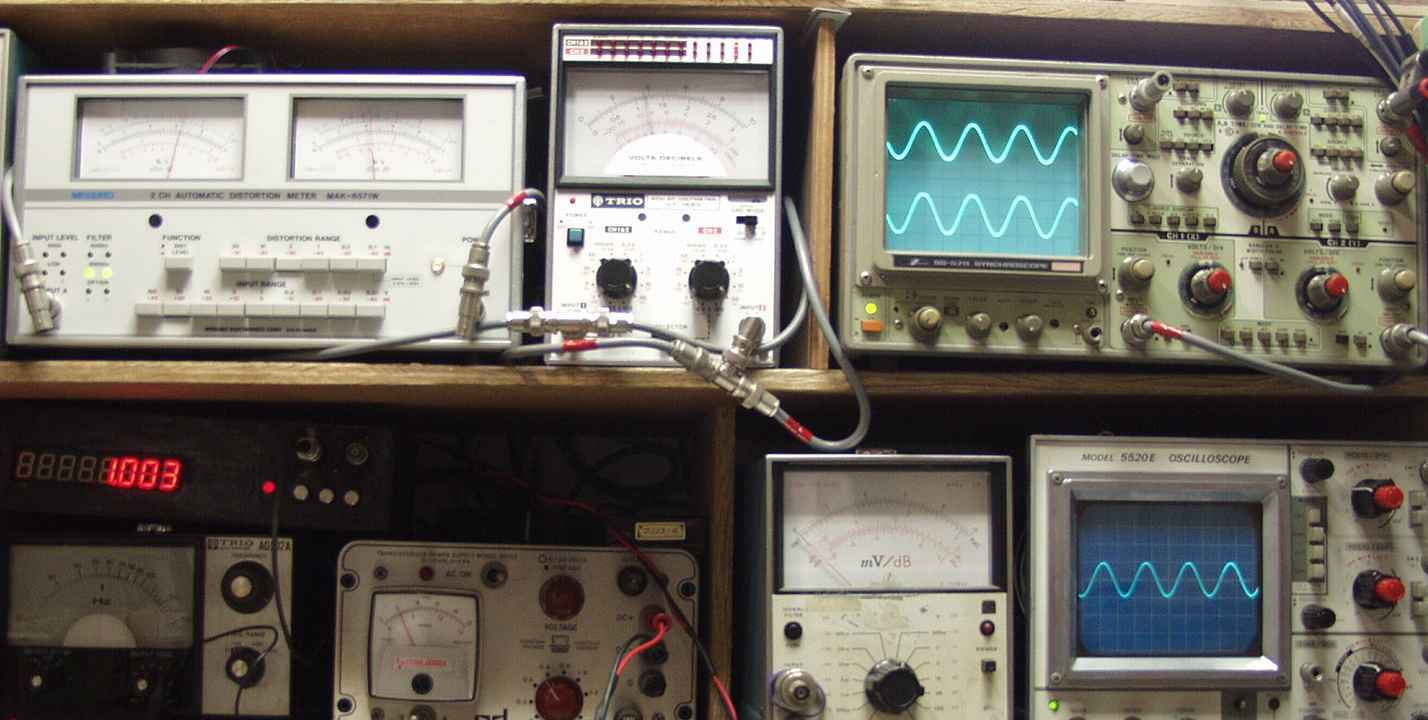

４．１２Ｖ＝１８Ｗ　歪み率５％　１０００ＨＺ、右下オシロ＝入力波形

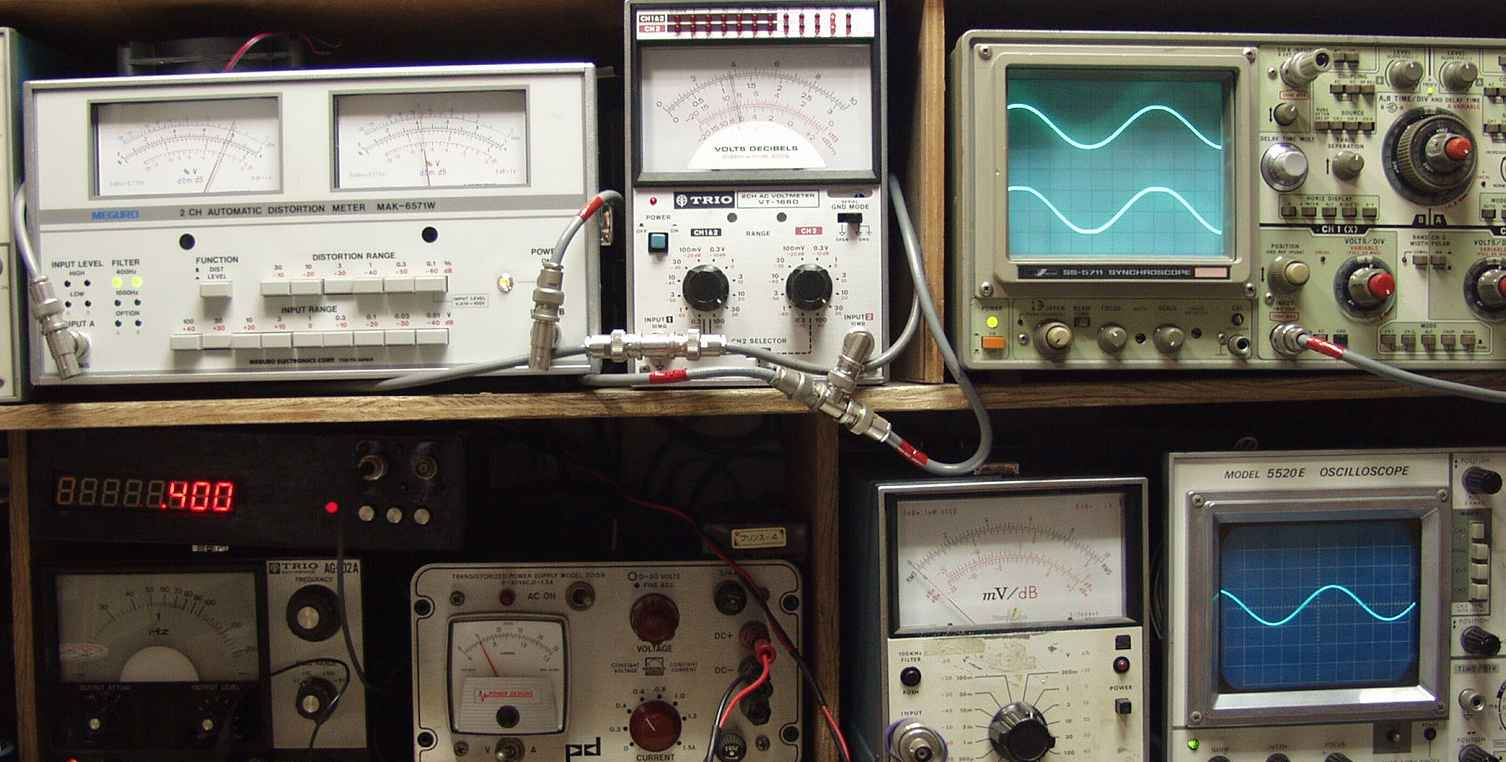

５．１２Ｖ＝１８Ｗ　歪み率５％　４００ＨＺ、右下オシロ＝入力波形

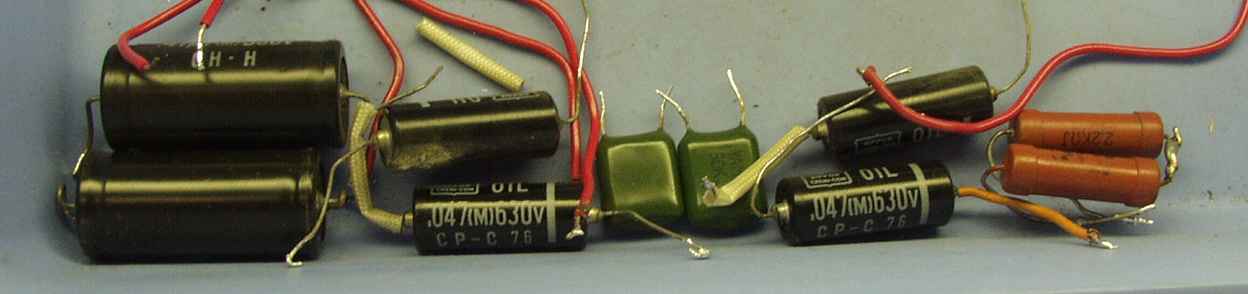

６．交換部品、オイルコンデンサーでも容量抜けする
　　　　 　　　 　　　　　　　　　　　　　　　　a3500-46
