Audio Innovaｔions Series 500． ３台目修理記録

平成１８年３月２０日持込　　　１０月３日完成

Ａ．　修理前の状況 　オーバーホール修理 　 B．　原因 抵抗断線 半田不良 前回の修理不良が原因 Ｃ．　修理状況 ＵＳ・ＭＴ管ソケット交換 フイルムコンデンサー交換 電解コンデンサ−増量・交換 配線手直し、補強 Ｄ．　使用部品 ＵＳソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 ＭＴソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　５個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　４個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　１５個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　　　９８，０００円　　　　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です

Ａ．　修理前の状況 Ａ−１．　修理前点検中　上から見る

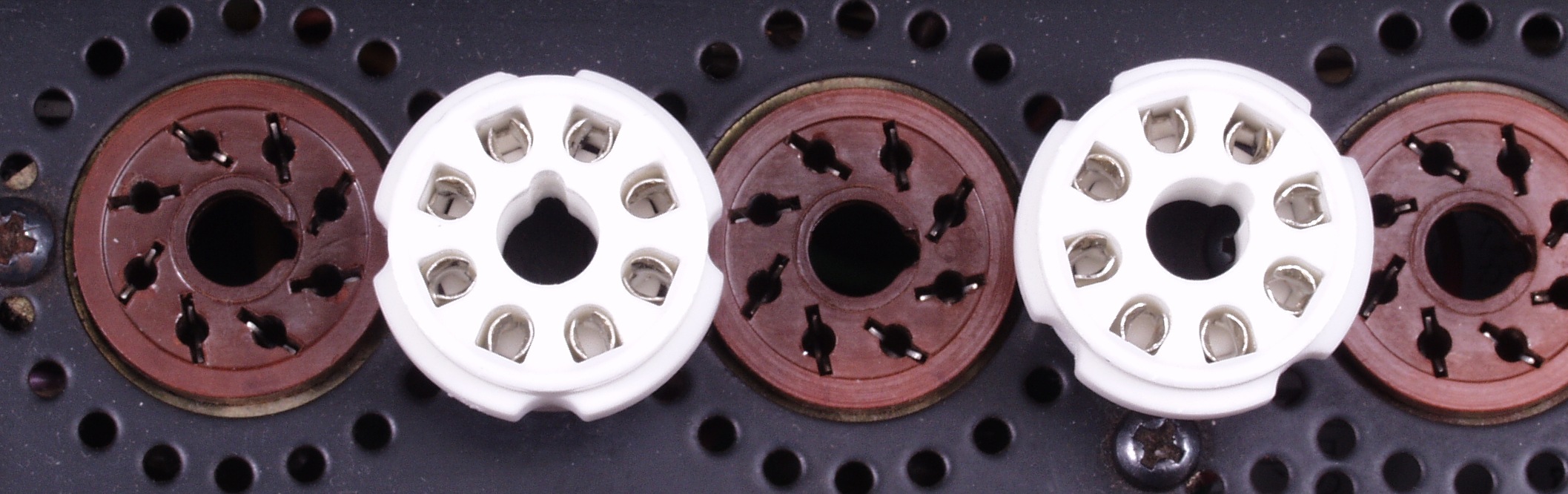

Ａ−２．　修理前点検中　ＵＳソケット比較

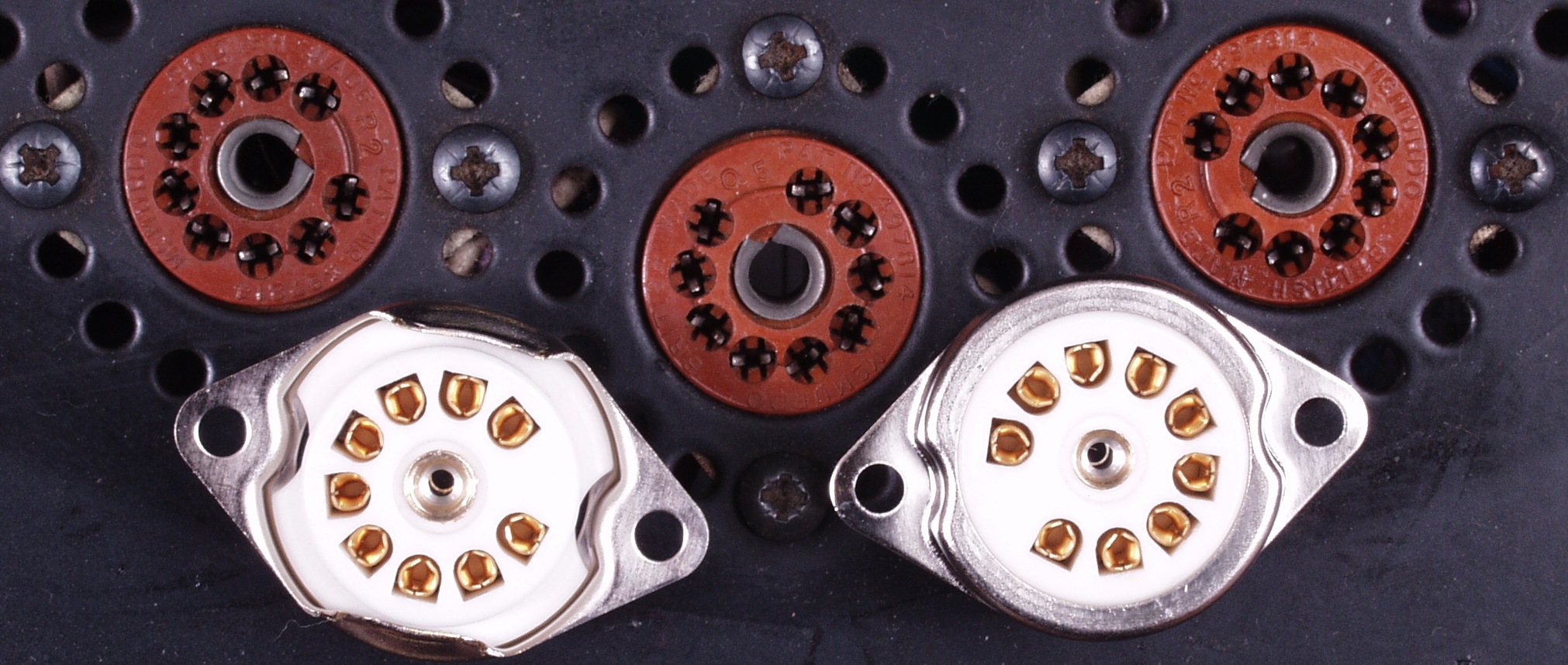

Ａ−３．　修理前点検中　ＭＴソケット比較

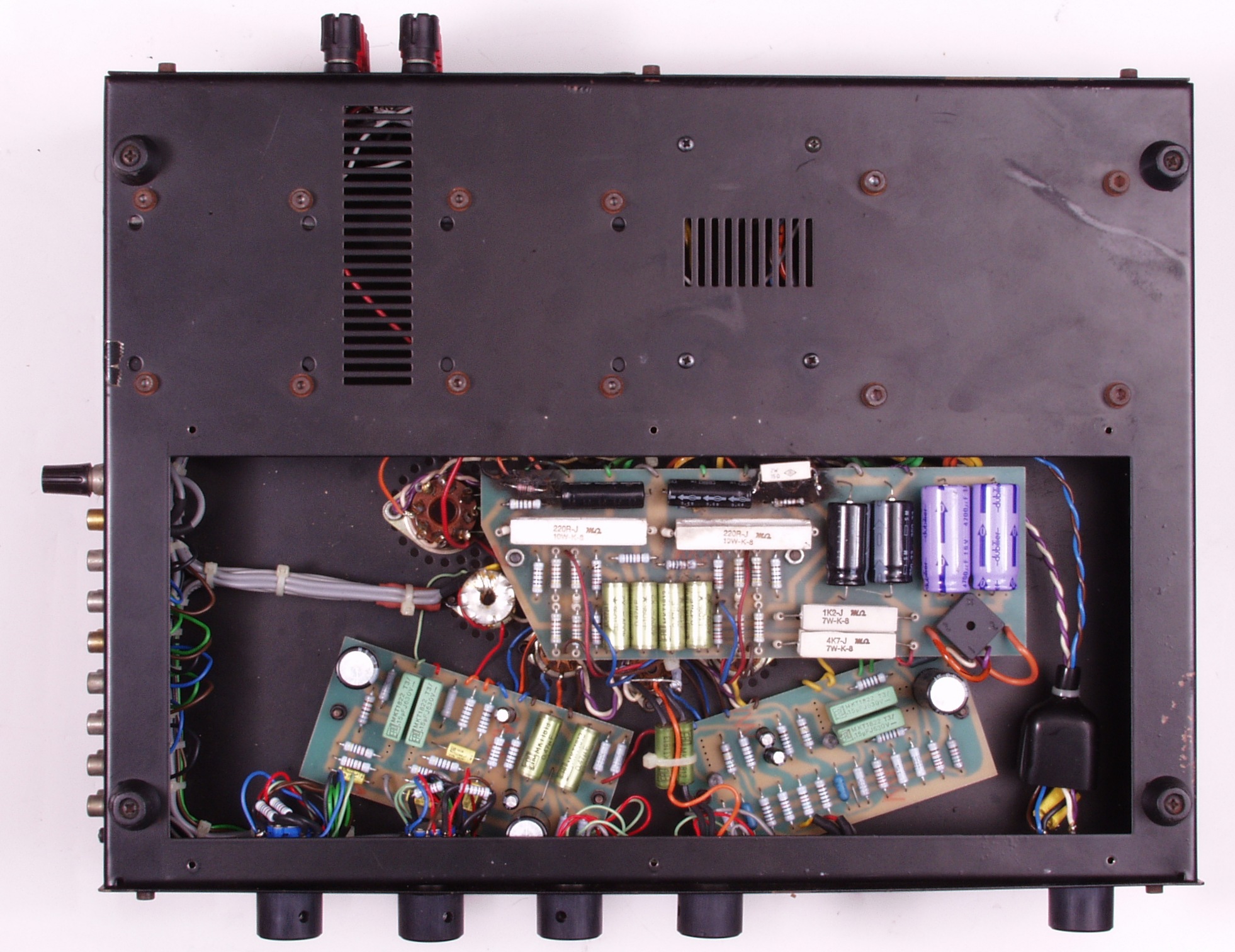

Ａ−４．　修理前点検中　下から見る

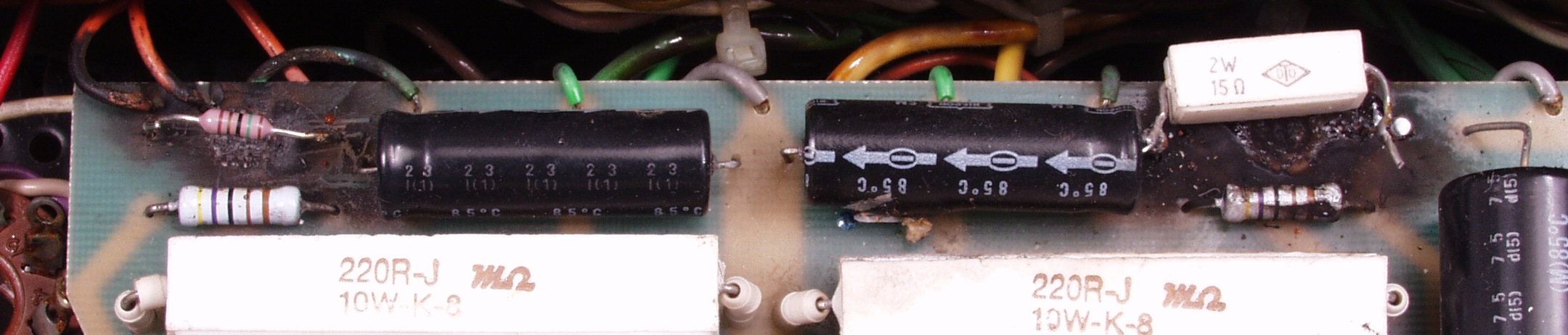

Ａ−５Ａ．　修理前点検中.　焼けて交換した抵抗、ＲＬで異なる

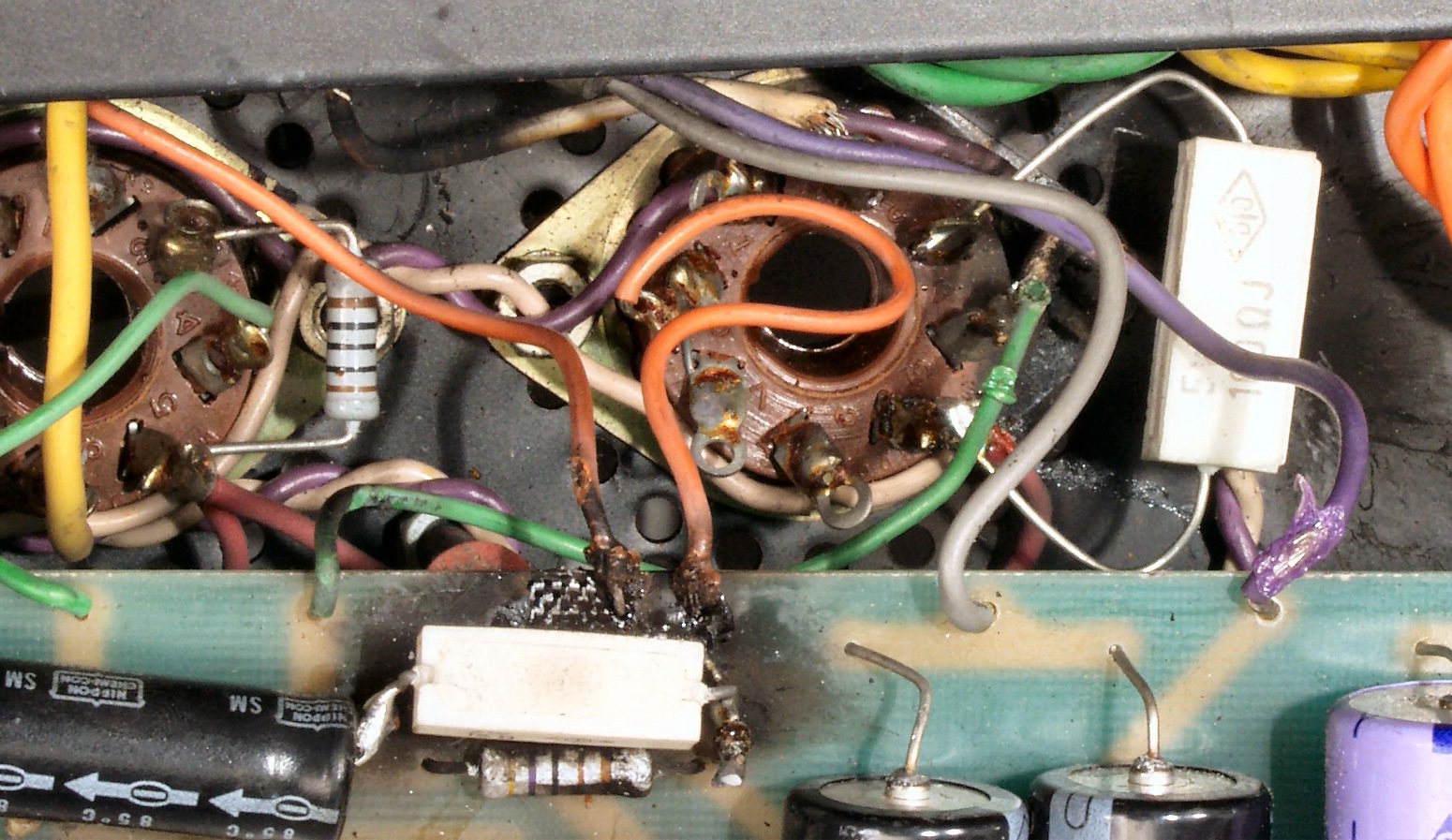

Ａ−５Ｂ．　修理前点検中.　基板したの焼けて交換した抵抗。ＲＬで異なる。配線も「半田コテ」で傷つけている。 　　　　　　　　　　　　　　　　　プロの仕事とは、到底思えない？

Ａ−６Ａ．　修理前点検中　磨かれたＭＴ真空管の足

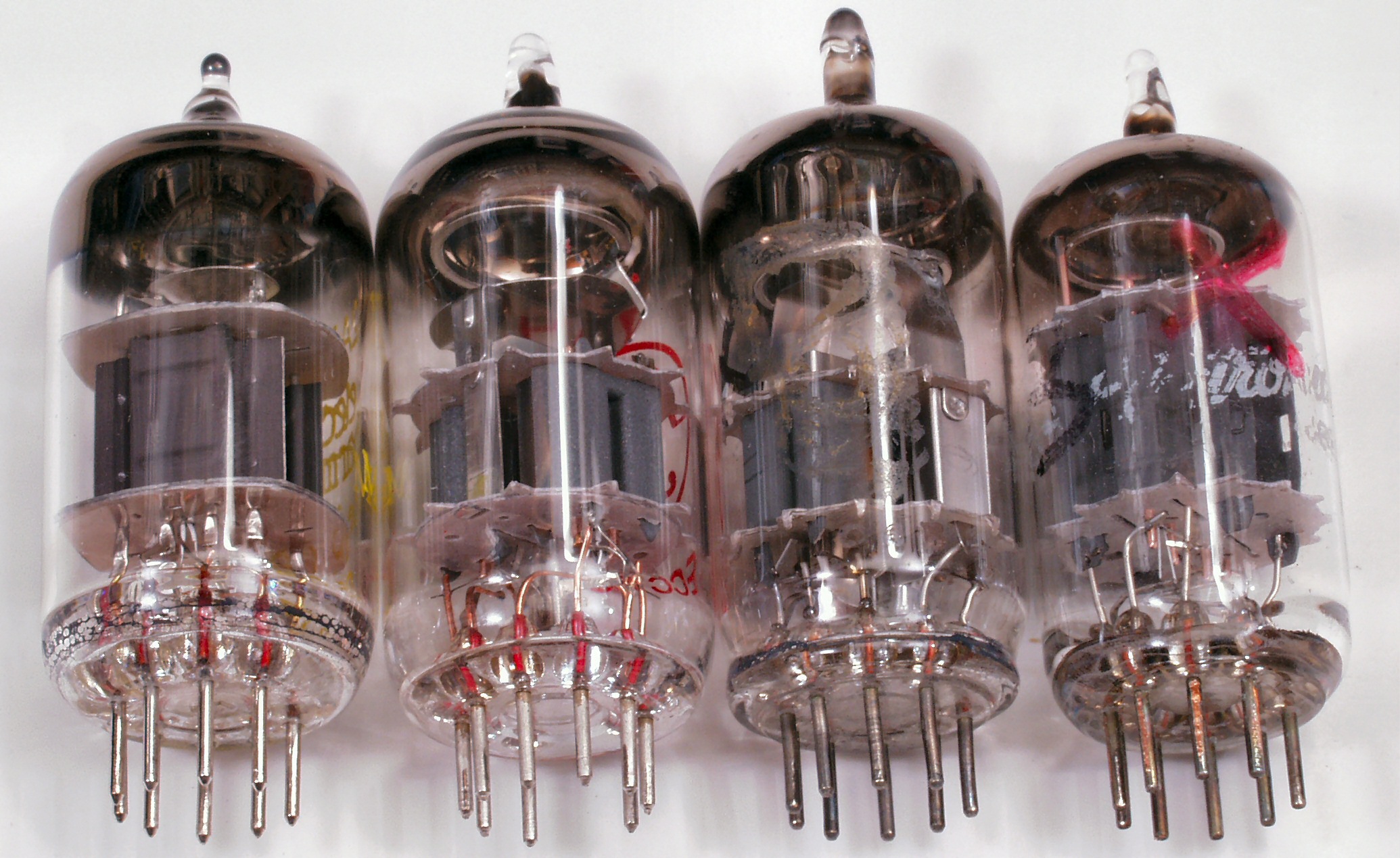

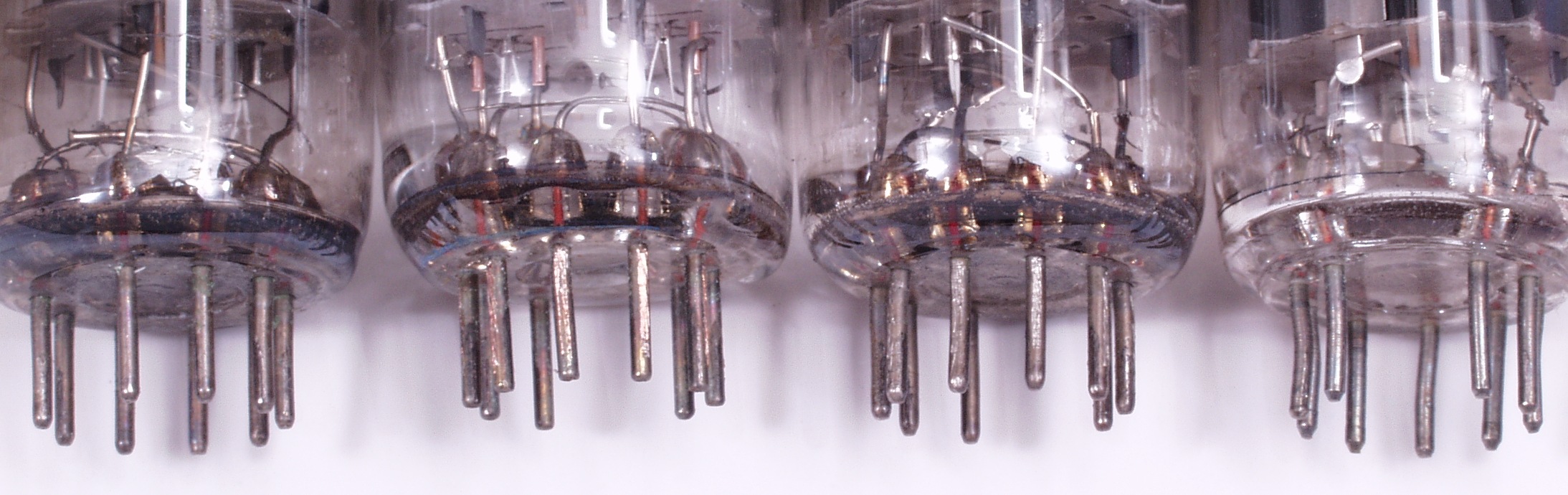

Ａ−６Ｂ．　修理前点検中　ＭＴ真空管は足の付け根（袴の部分）を見ると、新旧が歴然と解る 　　　　　　　　　　　　　　　　　左＝少し使用、中左＝未使用新品、他は中古品

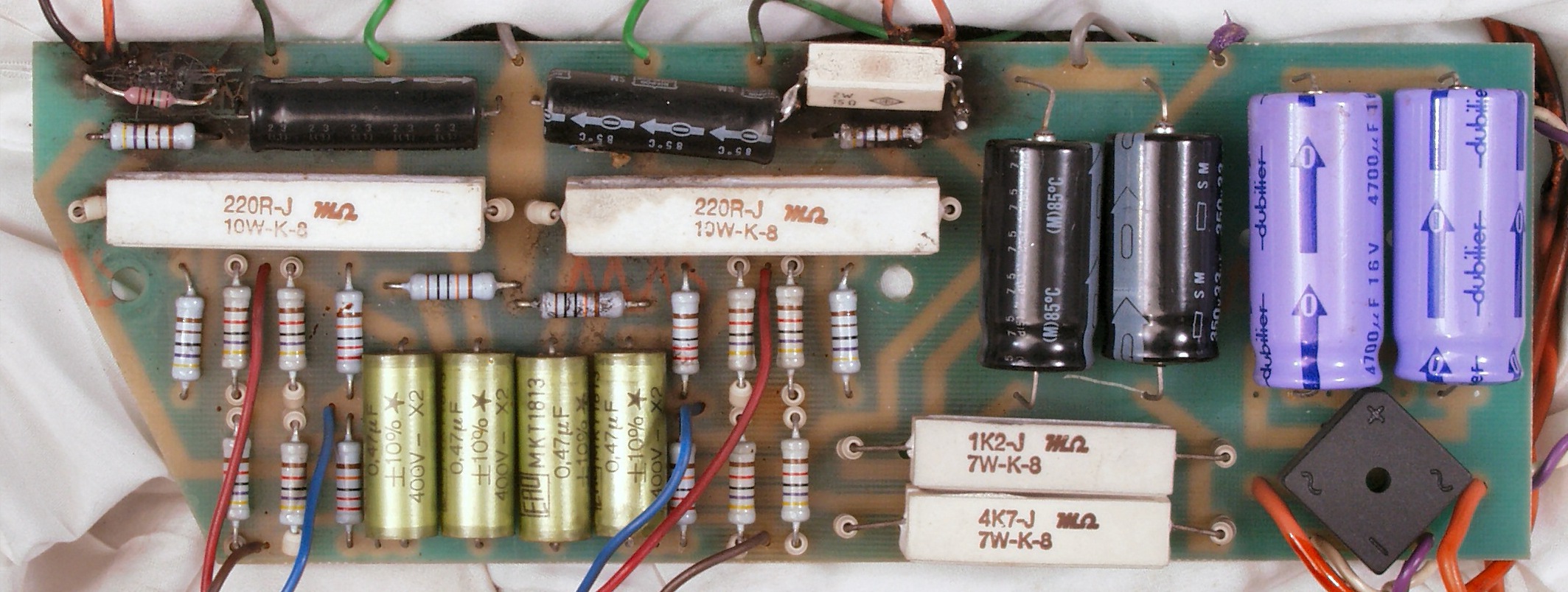

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ヒーター整流・メインＡＭＰ基板

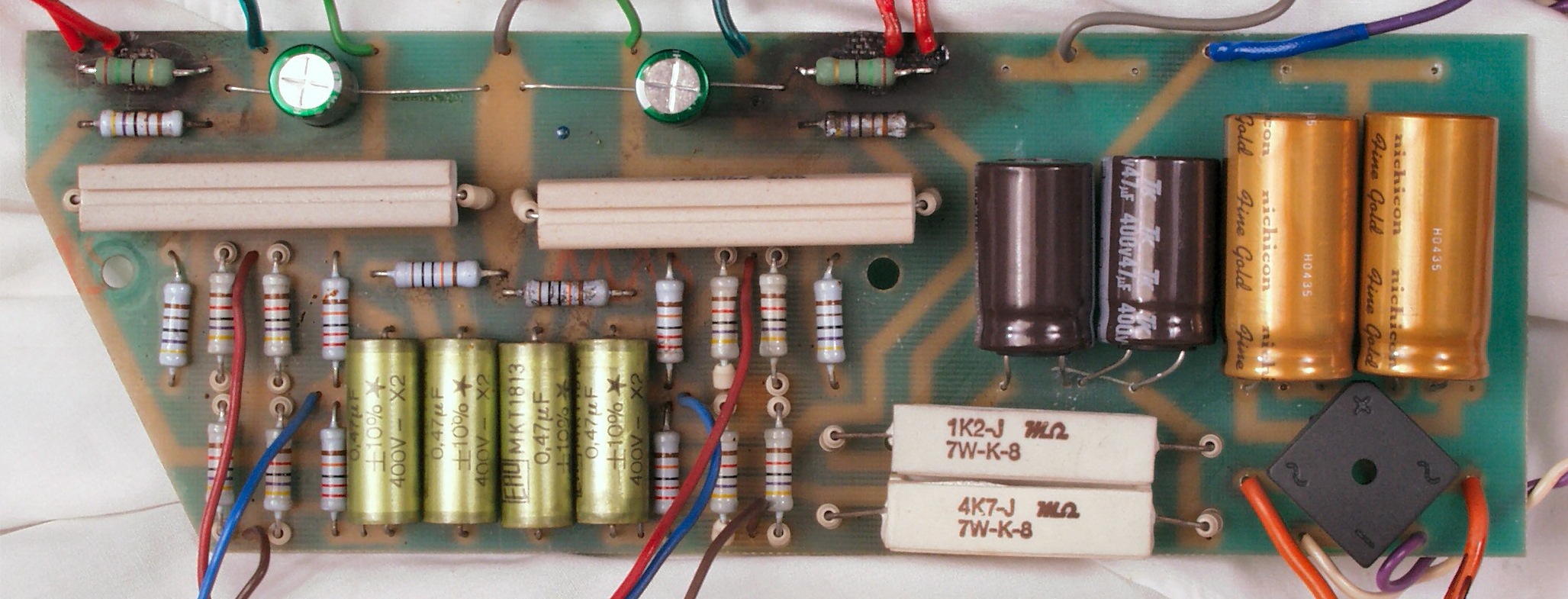

Ｃ−１Ｂ．　修理後　ヒーター整流・メインＡＭＰ　抵抗４個、電解コンデンサー６個交換

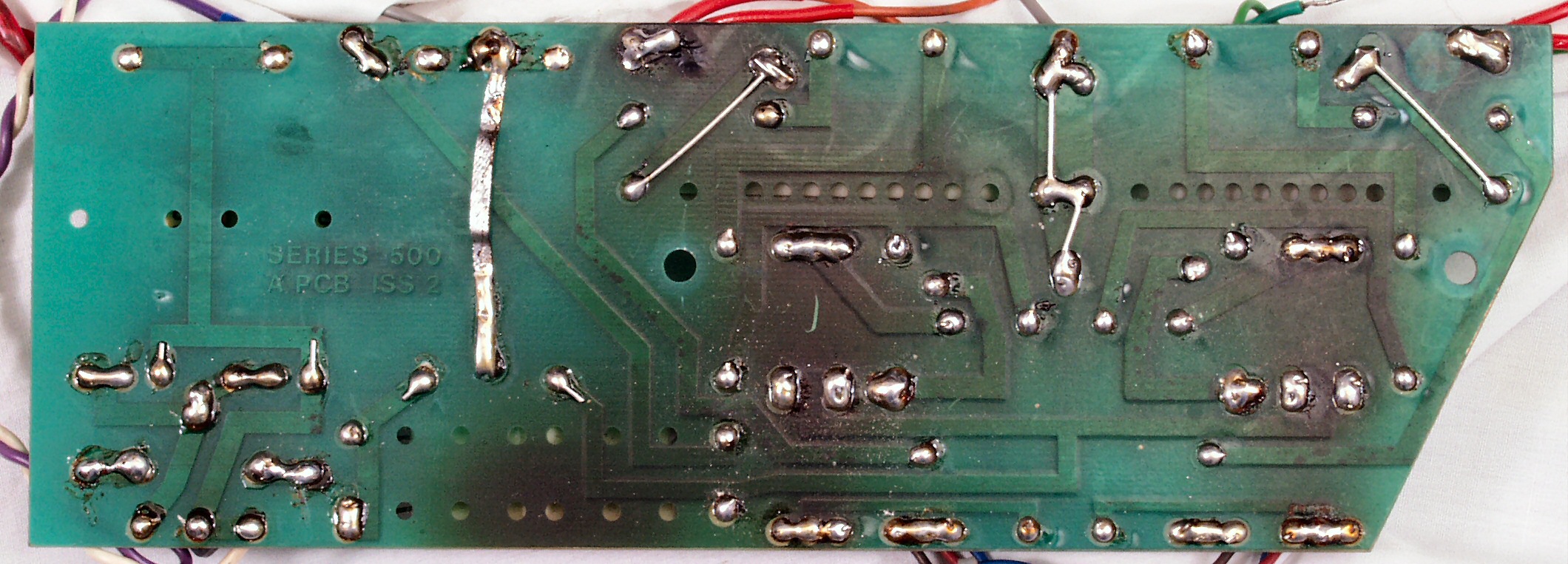

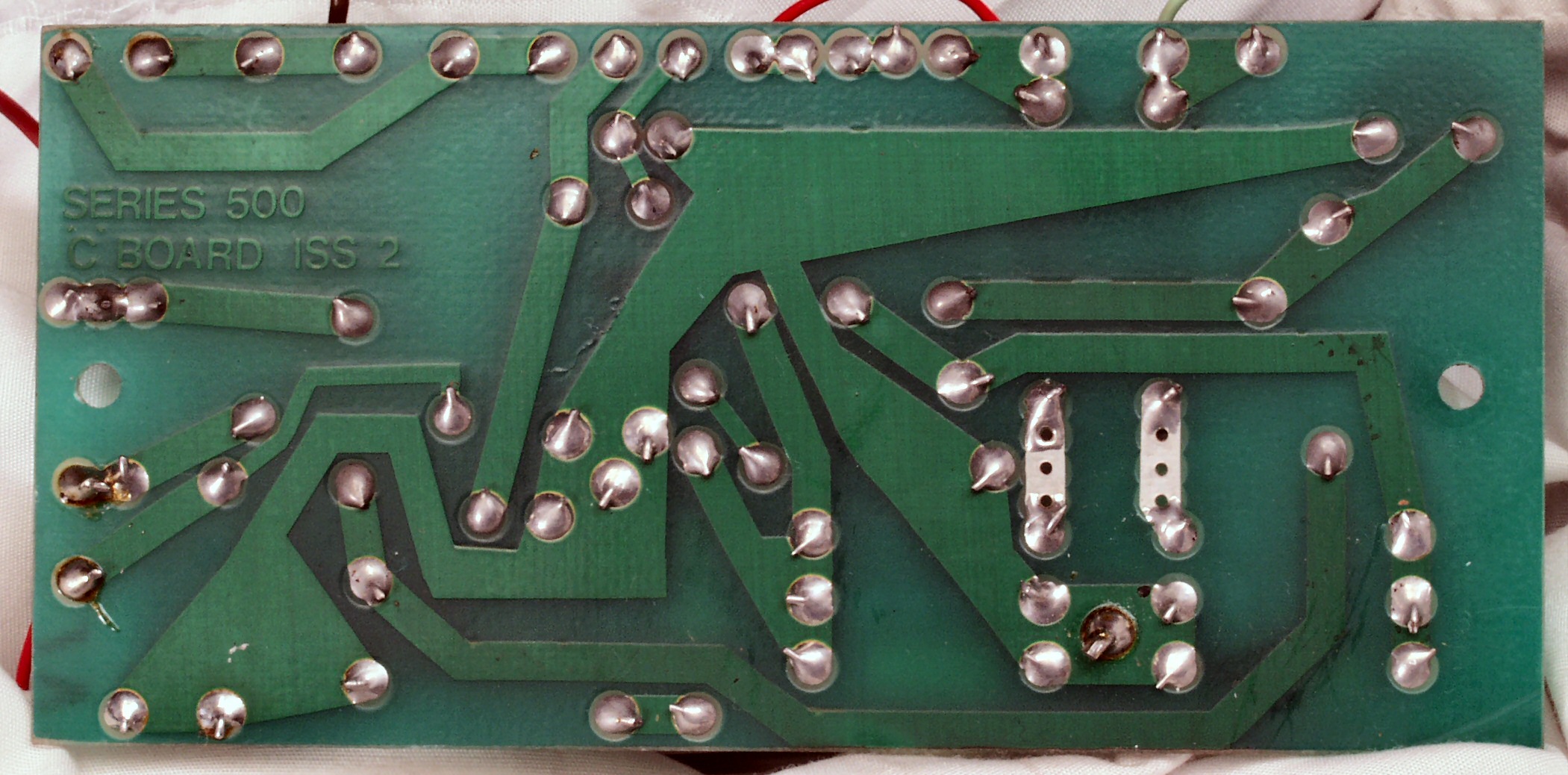

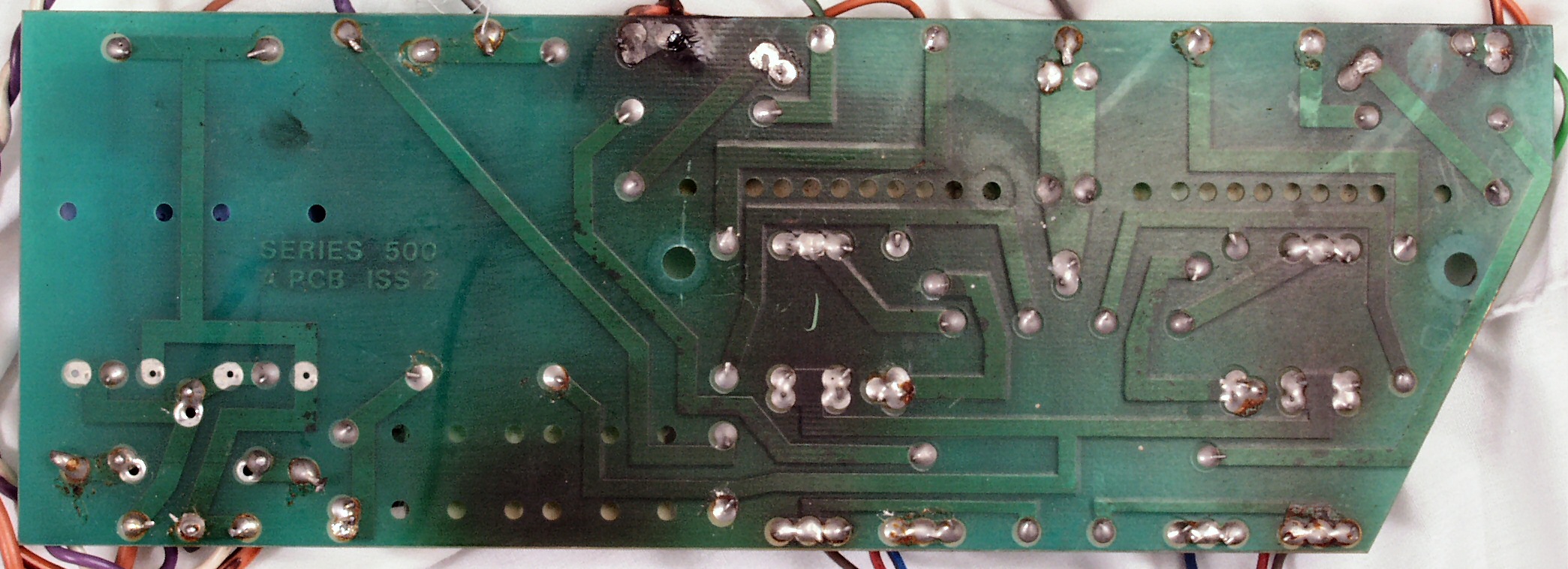

Ｃ−１Ｃ．　修理前　ヒーター整流・メインＡＭＰ基板裏

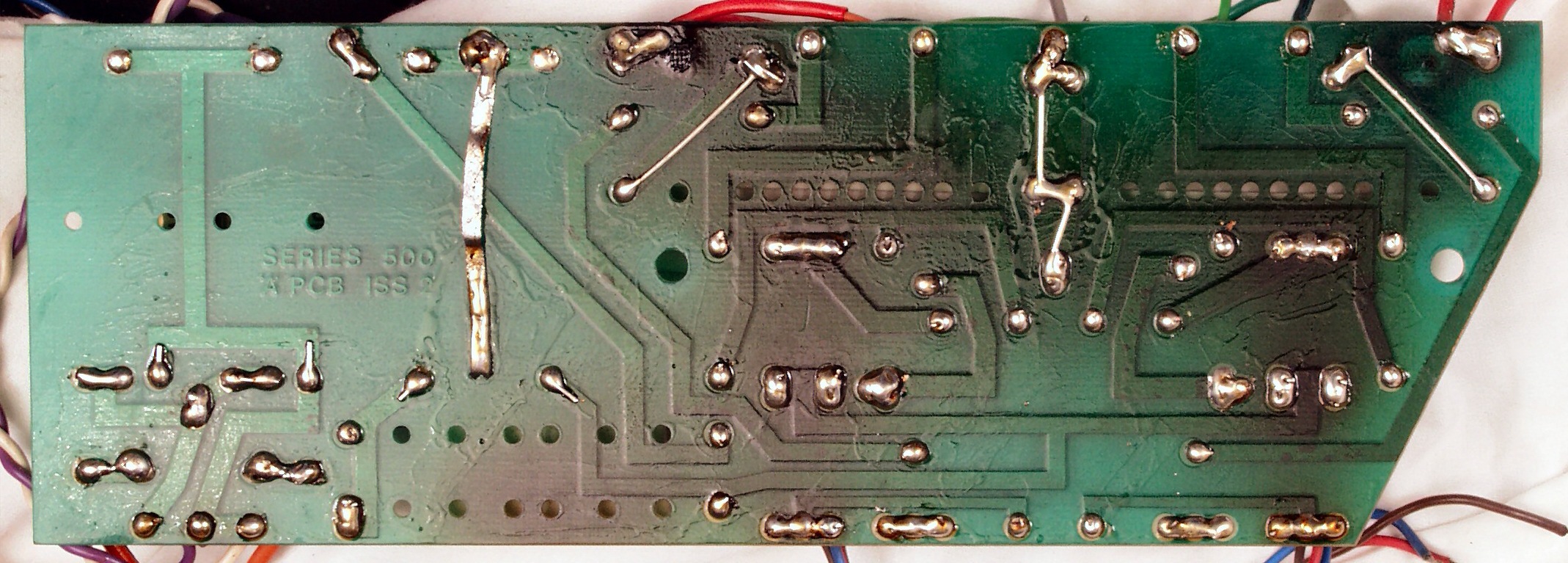

Ｃ−１Ｄ．　修理（半田補正）後　ヒーター整流・メインＡＭＰ裏　半田を全部やり直す

Ｃ−１Ｅ．　完成ヒーター整流・メインＡＭＰ基板裏　洗浄後

Ｃ−２Ａ．　修理前　ドライブ基板

Ｃ−２B．　修理後　ドライブ基板　フイルムコンデンサー２個、電解コンデンサー３個交換

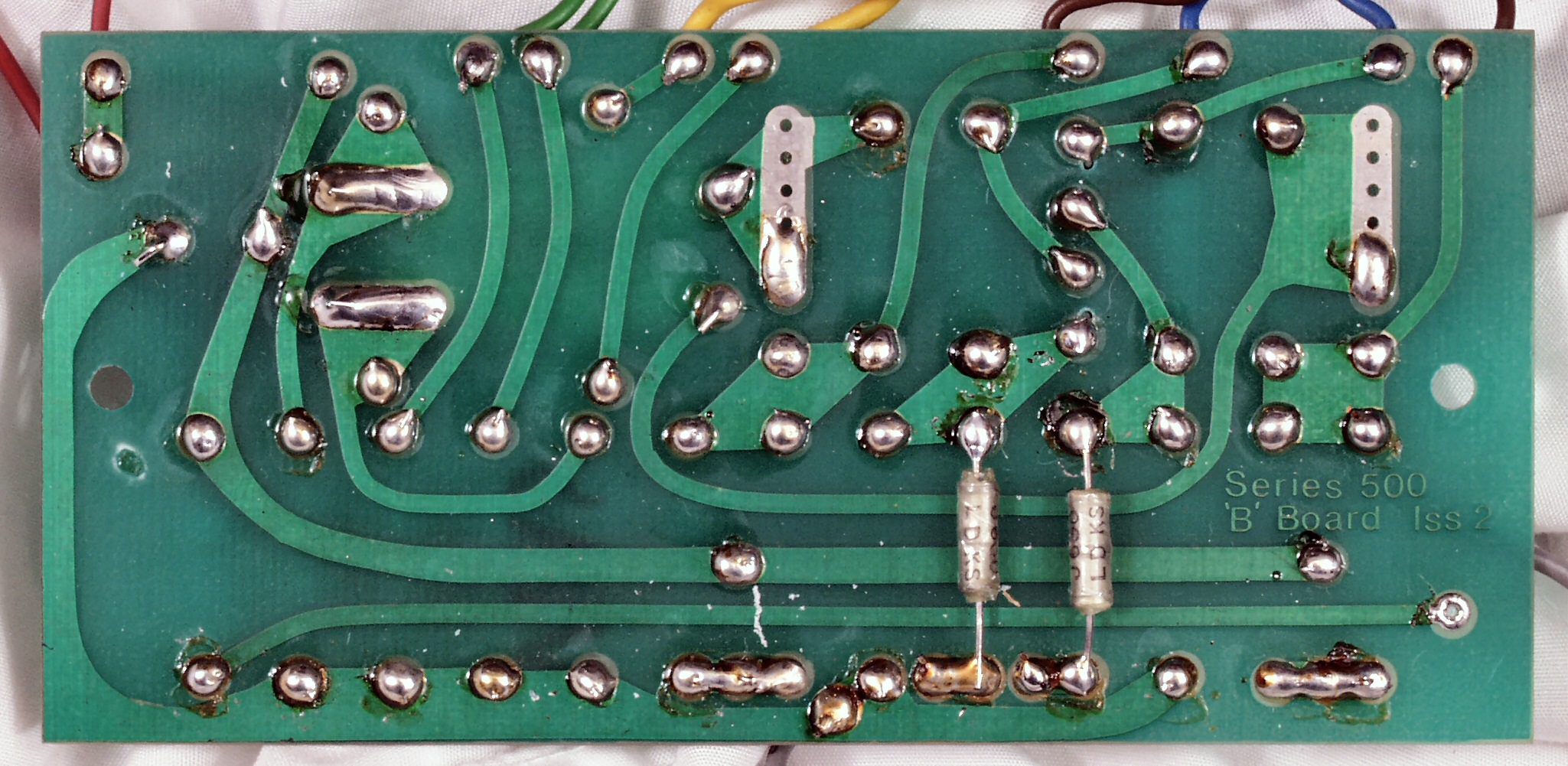

Ｃ−２Ｃ．　修理前　ドライブ基板裏

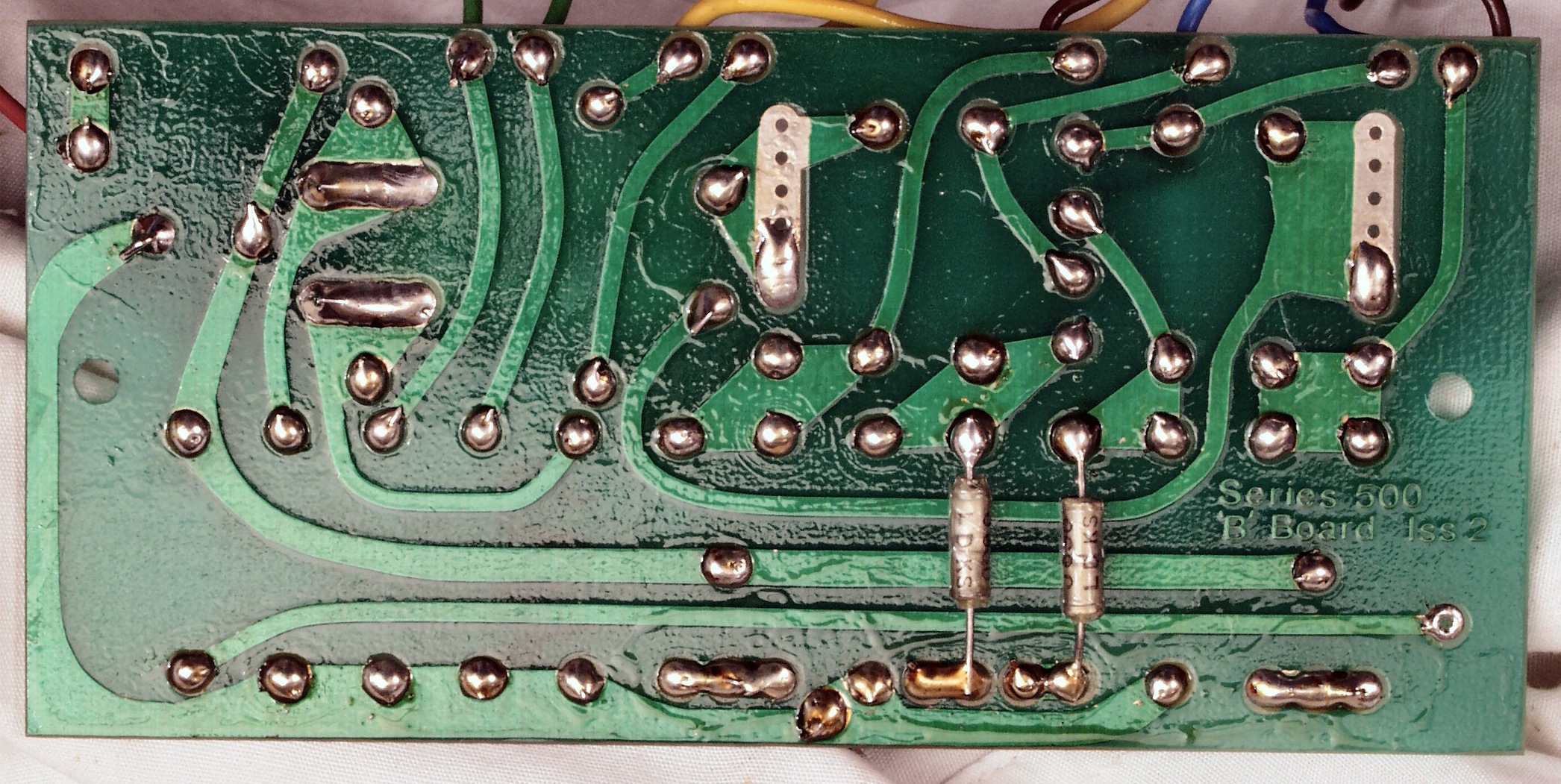

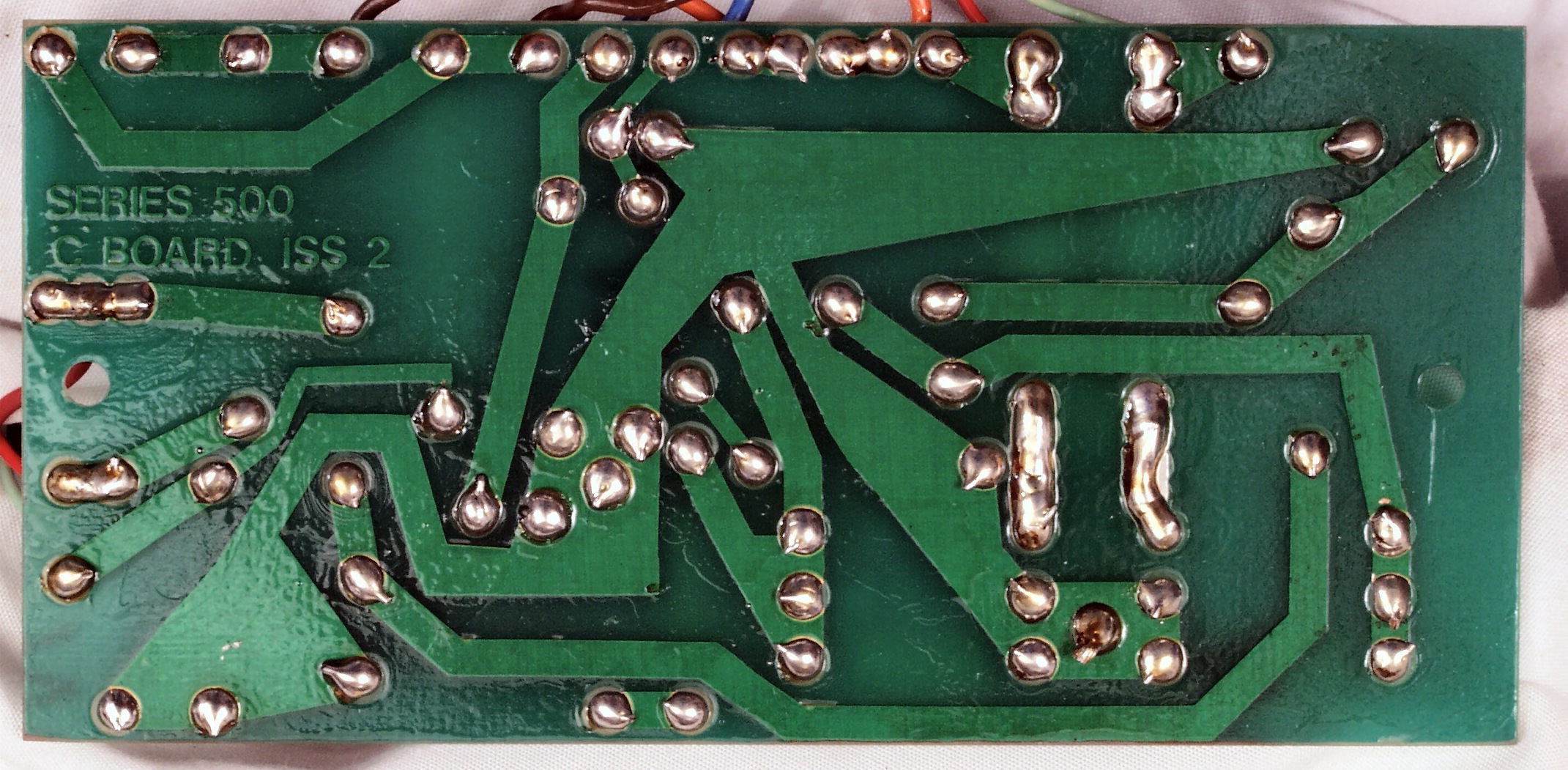

Ｃ−２Ｄ．　修理（半田補正）後　ドライブ基板裏　半田を全部やり直す

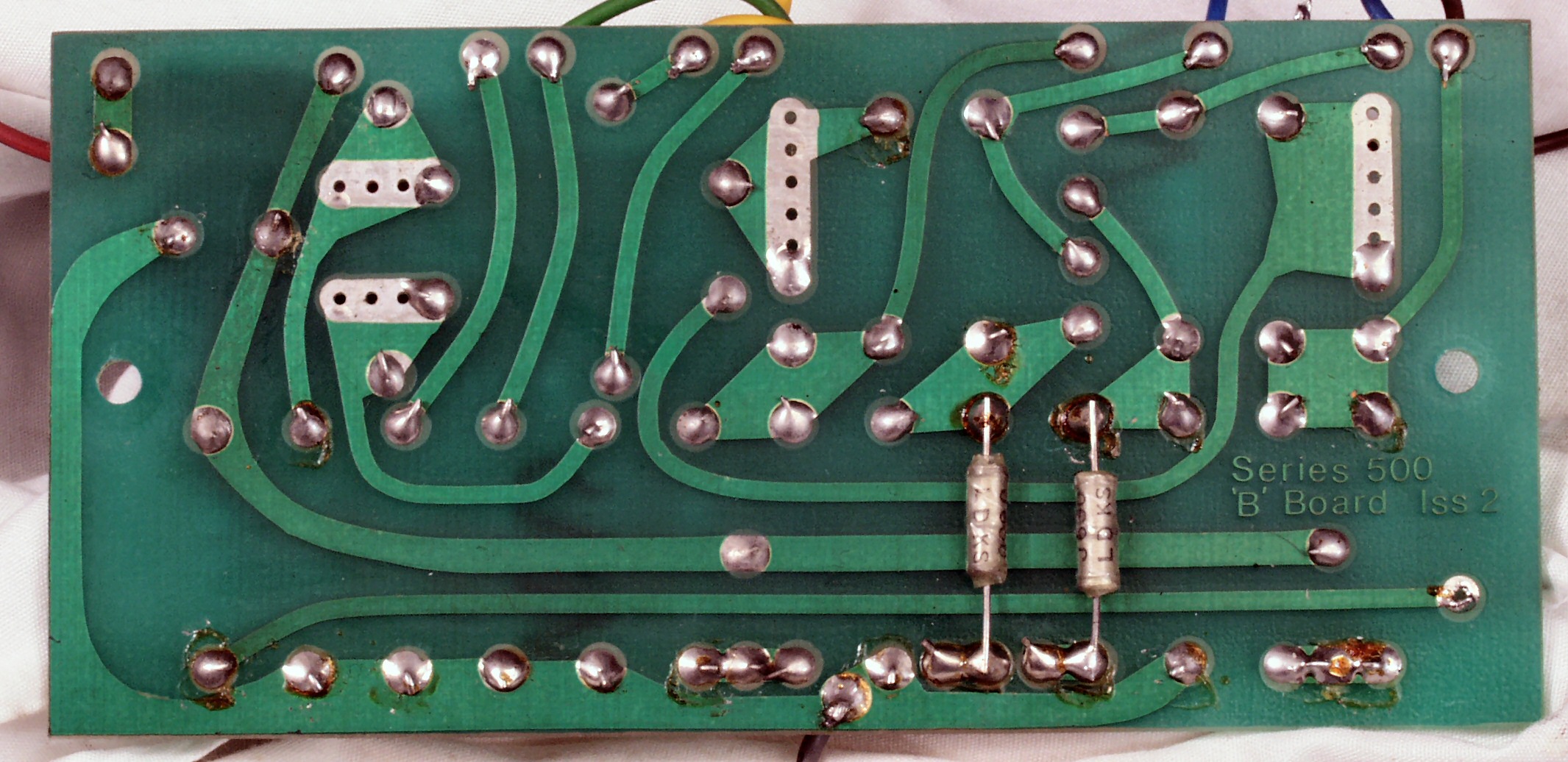

Ｃ−２Ｅ．　完成ドライブ基板裏　洗浄後

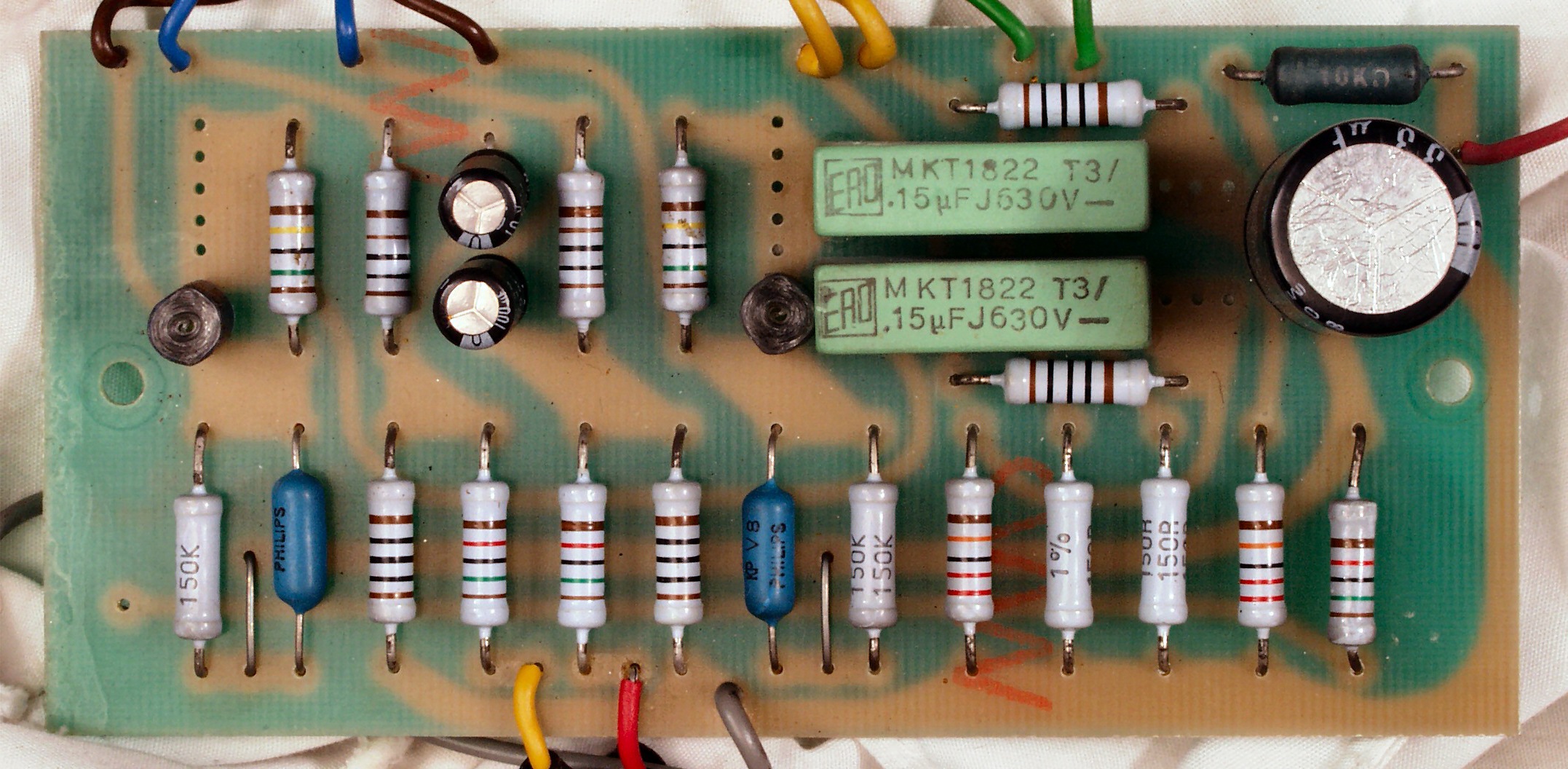

Ｃ−３Ａ．　修理前　ＥＱ＿ＡＭＰ基板

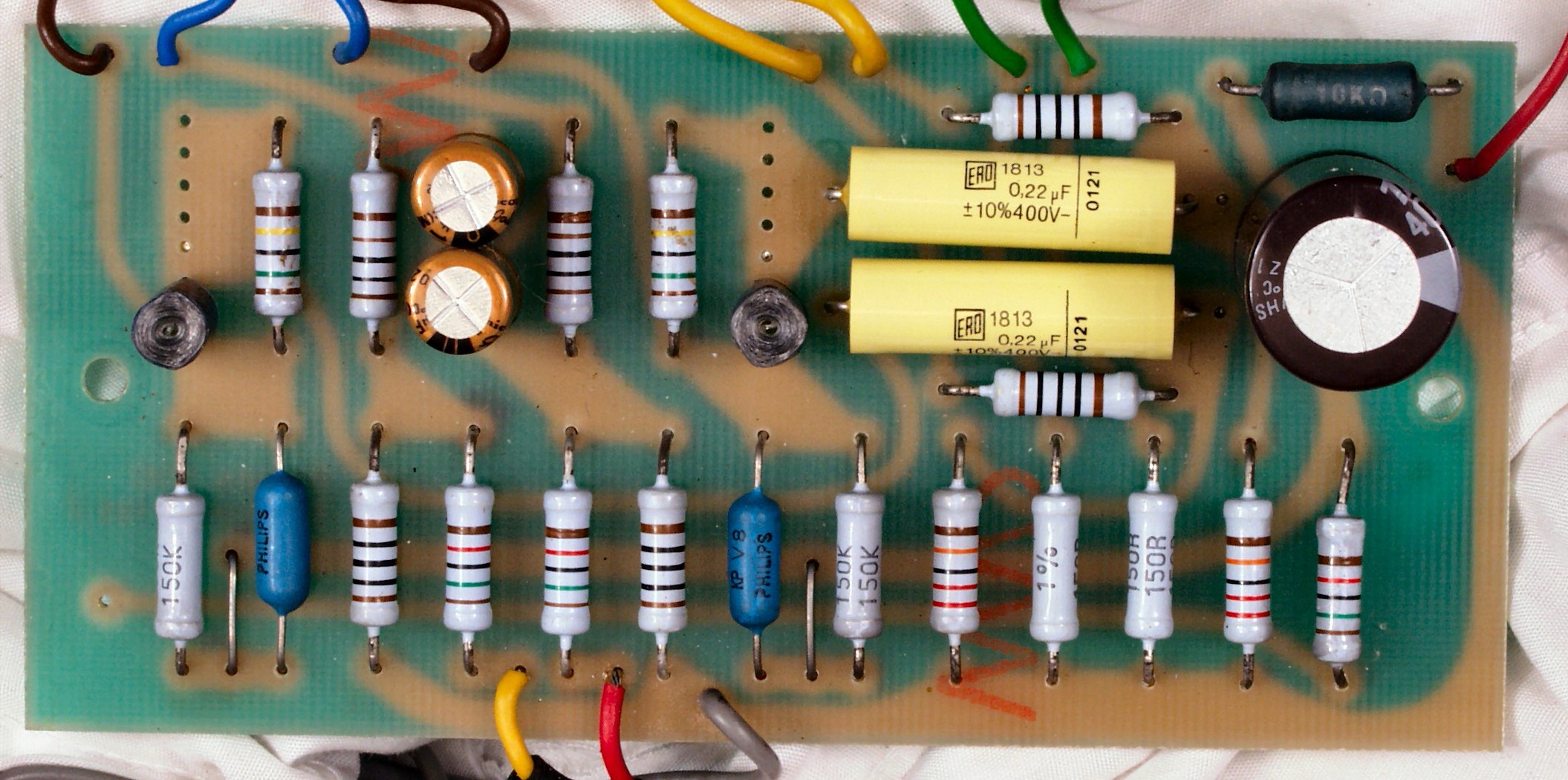

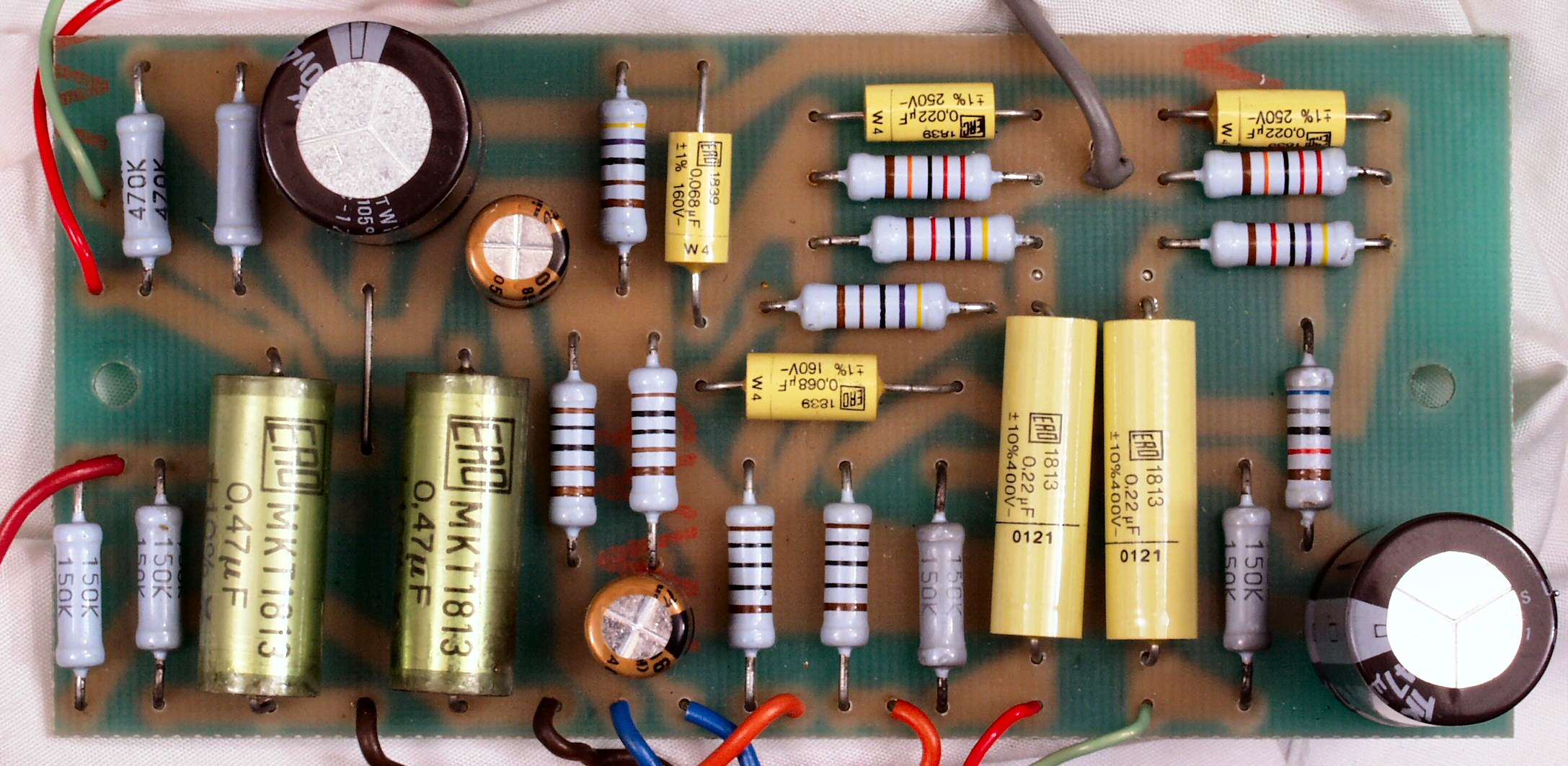

Ｃ−３Ｂ．　修理後　ＥＱ＿ＡＭＰ基板　フイルムコンデンサー２個、電解コンデンサー４個交換

Ｃ−３Ｃ．　修理前　ＥＱ＿ＡＭＰ基板裏

Ｃ−３Ｄ．　修理（半田補正）後　ＥＱ＿ＡＭＰ基板裏　半田を全部やり直す

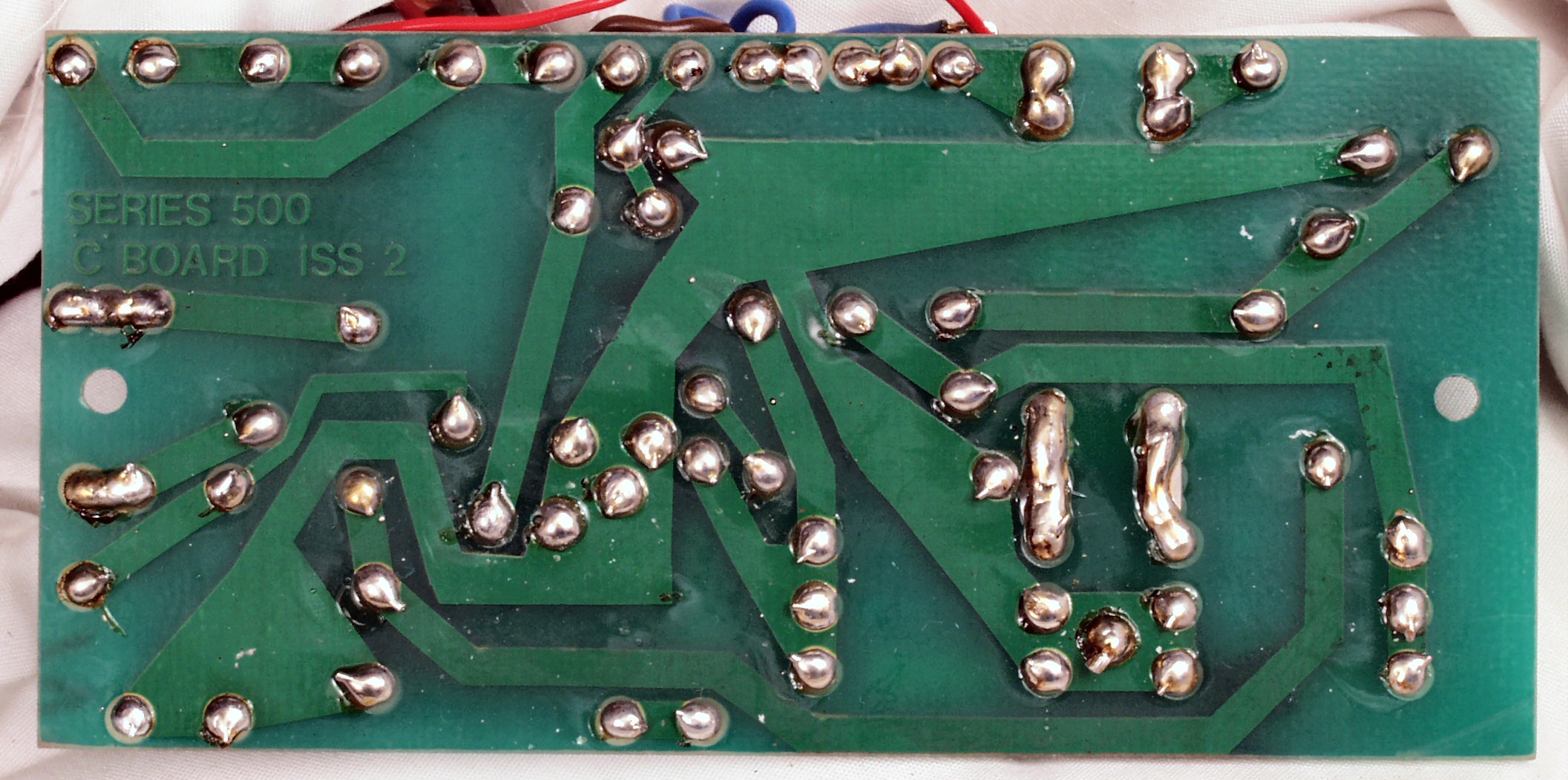

Ｃ−３Ｅ．　完成ＥＱ＿ＡＭＰ基板裏　洗浄後

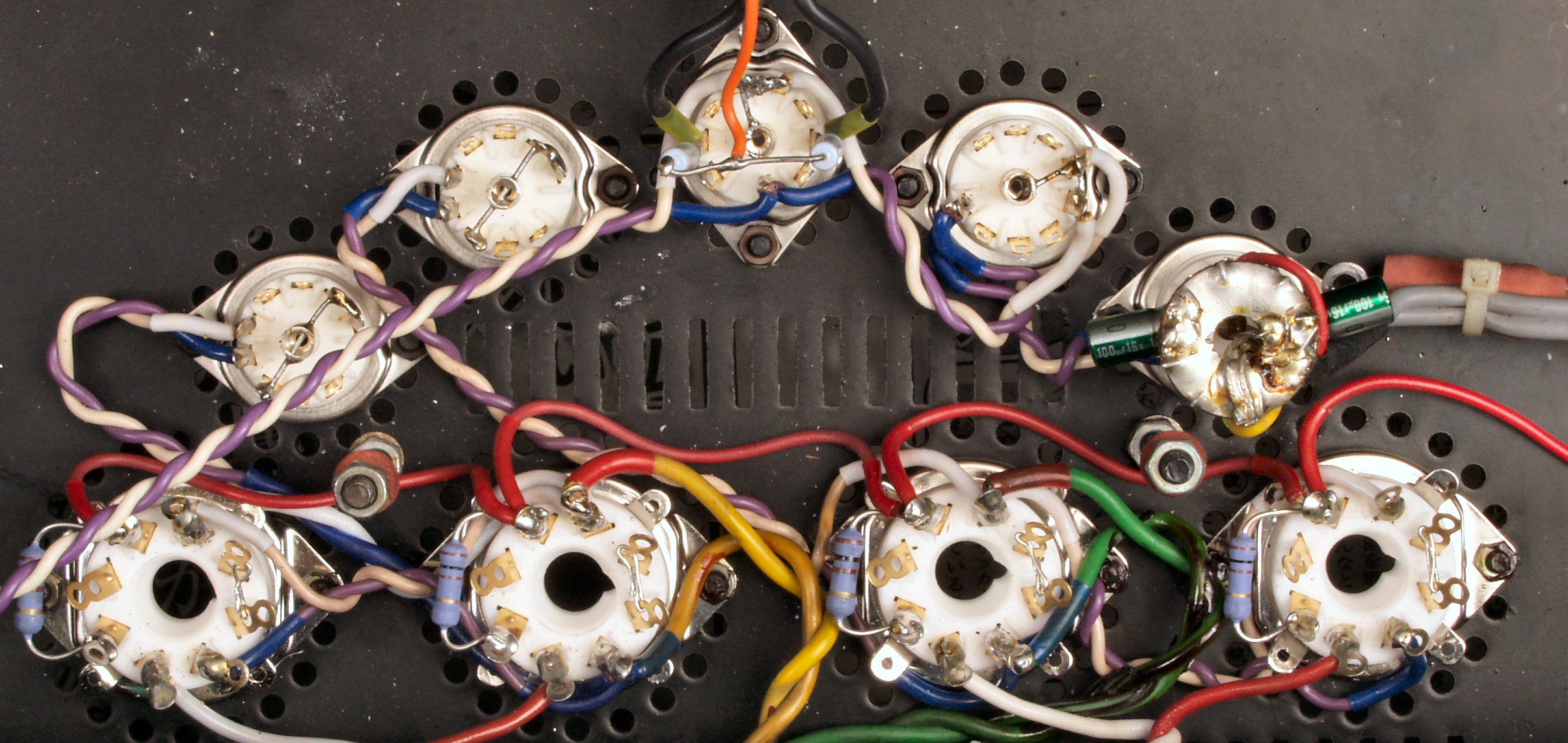

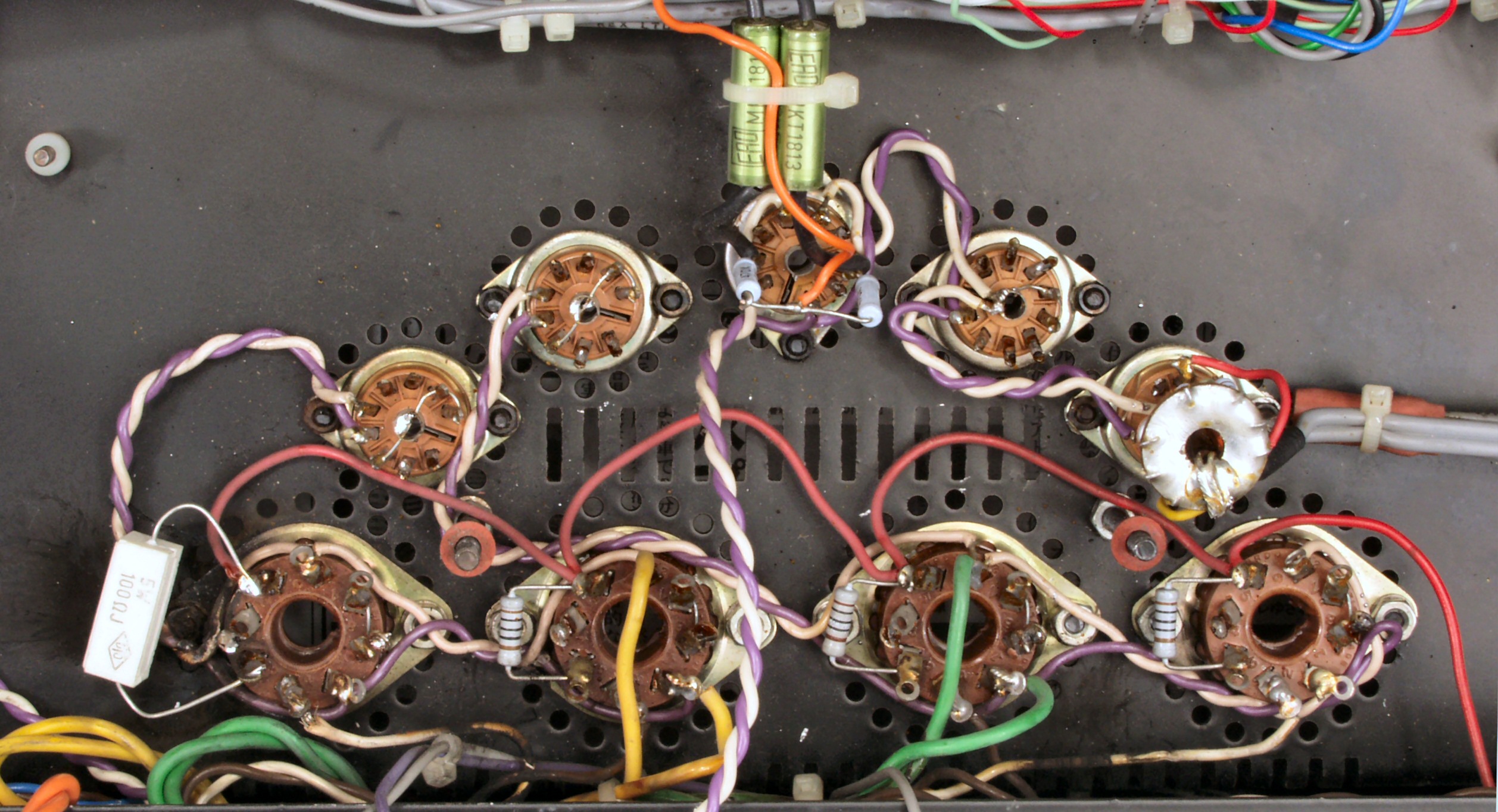

Ｃ−４Ａ．　修理前　ＭＴソケット・ＵＳソケット

Ｃ−４Ｂ．　修理後　ＭＴソケット・ＵＳソケット、抵抗４個交換

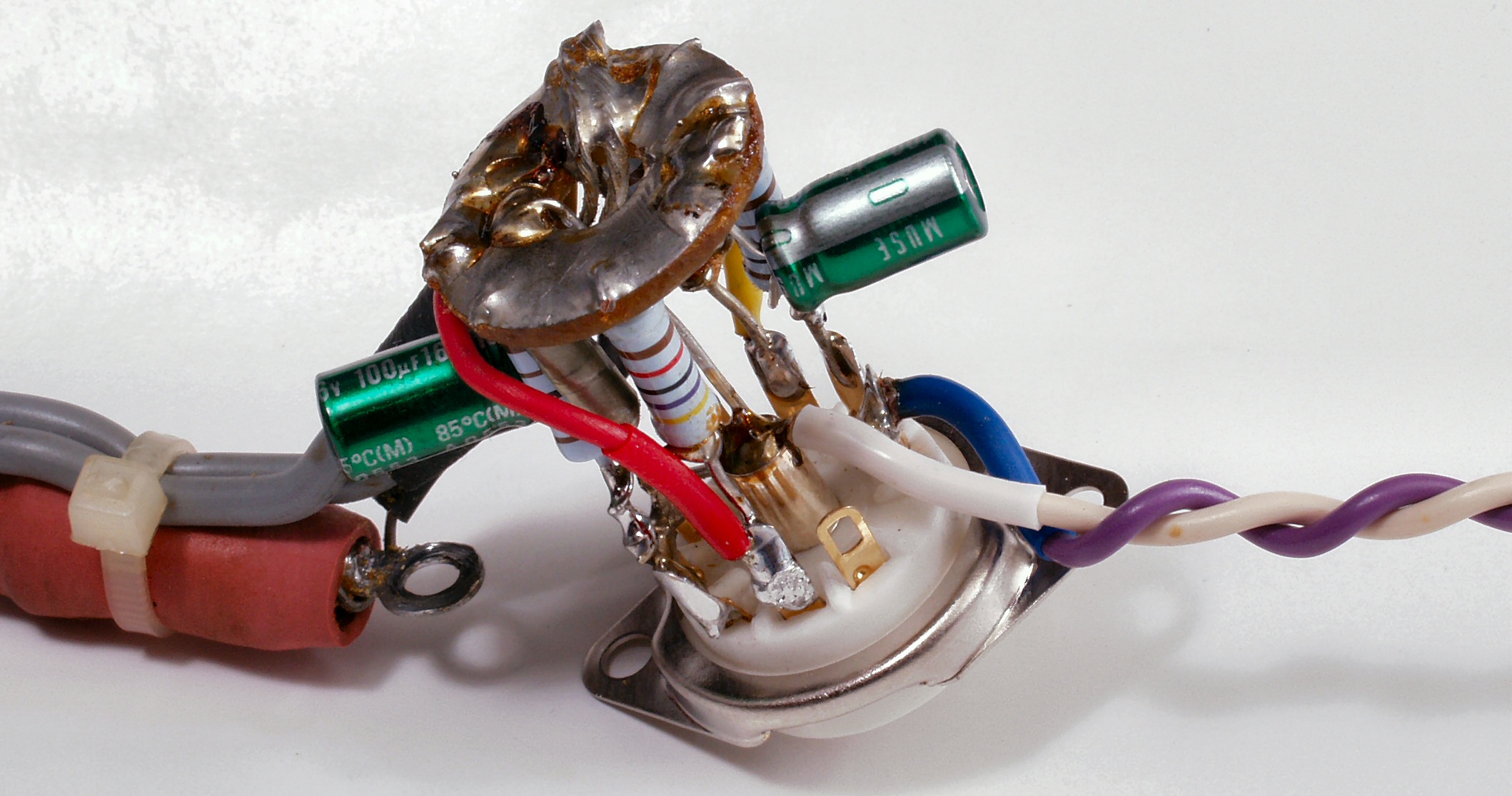

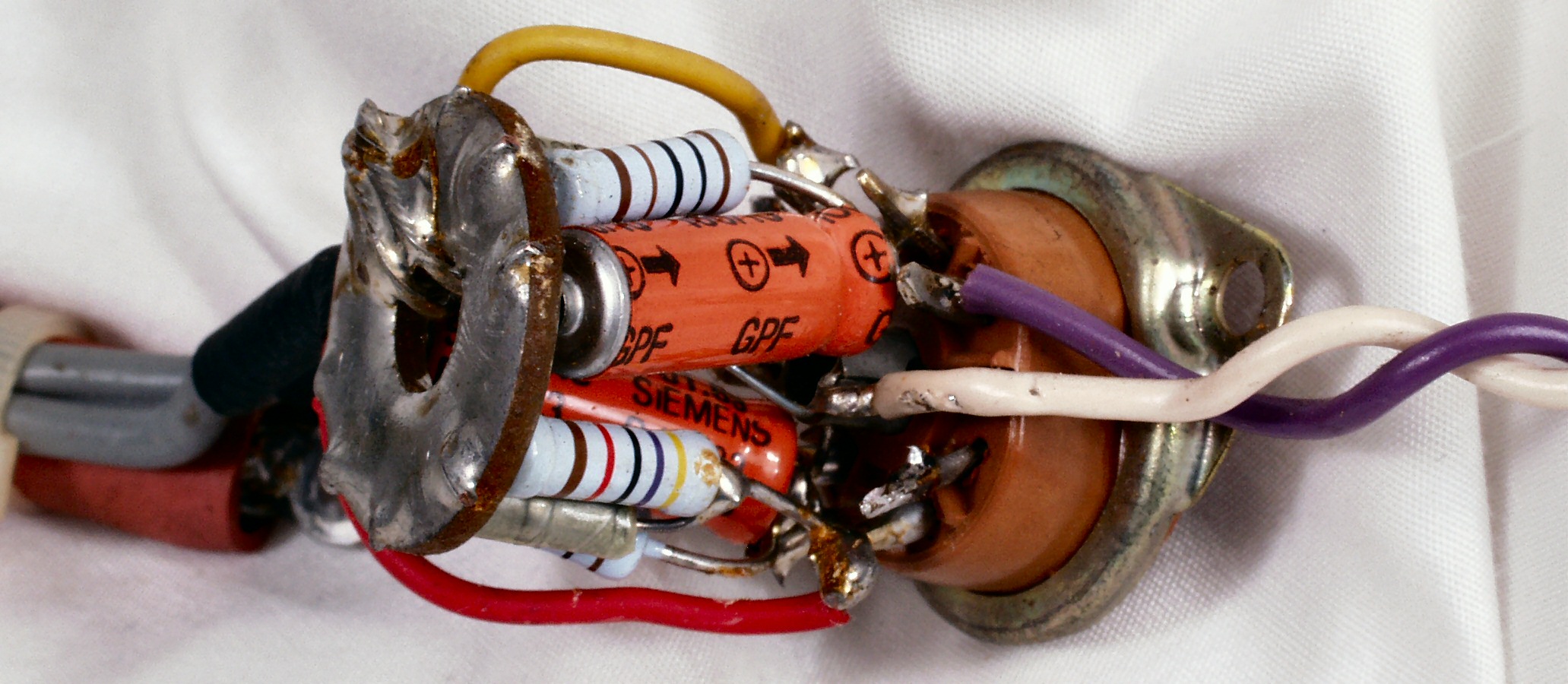

Ｃ−５Ａ．　修理前　初段ＡＭP「１２ＡＸ７」ＭＴソケット配線

Ｃ−５Ｂ．　修理後　初段ＡＭP「１２ＡＸ７」ＭＴソケット配線　電解コンデンサー２個交換

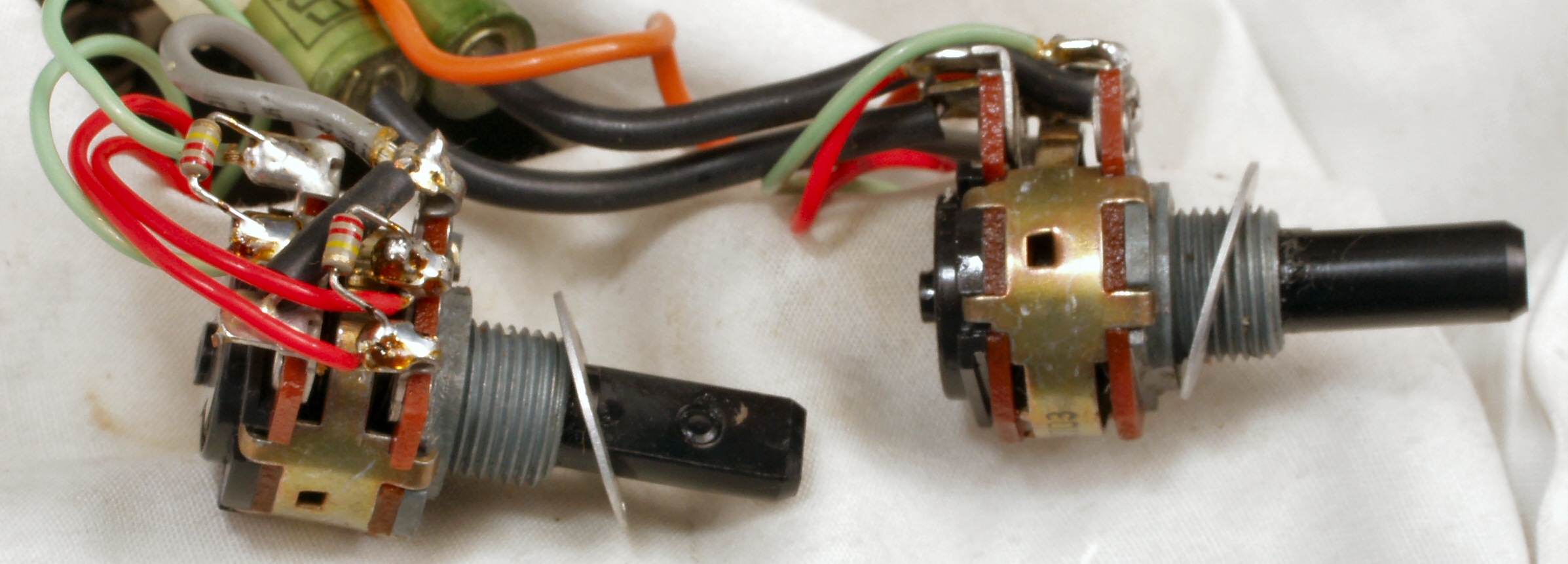

Ｃ−６Ａ．　修理中　バランスＶＲとメインＶＲ洗浄中

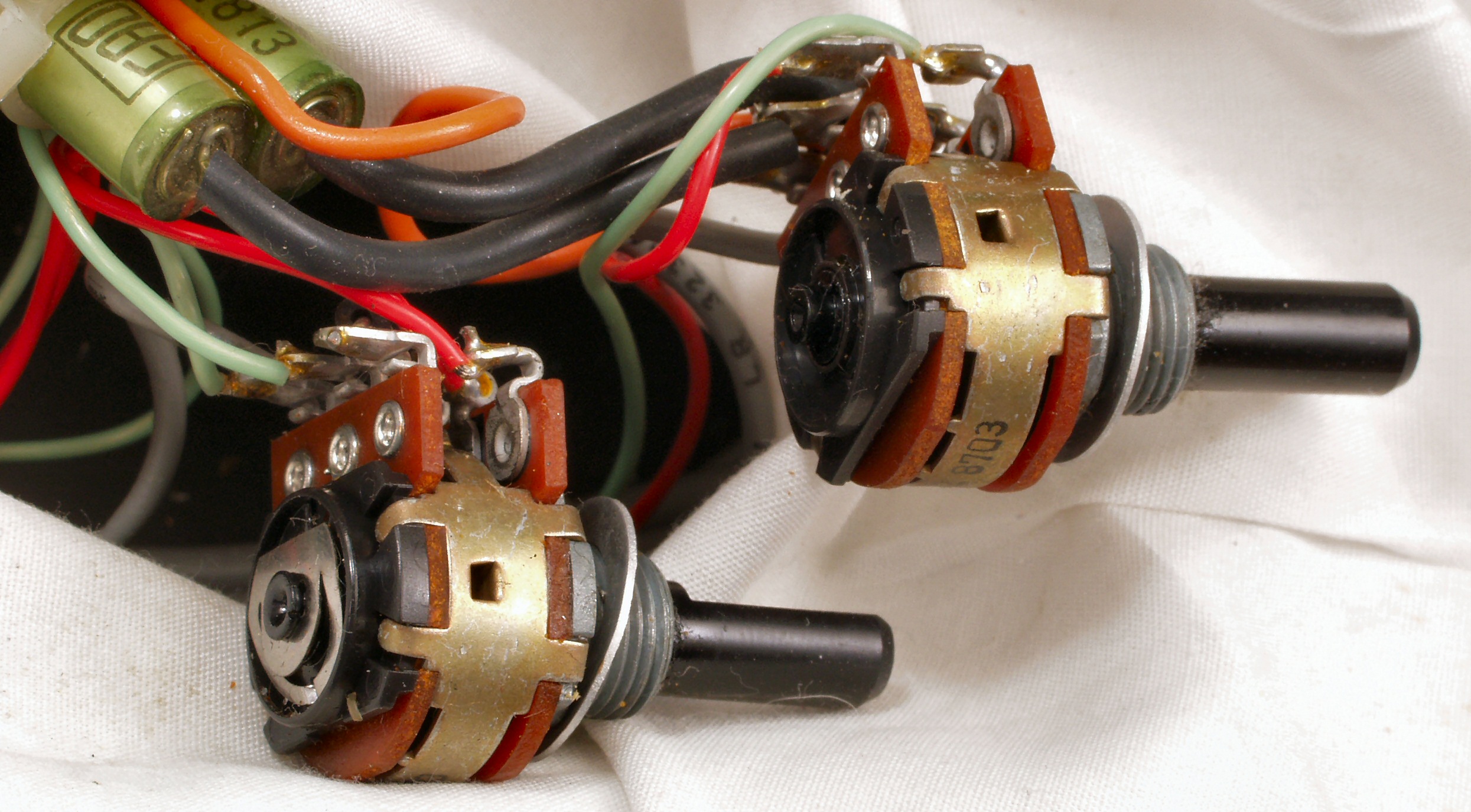

Ｃ−６Ｂ．　修理後　バランスＶＲとメインＶＲ　抵抗２個追加

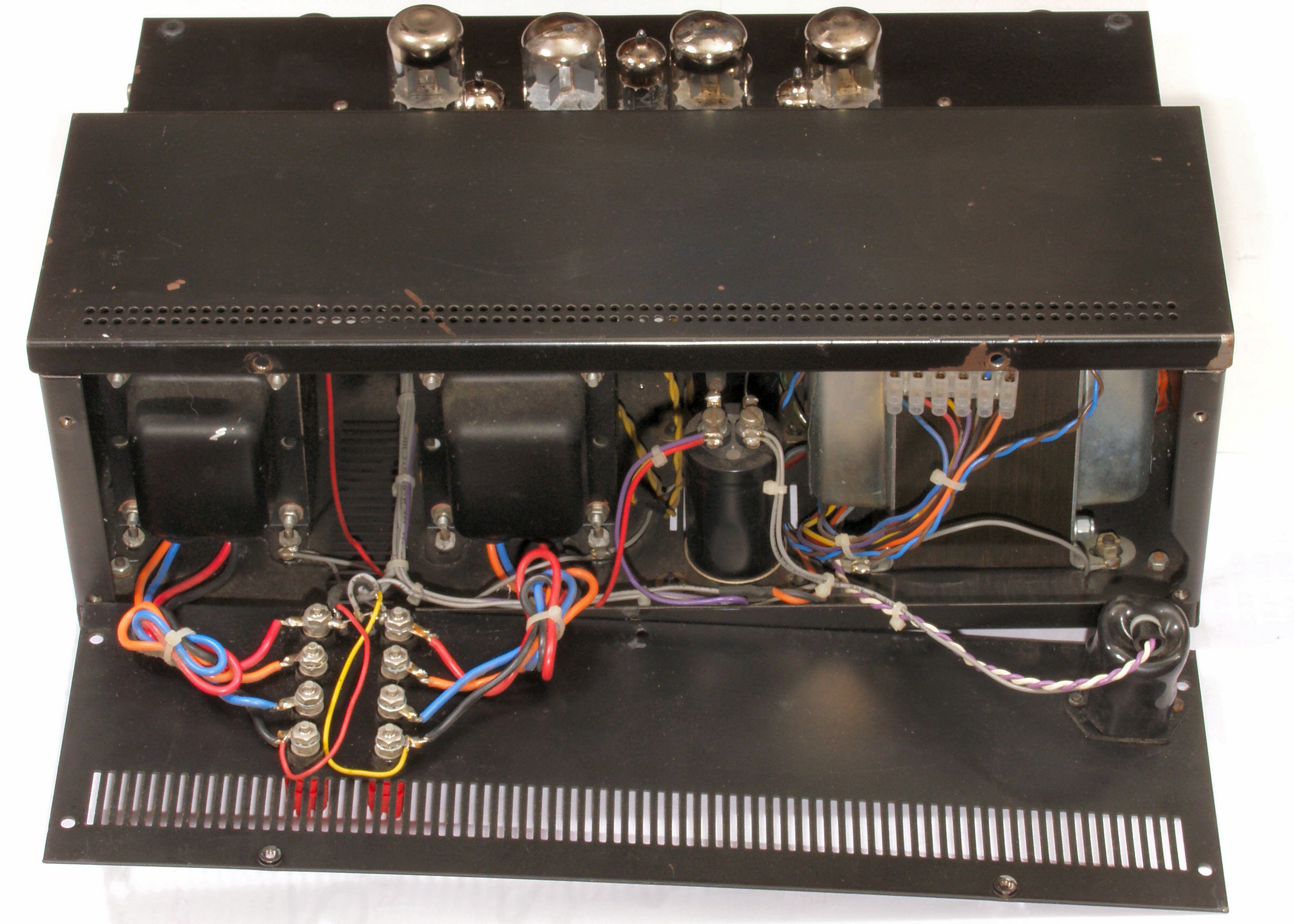

Ｃ−７．　後パネルを外し、SP接続端子の増締及び他の点検する

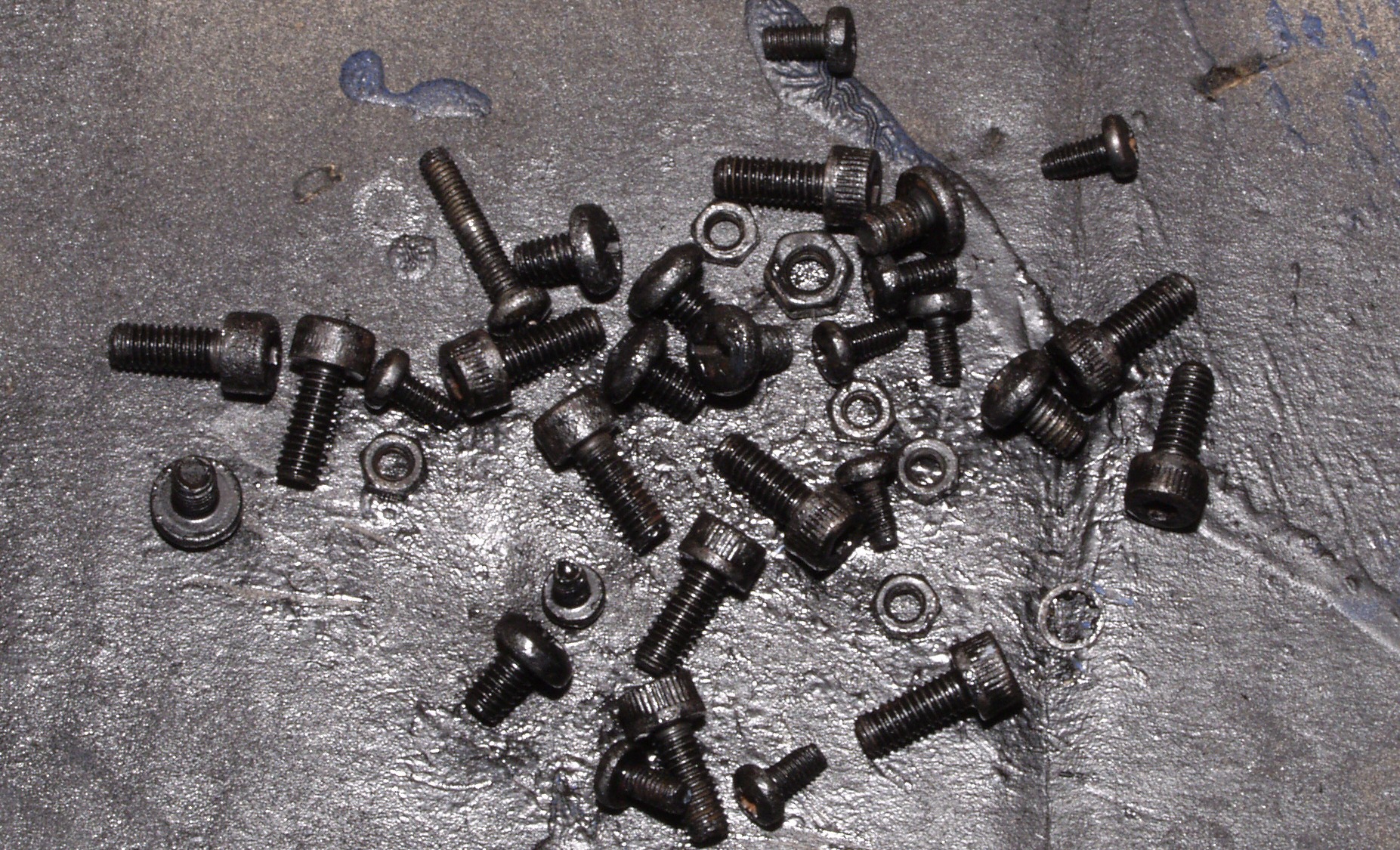

Ｃ−８Ａ．　止めネジに「サビ」が出ているので、艶消しラッカー塗料を軽く吹き付ける

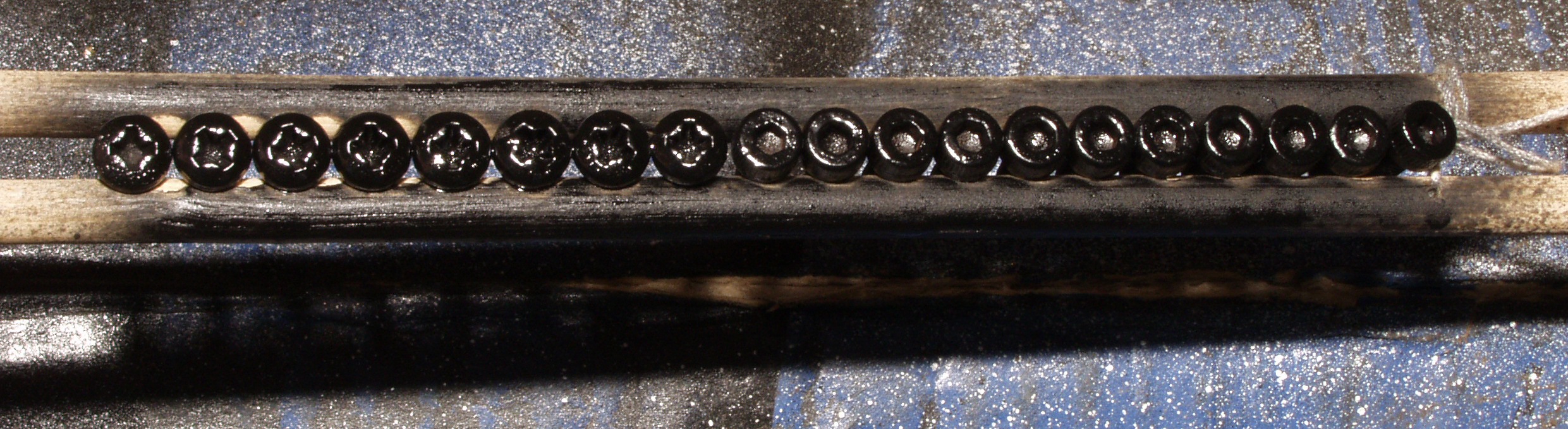

Ｃ−８Ｂ．　さらに、頭の大きな止めネジには、頭に、艶消しラッカー塗料を軽く吹き付ける。但し、多すぎないこと！

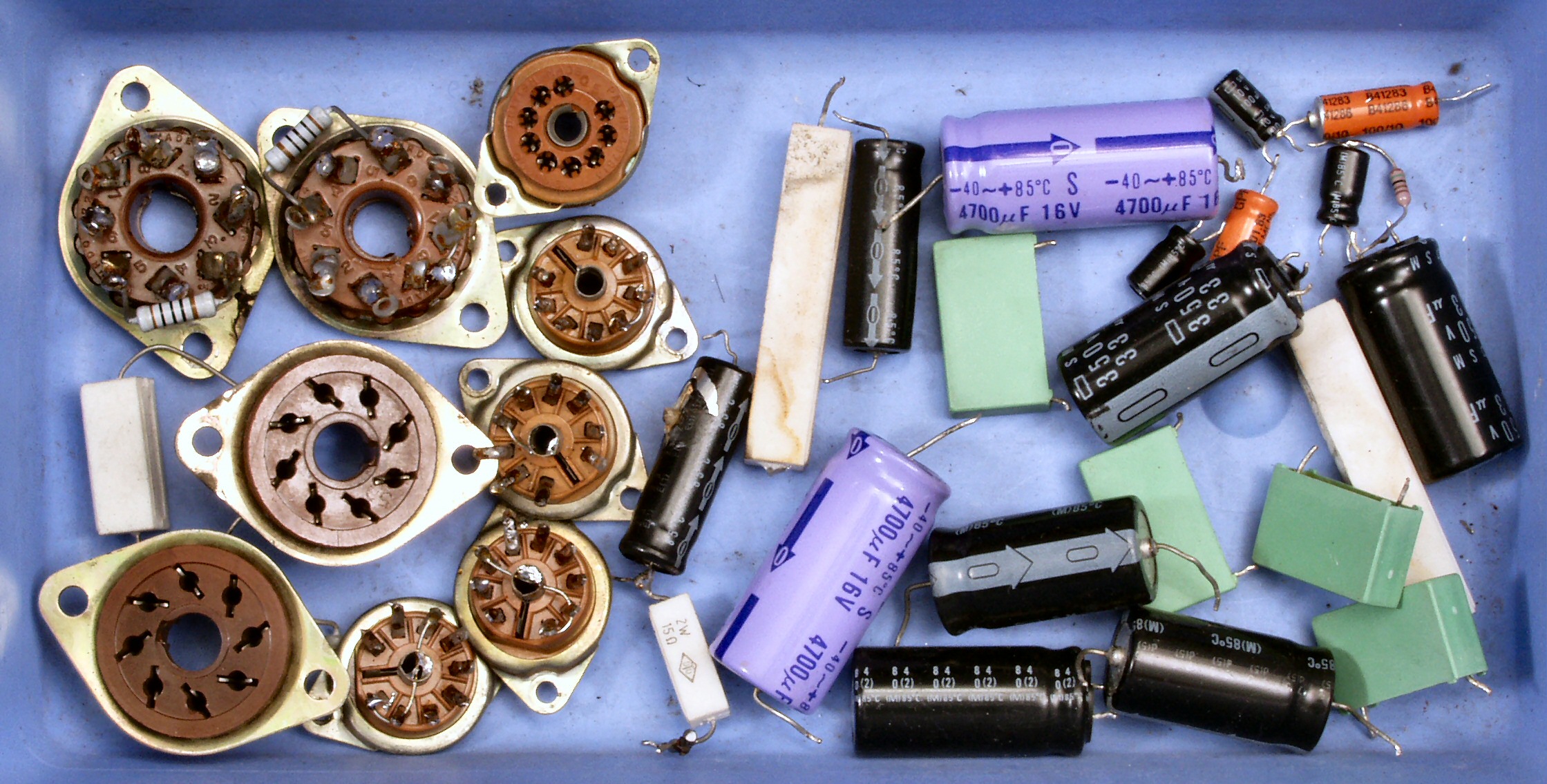

Ｃ−９．　交換した部品

C−ＡＡ．　修理前　上から見る

Ｃ−ＡＢ．　修理後　上から見る

C−ＡＣ．　修理前　下から見る

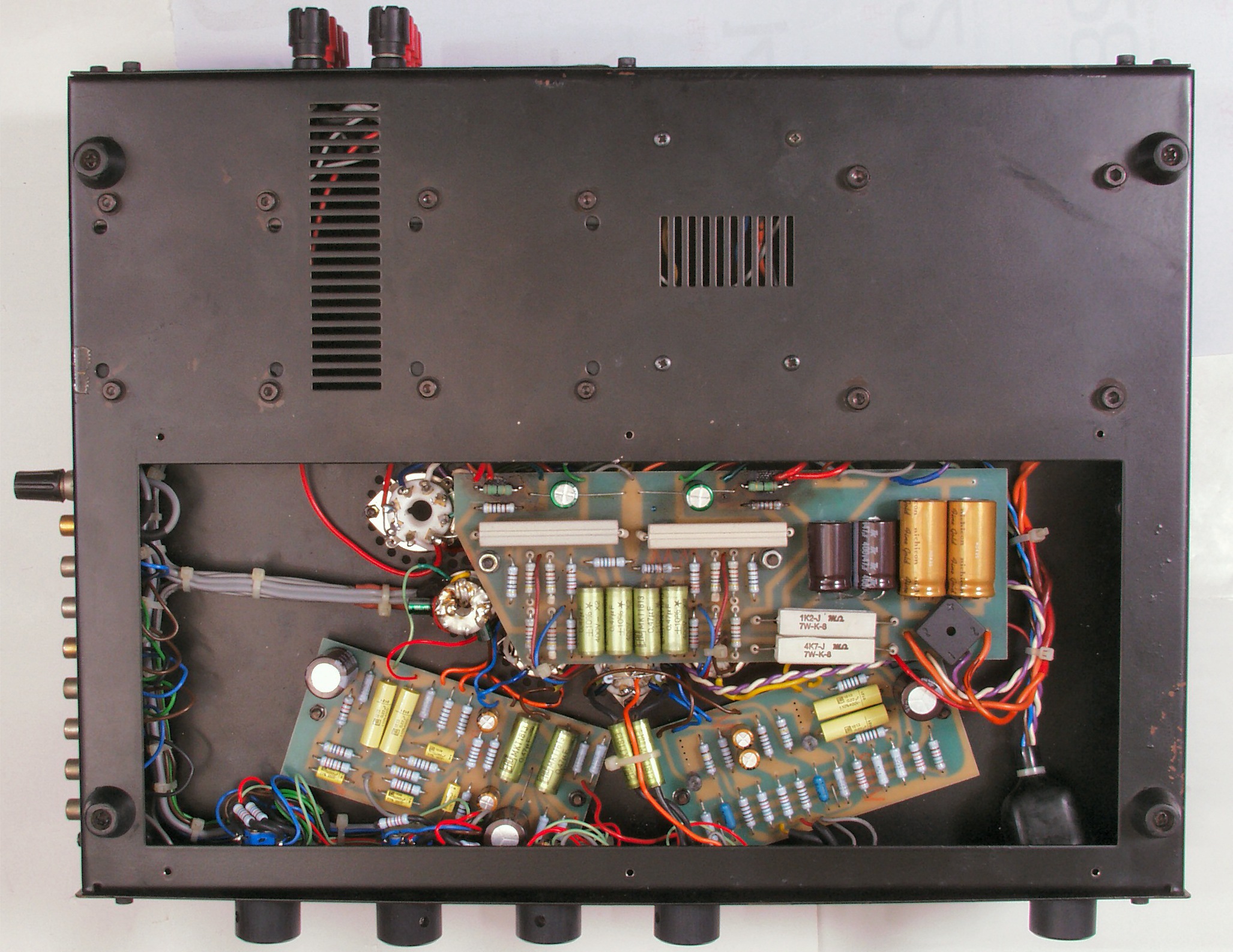

Ｃ−ＡＤ．　修理後　下から見る

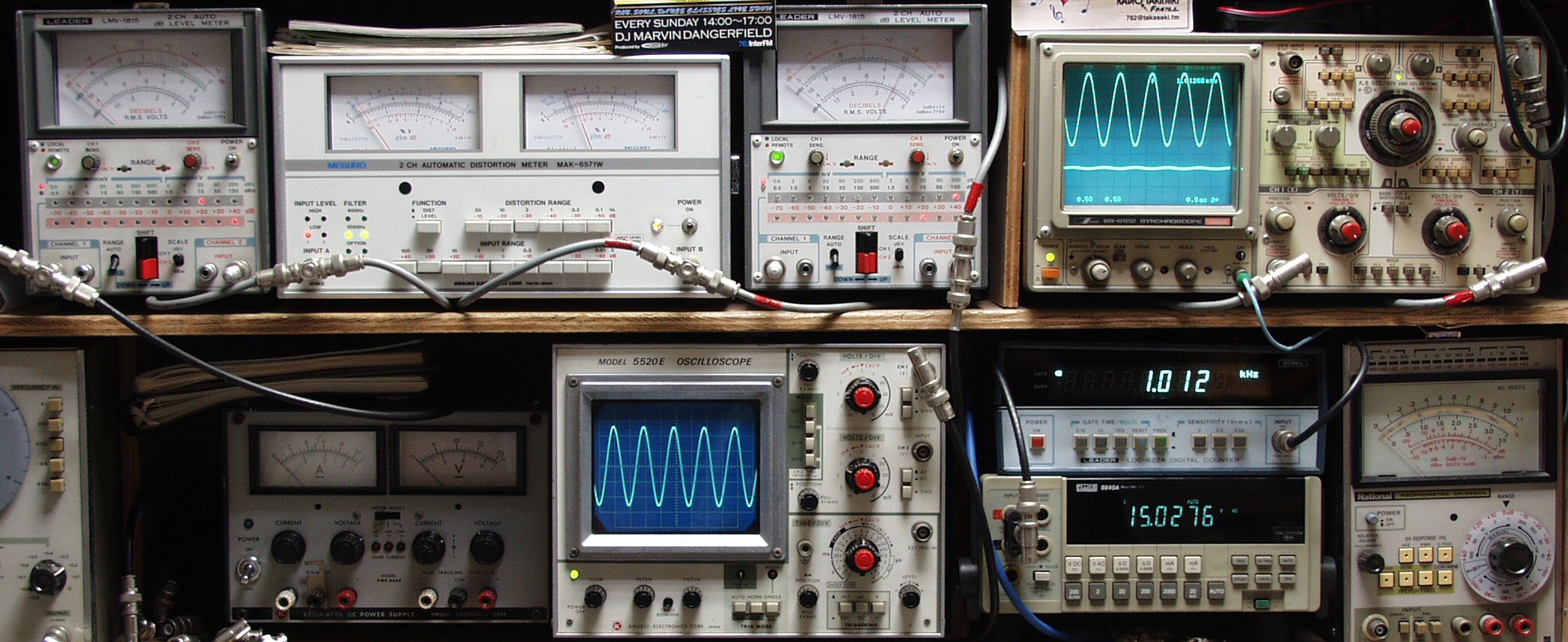

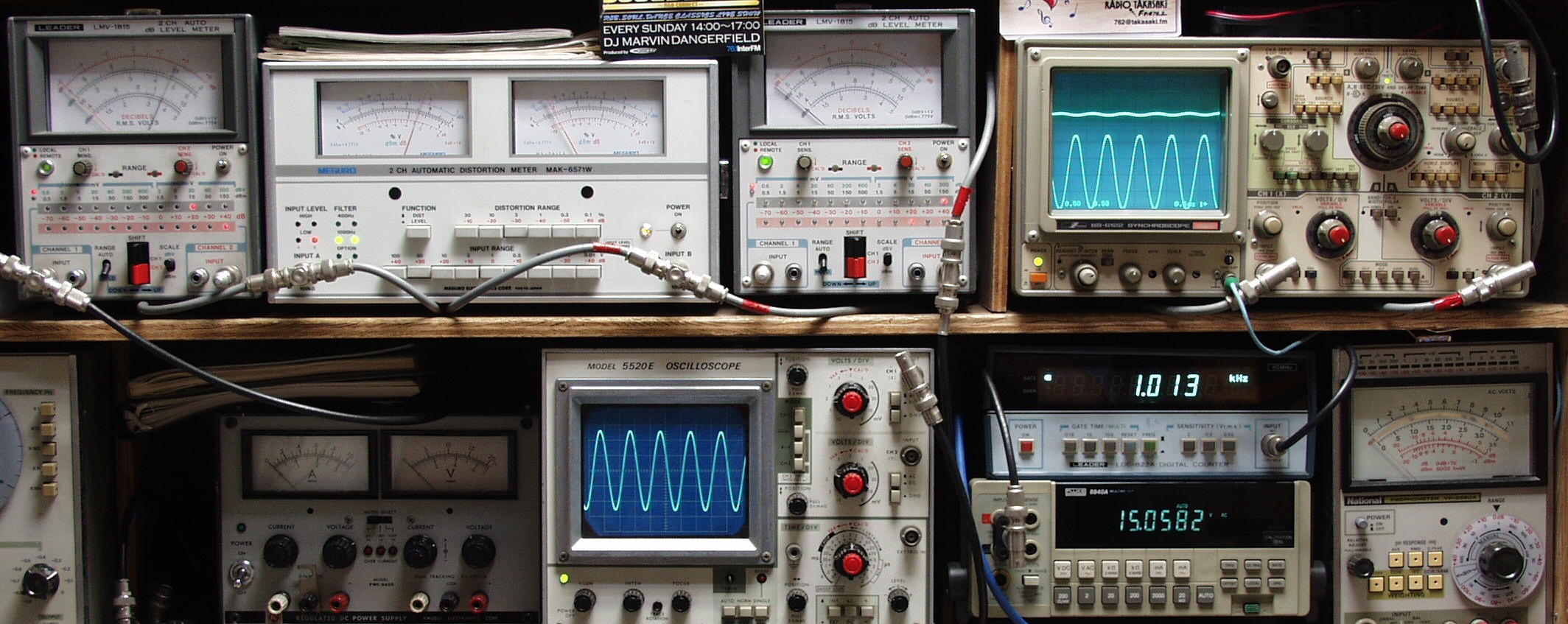

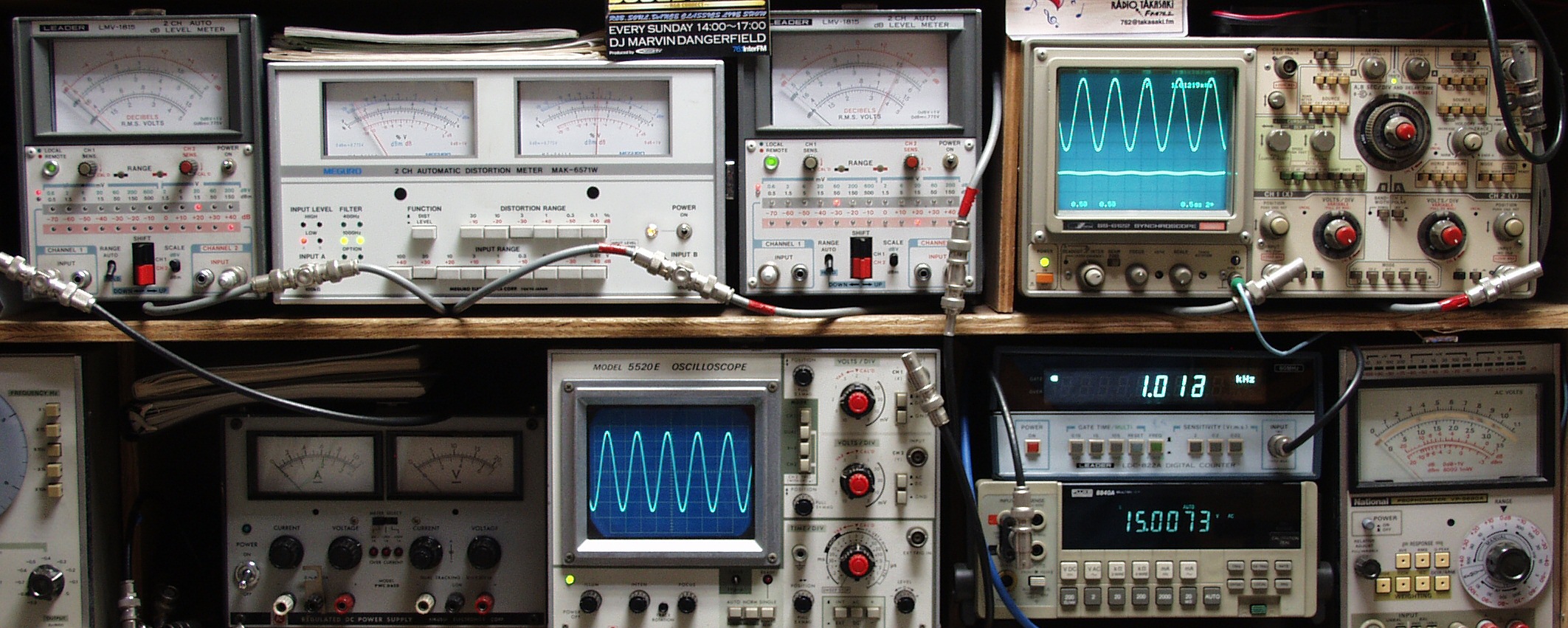

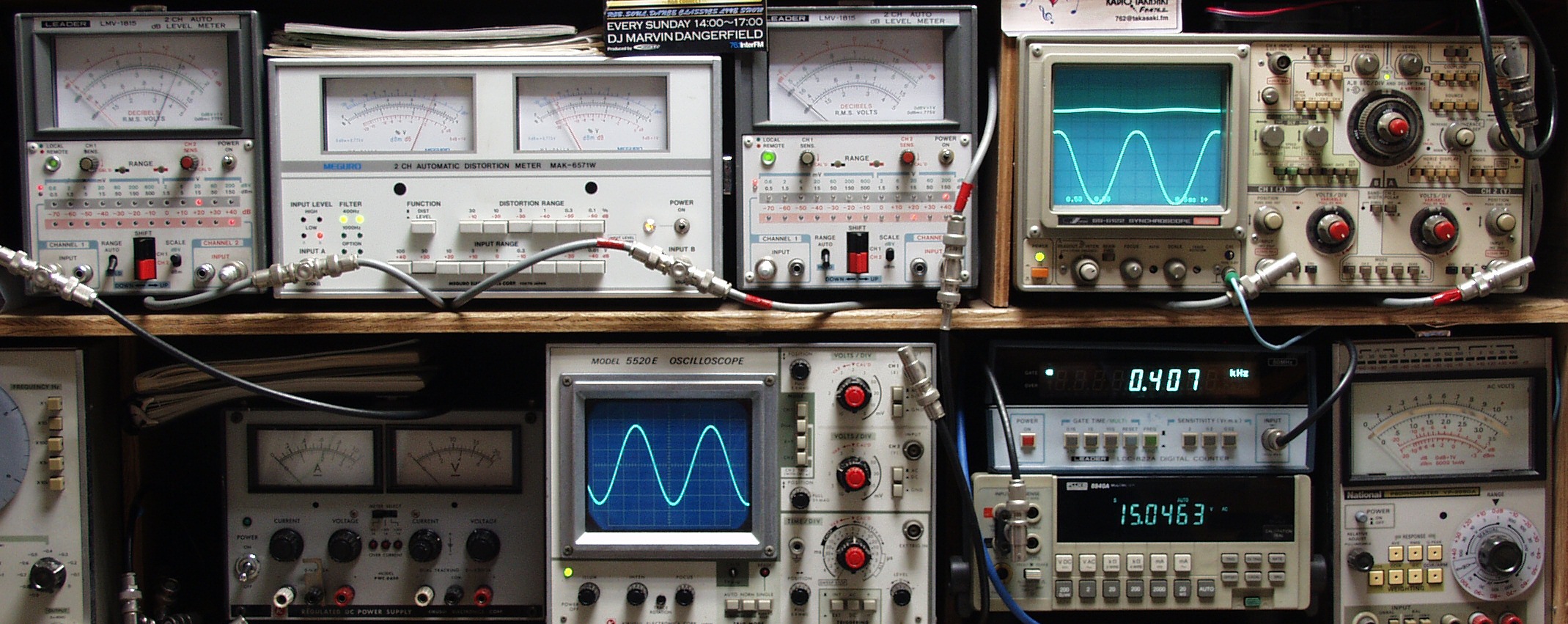

Ｅ．　測定・調整 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ−２Ａ．　Ｒ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　１．６％歪み　ＡＵＸ入力　１０００ＨＺ

Ｅ−２Ｂ．　Ｒ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　２％歪み　ＡＵＸ入力　４００ＨＺ

Ｅ−２Ｃ．　Ｌ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　２．．５％歪み　ＡＵＸ入力　１０００ＨＺ

Ｅ−２Ｄ．　Ｌ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　２．５％歪み　ＡＵＸ入力　４００ＨＺ

Ｅ−３Ａ．　Ｒ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　１％歪み　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｂ．　Ｒ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　１％歪み　ＭＭ入力　４００ＨＺ

Ｅ−３Ｃ．　Ｌ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　１％歪み　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｄ．　Ｌ側ＳＰ出力、１５Ｖ＝２８Ｗ出力　１％歪み　ＭＭ入力　４００ＨＺ

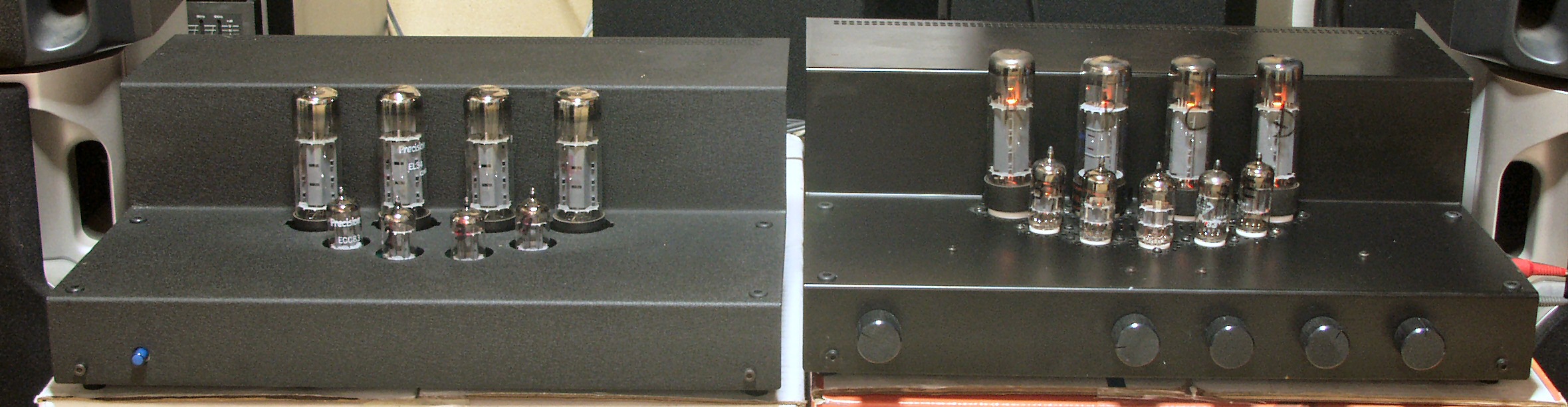

Ｅ−４．　完成　　２４時間エ−ジング
