自作４５ シングル．２台目修理記録
黄色テープは識別　同時修理　４５シングル　　　２０２１／８／２１日到着　　　８／２５完成
Ｙ．　到着時の似姿梱包

Ａ．　修理前の状況
  • 数年前オークションにて購入。
    音出し可能でしたがノイズが大きくそのままお蔵入れの状態、あまりに勿体なく修理をお願いする事にしました。
    症状は前記の通りノイズです。
    終段真空管は45です、問題あれば球は交換してください。
    出来るだけ静かなアンプになればいいと思います。
    回路図はありません。


Ｔ．　バラック修理後測定

Ｂ．　原因



Ｃ．　修理状況
  • 電源コードを取り３Ｐインレット取り付け。


Ｄ．　使用部品

Ｆ．　修理費　　　２２，５００円　　　　「通常ル修理」
　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」

Ｙ．　ユーザー宅の設置状況

Ｓ．　４５　の規格（カタログ・マニアルより）

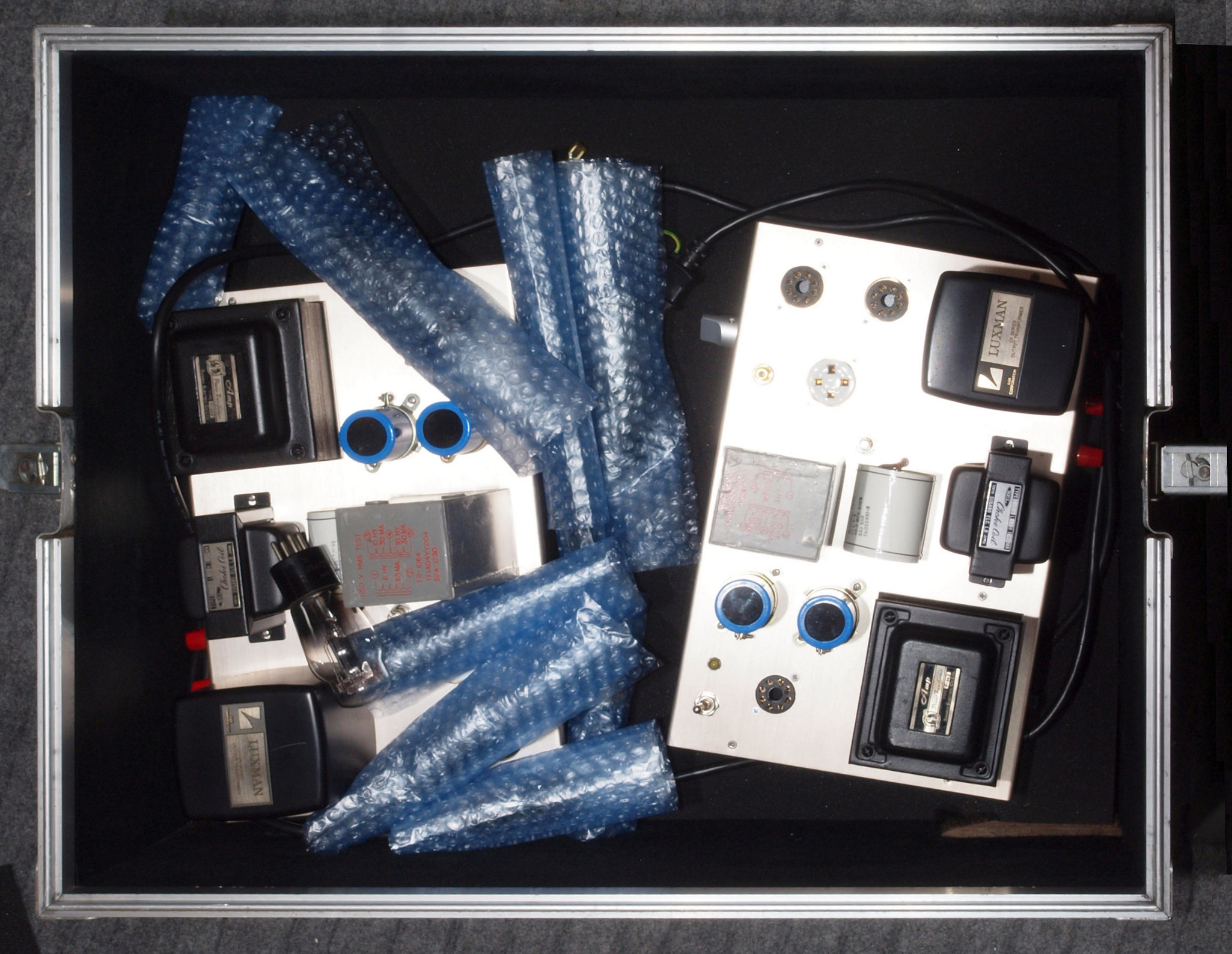

Ｙ．　到着時の似姿梱包。上からスポンジで押さえただけでは、重いアンプは移動する。。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

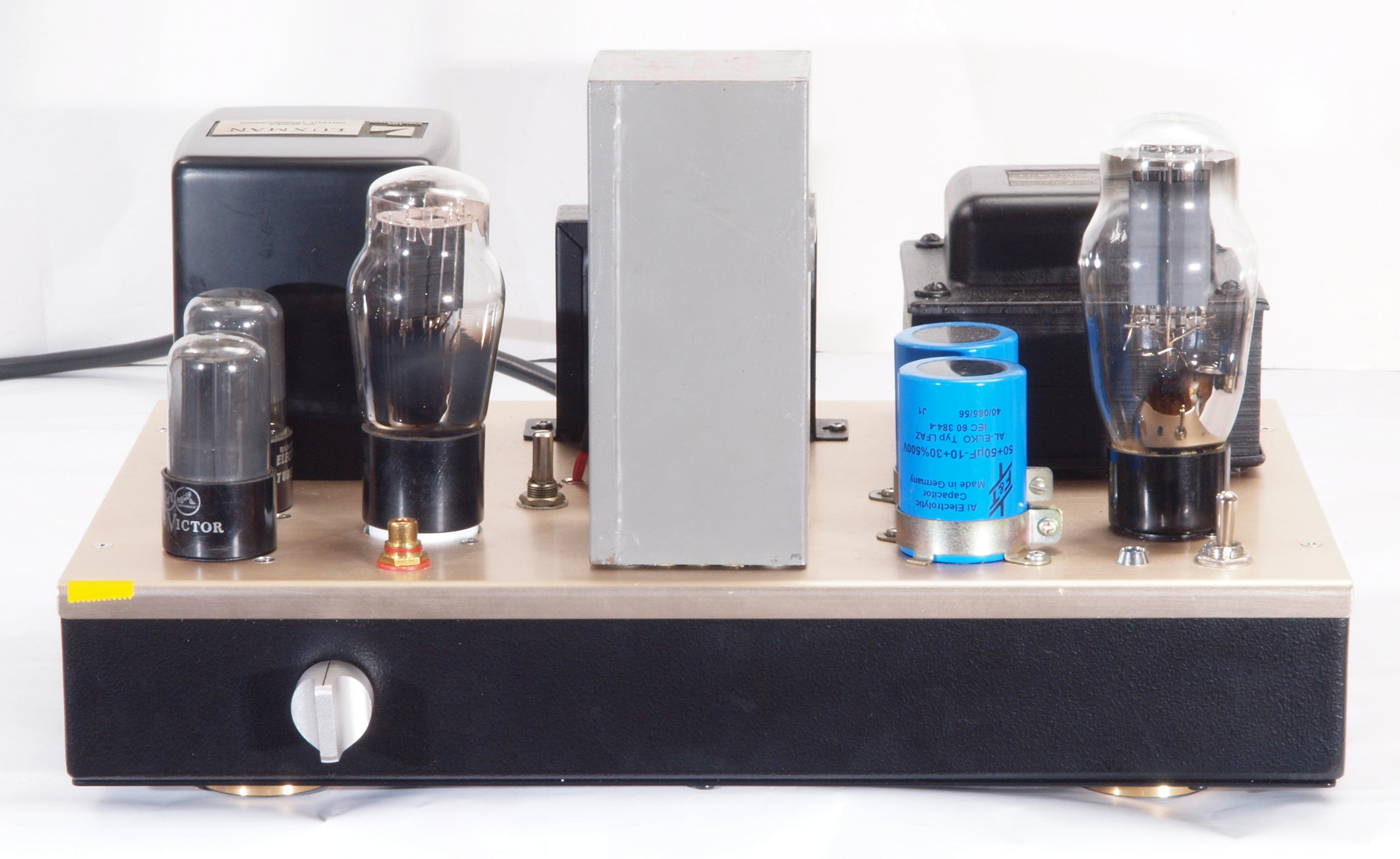

Ａ１１．　点検中　前から見る

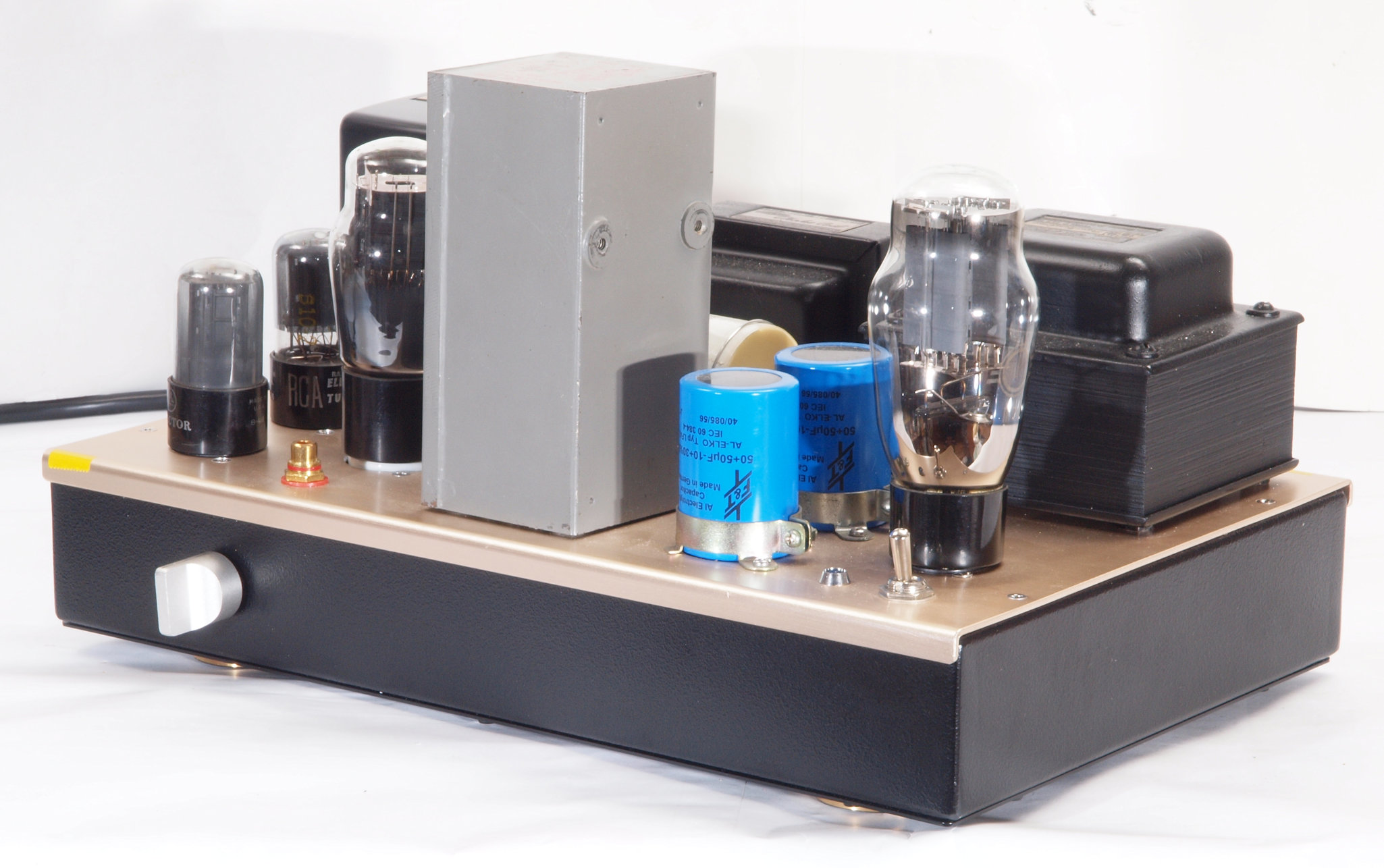

Ａ１２．　点検中　前右から見る。

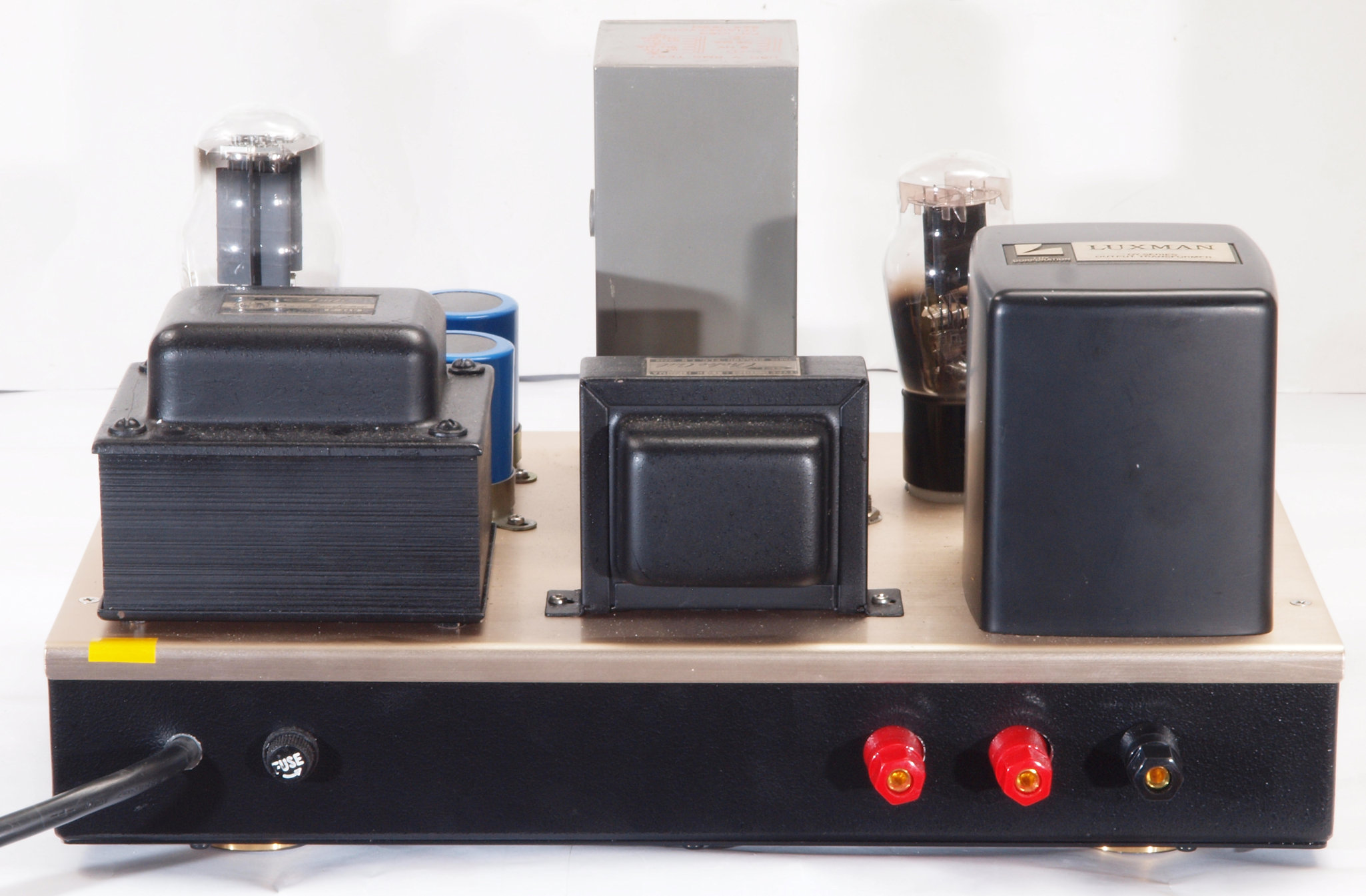

Ａ１３．　点検中　後から見る

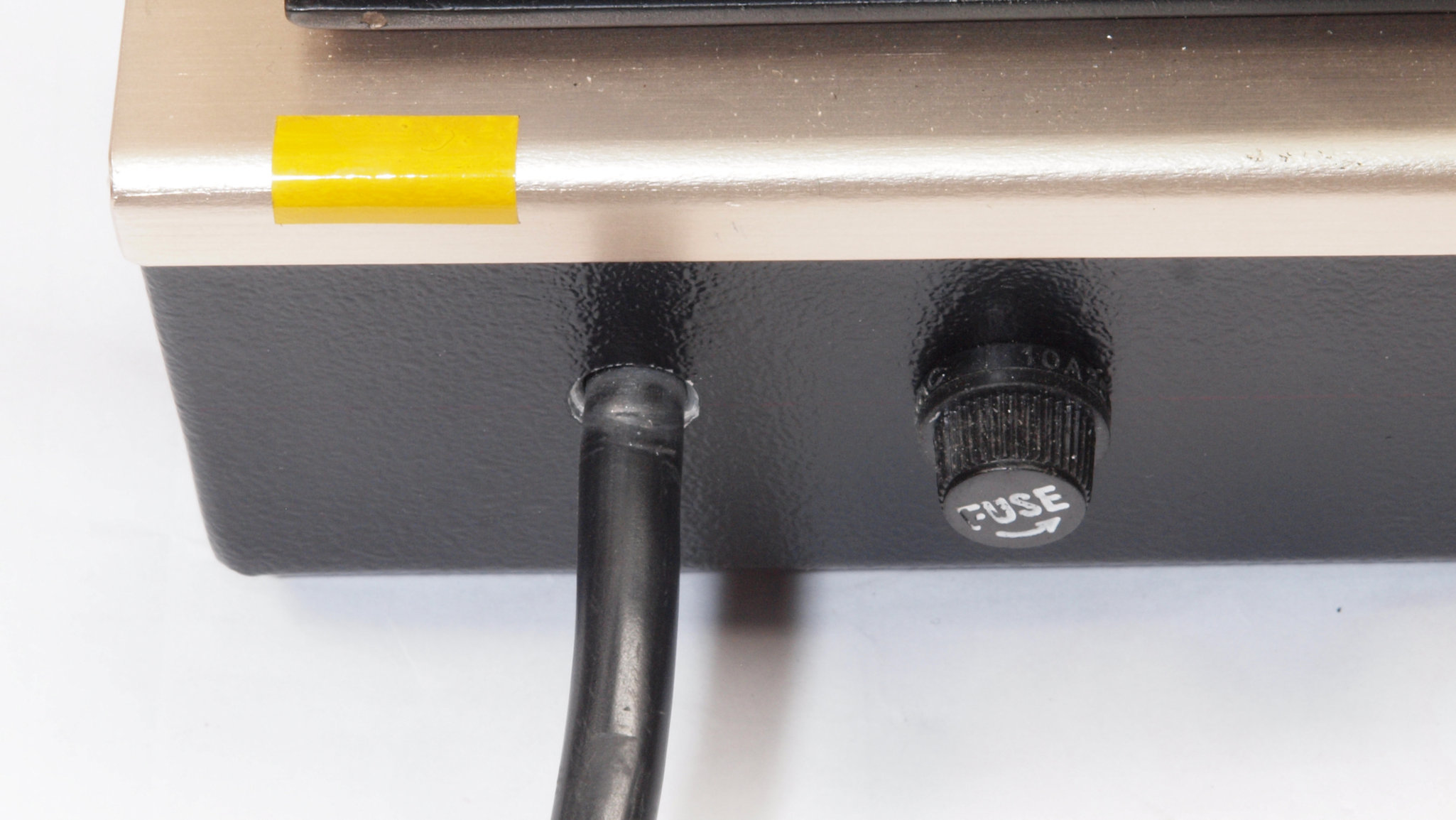

Ａ１３２．　点検中　後から見る。　電源コード取付部、ブッシュが未使用なシロート製作品！

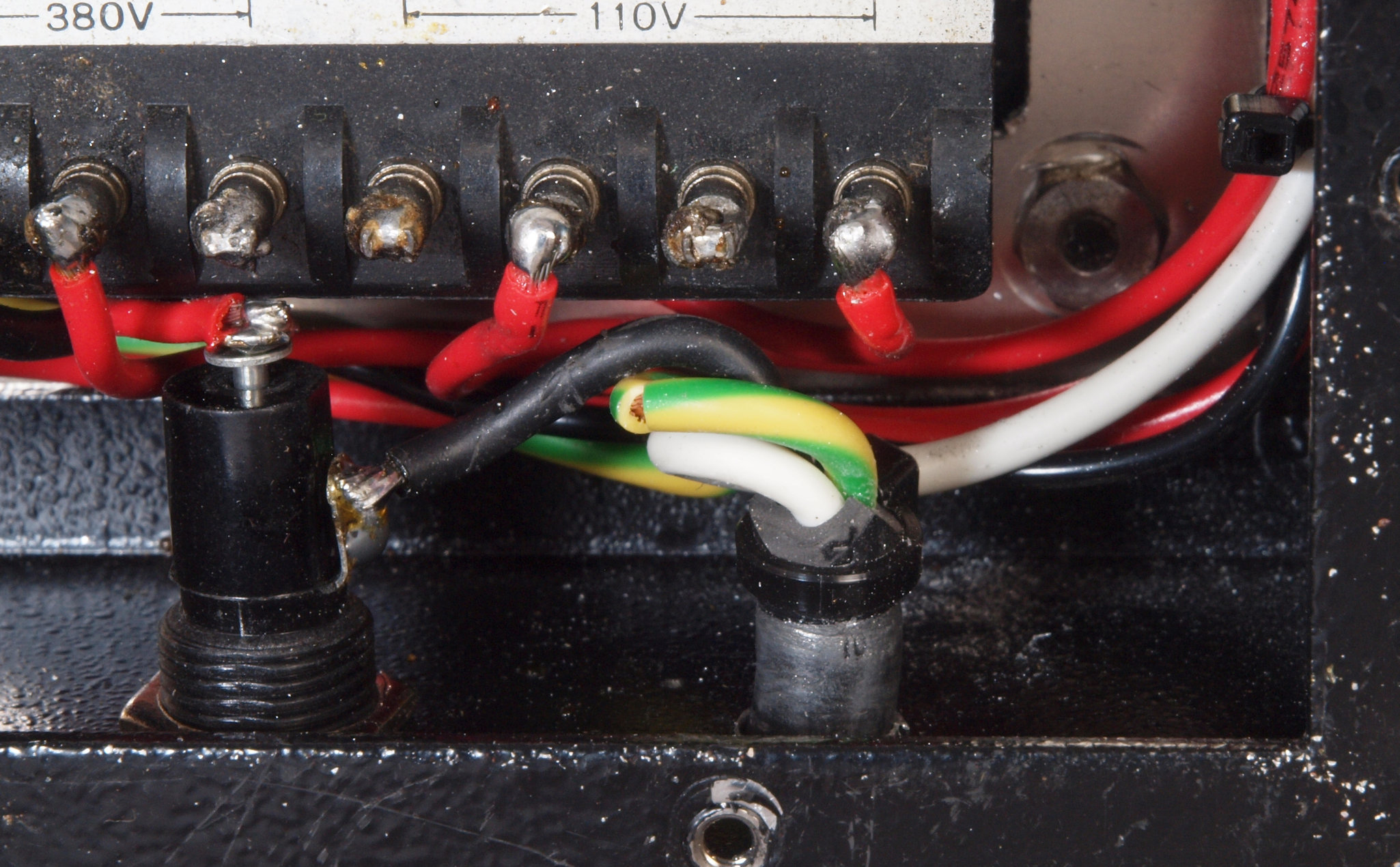

Ａ１３３．　点検中　下から見る。　電源コード内部取付部、ブッシュが未使用なシロート製作品！

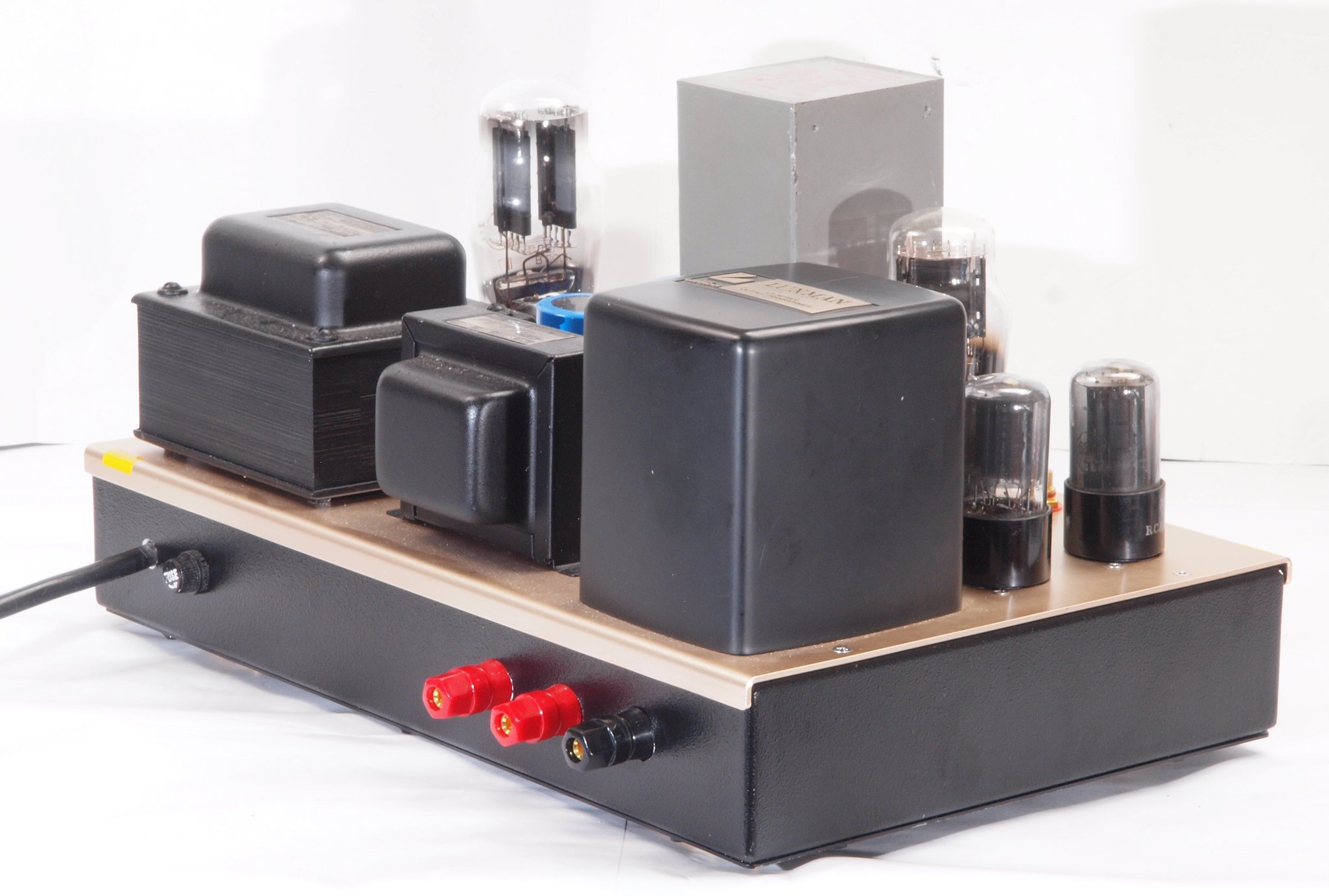

Ａ１４．　点検中　後右から見る

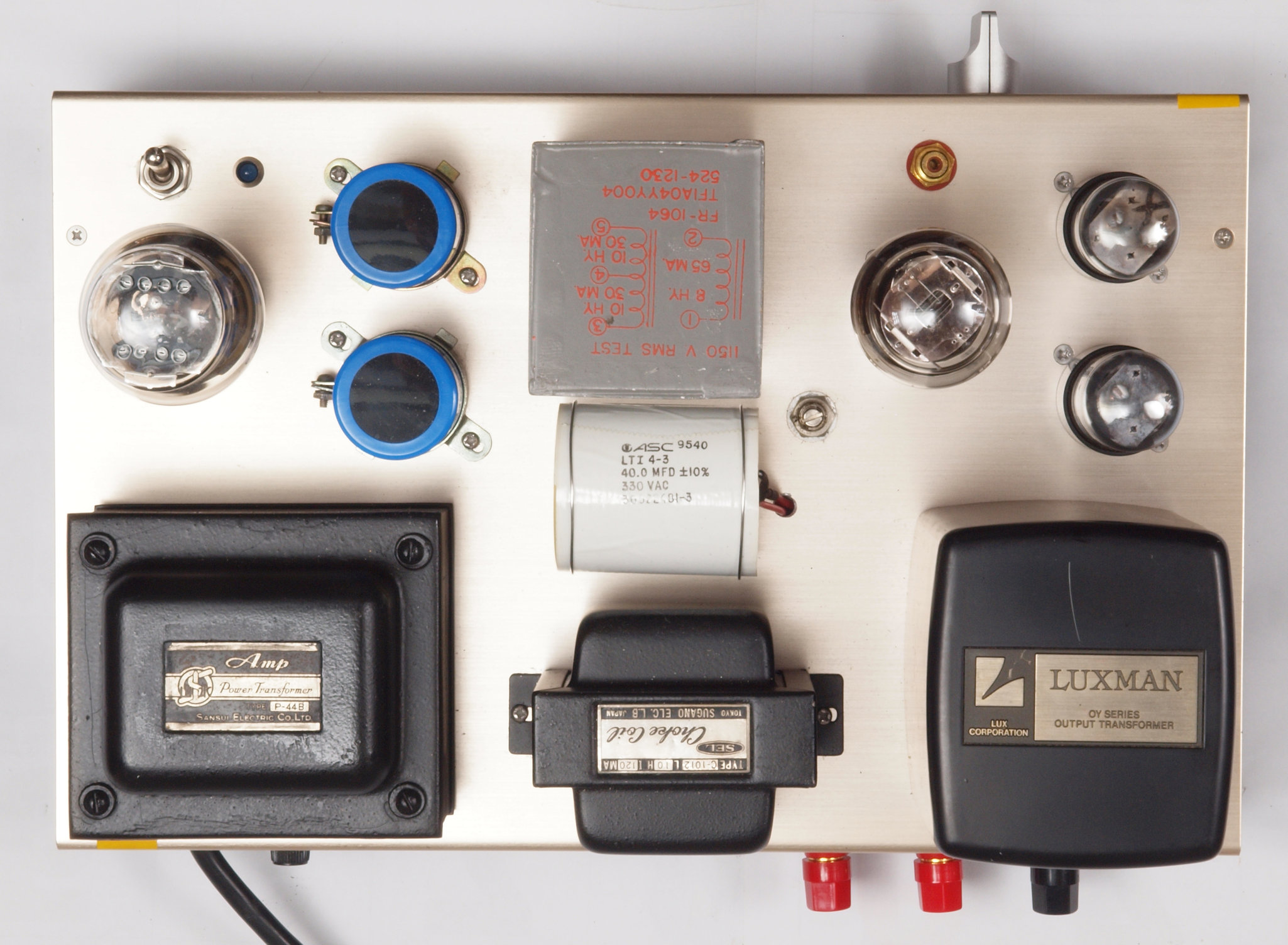

Ａ２１．　点検中　上から見る

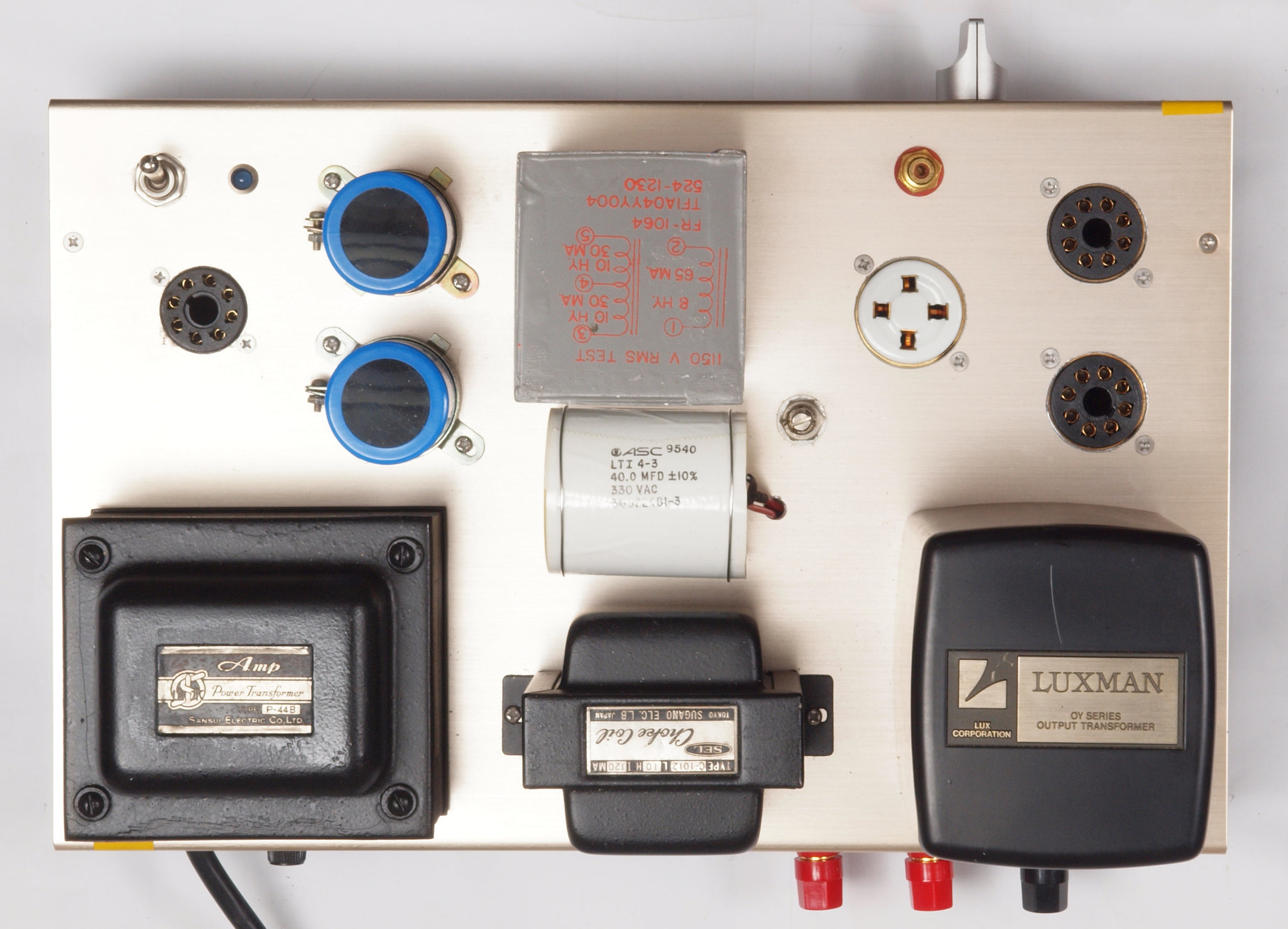

Ａ２２．　点検中　真空管を抜き、上から見る

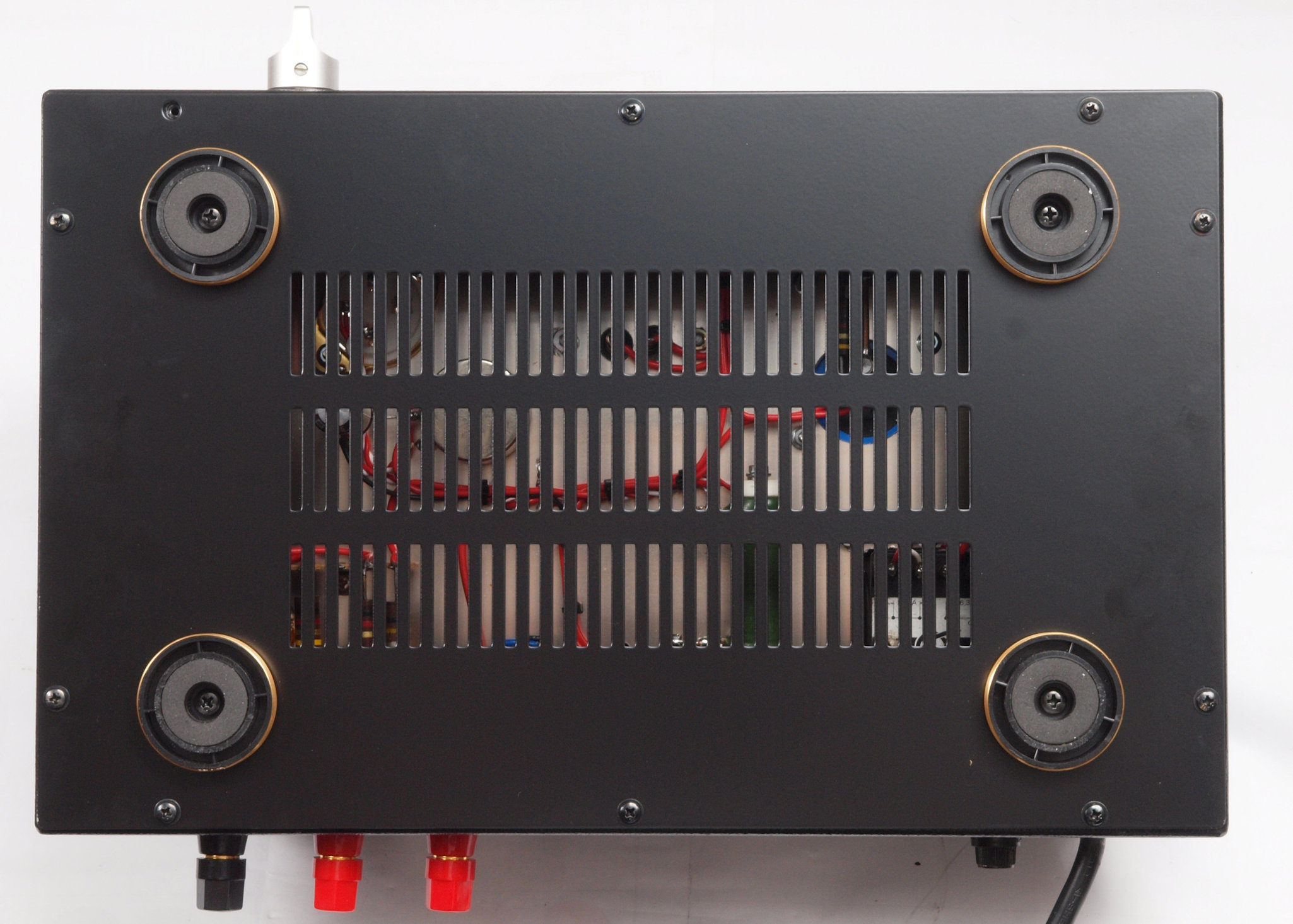

Ａ３１．　点検中　下から見る

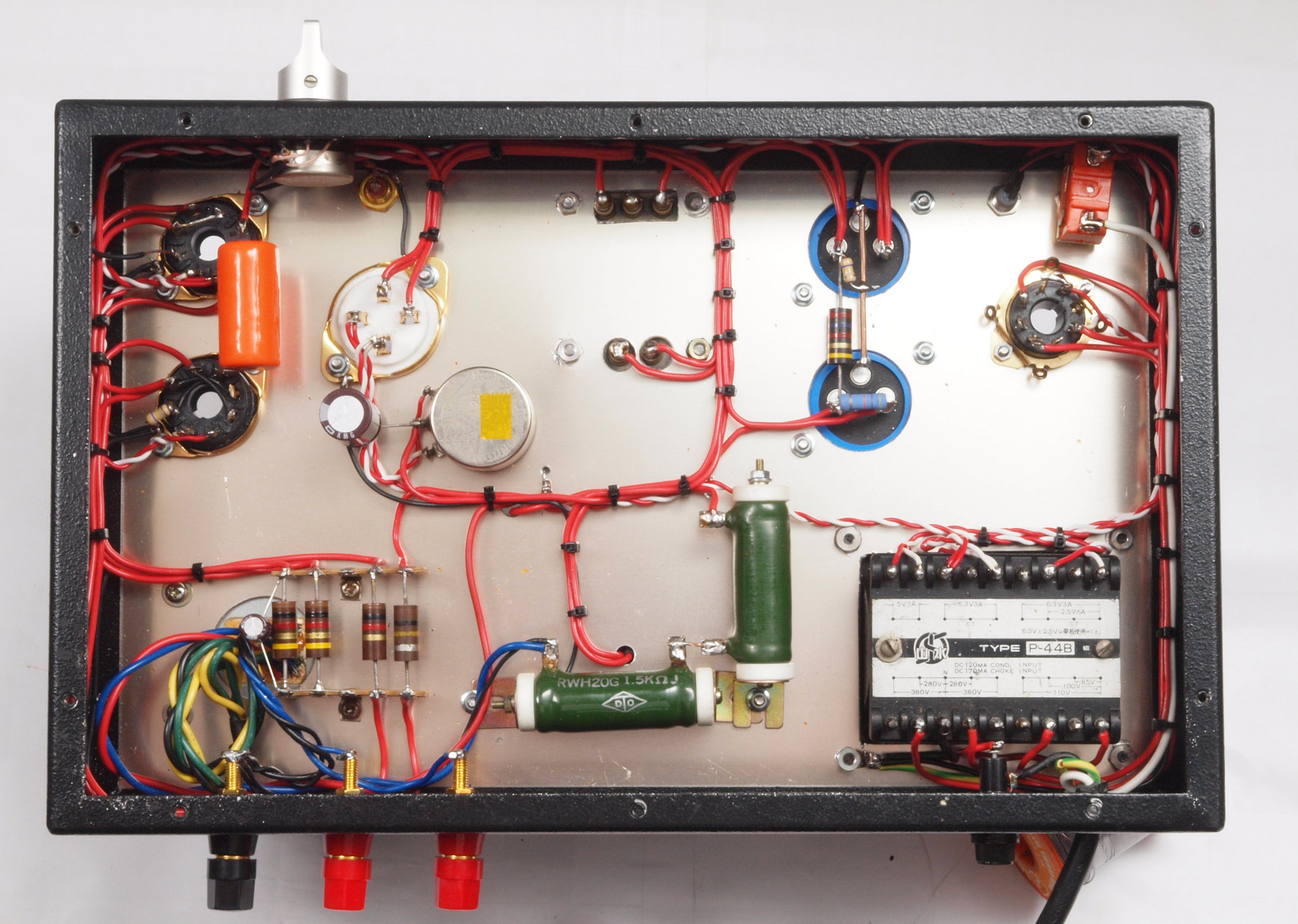

Ａ３２．　点検中　下蓋を取り下から見る。

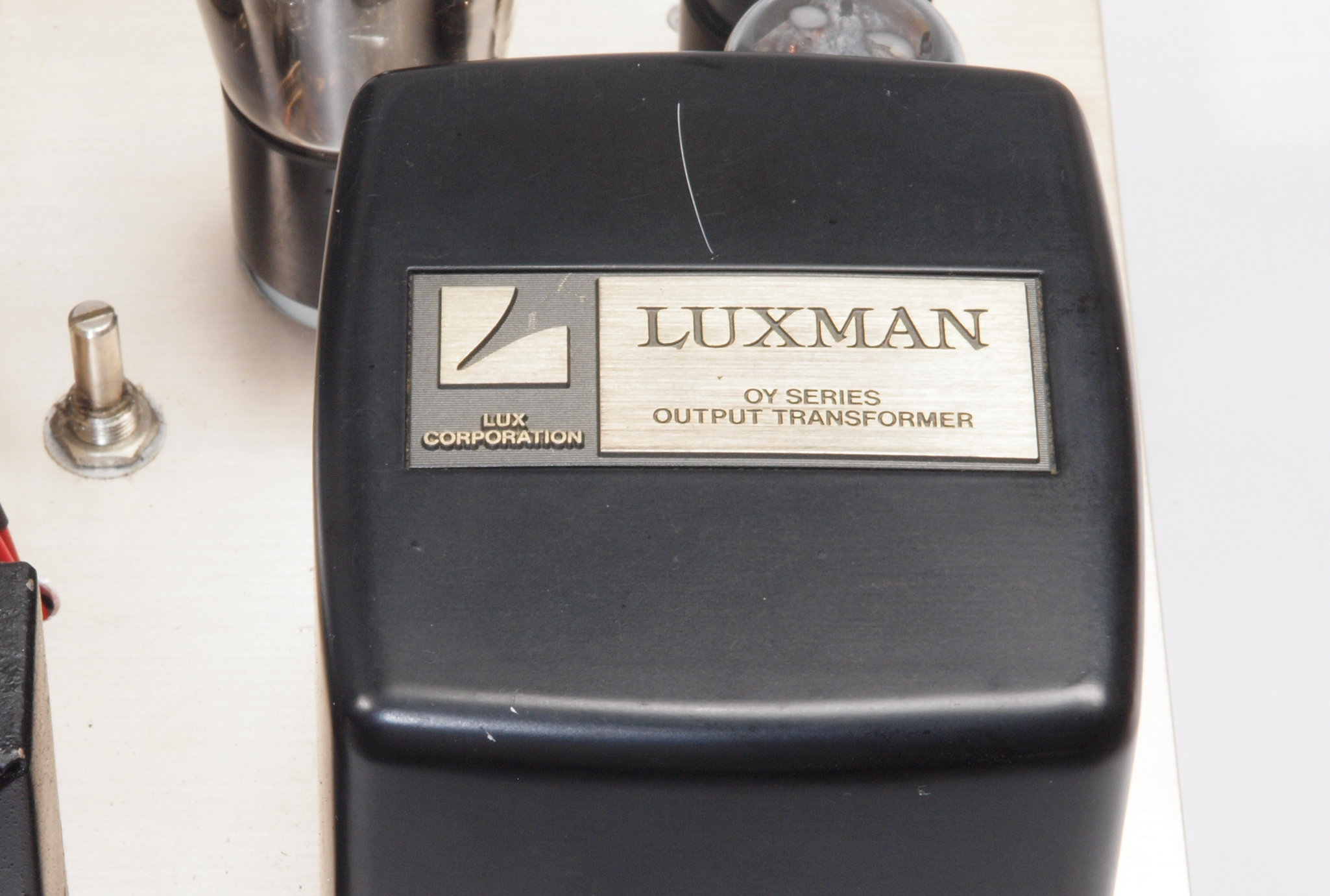

Ａ４１．　点検中　出力トランス。

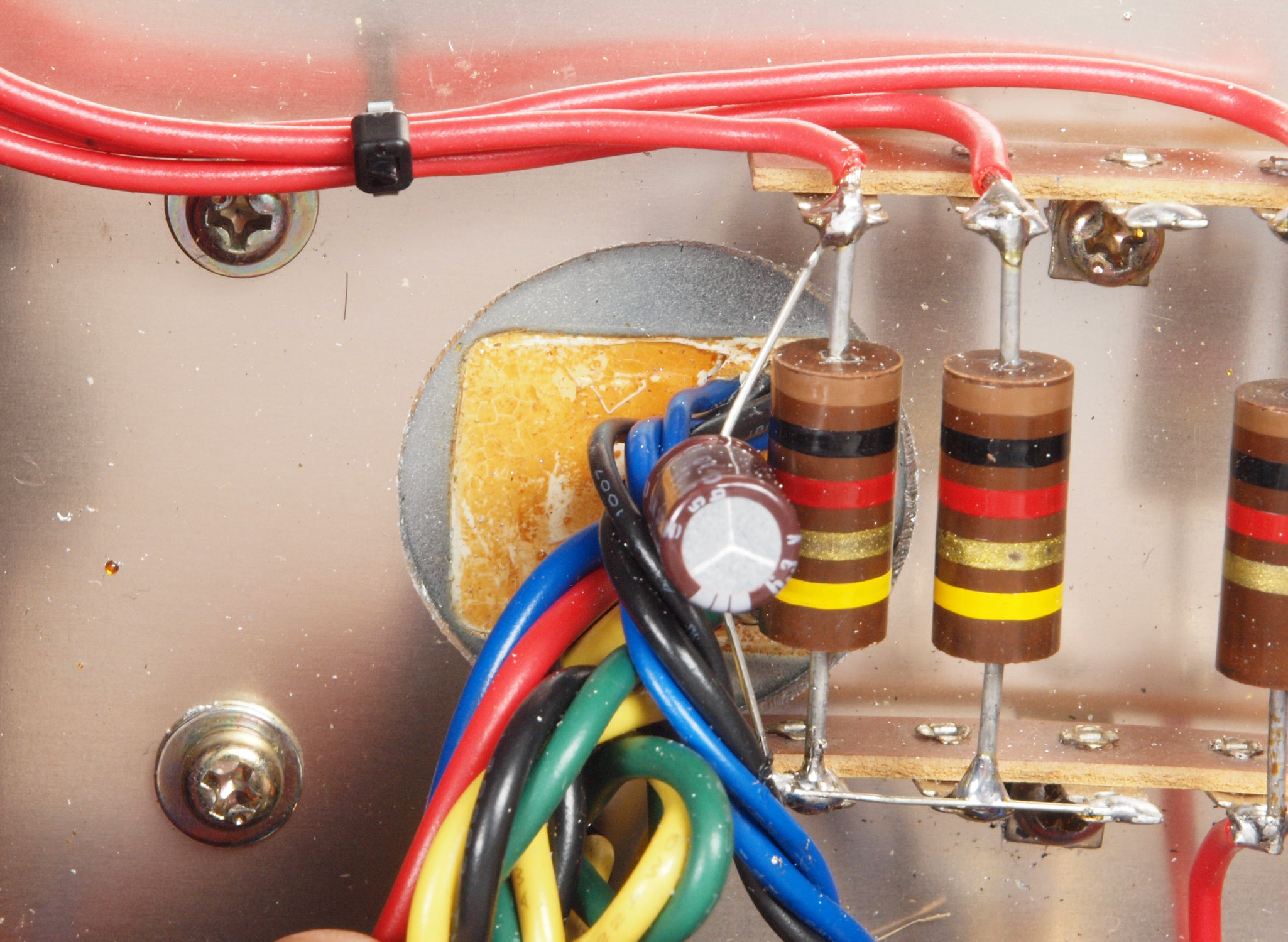

Ａ４２．　点検中　出力トランスを下から見る。ツメ物が異なる再生品？

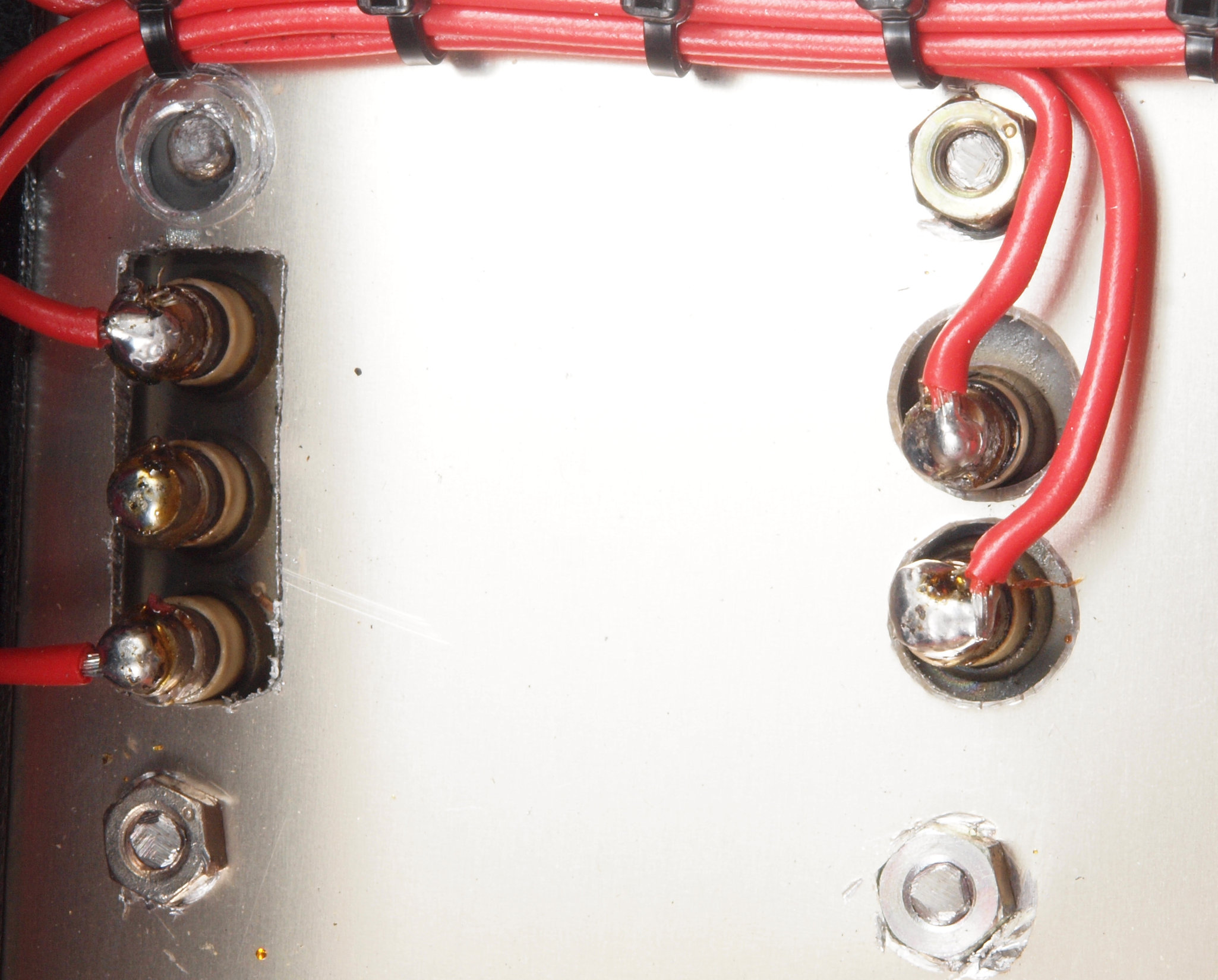

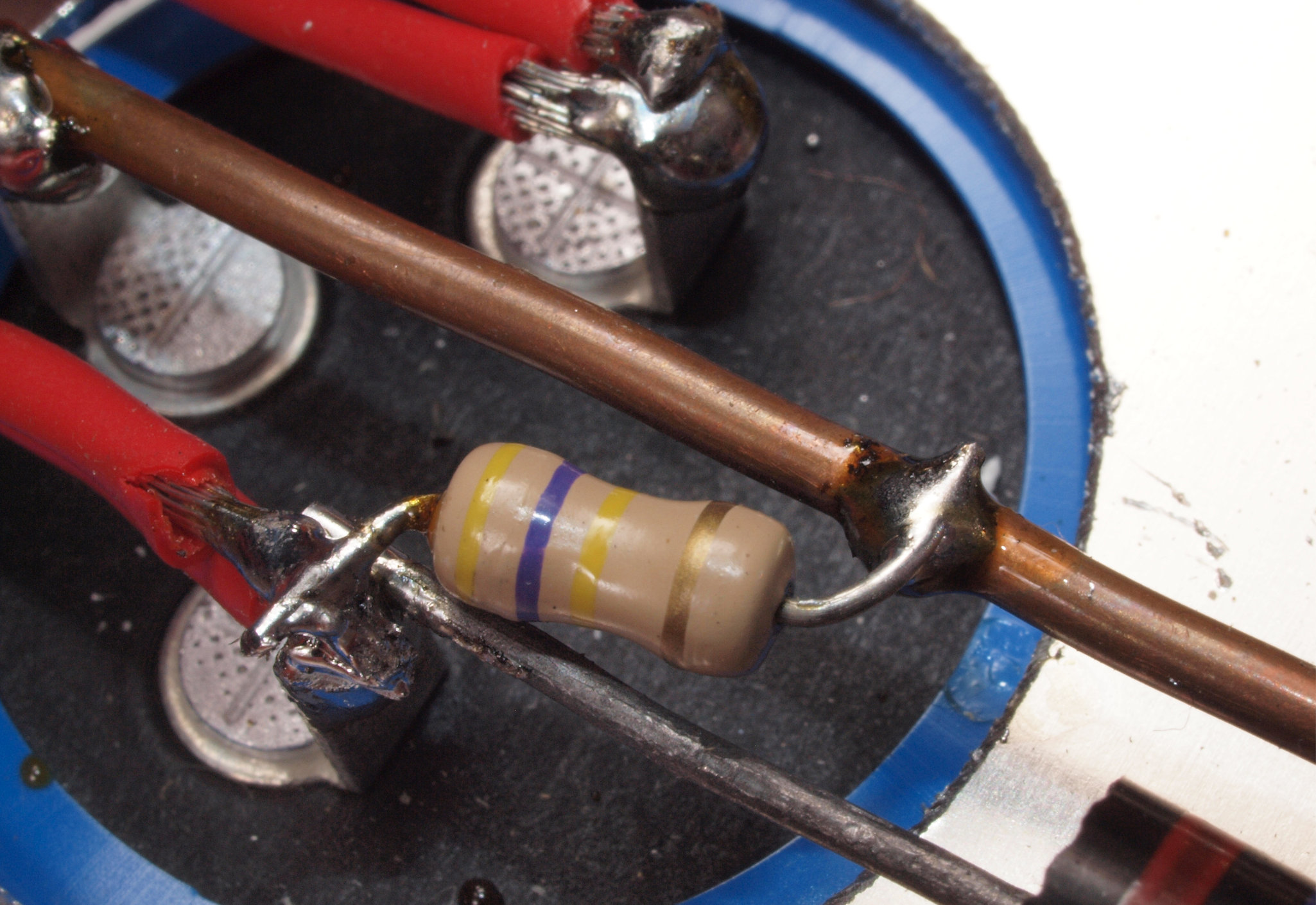

Ａ５１．　点検中　下ケースを取り下から見る。　のっけ半田！シシロートの製作品。

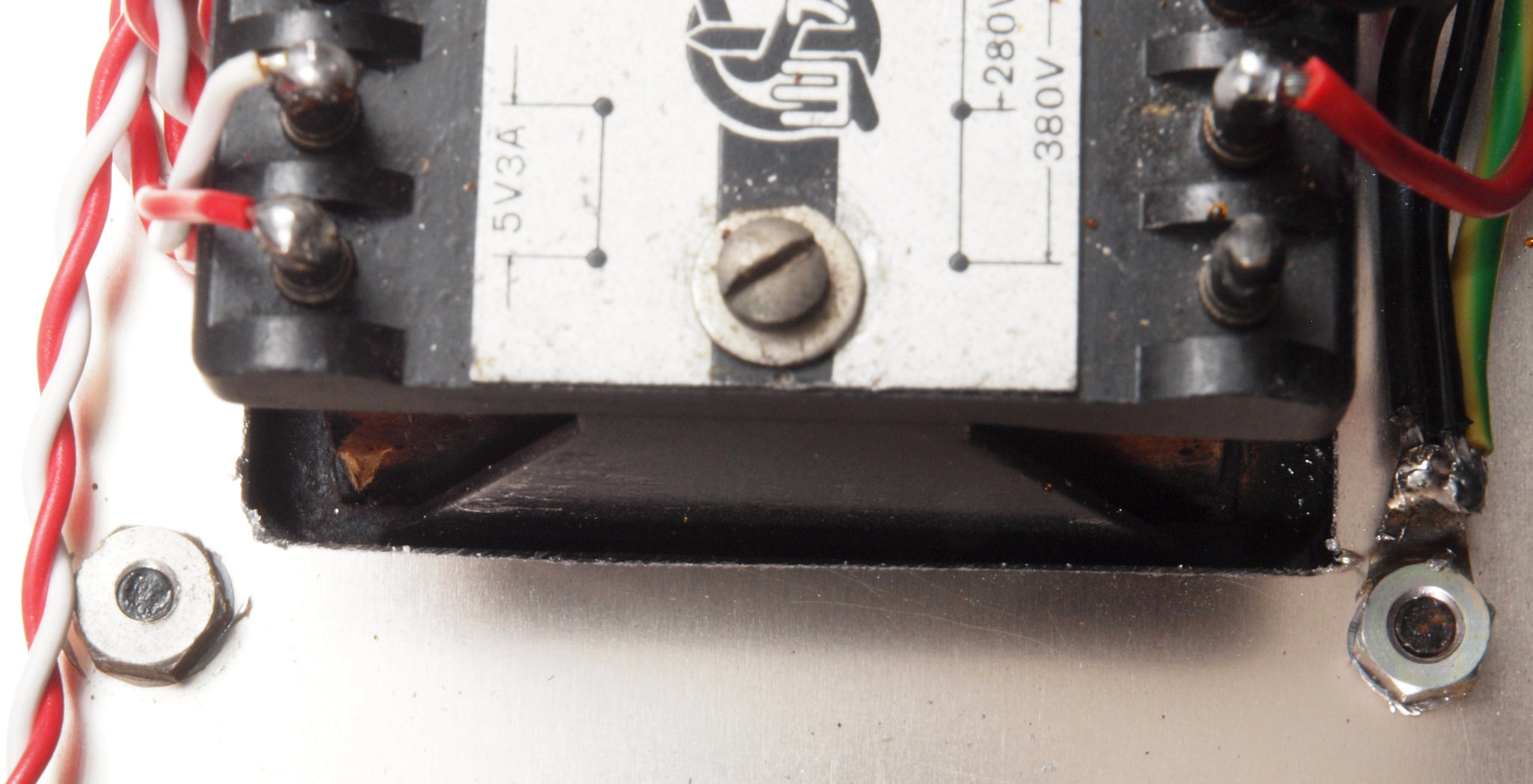

Ａ６１．　点検中　電源トランスの止めビスが短い。
Ａ７１．　点検中　チョークトランスの止めビスが短いのと折れている。
Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

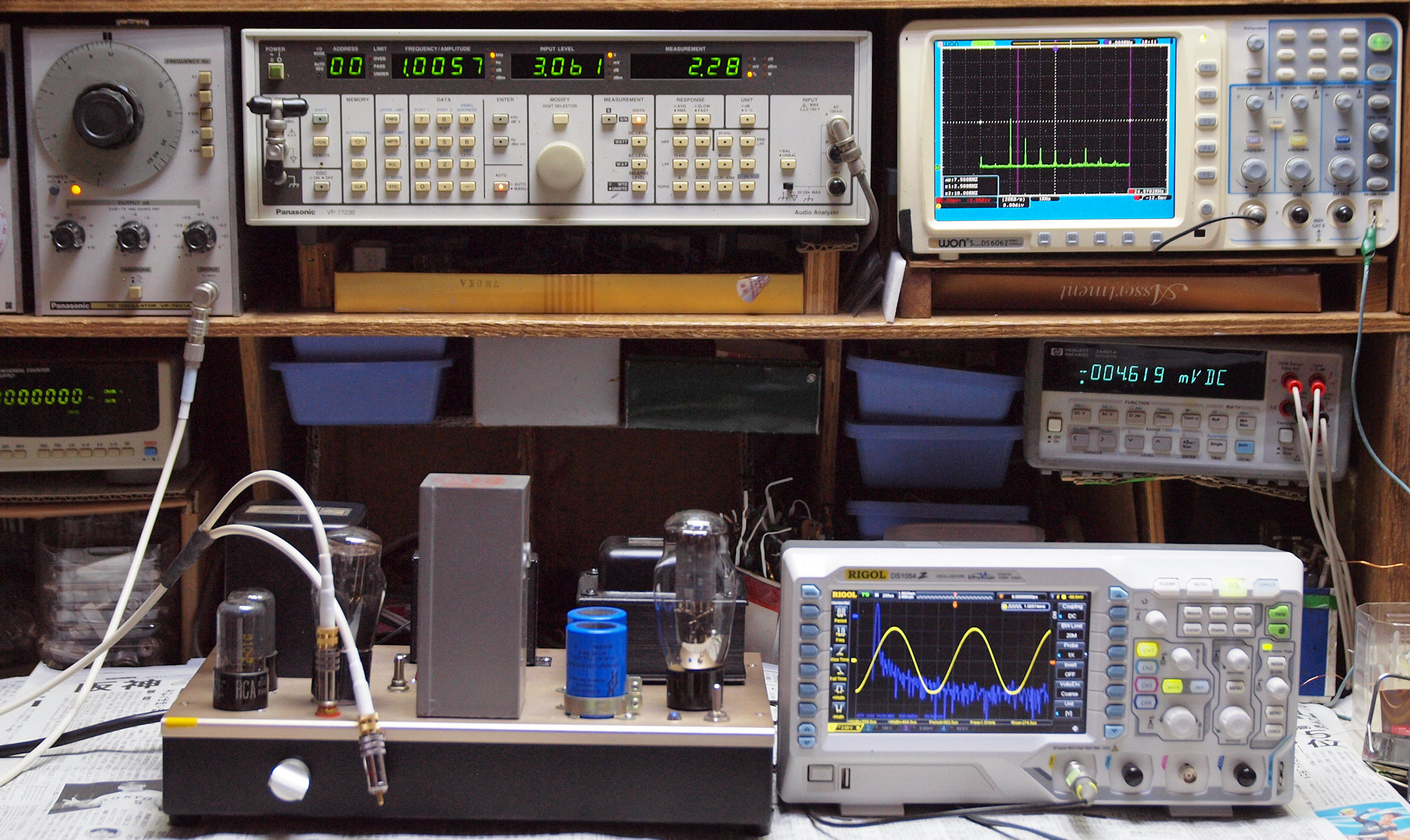

Ｔ０．　出力・歪み率測定・調整、　１００Ｖで測定。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

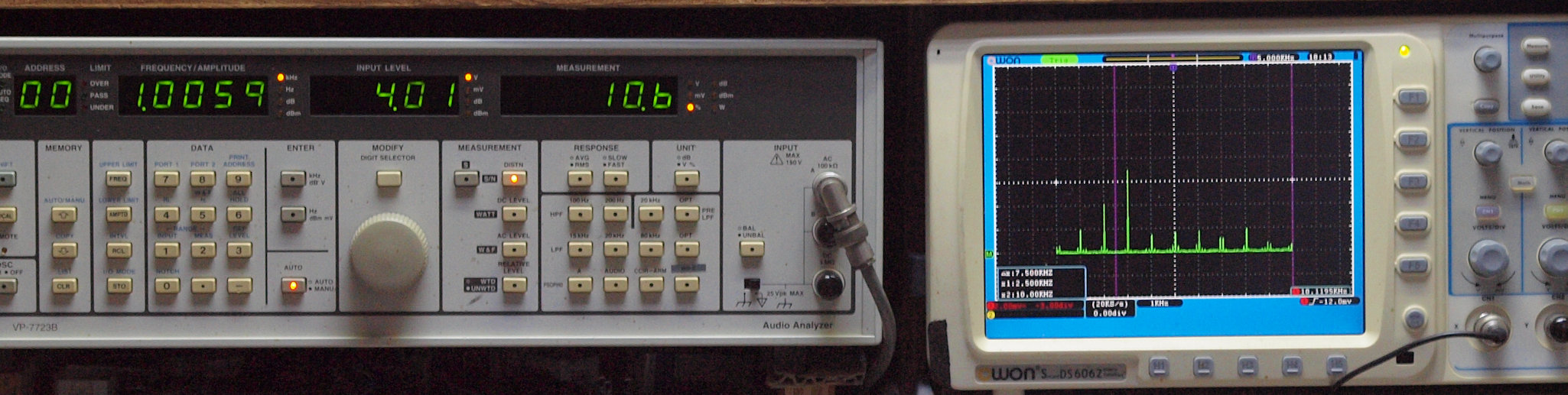

Ｔ１．　１ｋＨｚ入力、ＳＰ出力電圧４Ｖ＝２Ｗ出力　１０．６％歪み。
　　　　　　　　　 　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

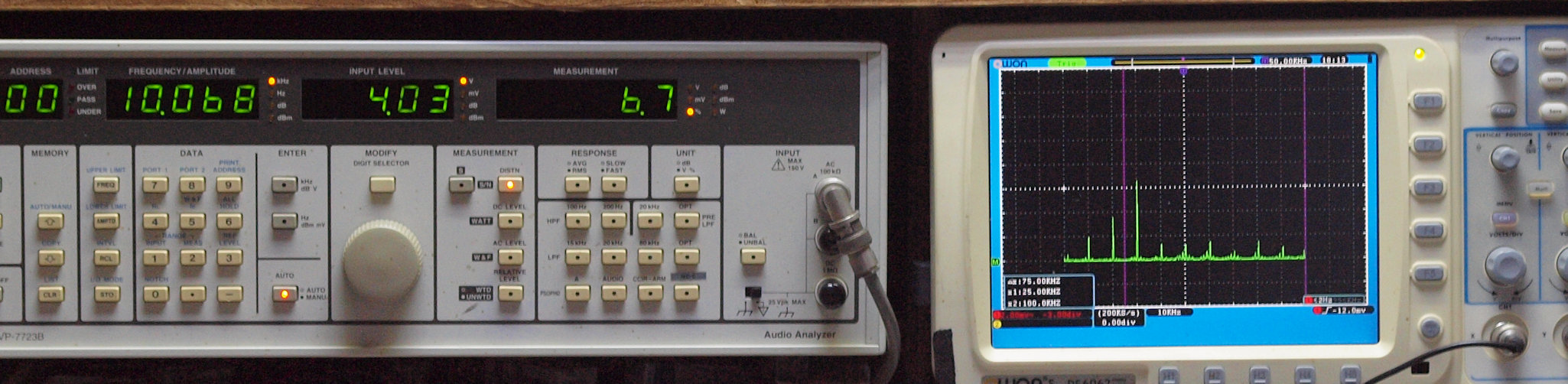

Ｔ２．　１０ｋＨｚ入力、ＳＰ出力電圧４Ｖ＝２Ｗ出力　６．７％歪み。
　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

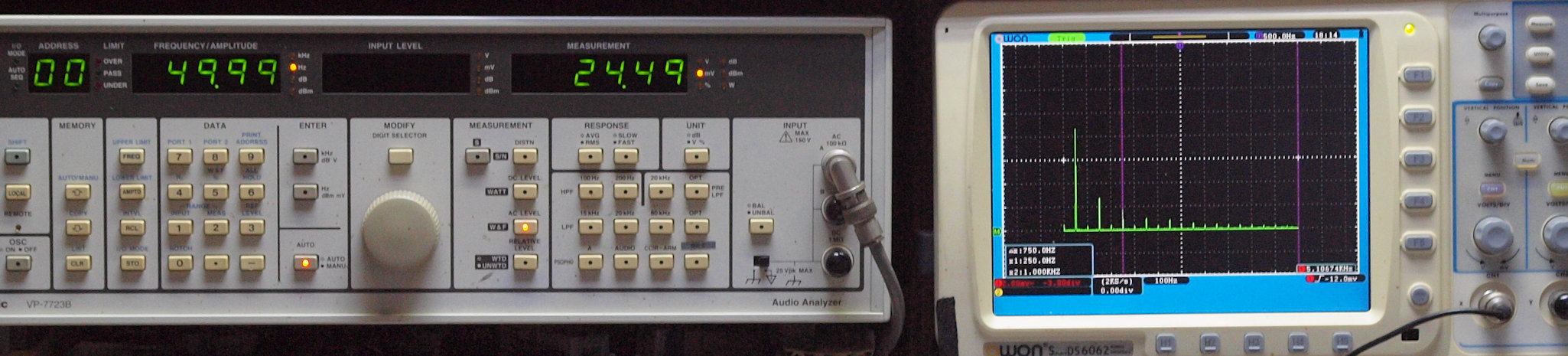

Ｔ３．　ＳＰ出力残留ノイズ測定＝２４．４９ｍＶ。

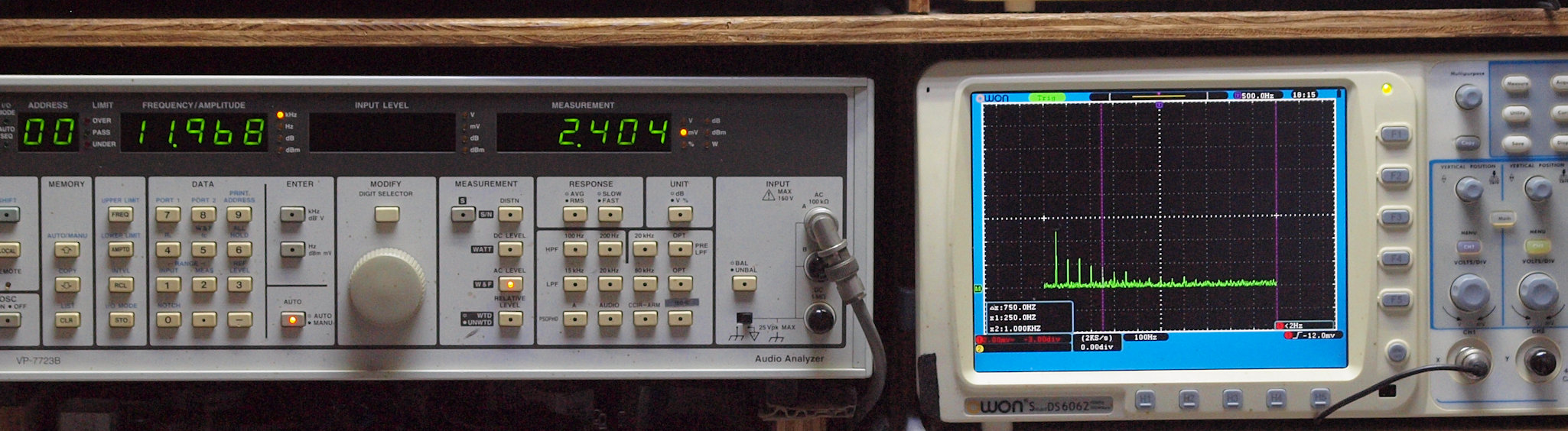

Ｔ４．　修理（調整）後、ＳＰ出力残留ノイズ測定＝２．４０４ｍＶ。
Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理前　電源コード取付部、ブッシュが未使用なシロート製作品！

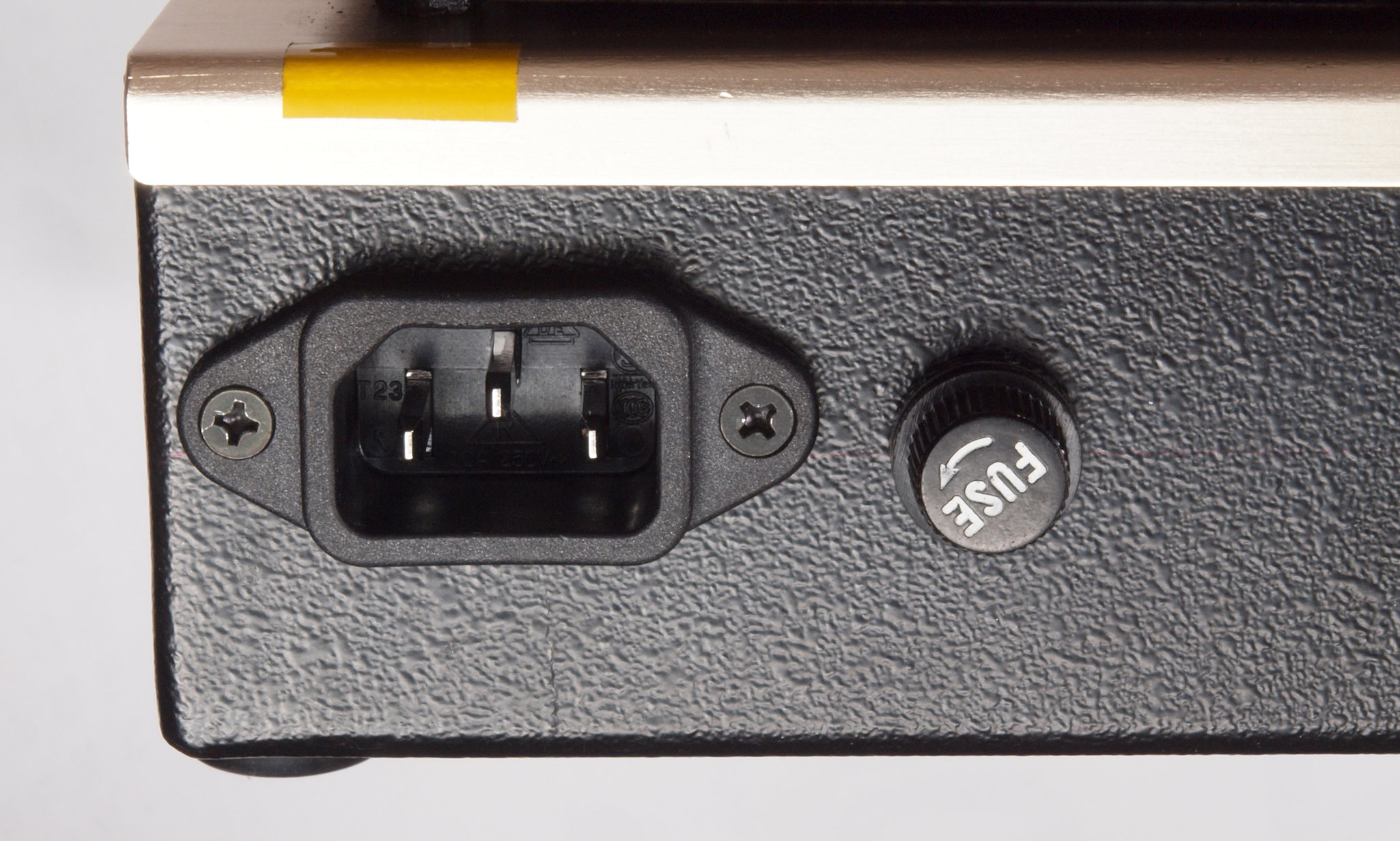

Ｃ２．　修理（交換）後　３ＰインレットFURUTECH　FI-10(R) ロジウムメッキ取り付け。

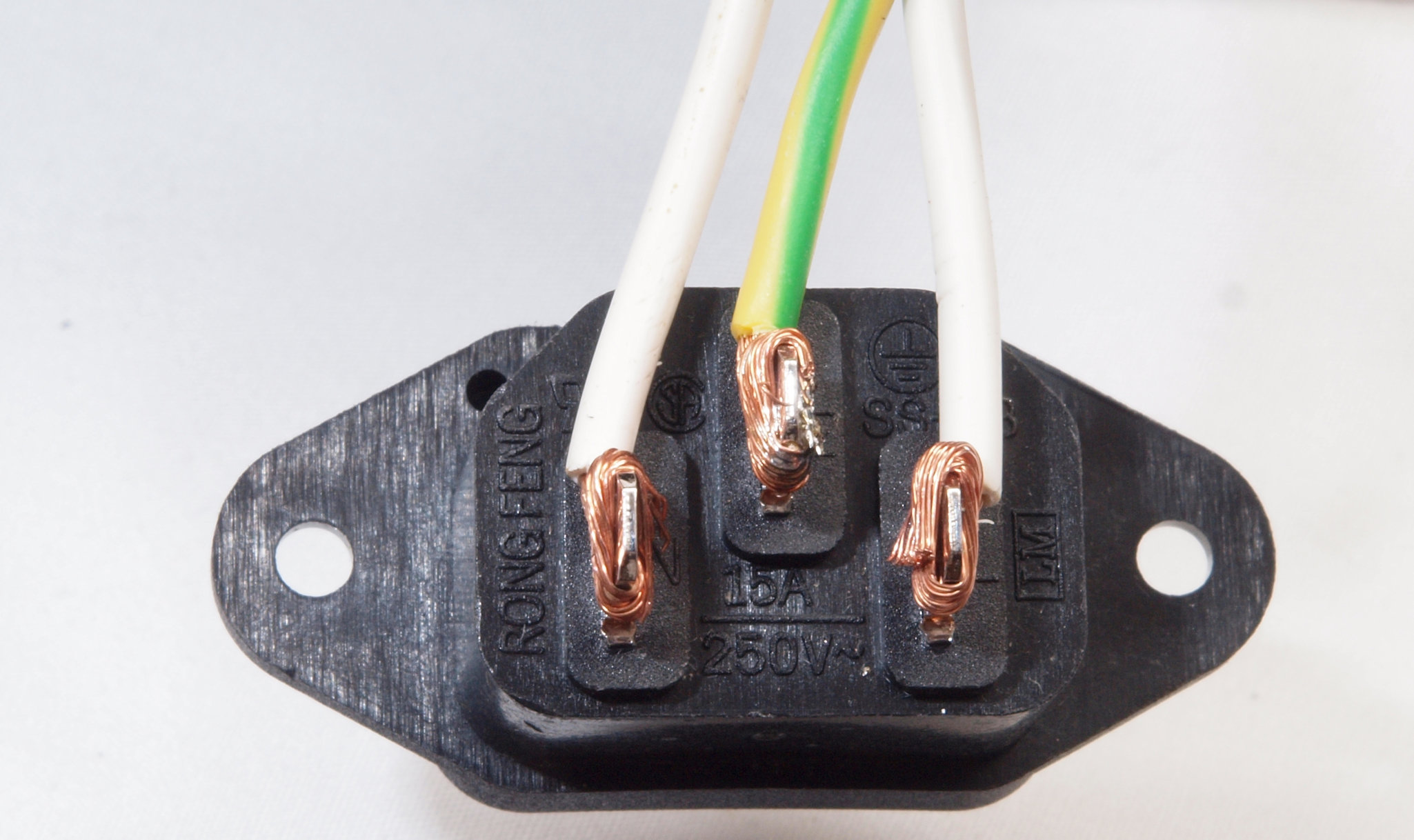

Ｃ３．　修理（交換）後　３Ｐインレット裏配線。しっかりと絡げる。

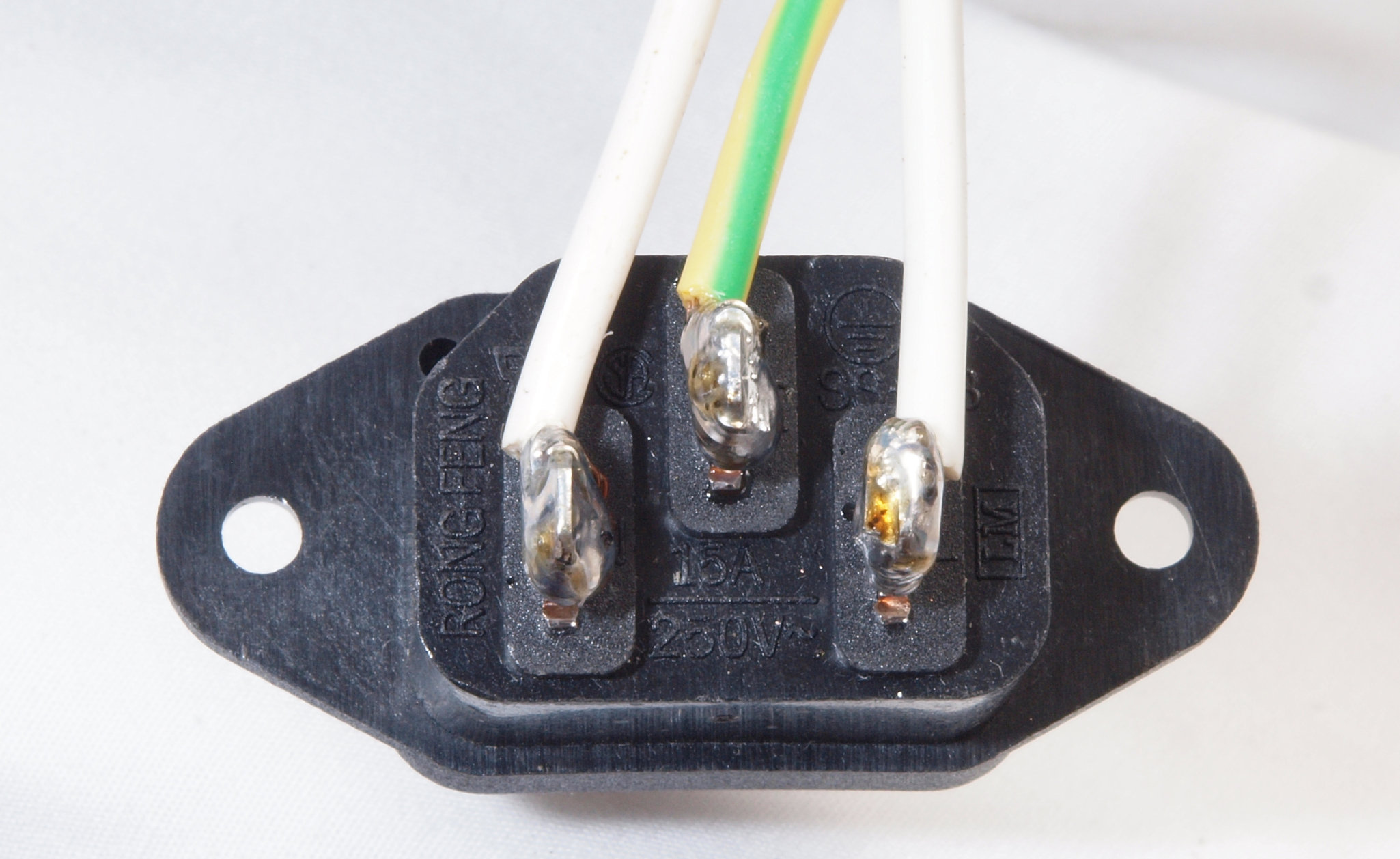

Ｃ３．　修理（交換）後　３Ｐインレット裏配線。さらに半田を盛り、しっかりと固定する。
Ｃ４．　修理中　真空管ソケットが緩んだので接着する。
Ｅ．　完成　引き続き２４時間エージング。　左はＳＭ−９．　３台目
Ｙ．　ユーザー宅の設置状況

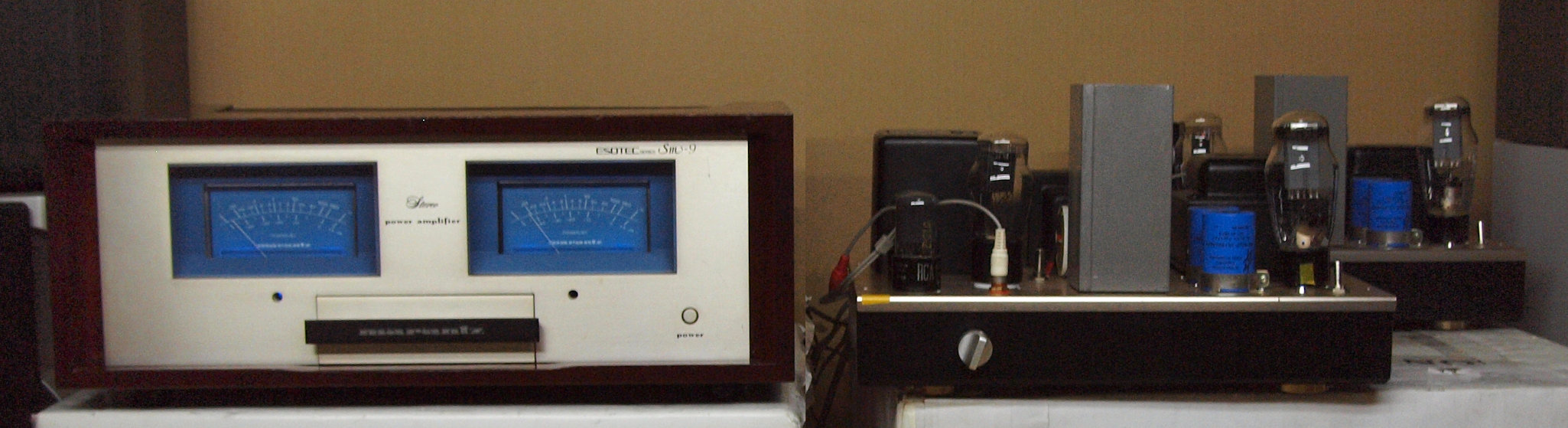

Ｙ１．　設置状況、　正面から見る。
Ｓ．　４５　の規格（カタログ・マニアルより）
名称 ﾌｨﾗﾒﾝﾄ
電圧(V)		 ﾌｨﾗﾒﾝﾄ
電流(A)		 ﾌﾟﾚｰﾄ
電圧(V)		 ﾌﾟﾚｰﾄ
電流(mA)		 ｸﾞﾘｯﾄﾞ
電圧(V)		 gm
(mA/Ｖ)		 内部抵抗
(Ω)		 増幅度 負荷抵抗
(Ω)		 出力
(W)		 Ｒk
(Ω)
４５
Ａ1Ｓ		 2.5 1.5 275 36 -56 2050 1700 3.5 4600 2 1550
2.5 1.5 250 34 -50 2175 1610 3.5 3900 1.6 1470
2.5 1.5 180 31 -31.5 2125 1650 3.5 2700 0.825 1020
４５
ＡＢ2ＰＰ		 2.5 1.5 275 138 -68 3.5 3200 18
2.5 1.5 275 90 3.5 5060 12 775

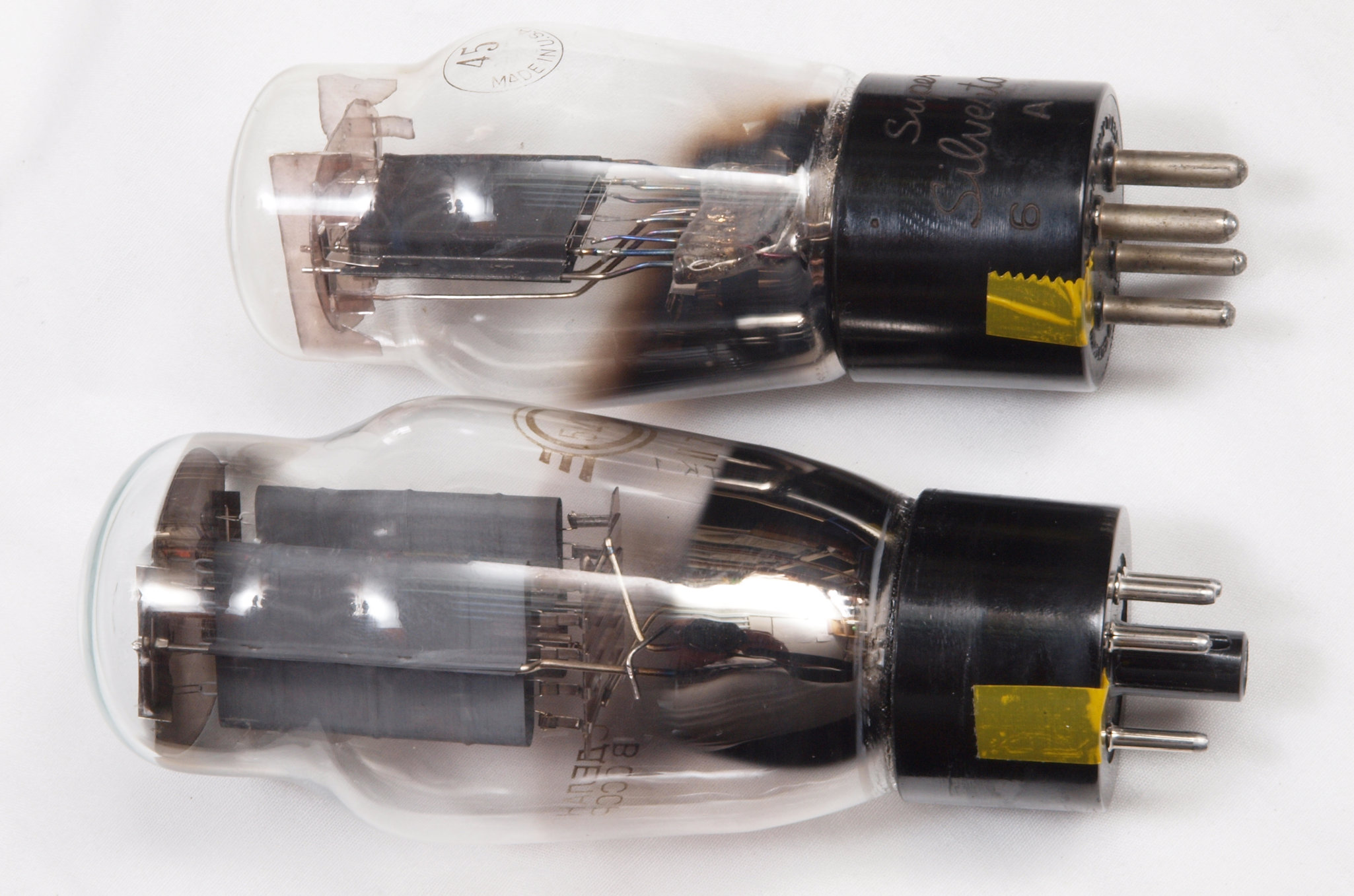

　　　 　　　　　　　　　　　　　　　　45s_2o
