ＡＩＲ ＴＩＧＨＴ　ＡＴC−２修理記録

平成２７年９月１６日持込　　９月２０日返却

A．　修理前の状況 通電しない。 当方点検時フューズ溶断。 B．　原因 経年変化による劣化。 Ｃ．　修理状況．．．修理前写真のみ。 Miniature Tubes管ソケット交換。 電解コンデンサ交換。 半固定ＶＲ交換。 配線手直し、補強。 各部ハンダ補正。 Ｇ．　修理費　　　　　　　　　　，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 　　　　　　　　　　　　　　　　　　　　　　　　　　　修理方法、修理費合わず返却。 Ｓ．　ＡＩＲＴＩＧＨＴ　ＡＴC−２　の仕様（マニアル・カタログより）

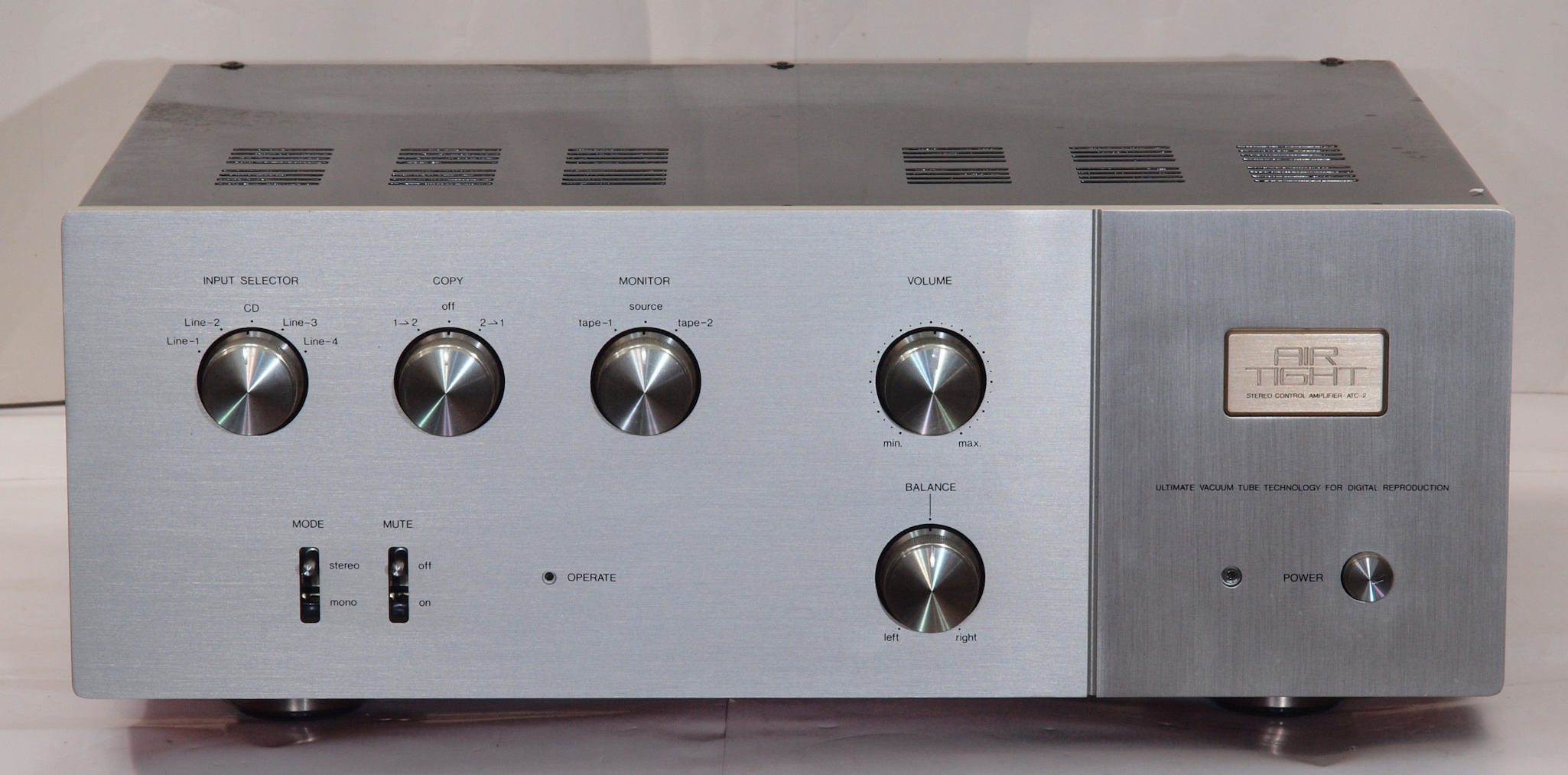

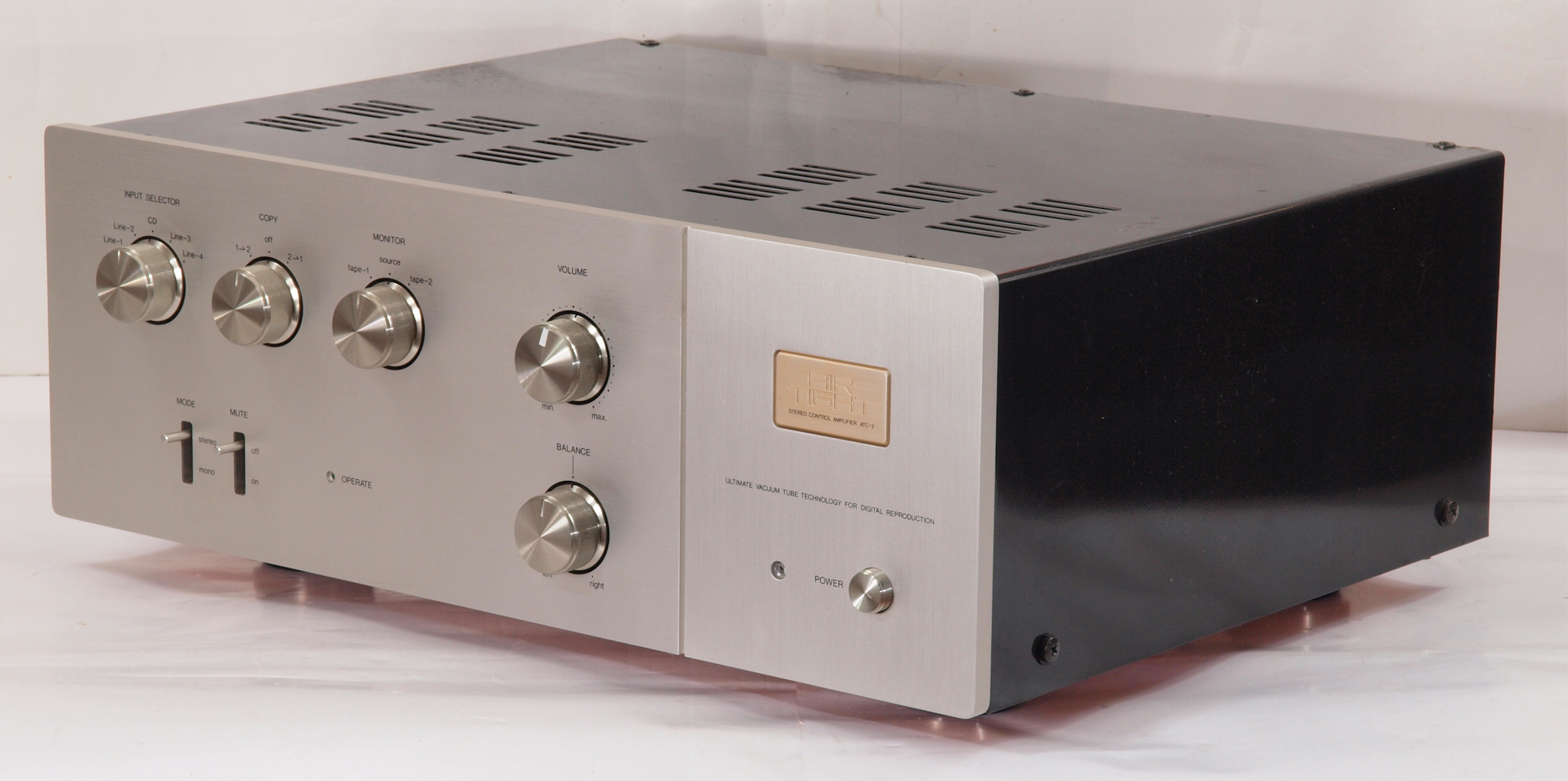

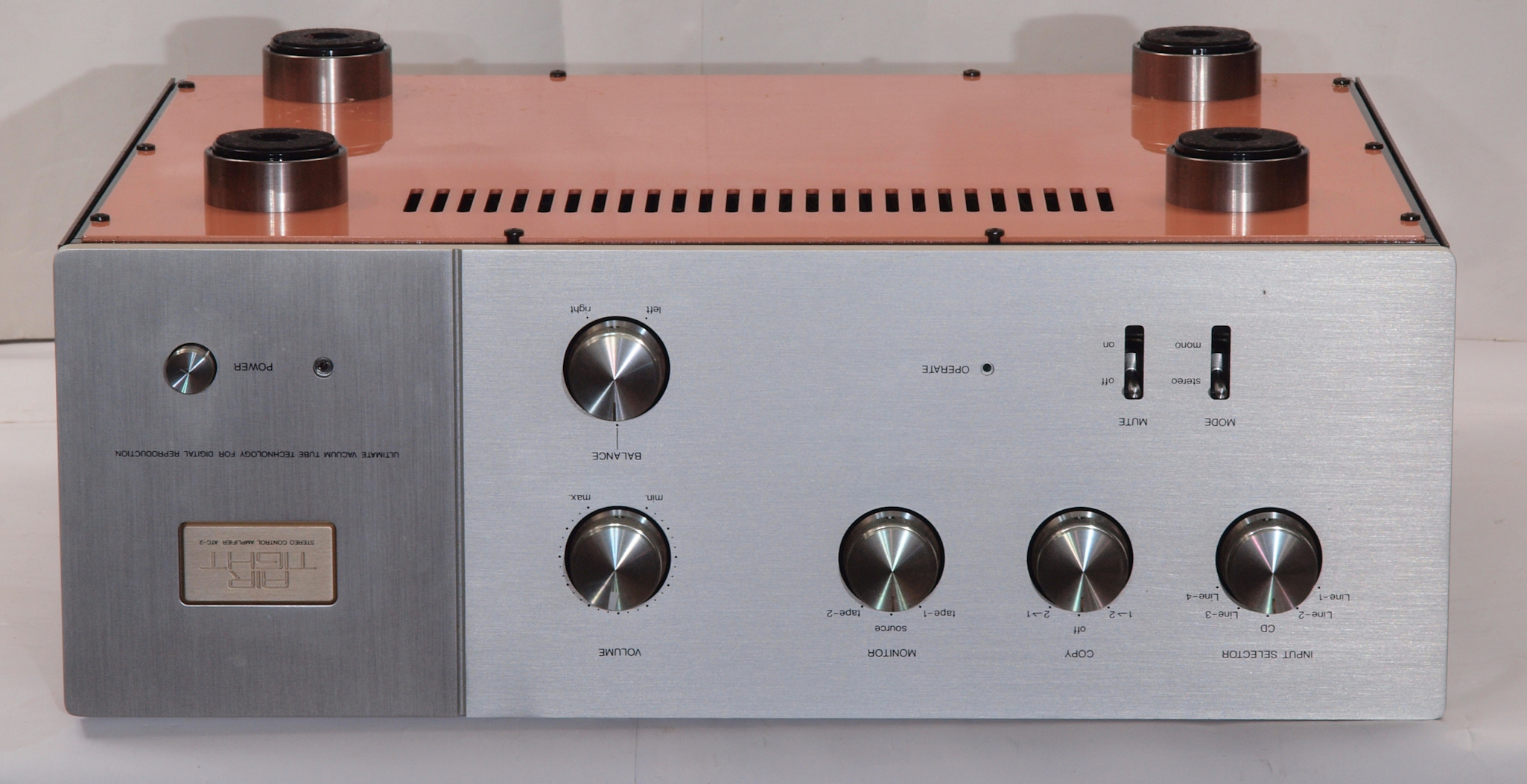

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

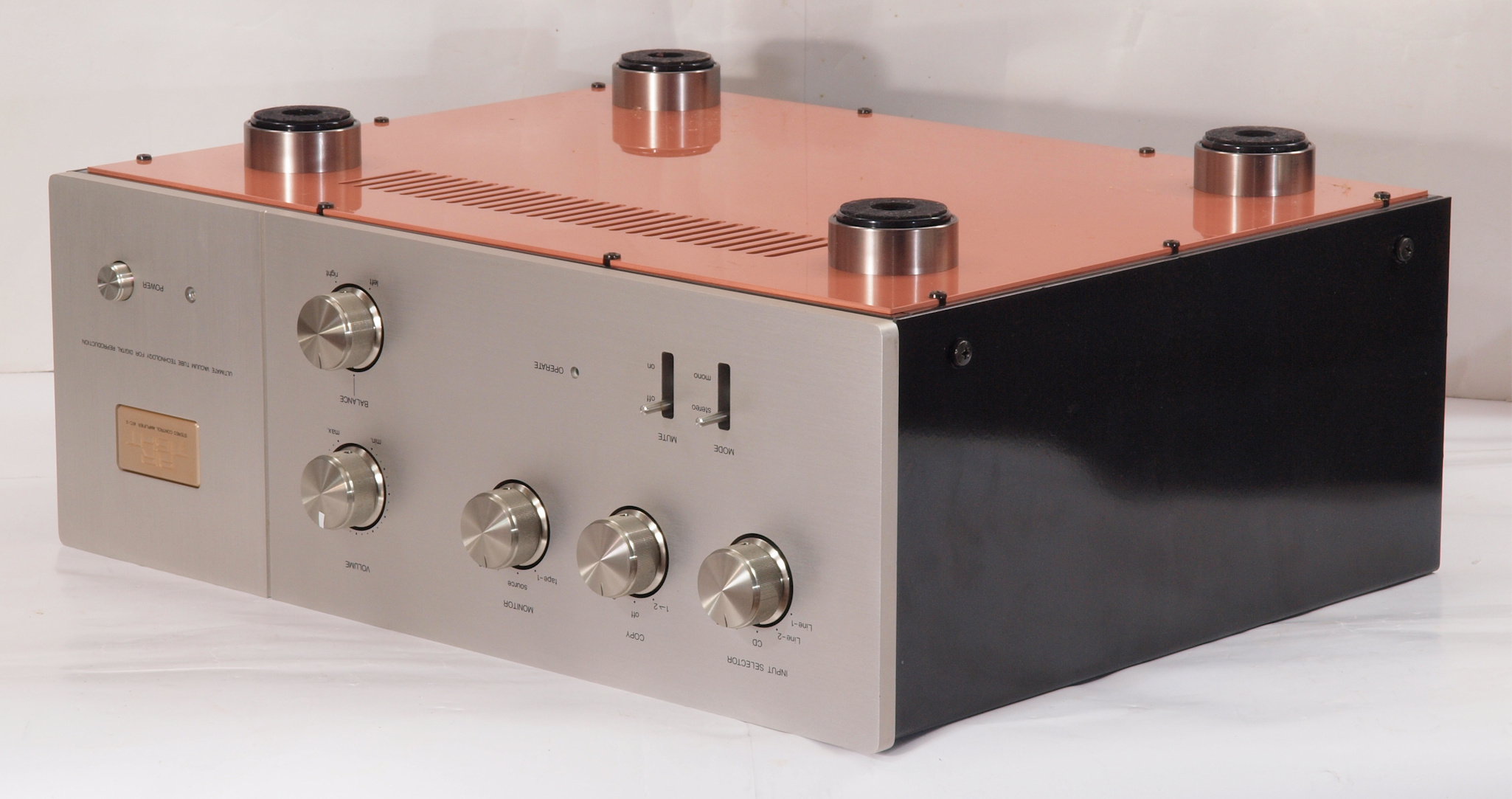

Ａ１２．　点検中　前右から見る

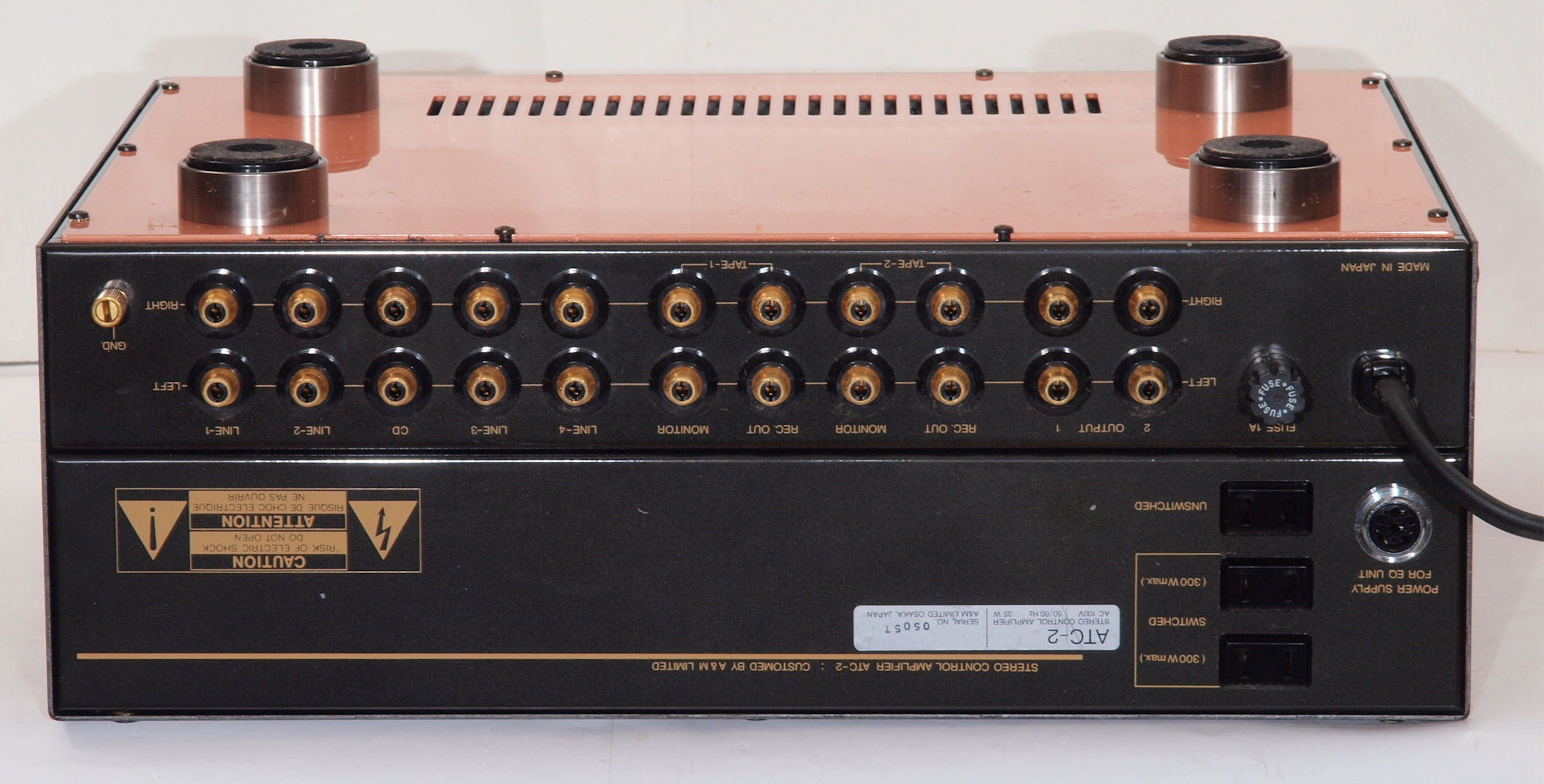

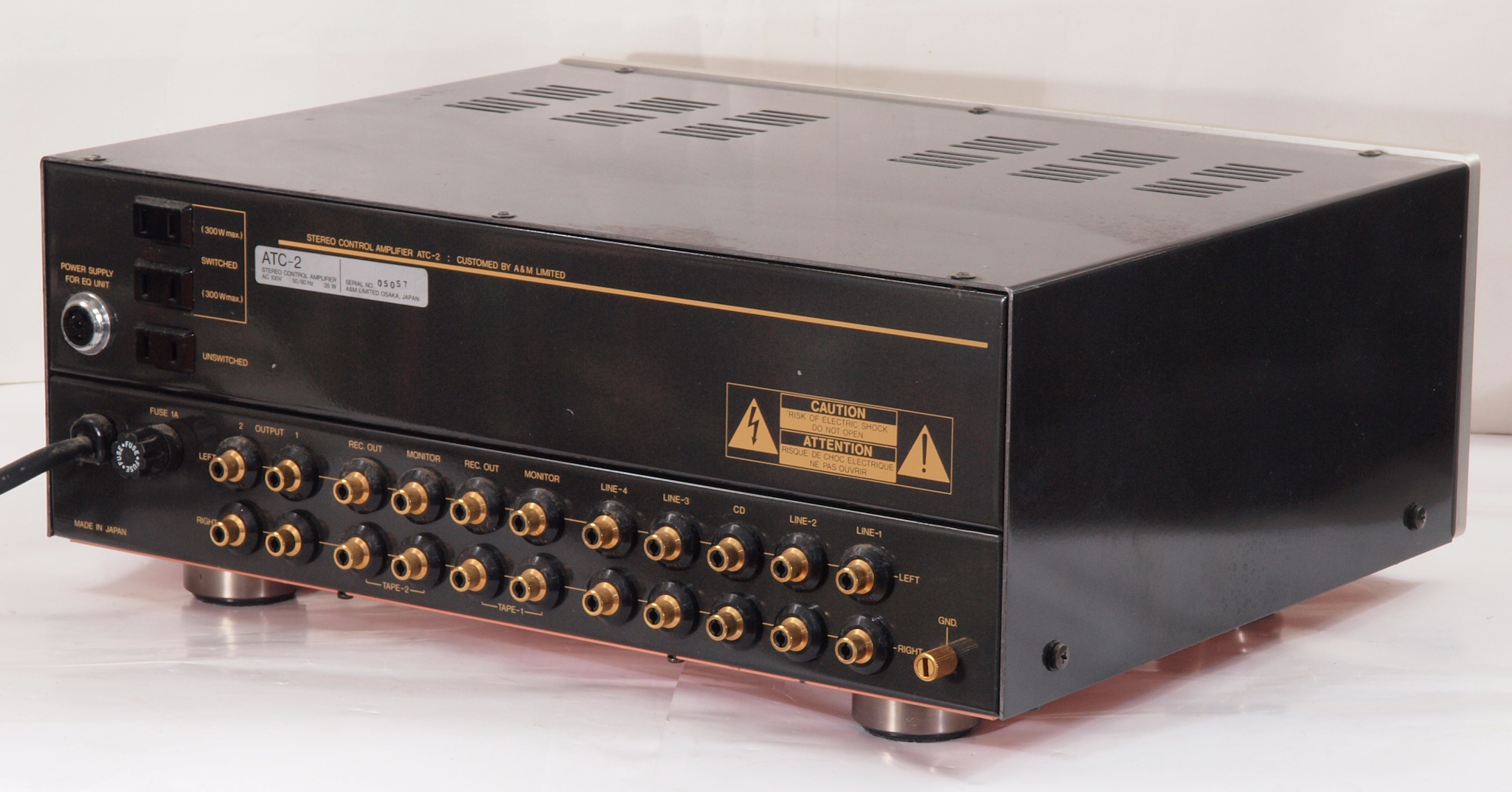

Ａ１３．　点検中　後から見る

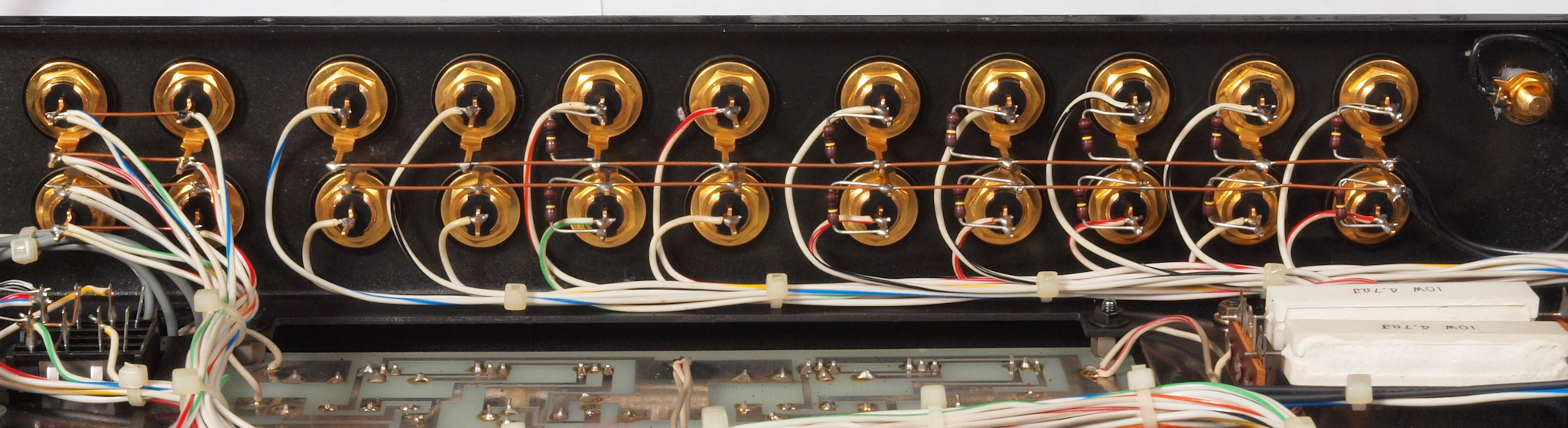

Ａ１３２．　点検中　入出力ＲＣＡ端子郡裏。

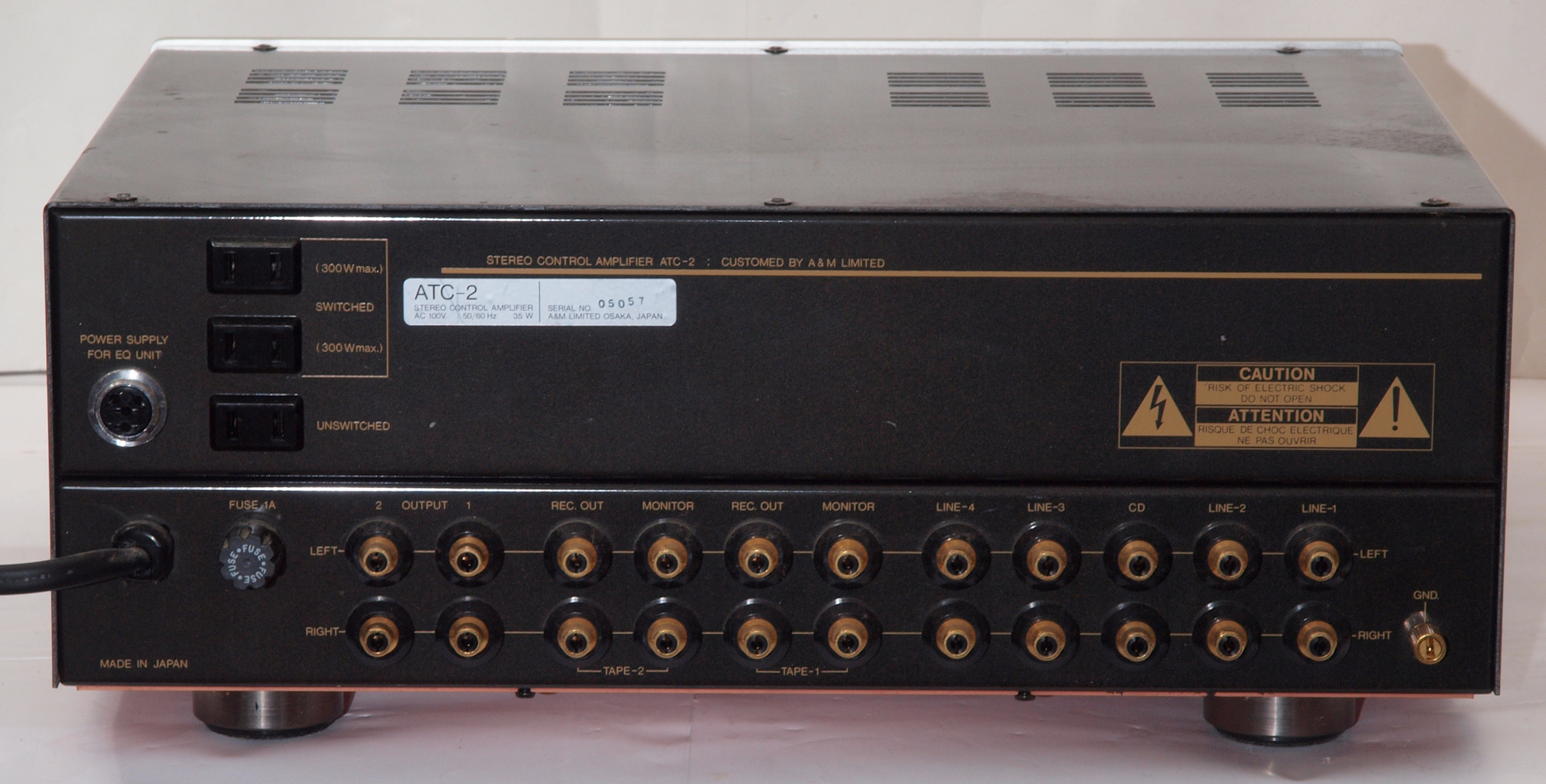

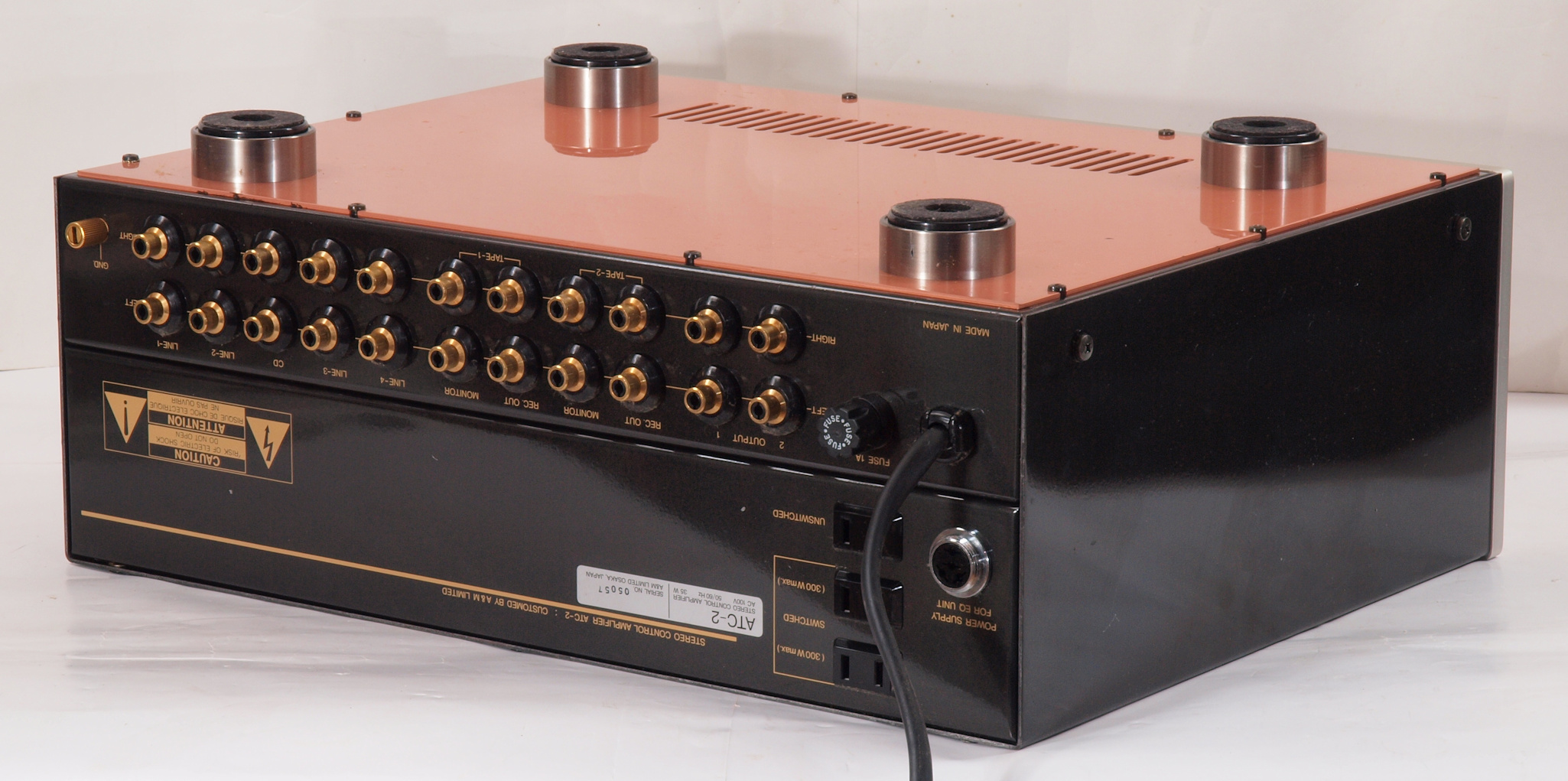

Ａ１４．　点検中　後左から見る

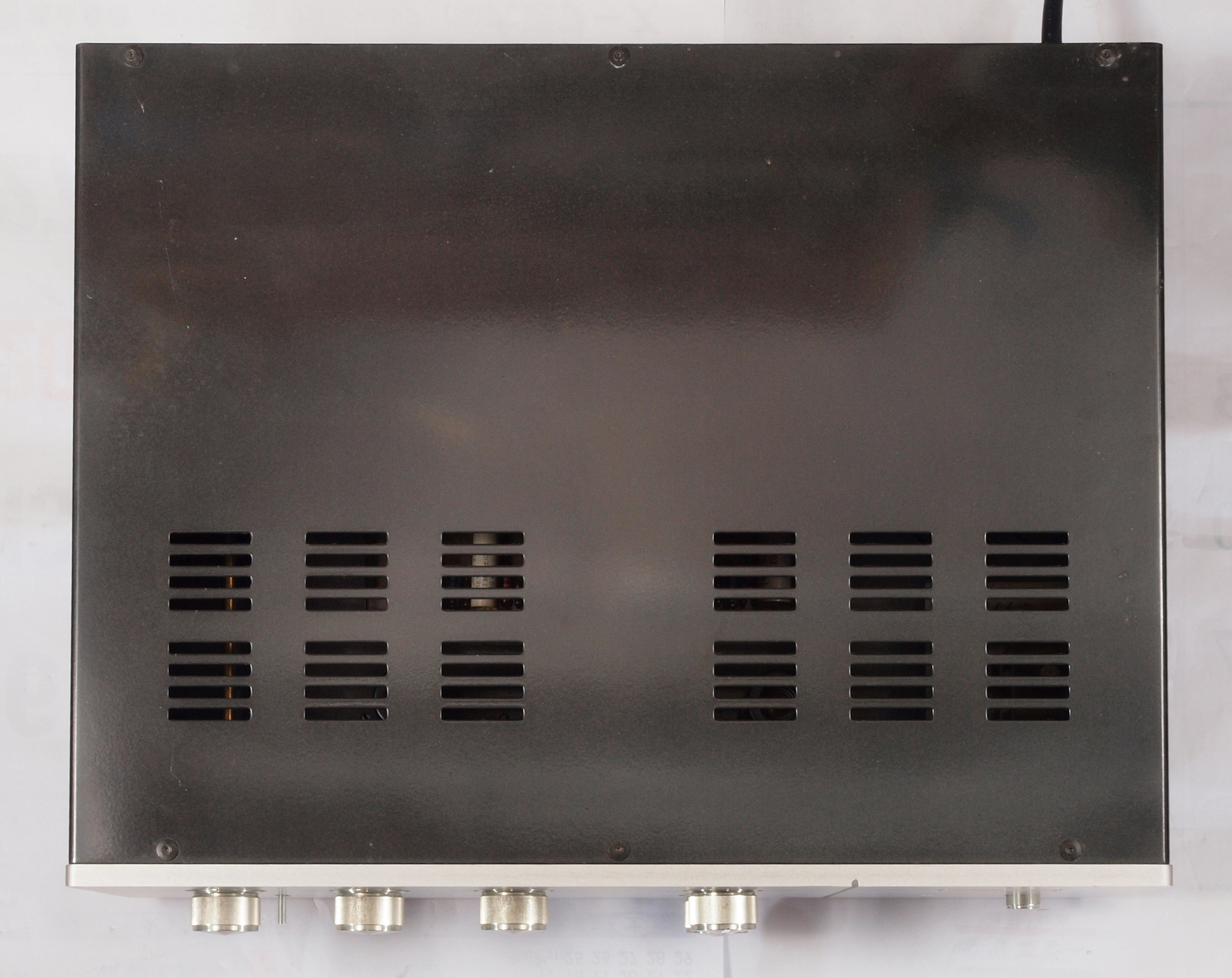

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上下蓋を取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

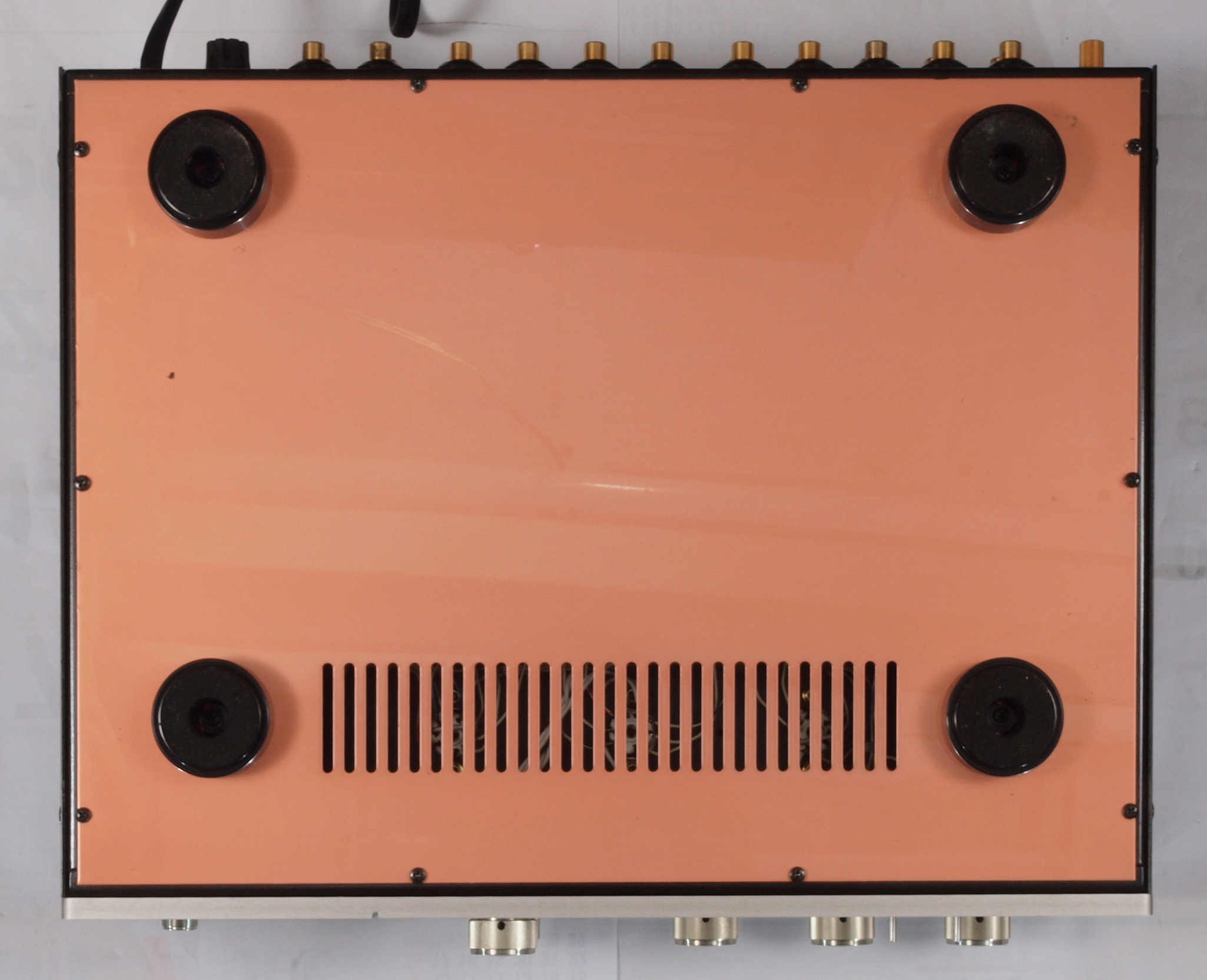

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　上下蓋を取り、下から見る

Ａ３１．　点検中　モードSWとミュートＳＷの接点復活材の跡。

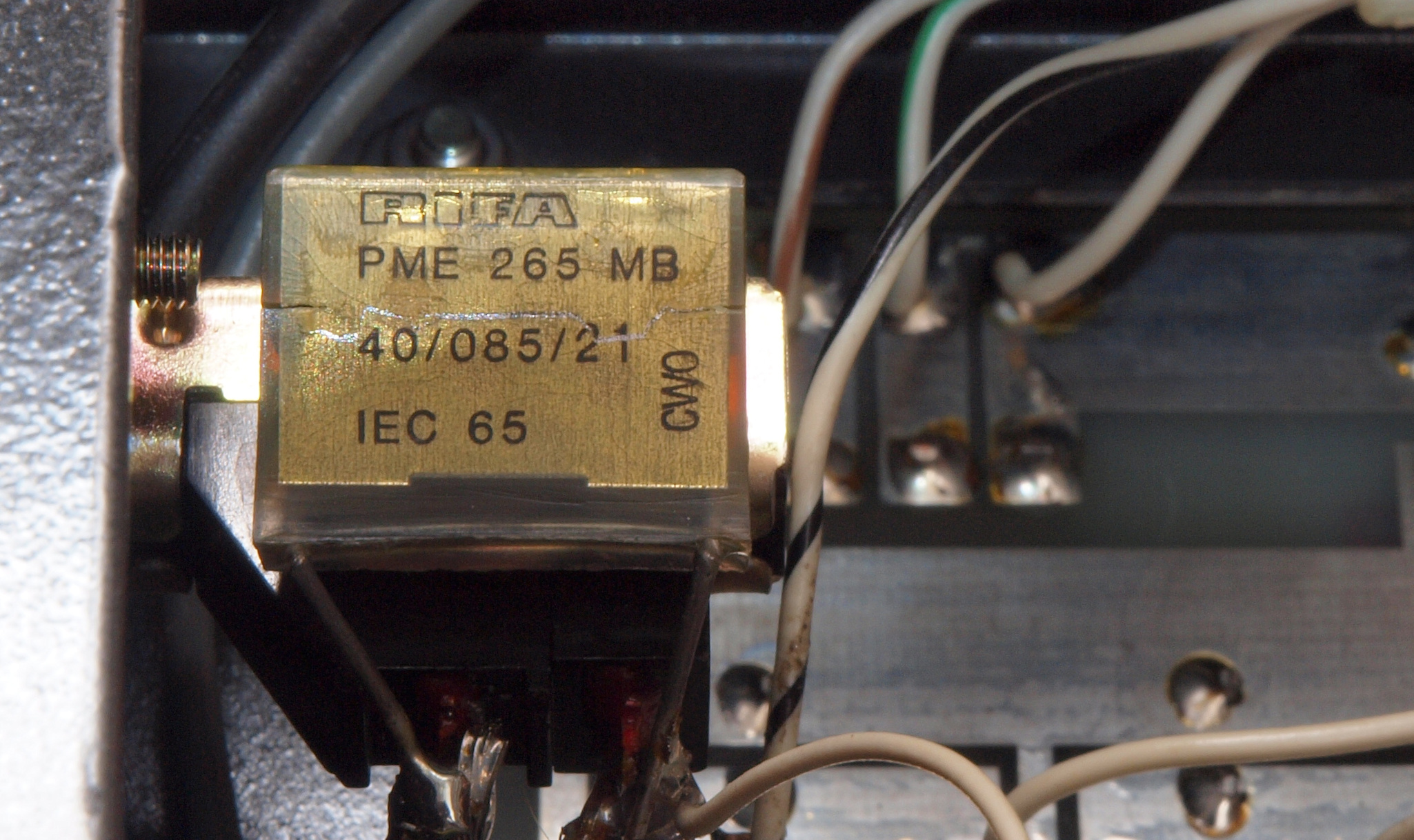

Ａ４１．　点検中　電源SWのスパークキラーフイルムコンデンサー。

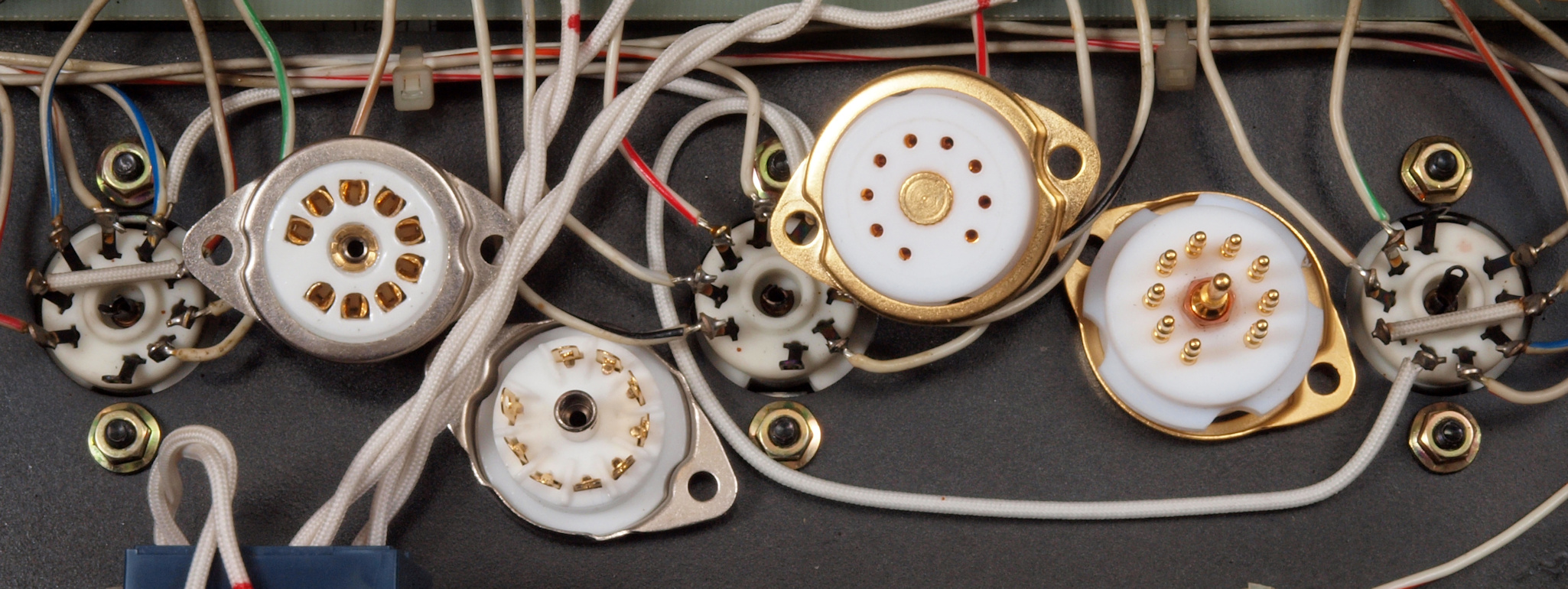

Ａ５１．　点検中　交換する真空管ソケットとの比較。　右＝テフロン絶縁製、左＝タイト絶縁製、が選択出来る。

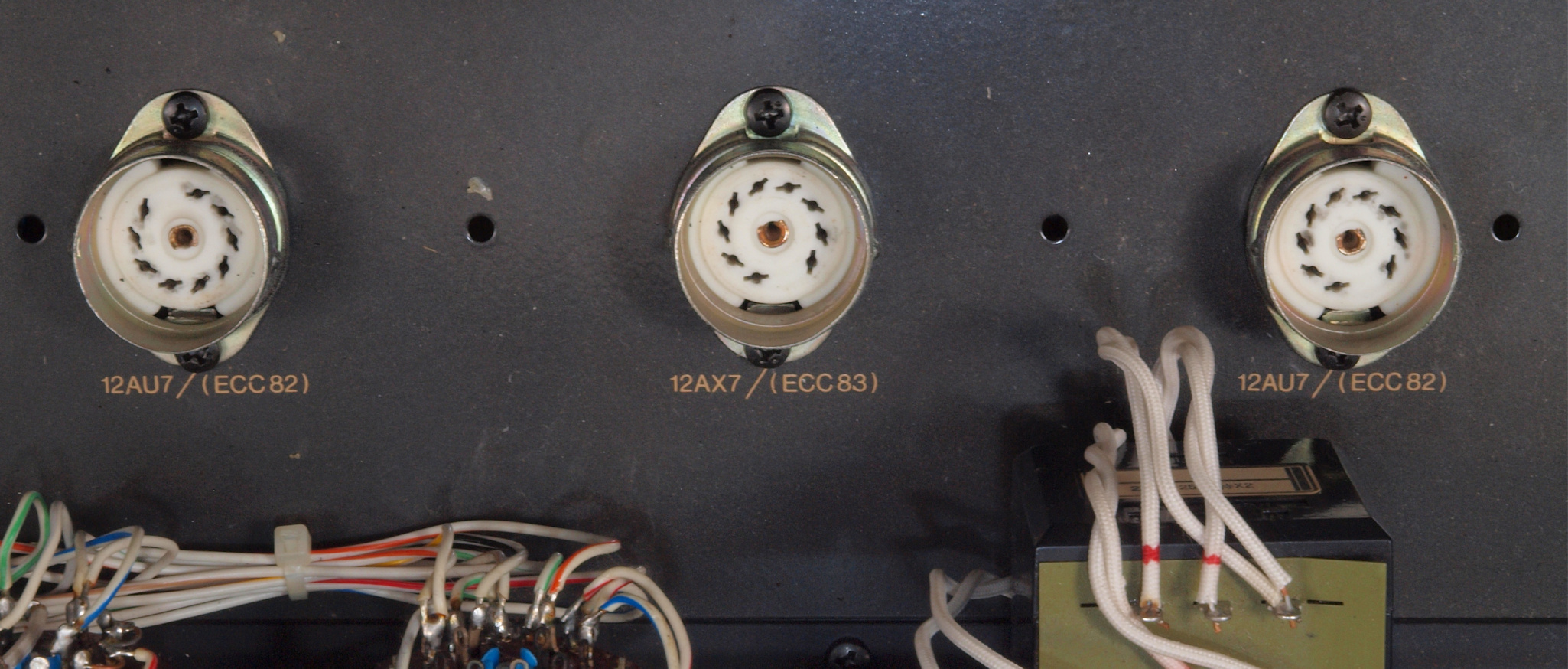

Ａ６１．　点検中　左ＥＣＣ８２（１２ＡU７）ソケット。

Ａ６２．　点検中　左ＥＣＣ８３（１２ＡX７）ソケット。

Ａ６３．　点検中　右ＥＣＣ８２（１２ＡU７）ソケット。

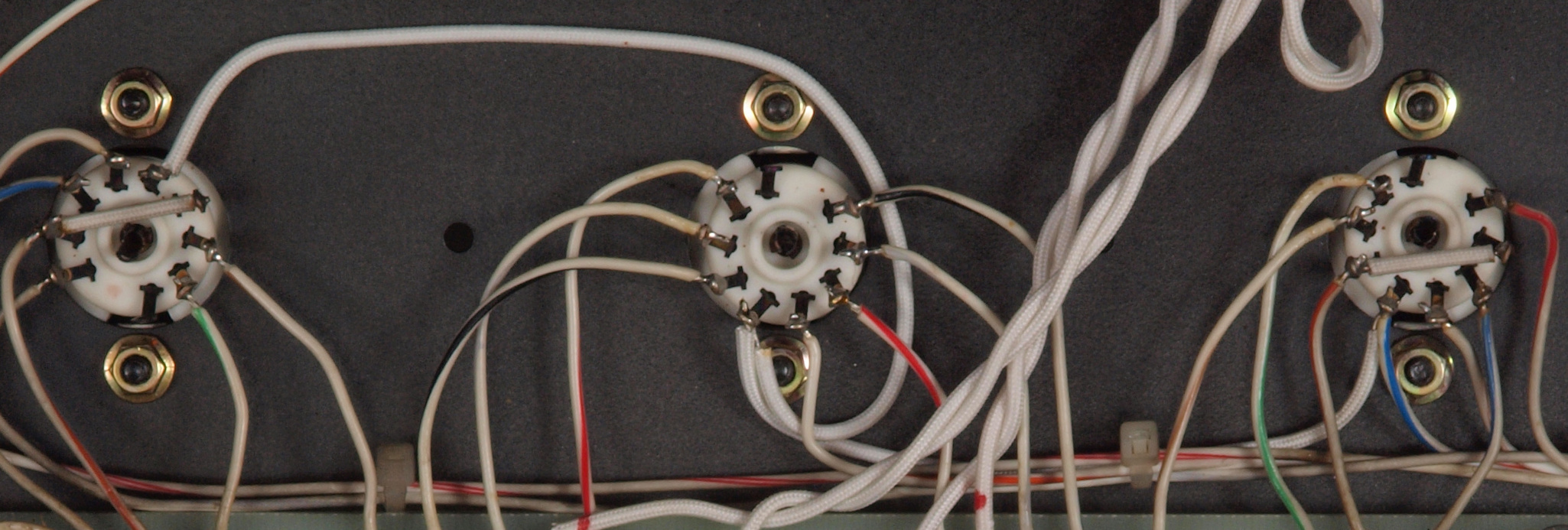

Ａ７１．　点検中　左ＥＣＣ８２（１２ＡU７）ソケット裏。

Ａ７２．　点検中　左ＥＣＣ８３（１２ＡX７）ソケット裏。

Ａ７３．　点検中　右ＥＣＣ８２（１２ＡU７）ソケット裏。

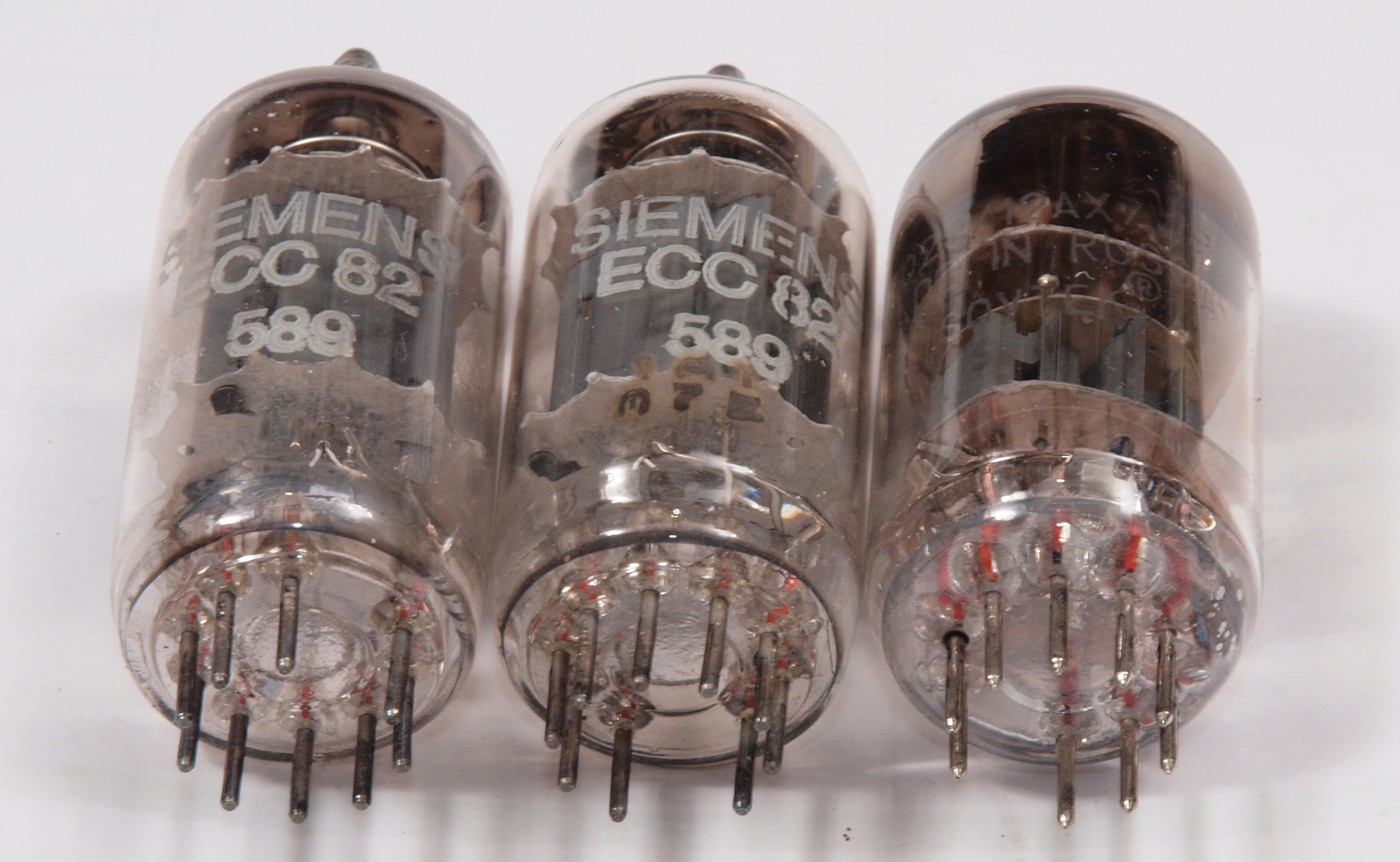

Ａ８１．　点検中　ＥＣＣ８２（１２ＡU７）、１２ＡＸ７（ＥＣＣ８３）

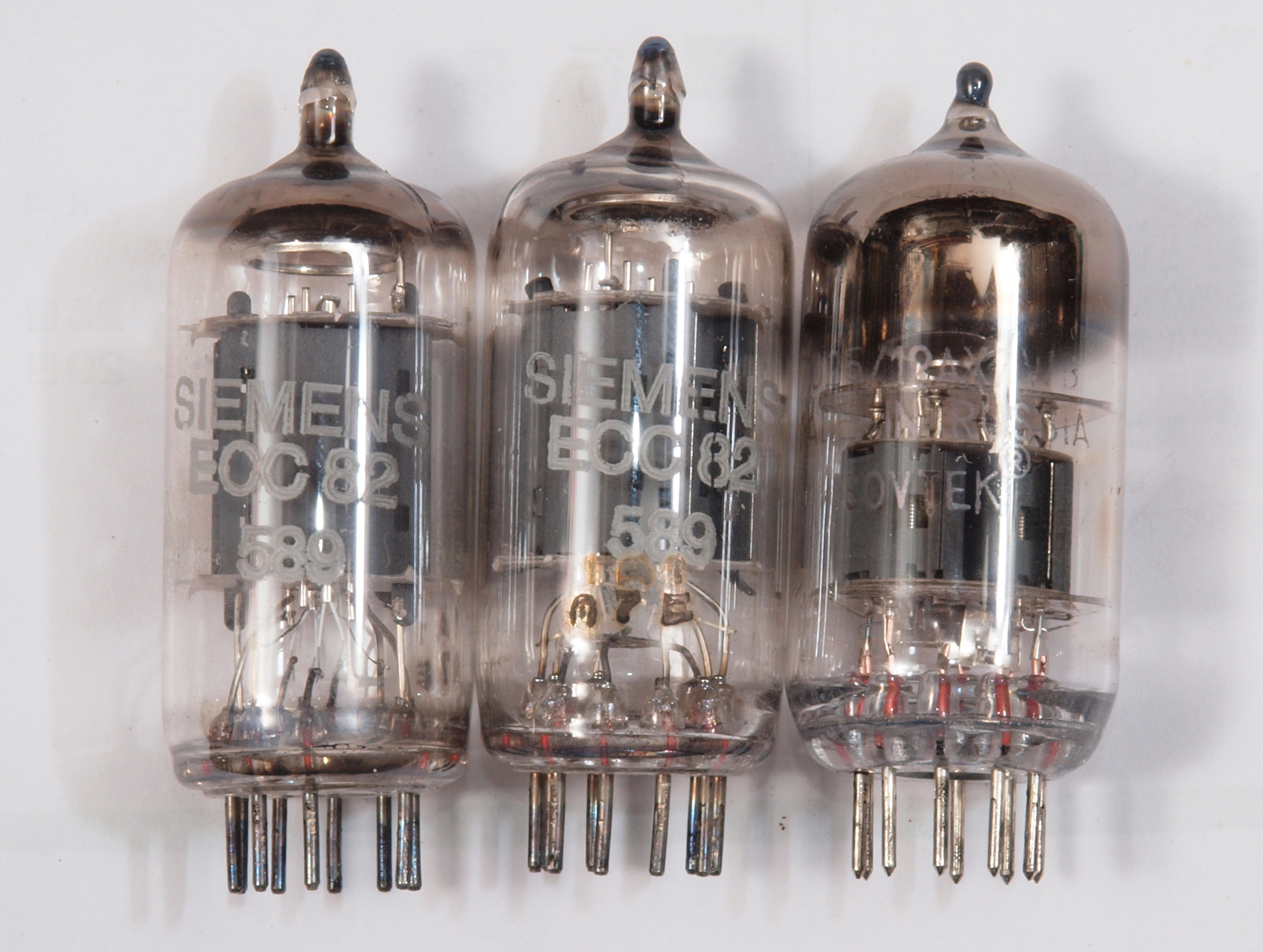

Ａ８２．　点検中　ＥＣＣ８２（１２ＡU７）、１２ＡＸ７（ＥＣＣ８３）、袴を見る。

Ｃ．　修理状況 Ｃ１１．　修理前　真空管ソケット。

Ｃ１３．　修理前　真空管ソケット裏。

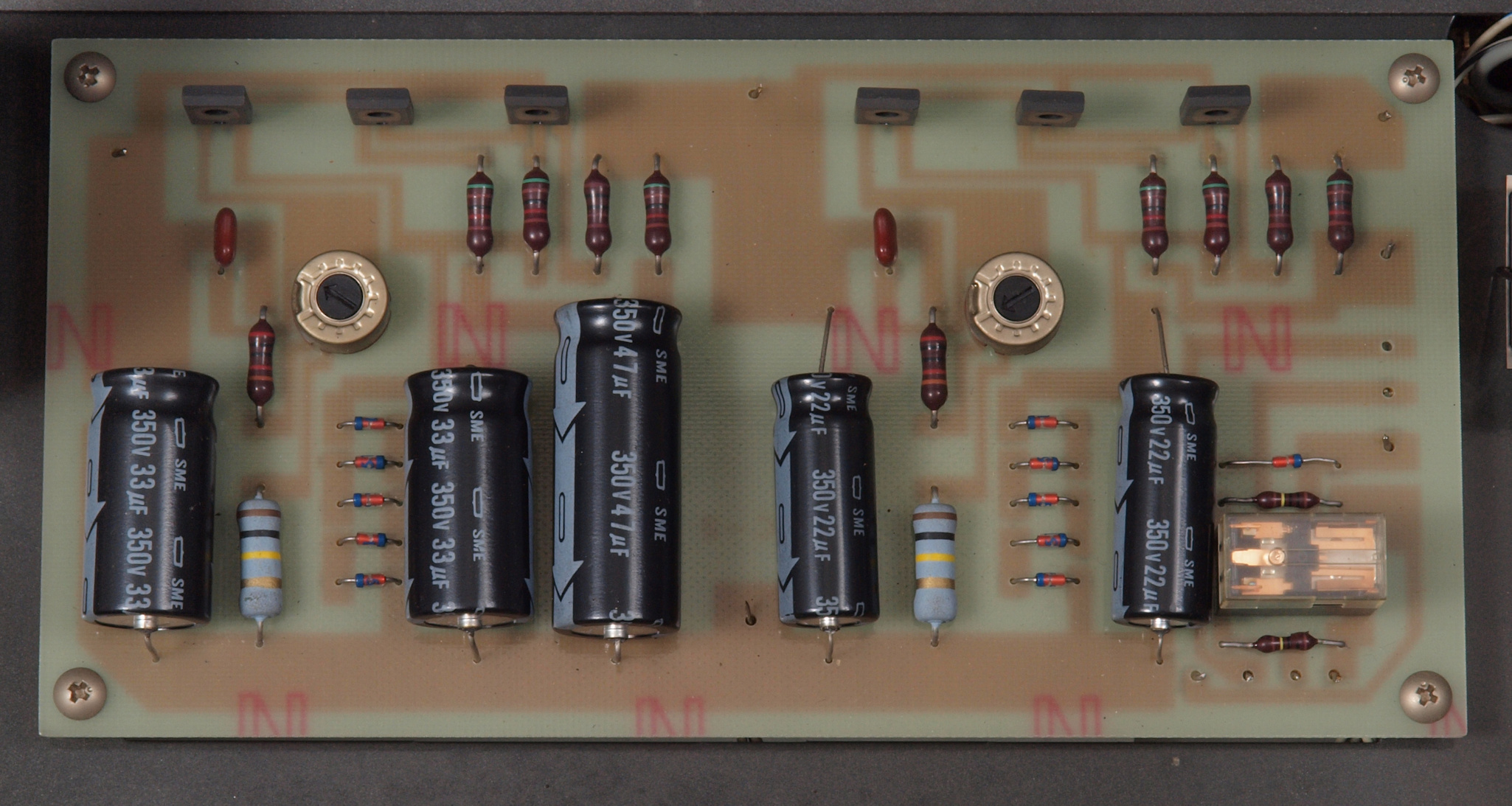

Ｃ２１．　修理前後　基板１。　フイルムコンデンサー６個、電解コンデンサー２個交換。

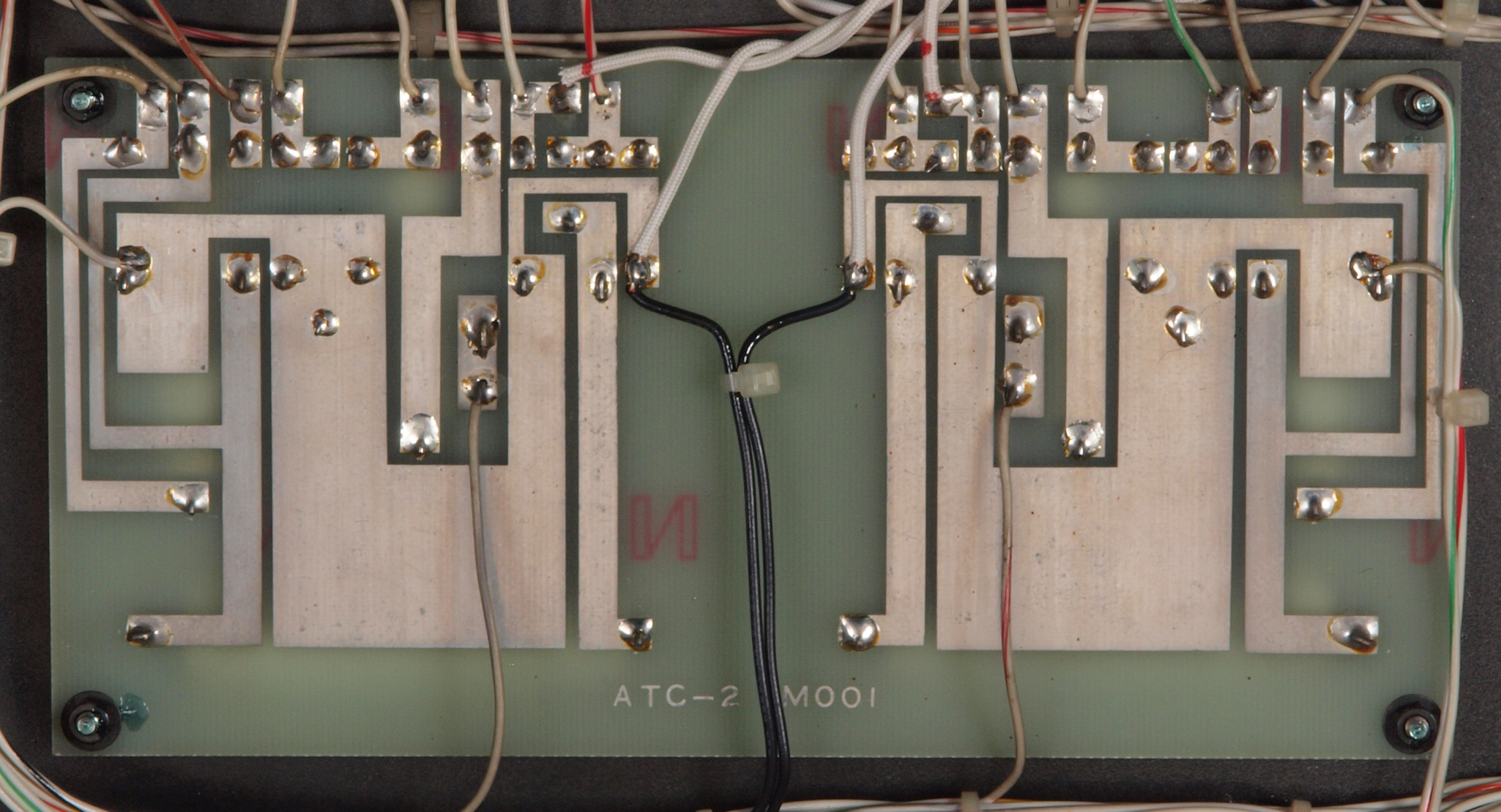

Ｃ２３．　修理前　基板１裏。

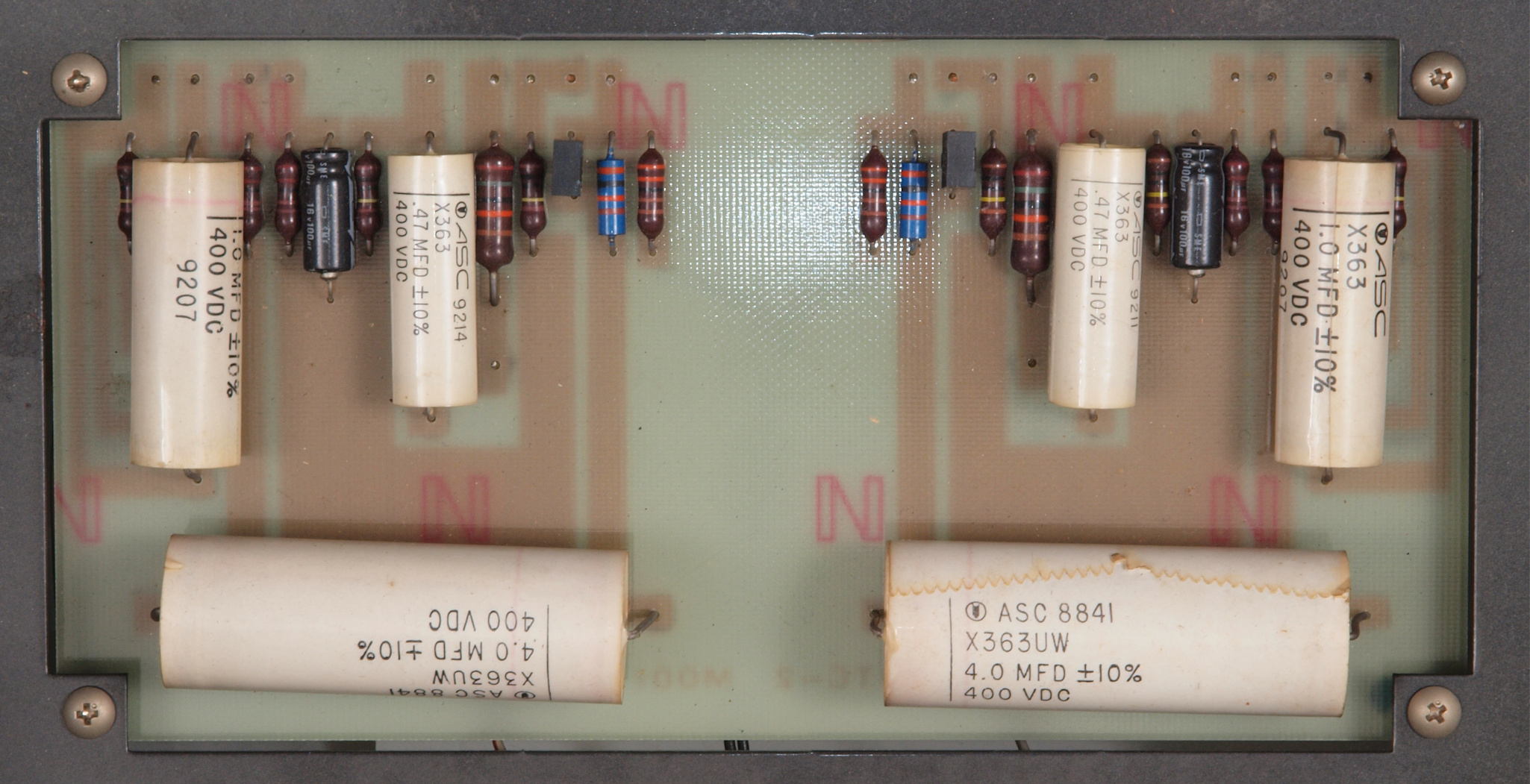

Ｃ３１．　修理前　基板２。半固定ＶＲ２個、リレー１個、電解コンデンサー６個交換。

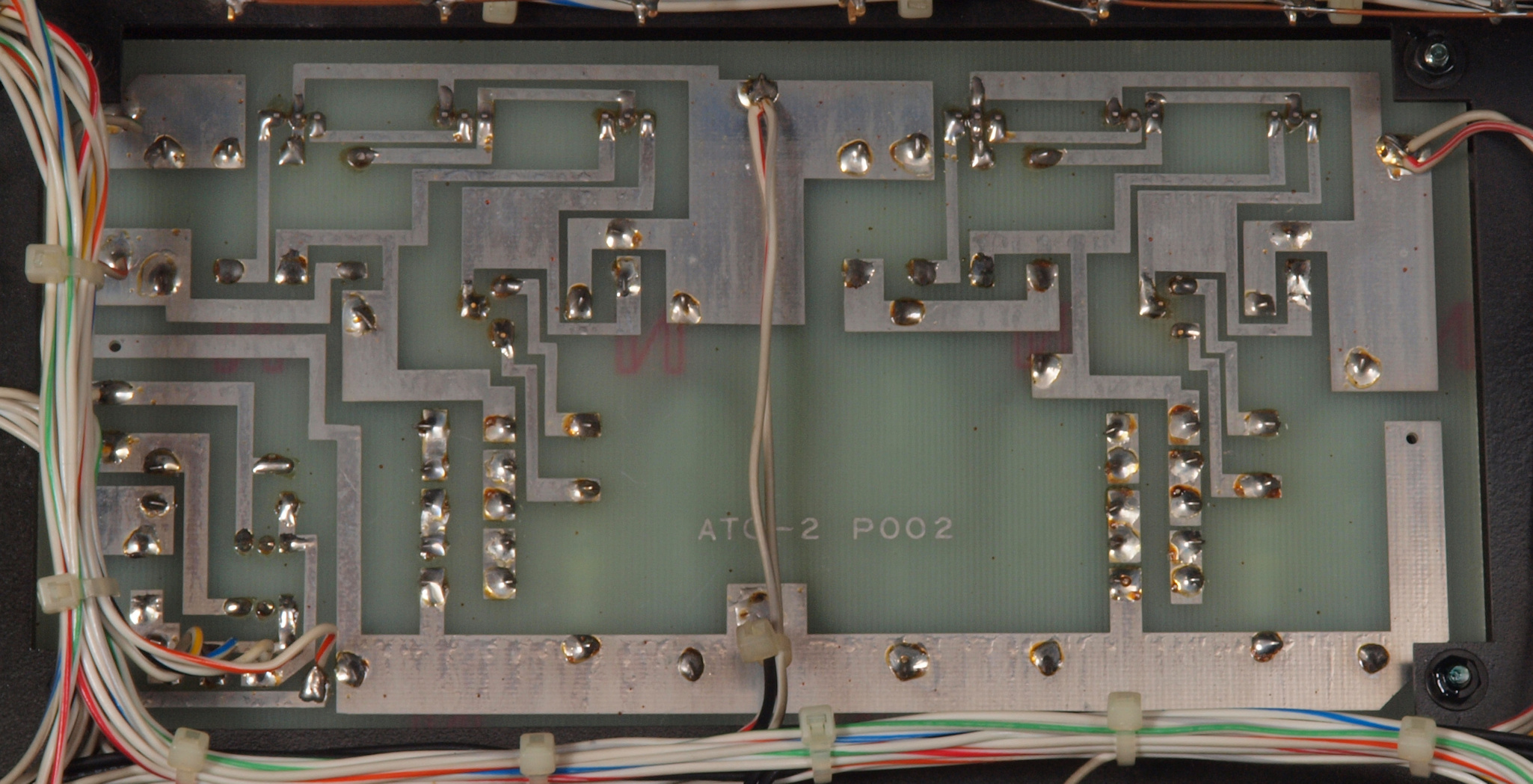

Ｃ３３．　修理前　基板２裏。

Ｃ４１．　修理前　ヒーター回路基板。

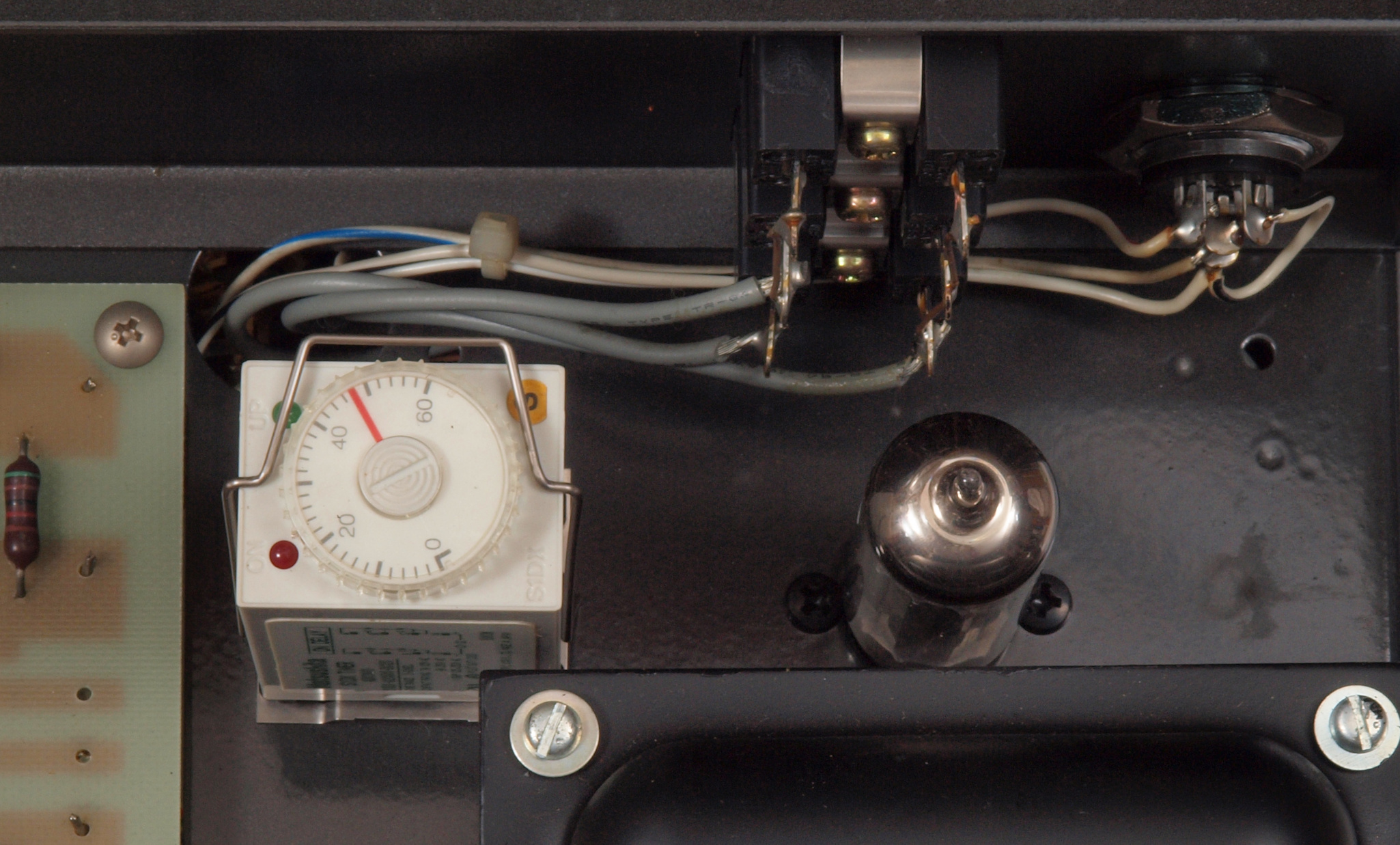

Ｃ５１．　修理前　整流管＋遅延リレー付近。

Ｃ５１．　修理前　電源トランス付近下。

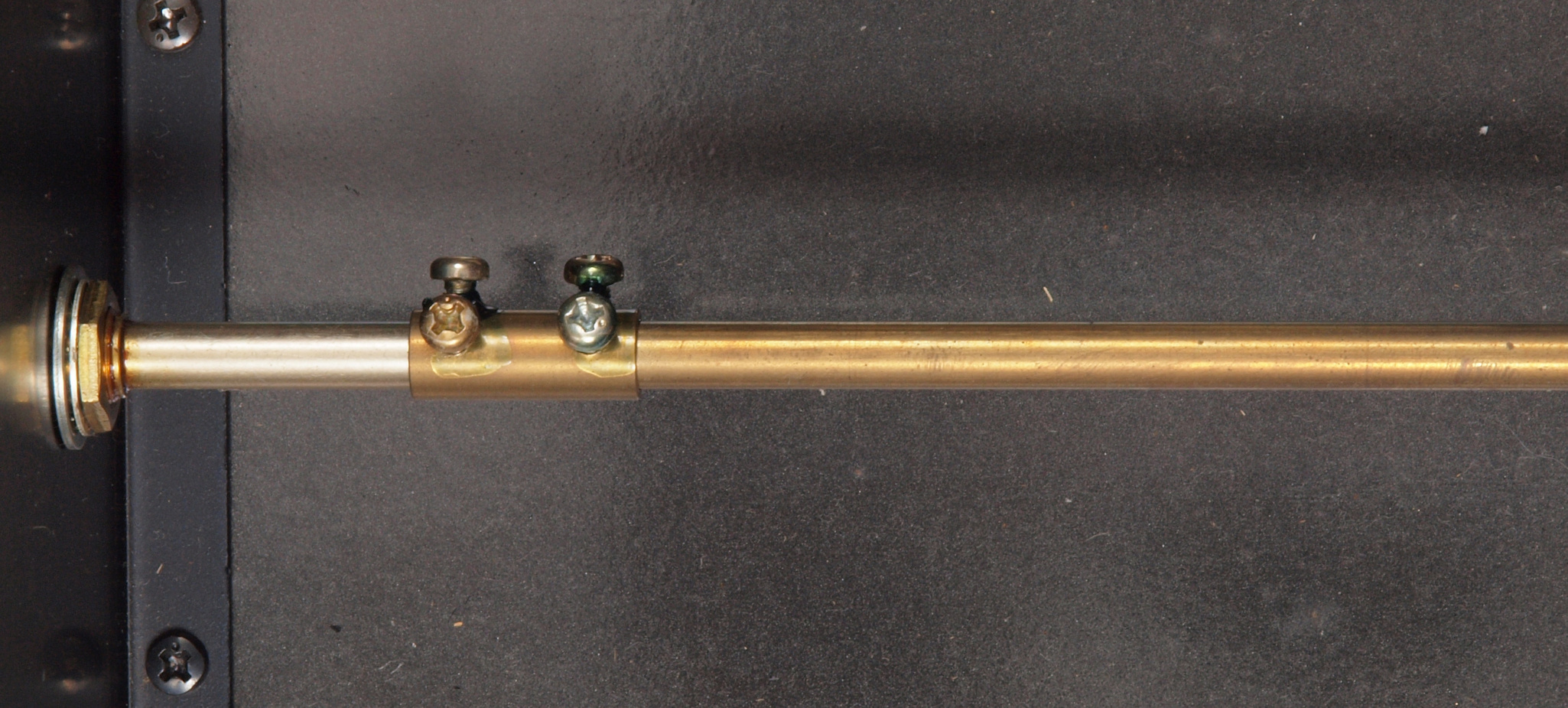

Ｃ６１．　修理前　ＳＷ軸のカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない。

Ｓ．　ＡＩＲ ＴＩＧＨＴ　ＡＴC−２　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　ATC-2 使用真空管 12AX7（ECC83） x 1, 12AU7（ECC82） x 2 出力電圧 定格 2V, 最大15V 出力インピーダンス 出力インピーダンス 200Ω 全高調波歪率 0.01%以下 周波数特性 5?100,000Hz（±1dB以内） 入力感度（出力＝1V時） 110mV SN比（IHF-A補正） 90dB以内（IHF-A補正） 電源電圧 AC100V、50Hz/60Hz 消費電力（電気用品取締法） 外径寸法 寸法 410 W x 337D x 156Hmm 重量 12kg 価格
