ＹＡＭＡＨＡ　Ｂ５．　２台目修理記録

２０２６／９／３．到着　　完成

注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 部品取りに購入。 Ｃ．　修理状況 半固定ＶＲ交換。 D．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　３個 Ｅ．　バラック修理後の調整・測定 Ｓ．　ＹＡＭＡＨＡ　Ｂ５　の仕様（カタログ、マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１７．　点検中　上下蓋を取り清掃後、上から見る。

Ａ２６．　点検中　上下蓋を取り、下から見る。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側終段ＴＲ（トランジスター）。　本来の東芝２ＳＣ２４６１／２ＳＡ１０５１

Ｃ２１．　修理前　Ｌ側終段ＴＲ（トランジスター）。本来の東芝２ＳＣ２４６１／２ＳＡ１０５１

Ｃ３１．　修理前　Ｒ側ドライブ基板。　終段ＴＲ（トランジスター）を守る換。

Ｃ５１．　修理前　Ｒ側プリドライブ基板。

Ｃ５２．　修理後　Ｒ側プリドライブ基板。　半固定VR３個交換。

Ｃ５３．　修理前　Ｒ側プリドライブ基板裏

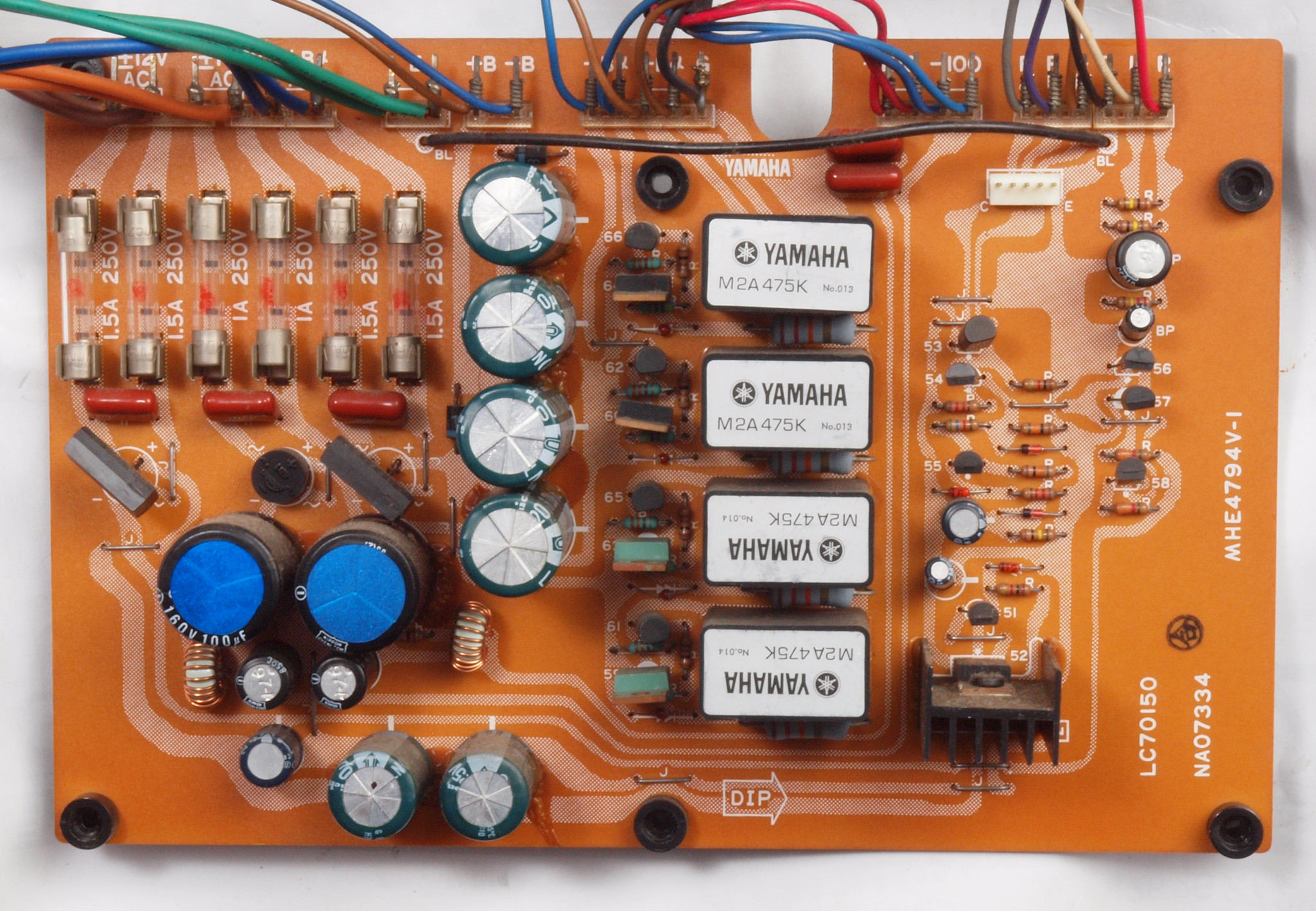

Ｃ７１．　修理前　電源基板。

Ｃ７３．　修理前　電源基板裏。

Ｅ．　バラック修理後の測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　バラック修理後の出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０４４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｓ．　ＹＡＭＡＨＡ　Ｂ５　の仕様（カタログ、マニアルより）

型式 ステレオパワーアンプ 　Ｂ−５ 定格出力 20Hz〜20kHz= 350W+350W(4Ω、歪0.01%) 240W+240W(8Ω、歪0.005%) 1kHz= 350W+350W(4Ω、歪0.005%) 250W+250W(8Ω、歪0.003%) パワーバンド幅(8Ω、120W) 10Hz〜100kHz(歪0.01%) ダンピングファクター 200(8Ω、20kHz) 入力感度/インピーダンス 1V/25kΩ(470pF、8Ω、100W) 周波数特性(8Ω、120W) mode DC　 10Hz= 1kHz= 100kHz= 0dB 0dB -0.7±0.5dB mode AC　 10Hz= 1kHz= 100kHz= -1.5±0.5dB 0dB -0.7±0.5dB 全高調波歪率(120W、8Ω) 0.003%以下(10Hz〜20kHz) 0.007%以下(10Hz〜50kHz) 0.01%以下(100kHz) 混変調歪率(60Hz:7kHz＝4:1、8Ω、120W) 0.002%以下 SN比(IHF-Aネットワーク、Vol.max、RL=8Ω) 123dB以上 フィルター -6dB/oct、fc=6.4Hz チャンネルセパレーション(8Ω) 1kHz=100dB 20kHz=95dB 100kHz=70dB 電源 AC100V、50Hz/60Hz 定格消費電力 560W 外形寸法 幅435x高さ182.7x奥行361.5mm 重量 20.9kg 価格 ￥250,000(1979年頃)
