ＹＡＭＡＨＡ　CA－S1　修理記録

平成２１年８月２６日持込　　１１月７日完成

Ａ．　修理前の状況

右スピーカーからのバリバリという異音
トーンサーキットの切り替え作動異常（※作動しません）
オーバーホール修理依頼。

Ｈ．　バラック修理での測定

Ｂ．　原因・現状

経年劣化。
RL出力に差がある。

Ｃ．　修理状況

大型を除く、全電解コンデンサー交換。
半固定ＶＲ交換。
劣化ＴＲ（トランジスター）交換劣化。
劣化FET(Field Effect Transistor)交換。
ＳＰ接続リレー交換。

Ｄ．　使用部品

オーディオ用電解コンデンサー　　　　　　　５９個（ニチコン・ミューズ使用）
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　８個
ＴＲ（トランジスター）　　　　　　　　　　　　　　　２個
FET(Field Effect Transistor)　　　　　　　　　　　４個
ＳＰ接続リレー　　　　　　　　　　　　　　　　　　１個

Ｅ．　調整・測定

Ｇ．　修理費　　　　　　　　　　　８５，０００円　　　オーバーホール修理。

Ｓ．　ＹＡＭＡＨＡ　CA－S1　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況

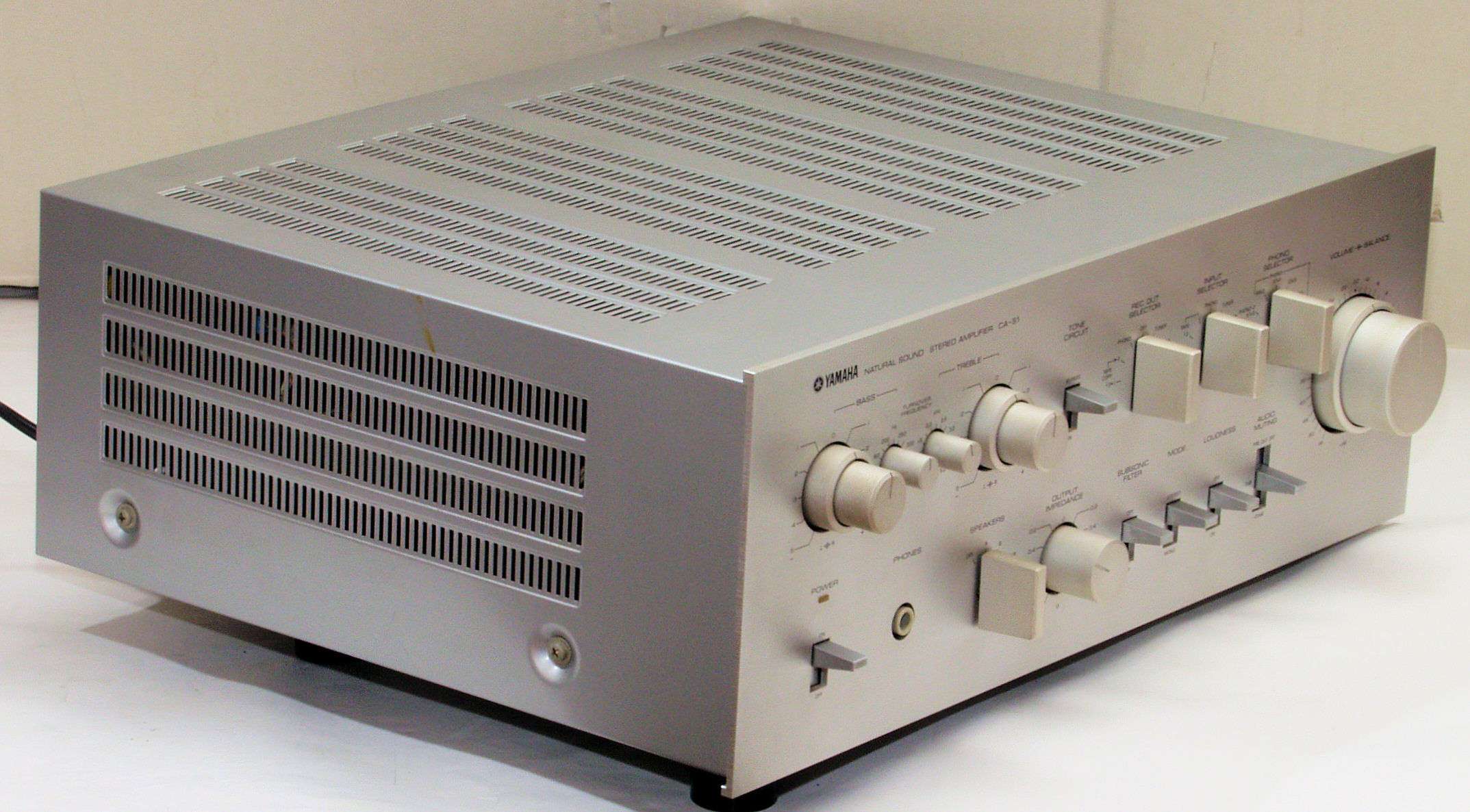

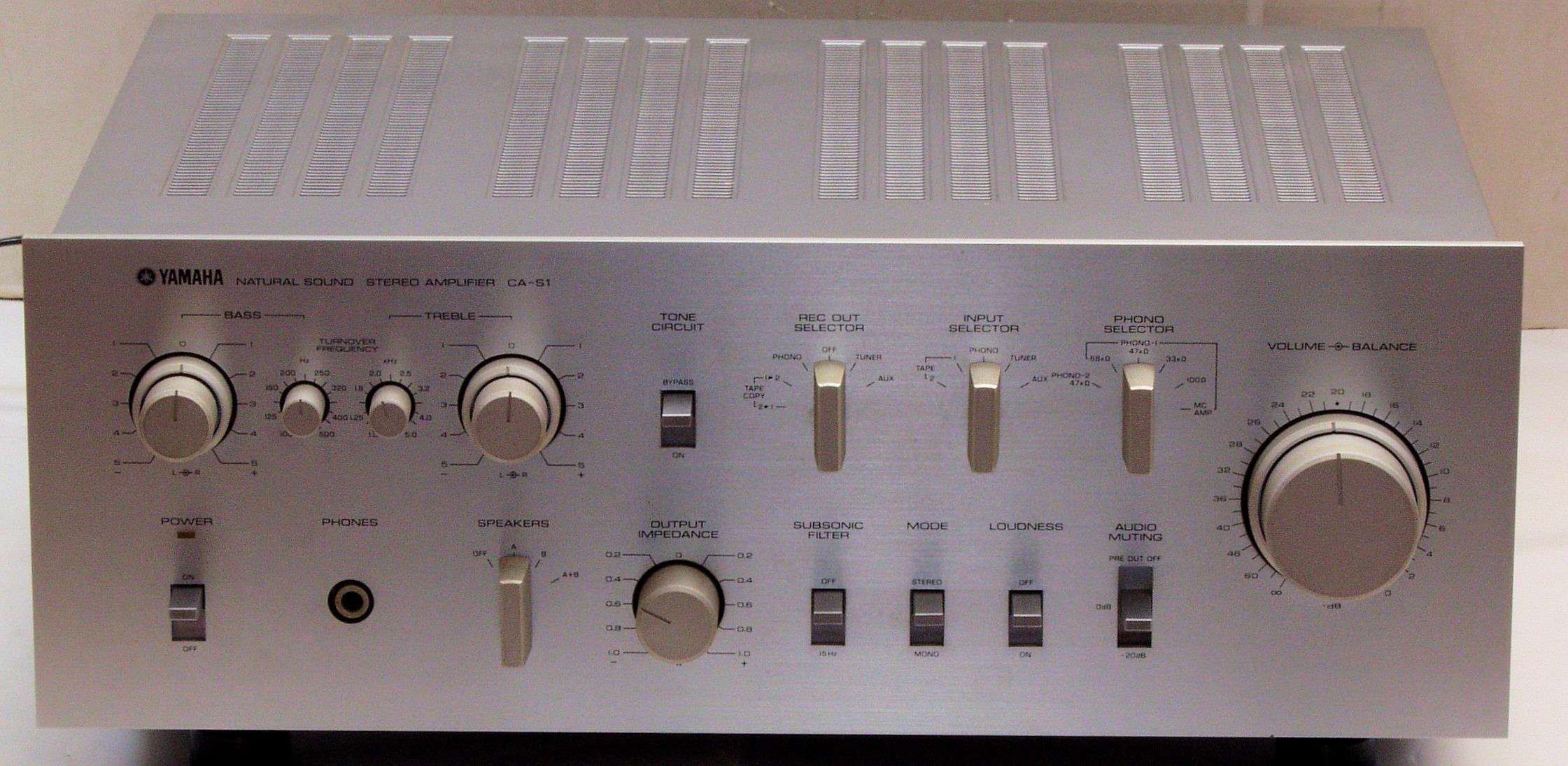

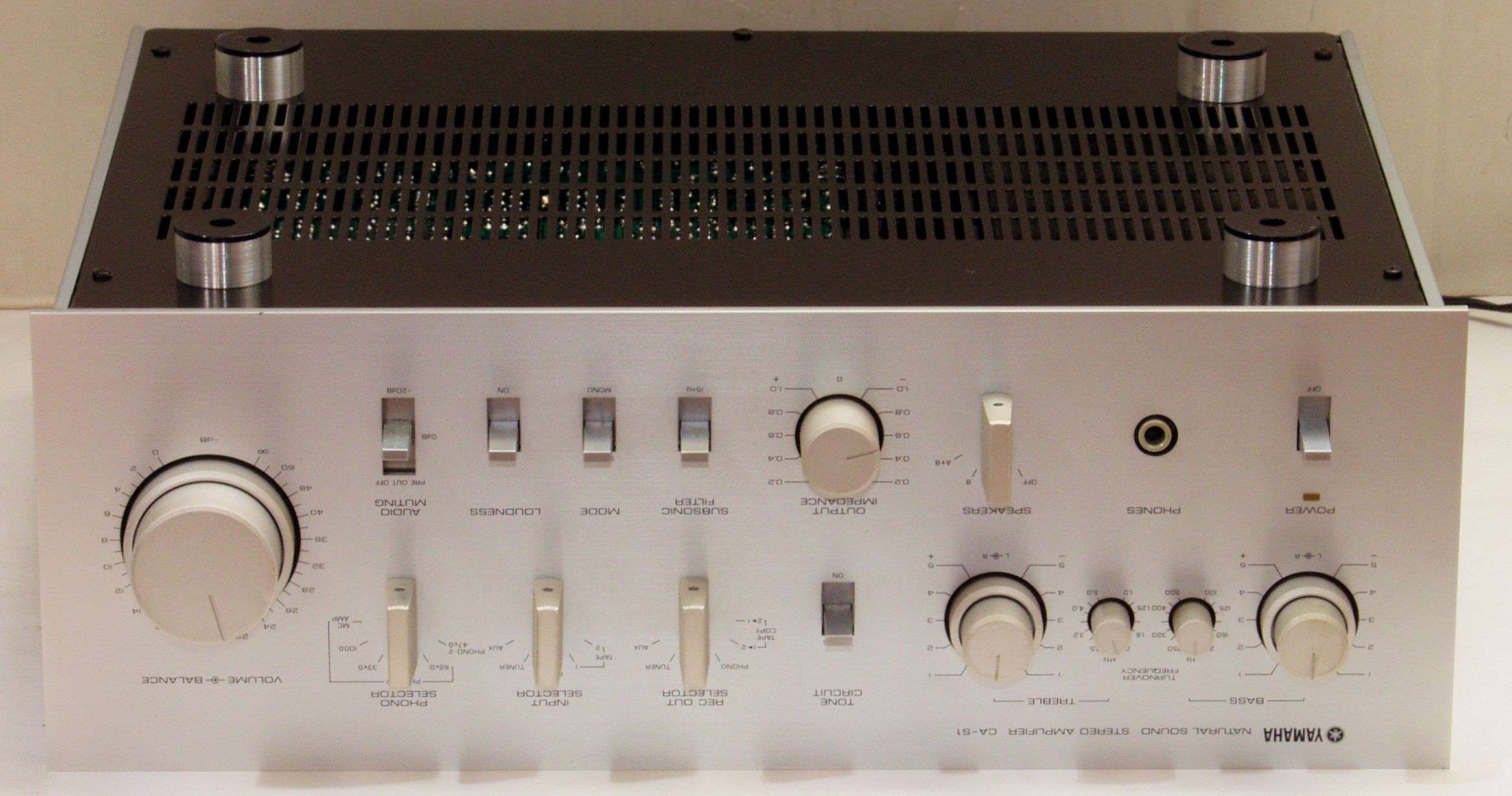

Ａ１１．　点検中、前から見る。

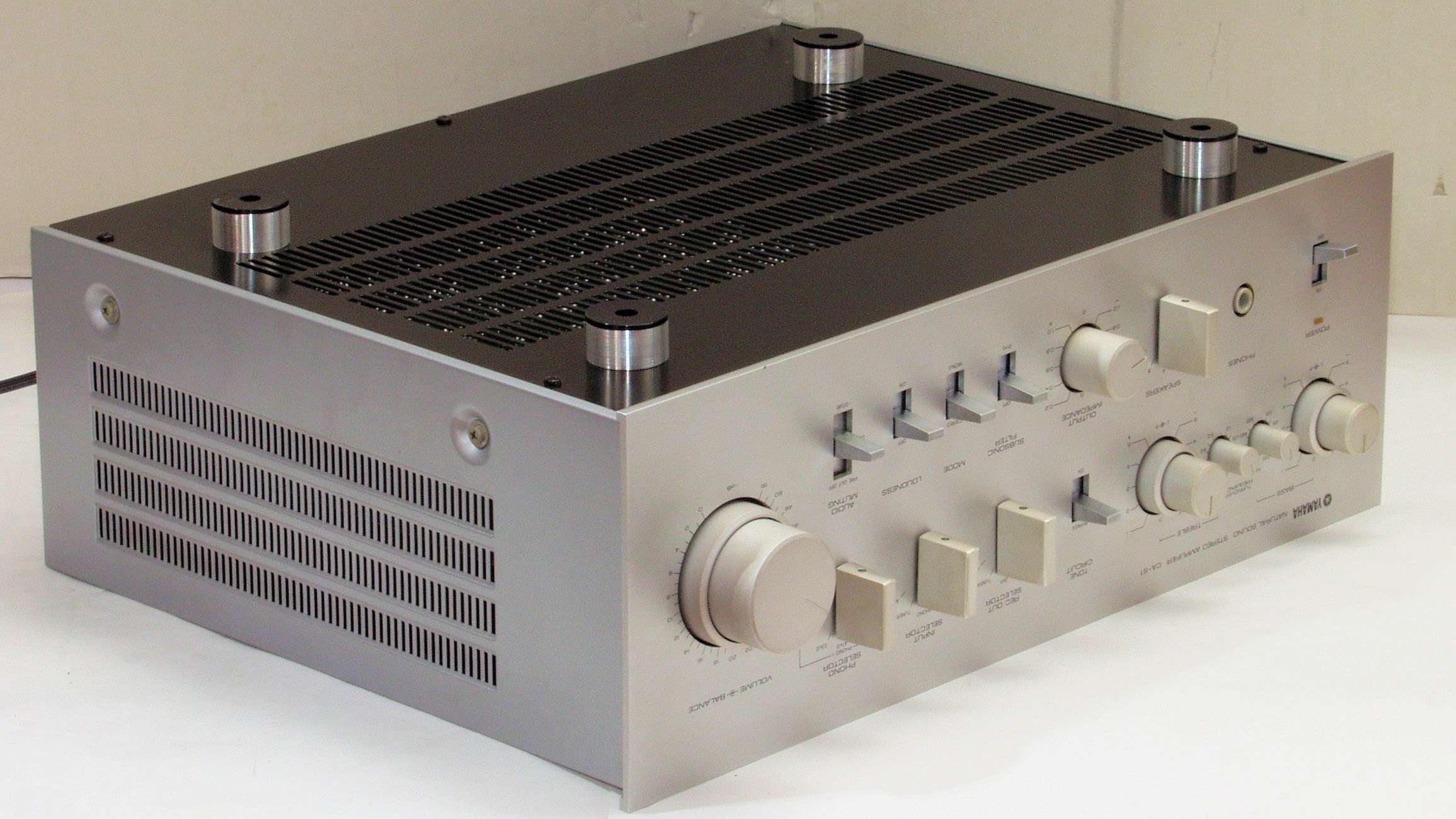

Ａ１２．　点検中、前左から見る。

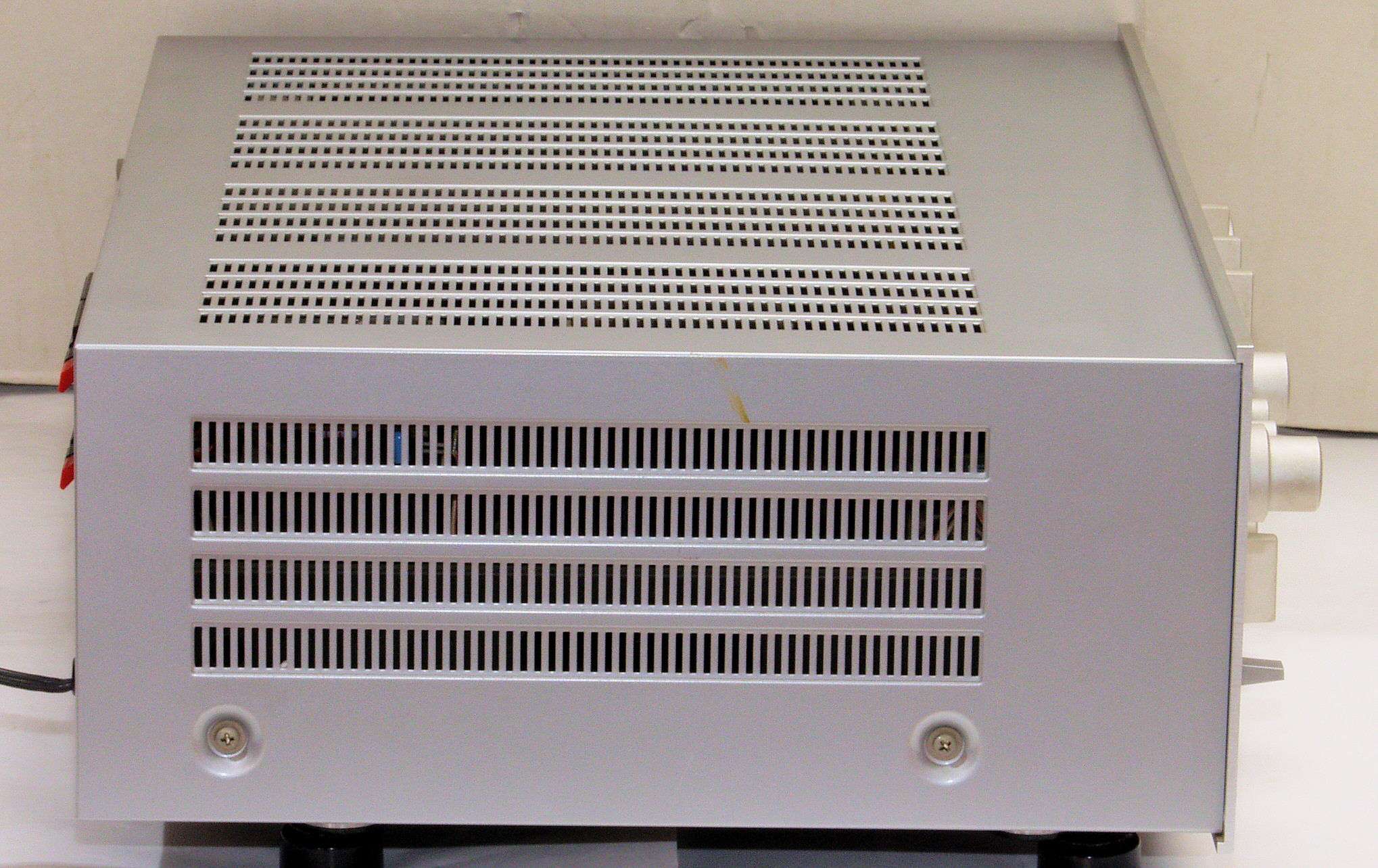

Ａ１３．　点検中、左から見る。

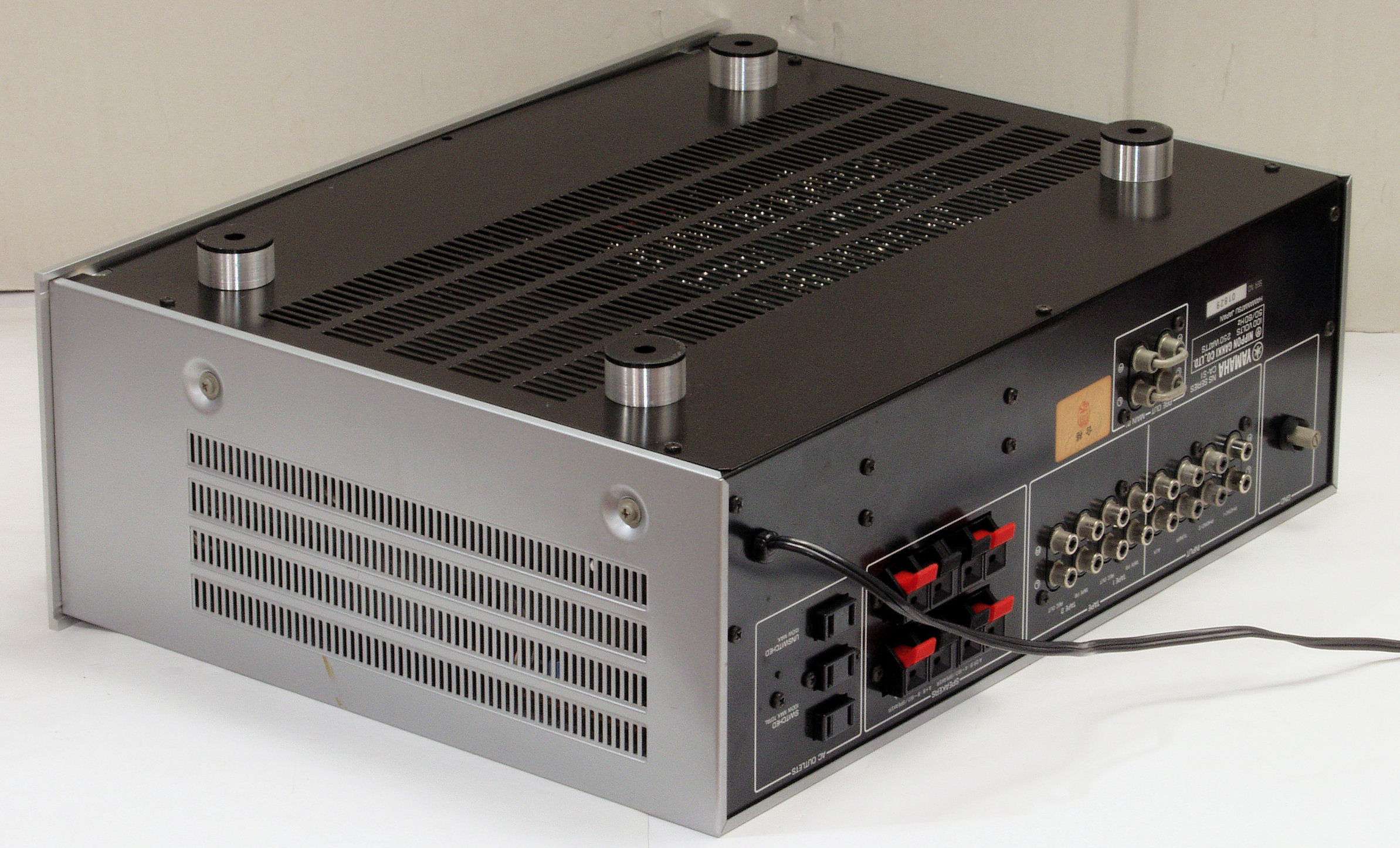

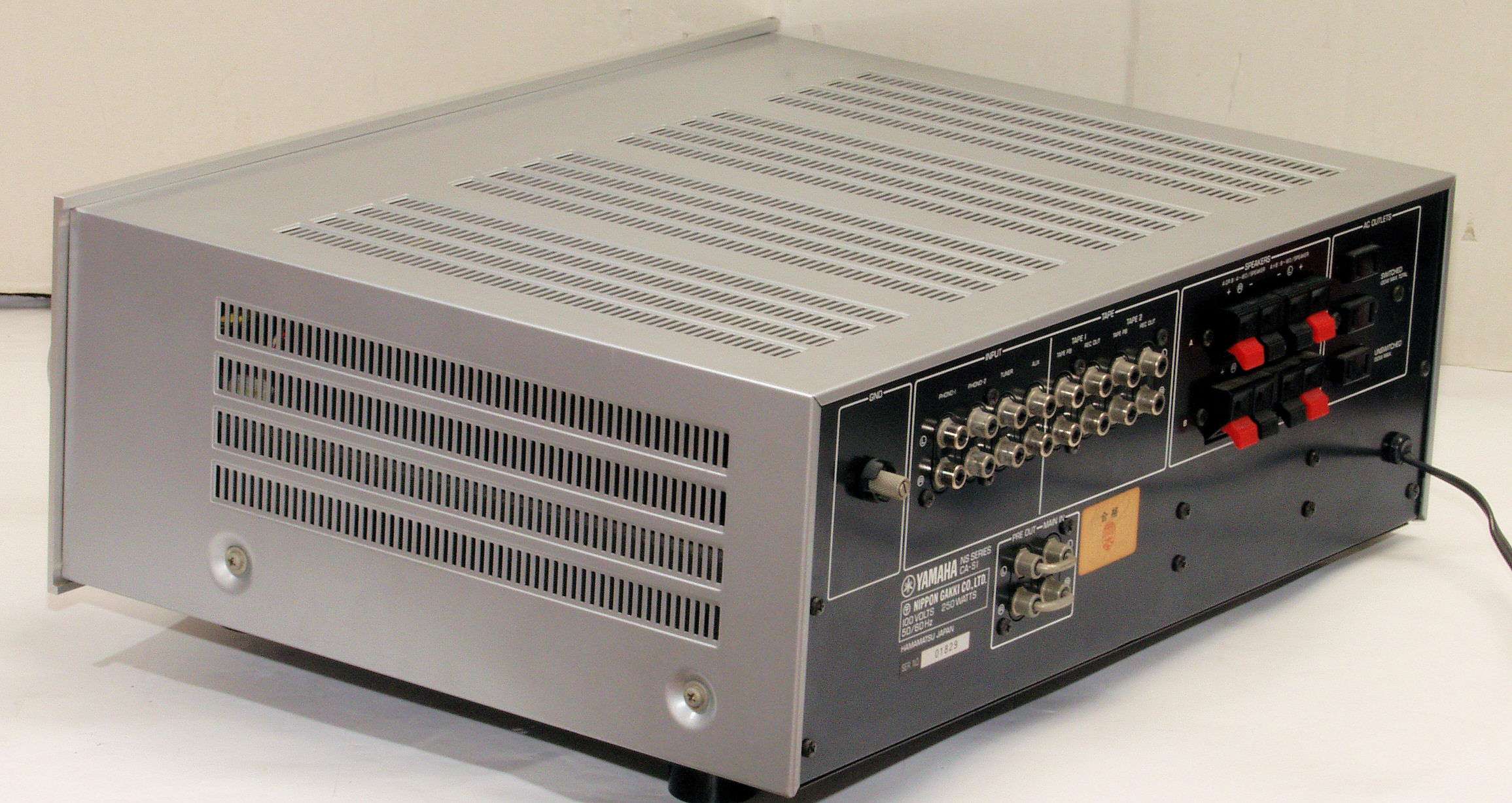

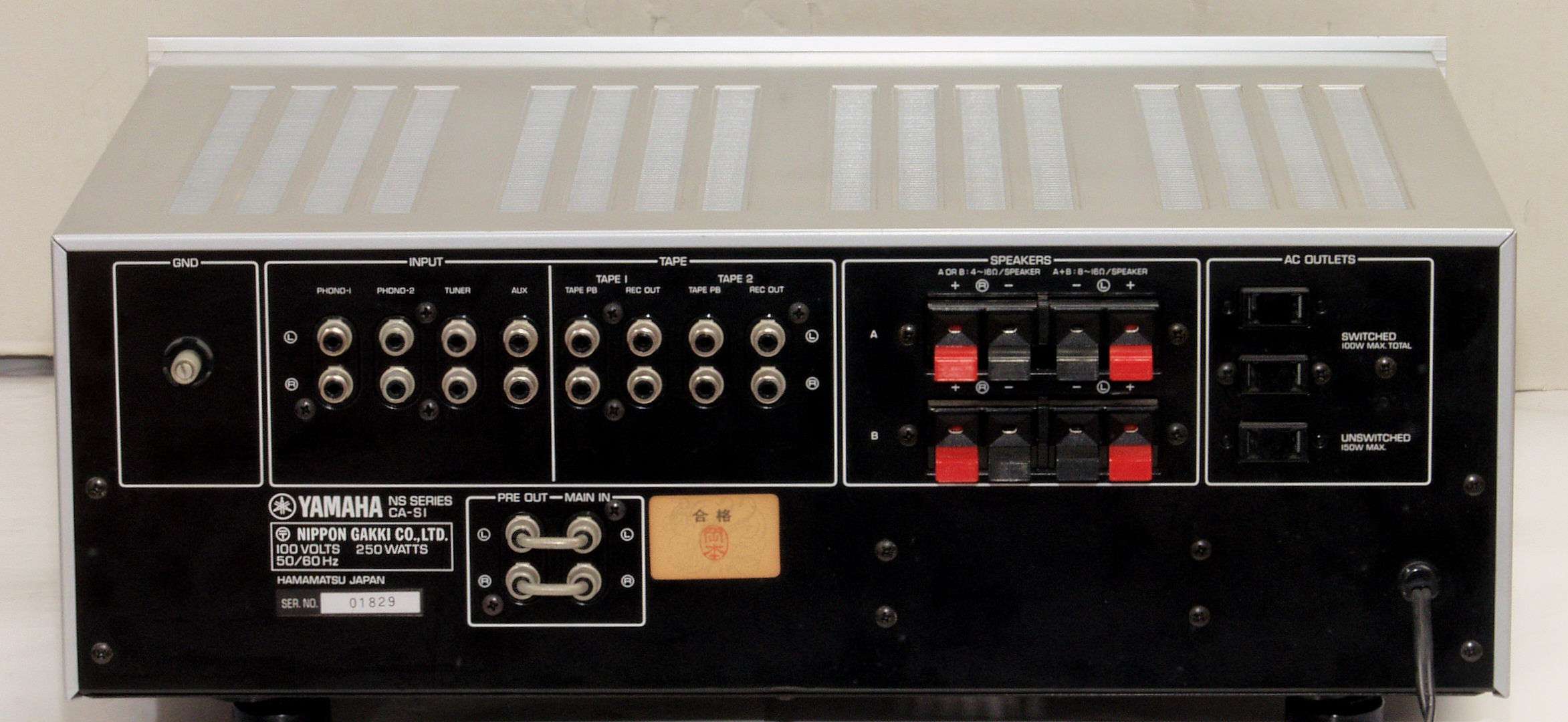

Ａ１４．　点検中、後から見る。

Ａ１５．　点検中、後右から見る。

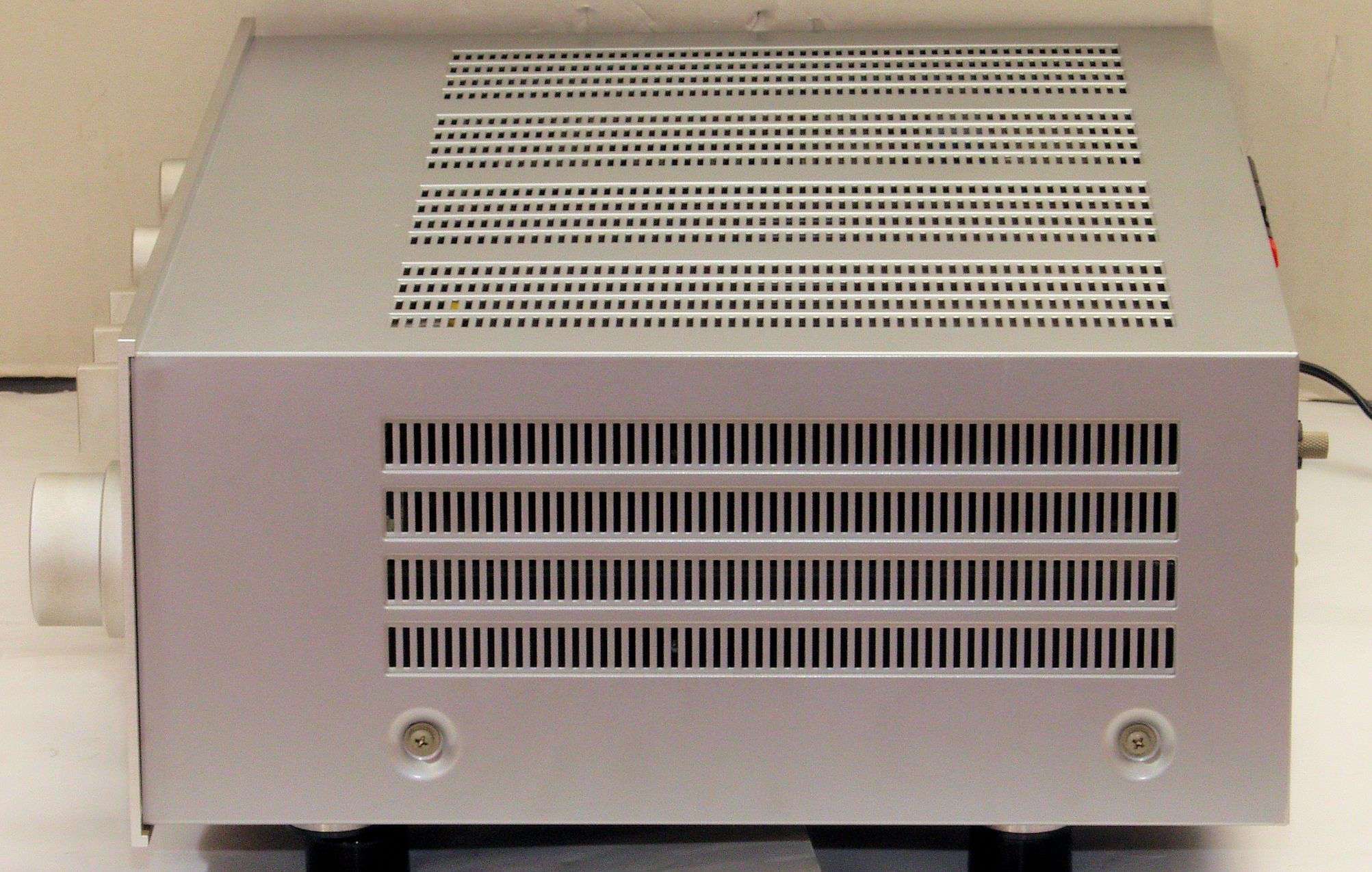

Ａ１６．　点検中、右から見る。

Ａ２１．　点検中、上から見る

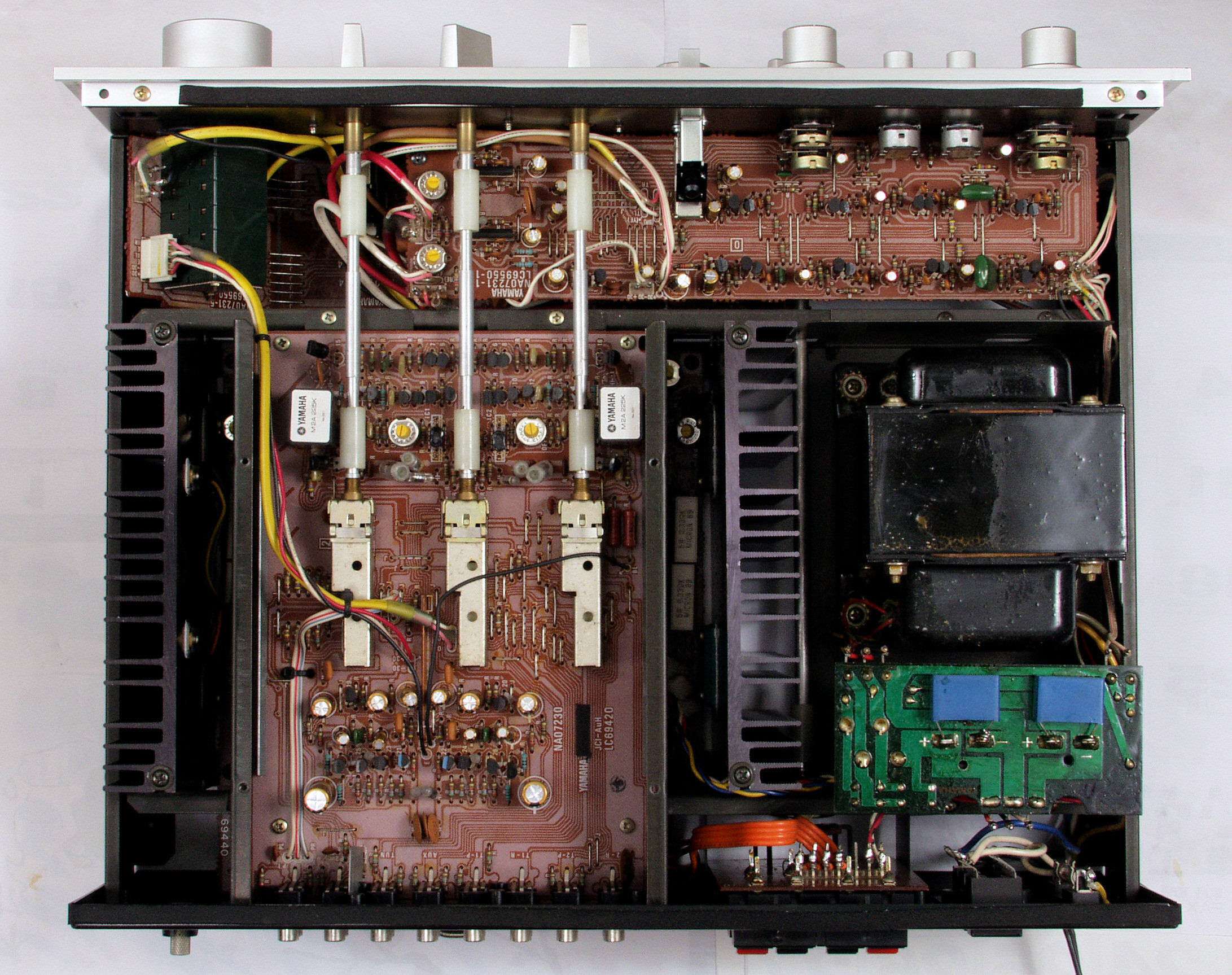

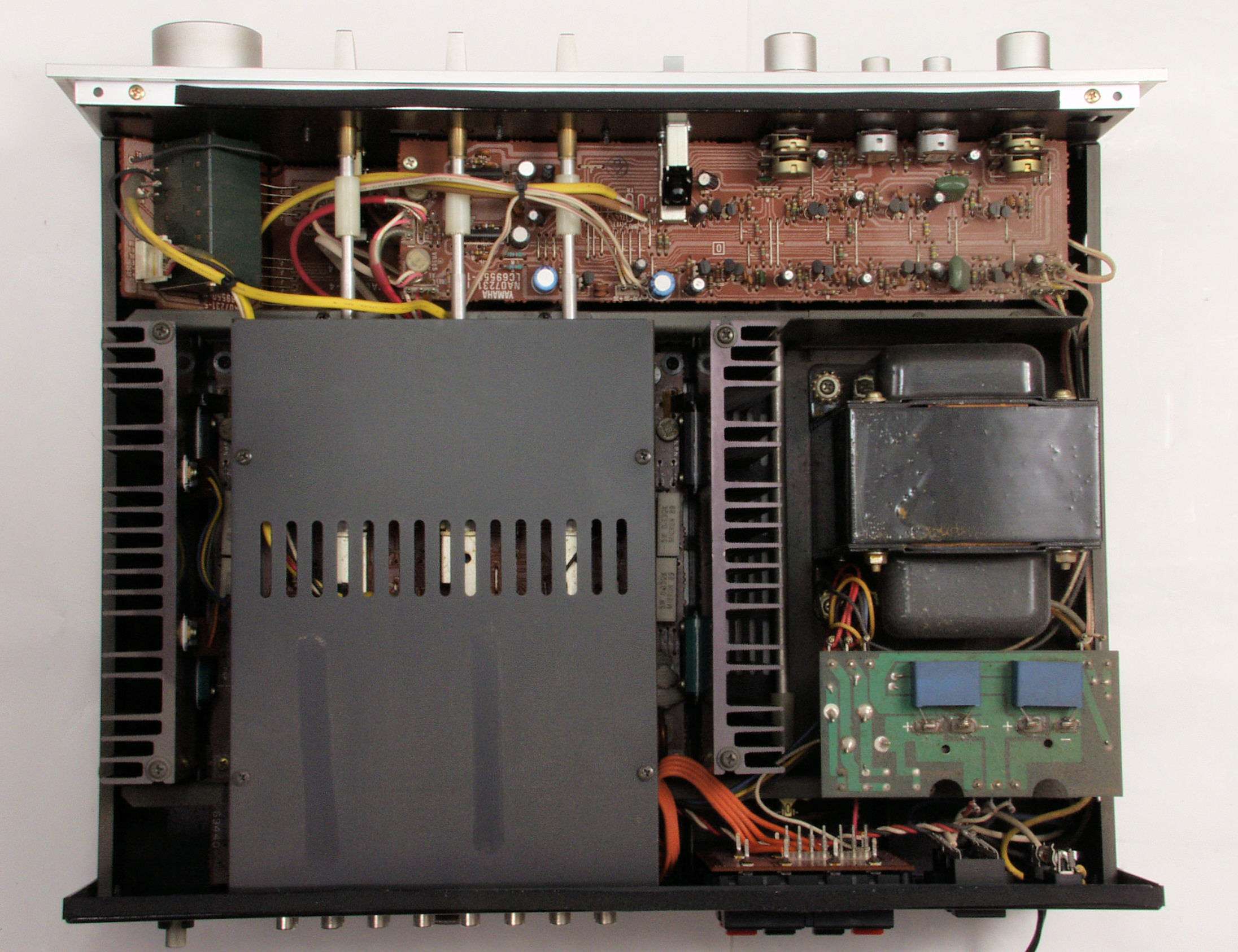

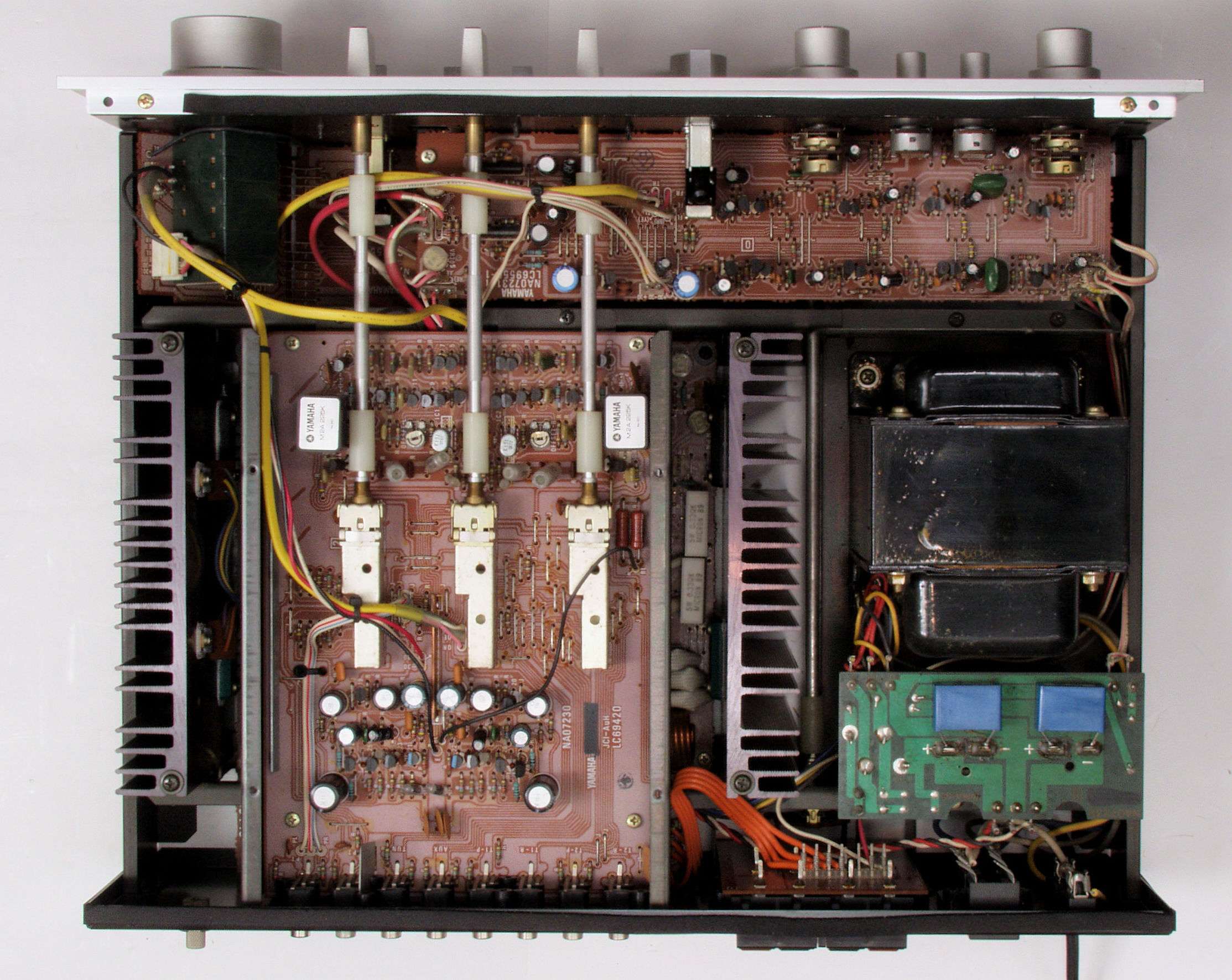

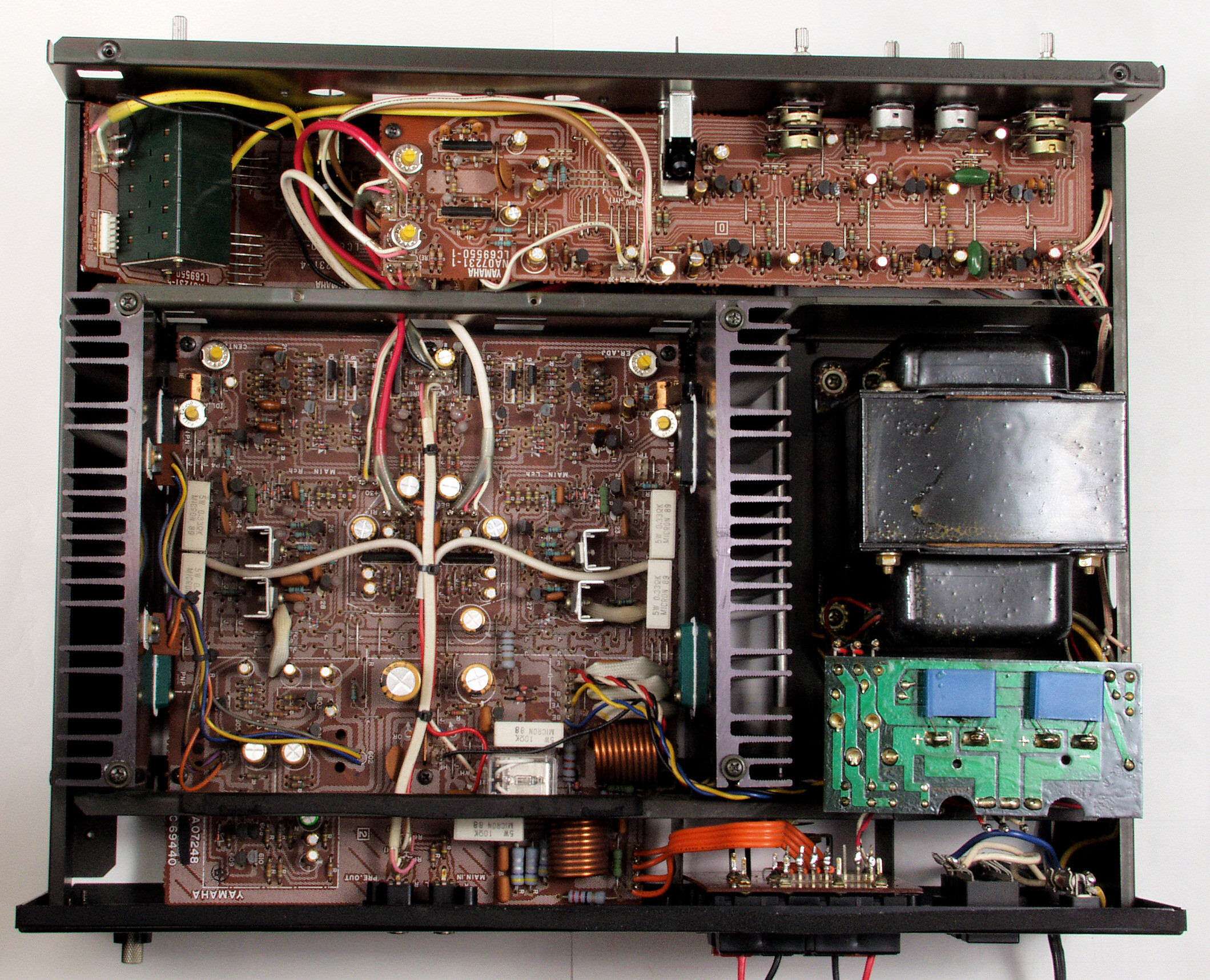

Ａ２２．　点検中、上蓋を取り、上から見る。

Ａ２３．　点検中、上蓋・シールドを取り、上から見る。

Ａ３１．　点検中、下前から見る。

Ａ３２．　点検中、下前右から見る。

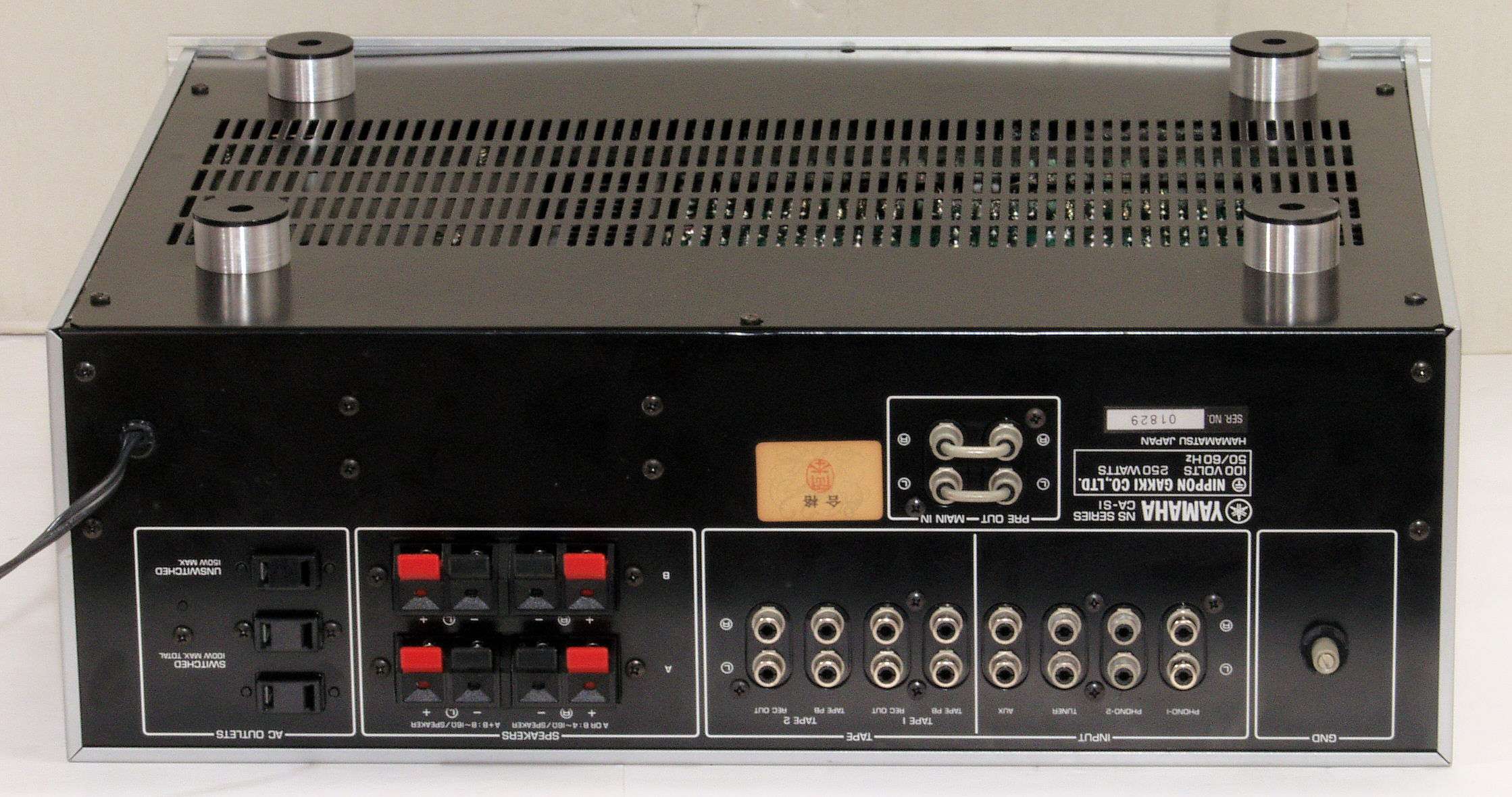

Ａ３３．　点検中、下後から見る。

Ａ３４．　点検中、下後左から見る。

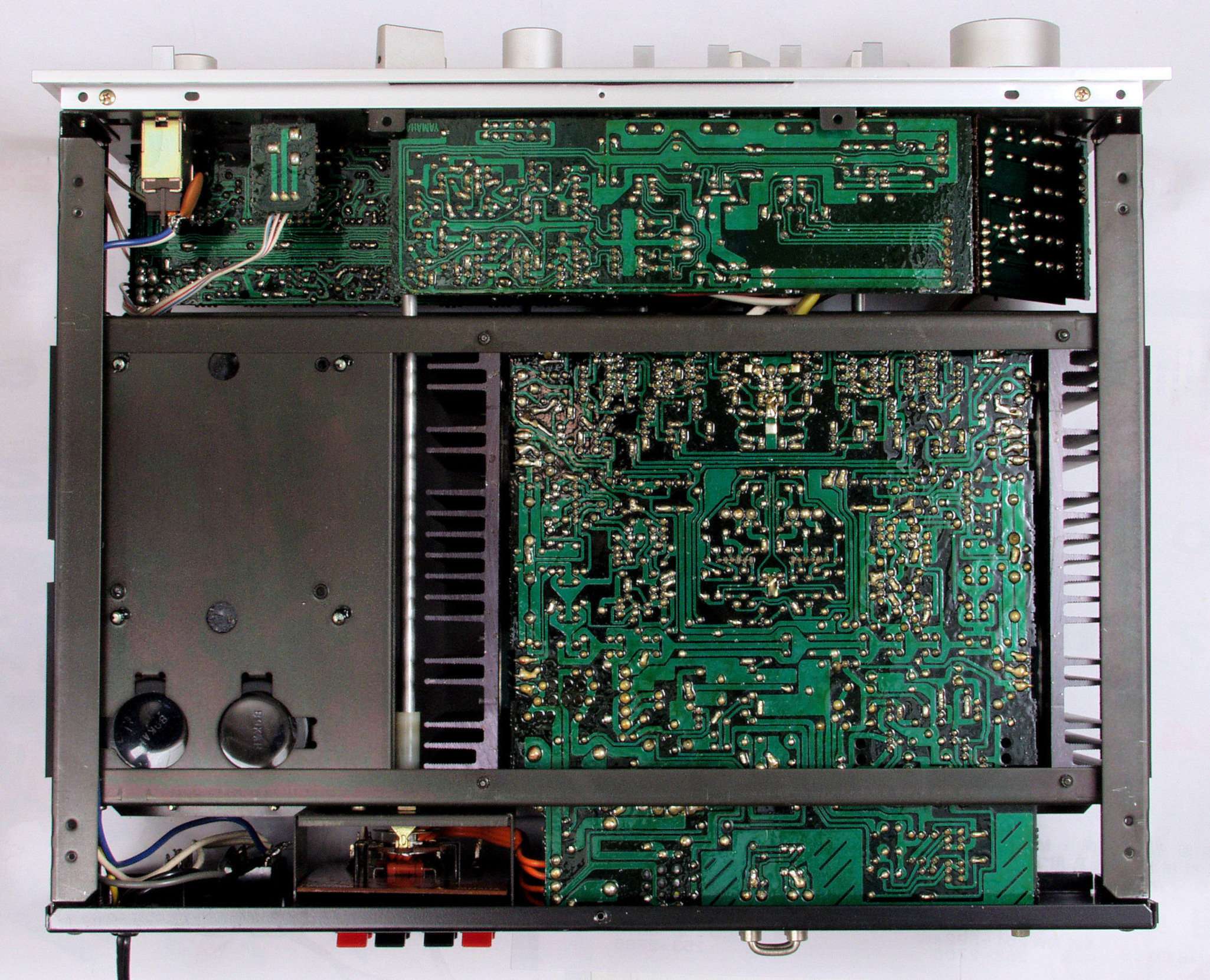

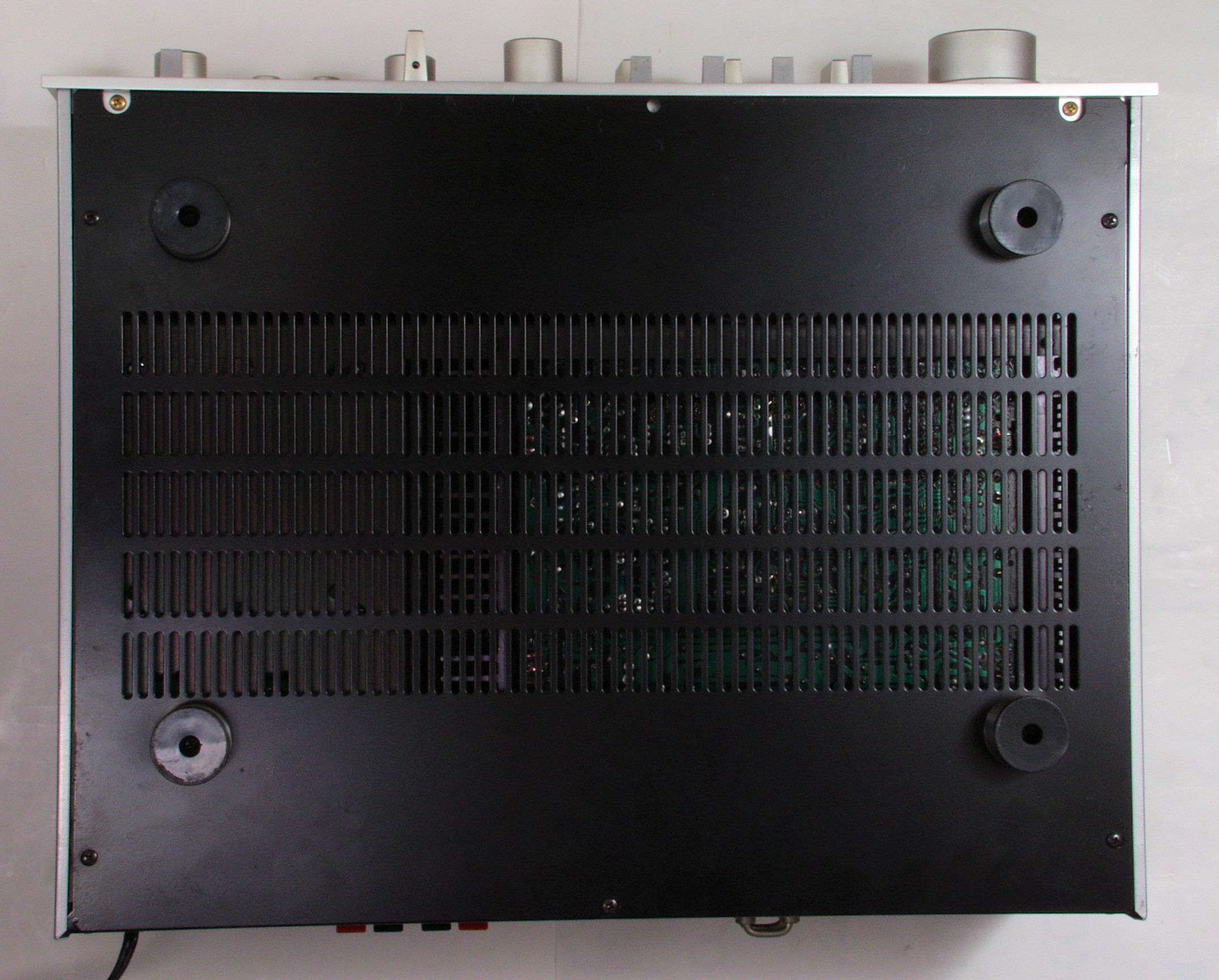

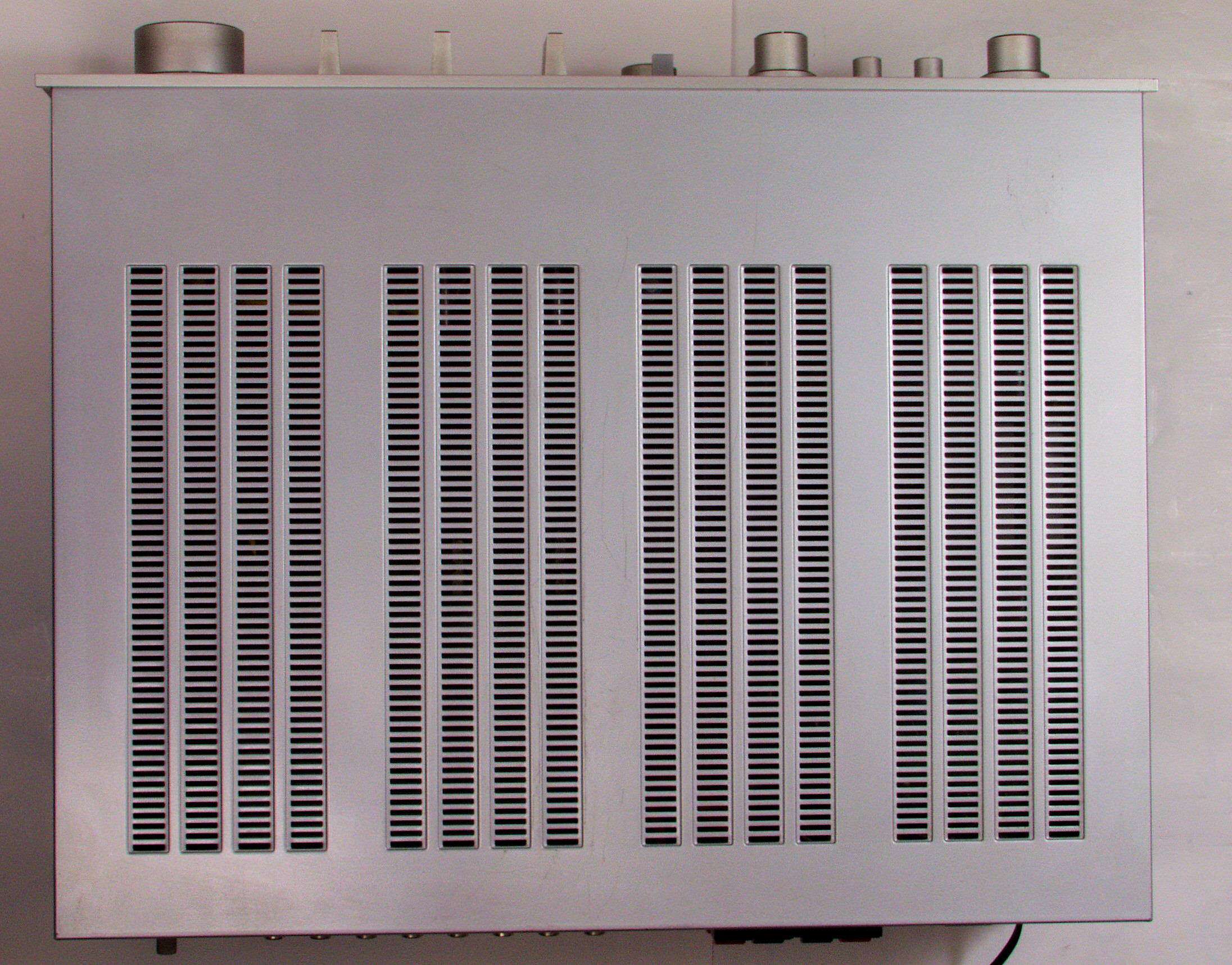

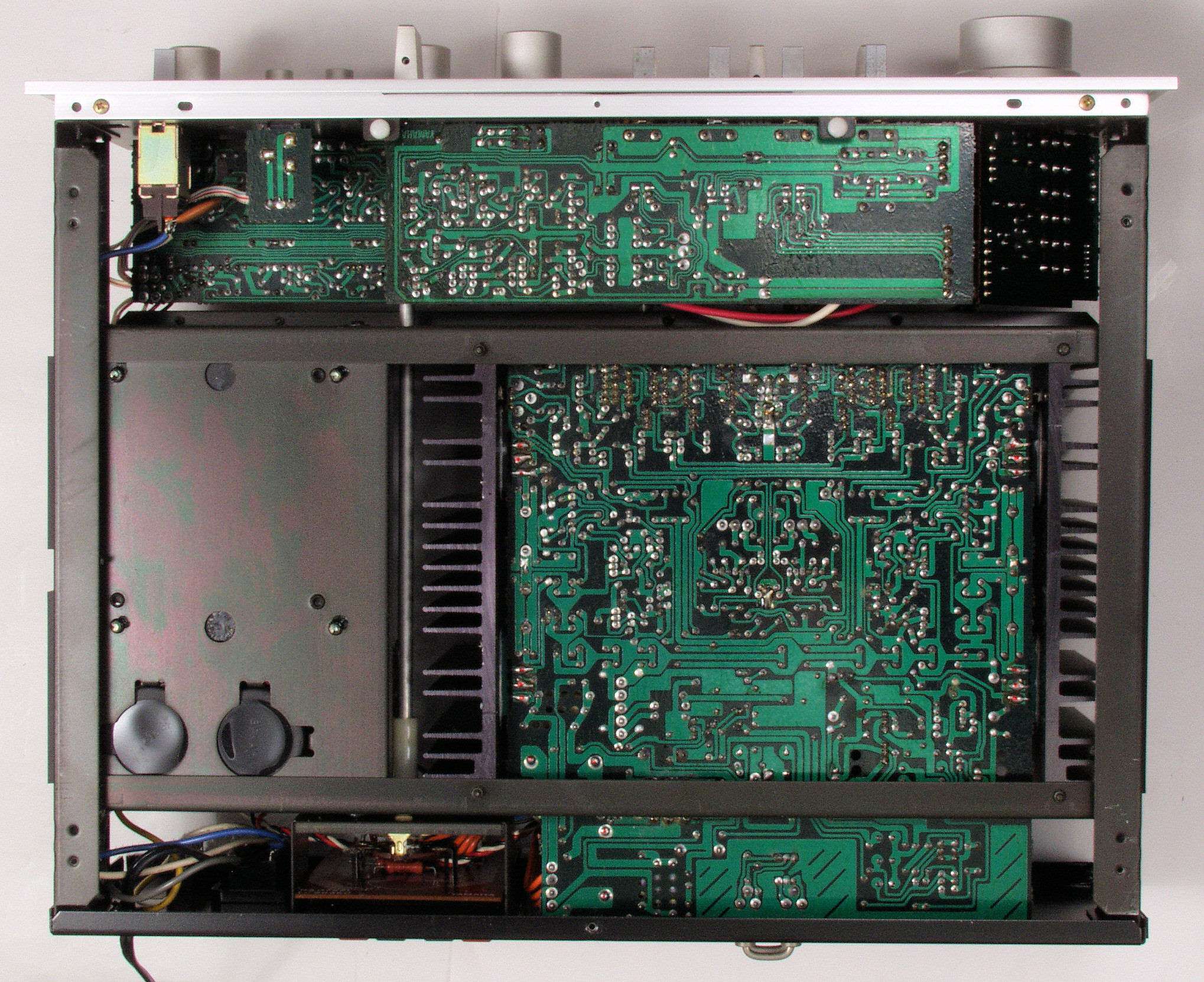

Ａ４１．　点検中、下から見る。

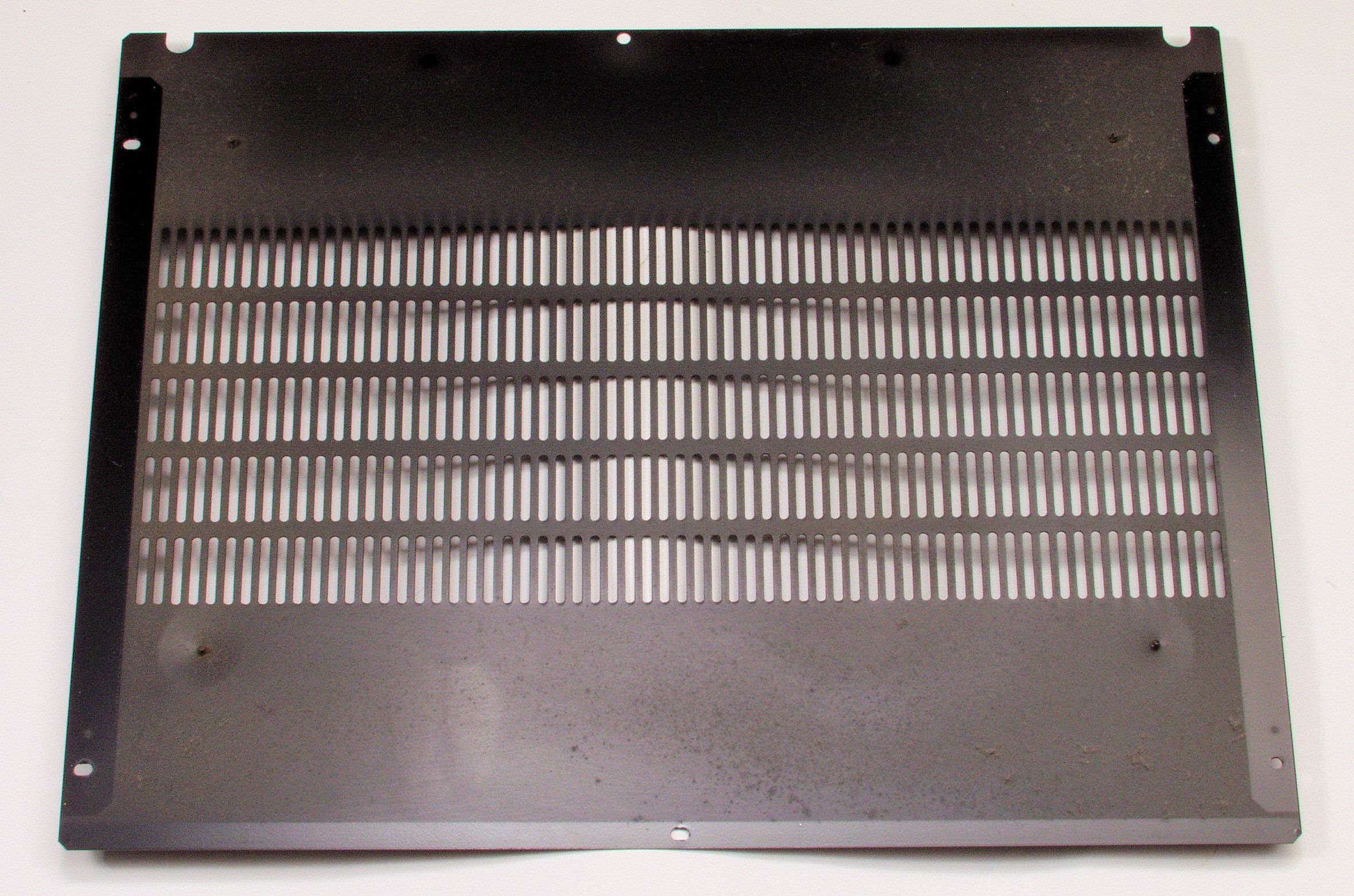

Ａ４２．　点検中、下蓋裏埃。

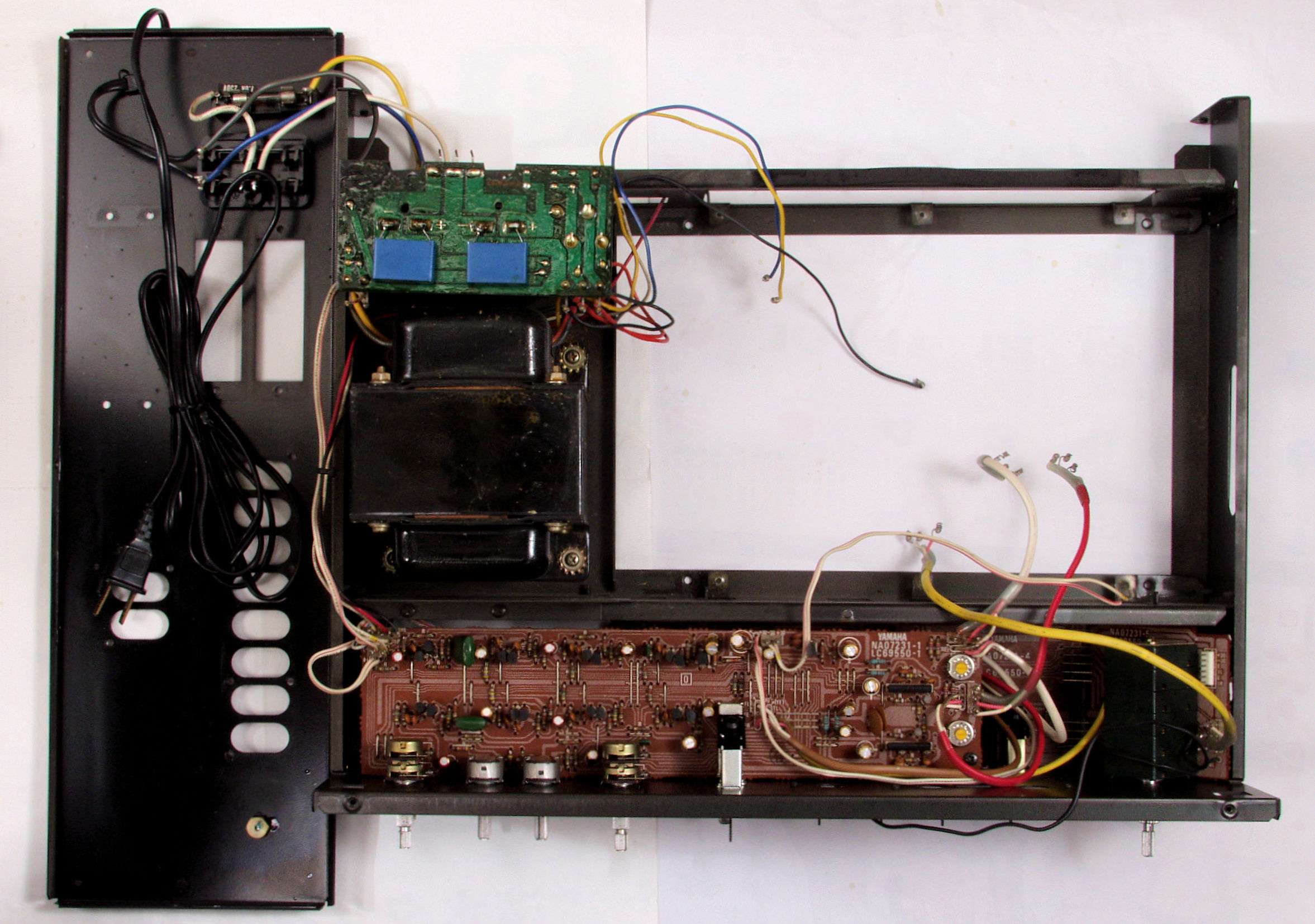

Ａ４３．　点検中、下蓋を取り、下から見る。

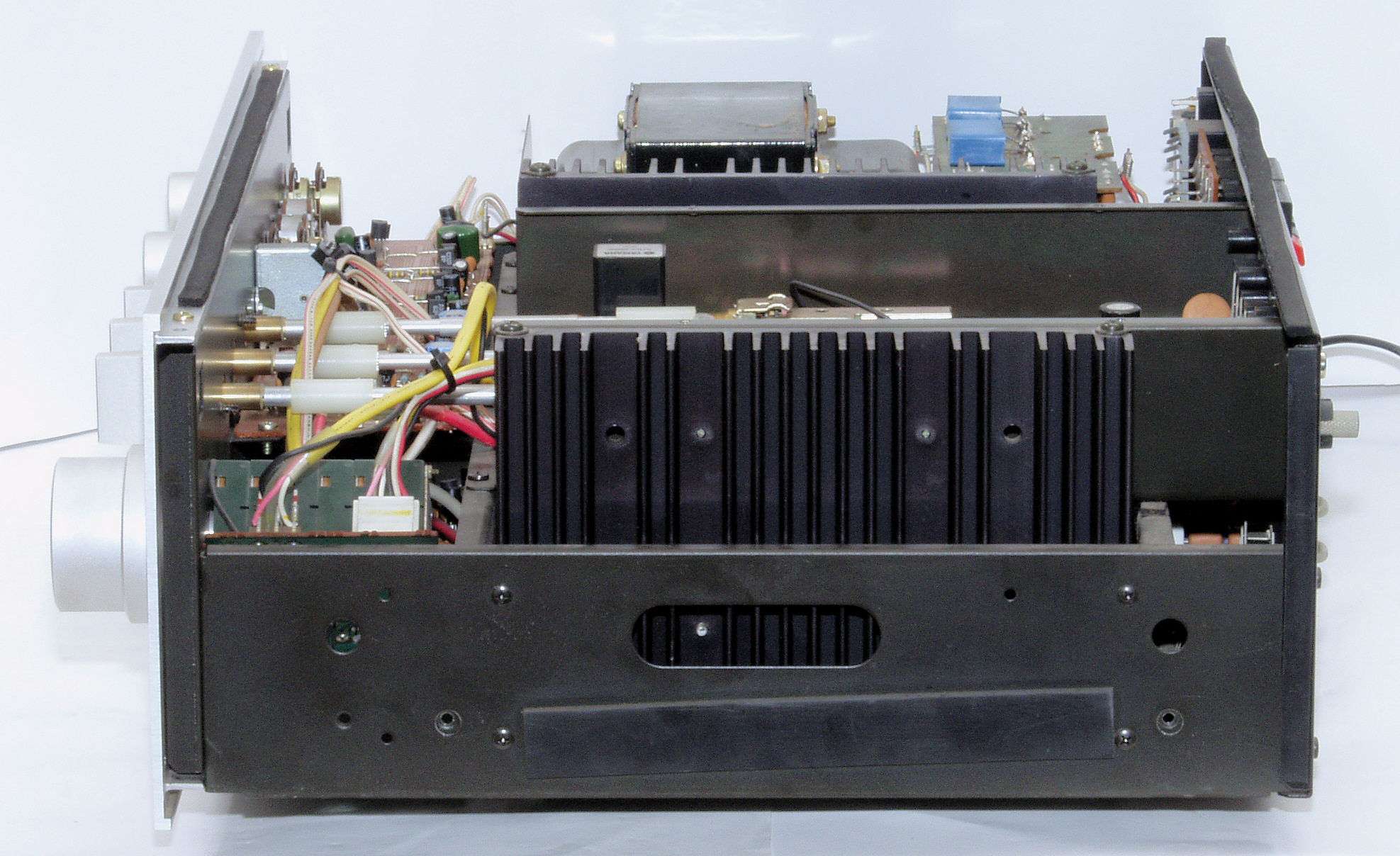

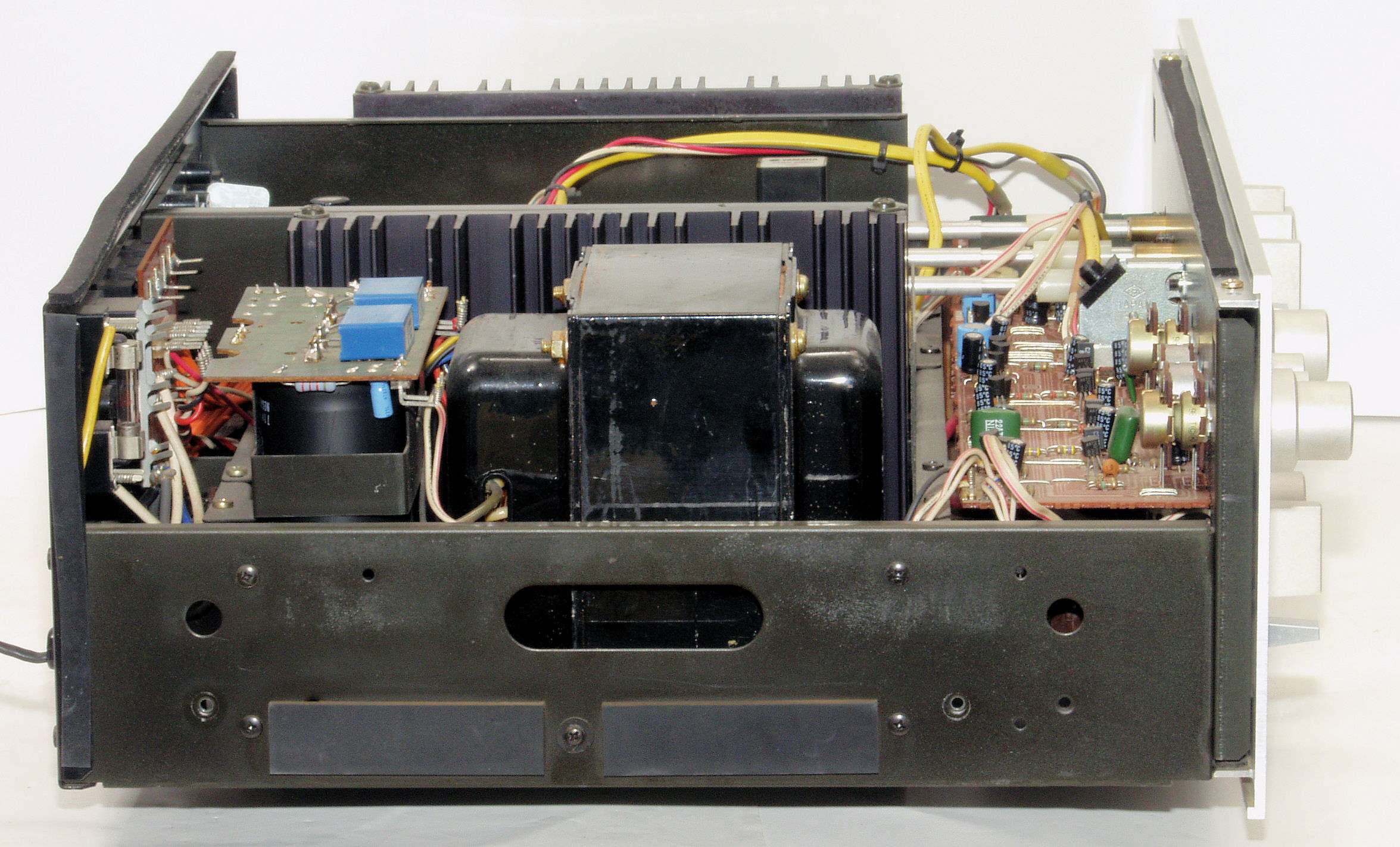

Ａ５１．　点検中、上下蓋を取り、右横から見る、取ってになる長穴が開いている。

Ａ５２．　点検中、上下蓋を取り、左横から見る、取ってになる長穴が開いている。

Ａ６．　点検中、整流基板裏。

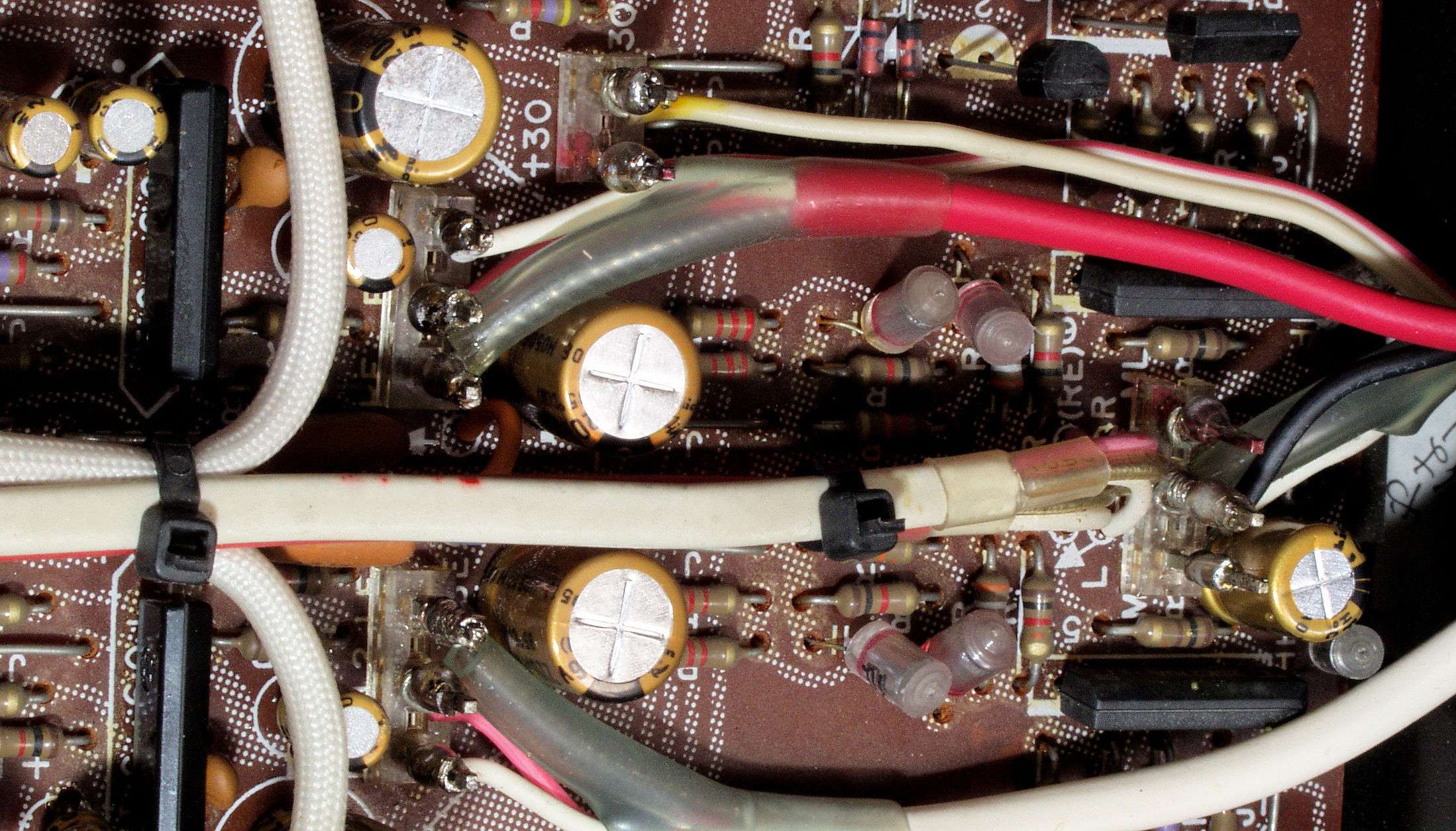

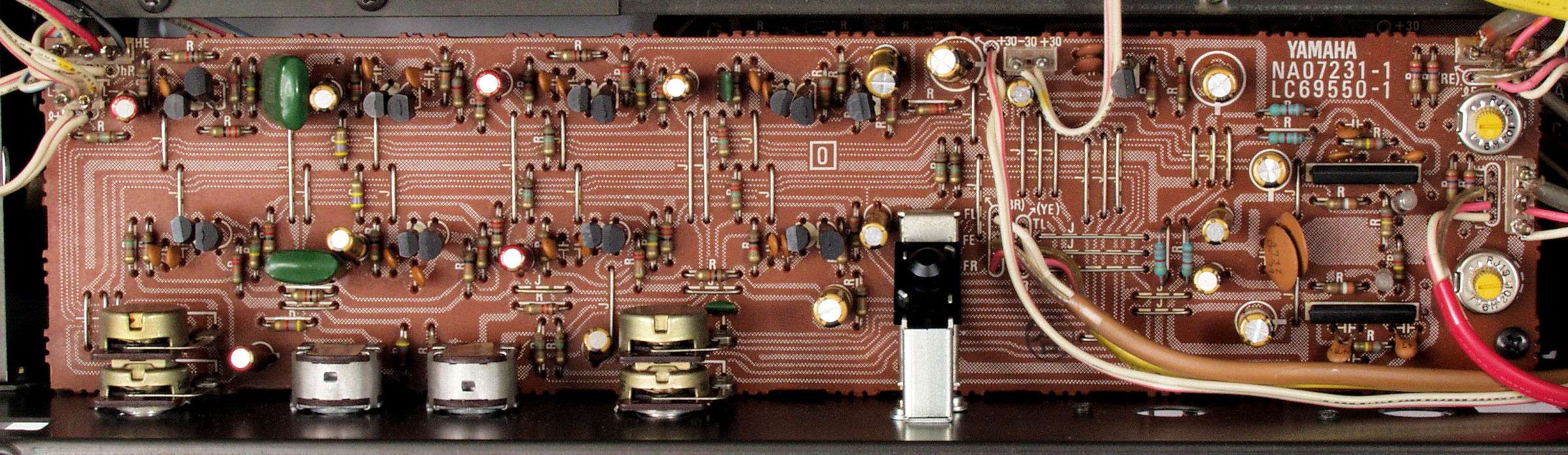

Ａ７．　点検中、EQAMP基板。

Ｈ．　バラック修理での測定

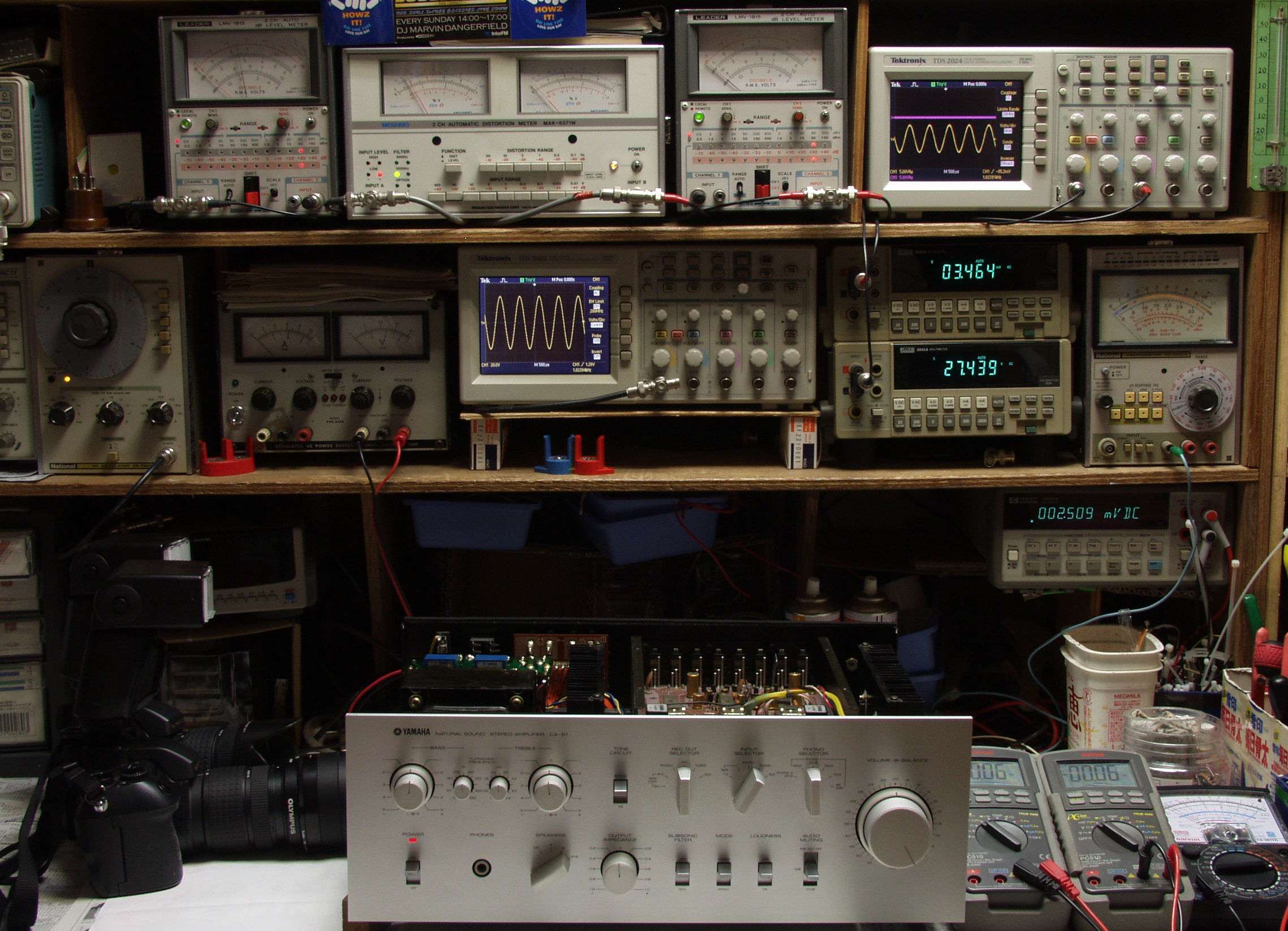

Ｈ１．　出力・歪み率測定。

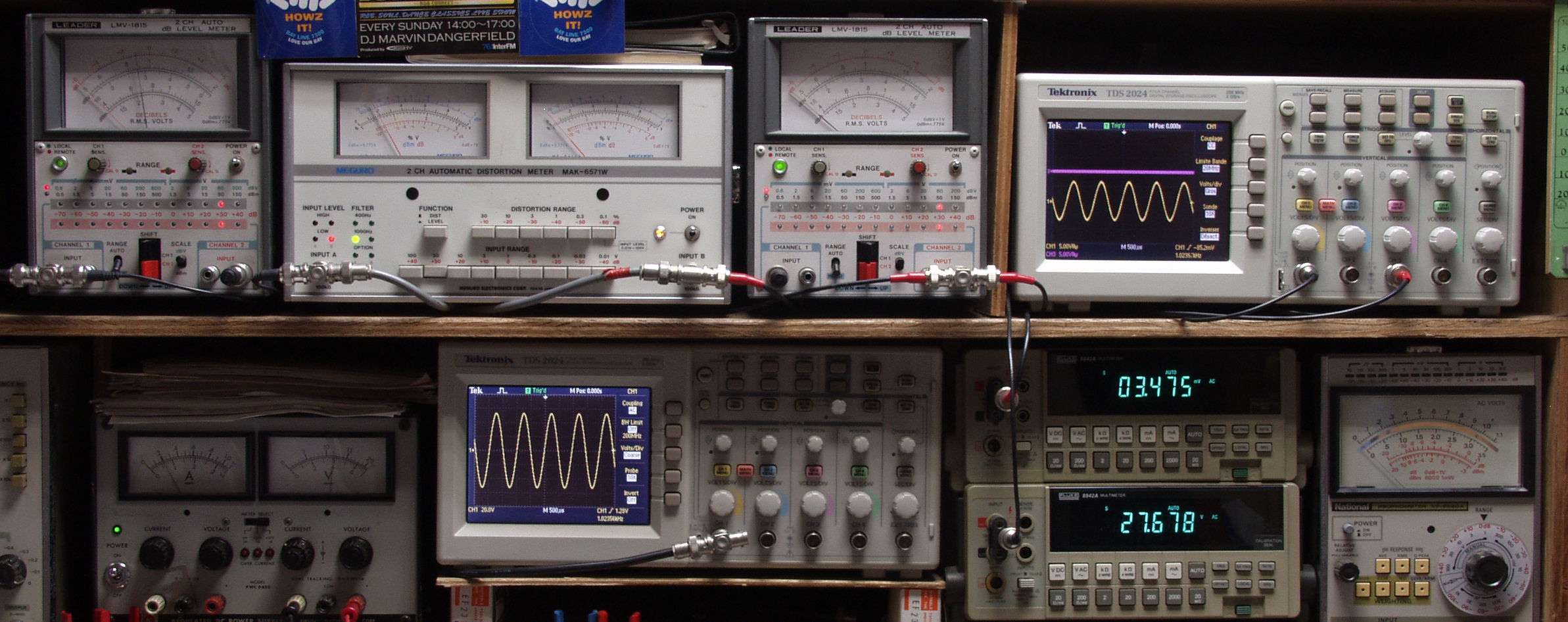

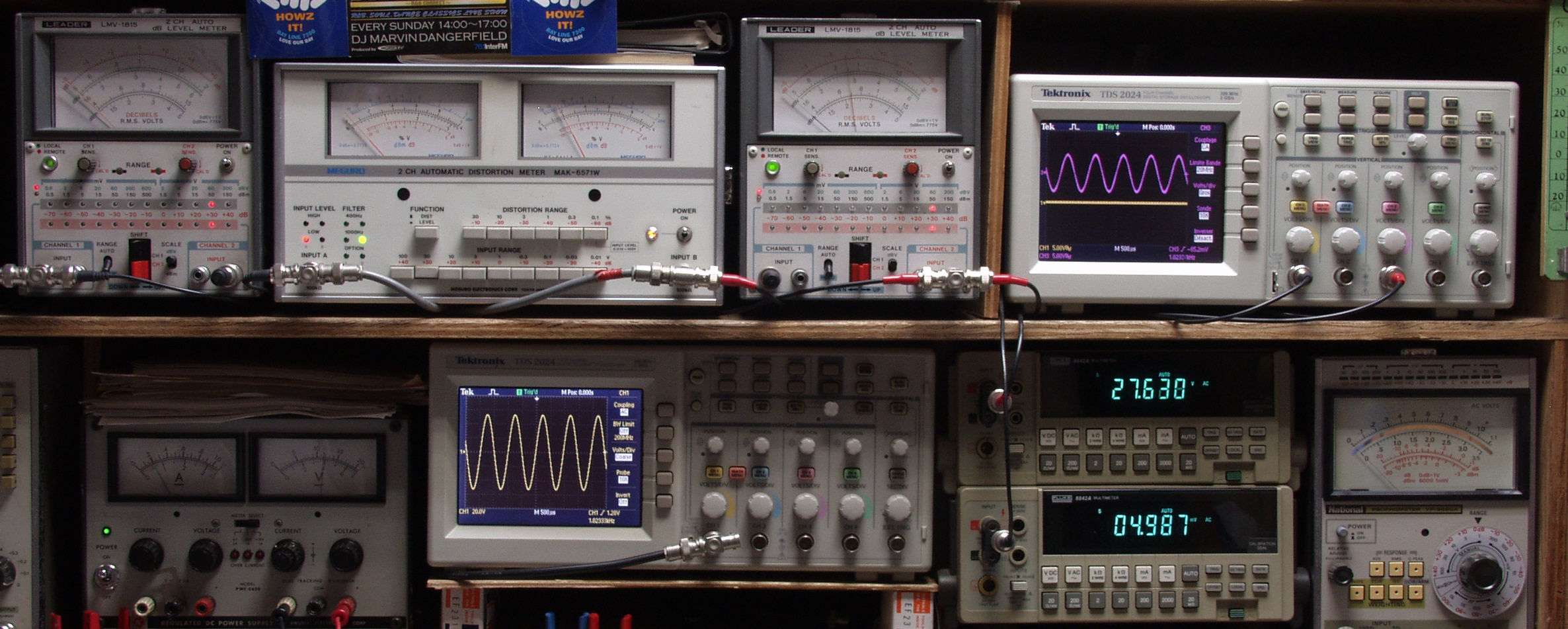

　　　　＜見方＞。

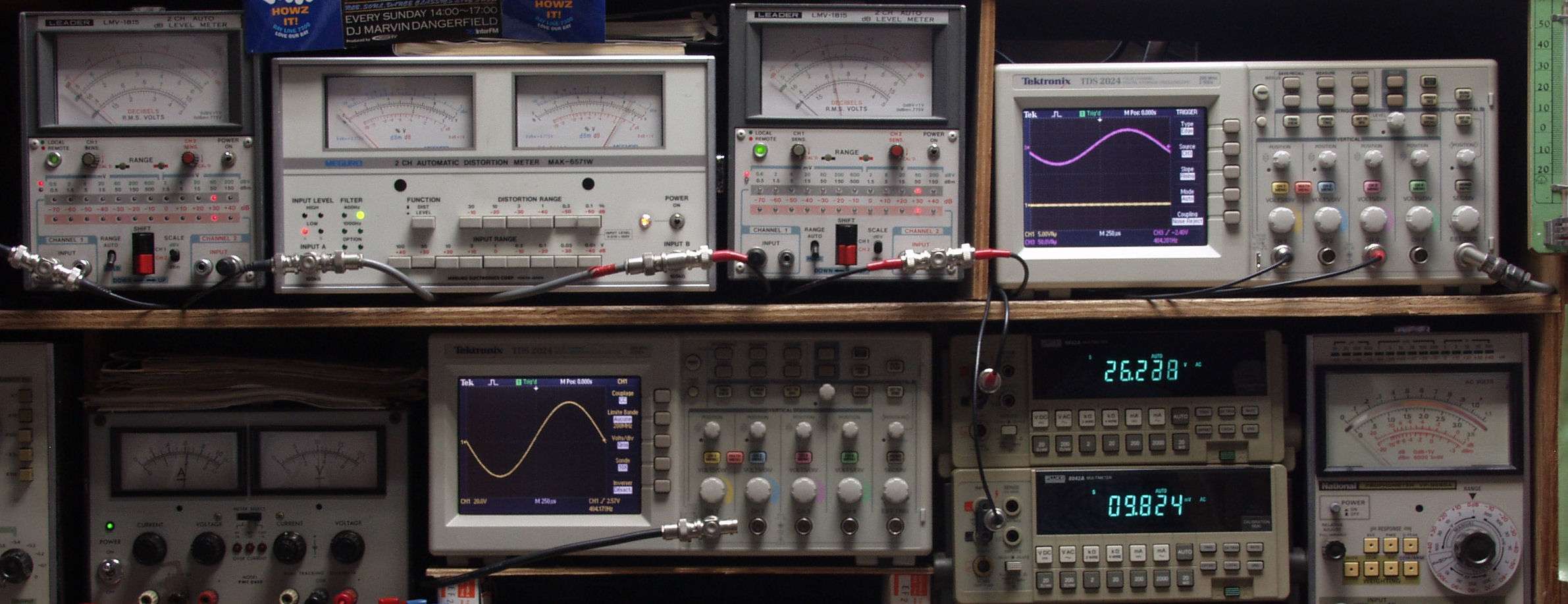

　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

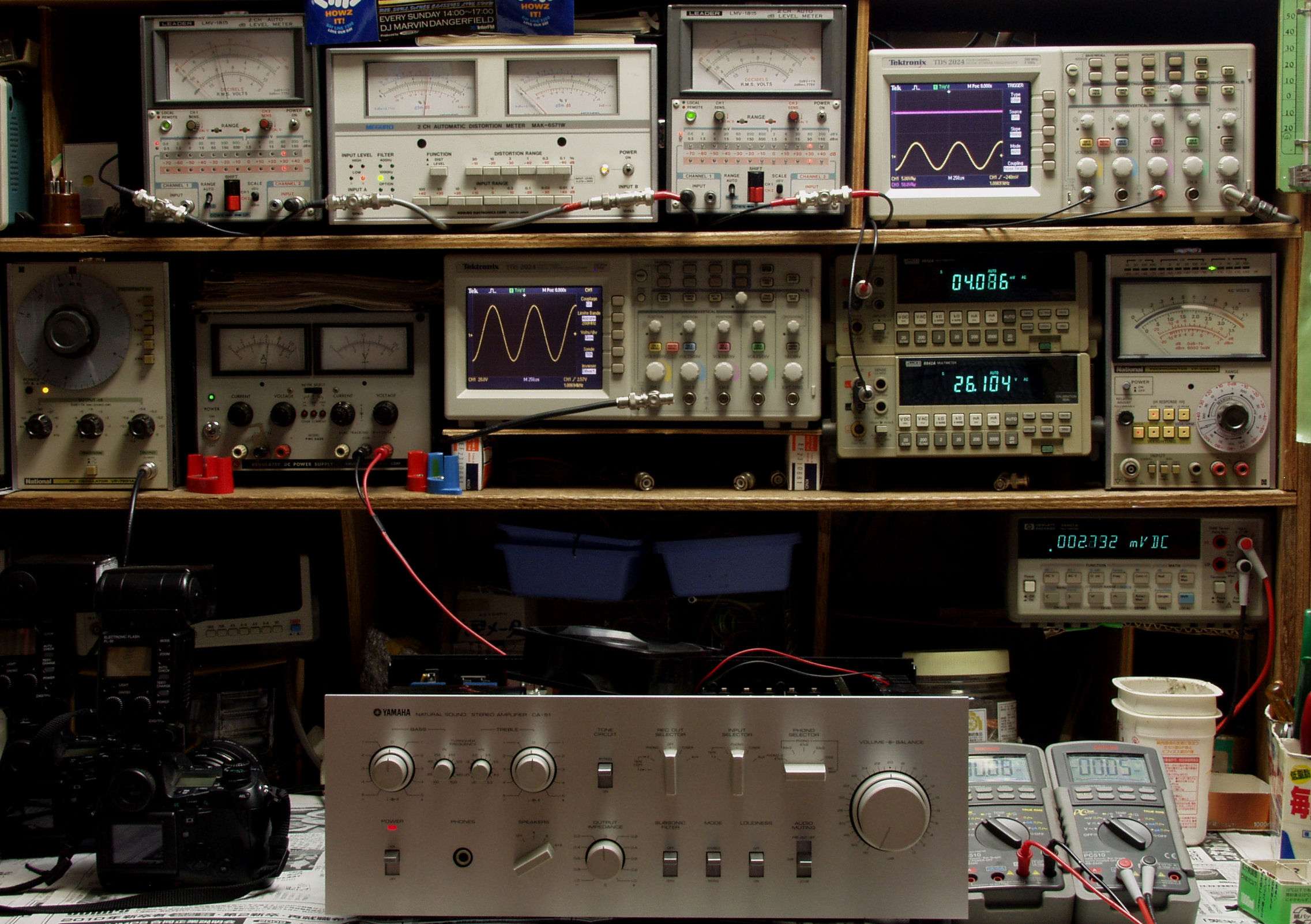

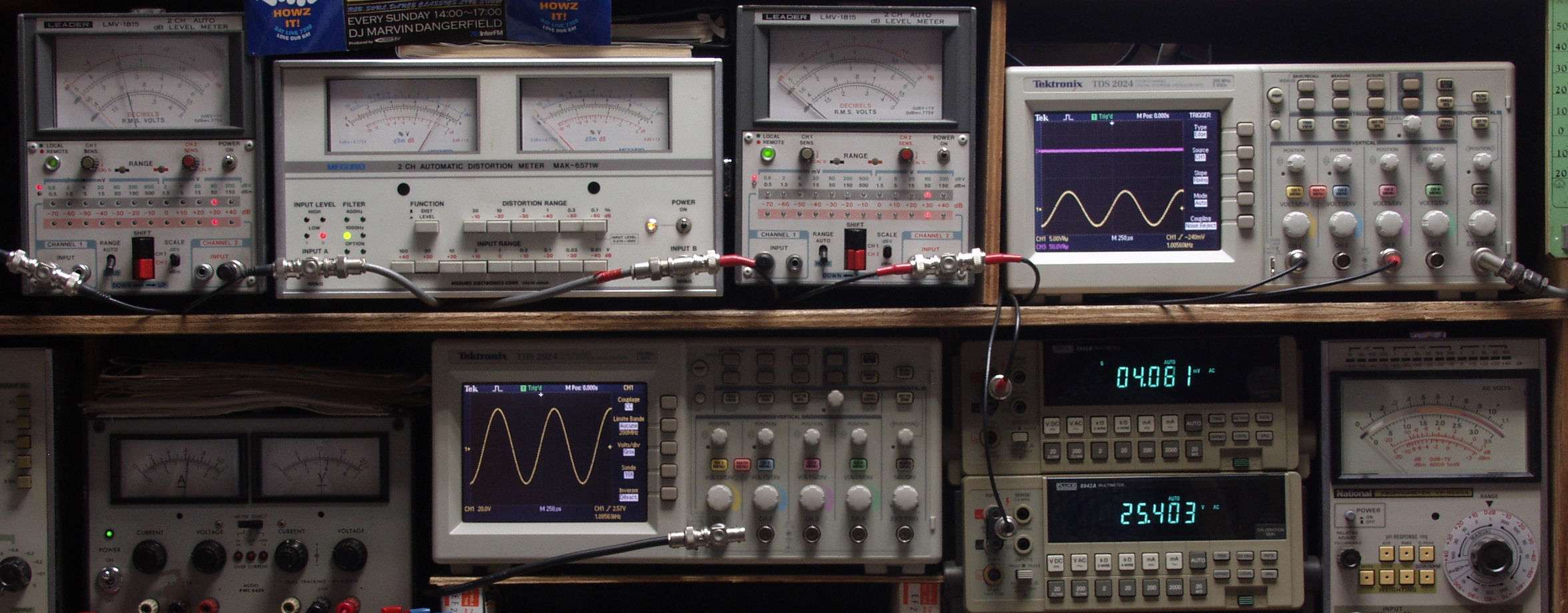

Ｈ２１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２９％（測定レンジ＝０．３％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｈ２２．　Ｌ側、、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２９％（測定レンジ＝０．３％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｈ２３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２９％（測定レンジ＝０．３％）、　ＡＵＸ入力、　４００ＨＺ。

Ｈ２４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝３％（測定レンジ＝０．３％）、　ＡＵＸ入力、　４００ＨＺ。

Ｈ３１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝３％（測定レンジ＝０．３％）、　ＭＭ入力、　１０００ＨＺ。

Ｈ３２．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２８％（測定レンジ＝０．３％）、　ＭＭ入力、　１０００ＨＺ。

Ｈ３３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２８％（測定レンジ＝０．３％）、　ＭＭ入力、　４００ＨＺ。

Ｈ３４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．２％（測定レンジ＝０．３％）、　ＭＭ入力、　４００ＨＺ。

Ｈ４１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＭＣ入力、　１０００ＨＺ。

Ｈ４２．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．５％（測定レンジ＝１％）、　ＭＣ入力、　１０００ＨＺ。

Ｈ４３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．３％（測定レンジ＝１％）、　ＭＣ入力、　４００ＨＺ。

Ｈ４４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＭＣ入力、　４００ＨＺ。

Ｃ．　修理状況

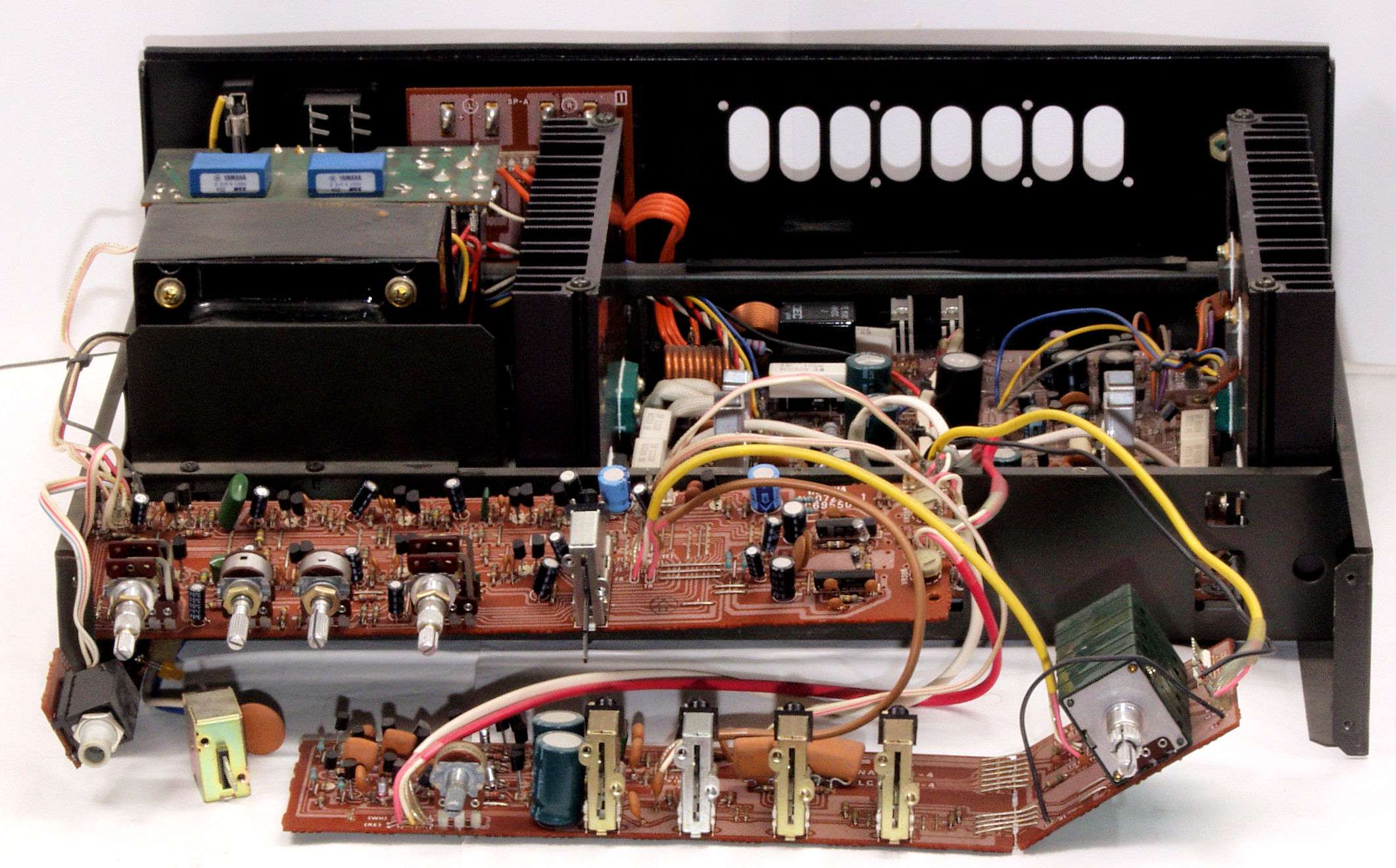

Ｃ０１．　修理中　「前面パネル＋前シャシ」を取り、基板を外し修理する。

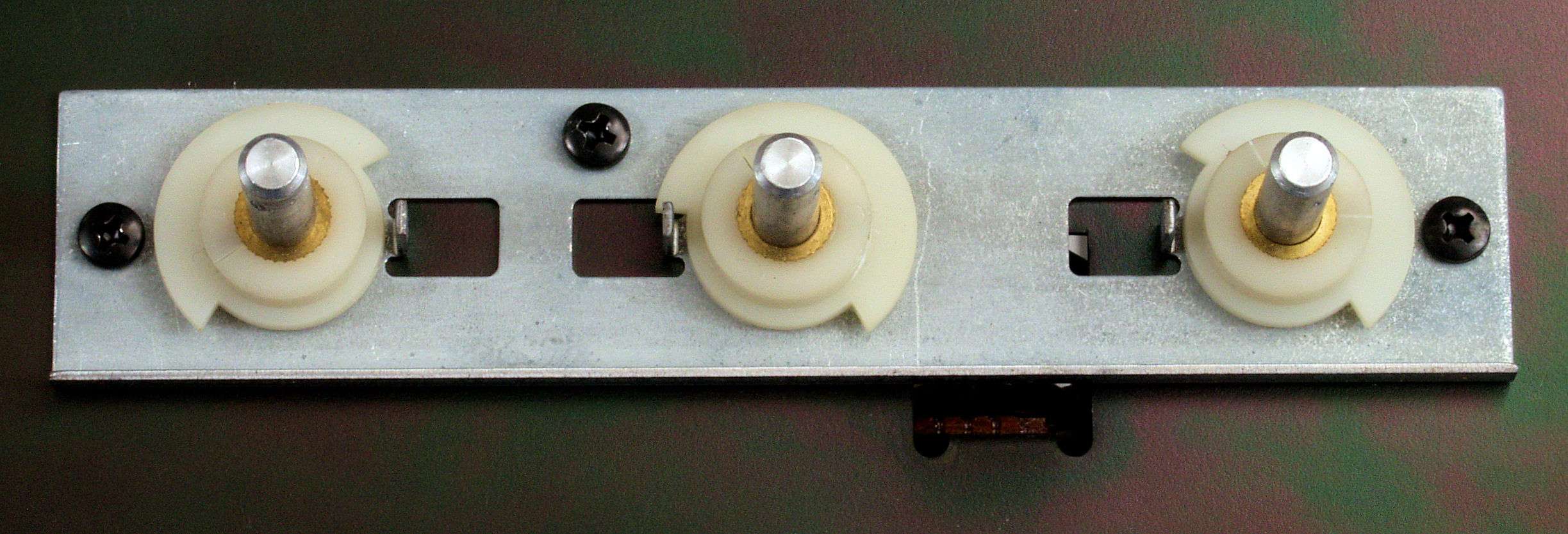

Ｃ０２．　修理中　Ｓｅｌｅｃｔｏｒ　ＳＷ軸に増設されたストッパーカム。

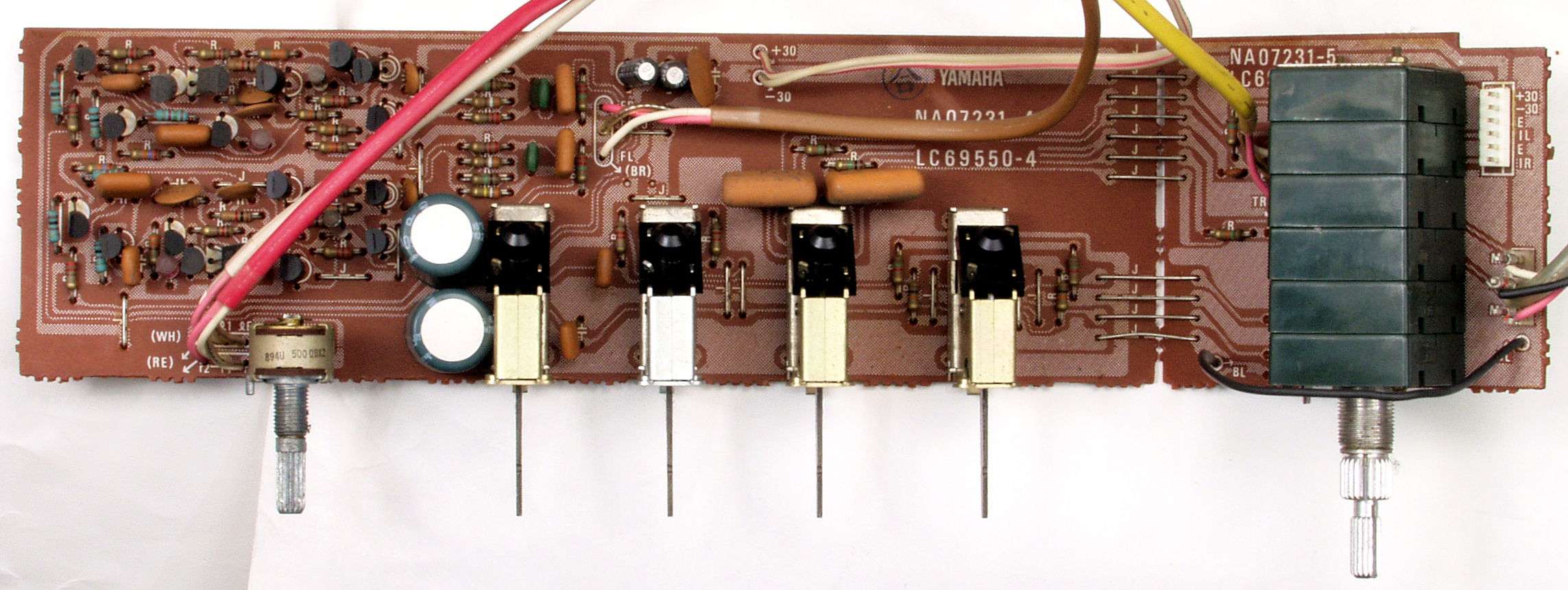

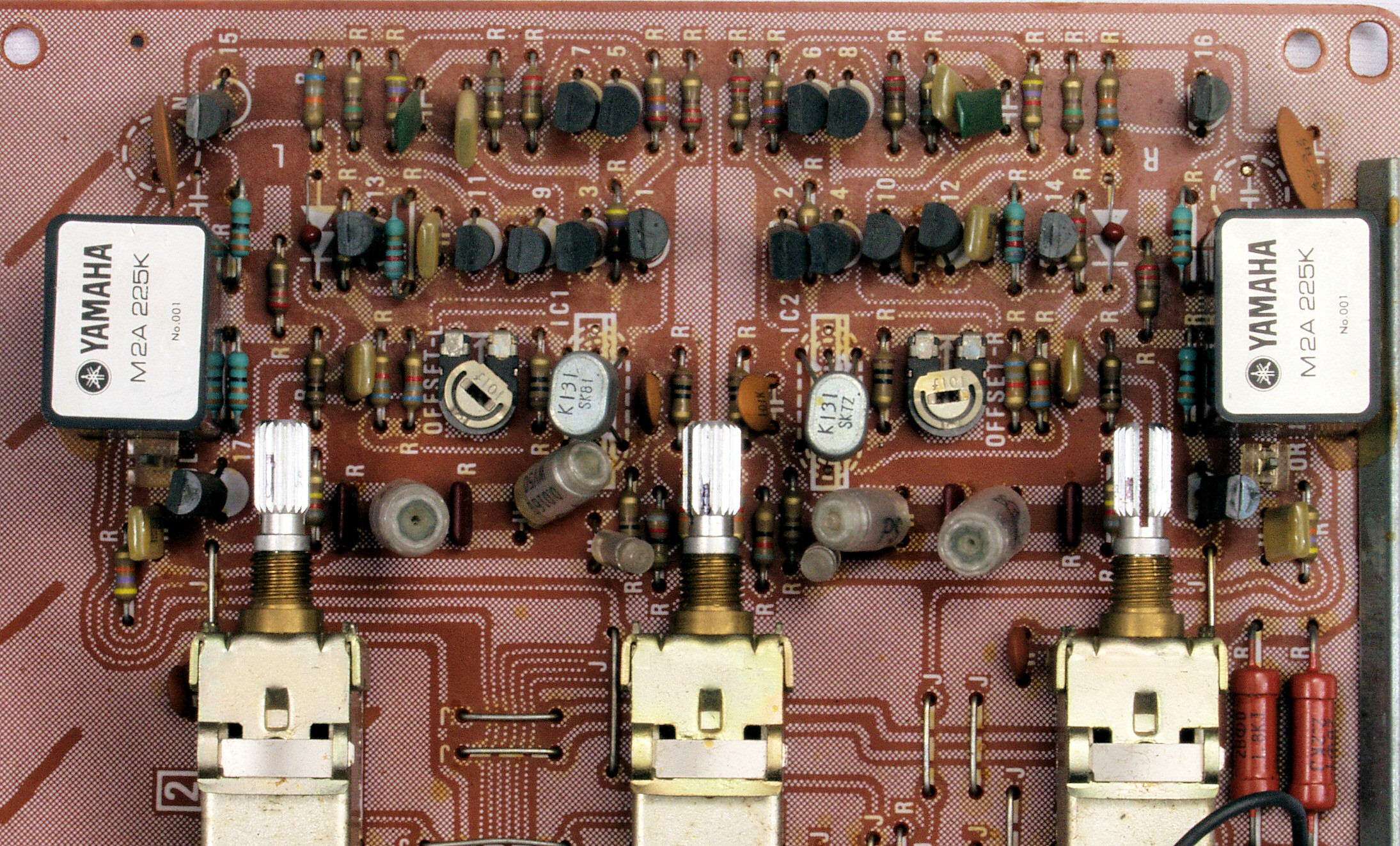

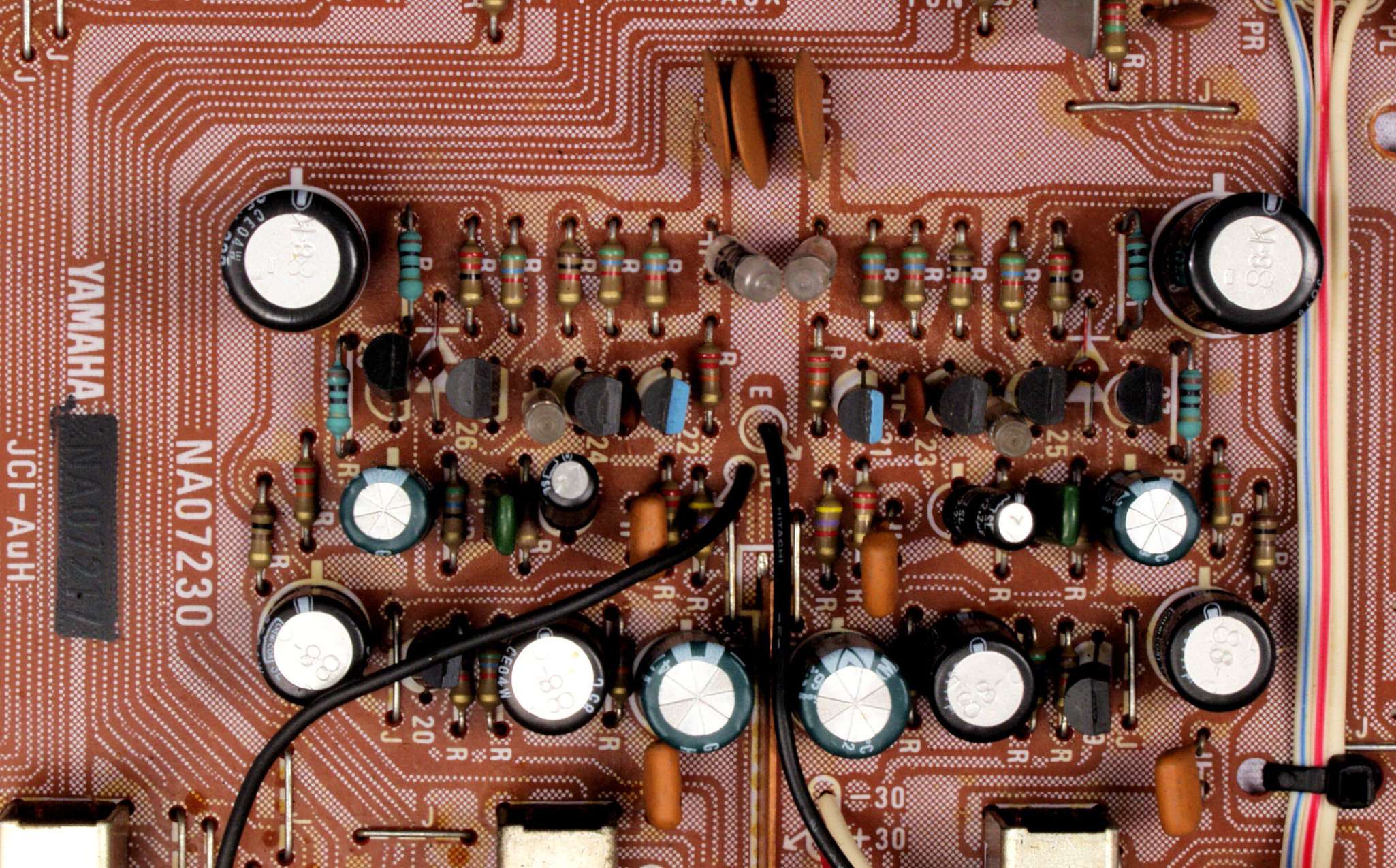

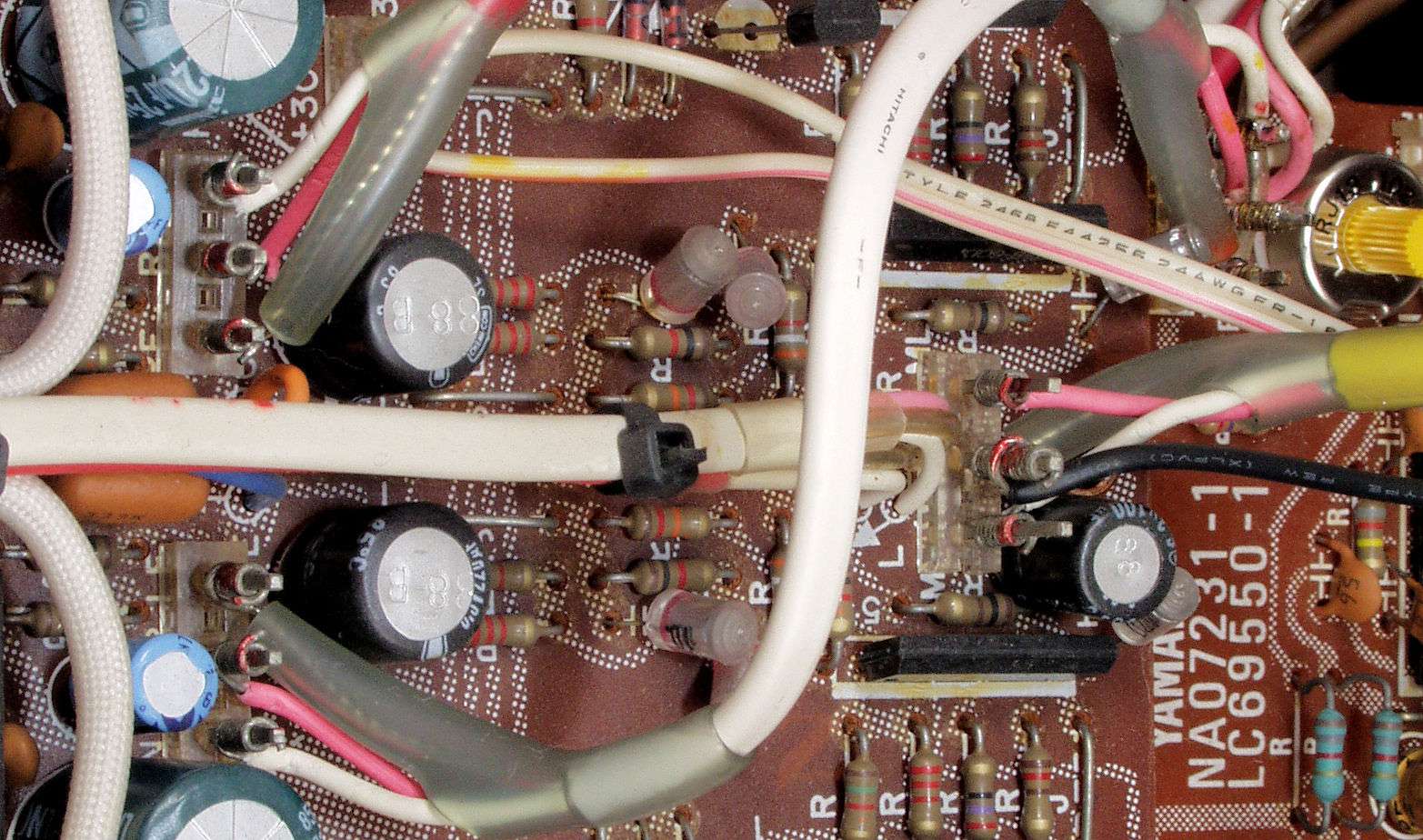

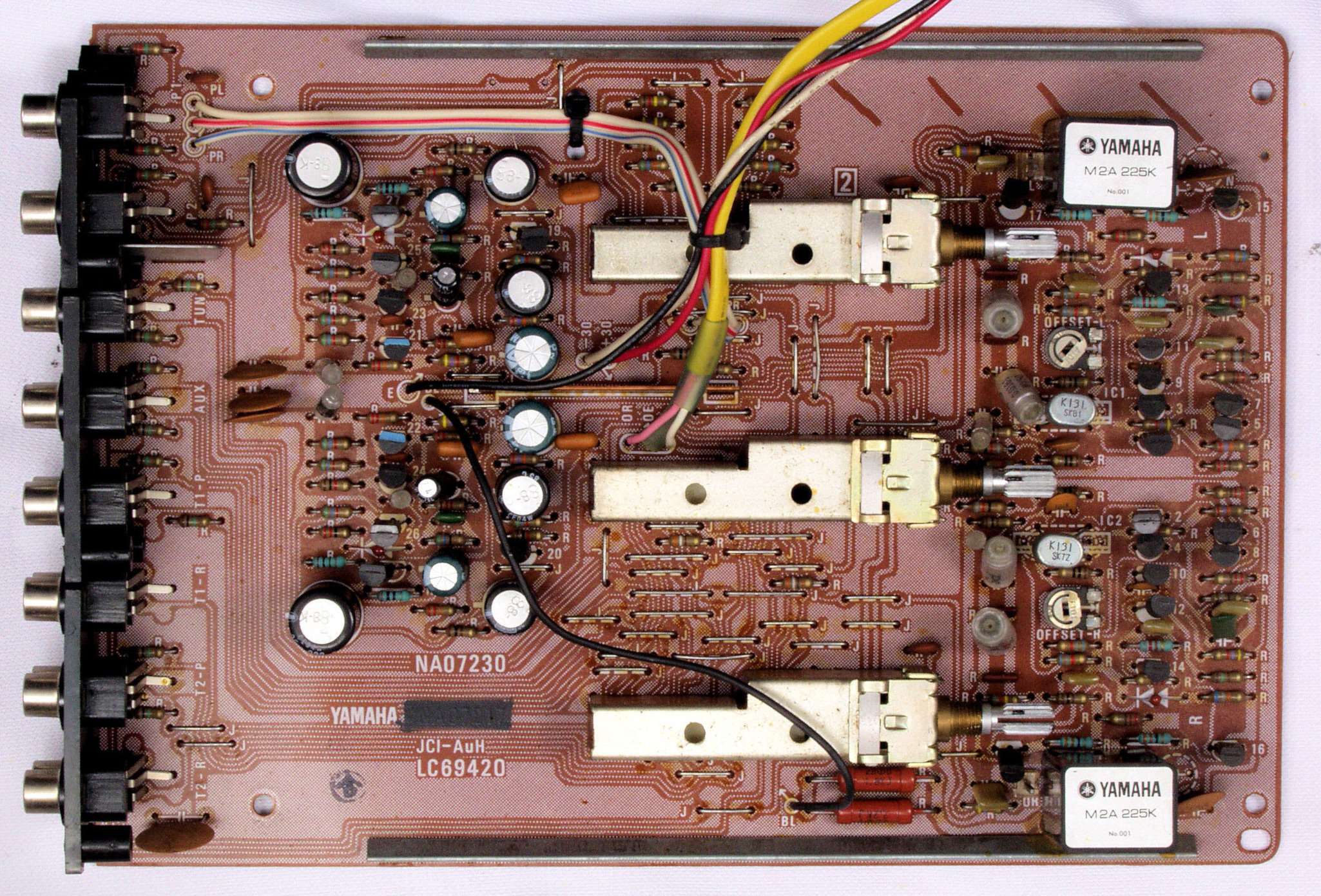

Ｃ１１．　修理前　ＭＣ－ＥＱａｍｐ基板

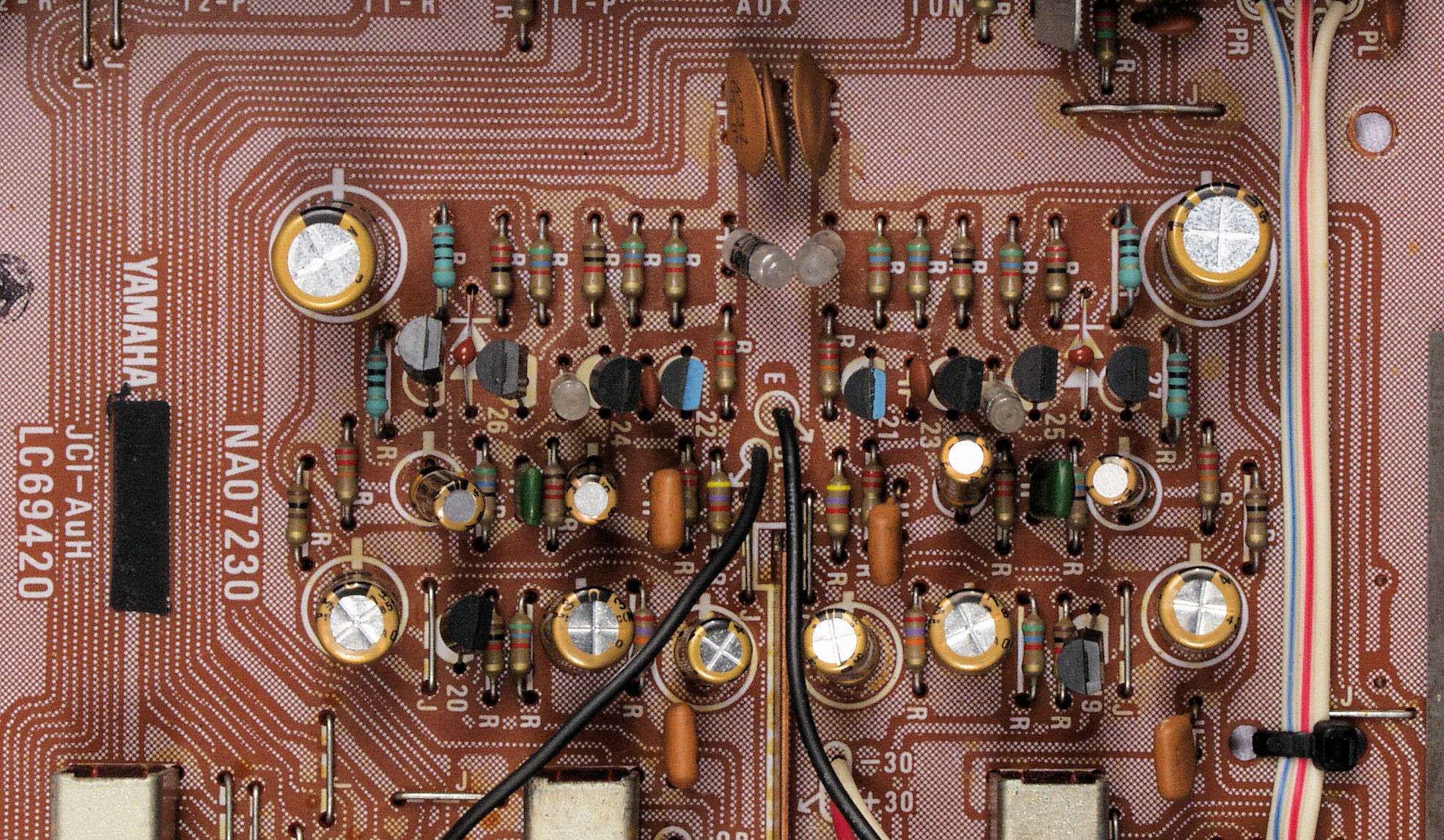

Ｃ１２．　修理後　ＭＣ－ＥＱａｍｐ基板

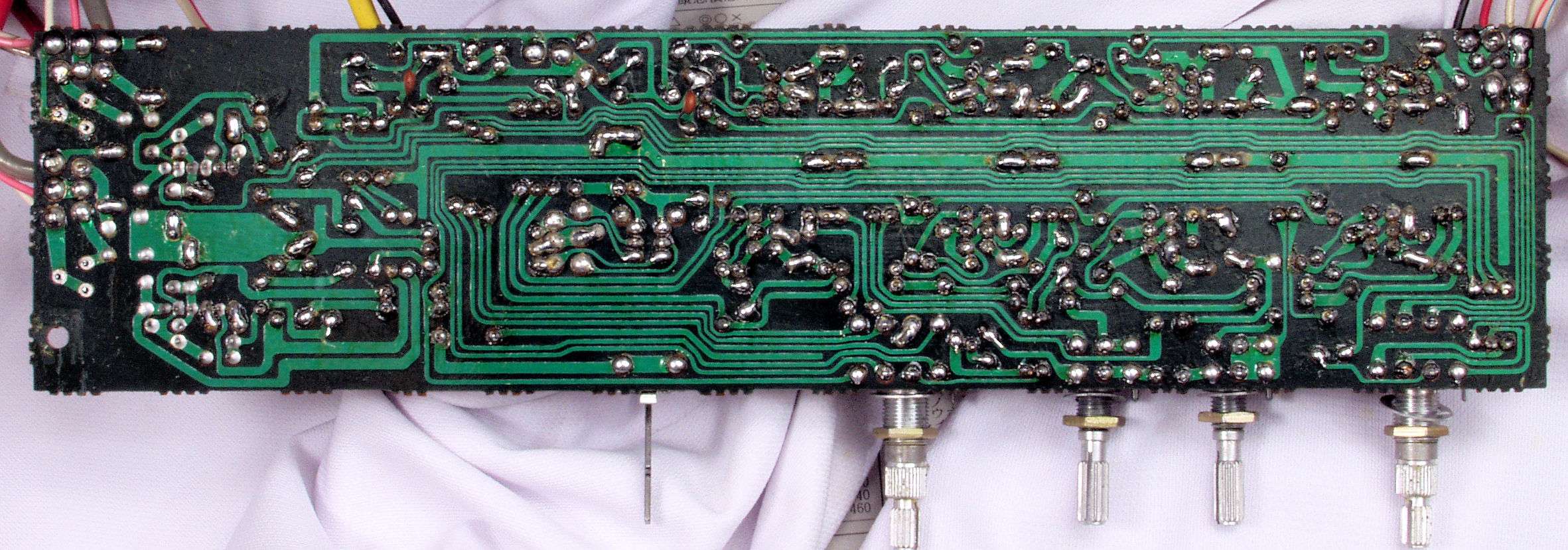

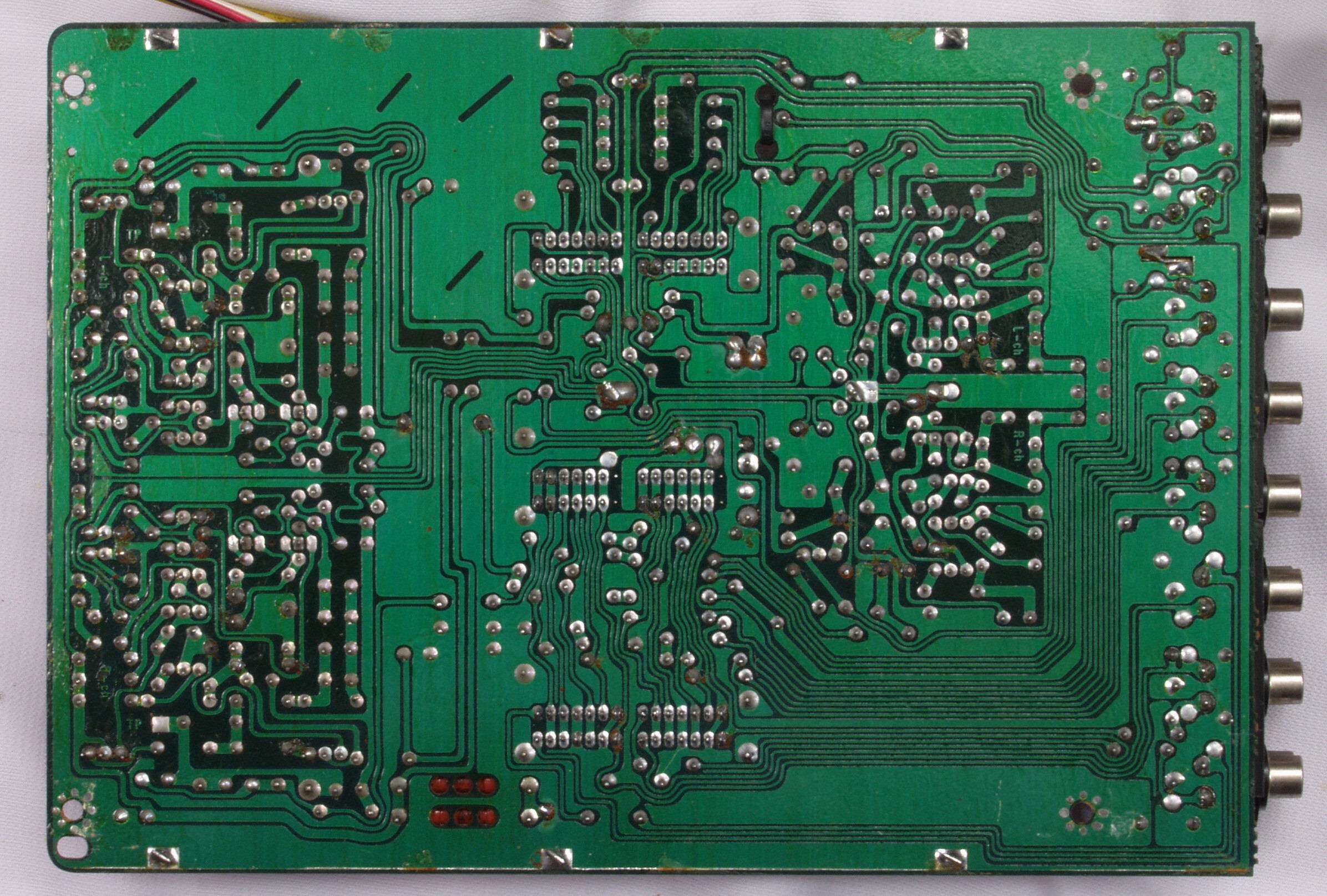

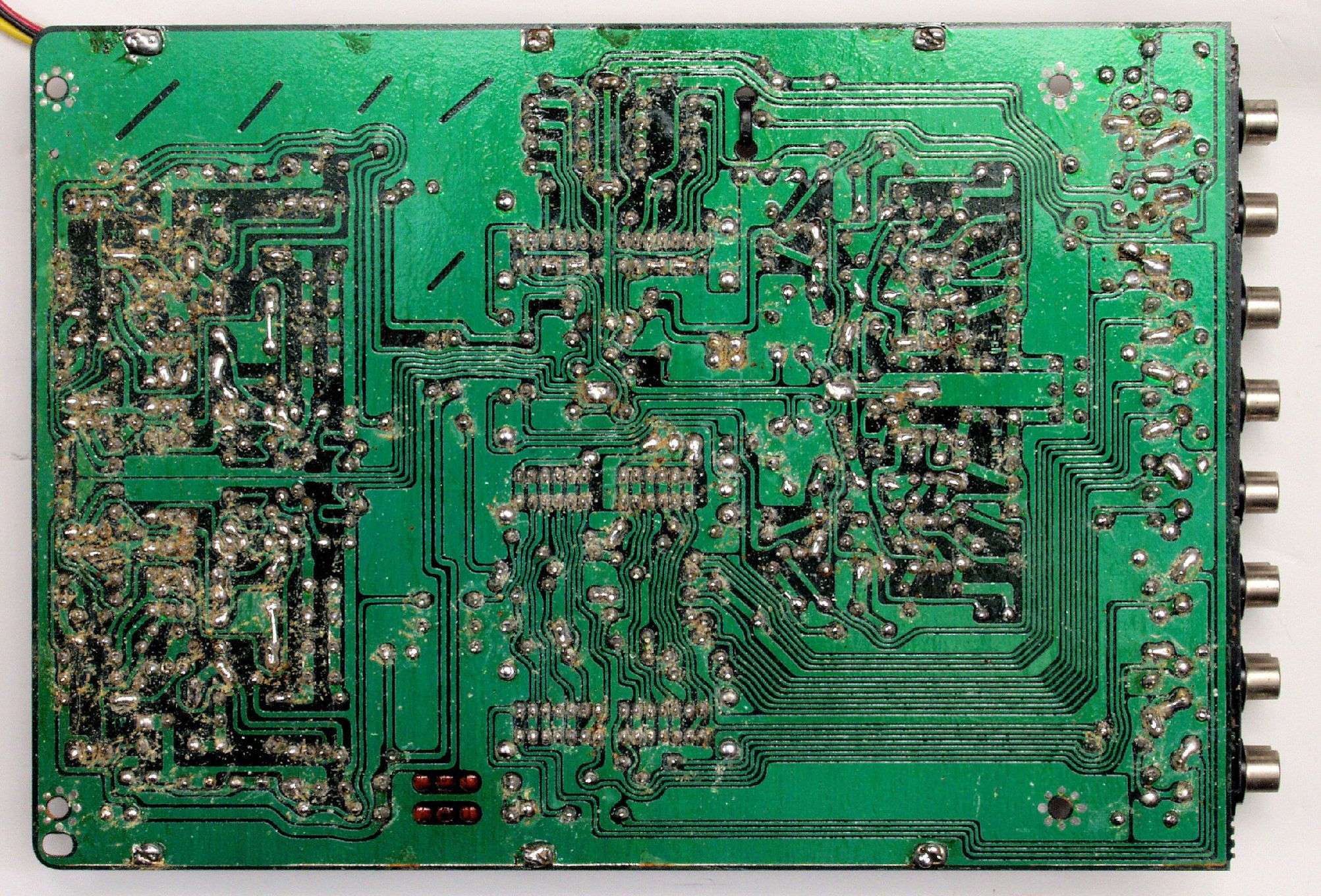

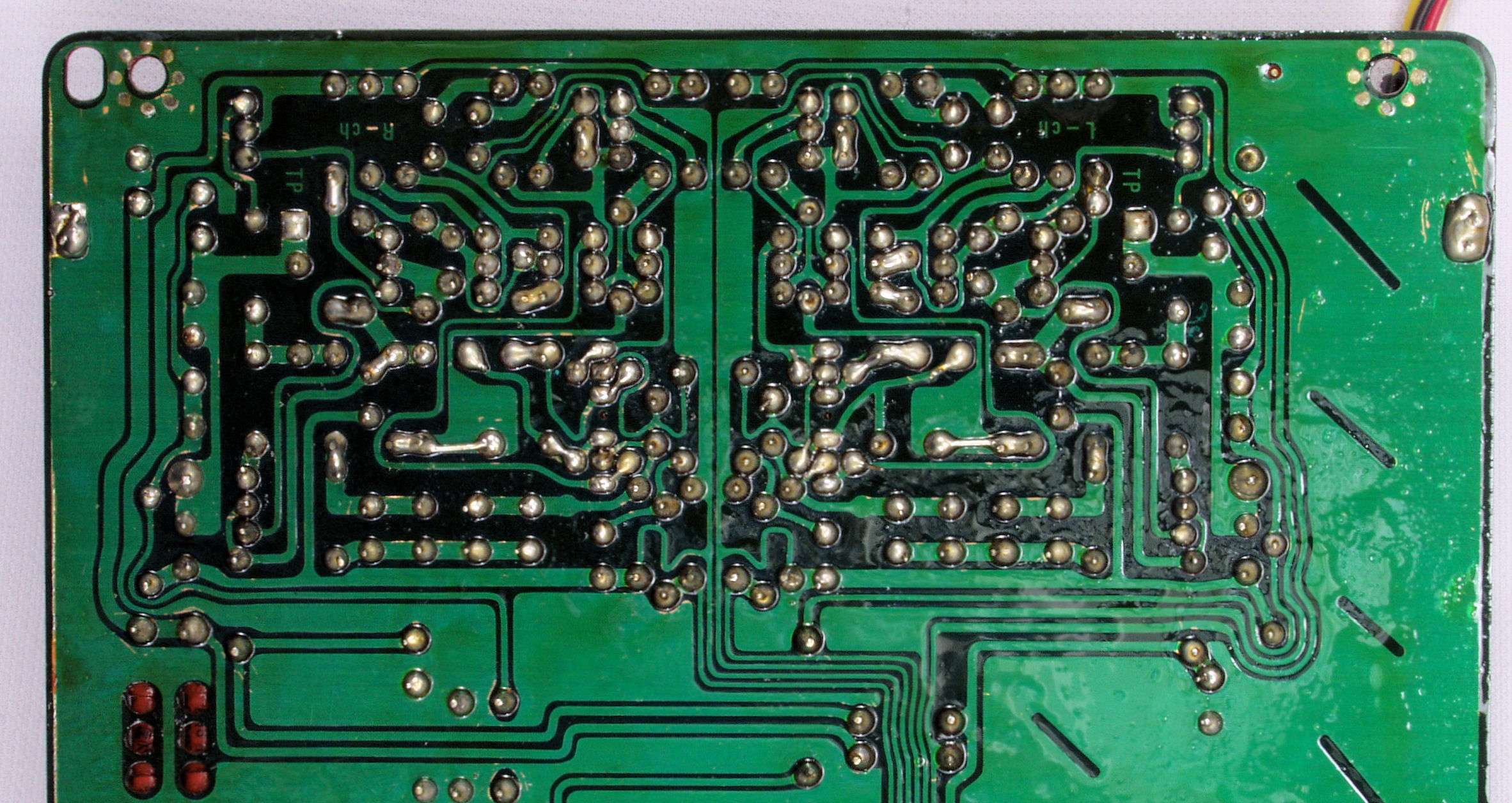

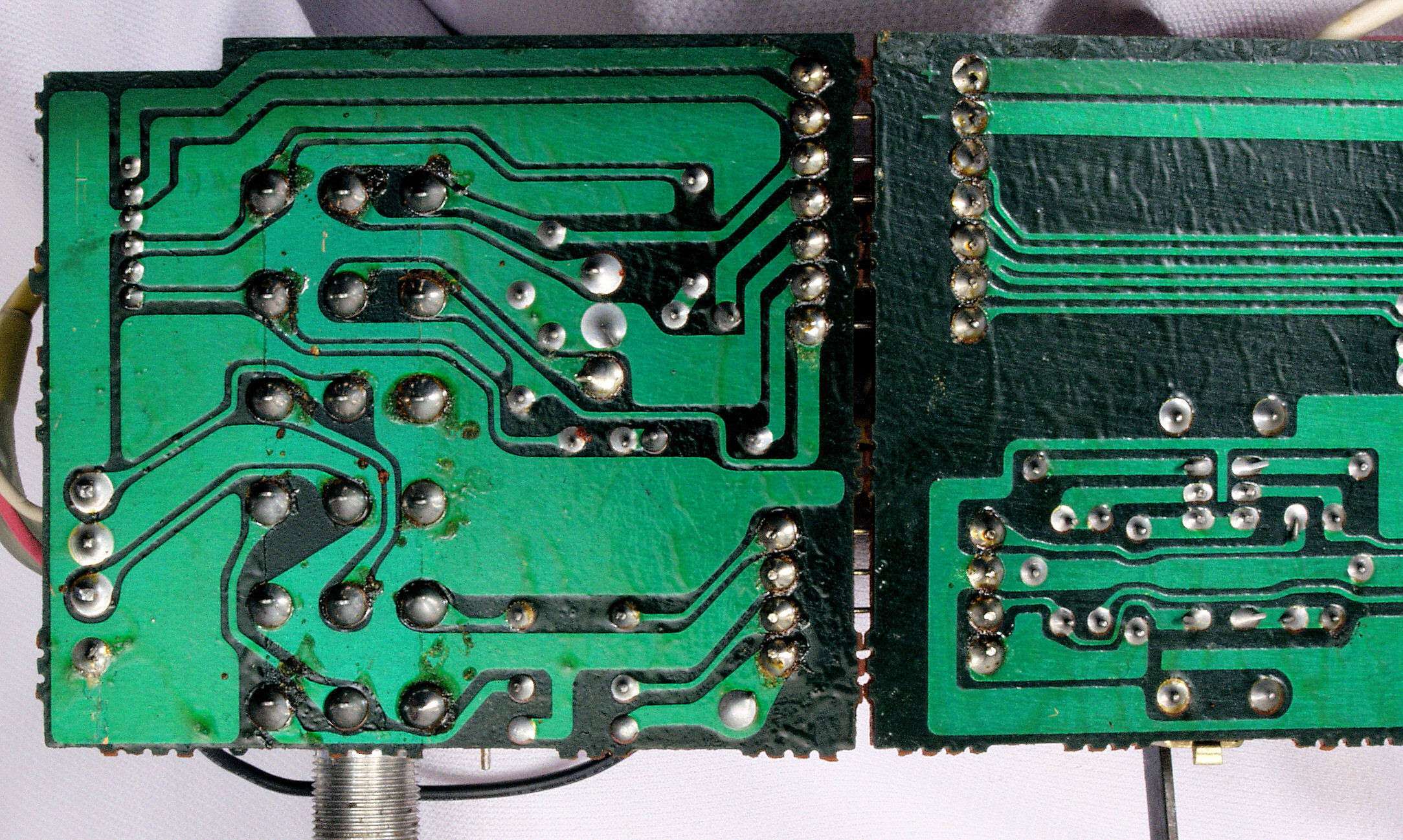

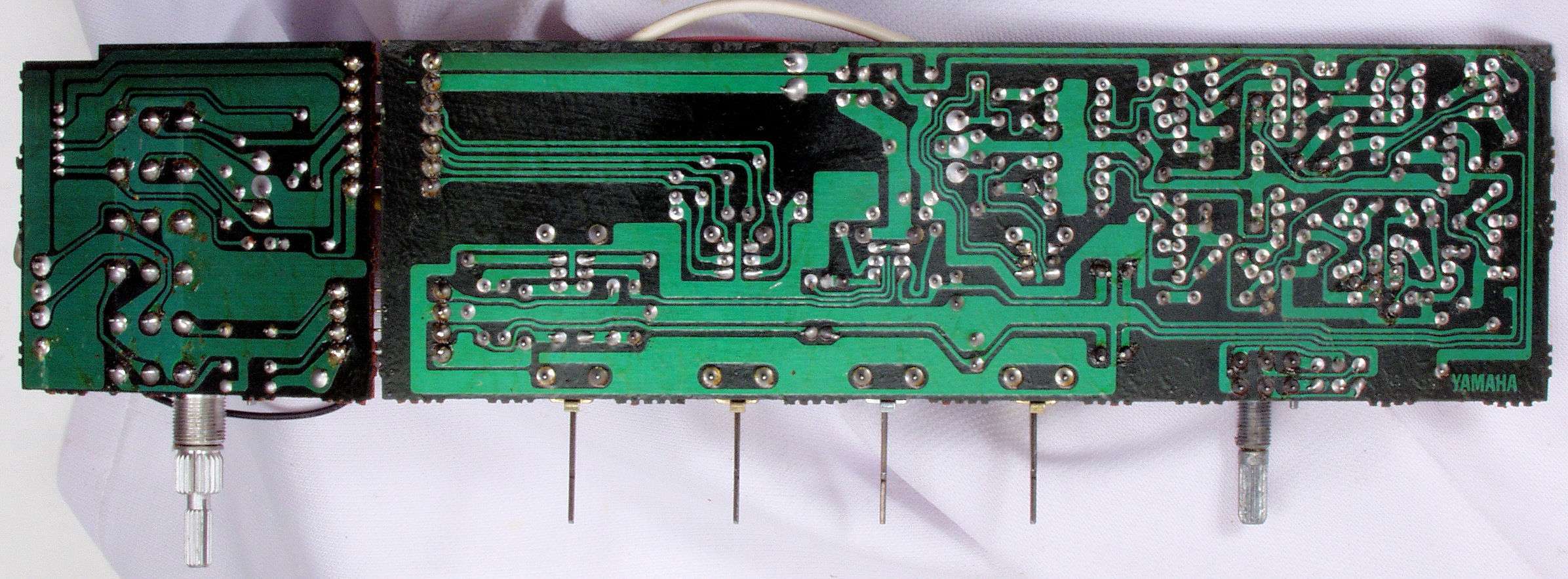

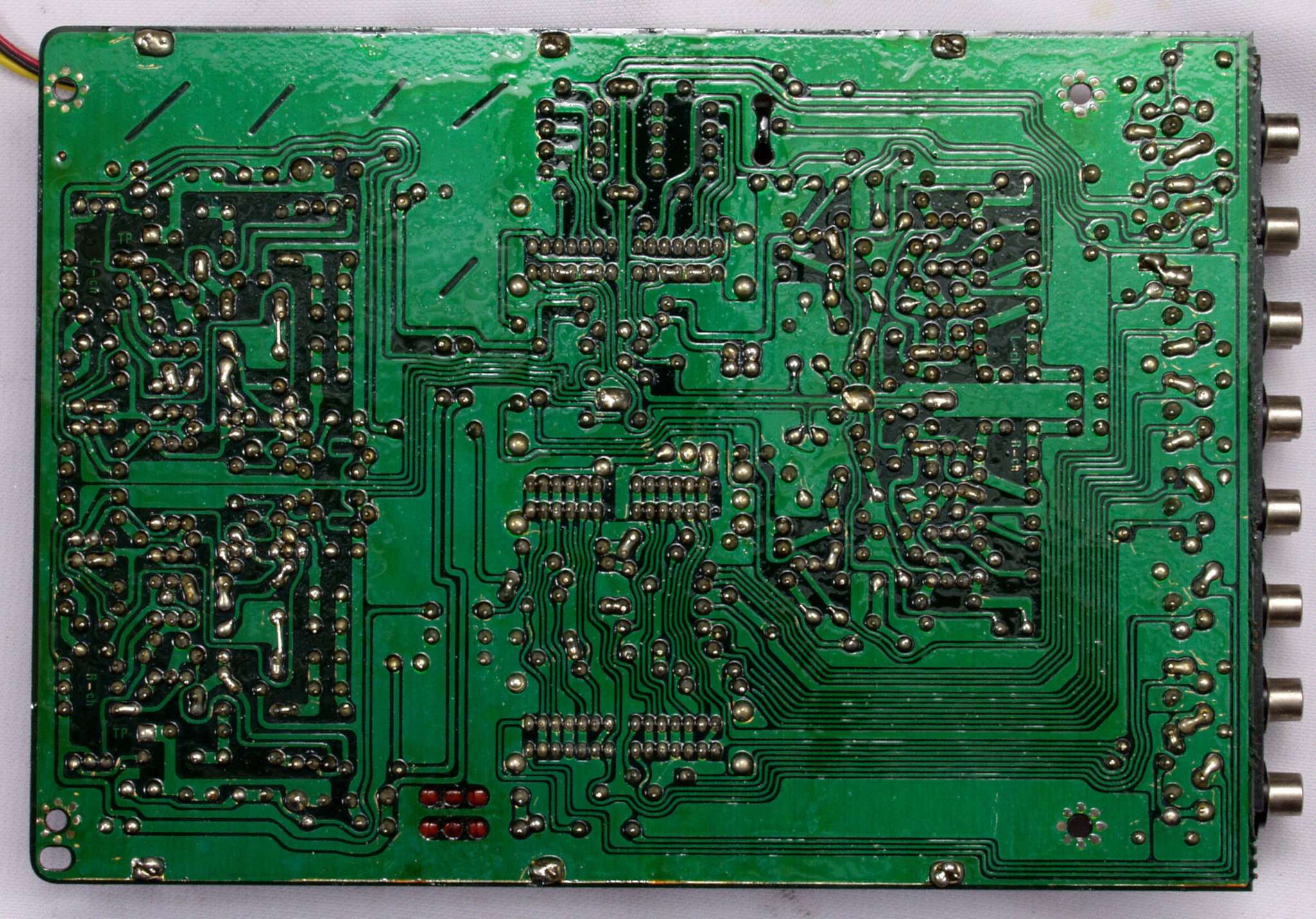

Ｃ１３．　修理前　ＭＣ－ＥＱａｍｐ基板裏

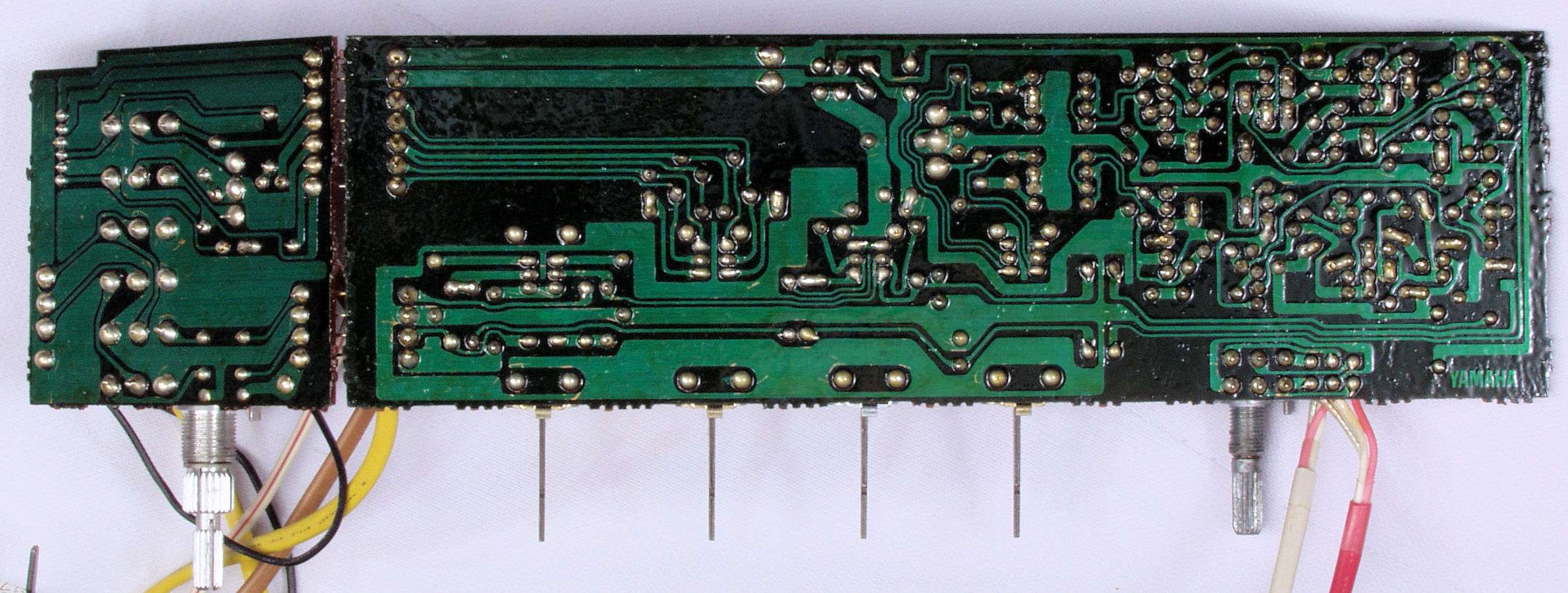

Ｃ１４．　修理（半田補正）後　ＭＣ－ＥＱａｍｐ基板裏

　　　　　　　　　　　　　　　　写真紛失。

Ｃ１５．　余分なフラックスを落とした、ＭＣ－ＥＱａｍｐ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

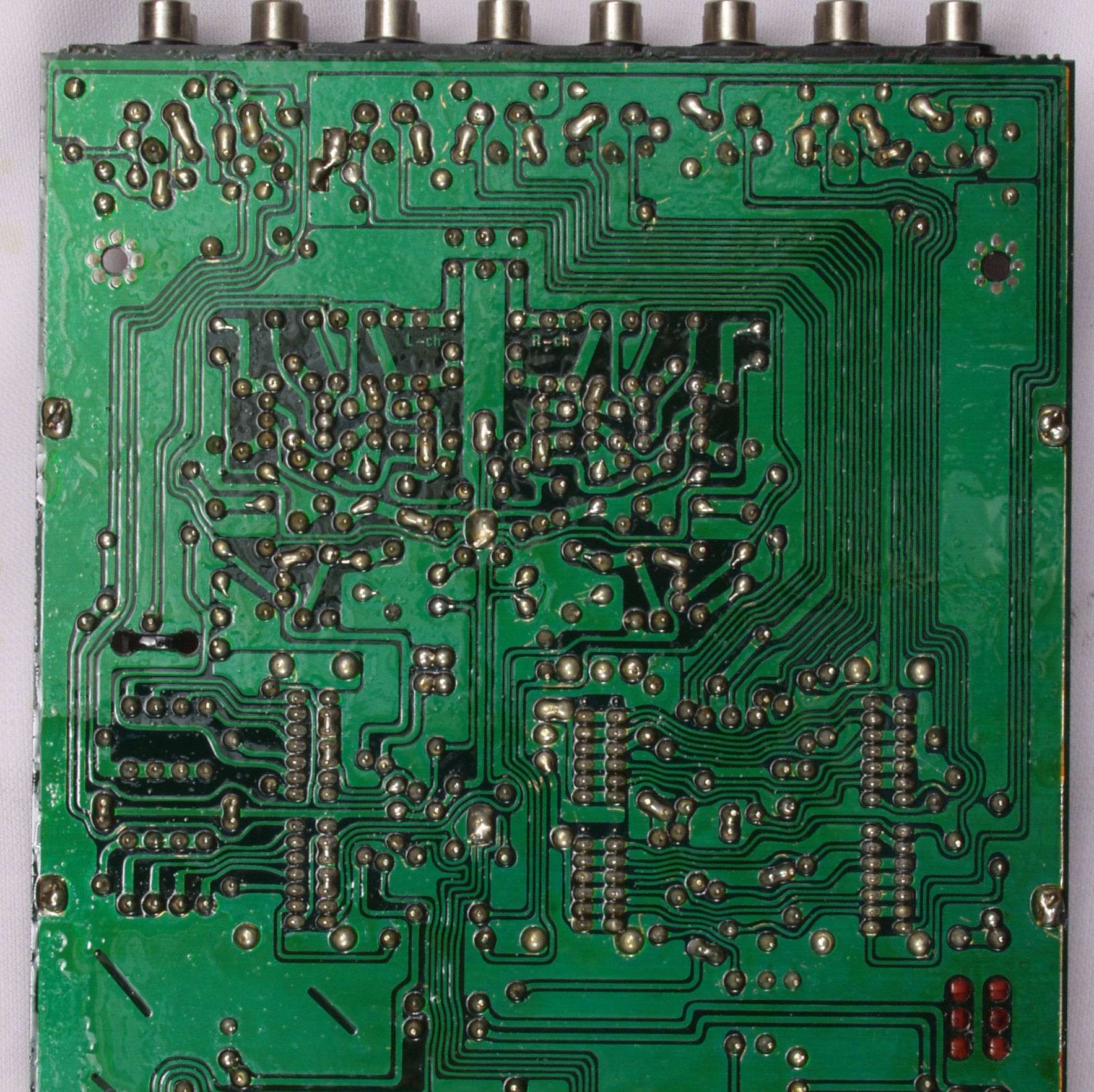

Ｃ１６．　完成ＭＣ－ＥＱａｍｐ基板裏　洗浄後

Ｃ２１．　修理前　ＭＣａｍｐ基板

Ｃ２２．　修理後　ＭＣａｍｐ基板　電解コンデンサー１２個交換

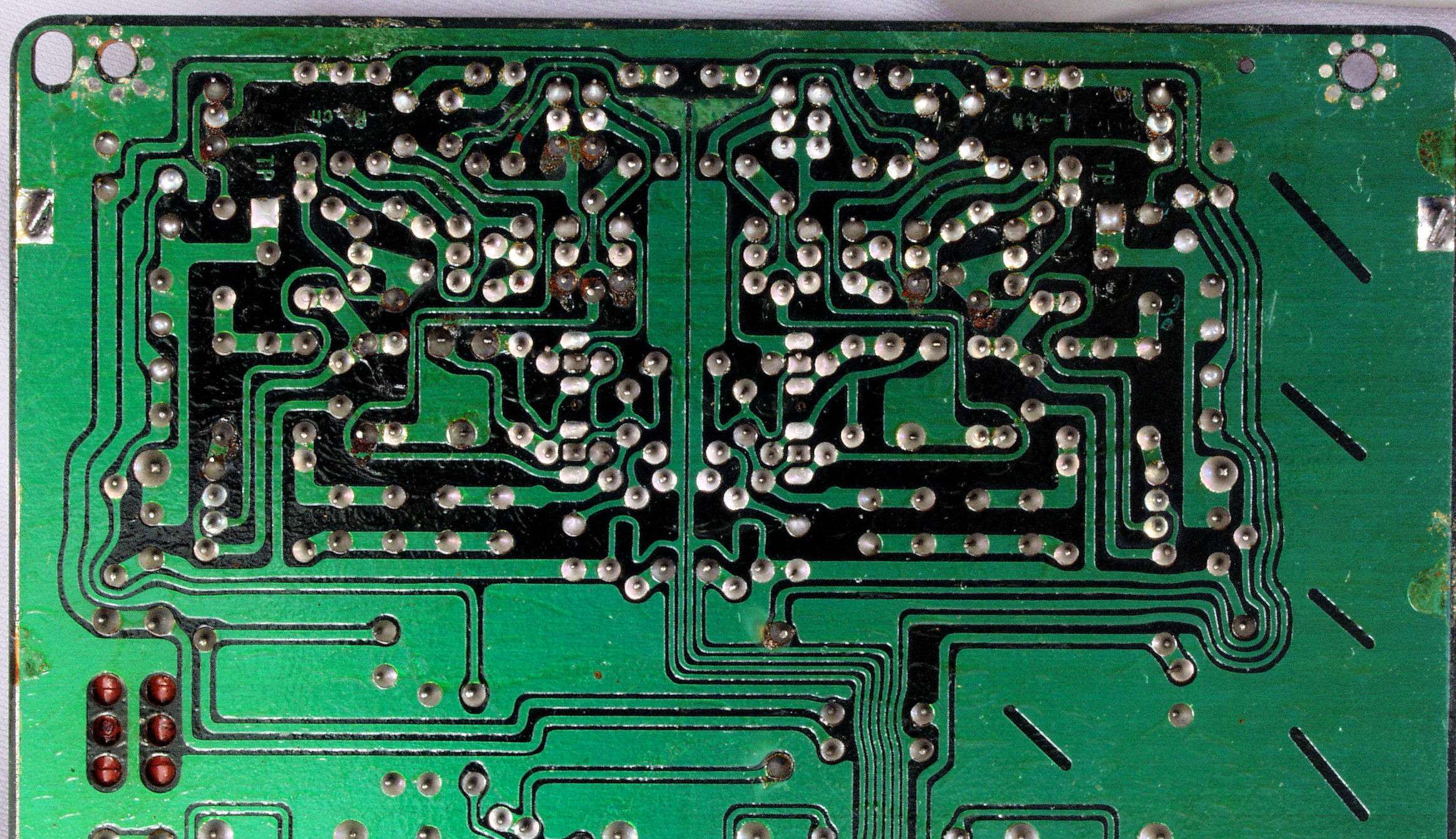

Ｃ２３．　修理前　ＭＣａｍｐ基板裏

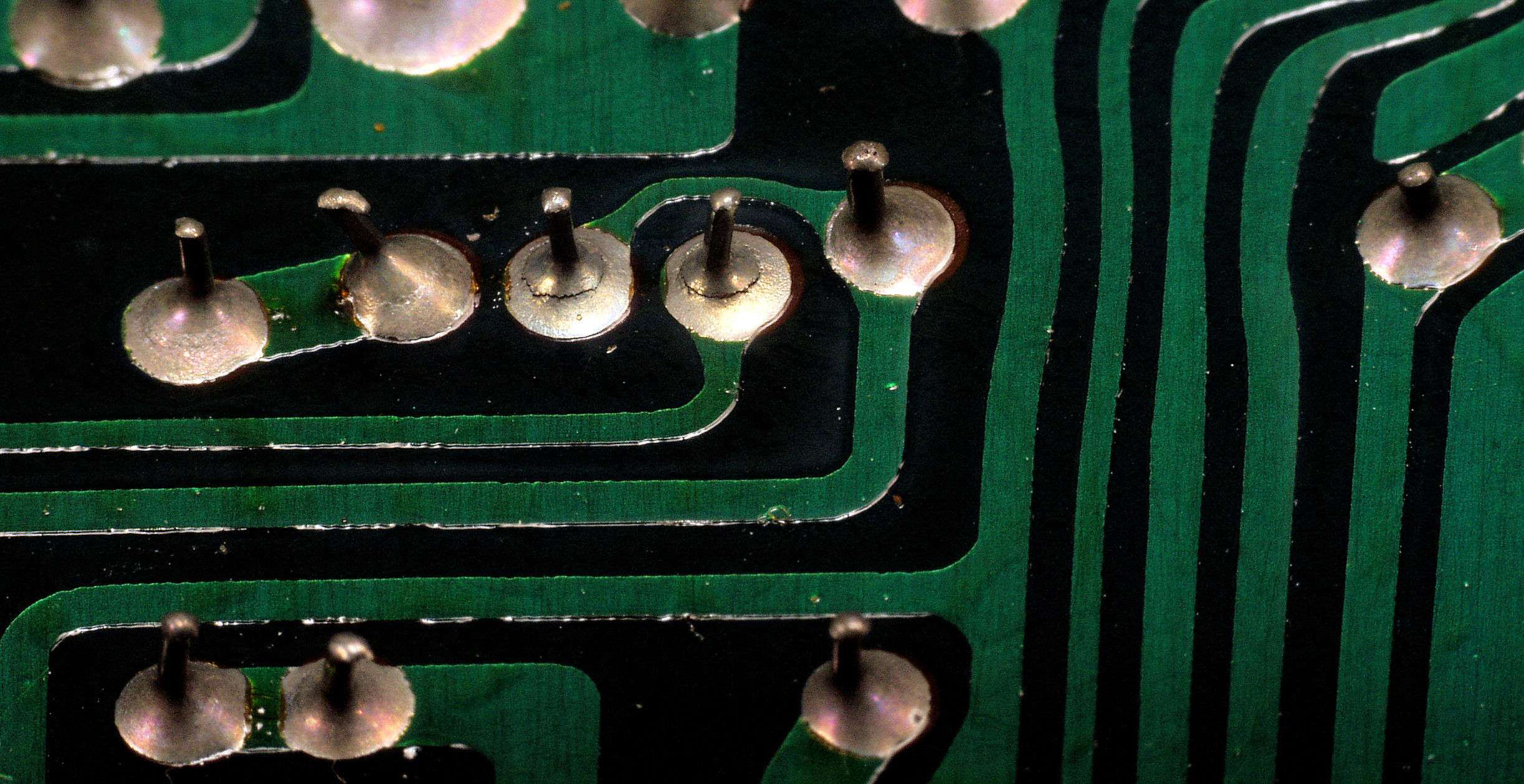

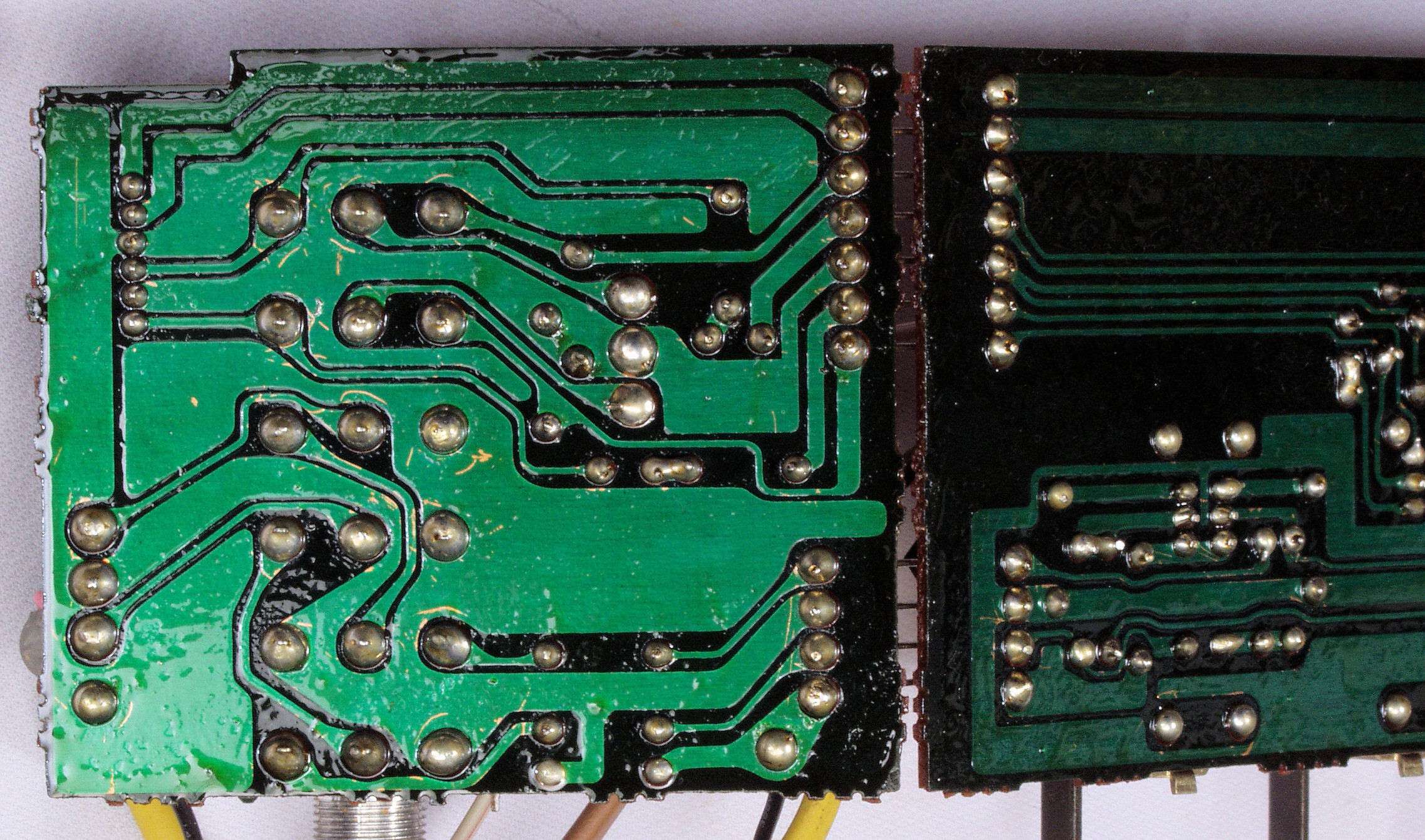

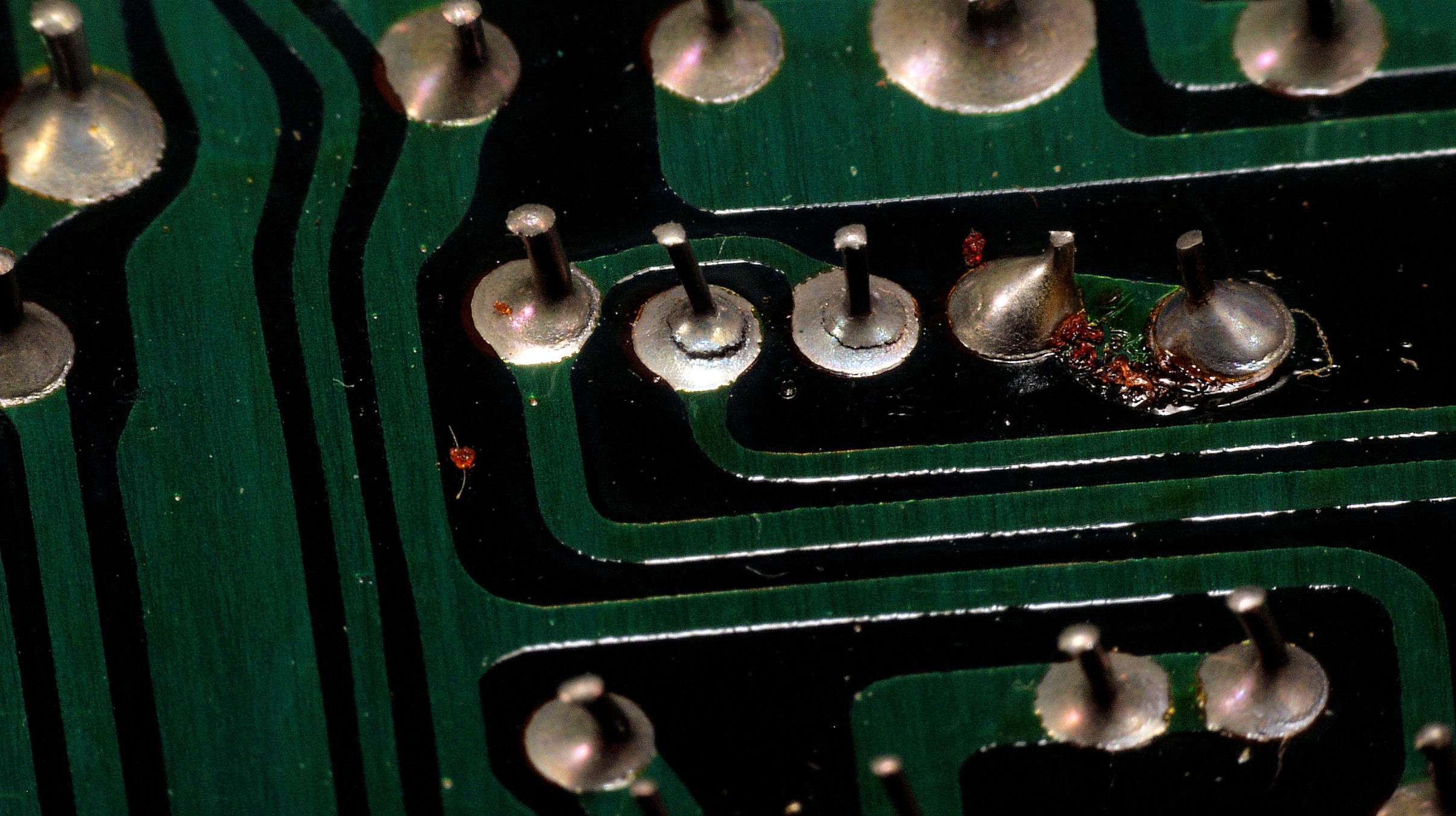

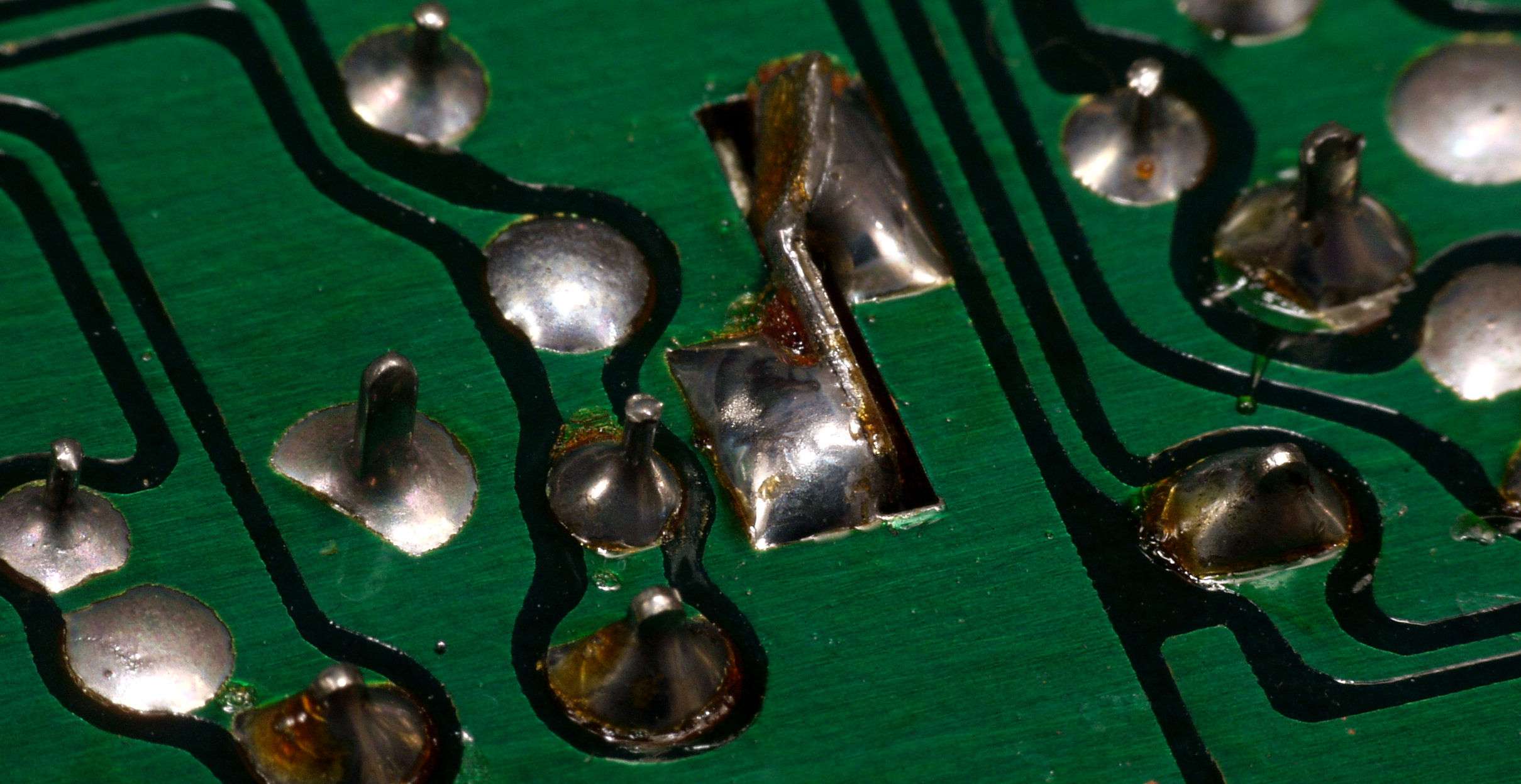

Ｃ２３１．　修理前　ＭＣａｍｐ基板裏、半田不良

Ｃ２４．　修理（半田補正）後　ＭＣａｍｐ基板裏

　　　　　　　　　　　　　　　　写真紛失。

Ｃ２５．　余分なフラックスを落とした、ＭＣａｍｐ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ２６．　完成ＭＣａｍｐ基板裏、　洗浄後防湿材を塗る。

Ｃ３１．　修理前　ＥＱａｍｐ基板

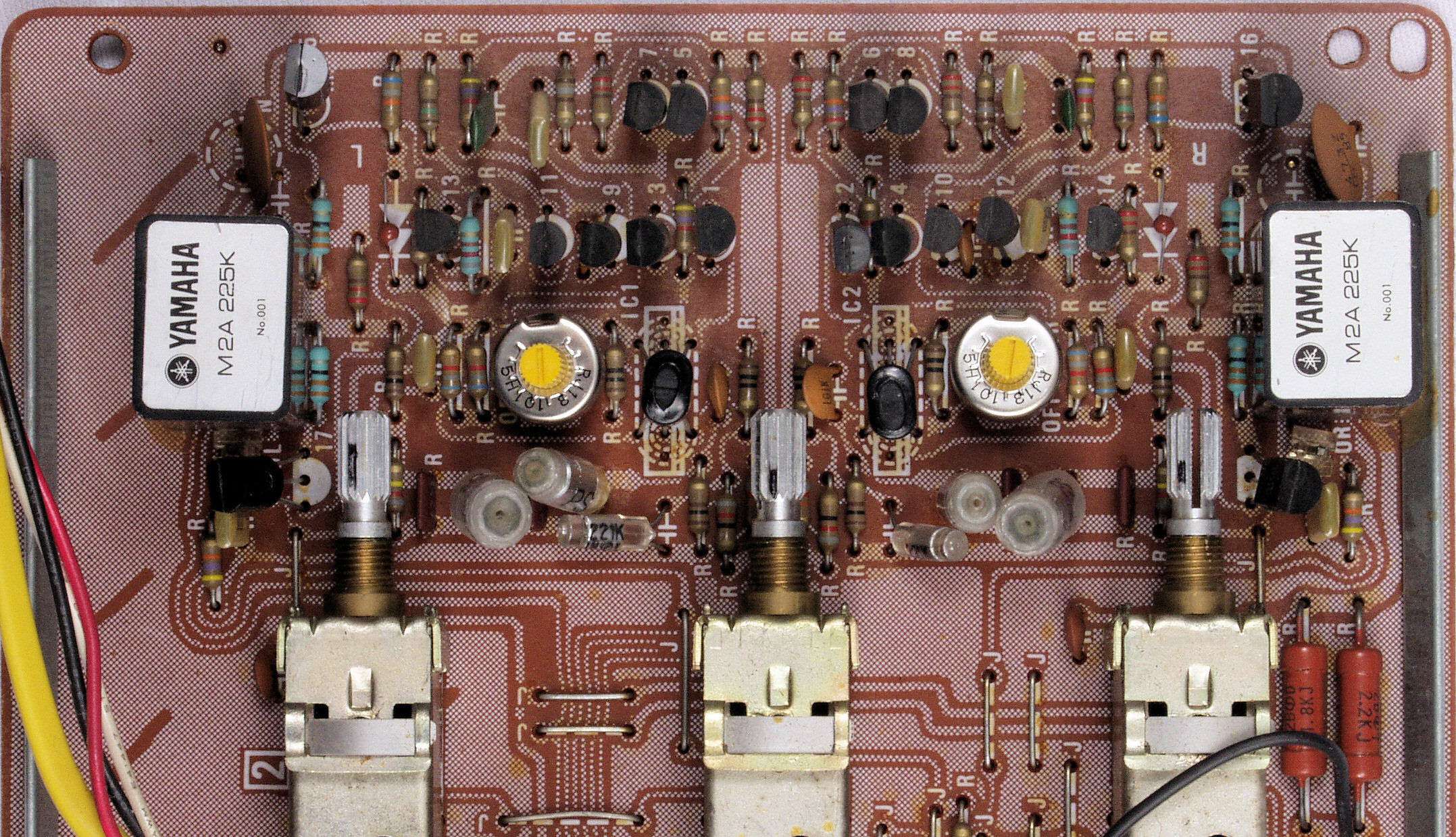

Ｃ３２．　修理後　ＥＱａｍｐ基板　半固定ＶＲ２個、FET(Field Effect Transistor)２個、ＴＲ（トランジスター）２個交換

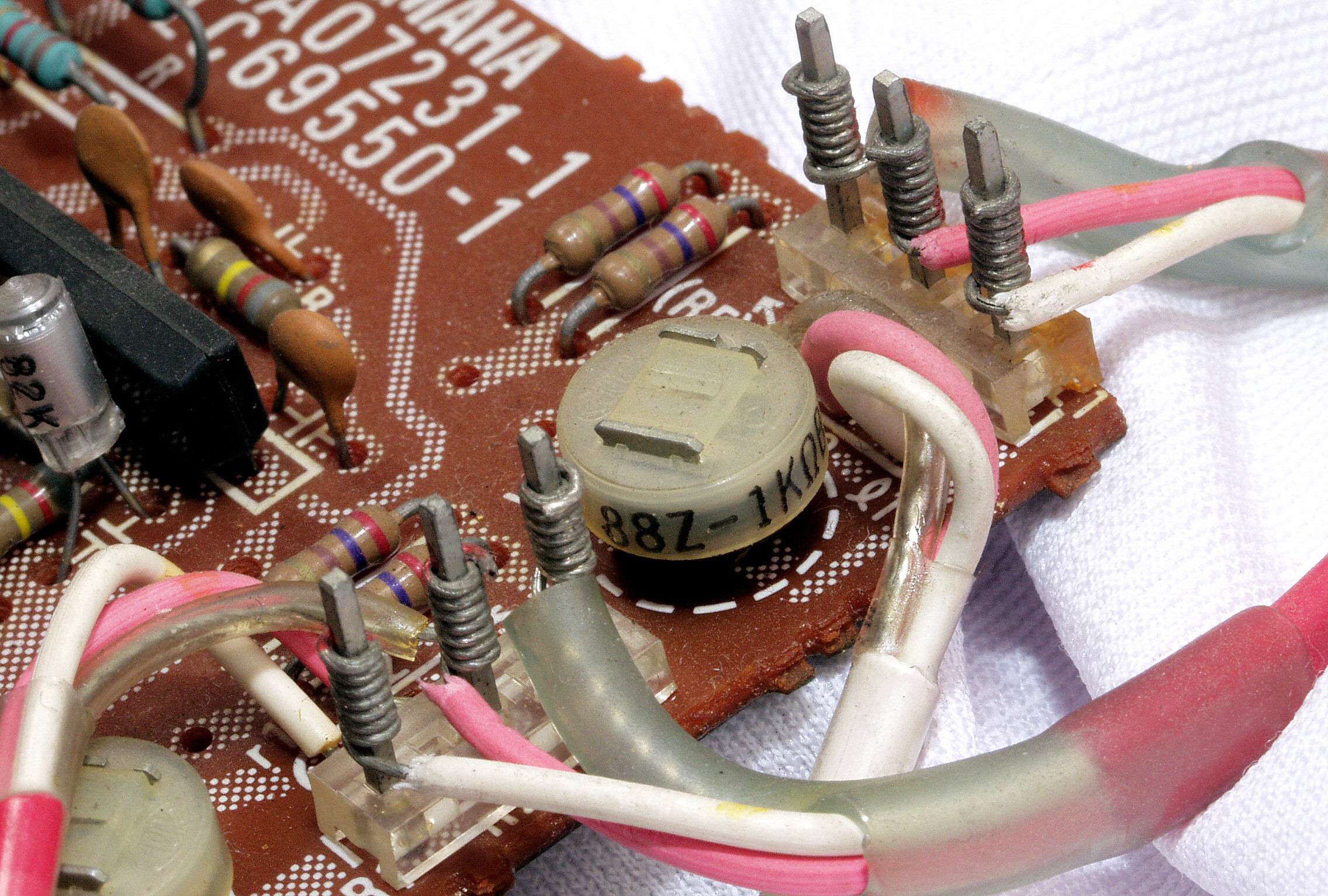

Ｃ３４．　修理前　ＥＱａｍｐ基板裏

Ｃ３４１．　修理前　ＥＱａｍｐ基板裏、半田不良

Ｃ３４１．　修理前　ＥＱａｍｐ基板裏、半田不良２

Ｃ３５．　修理（半田補正）後　ＥＱａｍｐ基板裏

　　　　　　　　　　　　　　　　写真紛失。

Ｃ３５．　余分なフラックスを落とした、ＥＱａｍｐ基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ３６．　完成ＥＱａｍｐ基板裏、　洗浄後防湿材を塗る。

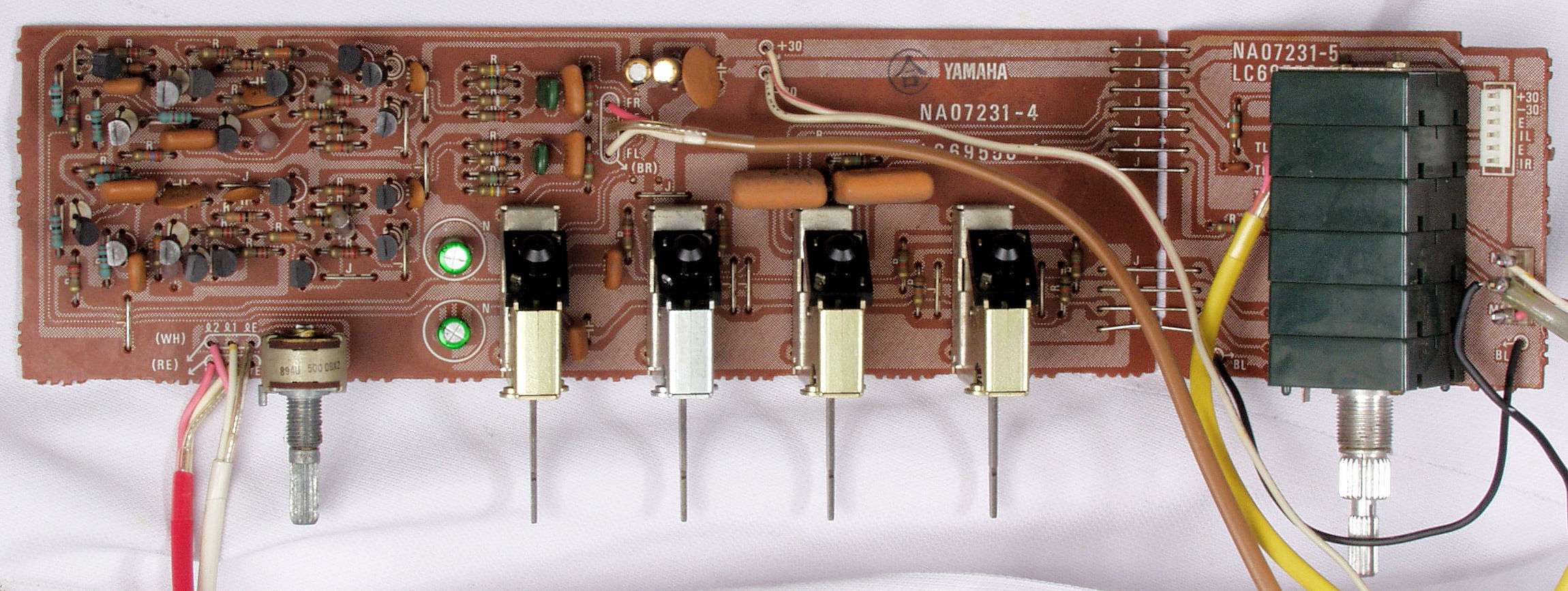

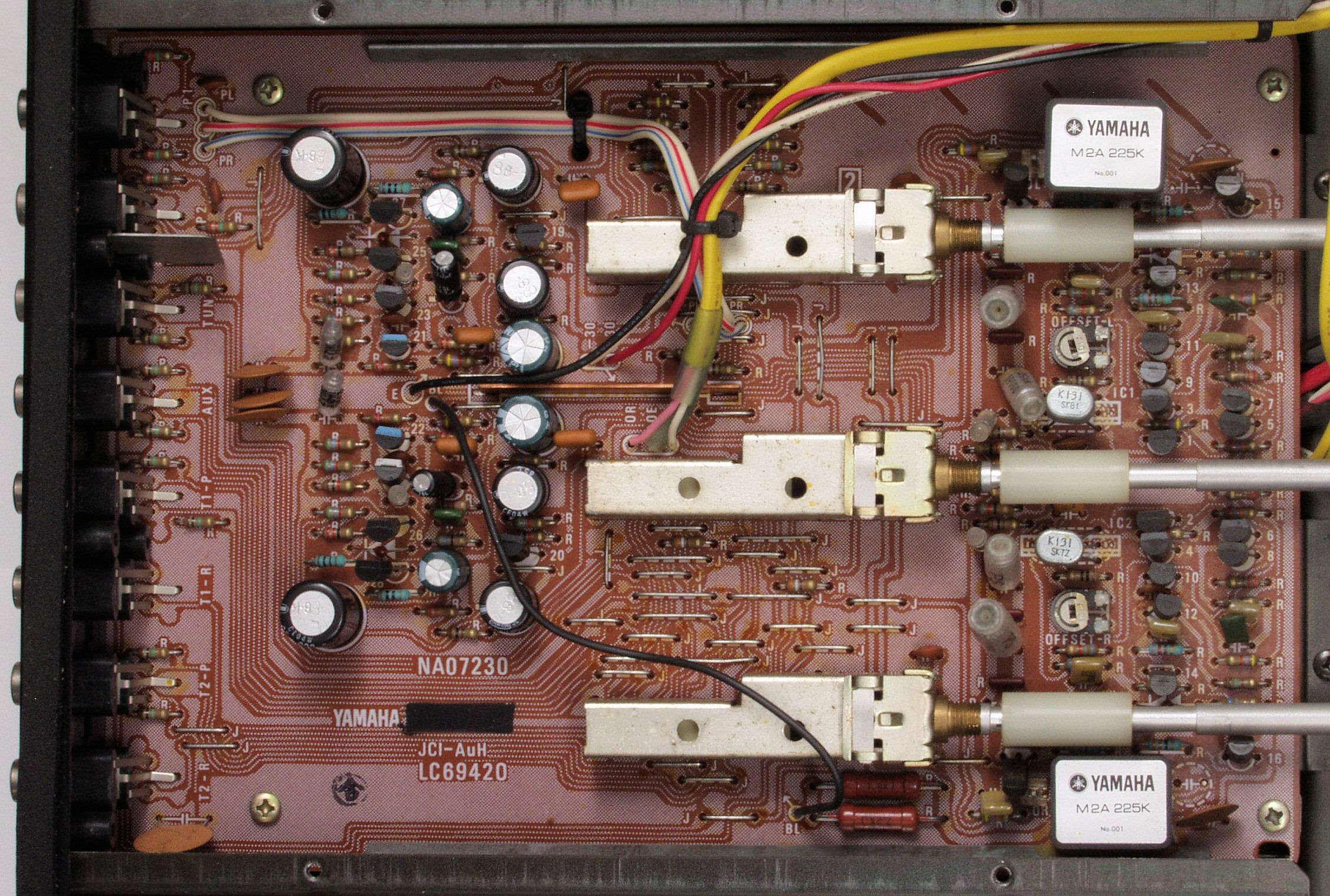

Ｃ４１．　修理前　ＴｏｎｅＣｉｒｃｕｉｔ基板

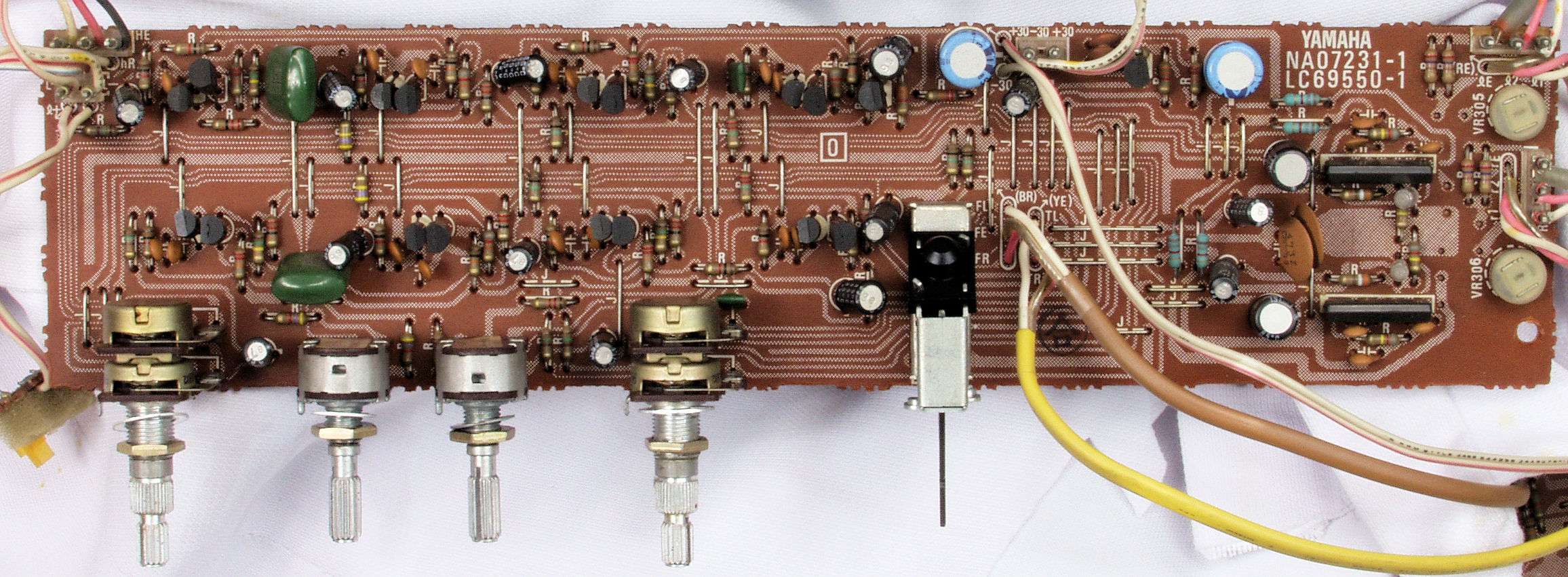

Ｃ４２．　修理後　ＴｏｎｅＣｉｒｃｕｉｔ　　半固定ＶＲ２個、電解コンデンサー１８個交換

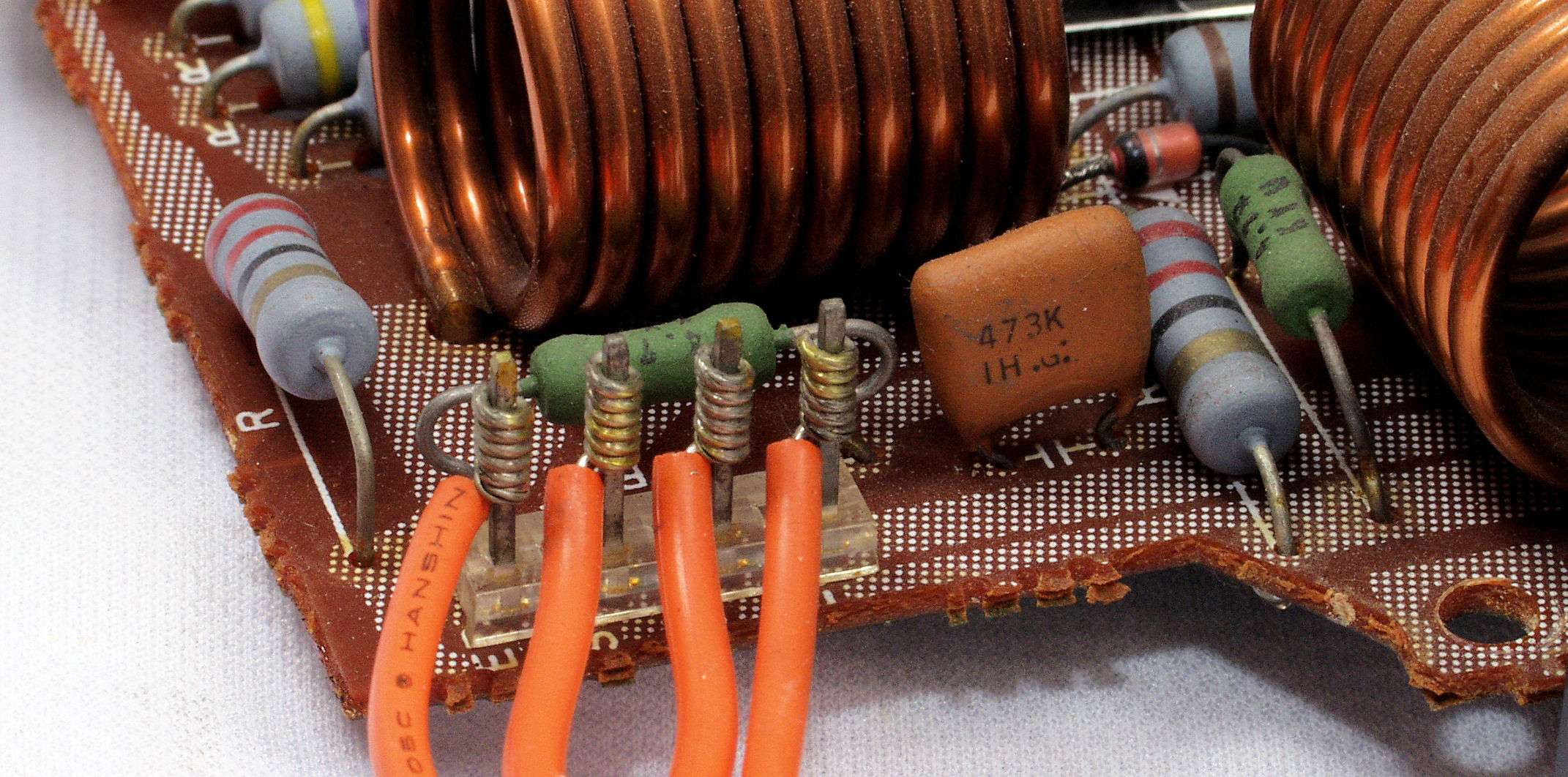

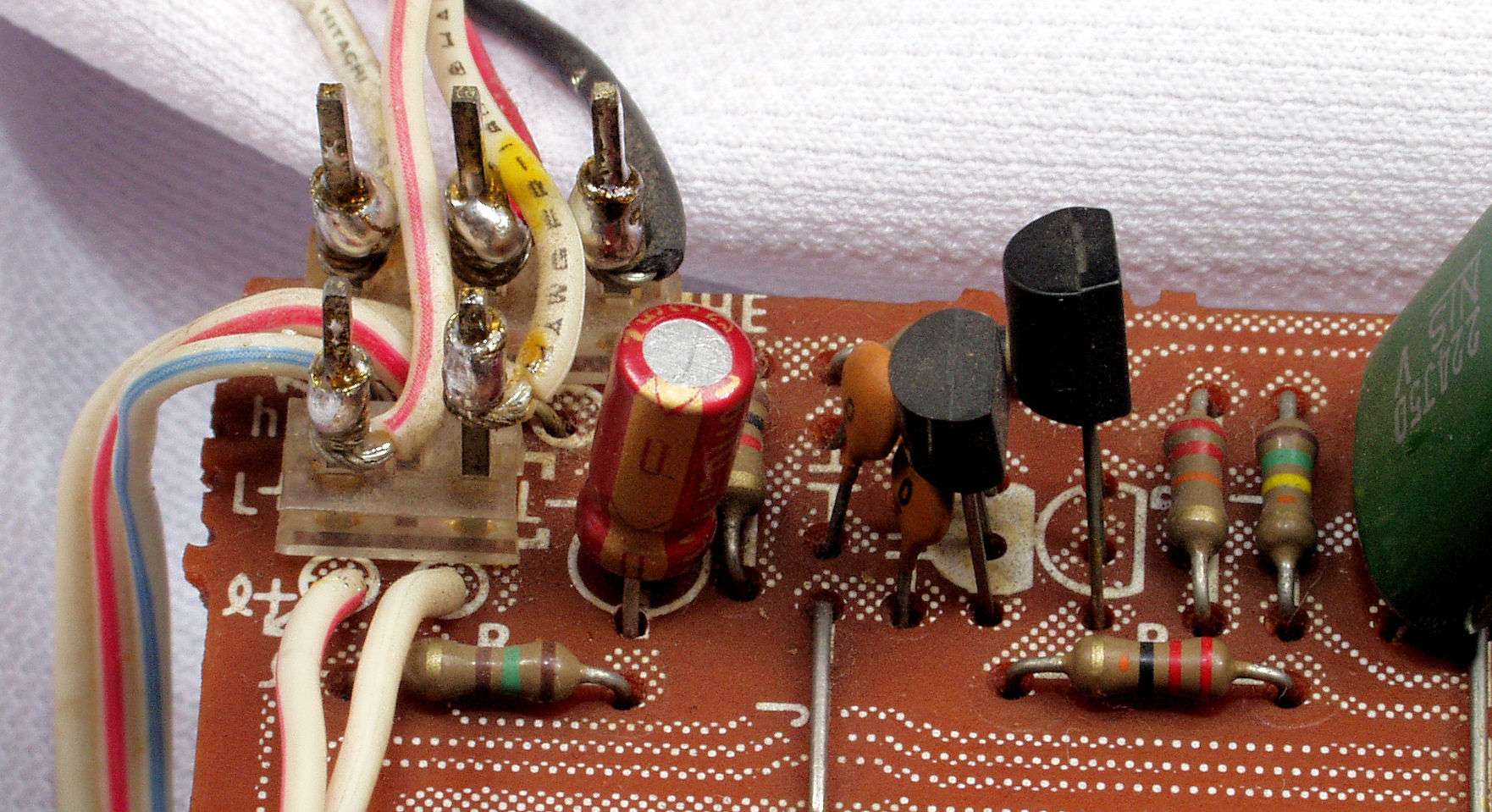

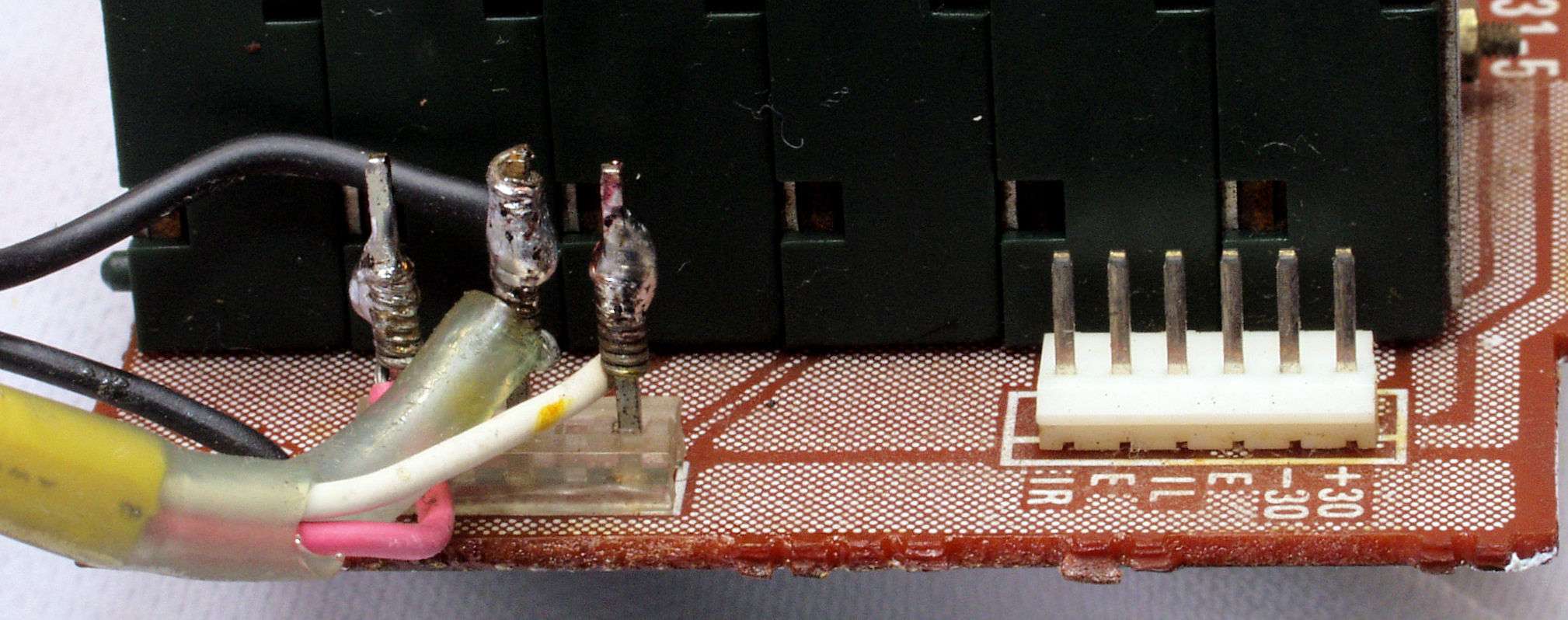

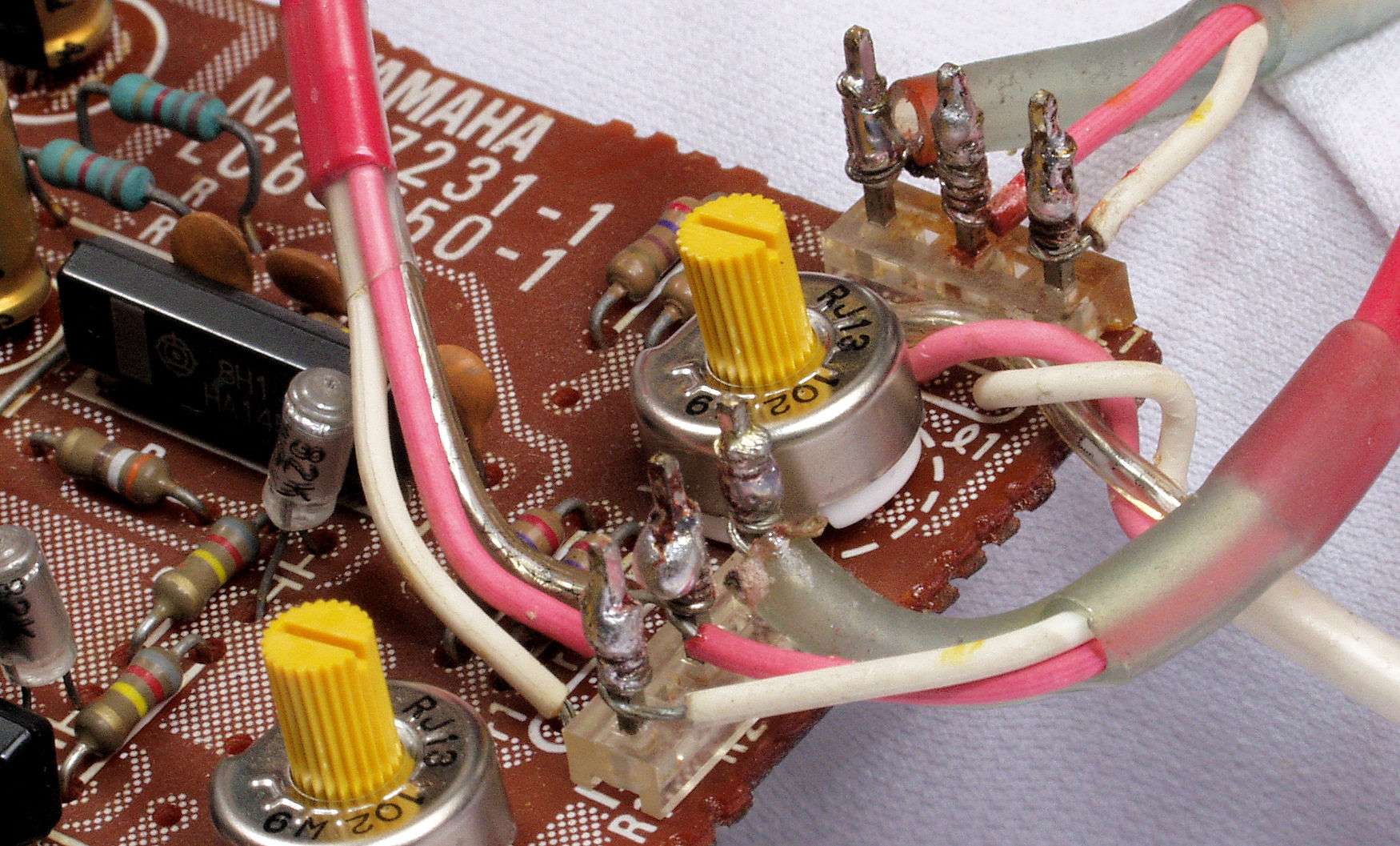

Ｃ４２１．　修理前　ＴｏｎｅＣｉｒｃｕｉｔ基板、ラッピング

Ｃ４２２．　修理後　ＴｏｎｅＣｉｒｃｕｉｔ基板、ラッピング。半田をしみこませる。

Ｃ４２３．　修理前　ＴｏｎｅＣｉｒｃｕｉｔ基板、ラッピング

Ｃ４２４．　修理後　ＴｏｎｅＣｉｒｃｕｉｔ基板、ラッピング。半田をしみこませる。

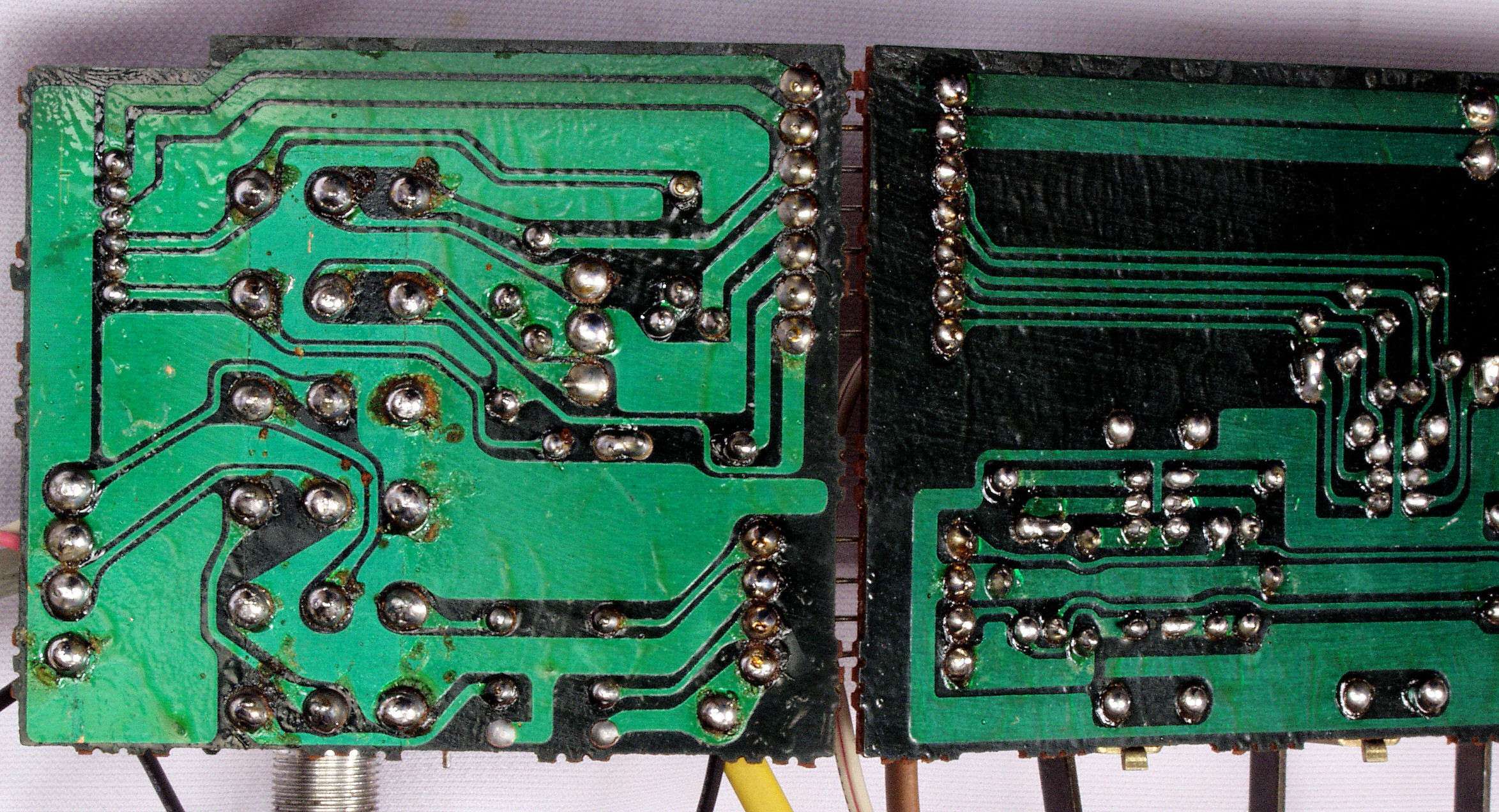

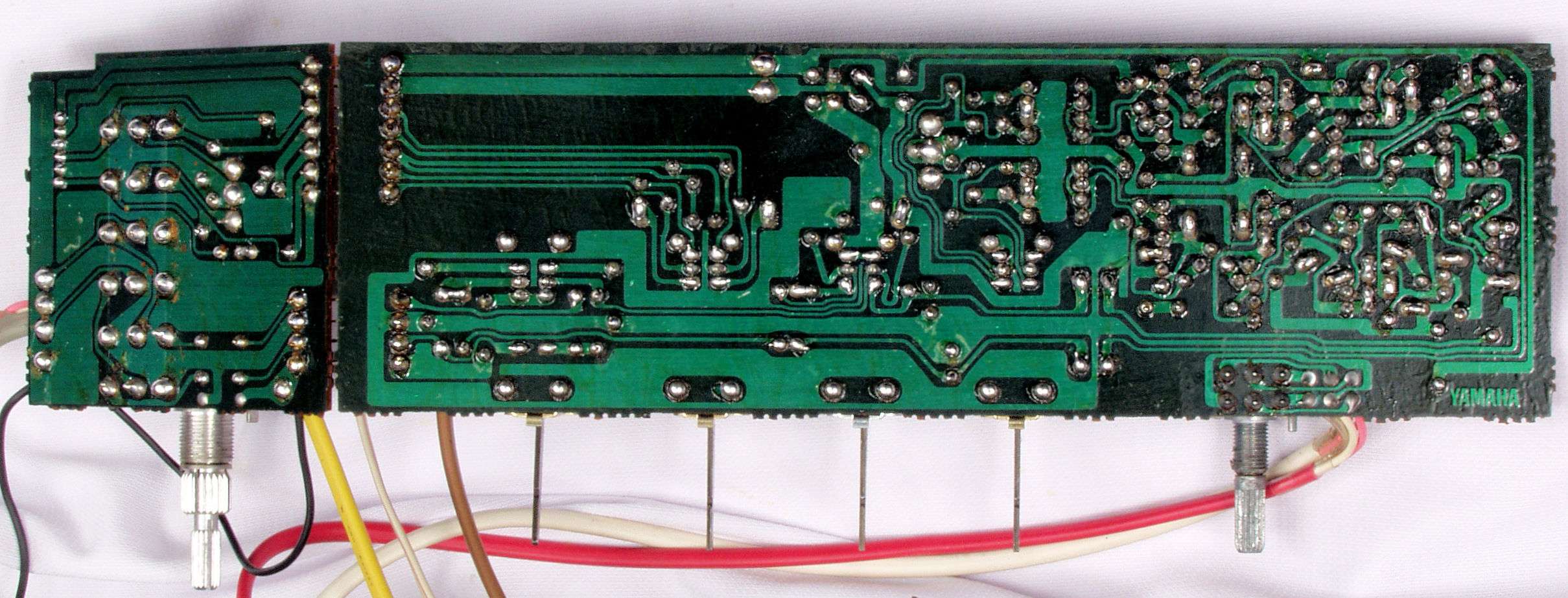

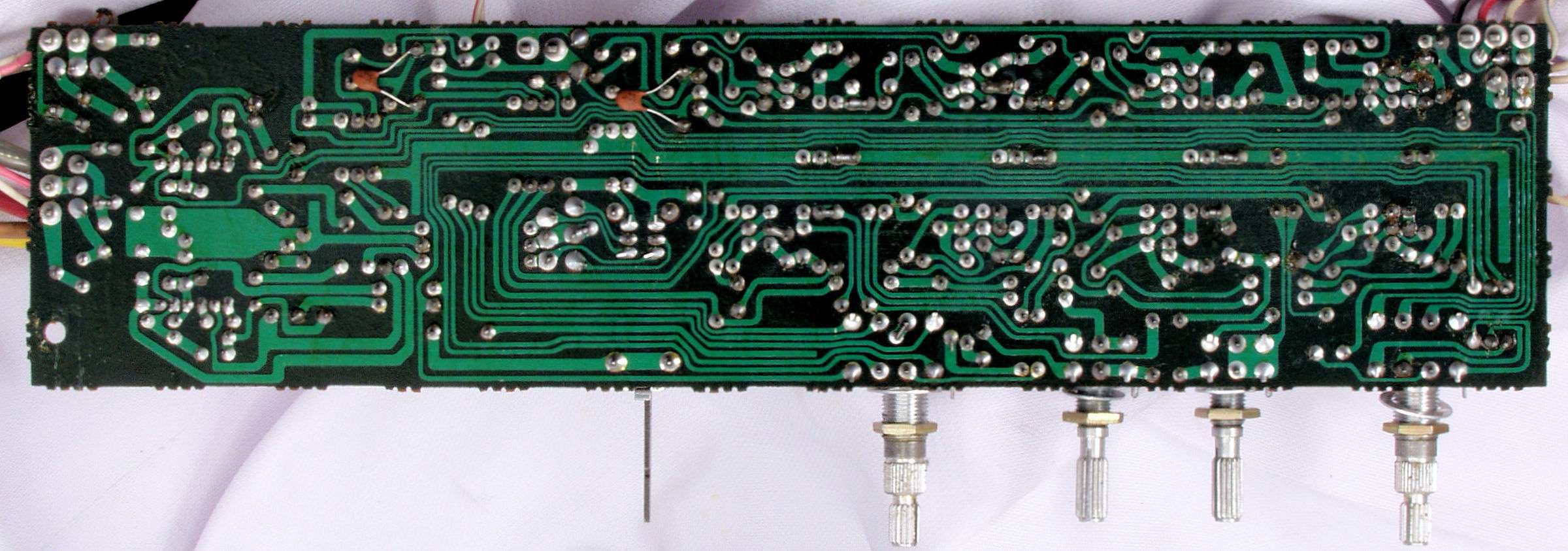

Ｃ４３．　修理前　ＴｏｎｅＣｉｒｃｕｉｔ基板裏

Ｃ４４．　修理（半田補正）後　ＴｏｎｅＣｉｒｃｕｉｔ基板裏

Ｃ４５．　完成ＴｏｎｅＣｉｒｃｕｉｔ基板裏、　洗浄後防湿材を塗る。

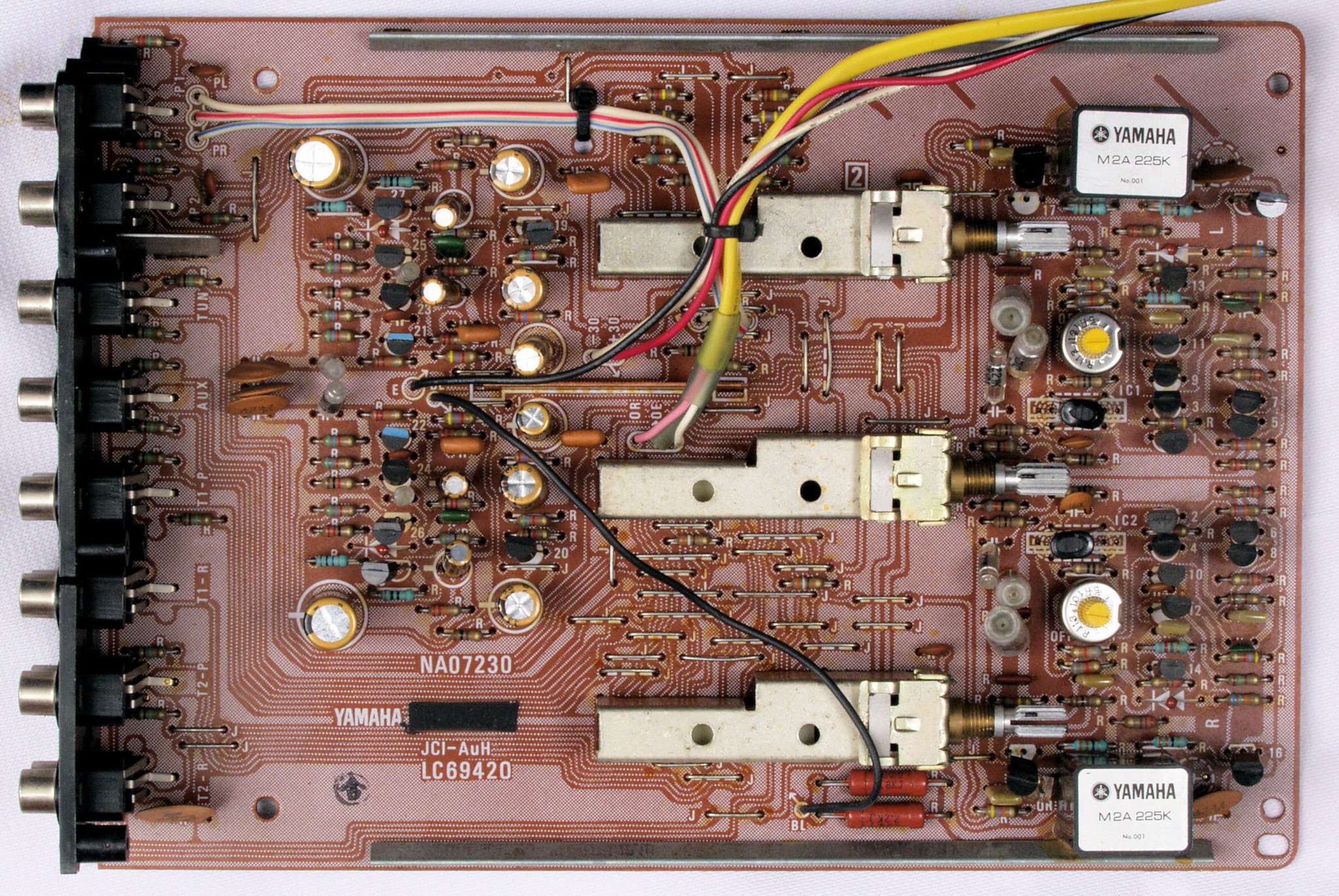

Ｃ５１．　修理前　ＦｌａｔＡＭＰ基板

Ｃ５２．　修理後　ＦｌａｔＡＭＰ基板　電解コンデンサー４個交換

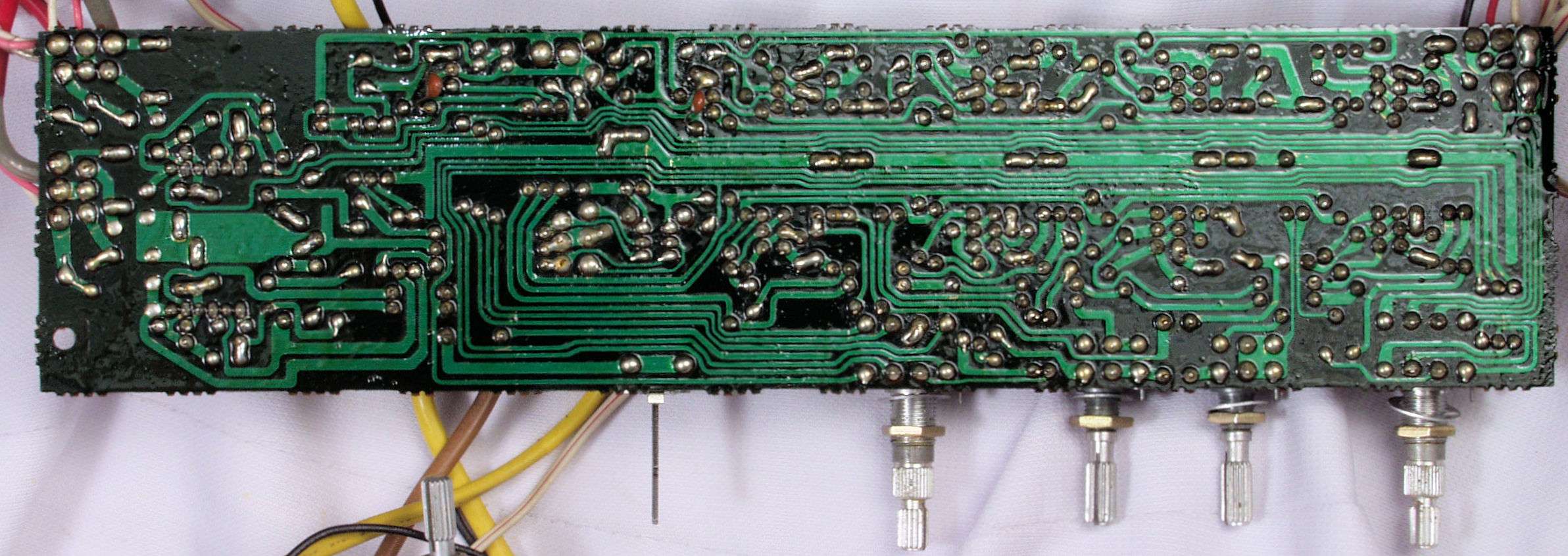

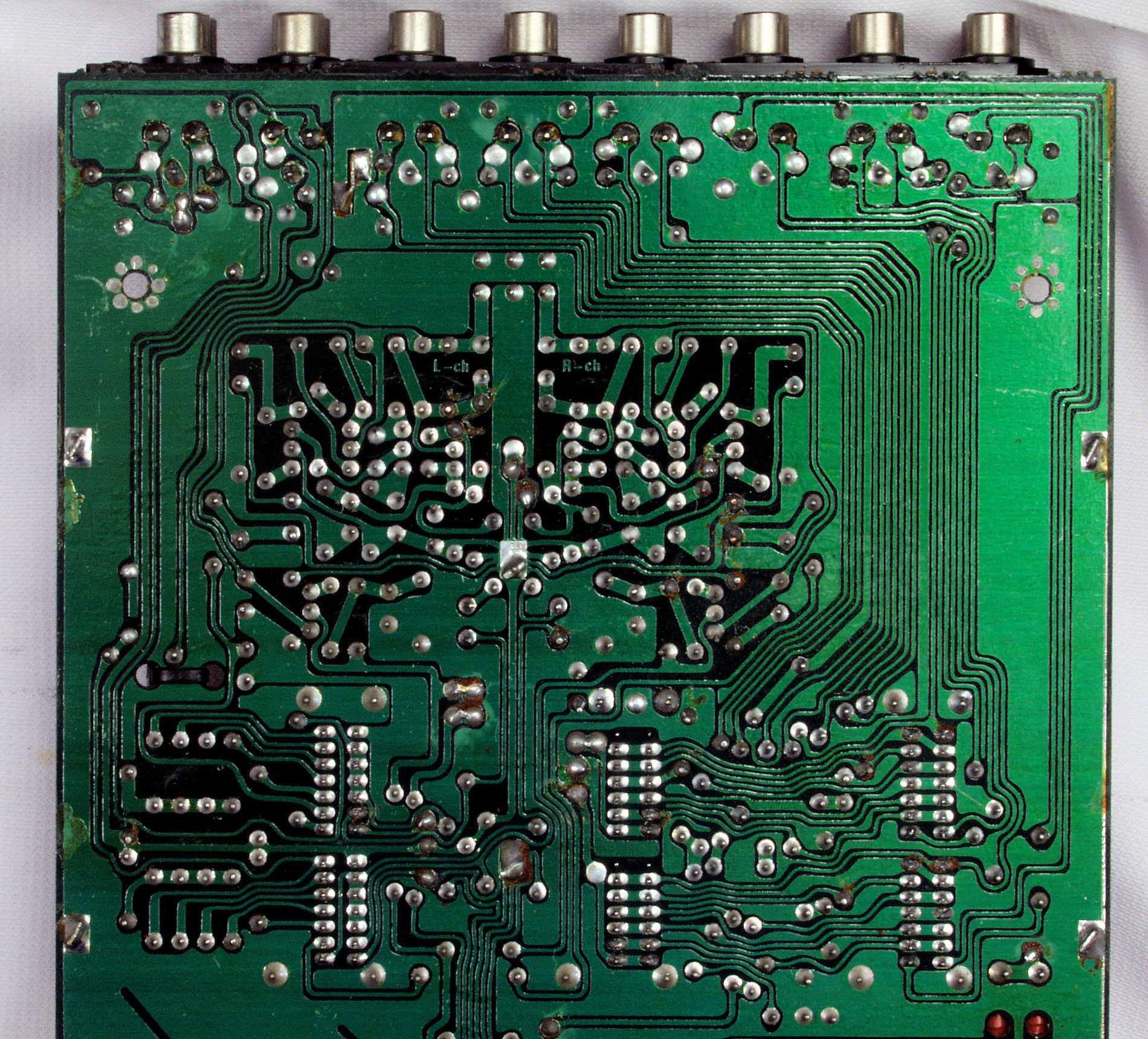

Ｃ５３．　修理前　ＦｌａｔＡＭＰ基板裏

Ｃ５４．　修理（半田補正）後　ＦｌａｔＡＭＰ基板裏

Ｃ５５．　完成ＦｌａｔＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ６１．　修理前　ＭａｉｎＶｏｌｕｍｅ基板、ラッピング。

Ｃ６２．　修理後　ＭａｉｎＶｏｌｕｍｅ基板、ラッピング。半田をしみこませる。

Ｃ６１．　修理前　ＭａｉｎＶｏｌｕｍｅ基板裏

Ｃ６２．　修理（半田補正）後　ＭａｉｎＶｏｌｕｍｅ基板裏

Ｃ６３．　完成ＭａｉｎＶｏｌｕｍｅ基板裏、　洗浄後防湿材を塗る。

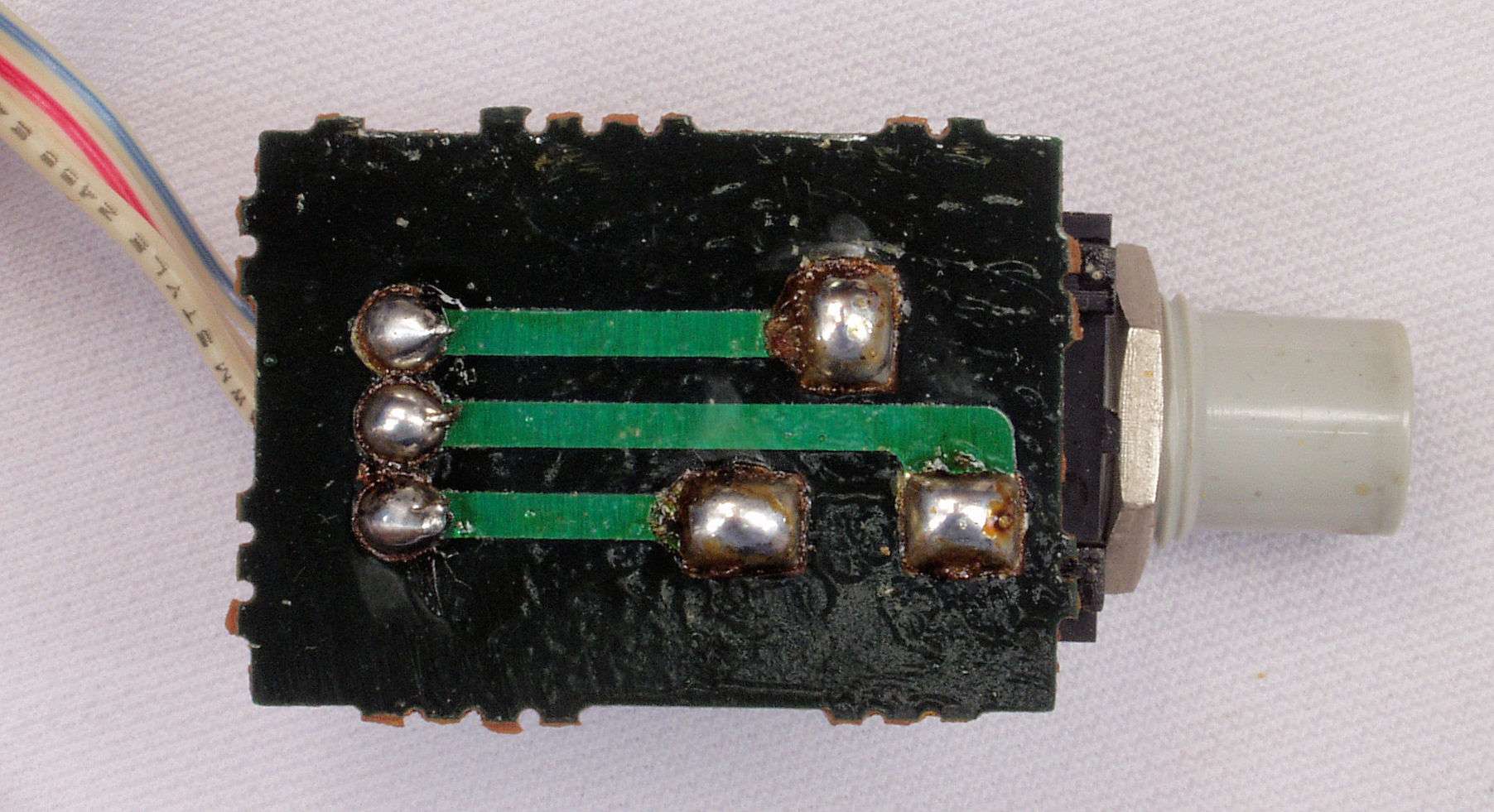

Ｃ７１．　修理前　ＨeadＰｈｏｎｅｓ基板裏

Ｃ７２．　修理（半田補正）後　ＨeadＰｈｏｎｅｓ基板裏

Ｃ７３．　完成ＨeadＰｈｏｎｅｓ基板裏、　洗浄後防湿材を塗る。

C８０．　修理中　裏パネルを取り外し、メインAMP基板を取り出す。

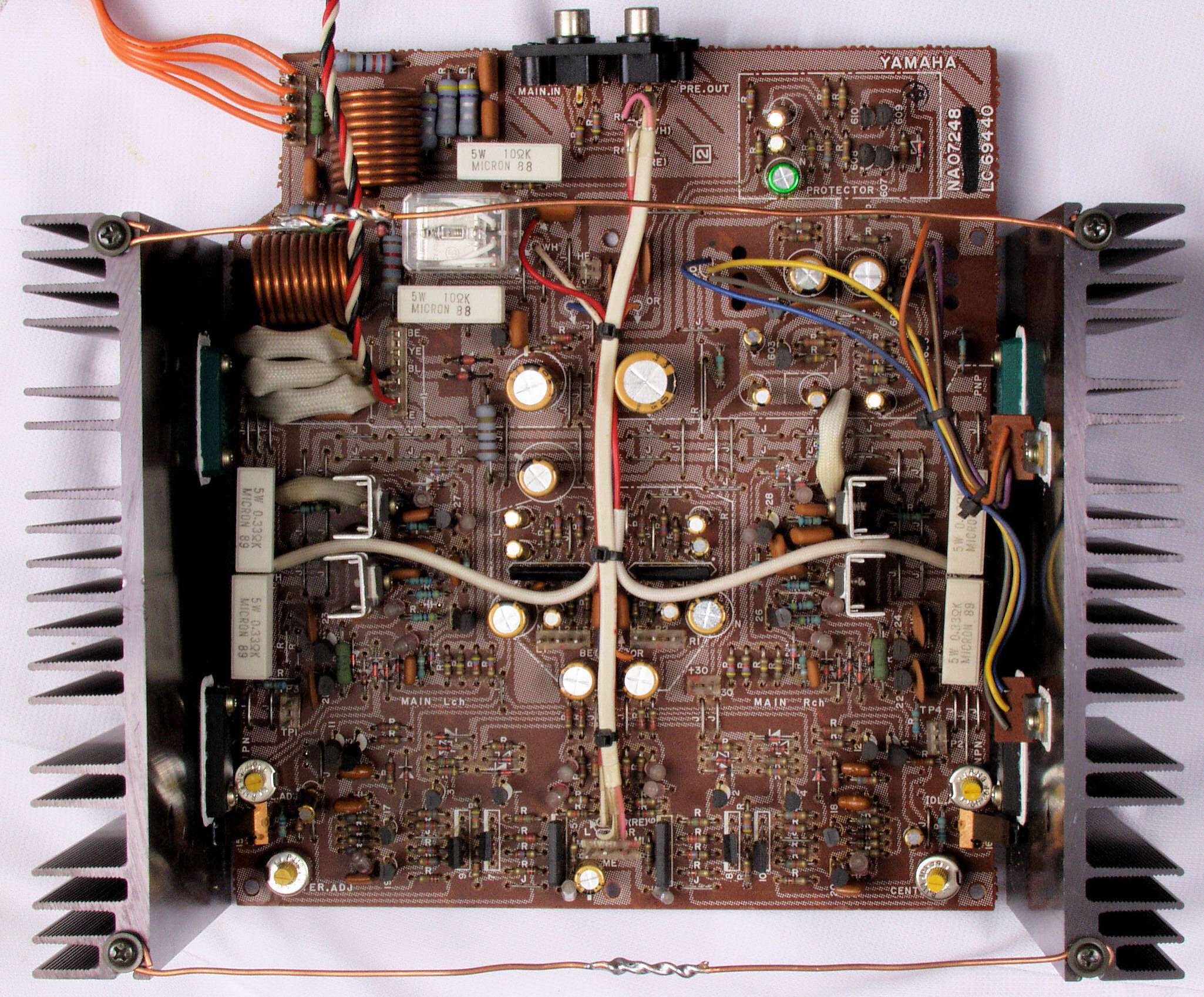

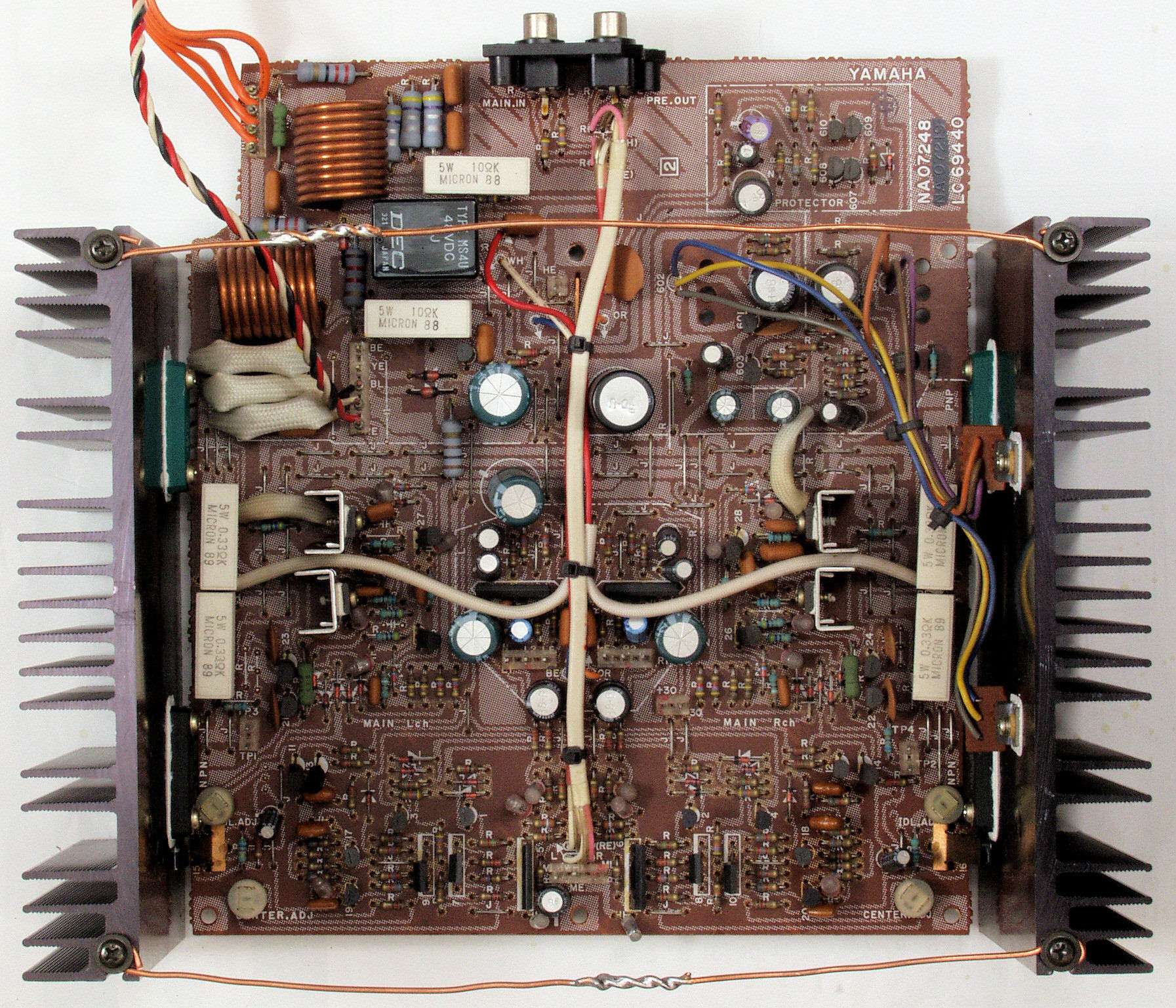

C８１．　修理前　メインAMP基板。

C８２．　修理後　メインAMP基板。　半固定VR４個、ＳＰ接続リレー、FET(Field Effect Transistor)２個、電解コンデンサー２５個交換。

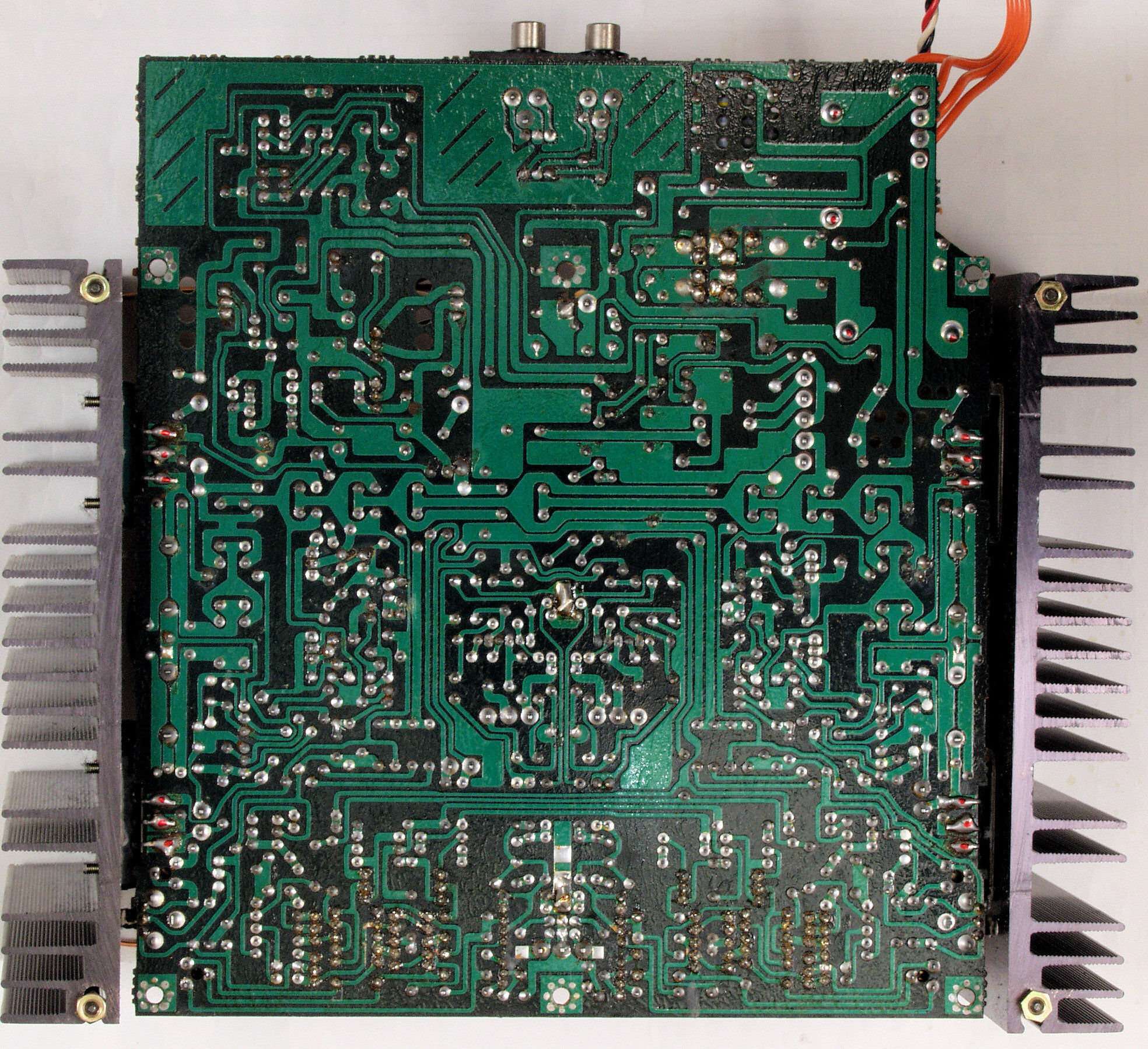

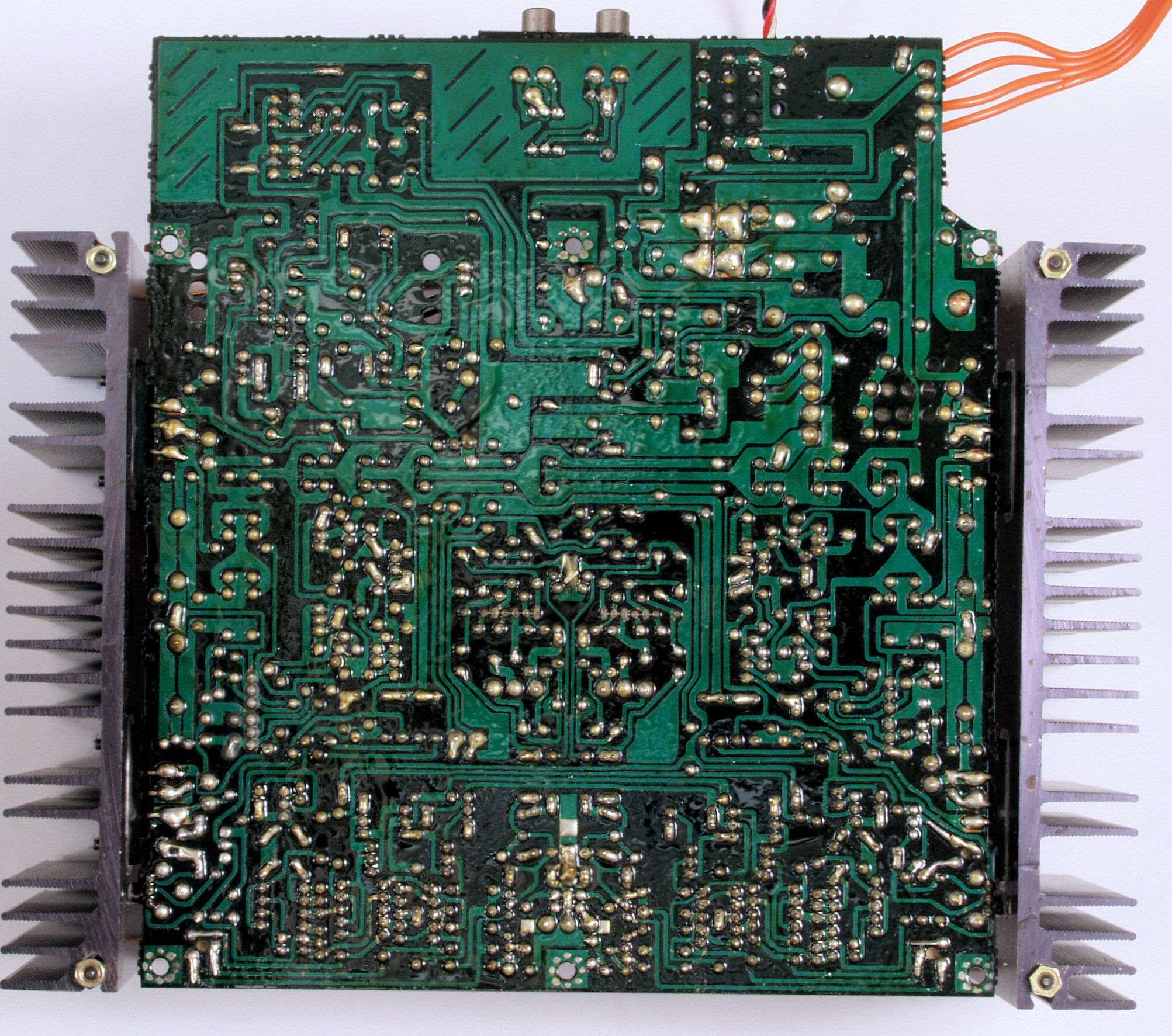

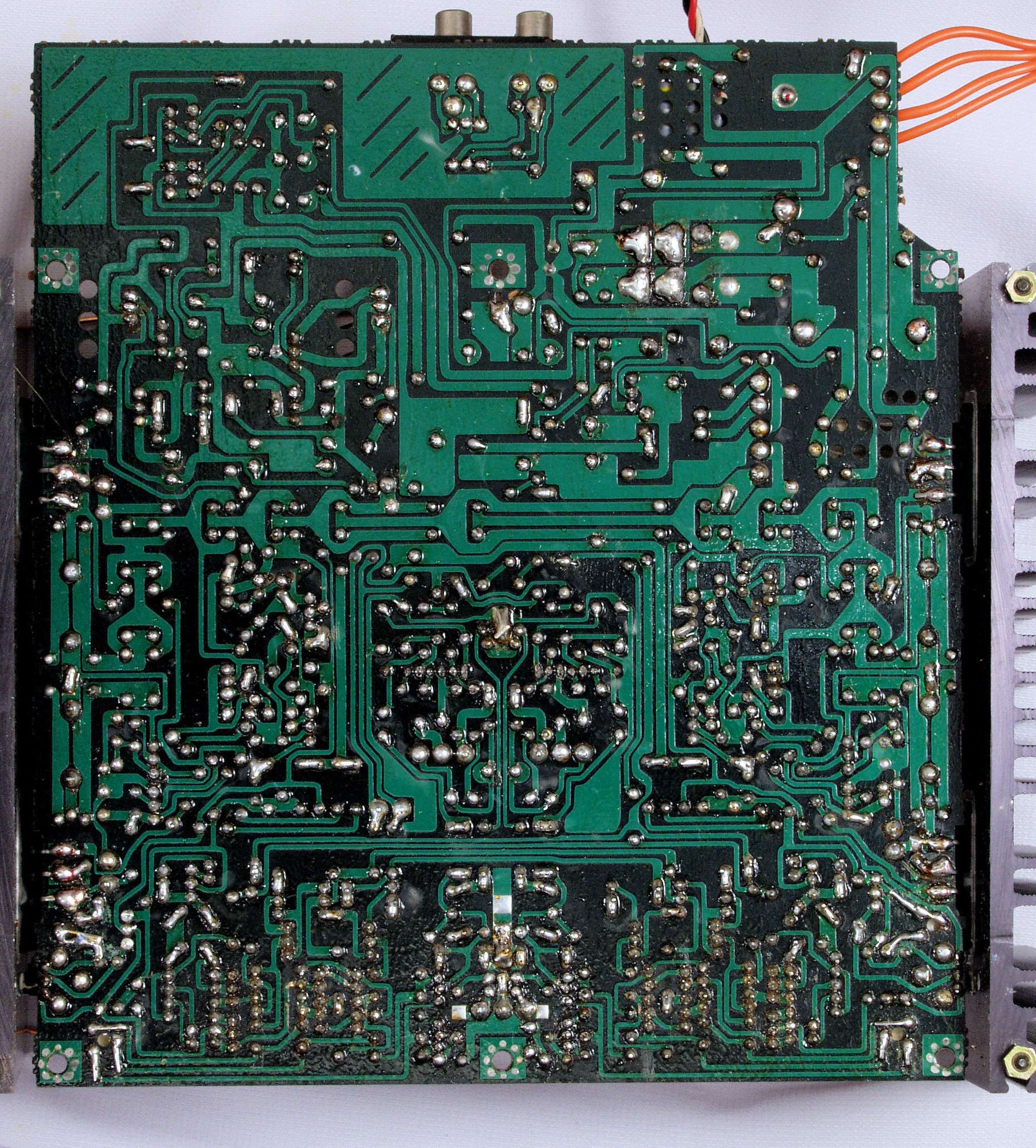

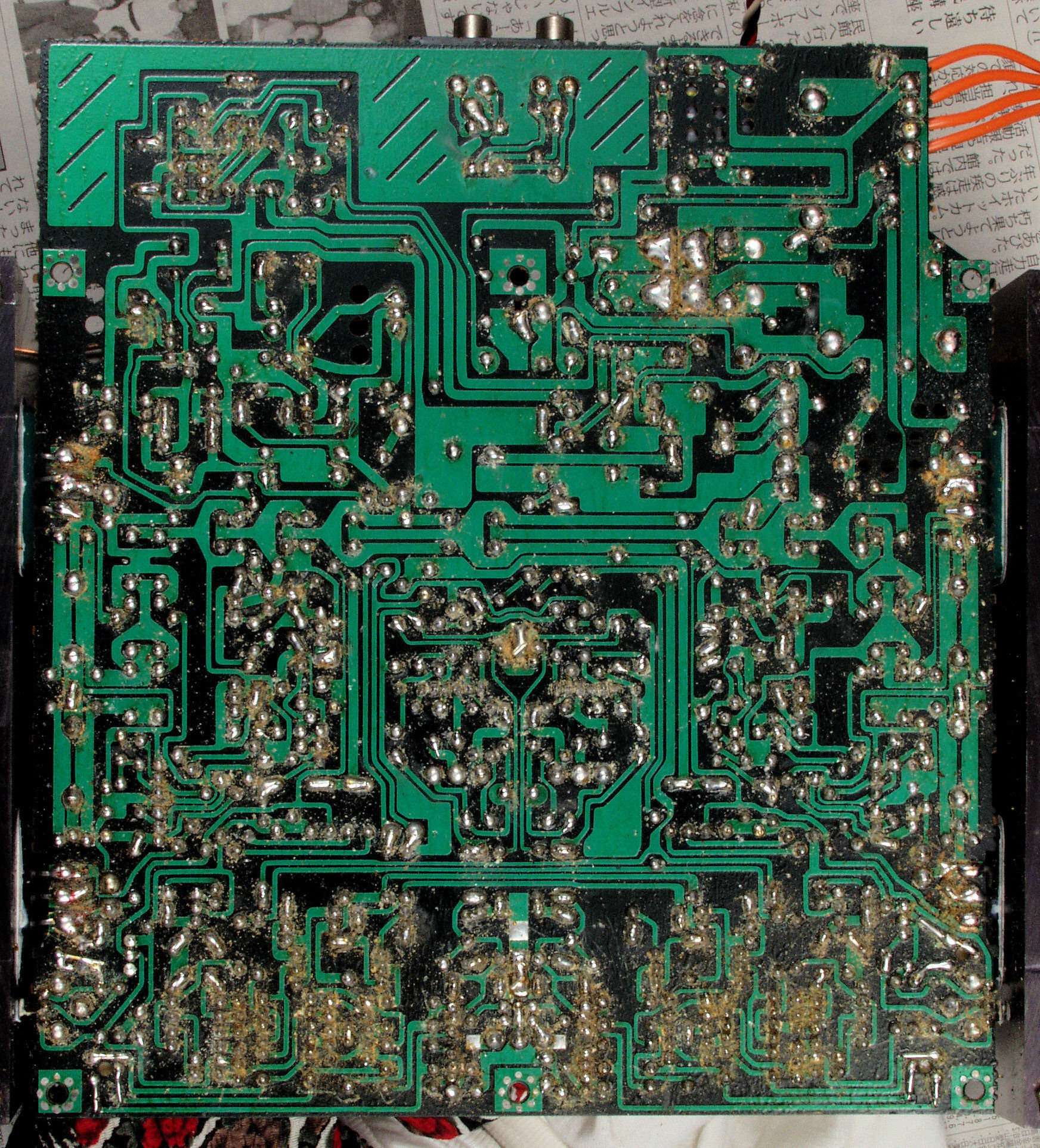

C８３．　修理前　メインAMP基板裏

Ｃ８６．　修理（半田補正）後　メインAMP基板裏。

Ｃ８７．　余分なフラックスを落とした、メインAMP基板裏。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ８８．　完成メインAMP基板裏、　洗浄後防湿材を塗る。

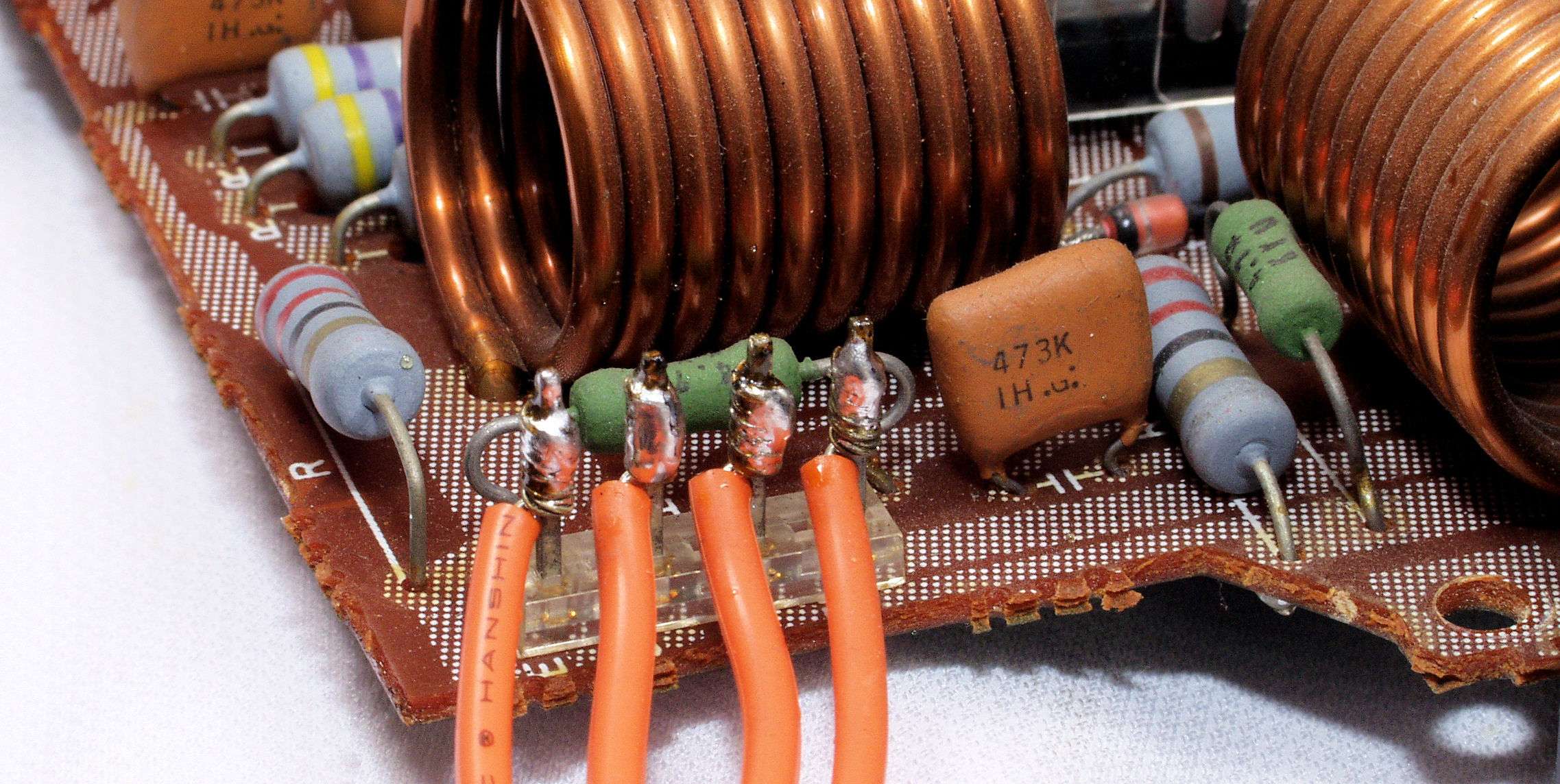

C８９．　修理前　メインAMP基板、ラッピング。

C８A．　修理後　メインAMP基板、ラッピング。半田をしみこませる。

C８B．　修理前　メインAMP基板、ラッピング２。

C９C．　修理後　メインAMP基板、ラッピング２。半田をしみこませる。

C９Ｄ．　修理前　メインAMP基板、ラッピング３。

C９Ｅ．　修理後　メインAMP基板、ラッピング３。半田をしみこませる。

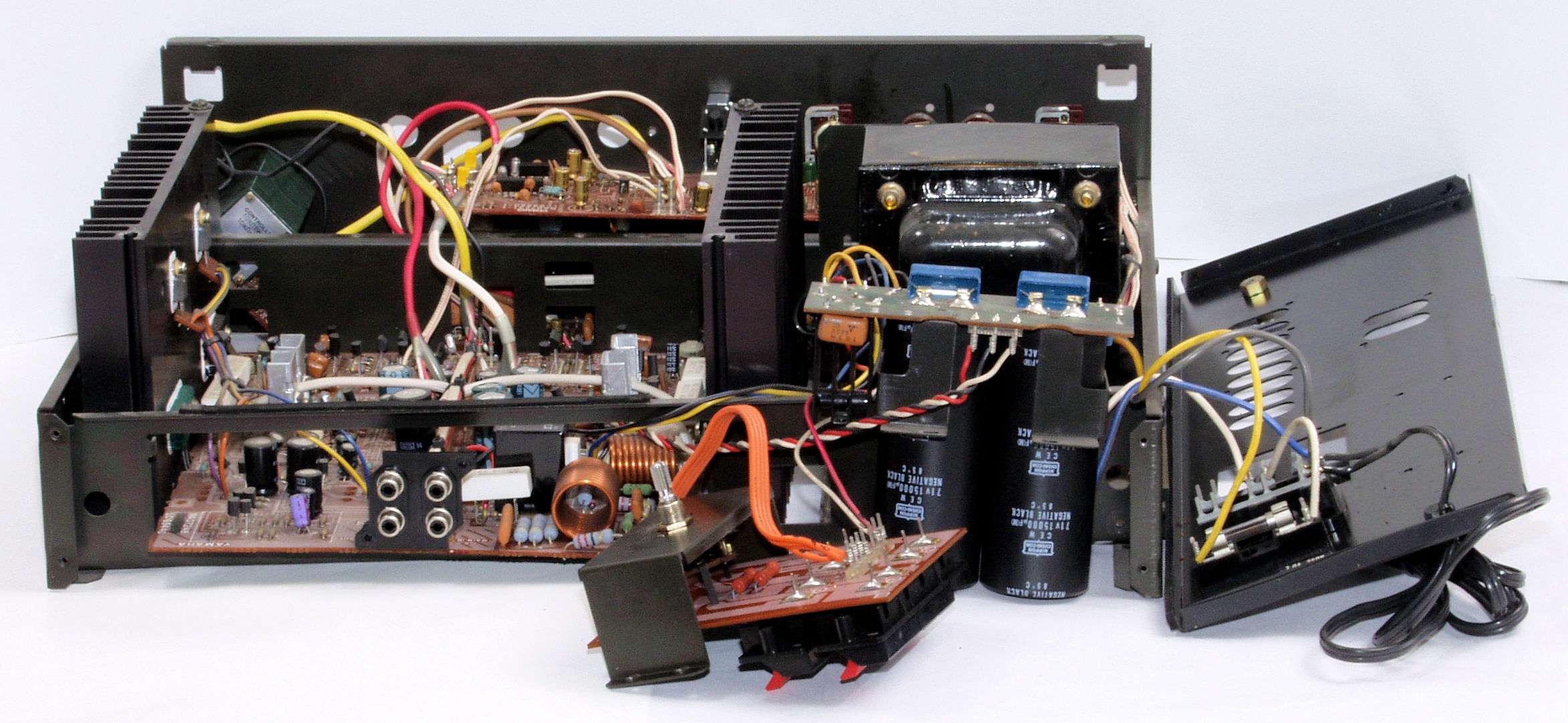

ＣＡ．　「後パネル」を取り、修理中。

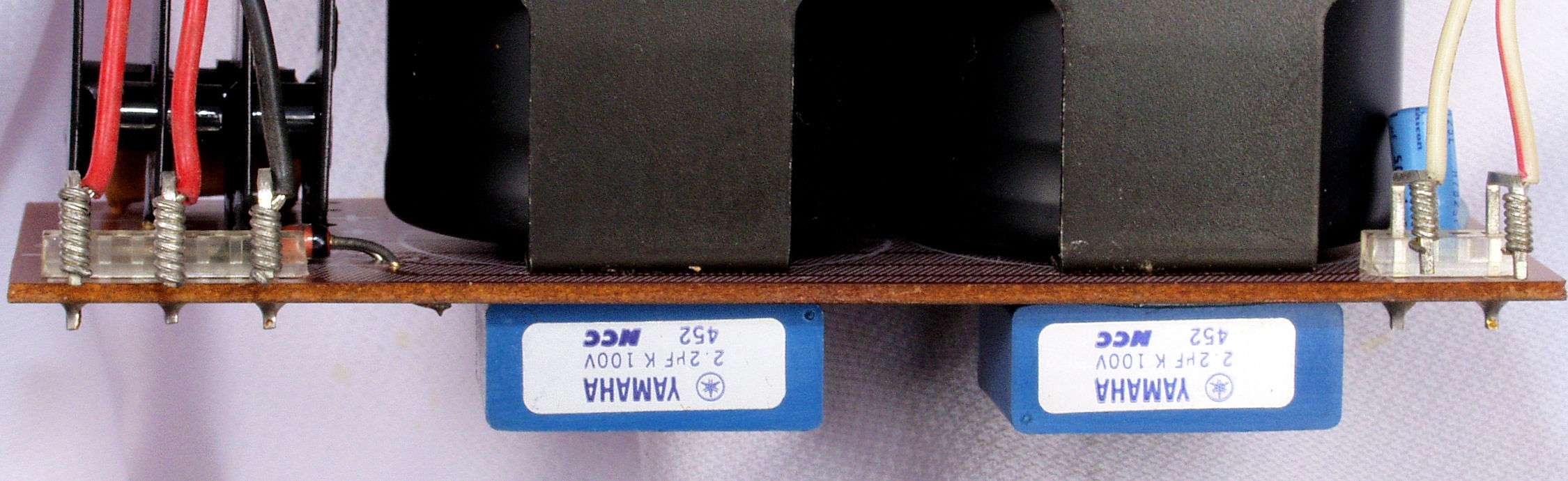

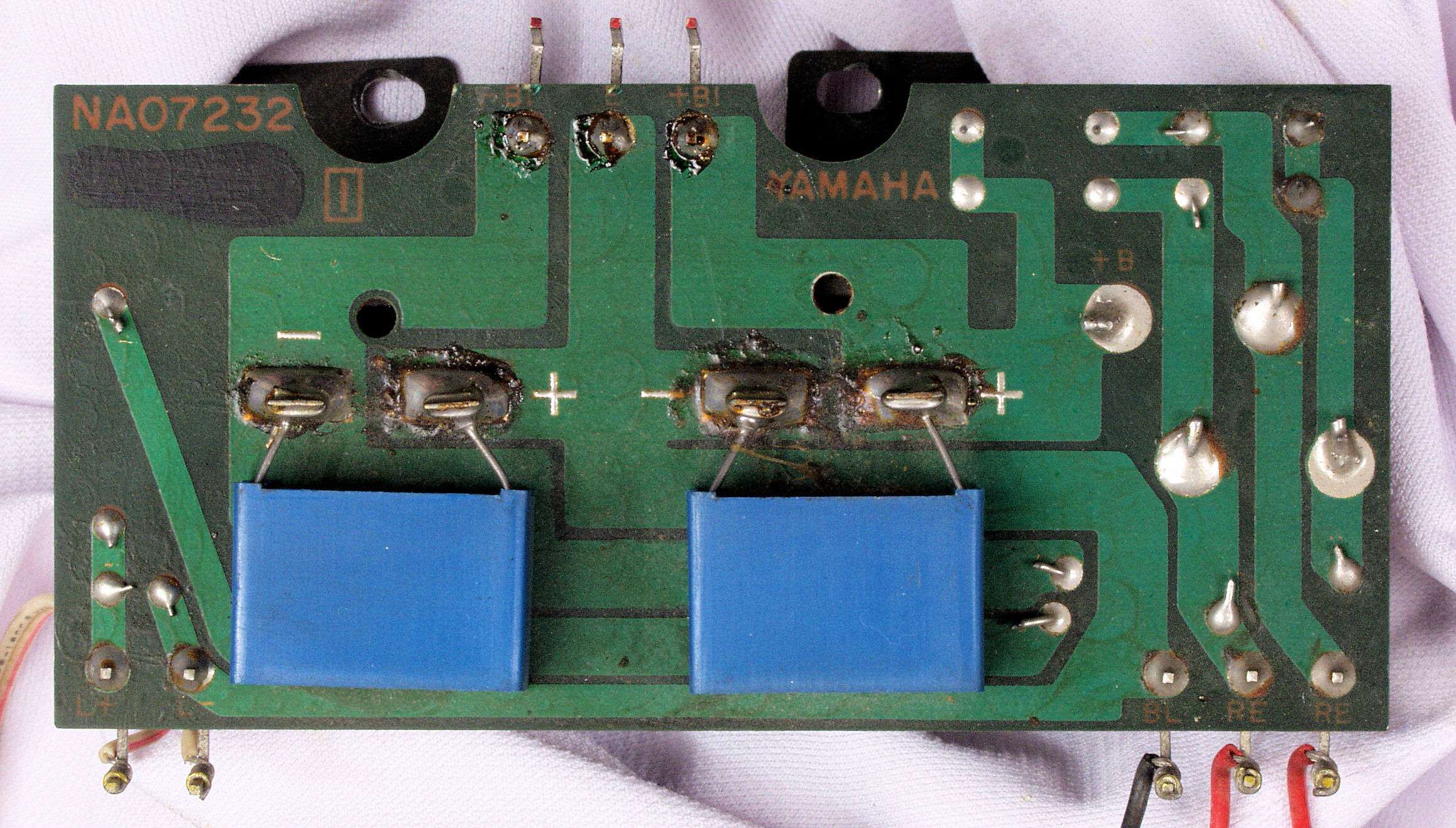

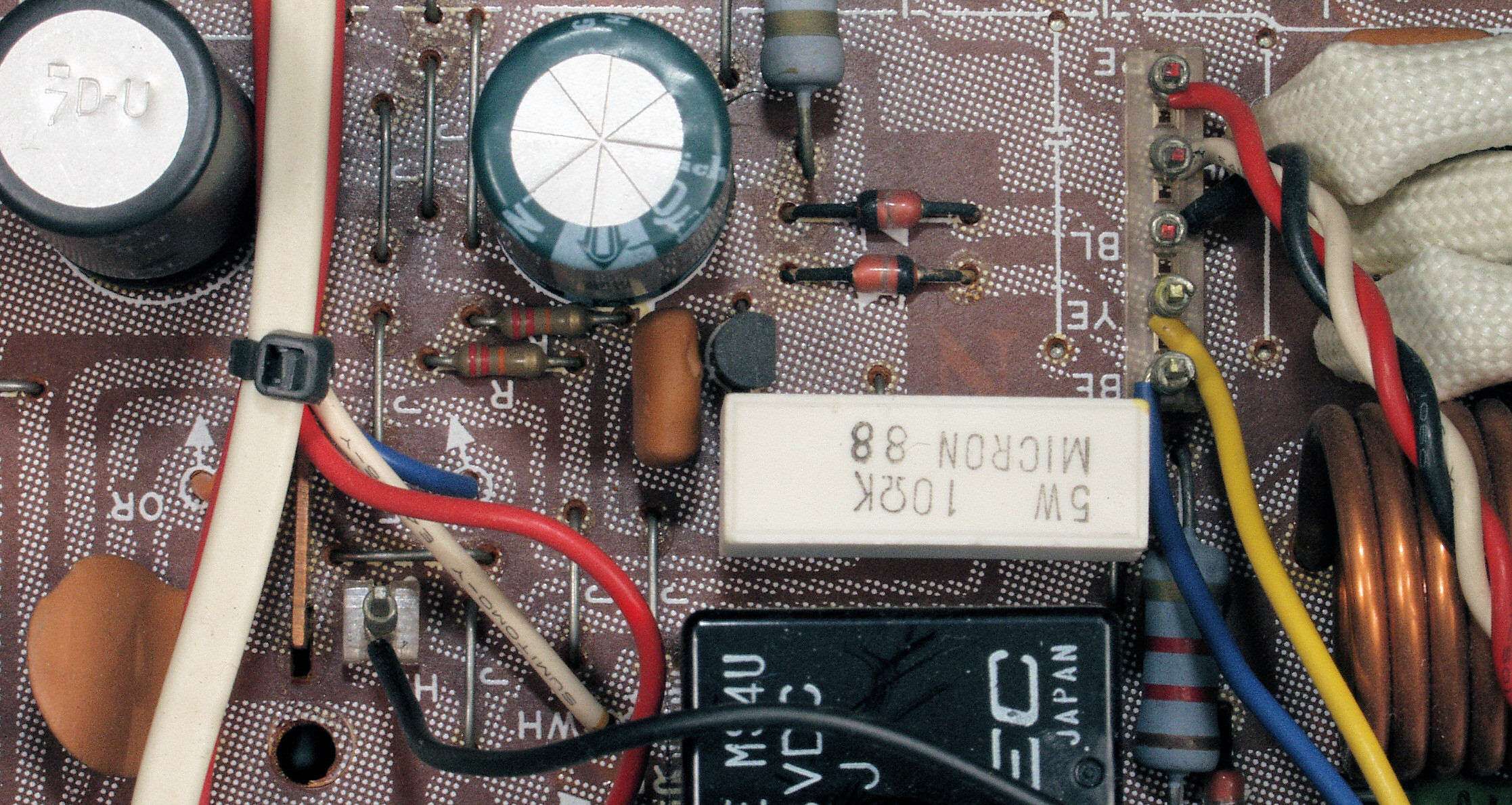

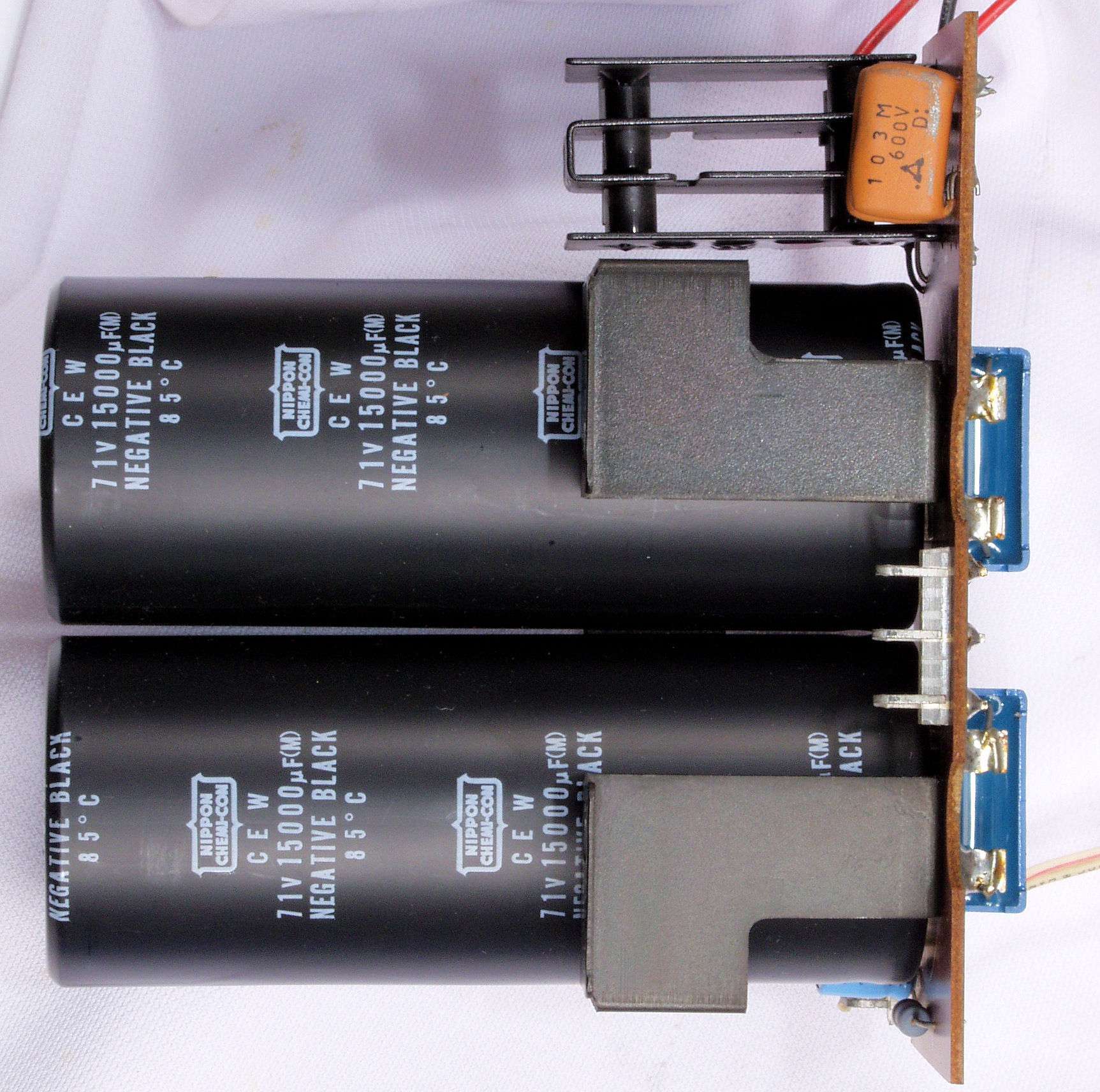

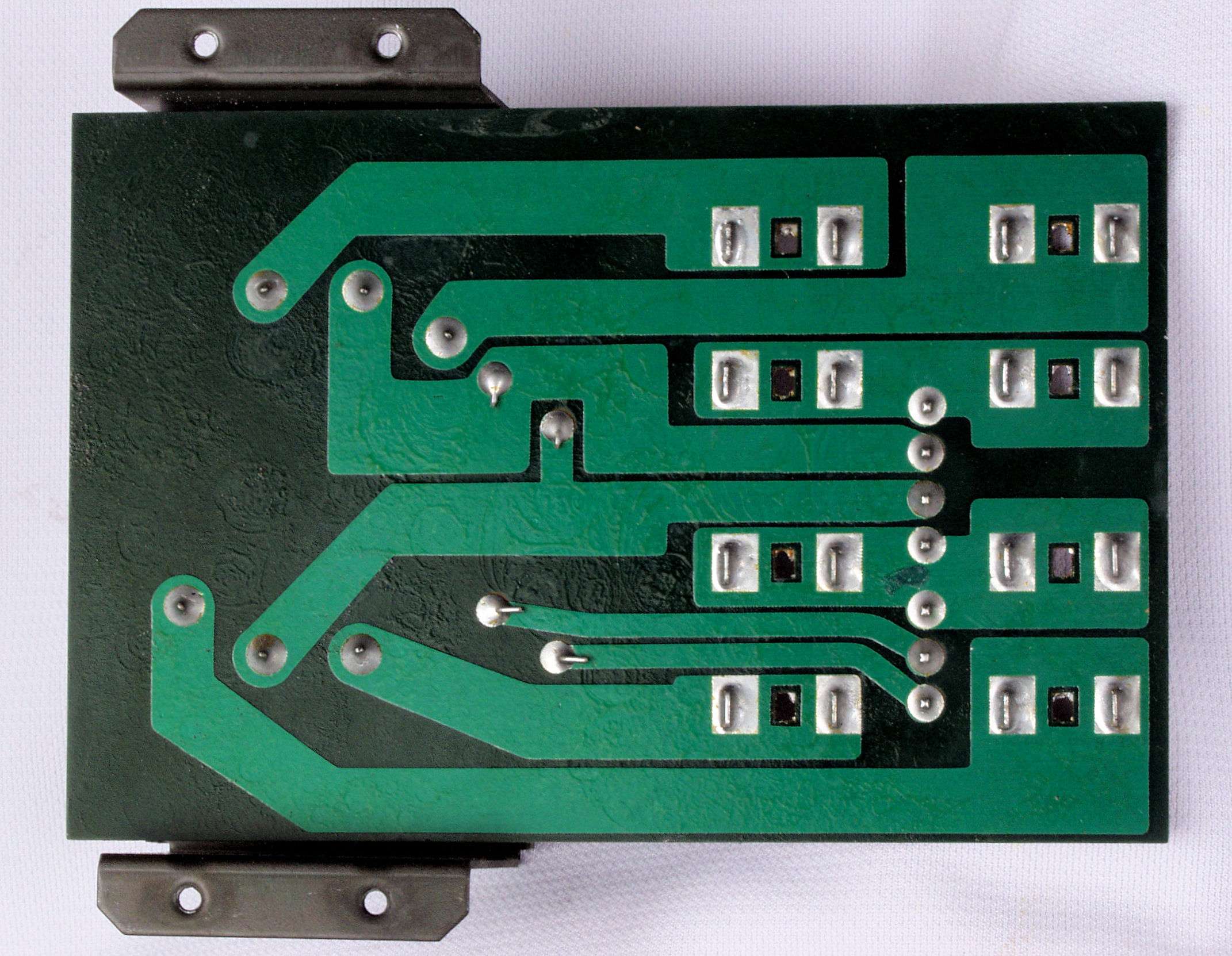

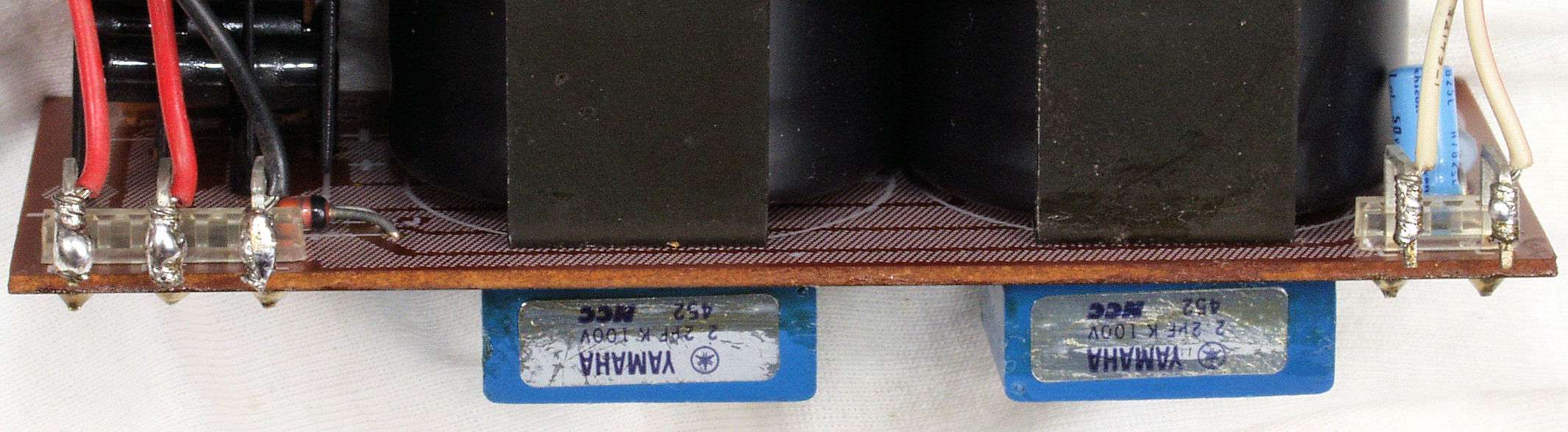

CＡ１．　修理中　電源整流基板＋電界コンデンサー

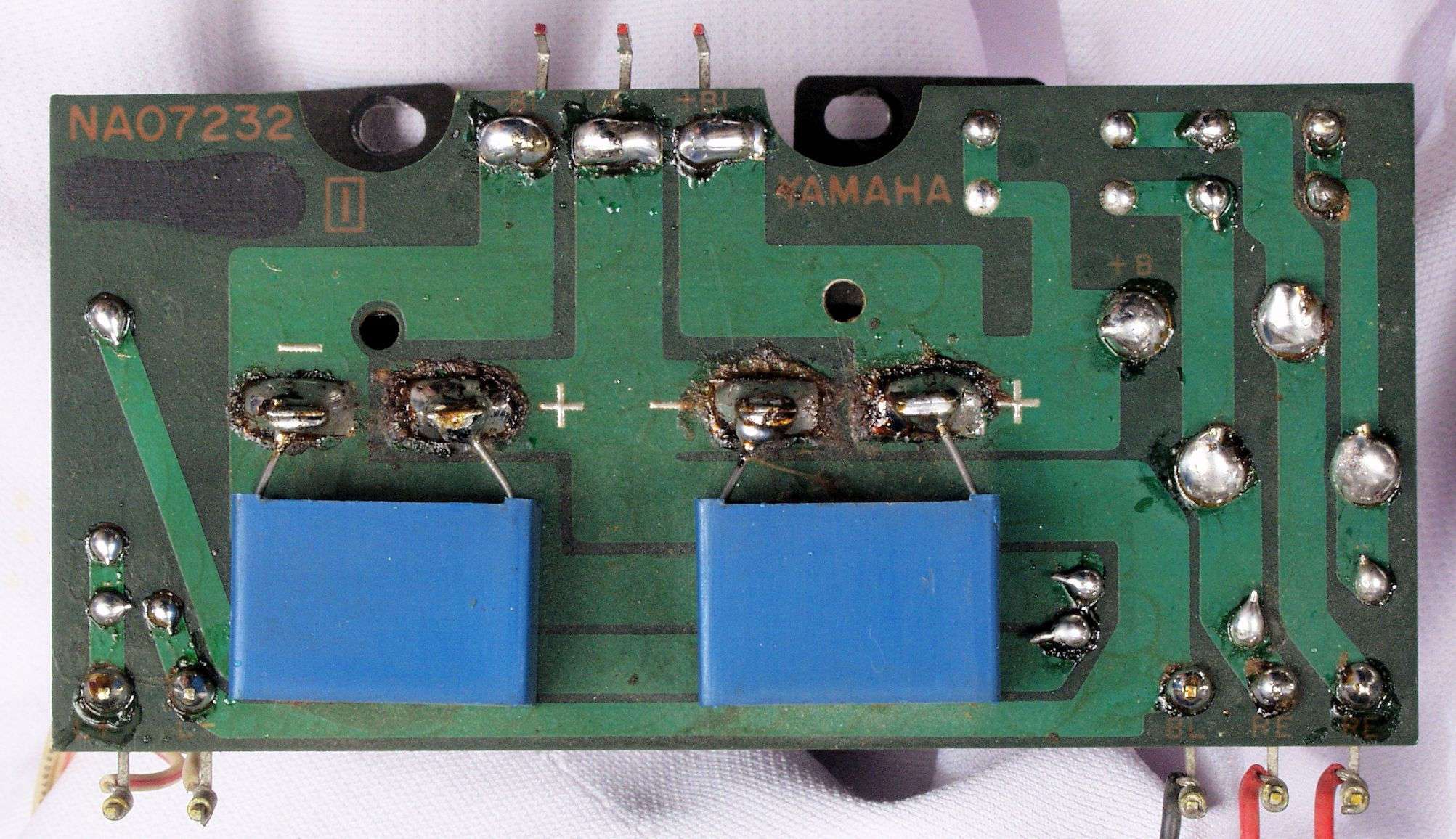

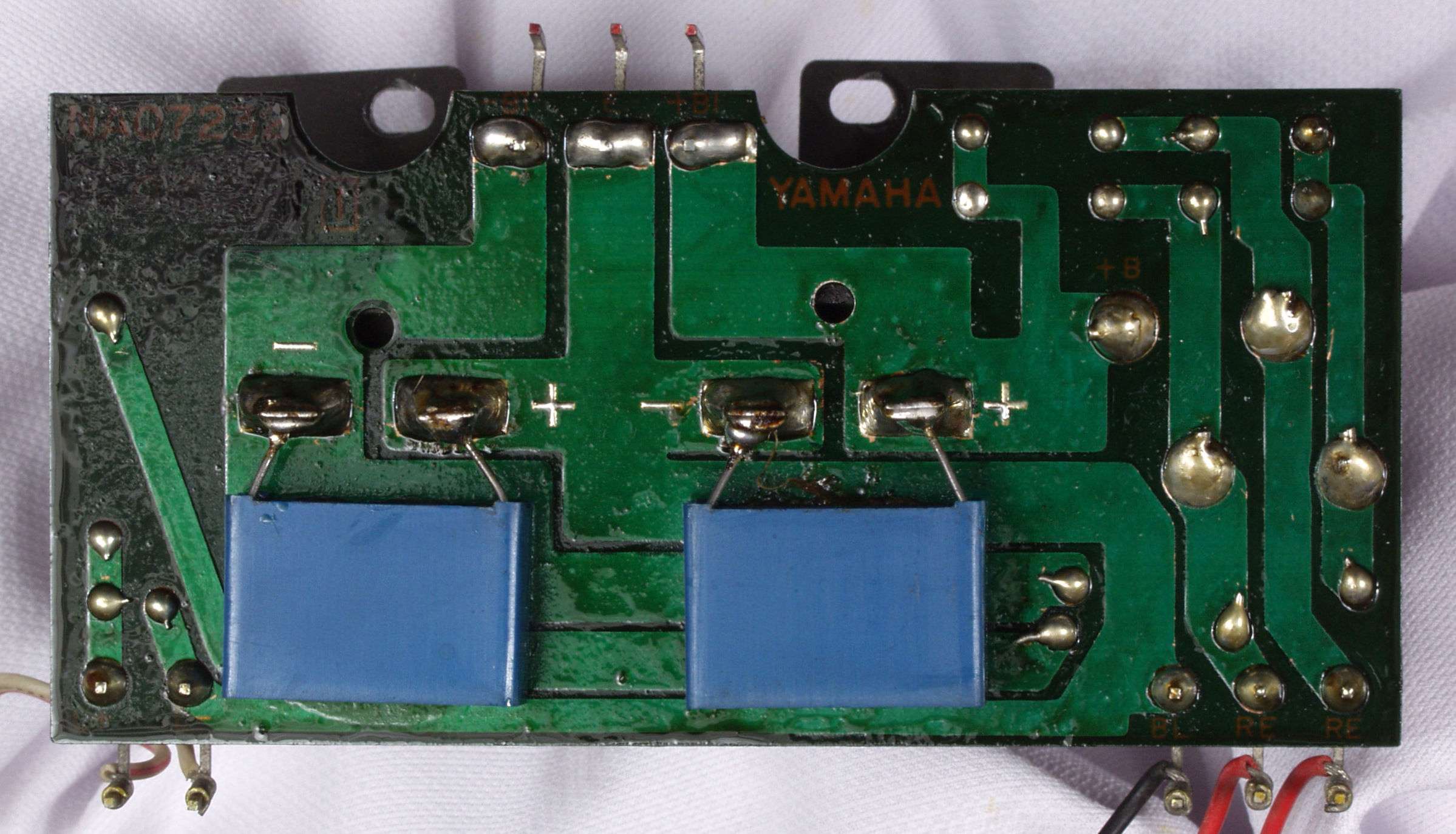

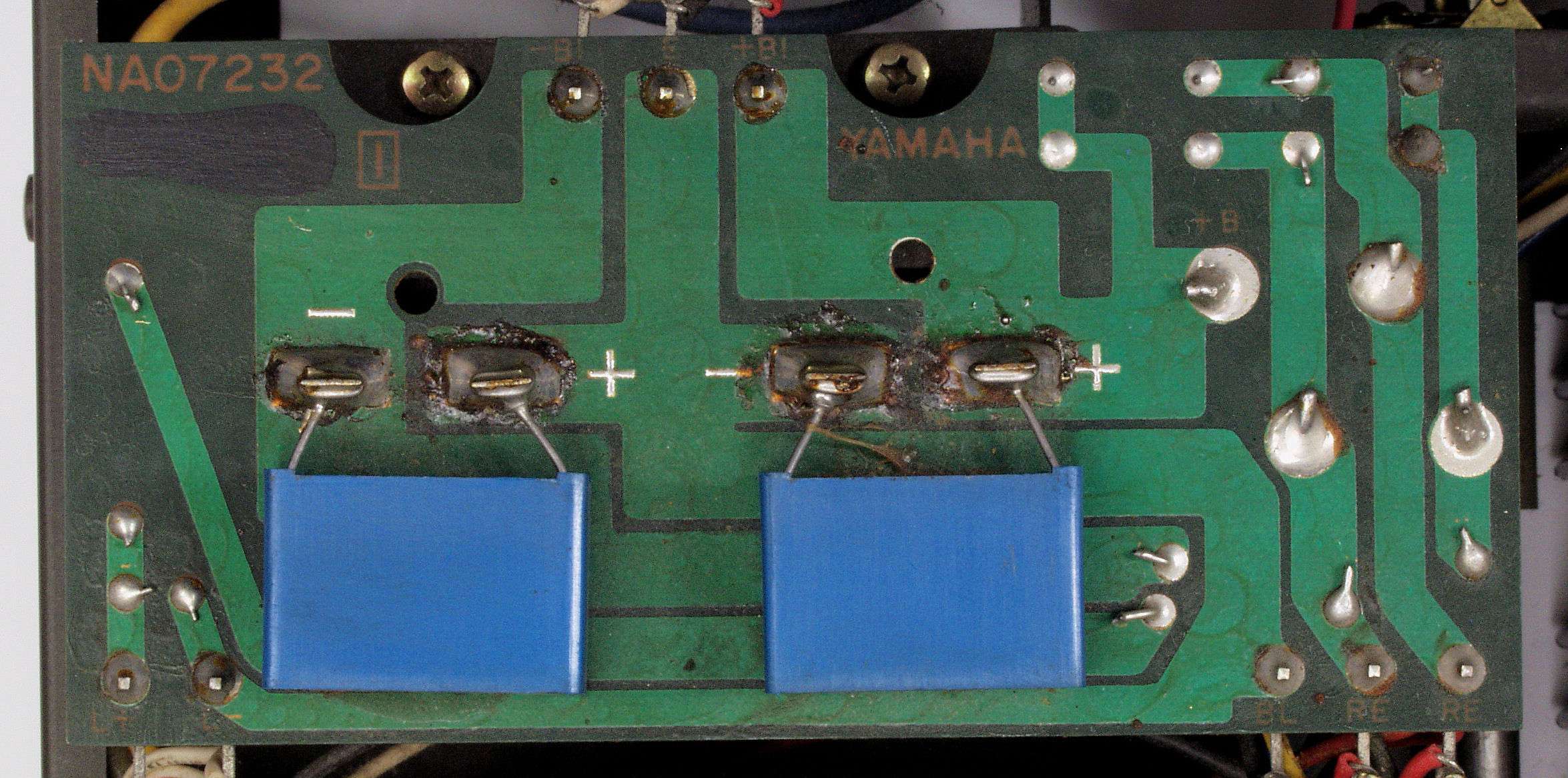

CＡ２．　修理前　電源整流基板裏

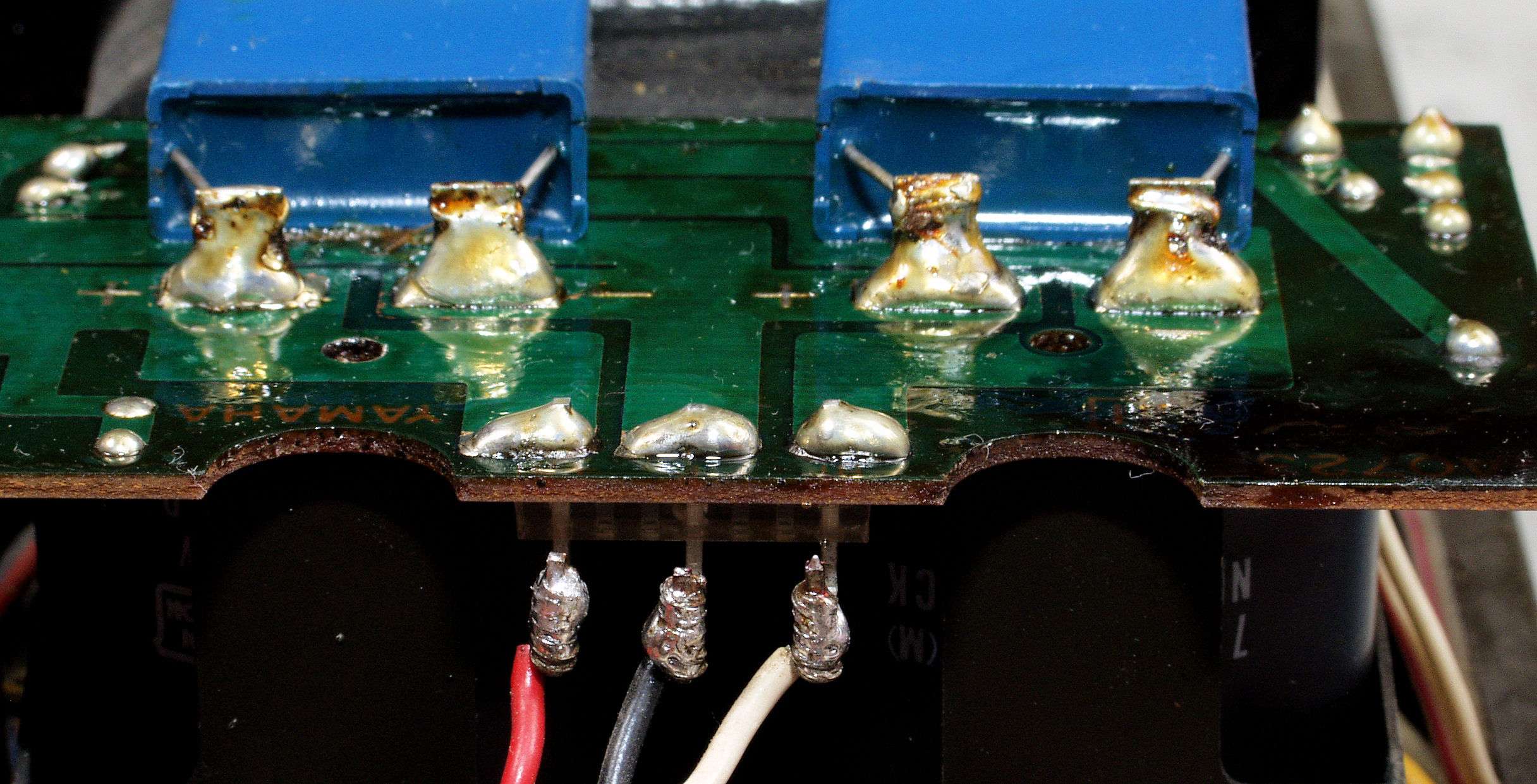

CＡ３．　修理（半田補正）後　電源整流基板裏

CＡ４．　完成電源整流基板裏、　洗浄後防湿材を塗る。

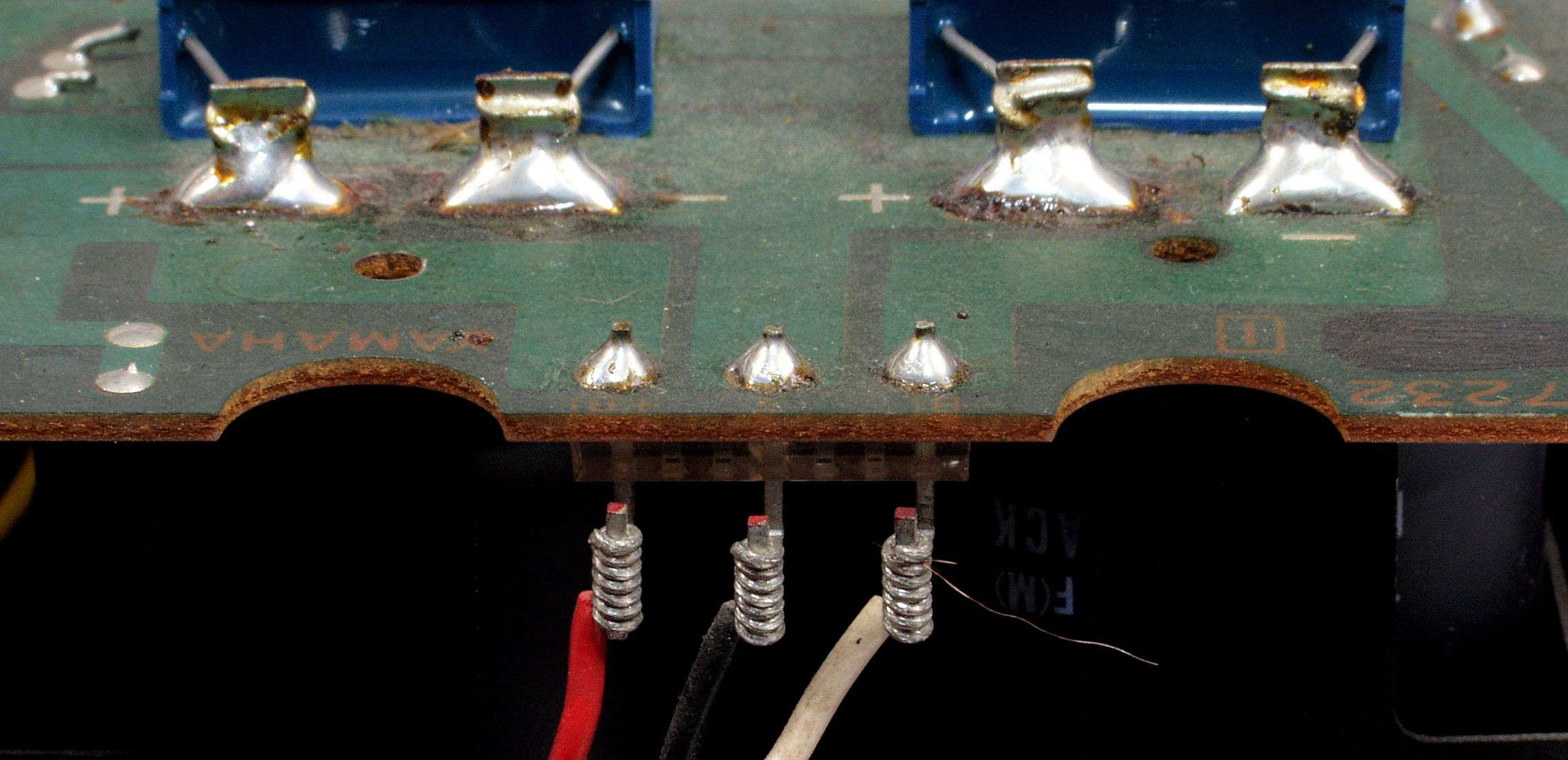

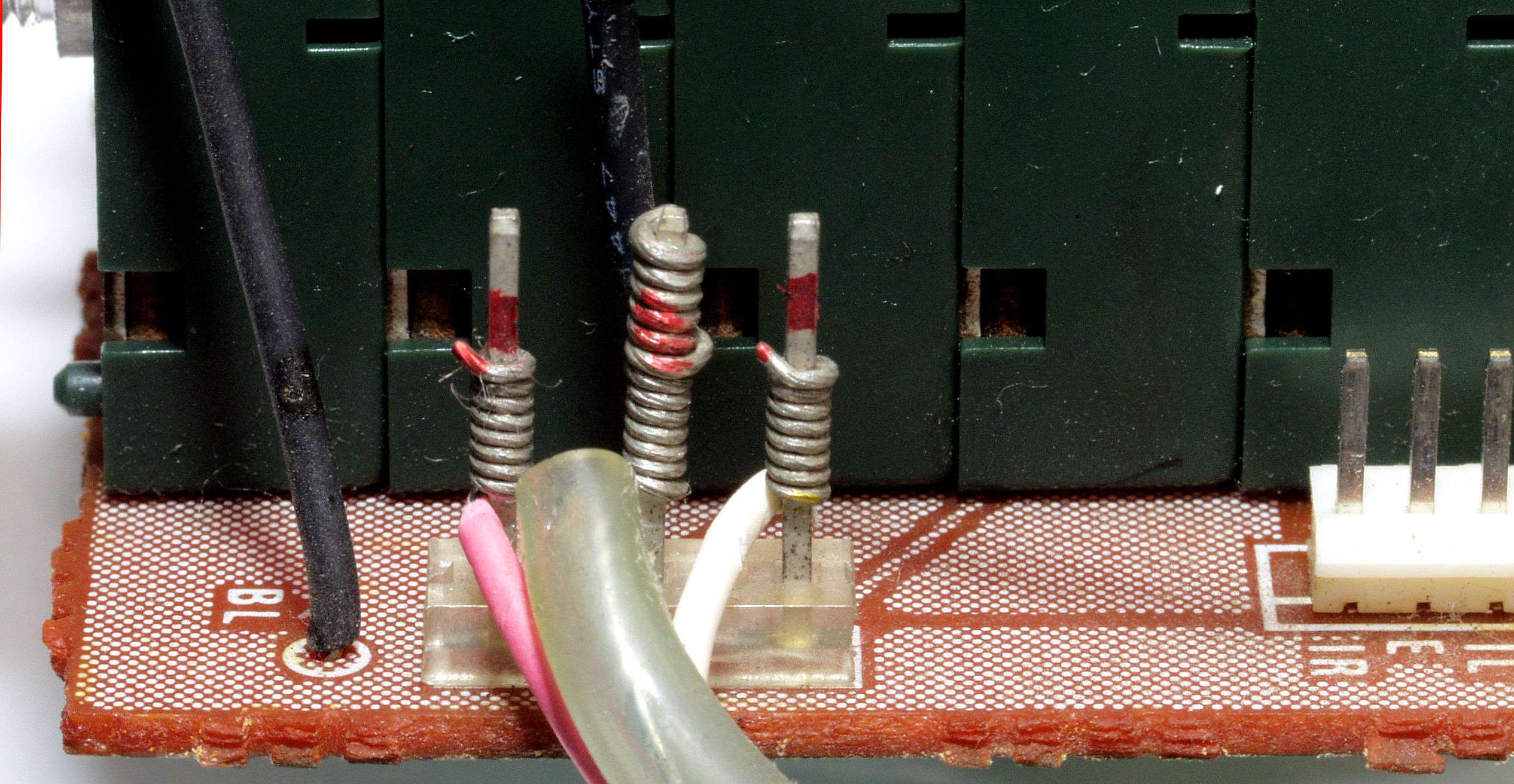

CＡ５．　修理前　電源整流基板裏、ラッピング

CＡ６．　修理後　電源整流基板裏、ラッピング。半田をしみこませる。

CＡ７．　修理前　電源整流基板裏、ラッピング２

CＡ８．　修理後　電源整流基板裏、ラッピング。半田をしみこませる。

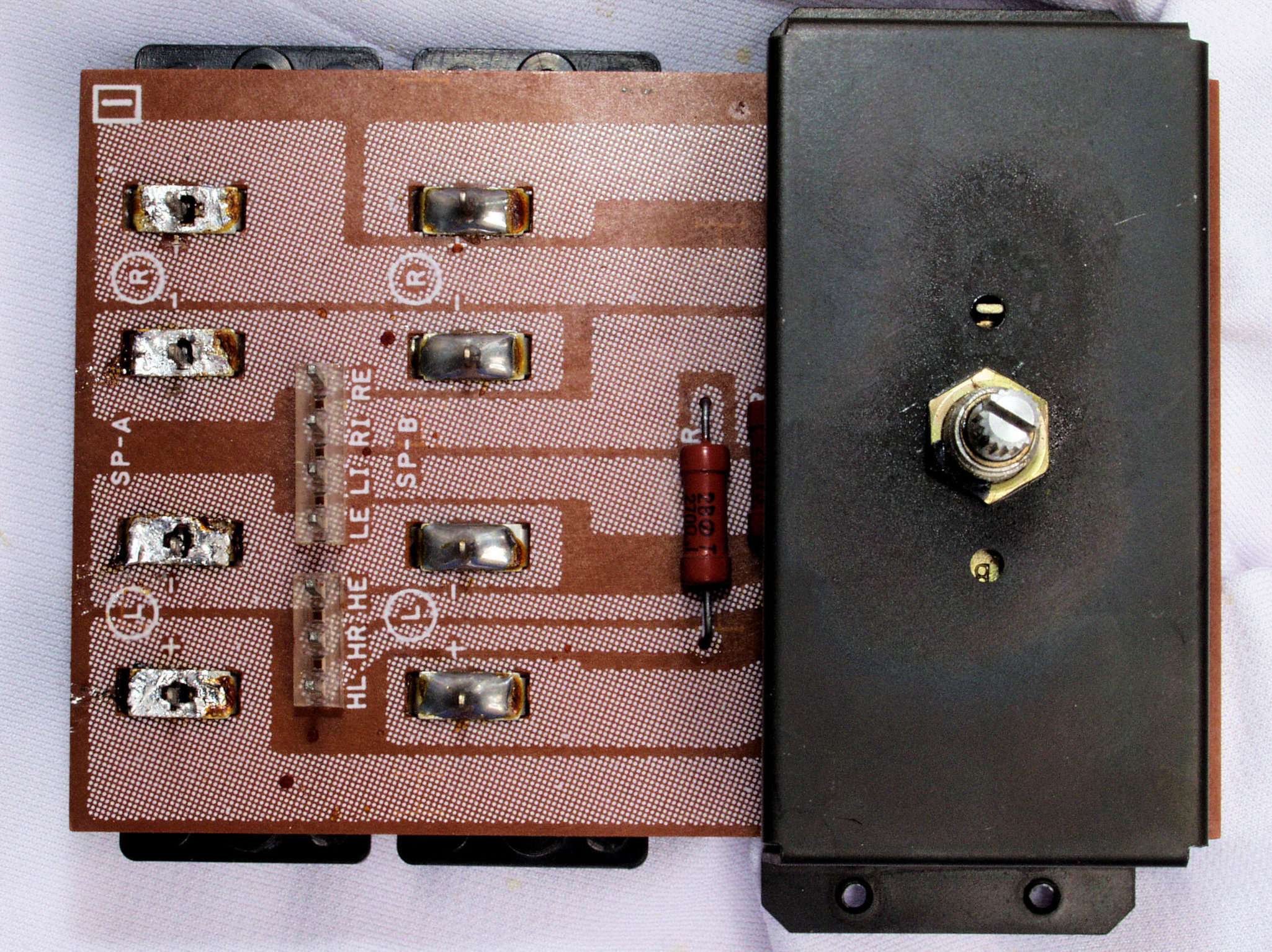

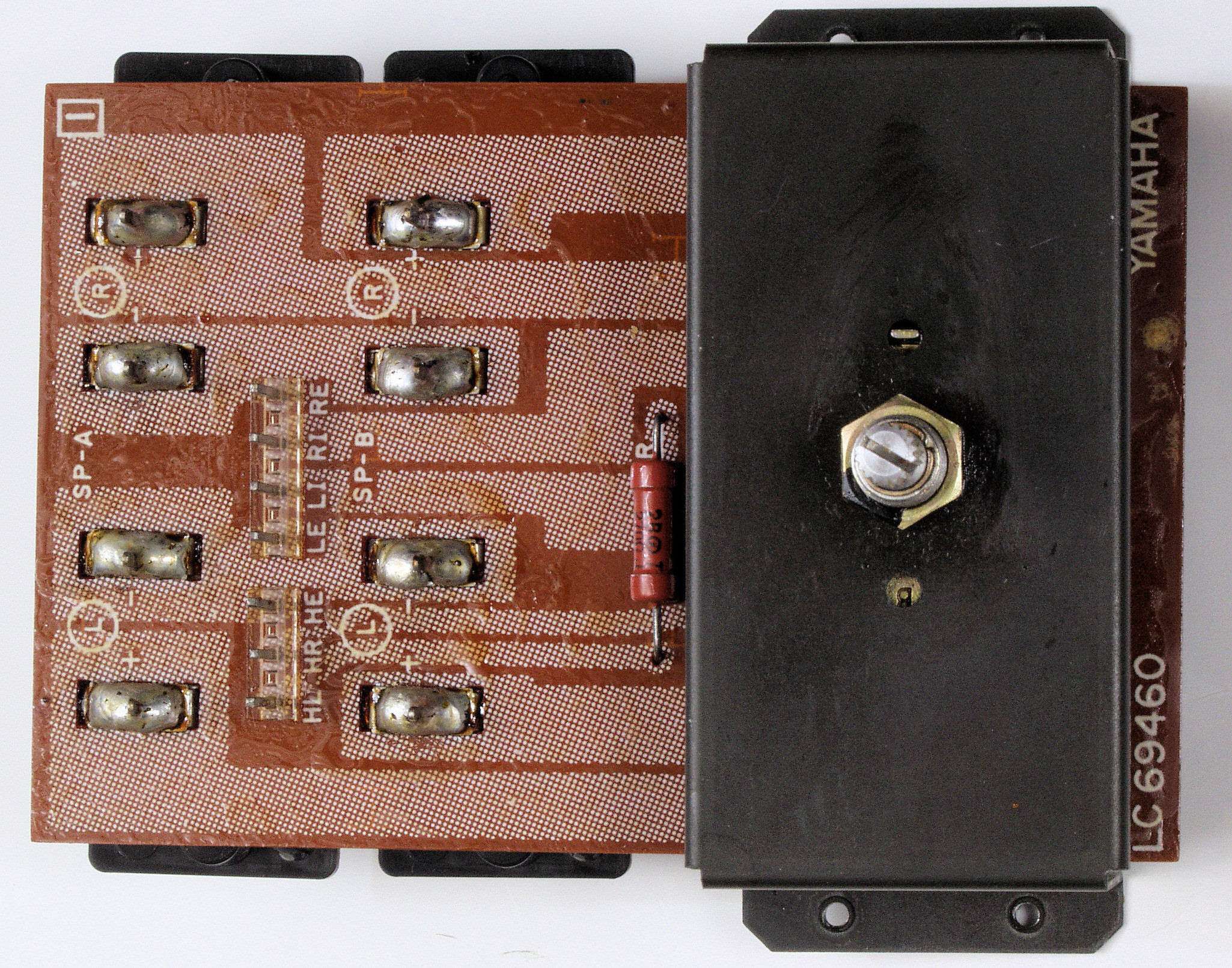

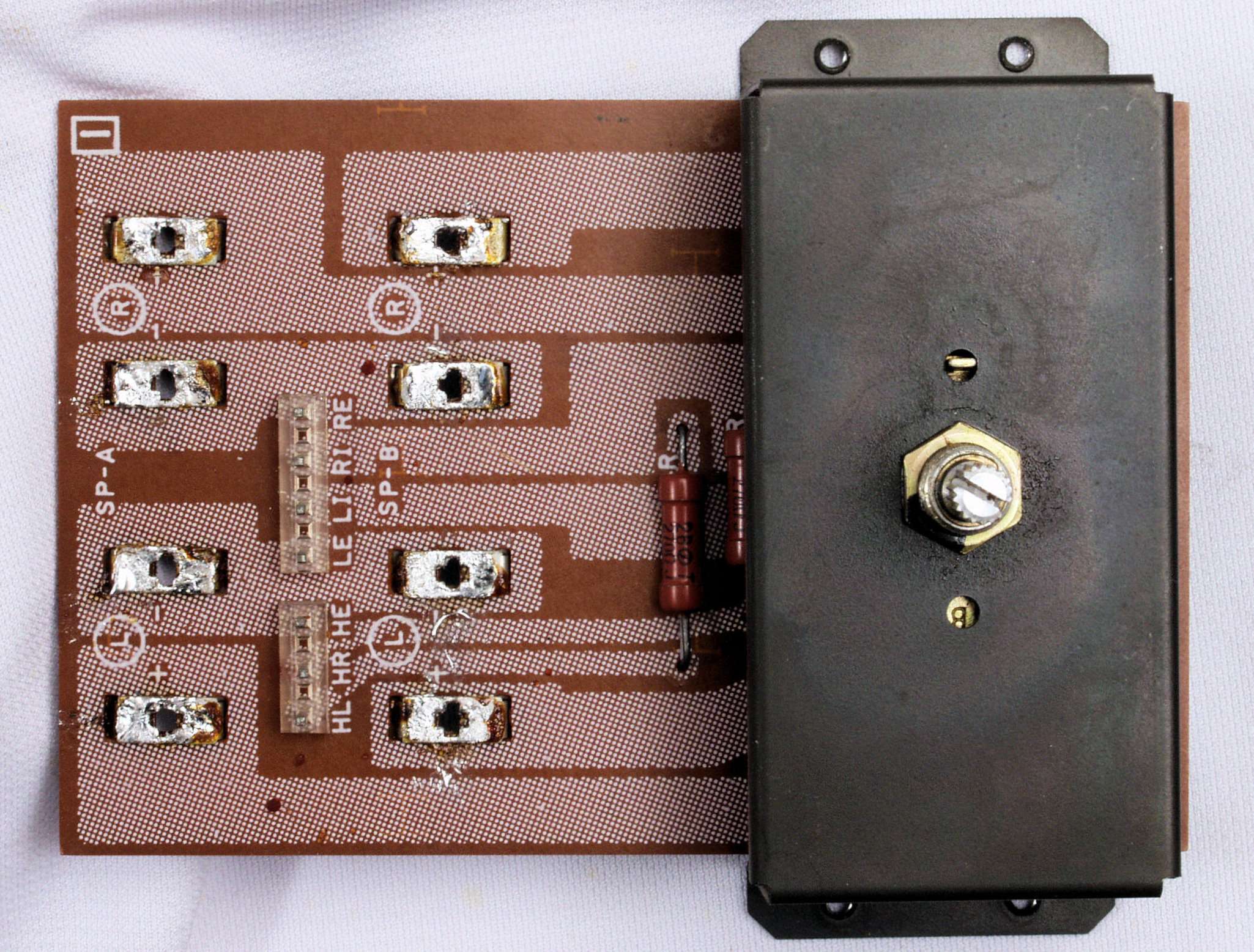

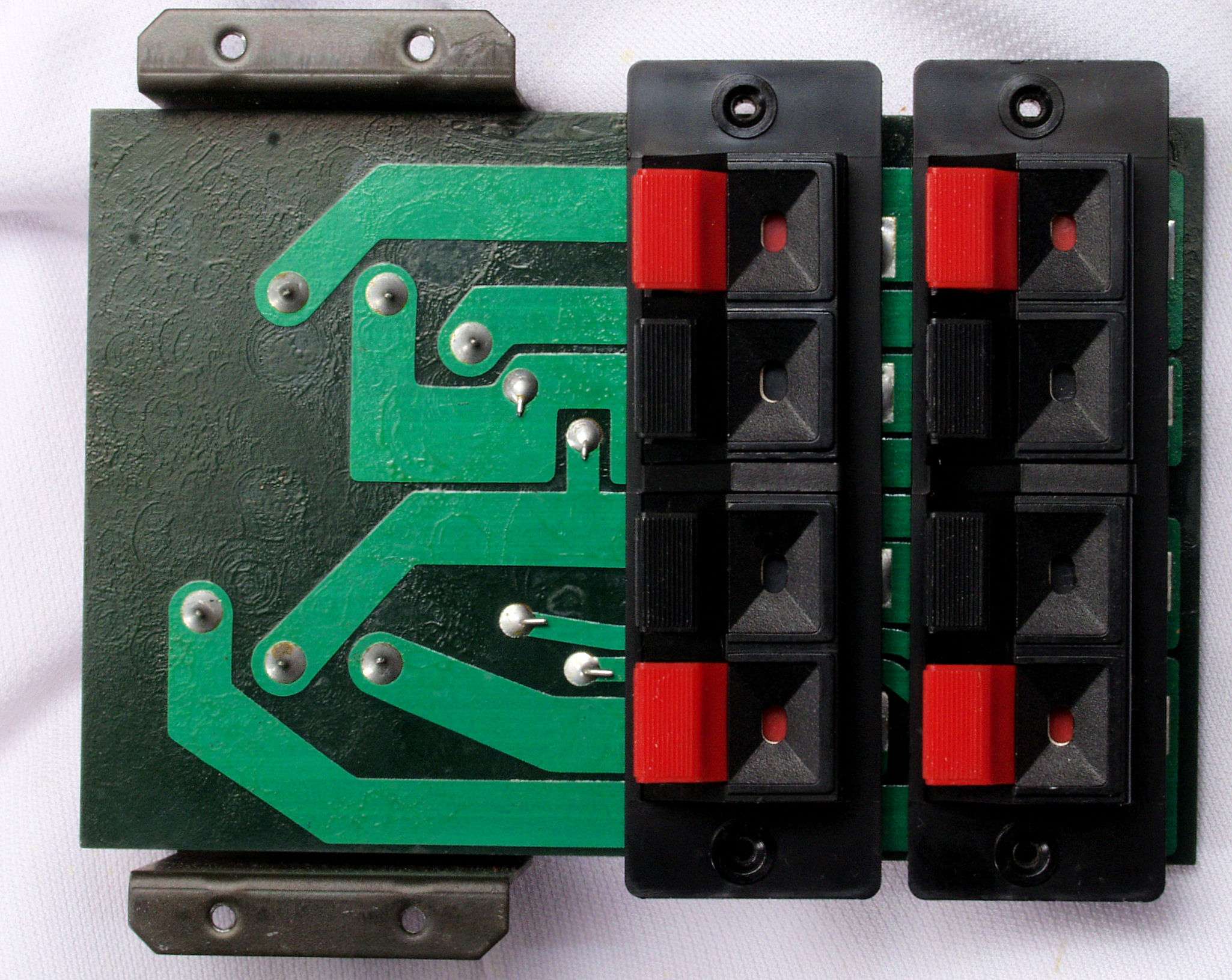

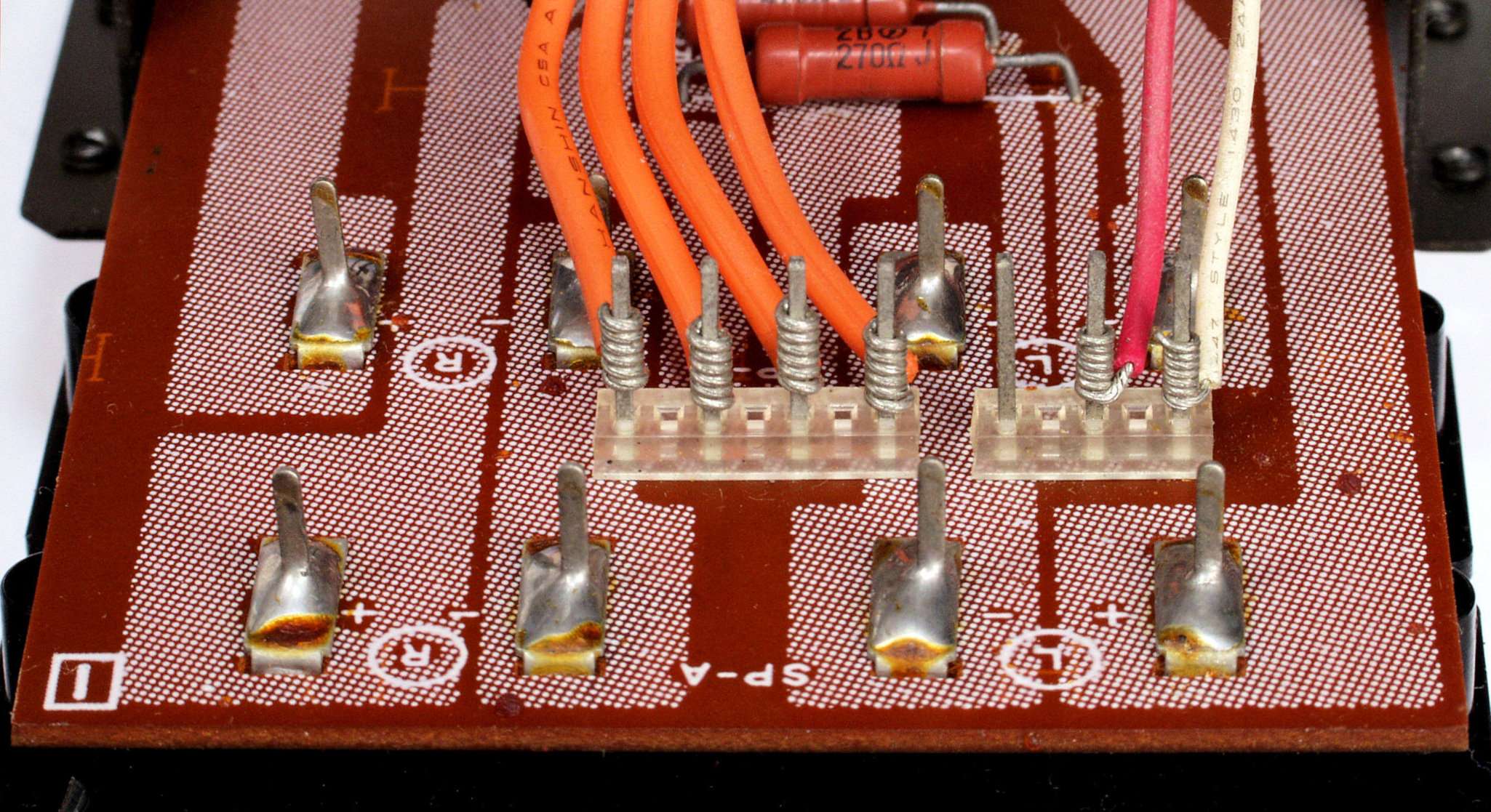

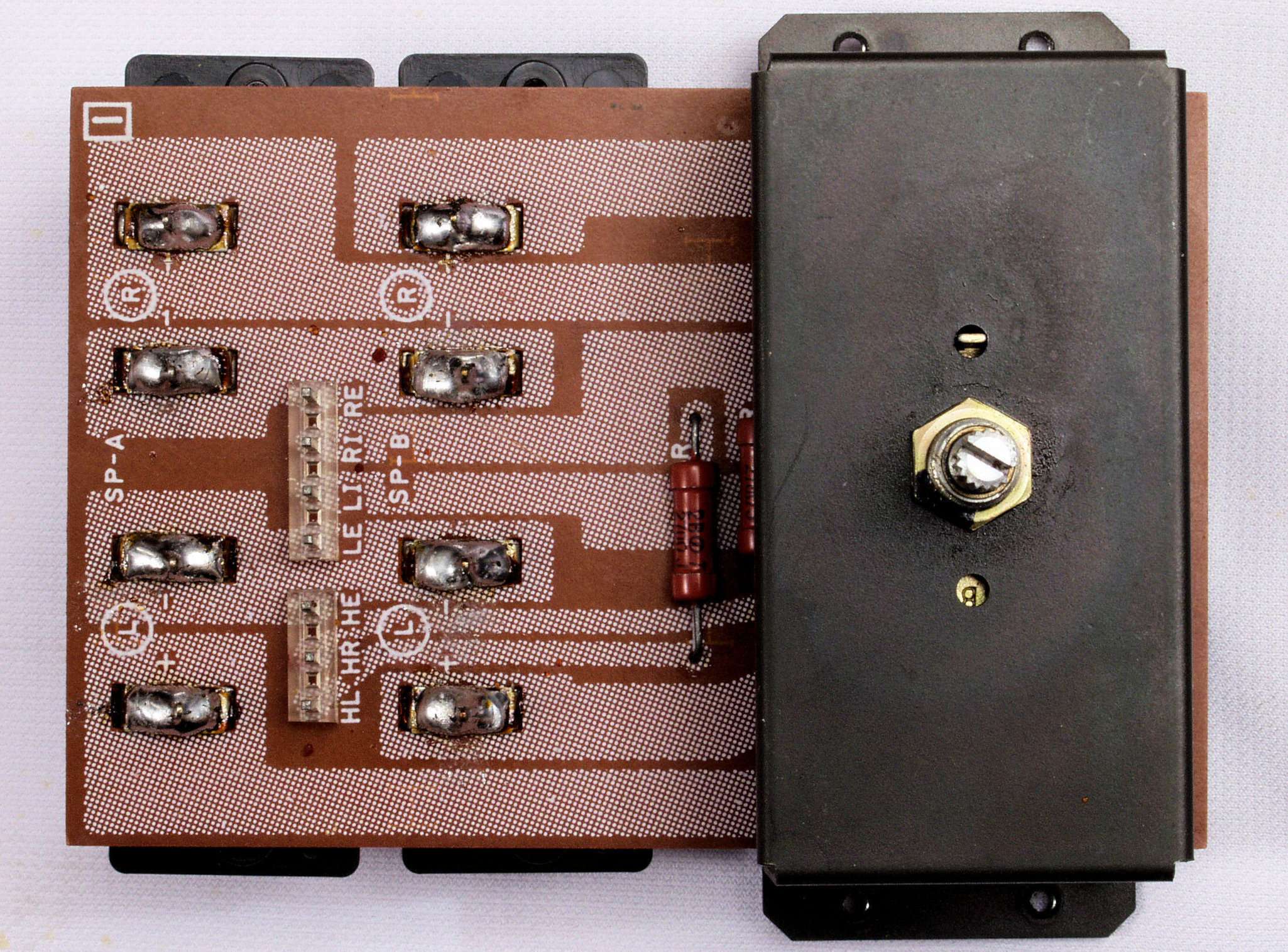

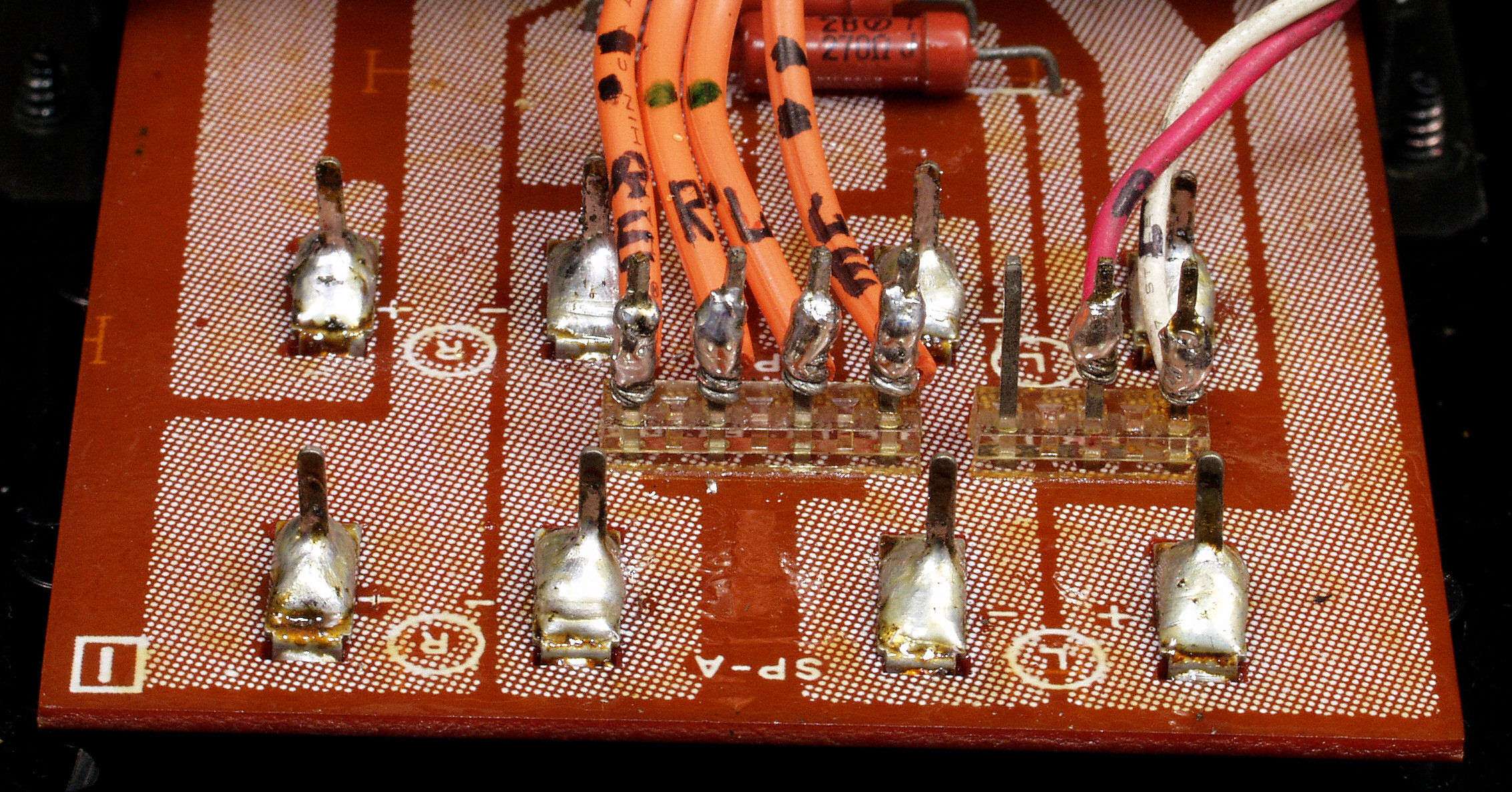

ＣＢ１．　修理前　ＳＰ接続端子基板

ＣＢ２．　修理中　ＳＰ接続端子基板、ＳＰ接続端子を取り外す。

ＣＢ３．　修理（半田補正）後　ＳＰ接続端子基板

ＣＢ４．　完成ＳＰ接続端子基板、　洗浄後防湿材を塗る。

ＣＢ４１．　ＳＰ接続端子を取り付け完成

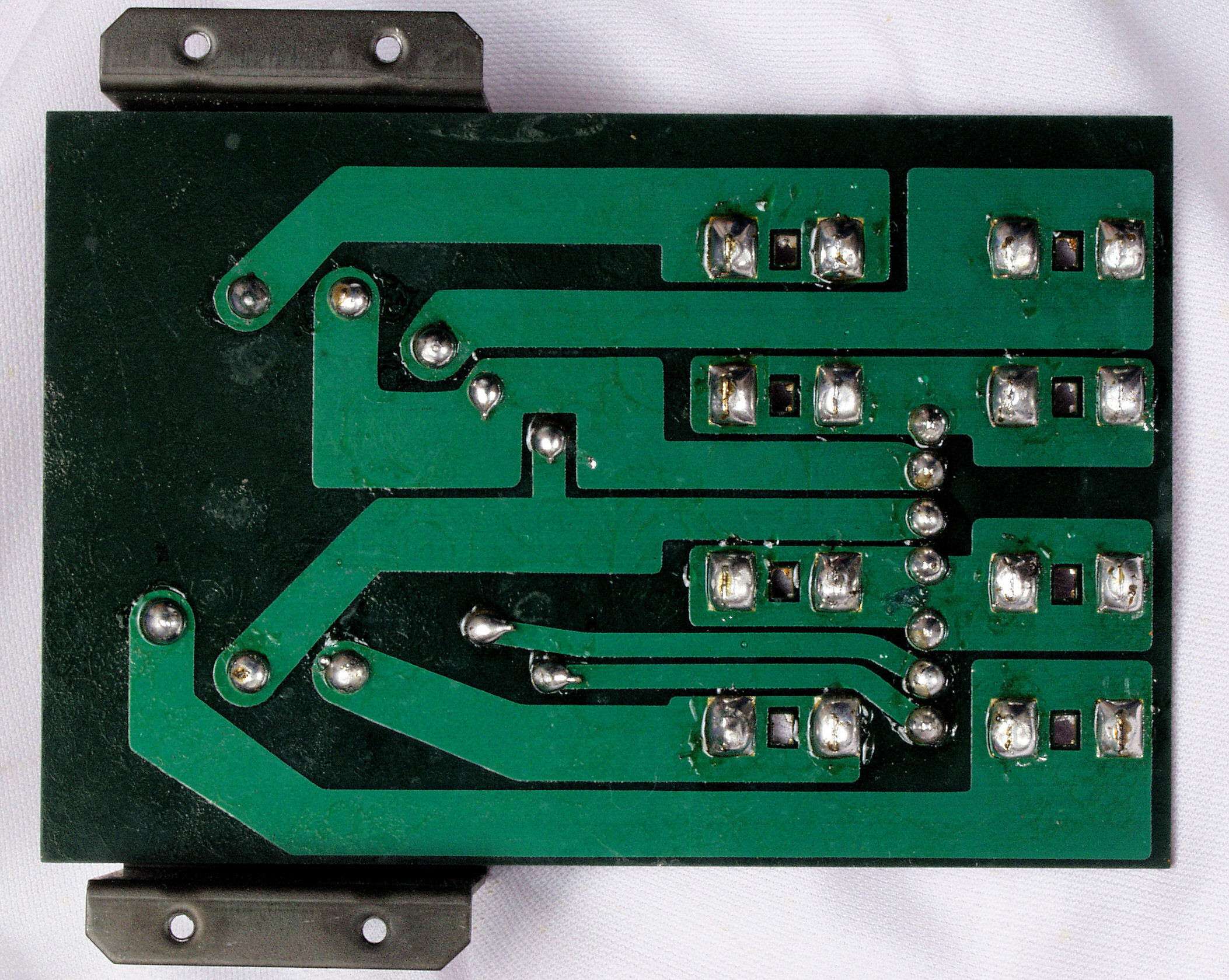

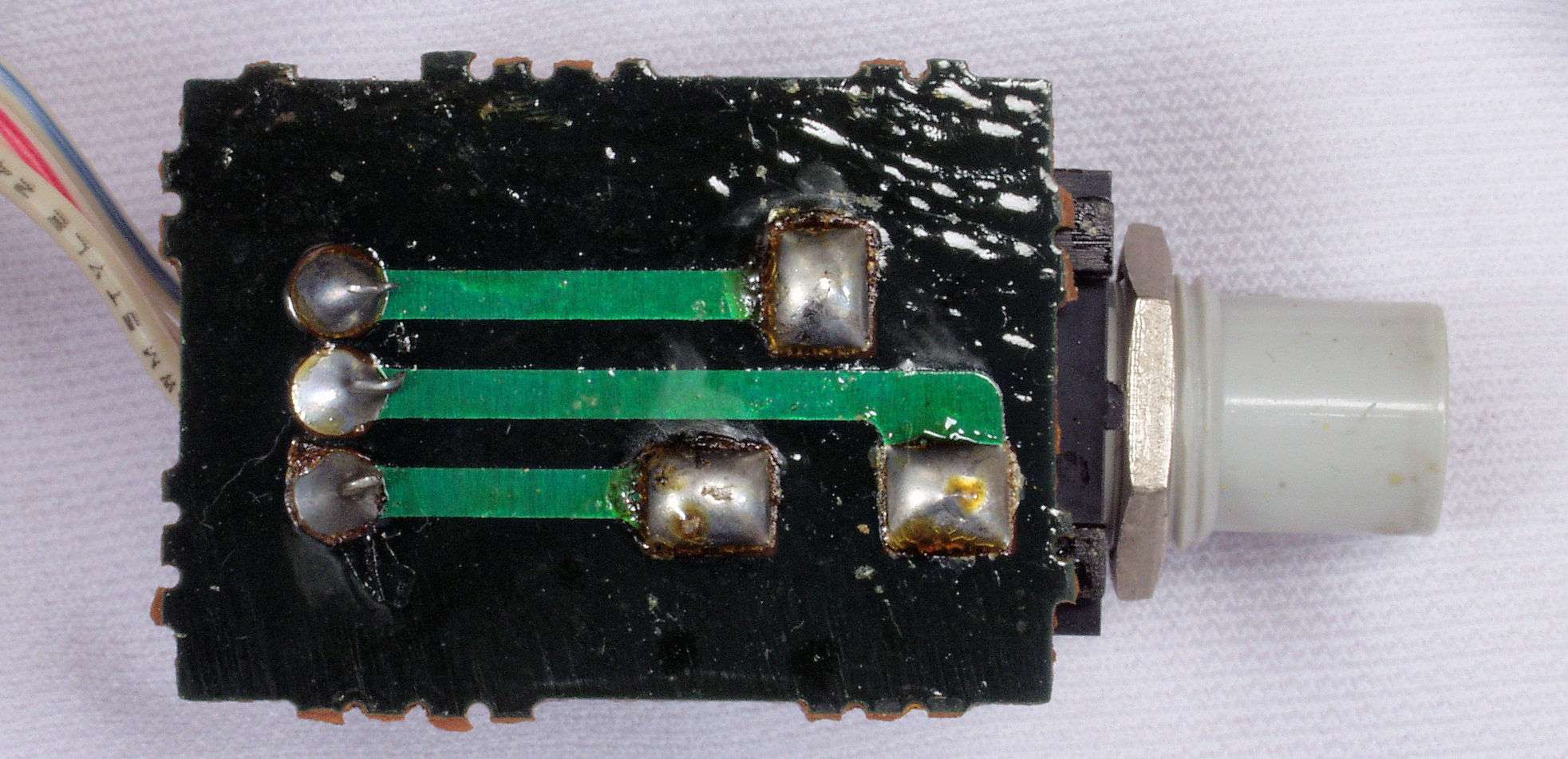

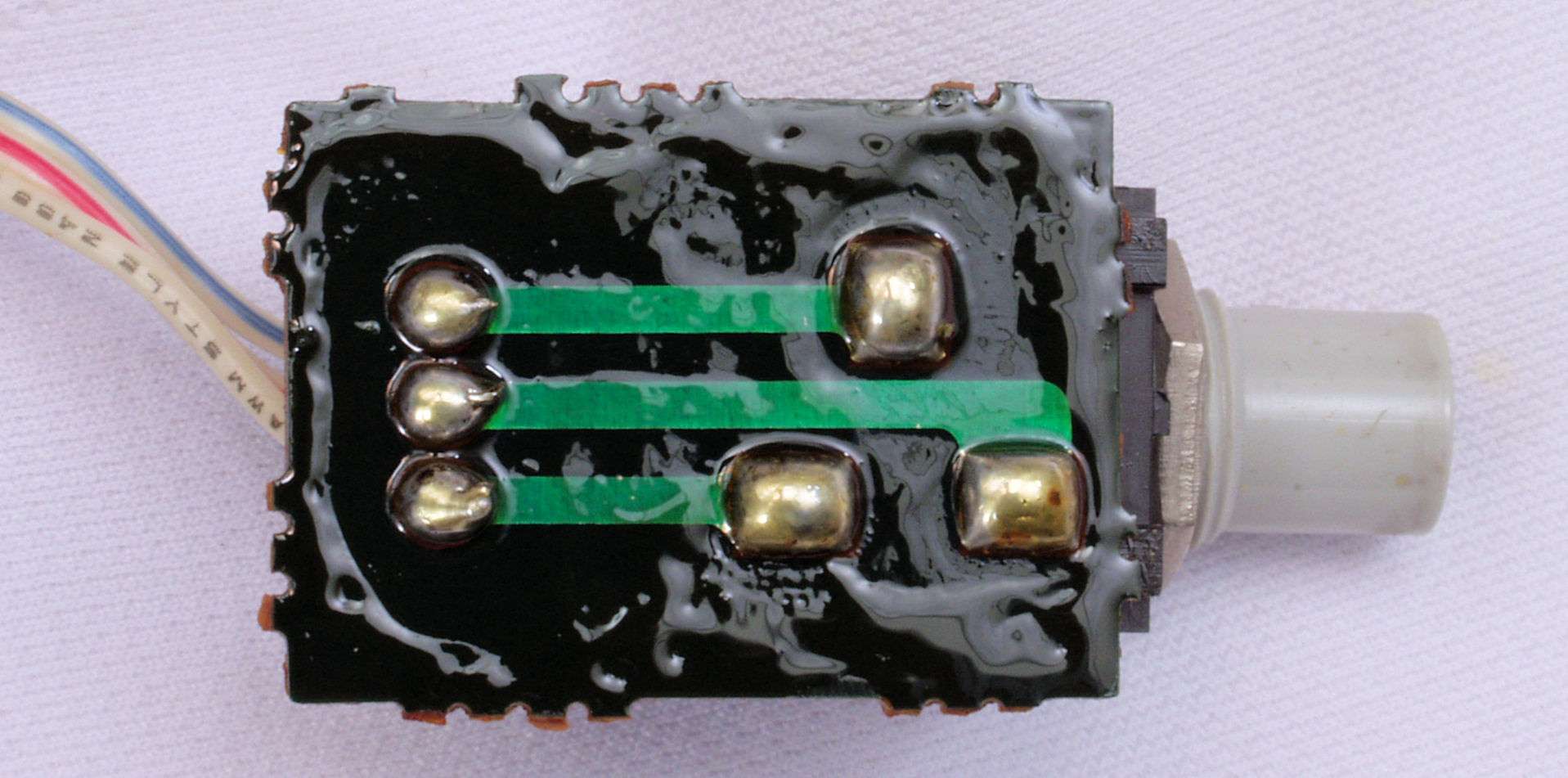

ＣＢ５．　修理中　ＳＰ接続端子基板裏、ＳＰ接続端子を取り外し中。

ＣＢ６．　修理中　ＳＰ接続端子基板

ＣＢ７．　修理（半田補正）後　ＳＰ接続端子基板、ＳＰ接続端子を取付ける。

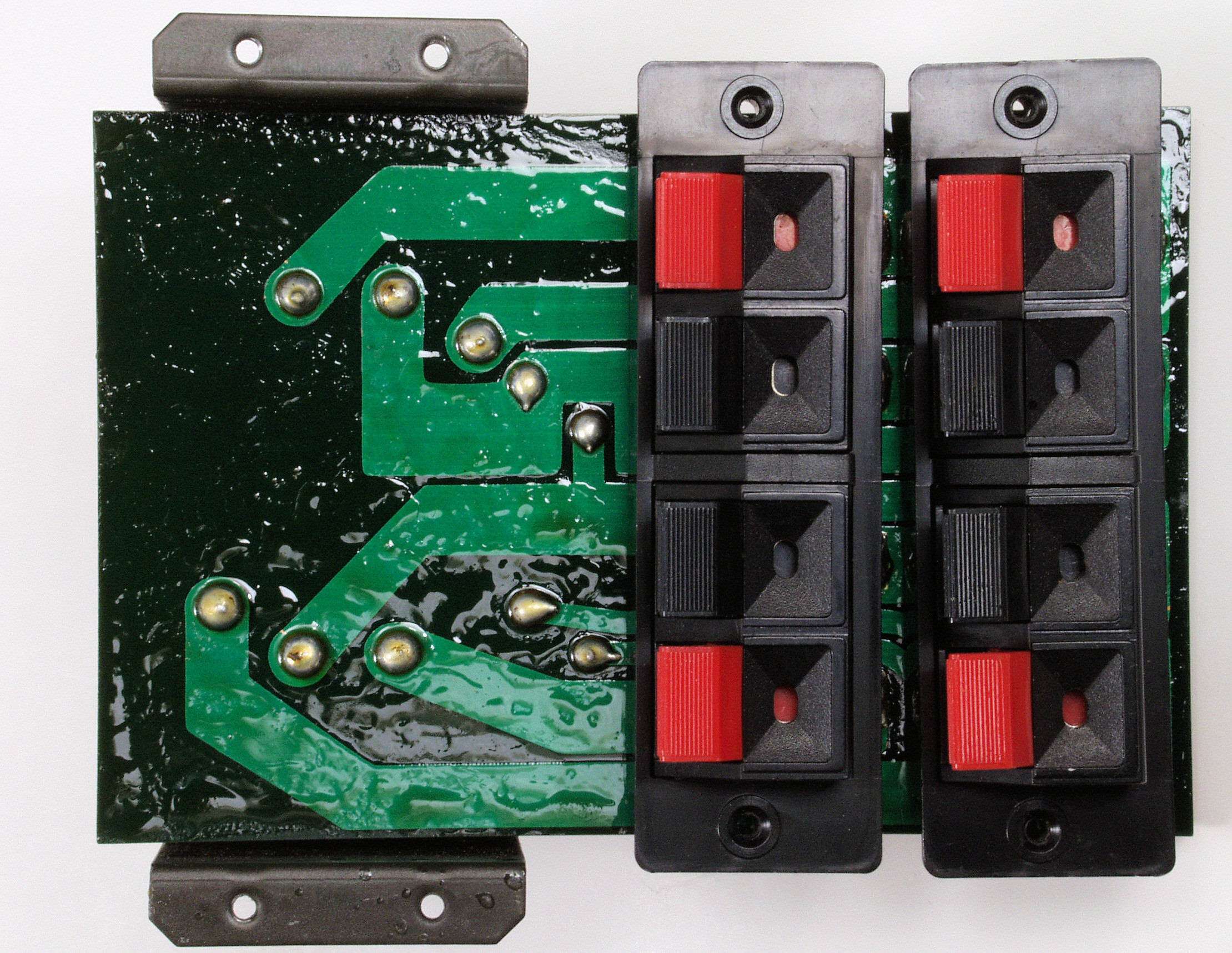

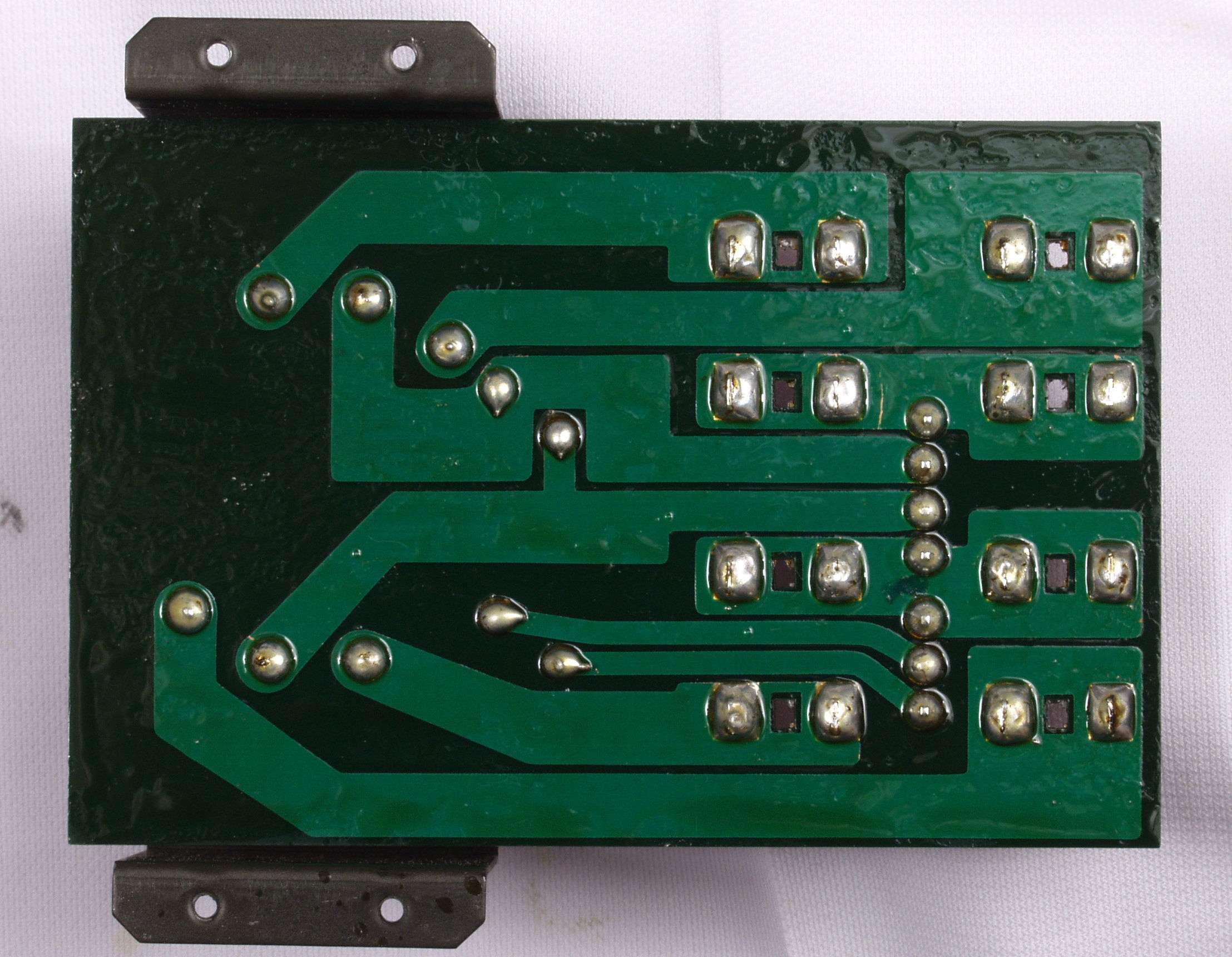

ＣＢ８．　完成、ＳＰ接続端子基板、洗浄後

ＣＢ９．　修理前　ＳＰ接続端子基板、ラッピング。

ＣＢＡ．　修理後　ＳＰ接続端子基板、ラッピング。半田をしみこませる。

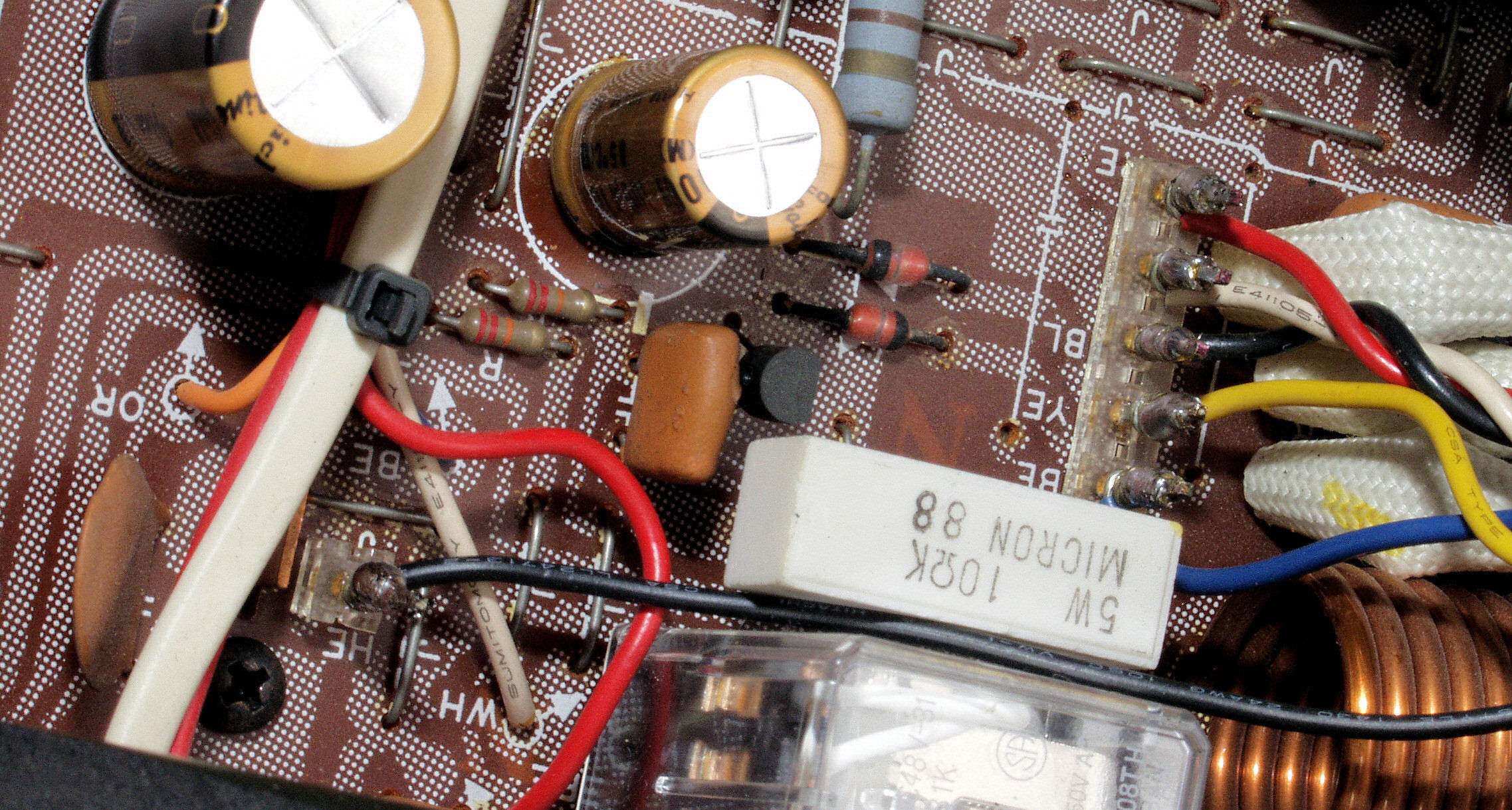

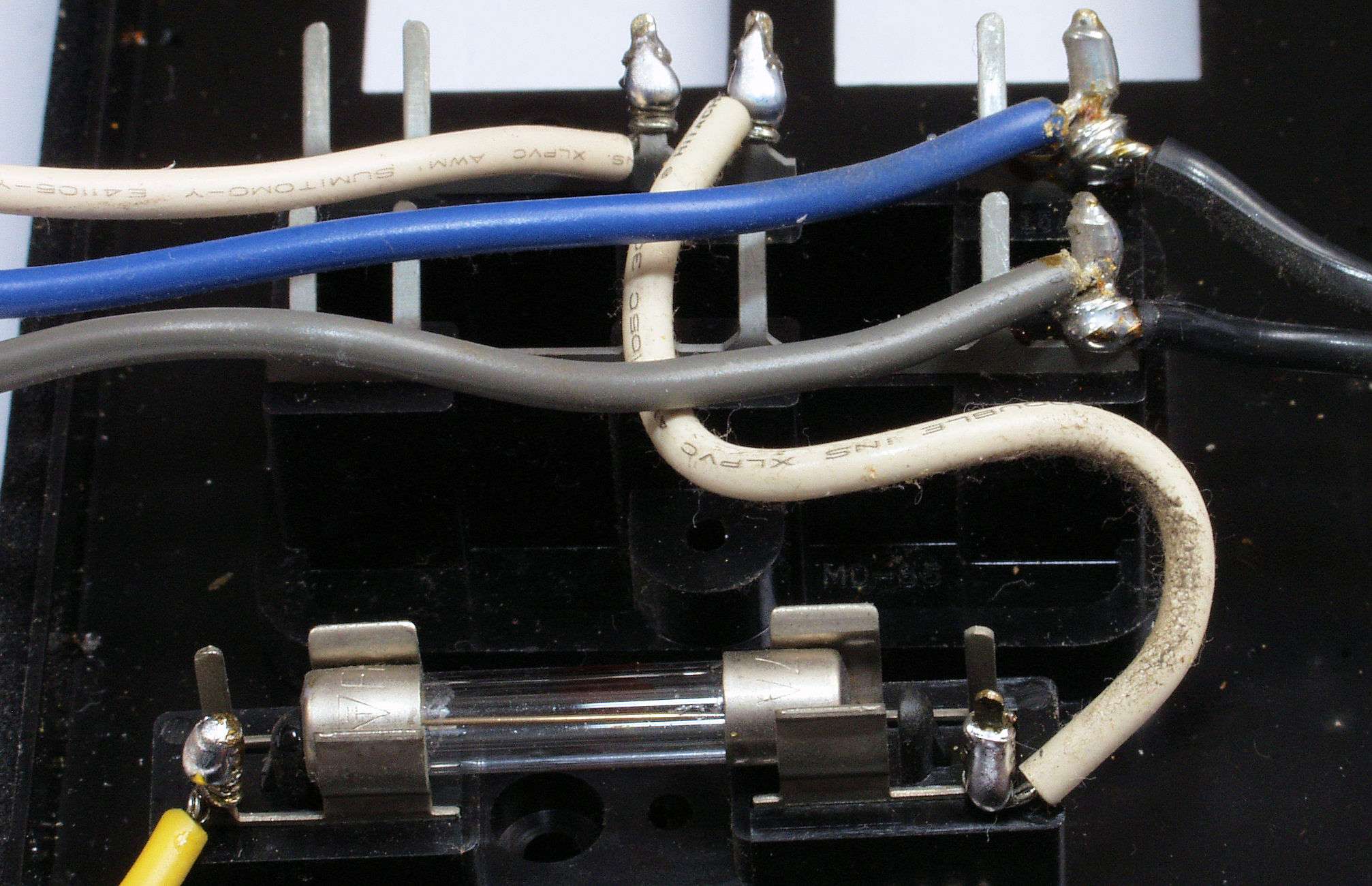

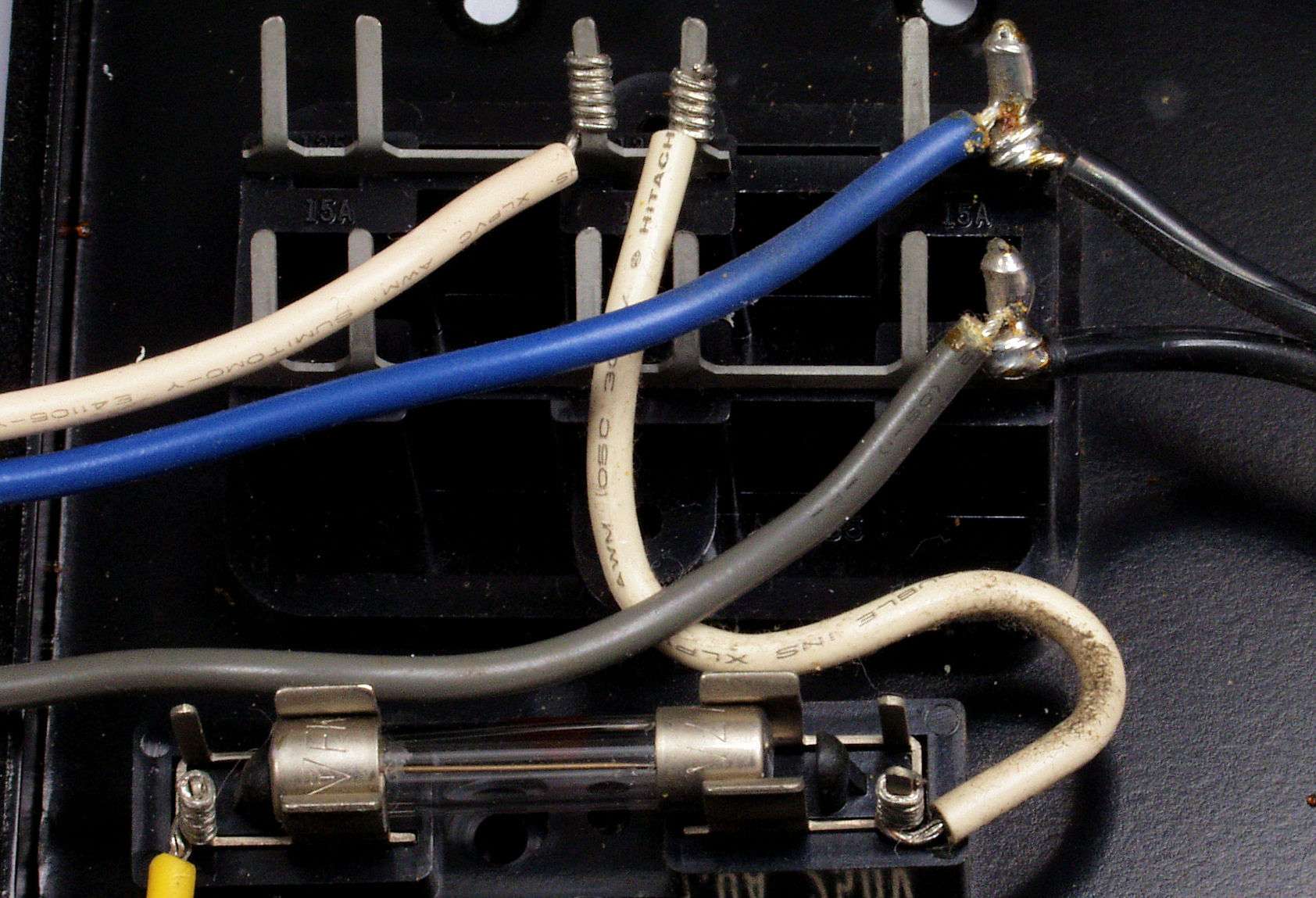

ＣＣ１．　修理前　電源コンセント

ＣＣ２．　修理（半田補正）後　電源コンセント

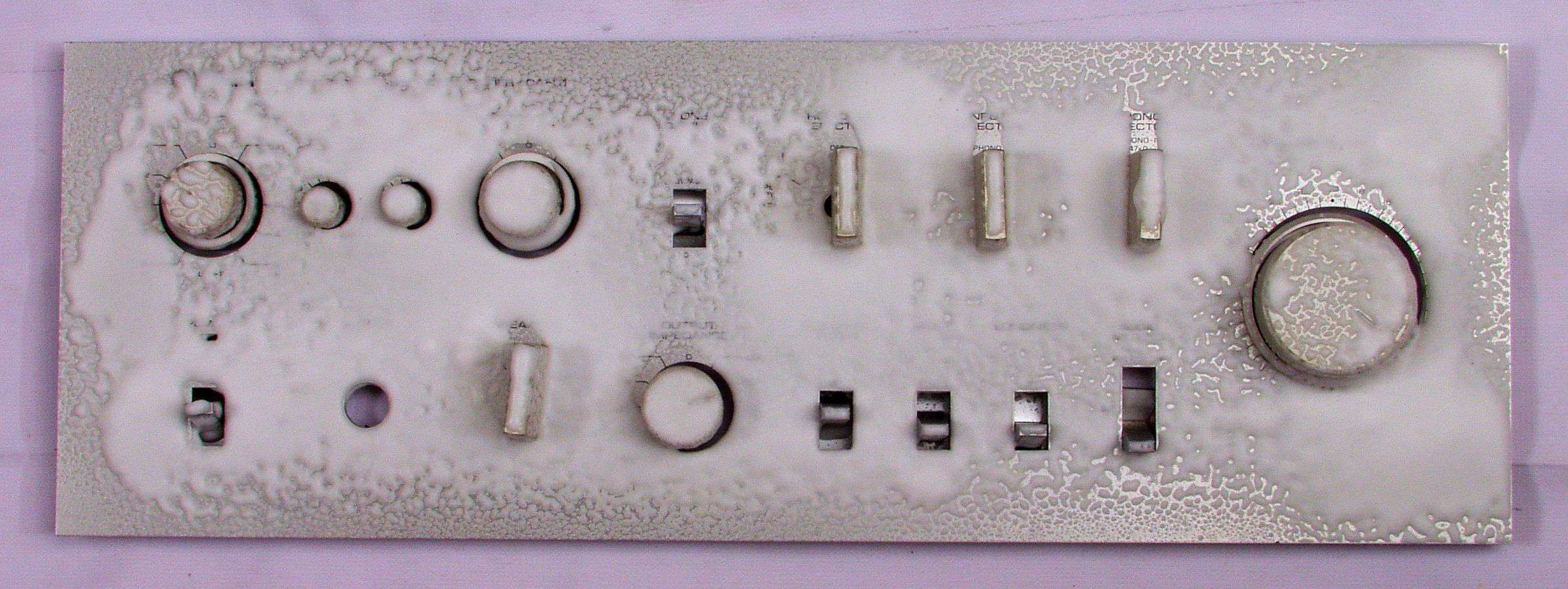

ＣＥＢ．　パネル清掃

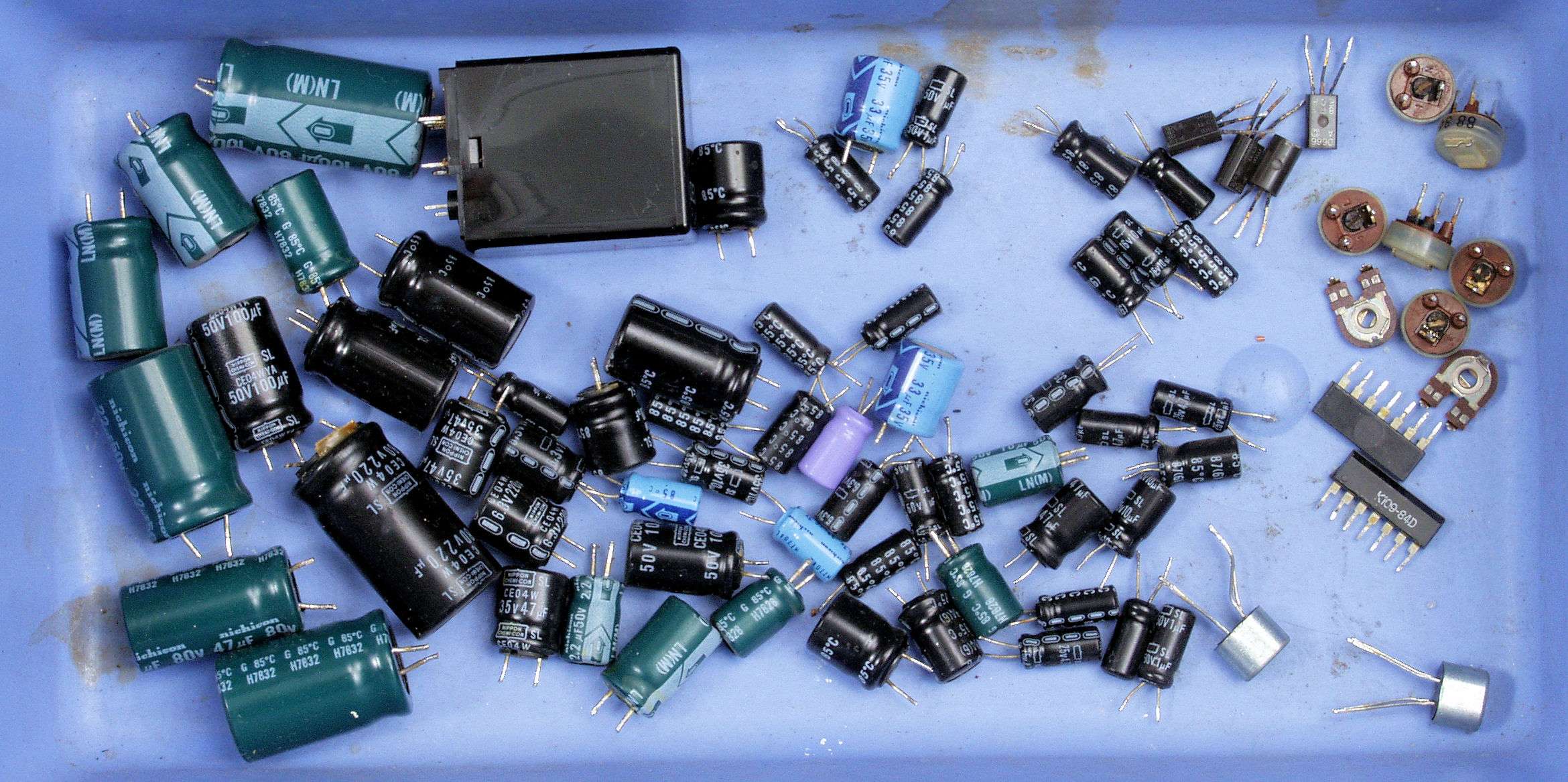

ＣＤ．　交換部品

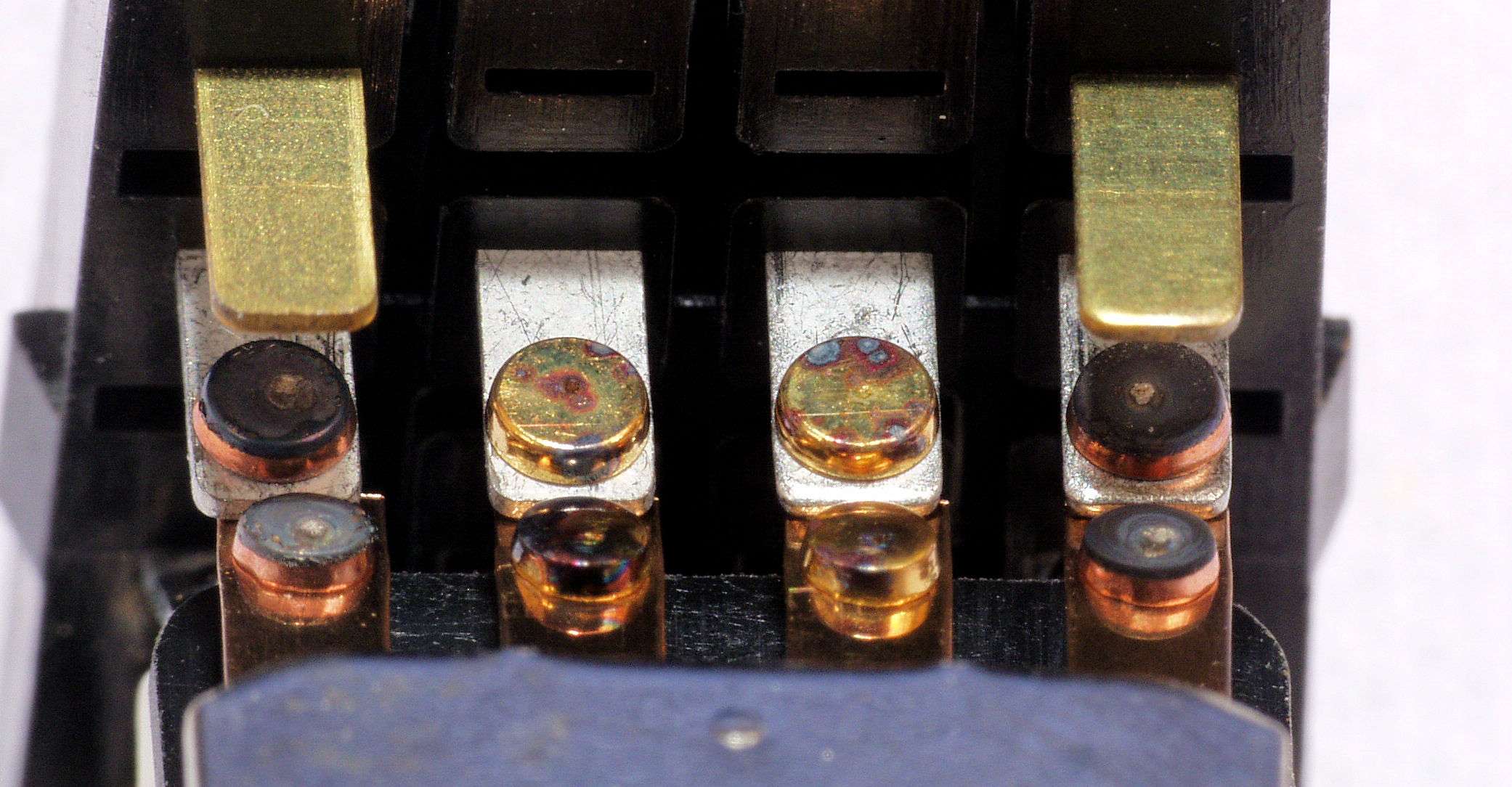

ＣＤ２．　交換部品、交換して取り外した「ＳＰ接続リレー」の接点。

ＣＧＡ．　修理前　上から見る

ＣＧＢ．　修理後　上から見る

ＣＧＢ２．　修理中　ＭＣ－ＥＱａｍｐ基板を取り付ける前、上から見る

ＣＧＣ．　修理前　下から見る

ＣＧＤ．　修理後　下から見る

Ｅ．　調整・測定

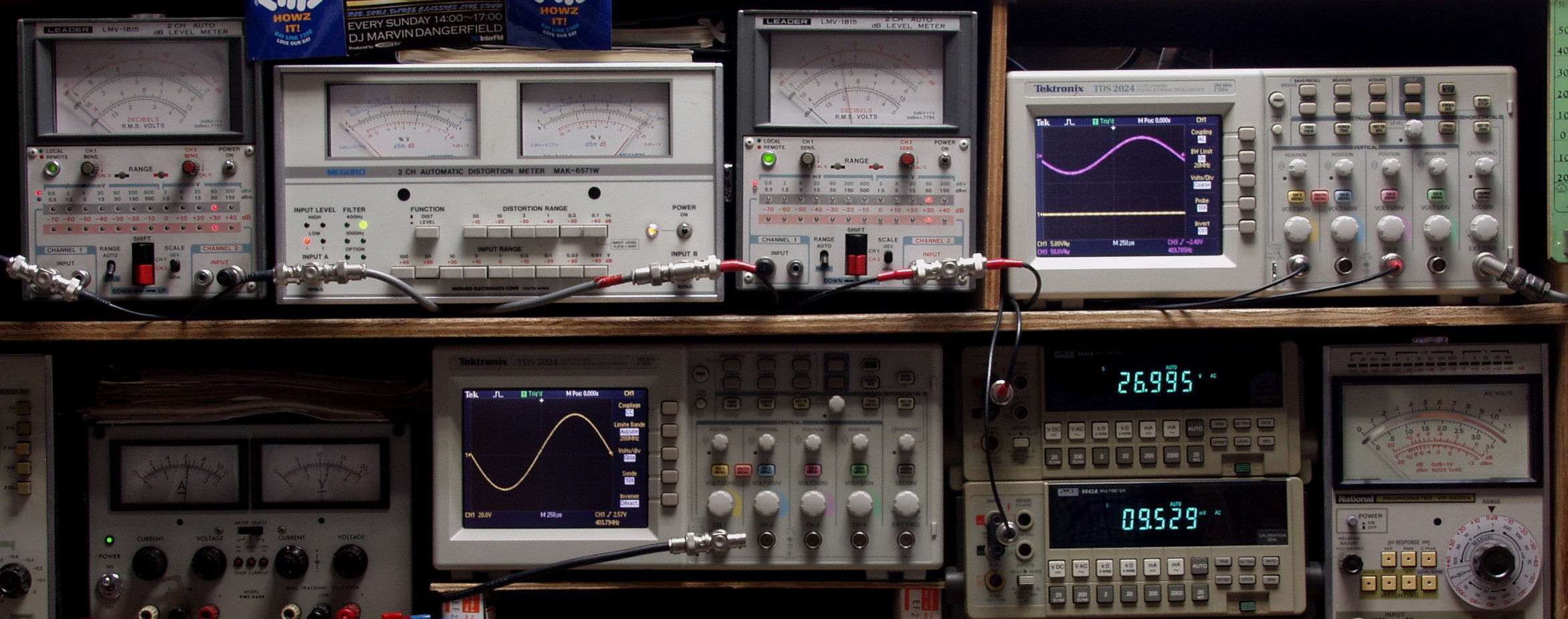

Ｅ１．　出力・歪み率測定。
　　　　＜見方＞。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

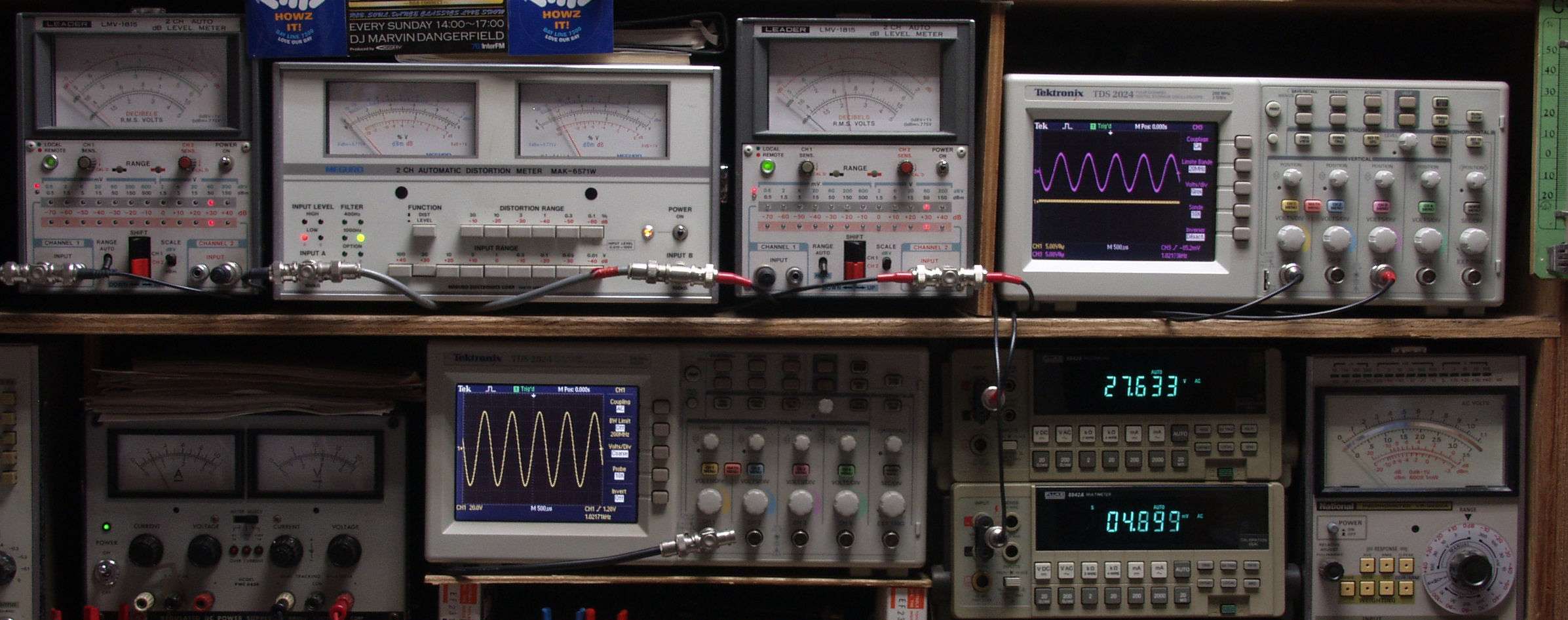

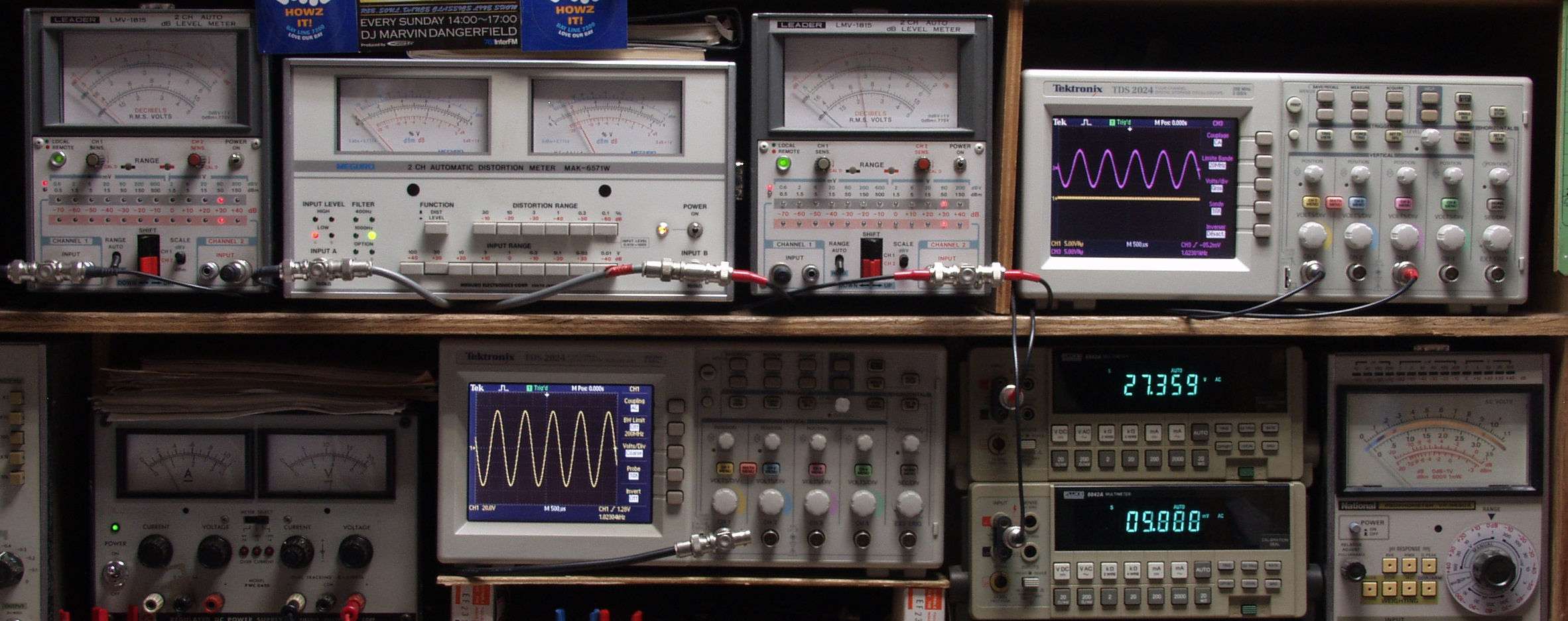

Ｅ２１．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ２２．　Ｌ側、、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ２３．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０１％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ２４．　Ｌ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０１％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ３１．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　１０００ＨＺ。

Ｅ３２．　Ｌ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　１０００ＨＺ。

Ｅ３３．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０１５％（測定レンジ＝０．１％）、　ＭＭ入力、　４００ＨＺ。

Ｅ３４．　Ｌ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０１５％（測定レンジ＝０．１％）、　ＭＭ入力、　４００ＨＺ。

Ｅ４１．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＣ入力、　１０００ＨＺ。

Ｅ４２．　Ｌ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＣ入力、　１０００ＨＺ。

Ｅ４３．　Ｒ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．０１５％（測定レンジ＝０．１％）、　ＭＣ入力、　４００ＨＺ。

Ｅ４４．　Ｌ側、ＳＰ出力電圧＝２７Ｖ＝９１Ｗ出力。　歪み率＝０．１５％（測定レンジ＝０．１％）、　ＭＣ入力、　４００ＨＺ。

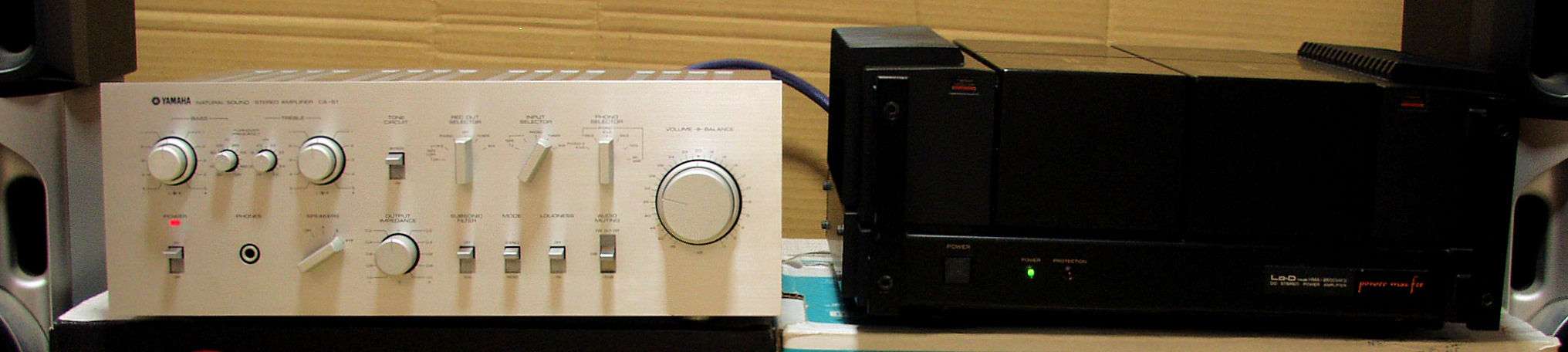

Ｅ４．　２４時間エージング、　左は　ＨＭＡ－９５００ｍｋⅡ．　４０台目

Ｓ．　ＹＡＭＡＨＡ　CA－S1　の仕様（カタログ・マニアルより）

型式	プリメインアンプ　CA－S1
実効出力(20Hz～20kHz、歪0.01%)	90W+90W(8Ω)
パワーバンド幅(8Ω、45W、歪0.01%)	10Hz～50kHz
出力インピーダンスコントロール	可変インピーダンス範囲=-1Ω～+1Ω(20Hz～20kHz) 0Ωポジションでのダンピングファクター=100以上(1kHz、8Ω)
入力感度/インピーダンス	Phono1 MM=2.5mV/100Ω、33kΩ、47kΩ、68kΩ Phono1 MC=200μV/100Ω Phono2 MM=2.5mV/47kΩ AUX、Tuner、Tape1、2=150mV/47kΩ Main in=1V/47kΩ
最大許容入力(歪0.01%)	Phono1 MM=250mV(1kHz) Phono1 MC=10mV(1kHz) Tuner=15V(20Hz～20kHz)
定格出力/インピーダンス/最大出力	Rec out=150mV/600Ω Pre out=1V/220Ω/10V(1kHz)、1V/220Ω/5V(20Hz～20kHz)
周波数特性	Phono→Rec out=20Hz～20kHz ±0.2dB(RIAA偏差) Tuner→SP out=4Hz～100kHz +0 -1dB(8Ω)
全高調波歪率(20Hz～20kHz)	Phono1、2 MM→Rec out(5V)=0.003%以下(0.001%以下) Phono1 MC→Rec out(3V)=0.01%以下 AUX、Tuner、Tape1、2→Pre out(3V)=0.003%以下(0.001%以下) AUX、Tuner、Tape1、2→SP out(45W)=0.005%以下(0.004%以下) Phono1 MM→SP out(Volume-30dB、45W)=0.005%以下(0.004%以下) Main in→SP out(8Ω、45W)=0.005%以下(0.003%以下) ※括弧内はHP-IBによる第10次までの高調波の合計
混変調歪率(60Hz=7kHz＝4=1)	Tuner→SP out=0.003%以下(45W、8Ω)
SN比(IHF Aネットワーク)	Phono1 MM=87dB Phono1 MC=73dB AUX、Tuner、Tape1、2(Tone on)=102dB AUX、Tuner、Tape1、2(Tone bypass)=110dB Main=120dB
残留ノイズ	25μV以下(IHF Aネットワーク、Volume MIN)
NDCR	Phono1 MM→SP out=4mW～90mW(1kHz、歪0.01%、Volume -20dB)
トーンコントロール特性	Bass=100Hz～500Hz連続可変、　Treble=1kHz～5kHz連続可変
サブソニックフィルター	15Hz、12dB/oct
ラウドネス(Volume -40dB)	100Hz=+10dB、10kHz=+6dB
チャンネルセパレーション(1kHz)	AUX、Tuner、Tape1、2→SP out=65dB(5.1kΩショート) Phono1、2 MM→SP out=65dB(入力5.1kΩショート、Volume -30dB) Phono1 MC→SP out=65dB(Volume -30dB)
オーディオミューティング	-20dB
ACアウトレット	switched=2系統、　unswitched=1系統
電源電圧	AC100V、50Hz/60Hz
定格消費電力	250W
外形寸法	幅435x高さ162x奥行372mm
重量	14.5kg
価格	￥95,000(1978年頃)
